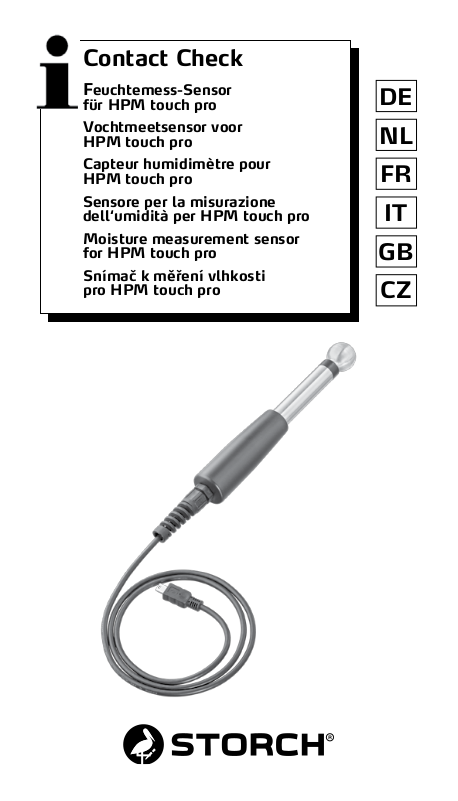

Contact Check

Feuchtemess-Sensor

für HPM touch pro
Vochtmeetsensor voor

HPM touch pro
Capteur humidimètre pour

HPM touch pro
Sensore per la misurazione

dell‘umidità per HPM touch pro
Moisture measurement sensor

for HPM touch pro

Snímač k měření vlhkosti
pro HPM touch pro

DE

NL

FR

IT

GB

CZ

DE

Vielen Dank

für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich
für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem
Anregungen zur Verbesserung oder aber vielleicht einmal ein
Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte
sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in drin­genden Fällen auch mit uns direkt.

Mit freundlichen Grüßen
STORCH Service Abteilung

Telefon: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
kostenlose Service-Hotline: [phone]
kostenlose Bestell-Hotline: [phone]
kostenloses Bestell-Fax: [phone]
(nur innerhalb Deutschlands)

Inhaltsverzeichnis Seite

Lieferumfang 3
Bestimmungsgemäße Verwendung 3
Technische Daten 3
Sicherheitshinweise 4
Inbetriebnahme 5 - 6
Durchführung von Messungen 7 - 9
Wartung 9
Garantie 10
EG-Konformitätserklärung 11

2

Lieferumfang

Contact Check Feuchte-Sensor, Bedienungsanleitung.

Bestimmungsgemäße Verwendung

Der vorliegende, elektronische Contact Check Sensor dient
zur Bestimmung der Feuchtigkeit (Anteil) in Beton, Estrich,
Mauerwerk und weiteren Baumaterialien. Anhand des Leit­wertes/Kapazitivmessverfahren mit bis zu 5 cm Messtiefe,
kann eine schnelle und genaue Messung mit entsprechenden
Kennlinien erfolgen. Die Verwendung bezieht sich ausschließ­lich auf den gewerblichen Gebrauch und ist den Gegeben­heiten vor Ort entsprechend zu verwenden. Das Gerät ist zur
Verwendung im Innen- und Außenbereich bestimmt.

Technische Daten

Messverfahren Kapazitivmessverfahren

Gehäuse Kunststoff / Edelstahl
Feuchtesensor kapazitiv
Messbereich im Holz 5 bis 80 %, abhängig von

Putz und Mauerwerk 0 bis 10 % abhängig vom

Messgenauigkeit +/- 1 %
Optische und akustische

Warnhinweise bei überhöhter Feuchtigkeit
Betriebstemperatur -20 °C bis +50 °C
Lagertemperatur -20 °C bis +60 °C

mit bis zu 5 cm Messtiefe

gewählter Holzart

gewählten Baumaterial

3

Sicherheitshinweise

Dieses Messgerät erfüllt die geltenden Normen europäischer
und nationaler Richtlinien und wurde gemäß dem heutigen
Stand der Technik gebaut. Zur gefahrlosen Benutzung sind
die Anweisungen und Hinweise der Bedienungsanleitung auf­merksam zu beachten.

Geräte mit technischen Mängeln oder Beschädigungen

dürfen nicht in Betrieb genommen werden.

Vor jeder Messung ist sicher zu stellen, dass keine elektri­schen oder andere Versorgungsleitungen im Messbereich lie­gen.

Nichts an, in oder auf metallischen Flächen und Gegen­ständen messen.

Die ermittelten Messergebnisse, sowie alle Schlussfolge­rungen daraus unterliegen ausschließlich der Verantwortung
des Benutzers. Für Schäden, die aus nicht bestimmungsgemä­ßer Verwendung des Gerätes entstehen, wird keine Haftung
übernommen.

Bestehen Zweifel an der Betriebssicherheit des Gerätes,
ist es zur Überprüfung an den Hersteller zuschicken.

• Produktetiketten nicht entfernen oder verändern.

• Der Contact Check Baufeuchte-Sensor ist kein Spielzeug.
Immer in einem für Kinder nicht zugänglichen Ort aufbewah­ren.

• Das Gerät nicht in Anwesenheit von Kindern verwenden, und
Kindern nicht erlauben, das Gerät zu benutzen.

• Nicht auf metallischen, und/oder Stromleitenden Oberflä­chen wie Stahlblech verwenden.

• Den Sensor immer vom HPM touch pro trennen, wenn er
nicht in Gebrauch ist.

• Nicht versuchen, den Sensor zu reparieren oder auseinander
zu bauen. Jegliche erforderlichen Reparaturarbeiten an diesem
Feuchtesensor dürfen nur vom autorisierten Kundendienst von
STORCH durchgeführt werden.

• Den Sensor nicht in feuergefährdeten Bereichen wie bei-

4

spielsweise in der Nähe von entflammbaren Flüssigkeiten,
Gasen oder Stäuben verwenden.

• Der Einsatz von für andere Feuchtemessgeräte vorgese­henem Zubehör kann zu ernsthaften Verletzungen führen.

• Elektronische Geräte gehören nicht in den Hausmüll, son­dern müssen in der Europäischen Union - gemäß Richtlinie
2002 / 96 / EG DES EUROPÄISCHEN PARLAMENTS UND
DES RATES vom 27. Januar 2003 über Elektro- und Elek­tronik-Altgeräte - einer fachgerechten Entsorgung zugeführt
werden. Bitte entsorgen Sie dieses Gerät nach Verwendung
entsprechend der geltenden gesetzlichen Bestimmungen. Bat­terien gehören nicht in den Hausmüll, sondern müssen in der
Europäischen Union - gemäß Richtlinie 2006 / 66 / EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 06.
September 2006 über Batterien und Akkumulatoren - einer
fachgerechten Entsorgung zugeführt werden. Bitte entsor­gen Sie Batterien entsprechend den geltenden gesetzlichen
Bestimmungen.

Inbetriebnahme des Clima Check Sensors
Anschluss des Contact Check Sensors

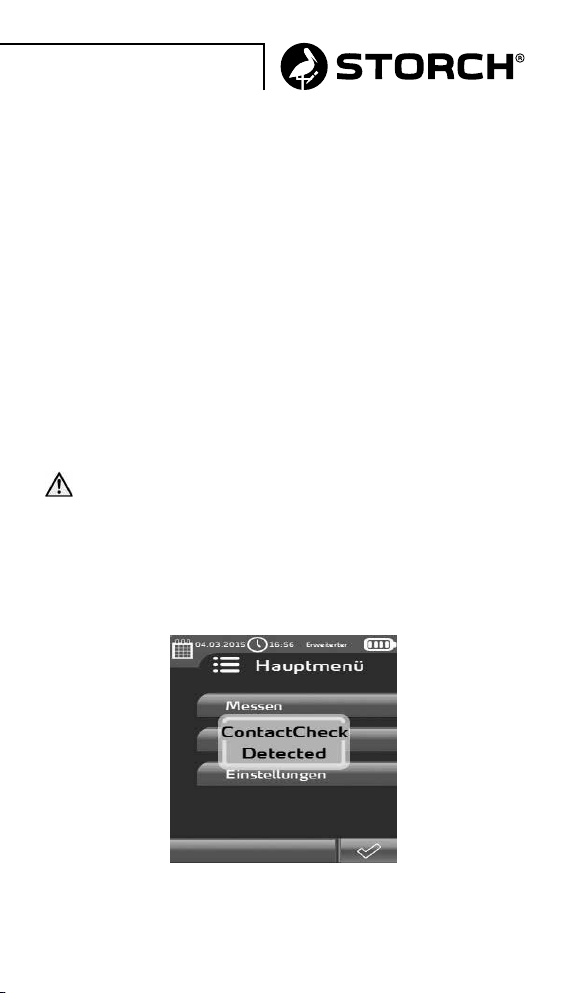

Stecken Sie den Stecker des Contact Check in die Mini-USB
Erweiterungsbuchse des HPM touch pro.

Achten Sie dabei darauf, dass Sie sich nicht an den

Messnadeln der Messgeräte verletzen.

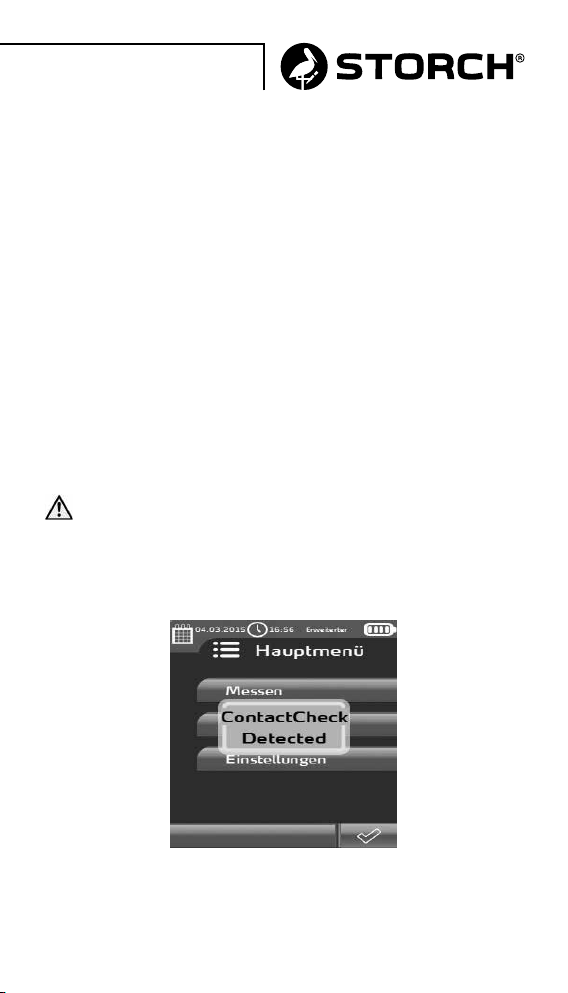

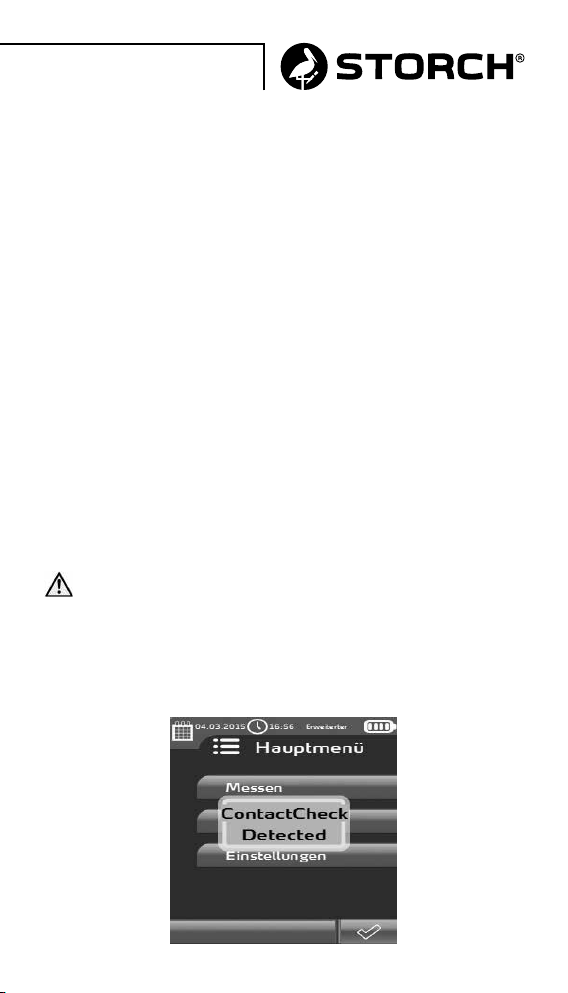

Der Contact Check Sensor wird automatisch vom HPM touch
pro erkannt und nach ca. 3 Sek. werden die ermittelten Mess­werte im Display angezeigt.

5

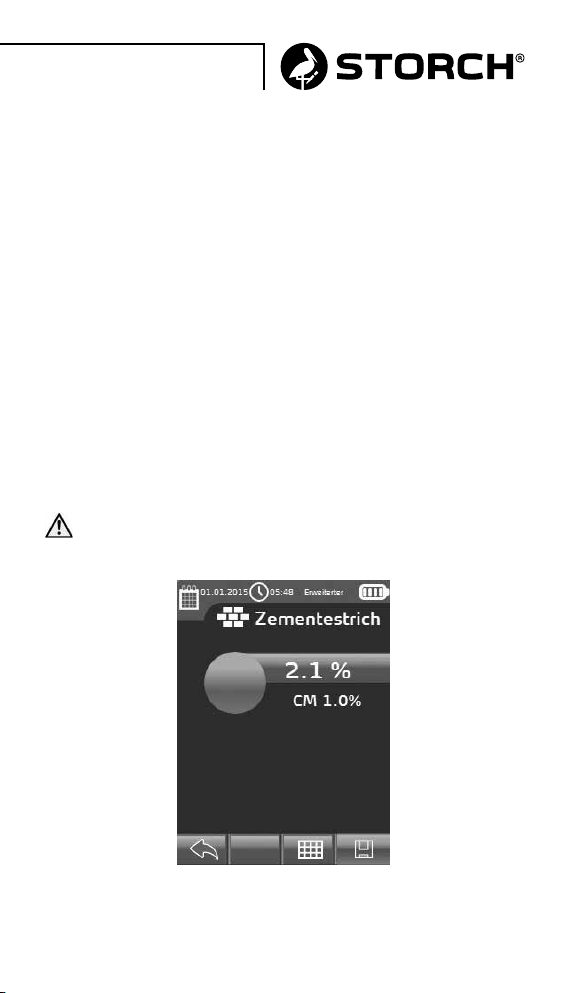

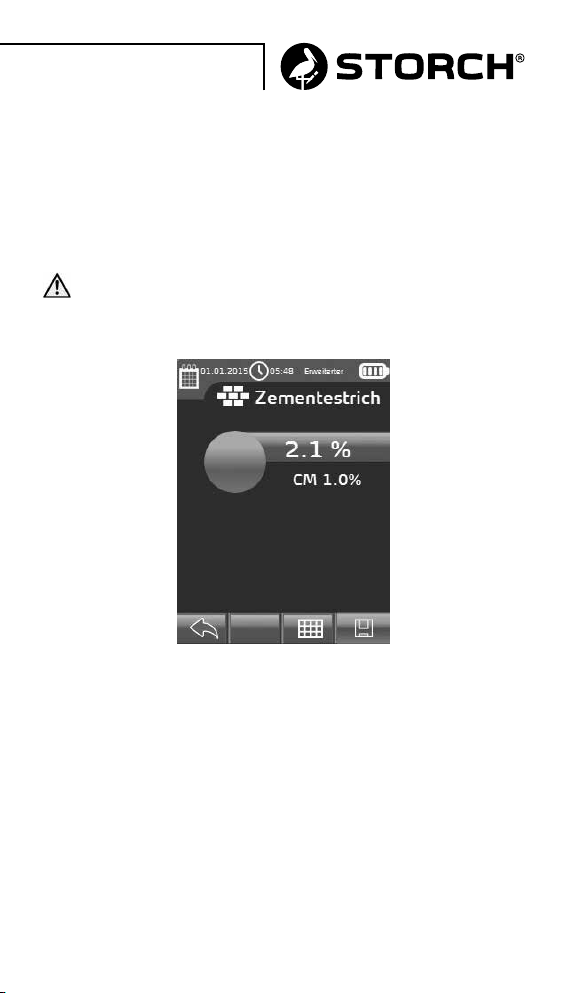

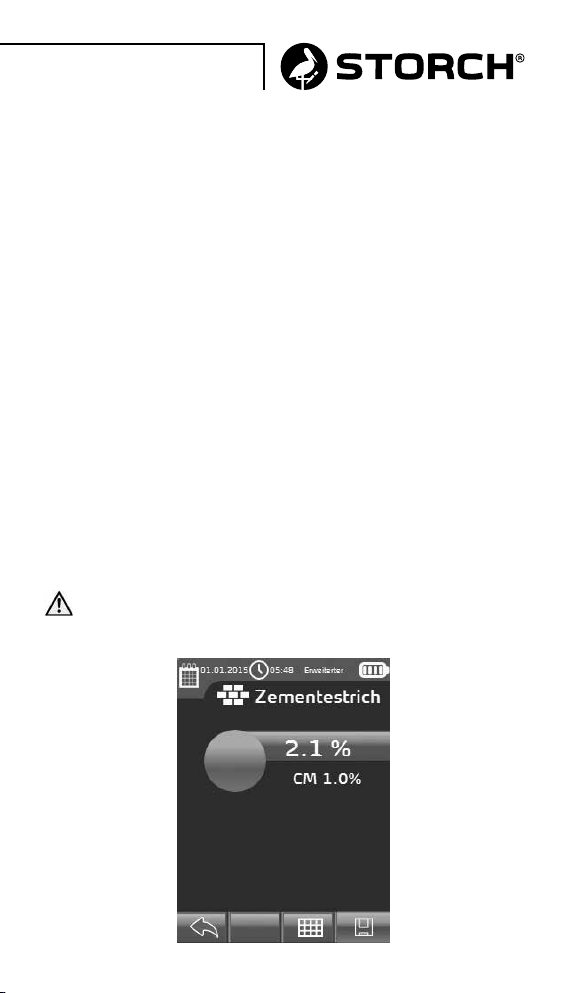

Wählen Sie nachträglich die entsprechende Materialkennlinie
für die Feuchtemessung aus. Zur Auswahl stehen die Gew-%
und CM% Angaben.

Bitte beachten Sie, dass die CM-Werte vom Messgerät
nicht die klassische CM-Messmethode ersetzen.

6

Durchführung von Messungen
Messungen im Estrich, Beton und weiteren Baumaterialien

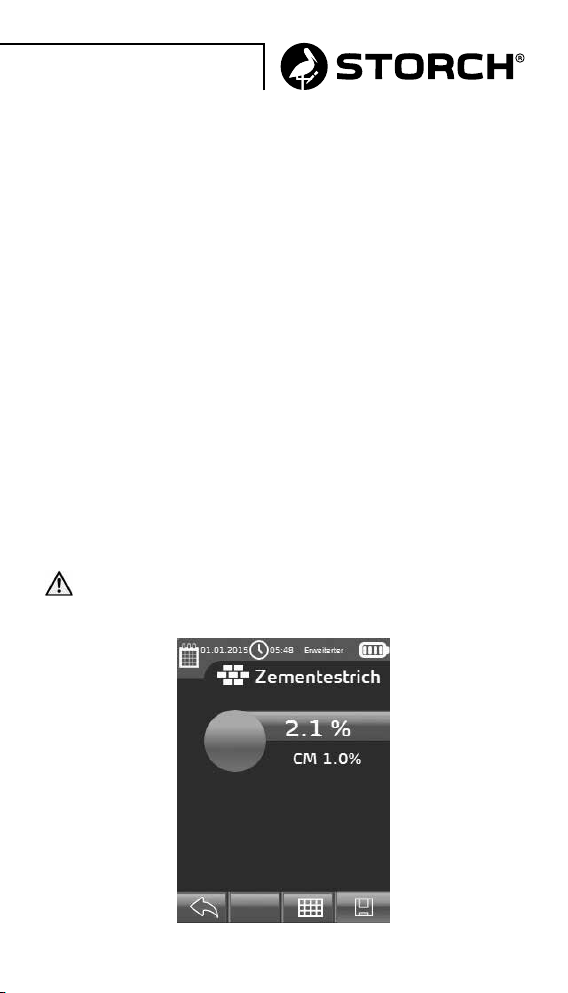

1. Messkugel des Sensors im 90 Grad Winkel an die zu mes­sende Oberfläche anlegen. Keinen zusätzlichen Druck oder
übermäßige Kraft anwenden.

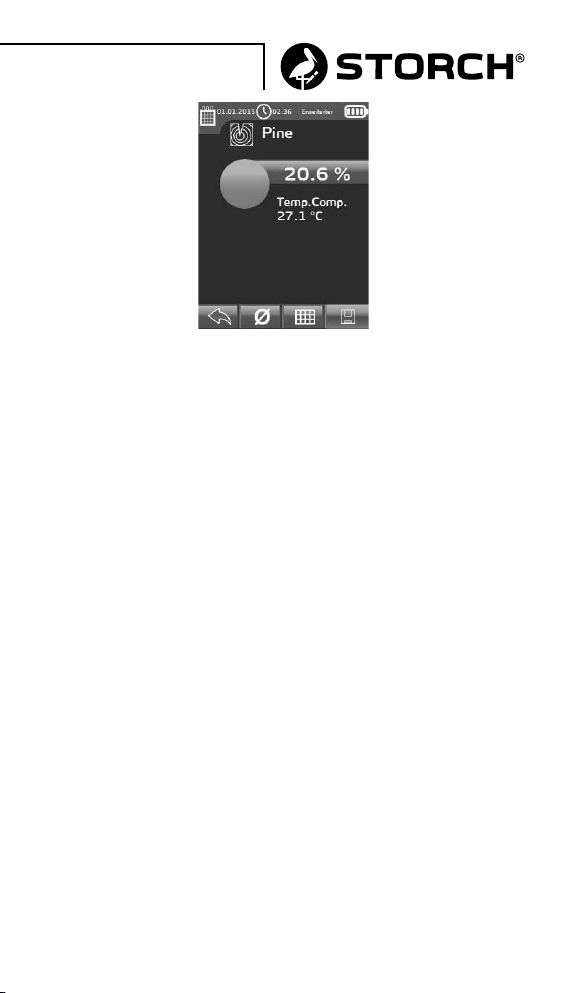

2. Nach der Messung bleibt das Messergebnis bis zur näch­sten Messung im Display sichtbar.

Hinweis:

Eine Vergleichsmessung mit den Messnadeln des HPM touch
pro kann helfen das Messergebnis besser zu interpretieren. Ist
das Messergebnis mit dem HPM touch pro deutlich geringer
als mit dem Contact Check-Sensor, so ist die Oberfläche tro­ckener, als der Kern des gemessenen Materials. Vergleichen
Sie die erhaltenen Messergebnisse mit dem Contact Check
mit den in den technischen Merkblättern des Estrichherstellers
angegebenen, maximal zulässigen Feuchtigkeitswerten für die
weiteren Bodenbelagsarbeiten. Sollten die mit dem Contact
Check ermittelten Werte höher sein, muss der Estrich bis zur
Unterschreitung der ermittelten Werte weiter durchtrocknen.
Oder es sollten vor einer Weiterverarbeitung vom Anwender
gegenüber dem Auftraggeber offiziell Bedenken angemeldet
werden.

Bitte beachten Sie, dass die CM-Werte vom Messgerät
nicht die klassische CM-Messmethode ersetzen.

7

Rastermessung und Min/Max Darstellung

Gehen Sie bei der Rastermessung inkl. der MIN/MAX-Anzei­genfunktion gemäß der Beschreibung in der HPM touch pro
Bedienungsanleitung vor.

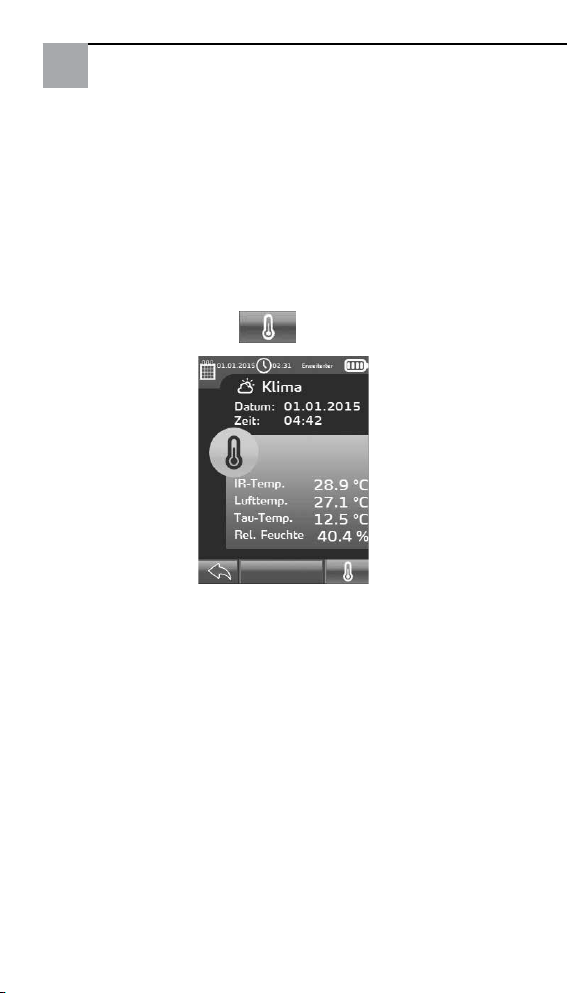

Messung unter Berücksichtigung der Umgebungstemperatur
mit HPM clima

Temperaturkompensation (werksseitig auf 20 °C eingestellt).
Durch den Abruf der vorab ermittelten Klimawerte aus dem
Gerätearchiv (0 bis +50 °C), wird das höchste Maß an Präzi­sion erreicht.

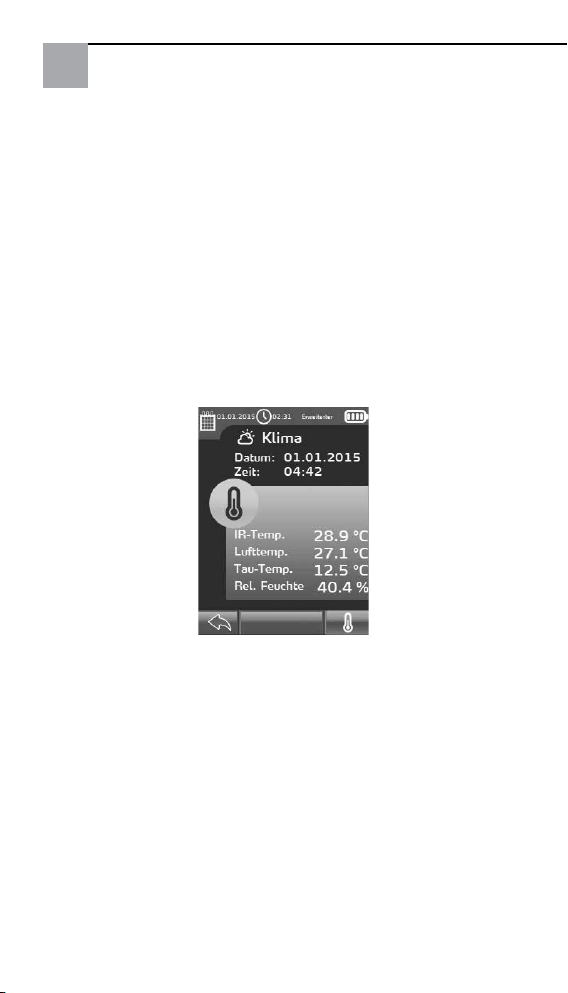

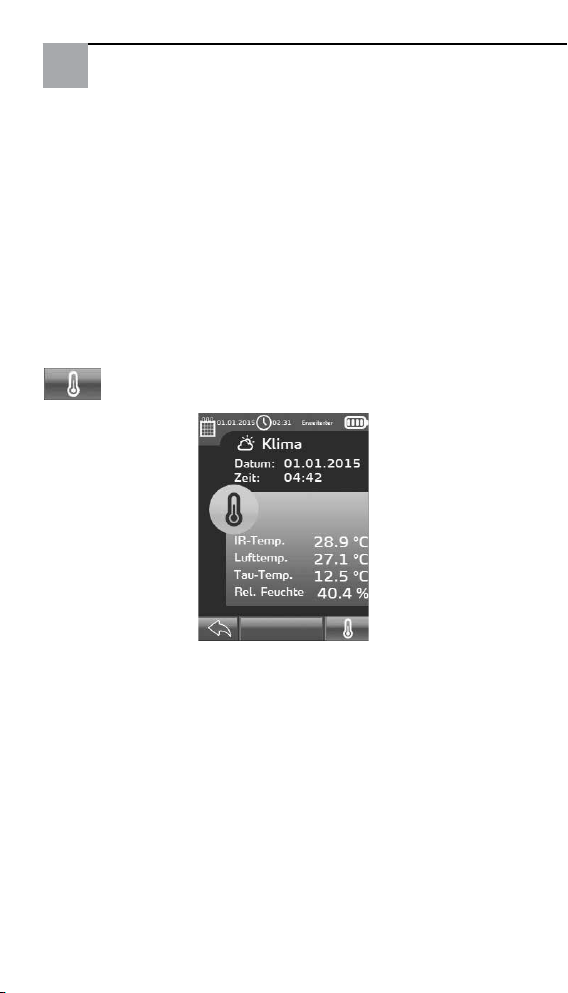

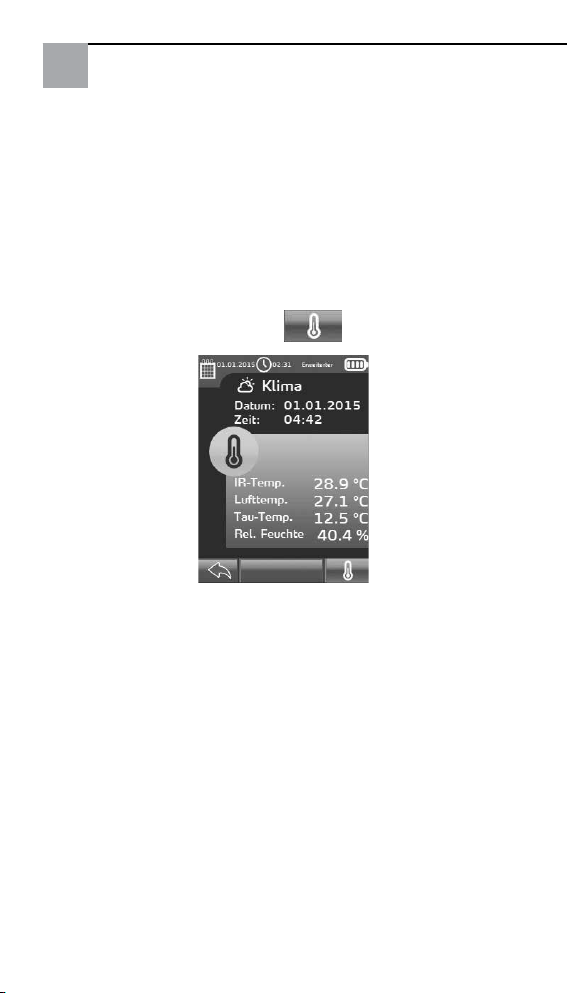

Rufen Sie im Gerätearchiv die vorab ermittelte Klimamessung
auf. Bestätigen Sie die Auswahl mittels der

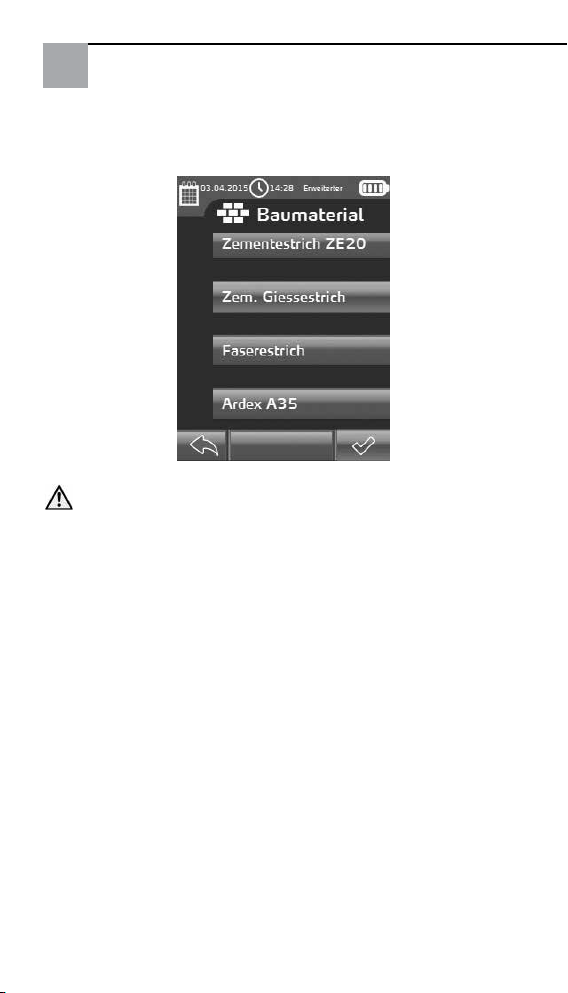

Wählen Sie die entsprechende Materialkennlinie für die Mes­sung aus. Die aus dem Gerätearchiv abgerufenen Klimawerte
werden bei der Messung mit berücksichtigt und geben eine
noch präzisere Aussage über den Feuchtegehalt im gemes­senen Baustoff.

-Taste.

8

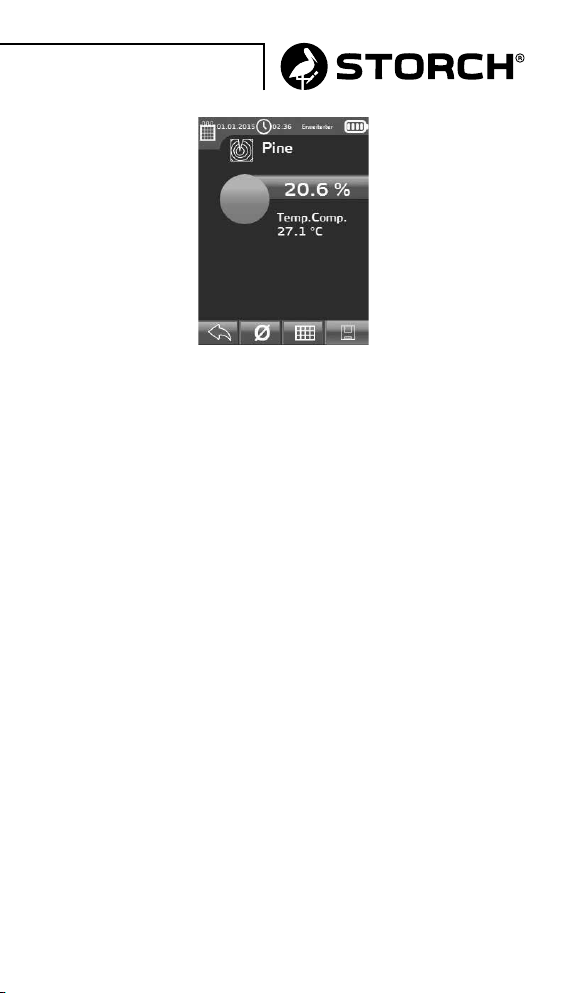

Speichern

Gehen Sie beim Speichern der ermittelten Messwerte analog
der Feuchtemessung vor.

Wartung

Der Contact Check Sensor ist ein wartungsarmes Gerät. Aller­dings sind zur Sicherstellung der Leistung folgende einfachen
Richtlinien zu beachten.

1. Den Sensor immer vorsichtig behandeln. Es handelt sich
um ein Messinstrument, welches mit empfindlicher Elektronik
bestückt ist.

2. Vermeiden, dass der Sensor Stößen, ständiger Vibration
oder extremer Hitze oder Kälte ausgesetzt wird.

3. Den Sensor immer innen aufbewahren.

4. Den Sensor immer von Staub und Feuchtigkeit fernhalten.
Nur mit einem sauberen und weichen Tuch reinigen. Verwen­den Sie, falls nötig, ausschließlich schonende Reinigungsmit­tel.

5. Den Sensor auf keinen Fall auseinanderbauen.

6. Auf keinen Fall versuchen, irgendeinen Teil des Sensors zu
modifizieren.

9

Garantie

Garantiebedingungen

Für unsere Geräte gelten die gesetzlichen Gewährleistungs­fristen von 12 Monaten ab Kaufdatum / Rechnungsdatum des
gewerblichen Endkunden.

Geltendmachung

Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bit­ten wir, dass das komplette Gerät zusammen mit der Rech­nung frei an unser Logistik Center in Berka oder an eine von

uns autorisierte Service-Station eingeschickt wird. Zuvor
bitten wir Sie, uns unter unserer kostenlosen STORCH Ser­vice-Hotline [phone] zu kontaktieren.

Gewährleistungs- bzw. Garantieanspruch

Ansprüche bestehen ausschließlich an Werkstoff- oder Ferti­gungsfehler sowie ausschließlich bei bestimmungsgemäßer
Verwendung des Geräts. Verschleißteile fallen nicht unter
die Garantieansprüche. Sämtliche Ansprüche erlöschen durch
den Einbau von Teilen fremder Herkunft, bei unsachgemäßer
Handhabung und Lagerung sowie bei offensichtlicher Nichtbe­achtung der Betriebsanleitung.

Durchführung von Reparaturen

Sämtliche Reparaturen dürfen ausschließlich durch unser
Werk oder von STORCH autorisierten Service-Stationen
durchgeführt werden.

10

EG-Konformitätserklärung

Name / Anschrift des Ausstellers:
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 . D - 42107 Wuppertal

Hiermit erklären wir,

dass das nachstehend genannte Gerät aufgrund dessen Konzi­pierung und Bauart sowie in der von uns in Verkehr gebrach­ten Ausführung den einschlägigen, grundlegenden Sicher­heits- und Gesundheitsanforderungen der EG-Richtlinien ent­spricht. Bei einer nicht mit uns abgestimmten Änderung des
Gerätes verliert diese Erklärung ihre Gültigkeit.

Bezeichnung des Gerätes: Contact Check
Geräte-Typ: Baufeuchte-Sensor
Artikel-Nummer: 60 82 46

Angewandte Richtlinien

EU-Richtlinie Elektromagnetische Verträglichkeit:
2004 / 108 / EG

EN50081-1(2), EN50082-1(2), EN 61326-1-2

Bevollmächtigter für die Zusammenstellung
der technischen Unterlagen:

STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 · 42107 Wuppertal

Jörg Heinemann

- Geschäftsführer -

Wuppertal, 05- 2015

11

NL

Hartelijk dank

voor uw vertrouwen in STORCH. Met deze aankoop hebt u
voor een kwaliteitsproduct gekozen. Als u desondanks een tip
voor verbeteringen hebt of wellicht ooit een probleem onder­vindt, dan horen wij graag van u. Neem contact op met de
medewerker buitendienst of in dringende gevallen rechtstree­ks met ons.

Met vriendelijke groeten,
STORCH serviceafdeling

Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Gratis service-hotline: [phone]
Gratis bestel-hotline: [phone]
Gratis bestel-fax: [phone]
(alleen binnen Duitsland)

Inhoudsopgave Pagina

Levering 13
Gebruik volgens voorschriften 13
Technische data 13
Veiligheidsrichtlijnen 14
Inbedrijfstelling 15 - 16
Metingen uitvoeren 17 - 19
Onderhoud 19
GARANTIE 20
EG-conformiteitsverklaring 21

12

Levering

Contact Check vochtsensor, gebruiksaanwijzing.

Gebruik volgens voorschriften

Deze elektronische Contact Check Sensor dient voor het
bepalen van de vochtigheid (aandeel) in beton, estrik, metsel­werk en andere bouwmaterialen. Aan de hand van de geleid­baarheid/capaciteitsmeting met tot 5 cm meetdiepte kan een
snelle en exacte meting met merklijnen plaatsvinden. Het
apparaat is uitsluitend voor commercieel gebruik bestemd en
dient op de omstandigheden ter plaatse te worden afgestemd.
Het apparaat is bestemd voor gebruik zowel binnen- als bui­tenshuis.

Technische data

Meetprocedure capaciteitsmeting met tot 5 cm

Behuizing Kunststof / RVS
Vochtsensor capacitief
Meetbereik in hout 5 tot 80 %, afhankelijk van geko-

Pleister- en metselwerk 0 tot 10 % afhankelijk van geko-

Meetnauwkeurigheid +/- 1 %
Optische en akoestische

waarschuwingen bij te hoge vochtigheid
Bedrijfstemperatuur -20° C tot +50° C
Opslagtemperatuur -20° C tot +60° C

meetdiepte

zen houtsoort

zen bouwmateriaal

13

Veiligheidsrichtlijnen

Dit meetapparaat voldoet aan de geldende normen van Euro­pese en nationale richtlijnen en is conform de huidige stand
van de techniek gebouwd. Voor gevaarloos gebruik dienen de
aanwijzingen en richtlijnen van de gebruiksaanwijzing nauw­gezet te worden opgevolgd.

Apparaten met technische gebreken of beschaduigingen
mogen niet in bedrijf worden genomen.

Controleer voor iedere meting of er geen elektrische of
andere verzorgingsleidingen in het meetbereik liggen.

Niet meten aan, in of op metalen vlakken en voorwerpen.

De vastgestelde meetresultaten en alle daaraan ver­bonden conclusies zijn volledig voor verantwoording van de
gebruiker. We zijn niet aansprakelijk voor schade die ontstaat
uit het niet voorschriftgewijs gebruik van het apparaat.

Bij twijfel over de bedrijfsveiligheid van het apparaat
dient het ter controle te worden teruggestuurd naar de fabri­kant.

• Productetiketten niet verwijderen of wijzigen.

• De Contact Check bouwvocht-sensor is geen speelgoed. Alti-

jd op een voor kinderen ontoegankelijke plek bewaren.

• Gebruik het apparaat niet in aanwezigheid van kinderen en

sta het kinderen niet toe het apparaat te gebruiken.

• Niet gebruiken op metalen en/of stroomleidende oppervlak-

ken zoals staalplaat.

• Koppel de sensor altijd los van de HPM touch pro wanneer

deze niet in gebruik is.

• Probeer de sensor niet te repareren of uit elkaar te halen.

Alle noodzakelijke reparatiewerkzaamheden aan deze vocht­sensor mogen alleen door de geautoriseerde klantenservice
van STORCH worden uitgevoerd.

• Gebruik de sensor niet op brandgevaarlijke plaatsen zoals in

de buurt van ontvlambare vloeistoffen, gassen of stoffen/
dampen.

• Het gebruik van voor andere hygrometers bestemde acces-

soires kan tot ernstige verwondingen leiden.

14

• Elektronische apparaten horen niet in het huisvuil, maar
moeten in de Europese Unie - conform richtlijn 2002 / 96 /
EG VAN HET EUROPESE PARLAMENT EN DE RAAD van
27 januari 2003 over af te danken elektrische en elektro­nische apparaten - bij deskundige afvalverwerking worden
ingeleverd. Gelieve dit apparaat na gebruik conform de gel­dende wettelijke bepalingen weg te gooien. Batterijen horen
niet in het huisvuil, maar moeten in de Europese Unie - con­form richtlijn 2006 / 66 / EG VAN HET EUROPESE PARLA­MENT EN DE RAAD van 06 september 2006 over batteri­jen en accumulatoren - bij deskundige afvalverwerking wor­den ingeleverd. Gelieve de batterijen conform de geldende
wettelijke bepalingen weg te gooien.

Inbedrijfsname van de Clima Check Sensor
Aansluiten van de Contact Check sensor

Steek de stekker van de Contact Check in de Mini-USB uit­breidingsbus van de HPM touch pro.

Let erop dat u zich niet verwondt aan de meetnaalden

van de meetapparaten.

De Contact Check Sensor wordt automatisch door de HPM
touch pro herkend en na ca. 3 sec. worden de meetwaarden
op het display weergegeven.

15

Kies later de betreffende materiaalmerklijn voor de vochtme­ting. U kunt kiezen uit de Gew-% en CM% weergaven.

Houd er rekening mee dat de CM-waarden van het mee-

tapparaat de klassieke CM-meetmethode niet vervangen.

16

Metingen uitvoeren
Metingen in estrik, beton en andere bouwmaterialen

Plaats de meetkogel van de sensor in een hoek van 90 graden
t.o.v. het te meten oppervlak. Geen extra druk of bovenma­tige kracht gebruiken.

1. Na de meting blijft het meetresultaat tot de volgende
meting op het display zichtbaar.

Tip:

Een vergelijkingsmeting met de meetnaalden van de HPM
touch pro kan helpen het meetresultaat beter te interpreteren.
Als het meetresultaat met de HPM touch pro duidelijk lager
is dan met de Contact Check Sensor, dan is het oppervlak
droger dan de kern van het gemeten materiaal. Vergelijk de
verkregen meetresultaten met de Contact Check met de in de
technische documentatie van de estrikfabrikant aangegeven
maximaal toegestane vochtigheidswaarden voor de verde­re bodembedekkingswerkzaamheden. Als de Contact Check
gemeten waarden hoger zijn, moet de estrik verder drogen tot
de waarde onder de gemeten waarde is gezakt. Of de gebrui­ker moet alvorens verder te werken officiële bezwaren aan de
opdrachtgever kenbaar maken.

Houd er rekening mee dat de CM-waarden van het mee-

tapparaat de klassieke CM-meetmethode niet vervangen.

17

Rastermeting en Min/Max weergave

Ga bij de rastermeting incl. de MIN/MAX-weergavefunctie
conform de beschrijving in de HPM touch pro gebruiksaanwij­zing te werk.

Meting met in achtneming van de omgevingstemperatuur
met HPM clima

Temperatuurcompensatie (af fabriek op 20 °C ingesteld). Door
het oproepen van vooraf geregistreerde klimaatwaarden uit
het apparaatarchief (0 tot +50 °C), wordt de grootste mate
van nauwkeurigheid bereikt.

Roep de vooraf ingestelde klimaatmeting op uit het apparaat­archief. Bevestig de selectie met de

Kies de betreffende materiaalmerklijn voor de meting. Er
wordt bij de meting rekening gehouden met de uit het appa­raatarchief opgeroepen klimaatwaarden; dit geeft een nog
exacter beeld van het vochtgehalte in het gemeten materiaal.

-knop.

18

Opslaan

Ga bij het opslaan van de meetwaarden op dezelfde wijze als
bij de vochtmeting te werk.

Onderhoud

De Contact Check Sensor is een onderhoudsarm apparaat.
Neem desondanks voor een goede werking de volgende een­voudige richtlijnen in acht.

1. Behandel de sensor altijd voorzichtig. Het gaat om een
meetinstrument dat over gevoelige elektronica beschikt.

2. Stel de sensor niet bloot aan stoten, constante trillingen of
extreme hitte of koude.

3. Bewaar de sensor altijd binnenshuis.

4. Houd de sensor altijd uit de buurt van stof en vocht. Alleen
met een schone, zachte doek reinigen. Gebruik indien nodig
een zacht schoonmaakmiddel.

5. Haal de sensor nooit uit elkaar.

6. Probeer nooit onderdelen van de sensor aan te passen.

19

Garantie

Garantievoorwaarden:

Voor onze apparaten gelden de wettelijke garantieperioden
van 12 maanden vanaf aankoopdatum/factuurdatum van de
eindklant. Indien wij langere perioden in een garantieverkla­ring hebben toegezegd, dan worden deze speciaal in de gebru­iksaanwijzingen van de desbetreffende apparaten toegelicht.

Indienen van garantieclaims:

Bij een garantieclaim vragen wij u het gehele apparaat samen
met de rekening franco aan ons logistiekcentrum in Berka of
naar een door ons geautoriseerd servicestation te verzenden
Neem eerst contact op met de STORCH Service-Hotline (hier­voor worden kosten in rekening gebracht): +49 (0)202 . 49
20 – 110.

Garantieclaims

Claims uitsluitend met betrekking tot materiaal- of produc­tiefouten en uitsluitend bij gebruik van het apparaat conform
de voorschriften. Voor slijtdelen gelden deze aanspraken niet.
Alle claims vervallen bij inbouw van onderdelen van exter­ne herkomst, bij verkeerde hantering en opslag en bij het
klaarblijkelijk niet in acht nemen van de gebruiksaanwijzing.

Reparaties uitvoeren

Reparaties mogen uitsluitend door onze fabriek of door
STORCH geautoriseerde servicestations worden uitgevoerd.

20

EG-conformiteitsverklaring

Naam/adres van de opsteller:
STORCH Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6 - 8 · D - 42107 Wuppertal

Bij deze verklaren wij

Dat het hieronder vermelde apparaat op basis van zijn ont­werp en type en in de door ons in omloop gebrachte uitvoe­ring aan de toepasselijke elementaire veiligheids- en gezond­heidseisen van de EU-richtlijnen voldoet. Bij een niet met ons
afgestemde modificatie van het apparaat is deze verklaring
niet langer geldig.

Artikelbenaming: Contact Check
Apparaattype: Bouwvocht-sensor
Artikelnummer: 60 82 46

Toegepaste richtlijnen

EU-richtlijn Elektromagnetische compatibiliteit:
2004 / 108 / EG

EN50081-1(2), EN50082-1(2), EN 61326-1-2

Gevolmachtigde voor samenstelling
van de technische documentatie::

STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 · 42107 Wuppertal

Jörg Heinemann

- Directeur -

Wuppertal, 05- 2015

21

FR

Nous vous remercions

de la confiance dont vous témoignez envers STOCH. Avec cet
achat vous avez opté pour un produit de qualité. Si vous avez
malgré tout des suggestions pour l‘amélioration ou si vous
deviez rencontrer un problème, nous sommes avec plaisir à
votre disposition. Dans ce cas, contactez votre représentant,
ou directement notre service clients, s‘il s‘agit d‘un problème
urgent.

Salutations dévouées
SAV STORCH

Tél. : +49 (0) 2 02 . 49 20 - 112
Fax : +49 (0)2 02 . 49 20 - 244
Ligne d‘assistance
SAV gratu [phone]
Service gratuit de commande
par téléphone : +49 800. 7 86 72 44
Fax de commande gratuit : +49 800. 7 86 72 43
(uniquement en Allemagne)

Sommaire Page

Contenu de livraison 23
Utilisation conforme 23
Données techniques 23
Consignes de sécurité 24
Mise en service 225 - 26
Réalisation de mesures 27 - 29
Entretien 29
Garantie 30
Déclaration de conformité CE 31

22

Contenu de livraison

Capteur d'humidité Contact Check, notice d'emploi.

Utilisation conforme

Le présent capteur électronique Contact Check sert à détermi­ner l'humidité (teneur) dans le béton, la chape, la maçonne­rie et d'autres matériaux de construction. A l'aide de la con­ductance/ du processus de détermination de la résistance pour
une profondeur maximale de 5 cm, il est possible d'obtenir
une mesure rapide et précise avec les lignes caractéristiques
correspondantes. L'utilisation concerne uniquement l'utilisa­tion commerciale et doit être adaptée aux circonstances sur
place. L'appareil est destiné à une utilisation à l'intérieur et à
l'extérieur.

Données techniques

Procédé de mesure Procédure de mesure capacitive

Boîtier Plastique / acier inoxydable
Capteur d'humidité capacitif
Plage de mesure dans le

bois
Crépi et maçonnerie 0 à 10 % en fonction du matériau

Précision des mesures +/- 1 %
Avertissements optiques et

acoustiques en cas d'humidité excessive
Température de service -20° C à +50° C
Température de stockage -20° C à +60° C

avec une profondeur de mesure

maximale de 5 cm au maximum

5 à 80 %, en fonction du type de

bois sélectionné

de construction sélectionné

23

Consignes de sécurité

Cet humidimètre satisfait aux normes en vigueur des direc­tives européennes et nationales et il a été fabriqué conformé­ment aux connaissances techniques actuelles. Pour assurer
une utilisation sans risque, il est impératif de respecter à la
lettre les instructions et les consignes contenues dans le mode
d'emploi.

Il est interdit de mettre en service des appareils présen-

tant des vices techniques ou des dommages.

Avant chaque mesure, il faut vérifier qu'il n'y a aucun
câble électrique ou autre câble d'alimentation dans la zone de
mesure.

Ne rien mesurer contre, dans ou sur des surfaces et objets
métalliques.

Les résultats des mesures et les conclusions tirées
relèvent exclusivement de la responsabilité de l'utilisateur.
Toute responsabilité est rejetée pour les dommages qui résul­tent d'une utilisation non conforme de l'appareil.

En cas de doute quand à la sécurité d'utilisation de l'appa­reil, il est impératif de l'expédier au fabricant afin qu'il soit
contrôlé.

• Ne pas retirer ou modifier les étiquettes sur le produit.

• Le capteur d'humidité dans la construction Contact Check

n'est pas un jouet. Le conserver toujours à un endroit inac­cessible aux enfants.

• Ne pas utiliser l'appareil en présence d'enfants et ne pas

permettre à des enfants de l'utiliser.

• Ne pas utiliser l'appareil sur des surfaces métalliques et/ou

conduisant l'électricité telles que les tôles d'acier.

• Toujours débrancher le capteur du HPM touch pro lorsqu'il

n'est pas utilisé.

• Ne pas tenter de réparer le capteur ou de le désassembler.

Toutes les réparations nécessaires sur cette sonde d'humi­dité doivent être uniquement confiées au service clients
agréé par STORCH.

• Ne pas utiliser le capteur dans des zones à risques d'incen-

24

dies telles que par ex. à proximité de liquides, gaz ou pous­sières inflammables.

• L'utilisation d'accessoires destinés à d'autres humidimètres
peut entraîner des blessures graves.

•

• Les appareils électroniques ne sont pas des déchets ména­gers mais, dans l'Union Européenne, ils doivent être menés
à une élimination dans les règles de l'art conformément
à la Directive 2002 / 96 / CE du Parlement et du Conseil
européens du 27 janvier 2003 régulant les vieux appareils
électriques et électroniques. Éliminer cet appareil après uti­lisation dans le respect des dispositions légales en vigueur.
Les piles ne sont pas des déchets ménagers mais, dans l'Uni­on Européenne, elles doivent être menées à une élimination
dans les règles de l'art conformément à la Directive 2006 /
66 / CE du Parlement et du Conseil européens du 06 sep­tembre 2006 sur les piles et les accumulateurs. Éliminer les
piles après utilisation dans le respect des dispositions légales
en vigueur.

Mise en service du capteur Clima Check
Connexion du capteur Contact Check

Connecter la fiche du Contact Check dans le porte d'Extension
Mini-USB du HPM touch pro.

Veiller à ne pas se blesser sur les pointes de mesure de

l'appareil de mesure.

Le capteur Contact Check est automatiquement détecté par le
HPM touch pro et environ 3 sec. après, les mesures obtenues
s'affichent à l'écran.

25

Sélectionner ultérieurement la ligne caractéristique correspon­dante pour la mesure de l'humidité. La sélection est effectuée
entre pourcentage de poids et pourcentage CM.

Prendre en compte que les valeurs CM de l'instrument de

mesure ne remplacent pas la méthode de mesure CM.

26

Réalisation de mesures
Mesures dans le béton, la chape et d'autres matériaux de
construction

Poser la sphère de mesure du capteur à un angle de 90° par
rapport à la surface à mesurer. Ne pas appliquer de pression
supplémentaire ni de force exagérée.

1. Après la mesure, le résultat de la mesure reste visible jus­qu'à la mesure suivante.

Remarque :

une mesure comparative au moyen des pointes de mesure du
HPM touch pro peut aider à mieux interpréter le résultat de
mesure. Si le résultat de mesure obtenu au moyen du HPM
touch pro est considérablement moins élevé que celui déter­miné avec le capteur Contact Check, la surface est plus sèche
que le cœur du matériau mesuré. Comparer les résultats de
mesure obtenus au moyen du capteur Contact-Check avec les
valeurs d'humidité maximales admissibles figurant dans les
fiches techniques du fabricant de la chape pour la suite des
travaux de revêtement de sols. Si les valeurs déterminées au
moyen du capteur Contact Check sont plus élevées, la chape
doit poursuivre son séchage jusqu'à ce qu'il n'atteigne plus les
valeurs déterminées. Dans ce cas, l'utilisateur devra signaler
ses doutes officiellement au maître d'oeuvre avant la suite du
traitement.

Prendre en compte que les valeurs CM de l'instrument de

mesure ne remplacent pas la méthode de mesure CM.

27

Mesure de pas et représentation min./max.

Pour la mesure du pas y compris la fonction d'affichage MIN/
MAX, procéder conformément à la description dans la notice
d'utilisation HPM touche pro.

Mesure qui tient compte également de la température
ambiante avec HPM clima

Compensation de température (réglée en usine sur 20 °C).
Par l'ouverture des valeurs de climat déterminées auparavant
depuis l'archive de l'appareil (0 à +50 °C), une précision maxi­male est atteinte.

Ouvrir la mesure de climat déterminée auparavant dans l'ar­chive d'appareil. Confirmer la sélection au moyen de la touche

.

Sélectionner la ligne caractéristique correspondante du
matériau pour la mesure. Les valeurs de climat ouvertes
depuis l'archive d'appareil sont également prises en compte
pour la mesure et offrent encore une indication précise de la
teneur en humidité dans le matériau de construction mesuré.

28

Sauvegarder

Procéder lors de l'enregistrement des valeurs mesurées déter­minées de manière analogue à la mesure de l'humidité.

Entretien

Le capteur Contact Check est un appareil nécessitant peu
d'entretien. Toutefois, il est impératif de respecter les direc­tives simples suivantes pour assurer les performances de l'ap­pareil.

1. Manier toujours le capteur avec soin. Il s'agit d'un instru­ment de mesure qui est équipé de composants électro­niques sensibles.

2. Éviter d'exposer le capteur à des chocs, des vibrations conti­nues ou des températures extrêmes.

3. Conserver toujours le capteur à l'intérieur.

4. Protéger toujours le capteur de la poussière et de l'humi­dité. Le nettoyer uniquement avec un chiffon propre et
doux. Utiliser, si nécessaire, uniquement des produits net­toyants doux.

5. En aucun cas démonter le capteur.

6. En aucun cas tenter de modifier un élément quelconque du
capteur.

29

Garantie

Conditions de garantie

Les durées de garantie légales de 12 mois à compter de la
date d'achat / de la facture du client final professionnels
s'appliquent à nos appareils. Si nous mentionnons des délais
supérieurs dans le cadre d'une déclaration de garantie, ceux-ci
sont mentionnés dans les instructions de service des appareils
concernés.

Exercice

Dans un cas couvert par la garantie, nous vous demandons de
renvoyer l'appareil complet franco à notre centre logistique à
Berka accompagné de la facture ou de l'expédier à une sta­tion SAV agréée par nous. Veuillez contacter préalablement
l‘assistance téléphonique payante de la société STORCH: +49
(0)202 . 49 20 – 110.

Demande de prise en garantie

Les demandes couvrent exclusivement les défauts de matéri­au ou d‘ouvrage et ne couvrent qu‘une utilisation conforme
à la destination de l‘appareil. Les pièces d‘usure ne sont pas
prises en charge par la garantie. Tout droit à garantie est ren­du caduque par le montage de pièces qui ne sont pas d‘ori­gine, par une manipulation et un entreposage incorrects ainsi
qu‘en cas de non-respect évident des instructions de service.

Exécution de réparations

Toutes les réparations doivent exclusivement être réalisées
par notre usine ou par des services SAV agréés par STORCH.

30

Déclaration de conformité CE

Nom / adresse de l‘exposant :
STORCH Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6-8 . D - 42107 Wuppertal

Nous déclarons, par le présent acte,

que le produit cité ci-après respecte les exigences fondamen­tales et en vigueur en matière de sécurité et de santé des
directives européennes de par leur conception ainsi que dans
la version commercialisée par nos soins. En cas de modificati­on non convenue avec nous, la présente déclaration perd toute
validité.

Désignation de l‘appareil : Contact Check
Type d‘appareil : Capteur d‘humidité de construction

Référence article : 60 82 46

Directives appliquées

Directive européenne sur la compatibilité
électromagnétique: 2004 / 108 / EG

EN50081-1(2), EN50082-1(2), EN 61326-1-2

Fondé de pouvoir pour la compilation des documents
techniques :

STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 · 42107 Wuppertal

Jörg Heinemann

- Gérant -

Wuppertal, 05- 2015

31

IT

Grazie

per la fiducia accordata a STORCH. Con l‘acquisto avete
scelto un prodotto di qualità. Se comunque avete dei sugge­rimenti volti a migliorare la nostra offerta o se doveste incon­trare qualche difficoltà, non esitate a rivolgerVi a noi. Contat­tate il Vostro rappresentante oppure rivolgeteVi direttamente
a noi in casi urgenti.

Distinti saluti,
STORCH Reparto Assistenza

Tel.: 02 - 66 22 77 15

Indice Pagina

Materiale compreso nella fornitura 33
Uso regolamentare 33
Dati tecnici 33
Avvertenze di sicurezza 34
Messa in funzione 35 - 36
Eseguire la misurazione 37 - 39
Manutenzione 39
Garanzia 40
Dichiarazione di conformità CE 41

32

Materiale compreso nella fornitura

Sensore dell'umidità edile Contact Check, istruzioni per l'uso.

Uso regolamentare

Il presente sensore Contact Check serve alla rilevazione di
umidità (quota) in calcestruzzo, sottofondo, mura ed altri
materiali da costruzione. Basando sulla conduttanza/metodo
di misurazione capacitivo fino ad una profondità di misura­zione 5 cm è possibile una misurazione rapida e precisa con
l'aiuto di relative linee caratteristiche. Il dispositivo deve esse­re utilizzato esclusivamente per scopi commerciali e secon­do le condizioni sul posto. Il dispositivo è ideato per l'utilizzo
all'interno e all'esterno.

Dati tecnici

Principio di misurazione Metodo di misurazione capacitivo

Scatola Plastica / acciaio inox
Sensore di umidità capacitivo
Campo di misura nel legno dal 5 fino all'80 %, dipendente dal

Intonaco e muratura dallo 0 al 10 % dipendente dal

Precisione: +/- 1 %
Avvisi ottici ed acustici

Temperatura di esercizio da -20° C fino a +50° C
Temperatura di immagaz-

zinaggio

con fino a 5 cm di profondità di

misurazione

tipo di legno selezionato

materiale edile selezionato

in caso di umidità eccessiva

da -20° C fino a +60° C

33

Avvertenze di sicurezza

Questo apparecchio di misurazione è conforme le normative
vigenti di direttive europee e nazionali e va costruito a secon­da del livello tecnico attuale. Per un utilizzo senza pericolo
attenersi alle istruzioni ed avvertenze riportate nelle istruzioni
per l'uso.

Apparecchi con difetti tecnici oppure danni non devono

essere messi in funzione.

Prima di ogni misurazione occorre assicurarsi che non sia­no cavi elettrici oppure altre linee di alimentazione nel area di
misurazione.

Non misurare su superfici ed oggetti metallici.

Le misurazioni rilevate come anche tutte le conclusioni
derivanti da esse sono sottoposti esclusivamente alla respons­abilità dell'utente. Per danni derivanti dall'utilizzo improprio
dell'apparecchio non sarà assunta nessuna responsabilità.

Qualora dovessero sorgere dei dubbi riguardo al funziona­mento sicuro dell'apparecchio, esso va rispedito al produttore
per una verifica.

• Non rimuovere o modificare le etichette del prodotto.

• Il sensore dell'umidità edile Contact Check non è un giocat-

tolo. Conservarlo sempre in un luogo fuori dall'accesso dai
bambini.

• Non utilizzare l'apparecchio con la presenze di bambini, e

non permettere ai bambini di utilizzare l'apparecchio.

• Non utilizzarlo su superfici metalliche, e/oppure conduttive

come come ad esempio lamiera d'acciaio.

• Sempre scollegare il sensore dal HPM touch pro quando

esso non viene usato.

• Non tentare di riparare o smontare il sensore. Qualsiasi ripa-

razione necessaria a questo sensore dell'umidità dev'essere
esclusivamente eseguita dal servizio assistenza autorizzato
STORCH.

34

• Non utilizzare il sensore in zone a rischio di ,quali ad esempio
nelle vicinanze di liquidi, gas o polveri infiammabili.

• L'utilizzo di accessori previsti per altri rilevatori di umidità
può causare delle lesioni gravi.

• Gli apparecchi elettronici non devono essere gettati nei rifiuti
domestici ma, nell'Unione Europea, opportunamente smal­titi secondo la direttiva 2002 / 96 / CE DEL PARLAMEN­TO E DEL CONSIGLIO EUROPEO del 27 gennaio 2003 sui
Rifiuti di apparecchiature elettriche ed elettroniche. Si prega
di smaltire questo apparecchio dopo il suo utilizzo secon­do le disposizioni applicabili. Le batterie non devono essere
gettate nei rifiuti domestici ma, nell'Unione Europea, oppor­tunamente smaltite secondo la direttiva 2006 / 66 / CE
DEL PARLAMENTO E DEL CONSIGLIO EUROPEO del 06
settembre 2006 su batterie ed accumulatori. September
2006 über Batterien und Akkumulatoren - einer fachge­rechten Entsorgung zugeführt werden. Si prega di smaltire le
batterie secondo le disposizioni applicabili.

Messa in funzione del sensore Clima Check
Collegamento del sensore Contact Check

Inserire lo spinotto di Contact Check nella presa di estensione
mini USB di HPM touch pro.

Attenzione a non farsi male a causa dell'ago metrico dei

dispositivi di misurazione.

L'HPM touch pro rileva automaticamente il sensore Contact
Check e dopo ca. 3 secondi il display visualizza i valori misu­rati.

35

In seguito selezionare la relativa curva caratteristica del mate­riale per la misurazione dell'umidità. Si può scegliere le visua­lizzazioni in %peso e %CM.

Si prega di tener conto del fatto che i valori CM del dispo­sitivo di misurazione non sostituiscono il metodo di misurazi­one classico CM.

Eseguire la misurazione
Misurazioni nel sottofondo, calcestruzzo ed altri materiali
edili

Appoggiare la sfera di misurazione nell'angolo di 90 gradi alla
superficie da misurare. Non applicare nessuna pressione addi­zionale oppure forza eccessiva.

1. Dopo la misurazione il risultato rimane visibile nel display

fino alla prossima misurazione.

Indicazione:

Una misurazione di confronto con gli aghi di misura del HPM
touch pro può aiutare ad interpretare meglio il risultato della
misurazione. Nel caso in cui il risultato ottenuto per mezzo il
HPM touch pro sia sostanzialmente inferiore a quello genera­to dal sensore Contact Check, la superficie è più secca rispetto
al nucleo del materiale misurato. Prima di eseguire ulteriori
lavori di pavimento, si consiglia di confrontare i risultati otte­nuti attraverso le misurazioni con il Contact Check con i valo-

36

ri di umidità massimi ammessi riportati nelle schede tecniche
del produttore del massetto. Se i valori del Contact Check
dovessero essere più alti occorre attendere all'essiccazione del
massetto fino a raggiungere dei valori inferiori, oppure occor­re ufficialmente trasmettere dei dubbi al committente prima
di eseguire degli ulteriori lavori. Oppure occorre ufficialmente
trasmettere dei dubbi al committente prima di eseguire degli
ulteriori lavori.

Si prega di tener conto del fatto che i valori CM del dispo­sitivo di misurazione non sostituiscono il metodo di misurazi­one classico CM.

37

Misurazione a reticolo e visualizzazione Min/Max

Nel caso della misurazione a reticolo incl. la visualizzazione
MIN/MAX occorre procedere secondo la descrizione nelle
istruzioni per l'uso del HOM touch pro.

Misurazione in considerazione della temperatura ambiente
con HPM clima

Compensazione temperatura (impostato in fabbrica su 20 °C).
Con il richiamo dei valori climatici già rilevati dall'archivio del
dispositivo (da 0 fino a +50 °C) si ottiene la massima precisi­one.

Richiamare la misurazione del clima eseguita prima nell'archi­vio del dispositivo. Confermare la selezione attraverso il tasto
.

Selezionare la relativa curva caratteristica del materiale per la
misurazione. I valori climatici richiamati dall'archivio del dis­positivo saranno considerati durante la misurazione ed offrono
risultato ancora più preciso per quanto riguarda l'umidità nel
materiale edile misurato.

38

Salva

Per salvare i valori rilevati occorre procedere come per la misu­razione dell'umidità.

Manutenzione

Il sensore Contact Check è un'apparecchio che non richiede
molta manutenzione. Per garantire le prestazioni occorre però
osservare le seguenti linee guida.

1. Sempre maneggiare il sensore con attenzione. Si tratta di

uno strumento di misurazione dotato di un sistema elettro­nico sensibile.

2. Evitare che il sensore sia esposto ad urti, alla vibrazione

continua oppure ad un calore o freddo estremo.

3. Sempre conservare il sensore all'interno.

4. Conservare il sensore lontano dalla polvere e dall'umidità.

Pulirlo solo con un panno pulito e morbido. Se necessario,
utilizzare esclusivamente detergenti delicati.

5. In nessun caso disassemblare il sensore.

6. In nessun caso tentare di modificare qualsiasi parte del sen-

sore.

39

Garanzia

Condizioni di garanzia:

Per i nostri apparecchi sono applicabili dei periodi di garanzia
di 12 mesi a partire dalla data di acquisto / data della fattura
del cliente finale commerciale. Se da parte nostra vengono
accordati dei periodi di garanzia più estesi, ciò sarà riportato
separatamente nelle istruzioni per l'uso inerenti ai rispettivi
dispositivi.

Rivendicazioni:

In casi in cui si intende far valere il diritto di garanzia, vi
preghiamo di inviarci il dispositivo in modo completo con fat­tura, franco nostro centro di logistica a Berka oppure ad una
service-station da noi autorizzata. Si prega di consultare prima
la Hotline di servizio STORCH a pagamento: 02 - 66 22 77
15

Diritto alla garanzia

Il diritti si possono far valere solo per errori di materiale o di
produzione nonché esclusivamente in caso di utilizzo appropri­ato del dispositivo. Pezzi soggetti all‘usura non sono soggetti
a diritti di garanzia. Decadranno tutti i diritti di garanzia con
l‘aggiunta delle componenti di terzi, maneggio e magazzinag­gio non appropriato come anche in casi di ovvia non osserva­nza delle istruzioni per l‘uso.

Esecuzione di riparazioni

Ogni intervento di riparazione va eseguito esclusivamente nei
nostri stabilimenti o presso una service-station autorizzata
STORCH.

40

Dichiarazione di conformità CE

Nome / indirizzo dell‘emittente:
STORCH Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6-8 . D - 42107 Wuppertal

Con la presente la società

che l‘apparecchio in seguito specificato, a causa della sua con­cezione e il suo tipo costruttivo come anche della sua esecu­zione da noi messa in circolazione corrisponde alle pertinenti
ed essenziali esigenze sulla sicurezza e salute riportate nelle
Direttive CE. In caso di una modifica apportata all‘utensile non
concordata con noi, questa dichiarazione perde ogni sua vali­dità.

Denominazione
dell‘apparecchio: Contact Check
Tipo di utensile: Sensore dell‘umidità edile

Numero articolo: 60 82 46

Direttive applicate

Direttiva CE sulla Compatibilità elettromagnetica:
2004 / 108 / EG

EN50081-1(2), EN50082-1(2), EN 61326-1-2

Procuratore per la composizione della
documentazione tecnica:

STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 · 42107 Wuppertal

Jörg Heinemann

- Direttore -

Wuppertal, 05- 2015

41

GB

Thank you

for purchasing a STORCH product. You have purchased a qua­lity product. If you would like to suggest an improvement,
or experience a problem with your product, please do not
hesitate to contact us. Please contact your field sales repre­sentative or, in urgent cases, contact us directly.

Yours sincerely,
STORCH Service Department

Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Free service hotline: [phone]
Toll-free order hotline: [phone]
Toll-free order fax: [phone]
(only available in Germany)

Table of contents Page

Scope of delivery 43
Proper use 43
Technical data 43
Safety instructions 44
Initial operation 45 - 46
Conducting measurements 47 - 49
Maintenance 49
Warranty 50
EC Declaration of Conformity 51

42

Scope of delivery

Contact Check moisture sensor, operating instructions.

Proper use

This Contact Check sensor is intended to determine the moi­sture (proportion) in concrete, creed, brickwork and other buil­ding materials. A quick and accurate measurement with corre­sponding characteristics can be conducted on the basis of the
conductivity/capacitive measurement methods up to a depth
of up to 5 cm. The device is intended for commercial applica­tions only; it must be used in accordance with the local con­ditions. The device is designed for use in interior and exterior
applications.

Technical data

Measuring method Capacitive measurement method

Housing Plastic/stainless steel
Moisture sensor Capacitive
Measuring range in wood 5 to 80%, depending on the

Plaster and brickwork 0 to 10% depending on the

Measuring accuracy +/- 1 %
Visual and acoustic war-

nings In the event of excessive humidity
Operating temperature -20° C to +50° C
Storage temperature -20° C to +60° C

with a measurement depth of up

to 5 cm

selected wood type

selected building materials

43

Safety instructions

This measuring instrument fulfills the applicable standards of
European and national guidelines and has been constructed in
accordance with state of the art technology. Pay close attenti­on to the instructions and information contained in the opera­ting instructions in order to ensure safe utilisation.

Devices exhibiting any technical defects or damage must

not be used.

Before conducting each measurement make sure that
there are no electrical wires or other supply lines in the mea­suring area.

Do not measure by, in or on metallic surfaces and objects.

The determined measurement results and all conclusions
are exclusively the responsibility of the user. We shall not
assume any liability for damage resulting from improper use
of the device.

If there are any doubts with regard to the operating relia­bility of the device, it must be returned to the producer for
re-checks.

• Do not remove or modify any of the product labels.

• The Contact Check moisture sensor is not a toy. Always keep

it out of the reach of children.

• Do not use the device in the presence of children or allow

children to operate the device.

• Do not use on metal and/or energised surfaces, such as steel

sheets.

• Always disconnect the sensor from the HPM touch pro if it is

not in use.

• Do not attempt to repair or disassemble the sensor. Any

repair work required on the moisture sensor must be perfor­med by STORCH's authorised after-sales service.

• Do not operate the sensor in explosive environments, for

example, in the vicinity of flammable liquids, gases, or dust.

• Use of accessories that have been designed for other moi-

sture measuring devices may result in serious injury.

44

• Electronic devices must not be disposed of as household
waste, they must be supplied to a special disposal process
within the European Union as per Directive 2002/96/EC of
the EUROPEAN PARLIAMENT AND COUNCIL dated 27
January 2003 concerning electric and electronic waste. Plea­se dispose of this device as per the statutory regulations after
use. Batteries must not be disposed of as household waste,
they must be supplied to a special disposal process within
the European Union as per Directive 2006/66/EC OF THE
EUROPEAN PARLIAMENT AND COUNCIL dated 06 Sep­tember 2006 concerning batteries and rechargeable batte­ries. Please dispose of batteries as per the valid, statutory
regulations.

Starting up the Clima Check sensor
Connecting the Contact Check sensor

Insert the plug of the Contact Check into the mini USB exten­sion socket of the HPM touch pro.

In this process, do not come into contact with the mea-

suring needles of the measuring devices.

The Contact Check sensor is automatically detected by the
HPM touch pro and after approximately 3 seconds the ascer­tained measuring values are displayed on the display of the
HPM touch pro.

45

Subsequently select the corresponding material characteristic
for moisture measurement. Choose between weight in % and
CM%.

Please note the measuring device's CM values cannot

replace traditional CM measurement methods.

46

Conducting measurements
Measurements on screed, concrete and other construction
materials

Position the measurement ball of the sensor on the surface
you would like to measure at an angle of 90 degrees. Do not
apply additional pressure or excessive force.

1. After the measurement the measurement result remains
visible on the display until the next measurement.

Note:

A comparative measurement with the measuring needles of
the HPM touch pro unit can help to interpret the measure­ment results. If the measurement result obtained with the
HPM touch pro unit is significantly lower than that obtained
with the Contact Check sensor, the surface is drier than the
core of the measured material. Compare the measurements
obtained with the Contact Check sensor with the maximum
permissible moisture levels specified in the technical data
sheets provided by the screed manufacturer. If the values
determined with the Contact Check sensor are higher, the
screed must cure further until its values fall below the rele­vant values. Or the user must officially notify the client of this
concern prior to subsequent treatment.

Please note the measuring device's CM values cannot

replace traditional CM measurement methods.

47

Grid measurements and min/max display

Proceed as described in the HPM touch pro operating instruc­tions for grid measurements and MIN/MAX display functions.

Measurements using HPM clima taking into account the
ambient temperature

Temperature compensation (default: 20°C). Maximum precisi­on as a result of transferring the previously determined ambi­ent values from the device archive (0°C to +50°C).

Open the previously determined ambient measurement in the
device archive. Press the

Select the corresponding material characteristic for measure­ment. The ambient values saved in the device archive are
taken into account in the measurement and give an even more
precise statement in terms of the moisture in the measured
building material.

button to confirm.

48

Saving

Proceed identically to the process for saving moisture mea­surement values and save the determined measurement
values.

Maintenance

The Contact Check sensor is a low-maintenance device.
However, you should follow these simple guidelines to ensure
best possible performance.

1. Always handle the sensor with care. It is a measuring
instrument with sensitive electronics.

2. Avoid exposing the device to shocks, continuous vibration or
extremely hot and cold temperatures.

3. Keep the sensor indoors at all times.

4. Keep the device free from dust and moisture. Clean with a
clean and soft cloth only. If required, use gentle cleaning
agents only.

5. Do not disassemble the sensor.

6. Do not attempt to modify any part of the sensor.

49

Warranty

Warranty conditions:

A warranty period of twelve months from the date of purcha­se/date of invoice applies to our tools for commercial custo­mers. If we have granted an extended warranty period, this
period will be noted separately in the operating manual for the
equipment in question.

Claims:

If you wish to claim under our warranty or guarantee, plea­se return the complete device and your invoice to our logistics
centre in Berka, postage paid, or send it to one of our autho­rised service centres. Please contact the chargeable STORCH
service hotline first:
+49 (0)202 . 49 20 – 110.

Your rights under our warranty or guarantee:

Claims can only be accepted for material defects or manu­facturing errors, and only assuming intended use of the appli­ance. Wear parts are not covered by such claims. All claims
shall become void in the event of installation of third party
components, improper handling and storage, as well as in the
event of obvious disregard of the operating instructions.

Repairs:

All repairs have to be conducted on our premises or by an
authorised STORCH service centre.

50

EC Declaration of Conformity

Name / Address of issuer:
STORCH Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6-8 . D - 42107 Wuppertal

We herewith declare:

that the following machine complies with the fundamental
health and safety requirements of the EC Directives in terms
of its design, construction and version we have brought into
circulation. This warranty loses its validity in case of unauthor­ised modification of the tool.

Designation of the machine: Contact Check
Machine Type: Moisture sensor
Item number: 60 82 46

Applicable Directives

EC- Electromagnetic Compatibility Directive:
2004 / 108 / EG

EN50081-1(2), EN50082-1(2), EN 61326-1-2

Representative authorised to compile the technical
documentation:

STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 · 42107 Wuppertal

Jörg Heinemann

- Managing Director -

Wuppertal, 05- 2015

51

CZ

Děkujeme Vám

za důvěru ve firmu STORCH. S nákupem výrobku jste se
rozhodli pro kvalitní produkt. Pokud přesto máte podněty na
zlepšení nebo možná nějaký problém, tak bychom byli vel­mi rádi, kdybyste se nám ozvali. Promluvte si s příslušným
externím spolupracovníkem naší firmy nebo se v naléhavých
případech obracejte přímo na nás.

S přátelským pozdravem
Servisní oddělení STORCH

Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
bezplatná linka Hotline-servis: 08 00. 7 86 72 47
bezplatná linka Hotline­objednávky: +49 800. 7 86 72 44
bezplatný fax-objednávky: +49 800. 7 86 72 43
(pouze v Německu)

Obsah Strana

Rozsah dodávky 53
Použití v souladu s určením 53

Technické údaje 53
Bezpečnostní pokyny 54
Uvedení do provozu 55 - 56
Provedení měření 57 - 59
Údržba 59
Záruka 60
Prohlášení o shodě ES 61

52

Rozsah dodávky

Contact Check snnímač k měření vlhkosti, návod k použití.

Použití v souladu s určením

Tento elektronický přístroj k měření vlhkosti Contact Check
slouží k určení vlhkosti (podílu) v betonu, potěru, zdivu a
dalších stavebních materiálech. Na základě vodivosti / kapa­citního postupu měření až do hloubky měření 5 cm, může být
provedeno přesné měření s odpovídajícími charakteristickými
křivkami. Použití se vztahuje výhradně na firemní a podni­katelskou oblast a přístroj je třeba používat adekvátně sku­tečnostem daným na místě. Přístroj je určen k použití v obla­sti uvnitř a venku.

Technické údaje

Postup měření Kapacitní postup měření s hloub-

Kryt Plast / ušlechtilá ocel
Snímač k měření vlhkosti kapacitní
Rozsah měření ve dřevu 5 až 80 %, závisí na zvoleném

Omítka a zdivo 0 až 10 %, závisí na zvoleném sta-

Přesnost měření +/- 1 %
Optické a akustické

výstražné signály při nadměrné vlhkosti
Provozní teplota -20° C až +50° C
Skladovací teplota -20° C až +60° C

kou měření až do 5 cm

druhu dřeva

vebním materiálu

53

Bezpečnostní pokyny

Tento měřicí přístroj splňuje platné normy evropských a náro­dních směrnic a byl vyroben v souladu s dnešním stavem
techniky. K bezpečnému použití je nutné pozorně si přečíst a
respektovat instrukce a upozornění v návodu k použití.

Přístroje, které vykazují technické závady nebo poško-

zení, nesmějí být uvedené do provozu.

Před každým měřením je nutné zjistit, neleží-li v měřené

oblasti žádné elektrické nebo jiné napájecí vedení.

Neměřit u kovových ploch a předmětů, nebo na nich nebo

v nich.

Zjištěné výsledky měření, jakož i všechny závěry z nich
vyplývající podléhají výhradně zodpovědnosti uživatele. Za
škody, které vzniknou z použití, které není v souladu s
určením, nebude převzata žádná záruka.

Při pochybnostech o bezpečnosti provozu musí být přístroj
zaslán výrobci k přezkoušení.

• Etiketu z výrobku neodstraňujte ani ji neměňte.

• Contact Check snímač k měření vlhkosti staveb není hračka.

Přechovávejte ho vždy na místě nepřístupném dětem.

• Přístroj nepoužívejte za přítomnosti dětí a dětem nedovolte

přístroj používat.

• Nepoužívejte na kovovém povrchu, a/nebo na vodivém

povrchu jako ocelový plech.

• Snímač vždy odpojte od HPM touch pro, když není používán.

• Nepokoušejte se snímač opravovat nebo ho rozebírat. Jaké-

koli potřebné práce na opravách tohoto přístroje k měření
vlhkosti smí provádět pouze autorizovaný zákaznický servis
firmy STORCH.

• Snímač nepoužívejte v oblastech ohrožených ohněm jako

například v blízkosti hořlavých kapalin, plynů nebo hořla­vého prachu.

• Používání příslušenství určeného pro jiné přístroje k měření

vlhkosti může vést k vážnému úrazu.

•

54

• Elektronické přístroje nepatří do domovního odpadu, nýbrž
je v Evropské unii nutno je dát k odborné likvidaci podle
směrnice 2002 / 96 / ES EVROPSKĚHO PARLAMENTU
A RADY ze dne 27. ledna 2003 o elektrických a elektro­nických starých přístrojích. Zlikvidujte prosím tento přístroj
po použití podle platných zákonných ustanovení. Baterie
nepatří do domovního odpadu, nýbrž je v Evropské unii nut­no je dát k odborné likvidaci podle směrnice 2006 / 66 /
ES EVROPSKĚHO PARLAMENTU A RADY ze dne 06. září
2006 o bateriích a akumulátorech. Zlikvidujte prosím bate­rie podle platných zákonných ustanovení.

Uvedení snímače Clima Check do provozu
Připojení snímače Contact Check

Konektor snímače Contact Check zapojte do mini USB rozšiřo­vací zdířky HPM touch pro.

Dbejte při tom na to, abyste se neporanili o měřicí jehly

měřících přístrojů.

Snímač Contact Check automaticky rozpozná HPM touch pro
a po cca 3 sekundách se změřené hodnoty zobrazí na displeji.

55

Zvolte dodatečně příslušnou charakteristickou křivku mate­riálu pro měření vlhkosti. Lze zvolit z údajů uvedených v
hmotnost.% a CM%.

Vezměte prosím v úvahu, že hodnoty CM z měřícího

přístroje nenahrazují klasickou měřící metodu CM.

56

Provedení měření
Měření v potěru, betonu a dalších stavebních materiálech.

Měřící kouli snímače přiložte k měřenému povrchu pod úhlem
90 stupňů. Nepoužívejte žádný tlak nebo nadměrnou sílu.

1. Po měření zůstane výsledek měření viditelný na displeji až
do dalšího měření.

Upozornění:

Porovnávací měření s měřicími jehlami přístroje HPM touch
pro může pomoci lépe interpretovat výsledek měření. Pokud
je výsledek měření s přístrojem HPM touch pro podstatně
nižší než se snímačem Contact Check, tak je povrch sušší než
jádro měřeného materiálu. Porovnejte výsledky měření zís­kané se snímačem Contact Check s maximálními přípustnými
hodnotami vlhkosti uváděnými v technických listech zhoto­vitele mazaniny pro další práce při aplikaci podlahové kryti­ny. Pokud by byly hodnoty stanovené se snímačem Contact
Check vyšší, musí mazanina dále proschnout až k dosažení
stanovených hodnot. Nebo by měly být před dalším zpraco­váním uživatelem vzneseny vůči zadavateli oficiální námitky.

Vezměte prosím v úvahu, že hodnoty CM z měřícího

přístroje nenahrazují klasickou měřící metodu CM.

57

Rastrové měření a zobrazení Min/Max

U rastrového měření vč. funkce indikace MIN/MAX postupu­jte podle popisu v návodu k použití přístroje HPM touch pro.

Měření se zohledněním teploty okolního prostředí s HPM
clima

Kompenzace teploty (ze závodu nastavena na 20 °C).
Vyvoláním dříve zjištěných hodnot klimatu z archivu přístroje
(0 až +50 °C), se dosáhne maximální míry přesnosti.

Vyvolejte v archivu přístroje dříve provedené měření klimatu.
Potvrďte volbu pomocí tlačítka

Zvolte pro měření příslušnou charakteristickou křivku mate­riálu. Z archivu přístroje vyvolané hodnoty klimatu budou zoh­ledněny a poskytnou ještě přesnější výpověď o obsahu vlhko­sti v měřeném stavebním materiálu.

.

58

Uložení

Při ukládání zjištěných měřených hodnot postupujte podobně
jako u měření vlhkosti.

Údržba

Snímač Contact Check je přístroj, který nevyžaduje žádnou
údržbu. Každopádně je však třeba k zajištení jeho výkonu
dodržovat jednoduché pokyny.

1. Se snímačem zacházejte vždy opatrně. Jedná se o měřící
nástroj, který je vybaven citlivou elektronikou.

2. Zabraňte nárazu snímače, stálým vibracím nebo aby byl
vystaven extrémnímu horku nebo chladu.

3. Snímač vždy přechovávejte uvnitř.

4. Snímač vždy chraňte před prachem a vlhkostí. Čistěte
ho pouze měkkým a čistým hadříkem. Pokud je to nut­né, použijte výhradně čistící prostředky šetrné k povrchu
přístroje.

5. Snímač v žádném případě nerozebírejte.

6. V žádném případě nezkoušejte upravit nějaký díl snímače.

59

Záruka

Záruční podmínky:

U našich zařízení platí zákonné záruční lhůty 12 měsíců od
data zakoupení/data faktury obchodního konečného zákazní­ka. Pokud jsou delší lhůty v cestě námi vypsanému prohlášení
o záruce, jsou zvláště vyznačeny v návodu k obsluze přís­lušných zařízení.

Uplatňování:

V případě záručního příp. garančního případu žádáme, aby
bylo zasláno kompletní zařízení dohromady s fakturou do
našeho střediska Logisitk Center v Berka nebo do námi auto­rizované servisní stanice. Kontaktujte prosím nejdříve placený
hotline servis firmy STORCH:
+49 (0)202 . 49 20 – 110.

Nárok na záruku příp. garanci:

Nároky na záruku existují výhradně u materiálu nebo výrob­ní vady a také výhradně při používání přístroje v souladu s
určeným účelem. Díly podléhající opotřebení nespadají do
nároků na záruku. Veškeré nároky zanikají zamontováním dílů
cizího původu, při nepřiměřeném zacházení a skladování a
také při zřejmém nedodržování provozního návodu.

Provádění oprav:
Veškeré opravy smějí být prováděny výhradně naším závodem
nebo servisními stanicemi autorizovanými firmou STORCH.

60

Prohlášení o shodě ES

Název / adresa výstavce:
STORCH Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6-8 . D - 42107 Wuppertal

Tímto prohlašujeme,
že následně uvedené zařízení na základě své koncipace a
druhu konstrukce a také v provedení námi uvedeném do pro­vozu odpovídá příslušným základním bezpečnostním požada­vkům a požadavkům k ochraně zdraví směrnic ES. Při námi
neodsouhlasené změně zařízení ztrácí toto prohlášení svou
platnost.

Označení zařízení: Contact Check
Typ nářadí: Snímač k měření
vhlkosti staveb

Výrobek číslo: 60 82 46
Směrnice ES Elektro-

magnetická slučitelnost: 2004 / 108 / EG

EN50081-1(2), EN50082-1(2), EN 61326-1-2

Zplnomocněnec k sestavení technických podkladů:

STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6-8 · 42107 Wuppertal

Jörg Heinemann

- Jednatel -

Wuppertal, 05- 2015

61

62

63

Art.-Nr. Bezeichnung

60 82 46 Contact Check

Art. nr. Beschrijving

60 82 46 Contact Check

Référence Désignation

60 82 46 Contact Check

N. art. Denominazione

60 82 46 Contact Check

Art. no. Description

60 82 46 Contact Check

Výr. č. Označení

60 82 46 Contact Check

H003424

Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6 - 8
D-42107 Wuppertal
Telefon: +49 (0)2 02 . 49 20 - 0
Telefax: +49 (0)2 02 . 49 20 - 111
[email protected]

05-2015

www.storch.de
