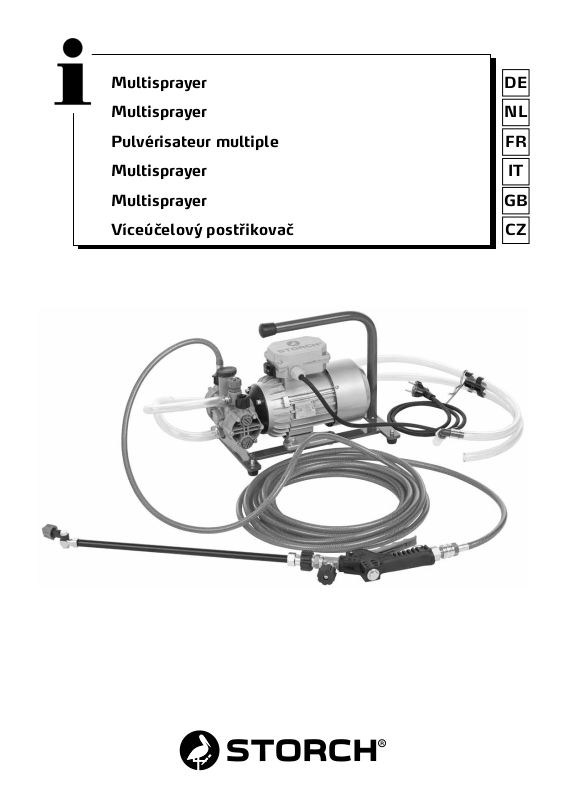

Page 1
Multisprayer
DE
Multisprayer
Pulvérisateur multiple
Multisprayer
Multisprayer
Víceúčelový postřikovač
NL
FR
IT
GB
CZ
Page 2
DE
Vielen Dank
für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden.
Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von
Ihnen zu hören.
Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt.
Mit freundlichen Grüßen
STORCH Service Abteilung
Telefon: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
kostenlose Service-Hotline: 08 00. 7 86 72 47
kostenlose Bestell-Hotline: 08 00. 7 86 72 44
kostenloses Bestell-Fax: 08 00. 7 86 72 43
(nur innerhalb Deutschlands)
Inhaltsverzeichnis Seite
Lieferumfang 2
Technische Daten 2
Sicherheitshinweise 3
Inbetriebnahme 3
Reinigung 3
Pflege und Wartung 4
Explosionszeichnung 4
Ersatzteiliste 5
Garantie 6
EG-Konformitätserklärung 7
Lieferumfang
Multisprayer, Ansaugschlauch, Materialschlauch, Spritzlanze, Bedienungsanleitung.
Technische Daten
Netzspannung / Frequenz 230 V / 50 Hz
Leistung 0,40 kW
Druck regelbar von 0,5 - 6 bar
Fördermenge (je nach Medium) bis 8 l/min.
Förderhöhe bis ca. 50 m (dünnflüssige Medien)
Materialansaugung bis ca. 7,5 m (dünnflüssige Medien)
Angaben ohne Gewähr! Technische Änderungen und Irrtümer vorbehalten!
Originalanleitung
2
Page 3
Sicherheitshinweise
Das Gerät darf nur durch unterwiesene Personen eingesetzt werden.
Nur ungefüllte Materialien fördern. Keine Nitro- und niedermolekularen Kohlenwasserstoffverbindungen, aggressive
Säuren oder Alkalien verarbeiten. Der serienmäßig vorhandene Druckschlauch ist bedingt lösungsmittelbeständig. Sollen häufig lösungsmittelhaltige Medien verarbeitet werden, so ist die Umrüstung des Druckschlauches auf EPDM-Qualität erforderlich. Die Motoren sind in der Normalausführung nicht exgeschützt.
Das Gerät ist serienmäßig mit einem Schukostecker ausgerüstet. Entspricht Ihre vorhandene Steckdose nicht diesem
Stecker, so ist eine Anpassung von einem Fachmann durchzuführen. Kupplungen und Anschlußleitungen müssen spritzwassergeschützt sein. Spannung beachten. Nur 230- Volt-Anschlüsse verwenden. Benutzung nur bei einwandfreiem
Zustand der Netzanschlußleitungen.
Das Gerät besitzt einen Spannungsbereich, von dem eine elektrische Gefahr für Mensch und Tier ausgehen kann. Es
darf nur von autorisierten Personen aufgeschraubt und / oder demontiert werden. Ebenso dürfen Instandhaltung und
Reparaturen nur von Elektrofachkräften und autorisierten Fachwerkstätten ausgeführt werden. Der Betrieb des Gerätes
geschieht auf eigene Verantwortung und Gefahr des Käufers / Nutzers.
Inbetriebnahme
1. Vor jeder Inbetriebnahme Ölstand prüfen. Dafür ovale Gummikappe abnehmen. Öl muß bis zur Ölstandmarkierung
im Stutzen stehen. Bei Bedarf nur eines der folgende Öle einfüllen: FUCHS RENOLIN UNISYN CLP 150, BP ENERGOL SG 150, BP ENERSYN SG 15, SHELL TIVOLA WA oder MOBIL SHC 629.
2. Prüfen, ob Ansaug- und Rücklaufschlauch sicher auf den Anschlüssen sitzen. Druckschlauch dann mit Lanzensprühpistole und Pumpe verbinden.
3. Ansaug. und Rücklaufschlauch mittels der Schlauchklemme fest am Sprühgutbehälter befestigen. Vermeiden, daß
Falschluft in die Ansaugleitung gerät.
4. Das Druckregelventil (roter Drehknopf) ist vor jeder Inbetriebnahme auf minimalen Druck einzustellen, (Linksdrehung). Eine Druckerhöhung soll während des Pumpvorganges bei geöffneter Sprühpistole erfolgen. Die Druckregelung
an der Pumpe findet in drei Stufen bis 6 bar statt.
Um die Sprühtechnik zu erlernen, empfehlen wir bei der ersten Inbetriebnahme Wasser als Übungsmittel zu verwenden.
Standardmäßig ist die Lanzensprühpstiole mit einer Breitstrahlüse (blau) ausgerüstet. Ist der Sprühvorgang beendet, ist
das Regelventil an der Pumpe auf Minimaldruck zu stellen. Ansaugschlauch aus dem Behälter ziehen, damit die Pumpe sich entleeren kann.
Reinigung
System komplett leerlaufen lassen. Saugschlauch in einen Behälter mit geeignetem Spülmaterial, Rücklaufschlauch
in einen Auffangbehälter stecken und die Pumpe und Druckschlauch gründlich durchspülen. Für den letzten Spülgang
empfehlen wie eine Seifenlauge, (Pril o.ä.). Nie das Fördermedium in der Pumpe stehen lassen, da ansonsten Gefahr
besteht, daß die Ventile verkleben und Dichtungen beschädigt werden.
Falls die Pumpe einmal nicht entsprechend gereinigt worden ist, können die Ventilköpfe an den Ventilsitzen festkleben. In diesem Fall sind die Ventilverschraubungen (Rote Schraubenköpfe seitlich am Pumpengehäuse mit Ring- oder
Gabelmaulschlüssel SW 17) zu öffnen, Köpfe von den Sitzen lösen, reinigen, einsetzen und Verschraubungen wieder
handfest anziehen.
3
Originalanleitung
Page 4
Pflege und Wartung
Vor jeder Wartung den Netzstecker ziehen.
Ölwechsel alle 300 Voll-Lastbetriebsstunden oder einmal im Jahr durchführen. Ölhaube öffnen. Gerät auf den Kopf
stellen und Öl in ein geeignetes Gefäß laufen lassen. Neues Öl bis zur äußeren Ölstandsanzeige einfüllen.
Ölsorten siehe unter Inbetriebnahme.
Sollte bei einer Ölstandkontrolle eine Ölemulsion festgestellt werden, (milchig verfärbtes Öl), liegt ein Membranbruch
vor. Um die Mechanik vor Rost oder Verkleben zu schützen, ist die Pumpe sofort zu entleeren. Danach neues Öl einfüllen und die Pumpe zu STORCH einschicken.
Ventilköpfe, Ventilsitze und Druckregelventilstift sind Verschleißteile, die je nach Fördermaterial abnutzen (unpigmentierte dünnflüssige Medien = geringer Verschleiß, Kalkmilch = hoher Verschleiß). Sollte der gewünschte Arbeitsdruck
nicht mehr erreicht werden, sind diese Teile ggf. auszuwechseln. Wenden Sie sich dazu direkt an STORCH.
Die Richtlinien der Berufsgenossenschaft für Arbeiten mit Sprüh- und Spritzgeräten sind genau einzuhalten. Auf geeignete Schutzkleidung sei hingewiesen. Der Düsenstrahl darf nicht gegen Personen oder Tiere gerichtet werden. Auf die
jährliche Überprüfung von Sprüh- und Spritzgeräten lt. UVV weisen wir hin.

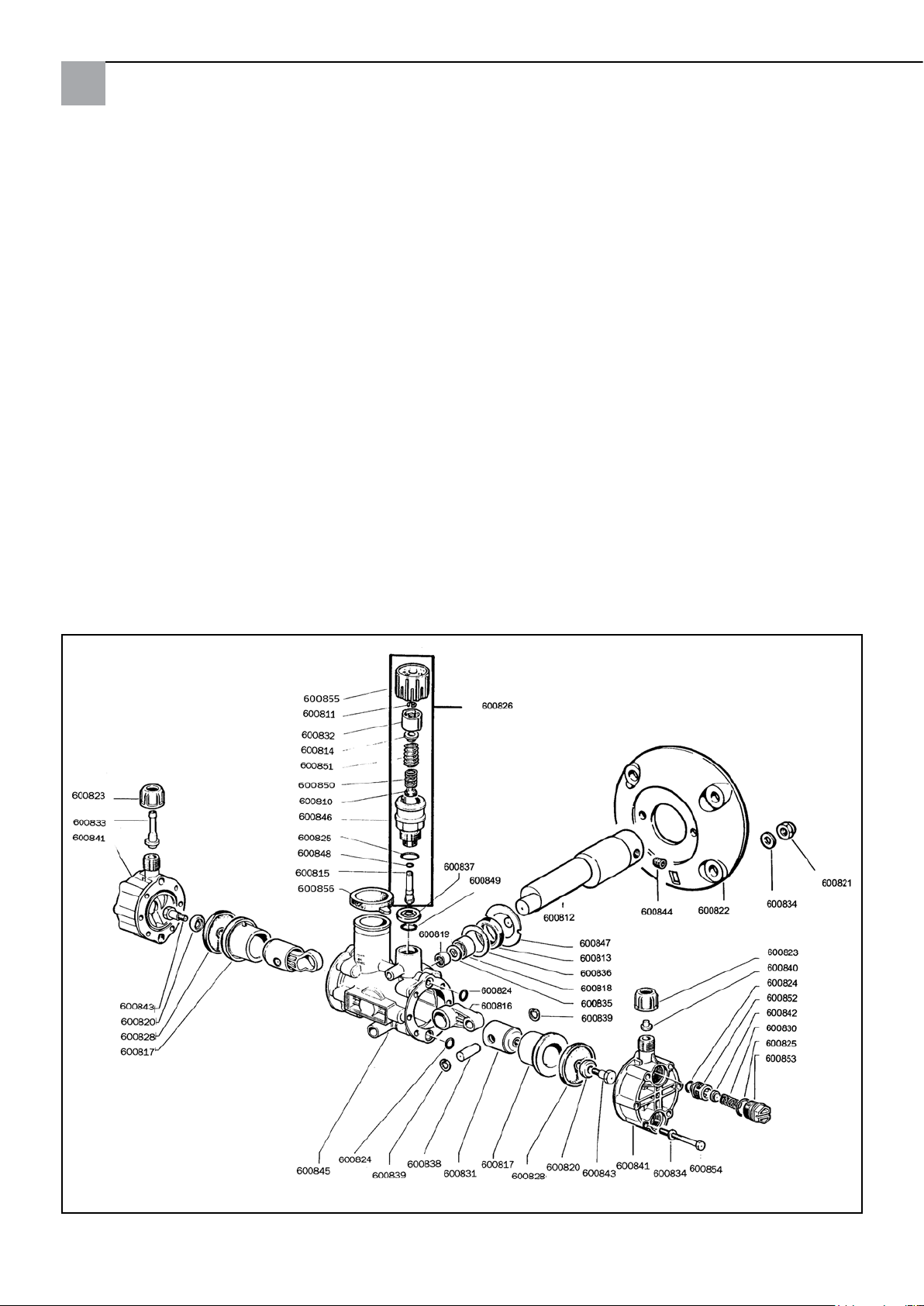

Explosionszeichnung
Originalanleitung
4
Page 5
Ersatzteilliste
Art.-Nr. Bezeichnung
60 08 10 Aufnehmerscheibe Druckfeder
60 08 11 Sprengring für Regelventil
60 08 12 Antriebswelle
60 08 13 Gleitringdichtung
60 08 14 Endschiebe für Reglerfeder
60 08 15 Druckregelventilstift
60 08 16 Pleuel
60 08 17 Flansch
60 08 18 Lager
60 08 19 Lager
60 08 20 Membranschraube
60 08 21 Abdeckflanschmutter
60 08 22 Abdeckflansch
60 08 23 Überwurfmutter für Druckstutzen
60 08 24 O-Ring für Pumpengehäuse
60 08 25 O-Ring Ventilverschraubung
60 08 26 Druckregelventil komplett
60 08 55 Überwurfmutter Druckregelventil
60 08 28 Membrane
60 08 56 Ölhaube
60 08 30 Ventilfeder
60 08 31 Kolben
60 08 32 Stufenregler
Art.-Nr. Bezeichnung
60 08 33 Druckanschlußtülle
60 08 34 U-Scheibe
60 08 35 Distanzscheibe
60 08 36 Distanzscheibe
60 08 37 Reglerscheibe
60 08 38 Verbindungsbolzen
60 08 39 Sprengring
60 08 40 Druckverschlußstopfen
60 08 41 Pumpenkammer
60 08 42 Saug-/Druckventilkopf
60 08 43 Memranschraube
60 08 44 Madenschraube für Antriebswelle
60 08 45 Pumpengehäuse
60 08 46 Druckregelventilkörper
60 08 47 Distanzscheibe
60 08 48 O-Ring für Regelventil
60 08 49 O-Ring Reglerscheibe
60 08 50 Druckfeder Regelventil
60 08 51 Konterfeder Regelventil
60 08 52 Ventilsitz
60 08 53 Ventilverschraubung
60 08 54 Pumpenkammerschraube
5
Originalanleitung
Page 6
Garantie
Garantiebedingungen
Für unsere Geräte gelten die gesetzlichen Gewährleistungsfristen von 12 Monaten ab Kaufdatum / Rechnungsdatum
des gewerblichen Endkunden.
Geltendmachung
Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bitten wir, dass das komplette Gerät zusammen mit der
Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschickt wird.
Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Service-Hotline 08 00. 7 86 72 47 zu kontaktieren.
Gewährleistungs- bzw. Garantieanspruch
Ansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestimmungsgemäßer
Verwendung des Geräts. Verschleißteile fallen nicht unter die Garantieansprüche. Sämtliche Ansprüche erlöschen durch
den Einbau von Teilen fremder Herkunft, bei unsachgemäßer Handhabung und Lagerung sowie bei offensichtlicher
Nichtbeachtung der Betriebsanleitung.
Durchführung von Reparaturen
Sämtliche Reparaturen dürfen ausschließlich durch unser Werk oder von STORCH autorisierten Service-Stationen
durchgeführt werden.
Originalanleitung
6
Page 7
EG-Konformitätserklärung
Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D - 42107 Wuppertal
Hiermit erklären wir,
dass das nachstehend genannte Gerät aufgrund dessen Konzipierung und Bauart sowie in der von uns in Verkehr
gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.
Bezeichnung des Gerätes: Multisprayer
Geräte-Typ: Niederdruck-Sprühgerät
Artikel-Nummer: 60 08 00
Angewandte Richtlinien
Maschinen-Richtlinie: 2006 / 42 / EG
EG-Richtlinie Elektromagnetische
Verträglichkeit: 2014 / 30 / EU
Angewandte harmonisierte Normen
EN 292/2
EN 60335-2-41
Angewandte nationale Normen und technische Spezifikationen
DIN VDE 530/84
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
42107 Wuppertal
Jörg Heinemann
- Geschäftsführer -
Wuppertal, 04-2016
7
Originalanleitung
Page 8
NL
Hartelijk dank
voor uw vertrouwen in STORCH. Met deze aankoop hebt u voor een kwaliteitsproduct gekozen.
Als u desondanks een tip voor verbeteringen hebt of wellicht ooit een probleem ondervindt, dan horen wij graag van u.
Neem contact op met de medewerker buitendienst of in dringende gevallen rechtstreeks met ons.
Met vriendelijke groeten,
STORCH serviceafdeling
Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Gratis service-hotline: 08 00. 7 86 72 47
Gratis bestel-hotline: 08 00. 7 86 72 44
Gratis bestel-fax: 08 00. 7 86 72 43
(alleen binnen Duitsland)
Inhoudsopgave Pagina
Levering 8
Technische gegevens 8
Veiligheidsrichtlijnen 9
Inbedrijfstelling 9
Reiniging 9
Onderhoud 10
Detailtekening 10
Lijst met vervangende onderdelen 11
Garantie / garantievoorwaarden 12
EG-conformiteitsverklaring 13
Levering
Multisprayer, zuigslang, materiaalslang, spuitlans, gebruiksaanwijzing.
Technische gegevens
Netspanning / frequentie 230 V / 50 Hz
Vermogen 0,40 kW
Druk regelbaar van 0,5 - 6 bar
Transporthoeveelheid (afhankelijk van medium) tot 8 l/min.
Transporthoogte tot ca. 50 m (dunvloeibare mediums)
Materiaalaanzuiging tot ca. 7,5 m (dunvloeibare mediums)
Informatie onder voorbehoud! Technische wijzigingen en fouten voorbehouden!
Vertaling van de originele handleiding
8
Page 9
Veiligheidsrichtlijnen
Dit apparaat mag alleen worden bediend door daartoe geschoolde personen.
Alleen ongevulde materialen verwerken, geen nitro en laagmoleculaire koolwaterstofverbindingen, agressieve zuren of
alkaliën gebruiken. Wanneer regelmatig media worden verwerkt die oplos-middelen bevatten, moet is een drukslang
vereist die voldoet aan de EPDM-kwaliteit. In de normale uitvoering beschikken de motoren niet over een explosiebeveiliging.
Het apparaat is standaard voorzien van een randaardestekker. Wanneer uw voorhanden contactdoos niet geschikt is
voor deze stekker, dient een geschikte contactdoos te worden aangebracht door een vakman. Gebruikt u alleen 230
Volt-aansluitingen. Gebruik alleen toegestaan bij optimale toestand van de verbindingskabels.
Het apparaat heeft een spanningsbereik dat elektrische gevaren voor mens en dier kan opleveren. Het mag alleen door
geautoriseerde personen worden geopend en / of gedemonteerd. Het gebruik van het apparaat is de verantwoordelijkheid
van en voor risico van de koper / gebruiker.
Inbedrijfstelling
1. Vóór iedere inbedrijfstelling moet het oliepeil worden gecontroleerd. Daartoe moet de rubber kap verwijderd worden.
De olie moet tot aan de markering in het aansluitstuk staan. Indien nodig, moet olie worden bijgevuld. Geschikte oliesoorten:FUCHS RENOLIN UNISYN CLP 150, BP ENERGOL SG 150, BP ENERSYN SG 15, SHELL TIVOLA WA oder
MOBIL SHC 629.
2. Controleren of zuig- en terugloopleiding correct zijn aangesloten. Vervolgens de drukslang met spuitpistool en pomp
verbinden.
3. Zuig- en terugloopslang met behulp van de slangklem vast aan de spuitmiddeltank bevestigen. Vermijden dat valse
lucht in de zuigleiding dringt.
4. De drukregelklep (rode draaiknop) moet voor iedere inbedrijfstelling op minimale druk worden ingesteld (naar links
draaien). De druk mag pas tijdens het pompen bij geopend spuitpistool verhoogd worden. De drukregeling aan de pomp
verloopt in 3 trappen tot 6 bar.
Om de spuittechniek te leren, adviseren wij bij de eerste inbedrijfstelling water te gebruiken als oefenmateriaal.
Het spuitpistool is standaard voorzien van een breedstraalsproeier (blauw).
Na het spuiten moet de regelklep aan de pomp op minimale druk worden gezet. Zuigslang uit de tank trekken zodat de
pomp kan leeglopen.
Reiniging
Systeem volledig leeg laten lopen. Zuigslang in een bak met daarvoor geschikt spoelmateriaal, terugloopslang in een
opvangbak steken en de pomp en de drukslang zorgvuldig doorspoelen. Voor de laatste spoeling adviseren wij zeepsop,
(afwasmiddel of iets dergelijks). Nooit spuitmateriaal in de pomp achterlaten, omdat daardoor de kleppen kunnen gaan
vastplakken en de dichtingen beschadigd kunnen worden.
Wanneer de pomp eens niet zorgvuldig gereinigd is, kan het gebeuren dat de klepkoppen aan de klepzittingen vastplakken. In een dergelijk geval moet de klepbevestiging (rode schroefkoppen opzij aan het pomphuis) met een ring- of
vorksleutel SW 17 geopend, de koppen van de zittingen gelost, gereinigd, opnieuw gemonteerd en de schroefverbindingen weer handvast aangetrokken worden.
9
Vertaling van de originele handleiding
Page 10
Onderhoud
Trek voor elk onderhoud altijd de stekker uit het stopcontact.
Steeds na 300 bedrijfsuren onder vollast, maar tenminste eenmaal per jaar de olie verversen. Oliekap openen. Apparaat op de kop zetten en de afvloeiende olie opvangen in een geschikt vat. Nieuwe olie tot aan de buitenste oliemarkering bijvullen.
Voor oliesoorten zie Inbedrijfstelling.
Wanneer bij een oliepeilcontrole een olie-emulsie wordt geconstateerd (melkachtig verkleurde olie), is een membraan
defect. De pomp moet dan onmiddellijk worden geleegd om het mechaniek te beschermen tegen roest of vastplakken.
Daarna nieuwe olie bijvullen en de pomp opsturen naar STORCH.
Klepkoppen, klepzittingen en de pen van de drukregelklep zijn aan slijtage onderhevig en al naar gelang het spuitmateriaal is de slijtage gering (onge-pigmenteerde, dunvloeibare media) of hoog (witkalk). Wanneer de gewenste werkdruk
niet meer kan worden bereikt, moeten deze delen mogelijk worden vervangen. In dat geval kunt u direct contact opnemen met STORCH.
De richtlijnen van de inspectiedienst voor werkzaamheden met sproei en spuitapparatuur dienen zorgvuldig te worden
nageleefd. Wij wijzen hierbij nogmaals op adequate veiligheidskleding. De spuitstraal mag niet tegen personen of dieren worden gericht.
Wij adviseren een jaarlijkse controle van sproeien spuitapparatuur volgens de voorschriften ter ongevallenpreventie.

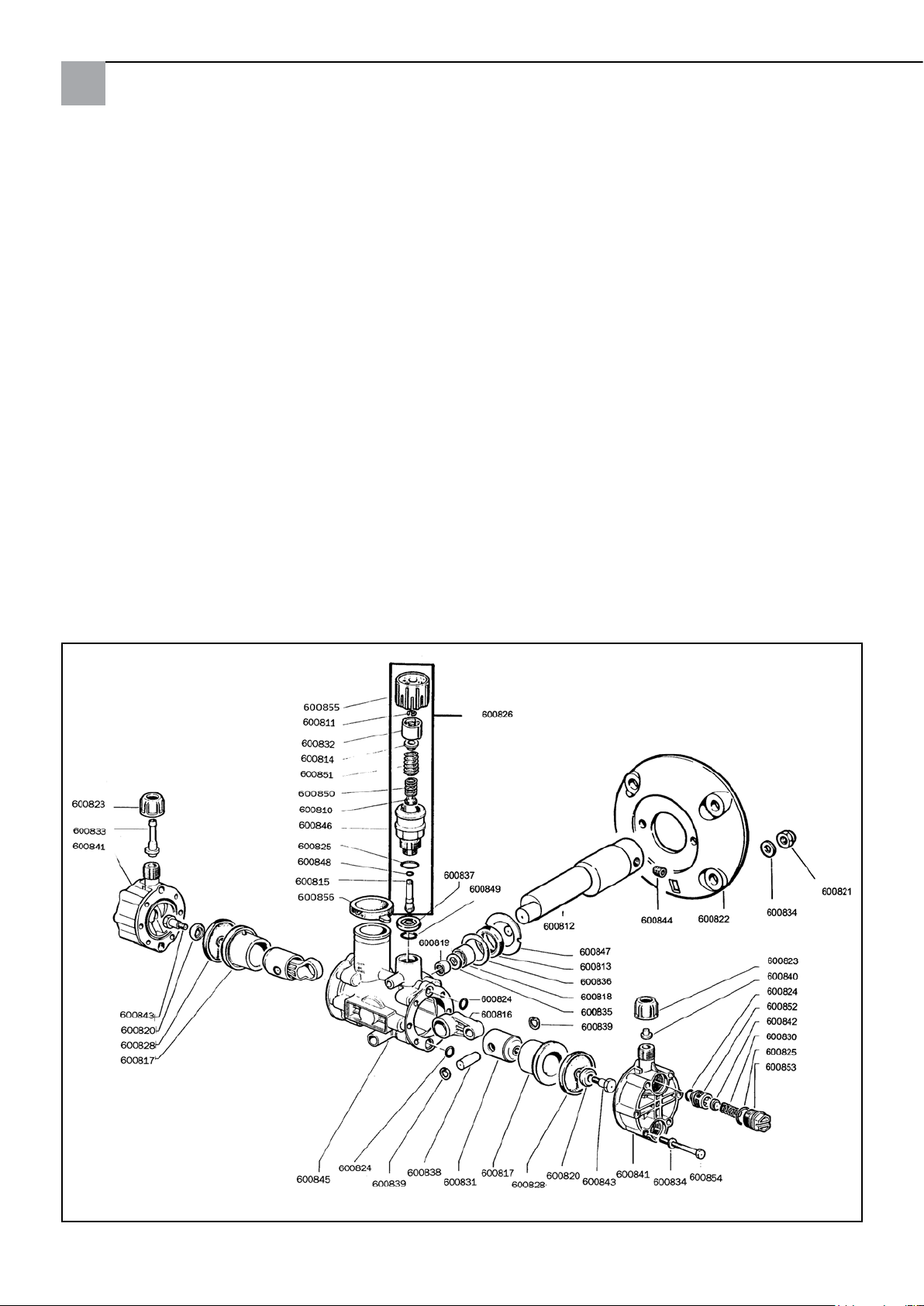

Detailtekening
Vertaling van de originele handleiding
10
Page 11
Lijst met vervangende onderdelen
Art.-Nr. Benaming
60 08 10 Opnemerschijf drukveer
60 08 11 Borgring voor regelklep
60 08 12 Aandrijfas
60 08 13 Glijring-dichting
60 08 14 Eindschijf voor regelveer
60 08 15 Pen voor drukregelklep
60 08 16 Drijfstang
60 08 17 Flens
60 08 18 Lager
60 08 19 Lager
60 08 20 Membraanschroef
60 08 21 Afdekflensmoer
60 08 22 Afdekflens
60 08 23 Dopmoer voor drukaansluiting
60 08 24 O-ring voor pompbehuizing
60 08 25 O-ring klepschroefverbinding
60 08 26 Drukregelklep compleet
60 08 55 Dopmoer drukregelklep
60 08 28 Membraan
60 08 56 Oliekap
60 08 30 Klepveer
60 08 31 Zuiger
60 08 32 Stappenregelaar
Art.-Nr. Benaming
60 08 33 Drukaansluitbuisje
60 08 34 U-schijf
60 08 35 Afstandschijf
60 08 36 Afstandschijf
60 08 37 Regelschijf
60 08 38 Verbindingsbouten
60 08 39 Borgring
60 08 40 Druksluitstop
60 08 41 Pompkamer
60 08 42 Zuig-/drukklepkop
60 08 43 Membraanschroef
60 08 44 Stelschroef voor aandrijfas
60 08 45 Pompbehuizing
60 08 46 Drukregelklep-behuizing
60 08 47 Afstandschijf
60 08 48 O-ring voor regelklep
60 08 49 O-ring regelschijf
60 08 50 Drukveer regelklep
60 08 51 Contraveer regelklep
60 08 52 Klepzitting
60 08 53 Klepschroefverbinding
60 08 54 Pompkamerschroef
11
Vertaling van de originele handleiding
Page 12
Garantie
Garantievoorwaarden:
Voor onze apparaten gelden de wettelijke garantieperioden van 12 maanden vanaf aankoopdatum/factuurdatum van
de eindklant. Indien wij langere perioden in een garantieverklaring hebben toegezegd, dan worden deze speciaal in de
gebruiksaanwijzingen van de desbetreffende apparaten toegelicht.
Indienen van garantieclaims:
Bij een garantieclaim vragen wij u het gehele apparaat samen met de rekening franco aan ons logistiekcentrum in Berka of naar een door ons geautoriseerd servicestation te verzenden.
Neem eerst contact op met de STORCH Service-Hotline (hiervoor worden kosten in rekening gebracht):
+49 (0)202 . 49 20 – 110.
Garantieclaims
Claims uitsluitend met betrekking tot materiaal- of productiefouten en uitsluitend bij gebruik van het apparaat conform
de voorschriften. Voor slijtdelen gelden deze aanspraken niet. Alle claims vervallen bij inbouw van onderdelen van
externe herkomst, bij verkeerde hantering en opslag en bij het klaarblijkelijk niet in acht nemen van de gebruiksaanwijzing.
Reparaties uitvoeren
Reparaties mogen uitsluitend door onze fabriek of door STORCH geautoriseerde servicestations worden uitgevoerd.
Vertaling van de originele handleiding
12
Page 13
EG-conformiteitsverklaring
Naam/adres van de opsteller: STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D - 42107 Wuppertal
Bij deze verklaren wij
Dat het hieronder vermelde apparaat op basis van zijn ontwerp en type en in de door ons in omloop gebrachte uitvoering aan de toepasselijke elementaire veiligheids- en gezondheidseisen van de EU-richtlijnen voldoet.
Bij een niet met ons afgestemde modificatie van het apparaat is deze verklaring niet langer geldig.
Aanduiding van het apparaat: Multisprayer
Apparaattype: Lage druk sproeiapparaat
Artikelnummer: 60 08 00
Toegepaste EG-richtlijnen
Machinerichtlijn: 2006 / 42 / EG
EG-richtlijn Elektromagnetische
compatibiliteit: 2014 / 30 / EU
Toegepaste geharmoniseerde normen
EN 292/2
EN 60335-2-41
Toegepaste nationale normen en technische specificaties
DIN VDE 530/84
Gevolmachtigde voor samenstelling van de technische documentatie:
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D-42107 Wuppertal
Jörg Heinemann
- Directeur -
Wuppertal, 04-2016
13
Vertaling van de originele handleiding
Page 14
FR
Nous vous remercions
de la confiance dont vous témoignez envers STOCH. Avec cet achat vous avez opté pour un produit de
qualité. Si vous avez malgré tout des suggestions pour l‘amélioration ou si vous deviez rencontrer un problème, nous
sommes avec plaisir à votre disposition.
Dans ce cas, contactez votre représentant, ou directement notre service clients, s‘il s‘agit d‘un problème urgent.
Salutations dévouées
SAV STORCH
Tél.: +49 (0) 2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Ligne d‘assistance SAV gratuite: +49 800 7 86 72 47
Service gratuit de commande par téléphone: +49 800. 7 86 72 44
Fax de commande gratuit: +49 800. 7 86 72 43
(uniquement en Allemagne)
Table des matières Page
Fournitures 14
Données techniques 14
Consignes de sécurité 15
Mise en service 15
Nettoyage 15
Maintenance et entretien 16
Schéma éclaté 16
Nomenclature de pièces de rechange 17
Garantie / Conditions de garantie 18
Déclaration de conformité CE 19
Fournitures
Pulvérisateur multiple, tuyau d‘aspiration, tuyau de matière, lance de projection, mode d‘emploi.
Données techniques
Tension secteur / fréquence 230 V / 50 Hz
Puissance 0,40 kW
Pression réglable entre 0,5 et 6 bars
Débit (selon la matière) jusqu‘à 8 l/mn
Hauteur de refoulement jusqu‘à 50 m environ (matières très fluides)
Aspiration de matière jusqu‘à 7,5 m environ (matières très fluides)
Toutes données sans garantie! Sous réserve de modifications techniques et d‘erreurs!
Traduction des instructions d‘origine
14
Page 15
Consignes de sécurité
L'appareil ne doit être utilisé que par des personnes avisées.
N'utiliser que des matériaux sans cendre. Ne pas traiter l'azote, les composés de carbone et d'hydrogène de faible masse moléculaire, les acides agressifs ou encore les formes d'alcool. Le tuyau à pression fourni et fabriqué en série résiste
aux solvants sous certaines conditions. Si des fluides contenant des solvants doivent être fréquemment traités, il est
indispensable de s'équiper d'un tuyau à pression de qualité EPDM. Dans la version standard, les moteurs ne sont pas
antidéflagrants.
L'appareil est équipé en série d'une prise Schuko. Si votre prise de courant existante ne correspond pas à cette prise, il
est alors nécessaire de procéder à une adaptation, celle-ci devant être réalisée par un spécialiste. Les accouplements
et les lignes de connexion doivent être étanches aux projections d'eau. Surveiller la tension secteur et n'utiliser que des
connexions de 230 Volts. L'appareil ne doit être mis en service que si les lignes de connexion au secteur sont en état
parfait.
La plage de tension de l'appareil présente un risque électrique pour les hommes et les animaux. Seules des personnes
autorisées sont habilitées à dévisser et / ou à démonter l'appareil. De même, les réparations et l'entretien sont exclusi-
vement réservés à des électriciens qualiés et à des ateliers spécialisés agréés. La mise en service de l'appareil s'effectue
aux risques et périls de l'acheteur / l'utilisateur.
Mise en service
1. Contrôler le niveau d'huile avant chaque mise en service. A cet effet, il convient de retirer le capuchon en caoutchouc
ovale. L'huile doit se trouver dans la tubulure jusqu'au repère du niveau d'huile. En cas de besoin, verser uniquement
l'une des huiles suivantes : FUCHS RENOLIN UNISYN CLP 150, BP ENERGOL SG 150, BP ENERSYN SG 15,
SHELL TIVOLA WA ou MOBIL SHC 629.
2. Vérifier si les tuyaux d'aspiration et de refoulement sont bien fixés sur les points de raccordement. Relier ensuite le
tuyau à pression au pistolet pulvérisateur à lance et à la pompe.
3. Bien fixer les tuyaux d'aspiration et de refoulement au niveau du réservoir au moyen de la pince à tuyau. Eviter que
de l'air d'infiltration ne parvienne dans le conduit d'aspiration.
4. La soupape de régulation de pression (bouton rotatif rouge) doit être réglée sur la pression minimale avant chaque
mise en service (sens de rotation vers la gauche). Une augmentation de la pression doit intervenir pendant l'opération de pompage lorsque le pistolet pulvérisateur est ouvert. La régulation de la pression au niveau de la pompe s'effectue en trois paliers jusqu'à 6 bars.
Afin de vous familiariser avec la technique de pulvérisation, nous vous recommandons, pour vous entraîner, d'utiliser de
l'eau lors de la première mise en service.
Le pistolet pulvérisateur à lance est équipé en série d'une large buse de pulvérisation (bleue). Si le processus de pulvérisation est terminé, la soupape de régulation doit être réglée sur la pression minimum au niveau de la pompe. Tirer
le tuyau d'aspiration du réservoir afin que la pompe puisse se vider.
Nettoyage
Faire fonctionner le système entièrement à vide. Placer le tuyau d'aspiration dans un réservoir avec un matériel de
nettoyage adapté, raccorder le tuyau de refoulement à un bac collecteur et rincer à grande eau la pompe et le tuyau
à pression. Pour le dernier rinçage, nous vous recommandons d'utiliser une lessive de savon (Le Chat etc.). Ne jamais
laisser stagner le fluide véhiculé dans la pompe, sans quoi les soupapes risqueraient de coller et les joints de s'endommager.
Si la pompe n'a pas été nettoyée comme il se doit, les têtes de soupape peuvent coller aux sièges de soupape. Dans ce
cas, il convient d'ouvrir les raccords des soupapes (têtes de vis rouges se trouvant sur le côté du boîtier de pompe avec
une clé polygonale ou une clé plate SW 17), de desserrer, de nettoyer et d'introduire les têtes des sièges et de bien resserrer les raccords.
15
Traduction des instructions d‘origine
Page 16
Entretien et maintenance
Débrancher la fiche avant chaque maintenance.
La vidange d'huile doit être effectuée toutes les 300 heures de fonctionnement à plein régime ou une fois par an.
Ouvrir le capot de l'huile. Retourner l'appareil et laisser l'huile s'écouler dans un récipient adapté. Remplir ensuite avec
une nouvelle huile jusqu'au repère externe du niveau d'huile.
Pour les différentes catégories d'huiles, reportez-vous au point Mise en service.
Si vous constatez une émulsion de type huileux lors d'un contrôle du niveau d'huile (huile décolorée de consistance
laiteuse), il y a rupture de membrane. Pour protéger l'appareillage mécanique de la rouille ou pour l'empêcher de coller, il faut immédiatement vider la pompe. Remplir ensuite avec une nouvelle huile et envoyer la pompe à la société
STORCH.
Les têtes de soupape, les sièges de soupape et la goupille de la soupape de régulation sont des pièces d'usure qui
doivent être remplacées plus ou moins fréquemment en fonction du matériau de pulvérisation utilisé (matériau très
fluide et non pigmenté = usure faible, lait de chaux = usure forte). Si la pression de travail souhaitée ne peut plus
être atteinte, il peut s'avérer nécessaire de remplacer ces pièces. Dans ce cas, adressez-vous directement à la société
STORCH.
Les directives de l'association professionnelle pour les travaux avec les pulvérisateurs doivent être rigoureusement
respectées. A cet effet, il est nécessaire de porter des vêtements de protection adaptés. Le jet ne doit pas être dirigé
vers des personnes ou des animaux. Les pulvérisateurs doivent faire l'objet d'un contrôle annuel conformément à la
réglementation sur la prévention des accidents.
Schéma éclaté
Traduction des instructions d‘origine
16
Page 17
Nomenclature
Référence
Désignation
60 08 10 Rondelle de capteur, ressort de pression
60 08 11 Circlips pour soupape de régulation
60 08 12 Arbre d'entraînement
60 08 13 Joint d'étanchéité rotatif
60 08 14 Rondelle d'extrémité pour ressort
de régulateur
60 08 15 Goupille de la soupape de régulation
de la pression
60 08 16 Bielle
60 08 17 Bride
60 08 18 Palier
60 08 19 Palier
60 08 20 Vis à membrane
60 08 21 Ecrou de bride de recouvrement
60 08 22 Bride de recouvrement
60 08 23 Écrou-raccord pour tubulure de pression
60 08 24 Joint rond pour boîtier de pompe
60 08 25 Joint rond, raccord de soupape
60 08 26 Soupape de régulation de la pression,
intégrale
60 08 55 Écrou-raccord, soupape de régulation
de la pression
60 08 28 Membrane
60 08 56 Capot de l'huile
60 08 30 Ressort de vanne
60 08 31 Piston
60 08 32 Régulateur par paliers
Référence
Désignation
60 08 33 Busette de raccordement de pression
60 08 34 Rondelle en U
60 08 35 Disque d'écartement
60 08 36 Disque d'écartement
60 08 37 Rondelle de réglage
60 08 38 Boulon de raccordement
60 08 39 Circlips
60 08 40 Bouchon de fermeture sous pression
60 08 41 Corps de pompe
60 08 42 Tête de soupape d'aspiration/pression
60 08 43 Vis à membrane
60 08 44 Goujon fileté pour arbre d'entraînement
60 08 45 Boîtier de pompe
60 08 46 Corps de soupape de régulation
de la pression
60 08 47 Disque d'écartement
60 08 48 Joint rond pour soupape de régulation
60 08 49 Joint rond rondelle de réglage
60 08 50 Ressort de pression, soupape de
régulation
60 08 51 Contre-ressort, soupape de régulation
60 08 52 Siège de soupape
60 08 53 Raccord de soupape
60 08 54 Vis de corps de pompe
17
Traduction des instructions d‘origine
Page 18
Garantie
Conditions de garantie
Les durées de garantie légales de 12 mois à compter de la date d'achat / de la facture du client final professionnels
s'appliquent à nos appareils. Si nous mentionnons des délais supérieurs dans le cadre d'une déclaration de garantie,
ceux-ci sont mentionnés dans les instructions de service des appareils concernés.
Exercice
Dans un cas couvert par la garantie, nous vous demandons de renvoyer l'appareil complet franco à notre centre
logistique à Berka accompagné de la facture ou de l'expédier à une station SAV agréée par nous.
Veuillez contacter préalablement l‘assistance téléphonique payante de la société STORCH: +49 (0)202 . 49 20 – 110.
Demande de prise en garantie
Les demandes couvrent exclusivement les défauts de matériau ou d‘ouvrage et ne couvrent qu‘une utilisation conforme
à la destination de l‘appareil. Les pièces d‘usure ne sont pas prises en charge par la garantie. Tout droit à garantie est
rendu caduque par le montage de pièces qui ne sont pas d‘origine, par une manipulation et un entreposage incorrects
ainsi qu‘en cas de non-respect évident des instructions de service.
Exécution de réparations
Toutes les réparations doivent exclusivement être réalisées par notre usine ou par des services SAV agréés par
STORCH.
Traduction des instructions d‘origine
18
Page 19
Déclaration de conformité CE
Nom / adresse de l'exposant : STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D - 42107 Wuppertal
Nous déclarons, par le présent acte,
que le produit cité ci-après respecte les exigences fondamentales et en vigueur en matière de sécurité et de santé des
directives européennes de par leur conception ainsi que dans la version commercialisée par nos soins.
En cas de modification non convenue avec nous, la présente déclaration perd toute validité.
Désignation de l'appareil : Pulvérisateur multiple
Type d'appareil : Pulvérisateur basse pression
Référence article : 60 08 00
Directives CE appliquées
Directive sur les machines : 2006 / 42 / CE
Directive européenne sur la
compatibilité électromagnétique : 2014 / 30 / EU
Normes harmonisées appliquées
EN 292/2
EN 60335-2-41
Toegepaste nationale normen en technische specificaties
DIN VDE 530/84
Fondé de pouvoir pour la compilation des documents techniques :
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
42107 Wuppertal
Jörg Heinemann
- Gérant -
Wuppertal, 04-2016
19
Traduction des instructions d‘origine
Page 20
IT
Grazie
per la fiducia accordata a STORCH. Con l‘acquisto avete scelto un prodotto di qualità.
Se comunque avete dei suggerimenti volti a migliorare la nostra offerta o se doveste incontrare
qualche difficoltà, non esitate a rivolgerVi a noi.
Contattate il Vostro rappresentante oppure rivolgeteVi direttamente a noi in casi urgenti.
Distinti saluti,
STORCH Reparto Assistenza
Tel.: 02 - 66 22 77 15
Indice Pagina
Elementi forniti a corredo 20
Dati tecnici 20
Avvertenze di sicurezza 21
Messa in funzione 21
Pulizia 21
Cura e manutenzione 22
Disegno esploso 22
Elenco dei pezzi di ricambio 23
Garanzia / Condizioni di garanzia 24
Dichiarazione di conformità CE 25
Elementi forniti a corredo
Multisprayer, tubo flessibile di aspirazione, tubo flessibile per il materiale, lancia a spruzzo, istruzioni per l‘uso.
Dati tecnici
Tensione di rete / Frequenza 230 V / 50 Hz
Potenza 0,40 kW
Pressione regolabile da 0,5 a 6 bar
Portata (a seconda del materiale) fino a 8 l/min.
Altezza di mandata fino a ca. 50 m (materiali fluidi)
Aspirazione del materiale fino a ca. 7,5 m (materiali fluidi)
Tutte le indicazioni senza garanzia! Con riserva di modifiche tecniche ed errori!
Traduzione delle istruzioni originali
20
Page 21
Avvertenze di sicurezza
L’apparecchio può essere utilizzato solo da persone addestrate.
Trasportare solo materiali sciolti. Non utilizzare diluenti nitro, composti di idrocarburi a basso peso molecolare, acidi o
basi aggressive. Il tubo di mandata fornito insieme all’apparecchio è limitatamente resistente ai solventi. Se utilizzate
spesso liquidi che contengono solventi, Vi consigliamo di utilizzare un tubo della qualità EPDM. Nella versione normale
i motori non sono protetti contro l’esplosione.
L’apparecchio è dotato come standard con una spina Schuko. Se la Vostra presa non fosse compatibile con questa spina, bisogna far fare un adattamento da parte di un elettrotecnico. I connettori e le linee di allacciamento devono essere
protetti contro gli spruzzi d’acqua. Rispettare i valori di tensione. Utilizzare solo fonti di tensione con 230 Volt. Utilizzare l’apparecchio solo se le linee di collegamento alla rete sono a posto.
L'apparecchio ha componenti elettriche che possono comportare un pericolo elettrico per persone ed animali. Esso deve
essere svitato e / oppure smontato solamente da persone autorizzate. Inoltre, i lavori di manutenzione e riparazione
devono essere eseguiti solo da elettricisti specializzati e ofcine specializzate. L'utilizzo dell'attrezzo avviene sotto la
responsabilità ed a pericolo dell'acquirente / utente.
Messa in funzione
1. Controllare il livello dell’olio prima di ogni messa in funzione. Togliere la cappa di gomma ovale. Il livello dell’olio
deve arrivare fino alla marcatura nel bocchettone. Per rabboccare utilizzare solo uno dei seguenti tipi di olio: FUCHS
RENOLIN UNISYN CLP 150, BP ENERGOL SG 150, BP ENERSYN SG 15, SHELL TIVOLA WA oppure MOBIL SHC
629.
2. Controllate che i tubi di aspirazione e di ritorno siano fissati bene sui relativi raccordi. Quindi collegare il tubo di
mandata con la pistola di spruzzo e la pompa.
3. Fissare bene i tubi di aspirazione e di ritorno sul serbatoio di materiale servendosi del collare per tubo. Evitare la
penetrazione di aria falsa nella linea di aspirazione.
4. La valvola regolatrice della pressione (manopola rossa) va regolata su pressione minima prima di ogni messa in funzione (girandola a sinistra). L’aumento della pressione deve avvenire durante l’operazione di pompaggio con pistola
di spruzzo aperta. La regolazione della pressione sulla pompa avviene in tre fasi fino a 6 bar.
Per la prima messa in funzione Vi consigliamo di utilizzare acqua come fluido per imparare la tecnica di spruzzatura.
La pistola di spruzzo è dotata come standard con un ugello a getto largo (blu). Dopo aver terminato la spruzzatura bisogna portare la valvola regolatrice sulla pompa su pressione minima. Estrarre il tubo di aspirazione dal contenitore in
modo che la pompa possa svuotarsi.
Pulizia
Svuotare il sistema completamente. Inserire il tubo di aspirazione in un serbatoio con un liquido di risciacquo adatto,
inserire il tubo di ritorno in una vasca di raccolta e risciacquare bene la pompa e il tubo di mandata. Per l’ultimo risciacquo consigliamo acqua saponata (Pril o simile). Non lasciare mai il liquido di lavoro nella pompa, altrimenti le valvole
potrebbero incollarsi e le guarnizioni potrebbero risultare danneggiate.
Una pulizia incompleta della pompa dopo il lavoro può provocare l’incollarsi delle teste delle valvole nelle relative sedi.
In questo caso bisogna svitare le viti delle valvole (aprire le viti dalla testa rossa sui lati del corpo della pompa con una
chiave ad anello o una chiave fissa SW 17), staccare le teste delle valvole dalle loro sedi, pulirle, reinserirle e riserrare
nuovamente le viti, ma non troppo forte.
21
Traduzione delle istruzioni originali
Page 22
Cura e manutenzione
Staccare la spina dalla rete prima di qualsiasi operazione di manutenzione.
Effettuare il cambio dell’olio ogni 300 ore di funzionamento con carico pieno o una volta all’anno. Aprire la cappa
dell’olio, capovolgere l’apparecchio e far colare l’olio in un apposito recipiente. Riempire con olio nuovo fino alla marcatura di livello esterna.
I tipi di olio sono riportati al punto Messa in funzione.
Se, in occasione di un controllo del livello dell’olio, doveste riscontrare un’emulsione di olio (olio color latte), allora si è
rotta una membrana. Per proteggere le parti meccaniche da ruggine o incollatura bisogna immediatamente svuotare la
pompa. Quindi aggiungere dell’olio nuovo e spedire la pompa alla STORCH.
Le teste e le sedi delle valvole nonché la spina per la regolazione della pressione sono pezzi soggetti ad usura, che si
logorano a seconda del materiale trasportato (fluidi con bassa viscosità e senza pigmenti = usura ridotta, latte di calce =
forte usura). Se la pompa non dovesse più raggiungere la pressione di lavoro desiderata può essere necessario sostituire
questi pezzi. A tale proposito rivolgeteVi direttamente alla STORCH.
Le direttive emanate dall’Istituto di assicurazione contro gli infortuni sul lavoro, per i lavori con apparecchiature di
spruzzo e iniezione, devono essere assolutamente rispettate. Inoltre è necessario un’adeguata tuta di protezione. Il
getto dell’ugello non va rivolto contro persone o animali. Vi facciamo presente che le direttive emanate dall’Istituto di
assicurazione contro gli infortuni sul lavoro prevedono un controllo delle apparecchiature di spruzzo e iniezione una volta all’anno.
Disegno esploso
Traduzione delle istruzioni originali
22
Page 23
Elenco dei pezzi di ricambio
N. art. Descrizione
60 08 10 Disco terminale per molla di
compressione
60 08 11 Anello elastico per valvola di regolazione
60 08 12 Albero di azionamento
60 08 13 Guarnizione di scorrimento
60 08 14 Disco finale per molla di regolazione
60 08 15 Perno della valvola regolatrice della
pressione
60 08 16 Biella
60 08 17 Flangia
60 08 18 Cuscinetto
60 08 19 Cuscinetto
60 08 20 Vite fissaggio membrana
60 08 21 Dado per flangia di copertura
60 08 22 Flangia di copertura
60 08 23 Dado di accoppiamento per raccordo
di mandata
60 08 24 Guarnizione circolare per corpo pompa
60 08 25 Guarnizione circolare per viti della valvola
60 08 26 Valvola regolatrice della pressione
completa
60 08 55 Dado di accoppiamento valvola
regolatrice della pressione
60 08 28 Membrana
60 08 56 Cappa dell’olio
60 08 30 Molla della valvola
60 08 31 Stantuffo
60 08 32 Regolatore a livelli
N. art. Descrizione
60 08 33 Pressacavo
60 08 34 Disco a U
60 08 35 Disco distanziatore
60 08 36 Disco distanziatore
60 08 37 Disco regolatore
60 08 38 Perno di collegamento
60 08 39 Anello elastico
60 08 40 Tappo di chiusura mandata
60 08 41 Camera della pompa
60 08 42 Testa della valvola di aspirazione /
mandata
60 08 43 Vite della membrana
60 08 44 Vite senza testa per albero motore
60 08 45 Corpo pompa
60 08 46 Corpo della valvola regolatrice della
pressione
60 08 47 Disco distanziatore
60 08 48 Guarnizione circolare per la valvola
regolatrice della pressione
60 08 49 Guarnizione circolare per il disco
regolatore
60 08 50 Mola di compressione valvola regolatrice
60 08 51 Contromolla per valvola regolatrice
60 08 52 Sede valvola
60 08 53 Viti della valvola
60 08 54 Vite della camera della pompa
23
Traduzione delle istruzioni originali
Page 24
Garanzia
Condizioni di garanzia:
Per i nostri apparecchi sono applicabili dei periodi di garanzia di 12 mesi a partire dalla data di acquisto / data della
fattura del cliente finale commerciale. Se da parte nostra vengono accordati dei periodi di garanzia più estesi, ciò sarà
riportato separatamente nelle istruzioni per l'uso inerenti ai rispettivi dispositivi.
Rivendicazioni:
In casi in cui si intende far valere il diritto di garanzia, vi preghiamo di inviarci il dispositivo in modo completo con fattura, franco nostro centro di logistica a Berka oppure ad una service-station da noi autorizzata.
Si prega di consultare prima la Hotline di servizio STORCH a pagamento: 02 - 66 22 77 15
Diritto alla garanzia
Il diritti si possono far valere solo per errori di materiale o di produzione nonché esclusivamente in caso di utilizzo
appropriato del dispositivo. Pezzi soggetti all‘usura non sono soggetti a diritti di garanzia. Decadranno tutti i diritti di
garanzia con l‘aggiunta delle componenti di terzi, maneggio e magazzinaggio non appropriato come anche in casi di
ovvia non osservanza delle istruzioni per l‘uso.
Esecuzione di riparazioni
Ogni intervento di riparazione va eseguito esclusivamente nei nostri stabilimenti o presso una service-station autorizzata STORCH.
Traduzione delle istruzioni originali
24
Page 25
Dichiarazione di conformità CE
Nome / indirizzo dell'emittente: STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D - 42107 Wuppertal
Con la presente la società
che l'apparecchio in seguito specificato, a causa della sua concezione e il suo tipo costruttivo come anche della sua esecuzione da noi messa in circolazione corrisponde alle pertinenti ed essenziali esigenze sulla sicurezza e salute riportate
nelle Direttive CE.
In caso di una modifica apportata all'utensile non concordata con noi, questa dichiarazione perde ogni sua validità.
Denominazione dell'apparecchio: Multisprayer
Tipo di utensile: Apparecchio a spruzzo a bassa pressione
Numero articolo: 60 08 00
Applicate direttive CE
Direttiva macchine: 2006 / 42 / CE
Direttiva CE sulla Compatibilità
elettromagnetica: 2014 / 30 / EU
Norme armonizzate applicate
EN 292/2
EN 60335-2-41
Norme nazionali applicate e specificazioni tecniche
DIN VDE 530/84
Procuratore per la composizione della documentazione tecnica:
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D-42107 Wuppertal
Jörg Heinemann
- Direttore -
Wuppertal, 04-2016
25
Traduzione delle istruzioni originali
Page 26
GB
Thank you
for purchasing a STORCH product. You have purchased a quality product.
If you would like to suggest an improvement, or experience a problem with your product, please do not hesitate to contact us.
Please contact your field sales representative or, in urgent cases, contact us directly.
Yours sincerely,
STORCH Service Department
Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Free service hotline: 0800 786 72 47
Toll-free order hotline: +49 800 7867244
Toll-free order fax: +49 800 7867243
(only available in Germany)
Table of contents Page
Scope of delivery 26
Technical data 26
Safety precautions 27
Commissioning 27
Cleaning 27
Care and maintenance 28
Exploded view 28
Spare parts list 29
Warranty 30
EC Declaration of Conformity 31
Scope of delivery
Multisprayer, suction hose, medium hose, spray gun, operating instructions.
Technical specifications
Power voltage / Frequency 230 V / 50 Hz
Performance 0.40 kW
Pressure adjustable between 0.5 - 6 bar
Flow rate (depending on medium) up to 8 l/min.
Delivery head up to approx. 50 m (low-viscosity media)
Material intake up to approx. 7.5 m (low-viscosity media)
All information is without guarantee! Subject to technical modifications and errors!
Translation of the original instruction
26
Page 27
Safety information
The device must be used only by trained persons.
Only pump non-pigmented media. Do not use nitro- and low-molecular hydrocarbons, aggressive acids or alkalis. The
default pressure hose is resistant to solvents to a limited extent. If you intend to use solvent-containing media frequently, use an EPDM pressure hose. The motors of the standard version are not ex-protected.
As standard, the device is equipped with a three-pin plug. If your electrical outlet does not match this plug, have a
professional change it. Couplings and connecting cables must be splash-proof. Observe the voltage. Use only 230 Volt
connectors. Use the device only if the power cables are in perfect condition.
The device possesses a voltage range which can pose an electrical hazard to humans and animals. It should only be unscrewed and / or disassembled by authorised personnel. Similarly, maintenance and repair work should only be conducted
by electrical specialists and authorised service centres. The buyer / user operates the device at their own risk and under
their own responsibility.
Commissioning
1. Check the oil level before every use. To do so, remove the oval rubber cap. The oil level must be at the oil level
mark in the spout. If oil needs topping up, use one of the following oils only: FUCHS RENOLIN UNISYN CLP 150,
BP ENERGOL SG 150, BP ENERSYN SG 15, SHELL TIVOLA WA or MOBIL SHC 629.
2. Check whether suction and return hoses are attached securely. Then connect the pressure hose with the spray gun
and pump.
3. Securely attach the suction and return lines to the spray container using the hose clamp. Prevent air infiltration into
the suction line.
4. The pressure control valve (red knob) must be set to minimal pressure before every use (turn counter-clockwise).
Only increase the pressure while pumping and the spray gun is open. The pressure of the pump is adjusted in three
increments up to 6 bar.
To learn how to spray, we recommend you use water to practice for the first time.
As standard, the spray gun is equipped with a flat-spray nozzle (blue). Once you have finished spraying, set the control
valve on the pump to minimal pressure. Pull the suction hose out of the container so that the pump can run empty.
Cleanup
Let the system run completely empty. Place the suction hose in a container with a suitable rinse medium, place the
return hose in a receiving tank and thoroughly rinse the pump and pressure hose. For the final rinse we recommend you
use soapy water (Pril or the like). Never leave the medium inside the pump as otherwise valve components may stick
together and seals be damaged.
If the pump has not been cleaned correctly, the valve heads may stick to the valve seats. In this case, open the valve
fittings (red screw heads on the side of the pump housing with a size 17 open end spanner), free the heads from the
seats, clean, place the heads back in position and tighten the screw connections hand-tight.
27
Translation of the original instruction
Page 28
Care and maintenance
Pull the power plug prior to any maintenance.
Oil change every 300 full-load hours or once a year. Open oil cap. Place the device on its head and let the oil run into a
suitable container. Fill up with new oil until the outer oil level is reached.
Information on oil types under Commissioning.
If you notice that the oil has emulsified when checking the oil level (milky looking oil), a diaphragm has ruptured. To
prevent the mechanics from rusting and sticking together, empty the pump immediately. Then fill in new oil and send
the pump to STORCH.
Valve heads, valve seats and pressure control valve pins are expendable parts that wear depending on the pumped
medium (unpigmented low-viscosity media = less wear, lime = high wear). If you cannot generate the desired working
pressure, these parts may need replacing. To do so, contact STORCH.
The trade association regulations governing work with spraying equipment must be observed. We point out that suitable protective clothing is required. Never point the nozzle towards persons or animals. We remind you of the annual
inspection of spraying equipment according to accident prevention regulations.
Exploded drawing
Translation of the original instruction
28
Page 29
List of spare parts
Item no. Designation
60 08 10 Support disc pressure spring
60 08 11 Circlip for control valve
60 08 12 Drive shaft
60 08 13 Mechanical seal
60 08 14 End disc for regulator spring
60 08 15 Control valve pin
60 08 16 Con rod
60 08 17 Flange
60 08 18 Bearing
60 08 19 Bearing
60 08 20 Diaphragm screw
60 08 21 Cover flange nut
60 08 22 Cover flange
60 08 23 Union nut for discharge nozzle
60 08 24 O-ring for pump housing
60 08 25 O-ring valve screw connection
60 08 26 Pressure control valve, complete
60 08 55 Union nut pressure control valve
60 08 28 Membranes
60 08 56 Oil cap
60 08 30 Valve spring
60 08 31 Piston
60 08 32 Speed governor
Art. No. Designation
60 08 33 Pressure connection nozzle
60 08 34 U-disc
60 08 35 Spacer
60 08 36 Spacer
60 08 37 Control plate
60 08 38 Connecting bolt
60 08 39 Snap ring
60 08 40 Pressure plug
60 08 41 Pump chamber
60 08 42 Suction/pressure valve head
60 08 43 Diaphragm screw
60 08 44 Grub screw for drive shaft
60 08 45 Pump housing
60 08 46 Pressure control valve body
60 08 47 Spacer
60 08 48 O-ring for control valve
60 08 49 O-ring control disc
60 08 50 Pressure spring control valve
60 08 51 Hub spring control valve
60 08 52 Valve seat
60 08 53 Valve fitting
60 08 54 Pump chamber screw
29
Translation of the original instruction
Page 30
Warranty
Warranty conditions:
A warranty period of twelve months from the date of purchase/date of invoice applies to our tools for commercial
customers. If we have granted an extended warranty period, this period will be noted separately in the operating
manual for the equipment in question.
Claims:
If you wish to claim under our warranty or guarantee, please return the complete device and your invoice to our
logistics centre in Berka, postage paid, or send it to one of our authorised service centres.
Please contact the chargeable STORCH service hotline first: +49 (0)202 . 49 20 – 110.
Your rights under our warranty or guarantee:
Claims can only be accepted for material defects or manufacturing errors, and only assuming intended use of the appliance. Wear parts are not covered by such claims. All claims shall become void in the event of installation of third party
components, improper handling and storage, as well as in the event of obvious disregard of the operating instructions.
Repairs:
All repairs have to be conducted on our premises or by an authorised STORCH service centre.
Translation of the original instruction
30
Page 31
EC Declaration of Conformity
Name / Address of issuer: STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D-42107 Wuppertal
We herewith declare:
that the following machine complies with the fundamental health and safety requirements of the EC Directives in terms of its design, construction and version we have brought into circulation.
This warranty loses its validity in case of unauthorised modification of the tool.
Designation of the machine: Multisprayer
Machine Type: Low-pressure sprayer
Item number: 60 08 00
Applied EC directives
Machinery Directive: 2006 / 42 / EC
EC- Electromagnetic Compatibility
Directive: 2014 / 30 / EU
Applied harmonised standards
EN 292/2
EN 60335-2-41
Applied national standards and technical specifications
DIN VDE 530/84
Representative authorised to compile the technical documentation:
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D-42107 Wuppertal
Germany
Jörg Heinemann
- Managing Director -
Wuppertal, 04-2016
31
Translation of the original instruction
Page 32
CZ
Děkujeme Vám
za důvěru ve firmu STORCH. S nákupem výrobku jste se rozhodli pro kvalitní produkt.
Pokud přesto máte podněty na zlepšení nebo možná nějaký problém, tak bychom byli velmi rádi, kdybyste se nám
ozvali.
Promluvte si s příslušným externím spolupracovníkem naší firmy nebo se v naléhavých případech obracejte přímo na
nás.
S přátelským pozdravem
Servisní oddělení STORCH
Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
bezplatná linka Hotline-servis: 08 00. 7 86 72 47
bezplatná linka Hotline-objednávky: +49 800. 7 86 72 44
bezplatný fax-objednávky: +49 800. 7 86 72 43
(pouze v Německu)
Obsah Strana
Rozsah dodávky 32
Technické údaje 32
Bezpečnostní pokyny 33
Uvedení do provozu 33
Čištění 33
Péče a údržba 34
Rozložený výkres 34
Seznam náhradních dílů 35
Záruka 36
Prohlášení o shodě ES 37
Rozsah dodávky
Víceúčelový postřikovač, sací hadice, hadice s materiálem, tryska na stříkání, návod k obsluze.
Technické údaje
Síťové napětí / frekvence 230 V / 50 Hz
Výkon 0,40 kW
Tlak lze nastavit v rozsahu 0,5 – 6 bar
Dopravované množství (podle média) až 8 l/min.
Dopravní výkon až cca 50 m (řídká média)
Sání materiálu až cca 7,5 m (řídká média)
Všechny údaje bez záruky! Technické změny a omyly vyhrazeny!
Překlad originálu návodu
32
Page 33
Bezpečnostní pokyny
Přístroj smí používat pouze poučené osoby.
Dopravujte pouze materiály bez plniva. Nezpracovávejte žádné dusíkaté ani nízkomolekulární sloučeiny uhlovodíků,
agresivní kyseliny ani zásady. Sériově dodávaná tlaková hadice je jen podmíněně odolná proti působení rozpouštědel.
Mají-li se často zpracovávat média s obsahem rozpouštědel, je potřeba vyměnit tuto hadici za tlakovou hadici ve kvalitě EPDM. Motory v normálním provedení nejsou chráněny proti výbuchu.
Přístroj je sériově vybaven zástrčkou s chráněnými kontakty (Schuko). Jestliže zásuvka, kterou máte k dispozici, neodpovídá této zástrčce, musí potřebné úpravy provést kvalifikovaný odborník. Spojky a přívodní vedení musí být chráněny
proti odstřikující vodě. Respektujte napětí. Používejte pouze přípojky o napětí 230 V. Použití jen při technicky bezvadném stavu síťových přívodů.
Přístroj má rozsah napětí, od kterého může vzniknout nebezpečí úrazu elektrickým proudem pro lidi a zvířata. Zařízení
smí přimontovat nebo demontovat pouze autorizované osoby. Stejně tak údržbu a opravy smí provádět pouze kvalifikovaní elektrikáři a autorizované odborné dílny. Provoz přístroje se uskutečňuje na vlastní zodpovědnost a nebezpečí
kupujícího / uživatele.
Uvedení do provozu
1. Před každým uvedením do provozu zkontrolujte hladinu oleje. K tomuto účelu sejměte oválnou pryžovou čepičku.
Olej musí být až ke značce hladiny oleje v hrdlu. V případě potřeby doplňujte pouze následující druhy olejů: FUCHS
RENOLIN UNISYN CLP 150, BP ENERGOL SG 150, BP ENERSYN SG 15, SHELL TIVOLA WA nebo MOBIL SHC
629.
2. Zkontrolujte, zda sací a zpětná hadice sedí bezpečně na připojeních. Tlakovou hadici pak spojte se stříkací pistolí a
čerpadlem.
3. Sací a zpětnou hadici upevněte bezpečně pomocí hadicové spony na nádrži se stříkaným materiálem. Zamezte pronikání falešného vzduchu do sacího vedení.
4. Tlakový regulační ventil (červený otočný knoflík) musí být před každým zapnutím nastaven na minimální tlak
(otáčením doleva). Zvýšení tlaku by mělo probíhat během čerpání s otevřenou stříkací pistolí. Regulace tlaku na čerpadle probíhá ve třech stupních do hodnoty 6 bar.
Chcete-li se naučit techniku stříkání, při prvním uvedení do provozu doporučujeme používat k nácviku vodu.
Standardně je stříkací pistole vybavena širokou tryskou (modrá). Jakmile je operace stříkání dokončena, nastavte regulační tlak na čerpadle na minimální hodnotu. Sací hadici vytáhněte z nádrže, aby se čerpadlo mohlo vyprázdnit.
Čištění
Systém nechejte za chodu zcela vyprázdnit. Sací hadici zasuňte do nádoby s vhodným promývacím materiálem, zpětnou hadici vložte do záchytné nádoby a čerpadlo a tlakovou hadici důkladně propláchněte. Pro poslední operaci propláchnutí doporučujeme mýdlový roztok (Pril apod.). Nikdy nenechávejte dopravní médium v čerpadlu, protože vzniká
nebezpečí zalepení ventilů a poškození těsnění.
Pokud by čerpadlo nebylo někdy vyčištěno odpovídajícím způsobem, mohly by se hlavy ventilů přilepit k ventilovým
sedlům. V takovém případě je třeba otevřít šroubení ventilů (červené hlavy šroubů po stranách skříně čerpadla očkovým nebo vidlicovým klíčem velikosti 17), hlavy uvolnit ze sedel, vyčistit, vsadit zpět a šroubení opět utáhnout rukou.
33
Překlad originálu návodu
Page 34
Péče a údržba
Před každou údržbou vytáhněte zástrčku ze zásuvky.
Výměnu oleje proveďte každých 300 hodin plného provozu nebo jednou ročně. Otevřete kryt oleje. Přístroj otočte
horní stranou dolů a olej vypusťte do vhodné nádoby. Nový olej doplňte až ke vnějšímu ukazateli hladiny oleje.
Druhy oleje viz Uvedení do provozu.
Pokud by při kontrole stavu oleje byl zjištěn vznik olejové emulze (mléčně zbarvený olej), došlo k prasknutí membrány. V takovém případě čerpadlo ihned vyprázdněte, abyste chránilo mechaniku před rezivěním nebo slepením. Poté
naplňte nový olej a čerpadlo zašlete společnosti STORCH.
Hlavy ventilů, ventilová sedla a kolík ventilu k regulaci tlaku jsou díly podléhající opotřebení; k opotřebení dochází
podle čerpaného materiálu (nepigmentovaná řídká média = nižší opotřebení, vápenné mléko = vysoké opotřebení).
Pokud by systém již nedosahoval požadovaného pracovního tlaku, tyto díly ihned vyměňte. V takovém případě se
obracejte přímo na společnost STORCH.
Přesně dodržujte směrnice profesního sdružení pro práce se stříkacími a postřikovacími zařízeními. Upozorňujeme na
nutnost nosit vhodné ochranné oděvy. Proud z trysky nikdy nesmí mířit proti lidem ani proti zvířatům. Upozorňujeme
na nutnost každoročního přezkoušení stříkacích a postřikovacích zařízení podle směrnice UVV.
Rozložený výkres
Překlad originálu návodu
34
Page 35
Seznam náhradních dílů
Obj.č. Název
60 08 10 Kotouč úchytu – tlačná pružina
60 08 11 Rozpěrný kroužek regulačního ventilu
60 08 12 Hnací hřídel
60 08 13 Těsnění kluzného kroužku
60 08 14 Koncový díl pro regulační pružinu
60 08 15 Kolík tlakového ventilu
60 08 16 Ojnice
60 08 17 Příruba
60 08 18 Ložisko
60 08 19 Ložisko
60 08 20 Šroub membrány
60 08 21 Matice krycí příruby
60 08 22 Krycí příruba
60 08 23 Převlečná matice tlakového hrdla
60 08 24 Těsnicí O-kroužek krytu čerpadla
60 08 25 Těsnicí O-kroužek šroubení ventilu
60 08 26 Tlakový regulační ventil kompletní
60 08 55 Převlečná matice tlakového regulačního
ventilu
60 08 28 Membrána
60 08 56 Kryt oleje
60 08 30 Ventilová pružina
60 08 31 Píst
60 08 32 Stupňový regulátor
Obj.č. Název
60 08 33 Hubice k připojení tlaku
60 08 34 Podložka U
60 08 35 Rozpěrná podložka
60 08 36 Rozpěrná podložka
60 08 37 Podložka regulátoru
60 08 38 Spojovací čep
60 08 39 Rozpěrný kroužek
60 08 40 Tlaková uzavírací zátka
60 08 41 Komora čerpadla
60 08 42 Sací / výtlačná hlava ventilu
60 08 43 Šroub membrány
60 08 44 Závrtný šroub hnacího hřídele
60 08 45 Kryt čerpadla
60 08 46 Těleso tlakového regulačního ventilu
60 08 47 Rozpěrná podložka
60 08 48 Těsnicí O-kroužek regulačního ventilu
60 08 49 Těsnicí O-kroužek podložky regulátoru
60 08 50 Přítlačná pružina regulačního ventilu
60 08 51 Opěrná pružina regulačního ventilu
60 08 52 Sedlo ventilu
60 08 53 Šroubení ventilu
60 08 54 Šroub komory čerpadla
35
Překlad originálu návodu
Page 36
Záruka
Záruční podmínky:
U našich zařízení platí zákonné záruční lhůty 12 měsíců od data zakoupení/data faktury obchodního konečného zákazníka. Pokud jsou delší lhůty v cestě námi vypsanému prohlášení o záruce, jsou zvláště vyznačeny v návodu k obsluze
příslušných zařízení.
Uplatňování:
V případě záručního příp. garančního případu žádáme, aby bylo zasláno kompletní zařízení dohromady s fakturou do
našeho střediska Logisitk Center v Berka nebo do námi autorizované servisní stanice.
Kontaktujte prosím nejdříve placený hotline servis firmy STORCH: +49 (0)202 . 49 20 – 110.
Nárok na záruku příp. garanci
Nároky na záruku existují výhradně u materiálu nebo výrobní vady a také výhradně při používání přístroje v souladu s
určeným účelem. Díly podléhající opotřebení nespadají do nároků na záruku. Veškeré nároky zanikají zamontováním
dílů cizího původu, při nepřiměřeném zacházení a skladování a také při zřejmém nedodržování provozního návodu.
Provádění oprav
Veškeré opravy smějí být prováděny výhradně naším závodem nebo servisními stanicemi autorizovanými firmou
STORCH.
Překlad originálu návodu
36
Page 37
Prohlášení o shodě ES
Název / adresa výstavce: STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D - 42107 Wuppertal
Tímto prohlašujeme,
že následně uvedené zařízení na základě své koncipace a druhu konstrukce a také v provedení námi uvedeném do provozu odpovídá příslušným základním bezpečnostním požadavkům a požadavkům k ochraně zdraví směrnic ES.
Při námi neodsouhlasené změně zařízení ztrácí toto prohlášení svou platnost.
Označení zařízení: Víceúčelový postřikovač
Typ nářadí: Nízkotlaký postřikovač
Výrobek číslo: 60 08 00
Použité směrnice ES
Směrnice o strojích: 2006 / 42 / ES
Směrnice ES Elektromagnetická
slučitelnost: 2014 / 30 / EU
Použité harmonizované normy
EN 292/
EN 60335-2-41
Použité národní normy a také technické specifikace
DIN VDE 530/84
Zplnomocněnec k sestavení technických podkladů:
STORCH Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
42107 Wuppertal
Jörg Heinemann
- Jednatel -
Wuppertal, 04-2016
37
Překlad originálu návodu
Page 38
383940
Page 39
Page 40
Art.-Nr. Bezeichnung
60 08 00 Multisprayer
Art. nr. Beschrijving
60 08 00 Multisprayer
Référence Désignation
60 08 00 Pulvérisateur multiple
N. art. Denominazione
60 08 00 Multisprayer
Art. no. Description
60 08 00 Multisprayer
Výr. č. Označení
60 08 00 Víceúčelový postřikovač
Malerwerkzeuge & Profigeräte GmbH
Platz der Republik 6
D-42107 Wuppertal
Telefon: +49 (0)2 02 . 49 20 - 0
Telefax: +49 (0)2 02 . 49 20 - 111
[email protected]
H 002074
12-2018
www.storch.de
Loading...
