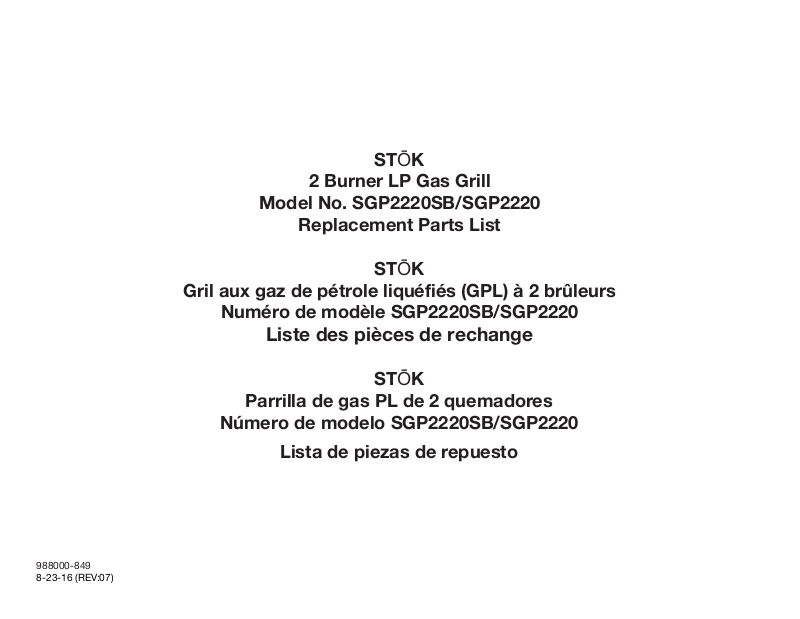

Page 1
STŌK
2 Burner LP Gas Grill
Model No. SGP2220SB/SGP2220
Replacement Parts List
STŌK
Gril aux gaz de pétrole liquéfiés (GPL) à 2 brûleurs
Numéro de modèle SGP2220SB/SGP2220
Liste des pièces de rechange
STŌK
Parrilla de gas PL de 2 quemadores
Número de modelo SGP2220SB/SGP2220
Lista de piezas de repuesto
988000-849
8-23-16 (REV:07)
Page 2
SGP2220SB/SGP2220
FIGURE A / FIGURA A
10
9
8
7
6
21
11
12
14
15
20
13
3
1
4
19
5
2
18
16
17
2
Page 3
SGP2220SB/SGP2220
FIGURE A
KEY P/N DESCRIPTION QTY PIÈCE RÉF. DESCRIPTION QTÉ REF. N/P DESCRIPCIÓN CANT.
1 081001002033 Control Knob ....................................... 2
2 081001002032 Bezel .................................................... 2
3 081001006705 Control Panel ....................................... 1
4 081001006068 Electronic Ignitor .................................. 1
5 081001006725 Gas Manifold Assembly
(Inc. Key No. 21) .................................. 1
6 081001006708 Large Prep Table .................................. 1
7 081001006701 Hood Assembly ................................... 1
8 081001002010 Temperature Gauge ............................. 1
9 081001006064 Heat Shield .......................................... 1
10 081001006722 Hood Handle w/Fiber Washer ............. 1
11 081001002042 Insert Grate .......................................... 1
12 081001003024 Main Grate ........................................... 1
13 081001006030 Heat Tent ............................................. 1
14 081001006703 Burner Assembly ................................. 1
15 081001006717 Firebox Assembly ................................ 1
16 081001006702 Tube Assemby (Firebox) ...................... 1
17 081001002719 Grease Cup .......................................... 1
18 081001006023 Electrode (Inner) ................................... 1
19 081001006010 Electrode (Outer) .................................. 1
20 089260014701 Insert Removal Tool ............................. 1
21 081001006727 Regulator and Hose Assembly
w/Instruction Sheet ............................. 1
Not Shown:
081001006732 Firebox Hardware Pack
081001006721 Hardware Blister Pack
988000388 Operator's Manual
1 081001002033 Bouton de commande ......................... 2
2 081001002032 Collet ................................................... 2
3 081001006705 Panneau de control ............................. 1
4 081001006068 Allumeur électrique .............................. 1
5 081001006725 Ensemble de tubulure à essence
(incl. pièce rèf. 21) ............................... 1
6 081001006708 Ensemble de grande table
de préparation ..................................... 1
7 081001006701 Ensemble de capot .............................. 1
8 081001002010 Jauge de température ......................... 1
9 081001006064 Protection de la chaleur ....................... 1
10 081001006722 Poignée du capot avec
rondelle en fibre ................................... 1
11 081001002042 Insert de grille ...................................... 1
12 081001003024 Principales grille .................................. 1
13 081001006030 Plaque de distribution de chaleur ........ 1
14 081001006703 Ensemble de brûleurs .......................... 1
15 081001006717 Ensemble de cuve ............................... 1
16 081001006702 Ensemble de tuyua (cuve) ................... 1
17 081001002719 Godet à graisse ................................... 1
18 081001006023 Électrode (intérieure) ............................ 1
19 081001006010 Électrode (extérieur) ............................. 1
20 089260014701 Insert de grille amovible ....................... 1
21 081001006727 Régulateur et le tuyau avec
feuille d'instruction .............................. 1
Pas illustré :
081001006732 Sachet quincaillerie de cuve
081001006721 Sachet buille de quincaillerie
988000388 Manuel d'utilisation1
1 081001002033 Perilla de control .................................. 2
2 081001002032 Bisel ..................................................... 2
3 081001006705 Panel de control ................................... 1
4 081001006068 Encendedor eléctrico .......................... 1
5 081001006725 Conjunto de colector de gasolina
(incl. pza. núm. ref. 21) ........................ 1
6 081001006708 Conjunto de mesa grande
de preparación .................................... 1
7 081001006701 Conjunto de campana ......................... 1
8 081001002010 Indicador de temperatura .................... 1
9 081001006064 Protection anti-bruit ............................. 1
10 081001006722 Mango de campana con
arandela fibra ....................................... 1
11 081001002042 Inserto de rejilla ................................... 1
12 081001003024 Principales rejilla .................................. 1
13 081001006030 Difusor de calor ................................... 1
14 081001006703 Conjunto de quemador ........................ 1
15 081001006717 Conjunto de caja fuego ....................... 1
16 081001006702 Conjunto del tubo (caja fuego) ............ 1
17 081001002719 Depósito para grasa ............................ 1
19 081001006023 Electrodo (interior) ............................... 1
18 081001006010 Electrodo (exterior) .............................. 1
20 089260014701 Herramienta para extraer insertos ....... 1
21 081001006727 Regulador y manguera con hoja
de instrucciones .................................. 1
No se muestra:
081001006732 Paquete de caja de fuego de piezas
081001006721 Envoltorio plástico de piezas de
ferreteria
988000388 Manual del operador
3
Page 4
SGP2220SB/SGP2220
FIGURE B / FIGURA B
16
3
1
2
17
15
4
5
6
11
10
8
9
7
14
12
13
4
Page 5
SGP2220SB/SGP2220
FIGURE B / FIGURA B
KEY P/N DESCRIPTION QTY PIÈCE RÉF. DESCRIPTION QTÉ REF. N/P DESCRIPCIÓN CANT.
1 081001006710 Cylinder Retainer Bracket .................... 1
2 081001006720 Left Leg Assembly A ............................ 1
3 081001006054 Cutting Board ...................................... 1
4 089260017701 Pizza Stone .......................................... 1
5 089260015701 Vegetable Tray ..................................... 1
6 081001006078 Insert Storage Rack ............................. 1
7 081001006712 Storage Shelf ....................................... 1
8 081001006905 Warning Label ...................................... 1
9 081001006901 Data Label (SGP2220SB) .................... 1
081001005901 Data Label (SGP2220) ......................... 1
10 08100100 6715 Right Side Brace Assembly ................. 1
11 081001006713 Right Side Legs ................................... 2
12 081001006714 Wheel ................................................... 2
13 081001006061 Axle ...................................................... 1
14 081001006105 Caster .................................................. 2
15 081001006711 Caster Brace ........................................ 1
16 081001006709 Left Leg Assembly (B) .......................... 1
17 081001002132 Gussets ................................................ 2
1 081001006710 Soporte de retencion del tanque ......... 1
2 081001006720 Ensemble du pied guache, A ............... 1
3 081001006054 Planche à découper ............................. 1
4 089260017701 Pierre à pizza ....................................... 1
5 089260015701 Panier à légumes ................................. 1
6 081001006078 Porte-inserts ........................................ 1
7 081001006712 Tablettes de rangement ....................... 1
8 081001006905 Avertissement de données .................. 1
9 081001006901 Étiquette de données (SGP2220SB) ... 1
081001005901 Étiquette de données (SGP2220) ........ 1
10 08100100 6715 Roue bretellas ...................................... 1
11 081001006713 Pieds du côté droit .............................. 2
12 081001006714 Roue .................................................... 2
13 081001006061 Essieu .................................................. 1
14 081001006105 Caster .................................................. 2
15 081001006711 Caster bretelles .................................... 1
16 081001006709 Ensemble du pied guache (B) .............. 1
17 081001002132 Goussets ............................................. 2
1 081001006710 Soporte de retencion del tanque ......... 1
2 081001006720 Seccione de la pata, A ......................... 1
3 081001006054 Place de corte ..................................... 1
4 089260017701 Piedra para pizza ................................. 1
5 089260015701 Bandeja para vegetales ....................... 1
6 081001006078 Soporte para almacenamiento ............ 1
7 081001006712 Estante de amlacenamiento ................ 1
8 081001006905 Advertencia del datos .......................... 1
9 081001006901 Etiqueta del datos (SGP2220SB) ........ 1
081001005901 Etiqueta del datos (SGP2220) ............. 1
10 08100100 6715 Right Side Brace Assembly ................. 1
11 081001006713 Patas del lateral derecho ..................... 2
12 081001006714 Rueda .................................................. 2
13 081001006061 Eje ........................................................ 1
14 081001006105 Ruedas pivotants ................................. 2
15 081001006711 Rueda pivotante de riostra .................. 1
16 081001006709 Seccione de la pata (B) ........................ 1
17 081001002132 Refuerzos ............................................. 2
5
