STIHL FS 360 C-M, 410 C-M,
{
460 C-M, 490 C-M
Kullanma talimati
Içindekiler
türkçe
Bu kullanma talimatıyla ilgili 2 Emniyet bilgileri ve çalışma tekniği 2 Kesiciler, koruyucular, dayanaklar
ve kayışlar için izin verilen kombinasyonlar 12
İkili kolun montajı 14 Gaz tetiğinin ayarı 17 Koruyucu tertibatın takılması 17 Kesicilerin takılması 18
Orjinal kullanma talimatıKlorsuz beyazlatılmış kâğıda basılmıştır
Yakıt 23 Yakıtın doldurulması 25 İkili omuz kayışının takılması 25 Aeltin denge ayarı 26 Motoru çalıştırma / durdurma 27 Aletin nakli 29 İşletim bilgileri 31 Hava filtresi 32 M-Tronic 33 Kış çalıştırması 33 Buji 35 Aletin muhafazası 36 Metal kesicilerin bilenmesi 36
Baskı boyası bitkisel yağlar içerir, kâğıt tekrar kullanılabilir.
Kesici başlığın bakımı 37 Kontrol ve bakım kullanıcı
tarafından yapılır 38 Uzman satıcı tarafından kontrol ve
bakım 39 Muhafaza ve bakım bilgileri 41 Aşınmayı azamiye düşürmek
hasarları önlemek 43 Önemli parçalar 44 Teinik bilgiler 45
Tamir bilgileri 47 Çöpe atma 48 Motorun çalışma durumu 48 AB Uygunluk Deklarasyonu 48 Adresler 49
Sayın müşterimiz, STIHL firmasının kaliteli ürününü tercih
ettiğiniz için teşekkür ederiz. Bu ürün, modern imalat metotları
uygulanarak ve kapsamlı kalite güvence sistemlerinden geçilerek üretilmiştir. Aletinizden memnun kalmanız ve onunla problemsiz çalışabilmeniz için elimizden geleni yapmaya çalışıyoruz.
Aletiniz ile ilgili sorularınız olduğunda, lütfen bayinize veya direkt olarak yetkili temsilciliğe başvurunuz.
Saygılarımla
Dr. Nikolas Stihl
{
© ANDREAS STIHL AG & Co. KG, 2018
0458-746-4021-D. VA3.A18.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Bu kullanma talimatı, sahibi tarafından tescil edilmiştir. Tüm hakları saklıdır, özellikle izinsiz olarak elektronik sistemlerle çoğaltıl­ması, çevrilmesi ve dağıtımı yasaktır.
1
türkçe
Bu kullanma talimatıyla ilgili
Resim sembolleri
Aletin üstündeki bütün resim sembolleri bu kullanma talimatında açıklanmıştır.
Alete ve teçhizata bağlı olarak takibi resim sembolleri ile karşılaşabilirsiniz.
Yakıt deposu; Benzin ve motor yağı karışımı
Dekompresyon subapını çalıştırın
Manuel yakıt pompası
Yakıt el pompasını çalıştırınız
Gres tüpü
Emme tertibatı: Yaz çalıştırması
Emme tertibatı: Kış çalıştırması
Metin bölümlerinin belirtilmesi
İKAZ
Şahıslara veya mala gelebilecek ağır zarar ve yaralanma tehlikesini belirten ikazlar.
ÖNERİ
Alete veya parçalarına gelebilecek zararları gösteren ikaz.
Yeni teknik gelişme
STIHL sürekli olarak bütün makina ve aletlerin gelişmesi ile uğraşmaktadır; bu yüzden verilen siparişlerin kapsamı, şekli, teknik özellikleri ve donanımı ile ilgili değişiklikler sadece bize bağlıdır.
Bu kullanma talimatnamesinden alınan bilgilerden ve resimlerden hiç bir hak talep edilemez.
Emniyet bilgileri ve çalışma tekniği
Bu motorlu alet ile çalışır­ken özel emniyet tedbirleri almak gerekir, çünki aletin kesici tertibatı çok yüksek devirle çalışır.
Kullanma talimatının tamamını ilk defa çalış­maya başlamadan önce dikkatlice okuyup ilerde kullanmak üzere emin bir şekilde saklayın. Kul­lanma talimatına uymamakla hayatınızı tehlikeye atabilirsiniz.
Her ülkeye mahsus emniyet kurallarına örneğin ilgili meslek kooperatiflerinin, sosyal kuruluşların veya dairelerin vs. ön gördüğü emniyeti tedbirlere uyunuz.
İlk defa motorlu aleti kullananlar için: Satıcıdan size aletin emniyetli nasıl kullanıldığını göstermesini isteyiniz – veya bir meslek kursuna katılınız.
Reşit olmayanlar, motorlu aleti kullanmamalıdırlar – eğitim gören ve yetişkin bir kişinin huzurunda çalışan
16. yaşını doldurmuş gençler hariç. Çocukları, hayvanları ve seyircileri uzak
tutunuz. Motorlu alet artık kullanılmıyorsa
kimseye zarar vermeyecek şekilde muhafaza ediniz. Motorlu aleti izinsiz şahısların kullanmasını önleyecek şekilde bir yere kaldırınız.
Kullanıcı, kazalardan ve başka şahıslara veya onların mallarına gelebilecek zarar ve tehlikeden sorumludur.
2
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
türkçe
Motorlu aleti sadece o modeli tanıyıp kullanmasını bilen şahıslara ödünç veriniz – ve daima kullanma talimatnamesini de birlikte veriniz.
Ses emisyonu yaratan motorlu aletlerin kullanımı ülkeye veya yerel hükümlere göre zamansal bakımdan sınırlandırılabilir.
Motorlu alet ile çalışan bir insanın dinç, sağlıklı ve zinde olması gerekir.
Sağlık bakımından yorulmaması gereken kişiler doktorlarına motorlu aletle çalışmanın mümkün olup olmadığını danışmalıdırlar.
Sadece kalp pili kullananlar için: Bu aletin ateşleme sistemi düşük bir elektromanyetik alan oluşturur. Bazı kalp pili tiplerine etkisi olabilir. Sağlığa zarar verme riskini ortadan kaldırmak için STIHL, bu durumu tedavi gördüğünüz doktorunuza veya kalp pilini üreten firmaya sormanızı tavsiye eder.
İçki içtikten, reaksiyon gücünüzü azaltacak ilaç veya uyuşturucu madde kullandıktan sonra motorlu aleti kullanmayınız.
Motorlu aleti – ona uygun kesicilere bağlı olarak – sadece çim kesiminde, yabani otların, çalı çırpının, fundalıkların ince fidanların vb. kesiminde kullanınız.
Başka bir amaç için motorlu aleti kullanmayın – kaza tehlikesi!
Sadece STIHL firmasının o alet için öngördüğü kesicileri ve yedek parçaları veya teknik bakımdan eş değerde parçaların kullanınız. Bu konuyla ilgili soruları bayiye yöneltiniz. Sadece yüksek kaliteli aletler veya
aksesuarlar/ekstralar kullanınız. Aksi taktirde kaza veya motorlu alette hasar meydana gelebilir.
STIHL size STIHL orijinal aletleri ve aksesuarları kullanmanızı tavsiye eder. Bunlar özellikleriyle en uygun şekilde ürüne ve kullanıcının taleplerine göre uyarlanmışlardır.
Alette bir değişiklik yapmayınız – böylece emniyetinizi tehlikeye atabilirsiniz. Öngörülmeyen ek aletlerin kullanılmasından dolayı şahsa veya mala karşı meydana gelebilecek zararlardan STIHL hiçbir sorumluluk kabul etmez.
Aleti temizlemek için yüksek basınç temizleyicileri kullanmayınız. Güçlü su huzmesi aletin bazı yerlerine hasar verebilir.
Motorlu aletin koruyucusu, aleti kullanan şahsı kesicilerin savurduğu her türlü cisimden (taş, cam, tel vs.) koruyamaz. Bu cisimler herhangi bir yere çarpıp tekrar kullanıcıya isabet edebilirler.
Elbise ve teçhizat
Öngörülen elbise ve teçhizat kullanınız.
Elbiseniz uygun olmalı ve hareket serbestliğini engellememeli. Vücudu­nuza tam veya dar oturan elbise giyin – iş paltosu değil, kombi tulumu giyiniz.
Ağaçlara, çalılara veya aletin dönen parçalarına takılabilecek giyecek giymeyiniz. Ayrıca atkı, kravat veya
ziynet eşyası da takmayınız! Uzun saçları toplayınız (örneğin bir baş örtüsü, bere, kask vs. ile).
Tabanları profilli, kayma­yan ve çelik burunlu sağlam bot giyiniz.
Sadece kesici başlık kullanırken seçenek olarak tabanları profilli, kaymayan sağlam bot giyilebilir.
İKAZ
Gözlerin yaralanma tehli­kesine karşı EN 166 standartına uygun iş göz­lüğü takın. İş gözlüğünün tam doğru oturmasına dikkat edin.
Yüz maskesi takın ve doğru oturmasına dikkat edin. Yüz koruyucusu yeterince gözleri korumaz.
"Şahsi kulaklıklarınızı", örneğin kulak koruma kapsülü takınız.
Eğer yüksek fundalık veya çalıların arasında çalışıyorsanız veya üstten başınıza birşey düşebilirse kask giyiniz.
Dayanıklı malzemeden imal edilmiş (örn. deriden) sağlam iş eldivenleri giyiniz.
STIHL size çok yönlü ve şahsınıza uygun emniyet programı sunar.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
3
türkçe
002BA479 KN
Motorlu aletin nakliyatı
Daima motoru durdurunuz. Motorlu aleti taşıyıcı kayışa asılı olarak
veya dengeli duracak şekilde şaftından tutup taşıyınız. Metal kesiciler bir yere dokunmasın, emniyete alın – nakliyat koruyucusunu takınız.
Makinanın sıcak parçala­rına ve transmisyona dokunmayınız – yanma tehlikesi!
Motorlu testereyi araba içinde naklediyorsanız: Testereyi devrilmeyecek, benzini akmayacak ve hasar görmeyecek şekilde emniyete alın.
Yakıt doldurma
Benzin çok çabuk yanıp parlayabilir – açık ateşler­den uzak durunuz – benzini başka bir yere dökmeyiniz – sigara içmeyiniz.
Benzini doldurmadan önce motoru durdurunuz.
Motor daha sıcak olduğu sürece benzin doldurmayınız – benzin taşıp hemen ateş alabilir – yangın tehlikesi!
İçindeki basıncın yavaşça azalmasını ve yakıtın etrafa saçılmasını önlemek için yakıt deposunun kapağını yavaşça açınız.
Sadece iyi havalandırılmış yerlerde yakıt doldurunuz. Eğer yakıt bir yere döküldüyse, hemen motorlu aleti temizleyiniz – eğer elbisenize yakıt dökülürse, hemen değiştiriniz.
Yakıt doldurduktan sonra depo kapağını mümkün olduğu kadar sıkı kapatınız.
Böylece motor titreşimi nedeniyle kapağın açılıp yakıtın dökülme riskini azaltmış olursunuz.
Sızıntılara dikkat ediniz – yakıt dökülürse motoru çalıştırmayınız – yangın çıkabileceğinden – hayati tehlike!
Çalıştırmadan önce
Aletin her türlü çalışma emniyetini kontrol ediniz – Kullanma talimatının uygun bölümünü okuyunuz:
– Yakıt sisteminin sızdırmazlığını,
özellikle depo kapağı, hortum bağlantı yerleri ve manuel yakıt pompası (sadece manuel yakıt pompalı modellerde) gibi görünür parçaları kontrol ediniz. Sızdırma
veya hasar durumunda motoru çalıştırmayınız – yangın tehlikesi! Motorlu testereyi çalıştırmadan önce uzman satıcı tarafından tamir ettiriniz
– Kesicilerin, koruyucuların, sap ve
kayışların kombinasyonlarına izin verilmiş olması gerekir ve her parça kusursuz monte edilmelidir
– Stopp tuşunun kolay çalışması
gerekir.
– Jikle, gaz tetiği kilidi ve gaz tetiği
kolayca işlemelidir – gaz tetiğinin kendiliğinden rölantiye sıçraması gerekir Aynı anda gaz tetiği kilidine ve gaz tetiğine basarsanız, jikle } pozisyonundan çıkıp, F pozisyonuna gelmelidir.
– Buji fişinin iyice yerine oturmuş
olmasını kontrol ediniz – yerine iyi oturmamışsa kıvılcım sıçrayıp çıkan hava, yakıt karışımını tutuşturabilir yangın tehlikesi!
– Kesici tertibatı veya ilaveler: doğru
montaj, doğru pozisyon, arızasız halde olması
– Koruma tertibatını (örneğin aleti
koruyucu kılıfları, döner tabağı) hasarlı veya aşınmış olup olmadığına dair kontrol ediniz. Hasarlı parçaları yenileyiniz. Aleti, hasarlı koruma tertibatı veya hasarlı döner tabak ile (örneğin parçaların yazıları veya oklar okunamaz derecede silinmişse) çalıştırmayınız.
– Kullanma ve emniyet teçhizatındaki
hiçbir şeyi değiştirmeyiniz
4
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
türkçe
002BA480 KN
15m (50ft)
– Kolların temiz ve kuru olmasına,
yağlı veya çam sakızlı olmamasına – böylece motorlu aleti doğru yönetmeye dikkat ediniz.
– Kayışları ve sapları kullanıcının
boyuna göre ayarlayınız. Bununla ilgili olarak "Taşıma kayışını takma" ve "Aletin denge ayarı" bölümlerine bakınız.
Motorlu aleti sadece işlemesi emniyetliyken kullanınız, yoksa kaza tehlikesi bulunur!
Acil durumlarda kayışın nasıl çabucak
Çabuk yanan maddeleri (örneğin talaş, ağaç kabuğu, kuru otlar yakıt) sıcak egzos dumanlarından ve sıcak susturucudan uzak tutunuz – yangın tehlikesi!
çıkarılacağını önceden deneyiniz. Bunu denerken hasarı önlemek için aleti yere atmayınız.
Motorun çalıştırılması
Aleti tutma ve yönetme
Motorlu aleti daima iki elinizle saplarından sıkıca tutun.
Benzini doldurduğunuz yerden en az
Daima yere sağlam ve emin basınız.
3 m. uzaklaşınız – kapalı yerlerde kullanmayınız.
Sadece düz zeminde çalışınız yere sağlam, ve emin basınız. Motorlu aleti emniyetli tutunuz – Kesici tertibatı başka bir cisme veya yere değmesin, çalıştırırken birlikte dönebilir.
Motorlu alet tek kişi tarafından kullanılır – başka kişileri 15 metre çapındaki çalışma alanınıza sokmayınız – aleti çalıştırırken dahi – savrulan
Sağ elinizle kumanda kolunu, sol elinizle tutulacak boruyu kavrayınız.
parçacıklardan dolayı – yaralanma tehlikesi vardır!
Çalışırken
Kesicilerle teması öneyi­niz – Yaralanma tehlikesi!
Daima yere sağlam ve emin basınız. Tehlikenin yaklaştığını farkettiğiniz anda
veya acil durumlarda motoru durdurmak için Stop tuşuna basınız.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Motoru "elinizde tutarak" çalıştırmayınız. Çalıştır­mayı kullanma talimatında gösterildiği gibi yapınız. Kesiciler, gaz tetiğini bıraktıktan kısa bir süre sonraya kadar dönmeye devam eder – volantın tesiri ile!
Hiç kimseyi 15 metre çapındaki çalışma alanınıza sokmayınız – savrulan her çeşit cisimden dolayı – yaralanma tehlikesi bulunur. Bu mesafeyi mallara karşı da muhafaza ediniz (arabalar, camlar) – mala zarar verme tehlikesi! 15 metrelik bir alanın dışındaki yerlerde de tehlike tamamen ortadan kalkmış sayılmaz.
Kesicilerin gaz tetiğini bıraktıktan sonra dönmemeleri için motorun rölantide kusursuz çalışmasını denetleyiniz. Eğer kesiciler rölantide dönmeye devam ederse uzaman satıcı tarafından tamir ettiriniz. STIHL size STIHL bayisini tavsiye eder.
Dikkat! Buzlu, Islak, karlı, meyilli, düz olmayan zeminlerdeyseniz – kayma tehlikesi!
Engellere dikkat ediniz: ağaç kütüklerine, köklere – tökezleme tehlikesi!
Sadece sağlam durduğunuz bir zeminin üstünde çalışın, katiyen merdiven veya çalışma platformu gibi sabit olmayan yerlerde dururken çalışmayınız.
Kulaklıkla çalışıyorsanız pür dikkat gereklidir – tehlikeyi belirten sesler (bağırmalar, sinyal sesleri vs.) tam olarak duyulmadığı için.
Zamanında çalışma molaları veriniz, yorgunluğunuzu ve bitkinliğinizi gidermek için – aksi taktirde kaza tehlikesi!
5
türkçe
Düşünerek ve sakin çalışınız. Sadece yeterli derecede aydınlık ise veya yeterince görebiliyorsanız çalışınız. Dikkatli çalışınız, başkalarını tehlikeye atmayınız.
Motorlu alet çalışmaya başladığı andan itibaren zehirli egzos dumanları çıkartır. Bu zehirli gazlar kokmaz ve görünmez ve yanmamış hidrokarbon ve benzol içerebilir. Kata­lizörlü testerelerle dahi kesinlikle kapalı ve hava­sız yerlerde motorlu testere ile çalışmayınız.
Dar çalışma alanlarında, çukurlarda ve kanallarda daima yeterince havalandırmayı sağlayınız – Zehirlenme nedeniyle hayati tehlike vardır!
Mide bulantısı, baş ağrısı ve görme bozukluklarında (örneğin görme alanınız küçülüyorsa) duyma bozukluğu, baş dönmesi veya konsantrasyon kabiliyetinin azalmasında hemen çalışmanıza son veriniz – bu şikayetler muhtemelen fazla yoğun egzos dumanlarının etkisinden olabilir – Kaza tehlikesi!
Motorlu alet ile mümkün olduğu kadar az gürültülü ve egzoz dumanı çıkararak çalışınız – motoru boşu boşuna çalıştırmayınız, sadece çalışırken gaza basınız.
Motorlu testere ile çalışırken veya aletin yakınında bulunuyorsanız sigara içmeyiniz – yangın tehlikesi! Yakıt sisteminden çabuk tutuşan yakıt gazları çıkabilir.
Bu aleti kullanırken toz, buhar veya duman meydana gelebilir. Bu maddeler sağlığınızın bozulmasına sebep olabilir. Fazla toz, buhar veya dumanda çalışırken koruyucu maske kullanınız.
Eğer motorlu aletin çalışması istenilmeyen bir durumdan dolayı (çarpma veya düşmeden dolayı şiddetin etkisi) durdurulduysa, mutlaka çalıştırmadan önce emniyetli çalışıp çalışmadığını kontrol ediniz – "Çalıştırmadan önce" bölümüne bakınız.
Özellikle yakıt sisteminin sızıntısız olmasına ve emniyet sisteminin iyi çalışmasına dikkat ediniz. Emniyetli çalışmayan motorlu aleti kesinlikle kullanmayınız. Şüpheli durumlarda uzman satıcıya başvurunuz.
Katiyen aletiniz ve kesici tertibatı için öngörülmüş koru­yucular olmaksızın çalışmayınız– sav­rulan cisimlerden dolayı – Kaza tehlikesi!
Çalışma alanınızı kontrol ediniz: sert cisimler, taş­lar, metal parçacıklar vs. – 15 metreden uzağa bile – savrulabilir – Yara­lanma tehlikesi! – ve kesici tertibatına veya başka şeylere de (park etmiş arabalara, pencere camlarına) zarar verebilir (mala zarar verme).
İyi görünmeyen, sık bitkili alanlarda bilhassa dikkatli çalışınız.
Çalı ve fundalıkların altında kesim yaparken yerden en az 15 cm mesafe tutunuz – oradaki canlılara zarar vermemek için.
Aleti terk etmeden önce – motoru durdurunuz.
Kesici tertibatı düzenli olarak, sık sık ve herhangi bir değişiklik fark ettiğinizde hemen kontrol ediniz:
– Motoru durdurunuz ve aleti emin bir
şekilde tutunuz. Aletin yavaşlamasını sağlamak için kesicileri yere bastırınız.
– Aletin durumunu ve sağlam
oturmasını kontrol ediniz, çatlaklara dikkat ediniz
– Aletin bileme durumunu kontrol
ediniz
– Hasarlı veya körelmiş kesicileri
hemen değiştiriniz çatlak kıldan ince olsa dahi
Aletinizin ot ve çalı girebilen, tıkayabilen örneğin kesicilerin takıldığı yerleri veya koruyucuları düzenli olarak temizleyiniz.
Kesicileri değiştirmek için motoru durdurunuz – Kaza tehlikesi!
Aleti işletirken transmis­yon ısınır. Transmisyona dokunmayınız – yanma tehlikesi!
Hasarlı veya çatlak bir kesiciyi veya aleti tekrar kullanmayınız ve kaynak yaparak veya düzelterek tamir etmeyiniz, şekli bozulur (dengesizlik).
Aletin parçaları kopabilir ve fırlayan parçalar aleti kullanana veya başka bir şahsın üstüne çok hızlı fırlayıp ağır yaralanmalara yol açabilir.
6
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
türkçe
Kesici başlığı ile çalışırken:
Sadece öngörüldüğü şekilde montaj edilmiş kesicili koruyucuyu kullanın ki kesici ipler izin verilen uzunlukta olsunlar.
Elle ayarlanan kesici başlıkların ipini ayarlamak için mutlaka motoru durdurmak gerekir – yaralanma tehlikesi!
Fazla uzun kesici iple yanlış kullanma, motorun çalışma devrini düşürür. Bu da kavramanın boşa gitmesinden dolayı fazla ısınmasına ve motordaki önemli parçaların (örneğin kavrama, sentetik maddeden olan karter gövdesi vs.) hasar görmesine neden olur – yaralanma tehlikesi, örneğin rölantideyken birlikte dönen kesici tertibattan dolayı – Yaralanma tehlikesi!
Metal kesicileri kullanırken
STIHL, orjinal STIHL metal kesiciler kullanmanızı tavsiye eder. Bunlar özellikleriyle en uygun şekilde alete ve kullanıcının taleplerine göre uyarlanmışlardır.
Metal kesiciler çok hızlı döner. Çalışırken meydana gelen güç hem aleti, hem kullanılan kesicileri hem de kesilecek bitkileri etkiler.
Metal kesiciler düzenli olarak öngörülen şekilde bilenmeleri gerekir.
Düzensiz eğelenen metal kesiciler dengesiz çalışır, bu da alete aşırı yük olabilir – Kırılma tehlikesi!
Kör veya doğru bilenmemiş kesici kenarlar, metal kesicilere daha çok yüklenilmesine sebep olur – çatlama veya parçalanmadan dolayı yaralanma tehlikesi!
Metal kesicileri her defasında sert bir cisme (örn. taş, kaya parçası, metal cisimler) değdiğinde kontrol ediniz (çatlak var mı, deforme olmuş mu). Görünen çapaklar ve malzeme fazlalıklarının temizlenmesi gerekir aksi taktirde çalışma esnasında bunlar yerinden ayrılır ve etrafa savrulabilir – Yaralanma tehlikesi!
Dönmekte olan zincir taşa veya sert bir cisme çarptığında kıvılcım çıkabilir, bu nedenle bazı durumlarda kolay alev alabilen malzemeler nedeniyle yangın çıkabilir. Aynı zamanda kuru bitki ve çalılıklar da özellikle sıcak ve kuru havada kolaylıkla alev alabilir. Yangın tehlikesi olduğunda motorlu testereyi kolay alev alabilen madde, bitki veya çalılık yakınında kullanmayın. Yangın tehlikesinin bulunup bulunmadığını mutlaka yetkili orman müdürlüğüne başvurarak öğrenin.
Metal kesici kullanırken adı geçen tehlikeleri mümkün olduğu kadar engellemekiçin, metal kesicinin çapı katiyen fazla büyük olmamalıdır; Fazla ağır olmamalıdır; Yeterince kaliteli ve uygun geometrik şekilli (profil, kalınlık) bir malzemeden imal edilmiş olması gerekir.
STIHL tarafından imal edilmemiş bir metal kesici orjinaliyle kıyaslandığında ne ondan daha ağır ne daha kalın ne de başka şekilli olmalıdır ve çapı ise STIHL’in o motorlu alet için öngördüğü en büyük çaptan daha büyük olmamalıdır – Yaralanma tehlikesi!
Vibrasyonlar
Motorlu aleti uzun süre kullandığınızda ellerde motor titreşiminden kaynaklanan kan dolaşımı bozuklukları meydana gelebilir ("beyaz parmak hastalığı").
Çalışma süresini birçok faktör etkilediğinden genel bir çalışma süresi belirlenemez.
Kullanım süresi aşağıdaki önlemler alınarak uzatılabilir:
– Ellerin korunması (sıcak eldiven) – Mola verme
Aşağıdaki durumlar kullanım süresini kısaltır:
– Kullanıcının kan dolaşımı
rahatsızlığının bulunması veya kan dolaşımının kötü olması (belirti: parmakları sürekli soğuktur, karıncalanır)
– Düşük hava sıcaklığı – Kesme esnasında uygulanacak
kuvvet (yüksek kuvvet uygulama kan dolaşımını engeller)
Motorlu aleti uzun süreli kullandığınızda ve yukarıda açıklanan şikayetler devam ettiğinde (örneğin parmakların karıncalanması) doktor muayenesinden geçmeniz tavsiye edilir.
Bakım ve tamir
Motorlu aletin bakımını düzenli olarak yapın. Sadece kullanma talimatında belirtilen bakım ve tamir işlerini yapın. Diğer bütün işleri bir uzman satıcı tarafından yaptırın.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
7
türkçe
STIHL bakım ve tamir işlerinin sadece STIHL uzman satıcıları tarafından yapılmasını tavsiye eder. STIHL uzman satıcılarına düzenli olarak kendilerini geliştirme kursları ve teknik yenilikler hakkında bilgiler sunulur.
Sadece yüksek kaliteli yedek parçalar kullanın. Aksi taktirde alette kaza veya hasar meydana gelebilir. Bu konuyla ilgili soruları uzman satıcıya yöneltin.
STIHL size STIHL orjinal yedek parçaları kullanmanızı tavsiye eder. Bunlar özellikleriyle en uygun şekilde alete ve kullanıcının taleplerine göre uyarlanmışlardır.
Tamir, bakım ve temizleme çalışmalarını yapmadan önce daima motoru durdurun ve buji fişini sökün – Motorun istenmeden çalışmaya başlaması nedeniyle yaralanma tehlikesi vardır! – İstisna: Karbüratör ve rölanti ayarı.
Motorun buji fişi veya bujisi çıkarılmışsa çalıştırma tertibatı ile harekete geçirmeyiniz – aksi taktirde silindirin dışında meydana gelebilecek kıvılcımlar yüzünden yangın tehlikesi bulunur.
Motorlu aletin bakımı ve muhafazası, açık ateşin yakınında yapılmamalıdır – Yakıt maddesi nedeniyle yangın tehlikesi!
Yakıt deposu kapağının sızdırmazlığını düzenli olarak kontrol edin.
Sadece STIHL tarafından kullanımına izin verilen buji kullanın – bkz. "Teknik özellikler".
Ateşleme kablosunu kontrol edin (izolasyonu mükemmel ve bağlantısı sıkı olacaktır).
Susturucunun mükemmel durumda olduğunu kontrol edin.
Arızalı susturucu ile veya susturucu takılmadan çalışmayın – Yangın tehlikesi! – İşitme kaybı tehlikesi!
Kızgın olan susturucuya dokunmayın – Yanma tehlikesi!
Anti vibrasyon elemanlarının durumu motorun titreşim özelliğini etkiler – Anti vibrasyon elemanlarını düzenli olarak kontrol edin.
Koruyucu tertibatın üstündeki semboller
Kesici koruyucusunun üstündeki ok, kesicilerin dönme yönünü belirtir.
Takibi sembollerin bazıları koruyucuların dış kısmında bulunur ve izin verilen kesici/koruyucu kombinasyonlarını belirtir.
Koruyucu, kesici başlıkla birlikte kullanılabilir.
Koruyucu, çim kesme bıçaklarıyla birlikte kullanılabilir.
Koruyucu, çalı kesme bıçaklarıyla birlikte kullanılabilir.
Koruyucu, ufalama bıçak­ları ile birlikte kullanılabilir.
Koruyucunun kesici baş­lıklarla birlikte kullanılmasına izin verilmez.
Koruyucunun çim kesme bıçaklarıyla birlikte kulla­nılmasına izin verilmez.
Koruyucunun çalı kesme bıçaklarıyla birlikte kulla­nılmasına izin verilmez.
Koruyucunun ufalama bıçakları ile birlikte kulla­nılmasına izin verilmez.
Koruyucunun Daire teste­resi levhasıyla birlikte kullanılmasına izin verilmez.
Taşıyıcı kemer
Kayış siparişe dahildir veya ekstra olarak temin edilebilir.
8
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
türkçe
002BA397 KN
000BA015 KN
681BA209 KN
002BA396 KN
N Kayış kullanın N Motorlu aleti çalışır haldeyken
kayışa takın.
Bütün kesim aletleri/aparatları iki omuzlu kayışla ve acil durumda seri açılan tertibatla kullanılmalıdır!
Kesici ipli kesici başlık
Yumşak "kesim" için – ağaçların, çitlerin vs. girintili çıkıntılı kenarları temiz kesmek için uygundur – ağaç kabukları nadiren zedelenir.
Kesici başlık sevkedildiğinde beraberinde bir broşür de bulunur. Sadece bu broşürde verilen bilgilere göre başlığa kesici ipleri takınız.
İKAZ
Keisici iplerin yerine metal tel veya başka ipler kullanmayınız – Yaralanma tehlikesi!
STIHL DuroCut
Aşınma çeltiklerine dikkat edin!
DuroCut bıçağı koruma elemanında ünlem işareti şekilde gösterilen aşınma işaretlemesi göründüğünde DuroCut bıçağını artık kullanmayın, kullanmaya devam ettiğinizde kesme kafasının hasar görme tehlikesi vardır.
Aşınmış koruyucunun yerine yenisini takınız.
Başlık sevkedildiğinde ek olarak bilgilendirici broşür bulunur. Sadece bu broşürde verilen bilgilere göre başlığa plastik bıçaklar veya kesici ipleri takınız.
İKAZ
Keisici iplerin yerine metal tel veya başka ipler kullanmayınız – Yaralanma tehlikesi!
Plastik bıçaklı kesici başlığı – STIHL PolyCut
Kenarları (ağaçlarla, çitlerle, kazıklarla veya benzeri şeylerle) çevrilmemiş çim alanlarının kesiminde kullanılır.
Aşınma çeltiklerine dikkat edin!
PolyCut başlığının aşağıya bakan aşınma çeltiklerinden biri kırılmışsa (oka bakın) PolyCut başılğını bir daha kullanmayın, yenisini takın! Aletin parçaları etrafa savrulabilir yaralanma tehlikesi!
Mutlaka kesici başlık PolyCut’ın bakım talimatlarına uyunuz!
PolyCut başlığına plastik bıçaklar yerine kesici ipler de takılabilir.
Başlık sevkedildiğinde ek olarak bilgilendirici broşür bulunur. Sadece bu broşürde verilen bilgilere göre başlığa plastik bıçaklar veya kesici ipleri takınız.
İKAZ
Keisici iplerin yerine metal tel veya başka ipler kullanmayınız – Yaralanma tehlikesi!
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
9
türkçe
002BA135 KN
000BA020 KN
002BA355 KN
002BA509 KN

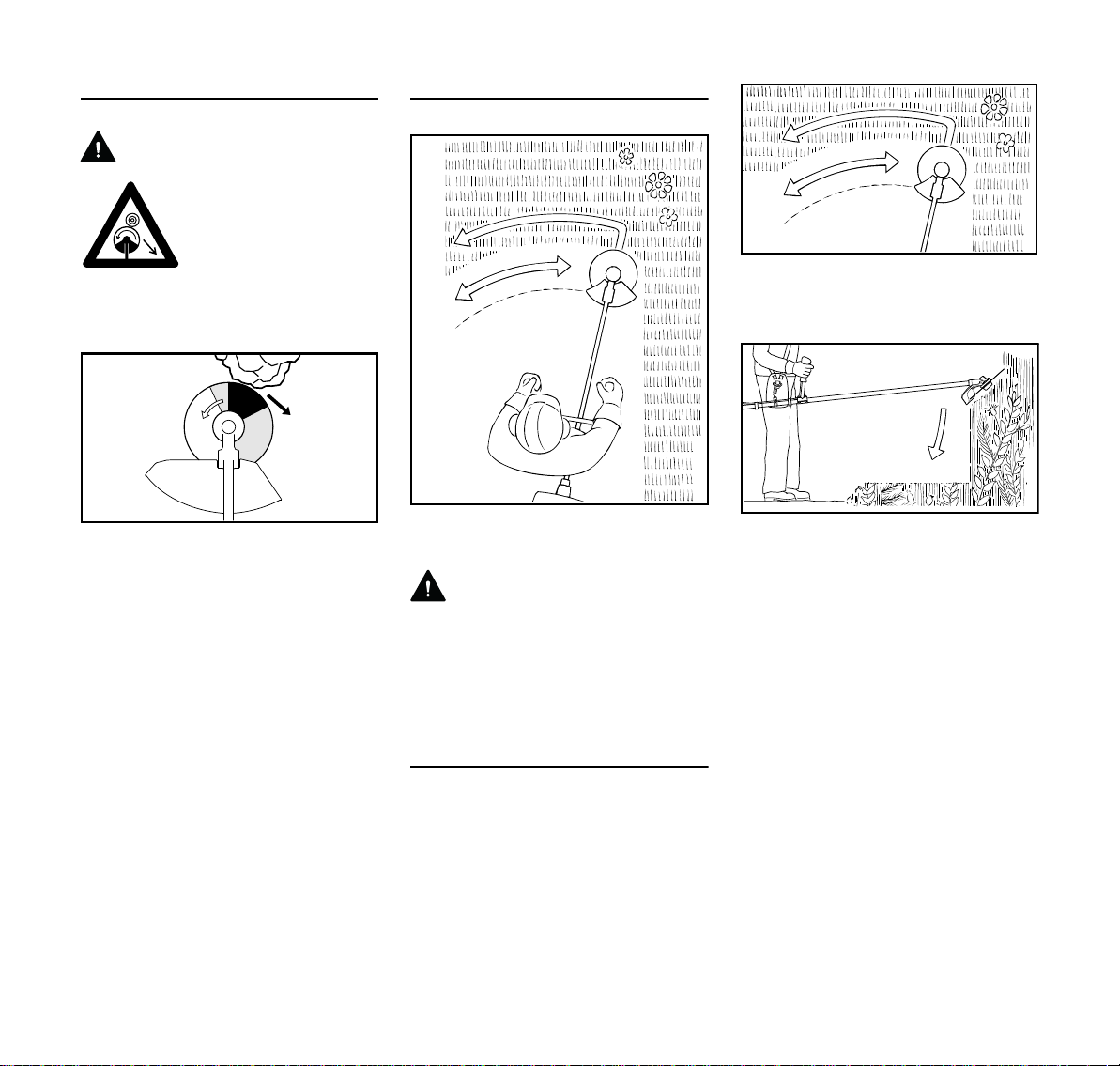

Metal kesicilerde geri tepme tehlikesi
İKAZ
Metal kesicileri kullanır­ken alet sert bir cisme çarptığında (ağaç kütüğü, dal, taş vs. gibi) geri tepme tehlikesi vardır. Alet geri savrulur – alet kendi dönüş yönünün aksine geriye doğru fırlar.
Alet siyah bölümde çalışırken bir engele çarparsa geri tepme ihtimali çok büyüktür.
Çim kesme bıçağı
Sadece çimleri ve ayrık otlarını kesmek için – aleti tırpan gibi kullanın.
İKAZ
Yanlış kullanma çim kesme bıçağına hasar verebilir – savrulan cisimlerden dolayı yaralanma tehlikesi!
Çim kesme bıçağı hissedilir derecede körleşmişse öngörülen şekilde bileyin.
Çalı kesme bıçağı
Karışık otlar, yabani ot ve çalılar için ve yeni dikilmiş en fazla çapı 2 cm olan genç fidanları kesmek için öngörülmüştür – daha kalın çaplı ağaç kesmeyiniz – Kaza tehlikesi!
Otları ve körpe fidanları keserken aleti tırpan gibi zeminden hafif yüksekte tutup kullanınız.
Çalı kesme bıçağını yabani otlara "daldırın" – kesilecek otlar kısacık kesilip ufalanır – çalışırken kesicileri kalça hizasından yukarı kaldırmayınız.
Bu çalışma tekniğini kullanırken pür dikkat sarf ediniz. Kesicilerin yere uzaklığı ne kadar büyük olursa cisimlerin yan tarafa savrulma ihtimali de o kadar yüksektir – Yaralanma tehlikesi!
Dikkat! Yanlış kullanma çalı bıçağına hasar verebilir – savrulan cisimlerden dolayı yaralanma tehlikesi!
Kazaların asgariye indirilmesi için mutlaka uyulması gereken noktalar:
– taşlara, metal cisimlere veya buna
benzer sert cisimlere değmeyiniz
– 2 cm’ den daha kalın dal veya çalıyı
ke smeyin – dah a kalın kutu rlular için daire testeresi levhasını kullanınız.
10
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
türkçe
002BA210 KN
002BA449 KN
– Çalı kesme bıçağının hasarlı olup
olmadığını düzenli olarak kontrol edin – hasarlı çalı kesme bıçağını kullanmayın
– Çalı kesme bıçağını düzenli olarak
ve hissedilir derecede körleşirse belirtildiği gibi bileyiniz ve – gerekirse dengesini ayarlayınız (STIHL uzman satıcısı tarafından)

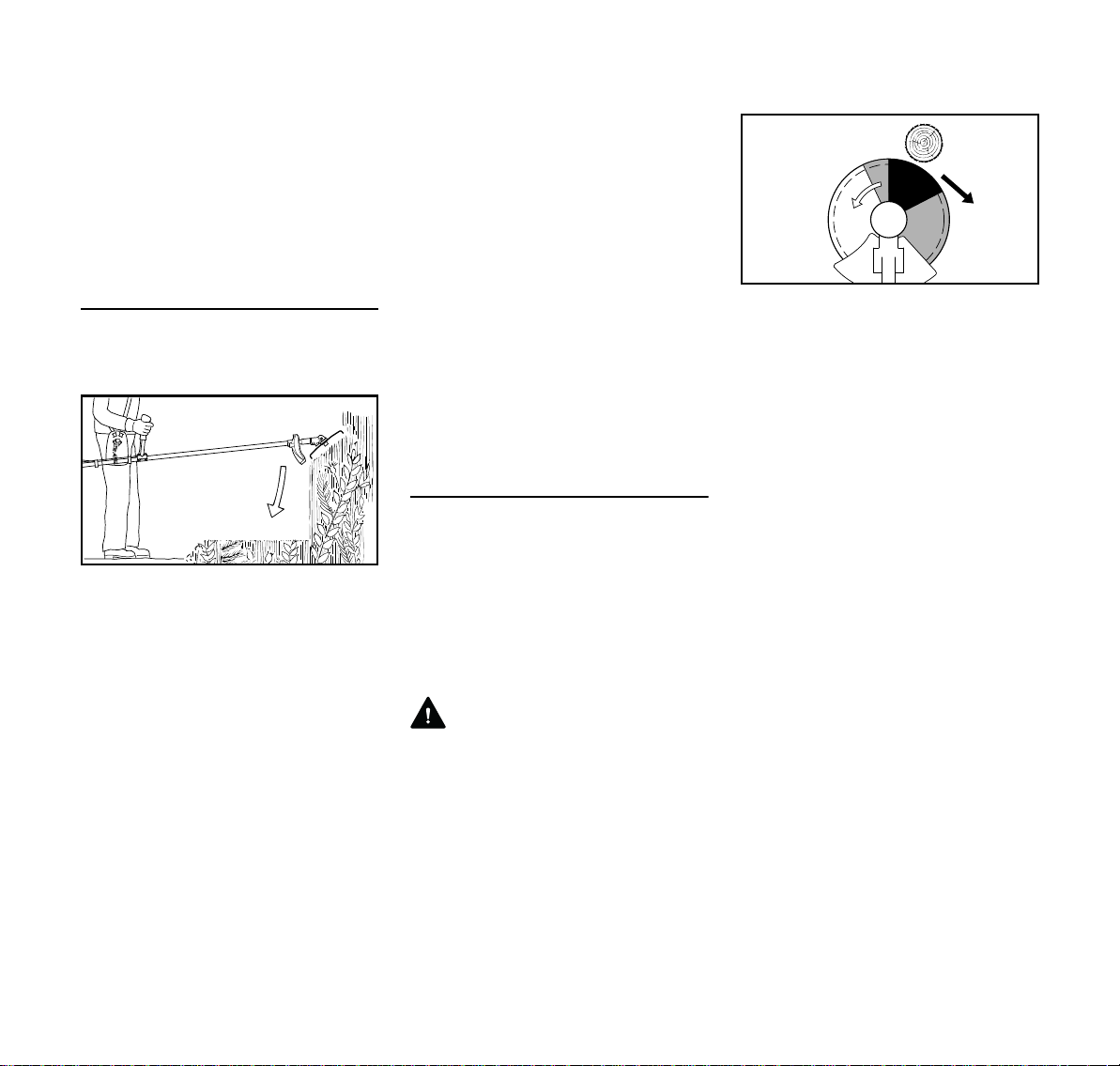

Ufalama bıçağı
Karışık otları, yabani ot ve çalıları kesmek için öngörülmüştür
Çalı kesme bıçağını yabani otları ve çalıları kesmek için yukardan "daldırın" – kesilecek otlar kısacık kesilip ufalanır – çalışırken kesicileri kalça hizzasından yukarı kaldırmayınız.
Bu çalışma tekniğini kullanırken pür dikkat sarfedin. Kesicilerin yere uzaklığı ne kadar büyük olursa cisimlerin yan tarafa savrulma ihtimali de o kadar yüksektir – Yaralanma tehlikesi!
Dikkat! yanlış kullanma çalı bıçağına hasar verebilir – savrulan cisimlerden dolayı yaralanma tehlikesi!
Kazaların asgariye indirilmesi için mutlaka uyulması gereken noktalar:
– taşlara, metal cisimlere veya buna
benzer sert cisimlere değmeyin
– 2 cm’ den daha kalın dal veya çalıyı
kesmeyin – daha kalın kuturlular için daire testeresi levhasını kullanınız.
– Çalı kesme bıçağının hasarlı olup
olmadığını düzenli olarak kontrol edin – hasarlı çalı kesme bıçağını bir daha kullanmayın.
– Çalı kesme bıçağını düzenli olarak
ve hissedilir derecede körleşirse belirtildiği gibi bileyin ve – gerekirse dengesini ayarlayın (STIHL, size STIHL uzman satıcısı tarafından bilenmesini önerir)
Daire testere levhası
Kuturu 7 cm’den küçük olan çalı ve ağaç fidelerini kesmek için.
En verimli kesim tam gazla ve düzenli bir ileriye itişle yapılır.
Daire testere levhasını sadece kesici tertibata uygun çaplarla ve uygun dayanaklarla kullanın.
İKAZ
Daire testeresi levhasının taşlara veya toprağa değmesini mutlaka önleyin – çatlama tehlikesi. Zamanında ve öngörüldüğü şekilde bileyin – kör dişler levhanın çatlamasına veya parçalanmasına yol açabilir – kaza tehlikesi!
Ağaç devirmede yan çalışma alanına en az iki ağaç boyu mesafe bırakın.
Geri tepme tehlikesi
Geri tepme tehlikesi siyah bölümde çalışırken çok yüksektir: bu bölümdeyken kesime başlamayın ve hiçbirşey kesmeyin.
Gri bölümde de geri tepme tehlikesi vardır: bu bölümdeyken sadece tecrübeli ve özel eğitilmiş kişiler, özel çalışma metodları kullanarak çalışsın.
Beyaz bölümde çalışmak kolaydır ve geri tepme tehlikesi azdır. Daima bu bölümdeyken kesime başlayın.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
11
türkçe
10
13
0000-GXX-0417-A0
1
7
12
8
14
15
16
9
20
21
22
23
25
5
2
17
18
19
24
3
6
4
11
Kesiciler, koruyucular, dayanaklar ve kayışlar için izin verilen kombinasyonlar
Kesici alet Koruyucu, dayanak Taşıma kayışı
12
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
türkçe
İzin verilen kombinasyonlar
Kullanacağınız kesici aletlere bağlı olarak doğru kombinasyonu tablodan seçebilirsiniz!
İKAZ
Emniyetiniz için sadece tablonun aynı satırında belirtilen kesici aletleri, koruyucuları ve dayanakları kombine etmenize izin verilmiştir. Bunun dışındaki kombinasyonlar yasaktır – Kaza tehlikesi!
Kesici aletler
Kesici başlıkları
1 STIHL SuperCut 40-2 2 STIHL AutoCut 40-2 3 STIHL AutoCut 40-4
1
4 STIHL AutoCut 46-2 5 STIHL TrimCut 41-2 6 STIHL DuroCut 40-4 7 STIHL PolyCut 41-3
Metal kesici aletler
8 Ot kesme bıçağı 230-4
(Ø 230 mm)
9 Ot kesme bıçağı 255-8
(Ø 255 mm)
10 Çim kesme bıçağı 250-40 Spezial
(Ø 250 mm)
11 Ot kesme bıçağı 250-44
(Ø 250 mm)
2
12 Çalı kesme bıçağı 305 – 2 Spezial
(Ø 305 mm)
13 Çalı kesme bıçağı 300-3
(Ø 300 mm)
14 Ufalama bıçağı 270-2
(Ø 270 mm)
15 Daire testere bıçağı 200 sivri diş
(Ø 200 mm)
16 Daire testere bıçağı 200-22 keski
diş (4119), Daire testere bıçağı 200­22 HP keski diş (4000)
17 Daire testere bıçağı 225 sivri diş
(Ø 225 mm)
18 Daire testere bıçağı 225 keski diş
(Ø 225 mm)
19 Daire testere bıçağı 225 (karbür
metal) (Ø 225 mm)
İKAZ
Metalden farklı bir malzemeden yapılmış çim kesme bıçakları, çalı kesme, parçalama bıçakları ve daire testere bıçaklarının kullanılmasına izin verilmez.
Koruyucular, dayanaklar
20 Kesici başlıklar için koruyucular
21 Metal kesici takımları koruması,
pozisyonlar 8 - 13 22 Öğütme bıçakları için koruyucu 23 Daire testere bıçakları dayanak
elemanı, 15 – 16 nolu pozisyonlar 24 Daire testere bıçakları dayanak
elemanı, 17 – 19 nolu pozisyonlar
Taşıma kayışı
25 Çift omuzlu kayış kullanılmalıdır
1)
Sadece FS 460 C-M ve FS 490 C­M modelleri için geçerlidir
2)
FS 410 C modeli için geçerli değildir
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
13
türkçe
1
3BA003 KN
3BA004 KN
4
2
3BA005 KN
5
7
3BA006 KN
2
4
8
3BA007 KN
5
8
3BA008 KN
7
6
10
7
9
3BA0009 KN
İkili kolun montajı
Döner dayanaklı iki saplı kolun montajı
Aleti ambalajından çıkartıp sap elemanlarını takmadan önce boy ekseni hizzasında bükmeyiniz; "Gaz tetiği kablosunu takma" bölümüne bakınız.
Fabrika çıkışında boru sapında (2) sıkıştırma yarım ayları (4) takılıdır.
N Boru sapındaki sıkıştırma yarım
aylarının pozisyonlarını, kumanda kolunu takıncaya kadar değiştirmeyiniz.
Sap borusunun montajı
Döner sap borusu dayanağının takılması için sıkıştırma kutularının bir yayla donatılması ve aletin sap borusu dayanağına takılması gerklidir.
14
N Aletin donanımına dahil olan ve
birlikte sevkedilen yayı (5) alınız.
N Yayı (5) alt sıkıştırma kutusuna
bastırınız (6).
N Sap borusu (2) ile sıkıştırma
kutularını (4) hafifçe sap borusu dayanağının (7) üstüne yerleştiriniz.
N Sap borusunu sıkıştırma kutularının
içinde döndürmeyiniz.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
N Bağlantı vidasının (8) kanatlarını
dikey durana kadar açınız.
N Bağlantı vidasını (8) – yayın (5)
gücüne karşı olsa dahi sap borusu
dayanağının (7) vida yuvasına
yerleştiriniz
N Sıkıştırma kutularını öyle
yerleştiriniz ki alt sıkıştırma
kutusunun (6) altındaki
şekillendirilmiş ayaklar (9) sap
borusu dayanağının (7) yivi (10) ile
örtüşsün.
Kumanda sapını takın.
7
6
3BA010 KN
3BA026 KN
11
12
1
002BA451 KN
1
3BA011 KN
3BA012 KN
1
13
13
14
14
2
1
002BA458 KN
11
12
1
002BA459 KN
3BA027 KN
türkçe
N Bağlantı vidasını saat yönünde alt
sıkıştırma kutusunun (6) sap borusu dayanağına (7) yerleşene kadar çeviriniz
N Bağlantı vidasını sadece hafifçe
çeviriniz.
N Bağlantı vidasının kanatları yüzey
ile aynı hizada olacak şekilde katlayınız.
N Vidayı (11) çevirip çıkartınız,
somunu (12) kumanda sapından (1) çıkartınız.
N Kumanda sapını (1) şaftın altından
geçirip aletin sağ tarafına yatırınız.
N Kumanda sapını (1) o
pozisyondayken sap borusunun (2)
sonuna itiniz, delikler (14) üst üste
gelecek ve gaz tetiği (13) yukarı
bakacak şekilde
N Somunu (12) kumanda sapına (1)
yerleştiriniz, vidayı (11) da sapa
yerleştirip döndürerek sıkıştırınız.
Sap borusunun ayarı
Bağlantı vidasını açınız
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
N Kumanda sapını (1) bir yay gibi sap
borusunun arkasından geçirin ki gaz tetiği (13) yukarı baksın.
N Bağlantı vidasının kanatlarını dikey
durana kadar açınız.
15
Loading...
+ 39 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
