STIHL RMI 422, RMI 422 P, RMI 422 PC

Uputstvo za upotrebu

Upute za uporabu

Instrucţiuni de utilizare

Οδηγίες χρήσης

Инструкция за експлоатация

RMI 422.0 RMI 422.0 P RMI 422.0 PC

0478 131 9644 C

Dragi korisniče,

raduje nas što ste se odlučili za STIHL. Naši proizvodi su koncipirani i izrađeni vrhunskim kvalitetom prema potrebama naših korisnika. Tako nastaju proizvodi visoke pouzdanosti takođe i pri ekstremnim opterećenjima.

STIHL garantuje vrhunski kvalitet takođe i kod usluga. Naša specijalizovana trgovinska mreža nudi stručne savete i uputstva kao i obimnu tehničku podršku.

Hvala Vam na poverenju; želimo Vam puno zadovoljstva uz Vaš proizvod STIHL.

Dr. Nikolas Stihl

VAŽNO! PRE UPOTREBE PROČITATI I SAČUVATI ZA KASNIJU UPOTREBU.

Skladištenje u slučaju dužeg

1. Sadržaj

O ovom uputstvu za upotrebu 4

Opšte napomene 4 Varijante za različite zemlje: 4 Kako da čitate ovo uputstvo za

upotrebu 5

Opis uređaja 6

Robotska kosilica 6 Docking station 7 Displej 8

Kako funkcioniše robotska kosilica 9

Princip rada 9

Bezbednosni uređaji 10

Taster STOP 10 Blokada uređaja 10 Zaštitni poklopci 10 Senzor udarca 10 Zaštita pri podizanju: 10 Senzor nagiba 11 Osvetljenje displeja 11 Zaštita od krađe11 GPS zaštita 11

Za vašu bezbednost 11

Opšte napomene 11 Odeća i oprema 12 Upozorenje – opasnost od

električne energije 13 Akumulator 13 Transport mašine 14 Pre puštanja u rad 14 Programiranje 15 Tokom rada 15 Održavanje i popravke 16

nekorišćenja 17 Odlaganje 17

Opis simbola 17 Sadržaj paketa 18 Početna instalacija 18

Napomene o docking station-u 18 Priključci docking station-a 21 Priključivanje voda za napajanje na

docking station 22 Instalacioni materijal 22 Podešavanje visine košenja 22 Napomene za početnu instalaciju 23 Podešavanje jezika, datuma,

tačnog vremena 23 Instalacija docking station-a 24 Postavljanje žice graničnika 25 Priključivanje žice graničnika 28 Spajanje robotske kosilice i

docking station-a 32 Provera instalacije 33 Programiranje robotske kosilice 34 Završetak početne instalacije 35 Prvo košenje nakon početne

instalacije 35

iMow aplikacija 36 Meni 36

Uputstva za rukovanje 36 Indikator statusa 37 Područje obaveštenja 39 Glavni meni 39 Komande 39 Plan košenja 41 Vreme aktivnosti 41 Trajanje košenja 42 Informacije 42 Podešavanja 43

SRHR

ROELBG

0478 131 9644 C - SR

Odštampano na papiru izbeljenom bez korišćenja hlora. Papir može da se reciklira. Zaštitni omot je bez halogena.

iMow – Postavke uređaja 43 Podesite senzor za kišu 44 Podešavanje indikatora statusa 44 Instalacija 44 Podešavanje početnih tačaka 45 Bezbednost 46 Servis 48

Žica graničnika 48

Planiranje postavljanja žice graničnika 48

Napraviti skicu za površinu košenja 49 Postavljanje žice graničnika 49 Priključivanje žice graničnika 50 Rastojanja žice – upotreba

iMow Ruler-a 50 Oštri uglovi 51 Uski delovi 51 Instaliranje kanalica 52 Zabranjene zone 52 Sporedne površine 53 Prolazi 53 Detektorske petlje za odmaknut

povratak kući55 Precizno košenje duž ivica 56 Kosi teren na površini košenja 56 Instalacija rezervi žice 56 Upotreba spojnica za žicu 57 Malo rastojanje od ivice 57

Docking station 58

Elementi za rukovanje docking station-om 58

Napomene za košenje 58

Opšte napomene 58 Usitnjavanje 59 Termini za aktivni rad 59 Trajanje košenja 59 Matična zona (RMI 422 PC) 59

Puštanje uređaja u rad 59

Priprema 59 Zaklopka 60 Prilagođavanje programiranja 60 Automatsko košenje 61 Košenje nezavisno od vremena

aktivnosti 61 Priključivanje robotske kosilice na

docking station 61 Punjenje akumulatora 62

Održavanje 63

Plan održavanja 63 Čišćenje uređaja 63 Provera granica istrošenosti noža

za košenje 64 Demontaža i montaža noža za

košenje 64 Oštrenje noža za košenje 65 Demontaža i montaža diska

zahvatnika 65 Potraga za prekidom žice 66 Skladištenje i zimska pauza 67 Demontaža docking station-a 67

Uobičajeni rezervni delovi 68 Dodatna oprema 68 Smanjivanje istrošenosti i

izbegavanje oštećenja 68 Zaštita životne sredine 69

Demontaža akumulatora 69

Transport 71

Podizanje i nošenje uređaja 71 Vezivanje uređaja 71

EC Izjava proizvođača o usaglašenosti 71

Robotska kosilica, automatska i sa akumulatorskim pogonom (RMI) sa docking station-om (ADO) 71

Tehnički podaci 72

Poruke 73 Traženje grešaka 80 Plan servisiranja 83

Potvrda primopredaje 83 Potvrda servisiranja 83

Primeri instalacije 84

2. O ovom uputstvu za upotrebu

2.1 Opšte napomene Ovo uputstvo za upotrebu je originalno

uputstvo proizvođača u skladu sa EU

smernicom 2006/42/EC. STIHL neprekidno razvija svoju paletu

proizvoda. Zbog toga zadržavamo pravo na izmenu sadržaja paketa u smislu oblika, tehnike i opreme. Iz tog razloga ne možemo da prihvatimo bilo kakve reklamacije na osnovu podataka i slika iz ovog uputstva.

U ovom uputstvu za upotrebu su možda opisani modeli koji nisu dostupni u svakoj zemlji.

Ovo uputstvo za upotrebu je zaštićeno autorskim pravima. Zadržavaju se sva prava, a posebno pravo na umnožavanje, prevođenje i obradu u elektronskim sistemima.

2.2 Varijante za različite zemlje:

U zavisnosti od zemlje isporuke, kompanija STIHL isporučuje uređaje sa različitim utikačima i prekidačima.

0478 131 9644 C - SR

Na slikama su predstavljeni uređaji sa evropskim utikačima, a priključivanje na mrežu uređaja sa drugačijim varijantama utikača vrši se na isti način.

2.3 Kako da čitate ovo uputstvo za upotrebu

Slike i tekstovi opisuju određene postupke rukovanja.

Ovo uputstvo za upotrebu sadrži objašnjenje svih simbola koji se nalaze na uređaju.

Smer posmatranja:

Smer posmatranja prilikom upotrebe termina „levo“ i „desno“ u uputstvu za upotrebu: Korisnik stoji iza uređaja i posmatra prema napred u smeru kretanja.

Referenca na poglavlje:

Strelica predstavlja referencu na odgovarajuće poglavlje i potpoglavlje sa dodatnim objašnjenjem. Sledeći primer predstavlja referencu na jedno poglavlje: (Ö 3.)

Označavanje delova teksta:

Opisana uputstva mogu biti označena kao u sledećim primerima.

Postupci rukovanja koji zahtevaju učešće korisnika:

● Odvijačem otpustite vijak (1), povucite polugu (2)...

Opšta nabrajanja: –Korišćenje uređaja na sportskim ili

takmičarskim manifestacijama

Tekst sa dodatnim značenjem:

Tekst sa dodatnim značenjem označen je simbolima opisanim u nastavku kako bi bio posebno istaknut u ovom uputstvu za upotrebu.

Opasnost!

Opasnost od nesreće i teških telesnih povreda. Ponašanje na određeni način je neophodno ili nepoželjno.

Upozorenje!

Opasnost od povreda. Ponašanjem na određeni način sprečavaju se moguće ili verovatne povrede.

Oprez!

Ponašanjem na određeni način možete sprečiti lake povrede, odnosno nastanak materijalne štete.

Napomena

Informacije o efikasnijem korišćenju uređaja i sprečavanju mogućnosti pogrešnog rukovanja.

Tekstovi koji se odnosi na slike:

Neke slike, koje su neophodne za upotrebu mašina, mogu se naći na samom početku uputstva za upotrebu.

Simbol fotoaparata služi za povezivanje slika na stranicama sa slikama sa odgovarajućim delom teksta u uputstvu za upotrebu.

Slike sa delovima teksta:

Opisi postupaka rukovanja s direktnom referencom na sliku dati su odmah ispod slike s odgovarajućim brojem položaja.

Primer:

SRHR

ROELBG

Kursor na daljinskom uređaju (1) služi za navigaciju u menijima, a pomoću tastera OK (2) potvrđuje se podešavanje i otvaranje menija. Pomoću tastera Nazad (3) možete da napustite menije.

0478 131 9644 C - SR

3. Opis uređaja

3.1 Robotska kosilica

1 Fleksibilno postavljen poklopac

(Ö 5.4), (Ö 5.5)

2 Zaštitna letvica 3 Kontakti za punjenje:

Priključni kontakti za docking station

4 Prednja ručka za nošenje

(integrisana u pokretni poklopac) (Ö 21.1)

5 Taster STOP (Ö 5.1) 6 Zaklopka (Ö 15.2) 7 Pogonski točak

8 Zadnja ručka za nošenje

(integrisana u pokretni poklopac) (Ö 21.1)

9 Senzor za kišu (Ö 11.12) 10 Obrtna ručica za korekciju visine

košenja (Ö 9.5)

11 Pločica sa oznakom tipa i brojem

mašine

12 Prednji točak 13 Obostrano brušen nož za košenje

(Ö 16.4)

14 Mehanizam za košenje

0478 131 9644 C - SR

3.2 Docking station

1 Donja ploča

2 Vođice kabla za polaganje žice

graničnika (Ö 9.10)

3 Napajanje 4 Poklopac koji može da se skine

(Ö 9.2)

5 Kontakti za punjenje:

Priključni kontakti za robotsku kosilicu

6 Komandna tabla

sa tasterom i LED-om (Ö 13.1)

7 Ta st e r 8 LED prikaz

SRHR

ROELBG

0478 131 9644 C - SR

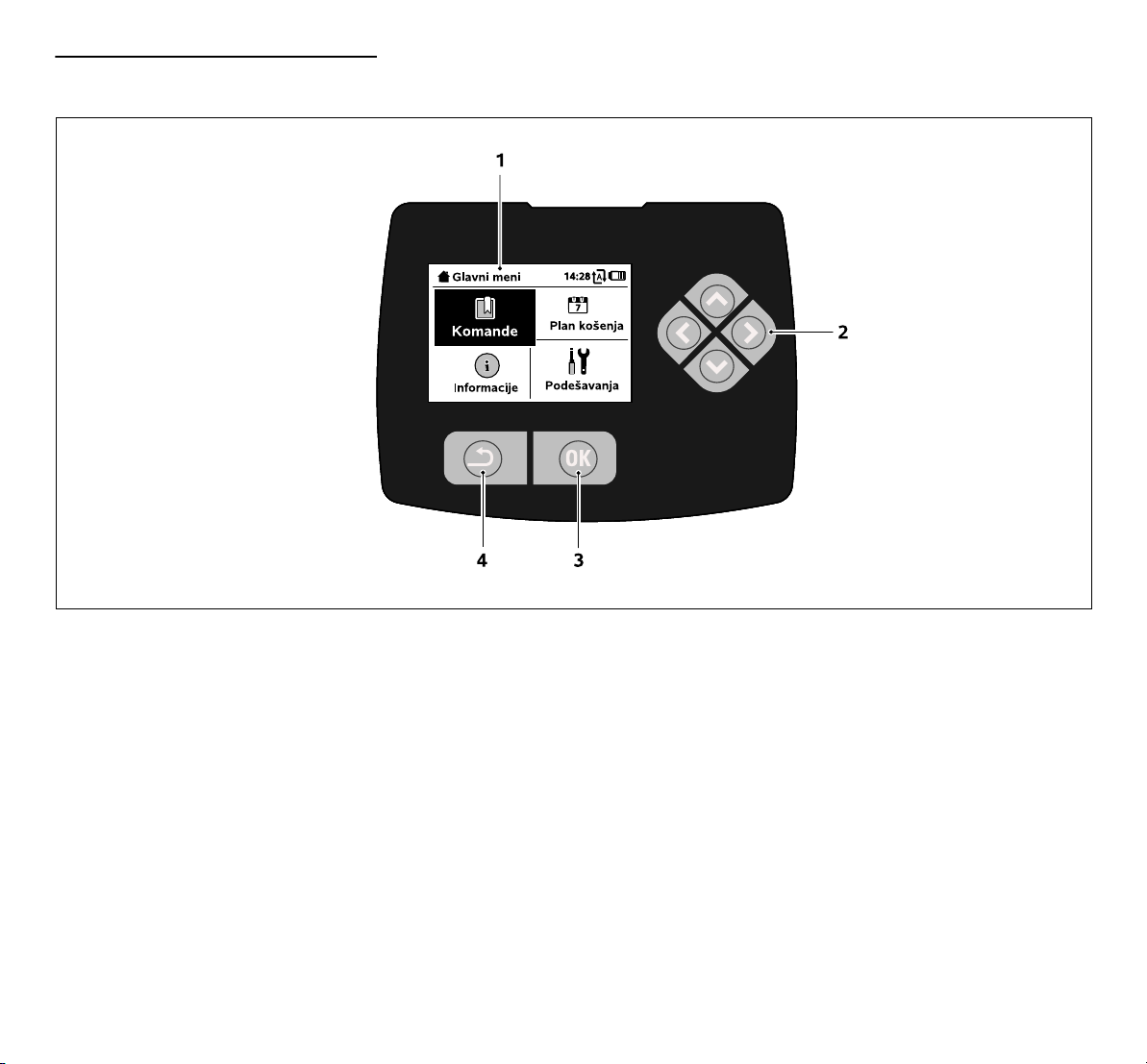

3.3 Displej

1 Grafički displej

2 Kursor:

Navigacija u meniju (Ö 11.1)

3 Taster OK:

Navigacija u meniju (Ö 11.1)

4 Taster Nazad:

Navigacija u meniju

0478 131 9644 C - SR

4. Kako funkcioniše robotska kosilica

4.1 Princip rada

SRHR

ROELBG

Robotska kosilica (1) je predviđena za automatsku obradu travnatih površina. Ona kosi travu nasumično izabranim stazama.

Kako bi robotska kosilica prepoznavala granice površine košenja A, treba postaviti žicu graničnika (2) oko te površine. Kroz nju protiče signal žice koji proizvodi docking station (3).

Pomoću senzora udarca robotska kosilica nepogrešivo prepoznaje čvrste prepreke (4) na površini košenja.

0478 131 9644 C - SR

Površine (5), preko kojih robotska kosilica ne sme da prelazi i prepreke, u koje ne sme da udari, odvojite pomoću žice graničnika od preostale površine košenja.

Kada je uključena automatika, robotska kosilica u toku vremena aktivnosti (Ö 14.3) samostalno napušta docking station i kosi travnjak. Radi napajanja akumulatora, robotska kosilica se samostalno vraća u docking station. Broj i trajanje operacija košenja i punjenja akumulatora u toku vremena aktivnosti se

prilagođavaju potpuno automatski. To predstavlja garanciju za postizanje neophodnog trajanja košenja u toku jedne nedelje.

Kada je automatika isključena i za operacije košenja nezavisne od vremena aktivnosti, možete da pokrenete operaciju košenja pomoću komande „Pokretanje košenja” odn. „Odloženo pokretanje košenja”. (Ö 11.5)

STIHL robotska kosilica može da se koristi pouzdano i bez bojazni od smetnji u neposrednoj blizini drugih robotskih kosilica. Signal žice

ispunjava standard organizacije EGMF (Udruženje evropskih proizvođača baštenskih uređaja) u pogledu elektromagnetnog zračenja.

5. Bezbednosni uređaji

Radi bezbednog rukovanja i zaštite od nenamenske upotrebe, uređaj je opremljen sa više bezbednosnih uređaja.

Opasnost od povrede!

Ukoliko se utvrdi neispravnost nekog od bezbednosnih uređaja, uređaj više ne sme da se koristi. Obratite se ovlašćenom distributeru. Kompanija STIHL preporučuje ovlašćenog STIHL distributera.

5.1 Taster STOP

Pritiskom crvenog tastera STOP na gornjoj strani robotske kosilice, odmah se prekida rad mašine. Nož za košenje se zaustavlja u roku od nekoliko sekundi, a na displeju se pojavljuje poruka „Taster STOP aktiviran“. Sve dok je poruka aktivna, robotska kosilica ne može da se aktivira i potpuno je bezbedna. (Ö 24.)

Ukoliko je uključena automatika, posle potvrđivanja poruke sa OK dolazi do upita da li automatski režim rada treba da se nastavi. Ukoliko je odgovor Da, robotska kosilica će nastaviti sa obradom površine košenja

prema planu košenja. Ukoliko je odgovor Ne, robotska kosilica će ostati da stoji na površini košenja, a automatika će se isključiti. (Ö 11.5)

Dugim pritiskanjem tastera STOP aktivira se dodatna blokada uređaja. (Ö 5.2)

5.2 Blokada uređaja

Robotska kosilica mora da bude blokirana pre svih radova na održavanju i čišćenju, kao i pre transporta i kontrole. Ukoliko je aktivirana blokada uređaja, robotska kosilica ne može da se pokrene.

Aktiviranje blokade uređaja: – Dugim pritiskom na taster STOP, –u meniju Komande, –u meniju Bezbednost.

Aktiviranje blokade uređaja preko menija „Komande":

● U meniju „Komande” izaberite unos „Blokirati iMow” i potvrdite tasterom OK. (Ö 11.5)

Aktiviranje blokade uređaja preko menija „Bezbednost":

● U meniju „Podešavanja” otvorite podmeni „Bezbednost”. (Ö 11.16)

● Izaberite unos „Blokada uređaja” i potvrdite tasterom OK.

Deblokada uređaja:

● Po potrebi, uređaj probudite pritiskom na bilo koji taster.

● Deblokirajte robotsku kosilicu pomoću kombinacije tastera na slici. U tu svrhu taster OK i taster Nazad treba pritisnuti redosledom prikazanim na displeju.

5.3 Zaštitni poklopci

Robotska kosilica je opremljena zaštitnim poklopcima koji sprečavaju slučajan kontakt sa nožem za sečenje i izbačenim materijalom. U to posebno spada poklopac.

5.4 Senzor udarca

Robotska kosilica je opremljena pokretnim poklopcem, koji služi kao senzor udarca. Robotska kosilica će se odmah zaustaviti, ako u automatskom režimu rada naiđe na čvrstu prepreku koja ima određenu minimalnu visinu (8 cm) i čvrsto je spojena sa tlom. Ona će zatim promeniti smer kretanja i nastaviti sa košenjem. Ukoliko se senzor udarca suviše često aktivira, dodatno će biti zaustavljen nož za košenje.

Sudar sa preprekom oslobađa određene sile. Osetljivije prepreke odn. laki predmeti, poput saksija sa cvećem, mogli bi zato da budu srušeni odn. oštećeni.

STIHL preporučuje uklanjanje prepreka odn. formiranje zabranjenih zona. (Ö 12.9)

5.5 Zaštita pri podizanju:

Ukoliko podižete robotsku kosilicu držeći je za poklopac, operacija košenja se odmah prekida. Nož za košenje se zaustavlja u roku od nekoliko sekundi.

0478 131 9644 C - SR

5.6 Senzor nagiba

Ukoliko u toku rada dođe do prekoračenja dozvoljenog nagiba podloge, robotska kosilica odmah menja smer kretanja. U slučaju preskoka, vozni pogon i motor za košenje se odmah isključuju.

5.7 Osvetljenje displeja

U toku rada aktivira se osvetljenje displeja. Zahvaljujući svetlu, robotska kosilica se lako uočava i u mraku.

5.8 Zaštita od krađe

Ukoliko je zaštita od krađe aktivirana, nakon podizanja robotske kosilice oglasiće se alarm ako se PIN kôd ne unese u roku od jednog minuta. (Ö 11.16)

Robotska kosilica može da se koristi samo zajedno sa isporučenim docking stationom. Neki drugi docking station mora prethodno da bude spojen sa robotskom kosilicom. (Ö 11.16)

STIHL preporučuje podešavanje jednog od nivoa bezbednosti „Nizak“, „Srednji“ ili „Visok“. Ovaj postupak garantuje da neovlašćene osobe neće biti u mogućnosti da pokrenu robotsku kosilicu pomoću drugog docking station-a odn. da promene podešavanja ili programiranje.

5.9 GPS zaštita

Model RMI 422 PC opremljen je GPS prijemnikom. Kada je aktivirana GPS zaštita, vlasnik uređaja će biti obavešten o

svakom pokretanju uređaja izvan matične zone. Na displeju će se pojaviti zahtev za unos PIN koda. (Ö 14.5)

Preporuka:

Uvek aktivirajte GPS zaštitu. (Ö 11. 16)

6. Za vašu bezbednost

6.1 Opšte napomene

Prilikom korišćenja uređaja obavezno se pridržavajte propisa za zaštitu od povreda na radu.

Pre prvog pokretanja obavezno pažljivo pročitajte celo uputstvo za upotrebu. Pažljivo sačuvajte uputstvo za upotrebu kako biste

mogli da ga koristite i kasnije. Ove mere opreza su od ključnog značaja

za vašu bezbednost. Međutim, ova lista nije kompletna. Uređaj koristite razumno i odgovorno i imajte na umu da su korisnici mašine odgovorni za nesreće u kojima dođe do povreda drugih lica i oštećenja njihove imovine.

Pojam „Korišćenje” obuhvata sve radove na robotskoj kosilici, na docking station-u i žici graničnika.

Kao „korisnik" se definiše: – Osoba, koja iznova programira

robotsku kosilicu ili menja postojeće programiranje.

– Osoba koja izvodi radove na robotskoj

kosilici.

– Osoba koja pušta uređaj u pogon ili ga

aktivira.

– Osoba koja instalira ili deinstalira žicu

graničnika odn. docking station.

Takođe, upotreba iMow aplikacije u skladu sa ovim uputstvom za upotrebu potpada pod termin „Upotreba“.

Uređaj koristite isključivo kada ste odmorni i u dobrom telesnom i psihičkom stanju. Ukoliko imate zdravstvene probleme, posavetujte se sa svojim lekarom o tome da li možete da koristite uređaj. Nakon konzumiranja alkohola, droge ili lekova koji utiču na smanjenje sposobnosti reagovanja, ne smete da koristite uređaj.

Upoznajte se sa delovima za rukovanje i načinom upotrebe uređaja.

Uređaj smeju da koriste samo osobe koje su pročitale uputstvo za upotrebu i upoznate su sa načinom rukovanja. Korisnik mora da se potrudi da dobije stručnu i praktičnu obuku pre prvog puštanja uređaja u rad. Korisnik mora da zatraži od prodavca ili nekog drugog stručnog lica da mu objasni kako se bezbedno koristi uređaj.

Prilikom ove obuke, korisniku posebno treba da bude skrenuta pažnja da su za korišćenje uređaja neophodne izuzetna pažnja i koncentracija.

Čak i ukoliko propisno rukujete uređajem, uvek može da postoji neki nepredviđeni rizik.

Opasnost po život usled gušenja!

Deci preti opasnost od gušenja ako se igraju ambalažom. Ambalažu držati daleko od dece.

Mašina sme da se daje, odnosno pozajmljuje isključivo osobama koje su u potpunosti upoznate sa ovim modelom i

SRHR

ROELBG

0478 131 9644 C - SR

načinom njegovog korišćenja. Uputstvo za upotrebu predstavlja deo mašine i uvek se mora prosleđivati zajedno sa njom.

Proverite da li je korisnik fizički, senzorno i mentalno sposoban da rukuje uređajem i da radi sa njim. Ukoliko je korisnik sa ograničenim fizičkim, senzornim i mentalnim sposobnostima ipak sposoban za rukovanje uređajem, on sme da radi sa njim, ali isključivo pod nadzorom ili prema uputstvima odgovornog lica.

Proverite da li je korisnik punoletan ili da li je stručno osposobljen u skladu sa nacionalnim propisima i pod odgovarajućim nadzorom.

Pažnja – opasnost od nesreće!

Držite decu podalje od kosilice i površine košenja prilikom rada kosilice.

Držite pse i druge kućne ljubimce podalje od kosilice i površine košenja prilikom rada kosilice.

Iz bezbednosnih razloga zabranjene su sve izmene na uređaju, osim stručne montaže dodatne opreme i priključnih uređaja koje je odobrila kompanija STIHL. Takve izmene dovode do gubitka prava iz garancije. Informacije o dozvoljenoj dodatnoj opremi i priključnim uređajima možete dobiti kod vašeg ovlašćenog STIHL distributera.

Posebno je zabranjena svaka manipulacija uređajem kojom se menja njegova snaga odn. broj obrtaja elektromotora.

Ne smete da vršite promene na mašini koje mogu da dovedu do povećane emisije buke.

Iz bezbednosnih razloga ni u kom slučaju nisu dozvoljene izmene softvera ni manipulisanje njime.

Prilikom korišćenja na javnim površinama, u parkovima, na sportskim terenima, ulicama i u poljoprivrednim i šumarskim preduzećima potreban je poseban oprez.

Uređajem se ne smeju transportovati predmeti, životinje ili osobe, a posebno ne deca.

Nikada ne dozvoliti drugim osobama, a naročito deci, da se voze na robotskoj kosilici ili da sede na njoj.

Pažnja – opasnost od nesreće!

Robotska kosilica je predviđena za automatsko održavanje travnjaka. Korišćenje u druge svrhe nije dozvoljeno i može biti opasno ili dovesti do oštećenja uređaja.

Da bi se izbegla opasnost od povređivanja korisnika, uređaj ne sme da se koristi u sledeće svrhe (spisak nije kompletan):

– za obrezivanje žbunja, živih ograda i

grmova, –za sečenje puzavica, – za održavanje travnjaka na krovovima i

u žardinjerama na terasama, – za sitno seckanje i usitnjavanje grana i

ostataka žive ograde, –za čišćenje staza (usisavanje,

oduvavanje), – za poravnavanje povišenog tla,

kao npr. neravnina od krtičnjaka.

6.2 Odeća i oprema

Nosite čvrstu obuću sa neklizajućim đonom i nikada ne radite bosi ili npr. u sandalama.

– ukoliko se približavate robotskoj kosilici

tokom rada.

Prilikom instalacije, radova na održavanju i svih drugih radova na uređaju i docking station, uvek nosite odgovarajuću radnu

odeću. Nikada nemojte nositi previše široku

odeću koja može da se zakači za pokretne delove, kao ni nakit, kravate i šalove.

Obavezno nosite duge pantalone, – ukoliko se približavate robotskoj kosilici

tokom rada.

Prilikom radova održavanja i čišćenja, prilikom radova na postavljanju žice (postavljanje i

ponovno uklanjanje žice) kao i pri fiksiranju docking station-a uvek, nosite čvrste rukavice. Uvek zaštitite ruke, a naročito prilikom rada na noževima za košenje, pri postavljanju klinova i igle za fiksiranje docking station.

Prilikom svih radova na uređaju, dugu kosu morate da vežete i zaštitite je (maramom, kapom i sl.).

Pri postavljanju igala za

fiksiranje docking station, uvek

nositi odgovarajuće zaštitne

naočare.

0478 131 9644 C - SR

6.3 Upozorenje – opasnost od električne energije

Pažnja! Opasnost od strujnog udara!

Za bezbednost pri radu sa električnom energijom posebno je važno da strujni kabl i mrežni utikač na napajanju ne budu oštećeni. Ne smeju se koristiti oštećeni kablovi, spojnice i utikači kao i priključni kablovi koji ne odgovaraju propisima, kako bi se sprečilo izlaganje opasnosti od strujnog udara.

Zato je neophodno da se redovno proverava da li ima znakova oštećenja (lomljivosti) na priključnom kablu.

Koristiti isključivo originalno napajanje. Napajanje ne sme da se koristi, – ukoliko je oštećeno ili dotrajalo, – ukoliko su vodovi oštećeni ili dotrajali.

Posebno treba proveriti da li je došlo do oštećenja priključnog mrežnog voda ili da li je dotrajao.

Radove na održavanju i popravci mrežnih vodova i napajanja smeju da obavljaju isključivo posebno obučeni stručnjaci.

Opasnost od strujnog udara!

Oštećeni vod ne sme da se priključi na električnu mrežu. Oštećeni vod smete da dodirujete tek nakon što ga odvojite od električne mreže.

Nisu dozvoljene izmene na priključnim kablovima napajanja (npr. skraćivanje). Nije dozvoljeno produženje kabla između napajanja i docking station-a.

Ne ostavljajte napajanje i kabl duži vremenski period na vlažnoj podlozi.

Opasnost od strujnog udara!

Ne smeju se koristiti oštećeni kablovi, spojnice i utikači, kao ni priključni kablovi koji ne odgovaraju propisima.

Uvek pazite na to da mrežni vodovi imaju dovoljnu zaštitu.

Priključni kabl odvajajte na spoju utikača i utičnice, a ne povlačenjem kabla.

Uređaj priključujte isključivo na izvor napajanja koji je zaštićen zaštitnim uređajem diferencijalne struje sa strujom aktiviranja od najviše 30 mA. Bliže informacije možete dobiti od električara.

Ukoliko se napajanje priključuje na električnu mrežu izvan zidanog objekta, utičnica mora da ima odobrenje za upotrebu na otvorenom. Preciznije informacije o nacionalnim propisima dobićete od električara.

Ako je uređaj priključen na strujni agregat, neophodno je da vodite računa o tome da ga oscilacije napona mogu oštetiti.

6.4 Akumulator

Koristite samo originalni akumulator. Akumulator je predviđen isključivo za

fiksnu ugradnju u robotsku kosilicu STIHL. On je tu optimalno zaštićen i puni se onda kada je robotska kosilica u docking stationu. Ne smete da koristite neki drugi uređaj za punjenje akumulatora. Upotreba neodgovarajućeg uređaja za punjenje akumulatora može da dovede do strujnog udara, pregrejavanja ili isticanja nagrizajuće tečnosti iz akumulatora.

Nikada ne otvarajte akumulator. Zaštitite akumulator od pada.

Ne koristite oštećen ili deformisan akumulator.

Akumulator odložite van domašaja dece.

Opasnost od eksplozije!

Zaštitite akumulator od direktne sunčeve svetlosti, toplote i vatre – nikada ga ne bacajte u vatru.

Akumulator montirajte i odlažite samo u opsegu temperature od 10°C do maks. +50°C.

Zaštitite akumulator od kiše i vlage – ne potapajte ga u tečnost.

Ne izlažite akumulator mikrotalasima ili visokom pritisku.

Kontakte akumulatora nikada ne povezujte sa metalnim predmetima (opasnost od kratkog spoja). Kratak spoj može da ošteti akumulator.

Nekorišćeni akumulator držite podalje od metalnih predmeta (npr. eksera, novčića, nakita). Ne koristite metalne posude za transport – Opasnost od eksplozije i

požara!

U slučaju pogrešne primene može da iscuri tečnost iz akumulatora – izbegavajte kontakt! Ukoliko slučajno dođe do kontakta, isperite taj deo tela vodom. Ako tečnost dospe u oči, obavezno potražite pomoć lekara. Iscurela akumulatorska tečnost može da izazove iritaciju kože, termičke i hemijske opekotine.

Ne ubacivati predmete u proreze za vazduh na akumulatoru.

Opširnija uputstva za bezbednost pronaći ćete na http://www.stihl.com/safety-datasheets

SRHR

ROELBG

0478 131 9644 C - SR

6.5 Transport mašine

Aktivirati blokadu mašine pre svakog transporta, a naročito pre podizanja robotske kosilice. (Ö 5.2)

Ostaviti mašinu da se ohladi pre transporta.

Prilikom podizanja i nošenja uređaja izbegavajte kontakt sa nožem za košenje. Robotska kosilica sme da se podiže isključivo tako što se drži za ručku za nošenje, pri čemu se uređaj nikada ne hvata sa donje strane.

Imajte u vidu težinu uređaja i po potrebi koristite odgovarajuće pomoćne uređaje za utovar (sisteme za podizanje).

Mašinu i delove koji se transportuju uz nju na teretnoj platformi (npr. docking station) pravilno osigurati sredstvima za pričvršćivanje odgovarajućih dimenzija (kaiševima, sajlama itd.) na tačkama za pričvršćivanje koje su opisane u ovom uputstvu za upotrebu. (Ö 21.)

Prilikom transporta uređaja vodite računa o lokalnim zakonskim propisima, a posebno onima koji se odnose na bezbednost tovara i transport predmeta na utovarnoj površini.

Ne ostavljajte akumulator u automobilu i nikada ga ne izlažite direktnoj sunčevoj svetlosti.

Pažljivo rukujte litijum-jonskim akumulatorom prilikom transporta, a naročito povedite računa o zaštiti od kratkog spoja. Akumulator transportujte samo u robotskoj kosilici.

6.6 Pre puštanja u rad

Obavezno se pobrinuti za to da mašinu koriste isključivo osobe koje su upoznate sa sadržajem uputstva za upotrebu.

Slediti uputstva za instalaciju docking station (Ö 9.1) i žice graničnika (Ö 12.).

Žicu graničnika i mrežni kabl morate dobro da pričvrstite za tlo, da biste izbegli opasnost od spoticanja. Izbegavati polaganje preko ivica (npr. trotoar, ivica kaldrme). Pri polaganju na tlo, u koje je nemoguće zakucati isporučene igle za fiksiranje (npr. kaldrma, trotoari), koristiti kanalice za kablove.

Redovno proveravati da li su žica graničnika i mrežni kabl pravilno položeni.

Iglu za fiksiranje uvek potpuno zakucati da bi se izbegla opasnost od spoticanja.

Nemojte instalirati docking station na nekom nedovoljno vidljivom mestu na kome bi mogla da dovede do zaglavljivanja (npr. iza ugla kuće).

Instalirajte docking station što je moguće dalje od dometa gmizavaca ili životinja kao što su mravi ili puževi – naročito izbegavajte područja oko mravinjaka ili gomila komposta.

Pravilnim polaganjem žice graničnika onemogućite prilaz površinama preko kojih robotska kosilica ne može bezbedno da prođe (npr. zbog opasnosti od padanja). STIHL preporučuje da robotsku kosilicu puštate u pogon samo preko travnjaka i čvrstih staza (npr. popločanih prilaza).

Robotska kosilica ne prepoznaje mesta na kojima postoji opasnost od pada poput ivica, stepenika, bazena ili jezera. Ukoliko mesta potencijalnog pada treba da se

odvoje žicom graničnika, onda iz bezbednosnih razloga žicu graničnika postaviti na rastojanju većem od 1 m od opasnog mesta.

Redovno proveravati teren na kojem će se koristiti mašina i ukloniti svo kamenje, grane, žice, kosti i ostala strana tela koja bi da dignu mašinu u vazduh sa površine košenja tokom rada mogla. Nakon instalacije žice graničnika ukloniti sav alat sa površine košenja. Izvaditi i ukloniti polomljene ili oštećene klinove za fiksiranje iz busena trave.

Redovno proveravati da li ima neravnina na površini za košenje i ukloniti ih.

Nikada ne koristite uređaj ako su bezbednosni uređaji oštećeni ili nisu ugrađeni.

Zabranjeno je skidanje i premošćavanje sistema prekidača i bezbednosnih elemenata koji se nalaze na uređaju.

Pre upotrebe uređaja neophodno je zameniti neispravne, istrošene i oštećene delove. Neophodno je da zamenite nečitka ili oštećena upozorenja na uređaju. Od svog ovlašćenog STIHL distributera možete da nabavite rezervne nalepnice i sve druge rezervne delove.

Pre svakog pokretanja proverite: – da li je uređaj u ispravnom stanju. To

znači da se pokrivke, zaštitni elementi i zaklopka nalaze na svojim mestima i da su u besprekornom stanju.

– da li je docking station u ispravnom

stanju. Sve pokrivke pritom moraju da budu propisno montirane i u besprekornom stanju.

– da li je uređaj priključen na struju preko

propisno ugrađene utičnice.

0478 131 9644 C - SR

– da li je izolacija priključnog kabla i

mrežnog utikača na napajanju u besprekornom stanju.

– da li je kompletan uređaj (kućište,

poklopac, zaklopka, elementi za pričvršćivanje, noževi za košenje, okrugli nož itd.) istrošen ili oštećen.

– da li su noževi za košenje i elementi za

pričvršćivanje noževa u ispravnom stanju (pričvršćenost, oštećenja, istrošenost). (Ö 16.3)

– da li su svi zavrtnji, navrtke i drugi

elementi za pričvršćivanje prisutni odn. pritegnuti. Nezategnute zavrtnje i navrtke pritegnite pre pokretanja uređaja (obratite pažnju na momenat zatezanja).

Po potrebi, obavite sve potrebne radove, odnosno obratite se ovlašćenom distributeru. STIHL preporučuje ovlašćenog STIHL distributera.

6.7 Programiranje

Molimo Vas da vodite računa o lokalnim propisima o dozvoljenim terminima za korišćenje baštenskih mašina sa elektromotorom i programirajte vreme aktivnog rada u skladu sa tim. (Ö 14.3)

Naročito je važno da se mašina programira tako da prilikom košenja nema dece, posmatrača ili životinja na površini košenja.

Promene programiranja pomoću iMow

aplikacije mogu da kod modela RMI 422 PC izazovu ponašanje, kakvo

druge osobe ne očekuju. Zato o promenama u planu košenja obavestite sve osobe koje bi trebalo da imaju tu informaciju.

Ne smete da koristite istovremeno robotsku kosilicu sa uređajem za zalivanje i navodnjavanje, podesite programiranje u skladu sa tim.

Proverite da li su na robotskoj kosilici podešeni tačan datum i vreme. Po potrebi, korigovati podešavanja. Robotska kosilica bi usled pogrešno unešenih instrukcija mogla slučajno da skrene sa putanje.

6.8 Tokom rada

Udaljiti druge osobe, a naročito decu i životinje iz zone opasnosti.

Nikada ne dozvoljavati deci da se približavaju robotskoj kosilici u toku rada ili da se igraju sa njom.

Pokretanje košenja pomoću iMow aplikacije kod modela RMI 422 PC može da bude neočekivano za treća lica. Iz tog razloga obavestite unapred sve osobe, koje bi trebalo da imaju tu informaciju, o mogućoj aktivnosti robotske kosilice.

Robotsku kosilicu nikada nemojte ostavljati bez nadzora u toku rada, ukoliko znate da se u blizini nalaze životinje, druge osobe, a posebno deca.

Ukoliko se robotska kosilica koristi na javnim površinama, neophodno je da se oko cele površine košenja postave table sa sledećim upozorenjem: „Upozorenje! Automatska robotska kosilica! Držite se podalje od mašine! Nadgledajte decu!“

Pažnja – opasnost od povrede!

Nikada ne postavljajte ruke ili

noge na rotirajuće delove ili ispod njih. Nikada ne dodirujte nož koji se okreće.

Pre oluja odn. opasnosti od udara munje, isključiti napajanje sa električne mreže. Robotska kosilica tada ne sme da se pusti u rad.

Robotska kosilica ne sme da se naginje i podiže dok elektromotor radi.

Nikada ne pokušavajte da podešavate mašinu, dok jedan od elektromotora radi.

RMI 422:

Iz bezbednosnih razloga, uređaj (RMI 422) ne sme da se koristi na padinama sa nagibom većim od 19,3° (35 %). Opasnost od povreda! 19,3° Nagib padine odgovara vertikalnom nagibu od 35 cm pri 100 cm horizontalne dužine.

RMI 422 P, RMI 422 PC:

Iz bezbednosnih razloga, uređaj (RMI 422 P, RMI 422 PC) ne sme da se koristi na padinama sa nagibom većim od 21,8° (40 %).

SRHR

ROELBG

0478 131 9644 C - SR

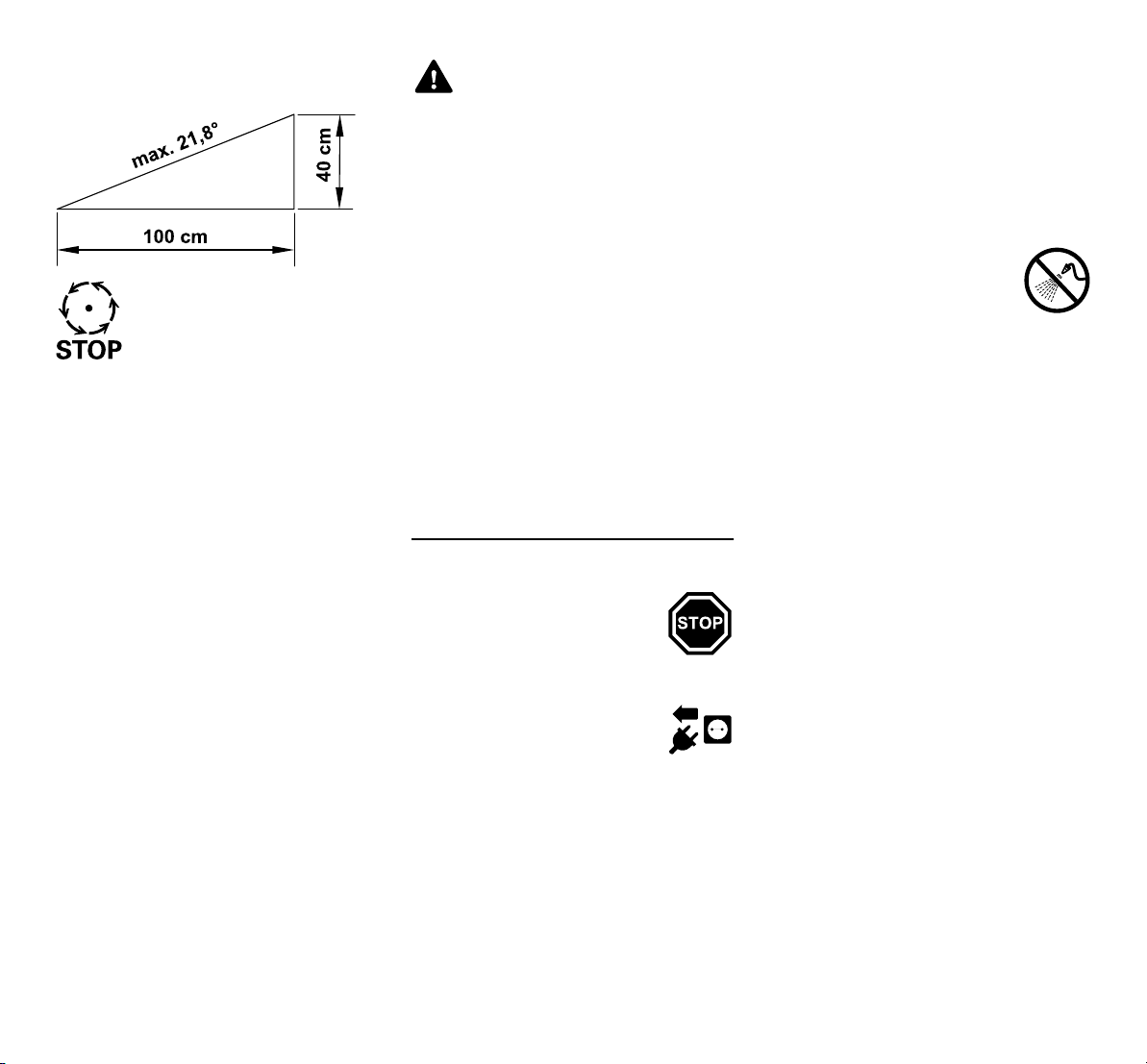

Opasnost od povreda! 21,8° Nagib padine odgovara vertikalnom nagibu od 40 cm pri 100 cm horizontalne dužine.

Vodite računa o inercionom hodu noževa zbog kojeg je za njihovo zaustavljanje potrebno nekoliko sekundi.

U toku rada pritisnite taster

STOP (Ö 5.1), – pre nego što otvorite poklopac. Aktivirajte blokadu uređaja (Ö 5.2), – pre podizanja ili nošenja uređaja, – pre transporta uređaja, – pre otpuštanja blokada ili uklanjanja

začepljenja,

– pre nego što započnete sa radovima na

nožu za košenje, – pre provere ili čišćenja uređaja, – ako ste naleteli na neko strano telo ili je

robotska kosilica počela da

neuobičajeno jako vibrira. U ovim

slučajevima proverite da li je došlo do

oštećenja uređaja, a posebno reznu

jedinicu (nož, okrugli nož i elementi za

fiksiranje noža) i obavite neophodne

popravke pre nego što ponovo

pokrenete uređaj i nastavite da ga

koristite.

Opasnost od povrede!

Jake vibracije po pravilu ukazuju na neku smetnju. Robotska kosilica nipošto ne sme da se koristi ako je okrugli nož oštećen ili iskrivljen ili ako je nož za košenje oštećen ili iskrivljen. Ukoliko vam nedostaje potrebno znanje, poverite neophodne popravke ovlašćenom distributeru. Kompanija STIHL vam preporučuje ovlašćenog STIHL distributera.

Pre odlaganja mašine, treba podesiti bezbednosne postavke za robotsku kosilicu tako da neovlašćena lica ne mogu da je pokrenu. (Ö 5.)

Pri rukovanju mašinom i perifernim uređajima nemojte da se naginjete, zadržite ravnotežu, pazite na stabilnost na uzbrdicama i nizbrdicama i uvek hodajte, nikako nemojte da trčite.

6.9 Održavanje i popravke

Pre početka radova na čišćenju, popravci i održavanju, aktivirajte blokadu uređaja i postavite robotsku kosilicu na čvrstu i ravnu podlogu.

Pre svih radova na docking station i na žici graničnika, izvucite mrežni utikač napajanja.

Pre svih radova na održavanju, mašinu ostaviti da se ohladi oko 5 minuta.

Priključni mrežni vod smeju da servisiraju tj. zamenjuju samo ovlašćeni električari.

Nakon svih radova na mašini, proveriti programiranje robotske kosilice pre ponovnog puštanja u rad i po potrebi ga korigovati. Posebno je važno da se podesi datum i tačno vreme.

Čišćenje:

Neophodno je da se cela mašina pažljivo čisti u redovnim intervalima. (Ö 16.2)

Nikada nemojte usmeravati mlaz vode (naročito uređaj za pranje pod visokim pritiskom) na delove motora, zaptivke, električne delove i ležajeve. To može da dovede do oštećenja, odn. skupih popravki. Uređaj nemojte prati tekućom vodom (npr. crevom za zalivanje). Ne koristite agresivna sredstva za čišćenje. Ona mogu da oštete plastiku ili metal, što može da ugrozi bezbedan rad vašeg STIHL uređaja.

Radovi na održavanju:

Korisnik sme da obavlja isključivo radove na održavanju koji su opisani u ovom uputstvu za upotrebu. Sve druge radove na održavanju treba da poveri ovlašćenom distributeru. Ukoliko Vam nedostaje neophodno znanje ili su vam potrebna pomoćna sredstva, uvek se obratite distributeru. Kompanija STIHL preporučuje da radove na održavanju i popravke obavljate kod ovlašćenog STIHL distributera. Ovlašćenim STIHL distributerima redovno se nude obuke i dostavljaju tehničke informacije.

Koristite isključivo alat, pribor i priključne uređaje koje je kompanija STIHL odobrila za korišćenje sa ovim uređajem ili tehnički identične delove. U suprotnom može doći do rizika od nesreća koje izazivaju telesne

0478 131 9644 C - SR

povrede ili oštećenje uređaja. Ukoliko imate pitanja, obratite se ovlašćenom distributeru.

STIHL originalni alat, dodatna oprema i rezervni delovi imaju svojstva koja su optimalno prilagođena uređaju i zahtevima korisnika. STIHL originalni rezervni delovi prepoznatljivi su po STIHL broju rezervnog dela, po natpisu STIHL i eventualno po STIHL oznaci rezervnog dela. Na malim delovima znak može da stoji i sam.

Nalepnice sa upozorenjima i uputstvima uvek treba da budu čiste i čitljive. Oštećene ili izgubljene nalepnice zamenite novim koje možete dobiti od ovlašćenog STIHL prodavca. Ukoliko se neki sklop zameni novim, vodite računa da za novi sklop dobijete istu nalepnicu.

Radove na reznoj jedinici obavljajte isključivo uz korišćenje debelih radnih rukavica, i to uz najveći mogući oprez.

Pazite da svi zavrtnji i navrtke, a posebno zavrtnji i svi elementi za pričvršćivanje rezne jedinice, budu čvrsto zategnuti kako bi uređaj bio u stanju bezbednom za rad.

Redovno proveravajte istrošenost čitavog uređaja i oštećenja, a posebno pre skladištenja (npr. pre zimske pauze). Odmah zamenite istrošene ili oštećene delove iz bezbednosnih razloga, kako bi uređaj uvek bio u stanju bezbednom za rad.

Ukoliko zbog radova na održavanju dođe do demontiranja pojedinih delova ili zaštitnih sistema, njih treba odmah i propisno ponovo montirati.

6.10 Skladištenje u slučaju dužeg nekorišćenja

Pre skladištenja

– Napunite akumulator, (Ö 15.7) – Podesite najviši stepen bezbednosti,

(Ö 11.16) – Aktivirajte blokadu uređaja. (Ö 5.2) Osigurajte da uređaj bude zaštićen od

neovlašćenog korišćenja (npr. od dece). Uređaj skladištite u bezbednom stanju. Temeljno očistite uređaj pre nego što ga

uskladištite (npr.zbog zimske pauze). Sačekajte oko 5 minuta da se uređaj

ohladi, pre nego što ga odložite u zatvorenom prostoru.

Mesto za odlaganje mora da bude suvo, zaštićeno od mraza i sa mogućnošću zatvaranja.

Nikada ne odlažite uređaj u blizini otvorene vatre odn. jakih izvora toplote (poput peći).

6.11 Odlaganje

Otpadni proizvodi mogu naškoditi ljudima, životinjama i životnoj sredini i zato moraju biti odloženi na otpad na stručan način.

Obratite se centru za recikliranje ili ovlašćenom distributeru za dodatne informacije o ispravnom odlaganju otpadnih proizvoda. STIHL preporučuje ovlašćenog STIHL distributera.

Osigurajte da neupotrebljiv uređaj bude odložen na pravilan način. Onesposobite uređaj pre odlaganja na otpad. Kako bi se sprečile nezgode, posebno uklonite mrežni kabl napajanja i akumulator robotske kosilice.

Opasnost od povreda usled delovanja noža za košenje!

Nikad nemojte da ostavljate isluženu kosilicu bez nadzora. Osigurajte da uređaj i nož budu izvan dometa dece.

Akumulator mora da se odloži odvojeno od mašine. Neophodno je da se osigura bezbedno i ekološki prihvatljivo odlaganje akumulatora.

7. Opis simbola

Upozorenje!

Pre puštanja u rad, pročitajte uputstvo za upotrebu.

Upozorenje!

Prilikom upotrebe budite na bezbednom rastojanju od uređaja. Vodite računa da se druge osobe ne nalaze u zoni opasnosti.

Upozorenje!

Zaključajte uređaj pre podizanja odn. pre vršenja radova na njemu.

SRHR

ROELBG

0478 131 9644 C - SR

Upozorenje!

Nemojte se penjati na uređaj ili sedati na njega.

Upozorenje!

Nikada ne dodirujte nož koji se okreće.

Upozorenje!

Udaljite decu od kosilice i površine košenja prilikom rada kosilice.

Upozorenje!

Udaljite pse i druge kućne ljubimce od kosilice i površine košenja prilikom rada kosilice.

8. Sadržaj paketa

Poz. Oznaka Kom. A Robotska kosilica 1 B Docking station 1 C Napajanje 1 D iMow Ruler 2 E Kočić za fiksiranje docking

station-a 4

F Izvlakač za disk zahvatnika 1

 Uputstvo za upotrebu 1  Šabloni za prolaz 1

9. Početna instalacija

Da biste osigurali jednostavnu, brzu i robusnu instalaciju, pridržavajte se uputstava i napomena, naročito onih u pogledu rastojanja žice od 28 cm prilikom polaganja. (Ö 12.)

Postoji mogućnost da povećate površinu košenja tako što ćete žicu graničnika približiti ivici. (Ö 12.17) Da biste obezbedili bezbedno funkcionisanje uređaja, prilagodite rastojanje žice lokalnim uslovima.

9.1 Napomene o docking station-u Zahtevi koje treba da ispuni mesto za

docking station:

– zaštićeno, u senci.

Direktna sunčeva svetlost može da povisi temperaturu u uređaju i produži vreme punjenja akumulatora. Na docking station može da se montira nastrešnica, koja se isporučuje kao dodatni pribor. Na taj način će se robotska kosačica bolje zaštititi od vremenskih uslova.

– pregledno.

Docking station mora da bude sasvim uočljiv na željenoj lokaciji da bi se sprečilo spoticanje.

0478 131 9644 C - SR

– u neposrednoj blizini pogodne

utičnice.

Mrežni priključak sme da bude udaljen od docking station-a samo toliko da odgovarajući strujni kablovi mogu da se priključe na docking station i na mrežni priključak – nemojte menjati strujni kabl napajanja. Preporučuje se utičnica sa zaštitom od prenapona.

– bez ikakvih izvora smetnji.

Metali, oksidi gvožđa ili magnetski materijali, odnosno, materijali koji provode struju ili stare instalacije žica graničnika mogu da ugroze učinak košenja. Preporučujemo da otklonite ove izvore smetnji.

– vodoravno i poravnato.

Pripremne mere:

● Pre početne instalacije pokosite travu uobičajenom kosačicom (optimalna visina trave je maksimalno 6 cm).

● Ukoliko je podloga na površini košenja tvrda i suva, pokvasite je malo kako biste lakše postavili igle za fiksiranje.

Docking station sme da bude nagnut maksimalno 8 cm prema pozadi i 2 cm prema napred. Nikada ne savijajte podnu ploču. Morate da uklonite sve neravnine ispod podne ploče da bi ona mogla potpuno da nalegne na tlo.

Varijante instalacije:

Docking station se može instalirati interno i eksterno.

Interni docking station:

Docking station (1) se instalira unutar površine košenja (A), neposredno na ivici.

Ispred docking station-a (1) mora da postoji ravna slobodna površina (2) sa poluprečnikom od najmanje 1 m. Uklonite uzvišenja ili udubljenja.

SRHR

ROELBG

Površine košenja ne smeju da se preklapaju. Pridržavajte se minimalnog rastojanja ≥1m između žica graničnika na dve površine košenja.

0478 131 9644 C - SR

Ispred i iza docking station-a (1) postavite žicu graničnika (2) 0,6 m pravom linijom i pod pravim uglom u odnosu na podnu ploču. Nakon toga, žicom graničnika pratite ivicu površine košenja.

Eksterni docking station:

Docking station (1) se instalira van površine košenja (A).

U kombinaciji sa eksternim docking station-om, za odmaknut povratak kući moraju da se instaliraju

detektorske petlje. (Ö 12.12)

Potreban prostor za eksterni docking station:

Kako bi priključivanje i isključivanje propisno funkcionisalo, docking station (1) može da se instalira kao na slici sa prolazom (2). Područja oko docking station-a i van žice graničnika moraju da budu ravna i mora postojati mogućnost da se po njima slobodno vozi. Uklonite uzvišenja ili udubljenja.

Prolazi (2) se instaliraju pomoću šablona za prolaze (3). (Ö 12.11)

Minimalno rastojanje podne ploče od početka prolaza: ≥ 50 cm

Širina bočne strane slobodne površine: 40 cm Maksimalno rastojanje od površine košenja: ≤ 12 m

Instalirajte docking station na zid:

Ako se docking station instalira na zid, na podnoj ploči mora da se po izboru, levo ili desno, pomoću kombinovanih klešta odlomi deo (1), da bi se napravilo mesta za mrežni kabl (2).

0478 131 9644 C - SR

9.2 Priključci docking station-a

Skidanje poklopca:

Rasklapanje panela:

Sklapanje panela:

SRHR

ROELBG

Poklopac (1) lagano povlačite nalevo i nadesno, kao što je prikazano na slici, i skinite ga povlačenjem nagore.

Rasklopite panel (1) prema napred. Držite panel u rasklopljenom položaju, jer se zbog opruga šarki sam sklapa.

Priključci za žicu graničnika (1) i strujni kabl (2) zaštićeni su od meteoroloških uticaja kada je panel zatvoren.

Sklopite panel (1) prema pozadi – pazite da nijedan kabl ne bude uklješten.

Postavljanje poklopca:

0478 131 9644 C - SR

Postavite poklopac (1) na docking station i pustite da uđe u ležište – pazite da nijedan kabl ne bude uklješten.

9.3 Priključivanje voda za napajanje na

docking station

Napomena:

Utikač i utičnica moraju da budu čisti.

● Skinite poklopac za docking station i

rasklopite panel. (Ö 9.2)

Utikač napajanja (1) priključite na platinu docking station-a.

9.4 Instalacioni materijal

Ako žicu graničnika ne postavlja distributer, potreban je dodatni materijal za instalaciju, koji nije deo obima isporuke, kako bi robotska kosilica mogla da se pusti u rad. (Ö 18.)

Vodite strujne kablove kroz vođicu kabla (1) na panelu.

● Sklopite panel. (Ö 9.2)

Kompleti za instalaciju sadrže žicu graničnika na koturu (1) kao i igle za fiksiranje (2) i spojnice za žicu (3). U obimu isporuke kompleta za instalaciju mogu biti sadržani dodatni delovi, koji nisu potrebni za instalaciju.

9.5 Podešavanje visine košenja

Strujni kabl utisnite kao što je prikazano na slici u vođicu kabla (1) i dalje kroz rasterećenje vučnog kabla (2) i kroz kanalicu (3) vodite do napajanja.

● Zatvorite poklopac docking station-a. (Ö 9.2)

Sve dok žica graničnika ne uraste u travu, podesite visinu košenja tokom prvih nekoliko nedelja barem na 4. stepen kako ne biste oštetili žicu graničnika i da biste osigurali bezbednu upotrebu.

1, 2. i 3. stepen visine su posebno namenjeni veoma ravnim površinama košenja (neravnine na podlozi < +/- 1 cm).

0478 131 9644 C - SR

Najmanja visina košenja:

1. stepen (20 mm) Najveća visina košenja:

8. stepen (60 mm) – Otvorite zaklopku. (Ö 15.2)

Okrenite obrtno dugme (1). Marker (2) pokazuje podešenu visinu košenja.

Obrtno dugme može da se povuče nagore i skine sa elementa za podešavanje. Ova konstrukcija služi za bezbednost (na taj način se obezbeđuje da uređaj ne može da se podigne ili nosi preko obrtnog dugmeta), odn. za zaštitu promene visine košenja od strane neovlašćenih osoba.

● Instaliranje docking station-a

● Postavljanje žice graničnika

● Priključivanje žice graničnika

● Spajanje robotske kosačice i docking

station-a

● Provera instalacije

● Programiranje robotske kosačice

● Završetak početne instalacije

Neophodno je da se prođu svi koraci asistenta za početnu instalaciju, jer će robotska kosačica samo u tom slučaju biti spremna za rad.

Asistent za početnu instalaciju može ponovo da se aktivira pomoću resetovanja (vraćanja na fabrička podešavanja). (Ö 11. 17)

Pripremne mere:

● Pre početne instalacije pokosite travu uobičajenom kosačicom (optimalna visina trave je maksimalno 6 cm).

● Ukoliko je podloga na površini košenja tvrda i suva, pokvasite je malo kako biste lakše postavili igle za fiksiranje.

● RMI 422 PC:

Ovlašćeni STIHL distributer treba da aktivira robotsku kosačicu i dodeli je adresi elektronske pošte vlasnika. (Ö 10.)

Pri rukovanju menijem, pridržavajte se uputstva iz poglavlja „Uputstva za rukovanje“. (Ö 11. 1)

Pomoću kursora birate opcije, stavke menija odn. tasterska polja.

Pomoću tastera OK otvarate podmeni odn. potvrđujete izbor.

Pomoću tastera Nazad napuštate aktivni meni, odnosno vraćate se jedan korak unazad u asistentu za početnu instalaciju.

Ukoliko se u toku početne instalacije pojave greške ili smetnje, pojaviće se odgovarajuća poruka na displeju. (Ö 24.)

9.7 Podešavanje jezika, datuma, tačnog vremena

● Pritiskanjem bilo kog tastera na displeju aktiviraće se uređaj i samim tim i instalacioni asistent.

SRHR

ROELBG

9.6 Napomene za početnu instalaciju

Za instalaciju robotske kosačice na raspolaganju Vam je instalacioni asistent za početnu instalaciju. Ovaj program Vas vodi kroz ceo proces početne instalacije:

● Podešavanje jezika, datuma, tačnog vremena

0478 131 9644 C - SR

Izaberite željeni jezik za displej i potvrdite tasterom OK.

Izabrani jezik potvrdite tasterom OK odn. izaberite opciju „Promeniti“ i ponovite postupak izbora jezika.

● Ukoliko je neophodno, unesite 9-cifreni serijski broj robotske kosilice. Ovaj broj je odštampan na pločici s podacima (pogledajte opis uređaja). (Ö 3.1)

Trenutni datum podesite pomoću kursora na komandnoj konzoli i potvrdite tasterom OK.

Trenutno tačno vreme podesite pomoću kursora na komandnoj konzoli i potvrdite tasterom OK.

9.8 Instalacija docking station-a

Obratite pažnju na poglavlje „Napomene o docking station-u“ (Ö 9.1) i primere instalacije (Ö 27.) u ovom uputstvu za upotrebu.

● Priključite kabl za napajanje na docking station. (Ö 9.3)

● Pri instalaciji docking station-a na zid postavite kabl za napajanje ispod podne ploče. (Ö 9.1)

Pričvrstite docking station (B) na željenoj lokaciji pomoću četiri kočića za fiksiranje (E).

● Postavite napajanje van površine košenja, na mestu zaštićenom od sunčeve svetlosti, vlage i vode, te ako je potrebno, pričvrstite ga za zid.

Pravilno funkcionisanje napajanja moguće je samo pri temperaturi

okoline između 0°C i 50 °C.

● Sve strujne kablove položite i pričvrstite

za tlo izvan površine košenja, naročito izvan dometa noža za košenje ili ih postavite u kanalicu.

● Odmotajte strujni kabl u blizini docking station-a da biste izbegli smetnje u signalu žice.

● Priključite mrežni utikač.

Na docking station-u, crveni LED treperi brzo, sve dok se ne priključi žica graničnika. (Ö 13.1)

● Posle završetka radova, pritisnite taster OK.

0478 131 9644 C - SR

Kod eksternog docking stationa:

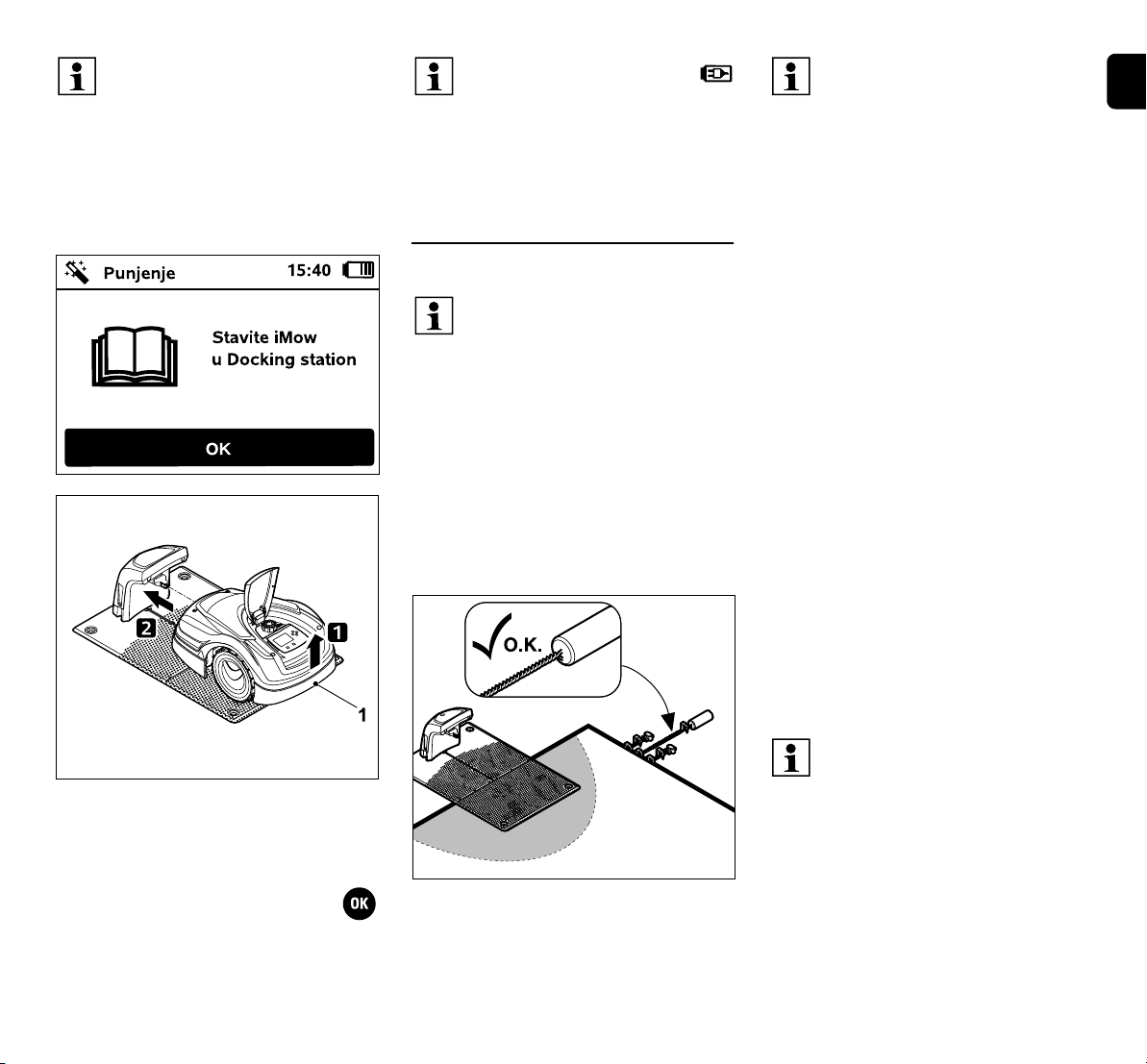

Posle završetka prve instalacije odredite bar jednu početnu tačku izvan prolaza ka docking station-u. Učestalost pokretanja treba da definišete tako da 0 od 10 košenja (0/10) počinje od docking station-a (početna tačka 0). (Ö 11.15)

Malo podignite robotsku kosilicu na ručki za nošenje (1), kako biste rasteretili pogonske točkove. Uređaj, oslonjen na prednje točkove, gurnite u docking station.

Nakon toga, pritisnite taster OK na displeju.

Ako je akumulator ispražnjen, posle priključivanja će se u desnom gornjem uglu displeja umesto simbola akumulatora pojaviti simbol mrežnog utikača i akumulatora, dok se postavlja žica graničnika. (Ö 15.7)

9.9 Postavljanje žice graničnika

Pre postavljanja žice, pročitajte celo poglavlje „Žica graničnika“ i pridržavajte se uputstava. (Ö 12.)

Posebno pažljivo isplanirajte postavljanje žice, pazite na

rastojanja, istovremeno postavite i zabranjene zone, rezerve žice, kanalice, sporedne površine i prolaze.

Kod površina košenja od < 100 m² ili pri dužini žice od < 175 m, pribor AKM 100 mora da se instalira zajedno sa žicom graničnika.

Koristite samo originalne igle za fiksiranje i originalnu žicu graničnika. Kompleti za instalaciju sa neophodnim materijalom za instalaciju dostupni su kao pribor kod ovlašćenog STIHL distributera. (Ö 18.)

Zabeležite polaganje žice na skici bašte. Sadržaj skice:

– Kontura površine košenja sa važnim

preprekama, granicama i mogućim zabranjenim zonama u kojima nije dozvoljena upotreba robotske kosilice. (Ö 27.)

– Pozicija docking station-a (Ö 9.1) –Položaj žice graničnika

Žica graničnika nakon kratkog vremenskog perioda uraste u tlo i više ne može da se vidi. Posebno označiti žicu položenu oko prepreka.

–Položaj spojnica za žicu

Postavljene spojnice za žicu posle kratkog vremenskog perioda ne mogu više da se vide. Zabeležite njihov položaj da biste, po potrebi, mogli da ih zamenite. (Ö 12.16)

Žica graničnika mora da se postavi u kontinuiranom toku oko cele površine košenja. Maksimalna dužina: 500 m

Robotska kosilica ni u jednoj tački ne sme da bude udaljena više od 17 m od žice graničnika jer to onemogućava prepoznavanje signala kabla.

SRHR

ROELBG

0478 131 9644 C - SR

Postavite žicu graničnika polazeći od docking station-a. Pri tom treba imati u vidu razliku između internog docking

station-a i eksternog docking station-a. Pokretanje kod internog docking

station-a:

Ukoliko koristite opciju odmaknutog povratka kući (koridor), žica graničnika ispred i iza docking station-a, u dužini od najmanje 1,5 m, mora da bude postavljena pravo i pod pravim uglom u odnosu na podnu ploču. (Ö 11.14)

Pokretanje kod eksternog docking station-a:

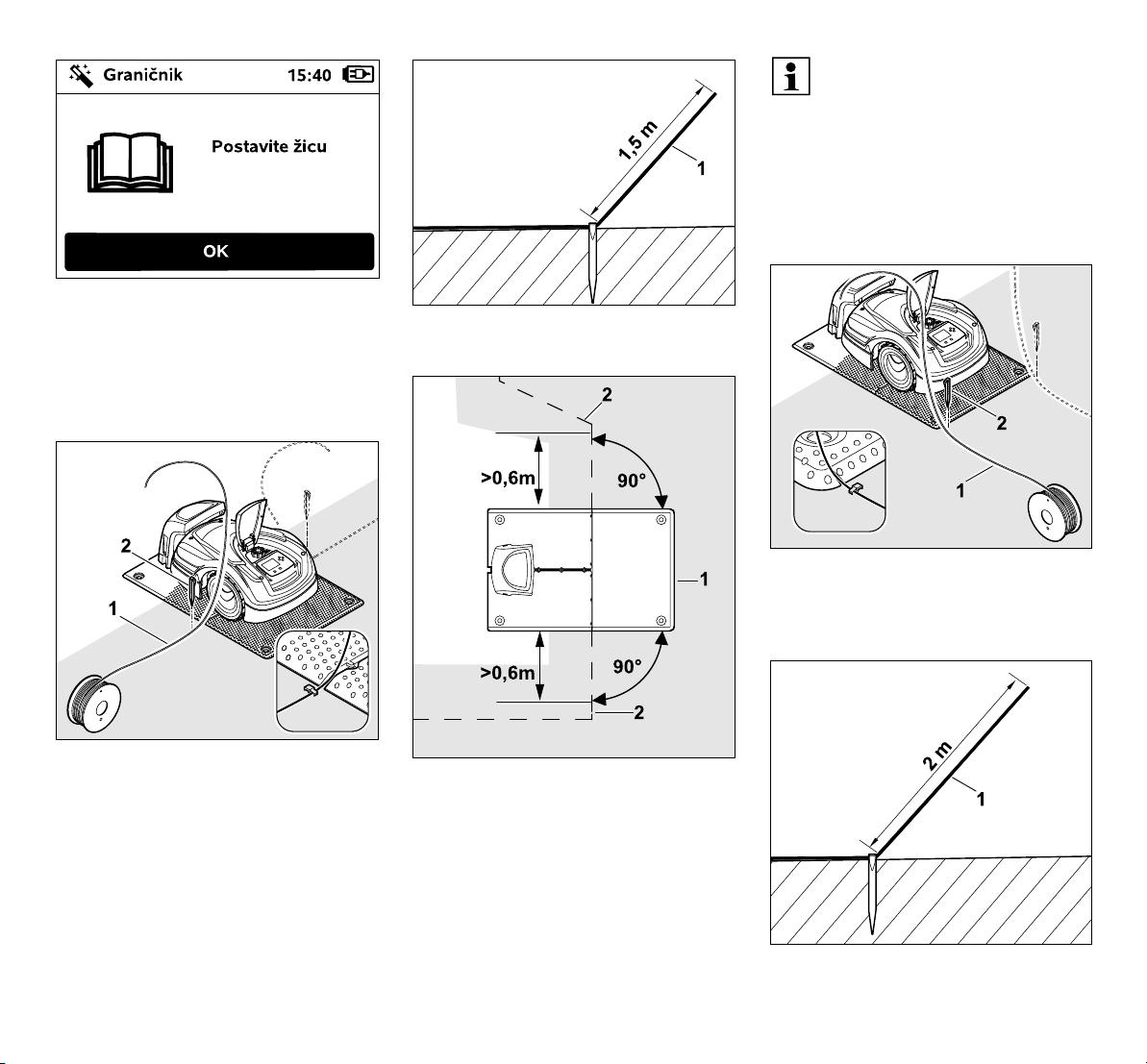

Predvidite slobodan kraj žice (1) dužine od oko 1,5 m.

Žicu graničnika (1) levo ili desno iza podne ploče, pričvrstite za tlo direktno pored izlaza za žicu pomoću igle za fiksiranje (2).

Žicu graničnika (1) levo ili desno pored podne ploče, pričvrstite za tlo direktno pored izlaza za žicu pomoću igle za fiksiranje (2).

Ispred i iza docking station-a (1) postavite žicu graničnika (2) na rastojanju od 0,6 m, pravom linijom i pod pravim uglom u odnosu na podnu ploču. Nakon toga, žicom graničnika pratite ivicu površine košenja.

0478 131 9644 C - SR

Predvidite slobodan kraj žice (1) dužine od oko 2m.

Postavljanje žice na površini košenja:

Izbegavajte polaganje pod oštrim uglovima (manjim od 90°). Na oštrim uglovima travnjaka pričvrstite žicu graničnika (1) za tlo pomoću igala za fiksiranje (2) kao na slici.(Ö 12.6)

Posle ugla od 90°, žica mora da se položi pravo u dužini najmanje jednog iMow Ruler-a pre instalacije sledećeg ugla.

SRHR

ROELBG

Ispred i iza docking station-a (1) postavite žicu graničnika (2) sa rastojanjem od 50 cm i pod pravim uglom u odnosu na podnu ploču. Nakon toga možete da instalirate prolaz (Ö 12.11) ili da pomoću žice graničnika uokvirite ivicu površine košenja.

Bočno pored podne ploče (3) mora da postoji površina sa minimalnom širinom od 40 cm po kojoj može da se slobodno vozi.

Dodatne informacije o instalaciji eksternog docking station-a navedene su u poglavlju Primeri instalacija. (Ö 27.)

Postavite žicu graničnika (1) oko površine košenja i oko eventualnih prepreka (Ö 12.9) i pričvrstite za tlo pomoću igala za fiksiranje (2). Kontrolišite rastojanja pomoću iMow Ruler-a. (Ö 12.5)

Robotska kosilica ni u jednoj tački ne sme da bude udaljena više od 17 m od žice graničnika jer to onemogućava prepoznavanje signala kabla.

Prilikom polaganja žice oko visokih prepreka kao što su zidovi ili visoke leje (1), na uglovima se morate pridržavati odgovarajućeg rastojanja žice da ne bi došlo do trenja između robotske kosilice i prepreke. Postavite žicu graničnika (2) pomoću iMow Ruler-a (3) kao što je prikazano na slici.

● Ako je potrebno, produžite žicu graničnika pomoću isporučenih spojnica za žicu. (Ö 12.16)

● Ako postoji više povezanih površina košenja, postavite sporedne površine (Ö 12.10) odn. povežite ove površine košenja pomoću prolaza. (Ö 12.11)

0478 131 9644 C - SR

Poslednja igla za fiksiranje kod internog docking station-a:

Poslednju iglu za fiksiranje (1) zakucajte levo odn. desno pored podne ploče, neposredno pored izlaza za žicu. Skratite žicu graničnika (2) na oko 1,5 m slobodne dužine.

Poslednja igla za fiksiranje kod eksternog docking station-a:

Završetak polaganja žice:

● Prekontrolišite pričvršćivanje žice graničnika za tlo, neka vam orijentir za to bude jedna igla za fiksiranje po metru. Žica graničnika uvek mora da leži na travi. Potpuno zakucajte igle za fiksiranje.

● Posle završetka radova, pritisnite taster OK.

Ukoliko je punjenje akumulatora previše slabo za preostale korake asistenta za početnu instalaciju, pojaviće se odgovarajuća poruka. U tom slučaju, robotsku kosilicu ostavite u glavnom docking stationu i nastavite da punite akumulator. Prelazak na sledeći korak asistenta za početnu instalaciju pomoću tastera OK biće moguć tek kada se postigne potreban napon akumulatora.

9.10 Priključivanje žice graničnika

Robotsku kosilicu (1) ostavite kao što je prikazano na slici iza docking station-a (2) unutar površine košenja, a onda pritisnite taster OK.

Poslednju iglu za fiksiranje (1) zakucajte levo odn. desno iza podne ploče, neposredno pored izlaza za žicu. Skratite žicu graničnika (2) na oko 2 m slobodne dužine.

Izvucite mrežni utikač iz utičnice za napajanje, a onda pritisnite taster OK.

0478 131 9644 C - SR

+ 424 hidden pages

Stihl RMI 422.0 Instruction Manual [bg, el, hr, ro, sr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Sadržaj

2. O ovom uputstvu za upotrebu

2.1 Opšte napomene Ovo uputstvo za upotrebu je originalno

2.2 Varijante za različite zemlje:

2.3 Kako da čitate ovo uputstvo za upotrebu

3. Opis uređaja

3.1 Robotska kosilica

3.2 Docking station

3.3 Displej

4. Kako funkcioniše robotska kosilica

4.1 Princip rada

5. Bezbednosni uređaji

5.1 Taster STOP

5.2 Blokada uređaja

5.3 Zaštitni poklopci

5.4 Senzor udarca

5.5 Zaštita pri podizanju:

5.6 Senzor nagiba

5.7 Osvetljenje displeja

5.8 Zaštita od krađe

5.9 GPS zaštita

6. Za vašu bezbednost

6.1 Opšte napomene

6.2 Odeća i oprema

6.3 Upozorenje – opasnost od električne energije

6.4 Akumulator

6.5 Transport mašine

6.6 Pre puštanja u rad

6.7 Programiranje

6.8 Tokom rada

6.9 Održavanje i popravke

6.10 Skladištenje u slučaju dužeg nekorišćenja

6.11 Odlaganje

7. Opis simbola

8. Sadržaj paketa

9. Početna instalacija

9.1 Napomene o docking station-u Zahtevi koje treba da ispuni mesto za

9.2 Priključci docking station-a

9.4 Instalacioni materijal

9.5 Podešavanje visine košenja

9.7 Podešavanje jezika, datuma, tačnog vremena

9.6 Napomene za početnu instalaciju

9.8 Instalacija docking station-a

9.9 Postavljanje žice graničnika

9.10 Priključivanje žice graničnika
