STIHL RMI 422, RMI 422 P, RMI 422 PC
HU
Használati útmutató
LV
Lietošanas pamācība
LT
Naudojimo instrukcija
RU
Инструкция по эксплуатации
ET
Kasutusjuhend
RMI 422.0 RMI 422.0 P RMI 422.0 PC
C
0478 131 9744 C. E20 © 2020 STIHL Tirol GmbH
1
0478 131 9744 C
1
2
2
0478 131 9744 C
Tisztelt vevő!
Örvendünk, hogy a STIHL mellett döntött.
Termékeinket csúcsminőségben
fejlesztjük ki és gyártjuk, ügyfeleink
szükségleteinek megfelelően. Így nagy
megbízhatóságú termékek jönnek létre,
extrém igénybevétel esetén is.
A STIHL a szerviz terén is csúcsminőséget
nyújt. Márkaszervizünk kompetens
tanácsadást és betanítást, valamint átfogó
műszaki segítséget nyújt.
Köszönjük bizalmát, és sok örömöt
kívánunk a STIHL terméke használatával.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELŐTT
OLVASSA EL ÉS ŐRIZZE MEG.
1. Tartalomjegyzék
A használati útmutatóhoz 4
Általános információk 4
Országok szerinti változatok 4
Útmutató a használati útmutató
olvasásához 5
A gép leírása 6
Robotfűnyíró 6
Dokkoló állomás 7
Kijelző 8
A robotfűnyíró működése 9
Működési elv 9
Biztonsági berendezések 10
STOP gomb 10
Gépzárolás 10
Védőburkolatok 10
Ütközésérzékelő 10
Felemelés elleni védelem 11
Dőlésérzékelő 11
A kijelző megvilágítása 11
Riasztó 11
GPS-es védelem 11
A biztonság érdekében 11
Általános információk 11
Ruházat és felszerelés 12
Figyelem – elektromos sérülések
veszélye 13
Akkumulátor 13
A gép szállítása 14
Üzembe helyezés előtt 14
Programozás 15
Üzemeltetés közben 15
Karbantartás és javítások 16
Tárolás hosszabb üzemszünet
esetén 17
Hulladékkezelés 17
A szimbólumok leírása 18
Szállítási terjedelem 18
Első telepítés 19
Megjegyzések a dokkoló
állomáshoz 19
A dokkoló állomás csatlakozói 21
A hálózati kábel csatlakoztatása a
dokkoló állomáshoz 22
Szerelési anyagok 23
A vágási magasság beállítása 23
Utasítások az első telepítéshez 23

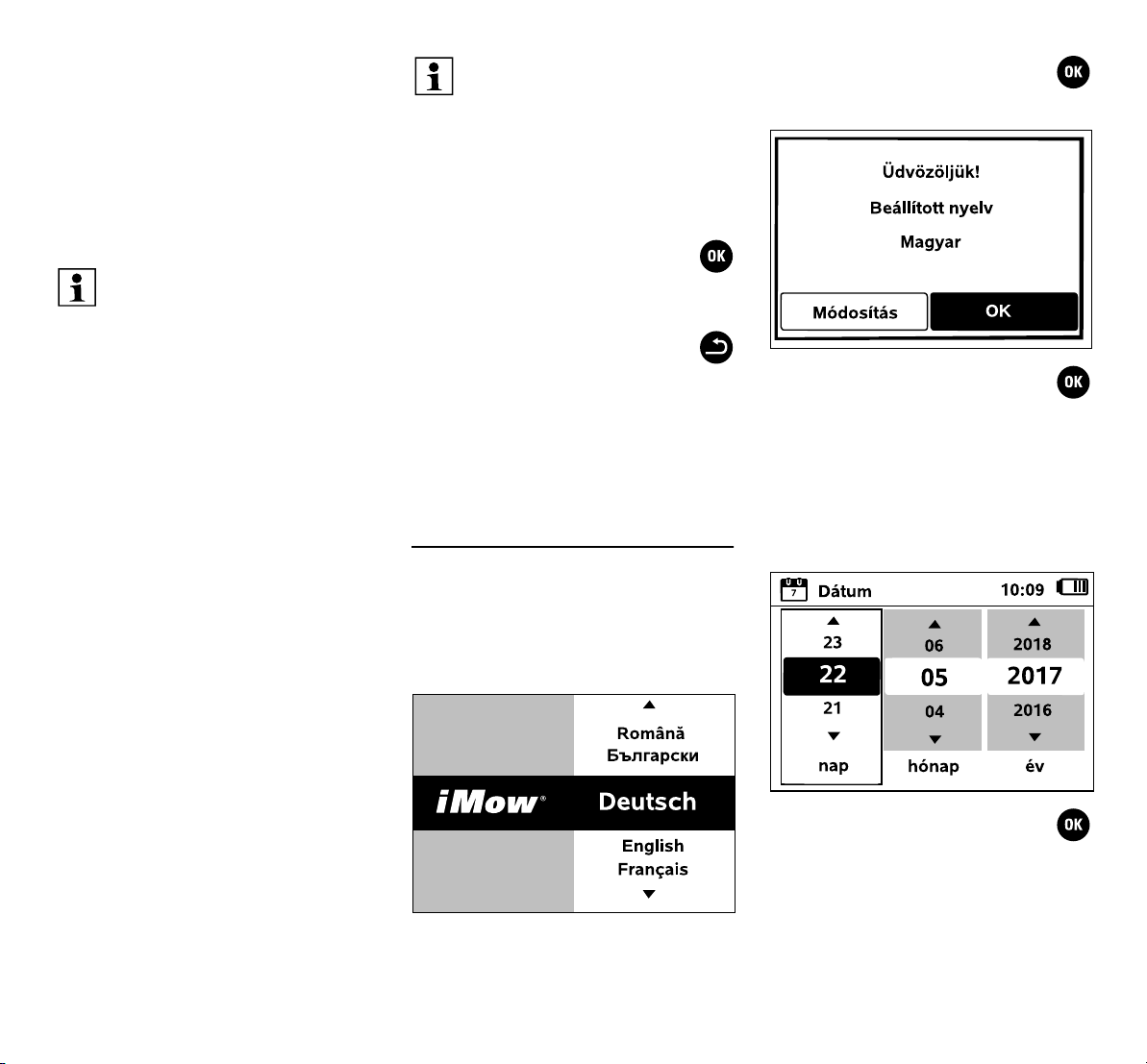

A nyelv, a dátum és a pontos idő
beállítása 24
A dokkoló állomás telepítése 25
A határoló huzal lefektetése 26
A határoló huzal csatlakoztatása 29
A robotfűnyíró és a dokkoló
állomás párosítása 33
A telepítés ellenőrzése 34
A robotfűnyíró programozása 35
Az első telepítés befejezése 36
Első nyírás az első telepítés után 37
iMow alkalmazás 37
Menü 38
Kezelési információk 38
Állapotkijelzés 39
Információs terület 40
Főmenü 40
Parancsok 41
Nyírási terv 42
Aktív idők42
Nyírási idő 43
Információ 43
Beállítások 44
iMow – gépbeállítások 44
Az esőérzékelő beállítása 45
HULV
LTRUET
0478 131 9744 C - HU
Klórmentesen fehérített papír. A papír újrahasznosítható. A védőborító halogénmentes.
3
Az állapotkijelzés beállítása 45
Te le p ít é s 46
Indulási pontok beállítása 47
Biztonság 48
Szervizelés 49
Határoló huzal 50
A határoló huzal lefektetésének
megtervezése 50
A nyírási terület vázlatának
elkészítése 51
A határoló huzal lefektetése 51
A határoló huzal csatlakoztatása 52
Huzaltávolságok – az iMow Ruler
vonalzó használata 52
Éles sarkok 53
Szűk területek 53
Összekötő szakaszok kialakítása 53
Elzárt területek 54
Mellékterületek 55
Folyosók 55
Keresőhurkok az eltolt
visszatéréshez 57
Precíz szegélynyírás 58
Lejtős részek a nyírási területen 58
Huzaltartalék kialakítása 58
A huzalösszekötők használata 59
Kis szegélytávolságok 59
Dokkoló állomás 60
A dokkoló állomás kezelőelemei 60
Fűnyírási tanácsok 60
Általános információk 60
Mulcsozás 61
Aktív idők61
Nyírási idő 61
Dokkterület (RMI 422 PC) 61
A gép üzembe helyezése 61
Előkészületek 61
Fedél 62
A programozás beállítása 62
Fűnyírás az automatika
használatával 63
Az aktív időktől független nyírás 63
A robotfűnyíró dokkolása 64
Az akkumulátor feltöltése 64
Karbantartás 65
Karbantartási terv 65
A gép tisztítása 66
A fűnyíró kés kopáshatárainak
ellenőrzése 66
A fűnyíró kés le- és felszerelése 67
A fűnyíró kés élezése 68
A menesztő tárcsa le- és
felszerelése 68
Huzalszakadás keresése 68
Tárolás és téli leállítás 69
A dokkoló állomás leszerelése 70
Általános pótalkatrészek 71
Külön tartozékok 71
A kopás minimalizálása és a
meghibásodások elkerülése 71
Környezetvédelem 72
Az akkumulátor kiszerelése 72
Szállítás 73
A gép megemelése vagy
hordozása 74
A gép rögzítése hevederekkel 74
A gyártó uniós megfelelőségi
nyilatkozata 74
Automatikus, akkumulátoros
robotfűnyíró (RMI) dokkoló
állomással (ADO) 74
Műszaki adatok 75
Üzenetek 76
Hibakeresés 83
Szervizelési időpontok 87
Az átadás igazolása 87
A szervizelés igazolása 87
Telepítési példák 88
2. A használati útmutatóhoz
2.1 Általános információk
Ez a használati utasítás a 2006/42/EC
irányelv értelmében a gyártó által kiadott
eredeti használati útmutatónak minősül.
A STIHL folyamatosan dolgozik
termékpalettájának továbbfejlesztésén,
ezért fenntartjuk a termékkialakítás, a
technológia és a felszereltség
megváltoztatásának jogát.
A fentiek miatt ennek a kiadványnak az
adatai és ábrái alapján semmilyen igény
nem támasztható.
A jelen használati utasításban adott
esetekben olyan modellek leírása is
szerepelhet, amely nem minden
országban kaphatók.
Ezt a használati utasítást szerzői jogok
védik. Minden jog fenntartva, különös
tekintettel a sokszorosítás, a fordítás és az
elektronikus rendszerek segítségével
történő feldolgozás jogára.
2.2 Országok szerinti változatok
A STIHL a célországtól függően eltérő
csatlakozódugókkal és kapcsolókkal
szerelt gépeket szállít.
Az ábrákon Euro csatlakozóval
rendelkező gépek láthatók – a más kivitelű
csatlakozóval szerelt gépeket ugyanilyen
módon kell a hálózathoz csatlakoztatni.
4
0478 131 9744 C - HU
2.3 Útmutató a használati útmutató olvasásához
Az ábrák és a szövegek adott kezelési
lépéseket írnak le.
A gépen található valamennyi szimbólum
magyarázata megtalálható a jelen
használati útmutatóban.
Az ábrák nézőpontja:
A „bal“ és a „jobb“ értelmezése a
használati útmutatóban:
A kezelő a gép mögött áll (munkahelyzet),
és a haladási irányban előrefelé tekint.
Hivatkozás fejezetre:
Kapcsolódó és további magyarázatot
nyújtó fejezetekre és pontokra nyíl hívja fel
a figyelmet. A következő példában egy
fejezetre történő utalás látható: (Ö 3.)
Szövegrészek jelölése:
A leírt utasítások az alábbi példákban
látható módon lehetnek jelölve.
A felhasználó beavatkozását igénylő
kezelési lépések:
● Lazítsuk meg az 1-es csavart
csavarhúzóval, húzzuk meg a 2-es kart
...
Általános felsorolások:
– a termék sportrendezvényeken vagy
egyéb versenyeken való használata
Kiemelt jelentőségű szövegrészek:
A kiemelt jelentőségű szövegrészek
hangsúlyozása érdekében ezeket a
részeket a használati útmutatóban az
alábbi szimbólumok egyikével jelöljük.
Veszély!
Figyelmeztetés balesetveszélyre és
súlyos személyi sérülésekre. A leírt
tevékenységet szükséges vagy
tilos elvégezni.
Figyelem!
Figyelmeztetés személyi sérülések
veszélyére. A leírt tevékenység
lehetséges vagy valószínű
sérülésektől óv meg.
Vigyázat!
A leírt tevékenységgel könnyű
sérülések, ill. anyagi károk
kerülhetők el.
Megjegyzés
A gép tökéletesebb használatára
vagy a lehetséges hibás kezelés
elkerülésére vonatkozó információ.
Ábrára hivatkozó szövegrészek:
A gép használatához szükséges bizonyos
ábrák a használati utasítás legelején
találhatók.
A használati utasítás szövegrészei
mellett látható fényképezőgép-
szimbólum az ábraoldalakon
található megfelelő ábrára
hivatkozik.
Ábrák szövegrészekkel:
Az adott ábrára vonatkozó, az ábrán
látható alkatrészekre utaló számokat
tartalmazó kezelési lépések közvetlenül
az ábra után találhatók.
Példa:
1
HULV
LTRUET
Az irányítógombok (1) a menükön belüli
navigációra szolgálnak, a beállítások
megerősítése és az egyes menüpontok
megnyitása az OK gomb (2) segítségével
történik. A „Vissza” gomb (3) segítségével
lehet kilépni a menükből.
0478 131 9744 C - HU
5
3. A gép leírása
3.1 Robotfűnyíró
1 Mozgó csapágyazású burkolat
(Ö 5.4), (Ö 5.5)
2 Védőszegély
3 Töltőcsatlakozók:
csatlakoztatás a dokkoló
állomáshoz
4 Elülső hordfogantyú (a mozgó
burkolatba építve) (Ö 21.1)
5 STOP gomb (Ö 5.1)
6 Fedél (Ö 15.2)
7 Hajtott kerék
6
8 Hátsó hordfogantyú (a mozgó
burkolatba építve) (Ö 21.1)
9 Esőérzékelő (Ö 11.12)
10 Te ke r őgomb a vágásmagasság-
állításhoz (Ö 9.5)
11 Adattábla a gépszámmal
12 Első kerék
13 Mindkét oldalán köszörült fűnyíró
kés (Ö 16.4)
14 Nyírószerkezet
0478 131 9744 C - HU

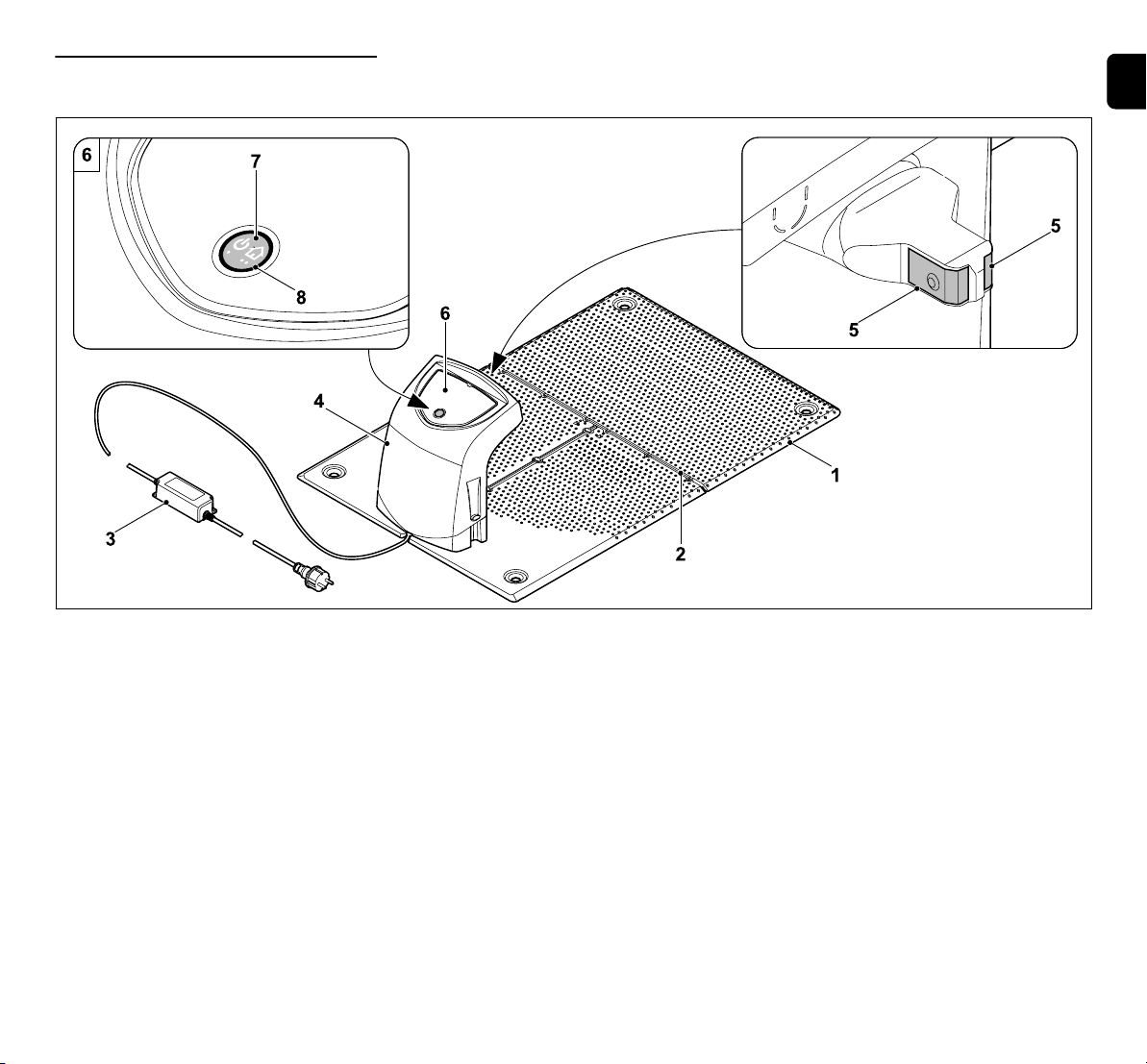

3.2 Dokkoló állomás
1 Alaplemez
2 Kábelvezetők a határoló huzalhoz
(Ö 9.10)
3 Hálózati tápegység
4 Levehető burkolat (Ö 9.2)
5 Töltőcsatlakozók:
csatlakozóérintkezők a
robotfűnyíróhoz
6 Kezelőpanel
gombbal és LED-del (Ö 13.1)
7 Gomb
8 LED-kijelző
HULV
LTRUET
0478 131 9744 C - HU
7

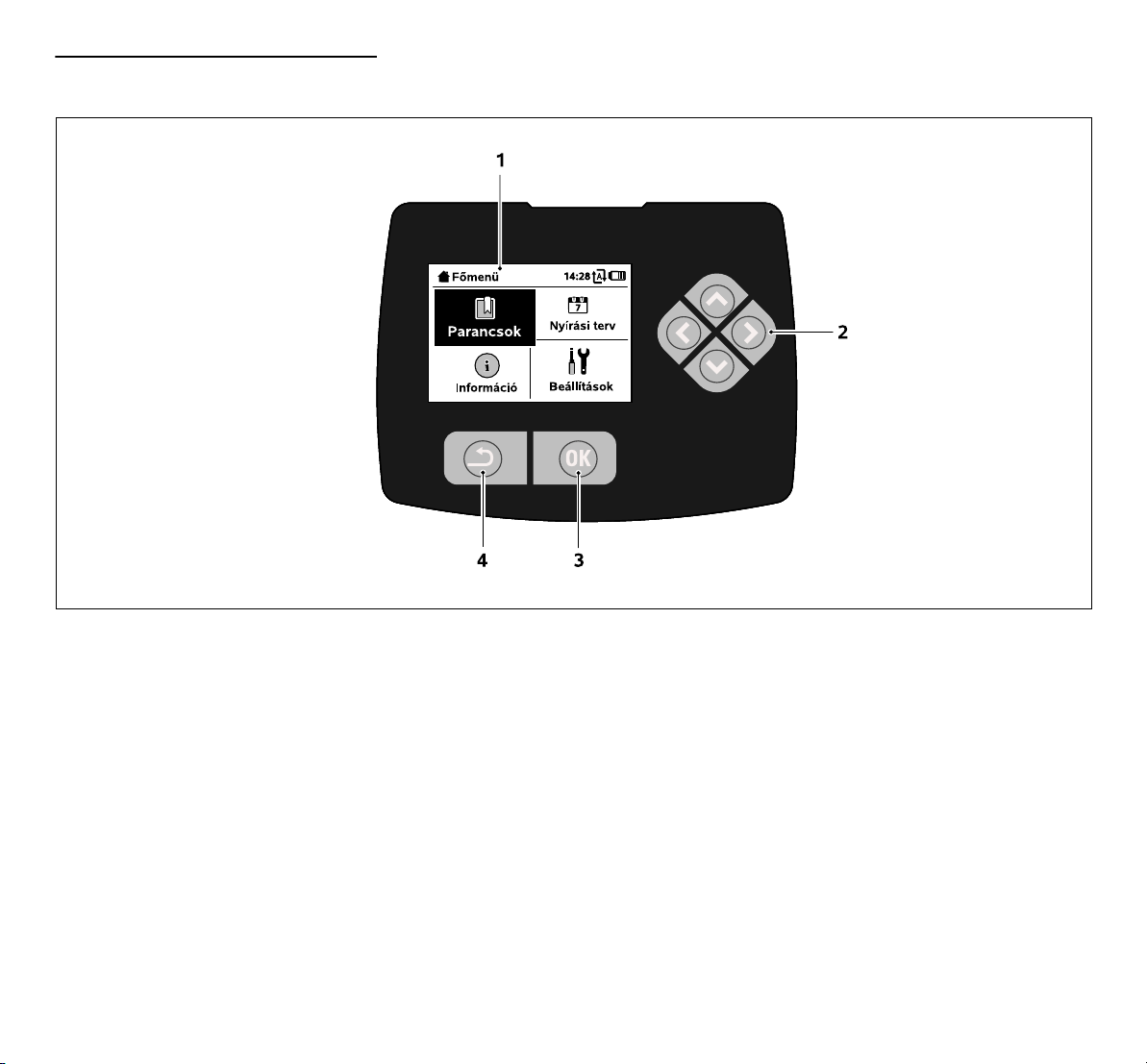

3.3 Kijelző
1 Grafikus kijelző
2 Irányítógombok:
navigálás a menükben (Ö 11. 1)
3 OK gomb:
navigálás a menükben (Ö 11. 1)
4 „Vissza” gomb:
navigálás a menükben
8
0478 131 9744 C - HU
4. A robotfűnyíró működése
4.1 Működési elv
HULV
LTRUET
A robotfűnyírót (1) a füves területek
automatikus nyírására tervezték. A gép a
gyepet véletlenszerűen kiválasztott
útvonalak mentén nyírja.
A nyírási terület (A) határainak
felismeréséhez a terület körül határoló
huzalt (2) kell lefektetni. Ezen halad
keresztül a dokkoló állomás (3) által
kibocsátott huzaljel.
A nyírási területen lévő elmozdíthatatlan
akadályokat (4) ütközésérzékelő
segítségével érzékeli a robotfűnyíró. A
0478 131 9744 C - HU
határoló huzallal le kell választani a nyírási
területről azokat a területeket (5),
amelyeken a robotfűnyírónak nem szabad
keresztülhaladnia, valamint azokat az
akadályokat, amelyeknek nem ütközhet
neki a gép.
Az automatikus nyírási funkció
bekapcsolása esetén a robotfűnyíró az
aktív idők alatt (Ö 14.3) magától elhagyja
a dokkoló állomást, és elkezdi a fűnyírást.
Az akkumulátor feltöltéséhez a
robotfűnyíró önállóan visszatér a dokkoló
állomásra. A nyírási és töltési ciklusok
aktív időkön belüli számát, illetve
időtartamát teljesen automatikusan
határozza meg a gép. Ez gondoskodik a
szükséges heti nyírási időtartam
eléréséről.
Az automatikus nyírási funkció
kikapcsolásakor, illetve az aktív időktől
független nyírási ciklusok esetén a
„Nyírás indítása”, illetve a „Nyírás
késleltetett indítása” parancsokkal
indítható el a nyírás. (Ö 11.5)
9
A STIHL robotfűnyíró
megbízható módon,
zavartalanul
üzemeltethető másik
robotfűnyírók közvetlen
közelében. Az
elektromágneses
hullámok kibocsátása szempontjából a
huzaljel eleget tesz az EGMF (Európai
Kertigép-gyártók Egyesülete)
szabványának.
Az Igen lehetőség kiválasztása esetén a
robotfűnyíró a nyírási terv szerint nyírja
tovább a területet.
A Nem lehetőség kiválasztásakor a
robotfűnyíró álló helyzetben marad a
nyírási területen, és az automatika
kikapcsol. (Ö 11.5)
A STOP gomb hosszabb lenyomva
tartása a gépzárolást is
bekapcsolja. (Ö 5.2)
A gépzárolás feloldása:
● A gép szükség esetén bármelyik gomb
megnyomásával készenlétbe kerül.
● Oldjuk fel a robotfűnyíró
gépzárolását a megjelenített
billentyűkombinációval. Ehhez az
OK gombot és a „Vissza”
gombot a kijelzőn megjelenített
sorrendben kell megnyomni.
5. Biztonsági berendezések
A gép a biztonságos kezelés érdekében
és a szakszerűtlen kezelés
megakadályozása érdekében több
biztonsági berendezéssel van felszerelve.
Sérülésveszély!
Ha valamelyik biztonsági
berendezésen hibát észlel, akkor a
gépet tilos üzembe helyezni.
Forduljunk szakszervizhez,
lehetőség szerint STIHL
szakszervizhez.
5.1 STOP gomb
A robotfűnyíró felső részén lévő piros
STOP gomb megnyomásával azonnal
leállítható a gép működése. A fűnyíró kés
néhány másodpercen belül leáll, és a
kijelzőn megjelenik a „STOP gomb
megnyomva” üzenet. Amíg az üzenet
aktív, a robotfűnyíró biztonságos
állapotban marad, és nem helyezhető
üzembe. (Ö 24.)
Bekapcsolt automatika esetén
az üzenet OK gombbal történő
megerősítését követően a gép
rákérdez, hogy folytassa-e az
automatikus működést.
5.2 Gépzárolás
A robotfűnyírót minden esetben
zárolni kell a karbantartási és
tisztítási munkálatok, valamint a
szállítás és az ellenőrzés előtt.
Bekapcsolt gépzárolás mellett a
robotfűnyíró nem helyezhető üzembe.
A gépzárolás bekapcsolása:
–a STOP gomb hosszan tartó
megnyomásával,
–a Parancsok menüben,
–a Biztonság menüben.
A gépzárolás bekapcsolása a
„Parancsok” menü segítségével:
● A „Parancsok” menüben válasszuk ki
az „iMow zárolása” lehetőséget, majd
erősítsük meg az OK gombbal.
(Ö 11.5)
A gépzárolás bekapcsolása a
„Biztonság” menü segítségével:
● A „Beállítások” menüben nyissuk meg a
„Biztonság” almenüt. (Ö 11.16)
● Válasszuk ki a „Gépzárolás”
lehetőséget, majd erősítsük meg az OK
gombbal.
5.3 Védőburkolatok
A robotfűnyíró olyan biztonsági
védőburkolatokkal rendelkezik, amelyek
megakadályozzák, hogy véletlenül
hozzánk érhessen a fűnyíró kés és a gép
által kidobott lenyírt fű.
Ilyen védőfelszerelés a burkolat.

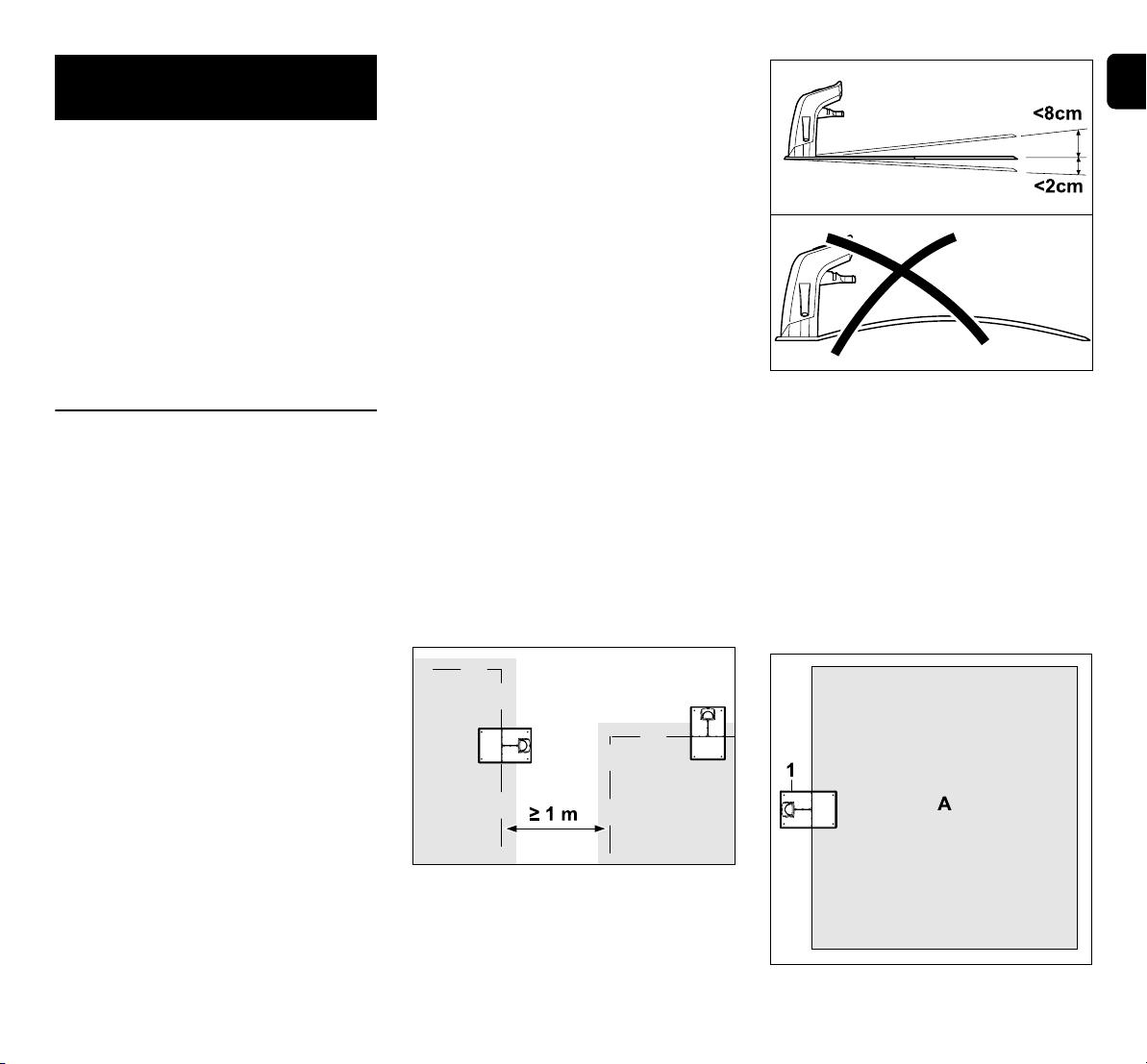

5.4 Ütközésérzékelő
A robotfűnyírót mozgó burkolattal
szerelték fel, amely ütközésérzékelőként
szolgál. A gép azonnal megáll, ha a gép az
automatikus működés során egy adott
minimális értéknél (8 cm) magasabb,
szilárd, a talajon elmozdulni nem képes
akadálynak ütközik. Ezt követően
megváltoztatja a menetirányt, és folytatja a
nyírási ciklust. Amennyiben az
ütközésérzékelő túl gyakran jelez, a
fűnyíró kést is leállítja a gép.
10
0478 131 9744 C - HU
A gép bizonyos erővel ütközik neki
az akadályoknak. A kevésbé szilárd
akadályokat, illetve a könnyű
tárgyakat (pl. a kis virágcserepeket)
emiatt felboríthatja, illetve
károsíthatja.
A STIHL azt javasolja, hogy
távolítsuk el az akadályokat, illetve
határoljuk körül azokat elzárt
területekkel. (Ö 12.9)
5.5 Felemelés elleni védelem
A robotfűnyíró azonnal megszakítja a
nyírási ciklust, ha a burkolatánál felemelik.
A fűnyíró kés ilyenkor néhány
másodpercen belül leáll.
5.6 Dőlésérzékelő
Ha működés közben a meredekség a
megengedettnél nagyobb, a robotfűnyíró
azonnal irányt vált. Felborulás esetén a
kerékhajtás és a fűnyíró motor kikapcsol.
5.7 A kijelző megvilágítása
Működés közben a kijelző megvilágítása
aktív. A megvilágításnak köszönhetően a
robotfűnyíró helye sötétben is jól látható.
5.8 Riasztó
Bekapcsolt riasztó esetén figyelmeztető
hangjelzés hallható a robotfűnyíró
megemelését követően, ha egy percen
belül nem írják be a PIN-kódot. (Ö 11.16)
A robotfűnyíró kizárólag a mellékelt
dokkoló állomással üzemeltethető. Másik
dokkoló állomást párosítani kell a
robotfűnyíróhoz. (Ö 11.16)
A STIHL az „Alacsony”, a
„Közepes” vagy a „Magas”
biztonsági fokozat beállítását
javasolja. Így biztosítható, hogy
jogosulatlan személyek nem
helyezhetik üzembe a robotfűnyírót
másik dokkoló állomással, illetve
nem változtathatják meg a
beállításokat vagy a programozást.
5.9 GPS-es védelem
Az RMI 422 PC modellt GPS-vevővel
látták el. Aktív GPS-es védelem esetén a
gép tulajdonosa értesítést kap, ha a gépet
a dokkterületen kívül helyezik üzembe.
Emellett a kijelzőn a PIN-kód megadását
kérő üzenet jelenik meg. (Ö 14.5)
Javaslat:
Mindig kapcsoljuk be a GPS-es
védelmet. (Ö 11. 16)
6. A biztonság érdekében
6.1 Általános információk
A géppel való munkavégzés
közben feltétlenül tartsuk be az
alábbi balesetvédelmi
előírásokat.
Az első üzembe helyezés előtt
figyelmesen olvassuk el a teljes
használati utasítást. A
használati utasítást gondosan
meg kell őrizni a későbbi használathoz.
Az alábbi óvintézkedések
elengedhetetlenek a személyi biztonság
érdekében, azonban a felsorolás nem
teljes körű. A gépet mindig előrelátóan,
felelősségteljesen kell üzemeltetni, és
szem előtt kell tartani, hogy a felhasználó
felelős a más személyeket ért balesetekért
vagy azok tulajdonának károsodásáért.
A „használat” magában foglalja a
robotfűnyírón, a dokkoló állomáson és a
határoló huzalon végzett összes munkát.
„Felhasználónak” minősülnek a
következők:
–a robotfűnyírót újraprogramozó, illetve
a meglévő programot megváltoztató
személyek,
–a robotfűnyírón munkálatokat végző
személyek,
– a gépet üzembe helyező vagy
bekapcsoló személyek,
– a határoló huzalt lefektető vagy
felszedő, illetve a dokkoló állomást
telepítő vagy leszerelő személyek.
Ebben a használati utasításban az iMow
alkalmazás használata is „használatnak”
minősül.
A gépet csak kipihenten, jó szellemi és
fizikai kondícióban szabad használni.
Egészségügyi panaszok esetén javasolt
az orvos megkérdezése arról, lehetségese a géppel történő munkavégzés. A
reakcióképességet befolyásoló
gyógyszerek szedése, alkohol, illetve
kábítószerek fogyasztása után tilos a
géppel dolgozni.
Ismerkedjünk meg a gép kezelőszerveivel
és használatával.
A gépet csak olyan személyek
használhatják, akik elolvasták a használati
utasítást, és értenek a gép kezeléséhez.
Az első üzembe helyezés előtt a
felhasználónak törekednie kell arra, hogy
szakszerű és gyakorlati eligazításban
részesüljön. Az eladónak vagy más
HULV
LTRUET
0478 131 9744 C - HU
11
szakembernek el kell elmagyaráznia a
felhasználónak, hogyan használható a
gép biztonságosan.
Az eligazítás során különösen arra kell
felhívni a figyelmét a felhasználónak, hogy
a géppel végzett munkához fokozott
óvatosság és koncentráció szükséges.
A kockázatok a gép előírásszerű
használata esetén sem küszöbölhetők ki
teljesen.
Fulladás miatti életveszély!
A csomagolóanyaggal játszó
gyermekeket fulladásveszély
fenyegeti. A csomagolóanyagot
mindig tartsuk távol a
gyermekektől.
Csak olyan személyeknek adjuk kölcsön
vagy bérbe a gépet, akik alapvetően
ismerik ezt a modellt és kezelését. A
használati utasítás a gép része, és mindig
mellékelni kell hozzá.
Győződjön meg arról, hogy a felhasználó
fizikailag, érzékszervileg és mentálisan
képes működtetni, valamint használni a
gépet. Ha a felhasználó fizikailag,
érzékszervileg vagy mentálisan
akadályoztatott, akkor csak felelős
személy felügyelete vagy irányítása alatt
dolgozhat vele.
Győződjön meg arról, hogy a felhasználó
nagykorú, vagy az adott ország
szabályozásai értelmében felügyelettel
szakmai képzésben vesz részt.
Figyelem - balesetveszély!
Nyírás közben ne engedjük a
gyermekeket a nyírási
területre és a gép közelébe.
Nyírás közben ne engedjük a
kutyákat és más háziállatokat
a nyírási területre és a gép
közelébe.
Biztonsági okokból a STIHL
által jóváhagyott tartozékok és kiegészítő
berendezések szakszerű felszerelésén
kívül a gép minden módosítása tilos, és a
garancia megszűnéséhez vezet. A
jóváhagyott tartozékokkal és kiegészítő
berendezésekkel kapcsolatban a STIHL
szakkereskedőknél tájékozódhat.
Különösen tilos a gépen a villanymotorok
teljesítményének vagy fordulatszámának
a módosítására irányuló beavatkozást
végezni.
Nem szabad olyan változtatásokat
végezni a gépen, amelyek a zajkibocsátás
növekedéséhez vezetnek.
A gép szoftverét biztonsági okokból soha
nem szabad módosítani vagy manipulálni.
Közterületen, parkokban, sportpályákon,
út mentén, mező- és erdőgazdasági
üzemekben történő használat során
különös óvatosság szükséges.
A géppel tilos tárgyakat, állatokat vagy
személyeket – különösen gyerekeket –
szállítani.
Soha ne engedjük, hogy mások –
különösen gyermekek – a robotfűnyíróval
húzassák magukat vagy arra felüljenek.
Figyelem – balesetveszély!
A robotfűnyírót automatikus fűápoláshoz
tervezték. Ettől eltérő alkalmazás nem
megengedett, mert veszélyes lehet, vagy
a gép károsodásához vezethet.
A felhasználó testi épségének
veszélyeztetése miatt a gépet nem szabad
többek között az alábbiakra használni:
– bokrok, sövények és cserjék nyírására,
– futónövények nyírására,
–fűápolásra tetőkerteken és
virágládákban,
– fa- és sövénynyesedék aprítására,
– gyalogutak tisztítására (felszívás,
lefújás),
– talajegyenetlenségek, pl.
vakondtúrások elegyengetésére.
6.2 Ruházat és felszerelés
Viseljünk vastag,
csúszásmentes talpú lábbelit,
és soha ne dolgozzunk mezítláb
vagy például szandálban,
–amikor a működő robotfűnyírót
közelítjük meg.
A telepítés, a karbantartási
munkálatok, valamint a gépen
és a dokkoló állomáson végzett
minden egyéb munka során
viseljünk megfelelő munkaruhát.
Soha ne viseljünk laza ruházatot, lógó
ékszert, nyakkendőt vagy sálat, amely
beakadhat a mozgó alkatrészekbe.
Különösen akkor viseljünk hosszú
nadrágot,
– amikor megközelítjük a működő
robotfűnyírót.
Karbantartási és tisztítási
munkálatok során, a huzal
lefektetésekor és
felszedésekor, valamint a
dokkoló állomás rögzítésekor mindig
12
0478 131 9744 C - HU
viseljünk vastag kesztyűt.
A fűnyíró késen végzett munkálatok során,
valamint a rögzítő cövekek és a dokkoló
állomás rögzítőinek beütésekor különösen
óvjuk a kezünket.
A gépen végzendő munkálatok előtt
mindig fogjuk össze és biztosítsuk a
hosszú hajat (pl. fejkendővel, sapkával).
A rögzítő cövekek és a dokkoló
állomás rögzítőinek beütésekor
viseljünk megfelelő
védőszemüveget.
6.3 Figyelem – elektromos sérülések veszélye
Figyelem!
Áramütésveszély!
Érintésvédelmi
szempontból különösen
fontos a hálózati kábel,
valamint a hálózati
csatlakozódugó épsége. Az
áramütés veszélyének elkerülése
érdekében tilos sérült kábeleket,
aljzatokat és csatlakozókat vagy
nem előírásszerű
csatlakozóvezetékeket használni.
Ellenőrizzük rendszeresen a
csatlakozóvezetéket, különös
tekintettel a sérülésekre és az
öregedés jeleire (töredezés).
Kizárólag eredeti hálózati csatlakozót
használjunk.
A hálózati csatlakozó nem használható a
következő esetekben:
– ha sérült vagy elhasználódott,
– ha a vezeték sérült vagy elhasználódott
– különösen a hálózati
csatlakozóvezeték épségét és
öregedését kell ellenőrizni.
A hálózati kábel, valamint a hálózati
csatlakozó karbantartási és javítási
munkáit kizárólag szakember végezheti.
Áramütés veszélye!
Tilos sérült vezetéket az elektromos
hálózathoz csatlakoztatni vagy
megérinteni az elektromos hálózatról
történő leválasztása előtt.
A hálózati adapter csatlakozóvezetékét
nem szabad átalakítani (pl. lerövidíteni). A
hálózati hálózati adapter és a dokkoló
állomás közötti kábelt nem szabad
meghosszabbítani.
A hálózati adapter és a kábel nem lehet
tartósan nedves talajon.
Áramütés veszélye!
Tilos sérült kábeleket, aljzatokat és
csatlakozókat vagy nem előírás szerinti
csatlakozóvezetékeket használni.
Mindig ügyeljünk arra, hogy a használt
hálózati vezetékeket megfelelő biztosíték
védje.
A csatlakozóvezetéket nem a vezeték
húzásával, hanem a csatlakozó és az
aljzat szétválasztásával kell kihúzni.
A gép csak olyan tápellátáshoz
csatlakoztatható, amely legfeljebb 30 mAes kioldási áramú hibaárammegszakítóval biztosított. Ezzel
kapcsolatos további információk
villanyszerelőtől kérhetők.
Ha a hálózati csatlakozót épületen kívüli
áramellátáshoz csatlakoztatják, akkor
kültéri dugaszolóaljzatot kell használni. Az
adott országban érvényes további
előírásokról a villanyszerelő ad
tájékoztatást.
Ha a gép áramfejlesztő berendezéshez
van csatlakoztatva, szem előtt kell tartani,
hogy az áramingadozások miatt
megsérülhet.
6.4 Akkumulátor
Csak eredeti akkumulátort használjunk.
Az akkumulátor kizárólag STIHL
robotfűnyírókba történő rögzített
beépítésre alkalmas. Itt optimális a
védelme, és akkor töltődik, amikor a
robotfűnyíró a dokkoló állomáson van.
Egyéb töltőkészülék nem használható. A
nem megfelelő töltőkészülék használata
áramütésveszéllyel, túlmelegedéssel vagy
maró akkumulátorfolyadék kiömlésével
járhat.
Soha ne bontsuk meg az akkumulátort.
Ügyeljünk arra, hogy az akkumulátor ne
essen le.
Ne használjunk hibás vagy deformálódott
akkumulátort.
Az akkumulátort tartsuk gyermek számára
elérhetetlen helyen.
Robbanásveszély!
Óvjuk az akkumulátort a
közvetlen napfénytől,
hőtől és nyílt lángtól. Az
akkumulátort tilos tűzbe dobni.
Az akkumulátor kizárólag a −10
°C és +50 °C közötti
hőmérséklet-tartományban
használható és tárolható.
Óvjuk az akkumulátort az esőtől
és a nedvességtől – tilos
folyadékba meríteni.
Ne tegyük ki az akkumulátort
mikrohullámú sugárzásnak vagy magas
nyomásnak.
HULV
LTRUET
0478 131 9744 C - HU
13
Soha ne kössük össze az akkumulátor
érintkezőit fémtárggyal, ezzel rövidzárlatot
okozva. A rövidzárlat károsíthatja az
akkumulátort.
A nem használt akkumulátort
fémtárgyaktól (pl. szögek, érmék,
ékszerek) távol tároljuk. Ne használjunk
fém szállítóedényeket – Robbanás- és
tűzveszély!
Nem megfelelő használat esetén az
akkumulátorból folyadék folyhat ki –
kerüljük az érintkezést az
akkumulátorfolyadékkal! Ha az
akkumulátorfolyadék véletlenül a bőrre
kerül, vízzel öblítsük le. Az
akkumulátorfolyadék szembe kerülése
esetén forduljunk orvoshoz. A kiömlő
akkumulátorfolyadék bőrizgató hatású
lehet, égési és marási sérüléseket
okozhat.
Ne helyezzünk tárgyakat az akkumulátor
szellőzőnyílásaiba.
További biztonsági tudnivalók:
http://www.stihl.com/safety-data-sheets
6.5 A gép szállítása
A robotfűnyíró megemelése és szállítása
előtt mindig zároljuk a gépet. (Ö 5.2)
Szállítás előtt hagyjuk lehűlni a gépet.
A gép megemelése és hordozása során
ne érjünk a fűnyíró késhez. A robotfűnyíró
kizárólag a két hordfogantyúnál emelhető
fel, soha ne nyúljunk a gép alá.
Vegyük figyelembe a gép tömegét, és
szükség esetén használjunk megfelelő
segédeszközt (emelőszerkezetet).
A gépet és az azzal szállított
gépalkatrészeket (pl. dokkoló állomás)
megfelelően méretezett
rögzítőeszközökkel (hevederek, kötelek
stb.) kell a rakfelületen rögzíteni a jelen
használati utasításban szereplő rögzítési
pontokon. (Ö 21.)
A gép szállításakor be kell tartani a helyi
jogszabályi előírásokat, különösen a
rakományok biztonságára és a tárgyak
rakodófelületeken történő szállítására
vonatkozó előírásokat.
Az akkumulátort ne hagyjuk autóban, és
soha ne tegyük ki közvetlen napfénynek.
A lítiumion akkumulátorokat szállításkor
különösen gondosan kell kezelni,
elsősorban a rövidzárlat
megakadályozására ügyeljünk. Az
akkumulátort csak a robotfűnyíróban
szállítsuk.
6.6 Üzembe helyezés előtt
Győződjünk meg arról, hogy a gépet
használó összes személy ismeri a
használati utasítást.
Kövessük a dokkoló állomás (Ö 9.1) és a
határoló huzal (Ö 12.) telepítésére
vonatkozó utasításokat.
A határoló huzalt és a hálózati kábelt
megfelelően a talajhoz kell rögzíteni,
nehogy botlásveszélyt jelentsen. A
huzalokat és a kábeleket ne vezessük át
szegélyeken (pl. járdaszegélyen, térkő
peremén). Ha a huzalokat és a kábeleket
olyan talajon fektetjük le, amelybe a
mellékelt rögzítő cövekek nem üthetők be
(pl. térkő, járda), használjunk
kábelcsatornát.
Rendszeresen ellenőrizzük a határoló
huzal és a hálózati kábel megfelelő
elhelyezését.
A botlásveszély elkerülése érdekében
mindig teljesen üssük be a rögzítő
cövekeket.
A dokkoló állomást ne helyezzük el
nehezen belátható helyekre (pl. épület
sarka mögé), nehogy botlásveszélyt
jelentsen.
A dokkoló állomás telepítési helyét
lehetőleg úgy válasszuk meg, hogy
csúszómászók (pl. hangyák vagy csigák)
ne férhessenek hozzá. Különösen a
hangyabolyokat és a komposztáló
berendezéseket kerüljük.
A határoló huzal megfelelő lefektetésével
zárjuk ki azokat a területeket, amelyeken a
robotfűnyíró nem tud biztonságosan
végighaladni (pl. lezuhanás veszélye
miatt).
A STIHL azt javasolja, hogy a robotfűnyírót
kizárólag füves területeken és szilárd
utakon (pl. kőburkolatú behajtókon)
működtessük.
A robotfűnyíró nem ismeri fel azokat a
helyeket, ahonnan leeshet (pl. a
szegélyeket, peremeket,
úszómedencéket, tavakat). Ha a határoló
huzalt olyan helyek mentén fektetjük le,
ahonnan a gép esetleg leeshet, biztonsági
okokból 1 m-nél nagyobb távolságot
tartsunk a határoló huzal és a
veszélyforrás között.
Rendszeresen vizsgáljuk át a terepet, ahol
a gépet használni fogjuk, és távolítsunk el
minden követ, botot, drótot, csontot és
más idegen tárgyat, amelyet a gép
kirepíthet.
A határoló huzal lefektetését követően
vigyünk le minden szerszámot a nyírási
területről. A törött vagy sérült rögzítő
cövekeket ki kell húzni a füves talajból, és
hulladékként kell kezelni azokat.
14
0478 131 9744 C - HU
Ellenőrizzük rendszeresen a nyírni kívánt
területet, nincsenek-e rajta
egyenetlenségek, és szükség esetén
szüntessük meg azokat.
Soha ne használjuk a gépet, ha a védelmi
berendezések sérültek vagy nincsenek
felszerelve.
Tilos a gyártó által a gépbe épített
kapcsoló- és biztonsági berendezéseket
eltávolítani vagy áthidalni.
A gép használata előtt ki kell cserélni a
hibás, elhasználódott vagy sérült
alkatrészeket. A gép olvashatatlanná vált
vagy megsérült figyelmeztető és
veszélyjelzéseit ki kell cserélni. A
pótmatricák és minden további
pótalkatrész beszerezhető a STIHL
szakkereskedőknél.
Üzembe helyezés előtt győződjünk meg
az alábbiakról:
– Üzembiztos állapotban van a gép. Ez
azt jelenti, hogy a burkolatoknak, a
védelmi eszközöknek és a fedélnek
felszerelve, kifogástalan állapotban kell
lenniük.
– Üzembiztos állapotban van a dokkoló
állomás. Az összes burkolatnak
megfelelően felszerelve, kifogástalan
állapotban kell lennie.
– A gép előírásszerűen felszerelt hálózati
dugaszolóaljzathoz csatlakozik.
– Kifogástalan állapotban van a
csatlakozóvezeték és a hálózati
csatlakozódugó szigetelése.
– Nincs elhasználódva vagy megsérülve
a teljes gép (a ház, a burkolat, a fedél,
a rögzítőelemek, a fűnyíró kés, a
késtengely stb.).
–Az előírásoknak megfelelő állapotban
van a fűnyíró kés és a késrögzítés
(megfelelő a rögzítés, nem sérült vagy
kopott a kés). (Ö 16.3)
– Nem hiányzik csavar, anyacsavar vagy
más rögzítőelem, valamint ezek
mindegyike meg van húzva. A laza
csavarokat és anyacsavarokat üzembe
helyezés előtt meg kell húzni (tartsuk
be a meghúzási nyomatékokat).
El kell végezni minden szükséges
munkálatot, illetve szakszervizbe kell vinni
a gépet. A STIHL cég erre a célra a STIHL
szakszervizeket ajánlja.
6.7 Programozás
Vegyük figyelembe a villanymotoros kerti
gépek üzemidejére vonatkozó helyi
előírásokat, és az aktív időket ennek
megfelelően programozzuk be. (Ö 14.3)
A programozást különösen arra figyelve
alakítsuk ki, hogy a nyírás során ne
tartózkodjanak gyermekek vagy állatok a
nyírni kívánt területen.
Az RMI 422 PC modellnél a programozás
iMow alkalmazás segítségével történő
módosítása olyan működést okozhat,
amelyre mások nem feltétlenül
számítanak. Emiatt minden érintett
személyt előzetesen értesíteni kell a
nyírási terv megváltoztatásáról.
Tilos a robotfűnyírót
öntözőberendezésekkel egyidejűleg
üzemeltetni, a programozást ennek
megfelelően kell végezni.
Győződjünk meg arról, hogy a megfelelő
dátumot és időpontot állítottuk be a
robotfűnyírón. Szükség esetén korrigáljuk
a beállításokat. A helytelen értékek a
robotfűnyíró véletlen elindulásához
vezethetnek.
6.8 Üzemeltetés közben
Különösen a gyermekeket és az
állatokat tartsuk távol.
Soha ne engedjük a
gyermekeknek, hogy a működő
robotfűnyírót megközelítsék vagy azzal
játsszanak.
Az RMI 422 PC modellnél a nyírási ciklus
iMow alkalmazás segítségével történő
elindítása mások számára váratlan lehet.
Emiatt minden érintett személyt
előzetesen értesíteni kell a robotfűnyíró
lehetséges működéséről.
Soha ne hagyjuk a működő robotfűnyírót
felügyelet nélkül, ha állatok vagy
személyek – különösen gyermekek –
tartózkodnak a közelében.
Ha a robotfűnyírót közterületen
üzemeltetjük, táblákat kell elhelyezni a
nyírási terület körül az alábbi szöveggel:
„Figyelem! Automatikus fűnyíró gép! Ne
menjünk a gép közelébe! Ügyeljünk a
gyerekekre!”
Figyelem – Sérülésveszély!
Soha ne tegye a kezét vagy a
lábát a forgó alkatrészekre
vagy azok alá. Soha ne érjen
a forgó késhez.
Zivatar előtt, illetve villámcsapás veszélye
esetén húzzuk ki a hálózati csatlakozót az
elektromos csatlakozóaljzatból. A
robotfűnyírót ilyenkor nem szabad
üzembe helyezni.
Nem szabad megbillenteni vagy felemelni
a robotfűnyírót, ha a villanymotor működik.
HULV
LTRUET
0478 131 9744 C - HU
15
Működő villanymotor mellett soha ne
próbálja meg megváltoztatni a gép
beállításait.
RMI 422:
A gépet (RMI 422) biztonsági okokból nem
szabad 19,3°-nál (35%) meredekebb
területeken használni.
Sérülésveszély! 19,3° meredekség
100 cm-es vízszintes távolságra vetítve
35 cm-es függőleges emelkedésnek felel
meg.
RMI 422 P, RMI 422 PC:
A gépet (RMI 422 P, RMI 422 PC)
biztonsági okokból nem szabad 21,8°-nál
(40%) meredekebb területeken használni.
Sérülésveszély! 21,8° meredekség
100 cm-es vízszintes távolságra vetítve
40 cm-es függőleges emelkedésnek felel
meg.
Vegyük figyelembe a
vágóeszköz utánforgási idejét,
ami a teljes leállásig néhány
másodpercet vehet igénybe.
Működés közben nyomjuk meg
a STOP gombot (Ö 5.1),
–mielőtt felnyitnánk a fedelet.
Kapcsoljuk be a gépzárolást a következő
esetekben: (Ö 5.2)
– A gép felemelése és hordozása előtt.
– A gép szállítása előtt.
–Mielőtt a beszorult testek eltávolításába
vagy az eltömődések
megszüntetésébe kezdünk.
–A fűnyíró késen végzendő munkák
előtt.
– A gép ellenőrzése vagy tisztítása előtt.
– Ha a gép idegen tárgyba ütközött, vagy
a robotfűnyírón szokatlanul erős
rezgések lépnek fel. Ilyen esetben
ellenőrizni kell a gépet, különös
tekintettel a vágóegység (kés,
késtengely, késrögzítés) épségére, és
el kell végezni a szükséges javításokat
a gép újraindítása és a géppel végzett
további munka előtt.
Sérülésveszély!
Az erős rezgések általában hibára
utalnak.
Különösen tilos a robotfűnyírót
sérült vagy elhajlott késtengellyel,
illetve sérült vagy elhajlott fűnyíró
késsel üzembe helyezni.
Ha nem rendelkezünk megfelelő
ismeretekkel, a szükséges
javításokat szakemberrel
végeztessük – lehetőség szerint
STIHL szakszervizhez forduljunk.
A gép elhagyása előtt végezzük el a
robotfűnyíró biztonsági beállításait, hogy
jogosulatlan személyek ne tudják azt
üzembe helyezni. (Ö 5.)
A gép és az ahhoz tartozó kiegészítő
eszközök üzemeltetése során ne hajoljunk
előre, mindig ügyeljünk az
egyensúlyunkra, gondoskodjunk arról,
hogy lejtős talajon is stabilan álljunk,
valamint arra, hogy mindig egyenletes
sebességgel haladjunk, soha nem
szaladva.
6.9 Karbantartás és javítások
A tisztítási, javítási és
karbantartási munkálatok előtt
kapcsoljuk be a gépzárolást, és
állítsuk a robotfűnyírót szilárd,
sík talajra.
A dokkoló állomáson és a
határoló huzalon végzendő
munkálatok előtt mindig húzzuk
ki a hálózati csatlakozódugót.
Minden karbantartási munka előtt hagyjuk
a robotfűnyírót kb. 5 percig lehűlni.
A hálózati csatlakozóvezetéket kizárólag
hivatalos villanyszerelő javíthatja, ill.
cserélheti ki.
A gépen végzett munkálatok után, az
újbóli üzembe helyezést megelőzően
ellenőrizzük és szükség esetén korrigáljuk
a robotfűnyíró programozását.
Különösképpen a dátum és a pontos idő
beállítására kell figyelni.
Tisztítás:
Rendszeres időközönként a teljes gépet
gondosan meg kell tisztítani. (Ö 16.2)
Soha ne irányítsunk vízsugarat
(különösen nagynyomású
mosót ne) a motor részeire, a
tömítésekre, az elektromos
alkatrészekre és a csapágyakra. Ennek
figyelmen kívül hagyása
meghibásodásokhoz, illetve drága
javításokhoz vezethet.
Ne tisztítsuk a gépet folyó víz alatt (pl. kerti
locsolótömlő segítségével).
Ne használjunk agresszív tisztítószereket.
16
0478 131 9744 C - HU
Ezek megsérthetik a műanyag és fém
alkatrészeket, ami hátrányosan
befolyásolhatja a STIHL gép biztonságos
működését.
Karbantartási munkák:
Csak a jelen használati utasításban leírt
karbantartási munkákat végezheti el a
felhasználó, minden más munkát
szakszervizben kell elvégeztetni.
Ha Ön nincs a szükséges ismeretek vagy
segédeszközök birtokában, mindig
forduljon szakszervizhez.
A STIHL azt javasolja, hogy a
karbantartási és javítási munkákat csak
STIHL szakszervizzel végeztesse el.
A STIHL szakszervizek munkatársai
oktatásokon vesznek részt, és
rendelkezésükre állnak a cég által kiadott
műszaki információk is.
Csak olyan szerszámokat, tartozékokat és
kiegészítő berendezéseket használjon,
amelyeket a STIHL az adott géphez
jóváhagyott vagy azokkal műszakilag
egyenértékűek, ellenkező esetben
személyi sérüléssel vagy a gép
károsodásával járó baleset veszélye
következhet be. Kérdéseivel forduljon
bizalommal valamelyik szakszervizhez.
A STIHL eredeti szerszámai, tartozékai és
a pótalkatrészek optimálisan az adott
berendezéshez, és a kezelő igényeihez
vannak hangolva. Az eredeti STIHL
pótalkatrészek a STIHL alkatrészszámról,
a STIHL feliratról és adott esetben a
STIHL alkatrészszimbólumról ismerhetők
fel. Kisméretű alkatrészeken szerepelhet a
szimbólum magában is.
Mindig tartsa tisztán és olvashatóan a
figyelmeztető és tájékoztató címkéket. A
sérült vagy elveszett címkéket a STIHL
szakkereskedőknél beszerezhető eredeti
címkékre kell kicserélni. Ha valamelyik
alkatrészt újra cseréli ki, ügyeljen arra,
hogy az új alkatrész ugyanolyan címkével
legyen ellátva.
A vágóegységen végzett munkák csak
vastag munkakesztyűben, a legnagyobb
óvatosság mellett végezhetők.
A gép biztonságos üzemállapota
érdekében valamennyi csavar és
anyacsavar – különösen a vágóegység
minden csavarja és rögzítőeleme – legyen
mindig szilárdan meghúzva.
Ellenőrizzük rendszeresen az egész gépet
– különösen hosszabb tárolás, pl. téli
szünet előtt – a kopásra és az alkatrészek
épségére nézve. Biztonsági okokból
azonnal ki kell cserélni az elhasználódott
vagy sérült alkatrészeket, hogy a gép
mindig biztonságos üzemállapotban
legyen.
Ha a karbantartási munkákhoz
alkatrészeket vagy védelmi eszközöket
szereltünk le, a munka végeztével
haladéktalanul, előírás szerint szereljük
vissza őket.
6.10 Tárolás hosszabb üzemszünet esetén
Tárolás előtt
– töltsük fel az akkumulátort (Ö 15.7),
– állítsuk be a legmagasabb biztonsági
fokozatot (Ö 11.16),
– kapcsoljuk be a gépzárolást. (Ö 5.2)
Gondoskodni szükséges arról, hogy a gép
védve legyen illetéktelen (pl. gyermekek
által történő) használattal szemben.
A gépet csak üzembiztos állapotban
szabad tárolni.
Tárolás (pl. téli leállítás) előtt a gépet
alaposan meg kell tisztítani.
Hagyjuk a gépet kb. 5 percig lehűlni,
mielőtt zárt helyiségben leállítjuk.
A tárolóhelynek száraznak, fagybiztosnak
és zárhatónak kell lennie.
Soha ne tároljuk a gépet nyílt láng,
hősugárzó vagy más forró tárgy (pl.
kályha) közelében.
6.11 Hulladékkezelés
A hulladékok károsíthatják az embereket,
az állatokat és a környezetet, ezért
hulladékkezelésüket szakszerűen kell
végezni.
A hulladékok szakszerű
ártalmatlanításával kapcsolatban
forduljunk a helyi hulladék-újrahasznosító
telephez vagy a szakszervizhez. A STIHL
erre a célra a STIHL szakszervizeket
ajánlja.
A már nem használt gép ártalmatlanítását
szakszerű módon kell végezni.
Ártalmatlanítás előtt a gépet
működésképtelenné kell tenni. A
balesetek megelőzése érdekében a
robotfűnyíró hálózati csatlakozójának
kábelét és akkumulátorát el kell távolítani.
Sérülésveszély a fűnyíró kés miatt!
A már nem használt fűnyíró gépet soha ne
hagyjuk felügyelet nélkül. A gépet és
különösen a fűnyíró kést úgy kell tárolni,
hogy gyermekek ne férhessenek hozzá.
Az akkumulátort a géptől elkülönítve
ártalmatlanítsuk. Ügyeljünk az
akkumulátor biztonságos és
környezetbarát ártalmatlanítására.
HULV
LTRUET
0478 131 9744 C - HU
17
Figyelem!
Soha ne érjünk a forgó késhez.
7. A szimbólumok leírása 8. Szállítási terjedelem
Figyelem!
Figyelem!
Üzembe helyezés előtt olvassuk el a
használati utasítást.
Figyelem!
Az üzem során tartsunk biztonságos
távolságot a géptől.
Tartsunk távol másokat a veszélyes
területtől.
Nyírás közben ne engedjük a gyermekeket
a nyírási területre és a gép közelébe.
Figyelem!
Nyírás közben ne engedjük a kutyákat és
más háziállatokat a nyírási területre és a
gép közelébe.
Figyelem!
A gép felemelése, illetve a gépen
végzendő munkálatok előtt zároljuk a
gépet.
Figyelem!
Tilos ráülni vagy rámászni a gépre.
18
Jel Megnevezés db
A Robotfűnyíró 1
B Dokkoló állomás 1
C Hálózati adapter 1
D iMow Ruler vonalzó 2
E Rögzítő a dokkoló
állomáshoz 4
F Lehúzó a menesztő
tárcsához 1
Használati utasítás 1
Sablon folyosó
készítéséhez 1
0478 131 9744 C - HU
9. Első telepítés
Az egyszerű, gyors és stabil telepítéshez
figyelembe kell venni és be kell tartani az
előírásokat és az utasításokat. Különös

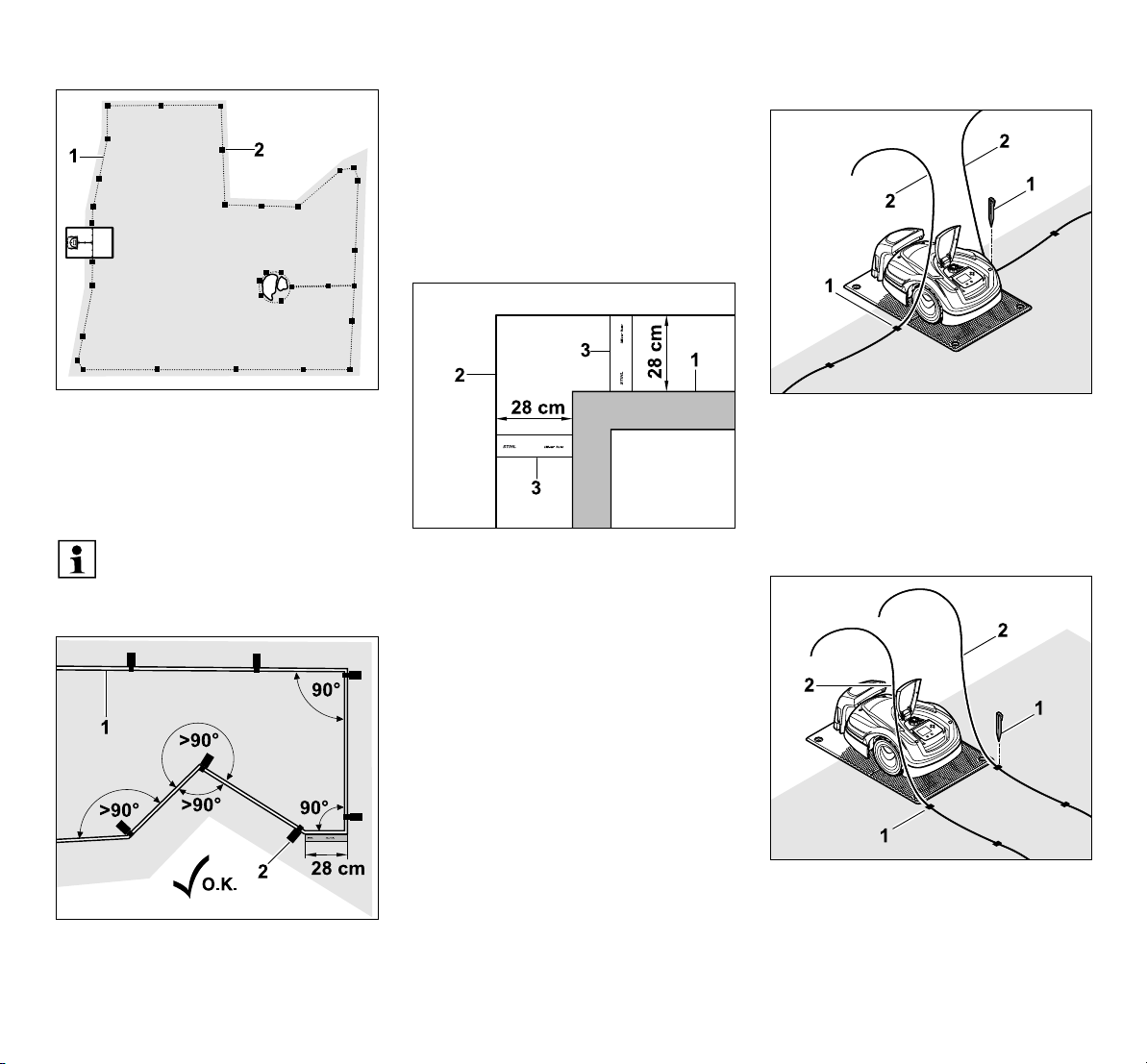

figyelmet kell fordítani a 28 cm-es
huzaltávolság betartására a lefektetéskor.
(Ö 12.)
A lenyírt terület növelhető azáltal, hogy a
szegélyhez közelebb fektetjük le a
határoló huzalt. (Ö 12.17) A biztonságos
működéshez a lefektetéskor a helyi
viszonyokhoz kell igazítani a
huzaltávolságot.
9.1 Megjegyzések a dokkoló állomáshoz
A dokkoló állomáshoz szükséges
helyre érvényes követelmények:
– védett, árnyékos hely:
A közvetlen napfény felmelegítheti a
gépet, és hosszabb akkumulátortöltési
időket okozhat.
A dokkoló állomásra napfénytető
szerelhető, amely tartozékként
kapható. Ez védi a robotfűnyírót az
időjárás hatásaival szemben.
– jól látható hely:
A dokkoló állomásnak a kívánt
telepítési helyen jól láthatónak kell
lennie, hogy ne okozhasson
botlásveszélyt.
– megfelelő dugaszolóaljzat közvetlen
közelében:
A hálózati csatlakozás csak olyan
távolságban lehet a dokkoló állomástól,
hogy a tápkábel egyaránt elérjen a
dokkoló állomásig és a hálózati
csatlakozóig – a tápkábelt nem szabad
átalakítani.
Túlfeszültség elleni védelemmel ellátott
dugaszolóaljzat használata javasolt.
– zavarforrásoktól mentes hely:
A fémek, a vas-oxid és a mágneses, ill.
elektromosan vezető anyagok vagy a
korábban lefektetett határoló huzalok
zavarhatják a nyírást. Érdemes
eltávolítani ezeket a zavarforrásokat.
– vízszintes és sík terep:
Előkészítő műveletek:
● Az első telepítés előtt nyírjuk le a
gyepet hagyományos fűnyíró géppel
(az optimális fűmagasság legfeljebb
6cm).
● Kemény és száraz talaj esetén enyhén
locsoljuk fel a nyírási területet, így
könnyebb lesz beütni a
rögzítőcövekeket.
HULV
LTRUET
A dokkoló állomás lejtése hátrafelé
legfeljebb 8 cm, előrefelé pedig legfeljebb
2 cm lehet. Soha ne hajlítsuk meg az
alaplemezt. Az alaplemez alatti
egyenetlenségeket meg kell szüntetni,
hogy a lemez teljes felületével felfeküdjön
a talajra.
Telepítési változatok:
A dokkoló állomás belső és külső
telepítésű lehet.
A dokkoló állomás belső elhelyezése:
0478 131 9744 C - HU
A nyírási területek nem fedhetnek át. Két
nyírási terület határoló huzaljai között
legalább 1 m távolságnak kell lennie.
19

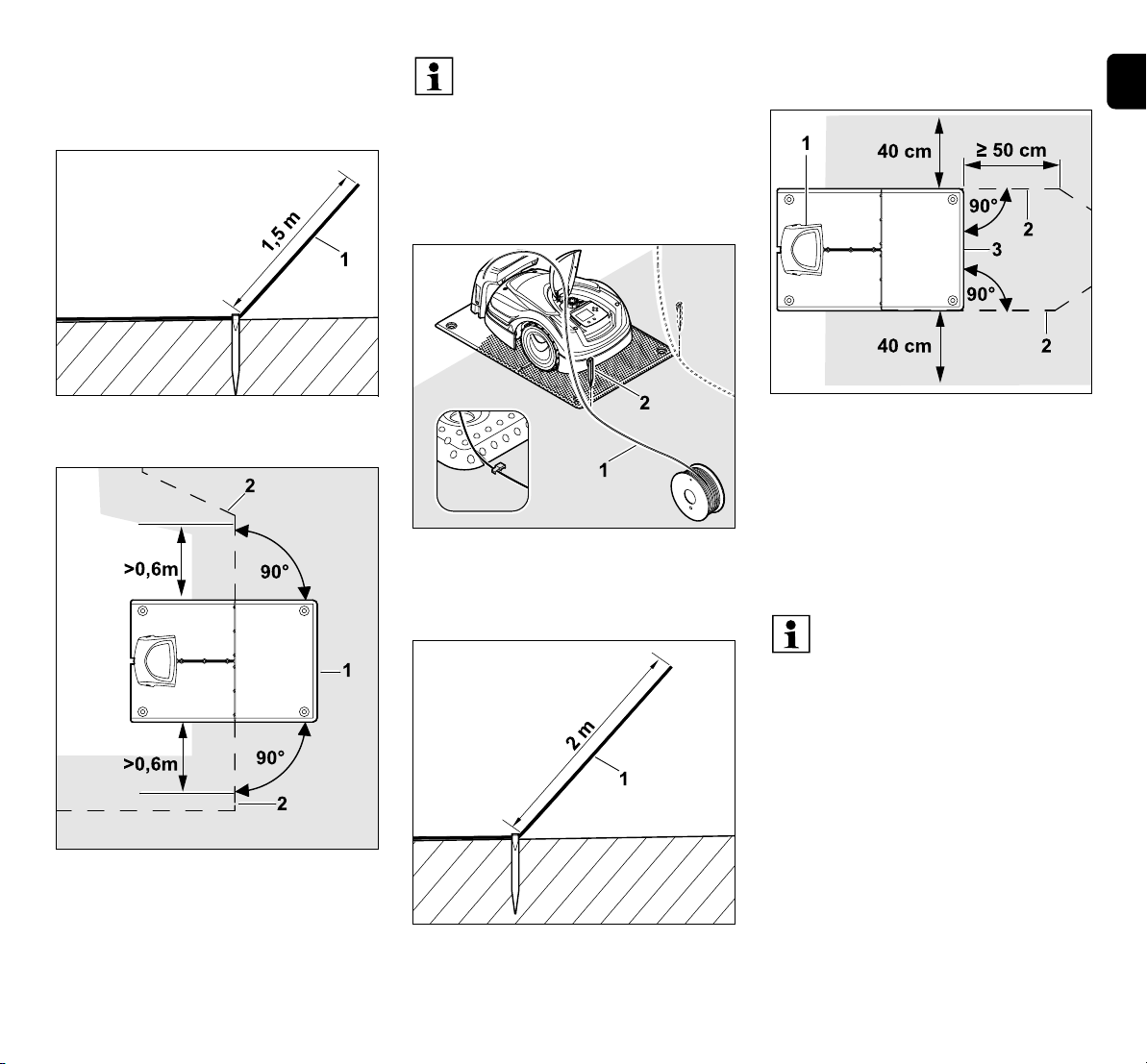

A dokkoló állomás (1) a nyírási területen
(A) belül, közvetlenül annak szélén
helyezkedik el.
A dokkoló állomás (1) előtt legalább 1 m
sugarú sík, szabad területet (2) kell
hagyni. Egyenlítsük ki a buckákat és a
gödröket.
A dokkoló állomás (1) előtt és után 0,6 m
hosszan egyenesen, az alaplemezhez
képest derékszögben fektessük le a
határoló huzalt (2). Ezután kövessük a
határoló huzallal a nyírási terület szélét.
A dokkoló állomás külső elhelyezése:
A dokkoló állomás (1) a nyírási
területen (A) kívül található.
Külső elhelyezésű dokkoló állomás
esetén az eltolt visszatéréshez
keresőhurkokat kell lefektetni.
(Ö 12.12)
A külső dokkoló állomás helyigénye:
A zavartalan dokkolás, illetve a dokkoló
állomás megfelelő elhagyása érdekében a
dokkoló állomás (1) az ábra szerint, egy
folyosóval (2) telepíthető. A dokkoló
állomás körüli, valamint a határoló huzalon
kívüli területeknek síknak kell lenniük, és
nem korlátozhatják az áthaladást.
Egyenlítsük ki a buckákat és a gödröket.
A folyosót (2) a folyosósablon (3)
segítségével alakítsuk ki. (Ö 12.11)
Az alaplemez és a folyosó bejárata
közötti minimális távolság: ≥50 cm
Az oldalsó szabad terület szélessége:
40 cm
Maximális távolság a nyírási területtől:
≤ 12 m
20
0478 131 9744 C - HU
A dokkoló állomás telepítése falra:
Ha a dokkoló állomást falra telepítik, úgy
az alaplemezről kombinált fogóval ki kell
törni a bal vagy a jobb oldali fület (1), így
teremtve helyet a hálózati kábel (2)
számára.
9.2 A dokkoló állomás csatlakozói A burkolat levétele:
A panel felhajtása:
HULV
LTRUET
A panelt (1) előrefelé kell felhajtani. A
panelt meg kell tartani a felnyitott
helyzetében, mivel a zsanérrugók miatt
magától visszacsukódik.
0478 131 9744 C - HU
Az ábra szerint óvatosan húzzuk ki a
burkolatot (1) a bal és a jobb oldalon, majd
emeljük le.
A határoló huzal (1) és a tápkábel (2)
csatlakozói zárt panel esetén védettek az
időjárás hatásaival szemben.
21
A panel fedelének visszahajtása:
Hátrafelé hajtsuk vissza a panelt (1), és
ügyeljünk arra, hogy a kábelek ne
csípődjenek be.
A burkolat felhelyezése:
Csatlakoztassuk a hálózati adapter
dugaszát (1) a dokkoló állomás
nyáklapjához.
Helyezzük fel a burkolatot (1) a dokkoló
állomásra, és pattintsuk a helyére.
Ügyeljünk arra, hogy a kábelek ne
csípődjenek be.
22
9.3 A hálózati kábel csatlakoztatása a dokkoló állomáshoz
Figyelem!
A csatlakozóknak és a
csatlakozóhüvelyeknek tisztáknak
kell lenniük.
● Vegyük le a dokkoló állomás burkolatát,
és hajtsuk fel a panelt. (Ö 9.2)
Vezessük a tápkábelt a kábelvezetőn(1)
keresztül a panelhez.
● Hajtsuk vissza a panelt. (Ö 9.2)
0478 131 9744 C - HU
HULV
LTRUET
Nyomjuk be a tápkábelt a
kábelvezetőbe (1) az ábra szerint, majd
vezessük tovább a kábeltehermentesítőn (2) és a
kábelcsatornán (3) keresztül a hálózati
adapterhez.
● Csukjuk le a dokkoló állomás
burkolatát. (Ö 9.2)
9.4 Szerelési anyagok
Ha a határoló huzalt nem a
szakkereskedés fekteti le, úgy kiegészítő,
a géphez nem mellékelt szerelési
anyagokra van szükség a robotfűnyíró
üzembe helyezéséhez. (Ö 18.)
A telepítési készletekben határoló huzal
található meg tekercsben (1), valamint
rögzítőszögek (2) és huzalösszekötők(3).
A telepítőkészletek tartalmazhatnak olyan
további elemeket is, amelyekre nincs
szükség a telepítéshez.
9.5 A vágási magasság beállítása
Az első hetekben, amíg a határoló
huzal be nem nő a fűbe, legalább 4.
vágási magasságot állítsunk be,
ez megakadályozza a határoló
huzal sérülését, valamint
gondoskodik a biztonságos
működésről.
Az 1., 2. és 3. vágási magasságok
speciális beállítások igen sík füves
területekhez (ahol a talaj
egyenetlensége kisebb, mint
±1 cm).
Legkisebb vágási magasság:
1. fokozat (20 mm)
Legnagyobb vágási magasság:
8. fokozat (60 mm)
– Nyissuk fel a fedelet. (Ö 15.2)
Forgassuk el a forgatógombot (1). A
jelölés (2) mutatja a beállított vágási
magasságot.
A forgatógomb felfelé lehúzható az
állítóelemről. Ez a kialakítás
egyrészt a biztonságot szolgálja
(ezáltal a gép a forgatógombnál
fogva nem emelhető meg és nem
szállítható), másrészt a
segítségével megakadályozható,
hogy illetéktelen személyek
megváltoztathassák a vágási
magasságot.
9.6 Utasítások az első telepítéshez
A robotfűnyíró telepítéséhez a
telepítési varázsló használható.
Ez a program végigvezeti a
felhasználót az első telepítés
teljes folyamatán:
● A nyelv, a dátum és a pontos idő
beállítása
● A dokkoló állomás telepítése
● A határoló huzal lefektetése
● A határoló huzal csatlakoztatása
0478 131 9744 C - HU
23
● A robotfűnyíró és a dokkoló állomás
párosítása
● A telepítés ellenőrzése
● A robotfűnyíró programozása
● Az első telepítés befejezése
Futtassuk végig a telepítési varázslót, a
robotfűnyíró csak ezt követően lesz
üzemkész.
Az alaphelyzetbe állítást (a gyári
beállítások visszaállítását)
követően a telepítési varázsló ismét
elindul. (Ö 11. 17)
Előkészítő műveletek:
● Az első telepítés előtt nyírja le a gyepet
hagyományos fűnyíró géppel (az
optimális fűmagasság legfeljebb 6 cm).
● Kemény és száraz talaj esetén enyhén
locsolja fel a nyírási területet, így
könnyebb lesz beütni a
rögzítőcövekeket.
● RMI 422 PC:
Valamelyik STIHL szakkereskedésben
aktiváltatni kell a robotfűnyírót, és
hozzá kell rendelni a géphez a
tulajdonos e-mail-címét. (Ö 10.)
A menü kezelésével kapcsolatban
vegye figyelembe a „Kezelési
információk” című fejezetben
leírtakat. (Ö 11.1)
A lehetőségek, a menüpontok,
illetve a parancsgombok az
irányítógombokkal választhatók
ki.
Az OK gombbal nyithatók
meg az almenük, illetve a
segítségével erősíthetők meg
a kiválasztások.
A „Vissza” gomb
segítségével hagyható el az
aktív menü, illetve a telepítési
varázslóban ezzel a gombbal lehet
visszalépni.
Amennyiben az első telepítés során
hiba vagy zavar lépne fel, a kijelzőn
erre vonatkozó üzenet jelenik meg.
(Ö 24.)
9.7 A nyelv, a dátum és a pontos idő beállítása
● A kijelző bármelyik gombjának
megnyomásával bekapcsolható a gép,
és elindítható a telepítési varázsló.
Válasszuk ki a kijelzések kívánt
nyelvét, majd erősítsük meg az OK
gombbal.
Erősítsük meg a nyelvbeállítást az
OK gombbal, illetve válasszuk ki a
„Módosítás” lehetőséget, és
ismételjük meg a nyelvbeállítást.
● Szükség esetén adjuk meg a
robotfűnyíró 9 számjegyből álló
sorozatszámát. Ez a szám a
robotfűnyíró adattábláján található
(lásd a gép leírását). (Ö 3.1)
24
Állítsuk be az aktuális dátumot az
irányítógombok segítségével, majd
erősítsük meg az OK gombbal.
0478 131 9744 C - HU
Állítsuk be a pontos időt az
irányítógombok segítségével, és
erősítsük meg az OK gombbal.
● A műveletek elvégzését
követően nyomjuk meg az OK
gombot.
Külső dokkoló állomás esetén:
Az első telepítés befejezését
követően határozzunk meg
legalább egy indulási pontot a
dokkoló állomáshoz vezető
folyosón kívül. Az indulási
gyakoriságot úgy kell
meghatározni, hogy minden 10
menetből 0 menet (0/10) induljon a
dokkoló állomástól (0. indulási
pont). (Ö 11.1 5)
HULV
LTRUET
9.8 A dokkoló állomás telepítése
Kövessük a jelen használati
utasítás „A dokkoló állomásra
vonatkozó tudnivalók” című
fejezetében foglaltakat (Ö 9.1) és a
telepítési példákat (Ö 27.).
● Csatlakoztassuk a dokkoló állomás
tápkábelét. (Ö 9.3)
● Ha a dokkoló állomást falra telepítik,
úgy a tápkábelt az alaplemez alatt kell
elvezetni. (Ö 9.1)
Rögzítsük a dokkoló állomást (B) a kívánt
telepítési helyen négy rögzítővel (E).
● A hálózati csatlakozást a nyírási
területen kívül, közvetlen napfénytől,
nedvességtől és nyirkosságtól védett
helyen kell kialakítani, szükség esetén
falra rögzítve.
A hálózati adapter rendeltetésszerű
működése csak 0°C és 50 °C
közötti környezeti
hőmérsékleteken biztosított.
● A tápkábeleket minden esetben a
nyírási területen kívül kell elhelyezni a
talajhoz rögzítve vagy
kábelcsatornában, különös figyelmet
fordítva arra, hogy a fűnyíró kés ne
érhessen hozzájuk.
● A huzaljel zavarainak elkerülése
érdekében egyenesítsük ki a tápkábelt
a dokkoló állomás környezetében.
● Csatlakoztassuk a hálózati csatlakozót.
A dokkoló állomáson mindaddig
gyorsan villog a piros színű LED,
amíg a határoló huzal nincs
csatlakoztatva. (Ö 13.1)
0478 131 9744 C - HU
25
Emeljük meg kicsit a robotfűnyírót a
hordfogantyúnál (1) a hajtott kerekek
tehermentesítéséhez. Támasszuk a gépet
az első kerekeire, és csúsztassuk a
dokkoló állomásba.
Ezt követően nyomjuk meg a
kijelzőn lévő OK gombot.
Ha az akkumulátor lemerült,
a dokkolást követően a
kijelző jobb felső sarkában az
akkumulátor szimbóluma helyett
egy hálózati csatlakozódugó
szimbóluma jelenik meg, és a
határoló huzal lefektetése közben
az akkumulátor töltődik. (Ö 15.7)
9.9 A határoló huzal lefektetése
A huzal lefektetése előtt olvassa
végig a „Határoló huzal” című
fejezetet, és kövesse a benne
foglaltakat. (Ö 12.)
Különösen ügyeljen az elhelyezés
megtervezésére és a
huzaltávolságokra, a
huzalelhelyezés során alakítsa ki
az elzárt területeket, a
huzaltartalékokat, az összekötő
szakaszokat, a mellékterületeket
és a folyosókat.
100 m²-nél kisebb nyírási területeknél
vagy 175 m-nél rövidebb huzalhossznál a
határoló huzal lefektetésekor telepíteni
kell az AKM 100 tartozékot.
Csak eredeti rögzítőcövekeket és
határoló huzalt használjon.
Szerelési készletek a szükséges
szerelési anyagokkal együtt a
STIHL szakkereskedésekben
szerezhetők be tartozékként.
(Ö 18.)
Rajzolja be a huzallefektetés a kert
vázlatába. A vázlaton feltüntetendő
elemek:
–a nyírási terület peremvonala a
fontosabb akadályokkal, határokkal, és
az esetleges elzárt területekkel,
amelyeken a robotfűnyíró nem
dolgozhat, (Ö 27.)
–a dokkoló állomás helye, (Ö 9.1)
–a határoló huzal helye
(a határoló huzal rövid idő alatt
belesüllyed a talajba, és nem látható –
különösen az akadályok körül lévő
huzalelhelyezést kell feljegyezni),
–a huzalösszekötők helye
(az alkalmazott huzalösszekötő rövid
idő elteltével nem lesz látható, így az
esetleges cseréhez fel kell jegyezni a
helyét). (Ö 12.16)
A határoló huzalt folytonos hurokként, az
egész nyírási terület köré le kell fektetni.
Maximális hossz: 500 m
A robotfűnyíró sehol nem lehet
17 m-nél távolabb a határoló
huzaltól, ellenkező esetben nem
tudja érzékelni a huzaljelet.
A határoló huzalt a dokkoló állomástól
kiindulva kell lefektetni. Ennek során
különbséget kell tenni a belső dokkoló
állomás és a külső dokkoló állomás
között.
Indulás belső dokkoló állomás esetén:
26
0478 131 9744 C - HU
Közvetlenül az alaplemez bal vagy jobb
oldalán rögzítse a talajhoz a gépből kijövő
határoló huzalt (1) egy
rögzítőcövekkel (2).
Eltolt dokkolás (összekötő)
alkalmazásakor a dokkoló állomás
előtt és után legalább 1,5 m
hosszan egyenesen, az
alaplemezhez képest
derékszögben kell lefektetni a
határoló huzalt. (Ö 11. 14)
Indulás külső dokkoló állomás esetén:
Hagyjon kb. 2m hosszúságú szabad
huzalvéget (1).
HULV
LTRUET
Hagyjon kb. 1,5 m hosszúságú szabad
huzalvéget (1).
A dokkoló állomás (1) előtt és után 0,6 m
hosszan egyenesen, az alaplemezhez
képest derékszögben fektesse le a
határoló huzalt (2). Ezután kövesse a
határoló huzallal a nyírási terület szélét.
Rögzítse a gépből kijövő határoló
huzalt (1) közvetlenül az alaplemez
mögött a bal vagy a jobb oldalon
rögzítőcövekkel (2) a talajhoz.
A dokkoló állomás (1) előtt és után 50 cm
hosszan, az alaplemezhez képest
derékszögben fektesse le a határoló
huzalt (2). Ezt követően kialakítható egy
folyosó (Ö 12.11), vagy a határoló huzallal
követhető a nyírási terület széle.
Az alaplemez (3) mellett legalább 40 cm
szélességű szakaszon szabad átjárást kell
biztosítani a robotfűnyíró számára.
A külső dokkoló állomás
telepítésével kapcsolatban a
telepítési példákat tartalmazó
fejezetben olvasható további
információ. (Ö 27.)
0478 131 9744 C - HU
27
A huzal lefektetése a nyírási területen:
Kerülje a huzal éles (90°-nál kisebb)
szögben történő lefektetését. Az éles
szögben futó gyepszéleken az ábra szerint
rögzítse a határoló huzalt (1)
rögzítőcövekekkel (2) a talajhoz.(Ö 12.6)
Minden egyes 90°-os sarok után legalább
az iMow Ruler vonalzó hosszának
megfelelő szakaszon keresztül egyenesen
kell haladnia a határoló huzalnak a
következő sarok előtt.
Az utolsó rögzítőcövek belső dokkoló
állomás esetén:
Fektesse le a határoló huzalt (1) a nyírási
terület, illetve az esetleges akadályok
(Ö 12.9) körül, és rögzítő cövekekkel (2)
rögzítse a talajhoz. Ellenőrizze a
távolságokat az iMow Ruler vonalzó
segítségével. (Ö 12.5)
A robotfűnyíró sehol nem lehet
17 m-nél távolabb a határoló
huzaltól, ellenkező esetben nem
tudja érzékelni a huzaljelet.
A magas akadályok, például falak sarkai
vagy magaságyások (1) körül a sarkokban
be kell tartani a huzaltávolságokat, így a
robotfűnyíró nem ér hozzá az akadályhoz.
Az ábra szerint fektesse le a határoló
huzalt (2) az iMow Ruler vonalzó (3)
segítségével.
● Szükség esetén hosszabbítsa meg a
határoló huzalt a mellékelt
huzalösszekötőkkel. (Ö 12.16)
● Több összefüggő nyírási terület esetén
alakítson ki mellékterületeket
(Ö 12.10), illetve kösse össze
folyosókkal a nyírási területeket.
(Ö 12.11)
Az utolsó rögzítőcöveket (1) az alaplemez
bal, illetve jobb oldalán, közvetlenül a
huzal kilépése mellett üsse be. Vágja le a
határoló huzalt (2), kb. 1,5 m hosszúságú
szabad huzalvéget hagyjon.
Az utolsó rögzítőcövek külső dokkoló
állomás esetén:
Az utolsó rögzítőcöveket (1) az alaplemez
mögött a bal, illetve jobb oldalon,
közvetlenül a huzal kilépése mellett üsse
be. Vágja le a határoló huzalt (2), kb. 2 m
hosszúságú szabad huzalvéget hagyjon.
28
0478 131 9744 C - HU
Loading...
