STIHL RME 443, RME 443 C

Instrukcja obsługi

Návod na obsluhu

Kullanım kılavuzu

Használati útmutató

Uputstvo za upotrebu

Upute za uporabu

Návod k použití

Lietošanas pamācība

Naudojimo instrukcija

Instrucţiuni de utilizare

Инструкция за експлоатация

Kasutusjuhend

İstifadə üzrə təlimat

Пайдаланушының нұсқаулығы

RME 443.0 RME 443.0 C

0478 121 9821 B

5 6

7 8

0478 121 9821 B

9 10

11 12

13 14

0478 121 9821 B

Drodzy Klienci!

Dziękujemy za zakup urządzenia marki STIHL. Nasze produkty projektujemy i produkujemy z zachowaniem wysokiej jakości izuwzględnieniem potrzeb naszych klientów. W ten sposób powstają produkty owyjątkowej niezawodności także w ekstremalnych warunkach.

STIHL wyróżnia się też wysoką jakością pod względem obsługi serwisowej. Sieć naszych autoryzowanych dealerów gwarantuje kompetentne doradztwo i szkolenia oraz kompleksową obsługę techniczną.

Dziękujemy za okazane zaufanie i życzymy zadowolenia z nabytego produktu STIHL.

Dr Nikolas Stihl

WAŻNE! ZAPOZNAĆ SIĘ PRZED UŻYCIEM I ZACHOWAĆ.

1. Spis treści

Uwagi dotyczące instrukcji obsługi 10

Informacje ogólne 10 Wskazówki dotyczące instrukcji

obsługi 10 Wersje dla poszczególnych krajów 11

Opis urządzenia 11 Zasady bezpiecznej pracy 11

Informacje ogólne 11 Odzież robocza i sprzęt ochronny 12 Transport urządzenia 13 Przed rozpoczęciem pracy 13 Praca z urządzeniem 14 Konserwacja, czyszczenie,

naprawa i przechowywanie 15 Przechowywanie urządzenia

podczas dłuższych przerw w eksploatacji 16

Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym 17

Utylizacja 17

Objaśnienie symboli 17 Wyposażenie standardowe 18 Przygotowanie urządzenia do

pracy 18

Informacje ogólne 18 Zamontowanie pojedynczego

uchwytu kierującego (RME 443 C) 18 Zamontowanie podwójnego

uchwytu kierującego (RME 443) 19 Składanie kosza na trawę 19

Elementy obsługi 19

Pojedynczy uchwyt kierujący (RME 443 C) 19

Podwójny uchwyt kierujący (RME 443) 20

Kosz na trawę 20 Centralna regulacja wysokości

koszenia 20 Wskaźnik napełnienia kosza 20

Wskazówki dotyczące wykonywania pracy 21

Informacje ogólne 21 Właściwe obciążenie silnika

elektrycznego 21 Zasady postępowania w przypadku

zablokowania noża kosiarki 21 Termiczne zabezpieczenie silnika

elektrycznego przed przeciążeniem 21

Urządzenia zabezpieczające 21

Urządzenia zabezpieczające 21 Obsługa oburęczna 21 Hamulec wybiegowy silnika

elektrycznego 22

Uruchamianie urządzenia 22

Podłączenie urządzenia do zasilania 22

Zaczep przewodu 22 Włączanie kosiarki 22 Wyłączanie kosiarki 22 Opróżnianie kosza na trawę 22 Obszar pracy użytkownika 23

Konserwacja 23

Informacje ogólne 23 Czyszczenie urządzenia 23 Silnik elektryczny i koła23 Górna część uchwytu kierującego

RME 443 23 Obsługa noża kosiarki 24 Wymontowanie i zamontowanie

noża kosiarki 24

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

Wydrukowano na papierze bielonym bez użycia chloru. Papier nadaje się do recyklingu. Okładka nie zawiera halogenów.

Ostrzenie noża kosiarki 25 Przechowywanie (przerwa

zimowa) 25

Transport 25

Ograniczanie zużycia i zapobieganie uszkodzeniom 26

Ochrona środowiska 26 Typowe części zamienne 27 Deklaracja zgodności 27

Deklaracja zgodności UE kosiarek STIHL RME 443.0, RME 443.0 C 27

Dane techniczne 27

Rozporządzenie REACH 28

Wykrywanie usterek 28 Plan czynności serwisowych 29

Potwierdzenie przekazania 29 Potwierdzenie obsługi serwisowej 29

2. Uwagi dotyczące instrukcji obsługi

2.1 Informacje ogólne

Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi Producenta według dyrektywy WE 2006/42/WE.

Firma STIHL stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki w tej broszurze nie mogą być podstawą do jakichkolwiek roszczeń.

Niniejsza instrukcja obsługi może ewentualnie zawierać opisy modeli, które nie są dostępne we wszystkich krajach.

Niniejsza instrukcja obsługi jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Dotyczy to zwłaszcza prawa do powielania, tłumaczenia i przetwarzania w systemach elektronicznych.

2.2 Wskazówki dotyczące instrukcji obsługi

Rysunki wraz z opisami przedstawiają określone czynności.

Wszystkie symbole graficzne umieszczone na urządzeniu zostały objaśnione w niniejszej instrukcji obsługi.

Kierunek patrzenia Przyporządkowanie pojęć „w lewo“ i „w

prawo“ w niniejszej instrukcji obsługi:

Użytkownik stoi z tyłu za urządzeniem i patrzy w kierunku jazdy do przodu.

Odsyłacz

Odpowiedni rozdział i podrozdział wskazano za pomocą strzałki. Poniżej podano przykład odsyłacza do rozdziału: (Ö 4.)

Oznaczenie fragmentów tekstu

Instrukcje mogą być oznaczone w sposób opisany w następujących przykładach.

Czynności, które wymagają ingerencji użytkownika:

●Śrubę (1) odkręcić wkrętakiem, nacisnąć dźwignię (2) ...

Ogólne zestawienie czynności: – wykorzystywanie urządzenia podczas

imprez lub zawodów sportowych

Fragmenty tekstu o specjalnym znaczeniu:

Fragmenty tekstu o specjalnym znaczeniu są oznaczone opisanymi poniżej symbolami graficznymi w celu ich dodatkowego wyróżnienia.

Niebezpieczeństwo!

Niebezpieczeństwo wypadku i poważnych obrażeń ciała. Określone zachowanie jest niezbędne lub zabronione.

Ostrzeżenie!

Niebezpieczeństwo zranienia osób. Określone postępowanie zapobiega możliwym lub prawdopodobnym obrażeniom ciała.

Ostrożnie!

Lekkie obrażenia ciała lub szkody materialne, których można uniknąć przez odpowiednie postępowanie.

Wskazówka

Informacja dotycząca lepszego wykorzystania urządzenia i zapobiegania ewentualnym błędom w obsłudze.

Fragmenty tekstu odnoszące się do rysunku:

Rysunki, które objaśniają sposób korzystania z urządzenia, znajdują się na początku instrukcji obsługi.

Symbol aparatu fotograficznego ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi.

0478 121 9821 B - PL

2.3 Wersje dla poszczególnych krajów

Firma STIHL dostarcza do różnych krajów urządzenia z różnymi wtyczkami i przełącznikami.

Na rysunkach urządzenia są pokazane z wtyczkami typu europejskiego. Urządzenia z innymi wtyczkami podłącza się do gniazda elektrycznego w podobny sposób.

3. Opis urządzenia

RME 443:

1 górna część uchwytu kierującego

2 zatrzask 3 dolna część uchwytu kierującego 4 pokrywa silnika 5 koło przednie 6 uchwyt przedni 7 tabliczka znamionowa z numerem

urządzenia

8 obudowa 9 koło tylne

10 dźwignia regulacji wysokości koszenia 11 uchwyt tylny 12 kosz na trawę 13 wskaźnik napełnienia kosza na trawę 14 dźwignia hamulca silnika 15 przycisk włączający 16 wtyczka urządzenia 17 zaczep przewodu

RME 443 C:

18 górna część uchwytu kierującego 19 dźwignia blokująca uchwytu

kierującego

20 wspornik uchwytu kierującego 21 pokrywa silnika 22 koło przednie 23 uchwyt przedni 24 tabliczka znamionowa z numerem

urządzenia

25 obudowa 26 koło tylne 27 dźwignia regulacji wysokości koszenia 28 uchwyt tylny 29 kosz na trawę 30 wskaźnik napełnienia kosza na trawę 31 dźwignia hamulca silnika 32 wtyczka urządzenia 33 zaczep przewodu 34 przycisk włączający

4. Zasady bezpiecznej pracy

4.1 Informacje ogólne

Podczas pracy z urządzeniem należy przestrzegać przepisów bezpieczeństwa pracy.

Przed pierwszym

uruchomieniem urządzenia należy uważnie przeczytać

instrukcję obsługi. Przechowywać starannie instrukcję obsługi, aby móc korzystać z niej w przyszłości.

Zachowanie tych środków bezpieczeństwa jest niezbędne w celu zapewnienia bezpieczeństwa użytkownika, zestawienie nie obejmuje wszystkich przypadków. Z urządzenia należy korzystać w sposób rozważny i odpowiedzialny, pamiętając o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia.

Prosimy też o dokładne zapoznanie się z elementami obsługi i sposobem eksploatacji urządzenia.

Urządzenie może być używane tylko przez osoby, które przeczytały niniejszą instrukcję obsługi i zapoznały się z jego obsługą. Przed pierwszym uruchomieniem urządzenia jego użytkownik powinien zadbać o odbycie przeszkolenia fachowego i praktycznego. Sprzedawca lub specjalista powinien udzielić użytkownikowi instruktażu na temat bezpiecznej obsługi urządzenia.

Podczas tego instruktażu należy zwłaszcza poinformować użytkownika, że praca przy użyciu urządzenia wymaga szczególnej staranności i koncentracji.

Także w przypadku prawidłowej obsługi tego urządzenia zawsze występują inne zagrożenia.

Niebezpieczeństwo uduszenia!

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.

Urządzenie wraz z osprzętem może być udostępniane lub wypożyczane tylko osobom, które dokładnie poznały dany model i jego obsługę. Instrukcję obsługi, stanowiącą część urządzenia, należy wraz z nim przekazywać.

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

Należy zapewnić, aby użytkownik był zdolny pod względem fizycznym, sensorycznym oraz psychicznym do obsługi urządzenia i pracy z jego użyciem. Jeżeli użytkownik jest do tego zdolny w ograniczonym zakresie pod względem fizycznym, sensorycznym lub psychicznym, to może wykonywać pracę za pomocą urządzenia tylko pod nadzorem odpowiedzialnej osoby lub po instruktażu przeprowadzonym przez tę osobę.

Należy zapewnić, aby użytkownik był pełnoletni lub odbywał naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.

Urządzenie może być używane tylko przez wypoczętą osobę będącą w dobrej kondycji fizycznej i psychicznej. W przypadku problemów zdrowotnych należy zapytać lekarza o możliwość pracy przy użyciu urządzenia. Urządzenia nie wolno obsługiwać po spożyciu alkoholu, zażyciu narkotyków lub lekarstw opóźniających reakcję.

Urządzenie jest przeznaczone do użytku prywatnego.

Uwaga – niebezpieczeństwo wypadku!

Urządzenie jest przeznaczone tylko do koszenia trawników. Inne użycie urządzenia jest niedozwolone i może być niebezpieczne lub spowodować uszkodzenie urządzenia.

Z powodu niebezpieczeństwa zranienia użytkownika urządzenie nie może być wykorzystywane do wykonywania takich czynności, jak (zestawienie niepełne):

– przycinanie zarośli, żywopłotów i

krzewów,

– obcinanie pędów czepnych,

–pielęgnacja trawy rosnącej na dachu

oraz w skrzynkach balkonowych,

– rozdrabnianie ściętych fragmentów

drzew i żywopłotów,

– czyszczenie ścieżek (odsysanie,

przedmuchiwanie),

– wyrównywanie nierówności

powierzchni, np. kopców wykonanych przez krety,

– transport skoszonej trawy poza

przewidzianym do tego celu koszem na trawę.

Ze względów bezpieczeństwa każda modyfikacja urządzenia, z wyjątkiem prawidłowego montażu wyposażenia dodatkowego dopuszczonego przez firmę STIHL, jest zabroniona i powoduje utratę gwarancji. Informacji o dopuszczonym wyposażeniu dodatkowym udzielają autoryzowani dealerzy firmy STIHL.

Zabronione jest zwłaszcza dokonywanie jakichkolwiek zmian w urządzeniu zwiększających moc lub prędkość obrotową silnika spalinowego lub elektrycznego.

Urządzenia nie wolno używać do przewożenia przedmiotów, zwierząt i osób, a zwłaszcza dzieci.

Należy zachować szczególną ostrożność podczas pracy w miejscach publicznych, parkach, obiektach sportowych oraz podczas eksploatacji w rolnictwie i leśnictwie.

Urządzenie można puszczać tylko wtedy, gdy stoi ono na płaskiej powierzchni, z której nie może się samo stoczyć.

Uwaga! Zagrożenie dla zdrowia spowodowane przez wibracje! Nadmierne

obciążenie organizmu przez

drgania może być przyczyną uszkodzenia układu krążenia lub układu nerwowego, zwłaszcza u osób z chorobami układu krążenia. Należy udać się do lekarza w przypadku wystąpienia objawów, które mogą być spowodowane przez wibracje. Do tych objawów, które występują przede wszystkim w palcach, rękach lub przegubach rąk, należą (zestawienie niekompletne):

– brak czucia, – bóle, –osłabienie mięśni, – przebarwienia skóry, – nieprzyjemne mrowienie. Podczas pracy trzymać uchwyt kierujący

mocno (ale nie sztywno) dwiema rękami w odpowiednich miejscach.

Czas pracy zaplanować w taki sposób, aby unikać większych obciążeń przez dłuższy czas.

4.2 Odzież robocza i sprzęt ochronny

Przed rozpoczęciem pracy należy założyć mocne obuwie z

przeciwpoślizgową podeszwą. Nie wykonywać pracy boso ani np. w sandałach.

Czynności konserwacyjne,

czyszczenie oraz transport

urządzenia należy wykonywać

w rękawicach ochronnych i ze związanymi oraz zabezpieczonymi długimi włosami (za pomocą chusty na głowę, czapki itp.).

Nóż kosiarki należy ostrzyć w

odpowiednich okularach

ochronnych.

0478 121 9821 B - PL

Urządzenie może być uruchamiane tylko przez osobę ubraną w długie spodnie i odzież dobrze przylegającą do ciała.

Nie zakładać luźnej odzieży, która może zostać pochwycona przez ruchome części (dźwignię sterowania), a także ozdób, krawata i szalika.

4.3 Transport urządzenia

Zawsze należy pracować w rękawicach ochronnych (Ö 4.2), aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.

Przed przystąpieniem do transportu wyłączyć urządzenie, odłączyć przewód sieciowy i odczekać, aż nóż się zatrzyma.

Urządzenie należy transportować po ostygnięciu silnika elektrycznego.

Należy uwzględnić masę urządzenia i użyć odpowiedniego urządzenia załadowczego (ramp załadowczych lub podnośników).

Urządzenie transportowane wraz z częściami (np. kosz na trawę) zabezpieczyć na powierzchni ładunkowej za pomocą odpowiednio dobranych elementów mocujących (pasy, liny itp.).

Podczas podnoszenia i przenoszenia kosiarki należy uważać, aby nie dotknąć jej noża.

Należy zwrócić szczególną uwagę na dane zamieszczone w rozdziale „Transport“. Opisano tam sposób podnoszenia lub zamocowania urządzenia. (Ö 13.)

Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawa, a zwłaszcza przepisów dotyczących

bezpieczeństwa ładunków i transportu przedmiotów na platformach ładunkowych.

4.4 Przed rozpoczęciem pracy

Urządzenie może być używane tylko przez osoby znające instrukcję obsługi.

Przed pierwszym użyciem urządzenia należy zdjąć opakowanie i usunąć blokady transportowe.

Należy przestrzegać przepisów dotyczących czasu pracy urządzeń ogrodowych z silnikiem spalinowym lub elektrycznym.

Należy dokładnie przeszukać teren, na którym urządzenie będzie użytkowane i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty, które mogą zostać wyrzucone do góry przez urządzenie. W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni).

Dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.

Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone. Autoryzowani dealerzy firmy STIHL mają do dyspozycji zamienne naklejki ostrzegawcze i inne części zamienne.

Niebezpieczeństwo zranienia!

Zużyte lub uszkodzone części (np. tępe noże) mogą wpłynąć na bezpieczeństwo urządzenia i spowodować obrażenia ciała użytkownika.

Można korzystać tylko z urządzenia w dobrym stanie technicznym. Przed każdym uruchomieniem sprawdzić, czy:

–urządzenie jest zmontowane zgodnie z

instrukcją;

–narzędzie tnące i cały zespół tnący (nóż

kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym. Należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);

–urządzenia zabezpieczające (np.

osłona wyrzutu, obudowa, uchwyt kierujący, dźwignia hamulca silnika) są w dobrym stanie technicznym i prawidłowo działają;

– kosz na trawę jest nieuszkodzony i

prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę;

–działa hamulec wybiegowy silnika

elektrycznego.

W razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem Autoryzowanego Dealera. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.

Należy zwrócić szczególną uwagę na dane zamieszczone w rozdziale „Zagrożenia spowodowane prądem elektrycznym” (Ö 4.8).

Nie wolno włączać silnika elektrycznego, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo przegrzania silnika elektrycznego!

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

4.5 Praca z urządzeniem

Nie wykonywać czynności roboczych, jeżeli w pobliżu znajdują się zwierzęta lub osoby postronne, a zwłaszcza

dzieci. Zamontowane w urządzeniu mechanizmy

zabezpieczające nie mogą być usuwane lub mostkowane. Przede wszystkim nie można unieruchamiać dźwigni hamulca silnika na uchwycie kierującym (np. przez jej przywiązanie).

Uwaga – niebezpieczeństwo zranienia!

Nie zbliżać rąk lub stóp do

obracających się elementów. Nie dotykać obracającego się noża. Zachować właściwą odległość od otworu wyrzutowego.

Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący. Uchwyt kierujący powinien być zawsze prawidłowo zamontowany; nie można go modyfikować. Nie uruchamiać urządzenia ze złożonym uchwytem kierującym.

W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzieży roboczej). Przewód przedłużacza nie może zostać owinięty na uchwycie kierującym.

Czynności robocze należy wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

Nie wykonywać pracy przy temperaturze otoczenia poniżej +5°C.

Nie pracować z urządzeniem podczas deszczu i burzy, a zwłaszcza wyładowań atmosferycznych.

Wilgotne podłoże jest bardziej śliskie, co zwiększa ryzyko wypadku. Należy postępować szczególnie ostrożnie, aby się nie poślizgnąć. Jeżeli jest to możliwe, należy unikać korzystania z urządzenia na wilgotnym podłożu.

Nie wystawiać urządzenia na działanie deszczu.

Włączanie urządzenia:

Należy włączać urządzenie przy zachowaniu szczególnej ostrożności, zgodnie ze wskazówkami podanymi w rozdziale „Uruchamianie urządzenia“. (Ö 11.) Zwrócić uwagę na odpowiednią odległość stóp od narzędzia tnącego.

Podczas włączania urządzenie musi być ustawione na płaskiej powierzchni.

Przed włączeniem i podczas włączania urządzenia nie wolno go przechylać.

Nie włączać silnika elektrycznego, jeżeli kanał wyrzutowy nie został zasłonięty osłoną wyrzutu lub koszem na trawę.

Należy unikać częstego włączania w ciągu krótkiego czasu, a szczególnie „zabawy“ przyciskiem włączającym. Niebezpieczeństwo przegrzania silnika elektrycznego!

Praca na zboczach

Na zboczach pracę wykonywać zawsze w poprzek, a nie wzdłuż stoku. W przypadku utraty kontroli nad kosiarką podczas koszenia wzdłuż stoku użytkownik mógłby zostać dodatkowo najechany przez urządzenie.

Należy zachować szczególną ostrożność w przypadku zmiany kierunku jazdy na zboczu.

Należy uważać na zachowanie właściwej pozycji podczas pracy na zboczu i nie pracować z urządzeniem na zbyt stromych zboczach.

Ze względów bezpieczeństwa urządzenia nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6 %).

Niebezpieczeństwo zranienia!

Kąt nachylenia zbocza 25° odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie.

Zastosowanie do pracy:

Uwaga – niebezpieczeństwo zranienia!

Nie zbliżać rąk lub stóp do

obracających się elementów. Nie dotykać obracającego się noża. Zachować właściwą odległość od otworu wyrzutowego. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący.

Nie wolno sprawdzać stanu noża podczas pracy urządzenia.

Nie otwierać osłony wyrzutu trawy i nie zdejmować kosza, jeżeli nóż jest jeszcze w ruchu. Obracający się nóż może spowodować obrażenia.

Urządzenie należy prowadzić, idąc powoli; nie wolno biec podczas eksploatacji urządzenia. Zbyt szybkie prowadzenie

0478 121 9821 B - PL

urządzenia może prowadzić do obrażeń ciała spowodowanych potknięciem się, poślizgnięciem itp.

W przypadku zawracania urządzeniem lub przyciągania go do siebie należy zachować szczególną ostrożność.

Niebezpieczeństwo potknięcia się!

Nie należy nigdy podnosić lub przenosić urządzenia z pracującym silnikiem elektrycznym lub z podłączonym przewodem sieciowym.

Omijać przedmioty ukryte w trawie (instalacje do zraszania trawników, pale, zawory wody, fundamenty, przewody elektryczne itp.). Nie należy najeżdżać na takie przedmioty.

Jeżeli narzędzie tnące lub urządzenie natrafiło na przeszkodę lub jakieś ciało obce, to należy wyłączyć silnik elektryczny, wyjąć wtyczkę i przeprowadzić dokładną kontrolę.

Należy pamiętać o bezwładnym ruchu narzędzia tnącego trwającym kilka sekund po wyłączeniu silnika.

Silnik elektryczny należy

wyłączyć: – gdy trzeba przechylić urządzenie

podczas przejeżdżania przez inny teren (nie trawnik),

– podczas przemieszczania urządzenia

do koszonej powierzchni i z powrotem,

–przed zdjęciem kosza na trawę, – przed ustawieniem wysokości

koszenia.

Wyłączyć silnik elektryczny, wyjąć wtyczkę przewodu sieciowego i sprawdzić, czy

zatrzymało się narzędzie tnące:

– przed usunięciem przyczyny

zablokowania lub niedrożności kanału wyrzutowego;

– w przypadku natrafienia narzędzia

tnącego na ciało obce: kamień, krawężnik, korzeń itp. Jeżeli istnieje konieczność skontrolowania narzędzia tnącego ze względu na ewentualne uszkodzenia. Nie wolno uruchamiać urządzenia z uszkodzonym lub zgiętym wałkiem noża lub wałem silnika elektrycznego; Niebezpieczeństwo

zranienia przez wadliwe części!

– przed sprawdzaniem i czyszczeniem

urządzenia lub przed rozpoczęciem przy nim jakichkolwiek prac (np. składania lub ustawiania uchwytu kierującego);

– przed oddaleniem się od urządzenia lub

jeżeli urządzenie pozostawione jest bez nadzoru;

– przed podnoszeniem lub

przenoszeniem urządzenia; – przed transportowaniem urządzenia; – po natrafieniu na przeszkodę lub gdy

urządzenie zaczyna nadmiernie drgać.

Należy wówczas sprawdzić

urządzenie, a zwłaszcza zespół tnący

(nóż, wałek noża, mocowanie noża),

pod względem uszkodzeń i wykonać

niezbędne naprawy przed ponownym

uruchomieniem urządzenia i

rozpoczęciem pracy.

Niebezpieczeństwo zranienia!

Silne drgania są zwykle objawem usterki. Nie wolno uruchamiać urządzenia zwłaszcza w przypadku uszkodzenia lub skrzywienia wałka noża oraz uszkodzenia lub skrzywienia noża. W przypadku braku potrzebnej wiedzy wykonanie niezbędnych napraw należy zlecić specjalistycznemu serwisowi; zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.

Wahania napięcia, wywołane eksploatacją tego urządzenia przy niekorzystnych warunkach panujących w sieci, mogą zakłócać pracę innych urządzeń podłączonych do tej samej instalacji elektrycznej. W takim przypadku należy podjąć odpowiednie działanie (np. podłączyć urządzenia do innego obwodu zasilającego lub do obwodu o mniejszej impedancji).

Korzystając z urządzenia w pobliżu zboczy, krawędzi terenu, dołów i grobli, należy zachować szczególną ostrożność. Należy zwłaszcza zwrócić uwagę na zachowanie odpowiedniej odległości od takich niebezpiecznych miejsc.

4.6 Konserwacja, czyszczenie, naprawa i przechowywanie

Przed wszystkimi pracami przy urządzeniu, jego regulacją, czyszczeniem, przed

sprawdzaniem, czy przewód przyłączeniowy nie jest zaplątany lub uszkodzony, należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego.

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

Przed przechowywaniem urządzenia w zamkniętych pomieszczeniach, konserwacją i czyszczeniem należy pozostawić je do całkowitego ostygnięcia.

Czyszczenie:

Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie. (Ö 12.2)

Resztki trawy należy usunąć za pomocą patyczka. Dolną część kosiarki oczyścić przy użyciu szczotki i wody.

Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić urządzenia pod bieżącą wodą (np. za pomocą węża ogrodowego). Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia.

Aby uniknąć pożaru, należy usuwać trawę, słomę, mech, liście lub wypływający smar itp. z okolicy otworów wentylacyjnych między pokrywą silnika elektrycznego i obudową.

Czynności konserwacyjne:

Można wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji obsługi; wykonanie innych czynności należy zlecić autoryzowanemu dealerowi. Z pytaniami dotyczącymi urządzenia i środków pomocniczych prosimy zawsze zwracać się do autoryzowanego dealera. Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL. Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.

Należy stosować tylko narzędzia, wyposażenie dodatkowe i akcesoria dopuszczone przez firmę STIHL do stosowania z tym urządzeniem lub części tego samego typu. W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Z pytaniami należy zwrócić się do autoryzowanego dealera.

Oryginalne narzędzia, wyposażenie dodatkowe i części zamienne firmy STIHL są optymalnie dopasowane do urządzenia i do wymagań użytkownika. Oryginalne części zamienne STIHL rozpoznaje się po numerze części zamiennej STIHL, po napisie STIHL i ewentualnie po oznakowaniu części zamiennej STIHL. W przypadku małych części może być tylko oznakowanie.

Naklejki ostrzegawcze i informacyjne muszą być czyste i czytelne. W przypadku uszkodzenia lub zgubienia naklejek należy zastąpić je nowymi naklejkami dostępnymi u autoryzowanego dealera firmy STIHL. W przypadku zastępowania elementu nową częścią należy na niej nakleić taką samą naklejkę.

Czynności dotyczące zespołu tnącego wykonywać w rękawicach ochronnych (Ö 4.2) przy zachowaniu szczególnej uwagi.

Wszystkie nakrętki, sworznie i śruby, a zwłaszcza śruba noża, powinny być mocno dokręcone, aby zagwarantować niezawodną pracę urządzenia.

Regularnie należy sprawdzać całe urządzenie i kosz na trawę pod względem zużycia i uszkodzeń, zwłaszcza przed jego przechowywaniem (np. przed przerwą zimową). Ze względów bezpieczeństwa

należy natychmiast wymienić zużyte lub uszkodzone części, aby urządzenie zawsze umożliwiało bezpieczną pracę.

Jeżeli podczas prac konserwacyjnych usunięte zostały części lub urządzenia zabezpieczające, należy je niezwłocznie ponownie zamontować.

Należy regularnie sprawdzać zamocowanie noża kosiarki, jego ewentualne uszkodzenia oraz zużycie.

4.7 Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji

Schłodzone urządzenie przechowywać w suchym, zamkniętym pomieszczeniu.

Należy zabezpieczyć urządzenie przed nieuprawnionym użyciem (np. przez dzieci).

Przed przechowywaniem urządzenia (np. przed przerwą zimową) należy je dokładnie wyczyścić.

Przechowywać urządzenie w dobrym stanie technicznym.

Przechowywać urządzenie na płaskiej powierzchni w taki sposób, aby nie mogło się przypadkowo stoczyć.

0478 121 9821 B - PL

4.8 Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym

Uwaga! Niebezpieczeństwo porażenia prądem!

Szczególne znaczenie dla bezpieczeństwa pracy urządzeń elektrycznych mają: przewód sieciowy, wtyczka, gniazdko wtyczkowe, przełącznik i przewód przyłączeniowy. Aby nie narazić się na niebezpieczeństwo porażenia prądem elektrycznym, nie wolno używać uszkodzonych lub niezgodnych z przepisami przewodów, gniazdek wtyczkowych i wtyczek.

Należy regularnie sprawdzać, czy przewód przyłączeniowy nie ma oznak uszkodzenia lub starzenia się materiału (łamliwości).

Uruchamiać urządzenie tylko po odwinięciu przewodu sieciowego.

W przypadku stosowania bębna do zwijania przewodu należy zawsze całkowicie odwijać przewód.

Nie używać przedłużacza z uszkodzonym przewodem. Wymienić uszkodzony przewód na nowy; nie wykonywać napraw przedłużaczy.

Nie można korzystać z urządzenia w przypadku uszkodzenia lub zużycia przewodów. Przede wszystkim należy sprawdzić, czy przewód sieciowy nie jest uszkodzony lub stary.

Konserwację i naprawy przewodu sieciowego należy zlecić wykwalifikowanemu elektrykowi.

Niebezpieczeństwo porażenia prądem!

Nie podłączać uszkodzonego przewodu do instalacji elektrycznej i nie dotykać uszkodzonego przewodu przed odłączeniem go od instalacji elektrycznej.

Niebezpieczeństwo porażenia prądem!

Nie wolno używać uszkodzonych kabli, gniazd wtyczkowych i wtyczek oraz niezgodnych z przepisami przewodów przyłączeniowych.

Zespoły tnące (noże) można dotykać dopiero po odłączeniu urządzenia od instalacji elektrycznej.

Należy zawsze sprawdzać, czy stosowane przewody sieciowe są zabezpieczone odpowiednim bezpiecznikiem.

Chociaż silnik elektryczny jest zabezpieczony przed wodą, nie wolno używać urządzenia podczas deszczu ani przy dużej

wilgotności terenu. Należy korzystać wyłącznie z

przedłużaczy izolowanych przed wilgocią, przeznaczonych do użytku zewnętrznego, odpowiednich do stosowania z urządzeniem (Ö 11.1).

Podczas koszenia przewód przyłączeniowy powinien znajdować się z dala od noża.

Przewód przyłączeniowy należy odłączać przez wyjęcie wtyczki z gniazdka wtyczkowego; nie ciągnąć przewodu przyłączeniowego.

W przypadku podłączenia urządzenia do agregatu prądotwórczego należy zwrócić uwagę na niebezpieczeństwo uszkodzenia urządzenia spowodowanego przez zmiany natężenia prądu.

Urządzenie podłączyć do źródła prądu elektrycznego zabezpieczonego wyłącznikiem różnicowoprądowym o maksymalnym prądzie zadziałania 30 mA. Szczegółowych informacji udzieli elektryk.

Ze względów bezpieczeństwa przewód elektryczny musi być prawidłowo zamontowany do uchwytu kierującego.

4.9 Utylizacja

Wyeksploatowane urządzenie należy przekazać do odpowiedniej utylizacji. Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. W celu zapobieżenia wypadkom należy usunąć przewód sieciowy lub przewód elektryczny prowadzący do silnika elektrycznego.

Niebezpieczeństwo skaleczenia się narzędziem tnącym!

Także wyeksploatowanego urządzenia nie można pozostawiać bez nadzoru. Urządzenie i narzędzie tnące należy przechowywać w miejscu niedostępnym dla dzieci.

5. Objaśnienie symboli

Uwaga!

Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

Niebezpieczeństwo zranienia!

Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia.

Niebezpieczeństwo zranienia!

Uważać na ostry nóż. Nóż kosiarki obraca się jeszcze przez kilka sekund (hamulec silnika/ noża). Należy wyłączyć silnik i odłączyć wtyczkę przed rozpoczęciem wszelkich czynności związanych z: pracami przy narzędziu tnącym, konserwacją i czyszczeniem lub sprawdzeniem, czy przewód przyłączeniowy nie jest splątany lub uszkodzony, oraz przed pozostawieniem urządzenia.

Niebezpieczeństwo porażenia prądem!

Przewód przyłączeniowy powinien znajdować się z dala od narzędzia tnącego.

RME 443:

Włączyć silnik elektryczny.

RME 443 C:

Włączyć silnik elektryczny.

RME 443 C:

Wyłączyć silnik elektryczny.

6. Wyposażenie standardowe

RME 443, RME 443 C:

Poz. Nazwa Liczba A urządzenie zasadnicze 1 B górna część kosza na trawę 1 C dolna część kosza na trawę 1 D sworzeń 2

x Instrukcja obsługi 1

RME 443:

E zatrzask 2 F śruby 2 G przelotka 1 H uchwyt przewodu 1 I osłona uchwytu kierującego 2

RME 443 C:

J tulejka 1 K śruby 1 L podkładka 2 M nakrętka 1

Wyposażenie standardowe może się różnić w zależności od kraju i wersji urządzenia.

7. Przygotowanie urządzenia do pracy

7.1 Informacje ogólne Niebezpieczeństwo zranienia

Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.).

● Przed rozpoczęciem wszystkich

opisanych prac urządzenie należy ustawić stabilnie na poziomym, płaskim i twardym podłożu.

7.2 Zamontowanie pojedynczego

uchwytu kierującego (RME 443 C)

● 1 Wprowadzić tulejkę (J) w otwór na

uchwycie kierującym (1).

● 2 Włożyć na tulejkę obie podkładki (L)

stroną wypukłą do środka.

● 3 Przytrzymać tulejkę (J) oraz

podkładki (L) i razem z uchwytem kierującym (1) wprowadzić do wspornika uchwytu kierującego (2).

● 4 Włożyć nakrętkę (M) we wspornik

uchwytu kierującego w sposób pokazany na rysunku.

● 5 Włożyć śrubę (K) od zewnątrz do

środka przez otwory w uchwycie

kierującym (1) oraz na wsporniku uchwytu kierującego (2) i dokręcić. Moment dokręcania:

18 - 22 Nm

0478 121 9821 B - PL

Zamontowanie przewodu elektrycznego:

● Wcisnąć przewód elektryczny (3) w

uchwyty na wsporniku uchwytu kierującego i uchwycie kierującym (4, 5) w sposób pokazany na rysunku. Włożyć przewód w uchwyt przewodu (6); zamknąć i zablokować zaczep.

7.3 Zamontowanie podwójnego uchwytu kierującego (RME 443)

● Włożyć śrubę (F) w otwór

przelotki (G).

● Przytrzymać górną część uchwytu kierującego (2) przy dolnych częściach uchwytu kierującego (1).

● Założyć przelotkę (G) na przewód elektryczny (3) i włożyć śrubę (F) przez otwory od środka na zewnątrz.

● Po przeciwnej stronie włożyć śrubę (F) przez otwory od środka na zewnątrz.

● Nałożyć osłonę uchwytu kierującego (I) i nakręcić zatrzaski (E) na śruby (F) (powinien wystawać w przybliżeniu jeden zwój gwintu śruby) i przechylić do góry.

● Sprawdzanie prawidłowości montażu: Zatrzaski (E) muszą być tak mocno dociągnięte, aby dobrze przylegały do uchwytu kierującego i mocno połączyły górną część uchwytu kierującego z dolną częścią uchwytu kierującego. Jeżeli uchwyt kierujący nie jest mocno zamontowany lub zatrzaski nie są prawidłowo założone, otworzyć zatrzaski i przekręcić tak daleko, aż będą mocno założone.

● Włożyć przewód elektryczny (3) w

sposób pokazany na rysunku w uchwyt (4) na wsporniku uchwytu kierującego.

Zamontowanie uchwytu przewodu:

Niebezpieczeństwo porażenia prądem!

Uchwyt przewodu wciskać tylko ręką, aby nie uszkodzić warstwy izolującej na uchwycie kierującym; nie używać żadnych narzędzi (np. młotka, wkrętaka).

● Nacisnąć uchwyt przewodu (H) na górną część uchwytu kierującego. Odległość między uchwytem przewodu a wyłącznikiem:

25 - 27 cm

Włożyć przewód elektryczny (3) w uchwyt przewodu (H) w sposób pokazany na rysunku, doprowadzić do zamknięcia i zablokowania zaczepu (5).

7.4 Składanie kosza na trawę

● Górną część kosza na trawę (B) założyć na dolną część kosza (C). Zwrócić uwagę na prawidłową pozycję w prowadnicach.

● Sworznie (D) przecisnąć od środka przez przygotowane otwory.

● Lekko naciskając, doprowadzić do zablokowania się górnej części kosza na trawę (B) w części dolnej.

● Zakładanie kosza na trawę (Ö 8.3).

8. Elementy obsługi

8.1 Pojedynczy uchwyt kierujący (RME 443 C)

Kosiarka RME 443 C została wyposażona w regulowany pojedynczy uchwyt kierujący.

Niebezpieczeństwo porażenia prądem!

Przewód elektryczny powinien być zawsze unieruchomiony w kołnierzu i we wsporniku uchwytu kierującego.

Niebezpieczeństwo zgniecenia!

Przed naciśnięciem dźwigni blokującej (1) przytrzymać ręką górną część uchwytu kierującego (2) w najwyższym miejscu i nieco podnieść (odciążyć). Po naciśnięciu dźwigni blokującej górna część uchwytu kierującego

może opaść w najniższe położenie pod wpływem swojego ciężaru. Nie wkładać palców między uchwyt kierujący a jego wspornik (pod dźwignią blokującą).

1 Składanie uchwytu kierującego: Położenie transportowe (do czyszczenia

urządzenia, łatwiejszego transportu i przechowywania):

● Wcisnąć w dół i przytrzymać dźwignię blokującą (1).

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

● Złożyć uchwyt kierujący (2) do przodu, uważając, aby nie uszkodzić przewodu elektrycznego.

Położenie robocze (do prowadzenia urządzenia):

● Rozłożyć uchwyt kierujący (2) do tyłu, uważając, aby się całkowicie zablokował.

2 Regulacja wysokości:

Wysokość pojedynczego uchwytu kierującego można ustawiać w dwóch stopniach:

● Wcisnąć w dół i przytrzymać dźwignię blokującą (1).

● Ustawić uchwyt kierujący (2) w odpowiednim położeniu.

● Zwolnić dźwignię blokującą (1), uważając, aby uchwyt kierujący całkowicie się zablokował.

8.2 Podwójny uchwyt kierujący

(RME 443)

Niebezpieczeństwo zgniecenia!

Poprzez poluzowanie szybkiego mocowania można złożyć górną część uchwytu kierującego. Dlatego podczas otwierania szybkiego mocowania należy stale trzymać jedną ręką górną część uchwytu kierującego (2) w najwyższym położeniu.

Położenie transportowe (do czyszczenia urządzenia, łatwiejszego transportu i przechowywania):

● Otworzyć zatrzaski (1), przechylić je w dół i złożyć górną część uchwytu kierującego (2) do przodu, uważając, aby nie uszkodzić przewodu elektrycznego.

Położenie robocze (do prowadzenia urządzenia):

● Górną część uchwytu kierującego (2) podnieść do tyłu i przytrzymać ręką.

● Zamknąć zatrzaski (1), przechylając je do góry.

8.3 Kosz na trawę

Zamocowanie:

● Otworzyć i przytrzymać osłonę wyrzutu (1).

● Zamocować kosz na trawę (2), wprowadzając występy przytrzymujące w uchwyty (3) na tylnej części urządzenia.

● Zamknąć osłonę wyrzutu (1).

Zdejmowanie:

● Otworzyć i przytrzymać osłonę wyrzutu (1).

● Podnieść kosz na trawę (2) i zdjąć do tyłu.

● Zamknąć osłonę wyrzutu (1).

8.4 Centralna regulacja

wysokości koszenia

Można ustawić 6 wysokości koszenia.

Stopień 1 = 25 mm

Stopień 6 = 75 mm

Regulacja wysokości koszenia:

● Chwycić uchwyt (1), pociągnąć do góry i przytrzymać dźwignię (2).

● Ustawić wybraną wysokość koszenia poprzez podnoszenie i opuszczanie urządzenia. Ustawioną wysokość koszenia można odczytać na wskaźniku wysokości koszenia (3), korzystając ze znaku (4).

● Zwolnić dźwignię blokującą (2) i doprowadzić do jej zablokowania.

8.5 Wskaźnik napełnienia kosza

Strumień powietrza wytworzony przez nóż podnosi wskaźnik napełnienia (1). Po napełnieniu się kosza na trawę strumień powietrza ulega zatrzymaniu. Jeżeli strumień powietrza będzie zbyt mały, wskaźnik napełnienia (1) opadnie do położenia spoczynkowego. Wskazuje to na konieczność opróżnienia kosza na trawę.

Wskaźnik napełnienia działa w sposób nieograniczony tylko przy optymalnym strumieniu powietrza. Czynniki zewnętrzne, takie jak wilgotna, gęsta lub wysoka trawa, niski stopień koszenia, zabrudzenie lub podobne czynniki, mogą negatywnie wpłynąć na strumień powietrza i działanie wskaźnika napełnienia.

A Kosz napełnia się trawą B Kosz na trawę jest napełniony

● Opróżnić napełniony kosz na trawę (Ö 11.5).

0478 121 9821 B - PL

9. Wskazówki dotyczące wykonywania pracy

9.1 Informacje ogólne Niebezpieczeństwo zranienia!

Splątany przewód należy natychmiast rozwinąć.

Podczas koszenia przewód przyłączeniowy należy prowadzić z tyłu. Przewody przyłączeniowe mogą ulec przecięciu w trakcie koszenia lub być przyczyną potknięcia. Dlatego stanowią duże potencjalne zagrożenie. Koszenie należy przeprowadzać w taki sposób, aby przewód przyłączeniowy zawsze znajdował się na ściętej już powierzchni trawy.

Ładny, gęsty trawnik można uzyskać dzięki częstemu koszeniu i utrzymywaniu krótkiej trawy.

W klimacie gorącym i suchym nie należy ścinać trawy zbyt krótko, ponieważ powoduje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie!

Koszenie przy zastosowaniu ostrego noża daje lepsze efekty wizualne, dlatego należy go regularnie ostrzyć (u Autoryzowanego Dealera firmy STIHL).

9.2 Właściwe obciążenie silnika

elektrycznego

Kosiarki nie włączać w wysokiej trawie lub przy najniższej wysokości koszenia.

Kosiarka może być obciążana tylko w takim stopniu, aby prędkość obrotowa silnika elektrycznego nie uległa znaczącemu zmniejszeniu.

W przypadku zmniejszania się prędkości obrotowej należy wybrać większą wysokość koszenia i/lub zmniejszyć prędkość posuwu.

9.3 Zasady postępowania w przypadku zablokowania noża kosiarki

Natychmiast wyłączyć silnik elektryczny i wyciągnąć wtyczkę z gniazda elektrycznego. Następnie usunąć przyczynę usterki.

9.4 Termiczne zabezpieczenie silnika elektrycznego przed przeciążeniem

W przypadku przeciążenia silnika elektrycznego w czasie pracy wbudowane termiczne zabezpieczenie przed przeciążeniem wyłącza samoczynnie silnik elektryczny.

Przyczyny przeciążenia: – koszenie zbyt wysokiej trawy lub zbyt

nisko ustawiona wysokość koszenia, – zbyt duża prędkość posuwania się, – niedostateczne oczyszczenie kanałów

powietrza chłodzącego (szczeliny

wentylacyjne), –stępiony lub zużyty nóż kosiarki, –niewłaściwy lub zbyt długi przewód

przyłączeniowy (spadek napięcia)

(Ö 11.1).

Ponowne uruchomienie

Po ochłodzeniu urządzenia, trwającym maksymalnie 10 min (w zależności od temperatury otoczenia), możliwe jest ponowne uruchomienie urządzenia (Ö 11.).

10. Urządzenia zabezpieczające

Urządzenie zostało wyposażone w wiele urządzeń zabezpieczających, gwarantujących bezpieczną obsługę i zabezpieczających je przed nieprawidłowym użyciem.

Niebezpieczeństwo zranienia!

W przypadku stwierdzenia usterki urządzeń zabezpieczających nie wolno uruchamiać urządzenia. Należy zwrócić się do autoryzowanego dealera firmy STIHL.

10.1 Urządzenia zabezpieczające

Kosiarka jest wyposażona w urządzenia zabezpieczające, które zapobiegają niezamierzonemu zetknięciu się z nożem kosiarki i wyrzucaną skoszoną trawą. Należą do nich: obudowa, osłona wyrzutu, kosz na trawę i prawidłowo zamontowany uchwyt kierujący.

10.2 Obsługa oburęczna

Silnik elektryczny można włączyć tylko po naciśnięciu i przytrzymaniu przycisku włączającego prawą ręką, a następnie przyciągnięciu lewą ręką dźwigni hamulca silnika do uchwytu kierującego.

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

10.3 Hamulec wybiegowy silnika elektrycznego

Po puszczeniu dźwigni hamulca silnika nóż kosiarki zatrzyma się w ciągu niecałych 3 sekund.

Hamulec wybiegowy wmontowany w silnik elektryczny skraca czas wybiegu silnika potrzebny do zatrzymania się noża.

11. Uruchamianie urządzenia

11.1 Podłączenie urządzenia do

zasilania

Niebezpieczeństwo porażenia prądem!

Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.8).

W przypadku stosowania bębna do zwijania przewodu należy całkowicie rozwinąć przewód przyłączeniowy. W przeciwnym razie może dojść do utraty mocy i przegrzania, spowodowanych opornością elektryczną.

Dopuszczone do stosowania są wyłącznie przewody przyłączeniowe o klasie nie niższej niż przewody w osłonie gumowej

H07 RN-F DIN/VDE 0282. Minimalny przekrój:

długość do 25 m: 3 x 1,5 mm² długość do 50 m: 3 x 2,5 mm²

Złącza przewodów muszą być wykonane z gumy lub powleczone gumą i spełniać wymagania normy DIN/VDE 0620.

Napięcie zasilające i częstotliwość napięcia zasilającego powinny być zgodne z danymi na tabliczce znamionowej lub zamieszczonymi w rozdziale „Dane techniczne“ (Ö 18.).

Przewód sieciowy musi być odpowiednio zabezpieczony (Ö 18.).

Urządzenie to zostało zaprojektowane do pracy przy zasilaniu z sieci o impedancji

w punkcie przyłączenia

maks

(podłączenia instalacji domowej) wynoszącej maksymalnie 0,49 oma (przy 50 Hz).

Podczas eksploatacji urządzenia użytkownik powinien zasilać je tylko z sieci elektrycznej, która spełnia te wymagania. W razie potrzeby informacje dotyczące impedancji sieci można uzyskać od lokalnego dostawcy energii elektrycznej.

11.2 Zaczep przewodu

Podczas pracy zaczep przewodu zapobiega niezamierzonemu wyciągnięciu przewodu przyłączeniowego i ewentualnemu uszkodzeniu wtyczki urządzenia.

Dlatego przewód przyłączeniowy powinien być poprowadzony przez zaczep przewodu.

● Przewód przyłączeniowy (1)

uformować w pętlę i przeprowadzić

przez otwór (2).

● Założyć pętlę przewodu na hak (3) i

zacisnąć.

11.3 Włączanie kosiarki

Silnika elektrycznego nie należy włączać w wysokiej trawie lub przy najniższej wysokości koszenia, ponieważ wtedy włączenie silnika jest utrudnione.

● Nacisnąć i przytrzymać przycisk włączający (1). Dźwignię hamulca silnika (2) przyciągnąć do uchwytu kierującego i przytrzymać.

● Przycisk włączający (1) można zwolnić po przyciągnięciu dźwigni hamulca silnika (2).

11.4 Wyłączanie kosiarki

● Zwolnić dźwignię hamulca silnika (1). Silnik elektryczny i nóż kosiarki zatrzymują się całkowicie po krótkim czasie wybiegu.

11.5 Opróżnianie kosza na trawę

Niebezpieczeństwo zranienia!

Ze względów bezpieczeństwa przed zdjęciem kosza na trawę należy wyłączyć silnik elektryczny.

● Zdjąć kosz na trawę. (Ö 8.3)

● Otworzyć klamrę kosza na trawę (1).

Odchylić i przytrzymać górną część kosza na trawę (2). Opróżnić kosz na trawę, odchylając go do tyłu.

● Zamknąć kosz na trawę.

● Założyć kosz na trawę. (Ö 8.3)

0478 121 9821 B - PL

11.6 Obszar pracy użytkownika

● Ze względów bezpieczeństwa

podczas pracy silnika elektrycznego użytkownik powinien przebywać zawsze w obszarze pracy za uchwytem kierującym. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący.

● Kosiarkę może obsługiwać tylko jedna

osoba; osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. (Ö 4.)

12. Konserwacja

12.1 Informacje ogólne Niebezpieczeństwo zranienia!

Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.).

Coroczna konserwacja w autoryzowanym serwisie:

Kosiarka powinna być raz w roku sprawdzana przez autoryzowany serwis. Zaleca się korzystanie z usług serwisu autoryzowanego dealera firmy STIHL.

12.2 Czyszczenie urządzenia Okresy międzyobsługowe:

Po każdym użyciu

● Urządzenie należy czyścić tylko wodą, za pomocą szczotki lub szmatki. Resztki trawy należy usunąć za pomocą patyczka. W razie potrzeby użyć specjalnego środka czyszczącego (np. firmy STIHL).

● Nie kierować strugi wody (zwłaszcza z wysokociśnieniowego urządzenia czyszczącego) na przełączniki, części silnika, uszczelki i miejsca łożyskowania.

Niebezpieczeństwo zranienia!

Przed przechyleniem kosiarki należy ustawić ją na twardym, poziomym i równym miejscu. Podczas wykonywania czynności w pozycji ułatwiającej czyszczenie urządzenie może się przewrócić. Należy zawsze stać z boku urządzenia. Nie wolno wykonywać prac serwisowych z przodu lub z tyłu urządzenia.

Zaleca się, aby przed ustawieniem urządzenia ustawić największą wysokość koszenia, co ułatwia czyszczenie.

Położenie umożliwiające czyszczenie RME 443:

● Zdjąć kosz na trawę. (Ö 8.3)

● Przytrzymać górną część uchwytu

kierującego (1) i otworzyć zatrzaski, przechylając je w dół.

● Położyć do tyłu górną część uchwytu kierującego (1).

● Otworzyć i przytrzymać osłonę wyrzutu (2).

● Podnieść urządzenie z przodu i ustawić w położeniu umożliwiającym czyszczenie – zob. rysunek. Sprawdzić, czy urządzenie stoi stabilnie.

Położenie umożliwiające czyszczenie RME 443 C:

Niebezpieczeństwo zgniecenia!

Po naciśnięciu dźwigni blokującej górna część uchwytu kierującego może opaść w najniższe położenie pod wpływem swojego ciężaru. Nie wkładać palców między uchwyt kierujący a jego wspornik (pod dźwignią blokującą).

● Zdjąć kosz na trawę. (Ö 8.3)

● Otworzyć i przytrzymać osłonę

wyrzutu (2).

● Nacisnąć kciukiem w dół dźwignię blokującą (3) i przytrzymać.

● Chwycić urządzenie za uchwyt z przodu i powoli przechylić do tyłu.

● Zwolnić osłonę wyrzutu (2) i sprawdzić, czy urządzenie stabilnie stoi.

12.3 Silnik elektryczny i koła

Silnik elektryczny nie wymaga obsługi. Łożyska kół są bezobsługowe.

12.4 Górna część uchwytu kierującego

RME 443 Okresy międzyobsługowe:

Przed każdym użyciem

Górna część uchwytu kierującego jest powleczona warstwą izolacyjną. W razie jej uszkodzenia należy wymienić górną część uchwytu kierującego.

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

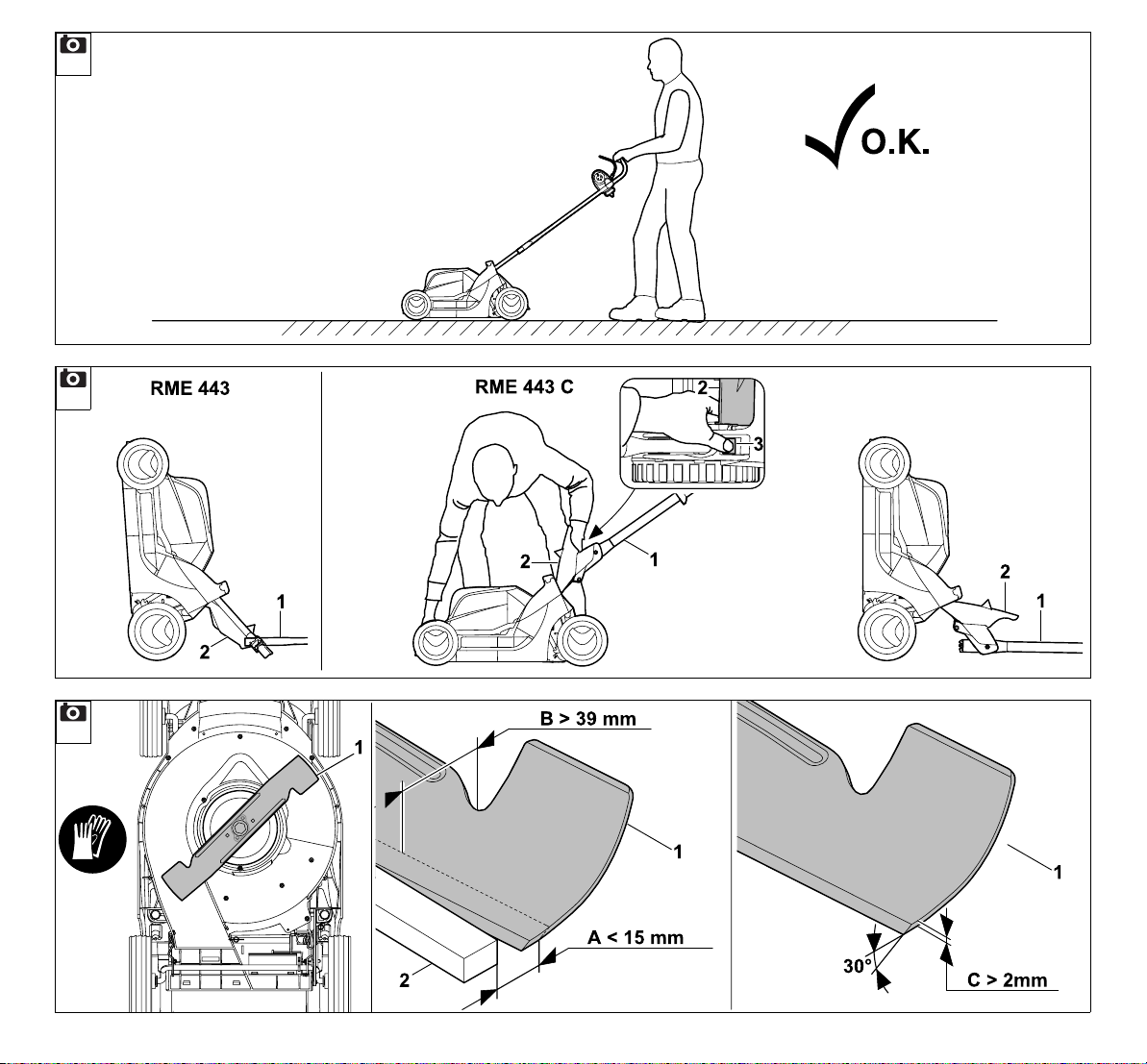

12.5 Obsługa noża kosiarki Okresy międzyobsługowe:

Przed każdym użyciem

● Przechylić kosiarkę do położenia umożliwiającego czyszczenie. (Ö 12.2)

● Oczyścić nóż kosiarki (1) i sprawdzić uszkodzenia (karby lub pęknięcia) i stopień zużycia; ewentualnie wymienić.

● Za pomocą suwmiarki (nie należy do wyposażenia standardowego) sprawdzić grubość noża przynajmniej w 5 miejscach. Minimalna grubość musi być zachowana zwłaszcza w okolicy skrzydeł noża.

● Przyłożyć linijkę (2) do przedniej krawędzi noża i zmierzyć głębokość szlifowania.

Niebezpieczeństwo zranienia!

Zużyty lub uszkodzony nóż kosiarki może odłamać się i spowodować bardzo poważne obrażenia. W związku z tym należy przestrzegać przepisów dotyczących konserwacji noża.

Noże mogą ulegać zróżnicowanemu zużyciu w zależności od miejsca i czasu eksploatacji. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu.

Odległość B:

Minimalna szerokość noża kosiarki nie może być mniejsza od 39 mm.

Odległość C:

Grubość noża powinna w każdym miejscu wynosić przynajmniej 2mm. Należy sprawdzać przy użyciu suwmiarki.

Jeżeli w kosiarce nie został zamontowany dostarczony nóż, lecz np. nóż uniwersalny dostępny jako wyposażenie dodatkowe, to obowiązuje odpowiednio inna granica zużycia.

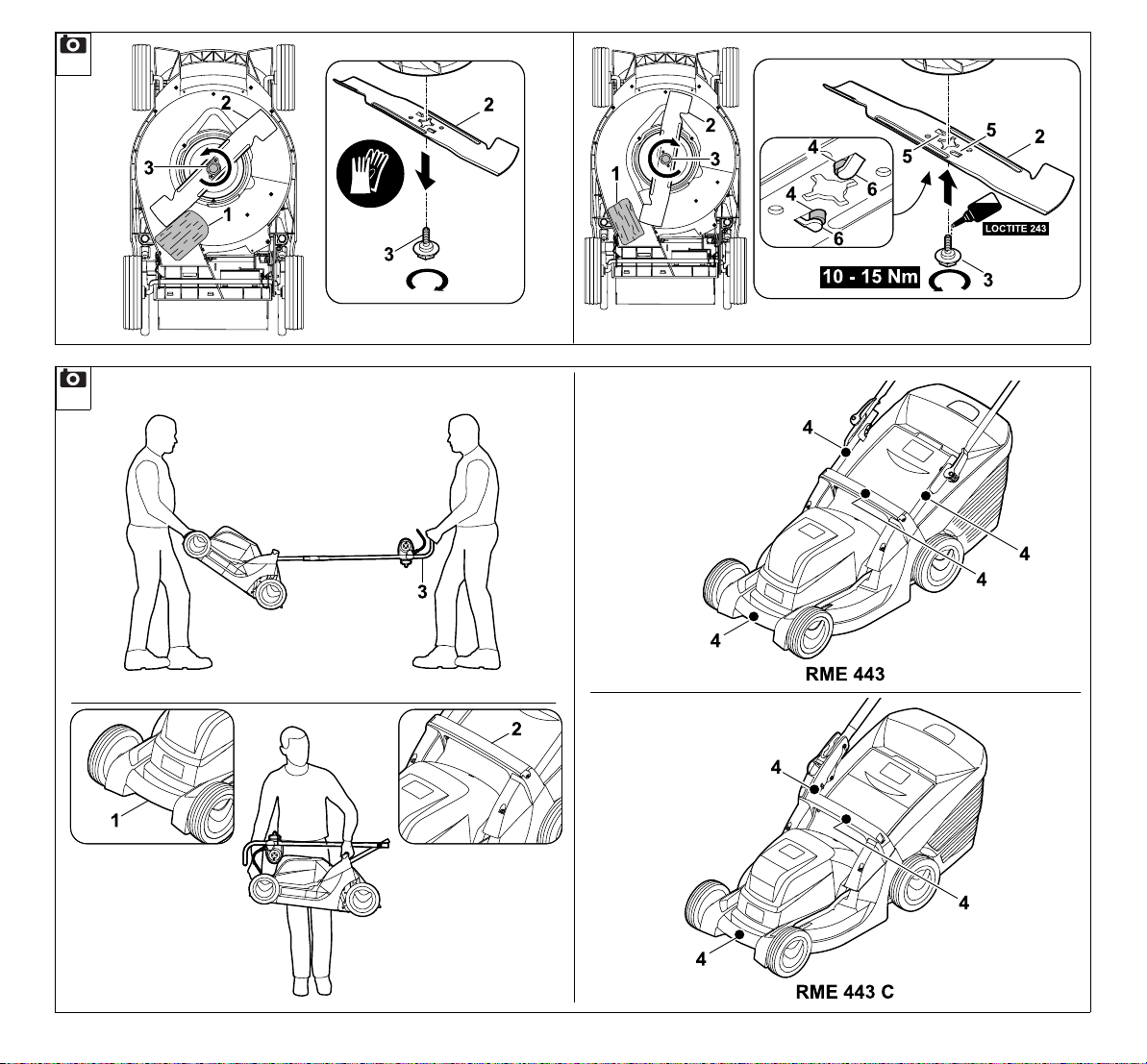

12.6 Wymontowanie i zamontowanie noża kosiarki

Aby nie uszkodzić śruby noża, do jej luzowania lub dokręcania należy używać odpowiedniej nasadki sześciokątnej 22 mm (nie należy do wyposażenia standardowego).

1 Wymontowanie:

● Użyć odpowiedniego kloca

drewnianego (1) do przytrzymania noża kosiarki (2).

● Wykręcić śrubę noża(3). Zdjąć nóż kosiarki (2) i śrubę noża(3).

2 Zamontowanie:

Niebezpieczeństwo zranienia!

Nóż kosiarki (2) wolno zamontować tylko w sposób pokazany na rysunku. Łączniki (6) muszą być skierowane w dół (w stronę trawnika), a odgięte łopatki noża – do góry (w stronę urządzenia).

Śrubę noża należy dokręcać podanym momentem 10 - 15Nm, ponieważ od tego zależy prawidłowe zamocowanie narzędzia tnącego. Śrubę noża (3) zabezpieczyć dodatkowo preparatem Loctite 243.

Podczas każdej wymiany noża należy wymienić śrubę noża (3).

● Oczyścić powierzchnię przylegania noża i tuleję noża.

● Nóż kosiarki (2) zamontować na tulei noża w taki sposób, aby jego odgięte łopatki były skierowane do góry. Występy przytrzymujące (4) muszą być umieszczone w otworach (5).

● Użyć odpowiedniego kloca drewnianego (1) do przytrzymania noża kosiarki (2).

● Wkręcić śrubę noża(3) i dokręcić momentem 10 - 15Nm.

Granice zużycia: Odległość A:

Ostrza noży można zeszlifować maksymalnie o 15mm.

0478 121 9821 B - PL

12.7 Ostrzenie noża kosiarki Niebezpieczeństwo zranienia!

Przed zamontowaniem noża sprawdzić, czy nie występują uszkodzenia. Nóż powinien zostać wymieniony, jeżeli widoczne są zagłębienia i rysy lub jeżeli ostrze zostało zeszlifowane powyżej maksymalnej granicy zużycia wynoszącej 15 mm lub jeżeli w pewnym miejscu nóż jest cieńszy niż 2mm (Ö 12.5).

Firma STIHL zaleca, aby noże kosiarek były ostrzone przez autoryzowany serwis. Niewłaściwe ostrzenie noża (niewłaściwy kąt ostrzenia, niewyrównoważenie itp.) wpływa na działanie urządzenia.

Instrukcja ostrzenia noża:

● Wymontować nóż kosiarki (Ö 12.6).

● Podczas ostrzenia schładzać nóż

kosiarki, np. wodą. Nie wolno dopuścić do wystąpienia niebieskawego zabarwienia, ponieważ oznaczałoby to obniżenie zdolności tnących ostrza.

● Nóż należy ostrzyć równomiernie, aby

zapobiec drganiom wynikającym z niewyrównoważenia.

● Należy ostrzyć pod kątem 30°.

● Po ostrzeniu należy ewentualnie

usunąć drobnoziarnistym papierem ściernym zadzior powstały na krawędzi tnącej.

12.8 Przechowywanie (przerwa zimowa)

Urządzenie należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.

Przechowywać tylko sprawną technicznie kosiarkę; w razie potrzeby złożyć uchwyt kierujący.

Wszystkie nakrętki, śruby i wkręty powinny być dobrze dokręcone, wymienić nieczytelne etykiety na urządzeniu z informacjami o zagrożeniu i ostrzeżeniami, sprawdzić całe urządzenie pod względem zużycia lub uszkodzenia. Wymienić zużyte lub uszkodzone części.

Przed przechowywaniem urządzenia należy usunąć ewentualne usterki.

W przypadku dłuższego przestoju kosiarki (przerwa zimowa) należy uwzględnić następujące punkty:

● Starannie oczyścić wszystkie zewnętrzne części urządzenia.

● Dobrze nasmarować lub naoliwić wszystkie części ruchome.

13. Transport

13.1 Transport

Niebezpieczeństwo zranienia!

Przed transportem należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“. (Ö 4.) Na czas transportu należy założyć odpowiednią odzież ochronną (obuwie ochronne, mocne rękawice ochronne). Przed podnoszeniem lub transportem należy zawsze odłączyć przewód sieciowy. Ze względów bezpieczeństwa firma STIHL zaleca, aby urządzenie podnosić lub przenosić tylko przy pomocy drugiej osoby. Przed podniesieniem należy zwrócić uwagę na ciężar urządzenia podany w rozdziale „Dane techniczne“.

Przenoszenie urządzenia:

● Dwie osoby: Podnosząc urządzenie, należy trzymać wyłącznie za przedni uchwyt (1) i uchwyt kierujący (3). Należy zawsze zwracać uwagę na odpowiednią odległość noża kosiarki od części ciała, a zwłaszcza od stóp i nóg.

● Jedna osoba: Podnosić lub przenosić urządzenie, trzymając jedną ręką za środkową część górnego uchwytu transportowego (2), a drugą ręką – za dolny uchwyt transportowy (1).

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

Mocowanie urządzenia:

● Urządzenie należy zamocować na powierzchni ładunkowej za pomocą odpowiednich elementów mocujących.

● Liny lub pasy zamocować w zaznaczonych punktach (4).

14. Ograniczanie zużycia i zapobieganie uszkodzeniom

Wskazówki dotyczące konserwacji i pielęgnacji

Kosiarka prowadzona ręcznie, z napędem elektrycznym (STIHL RME)

Firma STIHL nie ponosi żadnej odpowiedzialności za szkody materialne i osobiste, powstałe w wyniku nieprzestrzegania wskazówek zawartych w niniejszej instrukcji obsługi, w szczególności tych, które dotyczą bezpiecznej pracy, obsługi i konserwacji lub tych, które wystąpią w wyniku zastosowania niewłaściwych akcesoriów lub części zamiennych.

Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia STIHL, należy przestrzegać następujących wskazówek.

1. Części zużywające się

Nawet w przypadku właściwej eksploatacji urządzeń STIHL niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy.

Należą do nich m.in.: –nóż

2. Przestrzeganie zaleceń instrukcji obsługi

Urządzenie STIHL należy eksploatować, konserwować i przechowywać w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia.

Dotyczy to przede wszystkim: – nieodpowiedniego przewodu

elektrycznego (przekrój);

–niewłaściwego podłączenia

elektrycznego (napięcia);

– dokonywania zmian w urządzeniu bez

zgody firmy STIHL;

– korzystania z narzędzi lub osprzętu,

które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości;

– niezgodnej z przeznaczeniem

eksploatacji urządzenia;

– wykorzystywania urządzenia podczas

imprez sportowych lub w zawodach;

–szkód wynikłych z eksploatacji

urządzenia z uszkodzonymi częściami.

3. Czynności konserwacyjne

Należy regularnie wykonywać wszystkie czynności podane w rozdziale „Konserwacja“.

Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie Dealerowi.

Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL.

Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.

W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik.

Zalicza się do nich m.in.: – uszkodzenia silnika elektrycznego w

następstwie niedokładnego oczyszczenia kanałów powietrza chłodzącego (szczeliny wentylacyjne),

–korozję i inne uszkodzenia wynikłe z

niewłaściwego składowania,

– uszkodzenie urządzenia wynikłe z

używania części zamiennych niskiej jakości,

– uszkodzenia w następstwie

nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach, które nie należą do Dealera.

15. Ochrona środowiska

Skoszonej trawy nie należy wyrzucać do śmieci – powinna ona podlegać kompostowaniu.

Opakowanie, urządzenie i osprzęt zostały wyprodukowane z materiałów będących surowcami wtórnymi, w związku z czym należy je odpowiednio utylizować.

Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców wtórnych. Z tego względu po upływie okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych. Niewłaściwa utylizacja może spowodować pogorszenie zdrowia i

0478 121 9821 B - PL

zanieczyszczenie środowiska. Należy zwrócić szczególną uwagę na informacje zamieszczone w rozdziale „Utylizacja“. (Ö 4.9)

Skontaktować się z firmą zajmującą się recyklingiem lub z Autoryzowanym Dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów.

16. Typowe części zamienne

Nóż kosiarki

6338 702 0100

Śruba noża

6310 760 2801

Podczas wymiany noża lub jego montażu należy wymienić elementy mocujące nóż kosiarki (np. śrubę noża). Części zamienne są dostępne u autoryzowanego dealera firmy STIHL.

17. Deklaracja zgodności

17.1 Deklaracja zgodności UE kosiarek

STIHL RME 443.0, RME 443.0 C

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria

oświadcza na własną odpowiedzialność, że

– Rodzaj: kosiarka elektryczna – Producent: STIHL – Typ: RME 443.0, RME 443.0 C

–Szerokość koszenia: 41 cm – Nr identyfikacji serii: 6338 spełnia wymagania odnośnych przepisów

dyrektyw 2000/14/WE, 2006/42/WE, 2014/30/EU oraz 2011/65/EU i została skonstruowana oraz wyprodukowana zgodnie z obowiązującymi w dniu produkcji wersjami następujących norm: EN 60335-1, EN 60335-2-77, EN 55014-1, EN 55014-2, EN 61000-3-2 i EN 61000-33 (jeżeli mają zastosowanie).

Jednostka certyfikująca: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE

W celu ustalenia zmierzonego i gwarantowanego poziomu mocy akustycznej postępowano zgodnie z dyrektywą 2000/14/WE, załącznik VIII.

– Zmierzony poziom mocy akustycznej:

94,0 dB(A)

– Gwarantowany poziom mocy

akustycznej: 96 dB(A)

Dokumentacja techniczna jest przechowywana w firmie STIHL Tirol GmbH.

Rok produkcji i numer maszyny podano na kosiarce.

Langkampfen, 02.11.2020 r. STIHL Tirol GmbH wz.

Matthias Fleischer, kierownik Działu Badawczo-Rozwojowego

wz.

Sven Zimmermann, kierownik Działu Jakości

18. Dane techniczne

RME 443.0 / RME 443.0 C:

Nr identyfikacji serii 6338 Silnik, rodzaj

konstrukcji: silnik elektryczny Typ: uniwersalny

silnik elektryczny AC

Napięcie zasilające: 230 V~ Pobór mocy: 1500 W Częstotliwość:50Hz Bezpiecznik: 7 A Klasa ochronności: II Stopień ochrony: IPX 4 Urządzenie tnące: nóż listwowy Szerokość koszenia: 41 cm Prędkość obrotowa

urządzenia tnącego: 2900 obr/min Napęd noża

listwowego: stały Moment dokręcania

śruby noża: 10 - 15 Nm

PLSK

TRHUSRHRCSLVLTROBGETAZKK

0478 121 9821 B - PL

RME 443.0 / RME 443.0 C:

Średn. koła przedniego: 180 mm

Średn. koła tylnego: 200 mm Kosz na trawę:55l Wysokość koszenia: 25 - 75 mm

RME 443.0:

Zgodnie z 2000/14/EG / S.I. 2001/1701: Gwarantowany

poziom mocy akustycznej L

Niepewność pomiarowa K

WAd

96 dB(A) 2 dB(A)

Zgodnie z EN 60335-2-77: Poziom ciśnienia

akustycznego na stanowisku pracy L

Niepewność pomiarowa K

82 dB(A) 2 dB(A)

Wartość przyspieszenia drgań wg normy EN 12096:

Zmierzona wartość a

1,40 m/s²

Niepewność pomiarowa K

0,70 m/s² Pomiar zgodnie z EN 20643 Wymiary

dł./szer./wys.: 138/49/107 cm Ciężar: 20 kg Ciężar (tylko Wielka

Brytania): 21 kg

RME 443.0 C:

Zgodnie z 2000/14/EG / S.I. 2001/1701: Gwarantowany

poziom mocy akustycznej L

: 96 dB(A)

WAd

RME 443.0 C:

Niepewność pomiarowa K

Zgodnie z EN 60335-2-77: Poziom ciśnienia

akustycznego na stanowisku pracy L

Niepewność pomiarowa K

82 dB(A) 2dB(A)

Wartość przyspieszenia drgań wg normy EN 12096:

Zmierzona wartość a

1,30 m/s²

Niepewność pomiarowa K

0,65 m/s²

Pomiar zgodnie z EN 20643, EN 60335-277

Wymiary dł./szer./wys.: 138/49/108 cm

Ciężar: 22 kg

18.1 Rozporządzenie REACH

Rozporządzenie REACH wydane przez Wspólnotę Europejską dotyczy rejestracji, oceny i dopuszczania substancji chemicznych.

Informacje dotyczące rozporządzenia REACH (WE) nr 1907/2006 podano na stronie: www.stihl.com/reach.

19. Wykrywanie usterek

# ewent. zwrócić się do autoryzowanego

dealera firmy STIHL.

Usterka:

Nie można uruchomić silnika elektrycznego

Możliwa przyczyna:

– Brak napięcia w sieci – Uszkodzony przewód przyłączeniowy /

wtyczka / gniazdko wtyczkowe lub wyłącznik

– Przycisk uruchamiania nie został

naciśnięty

– Przeciążenie silnika elektrycznego z

powodu zbyt wysokiej lub zbyt wilgotnej trawy

–Włączone zabezpieczenie silnika

elektrycznego

– Niedrożna obudowa noża – Uszkodzenie bezpiecznika we wtyczce

(wersja GB)

Usunięcie usterki:

–Sprawdzić bezpiecznik (Ö 11.1) –Sprawdzić przewód / wtyczkę /

wyłącznik i ewentualnie wymienić (Ö 11.1)

–Nacisnąć przycisk uruchamiania

(Ö 11.3)

–Nie włączać silnika elektrycznego w

wysokiej trawie, odpowiednio dopasować wysokość koszenia (Ö 8.4)

–Pozostawić urządzenie do ostygnięcia

(Ö 9.4)

– Oczyścić obudowę (Ö 12.2) –Wymienić bezpiecznik we wtyczce (#)

Usterka:

Częste działanie bezpieczników sieciowych

Możliwa przyczyna:

–Niewłaściwy przewód przyłączeniowy – Przeciążenie instalacji elektrycznej

0478 121 9821 B - PL

+ 270 hidden pages

Stihl RME 443.0, RME 443.0 C Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Spis treści

2. Uwagi dotyczące instrukcji obsługi

2.1 Informacje ogólne

2.2 Wskazówki dotyczące instrukcji obsługi

2.3 Wersje dla poszczególnych krajów

3. Opis urządzenia

4. Zasady bezpiecznej pracy

4.1 Informacje ogólne

4.2 Odzież robocza i sprzęt ochronny

4.3 Transport urządzenia

4.4 Przed rozpoczęciem pracy

4.5 Praca z urządzeniem

4.6 Konserwacja, czyszczenie, naprawa i przechowywanie

4.7 Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji

4.8 Ostrzeżenie – zagrożenia spowodowane prądem elektrycznym

4.9 Utylizacja

5. Objaśnienie symboli

6. Wyposażenie standardowe

7. Przygotowanie urządzenia do pracy

7.1 Informacje ogólne Niebezpieczeństwo zranienia

7.3 Zamontowanie podwójnego uchwytu kierującego (RME 443)

7.4 Składanie kosza na trawę

8. Elementy obsługi

8.1 Pojedynczy uchwyt kierujący (RME 443 C)

8.3 Kosz na trawę

8.5 Wskaźnik napełnienia kosza

9. Wskazówki dotyczące wykonywania pracy

9.1 Informacje ogólne Niebezpieczeństwo zranienia!

9.3 Zasady postępowania w przypadku zablokowania noża kosiarki

9.4 Termiczne zabezpieczenie silnika elektrycznego przed przeciążeniem

10. Urządzenia zabezpieczające

10.1 Urządzenia zabezpieczające

10.2 Obsługa oburęczna

10.3 Hamulec wybiegowy silnika elektrycznego

11. Uruchamianie urządzenia

11.2 Zaczep przewodu

11.3 Włączanie kosiarki

11.4 Wyłączanie kosiarki

11.5 Opróżnianie kosza na trawę

11.6 Obszar pracy użytkownika

12. Konserwacja

12.1 Informacje ogólne Niebezpieczeństwo zranienia!

12.2 Czyszczenie urządzenia Okresy międzyobsługowe:

12.3 Silnik elektryczny i koła

12.5 Obsługa noża kosiarki Okresy międzyobsługowe:

12.6 Wymontowanie i zamontowanie noża kosiarki

12.7 Ostrzenie noża kosiarki Niebezpieczeństwo zranienia!

12.8 Przechowywanie (przerwa zimowa)

13. Transport

13.1 Transport

14. Ograniczanie zużycia i zapobieganie uszkodzeniom

15. Ochrona środowiska

16. Typowe części zamienne

17. Deklaracja zgodności

18. Dane techniczne

18.1 Rozporządzenie REACH

19. Wykrywanie usterek
