Gebrauchsanleitung Instruction Manual Notice d’emploi Istruzioni d’uso Handleiding

deutsch

Inhaltsverzeichnis

1 Vorwort........................................................2

2 Informationen zu dieser Gebrauchsanlei‐

tung............................................................. 2

3 Übersicht.....................................................3

4 Sicherheitshinweise.................................... 4

5 Motorsäge einsatzbereit machen..............12

6 Motorsäge zusammenbauen.................... 12

7 Kettenbremse einlegen und lösen............ 14

8 Akku einsetzen und herausnehmen..........15

9 Motorsäge einschalten und ausschalten...15

10 Motorsäge und Akku prüfen......................15

11 Mit der Motorsäge arbeiten....................... 17

12 Nach dem Arbeiten................................... 21

13 Transportieren...........................................21

14 Aufbewahren.............................................22

15 Reinigen....................................................22

16 Warten...................................................... 22

17 Reparieren................................................ 23

18 Störungen beheben.................................. 24

19 Technische Daten..................................... 25

20 Kombinationen der Führungsschienen und

Sägeketten................................................26

21 Ersatzteile und Zubehör............................26

22 Entsorgen..................................................26

23 EU-Konformitätserklärung.........................26

24 Anschriften................................................ 27

25 Allgemeine Sicherheitshinweise für Elektro‐

werkzeuge.................................................27

1 Vorwort

Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐

den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen.

Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐ BEWAHREN.

2 Informationen zu dieser

Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐

gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung Akku STIHL AR

–

Gebrauchsanleitung „Gürteltasche AP mit

–

Anschlussleitung“ Sicherheitshinweise Akku STIHL AP

–

Gebrauchsanleitung Ladegeräte

–

STIHL AL 101, 300, 500 Sicherheitsinformation für STIHL Akkus und

–

Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

2.2 Kennzeichnung der Warnhin‐ weise im Text

GEFAHR

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können

schwere Verletzungen oder Tod vermeiden.

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu

schweren Verletzungen oder zum Tod führen können. ►

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu

Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐

schaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

Original-Gebrauchsanleitung

0000007940_012_D

Gedruckt auf chlorfrei gebleichtem Papier.

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

0458-701-9621-C. VA0.B22.

2 0458-701-9621-C

0000-GXX-3094-A1

3 Übersicht deutsch

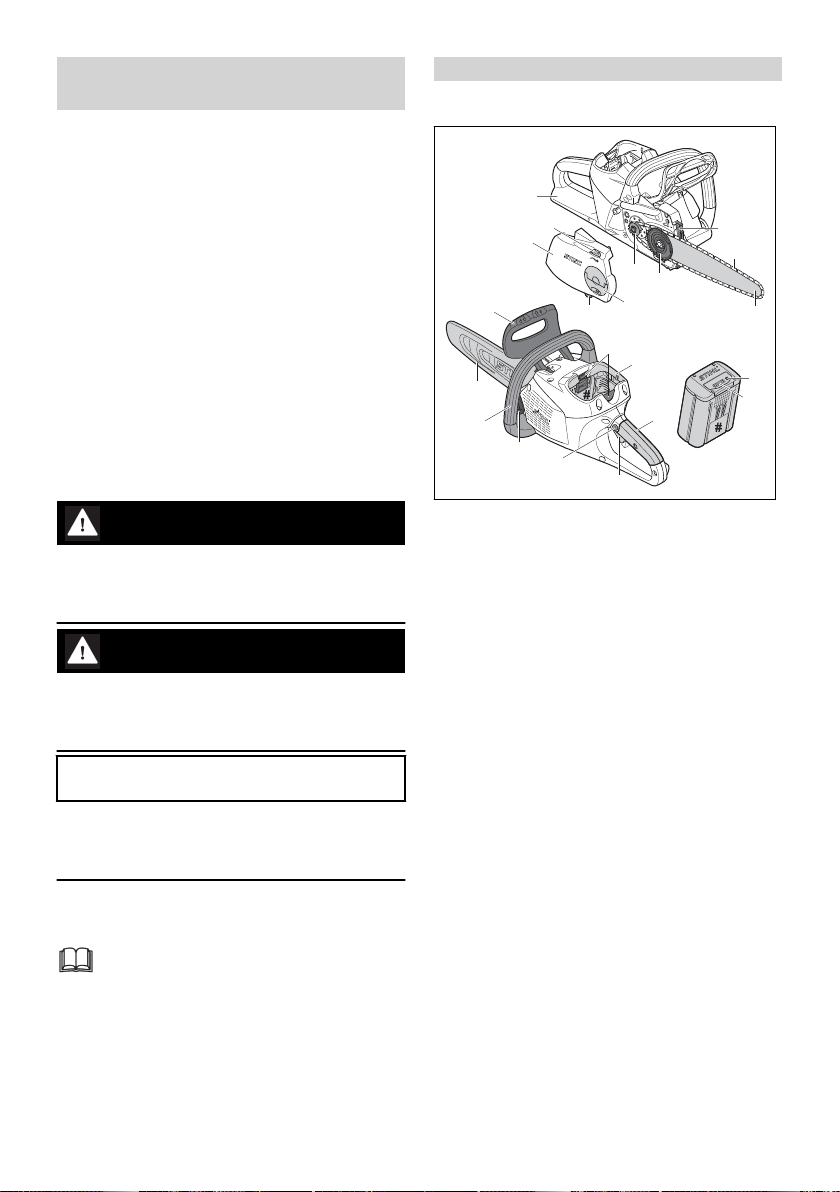

3 Übersicht

3.1 Motorsäge und Akku

1 Hinterer Handschutz

Der hintere Handschutz schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.

2 Kettenrad

Das Kettenrad treibt die Sägekette an.

3 Spannscheibe

Die Spannscheibe verschiebt die Führungs‐ schiene und spannt und entspannt dadurch die Sägekette.

4 Krallenanschlag

Der Krallenanschlag stützt während der Arbeit die Motorsäge am Holz ab.

5 Sägekette

Die Sägekette schneidet das Holz.

6 Führungsschiene

Die Führungsschiene führt die Sägekette.

7 Kettenraddeckel

Der Kettenraddeckel deckt das Kettenrad ab und befestigt die Führungsschiene an der Motorsäge.

8 Spannrad

Das Spannrad ermöglicht die Einstellung der Kettenspannung.

9 Kettenfänger

Der Kettenfänger fängt eine abgeworfene oder gerissene Sägekette auf.

0458-701-9621-C 3

10 Flügelmutter

Die Flügelmutter befestigt den Kettenradde‐ ckel an der Motorsäge.

11 Vorderer Handschutz

Der vordere Handschutz schützt die linke Hand vor Kontakt mit der Sägekette, dient zum Einlegen der Kettenbremse und löst bei einem Rückschlag die Kettenbremse automa‐ tisch aus.

12 Sperrhebel

Der Sperrhebel hält den Akku im AkkuSchacht.

13 Akku-Schacht

Der Akku-Schacht nimmt den Akku auf.

14 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Hal‐ ten und Führen der Motorsäge.

15 Kettenschutz

Der Kettenschutz schützt vor Kontakt mit der Sägekette.

16 Griffrohr

Das Griffrohr dient zum Halten, Führen und Tragen der Motorsäge.

17 Öltank-Verschluss

Der Öltank-Verschluss verschließt den Öltank.

18 Sperrknopf

Der Sperrknopf entsperrt den Schalthebel.

19 Schalthebel

Der Schalthebel schaltet die Motorsäge ein und aus.

20 Akku

Der Akku versorgt die Motorsäge mit Energie.

21 LEDs

Die LEDs zeigen den Ladezustand des Akkus und Störungen an.

22 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku.

# Leistungsschild mit Maschinennummer

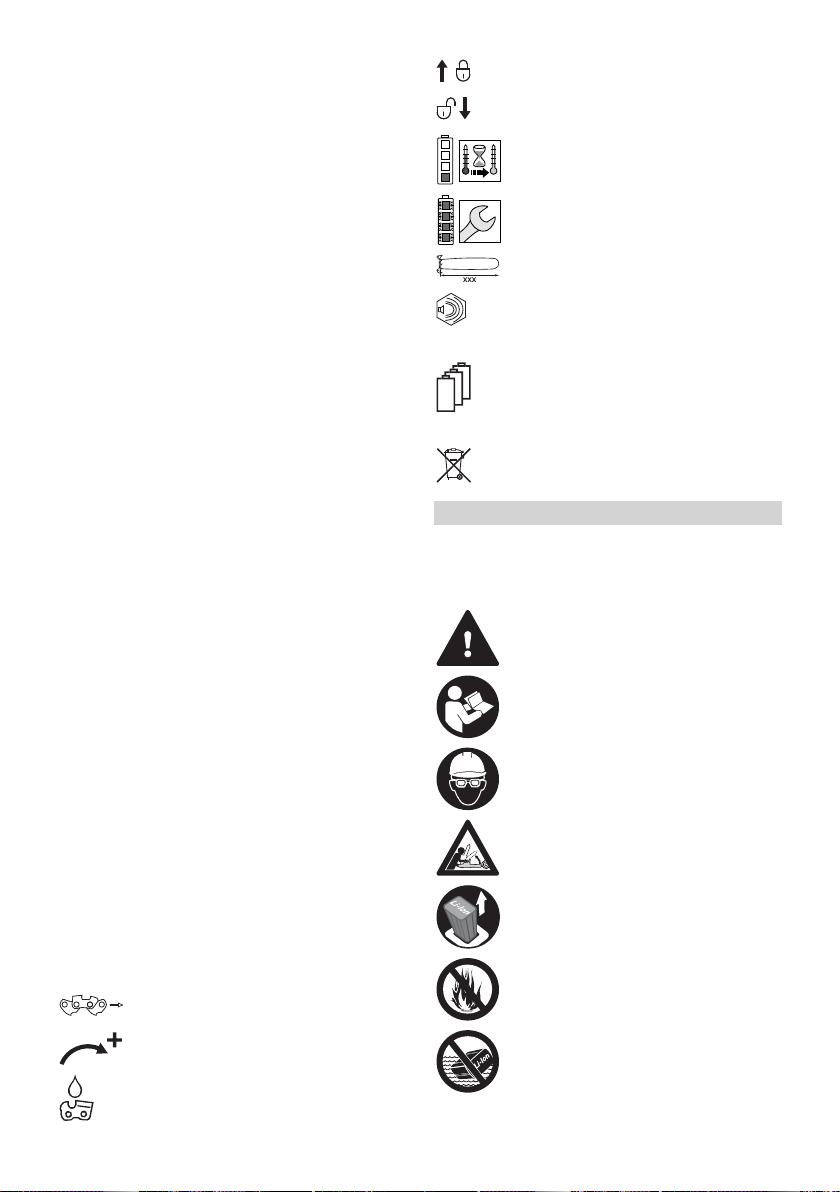

3.2 Symbole

Die Symbole können auf der Motorsäge und dem Akku sein und bedeuten Folgendes:

Dieses Symbol gibt die Laufrichtung der Sägekette an.

In diese Richtung drehen um die Säge‐ kette zu spannen.

Dieses Symbol kennzeichnet den Öltank für Sägeketten-Haftöl.

deutsch 4 Sicherheitshinweise

In diese Richtung wird die Kettenbremse eingelegt.

In diese Richtung wird die Kettenbremse gelöst.

1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.

4.2 Bestimmungsgemäße Verwen‐

Zulässigen Temperaturbereich des Akkus einhalten.

dung

4 LEDs blinken rot. Im Akku besteht eine Störung.

Länge einer Führungsschiene, die ver‐ wendet werden darf.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen.

Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifi‐ kation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Ener‐ gieinhalt ist geringer.

Produkt nicht mit dem Hausmüll entsorgen.

Die Motorsäge STIHL MSA 160 C oder die Motorsäge MSA 200 C dienen zum Sägen von Holz und zum Entasten und Fällen von Bäumen mit einem kleinen Stammdurchmesser und zur Pflege von Bäumen im hausnahen Bereich.

Die Motorsäge kann bei Regen verwendet wer‐ den.

Diese Motorsägen werden von einem Akku STIHL AP oder einem Akku STIHL AR mit Ener‐ gie versorgt.

Falls auf einem sicheren Gerüst gearbeitet wer‐ den muss, darf die Motorsäge nur mit einem direkt in die Motorsäge eingesetzten Akku STIHL AP verwendet werden.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf der Motorsäge oder dem Akku bedeuten Folgendes:

Sicherheitshinweise und deren Maß‐ nahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille und Schutzhelm tragen.

Sicherheitshinweise zum Rückschlag und deren Maßnahmen beachten.

Akku während Arbeitsunterbrechun‐ gen, des Transports, der Aufbewah‐ rung, Wartung oder Reparatur heraus‐ nehmen.

Akku vor Hitze und Feuer schützen.

Akku nicht in Flüssigkeiten tauchen.

WARNUNG

■ Akkus, die nicht von STIHL für die Motorsäge

freigegeben sind, können Brände und Explosi‐ onen auslösen. Personen können schwer ver‐ letzt oder getötet werden und Sachschaden kann entstehen. ►

Motorsäge mit einem Akku STIHL AP oder einem Akku STIHL AR verwenden.

■ Falls die Motorsäge oder der Akku nicht

bestimmungsgemäß verwendet werden, kön‐ nen Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Motorsäge so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

► Akku so verwenden, wie es in dieser

Gebrauchsanleitung oder der Gebrauchs‐ anleitung Akku STIHL AR beschrieben ist.

4.3 Anforderungen an den Benut‐ zer

WARNUNG

■

Benutzer ohne eine Unterweisung können die Gefahren der Motorsäge und des Akkus nicht erkennen oder nicht einschätzen. Der Benut‐ zer oder andere Personen können schwer ver‐ letzt oder getötet werden.

► Gebrauchsanleitung lesen, verste‐

hen und aufbewahren.

4 0458-701-9621-C

4 Sicherheitshinweise deutsch

► Falls die Motorsäge oder der Akku an eine

andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.

►

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

–

Der Benutzer ist körperlich, sensorisch

–

und geistig fähig, die Motorsäge und den Akku zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten. Der Benutzer kann die Gefahren der

–

Motorsäge und des Akkus erkennen und einschätzen. Der Benutzer ist volljährig oder der

–

Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet. Der Benutzer hat eine Unterweisung

–

von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Motor‐ säge arbeitet. Der Benutzer ist nicht durch Alkohol,

–

Medikamente oder Drogen beeinträch‐ tigt.

► Falls der Benutzer zum ersten Mal mit einer

Motorsäge arbeitet: Sägen von Rundholz auf einem Sägebock oder einem Gestell üben.

►

Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG

■

Während der Arbeit können lange Haare in die Motorsäge hineingezogen werden. Der Benut‐ zer kann schwer verletzt werden. ►

Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schul‐ tern befinden.

■

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

► Eine eng anliegende Schutzbrille tra‐

gen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach natio‐ nalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

►

STIHL empfiehlt, einen Gesichtsschutz zu tragen.

► Ein langärmliges, eng anliegendes Oberteil

tragen.

■ Herabfallende Gegenstände können zu Verlet‐

zungen des Kopfs führen.

► Falls während der Arbeit Gegen‐

stände herabfallen können: Einen Schutzhelm tragen.

■ Während der Arbeit kann Staub aufgewirbelt

werden und Dunst entstehen. Eingeatmeter Staub und Dunst kann die Gesundheit schädi‐ gen und allergische Reaktionen auslösen. ►

Falls Staub aufgewirbelt wird oder Dunst entsteht: Eine Staubschutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz,

Gestrüpp und in der Motorsäge verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden. ►

Eng anliegende Bekleidung tragen.

► Schals und Schmuck ablegen.

■ Während der Arbeit kann der Benutzer in Kon‐

takt mit der umlaufenden Sägekette kommen. Der Benutzer kann schwer verletzt werden. ►

Eine lange Hose mit Schnittschutz tragen.

■ Während der Arbeit kann sich der Benutzer an

Holz schneiden. Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit der Sägekette kommen. Der Benutzer kann ver‐ letzt werden. ►

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk

trägt, kann er ausrutschen. Falls der Benutzer in Kontakt mit der umlaufenden Sägekette kommt, kann er sich schneiden. Der Benutzer kann verletzt werden. ►

Motorsägen-Stiefel mit Schnittschutz tra‐ gen.

4.5 Arbeitsbereich und Umgebung

4.5.1 Motorsäge

WARNUNG

■

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren der Motorsäge und hochge‐ schleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kin‐ der und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ►

Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.

► Motorsäge nicht unbeaufsichtigt lassen.

0458-701-9621-C 5

deutsch 4 Sicherheitshinweise

► Sicherstellen, dass Kinder nicht mit der

Motorsäge spielen können.

■ Elektrische Bauteile der Motorsäge können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen. ►

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.5.2 Akku

WARNUNG

■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt wer‐ den. ►

Unbeteiligte Personen, Kinder und Tiere

fernhalten. ► Akku nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem

Akku spielen können.

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.

► Akku vor Hitze und Feuer schützen. ► Akku nicht ins Feuer werfen.

► Akku im Temperaturbereich zwi‐

schen ‑ 10 °C und + 50 °C einsetzen und aufbewahren.

► Akku nicht in Flüssigkeiten tauchen.

► Akku von metallischen Gegenständen fern‐

halten. ► Akku nicht hohem Druck aussetzen. ► Akku nicht Mikrowellen aussetzen. ► Akku vor Chemikalien und vor Salzen

schützen.

4.6 Sicherheitsgerechter Zustand

4.6.1 Motorsäge Die Motorsäge ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Motorsäge ist unbeschädigt.

–

Die Motorsäge ist sauber.

–

Der Kettenfänger ist unbeschädigt.

–

Die Kettenbremse funktioniert.

–

Die Bedienungselemente funktionieren und

–

sind unverändert. Die Kettenschmierung funktioniert.

–

Die Einlaufspuren am Kettenrad sind nicht tie‐

–

fer als 0,5 mm. Eine in dieser Gebrauchsanleitung angege‐

–

bene Kombination aus Führungsschiene und Sägekette ist angebaut. Die Führungsschiene und Sägekette sind rich‐

–

tig angebaut. Die Sägekette ist richtig gespannt.

–

Original STIHL Zubehör für diese Motorsäge

–

ist angebaut. Das Zubehör ist richtig angebaut.

–

Der Öltank-Verschluss ist verschlossen.

–

WARNUNG

■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Mit einer unbeschädigten Motorsäge arbei‐ ten.

► Falls die Motorsäge verschmutzt ist: Motor‐

säge reinigen.

► Mit einem unbeschädigten Kettenfänger

arbeiten.

► Motorsäge nicht verändern. Ausnahme:

Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Führungs‐ schiene und Sägekette.

►

Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit der Motorsäge arbeiten.

► Original STIHL Zubehör für diese Motor‐

säge anbauen.

► Führungsschiene und Sägekette so

anbauen, wie es in dieser Gebrauchsanlei‐ tung beschrieben ist.

►

Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

►

Gegenstände nicht in die Öffnungen der

Motorsäge stecken. ► Öltank-Verschluss schließen. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.2 Führungsschiene Die Führungsschiene ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Führungsschiene ist unbeschädigt.

–

6 0458-701-9621-C

4 Sicherheitshinweise deutsch

Die Führungsschiene ist nicht verformt.

–

Die Nut ist so tief wie oder tiefer als die Min‐

–

destnuttiefe, 19.3. Die Stege der Nut sind gratfrei.

–

Die Nut ist nicht verengt oder gespreizt.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand kann die Führungsschiene die Sägekette nicht mehr richtig führen. Die umlaufende Sägekette kann von der Führungsschiene springen. Per‐ sonen können schwer verletzt oder getötet werden. ►

Mit einer unbeschädigten Führungsschiene arbeiten.

► Falls die Tiefe der Nut kleiner als die Min‐

destnuttiefe ist: Führungsschiene ersetzen. ► Führungsschiene wöchentlich entgraten. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.3 Sägekette Die Sägekette ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Sägekette ist unbeschädigt.

–

Die Sägekette ist richtig geschärft.

–

Die Verschleißmarkierungen an den Schnei‐

–

dezähnen sind sichtbar.

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden. ►

Mit einer unbeschädigten Sägekette arbei‐

ten. ► Sägekette richtig schärfen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

4.6.4 Akku Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Akku ist unbeschädigt.

–

Der Akku ist sauber und trocken.

–

Der Akku funktioniert und ist unverändert.

–

WARNUNG

■

In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden. ►

Mit einem unbeschädigten und funktionier‐

enden Akku arbeiten. ► Einen beschädigten oder defekten Akku

nicht laden.

► Falls der Akku verschmutzt oder nass ist:

Akku reinigen und trocknen lassen. ► Akku nicht verändern. ► Gegenstände nicht in die Öffnungen des

Akkus stecken. ► Elektrische Kontakte des Akkus nicht mit

metallischen Gegenständen verbinden und

kurzschließen. ►

Akku nicht öffnen. ► Abgenutzte oder beschädigte Hinweisschil‐

der ersetzen.

■ Aus einem beschädigten Akku kann Flüssig‐ keit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, kön‐ nen die Haut oder die Augen gereizt werden. ►

Kontakt mit der Flüssigkeit vermeiden.

► Falls Kontakt mit der Haut aufgetreten ist:

Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

►

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■

Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.

►

Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.

4.7 Arbeiten

4.7.1 Sägen

WARNUNG

■

Falls außerhalb des Arbeitsbereichs keine Personen in Rufweite sind, kann im Notfall keine Hilfe geleistet werden. ►

Sicherstellen, dass Personen außerhalb des Arbeitsbereichs in Rufweite sind.

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsäge verlie‐ ren, stolpern, fallen und schwer verletzt wer‐ den. ►

Ruhig und überlegt arbeiten.

► Falls die Lichtverhältnisse und Sichtverhält‐

nisse schlecht sind: Nicht mit der Motor‐ säge arbeiten.

►

Motorsäge alleine bedienen. ► Nicht über Schulterhöhe arbeiten. ► Auf Hindernisse achten.

0458-701-9621-C 7

0000-GXX-1245-A0

deutsch 4 Sicherheitshinweise

► Auf dem Boden stehend arbeiten und das

Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss und die Motorsäge mit einer Energieversorgung mit Anschluss‐ leitung verwendet wird: Eine Hubarbeits‐ bühne verwenden.

►

Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.

■ Die umlaufende Sägekette kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden. ►

Umlaufende Sägekette nicht berühren.

► Falls die Sägekette durch einen Gegen‐

stand blockiert ist: Motorsäge ausschalten, Kettenbremse einlegen und Akku heraus‐ nehmen. Erst dann den Gegenstand besei‐ tigen.

■

Die umlaufende Sägekette wird warm und dehnt sich aus. Falls die Sägekette nicht aus‐ reichend geschmiert und nachgespannt wird, kann die Sägekette von der Führungsschiene springen oder reißen. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Sägeketten-Haftöl verwenden.

► Während der Arbeit Füllstand des Öltanks

regelmäßig prüfen. Bevor das SägekettenHaftöl aufgebraucht ist: Sägeketten-Haftöl einfüllen.

►

Während der Arbeit Spannung der Säge‐ kette regelmäßig prüfen. Falls die Span‐ nung der Sägekette zu gering ist: Sägekette spannen.

■

Falls sich die Motorsäge während der Arbeit verändert oder sich ungewohnt verhält, kann die Motorsäge in einem nicht sicherheitsge‐ rechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen. ►

Arbeit beenden, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

■ Während der Arbeit können Vibrationen durch die Motorsäge entstehen. ► Handschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐

rung auftreten: Einen Arzt aufsuchen.

■ Falls die umlaufende Sägekette auf einen har‐ ten Gegenstand trifft, können Funken entste‐ hen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen kön‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Nicht in einer leicht brennbaren Umgebung arbeiten.

8 0458-701-9621-C

■ Wenn der Schalthebel losgelassen wird, läuft die Sägekette noch kurze Zeit weiter. Die sich bewegende Sägekette kann Personen schnei‐ den. Personen können schwer verletzt wer‐ den. ►

Warten, bis die Sägekette nicht mehr läuft.

WARNUNG

Falls unter Spannung stehendes Holz gesägt

■ wird, kann die Führungsschiene eingeklemmt

werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt werden. ►

Zuerst einen Entlastungsschnitt in die Druckseite (1) sägen, dann einen Trenn‐ schnitt in die Zugseite (2) sägen.

GEFAHR

■ Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, kann die Säge‐ kette mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getö‐ tet werden. ►

Nicht in der Umgebung von spannungsführ‐ enden Leitungen arbeiten.

4.7.2 Entasten

WARNUNG

■

Falls der gefällte Baum zuerst auf der Unter‐ seite entastet wird, kann der Baum nicht mehr durch Äste am Boden gestützt werden. Wäh‐ rend der Arbeit kann sich der Baum bewegen. Personen können schwer verletzt oder getötet werden. ►

Größere Äste auf der Unterseite erst durch‐ sägen, wenn der Baum abgelängt ist.

► Nicht auf dem Stamm stehend arbeiten.

■ Während des Entastens kann ein abgesägter Ast herunterfallen. Der Benutzer kann stol‐ pern, hinfallen und schwer verletzt werden. ►

Baum vom Stammfuß in Richtung Baum‐ krone entasten.

0000080097_002

4 Sicherheitshinweise deutsch

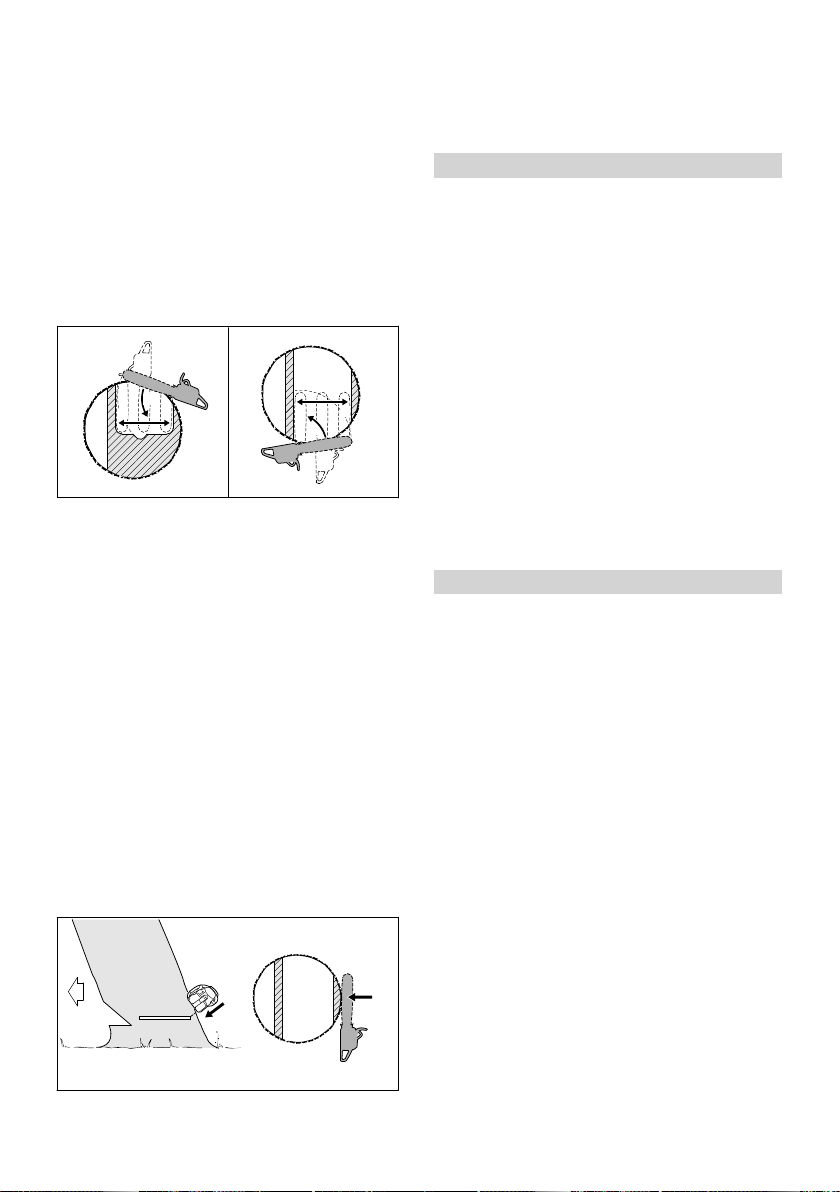

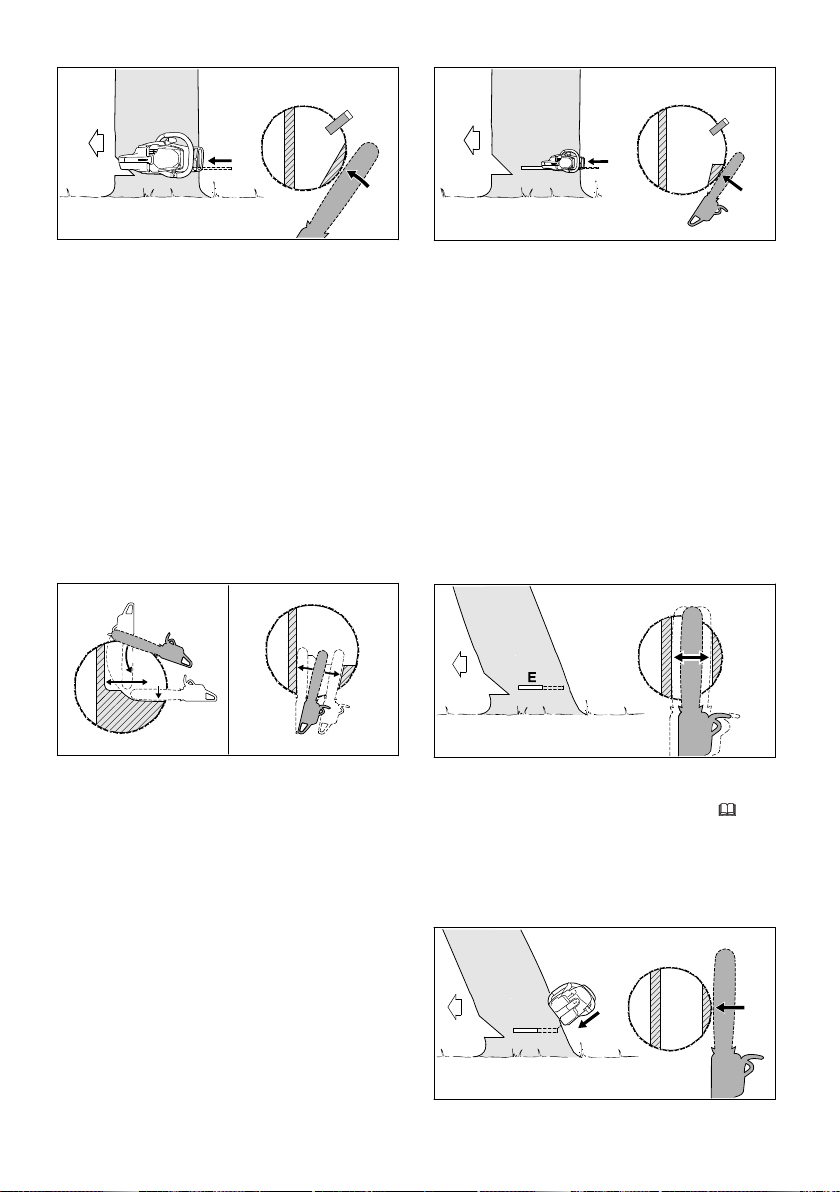

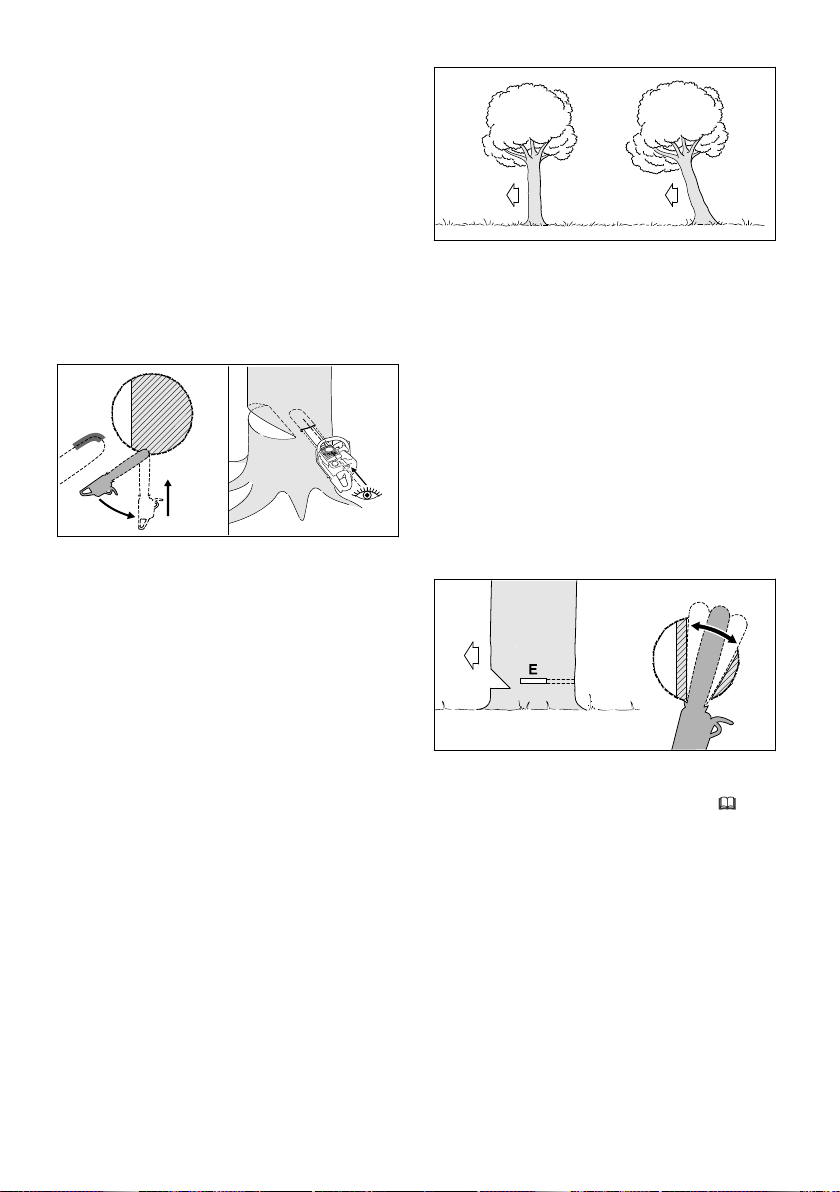

4.7.3 Fällen

WARNUNG

■

Ungeübte Personen können die Gefahren beim Fällen nicht einschätzen. Personen kön‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen. ►

Der Benutzer braucht einschlägige Kennt‐ nisse der Fälltechnik und Erfahrung mit Fällarbeiten.

►

Falls Unklarheiten bestehen: Einen erfahre‐ nen Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hin‐ zuziehen.

■

Während des Fällens kann ein Baum und kön‐ nen Äste auf Personen oder Gegenstände fal‐ len. Je größer herabfallende Teile sind, desto größer ist das Risiko, dass Personen schwer verletzt oder getötet werden können. Sach‐ schaden kann entstehen. ►

Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.

► Unbeteiligte Personen, Kinder und Tiere im

Umkreis von 2,5 Baumlängen um den Arbeitsbereich fernhalten.

►

Abgeknickte oder dürre Äste vor dem Fäl‐ len aus der Baumkrone entfernen.

► Falls abgeknickte oder dürre Äste nicht aus

der Baumkrone entfernt werden können: Einen erfahrenen Experten zur Unterstüt‐ zung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.

►

Baumkrone und Baumkronen der benach‐ barten Bäume beobachten und herunterfal‐ lenden Ästen ausweichen.

■

Wenn der Baum fällt, kann er am Stamm bre‐ chen oder in Richtung Benutzer zurückschla‐ gen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Einen Fluchtweg seitlich hinter dem Baum planen.

► Rückwärts auf dem Fluchtweg gehen und

den fallenden Baum beobachten.

► Nicht rückwärts hangabwärts gehen.

■ Hindernisse im Arbeitsbereich und auf dem Fluchtweg können den Benutzer behindern. Der Benutzer kann stolpern und hinfallen. Der Benutzer kann schwer verletzt oder getötet werden. ►

Hindernisse aus dem Arbeitsbereich und dem Fluchtweg entfernen.

■ Falls die Bruchleiste, das Sicherheitsband oder das Halteband angesägt oder zu früh durchgesägt werden, kann die Fällrichtung nicht mehr eingehalten sein oder der Baum kann zu früh fallen. Personen können schwer

0458-701-9621-C 9

verletzt oder getötet werden und Sachschaden kann entstehen. ► Bruchleiste nicht ansägen oder durchsä‐

gen.

► Sicherheitsband oder Halteband als Letztes

durchsägen.

► Falls der Baum zu früh beginnt zu fallen:

Fällschnitt abbrechen und auf dem Flucht‐ weg zurückweichen.

■

Falls die umlaufende Sägekette im Bereich um das obere Viertel der Spitze der Führungs‐ schiene auf einen harten Fällkeil trifft und schnell abgebremst wird, kann Rückschlag entstehen. Personen können schwer verletzt oder getötet werden. ►

Fällkeile aus Aluminium oder Kunststoff verwenden.

■ Falls ein Baum nicht vollständig zu Boden fällt oder in einem anderen Baum hängen bleibt, kann der Benutzer die Fällung nicht mehr kon‐ trolliert beenden. ►

Fällung abbrechen und Baum mit einer Seilwinde oder einem geeigneten Fahrzeug zu Boden ziehen.

4.8 Reaktionskräfte

4.8.1 Rückschlag

Ein Rückschlag kann durch folgende Ursachen entstehen:

Die umlaufende Sägekette trifft im Bereich um

–

das obere Viertel der Spitze der Führungs‐ schiene auf einen harten Gegenstand und wird schnell abgebremst. Die umlaufende Sägekette ist an der Spitze

–

der Führungsschiene eingeklemmt.

Die Kettenbremse kann einen Rückschlag nicht verhindern.

0000080803_003

0000-GXX-1348-A0

0000-GXX-1349-A0

deutsch 4 Sicherheitshinweise

WARNUNG

Falls ein Rückschlag entsteht, kann die Motor‐

■ säge in Richtung des Benutzers hochge‐

schleudert werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden. ►

Motorsäge mit beiden Händen festhalten.

► Körper aus dem verlängerten Schwenkbe‐

reich der Motorsäge fernhalten.

► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

► Nicht mit dem Bereich um das obere Viertel

der Spitze der Führungsschiene arbeiten.

► Mit einer richtig geschärften und richtig

gespannten Sägekette arbeiten.

► Eine rückschlagreduzierte Sägekette ver‐

wenden.

► Eine Führungsschiene mit einem kleinen

Schienenkopf verwenden.

► Mit Vollgas sägen.

4.8.2 Hineinziehen

► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

► Die Führungsschiene im Schnitt gerade

führen. ► Krallenanschlag richtig ansetzen. ► Mit Vollgas sägen.

4.8.3 Rückstoß

Wenn mit der Oberseite der Führungsschiene gearbeitet wird, wird die Motorsäge in Richtung des Benutzers gestoßen.

WARNUNG

■ Falls die umlaufende Sägekette auf einen har‐ ten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark zum Benutzer hin gestoßen werden. Der Benutzer kann die Kontrolle über die Motor‐ säge verlieren und schwer verletzt oder getö‐ tet werden. ►

Motorsäge mit beiden Händen festhalten.

► So arbeiten, wie es in dieser Gebrauchsan‐

leitung beschrieben ist.

► Die Führungsschiene im Schnitt gerade

führen.

► Mit Vollgas sägen.

4.9 Transportieren

4.9.1 Motorsäge

WARNUNG

■

Wenn mit der Unterseite der Führungsschiene gearbeitet wird, wird die Motorsäge weg vom Benutzer gezogen.

WARNUNG

■

Falls die umlaufende Sägekette auf einen har‐ ten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark vom Benutzer weg gezogen werden. Der Benutzer kann die Kontrolle über die Motor‐ säge verlieren und schwer verletzt oder getö‐ tet werden. ►

Motorsäge mit beiden Händen festhalten.

10 0458-701-9621-C

Während des Transports kann die Motorsäge umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen.

► Akku herausnehmen.

► Kettenbremse einlegen. ► Kettenschutz so über die Führungsschiene

schieben, dass er die gesamte Führungs‐ schiene abdeckt.

4 Sicherheitshinweise deutsch

► Motorsäge mit Spanngurten, Riemen oder

einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

4.9.2 Akku

WARNUNG

■

Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachscha‐ den kann entstehen. ►

Einen beschädigten Akku nicht transportie‐ ren.

► Akku in einer elektrisch nicht leitfähigen

Verpackung transportieren.

■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen. ►

Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.

► Verpackung so sichern, dass sie sich nicht

bewegen kann.

4.10 Aufbewahren

4.10.1 Motorsäge

WARNUNG

■

Kinder können die Gefahren der Motorsäge nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

► Akku herausnehmen.

4.10.2 Akku

WARNUNG

■

Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder kön‐ nen schwer verletzt werden. ►

Akku außerhalb der Reichweite von Kin‐ dern aufbewahren.

■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden. ►

Akku sauber und trocken aufbewahren.

► Akku in einem geschlossenen Raum aufbe‐

wahren.

► Akku getrennt von der Motorsäge und dem

Ladegerät aufbewahren.

► Akku in einer elektrisch nicht leitfähigen

Verpackung aufbewahren.

► Akku im Temperaturbereich zwischen -

10 °C und + 50 °C aufbewahren.

4.11 Reinigen, Warten und Reparie‐

ren

WARNUNG

■ Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann die Motorsäge unbeabsichtigt eingeschaltet wer‐ den. Personen können schwer verletzt werden und Sachschaden kann entstehen.

► Akku herausnehmen.

► Kettenbremse einlegen. ► Kettenschutz so über die Führungsschiene

schieben, dass er die gesamte Führungs‐ schiene abdeckt.

►

Motorsäge außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte an der Motorsäge und metallische Bauteile können durch Feuch‐ tigkeit korrodieren. Die Motorsäge kann beschädigt werden.

► Akku herausnehmen.

► Motorsäge sauber und trocken aufbewah‐

ren.

0458-701-9621-C 11

► Kettenbremse einlegen.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können die Motorsäge, die Führungs‐ schiene, die Sägekette und den Akku beschä‐ digen. Falls die Motorsäge, die Führungs‐ schiene, die Sägekette oder der Akku nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitsein‐ richtungen außer Kraft gesetzt werden. Perso‐ nen können schwer verletzt werden. ► Motorsäge, Führungsschiene, Sägekette

und Akku so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■

Falls die Motorsäge, die Führungsschiene, die Sägekette und der Akku nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitsein‐ richtungen außer Kraft gesetzt werden. Perso‐ nen können schwer verletzt oder getötet wer‐ den.

0000-GXX-3095-A1

0000-GXX-3096-A0

0000-GXX-1201-A0

deutsch 5 Motorsäge einsatzbereit machen

► Motorsäge und Akku nicht selbst warten

oder reparieren.

► Falls die Motorsäge oder der Akku gewartet

oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

►

Führungsschiene und Sägekette so warten oder reparieren, wie es in dieser Gebrauchsanleitung beschrieben ist.

■

Während der Reinigung oder Wartung der Sägekette kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden. ►

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen.

5 Motorsäge einsatzbereit

machen

5.1 Motorsäge einsatzbereit

baut werden dürfen, sind in den technischen Daten angegeben, 20.1. ► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Griff (1) der Flügelmutter (2) aufklappen. ► Flügelmutter (2) so lange gegen den Uhrzei‐

gersinn drehen, bis der Kettenraddeckel (3) abgenommen werden kann.

► Kettenraddeckel (3) abnehmen.

machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im

sicherheitsgerechten Zustand befinden:

–

Motorsäge, 4.6.1.

–

Führungsschiene, 4.6.2.

–

Sägekette, 4.6.3.

–

Akku, 4.6.4.

►

Akku prüfen,

► Akku vollständig laden, wie es in der

Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500 beschrieben ist.

►

Motorsäge reinigen,

►

Führungsschiene und Sägekette anbauen,

6.1.1.

►

Sägekette spannen, 6.2.

►

Sägeketten-Haftöl einfüllen, 6.3.

►

Kettenbremse prüfen, 10.4.

►

Bedienungselemente prüfen, 10.5.

►

Kettenschmierung prüfen, 10.6.

► Falls die Schritte nicht durchgeführt werden

können: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.

10.7.

15.1.

► Spannscheibe (4) abnehmen. ► Schraube (5) herausdrehen. ► Führungsschiene (6) so auf die Spann‐

scheibe (4) legen, dass beide Zapfen der Spannscheibe (4) in den Bohrungen der Füh‐ rungsschiene sitzen.

Die Orientierung der Führungsschiene (6) spielt keine Rolle. Der Aufdruck auf der Führungs‐ schiene kann auch auf dem Kopf stehen. ► Schraube (5) eindrehen und fest anziehen.

6 Motorsäge zusammen‐

bauen

6.1 Führungsschiene und Säge‐ kette anbauen und abbauen

6.1.1 Führungsschiene und Sägekette

Die Kombinationen aus Führungsschiene und Sägekette, die zum Kettenrad passen und ange‐

12 0458-701-9621-C

anbauen

► Sägekette so in die Nut der Führungsschiene

legen, dass die Pfeile auf den Verbindungs‐ gliedern der Sägekette auf der Oberseite in Laufrichtung zeigen.

► Spannscheibe (4) bis zum Anschlag im Uhr‐

zeigersinn drehen.

2 3

0000-GXX-3097-A0

0000-GXX-3098-A0

0000-GXX-3099-A1

6 Motorsäge zusammenbauen

► Kettenraddeckel abnehmen. ► Spannscheibe bis zum Anschlag im Uhrzei‐

gersinn drehen.

Die Sägekette ist entspannt. ► Führungsschiene und Sägekette abnehmen. ► Schraube der Spannscheibe herausdrehen. ► Spannscheibe abnehmen.

6.2 Sägekette spannen

► Führungsschiene mit Spannscheibe und

Sägekette so auf die Motorsäge setzen, dass folgende Bedingungen erfüllt sind:

Die Spannscheibe (4) zeigt Richtung Benut‐

–

zer. Die Treibglieder der Sägekette sitzen in den

–

Zähnen des Kettenrades (2). Der Kopf der Schraube (3) sitzt im Langloch

–

der Führungsschiene (6).

► Kettenbremse lösen. ► Spannscheibe (4) so lange gegen den Uhrzei‐

gersinn drehen, bis die Sägekette an der Füh‐ rungsschiene anliegt. Dabei die Treibglieder der Sägekette in die Nut der Führungsschiene führen. Die Führungsschiene und die Sägekette lie‐ gen an der Motorsäge an.

► Kettenraddeckel so an die Motorsäge anlegen,

dass er bündig mit der Motorsäge ist.

► Falls der Kettenraddeckel nicht bündig mit der

Motorsäge ist: Spannrad verdrehen und Ket‐ tenraddeckel erneut anlegen. Die Zähne des Spannrads greifen in die Zähne der Spannscheibe.

► Flügelmutter so lange im Uhrzeigersinn dre‐

hen, bis der Kettenraddeckel fest an der Motorsäge sitzt.

► Griff der Flügelmutter zuklappen.

6.1.2 Führungsschiene und Sägekette abbauen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen. ► Griff der Flügelmutter aufklappen. ► Flügelmutter so lange gegen den Uhrzeiger‐

sinn drehen, bis der Kettenraddeckel abge‐

nommen werden kann.

0458-701-9621-C 13

Während der Arbeit dehnt sich die Sägekette aus oder zieht sich zusammen. Die Spannung der Sägekette ändert sich. Während der Arbeit muss die Spannung der Sägekette regelmäßig geprüft und nachgespannt werden. ► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Griff der Flügelmutter (1) aufklappen. ► Flügelmutter (1) 2 Umdrehungen gegen den

Uhrzeigersinn drehen.

Die Flügelmutter (1) ist gelöst. ► Kettenbremse lösen. ► Führungsschiene an der Spitze anheben und

Spannrad (2) so lange im Uhrzeigersinn oder

gegen den Uhrzeigersinn drehen, bis folgende

Bedingungen erfüllt sind:

Der Abstand a in der Mitte der Führungs‐

–

schiene beträgt 1 mm bis 2 mm. Die Sägekette kann noch mit zwei Fingern

–

und mit geringem Kraftaufwand über die Führungsschiene gezogen werden.

► Führungsschiene an der Spitze weiterhin

anheben und Flügelmutter (1) solange im Uhr‐

zeigersinn drehen, bis der Kettenraddeckel

fest an der Motorsäge sitzt. ► Falls der Abstand a in der Mitte der Führungs‐

schiene nicht 1 mm bis 2 mm beträgt: Säge‐

kette erneut spannen. ► Griff der Flügelmutter (1) zuklappen.

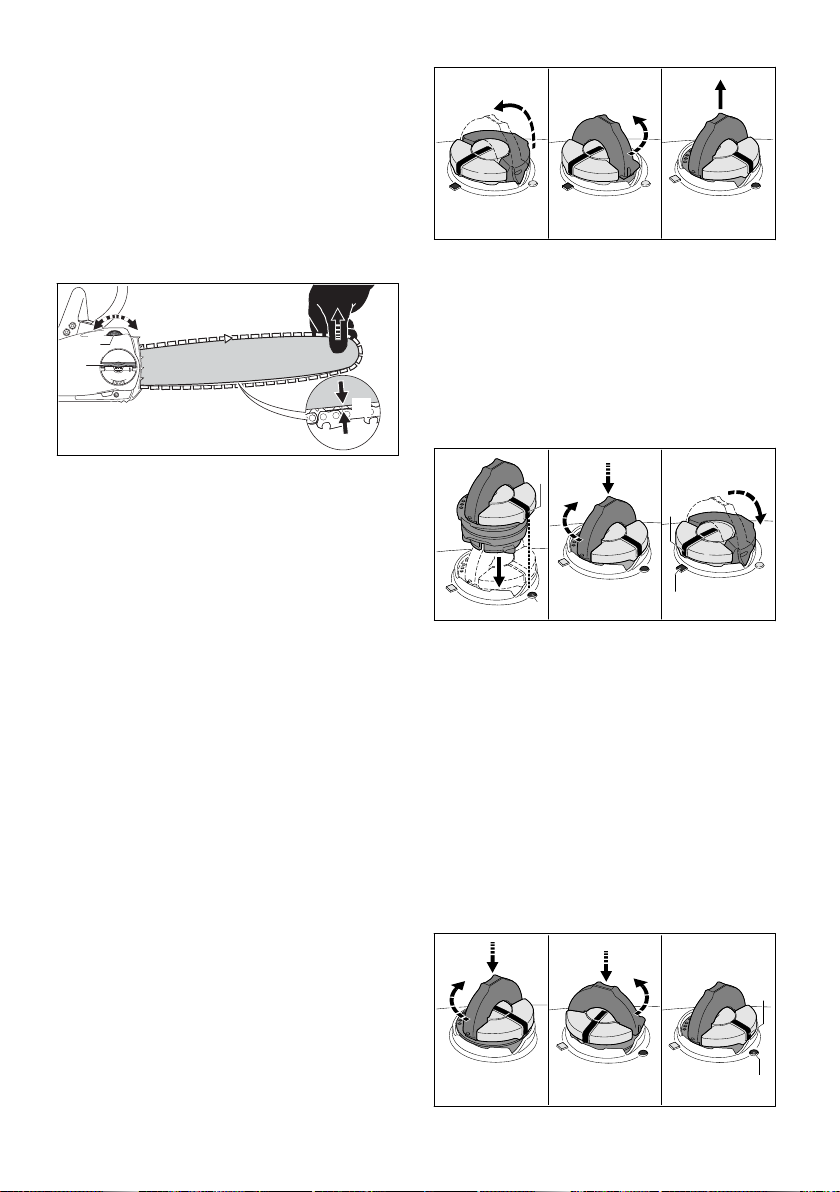

6.3 Sägeketten-Haftöl einfüllen

Sägeketten-Haftöl schmiert und kühlt die umlau‐ fende Sägekette.

STIHL empfiehlt, ein STIHL Sägeketten-Haftöl oder ein anderes für Motorsägen freigegebenes Sägeketten-Haftöl zu verwenden.

deutsch

0000-GXX-2930-A0

0000-GXX-2931-A0

0000-GXX-3135-A0

0000-GXX-3100-A0

deutsch 7 Kettenbremse einlegen und lösen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Motorsäge so auf eine ebene Fläche legen,

dass der Öltank-Verschluss nach oben zeigt.

► Bereich um den Öltank-Verschluss mit einem

feuchten Tuch reinigen.

► Öltank-Verschluss nach unten drücken und bis

zum Anschlag im Uhrzeigersinn drehen. ► Öltank-Verschluss nach unten drücken und so

lange gegen den Uhrzeigersinn drehen, bis

die Markierung (1) auf die Markierung (2)

► Bügel des Öltank-Verschlusses aufklappen. ► Öltank-Verschluss bis zum Anschlag gegen

den Uhrzeigersinn drehen. ► Öltank-Verschluss abnehmen. ► Sägeketten-Haftöl so einfüllen, dass kein

Sägeketten-Haftöl verschüttet wird und der

Öltank nicht bis zum Rand gefüllt wird. ► Falls der Bügel des Öltank-Verschlusses

zugeklappt ist: Bügel aufklappen.

zeigt.

► Erneut versuchen, den Öltank zu verschlie‐

ßen.

► Falls sich der Öltank weiterhin nicht verschlie‐

ßen lässt: Nicht mit der Motorsäge arbeiten und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist nicht im sicherheitsgerech‐ ten Zustand.

7 Kettenbremse einlegen

und lösen

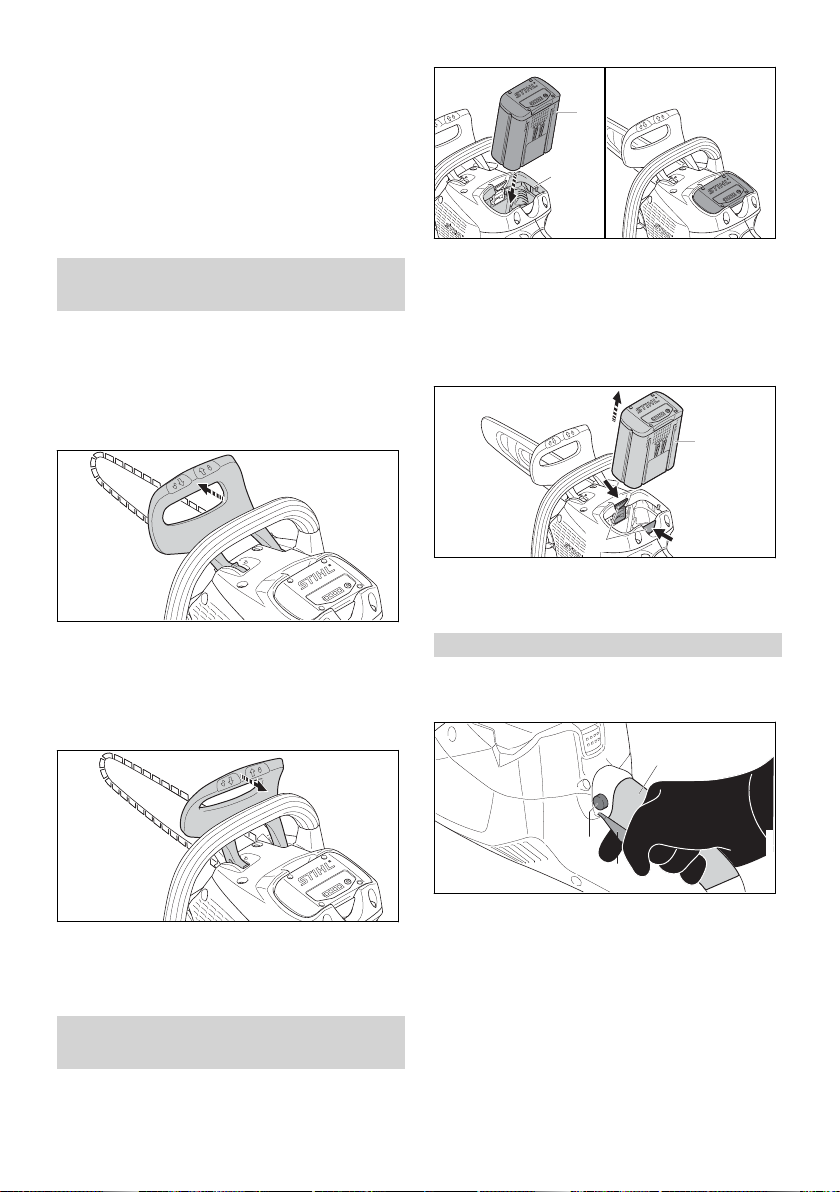

7.1 Kettenbremse einlegen

Die Motorsäge ist mit einer Kettenbremse ausge‐ stattet.

Die Kettenbremse wird bei einem ausreichend starken Rückschlag durch die Massenträgheit des Handschutzes automatisch eingelegt oder

► Öltank-Verschluss so einsetzen, dass die Mar‐

kierung (1) auf die Markierung (2) zeigt. ► Öltank-Verschluss nach unten drücken und bis

zum Anschlag im Uhrzeigersinn drehen.

Der Öltank-Verschluss rastet hörbar ein. Die

Markierung (1) zeigt auf die Markierung (3). ► Prüfen, ob sich der Öltank-Verschluss nach

oben abziehen lässt. ► Falls sich der Öltank-Verschluss nicht nach

oben abziehen lässt: Bügel des Öltank-Ver‐

schlusses zuklappen.

Der Öltank ist verschlossen. Falls sich der Öltank-Verschluss nach oben

abziehen lässt, müssen folgende Schritte durch‐ geführt werden: ► Öltank-Verschluss in beliebiger Position ein‐

setzen.

kann vom Benutzer eingelegt werden.

► Handschutz mit der linken Hand weg vom

Griffrohr drücken. Der Handschutz rastet hörbar ein. Die Ketten‐ bremse ist eingelegt.

14 0458-701-9621-C

0000-GXX-3101-A0

0000-GXX-3102-A0

0000-GXX-3103-A0

0000-GXX-1212-A1

8 Akku einsetzen und herausnehmen deutsch

7.2 Kettenbremse lösen

9 Motorsäge einschalten und

ausschalten

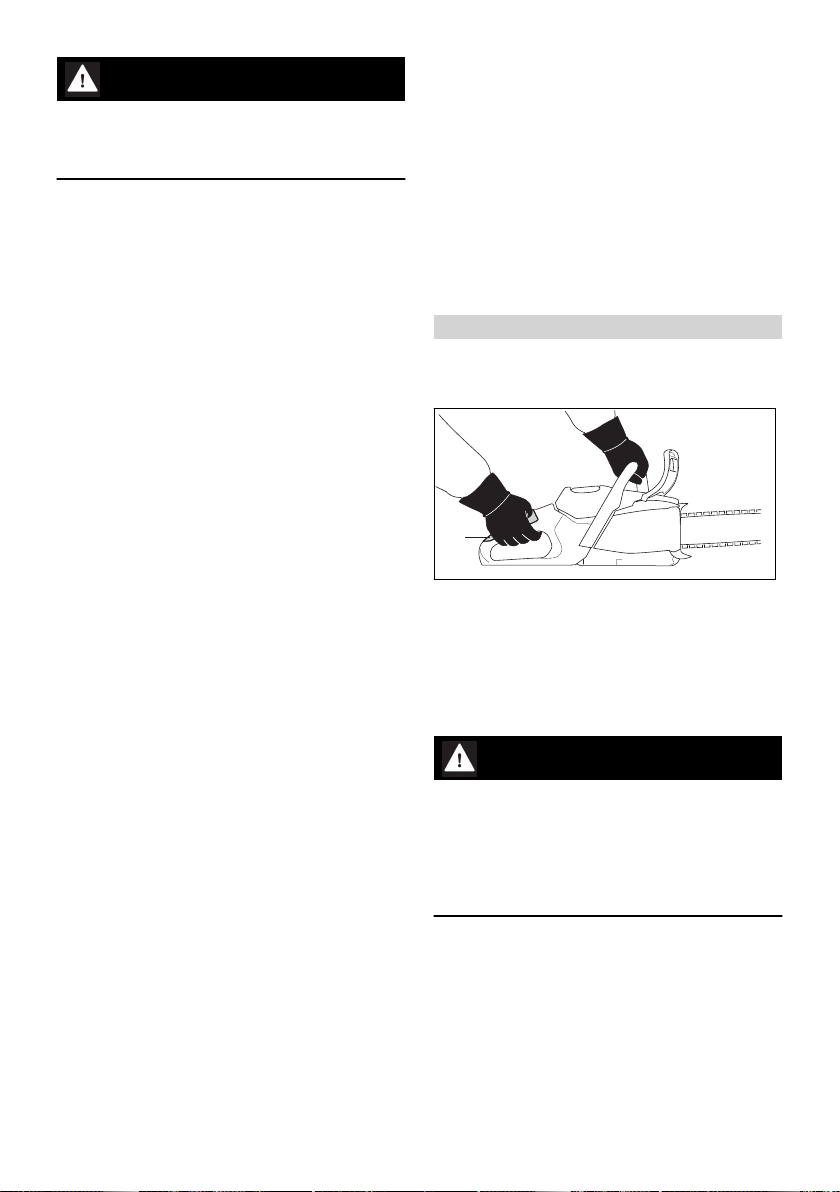

9.1 Motorsäge einschalten

► Kettenbremse lösen.

► Handschutz mit der linken Hand in Richtung

Benutzer ziehen.

Der Handschutz rastet hörbar ein. Die Ketten‐

bremse ist gelöst.

8 Akku einsetzen und

herausnehmen

8.1 Akku einsetzen

► Kettenbremse einlegen.

► Motorsäge mit der rechten Hand im Griffbe‐

reich (1) des Bedienungsgriffs so festhalten, dass der Daumen den Bedienungsgriff umschließt.

► Sperrknopf (2) mit dem Daumen drücken und

gedrückt halten.

► Schalthebel (3) mit dem Zeigefinger drücken

und gedrückt halten. Die Motorsäge beschleunigt und die Säge‐ kette bewegt sich. Der Sperrknopf (2) kann losgelassen werden.

► Motorsäge mit der linken Hand am Griffrohr so

festhalten, dass der Daumen das Griffrohr umschließt.

9.2 Motorsäge ausschalten

► Akku (1) bis zum Anschlag in den Akku-

Schacht (2) drücken.

Der Akku (1) rastet mit einem Klick ein und ist

verriegelt.

8.2 Akku herausnehmen

► Motorsäge auf eine ebene Fläche stellen.

► Schalthebel loslassen.

Die Sägekette läuft nicht mehr.

► Falls die Sägekette weiter läuft: Kettenbremse

einlegen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist defekt.

10 Motorsäge und Akku prü‐

fen

10.1 Kettenrad prüfen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen. ► Kettenbremse lösen. ► Kettenraddeckel abbauen. ► Führungsschiene und Sägekette abbauen.

► Beide Sperrhebel (1) drücken.

Der Akku (2) ist entriegelt und kann herausge‐ nommen werden.

0458-701-9621-C 15

0000-GXX-1216-A0

0000-GXX-1217-A0

0000-GXX-1218-A0

0000-GXX-1372-A0

deutsch 10 Motorsäge und Akku prüfen

► Einlaufspuren am Kettenrad mit einer STIHL

Prüflehre prüfen.

► Falls die Einlaufspuren tiefer als a = 0,5 mm

sind: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Das Kettenrad muss ersetzt werden.

10.2 Führungsschiene prüfen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Sägekette und Führungsschiene abbauen.

► Nuttiefe der Führungsschiene mit dem Mess‐

stab einer STIHL Feillehre messen.

► Führungsschiene ersetzen, falls eine der fol‐

genden Bedingungen erfüllt ist:

Die Führungsschiene ist beschädigt.

–

Die gemessene Nuttiefe ist kleiner als die

–

Mindestnuttiefe der Führungsschiene,

19.3. Die Nut der Führungsschiene ist verengt

–

oder gespreizt.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

10.3 Sägekette prüfen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Höhe der Tiefenbegrenzer (1) mit einer STIHL

Feillehre (2) messen. Die STIHL Feillehre

muss zur Teilung der Sägekette passen. ► Falls ein Tiefenbegrenzer (1) über die Feil‐

lehre (2) hinaussteht: Tiefenbegrenzer (1)

nachfeilen, 16.3.

► Prüfen ob die Verschleißmarkierungen (1 bis

4) an den Schneidezähnen sichtbar sind.

► Falls eine der Verschleißmarkierungen an

einem Schneidezahn nicht sichtbar ist: Säge‐

kette nicht verwenden und einen STIHL Fach‐

händler aufsuchen. ► Mit einer STIHL Feillehre prüfen, ob der

Schärfwinkel der Schneidezähne von 30° ein‐

gehalten ist. Die STIHL Feillehre muss zur

Teilung der Sägekette passen. ► Falls der Schärfwinkel von 30° nicht eingehal‐

ten ist: Sägekette schärfen. ► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

10.4 Kettenbremse prüfen

► Kettenbremse einlegen und Akku herausneh‐

men.

WARNUNG

■ Die Schneidezähne der Sägekette sind scharf.

Der Benutzer kann sich schneiden.

► Arbeitshandschuhe aus widerstandsfähi‐

gem Material tragen.

► Versuchen, die Sägekette von Hand über

die Führungsschiene zu ziehen.

Falls die Sägekette von Hand nicht über die

Führungsschiene gezogen werden kann, funk‐

tioniert die Kettenbremse.

16 0458-701-9621-C

0000-GXX-3104-A2

0000-GXX-3105-A1

11 Mit der Motorsäge arbeiten deutsch

► Falls die Sägekette von Hand über die Füh‐

rungsschiene gezogen werden kann: Motor‐ säge nicht verwenden und einen STIHL Fach‐ händler aufsuchen. Die Kettenbremse ist defekt.

10.5 Bedienungselemente prüfen

Sperrknopf und Schalthebel ► Kettenbremse einlegen und Akku herausneh‐

men.

► Versuchen, den Schalthebel zu drücken, ohne

den Sperrknopf zu drücken.

► Falls sich der Schalthebel drücken lässt:

Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.

Der Sperrknopf ist defekt. ► Sperrknopf drücken und gedrückt halten. ► Schalthebel drücken und wieder loslassen. ► Falls der Schalthebel schwergängig ist oder

nicht in die Ausgangsposition zurückfedert:

Motorsäge nicht verwenden und einen STIHL

Fachhändler aufsuchen.

Der Schalthebel ist defekt.

Motorsäge einschalten ► Akku einsetzen. ► Kettenbremse lösen. ► Sperrknopf drücken und gedrückt halten. ► Schalthebel drücken und gedrückt halten.

Die Sägekette läuft. ► Schalthebel loslassen.

Die Sägekette läuft nicht mehr. ► Falls die Sägekette weiter läuft: Kettenbremse

einlegen, Akku herausnehmen und einen

STIHL Fachhändler aufsuchen.

Die Motorsäge ist defekt.

10.6 Kettenschmierung prüfen

► Akku einsetzen. ► Kettenbremse lösen. ► Führungsschiene auf eine helle Oberfläche

richten. ► Motorsäge einschalten.

Sägeketten-Haftöl wird abgeschleudert und ist

auf der hellen Oberfläche erkennbar. Die Ket‐

tenschmierung funktioniert. ► Falls abgeschleudertes Sägeketten-Haftöl

nicht erkennbar ist:

► Sägeketten-Haftöl einfüllen.

► Kettenschmierung erneut prüfen.

► Falls Sägeketten-Haftöl weiterhin nicht auf

der hellen Oberfläche erkennbar ist: Motor‐ säge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Kettenschmie‐ rung ist defekt.

0458-701-9621-C 17

10.7 Akku prüfen

► Drucktaste am Akku drücken.

Die LEDs leuchten oder blinken.

► Falls die LEDs nicht leuchten oder blinken:

Akku nicht verwenden und einen STIHL Fach‐ händler aufsuchen. Im Akku besteht eine Störung.

11 Mit der Motorsäge arbeiten

11.1 Motorsäge halten und führen

► Motorsäge mit der linken Hand am Griffrohr

und der rechten Hand im Griffbereich (1) des Bedienungsgriffs so festhalten und führen, dass der Daumen der linken Hand das Griff‐ rohr umschließt und der Daumen der rechten Hand den Bedienungsgriff umschließt.

11.2 Sägen

WARNUNG

■ Falls Rückschlag entsteht, kann die Motor‐ säge in Richtung Benutzer hochgeschleudert werden. Der Benutzer kann schwer verletzt oder getötet werden. ►

Mit Vollgas sägen.

► Nicht mit dem Bereich um das obere Viertel

der Spitze der Führungsschiene sägen.

► Führungsschiene mit Vollgas so in den

Schnitt führen, dass die Führungsschiene nicht verkantet.

► Krallenanschlag ansetzen und als Drehpunkt

verwenden.

► Führungsschiene vollständig so durch das

Holz führen, dass der Krallenanschlag immer wieder neu angesetzt wird.

0000-GXX-3106-A1

0000-GXX-1245-A0

0000-GXX-1246-A0

0000-GXX-1247-A0

1/10

0000-GXX-1251-A1

deutsch 11 Mit der Motorsäge arbeiten

► Am Ende des Schnitts das Gewicht der Motor‐

säge auffangen.

11.3 Entasten

Falls die Rückweiche (B) an einem Hang ist,

–

muss die Rückweiche (B) parallel zum Hang sein.

11.4.2 Arbeitsbereich am Stamm vorbereiten

► Hindernisse im Arbeitsbereich am Stamm ent‐

fernen.

► Bewuchs am Stamm entfernen.

► Motorsäge auf dem Stamm abstützen. ► Führungsschiene mit Vollgas mit einer Hebel‐

bewegung gegen den Ast drücken.

► Ast mit der Oberseite der Führungsschiene

durchsägen.

► Falls der Stamm große, gesunde Wurzelan‐

läufe hat: Wurzelanläufe zuerst senkrecht und dann waagrecht einsägen und dann entfernen.

11.4.3 Grundlagen zum Fällschnitt

► Falls der Ast unter Spannung steht: Entlas‐

tungsschnitt (1) in die Druckseite sägen und danach von der Zugseite mit einem Trenn‐ schnitt (2) durchsägen.

11.4 Fällen

11.4.1 Fällrichtung und Rückweiche festlegen ► Fällrichtung so festlegen, dass der Bereich, in

den der Baum fällt, frei ist.

C Fallkerb

Der Fallkerb bestimmt die Fällrichtung.

D Bruchleiste

Die Bruchleiste führt den Baum wie ein Scharnier zu Boden. Die Bruchleiste ist 1/10 des Stammdurchmessers breit.

E Fällschnitt

Mit dem Fällschnitt wird der Stamm durchge‐ sägt. Der Fällschnitt liegt 1/10 des Stamm‐ durchmessers (mindestens 3 cm) oberhalb der Sohle des Fallkerbs.

F Sicherheitsband

Das Sicherheitsband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das

► Rückweiche (B) so festlegen, dass folgende

Bedingungen erfüllt sind:

Die Rückweiche (B) ist in einem Winkel von

–

45° zur Fällrichtung (A). Auf der Rückweiche (B) sind keine Hinder‐

–

nisse. Die Baumkrone kann beobachtet werden.

–

18 0458-701-9621-C

Sicherheitsband ist 1/10 bis 1/5 des Stamm‐ durchmessers breit.

G Halteband

Das Halteband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das Halte‐ band ist 1/10 bis 1/5 des Stammdurchmes‐ sers breit.

0000-GXX-1249-A0

0000-GXX-1250-A1

0000-GXX-1252-A0

0000-GXX-1253-A0

11 Mit der Motorsäge arbeiten deutsch

11.4.4 Fallkerb einsägen Der Fallkerb bestimmt die Richtung, in die der

Baum fällt. Länderspezifische Vorgaben zur Anlage des Fallkerbs müssen eingehalten wer‐ den.

► Führungsschiene mit der Unterseite der Spitze

und mit Vollgas ansetzen.

► Einsägen, bis die Führungsschiene in doppel‐

ter Breite im Stamm ist.

► In die Einstichposition schwenken. ► Führungsschiene einstechen.

11.4.6 Geeigneten Fällschnitt wählen

Die Auswahl des geeigneten Fällschnitts hängt von folgenden Bedingungen ab:

die natürlichen Neigung des Baums

–

die Astbildung des Baums

–

Schäden am Baum

–

der Gesundheitszustand des Baums

–

falls Schnee auf dem Baum liegt: der Schnee‐

–

► Motorsäge so ausrichten, dass der Fallkerb im

rechten Winkel zur Fällrichtung ist und die

Motorsäge bodennah ist. ► Waagrechten Sohlenschnitt einsägen. ► Dachschnitt im Winkel von 45° zum waagrech‐

ten Sohlenschnitt einsägen.

last die Hangrichtung

–

die Windrichtung und der Windgeschwindig‐

–

keit vorhandenen Nachbarbäumen

–

Es werden verschiedene Ausprägungen dieser Bedingungen unterschieden. In dieser Gebrauchsanleitung werden nur 2 Ausprägun‐ gen beschrieben.

► Falls das Holz gesund und langfasrig ist:

Splintschnitte so einsägen, dass folgende

Bedingungen erfüllt sind:

Die Splintschnitte sind auf beiden Seiten

–

gleich. Die Splintschnitte sind auf Höhe der Fall‐

–

kerbsohle. Die Splintschnitte sind 1/10 des Stamm‐

–

durchmessers breit. Der Stamm reißt nicht auf, wenn der Baum fällt.

11.4.5 Einstechen Das Einstechen ist eine Arbeitstechnik, die zum

Fällen notwendig ist.

1 Normalbaum

Ein Normalbaum steht senkrecht und hat eine gleichmäßige Baumkrone.

2 Vorhänger

Ein Vorhänger steht schräg und hat eine Baumkrone, die in Fällrichtung zeigt.

11.4.7 Normalbaum mit kleinem Stamm‐ durchmesser fällen

Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist. ► Warnruf abgeben.

0458-701-9621-C 19

0000-GXX-1254-A0

0000-GXX-1255-A0

0000-GXX-1256-A0

0000-GXX-1257-A0

0000-GXX-1258-A0

deutsch 11 Mit der Motorsäge arbeiten

► Krallenanschlag auf Höhe des Fällschnitts

ansetzen und als Drehpunkt verwenden.

► Motorsäge waagerecht in den Fällschnitt füh‐

ren und so weit wie möglich schwenken. ► Fällschnitt in Richtung Bruchleiste ausformen. ► Fällschnitt in Richtung Sicherheitsband ausfor‐

men. ► Auf die gegenüberliegende Seite des Stamms

wechseln.

► Führungsschiene in den Fällschnitt einstechen

bis sie auf der anderen Seite des Stammes wieder sichtbar ist, 11.4.5.

► Krallenanschlag hinter der Bruchleiste anset‐

zen und als Drehpunkt benutzen.

► Führungsschiene in der gleichen Ebene in den

Fällschnitt einstechen. ► Fällschnitt in Richtung Bruchleiste ausformen. ► Fällschnitt in Richtung Sicherheitsband ausfor‐

men.

► Fällschnitt in Richtung Bruchleiste ausformen. ► Fällschnitt in Richtung Sicherheitsband ausfor‐

men.

► Fällkeil setzen. Der Fällkeil muss zum Stamm‐

durchmesser und der Breite des Fällschnitts

passen.

► Fällkeil setzen. Der Fällkeil muss zum Stamm‐

durchmesser und der Breite des Fällschnitts

passen. ► Warnruf abgeben. ► Sicherheitsband mit gestreckten Armen von

außen und horizontal in der Ebene des Fäll‐

schnitt durchtrennen.

Der Baum fällt.

11.4.8 Normalbaum mit großem Stamm‐

durchmesser fällen

Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Dieser Fällschnitt muss

► Warnruf abgeben. ► Sicherheitsband mit gestreckten Armen von

außen und horizontal in der Ebene des Fäll‐ schnitt durchtrennen. Der Baum fällt.

11.4.9 Vorhänger mit kleinem Stammdurch‐ messer fällen

Ein Vorhänger wird mit einem Fällschnitt mit Hal‐ teband gefällt.Dieser Fällschnitt muss ausgeführt werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist. ► Warnruf abgeben.

ausgeführt werden, falls der Stammdurchmesser größer als die tatsächliche Schnittlänge der Motorsäge ist. ► Warnruf abgeben.

► Führungsschiene in den Fällschnitt einstechen

bis sie auf der anderen Seite des Stammes

wieder sichtbar ist, 11.4.5. ► Fällschnitt in Richtung Bruchleiste ausformen. ► Fällschnitt in Richtung Halteband ausformen.

20 0458-701-9621-C

0000-GXX-1259-A0

0000-GXX-1260-A0

0000-GXX-1261-A0

12 Nach dem Arbeiten deutsch

► Warnruf abgeben. ► Halteband mit gestreckten Armen von außen

und schräg oben durchtrennen. Der Baum fällt.

11.4.10 Vorhänger mit großem Stammdurch‐ messer fällen

Ein Vorhänger wird mit einem Fällschnitt mit Hal‐ teband gefällt. Dieser Fällschnitt muss ausge‐ führt werden, falls der Stammdurchmesser grö‐ ßer als die tatsächliche Schnittlänge der Motor‐ säge ist. ► Warnruf abgeben.

► Warnruf abgeben. ► Halteband mit gestreckten Armen von außen

und schräg oben durchtrennen. Der Baum fällt.

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Falls die Motorsäge nass ist: Motorsäge trock‐

nen lassen. ► Falls der Akku nass ist: Akku trocknen lassen. ► Motorsäge reinigen. ► Führungsschiene und Sägekette reinigen. ► Flügelmutter lösen. ► Spannrad 2 Umdrehungen gegen den Uhrzei‐

gersinn drehen.

Die Sägekette ist entspannt. ► Flügelmutter anziehen. ► Kettenschutz so über die Führungsschiene

schieben, dass er die gesamte Führungs‐

schiene abdeckt.

► Krallenanschlag auf Höhe des Fällschnitts hin‐

► Akku reinigen.

ter dem Halteband ansetzen und als Dreh‐ punkt benutzen.

► Motorsäge waagerecht in den Fällschnitt füh‐

ren und so weit wie möglich schwenken. ► Fällschnitt in Richtung Bruchleiste ausformen. ► Fällschnitt in Richtung Halteband ausformen. ► Auf die gegenüberliegende Seite des Stamms

wechseln. ► Krallenanschlag auf Höhe des Fällschnitts hin‐

ter der Bruchleiste ansetzen und als Dreh‐

punkt benutzen. ► Motorsäge waagerecht in den Fällschnitt füh‐

ren und so weit wie möglich schwenken. ► Fällschnitt in Richtung Bruchleiste ausformen. ► Fällschnitt in Richtung Halteband ausformen.

13 Transportieren

13.1 Motorsäge transportieren

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Kettenschutz so über die Führungsschiene

schieben, dass er die gesamte Führungs‐ schiene abdeckt.

Motorsäge tragen ► Motorsäge mit der rechten Hand so am Griff‐

rohr tragen, dass die Führungsschiene nach hinten zeigt.

Motorsäge in einem Fahrzeug transportieren ► Motorsäge so sichern, dass die Motorsäge

nicht umkippen und sich nicht bewegen kann.

13.2 Akku transportieren

► Motorsäge ausschalten, Kettenbremse einle‐

0458-701-9621-C 21

gen und Akku herausnehmen.

0000-GXX-3107-A0

deutsch 14 Aufbewahren

► Sicherstellen, dass der Akku im sicherheitsge‐

rechten Zustand ist. ► Akku so verpacken, dass folgende Bedingun‐

gen erfüllt sind:

Die Verpackung ist elektrisch nicht leitfähig.

–

Der Akku kann sich in der Verpackung nicht

–

bewegen.

► Verpackung so sichern, dass sie sich nicht

bewegen kann. Der Akku unterliegt den Anforderungen zum

Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kri‐ terien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.

14 Aufbewahren

14.1 Motorsäge aufbewahren

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen. ► Kettenschutz so über die Führungsschiene

schieben, dass er die gesamte Führungs‐

schiene abdeckt. ► Motorsäge so aufbewahren, dass folgende

Bedingungen erfüllt sind:

Die Motorsäge ist außerhalb der Reichweite

–

von Kindern. Die Motorsäge ist sauber und trocken.

–

► Falls die Motorsäge länger als 30 Tage aufbe‐

wahrt wird: Führungsschiene und Sägekette

abbauen.

14.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezu‐ stand zwischen 40 % und 60 % (2 grün leucht‐ ende LEDs) aufzubewahren. ► Akku so aufbewahren, dass folgende Bedin‐

gungen erfüllt sind:

Der Akku ist außerhalb der Reichweite von

–

Kindern. Der Akku ist sauber und trocken.

–

Der Akku ist in einem geschlossenen Raum.

–

Der Akku ist getrennt von der Motorsäge

–

und dem Ladegerät. Der Akku ist in einer elektrisch nicht leitfähi‐

–

gen Verpackung. Der Akku ist im Temperaturbereich zwi‐

–

schen ‑ 10 °C und + 50 °C.

15 Reinigen

15.1 Motorsäge reinigen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen.

► Motorsäge mit einem feuchten Tuch oder

STIHL Harzlöser reinigen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Kettenraddeckel abbauen. ► Bereich um das Kettenrad mit einem feuchten

Tuch oder STIHL Harzlöser reinigen. ► Fremdkörper aus dem Akku-Schacht entfer‐

nen und den Akku-Schacht mit einem feuch‐

ten Tuch reinigen. ► Elektrische Kontakte im Akku-Schacht mit

einem Pinsel oder einer weichen Bürste reini‐

gen. ► Kettenraddeckel anbauen.

15.2 Führungsschiene und Säge‐

kette reinigen

► Motorsäge ausschalten, Kettenbremse einle‐

gen und Akku herausnehmen. ► Führungsschiene und Sägekette abbauen.

► Ölaustrittskanal (1), Öleintrittsbohrung (2) und

Nut (3) mit einem Pinsel, einer weichen Bürste

oder STIHL Harzlöser reinigen. ► Sägekette mit einem Pinsel, einer weichen

Bürste oder STIHL Harzlöser reinigen. ► Führungsschiene und Sägekette anbauen.

15.3 Akku reinigen

► Akku mit einem feuchten Tuch reinigen.

16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle:

Kettenbremse

22 0458-701-9621-C

0000-GXX-1219-A0

0000-GXX-1220-A1

17 Reparieren deutsch

► Kettenbremse in folgenden zeitlichen Abstän‐

den von einem STIHL Fachhändler warten las‐ sen:

Vollzeit-Einsatz: vierteljährlich

–

Teilzeit-Einsatz: halbjährlich

–

gelegentlicher Einsatz: jährlich

–

Wöchentlich ► Kettenrad prüfen. ► Führungsschiene prüfen und entgraten. ► Sägekette prüfen und schärfen.

Monatlich ► Öltank von einem STIHL Fachhändler reinigen

lassen.

► Jeden Schneidezahn mit einer Rundfeile so

feilen, dass folgende Bedingungen erfüllt sind:

Die Rundfeile passt zur Teilung der Säge‐

–

kette. Die Rundfeile wird von innen nach außen

–

geführt. Die Rundfeile wird im rechten Winkel zur

–

Führungsschiene geführt. Der Schärfwinkel von 30° wird eingehalten.

–

16.2 Führungsschiene entgraten

An der Außenkante der Führungsschiene kann sich ein Grat bilden. ► Grat mit einer Flachfeile oder einem STIHL

Führungsschienenrichter entfernen.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

16.3 Sägekette schärfen

Es erfordert viel Übung, Sägeketten richtig zu schärfen.

STIHL Feilen, STIHL Feilhilfen, STIHL Schärfge‐ räte und die Broschüre „STIHL Sägeketten schärfen“ helfen, die Sägekette richtig zu schär‐ fen. Die Broschüre ist unter www.stihl.com/shar‐ pening-brochure verfügbar.

STIHL empfiehlt, Sägeketten von einem STIHL Fachhändler schärfen zu lassen.

WARNUNG

■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden. ► Arbeitshandschuhe aus widerstandsfähi‐

gem Material tragen.

► Tiefenbegrenzer mit einer Flachfeile so feilen,

dass sie bündig mit der STIHL Feillehre und parallel zur Verschleißmarkierung sind. Die STIHL Feillehre muss zur Teilung der Säge‐ kette passen.

► Falls Unklarheiten bestehen: Einen STIHL

Fachhändler aufsuchen.

17 Reparieren

17.1 Motorsäge und Akku reparieren

Der Benutzer kann die Motorsäge, Führungs‐ schiene, Sägekette und den Akku nicht selbst reparieren. ► Falls die Motorsäge, Führungsschiene oder

Sägekette beschädigt sind: Motorsäge, Füh‐ rungsschiene oder Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.

► Falls der Akku defekt oder beschädigt ist:

Akku ersetzen.

0458-701-9621-C 23

deutsch 18 Störungen beheben

18 Störungen beheben

18.1 Störungen der Motorsäge oder des Akkus beheben

Störung LEDs am Akku Ursache Abhilfe Die Motorsäge

läuft beim Ein‐ schalten nicht an.

Die Motorsäge schaltet im Betrieb ab.

Die Betriebszeit der Motorsäge ist zu kurz.

Im Schnittbereich raucht es oder es riecht verbrannt.

1 LED blinkt grün.

1 LED leuchtet rot.

3 LEDs blinken rot.

3 LEDs leuch‐ ten rot.

4 LEDs blinken rot.

Die elektrische Ver‐

Die Motorsäge oder

3 LEDs leuch‐ ten rot.

Es besteht eine elekt‐

Der Akku ist nicht voll‐

Die Lebensdauer des

Die Sägekette ist nicht

Im Öltank ist zu wenig

Die Kettenschmierung

Der Ladezustand des Akkus ist zu gering.

Der Akku ist zu warm oder zu kalt.

In der Motorsäge besteht eine Störung.

Die Motorsäge ist zu warm.

Im Akku besteht eine Störung.

bindung zwischen der Motorsäge und dem Akku ist unterbrochen.

der Akku sind feucht. Die Motorsäge ist zu

warm.

rische Störung.

ständig geladen.

Akkus ist überschrit‐ ten.

richtig geschärft.

Sägeketten-Haftöl.

fördert zu wenig Sägeketten-Haftöl.

► Akku so vollständig laden, wie es in der

Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500 beschrieben ist.

► Kettenbremse einlegen und Akku heraus‐

nehmen.

► Akku abkühlen oder erwärmen lassen. ► Kettenbremse einlegen und Akku heraus‐

nehmen.

► Elektrische Kontakte im Akku-Schacht

reinigen. ► Akku einsetzen. ► Kettenbremse lösen. ► Motorsäge einschalten. ► Falls weiterhin 3 LEDs rot blinken: Motor‐

säge nicht verwenden und einen STIHL

Fachhändler aufsuchen. ► Kettenbremse einlegen und Akku heraus‐

nehmen. ► Motorsäge abkühlen lassen.

► Kettenbremse einlegen und Akku heraus‐

nehmen und erneut einsetzen. ► Kettenbremse lösen. ► Motorsäge einschalten. ► Falls weiterhin 4 LEDs rot blinken: Akku

nicht verwenden und einen STIHL Fach‐

händler aufsuchen. ► Kettenbremse einlegen und Akku heraus‐

nehmen. ► Elektrische Kontakte im Akku-Schacht

reinigen. ► Akku einsetzen.

► Motorsäge oder Akku trocknen lassen.

► Kettenbremse einlegen und Akku heraus‐

nehmen. ► Motorsäge abkühlen lassen.

► Kettenbremse einlegen, Akku herausneh‐

men und erneut einsetzen. ► Motorsäge einschalten.

► Akku so vollständig laden, wie es in der

Gebrauchsanleitung Ladegeräte STIHL

AL 101, 300, 500 beschrieben ist. ► Akku ersetzen.

Sägekette richtig schärfen.

Sägeketten-Haftöl einfüllen.

Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.

24 0458-701-9621-C

19 Technische Daten deutsch

Störung LEDs am Akku Ursache Abhilfe Die Sägekette ist zu

Die Motorsäge wird

stark gespannt.

nicht richtig angewen‐ det.

19 Technische Daten

19.1 Motorsägen STIHL MSA 160 C, MSA 200 C

MSA 160 C

Zulässige Akkus:

STIHL AP

•

STIHL AR

•

Gewicht ohne Akku, Führungsschiene und

–

Sägekette: 2,7 kg Maximaler Inhalt des Öltanks: 210 cm³ (0,21 l)

–

MSA 200 C

Zulässige Akkus:

STIHL AP

•

STIHL AR

•

Gewicht ohne Akku, Führungsschiene und

–

Sägekette: 2,9 kg Maximaler Inhalt des Öltanks: 210 cm³ (0,21 l)

–

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

19.2 Kettenräder und Kettenge‐ schwindigkeiten

MSA 160 C Folgende Kettenräder können verwendet wer‐ den:

6-zähnig für 1/4" P

Maximale Kettengeschwindigkeit: 16,1 m/s

–

MSA 200 C Folgende Kettenräder können verwendet wer‐ den:

7-zähnig für 1/4“ P

Maximale Kettengeschwindigkeit: 18,8 m/s

–

19.3 Mindestnuttiefe der Führungs‐ schienen

Die Mindestnuttiefe hängt von der Teilung der Führungsschiene ab.

1/4" P: 4 mm

–

19.4 Akku STIHL AP

Akku-Technologie: Lithium-Ionen

–

Spannung: 36 V

–

Kapazität in Ah: siehe Leistungsschild

–

Sägekette richtig spannen.

Anwendung erklären lassen und üben.

Energieinhalt in Wh: siehe Leistungsschild

–

Gewicht in kg: siehe Leistungsschild

–

Zulässiger Temperaturbereich für Verwendung

–

und Aufbewahrung: - 10 °C bis + 50 °C

19.5 Schallwerte und Vibrations‐ werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2 m/s².

STIHL empfiehlt, einen Gehörschutz zu tragen.

MSA 160 C

Schalldruckpegel LpA gemessen nach

–

EN 60745‑2‑13: 84 dB(A) Schallleistungspegel LwA gemessen nach

–

EN 60745‑2‑13: 95 dB(A) Vibrationswert ahv gemessen nach EN

–

60745-2-13:

Bedienungsgriff: 2,9 m/s²

•

Griffrohr: 2,7 m/s²

•

MSA 200 C

Schalldruckpegel LpA gemessen nach

–

EN 60745‑2‑13: 84 dB(A) Schallleistungspegel LwA gemessen nach

–

EN 60745‑2‑13: 95 dB(A) Vibrationswert ahv gemessen nach EN

–

60745-2-13:

Bedienungsgriff: 3,9 m/s²

•

Griffrohr: 4,6 m/s²

•

Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten heran‐ gezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrati‐ onsbelastung verwendet werden. Die tatsächli‐ che Vibrationsbelastung muss eingeschätzt wer‐ den. Dabei können auch die Zeiten berücksich‐ tigt werden, in denen das Elektrogerät abge‐ schaltet ist, und solche, in denen es zwar einge‐ schaltet ist, aber ohne Belastung läuft.

0458-701-9621-C 25

deutsch 20 Kombinationen der Führungsschienen und Sägeketten

Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben.

19.6 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

20 Kombinationen der Führungsschienen und Sägeketten

20.1 Motorsägen STIHL MSA 160 C, MSA 200 C

Teilung Treibglieddi‐

cke/Nutweite

1/4“ P 1,1 mm

Die Schnittlänge einer Führungsschiene hängt von der verwendeten Motorsäge und Sägekette ab. Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein.

21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

22 Entsorgen

22.1 Motorsäge und Akku entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. ► STIHL Produkte einschließlich Verpackung

gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen.

► Nicht mit dem Hausmüll entsorgen.

Länge Führungsschiene Zähnezahl

25 cm 30 cm 64 35 cm 72

Rollomatic E Mini 8

Umlenkstern

Anzahl Treib‐ glieder

23 EU-Konformitätserklärung

23.1 Motorsägen STIHL MSA 160 C, MSA 200 C

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Akku-Motorsäge

–

Fabrikmarke: STIHL

–

Typ: MSA 160 C, Serienidentifizierung: 1250

–

Typ: MSA 200 C, Serienidentifizierung: 1251

–

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014‑1, EN 55014‑2, EN 60745‑1 und EN 60745‑2‑13.

Die EG-Baumusterprüfung nach Richtlinie 2006/42/EG, Art. 12.3(b) wurde durchgeführt bei: VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Deutschland

Zertifizierungsnummer: 40040600 MSR

–

Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V verfahren. MSA 160 C

Gemessener Schalleistungspegel: 97 dB(A)

–

Garantierter Schallleistungspegel: 99 dB(A)

–

Sägekette

71 PM3 (Typ

3670)

26 0458-701-9621-C

24 Anschriften deutsch

MSA 200 C

Gemessener Schalleistungspegel: 96 dB(A)

–

Garantierter Schalleistungspegel: 98 dB(A)

–

Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der AND‐ REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Motorsäge angegeben.

Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG

i. V. Dr. Jürgen Hoffmann, Abteilungsleiter Produktzu‐

lassung, -regulierung

24 Anschriften

24.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

24.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

24.3 STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o.

Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

25 Allgemeine Sicherheitshin‐

weise für Elektrowerk‐ zeuge

25.1 Einleitung

Dieses Kapitel gibt die in der Norm EN/ IEC 62841 für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder.

STIHL muss diese Texte abdrucken. Die unter "Elektrische Sicherheit" angegebenen

Sicherheitshinweise zur Vermeidung eines elekt‐ rischen Schlags sind für STIHL Akku-Produkte nicht anwendbar.

WARNUNG

■ Lesen Sie alle Sicherheitshinweise, Anweisun‐

gen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektri‐ schen Schlag, Brand und/oder schwere Verlet‐ zungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

0458-701-9621-C 27

deutsch 25 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz‐ betriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

25.2 Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuch‐ tete Arbeitsbereiche können zu Unfällen füh‐ ren.

Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeu‐ gen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk‐ zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie‐ ren.

25.3 Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver‐ wenden Sie keine Adapterstecker gemein‐ sam mit schutzgeerdeten Elektrowerkzeu‐ gen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was‐ ser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie die Anschlussleitung

nicht. Verwenden Sie die Anschlussleitung niemals zum Tragen, Ziehen oder um den Stecker des Elektrowerkzeugs herauszuzie‐ hen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwi‐ ckelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Verlän‐ gerungsleitungen, die auch für den Außen‐

bereich geeignet sind. für den Außenbereich geeigneten Verlänge‐ rungsleitung verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeugs in

feuchter Umgebung nicht vermeidbar ist, ver‐ wenden Sie einen Fehlerstromschutzschal‐ ter. Der Einsatz eines Fehlerstromschutz‐ schalters vermindert das Risiko eines elektri‐ schen Schlages.

25.4 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benut‐ zen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro‐ gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub‐ maske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verrin‐ gert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbe‐

triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tra‐ gen. Wenn Sie beim Tragen des Elektro‐ werkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektro‐ werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Ver‐ letzungen führen.

Vermeiden Sie eine abnormale Körperhal‐

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollie‐ ren.

Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe‐

Die Anwendung einer

28 0458-701-9621-C

25 Allgemeine Sicherheitshinweise für Elektrowerkzeuge deutsch

genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen‐ den Teilen erfasst werden.

Wenn Staubabsaug- und -auffangeinrichtun‐

gen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Wiegen Sie sich nicht in falscher Sicherheit

und setzen Sie sich nicht über die Sicher‐ heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Acht‐ loses Handeln kann binnen Sekundenbruch‐ teilen zu schweren Verletzungen führen.

25.5 Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem pas‐ senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe‐ reich.

Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh‐ men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vor‐ sichtsmaßnahme verhindert den unbeabsich‐ tigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk‐ zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Pflegen Sie Elektrowerkzeuge und Einsatz‐

werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und

)

sauber. Sorgfältig gepflegte Schneidwerk‐ zeuge mit scharfen Schneidkanten verklem‐ men sich weniger und sind leichter zu füh‐ ren.

Verwenden Sie Elektrowerkzeug, Einsatz‐

werkzeug, Einsatzwerkzeuge usw. entspre‐ chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorge‐ sehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griffflächen trocken,

sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elekt‐ rowerkzeugs in unvorhergesehenen Situatio‐ nen.

25.6 Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten

auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandge‐ fahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Ver‐ letzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallge‐ genständen, die eine Überbrückung der Kon‐ takte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren‐ nungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit

aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Benutzen Sie keinen beschädigten oder ver‐

änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungs‐ gefahr führen.

0458-701-9621-C 29

deutsch 25 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Setzen Sie einen Akku keinem Feuer oder

zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.

Befolgen Sie alle Anweisungen zum Laden

und laden Sie den Akku oder das Akkuwerk‐ zeug niemals außerhalb des in der Betriebs‐ anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhö‐ hen.

25.7 Service

Lassen Sie Ihr Elektrowerkzeug nur von qua‐

lifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge‐ stellt, dass die Sicherheit des Elektrowerk‐ zeugs erhalten bleibt.

Warten Sie niemals beschädigte Akkus.

Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

25.8 Sicherheitshinweise für Ketten‐ sägen

Allgemeine Sicherheitshinweise für Kettensägen

Halten Sie bei laufender Säge alle Körper‐

)

teile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Beklei‐ dung oder Körperteile von der Sägekette erfasst werden.

Halten Sie die Kettensäge immer mit Ihrer

rechten Hand am hinteren Griff und Ihrer lin‐ ken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshal‐ tung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

Halten Sie die Kettensäge nur an den isolier‐

ten Griffflächen, da die Sägekette verbor‐ gene Stromleitungen treffen kann. Der Kon‐ takt der Sägekette mit einer spannungsführ‐ enden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektri‐ schen Schlag führen.

Tragen Sie Augenschutz. Weitere Schutz‐

ausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutz‐ kleidung mindert die Verletzungsgefahr

durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

Arbeiten Sie mit der Kettensäge nicht auf

einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer solchen Weise besteht Verletzungs‐ gefahr.

Achten Sie immer auf festen Stand und

benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen können zum Verlust der Kon‐ trolle über die Kettensäge führen.

Rechnen Sie beim Schneiden eines unter

Spannung stehenden Astes damit, dass die‐ ser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

Seien Sie besonders vorsichtig beim Schnei‐

den von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

Tragen Sie die Kettensäge am vorderen Griff

im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

Befolgen Sie Anweisungen für die Schmie‐

rung, die Kettenspannung und das Wechseln von Führungsschiene und Sägekette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rück‐ schlagrisiko erhöhen.

Nur Holz sägen. Die Kettensäge nicht für

Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Versuchen Sie nicht einen Baum zu fällen,

bevor Sie nicht ein Verständnis der Risiken und deren Vermeidung haben. Beim Fällen des Baumes können schwere Verletzungen für den Bediener oder umstehende Personen auftreten.

30 0458-701-9621-C

Befolgen Sie alle Anweisungen, wenn Sie

die Kettensäge von Materialansammlungen befreien, lagern oder Wartungsarbeiten durchführen. Vergewissern Sie sich, dass der Schalter ausgeschaltet und der Akku ent‐ fernt ist. Ein unerwarteter Betrieb der Ketten‐ säge beim Entfernen von Materialansamm‐ lungen oder während Wartungsarbeiten kann zu ernsthaften Verletzungen führen.

Falsche Ersatzschienen und Sägeketten kön‐ nen zum Reißen der Kette und/oder zu Rück‐ schlag führen. Halten Sie sich an die Anweisungen des Her‐

–

stellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhö‐ hen die Neigung zum Rückschlag.

English

Translation of Original Instruction Manual

0000007688_014_GB

25.9 Ursachen und Vermeidung eines Rückschlags

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hin‐ ten gerichteten Reaktion führen, bei der die Füh‐ rungsschiene nach oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Ober‐ kante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Ket‐ tensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie ver‐ schiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest,

–

wobei Daumen und Finger die Griffe der Ket‐ tensäge umschließen. Bringen Sie Ihren Kör‐ per und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen wer‐ den, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslas‐ sen. Vermeiden Sie eine abnormale Körperhaltung

–

und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwar‐ teten Situationen ermöglicht. Verwenden Sie stets vom Hersteller vorge‐

–

schriebene Ersatzschienen und Sägeketten.

Contents

1 Introduction............................................... 31

2 Guide to Using this Manual.......................32

3 Overview................................................... 32

4 Safety Precautions....................................33

5 Preparing the Saw for Operation.............. 40

6 Assembling the Saw................................. 40

7 Engaging and Disengaging the Chain Brake

.................................................................. 43

8 Removing and Fitting the Battery..............43

9 Switching the Saw On/Off......................... 43

10 Testing the Chain Saw and Battery.......... 44

11 Operating the Saw.................................... 45

12 After Finishing Work..................................49

13 Transporting..............................................49

14 Storing.......................................................50

15 Cleaning....................................................50

16 Maintenance............................................. 50

17 Repairing...................................................51

18 Troubleshooting........................................ 51

19 Specifications............................................52

20 Bar and Chain Combinations.................... 53

21 Spare Parts and Accessories....................53

22 Disposal.................................................... 54

23 EC Declaration of Conformity................... 54

24 UKCA Declaration of Conformity.............. 54

25 General Power Tool Safety Warnings.......55

1 Introduction

Dear Customer, Thank you for choosing STIHL. We develop and

manufacture our quality products to meet our customers’ requirements. The products are designed for reliability even under extreme con‐ ditions.

STIHL also stands for premium service quality. Our dealers guarantee competent advice and instruction as well as comprehensive service support.

STIHL expressly commit themselves to a sus‐ tainable and responsible handling of natural resources. This user manual is intended to help you use your STIHL product safely and in an

Printed on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-701-9621-C. VA0.B22.

0458-701-9621-C 31

0000-GXX-3094-A1

English 2 Guide to Using this Manual

environmentally friendly manner over a long service life.

We thank you for your confidence in us and hope you will enjoy working with your STIHL product.

Dr. Nikolas Stihl

IMPORTANT! READ BEFORE USING AND KEEP IN A SAFE PLACE FOR REFERENCE.

3 Overview

3.1 Chainsaw and Battery

2 Guide to Using this Manual

2.1 Applicable Documents

The local safety regulations apply. ► In addition to this User Manual, read, under‐

stand and keep the following documents:

User Manual for STIHL AR battery

–

User Manual for "AP belt bag with connect‐

–

ing cable" Safety notices and precautions for

–

STIHL AP battery User manual for STIHL AL 101, 300, 500

–

chargers Safety information for STIHL batteries and

–

products with built-in battery: www.stihl.com/safety-data-sheets

2.2 Warning Notices in Text

DANGER

■ This notice refers to risks which result in seri‐ ous or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

WARNING

■ This notice refers to risks which can result in serious or fatal injury. ► Serious or fatal injuries can be avoided by

taking the precautions mentioned.

NOTICE

■ This notice refers to risks which can result in damage to property. ► Damage to property can be avoided by tak‐

ing the precautions mentioned.

2.3 Symbols in Text

This symbol refers to a chapter in this instruction manual.

32 0458-701-9621-C

1 Rear Hand Guard

Protects operator’s right hand from contact with the chain if it comes off the bar or breaks.

2 Chain Sprocket

Toothed wheel that drives the chain.

3 Tensioning Gear

Moves guide bar to increase or reduce chain tension.

4 Spiked Bumper

Toothed stop for holding saw steady against wood while cutting.

5 Saw Chain

Cuts the wood.

6 Guide Bar

Supports and guides the saw chain.

7 Chain Sprocket Cover

Covers the chain sprocket and secures the guide bar to the chainsaw.

8 Adjusting Wheel

Permits precise adjustment of chain tension.

9 Chain Catcher

Reduces risk of operator contact with the chain if it comes off the bar or breaks.

10 Wingnut

Secures chain sprocket cover to chainsaw.

11 Front Hand Guard

Helps protect operator’s left hand from con‐ tact with the saw chain, serves to engage the

4 Safety Precautions English

chain brake and activates the chain brake by inertia in certain kickback situations.

12 Locking Lever

Secures the battery in the battery compart‐ ment.

13 Battery Compartment

Accommodates the battery.

14 Control Handle

For operating, holding and controlling the chainsaw.

15 Chain Scabbard

Helps protect user from contact with saw chain.

16 Handlebar

For holding, controlling and carrying the chainsaw.

17 Oil Tank Cap

Closes the oil tank.

18 Lockout Button

Unlocks the trigger.

19 Trigger

Switches the chainsaw on and off.

20 Battery

Supplies power to the chainsaw.

21 LEDs

Indicate battery’s state of charge and mal‐ functions.

22 Button

Activates the LEDs on the battery.

# Rating Label with Serial Number

3.2 Symbols

Meanings of symbols that may be on the chain‐ saw and battery:

This symbol shows the direction of rotation of the chain.

Turn in this direction to tension the saw chain.

This symbol marks the chain oil tank.

The chain brake is engaged in this direc‐ tion.

The chain brake is disengaged in this direction.

1 LED glows red. Battery too hot or too cold.

4 LEDs flash red. There is a malfunc‐ tion in the battery.

4 Safety Precautions

4.1 Warning Symbols

Meanings of warning symbols on the chainsaw or the battery:

4.2 Intended Use

The STIHL MSA 160 C/MSA 200 C chainsaw is designed for cutting wood, limbing and felling small diameter trees and maintaining garden trees.

The chainsaw may be used in the rain.

Length of guide bar that may be used.

Guaranteed sound power level accord‐ ing to directive 2000/14/EC in dB(A) in order to make sound emissions of products comparable.

The data next to this symbol indicates the energy content of the battery according to the cell manufacturer’s specification. The energy content available during operation is lower.

Do not dispose of the product with your household waste.

Observe safety notices and take the necessary precautions.

Read, understand and keep the User Manual.

Wear safety glasses and a hard hat.

Observe the safety notices on kickback and take the necessary precautions.

Remove the battery during work stop‐ pages, transport, storage, maintenance or repair.

Protect battery from heat and fire.

Do not immerse battery in fluids.

Observe the permitted battery temper‐ ature range.

0458-701-9621-C 33

English 4 Safety Precautions

The user has received instruction from a

The chainsaw is powered by a STIHL AP battery or a STIHL AR battery.

If it is necessary to work on a safe raised plat‐ form, the chainsaw may be used only with a STIHL AP battery inserted directly in the saw.

WARNING

■ Batteries not explicitly approved for the chain‐ saw by STIHL may cause a fire or explosion. This can result in serious or fatal injuries and damage to property. ►

Use the chainsaw with a STIHL AP battery or a STIHL AR battery.

■ Using the chainsaw or the battery for purposes for which they were not intended may result in serious or fatal injuries and damage to prop‐ erty. ►

Use the chainsaw as described in this instruction manual.

► Use the battery as described in this instruc‐

tion manual or the instruction manual for the STIHL AR battery.

4.3 The Operator

WARNING

■ Users without adequate training or instruction cannot recognize or assess the risks involved in using the chainsaw and battery. The user or other persons may sustain serious or fatal injuries.

► Read, understand and save the

instruction manual.

► If the chainsaw or battery is passed on to

another person: Always give them the instruction manual.

►

Make sure the user meets the following requirements:

The user must be rested.

–

The user must be in good physical con‐

–

dition and mental health to operate and work with the chainsaw and battery. If the user’s physical, sensory or mental ability is restricted, he or she may work only under the supervision of or as instructed by a responsible person. The user is able to recognize and

–

assess the risks involved in using the chainsaw and battery. The user must be of legal age or is

–

being trained in a trade under supervi‐ sion in accordance with national rules and regulations.

–

STIHL servicing dealer or other experi‐ enced user before working with the chainsaw for the first time. The user must not be under the influ‐

–

ence of alcohol, medication or drugs.

►

If the user is working with a chainsaw for the first time: Practice cutting logs on a sawhorse or other support.

►

If you have any queries: Contact a STIHL servicing dealer for assistance.

4.4 Clothing and equipment

WARNING

■ Long hair may be pulled into the chainsaw while working. This may result in serious injury to the user. ►

Tie up and confine long hair above your shoulders.

■ Objects can be thrown at high speed during operation. This may result in injury to the user.

► Wear close-fitting safety glasses.

Suitable safety glasses are tested in accordance with EN 166 or national regulations and available commer‐ cially with the corresponding mark‐ ing.

►

STIHL recommends wearing a face mask.

► Wear a long-sleeved, close fitting top.

■ Falling objects can cause head injuries.

► If objects are likely to fall while work‐

ing: wear a hard hat.

■ Dust can be whipped up during operation: Whipped up dust can damage the respiratory passages and cause allergic reactions. ►

If dust is whipped up or forms a cloud: Wear a dust respirator mask.

■ Unsuitable clothing can snag on wood or scrub and may become caught in the chain saw. Users not wearing suitable clothing are at risk of serious injury. ►

Wear close-fitting clothing.

► Remove scarves and jewelry.

■ The user may come into contact with the mov‐ ing saw chain while working. This may result in serious injury to the user. ►

Wear long trousers with cut protection.

■ The user may cut himself or herself on wood while working. The user may come into con‐ tact with the saw chain during cleaning or servicing. This may result in injury to the user. ►

Wear work gloves made from resistant material.

34 0458-701-9621-C

4 Safety Precautions English

■ Wearing unsuitable footwear may cause the user to slip. If the user comes into contact with the moving saw chain, he or she may suffer cuts. This may result in injury to the user. ►

Wear chainsaw boots with cut protection.

4.5 Work Area and Surroundings

4.5.1 Chainsaw

WARNING

■ Bystanders, children and animals are not aware of the dangers of the chainsaw or thrown objects. Innocent bystanders, children and animals may be seriously injured and damage to property may occur. ►

Keep bystanders, children and animals

away from the work area. ► Do not leave the chainsaw unattended. ► Make sure that children cannot play with

the chainsaw.

■ Electrical components of the chainsaw can produce sparks. Sparks may cause a fire or an explosion in an easily combustible or explo‐ sive environment. This can result in serious or fatal injuries and damage to property. ►

Do not work in an easily combustible or explosive environment.

4.5.2 Battery

WARNING

■

Bystanding people, children and animals can‐ not recognise or evaluate the dangers posed by the battery. This may result in serious injury to bystanding people, children and animals. ►

Keep bystanding people, children and ani‐

mals out of the way. ► Do not leave the battery unattended. ► Make sure that children cannot play with

the battery.

■ The battery is not protected against all ambi‐ ent conditions. If exposed to certain ambient conditions, the battery may catch fire or explode. This may result in serious injury to people and damage to property.

► Protect the battery from heat and

fire.

► Do not throw the battery into a fire.

► Use and store the battery at temper‐

atures between ‑ 10 °C and + 50 °C.

► Keep the battery away from metallic

► Do not expose the battery to high pressure. ► Do not expose the battery to microwaves. ► Protect the battery from chemicals and

4.6 Safe Condition

4.6.1 Chainsaw The chainsaw is in a safe condition if the follow‐ ing points are observed:

The chainsaw is not damaged.

–

The chainsaw is clean.

–

The chain catcher is not damaged.

–

The chain brake is operating properly.

–

The controls function properly and have not

–

been modified. The chain lubrication is operating properly.

–

Wear marks on the chain sprocket are not

–

deeper than 0.5 mm. A combination of guide bar and saw chain rec‐

–

ommended in this User Manual is mounted. The guide bar and saw chain are properly

–

mounted. The saw chain is properly tensioned.

–

Only original STIHL accessories designed for

–

this chainsaw model are fitted. The accessories are correctly attached.

–

The oil tank cap is closed.

–

■

If not in safe condition, components may no longer operate correctly and safety devices may be disabled. This may result in serous or fatal injury to people. ► ► If the chainsaw is dirty: Clean the chainsaw. ► Work only with an undamaged chain

► Never modify your chainsaw. Exception:

►

► Only fit original STIHL accessories

► Mount the guide bar and saw chain as

► Do not immerse the battery in liq‐

uids.

objects.

salts.

WARNING

Work only with an undamaged chainsaw.

catcher.

Mounting a combination of guide bar and saw chain recommended in this User Man‐ ual. If the controls do not function properly: Do not use your chainsaw.

designed for this chainsaw model.

described in this User Manual.

0458-701-9621-C 35

English 4 Safety Precautions

► Attach accessories as described in this

User Manual or in the User Manual for the accessories.

►

Never insert objects in the chainsaw’s

openings. ► Close the oil tank cap. ► Replace worn or damaged labels. ► If you have any doubts, be sure to consult a

STIHL dealer.

4.6.2 Guide Bar The guide bar is in a safe condition if the follow‐ ing points are observed:

Guide bar is not damaged.

–

Guide bar is not deformed.

– –

The minimum groove depth is maintained,

19.3. Bar rails are free from burrs.

–

Bar groove is not pinched or splayed.

–

WARNING

■ If the guide bar is not in a safe condition, it can no longer support and guide the saw chain properly. The rotating saw chain can jump off the guide bar. This can result in serious or fatal injuries. ►

Work only with an undamaged guide bar.

► If the groove depth is less than the mini‐

mum depth: Mount a new guide bar. ► Deburr the guide bar every week. ► If you have any queries: Contact your

STIHL servicing dealer.

4.6.3 Saw Chain The saw chain is in a safe condition if the follow‐ ing points are observed:

Chain is not damaged.

–

Chain is properly sharpened.

–

The service marks on the cutters are still visi‐

–

ble.

WARNING

■

If components do not comply with safety requirements, they will no longer function properly and safety devices may be rendered inoperative. This can result in serious or fatal injuries. ►

Work only with an undamaged saw chain. ► Sharpen the chain properly. ► If you have any queries: Contact your

STIHL servicing dealer for assistance.

4.6.4 Battery The battery is in safe condition when the follow‐ ing conditions are met:

The battery is not damaged.

–

The battery is clean and dry.

–

The battery is working and has not been modi‐

–

fied.

WARNING

■

The battery cannot function safely if it is not in safe condition. There is a risk of serious injury to persons. ►

Use an undamaged and functioning battery.

► Do not charge a damaged or defective bat‐

tery.

► If the battery is dirty or wet: clean the bat‐

tery and allow it to dry. ► Do not modify the battery. ► Do not insert objects into the apertures in

the battery. ► Never connect the battery terminals to met‐

allic objects and cause a short circuit. ► Do not open the battery. ► Replace worn or damaged warning signs.

■ Fluid may leak from a damaged battery. If the fluid contacts the skin or eyes, this may cause irritation. ►

Avoid contact with the fluid.

► In the event of contact with the skin: wash

the affected areas with plenty of soap and water.

►

In the event of contact with the eyes: rinse the eyes with plenty of water for at least 15 minutes and seek medical attention.

■

A damaged or defective battery may emit an unusual odour, smoke or catch fire. This may result in serious or fatal injury to people and damage to property. ►

If the battery emits an unusual odour or smoke: do not use the battery and keep it away from flammable materials.

►

If the battery catches fire: try to extinguish the battery using a fire extinguisher or water.

4.7 Working

4.7.1 Cutting

WARNING

■

Always work within calling distance of others in case help is needed. ► Make sure than persons outside the work

area are within calling distance.

■ The user cannot concentrate on the work in certain situations. The user can lose control of the saw, stumble or fall and be seriously injured. ►

Work calmly and carefully.

► If light and visibility are poor: Do not use

your saw.

36 0458-701-9621-C

0000-GXX-1245-A0

4 Safety Precautions English

► Operate the saw alone. ► Do not work above shoulder height. ► Watch out for obstacles. ► Stand on the ground while working and

keep a good balance. If it is necessary to work at a height and the chainsaw is used with a cable connected to a power supply: Use a lift bucket.

►

If you begin to feel tired: Take a break.

■ The rotating saw chain can cut the operator. This can result in serious injuries. ► Do not touch the rotating saw chain. ► If the saw chain is blocked by an object:

Switch off the chainsaw, engage the chain brake and remove the battery. Then remove the object causing the blockage.

■

The rotating chain becomes hot and expands. If the chain is not lubricated sufficiently or not re-tensioned at regular intervals, it may come off the guide bar or break. This can result in serious injuries and damage to property. ►

Use special chain oil.

► Check oil level in tank regularly during cut‐

ting work. Before the oil tank runs empty: Fill up with chain oil.

►

Check chain tension regularly during cutting work. If chain tension is insufficient: Ten‐ sion the chain.

■

If the behavior of the saw changes during operation or feels unusual, it may no longer be in a safe condition. This can result in serious injuries and damage to property. ►

Stop work, remove the battery and contact your STIHL servicing dealer for assistance.

■ Saw vibrations may occur during operation. ► Wear gloves. ► Take regular breaks. ► If signs of circulation problems occur: Seek

medical advice.

■ Sparks may occur if the rotating chain makes contact with a hard object. Sparks may cause a fire in an easily combustible location. This can result in serious or fatal injuries and dam‐ age to property. ►

Do not work in an easily combustible loca‐ tion.

■ Note that the saw chain continues to rotate for a short period after you release the trigger. The rotating saw chain can cut the user. This can result in serious injuries. ►

Wait for the chain to come to a standstill.

0458-701-9621-C 37

WARNING

The guide bar can be pinched when cutting

■ wood that is under tension. The user can lose

control of the saw and be seriously injured. ►

Make a relieving cut in the compression side (1) first, then perform bucking cut at the tension side (2).

DANGER

■ Working near live electric cables can result in accidental contact with the chain and damage the cables. This can result in serious or fatal injuries. ►

Do not work near live electric cables.

4.7.2 Limbing

WARNING

■ If the underside of the felled tree is limbed first, it will no longer be supported on the ground by branches. The tree can move dur‐ ing cutting work. This can result in serious or fatal injuries. ►

Cut through large limbs on the underside of the tree only after it has been bucked.

► Do not stand on the log while limbing it.

■ A branch may fall to the ground during limbing. The user may trip, fall or be seriously injured. ► Limb from the base to the crown of the tree.

4.7.3 Felling

WARNING

■

Inexperienced users cannot assess the dan‐ gers when felling a tree. Persons may be seri‐ ously or fatally injured and property may be damaged. ►

The user needs relevant knowledge of fell‐ ing technology and experience of felling work.

►

If anything is unclear, consult an experi‐ enced expert for assistance and to deter‐ mine the appropriate felling technique.

■

A tree and branches can fall on bystanders or objects during felling. The larger the falling parts are, the greater the risk of serious or

0000080097_002

0000080803_003

English 4 Safety Precautions

fatal injury to people. Damage to property may occur. ► Determine direction of fall so that the area

4.8 Reactive Forces

4.8.1 Kickback

in which the tree falls is clear.

► Do not allow bystanders, children or ani‐

mals within 2.5 tree lengths of the work area.

►

Remove broken or dead branches from the tree crown before felling.

► If bent or withered branches cannot be

removed from the tree crown, consult an experienced expert for assistance and to determine the appropriate felling technique.

►

Be aware of the tree crown and crowns of neighboring trees, and keep clear of falling branches.

■

When the tree falls the trunk could break or spring back in the direction of the user. This may result in serious or fatal injury to the user. ►

Plan a sideways escape path behind the tree.

Kickback can be caused for the following rea‐ sons:

The rotating saw chain in the upper quadrant

–

of the bar nose makes contact with a hard object and is suddenly braked. The rotating saw chain is pinched at the bar

–

nose.

The chain brake cannot prevent kickback.

► Walk backwards along the escape path and

observe the falling tree.

WARNING

► Do not walk backwards down slopes.

■ Obstacles in the work area and on the escape path can hinder the user. The user may trip and fall. This may result in serious or fatal injury to the user. ►

Remove all obstacles from the work area and escape path.

■ If you cut into or through the hinge, stabilizing strap or holding strap too soon, the intended direction of fall cannot be controlled or the tree may fall prematurely. Persons may be seri‐ ously or fatally injured and property may be damaged. ►

Do not cut into or through the hinge.

► Cut through the stabilizing strap or holding

strap last.

► If the tree begins to fall too soon: Abandon

the felling cut and retreat along the escape path.

■

Kickback can occur if the rotating chain in the upper quadrant of the bar nose makes contact with a hard felling wedge and is suddenly braked. There is a risk of serious or fatal injury. ►

Use aluminum or plastic felling wedges.

■ If the tree does not fall all the way to the ground or gets caught on another tree, the

If kickback occurs, the saw can be thrown up

■ in the direction of the operator. The operator

can lose control of the saw and be seriously or fatally injured. ►

Hold the saw firmly with both hands.

► Always keep your body out of the plane of

the cutting attachment.

► Operate the saw as described in this

instruction manual.

► Do not cut with the upper quadrant of the

bar nose.

► Always cut with a properly sharpened and

tensioned saw chain. ► Use a reduced kickback saw chain. ► Use a guide bar with a narrow radius nose. ► Always cut with the chain running at full

speed.

operator cannot finish the operation in a con‐ trolled manner. ►

Stop the felling operation and use a cable winch or suitable vehicle to pull the tree to the ground.

38 0458-701-9621-C

0000-GXX-1348-A0

0000-GXX-1349-A0

4 Safety Precautions English

4.8.2 Pull-in

4.9 Transporting

4.9.1 Chainsaw

WARNING

■

The saw may turn over or shift during trans‐ port. This may result in personal injuries and damage to property.

► Remove the battery.

The saw is pulled away from the operator when the bottom of the bar is used for cutting.

WARNING

■ If the rotating chain makes contact with a hard object and is suddenly pinched, the saw is abruptly jerked away from the operator. The operator can lose control of the saw and be seriously or fatally injured. ►

Hold the saw firmly with both hands.

► Operate the saw as described in this

instruction manual. ► Keep the guide bar straight in the cut. ► Apply the spiked bumper properly. ► Always cut with the chain running at full

speed.

4.8.3 Pushback

The saw is pushed back toward the operator when the top of the bar is used for cutting.

WARNING

■

If the rotating chain makes contact with a hard object and is suddenly pinched, the saw can be abruptly pushed back toward the operator. The operator can lose control of the saw and be seriously or fatally injured. ►

Hold the saw firmly with both hands. ► Operate the saw as described in this

instruction manual. ► Keep the guide bar straight in the cut. ► Always cut with the chain running at full

speed.

► Engage the chain brake. ► Fit the scabbard so that it completely cov‐

ers the guide bar.

► Secure the chainsaw with lashing straps or

a net to prevent it turning over and moving.

4.9.2 Battery

WARNING

■ The battery is not protected against all ambi‐ ent conditions. The battery may be damaged if it is exposed to certain ambient conditions and damage to property may occur. ►

Never transport a damaged battery.

► Store the battery in non-conductive packag‐

ing.

■ The battery may turn over or shift during trans‐ port. This may result in personal injuries and damage to property. ►

Pack the battery in packaging in such a way that it cannot move.

► Secure the packaging so that it cannot

move.

4.10 Storing

4.10.1 Chainsaw

WARNING

■

Children are not aware of and cannot assess the dangers of a chainsaw and can be seri‐ ously injured.

► Remove the battery.

► Engage the chain brake. ► Fit the scabbard so that it completely cov‐

ers the guide bar.

► Store the saw out of the reach of children.

■ Dampness can corrode the electrical contacts on the saw and metal components. This can damage the saw.

0458-701-9621-C 39

English 5 Preparing the Saw for Operation

►

► Remove the battery.

► Store the saw in a clean and dry condition.

4.10.2 Battery

WARNING

■ Children are not aware of and cannot assess the dangers of the battery and can be seri‐ ously injured. ►

Store the battery out of the reach of chil‐ dren.

■ The battery is not protected against all ambi‐ ent conditions. The battery may be damaged if it is exposed to certain ambient conditions. ►

Store the battery in a clean and dry condi‐

tion. ► Store the battery in an enclosed location. ► Store the battery separately from the chain

saw and charger. ► Store the battery in non-conductive packag‐

ing. ► Store the battery at temperatures

between -10°C and +50°C.

4.11 Cleaning, Maintenance and Repair

WARNING

■

The saw may start unintentionally if the battery is left in place during cleaning, maintenance or repair operations. This may result in serious injury to people and damage to property.

► Remove the battery.

► Engage the chain brake.

■ Aggressive cleaning agents, a water jet or

pointed objects can damage the chainsaw, guide bar, the saw chain and the battery. If the saw, guide bar, saw chain or battery are not cleaned correctly, components may no longer function properly or safety devices may be rendered inoperative. They may cause serious injury to persons. ► Clean the saw, guide bar, saw chain and

battery as described in this instruction man‐ ual.

■

If the saw, guide bar, saw chain or battery are not properly serviced or repaired, components may no longer function properly or safety devi‐ ces may be rendered inoperative. This may result in serous or fatal injury to people.

Do not attempt to service or repair the chainsaw or battery.

► If the chainsaw or the battery require servic‐

ing or repairs: Contact your STIHL servicing dealer for assistance.

►

Service or repair the guide bar and saw chain as described in this User Manual.

■ The user may be cut by the sharp cutters while cleaning or servicing the saw chain. This may result in injury to the user. ►

Wear work gloves made from resistant material.

5 Preparing the Saw for

Operation

5.1 Preparing the Saw for Opera‐

tion

Perform the following steps before starting work: ► Make sure the following components are in a

safe condition:

–

Chain saw, 4.6.1.

–

Guide bar, 4.6.2.

–

Saw chain, 4.6.3.

–

Battery, 4.6.4.

►

Check the battery,

► Recharge the battery fully as described in the

instruction manual for the STIHL AL 101, 300, 500 chargers.

►

Clean the saw,

►

Mount the bar and chain, 6.1.1.

►

Tension the saw chain, 6.2.

►

Fill up with chain oil, 6.3.

►

Check the chain brake, 10.4.

►

Check the controls, 10.5.

►

Check chain lubrication, 10.6.

► If you cannot carry out this work: Do not use

your chainsaw and contact your STIHL servic‐ ing dealer for assistance.

10.7.

15.1.

6 Assembling the Saw

6.1 Mounting and Removing the

Bar and Chain

6.1.1 Mounting the Guide Bar and Saw

The guide bar and saw chain combinations that can be used with the chain sprocket are listed in the specifications, ► switch off chain saw, engage chain brake and

Chain

20.1.

remove battery

40 0458-701-9621-C

0000-GXX-3095-A1

0000-GXX-3096-A0

0000-GXX-1201-A0

2 3

0000-GXX-3097-A0

0000-GXX-3098-A0

6 Assembling the Saw English

► Open the handle (1) of the wing nut (2). ► Rotate the wing nut (2) counterclockwise until

the chain sprocket cover (3) can be removed.

► Remove the chain sprocket cover (3).

► Fit the guide bar with tensioning gear and saw

chain on the saw and check the following points:

The tensioning gear (4) points towards the

–

user. The drive links of the saw chain are seated

–

in teeth of the chain sprocket (2). The head of screw (3) is seated in the slot in

–

the guide bar (6).

► Remove the tensioning gear (4). ► Remove the screw (5). ► Place the guide bar (6) on the tensioning gear

(4) so that both pegs of the tensioning gear (4) sit in the bores of the guide bar.

The guide bar (6) may be fitted either way round. The logo on the guide bar may also be upside down. ► Insert and tighten down the screw (5) firmly.

► Disengage the chain brake. ► Rotate the tensioning gear (4) counterclock‐

wise until the saw chain fits snugly against the guide bar. Make sure the drive links of the saw chain engage the guide bar groove. The guide bar and saw chain are positioned against the chainsaw.

► Fit the chain sprocket cover so that it is flush

with the chainsaw.

► If the chain sprocket cover is not flush with the

chainsaw: Twist the adjusting wheel and repo‐ sition the chain sprocket cover. The teeth of the adjusting wheel engage with the teeth of the tensioning gear.

► Fit the saw chain in the guide bar groove so

that the arrows on the tie straps on the top of the bar point in the direction of rotation.

► Turn the tensioning gear (4) clockwise as far

as it will go.

► Rotate the wing nut clockwise until the chain

sprocket cover sits tightly at the chainsaw.

► Close the handle of the wing nut.

6.1.2 Removing the Bar and Chain

► Switch off the chain saw, engage the chain

brake and remove the battery.

► Raise the grip of the wingnut. ► Rotate the wingnut counterclockwise until the

chain sprocket cover can be removed.

► Remove the sprocket cover. ► Turn the tensioning gear clockwise as far as

stop. The chain is now slack.

0458-701-9621-C 41

0000-GXX-3099-A1

0000-GXX-2930-A0

0000-GXX-2931-A0

0000-GXX-3135-A0

English 6 Assembling the Saw

► Remove the bar and chain. ► Take out the screw in the tensioning gear. ► Remove the tensioning gear.

6.2 Tensioning the Saw Chain

The saw chain expands or contracts during cut‐ ting work. Chain tension changes as a result. Check chain tension regularly during operation and readjust if necessary. ► Switch off the chainsaw, engage the chain

brake and remove the battery.

► Raise the grip of the wingnut (1). ► Rotate the wingnut (1) two turns counterclock‐

wise.

The wingnut (1) is loose. ► Disengage the chain brake. ► Hold the bar nose up and turn the tensioning

screw (2) clockwise or counterclockwise until

the following points apply:

Chain sag ‘a’ in the center of the bar is 1 - 2

–

mm. The chain can still be pulled easily along the

–

bar with two fingers.

► While still holding the bar nose up, rotate the

wingnut (1) clockwise until the chain sprocket

cover is firmly seated. ► If chain sag ‘a’ in the center of the bar is not 1

- 2 mm: Readjust chain tension.

► Fold down the grip of the wingnut (1).

6.3 Filling Up with Saw Chain Oil

The saw chain oil lubricates and cools the rotat‐ ing chain.

STIHL recommends you use a STIHL saw chain oil or an equivalent chain oil approved for chain‐ saws. ► switch off chain saw, engage chain brake and

remove battery ► Place your chainsaw on a level surface so that

the oil tank cap faces up. ► Use a damp cloth to clean the oil tank cap and

the area around it.

► Swing the grip on the oil tank cap to the verti‐

cal position.

► Turn the oil tank cap counterclockwise as far

as it will go. ► Remove the oil tank cap. ► Fill up with saw chain oil, taking care not to

spill any oil and not to overfill the tank. ► If the grip on the oil tank cap has dropped into

the closed position: Raise the grip until it is

vertical.

► Place the oil tank cap in the filler opening so

that mark (1) lines up with mark (2). ► Press the oil tank cap down and rotate it clock‐

wise as far as it will go.

The oil tank cap snaps into place. The mark

(1) points to mark (3). ► Check to see if the oil tank cap can be pulled

upwards and off. ► If the oil tank cap cannot be pulled upwards

and off: Fold down the grip on the oil tank cap.

The oil tank is closed. If the oil tank cap can be pulled upwards and off,

perform the following steps: ► Place the oil tank cap in the filler opening – in

any position.

42 0458-701-9621-C

0000-GXX-3100-A0

0000-GXX-3101-A0

0000-GXX-3102-A0

0000-GXX-3103-A0

0000-GXX-1212-A1

7 Engaging and Disengaging the Chain Brake English

► Press the oil tank cap down and rotate it clock‐

wise as far as it will go.

► Press the oil tank cap down and rotate it coun‐

terclockwise until mark (1) points to mark (2). ► Now try again to close the oil tank. ► If the oil tank still cannot be closed properly:

Do not use the chainsaw and contact a STIHL

dealer for assistance.

The chainsaw is not in a safe condition.

7 Engaging and Disengaging

the Chain Brake

7.1 Engaging the Chain Brake

The saw is equipped with a chain brake. The chain brake is activated by the inertia of the

front hand guard if the kickback force is high enough or can be engaged by the operator.

► Push the hand guard away from the front han‐

dle with your left hand.

The hand guard engages with an audible click.

The chain brake is engaged.

► Push the battery (1) into the battery compart‐

ment (2) as far as stop. The battery (1) engages with a click and is now locked.

8.2 Removing the Battery

► Stand the saw on a level surface.

► Press both locking levers (1).

The battery (2) is unlocked and can be removed.

9 Switching the Saw On/Off

9.1 Switching On

► Disengage the chain brake.

7.2 Disengaging the Chain Brake

► Hold the saw with your right hand on the grip

► Pull the hand guard toward the front handle

with your left hand.

The hand guard engages with an audible click.

The chain brake is disengaged.

8 Removing and Fitting the

Battery

8.1 Inserting the battery

► Engage the chain brake.

0458-701-9621-C 43

area (1) of the control handle – wrap your thumb around the control handle.

► Depress the lockout button (2) with your

thumb and hold it there.

► Pull the trigger (3) with your index finger and

hold it there. The motor is accelerated and the chain rotates. Release the lockout button (2).

► Hold the saw with your left hand on the front

handle – wrap your thumb around the handle‐ bar.

0000-GXX-1216-A0

0000-GXX-1217-A0

0000-GXX-1218-A0

0000-GXX-1372-A0

English 10 Testing the Chain Saw and Battery

9.2 Switching Off

► Release the trigger.

The chain stops rotating. ► If the chain continues to rotate: Engage the

chain brake, remove the battery and contact

your STIHL servicing dealer for assistance.

The saw has a malfunction.

► If you have any queries: Contact your STIHL

servicing dealer.

10.3 Checking the Saw Chain

► Switch off the chainsaw, engage the chain

brake and remove the battery.

10 Testing the Chain Saw and

Battery

10.1 Checking the Chain Sprocket

► Switch off the chain saw, engage the chain

brake and remove the battery. ► Disengage the chain brake. ► Remove the chain sprocket cover. ► Remove the bar and chain.

► Use a STIHL gauge to check the wear marks

on the sprocket. ► If wear marks are deeper than a = 0.5 mm: Do

not use your chain saw and contact your

STIHL servicing dealer.

The chain sprocket must be replaced.

10.2 Checking the Guide Bar

► Switch off the chain saw, engage the chain

brake and remove the battery. ► Remove the chain and guide bar.

► Measure depth of bar groove with scale on

STIHL filing gauge. ► Install a new guide bar if one of the following

points applies:

Guide bar is damaged.

–

Measured bar depth is less than specified

–

minimum depth, 19.3. Bar groove is pinched or splayed.

–

44 0458-701-9621-C

► Use a STIHL filing gauge (2) to check the

height of the depth gauges (1). The STIHL fil‐ ing gauge must match the chain pitch.

► If a depth gauge (1) projects from the filing

gauge (2): Lower the depth gauge (1), 16.3.

► Make sure the service marks (1 to 4) on the

cutters are visible.

► If one of the service marks is not visible on a

cutter: Do not use your chainsaw and contact your STIHL servicing dealer.

► Use a STIHL filing gauge to check that a filing

angle of 30° has been maintained on all cut‐ ters. The STIHL filing gauge must match the chain pitch.

► If a filing angle of 30° has not been main‐

tained: Resharpen the saw chain.

► If you have any queries: Contact your STIHL

servicing dealer for assistance.

10.4 Testing the Chain Brake

► Engage the chain brake and remove the bat‐

tery.

0000-GXX-3104-A2

11 Operating the Saw English

WARNING

■ The chain's cutters are very sharp. There is a

risk of cut injuries.

► Wear work gloves made of durable mate‐

rial.

► Try to pull the chain along the guide bar by

hand.

If the chain cannot be pulled along the bar by

hand, the chain brake is functioning. ► If the chain can be pulled along the bar by

hand: Do not use your chain saw and contact

your STIHL servicing dealer.

The chain brake is defective.

10.5 Checking the controls

Lockout button and trigger ► Engage chain brake and remove battery. ► Attempt to pull the trigger lever without

depressing the lockout button. ► If the trigger can be pulled: Do not use your

chainsaw and contact your STIHL servicing

dealer.

The lockout button is defective. ► Press and hold the lockout button. ► Press and release the trigger. ► If the trigger is stiff or does not spring back to

its idle position: Do not use your chainsaw and

contact your STIHL servicing dealer for assis‐

tance.

The trigger is defective.

Switching on the chainsaw ► Insert battery. ► Disengage the chain brake. ► Press and hold the lockout button. ► Press and hold the trigger.

The saw chain starts running. ► Release the trigger.

The saw chain stops running. ► If the chain continues to rotate: Engage the

chain brake, remove the battery and contact

your STIHL servicing dealer.

Your saw has a malfunction.

10.6 Checking Chain Lubrication

► Fit the battery. ► Disengage the chain brake. ► Hold the guide bar over a light surface. ► Switch on the saw.

Chain oil is thrown off the chain and is visible

on the light surface. Chain lubrication is oper‐

ating properly. ► If no chain oil can be seen:

► Fill up with chain oil.

► Check chain lubrication again. ► If chain oil is still not visible on the light sur‐

face: Do not use your chain saw and con‐ tact your STIHL servicing dealer. Chain lubrication is defective.

10.7 Testing the Battery

► Press button on battery.

The LEDs glow or flash.

► If the LEDs do not glow or flash: Do not use

the battery and contact your STIHL servicing dealer. There is a malfunction in the battery.

11 Operating the Saw

11.1 Holding and Controlling the Chainsaw

► Hold and control the chainsaw with your left

hand on the handlebar and your right hand on the grip area (1) of the control handle so that your left thumb wraps around the handlebar and your right thumb wraps around the control handle.

11.2 Sawing

WARNING

■ If kickback occurs, the chainsaw can be

thrown up in the direction of the operator. This may result in serious or fatal injury to the user. ►

Always cut with the chain running at full speed.

► Do not cut with the upper quadrant of the

guide bar nose.

► Begin the cut with the chain running at full

speed and keep the guide bar vertical.

0458-701-9621-C 45

0000-GXX-3105-A1

0000-GXX-3106-A1

0000-GXX-1245-A0

0000-GXX-1246-A0

0000-GXX-1247-A0

1/10

0000-GXX-1251-A1

English 11 Operating the Saw

► Engage the spiked bumper and use it as a ful‐

crum.

► Guide the full width of the guide bar into the

wood and reposition the spiked bumper as required.

► Take the weight of the chainsaw at the end of

the cut.

11.3 Delimbing

► Support the chainsaw on the log. ► With the chain running at full speed, pivot the

guide bar downward against the limb.

► Cut through the limb with the top of the guide

bar.

► Observe the following points when planning

escape path (B):

Escape path (B) at an angle of 45° to direc‐

–

tion of fall (A). No obstacles on the escape path (B).

–

The top of the tree can be observed.

–

If the escape path (B) is on a slope, it must

–

be parallel to the slope.

11.4.2 Preparing work area at base of tree

► Remove obstacles from work area at tree

base.

► Remove growth from tree base.

► If the tree has large, healthy buttress roots:

Make vertical cut first and then a horizontal cut, and remove the resulting piece.

11.4.3 Basic information on felling cut

► If the limb is under tension: Make the relieving

cut (1) into the compression side and then per‐ form the bucking cut (2) from the tension side.

11.4 Felling

11.4.1 Determining direction of fall and

► Determine direction of fall so that the area in

46 0458-701-9621-C

escape path

which the tree falls is clear.

C Felling notch

The felling notch determines the direction of fall.

D Hinge

The hinge helps control the falling tree. The width of the hinge is 1/10 of the trunk diame‐ ter.

0000-GXX-1249-A0

0000-GXX-1250-A1

0000-GXX-1252-A0

0000-GXX-1253-A0

11 Operating the Saw

E Felling cut

The tree is felled with the felling cut. The fell‐ ing cut is 1/10 of the trunk diameter (at least 3 cm) above the bottom of the felling notch.

F Stabilizing strap

The stabilizing strap supports the tree and helps prevent it from falling prematurely. The width of the stabilizing strap is 1/10 to 1/5 of the trunk diameter.

G Holding strap

The holding strap supports the tree and helps prevent it from falling prematurely. The width of the holding strap is 1/10 to 1/5 of the trunk diameter.

11.4.4 Cutting the felling notch The felling notch determines the direction in

which the tree falls. Country-specific standards for making the felling notch must be observed.

► Position the saw so that the felling notch is an

right angles to the direction of fall and the saw

is close to the ground. ► Make the horizontal cut. ► Make the angle cut at 45° to the horizontal cut.

English

11.4.5 Plunge cutting Plunge cutting is a technique required for felling.

► Begin cut with the lower portion of the guide

bar nose – with chain running at full speed.

► Cut until depth of kerf is twice the width of the

guide bar. ► Swing the saw into plunge-cutting position. ► Perform the plunge cut

11.4.6 Selecting the Appropriate Felling Cut The choice of appropriate felling cut depends on the following conditions:

The natural inclination of the tree

–

The tree’s branch formation

–

Damage to the tree

–

The tree’s state of health

–

If there is snow on the tree: the snow load

–

The direction of slope

–

Wind direction and speed

–

Nearby trees, if any

–

There are different features of these conditions. Only two features are described in this Instruc‐ tion Manual.

1 Normal tree

► If the wood is sound and long-fibered:

Observe the following points when making sapwood cuts:

The cuts must be the same at both sides.

–

The cuts must be at same height as bottom

–

of felling notch. The width of the cuts is 1/10 of the trunk

–

diameter.

The trunk does not splinter when the tree falls.

A normal tree is vertical and has an even crown.

2 Leaner

A leaner stands at an angle and the crown faces in the direction of fall.

11.4.7 Felling normal, small diameter tree A normal tree is felled with a felling cut and stabi‐

lizing strap. This felling cut must be performed if the tree diameter is less than the guide bar’s

0458-701-9621-C 47

length.

0000-GXX-1254-A0

0000-GXX-1255-A0

0000-GXX-1256-A0

0000-GXX-1257-A0

0000-GXX-1258-A0

English 11 Operating the Saw

► Shout a warning.

► Hold the saw horizontally and swing it into the

felling cut as far as possible. ► Enlarge felling cut in direction of hinge. ► Enlarge felling cut in direction of stabilizing

strap. ► Move to the other side of the tree. ► Plunge the guide bar into the felling cut at the

same height. ► Enlarge felling cut in direction of hinge. ► Enlarge felling cut in direction of stabilizing

► Plunge the guide bar into the felling cut until it

is visible at the other side of the trunk,

strap.

11.4.5.

► Apply the spiked bumper behind the hinge and

use it as a pivot. ► Enlarge felling cut in direction of hinge. ► Enlarge felling cut in direction of stabilizing

strap.

► Insert a felling wedge. The felling wedge must

match the tree diameter and the width of the

felling cut. ► Shout a warning. ► With outstretched arms, cut through the stabi‐

lizing strap horizontally from outside at the

same level as the felling cut.

► Insert a felling wedge. The felling wedge must

match the tree diameter and the width of the

felling cut. ► Shout a warning. ► With outstretched arms, cut through the stabi‐

lizing strap horizontally from outside at the

same level as the felling cut.

The tree falls.

11.4.9 Felling a small diameter leaner A leaner is felled with a felling cut and holding

strap. This felling cut must be performed if the tree diameter is less than the guide bar’s length. ► Shout a warning.

The tree falls.

11.4.8 Felling normal, large diameter tree A normal tree is felled with a felling cut and stabi‐

lizing strap. This felling cut must be performed if the tree diameter is greater than the guide bar’s length. ► Shout a warning.

► Plunge the guide bar into the felling cut until it

is visible at the other side of the trunk,

11.4.5. ► Enlarge felling cut in direction of hinge. ► Enlarge felling cut in direction of holding strap.

► Apply the spiked bumper at the same height

as the felling cut and use it as a pivot.

48 0458-701-9621-C

0000-GXX-1259-A0

0000-GXX-1260-A0

0000-GXX-1261-A0

12 After Finishing Work English

► Shout a warning. ► With arms outstretched, cut through the hold‐

ing strap from outside at a downward angle. The tree falls.

12 After Finishing Work

12.1 After Finishing Work

► Switch off the chain saw, engage the chain

► Shout a warning. ► With arms outstretched, cut through the hold‐

ing strap from outside at a downward angle. The tree falls.

11.4.10 Felling a large diameter leaner A leaner is felled with a felling cut and holding

strap. This felling cut must be performed if the tree diameter is greater than the guide bar’s length. ► Shout a warning.

brake and remove the battery. ► If the saw is wet: Allow the saw to dry. ► If the battery is wet: Allow the battery to dry. ► Clean the saw. ► Clean the bar and chain. ► Loosen the wingnut. ► Rotate the adjusting wheel two full turns coun‐

terclockwise.

The chain is now slack. ► Tighten down the wingnut. ► Fit the scabbard so that it completely covers

the guide bar. ► Clean the battery.

13 Transporting

13.1 Transporting the Chainsaw

► switch off chain saw, engage chain brake and

remove battery ► Fit the chain scabbard so that it completely

covers the guide bar.

► Apply the spiked bumper behind the holding

strap at the same height as the felling cut and use it as a pivot.

► Hold the saw horizontally and swing it into the

felling cut as far as possible. ► Enlarge felling cut in direction of hinge. ► Enlarge felling cut in direction of holding strap. ► Move to the other side of the tree. ► Apply the spiked bumper behind the hinge at

the same height as the felling cut and use it as

a pivot. ► Hold the saw horizontally and swing it into the

felling cut as far as possible. ► Enlarge felling cut in direction of hinge. ► Enlarge felling cut in direction of holding strap.

0458-701-9621-C 49

Carrying the chainsaw ► Carry the chainsaw by holding the front handle

in your right hand with the guide bar pointing to the rear.

Carrying the chainsaw in a vehicle ► Secure the saw to prevent turnover and move‐

ment.

13.2 Transporting the Battery

► Switch off the chain saw, engage the chain

brake and remove the battery. ► Make sure the battery is in a safe condition. ► Observe the following points when packing the

battery:

The packaging must be non-conductive.

–

Make sure the battery cannot shift inside the

–

packaging.

► Secure the packaging so that it cannot move. The battery is subject to the requirements for the

transport of dangerous goods. The battery is classified as UN 3480 (lithium-ion batteries) and has been tested in accordance with UN Manual of Tests and Criteria, Part III, sub-section 38.3.

0000-GXX-3107-A0

English 14 Storing

For transport regulations see www.stihl.com/ safety-data-sheets

14 Storing

14.1 Storing the Chainsaw

► Switch off the chainsaw, engage the chain

brake and remove the battery.

► Fit the scabbard so that it completely covers

the guide bar.

► Observe the following points when storing the

saw:

Saw is out of the reach of children.

–

The saw is clean and dry.

–

► If you store the saw for more than 30 days:

Remove the bar and chain.

14.2 Storing the Battery

STIHL recommends that you store the battery with a charge between 40% and 60% (2 LEDs glow green). ► Observe the following points when storing the

battery:

Battery is out of the reach of children.

–

Battery is clean and dry.

–

Battery is in an enclosed space.

–

Store the battery separately from the saw

–

and charger. Battery is in non-conductive packaging.

–

Battery is in a temperature range between

–

-10°C and +50°C.

15 Cleaning

15.1 Cleaning the chainsaw

► switch off chain saw, engage chain brake and

remove battery

► Clean the chainsaw with a damp cloth or

STIHL resin solvent. ► Clean vents with a paintbrush. ► Remove the chain sprocket cover. ► Clean the area around the chain sprocket with

a damp cloth or STIHL resin solvent. ► Remove foreign objects from the battery com‐

partment and clean the battery compartment

with a damp cloth. ► Clean the electrical contacts in the battery

compartment with a paintbrush or soft brush. ► Fit the chain sprocket cover.

15.2 Cleaning the Bar and Chain

► Switch off the chainsaw, engage the chain

brake and remove the battery. ► Remove the bar and chain.

► Clean the oil port (1), oil inlet hole (2) and bar

groove (3) with a soft brush or STIHL resin solvent.

► Clean the saw chain with a soft brush or

STIHL resin solvent.

► Mount the bar and chain.

15.3 Cleaning the Battery

► Clean the battery with a damp cloth.

16 Maintenance

16.1 Maintenance Intervals

The maintenance intervals are dependent on the environmental and operating conditions. STIHL recommends the following maintenance inter‐ vals:

Chain brake ► Have the chain brake serviced by a STIHL

servicing dealer at the following intervals:

Full-time usage: every 3 months

–

Part-time usage: every 6 months

–

Occasional usage: every 12 months

–

Weekly ► Check the chain sprocket. ► Check and deburr the guide bar. ► Check and sharpen the saw chain.

Monthly ► Have the oil tank cleaned by a STIHL servic‐

ing dealer.

16.2 Deburring the Guide Bar

A burr can build up on the outer edge of the guide bar. ► Remove burr with a flat file or a STIHL guide

bar dressing tool.

► If you have any queries: Contact your STIHL

servicing dealer.

16.3 Sharpening the Saw Chain

Correctly sharpening saw chains requires a lot of practice.

50 0458-701-9621-C

0000-GXX-1219-A0

0000-GXX-1220-A1

17 Repairing English

STIHL files, STIHL filing aids, STIHL sharpeners and the brochure “Sharpening STIHL Saw Chains” help you achieve the right results. To obtain the brochure visit http://www.stihl.com/ sharpening-brochure.

STIHL recommends you have saw chains resharpened by a STIHL servicing dealer.

WARNING

■ The chain's cutters are very sharp. There is a

risk of cut injuries.

► Wear work gloves made of durable mate‐

rial.

► File down the depth gauges with a flat file so

► If you have any queries: Contact your STIHL

17.1 Repairing the Chainsaw and

The chainsaw, guide bar, saw chain and battery

► File each cutter with a round file so that the

following points are observed:

Round file matches the chain pitch.

–

File from the inside to the outside of the cut‐

–

ter. Hold the file at right angle to the guide bar.

–

cannot be repaired by the user. ► If the saw, guide bar or saw chain is damaged:

► If the battery has a malfunction or is damaged:

18 Troubleshooting

18.1 Troubleshooting Chainsaw or Battery

Maintain a filing angle of 30°.

–

that they are level with the STIHL filing gauge and parallel to the service mark. The STIHL fil‐ ing gauge must match the chain pitch.

servicing dealer for assistance.

17 Repairing

Battery

Do not use your saw, guide bar or saw chain, and contact your STIHL servicing dealer for assistance.

Replace the battery.

Fault LEDs on the

Saw does not start when swit‐ ched on.

0458-701-9621-C 51

battery 1 LED flashing

green.

1 LED emits red light.

3 LEDs flash red.

3 LEDs emit red light.

4 LEDs flash red.

Cause Remedy

State of charge of the battery is too low.

The battery is too warm or too cold.

Malfunction in saw. ► Engage chain brake and remove battery.

Chainsaw is too hot. ► Engage chain brake and remove battery.

There is a fault in the battery.

► Recharge the battery fully as described in

the User Manual for the STIHL AL 101, 300, 500 chargers.

► Engage chain brake and remove battery. ► Allow the battery to cool down or warm

up.

► Clean electrical contacts in the battery

compartment. ► Insert battery. ► Disengage the chain brake. ► Switch on the saw. ► If 3 LEDs continue to flash red: Do not

use your chainsaw and contact your

STIHL servicing dealer for assistance.

► Allow the chainsaw to cool down. ► Engage the chain brake, remove and refit

the battery. ► Disengage the chain brake. ► Switch on the saw.

English 19 Specifications

Fault LEDs on the

Saw cuts out during operation.

Chainsaw run‐ time is too short.

Smell of smoke or burning in the cutting area.

battery

No electrical contact

Saw or battery damp. ► Allow saw or battery to dry. 3 LEDs emit

red light. There is an electrical

The battery is not fully

The battery life has

The saw chain has

Insufficient saw chain

The chain lubrication

The saw chain is

The chainsaw is not

Cause Remedy

between the chainsaw and battery.

Chainsaw is too hot. ► Engage chain brake and remove battery.

fault.

charged.

been exceeded.

not been correctly sharpened.

oil in the oil tank.

system is supplying insufficient saw chain oil.

over-tensioned.

being used properly.

19 Specifications

19.1 STIHL MSA 160 C, MSA 200 C Chainsaws

MSA 160 C

Approved batteries:

STIHL AP

•

STIHL AR

•

Weight without battery, guide bar and saw

–

chain 2.7 kg Max. oil tank capacity: 210 cc (0.21 l)

–

MSA 200 C

Approved batteries:

STIHL AP

•

STIHL AR

•

Weight without battery, guide bar and saw

–

chain 2.9 kg Max. oil tank capacity: 210 cc (0.21 l)

–

For battery life see www.stihl.com/battery-life.

► If 4 LEDs continue to flash red: Do not

use the battery and contact your STIHL dealer for assistance.

► Engage chain brake and remove battery. ► Clean electrical contacts in the battery

compartment.

► Insert battery.

► Allow the chainsaw to cool down. ► Engage the chain brake, remove and refit

the battery.

► Switch on the saw. ► Recharge the battery fully as described in

the User Manual for the STIHL AL 101, 300, 500 chargers.

► Replace battery.

Sharpen chain as specified.

Fill up with saw chain oil.

Do not use the chainsaw. Consult a STIHL dealer.

Tension the saw chain as specified.

Have correct use explained, then practice.

19.2 Chain Sprockets and Chain Speeds

MSA 160 C The following chain sprockets may be used:

6-tooth for 1/4" P

Maximum chain speed: 16.1 m/s

–

MSA 200 C The following chain sprockets may be used:

7-tooth for 1/4” P

Maximum chain speed: 18.8 m/s

–

19.3 Minimum groove depth of guide bars

The mininum groove depth depends on the pitch of the guide bar.

1/4" P 4 mm

–

19.4 STIHL AP battery

Battery Technology: Lithium-ion

–

Voltage: 36 V

–

52 0458-701-9621-C

20 Bar and Chain Combinations English

Capacity in Ah: see rating label

–

Energy content in Wh: see rating label

–

Weight in kg: see rating label

–

Permissible temperature range for operation

–

and storage: -10°C to +50°C

19.5 Noise and Vibration Data

K-value for sound pressure level is 2 dB(A). Kvalue for sound power level is 2 dB(A). K-value for vibration level is 2 m/s².

STIHL recommends that you wear hearing pro‐ tection.

MSA 160 C

Sound pressure level LpA measured according

–

to EN 60745‑2‑13: 84 dB(A) Sound power level LwA measured according to

–

EN 60745-2-13: 95 dB(A) Vibration level ahv measured according to

–

EN 60745-2-13

Control handle: 2.9 m/s²

•

Front handle: 2.7 m/s²

•

MSA 200 C

Sound pressure level LpA measured according

–

to EN 60745‑2‑13: 84 dB(A) Sound power level LwA measured according to

–

EN 60745-2-13: 95 dB(A) Vibration level ahv measured according to

–

EN 60745-2-13

Control handle: 3.9 m/s²

•

Front handle: 4.6 m/s²

•

The vibration values quoted above have been measured according to a standardized test pro‐ cedure and may be used to compare electric power tools. Depending on the type of usage, the vibrations that actually occur may differ from the values quoted. The vibration values quoted may be used for an initial assessment of the user's exposure to vibrations. The actual expo‐ sure to vibrations has to be estimated. This proc‐ ess may also take into account times during which the electric power tool is switched off and times during which it is switched on but running off load.

Information on compliance with Vibration Direc‐ tive 2002/44/EC is available at www.stihl.com/ vib.

19.6 REACH

REACH is an EC regulation and stands for the Registration, Evaluation, Authorisation and Restriction of Chemical substances.

For information on compliance with the REACH regulation see www.stihl.com/reach.

20 Bar and Chain Combinations

20.1 STIHL MSA 160 C, MSA 200 C Chainsaws

Pitch Drive link

gauge/groove width

1/4" P 1.1 mm

The cutting length of a guide bar depends on the chainsaw and the saw chain being used. Actual cut‐ ting length may be less than the specified length

21 Spare Parts and Accesso‐

ries

21.1 Spare parts and accessories

These symbols indicate original STIHL spare parts and original STIHL acces‐ sories.

STIHL recommends the use of original STIHL spare parts and accessories.

Despite ongoing market observation, STIHL is unable to judge the reliability, safety and suitabil‐

0458-701-9621-C 53

Length Guide bar Nose spro‐

25 cm 30 cm 64 35 cm 72

Rollomatic E Mini 8

cket teeth

ity of other manufacturers' spare parts and accessories; accordingly, STIHL cannot warrant for the use of those parts.

Original STIHL spare parts and original STIHL accessories are available from STIHL dealers.

Number of drive links

Saw chain

71 PM3 (Type

3670)

English 22 Disposal

22 Disposal

22.1 Disposing of Chainsaw and Battery

Contact the local authorities or your STIHL dealer for information on disposal.

Improper disposal can be harmful to health and pollute the environment. ► Take STIHL products including packaging to a

suitable collection point for recycling in accord‐ ance with local regulations.

► Do not dispose with domestic waste.

23 EC Declaration of Con‐

formity

23.1 STIHL MSA 160 C, MSA 200 C Chainsaws

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germany declare under our sole responsibility that

Category: Cordless chainsaw

–

Manufacturer's brand: STIHL

–

Model: MSA 160 C, Serial identification: 1250

–

Model: MSA 200 C, Serial identification: 1251

–

conforms to the specifications of Directives 2011/65/EU, 2006/42/EC, 2014/30/EU and 2000/14/EC and has been developed and built in compliance with the versions of the following standards valid at the production date: EN 55014‑1, EN 55014‑2, EN 60745‑1 and EN 60745‑2‑13.

The EC type examination test was carried out pursuant to Directive 2006/42/EC, Art. 12.3(b) at: VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Germany

Certification number 40040600 MSR

–

The measured and guaranteed equivalent sound power level has been determined in accordance with Directive 2000/14/EC, Annex V. MSA 160 C

Measured sound power level: 97 dB(A)

–

Guaranteed sound power level: 99 dB(A)

–

MSA 200 C

Measured sound power level: 96 dB(A)

–

Guaranteed sound power level: 98 dB(A)

–

The technical documents are stored at ANDREAS STIHL AG & Co. KG Produktzulas‐ sung.

The year of manufacture, country of manufacture and serial number are applied to the chainsaw.

Done at Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG

pp Dr. Jürgen Hoffmann, Director Product Certifica‐

tion & Regulatory Affairs

24 UKCA Declaration of Con‐

formity

24.1 STIHL MSA 160 C, MSA 200 C Chainsaws

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Germany declare under our sole responsibility that

Category: Cordless chainsaw

–

Manufacturer's brand: STIHL

–

Model: MSA 160 C, Serial identification: 1250

–

Model: MSA 200 C, Serial identification: 1251

–

conforms to the relevant provisions of UK regula‐ tions The Restriction of the Use of Certain Haz‐ ardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machi‐ nery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 and Noise Emis‐ sion in the Environment by Equipment for use Outdoors Regulations 2001 and has been manu‐ factured in compliance with the following stand‐ ards in the versions valid on the date of produc‐ tion: EN 55014‑1, EN 55014‑2, EN 60745‑1 and EN 60745‑2‑13.

The type examination was carried out by: Inter‐ tek Testing & Certification Ltd, Academy Place, 1-9 Brook Street, Brentwood, Essex, CM14 5NQ, United Kingdom

Certification number: ITS UK MCR 39

–

The measured and guaranteed sound power lev‐ els have been determined in accordance with UK regulation Noise Emission in the Environment by

54 0458-701-9621-C

25 General Power Tool Safety Warnings English

Do not operate power tools in explosive

Equipment for use Outdoors Regulations 2001, Schedule 8. MSA 160 C

Measured sound power level: 97 dB(A)

–

Guaranteed sound power level: 99 dB(A)

–

MSA 200 C

Measured sound power level: 96 dB(A)

–

Guaranteed sound power level: 98 dB(A)

–

The technical documents are stored at ANDREAS STIHL AG & Co. KG.

The year of manufacture, country of manufacture and serial number are indicated on the chainsaw.

Waiblingen, 2022-03-31 ANDREAS STIHL AG & Co. KG

pp Dr. Jürgen Hoffmann, Director Product Certifica‐

tion & Regulatory Affairs

25 General Power Tool Safety

Warnings

25.1 Introduction

This chapter reproduces the pre-formulated, gen‐ eral safety precautions specified in the IEC 62841 standard for hand-held motor-oper‐ ated electric tools.

STIHL is obliged to publish these texts. The safety precautions and warnings on avoiding

an electric shock given under “Electrical Safety” do not apply to STIHL cordless products.

WARNING

■ Read all safety warnings, instructions, illustra‐ tions and specifications provided with this power tool. Failure to follow all instructions lis‐ ted below may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference.

The term "electric power tool" in the safety warn‐ ings refers to mains-operated (corded) power tools or battery-operated (cordless) power tools.

25.2 Work area safety

Keep work area clean and well lit. Cluttered

)

or dark areas invite accidents.

atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

25.3 Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (groun‐ ded) power tools.Unmodified plugs and matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entan‐ gled cords increase the risk of electric shock.

When operating a power tool outdoors, use

an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

25.4 Personal safety

Stay alert, watch what you are doing and use

)

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

0458-701-9621-C 55

English 25 General Power Tool Safety Warnings

Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better con‐ trol of the power tool in unexpected situa‐ tions.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

If devices are provided for the connection of

dust extraction and collection facillities, ensure these are connected and properly used. Use of dust collection can reduce dustrelated hazards.

Do not let familiarity gained from frequent

use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe injury within a frac‐ tion of a second.

25.5 Power tool use and care

Do not force the power tool. Use the correct

)

power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot be controlled with the switch is dan‐ gerous and must be repaired.

Disconnect the plug from the power source

and/or remove the battery pack, if detacha‐ ble, from the power tool before making any adjustments, changing accessories, or stor‐ ing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dan‐ gerous in the hands of untrained users.

Maintain power tools and accessories.

Check for misalignment or binding of moving

parts, breakage of parts and any other condi‐ tion that may affect the power tool’s opera‐ tion. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situa‐ tion.

Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

25.6 Battery tool use and care

Recharge only with the charger specified by

the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

Use power tools only with specifically desig‐

nated battery packs. Use of any other battery packs may create a risk of injury and fire.

When battery pack is not in use, keep it

away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connec‐ tion from one terminal to another. Shorting the battery terminals together may cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.

Do not use a battery pack or tool that is dam‐

aged or modified. Damaged or modified bat‐ teries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.

Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature above 130 °C may cause explo‐ sion.

Follow all charging instructions and do not

charge the battery pack or tool outside the

56 0458-701-9621-C

25 General Power Tool Safety Warnings English

temperature range specified in the instruc‐ tions. Charging improperly or at tempera‐ tures outside the specified range may dam‐ age the battery and increase the risk of fire.

25.7 Service

Have your power tool serviced by a qualified

repair person using only identical replace‐ ment parts. This will ensure that the safety of the power tool is maintained.

Never service damaged battery packs. Serv‐

ice of battery packs should only be per‐ formed by the manufacturer or authorized service providers.

25.8 Chain Saw Safety Warnings

General safety warnings for chain saws

Keep all parts of your body away from the

saw chain when the chain saw is operating. Before you start the chain saw, make sure the saw chain does not touch anything. Your clothing or parts of your body may get caught in the saw chain in consequence of a moment of inattention while operating a chain saw.

Always hold the chain saw with your right

hand on the rear handle and your left hand on the front handle. Holding the chain saw the other way round increases the risk of injury and is not permitted.

Always hold the chain saw by the insulated

handles because the saw chain may touch hidden electric wires. Any saw chain contact with a live wire may energize metallic parts of the power tool and result in an electric shock.

Wear eye protection. Further protective

equipment for hearing, head, hands, legs and feet is recommended. Suitable protec‐ tive clothing helps reduce the risk of injury from flying wood chips and accidental con‐ tact with the saw chain.

Never work with a chain saw while standing

in a tree, on a ladder, on a roof or other instable surface. There is a risk of injury in such situations.

Always keep proper footing and operate the

chain saw only when standing on a fixed, secure and level surface. A slippery surface or instable support could cause the operator to lose control of the chain saw.

When cutting a limb that is under tension be

)

alert for spring back. When the tension in the wood fibers is released the spring loaded limb may strike the operator and/or throw the chain saw out of control.

Use extreme caution when cutting brush and

saplings. The slender material may catch the saw chain and be whipped toward you or pull you off balance.

Carry the chain saw by the front handle with

the chain saw switched off and the saw chain away from your body. When transporting or storing the chain saw, always fit the protec‐ tive cover. Proper handling of the chain saw will reduce the likelihood of accidental con‐ tact with the moving saw chain.

Follow the instructions for lubricating, chain

tensioning and changing the guide bar and saw chain. Improperly tensioned or lubrica‐ ted chain may either break or increase the chance for kickback.

Cut wood only. Do not use chain saw for

other than the intended purposes. Example: do not use chain saw for cutting metal, plas‐ tic, masonry or non-wood building materials. Use of the chain saw for operations different than intended could result in a hazardous sit‐ uation.

Do not attempt to fell a tree before you

understand the risks involved and how to avoid them. The felling of a tree involves the risk of severe injury to the saw operator and for bystanders.

Follow all the instructions for removing accu‐

mulated material from the chainsaw and for storing or servicing the chainsaw. Make sure that the switch is set to "Off" and the battery block has been removed.Unexpected startup of the chainsaw during removal of accumula‐ ted material or during maintenance work may cause severe injuries.

25.9 Causes and operator preven‐ tion of kickback

Kickback may occur when the nose or tip of the guide bar touches an object, or when the wood closes in and pinches the saw chain in the cut.

Tip contact in some cases may cause a sudden reverse reaction, kicking the guide bar up and back towards the operator.

0458-701-9621-C 57

français

Pinching the saw chain along the top of the guide bar may push the guide bar rapidly back towards the operator.

Either of these reactions may cause you to lose control of the saw which could result in serious personal injury. Do not rely exclusively upon the safety devices built into your saw. As a chain saw user, you should take several steps to keep your cutting jobs free from accident or injury.

Kickback is the result of chain saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below:

Maintain a firm grip, with thumbs and fingers

–

encircling the chain saw handles, with both hands on the saw and position your body and arm to allow you to resist kickback forces. Kickback forces can be controlled by the oper‐ ator, if proper precautions are taken. Do not let go of the chain saw. Do not overreach and do not cut above shoul‐

–

der height. This helps prevent unintended tip contact and enables better control of the chain saw in unexpected situations. Only use replacement guide bars and saw

–

chains specified by the manufacturer. Incor‐ rect replacement guide bars and saw chains may cause chain breakage and/or kickback. Follow the manufacturer's sharpening and

–

maintenance instructions for the saw chain. Decreasing the depth gauge height can lead to increased kickback.

Table des matières

Préface......................................................58

2 Informations concernant la présente Notice

d'emploi.....................................................59

3 Vue d'ensemble........................................ 59

4 Prescriptions de sécurité...........................60

5 Préparatifs avant l'utilisation de la tronçon‐

neuse........................................................ 69

6 Assemblage de la tronçonneuse...............69

7 Serrage et desserrage du frein de chaîne 72

8 Introduction et extraction de la batterie.....72

9 Mise en marche et arrêt de la tronçonneuse

.................................................................. 72

10 Contrôle de la tronçonneuse et de la batte‐

rie.............................................................. 73

11 Travail avec la tronçonneuse.................... 75

12 Après le travail.......................................... 79

13 Transport...................................................79

14 Rangement............................................... 80

15 Nettoyage..................................................80

16 Maintenance............................................. 80

17 Réparation................................................ 81

18 Dépannage............................................... 82

19 Caractéristiques techniques......................83

20 Combinaisons de guide-chaînes et de chaî‐

nes de tronçonneuse................................ 84

21 Pièces de rechange et accessoires.......... 84

22 Mise au rebut............................................ 84

23 Déclaration de conformité UE................... 85

24 Déclaration de conformité UKCA.............. 85

25 Indications générales de sécurité pour outils

électroportatifs.......................................... 86

1 Préface

Chère cliente, cher client, Nous vous remercions d'avoir choisi un produit

STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se dis‐ tinguent par une grande fiabilité, même en cas de sollicitations extrêmes.

STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven‐ deurs spécialisés fournissent des conseils com‐ pétents, aident nos clients à se familiariser avec nos produits et assurent une assistance techni‐ que complète.

STIHL se déclare résolument en faveur d'un développement durable et d'une gestion respon‐ sable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environne‐ ment, pendant toute sa longue durée de vie.

Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.

Dr. Nikolas Stihl

IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.

Traduction de la Notice d'emploi d'origine

0000007688_014_F

Imprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier est recyclable.

0458-701-9621-C. VA0.B22.

58 0458-701-9621-C

0000-GXX-3094-A1

2 Informations concernant la présente Notice d'emploi français

2 Informations concernant la

présente Notice d'emploi

3 Vue d'ensemble

3.1 Tronçonneuse et batterie

2.1 Documents applicables

Les consignes de sécurité locales sont à respec‐ ter. ► Outre la présente Notice d'emploi, lire, com‐

prendre et conserver les documents suivants :

Notice d'emploi Batterie STIHL AR

–

Notice d'emploi « Pochette AP à porter à la

–

ceinture, avec cordon d'alimentation électri‐ que » Consignes de sécurité de la batte‐

–

rie STIHL AP Notice d'emploi des chargeurs

–

STIHL AL 101, 300, 500 Information de sécurité concernant les bat‐

–

teries STIHL et les produits STIHL à batterie intégrée : www.stihl.com/safety-data-sheets

2.2 Marquage des avertissements dans le texte

DANGER

■ Attire l'attention sur des dangers causant des

blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des

blessures graves, voire mortelles.

AVERTISSEMENT

■ Attire l'attention sur des dangers qui peuvent

causer des blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des

blessures graves, voire mortelles.

AVIS

■ Attire l'attention sur des dangers pouvant cau‐

ser des dégâts matériels. ► Les mesures indiquées peuvent éviter des

dégâts matériels.

2.3 Symboles employés dans le texte

Ce symbole renvoie à un chapitre de la présente Notice d'emploi.

0458-701-9621-C 59

1 Protège-main arrière

Le protège-main arrière protège la main droite contre le risque de contact avec une chaîne qui aurait sauté ou cassé.

2 Pignon

Le pignon entraîne la chaîne.

3 Rondelle de serrage

La rondelle dentée de tension fait coulisser le guide-chaîne et tend ou détend ainsi la chaîne.

4 Griffe

Pendant le travail, la griffe sert à caler la tron‐ çonneuse contre le bois.

5 Chaîne

La chaîne coupe le bois.

6 Guide-chaîne

Le guide-chaîne guide la chaîne.

7 Couvercle de pignon

Le couvercle de pignon recouvre le pignon et fixe le guide-chaîne sur la tronçonneuse.

8 Roue dentée de tension

La roue dentée de tension permet le réglage de la tension de la chaîne.

9 Arrêt de chaîne

L'arrêt de chaîne retient la chaîne si elle saute ou casse.

10 Écrou à ailette

L'écrou à ailette fixe le couvercle de pignon sur la tronçonneuse.

français 4 Prescriptions de sécurité

11 Protège-main avant

Le protège-main avant protège la main gau‐ che contre le risque de contact avec la chaîne et sert à enclencher le frein de chaîne, et il déclenche automatiquement le frein de chaîne en cas de rebond.

12 Levier de verrouillage

Le levier de verrouillage immobilise la batterie dans le logement pour batterie.

13 Logement pour batterie

Logement dans lequel on introduit la batterie.

14 Poignée de commande

La poignée de commande sert à commander, tenir et mener la tronçonneuse.

15 Protège-chaîne

Le protège-chaîne protège contre le risque de contact avec la chaîne.

16 Poignée tubulaire

La poignée tubulaire sert à tenir, mener et porter la tronçonneuse.

17 Bouchon du réservoir à huile

Le bouchon du réservoir à huile ferme le réservoir à huile.

18 Bouton de verrouillage

Le bouton de blocage déverrouille la gâchette de commande.

19 Gâchette de commande

La gâchette de commande met la tronçon‐ neuse en marche et l'arrête.

20 Batterie

La batterie fournit à la tronçonneuse l'énergie nécessaire au fonctionnement.

21 DEL

Des diodes électroluminescentes (DEL) indi‐ quent le niveau de charge de la batterie et signalent des dérangements.

22 Touche

La touche active les DEL qui se trouvent sur la batterie.

# Plaque signalétique avec numéro de machine

3.2 Symboles

Les symboles d'avertissement qui peuvent être appliqués sur la tronçonneuse et la batterie ont les significations suivantes :

Ce symbole indique le sens de rotation de la chaîne.

Tourner dans ce sens de rotation pour tendre la chaîne.

Ce symbole repère le réservoir à huile de chaîne adhésive.

Dans ce sens, on engage le frein de chaîne.

Dans ce sens, on desserre le frein de chaîne.

1 DEL est allumée de couleur rouge. La batterie est trop chaude ou trop froide.

4 DEL clignotent de couleur rouge. Il y a un dérangement à l'intérieur de la batterie.

Longueur d'un guide-chaîne dont l'utili‐ sation est autorisée.

Niveau de puissance acoustique garanti selon la directive 2000/14/CE, en dB(A), pour permettre la comparai‐ son des émissions sonores de diffé‐ rents produits.

Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie sui‐ vant la spécification du fabricant des cellu‐ les. À l'utilisation pratique, la capacité éner‐ gétique réellement disponible est infé‐ rieure.

Ne pas jeter ce produit à la poubelle.

4 Prescriptions de sécurité

4.1 Symboles d'avertissement

Les symboles d'avertissement appliqués sur la tronçonneuse ou la batterie ont les significations suivantes :

Respecter les consignes de sécurité et les mesures à prendre.

Il est nécessaire de lire, de bien com‐ prendre et de conserver précieuse‐ ment la Notice d'emploi.

Porter des lunettes de protection et un casque de protection.

Respecter les consignes de sécurité concernant le rebond et les mesures à prendre.

Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine.

60 0458-701-9621-C

4 Prescriptions de sécurité français

Préserver la batterie de la chaleur et du feu.

Ne pas plonger la batterie dans un liquide quelconque.

batterie. L'utilisateur ou d'autres personnes ris‐ quent de subir des blessures graves, voire mortelles.

► Il est nécessaire de lire, de bien

comprendre et de conserver précieu‐ sement cette Notice d'emploi.

Respecter la plage de températures admissibles pour la batterie.

4.2 Utilisation conforme à la desti‐ nation prévue

La tronçonneuse STIHL MSA 160 C et la tron‐ çonneuse MSA 200 C conviennent pour le sciage du bois et pour l'ébranchage et l'abattage d'arbres de faible diamètre de tronc, ainsi que pour l'entretien des arbres autour de la maison.

La tronçonneuse peut être utilisée en cas de pluie.

Ces tronçonneuses sont alimentées par une bat‐ terie STIHL AP ou par une batterie STIHL AR.

Si l'on doit travailler sur un échafaudage sûr, la tronçonneuse doit être utilisée exclusivement avec une batterie STIHL AP insérée directement dans la tronçonneuse.

AVERTISSEMENT

■

L'utilisation de batteries qui ne sont pas autori‐ sées par STIHL pour cette tronçonneuse ris‐ que de causer des incendies et des explo‐ sions. Cela peut causer des dégâts matériels et des personnes risquent de subir des bles‐ sures très graves, voire mortelles. ►

Utiliser la tronçonneuse avec une batterie STIHL AP ou une batterie STIHL AR.

■ Si la tronçonneuse ou la batterie n'est pas utili‐

sée conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ►

Utiliser la tronçonneuse comme décrit dans la présente Notice d'emploi.

► Utiliser la batterie comme décrit dans la

présente Notice d'emploi ou dans la Notice d'emploi Batterie STIHL AR.

4.3 Exigences posées à l'utilisateur

AVERTISSEMENT

■

Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou éva‐ luer les dangers de la tronçonneuse et de la

0458-701-9621-C 61

► Si l'on confie la tronçonneuse ou la batterie

à une autre personne : il faut y joindre la Notice d'emploi.

►

S'assurer que l'utilisateur remplit les condi‐ tions suivantes :

L'utilisateur est reposé.

–

L'utilisateur disposer de toute l'intégrité

–

physique, sensorielle et mentale néces‐ saire pour être capable d'utiliser correc‐ tement la tronçonneuse et la batterie et de travailler avec cet équipement. Si l'utilisateur ne dispose pas de toute l'in‐ tégrité physique, sensorielle et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsa‐ ble, toutes les instructions nécessaires. L'utilisateur est capable de reconnaître

–

et d'évaluer les dangers de la tronçon‐ neuse et de la batterie. L'utilisateur est majeur ou bien l'utilisa‐

–

teur faisant un apprentissage profes‐ sionnel travaille sous la surveillance d'un instructeur conformément aux dis‐ positions nationales applicables. Avant de travailler pour la première fois

–

avec la tronçonneuse, l'utilisateur a reçu les instructions nécessaires, du reven‐ deur spécialisé STIHL ou d'une autre personne compétente. L'utilisateur ne se trouve pas sous l'in‐

–

fluence de l'alcool, de drogues ou de médicaments.

►

Si l'utilisateur travaille pour la première fois avec une tronçonneuse : il doit s'exercer à tronçonner des rondins sur un chevalet.

►

Au moindre doute : consulter un revendeur spécialisé STIHL.

4.4 Vêtements et équipement

AVERTISSEMENT

■

Au cours du travail, les cheveux longs risquent d'être happés par la tronçonneuse. L’utilisa‐ teur risque de subir des blessures graves. ►

Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.

français 4 Prescriptions de sécurité

■ Au cours du travail, des objets peuvent être

soulevés du sol et projetés à haute vitesse. L’utilisateur risque d'être blessé.

► Porter des lunettes de protection

couvrant étroitement les yeux. Les lunettes de protection appropriées disponibles dans le commerce sont certifiées conformément à la norme EN 166 ou aux dispositions nationales en vigueur et portent le marquage correspondant.

►

STIHL recommande de porter une visière protégeant le visage.

► Porter un vêtement de coupe assez étroite

et à manches longues.

■ Une chute d'objets peut causer des blessures

à la tête.

► Si, au cours du travail, des objets ris‐

quent de tomber : porter un casque de protection.

■ Au cours du travail, la machine peut soulever

de la poussière et produire un dégagement de vapeurs. La poussière et les vapeurs inhalées peuvent nuire aux voies respiratoires et déclencher des réactions allergiques. ►

En cas de dégagement de poussière ou de vapeurs : porter un masque antipoussière.

■ Des vêtements mal appropriés risquent de se

prendre dans le bois, les broussailles ou la tronçonneuse. S’il ne porte pas les vêtements appropriés, l’utilisateur risque de subir des blessures graves. ►

Porter des vêtements ajustés.

► Ne pas porter d’écharpe, ni de bijoux.

■ Au cours du travail, l'utilisateur peut entrer en

contact avec la chaîne en rotation. L’utilisateur risque de subir des blessures graves. ►

Porter un pantalon long avec une protection anticoupure.

■ Au cours du travail, l'utilisateur peut se couper

en touchant le bois. Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec la chaîne. L’utilisateur risque d'être blessé. ►

Porter des gants de travail en matière résis‐ tante.

■ S'il ne porte pas les chaussures appropriées,

l'utilisateur risque de glisser. Si l'utilisateur entre en contact avec la chaîne en rotation, il risque de se couper. L’utilisateur risque d'être blessé. ►

Porter des chaussures conçues pour le tra‐ vail à la tronçonneuse, avec protection anti‐ coupure.

4.5 Aire de travail et voisinage

4.5.1 Tronçonneuse

AVERTISSEMENT

■

Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dan‐ gers de la tronçonneuse et des objets soule‐ vés et projetés par la tronçonneuse. Des pas‐ sants, des enfants ou des animaux risquent d'être grièvement blessés, et des dégâts matériels peuvent survenir. ►

Veiller à ce que d'autres personnes, des enfants ou des animaux, ne s'approchent pas de la zone de travail.

►

Ne pas laisser la tronçonneuse sans sur‐ veillance.

► Veiller à ce que des enfants ne puissent

pas jouer avec la tronçonneuse.

■ Les composants électriques de la tronçon‐ neuse peuvent produire des étincelles. Dans un environnement présentant des risques d'explosion ou à proximité de matières facile‐ ment inflammables, les étincelles peuvent causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des per‐ sonnes risquent de subir des blessures très graves, voire mortelles. ► Ne pas travailler dans un environnement

présentant des risques d'explosion ou à proximité de matières facilement inflamma‐ bles.

4.5.2 Batterie

AVERTISSEMENT

■

Les personnes n'intervenant pas dans l'utilisa‐ tion, les enfants et les animaux ne peuvent pas déceler, ni évaluer les risques liés à la batterie. Les personnes n'intervenant pas dans l'utilisation, les enfants et les animaux peuvent être gravement blessés. ►

Tenir les personnes non impliquées, les

enfants et les animaux éloignés. ► Ne pas laisser la batterie sans surveillance. ► Veiller à ce que les enfants ne puissent pas

jouer avec la batterie.

■ La batterie n'est pas protégée contre tous les facteurs ambiants. Si la batterie est exposée à certains facteurs ambiants, elle peut s'enflam‐ mer ou exploser. Les personnes peuvent être gravement blessées et des dommages maté‐ riels peuvent survenir.

62 0458-701-9621-C

4 Prescriptions de sécurité français

► Protéger la batterie de la chaleur et

du feu.

► Ne pas jeter la batterie au feu.

► Utiliser et stocker la batterie dans

une plage de température comprise entre ‑ 10 °C et + 50 °C.

► Ne pas immerger la batterie dans

des liquides.

► Tenir la batterie à l'écart des objets métalli‐

ques.

► Ne pas soumettre la batterie à une pression

élevée.

► Ne pas exposer la batterie à des micro-

ondes.

► Protéger la batterie des produits chimiques

et des sels.

4.6 Bon état pour une utilisation en toute sécurité

4.6.1 Tronçonneuse

La tronçonneuse se trouve en bon état pour une utilisation en toute sécurité si les conditions sui‐ vantes sont remplies :

La tronçonneuse ne présente aucun endom‐

–

magement. La tronçonneuse est propre.

–

L'arrêt de chaîne ne présente aucun endom‐

–

magement. Le frein de chaîne fonctionne.

–

Les éléments de commande fonctionnent et

–

n'ont pas été modifiés. Le graissage de la chaîne fonctionne.

–

La profondeur des traces d'usure du pignon ne

–

dépasse pas 0,5 mm. Une combinaison de guide-chaîne et de

–

chaîne indiquée dans la présente Notice d'em‐ ploi est montée. Le guide-chaîne et la chaîne sont montés cor‐

–

rectement. La chaîne est correctement tendue.

–

Les accessoires montés sont des accessoires

–

d'origine STIHL destinés à cette tronçon‐ neuse. Les accessoires sont montés correctement.

–

Le bouchon du réservoir à huile est fermé.

–

AVERTISSEMENT

■

Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors

service. Des personnes risquent de subir des blessures graves, voire mortelles. ► Ne travailler qu'avec une tronçonneuse qui

ne présente aucun endommagement.

► Si la tronçonneuse est encrassée : nettoyer

la tronçonneuse.

► Ne travailler qu'avec un arrêt de chaîne qui

ne présente aucun endommagement.

► N'apporter aucune modification à la tron‐

çonneuse. Exception : montage d'une com‐ binaison de guide-chaîne et de chaîne indi‐ quée dans la présente Notice d'emploi.

►

Si les éléments de commande ne fonction‐ nent pas : ne pas travailler avec la tronçon‐ neuse.

►

Monter des accessoires d'origine STIHL destinés à cette tronçonneuse.

► Monter le guide-chaîne et la chaîne comme

décrit dans la présente Notice d'emploi.

► Monter les accessoires comme indiqué

dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.

►

N'introduire aucun objet dans les orifices de

la tronçonneuse. ► Fermer le bouchon du réservoir à huile. ► Remplacer les étiquettes d'avertissement

usées ou endommagées. ► En cas de doute : demander conseil à un

revendeur spécialisé STIHL.

4.6.2 Guide-chaîne Le guide-chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions sui‐ vantes sont remplies :

Le guide-chaîne ne présente aucun endom‐

–

magement. Le guide-chaîne n'est pas déformé.

–

La profondeur de la rainure atteint ou dépasse

–

la profondeur de rainure minimale, 19.3. Les joues de la rainure ne présentent pas de

–

bavures. La rainure du guide-chaîne n'est ni resserrée,

–

ni évasée.

AVERTISSEMENT

■

Si le guide-chaîne n'est pas dans l'état impec‐ cable requis pour la sécurité, il ne peut plus guider correctement la chaîne. La chaîne en rotation risque de sauter du guide-chaîne. Des personnes risquent alors de subir des blessu‐ res graves, voire mortelles. ►

Ne travailler qu'avec un guide-chaîne qui ne

présente aucun endommagement. ► Si la profondeur de la rainure est inférieure

à la profondeur de rainure minimale : rem‐

placer le guide-chaîne.

0458-701-9621-C 63

français 4 Prescriptions de sécurité

► Ébavurer le guide-chaîne une fois par

semaine.

► Au moindre doute : consulter un revendeur

spécialisé STIHL.

4.6.3 Chaîne La chaîne se trouve en bon état pour une utilisa‐ tion en toute sécurité si les conditions suivantes sont remplies :

La chaîne ne présente aucun endommage‐

–

ment. La chaîne est correctement affûtée.

–

Les repères d'usure des dents de coupe sont

–

visibles

AVERTISSEMENT

■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles. ►

Ne travailler qu'avec une chaîne qui ne pré‐

sente aucun endommagement. ► Affûter correctement la chaîne. ► Au moindre doute : consulter un revendeur

spécialisé STIHL.

4.6.4 Batterie La batterie est dans un état conforme aux règles de sécurité si les conditions suivantes sont réu‐ nies :

La batterie est intacte.

–

La batterie est propre et sèche.

–

La batterie fonctionne et est intacte.

–

AVERTISSEMENT

■

La batterie ne peut plus fonctionner en toute sécurité si elle n'est pas dans un état con‐ forme aux règles de sécurité. Les personnes risquent des blessures graves. ►

Utiliser une batterie intacte et en parfait état

de fonctionnement. ► Ne pas recharger une batterie endomma‐

gée ou défectueuse. ► Si la batterie est sale ou humide : nettoyer

la batterie et la laisser sécher. ► Ne pas modifier la batterie. ► Ne pas introduire d’objets dans les ouvertu‐

res de la batterie. ► Ne pas relier et ne pas court-circuiter les

contacts électriques de la batterie avec des

objets métalliques. ►

Ne pas ouvrir la batterie. ► Remplacer les pictogrammes usés ou

endommagés.

■ Du liquide peut s’écouler d’une batterie endommagée. Si le liquide entre en contact avec la peau ou les yeux, ceux-ci peuvent être irrités. ►

Éviter tout contact avec le liquide.

► En cas de contact avec la peau : rincer

abondamment les parties de la peau con‐ cernées à l’eau savonneuse.

►

En cas de contact avec les yeux : rincer les yeux abondamment à l’eau claire pendant 15 minutes au moins, puis consulter un médecin.

■

Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle, de la fumée ou peut brûler. Les personnes risquent des blessures graves, voire la mort et des dommages matériels peuvent survenir. ►

Si la batterie dégage une odeur inhabituelle ou de la fumée : ne pas utiliser la batterie et la tenir éloignée de substances inflamma‐ bles.

►

Si la batterie brûle : essayer d'éteindre la batterie en feu à l’aide d’un extincteur ou avec de l’eau.

4.7 Utilisation

4.7.1 Sciage

AVERTISSEMENT

■

Si personne ne se trouve à portée de voix, en dehors de l'aire de travail, aucun secours n'est possible en cas d'urgence. ►

S'assurer que des personnes se trouvent à portée de voix, en dehors de l'aire de tra‐ vail.

■

Dans certaines situations, l'utilisateur ne peut plus travailler avec la concentration néces‐ saire. L'utilisateur risque de perdre le contrôle de la tronçonneuse, de trébucher, de tomber et de subir des blessures graves. ►

Travailler calmement et de façon réfléchie.

► Si les conditions d'éclairage et de visibilité

sont mauvaises : ne pas travailler avec la tronçonneuse.

►

La tronçonneuse ne doit être maniée que par une seule personne.

► Ne pas travailler à bras levés – c'est-à-dire

à une hauteur supérieure aux épaules. ► Faire attention aux obstacles. ► Travailler en se tenant debout sur le sol et

veiller à ne pas risquer de perdre l'équilibre.

Si l'on doit travailler en hauteur et que la

tronçonneuse est alimentée par l'intermé‐

diaire d'un cordon d'alimentation électri‐

que : utiliser une nacelle élévatrice.

64 0458-701-9621-C

0000-GXX-1245-A0

4 Prescriptions de sécurité français

► Si l'on constate des signes de fatigue : faire

une pause.

■ La chaîne en rotation risque de couper l'utilisa‐ teur. L'utilisateur risque alors de subir des blessures graves. ►

Ne pas toucher à la chaîne en rotation.

► Si la chaîne est bloquée par un objet quel‐

conque : arrêter la tronçonneuse, engager le frein de chaîne et retirer la batterie. Enle‐ ver seulement ensuite l'objet coincé.

■

La chaîne en rotation chauffe et se dilate. Si la chaîne n'est pas suffisamment graissée et retendue, la chaîne risque de sauter du guidechaîne ou de casser. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées. ►

Utiliser de l'huile de chaîne adhésive.

► Au cours du travail, contrôler régulièrement

le niveau d'huile dans le réservoir à huile. Avant que la réserve d'huile de chaîne adhésive soit épuisée : refaire le plein d'huile de chaîne adhésive.

►

Au cours du travail, contrôler régulièrement la tension de la chaîne. Si la tension de la chaîne est trop faible : retendre la chaîne.

■

Si, au cours du travail, l'on constate un chan‐ gement d'état ou un comportement inhabituel de la tronçonneuse, il est possible que la tron‐ çonneuse ne soit plus dans l'état requis pour une utilisation en toute sécurité. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées. ►

Arrêter le travail, retirer la batterie et con‐ sulter un revendeur spécialisé STIHL.

■ Au cours du travail, la tronçonneuse peut pro‐ duire des vibrations. ► Porter des gants. ► Faire des pauses. ► Si l'on constate des symptômes qui pour‐

raient signaler une perturbation de l'irriga‐ tion sanguine des mains : consulter un médecin.

■

Si la chaîne en rotation heurte un objet dur, cela peut produire des étincelles. À proximité de matières facilement inflammables, les étin‐ celles peuvent causer des incendies. Cela peut causer des dégâts matériels et des per‐ sonnes risquent de subir des blessures très graves, voire mortelles. ►

Ne pas travailler à proximité de matières facilement inflammables.

■ Lorsqu'on relâche la gâchette de commande, la chaîne continue de tourner pendant quel‐ ques instants. Si la chaîne en rotation entre en contact avec une personne, elle peut causer

0458-701-9621-C 65

de graves coupures. Des personnes risquent d'être grièvement blessées. ► Attendre que la chaîne ne tourne plus.

AVERTISSEMENT

Si l'on coupe du bois sous contrainte, le guide-

■ chaîne risque de se coincer. L'utilisateur ris‐

que de perdre le contrôle de la tronçonneuse et de subir des blessures graves. ►

Scier tout d'abord une entaille initiale du côté de pression (1), puis exécuter la coupe de séparation du côté de traction (2).

DANGER

■ Si l'on travaille dans le voisinage de câbles électriques sous tension, la chaîne risque d'entrer en contact avec les câbles sous ten‐ sion et de les endommager. L'utilisateur peut alors subir des blessures graves, voire mortel‐ les. ►

Ne pas travailler dans le voisinage de câbles électriques sous tension.

4.7.2 Ébranchage

AVERTISSEMENT

■

Si l'on coupe en premier les branches du côté inférieur de l'arbre abattu, ce dernier n'est plus calé sur le sol par les branches. L'arbre peut se déplacer au cours du travail. Des person‐ nes risquent alors de subir des blessures gra‐ ves, voire mortelles. ►

Couper les grosses branches du côté infé‐ rieur seulement après avoir tronçonné l'ar‐ bre.

►

Ne pas se tenir debout sur le tronc au cours du travail.

■ Au cours de l'ébranchage, une branche cou‐ pée peut tomber. L'utilisateur risque alors de trébucher, de tomber et de subir des blessures graves. ►

Ébrancher l'arbre en commençant par le pied et en progressant en direction de la cime.

0000080097_002

français 4 Prescriptions de sécurité

4.7.3 Abattage

AVERTISSEMENT

■

Des personnes qui manquent d'expérience ne peuvent pas évaluer les dangers de l'abattage. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles. ►

L'utilisateur doit posséder des connaissan‐ ces pertinentes sur la technique d'abattage et avoir de l'expérience dans le domaine de l'abattage.

►

En cas de doute : faire appel à un expert en la matière et lui demander de déterminer la technique d'abattage adéquate suivant la situation.

■

À l'abattage, un arbre ou des branches peu‐ vent tomber sur des personnes ou des objets. Plus les parties qui tombent sont grosses, plus elles sont dangereuses et des personnes ris‐ quent de subir des blessures graves, voire mortelles. Cela risque de causer des dégâts matériels. ►

Définir la direction de chute de telle sorte que l'arbre tombe dans une zone dégagée.

► Veiller à ce que, tout autour de l'aire de tra‐

vail, des passants, des enfants et des ani‐ maux restent à une distance de sécurité égale à 2,5 fois la longueur d'un arbre.

►

Avant l'abattage, enlever les branches mor‐ tes ou cassées de la cime de l'arbre.

► S'il n'est pas possible d'enlever les bran‐

ches mortes ou cassées de la cime de l'ar‐ bre : faire appel à un expert en la matière et lui demander de déterminer la technique d'abattage adéquate suivant la situation.

►

Observer la cime de l'arbre à abattre et celle des arbres voisins, et s'écarter le cas échéant pour éviter les branches qui tom‐ bent.

■

Lorsque l'arbre tombe, le tronc peut casser ou rebondir en direction de l'utilisateur. L’utilisa‐ teur risque de subir des blessures graves, voire mortelles. ►

Prévoir un chemin de repli en diagonale, en arrière de l'arbre.

► S'écarter sur le chemin de repli, à reculons,

en observant l'arbre qui tombe.

► À flanc de coteau, ne pas marcher à recu‐

lons en descendant.

■ Des obstacles restés sur l'aire de travail ou sur le chemin de repli peuvent gêner l'utilisateur. L'utilisateur risque alors de trébucher et de tomber. L’utilisateur risque de subir des bles‐ sures graves, voire mortelles.

►

Enlever les obstacles qui se trouvent sur l'aire de travail et sur le chemin de repli.

■ Si la charnière, la patte de sécurité ou la patte de retenue est entaillée ou coupée trop tôt, il n'est plus possible de contrôler la direction de chute de l'arbre ou bien l'arbre peut tomber trop tôt. Cela peut causer des dégâts maté‐ riels et des personnes risquent de subir des blessures graves, voire mortelles. ►

Ne pas entailler ou scier la charnière.

► Couper la patte de sécurité ou la patte de

retenue en dernier.

► Si l'arbre commence à tomber trop tôt :

interrompre la coupe d'abattage et s'écarter sur le chemin de repli.

■

Si, dans la zone du quart supérieur de la tête du guide-chaîne, la chaîne en rotation heurte un coin d'abattage dur et est rapidement frei‐ née, cela peut provoquer un rebond. Des per‐ sonnes risquent de subir des blessures gra‐ ves, voire mortelles. ►

Utiliser des coins d'abattage en aluminium ou en matière synthétique.

■ Si un arbre ne tombe pas complètement par terre ou reste accroché dans un autre arbre, l'utilisateur ne peut pas terminer l'abattage de façon contrôlée. ►

Interrompre l'abattage et tirer l'arbre avec un treuil ou un véhicule adéquat pour le faire tomber sur le sol.

4.8 Forces de réaction

4.8.1 Rebond

Un rebond peut se produire dans les cas sui‐ vants :

Si, dans la zone du quart supérieur de la tête

–

du guide-chaîne, la chaîne en rotation heurte un objet dur et est rapidement freinée. Si, dans la zone de la tête du guide-chaîne, la

–

chaîne en rotation se trouve coincée.

Le frein de chaîne ne peut pas empêcher un rebond.

66 0458-701-9621-C

0000080803_003

0000-GXX-1348-A0

0000-GXX-1349-A0

4 Prescriptions de sécurité français

►

AVERTISSEMENT

Si un rebond se produit, la tronçonneuse peut

■ être projetée vers le haut et en direction de

l'utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles. ►

Tenir fermement la tronçonneuse à deux mains.

► Veiller à ce qu'aucune partie du corps de

l'utilisateur ne se trouve dans le prolonge‐ ment du plan de basculement de la tron‐ çonneuse.

►

Travailler comme décrit dans la présente Notice d'emploi.

► Ne pas travailler avec la zone du quart

supérieur de la tête du guide-chaîne.

► Travailler avec une chaîne correctement

affûtée et correctement tendue.

► Utiliser une chaîne à tendance au rebond

réduite.

► Utiliser un guide-chaîne avec tête de guide-

chaîne de faible diamètre.

► Scier en accélérant à fond.

4.8.2 Traction

Tenir fermement la tronçonneuse à deux mains.

► Travailler comme décrit dans la présente

Notice d'emploi.

► Mener le guide-chaîne dans la fente de

coupe en le maintenant bien droit.

► Appliquer correctement la griffe contre le

bois.

► Scier en accélérant à fond.

4.8.3 Contrecoup

Lorsqu'on travaille avec le côté supérieur du guide-chaîne, la tronçonneuse est repoussée en direction de l'utilisateur.

AVERTISSEMENT

■ Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la tronçonneuse peut être brusquement et très fortement repoussée en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles. ►

Tenir fermement la tronçonneuse à deux mains.

► Travailler comme décrit dans la présente

Notice d'emploi.

► Mener le guide-chaîne dans la fente de

coupe en le maintenant bien droit.

► Scier en accélérant à fond.

4.9 Transport

4.9.1 Tronçonneuse

AVERTISSEMENT

■

Lorsqu'on travaille avec le côté inférieur du guide-chaîne, la tronçonneuse est tirée dans le sens opposé à l'utilisateur.

AVERTISSEMENT

■

Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la tronçonneuse peut être brusquement et très fortement tirée dans le sens opposé à utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles.

0458-701-9621-C 67

Au cours du transport, la tronçonneuse risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées.

► Retirer la batterie.

► Engager le frein de chaîne.

français 4 Prescriptions de sécurité

► Glisser le protège-chaîne par-dessus le

guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.

►

Assurer la tronçonneuse avec des sangles ou un filet, de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.

4.9.2 Batterie

AVERTISSEMENT

■ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batte‐ rie est exposée à certaines influences de l'en‐ vironnement, elle risque d'être endommagée et cela peut causer des dégâts matériels. ►

Ne pas transporter une batterie endomma‐ gée.

► Transporter la batterie dans un emballage

non-conducteur d'électricité.

■ Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes ris‐ quent d'être blessées. ►

Immobiliser la batterie dans l'emballage de telle sorte qu'elle ne puisse pas se dépla‐ cer.

►

Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.

4.10 Rangement

4.10.1 Tronçonneuse

AVERTISSEMENT

■

Les enfants ne peuvent pas reconnaître et évaluer les dangers de la tronçonneuse. Les enfants risquent d'être grièvement blessés.

► Retirer la batterie.

► Engager le frein de chaîne. ► Glisser le protège-chaîne par-dessus le

guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.

►

Conserver la tronçonneuse hors de portée des enfants.

■ L'humidité risque d'entraîner une corrosion des contacts électriques de la tronçonneuse et des composants métalliques. La tronçonneuse pourrait être endommagée.

► Retirer la batterie.

► Conserver la tronçonneuse au propre et au

sec.

68 0458-701-9621-C

4.10.2 Batterie

AVERTISSEMENT

■

Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent d'être grièvement blessés. ►

Conserver la batterie hors de portée des enfants.

Conserver la batterie au propre et au sec. ► Conserver la batterie dans un local fermé. ► Conserver la batterie séparément de la

tronçonneuse et du chargeur. ► Conserver la batterie dans un emballage

non-conducteur d'électricité. ► Conserver la batterie dans la plage de tem‐

pératures de - 10 °C à + 50 °C.

4.11 Nettoyage, entretien et répara‐ tion

AVERTISSEMENT

■ Si l'on ne retire pas la batterie avant le net‐

toyage, la maintenance ou la réparation, la tronçonneuse risque d'être mise en marche par mégarde. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

► Retirer la batterie.

► Engager le frein de chaîne.

■ Un nettoyage avec des détergents agressifs,

un jet d'eau ou des objets pointus peut endommager la tronçonneuse, le guidechaîne, la chaîne et la batterie. Si la tronçon‐ neuse, le guide-chaîne, la chaîne et la batterie ne sont pas nettoyés comme il faut, il est pos‐ sible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des person‐ nes risquent d'être grièvement blessées. ► Nettoyer la tronçonneuse, le guide-chaîne,

la chaîne et la batterie comme décrit dans la présente Notice d'emploi.

■

Si la tronçonneuse, le guide-chaîne, la chaîne et la batterie ne sont pas entretenus ou répa‐ rés comme il faut, il est possible que des com‐ posants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.

0000-GXX-3095-A1

0000-GXX-3096-A0

5 Préparatifs avant l'utilisation de la tronçonneuse français

► Ne pas effectuer soi-même la maintenance

ou la réparation de la tronçonneuse et de la batterie.

►

Si une maintenance ou une réparation de la tronçonneuse ou de la batterie s'avère nécessaire : consulter un revendeur spécia‐ lisé STIHL.

►

Effectuer la maintenance ou la réparation du guide-chaîne et de la chaîne comme décrit dans la présente Notice d'emploi.

■

Au cours du nettoyage ou de la maintenance de la chaîne, l'utilisateur peut se couper sur les dents de coupe acérées. L’utilisateur ris‐ que d'être blessé. ►

Porter des gants de travail en matière résis‐ tante.

6 Assemblage de la tronçon‐

neuse

6.1 Montage et démontage du guide-chaîne et de la chaîne

6.1.1 Montage du guide-chaîne et de la

Les combinaisons de guide-chaîne et de chaîne qui conviennent pour le pignon respectif et dont le montage est autorisé sont indiquées dans les caractéristiques techniques, ► Arrêter la tronçonneuse, activer le frein de

chaîne

20.1.

chaîne et sortir la batterie.

5 Préparatifs avant l'utilisa‐

tion de la tronçonneuse

5.1 Préparatifs avant l'utilisation de la tronçonneuse

Chaque fois, avant de commencer le travail, il faut effectuer les opérations suivantes : ► S'assurer que les composants suivants se

trouvent dans l'état impeccable requis pour la sécurité :

–

Tronçonneuse, 4.6.1.

–

Guide-chaîne, 4.6.2.

–

Chaîne, 4.6.3.

–

Batterie, 4.6.4.

►

Contrôler la batterie,

► Recharger complètement la batterie comme

décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500.

►

Nettoyer la tronçonneuse,

►

Monter le guide-chaîne et la chaîne, 6.1.1.

►

Tendre la chaîne, 6.2.

►

Refaire le plein d'huile de chaîne adhésive,

6.3.

►

Contrôler le frein de chaîne, 10.4.

►

Contrôler les éléments de commande,

10.5.

►

Contrôler le graissage de la chaîne, 10.6.

► Si ces opérations ne peuvent pas être exécu‐

tées : ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL.

10.7.

15.1.

► Relever l'ailette (1) de l'écrou à ailette (2). ► Tourner l'écrou à ailette (2) dans le sens

inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé du couvercle de pignon (3).

► Enlever le couvercle de pignon (3).

► Enlever la rondelle dentée de tension (4). ► Dévisser la vis (5). ► Poser le guide-chaîne (6) sur la rondelle den‐

tée de tension (4) de telle sorte que les deux tétons de la rondelle dentée de tension (4) se prennent dans les trous du guide-chaîne.

L'orientation du guide-chaîne (6) ne joue aucun rôle. Le texte imprimé sur le guide-chaîne peut aussi se trouver à l'envers. ► Visser et serrer fermement la vis (5).

0458-701-9621-C 69

0000-GXX-1201-A0

2 3

0000-GXX-3097-A0

0000-GXX-3098-A0

0000-GXX-3099-A1

français 6 Assemblage de la tronçonneuse

► Appliquer le couvercle de pignon contre la

tronçonneuse de telle sorte qu'il affleure avec la tronçonneuse.

► Si le couvercle de pignon n'affleure pas avec

la tronçonneuse : faire tourner la roue dentée de tension et appliquer à nouveau le couvercle de pignon. Les dents de la roue dentée de tension vien‐ nent en prise dans les dents de la rondelle

► Poser la chaîne dans la rainure du guide-

chaîne de telle sorte que, sur la face supéri‐ eure du guide-chaîne, les flèches estampées sur les maillons intermédiaires de la chaîne soient orientées dans le sens de rotation.

► Tourner la rondelle dentée de tension (4) à

fond dans le sens des aiguilles d'une montre.

dentée de tension.

► Tourner l'écrou à ailette dans le sens des

aiguilles d'une montre jusqu'à ce que le cou‐ vercle de pignon soit fermement fixé sur la tronçonneuse.

► Rabattre l'ailette de l'écrou à ailette.

6.1.2 Démontage du guide-chaîne et de la chaîne

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie. ► Relever l'ailette de l'écrou à ailette. ► Tourner l'écrou à ailette dans le sens inverse

des aiguilles d'une montre jusqu'à ce qu'il

puisse être enlevé du couvercle de pignon. ► Enlever le couvercle de pignon. ► Tourner la rondelle dentée de tension à fond

dans le sens des aiguilles d'une montre.

► Poser le guide-chaîne avec la rondelle dentée

de tension et la chaîne sur la tronçonneuse de telle sorte que les conditions suivantes soient remplies :

La rondelle dentée de tension (4) est orien‐

–

La chaîne est détendue. ► Enlever le guide-chaîne et la chaîne. ► Dévisser la vis de la rondelle dentée de ten‐

sion. ► Enlever la rondelle dentée de tension.

tée en direction de l'utilisateur. Les maillons d'entraînement de la chaîne

–

sont en prise sur les dents du pignon (2). La tête de la vis (3) se trouve dans le trou

–

oblong du guide-chaîne (6).

6.2 Tension de la chaîne

Au cours du travail, la chaîne se dilate ou se rétrécit. La tension de la chaîne varie. Au cours du travail, il faut régulièrement contrôler la ten‐ sion de la chaîne et retendre la chaîne si néces‐ saire. ► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie.

► Desserrer le frein de chaîne. ► Tourner la rondelle dentée de tension (4) dans

le sens inverse des aiguilles d'une montre jus‐ qu'à ce que la chaîne s'applique contre le guide-chaîne. Amener en même temps les maillons d'entraînement de la chaîne dans la rainure du guide-chaîne. Le guide-chaîne et la chaîne s'appliquent contre la tronçonneuse.

70 0458-701-9621-C

► Relever l'ailette de l'écrou à ailette (1). ► Tourner l'écrou à ailette (1) de 2 tours dans le

sens inverse des aiguilles d'une montre.

L'écrou à ailette (1) est desserré. ► Desserrer le frein de chaîne.

0000-GXX-2930-A0

0000-GXX-2931-A0

0000-GXX-3135-A0

6 Assemblage de la tronçonneuse français

► Soulever le nez du guide-chaîne et tourner la

roue dentée de tension (2) dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre, jusqu'à ce que les

adhésive et à ne pas remplir le réservoir à

huile jusqu'au bord. ► Si l'étrier du bouchon du réservoir à huile est

rabattu : relever l'étrier.

conditions suivantes soient remplies :

La distance a au centre du guide-chaîne est

–

de 1 mm à 2 mm. En saisissant la chaîne entre deux doigts et

–

en exerçant un faible effort, on peut encore la faire glisser sur le guide-chaîne.

► En maintenant le nez du guide-chaîne en posi‐

tion relevée, tourner l'écrou à ailette (1) dans le sens des aiguilles d'une montre jusqu'à ce que le couvercle de pignon soit bien fixé sur la tronçonneuse.

► Si au centre du guide-chaîne la distance a ne

se situe pas entre 1 mm et 2 mm : répéter le réglage de la tension de la chaîne.

► Rabattre l'ailette de l'écrou à ailette (1).

6.3 Ravitaillement en huile de chaîne adhésive

L'huile de chaîne adhésive lubrifie et refroidit la chaîne en rotation.

STIHL recommande d'utiliser une huile de chaîne adhésive STIHL ou une autre huile adhé‐ sive autorisée pour les chaînes de tronçonneu‐ ses. ► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie.

► Poser la tronçonneuse sur une surface plane,

de telle sorte que le bouchon du réservoir à huile soit orienté vers le haut.

► Présenter le bouchon du réservoir à huile de

telle sorte que la marque (1) soit orientée vers la marque (2).

► Pousser le bouchon du réservoir à huile vers

le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre. Le bouchon du réservoir à huile s'encliquette avec un déclic audible. La marque (1) est ori‐ entée vers la marque (3).

► Contrôler s'il est possible d'enlever le bouchon

du réservoir à huile en tirant vers le haut.

► S'il n'est pas possible d'enlever le bouchon du

réservoir à huile en tirant vers le haut : rabat‐ tre l'étrier du bouchon du réservoir à huile. Le réservoir à huile est fermé.

S'il est possible d'enlever le bouchon du réser‐ voir à huile en tirant vers le haut, il faut effectuer les opérations suivantes : ► Présenter le bouchon du réservoir à huile

dans n'importe quelle position.

► Nettoyer la zone située autour du bouchon du

réservoir à huile avec un chiffon humide.

► Pousser le bouchon du réservoir à huile vers

le bas et le tourner jusqu'en butée dans le

► Relever l'étrier du bouchon du réservoir à

huile.

► Tourner le bouchon du réservoir à huile jus‐

qu'en butée, dans le sens inverse des aiguilles

d'une montre. ► Enlever le bouchon du réservoir à huile. ► Introduire de l'huile de chaîne adhésive en

veillant à ne pas renverser de l'huile de chaîne

sens des aiguilles d'une montre.

► Pousser le bouchon du réservoir à huile vers

le bas et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que la mar‐ que (1) soit orientée vers la marque (2).

► Essayer une nouvelle fois de fermer le réser‐

voir à huile.

0458-701-9621-C 71

0000-GXX-3100-A0

0000-GXX-3101-A0

0000-GXX-3102-A0

0000-GXX-3103-A0

0000-GXX-1212-A1

français 7 Serrage et desserrage du frein de chaîne

► S'il n'est toujours pas possible de fermer le

réservoir à huile : ne pas travailler avec la

tronçonneuse, mais consulter un revendeur

spécialisé STIHL.

La tronçonneuse n'est pas dans l'état requis

pour la sécurité.

7 Serrage et desserrage du

frein de chaîne

7.1 Engagement du frein de chaîne

La tronçonneuse est équipée d'un frein de chaîne.

Le frein de chaîne est enclenché automatique‐ ment en cas de rebond assez important, sous l'effet de l'inertie de la masse du protège-main, ou peut être enclenché par l'utilisateur.

► Avec la main gauche, écarter le protège-main

de la poignée tubulaire.

Le protège-main s'encliquette avec un déclic

audible. Le frein de chaîne est engagé.

7.2 Desserrage du frein de chaîne

► Enfoncer la batterie (1) à fond dans le loge‐

ment pour batterie (2). La batterie (1) s'encliquette avec un déclic et elle est ainsi verrouillée.

8.2 Extraction de la batterie

► Placer la tronçonneuse sur une surface plane.

► Enfoncer les deux leviers de verrouillage (1).

La batterie (2) est déverrouillée et peut être retirée.

9 Mise en marche et arrêt de

la tronçonneuse

9.1 Mise en marche de la tronçon‐ neuse

► Desserrer le frein de chaîne.

► Avec la main gauche, tirer le protège-main en

direction de l'utilisateur. Le protège-main s'encliquette avec un déclic audible. Le frein de chaîne est desserré.

8 Introduction et extraction

de la batterie

8.1 Mise en place de la batterie

► Engager le frein de chaîne.

► Tenir la tronçonneuse de la main droite, par la

zone (1) de la poignée de commande, en entourant la poignée de commande avec le pouce.

► Enfoncer le bouton de blocage de gâchette de

commande (2) avec le pouce et le maintenir enfoncé.

72 0458-701-9621-C

0000-GXX-1216-A0

0000-GXX-1217-A0

0000-GXX-1218-A0

0000-GXX-1372-A0

10 Contrôle de la tronçonneuse et de la batterie français

► Enfoncer la gâchette de commande (3) avec

l'index et la maintenir enfoncée. La tronçonneuse accélère et la chaîne est entraînée. Le bouton de blocage (2) peut être relâché.

► Tenir la tronçonneuse de la main gauche, par

la poignée tubulaire, en entourant la poignée tubulaire avec le pouce.

9.2 Arrêt de la tronçonneuse

► Relâcher la gâchette de commande.

La chaîne ne tourne plus.

► Si la chaîne ne s'arrête pas : engager le frein

de chaîne, retirer la batterie et consulter un revendeur spécialisé STIHL. La tronçonneuse est défectueuse.

10 Contrôle de la tronçon‐

neuse et de la batterie

10.1 Contrôle du pignon

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie. ► Desserrer le frein de chaîne. ► Démonter le couvercle de pignon. ► Démonter le guide-chaîne et la chaîne.

► Mesurer la profondeur de la rainure du guide-

chaîne à l'aide de la jauge d'un gabarit d'affû‐ tage STIHL.

► Remplacer le guide-chaîne si l'une des condi‐

tions suivantes est remplie :

Le guide-chaîne est endommagé.

–

La profondeur de rainure mesurée est infé‐

–

rieure à la profondeur de rainure minimale du guide-chaîne, La rainure du guide-chaîne est resserrée ou

–

19.3.

évasée.

► Au moindre doute : consulter un revendeur

spécialisé STIHL.

10.3 Contrôle de la chaîne

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie.

► Contrôler les traces d'usure du pignon avec un

gabarit de contrôle STIHL. ► Si la profondeur des traces d'usure dépasse la

cote a = 0,5 mm : ne pas utiliser la tronçon‐

neuse, mais consulter un revendeur spécialisé

STIHL.

Le pignon doit être remplacé.

► Mesurer la hauteur des limiteurs de profon‐

deur (1) à l'aide d'un gabarit d'affûtage STIHL (2). Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne.

► Si un limiteur de profondeur (1) dépasse du

gabarit d'affûtage (2) : rectifier le limiteur de profondeur (1) à la lime, 16.3.

10.2 Contrôle du guide-chaîne

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie. ► Démonter la chaîne et le guide-chaîne.

0458-701-9621-C 73

► Contrôler si les repères d'usure (1 à 4) sont

visibles sur les dents de coupe.

français 10 Contrôle de la tronçonneuse et de la batterie

► Si l'un des repères d'usure n'est pas visible

sur une dent de coupe : ne pas utiliser la

chaîne, mais consulter un revendeur spécia‐

lisé STIHL. ► À l'aide d'un gabarit d'affûtage STIHL, vérifier

l'angle d'affûtage de 30° des dents de coupe.

Le gabarit d'affûtage STIHL doit convenir pour

le pas de la chaîne. ► Si l'angle d'affûtage de 30° n'a pas été res‐

pecté : affûter la chaîne. ► Au moindre doute : consulter un revendeur

spécialisé STIHL.

10.4 Contrôle du frein de chaîne

► Activer le frein de chaîne et retirer la batterie.

AVERTISSEMENT

■ Les dents de coupe de la chaîne sont acé‐

rées. L'utilisateur risque de se couper.

► Porter des gants de travail en matière résis‐

tante.

► Essayer de faire glisser la chaîne sur le

guide-chaîne en la tirant à la main.

S'il n'est pas possible de faire glisser la chaîne

sur le guide-chaîne en la tirant à la main, cela

prouve que le frein de chaîne fonctionne. ► S'il est possible de faire glisser la chaîne sur le

guide-chaîne en la tirant à la main : ne pas uti‐

liser la tronçonneuse, mais consulter un

revendeur spécialisé STIHL.

Le frein de chaîne est défectueux.

10.5 Contrôle des éléments de com‐

mande

Bouton de verrouillage et gâchette de com‐ mande ► Engager le frein de chaîne et retirer la batterie. ► Essayer d'enfoncer la gâchette de commande

sans enfoncer le bouton de verrouillage. ► S'il est possible d'enfoncer la gâchette de

commande : ne pas utiliser la tronçonneuse,

mais consulter un revendeur spécialisé STIHL.

Le bouton de verrouillage est défectueux. ► Appuyer sur le bouton de verrouillage et le

maintenir enfoncé. ► Enfoncer la gâchette de commande et la relâ‐

cher. ► Si la gâchette de commande fonctionne diffici‐

lement ou ne revient pas dans sa position ini‐

tiale, sous l'effet de son ressort : ne pas utili‐

ser la tronçonneuse, mais consulter un reven‐

deur spécialisé STIHL.

La gâchette de commande est défectueuse.

Mise en marche de la tronçonneuse ► Introduire la batterie. ► Desserrer le frein de chaîne. ► Appuyer sur le bouton de verrouillage et le

maintenir enfoncé.

► Enfoncer la gâchette de commande et la

maintenir enfoncée. La chaîne tourne.

► Relâcher la gâchette de commande.

La chaîne ne tourne plus.

► Si la chaîne ne s'arrête pas : engager le frein

de chaîne, retirer la batterie et consulter un revendeur spécialisé STIHL. La tronçonneuse est défectueuse.

10.6 Contrôle du graissage de la chaîne

► Introduire la batterie. ► Desserrer le frein de chaîne. ► Diriger le guide-chaîne vers une surface claire. ► Mettre la tronçonneuse en marche.

De l'huile de chaîne adhésive est projetée et ses traces sont bien visibles sur la surface claire. Le graissage de la chaîne fonctionne.

► Si des traces de projection d'huile ne sont pas

visibles : ► Refaire le plein d'huile de chaîne adhésive. ► Répéter le contrôle du graissage de la

chaîne.

► Si des traces de projection d'huile ne sont

toujours pas visibles sur la surface claire : ne pas utiliser la tronçonneuse, mais con‐ sulter un revendeur spécialisé STIHL. Le graissage de la chaîne est défectueux.

10.7 Contrôle de la batterie

► Appuyer sur la touche de la batterie.

Les DEL sont allumées continuellement ou cli‐ gnotent.

► Si les DEL ne sont pas allumées continuelle‐

ment et ne clignotent pas non plus : ne pas utiliser la batterie, mais consulter un reven‐ deur spécialisé STIHL. Il y a un dérangement dans la batterie.

74 0458-701-9621-C

0000-GXX-3104-A2

0000-GXX-3105-A1

0000-GXX-3106-A1

0000-GXX-1245-A0

0000-GXX-1246-A0

11 Travail avec la tronçonneuse français

11 Travail avec la tronçon‐

11.3 Élagage

neuse

11.1 Prise en mains et utilisation de la tronçonneuse

► Mettre la tronçonneuse en appui sur le tronc. ► Accélérer à fond et, en décrivant un mouve‐

ment de levier, pousser le guide-chaîne contre la branche.

► Tenir et mener la tronçonneuse de la main

gauche, par la poignée tubulaire, et de la main droite, par la zone (1) de la poignée de com‐ mande, en entourant la poignée tubulaire avec le pouce de la main gauche et en entourant la poignée de commande avec le pouce de la main droite.

11.2 Sciage

AVERTISSEMENT

■ Si un rebond se produit, la tronçonneuse peut

être projetée vers le haut et en direction de l'utilisateur. L’utilisateur risque de subir des blessures graves, voire mortelles. ►

Scier en accélérant à fond.

► Ne pas scier avec la zone du quart supéri‐

eur de la tête du guide-chaîne.

► En accélérant à fond, mener le guide-

chaîne dans la coupe de telle sorte que le guide-chaîne ne se gauchisse pas.

► Scier toute la branche avec le côté supérieur

du guide-chaîne.

► Si la branche se trouve sous contrainte : exé‐

cuter une entaille initiale (1) du côté de pres‐ sion puis scier complètement la branche en exécutant une coupe (2) du côté de traction.

11.4 Abattage

11.4.1 Définition de la direction de chute et aménagement des chemins de repli

► Définir la direction de chute de telle sorte que

l'arbre tombe dans une zone dégagée.

► Appliquer la griffe et l'utiliser comme pivot. ► Introduire intégralement le guide-chaîne dans

la coupe et le mener de telle sorte que l'on puisse successivement modifier la position de la griffe et la plaquer à nouveau contre le tronc.

► À la fin de la coupe, l'utilisateur doit reprendre

tout le poids de la tronçonneuse.

0458-701-9621-C 75

0000-GXX-1247-A0

1/10

0000-GXX-1251-A1

0000-GXX-1249-A0

0000-GXX-1250-A1

français 11 Travail avec la tronçonneuse

► Prévoir les chemins de repli (B) de telle sorte

que les conditions suivantes soient remplies :

Le chemin de repli (B) est orienté sous un

–

angle de 45° par rapport à la direction de chute (A). Aucun obstacle ne se trouve sur le chemin

–

de repli (B). La cime de l'arbre peut être observée.

–

Si le chemin de repli (B) se trouve à flanc de

–

coteau, le chemin de repli (B) doit être ori‐ enté parallèlement à la pente.

11.4.2 Préparation de la zone de travail autour du tronc

► Enlever les obstacles de la zone de travail,

autour du tronc.

► Enlever la végétation autour du tronc.

► Si le tronc possède de gros renforts en bonne

santé : scier les renforts tout d'abord à la verti‐ cale, puis à l'horizontale et les enlever.

11.4.3 Principes de la technique d'abattage

moins 3 cm), par rapport au plancher de l'en‐ taille d'abattage.

F Patte de sécurité

La patte de sécurité retient l'arbre pour qu'il ne tombe pas prématurément. La patte de sécurité a une largeur située entre 1/10 et 1/5 du diamètre du tronc.

G Patte de retenue

La patte de retenue retient l'arbre pour qu'il ne tombe pas prématurément. La patte de retenue a une largeur située entre 1/10 et 1/5 du diamètre du tronc.

11.4.4 Exécution de l'entaille d'abattage L'entaille d'abattage détermine la direction de

chute de l'arbre. Il faut impérativement respecter les prescriptions nationales spécifiques concer‐ nant l'exécution de l'entaille d'abattage.

► Positionner la tronçonneuse de telle sorte que

l'entaille d'abattage se trouve à angle droit par rapport à la direction de chute et que la tron‐ çonneuse se trouve près du sol.

► Exécuter la coupe à l'horizontale (plancher ou

sole).

► Exécuter la coupe inclinée (plafond ou pan

oblique) sous un angle d'env. 45° par rapport à la coupe horizontale (plancher ou sole).

C Entaille d'abattage

L'entaille d'abattage détermine la direction de chute.

D Charnière

La partie non coupée fait office de charnière et guide l'arbre au cours de sa chute. La lar‐ geur de la charnière est égale à 1/10 du dia‐ mètre du tronc.

E Coupe d'abattage

La coupe d'abattage coupe le tronc. La coupe d'abattage doit être exécutée à une hauteur équivalant à 1/10 du diamètre du tronc (au

76 0458-701-9621-C

0000-GXX-1252-A0

0000-GXX-1253-A0

0000-GXX-1254-A0

11 Travail avec la tronçonneuse français

► Si le bois est sain et à longues fibres : scier

des entailles dans l'aubier en veillant à respec‐ ter les conditions suivantes :

Les entailles dans l'aubier sont identiques

–

des deux côtés. Les entailles dans l'aubier se trouvent au

–

niveau du plancher (ou de la sole) de l'en‐ taille d'abattage. La largeur des entailles dans l'aubier corres‐

–

pond à 1/10 du diamètre du tronc.

Le tronc de l'arbre n'éclate pas lorsqu'il tombe.

11.4.5 Attaque en mortaise

L'attaque en mortaise est une technique de tra‐ vail indispensable pour l'abattage des arbres.

1 Arbre normal

Un arbre normal est bien vertical avec une cime régulière.

2 Arbre incliné

Par arbre incliné, on entend un arbre dont le tronc est incliné et la cime penche dans la direction de chute.

11.4.7 Abattage d'un arbre normal de faible diamètre de tronc

Un arbre normal doit être abattu par une coupe d'abattage avec patte de sécurité. Choisir ce genre de coupe d'abattage si le diamètre du tronc est inférieur à la longueur de coupe réelle

► Attaquer le bois avec le côté inférieur de la

tête du guide-chaîne et accélérer à pleins gaz.

de la tronçonneuse. ► Lancer un avertissement.

► Scier jusqu'à ce que la profondeur de l'incision

dans le tronc corresponde à deux fois la lar‐ geur du guide-chaîne.

► Basculer la machine en position de coupe en

mortaise.

► Exécuter la coupe en mortaise en faisant

avancer le guide-chaîne.

11.4.6 Choix de la méthode de coupe d'abat‐

Le choix de la méthode de coupe d'abattage

tage adéquate

adéquate dépend des conditions suivantes :

Inclinaison naturelle de l'arbre

–

Structure des branches de l'arbre

–

Endommagements de l'arbre

–

État de santé de l'arbre

–

Charge de neige, si l'arbre est enneigé

–

Sens de la pente du terrain

–

Direction et vitesse du vent

–

Arbres voisins

–

► Plonger le guide-chaîne en mortaise dans le

plan de la coupe d'abattage jusqu'à ce qu'il réapparaisse de l'autre côté du tronc,

11.4.5.

► Appliquer la griffe en arrière de la charnière et

l'utiliser comme pivot.

► Exécuter la coupe d'abattage en direction de

la charnière.

► Exécuter la coupe d'abattage en direction de

la patte de sécurité.

On distingue plusieurs variantes de ces condi‐ tions. La présente Notice d'emploi ne décrit que 2 variantes :

0458-701-9621-C 77

0000-GXX-1255-A0

0000-GXX-1256-A0

0000-GXX-1257-A0

0000-GXX-1258-A0

0000-GXX-1259-A0

français 11 Travail avec la tronçonneuse

► Introduire un coin. Choisir un coin approprié

selon le diamètre du tronc et la largeur de la

coupe d'abattage. ► Lancer un avertissement. ► En agissant depuis l'extérieur, avec les bras

tendus, couper la patte de sécurité à l'horizon‐

tale, dans le plan de la coupe d'abattage.

L'arbre tombe.

11.4.8 Abattage d'un arbre normal de grand

diamètre de tronc

Un arbre normal doit être abattu par une coupe d'abattage avec patte de sécurité. Choisir ce genre de coupe d'abattage si le diamètre du tronc est supérieur à la longueur de coupe réelle de la tronçonneuse. ► Lancer un avertissement.

► Appliquer la griffe au niveau de la coupe

d'abattage et l'utiliser comme pivot. ► Engager la tronçonneuse, à l'horizontale, dans

la coupe d'abattage et la faire pivoter le plus

loin possible. ► Exécuter la coupe d'abattage en direction de

la charnière. ► Exécuter la coupe d'abattage en direction de

la patte de sécurité. ► Passer du côté opposé du tronc. ► Attaquer le tronc en mortaise en positionnant

le guide-chaîne dans le même plan que la

coupe d'abattage. ► Exécuter la coupe d'abattage en direction de

la charnière. ► Exécuter la coupe d'abattage en direction de

la patte de sécurité.

► Introduire un coin. Choisir un coin approprié

selon le diamètre du tronc et la largeur de la

coupe d'abattage. ► Lancer un avertissement. ► En agissant depuis l'extérieur, avec les bras

tendus, couper la patte de sécurité à l'horizon‐

tale, dans le plan de la coupe d'abattage.

L'arbre tombe.

11.4.9 Abattage d'un arbre incliné de faible

diamètre de tronc

Un arbre incliné doit être abattu par une coupe d'abattage avec patte de retenue. Choisir ce genre de coupe d'abattage si le diamètre du tronc est inférieur à la longueur de coupe réelle de la tronçonneuse. ► Lancer un avertissement.

► Plonger le guide-chaîne en mortaise dans le

plan de la coupe d'abattage jusqu'à ce qu'il

réapparaisse de l'autre côté du tronc,

11.4.5.

► Exécuter la coupe d'abattage en direction de

la charnière. ► Exécuter la coupe d'abattage en direction de

la patte de retenue.

► Lancer un avertissement.

78 0458-701-9621-C

0000-GXX-1260-A0

0000-GXX-1261-A0

12 Après le travail français

► En agissant depuis l'extérieur, avec les bras

tendus, couper la patte de retenue en exécu‐ tant une coupe oblique par le haut. L'arbre tombe.

11.4.10 Abattage d'un arbre incliné de grand diamètre de tronc

Un arbre incliné doit être abattu par une coupe d'abattage avec patte de retenue. Choisir ce genre de coupe d'abattage si le diamètre du tronc est supérieur à la longueur de coupe réelle de la tronçonneuse. ► Lancer un avertissement.

► En agissant depuis l'extérieur, avec les bras

tendus, couper la patte de retenue en exécu‐ tant une coupe oblique par le haut. L'arbre tombe.

12 Après le travail

12.1 Après le travail

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie.

► Si la tronçonneuse est mouillée : laisser

sécher la tronçonneuse.

► Si la batterie est mouillée : faire sécher la bat‐

terie. ► Nettoyer la tronçonneuse. ► Nettoyer le guide-chaîne et la chaîne. ► Desserrer l'écrou à ailette. ► Tourner la roue dentée de tension de 2 tours

dans le sens inverse des aiguilles d'une mon‐

tre.

La chaîne est détendue. ► Serrer l'écrou à ailette. ► Glisser le protège-chaîne par-dessus le guide-

► Appliquer la griffe au niveau de la coupe

d'abattage en arrière de la patte de retenue et l'utiliser comme pivot.

► Engager la tronçonneuse, à l'horizontale, dans

la coupe d'abattage et la faire pivoter le plus loin possible.

► Exécuter la coupe d'abattage en direction de

la charnière.

► Exécuter la coupe d'abattage en direction de

la patte de retenue. ► Passer du côté opposé du tronc. ► Appliquer la griffe au niveau de la coupe

d'abattage en arrière de la charnière et l'utili‐

ser comme pivot. ► Engager la tronçonneuse, à l'horizontale, dans

la coupe d'abattage et la faire pivoter le plus

loin possible. ► Exécuter la coupe d'abattage en direction de

la charnière. ► Exécuter la coupe d'abattage en direction de

la patte de retenue.

chaîne de telle sorte qu'il recouvre intégrale‐ ment le guide chaîne.

► Nettoyer la batterie.

13 Transport

13.1 Transport de la tronçonneuse

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie.

► Glisser le protecteur de chaîne par-dessus le

guide-chaîne de telle sorte qu'il recouvre inté‐ gralement le guide-chaîne.

Portage de la tronçonneuse ► Porter la tronçonneuse de la main droite, par

la poignée tubulaire, de telle sorte que le guide-chaîne soit orienté vers l'arrière.

Transport de la tronçonneuse dans un véhicule ► Assurer la tronçonneuse de telle sorte que la

tronçonneuse ne puisse pas se renverser ou se déplacer.

13.2 Transport de la batterie

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie.

► S'assurer que la batterie se trouve dans l'état

impeccable requis pour la sécurité.

► Emballer la batterie de telle sorte que les con‐

ditions suivantes soient remplies :

L'emballage n'est pas conducteur d'électri‐

–

► Lancer un avertissement.

0458-701-9621-C 79

cité. La batterie ne peut pas se déplacer dans

–

l'emballage.

0000-GXX-3107-A0

français 14 Rangement

► Assurer l'emballage de telle sorte qu'il ne

puisse pas se déplacer. La batterie est soumise aux exigences applica‐

bles au transport de marchandises dangereuses. La batterie est classée dans la catégorie ONU 3480 (batteries lithium-ion) et elle a été tes‐ tée conformément aux prescriptions du « Manuel d'épreuves et de critères », partie III, sous-sec‐ tion 38.3 de l'ONU.

Pour les prescriptions relatives au transport, voir : www.stihl.com/safety-data-sheets.

14 Rangement

14.1 Rangement de la tronçonneuse

► Arrêter la tronçonneuse, activer le frein de

chaîne et retirer la batterie. ► Glisser le protecteur de chaîne par-dessus le

guide-chaîne de telle sorte qu'il recouvre inté‐

gralement le guide-chaîne. ► Ranger la tronçonneuse de telle sorte que les

conditions suivantes soient remplies :

La tronçonneuse se trouve hors de portée

–

des enfants. La tronçonneuse est propre et sèche.

–

► Si l'on range la tronçonneuse pour une

période de plus de 30 jours : démonter le

guide-chaîne et la chaîne.

14.2 Rangement de la batterie

STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte). ► Ranger la batterie de telle sorte que les condi‐

tions suivantes soient remplies :

La batterie se trouve hors de portée des

–

enfants. La batterie est propre et sèche.

–

La batterie est conservée dans un local

–

fermé. La batterie est séparée de la tronçonneuse

–

et du chargeur. La batterie se trouve dans un emballage

–

non-conducteur d'électricité. La batterie se trouve dans une plage de

–

températures de ‑ 10 °C à + 50 °C.

15 Nettoyage

15.1 Nettoyage de la tronçonneuse

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie. ► Nettoyer la tronçonneuse avec un chiffon

humide ou un produit STIHL dissolvant la

résine.

► Nettoyer les fentes d'aération avec un pin‐

ceau. ► Démonter le couvercle de pignon. ► Nettoyer la zone située autour du pignon avec

un chiffon humide ou avec un produit STIHL

dissolvant la résine. ► Extraire les corps étrangers qui pourraient se

trouver dans le logement pour batterie et net‐

toyer le logement pour batterie avec un chiffon

humide. ► Nettoyer les contacts électriques du logement

pour batterie à l'aide d'un pinceau ou d'une

brosse douce. ► Monter le couvercle de pignon.

15.2 Nettoyage du guide-chaîne et

de la chaîne

► Arrêter la tronçonneuse, activer le frein de

chaîne et sortir la batterie. ► Démonter le guide-chaîne et la chaîne.

► Nettoyer le canal de sortie d'huile (1), l'orifice

d'entrée d'huile (2) et la rainure (3) en utilisant

un pinceau, une brosse douce ou un produit

STIHL dissolvant la résine. ► Nettoyer la chaîne à l'aide d'un pinceau, d'une

brosse douce ou d'un produit STIHL dissolvant

la résine. ► Monter le guide-chaîne et la chaîne.

15.3 Nettoyage de la batterie

► Nettoyer la batterie avec un chiffon humide.

16 Maintenance

16.1 Intervalles de maintenance

Les intervalles de maintenance dépendent des conditions ambiantes et des conditions de travail. STIHL recommande les intervalles de mainte‐ nance suivants :

Frein de chaîne

80 0458-701-9621-C

0000-GXX-1219-A0

0000-GXX-1220-A1

17 Réparation français

► Faire entretenir le frein de chaîne par un

revendeur spécialisé STIHL, aux intervalles suivants :

Utilisation à plein temps : tous les trois mois

–

Utilisation à temps partiel : tous les six mois

–

Utilisation occasionnelle : une fois par an

–

Une fois par semaine ► Contrôler le pignon. ► Contrôler et ébavurer le guide-chaîne. ► Contrôler et affûter la chaîne.

Une fois par mois ► Faire nettoyer le réservoir à huile par un

revendeur spécialisé STIHL.

► Limer chaque dent de coupe avec une lime

ronde, de telle sorte que les conditions suivan‐

tes soient remplies :

La lime ronde convient pour le pas de la

–

chaîne. La lime ronde est menée de l'intérieur vers

–

l'extérieur. La lime ronde est menée à angle droit par

–

rapport au guide-chaîne. L'angle d'affûtage de 30° est respecté.

–

16.2 Ébavurage du guide-chaîne

Une bavure peut se former sur le bord extérieur du guide-chaîne. ► Éliminer la bavure à l'aide d'une lime plate ou

de l'outil STIHL pour rectification des guidechaînes.

► Au moindre doute : consulter un revendeur

spécialisé STIHL.

16.3 Affûtage de la chaîne

Pour affûter correctement la chaîne, il faut être bien entraîné.

Des limes STIHL, des outils d'affûtage STIHL, des affûteuses STIHL et la brochure « Affûtage des chaînes STIHL » facilitent l'affûtage correct de la chaîne. La brochure est mise à disposition à l'adresse suivante www.stihl.com/sharpeningbrochure.

STIHL recommande de faire affûter les chaînes par un revendeur spécialisé STIHL.

AVERTISSEMENT

■ Les dents de coupe de la chaîne sont acé‐ rées. L'utilisateur risque de se couper. ► Porter des gants de travail en matière résis‐

tante.

► Limer les limiteurs de profondeur avec une

lime plate, de telle sorte qu'ils affleurent avec le gabarit d'affûtage STIHL et soient parallèles au repère d'usure. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne.

► Au moindre doute : consulter un revendeur

spécialisé STIHL.

17 Réparation

17.1 Réparation de la tronçonneuse et de la batterie

L'utilisateur ne peut pas réparer lui-même la tronçonneuse, le guide-chaîne, la chaîne ou la batterie. ► Si la tronçonneuse, le guide-chaîne ou la

chaîne est endommagé : ne pas utiliser la tronçonneuse, le guide-chaîne ou la chaîne, mais consulter un revendeur spécialisé STIHL.

► Si la batterie est défectueuse ou endomma‐

gée : remplacer la batterie.

0458-701-9621-C 81

français 18 Dépannage

18 Dépannage

18.1 Élimination des dérangements de la tronçonneuse ou de la batterie

Défaut DEL sur la bat‐

La tronçonneuse ne démarre pas à la mise en mar‐ che.

La tronçonneuse s'arrête au cours de l'utilisation.

Le temps de fonctionnement de la tronçon‐ neuse est trop court.

On constate un dégagement de fumée ou une odeur de brûlé

terie 1 DEL clignote

de couleur verte.

1 DEL est allu‐ mée de cou‐ leur rouge.

3 DEL cligno‐ tent de couleur rouge.

3 DEL sont allumées de couleur rouge.

4 DEL cligno‐ tent de couleur rouge.

La connexion électri‐

La tronçonneuse ou la

3 DEL sont allumées de couleur rouge.

Il y a un dérangement

La batterie n'est pas

La durée de vie de la

La chaîne n'est pas

Cause Remède

Le niveau de charge de la batterie est insuffisant.

La batterie est trop chaude ou trop froide.

Il y a un dérangement dans la tronçonneuse.

La tronçonneuse est trop chaude.

Il y a un dérangement dans la batterie.

que entre la tronçon‐ neuse et la batterie est coupée.

batterie est humide. La tronçonneuse est

trop chaude.

électrique.

complètement rechar‐ gée.

batterie a été dépas‐ sée.

correctement affûtée.

► Recharger complètement la batterie

comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500.

► Engager le frein de chaîne et retirer la

batterie.

► Laisser la batterie refroidir / se réchauf‐

fer.

► Engager le frein de chaîne et retirer la

batterie.

► Nettoyer les contacts électriques du loge‐

ment pour batterie. ► Introduire la batterie. ► Desserrer le frein de chaîne. ► Mettre la tronçonneuse en marche. ► Si 3 DEL clignotent encore de couleur

rouge : ne pas utiliser la tronçonneuse,

mais consulter un revendeur spécialisé

STIHL. ► Engager le frein de chaîne et retirer la

batterie. ► Laisser la tronçonneuse refroidir.

► Engager le frein de chaîne puis extraire

la batterie et la remettre en place. ► Desserrer le frein de chaîne. ► Mettre la tronçonneuse en marche. ► Si 4 DEL clignotent encore de couleur

rouge : ne pas utiliser la batterie, mais

consulter un revendeur spécialisé STIHL. ► Engager le frein de chaîne et retirer la

batterie. ► Nettoyer les contacts électriques du loge‐

ment pour batterie. ► Introduire la batterie.

► Faire sécher la tronçonneuse ou la batte‐

rie. ► Engager le frein de chaîne et retirer la

batterie. ► Laisser la tronçonneuse refroidir.

► Engager le frein de chaîne, extraire la

batterie et la remettre en place. ► Mettre la tronçonneuse en marche.

► Recharger complètement la batterie

comme décrit dans la Notice d'emploi

des chargeurs STIHL AL 101, 300, 500.

► Remplacer la batterie.

Affûter correctement la chaîne.

82 0458-701-9621-C

19 Caractéristiques techniques français

Défaut DEL sur la bat‐

dans la zone de la coupe.

terie

Il n'y a pas suffisam‐

Le système de grais‐

La chaîne est trop

L'utilisateur n'utilise

Cause Remède

ment d'huile de chaîne adhésive dans le réservoir à huile.

sage de la chaîne ne débite pas suffisam‐ ment d'huile de chaîne adhésive.

fortement tendue.

pas correctement la tronçonneuse.

19 Caractéristiques techni‐

ques

19.1 Tronçonneuses STIHL MSA 160 C, MSA 200 C

MSA 160 C

Batteries autorisées :

STIHL AP

•

STIHL AR

•

Poids sans batterie, guide-chaîne, ni chaîne :

–

2,7 kg Capacité maximale du réservoir à huile :

–

210 cm³ (0,21 l)

MSA 200 C

Batteries autorisées :

STIHL AP

•

STIHL AR

•

Poids sans batterie, guide-chaîne, ni chaîne :

–

2,9 kg Capacité maximale du réservoir à huile :

–

210 cm³ (0,21 l)

Pour le temps de fonctionnement, voir www.stihl.com/battery-life.

19.2 Pignons et vitesses de chaîne

MSA 160 C Les pignons suivants peuvent être utilisés :

à 6 dents pour 1/4" P

Vitesse maximale de la chaîne : 16,1 m/s

–

MSA 200 C Les pignons suivants peuvent être utilisés :

à 7 dents pour 1/4" P

Vitesse maximale de la chaîne : 18,8 m/s

–

Refaire le plein d'huile de chaîne adhésive.

Ne pas utiliser la tronçonneuse, mais con‐ sulter un revendeur spécialisé STIHL.

Tendre correctement la chaîne.

Se faire expliquer comment utiliser correc‐ tement la machine et s'entraîner.

19.3 Profondeur de rainure minimale des guide-chaînes

La profondeur de rainure minimale dépend du pas du guide-chaîne.

1/4" P : 4 mm

–

19.4 Batterie STIHL AP

Technologie de batterie : lithium-ion

–

Tension : 36 V

–

Capacité en Ah : voir plaque signalétique

–

Capacité énergétique en Wh : voir plaque

–

signalétique Poids en kg : voir plaque signalétique

–

Plage de températures admissibles pour l'utili‐

–

sation et le rangement : de - 10 °C à + 50 °C

19.5 Niveaux sonores et taux de vibrations

La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 2 m/s².

STIHL recommande de porter une protection auditive.

MSA 160 C

Niveau de pression sonore LpA suivant

–

EN 60745‑2‑13 : 84 dB(A) Niveau de puissance acoustique LwA suivant

–

EN 60745‑2‑13 : 95 dB(A) Taux de vibrations ahv mesuré suivant la

–

norme EN 60745-2-13 :

À la poignée de commande : 2,9 m/s²

•

À la poignée tubulaire : 2,7 m/s²

•

0458-701-9621-C 83

français 20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse

MSA 200 C

Niveau de pression sonore LpA suivant

–

EN 60745‑2‑13 : 84 dB(A) Niveau de puissance acoustique LwA suivant

–

EN 60745‑2‑13 : 95 dB(A) Taux de vibrations ahv mesuré suivant la

–

norme EN 60745-2-13 :

À la poignée de commande : 3,9 m/s²

•

À la poignée tubulaire : 4,6 m/s²

•

Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisée et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engen‐ drées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. Les taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'ex‐ position de l'utilisateur aux vibrations. L'exposi‐ tion aux vibrations réelle ne peut être quantifiée

que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge.

Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.

19.6 REACH

REACH (enRegistrement, Evaluation et Autorisa‐ tion des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabri‐ cation, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.

Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.

20 Combinaisons de guide-chaînes et de chaînes de tronçon‐

neuse

20.1 Tronçonneuses STIHL MSA 160 C, MSA 200 C

Pas Jauge (épais‐

seur de mail‐ lon d'entraî‐ nement/ largeur de rainure)

1/4" P 1,1 mm

La longueur de coupe d'un guide-chaîne dépend de la tronçonneuse et de la chaîne utilisées. La long‐ ueur de coupe réelle d'un guide-chaîne peut être inférieure à la longueur indiquée.

21 Pièces de rechange et

accessoires

21.1 Pièces de rechange et acces‐ soires

Ces symboles identifient les pièces de rechange d'origine STIHL et les acces‐ soires d'origine STIHL.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.

Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute res‐ ponsabilité quant à leur utilisation.

Long‐ ueur

25 cm 30 cm 64 35 cm 72

Guide-chaîne Nombre de

dents du pig‐ non de renvoi

Rollomatic E Mini 8

Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.

Nombre de maillons d'entraîne‐ ment

22 Mise au rebut

22.1 Mise au rebut de la tronçon‐ neuse et de la batterie

Pour obtenir de plus amples informations concer‐ nant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL.

Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement.

Chaîne

71 PM3

(Type 3670)

84 0458-701-9621-C

23 Déclaration de conformité UE

► Remettre les produits STIHL, y compris l'em‐

ballage, à une station de collecte et de recy‐ clage, conformément aux prescriptions loca‐ les.

► Ne pas les jeter avec les ordures ménagères.

23 Déclaration de conformité

23.1 Tronçonneuses STIHL MSA 160 C, MSA 200 C

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Allemagne déclare, sous sa seule responsabilité, que le pro‐

duit suivant :

Genre de produit : tronçonneuse à batterie

–

Marque de fabrique : STIHL

–

Type : MSA 160 C, numéro d'identification de

–

série : 1250 Type : MSA 200 C, numéro d'identification de

–

série : 1251

est conforme à toutes les prescriptions applica‐ bles des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 60745-1 et EN 60745-2-13.

L'examen CE de type conformément à la direc‐ tive 2006/42/CE Art. 12.3 (b) a été effectué par l'office de contrôle : VDE Prüf- u. Zertifizierung‐ sinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Allemagne.

Numéro de certification : 40040600 MSR

–

Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V. MSA 160 C

Niveau de puissance acoustique mesuré :

–

97 dB(A) Niveau de puissance acoustique garanti :

–

99 dB(A)

MSA 200 C

Niveau de puissance acoustique mesuré :

–

96 dB(A) Niveau de puissance acoustique garanti :

–

98 dB(A)

français

Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulas‐ sung.

L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la tron‐ çonneuse.

Waiblingen, le 03/02/2020 ANDREAS STIHL AG & Co. KG

P.O. Dr. Jürgen Hoffmann, Chef du Service Régle‐

mentation et Homologation Produits

24 Déclaration de conformité

UKCA

24.1 Tronçonneuses STIHL MSA 160 C, MSA 200 C

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Allemagne déclare, sous sa seule responsabilité, que le pro‐

duit suivant :

Genre de produit : tronçonneuse à batterie

–

Marque de fabrique : STIHL

–

Type : MSA 160 C, numéro d'identification de

–

série : 1250 Type : MSA 200 C, numéro d'identification de

–

série : 1251

est conforme à toutes les prescriptions applica‐ bles des règlements UK The Restriction of the Use of Certain Hazardous Substances in Electri‐ cal and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 et Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014‑1, EN 55014‑2, EN 60745‑1 et EN 60745‑2‑13.

L'examen de type a été effectué par : Intertek Testing & Certification Ltd, Academy Place, 1 – 9

0458-701-9621-C 85

français 25 Indications générales de sécurité pour outils électroportatifs

Brook Street, Brentwood Essex, CM14 5NQ, United Kingdom.

Numéro de certification : ITS UK MCR 39

–

Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme au règlement UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8. MSA 160 C

Niveau de puissance acoustique mesuré :

–

97 dB(A) Niveau de puissance acoustique garanti :

–

99 dB(A)

MSA 200 C

Niveau de puissance acoustique mesuré :

–

96 dB(A) Niveau de puissance acoustique garanti :

–

98 dB(A)

Les documents techniques sont conservés par ANDREAS STIHL AG & Co. KG.

L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la tron‐ çonneuse.

Waiblingen, le 31/03/2022 ANDREAS STIHL AG & Co. KG

P.O. Dr. Jürgen Hoffmann, Chef du Service Régle‐

mentation et Homologation Produits

25 Indications générales de

sécurité pour outils électro‐ portatifs

25.1 Introduction

Ce chapitre publie les prescriptions de sécurité générales formulées dans la norme EN/ IEC 62841 pour outils électroportatifs à moteur.

STIHL est tenu de reprendre ces textes mot à mot.

Les consignes de sécurité indiquées au paragra‐ phe « Sécurité relative au système électrique » pour éviter un choc électrique ne sont pas appli‐ cables à des machines à batterie STIHL.

AVERTISSEMENT

■ Lire toutes les prescriptions de sécurité, les

instructions, les illustrations et les caractéristi‐ ques techniques jointes à cet outil électropor‐ tatif. Le non-respect des instructions données ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures de person‐ nes. Bien garder tous les avertissements et les instructions.

La notion d'« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec cordon d'alimentation électrique) ou à des outils électri‐ ques à accumulateur/batterie (sans cordon d'ali‐ mentation électrique).

25.2 Sécurité à l'endroit de travail

Maintenir l'endroit de travail propre et bien

éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

Ne pas utiliser l'outil électroportatif dans un

environnement présentant des risques d'ex‐ plosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs produisent des étincelles ris‐ quant d'enflammer les poussières ou les vapeurs.

Durant l'utilisation de l'outil électroportatif,

veiller à ce que des enfants ou d'autres per‐ sonnes restent à une distance suffisante. En cas d'inattention, l'utilisateur risque de perdre le contrôle de l'outil électroportatif.

25.3 Sécurité sur le plan électrique

La fiche de secteur de l'outil électroportatif

)

doit être appropriée à la prise de courant. Ne modifier en aucun cas la fiche. Ne pas utili‐ ser un adaptateur pour prise de courant avec des outils électroportatifs munis d'une mise à la terre. Les fiches non modifiées et les pri‐ ses de courant appropriées réduisent le ris‐ que de choc électrique.

Éviter le contact physique avec des surfaces

mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Si le corps de l'utilisateur est relié à la terre, cela présente un plus grand risque de choc électrique.

Ne pas exposer l'outil électroportatif à la

pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le ris‐ que d'un choc électrique.

86 0458-701-9621-C

25 Indications générales de sécurité pour outils électroportatifs français

Utiliser le cordon d'alimentation électrique

exclusivement pour la fonction prévue. Ne jamais utiliser le cordon d'alimentation élec‐ trique pour porter ou tirer l'outil électroportatif ou pour extraire sa fiche de la prise de cou‐ rant. Maintenir le cordon d'alimentation élec‐ trique éloigné des sources de chaleur, des matières grasses, des arêtes vives ou des pièces en mouvement de l'appareil. Un cor‐ don d'alimentation électrique endommagé ou vrillé augmente le risque d'un choc électri‐ que.

Au cas où l'outil électroportatif serait utilisé à

l'extérieur, utiliser aussi uniquement une ral‐ longe appropriée pour les applications exté‐ rieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique.

Si une utilisation de l'outil électroportatif dans

un environnement humide ne peut pas être évitée, utiliser un disjoncteur différentiel. Un disjoncteur différentiel réduit le risque d'un choc électrique.

25.4 Sécurité des personnes

Rester vigilant et concentré sur le travail.

Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser un outil élec‐ troportatif en étant fatigué ou après avoir consommé de l'alcool ou des drogues, ou après avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner de graves blessures de personnes.

Porter un équipement de protection indivi‐

duelle et toujours porter des lunettes de pro‐ tection. Le fait de porter des équipements de protection individuelle tels que masque antipoussière, chaussures de sécurité antidéra‐ pantes, casque de protection ou protection acoustique, suivant le travail à effectuer avec l'outil électroportatif, réduit le risque de bles‐ sures.

Éviter toute mise en marche accidentelle.

S'assurer que l'interrupteur est effectivement en position d'arrêt, avant de raccorder l'outil électroportatif à l'alimentation électrique ou avant de raccorder l'accumulateur, de soule‐ ver ou de porter l'outil électroportatif. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur, ou de le brancher sur l'ali‐ mentation électrique lorsque son interrupteur est en position de fonctionnement, peut entraîner des accidents.

Enlever tout outil de réglage ou toute clé

)

avant de mettre l'outil électroportatif en fonc‐ tionnement. Une clé ou un outil se trouvant sur une pièce de l'outil électroportatif en rota‐ tion peut causer des blessures.

Éviter une position anormale du corps. Veil‐

ler à garder toujours une position stable et équilibrée. Ceci permet de mieux contrôler l'outil électroportatif dans des situations inat‐ tendues.

Porter des vêtements appropriés. Ne pas

porter de vêtements amples ni de bijoux. Maintenir les cheveux et les vêtements éloi‐ gnés des pièces en mouvement de l'appa‐ reil. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

Si des dispositifs servant à aspirer ou à

recueillir les poussières peuvent être mon‐ tés, vérifier que ceux-ci sont effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les dangers dus aux poussières.

Ne pas se laisser aller dans un faux senti‐

ment de sécurité et ne pas se jouer des règles de sécurité concernant les outils élec‐ troportatifs, même si l'on se sent familiarisé avec cet outil électroportatif, après l'avoir fré‐ quemment utilisé. En quelques fractions de seconde, une négligence ou un manque d'at‐ tention peut entraîner un accident causant de graves blessures.

25.5 Utilisation et emploi soigneux d'outils électroportatifs

Ne pas surcharger l'outil électroportatif. Utili‐

)

ser l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif appro‐ prié, on travaille mieux et avec plus de sécu‐ rité en l'utilisant à la vitesse pour laquelle il est prévu.

Ne pas utiliser un outil électroportatif dont

l'interrupteur est défectueux. Un outil électro‐ portatif qui ne peut plus être correctement mis en marche ou arrêté est dangereux et doit être réparé.

Retirer la fiche de la prise de courant et/ou

enlever l'accumulateur amovible avant d'ef‐ fectuer des réglages sur l'appareil, de chan‐ ger les outils de travail, ou de ranger l'outil électroportatif. Cette précaution empêche

0458-701-9621-C 87

français 25 Indications générales de sécurité pour outils électroportatifs

une mise en fonctionnement de l'outil élec‐ troportatif par mégarde.

Garder les outils électroportatifs non utilisés

hors de la portée des enfants. Ne pas per‐ mettre l'utilisation de l'outil électroportatif à des personnes qui ne se sont pas familiari‐ sées avec celui-ci ou qui n'ont pas lu ces ins‐ tructions. Les outils électroportatifs sont dan‐ gereux lorsqu'ils sont utilisés par des person‐ nes non initiées.

Prendre soin de l'outil électroportatif et de

son outil de travail. Vérifier que les pièces en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des pièces sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer ces pièces endommagées avant d'utiliser l'outil électroportatif. De nom‐ breux accidents sont dus à des outils électro‐ portatifs mal entretenus.

Maintenir les outils de coupe aiguisés et pro‐

pres. Des outils soigneusement entretenus avec des tranchants bien aiguisés se coin‐ cent moins souvent et peuvent être guidés plus facilement.

Utiliser les outils électroportatifs, les outils de

travail etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

Veiller à ce que les poignées et les surfaces

faisant office de poignées soient toujours sèches, propres et sans huile ni graisse. Si les poignées et les surfaces faisant office de poignées sont glissantes, l'utilisateur ne peut pas commander correctement et maîtriser l'outil électroportatif dans des situations imprévues.

25.6 Utilisation et emploi soigneux d'outils électroportatifs sans fil

Ne charger les accumulateurs qu'avec des

)

chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs.

Dans les outils électroportatifs, n'utiliser que

les accumulateurs spécialement prévus pour ceux-ci. L'utilisation de tout autre accumula‐

teur peut entraîner des blessures et des ris‐ ques d'incendie.

Tenez l'accumulateur non-utilisé à l'écart de

toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-cir‐ cuit entre les contacts de l'accumulateur peut provoquer des brûlures ou un incendie.

En cas d'utilisation abusive, du liquide peut

sortir de l'accumulateur. Éviter tout contact avec ce liquide. En cas de contact acciden‐ tel, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irri‐ tations de la peau ou causer des brûlures.

Ne pas utiliser un accumulateur endommagé

ou ayant subi une modification quelconque. Des accumulateurs endommagés ou ayant subi des modifications peuvent présenter des comportements imprévisibles et causer un incendie, une explosion ou un autre ris‐ que de blessure.

Ne pas exposer un accumulateur au feu ou à

des températures trop élevées. Un feu ou des températures supérieures à 130 °C (265 °F) peuvent causer une explo‐ sion.

Suivez toutes les instructions concernant la

recharge et ne rechargez jamais l'accumula‐ teur ou l'outil électroportatif sans fil en dehors de la plage de températures indiquée dans la Notice d'emploi. Une recharge incor‐ recte ou une recharge en dehors de la plage de températures autorisée peut détruire l'ac‐ cumulateur et accroît le risque d'incendie.

25.7 Service après-vente

Ne faire réparer l'outil électroportatif que par

)

un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif.

Ne jamais essayer de remettre en état des

batteries endommagées. Toute opération de maintenance touchant des batteries doit être effectuée exclusivement par le fabricant ou par des ateliers de service après-vente agréés par le fabricant.

88 0458-701-9621-C

25 Indications générales de sécurité pour outils électroportatifs français

En sciant une branche qui se trouve sous

25.8 Consignes de sécurité applica‐ bles aux scies à chaîne / tron‐ çonneuses

Consignes de sécurité générales applicables aux scies à chaîne / tronçonneuses

Lorsque la scie à chaîne est en marche, gar‐

der une distance de sécurité entre toute par‐ tie du corps et la chaîne de tronçonneuse. Avant de mettre la scie à chaîne en marche, s'assurer que la chaîne de tronçonneuse ne touche ni le sol, ni un objet quelconque. Lorsqu'on travaille avec une scie à chaîne, la moindre seconde d'inattention suffit pour que la chaîne se prenne dans les vêtements ou entre en contact avec une partie du corps de l'utilisateur.

Toujours tenir fermement la scie à chaîne à

deux mains : main droite sur la poignée arrière, main gauche sur la poignée avant. Si l'on tenait la scie à chaîne à l'inverse, cela augmenterait le risque de blessures. C'est pourquoi une telle position de travail est interdite.

La scie à chaîne doit être tenue exclusive‐

ment par les surfaces isolantes des poi‐ gnées, car on ne peut pas exclure le risque que la chaîne entre en contact avec des câbles électriques dissimulés. Si la chaîne entre en contact avec un câble sous tension, cela risque de mettre les éléments métalli‐ ques de la machine sous tension et de pro‐ voquer un choc électrique.

Porter une protection oculaire. Il est recom‐

mandé de porter, en plus, d'autres équipe‐ ments de protection complémentaires, pour les oreilles, la tête, les mains, les jambes et les pieds. Des vêtements de protection adé‐ quats réduisent le risque de blessure par des copeaux projetés ou par un contact acciden‐ tel avec la chaîne de tronçonneuse.

Ne pas travailler avec la scie à chaîne en se

tenant sur un arbre, une échelle, un toit ou une surface instable. L'utilisation dans une telle situation présenterait de grands risques de blessure.

Il faut toujours se tenir dans une position sta‐

ble et sûre, et utiliser la scie à chaîne exclu‐ sivement en se tenant sur un sol ferme, sta‐ ble et plat. En travaillant sur une surface glis‐ sante ou instable, l'utilisateur risquerait de perdre le contrôle de la scie à chaîne.

)

contrainte, il faut s'attendre à ce qu'elle se détende en faisant ressort. Lorsque les ten‐ sions exercées sur les fibres du bois sont libérées, la branche sous contrainte peut venir toucher l'utilisateur et/ou lui faire perdre le contrôle de la scie à chaîne.

Il faut donc être très prudent en coupant des

taillis et des arbres de faible section. Les branches ou troncs minces peuvent se pren‐ dre dans la chaîne de tronçonneuse et frap‐ per l'utilisateur ou lui faire perdre l'équilibre.

Porter la scie à chaîne par la poignée avant,

après avoir mis le moteur hors circuit, avec la chaîne orientée du côté opposé au corps. Pour le transport ou le rangement de la scie à chaîne, toujours monter le protège-chaîne. En maniant la scie à chaîne avec la plus grande prudence, on réduit le risque d'entrer accidentellement en contact avec la chaîne en mouvement.

Respecter les instructions à suivre pour le

graissage, la tension de la chaîne et le rem‐ placement du guide-chaîne et de la chaîne. Si la chaîne n'est pas correctement tendue et graissée, elle risque de casser ou d'ac‐ croître le risque de rebond.

Scier exclusivement du bois. Ne pas

employer la scie à chaîne pour des travaux pour lesquels elle n'a pas été conçue. Par exemple : ne pas utiliser la scie à chaîne pour couper du métal, du plastique, des élé‐ ments de maçonnerie ou des matériaux de construction en matière autre que le bois. L'utilisation de la scie à chaîne à d'autres fins que celles prévues peut entraîner des situ‐ ations dangereuses.

Ne pas essayer d'abattre un arbre avant

d'avoir parfaitement compris les risques et les consignes à suivre pour les éviter. L'abat‐ tage de l'arbre peut causer des blessures graves à l'opérateur ou à des passants.

Pour enlever les saletés accumulées sur la

scie à chaine et pour les travaux de mainte‐ nance et le remisage de la scie à chaîne, suivre toutes les instructions données. S'as‐ surer que l'interrupteur se trouve en position d'arrêt et que la batterie est enlevée. Une mise en marche inattendue de la scie à chaîne lorsqu'on est en train d'enlever les saletés accumulées ou d'effectuer des opé‐ rations de maintenance peut causer des blessures graves.

0458-701-9621-C 89

italiano

25.9 Causes d'un rebond, et com‐ ment les éviter

Un rebond peut se produire si le nez du guidechaîne touche un objet ou si le bois à couper flé‐ chit et pince la chaîne dans la coupe.

Dans bien des cas, un contact avec le nez du guide-chaîne peut causer soudainement une réaction vers l'arrière, de telle sorte que le guidechaîne rebondit en décrivant un arc de cercle vers le haut et en direction de l'utilisateur.

Lors d'une coupe avec le dessus du guidechaîne, un coincement de la chaîne peut provo‐ quer un contrecoup, c'est-à-dire repousser brus‐ quement le guide-chaîne en direction de l'utilisa‐ teur.

Chacune de ces réactions peut avoir pour effet que l'utilisateur perde le contrôle de la scie à chaîne et risque d'être grièvement blessé. Ne pas se fier uniquement aux dispositifs de sécu‐ rité installés sur la scie à chaîne. L'utilisateur d'une scie à chaîne devrait prendre différentes mesures de sécurité pour pouvoir travailler sans accident, ni blessures.

Un rebond est la conséquence d'une utilisation incorrecte ou inadéquate de l'outil électroportatif. Il est possible de l'éviter en prenant les précau‐ tions qui s'imposent, décrites ci-après :

Tenir la scie à chaîne à deux mains et empoi‐

–

gner soigneusement les poignées, en les entourant avec les pouces. Tenir le corps et les bras dans la position idéale pour pouvoir résister aux forces de rebond. En prenant les précautions adéquates, l'utilisateur peut maîtri‐ ser les forces de rebond. Ne jamais lâcher la scie à chaîne. Éviter toute position anormale du corps et ne

–

pas scier à bras levés. Cette précaution évite le risque d'entrer accidentellement en contact avec le nez du guide-chaîne et permet de mieux maîtriser la scie à chaîne dans des situ‐ ations inattendues. Utiliser exclusivement les guide-chaînes et

–

chaînes de rechange prescrits par le fabricant. L'utilisation de guide-chaînes ou de chaînes de rechange qui ne conviennent pas peut entraîner la rupture de la chaîne et/ou un plus grand risque de rebond. Pour l'affûtage et la maintenance de la chaîne

–

de tronçonneuse, suivre les instructions du fabricant. Des limiteurs de profondeur dont la hauteur a été trop réduite augmentent la ten‐ dance au rebond.

Indice

1 Premessa..................................................90

2 Informazioni sulle presenti Istruzioni d’uso

.................................................................. 91

3 Sommario..................................................91

4 Avvertenze di sicurezza............................ 92

5 Preparare la motosega per l'esercizio.....100

6 Assemblaggio della motosega................ 100

7 Inserire e sbloccare il freno catena......... 103

8 Inserire e togliere la batteria................... 103

9 Accendere e spegnere la motosega....... 104

10 Controllo di motosega e batteria............. 104

11 Lavorare con la motosega...................... 106

12 Dopo il lavoro.......................................... 110

13 Trasporto.................................................110

14 Conservazione........................................ 111

15 Pulizia..................................................... 111

16 Manutenzione......................................... 111

17 Riparazione.............................................112

18 Eliminazione dei guasti........................... 112

19 Dati tecnici.............................................. 114

20 Combinazioni di spranghe di guida e catene

della sega................................................115

21 Ricambi e accessori................................115

22 Smaltimento............................................ 115

23 Dichiarazione di conformità UE...............115

24 Dichiarazione di conformità UKCA..........116

25 Avvertenze di sicurezza generali per

attrezzi elettrici ....................................... 116

1 Premessa

Gentile cliente, congratulazioni per aver scelto STIHL. Proget‐

tiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien‐ tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.

STIHL offre la massima qualità anche nell'assi‐ stenza. I nostri rivenditori garantiscono consu‐ lenza e istruzioni competenti e un'assistenza tec‐ nica completa.

STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.

Dr. Nikolas Stihl

Traduzione delle istruzioni per l'uso originali

0000007688_014_I

Stampato su carta candeggiata senza cloro.

I colori di stampa contengono oli vegetali; la carta è riciclabile.

0458-701-9621-C. VA0.B22.

90 0458-701-9621-C

0000-GXX-3094-A1

2 Informazioni sulle presenti Istruzioni d’uso italiano

IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.

3 Sommario

3.1 Motosega e batteria

2 Informazioni sulle presenti

Istruzioni d’uso

2.1 Documenti di riferimento

Si applicano le norme per la sicurezza locali. ► Oltre alle presenti istruzioni per l'uso, leggere,

comprendere e conservare i seguenti docu‐ menti:

Istruzioni per l'uso della batteria STIHL AR

–

Istruzioni per l'uso della "borsa per cintura

–

AP con cavo di collegamento“ Avvertenze di sicurezza della batteria

–

STIHL AP Istruzioni per l’uso caricabatteria STIHL AL

–

101, 300, 500 Informazioni sulla sicurezza per le batterie e

–

i prodotti con batterie STIHL: www.stihl.com/safety-data-sheets

2.2 Contrassegno delle avvertenze nel testo

PERICOLO

■ L'avvertenza si riferisce a pericoli che compor‐

tano gravi lesioni o la morte. ► Le misure indicate possono consentire di

evitare gravi lesioni o la morte.

AVVERTENZA

■ L’avvertenza rimanda a rischi che possono

provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di

evitare gravi lesioni o la morte.

AVVISO

■ L'avvertenza si riferisce a pericoli che possono

provocare danni materiali. ► Le misure menzionate possono evitare

danni materiali.

2.3 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

0458-701-9621-C 91

1 Scudo posteriore di protezione mano

Lo scudo posteriore di protezione mano pro‐ tegge la mano destra dal contatto con una catena della sega scaricata o incrinata.

2 Rocchetto catena

Il rocchetto catena aziona la catena della sega.

3 Disco tenditore

Il disco tenditore sposta la spranga di guida e tende o allenta la catena della sega.

4 Artiglio

L’artiglio sostiene la motosega sul tronco durante il lavoro.

5 Catena della sega

La catena della sega taglia il legno.

6 Spranga di guida

La spranga di guida conduce la catena della sega.

7 Coperchio rocchetto catena

Il coperchio rocchetto catena copre il roc‐ chetto catena e fissa la spranga di guida alla motosega.

8 Ruota tendicatena

La ruota tendicatena consente di regolare la tensione della catena.

9 Perno recupero catena

Il perno per recupero catena consente di recuperare una catena scaricata o incrinata.

italiano 4 Avvertenze di sicurezza

10 Dado ad alette

Il dado ad alette fissa il coperchio del roc‐ chetto catena alla motosega.

11 Scudo anteriore di protezione mano

Lo scudo anteriore di protezione mano pro‐ tegge la mano sinistra dal contatto con la catena della sega, serve per inserire il freno della catena e fa scattare il freno automatica‐ mente in caso di contraccolpo.

12 Leva di bloccaggio

La leva di bloccaggio mantiene la batteria nel vano.

13 Vano batteria

Il vano batteria accoglie la batteria.

14 Impugnatura di comando

L'impugnatura di comando serve per control‐ lare, sostenere e guidare la motosega.

15 Riparo catena

Il riparo catena protegge dal contatto con la catena della sega.

16 Manico tubolare

Il manico tubolare serve per sostenere, gui‐ dare e trasportare la motosega.

17 Tappo del serbatoio

Il tappo del serbatoio chiude il serbatoio del‐ l'olio.

18 Pulsante d’arresto

Il pulsante di arresto sblocca la leva di comando.

19 Leva di comando

La leva di comando accende e spegne la motosega.

20 Batteria

La batteria alimenta di energia la motosega.

21 LED

I LED indicano lo stato di carica della batteria e le anomalie.

22 Pulsante

Il pulsante attiva i LED sulla batteria.

# Targhetta dati tecnici con numero di matricola

3.2 Simboli

I simboli possono essere sulla motosega e sulla batteria e hanno i seguenti significati:

Questo simbolo indica la direzione di movimento della catena della sega.

Girare in questa direzione per tendere la catena della sega.

Questo simbolo contrassegna il serbatoio dell'olio per catena.

In questa direzione viene inserito il freno catena.

In questa direzione viene sbloccato il freno catena.

1 LED si accende con luce rossa fissa. La batteria è troppo calda o troppo fredda.

4 LED con luce rossa lampeggiante. Nella batteria vi è un malfunziona‐ mento.

Lunghezza di una spranga di guida che può essere utilizzata.

Livello di potenza acustica garantito secondo la Direttiva 2000/14/CE in dB(A) per rendere confrontabili le emissioni acustiche dei prodotti.

L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell’applicazione è inferiore.

Non smaltire il prodotto con i rifiuti dome‐ stici.

4 Avvertenze di sicurezza

4.1 Simboli di avvertimento

I simboli di avvertimento sulla motosega o sulla batteria hanno i seguenti significati:

Rispettare le avvertenze di sicurezza e le rispettive misure.

Leggere le istruzioni per l'uso, com‐ prenderle e conservarle.

Portare occhiali ed elmetto di prote‐ zione.

Rispettare le avvertenze di sicurezza sul contraccolpo e le rispettive misure.

Estrarre la batteria durante le interru‐ zioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione.

Proteggere la batteria da calore e fiamme.

Non immergere la batteria in liquidi.

92 0458-701-9621-C

4 Avvertenze di sicurezza italiano

►

Rispettare l'intervallo di temperatura consentito per la batteria.

4.2 Impiego secondo la destina‐ zione

La motosega STIHL MSA 160 C o la motosega MSA 200 C servono per tagliare legno e sramare e abbattere alberi con piccolo diametro del tronco e per la cura degli alberi in ambiente domestico.

La motosega può essere usata in caso di piog‐ gia.

Queste motoseghe sono alimentate da una bat‐ teria STIHL AP o una batteria STIHL AR.

Se è necessario lavorare su un ponteggio sicuro, la motosega può essere utilizzata solo con una batteria STIHL AP inserita direttamente nella motosega.

AVVERTENZA

■ Le batterie non approvate da STIHL per l'uso

con la motosega possono provocare incendi ed esplosioni. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ►

Usare la motosega con una batteria STIHL AP o una batteria STIHL AR.

■ Se la motosega o la batteria non sono utilizzati

in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali. ►

Utilizzare la motosega come descritto sulle presenti istruzioni per l'uso.

► Usare la batteria nelle modalità descritte

sulle istruzioni per l’uso o nelle istruzioni per l’uso della batteria STIHL AR.

4.3 Requisiti dell'utente

AVVERTENZA

■

Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi della motosega e della batteria. L'utente o altre persone rischiano gravi lesioni o la morte.

► Leggere, comprendere e conservare

le istruzioni per l'uso.

► Se la motosega o la batteria vengono

ceduti ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.

Accertarsi che l'utente abbia i seguenti requisiti:

L'utente è riposato.

–

L'utente dovrà avere le capacità fisiche,

–

sensoriali e intellettuali tali da poter con‐ trollare la motosega e la batteria e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellet‐ tuali, potrà lavorare soltanto sotto la sor‐ veglianza o dietro la guida di una per‐ sona responsabile. L'utente può riconoscere e valutare i

–

pericoli della motosega e della batteria. L’utente è adulto oppure l’utente sta

–

seguendo un corso di formazione sotto sorveglianza secondo le norme nazio‐ nali. L'utente ha ricevuto istruzioni da un

–

rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con la motosega. L'utente non è sotto l'effetto di alcol, far‐

–

maci o droghe.

► Se l'utente lavora per la prima volta con una

motosega: esercitarsi su di un cavalletto o di un telaio nel tagliare legno tondo.

►

In caso di dubbi: Rivolgersi ad un rivendi‐ tore STIHL.

4.4 Abbigliamento ed equipaggia‐ mento

AVVERTENZA

■

Durante il lavoro, i capelli lunghi possono rimanere intrappolati nella motosega. Ciò potrebbe causare gravi lesioni all'utente. ►

Legare i capelli lunghi in modo che riman‐ gano al di sopra delle spalle.

■ Durante il lavoro potrebbero essere scagliati

oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente.

► Indossare occhiali di protezione ade‐

renti. Gli occhiali di protezione ade‐ guati sono sottoposti a verifiche ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperi‐ bili in commercio con l'apposito con‐ trassegno.

►

STIHL raccomanda di indossare una visiera.

► Indossare una maglia a maniche lunghe

aderente.

■ La caduta di oggetti può provocare lesioni alla

testa.

0458-701-9621-C 93

italiano 4 Avvertenze di sicurezza

► Se durante il lavoro è presente il

rischio di caduta di oggetti: indos‐ sare un elmetto protettivo.

■ Durante il lavoro potrebbe essere sollevata polvere a mulinello, con corpuscoli volatili. La polvere e i corpuscoli volatili inalati possono danneggiare la salute e provocare reazioni allergiche. ►

Se viene sollevata polvere o si forma fumo: Indossare una mascherina antipolvere.

■ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nella motosega. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali. ►

Indossare indumenti aderenti.

► Togliersi sciarpe o gioielli.

■ Durante il lavoro, l'operatore può entrare in contatto con la catena della sega rotante. Ciò potrebbe causare gravi lesioni all'utente. ►

Indossare pantaloni lunghi con protezione antitaglio.

■ Durante il lavoro l'utente potrebbe tagliarsi con il legno. Durante la pulizia o la manutenzione l'operatore può entrare in contatto con la catena della sega. Ciò potrebbe causare lesioni personali all'utente. ►

Indossare guanti da lavoro in materiale resi‐ stente.

■ Se l'utente indossa calzature non adatte potrebbe scivolare. Se l'utente entra in con‐ tatto con la catena della sega rotante, rischia di tagliarsi. Ciò potrebbe causare lesioni per‐ sonali all'utente. ►

Indossare stivali da motosega con prote‐ zione antitaglio.

4.5 Zona di lavoro e area circo‐

stante

4.5.1 Motosega

AVVERTENZA

■

Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della motosega e degli oggetti scagliati ad alta velocità. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali oppure di provocare danni materiali. ►

Tenere lontane dall'area di lavoro le per‐ sone non autorizzate, i bambini e gli ani‐ mali.

►

Non lasciare la motosega incustodita.

► Sincerarsi che i bambini non possano gio‐

care con la motosega.

■ I componenti elettrici della motosega possono generare scintille. Le scintille possono provo‐ care incendi ed esplosioni in ambienti facil‐ mente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ►

Non lavorare in ambienti facilmente infiam‐ mabili o in ambienti esplosivi.

4.5.2 Batteria

AVVERTENZA

■ Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. Ciò potrebbe causare gravi lesioni personali. ►

Tenere lontane persone estranee al lavoro,

bambini o animali. ► Non lasciare la batteria incustodita. ► Assicurarsi che i bambini non giochino con

la batteria.

■ La batteria non è protetta da tutte le condizioni ambientali. Se esposta a particolari condizioni ambientali, la batteria può incendiarsi o esplo‐ dere. Ciò potrebbe causare gravi lesioni per‐ sonali e danni materiali.

► Proteggere la batteria dal calore e

dal fuoco.

► Non gettare la batteria nel fuoco.

► Utilizzare e conservare la batteria in

un ambiente con temperatura com‐ presa fra ‑ 10 °C e + 50 °C.

► Non immergere la batteria in liquidi.

► Tenere lontano la batteria da oggetti metal‐

lici. ► Non esporre la batteria ad alta pressione. ► Non esporre la batteria a microonde. ► Proteggere la batteria da sostanze chimi‐

che e sali.

4.6 Condizioni di sicurezza

4.6.1 Motosega La motosega si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La motosega non è danneggiata.

–

La motosega è pulita.

–

Il perno per recupero catena non è danneg‐

–

giato. Il freno della catena funziona.

–

94 0458-701-9621-C

4 Avvertenze di sicurezza italiano

Gli elementi di comando funzionano e sono

–

invariati. La lubrificazione della catena funziona.

–

Le tracce di usura sul rocchetto catena non

–

sono più profonde di 0,5 mm. Una combinazione data sulle presenti istru‐

–

zioni per l’uso composta da spranga di guida e catena della sega è montata. La spranga di guida e la catena della sega

–

sono montate correttamente. La catena della sega è correttamente tensio‐

–

nata. Sono montati accessori originali STIHL appo‐

–

siti per questa motosega. Gli accessori sono montati correttamente.

–

Il tappo del serbatoio dell'olio è chiuso.

–

AVVERTENZA

■ In mancanza delle condizioni di sicurezza, i componenti possono non funzionare più cor‐ rettamente e i dispositivi di sicurezza risultare compromessi. Pericolo di lesioni personali gravi o mortali. ►

Lavorare con la motosega solo se non è danneggiata.

► Se la motosega è sporca: Pulire la moto‐

sega.

► Lavorare con il perno per recupero catena

solo se non è danneggiato.

► Non alterare la motosega. Eccezione: mon‐

taggio di una combinazione indicata sulle presenti istruzioni per l’uso, composta da spranga di guida e catena della sega.

►

Se gli elementi di comando non funzionano: Non lavorare con la motosega.

► Montare accessori originali STIHL appositi

per questa motosega.

► Applicare spranga di guida e catena della

sega come descritto sulle presenti istruzioni per l'uso.

►

Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l’uso degli accessori.

►

Non inserire oggetti nelle feritoie della

motosega. ► Chiudere il tappo del serbatoio. ► Sostituire le targhette di indicazione usurate

o danneggiate. ► In caso di dubbi, rivolgersi a un rivenditore

STIHL.

4.6.2 Spranga di guida La spranga di guida si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La spranga di guida non è danneggiata.

–

La spranga di guida non è deformata.

–

La scanalatura è profonda tanto quanto o più

–

della profondità minima prevista per la scana‐ latura, Le nervature della scanalatura siano senza

–

bava. La scanalatura non è ristretta né dilatata.

–

19.3.

AVVERTENZA

■ In condizioni non sicure, la spranga di guida non può più guidare correttamente la catena della sega. In questo caso, la catena della sega rischia di sporgere dalla spranga di guida. Sussiste il rischio di gravi lesioni o morte. ►

Lavorare con la spranga di guida solo se non è danneggiata.

► Se la profondità della scanalatura è infe‐

riore alla profondità minima della scanala‐ tura: Sostituire la spranga di guida.

►

Sbavare settimanalmente la spranga di guida.

► In caso di dubbi: Rivolgersi ad un rivendi‐

tore STIHL.

4.6.3 Catena della sega

La catena della sega si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La catena della sega non è danneggiata.

–

La catena della sega è correttamente affilata.

–

Le tacche di usura sui denti di taglio sono visi‐

–

bili.

AVVERTENZA

■

In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare cor‐ rettamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte. ►

Lavorare con la catena della sega solo se

non è danneggiata. ► Affilare correttamente la catena della sega. ► In caso di dubbi: Rivolgersi ad un rivendi‐

tore STIHL.

4.6.4 Batteria La batteria è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

La batteria non presenta danni.

–

La batteria è pulita e asciutta.

–

La batteria funziona e non è modificata.

–

0458-701-9621-C 95

italiano 4 Avvertenze di sicurezza

AVVERTENZA

■ In assenza di condizioni di sicurezza, il funzio‐ namento sicuro della batteria non è garantito. Ciò potrebbe causare gravi lesioni personali. ►

Lavorare con batterie perfettamente inte‐ gre.

► Non caricare batterie danneggiate o difet‐

tose.

► Se la batteria è sporca o bagnata, occorre

pulirla e lasciarla asciugare. ► Non apportare modifiche alla batteria. ► Non infilare oggetti nelle aperture della bat‐

teria. ► Non collegare e cortocircuitare i contatti

elettrici della batteria con oggetti metallici. ► Non aprire la batteria. ► Sostituire le targhette di avvertimento usu‐

rate o danneggiate.

■ Da una batteria danneggiata può fuoriuscire del liquido. Se tale liquido viene a contatto con la pelle o gli occhi, può causare irritazioni. ►

Evitare il contatto con il liquido.

► In caso di contatto con la pelle, lavare con

abbondante acqua e sapone le zone inte‐ ressate.

►

In caso di contatto con gli occhi, risciac‐ quarli per almeno 15 minuti con abbon‐ dante acqua e rivolgersi a un medico.

■

Una batteria danneggiata o difettosa può emettere un odore insolito, fumo o fiamme. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali. ►

Se la batteria emette un odore insolito o fumo, non utilizzarla e tenerla lontano da sostanze infiammabili.

►

Se la batteria emette fiamme, spegnerle con un estintore o con dell'acqua.

4.7 Impiego

4.7.1 Taglio

AVVERTENZA

■

Se non ci sono persone a portata di voce al di fuori dell’area di lavoro, in caso di emergenza nessuno potrebbe prestare aiuto. ►

Sincerarsi che le persone al di fuori dell’a‐ rea di lavoro siano a portata di voce.

■ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situa‐ zioni. L'utente può perdere il controllo della motosega, inciampando, cadendo e con con‐ seguenti gravi ferite. ►

Lavorare con calma e concentrati.

► Se le condizioni di luminosità e di visibilità

sono scarse: Non lavorare con la moto‐ sega.

►

Comandare solo la motosega. ► Non lavorare oltre l’altezza delle spalle. ► Prestare attenzione agli ostacoli. ► Lavorare in piedi sul pavimento e mante‐

nere l'equilibrio. Se dovete lavorare in

altezza e la motosega viene utilizzata con

un alimentatore con cavo di collegamento:

Utilizzare una piattaforma di lavoro aereo. ►

Se compaiono sintomi di affaticamento: fare

una pausa di lavoro.

■ La catena della sega in rotazione può tagliare l'utente. L'utente potrebbe ferirsi gravemente. ► Non toccare la catena della sega in rota‐

zione.

► Se la catena della sega è bloccata da un

oggetto: Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. Solo a questo punto rimuovere l’oggetto.

■

La catena della sega in rotazione si riscalda e si dilata. Se la catena della sega non è suffi‐ cientemente lubrificata e tensionata, la catena della sega potrebbe saltare fuori dalla spranga di guida oppure strapparsi. Sussiste il rischio di ferire gravemente persone oppure di provo‐ care danni materiali. ►

Usare olio per catena.

► Durante il lavoro, controllare regolarmente il

livello del serbatoio dell’olio. Prima di con‐ sumare completamente l’olio per catena: Rabboccare l’olio per catena.

►

Durante il lavoro, controllare regolarmente la tensione della catena della sega. Se la tensione della catena della sega è insuffi‐ ciente: tendere la catena della sega.

■

Se la motosega durante l'uso si modifica oppure si comporta in modo anomalo, è possi‐ bile che la motosega non sia in condizioni di sicurezza. Sussiste il rischio di ferire grave‐ mente persone oppure di provocare danni materiali. ►

Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL.

■ Durante il lavoro si possono produrre vibra‐ zioni attraverso la motosega. ► Indossare i guanti. ► Fare delle pause di lavoro. ► In caso di segni di disturbi alla circolazione

sanguigna: rivolgersi ad un medico.

■ Se la catena della sega in rotazione incontra un oggetto duro, può provocare scintille. Le scintille possono provocare incendi ed esplo‐ sioni in ambienti facilmente infiammabili. Sus‐

96 0458-701-9621-C

0000-GXX-1245-A0

4 Avvertenze di sicurezza italiano

siste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Non lavorare in ambienti facilmente infiam‐

mabili.

■ Se viene rilasciata la leva di comando, la catena della sega continua a funzionare per breve tempo. La catena della sega in movi‐ mento può tagliare le persone. Pericolo di gravi lesioni a persone. ►

Attendere che la catena della sega non fun‐ zioni più.

AVVERTENZA

Se si taglia legno sotto tensione, la spranga di

■ guida potrebbe rimanere incastrata. L'utente

può perdere il controllo della motosega, con conseguenti gravi ferite. ►

Innanzitutto eseguire un taglio di scarico sul lato in pressione (1), quindi eseguire un taglio di sezionamento sul lato in tra‐ zione (2).

PERICOLO

■

Se si lavora in un ambiente con cavi condut‐ tori, la catena della sega rischia di entrare in contatto con tali cavi conduttori, danneggian‐ doli. L’utente rischia gravi ferite o morte. ►

Non lavorare vicino a cavi conduttori.

4.7.2 Sramatura

AVVERTENZA

■

Se l'albero caduto viene prima sramato sulla parte inferiore, potrebbe non poter essere più sostenuto dai rami sul terreno. Durante il lavoro l'albero potrebbe muoversi. Sussiste il rischio di gravi lesioni o morte. ►

Tagliare via i rami grandi nella parte infe‐ riore dell'albero soltanto quando l'albero è stato troncato in lunghezza.

►

Non lavorare stando sul tronco.

■ Durante la sramatura sussiste il rischio che i rami tagliati cadano. L'operatore può inciam‐ pare, cadere e ferirsi gravemente. ►

Sramare l'albero dalla base in direzione della chioma.

0458-701-9621-C 97

4.7.3 Abbattimento

AVVERTENZA

■

Le persone inesperte potrebbero non riuscire a valutare i rischi durante l'abbattimento. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali. ►

L'utente deve possedere conoscenze ade‐ guate della tecnica di abbattimento e avere maturato esperienza nei lavori di abbatti‐ mento.

►

In caso di dubbi: consultare un esperto qua‐ lificato che possa offrire supporto e sia in grado di individuare la tecnica di abbatti‐ mento adeguata.

■

Durante l'abbattimento, l'albero, i rami o altri oggetti potrebbero cadere sulle persone. Mag‐ giori sono le dimensioni delle parti che cadono, più elevato è il rischio che persone subiscano lesioni gravi o mortali. Esiste il peri‐ colo di danni materiali. ►

Stabilire la direzione di abbattimento in modo che l'area in cui cadrà l'albero sia libera.

►

Tenere le persone estranee, i bambini e gli animali a una distanza di 2,5 volte la lun‐ ghezza del tronco attorno all'area di lavoro.

►

Prima dell’abbattimento, togliere dalla chioma i rami piegati o secchi.

► Nel caso in cui non sia possibile togliere

dalla chioma i rami piegati o secchi: consul‐ tare un esperto qualificato che possa offrire supporto e sia in grado di individuare la tec‐ nica di abbattimento adeguata.

►

Tenere d'occhio la chioma e le chiome degli alberi vicini e togliere i rami caduti.

■ Quando un albero cade, il tronco potrebbe rompersi oppure rimbalzare in direzione dell'u‐ tente. Ciò potrebbe provocare lesioni personali gravi o mortali all'utente. ►

Prevedere una via di fuga laterale dietro l'albero.

► Procedere camminando all'indietro lungo la

via di fuga e continuare a osservare l'albero mentre cade.

►

Non camminare indietro in direzione di pen‐ dii.

■ Ostacoli nell'area di lavoro e nella via di fuga potrebbero impedire la fuga dell'utente. L'u‐ tente può inciampare e cadere. Ciò potrebbe provocare lesioni personali gravi o mortali all'utente. ►

Rimuovere gli ostacoli dall'area di lavoro e dalla via di fuga.

■ Se la cerniera, la fascia di sicurezza o la fascia di sostegno vengono tagliate o troncate

0000080097_002

0000080803_003

0000-GXX-1348-A0

italiano 4 Avvertenze di sicurezza

troppo presto, la direzione di caduta potrebbe non essere più mantenuta oppure l'albero potrebbe cadere troppo presto. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali. ►

Non intagliare né troncare la cerniera.

► Tagliare la fascia di sicurezza o la fascia di

sostegno per ultime.

► Se l'albero inizia a cadere troppo presto:

interrompere il taglio di abbattimento e pro‐ cedere lungo la via di fuga camminando all'indietro.

■

Se la catena della sega incontra un cuneo di abbattimento duro nell'area attorno al quarto superiore della punta della spranga di guida e viene frenata bruscamente, può verificarsi un contraccolpo. Pericolo di lesioni personali gravi o mortali. ►

Utilizzare cunei di abbattimento in alluminio o plastica.

■ Se un albero non cade a terra completamente oppure rimane appoggiato ad un altro albero, l'utente non può più terminare l'abbattimento in modo controllato. ►

Interrompere l'abbattimento e tirare l'albero con un verricello o un veicolo adatto di modo che cada a terra.

4.8 Forze di reazione

4.8.1 Contraccolpo

AVVERTENZA

In caso di contraccolpo, la motosega può

■ essere scagliata violentemente contro l'utente.

L'utente può perdere il controllo della moto‐ sega, con conseguenti ferite gravi o letali. ►

Tenere ferma la motosega con entrambe le mani.

► Tenere il corpo lontano dal raggio d’azione

esteso della motosega.

► Lavorare esattamente come descritto sulle

presenti istruzioni d'uso.

► Non tagliare con il quarto superiore della

punta della spranga di guida.

► Lavorare con una catena della sega corret‐

tamente affilata e tesa.

► Utilizzare una catena della sega con con‐

traccolpo ridotto!

► Utilizzare una spranga di guida con testa di

guida piccola.

► Tagliare al massimo regime.

4.8.2 Trascinamento in avanti

Il contraccolpo può verificarsi per le seguenti cause:

La catena della sega in rotazione tocca un

–

oggetto duro nella zona attorno al quarto superiore della punta della spranga di guida e viene frenata bruscamente. La catena della sega in rotazione si blocca

–

sulla punta della spranga di guida.

Il freno catena non può impedire il contraccolpo.

98 0458-701-9621-C

Se si lavora con la parte inferiore della spranga di guida, la motosega viene allontanata dall'u‐ tente.

AVVERTENZA

■

Se la catena incontra un oggetto duro e viene rapidamente frenata, la motosega potrebbe essere allontanata violentemente dall'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte. ►

Tenere ferma la motosega con ambedue le mani.

0000-GXX-1349-A0

4 Avvertenze di sicurezza italiano

► Lavorare esattamente come descritto sulle

presenti istruzioni per l'uso.

► Guidare nel taglio la spranga di guida con

una traiettoria dritta. ► Piazzare correttamente l’artiglio. ► Tagliare a tutto gas.

4.8.3 Contraccolpo

Se si lavora con la parte superiore della spranga di guida, la motosega viene scagliata in direzione dell'utente.

AVVERTENZA

■ Se la catena incontra un oggetto duro e viene rapidamente frenata, la motosega potrebbe essere scagliata violentemente contro l'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte. ►

Tenere ferma la motosega con ambedue le mani.

► Lavorare esattamente come descritto sulle

presenti istruzioni per l'uso.

► Guidare nel taglio la spranga di guida con

una traiettoria dritta.

► Tagliare a tutto gas.

4.9 Trasporto

4.9.1 Motosega

AVVERTENZA

■

Durante il trasporto la motosega può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.

► Estrarre la batteria.

► Applicare il freno catena. ► Spingere il riparo catena sulla spranga di

guida fino a coprire l'intera spranga di guida.

►

Fissare la motosega con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.

4.9.2 Batteria

AVVERTENZA

■

La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può dan‐ neggiarsi e provocare danni materiali. ►

Non trasportare batterie danneggiate.

► Trasportare la batteria in un imballaggio

non conduttivo.

■ Durante il trasporto la batteria può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali. ►

Confezionare la batteria nell'imballaggio o nel contenitore di trasporto in modo tale che non si muova.

►

Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova.

4.10 Conservazione

4.10.1 Motosega

AVVERTENZA

■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla motosega. Sussiste il pericolo per i bambini di ferirsi gravemente.

► Estrarre la batteria.

► Applicare il freno catena. ► Spingere il riparo catena sulla spranga di

guida fino a coprire l'intera spranga.

► Conservare la motosega fuori dalla portata

di bambini.

■ I contatti elettrici sulla motosega e i compo‐ nenti metallici possono corrodersi in caso di umidità. La motosega può essere danneg‐ giata.

► Estrarre la batteria.

► Conservare la motosega in luogo pulito e

asciutto.

4.10.2 Batteria

AVVERTENZA

■

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. Sussiste il pericolo per i bambini di ferirsi gravemente. ►

Conservare la batteria fuori dalla portata dei bambini.

0458-701-9621-C 99

italiano 5 Preparare la motosega per l'esercizio

■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può dan‐ neggiarsi. ►

Conservare la batteria in luogo pulito e asciutto.

► Conservare la batteria in un ambiente

chiuso.

► Conservare la batteria separata dalla moto‐

sega e dal caricabatteria.

► Conservare la batteria in un imballaggio

non conduttivo.

► Conservare la batteria ad una temperatura

compresa tra i - 10 °C e i + 50 °C.

4.11 Pulizia, manutenzione e ripara‐

zione

AVVERTENZA

■ Se durante la pulizia, la manutenzione o la riparazione è inserita la batteria, la motosega potrebbe accendersi accidentalmente. Questo può causare lesioni personali e danni mate‐ riali.

► Estrarre la batteria.

► Applicare il freno catena.

■ I detergenti taglienti, la pulizia con un getto d'acqua o oggetti appuntiti possono danneg‐ giare la motosega, la barra di guida, la catena della sega e la batteria. Se la motosega, la spranga di guida, la catena della sega o la batteria non vengono sottoposti a pulizia cor‐ retta, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Questo può causare gravi lesioni. ► Pulire motosega, spranga di guida, catena

della sega e batteria seguendo scrupolosa‐ mente le indicazioni di queste istruzioni per l'uso.

■

Se la motosega, la spranga di guida, la catena della sega e la batteria non vengono sottoposti a manutenzione o a riparazione corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali. ►

Non sottoporre la motosega e la batteria a manutenzione o riparazione autonome.

► Se la motosega o la batteria devono essere

sottoposti a manutenzione o riparazione: Rivolgersi ad un rivenditore STIHL.

►

Sottoporre a manutenzione o riparazione la spranga di guida e la catena della sega come descritto sulle presenti istruzioni per l'uso.

■

Durante la pulizia o la manutenzione della catena della sega, l'utente potrebbe tagliarsi con i denti da taglio affilati. Ciò potrebbe cau‐ sare lesioni personali all'utente. ►

Indossare guanti da lavoro in materiale resi‐ stente.

5 Preparare la motosega per

l'esercizio

5.1 Preparare la motosega per l'e‐ sercizio

Prima di iniziare il lavoro, occorre eseguire le seguenti operazioni: ► accertarsi che i seguenti componenti siano in

condizioni di sicurezza:

–

Motosega, 4.6.1.

–

Spranga di guida, 4.6.2.

–

Catena della sega, 4.6.3.

–

Batteria, 4.6.4.

►

Controllare la batteria,

► Caricare la batteria completamente, come

descritto sulle istruzioni per l'uso dei caricabat‐ teria STIHL AL 101, 300, 500.

►

Pulire la motosega,

► Montare la spranga di guida e la catena della

sega, 6.1.1.

►

Tendere la catena della sega, 6.2.

►

Rabboccare l'olio per catena, 6.3.

►

Controllare il freno catena, 10.4.

►

Controllare gli elementi di comando, 10.5.

►

Controllare la lubrificazione della catena,

10.6.

► Se non è possibile eseguire queste opera‐

zioni: Non usare la motosega e rivolgersi ad un rivenditore STIHL.

10.7.

15.1.

6 Assemblaggio della moto‐

sega

6.1 Montare e smontare la spranga di guida e la catena della sega

6.1.1 Montare la q n spranga di guida e

Le combinazioni di spranga di guida e catena della sega adatte al rocchetto catena e che pos‐ sono essere montate sono elencate nei dati tec‐ nici,

della catena della sega

20.1.

100 0458-701-9621-C

Stihl MSA 160 C, MSA 200 C Instruction Manual [de, en, fr, it, nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Vorwort

2.1 Geltende Dokumente

2.3 Symbole im Text

3 Übersicht deutsch

3.1 Motorsäge und Akku

3.2 Symbole

deutsch 4 Sicherheitshinweise

4.1 Warnsymbole

4.4 Bekleidung und Ausstattung

4.5 Arbeitsbereich und Umgebung

4.6 Sicherheitsgerechter Zustand

4.7 Arbeiten

4.8 Reaktionskräfte

4.9 Transportieren

4.10 Aufbewahren

deutsch 5 Motorsäge einsatzbereit machen

6.2 Sägekette spannen

6.3 Sägeketten-Haftöl einfüllen

deutsch 7 Kettenbremse einlegen und lösen

7.1 Kettenbremse einlegen

8 Akku einsetzen und herausnehmen deutsch

7.2 Kettenbremse lösen

9.1 Motorsäge einschalten

8.1 Akku einsetzen

9.2 Motorsäge ausschalten

8.2 Akku herausnehmen

10.1 Kettenrad prüfen

10.2 Führungsschiene prüfen

10.3 Sägekette prüfen

10.4 Kettenbremse prüfen

11 Mit der Motorsäge arbeiten deutsch

10.5 Bedienungselemente prüfen

10.6 Kettenschmierung prüfen

10.7 Akku prüfen

11.1 Motorsäge halten und führen

11.2 Sägen

11.3 Entasten

11.4 Fällen

12 Nach dem Arbeiten deutsch

12.1 Nach dem Arbeiten

13 Transportieren

13.1 Motorsäge transportieren

13.2 Akku transportieren

deutsch 14 Aufbewahren

14.1 Motorsäge aufbewahren

14.2 Akku aufbewahren

15 Reinigen

15.1 Motorsäge reinigen

15.3 Akku reinigen

16 Warten

16.1 Wartungsintervalle

17 Reparieren deutsch

16.2 Führungsschiene entgraten

16.3 Sägekette schärfen

17.1 Motorsäge und Akku reparieren

deutsch 18 Störungen beheben

18.1 Störungen der Motorsäge oder des Akkus beheben

19 Technische Daten deutsch

19.1 Motorsägen STIHL MSA 160 C, MSA 200 C

19.4 Akku STIHL AP

deutsch 20 Kombinationen der Führungsschienen und Sägeketten

19.6 REACH

20.1 Motorsägen STIHL MSA 160 C, MSA 200 C

21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

22 Entsorgen

22.1 Motorsäge und Akku entsorgen

23 EU-Konformitätserklärung

23.1 Motorsägen STIHL MSA 160 C, MSA 200 C

24 Anschriften deutsch

24.1 STIHL Hauptverwaltung

24.2 STIHL Vertriebsgesellschaften

24.3 STIHL Importeure

25.1 Einleitung

25.2 Arbeitsplatzsicherheit

25.3 Elektrische Sicherheit
