STIHL MS 881
Kasutusjuhend2 - 30
Page 2
28
9
11
10
1
12
17
16
19
18
8
7
6
20
4
5
3
#
2
29
26
27
13
30
14
25
24
23
22
21
0000-GXX-A370-A0
15
eesti
Sisukord
1 Eessõna...................................................... 2
2 Informatsioon käesoleva kasutusjuhendi
kohta........................................................... 2
3 Ülevaade.....................................................3
4 Ohutusjuhised............................................. 4
5 Mootorsae kasutusvalmis tegemine..........11
6 Mootorsae kokkupanemine.......................11
7 Ketipiduri pealepanemine ja vabastamine 13
8 Kütuse segamine ja mootorsae tankimine 13
9 Mootori käivitamine ja seiskamine............ 15
10 Mootorsae kontrollimine............................17
11 Mootorsaega töötamine............................ 18
12 Pärast tööd................................................23
13 Transportimine.......................................... 23
14 Säilitamine................................................ 24
15 Puhastamine............................................. 24
16 Hooldamine...............................................25
17 Remontimine.............................................26
18 Rikete kõrvaldamine................................. 26
19 Tehnilised andmed....................................28
20 Juhtplaatide ja saekettide kombinatsioon. 29
21 Varuosad ja tarvikud................................. 29
22 Utiliseerimine............................................ 29
23 EL vastavusdeklaratsioon......................... 30
1 Eessõna
Austatud klient!
Meil on hea meel, et otsustasite STIHLi kasuks.
Me töötame välja ja valmistame oma tooteid tipp‐
kvaliteedis vastavalt klientide vajadustele. Nii
tekivad kõrge töökindlusega tooted ka äärmusli‐
kul koormamisel.
STIHL tähistab tippkvaliteeti ka teeninduses.
Meie spetsialiseeritud poed tagavad kompe‐
tentse nõustamise ja juhendamise ning igakülgse
tehnilise teeninduse.
STIHL on pühendunud jätkusuutlikule ja vastu‐
tustundlikule loodusega ümberkäimisele. Käeso‐
lev kasutusjuhend aitab Teil STIHLi toodet pika
kasutusea jooksul ohutult ja keskkonnasõbrali‐
kult kasutada.
Me täname Teid usalduse eest ja soovime Teile
oma STIHLi toote meeldivat kasutamist.
2 Informatsioon käesoleva
kasutusjuhendi kohta
2.1 Hoiatusjuhiste tähistus tekstis
HOIATUS
■ Juhis viitab ohtudele, mis võivad põhjustavad
raskeid vigastusi või surma.
► Nimetatud meetmed suudavad raskeid
vigastusi või surma vältida.
JUHIS
■ Juhis viitab ohtudele, mis võivad materiaalset
kahju põhjustada.
► Nimetatud meetmed suudavad materiaalset
kahju vältida.
2.2 Sümbolid tekstis
Antud sümbol viitab ühele peatükile käeso‐
levas kasutusjuhendis.
3 Ülevaade
3.1 Mootorsaag
Originaalkasutusjuhendi tõlge
0000008990_003_EST
Trükitud kloorivabalt pleegitatud paberile.
Trükivärvid sisaldavad taimseid õlisid, paber on taaskasutuseks ümbertöödeldav.
© ANDREAS STIHL AG & Co. KG 2021
0458-890-5221-B. VA0.A21.
Dr Nikolas Stihl
TÄHTIS! LUGEGE ENNE KASUTAMIST LÄBI
JA HOIDKE ALLES.
2 0458-890-5221-B
Page 3
3 Ülevaade eesti
1 Karburaatori seadekruvid
Karburaatori seadekruvid on ette nähtud kar‐
buraatori seadistamiseks.
2 Eesmine käekaitse
Eesmine käekaitse kaitseb vasakut kätt sae‐
ketiga kokkupuutumise eest, on ette nähtud
ketipiduri pealepanemiseks ja vallandab taga‐
silöögi korral automaatselt ketipiduri.
3 Mürasummuti
Summuti vähendab mootorsae heliemis‐
siooni.
4 Juhtplaat
Juhtplaat juhib saeketti.
5 Saekett
Saekett lõikab puitu.
6 Hammastugi
Küünistugi toetab töö ajal mootorsaagi puidul.
7 Pingutuskruvi
Pingutuskruvi on ette nähtud ketipinge sea‐
distamiseks.
8 Ketiratas
Ketiratas ajab saeketti ringi.
9 Ketipüüdja
Ketipüüdur püüab maha heidetud või katke‐
nud saeketi kinni.
10 Ketiratta kaas
Ketiratta kaas katab ketiratta kinni ja kinnitab
juhtplaadi mootorsae külge.
11 Mutrid
Mutrid kinnitavad ketiratta kaane mootorsae
külge.
12 Ketikaitse
Ketikaitse kaitseb saeketiga kokkupuutumise
eest.
13 Käepideme toru
Hoidetoru on ette nähtud mootorsae hoidmi‐
seks, juhtimiseks ja kandmiseks.
14 Õlipaagi kork
Õlipaagi kork sulgeb õlipaagi.
15 Õlipumba seadekruvi
Õlipumba seadekruvi on ette nähtud saeketi
nakkeõli pumpamiskoguse seadistamiseks.
16 Käivituskäepide
Käivituskäepide on ette nähtud mootori käivi‐
tamiseks.
17 Kütusepaagi kork
Kütusepaagi kork sulgeb kütusepaagi.
18 Universaalhoob
Universaalhoob on ette nähtud mootori käivi‐
tamiseks, käitamiseks ja seiskamiseks.
19 Gaasihoob
Gaasihoob on ette nähtud mootori kiirendami‐
seks.
20 Tagumine käekaitse
Tagumine käekaitse kaitseb paremat kätt
maha heidetud või katkenud saeketiga kokku‐
puutumise eest.
21 Juhtkäepide
Juhtkäepide on ette nähtud mootorsae käsit‐
semiseks, hoidmiseks ja juhtimiseks.
22 Gaasihoova riiv
Gaasihoova riiv on ette nähtud gaasihoova
lahtilukustamiseks.
23 õhufilter
Õhufilter filtreerib mootori poolt sisseimetud
õhku.
24 Süüteküünla piip
Süüteküünla pistik ühendab süütejuhtme süü‐
teküünlaga.
25 süüteküünal
Süüteküünal süütab kütuse-õhu segu mooto‐
ris.
26 Kattepaneel
Kattepaneel katab mootorit.
27 Dekompressiooniventiil
Dekompressiooniventiil hõlbustab mootori
käivitamist.
28 Siiber
Siiber on ette nähtud suverežiimi või talvere‐
žiimi seadistamiseks.
29 Filtrikaas
Filtrikaas katab õhufiltri kinni.
30 Filtrikaane sulgur
Filtrikaane sulgur kinnitab filtrikaane mootor‐
sae külge.
# Masinanumber
3.2 Sümbolid
Sümbolid võivad olla mootorsael ja tähendavad
järgmist:
See sümbol tähistab kütusepaaki.
See sümbol tähistab õlipaaki saeketi nak‐
keõli jaoks.
Selles suunas pannakse peale või
vabastatakse ketipidur.
See sümbol tähistab saeketi liikumis‐
suunda.
0458-890-5221-B. VA0.A21. 3
Page 4
L
W
A
eesti 4 Ohutusjuhised

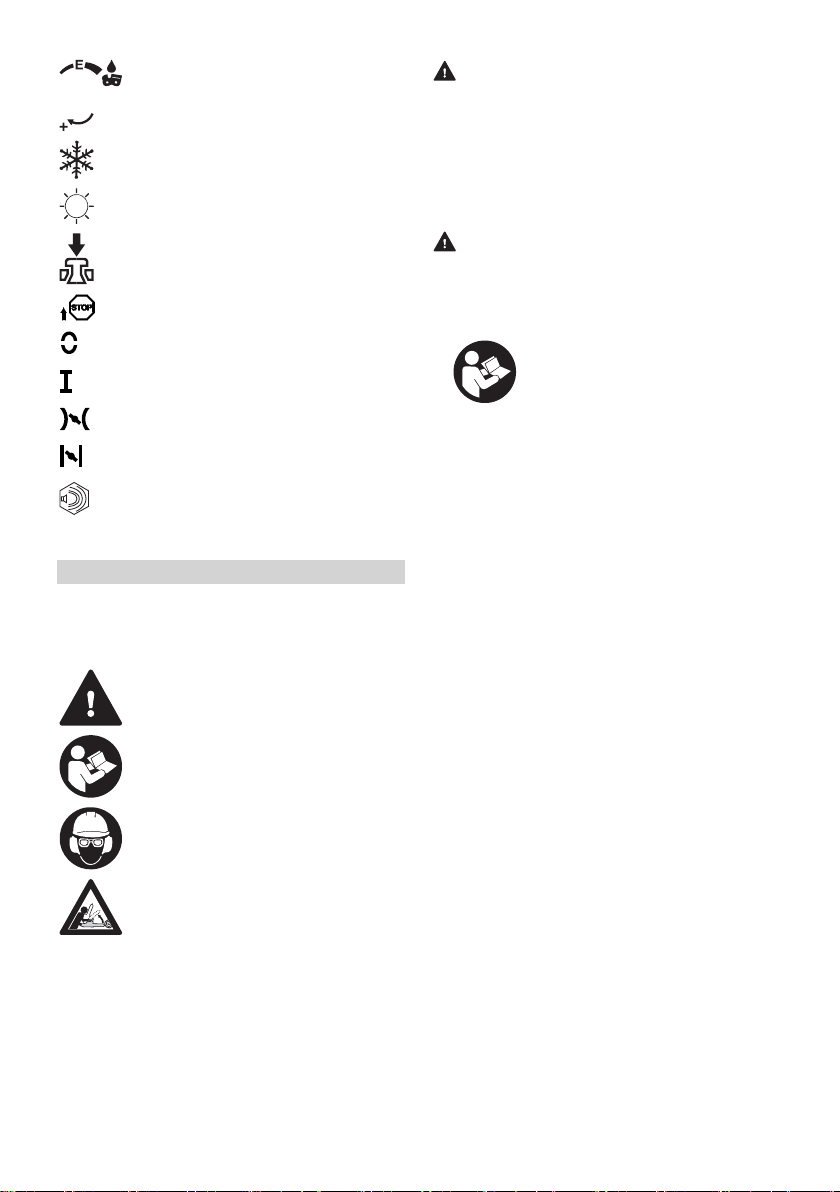

See sümbol tähistab õlipumba seade‐
polti ja saeketi-nakkeõli pumpamisko‐
gust.
Keeramissuund saeketi pingutamiseks
Selles positsioonis on siiber talverežiimil.
Selles positsioonis on siiber suverežiimil.
See sümbol tähistab dekompressiooniven‐
tiili.
Selles suunas seatakse universaalhooba,
et seisata mootor.
Sellesse positsiooni seatakse universaal‐
hoob, et seisata mootor.
Universaalhoova selles positsioonis käi‐
takse mootorit.
Universaalhoova selles positsioonis käivi‐
tatakse mootorit.
Universaalhoova selles positsioonis val‐
mistatakse mootorit käivitamiseks ette.
Direktiivi 2000/14/EÜ kohaselt ühikutes
dB(A) garanteeritud helivõimsustase,
et toodete heliemissioone võrreldavaks
teha.
4 Ohutusjuhised
4.1 Hoiatussümbolid
Mootorsael asuvad hoiatussümbolid tähendavad
järgmist:
Järgige ohutusjuhiseid ja nende meet‐
meid.
Lugege, mõistke ja säilitage kasutusju‐
hendit.
Kandke kaitseprille, kuulmekaitset ja
kaitsekiivrit.
Järgige tagasilöögi kohta ohutusjuhi‐
seid ja nende meetmeid.
4.2 Sihtotstarbekohane kasutamine
Mootorsaag STIHL MS 881 on ette nähtud puidu
saagimiseks ja puude laasimiseks ning langeta‐
miseks.
HOIATUS
■ Kui mootorsaagi ei kasutata sihtotstarbekoha‐
selt, siis võivad inimesed raskesti vigastada
või surma saada ja materiaalne kahju tekkida.
►
Kasutage mootorsaagi nii, nagu käesolevas
kasutusjuhendis kirjeldatud.
4.3 Nõuded kasutajale
HOIATUS
■ Instrueerimata kasutajad ei suuda mootor‐
saest tulenevaid ohte tuvastada ega hinnata.
Kasutaja või teised inimesed võivad raskesti
vigastada või surma saada.
► Lugege, mõistke ja säilitage kasutus‐
juhendit.
► Kui mootorsaag antakse teisele isikule edasi:
andke kasutusjuhend kaasa.
► Tehke kindlaks, et kasutaja vastab järgmis‐
tele nõuetele:
Kasutaja on välja puhanud.
–
Kasutaja on kehaliselt, sensoorselt ja
–
vaimselt võimeline mootorsaagi käsit‐
sema ning sellega töötama. Kui kasutaja
on selleks kehaliselt, sensoorselt ja vaim‐
selt piiratult võimeline, siis tohib kasutaja
töötada ainult vastutava isiku järelevalve
all või instruktsiooni järgi.
Kasutaja ei suuda mootorsaest tulene‐
–
vaid ohte tuvastada ega hinnata.
Kasutaja on täisealine või kasutajale õpe‐
–
tatakse järelevalve all eriala vastavalt
siseriiklikele regulatsioonidele.
Kasutaja on saanud STIHLi esinduses
–
või asjatundliku isiku poolt instruktsiooni
enne, kui ta esimest korda mootorsaega
töötab.
Kasutaja teovõime pole alkoholi, ravimite
–
või uimastite tõttu piiratud.
► Kui kasutaja töötab esimest korda mootor‐
saega: harjutage ümarpuidu saagimist sae‐
pukil või kandmikul.
►
Kui esineb ebaselgusi: pöörduge STIHLi
esindusse.
■ Mootorsae süütesüsteem tekitab elektromag‐
netilise välja. Elektromagnetiline väli võib
südamestimulaatoreid mõjutada. Kasutaja
võib raskesti vigastada või surma saada.
►
Kui kasutaja kannab südamestimulaatorit:
tehke kindlaks, et ei mõjutata südamestimu‐
laatorit.
4 0458-890-5221-B. VA0.A21.
Page 5
4 Ohutusjuhised eesti
4.4 Riietus ja varustus
4.5 Tööpiirkond ja ümbrus
HOIATUS
■
Töö ajal võib mootorsaag pikad juuksed sisse
tõmmata. Kasutaja võib tõsiselt vigastada
saada.
►
Siduge ja kinnitage pikad juuksed nii, et need
paikneksid õlgadest kõrgemal.
■ Töö ajal võidakse esemeid suure kiirusega
üles paisata. Kasutaja võib vigastada saada.
► Kandke liibuvaid kaitseprille. Sobi‐
vad kaitseprillid on normi EN 166 või
siseriiklike eeskirjade kohaselt kont‐
rollitud ja vastava tähistusega kau‐
banduses saadaval.
►
STIHL soovitab näokaitset kanda.
► Kandke pikkade varrukatega liibuvat särki.
■ Töö ajal tekib müra. Müra võib kuulmist kah‐
justada.
► Kandke kuulmekaitset.
■ Allakukkuvad esemed võivad põhjustada pea‐
vigastusi.
► Kui töö ajal võivad esemed alla kuk‐
kuda: kandke kaitsekiivrit.
■ Töö ajal võidakse tolmu üles keerutada ja võib
sudu tekkida. Sissehingatud tolm ja sudu või‐
vad tervist kahjustada ning allergilisi reakt‐
sioone esile kutsuda.
►
Kui keerutatakse tolmu üles või tekib sudu:
kandke tolmukaitsemaski.
■ Ebasobiv riietus võib puudesse, võsasse ja
mootorsaagi kinni jääda. Sobiva riietuseta
kasutajad võivad raskesti vigastada saada.
►
Kandke liibuvat riietust.
► Võtke sallid ja ehted ära.
■ Kasutaja võib töö ajal ringleva saeketiga
kokku puutuda. Kasutaja võib tõsiselt vigas‐
tada saada.
►
Kandke sisselõikekaitsega pikki pükse.
■ Kasutaja võib töö ajal ennast puidul lõigata.
Kasutaja võib puhastamise või hoolduse ajal
saeketiga kokku puutuda. Kasutaja võib vigas‐
tada saada.
►
Kandke vastupidavast materjalist töökindaid.
■ Kui kasutaja kannab ebasobivaid jalatseid, siis
võib ta libastuda. Kui kasutaja puutub ringleva
saeketiga kokku, siis võib ta ennast lõigata.
Kasutaja võib vigastada saada.
►
Kandke sisselõikekaitsega mootorsae-saa‐
paid.
HOIATUS
■
Kõrvalised isikud, lapsed ja loomad ei suuda
mootorsaest ning ülespaisatud esemetest tule‐
nevaid ohte tuvastada ega hinnata. Kõrvalised
isikud, lapsed ja loomad võivad raskesti vigas‐
tada saada ning materiaalne kahju tekkida.
►
Hoidke kõrvalised isikud, lapsed ja loomad
tööpiirkonnast eemal.
► Ärge jätke mootorsaagi järelevalveta.
► Tehke kindlaks, et lapsed ei saa mootor‐
saega mängida.
■ Kui mootor töötab, siis väljuvad summutist
kuumad heitgaasid. Kuumad heitgaasid võivad
kergesti süttivaid materjale süüdata ja tulekah‐
jusid tekitada.
►
Hoidke heitgaasijuga kergesti süttivatest
materjalidest eemal.
4.6 Ohutusnõuetele vastav seisund
4.6.1 Mootorsaag
Mootorsaag on ohutusnõuetele vastavas seisun‐
dis, kui on täidetud järgmised tingimused:
Mootorsaag on kahjustamata.
–
Mootorsaest ei tungi kütust välja.
–
Kütusepaagi kork ja õlipaagi kork on suletud.
–
Mootorsaag on puhas.
–
Ketipüüdur on paigaldatud ja kahjustamata.
–
Ketipidur talitleb.
–
Käsitsemiselemendid talitlevad ja on muut‐
–
mata.
Keti määrimissüsteem talitleb.
–
Sööbimisjäljed pole ketirattal sügavamad kui
–
0,5 mm.
On paigaldatud käesolevas kasutusjuhendis
–
mainitud juhtplaadi ja saeketi kombinatsioon.
Juhtplaat ja saekett on õigesti paigaldatud.
–
Saekett on õigesti pingutatud.
–
On paigaldatud antud mootorsae STIHLi origi‐
–
naaltarvikud.
Tarvikud on õigesti paigaldatud.
–
HOIATUS
■
Ohutusnõuetele mittevastavas seisundis ei
saa detailid enam õigesti talitleda ja ohutus‐
seadiste toime võidakse tühistada ning kütus
välja tungida. Inimesed võivad raskesti vigas‐
tada või surma saada.
►
Töötage kahjustamata mootorsaega.
► Kui mootorsaest tungib kütust välja: ärge
töötage mootorsaega ja pöörduge STIHLi
esindusse.
►
Sulgege kütusepaagi kork ja õlipaagi kork.
0458-890-5221-B. VA0.A21. 5
Page 6
eesti 4 Ohutusjuhised
► Kui mootorsaag on määrdunud: Puhastage
mootorsaag.
► Töötage paigaldatud ja kahjustamata keti‐
püüduriga.
► Ärge muutke mootorsaagi. Erand: käesole‐
vas kasutusjuhendis mainitud juhtplaadi ja
saeketi kombinatsiooni paigaldamine.
►
Kui käsitsemiselemendid ei talitle: ärge töö‐
tage mootorsaega.
► Paigaldage antud mootorsae STIHLi origi‐
naaltarvikuid.
► Paigaldage juhtplaat ja saekett käesolevas
kasutusjuhendis kirjeldatud viisil.
► Paigaldage tarvikud nii, nagu käesolevas
kasutusjuhendis või tarviku kasutusjuhendis
kirjeldatud.
►
Ärge pistke mootorsae avadesse esemeid.
► Vahetage kulunud või kahjustatud juhisesil‐
did välja.
► Kui esineb ebaselgusi: pöörduge STIHLi
esindusse.
4.6.2 Juhtplaat
Juhtplaat on ohutusnõuetele vastavas seisundis,
kui on täidetud järgmised tingimused:
Juhtplaat on kahjustamata.
–
Juhtplaat pole deformeerunud.
–
Soon on nii sügav või sügavam kui mini‐
–
maalne soonesügavus,
Soone seinad on kraatideta.
–
Soon pole kitsenenud või laienenud.
–
19.3.
HOIATUS
■
Ohutusnõuetele mittevastavas seisundis juht‐
plaat ei suuda saeketti enam õigesti juhtida.
Ringlev saekett võib juhtplaadist välja hüpata.
Inimesed võivad raskesti vigastada või surma
saada.
►
Töötage kahjustamata juhtplaadiga.
► Kui soone sügavus on väiksem kui mini‐
maalne soonesügavus: asendage juhtplaat.
► Eemaldage juhtplaadilt kord nädalas kraatid.
► Kui esineb ebaselgusi: pöörduge STIHLi
esindusse.
4.6.3 Saekett
Saekett on ohutusnõuetele vastavas seisundis,
kui on täidetud järgmised tingimused:
Saekett on kahjustamata.
–
Saekett on õigesti teritatud.
–
Kulumismärgistused on lõikehammastel näh‐
–
tavad.
HOIATUS
■
Ohutusnõuetele mittevastavas seisundis ei
saa detailid enam õigesti talitleda ja ohutus‐
seadiste toime võidakse tühistada. Inimesed
võivad raskesti vigastada või surma saada.
► Töötage kahjustamata saeketiga.
► Teritage saeketti õigesti.
► Kui esineb ebaselgusi: pöörduge STIHLi
esindusse.
4.7 Kütus ja tankimine
HOIATUS
■ Mootorsae jaoks kasutatav kütus koosneb
bensiini ja kahetakti-mootoriõli segust. Kütus
ja bensiin äärmiselt süttimisohtlikud. Kui kütus
või bensiin puutuvad kokku lahtise tule või
kuumade esemetega, siis võivad kütus või
bensiin tulekahjusid või plahvatusi põhjustada.
Inimesed võivad raskesti vigastada või surma
saada ja materiaalne kahju tekkida.
► Kaitske kütust ja bensiini kuumuse ning tule
eest.
► Ärge loksutage kütust ja bensiini üle.
► Kui kütus on maha loksunud: pühkige kütus
lapiga ära ja käivitage mootorit alles siis, kui
kõik mootorsae osad on kuivad.
►
Ärge suitsetage.
► Ärge tankige tule läheduses.
► Seisake enne tankimist mootor ja laske
maha jahtuda.
► Käivitage mootorit tankimiskohast vähemalt
3 m eemal.
■ Sissehingatud kütuseaurud ja bensiiniaurud
võivad inimesi mürgistada.
► Ärge hingake kütuseaure ja bensiiniaure
sisse.
► Tankige hästi ventileeritud kohas.
■ Töö ajal või väga soojas ümbruses mootor‐
saag soojeneb. Kütuse liigist, kõrgusest,
ümbrustemperatuurist ja mootorsae tempera‐
tuurist sõltuvalt kütus paisub ning kütusepaa‐
gis võib tekkida ülerõhk. Kui avatakse kütuse‐
paagi kork, siis võib kütus välja pritsida ja süt‐
tida. Kasutaja võib raskesti vigastada saada ja
võib tekkida materiaalne kahju.
► Laske enne kütusepaagi korgi avamist moo‐
torsael maha jahtuda.
► Avage kütusepaagi korki aeglaselt ja mitte
ühe hooga.
■ Riietus, mis puutub kokku kütuse või bensii‐
niga, on kergemini süttiv. Inimesed võivad ras‐
kesti vigastada või surma saada ja materi‐
aalne kahju tekkida.
►
Kui riietus puutub kokku kütuse või bensii‐
niga: vahetage riietus.
■ Kütus, bensiin ja kahetakti-mootoriõli võivad
keskkonda ohustada.
6 0458-890-5221-B. VA0.A21.
Page 7
4 Ohutusjuhised eesti
► Ärge loksutage kütust, bensiini ja kahetakti-
mootoriõli üle.
► Utiliseerige kütus, bensiin ja kahetakti-moo‐
toriõli eeskirjade kohaselt.
■ Kui kütus, bensiin või kahetakti-mootoriõli
satub nahale või silma, siis võidakse nahka või
silmi ärritada.
►
Vältige kokkupuudet kütuse, bensiini ja kahe‐
takti-mootoriõliga.
► Kui on toimunud kokkupuude nahaga: peske
vastavad nahapiirkonnad rohke vee ja see‐
biga puhtaks.
►
Kui on toimunud kokkupuude silmadega:
loputage silmi vähemalt 15 minutit rohke
veega ja pöörduge arsti poole.
■
Mootorsae süütesüsteem tekitab sädemeid.
Sädemed võivad välja tungida ja kergesti sütti‐
vas või plahvatusvõimelises ümbruses tule‐
kahjusid ning plahvatusi põhjustada. Inimesed
võivad raskesti vigastada või surma saada ja
materiaalne kahju tekkida.
►
Kasutage süüteküünlaid, mida kirjeldatakse
käesolevas kasutusjuhendis.
► Keerake süüteküünal sisse ja pingutage
tugevasti kinni.
► Suruge süüteküünla pistik tugevasti peale.
■ Kui mootorsaagi tangitakse kütusega, mis
segati kokku ebasobivast bensiinist või ebaso‐
bivast kahetakti-mootoriõlist või bensiini ja
kahetakti-mootoriõli seguvahekord on vale,
siis võib mootorsaag kahjustada saada.
►
Segage kütust nii, nagu käesolevas kasutus‐
juhendis kirjeldatud.
■ Kui kütust ladustatakse pikemat aega, siis või‐
vad bensiin ja kahetakti-mootoriõli üksteisest
eralduda. Kui mootorsaagi tangitakse mittese‐
gunenud kütusega, siis võib mootorsaag kah‐
justada saada.
►
Enne mootorsae tankimist: segage kütus
läbi.
► Kasutage bensiini ja kahetakti-mootoriõli
segu, mis pole vanem kui 30 päeva (STIHL
MotoMix: 2 aastat).
4.8 Töötamine
4.8.1 Saagimine
HOIATUS
■
Kui inimesed pole väljaspool tööpiirkonda hõi‐
kekaugusel, siis ei saa hädajuhtumi korral abi
osutada.
►
Tehke kindlaks, et inimesed on väljaspool
tööpiirkonda hõikekaugusel.
■ Kui kaotab ei käivita mootorit õigesti, siis võib
kasutaja mootorsae üle kontrolli kaotada.
Kasutaja võib raskesti vigastada saada.
►
Käivitage mootor nii, nagu käesolevas kasu‐
tusjuhendis kirjeldatud.
► Kui saekett puudutab maapinda või esemeid:
ärge käivitage mootorit.
■ Kasutaja ei saa teatud kindlates olukordades
enam kontsentreeritult töötada. Kasutaja võib
mootorsae üle kontrolli kaotada, komistada,
kukkuda ja raskesti vigastada saada.
►
Töötage rahulikult ja läbimõeldult.
► Kui valgustingimused ja nähtavustingimused
on halvad: ärge töötage mootorsaega.
► Käsitsege mootorsaagi üksi.
► Ärge töötage õlgadest kõrgemal.
► Pöörake tähelepanu takistustele.
► Töötage maapinnal seistes ja hoidke tasa‐
kaalu. Kui tuleb töötada kõrgustes: kasutage
tõstelava või turvalisi tellinguid.
►
Kui tekivad väsimusnähud: tehke tööpaus.
■ Kui mootor töötab, siis toodetakse heitgaase.
Sissehingatud heitgaasid võivad inimesi mür‐
gistada.
►
Ärge hingake heitgaase sisse.
► Töötage mootorsaega hästi ventileeritud
kohas.
► Kui tekivad iiveldus, peavalud, nägemishäi‐
red, kuulmishäired või peapööritus: lõpetage
töö ja pöörduge arsti poole.
■
Kui kasutaja kannab kuulmekaitset ja mootor
töötab, siis võib kasutaja tajuda ning hinnata
mürasid piiratult.
►
Töötage rahulikult ja läbimõeldult.
■ Kui töötatakse mootorsaega ja universaalhoob
asub positsioonis , siis ei saa kasutaja moo‐
torsaega kontrollitult töötada. Kasutaja võib
raskesti vigastada saada.
►
Seadke universaalhoob positsiooni .
► Käivitage mootor nii, nagu käesolevas kasu‐
tusjuhendis kirjeldatud.
■ Kui sissepandud ketipiduriga antakse gaasi,
siis võib ketipidur kahjustada saada.
► Vabastage enne saagimist ketipidur.
■ Ringlev saekett võib kasutajat lõigata. Kasu‐
taja võib raskesti vigastada saada.
► Ärge puudutage ringlevat saeketti.
► Kui saekett on mingi esemega blokeeritud:
Seisake mootor ja pange ketipidur peale.
Kõrvaldage alles siis ese.
■
Ringlev saekett soojeneb ja venib. Kui saeketti
ei määrita ega pingutata piisavalt üle, siis võib
saekett juhtplaadist välja hüpata või katkeda.
Inimesed võivad raskesti vigastada saada ja
materiaalne kahju tekkida.
0458-890-5221-B. VA0.A21. 7
Page 8
0000-GXX-1245-A0
1
2
1
2
eesti 4 Ohutusjuhised
► Kasutage saeketi nakkeõli.
► Kontrollige töö ajal regulaarselt saeketi pin‐
get. Kui saeketi pinge on liiga väike: pingu‐
tage saeketti.
■
Kui mootorsaag muutub töö ajal või käitub
ebatavaliselt, siis ei pruugi olla mootorsaag
ohutusnõuetele vastavas seisundis. Inimesed
võivad raskesti vigastada saada ja materi‐
aalne kahju tekkida.
►
Lõpetage töö ja pöörduge STIHLi esindusse.
■ Töö ajal võivad tekkida mootorsae tõttu vibrat‐
sioonid.
► Kandke kindaid.
► Tehke tööpause.
► Kui tekivad verevarustushäire ilmingud: pöör‐
duge arsti poole.
■ Kui ringlev saekett puutub vastu kõva eset,
siis võivad tekkida sädemed. Sädemed võivad
kergesti süttivas ümbruses tulekahjusid põh‐
justada. Inimesed võivad raskesti vigastada
või surma saada ja materiaalne kahju tekkida.
►
Ärge töötage kergesti süttimisvõimelises
ümbruses.
■ Kui gaasihoob lastakse lahti, siis liigub saekett
veel lühikest aega edasi. Liikuv saekett võib
inimesi lõigata. Inimesed võivad raskesti
vigastada saada.
►
Oodake, kuni saekett enam ei liigu.
HOIATUS
■
Kui saetakse pinge all seisvat puitu, siis või‐
dakse juhtplaat kinni kiiluda. Kasutaja võib
mootorsae üle kontrolli kaotada ja raskesti
vigastada saada.
►
Saagige esmalt surveküljele (1) koormusest
vabastamise lõige, siis saagige tõmbekül‐
jele (2) eralduslõige.
4.8.2 Laasimine
HOIATUS
■
Kui langetatud puud laasitakse esmalt alakül‐
jel, siis ei saa oksad enam puud maapinnal
toetada. Puu võib töö ajal liikuda. Inimesed
võivad raskesti vigastada või surma saada.
8 0458-890-5221-B. VA0.A21.
►
Saagige alakülje suuremad oksad läbi alles
siis, kui puu on järgatud.
► Ärge töötage tüvel seistes.
■ Laasimise ajal või mahasaetud oks alla kuk‐
kuda. Kasutaja võib komistada, kukkuda ja
raskesti vigastada saada.
►
Laasige puud tüvejala juurest puuvõra poole.
4.8.3 Langetamine
HOIATUS
■ Treenimata isikud ei suuda langetamisel tekki‐
vaid ohte hinnata. Inimesed võivad raskesti
vigastada või surma saada ja materiaalne
kahju tekkida.
►
Kui esineb ebaselgusi: ärge langetage ise.
■ Langetamise ajal võivad puu ja oksad inimeste
või esemete peale kukkuda. Inimesed võivad
raskesti vigastada või surma saada ja materi‐
aalne kahju tekkida.
►
Määrake langetussuund nii kindlaks, et piir‐
kond, kuhu puu kukub, on vaba.
► Hoidke kõrvalised isikud, lapsed ja loomad
tööpiirkonnast 2,5 puupikkuse raadiuses
eemal.
►
Eemaldage enne langetamist puuvõrast mur‐
dunud või kuivanud oksad.
► Kui murdunud või kuivanud oksi ei saa puu‐
võrast eemaldada: ärge langetage puud.
► Jälgige puu võra ja naabruses asuvate
puude võrasid ning hoidke allakukkuvate
okste eest kõrvale.
■
Kui puu kukub, siis võib tüvi murduda või
kasutaja suunas tagasi lüüa. Kasutaja võib
raskesti vigastada või surma saada.
►
Planeerige põgenemistee puu taga külje
suunas.
► Kõndige põgenemisteel tagurpidi ja jälgige
kukkuvat puud.
► Ärge kõndige tagurpidi kallakust alla.
■ Tööpiirkonnas ja põgenemisteel asuvad takis‐
tused võivad kasutajat takistada. Kasutaja
võib komistada ja pikali kukkuda. Kasutaja
võib raskesti vigastada või surma saada.
►
Eemaldage tööpiirkonnast ja põgenemisteelt
takistused.
■ Kui saetakse murderibasse, ohutusribasse või
hoideribasse või saetakse need liiga vara läbi,
siis ei saa langetussuunast enam kinni pidada
või puu võib langeda liiga vara. Inimesed või‐
vad raskesti vigastada või surma saada ja
materiaalne kahju tekkida.
►
Ärge saagige murderibasse ega saagige
seda läbi.
► Saagige ohutusriba või hoideriba kõige vii‐
masena läbi.
Page 9
0000-GXX-2732-A0
0000-GXX-4119-A0
0000-GXX-1348-A0
0000-GXX-1349-A0
4 Ohutusjuhised eesti
► Kui puu hakkab liiga vara langema: katkes‐
tage langetuslõige ja taganege põgenemis‐
teele.
■
Kui ringlev saekett puutub juhtplaadi tipu üle‐
mise veerandi piirkonnas vastu kõva langetus‐
kiilu ja pidurdatakse kiiresti seisma, siis võib
tekkida tagasilöök. Inimesed võivad raskesti
vigastada või surma saada.
►
Kasutage alumiiniumist või plastmassist lan‐
getuskiile.
■ Kui puu ei kuku täielikult maapinnale või jääb
► Töötage käesolevas kasutusjuhendis kirjel‐
datud viisil.
► Ärge töötage juhtplaadi tipu ülemise veerandi
piirkonnas.
► Töötage õigesti teritatud ja õigesti pingutatud
saeketiga.
► Kasutage vähendatud tagasilöögiga saeketti.
► Kasutage väikese plaadipeaga juhtplaati.
► Saagige täisgaasiga.
4.9.2 Sissetõmbamine
teise puu külge rippuma, siis ei saa kasutaja
langetamist enam kontrollitult lõpetada.
►
Katkestage langetamine ja tõmmake puu
trossvintsi või sobiva sõidukiga maapinnale.
4.9 Reaktsioonijõud
4.9.1 Tagasilöök
Kui töötatakse juhtplaadi alaküljega, siis tõmma‐
takse mootorsaagi kasutajast eemale.
HOIATUS
■ Kui ringlev saekett puutub vastu kõva eset ja
pidurdatakse kiiresti seisma, siis võib mootor‐
saag äkki väga tugevasti kasutajast eemale
Tagasilöök võib tekkida järgmistel põhjustel:
Ringlev saekett puutub juhtplaadi tipu ülemise
–
veerandi piirkonnas vastu kõva eset ja pidur‐
datakse kiiresti seisma.
Ringlev saekett on juhtplaadi tipu juures kinni
–
kiilutud.
Ketipidur ei suuda tagasilööki takistada.
HOIATUS
■
tõmbuda. Kasutaja võib mootorsae üle kont‐
rolli kaotada ja raskesti vigastada või surma
saada.
►
Hoidke mootorsaagi mõlema käega kinni.
► Töötage käesolevas kasutusjuhendis kirjel‐
datud viisil.
► Juhtige juhtplaati lõikes sirgelt.
► Pange küünistugi õigesti kohale.
► Saagige täisgaasiga.
4.9.3 Tagasilöök
Kui tekib tagasilöök, siis võib mootorsaag
kasutaja poole üles viskuda. Kasutaja võib
mootorsae üle kontrolli kaotada ja raskesti
vigastada või surma saada.
Kui töötatakse juhtplaadi ülaküljega, siis võib
mootorsaag kasutaja poole tõukuda.
► Hoidke mootorsaagi mõlema käega kinni.
► Hoidke oma keha mootorsae pikendatud
keeramispiirkonnast eemal.
0458-890-5221-B. VA0.A21. 9
Page 10
0000-GXX-2733-A0
eesti 4 Ohutusjuhised
HOIATUS
■ Kui ringlev saekett puutub vastu kõva eset ja
pidurdatakse kiiresti seisma, siis võib mootor‐
saag äkki väga tugevasti kasutaja poole tõu‐
kuda. Kasutaja võib mootorsae üle kontrolli
kaotada ja raskesti vigastada või surma
saada.
►
Hoidke mootorsaagi mõlema käega kinni.
► Töötage käesolevas kasutusjuhendis kirjel‐
datud viisil.
► Juhtige juhtplaati lõikes sirgelt.
► Saagige täisgaasiga.
4.10 Transportimine
HOIATUS
■ Transportimise ajal võib mootorsaag ümber
kukkuda või liikuda. Inimesed võivad raskesti
vigastada saada ja materiaalne kahju tekkida.
►
Seisake mootor.
► Pange ketipidur peale.
► Lükake ketikaitse nii juhtplaadi peale, et see
katab kogu juhtplaadi ära.
► Kindlustage mootorsaag pingutusrihmade,
rihmade või võrguga nii, et see ei saa ümber
kukkuda ega liikuda.
■
Pärast mootori töötamist võivad olla summuti
ja mootor kuumad. Kasutaja võib ennast põle‐
tada.

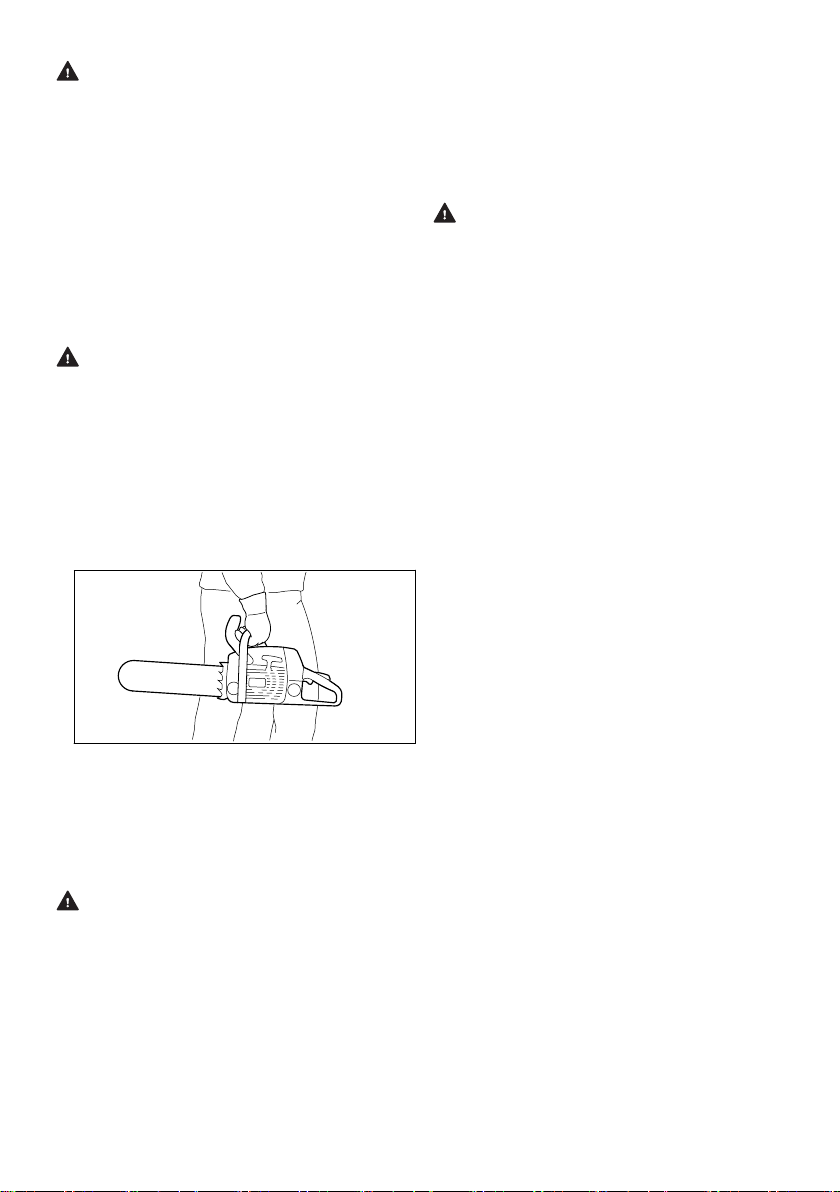

► Kandke mootorsaagi ühe käega hoidetorust
nii, et juhtplaat on tahapoole suunatud.
4.11 Säilitamine
HOIATUS
■
Lapsed ei suuda mootorsaest tulenevaid ohte
tuvastada ega hinnata. Lapsed võivad raskesti
vigastada saada.
►
Seisake mootor.
► Pange ketipidur peale.
► Lükake ketikaitse nii juhtplaadi peale, et see
katab kogu juhtplaadi ära.
► Säilitage mootorsaagi väljaspool laste käeu‐
latust.
■ Mootorsae elektrilised kontaktid ja metallist
detailid võivad niiskuse tõttu korrodeeruda.
Mootorsaag võib kahjustada saada.
►
Säilitage mootorsaagi puhta ja kuivana.
4.12 Puhastamine, hooldamine ja
remontimine
HOIATUS
■ Kui puhastuse, hoolduse või remondi ajal
mootor töötab, siis võib saekett ettekavatse‐
matult liikuma hakata. Inimesed võivad ras‐
kesti vigastada saada ja materiaalne kahju
tekkida.
►
Seisake mootor.
► Pange ketipidur peale.
■ Pärast mootori töötamist võivad olla summuti
ja mootor kuumad. Inimesed võivad ennast
põletada.
►
Oodake, kuni summuti ja mootor on maha
jahtunud.
■ Teravatoimelised puhastusvahendid, veejoaga
või torkavate esemetega puhastamine võivad
mootorsaagi, juhtplaati ja saeketti kahjustada.
Kui mootorsaagi, juhtplaati või saeketti ei
puhastata õigesti, siis ei pruugi detailid enam
õigesti talitleda ja ohutusseadiste toime või‐
dakse tühistada. Inimesed võivad raskesti
vigastada saada.
► Puhastage mootorsaagi, juhtplaati ja saeketti
käesolevas kasutusjuhendis kirjeldatud viisil.
■ Kui mootorsaagi ei hooldata või remondita
käesolevas kasutusjuhendis kirjeldatud viisil,
siis ei pruugi detailid enam õigesti talitleda
ning ohutusseadiste toime võidakse tühistada.
Inimesed võivad raskesti vigastada või surma
saada.
►
Hooldage või remontige mootorsaagi käeso‐
levas kasutusjuhendis kirjeldatud viisil.
■ Kui juhtplaati ja saeketti ei hooldata või remon‐
dita käesolevas kasutusjuhendis kirjeldatud
viisil, siis ei pruugi detailid enam õigesti talit‐
leda ning ohutusseadiste toime võidakse
tühistada. Inimesed võivad raskesti vigastada
saada.
►
Hooldage või remontige juhtplaati ja saeketti
käesolevas kasutusjuhendis kirjeldatud viisil.
■ Kasutaja võib ennast saeketi puhastamise ajal
teravatel lõikehammastel lõigata. Kasutaja
võib vigastada saada.
►
Kandke vastupidavast materjalist töökindaid.
10 0458-890-5221-B. VA0.A21.
Page 11
1
4
3
2
0000-GXX-A371-A0
0000-GXX-2954-A0
8
7
6
5
5
0000-GXX-A372-A0
3
6
0000-GXX-A385-A0
5 Mootorsae kasutusvalmis tegemine eesti
5 Mootorsae kasutusvalmis
tegemine
5.1 Mootorsae kasutusvalmis tege‐
mine
Iga kord enne töö algust peate viima läbi järgmi‐
sed sammud:
► Tehke kindlaks, et järgmised detailid on ohu‐
tusnõuetele vastavas seisundis:
–
mootorsaag, 4.6.1.
–
juhtplaat, 4.6.2.
–
saekett, 4.6.3.
►
Puhastage mootorsaag,
►
Paigaldage juhtplaat ja saekett, 6.1.1.
►
Pingutage saekett, 6.2.
►
Valage saeketi nakkeõli sisse, 6.3.
►
Kontrollige ketipidurit, 10.4.
►
Tankige mootorsaag, 8.2.
►
Kontrollige käsitsemiselemente, 10.5.
►
Kontrollige keti määrimissüsteemi, 10.6.
► Kui samme ei saa läbi viia: Ärge kasutage
mootorsaagi ja pöörduge STIHLi esindusse.
15.
6 Mootorsae kokkupanemine
6.1 Juhtplaadi ja saeketi paigalda‐
mine ning mahavõtmine
6.1.1 Juhtplaadi ja saeketi paigaldamine
Kombinatsioon juhtplaadist ja saeketist, mis keti‐
rattale sobivad ning mida paigaldada tohib, on
esitatud tehnilistes andmetes,
► Seisake mootor ja pange ketipidur peale.
20.1.
► Pange saekett nii juhtplaadi soonde, et nooled
näitavad saeketi ühenduslülidel ülaküljel liik‐
umissuunda.
► Pange juhtplaat koos saeketiga nii mootorsae
peale, et on täidetud järgmised tingimused:
Saeketi veolülid istuvad ketiratta (7) ham‐
–
mastes.
Rantkruvid (5) istuvad juhtplaadi (6) pikia‐
–
vas.
Pingutusnihiku naga (4) asub juhtplaadi (6)
–
avas (8).
Juhtplaadi (6) orientatsioon ei mängi mingit rolli.
Juhtplaadile (6) prinditud kiri võib paikneda ka
pea peal.
► Vabastage ketipidur.
► Keerake mutreid (1) senikaua vastupäeva,
kuni ketiratta kaane (2) saab maha võtta.
► Võtke ketiratta kaas (2) maha.
► Keerake pingutuskruvi (3) senikaua vastu‐
päeva, kuni pingutusnihik (4) toetub vasakul
vastu korpust.
0458-890-5221-B. VA0.A21. 11
► Keerake pingutuskruvi (3) senikaua päripäeva,
kuni saekett toetub vastu juhtplaati. Seejuures
juhtige saeketi veolülid juhtplaadi soonde.
Juhtplaat (6) ja saekett toetuvad vastu mootor‐
saagi.
► Pange ketiratta kaas (2) nii mootorsae külge,
et see on mootorsaega kohakuti.
► Keerake mutrid (1) peale ja pingutage tuge‐
vasti kinni.
Page 12
2
1
1
0000-GXX-2929-A1
a
0000-GXX-2930-A0
2
3
1
0000-GXX-2931-A0
1
1
0000-GXX-3135-A0
2
eesti 6 Mootorsae kokkupanemine
6.1.2 Juhtplaadi ja saeketi mahavõtmine
► Seisake mootor ja pange ketipidur peale.
► Keerake mutreid senikaua vastupäeva, kuni
ketiratta kaane saab maha võtta.
► Võtke ketiratta kaas maha.
► Keerake pingutuskruvi vastupäeva lõpuni.
Saekett on lõdvendatud.
► Võtke juhtplaat ja saekett maha.
6.2 Saeketi pingutamine
Töö ajal saekett venib või tõmbub kokku. Saeketi
pinge muutub. Töö ajal tuleb saeketi pinget regu‐
laarselt kontrollida ja üle pingutada.
► Seisake mootor ja pange ketipidur peale.
► Vabastage mutrid (1).
► Vabastage ketipidur.
► Tõstke juhtplaat tipust üles ja keerake pingu‐
tuskruvi (2) senikaua päripäeva või vastu‐
päeva, kuni on täidetud järgmised tingimused:
Vahekaugus a on juhtplaadi keskel 1 mm
–
kuni 2 mm.
Saeketti saab veel kahe sõrmega ja väikese
–
jõutarbega mööda juhtplaati tõmmata.
► Tõstke juhtplaati jätkuvalt tipust üles ja pingu‐
tage mutrid (1) tugevasti kinni.
► Kui vahekaugus a pole juhtplaadi keskel 1 mm
kuni 2 mm: pingutage uuesti saeketti.
6.3 Saeketi nakkeõli sissevalamine
Saeketi nakkeõli määrib ja jahutab ringlevat sae‐
ketti.
► Seisake mootor ja pange ketipidur peale.
► Asetage mootorsaag tasasele pinnale nii, et
õlipaagi kork on ülespoole suunatud.
► Puhastage piirkond õlipaagi korgi ümber niiske
lapiga.
► Klappige õlipaagi korgi look lahti.
► Keerake õlipaagi kork lõpuni päripäeva.
► Võtke õlipaagi kork maha.
► Valage saeketi nakkeõli sisse nii, et saeketi
nakkeõli ei loksutata üle ja õlipaaki ei täideta
servani.
► Kui õlipaagi korgi look on kinni klapitud: klap‐
pige look lahti.
► Pange õlipaagi kork nii sisse, et märgistus (1)
näitab märgistusele (2).
► Vajutage õlipaagi korki alla ja keerake lõpuni
päripäeva.
Õlipaagi kork fikseerub kuuldavalt. Märgis‐
tus (1) näitab märgistusele (3).
► Kontrollige, kas õlipaagi korki saab ülespoole
maha tõmmata.
► Kui õlipaagi korki ei saa ülespoole maha tõm‐
mata: klappige õlipaagi korgi look kinni.
Õlipaak on suletud.
Kui õlipaagi korki saab ülespoole maha tõmmata,
siis tuleb viia läbi järgmised sammud:
► Pange õlipaagi kork suvalises positsioonis
sisse.
12 0458-890-5221-B. VA0.A21.
Page 13
0000-GXX-2932-A0
0000-GXX-2933-A0
0000-GXX-2934-A1
7 Ketipiduri pealepanemine ja vabastamine eesti
► Vajutage õlipaagi korki alla ja keerake lõpuni
päripäeva.
► Vajutage õlipaagi korki alla ja keerake seni‐
kaua vastupäeva, kuni märgistus (1) näitab
märgistusele (2).
► Proovige uuesti õlipaaki sulgeda.
► Kui õlipaagi korki ei saa jätkuvalt sulgeda:
ärge töötage mootorsaega ja pöörduge STIHLi
esindusse.
Mootorsaag pole ohutusnõuetele vastavas sei‐
sundis.
7 Ketipiduri pealepanemine
ja vabastamine
7.1 Ketipiduri pealepanemine
Mootorsaag on ketipiduriga varustatud.
Ketipidur pannakse piisavalt tugeva tagasilöögi
korral käekaitsme massiinertsi tõttu automaatselt
peale või kasutaja saab selle peale panna.
► Suruge käekaitset vasaku käega hoidetorust
eemale.
Käekaitse fikseerub kuuldavalt. Ketipidur on
peale pandud.
7.2 Ketipiduri vabastamine
8 Kütuse segamine ja moo‐
torsae tankimine
8.1 Kütuse segamine
Mootorsae jaoks vajalik kütus koosneb kahetaktimootoriõli ja bensiini segust seguvahekorras
1:50.
STIHL soovitab valmis segatud kütust STIHL
MotoMix.
Kui kütust segatakse ise, siis tohib kasutada
ainult STIHLi kahetakti-mootoriõli või muud
JASO FB, JASO FC, JASO FD, ISO-L-EGB,
ISO-L-EGC või ISO-L-EGD klassi kõrge jõudlu‐
sega mootoriõli.
STIHL kirjutab ette kahetakti-mootoriõli STIHL
HP Ultra või samaväärse kõrge jõudlusega moo‐
toriõli, et suuta tagada emissiooni piirväärtusi
masina kogu eluea vältel.
► Tehke kindlaks, et bensiini oktaaniarv on
vähemalt 90 RON ja bensiini alkoholiosakaal
ei ületa 10 %.
► Tehke kindlaks, et kasutatav kahetakti‑mooto‐
riõli täidab nõudeid.
► Määrake soovitud kütusekogusest sõltuvalt
kindlaks kahetakti-mootoriõli ja bensiini õiged
kogused seguvahekorras 1:50. Kütuse-segude
näited:
20 ml kahetakti-mootoriõli, 1 l bensiini
–
60 ml kahetakti-mootoriõli, 3 l bensiini
–
100 ml kahetakti-mootoriõli, 5 l bensiini
–
► Valage esmalt kahetakti-mootoriõli, siis ben‐
siin puhtasse, kütuse jaoks lubatud kanis‐
trisse.
► segage kütus läbi.
8.2 Mootorsae tankimine
► Seisake mootor ja pange ketipidur peale.
► Laske mootorsael maha jahtuda.
► Asetage mootorsaag tasasele pinnale nii, et
kütusepaagi kork on ülespoole suunatud.
► Puhastage piirkond kütusepaagi korgi ümber
niiske lapiga.
► Klappige kütusepaagi korgi look lahti.
► Tõmmake käekaitset vasaku käega kasutaja
poole.
Käekaitse fikseerub kuuldavalt. Ketipidur on
vabastatud.
0458-890-5221-B. VA0.A21. 13
Page 14
2
3
1
0000-GXX-2935-A1
1
4
0000-GXX-3136-A1
1
2
ABC
eesti 9 Mootori käivitamine ja seiskamine
HOIATUS
■ Töö ajal või väga soojas ümbruses mootor‐
saag soojeneb. Kütuse liigist, kõrgusest,
ümbrustemperatuurist ja mootorsae tempera‐
tuurist sõltuvalt kütus paisub ning kütusepaa‐
gis võib tekkida ülerõhk. Kui avatakse kütuse‐
paagi kork, siis võib kütus välja pritsida ja süt‐
tida. Kasutaja võib raskesti vigastada saada ja
võib tekkida materiaalne kahju.
► Laske enne kütusepaagi korgi avamist moo‐
torsael maha jahtuda.
► Avage kütusepaagi korki aeglaselt ja mitte
ühe hooga.
► Keerake kütusepaagi korki u 1/8 pööret vas‐
tupäeva.
Kui kütusepaak seisab rõhu all, siis väljub üle‐
rõhk kuuldavalt.
► Kui ülerõhk on täielikult välja lastud: keerake
kütusepaagi korki senikaua vastupäeva, kuni
märgistused asuvad kütusepaagi korgil ja
kütusepaagil üksteisega kohakuti.
► Võtke kütusepaagi kork maha.
JUHIS
■ Kütus võib valguse, päikesekiirguse ja äär‐
muslike temperatuuride korral kiiremini frakt‐
sioonideks eralduda. Kui tangitakse mittesegu‐
nenud kütust, siis võib mootorsaag kahjustada
saada.
►
Segage kütus läbi.
► Ärge tankige kütust, mida ladustati kauem
kui 30 päeva.
► Valage kütust sisse nii, et kütust ei loksutata
üle ja vähemalt 15 mm kuni kütusepaagi
servani jääb vabaks.
► Kui kütusepaagi korgi look on kinni klapitud:
klappige look lahti.
► Pange kütusepaagi kork nii sisse, et märgis‐
tus (1) näitab märgistusele (2).
► Vajutage kütusepaagi korki alla ja keerake
lõpuni päripäeva.
Kütusepaagi kork fikseerub kuuldavalt. Mär‐
gistus (1) on märgistusega (4) kohakuti ja näi‐
tab märgistusele (3).
► Kontrollige, kas kütusepaagi korki saab üles‐
poole maha tõmmata.
► Kui kütusepaagi korki ei saa ülespoole maha
tõmmata: klappige kütusepaagi korgi look
kinni.
Kütusepaak on suletud.
Kui kütusepaagi korki saab ülespoole maha tõm‐
mata, siis tuleb viia läbi järgmised sammud:
► Pange kütusepaagi kork suvalises positsioonis
sisse.
► Vajutage kütusepaagi korki alla ja keerake
lõpuni päripäeva.
► Vajutage kütusepaagi korki alla ja keerake
senikaua vastupäeva, kuni märgistus (1) näi‐
tab märgistusele (2).
► Proovige uuesti kütusepaaki sulgeda.
► Kui kütusepaagi korki ei saa jätkuvalt sulgeda:
ärge töötage mootorsaega ja pöörduge STIHLi
esindusse.
Mootorsaag pole ohutusnõuetele vastavas sei‐
sundis.
9 Mootori käivitamine ja seis‐
kamine
9.1 Õige käivitusprotseduuri välja‐
valimine
Millal tuleb mootor käivitamiseks ette valmis‐
tada?
Mootor tuleb käivitamiseks ette valmistada, kui
on täidetud üks järgmistest tingimustest:
Mootor on ümbrustemperatuuril.
–
Mootor seiskus esimesel kiirendamisel pärast
–
käivitamist.
Mootor seiskus, sest kütusepaak oli tühi.
–
► Valmistage mootor käivitamiseks ette ja käivi‐
tage seejärel mootor.
14 0458-890-5221-B. VA0.A21.
Page 15
1
2
3
4
5
0000-GXX-A373-A0
0000-GXX-2936-A0
0000-GXX-2937-A0
1
2
3
0000-GXX-A374-A0
4
5
0000-GXX-2936-A0
9 Mootori käivitamine ja seiskamine eesti
Millal võib mootorit otse käivitada?
Mootorit võib otse käivitada, kui mootor on vähe‐
malt 1 minuti töötanud ja seisati ainult lühikeseks
töökatkestuseks.
► Käivitage mootor.
9.2 Mootori ettevalmistamine käivi‐
tamiseks
► Valige õige käivitusprotseduur.
► Tõmmake käivituskäepide parema käega
aeglaselt kuni tuntava takistuseni välja.
► Tõmmake senikaua käivituskäepidet kiiresti
välja ja juhtige sisse, kuni mootor ühe korra
süütab ja seiskub.
► Kui mootor ei seisku: seadke universaal‐
hoob (3) positsiooni , et mootor ei tõmbaks
ennast täis.
Mootor seiskub.
► Pange ketipidur (2) peale.
► Vajutage dekompressiooniventiili (1).
► Vajutage gaasihoova riivi (5) ja hoidke vajuta‐
tult.
► Vajutage gaasihooba (4) ja hoidke vajutatult.
►
Seadke universaalhoob (3) positsiooni
.
9.3 Mootori käivitamine
► Valige õige käivitusprotseduur.
► Pange ketipidur (2) peale.
► Tõmmake ketikaitse maha.
► Vajutage dekompressiooniventiili (1).
► Vajutage gaasihoova riivi (5) ja hoidke vajuta‐
► Hoidke mootorsaagi kinni ühel 3 võimalikust
viisist:
Asetage mootorsaag tasasele aluspinnale,
–
hoidke vasaku käega hoidetorust nii kinni, et
tult.
► Vajutage gaasihooba (4) ja hoidke vajutatult.
►
Seadke universaalhoob (3) positsiooni
►
Seadke universaalhoob (3) positsiooni
pöial on ümber hoidetoru, suruge vastu
maapinda ja astuge parema mootorsae‐
saapa ninaga tagumisse käepidemesse.
Asetage mootorsaag tasasele aluspinnale,
–
hoidke vasaku käega hoidetorust nii kinni, et
pöial on ümber hoidetoru, suruge vastu
maapinda ja astuge parema mootorsae‐
saapa kannaga tagumisse käepidemesse.
Hoidke mootorsaagi vasaku käega hoideto‐
–
rust nii kinni, et pöial on ümber hoidetoru ja
pigistage tagumine käepide põlvede või
reite vahele.
0458-890-5221-B. VA0.A21. 15
.
.
Page 16
0000-GXX-2937-A0
2
3
1
0000-GXX-A375-A0
0000-GXX-3162-A0
a
0000-GXX-1217-A0
eesti 10 Mootorsae kontrollimine
► Hoidke mootorsaagi ühel 3 võimalikust viisist:
Asetage mootorsaag tasasele aluspinnale,
–
9.4 Mootori seiskamine
hoidke vasaku käega hoidetorust nii kinni, et
pöial on ümber hoidetoru, suruge vastu
maapinda ja astuge parema mootorsae‐
saapa ninaga tagumisse käepidemesse.
Asetage mootorsaag tasasele aluspinnale,
–
hoidke vasaku käega hoidetorust nii kinni, et
pöial on ümber hoidetoru, suruge vastu
maapinda ja astuge parema mootorsae‐
saapa kannaga tagumisse käepidemesse.
Hoidke mootorsaagi vasaku käega hoideto‐
–
rust nii kinni, et pöial on ümber hoidetoru ja
pigistage tagumine käepide põlvede või
reite vahele.
► Laske gaasihoob (2) ja gaasihoova riiv (3)
lahti.
Saekett enam ei liigu.
►
Seadke universaalhoob (1) positsiooni
.
Mootor seiskub ja universaalhoob (1) vetrub
positsiooni tagasi.
10 Mootorsae kontrollimine
10.1 Ketiratta kontrollimine
► Seisake mootor.
► Vabastage ketipidur.
► Võtke ketiratta kaas maha.
► Võtke juhtplaat ja saekett maha.
► Tõmmake käivituskäepide parema käega
aeglaselt kuni tuntava takistuseni välja.
► Tõmmake senikaua käivituskäepidet kiiresti
välja ja juhtige sisse, kuni mootor töötab.
► Vajutage gaasihoova riivi (5) ja hoidke vajuta‐
tult.
► Vajutage korraks gaasihooba (4).
Universaalhoob (3) hüppab positsiooni . Moo‐
tor töötab tühikäigul.
JUHIS
■ Kui sissepandud ketipiduriga antakse gaasi,
siis võib ketipidur kahjustada saada.
► Vabastage enne saagimist ketipidur.
► Vabastage ketipidur.
► Kontrollige STIHLi viilimiskaliibriga ketirattal
sööbimisjälgi.
► Kui sööbimisjäljed on sügavamad kui
a = 0,5 mm: ärge kasutage mootorsaagi ja
pöörduge STIHLi esindusse.
Ketiratas tuleb asendada.
Mootorsaag on kasutusvalmis.
► Kui saekett jookseb tühikäigul kaasa: kõrval‐
dage rikked.
Tühikäik pole õigesti seadistatud.
10.2 Juhtplaadi kontrollimine
► Seisake mootor ja pange ketipidur peale.
► Võtke saekett ja juhtplaat maha.
► Kui mootor ei käivitu: Valmistage mootor käivi‐
tamiseks ette ja üritage uuesti mootorit käivi‐
tada.
16 0458-890-5221-B. VA0.A21.
Page 17
1
0000-GXX-1218-A0
2
0000-GXX-1372-A0
1
2
3
4
10 Mootorsae kontrollimine eesti
► Mõõtke STIHLi viilimiskaliibri mõõtevardaga
juhtplaadi soone sügavust.
► Asendage juhtplaat, kui on täidetud üks järg‐
mistest tingimustest:
Juhtplaat on kahjustatud.
–
Mõõdetud soonesügavus on väiksem kui
–
juhtplaadi minimaalne soonesügavus,
19.3.
Juhtplaadi soon on kitsenenud või laiene‐
–
nud.
► Kui esineb ebaselgusi: pöörduge STIHLi esin‐
dusse.
10.3 Saeketi kontrollimine
► Seisake mootor ja pange ketipidur peale.
10.4 Ketipiduri kontrollimine
► Seisake mootor ja pange ketipidur peale.
HOIATUS
■ Saeketi lõikehambad on teravad. Kasutaja
võib ennast lõigata.
► Kandke vastupidavast materjalist töökindaid.
► Proovige saeketti käega mööda juhtplaati
tõmmata.
Kui saeketti ei saa käega mööda juhtplaati
tõmmata, siis ketipidur talitleb.
► Kui saeketti saab käega mööda juhtplaati tõm‐
mata: Ärge kasutage mootorsaagi ja pöörduge
STIHLi esindusse.
Ketipidur on defektne.
10.5 Käsitsemiselementide kontrolli‐
mine
Gaasihoova riiv ja gaasihoob
► Seisake mootor ja pange ketipidur peale.
► Proovige gaasihoob vajutada ilma gaasihoova
riivi vajutamata.
► Kui gaasihooba saab vajutada: ärge kasutage
► Mõõtke sügavuspiirajat (1) STIHLi viilimiskalii‐
briga (2). STIHLi viilimiskaliiber peab saeketi
sammule sobima.
► Kui sügavuspiiraja (1) ulatub üle viilimiskalii‐
bri (2) välja: viilige sügavuspiiraja (1) üle,
16.3.
► Kontrollige, kas kulumismärgistused (1 kuni 4)
on lõikehammastel nähtavad.
► Kui üks kulumismärgistustest pole lõikehambal
nähtav: ärge kasutage saeketti ja pöörduge
STIHLi esindusse.
► Kontrollige STIHLi viilimiskaliibriga, kas tera‐
vikhammaste teritusnurgast 30° on kinni pee‐
tud. STIHLi viilimiskaliiber peab saeketi sam‐
mule sobima.
► Kui teritusnurgast 30° ei peetud kinni: teritage
saekett.
► Kui esineb ebaselgusi: pöörduge STIHLi esin‐
dusse.
mootorsaagi ja pöörduge STIHLi esindusse.
Gaasihoova riiv on defektne.
► Vajutage gaasihooba riivi ja hoidke vajutatult.
► Vajutage gaasihooba ja laske jälle lahti.
► Kui gaasihoob liigub raskelt või ei vetru lähte‐
positsiooni tagasi: ärge kasutage mootorsaagi
ja pöörduge STIHLi esindusse.
Gaasihoob on defektne.
Mootori seiskamine
► Käivitage mootor.
►
Seadke universaalhoob positsiooni
Mootor seiskub ja universaalhoob vetrub posit‐
siooni
► Kui mootor ei seisku:
tagasi.
►
Seadke universaalhoob positsiooni .
Mootor seiskub.
► ärge kasutage mootorsaagi ja pöörduge
STIHLi esindusse.
Universaalhoob on defektne.
.
10.6 Keti määrimissüsteemi kontrol‐
limine
► Käivitage mootor ja vabastage ketipidur.
► Suunake juhtplaat heledale pealispinnale.
► Andke gaasi.
Saeketi nakkeõli paisatakse eemale ja see on
tuvastatav heledal pealispinnal. Keti määrimis‐
süsteem talitleb.
0458-890-5221-B. VA0.A21. 17
Page 18
1
0000-GXX-A383-A0
2
0000-GXX-A382-A0
3
3
0000-GXX-A381-A0
1
2
0000-GXX-A384-A0
3
3
0000-GXX-3132-A0
H
eesti 11 Mootorsaega töötamine
11 Mootorsaega töötamine
11.1 Talverežiimi seadistamine
Kui töötatakse temperatuuridel alla +10 °C, siis
võib karburaator jäätuda. Et karburaatorile suu‐
nataks täiendavalt sooja õhku mootori ümbru‐
sest, tuleb seadistada talverežiim.
JUHIS
■ Kui temperatuuridel üle +10 °C töötatakse tal‐
verežiimis, siis võib mootor üle kuumeneda.
► Seadistage suverežiim.
► Seisake mootor ja pange ketipidur peale.
► Võtke filtrikaas (1) maha.
► Tõmmake siiber (2) välja.
► Tõmmake siiber (2) välja.
► Lükake siiber (2) kuni lõpuni juhikutesse (3).
Siiber fikseerub tuntavalt.
► Paigaldage filtrikaas (1).
11.3 Karburaatori seadistuse kohan‐
damine suurtes kõrgustes töö‐
tamiseks
Kui mootorsaega töötatakse suurtes kõrgustes,
siis ei pruugi olla mootorsael enam optimaalset
võimsust. Karburaatori seadistust saab kohan‐
dada, et mootorsael oleks jälle optimaalne võim‐
sus.
► Käivitage mootor ja vabastage ketipidur.
► Soojendage mootorit u 1 minut hooti gaasi
andes.
► Lükake siiber (2) kuni lõpuni juhikutesse (3).
Siiber fikseerub tuntavalt.
► Paigaldage filtrikaas (1).
11.2 Suverežiimi seadistamine
Kui töötatakse temperatuuridel üle +10 °C, siis
tuleb seadistada suverežiim.
► Seisake mootor ja pange ketipidur peale.
JUHIS
■ Kui mootorsaega töötatakse jälle väikestel kõr‐
gustel, siis võib mootor üle kuumeneda.
► Viige läbi standardseadistus.
► Keerake peaseadekruvi H senikaua päri‐
päeva, kuni mootorsael on töötamisel jälle
optimaalne võimsus.
11.4 Karburaatori seadistuse kohan‐
damine temperatuuridel alla
► Võtke filtrikaas (1) maha.
18 0458-890-5221-B. VA0.A21.
Kui mootorsaega töötatakse temperatuuridel alla
-10 °C, siis ei suuda mootor enam õigesti kiiren‐
dada. Karburaatori seadistust saab kohandada,
et mootor kiirendaks jälle õigesti.
► Käivitage mootor ja vabastage ketipidur.
‑10 °C
Page 19
0000-GXX-3131-A0
L
1
0000-GXX-7209-A0
0000-GXX-2948-A1
0000-GXX-2949-A1
11 Mootorsaega töötamine eesti
► Soojendage mootorit u 1 minut hooti gaasi
andes.
11.6 Mootorsae hoidmine ja juhti‐
mine
JUHIS
■ Kui mootorsaega töötatakse temperatuuridel
üle -10 °C, siis võib mootori võimsus saagimi‐
sel tuntavalt langeda.
►
Viige läbi standardseadistus.
► Keerake tühikäigu seadekruvi L 1/4 pööret
vastupäeva.
► Kui saekett jookseb püsivalt kaasa või mootor
seiskub: seadistage tühikäiku.
11.5 Õli pumpamiskoguse seadista‐
mine
Mootorsael on seadistatav õlipump.
Kui õlipumba seadekruvi (1) asub positsioo‐
nis E (Ematic), siis on õli pumpamiskogus ena‐
mike rakenduste jaoks optimaalselt seadistatud.
Õlipumba pumpamiskogust saab erinevatele lõi‐
kepikkustele, puiduliikidele ja töövõtetele kohan‐
dada.
Õli pumpamiskoguse suurendamine
► Seisake mootor ja pange ketipidur peale.
► Keerake õlipumba seadekruvi (1) päripäeva.
Õli pumpamiskoguse vähendamine
► Seisake mootor ja pange ketipidur peale.
► Keerake õlipumba seadekruvi (1) vastupäeva.
► Hoidke mootorsaagi vasaku käega hoidetorust
ja parema käega juhtkäepidemest kinni ning
juhtige nii, et vasaku käe pöial hoiab hoidetoru
ümbert kinni ja parem käsi hoiab juhtkäepi‐
deme ümbert kinni.
11.7 Saagimine
HOIATUS
■ Kui tekib tagasilöök, siis võib mootorsaag
kasutaja poole üles viskuda. Kasutaja võib
raskesti vigastada või surma saada.
►
Saagige täisgaasiga.
► Ärge saagige juhtplaadi tipu ülemise vee‐
randi piirkonnas.
► Juhtige juhtplaat täisgaasiga lõikesse nii, et
juhtplaat ei lähe viltu.
► Pange küünistugi kohale ja kasutage pöörd‐
punktina.
► Juhtige juhtplaat täielikult läbi puidu nii, et küü‐
nistugi pannakse ikka ja jälle uuesti kohale.
► Võtke lõike lõpus mootorsae raskus vastu.
0458-890-5221-B. VA0.A21. 19
Page 20
0000-GXX-2950-A1
0000-GXX-1245-A0
1
2
1
2
B
B
0000-GXX-1246-A0
0000-GXX-1247-A0
Ø
1/10
0000-GXX-1251-A1
C
C
E
G
eesti 11 Mootorsaega töötamine
11.8 Laasimine
11.9.2 Tööpiirkonna ettevalmistamine tüve
juures
► Eemaldage takistused tööpiirkonnast tüve juu‐
res.
► Eemaldage taimekasv tüve juurest.
► Toetage mootorsaag tüvele.
► Suruge juhtplaat täisgaasiga hoova liikumise
põhimõttel vastu oksa.
► Saagige oks juhtplaadi ülaküljega läbi.
► Kui tüvel on suured terved juurealged: saagige
juurealged esmalt vertikaalselt ja siis horison‐
taalselt sisse ning eemaldage seejärel.
11.9.3 Langetuslõike põhialused
► Kui oks seisab pinge all: saagige surveküljel
sisse koormusest vabastamise lõige (1) ja
saagige seejärel tõmbeküljelt eralduslõi‐
kega (2) läbi.
11.9 Langetamine
11.9.1 Langetussuuna ja taganemistee mää‐
ramine
► Määrake langetussuund nii kindlaks, et piir‐
kond, kuhu puu kukub, on vaba.
C Langetussälk
Langetussälk määrab langetussuuna.
D Murderiba
Murderiba juhib puu maapinnale nagu šarniir.
Murderiba on laiusega 1/10 tüve läbimõõdust.
E Langetuslõige
Langetuslõikega saetakse tüvi läbi. Langetus‐
lõige paikneb 1/10 tüve läbimõõdust (vähe‐
malt 3 cm) ülalpool langetussälgu talda.
F Ohutusriba
Ohutusriba toetab puud ja kindlustab seda
enneaegse ümberkukkumise vastu. Ohutus‐
riba on tüve läbimõõdust 1/10 kuni 1/5 laiune.
G Hoideriba
► Määrake taganemistee (B) nii, on täidetud
järgmised tingimused:
Taganemistee (B) on langetussuuna (A)
–
suhtes 45° nurga all.
Taganemisteel (B) pole takistusi.
–
Puuvõra saab jälgida.
–
Kui taganemistee (B) asub kallakul, siis
–
peab olema taganemistee (B) kallakuga
paralleelne.
20 0458-890-5221-B. VA0.A21.
Hoideriba toetab puud ja kindlustab seda
enneaegse ümberkukkumise vastu. Hoideriba
on tüve läbimõõdust 1/10 kuni 1/5 laiune.
11.9.4 Langetussälgu sissesaagimine
Langetussälk määrab suuna, kuhu puu kukub.
Langetussälgu tegemise riigikohastest nõuetest
tuleb kinni pidada.
Page 21
0000-GXX-1249-A0
0000-GXX-1250-A1
3.
1.
2.
0000-GXX-1252-A0
0000-GXX-1253-A0
1
2
0000-GXX-1254-A0
1.
2.
11 Mootorsaega töötamine eesti
11.9.6 Sobiva langetuslõike valimine
Sobiva langetuslõike valimine sõltub järgmistest
tingimustest:
puu loomulik kalle
–
puu okste kasv
–
kahjustused puul
–
puu tervislik seisund
–
kui puul lebab lumi: lumekoormus
–
kallaku suund
–
tuule suund ja tuule kiirus
–
olemasolevad naaberpuud
► Joondage mootorsaag nii välja, et langetus‐
sälk on langetussuuna suhtes täisnurga all ja
mootorsaag asub maapinna lähedal.
► Saagige horisontaalne taldlõige sisse.
► Saagige horisontaalse taldlõike suhtes 45° all
–
Nende tingimuste puhul eristatakse erinevaid
avaldumisvorme. Käesolevas kasutusjuhendis
kirjeldatakse ainult 2 avaldumisvormi.
sisse katuslõige.
1 Normaalpuu
► Kui puit on terve ja pikakiuline: Saagige lõhis‐
lõiked sisse nii, on täidetud järgmised tingimu‐
sed:
Lõhislõiked on mõlemal küljel võrdsed.
–
Lõhislõiked on langetussälgu talla kõrgusel.
–
Lõhislõiked on tüve läbimõõdust 1/10 laiu‐
–
sed.
Tüvi ei rebene lõhki, kui puu kukub.
11.9.5 Sissetorkamine
Sissetorkamine on töötamistehnika, mis on vaja‐
lik langetamiseks.
Normaalpuu seisab vertikaalselt ja on ühtlase
puuvõraga.
2 Viltune puu
Viltune puu seisab kaldu ja on puuvõraga,
mis on langetussuunda suunatud.
11.9.7 Väikese tüveläbimõõduga normaalpuu
langetamine
Normaalpuu langetatakse ohutusribaga lange‐
tuslõikega. See langetuslõige tuleb teha, kui tüve
läbimõõt on väiksem kui mootorsae tegelik lõike‐
pikkus.
► Andke hoiatushüüd.
► Pange juhtplaat tipu alaküljega ja täisgaasil
vastu.
► Saagige sisse, kuni juhtplaat on kahe laiuse
võrra tüves.
► Pöörake sissetorkepositsiooni.
► Torgake juhtplaat sisse.
0458-890-5221-B. VA0.A21. 21
► Torgake juhtplaati langetuslõikesse, kuni see
on tüve teisel küljel taas nähtav, 11.9.5.
► Pange küünistugi murderiba taga kohale ja
kasutage pöördpunktina.
► Kujundage langetuslõiget murderiba suunas.
► Kujundage langetuslõiget ohutusriba suunas.
Page 22
0000-GXX-1255-A0
3.
0000-GXX-1256-A0
1.
2.
3.
4.
5.
6.
0000-GXX-1257-A0
0000-GXX-1258-A0
1.
2.
0000-GXX-1259-A0
eesti 11 Mootorsaega töötamine
► Pange langetuskiil kohale. Langetuskiil peab
tüve läbimõõdule ja langetuslõike laiusele
sobima.
► Andke hoiatushüüd.
► Lõigake ohutusriba sirutatud käsivartega väl‐
jastpoolt ja horisontaalselt langetuslõike tasan‐
dil läbi.
Puu langeb.
11.9.8 Suure tüveläbimõõduga normaalpuu
langetamine
Normaalpuu langetatakse ohutusribaga lange‐
tuslõikega. See langetuslõige tuleb teha, kui tüve
läbimõõt on suurem kui mootorsae tegelik lõike‐
pikkus.
► Andke hoiatushüüd.
► Pange küünistugi langetuslõike kõrgusel
kohale ja kasutage pöördpunktina.
► Juhtige mootorsaag horisontaalselt langetus‐
lõikesse ja pöörake nii kaugele kui võimalik.
► Kujundage langetuslõiget murderiba suunas.
► Kujundage langetuslõiget ohutusriba suunas.
► Liikuge tüve vastaspoolsele küljele.
► Torgake juhtplaat samal tasandil langetuslõi‐
kesse.
► Kujundage langetuslõiget murderiba suunas.
► Kujundage langetuslõiget ohutusriba suunas.
► Pange langetuskiil kohale. Langetuskiil peab
tüve läbimõõdule ja langetuslõike laiusele
sobima.
► Andke hoiatushüüd.
► Lõigake ohutusriba sirutatud käsivartega väl‐
jastpoolt ja horisontaalselt langetuslõike tasan‐
dil läbi.
Puu langeb.
11.9.9 Väikese tüveläbimõõduga viltuse puu
langetamine
Viltune puu langetatakse hoideribaga langetus‐
lõikega. See langetuslõige tuleb teha, kui tüve
läbimõõt on väiksem kui mootorsae tegelik lõike‐
pikkus.
► Andke hoiatushüüd.
► Torgake juhtplaati langetuslõikesse, kuni see
on tüve teisel küljel taas nähtav,
11.9.5.
► Kujundage langetuslõiget murderiba suunas.
► Kujundage langetuslõiget hoideriba suunas.
► Andke hoiatushüüd.
► Lõigake hoideriba sirutatud käsivartega väl‐
jastpoolt ja ülal kaldu läbi.
Puu langeb.
22 0458-890-5221-B. VA0.A21.
Page 23
0000-GXX-1260-A0
3.
2.
1.
5.
6.
4.
0000-GXX-1261-A0
3
3
4
2
3
1
0000-GXX-A376-A0
12 Pärast tööd eesti
11.9.10 Suure tüveläbimõõduga viltuse puu
langetamine
Viltune puu langetatakse hoideribaga langetus‐
lõikega. See langetuslõige tuleb teha, kui tüve
läbimõõt on suurem kui mootorsae tegelik lõike‐
pikkus.
► Andke hoiatushüüd.
► Keerake pingutuskruvi 2 pööret vastupäeva.
Saekett on lõdvendatud.
► Pingutage mutrid ketiratta kaanel kinni.
► Lükake ketikaitse nii juhtplaadi peale, et see
katab kogu juhtplaadi ära.
13 Transportimine
13.1 Mootorsae transportimine
► Seisake mootor ja pange ketipidur peale.
► Lükake ketikaitse nii juhtplaadi peale, et see
katab kogu juhtplaadi ära.
Mootorsae kandmine
► Kandke mootorsaagi ühe käega hoidetorust
nii, et juhtplaat on tahapoole suunatud.
Mootorsae transportimine sõidukis
► Pange küünistugi langetuslõike kõrgusel hoi‐
deriba taga kohale ja kasutage pöördpunktina.
► Juhtige mootorsaag horisontaalselt langetus‐
lõikesse ja pöörake nii kaugele kui võimalik.
► Kujundage langetuslõiget murderiba suunas.
► Kujundage langetuslõiget hoideriba suunas.
► Liikuge tüve vastaspoolsele küljele.
► Pange küünistugi langetuslõike kõrgusel mur‐
deriba taga kohale ja kasutage pöördpunktina.
► Juhtige mootorsaag horisontaalselt langetus‐
lõikesse ja pöörake nii kaugele kui võimalik.
► Kujundage langetuslõiget murderiba suunas.
► Kindlustage mootorsaag nii, et mootorsaag ei
saa ümber kukkuda ega liikuda.
14 Säilitamine
14.1 Mootorsae säilitamine
► Seisake mootor ja pange ketipidur peale.
► Lükake ketikaitse nii juhtplaadi peale, et see
katab kogu juhtplaadi ära.
► Säilitage mootorsaagi nii, et on täidetud järg‐
mised tingimused:
Mootorsaag on väljaspool laste käeulatust.
–
Mootorsaag on puhas ja kuiv.
–
► Kujundage langetuslõiget hoideriba suunas.
15 Puhastamine
15.1 Mootorsae puhastamine
► Seisake mootor ja pange ketipidur peale.
► Laske mootorsael maha jahtuda.
► Puhastage mootorsaagi niiske lapiga või
STIHLi vaigulahustiga.
► Puhastage ventilatsioonipilud pintsliga.
► Andke hoiatushüüd.
► Lõigake hoideriba sirutatud käsivartega väl‐
jastpoolt ja ülal kaldu läbi.
Puu langeb.
12 Pärast tööd
12.1 Pärast tööd
► Seisake mootor ja pange ketipidur peale.
► Laske mootorsael maha jahtuda.
► Kui mootorsaag on märg: laske mootorsael
kuivada.
► puhastage mootorsaag.
► Puhastage juhtplaat ja saekett.
► Vabastage mutrid ketiratta kaanel.
0458-890-5221-B. VA0.A21. 23
► Võtke filtrikaas (1) maha.
► Tõmmake süüteküünla pistik (2) maha.
► Keerake kattepaneeli sulgureid (3) nii kaua
vastupäeva, kuni kattepaneeli (4) saab maha
võtta.
► Võtke kattepaneel (4) ära.
► Võtke ketiratta kaas maha.
Page 24
1
2
0000-GXX-2951-A0
3
3
1 3
2
0000-GXX-A377-A0
3
1
2
0000-GXX-A378-A0
eesti 15 Puhastamine
► Puhastage ketiratta kaas, silindriribid ning kat‐
tepaneeli ja filtrikaane siseküljed pintsliga,
niiske lapiga või STIHLi vaigulahustiga.
► Puhastage piirkonda ketiratta ümber niiske
lapiga või STIHLi vaigulahustiga.
► Pange kattepaneel (4) peale.
► Keerake kattepaneeli sulgureid (3) päripäeva
ja pingutage tugevasti kinni.
Kattepaneel (4) on suletud.
► Suruge süüteküünla pistik (2) tugevasti peale.
► Paigaldage filtrikaas (1).
► Paigaldage ketiratta kaas.
15.2 Juhtplaadi ja saeketi puhasta‐
mine
► Seisake mootor ja pange ketipidur peale.
► Võtke juhtplaat ja saekett maha.
► Keerake filtrikaane sulgurit (1) nii kaua vastu‐
päeva, kuni filtrikaane (2) saab maha võtta.
► Võtke filtrikaas (2) maha.
► Puhastage piirkond õhufiltri (3) ümber niiske
lapiga või pintsliga.
► Tõmmake õhufilter (3) maha.
► Loputage jäme mustus õhufiltri (3) välisküljel
voolava vee all maha.
► Kui õhufilter (3) on kahjustatud: asendage
õhufilter (3).
HOIATUS
■ Kui puhastusvahendid satuvad nahale või
silma, siis võidakse nahka või silmi ärritada.
► Järgige puhastusvahendi kasutusjuhendit.
► Vältige kokkupuudet puhastusvahenditega.
► Kui on toimunud kokkupuude nahaga: peske
vastavad nahapiirkonnad rohke vee ja see‐
biga puhtaks.
►
Kui on toimunud kokkupuude silmadega:
loputage silmi vähemalt 15 minutit rohke
veega ja pöörduge arsti poole.
►
Pihustage õhufiltri (3) väliskülg ja sisekülg
STIHLi spetsiaalpuhastusvahendiga või
üle 12 pH-väärtusega puhastusvahendiga
sisse.
► Puhastage õli sisenemisava (1), õli väljumis‐
kanalit (2) ja soont (3) pintsli, pehme harja või
STIHLi vaigulahustiga.
► Puhastage saeketti pintsli, pehme harja või
STIHLi vaigulahustiga.
► Paigaldage juhtplaat ja saekett.
► Laske STIHLi spetsiaalpuhastusvahendil või
puhastusvahendil 10 minutit mõjuda.
► Harjake õhufiltri (3) väliskülg pehme harjaga
puhtaks.
► Loputage õhufiltri (3) väliskülg ja sisekülg voo‐
lava vee all üle.
► Laske õhufiltril (3) õhu käes ära kuivada.
15.3 Puhastage õhufilter
Õhufiltrisse võib koguneda väga peen tolm. Tolm
võib õhufiltri ummistada ja seda ei saa harjamise
või väljakloppimisega eemaldada. Õhufiltrit tuleb
puhastada puhastusvahendiga.
► Seisake mootor ja pange ketipidur peale.
► Vajutage gaasihoova riivi ja hoidke vajutatult.
► Vajutage gaasihooba ja hoidke vajutatult.
►
Seadke universaalhoob positsiooni .
► Laske gaasihoob ja gaasihoova riiv lahti.
► Vajutage õhufilter (3) käega peale.
► Pange filtrikaas (2) peale.
► Keerake filtrikaane sulgurit (1) päripäeva ja
pingutage käega tugevasti kinni.
Filtrikaas (2) on suletud.
► Vajutage gaasihoova riivi ja hoidke vajutatult.
► Vajutage gaasihooba ja hoidke vajutatult.
►
Seadke universaalhoob positsiooni
Universaalhoob vetrub tagasi asendisse
.
.
24 0458-890-5221-B. VA0.A21.
Page 25
2
1
0000-GXX-A379-A0
2
0000-GXX-A380-A0
0000-GXX-1219-A0
16 Hooldamine eesti
15.4 Süüteküünla puhastamine
► Seisake mootor ja pange ketipidur peale.
► Laske mootorsael maha jahtuda.
Kord kuus
► Puhastage õhufilter.
► Laske õlipaak STIHLi esinduses puhastada.
► Laske kütusepaak STIHLi esinduses puhas‐
tada.
► Laske imipea kütusepaagis STIHLi esinduses
puhastada.
Kord aastas
► Laske imipea kütusepaagis STIHLi esinduses
asendada.
16.2 Juhtplaadilt kraatide eemalda‐
► Võtke filtrikaas (1) maha.
► Tõmmake süüteküünla pistik (2) maha.
► Kui süüteküünla ümbrus on määrdunud:
puhastage piirkond süüteküünla ümber niiske
lapiga.
► Keerake süüteküünal välja.
► Puhastage süüteküünal niiske lapiga.
► Kui süüteküünal on korrodeerunud: asendage
süüteküünal.
Juhtplaadi välisservale võib moodustuda kraat.
► Eemaldage kraat lapikviiliga või STIHLi juht‐
► Kui esineb ebaselgusi: pöörduge STIHLi esin‐
16.3 Saeketi teritamine
Saeketi õige teritamine nõuab palju harjutamist.
STIHLi viilid, STIHLi viilimisabinõud, STIHLi teri‐
tusseadmed ja brošüür „STIHLi saekettide terita‐
mine“ aitavad saeketti õigesti teritada. Brošüür
on saadaval www.stihl.com/sharpening-brochure
all.
STIHL soovitab lasta saekette teritada STIHLi
esinduses.
mine
plaadi sirgestajaga.
dusse.
► Keerake süüteküünal sisse ja pingutage kinni.
► Suruge süüteküünla pistik (2) tugevasti peale.
► Paigaldage filtrikaas (1).
HOIATUS
■ Saeketi lõikehambad on teravad. Kasutaja
võib ennast lõigata.
► Kandke vastupidavast materjalist töökindaid.
16 Hooldamine
16.1 Hooldusintervallid
Hooldusintervallid sõltuvad ümbrustingimustest
ja töötingimustest. STIHL soovitab järgmisi hool‐
dusintervalle:
Ketipidur
► Laske ketipidurit järgmiste ajavahemike tagant
STIHLi esinduses hooldada:
Täistööajaga kasutus: kord kvartalis
–
Osalise tööajaga kasutus: kord poolaastas
–
Harv kasutus: kord aastas
–
Iga 100 töötunni järel
► Asendage süüteküünal.
Kord nädalas
► Kontrollige ketiratast.
► Kontrollige juhtplaati ja eemaldage kraatid.
► Kontrollige ja teritage saeketti.
0458-890-5221-B. VA0.A21. 25
► Viilige iga lõikehammast ümarviiliga nii, et on
täidetud järgmised tingimused:
Ümarviil sobib saeketi sammule.
–
Ümarviili juhitakse seestpoolt väljapoole.
–
Ümarviili juhitakse juhtplaadi suhtes täis‐
–
nurga all.
Teritusnurgast 30° peetakse kinni.
–
Page 26
0000-GXX-1220-A1
eesti 17 Remontimine
märgistusega paralleelsed. STIHLi viilimiskalii‐
ber peab saeketi sammule sobima.
► Kui esineb ebaselgusi: pöörduge STIHLi esin‐
dusse.
17 Remontimine
17.1 Mootorsae, juhtplaadi ja sae‐
keti remontimine
► Viilige sügavuspiirajaid lapikviiliga nii, et need
on STIHL viilimiskaliibriga kohakuti ja kulumis‐
Kasutaja ei saa mootorsaagi, juhtplaati ja sae‐
ketti ise remontida.
► Kui mootorsaag, juhtplaat või saekett on kah‐
justatud: ärge kasutage mootorsaagi, juht‐
plaati või saeketti ja pöörduge STIHLi esin‐
dusse.
18 Rikete kõrvaldamine
18.1 Rikete kõrvaldamine mootorsael
Enamikel riketel on samad põhjused.
► Viige läbi järgmised meetmed:
► Puhastage õhufilter.
► Puhastage või asendage süüteküünal.
► Seadistage talverežiim või suverežiim.
► Viige läbi standardseadistus.
► seadistage tühikäiku.
► Kohandage karburaatori seadistus suurtes kõrgustes töötamiseks.
► Kohandage karburaatori seadistus töötamiseks temperatuuridel alla ‑10 °C.
► Kui rike esineb jätkuvalt: Viige läbi järgmise tabeli meetmed.
Rike Põhjus Abinõu
Mootorit ei saa käivi‐
tada.
Mootor töötab tühikäi‐
gul ebaühtlaselt.
Mootor seiskub tühi‐
käigul.
Mootor kiirendab hal‐
vasti.
Saekett ei liigu, kui
antakse gaasi.
26 0458-890-5221-B. VA0.A21.
Kütusepaagis pole
piisavalt kütust.
Mootor tõmbas end
täis.
Karburaator on liiga
kuum.
Karburaator on jäätu‐
nud.
Karburaator on jäätu‐
nud.
Karburaator on jäätu‐
nud.
Saekett on liiga tuge‐
vasti pingutatud.
Keti määrimissüs‐
teem pumpab liiga
vähe saeketi nak‐
keõli.
Ketipidur on peale
pandud.
Saekett on liiga tuge‐
vasti pingutatud.
Juhtplaadi otsatähik
on blokeeritud.
► Segage kütust ja tankige mootorsaag.
► Ventileerige põlemiskambrit.
► Laske mootorsael maha jahtuda.
► Kui on olemas kütuse käsipump: vajutage enne moo‐
tori käivitamist vähemalt 10 korda kütuse käsipumpa.
► Laske mootorsael +10 °C peale soojeneda.
► Laske mootorsael +10 °C peale soojeneda.
► Laske mootorsael +10 °C peale soojeneda.
► Pingutage saekett õigesti.
► Suurendage õli pumpamiskogust.
► Vabastage ketipidur.
► Pingutage saekett õigesti.
► Puhastage juhtplaadi otsatähikut STIHLi vaigulahus‐
tiga.
Page 27
0000-GXX-2946-A0
H
L
0000-GXX-2938-A0
2
1
0000-GXX-A379-A0
18 Rikete kõrvaldamine eesti
Rike Põhjus Abinõu
Töö ajal suitseb või
lõhnab põlenult.
Saekett pole õigesti
teritatud.
Õlipaagis on liiga
► Teritage saeketti õigesti.
► Valage saeketi nakkeõli sisse.
vähe saeketi nak‐
keõli.
Keti määrimissüs‐
► Suurendage õli pumpamiskogust.
teem pumpab liiga
vähe saeketi nak‐
keõli.
Saekett on liiga tuge‐
► Pingutage saekett õigesti.
vasti pingutatud.
Mootorsaagi ei kasu‐
► Laske endale kasutamist selgitada ja harjutage seda.
tata õigesti.
18.2 Viige läbi standardseadistus
► Seisake mootor ja pange ketipidur peale.
► Keerake tühikäigu piirdekruvi LA päripäeva,
kuni saekett hakkab kaasa jooksma.
► Keerake tühikäigu piirdekruvi LA 1 pööre vas‐
tupäeva.
Saekett jookseb tühikäigul püsivalt kaasa
► Viige läbi standardseadistus.
► Käivitage mootor ja vabastage ketipidur.
► Soojendage mootorit u 1 minut hooti gaasi
andes.
► Keerake tühikäigu piirdekruvi LA vastupäeva,
kuni saekett jääb seisma.
► Keerake tühikäigu piirdekruvi LA 1 pööre vas‐
► Keerake peaseadekruvi H päripäeva kuni
tupäeva.
lõpuni.
► Keerake peaseadekrvui H 1/2 pöörde võrra
vastupäeva.
18.4 Põlemiskambri ventileerimine
► Pange ketipidur peale.
► Keerake tühikäigu seadekruvi L päripäeva
lõpuni.
► Keerake tühikäigu seadekruvi L 1/4 pööret
vastupäeva.
18.3 Seadistage tühikäiku
► Võtke filtrikaas (1) maha.
► Tõmmake süüteküünla pistik (2) maha.
► Keerake süüteküünal välja.
► Kuivatage süüteküünal.
Mootor seiskub tühikäigul
► Viige läbi standardseadistus.
► Käivitage mootor ja vabastage ketipidur.
► Soojendage mootorit u 1 minut hooti gaasi
andes.
► Kui mootor seiskub jätkuvalt tühikäigul: kee‐
rake tühikäigu piirdekruvi LA 1/2 pööret päri‐
päeva ja käivitage mootor uuesti.
0458-890-5221-B. VA0.A21. 27
Page 28
2
0000-GXX-A380-A0
eesti 19 Tehnilised andmed
Maksimaalne ketikiirus ISO 11681 järgi:
HOIATUS
■ Kui mahatõmmatud süüteküünla pistiku korral
tõmmatakse käivituskäepidet välja, siis võib
pistikust sädemeid välja tungida. Sädemed
võivad kergesti süttivas või plahvatusvõimeli‐
ses ümbruses tulekahjusid ning plahvatusi
tekitada. Inimesed võivad raskesti vigastada
või surma saada ja materiaalne kahju tekkida.
►
Seadke universaalhoob positsiooni ja
hoidke kinni, enne kui käivituskäepidet tõm‐
matakse välja.
►
Seadke universaalhoob positsiooni ja
hoidke kinni.
► Tõmmake käivituskäepidet mitu korda välja ja
juhtige tagasi.
Põlemiskamber on ventileeritud.
► Keerake süüteküünal sisse ja pingutage tuge‐
vasti kinni.
–
27,1 m/s
Keti kiirus maksimaalsel võimsusel:
–
23,9 m/s
19.3 Juhtsiinide minimaalne soone‐
sügavus
Minimaalne soonesügavus sõltub juhtplaadi jaoti‐
sest.
.404": 7 mm
–
19.4 Müra- ja vibratsiooniväärtused
Helirõhutase L
–
ISO 22868 järgi: 106 dB(A). Helirõhutaseme
K-väärtus on 2 dB(A).
Helivõimsustase Lw mõõdetud standardi
–
ISO 22868 järgi: 118 dB(A). Helivõimsusta‐
seme K-väärtus on 2 dB(A).
Vibratsiooniväärtus a
–
ISO 22867 järgi:
Hoidetoru: 8,9 m/s². Vibratsiooniväärtuse K-
–
väärtus on 2 m/s².
Juhtkäepide: 8,9 m/s². Vibratsiooniväärtuse
–
K-väärtus on 2 m/s².
Informatsioon tööandjate direktiivi Vibratsioon
2002/44/EÜ täitmise kohta on esitatud
www.stihl.com/vib all.
mõõdetud standardi
peq
mõõdetud
hv, eq
19.5 REACH
► Suruge süüteküünla pistik (2) tugevasti peale.
► Paigaldage filtrikaas (1).
19 Tehnilised andmed
19.1 Motorsaag STIHL MS 881
Töömaht: 121,6 cm³
–
Võimsus ISO 7293 järgi: 6,4 kW (8,7 PS)
–
Tühikäigupöörded ISO 11681 järgi:
–
2800 ± 50 min
Lubatud süüteküünlad: Bosch WSR 6F firmalt
–
STIHL
Süüteküünla elektroodide vahe: 0,5 mm
–
Kaal tühja kütusepaagiga, tühja õlipaagiga,
–
ilma juhtplaadita ja ilma saeketita: 9,9 kg
Kütusepaagi maksimaalne maht: 1300 cm³
–
(1,3 l)
Õlipaagi maksimaalne maht: 700 cm³ (0,7 l)
–
19.2 Ketirattad ja ketikiirused
Kasutada saab järgmisi ketirattaid:
7-hambaline .404" jaoks
-1
REACH tähistab EÜ määrust kemikaalide regis‐
treerimise, hindamise ja heakskiidu kohta.
Informatsioon REACH määruse täitmise kohta
on esitatud www.stihl.com/reach all.
19.6 Heitgaasi emissioonitegur
EL tüübikinnitusmeetodis mõõdetud CO2 väärtus
on esitatud www.stihl.com/co2 all tootespetsiifi‐
listes tehnilistes andmetes.
Mõõdetud CO2 väärtus määrati kindlaks repre‐
sentatiivsel mootoril normitud kontrollimismeeto‐
dil laboritingimustes ja see ei kujuta endast sel‐
gesõnalist või kaudset garantiid teatud kindla
mootori jõudlusele.
Käesolevas kasutusjuhendis kirjeldatud sihtots‐
tarbekohase kasutuse ja hoolduse teel täide‐
takse kehtivaid heitgaasi-emissioonide nõudeid.
Mootori muutmisel kaotab käitusluba kehtivuse.
28 0458-890-5221-B. VA0.A21.
Page 29
20 Juhtplaatide ja saekettide kombinatsioon eesti
20 Juhtplaatide ja saekettide kombinatsioon
20.1 Motorsaag STIHL MS 881
Samm Veolüli pak‐
.404“ 1,6 mm
Juhtplaadi lõikepikkus sõltub kasutatavast mootorsaest ja saeketist. Juhtplaadi tegelik lõikepikkus võib
olla väiksem kui esitatud pikkus.
sus/soone
laius
21 Varuosad ja tarvikud
21.1 Varuosad ja tarvikud
Need sümbolid tähistavad STIHLi origi‐
naalvaruosi ja STIHLi originaaltarvi‐
kuid.
STIHL soovitab kasutada STIHLi originaalvaruosi
ja STIHLi originaaltarvikuid.
Teiste tootjate varuosade ja lisatarvikute töökind‐
lust, ohutust ja sobivust ei saa STIHL hinnata,
hoolimata pidevast turu jälgimisest, ning nende
kasutamise korral ei võta STIHL endale mingit
vastutust.
STIHLi originaalvaruosad ja STIHLi originaaltar‐
vikud on saadaval STIHLi esinduses.
22 Utiliseerimine
22.1 Mootorsae utiliseerimine
Informatsiooni saate utiliseerimise kohta STIHLi
esindusest.
► Utiliseerige mootorsaag, juhtplaat, saekett,
kütus, bensiin, kahetakti-mootoriõli, tarvikud ja
pakend eeskirjade kohaselt ning keskkonna‐
sõbralikult.
23 EL vastavusdeklaratsioon
23.1 Mootorsaag STIHL MS 881
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Saksamaa
deklareerib ainuisikuliselt vastutades, et
Koosteviis: mootorsaag
–
Pikkus Juhtplaat Otsatähiku
53 cm Duromatic E - 68
63 cm
75 cm
90 cm
105 cm Rollomatic ES 12 123
Rollomatic ES 12
Duromatic E -
Rollomatic ES 12
Duromatic E -
Rollomatic ES 12 108
Duromatic E - 104
hammaste
arv
Tehasemark: STIHL
–
Tüüp: MS 881
–
Seeriatunnus: 1124
–
Töömaht: 121,6 cm³
–
vastavad direktiivide 2011/65/EL, 2006/42/EÜ,
2014/30/EL ja 2000/14/EÜ asjaomastele sätetele
ja on välja töötatud ning valmistatud kooskõlas
järgmiste normide vastaval tootmiskuupäeval
kehtivate versioonidega: EN ISO 11681‑1,
EN 55012 ja EN 61000‑6‑1.
EÜ konstruktsiooninäidise kontrollimise vastavalt
2006/42/EÜ, art 12.3(b) on läbi viinud: DPLF,
Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363), Sprember‐
ger Straße 1, 64823 Groß‑Umstadt, Saksamaa
Serifitseerimisnumber: K-EG- 2019/9227
–
Mõõdetud ja garanteeritud helivõimsustase on
määratud kindlaks direktiivi 2000/14/EÜ lisa V
kohaselt ning kohaldades normi ISO 9207.
Mõõdetud helivõimsustase: 120 dB(A)
–
Garanteeritud helivõimsustase: 122 dB(A)
–
Tehnilisi dokumente säilitatakse AND‐
REAS STIHL AG & Co. KG Produktzulassung
osakonnas.
Ehitusaasta ja masina number on mootorsaele
märgitud.
Waiblingen, 10.06.2020
ANDREAS STIHL AG & Co. KG
p. p.
Veolülide arv Saekett
80
91
46 RM (tüüp
3668)
46 RS (tüüp
3946)
0458-890-5221-B. VA0.A21. 29
Page 30
eesti 23 EL vastavusdeklaratsioon
Dr. Jürgen Hoffmann, tooteandmete, eeskirjade
ja litsentsimise osakonna juhataja
30 0458-890-5221-B. VA0.A21.
Page 31
23 EL vastavusdeklaratsioon eesti
0458-890-5221-B. VA0.A21. 31
Page 32
www.stihl.com
*04588905221B*
0458-890-5221-B
*04588905221B*
0458-890-5221-B
Loading...
