STIHL MS 650, 660

Uputa za uporabu

Popis sadržaja

hrvatski

Uz ovu uputu za uporabu 2 Upute o sigurnosti u radu 3 Reakcione sile 8 Tehnika rada 10 Rezna garnitura 18 Montiranje vodilice i lanca pile 19 Zatezanje lanca pile 20 Provjera zategnutosti lanca pile 21

Originalna uputa za uporabuTiskano na papiru koji je izbijeljen bez sadržaja klora.

Gorivo 21 Punjenje gorivom 22 Ulje za podmazivanje lanca 23 Punjenje uljem za podmazivanje

lanca 23 Provjera podmazivanja lanca 24 Kočnica lanca 24 Rad/pogon zimi 25 Električno grijanje ručki 26 Startanje / isklapanje-isključivanje

motora 26 Upute za rad/pogon 30 Podešavanje količine ulja 31 Držanje vodilice u stanju reda 31

Boje u tisku sadrže biljna ulja, papir se može reciklirati.

Sistem pročistača zraka 32 Rastavljanje pročistača zraka 33 Čišćenje pročistača zraka 33 Podešavanje rasplinjača 33 Rešetka za zaštitu od iskrenja u

prigušivaču buke 35 Svjećica 36 Uređaj za pokretanje 37 Pohranjivanje/skladištenje uređaja 37 Provjera i zamjena lančanika 37

Njega i oštrenje lanca pile 38 Upute za održavanje- i njegu 42 Minimiranje istrošenja ii

izbjegavanje kvarova/šteta 44 Važni ugradbeni dijelovi 45 Tehnički podaci 46 Poseban pribor 47 Nabava pričuvnih dijelova 48 Upute za vršenje popravaka 48 Zbrinjavanje 48 EG- Izjava proizvođača o

sukladnosti 49 Adrese 49

Cijenjeni i dragi kupci, mnogo Vam hvala, što ste se odlučili za

kvalitetan proizvod tvrtke STIHL. Ovaj proizvod proizveden je u

modernom postupku izrade i sa sveobuhvatnim sigurnosnim mjerama, vezanim uz kakvoću. Mi se trudimo učiniti sve, kako bi Vi bili zadovoljni s ovim uređajem i kako bi s njime radili bez problema.

Ukoliko vezano uz Vaš uređaj imate pitanja, molimo Vas da se obratite na Vašeg trgovca ili direktno na našu organizaciju prodaje.

Vaš

Dr. Nikolas Stihl

{

0458-178-0421-B. VA3.L13.

0000000524_010_HR

MS 650, MS 660

Ova uputa za uporabu je zaštićena po zakonu o autorskom pravu. Sva prava ostaju pridržana, osobito pravo umnožavanja, prijevod i preradba s elektroničkim sistemima.

hrvatski

Uz ovu uputu za uporabu

Ova uputa za uporabu se odnosi na motornu pilu tvrtke STIHL, u ovoj uputi za uporabu također nazvanu motorni uređaj.

Slikovni simboli

Svi slikovni simboli, koji su smješteni na uređaju, pojašnjeni su u ovom naputku za korišćenje.

Ovisno o uređaju i opremi, na uređaju se mogu nalaziti sljedeći slikovni simboli.

Rezervoar goriva; mješavina goriva od benzina i motornog ulja

Spremnik ulja za podmazivanje lanca;ulje za podmazivanje lanca

Blokiranje i rastavljanje kočnice lanca

Zaustavna/slijedna kočnica

Usisno vodilo za zrak: pogon/rad zimi

Usisno vodilo za zrak: pogon/rad ljeti

Grijanje ručki

Rukovanje/pokretanje ventilom za dekompresiju

Rukovanje ručnom pumpom za gorivo

Označavanje odlomaka teksta

UPOZORENJE

Upozorenje na opasnost od nesreće- i na opasnost od zadobivanja ozljeda za osobe, kao i na opasnost od teških kvarova/šteta na stvarima.

Daljnji tehnički razvoj

STIHL stalno radi na daljnjem razvoju svih strojeva i uređaja ; istoga si zadržavamo pravo vršenja izmjena opsega isporuke u obliku, tehnici i opremi.

Stoga se iz podataka i slika u ovom naputku za korišćenje ne mogu postavljati-izvoditi nikakvi zahtjevi.

Smjer rada lanca

Ematic; podešavanje količine ulja za podmazivanje lanca

Zatezanje lanca pile

UPUTA

Upozorenje na mogućnost oštećenja uređaja ili njegovih pojedinačnih dijelova.

MS 650, MS 660

hrvatski

Upute o sigurnosti u radu

Pri radu s motornom pilom potrebne se osobite sigurnosne mjere, jer se radi s vrlo velikom brzinom lanca, a zubi za rezanje su vrlo oštri.

Prije prvog stavljanja u rad/pogon pažljivo pročitati cijelu uputu za uporabu i spremiti ju na sigurno mjesto, radi kasnijeg korišćenja. Neuvažavanje upute za uporabu može biti opasno po život.

Općenito uvažavati

Uvažavati sigurnosne propise dotične zemlje, primjerice one, donesene od strane higijensko tehničkih organizacija posloprimca (stručnih zadruga), socijalnog osiguranja, oblasti za zaštitu rada i drugih.

Primjena motornih pila koje emitiraju buku može biti vremenski ograničena nacionalnim, te također i mjesnim, lokalnim propisima.

Tko prvi puta radi s motornom pilom: prodavatelj ili neko drugo stručno lice mu treba objasniti, kako se njome sigurno rukuje – ili uzeti udjela na stručnom tečaju.

Maloljetnici ne smiju raditi s motornom pilom – izuzevši mladež preko 16 godina starosti, koja radi pod nadzorom, radi izobrazbe.

Držati na sigurnoj udaljenosti djecu, životinje i promatrače.

Korisnik je odgovoran za nesreće i opasnosti koje mogu nastati za druge osobe ili za njihovu imovinu/vlasništvo.

Motornu pilu predavati ili posuđivati samo onim osobama, koje su upoznate s tim modelom i njegovim rukovanjem – i uvijek istovremeno predavati uputu za uporabu.

Tko radi s motornom pilom, mora biti odmoren, zdrav i u dobrom stanju. Tko se zbog zdravstvenih razloga ne bi smio naprezati, trebao bi upitati liječnika, da li je za njega rad s motornom pilom moguć.

Pošto se je konzumiralo alkohol, medikamente koji imaju negativan utjecaj na mogućnost reagiranja ili droge, s motornom pilom se ne smije raditi.

U slučaju nepovoljnog vremena (kiša, snijeg, led, vjetar), radove odgoditi do povoljnijih vremenskih uvjeta – povećana opasnost od nesreće!

Samo za nositelje pace-makera: uređaj za upaljivanje ove motorne pile proizvodi vrlo malo elektromagnetsko polje. Utjecaj na pojedine tipove pace-makera se ne može u potpunosti isključiti. Radi izbjegavanja opasnosti za zdravlje tvrtka STIHL preporučuje korisnicima, da se kod liječnika koji ih tretiraju, kao i kod proizvođača pace-makera raspitaju, da li je za njih moguć rad s ovim motornim uređajem.

Uporaba u skladu s odredbama

Motornu pilu upotrebljavati samo za piljenje drva i drvenih predmeta.

U druge svrhe se motorna pila ne smije koristiti – opasnost od nesreće!

Ne vršiti izmjene na motornoj pili – time možete ugroziti vlastitu sigurnost. T vrt ka STIHL isključuje svako jamstvo za štete, nastale za osobe ili stvari, uzrokovane uporabom nedozvoljenih dogradnih uređaja.

Odjeća i oprema

Nositi propisanu odjeću i opremu.

Odjeća mora biti svrhovita i ne smije poslužitelja spriječavati u radu. Usko prijanjajuća odjeća s uloškom za zaštitu od rezanja – ne radni kaput.

Nositi zaštitne čizme s sa zaštitom od rezanja, prijanjajućim potplatom i čeličnom kapicom na prednjem dijelu. Također ne nositi šal, kravatu i nakit. Skupiti i osigurati dugu kosu (rubac za glavu, kapa, šljem itd.).

Nositi prikladnu obuću – sa zaštitom od rezanja, prijanjajućim potplatom i čeličnom kapicom na prednjem dijelu.

MS 650, MS 660

hrvatski

001BA115 KN

U slučaju da postoji opasnost od predmeta koji padaju – nositi zaštitni šljem. Nositi zaštitne naočale ili štitnik za lice i "osobnu" zaštitu od buke – primjerice kapsule za zaštitu sluha.

Nositi čvrste radne cipele iz otpornog materijala (npr. koža).

STIHL nudi sveobuhvatan program za osobnu zaštitnu opremu.

Transport

Prije transportiranja – također i na kraće udaljenosti – uvijek isključiti/zaustaviti motornu pilu, blokirati kočnicu lanca i postaviti štitnik lanca. Time se onemogućuje nenamjerno pokretanje lanca pile.

Motornu pilu nositi samo na cjevastoj ručki – vruć prigušivač buke treba biti odklonjen od tijela, s vodilicom prema natag. Ne dodirivati vruće dijelove stroja, posebice ne površinu prigušivača buke – opasnost od zadobivanja opeklina!

U vozilima: motornu pilu osigurati od prekretanja, oštećivanja i istjecanja goriva i ulja za podmazivanje lanca.

Čistiti

Dijelove od plastične mase čistiti tkaninom. Sredstva za čišćenje jakog kemijskog sastava mogu oštetiti plastičnu masu.

Motornu pilu očistiti od prašine i nečistoće – ne upotrebljavati sredstva za otapanje masti.

Po potrebi čistiti raspore/proreze za rashladni zrak.

Za čišćenje motorne pile ne upotrebljavati visokotlačne čistače. Tvrdi vodeni mlaz može oštetiti dijelove motorne pile.

Pribor

Dograđivati samo one alate, vodilice, lance pile, lančanike, pribore ili tehnički istovrsne dijelove, čiju primjenu je tvrtka STIHL dozvolila/dopustila za ovu motornu pilu. U slučaju pitanja uz to, obratiti se za savjet stručnom trgovcu. Upotrebljavati samo visokovrijedne alate ili pribore. U protivnom može postojati opasnost od nesreća ili kvarova na motornoj pili.

STIHL preporučuje uporabu originalnih alata, vodilica, lanaca pile, lančanika i pribora tvrtke STIHL. Oni su po svojim karakteristikama optimalno prilagođeni proizvodu i zahtjevima korisnika/poslužitelja.

Punjenje gorivom

Benzin je izuzetno lako zapaljiv – držati razmak od otvorene vatre – ne prolijevati gorivo – ne pušiti.

Prije punjenja gorivom isključiti/isklopiti motor.

Ne puniti gorivom tako dugo, dok je motor još vruć – gorivo se može preliti – opasnost od izbijanja požara!

Oprezno otvarati zapor/zatvarač rezervoara, kako bi se postojeći pretlak mogao polagano razgraditi i kako gorivo ne bi prskalo van.

Puniti gorivom samo na dobro prozračenim mjestima. Ako se je gorivo prolilo, motornu pilu očistiti od njega. Ne dopuštati da na odjeću dospije gorivo, u protivnom istu odmah promijeniti.

Motorne pile mogu serijski biti opremljene različitim zaporima/zatvaračima rezervoara:

Zapor/zatvarač sa zaklopnim stremenom (bajonetni zapor)

Zapor/zatvarač rezervoara sa zaklopnim krilcima (bajonetni zapor) korektno postaviti, zakrenuti do graničnika i zaklopiti stremen.

Na taj način se smanjuje opasnost, da se zapor/zatvarač rezervoara uslijed vibracija motora rastavi i da gorivo isteče van.

MS 650, MS 660

hrvatski

001BA087 LÄ

Paziti na propusna mjesta! Kada gorivo istječe, ne startati motor – opasnost po život uslijed zadobivenih opeklina!

Prije rada

Motornoj pili provjeriti radno sigurno stanje koje mora biti u skladu s propisima – uvažavati odgovarajuća poglavlja iz upute za uporabu:

– Sistemu goriva provjeriti

nepropusnost, osobito vidljivim dijelovima, kao na pr. zaporu/zatvaraču rezervoara, crijevnim spojevima, ručnoj pumpi za gorivo (samo kod motornih pila s ručnom pumpom za gorivo). U slučaju propusnosti ili oštećenja, ne startati motor – opasnost od izbijanja požara! Prije stavljanja u rad/pogon, povjeriti stručnom trgovcu dovođenje motorne pile u ispravno stanje.

– funkcionalno-radno valjana kočnica

lanca, prednji štitnik ruke

– vodilica mora biti ispravno

montirana

– ispravno zategnut lanac pile – poluga za gas i zapor poluge gasa

moraju biti lako pomični/pokretljivi – poluga za gas mora nakon ispuštanja federirati natrag u izlazni položaj

– kombinirana poluga mora biti lako

podesiva na STOP, 0 naime †

– provjeriti čvrsti dosjed utikača voda

upaljivanja – kada utikač labavo dosijeda, mogu nastati iskre, koje mogu zapaliti izlazeću mješavinu goriva i zraka – opasnost od izbijanja požara!

– ne vršiti izmjene na uređajima za

posluživanje i na sigurnosnim uređajima/napravama

– zahvatne ručke moraju biti čiste i

suhe – oslobođene od ulja i nečistoće – važno radi sigurnog vođenja motorne pile

– mora biti dovoljno goriva i ulja za

podmazivanje lanca u rezervoaru/spremniku

Motorna pila smije raditi samo u radno sigurnom i besprijekornom stanju – opasnost od nesreće!

Startati motornu pilu

Samo na ravnoj podlozi. Paziti na čvrst i siguran položaj. Pri tome sigurno fiksirati motornu pilu – rezna garnitura ne smije dodirivati ni predmete, niti tlo – uslijed rotirajućeg lanca pile postoji opasnost od ozljeđivanja.

Motornu pilu poslužuje samo jedna osoba. Ne trpiti prisutnost drugih osoba u području rada – pri startanju također ne.

Ne startati motornu pilu, kada se lanac pile nalazi u reznom rasporu.

Motor startati najmanje na 3 m udaljenosti od mjesta punjenja gorivom i ne u zatvorenim prostorijama.

Prije startanja blokirati kočnicu lanca, opasnost od zadobivanja ozljeda uslijed rotirajućeg lanca pile!

Motor ne pogoniti/pokretati iz ruke – startati kao što je opisano u uputi za uporabu.

Za vrijeme rada

Uvijek osigurati čvrst i siguran položaj. Oprez, kada je kora drveta mokra – opasnost od sklizanja!

Motornu pilu uvijek fiksirati s obje ruke: desnom rukom na stražnjoj zahvatnoj ručki – također i u slučaju da ste ljevaci. Radi sigurnog vođenja cjevastu ručku i zahvatnu ručku čvrsto obuhvatiti palcima.

U slučaju opasnosti ili nužde smjesta isključiti motor – kombiniranu polugu/sklopku za stop-položaj postaviti u smjer STOP, 0 odnosno †.

Motornu pilu nikada ne puštati da radi bez nadzora.

Oprez kod sklizavice, vlage, snijega, leda, na obroncima i na neravnom terenu, kao i na svježe oljuštenom drvu (kora) – opasnost od sklizanja!

Oprez kod drvenih panjeva, korijenja, u jarcima – opasnost od spoticanja!

Ne raditi sam – uvijek održavati udaljenost prema drugim osobama, izobraženim za poduzimanje mjera spašavanja u slučaju opasnosti, na kojoj

MS 650, MS 660

hrvatski

ih možemo dozvati u pomoć. Kada se snage za pružanje pomoći zadržavaju na mjestu primjene stroja, one moraju također nositi zaštitnu odjeću (šljem) i ne smiju stajati direktno ispod grana, koje se pili.

Kada se primijenjuje štitnik za sluh, potrebna je povećana pozornost i obazrivost – jer je uočavanje upozoravajućih zvukova ograničeno (krici, signalni tonovi između ostalog).

Pravovremeno praviti stanke u radu, kako bi preduhitrili zamorenost i iscrpljenost – opasnost od nesreće!

Prašine, nastale za vrijeme piljenja (na primjer drvena prašina), para i dim, mogu biti opasni za zdravlje. U slučaju jakog razvoja prašine, nositi zaštitnu masku od prašine.

Kada motor radi, lanac pile još jedno kratko vrijeme radi dalje nakon ispuštanja poluge za gas – efekt zaustavnog hoda/inercijski efekt.

Ne pušiti pri korišćenju i u bližoj okolini motorne pile – opasnost od izbijanja požara! Iz sistema za gorivo se mogu osloboditi zapaljive benzinske pare.

Lanac pile provjeravati redovito, u kratkim vremenskim razmacima i odmah pri osjetnim promjenama:

– isključiti/isklopiti motor, pričekati,

dok lanac pile ne dođe u stanje mirovanja

– provjeriti stanje i čvrsti dosjed – uvažavati stanje naoštrenosti

Kada motor radi, ne dodirivati lanac pile. Ukoliko neki predmet blokira lanac pile, smjesta isključiti/isklopiti motor – tekar potom ukloniti predmet – opasnost od zadobivanja ozljeda!

Prije nego što napustimo motornu pilu, isklopiti-zaustaviti motor.

Radi vršenja zamjene lanca pile, isklopiti-zaustaviti motor. Uslijed nehotimičnog pokretanja motora postoji – opasnost od zadobivanja ozljeda!

Lako zapaljive materijale (na primjer drveno iverje, kora drveta, suha trava, gorivo) držati na sigurnoj udaljenosti od vruće struje ispušnih plinova i od vrućeg prigušivača buke – opasnost od izbijanja požara! Prigušivači buke sa katalizatorom mogu postati osobito vrući.

Nikada ne raditi bez podmazivanja lanca, u tu svrhu uvažavati razinu ulja u spremniku za ulje. Smjesta zaustaviti radove, kada je razina ulja u spremniku za ulje previše niska i napuniti uljem za podmazivanje lanca – vidi također poglavlja "Napuniti uljem za podazivanje lanca" i "Provjeriti podmazivanje lanca".

Ukoliko motorna pila nije bio podvrgnuta opterećenju u skladu s odredbama (primjerice djelovanju sile uslijed udarca ili pada), prije daljnjeg rada/pogona obvezno joj treba provjeriti radno sigurno i besprijekorno stanje – pogledati također poglavlje "Prije rada".

Posebice treba provjeriti nepropusnost sistema za gorivo i radnu/funkcionalnu valjanost sigurnosnih uređaja/naprava. Motornu pilu koja nije u radno sigurnom stanju, niti u jednom slučaju dalje ne ko ristiti. U slu čaju dvojbe, pot raž iti savjet stručnog trgovca.

Paziti na besprijekoran rad motora u praznom hodu, kako se, pošto smo ispustitli polugu za gas, lanac pile više ne bi istovremeno pokretao. Redovito kontrolirati finu podešenost rada u praznom hodu, naime korigirati, ako je moguće. Ukoliko se lanac pile u radu u praznom hodu unatoč tome istovremeno pokreće/radi, treba ga povjeriti stručnom trgovcu na dovođenje u stanje ispravnosti.

Čim motor proradi, motorna pila proizvodi otrovne ispušne plinove. Ti plinovi mogu biti bez mirisa i nevidljivi i mogu sadržavati nesagorene ugljikovodike i benzol. Nikada s motornom pilom ne raditi u zatvorenim ili loše prozračenim prostorijama – također ne s katalizatorom.

Pri radu u jarcima, na obroncima u grabama ili pod skućenim prostornim uvjetima, uvijek osigurati dostatnu izmjenu zraka – opasnost po život, uslijed trovanja!

U slučaju mučnine, glavobolje, smetnji vida (na primjer kod vidnog polja koje se smanjuje), smetnji sluha, vrtoglavice, smanjene sposobnosti koncentracije, smjesta obustaviti rad – ti simptomi mogu između ostalog biti izazvani prevelikom koncentracijom ispušnih plinova – opasnost od nesreće!

Nakon rada

Isklopiti-zaustaviti motor, blokirati kočnicu lanca i postaviti štitnik lanca.

MS 650, MS 660

hrvatski

Skladištiti/pohraniti

Kada se motorna pila više neće koristiti, treba ju isklopiti/isključiti tako, da nitko ne bude ugrožen. Motornu pilu osigurati od neovlaštenog pristupa.

Motornu pilu pohranjivati/skladištiti u suhoj prostoriji.

Vibracije

Ukoliko se motorni uređaj koristi dulje vrijeme, to može rezultirati smetnjama u cirkulaciji ruku, uzrokovanim vibracijama ("bolest bijelih prstiju").

Jedno opće vrijeme korišćenja se ne može utvrditi, jer isto ovisi o više utjecajnih faktora.

Vrijeme korišćenja se produljuje sa:

– štitnikom ruku (toplim rukavicama) – stankama u radu

Vrijeme korišćenja se skraćuje uslijed: – osobite osobne sklonosti lošoj

cirkulaciji (obilježja: često hladni prsti, žmarci)

– niskih vanjskih temperatura – veličine/jačine zahvatnih sila (čvrsto

zahvaćanje spriječava protok krvicirkulaciju)

U slučaju redovitog korišćenja uređaja koje dugo traje, kao i kod opetovanog nastanka odgovarajućih pokazatelja (primjerice žmarci u prstima), preporuča se izvršiti medicinsku provjeru.

Održavanje i popravci

Prije svih radova popravaka, čišćenja ili održavanja, kao i prije svih radova na reznoj garnituri isključiti motor. Uslijed nehotimičnog pokretanja lanca pile – opasnost od zadobivanja ozljeda!

– Izuzetak: podešavanje rasplinjača i rada u praznom hodu.

Redovito održavati motornu pilu. Vršiti samo radove održavanja i popravke, koji su opisani u uputi za uporabu. Sve ostale radove povjeriti na izvedbu stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL. Stručnim trgovcima tvrtke STIHL se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Upotrebljavati samo pričuvne dijelove visoke kakvoće. U suprotnom može doći do nesreća ili oštećenja motorne pile. U slučaju pitanja uz to, obratiti se za savjet stručnom trgovcu.

Ne obavljati nikakove preinake na motornoj pili – to može ugroziti sigurnost – opasnost od nesreća!

Ako je izvučen utikač voda ili je svjećica odvrnuta, motor pokretati samo u položaju kombinirane poluge na STOP, 0 odnosno † – opasnost od požara uslijed paljbene iskre izvan cilindra!

Motorni uređaj ne održavati i ne pohranjivati/skladištiti u blizini otvorene vatre – zbog goriva postoji opasnost od izbijanja požara!

Zaporu/zatvaraču rezervoara redovito provjeravati nepropusnost.

Upotrebljavati samo besprijekornu svjećicu, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički podaci".

Provjeriti kabel/vod upaljivanja (besprijekornu izolaciju, čvrsti priključak).

Prigušivaču buke provjeriti besprijekorno stanje za rad.

Ne raditi s neispravnim prigušivačem buke ili bez njega – opasnost od izbijanja požara – oštećenja sluha!

Ne dodirivati vruć prigušivač buke – opasnost od zadobivanja opeklina!

Stanje antivibracionih elemenata utječe na vladanje vibracija – redovito kontrolirati antivibracione elemente.

Provjeriti hvatač lanca – ako je oštećen, treba ga zamijeniti.

Isklopiti/isključiti motor

– radi provjere zategnutosti lanca – radi dotezanja lanca pile – radi zamjene lanca pile – radi odstranjivanja kvarova/smetnji

Uvažavati naputak za oštrenje – radi sigurnog i ispravnog rukovanja lanac pile i vodilicu uvijek držati u stanju koje je besprijekorno za rad, lanac pile ispravno naoštren, zategnut i dobro podmazan.

Pravovremeno vršiti zamjenu lanca pile, vodilice i lančanika.

Redovito provjeravati, da li je bubanj spojke u stanju koje je besprijekorno za rad.

Gorivo i ulje za podmazivanje lanca skladištiti samo u propisanim i besprijekorno označenim spremnicima.

MS 650, MS 660

hrvatski

001BA036 KN

001BA257 KN

Skladištiti na suhom, hladnom i sigurnom mjestu, zaštićeno od svjetla i sunčevih zraka.

U slučaju kvara/smetnje u radu kočnice lanca, smjesta isključiti/isklopiti motor – opasnost od zadobivanja ozljeda! Obratiti se ovlaštenom trgovcu – ne koristiti motornu pilu sve dok se kvar ne otkloni (pogledati poglavlje "Kočnica lanca").

Reakcione sile

Reakcione sile koje najčešće nastaju su: povratni udar. odboj-trzaj i privlačenje (u rez).

Opasnost od povratnog udara

Povratni udar može uzrokovati smrtonosne povrede pri rezanju.

Povratni udar nastaje, kada na primjer

– lanac pile u području oko gornje

četvrtine vrha vodilice nehotimično udari o drvo ili o neki čvrsti predmet – na primjer, kada pri piljenju grana nehotimično dodirne neku drugu granu

– se lanac pile na vrhu vodilice kratko

zaglavi u rezu

Quickstop-kočnica lanca:

Time se u određenim situacijama smanjuje opasnost od zadobivanja ozljeda – sam povratni udar se ne može spriječiti. Pri aktiviranju kočnice lanca lanac pile u djeliću sekunde dolazi u stanje mirovanja – vidi poglavlje "Kočnica lanca" u ovoj uputi za uporabu.

Smanjiti opasnost od povratnog udara

U slučaju povratnog udara (Kickback) pila se iznenada i nekontrolirano zavrtloži-zavitla prema korisniku/poslužitelju.

– promišljenim, ispravnim radom – motornu pilu držati čvrsto s obje

ruke i sa sigurnom ručkom

– piliti samo s punim gasom – promatrati vrh vodilice – ne piliti s vrhom vodilice

MS 650, MS 660

hrvatski

001BA037 KN

001BA038 KN

– oprez s malim, žilavim granama.

niskim šibljem i izdancima/mladicama – u njima se lanac pile može zaplesti

– nikada ne piliti više grana najednom – ne raditi suviše sagnut prema

naprijed

– ne piliti preko visine ramena – vodilicu dovoditi u već započeti rez

samo s najvećim oprezom

– "zabadati" samo onda, kada ste

upoznati s tom tehnikom rada

– paziti na položaj debla i na sile, koje

zatvaraju rezni raspor i mogu zaglaviti lanac pile

– raditi samo s ispravno naoštrenim i

zategnutim lancem pile – razmak omeđivača dubine ne smije biti prevelik

– upotrebljavati lanac pile s malom

sklonošću povratnom udaru, kao i vodilicu s malom glavom vodilice

Privlačenje (u rez) (A)

trzajno povučena prema deblu – radi izbjegavanja uvijek sigurno postaviti oslone kandže.

Odboj – trzaj (B)

Kada se pri piljenju s gornjom stranom vodilice – rez ručnim povlačenjem – lanac pile zaglavi ili udari o neki čvrsti predmet u drvu, motorna pila se može odbiti nazad u smjeru korisnika/poslužitelja – radi izbjegavanja:

– ne zaglavljivati gornju stranu

vodilice

– ne zavrtati/zakretati vodilicu u rezu

Veliki oprez je potreban

Izvaditi van slobodno odrezana debla, kao i ona koja slobodno leže okolo. Dorađivati po mogućnosti na slobodnim prostorima/mjestima.

Odumrlo-mrtvo drvo (suho, močvarno ili odumrlo drvo), predstavlja znatnu i teško predvidljivu opasnost. Prepoznavanje opasnosti je vrlo otežano ili skoro, pa nemoguće. Upotrebljavati pomoćna sredstva kao što je užno vitlo ili tegljač.

Pri obaranju u blizini ulica, tramvajskihželjezničkih pruga, strujnih vodova itd. raditi osobito obazrivo. Ukoliko je potrebno, obavijestiti policiju, organizaciju za opskrbu energijom ili željezničku službu.

Kada se pri piljenju s donjom stranom vodilice – rez ručnim privlačenjem – lanac pile zaglavi ili pogodi neki čvrsti predmet u drvu, motorna pila može biti

MS 650, MS 660

– na obroncima – kod drveta – debla, koja uslijed

nepovoljnog obaranja stoje

zategnuta između ostalog drveća – kod rada u vjetrolomu U takvim slučajevima ne raditi s

motornom pilom – već primijenjivati vlačno uže, užno vitlo ili tegljač.

hrvatski

001BA082 KN

001BA033 KN

Tehnika rada

Radove piljenja- i obaranja, kao i sve s time povezane radove (ubadanje, kresanje grana itd.) smije vršiti samo onaj, tko je za to posebno izobražen i školovan. Tko nema iskustva s motornom pilom ili s tehnikama rada, ne bi trebao vršiti te radove – povećana opasnost od nesreće!

Pri radovima obaranja moraju se obvezno uvažavati propisi za tehniku obaranja, specifični za dotičnu zemlju.

Piljenje

Ne raditi u položaju gasa za start. Kada je poluga za gas u tom položaju, broj okretaja motora se ne može regulirati.

Raditi mirno i promišljeno – samo pri dobrom osvjetljenju i pri dobroj vidljivosti. Ne ugrožavati ostale – raditi obazrivo.

Korisnicima/poslužiteljima koji prvi puta rade, preporučuje se vježbanje rezanja okruglog drveta na stalku za piljenje – pogledati poglavlje "Piljenje tankog drveta".

Po mogućnosti upotrebljavati kratku vodilicu: lanac pile, vodilica i lančanik moraju odgovarati jedno drugom, kao i motornoj pili.

Niti jedan dio tijela se ne smije nalaziti u produženom zakretnom području lanca pile.

Motornu pilu izvlačiti iz drva samo, dok lanac radi.

Motornu pilu upotrebljavati samo za piljenje – ne za podizanje/izpoluživanje ili odgrtanje granja ili žilišta-korijenja.

Grane koje slobodno vise ne odvajati odozdo.

Oprez pri rezanju šiblja i mladih stabala. Lanac pile može zahvatiti tanke mladice i odbaciti ih u smjeru poslužitelja.

Oprez pri rezanju rascjepkanog drveta – opasnost od zadobivanja ozljeda uslijed istovremeno isčupanih komada drveta!

Ne dopustiti da na motornu pilu dospiju strana tijela: kamenje, čavli itd. mogu biti zavrtloženi i tako oštetiti lanac pile. Motorna pila se može odbiti u vis/odskočiti – opasnost od nesreće!

Ako rotirajući lanac pile udari o kamen ili neki drugi čvrsti predmet može doći do stvaranja iskri, pri čemu se pod određenim okolnostima mogu zapaliti lako zapaljivi materijali. I suhe biljke i šiblje lako su zapaljivi, posebno pri vrućem i suhom vremenu. Ako postoji opasnost od požara ne koristiti motornu pilu u blizini lako zapaljivih materijala,

suhih biljaka ili šiblja. Obvezno se kod nadležnih šumarskih službi informirati postoji li opasnost od požara.

Na obronku stajati uvijek iznad ili postrance od debla ili drveta koje leži. Paziti na debla koja se kotrljaju.

Pri radu u visini: – uvijek koristiti radnu podizajnu

platformu

– nikada ne raditi na ljestvama ili

stojeći u drvu

– nikada na nestabilnim mjestima – nikada ne raditi preko visine ramena – nikada ne raditi s jednom rukom

Motornu pilu s punim gasom dovoditi u rez i čvrsto postaviti oslone kandže – tekar potom piliti.

MS 650, MS 660

hrvatski

001BA151 KN

001BA152 KN

001BA189 KN

Nikada se ne smije raditi bez oslonih kandži, pila može korisnika/poslužitelja povući prema naprijed. Uvijek sigurno postaviti oslone kandže.

Na kraju/završetku reza motorna pila više nije preko rezne garniture poduprta u rezu. Korisnik/poslužitelj mora preuzeti težinu motorne pile – opasnost od gubitka kontrole!

Piliti tanko drvo: – upotrebljavati stabilan, čvrst zatezni

uređaj/napravu – stalak za piljenje

– ne fiksirati drvo nogom – druge osobe ne smiju fiksirati drvo,

niti na bilo koji način pomagati Piljenje/kresanje grana: – upotrebljavati lanac pile s malom

sklonošću povratnom udaru – po mogućnosti poduprijeti motornu

pilu

– ne piliti grane stojeći na stablu – ne piliti s vrhom vodilice – paziti na grane, koje stoje pod

naponom (koje su zategnute) – nikada ne piliti više grana najednom Drvo koje leži ili stoji pod naponom

(zategnuto je): Obvezno se pridržavati ispravnog

redoslijeda izvođenja rezova (prvo na tlačnoj strani (1), a zatim na vlačnoj strani (2), inače se motorna pila može zaglaviti ili udariti natrag (povratni udar) – opasnost od zadobivanja ozljeda!

N rasteretni rez piliti u tlačnoj strani (1) N rez odvajanja piliti u vlačnoj

strani (2)

Kod reza odvajanja odozdo prema gore (rez ručnim privlačenjem) – opasnost od odboja!

UPUTA

Ležeće drvo na mjestu reza ne smije dodirivati tlo – lanac pile će se u protivnom oštetiti.

Uzdužni rez:

Tehnika piljenja bez korišćenja oslonih kandža – opasnost od privlačenja (u rez) – vodilicu postavljati u što je moguće ravnijem/plosnatijem kutu – postupati osobito oprezno – povećana opasnost od povratnog udara!

Pripremiti obaranje

U području obaranja smiju se zadržavati samo one osobe, koje su zaposlene na radovima obaranja.

Kontrolirati, da nitko zbog drva koje se obara ne bude ugrožen – dozivanje se pri buci motora može prečuti.

MS 650, MS 660

hrvatski

001BA088 LÄ

1 1

001BA040 KN

45°

001BA146 KN

Udaljenost do sljedećeg radnog mjesta mora iznositi najmanje 2 1/2 duljine drveta.

Utvrditi smjer obaranja i uzmak radnika Izabrati rupu u nasadu, u koju drvo može

biti oboreno. Pri tome uvažavati:

– prirodan nagib drveta – neobično jako stvaranje grana,

asimetričan rast, oštećenost na

drvetu – smjer vjetra i brzinu vjetra – ne

obarati pri jakom vjetru

– smjer obronka – ovjesni smjer – susjedno drveće – teret/težinu snijega – uzimati u obzir zdravstveno stanje

drveta – osobit oprez je potreban

kod oštećenja debla ili kod

mrtvog/odumrlog drveta (suho,

močvarno ili odumrlo drvo)

A Smjer obaranja B Uzmak (analogno put bijega,

uzmicanja)

– položiti/odrediti uzmak za svakog

zaposlenog – cca 45° koso nasuprot smjeru obaranja

– očistiti put uzmaka, odstraniti

prepreke

– alate i uređaje odlagati na sigurnoj

udaljenosti – ali ne na putevima bijega/uzmaka

– pri obaranju se zadržavati samo

postrance od debla koje se obara i samo postrance se vraćati na put bijega/uzmaka

– puteve bijega/uzmaka na strmom

obronku postavljati paralelno prema obronku

– kada se vraćamo natrag/uzmičemo,

paziti na granje koje pada i promatrati krošnju drveta

Pripremiti područje rada na deblu – područje rada na deblu očistiti od

grana koje smetaju, šiblja/šipražja i prepreka – osigurati siguran položaj za sve zaposlene

– temeljito očistiti žilište (na primjer sa

sjekirom) – pijesak, kamenje i ostala strana tijela zatupljuju lanac pile

– istovremeno piliti velika žilišta-

korijenje – zapiliti prvo najveće žilište – prvo okomito, a zatim vodoravno – samo kada je drvo zdravo

MS 650, MS 660

hrvatski

001BA271 KN

001BA153 KN

001BA150 KN

Podsjek

Pripremiti podsjek

Podsjek (C) određuje smjer obaranja. Važno: – postaviti podsjek u desnom kutu

prema smjeru obaranja

– po mogućnosti piliti blizu tla – zapiliti oko 1/5 do maksimalno

1/3 promjera debla

odrediti smjer obaranja – s mjerkom obaranja na poklopcu/haubi i kućištu ventilatora

Ova motorna pila je opremljena s mjerkom obaranja na poklopcu i na kućištu ventilatora. Upotrebljavati tu mjerku obaranja.

Položiti podsjek Pri polaganju podsjeka motornu pilu

izravnati/usmjeriti tako, da podsjek leži u desnom kutu prema smjeru obaranja.

Pri načinu postupka prema osnovi podsjeka s osnovnim-temeljnim rezom (vodoravni rez) i krovnim rezom (kosi rez), dopušteni su različiti redosljedi – uvažavati propise o tehnici obaranja, specifične za dotičnu zemlju.

N Položiti-postaviti osnovni-temeljni

rez (vodoravni rez)

N krovni rez (kosi rez) položiti cca 45°-

60° prema vodoravnom rezu

provjeriti smjer obaranja

N Motornu pilu s vodilicom položiti u

dno podsjeka. mjerka obaranja mora pokazivati u smjer, koji je određen za obaranje – ukoliko je potrebno, smjer obaranja korigirati odgovarajućim naknadnim rezanjem podsjeka

Rezovi bjeljike

MS 650, MS 660

Rezovi bjeljike spriječavaju kod drveća s dugim nitima napuknuće bjeljike pri obaranju debla – na obje strane debla na

hrvatski

001BA259 KN

1/10

001BA269 KN

visini dna podsjeka zapiliti oko 1/10 promjera debla – kod debljih stabala najviše do širine vodilice.

Kod bolesnog drveća odustati od rezova u bjeljiki.

Osnove uz rez obaranja

Osnovne mjere

Podsjek (C) određuje smjer obaranja. Prijelomnica (D) drvo vodi kao šarnir

prema tlu. – Širina prijelomnice: cca 1/10

promjera debla – Prijelomnicu niti u jednom slučaju

zapiljivati za vrijeme reza obaranja –

u protivnom nastaje odstupanje od

predviđenog reza obaranja –

opasnost od nesreće! – kada su debla gnjila, ostaviti širu

prijelomnicu

S rezom obaranja (E) se drvo obara.

– točno vodoravno – 1/10 (min. 3 cm) širine

prijelomnice (D) iznad dna podsjeka (C)

Pridržna traka/pojas (F) ili sigurnosna traka/pojas (G) podupire drvo i osigurava ga od prijevremenog padanja.

– Širina trake/pojasa: cca 1/10 do

1/5 promjera debla

– niti u jednom slučaju ne zapiljivati

traku/pojas za vrijeme reza obaranja

– kod trulih debla ostaviti širu

traku/pojas Ubadanje – kao rasteretni rez pri dužinskom

razmjerivanju – kod radova rezbarenja

N upotrebljavati lanac pile s malom

sklonošću povratnom udaru i postupati osobito oprezno

1. vodilicu postaviti s donjom stranom vrha – ne s gornjom stranom – opasnost od povratnog udara! zapiljivati s punim gasom tako dugo, dok vodilica ne leži u drvu u dvostrukoj/duploj širini

2. polagano zakretati u ubodni položaj – opasnost od odboja ili od povratnog udara!

3. oprezno zabadati – opasnost od odboja!

MS 650, MS 660

Kada je moguće, upotrebljavati ubodnu

001BA270 KN

001BA260 KN

001BA261 KN

letvu. Ubodna letva i gornja-naime donja strana vodilice su paralelne.

Pri ubadanju ubodna letva pomaže oblikovati prijelomnicu paralelno, što znači na svim mjestima jednako debelu. Uz to, ubodnu letvu voditi paralelno uz tetivu podsjeka.

Klinovi za obaranje Klin za obaranje primijeniti po

mogućnosti ranije, što znači čim se ne očekuje zapreka vođenju reza. Klin za obaranje postaviti u rez obaranja i utjerati pomoću prikladnih alata.

Upotrebljavati samo aluminijske ili plastične klinove – ne upotrebljavati čelične klinove. Čelični klinovi mogu teško oštetiti lanac pile i prouzročiti opasan povratni udar.

Prikladne klinove za obaranje izabrati ovisno od promjera debla i širine reznog raspora/fuge (analogno rezu obaranja (E)).

Radi izbora klina za obaranje (prikladna duljina, širina i visina) obratiti se stručnom trgovcu tvrtke STIHL.

Izabrati prikladan rez obaranja

Izbor prikladnog reza obaranja ovisi o istim obilježjima koja se moraju uvažavati pri određivanju smjera obaranja i puteva uzmaka.

Razlikuju se više različitih utiskivanja ovih obilježja. U ovoj uputi za uporabu opisana su samo dva utiskivanja, do kojih najćešće dolazi:

lijevo: normalno drvo – okomito

stojeće drvo s ravnomjernom krošnjom

desno: viseće – krošnja pokazuje u

smjer obaranja

Rez obaranja sa sigurnosnom trakom/pojasom (normalno drvo)

A) Tanka debla Izvršiti ovaj rez obaranja, kada je

promjer debla manji od duljine reza motorne pile.

hrvatski

Prije početka reza obaranja, uputiti/zavikati upozorni zov "Oprezpažnja"!

N zabosti rez obaranja (E) – vodilicu

pri tome ubadati u potpunosti

N oslone kandže postaviti iza

prijelomnice i koristiti zakretnu točku/okretište – motornu pilu naknadno namještati što je manje moguće

N rez obaranja oblikovati do

prijelomnice (1)

– pri tome ne zapiljivati prijelomnicu N rez obaranja oblikovati do

sigurnosne trake/pojasa (2)

– pri tome ne zapiljivati sigurnosnu

traku/pojas

MS 650, MS 660

hrvatski

001BA273 KN

001BA263 KN

001BA274 KN

Paziti na to, da drugi rez leži u istoj ravnini, kao prvi rez.

N Zabosti rez obaranja N rez obaranja oblikovati do

prijelomnice (4)

– pri tome ne zapiljivati prijelomnicu N rez obaranja oblikovati do

sigurnosne trake/pojasa (5)

– pri tome ne zapiljivati sigurnosnu

traku/pojas

N postaviti klin za obaranje (3) Neposredno prije obaranja drveta

uputiti/zavikati drugi upozorni zov "Oprez – pažnja"!

N Presjeći sigurnosnu vrpcu izvana,

vodoravno u ravnini reza obaranja,

s ispruženom rukom B) Debela debla Taj rez obaranja izvršiti, kada je promjer

debla veći od duljine reza motorne pile.

Prije početka reza obaranja, uputiti/zavikati upozorni zov "Oprezpažnja"!

N oslone kandže postaviti na visinu

reza obaranja i koristiti kao zakretnu točku/okretište – motornu pilu naknadno namještati što je manje moguće

N vrh vodilice ide prije prijelomnice u

drvo (1) – motornu pilu voditi vodoravno i po mogućnosti širokodaleko zakretati

N rez obaranja oblikovati do

prijelomnice (2) – pri tome ne zapiljivati prijelomnicu N rez obaranja oblikovati do

sigurnosne trake/pojasa (3) – pri tome ne zapiljivati sigurnosnu

traku/pojas Rez obaranja se nastavlja sa suprotne

strane debla.

N postaviti klin za obaranje (6) Neposredno prije obaranja drveta

uputiti/zavikati drugi upozorni zov "Oprez – pažnja"!

N Presjeći sigurnosnu vrpcu izvana,

vodoravno u ravnini reza obaranja, s ispruženom rukom

MS 650, MS 660

hrvatski

001BA265 KN

001BA266 KN

001BA267 KN

Rez obaranja s pridržnom trakom/pojasom (viseća drva)

A) Tanka debla Izvršiti ovaj rez obaranja, kada je

promjer debla manji od duljine reza motorne pile.

N vodilicu zabadati do izlaza na drugoj

strani debla

N rez obaranja (E) oblikovati prema

prijelomnici (1)

– točno vodoravno – pri tome ne zapiljivati prijelomnicu

N rez obaranja oblikovati prema

pridržnoj traci/pojasu (2)

– točno vodoravno – pri tome ne zapiljivati pridržnu

traku/pojas

Neposredno prije obaranja drveta uputiti/zavikati drugi upozorni zov "Oprez – pažnja"!

N Pridržnu traku/pojas razdvajati

izvana, koso gore s ispruženim

rukama.

B) Debela debla

Ovaj lepezasti rez izvršiti, kada je promjer debla veći od duljine reza motorne pile.

N oslone kandže postaviti iza

sigurnosne trake/pojasa i koristiti kao zakretnu točku/okretište – motornu pilu naknadno namještati što je manje moguće

N vrh vodilice ide pred prijelomnicom

u drvo (1) – motornu pilu voditi apsolutno vodoravno i po mogućnosti široko zakretati

– pri tome ne zapiljivati pridržnu

traku/pojas i prijelomnicu

N rez obaranja oblikovati do

prijelomnice (2) – pri tome ne zapiljivati prijelomnicu N rez obaranja oblikovati prema

pridržnoj traci/pojasu (3)

MS 650, MS 660

hrvatski

001BA268 KN

001BA248 KN

– pri tome ne zapiljivati pridržnu

traku/pojas

Rez obaranja se nastavlja sa suprotne strane debla.

Paziti na to, da drugi rez leži u istoj ravnini, kao prvi rez.

N oslone kandže postaviti iza

prijelomnice i koristiti kao zakretnu točku/okretište – motornu pilu naknadno namještati što je manje moguće

N vrh vodilice ide pred pridržnom

trakom/pojasom u drvo (4) – motornu pilu voditi apsolutno vodoravno i po mogućnosti široko zakretati

N rez obaranja oblikovati do

prijelomnice (5) – pri tome ne zapiljivati prijelomnicu N rez obaranja oblikovati do pridržne

trake/pojasa (6) – pri tome ne zapiljivati pridržnu

traku/pojas

Neposredno prije obaranja drveta uputiti/zavikati drugi upozorni zov "Oprez – pažnja"!

N Pridržnu traku/pojas razdvajati

izvana, koso gore s ispruženim rukama.

Rezna garnitura

Sägekette, Führungsschiene und Kettenrad bilden die Schneidgarnitur.

Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf die Motorsäge abgestimmt.

– Teilung (t) der Sägekette (1), des

Kettenrades und des Umlenksterns der Rollomatic Führungsschiene müssen übereinstimmen

– Treibglieddicke (2) der

Sägekette (1) muss auf die Nutbreite der Führungsschiene (3) abgestimmt sein

Bei Paarung von Komponenten, die nicht zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden.

MS 650, MS 660

hrvatski

001BA244 KN

001BA245 KN

143BA034 KN

001BA185 KN

Štitnik lanca

Opseg isporuke sadrži štitnik lanca, koji odgovara reznoj garnituri.

Ukoliko se na jednoj motornoj pili upotrebljavaju vodilice različite duljine, uvijek se mora upotrebljavati odgovarajući štitnik lanca, koji pokriva kompletnu vodilicu.

Na štitniku lanca je postrance utisnut podatak o duljini tome odgovarajućih vodilica.

Kod vodilica dužih od 90 cm potreban je produžetak štitnika lanca. Kod vodilica dužih od 120 cm potrebna su dva produžetka štitnika lanca.

Već prema vrsti opreme, produžetak štitnika lanca se nalazi u opsegu isporuke ili ga se može dobiti kao poseban pribor.

Naticanje produžetka štitnika lanca

N Spojiti produžetak štitnika lanca i

štitnik – spojni elementi (1) moraju se uglaviti u štitnik lanca

Montiranje vodilice i lanca pile

Demontirati poklopac lančanika.

N Odvrnuti matice i skinuti poklopac

lančanika.

N Vijak (1) zakretati na lijevo tako

dugo, dok stezni zasun (2) ne naliježe lijevo na šupljinu kućišta.

MS 650, MS 660

hrvatski

001BA186 KN

143BA003 KN

001BA187 KN

133BA024 KN

Isključiti kočnicu lanca.

N Štitnik ruke povlačiti u smjeru

cjevaste ručke tako dugo, dok isti

čujno ne klikne – kočnica lanca je

isključena.

Polaganje lanca pile

UPOZORENJE

Obući zaštitne rukavice – opasnost od zadobivanja ozljeda uslijed oštrih zuba za rezanje.

N Lanac pile polagati počevši na vrhu

vodilice.

N Vodilicu položiti preko vijaka (1) –

rezni bridovi (oštrice) lanca pile moraju pokazivati na desno.

N Provrt za fiksiranje (2) položiti preko

rukavca steznog zasuna – istovremeno lanac pile položiti preko lančanika (3).

N Vijak (4) zakretati na desno tako

dugo, dok se lanac pile dolje još samo malo ne ovjesi – i dok nosevi pogonskih karika ne uđu u utor vodilice.

N Ponovno postaviti poklopac

lančanika – i matice ručno samo lagano pritegnuti.

N Dalje postupati kao u poglavlju

"Zatezanje lanca pile".

Zatezanje lanca pile

Radi naknadnog zatezanja za vrijeme rada/pogona:

N isklopiti/isključiti motor N rastaviti matice N vodilicu podići na vrhu N s odvijačem vijak (1) zakretati na

desno tako dugo, dok lanac pile ne nalegne na donju stranu vodilice.

N Ponovno podići vodilicu i čvrsto

pritegnuti matice.

N Dalje postupati kao što je razvidno u

poglavlju "Provjera zategnutosti lanca pile".

Novi lanac pile se mora češće naknadno zatezati od onog, koji je već dulje vrijeme u radu/pogonu.

N Češće kontrolirati zategnutost lanca

– pogledati poglavlje "Upute za rad/pogon".

MS 650, MS 660

hrvatski

143BA007 KN

Provjera zategnutosti lanca pile

N Isklopiti/isključiti motor N Obući zaštitne rukavice. N Lanac pile mora nalijegati na donju

stranu vodilice – i mora biti moguće,

da se pri isključenoj kočnici lanca

isti dade ručno povući preko

vodilice. N Ukoliko je potrebno, naknadno

zategnuti lanac pile. Novi lanac pile se mora češće naknadno

zatezati od onog, koji je već dulje vrijeme u radu/pogonu.

N Češće kontrolirati zategnutost lanca

– pogledati poglavlje "Upute za

rad/pogon".

Gorivo

Motor mora biti pogonjen/mora raditi s mješavinom goriva od benzina i motornog ulja.

UPOZORENJE

Izbjegavati direktan doticaj kože s gorivom, kao i udisanje para od goriva.

STIHL MotoMix

STIHL preporučuje uporabu STIHL MotoMix-a. Ta već gotova mješavina goriva je slobodna od sadržaja benzola, olova i odlikuje se visokim oktanskim brojem i nudi uvijek ispravan omjer mješavine.

STIHL MotoMix je miješana za najdulji radni vijek motora s uljem za dvotaktne motore HP Ultra tvrtke STIHL.

MotoMix se ne može dobiti na svim tržištima.

Miješanje goriva

UPUTA

Neprikladni pogonski materijali ili omjer mješavine koji odstupa od pravila, mogu uzrokovati ozbiljne kvarove/štete na mehanizmu. Benzin ili motorno ulje slabije kvalitete mogu oštetiti motor, brtvene prstenove, vodove i rezervoar goriva.

Benzin Upotrebljavati samo tvornički obilježen

benzin s oktanskim brojem od najmanje 90 ROZ-a – bezolovni ili olovni.

Strojevi s katalizatorom ispušnih plinova moraju biti pogonjeni/ moraju raditi s bezolovnim benzinom.

UPUTA

U slučaju uporabe više punjenja rezervoara s olovnim benzinom, može se znatno smanjiti djelovanje katalizatora.

Benzin s udjelom alkohola od preko 10% može kod motora s ručno podesivim rasplinjačima uzrokovati smjetnje u radu i stoga se ne treba upotrebljavati za rad/pogon tih motora.

Motori s M-Tronic-om daju-postižu s benzinom od do 25% udjela alkohola (E25) punu snagu.

Motorno ulje Upotrebljavati samo kvalitetno ulje za

dvotaktne motore – najbolje ulja za dvotaktne motore HP, HP Super ili HP Ultra tvrtke STIHL, ona su optimalno prilagođena motorima tvrtke STIHL. Najveću moguću snagu i radni vijek motora jamči HP Ultra.

Sva tržišta ne raspolažu motornim uljima.

Kod motornih uređaja s katalizatorom ispušnih plinova smije se za pripremu mješavine goriva upotrebljavati samo ulje za dvotaktne motore tvrtke STIHL 1:50

MS 650, MS 660

hrvatski

143BA000 KN

Omjer mješavine kod ulja za dvotaktne motore

tvrtke STIHL 1:50; 1:50 = 1 dio ulja + 50 dijelova benzina

Primjeri

Količina benzina

litra litra (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N U spremnik koji je dozvoljen za

skladištenje goriva prvo napuniti

motorno ulje, zatim benzin i

temeljito miješati.

Pohraniti/uskladištiti mješavinu goriva

Čuvati samo u spremnicima predviđenim za čuvanje goriva, na suhom i hladnom mjestu, zaštićeno od svjetla i sunca.

Mješavina goriva stari – miješati samo za potrebu korišćenja od nekoliko sedmica-tjedana. Mješavinu goriva ne čuvati dulje od 30 dana. Pod djelovanjem svjetla, sunca, niskim ili visokim temperaturama, mješavina goriva može postati brže neuporabiva.

STIHL MotoMix može se međutim bez problema skladištiti do 2 godine.

N Spremnik s mješavinom goriva prije

punjenja treba snažno protresti.

ulje za dvotaktne motore tvrtke STIHL 1:50

UPOZORENJE

U spremniku može nastati tlak – oprezno otvarati.

N Rezervoar goriva i spremnik treba s

vremena na vrijeme temeljito očistiti.

Ostatak goriva i tekućinu koju se koristilo za čišćenje, treba zbrinuti u skladu s propisima tako, da ne ugrozi okoliš – naime na ekološki način!

Punjenje gorivom

Priprema uređaja

N Prije punjenja gorivom očistiti

zapor/zatvarač rezervoara i okolinu, kako u rezervoar ne bi dospijela nečistoća.

N Uređaj pozicionirati tako, da

zapor/zatvarač rezervoara pokazuje prema gore.

N Otvoriti zapor/zatvarač rezervoara.

Punjenje gorivom

Kod punjenja ne prolijevati gorivo i rezervoar ne puniti do ruba.

STIHL preporučuje STIHL-ov sistem punjenja za gorivo (poseban pribor).

UPOZORENJE

Pošto smo izvršili punjenje gorivom, zapor/zatvarač rezervoara ručno pritegnuti što je jače moguće.

MS 650, MS 660

hrvatski

143BA009 KN

001BA158 KN

Kod zapora/zatvarača rezervoara s prorezom koristiti prikladan alat (na primjer odvijač kombiniranog ključa).

Zamjena usisne glave za gorivo

Usisnu glavu za gorivo zamijenjivati jednom godišnje, u tu svrhu:

N isprazniti rezervoar goriva N usisnu glavu za gorivo s kukom

izvući van iz rezervoara i izvući sa

crijeva N novu usisnu glavu gurnuti/nataknuti

u crijevo N usisnu glavu položiti natrag u

rezervoar

Ulje za podmazivanje lanca Punjenje uljem za

podmazivanje lanca

Radi automatskog, trajnog podmazivanja lanca pile i vodilice – upotrebljavati samo ekološko ulje za podmazivanje lanca koje čuva okoliš – prednost ima biološki brzo razgradivo BioPlus ulje tvrtke STIHL.

UPUTA

Biološko ulje za podmaziavnje lanca mora imati dostatnu postojanost na starenje (na primjer STIHL BioPlus). Ulje s malom postojanošću na starenje ima sklonost brzog zasmoljivanja. Posljedica su čvrste, teško odstranjive naslage, posebice u području pogona lanca, i na lancu pile – sve do blokiranja uljne pumpe.

Na radni vijek/vijek trajanja lanca pile i vodilice znatno utječe kakvoća ulja za podmazivanje – stoga upotrebljavati samo specijalno ulje za podmazivanje lanca.

UPOZORENJE

Ne upotrebljavati staro ulje! Staro ulje može u slučaju duljeg i opetovanog dodira s kožom uzrokovati rak kože, a štetno je i za okoliš!

UPUTA

Staro ulje nema potrebne karakteristike podmazivanja i nije prikladno za podmazivanje lanca.

Priprema uređaja

N Temeljito očistiti zapor/zatvarač

rezervoara i okolinu, kako u spremnik za ulje ne bi dospijela nečistoća.

N Uređaj pozicionirati tako, da

zapor/zatvarač rezervoara pokazuje prema gore.

N Otvoriti zapor/zatvarač rezervoara.

Punjenje uljem za podmazivanje lanca

Standard-uljna pumpa N Ulje za podmazivanje lanca napuniti

– svaki puta, kada smo izvršili punjenje gorivom.

MS 650, MS 660

hrvatski

143BA024 KN

143BA011 KN

Uljna pumpa s povećanom dobavnom količinom (posebna oprema)

Potrebno je češće kontroliranje i naknadno punjenje spremnika za ulje – pogledati poglavlje "Podešavanje količine ulja".

N Kada je količina u rezervoaru goriva

na pola potrošena, treba izvršiti

naknadno punjenje uljem za

podmazivanje lanca.

Sve izvedbe Pri punjenju gorivom ne prolijevati ulje

za podmazivanje lanca i ne puniti rezervoar do ruba.

STIHL preporučuje STIHL-ov sistem punjenja za ulje za podmazivanje lanca (poseban pribor).

N Zatvoriti zapor/zatvarač rezervoara. Kada se rezervoar goriva isprazni do

kraja, u spremniku za ulje mora se nalaziti još neki ostatak ulja za podmazivanje lanca.

Kada se u spremniku za ulje količina ulja ne smanjuje, može se raditi o smetnji u dobavi ulja za podmazvianje; provjeriti podmazivanje lanca, očistiti kanale za ulje, eventualno potražiti pomoć stručnog trgovca. STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu.

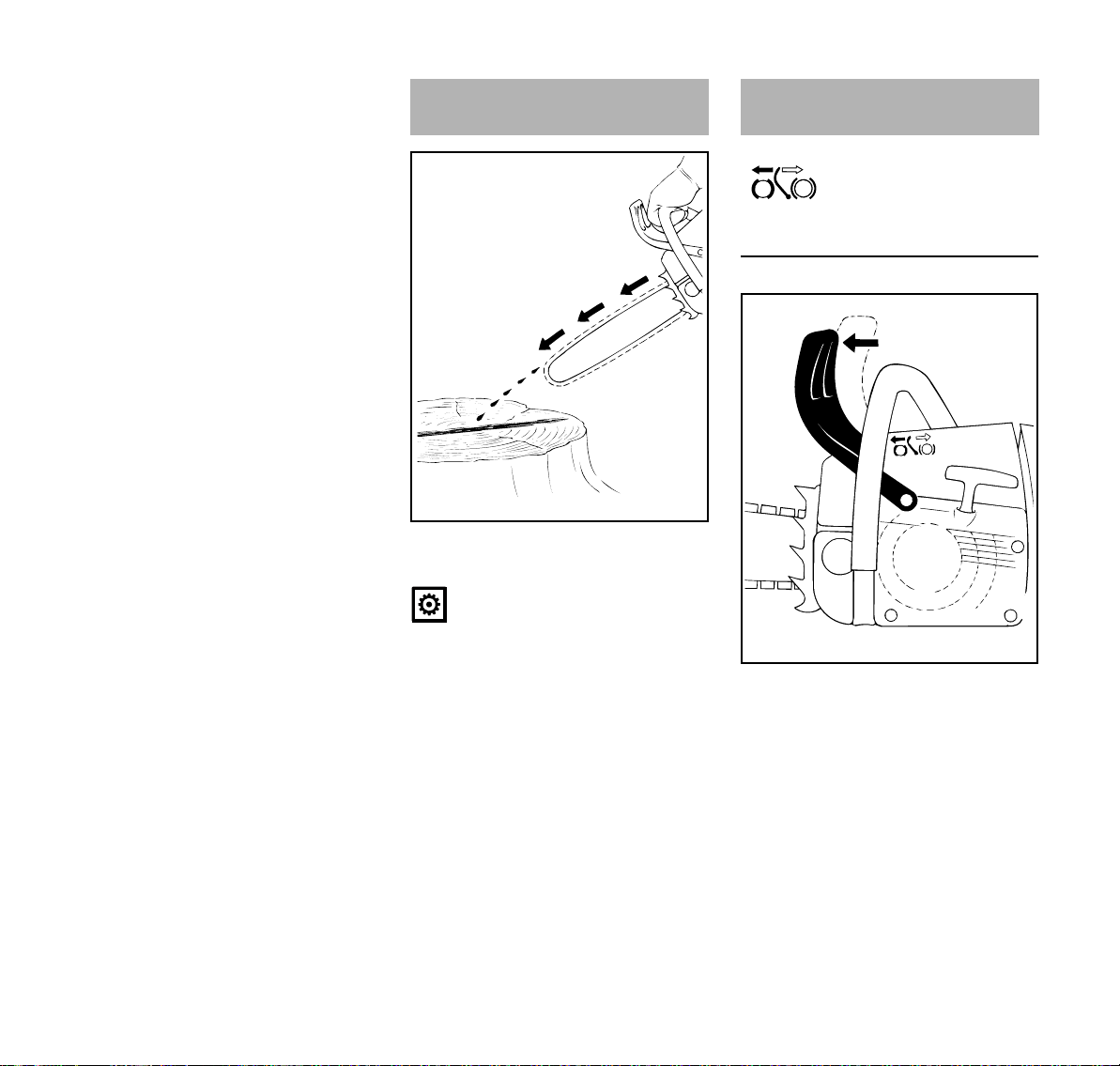

Provjera podmazivanja lanca

Lanac pile mora uvijek odbacivati malo ulja.

UPUTA

Nikada ne raditi bez podmazivanja lanca! Kada lanac pile radi na suho, rezna garnitura se u kratkom vremenu ireparabilno uništava. Prije rada uvijek provjeriti podmazivanje lanca i razinu ulja u spremniku.

Svaki novi lanac pile treba fazu/vrijeme uhodavanja od 2 do tri minute.

Nakon uhodavanja provjeriti zategnutost lanca i ako je potrebno, izvršiti korekciju – pogledati poglavlje "Provjera zategnutosti lanca pile".

Kočnica lanca

blokirati lanac pile

– u nevolji – pri startanju – u radu u praznom hodu

Štitnik ruke s lijevom rukom pritisnuti prema vrhu vodilice – ili automatski uslijed povratnog udara pile: lanac pile se blokira i stoji.

MS 650, MS 660

hrvatski

143BA012 KN

137BA014 KN

Isključiti kočnicu lanca.

N Štitnik ruke povući prema cjevastoj

ručki.

UPUTA

Prije nego što budemo davali gas (osim kod kontrole rada/funkcije) i prije nego što počnemo piliti, kočnica lanca se mora isključiti.

Povećan broj okretaja motora pri blokiranoj kočnici lanca (lanac pile miruje, stoji), uzrokuje već nakon kratkog vremena kvarove/štete na mehanizmu i na pogonu lanca (spojka, kočnica lanca).

Kočnica lanca se automatski aktivira pri dostatno jakom povratnom udaru pile – uslijed tromosti mase štitnika ruke: štitnik ruke brza prema naprijed prema

vrhu vodilice – također i onda, ako lijeva ruka nije na cjevastoj ručki iza štitnika ruke, kao primjerice pri rezu obaranja.

Kočnica lanca funkcionira samo, ako se na štitniku ruke nije vršilo nikakve izmjene.

Kontroliranje funkcije/rada kočnice lanca

Svaki puta prije početka rada: kada motor radi u praznom hodu blokirati lanac pile (štitnik ruke nasuprot vrhu vodilice) i kratkoročno (maksimalno 3 sekunde) davati puni gas – lanac pile se ne smije istovremeno okretati/ne smije istovremeno raditi. Štitnik ruke mora biti oslobođen nečistoće i lako pomičan/pokretljiv.

Održavanje kočnice lanca

Kočnica lanca podliježe istrošenju uslijed trenja (prirodno istrošenje). Kako bi mogla ispuniti svoju funkciju, mora ju redovito održavati i njegovati školovano osoblje. STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu. Treba se pridržavati sljedećih intervala:

puno radno vrijeme – primjena:

djelomično radno vrijeme – primjena:

Povremena primjena: jednom

svaka tri mjeseca

svakih šest mjeseci

godišnje

Rad/pogon zimi

Pri temperaturama ispod +10 °C

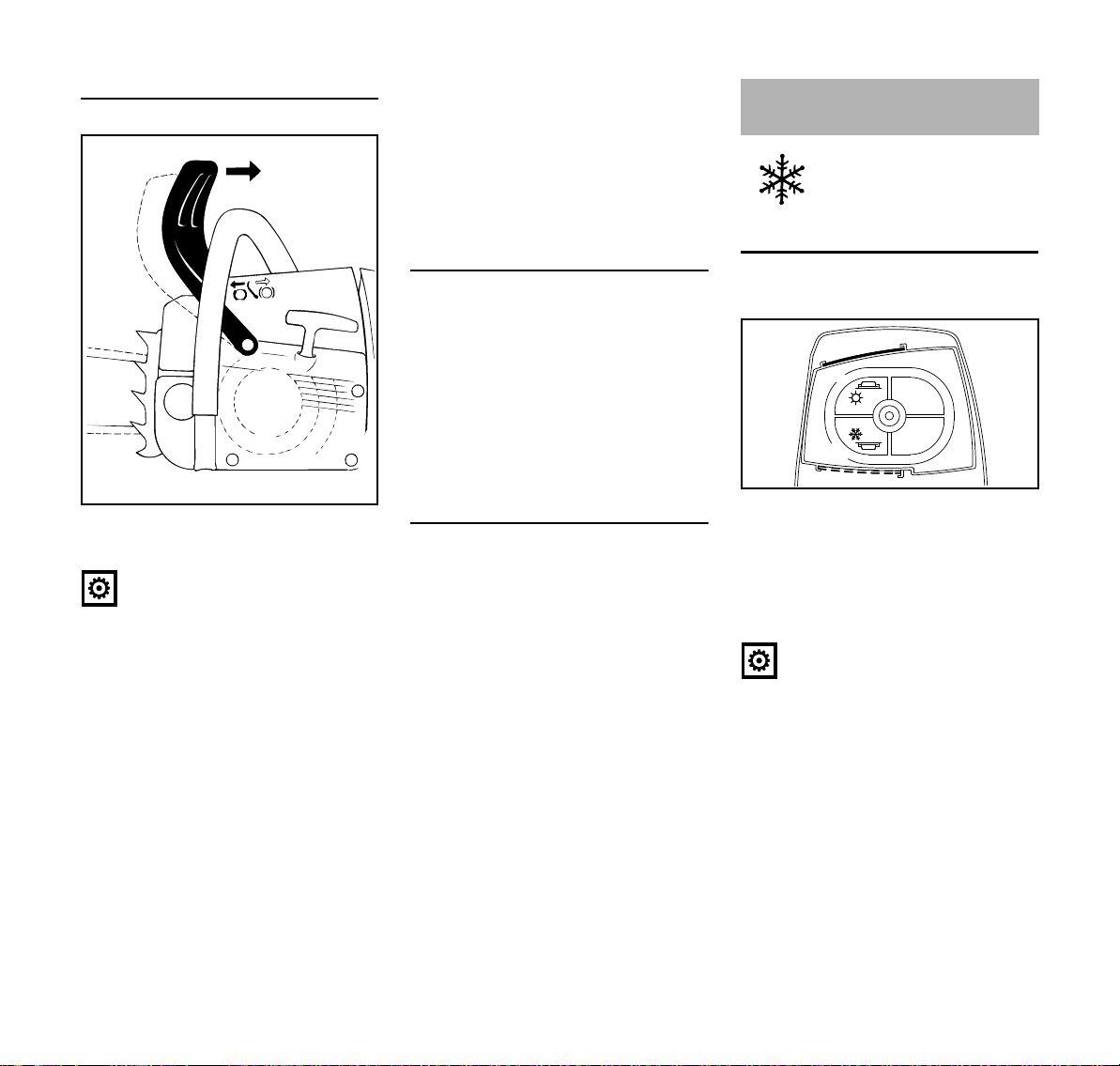

N Skinuti poklopac kutije rasplinjača,

N u poklopcu kutije rasplinjača

zasun (1) iz položaja za rad ljeti premjestiti u položaj za rad zimi (2).

Pored hladnog zraka iz okoline cilindra se također usisava i topli zrak – nema zaleđivanja rasplinjača.

UPUTA

Preko +20 °C: zasun obvezno ponovno dovesti u položaj za "rad/pogon ljeti"! Opasnost od kvara- smetnje u radu motora – pregrijavanje!

N Ponovno postaviti poklopac kutije

rasplinjača i čvrsto zavrnuti dugme.

MS 650, MS 660

hrvatski

137BA015 KN

137BA016 KN

STOP

001BA140 KN

Sistem pročistača zraka

N U slučaju potrebe

preopremiti/preinačiti pročistač

zraka – pogledati poglavlje "Sistem

pročistača zraka"

Pri temperaturama ispod -10 °C

Kod ekstremno zimskih uvjeta rada (temperature ispod -10 °C, snijeg pršićili snijeg) preporučuje se dogradnja pokrovne ploče (poseban pribor) na kućište ventilatora.

Djelomično pokrivanje proreza u kućištu ventilatora spriječava prodor snijega pršića ili snijega.

Kada je dograđena pokrovna ploča, zasun mora u poklopcu kutije rasplinjača biti postavljen u položaj za rad zimi.

N Kada je motorna pila jako ohlađena

(stvaranje mraza) – nakon startanja

motor pod povećanim brojem

okretaja u radu u praznom hodu

(isključiti kočnicu lanca!) dovesti na

radnu/pogonsku temperaturu. N U slučaju da su nastale

smetnje/kvarovi u radu motora,

najprije provjeriti, da li je potrebna

primjena pokrovne ploče.

Električno grijanje ručki

Uključivanje/uklapanje grijanja ručki (već prema vrsti opreme)

N Radi uklapanja/uključivanja sklopku

postaviti na F, radi isklapanja/isključivanja ponovno na 0.

Pregrijavanje u slučaju trajnog rada/pogona je isključeno. Uređaj za grijanje ne podliježe održavanju.

Startanje / isklapanjeisključivanje motora

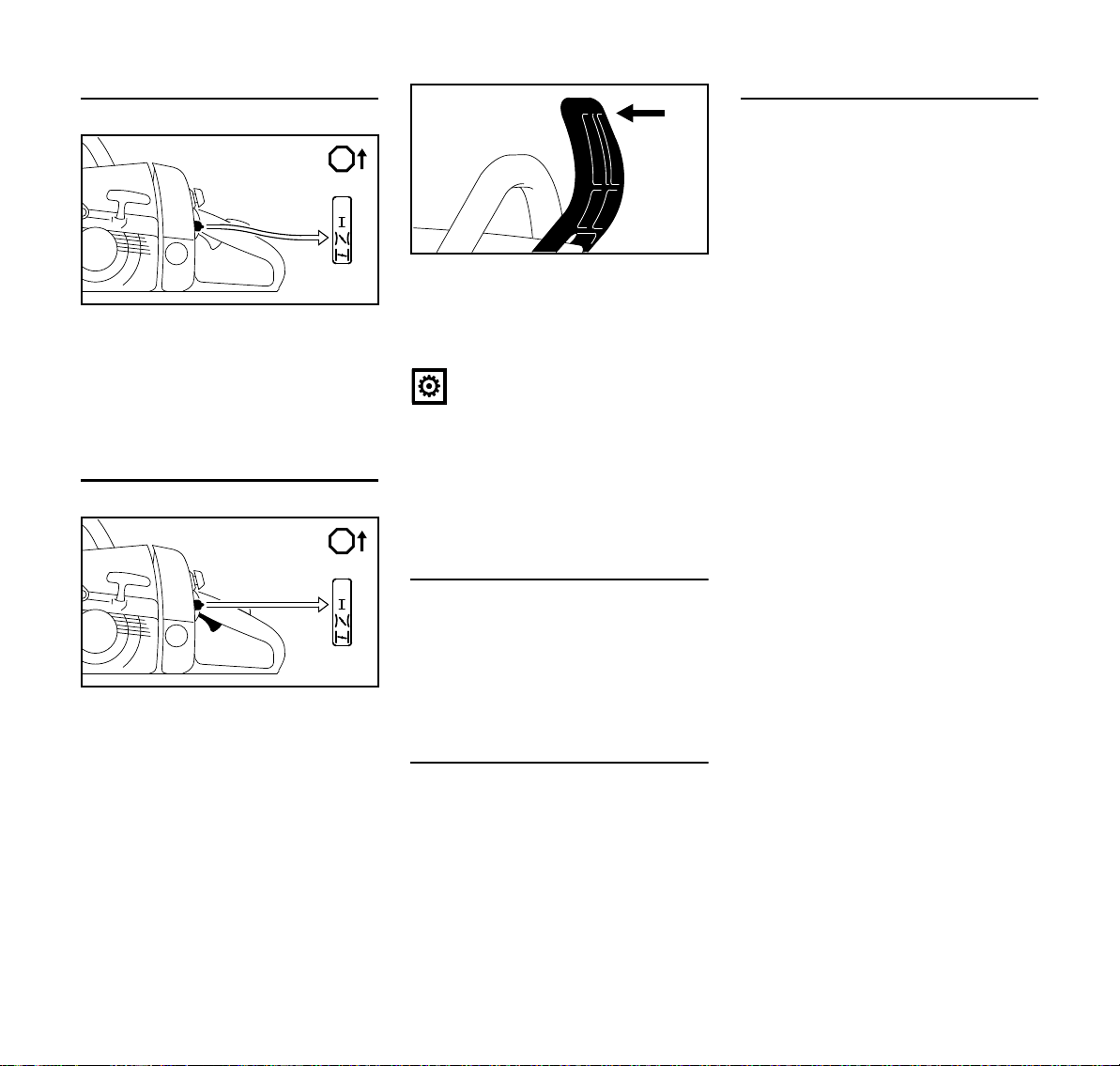

Položaji kombinirane poluge

Stop 0 – motor je isključen/isklopljen – upaljivanje je isključeno/isklopljeno

Položaj za rad/pogon F – motor radi ili može proraditi

Položaj gasa za start n – u tom položaju starta zagrijan motor – kombinirana poluga pri pokretanju poluge za gas prelazi u položaj za pogon/rad

Zatvoren startni zaklopac l – u tom položaju starta hladan motor

MS 650, MS 660

hrvatski

143BA018 KN

143BA019 KN

Podešavanje kombinirane poluge

Radi premještanja kombinirane poluge sa položaja za rad/pogon F u položaj u kojem je startni zaklopac zatvoren l, istovremeno pritiskati zapor poluge gasa i polugu za gas i fiksirati – podesitinamjestiti kombiniranu polugu.

Radi podešavanja u položaj gasa za start n, kombiniranu polugu postaviti u položaj u kojem je startni zaklopac zatvoren l, zatim kombiniranu polugu gurnuti u položaj gasa za start n.

Zamjena u položaj gasa za start n je moguća samo iz položaja u kojem je startni zaklopac zatvoren l.

Uslijed pritiskanja zapora poluge gasa i istovremenog pritiskanja poluge za gas, kombinirana poluga prelazi iz položaja gasa za start n u položaj za rad/pogon F.

Radi isklapanja/isključivanja motora, kombiniranu polugu postaviti u položaj za stop 0.

Položaj startnog zaklopca zatvoren l

– kada je motor hladan – kada se motor nakon startanja pri

davanju gasa gasi – kada je rezervoar ispražnjen bez

ostatka (motor se je ugasio)

Položaj gasa za start n – kada je motor zagrijan (čim je motor

radio cca jednu minutu)

– nakon prvog upaljivanja – nakon provjetravanja/ventiliranja

izgarnog prostora, kada je motor bio

"prepijen"

Držati motornu pilu

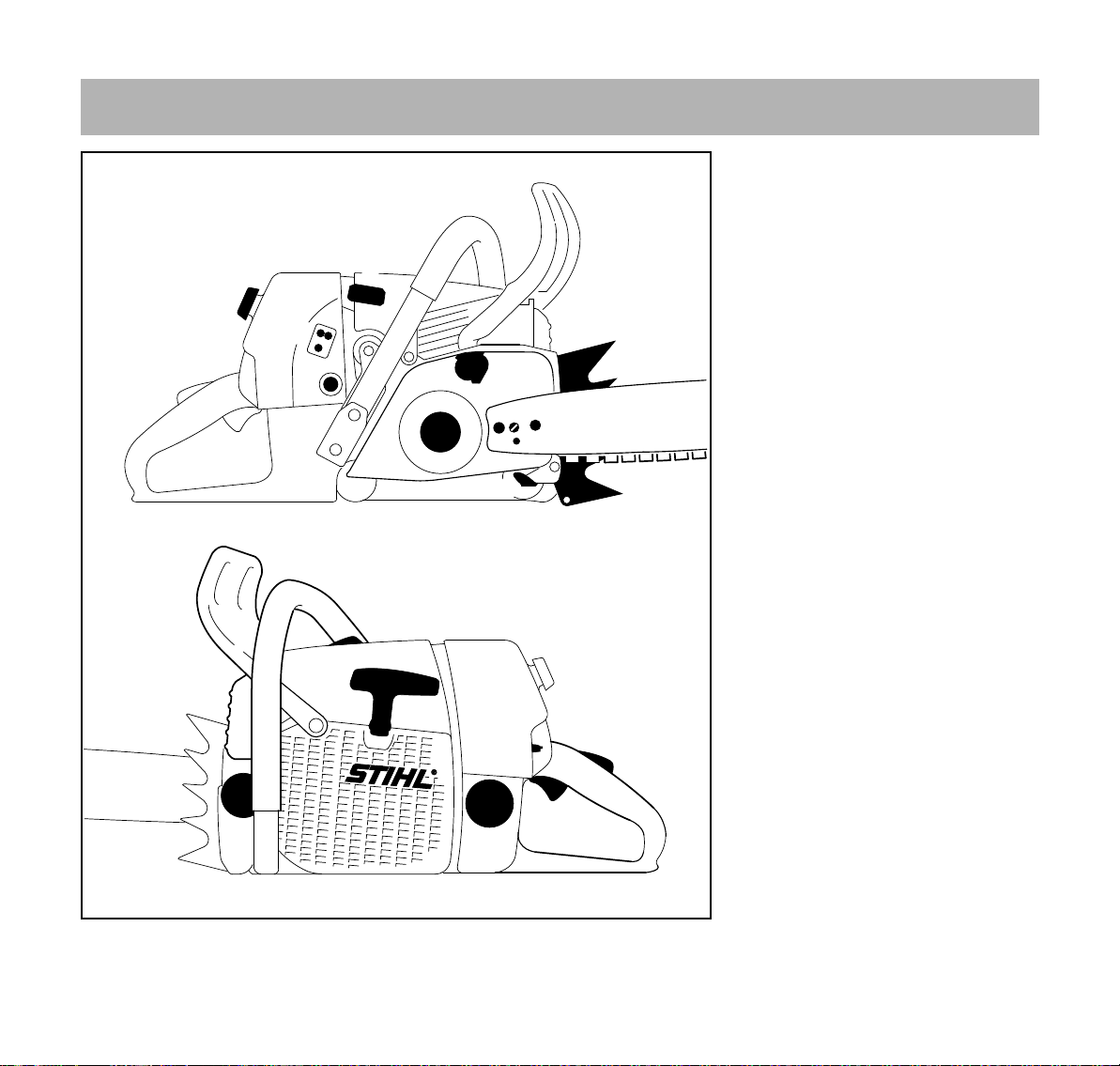

Postoje dvije mogućnosti držanja motorne pile pri startanju.

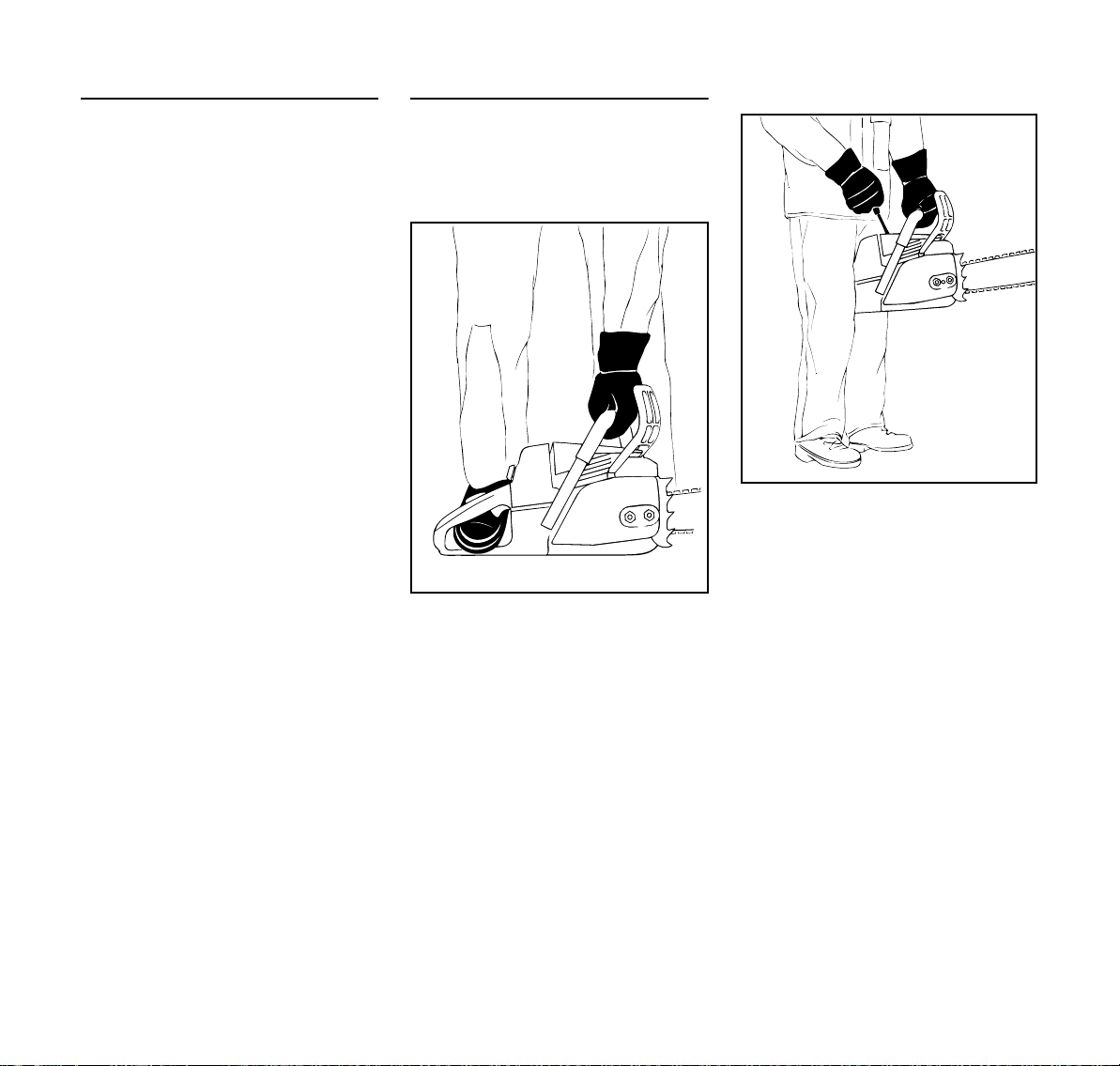

Na tlu

N motornu pilu sigurno postaviti na tlo

– zauzeti siguran položaj – lanac pile ne smije dodirivati ni predmete, a također niti tlo

N motornu pilu s lijevom rukom na

cjevastoj ručki čvrsto pritisnuti na tlo – palcem ispod cjevaste ručke

N s desnom nogom stupiti/stati u

stražnju zahvatnu ručku

Između koljena ili bedara

N stražnju zahvatnu ručku stegnuti

između koljena ili bedara

N s lijevom rukom fiksirati cjevastu

ručku – palcem ispod cjevaste ručke

MS 650, MS 660

hrvatski

143BA020 KN

133BA001 K

STOP

178BA007 KN

Pokretanje

N s desnom rukom ručku za

pokretanje polagano izvlačiti do

graničnika – a zatim brzo i snažno

provući – pri tome cjevastu ručku

pritisnuti prema dolje – uže ne

izvlačiti van do njegova kraja –

opasnost od loma! Ne puštati da

ručka za pokretanje brzo odskoči

natrag – voditi okomito, kako bi se

uže za pokretanje ispravno

namotalo. Kada je motor nov ili nakon duljeg

mirovanja, može kod strojeva bez dodatne ručne pumpe za gorivo nastati potreba za višekratnim provlačenjem užeta za pokretanje – tako dugo, dok se gorivo ne dobavi u dovoljnoj mjeri.

Startati motornu pilu

UPOZORENJE

U području zakretanja motorne pile, ne smiju se nalaziti druge osobe.

N pritisnuti dugme, ventil za

dekompresiju se otvara

Pri prvom upaljivanju se ventil za dekompresiju zatvara automatski. Stoga prije svakog daljnjeg postupka startanja pritisnuti dugme.

N štitnik ruke (1) pritisnuti prema

naprijed – lanac pile je blokiran

N istovremeno pritisnuti i fiksirati

zapor poluge gasa (2) i polugu za gas (3) – podesiti kombiniranu

polugu (4) Položaj startnog zaklopca zatvoren l – kada je motor hladan (također i

onda, kada se je motor nakon starta

pri davanju gasa ugasio) Položaj gasa za start n – kada je motor zagrijan (čim je motor

radio cca jednu minutu) N držati i pokretati motornu pilu

MS 650, MS 660

hrvatski

178BA008 KN

STOP

178BA009 KN

STOP

001BA186 KN

Nakon prvog upaljivanja

N kombiniranu polugu (1) postaviti u

položaj gasa za start n

N pritisnuti dugme ventila za

dekompresiju

N držati i pokretati motornu pilu

Čim je motor proradio

N pritisnuti zapor poluge gasa, a

polugu za gas (2) kratko pritisnuti, kombinirana poluga (1) prelazi u položaj za rad/pogon F i motor prelazi u rad u praznom hodu

N štitnik ruke povući prema cjevastoj

ručki

Kočnica lanca je isključena – motorna pila je spremna za primjenu.

UPUTA

Gas davati samo pri isključenoj kočnici lanca. Povećan broj okretaja motora pri blokiranoj kočnici lanca (lanac pile miruje, stoji), uzrokuje već nakon kratkog vremena kvarove/štete na spojki i na kočnici lanca.

Kada je temperatura vrlo niska

N motor s malim gasom pustiti kraće

vrijeme da se zagrije u radu

N eventualno podesiti na pogon/rad

zimi, pogledati poglavlje "Pogon/rad zimi"

Isklopiti/isključiti motor

N kombiniranu polugu postaviti u

položaj za stop 0

Kada motor neće proraditi

Nakon prvog upaljivanja kombinirana poluga nije bila pravovremeno podešena iz položaja sa zatvorenim startnim zaklopcem l u položaj gasa za start n, postoji mogućnost da je motor "prepijen".

N kombiniranu polugu postaviti u

položaj za stop 0 N rastaviti svjećicu – pogledati

poglavlje "Svjećica"

N posušiti svjećicu N više puta provući uže za pokretanje

– radi provjetravanja/ventiliranja

izgarnog prostora N ponovno ugraditi svjećicu –

pogledati poglavlje "Svjećica" N kombiniranu polugu postaviti u

položaj gasa za start n – također i

onda, ako je motor hladan N pritisnuti dugme ventila za

dekompresiju N iznova pokretati motor

MS 650, MS 660

hrvatski

Upute za rad/pogon

Za vrijeme prvog vremena, provedenog u radu/pogonu

Nov uređaj, tek prispio iz tvornice do trećeg punjenja rezervoara ne puštati da radi neopterećen u području velikog broja okretaja, kako za vrijeme faze uhodavanja ne bi nastala dodatna opterećenja. Za vrijeme faze uhodavanja se pokretni dijelovi moraju uigrati jedni s drugima – u mehanizmu postoji visok otpor trenja. Motor postiže svoju maksimalnu snagu nakon vremena rada u kojem je bilo od 5 do 15 punjenja rezervoara.

Za vrijeme rada

UPUTA

Ne podešavati rasplinjač na rad sa suhljom mješavinom, "mršavije", kako bi se tobože postigla veća snaga – u protivnom bi motor mogao imati kvarove – pogledati poglavlje "Podešavanje rasplinjača".

UPUTA

češće kontrolirati zategnutost lanca. Novi lanac pile se mora naknadno češće

zatezati od onog, koji je već dulje vrijeme u radu/pogonu.

U hladnom stanju Lanac pile mora nalijegati na donju

stranu vodilice, ali mora biti moguće, da se još dade ručno povući preko vodilice. Ukoliko je potrebno, naknadno zatezati lanac pile – pogledati poglavlje "Zatezanje lanca pile".

Pri radnoj/pogonskoj temperaturi lanac pile se isteže i ovješava.

Pogonske karike na donjoj strani vodilice ne smiju izlaziti van iz utora – u protivnom lanac pile može odskočiti. Naknadno zatezati lanac pile – pogledati poglavlje.

UPUTA

Pri hlađenju se lanac pile skuplja. Nerasterećen lanac pile može oštetiti koljenčastu osovinu radilice i ležajeve.

Nakon duljeg rada u potpuno granatom drvu – pod punim opterećenjem

Motor nakon kraćeg vremena pustiti da radi u praznom hodu tako dugo, dok ne nastupi odvođenje veće topline uslijed struje rashladnog zraka, kako ugradbeni dijelovi na mehanizmu (uređaj za upaljivanje, rasplinjač) ne bi bili ekstremno opterećeni akumulacijom topline.

Nakon rada

N Rasteretiti lanac pile, ako je za

vrijeme rada pri radnoj/pogonskoj

temperaturi bio zatezan.

UPUTA

Lanac pile treba nakon rada obvezno ponovno rasteretiti! Pri hlađenju se lanac pile skuplja. Nerasterećen lanac pile može oštetiti koljenčastu osovinu radilice i ležajeve.

Kod kratkoročnog mirovanja pustiti motor da se ohladi. Uređaj s

napunjenim rezervoarom goriva do sljedeće primjene uskladištiti/pohraniti na suhom mjestu, ne u blizini izvora upaljivanja.

Kod dugoročnog mirovanja pogledati poglavlje

"Skladištenje/pohranjivanje uređaja".

MS 650, MS 660

hrvatski

001BA157 KN

143BA026 KN

Podešavanje količine ulja

Različite rezne duljine, vrste drveta i tehnike rada zahtijevaju različite količine ulja.

Standard-uljna pumpa

Sa svornjakom za podešavanje (1) (na donjoj strani stroja) se prema potrebi može regulirati dobavna količina ulja.

Ematic- položaj (E), srednja dobavna količina ulja –

N svornjak za podešavanje zavrnuti

na "E" (Ematic-položaj) Povećavanje dobavne količine ulja – N svornjak za podešavanje zakretati u

smjeru kretanja kazaljki na satu. Smanjivanje dobavne količine ulja – N svornjak za podešavanje zakretati

suprotno smjeru kretanja kazaljki na

satu.

UPUTA

Lanac pile mora biti uvijek navlažen s uljem za podmazivanje lanca.

Uljna pumpa s povećanom dobavnom količinom (posebna oprema)

Uljna pumpa s povećanom dobavnom količinom prepoznaje se po utoru (2) u svornjaku za podešavanje.

Kod te uljne pumpe može u području podešavanja a spremnik za ulje biti ispraženjen bez ostatka prije rezervoara goriva i stoga lanac pile radi suh.

N U području podešavanja a

rezervoar goriva puniti samo do pola ili spremnik za ulje naknadno puniti kada je rezervoar goriva ispražnjen do polovice.

Držanje vodilice u stanju reda

N Vodilicu okrenuti – nakon svakog

oštrenja lanca i nakon svake izvršene zamjene lanca – kako bi se izbjeglo jednostrano istrošenje, osobito na mjestu skretanja i na donjoj strani.

N Redovito čistiti provrt za ulaz/dotok

ulja (1), kanal za izlaz/istjecanje ulja (2) i utor vodilice (3).

N Mjeriti duljinu utora – s mjernim

štapom na mjerki za turpijanje (poseban pribor) – u području u kojem je istrošenje radne staze najveće.

MS 650, MS 660

hrvatski

001BA210 KN

001BA212 KN

Tip lanca Podjela

lanca

Najmanja

dubina utora Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Kada utor nije najmanje toliko dubok: N zamijeniti vodilicu Pogonske karike inače oštriti na osnovi-

dnu utora – korijen zuba i spojne karike ne naliježu na radnu stazu vodilice.

Sistem pročistača zraka

Sistem pročistača zraka može se prilagoditi različitim uvjetima rada/pogona ugradnjom različitih pročistača. Preinake su moguće i jednostavno izvedive.

N HD2-pročistač (crni okvir

pročistača, naborano filtersko tkanje) univerzalni pročistač za skoro sve uvjete primjene (od vrlo prašnih, do zimskih uvjeta itd.)

Nečisti pročistači zraka smanjuju snagu motora, povećavaju potrošnju goriva i otežavaju pokretanje.

N Pročistač sa žičanim tkanjem

(zeleno kućište pročistača) primjena u izuzetnim uvjetima, na pr. ekstremni zimski uvjeti – kao snijegili snijeg pršić. Pri vrlo prašnim uvjetima prije je neprikladnan.

Pročistači tvrtke STIHL postižu u suhom stanju dugi radni vijek/postojanost.

N Pročistače tvrtke STIHL koristiti

uvijek suhe.

MS 650, MS 660

hrvatski

145BA027 K

145BA028 K

Rastavljanje pročistača zraka

N Dugme preko stražnje zahvatne

ručke odvrtati u smjeru strjelice i skinuti poklopac kutije rasplinjača.

N Izvući pročistač.

Čišćenje pročistača zraka Podešavanje rasplinjača

Kada snaga motora osjetno opada – kada se smanjuje:

N izlupati pročistač ili ispuhati ga

komprimiranim zrakom iznutra prema van.

U slučaju da nije bilo dovoljno isti izlupati ili ispuhati s komprimiranim zrakom ili u slučaju tvrdokorne nečistoće ili zalijepljenog filterskog tkanja, izvršiti temeljito čišćenje pročistača.

Oštećeni pročistač se mora zamijeniti. Temeljito čišćenje pročistača N pročistač isprati sa specijalnim

čistačem tvrtke STIHL (poseban pribor) ili u čistoj, nezapaljivoj tekućini za čišćenje (primjerice toploj, sapunastoj vodi) – pročistač isprati s vodenim mlazom iznutra prema van – ne upotrebljavati visokotlačne čistače

N posušiti sve dijelove pročistača – ne

podvrgavati ih ekstremnoj toplini

N ne zauljivati pročistač. N ponovno ugraditi pročistač

Osnovne obavijesti

Rasplinjač je fco tvornica opremljen standardnom podešenošću.

Ta podešenost je ugođena tako, da motor u svim fazama rada/pogona dobiva optimalnu mješavinu goriva i zraka.

Podešavanjem glavnog vijka za podešavanje utječe se na snagu i na najveći broj okretaja neopterećenog motora.

Standardno podešavanje

N Isklopiti/isključiti motor N provjeriti pročistač zraka – ukoliko je

potrebno, očistiti ili zamijeniti

N rešetku za zaštitu od iskrenja

(ovisno o zemlji, postoji ili ne) u prigušivaču buke kontrolirati – ukoliko je potrebno očistiti ili zamijeniti

MS 650, MS 660

hrvatski

176BA008 KN

137BA023 KN

137BA024 KN

rasplinjač s H = 1 i L = 1

N oba vijka za podešavanje pažljivo

zakretati u smjeru kretanja kazaljki na satu, do čvrstog dosjeda.

N glavni vijak za podešavanje (H)

1 okrenuti za 1 okret u smjeru kretanja kazaljke na satu

N vijak za podešavanje rada u

praznom hodu (L) zakretati suprotno smjeru kretanja kazaljki na satu za 1 okret

rasplinjač s H = 3/4 i L = 1/4

N glavni vijak za podešavanje (H)

zakretati suprotno smjeru kretanja kazaljki na satu do graničnika – za maksimalno 3/4 okreta

N Vijak za podešavanje rada u

praznom hodu (L) pažljivo okretati u smjeru kretanja kazaljki na satu – do graničnika – a zatim okrenuti natrag za 1/4 okreta.

Podesiti rad u praznom hodu

N izvršiti standardno podešavanje N startati motor – i pustiti ga da se

zagrije u radu

Motor zastaje u radu u praznom hodu N granični vijak za podešavanje rada

u praznom hodu (LA) okretati u smjeru kretanja kazaljki na satu sve

dok se ne pokrene i lanac pile – nakon toga okrenuti natrag za 1/4 okreta

Lanac pile u radu u praznom hodu istovremeno radi

N granični vijak za podešavanje rada

u praznom hodu (LA) okretati suprotno smjeru kretanja kazaljki na satu sve dok se lanac ne zaustavi – zatim okretati dalje u istom smjeru za 1/4 okreta

UPOZORENJE

Ukoliko lanac pile nakon izvršenog podešavanja u radu u praznom hodu ne dođe u stanje mirovanja, motornu pilu treba povjeriti stručnom trgovcu na dovođenje u stanje ispravnosti.

Neravnomjerni broj okretaja u radu u praznom hodu; loše ubrzanje (unatoč podešenosti vijka za podešavanje rada u praznom hodu = standardna podešenost)

Rad u praznom hodu je podešen na previše suhu mješavinu, "previše mršavo".

N Vijak za podešavanje rada u

praznom hodu (L) okretati suprotno smjeru kretanja kazaljki na satu sve dok motor ne počne ravnomjerno raditi i dobro ubrzavati – kod rasplinjača s L = 1/4 maksimalno do graničnika

Nakon svake izvršene korekcije na vijku za podešavanje rada u praznom hodu (L), uglavnom je također potrebno vršenje izmjene na graničnom vijku za podešavanje rada u praznom hodu (LA).

MS 650, MS 660

hrvatski

137BA025 KN

137BA026 KN

178BA010 KN

Korekcija podešenosti rasplinjača kod primjena na velikoj visini

Kada motor ne radi na zadovoljavajući način, može nastati potreba za vršenjem neznatne korekcije:

N izvršiti standardno podešavanje N pustiti motor, da se zagrije u radu N Glavni vijak za podešavanje (H)

neznatno zakretati u smjeru kretanja kazaljki na satu (za rad sa suhljom mješavinom, "mršavije") – kod rasplinjača s H = 3/4 maksimalno do graničnika.

UPUTA

Po povratku iz velikih visina podešenost rasplinjača ponovno postaviti natrag na standardnu podešenost.

Kada je rad podešen na previše suhu mješavinu, "previše mršavo", postoji opasnost od kvarova mehanizma uslijed manjka sredstva za podmazivanje i pregrijavanja.

Rešetka za zaštitu od iskrenja u prigušivaču buke

U nekim zemljama su prigušivači buke opremljeni s rešetkom za zaštitu od iskrenja.

N U slučaju da snaga motora opada.

provjeriti rešetku za zaštitu od iskrenja u prigušivaču buke.

N Pustiti da se prigušivač buke ohladi.

Izvedba A

N odvrnuti četiri vijka N skinuti gornju oblogu (1)

prigušivača buke

N očistiti nečistu rešetku za zaštitu od

iskrenja. U slučaju oštećenja ili jake zakoksanosti, zamijeniti.

N Obrnutim redoslijedom ponovno

montirati rešetku za zaštitu od iskrenja.

Izvedba B

Kod te izvedbe je prigušivač buke opremljen sa dvije rešetke za zaštitu od iskrenja.

N Odvrnuti vijak (1). N Podići rešetku za zaštitu od

iskrenja (2) i izvući ju van.

N očistiti nečistu rešetku za zaštitu od

iskrenja. U slučaju oštećenja ili jake zakoksanosti, zamijeniti.

N Obrnutim redoslijedom ponovno

montirati rešetku za zaštitu od iskrenja.

N Provjeriti drugu rešetku za zaštitu

od iskrenja – kao i kod izvedbe A.

MS 650, MS 660

N pridržne noseve (2) saviti nazad N izvaditi rešetku za zaštitu od

iskrenja (3)

hrvatski

137BA008 KN

137BA009 KN

000BA039 KN

000BA045 KN

Svjećica

N Kada snaga motora nije dovoljna,

startanje je loše ili nastaju smetnje u radu u praznom hodu, prvo treba provjeriti svjećicu.

N Nakon cca 100 radnih/pogonskih

sati zamijeniti svjećicu – u slučaju jako nagorenih elektroda, već i ranije – upotrebljavati samo svjećice bez smetnji, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički podaci".

Rastaviti svjećicu.

N Vodilo za zrak (1) skinuti potezom

prema gore.

N Izvući utikač svjećice (2). N Odvrnuti svjećicu.

Provjera svjećice

UPOZORENJE

Kod svjećice sa separatnom priključnom maticom (1) priključnu maticu obvezno zavrnuti na navoj i čvrsto pritegnuti – uslijed stvaranja iskri postoji opasnost od izbijanja požara!

N Kombiniranu polugu postaviti u

stop- položaj 0

N Dugme preko stražnje zahvatne

ručke odvrtati u smjeru strjelice i skinuti poklopac kutije rasplinjača.

Ugraditi svjećicu.

N Zavijčati svjećicu i čvrsto utisnuti

utikač svjećice.

N Ugraditi vodilo za zrak. N Montirati poklopac kutije

rasplinjača.

N Očistiti nečistu svjećicu. N Provjeriti razmak elektroda (A) i

naknadno podesiti ukoliko je potrebno, vrijednost za razmak – pogledati poglavlje "Tehnički podaci".

N Odstraniti moguće uzroke

onečišćenja svjećice.

Mogući uzroci su:

– previše motornog ulja u gorivu – nečist pročistač zraka – nepovoljni uvjeti rada/pogona

MS 650, MS 660

hrvatski

001BA121 KN

Uređaj za pokretanje Pohranjivanje/skladištenje

uređaja

Radi produljenja radnog vijeka užeta za pokretanje uvažavati sljedeće upute:

N uže izvlačiti van samo u propisanom

smjeru izvlačenja

N uže ne puštati da se vuče/klizi preko

ruba vodila za uže

N uže ne izvlačiti van više nego što je

opisano u naputku

N uže za pokretanje voditi natrag

suprotno smjeru izvlačenja, ne puštati ga da brzo odskoči natrag – pogledati poglavlje "Startanje motora/isključivanje/iskla panje"

oštećeno uže za pokretanje trebalo bi pravovremeno zamijeniti kod stručnog trgovca. STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu.

U slučaju stanki u radu, počevši od cca 3 mjeseca nadalje

N Rezervoar goriva isprazniti na

dobro prozračenom mjestu i očistiti ga.

N Gorivo zbrinuti u skladu s propisima

i na ekološki način.

N Isprazniti rasplinjač do kraja, u

protivnom se membrane u rasplinjaču mogu zalijepiti.

N Skinuti lanac pile i vodilicu, očistiti i

poprskati sa zaštitnim uljem.

N Temeljito očistiti uređaj, osobito

rebra cilindra i pročistač zraka.

N Kod uporabe biološkog ulja za

podmazivanje lanca (na primjer STIHL BioPlus), sasvim napuniti spremnik ulja za podmazivanje.

N Uređaj pohraniti/skladištiti na

suhom i sigurnom mjestu. Zaštititi od neovlaštenog korišćenja (primjerice od djece).

Provjera i zamjena lančanika

N Skinuti poklopac lančanika, lanac

pile i vodilicu.

N Rastaviti kočnicu lanca – štitnik ruke

povući nasuprot cjevaste ručke.

Obnoviti/zamijeniti lančanik

– pošto smo u radu potrošili dva lanca

pile ili ranije

– kada su ulazni tragovi (strjelice)

dublji od 0,5 mm – u protivnom će utjecaj na radni vijek lanca pile biti loš – radi provjere upotrebljavati ispitnu mjerku (poseban pribor).

Lančanik se čuva, kada se u radu naizmjence koristi dva lanca pile.

STIHL preporučuje uporabu originalnih lančanika tvrtke STIHL, kako bi se osiguralo optimalnu funkciju/rad kočnice lanca.

MS 650, MS 660

hrvatski

001BA122 KN

N Pločasti osigurač (1) otisnuti s

odvijačem.

N Skinuti ploču (2). N Izvući prstenasti lančanik (3). N Provjeriti profil zahvatnika na

bubnju spojkel (4) – u slučaju jakih tragova istrošenja, zamijeniti također i bubanj spojke.

N Bubanj spojke ili profilni lančanik (5)

s kutijom igličastih ležajeva (kutija s iglama) (6) izvući sa koljenčaste osovine radilice – kod sistema kočnice lanca QuickStop Super, prethodno pritisnuti zapor poluge gasa.

Ugraditi profilni-/prstenasti lančanik

N Očistiti tupi dio koljenčaste osovine

radilice i kutiju igličastih ležajeva/ kutiju s iglama i namastiti sa STIHLovom mašću za podmazivanje (poseban pribor).

N Kutiju igličastih ležajeva (kutiju s

iglama) nataknuti na tupi dio koljenčaste osovine radilice.

N Bubanj spojke, naime profilni

lančanik nakon naticanja zakrenuti za cca 1 okret, kako bi se uključio zahvatnik za pogon uljne pumpe – kod sistema kočnice lanca QuickStop Super, prethodno pritisnuti zapor poluge gasa.

N Nataknuti prstenasti lančanik – sa

šupljim prostorima prema van.

N Ploču i pločasti osigurač ponovno

postaviti na koljenčastu osovinu radilice.

Njega i oštrenje lanca pile

Piliti bez muke s ispravno naoštrenim lancem pile.

Besprijekorno naoštren lanac se već pri neznatnom potisnom tlaku uvlači bez muke u drvo.

Ne raditi s tupim ili oštećenim lancem pile – to uzrokuje veliko tjelesno naprezanje, veliko titrajno/vibraciono opterećenje, nezadovoljavajući rezultat rezanja i veliko istrošenje.

N Čistiti lanac pile N Lancu pile kontrolirati pukotine i

oštećene zakovice.

N Zamijeniti oštećene ili istrošene

dijelove lanca i te dijelove prilagoditi preostalim dijelovima u obliku i stupnju istrošenja – te naknadno doraditi na odgovarajući način.

Lanci pile opremljeni tvrdim metalom (Duro) su osobito postojani na istrošenje. Radi optimalnog rezultata oštrenja STIHL preporučuje stručnog trgovca tvrtke STIHL.

UPOZORENJE

Obvezno se treba pridržavati u nastavku navedenih kuteva i dimenzija/mjera. Pogrešno naoštren lanac pile – posebice previše nizak omeđivač dubine – može uzrokovati povećanu sklonost motorne pile povratnom udaru – opasnost od zadobivanja ozljeda!

MS 650, MS 660

hrvatski

689BA027 KN

689BA021 KN

689BA025 KN

001BA203 KN

Podjela lanca

Obilježavanje (a) podjele lanca je utisnuto u području omeđivača dubine svakog zuba za rezanje.

Obilježavanje (a) Podjela lanca

col mm 7 1/4 P 6,35 1 ili 1/4 1/4 6,35 6, P ili PM 3/8 P 9,32 2 ili 325 0.325 8,25 3 ili 3/8 3/8 9,32 4 ili 404 0.404 10,26

Pridjeljivanje promjera turpije sljedi nakon podjele lanca – pogledati tabelu "Alati za oštrenje".

Pri naknadnom oštrenju/dooštravanju, moramo se pridržavati kuteva na zubu za rezanje.

Kut oštrenja i prsni kut

A Kut oštrenja Lanci pile tvrtke STIHL oštre se s kutem

oštrenja od 30°. Iznimke su lanci pile uzdužnog reza s kutem oštrenja od 10°. U nazivu lanaca pile uzdužnog reza uvodi se X.

B Prsni kut Pri uporabi propisanog držača turpije i

promjera turpije, ispravan prsni kut se dobiva automatski.

Oblici zuba Kut (°)

Micro = poludlijetasti zub,

30 75 primjerice 63 PM3, 26 RM3, 36 RM

Super = potpuno dlijetasti

30 60 zub, primjerice 63 PS3, 26 RS, 36 RS3

Uzdužni rez-lanac pile, pri-

10 75 mjerice 63 PMX, 36 RMX

Kutevi moraju kod svih zuba lanca pile biti isti/jednaki. Kod nejednakih kuteva: grub neravnomjeran rad lanca pile, jako istrošenje, pa sve do loma lanca pile.

Držač turpije

N upotrebljavati držač turpije lance pila ručno oštriti samo pomoću

držača turpije (poseban pribor, pogledati tabelu "Alati za oštrenje"). Držači turpije imaju oznake za kut oštrenja.

Upotrebljavati samo specijalne turpije za lance pila! Ostale turpije nisu prikladne po obliku i vrsti udarca.

Radi kontrole kuta

mjerka turpijanja tvrtke STIHL (poseban pribor, pogledati tabelu "Alati za oštrenje") – univerzalni alat za kontrolu kuta oštrenja i prsnog kuta, razmaka omeđivača dubine, duljine zuba, dubine utora i za čišćenje utora i provrta za dotok/ulaz ulja.

MS 650, MS 660

hrvatski

689BA018 KN

90°

689BA043 KN

689BA023 KN

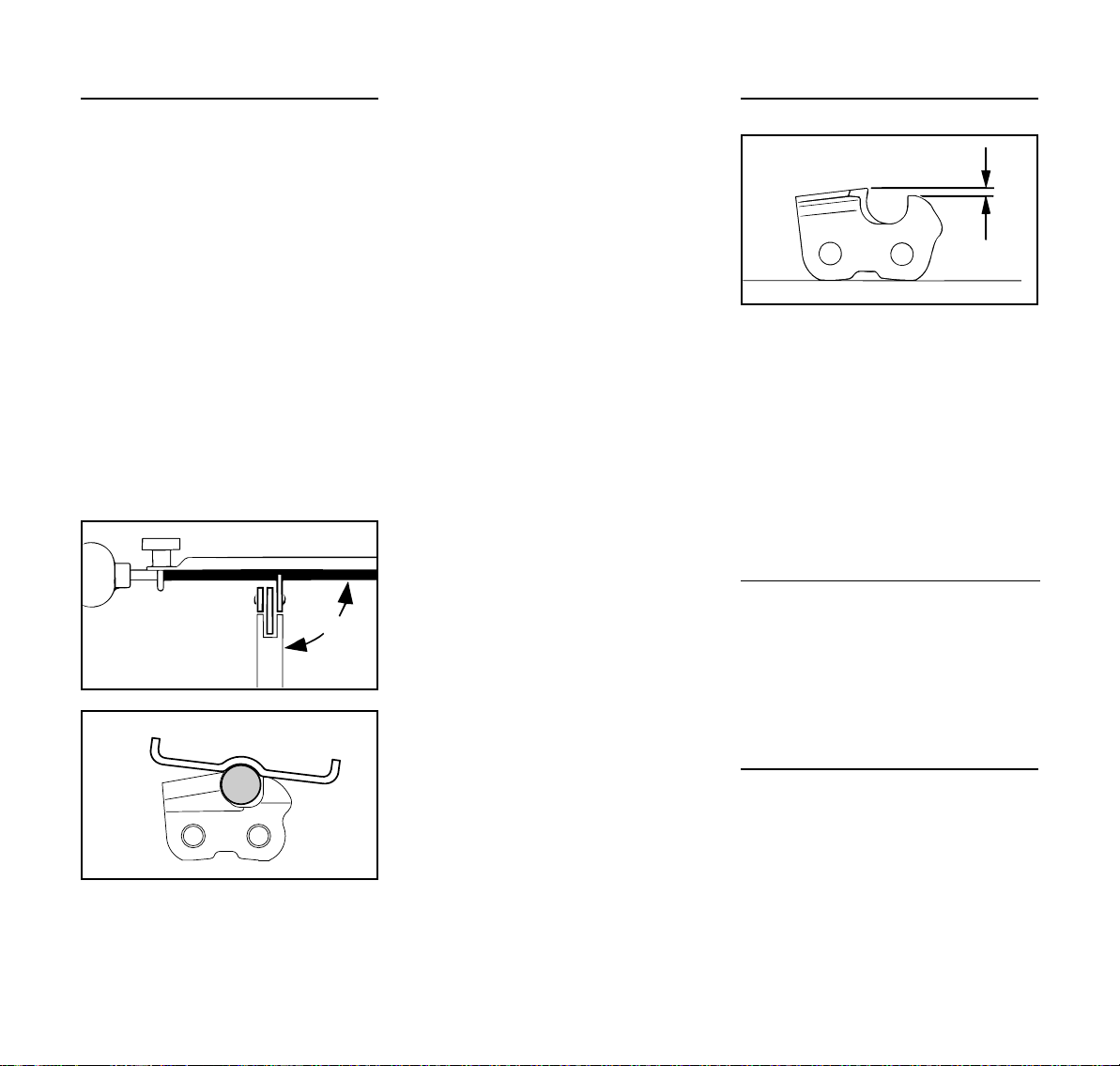

Ispravno oštrenje

N Alate za oštrenje izabrati u skladu s

podjelom lanca.

N U slučaju potrebe, zategnuti

vodilicu,

N Blokirati lanac pile – štitnik ruke

prema naprijed,

N radi daljnjeg povlačenja lanca pile

štitnik ruke povući prema cjevastoj ručki: kočnica lanca je isključena. Kod sistema kočnice lanca QuickStop Super dodatno pritisnuti zapor poluge gasa.

N Oštriti često, skidati malo – za

jednostavno naknadno oštrenje/dooštravanje dostaju uglavnom dva do tri poteza turpijom.

kutevima – prema oznakama na držaču turpije – držač turpije položiti na krov zuba i na omeđivač dubine.

N Turpijati samo iznutra prema van. N Turpija zahvaća samo u potezu

prema naprijed – pri vođenju turpije natrag, podići turpiju.

N Ne turpijati spojne- i pogonske

karike.

N U redovitim razmacima turpiju malo

zakretati, kako bi se izbjeglo jednostrano istrošenje.

N Srh nastao turpijanjem, odstraniti s

komadom tvrdog drva.

N Kut provjeravati s mjerkom

turpijanja.

Svi zubi za rezanje moraju biti jednako dugi.

Kada su duljine zuba nejednake, visine zuba su također različite i uzrokuju grubi rad lanca i stvaranje pukotina u njemu.

N Sve zube za rezanje doturpijati

natrag na duljinu najkraćeg zuba za rezanje – najbolje je prepustiti, da se taj rad izvrši u radionici s električnim uređajem za oštrenje.

Razmak omeđivača dubine

Omeđivač dubine određuje dubinu prodiranja u drvo, a time i debljinu ivera.

a Zadani-poželjni razmak između

omeđivača dubine i reznog brida/oštrice

Pri rezanju u mekom drvu izvan perioda mraza, razmak se može održavati većim do 0,2 mm (0.008").

Podjela lanca Omeđivač dubine

Razmak (a) col (mm) mm (col) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

N Voditi turpiju: vodoravno (u desnom

kutu prema postranoj površini vodilice) u skladu s navedenim

Naknadno turpijanje omeđivača dubine

Razmak omeđivača dubine se pri oštrenju zuba za rezanje smanjuje.

N Nakon svakog oštrenja treba

provjeriti razmak omeđivača dubine.

MS 650, MS 660

hrvatski

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

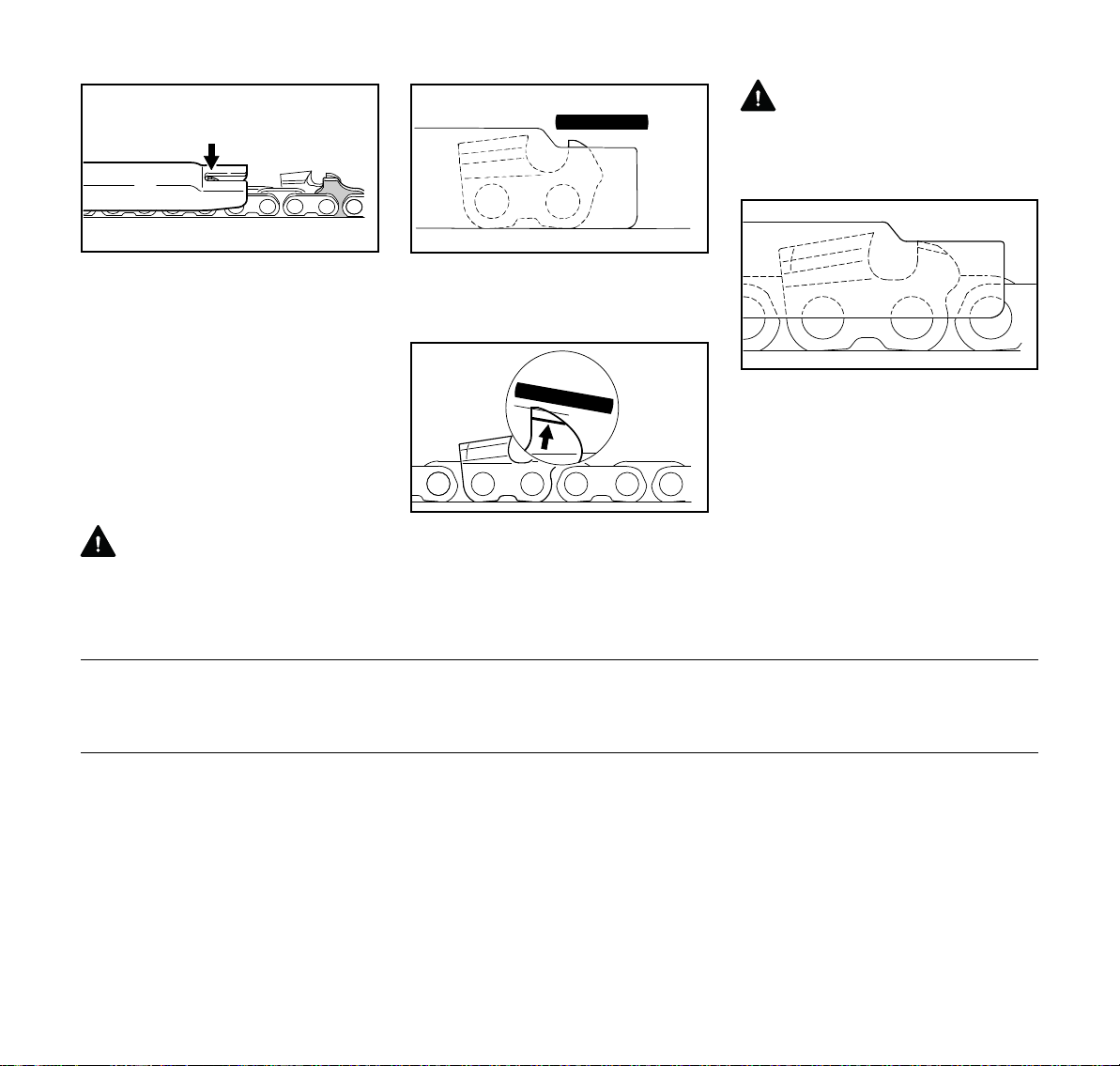

UPOZORENJE

Previše niski omeđivači dubine povećavaju sklonost motorne pile povratnom udaru.

N Mjerku turpijanja (1) koja odgovara

podjeli lanca, položiti na lanac pile i pritisnuti na zub za rezanje koji

N Omeđivač dubine naknadno

doraditi vezano s mjerkom

turpijanja. provjeravamo – ako omeđivač dubine viri van preko mjerke turpijanja, omeđivač dubine mora biti naknadno dorađen.

Lanci pile s grbavom pogonskom karikom (2) – gornji dio grbave pogonske karike (2) (sa servisnom oznakom) obrađuje se istovremeno s omeđivačem dubine zuba za rezanje.

UPOZORENJE

Preostalo područje grbave pogonske karike se ne smije obrađivati, u protivnom se sklonost motorne pile povratnom udaru može povećati.

N Na kraju paralelno prema servisnoj

oznaci (pogledati strjelicu)

naknadno koso doturpijati krov

omeđivača dubine – pri tome

najviše mjesto omeđivača dubine

ne postavljati dalje, tj. više natrag.

N Položiti mjerku turpijanja na lanac

pile – najviše mjesto omeđivača dubine mora biti u svezi s mjerkom turpijanja.

N Pošto smo izvršili oštrenje lanca

pile, isti treba temeljito očistiti, odstraniti prijanjajuće iverje, ili brusnu prašinu – intenzivno podmazati lanac pile.

N U slučaju duljih prekida u radu,

lanac pile treba očistiti, te pohraniti/uskladištiti nauljen.

Alati za oštrenje (poseban pribor) Podjela lanca okrugla turpija ^okrugla turpija držač turpije mjerka turpijanja plosnata turpija garnitura za

oštrenje

col (mm) mm (col) Kataloški broj Kataloški broj Kataloški broj Kataloški broj Kataloški broj 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

sastoje se od držača turpije s okruglom turpijom, plosnate turpije i mjerke turpijanja.

MS 650, MS 660

hrvatski

Upute za održavanje- i njegu

Sljedeći podaci se odnose na normalne uvjete primjene. Pri otežanim uvjetima (jaki nanos prašine, jako zasmoljeno drvo, tropsko drvo itd.) i duljeg dnevnog radnog vremena, navedene intervale treba skratiti na odgovarajući način. Samo u slučaju povremene primjene, intervali se mogu na odgovarajući način produljiti.

prije početka rada

na kraju rada, naime dnevno

nakon svakog punjenja

rezervoara

jednom tjedno

Kompletan stroj

Poluga za gas, zapor/zatvarač poluge gasa, poluga za choke, poluga startnog zaklopca, sklopka/prekidač za stop-položaj, kombinirana poluga (već prema vrsti opreme)

Kočnica lanca

Kraftstoffhandpumpe (falls vorhanden)

Usisna glava/pročistač u rezervoaru goriva

Rezervoar goriva očistiti X

Spremnik ulja za podmazivanje očistiti X

Podmazivanje lanca provjeriti X

Lanac pile

Vodilica

Lančanik provjeriti X

očevid (stanje, nepropusnost) XX

očistiti X

provjera rada/funkcije XX

provjeriti kod stručnog trgovca

provjeriti X

kod stručnog trgovca ispravnosti

provjeriti X

očistiti, zamijeniti filterski uložak XX

zamijeniti XXX

provjeriti, također paziti na stanje naoštrenosti XX

provjeriti zategnutost lanca XX

oštriti X

provjeriti (istrošenje, oštećenost) X

očistiti i okrenuti X

osloboditi od srha X

zamijeniti XX

dovesti u stanje

jednom mjesečno

jednom godišnje

u slučaju kvara/smetnje

u slučaju oštećenja

u slučaju potrebe

MS 650, MS 660

hrvatski

prije početka rada

na kraju rada, naime dnevno

nakon svakog punjenja

rezervoara

jednom tjedno

jednom mjesečno

jednom godišnje

u slučaju kvara/smetnje

u slučaju oštećenja

u slučaju potrebe

Pročistač zraka

Antivibracioni elementi

Dotok zraka na kućištu pročistača očistiti XX X

Rebra cilindra očistiti XX X

Rasplinjač

Svjećica

Dostupne vijke i matice (osim vijaka za podešavanje)

Hvatač lanca

Ispusni kanal

Sigurnosne naljepnice zamijeniti X

STIHL preporučuje ovlaštenog trgovca tvrtke STIHL

2)Pri prvom stavljanju u pogon

motornih pila za profesionalnu primjenu (snage od 3,4 kW nadalje), vijke stopala cilindra čvrsto pritegnuti nakon 10 do 20 sati rada

očistiti XX

zamijeniti X

provjeriti XX

zamijeniti kod stručnog trgovca

kontrolirati rad u praznom hodu, lanac pile ne smije istovremeno raditi

Podesiti rad u praznom hodu, eventualno prvo puštanje u rad motorne pile povjeriti ovlaštenom

servisu

naknadno podesiti razmak elektroda X

zamijeniti nakon svakih 100 radnih sati

dotegnuti

provjeriti X

zamijeniti X

dekarbonizirati nakon 139 radnih sati, nakon toga svakih 150 radnih sati

MS 650, MS 660

hrvatski

Minimiranje istrošenja ii izbjegavanje kvarova/šteta

Pridržavanjem navoda iz ovog naputka za korišćenje spriječavate i izbjegavate prekomjerno istrošenje i kvarove na uređaju.

Korišćenje, održavanje i skladištenje uređaja moraju se vršiti tako pažljivo, kao što je opisano u ovom naputku za korišćenje.

Korisnik/poslužitelj je odgovoran za sve kvarove/štete, koje su uzrokovane neuvažavanjem uputa o sigurnosti u radu, uputa za posluživanje i održavanje. To osobito vrijedi za:

– vršenje izmjena na proizvodu, koje

tvrtka STIHL nije dozvolila

– uporabu alata ili pribora, čija

primjena nije dozvoljena, prikladna ili je glede kakvoće manje vrijedna

– uporabu uređaja koja nije u skladu s

odredbama

– primjenu uređaja na sportskim- ili

natjecateljskim priredbama

– kvarove/štete, nastale kao

posljedica daljnjeg korišćenja uređaja s pokvarenim ugradbenim dijelovima

Radovi održavanja

Svi radovi, navedeni u poglavlju "Upute za održavanje- i njegu", moraju se redovito izvršavati. Ukoliko te radove održavanja korisnik/poslužitelj ne može izvršiti sam, nalog za izvedbu treba povjeriti stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu. STIHL-ovim stručnim trgovcima se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Ukoliko se propusti izvedba tih radova ili ih se izvrši nestručno, mogu nastati kvarovi/štete, za koje korisnik/poslužitelj sam odgovara. To se odnosi između ostalog na:

– kvarove na mehanizmu, nastale kao

posljedica nepravovremeno ili

nedovoljno izvršenog održavanja

(na primjer pročistač zraka i

pročistač goriva), pogrešnu

podešenost rasplinjača i nedostatno

čišćenje vodila za rashladni zrak

(usisni prorezi, rebra cilindra)

– koroziju i ostale posljedične

štete/kvarovi, nastale zbog

nestručnog skladištenja

– kvarove na uređaju, nastale kao

posljedica uporabe kvalitativno

manjkavih pričuvnih dijelova

Dijelovi, podložni istrošenju

Neki dijelovi motornog uređaja podliježu i pri korišćenju u skladu s odredbama normalnom istrošenju i moraju se već prema vrsti i trajanju korišćenja pravovremeno zamijeniti. Tome pripadaju između ostalog.:

– lanac pile, vodilica – pogonski dijelovi (centrifugalna

spojka, bubanj spojke, lančanik)

– pročistač (za zrak, ulje, gorivo) – Uređaj za pokretanje:

– Svjećica – Elementi za prigušivanje

antivibracionog sistema

MS 650, MS 660

Važni ugradbeni dijelovi

178BA004 KN

hrvatski

1 zapor poklopca kutije rasplinjača 2 utikač svjećice 3 vijci za podešavanje rasplinjača 4 sklopka (prekidač) grijanja ručki

(već prema vrsti opreme) 5 poklopac lančanika 6 lančanik 7 kočnica lanca 8 uređaj za zatezanje lanca 9 hvatač lanca 10 oslone kandže 11 vodilica 12 Oilomatic-lanac pile 13 zapor/zatvarač spremnika za ulje 14 prigušivač buke 15 prednji štitnik ruke 16 prednja zahvatna ručka (cjevasta

ručka) 17 ventil za dekompresiju 18 ručka za pokretanje 19 zapor/zatvarač rezervoara goriva 20 kombinirana poluga 21 poluga za gas 22 zapor poluge gasa 23 stražnja zahvatna ručka 24 stražnji štitnik ruke # broj stroja

MS 650, MS 660

hrvatski

Tehnički podaci

Mehanizam

Jednocilindrični dvotaktni motor tvrtke STIHL

MS 650

Volumen: 84,9 cm Provrt cilindra: 52 mm Hod klipa: 40,0 mm Snaga prema ISO 7293: MS 650: 4,8 kW (6,5 KS)

pri 9500 1/min

MS 650 Magnum: 4,9 kW (6,7 KS)

pri 9500 1/min

Broj okretaja u radu u praznom hodu:

2500 1/min

MS 660

Volumen: 91,6 cm Provrt cilindra: 54 mm Hod klipa: 40,0 mm Snaga prema ISO 7293: MS 660: 5,2 kW (7,1 KS)

pri 9500 1/min

MS 660 Magnum: 5,6 kW (7,6 KS)

pri 9500 1/min

Broj okretaja u radu u praznom hodu:

prema ISO 11681 +/- 50 1/min

2500 1/min

Uređaj za upaljivanje

elektronički upravljiv magnetski upaljivač

Svjećica (bez smetnji):

NGK BPMR 7 A, Bosch WSR 6 F

Razmak elektroda: 0,5 mm

Sistem goriva

membranski rasplinjač, neovisan o položaju, s pumpom za gorivo u sastavu

Zapremnina rezervoara goriva: 825 cm

(0,825 l)

Podmazivanje lanca

potpuno automatska uljna pumpa sa zakretnim klipom – dodatna ručna regulacija količine ulja

Zapremnina spremnika za ulje: 360 cm

(0,36 l)

Težina

bez goriva, bez rezne garniture MS 650: 7,3 kg MS 650 Magnum: 7,5 kg MS 660: 7,3 kg MS 660 Magnum: 7,5 kg MS 660 s grijanjem ručki: 7,5 kg

Rezna garnitura

Vodilice Rollomatic E 3/8"

Duljine reza: 40, 45, 50, 63, 75,

80, 90 cm Podjela: 3/8" Širina utora: 1,6 mm Skretna zvijezda: 11-zuba

Vodilice Rollomatic E .404"

Duljine reza: 50, 63, 80 cm Podjela: .404" Širina utora: 1,6 mm Skretna zvijezda: 12-zuba

Lanci pile 3/8"

Rapid Micro (36 RM) tip 3652 Rapid Super (36 RS) tip 3621 Rapid Super 3 (36 RS3) tip 3626 Podjela: 3/8" (9,32 mm) Debljina pogonske

karike: 1,6 mm

Lanci pile .404"

Rapid Micro (46 RM) Tip 3668 Rapid Micro (46 RS) Tip 3946 Podjela: .404" (10,26 mm) Debljina pogonske

karike: 1,6 mm

Lančanici

7 zuba za 3/8" (prstenasti lančanik) Maksimalna brzina lanca

prema ISO 11681: 27,5 m/s

7 zuba za 3/8" P (prstenasti lančanik) Maksimalna brzina lanca

prema ISO 11681: 27,5 m/s

7 zuba za .404" (prstenasti lančanik) Maksimalna brzina lanca

prema ISO 11681: 30,2 m/s U pravilu je prosječna brzina lanca u

radu/pogonu za cca 20% manja, nego što je maksimalna brzina lanca prema

MS 650, MS 660

hrvatski

ISO 11681. Zbog izbora osobne zaštitne opreme kontaktirati stručnog trgovca tvrtke STIHL.

Vrijednosti buke- i titranja (vibracione vrijednosti)

Daljnje navedene podatke za ispunjenje smjernice poslodavca glede vibracija 2002/44/EG pogledati www.stihl.com/vib

Razina zvučnog tlaka L

peq

prema

ISO 22868

MS 650: 100 dB(A)

Razina zvučnog tlaka L

peq

prema

ISO 22868

MS 660: 101 dB(A)

Razina zvučne snage L

prema

ISO 22868

MS 650: 115 dB(A) MS 660: 112 dB(A)

REACH

REACH označava EG-odredbu/propis za registriranje, procjenjivanje i dozvolu primjene/dopuštenje kemikalija.

Obavijesti za ispunjenje REACH (EG)odredbe/propisa br. 1907/2006 pogledati www.stihl.com/reach

Poseban pribor

– držač turpije s okruglom turpijom – mjerka turpijanja – ispitne mjerke – STIHL-ova mast za podmazivanje – STIHL-ov sistem za punjenje

gorivom – spriječava prolijevanje ili pretjeranu napunjenost pri punjenju gorivom

– STIHL-ov sistem za punjenje uljem

za podmazivanje lanca – spriječava prolijevanje ili pretjeranu napunjenost pri punjenju

Aktuelne obavijesti uz ovaj i daljnji poseban pribor može se dobiti kod stručnog trgovca tvrtke STIHL.

Vibraciona vrijednost a

hv,eq

prema

ISO 22867

zahvatna

ručka, lijevo MS 650: 6,7 m/s MS 660: 7,0 m/s

2 2

zahvatna ručka, desno

6,7 m/s

7,0 m/s

Za razinu zvučnog tlaka i za razinu zvučne snage K-faktor iznosi prema RL 2006/42/EG = 2,5 dB(A); za titrajno ubrzanje K-faktor iznosi prema RL 2006/42/EG = 2,0 m/s

MS 650, MS 660

hrvatski

000BA073 KN

Nabava pričuvnih dijelova

Molimo, da u slučaju narudžbi za pričuvu navedete prodajnu oznaku motorne pile, broj stroja i brojeve vodilice i lanca pile u tabelu koja je dolje navedena. Time si olakšavate kupnju nove rezne garniture.

Kod vodilice i lanca pile se radi o dijelovima, podložnim istrošenju. Pri kupnji dijelova je dovoljno, ako je naznačena prodajna oznaka motorne pile, kataloški brojevi i naziv dijelova.

Prodajna oznaka

Broj stroja

Broj vodilice

Broj lanca pile

Upute za vršenje popravaka Zbrinjavanje

Korisnici/poslužitelji ovog uređaja smiju vršiti samo one radove održavanja i njege, koji su opisani u ovom naputku za korišćenje.. Daljnje popravke smiju vršiti samo stručni trgovci.

Pri vršenju popravaka ugrađivati samo pričuvne dijelove, čiju primjenu je tvrtka STIHL dozvolila za ovaj motorni uređaj ili tehnički istovrsne dijelove. Upotrebljavati samo pričuvne dijelove visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na uređaju.

STIHL preporučuje uporabu STIHL-ovih originalnih pričuvnih dijelova.

STIHL-ove originalne pričuvne dijelove prepoznaje se po STIHL-ovom kataloškom broju pričuvnog dijela, po oznaci { i povremeno po STIHL-ovom znaku za pričuvni dio K (na malim dijelovima može stajati samo sam znak).

Pri zbrinjavanju uvažavati propise o zbrinjavanju, specifične za dotičnu zemlju.

Proizvodi tvrtke STIHL ne pripadaju u kućni otpad. Uređaj STIHL, akumulator, pribor i ambalažu odložite na mjesto za ekološku oporabu.

Aktualne obavijesti glede zbrinjavanja mogu se dobiti kod ovlaštenog distributera tvrtke STIHL.

MS 650, MS 660

hrvatski

EG- Izjava proizvođača o sukladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

potvrđuje, da

vrsta gradnje: motorna pila oznaka tvrtke: STIHL tip: MS 650

MS 660 MS 660-N

MS 660-W serijska identifikacija: 1122 volumen MS 650: 84,9 cm svi MS 660: 91,6 cm

odgovara propisima o prometanju smjernica 2006/42/EG, 2004/108/EG i 2000/14/EG, te da je razvijana i izrađena u skladu sa sljedećim normamastandardima:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Radi određivanja mjerene i garantirane razine zvučne snage postupano je prema smjernici 2000/14/EG, dodatak V, primjenom norme ISO 9207.

Mjerena razina zvučne snage

MS 650: 116 dB(A) svi MS 660: 117 dB(A)

Garantirana razina zvučne snage

3 3

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Certifikacijski br. MS 650: K-EG-2009/3925 svi MS 660: K-EG-2009/3619

Pohrana tehničke dokumentacije: ANDREAS STIHL AG & Co. KG

Produktzulassung Godina gradnje i broj stroja navedeni su

na uređaju. Waiblingen, 01.08.2012 ANDREAS STIHL AG & Co. KG u.z.

Thomas Elsner Rukovoditelj proizvodnih grupa,

management

Adrese

STIHL – Uprava

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL – Prodaja

NJEMAČKA STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

AUSTRIJA STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

ŠVICARSKA STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ČEHOSLOVAČKA REPUBLIKA Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

MS 650: 117 dB(A) svi MS 660: 118 dB(A)

EG-provjera građevnog modela/uzorka je izvršena od strane

MS 650, MS 660

hrvatski

STIHL – Uvoznici

BOSNA I HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Telefaks: +387 36 350536

HRVATSKA UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Telefaks: +385 1 6221569

TURSKA SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Telefaks: +90 216 394 00 44

MS 650, MS 660

hrvatski

MS 650, MS 660

hrvatski

MS 650, MS 660

0458-178-0421-B

kroatisch

www.stihl.com

*04581780421B*

0458-178-0421-B

Stihl MS 650, MS 660 Instruction Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
