STIHL MS 650, 660

Instrukcja użytkowania

Spis treści

polski

Wprowadzenie do niniejszej Instrukcji użytkowania 2

Wskazówki dotyczące bezpieczeństwa pracy 3

Siły reakcji 9 Technika pracy 11 Zespół tnący 20 Montowanie prowadnicy i piły

łańcuchowej 21

Oryginalna Instrukcja

Użytkowania

Napinanie piły łańcuchowej 22 Sprawdzanie napięcia piły

łańcuchowej 23 Paliwo 23 Tankowanie paliwa 24 Olej do smarowania piły

łańcuchowej 25 Tankowanie oleju do smarowania

piły łańcuchowej 26 Sprawdzić układ smarowania piły

łańcuchowej 27 Hamulec piły łańcuchowej 27 Eksploatacja w warunkach

zimowych 28

Wydrukowano na papierze bielonym bez stosowania chloru.

Farby drukarskie zawierają oleje roślinne, papier ulega

recyrkulacji.

Elektryczne ogrzewanie rękojeści 29 Uruchamianie i wyłączanie silnika 30 Wskazówki dotyczące eksploatacji 33 Regulacja wydajności pompy

olejowej 34 Prawidłowa eksploatacja

prowadnicy 35 System filtrowania powietrza 36 wymontować filtr powietrza 36 Czyszczenie filtra powietrza 37

Regulacja gaźnika 37 Kratka przeciwiskrowa w tłumiku

wydechu spalin 39 Świeca zapłonowa 39 Urządzenie rozruchowe 40 Przechowywanie urządzenia 41 Badanie stanu technicznego i

wymiana koła napędu piły łańcuchowej 41

Pielęgnacja i ostrzenie piły łańcuchowej 42

Wskazówki dotyczące przeglądów technicznych i konserwacji 47

Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń 49

Zasadnicze podzespoły urządzenia 50 Dane techniczne 51 Wyposażenie specjalne 52 Organizacja zaopatrzenia w części

zamienne 53 Wskazówki dotyczące napraw 53 Utylizacja 53 EG Oświadczenie o zgodności ze

strony producenta 54

Szanowni Państwo, uprzejmie dziękujemy za to, że

zdecydowaliście się na nabycie najwyższej jakości produktu firmy STIHL.

Niniejszy produkt powstał z zastosowaniem nowoczesnych procesów technologicznych oraz szerokiego spektrum przedsięwzięć mających na celu zapewnienie niezmiennie wysokiego poziomu jakości. Dołożyliśmy wszelkich starań, żebyście byli Państwo zadowoleni z zakupionego urządzenia i mogli nim bez przeszkód pracować.

Jeżeli mielibyście Państwo pytania dotyczące Waszego urządzenia, to prosimy zwracać się z nimi do autoryzowanego dealera lub bezpośrednio do naszego dystrybutora.

Wasz

Dr. Nikolas Stihl

{

0458-178-5121-A. VA2.L13.

0000000525_009_PL

MS 650, MS 660

Wszystki prawa dotyczące niniejszej Instrukcji użytkowania korzystają z ochrony prawnej. Wszystkie prawa dotyczące niniejszej Instrukcji użytkowania pozostają zastrzeżone, a szczególnie prawo do powielania, tłumaczenia oraz do elektronicznego przetrwarzania danych.

polski

Wprowadzenie do niniejszej Instrukcji użytkowania

Niniejsza instrukcja użytkowania dotyczy piły silnikowej marki STIHL, określanej także mianem narzędzia silnikowego.

Piktogramy

Wszystkie piktogramy, które zostały zamieszczone na urządzeniu, zostały objaśnione w niniejszej instrukcji użytkowania.

W zależności od modelu urządzenia oraz jego wyposażenia, na urządzeniu mogą zostać umieszczone następujące symbole graficzne.

Zbiornik paliwa; mieszanka paliwowa z benzyny i oleju silnikowego

Zbiornik oleju do smarowania piły łańcuchowej; olej do smarowania piły łańcuchowej

Blokowanie i luzowanie hamulca piły łańcuchowej

Hamulec wybiegu bezwładnościowego

Kierunek ruchu piły łańcuchowej

Ematic; sterowanie ilością podawanego oleju do smarowania piły łańcuchowej

Napinanie piły łańcuchowej

Sterowanie strumieniem zasysanego powietrza: eksploatacja w warunkach zimowych

Sterowanie strumieniem zasysanego powietrza: eksploatacja w warunkach letnich

Ogrzewanie rękojeści

Nacisnąć zawór dekompresyjny

Nacisnąć pompę paliwową

Oznaczenie akapitów

OSTRZEŻENIE

Ostrzeżenie przed zagrożeniem wypadkiem lub odniesieniem obrażeń przez osoby oraz przed ciężkimi szkodami na rzeczach.

WSKAZÓWKA

Ostrzeżenie przed uszkodzeniem urządzenia lub jego poszczególnych podzespołów.

Rozwój techniczny

Firma STIHL prowadzi stałe prace nad dalszym rozwojem technicznym wszystkich maszyn i urządzeń; dlatego zastrzega się prawo do wprowadzania zmian zakresu dostawy w przedmiocie formy, techniki oraz wyposażenia.

W związku z powyższym wyklucza się prawo do zgłaszania roszczeń na podstawie informacji oraz ilustracji zamieszczonych w niniejszej instrukcji użytkowania.

MS 650, MS 660

polski

Wskazówki dotyczące bezpieczeństwa pracy

Podczas używania piły silnikowej wymagane są specjalne środki ostrożności, ponieważ wykonywana jest praca przy dużej prędkości łańcucha, a zęby tnące są bardzo ostre.

Przed pierwszym użyciem urządzenia mechanicznego należy dokładnie przeczytać całą instrukcję użytkowania i starannie przechowywać ją w celu późniejszego użycia. Zlekceważenie zasad bezpieczeństwa podanych w instrukcji użytkowania może spowodować utratę życia.

Zasadniczo przestrzegać

Należy stosować się do lokalnych zasad bezpieczeństwa pracy (BHP) opracowanych przez np. stowarzyszenia branżowe, zakłady ubezpieczeń społecznych, instytucje ochrony pracy czy inne.

Czas użytkowania urządzeń emitujących hałas może być ograniczony przepisami ogólnokrajowymi lub lokalnymi.

Kto zamierza po raz pierwszy podjąć pracę przy użyciu piły silnikowej powinien: poprosić sprzedawcę lub inną osobę umiejącą obsługiwać maszynę o zademonstrowanie bezpiecznego sposobu posługiwania się tym urządzeniem, albo wziąć udział w kursie przygotowawczym.

Osobom niepełnoletnim nie wolno pracować z użyciem piły silnikowej – wyjątek stanowią młodociani powyżej lat 16, którzy pod nadzorem pobierają naukę zawodu.

Z miejsca pracy urządzenia należy zabrać dzieci, zwierzęta oraz osoby postronne.

Użytkownik urządzenia ponosi odpowiedzialność za spowodowanie wypadku lub wywołanie zagrożenia w stosunku do innych osób oraz ich majątku.

Piłę silnikową można udostępnić bądź wypożyczyć tylko tym osobom, które są zaznajomione z jego obsługą – należy zawsze wręczyć użytkownikowi instrukcję użytkowania.

Kto pracuje z użyciem piły silnikowym, musi być wypoczęty, zdrowy i w dobrej kondycji fizycznej. Jeżeli ze względów zdrowotnych osoba, która ma obsługiwać maszynę, nie może wykonywać robót związanych z obciążeniami fizycznymi, to powinna się ona zwrócić do swojego lekarza z pytaniem, czy może wykonywać ten rodzaj pracy.

Nie wolno pracować piłą silnikową po spożyciu alkoholu, leków, które osłabiają zdolność reagowania lub narkotyków.

Przy niekorzystnych warunkach atmosferycznych (deszcz, śnieg, lód, wiatr) należy przełożyć wykonywanie robót na inny termin – zwiększone niebezpieczeństwo wypadku!

Dotyczy wyłącznie osób ze stymulatorami pracy serca: układ zapłonowy tej piły silnikowej wytwarza pole magnetyczne o niewielkiej intensywności. Nie można całkowicie wykluczyć wpływu urządzenia na poszczególne typy rozruszników. W celu uniknięcia ryzyka zdrowotnego firma STIHL zaleca uzyskanie w powyższej sprawie opinii lekarza stosującego terapię oraz od producenta rozrusznika.

Użytkowanie zgodne z przeznaczeniem

Piła silnikowa służy wyłącznie do piłowania drewna i przedmiotów drewnianych.

Nie należy używać piły silnikowej do innych celów – niebezpieczeństwo wypadku!

Nie należy podejmować żadnych zmian konstrukcyjnych piły silnikowej – zmiany takie mogą zagrozić bezpieczeństwu eksploatacyjnemu urządzenia. Firma STIHL wyklucza swoją odpowiedzialność za szkody na osobach lub na rzeczach, które powstaną w wyniku stosowania niedozwolonych przystawek.

Odzież i wyposażenie

Należy nosić przepisową odzież i wyposażenie.

MS 650, MS 660

polski

001BA115 KN

Odzież robocza musi spełniać swoją funkcję ochronną, jednakże nie może krępować ruchów. Odzież powinna być dopasowana do sylwetki i posiadać warstwę ochronną zabezpieczającą przez przecięciem – może to być kombinezon, ale nie fartuch roboczy.

Nie wolno stosować odzieży, która mogłaby się zaplątać w drewno, krzewach lub w poruszających się elementach piły. Nie należy nosić podczas pracy także szali, krawatów ani biżuterii. Długie włosy należy związać i zabezpieczyć (np. chustką, czapką czy hełmem itp.).

Należy stosować obuwie ochronne z cholewkami, wyposażone w zelówki o dobrej przyczepności oraz okute blachą noski.

Jeżeli z góry mogą spadać jakieś przedmioty, to należy nosić kask ochronny. Należy nosić okulary ochronne lub osłonę twarzy i "osobistą" ochronę narządu słuchu jak np. kapsuły chroniące narząd słuchu przed hałasem.

Zakładać solidne rękawice robocze wykonane z wytrzymałego materiału (np. ze skóry).

Firma STIHL oferuje szeroki program w zakresie osobistego sprzętu ochronnego.

Transport

Przed rozpoczęciem transportu – nawet na krótkich odcinkach – zawsze wyłączać pilarkę, zablokować hamulec piły łańcuchowej i założyć osłonę piły łańcuchowej. Ma to na celu uniknięcie niezamierzonego uruchomienia piły łańcuchowej.

Pilarkę spalinową należy wyłącznie przenosić trzymając za rurę uchwytu – trzymać z dala od ciała rozgrzany tłumik wydechu spalin, prowadnica skierowana do tyłu. Nie dotykać rozgrzanych podzespołów maszyny, a szczególnie powierzchni tłumika – niebezpieczeństwo oparzenia!

Podczas transportu samochodem: zabezpieczyć pilarkę przed przewróceniem, uszkodzeniem oraz przed wylaniem się paliwa i oleju do smarowania piły łańcuchowej.

Czyszczenie

Podzespoły wykonane z tworzyw sztucznych należy czyścić stosując do tego ścierkę. Stosowanie ostrych środków czyszczących może doprowadzić do uszkodzenia tworzywa.

Oczyścić piłę silnikową z kurzu i innych zanieczyszczeń. Do czyszczenia nie używać rozpuszczalników do tłuszczów.

Jeżeli zachodzi potrzeba, oczyścić szczeliny cyrkulacji powietrza chłodzącego.

Do czyszczenia piły silnikowej nie używać myjki wysokociśnieniowej. Mocny strumień wody może uszkodzić elementy piły silnikowej.

Wyposażenie

Montować tylko narzędzia, szyny prowadzące, łańcuchy piły, koła łańcuchowe, akcesoria lub elementy podobne pod względem technicznym, które zostały dopuszczone przez firmę STIHL dla tej piły silnikowej. W razie wątpliwości prosimy zwracać się z pytaniami do autoryzowanego dealera. Należy stosować wyłącznie kwalifikowane narzędzia oraz wyposażenie dodatkowe. W przeciwnym razie może wystąpić niebezpieczeństwo wypadków lub uszkodzenia piły silnikowej.

Firma STIHL zaleca stosowanie oryginalnych narzędzi, prowadnic, pił łańcuchowych, kół napędowych oraz wyposażenia dodatkowego tej firmy. Właściwości powyższych części zostały

MS 650, MS 660

polski

w optymalny sposób dostosowane do powyższego produktu oraz wymagań określonych przez użytkownika.

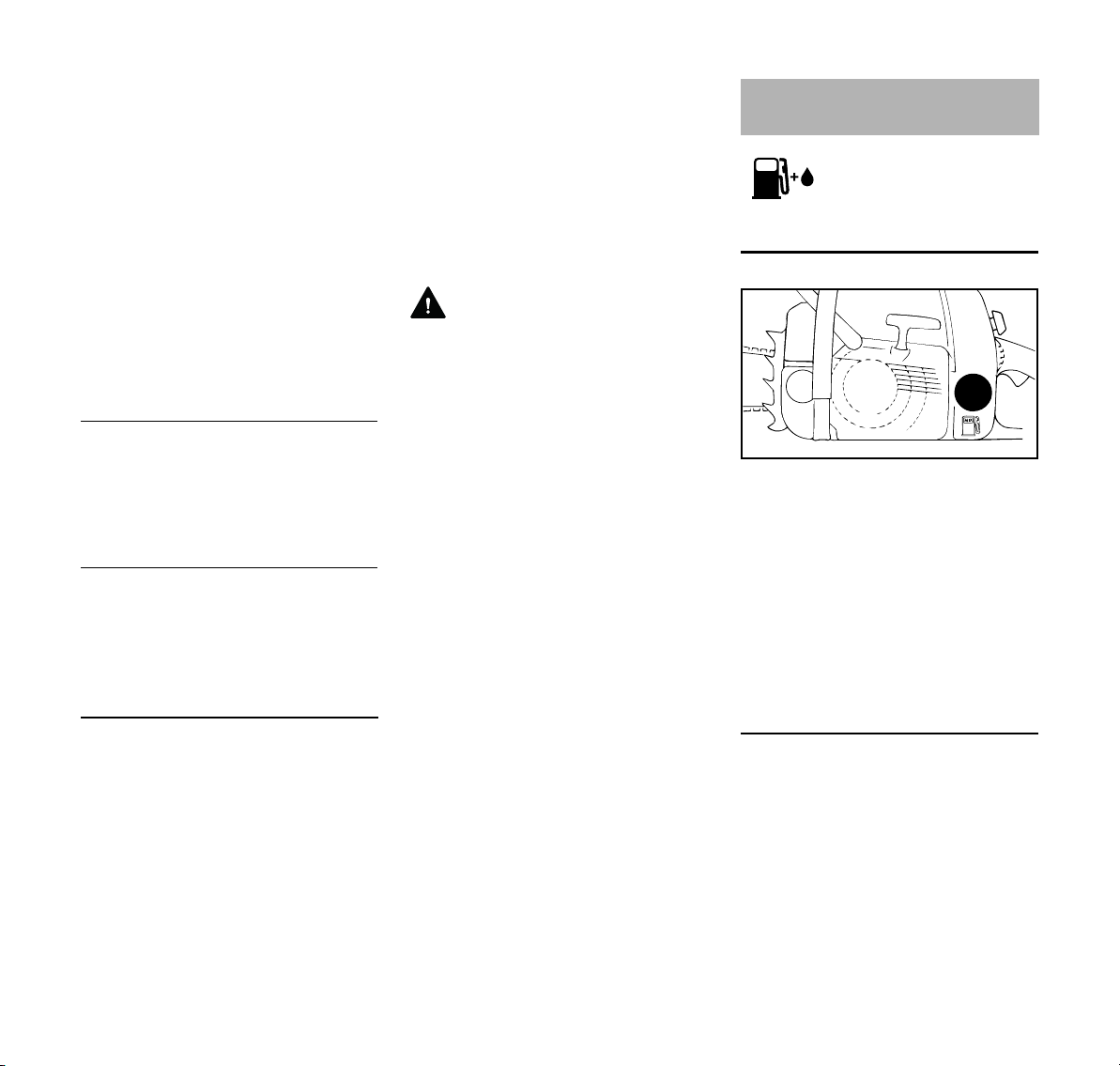

Tankowanie

Benzyna jest materiałem szczególnie łatwopalnym – należy pozostawać z dala od źródeł otwartego ognia – nie rozlewać paliwa – nie palić tytoniu.

Przed tankowaniem wyłączyć silnik urządzenia.

Nie należy tankować urządzenia zanim nie ostygnie silnik – paliwo może się przelać – niebezpieczeństwo pożaru!

Zamknięcie zbiornika należy otwierać z największą ostrożnością tak, żeby powoli zlikwidować ciśnienie panujące w zbiorniku i zapobiec rozpryskaniu paliwa.

Paliwo należy tankować tylko w miejscach o dobrej cyrkulacji powietrza. W przypadku rozlania paliwa należy natychmiast oczyścić z niego piłę. Unikać rozlania paliwa na odzież – jeżeli to nastąpiło, należy ją natychmiast zmienić.

Piły silnikowe mogą być wyposażone seryjnie w różne zamknięcia zbiornika:

Zakrętka zamknięcia zbiornika z uchwytem składanym (zamknięcie bagnetowe)

Zamknięcie zbiornika wyposażone w składany uchwyt (zamknięcie bagnetowe) należy prawidłowo założyć, dokręcić aż do oporu i następnie złożyć uchwyt.

W ten sposób zmniejsza się ryzyko samoczynnego otwarcia zamknięcia zbiornika wskutek drgań silnika oraz związanego z tym rozlania paliwa.

Zwrócić uwagę na nieszczelności. Jeżeli z urządzenia wycieka paliwo nie należy uruchamiać silnika – zagrożenie dla życia wskutek poparzeń!

Przed rozpoczęciem pracy

Skontrolować stan bezpieczeństwa eksploatacyjnego pilarki spalinowej – należy przy tym stosować się do wskazówek zawartych w odpowiednich rozdziałach instrukcji użytkowania – należy stwierdzić czy:

– Sprawdzić szczelność układu

paliwowego, zwłaszcza widocznych elementów, takich jak zamknięcie zbiornika, połączenia węży, pompa paliwa (tylko w urządzeniach z ręczną pompą paliwową). W razie wykrycia nieszczelności lub

uszkodzenia nie uruchamiać silnika – niebezpieczeństwo pożaru! Przed uruchomieniem przekazać pilarkę spalinową do naprawy autoryzowanemu dealerowi.

– Sprawny technicznie hamulec piły

łańcuchowej, przednia osłona dłoni

– Nastąpiło właściwe zamontowanie

prowadnicy

– Napięcie piły łańcuchowej jest

prawidłowe

– Dźwignia gazu i blokada dźwigni

gazu muszą się swobodnie poruszać – po zwolnieniu dźwignia gazu musi wrócić do pozycji wyjściowej.

– Dźwignia wielofunkcyjna musi się

łatwo poruszać do pozycji STOP, 0 lub †

– Wtyczka przewodu zapłonowego

jest mocno osadzona – przy luźno osadzonej wtyczce może wystąpić iskrzenie, które w konsekwencji może spowodować zapłon ulatniającej się mieszanki paliwowo-powietrznej – niebezpieczeństwo wybuchu pożaru!

– Nie należy podejmować żadnych

zmian konstrukcyjnych przy elementach manipulacyjnych czy urządzeniach zabezpieczających

– W celu pewnego prowadzenia

pilarki, uchwyty muszą być czyste i suche – wolne od oleju i zanieczyszczeń.

– Wystarczająca ilość paliwa i oleju

do smarowania łańcucha w zbiorniku

MS 650, MS 660

polski

001BA087 LÄ

Pilarkę można eksploatować tylko wtedy, jeżeli znajduje się ono w prawidłowym stanie technicznym – niebezpieczeństwo wypadku!

Uruchamianie piły silnikowej

Tylko na równym podłożu. Uważać na stabilne i bezpieczne ustawienie. Mocno trzymać przy tym piłę silnikową – zespół tnący nie może dotykać żadnych przedmiotów ani podłoża – niebezpieczeństwo zranienia przez obiegający łańcuch piły.

Pilarkę spalinową obsługuje tylko jedna osoba. Nie należy tolerować obecności innych osób w miejscu pracy urządzenia – także podczas uruchamiania.

Nie uruchamiać pilarki spalinowej, której piła łańcuchowa znajduje się w rzazie.

Uruchomienie silnika może nastąpić w odległości minimum 3 metrów od miejsca tankowania. Nie wolno uruchamiać urządzenia w zamkniętych pomieszczeniach.

Przed rozpoczęciem uruchamiania należy uaktywnić hamulec piły łańcuchowej (zablokować piłę łańcuchową) – zagrożenie odniesienia obrażeń ze strony piły łańcuchowej znajdującej się w ruchu!

Nie należy uruchamiać silnika trzymając maszynę w rękach. Uruchamianie należy wykonać tak, jak to zostało opisane w instrukcji użytkowania.

Podczas pracy

Zawsze wybierać do uruchamiania pewne i bezpieczne stanowisko. Uwaga na wilgotną korę drzewa – niebezpieczeństwo poślizgnięcia!

Pilarkę spalinową należy zawsze trzymać obydwoma rękami: prawa dłoń na tylnym uchwycie – także w przypadku osób leworęcznych. W celu pewnego i bezpiecznego prowadzenia maszyny należy objąć kciukami rurę uchwytu i uchwyt.

W razie grożącego niebezpieczeństwa bądź w krytycznej sytuacji natychmiast wyłączyć silnik – dźwignię wielofunkcyjną przesunąć w kierunku STOP, 0 wzgl. †

Nigdy nie pozostawiać pracującej pilarki spalinowej bez dozoru.

Ostrożnie na śliskim i mokrym podłożu, śniegu, lodzie, pochyłościach, nierównym terenie oraz na świeżo okorowanym drewnie (kora) – niebezpieczeństwo poślizgnięcia!

Zwracać uwagę na przeszkody: pieńki, korzenie, wykroty – niebezpieczeństwo potknięcia!

Nie należy pracować samotnie (w pojedynkę) – należy stale znajdować się w zasięgu głosu w stosunku do innych

osób, które posiadają przeszkolenie w zakresie pierwszej pomocy i w krytycznej sytuacji mogą tej pomocy udzielić. Jeżeli w miejscu wykonywania robót znajdują się pomocnicy, to są oni także zobowiązani do noszenia odzieży ochronnej (hełm!) i nie wolno im przebywać bezpośrednio pod gałęziami, które mają zostać obcięte.

Przy stosowaniu ochronników słuchu zalecane jest zachowanie szczególnej ostrożności oraz orientacji – percepcja sygnałów alarmowych przy wystąpieniu zagrożeń (takich jak okrzyki ostrzegawcze, sygnały alarmowe, itp.) jest wtedy znacznie ograniczona.

W odpowiednim czasie robić przerwy w pracy. Należy zapobiegać zmęczeniu i utracie sił – niebezpieczeństwo wypadku!

Podczas pracy powyższym urządzeniem mechanicznym emitowane są pyły (np. pył drzewny), które mogą stanowić zagrożenie dla zdrowia. Przy występowaniu pyłów należy stosować maskę ochronną.

Po podjęciu pracy przez silnik: Po zwolnieniu dźwigni gazu piła łańcuchowa porusza się jeszcze przez pewien czas – efekt bezwładnego wybiegu!

Nie palić tytoniu w czasie pracy pilarką spalinową oraz w jej najbliższym otoczeniu – niebezpieczeństwo pożaru! Z układu zasilania paliwem mogą się wydobywać łatwopalne pary benzyny.

MS 650, MS 660

polski

Regularnie i w krótkich odstępach czasu należy kontrolować piłę łańcuchową, a przy wyczuwalnych zmianach charakterystyki pracy, należy to uczynić natychmiast:

– Wyłączyć silnik, odczekać aż

zatrzyma się piła łańcuchowa

– Sprawdzić stan techniczny i

zamocowanie – Zwrócić uwagę na stan naostrzenia Nie należy dotykać piły łańcuchowej

przy pracującym silniku. Jeżeli piła łańcuchowa została zablokowana przez jakiś przedmiot, należy natychmiast wyłączyć silnik – dopiero wtedy usunąć blokujący przedmiot – zagrożenie odniesienia obrażeń!

Przed opuszczeniem pilarki spalinowej wyłączyć silnik.

W celu wymiany piły łańcuchowej wyłączyć silnik. Niebezpieczeństwo odniesienia obrażeń wskutek nieoczekiwanego rozruchu silnika urządzenia!

Należy uważać, żeby gorący strumień spalin nie został skierowany na materiały łatwopalne (np. trociny, korę, suchą trawę czy paliwo). Należy także uniemożliwić kontakt w/w materiałów z rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru! Tłumiki wyposażone w katalizatory mogą być szczególnie gorące.

Nigdy nie pracować bez smarowania piły łańcuchowej, pilnować poziomu oleju w zbiorniku. Gdy poziom oleju w zbiorniku będzie zbyt niski, natychmiast przerwać pracę – patrz również

"Dolewanie oleju do smarowania" i "Sprawdzanie smarowania piły łańcuchowej".

Jeżeli pilarka została poddana ponadnormatywnym obciążeniom mechanicznym (np. wskutek stosowania nadmiernej siły, uderzenia lub upadku), to przed ponownym uruchomieniem należy dokładnie sprawdzić stan bezpieczeństwa eksploatacyjnego maszyny – patrz także rozdział "Przed uruchomieniem".

Szczególną uwagę należy zwrócić na szczelność układu zasilania paliwem oraz na poprawność działania urządzeń zabezpieczających. W żadnym wypadku nie używać pilarki niegotowej do pracy. W razie wątpliwości należy się zwrócić do autoryzowanego dealera.

Zwrócić uwagę na prawidłową regulację biegu jałowego – po zwolnieniu dźwigni gazu piła łańcuchowa powinna się zatrzymać. Systematycznie kontrolować regulację biegu jałowego – jeżeli zachodzi potrzeba, korygować. Jeżeli pomimo to piła łańcuchowa będzie się poruszać podczas pracy silnika na biegu jałowym, należy zlecić naprawę urządzenia autoryzowanemu dealerowi.

Po uruchomieniu silnika wytwarzane są trujące spaliny. Gazy zawarte w spalinach mogą być niewidoczne i bez zapachu, a także zawierać niedopalone węglowodory i benzol. Nie należy nigdy pracować piłą silnikową w zamkniętych bądź niewystarczająco wentylowanych pomieszczeniach – dotyczy to także urządzeń wyposażonych w katalizatory.

Podczas pracy w rowach, obniżeniach, wykopach lub warunkach ograniczonej swobody ruchu należy stale zwracać uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia spalinami!

W razie wystąpienia mdłości, bólu głowy, zakłóceń wzroku (zawężenie pola widzenia), zakłóceń słuchu, zawrotów głowy, spadku koncentracji należy natychmiast przerwać pracę – powyższe symptomy mogą między innymi być wywołane wskutek wysokiej koncentracji spalin – niebezpieczeństwo zaistnienia wypadku!

Po zakończeniu pracy

Wyłączyć silnik, zablokować hamulec łańcucha i założyć zabezpieczenie łańcucha.

MS 650, MS 660

polski

Przechowywanie

Jeżeli piła nie będzie użytkowana przez dłuższy czas, to należy ją tak odstawić, żeby nie stanowiła dla nikogo zagrożenia. Zabezpieczyć piłę przed użyciem przez osoby nieupoważnione.

Piłę należy przechowywać w bezpiecznym, suchym pomieszczeniu.

Drgania (wibracje)

Dłuższe użytkowanie urządzenia mechanicznego może doprowadzić do spowodowanych przez drgania zakłóceń w funkcjonowaniu układu krążenia w obszarze rąk operatora ("niedokrwienie palców rąk").

Nie można określić w sposób ogólny czasu użytkowania maszyny, gdyż zależy to od wielu różnorodnych czynników.

Czas użytkowania maszyny można wydłużyć poprzez:

– stosowanie ocieplenia dłoni (ciepłe

rękawice) – stosowanie przerw Czas użytkowania maszyny ulega

skróceniu przy: – szczególnych, indywidualnych

skłonnościach w kierunku

niedokrwienia (objawy: często

występujące zimne palce,

cierpnięcie), – niskich temperaturach

zewnętrznych, – intensywności chwytu (mocny

chwyt rękojeści maszyny zakłóca

dokrwienie)

Przy regularnym użytkowaniu urządzenia mechanicznego oraz przy powtarzającym się występowaniu określonych symptomów (np. cierpnięcie palców) zaleca się poddanie badaniom lekarskim.

Obsługa techniczna i naprawy

Przed jakimikolwiek naprawami, czyszczeniem i konserwacją, a także pracami przy zestawie tnącym zawsze wyłączyć silnik. Niebezpieczeństwo odniesienia obrażeń wskutek niezamierzonego rozruchu piły łańcuchowej!

Wyjątek: regulacje gaźnika i biegu jałowego.

Regularnie wykonywać czynności obsługi technicznej. Wykonywać należy tylko te czynności obsługi okresowej i naprawy, które zostały opisane w instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić autoryzowanemu dealerowi.

Firma STIHL radzi wykonywanie czynności konserwacyjnych i napraw wyłącznie przez autoryzowanego dealera STIHL. Autoryzowanym dealerom STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia informacje techniczne.

Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może dojść do wypadku lub uszkodzenia pilarki spalinowej. W razie wątpliwości prosimy zwracać się z pytaniami do autoryzowanego dealera.

Nie należy dokonywać jakichkolwiek zmian konstrukcyjnych w pilarce spalinowej – zmiany takie mogą powodować występowanie zagrożeń – niebezpieczeństwo zaistnienia wypadku!

Układem korbowo–tłokowym pilarki spalinowej można obracać po zdjęciu wtyczki przewodu zapłonowego ze świecy lub po całkowitym wykręceniu świecy, i tylko wtedy, gdy dźwignia wielofunkcyjna znajduje się w pozycji STOP, 0 wzgl. † – niebezpieczeństwo pożaru!

Nie należy wykonywać obsługi technicznej ani przechowywać urządzenia mechanicznego w pobliżu źródeł otwartego ognia – zagrożenie wybuchem pożaru ze względu na paliwo!

Regularnie sprawdzać szczelność zamknięcia zbiornika paliwa (korka)

Stosować wyłącznie sprawne technicznie i dozwolone świece zapłonowe – patrz rozdział "Dane techniczne"

Sprawdzić stan techniczny przewodu zapłonowego (izolacja w nienagannym stanie, mocne połączenia).

Sprawdzić stan techniczny tłumika wydechu spalin.

Nie należy eksploatować urządzenia z uszkodzonym lub zdemontowanym tłumikiem wydechu spalin – niebezpieczeństwo, uszkodzenie słuchu!

Nie należy dotykać rozgrzanego tłumika wydechu spalin – niebezpieczeństwo poparzenia!

MS 650, MS 660

polski

001BA036 KN

Stan techniczny elementów układu tłumienia drgań (AV) wywiera wpływ na intensywność wibracji – należy regularnie kontrolować stan techniczny elementów AV.

Zbadać stan techniczny wychwytnika piły łańcuchowej – jeżeli jest uszkodzony, wymienić.

Wyłączyć silnik – W celu sprawdzenia napięcia piły

łańcuchowej – W celu skorygowania napięcia piły

łańcuchowej

– W celu wymiany piły łańcuchowej – W celu usunięcia zakłóceń w pracy

Należy stosować się do instrukcji ostrzenia – umożliwia to pewną i bezpieczną pracę. Piłę łańcuchową oraz prowadnicę należy utrzymywać we właściwym stanie technicznym. Piła łańcuchowa musi być prawidłowo naostrzona, napięta i dobrze nasmarowana.

We właściwym czasie należy dokonać wymiany piły łańcuchowej, prowadnicy oraz koła napędowego.

Regularnie sprawdzać stan techniczny bębna sprzęgłowego.

Paliwo i olej do smarowania piły łańcuchowej należy przechowywać wyłącznie w przepisowych i prawidłowo opisanych pojemnikach. Paliwo należy przechowywać w suchym, chłodnym i bezpiecznym miejscu, osłonięte przed działaniem światła i promieni słonecznych.

Przy zakłóceniach w funkcji hamulca piły łańcuchowej natychmiast wyłączyć silnik – niebezpieczeństwo odniesienia

obrażeń! Z powyższym problemem należy się zwrócić do autoryzowanego dealera – urządzenia mechanicznego nie należy eksploatować aż do usunięcia zakłócenia, patrz rozdział "Hamulec piły łańcuchowej".

Siły reakcji

Do najczęściej spotykanych sił reakcji należą: odbicie wsteczne, odepchnięcie wsteczne oraz szarpnięcie piły łańcuchowej do przodu.

Zagrożenie wskutek odrzucenia wstecznego

Odbicie wsteczne może spowodować rany cięte ze skutkiem śmiertelnym.

Przy odbiciu (kickback) pilarka łańcuchowa zostaje niespodziewanie i w niekontrolowany sposób odrzucona w kierunku operatora.

MS 650, MS 660

polski

001BA257 KN

001BA037 KN

Odbicie wsteczne następuje wtedy, gdy:

– Piła łańcuchowa w niezamierzony

sposób natrafi górnym sektorem

wierzchołka prowadnicy na drewno

czy inny twardy przedmiot – np. przy

okrzesywaniu piła dotknie drugiej

gałęzi jednocześnie – Piła łańcuchowa zostanie na

wierzchołku prowadnicy

przychwycona przez moment w

rzazie

Hamulec piły łańcuchowej QuickStop:

Zmniejsza w określonych sytuacjach zagrożenia odniesienia obrażeń – samego odrzucenia wstecznego nie można jednak zupełnie wyeliminować. Podczas aktywacji hamulca piła łańcuchowa zostaje zatrzymana w ułamku sekundy – dokładny opis zamieszczono w niniejszej Instrukcji użytkowania w rozdziale "Hamulec piły łańcuchowej".

Zagrożenie odrzuceniem wstecznym (odbiciem) można zmniejszyć poprzez:

– Prowadzenie robót w przemyślany i

prawidłowy sposób.

– Należy zawsze mocno trzymać

pilarkę spalinową obydwoma rękami pewnie za uchwyt.

– Wykonywanie pracy wyłącznie przy

pełnym otwarciu przepustnicy

– Stała obserwacja wierzchołka

prowadnicy

– Nie piłować wierzchołkiem

prowadnicy

– Zachowanie ostrożności przy cięciu

młodych elastycznych gałęzi czy pędów – piła łańcuchowa może się w nich zaplątać

– Nie piłować kilku gałęzi

jednocześnie

– Unikać pracy w nadmiernie

wychylonej pozycji

– Niewykonywanie robót powyżej

wysokości barków

– Wprowadzanie prowadnicy do już

rozpoczętego rzazu z najwyższą ostrożnością

– Wykonywanie rzazu "wcinania"

tylko wtedy, gdy jest się zaznajomionym z tą techniką pracy

– Zwracanie uwagi na położenie pnia

oraz na siły, które mogą prowadzić do zaciśnięcia rzazu i przychwycenia piły łańcuchowej

– Praca tylko dobrze naostrzoną i

napiętą piłą łańcuchową – wysokość ogranicznika zagłębiania nie może być zbyt duża

– Stosowanie pił łańcuchowych o

niskiej skłonności do odrzucania (odbijania) oraz prowadnic o małych średnicach wierzchołków

Szarpnięcie do przodu (A)

Jeżeli przy piłowaniu dolną krawędzią prowadnicy (forehand) piła łańcuchowa zostanie przychwycona lub natrafi w drewnie na twardy przedmiot, to pilarka spalinowa może zostać raptownie szarpnięta w kierunku pnia – należy zawsze pewnie osadzać zderzak oporowy zębaty.

MS 650, MS 660

polski

001BA038 KN

Odbicie wsteczne (B)

Jeżeli przy piłowaniu górną krawędzią prowadnicy (backhand) piła łańcuchowa zostanie przychwycona lub natrafi w drewnie na twardy przedmiot, to pilarka spalinowa może zostać raptownie odepchnięta do tyłu w kierunku użytkownika – w celu uniknięcia powyższej sytuacji:

– Nie powodować przychwycenia

górnej krawędzi tnącej prowadnicy

w rzazie – Nie skręcać prowadnicy w rzazie

Zaleca się zachowanie najwyższej ostrożności:

– Przy pniach na pochyłościach – Przy pniach, które wskutek

niekorzystnej pozycji mogą się

znajdować w stanie naprężenia – Podczas robót przy wiatrołomach W powyższych sytuacjach należy

zrezygnować z pracy pilarką spalinową – w zamian tego należy posłużyć się wyciągami chwytakowymi, podnośnikami linowymi lub ciągnikiem.

Wolnoleżące pnie i uformowane kłody należy usunąć z miejsca pracy. Dalszą obróbkę prowadzić możliwie na wolnej przestrzeni.

Drewno martwe (suche, spróchniałe lub obumarłe pnie) tworzy poważne i trudne do oceny zagrożenia. Rozpoznanie zagrożenia jest bardzo utrudnione, jeżeli w ogóle możliwe. W takiej sytuacji należy posłużyć się środkami pomocniczymi, takimi jak podnośniki linowe czy ciągnik.

Podczas obalania drzew w pobliżu ulic, torowisk kolejowych, linii energetycznych itd. należy pracować z zachowaniem szczególnej uwagi. Jeżeli zachodzi konieczność, należy poinformować o robotach policję, właściwe przedsiębiorstwo energetyczne, czy zarząd kolei.

Technika pracy

Piłowanie i ścinanie oraz wszystkie prace z tym związane (wcinanie, okrzesywanie itp.) mogą być wykonywane tylko przez osoby o odpowiednim przeszkoleniu i doświadczeniu. Osoby, które nie dysponują doświadczeniem w użytkowaniu piły silnikowej lub w zakresie technik pracy nie mogą wykonywać tych czynności – zwiększone niebezpieczeństwo wypadków!

Podczas ścinania drzew należy koniecznie przestrzegać obowiązujących przepisów krajowych.

Piłowanie

Nie należy pracować na startowym ustawieniu gazu. Przy powyższym ustawieniu dźwigni sterowania główną przepustnicą nie można regulować obrotów silnika maszyny.

Pracować w spokojny i przemyślany sposób; tylko w warunkach dobrej widoczności. Nie należy powodować zagrożenia dla innych.

Osobom, które zamierzają po raz pierwszy podjąć pracę maszyną zaleca się najpierw nabranie wprawy poprzez przecięcie kilku okrąglaków ułożonych na koziołku – patrz rozdział "Piłowanie słabszego drzewostanu".

Stosować możliwie najkrótszą prowadnicę: piła łańcuchowa, prowadnica i koło napędowe muszą pasować wzajemnie do siebie oraz do pilarki.

MS 650, MS 660

polski

001BA082 KN

001BA033 KN

W przedłużeniu linii pracy piły łańcuchowej nie mogą się znajdować żadne części ciała.

Pilarkę spalinową należy wyprowadzać z rzazu w drewnie tylko przy poruszającej się pile łańcuchowej.

Pilarkę spalinową należy używać wyłącznie do piłowania – nie stosować urządzenia do np. heblowania lub szuflowania gałęzi czy korzeni.

Nie obcinać wolno zwisających gałęzi od dołu.

Ostrożnie przy cięciu krzewów i młodych drzew. Piła łańcuchowa może chwycić cienkie pędy i odrzucić je w kierunku użytkownika.

Przy cięciu rozszczepionego drewna należy zachować szczególną ostrożność – zagrożenie odniesienia obrażeń wskutek uderzenia kawałkami drewna!

Zabezpieczyć pilarkę przed kontaktem z ciałami obcymi: kamienie, gwoździe itd. mogą zostać odrzucone z dużą siłą lub uszkodzić piłę łańcuchową. Pilarka może także zostać podrzucona do góry – zagrożenie wypadkiem!

Gdy obracająca się piła łańcuchowa trafi na kamień lub na inny twardy przedmiot, iskry, które mogą z niej pójść mogą spowodować zapalenie łatwopalnych

materiałów. Suche rośliny i gałęzie są również łatwopalne, szczególnie w gorących i suchych warunkach pogodowych. W razie pojawienia się zagrożenia pożarowego, nie używać pilarki w pobliżu łatwopalnych materiałów, suchych roślin lub gałęzi. Koniecznie zapytać się we właściwym urzędzie leśnym, czy występuje zagrożenie pożarowe.

Przy pracy na pochyłościach należy pozostawać zawsze powyżej lub z boku pnia lub obalonego drzewa. Zwracać uwagę na staczające się kłody.

Podczas prac wykonywanych na wysokości:

– Zawsze stosować pomosty

podnośnikowe

– Nie pracować stojąc na drabinie lub

znajdując się w koronie drzewa

– Nie należy nigdy pracować na

niestabilnych stanowiskach pracy

– Nie należy nigdy pracować powyżej

wysokości barków

– Nie pracować trzymając urządzenie

jedną ręką

Pilarkę spalinową wprowadzać do rzazu przy pełnym otwarciu przepustnicy i mocno osadzić w drewnie zęby przypory – dopiero wtedy można rozpocząć piłowanie.

Nie należy nigdy pracować bez zderzaka oporowego zębatego, w przeciwnym razie pilarka może szarpnąć obsługującego do przodu. Zderzak oporowy zębaty należy zawsze mocno osadzić w drewnie.

Przy zakończeniu rzazu pilarka straci oparcie o zestaw tnący. Użytkownik musi przejąć na siebie ciężar pilarki – Zagrożenie utraty kontroli nad maszyną!

Piłowanie słabszych drzewostanów: – Stosować stabilny stelaż – koziołek

mocujący

– Nie stabilizować ciętego drewna

stawiając na nim stopę

– Innym osobom nie wolno trzymać

ciętego drewna ani pomagać w inny

sposób Okrzesywanie: – Stosować piły łańcuchowe o niskiej

skłonności do odrzucania – W miarę możliwości podeprzeć

pilarkę spalinową

– Nie okrzesywać stojąc na pniu – Nie piłować wierzchołkiem

prowadnicy

MS 650, MS 660

polski

001BA151 KN

001BA152 KN

001BA189 KN

001BA088 LÄ

1 1

– Uważać na gałęzie znajdujące się w

stanie naprężenia

– Nie piłować kilku gałęzi

jednocześnie

Leżące lub stojące pnie, znajdujące się w stanie naprężenia:

Należy bezwzględnie zachować prawidłową kolejność wykonywania rzazów: najpierw po stronie ściskania (1), następnie po stronie rozciągania (2). W przeciwnym razie zestaw tnący może zostać przychwycony w rzazie lub odrzucony do tyłu – niebezpieczeństwo odniesienia obrażeń!

N Wykonać rzaz odciążający po

stronie ściskania (1)

N Wykonać rzaz dzielący po stronie

rozciągania (2)

Przy rzazie dzielącym wykonywanym od dołu do góry (backhand) – niebezpieczeństwo odepchnięcia wstecznego!

WSKAZÓWKA

Pień w pozycji leżącej nie może w miejscu wykonywania rzazu dotykać podłoża – w przeciwnym razie może nastąpić uszkodzenie piły łańcuchowej.

Rzaz wzdłużny:

Technika piłowania bez stosowania zderzaka oporowego zębatego – niebezpieczeństwo szarpnięcia do przodu – prowadnicę należy osadzić pod możliwie najbardziej wypłaszczonym kątem – pracować z najwyższą ostrożnością – wysoki stopień zagrożenia uderzeniem wstecznym!

Przygotowanie do ścinania

Na stanowisku, na którym ma nastąpić obalanie mogą się znajdować wyłącznie osoby, które są zatrudnione przy tych robotach.

Należy sprawdzić, czy obalane drzewo nikomu nie zagraża – przy hałasie jaki powodują silniki urządzeń okrzyki ostrzegawcze mogą zostać niedosłyszane.

Odległość w stosunku do następnego stanowiska pracy musi wynosić minimum 2 1/2 długości obalanego drzewa.

Ustalanie kierunku obalania oraz wyznaczanie drogi ucieczki

Wybrać lukę w drzewostanie, w którą ma nastąpić upadek obalanego drzewa.

Należy przy tym zwrócić uwagę na:

– Naturalne pochylenie drzewa – Nienaturalnie rozwiniętą koronę,

asymetryczny kształt, uszkodzenia – Kierunek i siłę wiatru – przy silnym

wietrze należy zrezygnować z

obalania

– Kierunek pochylenia zbocza – Sąsiednie drzewa

MS 650, MS 660

polski

001BA040 KN

45°

001BA146 KN

001BA271 KN

– Obciążenie korony śniegiem – Stan zdrowia drzewa – szczególna

ostrożność zalecana jest przy uszkodzeniach pnia lub przy drzewie martwym (uschniętym, zmurszałym lub obumarłym)

A Kierunek obalania B Droga ewakuacyjna (inaczej droga

ucieczki)

– Wyznaczyć drogę ewakuacyjną dla

każdej pracującej osoby – skośnie pod kątem ok. 45° względem kierunku ścinania.

– Oczyścić drogę ewakuacyjną

i usunąć przeszkody.

– Narzędzia i urządzenia odłożyć w

bezpiecznej odległości – jednakże nie na drogach ewakuacyjnych.

– Podczas obalania należy

znajdować się zawsze z boku w stosunku do upadającego drzewa i również z boku wycofać się drogą ewakuacyjną.

– Drogi ewakuacyjne na stromych

zboczach wyznaczyć zawsze równolegle do zbocza.

– Podczas wycofywania się należy

obserwować spadające gałęzie oraz koronę drzewa.

Przygotowanie stanowiska pracy wokół pnia

– Oczyścić stanowisko pracy wokół

pnia z utrudniających pracę gałęzi, krzewów oraz innych przeszkód – bezpieczne stanowisko pracy dla wszystkich zatrudnionych przy obalaniu.

– Dokładnie oczyścić podstawę pnia

(np. przy pomocy topora) – piasek, kamienie i inne obce ciała powodują stępienie piły łańcuchowej.

– Podpiłować odnogi korzeni:

najpierw największą odnogę – jako pierwszy wykonać rzaz pionowy, a następnie poziomy – tylko w zdrowym drewnie.

Karb kierunkowy

Wykonanie karbu kierunkowego

Karb kierunkowy (C) określa kierunek obalania.

Ważne: – Karb kierunkowy wykonać pod

kątem prostym do kierunku

obalania – Piłować możliwie jak najbliżej

podłoża – Na głębokość 1/5 do

maks. 1/3 średnicy pnia drzewa

MS 650, MS 660

polski

001BA153 KN

001BA150 KN

Ustalanie kierunku obalania – z listwą kierunkową na pokrywie i obudowie wentylatora

Niniejsza pilarka spalinowa jest wyposażona w listwę kierunkową na pokrywie i obudowie wentylatora. Należy używać tej listwy kierunkowej.

Wykonanie karbu kierunkowego Przy tworzeniu karbu kierunkowego

pilarkę spalinowa trzymać tak, by karb kierunkowy znajdował się po kątem prostym względem kierunku obalania.

Wykonując karb kierunkowy cięciem poziomym i ukośnym dopuszcza się różne kolejności – należy stosować się do lokalnych przepisów regulujących technikę obalania.

N Wykonanie cięcia poziomego N Cięcie ukośne utworzyć pod kątem

około 45°- 60° względem cięcia poziomego

Sprawdzanie kierunku obalania

N Pilarkę spalinową z szyną

prowadzącą włożyć do podstawy karbu kierunkowego. Listwa kierunkowa musi wskazywać ustalony kierunek obalania – w razie potrzeby skorygować wymagany kierunek obalania przez odpowiednie nacięcie rzazu kierunkowego

Rzazy w drewnie bielastym

Rzazy w drewnie bielastym zapobiegają przy długowłóknistych gatunkach drewna rozrywaniu drewna bielastego przy obalaniu pnia – po obydwóch stronach pnia, na wysokości podstawy karbu kierunkowego należy wykonać rzazy na głębokość około 1/10 średnicy pnia – przy pniach o większych średnicach, najwyżej na głębokość równą szerokości prowadnicy.

Przy drzewach chorych należy zrezygnować z wykonywania rzazów w drewnie bielastym.

MS 650, MS 660

polski

001BA259 KN

1/10

001BA269 KN

Podstawowe informacje dot. rzazu obalającego

Wymiary pnia

Karb kierunkowy (C) określa kierunek obalania.

Zawiasa (D) prowadzi obalany pień jak przegub w kierunku podłoża.

– Szerokość zawiasy: ok. 1/10

średnicy pnia

– Nie należy w żadnym przypadku

dalej pogłębiać rzazu obalającego – w przeciwnym razie może wystąpić odchylenie od wyznaczonego kierunku obalania – niebezpieczeństwo wypadku!

– Przy murszejących pniach należy

pozostawić szerszą zawiasę

Rzaz obalający (E) służy do obalenia drzewa.

– Dokładnie w pozycji poziomej – 1/10 (min. 3 cm) szerokości

zawiasy (D) nad podstawą karbu kierunkowego (C)

Taśma trzymająca (F) lub taśma zabezpieczająca (G) podpiera drzewo i zabezpiecza je przed przedwczesnym obaleniem.

– Szerokość taśmy ok. 1/10 do

1/5 średnicy pnia

– W żadnym wypadku nie nacinać

taśmy podczas wykonywania rzazu obalającego.

– W przypadku uszkodzonych lub

chorych pni użyć szerszej taśmy. Rzaz wcinania – Jako rzaz odciążający przy

formowaniu kłód – Podczas zrębkowania

N Stosować piły łańcuchowe o niskiej

skłonności do odbijania i postępować z zachowaniem szczególnej ostrożności

1. Wprowadzić prowadnicę dolną częścią wierzchołka – nie wprowadzać prowadnicy górną częścią wierzchołka – niebezpieczeństwo odbicia wstecznego! Wykonać wcięcie z pełnym gazem, aż prowadnica wsunie się do pnia na głębokość równą swojej podwójnej szerokości

2. Powoli odchylić prowadnicę od pozycji wcięcia – niebezpieczeństwo odbicia lub odepchnięcia wstecznego!

3. Kontynuować wcinanie – niebezpieczeństwo odepchnięcia wstecznego!

MS 650, MS 660

W miarę możliwości użyć listwy do

001BA270 KN

001BA260 KN

001BA261 KN

wcinania. Listwa do wcinania i górna lub dolna część prowadnicy szynowej przebiegają równolegle.

Podczas wcinania listwa do wcinania pomaga uformować zawiasę równolegle, tj. o tej samej grubości we wszystkich miejscach. W tym celu prowadzić listwę do wcinania równolegle względem karbu kierunkowego.

Kliny do obalania Klin do obalania włożyć jak

najwcześniej, tj. gdy nie trzeba spodziewać się utrudnień przy prowadzeniu cięcia. Włożyć klin do obalania w karbie obalania i wbić go za pomocą odpowiednich narzędzi.

Używać wyłącznie klinów aluminiowych lub z tworzywa sztucznego – nie używać klinów stalowych. Stalowe kliny mogą poważnie uszkodzeń łańcuch piły i powodować niebezpieczne odbicie.

Wybrać odpowiednie kliny, zależnie od średnicy pnia i szerokości nacięcia (analogicznie do karbu obalania (E)).

W celu dobrania klina do obalania (odpowiednia długość, szerokość i wysokość) skontaktować się z autoryzowanym dealerem STIHL.

Wybór odpowiedniego karbu obalania

Wybór odpowiedniego karbu obalania jest zależny od tych samych czynników, które należy uwzględnić przy ustalaniu kierunku obalania i dróg ewakuacyjnych.

Rozróżnia się kilka różnych poziomów tych właściwości. W niniejszej instrukcji opisano tylko dwa najczęściej występujące czynniki:

po lewej:

Normalne drzewo – drzewo ustawione pionowo z równomierną koroną

po prawej:

Drzewo zwisające – korona drzewa skierowana w kierunku obalania

Karb obalania z taśmą zabezpieczającą (normalne drzewo)

A) Cienkie pnie Ten rzaz obalający należy wykonać, gdy

średnica pnia jest mniejsza od długości cięcia pilarką spalinową.

polski

Przed rozpoczęciem wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N Wykonać rzaz obalający (E) –

całkowicie wciąć przy tym prowadnicę szynową

N Założyć zderzak oporowy zębaty za

zawiasą i użyć go jako punkt obrotu – pilarkę spalinową przemieszczać jak najmniej

N Uformować rzaz obalania aż do

zawiasy (1).

– Nie uszkodzić przy tym zawiasy. N Uformować rzaz obalania aż do

taśmy zabezpieczającej (2).

– Nie naciąć przy tym taśmy

zabezpieczającej.

MS 650, MS 660

polski

001BA273 KN

001BA263 KN

001BA274 KN

Kontynuować rzaz obalania po przeciwnej stronie pnia.

Uważać, aby drugi rzaz znajdował się na tej samej płaszczyźnie co pierwszy.

N Wykonać rzaz obalania N Uformować rzaz obalania aż do

zawiasy (4).

– Nie uszkodzić przy tym zawiasy. N Uformować rzaz obalania aż do

taśmy zabezpieczającej (5).

– Nie naciąć przy tym taśmy

zabezpieczającej.

N Włożyć klin do obalania (3). Bezpośrednio przed rozpoczęciem

wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N Rozłączyć taśmę zabezpieczającą

od zewnątrz, poziomo na płaszczyźnie rzazu obalającego

z wyprostowanymi ramionami. B) Grube pnie Ten rzaz obalający należy wykonać, gdy

średnica pnia jest większa od długości cięcia pilarką spalinową.

Przed rozpoczęciem wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N Założyć zderzak oporowy zębaty na

wysokości rzazu obalającego i użyć go jako punkt obrotu – pilarkę spalinową przemieszczać jak najmniej.

N Końcówka prowadnicy wchodzi

w drewno przed zawiasą (1) – pilarkę spalinową prowadzić absolutnie poziomo i jak najdalej odchylić.

N Uformować rzaz obalania aż do

zawiasy (2). – Nie uszkodzić przy tym zawiasy. N Uformować rzaz obalania aż do

taśmy zabezpieczającej (3). – Nie naciąć przy tym taśmy

zabezpieczającej.

N Włożyć klin do obalania (6). Bezpośrednio przed rozpoczęciem

wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N Rozłączyć taśmę zabezpieczającą

od zewnątrz, poziomo na płaszczyźnie rzazu obalającego z wyprostowanymi ramionami.

MS 650, MS 660

polski

001BA265 KN

001BA266 KN

001BA267 KN

Rzaz obalania z taśmą mocującą (drzewo zwisające)

A) Cienkie pnie Ten rzaz obalający należy wykonać, gdy

średnica pnia jest mniejsza od długości cięcia pilarką spalinową.

N Wciąć prowadnicę, aż wyjdzie po

drugiej stronie pnia.

N Uformować rzaz obalania (E) aż do

zawiasy (1)

– Dokładnie w pozycji poziomej – Nie uszkodzić przy tym zawiasy.

N Uformować rzaz obalania aż do

taśmy mocującej (2).

– Dokładnie w pozycji poziomej – Nie naciąć przy tym taśmy

mocującej.

Bezpośrednio przed rozpoczęciem wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N Rozłączyć taśmę mocującą od

zewnątrz, skośnie od góry

z rozpostartymi ramionami.

B) Grube pnie

Ten rzaz obalający należy wykonać, gdy średnica pnia jest większa od długości cięcia pilarką spalinową.

N Założyć zderzak oporowy zębaty za

taśmą mocującą i użyć go jako punkt obrotu – pilarkę spalinową przemieszczać jak najmniej.

N Końcówka prowadnicy wchodzi

w drewno przed zawiasą (1) – pilarkę spalinową prowadzić absolutnie poziomo i jak najdalej odchylić.

– Nie naciąć przy tym taśmy

mocującej i zawiasy.

N Uformować rzaz obalania aż do

zawiasy (2). – Nie uszkodzić przy tym zawiasy. N Uformować rzaz obalania aż do

taśmy mocującej (3)

MS 650, MS 660

polski

001BA268 KN

001BA248 KN

– Nie naciąć przy tym taśmy

mocującej.

Kontynuować rzaz obalania po przeciwnej stronie pnia.

Uważać, aby drugi rzaz znajdował się na tej samej płaszczyźnie co pierwszy.

N Założyć zderzak oporowy zębaty za

zawiasą i użyć go jako punkt obrotu – pilarkę spalinową przemieszczać jak najmniej.

N Końcówka prowadnicy wchodzi

w drewno przed taśmą mocującą (4) – pilarkę spalinową prowadzić absolutnie poziomo i jak najdalej odchylić.

N Uformować rzaz obalania aż do

zawiasy (5). – Nie uszkodzić przy tym zawiasy. N Uformować rzaz obalania aż do

taśmy mocującej (6) – Nie naciąć przy tym taśmy

mocującej.

Bezpośrednio przed rozpoczęciem wykonania rzazu obalającego należy wznieść okrzyk ostrzegawczy "Uwaga!".

N Rozłączyć taśmę mocującą od

zewnątrz, skośnie od góry z rozpostartymi ramionami.

Zespół tnący

Piła łańcuchowa, prowadnica i koło napędowe tworzą zestaw tnący.

Zestaw tnący należący do zakresu dostawy został w optymalny sposób dobrany do właściwości technicznych pilarki.

– Podziałka (t) piły łańcuchowej (1),

koła napędowego oraz kółka gwiazdkowego prowadnicy Rollomatic muszą być prawidłowo dobrane

– Grubość ogniwa napędowego (2)

piły łańcuchowej (1) musi być dobrana do szerokości rowka prowadnicy (3)

Przy zastosowaniu komponentów, które do siebie nie pasują, zestaw tnący może już po krótkim okresie eksploatacji ulec nieodwracalnemu uszkodzeniu.

MS 650, MS 660

polski

001BA244 KN

001BA245 KN

143BA034 KN

001BA185 KN

Osłona piły łańcuchowej

W zakresie dostawy znajduje się odpowiednia do zestawu tnącego osłona piły łańcuchowej.

Jeżeli do tej samej pilarki spalinowej będą użytkowane prowadnice o różnej długości, należy zawsze używać odpowiedniej osłony piły łańcuchowej, która zakryje całą prowadnicę.

Na osłonie piły łańcuchowej po boku podano długość pasujących prowadnic.

W wypadku prowadnic powyżej 90 cm konieczne jest przedłużenie osłony piły łańcuchowej. W wypadku prowadnic powyżej 120 cm konieczne są dwa przedłużenia osłony piły łańcuchowej.

W zależności od wyposażenia, do zakresu dostawy należy odpowiednie przedłużenie osłony piły łańcuchowej lub można je uzyskać jako wyposażenie specjalne.

Założyć przedłużenie osłony piły łańcuchowej

N Połączyć przedłużenie osłony piły

łańcuchowej i osłonę piły łańcuchowej – zatrzaski (1) muszą się zatrzasnąć w osłonie piły łańcuchowej

Montowanie prowadnicy i piły łańcuchowej

Wymontowanie koła napędu piły łańcuchowej

N odkręcić nakrętki i zdjąć pokrywę

koła napędu piły łańcuchowej

N obracać śrubę (1) w lewo, aż suwak

napinacza (2) zacznie przylegać do wpustu w obudowie

MS 650, MS 660

polski

001BA186 KN

143BA003 KN

001BA187 KN

133BA024 KN

poluzować hamulec piły łańcuchowej

N przyciągnąć przednią osłonę dłoni

w kierunku przedniego uchwytu aż

do wyraźnego odgłosu

zaryglowania – hamulec piły

łańcuchowej został zluzowany (nie

blokuje)

Zakładanie piły łańcuchowej

OSTRZEŻENIE

założyć rękawice ochronne – niebezpieczeństwo odniesienia obrażeń wskutek skaleczenia ostrymi krawędziami zębów tnących

N zakładanie piły łańcuchowej należy

rozpocząć od wierzchołka

prowadnicy

N założyć prowadnicę na śrubach

dwustronnych (1) – krawędzie tnące piły łańcuchowej muszą być zwrócone w prawo

N otwór ustalający (2) umieścić na

kołku suwaka napinającego – jednocześnie założyć piłę łańcuchową na kole napędu piły łańcuchowej (3)

N obracać śrubę (4) w prawo aż do

momentu, w którym piła łańcuchowa będzie jeszcze minimalnie zwisała po dolnej stronie prowadnicy – a noski ogniw napędowych wsuną się do rowka prowadnicy

N ponownie założyć pokrywę koła

napędu łańcucha tnącego – lekko, ręcznie dokręcić nakrętki

N dalsze czynności – patrz rozdział

"Napinanie piły łańcuchowej"

Napinanie piły łańcuchowej

W celu skorygowania napięcia łańcucha tnącego podczas eksploatacji:

N Wyłączyć silnik N poluzować nakrętki N unieść do góry wierzchołek

prowadnicy

N przy pomocy śrubokręta obracać w

prawo śrubę (1), aż piła łańcuchowa zacznie przylegać do dolnej krawędzi prowadnicy

N unieść dalej prowadnicę i mocno

dokręcić nakrętki

N dalsze czynności: patrz rozdział

"Badanie napięcia piły łańcuchowej"

Napięcie nowej piły łańcuchowej musi być częściej korygowane niż napięcie piły, która już od dłuższego czasu znajduje się w eksploatacji.

N Należy częściej sprawdzać napięcie

piły łańcuchowej – (patrz rozdział "Wskazówki dotyczące eksploatacji").

MS 650, MS 660

polski

143BA007 KN

Sprawdzanie napięcia piły łańcuchowej

N Wyłączyć silnik N założyć rękawice ochronne N piła łańcuchowa musi przylegać do

dolnej części prowadnicy – przy

zluzowanym hamulcu musi jednak

istnieć możliwość ręcznego

przesuwania piły łańcuchowej po

prowadnicy. N jeżeli zachodzi potrzeba, należy

skorygować napięcie piły

łańcuchowej Nowa piła łańcuchowa musi być częściej

napinana od piły łańcuchowej, która już od dłuższego czasu znajduje się w eksploatacji.

N Należy częściej sprawdzać napięcie

piły łańcuchowej – (patrz rozdział

"Wskazówki dotyczące

eksploatacji").

Paliwo

Do napędu silnika należy stosować wyłącznie mieszankę paliwową składającą się z benzyny oraz oleju silnikowego.

OSTRZEŻENIE

Należy unikać bezpośredniego kontaktu paliwa z ciałem oraz wdychania jego par.

STIHL MotoMix

STIHL zaleca stosowanie mieszanki paliwowej STIHL MotoMix. Powyższa gotowa mieszanka paliwowa nie zawiera benzolu i, ołowiu, charakteryzuje się wysoką liczbą oktanową i oferuje niezmiennie prawidłowy stosunek mieszanki.

STIHL MotoMix zapewnia – w połączeniu z olejem do silników dwusuwowych STIHL – HP Ultra – najdłuższą żywotność silników.

Mieszanka paliwowa MotoMix nie jest oferowana na niektórych rynkach.

Przygotowywanie mieszanki paliwowej

WSKAZÓWKA

Niewłaściwe składniki paliwa lub stosunek mieszanki odbiegający od przepisowego mogą prowadzić do poważnych uszkodzeń jednostki napędowej. Benzyna lub olej silnikowy niższej jakości mogą spowodować

uszkodzenia silnika, pierścieni tłokowych, przewodów paliwowych oraz zbiornika paliwa.

Benzyna Należy stosować wyłącznie benzynę

markową o liczbie oktanowej minimum 90 ROZ – zaołowionej lub bezołowiowej.

Do silników maszyn wyposażonych w katalizatory należy bezwzględnie stosować benzynę bezołowiową.

WSKAZÓWKA

Po wykonaniu wielu tankowań zbiornika benzyną zaołowioną skuteczność funkcji katalizatora może ulec wyraźnemu pogorszeniu.

Benzyna z udziałem alkoholu powyżej 10% może przy gaźnikach z ręczną regulacją powodować zakłócenia regularnego biegu silnika i w związku z tym nie należy jej stosować do tych silników.

Silniki wyposażone w system M-Tronic rozwijają pełną moc przy udziale alkoholu w paliwie w wysokości do 25% (E25).

Olej silnikowy Należy stosować tylko kwalifikowane

oleje do silników dwusuwowych – najlepiej olej do silników dwusuwowych STIHL HP, HP Super lub HP Ultra, których właściwości zostały dobrane specjalnie do silników STIHL. Najwyższą efektywność oraz najdłuższą trwałość silników zapewnia olej HP Ultra.

Oleje silnikowe nie są oferowane na wszystkich rynkach.

MS 650, MS 660

polski

143BA000 KN

Do urządzeń mechanicznych wyposażonych w silniki z katalizatorami, do przygotowania mieszanki paliwowej należy stosować wyłącznie olej do silników dwusuwowych STIHL w stosunku 1:50.

Proporcje mieszanki przy olejach do silników dwusuwowych

STIHL 1:50; 1:50 = 1 część oleju + 50 części benzyny

Przykłady

Ilość benzyny Olej do silników dwusu-

wowych STIHL 1:50 Litr Litr (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N do kanistra dozwolonego do

przechowywania paliwa należy najpierw wlać olej silnikowy, następnie benzynę i dokładnie wymieszać obydwa składniki

Przechowywanie paliwa

światła, słońca, niskich lub wysokich temperatur mieszanka paliwowa może stać się bezużyteczna już po krótszym okresie czasu.

STIHL MotoMix można przechowywać bez problemu nawet przez 2 lata.

N Przed tankowaniem należy mocno

wstrząsnąć kanistrem, w którym znajduje się mieszanka paliwowa.

OSTRZEŻENIE

W kanistrze mogło powstać ciśnienie – należy zachować ostrożność podczas otwierania!

N Zbiornik paliwa i kanister należy od

czasu do czasu dokładnie wyczyścić.

Pozostałości paliwa oraz ciecz użytą do czyszczenia należy zdeponować zgodnie z przepisami o usuwaniu odpadów oraz w sposób nieszkodliwy dla środowiska naturalnego!

Tankowanie paliwa

Przygotowanie urządzenia

N dokładnie oczyścić zamknięcie

zbiornika paliwa (korek) i jego otoczenie tak, żeby do wnętrza zbiornika nie przedostały się żadne zanieczyszczenia

N ustawić urządzenie w takiej pozycji,

żeby otwór zamknięcia zbiornika był skierowany ku górze

N otworzyć zamknięcie zbiornika

(korek)

Napełnić zbiornik paliwem

Paliwo należy przechowywać w specjalnie atestowanych kanistrach, w suchym, chłodnym i bezpiecznym miejscu, osłonięte przed działaniem światła i promieni słonecznych.

Paliwo się starzeje – przygotowany zapas paliwa powinien starczać na kilka tygodni. Mieszanka paliwowa nie może być przechowywana przez okres dłuższy niż 30 dni. Wskutek działania

Nie należy podczas tankowania rozlewać paliwa ani napełniać zbiornika po same brzegi.

STIHL zaleca stosowanie praktycznego systemu tankowania paliwa firmy STIHL (wyposażenie specjalne).

MS 650, MS 660

polski

143BA009 KN

OSTRZEŻENIE

Po zatankowaniu należy możliwie najmocniej dokręcić ręcznie zakrętkę zamknięcia zbiornika paliwa (korek)

Przy zamknięciach zbiorników paliwa (korkach) z nacięciem prostym należy stosować odpowiednie narzędzia (np. śrubokręta klucza wielofunkcyjnego).

Wymiana głowicy zasysania paliwa

N włożyć do przewodu paliwowego

nową głowicę ssącą

N ponownie umieścić głowicę ssącą w

zbiorniku paliwowym

Olej do smarowania piły łańcuchowej

Do automatycznego, trwałego smarowania piły łańcuchowej i prowadnicy należy stosować – wyłącznie kwalifikowany olej smarujący – szczególnie zaleca się stosowanie oleju STIHL BioPlus ulegającego szybkiemu rozkładowi biologicznemu.

WSKAZÓWKA

Biologiczny olej do smarowania pił łańcuchowych musi posiadać wystarczającą odporność na starzenie (np. STIHL BioPlus). Olej o mniejszej odporności na starzenie wykazuje tendencje do szybkiego wytrącania żywic. Następstwem takiego stanu rzeczy jest powstawanie trwałych, trudnych do usunięcia osadów w strefie napędu piły łańcuchowej, sprzęgła oraz na samej pile łańcuchowej – aż do zablokowania pompy olejowej.

Trwałość eksploatacyjna piły łańcuchowej i prowadnicy zależy w znacznym zakresie od właściwości oleju smarującego – w związku z tym należy stosować wyłącznie specjalny olej do smarowania pił łańcuchowych!

Jeden raz w roku wymienić głowicę zasysania paliwa, w tym celu:

N opróżnić zbiornik paliwa N przy pomocy haka wyjąć głowicę

ssącą ze zbiornika i zdjąć ją z przewodu paliwowego

MS 650, MS 660

OSTRZEŻENIE

Nie stosować przepracowanego oleju silnikowego! Przy dłuższym i powtarzającym się kontakcie z ciałem przepracowany olej może wywołać chorobę nowotworową i jest szkodliwy dla środowiska naturalnego!

polski

001BA158 KN

WSKAZÓWKA

Przepracowany olej nie dysponuje niezbędnymi właściwościami smarującymi i nie nadaje się do smarowania pił łańcuchowych.

Tankowanie oleju do smarowania piły łańcuchowej

Przygotowanie urządzenia

N dokładnie oczyścić zamknięcie

zbiornika oleju (korek) i jego otoczenie tak, żeby do wnętrza zbiornika nie przedostały się żadne zanieczyszczenia

N ustawić urządzenie w takiej pozycji,

żeby otwór zamknięcia zbiornika był skierowany ku górze

N Otwarcie zamknięcia zbiornika

(korek)

Tankowanie oleju do smarowania piły łańcuchowej

Pompa olejowa o podwyższonej wydajności (wyposażenie specjalne)

Niezbędne jest częste kontrolowanie i uzupełnianie stanu w zbiorniku oleju – patrz rozdział "Regulacja ilości oleju".

N uzupełnić stan oleju po zużyciu

około połowy zbiornika paliwa

Wszystkie wykonania Nie należy podczas tankowania

rozlewać oleju ani napełniać zbiornika po same brzegi.

STIHL zaleca stosowanie praktycznego systemu tankowania oleju do smarowania pił łańcuchowych firmy STIHL (wyposażenie specjalne).

N Zamykanie zbiornika W sytuacji, w której paliwo zostało

wypracowane do końca, w zbiorniku oleju musi zawsze pozostawać reszta oleju do smarowania piły łańcuchowej.

Jeżeli ilość oleju w zbiorniku się nie zmniejsza, to może to oznaczać zakłócenie w pracy układu smarowania: sprawdzić układ smarowania piły łańcuchowej, wyczyścić kanały olejowe, ewentualnie zwrócić się do wyspecjalizowanego dystrybutora. Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy.

Standardowa pompa olejowa N Tankowanie oleju do smarowania

piły łańcuchowej – za każdym razem gdy ma miejsce tankowanie paliwa

MS 650, MS 660

polski

143BA024 KN

143BA011 KN

143BA012 KN

Sprawdzić układ smarowania piły łańcuchowej

Piła łańcuchowa musi zawsze odrzucać trochę oleju.

WSKAZÓWKA

Nigdy nie pracować bez smarowania piły łańcuchowej! Przy pile łańcuchowej pracującej na sucho zespół tnący już po krótkiej chwili ulegnie niodwracalnemu zniszczeniu. Przed rozpoczęciem robót należy sprawdzić sprawność układu smarowania piły łańcuchowej oraz stan oleju w zbiorniku.

Każda nowa piła łańcuchowa wymaga dotarcia przez okres od 2 do 3 minut.

Po zakończeniu docierania należy sprawdzić napięcie piły łańcuchowej i jeżeli to niezbędne, skorygować – patrz rozdział "Sprawdzanie napięcia piły łańcuchowej".

Hamulec piły łańcuchowej

Blokowanie piły łańcuchowej

– w razie niebezpieczeństwa – przy uruchamianiu urządzenia – na biegu jałowym

Przednią osłonę dłoni odsunąć lewą dłonią w kierunku wierzchołka prowadnicy – lub nastąpi to automatycznie wskutek odrzucenia pilarki do tyłu: piła łańcuchowa zostaje zablokowana – nie porusza się.

Luzowanie hamulca piły łańcuchowej

N przyciągnąć osłonę dłoni do

przedniego uchwytu

WSKAZÓWKA

Hamulec piły łańcuchowej musi zostać zluzowany przed wciśnięciem przycisku przyspiesznika (dodaniem gazu) – (z wyjątkiem sprawdzania sprawności funkcjonalnej) – oraz przed rozpoczęciem piłowania.

Podwyższona liczba obrotów silnika przy aktywnym hamulcu piły łańcuchowej (piła łańcuchowa się nie porusza) może już w krótkim czasie doprowadzić do uszkodzenia jednostki napędowej oraz układu napędu piły łańcuchowej (sprzęgło, hamulec piły łańcuchowej).

MS 650, MS 660

polski

137BA014 KN

Hamulec piły łańcuchowej zostaje automatycznie aktywizowany przy wystarczająco silnym odrzuceniu wstecznym pilarki – wskutek działania siły bezwładności przedniej osłony dłoni: osłona dłoni zostaje w takim przypadku pchnięta do przodu, w kierunku wierzchołka prowadnicy – także wtedy, gdy lewa dłoń nie spoczywa na przednim uchwycie za osłoną, jak to ma miejsce np. przy rzazie obalającym.

Hamulec piły łańcuchowej funkcjonuje sprawnie tylko wtedy, gdy nie dokonano żadnych zmian w konstrukcji osłony dłoni.

Badanie sprawności funkcjonalnej hamulca piły łańcuchowej

Należy ją przeprowadzić przed każdym rozpoczęciem pracy: podczas pracy silnika na biegu jałowym zablokować piłę łańcuchową (osłona dłoni przesunięta w kierunku wierzchołka prowadnicy) i następnie przez chwilę (maks. 3 sek.) wcisnąć przycisk przyspiesznika (pełny gaz). Piła łańcuchowanie może się przy tym poruszać. Osłona dłoni musi być czysta i swobodnie się poruszać.

Obsługa techniczna hamulca piły łańcuchowej

Hamulec piły łańcuchowej ulega, wskutek występowania tarcia, naturalnemu zużyciu eksploatacyjnemu. Żeby mógł on spełniać swoją funkcję, musi być regularnie poddawany obsługom technicznym i konserwacjom poprzez przeszkolony personel. Firma STIHL zaleca wykonywanie obsług

okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Czynności obsługi technicznej należy wykonywać w następujących odstępach czasu:

przy eksploatacji całodziennej: co kwartał

przy eksploatacji przerywanej: co pół roku

przy użytkowaniu okazjonalnym: co roku

Eksploatacja w warunkach zimowych

Przy temperaturze o wartości poniżej +10 °C

N Zdjąć pokrywę komory gaźnika

N Przestawić w pokrywie komory

gaźnika suwak (1) z pozycji eksploatacji w warunkach letnich do pozycji eksploatacji w warunkach zimowych (2)

Poza zimnym powietrzem będzie teraz także zasysane ciepłe powietrze z otoczenia cylindra – w tej pozycji nie wystąpi oblodzenia gaźnika.

WSKAZÓWKA

Przy temperaturze powyżej +20 °C: należy bezwzględnie przełożyć suwak do pozycji "Eksploatacja w warunkach letnich"! Niebezpieczeństwo zakłóceń pracy silnika – przegrzanie!

N Ponownie założyć pokrywę komory

gaźnika i dokręcić pokrętło

MS 650, MS 660

polski

137BA015 KN

137BA016 KN

System filtrowania powietrza

N Jeżeli zachodzi potrzeba należy

przezbroić filtr powietrza – patrz rozdział "System filtrowania powietrza"

Przy temperaturze o wartości poniżej 10 °C

W ekstremalnych warunkach zimowych (przy temperaturze poniżej -10 °C, przy sypkim lub lotnym śniegu) zaleca się zamontowanie na korpusie wentylatora płyty osłonowej (wyposażenie specjalne).

Częściowe osłonięcie szczelin w korpusie wentylatora zapobiega przedostawaniu się do wnętrza sypkiego lub lotnego śniegu.

Przy zamontowanej płycie osłonowej suwak w pokrywie komory gaźnika musi się znajdować w pozycji eksploatacji w warunkach zimowych.

N Przy silnym ochłodzeniu

mechanicznej pilarki łańcuchowej (oszronienie) – po uruchomieniu silnika należy – stosując podwyższone obroty biegu jałowego (w tym celu zluzować

uprzednio hamulec piły łańcuchowej!) – rozgrzać go, aż do osiągnięcia temperatury roboczej.

N W razie ewentualnego wystąpienia

zakłóceń w pracy silnika należy najpierw zbadać zasadność stosowania płyty osłonowej.

Elektryczne ogrzewanie rękojeści

Włączanie ogrzewania rękojeści (zależnie od wyposażenia)

N w celu włączenia należy ustawić

przełącznik w pozycji F a w celu wyłączenia ponownie w pozycji 0

Przegrzanie w czasie długotrwałej eksploatacji jest wykluczone. Instalacja grzewcza nie wymaga obsługi technicznej.

MS 650, MS 660

polski

STOP

001BA140 KN

Uruchamianie i wyłączanie silnika

Pozycje dźwigni zespolonej

Stop 0 – wyłączenie silnika – układ zapłonowy został wyłączony

Pozycja eksploatacji zasadniczej F – silnik pracuje lub może zostać uruchomiony

Gaz rozruchowy n – w tej pozycji należy uruchamiać ciepły silnik – przy wciśnięciu dźwigni gazu dźwignia przełącznika wielofunkcyjnego przeskoczy do pozycji eksploatacji zasadniczej

Zamknięta przysłona przepustnicy układu rozruchowego l – w tej pozycji należy uruchamiać zimny silnik

Regulacja położenia dźwigni zespolonej

W celu przemieszczenia dźwigni przełącznika wielofunkcyjnego z pozycji eksploatacji zasadniczej F do pozycji zamknięcia przysłony przepustnicy układu rozruchowego l, wcisnąć jednocześnie i przytrzymać w pozycji wciśniętej przycisk blokady przyspiesznika oraz dźwignię gazu – następnie przemieścić dźwignię przełącznika wielofunkcyjnego.

W celu przeprowadzenia regulacji gazu rozruchowego n ustawić dźwignię przełącznika wielofunkcyjnego najpierw na zamknięcie przysłonę przepustnicy układu rozruchowego l, a następnie wcisnąć dźwignię przełącznika wielofunkcyjnego do pozycji gazu rozruchowego n.

Przemieszczenie do pozycji gazu rozruchowego n będzie wtedy możliwe tylko w pozycji zamkniętej przepustnicy układu rozruchowego l.

Wskutek naciśnięcia przycisku blokady dźwigni gazu i jednoczesnego naciśnięcia dźwigni gazu, dźwignia przełącznika wieloczynnościowego przemieści się automatycznie z pozycji Start n do pozycji F.

W celu wyłączenia silnika należy ustawić dźwignię przełącznika wielofunkcyjnego w pozycji Stop 0.

Położenie przepustnicy układu rozruchowego zamknięta l

– Przy zimnym silniku – Jeżeli po uruchomieniu silnik

przerywa pracę po dodaniu gazu

– Jeżeli paliwo w zbiorniku zostało

wypracowane do końca (silnik przerwał pracę)

Pozycja gazu rozruchowego n – Przy ciepłym silniku (z chwilą, gdy

silnik przepracował już około jednej minuty)

– Po pierwszym zapłonie – Po przewietrzeniu komory spalania

silnika, jeżeli uprzednio została zalana paliwem

Pozycja pilarki spalinowej podczas uruchamiania

Istnieją dwie możliwości trzymania pilarki spalinowej podczas uruchamiania.

MS 650, MS 660

polski

143BA018 KN

143BA019 KN

143BA020 KN

Na podłożu

N Postawić pilarkę spalinową pewnie

na podłożu – należy wybrać do tego bezpieczne stanowisko – piła łańcuchowa nie może przy tym dotykać żadnych przedmiotów ani podłoża

N Trzymając lewą dłonią za rurę

uchwytu mocno docisnąć pilarkę spalinową do podłoża – kciuk obejmuje rurę uchwytu od dołu

N Prawą stopę postawić na tylny

uchwyt

Pomiędzy kolanami lub udami

N Tylny uchwyt ścisnąć pomiędzy

kolanami lub udami

N Lewą dłonią przytrzymać mocno

maszynę za rurę uchwytu – kciuk obejmuje rurę uchwytu od dołu

Rozruch

N Prawą dłonią wyciągnąć powoli

uchwyt rozrusznika, aż do zaryglowania mechanizmu zapadkowego – następnie szybkim i energicznym ruchem szarpnąć – przedni uchwyt należy przy tym dociskać do dołu – nie wyciągać linki do końca z urządzenia rozruchowego – niebezpieczeństwo zerwania! Nie zwalniać swobodnie uchwytu rozrusznika, tylko powoli wprowadzić go pionowo do urządzenia rozruchowego tak, żeby linka rozruchowa mogła się prawidłowo nawinąć

Przy nowym silniku lub po dłuższym okresie postoju urządzenia, przy maszynach dodatkowej pompki paliwowej, w celu podania

MS 650, MS 660

polski

133BA001 K

STOP

178BA007 KN

178BA008 KN

STOP

178BA009 KN

STOP

wystarczającej ilości paliwa może być niezbędne wielokrotne zaciągnięcie linką rozruchową.

Uruchamianie pilarki spalinowej

OSTRZEŻENIE

W zasięgu pracy pilarki spalinowej nie mogą się znajdować żadne osoby.

N Wcisnąć przycisk, zawór

dekompresyjny zostaje otwarty

Przy pierwszym zapłonie zawór dekompresyjny zostaje automatycznie zamknięty. W związku z tym, przed każdym dalszym cyklem uruchamiania należy ponownie wcisnąć przycisk

N Nacisnąć osłonę dłoni (1) do przodu

– piła łańcuchowa zostaje zablokowana

N Wcisnąć i przytrzymać w pozycji

wciśniętej blokadę dźwigni gazu (2) oraz dźwignię gazu (3) – ustawić dźwignię przełącznika wielofunkcyjnego (4) w odpowiedniej pozycji

Położenie przepustnicy układu rozruchowego zamknięta l

– Przy zimnym silniku (jeżeli po

uruchomieniu silnik przerywa pracę

po dodaniu gazu) Pozycja gazu rozruchowego n – Przy ciepłym silniku (z chwilą, gdy

silnik przepracował już około jednej

minuty) N Przytrzymać pilarkę spalinową w tej

pozycji i powtarzać czynność

uruchamiania

Po pierwszym zapłonie

N Ustawić dźwignię przełącznika

wielofunkcyjnego (1) w pozycji gazu rozruchowego n

N Wcisnąć przycisk zaworu

dekompresyjnego

N Przytrzymać pilarkę spalinową w tej

pozycji i powtarzać czynność uruchamiania

Z chwilą podjęcia pracy przez silnik

N Krótko nacisnąć blokadę dźwigni

gazu (2), dźwignia wielofunkcyjna (1) przemieści się do pozycji eksploatacji zasadniczej F i silnik przejdzie do pracy na biegu jałowym

MS 650, MS 660

polski

001BA186 KN

N Osłonę dłoni przyciągnąć do rury

uchwytu

Hamulec piły łańcuchowej został zwolniony – mechaniczna pilarka łańcuchowa jest teraz gotowa do pracy.

WSKAZÓWKA

Dodawanie gazu może następować tylko przy zluzowanym hamulcu piły łańcuchowej. Zwiększenie prędkości obrotowej silnika przy blokującym hamulcu piły łańcuchowej (piła łańcuchowa pozostaje nieruchoma) doprowadzi już po krótkim czasie do uszkodzenia sprzęgła i hamulca piły łańcuchowej.

Przy bardzo niskiej temperaturze

N Przez krótką chwilę rozgrzać silnik

przy niewielkim otwarciu głównej przepustnicy

N Ewentualnie zmienić tryb pracy

urządzenia na dostosowany do warunków zimowych, patrz rozdział "Eksploatacja w warunkach zimowych"

Wyłączyć silnik

N Przesunąć dźwignię przełącznika

wielofunkcyjnego do pozycji

wyłączenia 0

Jeżeli silnik nie podejmuje pracy

Po pierwszym zapłonie silnika dźwignia przełącznika wielofunkcyjnego nie została we właściwym czasie przesunięta z pozycji zamknięcia przepustnicy układu rozruchowego l do pozycji gazu rozruchowego n i nastąpiło zalanie komory spalania paliwem.

N Przesunąć dźwignię przełącznika

wielofunkcyjnego do pozycji

wyłączenia 0 N Wykręcić świecę zapłonową – patrz

rozdział "Świeca zapłonowa"

N Osuszyć świecę zapłonową N Kilkakrotnie zaciągnąć

rozrusznikiem – w celu

przewietrzenia komory spalania N Ponownie wkręcić świecę

zapłonową – patrz rozdział "Świeca

zapłonowa" N Ustawić dźwignię wielofunkcyjną w

pozycji gazu rozruchowego n –

także, jeżeli silnik jest jeszcze zimny N Wcisnąć przycisk zaworu

dekompresyjnego N Ponowny rozruch silnika

Wskazówki dotyczące eksploatacji

Podczas wstępnej fazy eksploatacyjnej

Aż do trzeciego tankowania nie należy eksploatować fabrycznie nowego urządzenia na wysokich obrotach bez obciążenia. W ten sposób zapobiega się wystąpieniu dodatkowych obciążeń w fazie docierania. Podczas fazy docieranie wszystkie poruszające się podzespoły maszyny muszą się wzajemnie do siebie dopasować – w jednostce napędowej występuje wtedy wysoki opór powodowany przez tarcie. Silnik rozwija swoją pełną moc po okresie 5 do 15 tankowań.

Podczas pracy

WSKAZÓWKA

Nie należy regulować gaźnika w kierunku "zubożenia" mieszanki chcąc przez to uzyskać zwiększenie mocy silnika – silnik może wskutek tego ulec uszkodzeniu – patrz rozdział "Regulacja gaźnika".

WSKAZÓWKA

Dodawanie gazu może następować tylko przy zluzowanym hamulcu piły łańcuchowej. Zwiększenie obrotów silnika przy blokującym hamulcu piły łańcuchowej (piła łańcuchowa pozostaje nieruchoma) doprowadzi już po krótkim czasie do uszkodzenia jednostki

MS 650, MS 660

polski

001BA157 KN

napędowej i układu napędu piły łańcuchowej (sprzęgło, hamulec piły łańcuchowej)

Częściej kontrolować napięcie piły łańcuchowej

Napięcie nowej piły łańcuchowej musi być częściej korygowane niż napięcie piły łańcuchowej, która już od dłuższego czasu znajduje się w eksploatacji.

W stanie zimnym Piła łańcuchowa musi przylegać do

dolnej części prowadnicy – przy zluzowanym hamulcu musi jednak istnieć możliwość przesuwania piły łańcuchowej ręcznie po prowadnicy. Jeżeli zachodzi potrzeba, należy skorygować napięcie piły łańcuchowej – patrz rozdział "Napinanie piły łańcuchowej".

W temperaturze roboczej Piła łańcuchowa rozciąga się i zaczyna

zwisać. Ogniwa napędowe po dolnej stronie prowadnicy nie mogą się wysunąć z rowka – piła łańcuchowa może w takiej sytuacji spaść. Korygowanie napięcia piły łańcuchowej: patrz rozdział "Napinanie piły łańcuchowej".

WSKAZÓWKA

Podczas ochładzania piła łańcuchowa ulega skurczeniu. Piła łańcuchowa, która nie została poluzowana, może uszkodzić wał korbowy i łożyska.

Po dłuższej pracy pod pełnym obciążeniem

Nie należy natychmiast wyłączać silnika, lecz pozostawić go przez chwilę na biegu jałowym tak, żeby nagromadzone ciepło zostało odprowadzone przez strumień chłodnego powietrza. Zapobiega to ekstremalnemu obciążeniu termicznemu podzespołów jednostki napędowej (układ zapłonowy, gaźnik), co może nastąpić wskutek spiętrzenia ciepła.

Po zakończeniu pracy

N Jeżeli piła łańcuchowa była

napinana podczas pracy w

temperaturze roboczej, to należy ją

zluzować.

WSKAZÓWKA

Po zakończonej pracy należy bezwzględnie odprężyć piłę łańcuchową! Podczas ochładzania piła łańcuchowa ulega skurczeniu. Piła łańcuchowa, która nie została poluzowana, może uszkodzić wał korbowy i łożyska.

Przy krótkotrwałych przerwach w eksploatacji

Ochłodzić silnik. Odstawić urządzenie aż do ponownego użycia z zatankowanym do pełna zbiornikiem, w suchym miejscu, z dala od źródeł ognia.

Przy dłuższych przerwach w eksploatacji

patrz rozdział "Przechowywanie urządzenia mechanicznego"

Regulacja wydajności pompy olejowej

Zróżnicowane długości krawędzi tnących, różne rodzaje drewna i techniki pracy wymagają różnych ilości oleju.

Standardowa pompa olejowa

Przy pomocy trzpienia regulacyjnego (1) (po dolnej stronie maszyny) można regulować ilość podawanego oleju w zależności od potrzeb.

pozycja Ematic (E), średnia wydajność pompy olejowej –

N obrócić trzpień regulacyjny do

pozycji "E" (pozycja Ematic) zwiększenie wydajności pompy – N obracać trzpień regulacyjny w

kierunku zgodnym z ruchem

wskazówek zegara zmniejszenie wydajności pompy – N obracać trzpień regulacyjny w

kierunku przeciwnym do ruchu

wskazówek zegara

MS 650, MS 660

polski

143BA026 KN

WSKAZÓWKA

Łańcuch tnący musi stale posiadać powłokę z oleju do smarowania łańcuchów tnących.

Pompa olejowa o podwyższonej wydajności (wyposażenie specjalne)

Pompa olejowa o zwiększonej wydajności jest oznaczona rowkiem (2) na trzpieniu regulacyjnym.

Przy powyższej pompie olejowej istnieje zagrożenie, że olej znajdujący się w przedziale regulacyjnym a zostanie całkowicie wypracowany jeszcze przed zużyciem całego paliwa paliwa i piła łańcuchowa może wskutek tego poruszać się "na sucho".

N napełnić zbiornik paliwa tylko do

połowy przedziału regulacyjnego a, lub uzupełnić stan oleju po wypracowaniu połowy paliwa w zbiorniku

Prawidłowa eksploatacja prowadnicy

N obrócić prowadnicę – po każdym

naostrzeniu piły łańcuchowej i po każdej wymianie koła napędu piły łańcuchowej – czynność ta ma na celu uniknięcie jednostronnego zużycia prowadnicy, szczególnie w strefie zwrotnicy i po dolnej stronie

N otwór dopływu oleju (1), kanał

wypływu oleju (2) i rowek prowadnicy (3) czyścić regularnie

N regularnie prowadzić pomiar

głębokości rowka prowadnicy – najlepiej przy pomocy miarki usytuowanej na przymiarze (wyposażenie specjalne) – pomiar należy wykonywać w miejscu, w którym występuje największe zużycie bieżni

Typ łańcucha

Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Jeżeli minimalna głębokość rowka prowadnicy jest mniejsza:

N wymienić prowadnicę W przeciwnym razie ogniwa napędowe

trą o dno rowka prowadnicy – podstawy zęba tnącego i ogniwa łączącego nie spoczywają na bieżniach prowadnicy.

Podziałka piły łańcuchowej

Minimalna głębokość rowka prowadnicy

MS 650, MS 660

polski

001BA210 KN

001BA212 KN

145BA027 K

145BA028 K

System filtrowania powietrza

Wskutek zastosowania różnych filtrów system filtrowania powietrza może zostać dostosowany do występujących warunków eksploatacyjnych. Przezbrojenia są proste i nieskomplikowane.

N Filtr HD2 (czarna ramka filtra,

plisowana tkanina filtrująca), uniwersalny filtr do niemal wszystkich zastosowań (zarówno w warunkach silnego zakurzenia, jak i przy silnym wietrze itp.)

Filtry STIHL w stanie suchym odznaczają się bardzo długą trwałością funkcjonalną

N Filtry STIHL należy zawsze używać

w stanie suchym

Zanieczyszczone filtry powietrza zmniejszają moc silnika, zwiększają zużycie paliwa oraz utrudniają rozruch silnika.

wymontować filtr powietrza

N odkręcić pokrętło ponad tylną

rękojeścią w kierunku wskazanym

przez strzałkę i zdjąć pokrywę

komory gaźnika

N Zdjąć filtr

N Filtr na osnowie drucianej (zielona

obudowa filtra), zastosowanie w nietypowych warunkach, np. w ekstremalnych zimowych warunkach pracy – pył śnieżny lub zamieć śnieżna. Raczej nie nadaje się do warunków silnego zakurzenia.

MS 650, MS 660

polski

176BA008 KN

Czyszczenie filtra powietrza Regulacja gaźnika

Jeżeli wyraźnie spada moc silnika: N Otrzepać filtr lub przedmuchać go

sprężonym powietrzem od wewnątrz na zewnątrz

W razie niedostatecznie silnego otrzepania lub przedmuchania lub pozostania uporczywych zabrudzeń lub sklejenia się tkaniny filtrującej, wykonać gruntowne czyszczenie filtra.

Uszkodzony filtr musi zostać wymieniony.

Gruntowne czyszczenie filtra N Wymyć filtr w specjalnym środku

czyszczącym STIHL (wyposażenie specjalne) lub czystym, niepalnym, płynnym środku czyszczącym (np. ciepłe mydliny) – wypłukać filtr strumieniem wody w kierunku od wewnątrz na zewnątrz – nie należy stosować do tego myjni wysokociśnieniowej

N Osuszyć wszystkie podzespoły filtra

– nie stosować do tego ekstremalnego ciepła

N Nie oliwić filtra N Ponownie zamontować filtr

Podstawowe informacje

Gaźnik otrzymuje fabryczne ustawienie standardowe.

Powyższa regulacja gaźnika powoduje, że w każdej fazie eksploatacyjnej do silnika zostaje dostarczona mieszanka paliwowo-powietrzna o optymalnym stosunku.

Regulacje prowadzone przy pomocy głównej śruby regulacyjnej wywierają wpływ na moc oraz najwyższą liczbę obrotów nieobciążonego silnika.

Ustawienia standardowe

N Wyłączyć silnik N Sprawdzić stan techniczny filtra

powietrza – jeżeli zachodzi potrzeba oczyścić lub wymienić

N Sprawdzić stan techniczny kratki

przeciwiskrowej (oferowana nie na wszystkich rynkach) w tłumiku – jeżeli zachodzi potrzeba, oczyścić lub wymienić

Gaźnik z H = 1 i L = 1

N Obydwie śruby regulacyjne należy

wkręcić z wyczuciem aż do oporu w

kierunku zgodnym z ruchem

wskazówek zegara N Główną śrubę regulacyjną (H)

obrócić o 1 obrót w kierunku

przeciwnym do ruchu wskazówek

zegara N Obrócić śrubę regulacyjną biegu

jałowego (L) o 1 obrót w kierunku

przeciwnym do ruchu wskazówek

zegara

MS 650, MS 660

polski

137BA023 KN

137BA024 KN

Gaźnik z H = 3/4 i L = 1/4

N Obracać z wyczuciem główną śrubę

regulacyjną (H) w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu – maksymalnie o 3/4 obrotu

N Obracać z wyczuciem śrubę

regulacyjną biegu jałowego (L) – aż do oporu – w kierunku zgodnym z ruchem wskazówek zegara – i następnie obrócić ją o 1/4 obrotu w przeciwnym kierunku

Regulacja biegu jałowego

N Wykonywanie ustawienia

standardowego

N Uruchomić i rozgrzać silnik

Silnik przerywa pracę na biegu jałowym N Śrubę regulacji biegu jałowego (LA)

obracać w kierunku zgodnym z ruchem wskazówek zegara, aż piła łańcuchowa zacznie się obracać – następnie obrócić ją o 1/4 obrotu w przeciwnym kierunku

Piła łańcuchowa porusza się podczas pracy silnika na biegu jałowym

N Śrubę regulacji biegu jałowego (LA)

obracać w kierunku przeciwnym do ruchu wskazówek zegara, aż piła łańcuchowa się zatrzyma – następnie obrócić ją o dalszą 1/4 obrotu w tym samym kierunku

OSTRZEŻENIE

Jeżeli po wykonaniu regulacji piła łańcuchowa porusza się podczas pracy silnika na biegu jałowym, należy zlecić naprawę pilarki spalinowej autoryzowanemu dealerowi.

Nieregularna praca silnika na biegu jałowym, niezadowalające przyspieszanie (pomimo ustawienia śruby regulacyjnej biegu jałowego w pozycji regulacji standardowej)

Zbyt "bogata" regulacja biegu jałowego.

N Obracać śrubą regulacyjną biegu

jałowego (L) w kierunku

przeciwnym do ruchu wskazówek

zegara, aż silnik zacznie regularnie

pracować i dobrze przyspieszać – w

gaźnikach z L = 1/4 maksymalnie

aż do oporu Po korektach wykonanych przy pomocy

śruby regulacyjnej biegu jałowego (L) najczęściej niezbędna jest także zmiana położenia śruby regulacji biegu jałowego (LA).

Korekta regulacji gaźnika przy eksploatacji urządzenia na dużych wysokościach

Jeżeli silnik pracuje niezadowalająco, to może okazać się niezbędnym dokonanie niewielkiej korekty regulacji gaźnika:

N Wykonywanie ustawienia

standardowego

N Rozgrzać silnik N Główną śrubę regulacyjną (H)

obrócić w niewielkim zakresie w

kierunku zgodnym z ruchem

wskazówek zegara ("zubożenie") –

przy gaźniku z

H = 3/4 maksymalnie aż do oparcia

śruby

WSKAZÓWKA

Po powrocie z większej wysokości regulację gaźnika ponownie przestawić na ustawienia standardowe.

Przy zbyt "ubogim" ustawieniu istnieje zagrożenie uszkodzenia zespołu napędowego wskutek niedoboru środków smarujących lub przegrzania.

MS 650, MS 660

polski

137BA025 KN

137BA026 KN

178BA010 KN

137BA008 KN

Kratka przeciwiskrowa w tłumiku wydechu spalin

Odpowiednio do wymagań niektórych rynków tłumiki wydechu spalin zostały wyposażone w kratki przeciwiskrowe.

N przy spadku mocy silnika należy

sprawdzić stan techniczny kratki przeciwiskrowej w tłumiku wydechu spalin

N ostudzić tłumik wydechu spalin

Wykonanie A

N odkręcić cztery śruby N zdjąć pokrywę (1) tłumika wydechu

spalin

N odchylić noski mocujące (2) N wyjąć kratkę przeciwiskrową (3)

N oczyścić zanieczyszczoną kratkę

przeciwiskrową, w przypadku uszkodzenia lub intensywnego pokrycia nagarem – wymienić

N zamontować kratkę przeciwiskrową

– montaż kratki przeciwiskrowej przebiega w kolejności odwrotnej do demontażu

Wykonanie B

W powyższym wykonaniu tłumik wydechu spalin został wyposażony w dwie kratki przeciwiskrowe.

N wykręcić śrubę (1) N unieść i wyjąć kratkę

przeciwiskrową (2)

N oczyścić zanieczyszczoną kratkę

przeciwiskrową, w przypadku uszkodzenia lub intensywnego pokrycia nagarem – wymienić

N zamontować kratkę przeciwiskrową

– montaż kratki przeciwiskrowej przebiega w kolejności odwrotnej do demontażu

N sprawdzić stan techniczny drugiej

kratki przeciwiskrowej – tak, jak przy wykonaniu A

Świeca zapłonowa

N Przy niezadowalającej mocy silnika,

trudnościach w uruchamianiu lub

zakłóceniach w pracy silnika na

biegu jałowym należy najpierw

sprawdzić stan techniczny świecy

zapłonowej. N Świecę należy wymienić po

upływie 100 godzin

eksploatacyjnych – przy

intensywnie nadpalonych

elektrodach świecę należy

wymienić już wcześniej – stosować

tylko odkłócone świece zapłonowe

dozwolone przez firmę STIHL –

patrz rozdział "Dane techniczne".

Wymontowanie świecy zapłonowej

N przesunąć dźwignię przełącznika

wielofunkcyjnego do pozycji

wyłączenia 0

N odkręcić pokrętło ponad tylną

rękojeścią w kierunku wskazanym

przez strzałkę i zdjąć pokrywę

komory gaźnika

MS 650, MS 660

polski

137BA009 KN

000BA039 KN

000BA045 KN

N zdjąć w kierunku do góry sterownik

strumienia powietrza (1)

N zdjąć wtyczkę (fajkę) ze świecy

zapłonowej (2)

N wykręcić świecę zapłonową

Badanie stanu technicznego świecy zapłonowej

N zanieczyszczone świece

zapłonowe należy oczyścić

N sprawdzić odstęp (A) pomiędzy

elektrodami i jeżeli zachodzi potrzeba, wyregulować – prawidłowa wartość odstępu – patrz rozdział "Dane techniczne"

N należy usunąć przyczynę

zanieczyszczenia świecy zapłonowej

Do ewentualnych przyczyn należą: – zbyt duża ilość oleju silnikowego w

paliwie

– zanieczyszczony filtr powietrza – niekorzystne warunki eksploatacji

OSTRZEŻENIE

Przy świecach wyposażonych w oddzielne nakrętki połączeniowe (1) należy bezwzględnie nakręcić je na gwint i mocno dokręcić – zagrożenie wybuchem pożaru wskutek przeskoku iskier!

Zamontowanie świecy zapłonowej

N wkręcić świecę zapłonową i mocno

wcisnąć wtyczkę na świecę

N zamontować sterownik strumienia

powietrza

N zamontować pokrywę komory

gaźnika

Urządzenie rozruchowe

W celu zwiększenia trwałości linki urządzenia rozruchowego należy stosować się do następujących wskazówek:

N wyciągać linkę tylko w przepisowym

kierunku N zwrócić uwagę na to, żeby linka nie

ocierała się o krawędź tulejki

prowadnikowej N nie wyciągać linki poza opisaną

długość N nie należy teraz swobodnie zwolnić

uchwytu linki, tylko powoli

wprowadzić ją do urządzenia w

kierunku przeciwnym do wyciągania

tak, żeby się równomiernie

nawinęła – patrz rozdział

"Uruchamianie / wyłączanie silnika" Dokonanie wymiany uszkodzonej linki

urządzenia rozruchowego należy we właściwym czasie zlecić fachowemu dystrybutorowi. Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy.

MS 650, MS 660

polski

001BA121 KN

001BA122 KN

Przechowywanie urządzenia Badanie stanu technicznego

i wymiana koła napędu piły

Przy przerwach w eksploatacji trwających powyżej 3 miesięcy

N opróżnić i wyczyścić zbiornik paliwa

w miejscu o dobrej wymianie powietrza

N Paliwo należy utylizować zgodnie z

obowiązującymi przepisami i w sposób, który nie zagraża środowisku naturalnemu.

N wypracować do końca paliwo

znajdujące się w gaźniku, w przeciwnym razie może nastąpić sklejenie membran

N zdjąć piłę łańcuchową i prowadnicę,

oczyścić spryskać olejem konserwującym

N dokładnie oczyścić urządzenie, a

szczególnie ożebrowanie cylindra i filtr powietrza

N przy stosowaniu biologicznego oleju

do smarowania piły łańcuchowej (np. STIHL-Bioplus) napełnić w całości zbiornik oleju

N Przechowywać urządzenie w

suchym i bezpiecznym miejscu. Chronić przed użyciem przez osoby nieupoważnione (np. przez dzieci).

łańcuchowej

N zdemontować pokrywę koła napędu

piły łańcuchowej, piłę łańcuchową i prowadnicę

N zluzować (odblokować) hamulec

piły łańcuchowej – przednią osłonę dłoni przyciągnąć do przedniego uchwytu

Wymiana koła napędu piły łańcuchowej

– po zużyciu dwóch pił łańcuchowych

lub wcześniej

– jeżeli ślady zużycia (strzałki) są

głębsze niż 0,5 mm – w przeciwnym razie będzie to miało negatywny wpływ na trwałość piły łańcuchowej – do pomiaru należy stosować przymiar kontrolny (wyposażenie specjalne)

Pozytywny wpływ na trwałość koła napędu piły łańcuchowej będzie miała eksploatacja koła z dwoma piłami łańcuchowymi na przemian.

W celu zapewnienia optymalnej sprawności funkcjonalnej hamulca piły łańcuchowej firma STIHL zaleca stosowanie oryginalnych kół napędu piły łańcuchowej STIHL

N przy pomocy śrubokręta wyważyć

podkładkę zabezpieczającą (1)

N zdjąć podkładkę (2) N zdjąć pierścieniowe koło napędu

piły łańcuchowej (3) N sprawdzić stan techniczny

zdawczego elementu napędowego

na bębnie sprzęgłowym (4) – przy

intensywnych śladach zużycia

wymienić także bęben sprzęgłowy N zdjąć bęben sprzęgłowy lub

profilowe koło napędu piły

łańcuchowej (5) razem z łożyskiem

igłowym (6) z wału korbowego –

jeżeli zastosowany został system

MS 650, MS 660

polski

689BA027 KN

hamowania piły łańcuchowej QuickStop Super, należy najpierw wcisnąć przycisk blokady

Zamontowanie profilowego/pierścieniowego koła napędu piły łańcuchowej

N oczyścić czop wału korbowego oraz

łożysko igłowe i nasmarować je smarem STIHL (wyposażenie specjalne)

N założyć łożysko igłowe na czopie

wału korbowego

N bęben sprzęgłowy lub profilowe

koło napędu piły łańcuchowej należy po założeniu obrócić o około 1 obrotu, w celu zaryglowania zabieraka napędu pompy olejowej – jeżeli zastosowany został system hamowania piły łańcuchowej QuickStop Super, należy najpierw wcisnąć przycisk blokady

N założyć pierścieniowe koło napędu

piły łańcuchowej – drążenia skierowane na zewnątrz

N założyć podkładkę i pierścień

zabezpieczający na wale korbowym

Pielęgnacja i ostrzenie piły łańcuchowej

Piłowanie dobrze naostrzoną piłą łańcuchową jest łatwe

Dobrze naostrzona piła łańcuchowa wcina się łatwo w drewno już przy niewielkim nacisku awansującym.

Nie należy pracować tępym ani uszkodzonym łańcuchem – praca jest wtedy bardzo męcząca, występuje wysoka wibracja, wyniki piłowania są niezadowalające i ma miejsce intensywne, naturalne zużycie eksploatacyjne.

N Czyszczenie łańcucha N Sprawdzić, czy na łańcuchu nie

widać pęknięć, ani czy nity nie są uszkodzone

N Uszkodzone lub zużyte elementy

łańcucha należy wymienić oraz dostosować je formą do stopnia zużycia pozostałych elementów

Piły łańcuchowe (Duro) opancerzone elementami z proszków spiekanych (Widia) są szczególnie odporne na naturalne zużycie eksploatacyjne. W celu uzyskania optymalnego wyniku ostrzenia STIHL radzimy zlecenie wykonania tej czynności fachowemu dystrybutorowi firmy STIHL.

OSTRZEŻENIE

Należy przy tym zachować wartości wszystkich podanych kątów i wymiarów. Nieprawidłowo naostrzony łańcuch – a szczególnie zbyt niski ogranicznik zagłębiania – może powodować

zwiększoną skłonność do odbijania pilarki spalinowej – niebezpieczeństwo odniesienia obrażeń!

Podziałka piły łańcuchowej

Oznaczenie (a) podziałki piły łańcuchowej zostało wytłoczone w strefie ogranicznika zagłębiania każdego zęba tnącego.

Oznaczenie (a) Podziałka piły

łańcuchowej

cal mm 7 1/4 P 6,35 1 lub 1/4 1/4 6,35 6, P lub PM 3/8 P 9,32 2 lub 325 0.325 8,25 3 lub 3/8 3/8 9,32 4 lub 404 0.404 10,26

Przyporządkowanie pilnika następuje wyłącznie na podstawie podziałki piły łańcuchowej – patrz tabela "Narzędzia ostrzące"

Podczas ostrzenia wartości kątów zęba tnącego muszą zostać bezwzględnie zachowane.

MS 650, MS 660

polski

689BA021 KN

689BA025 KN

001BA203 KN

Kąt ostrzenia i kąt natarcia

A Kąt ostrzenia Do ostrzenia pił łańcuchowych STIHL

stosuje się kąt ostrzenia o wartości 30°. Wyjątek stanowią piły łańcuchowe do wykonywania rzazów wzdłużnych, których kąt ostrzenia wynosi 10°. W oznaczeniu pił łańcuchowych do wykonywania rzazów wzdłużnych jako identyfikator zastosowano znak X.

B kąt natarcia Przy stosowaniu przepisowego

prowadnika pilnika oraz pilnika o przepisowej średnicy kąt natarcia powstanie automatycznie.

Forma zęba tnącego kąt (°)

Micro = ząb tnący

30 75 półstrugowy np. 63 PM3, 26 RM3, 36 RM

Super = ząb tnący

30 60 pełnostrugowy np. 63 PS3, 26 RS, 36 RS3

Piła łańcuchowa do wyko-

10 75 nywania rzazów wzdłużnych np. 63 PMX, 36 RMX

Kąty muszą być identyczne dla każdego zęba łańcucha. Przy nierównych kątach wystąpi nieregularny bieg łańcucha, intensywne zużycie eksploatacyjne – aż do zerwania włącznie.

Prowadnik pilnika

N Stosowanie prowadnika pilnika Piły łańcuchowe można ostrzyć ręcznie

tylko z zastosowaniem prowadników pilnika! (wyposażenie specjalne, patrz także rozdział "Narzędzia ostrzące"). Prowadniki posiadają wzorzec dla kąta ostrzenia.

Do ostrzenia należy stosować wyłącznie specjalne pilniki do pił łańcuchowych! Inne pilniki nie nadają się do tego ze względu na rodzaj zacięcia.

Do kontroli kątów

Przymiar STIHL (wyposażenie specjalne) – uniwersalne narzędzie do kontroli wartości kąta ostrzenia i kąta natarcia, wysokości ogranicznika zagłębiania i długości zęba oraz do czyszczenia i badania głębokości rowka, a także do czyszczenia otworów dopływu oleju.

Prawidłowe ostrzenie

N narzędzia ostrzące należy wybrać

odpowiednio do podziałki piły łańcuchowej

N jeżeli zachodzi potrzeba, wymienić i

napiąć prowadnicę

N zablokowanie piły łańcuchowej –

przesunąć przednią osłonę dłoni do przodu

N w celu przesunięcia piły

łańcuchowej po prowadnicy przyciągnąć osłonę dłoni do uchwytu przedniego – piła łańcuchowa zostaje odblokowana. przy systemach hamowania pił łańcuchowych QuickStop Super

MS 650, MS 660

polski

689BA018 KN

90°

689BA043 KN

689BA023 KN

689BA061 KN

należy dodatkowo wcisnąć przycisk blokady dźwigni głównej przepustnicy (gazu)

N częściej ostrzyć, lecz zbierać mniej

metalu – do zwykłego podostrzenia wystarczą najczęściej dwa do trzech ruchów pilnika

N prowadzenie pilnika: w pozycji

poziomej (pod kątem prostym w stosunku do bocznej powierzchni prowadnicy) odpowiednio do podanej wartości kątów – zgodnie z oznaczeniami na prowadnikach pilników

N piłować tylko w kierunku od

wewnątrz na zewnątrz

N pilnik zbiera metal tylko podczas

ruchu do przodu – przy ruchu powrotnym pilnik należy lekko unieść

N nie piłować ogniw łączących i

napędowych

N w celu uniknięcia jednostronnego

zużycia pilniki należy w regularnych odstępach czasu obracać w niewielkim zakresie

N grat powstały przy piłowaniu usunąć

kawałkiem twardego drewna

N przy pomocy przymiaru kontrolnego

sprawdzić wartości kątów

Wszystkie zęby tnące muszą posiadać równą długość.

Przy nierównej długości zębów nierówna jest także ich wysokość co może prowadzić do szorstkiego biegu, a nawet zerwania łańcucha.

N wszystkie zęby tnące należy

podpiłować do długości najkrótszego zęba tnącego – najlepiej zlecić to specjalistycznemu serwisowi, który wykona tę czynność elektrycznym urządzeniem ostrzącym

Odstęp ogranicznika zagłębiania

Ogranicznik zagłębiania (OZ) określa poziom zagłębiania zęba tnącego w drewnie i tym samym grubość wióra.

a standardowa wartość odstępu

pomiędzy ogranicznikiem zagłębiania a krawędzią tnącą

Przy cięciu miękkiego drewna poza porą mrozów, odstęp ogranicznika zagłębiania można zwiększyć o 0,2 mm (0,008").

Podziałka piły łańcuchowej

Ogranicznik zagłębiania

Odstęp (a) cal (mm) mm (cal) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Podszlifowywanie ogranicznika zagłębiania

Odstęp ogranicznika zagłębiania zmniejsza się poprzez ostrzenie zęba tnącego.

N W związku z tym należy po każdym

ostrzeniu sprawdzić wysokość ogranicznika zagłębiania

N położyć na pile łańcuchowej

przymiar kontrolny (1) odpowiedni do podziałki piły łańcuchowej – jeżeli ogranicznik zagłębiania wystaje ponad przymiar, to należy

MS 650, MS 660

polski

689BA051 KN

689BA044 KN

689BA052 KN

go podpiłować płaskim pilnikiem do wysokości wskazanej przez przymiar

Piły łańcuchowe z wygarbionym ogniwem napędowym (2) – górna część wygarbionego ogniwa napędowego (z oznaczeniami serwisowymi) jest obrabiana jednocześnie z ogranicznikiem zagłębiania zęba tnącego.

OSTRZEŻENIE

Pozostała część potrójnie wygarbionego lub standardowo wygarbionego ogniwa napędowego nie może być poddana obróbce, ponieważ w przeciwnym razie mogłaby się zwiększyć skłonność mechanicznej pilarki łańcuchowej do odbijania.

N po zakończeniu ostrzenia należy

dokładnie oczyścić piłę łańcuchową, usunąć wióry i pył szlifierski – poddać piłę łańcuchową intensywnemu smarowaniu.

N Przed dłuższymi przerwami w

eksploatacji oczyścić łańcuch i przechowywać go w naolejonym stanie

N następnie należy obrobić ukośnie

górną połać ogranicznika zagłębiania równolegle do wybitego oznaczenia serwisowego (strzałka) – nie należy przy tym zeszlifowywać najwyższego punktu ogranicznika zagłębiania w kierunku do tyłu

OSTRZEŻENIE

Zbyt niskie ograniczniki zagłębiania zwiększają skłonność mechanicznej pilarki łańcuchowej do odbijania.

N zeszlifować ogranicznik zagłębiania

do wysokości wskazanej przez przymiar

MS 650, MS 660

N położyć na pile łańcuchowej

przymiar kontrolny – najwyższy punkt ogranicznika zagłębiania musi się znaleźć w jednej płaszczyźnie z przymiarem kontrolnym

polski

Narzędzia ostrzące (wyposażenie specjalne) Podziałka piły

łańcuchowej cal (mm) mm (cal) Numer

Pilnik okrągły ^pilnik okrągły Prowadnik pilnika Przymiar Pilnik płaski Zestaw ostrzący

katalogowy

Numer katalogowy

Numer

katalogowy 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

składający się z prowadnika z pilnikiem okrągłym, pilnikiem płaskim oraz przymiarem kontrolnym

MS 650, MS 660

Wskazówki dotyczące przeglądów technicznych i konserwacji

Następujące czynności dotyczą pracy urządzenia w normalnych warunkach eksploatacyjnych. W przypadku wystąpienia utrudnionych warunków eksploatacyjnych (występowanie intensywnego kurzu, drewno intensywnie żywiczne, tropikalne gatunki drewna itp.) oraz w przypadku wydłużonego dnia pracy, podane poniżej interwały muszą ulec odpowiedniemu skróceniu. Przy użytkowaniu okazjonalnym interwały te można odpowiednio wydłużyć.

Przed rozpoczęciem pracy

Po zakończeniu pracy lub

codziennie

Po każdym zatankowaniu

Co tydzień

Kontrola wzrokowa (ogólny stan techniczny,

Kompletna maszyna

Dźwignia gazu, blokada dźwigni gazu, dźwignia ssania, dźwignia sterowania przysłoną układu rozruchowego, przełącznik STOP, dźwignia przełącznika wielofunkcyjnego (zależnie od wyposażenia)

Hamulec piły łańcuchowej

Ręczna pompa paliwowa (jeśli występuje)

Głowica ssąca/filtr w zbiorniku paliwa

Zbiornik paliwa Oczyścić X

Zbiornik oleju smarującego Oczyścić X

Układ smarowania piły łańcuchowej Sprawdzić X

Piła łańcuchowa

Prowadnica

szczelność)

Oczyścić X

Sprawdzenie funkcjonowania XX

Badanie przez autoryzowanego dealera

Sprawdzić X

Naprawa przez autoryzowanego dealera

Sprawdzić X

Oczyścić, wymienić wkład filtrujący XX

Wymienić XXX

Sprawdzić, zwrócić uwagę także na stan naostrzenia

Sprawdzić napięcie piły łańcuchowej XX

Naostrzyć X

Sprawdzić (stan zużycia, uszkodzenia) X

Oczyścić i obrócić X

Ogratować X

Wymienić XX

Co miesiąc

Co roku

polski

Przy wystąpieniu zakłóceń

Przy wystąpieniu uszkodzeń

Jeżeli zachodzi potrzeba

MS 650, MS 660

polski

Przed rozpoczęciem pracy

Po zakończeniu pracy lub

codziennie

Po każdym zatankowaniu

Co tydzień

Co miesiąc

Co roku

Przy wystąpieniu zakłóceń

Przy wystąpieniu uszkodzeń

Jeżeli zachodzi potrzeba

Koło napędowe Sprawdzić X

Filtr powietrza

Elementy antywibracyjne

Dopływ powietrza do obudowy wentylatora Oczyścić XX X

Ożebrowanie cylindra Oczyścić XX X

Gaźnik

Świeca zapłonowa

Wszystkie dostępne śruby i nakrętki (poza śrubami regulacyjnymi gaźnika)

Wychwytnik piły łańcuchowej

Kanał wylotowy

Naklejki ostrzegawcze Wymienić X

STIHL zaleca korzystanie z usług autoryzowanego dealera STIHL

Przy pierwszym uruchomieniu profesjonalnych pilarek spalinowych (o mocy powyżej 3,4 kW) do eksploatacji śruby podstawy cylindra należy dokręcić po upływie 10 do 20 godzin pracy urządzenia

Oczyścić XX

Wymienić X

Sprawdzić XX

Zlecić wymianę autoryzowanemu dealerowi

Sprawdzić regulację biegu jałowego, piła łańcuchowa nie może się poruszać

Wyregulować bieg jałowy, ewent. zlecić naprawę pilarki spalinowej autoryzowanemu dealerowi

Wyregulować odstęp pomiędzy elektrodami X

Wymieniać co 100 roboczogodzin

Dokręcić

Sprawdzić X

Wymienić X

Po upływie 139 godzin eksploatacyjnych usunąć nagar, następnie powtarzać tę czynność po upływie każdych 150 godzin

MS 650, MS 660

polski

Ograniczanie zużycia eksploatacyjnego i unikanie uszkodzeń

Stosowanie się do wskazówek niniejszej Instrukcji użytkowania pozwoli uniknąć ponadnormatywnego zużycia eksploatacyjnego urządzenia oraz uszkodzeń urządzenia.

Użytkowanie, obsługi techniczne oraz przechowywanie musi się odbywać z taką starannością, jak to opisano w niniejszej Instrukcji obsługi.

Za wszystkie szkody jakie wystąpią wskutek nieprzestrzegania wskazówek dotyczących bezpieczeństwa, obsługi technicznej i konserwacji odpowiada użytkownik urządzenia. Obowiązuje to szczególnie wtedy, gdy:

– dokonano zmian konstrukcyjnych

produktu bez zezwolenia firmy STIHL

– zastosowano narzędzia lub

elementy wyposażenia, które do niniejszego urządzenia nie zostały dozwolone, nie nadawały się, lub nie przedstawiały odpowiedniej jakości

– użytkowano urządzenie w sposób

sprzeczny z jego przeznaczeniem

– urządzeniem posługiwano się

podczas imprez sportowych czy zawodów

– wystąpiły szkody będące

konsekwencją użytkowania urządzenia z podzespołami niesprawnymi technicznie

Czynności obsługi technicznej

Należy regularnie wykonywać wszystkie czynności, które zostały opisane w rozdziale "Wskazówki dotyczące obsługi technicznej i konserwacji". Jeżeli czynności obsługi technicznej nie mogą zostać wykonane przez użytkownika, to należy zlecić ich wykonanie wyspecjalizowanemu dystrybutorowi.

Firma STIHL zaleca wykonywanie obsług okresowych i napraw wyłącznie przez autoryzowanych dystrybutorów tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne.

Jeżeli wykonanie czynności obsługi technicznej zostanie zaniedbane lub zostaną one wykonane niefachowo, to mogą powstać szkody, za które odpowiedzialność będzie ponosić sam użytkownik. Należą do tego między innymi:

– uszkodzenia jednostki napędowej,

które powstaną w wyniku przeglądów technicznych nie wykonanych we właściwych terminach lub w nieodpowiednim zakresie (np. filtry powietrza i paliwa), niewłaściwa regulacja

gaźnika lub niedostateczny stan czystości szczelin dopływu powietrza chłodzącego (szczeliny zasysania powietrza, ożebrowanie cylindra)

– korozja oraz szkody powstałe

wskutek nieprawidłowego magazynowania

– uszkodzenia urządzenia w wyniku

zastosowania części zamiennych nieodpowiedniej jakości

Podzespoły ulegające zużyciu eksploatacyjnemu

Niektóre podzespoły urządzenia mechanicznego – także przy prawidłowym użytkowaniu – ulegają naturalnemu zużyciu eksploatacyjnemu i muszą, w zależności od rodzaju oraz okresu użytkowania, zostać w odpowiednim czasie wymienione. Należą do tego między innymi:

– piła łańcuchowa, prowadnica – podzespoły układu napędowego

(sprzęgło odśrodkowe, bęben sprzęgłowy, piła łańcuchowa)

– filtry (powietrza, oleju, paliwa) – Urządzenie rozruchowe – Świeca zapłonowa – elementy amortyzujące systemu

antywibracyjnego

MS 650, MS 660

polski

178BA004 KN

Zasadnicze podzespoły urządzenia

1 Zamknięcie pokrywy komory

gaźnika 2 Wtyczka świecy zapłonowej (fajka) 3 Śruby regulacyjne gaźnika 4 Przełącznik ogrzewania uchwytu

(zależnie od wyposażenia) 5 Pokrywa koła napędu piły

łańcuchowej 6 Koło napędu piły łańcuchowej 7 Hamulec piły łańcuchowej 8 napinacz piły łańcuchowej 9 Wychwytnik piły łańcuchowej 10 Przypora zębata 11 Prowadnica 12 Piła łańcuchowa Oilomatic 13 Zamknięcie zbiornika oleju (korek) 14 Tłumik wydechu spalin 15 Przednia osłona dłoni 16 Przedni uchwyt (rura uchwytu) 17 Zawór dekompresyjny 18 Uchwyt linki urządzenia

rozruchowego 19 Zamknięcie zbiornika paliwa (korek) 20 Dźwignia przełącznika

wielofunkcyjnego 21 Dźwignia sterowania główną

przepustnicą 22 Blokada dźwigni sterowania główną

przepustnicą (gazem) 23 Tylny uchwyt 24 Tylna osłona dłoni # Numer fabryczny maszyny

MS 650, MS 660

polski

Dane techniczne

Zespół napędowy

Jednocylindrowy silnik dwusuwowy STIHL

MS 650

Pojemność skokowa: 84,9 cm

Średnica cylindra: 52 mm Skok tłoka: 40,0 mm Moc wg ISO 7293: MS 650: 4,8 kW (6,5 KM)

przy 9500 1/min

MS 650 Magnum: 4,9 kW (6,7 KM)

przy 9500 1/min

Liczba obrotów biegu jałowego:

2500 1/min

MS 660

Pojemność skokowa: 91,6 cm

Średnica cylindra: 54 mm Skok tłoka: 40,0 mm Moc wg ISO 7293: MS 660: 5,2 kW (7,1 KM)

przy 9500 1/min

MS 660 Magnum: 5,6 kW (7,6 KM)

przy 9500 1/min

Liczba obrotów biegu jałowego:

zgodnie z normą ISO 11681 +/-

2500 1/min

50 1/min

Układ zapłonowy

Sterowany elektronicznie zapłon magnetyczny

Świeca zapłonowa (odkłócona):

NGK BPMR 7 A, Bosch WSR 6 F

Odstęp między elektrodami: 0,5 mm

Układ zasilania paliwem

Niezależny od położenia roboczego gaźnik membranowy z wbudowaną pompą paliwową

Pojemność zbiornika paliwa: 825 cm3 (0,825 l)

Układ smarowania piły łańcuchowej

Zależna od obrotów silnika (automatyczna), pompa olejowa z tłokiem obrotowym – dodatkowo ręczna regulacja ilości podawanego oleju

Pojemność zbiornika oleju: 360 cm

(0,36 l)

Ciężar

W stanie niezatankowanym, bez zestawu tnącego

MS 650: 7,3 kg MS 650 Magnum: 7,5 kg MS 660: 7,3 kg MS 660 Magnum: 7,5 kg MS 660 z ogrzewaniem

uchwytu: 7,5 kg

Zestaw tnący

Prowadnice Rollomatic E 3/8"

Długości cięcia: 40, 45, 50, 63, 75,

80, 90 cm Podziałka: 3/8" Szerokość rowka: 1,6 mm Kółko

11-zębowe gwiazdkowe:

Prowadnice Rollomatic E .404"

Długości cięcia: 50, 63, 80 cm Podziałka: .404" Szerokość rowka: 1,6 mm Kółko

12-zębowe gwiazdkowe:

Piły łańcuchowe 3/8"

Rapid Micro (36 RM) typ 3652 Rapid Super (36 RS) typ 3621 Rapid Super 3 (36 RS3) typ 3626 Podziałka: 3/8" (9,32 mm) Grubość ogniwa

napędowego: 1,6 mm

Piły łańcuchowe .404"

Rapid Micro (46 RM) typ 3668 Rapid Super (46 RS) typ 3946 Podziałka: .404" (10,26 mm) Grubość ogniwa

napędowego: 1,6 mm

MS 650, MS 660

polski

Koła napędowe

7-zębowe do 3/8" (pierścieniowe koło napędowe)

Maksymalna prędkość piły łańcuchowej zgodnie z normą ISO 11681: 27,5 m/s

7-zębowe do .3/8" P (pierścieniowe koło napędowe)

Maksymalna prędkość piły łańcuchowej zgodnie z normą ISO 11681: 27,5 m/s

7-zębowe do .325" (pierścieniowe koło napędu piły łańcuchowej)

Maksymalna prędkość piły łańcuchowej zgodnie z normą ISO 11681: 30,2 m/s

Zwykle średnia prędkość piły łańcuchowej w pracy jest o około 20% mniejsza, niż maksymalna prędkość piły łańcuchowej zgodnie z normą ISO 11681. W celu doboru odpowiedniego osobistego wyposażenia ochronnego należy skontaktować się z autoryzowanym dealerem STIHL.

Wartości hałasu i drgań

Dalsze informacje dot. spełnienia wymagań Wytycznych dla pracodawców Drgania 2002/44/WE patrz www.stihl.com/vib/

Poziom ciśnienia akustycznego L

peq

odpowiednio do normy ISO 22868

MS 660: 101 dB(A)

Poziom mocy akustycznej L

odpowiednio do ISO 22868

MS 650: 115 dB(A) MS 660: 112 dB(A)

Wartość drgań a

odpowiednio do

hv,eq

ISO 22867

Uchwyt

lewy MS 650: 6,7 m/s MS 660: 7,0 m/s27,0 m/s

Uchwyt prawy

6,7 m/s

2 2

Wartość K- dla poziomu ciśnienia akustycznego oraz akustycznego poziomu mocy wynosi zgodnie z RL 2006/42/EG = 2,5 dB(A). Natomiast dla przyspieszenia drgań wartość K- ta wynosi zgodnie z RL 2006/42/EG =2,0m/s

REACH

Skrót REACH oznacza Zarządzenie UE w przedmiocie rejestracji, oceny i zezwoleń eksploatacyjnych dla chemikaliów.

Informacje dotyczące spełnienia wymagań Zarządzenia REACH (UE) Nr. 1907/2006 patrz www.stihl.com/reach

Wyposażenie specjalne

– Uchwyt z pilnikiem okrągłym – Przymiar do ostrzenia – Przymiary kontrolne – Smar STIHL – System tankowania paliwa STIHL –

zapobiega rozlaniu paliwa i przepełnieniu zbiornika

– System tankowania oleju do

smarowania piły łańcuchowej STIHL – zapobiega rozlaniu paliwa i przepełnieniu zbiornika

Aktualne informacje dotyczące zamieszczonych powyżej oraz innych elementów wyposażenia specjalnego można uzyskać u autoryzowanego dealera STIHL.

Poziom ciśnienia akustycznego L

peq

odpowiednio do normy ISO 22868

MS 650: 100 dB(A)

MS 650, MS 660

polski

000BA073 KN

Organizacja zaopatrzenia w części zamienne

Podczas zamawiania części zamiennych należy podać w zamieszczonej poniżej tabeli nazwę handlową mechanicznej pilarki łańcuchowej, numer maszyny oraz numery prowadnicy i piły łańcuchowej. Ułatwi to zakup nowego zespołu tnącego.

W przypadku prowadnicy i piły łańcuchowej chodzi o części ulegające zużyciu eksploatacyjnemu. Przy zakupie części zamiennych wystarcza, jeżeli zostanie podana nazwa handlowa mechanicznej pilarki łańcuchowej, numer katalogowy części oraz jej nazwa.

Nazwa handlowa

Numer fabryczny maszyny

Numer prowadnicy

Numer piły łańcuchowej

Wskazówki dotyczące napraw

Użytkownicy urządzenia mogą wykonywać tylko te przeglądy techniczne i konserwacje, które zostały opisane w niniejszej Instrukcji użytkowania. Wykonanie wszystkich innych robót należy zlecić wyspecjalizowanemu dystrybutorowi.

Firma STIHL radzi zlecanie wykonywania czynności obsług okresowych i napraw wyłącznie autoryzowanym dystrybutorom tej firmy. Autoryzowanym dystrybutorom firmy STIHL umożliwia się regularny udział w szkoleniach oraz udostępnia Informacje techniczne.

Należy posługiwać się wyłącznie częściami zamiennymi dozwolonymi do stosowania przez firmę STIHL do napraw niniejszego urządzenia lub równorzędnych technicznie. Należy stosować wyłącznie kwalifikowane części zamienne. W przeciwnym razie może to prowadzić do zagrożenia wystąpieniem wypadków przy pracy lub do uszkodzeniem urządzenia.

Firma STIHL zaleca stosowanie oryginalnych części zamiennych tej firmy.

Oryginalne części zamienne firmy STIHL można rozpoznać po numerze katalogowym części zamiennej, po napisie { a także po znaku części zamiennych STIHL K (na mniejszych częściach zamiennych znak ten może występować samodzielnie).

Utylizacja

W zakresie gospodarki odpadami należy stosować się do krajowych przepisów regulujących gospodarkę odpadami.

Produkty STIHL nie należą do odpadków z gospodarstwa domowego. Produkt STIHL, akumulator, wyposażenie dodatkowe i opakowanie należy utylizować w sposób przyjazny dla środowiska naturalnego.

Aktualne informacje dotyczące gospodarki odpadami można uzyskać u autoryzowanego dealera firmy STIHL.

MS 650, MS 660

polski

EG Oświadczenie o zgodności ze strony producenta

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

stwierdza niniejszym, że

Wykonanie: Pilarka

spalinowa Oznaczenie fabryczne: STIHL Typ: MS 650

MS 660

MS 660-N

MS 660-W Identyfikacja serii: 1122 Pojemność skokowa MS 650: 84,9 cm wszystkie MS 660: 91,6 cm

spełnia wymagania określone przez przepisy wprowadzające Wytyczne 2006/42/WE, 2004/108/WE oraz 2000/14/WE i została opracowana oraz wykonana zgodnie z następującymi normami:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Przy ustaleniu odpowiadającego wynikom pomiarów oraz gwarantowanego poziomu mocy akustycznej zastosowano postępowanie przewidziane przez Wytyczne 2000/14/WE, dodatek V, z uwzględnieniem wymagań stawianych przez normę ISO 9207.

3 3

Zmierzony poziom mocy akustycznej

MS 650: 116 dB(A) wszystkie MS 660: 117 dB(A)

Gwarantowany poziom mocy akustycznej

MS 650: 117 dB(A) wszystkie MS 660: 118 dB(A)

Badanie wzoru budowlanego WE zostało wykonane przez

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Numer certyfikacji MS 650: K-EG-2009/3925 wszystkie MS 660: K-EG-2009/3619

Archiwizacja dokumentacji technicznej: ANDREAS STIHL AG & Co. KG

Produktzulassung Rok produkcji i numer seryjny maszyny

podano na urządzeniu. Waiblingen, 01.08.2012 ANDREAS STIHL AG & Co. KG zup.

Thomas Elsner Szef Wydziału: Zarządzanie Grup

Asortymentowych

MS 650, MS 660

polski

MS 650, MS 660

polski

MS 650, MS 660

0458-178-5121-A

polnisch

www.stihl.com

*04581785121A*

0458-178-5121-A

Stihl MS 650, MS 660 Instruction Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
