STIHL MS 290, 310, 390

{

Instruction Manual Notice d’emploi

G Instruction Manual

1 - 51

F Notice d’emploi

52 - 106

Contents

English

Guide to Using this Manual 2 Safety Precautions and Working

Techniques 2 Cutting Attachment 14 Mounting the Bar and Chain 14 Tensioning the Chain 15 Checking Chain Tension 16 Fuel 16

Original Instruction ManualPrinted on chlorine-free paper

Fueling 17 Chain Lubricant 19 Filling Chain Oil Tank 19 Checking Chain Lubrication 20 Chain Brake 20 Winter Operation 21 Information Before You Start 22 Starting / Stopping the Engine 23 Operating Instructions 26 Oil Quantity Control 27 Taking Care of the Guide Bar 27 Air Filter System 28 Cleaning the Air Filter 28 Engine Management 29

Printing inks contain vegetable oils, paper can be recycled.

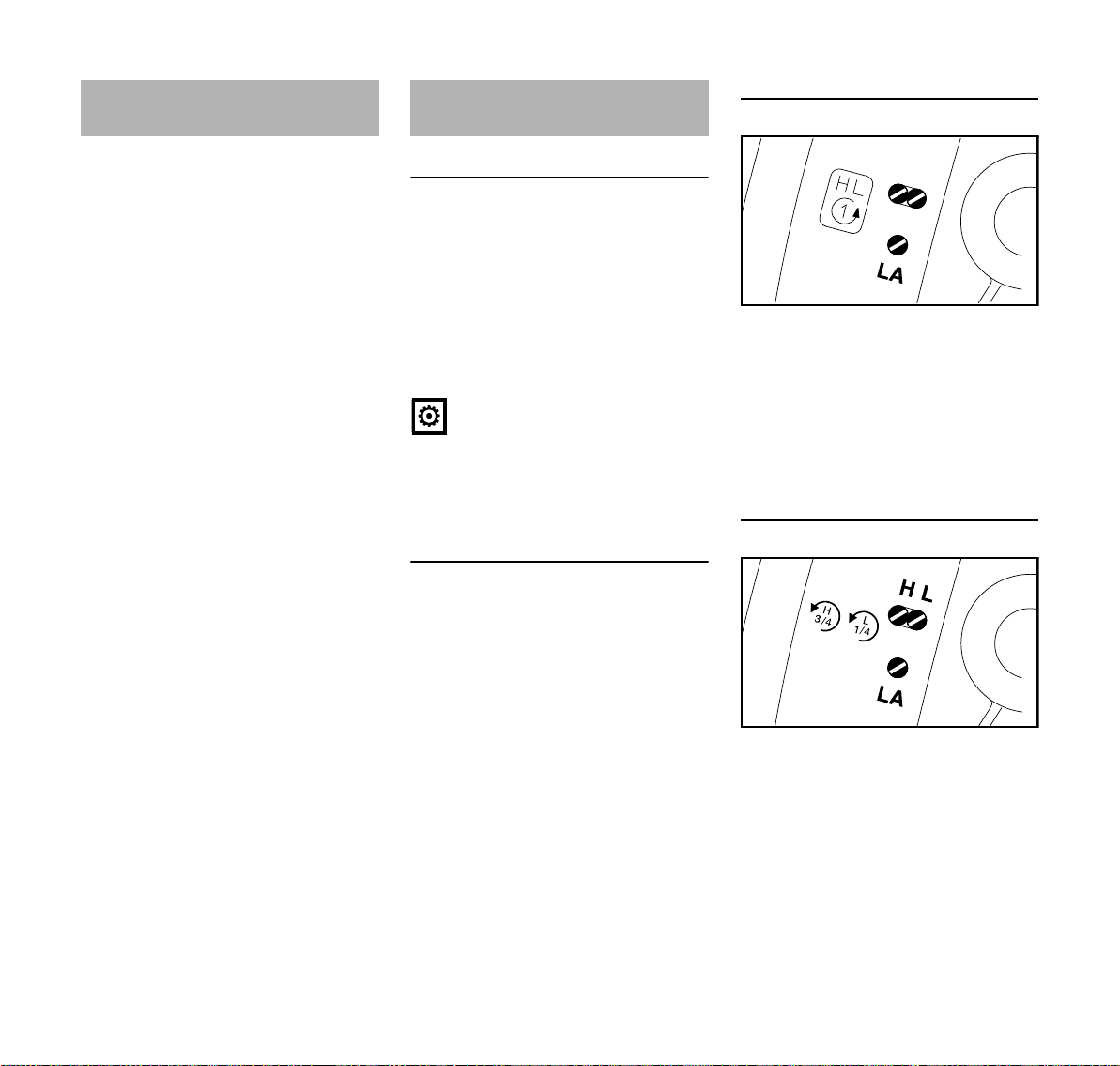

Adjusting the Carburetor 29 Spark Arresting Screen in Muffler 30 Checking the Spark Plug 31 Replacing the Starter Rope and

Rewind Spring 32 Storing the Machine 33 Checking and Replacing the Chain

Sprocket 34 Maintaining and Sharpening the

Saw Chain 35

Maintenance and Care 39 Main Parts 41 Specifications 43 Special Accessories 44 Ordering Spare Parts 45 Maintenance and Repairs 45 Important Safety Instructions 45 Key to Symbols 47 STIHL Limited Emission Control

Warranty Statement 48 CSA Standard 50

Dear Customer, Thank you for choosing a quality

engineered STIHL product. This machine has been built using

modern production techniques and comprehensive quality assurance. Every effort has been made to ensure your satisfaction and troublefree use of the machine.

Please contact your dealer or our sales company if you have any queries concerning your machine.

Your

Hans Peter Stihl

{

0458-209-8221-A. M10.J11.CP.

0000000399_005_GB

MS 290, MS 310, MS 390

English

Guide to Using this Manual

Pictograms

Pictograms that appear on the machine are explained in this Instruction Manual.

Depending on the machine and equipment version, the following pictograms may appear on the machine.

Fuel tank; fuel mixture of gasoline and engine oil

Tank for chain oil; chain oil

Engage and release chain brake

Coasting brake

Direction of chain travel

Ematic; chain oil flow adjustment

Tension saw chain

Intake air baffle: winter operation

Intake air baffle: summer operation

Handle heating

Actuate decompression valve

Actuate manual fuel pump

Symbols in text

Warning where there is a risk of an accident or personal injury or serious damage to property.

Caution where there is a risk of damaging the machine or its individual components.

Engineering improvements

STIHL's philosophy is to continually improve all of its products. For this reason we may modify the design, engineering and appearance of our products periodically.

Therefore, some changes, modifications and improvements may not be covered in this manual.

Safety Precautions and Working Techniques

Because a chain saw is a high-speed wood-cutting tool with very sharp cutters, some special safety precautions must be observed in addition to those that generally apply when working with an axe or hand saw.

It is important you read and understand the instruction manual before using your power tool for the first time and keep the manual in a safe place for future reference. Non-observance of the safety precautions may result in serious or even fatal injury.

Observe all applicable local safety regulations, standards and ordinances.

If you have not used this type of power tool before: Have your dealer or other experienced user show you how to operate your power tool or attend a special course in its operation.

Minors should never be allowed to use a power tool.

Keep bystanders, especially children, and animals away from the work area.

When the power tool is not in use, shut it off so that it does not endanger others. Secure it against unauthorized use.

The user is responsible for avoiding injury to third parties or damage to their property.

MS 290, MS 310, MS 390

English

Do not lend or rent your power tool without the instruction manual. Be sure that anyone using it understands the information contained in this manual.

The use of noise emitting power tools may be restricted to certain times by national or local regulations.

To operate the power tool you must be rested, in good physical condition and mental health. If you have any condition that might be aggravated by strenuous work, check with your doctor before operating a power tool.

Persons with pacemakers only: The ignition system of your power tool produces an electromagnetic field of a very low intensity. This field may interfere with some pacemakers. To reduce health risks, STIHL recommends that persons with pacemakers consult their physician and the pacemaker manufacturer before operating this tool.

Do not operate the power tool if you are under the influence of any substance (drugs, alcohol) which might impair vision, dexterity or judgment.

To reduce the risk of accidents or injury, put off the work in poor weather conditions (rain, snow, ice, wind).

Use your saw for cutting wood or wooden objects only.

Do not use your power tool for any other purpose since this may result in accidents.

Only use tools, guide bars, chains, chain sprockets and accessories that are explicitly approved for this power tool model by STIHL or are technically identical. If you have any questions in this respect, consult a servicing dealer.

Use only high quality parts and accessories in order to avoid the risk of accidents and damage to the machine.

STIHL recommends the use of STIHL original tools, guide bars, chains, chain sprockets and accessories. They are specifically designed to match your model and meet your performance requirements.

Never attempt to modify your power tool in any way since this may increase the risk of personal injury. STIHL excludes all liability for personal injury and damage to property caused while using unauthorized attachments.

Do not use a pressure washer to clean the unit. The solid jet of water may damage parts of the unit.

Clothing and Equipment

Wear proper protective clothing and equipment.

Clothing must be sturdy but allow complete freedom of movement. Wear snug-fitting clothing with cut retardant inserts – an overall and jacket combination, do not wear a work coat.

Avoid clothing that could get caught on branches or brush or moving parts of the machine. Do not wear a scarf, necktie or jewelry. Tie up and confine long hair (e.g. with a hair net, cap, hard hat, etc.).

Wear steel-toed safety boots with cut retardant inserts and non-slip soles.

Wear a safety hard hat where there is a danger of head injuries from falling objects.

Wear safety glasses or a face shield and hearing protection e.g. earplugs or ear muffs.

Wear heavy-duty gloves.

STIHL offers a comprehensive range of personal protective clothing and equipment.

Transporting the Chain Saw

Always engage the chain brake and fit the chain guard (scabbard) before carrying the saw short distances. Also stop the engine before carrying the saw longer distances (more than about 50 m).

Always carry the saw by the front handle (handlebar) – with the hot muffler away from your body – the guide bar must point to the rear. To avoid serious burn injuries, avoid touching hot parts of the machine, especially the surface of the muffler.

Transporting in a vehicle: Properly secure your power tool to prevent turnover, fuel spillage and damage.

MS 290, MS 310, MS 390

English

001BA087 LÄ

Fueling

Gasoline is an extremely flammable fuel. Keep clear of naked flames. Do not spill any fuel – do not smoke.

Always shut off the engine before refueling.

Do not fuel a hot engine – fuel may spill and cause a fire.

Open the fuel cap carefully to allow any pressure build-up in the tank to release slowly and avoid fuel spillage.

Fuel your power tool only in wellventilated areas. If you spill fuel, wipe the machine immediately – if fuel gets on your clothing, change immediately.

Your power tool comes standard with either a screw-type or bayonet-type fuel cap.

After fueling, tighten down the screw-type fuel cap as securely as possible.

Insert the fuel cap with hinged grip (bayonet-type cap) correctly in the opening, turn it clockwise as far as stop and fold the grip down.

This reduces the risk of unit vibrations causing the fuel cap to loosen or come off and spill quantities of fuel.

Before starting

Check that your power tool is properly assembled and in good condition – refer to appropriate chapters in the instruction manual.

– Check operation of chain brake,

front hand guard

– Correctly mounted guide bar – Correctly tensioned chain – Smooth action of throttle trigger and

throttle trigger interlock – throttle trigger must return automatically to idle position.

– Master Control lever / stop switch

must move easily to STOP or 0

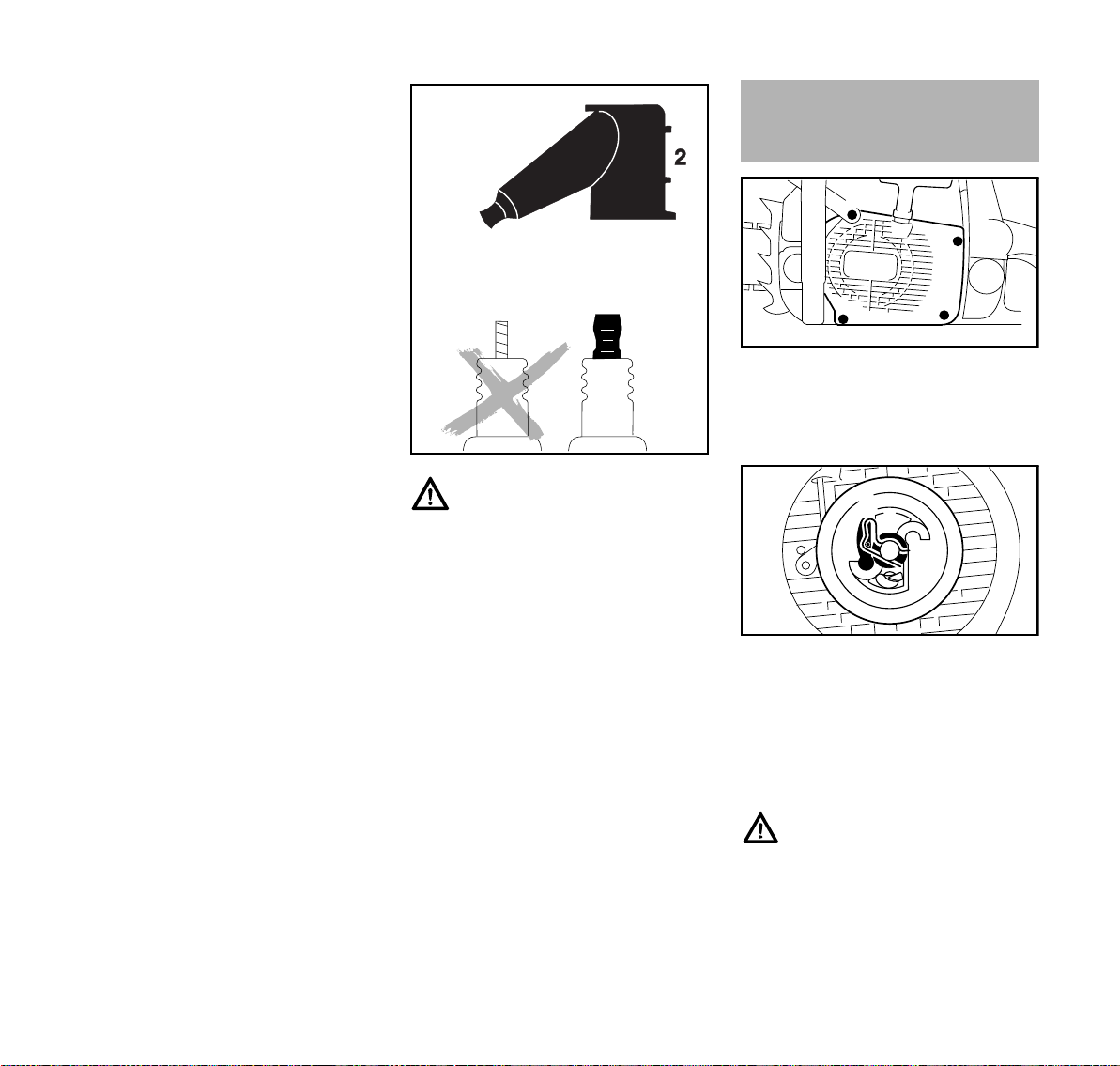

– Check that the spark plug boot is

secure – a loose boot may cause arcing that could ignite combustible fumes and cause a fire.

– Never attempt to modify the controls

or the safety devices in any way.

– Keep the handles dry and clean –

free from oil and pitch – for safe control of the chain saw.

To reduce the risk of personal injury, do not operate your saw if it is damaged or not properly assembled.

Starting the engine

Start the engine at least 3 meters from the fueling spot, outdoors only.

Place the unit on firm ground in an open area. Make sure you have good balance and secure footing. Hold the unit securely. The cutting attachment must

be clear of the ground and all other obstructions because it may begin to run when the engine starts.

Your chain saw is designed to be operated by one person only. Do not allow other persons in the work area – even when starting.

To reduce risk of chain rotation and personal injury, lock the chain with the chain brake before starting.

Do not drop start your machine – the correct starting procedure is described in the instruction manual.

Do not attempt to start the saw when the saw chain is in a cut.

Holding and Controlling the Power Tool

Always hold your saw firmly with both hands: Right hand on the rear handle, even if you are left-handed. To ensure safe control, wrap your fingers tightly around the front and rear handles.

During Operation

Make sure you always have good balance and secure footing.

MS 290, MS 310, MS 390

English

In the event of impending danger or in an emergency, switch off the engine immediately by moving the Master Control lever / stop switch to STOP or 0.

Your power tool is designed to be operated by one person only. Do not allow other persons in the work area.

Never leave a running machine unattended.

When the engine is running: Note that the chain continues to rotate for a short period after you let go of the throttle trigger (flywheel effect).

Take special care in slippery conditions – damp, snow, ice, on slopes, uneven ground and freshly debarked logs.

Watch out for obstacles such as tree stumps, roots and ditches which could cause you to trip or stumble.

Do not work alone – keep within calling distance of others in case help is needed.

Be particularly alert and cautious when wearing hearing protection because your ability to hear warnings (shouts, alarms, etc.) is restricted.

To reduce the risk of accidents, take a break in good time to avoid tiredness or exhaustion.

To reduce risk of fire, keep hot exhaust gases and hot muffler away from easily combustible materials (e.g. wood chips, bark, dry grass, fuel). Mufflers with a catalytic converter can become particularly hot.

Your power tool produces toxic exhaust fumes as soon as the engine is running. These fumes may be colorless and odorless and contain unburned hydrocarbons and benzol. Never run the engine indoors or in poorly ventilated locations, even if your model is equipped with a catalytic converter.

To reduce the risk of serious or fatal injury from breathing toxic fumes, ensure proper ventilation when working in trenches, hollows or other confined locations.

To reduce the risk of accidents, stop work immediately in the event of nausea, headache, visual disturbances (e.g. reduced field of vision), problems with hearing, dizziness, deterioration in ability to concentrate. Apart from other possibilities, these symptoms may be caused by an excessively high concentration of exhaust gases in the work area.

The dusts (e.g. sawdust), vapor and smoke produced during operation may be dangerous to health. If dust levels are very high, wear a suitable respirator.

Check the saw chain at regular short intervals during operation or immediately if there is a noticeable change in cutting behavior:

– Shut off the engine and wait until the

chain comes to a complete stanstill.

– Check condition – Check sharpness.

Do not touch the chain while the engine is running. If the chain becomes jammed by an obstruction, switch off the engine immediately before attempting to remove the obstruction.

To reduce the risk of injury, shut off the engine before changing the saw chain.

To reduce the risk of fire, do not smoke while operating or standing near your power tool. Note that combustible fuel vapor may escape from the fuel system.

If your power tool is subjected to unusually high loads for which it was not designed (e.g. heavy impact or a fall), always check that it is in good condition before continuing work – see also "Before Starting". Check the fuel system in particular for leaks and make sure the safety devices are working properly. Do not continue operating your power tool if it is damaged. In case of doubt, have the machine checked by your servicing dealer.

Make sure the idle speed setting is correct. The chain must not run when the engine is idling with the throttle trigger released. Check and correct the idle speed setting at regular intervals. If the saw chain still moves, have your dealer check your machine and make proper adjustments or repairs.

Reactive Forces

The most common reactive forces that occur during cutting are: kickback, pushback and pull-in.

MS 290, MS 310, MS 390

English

001BA036 KN

001BA093 LÄ

001BA037 KN

Dangers of kickback

Kickback can result in serious or fatal injury.

Kickback occurs when the saw is suddenly thrown up and back in an uncontrolled arc towards the operator.

Kickback occurs, e.g.

– when the upper quadrant of the bar

nose unintentionally contacts wood or another solid object, e.g. when another limb is touched accidentally during limbing.

– when the chain at the nose of the

guide bar is pinched in the cut.

Quickstop chain brake: This device reduces the risk of injury in

certain situations – it cannot prevent kickback. If activated, the brake stops the saw chain within a fraction of a second – for a description of this device refer to chapter on "Chain Brake" in this manual.

To reduce the risk of kickback – Work cautiously and avoid

situations which could cause kickback.

– Hold the saw firmly with both hands

and maintain a secure grip.

– Always cut at full throttle. – Be aware o f the lo cation of the guide

bar nose at all times.

– Do not cut with the bar nose. – Take special care with small, tough

limbs, they may catch the chain.

– Never cut several limbs at once. – Do not overreach. – Never cut above shoulder height. – Use extreme caution when re-

entering a previous cut.

– Do not attempt plunge cuts if you

are not experience in this cutting technique.

– Be alert for shifting of the log or

other forces that may cause the cut to close and pinch the chain.

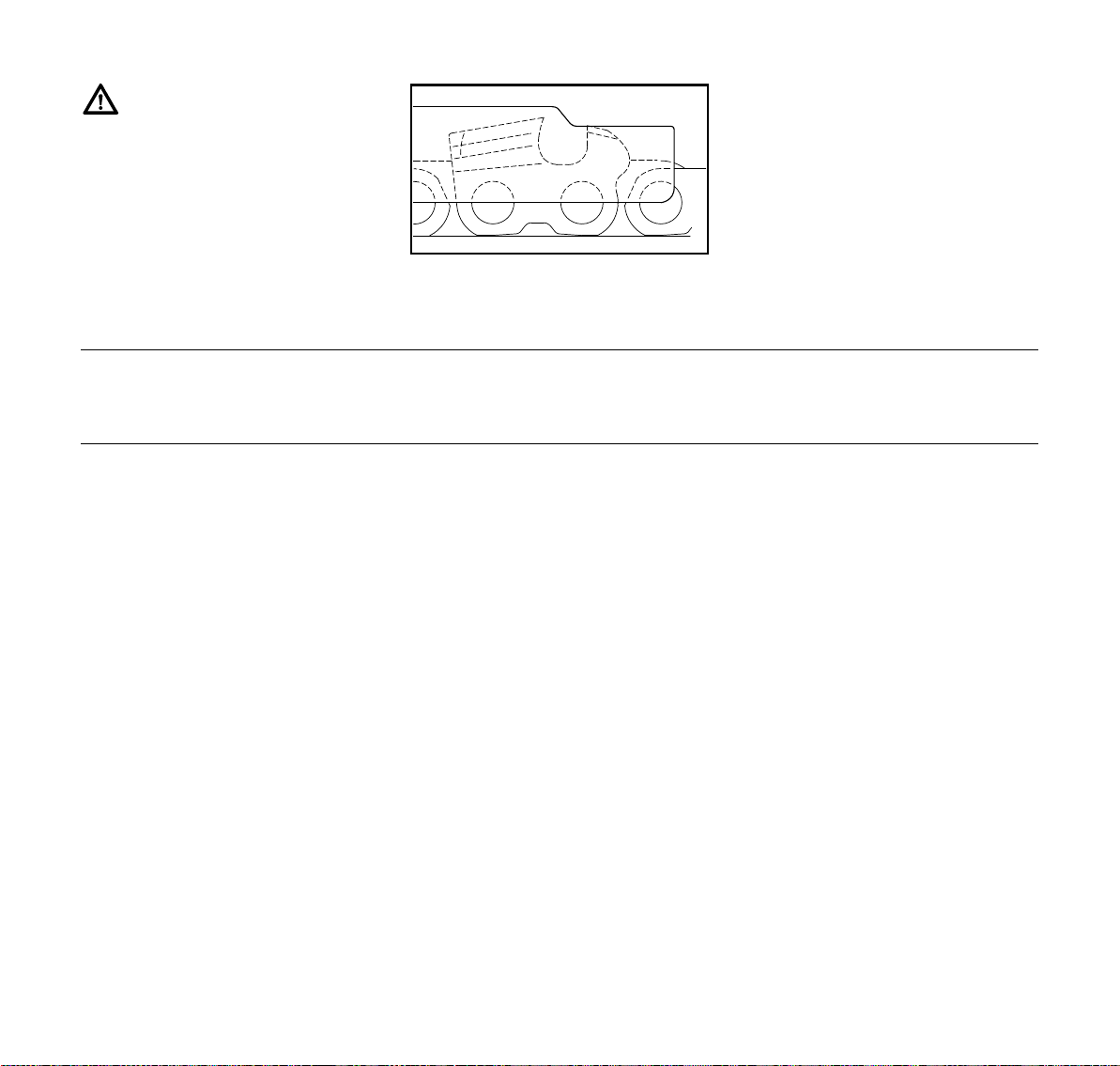

– Always cut with a correctly

sharpened, properly tensioned chain – the depth gauge setting must not be too large.

– Use a low kickback chain and a

narrow radius guide bar.

Pull-in (A)

Pull-in occurs when the chain on the bottom of the bar is suddenly pinched, caught or encounters a foreign object in the wood. The reaction of the chain pulls the saw forward – always hold the spiked bumper securely against the tree or limb.

MS 290, MS 310, MS 390

English

001BA038 KN

001BA082 KN

001BA033 KN

Pushback (B)

Pushback occurs when the chain on the top of the bar is suddenly pinched, caught or encounters a foreign object in the wood. The reaction of the chain drives the saw straight back toward the operator. To avoid pushback.

– Be alert to situations that may cause

the top of the guide bar to be pinched

– Do not twist the guide bar in the cut.

Exercise extreme caution

– with leaners – with trees that have fallen

unfavorably between other trees

and are under strain – when working in blowdown areas. Do not work with the chainsaw in such

circumstances. Use block and tackle, cable winch or tractor.

Pull out exposed and cleared logs. Select clear area for cutting.

Deadwood (dry, decayed or rotted wood) represents a considerable risk that is difficult to assess. Identifying the extent of the dangers is complicated, if not impossible. Use aids such as a cable winch or tractor in such cases.

When felling in the vicinity of roads, railways, power lines, etc., take extra precautions. If necessary, inform the police, utility company or railway authority.

Cutting

Do not operate your saw with the starting throttle lock engaged. Engine speed cannot be controlled with the throttle trigger in this position.

Work calmly and carefully – in daylight conditions and only when visibility is good. Ensure you do not endanger others – stay alert at all times.

Use the shortest possible guide bar: The chain, guide bar and chain sprocket must match each other and your saw.

Position the saw so that your body is clear of the cutting attachment.

Always pull the saw out of the cut with the chain running.

Use your chain saw for cutting only. It is not designed for prying or shoveling away limbs, roots or other objects.

Do not underbuck freely hanging limbs.

To reduce the risk of injury, take special care when cutting shattered wood because of the risk of injury from slivers being caught and thrown in your direction.

Make sure your saw does not touch any foreign materials: Stones, nai ls, etc. may be flung off, damage the saw chain or cause the saw to kick back unexpectedly.

If on a slope, stand on the uphill side of the log. Watch out for rolling logs.

When working at heights:

– Always use a lift bucket – Never work on a ladder or in a tree – Never work on an insecure support – Do not work above shoulder height – Never operate your unit with one

hand

MS 290, MS 310, MS 390

English

001BA088 LÄ

1 1

001BA040 KN

45°

001BA146 KN

Begin cutting with the saw at full throttle and engage the spiked bumper firmly in the wood, and then continue cutting.

Never work without the spiked bumper because the saw may pull you forwards and off balance. Always hold the spiked bumper securely against the tree or limb.

Note when reaching the end of a cut that the saw is no longer supported in the kerf. You have to take the full weight of the saw since it might otherwise go out of control.

Felling

Do not attempt felling unless you have been trained in the necessary techniques. To reduce the risk of accidents and injury, do not attempt felling or limbing if you are not an experienced chain saw user.

Observe all country-specific regulations on felling techniques.

Check that there are no other persons in the felling area – other than helpers.

Make sure no-one is endangered by the falling tree – the noise of your engine may drown any warning calls.

Determine direction of fall and escape paths

Select gap in stand into which you want the tree to fall.

Pay special attention to the following points:

– The natural lean of the tree – Any unusually heavy limb structure,

damage

– The wind direction and speed – do

not fell in high winds

– Sloping ground – Neighboring trees – Snow load – Soundness of tree – take special

care if trunk is damaged or in case of deadwood (dry, decayed or rotted wood)

B Escape paths – Establish paths of escape for

everyone concerned – opposite to direction of fall at about 45°.

– Remove all obstacles from escape

paths.

– Place all tools and equipment a safe

distance away from the tree, but not on the escape paths.

– Always keep to the side of the falling

tree and only walk away along the preplanned escape path.

– On steep slopes, plan escape

routes parallel to the slope.

– When walking away along the

escape path, watch out for falling limbs and watch the top of the tree.

Preparing work area at base of tree – First clear the tree base and work

area from interfering limbs and brush to provide a secure footing.

– Clean lower portion of tree base

(e.g. with an axe) – sand, stones and other foreign objects will dull the saw chain.

Maintain a distance of at least 2 1/2 tree lengths from the next felling site.

A Direction of fall

– Remove large buttress roots: Make

the vertical cut first, then the horizontal – but only if the wood is sound

MS 290, MS 310, MS 390

English

001BA153 KN

001BA143 KN

001BA150 KN

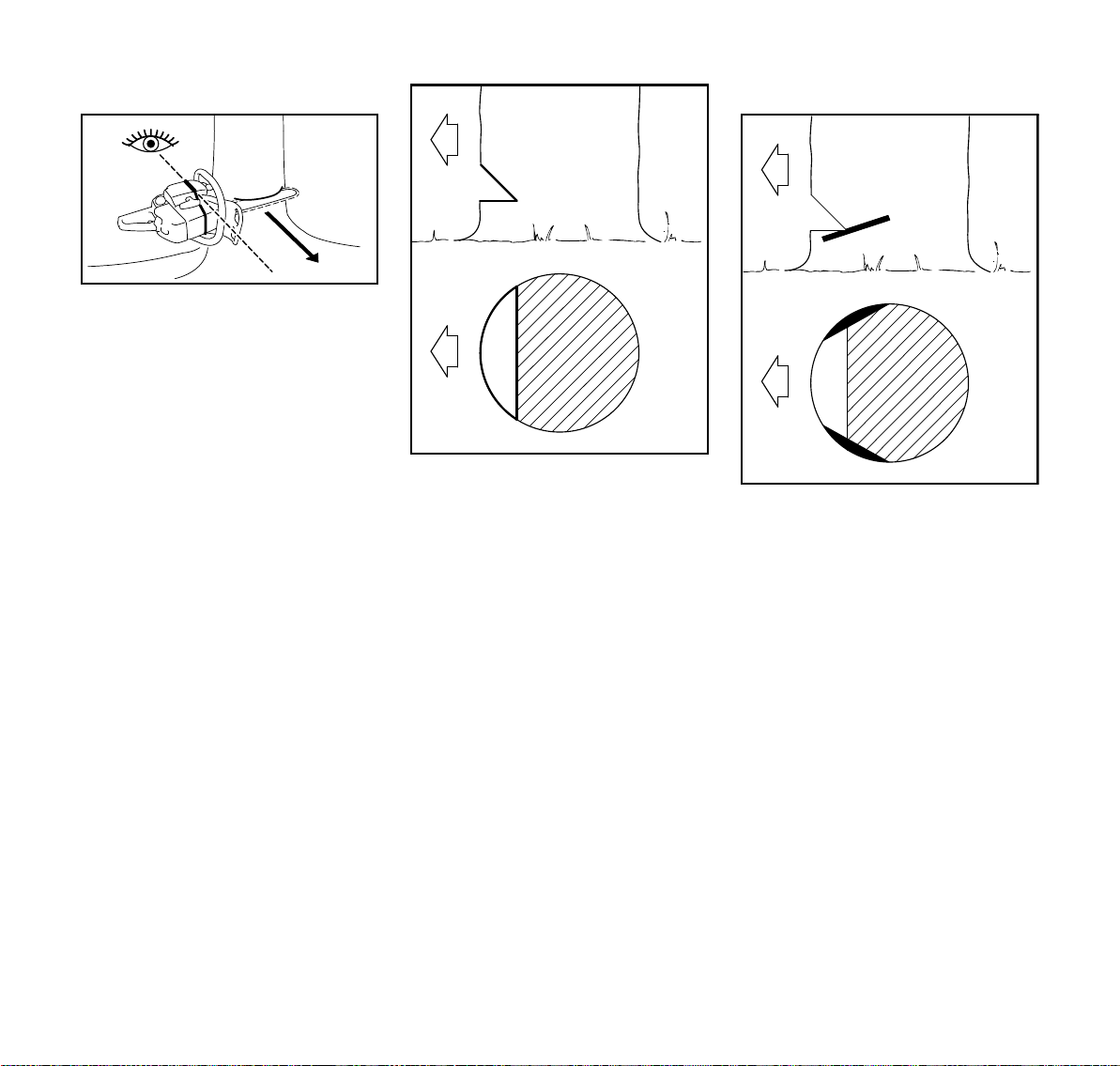

Felling notch

When making the felling notch, make use of the gunning sight on the shroud and fan housing to check the planned direction of fall.

Position your saw so that the gunning sight points in exactly the direction you want the tree to fall.

There are several approved methods for making the felling notch – observe country-specific regulations on felling techniques.

The felling notch (C) determines the direction of fall.

STIHL recommends the following method:

N Make the horizontal cut – check the

direction of fall with the gunning sight.

N Make angle cut at about 45°. N Check the felling notch and correct it

if necessary. Important: – Felling notch at a right angle to the

planned direction of fall.

– As close to the ground as possible. – Cut to a depth of about 1/5 to 1/3 of

the trunk diameter.

Sapwood cuts

Sapwood cuts in long-fibered softwood help prevent sapwood splintering when the tree falls. Make cuts at both sides of the trunk at same height as bottom of felling notch to a depth of about 1/10 of trunk diameter. On large diameter trees, cut to no more than width of guide bar.

Do not make sapwood cuts if wood is diseased.

MS 290, MS 310, MS 390

English

001BA144 KN

001BA145 KN

001BA147 KN

Felling

Shout a warning before starting the felling cut.

N Make the felling cut (D) slightly

higher than bottom of the felling notch.

– Cut horizontally. – Leave approx. 1/10 of the tree

diameter uncut between the felling cut and the felling notch. This is the hinge.

Drive wedges into the felling cut in good time. Use only wooden, aluminum or plastic wedges. Never steel, which can damage the chain and cause kickback.

The hinge (E) helps control the falling tree.

– Do not cut through the hinge – you

could lose control of the direction of

fall – this could result in an accident. – Leave a broader hinge on rotten

trees. Shout a second warning immediately

before the tree falls.

Small diameter trees: Simple fan cut

N Apply the spiked bumper behind the

hinge – pivot the saw around this point - only as far as the hinge. The spiked bumper rolls against the trunk.

MS 290, MS 310, MS 390

Large diameter trees: Sectioning

001BA148 KN

001BA179 KN

method

If the diameter of the tree is greater than the length of the guide bar, use the sectioning method.

1. First cut Nose of guide bar should enter

wood just behind the hinge – hold the saw horizontally and swing it as far as possible, using the bumper spike as a pivot – avoid repositioning the saw more than necessary.

2. When repositioning the saw for the next cut, keep the guide bar fully engaged in the kerf to keep the felling cut straight – apply the spiked bumper again, and so on.

3. Insert a wedge (3) in the cut.

4. Last cut: Apply the spiked bumper as for the simple fan cut – do not cut through the hinge.

Special cutting techniques Plunge cuts and heartwood cuts require

special training and experience. Plunge cutting

– For felling leaners – For relieving cuts during bucking – For DIY projects

English

N Use a low kickback chain and

exercise particular caution

1. Begin cut by applying the lower portion of the guide bar nose – do not use upper portion because of – risk of kickback. Cut until depth of kerf is twice the width of the guide bar.

2. Swing saw slowly into plungecutting position – take care because of the risk of kickback or pushback.

3. Make the plunge cut very carefully. Danger of pushback.

Heartwood cut

– If tree diameter is more than twice

the length of the guide bar.

– If a large portion of heartwood

remains uncut on large diameter trees.

MS 290, MS 310, MS 390

English

001BA151 KN

001BA152 KN

001BA189 KN

– On trees that are difficult to fell (oak,

beech), to prevent heartwood splintering and maintain planned direction of fall.

– On soft deciduous trees to relieve

tension in lying log and prevent slivers in the center of the hinge being torn out of the log.

N Make the plunge cut in the center of

the felling notch – there is a danger of pushback at this point – then swing the bar in the direction of the arrow.

Limbing

Do not attempt limbing unless you have been trained in the necessary techniques. To reduce the risk of accidents and injury, do not attempt felling or limbing if you are not an experienced chain saw user.

– Use a low kickback chain. – Work with the saw supported

wherever possible.

– Do not stand on the log while

limbing it.

– Do not cut with the bar nose. – Watch for limbs which are under

tension.

– Never cut several limbs at once.

When cutting small logs

– Use a sturdy and stable support –

sawhorse.

– Never hold the log with your leg or

foot.

– Never allow another person to hold

the log or help in any other way.

Lying or standing logs under tension

Always make cuts in the correct sequence (first at the compression side (1), then at the tension side (2), the saw may otherwise pinch or kick back– risk of injury.

N Make relieving cut at the

compression side (1)

N Make bucking cut at the tension

side (2)

Be wary of pushback when making bucking cut from the bottom upwards (underbuck).

Do not cut a lying log at a point where it is touching the ground because the saw chain will otherwise be damaged.

Ripping cut

Cutting technique in which the bumper spike is not used – risk of pull-in – start the cut with the guide bar at the shallowest possible angle – take extra care since there is an increased danger of kickback.

MS 290, MS 310, MS 390

English

Vibrations

Prolonged use of the power tool may result in vibration-induced circulation problems in the hands (whitefinger disease).

No general recommendation can be given for the length of usage because it depends on several factors.

The period of usage is prolonged by: – Hand protection (wearing warm

gloves) – Work breaks The period of usage is shortened by: – Any personal tendency to suffer

from poor circulation (symptoms:

frequently cold fingers, tingling

sensations).

– Low outside temperatures. – The force with which the handles

are held (a tight grip restricts

circulation). Continual and regular users should

monitor closely the condition of their hands and fingers. If any of the above symptoms appear (e.g. tingling sensation in fingers), seek medical advice.

Maintenance and Repairs

Service the machine regularly. Do not attempt any maintenance or repair work not described in the instruction manual. Have all other work performed by a servicing dealer.

STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer. STIHL dealers are regularly given the opportunity to attend training courses and are supplied with the necessary technical information.

Only use high-quality replacement parts in order to avoid the risk of accidents and damage to the machine. If you have any questions in this respect, consult a servicing dealer.

STIHL recommends the use of genuine STIHL replacement parts. They are specifically designed to match your model and meet your performance requirements.

To reduce the risk of injury, always shut off the engine before carrying out any maintenance or repairs or cleaning the machine. – Exception: Carburetor and idle speed adjustments.

Do not turn the engine over on the starter with the spark plug boot or spark plug removed unless the slide control / stop switch is on STOP or 0 since there is otherwise a risk of fire from uncontained sparking.

To reduce the risk of fire, do not service or store your machine near open flames.

Check the fuel filler cap for leaks at regular intervals.

Use only a spark plug of the type approved by STIHL and make sure it is in good condition – see "Specifications".

Inspect the ignition lead (insulation in good condition, secure connection).

Check the condition of the muffler.

To reduce the risk of fire and damage to hearing, do not operate your machine if the muffler is damaged or missing. –

Do not touch a hot muffler since burn injury will result.

Vibration behavior is influenced by the condition of the AV elements – check the AV elements at regular intervals.

Check the chain catcher and replace it if damaged.

Stopping the Engine

– before checking chain tension. – before retensioning the chain. – before replacing the chain. – before rectifying problems.

Observe sharpening instructions – keep the chain and guide bar in good condition at all times for safe and correct handling of the saw. The chain must be properly sharpened, tensioned and well lubricated.

Always change the chain, guide bar and sprocket in good time.

Check condition of clutch drum periodically.

Store fuel and chain lubricant in properly labelled, safety-type canisters only. When handling gasoline, avoid direct contact with the skin and avoid inhaling fuel vapour – health risk.

To reduce the risk of injury, shut off the engine immediately if the chain brake malfunctions – contact your servicing dealer – do not use your power tool until the problem has been rectified (see "Chain Brake").

MS 290, MS 310, MS 390

English

001BA191 KN

t = a : 2

143BA034 KN

001BA185 KN

Maintenance, replacement, or repair of the emission control devices and systems may be performed by any nonroad engine repair establishment or individual. However, if you make a warranty claim for a component which has not been serviced or maintained properly or if nonapproved replacement parts were used, STIHL may deny coverage.

For any maintenance please refer to the maintenance chart and to the warranty statement near the end of the instruction manual.

Cutting Attachment

STIHL is the only manufacturer in the industry to produce its own chain saws, guide bars, saw chains and chain sprockets.

A cutting attachment consists of the saw chain, guide bar and chain sprocket.

The cutting attachment that comes standard is designed to exactly match the chain saw.

– The pitch (t) of the saw chain (1),

chain sprocket and the nose sprocket of the Rollomatic guide bar must match.

– The drive link gauge (2) of the saw

chain (1) must match the groove width of the guide bar (3).

If non-matching components are used, the cutting attachment may be damaged beyond repair after a short period of operation.

Mounting the Bar and Chain

Removing the chain sprocket cover

N Unscrew the nuts and take off the

chain sprocket cover.

N Turn the screw (1)

counterclockwise until the tensioner slide (2) butts against the left end of the housing slot.

MS 290, MS 310, MS 390

English

001BA186 KN

143BA003 KN

001BA187 KN

133BA024 KN

Disengaging the chain brake.

N Pull the hand guarad towards the

front handle until there is an audible

click – the chain brake is

disengaged.

Fitting the chain

Wear work gloves to protect your hands from the sharp cutters.

N Fit the chain – start at the bar nose.

N Fit the guide bar over the studs (1) –

the cutting edges on the top of the bar must point to the right.

N Engage the peg of the tensioner

slide in the locating hole (2) –- place the chain over sprocket (3) at the same time.

N Turn the tensioning

screw (4)clockwise until there is very little chain sag on the underside of the bar – and the drive link tangs are engaged in the bar groove.

N Refit the sprocket cover and screw

on the nuts only fingertight.

N Go to chapter on "Tensioning the

Saw Chain"

Tensioning the Chain

Retensioning during cutting work:

N Shut off the engine. N Loosen the nuts. N Hold the bar nose up. N Use a screwdriver to turn the

tensioning screw (1) clockwise until the chain fits snugly against the underside of the bar.

N While still holding the bar nose up,

tighten down the nuts firmly.

N Go to "Checking Chain Tension". A new chain has to be retensioned more

often than one that has been in use for some time.

N Check chain tension frequently –

see chapter on "Operating Instructions".

MS 290, MS 310, MS 390

English

143BA007 KN

Checking Chain Tension

N Shut off the engine. N Wear work gloves to protect your

hands. N The chain must fit snugly against

the underside of the bar and it must

still be possible to pull the chain

along the bar by hand. N If necessary, retension the chain. A new chain has to be retensioned more

often than one that has been in use for some time.

N Check chain tension frequently –

see chapter on "Operating

Instructions".

Fuel

This engine is certified to operate on unleaded gasoline and with the mix ratio 50:1.

Your engine requires a mixture of highquality premium gasoline and highquality two-stroke air-cooled engine oil.

Use premium branded unleaded gasoline with a minimum octane rating of 89 RON.

Note: Models equipped with a catalytic converter require unleaded gasoline. A few tankfuls of leaded gasoline can reduce the efficiency of the catalytic converter by more than 50%.

Fuel with a lower octane rating may result in preignition (causing "pinging") which is accompanied by an increase in engine temperature. This, in turn, increases the risk of the piston seizure and damage to the engine.

The chemical composition of the fuel is also important. Some fuel additives not only detrimentally affect elastomers (carburetor diaphragms, oil seals, fuel lines etc.), but magnesium castings as well. This could cause running problems or even damage the engine. For this reason it is essential that you use only high-quality fuels!

Fuels with different percentages of ethanol are being offered. Ethanol can affect the running behaviour of the engine and increase the risk of lean seizure.

Gasoline with an ethanol content of more than 10% can cause running problems and major damage in engines with a manually adjustable carburetor and should not be used in such engines.

Engines equipped with M-Tronic can be run on gasoline with an ethanol content of up to 25% (E25).

Use only STIHL two-stroke engine oil or equivalent high-quality two-stroke aircooled engine oils for mixing.

We recommend STIHL 50:1 two-stroke engine oil since it is specially formulated for use in STIHL engines.

Do not use BIA or TCW (two-stroke water cooled) mix oils!

Use only STIHL 50:1 heavy-duty engine oil or an equivalent quality two-stroke engine oil for the fuel mix in models equipped with a catalytic converter.

Take care when handling gasoline. Avoid direct contact with the skin and avoid inhaling fuel vapour.

The canister should be kept tightly closed in order to avoid any moisture getting into the mixture.

The fuel tank and the canister in which fuel mix is stored should be cleaned from time to time.

Fuel mix ratio

Only mix sufficient fuel for a few days work, not to exceed 3 months of storage. Store in approved safety fuel-canisters only. When mixing, pour oil into the canister first, and then add gasoline.

MS 290, MS 310, MS 390

English

001BA229 KN

001BA218 KN

001BA219 KN

001BA224 KN

Examples Gasoline Oil (STIHL 50:1 or equiva-

lent high-quality oils)

liters liters (ml)

10.02(20) 5 0.10 (100) 10 0.20 (200) 15 0.30 (300) 20 0.40 (400) 25 0.50 (500)

Dispose of empty mixing-oil canisters only at authorized disposal locations.

Fueling

Preparing the machine

N Before fueling, clean the cap and

the area around it to ensure that no dirt falls into the fuel tank

N Always position the machine so that

the cap is facing upwards

Opening

N Rotate the cap about 1/4 turn

counterclockwise.

N Remove the cap.

Fueling

Take care not to spill fuel while fueling and do not overfill the tank.

STIHL recommends you use the STIHL filler nozzle for fuel (special accessory).

N Fill up with fuel.

MS 290, MS 310, MS 390

N Swing the grip to the upright

position.

English

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

001BA227 KN

001BA226 KN

Closing

Grip must be vertical: N Fit the cap in the opening – the

marks on the cap and filler neck

must line up.

N Press the cap down as far as stop.

N While holding the cap depressed,

turn it clockwise until it engages in

position.

Checking security of cap

– The lug on the grip must fully

engage the recess (arrow).

N Grip the cap – it is properly locked if

it cannot be turned or removed.

If the cap can be turned or removed

Bottom of cap is twisted in relation to top:

Left: Bottom of cap twisted Right: Bottom of cap correctly

positioned

N Place the cap on the opening and

rotate it counterclockwise until it engages the filler neck.

N Continue rotating the cap

counterclockwise (about a quarter turn) – this causes the bottom of the cap to be turned to the correct position.

N Turn and lock the cap clockwise –

see sections on "Closing" and "Checking security of cap".

N Fold the grip flush with the top of the

cap.

MS 290, MS 310, MS 390

English

001BA158 KN

Chain Lubricant Filling Chain Oil Tank

For automatic and reliable lubrication of the chain and guide bar – use only an environmentally compatible quality chain and bar lubricant. Rapidly biodegradable STIHL Bioplus is recommended.

Biological chain oil must be resistant to aging (e.g. STIHL Bioplus) since it will otherwise quickly turn to resin. This results in hard deposits that are difficult to remove, especially in the area of the chain drive, clutch and chain. It may even cause the oil pump to seize.

The service life of the chain and guide bar depends on the quality of the lubricant. It is therefore essential to use only a specially formulated chain lubricant.

Do not use waste oil. Renewed contact with waste oil can cause skin cancer. Moreover, waste oil is environmentally harmful.

Waste oil does not have the necessary lubricating properties and is unsuitable for chain lubrication.

Preparations

N Thoroughly clean the oil filler cap

and the area around it to ensure that no dirt falls into the tank.

N Position the machine so that the

filler cap is facing up.

N Open the filler cap.

Fill up with chain oil.

N Refill the chain oil tank every time

you refuel.

Take care not to spill chain oil while refilling and do not overfill the tank.

STIHL recommends you use the STIHL filler nozzle for chain oil (special accessory).

N Close the filler cap. There must still be a small amount of oil

in the oil tank when the fuel tank is empty.

If the oil level in the tank does not go down, the reason may be a fault in the oil supply system: Check chain lubrication, clean the oilways, contact your dealer for assistance if necessary STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer.

MS 290, MS 310, MS 390

English

143BA024 KN

143BA011 KN

143BA012 KN

Checking Chain Lubrication

The saw chain must always throw off a small amount of oil.

Never operate your saw without chain lubrication. If the chain runs dry, the whole cutting attachment will be irretrievably damaged within a very short time. Always check chain lubrication and the oil level in the tank before starting work.

Every new chain has to be broken in for about 2 to 3 minutes.

After breaking in the chain, check chain tension and adjust if necessary – see "Checking Chain Tension".

Chain Brake

Locking the chain

– in an emergency – when starting – at idling speed

The chain brake is activated by pushing the hand guard toward the bar nose with your left hand – or by inertia in certain kickback situations: The chain is stopped and locked.

Releasing the chain brake

N Pull the hand guard back toward the

front handle,

Always disengage chain brake before accelerating the engine (except when checking its operation) and before starting cutting work.

High revs with the chain brake engaged (chain locked) will quickly damage the powerhead and chain drive (clutch, chain brake).

The chain brake is also activated by the inertia of the front hand guard if the kickback force of the saw is high enough: The hand guard is accelerated toward the bar nose – even if your left hand is not behind the hand guard, e.g. during felling cut.

MS 290, MS 310, MS 390

English

139BA016 KN

139BA001 KN

139BA002 KN

139BA005 TR

The chain brake will operate only if the hand guard has not been modified in any way.

Check operation of the chain brake

Before starting work: Run engine at idle speed, engage the chain brake (push hand guard toward bar nose) and open the throttle wide for no more than 3 seconds – the chain must not rotate. The hand guard must be free from dirt and move freely.

Chain brake maintenance

The chain brake is subject to normal wear. It is necessary to have it serviced and maintained regularly by trained personnel. STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer. Maintain the following servicing intervals:

Full-time usage: every 3

months

Part-time usage: every 6

months

Occasional usage: every 12

months

Winter Operation

At temperatures below +10 °C

N Turn the knob above the rear handle

to the left – slot vertical

N Pull off the carburetor box cover

toward the rear

N Lift off the prefilter (1)

N Unplug the spark plug boot (2) from

the spark plug

N Pry the slide (3) out of the shroud

using a screwdriver

N Turn the slide around by 180° and

reinsert it to the left next to the spark plug

N Press the spark plug boot onto the

spark plug again

MS 290, MS 310, MS 390

English

139BA018 KN

139BA019 KN

STOP

001BA140 KN

N Insert the prefilter (1) so that the r

symbol (winter operation) is on top N Replace the cover and lock it in

place with the knob Heated air is now drawn in from around

the cylinder and mixed with cold air – this helps prevent carburetor icing.

At temperatures above +20 °C

N Always return the slide and prefilter

to the s position (summer

operation)!

Risk of engine malfunction – overheating!

Information Before You Start

The four positions of the Master Control lever

Stop 0 – engine off – ignition is switched off

Operating position F – engine is running or can start

Warm start n – this position is for starting the warm engine

Cold start l – this position is for starting the cold engine

Adjust Master Control lever

To set the Master Control lever to warm start n, first set it to cold start l, then push the Master Control lever into the warm start n position.

Changing to warm start n is only possible from the cold start l position.

When the throttle trigger is squeezed, the Master Control lever returns from warm start n to the operating position F.

To switch off the engine, set the Master Control lever to Stop 0.

The throttle trigger lockout and throttle trigger must be pressed simultaneously to adjust the Master Control lever from the operating position F to cold start l.

MS 290, MS 310, MS 390

English

209BA014 KN

209BA022 KN

STOP

143BA018 KN

Starting / Stopping the Engine

Starting the engine

only versions with decompression valve

N press on the grommet in the

direction shown by the arrow – the

decompression valve is opened It is closed automatically when the

engine starts for the first time. N for this reason, press the

decompression valve again before

each additional starting procedure

for all versions

N Observe safety precautions N Push the hand guard (1) forwards:

the saw chain is blocked

N Simultaneously press the throttle

trigger lockout (2) and throttle trigger (3) – set master control lever (4)

Position choke shutter closed l – if engine is cold (even if the engine

has stalled during opening of throttle after starting)

Position starting acceleration n – if engine is warm (once the engine

has been running for approx. one minute)

N Place the chain saw securely on the

ground and assume a steady stance – the saw chain must not touch any objects or the ground

There must not be anyone within the swivel range of the saw.

N With the left hand on handlebar,

press the chain saw firmly against the ground – thumb wrapped around the handlebar

N Place your right foot through the

rear handle

MS 290, MS 310, MS 390

English

143BA019 KN

143BA020 KN

STOP

209BA008 KN

another possibility: N clamp the rear handle between the

knees or thighs N grip the handlebar firmly with the left

hand – thumb wrapped around the

handlebar

N with the right hand, pull the starter

grip slowly until you feel it engage – and then give it a brisk strong pull – simultaneously press down on the handlebar – do not pull the starter rope out all the way – risk of breakage! Do not let the starter grip snap back – guide it slowly back into the housing so that it can rewind properly

With a new engine, pull the starter rope several times to prime the fuel line.

when engine begins to fire: N press the decompression valve

again

N Move the Master Control lever (4) to

the n position and continue cranking – once the engine runs, immediately blip the throttle trigger (5); the Master Control lever (4) jumps to the operating position F (6), and the engine begins to idle

The engine must be switched to idle immediately – otherwise, damage to the engine housing and chain brake may occur when the chain brake is locked.

MS 290, MS 310, MS 390

Switch off engine

143BA012 KN

139BA016 KN

139BA001 KN

139BA002 KN

N Move the Master Control lever to the

stop position 0

When the fuel tank has run completely empty and then been refueled

English

N Pull the hand guard toward the

handlebar: U the chain brake is off

–

the chain saw is ready for use

Open the throlle only when the chain brake is off. Increased engine speeds with the chain brake on (saw chain is stationary) lead to damage to the shortblock and chain drive (clutch, chain brake).

N first always check chain lubrication

At very low outside temperatures N let the engine warm up briefly with

the throttle slightly open N if necessary, configure for winter

operation, see "Winter Operation"

N Press the decompression valve N Pull the starter rope several times to

prime the fuel line

N Restart the engine

If the engine does not start

The Master Control lever was not returned to its "warm start" position n in time when the engine turned over the first time and has now flooded.

N Move the Master Control lever to 0

N Turn the knob above the rear handle

to the left – slot vertical

N Pull off the carburetor box cover

toward the rear

N Lift off the prefilter (1)

N Unplug spark plug boot (2) N Unscrew and dry spark plug N Crank the engine several times with

the starter – to clear the combustion chamber

N Screw in the spark plug and press

on the spark plug boot firmly – reassemble parts

N Set the Master Control lever to

warm start n – even if the engine is cold

N Press the decompression valve N Restart the engine

MS 290, MS 310, MS 390

English

Operating Instructions

During the break-in period

A factory new machine should not be run at high revs (full throttle off load) for the first three tank fillings. This avoids unnecessarily high loads during the break-in period. As all moving parts have to bed in during the break-in period, the frictional resistances in the shortblock are greater during this period. The engine develops its maximum power after about 5 to 15 tank fillings.

During work

Do not make the mixture leaner to achieve an apparent increase in power – this could damage the engine – see "Adjusting the Carburetor".

Open the throttle only when the chain brake is off. Running the engine at high revs with the chain brake engaged (chain locked) will quickly damage the shortblock and chain drive (clutch, chain brake).

Check chain tension frequently A new saw chain must be retensioned

more frequently than one that has been in use already for an extended period.

Chain cold Tension is correct when the chain fits

snugly against the underside of the bar but can still be pulled along the bar by hand. Retension if necessary – see "Tensioning the Saw Chain".

Chain at operating temperature The chain stretches and begins to sag.

The drive links must not come out of the bar groove on the underside of the bar – the chain may otherwise jump off the bar. Retension the chain – see "Tensioning the Saw Chain".

The chain contracts as it cools down. If it is not slackened off, it can damage the crankshaft and bearings.

After a long period of full-throttle operation

After a long period of full-throttle operation, allow engine to run for a while at idle speed so that the heat in the engine can be dissipated by flow of cooling air. This protects enginemounted components (ignition, carburetor) from thermal overload.

After finishing work

N Slacken off the chain if you have

retensioned it at operating temperature during work.

Always slacken off the chain again after finishing work. The chain contracts as it cools down. If it is not slackened off, it can damage the crankshaft and bearings.

Short-term storage Wait for engine to cool down. Keep the

machine with a full tank of fuel in a dry place, well away from sources of ignition, until you need it again.

Long-term storage See "Storing the machine"

MS 290, MS 310, MS 390

English

001BA157 KN

143BA026 KN

Oil Quantity Control

Adjustable flow oil pump is a special option.

Different quantities of oil are required for different bar lengths, types of wood and cutting techniques.

Use the adjusting screw (1) (on underside of machine) to vary the oil feed rate as required.

Ematic position (E), medium oil flow rate –

N turn the adjusting screw to "E"

(Ematic position). To increase oil feed – N turn the adjusting screw clockwise. Turn reduce oil feed – N turn the adjusting screw

counterclockwise.

The chain must always be wetted with a film of lubricant.

Taking Care of the Guide Bar

N Turn the bar over – every time you

sharpen the chain and every time you replace the chain – this helps avoid one-sided wear, especially at the nose and underside of the bar.

N Regularly clean the oil inlet hole (1),

the oilway (2) and the bar groove (3).

N Measure the groove depth – with the

scale on the filing gauge (special accessory) – in the area used most for cutting.

Chain type Pitch Minimum

groove depth Picco 3/8" P 5.0 mm Rapid 1/4“ 4.0 mm Rapid 3/8“; 0.325“ 6.0 mm Rapid 0.404“ 7.0 mm

If groove depth is less than specified: N Replace the guide bar. The drive link tangs will otherwise

scrape along the bottom of the groove – the cutters and tie straps will not ride on the bar rails.

MS 290, MS 310, MS 390

English

139BA016 KN

139BA017 KN

Air Filter System Cleaning the Air Filter

The air filter system can be adapted to suit different operating conditions by installing a choice of filters. Changing the filter is quick and simple.

The saw comes standard with either a fabric filter or a fleece filter.

Fabric filter

For normal operating conditions and winter operation.

Fleece filter

For dry and very dusty work areas.

If there is a noticeable loss of engine power

N Press the throttle trigger lockout and

move the Master Control lever to cold start k

N Turn the knob above the rear handle

to the left – slot vertical

N Pull off the carburetor box cover

toward the rear

N Clean away loose dirt from around

the filter

Fouled air filters will impair engine performance, increase fuel consumption and make the machine more difficult to start.

N Pull off the prefilter (1) upward,

unscrew slotted nut (2) and remove main filter (3)

N Separate the halves of the filter from

one another

N Knock out the filter or blow it clear

with compressed air from the inside outwards.

In case of stubborn dirt: N Wash the filter in STIHL special-

purpose cleaner (special accessories) or a clean, nonflammable cleaning liquid (e.g., warm soapy water) and dry it.

Do not clean fleece filters with a brush!

N Replace damaged filter N Reinstall filter

MS 290, MS 310, MS 390

English

209BA010 KN

209BA009 KN

Engine Management Adjusting the Carburetor

Exhaust emissions are controlled by the design of the fundamental engine parameters and components (e.g. carburation, ignition, timing and valve or port timing) without the addition of any major hardware.

Basic information

The carburetor comes from the factory with a standard setting.

The carburetor has been adjusted for optimum performance and fuel efficiency in all operating states.

The high speed screw alters the engine’s power output and the maximum off-load engine speed.

If you make the setting too lean it will increase the risk of engine damage through lack of lubrication and overheating.

Standard setting

N Switch off engine N Check the air filter – clean or replace

it if necessary.

N Check the spark arresting screen in

the muffler (present only in some countries) – clean or replace it if necessary.

Carburetors with H = 1 and L = 1

N Carefully turn both adjusting screws

clockwise until they are seated firmly (clockwise)

N Turn the high speed screw (H) 1 full

turn counterclockwise

N Turn the low speed screw (L) 1 full

turn counterclockwise

Carburetor with H = 3/4 and L = 1/4

N Turn the high speed screw (H)

counterclockwise as far as possible (max. 3/4 turn)

N Carefully turn the low speed

screw (L) clockwise – as far as possible – then back off 1/4 turn.

MS 290, MS 310, MS 390

English

209BA011 KN

139BA020 KN

139 BA021 KN

Setting the idle speed

Engine stops when idling N Set low speed screw to standard

setting

N Turn the idle speed adjusting

screw (LA) clockwise until the saw chain begins to run – then turn it back 1/4 turn.

Saw chain rotates at idle speed N Set low speed screw to standard

setting

N Turn the idle speed screw (LA)

counterclockwise until the chain stops running – then turn another 1/4 turn in the same direction.

accelerates correctly – with carburetors with L = 1/4 max. up to the stop

Whenever the low speed screw (L) has been adjusted, at least one adjustment must also be made on the idle speed adjusting screw (LA).

Correcting the carburetor setting for use at high altitudes

The setting may have to be marginally corrected if engine performance is unsatisfactory at high altitudes:

N Check the standard setting N Let the engine warm up N Turn the high speed screw (H)

slightly clockwise (leaner) – for carburetors with H = 3/4 max. up to the stop

If you make the setting too lean it will increase the risk of engine damage through lack of lubrication and overheating.

Spark Arresting Screen in Muffler

In some countries, the muffler is fitted with a spark arresting screen.

N If engine performance deteriorates,

check the spark arresting screen in the muffler

N Let the muffler cool down

N Unscrew and remove the nuts (1)

If the saw chain continues to keep rotating in idle even after adjustment, have it checked by a servicing dealer.

Speed erratic when idling; poor acceleration (despite low speed screw = standard setting)

N Idle setting too lean – turn low speed

screw (L) counterclockwise until the engine runs smoothly and

N Remove the cover (2) N Remove the spark arresting

screen (3)

N Clean the dirty spark arresting

screen, replace if damaged or heavily carbonized

N Refit the spark arresting screen N Reinstall cover

MS 290, MS 310, MS 390

English

000BA002 KN

000BA036 TR

Checking the Spark Plug

Wrong fuel mix (too much engine oil in the gasoline), a dirty air filter and unfavorable running conditions (mostly at part throttle etc.) affect the condition of the spark plug. These factors cause deposits to form on the insulator nose which may result in trouble in operation.

If engine is down on power, difficult to start or runs poorly at idling speed, first check the spark plug.

N Remove spark plug – see "Starting /

Stopping the Engine".

N Clean dirty spark plug. N Check electrode gap (A) and

readjust if necessary – see "Specifications".

N Use only resistor type spark plugs of

the approved range.

Rectify problems which have caused fouling of spark plug:

N Too much oil in fuel mix. N Dirty air filter. N Unfavorable running conditions,

e.g. operating at part load.

Fit a new spark plug after approx. 100 operating hours or earlier if the electrodes are badly eroded.

Warning!

To reduce the risk of fire and burn injury, use only spark plugs authorized by STIHL. Always press spark plug boot (2) snugly onto spark plug terminal (1) of the proper size. (Note: If terminal has detachable SAE adapter nut, it must be attached.) A loose connection between spark plug boot and ignition wire connector in the boot may create arcing that could ignite combustible fumes and cause a fire.

MS 290, MS 310, MS 390

English

133BA014 KN

133BA015 KN

133BA040 KN

133BA015 KN

Replacing the Starter Rope and Rewind Spring

N Remove screws (1) N Lift the fan housing off of the

crankcase and pull it away to the side

N Carefully remove the spring clip (2)

with a screwdriver or suitable pliers

N Carefully remove the rope rotor with

washer (3) and pawl (4)

The rewind spring can jump out – risk of injury.

N Pry the cap (5) out of the starter

grip.

N Remove the remainder of the rope

from the rope rotor and starter handle – make certain that the sleeve is not pushed out of the grip

N Make an overhand knot in the new

starter rope and pull it through the starter grip and the rope sleeve (6)

N Refit the cap in the grip N Pull the starter rope through the

rope rotor and secure it with an overhand knot

N Coat the bearing bore in the rope

rotor with non-resinous oil

N Slip the rope rotor onto the starter

post – turn it back and forth a little until the anchor loop of the rewind spring engages

N Refit the pawl (4) in the rope rotor N Place the washer (3) on the starter

post

N Press the spring clip (2) on to the

starter post and over the pegs of the pawl with a screwdriver or suitable pliers – the spring clip must point in the clockwise direction – as in the picture

MS 290, MS 310, MS 390

English

133BA020 KN

001BA103 KN

Tensioning the rewind spring

N Make a loop in the unwound starter

rope and use it to turn the rope rotor six full revolutions in the direction of the arrow

N Hold the rope rotor tight N Pull out the twisted rope and

untangle it

N Release the rope rotor N Slowly let go of rope so that it winds

onto the rotor

The starter grip must be drawn firmly into the rope guide bush. If it tips sideways: increase the spring tension by another turn.

When the starter rope is fully extended it must be possible to rotate the rotor at least another half turn. If this is not possible, the spring is overtensioned – risk of breakage:

N Remove one turn of the rope from

the rotor

N Reinstall the fan housing

Replacing a broken rewind spring

N Remove the rope rotor

The broken pieces of spring may still be under tension and can spring apart unexpectedly on removal from the housing – risk of injury! Wear face shield and protective gloves

N Carefully pry out the broken pieces

of spring with a screwdriver

N Apply a few drops of non-resinous

oil to the new replacement spring

N Position the replacement spring

with frame in the fan housing – the anchor loop must be located over the lug in the housing

N Apply suitable tools (screwdriver,

punch, etc.) to the recesses (arrows) and push the spring into its seat in the housing – the spring slides out of the frame.

If the spring has popped out of the spring housing: refit it, – working counterclockwise – from the outside inwards

N Reinstall the rope rotor, tension the

rewind spring, replace the fan housing and screw it into place

Storing the Machine

For periods of 3 months or longer N Drain and clean the fuel tank in a

well ventilated area.

N Dispose of fuel properly in

accordance with local environmental requirements.

N Run the engine until the carburetor

is dry – this helps prevent the carburetor diaphragms sticking together.

N Remove the saw chain and guide

bar, clean them and spray with corrosion inhibiting oil.

N Thoroughly clean the machine – pay

special attention to the cylinder fins and air filter.

N If you use a biological chain and bar

lubricant, e.g. STIHL BioPlus, completely fill the chain oil tank.

N Store the machine in a dry, high or

locked location, out of the reach of children and other unauthorized persons.

MS 290, MS 310, MS 390

English

001BA121 KN

001BA122 KN

Checking and Replacing the Chain Sprocket

N Remove chain sprocket cover, saw

chain and guide bar.

N Release chain brake – pull hand

guard against the front handle

Fit new chain sprocket

– after use of two saw chains or

earlier

– if the wear marks (arrows) are

deeper than 0.5 mm – otherwise the service life of the saw chain is reduced – use check gauge (special accessory) to test

Using two saw chains in alternation helps preserve the chain sprocket.

STIHL recommends use of original STIHL chain sprockets in order to ensure optimal functioning of the chain brake.

N After refitting, turn the clutch drum

and/or spur chain sprocket approx. 1 full turn so that the carrier for the oil pump drive engages – with QuickStop Super chain brake, press throttle trigger lockout beforehand

N Refit the rim sprocket – cavities

toward the outside

N Refit washer and E-clip on the

crankshaft

N Use a screwdriver to remove the E-

clip (1)

N Remove the washer (2) N Remove rim sprocket (3) N Inspect transport profile on the

clutch drum (4) – if there are also heavy signs of wear, also replace the clutch drum

N Remove clutch drum or spur chain

sprocket (5) including needle cage (6) from the crankshaft – with QuickStop Super chain brake, press throttle trigger lockout beforehand

Install spur chain sprocket / rim sprocket

N Clean crankshaft stub and needle

cage and lubricate with STIHL lubricant (special accessory)

N Slide needle cage onto the

crankshaft stub

MS 290, MS 310, MS 390

English

689BA027 KN

689BA021 KN

Maintaining and Sharpening the Saw Chain

Sawing effortlessly with a properly sharpened saw chain

A properly sharpened saw chain cuts through wood effortlessly even with very little pushing.

Never use a dull or damaged saw chain – this leads to increased physical strain, increased vibration load, unsatisfactory cutting results and increased wear.

N Clean the saw chain N Check the saw chain for cracks and

damaged rivets

N Replace damaged or worn chain

components and adapt these parts to the remaining parts in terms of shape and level of wear – rework accordingly

Carbide-tipped (Duro) saw chains are especially wear-resistant. For an optimal sharpening result, STIHL recommends STIHL servicing dealers.

Compliance with the angles and dimensions listed below is absolutely necessary. An improperly sharpened saw chain – especially depth gauges that are too low – can lead to increased kickback tendency of the chain saw – risk of injury!

Chain pitch

The chain pitch marking (a) is embossed in the area of the depth gauge of each cutter.

Marking (a)Chain pitch

Inches mm 7 1/4 P 6.35 1 or 1/4 1/4 6.35 6, P or PM 3/8 P 9.32 2 or 325 0.325 8.25 3 or 3/8 3/8 9.32 4 or 404 0.404 10.26

The diameter of file to be used depends on the chain pitch – see table "Sharpening tools".

The angles of the cutter must be maintained during resharpening.

Sharpening and side plate angles

A Sharpening angle STIHL saw chains are sharpened with a

30° sharpening angle. Ripping chains, which are sharpened with a 10° sharpening angle, are exceptions. Ripping chains have an X in the designation.

B Side plate angle The correct side plate angle results

automatically when the specified file holder and file diameter are used.

Tooth shapes Angle (°)

Micro = semi-chisel, e. g., 63 PMC3, 26 RMC3, 36 RMC 30 75

Micro = full chisel, e. g., 63 PS3, 26 RSC, 36 RSC3 30 60

Ripping chain, e. g., 63 PMX, 36 RMX 10 75

The angles must be identical for all cutters in the saw chain. Varying angles: Rough, uneven running of the saw chain, increased wear – even to the point of saw chain breakage.

MS 290, MS 310, MS 390

English

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

689BA023 KN

File holder

N Use a file holder Always use a file holder (special

accessory, see table "Sharpening tools") when sharpening saw chains by hand. File holders have markings for the sharpening angle.

Use only special saw chain files! Other files are unsuitable in terms of shape and type of cutting.

To check the angles

Proper sharpening

N Select sharpening tools in

accordance with chain pitch

N Clamp guide bar if necessary N Block saw chain – push the hand

guard forward

N To advance the saw chain, pull the

hand guard toward the handlebar: The chain brake is disengaged. With the Quickstop Super chain brake system, additionally press the throttle trigger lockout

N Sharpen frequently, removing little

ma ter ial – two o r three str okes of th e file are usually sufficient for simple resharpening

markings on the file holder – rest the file holder on the tooth head and the depth gauge

N File only from the inside outward N The file only sharpens on the

forward stroke – lift the file on the backstroke

N Do not file tie straps and drive links N Rotate the file a little periodically in

order to avoid uneven wear

N To remove file burr, use a piece of

hardwood

N Check angle with file gauge All cutters must be equally long. With varying cutter lengths, the cutter

heights also vary and cause rough running of the saw chain and chain breakage.

N All cutters must be filed down equal

to the length of the shortest cutter – ideally, one should have this done by a servicing dealer using an electric sharpener

STIHL filing gauge (special accessory, see table "Sharpening tools") – a universal tool for checking sharpening and side plate angles, depth gauge setting, and tooth length, as well as cleaning grooves and oil inlet holes.

N Guide the file: horizontally (a t a right

angle to the side surface of the guide bar) in accordance with the specified angle – according to the

Depth gauge setting

The depth gauge determines the depth to which the cutter penetrates the wood and thus the chip thickness.

MS 290, MS 310, MS 390

English

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

a Required distance between depth

gauge and cutting edge

When cutting softwood outside of the frost season, the distance can be increased by up to 0.2 mm (0.008").

Chain pitch Depth gauge

Distance (a) Inches (mm) mm (Inches) 1/4 P (6.35) 0.45 (0.018) 1/4 (6.35) 0.65 (0.026) 3/8 P (9.32) 0.65 (0.026)

0.325 (8.25) 0.65 (0.026) 3/8 (9.32) 0.65 (0.026)

0.404 (10.26) 0.80 (0.031)

Lowering the depth gauges

The depth gauge setting is lowered when the cutter is sharpened.

N Check the depth gauge setting after

each sharpening

Saw chains with humped drive link (2) – upper part of the humped drive link (2) (with service mark) is lowered at the same time as the depth gauge of the cutter.

The rest of the humped drive link must not be filed; otherwise, this could increase the tendency of the chain saw to kick back.

N Rework the depth gauge so that it is

flush with the file gauge

N Lay the file gauge on the saw chain

– the highest point of the depth gauge must be flush with the file gauge

N After sharpening, clean the saw

chain thoroughly, removing any filings or grinding dust – lubricate the saw chain thoroughly

N In the event of extended periods of

disuse, store saw chains in cleaned and oiled condition

N Lay the appropriate file gauge (1)

for the chain pitch on the saw chain and press it against the cutter to be checked – if the depth gauge protrudes past the file gauge, the depth gauge must be reworked

MS 290, MS 310, MS 390

N Afterwards, dress the leading edge

of the depth gauge parallel to the service mark (see arrow) – when doing this, be careful not to further lower the highest point of the depth gauge

Depth gauges that are too low increase the kickback tendency of the chain saw.

English

Sharpening tools (special accessories) Chain pitch Round file ^ Round file File holder File gauge Taper square file Sharpening set Inches (mm) mm (Inches) Part number Part number Part number Part number Part number 1/4P (6.35) 3.2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - 1/4 (6.35) 4.0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9.32) 4.0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8.25) 4.8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9.32) 5.2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10.26) 5.5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

consisting of file holder with round file, taper square file and file gauge

MS 290, MS 310, MS 390

Maintenance and Care

The following maintenance intervals apply for normal operating conditions only. If your daily working time is longer or operating conditions are difficult (very dusty work area, resin-rich wood, tropical wood, etc.), shorten the specified intervals accordingly. If you only use the saw occasionally, extend the intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

Complete machine

Throttle trigger, throttle trigger lockout, choke lever, stop switch, Master Control lever (depending on version)

Chain brake

Pickup body/filter in fuel tank

Fuel tank Clean X

Chain oil tank Clean X

Chain Lubrication Check X

Saw chain

Guide bar

Chain sprocket Check X

Air filter

Anti-vibration elements

Visual inspection (condition, leaks) XX

Clean X

Check operation XX

Have checked by dealer

Check X

Clean, replace filter element XX

Replace XXX

Inspect, also check sharpness XX

Check chain tension XX

Sharpen X

Check (wear, damage) X

Clean and turn over X

Deburr X

Replace XX

Clean XX

Replace X

Check XX

Have replaced by dealer

monthly

English

every 12 months

if problem

if damaged

if required

MS 290, MS 310, MS 390

English

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

Cooling inlets Clean X

Cylinder fins Clean XX

Carburetor

Spark plug

All accessible screws and nuts (not adjusting

screws)

Spark arresting screen in muffler (not all markets)

Chain catcher

Safety labels Replace X

STIHL recommends a STIHL servicing dealer.

Firmly tighten down the cylinder base screws of professional saws (3.4 kW or more) after 10 to 20 hours of operation.

Check idle adjustment – chain must not rotate XX

Adjusting Idle Speed X

Readjust electrode gap X

Replace after 100 hours of operation

Retighten X

Check

Clean, replace if necessary

Check X

Replace X

if damaged

if required

MS 290, MS 310, MS 390

Main Parts

209BA023 KN

English

1 Carburetor Box Cover Twist Lock 2 Carburetor Adjusting Screws 3 Spark Plug Boot 4 Chain Sprocket Cover 5 Chain Sprocket 6 Chain Brake 7 Chain Tensioner 8 Chain Catcher 9 Bumper Spike 10 Guide Bar 11 Oilomatic Saw Chain 12 Oil Filler Cap 13 Muffler (with Spark Arresting

Screen, not Fitted on all Markets) 14 Front Hand Guard 15 Front Handle (Handlebar) 16 Decompression Valve

(Automatically Resetting) 17 Starter Grip 18 Master Control Lever 19 Fuel Filler Cap 20 Throttle Trigger 21 Throttle Trigger Lockout 22 Rear Handle 23 Rear Hand Guard # Serial Number

MS 290, MS 310, MS 390

English

Definitions

1 Carburetor Box Cover Twist Lock

Lock for carburetor box cover.

2 Carburetor Adjusting Screws

For tuning the carburetor.

3 Spark Plug Boot

Connects the spark plug with the ignition lead.

4 Chain Sprocket Cover

Covers the clutch and chain sprocket.

5 Chain Sprocket

The toothed wheel that drives the saw chain.

6Chain Brake

A device to stop the rotation of the chain. Is activated in a kickback situation by the operator's hand or by inertia.

7 Chain Tensioner

Permits precise adjustment of chain tension.

8 Chain Catcher

Helps to reduce the risk of operator contact by a chain when it breaks or comes off the bar.

9Bumper Spike

Toothed stop for holding saw steady against wood.

10 Guide Bar

Supports and guides the saw chain.

11 Oilomatic Saw Chain

A loop consisting of cutters, tie straps and drive links.

12 Oil Filler Cap

For closing the oil tank.

13 Muffler (with Spark Arresting

Screen, not Fitted on all Markets) Muffler reduces exhaust noises and

diverts exhaust gases away from operator. Spark arresting screen is designed to reduce the risk of fire.

14 Front Hand Guard

Provides protection against projecting branches and helps prevent left hand from touching the chain if it slips off the handlebar. It also serves as the lever for chain brake activation.

15 Front Handle (Handlebar)

Handlebar for the left hand at the front of the saw.

16 Decompression Valve

(Automatically Resetting) Releases compression pressure to

make engine starting easier – when activated.

17 Starter Grip

The grip of the pull starter, for starting the engine.

18 Master Control Lever

Lever for choke control, starting throttle, run and stop switch position.

19 Fuel Filler Cap

For closing the fuel tank.

20 Throttle Trigger

Controls the speed of the engine.

21 Throttle Trigger Lockout

Must be depressed before the throttle trigger can be activated.

22 Rear Handle

The support handle for the right

hand, located at the rear of the saw. 23 Rear Hand Guard

Gives added protection to

operator's right hand.

Guide Bar Nose

The exposed end of the guide bar.

(not illustrated, see chapter

"Tensioning the Saw Chain")

Clutch

Couples engine to chain sprocket

when engine is accelerated beyond

idle speed. (not illustrated)

Anti-Vibration System

The anti-vibration system includes a

number of anti-vibration elements

designed to reduce the

transmission of vibrations created

by the engine and cutting

attachment to the operator's hands.

(not illustrated)

MS 290, MS 310, MS 390

English

Specifications

EPA / CEPA

The Emission Compliance Period referred to on the Emissions Compliance Label indicates the number of operating hours for which the engine has been shown to meet Federal emission requirements.

Category

A = 300 hours B = 125 hours C = 50 hours

Engine

STIHL single cylinder two-stroke engine

MS 290

Displacement: 56.5 cm Bore: 46 mm Stroke: 34 mm Engine power to

ISO 7293:

2.8 kW (3.8 HP) at

9,500 rpm Idle speed: 2,800 rpm Max. permissible

engine speed with bar and chain: 13,500 rpm

MS 310

Displacement: 59.0 cm

Bore: 47 mm Stroke: 34 mm Engine power to

ISO 7293:

3.0 kW (4.0 HP) at

9,500 rpm Idle speed: 2,800 rpm Max. permissible

engine speed with bar and chain: 13,000 rpm

MS 390

Displacement: 64.1 cm

Bore: 49 mm Stroke: 34 mm Engine power to

ISO 7293:

3.2 kW (4.3 HP) at

9,500 rpm Idle speed: 2,800 rpm Max. permissible

engine speed with bar and chain: 13,000 rpm

Ignition System

Electronic magneto ignition

Spark plug (resistor type):

Bosch WSR 6 F,

NGK BPMR 7 A Electrode gap: 0.5 mm

This spark ignition system meets all requrements of the Canadian Interference-Causing Equipment Regulations ICES-002.

Fuel System

Fuel tank capacity: 0.56 l Fuel mix: see chapter on

"Fuel"

Chain Lubrication

Fully automatic, speed-controlled oil pump with rotary piston. Additional manual oil flow control

Oil tank capacity: 0.33 l

Weight

dry, without bar and chain MS 290: 5.9 kg MS 310: 5.9 kg MS 390: 5.9 kg

Cutting Attachment (MS 290)

STIHL cutting attachments complying with CSA Standard Z 62.3:

Rollomatic guide bars

Bar lengths (0.325" pitch) 40, 45, 50 cm

Groove width: 1.3 mm

.325" saw chain

Rapid Micro Comfort 3 (23 RMC3), Rapid Micro Comfort (23 RMC), Rapid Super Comfort (23 RSC)

Pitch: .325" (8.25 mm) Drive link gauge: 1.3 mm

MS 290, MS 310, MS 390

All position diaphragm carburetor with integral fuel pump

English

001BA207 KN

INCH

Chain sprockets

Spur or rim sprocket 7-tooth for .325"

Cutting attachment (MS 310, MS 390)

STIHL cutting attachments complying with CSA Standard Z 62.3:

Rollomatic guide bars

Bar lengths (3/8"): 40, 45, 50 cm Groove width: 1.3 mm

3/8" chains

Rapid Super Comfort 3 (33 RSC3), Rapid Micro Comfort (33 RMC), Rapid Super Comfort (33 RSC)

Pitch: 3/8" (9.32 mm) Drive link gauge: 1.3 mm

Chain sprockets

Spur or rim sprocket 7-tooth for 3/8"

Special Accessories

Chain scabbard

If you use guide bars of different lengths on the saw, the length of the chain scabbard must be matched to the guide bar to help reduce the risk of injury.

If the chain scabbard does not cover the full length of the guide bar, a suitable chain scabbard or a scabbard extension is necessary.

Depending on the model, the scabbard extension either comes standard with the saw or is available as a special accessory.

Fitting the chain scabbard extension

– STIHL lubricating grease – STIHL filler nozzle for fuel – helps

avoid spills and overfilling during refueling

– STIHL filler nozzle for chain oil –

helps avoid spills and overfilling

Contact your STIHL dealer for more information on these and other special accessories.

Cutting attachment (MS 290, MS 310, MS 390)

Other cutting attachments complying with CSA Standard Z 62.3 are available: see section CSA-Standard Z 62.3, "Chain Leaflet" inside chain box or contact your local STIHL dealer.

Please ask your STIHL dealer to properly match your powerhead with the appropriate bar/chain combinations to reduce the risk of kickback injury.

N Push the scabbard extension,

locking tabs (1) first, onto the scabbard until the required length is obtained.

Other special accessories

– File holder with round file – Filing gauge – Reference gauges

MS 290, MS 310, MS 390

English

Ordering Spare Parts

Please enter your saw model, serial number as well as the part numbers of the guide bar and saw chain in the spaces provided. This will make reordering simpler.

The guide bar and saw chain are subject to normal wear and tear. When purchasing these parts, always quote the saw model, the part numbers and names of the parts.

Model

Serial number

Guide bar part number

Chain part number

Maintenance and Repairs Important Safety Instructions

Users of this machine may only carry out the maintenance and service work described in this user manual. All other repairs must be carried out by a servicing dealer.

When repairing the machine, only use replacement parts which have been approved by STIHL for this power tool or are technically identical. Only use highquality replacement parts in order to avoid the risk of accidents and damage to the machine.

STIHL recommends the use of original STIHL replacement parts.

Original STIHL parts can be identified by the STIHL part number, the { logo and the STIHL parts symbol K (the symbol may appear alone on small parts).

1 Fatigue causes carelessness. Be

more cautious before rest periods and before the end of your shift.

2 Safety clothing required by your

safety organizations, government regulations, or your employer should be used; otherwise, snug fitting clothing, safety foot-wear, and hand and hear protection should be worn.

3 Before fuelling, servicing, or trans-

porting your chain saw, switch off the engine. To help prevent fire, restart your chain saw at least 3 m from the fuelling area.

4 When using a chain saw, a fire

extinguisher should be available.

5 When felling, keep at least 2 1/2 tree

lengths between yourself and your fellow workers.

6 Plan your work, assure yourself of

an obstacle-free work area and, in the case of felling, of an escape path from the falling tree.

7 Follow instructions in your

operator's manual for starting the chain saw and control the chain saw with a firm grip on both handles when it is in operation. Keep handles dry, clean and free of oil. A chain saw should never be carried with the engine running.

8 When transporting your chain saw,

use the appropriate transportation covers that should be available for the guide bar and saw chain.

MS 290, MS 310, MS 390

English

9 Never operate a chain saw that is

damaged or improperly adjusted or that is not completely and securely assembled. Be sure that the saw chain stops moving when the throttle control trigger is released. Never adjust the guide bar or saw chain when the engine is operating.

10 Beware of carbon monoxide

poisoning. Operate the chain saw in well ventilated areas only.

11 Do not attempt a pruning or limbing

operation in a standing tree unless specifically trained to do so.

12 Guard against kickback. Kickback is

the upward motion of the guide bar that occurs when the saw chain, at the nose of the guide bar, contacts an object. Kickback can lead to dangerous loss of control of the chain saw.

13 The chain saw is intended for two-

handed use. Serious injury to the operator, helpers, and/or bystanders can result from onehanded operation.

14 When carrying the chain saw with

the engine running, engage the chain brake.

15 Allow your chain saw to cool before

fuelling, and do not smoke.

16 Don't allow other persons or

animals close to a running chain saw or close to where a tree is being felled.

17 Use extreme caution when cutting

small size brush and saplings because slender material may catch the saw chain and be whipped toward you.

18 When cutting a limb that is under

tension be alert for spring-back.

19 This gas powered saw is classified

according CSA-Standard Z62.1 as a class 1A saw.

MS 290, MS 310, MS 390

Key to Symbols

CSA Z 62.3-04

CSA Z 62.1-03

English

Guide bar length Chain Type black: Kickback angle,

without chain brake activated

broken line: Kickback angle, with chain brake activated

Contact of the guide bar tip with any object should be avoided

Always use two hands when operating the chain saw

MS 290, MS 310, MS 390

English

STIHL Limited Emission Control Warranty Statement

This statement is given voluntarily, based on the MOU (Memorandum of Understanding) as agreed in April 1999 between Environmental Canada and STIHL Limited

Your Warranty Rights and Obligations STIHL Limited is pleased to explain the

Emission Control System Warranty on your equipment type engine. In Canada new 1999 and later model year small offroad equipment engines must be designed, built and equipped, at the time of sale, to meet the U.S. EPA regulations for small non road engines. The equipment engine must be free from defects in materials and workmanship which cause it to fail to conform with U.S. EPA standards for the first two years of engine use from the date of sale to the ultimate purchaser.

STIHL Limited must warrant the emission control system on your small off-road engine for the period of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road equipment engine.

Your emission control system includes parts such as the carburetor and the ignition system. Also included may be hoses, and connectors and other emission-related assemblies.

Where a warrantable condition exists, STIHL Limited will repair your small offroad equipment engine at no cost to you, including diagnosis (if the diagnostic work is performed at an authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage In Canada 1999 and later model year

small off-road equipment engines are warranted for two years. If any emissionrelated part on your engine is defective, the part will be repaired or replaced by STIHL Limited free of charge.

Owner's Warranty Responsibilities: As the small off-road equipment engine

owner, you are responsible for the performance of the required maintenance listed in your instruction manual. STIHL Limited recommends that you retain all receipts covering maintenance on your small off-road equipment engine, but STIHL Limited cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

Any replacement part or service that is equivalent in performance and durability may be used in non-warranty maintenance or repairs, and shall not reduce the warranty obligations of the engine manufacturer.

As the small off-road equipment engine owner, you should be aware, however, that STIHL Limited may deny you warranty coverage if your small off-road equipment engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road equipment engine to a STIHL service center as soon as a problem exists. The warranty repairs will be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, please contact a STIHL customer service representative at www.stihl.ca

or you can write to: STIHL Ltd.,

1515 Sise Road Box 5666 CA-LONDON ONTARIO; N6A 4L6

Coverage by STIHL Limited STIHL Limited warrants to the ultimate

purchaser and each subsequent purchaser that your small off-road equipment engine will be designed, built and equipped, at the time of sale, to meet all applicable regulations. STIHL Limited also warrants to the initial purchaser and each subsequent purchaser that your engine is free from defects in materials and workmanship which cause the engine to fail to conform with applicable regulations for a period of two years.

Warranty Period The warranty period will begin on the

date the utility equipment engine is purchased by the initial purchaser and you have signed and sent back the warranty card to STIHL Ltd. If any emission-related part on your engine is defective, the part will be replaced by STIHL Limited at no cost to the owner. Any warranted part which is not scheduled for replacement as required maintenance, or which is scheduled only for regular inspection to the effect of "repair or replace as necessary" will be warranted for the warranty period. Any warranted part which is scheduled for replacement as required maintenance

MS 290, MS 310, MS 390

English

will be warranted for the period of time up to the first scheduled replacement point for that part.

Diagnosis You, as the owner, shall not be charged

for diagnostic labor which leads to the determination that a warranted part is defective. However, if you claim warranty for a component and the machine is tested as non-defective, STIHL Limited will charge you for the cost of the emission test. Mechanical diagnostic work will be performed at an authorized STIHL servicing dealer. Emission test may be performed either at

STIHL Incorporated, 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23452

or at any independent test laboratory. Warranty Work STIHL Limited shall remedy warranty

defects at any authorized STIHL servicing dealer or warranty station. Any such work shall be free of charge to the owner if it is determined that a warranted part is defective. Any manufacturerapproved or equivalent replacement part may be used for any warranty maintenance or repairs on emissionrelated parts and must be provided without charge to the owner. STIHL Limited is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

The following list specifically defines the emission-related warranted parts:

– Air Filter – Carburetor

– Fuel Pump – Choke (Cold Start Enrichment

System)

– Control Linkages – Intake Manifold – Magneto or Electronic Ignition

System (Ignition Module)

– Spark Plug – Catalytic Converter (if applicable) – Fuel Tank – Fuel Cap – Fuel Line – Fuel Line Fittings – Clamps – Fasteners

Where to make a Claim for Warranty Service

Bring the product to any authorized STIHL servicing dealer and present the signed warranty card.

Maintenance Requirements The maintenance instructions in this

manual are based on the application of the recommended 2-stroke fuel-oil mixture (see also instruction "Fuel"). Deviations from this recommendation regarding quality and mixing ratio of fuel and oil may require shorter maintenance intervals.

Limitations This Emission Control Systems

Warranty shall not cover any of the following:

1. repair or replacement required because of misuse, neglect or lack of required maintenance

2. repairs improperly performed or replacements not conforming to STIHL Limited specifications that adversely affect performance and/or durability, and alterations or modifications not recommended or approved in writing by STIHL Limited

3. replacement of parts and other services and adjustments necessary for required maintenance at and after the first scheduled replacement point

MS 290, MS 310, MS 390

English

CSA Standard

CSA-Standard Z62.3-04 sets certain performance and design criteria related to chain saw kickback. To comply with CSA Z62.3-04:

a. saws of class 1A and 2A shall, in

their original condition, not exceed 60° bar stop angle

b. saws of class 1C and 2C shall not

exceed 45° bar stop angle

In both cases the chain brake will be activated when the kickback is measured.

c. saws of class 1B shall be fitted with

a type C low-kickback saw chain, not exceeding 45° bar stop angle without the chain brake activated; and have a guide bar with a nose radius no greater than 25 mm.

These kickback requirements do not apply to chain saws fitted with bow bars. Bow bar equipped saws are only for use by thoroughly instructed and experienced operators. Use of bow bar guides may result in serious or fatal injury.

The computed kickback angles are measured by applying a computer program to test results from a kickback test machine.

Warning!

In order to comply with the computed kickback angle requirements of CSA Z62.3-04, use only the following cutting attachments:

N a bar and chain combination as

listed in this instruction manual

N other replacement saw chains for

use on specific powerheads or

N type A reduced-kickback saw chain

or type C low-kickback saw chain

There are potential powerhead and bar combinations with which reducedkickback saw chains or low-kickback saw chains can be used and which have not been specifically tested for compliance with the computer-derived kickback angle.

STIHL offers a variety of bars and chains. STIHL reduced-kickback bars and low-kickback chains are designed to reduce the risk of kickback injury. Other chains are designed to obtain higher productivity or sharpening ease but may result in a higher kickback tendency.

Please ask your STIHL dealer to properly match your powerhead with the appropriate bar/chain combinations to reduce the risk of kickback injury. Lowkickback saw chains are recommended for all powerheads. See the charts of this STIHL Bar and Chain Information for details.

Warning!

Use of other, non listed bar/chain combinations may increase kickback forces and increase the risk of kickback injury. New bar/chain combinations may be developed after publication of this literature, which will, in combination with certain powerheads, comply with CSA Z62.3-04. Check with your STIHL dealer for such new combination updates.

Definition of the Chain Saw Classes according to CSA-Standard Z 62.1-03

Class 1A A professional chain saw, intended for

use by trained workers, where the operator is expected to use the chain saw for extended periods of time on a daily basis

Class 1B A professional chain saw, limited to a dry

weight of 4.3 kg (9.5 lb), intended for use only by certified tree service workers

Class 1C A consumer chain saw, intended for

general use by homeowners, cottagers, campers, etc., and for general applications such as clearing, pruning and cutting firewood

Class 2A An electric, professional chain saw,

intended for use by trained workers, where the operator is expected to use the chain saw for extended periods of time on a daily basis

Class 2C An electric consumer chain saw,

intended for general use by homeowners, cottagers, campers, etc., and for general applications such as clearing, pruning, and cutting firewood

MS 290, MS 310, MS 390

Definition of Replacement Saw Chain Types according to CSA-Standard Z62.3-04

Type A Reduced-kickback saw chain which

does not exceed the computed kickback angle (CKA) of 60° when tested on representative chain saws that accommodate that chain without activated chain brake

Type C Low-kickback saw chain which does not

exceed the computed kickback angle (CKA) of 45° when tested on representative chain saws that accommodate that chain without activated chain brake

English

MS 290, MS 310, MS 390

Table des matières

français

Indications concernant la présente Notice d'emploi 53

Prescriptions de sécurité et techniques de travail 54

Dispositif de coupe 67 Montage du guide-chaîne et de la

chaîne 68 Tension de la chaîne 69 Contrôle de la tension de la chaîne 69 Carburant 69 Ravitaillement en carburant 70 Huile de graissage de chaîne 72 Ravitaillement en huile de

graissage de chaîne 73 Contrôle du graissage de la chaîne 73 Frein de chaîne 74 Utilisation en hiver 75 Avant la mise en route – pour

information 76 Mise en route / arrêt du moteur 77 Instructions de service 80 Réglage du débit d'huile 81 Entretien du guide-chaîne 81 Système de filtre à air 82 Nettoyage du filtre à air 82 Gestion moteur 83 Réglage du carburateur 83 Grille pare-étincelles dans le

silencieux 85 Contrôle de la bougie 85 Remplacement du câble de

lancement / du ressort de rappel 86

Rangement du dispositif 88 Contrôle et remplacement du

pignon 89 Entretien et affûtage de la chaîne 90 Instructions pour la maintenance et

l'entretien 94 Principales pièces 96 Caractéristiques techniques 98 Accessoires optionnels 99 Approvisionnement en pièces de

rechange 100 Instructions pour les réparations 100 Consignes de sécurité importantes 101 Légende des symboles 102 Garantie de la Société STIHL

Limited relative au système antipollution 103

Norme CSA 105

Chère cliente, cher client, nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL. Ce produit a été fabriqué avec les

procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que ce dispositif vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute demande de renseignements complémentaires, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Hans Peter Stihl

Notice d'emploi d'origine Imprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

0458-209-8221-A. M10.J11.CP.

0000000399_005_F

{

MS 290, MS 310, MS 390

français

Indications concernant la présente Notice d'emploi

Pictogrammes

Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.

Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.

Carburant ; mélange d'essence et d'huile moteur

Réservoir à huile de graissage de chaîne ; huile adhésive pour graissage de chaîne

Blocage et déblocage du frein de chaîne

Frein d'arrêt instantané

Sens de rotation de la chaîne

Ematic ; réglage du débit d'huile de graissage de chaîne

Tendre la chaîne

Préchauffage de l'air aspiré : utilisation en hiver

Préchauffage de l'air aspiré : utilisation en été

Chauffage de poignées

Actionner la soupape de décompression

Actionner la pompe d'amorçage manuelle

Repérage des différents types de textes

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

Avertissement contre un risque de détérioration de la machine ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons

nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

MS 290, MS 310, MS 390

français

Prescriptions de sécurité et techniques de travail

En travaillant avec une tronçonneuse, il faut respecter des prescriptions de sécurité particulières, parce que le travail va beaucoup plus vite qu'avec une hache ou une scie à main et parce que la chaîne tourne à très haute vitesse et que les dents de coupe sont très acérées.

Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque d'occasionner un accident grave, voire même mortel.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.

Les jeunes encore mineurs ne sont pas autorisés à travailler avec la machine – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.

Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Lorsque la machine n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la machine à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.

L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.

Ne prêter ou louer la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.

L'utilisation de machines bruyantes peut être soumise à des prescriptions nationales ou locales précisant les créneaux horaires à respecter.

L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique. Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter son médecin et lui demander si elle peut travailler avec un dispositif à moteur.

Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette machine engendre un champ électromagnétique de très faible intensité. Une influence sur

certains types de stimulateurs cardiaques ne peut pas être totalement exclue. Afin d'écarter tout risque pour la santé, STIHL recommande aux personnes portant un stimulateur cardiaque de consulter leur médecin traitant et le fabricant du stimulateur cardiaque.

Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.

En cas d'intempéries défavorables (pluie, neige, verglas, vent), repousser le travail à plus tard – grand risque d'accident !

Scier exclusivement du bois ou des objets en bois.

Ne pas utiliser le dispositif à moteur pour d'autres travaux – risque d'accident !

Monter exclusivement des outils, guidechaînes, chaînes, pignons ou accessoires autorisés par STIHL pour cette machine ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la machine risquerait d'être endommagée.

STIHL recommande d'utiliser les outils, guide-chaînes, chaînes, pignons et accessoires d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour répondre aux exigences de l'utilisateur.

N'apporter aucune modification à cette machine – cela risquerait d'en compromettre la sécurité. STIHL décline

MS 290, MS 310, MS 390

français

toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements à rapporter non autorisés.

Pour le nettoyage de cette machine, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la machine.

Vêtements et équipement

Porter des vêtements et équipements de protection réglementaires.

Les vêtements doivent être fonctionnels et garantir une liberté de mouvement totale. Porter des vêtements bien ajustés, avec garnitures anticoupures – ne pas porter une blouse de travail, mais une combinaison.

Ne pas porter des vêtements qui risqueraient de se prendre dans le bois, les broussailles ou les pièces en mouvement de la machine. Ne porter ni écharpe ou cravate, ni bijoux. Les personnes aux cheveux longs doivent les nouer et les assurer (foulard, casquette, casque etc.).

Porter des chaussures de sécurité – avec garniture anticoupure, semelle antidérapante et calotte en acier.

Pour se protéger la tête, porter un casque – chaque fois qu'un risque de chute d'objets se présente.

Porter des lunettes de protection ou une visière pour la protection du visage et un dispositif antibruit « personnel » – par ex. des capsules protège-oreilles.

Porter des gants robustes.

STIHL propose une gamme complète d'équipements pour la protection personnelle.

Transport de la tronçonneuse

Toujours bloquer le frein de chaîne et mettre le protège-chaîne – même pour le transport sur de courtes distances. Pour de plus longues distances de transport (plus de 50 m environ), il faut également arrêter le moteur.

Toujours porter la tronçonneuse seulement par la poignée tubulaire – le silencieux très chaud étant tourné du côté opposé au corps – et le guidechaîne étant orienté vers l'arrière. Ne pas toucher aux parties très chaudes de la machine, tout spécialement à la surface du silencieux – risque de brûlure !

Pour le transport dans un véhicule : assurer la machine de telle sorte qu'elle ne risque pas de se renverser, d'être endommagée ou de perdre du carburant.

Ravitaillement

L'essence est un carburant extrêmement inflammable – rester à une distance suffisante de toute flamme ou source d'inflammation – ne pas renverser du carburant – ne pas fumer.

Arrêter le moteur avant de refaire le plein.

Ne pas refaire le plein tant que le moteur est très chaud – du carburant peut déborder – risque d'incendie !

Ouvrir prudemment le bouchon du réservoir à carburant, afin que la surpression interne s'échappe lentement et que du carburant ne soit pas éjecté.

Faire le plein exclusivement à un endroit bien aéré. Si l'on a renversé du carburant, essuyer immédiatement la machine. Ne pas se renverser du carburant sur les vêtements – le cas échéant, se changer immédiatement.

De série, les machines peuvent être équipées de différents bouchons de réservoir.

Après le ravitaillement, le bouchon de réservoir à visser doit être serré le plus fermement possible.

MS 290, MS 310, MS 390

français

001BA087 LÄ

Dans le cas du bouchon de réservoir à ailette rabattable (verrouillage à baïonnette), le présenter correctement, le faire tourner jusqu'en butée et rabattre l'ailette.

Cela réduit le risque de desserrage du bouchon du réservoir sous l'effet des vibrations du moteur, et de fuite de carburant.

Avant la mise en route

S'assurer que la tronçonneuse se trouve en parfait état pour un fonctionnement en toute sécurité – conformément aux indications des chapitres correspondants de la Notice d'emploi :

– fonctionnement impeccable du frein

de chaîne et du protège-main ;

– guide-chaîne parfaitement monté ; – chaîne correctement tendue ; – fonctionnement facile de la gâchette

d'accélérateur et du blocage de gâchette – la gâchette d'accélérateur doit faire ressort et revenir d'elle-même en position de ralenti ;

– le levier de commande universel /

commutateur d'arrêt doit pouvoir être amené facilement sur la position STOP ou 0 ;

– contrôler le serrage du contact de

câble d'allumage sur la bougie – un contact desserré peut provoquer un jaillissement d'étincelles risquant d'enflammer le mélange carburé qui aurait pu s'échapper – risque d'incendie !

– n'apporter aucune modification aux

dispositifs de commande et de sécurité ;

– les poignées doivent être propres et

sèches – sans huile ni résine – un point très important pour que l'on puisse manier la tronçonneuse en toute sécurité ;

Il est interdit d'utiliser la tronçonneuse si elle ne se trouve pas en parfait état de fonctionnement – risque d'accident !

Mise en route du moteur

Aller au moins à 3 m du lieu où l'on a fait le plein et ne pas lancer le moteur dans un local fermé.

Pour lancer le moteur, il faut impérativement se tenir bien d'aplomb, sur une aire stable et plane – la chaîne ne doit entrer en contact ni avec le sol, ni avec un objet quelconque, car elle peut déjà être entraînée au démarrage du moteur.

La tronçonneuse doit être maniée par une seule personne – ne pas tolérer la présence d'autres personnes dans la zone de travail – pas même à la mise en route du moteur.

Bloquer le frein de chaîne avant de lancer le moteur, sinon la chaîne pourrait être entraînée au démarrage – risque de blessure !

Ne pas lancer le moteur en tenant la machine à bout de bras – pour la mise en route du moteur, procéder comme décrit dans la Notice d'emploi.

Ne pas démarrer la tronçonneuse lorsque la chaîne se trouve dans une coupe.

Prise en main et utilisation

Toujours tenir fermement la tronçonneuse à deux mains : main droite sur la poignée arrière – ceci est également valable pour les gauchers. Pour pouvoir guider la machine en toute sécurité, empoigner fermement la poignée tubulaire et la poignée de commande en les entourant avec les pouces.

Au cours du travail

Toujours se tenir dans une position stable et sûre.

En cas d'urgence ou de danger imminent, arrêter immédiatement le moteur – placer le levier de commande universel / commutateur d'arrêt sur la position STOP ou 0.

La machine doit être maniée par une seule personne – ne pas tolérer la présence d'autres personnes dans la zone de travail.

Ne jamais laisser la machine en marche sans surveillance.

Lorsque le moteur est en marche et que l'on relâche la gâchette d'accélérateur, la chaîne tourne encore pendant quelques instants – par inertie.

MS 290, MS 310, MS 390

français

Faire particulièrement attention sur un sol glissant, mouillé, couvert de neige ou de verglas – de même qu'en travaillant à flanc de coteau ou sur un terrain inégal etc. – risque de dérappage !

Faire attention aux souches d'arbres, racines, fossés – pour ne pas risquer de trébucher !

Ne pas travailler seul – toujours rester à portée de voix d'autres personnes, pour pouvoir appeler quelqu'un au secours si nécessaire.

En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention – des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.

Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident !

Écarter toute matière aisément inflammable (par ex. copeaux, morceaux d'écorce, herbe sèche, carburant) du flux des gaz d'échappement et du silencieux très chaud – risque d'incendie ! Les silencieux à catalyseur peuvent atteindre une très haute température.

Dès que le moteur est en marche, il dégage des gaz d'échappement toxiques. Ces gaz peuvent être inodores et invisibles, et renfermer des hydrocarbures imbrûlés et du benzène. Ne jamais travailler avec cette machine dans des locaux fermés ou mal aérés – pas non plus si le moteur est équipé d'un catalyseur.

En travaillant dans des fossés, des dépressions de terrain ou des espaces restreints, toujours prendre soin d'assurer une ventilation suffisante. Danger de mort par intoxication !

En cas de nausée, de maux de tête, de troubles de la vue (par ex. rétrécissement du champ de vision) ou de l'ouïe, de vertige ou de manque de concentration croissant, arrêter immédiatement le travail – ces symptômes peuvent, entre autres, provenir d'une trop forte concentration de gaz d'échappement dans l'air ambiant – risque d'accident !

Les poussières (par ex. la poussière de bois), les vapeurs et les fumées dégagées au cours du sciage peuvent nuire à la santé. En cas de dégagement de poussière, porter un masque antipoussière.

Vérifier la chaîne à de courts intervalles réguliers – et immédiatement si son comportement change :

– arrêter le moteur, attendre que la

chaîne soit arrêtée ;

– contrôler l'état et la bonne fixation ; – vérifier l'affûtage.

Tant que le moteur est en marche, ne pas toucher à la chaîne. Si la chaîne est bloquée par un objet quelconque, arrêter immédiatement le moteur – et enlever seulement ensuite l'objet coincé – risque de blessure !

Pour remplacer la chaîne, arrêter le moteur – risque de blessure !

Ne pas fumer en travaillant ou à proximité de la machine – risque d'incendie ! Des vapeurs d'essence inflammables peuvent s'échapper du système d'alimentation en carburant.

Si la machine a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant la mise en route du moteur ». Contrôler tout particulièrement l'étanchéité du système de carburant et la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la machine si elle ne se trouve pas dans l'état impeccable requis pour garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.

MS 290, MS 310, MS 390

français

001BA036 KN

001BA093 LÄ

Veiller à ce que le ralenti soit correctement réglé – de telle sorte qu'après le relâchement de la gâchette d'accélérateur la chaîne ne soit plus entraînée. Contrôler régulièrement et rectifier si nécessaire le réglage du ralenti. Si la chaîne est entraînée au ralenti, malgré un réglage correct, faire réparer la machine par le revendeur spécialisé.

Forces de réaction

Les forces de réaction les plus fréquentes sont : le rebond, le contrecoup et la traction.

Danger en cas de rebond

Le rebond peut causer des coupures mortelles.

En cas de rebond (kick-back), la tronçonneuse est brusquement projetée vers l'utilisateur en décrivant un mouvement incontrôlable.

Un rebond se produit par ex.

– si le quart supérieur de la tête du

guide-chaîne entre accidentellement en contact avec le bois ou avec un objet solide – par ex. à l'ébranchage, si la chaîne touche accidentellement une autre branche ;

– si la chaîne se trouve brièvement

coincée dans la coupe, au niveau de la tête du guide-chaîne.

Frein de chaîne QuickStop : Cet équipement réduit le risque de

blessure dans certaines situations – il ne peut toutefois pas empêcher un rebond. Lorsqu'il se déclenche, le frein de chaîne immobilise la chaîne en une fraction de seconde – voir le chapitre « Frein de chaîne » de la présente Notice d'emploi.

Pour réduire le risque de rebond : – travailler de façon réfléchie, en

appliquant la technique qui convient ;

– toujours prendre la tronçonneuse à

deux mains et la tenir fermement ;

– toujours couper à pleins gaz ; – toujours observer la tête du guide-

chaîne ;

MS 290, MS 310, MS 390

français

001BA037 KN

001BA038 KN

– ne pas scier avec la tête du guide-

chaîne ;

– faire attention aux petites branches

dures, aux rejets et à la végétation basse des sous-bois – dans lesquels la chaîne risque d'accrocher ;

– ne jamais scier plusieurs branches

à la fois ;

– ne pas trop se pencher en avant ; – ne pas scier à bras levés ; – faire extrêmement attention en

engageant la tronçonneuse dans une coupe déjà commencée ;

– ne pas essayer d'effectuer une

coupe en plongée sans être familiarisé avec cette technique de travail ;

– faire attention à la position du tronc

et aux forces qui pourraient refermer la coupe et coincer la chaîne ;

– toujours travailler avec une chaîne

correctement affûtée et bien tendue – le retrait du limiteur de profondeur ne doit pas être trop grand ;

– utiliser une chaîne réduisant la

tendance au rebond et un guidechaîne à tête de renvoi de faible diamètre.

Traction (A)

Si lorsqu'on coupe avec le côté inférieur du guide-chaîne – coupe sur le dessus – la chaîne se coince ou touche un corps étranger noyé dans le bois, la tronçonneuse peut être brusquement attirée vers le tronc – pour éviter ce phénomène, toujours fermement appliquer la griffe contre le bois à couper.

Contrecoup (B)

Si lorsqu'on coupe avec le côté supérieur du guide-chaîne – coupe par le dessous – la chaîne coince ou touche un corps étranger noyé dans le bois, la tronçonneuse peut être repoussée en arrière, en direction de l'utilisateur – pour éviter ce phénomène :

– veiller à ce que le côté supérieur du

guide-chaîne ne se coince pas ;

– ne pas gauchir le guide-chaîne

dans la coupe.

Il faut faire très attention

– dans le cas d'arbres inclinés ; – dans le cas d'arbres qui, par suite

d'un abattage dans des conditions défavorables, sont restés accrochés à des arbres voisins et se trouvent sous contraintes ;

– en travaillant dans les chablis. Dans de tels cas, ne pas travailler avec

la tronçonneuse – mais utiliser un grappin à câble, un treuil ou un tracteur.

Sortir les troncs accessibles et dégagés. Poursuivre les travaux si possible sur une aire dégagée.

Le bois mort présente un grand danger et il est très difficile ou presque impossible d'évaluer les risques. C'est pourquoi il faut utiliser le matériel adéquat, par ex. un treuil ou un tracteur.

À l'abattage à proximité de routes, voies ferrées, lignes électriques etc., travailler très prudemment. Si nécessaire, informer la police, la centrale électrique ou la société des chemins de fer.

Sciage

Ne pas travailler avec la commande d'accélérateur en position de démarrage. Dans cette position de la gâchette d'accélérateur, il est impossible de contrôler le régime du moteur.

Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage. Travailler prudemment – ne pas mettre d'autres personnes en danger.

(bois desséché, pourri)

MS 290, MS 310, MS 390

français

001BA082 KN

001BA033 KN

Utiliser le guide-chaîne le plus court possible : la chaîne, le guide-chaîne et le pignon doivent être appariés, et convenir pour cette tronçonneuse.

Tenir la tronçonneuse de telle sorte qu'aucune partie du corps ne se trouve dans le prolongement du plan de basculement de la chaîne.

Toujours laisser la chaîne en rotation en sortant la tronçonneuse de la coupe.

Utiliser la tronçonneuse exclusivement pour le sciage – ne pas s'en servir pour faire levier ou pour écarter des branches ou les morceaux coupés des contreforts du pied d'arbre.

Ne pas couper par le dessous les branches qui pendent librement.

Faire attention en coupant du bois éclaté – pour ne pas risquer d'être blessé par des morceaux de bois entraînés !

Veiller à ce que la tronçonneuse n'entre pas en contact avec des corps étrangers : des pierres, des clous etc. peuvent endommager la chaîne, et être projetés au loin – ils risquent également de provoquer un rebond de la tronçonneuse.

À flanc de coteau, toujours se tenir en amont ou de côté par rapport au tronc ou à l'arbre couché. Faire attention aux troncs qui pourraient rouler.

Pour travailler en hauteur : – toujours utiliser une nacelle

élévatrice ;

– ne jamais travailler en se tenant sur

une échelle ou dans un arbre ;

– jamais sur des échafaudages

instables ;

– ne jamais travailler à bras levés –

c'est-à-dire à une hauteur supérieure aux épaules ;

– ne jamais travailler d'une seule

main.

Attaquer la coupe en accélérant à pleins gaz et en plaquant fermement la griffe contre le bois – commencer à scier seulement une fois que ces conditions sont remplies.

Ne jamais travailler sans la griffe, car la tronçonneuse peut entraîner l'utilisateur vers l'avant. Toujours appliquer fermement la griffe contre le bois.

À la fin de la coupe, la tronçonneuse n'est plus soutenue dans la coupe, par le guide-chaîne. L'utilisateur doit donc reprendre tout le poids de la machine – risque de perte de contrôle !

Abattage

Les travaux d'abattage ne doivent être effectués que par des personnes dotées de la formation requise. Une personne manquant d'expérience ne devrait utiliser la tronçonneuse ni pour l'abattage, ni pour l'ébranchage – grand risque d'accident !

Respecter les prescriptions nationales spécifiques relatives à la technique d'abattage.

Seules les personnes chargées des travaux d'abattage doivent se trouver dans la zone d'abattage.

Avant d'abattre un arbre, s'assurer qu'il ne présente aucun risque pour d'autres personnes – tenir compte du fait que des appels ou cris d'avertissement peuvent être étouffés par le bruit des moteurs.

MS 290, MS 310, MS 390

La distance par rapport à tout autre

001BA088 LÄ

1 1

001BA040 KN

45°

001BA146 KN

poste de travail le plus proche devrait être au moins égale à 2 fois et demi la longueur d'un arbre.

Définition de la direction de chute et aménagement des chemins de replis

Déterminer l'espace, entre les autres arbres, dans lequel l'arbre peut être abattu.

Tenir alors compte des points suivants :

– inclinaison naturelle de l'arbre ; – toute structure extraordinairement

forte des branches – forme asymétrique, endommagement du bois ;

– direction et vitesse du vent – ne pas

abattre des arbres en cas de vent fort ;

– déclivité du terrain ; – arbres voisins ; – charge de neige ; – état de santé de l'arbre – il faut être

particulièrement prudent dans le cas de troncs endommagés ou de bois mort (desséché ou pourri).

A Direction de chute B Chemins de repli

– Aménager des chemins de repli

pour chaque personne – obliquement par rapport à la direction de chute de l'arbre, sous un angle d'env. 45° vers l'arrière ;

– nettoyer les chemins de repli,

enlever les obstacles ;

– déposer les outils et autres

équipements à une distance suffisante – mais pas sur les chemins de repli ;

– à l'abattage, toujours se tenir de

côté par rapport au tronc qui tombe et s'écarter toujours latéralement pour rejoindre le chemin de repli ;

français

– en cas de forte déclivité du terrain,

aménager les chemins de repli parallèlement à la pente ;

– en s'écartant, faire attention aux

branches qui pourraient tomber et surveiller la cime de l'arbre.

Préparation de la zone de travail autour du tronc

– Au pied de l'arbre, éliminer les

branches gênantes, les broussailles et tout obstacle – de telle sorte que rien ne gêne les personnes qui travaillent autour de l'arbre ;

– nettoyer soigneusement le pied de

l'arbre (par ex. avec une hache) – du sable, des pierres ou d'autres corps étrangers émousseraient la chaîne de la tronçonneuse ;

– couper les renforts en commençant

par le plus gros – tout d'abord à la verticale, puis à l'horizontale – mais seulement si le bois du tronc est en bon état.

MS 290, MS 310, MS 390

français

001BA153 KN

001BA143 KN

001BA150 KN

Exécution de l'entaille d'abattage

La nervure de visée prévue sur le capot et sur le carter de ventilateur de la tronçonneuse aide à contrôler la direction de chute en exécutant l'entaille d'abattage.

Pour exécuter l'entaille d'abattage, positionner la tronçonneuse de telle sorte que la ligne de visée soit exactement orientée dans la direction dans laquelle l'arbre devra tomber.

En ce qui concerne l'ordre chronologique de la coupe horizontale et de la coupe inclinée, différentes procédures sont permises – respecter les prescriptions nationales spécifiques relatives à la technique d'abattage.

L'entaille d'abattage (C) détermine la direction de chute.

STIHL recommande la procédure suivante :

N exécuter la coupe horizontale – en

contrôlant la direction de chute à l'aide de la nervure de visée prévue sur la tronçonneuse ;

N exécuter une coupe inclinée sous

un angle d'env. 45° ;

N contrôler l'entaille d'abattage – si

nécessaire, corriger cette entaille

d'abattage. Important : – l'entaille d'abattage doit être

perpendiculaire à la direction de

chute ;

– le plus près possible du sol ; – la profondeur de l'entaille

d'abattage doit atteindre entre 1/5 et

1/3 du diamètre du tronc.

Entailles dans l'aubier

En cas de bois à longues fibres, les entailles dans l'aubier empêchent l'éclatement de l'aubier à l'abattage de l'arbre – exécuter ces entailles des deux côtés du tronc, au niveau de la base de l'entaille d'abattage, sur une largeur correspondant à env. 1/10 du diamètre du tronc – en cas de troncs de très grand diamètre, exécuter des entailles d'une profondeur maximale égale à la largeur du guide-chaîne.

En cas de bois en mauvais état, il ne faut pas effectuer d'entailles dans l'aubier.

MS 290, MS 310, MS 390

français

001BA144 KN

001BA145 KN

001BA147 KN

Coupe d'abattage

Avant de commencer la coupe d'abattage, lancer un avertissement « Attention ! ».

N Exécuter la coupe d'abattage (D)

légèrement plus haut que la base de l'entaille d'abattage ;

– exactement à l'horizontale ; – entre la coupe d'abattage et

l'entaille d'abattage, il faut laisser env. 1/10 du diamètre du tronc = charnière.

Introduire à temps des coins dans la fente de la coupe d'abattage – exclusivement des coins en bois, en alliage léger ou en matière plastique – ne pas utiliser des coins en acier. Des coins en acier endommagent la chaîne et peuvent provoquer un rebond.

La partie non coupée fait office de charnière (E) et guide l'arbre au cours de sa chute.

– Il ne faut en aucun cas l'entailler en

exécutant la coupe d'abattage –

l'arbre ne tomberait pas dans la

direction de chute prévue – risque

d'accident ! – Si le tronc de l'arbre est pourri, il faut

laisser une charnière de plus

grande largeur. Immédiatement avant la chute de

l'arbre, donner un deuxième avertissement « Attention ! ».

En cas de troncs de faible section : coupe en éventail simple

N Appliquer la griffe de la

tronçonneuse directement derrière la charnière. Faire tourner la tronçonneuse autour de ce pivot – seulement jusqu'à la charnière – la griffe roule alors sur le tronc.

MS 290, MS 310, MS 390

français

001BA148 KN

001BA179 KN

En cas de troncs de grande section : coupe en éventail suivie

Exécuter une coupe en éventail suivie si le diamètre du tronc dépasse la longueur de coupe de la tronçonneuse.

1. Première coupe Attaquer le tronc avec la tête du

guide-chaîne, derrière la charnière – mener la tronçonneuse parfaitement à l'horizontale et la faire pivoter le plus loin possible – utiliser la griffe comme pivot – changer de place le moins souvent possible.

2. En changeant de position, pour la coupe suivante, laisser toute la longueur du guide-chaîne dans la coupe, pour que le plan de coupe reste bien régulier – plaquer à nouveau la griffe contre le tronc et ainsi de suite.

3. Introduire un coin (3).

4. Dernière coupe : présenter la tronçonneuse comme pour la coupe en éventail simple – ne pas attaquer la charnière !

Techniques de coupe particulières La coupe en plongée et la coupe à cœur

sont des techniques qui exigent une formation spéciale et une certaine expérience.

Coupe en plongée

– pour abattre des arbres inclinés ; – pour exécuter une coupe de

dégagement au tronçonnage ;

– pour les travaux de bricolage.

N Utiliser une chaîne à faible

tendance au rebond et faire très attention en appliquant cette technique.

1. Attaquer le bois avec le côté inférieur de la tête du guide-chaîne – pas avec la partie supérieure – risque de rebond ! Scier jusqu'à ce que la profondeur de l'incision dans le tronc corresponde à deux fois la largeur du guide-chaîne.

2. Faire lentement pivoter la tronçonneuse dans la position de plongée – risque de rebond ou de contrecoup !

3. Exécuter la coupe en plongée avec prudence – risque de contrecoup !

MS 290, MS 310, MS 390

français

001BA151 KN

001BA152 KN

Perçage à cœur

– Lorsque la section du tronc dépasse

le double de la longueur du guidechaîne ;

– si, dans le cas de troncs de très

grand diamètre, une partie non coupée subsiste au centre ;

– dans le cas d'arbres difficiles à

abattre (chênes, hêtres), pour pouvoir mieux contrôler la direction de chute et éviter l'éclatement du cœur particulièrement dur ;

– dans le cas de feuillus tendres, pour

supprimer la tension interne du tronc et pour éviter que des éclats de bois soient arrachés du tronc ;

N effectuer une coupe en plongée

dans l'entaille d'abattage – très prudemment – risque de contrecoup ! – puis faire pivoter le guide-chaîne dans le sens de la flèche.

devrait utiliser la tronçonneuse ni pour l'abattage, ni pour l'ébranchage – risque d'accident !

– Utiliser une chaîne à faible

tendance au rebond ;

– dans la mesure du possible, mettre

la tronçonneuse en appui sur le tronc ;

– ne pas se tenir sur le tronc au cours

de l'ébranchage ;

– ne pas scier avec la tête du guide-

chaîne ;

– faire attention aux branches qui se

trouvent sous contrainte ;

– ne jamais scier plusieurs branches

à la fois.

Sciage du bois de faible section

– Utiliser un dispositif de fixation

robuste et stable – tel qu'un chevalet ;

– ne pas retenir le bois avec le pied ; – ne pas faire tenir le morceau de bois

par une autre personne – d'une manière générale, ne pas se faire aider par une autre personne.

Bois sous tension, couché ou debout

N Exécuter la coupe de dégagement

du côté de compression (1) ;

N exécuter la coupe de séparation du

côté de tension (2).

S'il est nécessaire d'exécuter la coupe de séparation de bas en haut (coupe par le dessous), il faut faire très attention – risque de contrecoup !

Au tronçonnage du bois couché, la zone de coupe ne doit pas toucher le sol – sinon la chaîne serait endommagée.

Ébranchage

Les travaux d'ébranchage ne doivent être effectués que par des personnes dotées de la formation requise. Une personne manquant d'expérience ne

MS 290, MS 310, MS 390

Respecter impérativement l'ordre chronologique correct – exécuter tout d'abord la coupe du côté de compression (1), puis la coupe du côté de tension (2) – sinon la tronçonneuse risquerait de se coincer ou un rebond pourrait se produire – risque de blessure !

français

001BA189 KN

Coupe en long

Technique de sciage sans utilisation de la griffe – risque de traction vers l'avant – maintenir le guide-chaîne sous l'angle le plus faible possible – travailler très prudemment – grand risque de rebond !

Vibrations

Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).

Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.

Les précautions suivantes permettent de prolonger la durée d'utilisation :

– garder les mains au chaud (porter

des gants chauds) ; – faire des pauses. Les facteurs suivants raccourcissent la

durée d'utilisation : – tendance personnelle à souffrir

d'une mauvaise irrigation sanguine

(symptômes : doigts souvent froids,

fourmillements) ; – utilisation à de basses températures

ambiantes ; – effort exercé sur les poignées (une

prise très ferme gêne l'irrigation

sanguine). Si l'on utilise régulièrement la machine

pendant de longues périodes et que les symptômes indiqués ci-avant (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.

Maintenance et réparations

La machine doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages

de perfectionnement et ont à leur disposition les informations techniques requises.

Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et la machine risquerait d'être endommagée. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cette machine, et pour répondre aux exigences de l'utilisateur.

Pour la réparation, la maintenance et le nettoyage, toujours arrêter le moteur – risque de blessure ! – Exception : réglage du carburateur et du ralenti.

Lorsque le contact du câble d'allumage est débranché de la bougie ou que la bougie est dévissée, ne jamais faire tourner le moteur avec le lanceur sans avoir préalablement placé le curseur combiné / le commutateur d'arrêt en position STOP ou 0 – risque d'incendie par suite d'un jaillissement d'étincelles d'allumage à l'extérieur du cylindre.

Ne pas procéder à la maintenance de la machine à proximité d'un feu et ne pas non plus ranger la machine à proximité d'un feu – le carburant présente un risque d'incendie !

Contrôler régulièrement l'étanchéité du bouchon du réservoir à carburant.

Utiliser exclusivement une bougie autorisée par STIHL – voir « Caractéristiques techniques » – et dans un état impeccable.

MS 290, MS 310, MS 390

français

001BA191 KN

t = a : 2

Vérifier le câble d'allumage (isolement dans un état impeccable, bon serrage du raccord).

S'assurer que le silencieux est dans un état impeccable.

Ne pas travailler avec un silencieux endommagé ou sans silencieux – risque d'incendie ! – lésions de l'ouïe !

Ne pas toucher au silencieux très chaud – risque de brûlure !

L'état des éléments antivibratoires AV a une influence sur les caractéristiques du point de vue vibrations – c'est pourquoi il faut régulièrement contrôler les éléments AV.

Contrôler l'arrêt de chaîne – le remplacer s'il est endommagé.

Arrêter le moteur – avant de contrôler la tension de la

chaîne ;

– avant de retendre la chaîne ; – avant de remplacer la chaîne ; – avant toute intervention pour

éliminer un dérangement quelconque.

Respecter les instructions pour l'affûtage – pour pouvoir utiliser correctement la machine, sans encourir de risques, toujours veiller à ce que la chaîne et le guide-chaîne se trouvent dans un état impeccable, et que la chaîne soit correctement affûtée et tendue, et bien lubrifiée.

Remplacer à temps la chaîne, le guidechaîne et le pignon.

Vérifier régulièrement l'état impeccable du tambour d'embrayage.

Conserver le carburant et l'huile de graissage de chaîne exclusivement dans des récipients réglementaires correctement étiquetés. Éviter tout contact direct de l'essence avec la peau et ne pas inhaler les vapeurs d'essence – danger pour la santé !

Si le frein de chaîne ne fonctionne pas impeccablement, arrêter immédiatement la machine – risque de blessure ! Consulter le revendeur spécialisé – ne pas utiliser la machine tant que le dérangement n'a pas été éliminé, voir « Frein de chaîne ».

La maintenance, le remplacement ou la réparation de pièces du système antipollution peuvent être exécutés par une entreprise ou une personne compétente pour la réparation de moteurs d'engins mobiles non routiers. STIHL peut rejeter toute demande de garantie pour un composant dont l'entretien ou la maintenance n'a pas été effectué correctement ou si l'on a utilisé des pièces de rechange non autorisées.

Pour toute opération de maintenance, se référer au tableau de maintenance et d'entretien et aux clauses de garantie qui figurent à la fin de la présente Notice d'emploi.

Dispositif de coupe

STIHL est le seul constructeur qui fabrique des tronçonneuses, des guidechaînes, des chaînes et des pignons dans ses propres usines.

La chaîne, le guide-chaîne et le pignon constituent le dispositif de coupe.

Le dispositif de coupe fourni à la livraison de la machine est parfaitement adapté à cette tronçonneuse.

– Le pignon d'entraînement de la

chaîne et le pignon de renvoi du guide-chaîne Rollomatic doivent avoir le même pas (t) que la chaîne (1).

– L'épaisseur des maillons de

guidage (2) de la chaîne (1) doit correspondre à la largeur de la rainure du guide-chaîne (3).

En cas d'appariement de composants incompatibles, le dispositif de coupe risque de subir des dommages irréparables au bout de quelques instants de fonctionnement.

MS 290, MS 310, MS 390

français

143BA034 KN

001BA185 KN

001BA186 KN

143BA003 KN

001BA187 KN

Montage du guide-chaîne et de la chaîne

Démontage du couvercle de pignon

N Dévisser les écrous et enlever le

couvercle du pignon ;

N faire tourner la vis (1) vers la

gauche jusqu'à ce que le coulisseau de tension (2) bute contre le bord de la découpure du carter, à gauche.

Desserrage du frein de chaîne

N Tirer le protège-main en direction de

la poignée tubulaire jusqu'à ce qu'il

produise un déclic audible – le frein

de chaîne est desserré.

Montage de la chaîne

Mettre des gants de protection – risque de blessure sur les dents de coupe acérées.

N Poser la chaîne en commençant par

la tête du guide-chaîne ;

N poser le guide-chaîne par-dessus

les vis (1) – les tranchants des dents de la chaîne doivent être orientés vers la droite ;

N passer le trou de calage (2) sur le

tourillon du coulisseau de tension – poser en même temps la chaîne sur le pignon (3) ;

N tourner la vis (4) vers la droite

jusqu'à ce que la chaîne présente seulement très peu de mou sur la partie inférieure du guide-chaîne – et que les talons des maillons de guidage et d'entraînement soient bien introduits dans la rainure du guide-chaîne ;

N remonter le couvercle de pignon – et

serrer seulement légèrement les écrous à la main ;

N pour continuer, voir « Tension de la

chaîne ».

MS 290, MS 310, MS 390

français

133BA024 KN

143BA007 KN

Tension de la chaîne

Pour retendre la chaîne au cours du travail :

N arrêter le moteur ; N desserrer les écrous ; N soulever le nez du guide-chaîne ; N à l'aide d'un tournevis, faire tourner

la vis (1) vers la droite, jusqu'à ce que la chaîne porte sur la partie inférieure du guide-chaîne ;

N en maintenant le nez du guide-

chaîne en position relevée, resserrer fermement les écrous ;

N pour continuer : voir « Contrôle de

la tension de la chaîne » ;

Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps !

N contrôler assez souvent la tension

de la chaîne – voir « Instructions de service ».

Contrôle de la tension de la chaîne

N Arrêter le moteur ; N mettre des gants de protection ; N la chaîne doit porter sur la partie

inférieure du guide-chaîne – et

lorsque le frein de chaîne est

desserré, il doit être possible de la

faire glisser sur le guide-chaîne en

la tirant à la main ; N si nécessaire, retendre la chaîne ; Une chaîne neuve doit être retendue

plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps.

N contrôler assez souvent la tension

de la chaîne – voir « Instructions de

service ».

Carburant

Ce moteur est homologué pour l'utilisation avec de l'essence sans plomb et un taux de mélange de 50:1.

Votre moteur doit être alimenté avec un mélange composé de supercarburant (premium gasoline) de haute qualité et d'huile de haute qualité pour moteur deux-temps refroidi par air.

Utiliser du supercarburant de marque, sans plomb, dont l'indice d'octane atteint au moins 89 RON.

Nota : Sur les machines munies d'un catalyseur, il faut faire le plein avec de l'essence sans plomb. Il suffirait de faire quelques fois le plein avec de l'essence plombée pour que l'efficacité du catalyseur se trouve réduite de plus de 50%.

Du carburant à indice d'octane inférieur provoque un allumage anticipé (produisant un « cliquetis »), accompagné d'une élévation de la température du moteur. Cette surchauffe, à son tour, augmente le risque de grippage du piston et de détérioration du moteur.

La composition chimique du carburant est également importante. Certains additifs mélangés au carburant ne présentent pas seulement l'inconvénient de détériorer les élastomères (membranes du carburateur, bagues d'étanchéité, conduits de carburant etc.), mais encore les carters en magnésium. Cela peut perturber le fonctionnement ou même endommager le moteur. C'est pour cette raison qu'il

MS 290, MS 310, MS 390

français

001BA229 KN

001BA218 KN

est extrêmement important d'utiliser exclusivement des carburants de haute qualité !

Des carburants à différentes teneurs en éthanol sont proposés. L'éthanol peut dégrader les caractéristiques de fonctionnement du moteur et accroît le risque de grippage par suite d'un appauvrissement excessif du mélange carburé.

De l'essence avec une teneur en éthanol supérieure à 10% peut causer une dégradation des caractéristiques de fonctionnement et de graves endommagements sur les moteurs munis d'un carburateur à réglage manuel, et c'est pourquoi il n'est pas permis d'utiliser ce carburant sur de tels moteurs.

Les moteurs équipés du système de gestion moteur électronique M-Tronic peuvent fonctionner avec de l'essence contenant jusqu'à 25% d'éthanol (E25).

Pour la composition du mélange, utiliser exclusivement l'huile STIHL pour moteur deux-temps ou de l'huile de marque de qualité équivalente pour moteur deuxtemps refroidi par air.

Nous recommandons l'utilisation de l'huile STIHL 50:1 pour moteur deuxtemps, car c'est la seule huile spécialement élaborée pour l'utilisation dans les moteurs STIHL.

Ne pas utiliser d'huiles de mélange BIA ou TCW (pour moteurs deux-temps refroidis par eau) !

Pour composer le mélange des modèles à catalyseur, utiliser exclusivement l'huile moteur hautes performances STIHL 50:1 ou une huile de qualité équivalente pour moteur deux-temps.

Manipuler le carburant avec précaution. Éviter tout contact direct de la peau avec le carburant et ne pas inhaler les vapeurs de carburant.

Le bouchon du bidon doit être toujours bien serré, pour éviter que de l'humidité pénètre dans le mélange.

Il convient de nettoyer de temps en temps le réservoir à carburant et les bidons utilisés pour le stockage du mélange.

Taux de mélange

Ne mélanger que la quantité de carburant nécessaire pour quelques journées de travail ; ne pas dépasser une durée de stockage de 3 mois. Conserver le mélange exclusivement dans des bidons de sécurité homologués pour le carburant. Pour la composition du mélange, verser dans le bidon tout d'abord l'huile, puis rajouter l'essence.

Exemples Essence Huile (STIHL 50:1 ou

huiles de haute qualité équivalentes)

litres litres (ml)

10.02(20) 5 0.10 (100) 10 0.20 (200) 15 0.30 (300) 20 0.40 (400) 25 0.50 (500)

Entreposer les bidons remplis de mélange exclusivement à un endroit autorisé pour le stockage de carburants.

Ravitaillement en carburant

Préparation de l'appareil

N Nettoyer le bouchon et ses

alentours avant de faire le plein pour éviter que des impuretés ne tombent dans le réservoir

N Positionner l'appareil de manière à

ce que le bouchon soit dirigé vers le haut

Ouverture

N Relever l'ailette jusqu'à la verticale ;

MS 290, MS 310, MS 390

Fermeture

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

français

N tourner le bouchon dans le sens

inverse des aiguilles d'une montre (env. 1/4 de tour) ;

N enlever le bouchon.

Ravitaillement en carburant

En faisant le plein, ne pas renverser du carburant et ne pas remplir le réservoir jusqu'au bord.

STIHL recommande d'utiliser le système de remplissage STIHL pour carburant (accessoire optionnel).

N Refaire le plein de carburant.

L'ailette étant relevée à la verticale : N présenter le bouchon – en veillant à

ce que les repères du bouchon et du

goulot de remplissage coïncident ; N pousser le bouchon vers le bas,

jusqu'en butée ;

N en maintenant la pression sur le

bouchon, le tourner dans le sens

des aiguilles d'une montre jusqu'à

ce qu'il s'encliquette ;

N rabattre l'ailette du bouchon

jusqu'en butée.

Contrôle du verrouillage

– Le talon de l'ailette doit être

intégralement logé dans l'évidement (flèche).

MS 290, MS 310, MS 390

N Saisir le bouchon – le bouchon est

correctement verrouillé s'il est impossible de le faire bouger ou de l'enlever.

français

001BA227 KN

001BA226 KN

S'il est possible de faire bouger le bouchon, ou de l'enlever,

la partie inférieure du bouchon est décalée par rapport à la partie supérieure :

À gauche : Partie inférieure du bou-

chon décalée

À droite : Partie inférieure du bou-

chon dans la position correcte

partie inférieure du bouchon est

ainsi tournée dans la position

correcte ; N tourner le bouchon dans le sens des

aiguilles d'une montre et le fermer –

voir les sections « Fermeture » et

« Contrôle du verrouillage ».

Huile de graissage de chaîne

Pour le graissage automatique et durable de la chaîne et du guide-chaîne – utiliser de l'huile de graissage de chaîne éco-compatible et de bonne qualité – de préférence l'huile STIHL Bioplus à biodégradabilité rapide.

L'huile biologique pour le graissage de la chaîne doit présenter une résistance suffisante au vieillissement (comme par ex. l'huile STIHL Bioplus). De l'huile à résistance au vieillissement insuffisante a tendance à se résinifier rapidement. La conséquence est que des dépôts durs, difficiles à enlever, se forment en particulier sur les pièces d'entraînement de la chaîne, l'embrayage et la chaîne – et cela peut même entraîner le blocage de la pompe à huile.

La longévité de la chaîne et du guidechaîne dépend essentiellement de la bonne qualité de l'huile de graissage – c'est pourquoi il faut utiliser exclusivement de l'huile spécialement élaborée pour le graissage de la chaîne.

N Présenter le bouchon et le tourner

dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'engage dans le siège du goulot de remplissage ;

N continuer de tourner le bouchon

dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) – la

Ne pas utiliser de l'huile de vidange ! L'huile de vidange est polluante et un contact prolongé et répété avec la peau peut avoir un effet cancérigène !

L'huile de vidange n'a pas le pouvoir lubrifiant requis et ne convient pas pour le graissage de la chaîne.

MS 290, MS 310, MS 390

français

001BA158 KN

143BA024 KN

Ravitaillement en huile de graissage de chaîne

Préparatifs

N Nettoyer soigneusement le

bouchon du réservoir et son voisinage, afin qu'aucune impureté ne risque de pénétrer dans le réservoir d'huile ;

N positionner la machine de telle sorte

que le bouchon du réservoir soit orienté vers le haut ;

N ouvrir le bouchon du réservoir.

Ravitaillement en huile de graissage de chaîne

N Refaire le plein d'huile de graissage

de chaîne – à chaque plein de carburant ;

En faisant le plein, ne pas renverser de l'huile de graissage de chaîne et ne pas remplir le réservoir jusqu'au bord.

STIHL recommande d'utiliser le système de remplissage STIHL pour huile de graissage de chaîne (accessoire optionnel).

N fermer le bouchon du réservoir. Lorsque la machine tombe en « panne

sèche », il faut impérativement que le réservoir d'huile contienne encore une certaine quantité d'huile de graissage de chaîne.

Si par contre le niveau d'huile ne baisse pas, cela peut signaler une perturbation du débit d'huile de graissage : contrôler le graissage de la chaîne, nettoyer les canalisations d'huile, consulter au besoin le revendeur spécialisé. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.

Contrôle du graissage de la chaîne

La chaîne doit toujours projeter un peu d'huile.

Ne jamais travailler sans graissage de la chaîne ! Si la chaîne tourne à sec, il suffit de quelques instants de fonctionnement pour que le dispositif de coupe subisse des dommages irréparables. Avant d'entreprendre le travail, il faut donc toujours contrôler le graissage de la chaîne et le niveau d'huile dans le réservoir.

Toute chaîne neuve nécessite une période de rodage de 2 à 3 minutes.

Après ce rodage, vérifier la tension de la chaîne et la rectifier si nécessaire – voir « Contrôle de la tension de la chaîne ».

MS 290, MS 310, MS 390

français

143BA011 KN

143BA012 KN

Frein de chaîne

Blocage de la chaîne

– en cas de danger ; – pour la mise en route du moteur ; – au ralenti.

Le frein de chaîne est actionné lorsque la main gauche de l'utilisateur pousse le protège-main en direction de la tête du guide-chaîne – ou automatiquement sous l'effet d'un rebond de la tronçonneuse : la chaîne est bloquée – et elle s'arrête.

Desserrage du frein de chaîne

N Tirer le protège-main en direction de

la poignée tubulaire.

Avant d'accélérer (sauf pour un contrôle du fonctionnement) et avant d'entreprendre le travail, il faut débloquer le frein de chaîne.

Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout de quelques instants seulement, une détérioration du moteur et des pièces d'entraînement de la chaîne (embrayage, frein de chaîne).

Le frein de chaîne est déclenché automatiquement en cas de rebond assez important de la tronçonneuse – sous l'effet de l'inertie de la masse du protège-main, ce protège-main est projeté en avant, en direction de la tête

du guide-chaîne – même si la main gauche de l'utilisateur tenant la poignée tubulaire ne se trouve pas derrière le protège-main, comme c'est le cas par ex. à l'abattage .

Le frein de chaîne ne fonctionne que si le protège-main n'a subi aucune modification.

Contrôle du fonctionnement du frein de chaîne

À chaque utilisation, avant de commencer le travail : le moteur tournant au ralenti, bloquer la chaîne (pousser le protège-main en direction de la tête du guide-chaîne) et accélérer brièvement à fond (pendant 3 secondes au maximum) – la chaîne ne doit pas être entraînée. Le protège-main ne doit pas être encrassé. Il doit pouvoir fonctionner facilement.

Entretien du frein de chaîne

Le frein de chaîne est soumis à l'usure, sous l'effet de la friction (usure normale). Afin qu'il puisse assumer sa fonction, il doit faire l'objet d'une maintenance périodique à effectuer par un personnel doté de la formation requise. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les intervalles de maintenance suivants sont à respecter :

MS 290, MS 310, MS 390

français

139BA016 KN

139BA001 KN

139BA002 KN

139BA005 TR

Utilisation professionnelle à plein temps :

Utilisation à temps partiel :

Utilisation occasionnelle :

tous les trois mois

tous les six mois

une fois par an

Utilisation en hiver

À des températures inférieures à +10 °C

N débrancher le contact de câble

d'allumage (2) de la bougie ;

N Tourner le bouton situé au-dessus

de la poignée arrière vers la gauche

– de telle sorte que la fente soit à la

verticale ; N enlever le couvercle de carburateur

en tirant vers l'arrière ;

MS 290, MS 310, MS 390

N enlever le préfiltre (1) vers le haut ;

N en faisant levier avec un tournevis,

dégager le tiroir (3) du capot ;

N faire tourner le tiroir de 180° et le

remettre en place à gauche de la bougie ;

N emboîter le contact de câble

d'allumage sur la bougie ;

français

139BA018 KN

139BA019 KN

STOP

001BA140 KN

N monter le préfiltre (1) de telle sorte

que le symbole r (utilisation en hiver) se trouve en haut ;

N remonter le capot et le verrouiller

avec le bouton.

En plus de l'air froid, le moteur aspire alors de l'air réchauffé en balayant le cylindre – cela évite le givrage du carburateur.

À des températures supérieures à +20 °C

N Il faut impérativement ramener le

tiroir et le préfiltre en position s (utilisation en été) !

Avant la mise en route – pour information

Les quatre positions du levier de commande universel

Stop 0 – arrêt du moteur – le contact d'allumage est coupé.

Marche normale F – le moteur tourne ou peut démarrer.

Démarrage à chaud l – c'est dans cette position que l'on démarre le moteur chaud.

Démarrage à froid l – c'est dans cette position que l'on démarre le moteur froid.

Réglage du levier de commande universel

Pour déplacer le levier de commande universel de la position de marche normale F vers la position de démarrage à froid n, enfoncer simultanément le blocage de gâchette d'accélérateur et la gâchette d'accélérateur.

Pour le passage en position de démarrage à chaud n, amener le levier universel tout d'abord en position de démarrage à froid l, puis pousser le levier universel dans la position de démarrage à chaud n.

Le passage en position de démarrage à chaud n n'est possible qu'en partant de la position de démarrage à froid l.

Lorsqu'on actionne la gâchette d'accélérateur, le levier universel quitte la position de démarrage à chaud n et passe en position de marche normale F.

Pour arrêter le moteur, placer le levier universel en position d'arrêt 0.

Risque de mauvais fonctionnement du moteur – surchauffe !

MS 290, MS 310, MS 390

français

209BA014 KN

209BA022 KN

STOP

143BA018 KN

Mise en route / arrêt du moteur

Mise en route du moteur

Seulement sur les versions avec soupape de décompression

N Appuyer sur la douille, dans le sens

de la flèche – la soupape de décompression s'ouvre.

Elle se referme automatiquement après le premier coup d'allumage.

N C'est pourquoi il est nécessaire

d'enfoncer à nouveau la soupape de décompression avant chaque nouvelle tentative de mise en route.

Sur toutes les versions

N Respecter les prescriptions de

sécurité ; N pousser le protège-main (1) vers

l'avant :

la chaîne est bloquée ; N enfoncer le blocage de gâchette

d'accélérateur (2) et simultanément

la gâchette d'accélérateur (3) et les

maintenir – placer le levier de

commande universel (4) en position volet de starter fermé l – si le moteur est froid (également si,

après la mise en route, le moteur a

calé à l'accélération) en position de démarrage n – si le moteur est chaud (dès que le

moteur a tourné pendant une

minute environ)

N poser la tronçonneuse sur le sol,

dans une position sûre, et se tenir dans une position stable – la chaîne ne doit toucher ni le sol, ni un objet quelconque ;

Aucune autre personne ne doit se trouver dans le rayon d'action de la tronçonneuse.

N en tenant la poignée tubulaire de la

main gauche, plaquer fermement la tronçonneuse sur le sol – l'empoigner fermement en passant le pouce en dessous de la poignée tubulaire ;

N engager le pied droit dans la

poignée arrière pour la plaquer sur le sol ;

MS 290, MS 310, MS 390

français

143BA019 KN

143BA020 KN

STOP

209BA008 KN

autre possibilité : N serrer la poignée arrière entre les

genoux ou les cuisses ;

N tenir la poignée tubulaire de la main

gauche – l'empoigner fermement en passant le pouce en dessous de la poignée tubulaire ;

N de la main droite, tirer lentement la

poignée du lanceur jusqu'au point

dur, puis tirer vigoureusement d'un

coup sec – tout en poussant la

poignée tubulaire vers le bas – ne

pas sortir le câble sur toute sa

longueur – il risquerait de casser !

ne pas lâcher la poignée de

lancement – elle reviendrait

brusquement en arrière – mais la

guider à la main dans le sens

opposé à la traction, de telle sorte

que le câble de lancement

s'embobine correctement ; Sur un moteur neuf, tirer à plusieurs

reprises sur le câble de lancement jusqu'à ce que le débit de carburant soit suffisant.

Après le premier coup d'allumage : N enfoncer à nouveau la soupape de

décompression ;

N placer le levier de commande

universel (4) sur la position n et continuer d'actionner le lanceur – dès que le moteur tourne, il faut immédiatement donner une impulsion sur la gâchette d'accélérateur (5) ; le levier de commande universel (4) passe en position de marche normale F (6), et le moteur passe au ralenti ;

Le moteur doit être immédiatement ramené au ralenti – sinon, le frein de chaîne étant bloqué, le carter du moteur et le frein de chaîne risqueraient d'être endommagés.

MS 290, MS 310, MS 390

À une température très basse

143BA012 KN

139BA016 KN

139BA001 KN

139BA002 KN

N faire chauffer le moteur pendant

quelques instants, en accélérant

légèrement ; N le cas échéant, procéder au réglage

pour l'utilisation en hiver, voir

« Utilisation en hiver ».

français

N tirer le protège-main en direction de

la poignée tubulaire : U le frein de chaîne est débloqué – la tronçonneuse est prête à l'utilisation ;

Accélérer uniquement lorsque le frein de chaîne est desserré. Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout de quelques instants seulement, une détérioration du moteur et des pièces d'entraînement de la chaîne (embrayage, frein de chaîne).

N toujours contrôler tout d'abord le

graissage de la chaîne.

Arrêt du moteur

N Placer le levier de commande

universel dans la position d'arrêt 0.

Si l'on a refait le plein après une panne sèche

N Enfoncer la soupape de

décompression ; N tirer à plusieurs reprises sur le câble

de lancement jusqu'à ce que le

débit de carburant soit suffisant ; N relancer le moteur.

Si le moteur ne démarre pas

Après le premier coup d'allumage du moteur, le levier de commande universel n'a pas été amené à temps dans la position de démarrage à chaud n, le moteur est noyé.

N Placer le levier de commande

universel dans la position 0 ;

N tourner le bouton situé au-dessus

de la poignée arrière vers la gauche – de telle sorte que la fente soit à la verticale ;

N enlever le couvercle de carburateur

en tirant vers l'arrière ;

N enlever le préfiltre (1) vers le haut ;

N débrancher le contact de câble

d'allumage de la bougie (2) ;

N dévisser la bougie et la sécher ; N tirer plusieurs fois sur le lanceur –

pour ventiler la chambre de combustion ;

MS 290, MS 310, MS 390

français

N revisser la bougie et emboîter

fermement le contact de câble d'allumage sur la bougie – remonter les pièces ;

N placer le levier de commande

universel dans la position de démarrage à chaud n – mê me s i le moteur est froid ;

N enfoncer la soupape de

décompression ;

N relancer le moteur.

Instructions de service

Au cours de la première période d'utilisation

Jusqu'à l'épuisement des trois premiers pleins du réservoir, ne pas faire tourner le dispositif à moteur neuf à haut régime, à vide, afin d'éviter une sollicitation supplémentaire au cours du rodage. Durant le rodage, les éléments mobiles doivent s'adapter les uns aux autres – les frictions à l'intérieur du bloc-moteur offrent une résistance assez élevée. Le moteur n'atteint sa puissance maximale qu'au bout d'une période d'utilisation correspondant à la consommation de 5 à 15 pleins du réservoir.

Au cours du travail

Ne pas appauvrir le réglage du carburateur en supposant obtenir ainsi une augmentation de puissance – cela pourrait entraîner la détérioration du moteur – voir « Réglage du carburateur ».

Contrôler assez souvent la tension de la chaîne

La tension d'une chaîne neuve doit être ajustée plus souvent que celle d'une chaîne qui a déjà été utilisée depuis un certain temps.

À froid La chaîne doit porter sur la partie

inférieure du guide-chaîne, mais il doit être possible de la faire glisser le long du guide-chaîne en la tirant à la main. Si nécessaire, retendre la chaîne – voir « Tension de la chaîne ».

À la température de service La chaîne s'allonge et pend. Les

maillons de guidage et d'entraînement ne doivent pas sortir de la rainure, sur la partie inférieure du guide-chaîne, sinon la chaîne risque de sauter. Retendre la chaîne – voir « Tension de la chaîne ».

En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endommager le vilebrequin et les roulements.

Après une utilisation prolongée à pleine charge

Laisser le moteur tourner au ralenti pendant quelques instants – le plus gros de la chaleur est alors dissipé par le flux d'air de refroidissement, ce qui évite une accumulation de chaleur qui soumettrait les pièces rapportées sur le bloc-moteur (allumage, carburateur) à des sollicitations thermiques extrêmes.

MS 290, MS 310, MS 390

français

001BA157 KN

143BA026 KN

Après le travail

N Détendre la chaîne si elle a été

retendue au cours du travail, à la température de service.

Après le travail, il faut impérativement détendre la chaîne ! En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endommager le vilebrequin et les roulements.

Pour une immobilisation de courte durée Laisser le moteur refroidir. Veiller à ce

que le réservoir à carburant soit complètement rempli et, jusqu'à la prochaine utilisation, ranger la machine à un endroit sec, à l'écart de toute source d'inflammation.

Pour une immobilisation prolongée Voir « Rangement du dispositif ».

Réglage du débit d'huile

La pompe à huile à débit réglable est un équipement optionnel.

Suivant les longueurs de coupe, les espèces de bois et les techniques de travail, différents débits d'huile sont nécessaires.

Le boulon de réglage (1) (sur la face inférieure de la machine) permet de régler le débit d'huile suivant besoin.

Position Ematic (E), débit d'huile moyen –

N tourner le boulon de réglage en

position (E) (Ematic). Augmentation du débit d'huile – N tourner le boulon de réglage dans le

sens des aiguilles d'une montre. Réduction du débit d'huile – N tourner le boulon de réglage dans le

sens inverse des aiguilles d'une

montre.

La chaîne doit toujours être humectée avec de l'huile de graissage de chaîne.

Entretien du guide-chaîne

N Retourner le guide-chaîne – après

chaque affûtage de la chaîne et après chaque remplacement de la chaîne – pour éviter une usure unilatérale, surtout sur la tête de renvoi et sur la partie inférieure ;

N nettoyer régulièrement l'orifice

d'entrée d'huile (1), le canal de sortie d'huile (2) et la rainure du guide-chaîne (3) ;

N mesurer la profondeur de la rainure

– à l'aide de la jauge du calibre d'affûtage (accessoire optionnel) – dans la zone du guide-chaîne où l'on constate la plus forte usure des portées.

MS 290, MS 310, MS 390

français

139BA016 KN

Type de chaîne

Picco 3/8" P 5,0 mm Rapid 1/4“ 4,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Si la profondeur de la rainure n'atteint pas au moins la valeur minimale :

N remplacer le guide-chaîne. Sinon les maillons de guidage et

d'entraînement frottent sur le fond de la rainure – le pied des dents et les maillons intermédiaires ne portent pas sur les surfaces de glissement du guidechaîne.

Pas de chaîne

Profondeur minimale de la rainure

Système de filtre à air Nettoyage du filtre à air

Le montage de différents filtres permet d'adapter le système de filtration d'air suivant les conditions d'utilisation. Les transformations sont très faciles.

Suivant l'équipement, la machine est munie d'un filtre tissé ou d'un filtre en tissu non tissé.

Filtre tissé

Pour conditions d'utilisation normales et pour l'utilisation en hiver.

Filtre en tissu non tissé

Pour l'utilisation dans des régions sèches, en atmosphère très poussiéreuse.

Si l'on constate une baisse sensible de la puissance du moteur

N enfoncer le blocage de gâchette

d'accélérateur et placer le levier de commande universel en position de démarrage à froid k ;

N tourner le bouton situé au-dessus

de la poignée arrière vers la gauche – de telle sorte que la fente soit à la verticale ;

N enlever le couvercle de carburateur

en tirant vers l'arrière ;

N nettoyer grossièrement le voisinage

du filtre ;

Si les filtres à air sont encrassés, la puissance du moteur baisse, la consommation de carburant augmente et la mise en route du moteur devient plus difficile.

MS 290, MS 310, MS 390

139BA017 KN

Gestion moteur Réglage du carburateur

français

N enlever le préfiltre (1) en tirant vers

le haut, dévisser les écrous à fente (2) et enlever le filtre principal (3) ;

N séparer les deux parties du filtre ; N battre le filtre ou le nettoyer à l'air

comprimé, de l'intérieur vers l'extérieur ;

en cas d'encrassement persistant : N laver les pièces du filtre avec du

détergent universel STIHL (accessoire optionnel) ou une solution de nettoyage propre et ininflammable (par ex. de l'eau savonneuse chaude) et les faire sécher ;

Ne pas brosser le filtre en tissu non tissé !

N remplacer le filtre s'il est

endommagé ;

N remonter le filtre.

La régulation des émissions de nuisances à l'échappement est assurée par la définition des paramètres et la configuration des composants du moteur de base (par ex. carburation, allumage, calage de l'allumage et de la distribution), sans aucun autre composant important.

Informations de base

Départ usine, le carburateur est livré avec le réglage standard.

Le carburateur est ajusté de telle sorte que dans toutes les conditions de service le moteur soit alimenté avec un mélange carburé de composition optimale.

L'ajustage de la vis de réglage de richesse à haut régime a une influence sur la puissance et le régime maximal du moteur tournant à vide.

En cas de réglage trop pauvre, le moteur risque d'être endommagé par suite d'un manque de lubrification et d'une surchauffe.

Réglage standard

N Arrêter le moteur ; N contrôler le filtre à air – le nettoyer

ou le remplacer si nécessaire ;

N contrôler la grille pare-étincelles du

silencieux (pas montée pour tous les pays) – la nettoyer ou la remplacer si nécessaire ;

MS 290, MS 310, MS 390

français

209BA010 KN

209BA009 KN

209BA011 KN

Carburateur avec H = 1 et L = 1

N En tournant avec doigté dans le

sens des aiguilles d'une montre, serrer les deux vis de réglage à fond ;

N faire tourner la vis de réglage de

richesse à haut régime (H) de 1 tour dans le sens inverse des aiguilles d'une montre ;

N faire tourner la vis de réglage de

richesse au ralenti (L) de 1 tour dans le sens inverse des aiguilles d'une montre.

Carburateur avec H = 3/4 et L = 1/4

N Tourner la vis de réglage de

richesse à haut régime (H) dans le

sens inverse des aiguilles d'une

montre, jusqu'en butée

(au maximum de 3/4 de tour) ; N en agissant avec doigté, tourner la

vis de réglage de richesse au

ralenti (L) à fond dans le sens des

aiguilles d'une montre – puis revenir

de 1/4 de tour en arrière.

Réglage du ralenti

Si le moteur cale au ralenti N Procéder au réglage standard de la

vis de réglage de richesse au

ralenti ; N tourner la vis de butée de réglage

de régime de ralenti (LA) dans le

sens des aiguilles d'une montre,

jusqu'à ce que la chaîne commence à être entraînée – puis revenir de 1/4 de tour en arrière.

Si la chaîne est entraînée au ralenti N Procéder au réglage standard de la

vis de réglage de richesse au ralenti ;

N tourner la vis de butée de réglage

de régime de ralenti (LA) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la chaîne s'arrête – puis exécuter encore 1/4 de tour dans le même sens.

Si la chaîne ne s'arrête pas au ralenti, bien que le réglage correct ait été effectué, faire réparer la tronçonneuse par le revendeur spécialisé.

Si le régime de ralenti n'est pas régulier ; si la reprise n'est pas satisfaisante (malgré le réglage standard de la vis de réglage de richesse au ralenti)

N Le réglage du ralenti est trop pauvre

– tourner la vis de réglage de richesse au ralenti (L) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le moteur tourne rond et accélère bien – sur les carburateurs avec L = 1/4, au maximum jusqu'en butée.

Après chaque correction effectuée à la vis de réglage de richesse au ralenti (L), il faut généralement corriger aussi l'ajustage de la vis de butée de réglage de régime de ralenti (LA).

MS 290, MS 310, MS 390

français

139BA020 KN

139 BA021 KN

000BA002 KN

Correction du réglage du carburateur pour l'utilisation à haute altitude

Si le fonctionnement du moteur n'est pas satisfaisant, il peut s'avérer nécessaire de corriger légèrement le réglage :

N contrôler le réglage standard ; N faire chauffer le moteur ; N tourner légèrement la vis de réglage

de richesse à haut régime (H) dans le sens des aiguilles d'une montre (appauvrissement du mélange carburé) – sur les carburateurs avec H = 3/4, au maximum jusqu'en butée.

En cas de réglage trop pauvre, le moteur risque d'être endommagé par suite d'un manque de lubrification et d'une surchauffe.

MS 290, MS 310, MS 390

Grille pare-étincelles dans le silencieux

Pour certains pays, le silencieux est muni d'une grille pare-étincelles.

N Si la puissance du moteur baisse,

contrôler la grille pare-étincelles du

silencieux ;

N laisser le silencieux refroidir ;

N desserrer et dévisser les

écrous (1) ;

N enlever le couvercle (2) ; N enlever la grille pare-étincelles (3) ; N si la grille pare-étincelles du

silencieux est encrassée, la

nettoyer – si elle est endommagée

ou fortement calaminée, la

remplacer ;

N monter la grille pare-étincelles ; N monter le couvercle.

Contrôle de la bougie

Un mélange de carburant incorrect (trop grand pourcentage d'huile moteur dans l'essence), un filtre à air colmaté et des conditions de fonctionnement défavorables (utilisation fréquente avec commande d'accélérateur à mi-course etc.) causent une dégradation de l'état de la bougie. Ces facteurs entraînent la formation de dépôts sur l'extrémité de l'isolateur, ce qui provoque des perturbations du fonctionnement.

En cas de manque de puissance du moteur, de difficultés de démarrage ou de perturbations au ralenti : contrôler tout d'abord la bougie.

N Démonter la bougie – voir chapitre

« Mise en route / arrêt du moteur ».

N Nettoyer la bougie encrassée.

français

000BA036 TR

133BA014 KN

133BA015 KN

N Contrôler l'écartement des

électrodes (A) et le rectifier si nécessaire – voir « Caractéristiques techniques ».

N Utiliser exclusivement une bougie

ayant la valeur thermique requise.

Éliminer les causes de l'encrassement de la bougie :

N trop d'huile moteur dans le

carburant ;

N filtre à air encrassé ; N conditions de fonctionnement

défavorables, p. ex. utilisation fréquente avec commande d'accélérateur à mi-course.

Remplacer la bougie après env. 100 heures de fonctionnement – ou plus tôt, si les électrodes sont fortement usées.

Attention !

Afin de réduire le risque d'incendie et de brûlures, utiliser exclusivement les bougies autorisées par STIHL. Toujours fermement presser le contact (2) du câble d'allumage sur la bougie munie d'un raccord (1) de dimensions correctes. (Nota : Si le raccord est constitué d'un écrou SAE amovible, cet écrou doit être serré.) Une connexion mal serrée entre la bougie et le câble d'allumage peut engendrer un arc électrique risquant d'enflammer les vapeurs de carburant et de causer un incendie.

Remplacement du câble de lancement / du ressort de rappel

N Dévisser les vis (1) ; N écarter le carter de ventilateur du

carter de vilebrequin et l'enlever en tirant vers le côté ;

N en poussant prudemment à l'aide

d'un tournevis ou d'une pince appropriée, dégager l'agrafe à ressort (2) ;

N retirer avec précaution la poulie à

câble avec la rondelle (3) et le cliquet (4) ;

Le ressort de rappel peut s'échapper – risque de blessure !

MS 290, MS 310, MS 390

N en faisant levier avec un tournevis,

133BA040 KN

133BA015 KN

133BA020 KN

dégager le capuchon (5) de la poignée ;

N enlever les morceaux de câble

restés dans la poulie à câble et dans la poignée de lancement – veiller à ce que la douille ne soit pas chassée de la poignée ;

N faire un nœud simple à l'extrémité

du câble de lancement neuf et introduire le câble de lancement, par le haut, à travers la poignée et la douille de guidage de câble (6) ;

N emboîter le capuchon dans la

poignée de lancement ;

N tirer le câble de lancement à travers

la poulie à câble et l'assurer avec un nœud simple ;

MS 290, MS 310, MS 390

N humecter l'alésage du palier de la

poulie à câble avec de l'huile

exempte de résine ; N glisser la poulie à câble sur l'axe – la

faire jouer légèrement jusqu'à ce

que l'œillet du ressort de rappel

s'encliquette ; N remettre le cliquet (4) dans la poulie

à câble ;

N glisser la rondelle (3) sur l'axe ; N à l'aide d'un tournevis ou d'une

pince adéquate, pousser l'agrafe (2)

sur l'axe et par-dessus le téton du

cliquet – l'agrafe doit être orientée

dans le sens des aiguilles d'une

montre – comme montré sur

l'illustration.

français

Tension du ressort de rappel

N Former une boucle avec la partie du

câble de lancement déroulée et, avec cette boucle, faire tourner la poulie de six tours dans le sens de la flèche ;

N retenir la poulie à câble ; N tirer le câble vrillé vers l'extérieur et

le remettre en ordre ;

N relâcher la poulie ; N relâcher lentement le câble pour

qu'il s'embobine sur la poulie à câble.

La poignée doit être fermement tirée dans la douille de guidage de câble. Si elle bascule sur le côté : tendre plus fortement le ressort en exécutant un tour supplémentaire.

Lorsque le câble est totalement sorti, la poulie doit encore pouvoir exécuter un demi-tour supplémentaire. Si cela n'est pas possible, le ressort est trop tendu – il risque de casser :

N enlever une spire du câble de la

poulie ;

N remonter le carter de ventilateur.

français

001BA103 KN

Remplacement d'un ressort de rappel cassé

N Démonter la poulie à câble ;

Les morceaux du ressort cassé peuvent être encore tendus et ils risquent de se détendre brusquement lorsqu'on les sort du boîtier – risque de blessure ! Porter une visière, pour se protéger le visage, et des gants de protection.

N sortir les morceaux du ressort cassé

en faisant prudemment levier avec un tournevis ;

N humecter le ressort de rechange

avec quelques gouttes d'huile exempte de résine ;

N positionner le ressort de rechange

avec son cadre de montage dans le carter de ventilateur – l'œillet du ressort doit passer par-dessus l'ergot du carter ;

N appliquer un outil approprié

(tournevis, poinçon ou autre) dans les échancrures (flèches) et glisser le ressort dans le logement du carter – le ressort se dégage alors du cadre de montage ;

Si le ressort s'est échappé du boîtier : le remettre en place – en l'enroulant dans le sens inverse des aiguilles d'une montre – de l'extérieur vers l'intérieur.

N remonter la poulie à câble, tendre le

ressort de rappel, remonter le carter

de ventilateur et le visser.

Rangement du dispositif

Pour un arrêt de travail de 3 mois ou plus,

N vider et nettoyer le réservoir à

carburant à un endroit bien aéré ;

N éliminer le carburant conformément

à la législation et aux prescriptions pour la protection de l'environnement ;

N mettre le moteur en marche et le

laisser tourner jusqu'à ce que le carburateur soit vide, sinon les membranes du carburateur risqueraient de se coller ;

N enlever la chaîne et le guide-

chaîne, les nettoyer et les enduire d'une couche d'huile de protection (en bombe aérosol) ;

N nettoyer soigneusement la

machine, en particulier les ailettes de refroidissement du cylindre et le filtre à air ;

N si l'on utilise de l'huile de graissage

de chaîne biologique (par ex. STIHL BioPlus), remplir complètement le réservoir à huile de graissage de chaîne ;

N conserver la machine à un endroit

sec et sûr. La ranger de telle sorte qu'elle ne puisse pas être utilisée sans autorisation (p. ex. par des enfants).

MS 290, MS 310, MS 390

français

001BA121 KN

001BA122 KN

Contrôle et remplacement du pignon

N Enlever le couvercle de pignon, la

chaîne et le guide-chaîne ;

N desserrer le frein de chaîne – tirer le

protège-main contre la poignée tubulaire.

Remplacement du pignon

– Après avoir usé deux chaînes ou

plus tôt,

– si la profondeur des traces d'usure

(flèches) dépasse 0,5 mm – sinon la durée de vie de la chaîne serait réduite – pour le contrôle, utiliser le calibre de contrôle (accessoire optionnel).

Le fait de travailler alternativement avec deux chaînes présente l'avantage de ménager le pignon.

STIHL recommande d'utiliser des pignons d'origine STIHL pour garantir le fonctionnement optimal du frein de chaîne.

N Dégager la rondelle d'arrêt (1) en

faisant levier avec le tournevis ;

N enlever la rondelle (2) ; N enlever le pignon à anneau (3) ; N examiner le profil d'entraînement du

tambour d'embrayage (4) – en cas

d'usure prononcée, remplacer

également le tambour

d'embrayage ; N enlever le tambour d'embrayage ou

le pignon profilé (5), et la cage à

aiguilles (6), du vilebrequin – en cas

de système de frein de chaîne

QuickStop Super, enfoncer

préalablement le blocage de

gâchette d'accélérateur.

Montage du pignon profilé / du pignon à anneau

N Nettoyer le tourillon du vilebrequin

et la cage à aiguilles et les graisser avec de la graisse STIHL (accessoire optionnel) ;

N glisser la cage à aiguilles sur le

tourillon du vilebrequin ;

N après l'emboîtement, faire tourner le

tambour d'embrayage ou le pignon profilé, en exécutant env. 1 tour complet pour que l'entraîneur de commande de la pompe à huile s'encliquette – en cas de système de frein de chaîne QuickStop Super, enfoncer préalablement le blocage de gâchette d'accélérateur ;

N glisser le pignon à anneau – avec

les cavités orientées vers l'extérieur ;

N remonter la rondelle et la rondelle

d'arrêt sur le vilebrequin.

MS 290, MS 310, MS 390

français

689BA027 KN

689BA021 KN

Entretien et affûtage de la chaîne

Sciage facile avec une chaîne correctement affûtée

Une chaîne parfaitement affûtée pénètre sans peine dans le bois, même sous une faible pression d'avance.

Ne pas travailler avec une chaîne émoussée ou endommagée – dans ces conditions, le travail est plus fatigant, le taux de vibrations est plus élevé, le rendement de coupe n'est pas satisfaisant et les pièces s'usent plus fortement.

N Nettoyer la chaîne ; N vérifier si des maillons ne sont pas

fissurés et si des rivets ne sont pas endommagés ;

N remplacer les éléments de chaîne

endommagés ou usés et rectifier les éléments neufs suivant la forme et le degré d'usure des éléments restants.

Les chaînes garnies de plaquettes de carbure (Duro) offrent une très haute résistance à l'usure. Pour un affûtage optimal, STIHL recommande de s'adresser au revendeur spécialisé STIHL.

Les angles et cotes indiqués ci-après doivent être impérativement respectés. Une chaîne pas correctement affûtée – en particulier avec un trop grand retrait du limiteur de profondeur – peut accroître le risque de rebond de la tronçonneuse – risque de blessure !

Pas de chaîne

Le code (a) du pas de chaîne est estampé sur chaque dent de coupe, dans la zone du limiteur de profondeur.

Code (a) Pas de chaîne

Pouces mm 7 1/4 P 6,35 1 ou 1/4 1/4 6,35 6, P ou PM 3/8 P 9,32 2 ou 325 0.325 8,25 3 ou 3/8 3/8 9,32 4 ou 404 0.404 10,26

Le diamètre de la lime doit être choisi en fonction du pas de la chaîne – voir le tableau « Outils d'affûtage ».

Au réaffûtage des dents de coupe, il faut respecter les angles prescrits.

Angle d'affûtage et angle de front

A Angle d'affûtage Les chaînes STIHL doivent être affûtées

avec un angle d'affûtage de 30°. Seule exception : les chaînes STIHL de coupe en long doivent être affûtées avec un angle d'affûtage de 10°. La chaînes de coupe en long se distinguent par le fait que leur dénomination comporte la lettre X.

B Angle de front Si l'on utilise le porte-lime prescrit et une

lime du diamètre prescrit, on obtient automatiquement l'angle de front correct.

Formes de dents Angle (°)

Micro = dent à gouge semicarrée, par ex. 63 PMC3, 26 RMC3, 36 RMC 30 75

Super = dent à gouge carrée, par ex. 63 PS3, 26 RSC, 36 RSC3 30 60

Chaîne de coupe en long, par ex. 63 PMX, 36 RMX 10 75

MS 290, MS 310, MS 390

français

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

De plus, toutes les dents de la chaîne doivent présenter les mêmes angles. En cas d'angles inégaux : fonctionnement irrégulier et par à-coups, usure plus rapide – jusqu'à la rupture de la chaîne.

Porte-lime

N Utiliser un porte-lime. Pour l'affûtage manuel de la chaîne, il

faut donc absolument utiliser un portelime (accessoire optionnel, voir le tableau « Outils d'affûtage »). Les portelimes sont munis de marques de repérage pour l'angle d'affûtage.

Utiliser exclusivement des limes spéciales pour chaînes de tronçonneuses ! La forme et la taille d'autres limes ne conviennent pas.

Pour le contrôle des angles

Utiliser le calibre d'affûtage STIHL (accessoire optionnel, voir le tableau « Outils d'affûtage ») – un outil universel pour contrôler l'angle d'affûtage, l'angle de front, le retrait du limiteur de profondeur, la longueur des dents et la profondeur de la rainure ainsi que pour nettoyer la rainure et les orifices d'entrée d'huile.

Affûtage correct

N Choisir les outils d'affûtage suivant

le pas de la chaîne ;

N au besoin, prendre le guide-chaîne

dans un étau ;

N bloquer la chaîne – en basculant le

protège-main vers l'avant ;

N pour pouvoir faire avancer la chaîne

en tirant à la main, tirer le protègemain en direction de la poignée tubulaire : le frein de chaîne est ainsi desserré. En cas de système

de frein de chaîne QuickStop Super, enfoncer en plus le blocage de gâchette d'accélérateur ;

N affûter assez souvent, mais en

enlevant peu de matière – pour un simple réaffûtage, il suffit généralement de donner deux ou trois coups de lime ;

N mener la lime : à l'horizontale (à

angle droit par rapport au flanc du guide-chaîne) sous les angles indiqués – en suivant les marques appliquées sur le porte-lime – appliquer le porte-lime sur le toit de la dent et sur le limiteur de profondeur ;

N ne limer que de l'intérieur vers

l'extérieur ;

N la lime ne mord qu'en avançant – la

relever au retour ;

N avec la lime, n'attaquer ni les

maillons intermédiaires, ni les maillons d'entraînement ;

MS 290, MS 310, MS 390

français

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

N faire légèrement tourner la lime à

intervalles réguliers, pour éviter une usure unilatérale ;

N enlever le morfil à l'aide d'un

morceau de bois dur ;

N contrôler les angles avec le calibre

d'affûtage.

Toutes les dents de coupe doivent avoir la même longueur.

Des longueurs de dents inégales se traduisent par des hauteurs de dents différentes, ce qui provoque un fonctionnement par à-coups et la fissuration de la chaîne.

N Rectifier toutes les dents de coupe

sur la longueur de la dent de coupe la plus courte. Cette opération peut être assez laborieuse – il est donc préférable de la faire effectuer par le revendeur spécialisé, à l'aide d'une affûteuse électrique.

Retrait du limiteur de profondeur

Pour couper du bois tendre en dehors de la période de gel, il est permis d'augmenter le retrait du limiteur de profondeur, de 0,2 mm (0,008") au maximum.

Pas de chaîne Limiteur de

profondeur

Retrait (a) Pouces (mm) mm (Pouces) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Réajustage du limiteur de profondeur

Le retrait du limiteur de profondeur diminue à l'affûtage de la dent de coupe.

N Après chaque affûtage, contrôler le

retrait du limiteur de profondeur ;

Chaînes avec maillon d'entraînement à bossage(s) (2) – la partie supérieure du maillon d'entraînement à bossage(s) (2) (avec repère de maintenance) est rectifiée en même temps que le limiteur de profondeur de la dent de coupe.

Le reste du maillon d'entraînement à bossage(s) ne doit pas être attaqué par la lime, car cela risquerait d'accroître la tendance au rebond de la tronçonneuse.

N rectifier le limiteur de profondeur de

telle sorte qu'il affleure avec le calibre d'affûtage ;

Le limiteur de profondeur détermine la profondeur de pénétration dans le bois et, par conséquent, l'épaisseur des copeaux.

a Retrait prescrit entre le limiteur de

profondeur et le tranchant d'attaque

N poser sur la chaîne le calibre

d'affûtage (1) qui convient pour le pas de la chaîne et le presser sur la dent de coupe à contrôler – si le limiteur de profondeur dépasse du calibre d'affûtage, il faut rectifier le limiteur de profondeur ;

N après cela, rectifier le haut du

limiteur de profondeur en biais, parallèlement au repère de maintenance (voir la flèche) – en veillant à ne pas raccourcir davantage le sommet du limiteur de profondeur ;

MS 290, MS 310, MS 390

français

689BA052 KN

N après l'affûtage, nettoyer

soigneusement la chaîne, enlever la Des limiteurs de profondeur dont la hauteur a été trop réduite augmentent la tendance au rebond de la tronçonneuse.

limaille ou la poussière d'affûtage

adhérant à la chaîne – lubrifier

abondamment la chaîne ;

N pour un arrêt de travail prolongé,

nettoyer la chaîne à la brosse et la

conserver en veillant à ce qu'elle

soit toujours bien huilée.

N poser le calibre d'affûtage sur la

chaîne – le sommet du limiteur de profondeur doit affleurer avec le calibre d'affûtage ;

Outils d'affûtage (accessoires optionnels) Pas de chaîne Lime ronde ^ Lime ronde Porte-lime Calibre d'affûtage Lime plate Jeu d'outils

d'affûtage

Pouces (mm) mm (Pouces) Référence Référence Référence Référence Référence 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 - - 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

Jeu d'outils d'affûtage comprenant porte-lime avec lime ronde, lime plate et calibre d'affûtage

MS 290, MS 310, MS 390

français

Instructions pour la maintenance et l'entretien

Les indications ci-après sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussiéreuse, bois très résineux, bois exotiques etc.) et des journées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. En cas d'utilisation seulement occasionnelle, il est possible de prolonger les intervalles en conséquence.

avant de commencer le

travail

après le travail ou une fois

par jour

après chaque ravitaillement

une fois par semaine

Machine complète

Gâchette d'accélérateur, blocage de gâchette d'accélérateur, levier de starter, levier du volet de starter, commutateur d'arrêt, levier de commande universel (suivant l'équipement)

Frein de chaîne

Crépine d'aspiration/filtre dans le réservoir à carburant

Réservoir à carburant Nettoyage X

Réservoir à huile de graissage Nettoyage X

Graissage de la chaîne Contrôle X

Chaîne

Guide-chaîne

Pignon Contrôle X

Filtre à air

Contrôle visuel (état, étanchéité) XX

Nettoyage X

Contrôle du fonctionnement XX

Contrôle par revendeur spécialisé

Contrôle X

Nettoyage, remplacement de l'élément filtrant XX

Remplacement XXX

Contrôle, également vérification de l'affûtage XX

Contrôle de la tension de la chaîne XX

Affûtage X

Contrôle (usure, endommagement) X

Nettoyage et retournement X

Ébavurage X

Remplacement XX

Nettoyage XX

Remplacement X

une fois par mois

une fois par an

en cas de panne

en cas de détérioration

au besoin

MS 290, MS 310, MS 390

avant de commencer le

travail

après le travail ou une fois

par jour

après chaque ravitaillement

une fois par semaine

une fois par mois

une fois par an

en cas de panne

Éléments antivibratoires

Contrôle XX

Remplacement par revendeur spécialisé

Fentes d'aspiration d'air de refroidissement Nettoyage X

Ailettes du cylindre Nettoyage XX

Carburateur

Contrôle du ralenti – la chaîne ne doit pas être entraînée au ralenti

Réglage du ralenti X

Réglage de l'écartement des électrodes X

Bougie

Vis et écrous accessibles (sauf les vis de

réglage)

Grille pare-étincelles du silencieux (montée seulement pour certains pays)

Arrêt de chaîne

Remplacement au bout de 100 h de fonctionnement

Resserrage X

Contrôle

Nettoyage, remplacement si nécessaire

Contrôle X

Remplacement X

Étiquettes de sécurité Remplacement X

STIHL recommande de s'adresser au revendeur spécialisé STIHL

À la première mise en service de tronçonneuses professionnelles (à partir d'une puissance de 3,4 kW), il faut resserrer les vis du pied du cylindre au bout de 10 à 20 heures de fonctionnement

français

en cas de détérioration

au besoin

MS 290, MS 310, MS 390

français

209BA023 KN

Principales pièces

1 Verrou du couvercle de carter de

carburateur

2 Vis de réglage du carburateur 3 Contact de câble d'allumage sur la

bougie

4 Couvercle de pignon 5 Pignon 6 Frein de chaîne 7 Tendeur de chaîne 8 Arrêt de chaîne 9 Griffe 10 Guide-chaîne 11 Chaîne Oilomatic 12 Bouchon du réservoir à huile 13 Silencieux (avec grille pare-

étincelles, pas montée sur toutes

les machines, suivant les marchés)

14 Protège-main avant 15 Poignée avant (poignée tubulaire) 16 Soupape de décompression (à

rappel automatique)

17 Poignée du lanceur 18 Levier de commande universel 19 Bouchon du réservoir à carburant 20 Gâchette d'accélérateur 21 Blocage de gâchette d'accélérateur 22 Poignée arrière 23 Protège-main arrière # Numéro de série

MS 290, MS 310, MS 390

français

Définitions

1 Verrou du couvercle de carter de

carburateur Pour le verrouillage du couvercle du

carter de carburateur.

2 Vis de réglage du carburateur

Pour le réglage du carburateur.

3 Contact de câble d'allumage sur la

bougie Connecte la bougie avec le câble

d'allumage.

4 Couvercle de pignon

Protège l'embrayage et le pignon.

5Pignon

La roue dentée qui entraîne la chaîne de tronçonneuse.

6 Frein de chaîne

Un dispositif pour arrêter la rotation de la chaîne. En cas de rebond (kick-back), il est déclenché par la main de l'utilisateur ou par inertie.

7 Tendeur de chaîne

Permet le réglage précis de la tension de la chaîne.

8 Arrêt de chaîne

Réduit le risque que l'utilisateur soit touché par la chaîne, si elle casse ou saute du guide-chaîne.

9 Griffe

Butée dentée pour plaquer la tronçonneuse contre le bois de telle sorte qu'elle ne risque pas de déraper.

10 Guide-chaîne

Porte et guide la chaîne de la tronçonneuse.

11 Chaîne Oilomatic

Une chaîne composée de dents de coupe, de maillons intermédiaires et de maillons d'entraînement.

12 Bouchon du réservoir à huile

Pour fermer le réservoir à huile.

13 Silencieux (avec grille pare-

étincelles, pas montée sur toutes les machines, suivant les marchés)

Le silencieux atténue les bruits d'échappement et dirige les gaz d'échappement dans le sens opposé à l'utilisateur. La grille pare-étincelles sert à réduire le risque d'incendie.

14 Protège-main avant

Assure la protection contre les branches projetées et contribue à empêcher que la main gauche touche la chaîne si elle glisse de la poignée tubulaire. Il fait aussi office de levier d'actionnement du frein de chaîne.

15 Poignée avant (poignée tubulaire)

Poignée pour la main gauche, à l'avant de la tronçonneuse.

16 Soupape de décompression (à

rappel automatique) Lorsqu'elle est actionnée, elle laisse

la pression s'échapper pour faciliter le lancement du moteur.

17 Poignée du lanceur

La poignée du dispositif de lancement qui sert à la mise en route du moteur.

18 Levier de commande universel

Levier pour commande du volet de

starter et pour positions de

démarrage, de marche normale et

d'arrêt.

19 Bouchon du réservoir à carburant

Pour fermer le réservoir à carburant.

20 Gâchette d'accélérateur

Contrôle le régime du moteur.

21 Blocage de gâchette d'accélérateur

Il faut l'enfoncer pour pouvoir

actionner la gâchette

d'accélérateur.

22 Poignée arrière

Poignée à tenir de la main droite,

sur la partie arrière de la

tronçonneuse.

23 Protège-main arrière

Protection supplémentaire, pour la

main droite de l'utilisateur.

Tête (ou nez) du guide-chaîne

L'extrémité avant du guide-chaîne

(sans illustration, voir chapitre

« Tension de la chaîne »).

Embrayage

Accouple le moteur au pignon

lorsque le moteur accélère au-delà

du régime de ralenti (sans

illustration).

Système antivibratoire

Système composé d'un certain

nombre d'éléments antivibratoires

réduisant la transmission, aux

mains de l'utilisateur, des vibrations

engendrées par le moteur et le

dispositif de coupe (sans

illustration).

MS 290, MS 310, MS 390

français

Caractéristiques techniques

EPA / CEPA

L'étiquette d'homologation relative aux émissions de nuisances à l'échappement indique le nombre d'heures de fonctionnement durant lequel ce moteur satisfait aux exigences des normes antipollution fédérales.

Catégorie

A = 300 heures B = 125 heures C = 50 heures

Moteur

Moteur deux-temps STIHL, monocylindrique

MS 290

Cylindrée : 56,5 cm Alésage du

cylindre : 46 mm Course du piston : 34 mm Puissance suivant

ISO 7293 :

2,8 kW à

9500 tr/mn Régime de ralenti : 2800 tr/mn Régime max.

autorisé avec dispositif de coupe : 13500 tr/mn

MS 310

Cylindrée : 59,0 cm

Alésage du cylindre : 47 mm

Course du piston : 34 mm Puissance suivant

ISO 7293 :

3,0 kW à

9500 tr/mn Régime de ralenti : 2800 tr/mn Régime max.

autorisé avec dispositif de coupe : 13000 tr/mn

MS 390

Cylindrée : 64,1 cm

Alésage du cylindre : 49 mm

Course du piston : 34 mm Puissance suivant

ISO 7293 :

3,2 kW à

9500 tr/mn Régime de ralenti : 2800 tr/mn Régime max.

autorisé avec dispositif de coupe : 13000 tr/mn

Dispositif d'allumage

Volant magnétique à commande électronique

Bougie (antiparasitée) :

Bosch WSR 6 F,

NGK BPMR 7 A Écartement des

électrodes : 0,5 mm Ce système d'allumage respecte toutes

les exigences du règlement sur le matériel blindé du Canada ICES-002 (dispositions relatives à l'antiparasitage).

Dispositif d'alimentation

Carburateur à membrane toutes positions avec pompe à carburant intégrée

Capacité du réservoir à carburant : 0,56 l

Mélange carburant : Voir

« Carburant ».

Graissage de la chaîne

Pompe à huile entièrement automatique, à piston rotatif, à débit proportionnel au régime – en plus, régulation manuelle du débit d'huile

Capacité du réservoir à huile : 0,33 l

Poids

Réservoir vide, sans dispositif de coupe MS290: 5,9kg MS310: 5,9kg MS390: 5,9kg

Dispositif de coupe MS 290

Dispositifs de coupe STIHL conformes à la norme CSA Z 62.3 :

Guide-chaînes Rollomatic

Longueurs de coupe (pas de .325") : 40, 45, 50 cm

Largeur de rainure (jauge) : 1,3 mm

MS 290, MS 310, MS 390

Stihl MS 290, MS 310, MS 390 Instruction Manual [en, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
