STIHL MS 290, 310, 390

Gebrauchsanleitung

Inhaltsverzeichnis

deutsch

Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise 3 Reaktionskräfte 8 Arbeitstechnik 10 Schneidgarnitur 19 Führungsschiene und Sägekette

montieren 20 Sägekette spannen 21

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Spannung der Sägekette prüfen 21 Kraftstoff 21 Kraftstoff einfüllen 23 Kettenschmieröl 26 Kettenschmieröl einfüllen 27 Kettenschmierung prüfen 27 Kettenbremse 28 Winterbetrieb 29 Zur Information vor dem Starten 30 Motor starten / abstellen 30 Betriebshinweise 33 Ölmenge einstellen 34 Führungsschiene in Ordnung

halten 35

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

Luftfiltersystem 35 Luftfilter reinigen 36 Vergaser einstellen 36 Funkenschutzgitter im

Schalldämpfer 38 Zündkerze prüfen 38 Anwerfvorrichtung 39 Gerät aufbewahren 39 Kettenrad prüfen und wechseln 40 Sägekette pflegen und schärfen 41

Wartungs- und Pflegehinweise 45 Verschleiß minimieren und

Schäden vermeiden 47 Wichtige Bauteile 48 Technische Daten 49 Sonderzubehör 50 Ersatzteilbeschaffung 51 Reparaturhinweise 51 Entsorgung 51 EG Konformitätserklärung 52 Anschriften 52

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

{

0458-209-0021. VA2.M13.

0000000393_015_D

MS 290, MS 310, MS 390

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Diese Gebrauchsanleitung bezieht sich auf eine STIHL Motorsäge, in dieser Gebrauchsanleitung auch Motorgerät genannt.

Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

Tank für Kettenschmieröl; Kettenschmieröl

Kettenbremse blockieren und lösen

Sägekette spannen

Ansaugluftführung: Winterbetrieb

Ansaugluftführung: Sommerbetrieb

Griffheizung

Dekompressionsventil betätigen

Kraftstoffhandpumpe betätigen

Kennzeichnung von Textabschnitten

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Nachlaufbremse

Kettenlaufrichtung

Ematic; Mengenverstellung Kettenschmieröl

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

MS 290, MS 310, MS 390

deutsch

Sicherheitshinweise

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit der Motorsäge erforderlich, weil mit sehr hoher Kettengeschwindigkeit gearbeitet wird und die Schneidezähne sehr scharf sind.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Allgemein beachten

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Der Einsatz Schall emittierender Motorsägen kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer zum ersten Mal mit der Motorsäge arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit der Motorsäge arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fernhalten. Der Benutzer ist verantwortlich für

Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorsäge nur an Personen weitergeben oder ausleihen, die mit seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Wer mit der Motorsäge arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorsäge möglich ist.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit der Motorsäge gearbeitet werden.

Bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) die Arbeit verschieben – erhöhte Unfallgefahr!

Nur Träger von Herzschrittmachern: Die Zündanlage dieser Motorsäge erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.

Bestimmungsgemäße Verwendung

Die Motorsäge nur zum Sägen von Holz und hölzernen Gegenständen verwenden.

Für andere Zwecke darf die Motorsäge nicht benutzt werden – Unfallgefahr!

Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Bekleidung und Ausstattung

Vorschriftsmäßige Bekleidung und Ausstattung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung mit Schnittschutzeinlage – kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen der Motorsäge verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Geeignetes Schuhwerk tragen – mit Schnittschutz, griffiger Sohle und Stahlkappe.

MS 290, MS 310, MS 390

deutsch

001BA115 KN

Schutzhelm tragen – wenn Gegenstände herab fallen können. Schutzbrille oder Gesichtsschutz und "Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder).

STIHL bietet ein umfangreiches Programm für persönliche Schutzausstattung an.

Transport

Vor dem Transport – auch über kürzere Strecken – Motorsäge immer abstellen, Kettenbremse blockieren und Kettenschutz anbringen. Dadurch kein unbeabsichtigtes Anlaufen der Sägekette.

Motorsäge nur am Griffrohr tragen – heißer Schalldämpfer vom Körper weg, Führungsschiene nach hinten. Heiße Maschinenteile, insbesondere die Schalldämpferoberfläche, nicht berühren – Verbrennungsgefahr!

In Fahrzeugen: Motorsäge gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff und Kettenöl sichern.

Reinigen

Kunststoffteile mit einem Tuch reinigen. Scharfe Reinigungsmittel können den Kunststoff beschädigen.

Motorsäge von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden.

Kühlluftschlitze bei Bedarf reinigen. Zur Reinigung der Motorsäge keine

Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile der Motorsäge beschädigen.

Zubehör

Nur solche Werkzeuge, Führungsschienen, Sägeketten, Kettenräder, Zubehöre oder technisch gleichartige Teile anbauen, die von STIHL für diese Motorsäge freigegeben sind. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen.

STIHL empfiehlt STIHL Original Werkzeuge, Führungsschienen, Sägeketten, Kettenräder und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch

heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorsäge sofort davon säubern. Keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Die Motorsägen können serienmäßig mit folgenden Tankverschlüssen ausgerüstet sein:

Tankverschluss mit Klappbügel (Bajonettverschluss)

Tankverschluss mit Klappflügel (Bajonettverschluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

MS 290, MS 310, MS 390

deutsch

001BA087 LÄ

Auf Undichtigkeiten achten! Wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

Vor der Arbeit

Motorsäge auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

– Kraftstoffsystem auf Dichtheit

prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorsägen mit Kraftstoffhandpumpe). Bei Undichtigkeit oder Beschädigung Motor nicht starten – Brandgefahr! Motorsäge vor Inbetriebnahme durch Fachhändler instand setzen lassen.

– funktionstüchtige Kettenbremse,

vorderer Handschutz

– richtig montierte Führungsschiene – richtig gespannte Sägekette – Gashebel und Gashebelsperre

müssen leichtgängig sein – Gashebel muss nach dem Loslassen in die Ausgangsposition zurückfedern

– Kombihebel leicht auf STOP, 0

bzw.† stellbar

– Festsitz des Zündleitungssteckers

prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

– keine Änderung an den

Bedienungs- und Sicherheitseinrichtungen vornehmen

– Handgriffe müssen sauber und

trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung der Motorsäge

– ausreichend Kraftstoff und

Kettenschmieröl im Tank

Die Motorsäge darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Motorsäge starten

Nur auf ebenem Untergrund. Auf festen und sicheren Stand achten. Motorsäge dabei sicher festhalten – die Schneidgarnitur darf keine Gegestände und nicht den Boden berühren – durch die umlaufende Sägekette Verletzungsgefahr.

Die Motorsäge wird nur von einer Person bedient. Keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.

Motorsäge nicht starten wenn sich die Sägekette in einem Schnittspalt befindet.

Motor mindestens 3 m vom Ort des Tankens entfernt und nicht in geschlossenen Räumen starten.

Vor dem Starten Kettenbremse blockieren – durch die umlaufende Sägekette Verletzungsgefahr!

Motor nicht aus der Hand anwerfen – Starten wie in der Gebrauchsanleitung beschrieben.

Während der Arbeit

Immer für festen und sicheren Stand sorgen. Vorsicht, wenn die Rinde des Baumes nass ist – Rutschgefahr!

Motorsäge immer mit beiden Händen festhalten: Rechte Hand am hinteren Handgriff – auch bei Linkshändern. Zur sicheren Führung Griffrohr und Handgriff mit den Daumen fest umfassen.

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – den Kombihebel/Stoppschalter in Richtung STOP, 0 bzw. † stellen.

Motorsäge niemals unbeaufsichtigt laufen lassen.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände, auf frisch geschältem Holz oder Rinde – Rutschgefahr!

Vorsicht bei Baumstümpfen, Wurzeln und Gräben – Stolpergefahr!

Nicht alleine arbeiten – stets Rufweite einhalten zu anderen Personen, die in Notfall-Maßnahmen ausgebildet sind und im Notfall Hilfe leisten können. Wenn sich Hilfskräfte am Einsatzort aufhalten, müssen diese auch

MS 290, MS 310, MS 390

deutsch

Schutzkleidung tragen (Helm!) und dürfen nicht direkt unter den zu sägenden Ästen stehen.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von warnenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Während des Sägens entstehende Stäube (z. B. Holzstaub), Dunst und Rauch können gesundheitsgefährdend sein. Bei Staubentwicklung Staubschutzmaske tragen.

Wenn der Motor läuft: Die Sägekette läuft noch kurze Zeit weiter, nachdem der Gashebel losgelassen wurde – Nachlaufeffekt.

Nicht rauchen bei der Benutzung und in der näheren Umgebung der Motorsäge– Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Sägekette regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:

– Motor abstellen, abwarten, bis die

Sägekette still steht

– Zustand und festen Sitz prüfen – Schärfzustand beachten

Bei laufendem Motor Sägekette nicht berühren. Wird die Sägekette durch einen Gegenstand blockiert, sofort Motor abstellen – dann erst den Gegenstand beseitigen – Verletzungsgefahr!

Vor dem Verlassen der Motorsäge Motor abstellen.

Zum Wechseln der Sägekette Motor abstellen. Durch unbeabsichtigtes Anlaufen des Motors – Verletzungsgefahr!

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und vom heißen Schalldämpfer fernhalten – Brandgefahr! Schalldämpfer mit Katalysator können besonders heiß werden.

Niemals ohne Kettenschmierung arbeiten, dazu den Ölstand im Öltank beachten. Arbeiten sofort einstellen, wenn der Ölstand im Öltank zu niedrig ist und Kettenschmieröl auffüllen – siehe auch "Kettenschmieröl auffüllen" und "Kettenschmierung prüfen".

Falls die Motorsäge nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor der der Arbeit".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssichere Motorsäge auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Auf einwandfreien Motorleerlauf achten, damit die Sägekette nach dem Loslassen des Gashebels nicht mehr mitläuft. Regelmäßig Leerlaufeinstellung kontrollieren bzw.

wenn möglich korrigieren. Wenn die Sägekette im Leerlauf trotzdem mitläuft, vom Fachhändler instandsetzen lassen.

Die Motorsäge erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit der Motorsäge arbeiten – auch nicht mit Katalysator.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können unter Anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Nach der Arbeit

Motor abstellen, Kettenbremse blockieren und Kettenschutz anbringen.

Aufbewahren

Wird die Motorsäge nicht benutzt, ist sie so abzustellen, dass niemand gefährdet wird. Motorsäge vor unbefugtem Zugriff sichern.

MS 290, MS 310, MS 390

deutsch

Motorsäge sicher in einem trockenen Raum aufbewahren.

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme

Handschuhe) – Pausen Die Benutzungsdauer wird verkürzt

durch: – besondere persönliche

Veranlagung zu schlechter

Durchblutung (Merkmal: häufig

kalte Finger, Kribbeln)

– niedrige Außentemperaturen – Größe der Greifkräfte (festes

Zugreifen behindert die

Durchblutung) Bei regelmäßiger, langandauernder

Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Vor allen Reparatur-, Reinigungs und Wartungsarbeiten sowie Arbeiten an der Schneidgarnitur immer Motor abstellen. Durch unbeabsichtigtes Anlaufen der Sägekette – Verletzungsgefahr!

Ausnahme: Vergaser- und Leerlaufeinstellung.

Motorsäge regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden an der Motorsäge bestehen. Bei Fragen dazu an einen Fachhändler wenden.

Keine Änderungen an der Motorsäge vornehmen – die Sicherheit kann dadurch gefährdet werden – Unfallgefahr!

Motorsäge bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nur dann in Bewegung setzen, wenn der Kombihebel auf STOP, 0 bzw. † steht – Brandgefahr durch Zündfunken ausserhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr, Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig kontrollieren.

Kettenfänger prüfen – falls beschädigt austauschen.

Motor abstellen

– zum Prüfen der Kettenspannung – zum Nachspannen der Sägekette – zum Wechseln der Sägekette – zum Beseitigen von Störungen

Schärfanleitung beachten – zur sicheren und richtigen Handhabung Sägekette und Führungsschiene immer in einwandfreiem Zustand halten, Sägekette richtig geschärft, gespannt und gut geschmiert.

Sägekette, Führungsschiene und Kettenrad rechtzeitig wechseln.

MS 290, MS 310, MS 390

deutsch

001BA036 KN

001BA257 KN

Kupplungstrommel regelmäßig auf einwandfreien Zustand prüfen.

Kraftstoff und Kettenschmieröl nur in dafür zugelassenen und einwandfrei beschrifteten Behältern lagern. Lagerung an einem trockenen, kühlen und sicheren Ort, gegen Licht und Sonne geschützt.

Bei Störung der Funktion der Kettenbremse, Motor sofort abstellen – Verletzungsgefahr! Fachhändler aufsuchen – Motorsäge nicht benutzen, bis die Störung behoben ist – siehe "Kettenbremse".

Reaktionskräfte

Die am häufigsten auftretenden Reaktionskräfte sind: Rückschlag, Rückstoß und Hineinziehen.

Gefahr durch Rückschlag

Rückschlag kann zu tödlichen Schnittverletzungen führen.

Ein Rückschlag entsteht, z. B. wenn

– die Sägekette im Bereich um das

obere Viertel der Schienenspitze unbeabsichtigt auf Holz oder einen festen Gegenstand trifft – z. B. beim Entasten unbeabsichtigt einen anderen Ast berührt

– die Sägekette an der

Schienenspitze im Schnitt kurz eingeklemmt wird

QuickStop-Kettenbremse:

Damit wird in bestimmten Situationen die Verletzungsgefahr verringert – der Rückschlag selbst kann nicht verhindert werden. Beim Auslösen der Kettenbremse kommt die Sägekette im Bruchteil einer Sekunde zum Stillstand – siehe Kapitel “Kettenbremse“ in dieser Gebrauchsanleitung.

Bei einem Rückschlag (Kickback) wird

Rückschlaggefahr vermindern

die Säge plötzlich und unkontrollierbar zum Benutzer geschleudert.

– durch überlegtes, richtiges Arbeiten – Motorsäge fest mit beiden Händen

und mit sicherem Griff halten

– nur mit Vollgas sägen – Schienenspitze beobachten

MS 290, MS 310, MS 390

deutsch

001BA037 KN

001BA038 KN

– nicht mit der Schienenspitze sägen – Vorsicht bei kleinen, zähen Ästen,

niedrigem Unterholz und

Sprösslingen – die Sägekette kann

sich darin verfangen

– nie mehrere Äste auf einmal sägen – nicht zu weit vorgebeugt arbeiten – nicht über Schulterhöhe sägen – Schiene nur mit äußerster Vorsicht

in einen begonnenen Schnitt

einbringen – nur “einstechen“, wenn man mit

dieser Arbeitstechnik vertraut ist – auf Lage des Stammes achten und

auf Kräfte, die den Schnittspalt

schließen und die Sägekette

einklemmen können – nur mit richtig geschärfter und

gespannter Sägekette arbeiten –

Tiefenbegrenzerabstand nicht zu

groß – Rückschlag reduzierende

Sägekette sowie Führungsschiene

mit kleinem Schienenkopf

verwenden

Hineinziehen (A)

Wenn beim Sägen mit der Unterseite der Führungsschiene – Vorhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge ruckartig zum Stamm gezogen werden – zur Vermeidung Krallenanschlag immer sicher ansetzen.

Rückstoß (B)

Größte Vorsicht ist geboten

– bei Hängern – bei Stämmen, die durch

ungünstiges Fallen zwischen andere Bäume unter Spannung

stehen – beim Arbeiten im Windwurf In diesen Fällen nicht mit der Motorsäge

arbeiten – sondern Greifzug, Seilwinde oder Schlepper einsetzen.

Frei liegende und frei geschnittene Stämme heraus ziehen. Aufarbeiten möglichst an freien Plätzen.

Totholz (dürres, morsches oder abgestorbenes Holz) stellt eine erhebliche, schwer einschätzbare Gefahr dar. Ein Erkennen der Gefahr ist sehr erschwert oder so gut wie nicht möglich. Hilfsmittel wie Seilwinde oder Schlepper verwenden.

Beim Fällen in der Nähe von Straßen, Bahnlinien, Stromleitungen usw. besonders umsichtig arbeiten. Wenn nötig, Polizei, EnergieVersorgungsunternehmen oder Bahnbehörde informieren.

MS 290, MS 310, MS 390

Wenn beim Sägen mit der Oberseite der Führungsschiene – Rückhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann die Motorsäge in Richtung Benutzer zurück gestoßen werden – zur Vermeidung:

– Oberseite der Führungsschiene

nicht einklemmen

– Führungsschiene im Schnitt nicht

verdrehen

deutsch

001BA082 KN

001BA033 KN

Arbeitstechnik

Säge- und Fällarbeiten, sowie sämtliche damit verbundenen Arbeiten (Einstechen, Entasten etc.) darf nur ausführen, wer dafür besonders ausgebildet und geschult ist. Wer keine Erfahrung mit der Motorsäge oder den Arbeitstechniken hat, sollte keine dieser Arbeiten ausführen – erhöhte Unfallgefahr!

Bei Fällarbeiten müssen unbedingt länderspezifische Vorschriften zur Fälltechnik beachtet werden.

Sägen

Nicht mit Startgasstellung arbeiten. Die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar.

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Andere nicht gefährden – umsichtig arbeiten.

Erstbenutzern wird empfohlen, das Schneiden von Rundholz auf einem Sägebock zu üben – siehe "Dünnes Holz sägen".

Möglichst kurze Führungsschiene verwenden: Sägekette, Führungsschiene und Kettenrad müssen zueinander und zur Motorsäge passen.

Kein Körperteil im verlängerten Schwenkbereich der Sägekette.

Motorsäge nur mit laufender Sägekette aus dem Holz ziehen.

Motorsäge nur zum Sägen verwenden – nicht zum Abhebeln oder Wegschaufeln von Ästen oder Wurzelanläufen.

Frei hängende Äste nicht von unten durchtrennen.

Vorsicht beim Schneiden von gesplittertem Holz – Verletzungsgefahr durch mitgerissene Holzstücke!

Keine Fremdkörper an die Motorsäge kommen lassen: Steine, Nägel usw. können weggeschleudert werden und die Sägekette beschädigen. Die Motorsäge kann hochprellen – Unfallgefahr!

Wenn eine rotierende Sägekette auf einen Stein oder einen anderen harten Gegenstand trifft, kann es zu Funkenbildung kommen, wodurch unter gewissen Umständen leicht entflammbare Stoffe in Brand geraten können. Auch trockene Pflanzen und Gestrüpp sind leicht entflammbar, besonders bei heißen, trockenen Wetterbedingungen. Wenn Brandgefahr besteht, Motorsäge nicht in der Nähe leicht entflammbarer Stoffe, trockener Pflanzen oder Gestrüpp verwenden.

Unbedingt bei der zuständigen Forstbehörde nachfragen, ob Brandgefahr besteht.

Am Hang immer oberhalb oder seitlich vom Stamm oder liegenden Baum stehen. Auf abrollende Stämme achten.

Bei Arbeiten in der Höhe:

– immer Hubarbeitsbühne benutzen – niemals auf einer Leiter oder im

Baum stehend arbeiten

– niemals an unstabilen Standorten – niemals über Schulterhöhe arbeiten – niemals mit einer Hand arbeiten

Motorsäge mit Vollgas in den Schnitt bringen und Krallenanschlag fest ansetzen – dann erst sägen.

Niemals ohne Krallenanschlag arbeiten, die Säge kann den Benutzer nach vorn reißen. Krallenanschlag immer sicher ansetzen.

MS 290, MS 310, MS 390

deutsch

001BA151 KN

001BA152 KN

001BA189 KN

Am Ende des Schnittes wird die Motorsäge nicht mehr über die Schneidgarnitur im Schnitt abgestützt. Der Benutzer muss die Gewichtskraft der Motorsäge aufnehmen – Gefahr des Kontrollverlustes!

Dünnes Holz sägen: – stabile, standfeste

Spannvorrichtung verwenden – Sägebock

– Holz nicht mit dem Fuß festhalten – andere Personen dürfen weder das

Holz festhalten noch sonst

mithelfen Entasten: – rückschlagarme Sägekette

verwenden

– Motorsäge möglichst abstützen – nicht auf dem Stamm stehend

entasten

– nicht mit der Schienenspitze sägen – auf Äste achten, die unter

Spannung stehen – nie mehrere Äste auf einmal sägen Liegendes oder stehendes Holz unter

Spannung: Die richtige Reihenfolge der Schnitte

(zuerst Druckseite (1), dann Zugseite (2) unbedingt einhalten, sonst kann die Schneidgarnitur im Schnitt einklemmen oder zurück schlagen – Verletzungsgefahr!

N Entlastungsschnitt in Druckseite (1)

sägen

N Trennschnitt in Zugseite (2) sägen Bei Trennschnitt von unten nach oben

(Rückhandschnitt) – Rückstoßgefahr!

HINWEIS

Liegendes Holz darf an der Schnittstelle nicht den Boden berühren – die Sägekette wird sonst beschädigt.

Längsschnitt:

Sägetechnik ohne Benutzung des Krallenanschlages – Gefahr des Hineinziehens – Führungsschiene in möglichst flachem Winkel ansetzen – besonders vorsichtig vorgehen – erhöhte Rückschlaggefahr!

Fällen vorbereiten

Im Fällbereich dürfen sich nur Personen aufhalten, die mit dem Fällen beschäftigt sind.

Kontrollieren, dass niemand durch den fallenden Baum gefährdet wird – Zurufe können bei Motorenlärm überhört werden.

MS 290, MS 310, MS 390

deutsch

001BA088 LÄ

1 1

001BA040 KN

45°

001BA146 KN

Entfernung zum nächsten Arbeitsplatz mindestens 2 1/2 Baumlängen.

Fällrichtung und Rückweiche festlegen Bestandslücke auswählen, in die der

Baum gefällt werden kann. Dabei beachten:

– die natürliche Neigung des Baumes – ungewöhnlich starke Astbildung,

asymmetrischer Wuchs,

Holzschäden – Windrichtung und

Windgeschwindigkeit – bei starkem

Wind nicht fällen

– Hangrichtung – Nachbarbäume – Schneelast – Gesundheitszustand des Baumes –

besondere Vorsicht bei

Stammschäden oder Totholz

(dürres, morsches oder

abgestorbenes Holz)

A Fällrichtung B Rückweiche (analog Fluchtweg)

– Rückweiche für jeden Beschäftigten

anlegen – ca. 45° schräg entgegen der Fällrichtung

– Rückweiche säubern, Hindernisse

beseitigen

– Werkzeuge und Geräte in sicherer

Entfernung ablegen – aber nicht auf der Rückweiche

– beim Fällen nur seitwärts vom

fallenden Stamm aufhalten und nur seitwärts auf die Rückweiche zurück gehen

– Rückweiche am Steilhang parallel

zum Hang anlegen

– beim Zurückgehen auf fallende Äste

achten und Kronenraum beobachten

Arbeitsbereich am Stamm vorbereiten – Arbeitsbereich am Stamm von

störenden Ästen, Gestrüpp und Hindernissen säubern – sicherer Stand für alle Beschäftigten

– Stammfuß gründlich säubern (z. B.

mit der Axt) – Sand, Steine und andere Fremdkörper machen die Sägekette stumpf

– große Wurzelanläufe beisägen:

zuerst den größten Wurzelanlauf – erst senkrecht, dann waagerecht einsägen – nur bei gesundem Holz

MS 290, MS 310, MS 390

deutsch

001BA271 KN

001BA153 KN

Fallkerb

Fallkerb vorbereiten

Der Fallkerb (C) bestimmt die Fällrichtung.

Wichtig: – Fallkerb im rechten Winkel zur

Fällrichtung anlegen

– möglichst bodennah sägen – etwa 1/5 bis max. 1/3 des

Stammdurchmessers einschneiden

Fällrichtung festlegen – mit Fällleiste an Haube und Lüftergehäuse

Diese Motorsäge ist mit einer Fälleiste an Haube und Lüftergehäuse versehen. Diese Fälleiste verwenden.

Fallkerb anlegen Beim Anlegen des Fallkerbes die

Motorsäge so ausrichten, dass der Fallkerb im rechten Winkel zur Fällrichtung liegt.

Bei der Vorgehensweise zur Anlage des Fallkerbes mit Sohlenschnitt (waagrechter Schnitt) und Dachschnitt (schräger Schnitt) sind unterschiedliche Reihenfolgen zulässig – länderspezifische Vorschriften zur Fälltechnik beachten.

N Sohlenschnitt (waagrechter Schnitt)

anlegen

N Dachschnitt (schräger Schnitt)

ca. 45°- 60° zum Sohlenschnitt anlegen

Fällrichtung überprüfen

N Motorsäge mit Führungsschiene in

die Fallkerbsohle legen. Die Fälleiste muss in Richtung der festgelegten Fällrichtung zeigen – sofern erforderlich Fällrichtung durch entsprechendes Nachschneiden des Fallkerbes korrigieren

MS 290, MS 310, MS 390

deutsch

001BA150 KN

001BA259 KN

1/10

Splintschnitte

Splintschnitte verhindern bei langfaserigen Hölzern das Aufreißen des Splintholzes beim Fallen des Stammes – an beiden Seiten des Stammes auf Höhe der Fallkerbsohle etwa 1/10 des Stammdurchmessers – bei dickeren Stämmen höchstens bis Breite der Führungsschiene – einsägen.

Bei krankem Holz auf Splintschnitte verzichten.

Grundlagen zum Fällschnitt

Stockmaße

Der Fallkerb (C) bestimmt die Fällrichtung.

Die Bruchleiste (D) führt den Baum wie ein Scharnier zu Boden.

– Breite der Bruchleiste: ca. 1/10 des

Stammdurchmessers

– Bruchleiste auf keinen Fall während

des Fällschnittes ansägen – sonst Abweichung von der vorgesehenen Fallrichtung – Unfallgefahr!

– bei faulen Stämmen breitere

Bruchleiste stehen lassen

Mit dem Fällschnitt (E) wird der Baum gefällt.

– exakt waagerecht – 1/10 (mind. 3 cm) der Breite der

Bruchleiste (D) über der Sohle des Fallkerbs (C)

Das Halteband (F) oder das Sicherheitsband (G) stützt den Baum und sichert ihn gegen vorzeitiges Umfallen.

– Breite des Bandes: ca. 1/10 bis 1/5

des Stammdurchmessers

– Band auf keinen Fall während des

Fällschnittes ansägen

– bei faulen Stämmen breiteres Band

stehen lassen Einstechen – als Entlastungsschnitt beim

Ablängen – bei Schnitzarbeiten

MS 290, MS 310, MS 390

N rückschlagarme Sägekette

001BA269 KN

001BA270 KN

001BA260 KN

verwenden und besonders vorsichtig vorgehen

1. Führungsschiene mit der Unterseite der Spitze ansetzen – nicht mit der Oberseite – Rückschlaggefahr! Mit Vollgas einsägen, bis die Schiene in doppelter Breite im Stamm liegt

2. langsam in die Einstichposition schwenken – Rückschlag- und Rückstoßgefahr!

3. vorsichtig einstechen – Rückstoßgefahr!

Wenn möglich, Stechleiste verwenden. Die Stechleiste und die Ober- bzw. Unterseite der Führungsschiene sind parallel.

Beim Einstechen hilft die Stechleiste die Bruchleiste parallel, d.h. an allen Stellen gleich dick, auszuformen. Dazu die Stechleiste parallel zu Fallkerbsehne führen.

Fällkeile Den Fällkeil möglichst frühzeitig

einsetzen, d.h. sobald keine Behinderung der Schnittführung zu erwarten ist. Den Fällkeil im Fällschnitt ansetzen und mittels geeigneter Werkzeuge eintreiben.

Nur Aluminium- oder Kunststoffkeile verwenden – keine Stahlkeile verwenden. Stahlkeile können die Sägekette schwer beschädigen und gefährlichen Rückschlag verursachen.

Geeignete Fällkeile abhängig vom Stammdurchmessser und von der Breite der Schnittfuge (analog Fällschnitt (E)) auswählen.

Für die Auswahl des Fällkeils (geeignete Länge, Breite und Höhe) an den STIHL Fachhändler wenden.

deutsch

Geeigneten Fällschnitt wählen

Die Auswahl des geeigneten Fällschnitts ist abhängig von den selben Merkmalen, die bei der Festlegung der Fällrichtung und der Rückweiche beachtet werden müssen.

Es werden mehrere verschiedene Ausprägungen dieser Merkmale unterschieden. In dieser Gebrauchsanleitung werden nur die zwei am häufigsten vorkommenden Ausprägungen beschrieben:

links: Normalbaum –senkrecht ste-

hender Baum mit gleichmäßiger Baumkrone

rechts: Vorhänger – Baumkrone zeigt

in Fällrichtung

Fällschnitt mit Sicherheitsband (Normalbaum)

A) Dünne Stämme Diesen Fällschnitt ausführen, wenn der

Stammdurchmesser kleiner ist als die Schnittlänge der Motorsäge.

MS 290, MS 310, MS 390

deutsch

001BA261 KN

001BA273 KN

001BA263 KN

Vor Beginn des Fällschnittes Warnruf “Achtung!“ abgeben.

N Fällschnitt (E) einstechen –

Führungsschiene dabei vollständig einstechen

N Krallanschlag hinter der Bruchleiste

ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

N Fällschnitt bis zur Bruchleiste

ausformen (1)

– Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Sicherheitsband

– Sicherheitsband dabei nicht

ausformen (2)

ansägen

N Fällkeil setzen (3) Unmittelbar vor dem Fallen des Baumes

zweiten Warnruf “Achtung!“ abgeben. N Sicherheitsband von außen,

horizontal in der Ebene des Fällschnitts mit ausgestreckten

Armen durchtrennen B) Dicke Stämme Diesen Fällschnitt ausführen, wenn der

Stammdurchmesser größer ist als die Schnittlänge der Motorsäge.

Vor Beginn des Fällschnittes Warnruf “Achtung!“ abgeben.

N Krallenanschlag auf Höhe des

Fällschnitts ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

N Spitze der Führungsschiene geht

vor der Bruchleiste ins Holz (1) – Motorsäge absolut waagerecht führen und möglichst weit schwenken

N Fällschnitt bis zur Bruchleiste

ausformen (2)

– Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Sicherheitsband

ausformen (3)

– Sicherheitsband dabei nicht

ansägen

Der Fällschnitt wird von der gegenüberliegenden Seite des Stammes fortgesetzt.

MS 290, MS 310, MS 390

deutsch

001BA274 KN

001BA265 KN

001BA266 KN

Darauf achten, dass der zweite Schnitt auf der gleichen Ebene liegt wie der erste Schnitt.

N Fällschnitt einstechen N Fällschnitt bis zur Bruchleiste

ausformen (4)

– Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Sicherheitsband

ausformen (5)

– Sicherheitsband dabei nicht

ansägen

N Fällkeil setzen (6) Unmittelbar vor dem Fallen des Baumes

zweiten Warnruf “Achtung!“ abgeben. N Sicherheitsband von außen,

horizontal in der Ebene des Fällschnitts mit ausgestreckten Armen durchtrennen

Fällschnitt mit Halteband (Vorhänger)

A) Dünne Stämme Diesen Fällschnitt ausführen, wenn der

Stammdurchmesser kleiner ist als die Schnittlänge der Motorsäge.

Unmittelbar vor dem Fallen des Baumes zweiten Warnruf “Achtung!“ abgeben.

N Halteband von außen, schräg oben

mit ausgestreckten Armen durchtrennen

N Führungschiene bis zum Austritt auf

der anderen Seite in den Stamm

einstechen N Fällschnitt (E) zur Bruchleiste hin

ausformen (1)

– exakt waagerecht – Bruchleiste dabei nicht ansägen

N Fällschnitt zum Halteband hin

ausformen (2)

– exakt waagerecht – Halteband dabei nicht ansägen

MS 290, MS 310, MS 390

deutsch

001BA267 KN

001BA268 KN

B) Dicke Stämme

Diesen Fällschnitt ausführen, wenn der Stammdurchmesser größer als die Schnittlänge der Motorsäge ist.

N Krallenanschlag hinter dem

Halteband ansetzen und als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen

N Spitze der Führungsschiene geht

vor der Bruchleiste in Holz (1) – Motorsäge absolut waagerecht führen und möglichst weit schwenken

– Halteband und Bruchleiste dabei

nicht ansägen

N Fällschnitt bis zur Bruchleiste

ausformen (2)

– Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Halteband

ausformen (3)

– Halteband dabei nicht ansägen

Der Fällschnitt wird von der gegenüberliegenden Seite des Stammes fortgesetzt.

Darauf achten, dass der zweite Schnitt auf der gleichen Ebene liegt wie der erste Schnitt.

N Krallenanschlag hinter der

Bruchleiste ansetzen und als

Drehpunkt benutzen – Motorsäge

so wenig wie möglich nachsetzen N Spitze der Führungsschiene geht

vor dem Halteband ins Holz (4) –

Motorsäge absolut waagerecht

führen und möglichst weit

schwenken N Fällschnitt bis zur Bruchleiste

ausformen (5) – Bruchleiste dabei nicht ansägen N Fällschnitt bis zum Halteband

ausformen (6) – Halteband dabei nicht ansägen

Unmittelbar vor dem Fallen des Baumes zweiten Warnruf “Achtung!“ abgeben.

N Halteband von außen, schräg oben

mit ausgestreckten Armen durchtrennen

MS 290, MS 310, MS 390

deutsch

001BA248 KN

001BA244 KN

001BA245 KN

Schneidgarnitur

Sägekette, Führungsschiene und Kettenrad bilden die Schneidgarnitur.

Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf die Motorsäge abgestimmt.

– Teilung (t) der Sägekette (1), des

Kettenrades und des Umlenksterns der Rollomatic Führungsschiene müssen übereinstimmen

– Treibglieddicke (2) der

Sägekette (1) muss auf die Nutbreite der Führungsschiene (3) abgestimmt sein

Bei Paarung von Komponenten, die nicht zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden.

Kettenschutz

Im Lieferumfang ist ein zur Schneidgarnitur passender Kettenschutz enthalten.

Werden Führungsschienen unterschiedlicher Länge auf einer Motorsäge verwendet, muss immer ein passender Kettenschutz verwendet werden, der die komplette Führungsschiene abdeckt.

Am Kettenschutz ist seitlich die Angabe zur Länge der dazu passenden Führungsschienen eingeprägt.

Bei Führungsschienen größer 90 cm ist eine Kettenschutzverlängerung notwendig. Bei Führungsschienen größer 120 cm sind zwei Kettenschutzverlängerungen notwendig.

Je nach Ausstattung befindet sich die Kettenschutzverlängerung im Lieferumfang oder ist als Sonderzubehör erhältlich.

Kettenschutzverlängerung aufstecken

N Kettenschutzverlängerung und

Kettenschutz zusammenstecken – Rastnasen (1) müssen im Kettenschutz einrasten

MS 290, MS 310, MS 390

deutsch

143BA034 KN

001BA185 KN

001BA186 KN

143BA003 KN

001BA187 KN

Führungsschiene und Sägekette montieren

Kettenraddeckel abbauen

N Muttern abdrehen und

Kettenraddeckel abnehmen

N Schraube (1) nach links drehen, bis

der Spannschieber (2) links an der Gehäuseaussparung anliegt

Kettenbremse lösen

N Handschutz in Richtung des

Griffrohrs ziehen bis es hörbar klickt

– Kettenbremse ist gelöst

Sägekette auflegen

WARNUNG

Schutzhandschuhe anziehen – Verletzungsgefahr durch die scharfen Schneidezähne

N Sägekette an der Schienenspitze

beginnend auflegen

N Führungsschiene über die

Schrauben (1) legen – die Schneidkanten der Sägekette müssen nach rechts zeigen

N Fixierbohrung (2) über den Zapfen

des Spannschiebers legen – gleichzeitig die Sägekette über das Kettenrad (3) legen

N Schraube (4) nach rechts drehen,

bis die Sägekette unten nur noch ein wenig durchhängt – und die Nasen der Treibglieder sich in die Schienennut einlegen

N Kettenraddeckel wieder aufsetzen –

und die Muttern von Hand nur leicht anziehen

N weiter mit "Sägekette spannen"

MS 290, MS 310, MS 390

deutsch

133BA024 KN

143BA007 KN

Sägekette spannen

Zum Nachspannen während des Betriebs:

N Motor abstellen N Muttern lösen N Führungsschiene an der Spitze

anheben

N mit dem Schraubendreher die

Schraube (1) nach rechts drehen, bis die Sägekette an der Schienenunterseite anliegt

N Führungsschiene weiterhin

anheben und die Muttern fest anziehen

N weiter: siehe "Spannung der

Sägekette prüfen"

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist!

N Kettenspannung öfter kontrollieren

– siehe "Betriebshinweise"

Spannung der Sägekette prüfen

N Motor abstellen N Schutzhandschuhe anziehen N Sägekette muss an der

Schienenunterseite anliegen – und

sie muss sich bei gelöster

Kettenbremse von Hand über die

Führungsschiene ziehen lassen N wenn nötig, Sägekette

nachspannen Eine neue Sägekette muss öfter

nachgespannt werden, als eine, die schon länger in Betrieb ist.

N Kettenspannung öfter kontrollieren

– siehe "Betriebshinweise"

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

MS 290, MS 310, MS 390

deutsch

Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Maschinen mit Abgaskatalysator müssen mit bleifreiem Benzin betrieben werden.

HINWEIS

Bei Verwendung mehrerer Tankfüllungen verbleiten Benzins kann sich die Wirkung des Katalysators deutlich verringern.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl

Nur Qualitäts-Zweitakt-Motoröl verwenden – am besten STIHL Zweitakt-Motoröl HP, HP Super oder HP Ultra, diese sind auf STIHL Motoren optimal abgestimmt. Allerhöchste Leistung und Motorlebensdauer gewährleistet HP Ultra.

Die Motoröle sind nicht in allen Märkten verfügbar.

Bei Motorgeräten mit Abgaskatalysator darf zum Ansetzen der Kraftstoffmischung nur STIHL ZweitaktMotoröl 1:50 verwendet werden.

Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N in einen für Kraftstoff zugelassenen

Kanister zuerst Motoröl, dann

Benzin einfüllen und gründlich

mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

N Kanister mit dem Kraftstoffgemisch

vor dem Auftanken kräftig schütteln

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

N Kraftstofftank und Kanister von Zeit

zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

MS 290, MS 310, MS 390

Kraftstoff einfüllen

001BA229 KN

001BA240 KN

001BA218 KN

001BA219 KN

001BA224 KN

Gerät vorbereiten

deutsch

N Verschluss und Umgebung vor dem

Auftanken reinigen, damit kein Schmutz in den Kraftstofftank fällt

N Gerät so positionieren, dass der

Verschluss nach oben weist

Unterschiedliche Markierungen an Tankverschlüssen

Tankverschlüsse und Kraftstofftanks können unterschiedlich markiert sein.

Je nach Ausführung können Tankverschluss und Kraftstofftank mit oder ohne Markierungen vorhanden sein.

links: Tankverschluss – ohne

Markierungen

rechts: Tankverschluss – mit Markie-

rungen auf Verschluss und Kraftstofftank

Tankverschluss ohne Markierung

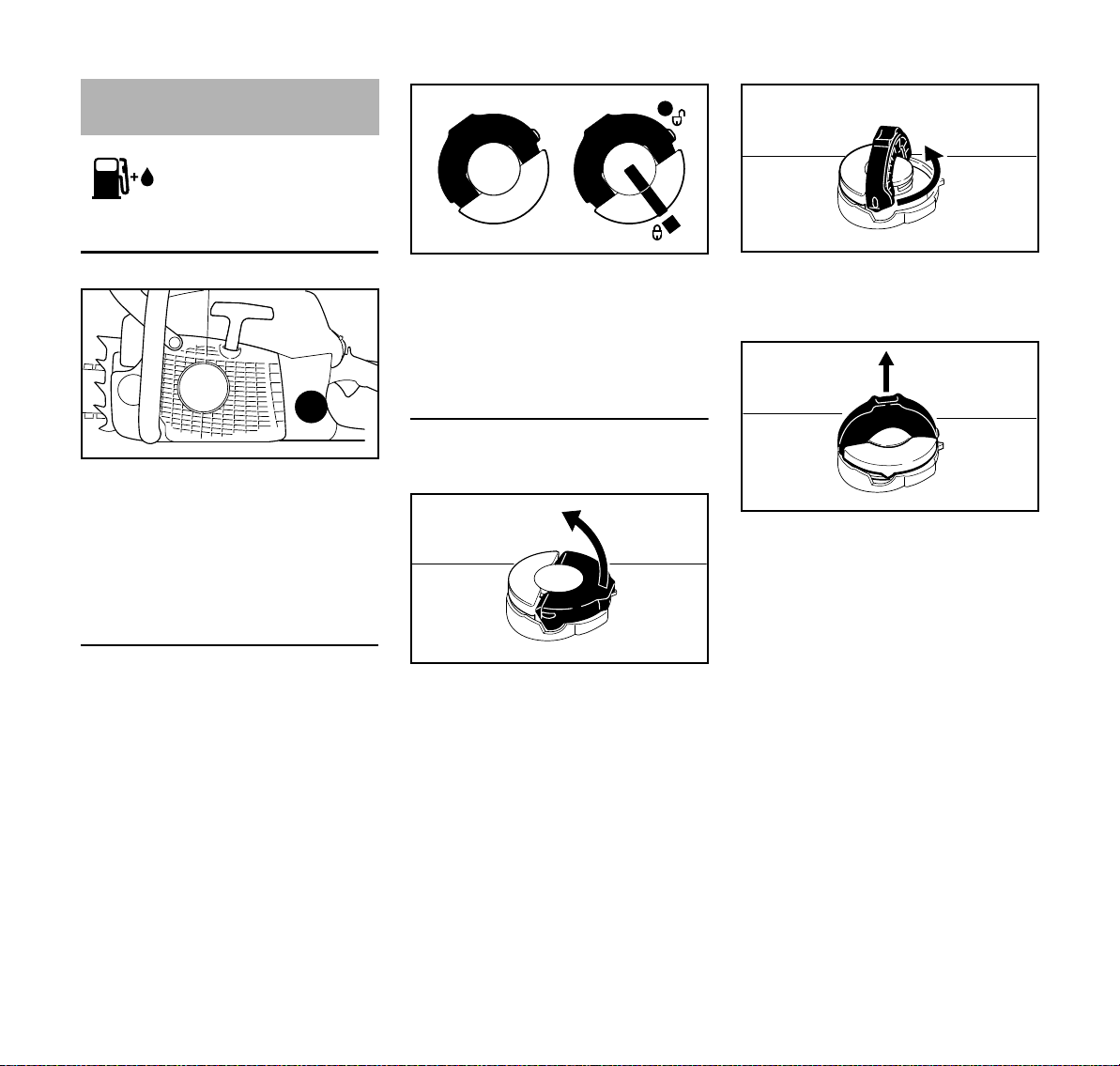

Öffnen

N Bügel aufklappen bis er senkrecht

steht

N Tankverschluss gegen den

Uhrzeigersinn drehen (ca. 1/4 Umdrehung)

N Tankverschluss abnehmen

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

N Kraftstoff einfüllen

MS 290, MS 310, MS 390

deutsch

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

001BA227 KN

001BA226 KN

Schließen

Bügel ist senkrecht: N Tankverschluss ansetzen –

Positionsmarkierungen an Tankverschluss und Einfüllstutzen müssen miteinander fluchten

N Tankverschluss bis zur Anlage nach

unten drücken

N Tankverschluss gedrückt halten

und im Uhrzeigersinn drehen bis er einrastet

Verriegelung prüfen

– Nase des Bügels muss ganz in der

Aussparung (Pfeil) liegen

N Tankverschluss greifen –

Tankverschluss ist richtig verriegelt,

wenn er sich weder bewegen noch

abnehmen lässt

Wenn sich der Tankverschluss bewegen oder abnehmen lässt

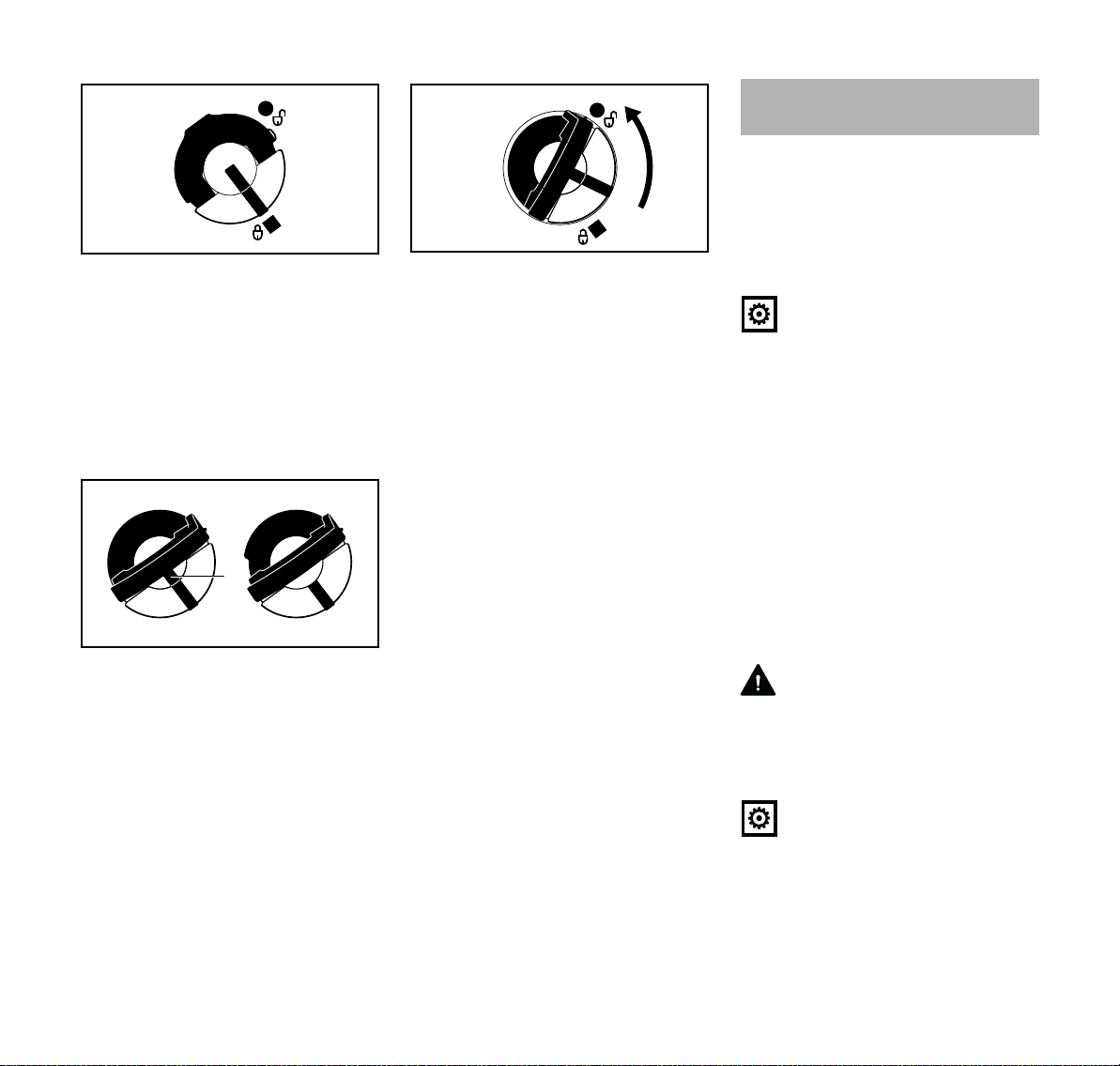

Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht:

links: Unterteil des Tankverschlus-

ses verdreht

rechts: Unterteil des Tankverschlus-

ses in richtiger Position

N Tankverschluss ansetzen und so

lange gegen den Uhrzeigersinn drehen, bis er in den Sitz des Einfüllstutzens eingreift

N Tankverschluss weiter gegen den

Uhrzeigersinn drehen (ca. 1/4 Umdrehung) – Unterteil des Tankverschlusses wird dadurch in die richtige Position gedreht

N Tankverschluss im Uhrzeigersinn

drehen und schließen – siehe Abschnitt "Schließen" und "Verriegelung prüfen"

N Bügel bis zur Anlage zuklappen

MS 290, MS 310, MS 390

Tankverschluss mit Markierung

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

Öffnen

deutsch

N Bügel aufklappen

N Tankverschluss drehen

(ca. 1/4 Umdrehung)

Markierungen an Tankverschluss und Kraftstofftank müssen miteinander fluchten

N Tankverschluss abnehmen

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

N Kraftstoff einfüllen

Schließen

Bügel ist senkrecht: N Tankverschluss ansetzen –

Markierungen an Tankverschluss

und Kraftstofftank müssen

miteinander fluchten N Tankverschluss bis zur Anlage nach

unten drücken

N Tankverschluss gedrückt halten

und im Uhrzeigersinn drehen bis er einrastet

Dann fluchten Markierungen an Tankverschluss und Kraftstofftank miteinander

N Bügel zuklappen

MS 290, MS 310, MS 390

deutsch

001BA241 KN

001BA238 KN

001BA239 KN

Tankverschluss ist verriegelt

Wenn sich der Tankverschluss nicht mit dem Kraftstofftank verriegeln lässt

Unterteil des Tankverschlusses ist gegenüber dem Oberteil verdreht.

N Tankverschluss vom Kraftstofftank

abnehmen und von der Oberseite aus betrachten

N Tankverschluss ansetzen und so

lange gegen den Uhrzeigersinn

drehen, bis er in den Sitz des

Einfüllstutzens eingreift N Tankverschluss weiter gegen den

Uhrzeigersinn drehen

(ca. 1/4 Umdrehung) – Unterteil des

Tankverschlusses wird dadurch in

die richtige Position gedreht N Tankverschluss im Uhrzeigersinn

drehen und schließen – siehe

Abschnitt "Schließen"

Kettenschmieröl

Zur automatischen, dauerhaften Schmierung von Sägekette und Führungsschiene – nur umweltfreundliches QualitätsKettenschmieröl verwenden – vorzugsweise das biologisch schnell abbaubare STIHL BioPlus.

HINWEIS

Biologisches Kettenschmieröl muss ausreichende Alterungs-Beständigkeit haben (z. B. STIHL BioPlus). Öl mit zu geringer Alterungs-Beständigkeit neigt zu schnellem Verharzen. Die Folge sind feste, schwer entfernbare Ablagerungen, insbesondere im Bereich des Kettenantriebes und an der Sägekette – bis hin zum Blockieren der Ölpumpe.

Die Lebensdauer von Sägekette und Führungsschiene wird wesentlich von der Beschaffenheit des Schmieröls beeinflusst – deshalb nur spezielles Kettenschmieröl verwenden.

links: Unterteil des Tankverschlus-

ses verdreht – innenliegende Markierung (1) fluchtet mit der äußeren Markierung

rechts: Unterteil des Tankverschlus-

ses in richtiger Position – innenliegende Markierung befindet sich unterhalb des Bügels. Sie fluchtet nicht mit der äußeren Markierung

WARNUNG

Kein Altöl verwenden! Altöl kann bei längerem und wiederholtem Hautkontakt Hautkrebs verursachen und ist umweltschädlich!

HINWEIS

Altöl hat nicht die erforderlichen Schmiereigenschaften und ist für die Kettenschmierung ungeeignet.

MS 290, MS 310, MS 390

deutsch

001BA158 KN

143BA024 KN

Kettenschmieröl einfüllen

Gerät vorbereiten

N Tankverschluss und Umgebung

gründlich reinigen, damit kein Schmutz in den Öltank fällt

N Gerät so positionieren, dass der

Tankverschluss nach oben weist

N Tankverschluss öffnen

Kettenschmieröl einfüllen

N Kettenschmieröl einfüllen – jedes

Mal wenn Kraftstoff eingefüllt wurde

Beim Auftanken kein Kettenschmieröl verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kettenschmieröl (Sonderzubehör).

N Tankverschluss schließen Es muss noch ein Rest Kettenschmieröl

im Öltank sein, wenn der Kraftstofftank leer gefahren ist.

Verringert sich die Ölmenge im Öltank nicht, kann eine Störung der Schmierölförderung vorliegen: Kettenschmierung prüfen, Ölkanäle reinigen, evtl. Fachhändler aufsuchen. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Kettenschmierung prüfen

Die Sägekette muss immer etwas Öl abschleudern.

HINWEIS

Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand im Tank überprüfen.

Jede neue Sägekette braucht eine Einlaufzeit von 2 bis 3 Minuten.

Nach dem Einlaufen Kettenspannung prüfen und wenn nötig korrigieren – siehe "Spannung der Sägekette prüfen".

MS 290, MS 310, MS 390

deutsch

143BA011 KN

143BA012 KN

Kettenbremse

Sägekette blockieren

– im Notfall – beim Starten – im Leerlauf

Handschutz mit der linken Hand zur Schienenspitze drücken – oder automatisch durch den Sägenrückschlag: Sägekette wird blockiert – und steht.

Kettenbremse lösen

N Handschutz zum Griffrohr ziehen

HINWEIS

Vor dem Gasgeben (außer bei der Funktionskontrolle) und vor dem Sägen muss die Kettenbremse gelöst werden.

Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).

Die Kettenbremse wird automatisch aktiviert bei einem ausreichend starken Sägenrückschlag – durch die Massenträgheit des Handschutzes: Der Handschutz schnellt nach vorn zur Schienenspitze – auch wenn die linke Hand nicht am Griffrohr hinter dem Handschutz ist, wie z. B. beim Fällschnitt.

Die Kettenbremse funktioniert nur, wenn am Handschutz nichts verändert wird.

Funktion der Kettenbremse kontrollieren

Jedes Mal vor Arbeitsbeginn: Bei Motorleerlauf Sägekette blockieren (Handschutz gegen die Schienenspitze) und kurzzeitig (max. 3 Sek.) Vollgas geben – die Sägekette darf nicht mitlaufen. Der Handschutz muss frei von Schmutz und leicht beweglich sein.

Kettenbremse warten

Die Kettenbremse ist Verschleiß durch Reibung (natürlicher Verschleiß) unterworfen. Damit sie ihre Funktion erfüllen kann, muss sie regelmäßig durch geschultes Personal gewartet und gepflegt werden. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. Folgende Intervalle müssen eingehalten werden:

Vollzeit-Einsatz: vierteljährlich Teilzeit-Einsatz: halbjährlich gelegentlicher Einsatz: jährlich

MS 290, MS 310, MS 390

Winterbetrieb

139BA016 KN

139BA001 KN

139BA002 KN

139BA005 TR

139BA018 KN

139BA019 KN

Bei Temperaturen unter +10 °C

deutsch

N Zündkerzenstecker (2) von der

Zündkerze abziehen

N Knopf über dem hinteren Handgriff

nach links drehen – Schlitz senkrecht

N Vergaserkastendeckel nach hinten

abziehen

N Vorfilter (1) nach oben abziehen

MS 290, MS 310, MS 390

N Schieber (3) mit Schraubendreher

aus der Haube hebeln N Schieber um 180° drehen und links

neben der Zündkerze wieder

einsetzen N Zündkerzenstecker wieder auf die

Zündkerze drücken

N Vorfilter (1) so einsetzen, dass sich

das Symbol r (Winterbetrieb) auf der Oberseite befindet

N Deckel wieder aufsetzen und mit

dem Knopf verriegeln

Neben Kaltluft wird nun aus der Umgebung des Zylinders auch Warmluft angesaugt – keine Vereisung des Vergasers.

Bei Temperaturen über +20 °C

N Schieber und Vorfilter unbedingt

wieder in Stellung s (Sommerbetrieb) bringen!

HINWEIS

Gefahr von Motorlaufstörung – Überhitzung!

deutsch

STOP

001BA140 KN

209BA014 KN

Zur Information vor dem Starten

Die vier Stellungen des Kombihebels

Stop 0 – Motor aus – Zündung ist ausgeschaltet

Betriebsstellung F – Motor läuft oder kann anspringen

Warmstart n – in dieser Stellung wird der warme Motor gestartet

Kaltstart l – in dieser Stellung wird der kalte Motor gestartet

Zum Einstellen auf Warmstart n den Kombihebel erst auf Kaltstart l stellen, dann den Kombihebel in die Stellung Warmstart n drücken.

Der Wechsel in den Warmstart n ist nur aus der Stellung Kaltstart l möglich.

Durch Betätigen des Gashebels springt der Kombihebel aus dem Warmstart n in die Betriebsstellung F.

Zum Ausschalten des Motors den Kombihebel auf Stop 0 stellen.

Motor starten / abstellen

Motor starten

nur Ausführungen mit Dekompressionsventil

N in Pfeilrichtung auf die Tülle

drücken – das Dekompressionsventil wird geöffnet

Bei der ersten Zündung wird es automatisch geschlossen.

N deshalb Dekompressionsventil vor

jedem weiteren Startvorgang erneut drücken

Kombihebel einstellen

Zum Verstellen des Kombihebels von Betriebsstellung F auf Kaltstart l Gashebelsperre und gleichzeitig Gashebel drücken.

MS 290, MS 310, MS 390

bei allen Ausführungen

209BA022 KN

STOP

143BA018 KN

143BA019 KN

deutsch

N Sicherheitsvorschriften beachten N Handschutz (1) nach vorn drücken:

die Sägekette ist blockiert

N Gashebelsperre (2) und

Gashebel (3) gleichzeitig drücken und festhalten – Kombihebel (4) einstellen

Stellung Startklappe geschlossen l – bei kaltem Motor (auch wenn der

Motor nach dem Start beim Gasgeben ausgegangen ist)

Stellung Startgas n – bei warmem Motor (sobald der

Motor ca. eine Minute gelaufen ist)

MS 290, MS 310, MS 390

N Motorsäge sicher auf den Boden

stellen und sicheren Stand

einnehmen – die Sägekette darf

keine Gegenstände oder den

Boden berühren

WARNUNG

Im Schwenkbereich der Säge darf sich keine weitere Person aufhalten.

N Motorsäge mit der linken Hand am

Griffrohr fest an den Boden drücken

– Daumen unter dem Griffrohr N mit dem rechten Fuß in de n hinteren

Handgriff treten

eine andere Möglichkeit: N hinteren Handgriff zwischen Knie

oder Oberschenkel klemmen

N mit der linken Hand das Griffrohr

festhalten – Daumen unter dem Griffrohr

deutsch

143BA020 KN

STOP

209BA008 KN

143BA012 KN

N mit der rechten Hand den

Anwerfgriff langsam bis zum Anschlag herausziehen – und dann schnell und kräftig durchziehen – dabei das Griffrohr nach unten drücken – Seil nicht bis zum Seilende herausziehen – Bruchgefahr! Anwerfgriff nicht zurückschnellen lassen – senkrecht zurückführen, damit sich das Anwerfseil richtig aufwickelt

Bei neuem Motor Anwerfseil mehrmals durchziehen, bis genügend Kraftstoff gefördert wird.

nach der ersten Zündung: N Dekompressionsventil erneut

drücken N Kombihebel (4) auf Stellung n

stellen und weiter anwerfen –

sobald der Motor läuft, sofort

Gashebel (5) kurz antippen, der

Kombihebel (4) springt in

Betriebsstellung F (6), und der

Motor geht in den Leerlauf

HINWEIS

Der Motor muss sofort in den Leerlauf geschaltet werden – sonst können, bei blockierter Kettenbremse, Schäden an Motorgehäuse und Kettenbremse auftreten.

N Handschutz zum Griffrohr ziehen:

U die Kettenbremse ist gelöst –

die Motorsäge ist einsatzbereit

HINWEIS

Gasgeben nur bei gelöster Kettenbremse. Erhöhte Motordrehzahl bei blockierter Kettenbremse (Sägekette steht still) führt schon nach kurzer Zeit zu Schäden an Triebwerk und Kettenantrieb (Kupplung, Kettenbremse).

N zuerst immer Kettenschmierung

überprüfen

Bei sehr niedriger Temperatur N Motor kurze Zeit mit wenig Gas

warmlaufen lassen

N evtl. Winterbetrieb einstellen, siehe

"Winterbetrieb"

MS 290, MS 310, MS 390

deutsch

139BA016 KN

139BA001 KN

139BA002 KN

Motor abstellen

N Kombihebel auf Stoppstellung 0

stellen

Wenn der Tank restlos leergefahren und wieder aufgetankt wurde

N Dekompressionsventil drücken N Anwerfseil mehrmals durchziehen,

bis genügend Kraftstoff gefördert wird

N Motor erneut anwerfen

Wenn der Motor nicht anspringt

Nach der ersten Motorzündung wurde der Kombihebel nicht rechtzeitig auf Warmstart n gestellt, der Motor ist abgesoffen.

N Kombihebel auf 0 stellen

N Knopf über dem hinteren Handgriff

nach links drehen – Schlitz senkrecht

N Vergaserkastendeckel nach hinten

abziehen

N Vorfilter (1) nach oben abziehen

N Zündkerzenstecker (2) abziehen N Zündkerze herausschrauben und

abtrocknen N Anwerfvorrichtung mehrmals

durchziehen – zum Lüften des

Verbrennungsraumes N Zündkerze einschrauben und

Kerzenstecker fest aufdrücken –

Teile wieder zusammenbauen N Kombihebel auf Warmstart n

stellen – auch bei kaltem Motor

N Dekompressionsventil drücken N Motor erneut anwerfen

Betriebshinweise

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

HINWEIS

Vergaser nicht magerer einstellen, um eine vermeintlich höhere Leistung zu erzielen – der Motor könnte sonst Schaden nehmen – siehe "Vergaser einstellen".

HINWEIS

MS 290, MS 310, MS 390

deutsch

001BA157 KN

Kettenspannung öfter kontrollieren

Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon längere Zeit in Betrieb ist.

Im kalten Zustand

Die Sägekette muss an der Schienenunterseite anliegen, aber von Hand noch über die Führungsschiene gezogen werden können. Wenn nötig, Sägekette nachspannen – siehe "Sägekette spannen".

Bei Betriebstemperatur

Die Sägekette dehnt sich und hängt durch. Die Treibglieder an der Schienenunterseite dürfen nicht aus der Nut heraustreten – die Sägekette kann sonst abspringen. Sägekette nachspannen – siehe "Sägekette spannen".

HINWEIS

Beim Abkühlen zieht sich die Sägekette zusammen. Eine nicht entspannte Sägekette kann Kurbelwelle und Lager beschädigen.

Nach längerem Volllastbetrieb

Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

N Sägekette entspannen, wenn sie

während der Arbeit bei Betriebstemperatur gespannt wurde

HINWEIS

Sägekette nach der Arbeit unbedingt wieder entspannen! Beim Abkühlen zieht sich die Sägekette zusammen. Eine nicht entspannte Sägekette kann Kurbelwelle und Lager beschädigen.

Bei kurzzeitigem Stillsetzen

Motor abkühlen lassen. Gerät mit gefülltem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren.

Bei längerer Stilllegung

siehe "Gerät aufbewahren"

Ölmenge einstellen

Verstellbare Ölpumpe ist Sonderausstattung.

Unterschiedliche Schnittlängen, Holzarten und Arbeitstechniken erfordern unterschiedliche Ölmengen.

Mit dem Einstellbolzen (1) (an der Unterseite der Maschine) kann die Ölfördermenge je nach Bedarf reguliert werden.

Ematic-Stellung (E), mittlere Ölfördermenge –

N Einstellbolzen auf „E“ (Ematic-

Stellung) drehen

Ölfördermenge erhöhen – N Einstellbolzen im Uhrzeigersinn

drehen

Ölfördermenge verringern – N Einstellbolzen entgegen dem

Uhrzeigersinn drehen

HINWEIS

Die Sägekette muss immer mit Kettenschmieröl benetzt sein.

MS 290, MS 310, MS 390

deutsch

143BA026 KN

Führungsschiene in Ordnung halten

N Führungsschiene wenden – nach

jedem Kettenschärfen und nach jedem Kettenwechsel – um eine einseitige Abnutzung zu vermeiden, besonders an der Umlenkung und an der Unterseite

N Öleintrittsbohrung (1),

Ölaustrittskanal (2) und Schienennut (3) regelmäßig reinigen

N Nuttiefe messen – mit dem

Messstab an der Feillehre (Sonderzubehör) – in dem Bereich, in dem der Laufbahnverschleiß am größten ist

Kettentyp Kettentei-

lung Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Ist die Nut nicht mindestens so tief: N Führungsschiene ersetzen Die Treibglieder schleifen sonst auf dem

Nutgrund – Zahnfuß und Verbindungsglieder liegen nicht auf der Schienenlaufbahn auf.

Mindestnuttiefe

Luftfiltersystem

Das Luftfiltersystem kann unterschiedlichen Betriebsbedingungen durch den Einbau verschiedener Filter angepasst werden. Umrüstungen sind einfach möglich.

Je nach Ausstattung ist das Motorgerät mit einem Gewebefilter oder Vliesfilter ausgestattet.

Gewebefilter

Für normale Betriebsbedingungen und Winterbetrieb

Vliesfilter

Für trockene, sehr staubige Einsatzgebiete

MS 290, MS 310, MS 390

deutsch

139BA016 KN

139BA017 KN

Luftfilter reinigen

Wenn die Motorleistung spürbar nachlässt

N Gashebelsperre drücken und

Kombihebel auf Kaltstart k stellen

N Knopf über dem hinteren Handgriff

nach links drehen – Schlitz senkrecht

N Vergaserkastendeckel nach hinten

abziehen

N Umgebung des Filters von grobem

Schmutz befreien

Verschmutzte Luftfilter vermindern die Motorleistung, erhöhen den Kraftstoffverbrauch und erschweren das Anwerfen.

N Vorfilter (1) nach oben abziehen

Schlitzmuttern (2) abdrehen und Hauptfilter (3) abnehmen

N Filterhälften voneinander trennen N Filter ausklopfen oder mit Druckluft

von innen nach außen ausblasen

bei hartnäckiger Verschmutzung: N Filterteile in STIHL Spezialreiniger

(Sonderzubehör) oder sauberer, nicht entflammbarer Reinigungsflüssigkeit (z.B. warmes Seifenwasser) auswaschen und trocknen

Vlies-Filter nicht ausbürsten!

N beschädigte Filter ersetzen N Filter wieder einbauen

Vergaser einstellen

Basisinformationen

Der Vergaser ist ab Werk mit der Standardeinstellung versehen.

Diese Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Mit der Einstellung der Hauptstellschraube werden die Leistung und die Höchstdrehzahl des unbelasteten Motors beeinflusst.

Standardeinstellung

N Motor abstellen N Luftfilter prüfen – falls erforderlich

reinigen oder ersetzen

N Funkenschutzgitter (nur

länderabhängig vorhanden) im Schalldämpfer kontrollieren – falls erforderlich reinigen oder ersetzen

MS 290, MS 310, MS 390

deutsch

209BA010 KN

209BA009 KN

209BA011 KN

Vergaser mit H = 1 und L = 1

N beide Einstellschrauben im

Uhrzeigersinn gefühlvoll bis zum Festsitz eindrehen

N Hauptstellschraube (H)

1 Umdrehung gegen den Uhrzeigersinn drehen

N Leerlaufstellschraube (L)

1 Umdrehung gegen den Uhrzeigersinn drehen

Vergaser mit H = 3/4 und L = 1/4

N Hauptstellschraube (H) gegen den

Uhrzeigersinn bis zum Anschlag drehen – max. 3/4 Umdrehung

N Leerlaufstellschraube (L) gefühlvoll

im Uhrzeigersinn bis zum Anschlag drehen – dann 1/4 Umdrehung zurückdrehen

Leerlauf einstellen

N Standardeinstellung vornehmen N Motor starten und warmlaufen

lassen

Motor bleibt im Leerlauf stehen N Leerlaufanschlagschraube (LA) im

Uhrzeigersinn drehen, bis die Sägekette mitzulaufen beginnt – dann 1/4 Drehung zurückdrehen

Sägekette läuft im Leerlauf mit N Leerlaufanschlagschraube (LA)

gegen den Uhrzeigersinn drehen, bis die Sägekette stehen bleibt – dann 1/4 Drehung in der gleichen Richtung weiter drehen

WARNUNG

Bleibt die Sägekette nach erfolgter Einstellung im Leerlauf nicht stehen, Motorsäge vom Fachhändler instandsetzen lassen.

Drehzahl im Leerlauf unregelmäßig; schlechte Beschleunigung (trotz Leerlaufstellschraube = Standardeinstellung)

Die Leerlaufeinstellung ist zu mager.

N Leerlaufstellschraube (L) gegen

den Uhrzeigersinn drehen, bis der Motor regelmäßig läuft und gut beschleunigt – bei Vergasern mit L = 1/4 max. bis zum Anschlag

Nach jeder Korrektur an der Leerlaufstellschraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) nötig.

Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe

Läuft der Motor nicht zufriedenstellend, kann eine geringfügige Korrektur notwendig sein:

N Standardeinstellung vornehmen N Motor warmlaufen lassen N Hauptstellschraube (H) geringfügig

im Uhrzeigersinn (magerer) drehen – max. bis zum Anschlag

HINWEIS

Nach der Rückkehr aus großer Höhe die Vergasereinstellung wieder auf Standardeinstellung zurücksetzen.

Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung.

MS 290, MS 310, MS 390

deutsch

139BA020 KN

139 BA021 KN

000BA002 KN

000BA045 KN

Funkenschutzgitter im Schalldämpfer

In einigen Ländern ist der Schalldämpfer mit einem Funkenschutzgitter ausgestattet.

N bei nachlassender Motorleistung

Funkenschutzgitter im Schalldämpfer prüfen

N Schalldämpfer abkühlen lassen

N Muttern (1) lösen und abdrehen

N Deckel (2) abnehmen N Funkenschutzgitter (3) abnehmen N verschmutztes Funkenschutzgitter

reinigen, bei Beschädigung oder starker Verkokung ersetzen

N Funkenschutzgitter wieder

einsetzen

N Deckel montieren

Zündkerze prüfen

Bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen.

N Zündkerze ausbauen – siehe "Motor

starten / abstellen"

N verschmutzte Zündkerze reinigen N Elektrodenabstand (A) prüfen – ggf.

nachstellen – siehe "Technische Daten"

N Ursachen für die Verschmutzung

der Zündkerze beseitigen

Mögliche Ursachen sind:

– zu viel Motoröl im Kraftstoff – verschmutzter Luftfilter – ungünstige Betriebsbedingungen

N nach ca. 100 Betriebsstunden

Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zur Vermeidung von Funkenbildung und Brandgefahr

Bei Zündkerze mit separater Anschlussmutter unbedingt

N Anschlussmutter (1) auf das

Gewinde drehen und fest anziehen

MS 290, MS 310, MS 390

000BA050 KN

Anwerfvorrichtung Gerät aufbewahren

deutsch

Bei allen Zündkerzen N Zündkerzenstecker (2) fest auf die

Zündkerze (3) drücken

Zur Erhöhung der Lebensdauer des Anwerfseils nachfolgende Hinweise beachten:

N Seil nur in der vorgeschriebenen

Ausziehrichtung herausziehen

N Seil nicht über die Kante der

Seilführung schleifen lassen

N Seil nicht weiter als beschrieben

herausziehen

N Anwerfgriff entgegen der

Ausziehrichtung zurückführen, nicht zurückschnellen lassen – siehe "Motor starten / abstellen"

Ein beschädigtes Anwerfseil sollte rechtzeitig beim Fachhändler ausgetauscht werden. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Bei Betriebspausen ab ca. 3 Monaten N Kraftstofftank an gut belüftetem Ort

entleeren und reinigen

N Kraftstoff vorschriften- und

umweltgerecht entsorgen

N Vergaser leerfahren, andernfalls

können die Membranen im Vergaser verkleben

N Sägekette und Führungsschiene

abnehmen, reinigen und mit Schutzöl einsprühen

N Gerät gründlich säubern, besonders

Zylinderrippen und Luftfilter

N bei Verwendung von biologischem

Kettenschmieröl (z. B. STIHL BioPlus) Schmieröltank ganz auffüllen

N Gerät an einem trockenen und

sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

MS 290, MS 310, MS 390

deutsch

001BA121 KN

001BA122 KN

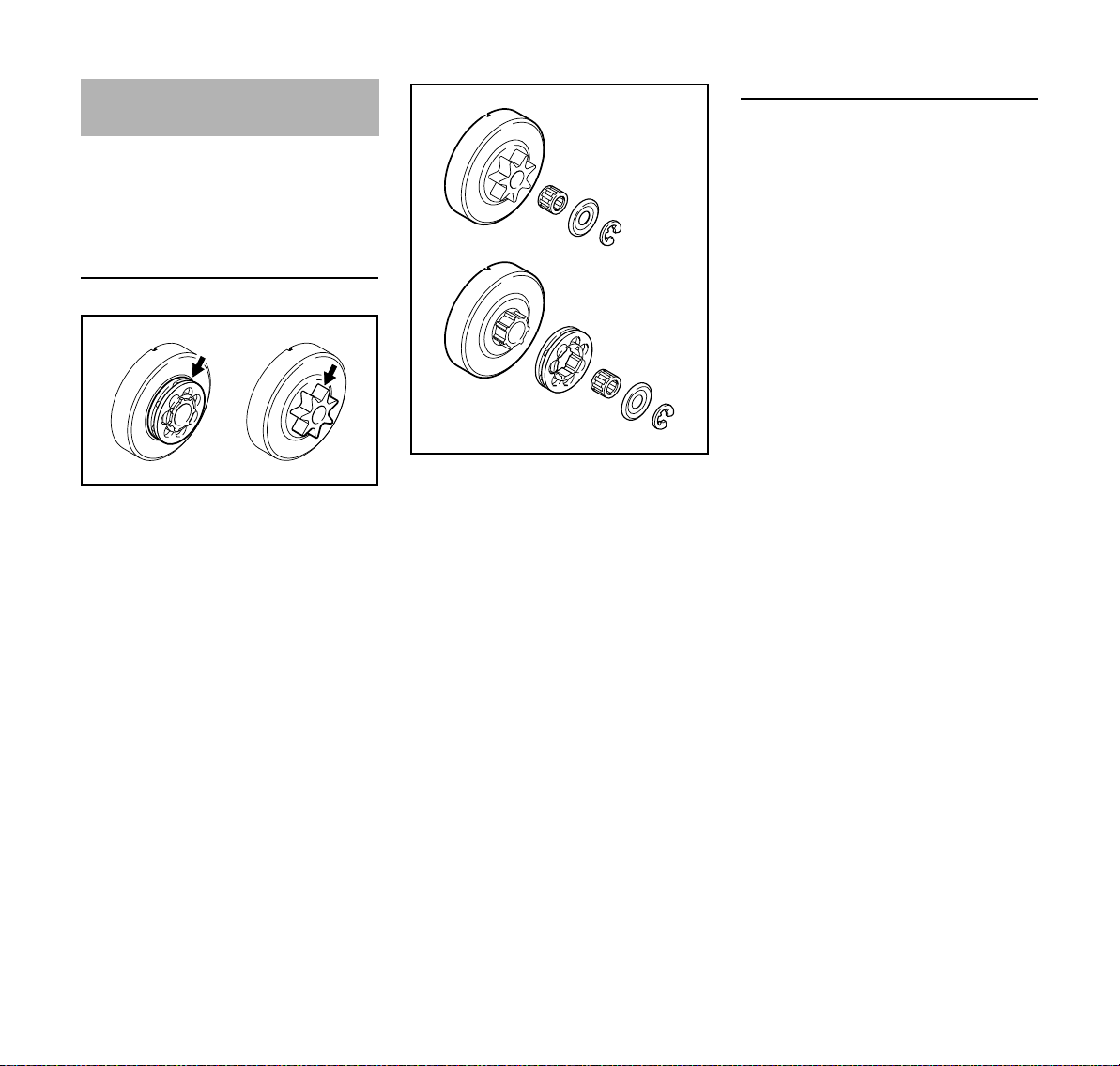

Kettenrad prüfen und wechseln

N Kettenraddeckel, Sägekette und

Führungsschiene abnehmen

N Kettenbremse lösen – Handschutz

gegen das Griffrohr ziehen

Kettenrad erneuern

– nach dem Verbrauch von zwei

Sägeketten oder früher

– wenn die Einlaufspuren (Pfeile)

tiefer als 0,5 mm sind – sonst wird die Lebensdauer der Sägekette beeinträchtigt – zur Prüfung Prüflehre (Sonderzubehör) verwenden

Das Kettenrad wird geschont, wenn zwei Sägeketten im Wechsel betrieben werden.

STIHL empfiehlt Original STIHL Kettenräder zu verwenden, damit die optimale Funktion der Kettenbremse gewährleistet ist.

N Sicherungsscheibe (1) mit dem

Schraubendreher abdrücken

N Scheibe (2) abnehmen N Ringkettenrad (3) abziehen N Mitnahmeprofil an der

Kupplungstrommel (4) untersuchen – bei starken Verschleißspuren auch die Kupplungstrommel ersetzen

N Kupplungstrommel oder

Profilkettenrad (5) samt Nadelkäfig (6) von der Kurbelwelle abziehen – bei Kettenbremssystem QuickStop Super vorher Gashebelsperre drücken

Profil- /Ringkettenrad einbauen

N Kurbelwellenstumpf und Nadelkäfig

reinigen und mit STIHL Schmierfett (Sonderzubehör) einfetten

N Nadelkäfig auf Kurbelwellenstumpf

schieben

N Kupplungstrommel bzw.

Profilkettenrad nach dem Aufstecken ca. 1 Umdrehung drehen, damit die Mitnahme für den Ölpumpenantrieb einrastet – bei Kettenbremssystem QuickStop Super vorher Gashebelsperre drücken

N Ringkettenrad aufstecken –

Hohlräume nach außen

N Scheibe und Sicherungsscheibe

wieder auf die Kurbelwelle setzen

MS 290, MS 310, MS 390

deutsch

689BA027 KN

689BA021 KN

Sägekette pflegen und schärfen

Mühelos sägen mit richtig geschärfter Sägekette

Eine einwandfrei geschärfte Sägekette zieht sich schon bei geringem Vorschubdruck mühelos in das Holz.

Nicht mit stumpfer oder beschädigter Sägekette arbeiten – dies führt zu starker körperlicher Beanspruchung, hoher Schwingungsbelastung, unbefriedigendem Schnittergebnis und hohem Verschleiß.

N Sägekette reinigen N Sägekette auf Risse und

beschädigte Niete kontrollieren

N beschädigte oder abgenützte

Kettenteile erneuern und diese Teile den übrigen Teilen in Form und Abnutzungsgrad anpassen – entsprechend nacharbeiten

Hartmetallbestückte Sägeketten (Duro) sind besonders verschleißfest. Für ein optimales Schärfergebnis empfiehlt STIHL den STIHL Fachhändler.

WARNUNG

Die nachfolgend aufgeführten Winkel und Maße sind unbedingt einzuhalten. Eine falsch geschärfte Sägekette – insbesondere zu niedrige Tiefenbegrenzer – kann zu erhöhter Rückschlagneigung der Motorsäge führen – Verletzungsgefahr!

Kettenteilung

Die Kennzeichnung (a) der Kettenteilung ist im Bereich des Tiefenbegrenzers jedes Schneidezahnes eingeprägt.

Kennzeichnung (a) Kettenteilung

Zoll mm 7 1/4 P 6,35 1 oder 1/4 1/4 6,35 6, P oder PM 3/8 P 9,32 2 oder 325 0.325 8,25 3 oder 3/8 3/8 9,32 4 oder 404 0.404 10,26

Die Zuordnung des Feilendurchmessers erfolgt nach der Kettenteilung – siehe Tabelle "Werkzeuge zum Schärfen".

Die Winkel am Schneidezahn müssen beim Nachschärfen eingehalten werden.

Schärf- und Brustwinkel

A Schärfwinkel STIHL Sägeketten werden mit 30°

Schärfwinkel geschärft. Ausnahmen sind Längsschnitt-Sägeketten mit 10° Schärfwinkel. Längsschnitt-Sägeketten führen ein X in der Benennung.

B Brustwinkel Bei Verwendung des vorgeschriebenen

Feilenhalters und Feilendurchmessers ergibt sich automatisch der richtige Brustwinkel.

Zahnformen Winkel (°)

Micro = Halbmeißelzahn z. B. 63 PM3, 26 RM3, 36 RM

Super = Vollmeißelzahn z. B. 63 PS3, 26 RS, 36 RS3

Längsschnitt-Sägekette z. B. 63 PMX, 36 RMX

Die Winkel müssen bei allen Zähnen der Sägekette gleich sein. Bei ungleichen Winkeln: Rauer, ungleichmäßiger Sägekettenlauf, stärkerer Verschleiß – bis zum Bruch der Sägekette.

30 75

30 60

10 75

MS 290, MS 310, MS 390

deutsch

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

Feilenhalter

N Feilenhalter verwenden Sägeketten von Hand nur mit Hilfe eines

Feilenhalters (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") schärfen. Feilenhalter haben Markierungen für den Schärfwinkel.

Nur Spezial-Sägekettenfeilen verwenden! Andere Feilen sind in Form und Hiebart ungeeignet.

Zur Kontrolle der Winkel

Richtig schärfen

N Schärf-Werkzeuge entsprechend

der Kettenteilung auswählen

N Führungsschiene ggf. einspannen N Sägekette blockieren – Handschutz

nach vorn

N zum Weiterziehen der Sägekette

Handschutz zum Griffrohr ziehen: Kettenbremse ist gelöst. Bei Kettenbremssystem Quickstop Super zusätzlich Gashebelsperre drücken

N oft schärfen, wenig wegnehmen –

für das einfache Nachschärfen genügen meist zwei bis drei Feilenstriche

Feilenhalter – Feilenhalter auf dem Zahndach und auf dem Tiefenbegrenzer auflegen

N nur von innen nach außen feilen N die Feile greift nur im Vorwärtsstrich

– beim Rückführen Feile abheben

N Verbindungs- und Treibglieder nicht

anfeilen

N Feile in regelmäßigen Abständen

etwas drehen, um eine einseitige Abnützung zu vermeiden

N Feilgrat mit einem Stück Hartholz

entfernen

N Winkel mit der Feillehre prüfen Alle Schneidezähne müssen gleich lang

sein. Bei ungleichen Zahnlängen sind auch

die Zahnhöhen unterschiedlich und verursachen einen rauen Sägekettenlauf und Kettenrisse.

N alle Schneidezähne auf die Länge

des kürzesten Schneidezahnes zurückfeilen – am besten vom Fachhändler mit einem ElektroSchärfgerät machen lassen

STIHL Feillehre (Sonderzubehör, siehe Tabelle "Werkzeuge zum Schärfen") – ein Universalwerkzeug zur Kontrolle von Schärf- und Brustwinkel, Tiefenbegrenzer-Abstand, Zahnlänge, Nuttiefe und zur Reinigung von Nut und Öleintrittsbohrungen.

N Feile führen: Waagerecht (im

rechten Winkel zur Seitenfläche der Führungsschiene) entsprechend den angegebenen Winkeln – nach den Markierungen auf dem

MS 290, MS 310, MS 390

Tiefenbegrenzer-Abstand

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

deutsch

Der Tiefenbegrenzer bestimmt die Eindringtiefe in das Holz und damit die Spandicke.

a Sollabstand zwischen

Tiefenbegrenzer und Schneidkante

Beim Schneiden im Weichholz außerhalb der Frostperiode kann der Abstand bis zu 0,2 mm (0.008") größer gehalten werden.

Kettenteilung Tiefenbegrenzer

Abstand (a) Zoll (mm) mm (Zoll) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

Tiefenbegrenzer nachfeilen

Der Tiefenbegrenzer-Abstand verringert sich beim Schärfen des Schneidezahnes.

N Tiefenbegrenzer-Abstand nach

jedem Schärfen prüfen

N zur Kettenteilung passende

Feillehre (1) auf die Sägekette legen und am zu prüfenden Schneidezahn andrücken – ragt der Tiefenbegrenzer über die Feillehre heraus muss der Tiefenbegrenzer nachgearbeitet werden

Sägeketten mit Höcker-Treibglied (2) – oberer Teil des Höcker-Treibgliedes (2) (mit Servicemarkierung) wird gleichzeitig mit dem Tiefenbegrenzer des Schneidezahnes bearbeitet.

WARNUNG

Der übrige Bereich des HöckerTreibgliedes darf nicht bearbeitet werden, sonst könnte sich die Rückschlagneigung der Motorsäge erhöhen.

N Tiefenbegrenzer bündig zur

Feillehre nacharbeiten

N anschließend parallel zur Service-

Markierung (siehe Pfeil) das Tiefenbegrenzerdach schräg nachfeilen – dabei die höchste Stelle des Tiefenbegrenzers nicht weiter zurück setzen

WARNUNG

Zu niedrige Tiefenbegrenzer erhöhen die Rückschlagneigung der Motorsäge.

N Feillehre auf die Sägekette legen –

höchste Stelle des Tiefenbegrenzers muss mit der Feillehre bündig sein

N nach dem Schärfen Sägekette

gründlich reinigen, anhaftende Feilspäne oder Schleifstaub entfernen – Sägekette intensiv schmieren

N bei längeren

Arbeitsunterbrechungen Sägekette reinigen und eingeölt aufbewahren

MS 290, MS 310, MS 390

deutsch

Werkzeuge zum Schärfen (Sonderzubehör) Kettenteilung Rundfeile ^ Rundfeile Feilenhalter Feillehre Flachfeile Schärfset

Zoll (mm) mm (Zoll) Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer Teile-Nummer 1/4P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030

bestehend aus Feilenhalter mit Rundfeile, Flachfeile und Feillehre

MS 290, MS 310, MS 390

Wartungs- und Pflegehinweise

Die folgenden Arbeiten beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall, stark harzende Hölzer, tropische Hölzer etc.) und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. Bei nur gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

komplette Maschine

Gashebel, Gashebelsperre, Chokehebel, Startklappenhebel, Stoppschalter, Kombihebel (je nach Ausstattung)

Kettenbremse

Kraftstoffhandpumpe (falls vorhanden)

Saugkopf/Filter im Kraftstofftank

Kraftstofftank reinigen X

Schmieröltank reinigen X

Kettenschmierung prüfen X

Sägekette

Führungsschiene

Kettenrad prüfen X

Luftfilter

Sichtprüfung (Zustand, Dichtheit) XX

reinigen X

Funktionsprüfung XX

prüfen durch Fachhändler

prüfen X

instandsetzen durch Fachhändler

prüfen X

reinigen, Filtereinsatz ersetzen XX

ersetzen XXX

prüfen, auch auf Schärfzustand achten XX

Kettenspannung prüfen XX

schärfen X

prüfen (Abnutzung, Beschädigung) X

reinigen und wenden X

entgraten X

ersetzen XX

reinigen XX

ersetzen X

deutsch

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

MS 290, MS 310, MS 390

deutsch

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

Antivibrationselemente

Luftzufuhr am Lüftergehäuse reinigen XX X

Zylinderrippen reinigen XX X

Vergaser

Zündkerze

zugängliche Schrauben und Muttern (außer Einstellschrauben)

Kettenfänger

Auslasskanal

Sicherheitsaufkleber ersetzen X

STIHL empfiehlt den STIHL Fachhändler

Zylinderfußschrauben bei Erstinbetriebnahme von Profi-Motorsägen (ab 3,4 kW Leistung) nach einer Laufzeit von 10 bis 20 Stunden fest anziehen

prüfen XX

ersetzen durch Fachhändler

Leerlauf kontrollieren, Sägekette darf nicht mitlaufen

Leerlauf einstellen, ggf. Motorsäge vom Fachhändler instandsetzen lassen

Elektrodenabstand nachstellen X

jeweils nach 100 Betriebsstunden ersetzen

nachziehen

prüfen X

ersetzen X

entkoken nach 139 Betriebsstunden, danach jeweils nach 150 Betriebsstunden

MS 290, MS 310, MS 390

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

– nicht von STIHL freigegebene

Änderungen am Produkt

– die Verwendung von Werkzeugen

oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

– nicht bestimmungsgemäße

Verwendung des Gerätes

– Einsatz des Gerätes bei Sport- oder

Wettbewerbs-Veranstaltungen

– Folgeschäden infolge der

Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

– Schäden am Triebwerk infolge nicht

rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luftund Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)

– Korrosions- und andere

Folgeschäden infolge unsachgemäßer Lagerung

– Schäden am Gerät infolge

Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Sägekette, Führungsschiene – Antriebsteile (Fliehkraft-Kupplung,

Kupplungstrommel, Kettenrad)

– Filter (für Luft, Öl, Kraftstoff)

– Anwerfvorrichtung – Zündkerze – Dämpfungselemente des

Antivibrationssystems

MS 290, MS 310, MS 390

deutsch

209BA023 KN

Wichtige Bauteile

1 Verschluss Vergaserkastendeckel 2 Vergasereinstellschrauben 3 Zündkerzenstecker 4 Kettenraddeckel 5 Kettenrad 6 Kettenbremse 7 Kettenspannvorrichtung 8 Kettenfänger 9 Krallenanschlag 10 Führungsschiene 11 Oilomatic-Sägekette 12 Öltankverschluss 13 Schalldämpfer 14 vorderer Handschutz 15 vorderer Handgriff (Griffrohr) 16 Dekompressionsventil (je nach

Ausstattung) 17 Anwerfgriff 18 Kombischalthebel 19 Kraftstofftankverschluss 20 Gashebel 21 Gashebelsperre 22 hinterer Handgriff 23 hinterer Handschutz # Maschinennummer

MS 290, MS 310, MS 390

deutsch

Technische Daten

Triebwerk

STIHL Einzylinder-Zweitaktmotor

MS 290

Hubraum: 56,5 cm Zylinderbohrung: 46 mm Kolbenhub: 34 mm Leistung nach

ISO 7293: Leerlaufdrehzahl:

3,0 kW (4,1 PS) bei 9500 1/min

2800 1/min

MS 310

Hubraum: 59,0 cm Zylinderbohrung: 47 mm Kolbenhub: 34 mm Leistung nach

ISO 7293: Leerlaufdrehzahl:

3,2 kW (4,4 PS) bei 9500 1/min

2800 1/min

MS 390

Hubraum: 64,1 cm Zylinderbohrung: 49 mm Kolbenhub: 34 mm Leistung nach

ISO 7293: Leerlaufdrehzahl:

nach ISO 11681 +/- 50 1/min

3,4 kW (4,6 PS) bei 9500 1/min

2800 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört):

Bosch WSR 6 F, NGK BPMR 7 A

Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 560 cm

(0,56 l)

Kettenschmierung

Drehzahlabhängige vollautomatische Ölpumpe mit Drehkolben – zusätzlich manuelle Ölmengenregulierung

Öltankinhalt: 330 cm3 (0,33 l)

Gewicht

unbetankt, ohne Schneidgarnitur MS 290: 5,9 kg MS 310: 5,9 kg MS 390: 5,9 kg

Schneidgarnitur

Führungsschienen Rollomatic

Schnittlängen (Teilung .325"):

Schnittlängen Teilung 3/8"):

32, 37, 40, 45, 50 cm

32, 37, 40, 45, 50, 63 cm

Nutbreite: 1,6 mm

Sägeketten .325"

Rapid Micro 3 (26 RM3) Typ 3634 Rapid Micro (26 RM) Typ 3629 Rapid Super (26 RS) Typ 3639 Teilung: .325" (8,25 mm) Treibglieddicke: 1,6 mm

Sägeketten 3/8"

Rapid Micro (36 RM) Typ 3652 Rapid Super (36 RS) Typ 3621 Rapid Super 3 (36 RS3) Typ 3626 Teilung: 3/8" (9,32 mm) Treibglieddicke: 1,6 mm

Kettenräder

7-zähnig für 3/8" (Profilkettenrad) Max. Kettengeschwindigkeit

nach ISO 11681: 27,5 m/s

7-zähnig für 3/8" (Ringkettenrad) Max. Kettengeschwindigkeit

nach ISO 11681: 27,5 m/s

7-zähnig für .325" (Profilkettenrad) Max. Kettengeschwindigkeit

nach ISO 11681: 27,5 m/s

7-zähnig für .325" (Ringkettenrad) Max. Kettengeschwindigkeit

nach ISO 11681: 27,5 m/s In der Regel ist die durchschnittliche

Kettengeschwindigkeit im Betrieb um ca. 20% geringer als die maximale Kettengeschwindigkeit nach ISO 11681. Zur Auswahl der persönlichen Schutzausstattung STIHL Fachhändler kontaktieren.

MS 290, MS 310, MS 390

deutsch

Schall- und Vibrationswerte

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L

nach ISO 22868

peq

MS 290: 102 dB(A) MS 310: 102 dB(A) MS 390: 102 dB(A)

Schallleistungspegel L

nach

ISO 22868

MS 290: 116 dB(A) MS 310: 115 dB(A) MS 390: 116 dB(A)

Vibrationswert a

MS 290: 4,6 m/s MS 310: 4,3 m/s MS 390: 5,9 m/s

nach ISO 22867

hv,eq

Handgriff links

Handgriff rechts

5,7 m/s

4,7 m/s

5,1 m/s

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Faktor nach RL 2006/42/EG = 2,5 dB(A); für den Vibrationswert beträgt der K-Faktor nach RL 2006/42/EG =

2,0 m/s

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Sonderzubehör

– Feilenhalter mit Rundfeile – Feillehre – Prüflehren – STIHL Schmierfett – STIHL Einfüllsystem für Kraftstoff –

verhindert Verschütten oder

Überfüllen beim Tanken – STIHL Einfüllsystem für

Kettenschmieröl – verhindert

Verschütten oder Überfüllen beim

Tanken Aktuelle Informationen zu diesem und

weiterem Sonderzubehör sind beim STIHL Fachhändler erhältlich.

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

MS 290, MS 310, MS 390

deutsch

000BA073 KN

Ersatzteilbeschaffung

Bitte tragen Sie für Ersatzbestellungen die Verkaufsbezeichnung der Motorsäge, die Maschinennummer und die Nummern von Führungsschiene und Sägekette in unten stehende Tabelle ein. Sie erleichtern sich damit den Kauf einer neuen Schneidgarnitur.

Bei Führungsschiene und Sägekette handelt es sich um Verschleißteile. Beim Kauf der Teile genügt es, wenn die Verkaufsbezeichnung der Motorsäge, die Teilenummer und die Benennung der Teile angegeben wird.

Verkaufsbezeichnung

Maschinennummer

Nummer der Schiene

Nummer der Sägekette

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

MS 290, MS 310, MS 390

deutsch

EG Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

bestätigt, dass

Bauart: Motorsäge Fabrikmarke: STIHL Typ: MS 290

MS 310

MS 390 Serienidentifizierung: 1127 Hubraum MS 290: 56,5 cm MS 310: 59,0 cm MS 390: 64,1 cm

den Vorschriften in Umsetzung der Richtlinien 2006/42/EG, 2004/108/EG und 2000/14/EG entspricht und in Übereinstimmung mit den folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11681-1, EN 55012, EN 61000-6-1

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 9207 verfahren.

Gemessener Schallleistungspegel

MS 290: 116 dB(A) MS 310: 115 dB(A) MS 390: 116 dB(A)

Garantierter Schallleistungspegel

MS 290: 117 dB(A) MS 310: 116 dB(A) MS 390: 117 dB(A)

Die EG-Baumusterprüfung wurde durchgeführt bei

DPLF Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Max-Eyth-Weg 1 D-64823 Groß-Umstadt

Zertifizierungs-Nr. MS 290: K-EG- 2009/3142 MS 310: K-EG- 2009/3091 MS 390: K-EG- 2009/3143

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 01.08.2012 ANDREAS STIHL AG & Co. KG i. V.

Thomas Elsner Leiter Produktgruppen Management

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

MS 290, MS 310, MS 390

STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44

deutsch

MS 290, MS 310, MS 390

0458-209-0021

deutsch

www.stihl.com

*04582090021*

0458-209-0021

Stihl MS 290, MS 310, MS 390 Instruction Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
