Skötselanvisning Käyttöohje Betjeningsvejledning Bruksanvisning

svenska

Innehållsförteckning

1 Om denna bruksanvisning.......................... 2

2 Säkerhetsanvisningar................................. 3

3 Reaktionskrafter..........................................7

4 Arbetsteknik................................................ 8

5 Skärutrustning...........................................14

6 Montera svärdet och kedjan (kedjespännare

på sidan)................................................... 15

7 Montera svärdet och kedjan (snabbkedjes‐

pänning).................................................... 16

8 Spänna kedjan (kedjespännare på sidan) 18

9 Spänna kedjan (snabbkedjespänning)......18

10 Kontrollera sågkedjans spänning..............19

11 Bränsle......................................................19

12 Påfyllning av bränsle.................................20

13 Kedjeolja................................................... 22

14 Fyll på kedjeolja........................................ 22

15 Kontrollera kedjesmörjningen................... 22

16 Kedjebroms...............................................23

17 Vinterbruk..................................................23

18 Elektrisk handtagsvärme...........................24

19 Starta/stanna motorn................................ 25

20 Anvisningar för driften............................... 27

21 Ställa in oljemängden................................28

22 Håll svärdet i gott skick............................. 28

23 Kåpa..........................................................28

24 Luftfiltersystem..........................................28

25 Rengöring av luftfiltret............................... 29

26 M-Tronic....................................................29

27 Tändstift.................................................... 30

28 Förvaring av maskinen..............................31

29 Kontroll och byte av kedjedrev..................31

30 Vårda och slipa sågkedjan........................32

31 Skötsel och underhåll................................36

32 Minimera slitage och undvik skador..........37

33 Viktiga komponenter................................. 38

34 Tekniska data............................................39

35 Anskaffning av reservdelar....................... 40

36 Reparationsanvisningar............................ 40

37 Avfallshantering........................................ 40

38 EU-försäkran om överensstämmelse........40

Hej! Tack för att du valt en kvalitetsprodukt från

STIHL. Den här produkten har tillverkats med moderna

metoder och under omfattande kvalitetskontrol‐ ler. Vi vill göra allt vi kan för att du ska vara nöjd med den här produkten och kunna använda den utan problem.

Om du har frågor om produkten ber vi dig kon‐ takta din återförsäljare eller vår försäljningsavdel‐ ning.

Hälsningar

Dr Nikolas Stihl

1 Om denna bruksanvisning

Denna bruksanvisning omfattar en STIHL motor‐ såg, även kallad maskinen i denna bruksanvis‐ ning.

1.1 Symboler

Symboler som finns på maskinen förklaras i denna skötselanvisning.

Beroende på maskinens typ och utrustning kan följande symboler visas på maskinen.

Bränsletank; bränsleblandning av bensin och motorolja

Tank för kedjeolja; kedjeolja

Blockera och lossa kedjebromsen

Frånslagsbroms

Kedjans löpriktning

Ematic; mängdjustering kedjeolja

Spänn kedjan

Insugsluft: vinterdrift

Insugsluft: sommardrift

Handtagsvärme

Använda dekompressionsventilen

Använda bränslepumpen

Originalbruksanvisning

0000006377_015_S

Tryckt på klorfritt blekt papper.

Tryckfärger innehåller vegetabiliska oljor, återvinningsbart papper.

0458-153-9121-C. VA0.D21.

2 0458-153-9121-C

2 Säkerhetsanvisningar svenska

1.2 Markering av textavsnitt

VARNING

Varning för olycksrisk och skaderisk för personer samt varning för allvarliga materiella skador.

OBS!

Varning för skador på maskinen eller enstaka komponenter.

1.3 Teknisk vidareutveckling

STIHL arbetar ständigt med vidareutveckling av samtliga maskiner; vi måste därför förbehålla oss rätten till ändringar av leveransomfattningen när det gäller form, teknik och utrustning.

Det innebär att inga anspråk kan ställas utifrån information och bilder i den här skötselanvis‐ ningen.

2 Säkerhetsanvisningar

Särskilda säkerhetsåtgärder krävs vid arbete med motorsågen eftersom kedjan arbetar med mycket hög has‐ tighet och skärtänderna är mycket vassa.

Läs hela bruksanvisningen före första användningstillfället och förvara den säkert för senare bruk. Att inte följa bruksanvisningen kan innebära livs‐ fara.

2.1 Allmänt att observera

Följ gällande säkerhetsföreskrifter, t.ex. från Arbetsmiljöverket.

Användning av bullrande maskiner är enligt lag begränsad under vissa delar av dygnet i en del länder och regioner.

Om du använder motorsågen för första gången ska du låta försäljaren eller någon annan sak‐ kunnig förklara hur maskinen ska hanteras på ett säkert sätt eller gå en kurs.

Minderåriga får inte arbeta med motorsågen – undantag är de som fyllt 16 år och utbildas under uppsikt.

Håll barn, djur och åskådare borta. Användaren är ansvarig för olycksfall eller faror

som kan drabba andra personer eller deras egendom.

Motorsågen får endast lämnas vidare eller lånas ut till personer som känner till den och dess

användning – lämna alltid med bruksanvis‐ ningen.

Den som arbetar med motorsågen måste vara utvilad, frisk och i god kondition. Den som inte får anstränga sig av hälsoskäl ska rådfråga sin läkare före arbete med motorsågen.

Arbeta aldrig med motorsågen efter intag av alkohol, läkemedel eller droger som påverkar reaktionsförmågan.

Arbeta inte vid dåligt väder (regn, snö, is, blåst) – förhöjd olycksrisk!

Endast användare av pacemaker: Tändsystemet i denna motorsåg alstrar ett ytterst svagt elektro‐ magnetiskt fält. Det kan inte uteslutas helt att fäl‐ tet påverkar enstaka typer av pacemakers. För att undvika hälsorisker rekommenderar STIHL att du kontaktar din läkare och tillverkaren av pace‐ makern.

2.2 Avsedd användning

Använd endast elmotorsågen för sågning i trä och föremål av trä.

Motorsågen får inte användas för andra ändamål – olycksrisk!

Gör inga ändringar på motorsågen – dessa kan äventyra säkerheten. STIHL ansvarar inte för några person- eller materialskador som uppkom‐ mer vid otillåten användning av tillsatsverktyg.

2.3 Klädsel och utrustning

Använd föreskriven klädsel och utrustning.

Kläderna måste vara lämpliga och får inte hindra i arbetet. Använd tätt sit‐ tande kläder med lager som skyddar mot skärskador – inte arbetsrock.

Använd inte kläder som kan fastna i trä, ris eller i motorsågens rörliga delar. Använd inte heller halsduk, slips eller smycken. Sätt upp och stoppa undan långt hår (sjal, mössa, hjälm m.m.).

Använd lämpliga skodon med halkfria sulor och stålhätta.

VARNING

För att minska risken för ögonskador ska tättslutande skyddsglasögon enligt standarden EN 166 eller ansiktsskydd användas. Se till att skyddsglasögonen och ansiktsskyd‐ det sitter korrekt.

0458-153-9121-C 3

001BA115 KN

svenska 2 Säkerhetsanvisningar

Använd ett personligt hörselskydd, t.ex. hörsel‐ kåpor.

Använd hjälm om det finns risk för att föremål ramlar ner.

Använd robusta arbetshandskar av slitstarkt material (t.ex. skinn).

STIHL har ett stort utbud av personlig skyddsut‐ rustning.

2.4 Transport

Inför transport, även inför kortare transport‐ sträckor, ska motorsågen stängas av, kedjeb‐ romsen ska blockeras och kedjeskyddet ska sät‐ tas på. På så sätt kan inte sågkedjan starta oav‐ siktligt.

Bär alltid motorsågen i handtagsröret – håll den heta ljuddämparen vänd från kroppen, svärdet skall peka bakåt. Vidrör inte heta maskindelar, särskilt inte ljuddämparens yta – risk för bränn‐ skador!

I fordon: Säkra motorsågen så att den inte kan välta, skadas eller läcka bränsle och kedjeolja.

2.5 Rengöring

Rengör plastdetaljer med en trasa. Starka ren‐ göringsmedel kan skada plasten.

Rengör motorsågen från smuts och damm – använd inte fettlösningsmedel.

Rengör kylluftsspringorna vid behov. Använd inte högtryckstvätt vid rengöring av

motorsågen. Den hårda vattenstrålen kan skada motorsågens delar.

2.6 Tillbehör

Använd bara sådana verktyg, svärd, kedjor, ked‐ jedrev och tillbehör som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. Vid frågor, kontakta en auktoriserad återförsäl‐

jare. Annars finns risk för olyckor eller skador på maskinen.

STIHL rekommenderar STIHL originalverktyg, svärd, kedjor, kedjedrev och tillbehör. Deras egenskaper är optimalt anpassade till produkten och användarens behov.

2.7 Tankning

Bensin är ytterst lättantändligt. Håll ett säkert avstånd till öppen eld – spill inte ut bränsle – rök inte.

Stäng av motorn före tankning. Tanka inte om motorn fortfarande är varm, efter‐

som bränsle kan spillas – brandfara! Öppna tanklocket försiktigt så att övertrycket i

tanken kan sjunka långsamt och inget bränsle sprutar ut.

Tanka endast på välventilerade ställen. Ombränsle spills ut, rengör genast motorsågen. Se till att det inte kommer bränsle på kläderna, byt i så fall genast.

Motorsågarna kan vara utrustade med följande tanklock som standard:

Tanklock med snäpplock (bajonettlås)

Sätt i tanklocket med bajonettlås kor‐ rekt, vrid det till stopp och stäng bygeln.

På så sätt minskas risken för att tanklocket loss‐ nar genom motorns vibrationer och bränsle läcker ut.

Var uppmärksam på läckor! Om bränsle läcker ut, starta inte motorn – livsfara på grund av brännskador!

2.8 Före arbetet

Kontrollera att motorsågen är driftsäker – obser‐ vera motsvarande kapitel i bruksanvisningen:

Kontrollera att bränslesystemet är tätt, särskilt

–

de synliga delarna som t.ex. tanklock, slang‐ anslutningar, bränslehandpump (endast på motorsågar med bränslehandpump). Om de är otäta eller skadade, starta inte motorn – brandfara! Låt en auktoriserad återförsäljare reparera motorsågen innan den används. Fungerande kedjebroms, främre handskydd

–

Korrekt monterat svärd

–

Ordentligt spänd kedja

–

4 0458-153-9121-C

001BA087 LÄ

2 Säkerhetsanvisningar svenska

Gasspaken och gasspaksspärren måste vara

–

lättrörliga – gasspaken måste fjädra tillbaka till utgångsläget när den släpps. Kombispaken ska lätt kunna ställas på STOP,

–

0 eller†. Kontrollera att tändkabelskon sitter fast. Om

–

den sitter löst kan det bildas gnistor som kan antända bränsleluftblandning som läcker ut – brandfara! Utför inga ändringar på manöver- och säker‐

–

hetsanordningarna. Handtagen ska vara rena, torra och fria från

–

olja och smuts. Det är viktigt för säker hanter‐ ing av motorsågen. I bränsletanken ska det finnas tillräckligt

–

mycket bränsle och kedjeolja.

Motorsågen får endast användas i driftsäkert skick – olycksrisk!

2.9 Start av motorsågen

Starta endast på plant underlag. Se till att du står stadigt och säkert. Håll fast motorsågen ordent‐ ligt – skärutrustningen får inte röra några föremål eller marken – den roterande kedjan medför ska‐ derisk.

Motorsågen ska endast manövreras av en per‐ son. Andra personer får inte befinna sig i arbets‐ området, inte heller vid start.

Starta inte motorsågen när kedjan är i ett sågs‐ kär.

Starta motorn minst 3 meter från platsen där du tankade och inte i slutna utrymmen.

Sätt an kedjebromsen före start – den roterande kedjan medför – skaderisk!

Dra inte igång motorn medan du håller maskinen i händerna – följ beskrivningen i bruksanvis‐ ningen när du startar.

2.10 Under arbetets gång

Stå alltid stadigt och säkert. Var försiktig om bar‐ ken är blöt – halkrisk!

Håll alltid motorsågen med båda händerna: Höger hand på det bakre handtaget – även för vänsterhänta. Ta ett ordentligt grepp med tum‐ marna runt både handtagsröret såväl som hand‐ taget för att styra maskinen säkert.

Vid överhängande fara eller nödsituation, stäng genast av motorn – ställ kombispaken/stoppreg‐ laget på STOP, 0 eller †.

Låt aldrig motorsågen gå utan uppsikt. Var försiktig vid halka, väta, snö, is, i sluttningar,

på ojämnt underlag eller vid nyligen avbarkat trä – halkrisk!

Arbeta försiktigt vid stubbar, rötter och diken – snubbelrisk!

Arbeta inte ensam – var alltid inom hörhåll till andra personer som är olycksfallsutbildade och som kan hjälpa till vid nödfall. Om hjälppersonal befinner sig på arbetsplatsen måste de också bära skyddskläder (hjälm!) och får inte stå direkt under grenar som ska sågas av.

Det krävs ökad försiktighet och uppmärksamhet när hörselskydden är på, eftersom det då är svå‐ rare att upptäcka fara som signaleras genom ljud (skrik, ljudsignaler osv.).

Ta arbetspauser i god tid för att undvika trötthet och utmattning – olycksrisk!

Under sågandet bildas damm, (t.ex. trädamm), ånga och rök som kan medföra hälsorisker. Bär andningsskydd vid dammbildning.

När motorn går: Kedjan fortsätter att rotera en liten stund efter att gasspaken släppts – efterro‐ tation.

Rök ej när du använder motorsågen eller i närhe‐ ten av den – brandfara! Ur bränslesystemet kan det strömma ut lättantändliga bensinångor.

Kontrollera kedjan regelbundet och ofta. Om du märker någon förändring ska du omedelbart:

Stänga av motorn och vänta tills kedjan stan‐

–

nat. Kontrollera kedjans skick och att den sitter

–

fast. Observera filningsnivån.

–

Vidrör inte kedjan när motorn går. Om kedjan blockeras av ett föremål, stäng genast av motorn – ta därefter bort föremålet – skaderisk!

Stäng av motorn innan du lämnar motorsågen. Stäng av motorn vid byte av kedja. Om motorn

oavsiktligt startar finns – skaderisk!

0458-153-9121-C 5

svenska 2 Säkerhetsanvisningar

Håll lättantändliga material (t.ex. träspån, bark, torrt gräs och bränsle) borta från det varma avgasflödet och den varma ljuddämparen – brandfara! Ljuddämpare med katalysator kan bli särskilt varma.

Arbeta aldrig utan kedjesmörjning, observera därtill oljenivån i oljetanken. Ställ omedelbart in arbetet om oljenivån i oljetanken är för låg och fyll på oljan – se även ”Fylla på kedjeolja” och ”Kontrollera kedjesmörjning”.

Om motorsågen har belastats på felaktigt sätt (t.ex. påverkats av slag eller fall) är det mycket viktigt att driftsäkerheten kontrolleras innan den används igen – se även ”Före arbetet”.

Kontrollera särskilt att bränslesystemet är tätt och att säkerhetsanordningarna fungerar. Använd aldrig motorsågar som ej är driftssäkra. Kontakta i tveksamma fall en auktoriserad åter‐ försäljare.

Kontrollera att tomgången är felfri, så att kedjan inte roterar med efter att gasspaken har släppts. Kontrollera resp. justera om möjligt tomgångsin‐ ställningen regelbundet. Om kedjan ändå roterar under tomgång ska maskinen lämnas till en auk‐ toriserad återförsäljare för reparation.

Motorsågen avger giftiga avgaser så snart motorn går. Dessa avgaser kan vara doftfria och osynliga och inne‐ hålla oförbrända kolväten och ben‐ sen. Arbeta därför aldrig i slutna eller dåligt ventilerade utrymmen med motorsågen – inte ens med katalysa‐ tormaskiner.

Vid arbete i diken, sänkor eller där det är trångt måste luftcirkulationen vara god – livsfara på grund av förgiftning!

Vid illamående, huvudvärk, synproblem (t.ex. för‐ minskat synfält), hörselrubbningar, yrsel eller bristande koncentrationsförmåga ska man ome‐ delbart avbryta arbetet. Dessa symptom kan bland annat orsakas av höga avgaskoncentratio‐ ner – olycksrisk!

2.11 Efter arbetet

Stäng av motorn, blockera kedjebromsen och sätt på kedjeskyddet.

2.12 Förvaring

När motorsågen inte används ska den förvaras så att ingen kan skadas. Se till att ingen obehö‐ rig kan använda motorsågen.

Förvara motorsågen på ett säkert och torrt ställe i en torr lokal.

6 0458-153-9121-C

2.13 Vibrationer

Långa arbetspass med maskinen kan leda till vibrationsbetingade cirkulationsstörningar i hän‐ derna (”vita fingrar”).

En allmänt giltig längd för arbetspass kan inte fastställas eftersom den påverkas av många olika faktorer.

Användningstiden kan förlängas genom:

skydd för händerna (varma handskar)

–

raster

–

Användningsperioden förkortas genom:

individuella anlag som t.ex. dålig blodcirkula‐

–

tion (känns igen genom: fingrar som ofta blir kalla, stickningar) låga utomhustemperaturer

–

greppets styrka (ett kraftigt grepp kan hämma

–

blodcirkulationen)

Vid ofta förekommande långa arbetspass med maskinen och vid ofta förekommande tecken på nedsatt blodcirkulation (t.ex. stickningar i fing‐ rarna) rekommenderas en medicinsk undersök‐ ning.

2.14 Underhåll och reparation

Stäng alltid av motorn före alla reparations-, ren‐ görings- och underhållsarbeten såsom arbeten på skärverktyget. Vid oavsiktlig start av kedjan finns – skaderisk!

Genomför underhåll på motorsågen regelbundet. Utför endast underhålls- och reparationsarbeten som finns beskrivna i bruksanvisningen. Låt allt annat arbete utföras av en auktoriserad återför‐ säljare.

STIHL rekommenderar att endast auktoriserade STIHL-återförsäljare genomför underhåll och reparationer. Auktoriserade STIHL-återförsäljare erbjuds regelbundet utbildning och får tillgång till teknisk information.

Använd endast reservdelar av hög kvalitet. Annars kan risk för olyckor eller skador på motor‐ sågen uppstå. Vid frågor, kontakta en auktorise‐ rad återförsäljare.

Gör inga ändringar på motorsågen – dessa kan äventyra säkerheten – olycksrisk!

När tändkabelskon dragits av eller tändstiftet skruvats ur ska motorsågen endast användas när kombispaken står på STOP, 0 eller †. Brandfara uppstår genom tändgnistor utanför cylindern!

001BA036 KN

001BA257 KN

3 Reaktionskrafter svenska

Utför inte underhåll eller förvara motorsågen i närheten av öppen eld – bränslet medför brand‐ fara!

Kontrollera regelbundet att tanklocket är tätt. Använd endast felfria tändstift som godkänts av

STIHL – se ”Tekniska data”. Kontrollera tändkabeln (felfri isolering, fastsit‐

tande anslutning). Kontrollera att ljuddämparen är i felfritt skick. Använd inte maskinen med skadad ljuddämpare

eller om ljuddämparen är borttagen – brandfara samt risk för hörselskador!

Rör inte vid den varma ljuddämparen – risk för brännskador!

Vibrationsdämparnas skick påverkar vibrationsni‐ vån – kontrollera vibrationsdämparna regelbun‐ det.

Kontrollera kedjefångaren och byt vid skador. Stäng av motorn

Vid kontroll av kedjespänningen,

–

för att efterspänna kedjan,

–

för att byta kedja,

–

vid åtgärdning av fel.

–

Följ slipningsanvisningen – för säker och korrekt hantering av sågkedja och svärd skall de alltid hållas i felfritt skick, kedjan skall vara rätt filad, spänd och välsmord.

Byt ut kedja, svärd och kedjedrev i god tid. Kontrollera att kopplingstrumman är i felfritt

skick. Förvara bränsle och kedjeolja endast i godkända

och korrekt märkta behållare. Förvara den på en torr, sval och säker plats, skydda mot solljus.

Vid fel på kedjebromsen, stäng genast av motor‐ sågen – skaderisk! Kontakta en återförsäljare – använd inte motorsågen förrän felet är avhjälpt – se ”Kedjebroms”.

3 Reaktionskrafter

De vanligast förekommande reaktionskrafterna är kast, rekyl och indragning.

3.1 Fara vid kast

Kast kan leda till livshotande skärska‐ dor.

Vid kast (kickback) slungas sågen plötsligt och okontrollerat mot användaren.

3.2 Kast uppstår t.ex. när

kedjan i svärdets övre fjärdedel oavsiktligt träf‐

–

far på trä eller ett fast föremål, t.ex. om man vid kvistning oavsiktligt träffar en annan gren kedjan på svärdspetsen kort kläms fast i skä‐

–

ret

3.3 Kedjebromsen QuickStop

I vissa situationer bidrar kedjebromsen till att minska risken för skador – själva kastet går inte att förhindra. När kedjebromsen utlöses stannar kedjan helt inom bråkdelen av en sekund – se kapitlet ”Kedjebroms” i denna bruksanvisning.

3.4 Minska risken för kast:

Arbeta kontrollerat och korrekt

–

Håll motorsågen stadigt med båda händerna

–

Såga endast med fullt gaspådrag

–

Observera svärdspetsen

–

Såga inte med svärdspetsen

–

Var försiktig vid sågning av små, sega kvistar,

–

låg undervegetation och telningar – kedjan kan fastna Såga aldrig flera kvistar på en gång

–

Arbeta inte för långt framåtlutad

–

Såga inte över axelhöjd

–

Var ytterst försiktig när du sätter tillbaka svär‐

–

det i ett påbörjat skär Använd endast ”insticksmetoden” om du är

–

förtrogen med denna arbetsteknik

0458-153-9121-C 7

001BA037 KN

001BA038 KN

001BA082 KN

svenska 4 Arbetsteknik

Var uppmärksam på hur stammen ligger och

–

på de krafter som stänger skäret och kan klämma fast kedjan Arbeta endast med en korrekt filad och spänd

–

kedja – underställningen får inte vara för stor Använd en kedja med låg kasttendens och ett

–

svärd med liten svärdtopp

3.5 Indragning (A)

Död ved

(torrt, murket eller rottorrt trä) är mycket farlig och svårberäknelig. Det är ytterst svårt eller nästan omöjligt att bedöma riskerna. Använd hjälpmedel som vinsch eller traktor.

Vid fällning i närheten av gator, järnvägsspår, kraftledningar eller liknande måste man arbeta särskilt försiktigt. Informera vid behov polisen, elbolaget eller järnvägsmyndigheten.

4 Arbetsteknik

Sågnings- och fällningsarbeten samt alla därtill knutna arbeten (instickning, kvistning etc.) får endast utföras av den som är utbildad. Den som inte har någon erfarenhet av motorsågar eller arbetstekniken bör inte utföra dessa arbeten – ökad olycksrisk!

Observera nationella föreskrifter för fällteknik vid fällningsarbeten.

Om kedjan fastnar eller kommer åt ett fast före‐ mål i träet under sågning med svärdets under‐ sida (överskär) kan motorsågen ryckas mot stammen. Sätt alltid an barkstödet stadigt för att undvika detta.

3.6 Rekyl (B)

4.1 Såga

Arbeta inte i startgasläge. Motorvarvtalet kan inte regleras i det gasspaksläget.

Arbeta lugnt och med eftertanke och bara vid goda ljus- och siktförhållanden. Utsätt inte andra för fara – arbeta försiktigt.

För förstagångsanvändare rekommenderas att man först övar på att såga rundvirke på en såg‐ bock – se ”Såga tunt trä”.

Använd kortast möjliga svärd: Sågkedjan, svär‐ det och kedjehjulet måste passa ihop och till motorsågen.

Om kedjan fastnar eller kommer åt ett fast före‐ mål i träet under sågning med svärdets översida (underskär) kan motorsågen slungas tillbaka mot användaren. För att undvika detta:

Kläm inte svärdets ovansida

–

Vrid inte svärdet i skäret

–

3.7 Arbeta ytterst försiktigt

vid hängande träd

–

vid stammar som på grund av ogynnsamt fall

–

står i spänn mellan andra träd under arbete vid vindkast

–

Arbeta inte med motorsågen i dessa fall, utan med krok, vinsch eller traktor.

Dra ut fritt liggande och kvistade stammar. Bear‐ beta om möjligt på fria ytor.

8 0458-153-9121-C

Ha inga kroppsdelar i sågkedjans förlängda svängområde.

Kedjan måste alltid rotera när du lossar motorså‐ gen ur träet.

Använd motorsågen endast för att såga, inte för att bända loss eller skyffla undan grenar eller rot‐ ben.

001BA033 KN

001BA151 KN

001BA152 KN

4 Arbetsteknik svenska

Såga inte igenom fritt hängande grenar under‐ ifrån.

Var försiktig vid skärning av buskage och unga träd. Tunna skott kan fångas av sågkedjan och kastas i användarens riktning.

Var försiktig när du sågar i splittrat trä – risk för personskador till följd av träbitar som slits med!

Se till att inga främmande föremål kommer i kon‐ takt med motorsågen: stenar, spikar osv. kan slungas i väg och skada kedjan. Motorsågen kan studsa upp – olycksrisk!

Om en roterande sågkedja träffar en sten eller ett annat hårt föremål kan det bildas gnistor som under vissa omständigheter kan sätta eld på lät‐ tantändliga material. Även torra växter och snår är lättantändliga, framför allt när vädret är varmt och torrt. Vid brandfara ska motorsågen inte användas nära lättantändliga material eller torra växter och sly. Det är mycket viktigt att fråga den ansvariga skogsvårdsmyndigheten om det före‐ ligger brandfara.

Sågning av tunt trä:

Använd stabil och stadig kedjespännanordning

–

– sågbock Håll inte fast träet med foten

–

Andra personer får varken hålla fast träet eller

–

hjälpa till på annat sätt

Kvistning:

Använd kedja med låg kasttendens

–

Stötta motorsågen så mycket som möjligt

–

Stå inte på stammen när du kvistar

–

Såga inte med svärdspetsen

–

Var uppmärksam på kvistar som står i spänn

–

Såga aldrig flera kvistar på en gång

–

Liggande eller stående trä i spänn: Följ noga ordningsföljden för skäret – först tryck‐

sidan (1), sedan dragsidan (2), annars finns risk för kast eller att skärverktyget kläms i skäret – skaderisk!

Stå alltid ovanför eller vid sidan av stammen eller liggande träd i sluttningar. Se upp för rullande stockar.

Vid arbeten på hög höjd:

Använd alltid arbetsplattform

–

Arbeta aldrig på stege och klättra inte upp i

–

träd arbeta aldrig utan stadigt fotfäste

–

arbeta aldrig över axelhöjd

–

arbeta aldrig med en hand

–

Dra på full gas och sätt emot barkstödet innan du börjar såga.

Arbeta aldrig utan barkstöd, sågen kan rycka användaren framåt. Sätt alltid an barkstödet sta‐ digt.

I slutet av skäret stöttas inte motorsågen med skärverktyget i skäret. Användaren måste hålla emot motorsågens tyngd – risk för att tappa kon‐ trollen över maskinen!

0458-153-9121-C 9

► Såga avlastningssnitt i trycksidan (1) ► Såga skiljeskär på dragsidan (2)

Om skiljeskäret sågas nerifrån och upp (under‐ skär) – risk för rekyl!

OBS!

Vid liggande stammar får inte kapstället vila på marken – kedjan kan skadas.

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

001BA146 KN

svenska 4 Arbetsteknik

Längdsnitt:

A fällriktning

Sågteknik utan användning av barkstödet – risk för att sågen dras in i stammen – sätt an svärdet i så platt vinkel som möjligt – vidta extra försiktig‐ het – ökad risk för kast!

4.2 Förbereda fällning

Endast personer som arbetar med fällningen får vistas i fällningsområdet.

Kontrollera att ingen skadas av det fallande trä‐ det – varningsrop hörs ibland inte på grund av motorbuller.

B flyktväg (analog utrymningsväg)

fastställ flyktväg för varje person som arbetar –

–

ca 45° snett mot fällriktningen håll flyktvägen fri från hinder

–

lägg verktyg och maskiner på säkert avstånd –

–

dock inte på flyktvägen vistas endast vid sidan av den fallande stam‐

–

men vid fällning och gå till flyktvägen snett bakåt i branta sluttningar ordnas flyktvägar parallellt

–

med sluttningsriktningen var uppmärksam på fallande grenar när du går

–

tillbaka och var uppmärksam på kronan

Förbereda arbetsområdet på stammen

Ta bort hindrande grenar, sly och andra hinder

–

runt stammen och se till att alla arbetande per‐ soner kan stå stadigt Rengör stammen grundligt nedtill (t.ex. med

–

yxa) – sand, stenar och andra föremål kan göra sågkedjan slö

Håll ett avstånd på minst 2 1/2 trädlängder till nästa arbetsplats.

Fastställ fällriktning och flyktväg Välj en lucka mellan omgivande träd där trädet

kan fällas. Observera därvid:

trädets naturliga lutning,

–

ovanligt kraftig kvistbildning, ojämn trädform,

–

träskador, vindriktning och vindhastighet – fäll inte om det

–

blåser mycket sluttningsriktning

–

närliggande träd

–

snölast

–

trädets hälsotillstånd – var särskilt försiktig om

–

stammen är skadad eller död (torr, seg eller död ved)

10 0458-153-9121-C

Ta bort stora rotben: Börja med det största rot‐

–

benet – såga först lodrätt och sedan vågrätt – endast vid friskt trä

001BA271 KN

001BA153 KN

001BA150 KN

001BA259 KN

1/10

4 Arbetsteknik svenska

4.3 Riktskär

Kontrollera fällriktningen

Förbereda riktskär

► Placera motorsågen med styrskenan i under‐

Riktskäret (C) avgör fällriktningen. Viktigt:

såga riktskäret i rät vinkel mot fällriktningen

–

såga så nära marken som möjligt

–

såga till ett djup av ca 1/5 till max 1/3 av stam‐

–

mens diameter

skäret. Fällisten måste vara riktad i mot den angivna fällriktningen – korrigera vid behov fällriktningen genom lämplig efterskärning av riktskäret

4.4 Spjälkningsskär

Bestämning av fällriktningen – med en fällist på maskin- och fläktkåpa

Vid träslag med långa fibrer bör man såga spjäl‐ kningsskär för att förhindra att veden splittras när stammen faller. Såga på båda sidor om stam‐ men, i höjd med det undre fallskäret till ett djup

Denna motorsåg är utrustad med en fällist på maskin- och fläktkåpa. Använd denna fällist.

Sågning av riktskär Vid sågning av riktskär ska motorsågen riktas så

att riktskäret ligger i rät vinkel mot fällriktningen. Vid sågning av riktskär med underskär (vågrätt

av ca 1/10 av stammens diameter. På tjockare stammar är maxdjupet lika med svärdsbredden.

Gör inte spjälkningsskär på sjukt trä.

4.5 Grund för fällskär

Stockmassa

skär) och överskär (vinklat skär) tillåts olika ord‐ ningsföljder – följ nationella föreskrifter för fälltek‐ nik. ► Såga underskär (vågrätt skär) ► Såga överskäret (snett skär) ca 45° ‑ 60° i för‐

hållande till underskäret

Riktskäret (C) avgör fällriktningen.

0458-153-9121-C 11

001BA269 KN

001BA270 KN

001BA260 KN

svenska 4 Arbetsteknik

Brytmånen (D) fungerar som ett gångjärn när trä‐ det faller.

Brytmånens bredd: ca 1/10 av stammens dia‐

–

meter Såga aldrig i brytmånen vid sågning av fällskä‐

–

ret – annars blir inte fällriktningen den plane‐ rade – olycksrisk! lämna en bredare brytmån på murkna stam‐

–

mar

Med fällskäret (E) fälls trädet.

exakt vågrätt

–

1/10 (minst 3 cm) av stamdiametern över falls‐

–

kärets undersida (C)

Hållbandet (F) eller Säkerhetsbandet (G) stöttar trädet och förhindrar att det faller för tidigt.

Bandets bredd: ca 1/10 till 1/5 av stammens

–

diameter Såga aldrig i bandet under fällningen

–

Använd ett bredare band på murkna stammar

–

Instickning

som avlastningsskär vid uppsågningar

–

vid finsnickeri

–

Om möjligt, använd en styrlist. Styrlisten och svärdets ovan- resp. undersida är parallella.

Vid instickning hjälper styrlisten brytmånen paral‐ lellt, dvs. att göra alla ställen lika tjocka. För sedan styrlisten parallellt till riktskärslinjen.

Fällkil Sätt in fällkilen så tidigt som möjligt, dvs. så snart

inga hinder väntas i skärspåret. Sätt fällkilen i fällskäret och slå in med hjälp av lämpligt verk‐ tyg.

Använd endast aluminium- eller plastkilar, inte stålkilar. Stålkilar kan skada sågkedjan kraftigt och orsaka farliga kast.

Välj en lämplig fällkil beroende på stammens dia‐ meter och på snittfogens bredd (i enlighet med fällskär (E)).

Vänd dig till en STIHL-återförsäljare för korrekt val av kil (lämplig längd, bredd och höjd).

4.6 Välj rätt fällskär

Valet av lämpligt fällskär beror på samma känne‐ tecken som måste observeras vid fastställningen av fällriktningen.

Flera olika särdrag skiljer dessa kännetecken åt. I denna bruksanvisning beskrivs endast de två som oftast förekommer:

► använd en lågfjädrande sågkedja och var

extra försiktig

1.Fäst styrskenan med undersidan av spetsen – inte med ovansidan – risk för kast! Såga med fullt gaspådrag tills skenan befinner sig två gånger bredden in i stammen2.Vrid långsamt till instick‐ släge – risk för kast och rekyl!3.Stick in försiktigt – risk för rekyl!

till väns‐ ter:

Normalstam – lodrät stam med jämn krona

till höger: Lutande stam – kronan pekar i fäll‐

riktningen

4.7 Fällskär med säkerhetsband

(normalstam)

A) Tunna stammar Använd detta fällskär när stammens diameter är

mindre än motorsågens skärlängd.

12 0458-153-9121-C

001BA261 KN

001BA273 KN

001BA263 KN

001BA274 KN

001BA265 KN

4 Arbetsteknik svenska

► Svärdets spets tränger in i stammen (1) fram‐

för brytmånen – styr sågen precis vågrätt och sväng svärdet så långt det går

► Gör ett fällskär till brytmånen (2)

Såga inte i brytmånen

–

► Gör ett fällskär till säkerhetsbandet (3)

Såga inte i säkerhetsbandet

–

Fällskäret fortsätter från stammens sida mitte‐ mot.

Se till att det andra skäret hamnar på samma

Ropa ”Se upp!” innan fällskäret påbörjas. ► Stick in fällskäret (E) – stick in svärdet helt ► Sätt an barkstödet bakom brytmånen och

använd det som vridpunkt – flytta motorsågen så lite som möjligt

► Gör ett fällskär till brytmånen (1)

Såga inte i brytmånen

–

nivå som det första. ► Stick in fällskäret ► Gör ett fällskär till brytmånen (4)

Såga inte i brytmånen

–

► Gör ett fällskär till säkerhetsbandet (5)

Såga inte i säkerhetsbandet

–

► Gör ett fällskär till säkerhetsbandet (2)

Såga inte i säkerhetsbandet

–

► Sätt in en fällkil (6) Omedelbart före trädet fälls ska man ropa ”Se

upp!” en gång till.

► Sätt in en fällkil (3) Omedelbart före trädet fälls ska man ropa ”Se

upp!” en gång till. ► Trä igenom säkerhetsbandet utifrån, horison‐

tellt på skärets yta med utsträckta armar

B) Tjocka stammar Använd detta fällskär när stammens diameter är

större än motorsågens skärlängd.

► Trä igenom säkerhetsbandet utifrån, horison‐

tellt på skärets yta med utsträckta armar

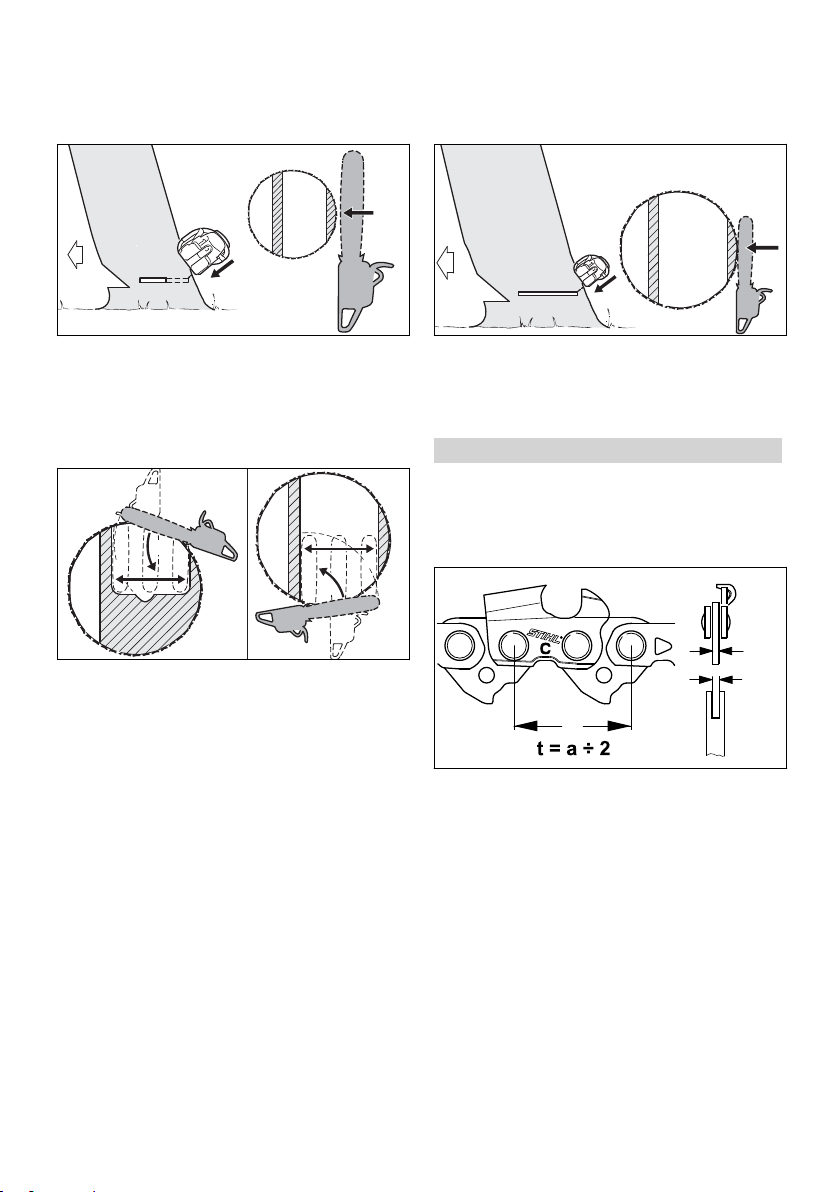

4.8 Fällskär med hållband (lutande

stam)

A) Tunna stammar Använd detta fällskär när stammens diameter är

mindre än motorsågens skärlängd.

Ropa ”Se upp!” innan fällskäret påbörjas. ► Sätt an barkstödet i höjd med fällskäret och

använd som vridpunkt – flytta efter motorså‐ gen så lite som möjligt

► Stick in svärdet tills det kommer ut igen på

andra sidan stammen

► Gör ett fällskär (E) till brytmånen (1)

exakt vågrätt

–

0458-153-9121-C 13

001BA266 KN

001BA267 KN

001BA268 KN

001BA248 KN

svenska 5 Skärutrustning

Såga inte i brytmånen

–

► Gör ett fällskär fram till hållbandet (2)

exakt vågrätt

–

Såga inte i hållbandet

–

► Gör ett fällskär till brytmånen (5)

Såga inte i brytmånen

–

► Gör ett fällskär till hållbandet (6)

Såga inte i hållbandet

–

Omedelbart före trädet fälls ska man ropa ”Se upp!” en gång till. ► Trä igenom hållbandet utifrån, snett uppåt

med utsträckta armar

B) Tjocka stammar

Använd detta fällskär när stammens diameter är större än motorsågens skärlängd. ► Placera barkstödet bakom hållbandet och

använd som vridpunkt. – flytta efter motorså‐ gen så lite som möjligt

► Svärdets spets tränger in i stammen (1) fram‐

för brytmånen – styr sågen precis vågrätt och sväng svärdet så långt det går

Såga inte i hållbandet och brytmånen

–

► Gör ett fällskär till brytmånen (2)

Såga inte i brytmånen

–

► Gör ett fällskär till hållbandet (3)

Såga inte i hållbandet

–

Fällskäret fortsätter från stammens sida mitte‐ mot.

Se till att det andra skäret hamnar på samma nivå som det första. ► Sätt an barkstödet bakom brytmånen och

använd det som vridpunkt – flytta motorsågen så lite som möjligt

► Svärdets spets tränger in i stammen (4) fram‐

för hållbandet - styr sågen precis vågrätt och sväng svärdet så långt det går

14 0458-153-9121-C

Omedelbart före trädet fälls ska man ropa ”Se upp!” en gång till. ► Trä igenom hållbandet utifrån, snett uppåt

med utsträckta armar

5 Skärutrustning

Skärutrustningen består av sågkedja, svärd och kedjedrev.

Skärutrustningen som ingår i leveransen är opti‐ malt anpassad till motorsågen.

Delningen (t) för sågkedjan (1), kedjedrevet

–

och topptrissan på Rollomatic-svärdet måste stämma överens. Kedjans (1) drivlänkstjocklek (2) måste anpas‐

–

sas till svärdets (3) spårbredd.

Om komponenter som inte stämmer överens kombineras kan detta redan vid kort användning leda till skador på skärutrustningen som inte går att reparera.

001BA244 KN

001BA245 KN

5902BA020 KN

001BA185 KN

001BA186 KN

6 Montera svärdet och kedjan (kedjespännare på sidan) svenska

5.1 Kedjeskydd

6 Montera svärdet och ked‐

jan (kedjespännare på sidan)

6.1 Ta av kopplingskåpan

I leveransomfattningen ingår ett kedjeskydd som passar till skärutrustningen.

Om du använder svärd i olika längder på en och samma motorsåg måste du alltid använda ett passande kedjeskydd som täcker hela svärdet.

På kedjeskyddets sida finns präglad information om längden på passande svärd.

För svärd som är längre än 90 cm krävs en ked‐ jeskyddsförlängning. För svärd som är längre än 120 cm krävs två kedjeskyddsförlängningar.

Allt efter vilka tillbehör som ingår finns kedjes‐ kyddsförlängning i leveransen eller som special‐ tillbehör.

5.2 Påsättning av kedjeskyddsför‐ längning

► Skruva de förankrade muttrarna åt vänster tills

de hänger löst i kopplingskåpan.

► Tag bort kopplingskåpan tillsammans med de

förankrade muttrarna.

► Skruva skruven (1) åt vänster tills spännsli‐

den (2) ligger an åt vänster mot kåpans ursparning.

6.2 Lossa kedjebromsen.

► Koppla ihop kedjeskyddsförlängningen och

kedjeskyddet – klackarna (1) ska haka in i kedjeskyddet.

► Dra handskyddet mot greppröret tills ett klick‐

ljud hörs – nu är kedjebromsen lossad.

0458-153-9121-C 15

143BA003 KN

001BA187 KN

133BA026 KN

172BA007 KN

172BA008 KN

svenska 7 Montera svärdet och kedjan (snabbkedjespänning)

6.3 Sätta på sågkedjan

7 Montera svärdet och ked‐

jan (snabbkedjespänning)

7.1 Ta av kedjedrevskåpan

VARNING

Ta på skyddshandskar – skaderisk på grund av de skarpa skärlänkarna.

► Lägg på kedjan med svärdspetsen som

utgångspunkt.

► Lägg svärdet över skruvarna (1) – kedjans egg

måste peka åt höger.

► Lägg fästhålet (2) över spännslidens tapp –

lägg samtidigt kedjan över kedjehjulet (3).

► Vrid skruven (4) åt höger till dess att kedjan

hänger ner endast en liten bit – och drivlän‐ kens klackar ligger i svärdsspåret.

► Sätt på kopplingskåpan igen och dra åt mutt‐

rarna lätt för hand (muttrarna dras åt ordentligt först när kedjan spänts).

► Se vidare under ”Spänn sågkedjan”.

► Fäll upp handtaget (1) tills det hakar fast ► Vrid vingmuttern (2) åt vänster tills den sitter

löst mot ► kopplingskåpan (3) ► Ta av kedjedrevskåpan

7.2 Montering av spännskiva

► Ta av spännskivan (1) och vrid runt

► Vrid loss muttern (2)

16 0458-153-9121-C

172BA009 KN

172BA010 KN

001BA186 KN

172BA011 KN

172BA012 KN

7 Montera svärdet och kedjan (snabbkedjespänning) svenska

7.4 Lägga på sågkedjan

► Placera spännskivan (1) och svärdet (3) mot

varandra på ett sådant sätt att gängstiftet (4) går in genom svärdets övre hål och den korta styrtappen (5) går in genom svärdets nedre hål

VARNING

► Sätt dit muttern (2) och skruva åt för hand tills

den ligger an mot gängstiftet

7.3 Lossa kedjebromsen

► Dra handskyddet i riktning mot handtagsröret

tills det klickar hörbart – kedjebromsen har los‐ sats

0458-153-9121-C 17

Använd skyddshandskar – risk för personskador på grund av vassa tänder

► Lägg på sågkedjan, börja med svärdspetsen –

observera spännskivans och eggarnas posi‐

tion ► Vrid spännskivan (1) åt höger till stopp ► Vrid svärdet så att spännskivan pekar mot

användaren

► Lägg sågkedjan över kedjedrevet (2) ► Lägg på svärdet – flänsskruven (3) ska peka

genom spännskivans hål – de båda korta

flänsskruvarnas huvuden ska peka in i svär‐

dets avlånga hål

172BA013 KN

172BA014 KN

172BA015 KN

133BA024 KN

001BA112 KN

svenska

► För in drivlänken i svärdspåret (se pil) och vrid

spännskivan åt vänster så långt det går

► Sätt på kopplingskåpan – flänsskruven (3) ska

sitta i mitten av vingmuttern

8 Spänna kedjan (kedjespännare på sidan)

8 Spänna kedjan (kedjespän‐

nare på sidan)

Efterspänning under arbetet: ► Stäng av motorn: ► Lossa muttrarna ► Lyft svärdet i spetsen ► Använd skruvmejsel och vrid skruven (1) åt

höger tills sågkedjan ligger an mot svärdets

undersida ► Fortsätt lyfta svärdet och dra åt muttrarna ► Se vidare under ”Kontrollera sågkedjans spän‐

ning” En ny kedja måste spännas oftare än en kedja

som har använts en tid! ► Kontrollera kedjespänningen regelbundet, se

”Under arbetet”

9 Spänna kedjan (snabbked‐

jespänning)

När kopplingskåpan sätts an måste spännrattens kuggar och spännskivan greppa tag i varandra, vrid eventuellt ► Vrid om nödvändigt en aning på spännrat‐

ten (4) tills kopplingskåpan går att skjuta full‐

ständigt mot motorhuset ► Fäll upp handtaget (5) tills det hakar fast ► Sätt på vingmuttern och dra åt lätt ► Fortsätt med ”Spänn sågkedjan”

18 0458-153-9121-C

Efterspänning under arbetet: ► Stäng av motorn ► Fäll upp vingmutterns handtag och lossa ving‐

muttern ► Vrid spännratten (1) åt höger så långt det går ► Dra åt vingmuttern (2) ordentligt för hand ► Fäll tillbaka vingmutterns handtag ► se vidare under ”Kontrollera sågkedjans spän‐

ning” En ny kedja måste spännas oftare än en kedja

som har använts en tid!

143BA007 KN

10 Kontrollera sågkedjans spänning svenska

► Kontrollera kedjespänningen regelbundet, se

”Under arbetet”

10 Kontrollera sågkedjans

spänning

► Stäng av motorn ► Ta på skyddshandskar ► Sågkedjan ska ligga an mot svärdets under‐

sida – och den ska kunna dras för hand längs svärdet vid lossad kedjebroms

► Vid behov, spänn sågkedjan En ny kedja måste spännas oftare än en kedja

som har använts en tid. ► Kontrollera kedjespänningen regelbundet, se

”Under arbetet”

11 Bränsle

Motorn måste drivas med en bränsleblandning av bensin och motorolja.

VARNING

Undvik direkt hudkontakt med bränsle och andas inte in bränsleångor.

11.1 STIHL MotoMix

Vi rekommenderar att du använder STIHL Moto‐ Mix. Den här färdiga bränsleblandningen är ben‐ solfri, blyfri, har hög oktanhalt och har alltid rätt blandningsförhållande.

STIHL MotoMix är blandad med STIHL tvåtakts‐ motorolja HP Ultra som ger lång motorlivslängd.

MotoMix finns inte på alla marknader.

11.2 Blanda bränsle

OBS!

Olämpliga drivmedel eller blandningsförhållan‐ den som avviker från den föreskrivna kan skada motorn allvarligt. Bensin eller motorolja av låg kvalitet kan skada motorn, packningar, ledningar och bränsletanken.

11.2.1 Bensin Använd endast märkesbensin som minst har en

oktanhalt på 90 RON, blyfri eller med bly. Bensin med en alkoholhalt över 10 % kan orsaka

ojämn gång i motorer med justerbar förgasare och får därför inte användas i sådana motorer.

Motorer med M-Tronic har full effekt med bensin med upp till 25 % alkoholhalt (E25).

11.2.2 Motorolja Om bränsle blandas själv får endast en STIHL

tvåtaktsmotorolja eller en annan motorolja med hög kapacitet i klass JASO FB; JASO FC; JASO FD; ISO-L-EGB, ISO-L-EGC eller ISO-L-EGD användas.

STIHL föreskriver tvåtaktsmotoroljan STIHL HP Ultra eller en likvärdig motorolja med hög kapaci‐ tet, för att kunna garantera utsläppsgränsvärdet under maskinens livstid.

11.2.3 Blandningsförhållande STIHL tvåtaktsmotorolja 1:50; 1:50 = 1 del olja

+ 50 delar bensin

11.2.4 Exempel Bensinmängd STIHL tvåtaktsolja 1:50

liter liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► Blanda i en behållare som är godkänd för

bränsle; tillsätt först motorolja och sedan ben‐

sin och blanda noga

11.3 Förvara bränsleblandningen

Förvara bara i behållare som är godkända för bränsle på en säker, torr och sval plats, skydda mot ljus och solljus.

Bränsleblandningar åldras, blanda bara så att det räcker i några veckor. Lagra inte bränsle‐ blandningen längre än 30 dagar. Bränslebland‐

0458-153-9121-C 19

001BA229 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

svenska 12 Påfyllning av bränsle

ningen kan bli obrukbar snabbare om den utsätts för ljus, solljus, låga eller höga temperaturer.

STIHL MotoMix kan lagras upp till 2 år utan pro‐ blem. ► Skaka behållaren med bränsleblandningen

kraftigt innan du fyller på bränsle

VARNING

Det kan bildas tryck i behållaren, öppna den för‐ siktigt.

► Rengör bränsletanken och behållaren noga då

► Vrid tanklocket (ca 1/4 varv)

och då

Hantera bränslerester och rengöringsmedel enligt gällande miljöskyddsbestämmelser!

12 Påfyllning av bränsle

12.1 Förberedning av maskinen

Markeringarna på tanklocket och bränsletanken måste stämma överens

► Rengör tanklocket och ytan runt detta före

tankning, så att ingen smuts kommer in i bränsletanken

► Placera maskinen så att locket är vänt uppåt

12.2 Öppna

► Ta av tanklocket

12.3 Fyll på bränsle

Spill inte ut bränsle vid påfyllningen och fyll inte tanken ända upp till kanten.

Vi rekommenderar påfyllningssystemet för bränsle (specialtillbehör) från STIHL. ► Fyll på bränsle

► Fäll upp bygeln

20 0458-153-9121-C

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

12 Påfyllning av bränsle svenska

12.4 Stäng

► Fäll ner bygeln

Bygeln är lodrät: ► Sätt på tanklocket, markeringarna på tan‐

klocket och bränsletanken måste stämma överens

► Tryck ner tanklocket så att det ligger mot

Tanklocket är låst

12.5 Om det inte går att sätta på

tanklocket på bränsletanken

► Håll tanklocket nedtryckt och vrid det medurs

tills det hakar fast

Tanklockets underdel har vridits ur läge mot överdelen. ► Ta av tanklocket från bränsletanken och

undersök ovansidan

Då stämmer markeringarna på tanklocket och bränsletanken överens

vänster: Tanklockets underdel är ur läge:

den inre markeringen (1) stämmer överens med den yttre markeringen

höger: Tanklockets underdel är i rätt läge:

den inre markeringen är under bygeln. Den stämmer inte överens med den yttre markeringen

0458-153-9121-C 21

001BA239 KN

001BA158 KN

143BA024 KN

svenska 13 Kedjeolja

14.1 Maskinförberedelse

► Sätt på tanklocket och vrid det moturs tills det

griper in i påfyllningsröret

► Fortsätt vrida tanklocket moturs (ca 1/4 varv),

tanklockets underdel vrids till rätt läge

► Vrid tanklocket medurs och stäng det, se

avsnittet ”Stänga”

13 Kedjeolja

Använd endast miljövänliga kvalitetskedjeoljor för automatisk permanentsmörjning av kedjor och svärd – helst den biologiska, snabbt nedbrytbara kedjeoljan STIHL BioPlus.

OBS!

Biologisk kedjeolja ska ha tillfredsställande åldersbeständighet (som t. ex. STIHL BioPlus). Olja med dålig åldersbeständighet har en ten‐ dens att förhartsas snabbt. Detta leder till hårda avlagringar som är svåra att ta bort, speciellt på kedjedrivningen och kedjan – och till sist blocke‐ ras oljepumpen.

Kedjans och svärdets livslängd påverkas starkt av smörjoljans beskaffenhet – använd därför endast speciell kedjeolja.

► Rengör tanklocket och området runt det nog‐

grant så att inte smuts faller ned i oljetanken ► Placera maskinen så att tanklocket pekar

uppåt ► Öppna tanklocket

14.2 Fyll på kedjeolja

► Fyll på kedjeolja – vid varje bränsletankning Se till att inte spilla kedjeolja och fyll inte tanken

ända upp. Vi rekommenderar att du använder STIHL påfyll‐

ningssystem för kedjeolja (tillbehör). ► Stäng tanklocket

När bränsletanken körts tom måste det alltid fin‐ nas kvar lite kedjeolja i oljetanken.

Om oljemängden i oljetanken inte minskar kan det vara fel på oljetillförseln: kontrollera kedjes‐ mörjningen, rengör oljekanalerna, uppsök ev. en auktoriserad återförsäljare. STIHL rekommende‐ rar att man endast låter auktoriserade STIHLåterförsäljare genomföra underhåll och reparatio‐ ner.

15 Kontrollera kedjesmörj‐

VARNING

Använd aldrig spillolja! Spillolja kan framkalla hudcancer vid långvarig och upprepad hudkon‐ takt och är miljöfarlig!

ningen

OBS!

Spillolja har inte de smörjegenskaper som krävs och är olämplig för kedjesmörjning.

14 Fyll på kedjeolja

22 0458-153-9121-C

Sågkedjan ska alltid stänka lite olja.

143BA011 KN

143BA012 KN

16 Kedjebroms svenska

OBS!

Arbeta aldrig utan kedjesmörjning! Om sågked‐ jan körs torr förstörs skärutrustningen snabbt. Kontrollera alltid kedjesmörjningen och oljenivån i tanken innan arbetet påbörjas.

Nya sågkedjor behöver en inkörningstid på 2 till 3 minuter.

Kontrollera kedjespänningen efter inkörningen och justera om det behövs, se ”Kontrollera såg‐ kedjans spänning”.

16 Kedjebroms

16.1 Blockering av kedjan

i nödsituationer

–

vid start

–

vid tomgång

–

Tryck handskyddet med vänster hand mot svärd‐ spetsen – eller automatiskt vid kast: Kedjan blockeras – och stannar.

16.2 Lossa kedjebromsen

OBS!

Kedjebromsen måste lossas innan man ger gas (förutom vid funktionskontroll) och innan man sågar.

Högre motorvarvtal leder redan efter kort tids körning med blockerad kedjebroms (stillastående kedja) till skador på motorn och kedjedrivningen (koppling och kedjebroms).

Kedjebromsen aktiveras automatiskt vid tillräck‐ ligt kraftigt kast – genom handskyddets tröghet: Handskyddet skjuts fram mot svärdspetsen – även om vänster hand inte är på handtaget bakom handskyddet, t.ex. vid fällskär.

Kedjebromsen fungerar endast om inget föränd‐ ras på handskyddet.

16.3 Kontroll av kedjebromsens

funktion

Alltid före arbetets början: Blockera sågkedjan vid tomgång (handskyddet mot svärdspetsen) och ge full gas under ett kort ögonblick (max 3 sek.) – sågkedjan får inte rotera. Handskyddet måste vara fritt från smuts och lättrörligt.

16.4 Underhåll kedjebromsen

Kedjebromsen slits på grund av friktion (naturligt slitage). För att den ska kunna fylla sin funktion måste den regelbundet underhållas och skötas av utbildad personal. Vi rekommenderar att underhåll och reparationer bara utförs av STIHLåterförsäljare. Följande intervaller måste respek‐ teras:

Heltidsanvändning: kvartalsvis Deltidsanvändning: halvårsvis Tillfällig användning: en gång om året

17 Vinterbruk

17.1 Förvärmning av förgasaren

► Demontera kåpan – se ”Kåpa”.

► Dra handskyddet mot handtagsskaftet

0458-153-9121-C 23

5902BA002 KN

5902BA003 KN

5902BA004 KN

5902BA041 KN

svenska 18 Elektrisk handtagsvärme

17.1.1 Vid temperaturer under +10°C

► Använd en skruvmejsel eller kombinyckel och

lyft spjället från läget s (sommardrift).

Vid motorstörningar ska man i första hand kon‐ trollera om det är nödvändigt att använda täck‐ platta

17.2.1 Montera täckplatta

► Sätt på täckplattan (1) med de båda klackarna

(pilar) och fäst den med skruvarna (2). När man använder monteringssatsen måste

spjället stå på vinterläge. Vid motorstörningar ska man kontrollera om

täckplattan verkligen behövs.

18 Elektrisk handtagsvärme

► Sätt in spjället med öppningen riktad mot

motorsågen (vinterdrift) - pilen pekar mot sym‐ bolen r - spjället måste haka i hörbart.

I läget vinterdrift syns pilspetsen (1). ► Montera kåpan - se ”Kåpa”

Förgasaren värms nu med luft från området runt cylindern – då bildas ingen is i förgasaren.

17.1.2 Vid temperaturer över +20°C ►

Sätt alltid tillbaka spjället i läget s (sommar‐ drift) –

18.1 Slå på handtagsvärmen

(beroende på modell).

OBS!

risk för motorfel på grund av överhettning!

17.2 Vid temperaturer under -10°C

Vid extrema vinterbetingelser (temperaturer under -10°C, pulversnö eller yrsnö) rekommen‐ deras användning av tillsatsen ”täckplatta” (spe‐ cialtillbehör).

Täckplattan (specialtillbehör) förhindrar intrång av pulversnö eller yrsnö.

När man använder täckkåpan måste spjället vara i vinterläge.

24 0458-153-9121-C

►

Sätt brytaren på F – för att stänga av sätt den

återigen på 0 Överhettning vid långvarig drift är ej möjligt. Vär‐

meanläggningen är underhållsfri.

5902BA042 KN

STOP

5902BA043 KN

0001BA018 KN

0001BA019 KN

19 Starta/stanna motorn svenska

19 Starta/stanna motorn

19.3.1 På marken

19.1 Kombispakens positioner

► Placera motorsågen säkert på marken – stå

stadigt – sågkedjan får inte röra vid några före‐

STOP eller † – för att slå av tändningen förs kombispaken mot STOP eller †. När den släpps fjädrar kombispaken tillbaka till driftläget F.

VARNING

Efter att motorn har stannat slås tändningen på automatiskt igen. Genom att manövrera starta‐ nordningen kan motorn starta igen när som helst.

Driftläge F – i det här läget startas den varma motorn eller går motorn

Start } – i det här läget startas den kalla motorn

mål och inte vid marken ► Tryck motorsågen fast mot marken med väns‐

ter hand på handtagsröret – håll tummen

under handtagsröret ► stick in den högra foten i det bakre handtaget

eller trampa med den högra fotens klack på

det bakre handskyddet

19.3.2 Mellan knän eller lår

19.2 Ställa in kombispaken

För att manövrera kombispaken från driftläget F efter start } trycks gasspaksspärren och gas‐ spaken och hålls fast. Ställ in kombispaken på Start } och släpp gasspaken och gasspaks‐ spärren samtidigt.

Genom att samtidigt trycka på gasspaksspärren och gasspaken hoppar kombispaken ur positio‐ nen Start } till driftläget F.

För att stänga av motorn förs kombispaken mot STOP eller †. När den släpps fjädrar kombispa‐ ken tillbaka till driftläget F.

► kläm fast det bakre handtaget mellan knä eller

lår ► håll fast handtagsröret med vänster hand –

håll tummen under handtagsröret

19.4 Start

19.3 Hålla motorsågen

Det finns två möjligheter att hålla motorsågen vid start.

0458-153-9121-C 25

5902BA006 KN

5902BA047 KN

5902BA048 KN

001BA186 KN

svenska 19 Starta/stanna motorn

► Dra med höger hand ut starthandtaget lång‐

samt ända till anslaget – och dra sedan snabbt och kraftigt – och tryck samtidigt handtagsröret nedåt – dra inte ut linan ända till slutet – risk för att linan går av! Låt inte starthandtaget gå tillbaka av sig självt – för tillbaka det vertikalt så att linan lindas upp korrekt

Vid en ny motor eller efter en längre tids stille‐ stånd eller om tanken körts tom (så att motorn stannade) kan det vara nödvändigt att dra flera gånger i startlinan vid maskiner utan bränsle‐ handpump tills det matas fram tillräckligt med bränsle.

► Håll fast motorsågen ► Dra i starthandtaget snabbt och kraftigt tills

motorn startar ► Om motorn ändå inte startar: Ställ kombispa‐

ken i startläget } och starta motorsågen igen

19.6 När motorn går igång

19.5 Start av motorsågen

19.5.1 Dekompressionsventil

►

Om motorn har startats i startläget }: Tryck

snabbt på gasspaksspärren (2) och gasspa‐

ken (3) samtidigt. Kombispaken (4) hoppar till

driftläget F och motorn övergår till tomgång

► Tryck på knappen, dekompressionsventilen

öppnas

Vid den första tändningen stängs dekompres‐ sionsventilen automatiskt. Tryck därför på knap‐ pen före varje ytterligare start.

VARNING

Det får inte finnas några personer i motorsågens svängningsområde.

► Dra handskyddet mot handtagsskaftet Kedjebromsen är lossad; motorsågen kan

användas.

OBS!

Ge endast gas när kedjebromsen har lossats. Ökat motorvarvtal vid blockerad kedjebroms (sågkedjan står still) leder redan efter kort tid till skador på kopplingen och kedjebromsen.

19.7 Vid mycket låg temperatur

► Ställ ev. in vinterdrift, se ”Vinterdrift”

► Tryck handskyddet (1) framåt – sågkedjan är

blockerad

Kombispaken (4) är i driftläget F. ► Om motorn är kall: Tryck samtidigt på gas‐

spaksspärren (2) och gasspaken (3) och håll fast, ställ in kombispaken (4) på start }

26 0458-153-9121-C

5902BA049 KN

STOP

20 Anvisningar för driften

19.8 Stäng av motorn

►

För kombispaken mot STOP eller †. När den har släppts fjädrar kombispaken tillbaka till driftläget F.

19.9 Om motorn inte startar

► Kontrollera att alla manöverdon har ställts in

korrekt

► Kontrollera om det finns bränsle i tanken och

fyll på vid behov

► Kontrollera om tändkabelskon sitter fast

ordentligt

► Upprepa startproceduren eller: Eventuellt finns en alltför fet, ej tändande

bränsle-luft-blandning i motorns förbrännings‐ rum. Motorn är sur. ► Skruva ut tändstiftet. Se ”Tändstift” ► Torka av tändstiftet ► Håll motorsågen på marken ►

Håll kombispaken intryckt mot STOP eller † ända till anslaget

VARNING

Om kombispaken inte hålls tryckt mot STOP eller † kan en tändgnista uppstå.

► Manövrera startanordningen flera gånger ► Släpp kombispaken – kombispaken hoppar till

driftläget F ► Skruva in tändstiftet, se ”Tändstift” ► Hålla motorsågen och starta den

20 Anvisningar för driften

20.1 Under första driftperioden

Före tredje tankningen ska den fabriksnya maskinen inte köras obelastad i höga varvtal eftersom den kan överbelastas under inkörnings‐ perioden. Under inkörningsperioden ska de rör‐ liga delarna nötas mot varandra – friktionsmot‐ ståndet i motorn är större. Motorn får sin maxi‐

svenska

mala effekt efter att ha körts ungefär 5 till 15 tankpåfyllningar.

20.2 Under arbetets gång

OBS!

Gasa endast vid lossad kedjebroms. Högre motorvarvtal än tomgång leder redan efter kort tids körning med blockerad kedjebroms (stillas‐ tående kedja) till skador på motorn och kedje‐ drivningen (koppling och kedjebroms).

20.2.1 Kontrollera kedjespänningen oftare En ny kedja måste spännas oftare än en kedja

som har använts en tid.

20.2.2 Vid kall maskin Kedjan ska ligga an mot svärdets undersida men

man ska kunna dra den för hand över svärdet. Vid behov, spänn kedjan – se ”Spänn kedjan”.

20.2.3 Vid drifttemperatur Kedjan töjer sig och hänger ned. Drivlänkarna på

svärdets undersida får inte falla ur spåret – ked‐ jan kan då hoppa loss. Vid behov, spänn kedjan – se ”Spänn kedjan”.

OBS!

Vid avkylning drar kedjan ihop sig. En för hårt spänd sågkedja kan skada vevaxel och lager.

20.2.4 Efter längre tids drift med full belas‐ tning

Låt motorn gå på tomgång en kort stund tills den mesta värmen förts bort med kylluften för att delarna i motorn (tändsystem, förgasare) inte ska belastas extremt på grund av upplagrad värme.

20.3 Efter arbetet

► Släpp kedjespänningen, om den har spänts

under arbetet vid driftstemperatur

OBS!

Kedjespänningen ska ovillkorligen släppas efter arbetet! Vid avkylning drar kedjan ihop sig. En för hårt spänd sågkedja kan skada vevaxel och lager.

20.3.1 Vid kortvariga stillestånd

Låt motorn svalna. Förvara maskinen med fylld bränsletank på ett torrt ställe, inte i närheten av öppen eld, till nästa användningstillfälle.

0458-153-9121-C 27

001BA157 KN

143BA026 KN

001BA199 KN

5902BA008 KN

svenska 21 Ställa in oljemängden

20.3.2 Vid längre stillestånd Se ”Förvaring av maskinen”

21 Ställa in oljemängden

Reglerbar oljepump finns som specialutrustning. Beroende på längder, träslag och arbetssätt

krävs olika oljemängder.

Kedjetyp Kedjedelning Minsta

spårdjup Picco 1/4” P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8” P 5,0 mm Rapid 3/8“; 0,325“ 6,0 mm Rapid 0,404“ 7,0 mm

Om spåret inte är minst så djupt: ► Byt svärdet

Drivlänkarna tar annars emot i botten på spåret och tandfoten och förbindelselänkarna ligger inte mot svärdets löpyta.

23 Kåpa

23.1 Montera av kåpan

► För att stänga av motorn tryck kombispaken

mot STOP resp. † – efter att den släppts fjäd‐ rar kombispaken tillbaka till driftsläget F.

Använd justerbulten (1) (på maskinens under‐ sida) för att justera oljemängden efter behov.

Ematic-inställning (E), medelhög oljemängd – ► Vrid justerbulten till ”E” (Ematic-inställning)

För att höja oljemängden – ► vrid justerbulten medurs

För att minska oljemängden – ► vrid justerbulten moturs

► Tryck främre handskyddet framåt – kedjan

blockeras.

OBS!

Kedjan måste alltid användas med kedjeolja.

22 Håll svärdet i gott skick

► Öppna låsen (1) – skruva 1/4 varv moturs med

kombinyckeln.

► Ta av kåpan (2)

23.2 Montering av kåpa

► Sätt på kåpan ► Regla låsen – vrid låsen 1/4 varv medurs

24 Luftfiltersystem

Luftfiltersystemet kan anpassas till olika driftsför‐ hållanden genom att olika filter monteras in. Ombyggnader kan göras enkelt.

► Vänd svärdet efter varje filning och efter varje

kedjebyte för att undvika ensidigt slitage, sär‐ skilt på styrningen på undersidan

► Rengör oljepåfyllningshålet (1), oljeutmat‐

ningskanalen (2) och svärdspåret (3) regel‐ bundet

► Mät spårdjupet med skalan på kontrollmåttet

(specialtillbehör) där slitaget är som störst

28 0458-153-9121-C

5902BA009 KN

5902BA010 KN

5902BA011 KN

Andreas Stihl AG & Co. KG

XXXX XXX XXXX X M3.0

0000-GXX-3485-A0

25 Rengöring av luftfiltret svenska

► HD2 filter: Universalfilter för nästan alla

användningsförhållanden (från mycket dam‐ miga förhållanden till vinterförhållanden etc.)

► Spruta in luftfiltrets utsida med STIHL special‐

rengöringsmedel eller såpvatten

► Skölj luftfiltrets utsida under rinnande varmt

vatten

OBS!

Torka luftfiltret utan att utsätta det för värme

–

Smörj inte luftfiltret

–

► Låt luftfiltret torka ► Montera luftfiltret

25.1.3 Montera luftfiltret

► Plastnätfilter: Används under exceptionella för‐

hållanden, t.ex. extrema vinterförhållanden som pudersnö eller snöstorm. I mycket dam‐ miga förhållanden är det ganska olämpligt.

STIHL filter uppnår en lång livslängd i torrt till‐ stånd. ► STIHL filter ska alltid användas torra

Smutsiga luftfilter minskar motoreffekten, ökar bränsleförbrukningen och försvårar starten.

25 Rengöring av luftfiltret

25.1 Om motoreffekten minskar märkbart

► Demontera kåpan, se ”Kåpa”

25.1.1 Demontera luftfiltret

► Ta bort grov smuts i området runt luftfiltret

OBS!

► Sätt in luftfiltret ► Tryck luftfiltret mot filterhuset och vrid det sam‐

tidigt medurs tills det hakar fast – texten ”STIHL” ska vara horisontell

► Montera kåpan, se ”Kåpa”

26 M-Tronic

Under arbetet ställs motorsågen automatiskt in på optimal effekt.

Beroende på version kan motorsågen

STIHL M‑Tronic ställas in snabbare på optimal Använd inte några verktyg för att demontera och montera luftfiltret. Annars kan luftfiltret skadas.

effekt på två sätt:

Accelerera motorsågen med automatisk

–

anpassning Kalibrera motorsågen

–

► Vrid luftfiltret 1/4 varv moturs och ta av det i

riktning mot det bakre handtaget

► Skadat filter ska bytas ut

25.1.2 Rengör luftfiltret ► Knacka ut luftfiltret

Versionen av motorsågen STIHL M‑Tronic anges

på typskylten, t.ex. M3.0 för STIHL M‑Tronic ver‐

sion 3.0.

0458-153-9121-C 29

min

AB C

s> 30 s30-60 s

0000-GXX-4580-A0

5902BA013 KN

svenska 27 Tändstift

► Om Versionen av STIHL M‑Tronic är lägre än

3.0: Accelerera motorsågen med automatisk anpassning.

► Om Versionen av STIHL M‑Tronic är högre än

3.0: Kalibrera motorsågen.

26.1 Accelerera motorsågen med

automatisk anpassning

► Såga fem likadana fällskär med fullgas.

26.2 Kalibrera motorsågen

Om utomhustemperaturen är under -10°C eller om motorn är kall: ► Starta motorn och lossa kedjebromsen. ► Värm upp motorn i ca 1 minut genom att gasa

i intervall.

► Stäng av motorn. Utför sedan följande steg för att kalibrera motor‐

sågen:

OBS!

Om du inte trycker in gasspaken helt under kalib‐

reringen kan motorsågen ställas in fel. Motorså‐

gen kan skadas.

► Håll gasspaken helt intryckt.

► Tryck på gasspaken i minst 30 sekunder (B).

Motorn accelererar och sågkedjan roterar. Motor‐

sågen kalibreras. Motorvarvtalet varierar och

ökar märkbart under kalibreringen.

Om motorn stannar:

► Försök att kalibrera motorsågen igen.

Om motorn stannar igen:

► Lägg i kedjebromsen.

► Använd inte motorsågen och kontakta en

STIHL-återförsäljare. Motorsågen är defekt.

När motorns varvtal sänks så att det hörs och

märks (C):

► Släpp gasspaken.

Motorn går på tomgång. Motorsågen är kalibre‐

rad och kan användas.

27 Tändstift

► Kontrollera först tändstiftet vid dålig motoref‐

fekt, svårstartad motor eller oregelbunden tomgång

► Byt tändstiftet efter ca 100 driftstimmar – tidi‐

►

Ställ kombispaken i läget }. ► Lägg i kedjebromsen. ► Starta motorn utan att trycka på gasspaken.

Motorn går och kombispaken stannar kvar i

läget }. ► Låt motorn gå i minst 30 till max. 60 sekun‐

der (A) utan att trycka på gasspaken.

gare om elektroderna är kraftigt avbrända – använd endast avstörda tändstift som är god‐ kända av STIHL – se ”Tekniska data”

27.1 Montera ur tändstiftet

► Ta bort kåpan – se ”kåpa”

VARNING

När kedjebromsen lossas kan sågkedjan rotera . ‑ Risk för skador!

Håll motorsågen enligt beskrivningen i bruksan‐ visningen och vidrör inte den roterande sågked‐ jan.

► Lossa kedjebromsen.

OBS!

Om du släpper gasspaken innan motorsågen är helt kalibrerad avslutas kalibreringen. Kalibrer‐ ingen måste börjas om från början.

► Håll gasspaken helt intryckt.

30 0458-153-9121-C

► Dra av tändkabelskon ► Rengör området kring tändstiftet från grov

smuts.

+ 134 hidden pages

Stihl MS 261 C-M Instruction Manual [da, fi, no, sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 261 C-M

1 Om denna bruksanvisning

1.1 Symboler

2 Säkerhetsanvisningar svenska

1.2 Markering av textavsnitt

1.3 Teknisk vidareutveckling

2.1 Allmänt att observera

2.2 Avsedd användning

2.3 Klädsel och utrustning

2.4 Transport

2.5 Rengöring

2.6 Tillbehör

2.7 Tankning

2.8 Före arbetet

2.9 Start av motorsågen

2.10 Under arbetets gång

2.11 Efter arbetet

2.12 Förvaring

2.13 Vibrationer

2.14 Underhåll och reparation

3 Reaktionskrafter svenska

3.1 Fara vid kast

3.2 Kast uppstår t.ex. när

3.3 Kedjebromsen QuickStop

3.4 Minska risken för kast:

svenska 4 Arbetsteknik

3.5 Indragning (A)

3.6 Rekyl (B)

4.1 Såga

3.7 Arbeta ytterst försiktigt

4.2 Förbereda fällning

4.3 Riktskär

4.4 Spjälkningsskär

4.5 Grund för fällskär

4.6 Välj rätt fällskär

svenska 5 Skärutrustning

6 Montera svärdet och kedjan (kedjespännare på sidan) svenska

5.1 Kedjeskydd

6.1 Ta av kopplingskåpan

6.2 Lossa kedjebromsen.

svenska 7 Montera svärdet och kedjan (snabbkedjespänning)

6.3 Sätta på sågkedjan

7.1 Ta av kedjedrevskåpan

7.2 Montering av spännskiva

7.4 Lägga på sågkedjan

7.3 Lossa kedjebromsen

8 Spänna kedjan (kedjespännare på sidan)

10 Kontrollera sågkedjans spänning svenska

11 Bränsle

11.1 STIHL MotoMix

11.2 Blanda bränsle

11.3 Förvara bränsleblandningen

svenska 12 Påfyllning av bränsle

12.1 Förberedning av maskinen

12.2 Öppna

12.3 Fyll på bränsle

12.4 Stäng

svenska 13 Kedjeolja

14.1 Maskinförberedelse

14.2 Fyll på kedjeolja

14 Fyll på kedjeolja

16 Kedjebroms svenska

16.1 Blockering av kedjan

16.2 Lossa kedjebromsen

16.4 Underhåll kedjebromsen

17 Vinterbruk

17.1 Förvärmning av förgasaren

svenska 18 Elektrisk handtagsvärme

17.2 Vid temperaturer under -10°C

19 Starta/stanna motorn svenska

19.1 Kombispakens positioner

19.2 Ställa in kombispaken

19.4 Start

19.3 Hålla motorsågen

19.6 När motorn går igång

19.5 Start av motorsågen
