STIHL MS 261 C-M

Uputa za uporabu2 - 44

hrvatski

Popis sadržaja

1 Uz ovu uputu za uporabu............................2

2 Upute o sigurnosti u radu............................3

3 Reakcione sile.............................................7

4 Tehnika rada............................................... 9

5 Rezna garnitura........................................ 15

6 Montirati vodilicu i lanac pile (postrano zate‐

zanje lanca)...............................................16

7 Montiranje vodilice i lanca pile.................. 17

8 Zatezanje lanca pile (postrani uređaj za

zatezanje lanca)........................................19

9 Zatezanje lanca (brzo zatezanje lanca).... 19

10 Provjera zategnutosti lanca pile................ 20

11 Gorivo....................................................... 20

12 Punjenje gorivom...................................... 21

13 Ulje za podmazivanje lanca...................... 23

14 Punjenje uljem za podmazivanje lanca.....23

15 Provjera podmazivanja lanca....................24

16 Kočnica lanca............................................24

17 Rad/pogon zimi......................................... 25

18 Električno grijanje ručki............................. 25

19 Startanje / isklapanje-isključivanje motora 26

20 Upute za rad/pogon.................................. 28

21 Podešavanje količine ulja..........................29

22 Držanje vodilice u stanju reda...................30

23 Poklopac/hauba........................................ 30

24 Sistem pročistača zraka............................30

25 Čišćenje pročistača zraka......................... 31

26 M-Tronic....................................................31

27 Svjećica.....................................................32

28 Pohranjivanje/skladištenje uređaja........... 33

29 Provjera i zamjena lančanika.................... 34

30 Njega i oštrenje lanca pile.........................35

31 Upute za održavanje- i njegu.................... 38

32 Minimiranje istrošenja ii izbjegavanje kvar‐

ova/šteta................................................... 40

33 Važni ugradbeni dijelovi............................ 41

34 Tehnički podaci......................................... 41

35 Nabava pričuvnih dijelova......................... 43

36 Upute za vršenje popravaka..................... 43

37 Zbrinjavanje.............................................. 43

38 EU-izjava o sukladnosti.............................43

39 Adrese.......................................................44

Cijenjeni i dragi kupci, mnogo Vam hvala, što ste se odlučili za kvalite‐

tan proizvod tvrtke STIHL. Ovaj proizvod proizveden je u modernom post‐

upku izrade i sa sveobuhvatnim sigurnosnim mjerama, vezanim uz kakvoću. Mi se trudimo učiniti sve, kako bi Vi bili zadovoljni s ovim uređajem i kako bi s njime radili bez problema.

Ukoliko vezano uz Vaš uređaj imate pitanja, molimo Vas da se obratite na Vašeg trgovca ili direktno na našu organizaciju prodaje.

Vaš

Dr. Nikolas Stihl

1 Uz ovu uputu za uporabu

Ova uputa za uporabu se odnosi na motornu pilu tvrtke STIHL, u ovoj uputi za uporabu također nazvanu motorni uređaj.

1.1 Slikovni simboli

Svi slikovni simboli, koji su smješteni na uređaju, pojašnjeni su u ovom naputku za korišćenje.

Ovisno o uređaju i opremi, na uređaju se mogu nalaziti sljedeći slikovni simboli.

Rezervoar goriva; mješavina goriva od benzina i motornog ulja

Spremnik ulja za podmazivanje lanca;ulje za podmazivanje lanca

Blokiranje i rastavljanje kočnice lanca

Zaustavna/slijedna kočnica

Smjer rada lanca

Ematic; podešavanje količine ulja za podmazivanje lanca

Zatezanje lanca pile

Usisno vodilo za zrak: pogon/rad zimi

Usisno vodilo za zrak: pogon/rad ljeti

Grijanje ručki

Rukovanje/pokretanje ventilom za dekompresiju

Originalna uputa za uporabu

0000006451_015_HR

Tiskano na papiru koji je izbijeljen bez sadržaja klora.

Boje u tisku sadrže biljna ulja, papir se može reciklirati.

0458-153-0421-C. VA0.D21.

2 0458-153-0421-C

2 Upute o sigurnosti u radu hrvatski

Rukovanje ručnom pumpom za gorivo

1.2 Označavanje odlomaka teksta

UPOZORENJE

Upozorenje na opasnost od nesreće- i na opas‐ nost od zadobivanja ozljeda za osobe, kao i na opasnost od teških kvarova/šteta na stvarima.

UPUTA

Upozorenje na mogućnost oštećenja uređaja ili njegovih pojedinačnih dijelova.

1.3 Daljnji tehnički razvoj

STIHL stalno radi na daljnjem razvoju svih stro‐ jeva i uređaja ; istoga si zadržavamo pravo vrše‐ nja izmjena opsega isporuke u obliku, tehnici i opremi.

Stoga se iz podataka i slika u ovom naputku za korišćenje ne mogu postavljati-izvoditi nikakvi zahtjevi.

2 Upute o sigurnosti u radu

Pri radu s motornom pilom potrebne se osobite sigurnosne mjere, jer se radi s vrlo velikom brzinom lanca, a zubi za rezanje su vrlo oštri.

Prije prvog stavljanja u rad/pogon pažljivo pročitati cijelu uputu za uporabu i spremiti ju na sigurno mje‐ sto, radi kasnijeg korišćenja. Neuva‐ žavanje upute za uporabu može biti opasno po život.

2.1 Općenito uvažavati

Uvažavati sigurnosne propise dotične zemlje, pri‐ mjerice one, donesene od strane higijensko teh‐ ničkih organizacija posloprimca (stručnih zadruga), socijalnog osiguranja, oblasti za zaštitu rada i drugih.

Primjena motornih pila koje emitiraju buku može biti vremenski ograničena nacionalnim, te tako‐ đer i mjesnim, lokalnim propisima.

Tko prvi puta radi s motornom pilom: prodavatelj ili neko drugo stručno lice mu treba objasniti, kako se njome sigurno rukuje – ili uzeti udjela na stručnom tečaju.

Maloljetnici ne smiju raditi s motornom pilom – izuzevši mladež preko 16 godina starosti, koja radi pod nadzorom, radi izobrazbe.

Držati na sigurnoj udaljenosti djecu, životinje i promatrače.

Korisnik je odgovoran za nesreće i opasnosti koje mogu nastati za druge osobe ili za njihovu imovinu/vlasništvo.

Motornu pilu predavati ili posuđivati samo onim osobama, koje su upoznate s tim modelom i nje‐ govim rukovanjem – i uvijek istovremeno preda‐ vati uputu za uporabu.

Tko radi s motornom pilom, mora biti odmoren, zdrav i u dobrom stanju. Tko se zbog zdravstve‐ nih razloga ne bi smio naprezati, trebao bi upitati liječnika, da li je za njega rad s motornom pilom moguć.

Pošto se je konzumiralo alkohol, medikamente koji imaju negativan utjecaj na mogućnost reagi‐ ranja ili droge, s motornom pilom se ne smije raditi.

U slučaju nepovoljnog vremena (kiša, snijeg, led, vjetar), radove odgoditi do povoljnijih vremenskih uvjeta – povećana opasnost od nesreće!

Samo za nositelje pace-makera: uređaj za upalji‐ vanje ove motorne pile proizvodi vrlo malo elek‐ tromagnetsko polje. Utjecaj na pojedine tipove pace-makera se ne može u potpunosti isključiti. Radi izbjegavanja opasnosti za zdravlje tvrtka STIHL preporučuje korisnicima, da se kod liječnika koji ih tretiraju, kao i kod proizvođača pace-makera o istom raspitaju.

2.2 Uporaba u skladu s odredbama

Motornu pilu upotrebljavati samo za piljenje drva i drvenih predmeta.

U druge svrhe se motorna pila ne smije koristiti – opasnost od nesreće!

Ne vršiti izmjene na motornoj pili – time možete ugroziti vlastitu sigurnost. Tvrtka STIHL isključuje svako jamstvo za štete, nastale za osobe ili stvari, uzrokovane uporabom nedozvoljenih dogradnih uređaja.

2.3 Odjeća i oprema

Nositi propisanu odjeću i opremu.

Odjeća mora biti svrsishodna i ne smije poslužitelja sprečavati u radu. Usko prijanjajuća odjeća s uloškom za zaštitu od rezanja – ne radni kaput.

0458-153-0421-C 3

001BA115 KN

hrvatski 2 Upute o sigurnosti u radu

Ne nositi odjeću koja bi se mogla zaplesti u drvo, šipražje ili u pokretne dijelove motorne pile. Također ne nositi šal, kravatu i nakit. Dugu kosu skupiti i osigurati (marama za glavu, kapa, šljem i dr.).

Nositi prikladnu obuću – sa zaštitom od rezanja, prianjajućim potplatom i čeličnom kapicom na prednjem dijelu.

UPOZORENJE

Da bi se smanjila opasnost ozljede očiju, nositi usko prianjajuće zaštitne naočale prema normi EN 166 ili štitnik za lice. Paziti na ispravan dosjed zaštitnih naočala i štitnika za lice.

Nositi "osobnu" zaštitu od buke – primjerice kap‐ sule za uha za zaštitu sluha.

U slučaju da prijeti opasnost od predmeta koji padaju, nositi zaštitni šljem.

Nositi čvrste radne cipele od otpornog materijala (npr. koža).

Tvrtka STIHL nudi sveobuhvatan program osobne zaštitne opreme.

2.4 Transport

Prije transportiranja – također i na kraće udalje‐ nosti – uvijek isključiti motornu pilu, blokirati koč‐ nicu lanca i postaviti štitnik lanca. Time se one‐ mogućuje nenamjerno pokretanje lanca pile.

2.5 Čistiti

Dijelove od plastične mase čistiti tkaninom. Sred‐ stva za čišćenje jakog kemijskog sastava mogu oštetiti plastičnu masu.

Motornu pilu očistiti od prašine i nečistoće – ne upotrebljavati sredstva za otapanje masti.

Po potrebi čistiti raspore/proreze za rashladni zrak.

Za čišćenje motorne pile ne upotrebljavati viso‐ kotlačne čistače. Tvrdi vodeni mlaz može oštetiti dijelove motorne pile.

2.6 Pribor

Dograđivati samo one alate, vodilice, lance pile, lančanike, pribore ili tehnički istovrsne dijelove, čiju primjenu je tvrtka STIHL dozvolila/dopustila za ovu motornu pilu. U slučaju pitanja uz to, obratiti se za savjet stručnom trgovcu. Upotreb‐ ljavati samo visokovrijedne alate ili pribore. U protivnom može postojati opasnost od nesreća ili kvarova na motornoj pili.

STIHL preporučuje uporabu originalnih alata, vodilica, lanaca pile, lančanika i pribora tvrtke STIHL. Oni su po svojim karakteristikama opti‐ malno prilagođeni proizvodu i zahtjevima koris‐ nika/poslužitelja.

2.7 Punjenje gorivom

Benzin je izuzetno lako zapaljiv – držati razmak od otvorene vatre – ne prolijevati gorivo – ne pušiti.

Prije punjenja gorivom isključiti/isklopiti motor. Ne puniti gorivom tako dugo, dok je motor još

vruć – gorivo se može preliti – opasnost od izbija‐ nja požara!

Oprezno otvarati zapor/zatvarač rezervoara, kako bi se postojeći pretlak mogao polagano raz‐ graditi i kako gorivo ne bi prskalo van.

Puniti gorivom samo na dobro prozračenim mje‐ stima. Ako se je gorivo prolilo, motornu pilu oči‐

Motornu pilu nositi samo na cjevastoj ručki – vruć prigušivač buke treba biti otklonjen od tijela s vodilicom prema natrag. Ne dodirujte vruće dije‐ love stroja, posebice ne površinu prigušivača buke – opasnost od zadobivanja opeklina!

U vozilima: motornu pilu osigurati od prekretanja, oštećivanja i istjecanja goriva i ulja za podmazi‐ vanje lanca.

4 0458-153-0421-C

stiti od njega. Ne dopuštati da na odjeću dospije gorivo, u protivnom istu odmah promijeniti.

Motorne pile mogu serijski biti opremljene različi‐ tim zaporima/zatvaračima rezervoara:

Zapor/zatvarač sa zaklopnim stremenom (bajo‐ netni zapor)

Zapor/zatvarač rezervoara sa zaklop‐ nim krilcima (bajonetni zapor) korektno postaviti, zakrenuti do gra‐ ničnika i zaklopiti stremen.

001BA087 LÄ

2 Upute o sigurnosti u radu hrvatski

Na taj način se smanjuje opasnost, da se zapor/ zatvarač rezervoara uslijed vibracija motora rastavi i da gorivo isteče van.

Paziti na propusna mjesta! Kada gorivo istječe, ne startati motor – opasnost po život uslijed zadobivenih opeklina!

2.8 Prije rada

Motornoj pili provjeriti radno sigurno stanje koje mora biti u skladu s propisima – uvažavati odgo‐ varajuća poglavlja iz upute za uporabu:

Sistemu goriva provjeriti nepropusnost, oso‐

–

bito vidljivim dijelovima, kao na pr. zaporu/ zatvaraču rezervoara, crijevnim spojevima, ručnoj pumpi za gorivo (samo kod motornih pila s ručnom pumpom za gorivo). U slučaju propusnosti ili oštećenja, ne startati motor – opasnost od izbijanja požara! Prije stavljanja u rad/pogon, povjeriti stručnom trgovcu dovođe‐ nje motorne pile u ispravno stanje. funkcionalno-radno valjana kočnica lanca,

–

prednji štitnik ruke vodilica mora biti ispravno montirana

–

ispravno zategnut lanac pile

–

poluga za gas i zapor poluge gasa moraju biti

–

lako pomični/pokretljivi – poluga za gas mora nakon ispuštanja federirati natrag u izlazni položaj kombinirana poluga mora biti lako podesiva

–

na STOP, 0 naime † provjeriti čvrsti dosjed utikača voda upaljivanja

–

– kada utikač labavo dosijeda, mogu nastati iskre, koje mogu zapaliti izlazeću mješavinu goriva i zraka – opasnost od izbijanja požara! ne vršiti izmjene na uređajima za posluživanje

–

i na sigurnosnim uređajima/napravama zahvatne ručke moraju biti čiste i suhe – oslo‐

–

bođene od ulja i nečistoće – važno radi sigur‐ nog vođenja motorne pile mora biti dovoljno goriva i ulja za podmaziva‐

–

nje lanca u rezervoaru/spremniku

Motorna pila smije raditi samo u radno sigurnom i besprijekornom stanju – opasnost od nesreće!

2.9 Startati motornu pilu

Samo na ravnoj podlozi. Paziti na čvrst i siguran položaj. Pri tome sigurno fiksirati motornu pilu – rezna garnitura ne smije dodirivati ni predmete, niti tlo – uslijed rotirajućeg lanca pile postoji opasnost od ozljeđivanja.

Motornu pilu poslužuje samo jedna osoba. Ne trpiti prisutnost drugih osoba u području rada – pri startanju također ne.

Ne startati motornu pilu, kada se lanac pile nalazi u reznom rasporu.

Motor startati najmanje na 3 m udaljenosti od mjesta punjenja gorivom i ne u zatvorenim pro‐ storijama.

Prije startanja blokirati kočnicu lanca, opasnost od zadobivanja ozljeda uslijed rotirajućeg lanca pile!

Motor ne pogoniti/pokretati iz ruke – startati kao što je opisano u uputi za uporabu.

2.10 Za vrijeme rada

Uvijek osigurati čvrst i siguran položaj. Oprez, kada je kora drveta mokra – opasnost od skliza‐ nja!

Motornu pilu uvijek fiksirati s obje ruke: desnom rukom na stražnjoj zahvatnoj ručki – također i u slučaju da ste ljevaci. Radi sigurnog vođenja cje‐ vastu ručku i zahvatnu ručku čvrsto obuhvatiti palcima.

U slučaju opasnosti ili nužde smjesta isključiti motor – kombiniranu polugu/sklopku za stoppoložaj postaviti u smjer STOP, 0 odnosno †.

Motornu pilu nikada ne puštati da radi bez nad‐ zora.

Oprez kod sklizavice, vlage, snijega, leda, na obroncima i na neravnom terenu, kao i na svježe oljuštenom drvu (kora) – opasnost od sklizanja!

Oprez kod drvenih panjeva, korijenja, u jarcima – opasnost od spoticanja!

Ne raditi sam – uvijek održavati udaljenost prema drugim osobama, izobraženim za poduzimanje mjera spašavanja u slučaju opasnosti, na kojoj ih možemo dozvati u pomoć. Kada se snage za pružanje pomoći zadržavaju na mjestu primjene stroja, one moraju također nositi zaštitnu odjeću (šljem) i ne smiju stajati direktno ispod grana, koje se pili.

0458-153-0421-C 5

hrvatski 2 Upute o sigurnosti u radu

Kada se primijenjuje štitnik za sluh, potrebna je povećana pozornost i obazrivost – jer je uočava‐ nje upozoravajućih zvukova ograničeno (krici, signalni tonovi između ostalog).

Pravovremeno praviti stanke u radu, kako bi preduhitrili zamorenost i iscrpljenost – opasnost od nesreće!

Prašine, nastale za vrijeme piljenja (na primjer drvena prašina), para i dim, mogu biti opasni za zdravlje. U slučaju jakog razvoja prašine, nositi zaštitnu masku od prašine.

Kada motor radi, lanac pile još jedno kratko vri‐ jeme radi dalje nakon ispuštanja poluge za gas – efekt zaustavnog hoda/inercijski efekt.

Ne pušiti pri korišćenju i u bližoj okolini motorne pile – opasnost od izbijanja požara! Iz sistema za gorivo se mogu osloboditi zapaljive benzinske pare.

Lanac pile provjeravati redovito, u kratkim vre‐ menskim razmacima i odmah pri osjetnim pro‐ mjenama:

isključiti/isklopiti motor, pričekati, dok lanac

–

pile ne dođe u stanje mirovanja provjeriti stanje i čvrsti dosjed

–

uvažavati stanje naoštrenosti

–

Kada motor radi, ne dodirivati lanac pile. Ukoliko neki predmet blokira lanac pile, smjesta isključiti/ isklopiti motor – tekar potom ukloniti predmet – opasnost od zadobivanja ozljeda!

Prije nego što napustimo motornu pilu, isklopitizaustaviti motor.

Radi vršenja zamjene lanca pile, isklopiti-zausta‐ viti motor. Uslijed nehotimičnog pokretanja motora postoji – opasnost od zadobivanja ozljeda!

Lako zapaljive materijale (na primjer drveno ive‐ rje, kora drveta, suha trava, gorivo) držati na sigurnoj udaljenosti od vruće struje ispušnih pli‐ nova i od vrućeg prigušivača buke – opasnost od izbijanja požara! Prigušivači buke sa katalizato‐ rom mogu postati osobito vrući.

Nikada ne raditi bez podmazivanja lanca, u tu svrhu uvažavati razinu ulja u spremniku za ulje. Smjesta zaustaviti radove, kada je razina ulja u spremniku za ulje previše niska i napuniti uljem za podmazivanje lanca – vidi također poglavlja "Napuniti uljem za podazivanje lanca" i "Provjeriti podmazivanje lanca".

Ukoliko motorna pila nije bio podvrgnuta optere‐ ćenju u skladu s odredbama (primjerice djelova‐

nju sile uslijed udarca ili pada), prije daljnjeg rada/pogona obvezno joj treba provjeriti radno sigurno i besprijekorno stanje – pogledati također poglavlje "Prije rada".

Posebice treba provjeriti nepropusnost sistema za gorivo i radnu/funkcionalnu valjanost sigur‐ nosnih uređaja/naprava. Motornu pilu koja nije u radno sigurnom stanju, niti u jednom slučaju dalje ne koristiti. U slučaju dvojbe, potražiti savjet stručnog trgovca.

Paziti na besprijekoran rad motora u praznom hodu, kako se, pošto smo ispustitli polugu za gas, lanac pile više ne bi istovremeno pokretao. Redovito kontrolirati finu podešenost rada u praznom hodu, naime korigirati, ako je moguće. Ukoliko se lanac pile u radu u praznom hodu unatoč tome istovremeno pokreće/radi, treba ga povjeriti stručnom trgovcu na dovođenje u stanje ispravnosti.

Čim motor proradi, motorna pila pro‐ izvodi otrovne ispušne plinove. Ti pli‐ novi mogu biti bez mirisa i nevidljivi i mogu sadržavati nesagorene ugljiko‐ vodike i benzol. Nikada s motornom pilom ne raditi u zatvorenim ili loše prozračenim prostorijama – također ne s katalizatorom.

Pri radu u jarcima, na obroncima u grabama ili pod skućenim prostornim uvjetima, uvijek osigu‐ rati dostatnu izmjenu zraka – opasnost po život, uslijed trovanja!

U slučaju mučnine, glavobolje, smetnji vida (na primjer kod vidnog polja koje se smanjuje), smetnji sluha, vrtoglavice, smanjene sposobnosti koncentracije, smjesta obustaviti rad – ti simp‐ tomi mogu između ostalog biti izazvani preveli‐ kom koncentracijom ispušnih plinova – opasnost od nesreće!

2.11 Nakon rada

Isklopiti-zaustaviti motor, blokirati kočnicu lanca i postaviti štitnik lanca.

2.12 Skladištiti/pohraniti

Kada se motorna pila više neće koristiti, treba ju isklopiti/isključiti tako, da nitko ne bude ugrožen. Motornu pilu osigurati od neovlaštenog pristupa.

Motornu pilu pohranjivati/skladištiti u suhoj pro‐ storiji.

6 0458-153-0421-C

3 Reakcione sile hrvatski

2.13 Vibracije

Ukoliko se motorni uređaj koristi dulje vrijeme, to može rezultirati smetnjama u cirkulaciji ruku, uzrokovanim vibracijama ("bolest bijelih prstiju").

Jedno opće vrijeme korišćenja se ne može utvr‐ diti, jer isto ovisi o više utjecajnih faktora.

Vrijeme korišćenja se produljuje sa:

štitnikom ruku (toplim rukavicama)

–

stankama u radu

–

Vrijeme korišćenja se skraćuje uslijed:

osobite osobne sklonosti lošoj cirkulaciji (obi‐

–

lježja: često hladni prsti, žmarci) niskih vanjskih temperatura

–

veličine/jačine zahvatnih sila (čvrsto zahvaća‐

–

nje spriječava protok krvi-cirkulaciju)

U slučaju redovitog korišćenja uređaja koje dugo traje, kao i kod opetovanog nastanka odgovara‐ jućih pokazatelja (primjerice žmarci u prstima), preporuča se izvršiti medicinsku provjeru.

2.14 Održavanje i popravci

Prije izvođenja svih popravaka-, radova čišćenja i održavanja, kao i radovima na reznoj garnituri, uvijek isklopiti-zaustaviti motor. Uslijed nehoti‐ mičnog pokretanja lanca pile – opasnost od zadobivanja ozljeda!

Redovito održavati motornu pilu. Vršiti samo radove održavanja i popravke, koji su opisani u uputi za uporabu. Sve ostale radove povjeriti na izvedbu stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL. Stručnim trgovcima tvrtke STIHL se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Upotrebljavati samo pričuvne dijelove visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova na motornoj pili. U slučaju pitanja uz to, obratiti se za savjet stručnom trgo‐ vcu.

Ne vršiti izmjene na motornoj pili – time možete ugroziti vlastitu sigurnost – opasnost od nesreće!

Motornu pilu pri izvučenom utikaču voda upalji‐ vanja ili pri odvrnutoj svjećici stavljati u pokret samo onda, kada kombinirana poluga stoji na STOP, 0 naime † – opasnost od izbijanja požara uslijed paljbene iskre izvan cilindra!

Motornu pilu ne održavati i ne pohranjivati/skladi‐ štiti u blizini otvorene vatre – zbog goriva postoji opasnost od izbijanja požara!

Zaporu/zatvaraču rezervoara redovito provjera‐ vati nepropusnost.

Upotrebljavati samo besprijekornu svjećicu, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički podaci".

Provjeriti kabel/vod upaljivanja (besprijekornu izolaciju, čvrsti priključak).

Prigušivaču buke provjeriti besprijekorno stanje za rad.

Ne raditi s pokvarenim prigušivačem buke ili bez njega – opasnost od izbijanja požara, oštećenja sluha!

Ne dodirivati vruć prigušivač buke – opasnost od zadobivanja opeklina!

Stanje antivibracionih elemenata utječe na vlada‐ nje vibracija – redovito kontrolirati antivibracione elemente.

Provjeriti hvatač lanca – ukoliko je oštećen, treba ga zamijeniti.

Isklopiti/isključiti motor

radi provjere zategnutosti lanca

–

radi naknadnog zatezanja lanca pile

–

radi vršenja zamjene lanca pile

–

radi odstranjivanja kvarova/smetnji

–

Uvažavati naputak za oštrenje – radi sigurnog i ispravnog rukovanja lanac pile i vodilicu uvijek držati u stanju koje je besprijekorno za rad, lanac pile ispravno naoštren, zategnut i dobro podma‐ zan.

Pravovremeno vršiti zamjenu lanca pile, vodilice i lančanika.

Redovito provjeravati, da li je bubanj spojke u stanju koje je besprijekorno za rad.

Gorivo i ulje za podmazivanje lanca skladištiti samo u propisanim i besprijekorno označenim spremnicima. Skladištenje na suhom, prohlad‐ nom i sigurnom mjestu, zaštićenom od svjetla i sunca.

U slučaju kvara/smetnje u funkcioniranju kočnice lanca, smjesta isključiti/isklopiti motor – opasnost od zadobivanja ozljeda! Potražiti pomoć stručnog trgovca – ne koristiti motornu pilu tako dugo, dok smetnja/kvar nije odklonjena vidi poglavlje "Koč‐ nica lanca".

3 Reakcione sile

Reakcijske su sile koje najčešće nastaju: povratni udar, odboj-trzaj i privlačenje (u rez).

0458-153-0421-C 7

001BA036 KN

001BA257 KN

001BA037 KN

001BA038 KN

hrvatski 3 Reakcione sile

piliti samo punim gasom

3.1 Opasnost od povratnog udara

Povratni udar može uzrokovati smrto‐ nosne povrede pri rezanju.

U slučaju povratnog udara (Kickback) pila se iznenada i nekontrolirano zavitla prema koris‐ niku.

3.2 Povratni udar nastaje, kada na

primjer

–

promatrati vrh vodilice

–

ne piliti vrhom vodilice

–

oprez s malim, žilavim granama, niskim šib‐

–

ljem i izdancima – u njima se lanac pile može zaplesti nikada ne piliti više grana najednom

–

ne raditi suviše sagnuti prema naprijed

–

ne piliti preko visine ramena

–

vodilicu dovoditi u već započeti rez samo uz

–

najveći oprez „zabadati” samo onda, kada ste upoznati s

–

tom tehnikom rada paziti na položaj debla i na sile koje zatvaraju

–

rezni raspor i mogu zaglaviti lanac pile raditi samo ispravno naoštrenim i zategnutim

–

lancem pile – razmak omeđivača dubine ne smije biti prevelik upotrebljavati lanac pile s malom sklonošću

–

povratnom udaru, kao i vodilicu s malom gla‐ vom vodilice

3.5 Privlačenje (A)

lanac pile u području oko gornje četvrtine vrha

–

vodilice nehotimično udari o drvo ili o neki čvr‐ sti predmet – na primjer, kada pri piljenju grana nehotimično dodirne neku drugu granu lanac se pile na vrhu vodilice kratko zaglavi u

–

rezu

Kada se pri piljenju donjom stranom vodilice – rez ručnim privlačenjem – lanac pile zaglavi ili pogodi neki čvrsti predmet u drvu, motorna pila može biti trzajno povučena prema deblu – radi izbjegavanja uvijek sigurno postaviti oslone kan‐ dže.

3.3 Quickstop kočnica lanca:

Time se u određenim situacijama smanjuje opas‐ nost od zadobivanja ozljeda – sam povratni udar ne može se spriječiti. Pri aktiviranju kočnice lanca lanac pile u djeliću sekunde dolazi u stanje mirovanja – vidi poglavlje „Kočnica lanca” u ovoj uputi za uporabu.

3.6 Odbijanje (B)

3.4 Smanjivanje opasnosti od

povratnog udara

promišljenim, ispravnim radom

–

motornu pilu držati čvrsto objema rukama i

–

sigurnim zahvaćanjem

8 0458-153-0421-C

001BA082 KN

001BA033 KN

4 Tehnika rada hrvatski

Kada se pri piljenju gornjom stranom vodilice – rez ručnim povlačenjem – lanac pile zaglavi ili udari o neki čvrsti predmet u drvu, motorna pila može se odbiti nazad u smjeru korisnika – radi izbjegavanja:

ne zaglavljivati gornju stranu vodilice

–

ne zakretati vodilicu u rezu

–

3.7 Veliki je oprez potreban

na obroncima

–

kod debala koja uslijed nepovoljnog obaranja

–

stoje zategnuta između ostalog drveća kod rada u vjetrolomu

–

U takvim slučajevima ne raditi motornom pilom – već primijenjivati vlačno uže, užno vitlo ili tegljač.

Izvaditi van slobodno odrezana debla, kao i ona koja slobodno leže okolo. Dorađivati po moguć‐ nosti na slobodnim prostorima.

Mrtvo drvo (suho, močvarno ili odumrlo drvo) predstavlja znatnu i teško predvidljivu opasnost. Prepoznavanje opasnosti vrlo je otežano ili gotovo nemoguće. Upotrebljavati pomoćna sred‐ stva kao što je užno vitlo ili tegljač.

Pri obaranju u blizini ulica, tramvajskih-željeznič‐ kih pruga, strujnih vodova itd. raditi osobito oba‐ zrivo. Ako je potrebno, obavijestiti policiju, orga‐ nizaciju za opskrbu energijom ili željezničku službu.

4 Tehnika rada

Radove piljenja- i obaranja, kao i sve s time povezane radove (ubadanje, kresanje grana itd.) smije vršiti samo onaj, tko je za to posebno izob‐ ražen i školovan. Tko nema iskustva s motornom pilom ili s tehnikama rada, ne bi trebao vršiti te radove – povećana opasnost od nesreće!

Pri radovima obaranja moraju se obvezno uvaža‐ vati propisi za tehniku obaranja, specifični za dotičnu zemlju.

4.1 Piljenje

Nemojte raditi u položaju početnog gasa. Kada je poluga za gas u tom položaju, broj okretaja motora ne može se regulirati.

Radite mirno i promišljeno – samo pri dobrom osvjetljenju i dobroj vidljivosti. Nemojte ugroža‐ vati ostale – radite obazrivo.

Korisnicima koji prvi puta rade preporučuje se vježbanje rezanja okruglog drveta na stalku za piljenje – pogledati poglavlje „Piljenje tankog drveta”.

Po mogućnosti upotrebljavati kratku vodilicu: lanac pile, vodilica i lančanik moraju odgovarati jedno drugom, kao i motornoj pili.

Ni jedan dio tijela ne smije se nalaziti u produže‐ nom zakretnom području lanca pile.

Motornu pilu izvlačiti iz drva samo dok lanac radi. Motornu pilu upotrebljavati samo za piljenje – ne

za podizanje ili odgrtanje granja ili korijenja. Grane koje slobodno vise ne odvajati odozdo. Oprez pri rezanju šiblja i mladih stabala. Lanac

pile može zahvatiti tanke mladice i odbaciti ih u smjeru rukovatelja.

Oprez pri rezanju rascjepkanog drveta – opas‐ nost od zadobivanja ozljeda uslijed istovremeno iščupanih komada drveta!

Ne dopustiti da na motornu pilu dospiju strana tijela: kamenje, čavli itd. mogu biti odbačeni i tako oštetiti lanac pile. Motorna pila može se odbiti u vis – opasnost od nesreće!

Ako rotirajući lanac pile udari o kamen ili neki drugi čvrsti predmet, može doći do stvaranja iskri, pri čemu se pod određenim okolnostima mogu zapaliti lako zapaljivi materijali. I suhe biljke i šiblje lako su zapaljivi, osobito pri vrućim i suhim vremenskim uvjetima. Ako postoji opas‐ nost od požara, ne upotrebljavati motornu pilu u blizini lako zapaljivih materijala, suhih biljaka ili šiblja. Obavezno se informirajte kod nadležnih šumarskih službi postoji li opasnost od požara.

0458-153-0421-C 9

001BA151 KN

001BA152 KN

001BA189 KN

hrvatski 4 Tehnika rada

Na obronku stajati uvijek iznad ili postrance od debla ili drveta koje leži. Paziti na debla koja se kotrljaju.

Pri radu na visini:

uvijek se koristite radnom podizajnom platfor‐

–

mom nikada ne radite na ljestvama ili stojeći na sta‐

–

blu nikada na nestabilnim mjestima

–

nikada ne radite preko visine ramena

–

nikada ne radite jednom rukom

–

Motornu pilu punim gasom dovoditi u rez i čvrsto postaviti oslone kandže – tek tada piliti.

Nikada se ne smije raditi bez oslonih kandži, pila može korisnika povući prema naprijed. Uvijek sigurno postaviti oslone kandže.

Na kraju reza motorna pila više nije poduprta preko rezne garniture u rezu. Korisnik mora pre‐ uzeti težinu motorne pile – opasnost od gubitka kontrole!

Piliti tanko drvo:

upotrebljavati stabilan, čvrst zatezni uređaj –

–

stalak za piljenje ne fiksirati drvo nogom

–

druge osobe ne smiju fiksirati drvo niti poma‐

–

gati na bilo koji drugi način

Piljenje grana:

upotrebljavati lanac pile s malom sklonošću

–

povratnom udaru po mogućnosti poduprijeti motornu pilu

–

ne piliti grane stojeći na stablu

–

ne piliti vrhom vodilice

–

paziti na grane koje su zategnute

–

nikada ne piliti više grana najednom

–

Drvo koje leži ili je zategnuto: Obvezno se pridržavati ispravnog redoslijeda

izvođenja rezova (prvo na tlačnoj strani (1), a zatim na vlačnoj strani (2), inače se motorna pila može zaglaviti ili udariti natrag (povratni udar) – opasnost od zadobivanja ozljeda!

► Rasteretni rez piliti u tlačnoj strani (1) ► Rez odvajanja piliti u vlačnoj strani (2)

Kod reza odvajanja odozdo prema gore (rez ruč‐ nim privlačenjem) – opasnost od odboja!

UPUTA

Ležeće drvo na mjestu reza ne smije dodirivati tlo – lanac pile u protivnom će se oštetiti.

Uzdužni rez:

Tehnika piljenja bez korištenja oslonih kandža – opasnost od privlačenja (u rez) – vodilicu postav‐ ljati u što je moguće ravnijem kutu – postupati osobito oprezno – povećana opasnost od povrat‐ nog udara!

4.2 Priprema obaranja

U području obaranja smiju se zadržavati samo osobe koje su zaposlene na radovima obaranja.

Uvjerite se da nitko nije ugrožen drvom koje se obara – dozivanje se uz buku motora možda neće čuti.

10 0458-153-0421-C

001BA088 LÄ

1 1

001BA040 KN

001BA146 KN

001BA271 KN

4 Tehnika rada hrvatski

Putove uzmaka na strmom obronku postavljati

–

paralelno prema obronku Kada se vraćate natrag, pazite na granje koje

–

pada i promatrajte krošnju drveta

Pripremiti područje rada na deblu

Područje rada na deblu očistiti od grana koje

–

smetaju, šipražja i prepreka – osigurati siguran položaj za sve zaposlene Temeljito očistiti žilište (npr. sjekirom) – pije‐

–

sak, kamenje i ostala strana tijela zatupljuju lanac pile

Udaljenost do sljedećeg radnog mjesta mora iznositi najmanje 2 1/2 duljine drveta.

Određivanje smjera obaranja i puta uzmaka rad‐ nika

Izabrati rupu u nasadu u koju drvo može biti obo‐ reno.

Pri tome uvažavati:

prirodan nagib drveta

–

neobično jako stvaranje grana, asimetričan

–

rast, oštećenost na drvetu smjer i brzinu vjetra – ne obarati pri jakom vje‐

–

tru smjer obronka

–

susjedno drveće

–

opterećenost snijegom

–

Uzimati u obzir zdravstveno stanje drveta –

–

osobit oprez potreban je u slučaju oštećenja debla ili mrtvog drveta (suho, močvarno ili odumrlo drvo)

Istovremeno piliti velika žilišta – zapiliti prvo

–

najveće žilište – prvo okomito, a zatim vodo‐ ravno – samo kada je drvo zdravo

4.3 Podsjek

Pripremiti podsjek

Podsjek (C) određuje smjer obaranja. Važno:

Postaviti podsjek pod pravim kutom prema

A Smjer obaranja B Uzmak (analogno put bijega)

Odrediti uzmak za svakog radnika – cca 45°

–

koso nasuprot smjeru obaranja Očistiti put uzmaka, odstraniti prepreke

–

Alate i uređaje odlagati na sigurnoj udaljenosti

–

– ali ne na putovima uzmaka Pri obaranju se zadržavati samo postrance od

–

debla koje se obara i samo postrance se vra‐ ćati na put uzmaka

0458-153-0421-C 11

–

smjeru obaranja Po mogućnosti piliti blizu tla

–

Zapiliti oko 1/5 do maksimalno 1/3 promjera

–

debla

001BA153 KN

001BA150 KN

001BA259 KN

1/10

hrvatski 4 Tehnika rada

Određivanje smjera obaranja – mjerkom obara‐

4.4 Rezovi bjeljike

nja na poklopcu i kućištu ventilatora

Rezovi bjeljike sprječavaju kod drveća s dugim

nitima napuknuće bjeljike pri obaranju debla – na Ova motorna pila opremljena je mjerkom obara‐ nja na poklopcu i na kućištu ventilatora. Upotrije‐ bite tu mjerku obaranja.

Polaganje podsjeka Pri polaganju podsjeka motornu pilu usmjeriti

tako da podsjek leži pod pravim kutom prema smjeru obaranja.

obje strane debla na visini dna podsjeka zapiliti

oko 1/10 promjera debla – kod debljih stabala

najviše do širine vodilice.

Kod bolesnog drveća nemojte rezati bjeljiku.

4.5 Osnove reza obaranja

Osnovne mjere Pri postupanju prema osnovi podsjeka s osnov‐

nim rezom (vodoravni rez) i krovnim rezom (kosi rez) dopušteni su različiti redoslijedi – uvažavati propise o tehnici obaranja specifične za dotičnu zemlju. ► Postaviti osnovni rez (vodoravni rez) ► Krovni rez (kosi rez) položiti cca 45°‑

60° prema osnovnom rezu

Provjera smjera obaranja

Podsjek (C) određuje smjer obaranja.

Prijelomnica (D) vodi drvo kao šarnir prema tlu.

Širina prijelomnice: cca 1/10 promjera debla

–

Prijelomnicu niti u jednom slučaju zapiljivati za

–

vrijeme reza obaranja – u protivnom nastaje odstupanje od predviđenog reza obaranja – opasnost od nesreće! Kada su debla gnjila, ostaviti širu prijelomnicu

–

S rezom obaranja (E) drvo se obara.

točno vodoravno

► Motornu pilu s vodilicom položiti u dno pod‐

sjeka. Mjerka obaranja mora pokazivati u smjeru koji je određen za obaranje – ako je potrebno, ispravite smjer obaranja odgovaraju‐ ćim naknadnim rezanjem podsjeka

–

1/10 (min. 3 cm) promjera debla iznad podno‐

–

žja podsjeka (C)

Pridržna traka (F) ili sigurnosna traka (G) podu‐

pire drvo i osigurava ga od prijevremenog pada‐

nja.

Širina trake: cca 1/10 do 1/5 promjera debla

–

Ni u kojem slučaju ne zapiljivati traku za vri‐

–

jeme reza obaranja Kod trulih debla ostaviti širu traku

–

12 0458-153-0421-C

001BA269 KN

001BA270 KN

001BA260 KN

001BA261 KN

4 Tehnika rada hrvatski

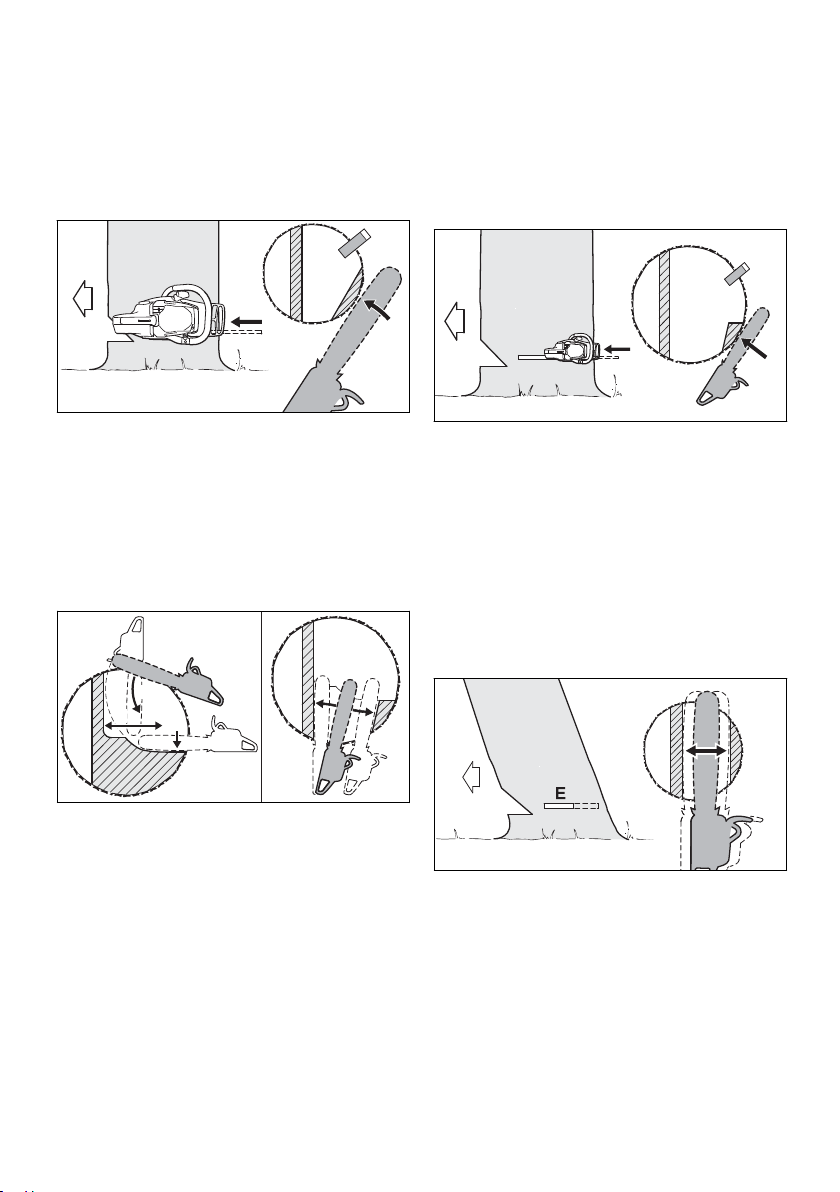

Ubadanje

kao rasteretni rez pri dužinskom razmjerivanju

–

kod radova rezbarenja

–

► upotrebljavati lanac pile s malom sklonošću

povratnom udaru i postupati osobito oprezno

1.Vodilicu postaviti s donjom stranom vrha – ne s gornjom stranom – opasnost od povratnog udara! Zapiljivati punim gasom dokle god vodilica ne leži u drvu u dvostrukoj širini2.Polagano zakr‐ etati u ubodni položaj – opasnost od odboja ili od povratnog udara!3.Oprezno zabadati – opasnost od odboja!

Prikladne klinove za obaranje izabrati ovisno o

promjeru debla i širine rezne fuge (analogno rezu

obaranja (E)).

Radi izbora klina za obaranje (prikladna duljina,

širina i visina) obratite se stručnom trgovcu

tvrtke STIHL.

4.6 Izbor prikladnog reza obaranja

Izbor prikladnog reza obaranja ovisi o istim obi‐

lježjima koja se moraju uvažavati pri određivanju

smjera obaranja i putova uzmaka.

Razlikuje se više različitih verzija ovih obilježja. U

ovoj uputi za uporabu opisana su samo dvije naj‐

češće verzije:

lijevo: normalno drvo – okomito stojeće

drvo s ravnomjernom krošnjom

desno: viseće – krošnja pokazuje u smjeru

obaranja

4.7 Rez obaranja sa sigurnosnom trakom (normalno drvo)

Kada je moguće, upotrebljavati ubodnu letvu. Ubodna letva i gornja odn. donja strana vodilice su paralelne.

Pri ubadanju ubodna letva pomaže oblikovati pri‐ jelomnicu paralelno, tj. na svim mjestima jednako debelo. U tu svrhu ubodnu letvu voditi paralelno uz tetivu podsjeka.

Klinovi za obaranje Klin za obaranje primijeniti po mogućnosti ranije,

tj. čim se ne očekuje zapreka vođenju reza. Klin za obaranje postaviti u rez obaranja i utjerati pri‐ kladnim alatima.

Upotrebljavajte samo aluminijske ili plastične kli‐ nove – ne upotrebljavajte čelične klinove. Čelični klinovi mogu teško oštetiti lanac pile i prouzročiti opasan povratni udar.

0458-153-0421-C 13

A) Tanka debla Izvršite ovaj rez obaranja kada je promjer debla

manji od duljine reza motorne pile.

Prije početka reza obaranja zavičite upozorni zov "Pažnja!". ► Zabosti rez obaranja (E) – vodilicu pri tome

ubadati u potpunosti

001BA273 KN

001BA263 KN

001BA274 KN

001BA265 KN

hrvatski 4 Tehnika rada

► Oslone kandže postaviti iza prijelomnice i upo‐

trebljavati zakretnu točku – motornu pilu naknadno namještati što je manje moguće

► Rez obaranja oblikovati do prijelomnice (1)

Pri tome ne zapiljivati prijelomnicu

–

► Rez obaranja oblikovati do sigurnosne

trake (2)

Pri tome ne zapiljivati sigurnosnu traku

–

Pazite da drugi rez leži u istoj ravnini kao i prvi rez. ► Zabosti rez obaranja ► Rez obaranja oblikovati do prijelomnice (4)

Pri tome ne zapiljivati prijelomnicu

–

► Rez obaranja oblikovati do sigurnosne

trake (5)

Pri tome ne zapiljivati sigurnosnu traku

–

► Postaviti klin za obaranje (3) Neposredno prije obaranja drveta zavičite drugi

upozorni zov "Pažnja!". ► Presjeći sigurnosnu vrpcu izvana, vodoravno u

ravnini reza obaranja, s ispruženom rukom

B) Debela debla Taj rez obaranja izvršite kada je promjer debla

veći od duljine reza motorne pile.

► Postaviti klin za obaranje (6) Neposredno prije obaranja drveta zavičite drugi

upozorni zov "Pažnja!". ► Presjeći sigurnosnu vrpcu izvana, vodoravno u

ravnini reza obaranja, s ispruženom rukom

4.8 Rez obaranja s pridržnom tra‐ kom (viseća drva)

A) Tanka debla Izvršite ovaj rez obaranja kada je promjer debla

manji od duljine reza motorne pile.

Prije početka reza obaranja zavičite upozorni zov "Pažnja!". ► Oslone kandže postaviti na visinu reza obara‐

nja i upotrebljavati kao zakretnu točku – motornu pilu naknadno namještati što je manje moguće

► Vrh vodilice ide prije prijelomnice u drvo (1) –

motornu pilu voditi vodoravno i po mogućnosti široko zakretati

► Rez obaranja oblikovati do prijelomnice (2)

Pri tome ne zapiljivati prijelomnicu

–

► Rez obaranja oblikovati do sigurnosne

trake (3)

Pri tome ne zapiljivati sigurnosnu traku

–

Rez obaranja nastavlja se sa suprotne strane debla.

► Vodilicu zabadati do izlaza na drugoj strani

debla

► Rez obaranja (E) oblikovati prema prijelo‐

mnici (1)

točno vodoravno

–

Pri tome ne zapiljivati prijelomnicu

–

► Rez obaranja oblikovati prema pridržnoj

traci (2)

točno vodoravno

–

Pri tome ne zapiljivati pridržnu traku

–

14 0458-153-0421-C

001BA266 KN

001BA267 KN

001BA268 KN

001BA248 KN

5 Rezna garnitura hrvatski

Pri tome ne zapiljivati pridržnu traku

–

Neposredno prije obaranja drveta zavičite drugi upozorni zov "Pažnja!". ► Pridržnu traku razdvajati izvana, koso gore s

ispruženim rukama

B) Debela debla

Neposredno prije obaranja drveta zavičite drugi upozorni zov "Pažnja!". ► Pridržnu traku razdvajati izvana, koso gore s

ispruženim rukama

5 Rezna garnitura

Lanac pile, vodilica i lančanik sačinjavaju reznu garnituru.

Rezna garnitura koju sadrži opseg isporuke je optimalno prilagođena na motornu pilu.

Ovaj rez obaranja izvršite kada je promjer debla veći od duljine reza motorne pile. ► Oslone kandže postaviti iza sigurnosne trake i

upotrebljavati kao zakretnu točku – motornu pilu naknadno namještati što je manje moguće

► Vrh vodilice ide pred prijelomnicom u drvo (1)

– motornu pilu voditi apsolutno vodoravno i po mogućnosti široko zakretati

Pri tome ne zapiljivati pridržnu traku i prijelo‐

–

mnicu

► Rez obaranja oblikovati do prijelomnice (2)

Pri tome ne zapiljivati prijelomnicu

–

► Rez obaranja oblikovati do pridržne trake (3)

Pri tome ne zapiljivati pridržnu traku

–

Rez obaranja nastavlja se sa suprotne strane debla.

Pazite da drugi rez leži u istoj ravnini kao i prvi rez. ► Oslone kandže postaviti iza prijelomnice i upo‐

trebljavati zakretnu točku – motornu pilu naknadno namještati što je manje moguće

► Vrh vodilice ide pred pridržnom trakom u

drvo (4) – motornu pilu voditi apsolutno vodo‐ ravno i po mogućnosti široko zakretati

► Rez obaranja oblikovati do prijelomnice (5)

Pri tome ne zapiljivati prijelomnicu

–

► Rez obaranja oblikovati do pridržne trake (6)

0458-153-0421-C 15

podjele (t) lanca pile (1), lančanika i skretne

–

zvijezde Rollomatic vodilice se moraju podu‐ darati/ moraju biti usklađene debljina pogonske karike (2) lanca pile (1)

–

mora biti u skladu sa širinom utora vodilice (3)

Pri sparivanju komponenti koje ne odgovaraju jedna drugoj, rezna garnitura se već nakon kra‐ ćeg vremena, provedenog u pogonu/radu, može ireparabilno oštetiti.

001BA244 KN

001BA245 KN

5902BA020 KN

001BA185 KN

001BA186 KN

hrvatski 6 Montirati vodilicu i lanac pile (postrano zatezanje lanca)

5.1 Štitnik lanca

6 Montirati vodilicu i lanac

pile (postrano zatezanje lanca)

6.1 Demontirati poklopac lančanika

Opseg isporuke sadrži štitnik lanca, koji odgo‐ vara reznoj garnituri.

Ukoliko se na jednoj motornoj pili upotrebljavaju vodilice različite duljine, uvijek se mora upotreb‐ ljavati odgovarajući štitnik lanca, koji pokriva kompletnu vodilicu.

Na štitniku lanca je postrance utisnut podatak o duljini tome odgovarajućih vodilica.

Kod vodilica dužih od 90 cm potreban je produ‐ žetak štitnika lanca. Kod vodilica dužih od 120 cm potrebna su dva produžetka štitnika lanca.

Već prema vrsti opreme, produžetak štitnika lanca se nalazi u opsegu isporuke ili ga se može dobiti kao poseban pribor.

5.2 Naticanje produžetka štitnika lanca

► maticu s osiguračem od gubljenja zakretati na

lijevo tako dugo, dok se ista labavo ne ovjesi u poklopcu lančanika

► skinuti poklopac lančanika s maticama koje

imaju osigurač od gubljenja

► vijak (1) zakretati na lijevo tako dugo, dok

stezni zasun (2) ne naliježe lijevo na šupljinu kućišta.

6.2 Isključiti kočnicu lanca

► Spojiti produžetak štitnika lanca i štitnik –

spojni elementi (1) moraju se uglaviti u štitnik lanca

► Štitnik ruke povlačiti u smjeru cjevaste ručke

tako dugo, dok isti čujno ne klikne – kočnica lanca je isključena.

16 0458-153-0421-C

143BA003 KN

001BA187 KN

133BA026 KN

172BA007 KN

172BA008 KN

7 Montiranje vodilice i lanca pile hrvatski

6.3 Polaganje lanca pile

7 Montiranje vodilice i lanca

pile

7.1 Demontaža poklopca lančanika

UPOZORENJE

Obući zaštitne rukavice – opasnost od zadobiva‐ nja ozljeda uslijed oštrih zuba za rezanje.

► Lanac pile polagati počevši na vrhu vodilice.

► Vodilicu položiti preko vijaka (1) – rezni bridovi

(oštrice) lanca pile moraju pokazivati na desno.

► Provrt za fiksiranje (2) položiti preko rukavca

steznog zasuna – istovremeno lanac pile polo‐ žiti preko lančanika (3).

► Vijak (4) zakretati na desno tako dugo, dok se

lanac pile dolje još samo malo ne ovjesi – i dok nosevi pogonskih karika ne uđu u utor vodilice.

► Ponovno postaviti poklopac lančanika – i

matice ručno samo lagano pritegnuti (matice čvrsto pritezati tekar nakon zatezanja lanca pile).

► Dalje postupati kao u poglavlju "Zatezanje

lanca pile".

► otklapati ručku (1) (dok se ne uglavi) ► maticu s krilatom glavom (2) zakretati na lijevo

tako dugo dok se labavo ne ovjesi u ► poklopcu lančanika (3) ► skinuti poklopac lančanika

7.2 Dograđivanje stezne ploče

► Skinuti steznu ploču (1) i preokrenuti.

► Odvrnuti maticu (2).

0458-153-0421-C 17

172BA009 KN

172BA010 KN

001BA186 KN

172BA011 KN

172BA012 KN

hrvatski 7 Montiranje vodilice i lanca pile

7.4 Postavljanje lanca pile

► Stezni vijak (1) i vodilicu (3) pozicionirati jedno

prema drugom tako da zatik navoja (4) viri kroz gornji provrt vodilice, a kratki rukavac za vođenje (5) viri u donji provrt vodilice.

► Postaviti maticu (2) i ručno zavrnuti do uređaja

na zatik navoja.

7.3 Otpuštanje kočnice lanca

► štitnik ruke povlačiti u smjeru cjevaste ručke

tako dugo dok čujno ne klikne – kočnica je lanca isključena

18 0458-153-0421-C

UPOZORENJE

Obucite zaštitne rukavice – opasnost od zadobi‐ vanja ozljeda uslijed oštrih zuba za rezanje.

► položiti lanac pile – započeti na vrhu vodilice –

paziti na položaj stezne ploče i bridova za

rezanje ► steznu ploču (1) zakretati na desno do granič‐

nika ► vodilicu zakretati tako da stezna ploča poka‐

zuje prema korisniku

► lanac pile položiti preko lančanika (2) ► Položiti vodilicu – vijak s ogrljkom (3) viri kroz

provrt steznog vijka – glave obaju kratkih

vijaka s ogrljkom vire u dugu rupu vodilice.

172BA013 KN

172BA014 KN

172BA015 KN

133BA024 KN

001BA112 KN

8 Zatezanje lanca pile (postrani uređaj za zatezanje lanca) hrvatski

8 Zatezanje lanca pile

(postrani uređaj za zateza‐ nje lanca)

► pogonsku kariku uvesti u utor vodilice (pogle‐

dati strelicu) i steznu ploču zakretati na lijevo do graničnika

Radi naknadnog zatezanja za vrijeme rada/ pogona: ► isklopiti/isključiti motor ► rastaviti matice ► vodilicu podići na vrhu ► s odvijačem vijak (1) zakretati na desno tako

dugo, dok lanac pile ne nalegne na donju

stranu vodilice. ► Ponovno podići vodilicu i čvrsto pritegnuti

► postaviti poklopac lančanika, pri tome vijak s

ogrljkom (3) viri u sredinu matice s krilatom glavom

matice. ► Dalje postupati kao što je razvidno u poglavlju

"Provjera zategnutosti lanca pile". Novi lanac pile se mora češće naknadno zatezati

od onog, koji je već dulje vrijeme u radu/pogonu. ► Češće kontrolirati zategnutost lanca – pogle‐

dati poglavlje "Upute za rad/pogon".

9 Zatezanje lanca (brzo zate‐

zanje lanca)

pri postavljanju poklopca lančanika zubi steznog zupčanika i stezne ploče moraju zahvaćati jedni u druge, u slučaju potrebe ► malo prekretati stezni zupčanik (4) tako dugo

dok se poklopac lančanika u potpunosti ne

dade ugurati nasuprot kućišta motora ► otklapati ručku (5) (dok se ne uglavi) ► postaviti maticu s krilatom glavom i lagano pri‐

tegnuti ► dalje postupajte kao u poglavlju „Zatezanje

lanca pile”

0458-153-0421-C 19

Radi naknadnog zatezanja za vrijeme rada/ pogona: ► Isklopiti/isključiti motor ► odklopiti ručku matice s krilatom glavom i

rastaviti maticu s krilatom glavom

► stezni zubčanik (1) zakretati na lijevo do gra‐

ničnika

143BA007 KN

hrvatski 10 Provjera zategnutosti lanca pile

► ručno čvrsto pritegnuti maticu s krilatom gla‐

vom (2) ► zaklopiti ručku matice s krilatom glavom. ► Dalje postupati kao što je razvidno u poglavlju

"Provjera zategnutosti lanca pile". Novi lanac pile se mora češće naknadno zatezati

od onog, koji je već dulje vrijeme u radu/pogonu. ► Češće kontrolirati zategnutost lanca – pogle‐

dati poglavlje "Upute za rad/pogon".

10 Provjera zategnutosti lanca

pile

► Isklopiti/isključiti motor ► Obući zaštitne rukavice. ► Lanac pile mora nalijegati na donju stranu

vodilice – i mora biti moguće, da se pri isklju‐

čenoj kočnici lanca isti dade ručno povući

preko vodilice. ► Ukoliko je potrebno, naknadno zategnuti lanac

pile. Novi lanac pile se mora češće naknadno zatezati

od onog, koji je već dulje vrijeme u radu/pogonu. ► Češće kontrolirati zategnutost lanca – pogle‐

dati poglavlje "Upute za rad/pogon".

11 Gorivo

Motor mora mora raditi s mješavinom goriva od benzina i motornog ulja.

UPOZORENJE

Izbjegavati direktan doticaj kože s gorivom, kao i udisanje para od goriva.

11.1 STIHL MotoMix

STIHL preporučuje uporabu STIHL MotoMix-a. Ta već gotova mješavina goriva ne sadrži ben‐ zol, olovo i odlikuje se visokim oktanskim brojem te nudi uvijek ispravan omjer mješavine.

STIHL MotoMix je miješan za najdulji radni vijek motora s uljem za dvotaktne motore HP Ultra tvrtke STIHL.

MotoMix se ne može dobiti na svim tržištima.

11.2 Miješanje goriva

UPUTA

Neprikladni pogonski materijali ili omjer mješa‐ vine koji odstupa od pravila, mogu uzrokovati ozbiljne štete na mehanizmu. Benzin ili motorno ulje slabije kvalitete mogu oštetiti motor, brtvene prstenove, vodove i rezervoar goriva.

11.2.1 Benzin Upotrebljavati samo tvornički obilježen benzin s

oktanskim brojem od najmanje 90 ROZ-a – bez‐ olovni ili olovni.

Benzin s udjelom alkohola od preko 10% može kod motora s ručno podesivim rasplinjačima uzrokovati smjetnje u radu i stoga se ne treba upotrebljavati za rad tih motora.

Motori s M-Tronic-om postižu punu snagu s ben‐ zinom u kojem je udio alkohola do 25 % (E25).

11.2.2 Motorno ulje Ako se miješa samo gorivo, može se upotreblja‐

vati isključivo motorno ulje za dvotaktne motore tvrtke STIHL ili neko drugo visokoučinkovito motorno ulje klasa JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ili ISO-L-EGD.

STIHL propisuje motorno ulje za dvotaktne motore STIHL HP Ultra ili jednakovrijedno viso‐ koučinkovito motorno ulje da bi bile zajamčene granične vrijednosti emisije tijekom cijeloga rad‐ nog vijeka stroja.

11.2.3 Omjer mješavine kod ulja za dvotaktne motore tvrtke STIHL 1:50;

1:50 = 1 dio ulja + 50 dijelova benzina

11.2.4 Primjeri Količina benzina Ulje za dvotaktne

motore

tvrtke STIHL 1:50 litra litra (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► u spremnik, čija je primjena dopuštena za

skladištenje, goriva prvo napuniti motorno ulje, zatim benzin i temeljito miješati

20 0458-153-0421-C

001BA229 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

12 Punjenje gorivom hrvatski

11.3 Skladištenje mješavine goriva

12.2 Otvaranje

Čuvati samo u spremnicima predviđenim za čuvanje goriva, na suhom i hladnom mjestu, zaštićeno od svjetla i sunca.

Mješavina goriva stari – miješati samo količinu potrebnu za nekoliko tjedana. Mješavinu goriva ne skladištiti dulje od 30 dana. Pod djelovanjem svjetla, sunca, niskih ili visokih temperatura, mje‐ šavina goriva može postati brže neuporabiva.

STIHL MotoMix može se međutim bez problema skladištiti do 2 godine. ► Spremnik s mješavinom goriva prije punjenja

► otklopiti stremen

treba snažno protresti

UPOZORENJE

U spremniku može nastati tlak – oprezno otva‐ rati.

► Rezervoar goriva i spremnik treba s vremena

na vrijeme temeljito očistiti

Ostatak goriva i tekućinu koja se koristila za čiš‐ ćenje, treba zbrinuti u skladu s propisima i na ekološki način!

► zakrenuti zapor rezervoara (za cca 1/4 okreta)

12 Punjenje gorivom

12.1 Priprema uređaja

oznake na zaporu rezervoara i na rezervoaru goriva moraju se preklapati (biti u nizu)

► Prije punjenja gorivom očistiti zapor/zatvarač

rezervoara i okolinu, kako u rezervoar ne bi dospijela nečistoća.

► Uređaj pozicionirati tako, da zapor/zatvarač

rezervoara pokazuje prema gore.

► skinuti zapor rezervoara

0458-153-0421-C 21

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

hrvatski 12 Punjenje gorivom

12.3 Punjenje gorivom

Kod punjenja ne prolijevati gorivo i spremnik ne puniti do ruba.

STIHL preporučuje sistem za punjenje goriva tvrtke STIHL (poseban pribor). ► Punjenje gorivom

12.4 Zatvaranje

► zaklopiti stremen

Stremen je okomit: ► postaviti zapor rezervoara – oznake na zaporu

rezervoara i na rezervoaru goriva moraju se međusobno preklapati (biti u nizu)

► zapor rezervoara pritiskati do uređaja prema

dolje

zapor rezervoara je zakračunat

12.5 Kada se zapor rezervoara ne

da zakračunati s rezervoarom goriva

Donji dio zapora rezervoara zakrenut je nasuprot gornjem dijelu. ► Zapor rezervoara skinuti s rezervoara goriva i

promatrati ga, počevši s gornje strane

► zapor rezervoara držati pritisnut i zakretati ga

u smjeru kretanja kazaljki na satu sve dok se ne uglavi

lijevo: donji dio zapora rezervoara je zakr‐

desno: Donji dio zapora rezervoara u

Tada se oznake na zaporu rezervoara i na rezer‐ voaru goriva međusobno preklapaju

22 0458-153-0421-C

enut – unutarnja oznaka (1) pre‐ klapa se s vanjskom oznakom

ispravnom položaju – unutarnja oznaka nalazi se ispod stremena. Ona se ne preklapa s vanjskom oznakom

001BA239 KN

001BA158 KN

13 Ulje za podmazivanje lanca hrvatski

UPOZORENJE

Ne upotrebljavati staro ulje! Staro ulje može u slučaju duljeg i opetovanog dodira s kožom uzro‐ kovati rak kože, a štetno je i za okoliš!

UPUTA

Staro ulje nema potrebne karakteristike podmazi‐ vanja i nije prikladno za podmazivanje lanca.

► postaviti zapor rezervoara ii zakretati ga

suprotno smjeru kretanja kazaljki na satu sve dok ne zahvati u dosjed nastavka za punjenje

► zapor rezervoara zakretati dalje suprotno

smjeru kretanja kazaljki na satu (za cca 1/4 okretaja) – donji dio zapora rezer‐ voara na taj se način zakreće u ispravan polo‐ žaj

► zapor rezervoara zakretati u smjeru kretanja

kazaljki na satu i zatvoriti – vidi poglavlje "Zatvaranje"

14 Punjenje uljem za podma‐

zivanje lanca

14.1 Priprema uređaja

13 Ulje za podmazivanje lanca

Radi automatskog, trajnog podmazivanja lanca pile i vodilice – upotrebljavati samo ekološko ulje za podmazivanje lanca koje čuva okoliš – pred‐ nost ima biološki brzo razgradivo BioPlus ulje tvrtke STIHL.

UPUTA

Biološko ulje za podmaziavnje lanca mora imati dostatnu postojanost na starenje (na primjer STIHL BioPlus). Ulje s malom postojanošću na starenje ima sklonost brzog zasmoljivanja. Posljedica su čvrste, teško odstranjive naslage, posebice u području pogona lanca, i na lancu pile – sve do blokiranja uljne pumpe.

Na radni vijek/vijek trajanja lanca pile i vodilice znatno utječe kakvoća ulja za podmazivanje – stoga upotrebljavati samo specijalno ulje za pod‐ mazivanje lanca.

0458-153-0421-C 23

► Temeljito očistiti zapor/zatvarač rezervoara i

okolinu, kako u spremnik za ulje ne bi dospi‐ jela nečistoća.

► Uređaj pozicionirati tako, da zapor/zatvrač

rezervoara pokazuje prema gore.

► Otvoriti zapor/zatvarač rezervoara.

14.2 Punjenje uljem za podmaziva‐

nje lanca

► Ulje za podmazivanje lanca napuniti – svaki

puta, kada smo izvršili punjenje gorivom.

Pri punjenju gorivom ne prolijevati ulje za pod‐ mazivanje lanca i ne puniti rezervoar do ruba.

STIHL preporučuje STIHL-ov sistem punjenja za ulje za podmazivanje lanca (poseban pribor). ► Zatvoriti zapor/zatvarač rezervoara.

Kada se rezervoar goriva isprazni do kraja, u spremniku za ulje mora se nalaziti još neki osta‐ tak ulja za podmazivanje lanca.

Kada se u spremniku za ulje količina ulja ne smanjuje, može se raditi o smetnji u dobavi ulja za podmazvianje; provjeriti podmazivanje lanca, očistiti kanale za ulje, eventualno potražiti pomoć

143BA024 KN

143BA011 KN

143BA012 KN

hrvatski 15 Provjera podmazivanja lanca

stručnog trgovca. STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu.

15 Provjera podmazivanja

lanca

Lanac pile mora uvijek odbacivati malo ulja.

UPUTA

Nikada ne raditi bez podmazivanja lanca! Kada lanac pile radi na suho, rezna garnitura u krat‐ kom se vremenu nepopravljivo uništava. Prije rada uvijek provjeriti podmazivanje lanca i razinu ulja u spremniku.

Svaki novi lanac pile treba vrijeme uhodavanja od 2 do 3 minute.

Nakon uhodavanja provjeriti zategnutost lanca i ako je potrebno, izvršiti korekciju – pogledati poglavlje „Provjera zategnutosti lanca pile”.

16 Kočnica lanca

16.1 Blokiranje lanca pile

u nuždi

–

pri pokretanju

–

u radu u praznom hodu

–

Štitnik ruke lijevom rukom pritisnuti prema vrhu vodilice – ili automatski uslijed povratnog udara pile: lanac pile blokira se i miruje.

16.2 Otpuštanje kočnice lanca

► štitnik ruke povući prema cjevastoj ručki

UPUTA

Prije davanja gasa (osim kod funkcionalne pro‐ vjere) i prije početka piljenja kočnica lanca mora se isključiti.

Povećan broj okretaja motora pri blokiranoj koč‐ nici lanca (lanac pile miruje) uzrokuje već nakon kratkog vremena oštećenja na pogonskom mehanizmu i na pogonu lanca (spojka, kočnica lanca).

Kočnica lanca automatski se aktivira pri dostatno jakom povratnom udaru pile – uslijed tromosti mase štitnika ruke: štitnik ruke brza prema napri‐ jed prema vrhu vodilice – također i ako lijeva ruka nije na cjevastoj ručki iza štitnika ruke, kao primjerice pri rezu obaranja.

Kočnica lanca funkcionira samo ako na štitniku ruke nisu obavljane nikakve preinake.

16.3 Provjera rada kočnice lanca

Svaki put prije početka rada: dok motor radi u praznom hodu blokirati lanac pile (štitnik ruke nasuprot vrhu vodilice) i kratko (maksimalno 3 sekunde) davati puni gas – lanac pile ne smije se istovremeno pokretati. Štitnik ruke mora biti bez nečistoća i lako pokretljiv.

16.4 Održavanje kočnice lanca

Kočnica lanca troši se uslijed trenja (prirodno habanje). Da bi mogla ispuniti svoju funkciju, mora je redovito održavati školovano osoblje. STIHL preporučuje da radove održavanja i popravaka povjerite samo stručnom trgovcu ser‐ visu društva STIHL. Potrebno je pridržavati se sljedećih intervala:

24 0458-153-0421-C

5902BA002 KN

5902BA003 KN

5902BA004 KN

17 Rad/pogon zimi hrvatski

rad u punom radnom vre‐ menu: rad u nepunom radnom vre‐ menu: povremena primjena: godišnje

svaka tri mjeseca

svakih šest mje‐ seci

17 Rad/pogon zimi

17.1 Predzagrijati rasplinjač

► demontirati poklopac/haubu – pogledati

poglavlje "Poklopac/hauba"

17.1.1 Pri temperaturama ispod +10 °C

► pomoću kombiniranog ključa ili odvijača zasun

izvući iz položaja s (ljetni rad)

UPUTA

U suprotnom postoji opasnost od smetnji u radu motora uslijed pregrijavanja!

17.2 Pri temperaturama ispod

-10 °C

Pod ekstremnim zimskim uvjetima (temperature ispod -10 °C, snijeg ili vijavica), preporučuje se uporaba pokrovne ploča (dodatni pribor).

Pokrovna ploča (poseban pribor) spriječava pro‐ dor snijega-pršića ili snijega.

Kada se upotrebljava pokrovna ploča, zasun mora stajati u položaju za rad zimi.

U slučaju da su nastale smetnje/kvarovi u radu motora, najprije provjeriti, da li je potrebna pri‐ mjena pokrovne ploče.

17.2.1 Dograditi pokrovnu ploču

► Pokrovnu ploču (1) umetnuti s oba nosača

(strelice) i pričvrstiti vijcima (2).

Pri uporabi ove garniture zasun mora biti na položaju za zimski rad.

U slučaju smetnji u radu motora najprije treba

► zasun umetnuti s otvorom u smjeru motorne

pile (zimski rad) – strelica pokazuje na sim‐ bol r – zasun mora čujno dosjesti.

U položaju za zimiski rad vrh strelice (1) je vidlji. ► Dograditi poklopac/haubu – pogledati poglavlje

"Poklopac/hauba".

Sada se rasplinjač opstrujava s toplim zrakom iz okoline cilindra – nema zaleđivanja rasplinjača.

17.1.2 Pri temperaturama preko +20 °C ►

Zasun obavezno vratiti natrag u položaj s (ljetni rad).

0458-153-0421-C 25

provjeriti je li pokrovna ploča potrebna.

18 Električno grijanje ručki

5902BA041 KN

5902BA042 KN

STOP

5902BA043 KN

hrvatski 19 Startanje / isklapanje-isključivanje motora

18.1 Uključivanje/uklapanje grijanja ručki (već prema vrsti opreme)

►

Sklopku postaviti na F – radi isklapanja/isključi‐ vanja ponovno postaviti na 0

Pregrijavanje u slučaju trajnog rada/pogona je isključeno. Uređaj za grijanje ne podliježe održa‐ vanju.

19 Startanje / isklapanje-isklju‐

čivanje motora

19.1 Položaji kombinirane poluge

19.2 Podešavanje kombinirane poluge

Za podešavanje kombinirane poluge s položaja za rad F na Start }, pritisnuti i fiksirati zapor poluge gasa i istovremeno polugu za gas – kom‐ biniranu polugu podesiti na Start } i istovre‐ meno otpustiti polugu za gas i zapor poluge gasa.

Uslijed pritiskanja zapora poluge gasa i istovre‐ menog pritiskanja poluge za gas kombinirana poluga prelazi iz položaja Start } u položaj za rad F.

Za isključivanje motora kombiniranu polugu pokrenuti u smjeru STOP odnosno †, nakon otpuštanja kombinirana poluga odskače natrag u radni položaj F.

19.3 Držanje motorne pile

Postoje dvije mogućnosti držanja motorne pile pri pokretanju.

19.3.1 Na tlu

► motornu pilu sigurno postaviti na tlo – zauzeti

STOP odn. † – za isključivanje upaljivanja kom‐ binirana se poluga mora pritisnuti u smjeru STOP odn. †. Nakon otpuštanja kombinirana poluga vraća se u radni položaj F.

UPOZORENJE

Nakon mirovanja motora upaljivanje se ponovno automatski uključuje. Rukovanjem uređaja za pokretanje motor može u svako vrijeme proraditi.

položaj za rad zagrijani motor ili motor radi

Start } – u ovom se položaju pokreće hladan motor

F – u ovom se položaju pokreće

siguran položaj – lanac pile ne smije dodirivati ni predmete, a također niti tlo

► motornu pilu lijevom rukom na cjevastoj ručki

čvrsto pritisnuti na tlo – palcem ispod cjevaste ručke

► desnom nogom stupiti u stražnju zahvatnu

ručku ili petom desne noge stati na stražnji štitnik ruke

26 0458-153-0421-C

0001BA018 KN

0001BA019 KN

5902BA006 KN

5902BA047 KN

19 Startanje / isklapanje-isključivanje motora hrvatski

19.3.2 Između koljena ili bedara

19.5 Pokretanje motorne pile

19.5.1 Ventil za dekompresiju

► stražnju zahvatnu ručku stegnuti između

koljena ili bedara

► lijevom rukom fiksirati cjevastu ručku – palcem

ispod cjevaste ručke

19.4 Pokretanje

► Pritisnuti dugme, ventil se za dekompresiju

otvara.

Pri prvom upaljivanju ventil za dekompresiju zatvara se automatski. Stoga prije svakog dalj‐ njeg postupka startanja pritisnuti dugme.

UPOZORENJE

U području zakretanja motorne pile ne smiju se nalaziti druge osobe.

► desnom rukom ručku za pokretanje polagano

izvlačiti do graničnika – a zatim brzo i snažno provući – pri tome cjevastu ručku pritisnuti prema dolje – uže ne izvlačiti do njegova kraja – opasnost od loma! ne puštati da ručka za pokretanje brzo odskoči natrag – voditi oko‐ mito kako bi se uže za pokretanje ispravno namotalo

Kada je motor nov ili nakon duljeg mirovanja i kada je rezervoar ispražnjen bez ostatka (motor se ugasio), kod strojeva bez dodatne pumpe za gorivo može nastati potreba za višekratnim pro‐ vlačenjem užeta za pokretanje – sve dok se ne dobavi dovoljno goriva.

► Štitnik ruke (1) pritisnuti prema naprijed –

lanac je pile blokiran.

Kombinirana poluga (4) nalazi se u radnom polo‐ žaju F. ► Ako je motor hladan: istovremeno pritisnuti i

držati zapor poluge gasa (2) i polugu za gas (3) – kombiniranu polugu (4) podesiti na

Start } ► Fiksiranje motorne pile ► ručku za pokretanje katkada brzo i snažno

povući, dok motor ne starta ► Ako motor ipak ne starta: kombiniranu

polugu postaviti u položaj Start } i iznova

pokretati motornu pilu

0458-153-0421-C 27

5902BA048 KN

001BA186 KN

5902BA049 KN

STOP

hrvatski

19.6 Čim motor proradi

20 Upute za rad/pogon

19.8 Zaustavljanje motora

►

ako je motor pokrenut u položaju Start }: istovremeno kratko pritisnuti zapor poluge gasa (2) i polugu za gas (3), kombinirana poluga (4) prelazi u radni položaj F i motor pre‐ lazi u rad u praznom hodu

► štitnik ruke povući prema cjevastoj ručki Kočnica je lanca isključena – motorna pila

spremna je za primjenu.

UPUTA

Gas davati samo pri isključenoj kočnici lanca. Povećan broj okretaja motora pri blokiranoj koč‐ nici lanca (lanac pile miruje) uzrokuje već nakon kratkog vremena oštećenja na spojki i kočnici lanca.

19.7 Pri vrlo niskoj temperaturi

► eventualno podesiti na rad zimi, pogledati

poglavlje „Rad zimi”

► kombiniranu polugu pritisnuti u smjeru STOP

odn. † – nakon otpuštanja kombinirana

poluga vraća se u radni položaj F

19.9 Kad motor neće proraditi

► provjerite jesu li svi elementi za rukovanje pra‐

vilno podešeni ► provjerite ima li goriva u rezervoaru goriva, po

potrebi napunite ► provjerite je li utikač svjećice čvrsto nataknut ► ponovite postupak pokretanja

ili: Moguće je da se u izgarnom prostoru motora

nalazi premasna, nezapaljiva mješavina goriva i zraka – motor je usisao previše. ► rastaviti svjećicu – pogledati poglavlje „Svje‐

ćica” ► osušiti svjećicu ► motornu pilu postaviti na tlo ► kombiniranu polugu držati pritisnutu do granič‐

nika u smjeru STOP odn. †

UPOZORENJE

Ako se poluga ne drži neprekidno u smjeru STOP odnosno †, može doći do stvara‐ nja paljbene iskre.

► nekoliko puta pokretati uređaj za pokretanje ► otpustiti kombiniranu polugu – ona prelazi u

radni položaj F ► ugraditi svjećicu – pogledati poglavlje „Svje‐

ćica” ► Držati i pokretati motornu pilu

20 Upute za rad/pogon

28 0458-153-0421-C

20.1 Za vrijeme prvog vremena, pro‐

vedenog u radu/pogonu

Nov uređaj, tek prispio iz tvornice do trećeg punjenja rezervoara ne puštati da radi neoptere‐ ćen u području velikog broja okretaja, kako za vrijeme faze uhodavanja ne bi nastala dodatna

001BA157 KN

21 Podešavanje količine ulja hrvatski

opterećenja. Za vrijeme faze uhodavanja se pokretni dijelovi moraju uigrati jedni s drugima – u mehanizmu postoji visok otpor trenja. Motor postiže svoju maksimalnu snagu nakon vremena rada u kojem je bilo od 5 do 15 punjenja rezer‐ voara.

20.2 Za vrijeme rada

UPUTA

Gas davati samo pri isključenoj kočnici lanca. Povećan broj okretaja motora pri blokiranoj koč‐ nici lanca (lanac pile miruje, stoji), uzrokuje već nakon kratkog vremena kvarove/štete na meha‐ nizmu i na pogonu lanca (spojka, kočnica lanca).

20.2.1 Češće kontrolirati zategnutost lanca Novi lanac pile se mora naknadno češće zatezati

od onog, koji je već dulje vrijeme u radu/pogonu.

20.2.2 U hladnom stanju Lanac pile mora nalijegati na donju stranu vodi‐

lice, ali mora biti moguće, da se još dade ručno povući preko vodilice. Ukoliko je potrebno, naknadno zatezati lanac pile – pogledati poglav‐ lje "Zatezanje lanca pile".

20.2.3 Pri radnoj/pogonskoj temperaturi lanac pile se isteže i ovješava. Pogonske karike

na donjoj strani vodilice ne smiju izlaziti van iz utora – u protivnom lanac pile može odskočiti. Naknadno zatezati lanac pile – pogledati poglav‐ lje.

UPUTA

Pri hlađenju se lanac pile skuplja. Nerasterećen lanac pile može oštetiti koljenčastu osovinu radi‐ lice i ležajeve.

20.2.4 Nakon duljeg rada u potpuno grana‐ tom drvu – pod punim opterećenjem

Motor nakon kraćeg vremena pustiti da radi u praznom hodu tako dugo, dok ne nastupi odvo‐ đenje veće topline uslijed struje rashladnog zraka, kako ugradbeni dijelovi na mehanizmu (uređaj za upaljivanje, rasplinjač) ne bi bili eks‐ tremno opterećeni akumulacijom topline.

20.3 Nakon rada

► Rasteretiti lanac pile, ako je za vrijeme rada

pri radnoj/pogonskoj temperaturi bio zatezan.

UPUTA

Lanac pile treba nakon rada obvezno ponovno rasteretiti! Pri hlađenju se lanac pile skuplja. Nerasterećen lanac pile može oštetiti koljenčastu osovinu radilice i ležajeve.

20.3.1 Kod kratkoročnog mirovanja pustiti motor da se ohladi. Uređaj s napunjenim

rezervoarom goriva do sljedeće primjene uskladi‐ štiti/pohraniti na suhom mjestu, ne u blizini izvora upaljivanja.

20.3.2 Kod dugoročnog mirovanja pogledati poglavlje "Skladištenje/pohranjivanje

uređaja".

21 Podešavanje količine ulja

Podesiva uljna pumpa pripada posebnoj opremi. Različite rezne duljine, vrste drveta i tehnike rada

zahtijevaju različite količine ulja.

Sa svornjakom za podešavanje (1) (na donjoj strani stroja) se prema potrebi može regulirati dobavna količina ulja.

Ematic- položaj (E), srednja dobavna količina ulja – ► svornjak za podešavanje zavrnuti na "E"

(Ematic-položaj)

Povećavanje dobavne količine ulja – ► svornjak za podešavanje zakretati u smjeru

kretanja kazaljki na satu.

Smanjivanje dobavne količine ulja – ► svornjak za podešavanje zakretati suprotno

smjeru kretanja kazaljki na satu.

0458-153-0421-C 29

143BA026 KN

001BA199 KN

5902BA008 KN

5902BA009 KN

hrvatski 22 Držanje vodilice u stanju reda

UPUTA

Lanac pile mora biti uvijek navlažen s uljem za podmazivanje lanca.

22 Držanje vodilice u stanju

reda

► otvoriti zapore (1) – s kombiniranim ključem

zakrenuti suprotno smjeru kretanja kazaljki na satu za 1/4 okreta

► skinuti poklopac/haubu (2).

23.2 Dograditi poklopac/haubu

► Postaviti poklopac/haubu ► zakračunati zapore – zapore zakrenuti u

► Vodilicu okrenuti – nakon svakog oštrenja

lanca i nakon svake izvršene zamjene lanca – kako bi se izbjeglo jednostrano istrošenje, osobito na mjestu skretanja i na donjoj strani.

► Redovito čistite provrt za ulaz ulja (1), kanal za

izlaz ulja (2) i utor vodilice (3)

► Mjerite duljinu utora – s mjernim štapom na

mjerki za turpijanje (poseban pribor) – u pod‐ ručju u kojem je istrošenje radne staze naj‐ veće

Tip lanca Podjela lanca Najmanja

dubina

utora Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Kada utor nije najmanje toliko dubok: ► Zamijenite vodilicu

Pogonske karike inače oštrite na osnovi utora – korijen zuba i spojne karike ne naliježu na radnu stazu vodilice.

smjeru kretanja kazaljki na satu, za 1/4 okreta.

24 Sistem pročistača zraka

Sistem pročistača zraka može se prilagoditi razli‐ čitim uvjetima rada/pogona ugradnjom različitih pročistača. Preinake su moguće i jednostavno izvedive.

► HD2-pročistač: univerzalni pročistač za skoro

sve uvjete primjene (od vrlo prašnih, do zim‐ skih uvjeta itd.)

23 Poklopac/hauba

23.1 Demontaža poklopca/haube

► Za isključivanje motora kombiniranu ručicu

pokrenuti u smjeru STOP, odnosno † nakon otpuštanja ručica odskače natrag u radni polo‐ žaj F.

► prednji štitnik ruke pritisnuti prema naprijed –

lanac pile je blokiran.

30 0458-153-0421-C

5902BA010 KN

5902BA011 KN

Andreas Stihl AG & Co. KG

XXXX XXX XXXX X M3.0

0000-GXX-3485-A0

25 Čišćenje pročistača zraka hrvatski

► Filtarsko tkanje od plastike: primjena u izuzet‐

nim uvjetima npr. ekstremnim zimskim uvje‐ tima primjene – kao što je snijeg- ili snijegpršić. Pri vrlo prašnim uvjetima je prije nepri‐ kladan.

Pročistači tvrtke STIHL postižu u suhom stanju dugi radni vijek/postojanost. ► Pročistače tvrtke STIHL koristiti uvijek suhe.

Nečisti pročistači zraka smanjuju snagu motora, povećavaju potrošnju goriva i otežavaju pokreta‐ nje.

UPUTA

pročistač zraka pustiti da se osuši bez dotoka

–

dodatne topline ne zauljivati pročistač zraka

–

► pročistač zraka pustiti da se osuši ► Ugraditi pročistač zraka

25.1.3 Ugraditi pročistač zraka

25 Čišćenje pročistača zraka

25.1 Kada snaga motora osjetno

opada – kada se smanjuje

► demontirati poklopac/haubu – pogledati

poglavlje "Poklopac/hauba"

25.1.1 Rastaviti pročistač zraka ► okolinu pročistača zraka osloboditi od grube

nečistoće

UPUTA

Radi rastavljanja i ugradnje pročistača zraka, ne upotrebljavati alate – pročistač zraka bi se pri tome mogao oštetiti.

► postaviti-namjestiti pročistač zraka ► pročistač zraka gurnuti u smjeru kućišta proči‐

stača i istovremeno zakretati u smjeru kretanja kazaljki na satu tako dugo, dok se pročistač zraka ne uključi/dok ne uđe u funkciju – slovni potez-oznaka "STIHL" mora biti horizontalno izravnan

► dograditi poklopac/haubu – pogledati poglavlje

"Poklopac/hauba"

26 M-Tronic

Za vrijeme rada motorna pila automatski se pod‐ ešava na optimalnu snagu.

Ovisno o verziji STIHL M-Tronica, motorna pila može se na dva različita načina brže podesiti na optimalnu snagu:

"Ubrzavanje automatskog prilagođavanja

–

motorne pile" "Kalibriranje motorne pile"

► pročistač zraka zakrenuti suprotno smjeru kre‐

tanja kazaljki na satu za 1/4 okreta i izvući ga u smjeru stražnje zahvatne ručke

► obvezno zamijeniti ošećene pročistače zraka

25.1.2 očistiti pročistač zraka ► isprašiti pročistač zraka ► Vanjsku stranu pročistača zraka poprskati

specijalnim čistačem tvrtke STIHL ili sapuna‐ stom lužinom.

► Vanjsku stranu pročistača zraka isprati pod

toplom tekućom vodom.

0458-153-0421-C 31

–

Verzija STIHL M‑Tronica navedena je na natpis‐ noj pločici motorne pile, npr. "M 3.0" za STIHL M‑Tronic verzije 3.0.

min

AB C

s> 30 s30-60 s

0000-GXX-4580-A0

hrvatski 27 Svjećica

► Ako je verzija STIHL-M Tronica ispod 3.0:

"Ubrzavanje automatskog prilagođavanja motorne pile".

► Ako je verzija STIHL M‑Tronica 3.0 ili viša,

"Kalibriranje motorne pile".

26.1 Ubrzavanje automatskog prila‐

gođavanja motorne pile

► Pod punim opterećenjem izvršiti pet ravno‐

mjernih rezova dužinskog razmjerivanja.

26.2 Kalibriranje motorne pile

Ako je vanjska temperatura niža od -10 °C ili je motor hladan: ► Pokrenuti motor i isključiti kočnicu lanca. ► Motor s impulsima gasa zagrijavati oko

1 minutu.

► Zaustaviti motor. Kako biste kalibrirali motornu pilu potrebno je

izvršiti sljedeće korake:

►

Kombiniranu polugu postaviti u položaj }. ► Uložiti kočnicu lanca. ► Pokrenuti motor bez pritiskanja poluge za gas.

Motor radi i kombinirana poluga ostaje u polo‐

žaju}. ► Ostaviti motor da radi 30 do najviše 60

sekundi (A) bez pritiskanja poluge za gas.

UPOZORENJE

Kada se kočnica lanca otpusti, lanac pile može se okretati ‑ opasnost od ozljede!

Držati motornu pilu na način kako je to opisano u uputi za uporabu i ne dodirivati lanac pile koji se okreće.

► Otpustiti kočnicu lanca.

UPUTA

Ako se otpusti poluga za gas prije nego što je motorna pila u potpunosti kalibrirana, kalibriranje se prekida. Kalibriranje se mora ponovno pokre‐ nuti.

► Držati polugu za gas u potpunosti pritisnutom.

UPUTA

Ako poluga za gas nije potpuno pritisnuta za vri‐ jeme kalibriranja, motorna pila može se pogrešno podesiti. Motorna pila može se oštetiti.

► Držati polugu za gas u potpunosti pritisnutom. ► Pritisnuti i držati pritisnutom polugu za gas naj‐

manje 30 sekundi (B).

Motor ubrzava i lanac pile se pokreće. Motorna pila se kalibrira. Tijekom kalibriranja broj okretaja motora značajno se mijenja i povećava.

Ako se motor zaustavi: ► Ponovo pokušati kalibrirati motornu pilu.

Ako se motor ponovno zaustavi: ► Uložiti kočnicu lanca. ► Ne upotrebljavati motornu pilu i potražiti

pomoć stručnog trgovca tvrtke STIHL. Motorna pila je neispravna.

Čim broj okretaja motora zvučno i osjetno padne (C): ► Pustiti polugu za gas.

Motor radi u praznom hodu. Motorna pila je kali‐ brirana i spremna je za primjenu.

27 Svjećica

► Kada snaga motora nije dovoljna, startanje je

loše ili nastaju smetnje u radu u praznom hodu, prvo treba provjeriti svjećicu.

► Nakon cca 100 radnih/pogonskih sati zamije‐

niti svjećicu – u slučaju jako nagorenih elek‐ troda, već i ranije – upotrebljavati samo svje‐ ćice bez smetnji, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički pod‐ aci".

27.1 Rastaviti svjećicu

► skinuti poklopac/haubu – pogledati poglavlje

"Poklopac/hauba".

32 0458-153-0421-C

5902BA013 KN

5902BA014 KN

000BA039 KN

000BA045 KN

5902BA016 KN

28 Pohranjivanje/skladištenje uređaja hrvatski

► izvući utikač svjećice ► Okolinu svjećice osloboditi od grube nečistoće

► kombinirani ključ uvesti kroz tuljak (1) i zakr‐

etati-pomicati po potrebi tako, da kombinirani

ključ dosjedne na šesterokut svjećice ► kombinirani ključ naticati do uređaja na cilindar ► odvrnuti svjećicu

27.2 Provjeriti svjećicu

► Očistiti nečistu svjećicu. ► Provjeriti razmak elektroda (A) i po potrebi

naknadno podesiti, vrijednost za razmak –

pogledati poglavlje "Tehnički podaci" ► Odstraniti moguće uzroke onečišćenja svje‐

ćice. Mogući uzroci su:

previše motornog ulja u gorivu

–

nečist pročistač zraka

–

nepovoljni uvjeti rada/pogona

–

UPOZORENJE

Ako priključna matica (1) nije čvrsto zategnuta ili ako nedostaje može doći do iskrenja. Prilikom rada u lako zapaljivom ili eksplozivnom okruže‐ nju može doći do požara ili eksplozija. Može doći do teških tjelesnih ozljeda ili materijalnih šteta.

► koristiti oklopljene svjećice s fiksnom priključ‐

nom maticom

27.3 Ugradnja svjećice

► Svjećicu provesti kroz tuljak i ručno postaviti ► pritegnuti svjećicu i čvrsto utisnuti utikač svje‐

ćice.

► Dograditi poklopac/haubu – pogledati poglavlje

"Poklopac/hauba".

28 Pohranjivanje/skladištenje

uređaja

U slučaju stanki u radu, počevši od cca 3 mje‐ seca nadalje ► Rezervoar goriva isprazniti na dobro prozrače‐

nom mjestu i očistiti ga.

► Gorivo zbrinuti u skladu s propisima i na eko‐

loški način.

► Isprazniti rasplinjač do kraja, u protivnom se

membrane u rasplinjaču mogu zalijepiti.

► Skinuti lanac pile i vodilicu, očistiti i poprskati

sa zaštitnim uljem.

► Temeljito očistiti uređaj, osobito rebra cilindra i

pročistač zraka.

0458-153-0421-C 33

001BA121 KN

001BA122 KN

hrvatski 29 Provjera i zamjena lančanika

► Kod uporabe biološkog ulja za podmazivanje

lanca (na primjer STIHL BioPlus), sasvim

napuniti spremnik ulja za podmazivanje. ► Uređaj pohraniti/skladištiti na suhom i sigur‐

nom mjestu. Zaštititi od neovlaštenog korišće‐

nja (primjerice od djece).

29 Provjera i zamjena lanča‐

nika

► Skinuti poklopac lančanika, lanac pile i vodi‐

licu. ► Rastaviti kočnicu lanca – štitnik ruke povući

nasuprot cjevaste ručke.

29.1 Obnoviti/zamijeniti lančanik

► Pločasti osigurač (1) otisnuti s odvijačem. ► Skinuti ploču (2).

pošto smo u radu potrošili dva lanca pile ili

–

ranije

kada su ulazni tragovi (strjelice) dublji od

–

0,5 mm – u protivnom će utjecaj na radni vijek

lanca pile biti loš – radi provjere upotrebljavati

ispitnu mjerku (poseban pribor). Lančanik se čuva, kada se u radu naizmjence

koristi dva lanca pile. STIHL preporučuje uporabu originalnih lančanika

tvrtke STIHL, kako bi se osiguralo optimalnu funkciju/rad kočnice lanca.

► Izvući prstenasti lančanik (3). ► Provjeriti profil zahvatnika na bubnju spoj‐

kel (4) – u slučaju jakih tragova istrošenja, zamijeniti također i bubanj spojke.

► Bubanj spojke ili profilni lančanik (5) s kutijom

igličastih ležajeva (kutija s iglama) (6) izvući sa koljenčaste osovine radilice – kod sistema kočnice lanca QuickStop Super, prethodno pri‐ tisnuti zapor poluge gasa.

29.2 Ugraditi profilni-/prstenasti lan‐ čanik

► Očistiti tupi dio koljenčaste osovine radilice i

kutiju igličastih ležajeva/ kutiju s iglama i namastiti sa STIHL-ovom mašću za podmazi‐ vanje (poseban pribor).

► Kutiju igličastih ležajeva (kutiju s iglama) nata‐

knuti na tupi dio koljenčaste osovine radilice.

► Bubanj spojke, naime profilni lančanik nakon

naticanja zakrenuti za cca 1 okret, kako bi se uključio zahvatnik za pogon uljne pumpe – kod sistema kočnice lanca QuickStop Super, pret‐ hodno pritisnuti zapor poluge gasa.

► Nataknuti prstenasti lančanik – sa šupljim pro‐

storima prema van.

► Ploču i pločasti osigurač ponovno postaviti na

koljenčastu osovinu radilice.

34 0458-153-0421-C

689BA027 KN

689BA021 KN

689BA025 KN

30 Njega i oštrenje lanca pile hrvatski

30 Njega i oštrenje lanca pile

30.1 Piliti bez muke s ispravno nao‐ štrenim lancem pile.

Besprijekorno naoštren lanac se već pri neznat‐ nom potisnom tlaku uvlači bez muke u drvo.

Ne raditi s tupim ili oštećenim lancem pile – to uzrokuje veliko tjelesno naprezanje, veliko titrajno/vibraciono opterećenje, nezadovoljavajući rezultat rezanja i veliko istrošenje. ► Čistiti lanac pile ► Lancu pile kontrolirati pukotine i oštećene

zakovice.

► Zamijeniti oštećene ili istrošene dijelove lanca

i te dijelove prilagoditi preostalim dijelovima u obliku i stupnju istrošenja – te naknadno dora‐ diti na odgovarajući način.

Lanci pile opremljeni tvrdim metalom (Duro) su osobito postojani na istrošenje. Radi optimalnog rezultata oštrenja STIHL preporučuje stručnog trgovca tvrtke STIHL.

UPOZORENJE

Obvezno se treba pridržavati u nastavku navede‐ nih kuteva i dimenzija/mjera. Pogrešno naoštren lanac pile – posebice previše nizak omeđivač dubine – može uzrokovati povećanu sklonost motorne pile povratnom udaru – opasnost od zadobivanja ozljeda!

30.2 Podjela lanca

Pridjeljivanje promjera turpije sljedi nakon pod‐ jele lanca – pogledati tabelu "Alati za oštrenje".

Pri naknadnom oštrenju/dooštravanju, moramo se pridržavati kuteva na zubu za rezanje.

30.3 Kut oštrenja i prsni kut

A Kut oštrenja

Lanci pile tvrtke STIHL oštre se s kutem oštrenja od 30°. Iznimke su lanci pile uzdužnog reza s kutem oštrenja od 10°. U nazivu lanaca pile uzdužnog reza uvodi se X.

B Prsni kut

Pri uporabi propisanog držača turpije i promjera turpije, ispravan prsni kut se dobiva automatski.

Oblici zuba Kut (°) A B Micro = poludlijetasti zub, primje‐ rice 63 PM3, 26 RM3, 36 RM Super = potpuno dlijetasti zub, pri‐ mjerice 63 PS3, 26 RS, 36 RS3 Uzdužni rez-lanac pile, primjerice 63 PMX, 36 RMX

Kutevi moraju kod svih zuba lanca pile biti isti/ jednaki. Kod nejednakih kuteva: grub neravno‐ mjeran rad lanca pile, jako istrošenje, pa sve do loma lanca pile.

30 75

30 60

10 75

30.4 Držač turpije

Obilježavanje (a) podjele lanca je utisnuto u pod‐ ručju omeđivača dubine svakog zuba za rezanje.

Obilježavanje (a) Podjela lanca col mm 7 1/4 P 6,35 1 ili 1/4 1/4 6,35 6, P ili PM 3/8 P 9,32 2 ili 325 0.325 8,25 3 ili 3/8 3/8 9,32 4 ili 404 0.404 10,26

0458-153-0421-C 35

►

upotrebljavati držač turpije

001BA203 KN

689BA018 KN

90°

689BA043 KN

689BA023 KN

hrvatski 30 Njega i oštrenje lanca pile

lance pila ručno oštriti samo pomoću držača tur‐ pije (poseban pribor, pogledati tabelu "Alati za oštrenje"). Držači turpije imaju oznake za kut oštrenja.

Upotrebljavati samo specijalne turpije za lance pila! Ostale turpije nisu prikladne po obliku i vrsti udarca.

30.5 Radi kontrole kuta

► Voditi turpiju: vodoravno (u desnom kutu

prema postranoj površini vodilice) u skladu s navedenim kutevima – prema oznakama na držaču turpije – držač turpije položiti na krov

zuba i na omeđivač dubine. ► Turpijati samo iznutra prema van. ► Turpija zahvaća samo u potezu prema napri‐

jed – pri vođenju turpije natrag, podići turpiju. ► Ne turpijati spojne- i pogonske karike. ► U redovitim razmacima turpiju malo zakretati,

mjerka turpijanja tvrtke STIHL (poseban pribor, pogledati tabelu "Alati za oštrenje") – univerzalni alat za kontrolu kuta oštrenja i prsnog kuta, raz‐ maka omeđivača dubine, duljine zuba, dubine utora i za čišćenje utora i provrta za dotok/ulaz ulja.

30.6 Ispravno oštrenje

► Alate za oštrenje izabrati u skladu s podjelom

lanca. ► U slučaju potrebe, zategnuti vodilicu, ► Blokirati lanac pile – štitnik ruke prema napri‐

jed, ► radi daljnjeg povlačenja lanca pile štitnik ruke

povući prema cjevastoj ručki: kočnica lanca je

isključena. Kod sistema kočnice lanca Quick‐

Stop Super dodatno pritisnuti zapor poluge

gasa. ► Oštriti često, skidati malo – za jednostavno

naknadno oštrenje/dooštravanje dostaju

uglavnom dva do tri poteza turpijom.

kako bi se izbjeglo jednostrano istrošenje.

► Srh nastao turpijanjem, odstraniti s komadom

tvrdog drva.

► Kut provjeravati s mjerkom turpijanja. Svi zubi za rezanje moraju biti jednako dugi. Kada su duljine zuba nejednake, visine zuba su

također različite i uzrokuju grubi rad lanca i stva‐ ranje pukotina u njemu. ► Sve zube za rezanje doturpijati natrag na

duljinu najkraćeg zuba za rezanje – najbolje je prepustiti, da se taj rad izvrši u radionici s električnim uređajem za oštrenje.

30.7 Razmak omeđivača dubine

Omeđivač dubine određuje dubinu prodiranja u drvo, a time i debljinu ivera.

a Zadani-poželjni razmak između omeđivača

dubine i reznog brida/oštrice

36 0458-153-0421-C

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

30 Njega i oštrenje lanca pile hrvatski

Pri rezanju u mekom drvu izvan perioda mraza, razmak se može održavati većim do 0,2 mm (0.008").

Podjela lanca Omeđivač dubine Razmak (a) col (mm) mm (col) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

30.8 Naknadno turpijanje omeđivača

dubine

Razmak omeđivača dubine se pri oštrenju zuba za rezanje smanjuje. ► Nakon svakog oštrenja treba provjeriti razmak

omeđivača dubine.

► Mjerku turpijanja (1) koja odgovara podjeli

lanca, položiti na lanac pile i pritisnuti na zub

za rezanje koji provjeravamo – ako omeđivač

dubine viri van preko mjerke turpijanja, omeđi‐

vač dubine mora biti naknadno dorađen. Lanci pile s grbavom pogonskom karikom (2) –

gornji dio grbave pogonske karike (2) (sa servis‐ nom oznakom) obrađuje se istovremeno s ome‐ đivačem dubine zuba za rezanje.

UPOZORENJE

Preostalo područje grbave pogonske karike se ne smije obrađivati, u protivnom se sklonost motorne pile povratnom udaru može povećati.

► Omeđivač dubine naknadno doraditi vezano s

mjerkom turpijanja.

► Na kraju paralelno prema servisnoj oznaci

(pogledati strjelicu) naknadno koso doturpijati krov omeđivača dubine – pri tome najviše mje‐ sto omeđivača dubine ne postavljati dalje, tj. više natrag.

UPOZORENJE

Previše niski omeđivači dubine povećavaju sklo‐ nost motorne pile povratnom udaru.

► Položiti mjerku turpijanja na lanac pile – naj‐

0458-153-0421-C 37

više mjesto omeđivača dubine mora biti u svezi s mjerkom turpijanja.

hrvatski 31 Upute za održavanje- i njegu

► Pošto smo izvršili oštrenje lanca pile, isti treba

temeljito očistiti, odstraniti prijanjajuće iverje, ili

brusnu prašinu – intenzivno podmazati lanac

pile. ► U slučaju duljih prekida u radu, lanac pile

treba očistiti, te pohraniti/uskladištiti nauljen.

Alati za oštrenje (poseban pribor) Podjela lanca okrugla tur‐

pija ^ col (mm) mm (col) Kataloški broj Kataloški broj Kataloški broj Kataloški broj Kataloški broj 1/4 P (6,35) 3,2 (1/8) 5605 771

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

3/8 P (9,32) 4,0 (5/32) 5605 772

0.325 (8,25) 4,8 (3/16) 5605 772

3/8 (9,32) 5,2 (13/64) 5605 772

0.404 (10,26)5,5 (7/32) 5605 772

1)sastoje se od držača turpije s okruglom turpijom, plosnate turpije i mjerke turpijanja.

okrugla turpija držač turpije mjerka turpija‐

3206

4006

4806

5206

5506

5605 750 4300

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

nja

0000 893 4005

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

plosnata tur‐ pija

0814 252 3356

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

garnitura za oštrenje

5605 007 1000

1027 5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

31 Upute za održavanje- i njegu

Sljedeći podaci odnose se na normalne uvjete pri‐ mjene. Pri otežanim uvjetima (jaki nanos prašine, jako zasmoljeno drvo, tropsko drvo itd.) i duljem dnevnom radnom vremenu, navedene intervale treba skratiti na odgovarajući način. U slučaju samo povremene primjene intervali se mogu na odgova‐ rajući način produljiti.

prije početka rada

tjedno

godišnje

mjesečno

po potrebi

u slučaju oštećenja

u slučaju smetnji/kvara

na kraju rada, odn. svakodnevno

cijeli stroj Vizualna kontrola (sta‐

Poluga za gas, zapor poluge gasa, poluga za choke, poluga startnog zaklopca, sklopka za stop-položaj, kombinirana poluga (prema vrsti opreme)

Kočnica lanca Provjera rada X X

Ručna pumpa za gorivo (ako je dostupna)

38 0458-153-0421-C

nje, nepropusnost) Očistiti X Provjera rada X X

Provjeriti kod stručnog

trgovca Provjeriti X

X X

nakon svakog punjenja spremnika za gorivo

31 Upute za održavanje- i njegu hrvatski

tjedno

godišnje

mjesečno

po potrebi

povremene primjene intervali se mogu na odgova‐ rajući način produljiti.

prije početka rada

u slučaju oštećenja

u slučaju smetnji/kvara

na kraju rada, odn. svakodnevno

nakon svakog punjenja spremnika za gorivo

Usisna glava/filtar u rezervoaru goriva

Popravak kod stručnog

trgovca Provjeriti X Očistiti, zamijeniti filtar‐

X X

ski uložak

Zamijeniti X X X Spremnik za gorivo Očistiti X Spremnik ulja za podma‐

Očistiti X zivanje

Podmazivanje lanca Provjeriti X Lanac pile Provjeriti, također paziti

X X

na stanje naoštrenosti

Provjeriti zategnutost

X X

lanca

oštriti X Vodilica Provjeriti (istrošenje,

oštećenost)

Očistiti i okrenuti X

Osloboditi od srha X

Zamijeniti X X Lančanik Provjeriti X Pročistač zraka Očistiti X X

Zamijeniti X Antivibracijske elementi Provjeriti X X

Dotok zraka na kućištu

Zamjena kod stručnog

trgovca

Očistiti X X X

pročistača Rebra cilindra Očistiti X X X Rasplinjač Kontrolirati rad u praz‐

X X nom hodu, lanac pile ne smije istovremeno raditi

Ako lanac pile u radu u praznom hodu ne dođe u stanje mirovanja,

0458-153-0421-C 39

hrvatski 32 Minimiranje istrošenja ii izbjegavanje kvarova/šteta

prije početka rada

na kraju rada, odn. svakodnevno

tjedno

godišnje

mjesečno

po potrebi

u slučaju oštećenja

u slučaju smetnji/kvara

motornu pilu treba povjeriti stručnom trgo‐ vcu na dovođenje u sta‐

nje ispravnosti

Svjećica Podešavanje razmaka

Dostupni vijci i matice Hvatač lanca Provjeriti X

Sigurnosne naljepnice Zamijeniti X

1)Društvo STIHL preporučuje stručnog trgovca društva STIHL2)Čvrsto pritegnite vijke stopala cilindra pri prvom stavljanju u pogon motornih pila (počevši od snage od 3,4 kW) nakon 10 do 20 sati rada

elektroda Zamijeniti nakon svakih

100 radnih sati Naknadno pritegnuti

Zamijeniti

32 Minimiranje istrošenja ii

izbjegavanje kvarova/šteta

Pridržavanjem navoda iz ovog naputka za koriš‐ ćenje spriječavate i izbjegavate prekomjerno istrošenje i kvarove na uređaju.

Korišćenje, održavanje i skladištenje uređaja moraju se vršiti tako pažljivo, kao što je opisano u ovom naputku za korišćenje.

Korisnik/poslužitelj je odgovoran za sve kvarove/ štete, koje su uzrokovane neuvažavanjem uputa o sigurnosti u radu, uputa za posluživanje i odr‐ žavanje. To osobito vrijedi za:

vršenje izmjena na proizvodu, koje tvrtka

–

STIHL nije dozvolila uporabu alata ili pribora, čija primjena nije

–

dozvoljena, prikladna ili je glede kakvoće manje vrijedna uporabu uređaja koja nije u skladu s odred‐

–

bama primjenu uređaja na sportskim- ili natjecatelj‐

–

skim priredbama

kvarove/štete, nastale kao posljedica daljnjeg

–

korišćenja uređaja s pokvarenim ugradbenim dijelovima

32.1 Radovi održavanja

Svi radovi, navedeni u poglavlju "Upute za odr‐

žavanje- i njegu", moraju se redovito izvršavati.

Ukoliko te radove održavanja korisnik/poslužitelj

ne može izvršiti sam, nalog za izvedbu treba

povjeriti stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i

popravci povjere na izvedbu samo stručnom

trgovcu tvrtke STIHL. Stručnim trgovcima tvrtke

STIHL se nude redovita školovanja, a tehničke

informacije im stoje na raspolaganju.

Ukoliko se propusti izvedba tih radova ili ih se

izvrši nestručno, mogu nastati kvarovi/štete, za

koje korisnik/poslužitelj sam odgovara. Tome pri‐

padaju između ostalog:

kvarovi na mehanizmu, nastali kao posljedica

–

nepravovremeno ili nedovoljno izvršenog odr‐ žavanja (na primjer pročistač zraka i pročistač

nakon svakog punjenja spremnika za gorivo

40 0458-153-0421-C

2, 3

5902BA054 KN

33 Važni ugradbeni dijelovi hrvatski

goriva), pogrešna podešenost rasplinjača i nedostatno čišćenje vodila za rashladni zrak (usisni prorezi, rebra cilindra) korozija i ostale posljedične štete/kvarovi,

–

nastale zbog nestručnog skladištenja kvarovi na uređaju, nastali kao posljedica

–

uporabe kvalitativno manjkavih pričuvnih dije‐ lova

32.2 Dijelovi, podložni istrošenju

Neki dijelovi motornog uređaja podliježu i pri korišćenju u skladu s odredbama normalnom istrošenju i moraju se već prema vrsti i trajanju korišćenja pravovremeno zamijeniti. Tome pripa‐ daju između ostalog.:

lanac pile, vodilica

–

pogonski dijelovi (centrifugalna spojka, bubanj

–

spojke, lančanik) pročistač (za zrak, ulje, gorivo)

–

Uređaj za pokretanje:

–

Svjećica

–

Elementi za prigušivanje antivibracionog

–

sistema

33 Važni ugradbeni dijelovi

Ručna pumpa za gorivo 5 Zasun (rad/pogon ljeti i rad/pogon zimi) 6 Kočnica lanca 7 Lančanik 8 Poklopac lančanika 9 Hvatač lanca 10

uređaj za postrano zatezanje lanca 11 Oslone kandže 12 Vodilica 13 Oilomatic-lanac pile 14

stezni zubčanik1) (brzo zatezanje lanca) 15

Ručka matice s krilatom glavom

zanje lanca) 16 Zapor/zatvarač spremnika za ulje 17 Prigušivač buke 18 Prednji štitnik ruke 19 Prednja zahvatna ručka (cjevasta ručka) 20 Utikač svjećice 21 Ručka za pokretanje

(brzo zate‐

22 Zapor/zatvarač rezervoara goriva 23 Kombinirana poluga 24 Poluga za gas 25 Zapor poluge gasa 26 Stražnja zahvatna ručka 27 Stražnji štitnik ruke # Broj stroja

1 zapor/zatvarač poklopca-haube 2

sklopka, grijanje ručki

0458-153-0421-C 41

ventil za dekompresiju

već prema vrsti opreme prema ISO 11681 +/- 50 1/min

34.1 Mehanizam

Jednocilindrični dvotaktni motor STIHL Obujam motora:

50,2 cm

Provrt cilindra: 44,7 mm Hod klipa: 32 mm Snaga prema standardu ISO 7293: Broj okretaja u radu u praz‐

nom hodu:

3,0 kW (4,1 PS) pri 10000 1/min 2800 1/min

34.2 Uređaj za upaljivanje

Elektronički pokrenut magnetski upaljivač Svjećica (bez smetnji): Bosch WSR 6 F,

NGK BPMR 7 A

34 Tehnički podaci

hrvatski 34 Tehnički podaci

Razmak elektroda: 0,5 mm

34.3 Sustav goriva

Membranski rasplinjač neovisan o položaju s integriranom pumpom za gorivo

Zapremina rezervoara goriva:

500 cm3 (0,5 l)

34.4 Podmazivanje lanca

Potpuno automatska uljna pumpa ovisna o broju okretaja sa zakretnim klipom – dodatna ručna regulacija količine ulja

Zapremnina spremnika za ulje:

270 cm3 (0,27 l)

34.5 Težina

bez goriva, bez rezne garniture MS 261 C-M: 4,9 kg MS 261 C-M s brzim napinjanjem lanca: MS 261 C-M s grijanom ručkom i grija‐ njem rasplinjača:

5,1 kg

5,0 kg

34.6 Rezna garnitura

Stvarna duljina reza može biti manja od nave‐ dene duljine reza.

34.6.1 Vodilice Rollomatic/Light 04 Duljine reza (podjela .

325"): Širina utora: 1,3 mm Skretna zvijezda: 10 zuba

34.6.2 Vodilice Rollomatic Duljine reza (podjela .

325"): Širina utora: 1,3 mm Skretna zvijezda: 11 zuba

34.6.3 Vodilice Rollomatic/Light 04 Duljine reza (podjela .

325"): Širina utora: 1,6 mm Skretna zvijezda: 10 zuba

34.6.4 Vodilice Rollomatic Duljine reza (podjela .

325"): Širina utora: 1,6 mm Skretna zvijezda: 11 zuba

34.6.5 Vodilice Duromatic Duljine reza (podjela .

325"): Širina utora: 1,6 mm

35, 40, 45, 50 cm

40, 45, 50 cm

35, 40, 45, 50 cm

32, 37, 40, 45 cm

37, 40, 45 cm

34.6.6 Lanci pile .325" Rapid Micro (23 RM) tip 3684

Rapid Micro 3 (23 RM3) tip 3687 Rapid Super (23 RS) tip 3637 Rapid Duro 3 (23 RD3) tip 3665 Rapid Micro Pro (23 RM Pro) 3693 Rapid Micro 3 Pro (23 RM3 Pro) 3695 Rapid Super Pro (23 RS Pro) 3690 Rapid Duro 3 Pro (23 RD3 Pro) 3696 Podjela: .325" (8,25 mm) Debljina pogonske karike: 1,3 mm

Rapid Micro (26 RM) tip 3686 Rapid Micro 3 (26 RM3) tip 3689 Rapid Super (26 RS) tip 3639 Podjela: .325" (8,25 mm) Debljina pogonske karike: 1,6 mm

34.6.7 Lančanik 7 zuba za .325"

Maksimalna brzina lanca prema standardu ISO 11681: Brzina lanca pri maksimalnoj snazi:

25,6 m/s

19,3 m/s

34.7 Vrijednosti buke i vibracije

Podatke za ispunjenje Direktive za poslodavce u vezi s vibracijama 2002/44/EZ pogledati pod www.stihl.com/vib

34.7.1 Razina zvučnog tlaka L

ISO 22868

105 dB(A)

34.7.2 Razina zvučne snage Lw prema

ISO 22868

116 dB(A)

34.7.3 Vibracijska vrijednost a

ISO 22867

Zahvatna ručka, lijevo: Zahvatna ručka, desno:

Za razinu zvučnog tlaka i razinu zvučne snage K‑faktor iznosi prema Direktivi 2006/42/EZ = 2,0 dB(A); za vrijednost vibracija K‑faktor iznosi

prema Direktivi 2006/42/EZ = 2,0 m/s2.

peq

hv,eq

prema

3,5 m/s 3,5 m/s

2 2

34.8 REACH

REACH označava EG-odredbu/propis za registri‐ ranje, procjenjivanje i dozvolu primjene/dopušte‐ nje kemikalija.

Obavijesti za ispunjenje REACH (EG)-odredbe/ propisa br. 1907/2006 pogledati www.stihl.com/ reach

42 0458-153-0421-C

000BA073 KN

35 Nabava pričuvnih dijelova hrvatski

34.9 Vrijednost emisije ispušnog plina

Vrijednost CO2 izmjerena u postupku EU odo‐ brenja tipa navedena je pod www.stihl.com/co2 u

Tehničkim podacima specifičnima za proizvod. Izmjerena vrijednost CO2 utvrđena je na repre‐

zentativnom motoru prema normiranom ispitivač‐ kom postupku u laboratorijskim uvjetima i ne predstavlja izričito ili implicitno jamstvo za snagu određenog motora.

Namjenska uporaba i održavanje opisani u ovoj uputi za uporabu ispunjavaju važeće zahtjeve za emisije ispušnog plina. U slučaju preinaka na motoru prestaje važiti dozvola za rad.

visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na uređaju.

STIHL preporučuje uporabu STIHL-ovih original‐ nih pričuvnih dijelova.

STIHL-ove originalne pričuvne dijelove prepo‐ znaje se po STIHL-ovom kataloškom broju pri‐ čuvnog dijela, po oznaci { i povremeno po STIHL-ovom znaku za pričuvni dio K (na malim dijelovima može stajati samo sam znak).

37 Zbrinjavanje

Pri zbrinjavanju uvažavati propise o zbrinjavanju, specifične za dotičnu zemlju.

35 Nabava pričuvnih dijelova

Molimo, da u slučaju narudžbi za pričuvu nave‐ dete prodajnu oznaku motorne pile, broj stroja i brojeve vodilice i lanca pile u tabelu koja je dolje navedena. Time si olakšavate kupnju nove rezne garniture.

Kod vodilice i lanca pile se radi o dijelovima, pod‐ ložnim istrošenju. Pri kupnji dijelova je dovoljno, ako je naznačena prodajna oznaka motorne pile, kataloški brojevi i naziv dijelova.

Prodajna oznaka

Broj stroja

Broj vodilice

Broj lanca pile

36 Upute za vršenje popra‐

vaka

Korisnici/poslužitelji ovog uređaja smiju vršiti samo one radove održavanja i njege, koji su opi‐ sani u ovom naputku za korišćenje.. Daljnje popravke smiju vršiti samo stručni trgovci.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu. STIHL-ovim stručnim trgo‐ vcima se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Pri vršenju popravaka ugrađivati samo pričuvne dijelove, čiju primjenu je tvrtka STIHL dozvolila za ovaj motorni uređaj ili tehnički istovrsne dije‐ love. Upotrebljavati samo pričuvne dijelove

Proizvodi tvrtke STIHL ne pripadaju u kućni otpad. Uređaj STIHL, akumulator, pribor i amba‐ lažu odložite na mjesto za ekološku oporabu.

Aktualne obavijesti glede zbrinjavanja mogu se dobiti kod ovlaštenog distributera tvrtke STIHL.

38 EU-izjava o sukladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Njemačka izjavljuje pod isključivo vlastitom odgovornošću

da proizvod Izvedba: Motorna pila

Robna marka: STIHL Verzija: MS 261 C-M MS 261 C-MVW MS 261 C-BM MS 261 C-MQ Serijska identifikacija: 1141 Obujam motora:

odgovara dotičnim odredbama direktiva 2011/65/EU, 2006/42/EZ 2014/30/EU, i 2000/14/EZ te da je razvijan i izrađen uvijek u skladu s važećim verzijama sljedećih normi, vezanim uz datum proizvodnje:

EN ISO 11681‑1, EN 55012, EN 61000‑6‑1

50,2 cm

0458-153-0421-C 43

hrvatski 39 Adrese

Radi određivanja izmjerene i zajamčene razine zvučne snage postupano je prema Direktivi 2000/14/EZ, Prilog V., primjenom norme ISO 22868.

Izmjerena razina zvučne snage 116 dB(A)

Zajamčena razina zvučne snage 118 dB(A)

EZ ispitivanje tipa provelo je tijelo DPLF

Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

Certifikacijski br. K-EG-2009/5306

Pohrana tehničke dokumentacije: ANDREAS STIHL AG & Co. KG

Produktzulassung Godina proizvodnje i serijski broj navedeni su na

uređaju. Waiblingen, 3.2.2020 ANDREAS STIHL AG & Co. KG u. z.

Dr. Jürgen Hoffmann Voditelj odjela proizvodne dokumentacije, pro‐

pisa i odobrenja

39 Adrese

39.1 STIHL – Glavna uprava

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

39.2 STIHL – Prodajna društva

Njemačka STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg

Telefon: +49 6071 3055358

AUSTRIJA STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

ŠVICARSKA STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ČEŠKA REPUBLIKA Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

39.3 STIHL – Uvoznici

BOSNA I HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

HRVATSKA UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TURSKA SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: +90 232 210 32 32 Fax: +90 232 210 32 33

44 0458-153-0421-C

39 Adrese hrvatski

0458-153-0421-C 45

hrvatski 39 Adrese

46 0458-153-0421-C

39 Adrese hrvatski

0458-153-0421-C 47

www.stihl.com

*04581530421C*

0458-153-0421-C

*04581530421C*

0458-153-0421-C

Stihl MS 261 C-M Instruction Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 261 C-M

1 Uz ovu uputu za uporabu

1.1 Slikovni simboli

2 Upute o sigurnosti u radu hrvatski

1.2 Označavanje odlomaka teksta

1.3 Daljnji tehnički razvoj

2.1 Općenito uvažavati

2.2 Uporaba u skladu s odredbama

2.3 Odjeća i oprema

2.4 Transport

2.5 Čistiti

2.6 Pribor

2.7 Punjenje gorivom

2.8 Prije rada

2.9 Startati motornu pilu

2.10 Za vrijeme rada

2.11 Nakon rada

2.12 Skladištiti/pohraniti

3 Reakcione sile hrvatski

2.13 Vibracije

2.14 Održavanje i popravci

3.1 Opasnost od povratnog udara

3.5 Privlačenje (A)

3.3 Quickstop kočnica lanca:

3.6 Odbijanje (B)

4 Tehnika rada hrvatski

3.7 Veliki je oprez potreban

4.1 Piljenje

4.2 Priprema obaranja

4.3 Podsjek

4.4 Rezovi bjeljike

4.5 Osnove reza obaranja

4.6 Izbor prikladnog reza obaranja

4.7 Rez obaranja sa sigurnosnom trakom (normalno drvo)

5 Rezna garnitura hrvatski

hrvatski 6 Montirati vodilicu i lanac pile (postrano zatezanje lanca)

5.1 Štitnik lanca

6.1 Demontirati poklopac lančanika

5.2 Naticanje produžetka štitnika lanca

6.2 Isključiti kočnicu lanca

7 Montiranje vodilice i lanca pile hrvatski

6.3 Polaganje lanca pile

7.1 Demontaža poklopca lančanika

7.2 Dograđivanje stezne ploče

7.4 Postavljanje lanca pile

7.3 Otpuštanje kočnice lanca

8 Zatezanje lanca pile (postrani uređaj za zatezanje lanca) hrvatski

hrvatski 10 Provjera zategnutosti lanca pile

11 Gorivo

11.1 STIHL MotoMix

11.2 Miješanje goriva

12 Punjenje gorivom hrvatski

11.3 Skladištenje mješavine goriva

12.2 Otvaranje

12.1 Priprema uređaja

12.3 Punjenje gorivom

12.4 Zatvaranje

13 Ulje za podmazivanje lanca hrvatski

14.1 Priprema uređaja

hrvatski 15 Provjera podmazivanja lanca

16 Kočnica lanca

16.1 Blokiranje lanca pile

16.2 Otpuštanje kočnice lanca

16.3 Provjera rada kočnice lanca

16.4 Održavanje kočnice lanca

17 Rad/pogon zimi hrvatski

17.1 Predzagrijati rasplinjač

18 Električno grijanje ručki

hrvatski 19 Startanje / isklapanje-isključivanje motora

18.1 Uključivanje/uklapanje grijanja ručki (već prema vrsti opreme)

19.1 Položaji kombinirane poluge

19.2 Podešavanje kombinirane poluge

19.3 Držanje motorne pile

19.5 Pokretanje motorne pile

19.4 Pokretanje

19.6 Čim motor proradi
