STIHL MS 241 C-M

사용 설명서2 - 39

영어

1 이 사용 설명서에 관하여............................. 2

2 안전 수칙 ....................................................3

3 반동력......................................................... 7

4 작동 방법.....................................................8

5 절삭 부품...................................................14

6 안내판 및 체인의 조립(측면 체인 장력 조절

장치)..........................................................15

7 안내판 및 체인의 조립(체인 장력 신속 조절

장치)..........................................................16

8 체인 장력조절(측면 체인 장력 조절장치).. 18 9 체인 장력조절 (체인 장력 신속 조절장치). 18

10 체인 장력 점검.......................................... 18

11 연료...........................................................18

12 연료 주입...................................................19

13 체인 윤활유............................................... 21

14 체인 윤활유 주입.......................................21

15 체인 오일 점검.......................................... 22

16 체인 브레이크........................................... 22

17 동절기의 작동........................................... 23

18 손잡이 전열 장치.......................................23

19 엔진시동 /정지.......................................... 24

20 작업지침....................................................27

21 오일량 제어............................................... 28

22 안내판 관리............................................... 28

23 덮개...........................................................28

24 공기 필터 청소.......................................... 29

25 M-Tronic....................................................29

26 점화 플러그............................................... 29

27 기계 보관...................................................30

28 체인 기어의 점검 및 교환.......................... 30

29 톱날의 손질 및 연마.................................. 31

30 유지보수 및 관리.......................................35

31 마모감소 및 손상방지................................36

32 주요 부품...................................................37

33 사양...........................................................37

34 교체용 부품 주문.......................................38

35 유지보수 및 수리.......................................38

36 폐기...........................................................39

37 EC 적합성 선언서..................................... 39

고객 여러분.

최고의 품질을 자랑하는 STIHL 제품을 이용해 주 셔서 감사합니다.

저희 제품은 첨단 제조공법과 종합적인 품질 보증 절차를 통해 제조되었습니다. 고객 여러분께서 제 품에 만족하고 문제 없이 사용하실 수 있도록 심 혈을 기울여 만든 제품입니다.

제품 관련 문의 사항은 구입처나 대리점에 문의하 시기 바랍니다.

감사합니다.

Dr. Nikolas Stihl

1 이 사용 설명서에 관하여

본 사용 설명서는 STIHL 기계톱을 위한 것으로, 설명서 내에서는 기계로도 칭합니다.

1.1 상징 그림

기계에 표시된 상징 그림은 이 사용 설명서에 설 명되어 있습니다.

기계 및 장비 버전에 따라 기계에 다음의 상징 그 림이 나타날 수 있습니다.

연료 탱크; 휘발유와 엔진 오일의 연료 혼합물

체인 오일 탱크; 체인 오일

체인 브레이크 작동 및 풀기

관성 브레이크

체인 이동 방향

Ematic; 체인 오일 공급량 조정

체인 장력 조절

흡입 공기 차단막: 동절기의 사용

흡입 공기 차단막: 하절기 사용

손잡이 전열

감압 밸브 작동

수동 연료 펌프 작동

원본 사용 설명서

0000006700_007_ROK

염소 처리하지 않은 인쇄 용지 사용

인쇄 잉크에 식물성 기름 사용, 용지는 재활용 가능

0458-738-2121-C. VA0.F21.

2 0458-738-2121-C

2 안전 수칙 영어

1.2 본문에 표시된 기호

경고

사고위험 및 인체손상 또는 과중한 물품 손상에 대한 경고

주의 사항

본체 또는 부품 손상에 대한 주의

1.3 지속적인 기술 개발

STIHL 사의 기본 철학은 모든 제품을 꾸준히 개선 하고자 노력하는 것입니다. 이를 위해 STIHL은 제 품의 설계, 기술 및 형태를 주기적으로 변경할 수 있습니다.

일부 변경, 개조, 개선 사항이 이 설명서에 기재되 어 있지 않을 수 있습니다.

2 안전 수칙

기계톱은 체인이 매우 빠른 속도로 회 전하며 톱날이 매우 날카롭기 때문에, 사용할 때 부상을 입지 않도록 특별한 안전 주의가 필요합니다.

기계를 처음 사용하기 전에 사용 설명 서를 읽은 후 나중에 참조할 수 있도록 안전한 장소에 설명서를 보관하십시 오. 사용 설명서를 준수하지 않을 경우 심각한 부상을 입을 수 있습니다.

2.1 일반

현지에서 적용되는 모든 안전 규정과 표준 및 법 령을 준수하십시오.

국가 규정이나 지역 규정에 의해 소음을 방출하는 전동 기계의 사용은 정해진 시간 내로 제한될 수 있습니다.

이 모델을 처음 사용하시는 고객인 경우: 판매사 원이나 사용해 본 경험이 있는 사람에게 안전한 취급 방법을 배우거나 교습과정에 참여하십시오.

미성년자는 기계톱을 사용할 수 없습니다.

작업장 주변에 사람이나 동물, 특히 어린이가 가 까이 오지 못하도록 하십시오.

타인에 대한 상해 또는 그 재산에 대한 손해를 입 히지 않도록 주의해야 할 책임은 사용자에게 있습 니다.

기계톱을 양도 또는 대여해 줄 때에는 항상 사용 설명서도 함께 주십시오. 동력 기계를 사용하려는 사람이 이 설명서에 기재된 내용을 알고 있는지 확인하십시오.

기계톱을 사용하려면 충분히 휴식을 취하고, 신체 적으로나 정신적으로 건강한 상태여야 합니다. 격 렬한 작업을 하면 건강이 악화되는 상태에 있는

경우 기계톱을 사용하기 전에 의사와 상담하십시 오.

음주 또는 시력, 반응력 및 판단을 저하시키는 의 약품이나 마약을 복용한 후에 기계톱을 절대로 작 동하지 마십시오.

사고나 상해의 위험을 줄이려면, 눈, 비, 빙판, 바 람과 같은 악조건의 기상 상태에서는 작업을 연기 하십시오.

맥박 조정기를 사용 중인 고객의 경우: 이 기계톱 의 시동 시스템에서는 아주 미약한 자기장이 발생 합니다. 이 자기장이 일부 맥박 조정기에 간섭을 일으킬 수 있습니다. 맥박 조정기를 사용 중인 분 은 건강상의 위험을 줄이기 위해 이 동력 기계를 사용하기 전에 의사와 맥박 조정기 제조업체에 문 의하시는 것이 좋습니다.

2.2 용도

본 기계는 나무와 목제품을 절단하는 용도로만 사 용할 수 있습니다.

그 밖의 다른 용도로는 기계를 사용하지 마십시 오. 사고 위험이 있습니다!

어떤 방식으로든 기계를 개조하지 마십시오. 부상 의 위험이 높아질 수 있습니다. STIHL사는 허가받 지 않은 부속품을 사용하여 발생한 인적, 물적 피 해에 대해서는 어떠한 책임도 지지 않습니다.

2.3 작업복 및 장비

규정에 맞는 적절한 안전 장비를 착용하십시오.

작업복은 튼튼하며 잘 맞는 동시에 활 동에 지장이 없는 제품을 사용하십시 오. 멜빵이 있는 작업복이나 헐렁하지 않은 재킷에 절단 방지용 내피가 있는 몸에 꼭 맞는 의복을 착용하십시오.

가지, 덤불 또는 기계의 작동부에 걸릴 수 있는 복 장을 피하십시오. 스카프, 넥타이 또는 장신구를 착용하지 마십시오. 긴 머리카락은 머리끈, 모자 나 안전모 등으로 올려 묶어 휘날리지 않도록 하 십시오.

절단 방지용 재료, 미끄럼 방지 솔, 스 틸 토 캡으로 구성된 적절한 안전화를 착용하십시오.

경고

눈 부상의 위험을 줄이려면 표준 EN 166에 따라 꼭 맞는 보안경 또는 보안면을 착용하십시오. 보안경 또는 보안면이 잘 맞는지 확인하십시오.

"개인용" 귀마개 – 예, 귀 보호개를 착용하십시오.

물체가 떨어질 위험이 있는 곳에서는 안전모를 착 용하십시오.

0458-738-2121-C 3

001BA115 KN

영어 2 안전 수칙

내성 소재(예: 가죽)로 제작된 튼튼한 보호 장갑을 착용하십시오.

성과 사용자의 성능 요구치에 일치하도록 설계된 것입니다.

2.7 연료 주입

STIHL사는 다양한 종류의 개인 안전 장비를 제공 하고 있습니다.

2.4 운반

단거리일지라도 운반하기 전에 기계의 전원을 끄 고 체인 브레이크를 건 다음, 체인 보호집을 부착 하십시오. 이렇게 하면 기계톱이 의도치 않게 시 동되는 위험을 방지할 수 있습니다.

기계톱을 운반할 때는 항상 손잡이를 사용해야 하 며, 가열된 소음기를 몸에서 멀리 두고 안내판이 뒤쪽을 향하도록 하십시오. 기계의 뜨거운 부분, 특히 소음기 표면을 만질 경우 심한 화상의 위험 이 있으므로 주의하십시오.

차량 내에서: 톱이 뒤집혀 손상되거나 연료가 유 출되지 않도록 단단히 고정하십시오.

2.5 청소

플라스틱 부품은 천으로 닦으십시오. 강한 세제를 사용하면 플라스틱이 손상될 수 있습니다.

기계의 먼지나 때를 청소하십시오. 청소할 때에는 어떤 그리스 솔벤트도 사용하지 마십시오.

필요하면 환기 구멍을 청소하십시오

기계를 청소할 때는 고압 세척기를 사용하지 마십 시오. 고압 물 분사기는 기계 부품을 손상시킬 수 있습니다.

2.6 비품

본 기계에는 STIHL이 인증한 제품 또는 동일 사양 의 공구, 안내판, 체인, 체인 기어 또는 비품만 사 용하십시오. 이 내용에 대한 문의 사항은 STIHL 대리점에 문의하십시오. 고품질의 공구와 비품만 사용하십시오. 그렇지 않으면 사고 및 제품 손상 이 발생할 수 있습니다.

STIHL의 순정품 공구, 안내판, 체인, 체인 기어 및 비품만 사용하십시오. 순정 부품은 각 모델의 특

연료를 주입하기 전에 먼저 엔진을 끄십시오.

엔진이 뜨거운 상태에서는 연료를 주입하지 마십 시오. 연료가 넘치면 화재가 발생할 수 있습니다!

과도한 압력이 서서히 방출되고 연료가 쏟아져 나 오지 않도록 연료 주입구 마개를 조심스럽게 열어 야 합니다.

통풍이 잘 되는 장소에서 기계에 연료를 주입해야 합니다. 연료를 흘린 경우 즉시 깨끗이 닦으십시 오. 옷에 연료를 흘리지 않도록 주의하고, 오염된 옷은 즉시 갈아 입으십시오.

이 기계에는 다음의 주입구 마개가 표준 품목으로 장착될 수 있습니다.

클립록 주입구 마개(바요네트식 장착)

이렇게 하면 엔진 진동으로 주입구 마개가 헐거워 져 연료가 새는 것을 방지할 수 있습니다.

2.8 항상 작업을 시작하기 전에:

기계톱을 작동하기 전에 기계톱이 정확히 조립된 상태이며 정상 작동 상태인지(사용 설명서의 해당 부분 참고) 점검하십시오.

–

– – – –

–

휘발유는 인화성이 강한 연료입니다. 화염 및 열원을 멀리 하십시오. 연료를 흘리지 마십시오. 담배도 피워서는 안 됩니다.

클립록 주입구 마개(바요네트식 장착) 는 정확하게 위치에 맞추고 클릭될 때 까지 돌린 후 걸쇠를 내리십시오.

누출에 주의하십시오. 연료를 엎지른 경우나 누출된 경우 엔진의 시동을 걸 지 마십시오. 치명적인 화상을 입을 수 있습니다!

탱크 마개, 호스 연결부, 수동 연료 펌프(장착된 기계에 한해) 등 육안으로 볼 수 있는 부품에 특 히 주의하면서 연료 시스템에 누출이 없는지 점 검하십시오. 누출이나 손상이 있을 경우에는 엔 진을 시동하지 마십시오. 화재 위험이 있습니 다! 사용하기 전에 서비스 대리점으로부터 기계 톱의 수리를 받으십시오. 체인 브레이크 및 앞쪽 손 보호대의 기능 점검 안내판이 올바르게 조립되었는지 여부 체인의 장력이 적절한지 여부 가속 레버와 가속 레버 잠금장치는 자유롭게 움 직일 수 있어야 하며 손을 놓으면 공회전 위치 로 돌아가야 합니다. 다목적 레버가 쉽게 STOP, 0 또는 † 위치로 움직여야 합니다.

4 0458-738-2121-C

001BA087 LÄ

2 안전 수칙 영어

점화 플러그가 안전한지 확인하십시오. 플러그

–

가 헐거운 경우 스파크가 일어날 수 있으며 그 결과로 인해 연료-공기 혼합물에 불이 붙어 화 재가 발생할 수 있습니다. 조정 장치 및 안전 장비를 어떤 방식으로도 임

–

의로 변경하지 마십시오. 기계톱을 안전하게 사용하려면 손잡이에 기름

–

이나 이물질이 없도록 깨끗하고 건조하게 유지 해야 합니다. 탱크에 충분한 연료와 기계톱 오일이 있는지 확

–

인하십시오.

부상의 위험이 있으므로 기계톱이 손상되었거나 올바르게 조립되지 않은 상태에서 작동하지 마십 시오.

2.9 기계톱 시동

항상 수평면에서 작동하십시오. 발판은 항상 견고 하고 안전하게 유지하십시오. 기계를 확실히 잡으 십시오. 기계톱 회전으로 인해 부상 위험이 있으 므로 체인이 물체나 바닥에 닿지 않도록 하십시 오.

이 제품은 1인용 기계톱입니다. 시동 중이 아니더 라도 작업 영역에 다른 사람이 없도록 하십시오.

체인이 절단면에 끼어 있는 상태에서 시동을 걸지 마십시오.

기계에 연료를 주입한 곳에서 최소 3미터 이상 떨 어진 곳으로 이동하여 시동하고 밀폐된 공간에서 는 절대 모터를 시동시키지 마십시오.

시동 전에 체인 브레이크를 사용해서 체인을 잠그 십시오. 그렇지 않으면 회전하는 체인으로 인해 부상을 입을 수 있습니다!

엔진을 갑자기 시동 걸지 마십시오. 사용 설명서 에 기재된 대로 시동을 거십시오.

2.10 작업 중

바닥이 튼튼하고 안전한지 항상 확인하십시오. 나 무 껍질이 젖은 경우에는 특히 주의하십시오. 미 끄러질 위험이 있습니다!

기계톱은 항상 양손으로 단단히 잡으십시오. 왼손 잡이인 경우에도 오른손으로 후면 손잡이를 잡으

십시오. 안정적인 제어를 할 수 있도록 손잡이 및 핸들을 엄지 손가락으로 단단히 감싸 쥐십시오.

위험에 직면하거나 비상 시에는 즉시 다목적 레버 나 정지 스위치를 STOP, 0 또는 † 위치로 이동 하여 엔진을 끄십시오.

기계 작동 중에 자리를 비우지 마십시오.

미끄러운 표면, 물, 눈, 얼음, 가파른 경사 등에서 는 특별히 주의해야 합니다. 고르지 않은 땅이나 껍질이 벗겨진 나무 등에서는 미끄러질 위험이 있 습니다!

나무 그루터기, 뿌리, 도랑 등에 주의하십시오. 걸 려 넘어질 수 있습니다!

혼자 따로 떨어져 작업하지 마십시오. 응급 상황 발생 시 응급 처치 훈련을 받은 사람에게 도움을 요청할 수 있는 거리를 유지하십시오. 절단 현장 에 있는 보조 작업자도 안전 장비(헬멧 등)를 착용 해야 하며 절단 중인 가지에서 충분히 떨어진 위 치에서 대기해야 합니다.

소음 방지 장치를 착용하고 있을 때는 고함이나 경보 등과 같은 경고음을 제대로 들을 수 없기 때 문에 더욱 주의을 기울여야 합니다.

피로나 탈진을 피할 수 있도록 적당한 간격으로 휴식을 취하십시오. 사고의 위험이 있습니다!

기계 사용 중에 발생하는 먼지(톱밥 먼지), 배기 가스, 연기 등은 건강에 심각한 영향을 줄 수 있습 니다. 먼지가 나는 경우, 방진 마스크를 착용하십 시오.

엔진이 작동할 경우: 가속 레버 스위치를 내린 후 에도 관성에 의해 잠시 동안 기계톱이 돌아갑니 다. 이를 코스팅 효과(coasting effect)라고 합니다.

흡연 금지 기계톱을 작동하거나 기계톱 근처에서 는 금연입니다. 화재 위험이 있습니다! 연료 시스 템에서 인화성 연료 증기가 새어나올 수 있습니 다.

일정한 간격으로 자주 기계톱을 점검하십시오. 눈 에 띄는 변화가 있으면 즉시 점검하십시오.

엔진을 끄고 기계톱이 정지할 때까지 기다리십

–

시오. 상태를 점검하고 설치물을 고정시키십시오.

–

날 상태를 점검하십시오.

–

엔진이 가동 중일 때 기계톱을 절대 만지지 마십 시오. 기계톱이 물체에 걸린 경우 물체를 제거하 기 전에 엔진을 즉시 끄십시오. 부상 위험이 있습 니다.

기계를 사용하지 않을 때는 항상 엔진을 끄십시 오.

기계톱을 교체할 때는 엔진을 끄십시오. 모터가 의도치 않게 시동되어 사고의 위험이 있습니다!

0458-738-2121-C 5

영어 2 안전 수칙

나무 조각, 나무껍질, 마른 풀, 연료 등과 같이 쉽 게 연소할 수 있는 물질은 뜨거운 배출 가스 및 뜨 거운 소음기로부터 멀리 하십시오. 화재가 발생할 수 있습니다! 배기가스 정화장치가 부착된 소음기 는 특히 더 뜨거워질 수 있습니다.

절대 체인 윤활 없이 작업하지 마십시오. 오일 탱 크의 오일 수위를 모니터링하십시오. 오일 탱크의 오일 수위가 너무 낮으면 즉시 작업을 멈추고 체 인 오일을 주입하십시오. "체인 오일 주입" 및 "체 인 윤활 점검"을 참조하십시오.

기계에 설계 하중 이외의 비정상적인 과부하(심한 충격, 추락 등)가 가해진 경우, 작업을 계속하기 전에 상태가 양호한지 점검하십시오("시동 전에 알아야 할 사항" 항목 참조).

연료 시스템에 유출이 없는지 점검하고 안전 장비 가 제대로 작동하는지 확인하십시오. 작동 상태에 문제가 있는 경우 기계를 절대로 사용하지 마십시 오. 손상 여부가 확실하지 않을 경우에는 기계를 STIHL 서비스 센터에서 점검하십시오.

가속 레버를 해제하면 기계톱이 움직임을 멈출 수 있도록 적절한 공회전이 되는지 점검하십시오. 공 회전 설정을 정기적으로 점검하고 가능하면 고치 십시오. 공회전 중 기계톱이 계속 움직이면 STIHL 서비스 기술자에게 기계 수리를 의뢰하십시오.

이 기계톱은 엔진이 시동되자마자 유 독성 배기 가스를 배출합니다. 이러한 배기 가스는 색깔이나 냄새가 없을 수 있으며 일산화탄소 및 벤젠이 포함되 어 있을 수 있습니다. 배기 가스 정화 장치가 장착된 모델이라도 실내나 환 기가 잘 되지 않는 장소에서는 절대 기 계를 작동하지 마십시오.

도랑이나 구덩이 등 비좁은 공간에서 작업할 때는 항상 환기가 제대로 되는지 확인하십시오. 유해 가스 흡입으로 인한 치명적인 부상의 위험이 있습 니다!.

속이 메스껍거나, 두통, 시각 장애(예: 시야가 좁 아짐), 청각 장애, 현기증, 집중력 감소 등의 증상 이 발생할 경우 즉시 작업을 중단하십시오. 이러 한 증상은 배출 가스에 과도하게 노출될 경우 발 생할 수 있습니다. 사고 위험이 있습니다!

2.11 작업 후

모터를 끄고 체인 브레이크를 건 후, 체인 보호집 을 부착하십시오.

2.12 보관

기계를 사용하지 않을 때에는 다른 사람이 위험하 지 않도록 안전한 방식으로 보관하십시오. 무단으 로 사용하지 못하도록 기계를 안전하게 보호하십 시오.

안전하고 건조한 공간에 기계를 보관하십시오.

2.13 진동

동력 기계를 장시간 사용할 경우 진동으로 인해 손에 혈액순환 장애(백랍병)가 발생할 수 있습니 다.

여러 가지 요인의 영향을 받기 때문에 기계의 사 용 시간을 일반적으로 규정하기는 어렵습니다.

다음과 같은 조치를 통해 사용 시간을 늘릴 수 있 습니다.

손을 보호(따뜻한 장갑 착용)

–

작업휴식

–

아래와 같은 요인은 사용 시간을 줄어들게 합니 다.

혈액순환 장애가 있는 경우(증상: 손발 냉증, 얼

–

얼한 느낌) 낮은 외부 온도

–

손잡이를 잡는 힘(너무 세게 잡으면 혈액순환

–

장애가 쉽게 발생함)

지속적 또는 정기적으로 본 기계를 사용하는 경우 손과 손가락의 상태를 자세히 관찰하십시오. 위와 같은 증상이 발생할 경우(손가락이 얼얼한 느낌 등) 의사의 진료를 받으십시오.

2.14 유지보수 및 수리

수리, 청소 또는 유지보수 작업이나 체인에서 작 업을 수행하기 전에는 항상 엔진을 끄십시오. 엔 진이 의도치 않게 시동되어 사고의 위험이 있습니 다!

기계는 정기적으로 점검해야 합니다. 사용 설명서 에 기재되지 않은 방식으로 유지보수나 수리 작업 을 시도하지 마십시오. 기타 모든 작업은 반드시 STIHL 고객 서비스 기술자에 의해 수행되어야 합 니다.

유지보수 및 수리 작업은 반드시 STIHL 대리점의 자격 있는 서비스 전문가에게 의뢰하기를 권장합 니다. STIHL 대리점은 정기적으로 훈련을 받고 기 술 정보도 제공 받습니다.

우수한 품질의 예비 부품만 사용하십시오. 그렇지 않으면 사고 및 제품 손상이 발생할 수 있습니다. 이 내용에 대한 문의 사항은 STIHL 대리점에 문의 하십시오.

어떤 방식으로든 기계를 개조하지 마십시오. 이렇 게 하면 부상의 위험이 높아져 사고의 위험이 있 습니다!

실린더 외부의 스파크로 인한 화재의 위험이 있으 므로 점화 플러그 마개나 점화 플러그를 분리한 상태에서 시동 장치를 사용하여 엔진을 가동하고 자 할 경우 반드시 다목적 레버를 STOP, 0 또는 † 위치로 두십시오.

기계를 불꽃 가까이에서 사용하거나 보관하지 마 십시오. - 연료로 인한 화재의 위험이 있습니다!

6 0458-738-2121-C

001BA036 KN

001BA257 KN

3 반동력 영어

연료 마개가 단단히 조여졌는지 정기적으로 점검 하십시오.

STIHL 순정 부품인 작동 상태가 양호한 점화 플러 그만 사용하십시오("사양" 참조).

시동 배선 상태(절연 및 연결 상태 확인)를 점검하 십시오.

소음기의 작동 상태가 완벽한지 확인하십시오.

소음기가 손상되었거나 분실된 경우에는 기계를 사용하지 마십시오. 화재의 위험, 청력 손상 위험 이 있습니다!

가열된 소음기를 절대 만지지 마십시오. 화상의 위험이 있습니다!

진동 방지 부품의 상태는 진동 양상에 영향을 줍 니다. 진동 방지 부품을 정기적으로 검사하십시 오.

체인 홀더를 검사하고 손상된 경우 교환하십시오.

엔진을 정지시킵니다.

체인 장력을 확인하십시오.

–

체인 장력을 다시 조절하십시오.

–

체인을 교체하십시오.

–

고장을 진단하십시오.

–

연마 지침을 준수하여 안전하고 올바르게 다루고 항상 체인과 안내판을 완벽한 상태로 유지하십시 오. 체인 날이 적절하게 세워지고, 장력이 적절하 며, 잘 윤활된 상태로 유지하십시오.

톱날, 안내판, 체인 기어는 제때에 교환하십시오.

클러치 드럼의 작동 상태가 완벽한지 정기적으로 확인하십시오.

연료와 체인 윤활유는 지정된 용기에만 보관하여 라벨을 정확하게 부착하십시오. 건조하고 서늘하 며 광원과 직사광선으로부터 보호되는 안전한 장 소에 보관하십시오.

체인 브레이크에 오작동이 발생한 경우 기계톱을 즉시 정지시키십시오. 부상 위험이 있습니다! 대 리점에 문의하십시오. 수리하기 전까지는 기계톱 을 사용하지 마십시오. "체인 브레이크"를 참조하 십시오.

3 반동력

절단 작업 중 발생하는 가장 흔한 반동력은 반동, 밀림, 당김 현상입니다.

3.1 반동으로 인한 위험

반동으로 인해 치명적인 부상을 당할 수 있습니다.

(반동이) 발생하면 기계톱이 예기치 못한 방향으 로 사용자에게 튕겨옵니다.

3.2 예를 들면, 다음과 같은 경우 반 동이 발생합니다.

안내판 상단 1/4 부분이 실수로 나무나 기타 단

–

단한 물체에 닿았을 때(예: 가지치기 중 실수로 다른 가지를 건드린 경우). 안내판 끝의 체인이 순간적으로 절단면에 끼었

–

을 때.

3.3 신속정지 체인 브레이크:

이 장치는 특정 상황에서 부상의 위험을 줄이도록 설계되었지만 반동을 완전히 방지할 수는 없습니 다. 이 장치가 작동하면 체인 브레이크가 순식간 에 체인을 정지시킵니다. 사용 설명서의 "기계톱" 항목을 참조하십시오.

3.4 반동 위험을 줄이려면:

반동을 일으키지 않도록 주의를 기울여 작업하

–

십시오. 기계톱을 양손으로 단단히 잡으십시오.

–

최고 속도로만 톱질하십시오.

–

안내판 끝의 위치를 항상 살펴보십시오.

–

안내판 끝으로 톱질하지 마십시오.

–

체인이 걸릴 수 있으므로 작고 질긴 가지, 소관

–

목, 어린 가지를 자를 때 주의하십시오. 나뭇가지 여러 개를 한 번에 자르지 마십시오.

–

몸을 지나치게 앞으로 굽히지 마십시오.

–

어깨 높이 이상에서는 톱질하지 마십시오.

–

이미 절단한 부분에 다시 갖다 댈 때는 최대한

–

주의하십시오.

0458-738-2121-C 7

001BA037 KN

001BA038 KN

001BA082 KN

영어 4 작동 방법

관통 절단 작업에 능숙하지 않은 경우 함부로

–

시도하지 마십시오. 통나무의 상태와 구조에 주의하여 절단 틈에 기

–

계톱이 끼지 않도록 하십시오. 체인의 날이 충분히 세워지고 장력이 적절한 상

–

태에서만 작업하십시오. 깊이 게이지 간격을 너 무 크게 하지 마십시오. 반동이 적은 체인과 반경이 좁은 안내판을 사용

–

하십시오.

3.5 당김 현상 (A)

이 경우 기계톱을 사용하지 말고 대신 호이스트, 윈치 또는 드래그라인을 사용하십시오.

널려있거나 잘려진 통나무를 끌어내십시오. 차후 처치 작업을 아무런 장애가 없는 장소에서 이행하 십시오.

말라 죽은 나무(마르거나 썩거나 부패된 나무)는 극도로 위험합니다. 더구나 얼마나 위험한지 판단 하기 어렵거나 불가능합니다. 케이블 윈치나 트랙 터 등 보조 장비를 사용하십시오.

도로나 철도, 송전선 부근에서 벌목 작업을 할 경 우에는 특별히 주의를 기울이십시오. 필요 시 경 찰, 도로공사 또는 철도 관리소에 연락하십시오.

4 작동 방법

관련된 모든 작업(관통 절단, 가지치기 등)을 포함 한 톱질과 벌목 작업은 특수 훈련과 교육을 받은 작업자만이 수행할 수 있습니다. 기계톱 사용에 익숙하지 않은 사람은 그러한 작업을 수행해서는 안됩니다. 사고 발생 위험이 있습니다!

벌목 작업 중에는 벌목 기술에 대한 국가별 법규

당김 현상은 안내판 아래쪽의 체인이 갑자기 끼거 나 나무 안의 이물질에 걸렸을 때 발생합니다. 이 때 체인의 반동으로 기계톱이 앞쪽으로 끌려갑니 다. 이 위험을 줄이려면 범퍼 스파이크를 항상 나 무나 가지에 단단히 밀착하십시오.

3.6 밀림 (B)

를 준수해야 합니다.

4.1 톱질

가속 레버를 초크 위치에 놓은 상태로 기계톱을 가동하지 마십시오. 이 위치에서는 엔진회전속도 를 조절할 수 없습니다.

주간 등 시야가 양호한 상황에서만 침착하고 신중 하게 작업하십시오. 타인이 다치지 않도록 항상 주의하십시오.

기계톱을 처음 사용하는 경우에는 작업대 위에서 나무 절단 연습을 하는 것이 좋습니다. "얇은 나무 톱질"을 참조하십시오.

가능한 한 짧은 안내판을 사용하십시오. 안내판, 체인, 체인 기어는 서로 잘 맞아야 하며 기계톱에 도 적합해야 합니다.

반동 현상은 안내판 위쪽의 체인이 갑자기 끼거나 나무 안의 이물질에 걸렸을 때 발생합니다. 이때 체인의 반동으로 기계톱이 작업자 쪽으로 튕겨나 옵니다. 이러한 위험을 줄이려면:

안내판의 상단부가 절단면에 끼일 수 있으므로

–

세심한 주의를 기울여야 합니다. 절단면에서 안내판을 비틀지 마십시오.

–

3.7 다음의 경우 특별한 주의가 요 구됩니다

걸려있는 가지들

–

다른 나무들 사이에 떨어져 다른 나무들 사이에

–

눌려있는 상태 바람이 심한 지역에서 작업할 때.

–

8 0458-738-2121-C

톱날이 회전하는 부분에 신체 부분이 닿지 않게 하십시오.

항상 체인이 회전하고 있는 상태에서 기계톱을 나 무에서 빼십시오.

001BA033 KN

001BA151 KN

001BA152 KN

4 작동 방법 영어

기계톱은 절단용으로만 사용하십시오. 기계톱으 로 가지나 뿌리 등을 캐내거나 삽처럼 떠서 치우 는 용도로 사용하지 마십시오.

힘없이 매달린 가지를 아래에서 쳐내지 마십시오.

관목이나 어린 나무를 자를 때는 주의하십시오. 얇은 가지가 기계톱에 말려들어가 사람 쪽으로 튕 겨져 나올 수 있습니다.

쪼개진 나무를자를 때주의하십시오 - 튀어 나온 나무 조각으로 인한 부상 위험!

톱이 다른 물체에 닿지 않도록 하십시오. 돌, 못 등 이 튀어 기계톱에 손상을 줄 수 있습니다. 기계톱 이 예기치 않게 튀어 오를 수 있습니다. -사고 위 험!.

회전하는 톱 체인이 돌이나 다른 단단한 물체에 부딪히면 스파크가 발생하여 특정 조건에서 쉽게 가연성 물질을 발화 할 수 있습니다. 또한 건조 된 식물과 수목은 덥고 건조한 날씨에 가연성이 있습 니다. 화재 위험이 있을 경우, 인화성 물질, 마른 식물이나 관목 근처에서는 기계톱을 사용하지 마 십시오. 현재 화재 위험에 대해 책임있는 산림 사 무소에 문의해야합니다.

가 견뎌낼 수 있어야 합니다. 할 수도 있습니다!

얇은 나무의 톱질:

받침대를 단단히 괴어 작업하십시오.

–

나무를 발로 고정하지 마십시오

–

다른 사람이 목재를 잡아 주거나 혹은 도와서도

–

안 됩니다.

가지치기

반동이 적은 체인을 사용하십시오.

–

가능한 한 기계톱을 잘 받쳐드십시오

–

가지치기 도중 나무 몸통에 서서 작업하지 마십

–

시오. 안내판 끝으로 톱질하지 마십시오.

–

장력이 걸려있는 가지에 주의하십시오.

–

나뭇가지 여러 개를 한 번에 자르지 마십시오.

–

하중을 받은 채 쓰러져 있거나 서 있는 목재:

항상 하중 완화 절단(1), 인장력을 받는 면 절단(2) 의 순서로 작업하십시오. 그렇지 않으면 기계톱의 절단 장치가 걸리거나 반동이 일어나서 심각한 부 상을 입을 수 있습니다!

기계를 제어하지 못

비탈진 곳에서는 나무의 위쪽에서 작업하십시오. 통나무가 구르지 않게 주의하십시오.

높은 곳에서 작업할 때:

항상 리프트를 사용하십시오.

–

사다리나 나무 위에서 기계를 절대 사용하지 마

–

십시오. 절대 발 밑이 불안한 장소에서 작업하지 마십시

–

오. 어깨 높이 이상에서는 작업을 하지 마십시오.

–

기계를 절대 한 손으로만 사용하지 마십시오.

–

기계톱이 최고 속도로 돌아가는 상태에서 스파이 크 모양 범퍼를 나무에 확실하게 밀착한 다음 절 단 작업을 시작하십시오.

사용자가 균형을 잃고 톱쪽으로 끌려갈 수 있으므 로 절대 스파이크 모양 범퍼 없이 작업하지 마십 시오. 스파이크 범퍼를 항상 나무 나 팔다리에 단 단히 고정하십시오.

절단 끝 무렵에는 기계톱은 더 이상 절삭 부품에 의해 지지되지 않습니다. 기계톱의 중량을 사용자

0458-738-2121-C 9

► 하중 완화 절단을 합니다(1) ► 인장력을 받는 면에서 분리 절단을 합니다(2)

아래에서 위로 분리 절단을 할 때는 반동 위험에 주의하십시오.

주의 사항

바닥에 놓여있는 목재의 경우 절단 순간에 바닥에 닿지 않도록 하십시오. 그렇지 않으면 기계톱이 손상될 수 있습니다.

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

001BA146 KN

영어 4 작동 방법

세로 절단:

A 쓰러지는 방향

스파이크 범퍼를 사용하지 않는 절단 기술은 당김 위험이 발생할 수 있으므로 안내판을 최대한 얕은 각도로 대되 특별히 주의하십시오. 반동 위험이 있습니다!

4.2 벌목 준비

벌목 지역에는 작업에 참여하는 사람 이외에 다른 사람이 있지 못하도록 하십시오.

엔진의 소음 때문에 경고 소리가 들리지 않을 수 도 있으므로 쓰러지는 나무로 인해 아무도 다칠 염려가 없는지 확인하십시오.

B 대피 경로(대피로)

나무가 쓰러지는 반대 방향 약 45도 대각선으

–

로 각 작업자의 대피로를 설정하십시오. 대피로에 있는 장애물은 모두 치우십시오.

–

공구와 장비를 안전한 거리에 두십시오. 대피로

–

에는 공구와 장비를 두지 마십시오. 나무가 쓰러질 때는 쓰러지는 나무 옆에 서 있

–

거나 대피로 측면으로 물러 나십시오. 경사면의 대피로는 경사 방향과 평행하게 합니

–

다.경사면의 대피로는 경사 방향과 평행하게 합 니다. 도피로를 따라 빠져 나올 때에는 떨어지는 가지

–

부분에 주의하고 나무의 꼭대기 부분을 잘 주시 하십시오.

나무 아래 부분의 작업 공간 준비

우선 나무 밑동 주변과 작업 공간에서 방해가

–

되는 가지와 관목들을 치우십시오. 나무 밑동을 말끔히 정리하십시오(도끼 등의 도

–

구 사용). 모래, 돌 혹은 다른 이물질은 체인을 무디게 합니다.

나무와 다음 벌목 지점과의 거리가 최소한 나무 길이의 2 1/2가 되도록 하십시오.

나무가 쓰러지는 방향과 대피로 파악

나무가 쓰러지는 장소와 간격을 유지하십시오.

특별히 고려할 사항:

나무 본래의 경사 정도

–

기형적으로 무거운 가지 형태, 비대칭적 성장,

–

나무의 손상 상태 풍향과 풍속 - 바람이 심할 경우 벌목하지 마십

–

시오. 경사면의 방향

–

주변 나무

–

눈의 하중

–

나무의 일반적인 조건들을 고려하십시오. 줄기

–

손상이나 죽은 나무(깨지거나, 썩거나 죽은 나 무)에는 특히 주의하십시오.

10 0458-738-2121-C

가장 큰 지지대 제거: 나무가 정상 상태인 경우

–

에 한하여, 가장 큰 지지대를 수직으로 먼저 기 계톱 절단을 하고 수평으로 절단하여 제거합니 다

001BA271 KN

001BA153 KN

001BA150 KN

001BA259 KN

1/10

4 작동 방법

4.3 벌목 홈 내기

벌목 홈 준비

벌목 홈(C)에 따라 쓰러지는 방향이 결정됩니다.

중요:

나무가 쓰러질 방향으로 정확한 각도의 벌목 홈

–

을 만드십시오. 최대한 지면과 가까운 위치에서 작업하십시오.

–

나무 직경의 약 1/5에서 1/3까지 홈을 내십시오.

–

커버와 팬 하우징의 추락대를 통해 추락 방향을 파악하십시오.

영어

나무가 쓰러질 방향 확인

► 벌목 홈의 하단에 안내판과 함께 기계톱을 삽입

하십시오. 추락대가 계획한 추락 방향 안을 가 리켜야 합니다. 필요하면 벌목 홈을 다시 절단 하여 추락 방향을 수정하십시오.

4.4 변재 절단

변재 절단은 섬유질이 긴 부드러운 목재가 쓰러질 때 나무가 갈라지는 것을 방지하는 절단 기법입니 다. 나무줄기 양쪽 면을 벌목 홈의 바닥면과 같은 높이에서 줄기 지름의 약 1/10 깊이까지 절단하십 시오. 지름이 큰 나무의 경우 안내판 폭 이상으로

이 기계톱의 커버와 팬 하우징에는 추락대가 있습 니다. 이 추락대를 사용하십시오.

벌목 홈 만들기

벌목 홈을 만들 때는 홈이 나무가 쓰러질 방향의 오른쪽 각도가 되도록 기계톱을 배치하십시오.

절단하지 마십시오.

병든 나무에는 변재 절단을 하지 마십시오.

4.5 벌목 절단에 관한 기본 정보

기본 규격

하부(수평) 절단 및 상부(사선) 절단으로 벌목 홈 을 만드는 여러 방법이 있습니다. 벌목 기술과 관 련된 국가 규정을 준수하십시오. ► 바닥을 (수평으로) 자릅니다. ► 수평 절단의 약 45°‑ 60°에서 상부(사선) 절단을

하십시오.

벌목 홈(C)에 따라 쓰러지는 방향이 결정됩니다.

힌지(D)는 지면으로 쓰러지는 나무를 안내하는 실

0458-738-2121-C 11

제 힌지와 같은 역할을 합니다.

001BA269 KN

001BA270 KN

001BA260 KN

영어 4 작동 방법

힌지 폭: 나무 직경의 약 1/10

–

벌목 시 힌지를 통해 톱질하지 마십시오. 나무

–

가 의도한 것과 다른 방향으로 넘어질 수 있습 니다. 사고 위험이 있습니다! 썩은 나무의 경우 넓은 힌지를 두십시오.

–

벌목 절단(E)을 통해 나무가 넘어집니다.

정확히 수평 방향으로 절단하십시오.

–

나무 직경의 1/10(최소 3m)이 벌목 홈(C)의 하

–

부보다 더 높습니다.

유지 끈(F) 또는 안정화 끈(G)은 나무를 지탱하고 너무 빨리 나무가 쓰러지는 것을 막아줍니다.

끈의 폭: 나무 직경의 약 1/10~1/5

–

절단 중에 이 끈을 자르지 마십시오.

–

썩은 나무의 경우 더 넓은 끝을 두십시오.

–

관통 절단

단축 시 하중 완화 절단을 할 때

–

목재 카빙

–

는 데 도움을 줍니다. 이렇게 하려면 플런지 바를 싱크 코드와 평행하게 만드십시오.

벌목 쐐기

벌목 쐐기는 최대한 빨리 삽입하십시오. 즉, 기계 톱 제어에 방해가 발생하지 않을 것으로 예상되면 바로 삽입하십시오. 벌목 쐐기를 벌목 절단면에 대고 적합한 공구를 사용하여 박아 넣습니다.

알루미늄 또는 플라스틱 쐐기만 사용해야 합니다. 강철 쐐기는 사용하지 마십시오. 강철 쐐기는 체 인을 심각하게 손상시키며 위험한 반동을 야기할 수도 있습니다.

나무 직경과 절단면 폭(벌목 절단(E)과 유사함)에 적합한 벌목 쐐기를 선택하십시오.

올바른 벌목 쐐기(길이, 폭, 높이) 선택에 대한 도 움이 필요하면 STIHL 대리점에 문의하십시오.

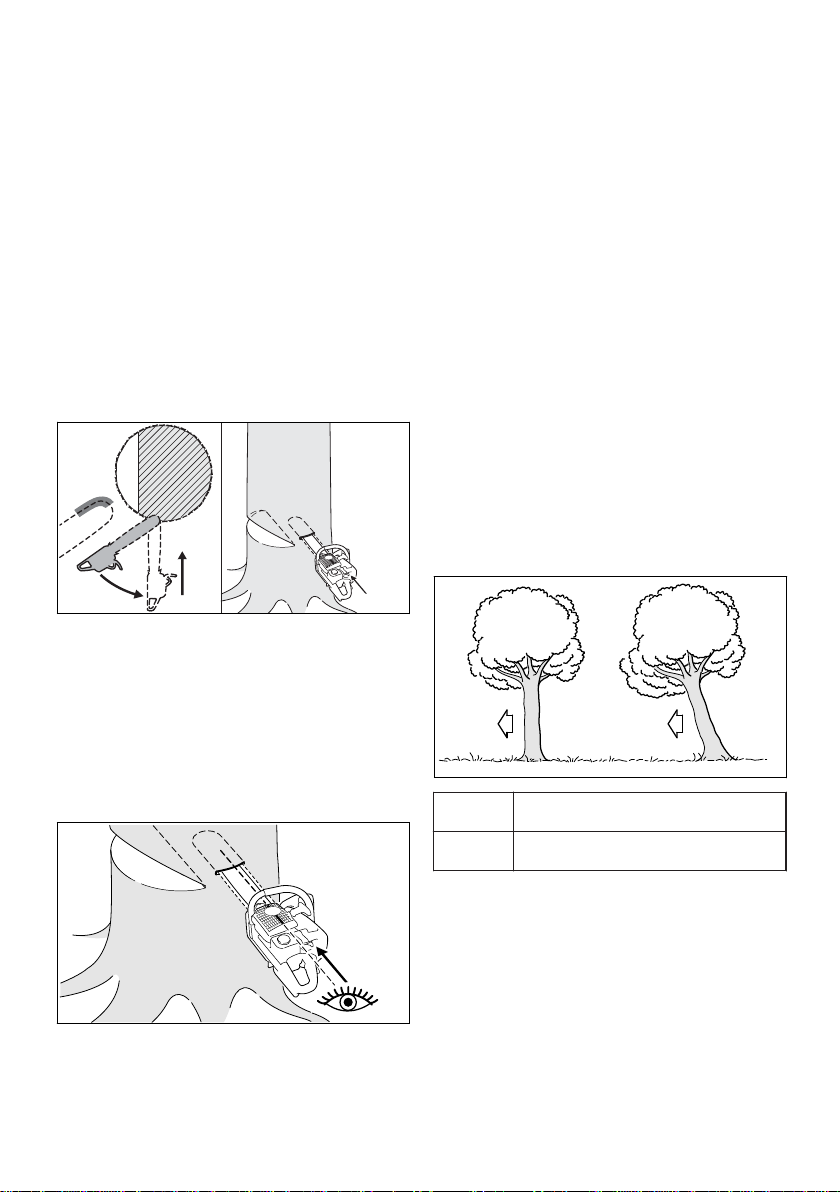

4.6 적절한 벌목 절단 선택하기

적절한 벌목 절단면의 선택은 나무가 쓰러질 방향 및 대피로를 결정할 때 알아야 할 나무 특성에 따 라 달라집니다.

이러한 특성에는 다수의 변형이 존재합니다. 이 사용 설명서에서는 가장 일반적으로 발생하는 변 형 두 가지만 설명합니다.

► 반동이 적은 체인을 사용하고 각별히 주의합니

다.

1.안내판 끝의 하단 부분만을 사용하여 절단을 시

작해야 하며, 반동의 위험이 있으므로 상단 부분 을 사용하지 마십시오. 절단 부분의 깊이가 안내 판의 2배가 될 때까지 최대 힘으로 절단하십시오.

2.기계를 천천히 돌려서 관통 절단 형태로 만드십

시오. 반동이나 밀릴 위험이 있으므로 주의하십시 오!3.관통 절단을 할 때 매우 주의하십시오. 밀림 위험.

왼쪽: 보통의 나무 - 수관이 균일한 세로 줄

기

오른쪽: 기울어진 나무 - 쓰러질 방향으로 수

관이 기울어짐

4.7 안정화 끈을 사용한 벌목 절단 (보통의 나무)

A) 가는 나무

나무 직경이 기계톱의 절단 길이보다 작을 경우 벌목 절단을 수행합니다.

가능하면 플런지 날을 사용하십시오. 플런지 날과 안내판의 상하 면은 평행합니다.

관통 절단을 할 때 플런지 바는 힌지를 평행 상태 (즉, 모든 지점에서 두께가 동일하도록)로 유지하

12 0458-738-2121-C

001BA261 KN

001BA273 KN

001BA263 KN

001BA274 KN

001BA265 KN

4 작동 방법 영어

► 스파이크 모양 범퍼를 벌목 절단면 높이로 놓고

회전점으로 사용합니다. 기계톱 위치는 가능하 면 변경하지 마십시오.

► 안전판 끝이 힌지(1) 앞에서 나무를 관통해야

합니다. 기계톱을 완전히 수평으로 이동하면서 최대한 넓게 회전시킵니다.

► 힌지(2)까지 벌목 절단을 합니다.

힌지를 절단하지 마십시오.

–

► 안정화 끈(3)까지 벌목 절단을 합니다.

안정화 끈을 절단하지 마십시오.

–

나무 반대편에서 벌목 절단을 계속해야 합니다.

벌목 절단을 시작하기 전에 경고를 외치십시오. ► 벌목 절단면(E) 관통 절단 – 안전판을 완전히

안으로 기울입니다.

► 스파이크 모양 범퍼를 힌지 뒤쪽으로 보내어 회

전점으로 사용합니다. 기계톱 위치는 가능하면 변경하지 마십시오.

► 힌지(1)까지 벌목 절단을 합니다.

힌지를 절단하지 마십시오.

–

두 번째 절단면이 첫 번째 절단면과 높이가 같도 록 하십시오. ► 벌목 절단면 관통 절단 ► 힌지(4)까지 벌목 절단을 합니다.

힌지를 절단하지 마십시오.

–

► 안정화 끈(5)까지 벌목 절단을 합니다.

안정화 끈을 절단하지 마십시오.

–

► 안정화 끈(2)까지 벌목 절단을 합니다.

안정화 끈을 절단하지 마십시오.

–

► 벌목 쐐기(6)를 끼워 넣으십시오.

나무가 쓰러지기 바로 전에 두 번째 경고를 외치

► 벌목 쐐기(3)를 끼워 넣으십시오.

나무가 쓰러지기 바로 전에 두 번째 경고를 외치 십시오. ► 팔을 최대한 벌려 벌목 절단면과 수평이 되도록

안정화 끈을 자릅니다.

B) 두꺼운 나무

나무 직경이 기계톱의 절단 길이보다 클 경우 벌 목 절단을 수행합니다.

벌목 절단을 시작하기 전에 경고를 외치십시오.

십시오. ► 팔을 최대한 벌려 벌목 절단면과 수평이 되도록

안정화 끈을 자릅니다.

4.8 유지 끈을 사용한 벌목 절단(기 울이기)

A) 가는 나무

나무 직경이 기계톱의 절단 길이보다 작을 경우 벌목 절단을 수행합니다.

► 반대쪽으로 나올 때까지 안내판을 줄기로 관통

시키십시오.

0458-738-2121-C 13

001BA266 KN

001BA267 KN

001BA268 KN

001BA248 KN

영어 5 절삭 부품

► 힌지(1)까지 벌목 절단(E)을 합니다.

정확히 수평 방향으로 절단하십시오.

–

힌지를 절단하지 마십시오.

–

► 지지 끈(2)까지 벌목 절단을 합니다.

정확히 수평 방향으로 절단하십시오.

–

유지 끈을 절단하지 마십시오.

–

► 안전판 끝이 유지 끈(4) 앞에서 나무를 관통해

야 합니다. 기계톱을 완전히 수평으로 이동하면 서 최대한 넓게 회전시킵니다.

► 힌지(5)까지 벌목 절단을 합니다.

힌지를 절단하지 마십시오.

–

► 유지 끈(6)까지 벌목 절단을 합니다.

유지 끈을 절단하지 마십시오.

–

나무가 쓰러지기 바로 전에 두 번째 경고를 외치 십시오. ► 팔을 쭉 뻗은 상태로 바깥쪽에서 아래 방향으로

유지 끈을 통과하여 절단하십시오.

B) 두꺼운 나무

나무가 쓰러지기 바로 전에 두 번째 경고를 외치 십시오. ► 팔을 쭉 뻗은 상태로 바깥쪽에서 아래 방향으로

유지 끈을 통과하여 절단하십시오.

5 절삭 부품

절삭 부품은 기계톱 체인, 안내판 및 체인 기어로 구성됩니다.

기본 제공되는 절삭 부품은 기계톱과 완전히 맞도 록 설계되어 있습니다.

나무 직경이 기계톱의 절단 길이보다 클 경우 벌 목 절단을 수행합니다. ► 스파이크 모양 범퍼를 지지 끈 뒤에 대고 그 부

분을 회전축으로 하여 필요한 만큼 더 기계톱을 재배치하십시오.

► 안내판 위쪽 부분이 힌지에 닿기 전에 나무(1)

로 들어갑니다. 기계톱을 수평으로 들고 가능한 넓게 절단하십시오.

유지 끈 또는 힌지를 절단하지 마십시오.

–

► 힌지(2)까지 벌목 절단을 합니다.

힌지를 절단하지 마십시오.

–

► 유지 끈(3)까지 벌목 절단을 합니다.

유지 끈을 절단하지 마십시오.

–

나무 반대편에서 벌목 절단을 계속해야 합니다.

두 번째 절단면이 첫 번째 절단면과 높이가 같도 록 하십시오. ► 스파이크 모양 범퍼를 힌지 뒤쪽으로 보내어 회

전점으로 사용합니다. 기계톱 위치는 가능하면 변경하지 마십시오.

14 0458-738-2121-C

기계톱 체인(1)의 피치(t), 체인 기어 및

–

Rollomatic 안내판의 노즈형 스포로켓은 서로 맞아야 합니다. 기계톱 체인(1)의 구동 링크 게이지(2)는 안내

–

판(3)의 홈 너비와 맞아야 합니다.

서로 맞지 않는 구성품을 사용할 경우 빠른 시일 내에 절삭 부품이 완전히 손상되어 수리할 수 없 을 수도 있습니다.

001BA244 KN

533BA001 KN

001BA185 KN

001BA186 KN

143BA003 KN

001BA187 KN

6 안내판 및 체인의 조립(측면 체인 장력 조절장치) 영어

5.1 체인 보호집

6.2 체인 브레이크를 푸십시오

기계톱에는 절단 장치부에 맞도록 설계된 체인 보 호집이 기본적으로 제공됩니다.

기계톱에 여러 길이의 안내판이 장착된 경우, 항 상 안내판 전체를 덮을 수 있는 정확한 길이의 체 인 보호집을 사용하십시오.

적합한 안내판의 길이는 체인 보호집 측면에 표시 되어 있습니다.

6 안내판 및 체인의 조립(측면

체인 장력 조절장치)

6.1 체인 기어 덮개 분리

► 너트를 돌려서 풀고 체인기어 덮개를 빼십시오.

► 찰칵 소리가 날 때가지 손 보호대를 앞 손잡이

쪽으로 당겨서 체인 브레이크를 푸십시오.

6.3 체인 장착

경고

보호용 장갑을 착용하십시오. 날카로운 톱날로 인 한 부상위험이 있습니다.

► 안내판 끝에서부터 체인을 끼우십시오.

► 안내판을 볼트 (1)에 장착하십시오. 안내판 상

단의 톱날 모서리가 오른쪽을 향해야 합니다.

► 장력조절 슬라이드의 핀을 위치고정 홀 (2)에

끼우는 동시에 체인을 기어 (3)에 끼우십시오.

► 장력조절 슬라이드 (2)가 하우징 슬롯 여백 왼

쪽에 오도록 나사 (1)를 왼쪽으로 돌리십시오.

0458-738-2121-C 15

► 체인의 밑부분이 약간 아래로 처질 때까지 장력

조절 나사 (4)를 시계 방향으로 돌리면서 구동 링크의 면이 안내판 홈에 들어가게 하십시오.

► 체인기어덮개를 다시 장착하고 손으로만 적절

히 너트를 조이십시오.

► "체인 장력조절" 항목을 참조하십시오.

2310BA013 KN

2310BA014 KN

2310BA015 KN

2310BA016 KN

2310BA017 KN

001BA186 KN

영어 7 안내판 및 체인의 조립(체인 장력 신속 조절장치)

7 안내판 및 체인의 조립(체인

장력 신속 조절장치)

7.1 체인 기어 덮개 분리

► 장력조절 기어 (1)와 안내판 (3)이 서로 맞물리

게 끼워 넣으십시오.

► 손잡이 (1)가 제 위치에 걸릴 때까지 돌리십시

오.

► 나비너트 (2)를 체인 기어 덮개 (3)에 느슨하게

걸릴 때까지 왼쪽으로 돌리십시오.

► 체인 기어 덮개 (3)를 분리하십시오.

7.2 장력조절 기어 장착하기

► 나사 (2)를 끼우고 단단히 조이십시오.

7.3 체인 브레이크 풀기

► 장력조절 기어 (1)를 떼어내고 뒤집습니다.

► 소리가 날 때까지 손 보호대를 앞 손잡이 쪽으

로 당겨서 체인 브레이크를 풉니다.

► 나사 (2)를 돌려 빼십시오.

16 0458-738-2121-C

181BA012 KN

181BA013 KN

135BA011 KN

2310BA018 KN

7 안내판 및 체인의 조립(체인 장력 신속 조절장치) 영어

7.4 기계톱 체인 장착

► 구동 링크를 안내판 홈에 맞추고(화살표 참조)

장력조절 기어가 멈출 때까지 왼쪽으로 돌리십

경고

날카로운 톱날로 인해 부상을 입을 수 있으므로 보호 장갑을 착용하십시오.

► 체인톱날 장착 - 안내판 끝에서부터 시작합니

다. 장력조절기어와 톱날방향을 올바르게 맞추 십시오.

► 장력조절 기어 (1)가 멈출 때까지 오른쪽으로

돌리십시오.

► 장력조절 기어가 사용자 쪽을 향하도록 안내판

을 돌리십시오.

시오.

► 엔진하우징의 홈 부분에 맞춰서 체인 기어 덮개

를 장착하십시오.

체인 기어 덮개를 장착할 때 필요한 경우 장력조 절 원판의 톱니와 장력조절 기어가 서로 잘 맞물 려야 합니다. ► 체인 기어 덮개가 엔진 하우징 쪽으로 완전히

밀쳐질 때까지 장력조절 원판 (4)을 약간 돌리 십시오.

► 손잡이 (5)가 제 위치에 걸릴 때까지 돌리십시

► 체인 기어 (2)에 톱날을 끼우십시오. ► 칼라볼트 (3) 위로 안내판을 장착하십시오. 뒷

쪽 칼라볼트의 헤드부분이 안내판의 장방형 구 멍으로 돌출되어야 합니다.

오. ► 나비너트를 끼우고 살짝 조이십시오. ► 다음 단계: "체인 장력조절"을 참조하십시오.

0458-738-2121-C 17

142BA063 KN

001BA112 KN

142BA064 KN

영어 8 체인 장력조절(측면 체인 장력 조절장치)

8 체인 장력조절(측면 체인 장

► 체인 장력을 자주 점검하십시오("작업지침" 항

목 참조).

력 조절장치)

10 체인 장력 점검

작업 중에 체인 장력을 다시 조절하려면 ► 엔진을 정지시킵니다. ► 너트를 풉니다. ► 안내판 끝을 들어올립니다. ► 체인이 안내판 밑면에 제대로 맞춰질 때까지 드

라이버를 사용하여 장력 조절 나사(1)를 오른쪽 으로 돌리십시오.

► 안내판을 들어올린 채로 너트를 단단히 조이십

시오.

► "체인의 장력 점검"으로 이동합니다.

새 체인일수록 장기간 사용한 체인보다 더 자주 재조정해야 합니다. ► 체인 장력을 자주 점검하십시오("작업지침" 항

목 참조).

9 체인 장력조절 (체인 장력

신속 조절장치)

작업 중에 체인 장력을 다시 조절하려면 ► 엔진을 끄십시오. ► 손잡이를 잡아당겨 나비너트를 푸십시오. ► 장력조절 원판(1)을 더 이상 돌아가지 않을 때

까지 시계 방향으로 돌리십시오. ► 나비너트(2)를 손으로 단단히 조이십시오. ► 나비너트의 손잡이 부분을 접어 넣으십시오. ► "체인의 장력 점검"으로 이동합니다.

새 체인일수록 장기간 사용한 체인보다 더 자주 재조정해야 합니다.

► 엔진을 끄십시오. ► 손을 보호할 수 있도록 작업용 장갑을 착용합니

다.

► 체인은 안내판의 밑면에 제대로 맞춰지고 체인

브레이크가 풀릴 때 안내판을 따라 체인을 손으 로 당길 수 있어야 합니다.

► 필요하면 체인의 장력을 다시 조절하십시오.

새 체인일수록 장기간 사용한 체인보다 더 자주 재조정해야 합니다. ► 체인 장력을 자주 점검하십시오("작업지침" 항

목 참조).

11 연료

본 제품의 엔진에는 휘발유와 엔진 오일이 혼합된 연료를 사용해야 합니다.

경고

건강을 위해 휘발유가 직접 피부에 닿거나 휘발유 가스를 흡입하지 않도록 주의하십시오.

11.1 STIHL MotoMix

STIHL 사는 STIHL MotoMix(연료와 2행정오일의 혼합물)제품을 사용하도록 권장합니다. 이 제품은 바로 사용할 수 있는 혼합 연료로서 벤졸이나 납 이 함유되지 않았으며 높은 옥탄가를 가지고 있고 항상 정확한 혼합 비율을 유지할 수 있는 제품입 니다.

STIHL MotoMix는 엔진 수명을 추가로 연장하기 위해 STIHL HP Ultra 2 행정 엔진 오일을 사용합 니다.

MotoMix는 지역에 따라 공급되지 않을 수 있습니 다.

18 0458-738-2121-C

001BA229 KN

001BA236 KN

12 연료 주입 영어

11.2 연료 혼합

주의 사항

적합하지 않은 연료나 윤활유를 사용하거나, 지정 된 비율로 혼합하지 않은 경우 엔진에 심각한 손 상을 줄 수 있습니다. 낮은 품질의 휘발유나 엔진 오일을 사용하면 엔진이나 실링, 호스, 연료 탱크 등이 손상될 수 있습니다.

11.2.1 휘발유

유명 회사 제품으로 품질이 입증된 최소 옥탄가 90 이상의 무연 또는 유연 고급 휘발유를 사용하 십시오.

에탄올 함량이 10% 이상 되는 휘발유를 사용하면 수동으로 조절 가능한 기화기가 탑재된 엔진에 가 동 문제가 발생할 수 있으므로 그러한 엔진에서는 사용해서는 안됩니다.

M-Tronic(자동조절장치)이 탑재된 엔진은 에탄올 이 최대 25%(E25) 함유된 휘발유로 가동할 때 최 대 출력을 제공합니다.

11.2.2 엔진 오일

직접 연료를 혼합하는 경우, JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC 또는 ISO-LEGD에 따라 STIHL 2 행정 엔진 오일이나 또 다른 고성능 엔진 오일만 사용합니다.

STIHL은 기계의 서비스 수명 동안 배출물 한계를 유지하기 위해 STIHL HP Ultra 2 행정 엔진 오일 또는 이에 준하는 고성능 엔진 오일을 지정합니 다.

11.2.3 혼합 비율

STIHL(50:1) 2 행정 엔진 오일: 50:1 = 휘발유 50 : 엔진 오일 1

11.2.4 예 휘발유 STIHL 엔진 오일 50:1

L L (ml) 1 0.02 (20) 5 0.10 (100) 10 0.20 (200) 15 0.30 (300) 20 0.40 (400) 25 0.50 (500)

► 연료 보관용으로 인증된 용기를 사용하십시오.

먼저 연료통에 오일을 따른 다음 휘발유를 붓고

충분히 저어주십시오.

혼합 연료는 시간이 지나면 변질됩니다. 몇 주 동 안 사용할 양만 혼합해 두십시오. 혼합 연료를 30 일 이상 보관하지 마십시오. 조명, 직사광선, 높거 나 낮은 온도에 노출될 경우 혼합 연료가 더 빨리 변질될 수 있습니다.

STIHL MotoMix는 아무 문제 없이 최장 2년까지 보관할 수 있습니다. ► 연료를 주입하기 전에 혼합 연료가 든 연료통을

충분히 흔들어주십시오.

경고

연료통 안에 압력이 차 있을 수 있으므로 조심해 서 열어야 합니다.

► 연료 탱크와 연료통은 가끔 세척해주십시오.

남은 연료와 세제는 관련 법규 및 환경 요구사항 에 따라 적절히 폐기하십시오.

12 연료 주입

12.1 기계 준비

► 연료를 주입하기 전에 연료 마개와 그 주변을

청소하여 오염물질이 연료 탱크 안에 들어가지 않게 하십시오.

► 연료 마개가 항상 위쪽을 향하도록 기계를 놓습

니다.

12.2 열기

11.3 연료 보관

연료는 반드시 인증된 안전한 연료통에 넣어 조명 과 직사광선이 비치지 않는 건조하고 서늘하며 안 전한 장소에 보관하십시오.

► 그립을 수직 위치로 올리십시오.

0458-738-2121-C 19

001BA232 KN

001BA234 KN

001BA237 KN

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

영어 12 연료 주입

12.4 닫기

► 마개를 시계 반대 방향으로 돌리십시오(약 1/4

바퀴).

탱크 마개와 연료 탱크의 표시가 일치해야 합니 다.

손잡이가 세로로 되어야 합니다. ► 마개를 장착하십시오. 탱크 마개와 연료 탱크의

표시가 일치해야 합니다.

► 마개를 아래로 끝까지 누르십시오.

► 마개를 누른 상태에서 제 위치에 걸릴 때까지

시계 방향으로 돌리십시오.

► 오일 탱크 마개를 분리합니다.

12.3 연료 채우기

주입할 때 연료를 엎지르거나 넘치지 않도록 주의 하십시오.

STIHL 사의 연료 주입용 노즐(별도 비품)을 사용 하십시오. ► 연료 탱크를 채우십시오.

20 0458-738-2121-C

그러면 탱크 마개와 연료 탱크의 표시가 일렬로 맞춰집니다.

001BA241 KN

001BA238 KN

001BA239 KN

001BA158 KN

13 체인 윤활유 영어

► 손잡이를 아래쪽으로 접으십시오.

► 마개를 시계 방향으로 돌려 제 위치에 고정하십

시오("닫기" 항목 참조).

13 체인 윤활유

친환경 전용오일의 사용은 체인날과 가이드바의 윤활과 환경적으로 이상적입니다. 신속하게 생분 해되는 STIHL BioPlus 제품을 권합니다.

주의 사항

식물성 체인 윤활유를 사용할 경우 쉽게 변질되지 않는 제품(예: STIHL BioPlus)을 사용해야 합니

탱크 마개가 잠깁니다.

12.5 탱크 마개를 연료 탱크 입구에

고정할 수 없는 경우

마개의 하부가 상단과 맞지 않게 비틀려 있는 것 입니다. ► 연료 탱크에서 마개를 제거하고 위에서부터 점

검하십시오.

다. 보통의 식물성 기름은 급속히 수지화되기 때 문입니다. 그 결과 체인 구동장치와 체인 등에 딱 딱하고 쉽게 벗겨지지 않는 침전물이 생길 수 있 으며 심지어는 오일 펌프가 막힐 수도 있습니다.

체인과 안내판의 수명은 전적으로 윤활유의 품질 에 달려있습니다. 그러므로 반드시 전용 체인 윤 활유만을 사용해야 합니다.

경고

폐오일은 사용하지 마십시오. 폐오일이 지속적으 로 피부에 접촉되면 피부암을 유발할 수 있습니 다. 또한 환경에도 유해합니다.

주의 사항

또한 폐오일은 윤활력이 현저히 떨어지므로 체인 윤활유로 적합하지 않습니다.

14 체인 윤활유 주입

왼쪽: 마개의 하부가 비틀려 있습니다(내

오른쪽: 마개의 하부 위치가 올바릅니다(내

► 마개를 주입구에 놓고 주입구의 목에 걸릴 때까

지 시계 반대 방향으로 돌리십시오. ► 마개를 시계 반대 방향으로 계속해서 돌리십시

오(약 1/4바퀴). 이렇게 하면 마개 하부가 올바

른 위치로 돌아가게 됩니다.

0458-738-2121-C 21

부 표시 (1) 가 외부 표시와 같은 선 상에 있음).

부 표시가 손잡이 아래에 오고 외부 표시와 같은 선상에 있지 않음).

14.1 준비

► 오일 주입구 마개와 그 주변을 구석구석 청소하

► 연료 주입구 마개가 위를 향하도록 기계를 놓으

► 연료 주입구 마개를 여십시오.

여 오염물질이 탱크 안으로 들어가지 않도록 하 십시오.

십시오.

143BA024 KN

143BA011 KN

143BA012 KN

영어 15 체인 오일 점검

14.2 체인 오일을 주입하십시오.

► 오일을 주입할 때마다 체인 윤활유를 같이 주입

하십시오.

주입할 때 체인 오일을 엎지르거나 넘치지 않도록 주의하십시오.

STIHL 사의 체인 오일 주입용 노즐(별도 비품)을 사용하십시오. ► 주입구 마개를 닫으십시오.

오일 탱크가 완전히 비어 있는 상태라도 오일 탱 크에는 소량의 오일이 남아있을 수 있습니다.

오일 탱크 내에 오일이 줄어들지 않을 경우 오일 순환 시스템에 문제가 있을 수 있습니다. 체인 윤 활 상태를 점검해보고 오일의 순환 경로를 청소한 후 필요할 경우 STIHL 서비스 센터에 문의하십시 오.

15 체인 오일 점검

16.1 체인,자물쇠

비상 시

–

시동걸 때

–

공회전 할 때

–

왼손으로 손 보호대를 안내판 끝쪽으로 누르십시 오( 위치). 아니면 반동 때문에 기계 톱이 자동으 로 차단되어 작동이 정지됩니다.

16.2 체인 브레이크를 푸십시오

체인은 항상 소량의 오일을 배출하도록 되어 있습 니다.

주의 사항

절대로 체인 윤활유가 없는 상태로 기계를 작동하 지 마십시오. 기계톱이 건조한 상태로 작업할 경 우, 절단 부품이 수리가 불가능할 정도로 빠르게 손상됩니다. 작업을 시작하기 전에 항상 체인 윤 활유와 탱크의 오일 레벨을 확인하십시오.

새로운 기계톱은 항상 2~3분 동안 시동해야 합니 다.

기계톱 시동 후, 체인의 장력을 점검하고 필요한 경우 수정합니다 - "체인 장력 점검" 참조.

16 체인 브레이크

► 손 보호대를 앞 손잡이 쪽으로 당기십시오.

주의 사항

스로틀을 열기 전 (기능 점검 중 제외)과 톱질하기 전에 체인 브레이크를 해제해야합니다.

체인 브레이크에 제동이 걸린 상태(체인 걸림)에 서 엔진 회전수를 높이면 엔진과 체인 구동장치 (클러치, 체인 브레이크)가 빨리 손상됩니다.

되튕김(킥 백)이 발생되면, 앞쪽 손 보호대의 관성 에 의해 체인 브레이크가 자동으로 작동됩니다. 왼손을 손 보호대 뒤에 두지 않은 경우 즉, 나무 베 기 등의 경우에도 손 보호대가 안내판 끝쪽으로 튕겨집니다.

체인 브레이크는 손 보호대를 어떤 방식으로도 변 형하지 않는 경우에만 작동합니다.

16.3 체인 브레이크의 기능 점검

항상 작업을 시작하기 전에 엔진을 공회전시킨 상 태에서 체인 브레이크를 건 다음(손 보호대를 보 호판 끝쪽으로 미십시오) 잠시(최대 3초) 가속 레 버를 놓으십시오. 체인이 회전하지 않아야 합니

22 0458-738-2121-C

2410BA012 KN

2410BA013 KN

2410BA014 KN

241BA015 KN

17 동절기의 작동 영어

다. 손 보호대는 항상 깨끗한 상태를 유지해야 하 며 쉽게 움직일 수 있어야 합니다.

16.4 체인 브레이크의 유지보수

체인 브레이크는 마찰에 의해 자연적으로 마모됩 니다. 체인 브레이크는 숙련된 전문가가 정기적으 로 수리 및 유지보수해야 합니다. 유지보수 및 수 리 작업은 반드시 STIHL 대리점의 자격 있는 서비 스 전문가에게 의뢰하기를 권장합니다. 다음 간격 을 준수하십시오:

풀타임 사용: 분기별 파트 타임 사용: 6개월마다 가끔 사용: 매년

17 동절기의 작동

17.1.2 온도가 +20 ℃ 이상일 경우 ►

셔터가 항상 s(하절기 사용) 위치로 복귀하는 지 확인하십시오. 그렇지 않으면 과열로 인해 엔진이 고장날 수 있습니다.

17.2 온도가 -10 ℃ 이하일 경우:

매우 추운 날씨(온도가 -10 °C 미만이거나 진눈깨 비 또는 눈이 내릴 때)에서는 "덮개판 장착 키트" 사용이 권장됩니다. 장착 키트는 진눈깨비 또는 흩날리는 눈을 막아 줍니다. ► 기계톱이 매우 차가울 경우(결빙 형성), 시동 후

엔진을 중간 속도로 가동하여 작동 온도까지 온 도를 높이십시오(체인 브레이크를 푸십시오!).

17.3 덮개판(별도 비품) 장착

17.1 기화기 예열

► 덮개를 제거합니다("덮개" 참조).

17.1.1 온도가 +10 °C 이하일 경우:

► 양쪽 탭(화살표)과 함께 덮개판(1)을 끼우고 나

사(2)로 고정시키십시오.

장착 키트를 사용하는 경우 셔터를 반드시 동절기 위치에 두어야 합니다.

엔진 문제가 발생하면 먼저 덮개판을 사용해야 하 는지 여부를 확인하십시오.

►

드라이버를 사용하여 셔터를 s(하절기 사용)

위치에서 뽑으십시오.

18 손잡이 전열 장치

18.1 손잡이 전열 장치 켜기(장비 버 전에 따름)

►

열린 부분을 기계톱 방향으로 하여 셔터를 r 위치(동절기 사용)에 놓으십시오. 셔터가 제자 리에 딸깍 소리를 내며 끼워져야 합니다.

► 덮개를 장착합니다("덮개" 참조).

이제 실린더 주변의 가열된 공기가 기화기 주위에 서 순환하므로 기화기의 냉각이 방지됩니다.

0458-738-2121-C 23

►

스위치를 F로 설정하면 장치가 꺼지고 스위치 가 0 위치로 돌아갑니다.

1166BA025 AM

2410BA025 KN

영어 19 엔진시동 /정지

연속해서 사용해도 과열되지 않습니다. 전열 장치 는 유지보수가 필요 없도록 설계되었습니다.

19 엔진시동 /정지

19.1 다목적 레버의 위치

STOP 또는 † – 점화 시스템을 끄려면 다목적 레 버를 STOP 또는 †로 밀어야 합니다. 다목적 레 버를 놓으면 조절 레버가 작동 위치 F로 돌아가야 합니다.

가속 레버 잠금장치를 누르고 동시에 가속 레버를 살짝 누르면 다목적 레버가 시동 위치(})에서 작 동 위치(F)로 이동합니다.

엔진을 끄려면 다목적 레버를 STOP 또는 †쪽으 로 움직이십시오. 다목적 레버를 놓으면 조절 레 버가 작동 위치 F로 돌아갑니다.

19.3 기계톱 잡기

기계톱을 시동할 때 잡는 방법은 두 가지가 있습 니다.

19.3.1 지면에서

경고

엔진이 멈추면 점화가 자동으로 다시 켜집니다. 되감기식 시동장치를 작동하여 엔진 시동을 걸 수 있습니다.

작동 위치 동을 걸거나 이 위치에서 작동합니다.

시동 위치 } – 저온 상태의 엔진이 이 위치에서 시동을 겁니다.

F – 고온 상태의 엔진이 이 위치에서 시

► 기계톱을 바닥에 놓으십시오. 바닥이 단단한지

확인하고 체인이 다른 물체나 바닥에 닿지 않도 록 하십시오.

► 왼손으로 앞 손잡이를 단단히 잡고 기계톱을 바

닥에 누르십시오. 엄지 손가락은 손잡이 안쪽에 두십시오.

► 오른발로 뒤 손잡이를 밟거나 오른발 뒤꿈치로

뒤 손 보호대를 밟고 누르십시오.

19.2 다목적 레버 설정

작동 위치 F에서 시동 }으로 다목적 레버를 이동 하려면 가속 레버 잠금 장치와 가속 레버를 누른 다음 그 상태로 유지하십시오. 가속 레버를 시 동 }으로 설정하는 동시에 가속 레버 잠금 장치 와 가속 레버에서 손을 떼십시오.

24 0458-738-2121-C

2410BA002 KN

241BA003 KN

19 엔진시동 /정지 영어

19.3.2 무릎이나 허벅지 사이에

► 오른손으로 걸리는 느낌이 있을 때까지 시동 손

잡이를 천천히 잡아당기십시오. 그 다음 앞 손 잡이를 누르면서 동시에 시동 손잡이를 빠르고 힘차게 잡아당기십시오. 시동줄이 끊어질 수도 있으므로 너무 끝까지 잡아당기지는 마십시오. 시동 손잡이가 튀어 오르도록 하지 마십시오. 시동줄이 올바르게 되감길 수 있도록 손잡이를 제 위치에 놓으십시오.

수동 연료 펌프가 없는 기계: 엔진이 새 것이거나 장기간 사용하지 않은 후, 또는 연료 탱크가 완전 히 빈 다음에는(엔진 정지) 연료 시스템에 연료가 충분히 공급되도록 시동줄을 여러 번 잡아당겨야 할 수 있습니다.

19.4.1 ErgoStart(간편시동)를 사용하는 제품

경고

이 기계톱은 어린이도 사용할 수 있을 정도로 매 우 간단하고 쉽게 작동할 수 있으므로, 사고 위험 에 주의해야 합니다.

어린이나 허가받지 않은 타인이 기계톱을 시동하 거나 사용하는 일이 없도록 하십시오.

절대 작업을 잠시 중단할 때 기계톱을 그대로

–

► 뒤 손잡이를 무릎 바로 위 허벅지 사이에 꽉 끼

우십시오.

► 왼손으로 앞 손잡이를 단단히 잡으십시오. 엄지

손가락은 손잡이 안쪽에 두십시오.

19.4 시동 걸기

방치하지 마십시오. 작업 후에는 기계톱을 안전한 장소에 보관하십

–

시오.

간편시동 (ErgoStart) 기능은 기계톱을 시동하는 데 필요한 에너지를 축적해두는 기능입니다. 따라 서 엔진을 시동한 후 기계톱이 실제로 시동될 때 까지 몇 초 정도 지연될 수 있습니다.

간편시동 (ErgoStart) 기능이 있는 경우 다음 두 가지 방법으로 시동할 수 있습니다. ► 오른손으로 시동 손잡이를 잡고 천천히 균일한

힘으로 잡아 빼십시오. 또는 오른손으로 시동 손잡이를 잡고 로프를 짧게 여러번 조금씩 잡아 빼십시오.

► 시동을 거는 동안 손잡이를 아래로 누르십시오.

줄이 끊어질 수도 있으므로 너무 끝까지 잡아당 기지는 마십시오.

► 시동 손잡이가 튀어 오르도록 하지 마십시오.

시동줄이 올바르게 되감길 수 있도록 손잡이를 제 위치에 놓으십시오.

0458-738-2121-C 25

2410BA020 KN

2410BA021 KN

0001BA039 KN

0001BA040 KN

STOP

영어 19 엔진시동 /정지

19.5 기계톱 시동

경고

주변 사람이 기계톱의 일반적인 작동 영역 밖에 물러나 있도록 하십시오.

19.5.1 수동 연료 펌프가 장착된 버전

► 벌브에 연료가 가득 차 있더라도 수동 연료 펌

프 벌브를 적어도 5회 이상 누르십시오.

19.5.2 감압 밸브가 장착된 버전

► 감압 밸브 버튼을 눌러 감압 밸브를 여십시오.

엔진에 점화가 시작되면 바로 감압 밸브가 닫힙니 다. 따라서 항상 시동을 걸기 전에 매번 이 감압 밸 브를 눌러야 합니다.

19.5.3 전체 모델

► 손 보호대(1)를 앞으로 미십시오. 이제 체인이

잠긴 상태가 됩니다.

다목적 레버(4)가 정상 작동 위치 F에 있습니다. ► 엔진이 냉각된 경우: 가속 레버 잠금장치(2)를

누르고 동시에 가속 레버(3)를 당기십시오. 두 레버를 이 위치에 유지한 상태에서 다목적 레버 (4)를 시동 기호 }로 설정합니다.

► 기계톱을 단단히 잡으십시오. ► 시동 손잡이를 시동이 걸릴 때까지 필요한 만큼

자주 세게 당기십시오.

► 엔진이 잘 시동되지 않을 경우: 다목적 레버(4)

를 시동 위치 }로 옮기고 시동 작업을 반복합 니다.

19.6 엔진이 작동하기 시작하면 바로

26 0458-738-2121-C

001BA186 KN

0001BA041 KN

STOP

20 작업지침 영어

►

엔진이 시동 위치 }에서 시동이 걸린 경우: 가 속 레버 잠금장치를 누르고 가속 레버(3)를 동 시에 당기십시오. 그러면 다목적 레버(4)가 작 동 위치(F)로 이동하고 엔진은 공회전 상태가 됩니다.

► 손 보호대를 앞 손잡이 쪽으로 당기십시오.

이제 체인 브레이크가 풀린 상태이며 기계톱의 사 용 준비가 완료되었습니다.

주의 사항

엔진을 가속하기 전에 항상 체인 브레이크가 풀렸 는지 확인하십시오. 체인 브레이크가 걸린 상태 (즉 체인이 고정된 상태)에서 엔진을 고속으로 회 전시키면 클러치와 체인 브레이크가 급속히 손상 됩니다.

19.7 기온이 아주 낮을 경우

► 필요한 경우 "동절기의 작동" 항목을 참조하여

날씨에 맞게 사용하십시오.

19.8 엔진 정지

또는:

엔진 연소실의 공기-연료 혼합 상태가 너무 진할 가능성이 있습니다. 엔진에 연료가 가득 찼습니 다. ► 점화 플러그를 분리하십시오. "점화 플러그" 항

목 참조. ► 점화 플러그를 건조시키십시오. ► 기계톱을 바닥에 놓으십시오. ►

다목적 레버를 STOP 또는 †쪽으로 정지 위치

까지 민 다음 그 상태를 유지하십시오.

경고

다목적 레버가 STOP 또는 †로 눌러지지 않을 경 우 점화 스파크가 발생할 수 있습니다.

► 되감기식 시동장치를 몇 번 작동하십시오. ► 다목적 레버를 놓으십시오. 다목적 레버가 작동

위치 F로 돌아갑니다. ► 점화 플러그를 장착하십시오. "점화 플러그" 항

목 참조. ► 설명한 대로 기계톱을 잡고 시동합니다.

20 작업지침

20.1 초기 작동 기간

공장에서 바로 출고된 기계는 세 번째 연료 주입 시까지 높은 회전 속도(무부하 상태에서 최대 가 속)로 작동시키지 마십시오. 초기 작동 기간에 무 리하게 많은 부하를 주는 것을 피하기 위함입니 다. 초기 작동 기간에 작동 부품들이 서로 잘 맞물 려야 하며 이 기간 동안 엔진 본체의 마찰 저항이 가장 높습니다. 연료를 약 5~15회 주입한 다음에 엔진이 최고 성능을 낼 수 있습니다.

20.2 작업 중에

주의 사항

체인 브레이크가 해제되어 있을 때만 가속 레버를 조작하십시오. 체인 브레이크에 제동이 걸린 상태 (체인 걸림)에서 엔진 회전수를 높이면 엔진과 체 인 구동장치(클러치, 체인 브레이크)가 빨리 손상 됩니다.

►

다목적 레버를 STOP 또는 †쪽으로 움직이십 시오. 다목적 레버를 놓으면 조절 레버가 일반 작동 위치 F로 돌아갑니다.

19.9 엔진 시동이 걸리지 않을 경우

► 모든 설정이 정확한지 확인하십시오. ► 탱크에 연료가 충분한지 확인하고 필요하면 보

충하십시오.

► 점화 플러그 마개가 올바르게 연결되었는지 확

인하십시오.

► 시동 절차를 반복하십시오.

0458-738-2121-C 27

20.2.1 체인의 장력을 자주 점검하십시오

새 체인일수록 장기간 사용한 체인보다 더 자주 재조정해야 합니다.

20.2.2 체인이 차가울 때:

체인이 안내판 아래면에 제대로 맞춰지고 안내판 을 따라 손으로 잡아당길 수 있으면 장력이 올바 른 것입니다. 필요에 따라 장력을 재조정하십시오 ("체인 장력조절" 항목 참조).

001BA157 KN

143BA026 KN

영어 21 오일량 제어

20.2.3 체인이 작동 온도일 때:

체인이 늘어나서 아래로 처지게 됩니다. 안내판 아래쪽의 구동 링크가 안내판의 홈 밖으로 나오면 안 됩니다. 체인이 안내판 밖으로 튀어나올 수 있 습니다. 이 경우 체인의 장력을 재조정하십시오 ("체인 장력조절" 항목 참조).

주의 사항

체인은 식으면서 수축됩니다. 체인을 이완시키지 않으면 크랭크축과 베어링을 손상시킬 수 있습니 다.

20.2.4 장시간 최대 속도로 작동한 후

최대 속도로 오랫 동안 작동한 후에는 엔진의 열 이 냉각 공기에 의해 식을 수 있도록 엔진을 공회 전 상태로 잠시 유지합니다. 이는 엔진에 장착된 부품(점화장치, 기화기)이 과열로 손상되는 것을 방지하기 위함입니다.

조정 나사(1)(기계의 바닥)를 사용하여 필요에 따 라 오일 공급량을 조절할 수 있습니다.

Ematic 위치(E), 오일 공급량 중간 ► 조정 나사를 E(Ematic 위치)로 돌리십시오.

오일 공급량을 늘리려면 ► 조정 나사를 시계 방향으로 돌리십시오.

오일 공급량을 줄이려면 ► 조정 나사를 시계 반대 방향으로 돌리십시오.

주의 사항

기계톱에는 윤활유가 항상 발라져 있어야 합니다.

22 안내판 관리

20.3 작업 후

► 작업 중 작동 온도에서 체인의 장력을 조정했을

경우 다시 체인을 이완시키십시오.

주의 사항

작업 후에는 반드시 체인을 다시 이완시키십시오. 체인은 식으면서 수축됩니다. 체인을 이완시키지 않으면 크랭크축과 베어링을 손상시킬 수 있습니 다.

20.3.1 단기 보관

엔진을 충분히 식히십시오. 연료 탱크를 가득 채 워 주변에 인화물이 없는 건조한 장소에 다음 사 용할 때까지 보관하십시오.

20.3.2 장기 보관

"기계 보관" 항목 참조

21 오일량 제어

절단 길이, 목재 종류 및 절단 기술에 따라 필요한 오일량이 달라집니다.

► 날을 갈거나 교체한 다음에는 항상 안내판을 뒤

집어 장착해야 안내판의 끝 부분과 아래쪽이 편

마모되는 것을 방지할 수 있습니다. ► 오일 흡입구 (1), 오일 순환구 (2), 안내판 홈 (3)

을 정기적으로 청소하십시오. ► 절단 작업에 가장 많이 사용되는 부분의 홈 깊

이를 줄 게이지(특별 비품)로 측정하십시오. 체인 유형 체인 피치 최소 홈 깊

이 Picco 1/4“ P 4.0 mm Rapid 1/4“ 4.0 mm Picco 3/8“ P 5.0 mm Rapid 3/8“; 0.325“ 6.0 mm Rapid 0.404“ 7.0 mm

홈 깊이가 위에 지정된 수치보다 얕을 때: ► 안내판을 교체하십시오.

그렇지 않으면 구동 링크가 홈 바닥에 마찰되어 절단부와 연결 고리가 안내판을 이탈하게 됩니다.

23 덮개

23.1 덮개를 분리하십시오.

►

엔진을 끄려면 다목적 레버를 STOP 또는 †쪽 으로 움직이십시오. 다목적 레버를 놓으면 조절 레버가 작동 위치 F로 돌아갑니다.

► 손 보호대를 앞으로 미십시오. 이제 체인이 잠

긴 상태가 됩니다.

28 0458-738-2121-C

001BA199 KN

5902BA010 KN

5902BA011 KN

24 공기 필터 청소 영어

주의 사항

외부 열원을 이용하지 않고 공기 필터를 건조시

–

키십시오. 오일에 필터를 적시지 마십시오.

–

► 공기 필터를 건조시키십시오. ► 공기 필터를 설치합니다.

24.1.3 공기 필터 설치

► 복합 렌치로 잠금 버튼(1)을 시계 반대 방향으

로 1/4바퀴 돌려 여십시오.

► 덮개(2)를 분리합니다.

23.2 덮개 장착

► 덮개를 제 위치에 넣으십시오. ► 잠금 버튼을 시계 방향으로 1/4바퀴 돌려서 닫

으십시오.

24 공기 필터 청소

24.1 엔진 출력이 눈에 띄게 저하된 경우

► 덮개를 제거합니다("덮개" 항목 참조).

24.1.1 공기 필터 분해

► 필터 주변의 오염물을 제거하십시오.

주의 사항

필터 손상을 방지하려면, 공기 필터 분해 및 설치 용 공구를 사용하지 마십시오.

► 공기 필터를 제 위치에 넣으십시오. ► 공기 필터를 필터 하우징을 향해 누르고 필터가

걸리는 동시에 시계 방향으로 돌리십시오. "STIHL" 이름이 가로로 되어 있어야 합니다.

► 덮개를 장착합니다("덮개" 항목 참조).

25 M-Tronic

25.1 기본 정보

M-Tronic은 모든 작동 상태에 대해 연료량과 점화 타이밍을 전자 방식으로 조절합니다.

M‑Tronic은 쉽고 빠른 시동, 일정한 최적의 엔진 성능, 뛰어난 가속, 작동 상태 변화에 따른 자동 조 정을 나타냅니다.

수동 기화기 조정이 더 이상 필요하지 않으므로 기화기에 조정 나사가 포함되지 않습니다.

25.2 자동 조정

극심하게 변하는 작동 조건에서는 다음과 같이 신 속하게 최적의 설정을 구현할 수 있습니다. ► 최대 부하에서 길이를 균일하게 5개로 절단합

니다.

► 공기 필터를 시계 반대 방향으로 1/4바퀴 돌리

고 리어 손잡이의 방향으로 들어올려 분리하십 시오.

► 손상된 필터는 반드시 교환하십시오.

24.1.2 공기 필터 청소

► 필터를 두드립니다. ► STIHL 특수 클리너나 비눗물을 공기 필터 외부

에 뿌립니다..

► 흐르는 온수에 필터를 헹궈내십시오.

0458-738-2121-C 29

26 점화 플러그

► 엔진 출력이 낮거나, 시동이 어렵거나, 공회전

상태가 불량할 경우 먼저 점화 플러그를 점검하 십시오.

► 약 100시간 동안 작동한 다음에는 점화 플러그

를 교체하십시오. 전극이 심하게 부식된 경우에 는 더 빨리 교체해야 합니다. 반드시 STIHL 사 가 승인한 형식 중 전자파 차단 처리된 점화 플 러그만 사용하십시오("사양" 항목 참조).

2410BA018 KN

000BA039 KN

000BA045 KN

2410BA019 KN

영어 27 기계 보관

26.1 점화 플러그 분리

► 덮개를 제거합니다("덮개" 참조).

경고

어댑터 너트(1)가 헐겁거나 분실된 경우 스파크가 일어날 수 있습니다. 쉽게 연소되거나 폭발성 환 경은 화재 또는 폭발을 유발할 수 있습니다. 이로 인해 심각한 부상이나 재산상의 손해가 발생할 수 있습니다.

► 올바르게 단단히 조여진 어댑터 너트가 있는 저

항 방식의 점화 플러그를 사용하십시오.

26.3 점화 플러그 설치

► 점화 플러그 마개를 뽑으십시오. ► 점화 플러그 분리

26.2 점화 플러그 점검

► 손으로 점화 플러그를 장착하십시오. ► 점화 플러그를 다시 돌려 끼우고 점화 플러그

마개를 세게 누르십시오.

► 덮개를 장착합니다("덮개" 참조).

► 오염된 점화 플러그를 청소하십시오. ► 전극의 간격(A)을 점검하고 필요하다면 재조정

하십시오("사양" 항목 참조).

► 다음 중 점화 플러그가 오염된 원인을 찾아서

해결하십시오.

가능한 원인:

연료 혼합물 중 오일의 비중이 너무 높음

–

공기 필터 오염

–

부적절한 작동 조건

–

27 기계 보관

3개월 이상 보관할 경우 ► 통풍이 잘 되는 장소에서 연료 탱크를 비우고

청소하십시오.

► 해당 국가의 환경 요구 사항에 따라 연료를 적

절히 폐기하십시오.

► 기화기가 완전히 마를 때까지 엔진을 작동하십

시오. 이렇게 하면 기화기 막이 서로 달라붙는 현상을 방지할 수 있습니다.

► 체인과 안내판을 떼어내 청소한 다음 방청유를

뿌리십시오.

► 기계를 구석 구석 청소하십시오. 특히 실린더

핀과 공기 필터를 잘 청소하십시오.

► STIHL BioPlus와 같은 식물성 체인 오일을 사

용할 경우 오일 탱크를 가득 채우십시오.

► 기계를 건조하고 높은 곳에 자물쇠로 잠궈 보관

하여 어린이나 허가받지 않은 타인의 손이 닿지 않도록 해야 합니다.

28 체인 기어의 점검 및 교환

► 체인 기어 덮개와 체인, 안내판을 분리하십시

오.

► 체인 브레이크를 푸십시오. 손 보호대를 앞 손

30 0458-738-2121-C

잡이쪽으로 당기십시오.

001BA121 KN

001BA122 KN

29 톱날의 손질 및 연마 영어

28.1 체인 기어 교체

► 크랭크축에서 니들 케이지 (6)와 함께 스퍼 체

인 기어 (5) 또는 클러치 드럼을 빼십시오. QuickStop Super 체인 브레이크를 건 상태에서 는 먼저 가속 레버 잠금장치를 누르십시오.

28.2 스퍼 체인 기어/림 기어를 설치 하십시오.

► 크랭크축의 돌출부와 니들 케이지를 청소한 다

음 STIHL 윤활유(별도 비품)를 바르십시오.

► 니들 케이지를 크랭크축 돌출부로 밀어 넣으십

시오.

► 다시 장착한 후, 클러치 드럼 및 스퍼 체인 기어

톱날 두개를 사용한 후

–

또는 마모 흔적이 약 0.5 mm 보다 깊을 경우는

–

그보다 일찍 새 체인 기어를 장착하십시오.그렇 지 않으면 톱날 수명이 줄어들 수 있습니다. 점 검 게이지(별도 비품)를 사용하여 테스트 하십 시오.

두 개의 톱날을 번갈아 사용하면 체인 기어의 마 모를 줄일 수 있습니다.

STIHL는 체인 브레이크가 최적의 기능을 발휘할 수 있도록 정품 STIHL 체인 기어를 사용할 것을 권장합니다.

를 약 1바퀴 돌려 오일 펌프 드라이브용 캐리어 가 걸리도록 하십시오. QuickStop Super 체인 브레이크를 건 상태에서는 먼저 가속 레버 잠금 장치를 누르십시오.

► 림 기어의 구멍 부분이 바깥쪽을 향하도록 하여

장착하십시오.

► 와셔와 E자형 클립을 다시 크랭크축에 끼우십

시오.

29 톱날의 손질 및 연마

29.1 날이 잘 세워진 톱날을 사용하 면 쉽게 톱질을 할 수 있습니다

날이 잘 세워진 톱날을 사용하면 가볍게 갖다 대 기만 해도 나무가 쉽게 잘립니다.

무뎌지거나 손상된 체인은 절대 사용하지 마십시 오. 이 경우 신체적 무리가 올뿐 아니라 진동이 심 해 절단 작업 성과도 좋지 않으며 마모 속도도 빨 라집니다. ► 톱날 체인을 청소하십시오. ► 톱날이 깨지거나 손상된 리벳이 없는지 확인하

십시오.

► 손상되거나 마모된 체인 부품을 교체하고 교체

한 부품과 모양, 마모 정도가 같도록 남아 있는 체인 부품을 적절히 재가공하십시오.

카바이드 합금 톱날(Duro)은 특히 내마모성이 뛰 어납니다. 최적으로 날을 세울 수 있도록 STIHL은 STIHL 서비스 센터를 이용할 것을 권장합니다.

► 드라이버를 사용하여 E자형 클립 (1)을 분리하

십시오. ► 와셔 (2)를 빼십시오. ► 림 기어(3)를 빼십시오. ► 클러치 드럼 (4)의 마찰 표면을 점검하십시오.

마모의 흔적이 심한 경우 클러치 드럼도 교체하

십시오.

0458-738-2121-C 31

689BA027 KN

689BA021 KN

689BA025 KN

001BA203 KN

영어 29 톱날의 손질 및 연마

경고

아래 나온 각도와 치수를 반드시 준수해야 합니 다. 특히 깊이 게이지가 너무 낮은 경우와 같이 부 적절하게 날을 세운 톱날을 사용하면 기계톱의 반 동이 심해져 부상의 위험을 초래할 수 있습니다!

29.2 체인 피치

체인 피치 표시(a)는 각 날의 깊이 게이지 부분에 새겨져 있습니다.

표시(a) 체인 피치 인치 mm 7 1/4 P 6.35 1 또는 1/4 1/4 6.35 6, P 또는 PM 3/8 P 9.32 2 또는 325 0.325 8.25 3 또는 3/8 3/8 9.32 4 또는 404 0.404 10.26

사용할 줄의 직경은 체인 피치에 따라 다릅니다. "날세우기 공구" 표를 참조하십시오.

날을 다시 세우는 중에도 날의 각도가 유지되어야 합니다.

29.3 날세우기 및 옆판 각도

지정된 줄 홀더와 줄 직경을 사용하면 올바른 옆 판 각도 결과가 자동으로 나옵니다.

톱니 모양 각도(°) A B Micro = 일부 끌 형태(예: 63 PM3, 26 RM3, 36 RM) Super = 완전 끌 형태(예: 63 PS3, 26 RS, 36 RS3) 세로 절단 체인(예: 63 PMX, 36 RMX)

각도는 체인의 모든 날에서 동일해야 합니다. 각 도가 다를 경우 날이 거칠고 불균일하게 작동하고 마모 속도가 높아지며 톱날이 파손될 수 있습니 다.

30 75

30 60

10 75

29.4 줄 홀더

► 줄 홀더를 사용하십시오.

톱날을 손으로 세울 때에는 항상 줄 홀더(별도 비 품, "날세우기 공구" 표 참조)를 사용하십시오. 줄 홀더에는 날세우기 각도를 위한 표시가 되어 있습 니다.

톱날 전용 줄을 사용하십시오! 다른 줄은 형태나 절단 유형 면에서 적합하지 않을 수 있습니다.

29.5 각도 확인

A 날세우기 각도

STIHL 기계톱은 30° 날세우기 각도로 날을 세웁 니다. 10° 날세우기 각도로 날을 세우는 세로 절단 체인은 예외입니다. 켜는 용도의 체인은 명칭에 X 가 표시되어 있습니다.

B 옆판 각도

32 0458-738-2121-C

STIHL 줄 게이지(별도 비품, "날세우기 공구" 표 참조) - 날세우기 및 옆판 각도, 깊이 게이지 설정, 톱니 길이를 확인하고 홈과 오일 흡입구를 청소하 는 데 사용되는 만능 공구입니다.

689BA018 KN

90°

689BA043 KN

689BA023 KN

689BA061 KN

29 톱날의 손질 및 연마 영어

29.6 올바른 날세우기

► 체인 피치에 따라 날세우기 공구를 선택하십시

오. ► 필요하면 안내판을 클램프로 고정하십시오. ► 손 보호대를 앞쪽으로 밀어 톱날 체인을 고정합

니다. ► 톱날을 전진시키려면 손 보호대를 손잡이쪽으

로 당기십시오. 그러면 체인 브레이크가 풀립니

다. 빠르게 멈추게 하는 특수 브레이크 시스템

이 장착된 체인톱은 추가로 가속 레버 잠금장치

를 누르십시오. ► 작은 이물질도 제거하면서 주기적으로 날을 세

우십시오. 일반적으로 단순히 날을 다시 세우는

경우 두세 번 정도의 줄질로 충분합니다.

► 모든 톱날을 가장 짧은 톱날 길이와 균일하게

줄질해야 합니다. 이 작업은 전동 연삭기가 있 는 대리점에서 수행해야 합니다.

29.7 깊이 게이지 설정

깊이 게이지에 따라 톱날이 나무에 박히는 깊이와 나무 조각의 두께가 결정됩니다.

a 깊이 게이지와 절단면의 필수 간격

서리가 내리는 계절에 침엽수 목재등을 절단할 때 는 이 간격을 0.2mm(0.008")까지 늘릴 수 있습니 다.

체인 피치 깊이 게이지 간격 (a) 인치 (mm) mm (인치) 1/4 P (6.35) 0.45 (0.018) 1/4 (6.35) 0.65 (0.026) 3/8 P (9.32) 0.65 (0.026)

0.325 (8.25) 0.65 (0.026) 3/8 (9.32) 0.65 (0.026)

0.404 (10.26) 0.80 (0.031)

29.8 깊이 게이지 낮추기

톱날을 줄질하면 깊이 게이지의 간격도 줄어듭니 다.

► 줄을 수평으로(안내판의 측면에 대해 오른쪽으

로) 잡고 줄 홀더에 표시된 지정된 각도로 미십

시오. 줄 홀더를 톱니 머리와 깊이 게이지 위에

얹으십시오. ► 안쪽에서 바깥쪽 방향으로만 줄질 하십시오. ► 줄은 오직 미는 방향으로만 날이 섭니다. 당길

때에는 줄질하지 마십시오. ► 연결 고리와 구동 고리는 줄질하지 마십시오. ► 균일하지 않은 마모를 피하려면 주기적으로 줄

을 약간씩 돌려 줍니다. ► 줄의 거친 부분을 제거하려면 단단한 나무 조각

을 사용하십시오. ► 줄 게이지로 각도를 점검하십시오.

모든 톱날의 길이가 균일해야 합니다.

톱날 길이가 다를 경우 톱날 높이 또한 달라지고 톱날이 거칠어져 체인이 파손될 수 있습니다.

0458-738-2121-C 33

► 모든 날세우기 후 깊이 게이지 설정을 확인하십

시오.

► 체인 피치에 대해 적합한 줄 게이지(1)를 톱날

위에 놓고 확인할 톱날을 향해 누르십시오. 깊 이 게이지가 줄 게이지를 지나 튀어나온 경우 깊이 게이지를 다시 조정해야 합니다.

689BA051 KN

689BA044 KN

689BA052 KN

영어 29 톱날의 손질 및 연마

돌출된 구동 링크(2)가 있는 기계톱 - 돌출된 구동 링크(2)의 위쪽 부분(서비스 표시 부분)이 톱날의 깊이 게이지와 동시에 갈려나가게 됩니다.

경고

돌출된 구동 링크의 나머지 부분은 줄질하지 마십 시오. 그렇지 않으면 기계톱의 반동이 심해질 수

► 줄 게이지를 톱날 위에 놓았을 때 깊이 게이지

의 최고점이 줄 게이지와 같은 높이여야 합니 다.

► 연마 후에는 톱날을 구석구석 청소하고 붙어있

는 줄밥과 찌꺼기를 제거한 다음 톱날에 윤활유 를 골고루 바르십시오.

► 장시간 사용하지 않을 경우 톱날 체인에 오일을

발라 깨끗한 상태로 보관하십시오.

있습니다.

► 줄 게이지와 같은 높이가 될 때까지 깊이 게이

지를 갈아내십시오.

► 그런 다음 깊이 게이지의 앞쪽 가장자리를 서비

스 표시(화살표 참조)에 평행하게 줄질하되, 이

과정에서 깊이 게이지의 최고점은 더 이상 갈아

내지 않도록 주의하십시오.

경고

깊이 게이지가 너무 낮을 경우 기계톱의 반동이 심해집니다.

34 0458-738-2121-C

30 유지보수 및 관리 영어

날세우기 공구(별도 비품) 체인 피치

원형줄 ^

원형줄 줄 홀더 줄 게이지 뾰족한 사각형줄날세우기 세

트 인치 (mm) mm (인치) 부품 번호 부품 번호 부품 번호 부품 번호 부품 번호 1/4P (6.35) 3.2 (1/8) 5605 771

3206

5605 750 4300

0000 893 4005

0814 252 3356

5605 007

1000 1/4 (6.35) 4.0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

1027 3/8 P (9.32) 4.0 (5/32) 5605 772

4006

0.325 (8.25) 4.8 (3/16) 5605 772

4806

3/8 (9.32) 5.2 (13/64) 5605 772

5206

0.404 (10.26)5.5 (7/32) 5605 772

5506

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

5605 007

1027

5605 007

1028

5605 007

1029

5605 007

1030

1)줄 홀더와 원형줄, 뾰족한 사각형 줄, 줄 게이지로 구성되어 있습니다.

30 유지보수 및 관리

다음 정보는 일반적인 사용 조건을 기준으로 합니 다. 사용 조건이 일반적이지 않거나(심각한 정도의 분진 발생, 심하게 수지화된 목재 또는 열대 지방 목 재), 일일 작업 시간이 길 경우 기재된 주기를 적절하 게 단축해야 합니다. 자주 사용하지 않을 경우에는 주기를 이에 따라 연장할 수도 있습니다.

작업 시작 전

작업 종료 후 또는 매일

기계 전체 육안 검사(상태, 기밀성) X X

세척 X

가스 레버, 가스 레버 차

기능 점검 X X 단, 초크 레버, 스타트 캡 레버, 정지 스위치, 콤비 레버(사양에 따라 다름)

체인 브레이크 기능 점검 X X

전문 딜러를 통한 점검

연료 수동 펌프(있을 경우)점검 X

전문 딜러를 통한 유지보

수

연료탱크 석션헤드/필터 점검 X

세척, 필터 인서트 교체 X X

교체 X X X 연료탱크 세척 X 윤활유 탱크 세척 X 체인 윤활 점검 X 전기톱 점검, 예리함 정도에도유의X X

탱크 보충 후 항상

주간

월간

연간

필요할 경우

손상이 발생할 경우

기능 이상이 발생할 경우

체인 텐션 점검 X X

연마 X 가이드 레일 점검(마모, 손상) X

세척 및 방향전환 X

디버링 X

0458-738-2121-C 35

영어 31 마모감소 및 손상방지

교체 X X 스프로켓 점검 X 에어필터 세척 X X

교체 X 진동방지 부품 점검 X X

전문 딜러를 통한 교체 팬 하우징의 공기 공급부 세척 X X X 실린더 핀 세척 X X X 기화기 공회전 점검, 전기 톱이

점화 플러그 전극 간격 조정 X

접근 가능한 볼트 및 너트 체인 캐처 점검 X

안전 스티커 교체 X

1)STIHL에서는 STIHL 전문 딜러를 추천합니다.2)전기 톱 최초 작동 시 실린더 배럴 볼트(3.4 kW 출력 이상)를 10 ~ 20시간 작동 후 단단히 조이십시오.

함께 회전하면 안 됨

전기 톱이 공회전에서도

계속 회전할 경우, 전문

딜러을 통해 전기 톱 점

검

100시간 동안 작동한 후

항상 교체

추가 조이기

교체

31 마모감소 및 손상방지

본 사용 설명서의 사양을 준수하면 기계의 과도한 마모와 손상을 방지할 수 있습니다.

본 기계는 사용 설명서에 명시된 대로 주의해서 사용, 유지보수 및 보관해야 합니다.

안전, 작동 및 유지보수 지침을 준수하지 않음으 로 인해 발생하는 모든 손상에 대한 책임은 사용 자에게 있습니다. 이는 특히 다음 사항에 적용됩 니다.

STIHL에서 허가하지 않은 제품 개조

–

기계용으로 승인되지 않거나 부적절하거나 또

–

는 품질이 열악한 공구 및 비품을 사용한 경우 용도에 부합하지 않는 방식으로 기계를 사용한

–

경우 스포츠 이벤트 또는 경기에서 기계를 사용한 경

–

우 구성부품이 결함이 있는 상태로 기계를 계속 사

–

용하여 발생한 손상

36 0458-738-2121-C

작업 시작 전

작업 종료 후 또는 매일

X X

31.1 유지보수 작업

"유지보수 및 관리" 항목 하에 나열된 모든 작업은 주기적으로 수행해야 합니다. 사용자가 이러한 유 지보수 작업을 직접 수행하지 않을 경우, 대리점 에 해당 작업을 위임해야 합니다.

이러한 작업이 수행되지 않거나 잘못 수행될 경 우, 손상이 발생할 수 있으며 그러한 손상에 대한 책임은 사용자에게 있습니다. 특히 다음과 같은 경우가 여기에 해당됩니다.

유지보수 지연 또는 부족(예: 공기 및 연료 필

–

터)이나 냉각 공기 경로(공기 흡입구, 실린더 핀)의 세척 불충분으로 인한 엔진 손상 부적절한 보관으로 인한 부식성 손상 및 그 밖

–

의 부수적인 손상

탱크 보충 후 항상

주간

월간

연간

필요할 경우

손상이 발생할 경우

기능 이상이 발생할 경우

2410BA026 KN

2, 3

32 주요 부품 영어

저품질의 교체 부품 사용으로 인한 기계 손상

–

31.2 마모되기 쉬운 부품

동력 기계의 부품 중에는 정확한 지침에 따라 작 업하더라도 자연적으로 마모되는 부분이 있으므 로, 사용 형태와 기간에 따라 적절한 시기에 교체 해야 합니다. 이에 해당하는 부품은 다음과 같습 니다.

체인, 안내판

–

구동장치 부품(클러치, 클러치 드럼, 체인 기어)

–

필터(공기, 오일, 연료)

–

시동 장치

–

점화 플러그

–

진동 방지 시스템의 구성부품

–

32 주요 부품

11 스파이크 범퍼 12 안내판 13 Oilomatic 체인 14

장력 조절 원판1) (체인 신속 조절 장치)

나비너트 손잡이1)(체인 신속 조절장치) 16 윤활유 주입구 마개 17 소음기 18 앞쪽 손 보호대 19 앞 손잡이(손잡이봉) 20 점화 플러그 마개 21 시동 손잡이 22 연료 주입구 마개 23 다목적 레버 24 가속 레버 25 가속 레버 잠금장치 26 뒤 손잡이 27 뒤쪽 손 보호대 # 일련번호

33 사양

33.1 구동 장치

STIHL 싱글 실린더 - 2행정 모터 배기량:

실린더 보어 42.5 mm 피스톤 스트로크: 30 mm ISO 7293에 따른 출력: 2.3 kW(3.1 PS),

공회전 속도:

42.6 cm

10,500 rpm의 경우 2,800 rpm

1 덮개 잠금장치 2

5 셔터(하절기 및 동절기 작동) 6 체인 브레이크 7 체인 기어 8 체인 기어 덮개 9 체인 홀더 10

0458-738-2121-C 37

손잡이 전열 스위치

수동 연료 펌프

감압 밸브

측면 체인 장력 조절장치

모델에 따라 다름 ISO 11681의 경우 +/- 50 rpm

33.2 점화 장치

전자 제어식 솔레노이드 점화장치 점화 플러그(잠금 해제됨) NGK CMR6H, BOSCH

USR4AC

전극 간격: 0.5 mm

33.3 연료 시스템

내장형 연료펌프가 장착되고, 위치에 민감하지 않 은 다이어프램 기화기

연료탱크 용량:

390 cm3(0.39 l)

33.4 체인 윤활

속도에 따른 완전자동식 오일 펌프, 스트로크 피 스톤을 이용한 추가 수동 오일량 제어

영어

오일탱크 용량:

250 cm3(0.25 l)

33.5 중량

미주입 상태, 커팅 장치 미장착 MS 241 C-M: 4.5 kg MS 241 C-M VW, 핸들 및 기화기 히터포함4.8 kg

MS 241 C-BEM, ErgoStart 및 체인 퀵 클램핑 장치 포함

4.9 kg

33.6 커팅 장치

실제 절단 길이는 기재된 절단 길이보다 짧을 수 있습니다.

33.6.1 가이드 레일 .325인치 Rollomatic E 절단 길이; 35, 40, 45 cm

피치: .325인치(8.25 mm) 슬롯 폭: 1.6 mm 디플릭트 드라이버 11개 톱니

33.6.2 가이드 레일 3/8인치 P Rollomatic E 절단 길이; 30, 35, 40, 45 cm

피치: 3/8인치 P(9.32 mm) 슬롯 폭: 1.3 mm 디플릭트 드라이버 9개 톱니

33.6.3 전기 톱 .325인치 Rapid Micro 3(26 RM3) 모델 3634

피치: .325인치(8.25 mm) 드라이브 링크 두께: 1.6 mm

33.6.4 전기 톱 3/8인치 P Picco Super(63 PS) 모델 3617

Picco Super 3(63 PS3) 모델 3616 Picco Duro 3(63 PD3) 모델 3612 피치: 3/8인치 P(9.32 mm) 드라이브 링크 두께: 1.3 mm

33.6.5 스프로켓 7개 톱니, .325인치용

ISO 11681에 따른 최고 체인 속도: 최대 출력에서의 체인 속도:

6개 톱니, 3/8인치 P용 ISO 11681에 따른 최고 체인 속도:

최대 출력에서의 체인 속도:

25.6 m/s

19.3 m/s

24.8 m/s

18.6 m/s

33.7 소음 및 진동 데이터

진동 규정 2002/44/EC 준수에 대한 자세한 내용 은 www.stihl.com/vib/를 참조하십시오.

33.7.1 음압 레벨 Lp - ISO 22868 기준

103dB(A)

33.7.2 사운드 파워 레벨 Lw - ISO 22868 기준

115dB(A)

38 0458-738-2121-C

33.7.3 진동 측정

왼쪽 손잡이: 오른쪽 손잡이:

지침안 2006/42/EC에 따른 K‑계수는 음압 레벨 및 사운드 파워 레벨의 경우 2.0 dB(A)입니다. 지 침안 2006/42/EC에 따른 K‑계수는 진동 측정치의

경우 2.0 m/s2입니다.

33.8 REACH

REACH는 EC 법규이며 화학물질의 등록, 평가, 인증 및 제한을 의미합니다.

REACH 법규 (EC) No. 1907/2006 준수에 대한 자 세한 내용은 www.stihl.com/reach를 참조하십시 오.

33.9 배기가스

EU 유형 승인 절차에서 측정된 CO2값은 www.stihl.com/co2에 명시되어 있습니다.

측정된 CO2값은 실험실 조건 하에서 표준화된 테 스트 절차에 따라 대표적인 엔진에 대해 판별되었

으며 특정 엔진의 성능을 명시적 또는 암묵적으로 보증함을 나타내지는 않습니다.

해당하는 배기가스 요건은 본 사용 설명서에 설명 한 용도 및 유지관리에 의해 이행됩니다. 엔진을 어떤 식으로든 변형시킨 경우에는 유형 승인이 만 료됩니다.

34 교체용 부품 주문

아래 빈칸에 기계톱의 제품명과 일련번호, 안내판 과 체인의 부품 번호를 기입하십시오. 부품을 주 문할 때 편리합니다.

안내판과 체인 등은 사용 중 마모되는 부품입니 다. 부품을 주문할 때는 기계톱 제품명과 해당 부 품의 부품명, 부품 번호를 제시하십시오.

제품명

일련번호

안내판 부품 번호

체인 부품 번호

35 유지보수 및 수리

이 기기의 사용자는 반드시 사용 설명서에 기재된 유지보수 및 서비스 작업만 실행해야 합니다. 기 타 모든 작업은 반드시 STIHL 고객 서비스 기술자 에 의해 수행되어야 합니다.

유지보수 및 수리 작업은 반드시 STIHL 대리점의 자격 있는 서비스 전문가에게 의뢰하기를 권장합

34 교체용 부품 주문

, ISO 22867 기준

hv,eq

2.9m/s

2 2

000BA073 KN

36 폐기 영어

니다. STIHL 대리점의 서비스 전문가는 기술훈련 코스에 정기적으로 참여하며 필요한 최신 기술도 전수받습니다.

기계를 수리할 때에는 반드시 본 제품에 대한 STIHL의 순정 부품 또는 기술적으로 동등한 부품 만 사용하십시오. 반드시 고품질의 순정 부품만 사용하십시오. 그렇지 않으면 사고나 기계 손상의 위험이 있습니다.

STIHL 사는 STIHL 순정 부품만을 사용하기를 권 장합니다.

STIHL 순정 부품은 STIHL 부품 번호와 { 로고, STIHL 부품 마크 K를 통해 확 인할 수 있습니다(소형 부품에는 STIHL 부품 마 크만 표시되어 있을 수 있습니다).

36 폐기

모든 국가별 폐기물 처리 법규와 규정을 준수하십 시오.

STIHL 제품은 쓰레기통에 버리면 안 됩니다. 환경 친화적으로 재활용하려면 본체, 부품 및 포장재를 지정된 폐기 장소에 버려야 합니다.

폐기물 처리에 관한 최신 정보는 STIHL 서비스 대 리점으로 문의하십시오.

충족하며 개별 제조일에 유효한 다음 규격의 요건 을 준수하여 개발 및 제조되었음을 확인하며, 이 에 대해 전적으로 책임을 집니다:

EN ISO 11681‑1, EN 55012, EN 61000‑6‑1

측정되고 보장된 음향 출력 레벨을 확인하려면 가 이드라인 2000/14/EC, 참조 V에 따라 규격 ISO 9207을 사용하여 진행해야 합니다.

측정된 음향 출력 레벨 115 dB(A)

보장된 음향 출력 레벨 117 dB(A)

EC 모델 검사는 다음 기관에서 수행하였습니다:

DPLF Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

인증 번호 K-EC-2010/5607

기술 문서 보관:

ANDREAS STIHL AG & Co. KG Produktzulassung

제조 연도와 기계 번호는 기계에 기재되어 있습니 다.

2020. 02. 03 Waiblingen

ANDREAS STIHL AG & Co. KG

대리

37 EC 적합성 선언서

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Germany

당사는 다음 장치가 디자인: 전기 톱

상표; STIHL 모델: MS 241 C MS 241C-BEM MS 241 C-M MS 241 C-M VW MS 241 C-MQ 시리즈 코드: 1143 배기량

가이드라인 2011/65/EU, 2006/42/EC, 2014/30/EU 및 2000/14/EC 관련 규정의 요건을

0458-738-2121-C 39

42.6 cm

Jürgen Hoffmann박사

생산 데이터, 규정 미 승인 담당 이사

www.stihl.com

*04587382121C*

0458-738-2121-C

*04587382121C*

0458-738-2121-C

Stihl MS 241 C-M Instruction Manual [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 241 C-M

1 이 사용 설명서에 관하여

1.1 상징 그림

2 안전 수칙 영어

1.2 본문에 표시된 기호

1.3 지속적인 기술 개발

2.1 일반

2.2 용도

2.3 작업복 및 장비

2.7 연료 주입

2.4 운반

2.5 청소

2.6 비품

2.8 항상 작업을 시작하기 전에:

2.9 기계톱 시동

2.10 작업 중

2.11 작업 후

2.12 보관

2.13 진동

2.14 유지보수 및 수리

3 반동력 영어

3.1 반동으로 인한 위험

3.2 예를 들면, 다음과 같은 경우 반 동이 발생합니다.

3.3 신속정지 체인 브레이크:

3.4 반동 위험을 줄이려면:

영어 4 작동 방법

3.5 당김 현상 (A)

3.6 밀림 (B)

4.1 톱질

3.7 다음의 경우 특별한 주의가 요 구됩니다

4.2 벌목 준비

4.3 벌목 홈 내기

4.4 변재 절단

4.5 벌목 절단에 관한 기본 정보

4.6 적절한 벌목 절단 선택하기

4.7 안정화 끈을 사용한 벌목 절단 (보통의 나무)

4.8 유지 끈을 사용한 벌목 절단(기 울이기)

영어 5 절삭 부품

6 안내판 및 체인의 조립(측면 체인 장력 조절장치) 영어

5.1 체인 보호집

6.2 체인 브레이크를 푸십시오

6.1 체인 기어 덮개 분리

6.3 체인 장착

영어 7 안내판 및 체인의 조립(체인 장력 신속 조절장치)

7.1 체인 기어 덮개 분리

7.2 장력조절 기어 장착하기

7.3 체인 브레이크 풀기

7.4 기계톱 체인 장착

영어 8 체인 장력조절(측면 체인 장력 조절장치)

10 체인 장력 점검

11 연료

11.1 STIHL MotoMix

12 연료 주입 영어

11.2 연료 혼합

12.1 기계 준비

12.2 열기

11.3 연료 보관

12.4 닫기

12.3 연료 채우기

13 체인 윤활유 영어

14 체인 윤활유 주입

14.1 준비

영어 15 체인 오일 점검

14.2 체인 오일을 주입하십시오.

16.1 체인,자물쇠

16.2 체인 브레이크를 푸십시오

16 체인 브레이크

16.3 체인 브레이크의 기능 점검

17 동절기의 작동 영어

16.4 체인 브레이크의 유지보수

17.2 온도가 -10 ℃ 이하일 경우:

17.3 덮개판(별도 비품) 장착

17.1 기화기 예열

18 손잡이 전열 장치

18.1 손잡이 전열 장치 켜기(장비 버 전에 따름)

영어 19 엔진시동 /정지
