STIHL MS 241 C-M

Navodilo za uporabo2 - 41

slovenščina

Vsebina

1 Dodatek k tem navodilom za uporabo........ 2

2 Varnostni napotki........................................ 3

3 Reakcijske sile............................................ 7

4 Tehnika dela............................................... 8

5 Rezalna garnitura......................................15

6 Montaža meča in verige (stransko napenja‐

nje verige)................................................. 15

7 Montaža meča in verige (hitro napenjanje

verige)....................................................... 16

8 Napenjanje verige (stransko napenjanje

verige)....................................................... 18

9 Napenjanje verige (hitro napenjanje verige)

.................................................................. 18

10 Preverjanje napetosti verige..................... 19

11 Sistem goriva............................................ 19

12 Polnjenje goriva........................................ 20

13 Olje za mazanje verige............................. 22

14 Polnjenje olja za mazanje verige.............. 22

15 Preverjanje mazanja verige...................... 23

16 Zavora verige............................................ 23

17 Delo pozimi............................................... 24

18 Električno gretje ročaja............................. 24

19 Zagon / izklop motorja...............................25

20 Navodila za uporabo................................. 28

21 Nastavitev količine olja..............................29

22 Vzdrževanje meča.................................... 29

23 Pokrov.......................................................30

24 Čiščenje zračnega filtra.............................30

25 M-Tronic....................................................31

26 Vžigalna svečka........................................ 31

27 Shranjevanje naprave............................... 32

28 Pregled in zamenjava verižnika................ 32

29 Vzdrževanje in ostrenje verige..................33

30 Napotki za vzdrževanje in nego................ 36

31 Zmanjševanje obrabe in preprečevanje

poškodb.................................................... 38

32 Pomembni sestavni deli............................ 39

33 Tehnični podatki........................................39

34 Nabava nadomestnih delov...................... 40

35 Navodila za popravilo................................40

36 Odstranjevanje v odpad............................ 41

37 Izjava EU o skladnosti...............................41

Spoštovani kupec, zahvaljujemo se Vam za nakup visokokakovost‐

nega izdelka proizvajalca STIHL. Izdelek je bil izdelan z najsodobnejšimi proizvod‐

nimi postopki in bil podvržen obsežni kontroli kakovosti. Naš trud je usmerjen predvsem v Vaše zadovoljstvo ob uporabi naših izdelkov.

V primeru vprašanj o naših izdelkih se obrnite na svojega pooblaščenega prodajalca ali nepo‐ sredno na naš prodajni oddelek.

Vaš

Dr. Nikolas Stihl

1 Dodatek k tem navodilom

za uporabo

Ta navodila za uporabo veljajo za motorno žago STIHL, ki je v teh navodilih za uporabo imeno‐ vana tudi motorna naprava.

1.1 Slikovni simboli

Slikovni simboli, ki so nameščeni na napravi so obrazloženi v teh navodilih za uporabo.

Odvisno od naprave in opreme so lahko na napravi nameščeni naslednji slikovni simboli.

Rezervoar za gorivo; mešanica ben‐ cina in motornega olja

Rezervoar olja za mazanje verige, olje za mazanje verige

Blokiranje in sproščanje zavore verige

Iztekalna zavora verige

Smer vrtenja verige

Ematic; nastavitev količine olja za mazanje verige

Napenjanje verige

Sesalni dovod zraka: delo pozimi

Sesalni dovod zraka: delo poleti

Gretje ročaja

Aktiviranje dekompresijskega ventila

Originalna navodila za uporabo

0000006700_007_SLO

Natisnjeno na beljenem papirju brez klora.

Tiskarske barve vsebujejo rastlinska olja in papir je reciklažen.

0458-738-5721-C. VA0.H21.

2 0458-738-5721-C

2 Varnostni napotki slovenščina

Vklop ročne črpalke za gorivo

1.2 Oznake besedilnih odstavkov

OPOZORILO

Opozorilo za nevarnost nesreče in poškodb oseb ter večje materialne škode.

OBVESTILO

Opozorilo za poškodbe naprave ali njenih sestavnih delov.

1.3 Tehnični razvoj

Podjetje STIHL neprestano razvija nove stroje in naprave. Na podlagi tega si pridržuje pravico do sprememb v obsegu dobave in opreme ter teh‐ ničnih sprememb.

Glede na zgoraj navedeno ne priznavamo nobe‐ nih pravic, ki izvirajo iz podatkov in upodobitev v teh navodilih za uporabo.

2 Varnostni napotki

Pri delu z motorno žago so potrebni posebni varnostni ukrepi, ker se dela z veliko hitrostjo verige in ker so rezalni zobje izredno ostri.

Pred prvo uporabo natančno prebe‐ rite celotna navodila za uporabo in jih varno shranite za poznejšo uporabo. Neupoštevanje navodil za uporabo je lahko življenjsko nevarno.

2.1 Splošno je treba upoštevati

Upoštevajte varnostne predpise, ki veljajo v vaši državi, npr. poklicnih skupnosti, zdravstvenih zavarovalnic, organov za varstvo pri delu in dru‐ gih.

Uporaba motornih žag, ki oddajajo hrup, je lahko na podlagi mednarodnih in lokalnih predpisov časovno omejena.

Kdor prvič dela z motorno žago: naj mu prodaja‐ lec ali druga kompetentna oseba pokaže, kako se varno ravna z napravo – ali pa se naj udeleži strokovnega tečaja.

Mladoletnim osebam delo z motorno žago ni dovoljeno – izjema so mladostniki nad 16 let, ki se pod nadzorom usposabljajo.

Otroci, živali in gledalci naj se ne zadržujejo v bli‐ žini naprave.

Uporabnik je odgovoren za nesreče ali nevarno‐ sti, ki se zgodijo drugim osebam ali njihovi last‐ nini.

Motorno žago posojajte ali dajte v uporabo le osebam, ki poznajo ta model in jim delo z njim ni tuje – in vedno dajte zraven tudi navodila za upo‐ rabo.

Kdor dela z motorno žago, mora biti spočit, zdrav in v dobri telesni pripravljenosti. Kdor se iz zdrav‐ stvenih razlogov ne sme naprezati, naj mu zdrav‐ nik svetuje, ali je delo z motorno žago za njega primerno.

Po uživanju alkohola, zdravil ali drog, ki vplivajo na reakcijske sposobnosti, delo z motorno žago ni dovoljeno.

Pri neugodnih vremenskih razmerah (dež, sneg, led, veter) prestavite delo na drug dan – pove‐ čana nevarnost za nesreče!

Samo uporabniki srčnih spodbujevalnikov: vži‐ galna naprava te motorne žage proizvaja majhno elektromagnetno polje. Vpliv tega na posamezne tipe srčnih spodbujevalnikov ni izključen. Da bi preprečili zdravstvena tveganja, STIHL priporoča predhoden posvet z zdravnikom in s proizvajal‐ cem srčnega spodbujevalnika.

2.2 Pravilna uporaba

Motorno žago je dovoljeno uporabljati samo za žaganje česa in lesenih predmetov.

Motorne žage ni dovoljeno uporabljati za druge namene – nevarnost nesreče!

Ne izvajajte nobenih sprememb na motorni žagi – varnost je lahko tako ogrožena. Za poškodbe oseb in materialno škodo, ki bi nastala zaradi uporabe nedovoljenih priključkov, STIHL ne pre‐ vzema nobene odgovornosti.

2.3 Oblačila in oprema

Nosite oblačila in opremo v skladu s predpisi.

Obleka mora biti namenska in ne sme ovirati gibanja. Primerna je tesno pri‐ legajoča se obleka s podlogo za zaščito pred vrezninami – nikakor ne delovna halja.

Ne nosite oblačil, ki bi se lahko zataknila v les, grmičevje ali vrteče se dele motorne žage. Tudi ne šala, kravate in nakita. Dolge lase spnite (z ruto, kapo, čelado itd.).

Nosite primerne zaščitne škornje – z zaščito pred vrezninami, grobim pod‐ platom in jekleno konico.

0458-738-5721-C 3

001BA115 KN

slovenščina 2 Varnostni napotki

OPOZORILO

Da bi zmanjšali nevarnost poškodb oči, je treba nositi tesno prilegajoča se zaščitna očala v skladu s standar‐ dom EN 166 ali zaščito obraza. Bodite pozorni na pravilno prileganje zaščitnih očal in zaščite obraza.

Nosite "osebno" protihrupno zaščito – npr. ušesne čepe.

Nosite zaščitno čelado, če obstaja nevarnost padajočih predmetov.

Nosite robustne delovne rokavice iz trpežnega materiala (npr. usnja).

STIHL vam za ta namen ponuja obsežni program osebne zaščite.

2.4 Transportu

Pred transportom – tudi na kratke razdalje – motorno žago vedno izklopite, blokirajte zavoro verige in namestite ščitnik verige. Tako ne more priti do nenamernega zagona verige.

Motorno žago pri nošenju držite za ročajno cev – vroč dušilnik zvoka držite stran od telesa, meč je obrnjen nazaj. Ne dotikajte se vročih delov stroja, še posebej ne površine dušilnika zvoka – nevar‐ nost opeklin!Ne dotikajte se vročih delov stroja, še posebej ne površine dušilnika zvoka – nevar‐ nost opeklin!

Pri transportu z vozilom: motorno žago zavarujte pred prevrnitvijo, poškodbami in iztekanjem goriva.

2.5 Čiščenje

Plastične dele očistite s krpo. Ostra in močna čistila lahko poškodujejo plastiko.

Z motorne žage očistite prah in umazanijo – ne uporabljajte sredstev, ki topijo maščobe.

Po potrebi očistite reže za hladen zrak.

Za čiščenje motorne žage ne uporabljajte visoko‐ tlačnih čistilnikov. Trd vodni curek lahko poško‐ duje dele motorne žage.

2.6 Dodatni pribor

Dovoljena je montaža orodij, mečev, verig, veri‐ žnikov, dodatnega pribora ali tehnično enako‐ vrednih izdelkov, ki jih za to napravo dovoljuje STIHL. V primeru dodatnih vprašanj se obrnite na pooblaščenega prodajalca. Uporabljajte le kakovostna orodja in dodatni pribor. V nasprot‐ nem primeru lahko pride do nesreč ali poškodb na motorni žagi.

STIHL priporoča uporabo originalnih orodij, mečev, verig, verižnikov in dodatnega pribora. Lastnosti le-teh so optimalno prilagojene izdelku in potrebam uporabnika.

2.7 Polnjenje goriva

Bencin je zelo vnetljiv – ne približujte se odprtemu ognju – ne razlivajte goriva – ne kadite.

Pred polnjenjem goriva ugasnite motor. Nikdar ne dolivajte goriva, ko je motor še vroč –

gorivo se lahko polije – nevarnost požara! Zapiralo rezervoarja za gorivo previdno odprite,

da se obstoječi nadtlak počasi zmanjša in gorivo ne more brizgniti ven.

Gorivo polnite le na dobro prezračenih mestih. Če ste polili gorivo, motorno žago takoj očistite. Ne dovolite, da bi prišlo gorivo na vaša oblačila, sicer jih takoj zamenjajte.

Motorne žage so lahko serijsko opremljene z naslednjimi zapirali rezervoarjev za gorivo:

Pokrov rezervoarja s zložljivim ročajem (bajo‐ netno zapiralo)

Pravilno vstavite zložljiv ročaj (bajo‐ netno zapiralo), ga zavrtite do pri‐ slona in ga poklopite.

S tem se zmanjša tveganje, da se zapiralo rezer‐ voarja za gorivo zaradi vibracij motorja odvije in gorivo izteče.

Pazite na netesnosti! Če je gorivo izteklo, motorja ne zaganjajte – živ‐ ljenjsko nevarno zaradi opeklin!

4 0458-738-5721-C

001BA087 LÄ

2 Varnostni napotki

2.8 Pred delom

Preizkusite motorno žago glede varnega stanja za obratovanje – upoštevajte ustrezna poglavja v navodilih za uporabo:

sistem za gorivo preverite glede tesnjenja,

–

predvsem vidne dele, kot na primer zapiralo rezervoarja, cevne priključke, ročno črpalko za gorivo (samo pri motornih žagah z ročno črpalko za gorivo). Pri netesnjenju ali poškod‐ bah motorja ne zaganjajte – nevarnost požara! Motorno žago naj pred zagonom servisira stro‐ kovni prodajalec brezhibna zavora verige, sprednji ščitnik za

–

roke meč je pravilno montiran

–

veriga je pravilno napeta

–

ročica za plin in zapora ročice za plin se

–

morata na rahlo premikati – ko ročico za plin izpustite, se mora ta vzmeteno vrniti v izho‐ diščni položaj kombinirana ročica se mora dati na rahlo

–

postaviti v položaj STOP, 0 oz.† preverite pritrjenost vtiča vžigalnega kabla –

–

če ta ni trdno pritrjen, lahko nastanejo iskre, ki lahko vnamejo uhajajočo mešanico goriva in zraka – nevarnost požara! ne izvajajte nobenih sprememb na napravah

–

za upravljanje in varnostnih napravah ročaji naj bodo čisti in suhi ter brez olja in

–

smole – zaradi varnega vodenja motorne žage v rezervoarju mora biti dovolj goriva in olja za

–

mazanje verige

Motorno žago smete uporabljati le, če je v obra‐ tovalno varnem stanju – nevarnost nesreče!

2.9 Zagon motorne žage

Le na ravni podlagi. Vedno poskrbite za varno stojišče. Motorno žago pri tem varno držite – rezalna garnitura se ne sme dotikati predmetov in tal – nevarnost poškodb zaradi vrteče se verige.

Motorno žago naj upravlja samo ena oseba. Ne dovolite zadrževanja drugih oseb v delovnem območju – tudi pri zagonu ne.

Motorne žage ne zaganjajte, če se veriga nahaja v zarezu.

Motor zaženite najmanj 3 m od kraja natakanja goriva in ne v zaprtem prostoru.

Pred zagonom blokirajte zavoro verige – zaradi vrteče se verige obstaja nevarnost poškodb!

Motorja ne zaganjajte v roki – zaganjajte ga, kot je opisano v navodilih za uporabo.

slovenščina

2.10 Med uporabo

Vedno poskrbite za varno in stabilno stojišče. Previdno, če je lubje drevesa mokro – nevarnost zdrsa!

Motorno žago vedno držite trdno z obema rokama: desna roka naj bo na zadnjem ročaju – tudi pri levičarjih. Za varno vodenje cevni ročaj in zadnji ročaj trdno objemite s palcem.

Pri grozeči nevarnosti oz. v sili takoj ugasnite motor – kombinirano ročico/stop stikalo presta‐ vite proti STOP, 0 oz. †.

Motorne žage nikoli ne puščajte nenadzorovane. Previdno pri poledici, spolzkem terenu, snegu,

ledu, na pobočjih, na neravnem terenu ali na sveže olupljenem deblu ali drevesni skorji – nevarnost zdrsa!

Pazite na drevesne štore, korenine in jarke – nevarnost spotikanja!

Nikoli ne delajte sami – vedno ohranjajte klicno razdaljo do drugih oseb, ki vam v primeru sile lahko nudijo pomoč. Če se na kraju uporabe naprave zadržuje pomožno osebje, mora le to nositi zaščitno obleko (čelado!) in ne sme stati neposredno pod vejami, ki jih režete.

Pri uporabi zaščite sluha je potrebna povečana previdnost in pozornost – ker je s tem okrnjena sposobnost dojemanja opozorilnih zvokov (kli‐ cev, signalnih tonov ipd.).

Pravočasno naredite odmore, da bi preprečili utrujenost in izčrpanost – nevarnost nesreče!

Med žaganjem nastajajo prah (npr. lesni prah), para in dim, ki lahko ogrozijo vaše zdravje. Pri močnem prašenju nosite zaščito dihal.

Ko motor deluje: ko izpustite ročico za plin, se veriga še kratek čas vrti – učinek naknadnega delovanja.

Ne kadite pri uporabi in v bližini motorne žage – nevarnost požara! Iz sistema za gorivo lahko uhajajo vnetljivi bencinski hlapi.

0458-738-5721-C 5

slovenščina 2 Varnostni napotki

Redno preverjajte stanje verige v kratkih časov‐ nih razmikih in pri občutnih spremembah:

izklopite motor in počakajte, da se veriga

–

ustavi preverite stanje in trdno pritrjenost

–

bodite pozorni na naostrenost

–

Ne dotikajte se verige, ko je motor prižgan. Če veriga blokira zaradi nekega predmeta, takoj ugasnite motor – šele nato odstranite predmet – nevarnost poškodb!

Preden zapustite motorno žago, ugasnite motor. Za zamenjavo verige ugasnite motor. Zaradi

nenamernega zagona motorja – nevarnost poškodb!

Lahko vnetljivih materialov (npr. ostružkov, dre‐ vesne skorje, suhe trave, goriva) ne približujte vročemu izpušnemu toku in vročemu dušilniku zvoka – nevarnost požara! Dušilniki zvoka s katalizatorjem se lahko močno ogrejejo.

Nikoli ne delajte brez mazanja verige, pri tem upoštevajte nivo olja v rezervoarju za olje. Takoj prenehajte z delom, če je nivo olja v rezervoarju za olje prenizek, in dolijte olje za mazanje verige – glej tudi "Polnjenje olja za mazanje verige" in "Preverjanje mazanja verige".

V primeru, ko je bila motorna žaga izpostavljena uporabi, ki ni v skladu s predpisi (npr. sila ali padec), pred nadaljnjo uporabo obvezno preve‐ rite varno in brezhibno delovanje – glej tudi "Pred uporabo naprave".

Še posebej preverite tesnjenje sistema za gorivo in tehnično uporabnost varnostnih naprav. Motorne žage, ki ni varna za nadaljnjo uporabo, ni dovoljeno uporabljati naprej. V primeru dvo‐ mov nemudoma poiščite pomoč pri pooblašče‐ nem prodajalcu.

Pazite na brezhiben prosti tek motorja, da se veriga ne bo vrtela, ko spustite ročico za plin. Redno kontrolirajte nastavitev prostega teka oz. jo popravite, če je to možno. Če se veriga kljub temu vrti v prostem teku, naj vam napravo servi‐ sira pooblaščen prodajalec.

Motorna žaga proizvaja takoj, ko se motor zažene, strupene izpušne pline. Ti plini so lahko brez vonja in nevidni ter vsebujejo nezgorel ogljiko‐ vodik in benzen. Nikoli ne delajte z motorno žago v zaprtih ali slabo pre‐ zračenih prostorih – tudi ne s kataliza‐ torjem.

Pri delu v jarkih, globelih ali na zoženih mestih vedno poskrbite za ustrezno kroženje zraka – življenjska nevarnost zaradi zastrupitve!

Pri slabosti, glavobolu, motnjah vida (npr. zmanj‐ šano vidno polje), motnjah sluha, vrtoglavici, popuščanju koncentracije takoj prenehajte z delom – vzrok za te simptome so lahko previsoke koncentracije odpadnih plinov – nevarnost nesreče!

2.11 Po uporabi

Izklopite motor, blokirajte zavoro verige in name‐ stite zaščito verige.

2.12 Shranjevanje

Ko motorne žage ne uporabljate več, jo odložite tako, da nikogar ne ogroža. Motorno žago zava‐ rujte pred nedovoljeno uporabo.

Napravo žago shranite v suhem prostoru.

2.13 Vibracije

Daljša uporaba naprave lahko privede do vibra‐ cijsko pogojenih motenj prekrvavitve rok (“Ray‐ naud sindrom“).

Splošno veljavnega časa uporabe ni možno določiti, saj je ta odvisen od številnih dejavnikov.

Čas uporabe se podaljša z:

zaščito rok (tople rokavice)

–

odmori

–

Čas uporabe se skrajša pri:

nagnjenju k slabi prekrvavitvi (znaki: pogosto

–

hladni prsti in mravljinci) nižjih zunanjih temperaturah

–

uporabi velike prijemalne sile (močan prijem

–

ovira prekrvavitev)

Pri redni in daljši uporabi naprave in pri ponavlja‐ jočem pojavu določenih simptomov (na primer mravljinčenju) svetujemo zdravniški pregled.

2.14 Vzdrževanje in popravila

Pred vsemi popravili, čiščenji in vzdrževalnimi deli ter deli na rezalni garnituri vedno izklopite motor. Zaradi nenamernega zagona verige – nevarnost poškodb!

Motorno žago redno vzdržujte. Izvajajte le vzdrževalna dela in popravila, ki so opisana v navodilih za uporabo. Vsa preostala dela naj opravi pooblaščeni prodajalec.

STIHL priporoča, da vzdrževalna dela in popra‐ vila izvaja samo pooblaščeni prodajalec STIHL.

6 0458-738-5721-C

001BA036 KN

001BA257 KN

3 Reakcijske sile slovenščina

Pooblaščenim STIHL-ovim prodajalcem ponu‐ jamo redna šolanja in tehnične informacije.

Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali poškodb na motorni žagi. V primeru dodatnih vprašanj se obrnite na pooblaščenega proda‐ jalca.

Ne izvajajte nobenih sprememb na motorni žagi – varnost je lahko tako ogrožena – nevarnost poškodb!

Motorno žago s snetim vtičem za svečko ali odstranjeno svečko premikajte z zagonsko napravo le takrat, ko je kombinirana ročica v položaju STOP, 0 oz. † – nevarnost požara zaradi iskrenja izven valja!

Motorne žage nikoli ne popravljajte ali shranjujte v bližini odprtega ognja – zaradi goriva nevarnost požara!

Redno preverjajte tesnjenje pokrova rezervoarja. Uporabljajte le brezhibne vžigalne svečke, ki jih

je odobril STIHL – glej poglavje "Tehnični pod‐ atki".

Preverite stanje vžigalnega kabla (brezhibna izolacija, trden stik).

Preverite brezhibno stanje dušilnika zvoka. Naprave ne uporabljajte s pokvarjenim ali odstra‐

njenim dušilnikom zvoka – nevarnost požara, poškodbe sluha!

Ne dotikajte se vročega dušilnika zvoka – nevar‐ nost opeklin!

Stanje antivibracijskih elementov vpliva na vibra‐ cije – redno preverjajte antivibracijske elemente.

Preglejte lovilca verige – če je poškodovan, ga zamenjajte.

Izklop motorja

za preverjanje napetosti verige

–

za napenjanje verige

–

za zamenjavo verige

–

za odpravljanje motenj

–

Upoštevajte navodila za ostrenje – za varno in pravilno uporabo verige in meča mora biti veriga vedno v brezhibnem stanju, pravilno naostrena, napeta in dobro namazana.

Pravočasno zamenjajte verigo, meč in verižnik. Redno preverjajte brezhibno stanje bobna

sklopke. Gorivo in olje za mazanje verige hranite le v

dovoljenih in dobro označenih posodah. Hraniti

0458-738-5721-C 7

na suhem, hladnem in varnem mestu, zaščiteno pred svetlobo in soncem.

Pri motnjah delovanja zavore verige takoj izklo‐ pite motor – nevarnost poškodb! Obiščite poobla‐ ščenega prodajalca – motorne žage ne uporab‐ ljajte, dokler napaka ni odpravljena (glej poglavje “Zavora verige“).

3 Reakcijske sile

Najpogostejše reakcijske sile so: povratni uda‐ rec, povratni sunek in uvlečenje.

3.1 Nevarnost zaradi povratnega udarca

Povratni udarec lahko povzroči smrtne poškodbe.

Pri povratnem udarcu (Kickback) žago sunkovito in nenadzorovano zažene poti uporabniku.

3.2 Povratni udarec nastane na pri‐ mer, če

se veriga z zgornjo četrtino rezalne konice

–

nenamerno dotakne lesa ali drugega trdega predmeta – npr. nenameren dotik druge veje pri obvejevanju se veriga na rezalni konici med rezanjem za

–

trenutek zagozdi

001BA037 KN

001BA038 KN

slovenščina 4 Tehnika dela

3.3 Zavora verige QuickStop:

Z njo v nekaterih primerih zmanjšate nevarnost poškodb – samega povratnega udarca pa ne morete preprečiti. Pri aktiviranju zavore verige se veriga ustavi v delcu sekunde – glej poglavje “Zavora verige“ v teh navodilih za uporabo.

3.6 Povratni udarec (B)

3.4 Preprečevanje povratnega udarca

s premišljenim in pravilnim delom

–

motorno žago je treba trdno držati z obema

–

rokama žagati je treba samo s polnim plinom

–

opazovati je treba konico meča

–

ne žagajte s konico meča

–

previdno pri majhnih, žilavih koreninah, nizki

–

podrasti in poganjkih – ob njih se lahko veriga zatakne nikoli ne režite več vej naenkrat

–

ne delajte sklonjeni predaleč naprej

–

ne žagajte nad višino ramen

–

meč le zelo previdno vstavite v začeti rez

–

"vrezujte" le, če dobro obvladate to tehniko

–

dela pazite na lego debla in na sile, ki stiskajo režo

–

in lahko ukleščijo verigo delajte le s pravilno naostreno in napeto verigo

–

– odmik omejevala globine naj ne bo prevelik uporabljajte verigo, ki zmanjšuje povratni uda‐

–

rec, in meč z majhno glavo meča

3.5 Uvlečenje (A)

Če se pri žaganju z zgornjo stranjo meča – rez od spodaj – veriga zatakne ali naleti na trd pred‐ met, lahko sune motorno žago nazaj proti upo‐ rabniku – da bi to preprečili:

zgornje strani meča ne ukleščite

–

meča ne obračajte v rezu

–

3.7 Posebna previdnost

na pobočjih

–

pri hlodih, ki so zaradi nepravilnega padca

–

vpeti med drugimi drevesi pri delu ob močnem vetru

–

V teh primerih ne uporabljajte motorne žage – temveč uporabite prijemalno roko, vitel ali vlači‐ lec.

Prosto ležeče in obrezane hlode izvlečite iz goščave. Nadaljnja obdelava debel naj poteka na čistinah.

Trhel les (suh ali odmrl les) predstavlja veliko in težko ocenljivo nevarnost. Zaradi tega je prepo‐ znavanje nevarnosti oteženo ali pa sploh ni možno. Uporabite pripomočke kot sta vitel ali vla‐ čilec.

Pri podiranju v bližini cest, železniških prog, elek‐ tričnih napeljav itd. delajte še posebej previdno. Če je potrebno obvestite policijo, elektrodistribu‐ cijo ali upravo železnice.

4 Tehnika dela

Žaganje in podiranje ter vsa dela, ki so s tem

Če se pri žaganju s spodnjo stranjo meča – rez od zgoraj – veriga zatakne ali naleti na trd pred‐ met v lesu, lahko potegne motorno žago sunko‐ vito naprej k deblu – da bi to preprečili, vedno varno naslonite krempljasti naslon.

8 0458-738-5721-C

povezana (vbadanje, obvejevanje itd.), smejo izvajati samo osebe, ki so za to posebej uspo‐ sobljene in šolane. Kdor nima izkušenj z motorno žago ali delovnimi tehnikami, takšnih del ne sme izvajati – povečana nevarnost poškodb!

Pri podiranju je treba obvezno upoštevati lokalne predpise o tehnikah podiranja.

001BA082 KN

001BA033 KN

4 Tehnika dela slovenščina

4.1 Žaganje

Ne delajte v položaju zagonskega plina. Število vrtljajev motorja v tem položaju ročice plina ni nastavljivo.

Delajte mirno in premišljeno – le ob dobri svetlobi in vidljivosti. Ne ogrožajte drugih – delajte pre‐ udarno.

Začetnikom priporočamo, da rezanje hlodovine vadijo na kozi za žaganje – glej "Žaganje tan‐ kega lesa".

Uporabljajte čim krajše meče: veriga, meč in verižnik se morajo ujemati.

V območju podaljšanega gibanja verige naj ne bo delov telesa.

Motorno žago povlecite iz lesa le z vrtečo se verigo.

Motorno žago uporabljajte izključno za žaganje – ne za dvigovanje ali odmetavanje vej ali korenin.

Prosto visečih vej ne režite iz spodnje strani. Previdno pri rezanju grmičevja in mladih dreves.

Veriga lahko zagrabi tanke poganjke in jih izvrže proti uporabniku.

Previdno pri rezanju razcepljenega lesa – nevar‐ nost poškodb zaradi odtrganih delcev lesa!

Motorna žaga ne sme zadeti ob noben tujek: kamni, žeblji ipd. se lahko odbijejo od verige in jo poškodujejo. Motorna žaga lahko odskoči – nevarnost nesreče!

Če vrteča se veriga zadane ob kamen ali drugi trdi predmet, lahko nastanejo iskre, zaradi česar lahko v določenih pogojih pride do vžiga lahko vnetljivih materialov. Tudi suhe rastline in grmi‐ čevje so lahko vnetljivi, predvsem v vročih, suhih vremenskih razmerah. Če obstaja nevarnost požara, motorne žage ne uporabljajte v bližini lahko vnetljivih snovi, suhih rastlin ali grmičevja. Obvezno se pri pristojnem zavodu za gozdove pozanimajte, ali obstaja nevarnost požara.

Na strmini stojte vedno nad ali ob strani debla ali ležečega drevesa. Pazite na kotaleča se debla.

Pri delu na višini:

vedno uporabite dvižni oder

–

nikoli ne delajte na lestvi ali stoje na drevesu

–

nikoli ne delajte na nestabilni podlaginikoli ne

–

delajte na nestabilni podlagi nikoli ne delajte nad višino ramen

–

nikoli ne delajte samo z eno roko

–

Zažagajte s polnim plinom in trdno nasadite krempljasti naslon – šele nato zažagajte.

Nikoli ne delajte brez krempljastega naslona, žaga lahko potegne uporabnika naprej. Kremp‐ ljasti naslon nasadite trdno.

Na koncu reza rezalna garnitura ne podpira več motorne žage. Tako mora uporabnik držati celotno težo motorne žage – povečana nevar‐ nost izgube nadzora nad napravo!

Žaganje tankega lesa:

uporabljajte stabilno vpenjalno napravo – kozo

–

za žaganje lesa ne držite z nogo

–

druge osebe ne smejo niti držati veje niti kako

–

drugače pomagati

Obvejevanje

uporabljajte verigo z manj povratnimi udarci

–

žago po možnosti naslonite

–

pri rezanju vej ne stojte na vejah

–

ne žagajte s konico meča

–

pazite na veje, ki so napete

–

nikoli ne režite več vej naenkrat

–

Napet ležeč ali stoječ les: Upoštevajte pravilen vrstni red rezov (najprej

napeta stran (1), nato natezna stran (2)). V nasprotnem primeru se lahko rezalna garnitura zatakne v rezu in udari nazaj – nevarnost poškodb!

0458-738-5721-C 9

001BA151 KN

001BA152 KN

001BA189 KN

001BA088 LÄ

1 1

001BA040 KN

slovenščina 4 Tehnika dela

Preverite, da nihče ni ogrožen zaradi padajočega drevesa – zaradi hrupa motorja bodo klici morda preslišani.

Oddaljenost od naslednjega delovnega mesta mora biti najmanj 2 1/2 dolžine drevesa.

Določanje smeri padanja in mesta umika Izberite smer padanja, v katero se bo drevo pod‐

rlo.

► izvedite razbremenilni rez na napeti strani (1) ► izvedite ločilni rez na natezni strani (2)

Pri ločilnem rezu od spodaj navzgor (rez s hrbtom meča) – nevarnost povratnega sunka!

OBVESTILO

Ležeči les se na mestu rezanja ne sme dotikati tal – veriga se sicer poškoduje.

Vzdolžni rez:

Pri tem upoštevajte naslednje:

naravni nagib drevesa

–

nenavadno močno vejevje, asimetrično rast,

–

poškodbe drevesa Smer vetra in hitrost vetra – ob močnem vetru

–

ne podirajte Smer strmine

–

Sosednja drevesa

–

Težo snega

–

Zdravstveno stanje drevesa – bodite posebej

–

previdni pri poškodbah debla ali odmrlem deblu (posušen, trhel ali odmrl les)

Tehnika žaganja brez uporabe krempljastega naslona – nevarnost potega naprej – meč prista‐ vite po možnosti pod najnižjim kotom – ravnajte še posebej previdno – povečana nevarnost povratnega udarca!

4.2 Pripravljanje podiranja

V območju podiranja dreves se lahko zadržujejo le osebe, ki sodelujejo pri podiranju.

10 0458-738-5721-C

A Smer padanja drevesa B Mesto umika (analogno pot umika)

Določite mesto umika za vsakega posamez‐

–

nika – približno 45° na smer podiranja Očistite mesto umika in odstranite ovire

–

Orodje in naprave odložite v varni razdalji –

–

toda ne v mesto umika

001BA146 KN

001BA271 KN

001BA153 KN

4 Tehnika dela slovenščina

pri podiranju se zadržujte le ob strani padajo‐

–

čega drevesa in se umikajte le stransko na mesto umika Mesta umika načrtujte vzporedno k strmini

–

pri vzvratni hoji pazite na padajoče veje in

–

Določanje smeri podiranja drevesa – s podiral‐ nim vodilom na pokrovu in ohišju ventilatorja

opazujte prostor okoli krošnje drevesa

Priprava delovnega območja okoli debla

Iz delovnega območja okoli debla odstranite

–

moteče veje, grmičevje in ovire – varno sto‐ jišče za vse sodelujoče Temeljito očistite podnožje drevesa (npr. s

–

sekiro) – pesek, kamni in drugi tujki skrhajo verigo

Ta motorna žaga ima podiralno vodilo na pokrovu in ohišju ventilatorja. Uporaba te vodilno.

Izdelava zaseka Pri izdelavi zaseka naravnajte motorno žago

tako, da je zasek v desnem kotu glede na smer podiranja.

Pri izdelavi zaseka z rezom na dnu zaseka (vodoravnim rezom) in rezom na zgornjem delu

odžagajte velike korenine: najprej največji

–

koreninski nastavek – najprej zažagajte navpično, nato vodoravno – samo pri zdravem lesu

4.3 Zasek

Priprava zaseka

zaseka (poševnim rezom) so dovoljena različna zaporedja – upoštevajte lokalne predpise o teh‐ niki podiranja dreves. ► Naredite rez na dnu zaseka (vodoravni rez) ► Naredite rez na zgornjem delu zaseka

(poševni rez) pod kotom pribl. 45°‑ 60° od reza na dnu zaseka

Preverjanje smeri podiranja

Zasek (C) določa smer padanja drevesa. Pomembno:

Zasek izdelajte pravokotno na smer podiranja

–

žagajte čim bližje tlom

–

zažagajte približno 1/5 do največ 1/3 premera

–

debla

► Motorno žago z mečem vstavite v dno zaseka.

Podiralno vodilo mora gledati v smeri vnaprej določene smeri podiranja – po potrebi popra‐ vite smer podiranja drevesa z ustreznim dore‐ zovanjem zaseka

0458-738-5721-C 11

001BA150 KN

001BA259 KN

1/10

001BA269 KN

001BA270 KN

slovenščina 4 Tehnika dela

4.4 Zarezovanje beljave

Vrezovanje

kot razbremenilni rez pri rezanju na dolžino

–

pri rezbarjenju

–

Zarezovanje beljave preprečuje pri lesu z dolgimi vlakni cepljenje beljave pri podiranju debla – na obeh straneh debla nad nivojem dna zaseka pri‐ bližno 1/10 premera debla – pri debelejših deblih pa zažagajte največ do širine meča.

Pri bolnem lesu zarezovanje beljave ne pride v poštev.

4.5 Osnovno o podiralnem rezu

Enote reza

► uporabljajte verigo z manj povratnimi udarci in

postopajte še posebej previdno

1.Zažagajte s spodnjim delom konice meča – ne z zgornjim delom – nevarnost povratnega udarca! Zažagajte s polnim plinom, da je meč v deblu za svojo dvojno širino.2.počasi obrnite v vbodni položaj – nevarnost povratnega sunka in udarca!3.previdno zažagajte – nevarnost povrat‐ nega sunka!

Zasek (C) določa smer padanja drevesa. Ščetina (D) vodi drevo kot tečaj do tal.

širina ščetine: pribl. 1/10 premera debla

–

ščetine med podiralnim rezom v nobenem pri‐

–

meru ne prežagajte – sicer izgubite kontrolo nad smerjo padanja drevesa – nevarnost nesreče! pri gnilem lesu pustite širšo ščetino

–

S podiralnim rezom (E) se drevo podre.

popolnoma vodoravno

–

1/10 (najm. 3 cm) premera debla nad spod‐

–

njim robom zaseka (C)

Zadrževalni pas (F) ali varnostni pas (G) podpira drevo in ga zavaruje pred predčasnim padanjem.

širina pasu: pribl. 1/10 do 1/5 premera debla

–

Pasu med podiralnim rezom v nobenem pri‐

–

meru ne prežagajte pri gnilem lesu pustite širši pas

–

12 0458-738-5721-C

Če je možno, uporabite vbodno letev. Vbodna letev in zgornja oz. spodnja stran meča sta vzpo‐ redni.

Pri vrezovanju vbodna letev pomaga, da je šče‐ tina vzporedna, torej enako debela po celotni dolžini. Vbodna letev mora biti vzporedna z zase‐ kom.

Klini Kline vstavite čim prej, torej ko klini več ne

morejo ovirati reza. Kline vstavite v podiralni rez in jih v rez potisnite s primernim orodjem.

Uporabite samo aluminijaste ali plastične kline – ne uporabljajte jeklenih klinov. Jekleni klini lahko poškodujejo verigo in lahko povzročijo nevarni povratni udarec.

Glede na premer debla in širino zareza (ana‐ logno podiralni rez (E)) izberite primerne kline.

001BA260 KN

001BA261 KN

001BA273 KN

001BA263 KN

4 Tehnika dela slovenščina

Pri izbiranju klina (primerna dolžina, širina in višina) se obrnite na strokovnega prodajalca STIHL.

4.6 Izbiranje primernega podiral‐

► Zažagajte podiralni rez do ščetine (1)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do varnostnega pasa

(2)

Ne prežagajte varnostnega pasa

–

nega reza

Pri izbiranju primernega podiralnega reza je treba upoštevati iste dejavnike, ki jih je treba upoštevati pri določanju smeri padanja in mesta umika.

Razlikovati je mogoče med različnimi dejavniki. V teh navodilih za uporabo sta opisana dva najpo‐ gostejša primera:

► Namestite klin (3) Neposredno pred padanjem drevesa se še

enkrat zaderite "Pozor!". ► Varnostni pas od zunaj, horizontalno v ravnini

podiralnega reza prerežite z iztegnjenimi rokami

B) Debela debla Ta podiralni rez izvedite, ko je premer debla večji

levo: Normalno drevo – navpično drevo z

enakomerno drevesno krošnjo

desno: Previs – drevesna krošnja gleda v

smer padanja

od dolžine rezanja motorne žage.

4.7 Podiralni rez z varnostnim pasom (normalno drevo)

A) Tanka debla Ta podiralni rez izvedite, ko je premer debla

manjši od dolžine rezanja motorne žage.

Pred začetkom podiralnega reza opozorite oko‐ lico z opozorilnim klicem "Pozor!". ► Krempljasti naslon nastavite na višino podiral‐

nega reza in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

► Konica meča gre v les pred ščetino (1) – žago

vodite popolnoma vodoravno in jo obrnite čim bolj stran

► Zažagajte podiralni rez do ščetine (2)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do varnostnega pasa Pred začetkom podiralnega reza opozorite oko‐ lico z opozorilnim klicem "Pozor!". ► Vrežite podiralni rez (E) – meč pri tem do

konca zarežite

► Krempljasti naslon nastavite za ščetino in ga

uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

0458-738-5721-C 13

(3)

Ne prežagajte varnostnega pasa

–

Podiralni rez je treba nadaljevati z nasprotne

strani debla.

Bodite pozorni, da bo drugi rez na isti višini kot

prvi rez.

001BA274 KN

001BA265 KN

001BA266 KN

001BA267 KN

slovenščina 4 Tehnika dela

► Vrežite podiralni rez ► Zažagajte podiralni rez do ščetine (4)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do varnostnega pasa

(5)

Ne prežagajte varnostnega pasa

–

Neposredno pred padanjem drevesa se še

enkrat zaderite "Pozor!".

► Zadrževalni pas od zunaj, poševno od zgoraj

prežagajte z iztegnjenimi rokami

B) Debela debla ► Namestite klin (6)

Neposredno pred padanjem drevesa se še enkrat zaderite "Pozor!". ► Varnostni pas od zunaj, horizontalno v ravnini

podiralnega reza prerežite z iztegnjenimi rokami

4.8 Podiralni rez z zadrževalnim

pasom (previs)

A) Tanka debla Ta podiralni rez izvedite, ko je premer debla

manjši od dolžine rezanja motorne žage.

► Vrežite meč, da izstopi na drugi strani debla ► Zažagajte podiralni rez (E) do ščetine (1)

popolnoma vodoravno

–

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do zadrževalnega

pasa (2)

popolnoma vodoravno

–

Ne prežagajte zadrževalnega pasa

–

14 0458-738-5721-C

Ta podiralni rez izvedite, ko je premer debla večji

od dolžine rezanja motorne žage.

► Krempljasti naslon nastavite za zadrževalni

pas in ga uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

► Konica meča gre v les pred ščetino (1) – žago

vodite popolnoma vodoravno in jo obrnite čim bolj stran

Ne prežagajte zadrževalnega pasa in šče‐

–

tine

► Zažagajte podiralni rez do ščetine (2)

Ne prežagajte ščetine

–

► Zažagajte podiralni rez do zadrževalnega

pasa (3)

Ne prežagajte zadrževalnega pasa

–

Podiralni rez je treba nadaljevati z nasprotne

strani debla.

Bodite pozorni, da bo drugi rez na isti višini kot

prvi rez.

► Krempljasti naslon nastavite za ščetino in ga

uporabite kot vrtišče – motorno žago čim manj ponovno pristavljajte

► Konica meča gre v les pred zadrževalnim

pasom (4) – žago vodite popolnoma vodo‐ ravno in jo obrnite čim bolj stran

► Zažagajte podiralni rez do ščetine (5)

Ne prežagajte ščetine

–

001BA268 KN

001BA248 KN

001BA244 KN

533BA001 KN

001BA185 KN

001BA186 KN

5 Rezalna garnitura slovenščina

► Zažagajte podiralni rez do zadrževalnega

pasa (6)

Ne prežagajte zadrževalnega pasa

–

Obseg dobave zajema zaščito verige, ki ustreza

rezalni garnituri.

Če na eni motorni žagi uporabljate meče različ‐

nih dolžin, morate vedno uporabljati ustrezno

zaščito verige, ki v celoti pokrije meč.

Na zaščiti verige je ob strani navedba o dolžini

ustreznih mečev.

6 Montaža meča in verige

(stransko napenjanje verige)

Neposredno pred padanjem drevesa se še enkrat zaderite "Pozor!". ► Zadrževalni pas od zunaj, poševno od zgoraj

prežagajte z iztegnjenimi rokami

6.1 Demontaža pokrova verižnika

5 Rezalna garnitura

Veriga, meč in verižnik tvorijo rezalno garnituro. Rezalna garnitura, ki je del obsega dobave, je

optimalno prilagojena motorni žagi.

► odvijte matico in odstranite pokrov verižnika

delitve (t) verige (1), verižnika in obračalnika

–

meča Rollomatic morajo biti usklajene debelina pogonskega člena (2) verige (1)

–

mora biti usklajena s širino utora v meču (3)

Pri kombiniranju komponent, ki se ne ujemajo, se le te lahko že po krajšem času delovanja nepo‐ pravljivo poškodujejo.

► vrtite vijak (1) v levo, dokler napenjalni drs‐

nik (2) ne naleže levo na odprtino ohišja

6.2 Sprostitev zavore verige

5.1 Zaščita verige

0458-738-5721-C 15

143BA003 KN

001BA187 KN

2310BA013 KN

2310BA014 KN

2310BA015 KN

slovenščina 7 Montaža meča in verige (hitro napenjanje verige)

► potegnite ščitnik za roke v smeri ročajne cevi,

dokler se slišno ne zaskoči – zavora verige je sproščena

6.3 Namestitev verige

7 Montaža meča in verige

(hitro napenjanje verige)

7.1 Demontaža pokrova verižnika

OPOZORILO

Nataknite zaščitne rokavice – nevarnost poškodb zaradi ostrih rezalnih zob.

► namestite verigo tako, da začnete na konici

meča

► položite meč preko vijakov (1) – rezalni robovi

verige morajo gledati v desno

► postavite fiksacijsko izvrtino (2) nad zatič

napenjalnege drsnika – istočasno položite verigo preko verižnika (3)

► vrtite vijak (4) v desno, dokler veriga ne visi

spodaj le še malo preko – in nosovi pogonskih členov ne naležejo v utor meča

► ponovno namestite pokrov verižnika –

in matico le rahlo pritegnite z roko

► nadaljevanje: glej "Napenjanje verige"

► razklopite ročaj (1) (dokler se ne zaskoči)

► vrtite krilno matico (2) v levo, dokler ta ne visi

ohlapno v pokrovu verižnika (3)

► odstranite pokrov verižnika (3)

7.2 Montaža napenjalnega koluta

► odstranite napenjalni kolut (1) in ga obrnite

► odvijte vijak (2)

16 0458-738-5721-C

2310BA016 KN

2310BA017 KN

001BA186 KN

181BA012 KN

181BA013 KN

7 Montaža meča in verige (hitro napenjanje verige) slovenščina

7.4 Namestitev verige

► pozicionirajte napenjalni kolut (1) in meč (3)

drug do drugega

► pristavite vijak (2) in ga pritegnite

7.3 Sprostitev zavore verige

OPOZORILO

Nataknite zaščitne rokavice – nevarnost poškodb

zaradi ostrih rezalnih zob.

► namestite verigo tako, da začnete na konici –

pazite na položaj napenjalnega koluta in rezal‐ nih robov

► zavrtite napenjalni kolut (1) v desno do

naslona

► vrtite meč tako, da bo napenjalni kolut gledal k

uporabniku

► potegnite ščitnik za roke v smeri ročajne cevi,

dokler se slišno ne zaskoči – zavora verige je sproščena

► položite verigo preko verižnika (2)

► potisnite meč preko veznega vijaka (3), glava

zadnjega veznega vijaka mora štrleti v vgrezno izvrtino

0458-738-5721-C 17

135BA011 KN

2310BA018 KN

142BA063 KN

001BA112 KN

slovenščina 8 Napenjanje verige (stransko napenjanje verige)

8 Napenjanje verige (stran‐

sko napenjanje verige)

Za napenjanje med delom:

► izklopite motor

► odvijte matico

► dvignite meč na konici

► z izvijačem vrtite vijak (1) v desno, dokler se

veriga ne prilega spodnji strani meča

► držite meč še naprej dvignjen na konici in pri‐

tegnite matico

► nadaljevanje: glej "Preverjanje napetosti ► vodite pogonski člen v utor meča (glej

puščico) in vrtite napenjalni kolut v levo do naslona

► pristavite pokrov verižnika, pri tem potisnite

vodilne nastavke v odprtine ohišja motorja

verige"

Novo verigo morate napenjati pogosteje od tiste,

ki jo že dalj časa uporabljate!

► večkrat preverjajte napetost verige – glej

"Navodila za uporabo"

9 Napenjanje verige (hitro

napenjanje verige)

Pri nameščanju pokrova verižnika morajo zobje napenjalnega kolesa in koluta prijeti drug v dru‐ gega, po potrebi ► nekoliko zavrtite napenjalno kolo (4), dokler ni

mogoče pokrova verižnika potisniti do konca k

ohišju motorja ► razklopite ročaj (5) (dokler se ne zaskoči) ► pristavite krilno matico in jo rahlo pritegnite ► nadaljevanje: glej "Napenjanje verige"

18 0458-738-5721-C

Za napenjanje med delom: ► Izklopite motor ► Razklopite ročaj krilne matice in jo odvijte ► Napenjaln kolo (1) zavrtite v desno do naslona ► Krilno matico (2) močno zategnite ročno ► Poklopite ročaj krilne matice ► Nadaljevanje: glej "Preverjanje napetosti

verige"

Novo verigo morate napenjati pogosteje od tiste, ki jo že dalj časa uporabljate!

142BA064 KN

10 Preverjanje napetosti verige slovenščina

► Večkrat preverjajte napetost verige – glej

"Navodila za uporabo"

10 Preverjanje napetosti

verige

► izklopite motor ► nadenite si zaščitne rokavice ► veriga se mora prilegati spodnji strani meča,

vendar jo je mogoče pri sproščeni zavori

verige z roko potegniti po vodilu meča ► po potrebi ponovno napnite verigo

Novo verigo morate napenjati pogosteje od tiste, ki jo že dalj časa uporabljate. ► večkrat preverjajte napetost verige – glej

"Navodila za uporabo"

11 Sistem goriva

Motor je treba uporabljati z mešanico bencina in motornega olja.

OPOZORILO

Izogibajte se neposrednemu stiku s kožo in vdi‐ havanju bencinskih hlapov.

11.1 STIHL MotoMix

STIHL priporoča uporabo mešanice STIHL Moto‐ Mix. To že pripravljeno gorivo ne vsebuje ben‐ zena in svinca, odlikuje ga visoko oktansko šte‐ vilo, vedno pa nudi pravo mešalno razmerje.

STIHL MotoMix je za najdaljšo možno življenjsko dobo motorja mešan s STIHL-ovim motornim oljem za dvotaktne motorje HP Ultra.

MotoMix ni na voljo v vseh trgovinah.

11.2 Mešanje goriva

OBVESTILO

Neustrezna goriva ali mešalna razmerja, ki niso v skladu s predpisi, lahko povzročijo resne okvare na motorju. Tako lahko bencin ali motorno olje slabše kakovosti poškoduje motor, tesnilne obroče, napeljave in rezervoar za gorivo.

11.2.1 Bencin Uporabljate samo bencin preverjenih blagovnih

znamk z oktanskim številom najmanj 90 RON – neosvinčen ali osvinčen.

Bencin z vsebnostjo alkohola nad 10 % lahko pri motorjih z ročno nastavljivim uplinjačem povzroči motnje v delovanju in se zaradi tega odsvetuje pri tovrstnih motorjih.

Motorji s sistemom M-Tronic zagotavljajo polno moč z uporabo bencina z vsebnostjo alkohola do 25 % (E25).

11.2.2 Motorno olje Če gorivo mešate sami, smete uporabljati samo

STIHL-ovo motorno olje za dvotaktne motorje ali drugo visoko zmogljivo motorno olje razredov JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ali ISO-L-EGD.

STIHL predpisuje motorno olje za dvotaktne motorje STIHL HP Ultra ali enakovredno visoko zmogljivo motorno olje, da lahko zagotavlja mejne vrednosti emisij za celotno življenjsko dobo naprav.

11.2.3 Mešalno razmerje Pri STIHL-ovem motornem olju za dvotaktne

motorje 1:50; 1:50 = 1 enota olja + 50 enot ben‐ cina

11.2.4 Primeri Količina bencina STIHL-ovo motorno

olje za dvotaktne moto‐

rje 1:50 liter liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

► v posodo, ki je primerna za gorivo, najprej

vlijte motorno olje, nato bencin ter vse skupaj dobro premešajte

0458-738-5721-C 19

001BA229 KN

001BA236 KN

001BA232 KN

001BA234 KN

001BA237 KN

slovenščina 12 Polnjenje goriva

11.3 Shranjevanje mešanice goriva

12.2 Odpiranje

Gorivo shranjujte v posodah, ki so primerne za gorivo, na varnem, suhem in hladnem mestu, kjer je zaščiteno pred svetlobo in soncem.

Mešanica goriva se stara – mešajte samo za potrebe nekaj tednov v naprej. Mešanice goriva ne shranjujte več kot 30 dni. Pod vplivom svet‐ lobe, sonca, nizkih ali visokih temperatur lahko mešanica goriva postane hitreje neuporabna.

STIHL MotoMix pa je mogoče brez težav skladiš‐ čiti do 2 leti. ► posodo z mešanico goriva pred polnjenjem

► dvignite roč

močno pretresite

OPOZORILO

V posodi lahko nastane tlak – previdno pri odpi‐ ranju.

► rezervoar za gorivo in posodo občasno teme‐

ljito očistite

Ostanke goriva in tekočino za čiščenje odstra‐ njujte v odpad v skladu s predpisi in na okolju pri‐ jazen način!

12 Polnjenje goriva

► zavrtite zapiralo rezervoarja (približno

za 1/4 obrata)

12.1 Priprava naprave

oznake na pokrovu rezervoarja in rezervoarju se morajo pokrivati

► pred dolivanjem goriva temeljito očistite

pokrov rezervoarja in njegovo okolico, da umazanija ne pade v rezervoar

► postavite napravo tako, da gleda pokrov rezer‐

voarja navzgor

► snemite zapiralo rezervoarja

20 0458-738-5721-C

001BA234 KN

001BA233 KN

001BA231 KN

001BA235 KN

001BA241 KN

001BA238 KN

12 Polnjenje goriva slovenščina

12.3 Polnjenje goriva

Pri nalivanju goriva ne polivajte goriva in rezer‐ voarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje goriva (posebni pribor). ► napolnite gorivo

12.4 Zapiranje

► poklopite roč

Roč je pokonci: ► pristavite pokrov rezervoarja – oznake na

pokrovu rezervoarja in rezervoarju se morajo pokrivati

► pritisnite zapiralo rezervoarja navzdol do

naslona

Zapiralo rezervoarja je zaprto

12.5 Če pokrova rezervoarja ni

možno zapreti na rezervoarju

Spodnji del zapirala rezervoarja je glede na zgor‐ nji del narobe zasukan. ► odstranite pokrov rezervoarja in si ga oglejte

od zgoraj

► pritiskajte zapiralo rezervoarja in ga vrtite v

smeri urinega kazalca, dokler se ne zaskoči

levo: spodnji del zapirala rezervoarja je

zasukan – notranja oznaka (1) je poravnana z zunanjo oznako

desno: spodnji del zapirala rezervoarja je v

pravilnem položaju – notranja oznaka se nahaja pod ročem. Oznaka ni poravnana z zunanjo oznako

Potem se oznake na pokrovu rezervoarja in rezervoarju pokrivajo

0458-738-5721-C 21

001BA239 KN

001BA158 KN

slovenščina 13 Olje za mazanje verige

OPOZORILO

Ne uporabljajte odpadnega olja! Odpadno olje lahko pri daljšem in pogostem stiku s kožo povzroči kožnega raka in je okolju škodljivo!

OBVESTILO

Odpadno olje nima zahtevanih lastnosti mazanja in je tako za mazanje verig neustrezno.

► pristavite zapiralo rezervoarja in ga vrtite v

nasprotni smeri urinega kazalca, dokler ga ne zagrabi nastavek za polnjenje

► vrtite zapiralo rezervoarja še naprej v

nasprotni smeri urinega kazalca (pri‐ bližno 1/4 obrata) – spodnji del zapirala rezer‐ voarja se s tem zavrti v pravilen položaj

► vrtite zapiralo rezervoarja v smeri urinega

kazalca in ga zaprite – glejte odstavek "Zapira‐ nje"

14 Polnjenje olja za mazanje

verige

14.1 Priprava naprave

13 Olje za mazanje verige

Za avtomatsko in trajno mazanje verige in meča uporabljajte samo okolju prijazno olje – zelo pri‐ merno je biološko razgradljivo olje STIHL Bio‐ Plus.

OBVESTILO

Biološko olje za mazanje verig mora biti zelo obstojno proti staranju (npr. STIHL BioPlus). Olje z nizko obstojnostjo proti staranju se hitro strdi. Posledica so trdne in težko odstranljive obloge, še posebej v območju pogona verige in na verigi – in blokada oljne črpalke.

Življenska doba verige in meča je v glavnem odvisna od kakovosti mazalnega olja – zaradi tega uporabljajte samo posebno olje za mazanje verig.

22 0458-738-5721-C

► pokrov rezervoarja in njegovo okolico temeljito

očistite, da umazanija ne pade v rezervoar za olje

► napravo postavite tako, da gleda pokrov rezer‐

voarja navzgor

► odprite pokrov

14.2 Polnjenje olja za mazanje

verige

► napolnite olje za mazanje verige – po vsakem

polnjenju goriva

Pri dolivanju ne polivajte olja in rezervoarja ne napolnite do roba.

STIHL priporoča STIHL-ov sistem za polnjenje olja za mazanje verige (posebni pribor). ► zaprite pokrov

Ko ste izpraznili rezervoar za gorivo se mora v rezervoarju za olje nahajati še nekaj olja za mazanje verige.

Če se količina olja v rezervoarju za olje ne zmanjšuje, je lahko moteno mazanje: Preverite mazanje verige, očistite kanale za olje, po potrebi se obrnite na pooblaščenega prodajalca.

143BA024 KN

143BA011 KN

143BA012 KN

15 Preverjanje mazanja verige slovenščina

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani STIHL-ovega poobla‐ ščenega prodajalca.

16.2 Sprostite zavoro verige

15 Preverjanje mazanja verige

► ščitnik za roke potegnite proti cevnemu ročaju

OBVESTILO

Z verige mora vedno škropiti nekaj mazalnega olja.

OBVESTILO

Nikoli ne delajte brez mazanja verige! Pri teku suhe verige se rezalna garnitura v kratkem času nepopravljivo pokvari. Pred delom vedno preve‐ rite mazanje verige in nivo olja.

Vsaka nova veriga potrebuje za utekanje 2 do 3 minute.

Po utekanju preverite napetost verige in jo po potrebi popravite – glej "Preverjanje napetosti verige".

16 Zavora verige

16.1 Blokiranje zavore verige

v sili

–

pri zagonu

–

v prostem teku

–

Z levo roko potisnite ščitnik za roke proti konici meča – ali avtomatsko ob povratnem udarcu žage: veriga se blokira in se ustavi.

Pred dodajanjem plina (razen pri preizkusu delo‐ vanja) in pred žaganjem je treba zavoro verige sprostiti.

Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na pogonski napravi in pogonu verige (sklopka, zavora verige).

Zavora verige se avtomatsko vklopi pri dovolj močnem povratnem udarcu žage – zaradi vztraj‐ nosti mase ščitnika za roke: le ta pri tem udari najprej proti konici meča – tudi če leva roka ni na ročajni cevi za ščitnikom za roke, kot je to npr. pri podiranju dreves.

Zavora verige deluje le, če na ščitniku za roke niste ničesar spreminjali.

16.3 Preverjanje delovanja zavore

verige

Vsakič pred začetkom dela: blokirajte verigo (ščitnik za roke proti konici meča) pri praznem teku motorja in za kratek čas (največ 3 sekunde) dodajte plin do konca – veriga se pri tem ne sme vrteti. Ščitnik za roko mora biti čist in lahko gib‐ ljiv.

16.4 Vzdrževanje zavore verige

Zavora verige je pri delu zaradi trenja izpostav‐ ljena obrabi (naravna obraba). Da bi lahko pra‐ vilno delovala, jo mora redno vzdrževati in nego‐ vati strokovno usposobljeno osebje. STIHL pripo‐ roča, da vzdrževalna dela in popravila opravi pooblaščeni prodajalec STIHL. Pri tem je treba upoštevati naslednje časovne intervale:

Redna uporaba: četrtletno Delna uporaba: polletno pri občasni uporabi enkrat letno

0458-738-5721-C 23

2410BA012 KN

2410BA013 KN

2410BA014 KN

241BA015 KN

slovenščina 17 Delo pozimi

17 Delo pozimi

17.3 Montaža pokrova (posebni pri‐

bor)

17.1 Predgretje uplinjača

► demontirajte pokrov – glej "pokrov"

17.1.1 Pri temperaturah pod +10 °C

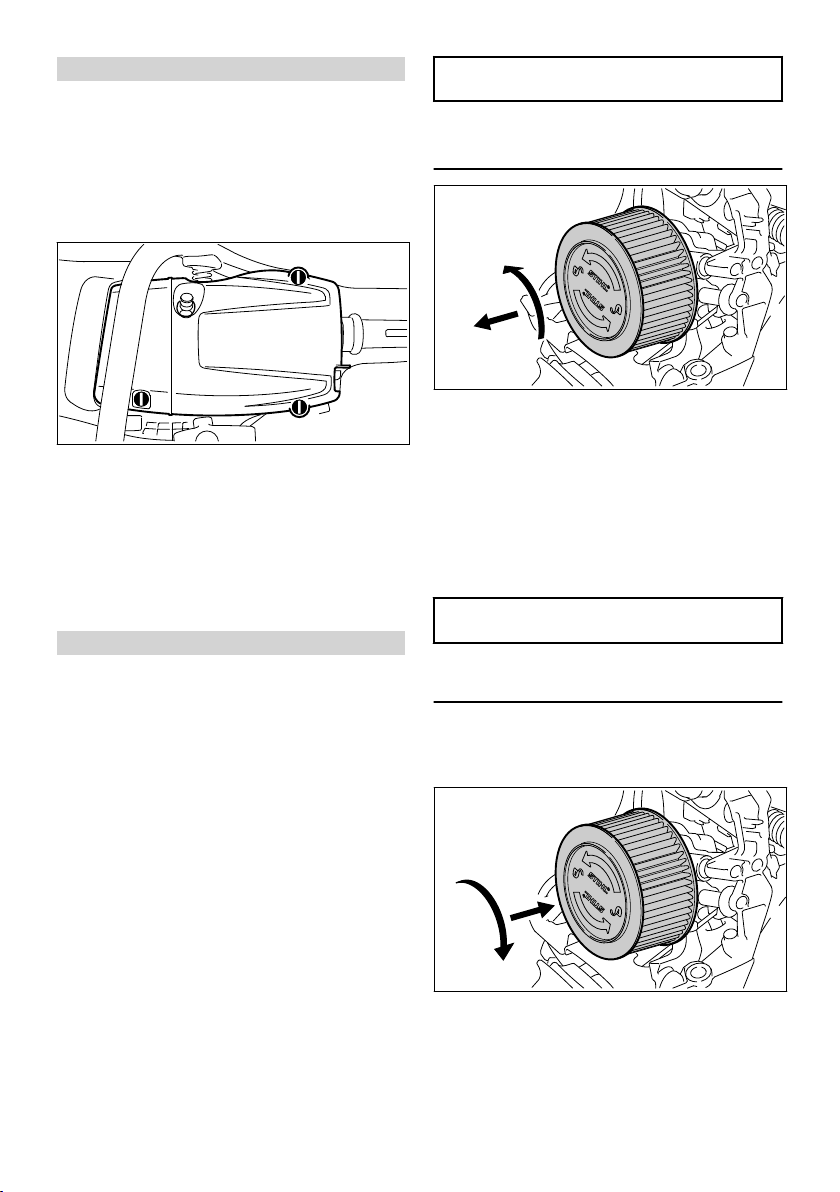

► nataknite pokrov (1) z obema sponama

(puščici) in ga pritrdite z vijaki (2)

Pri uporabi montažnega kompleta mora zasun biti v položaju za delo pozimi.

Pri nastanku motenj v delovanju motorja najprej

►

premaknite zasun z izvijačem iz položaja s (delo poleti)

preverite nujnost uporabe pokrova.

18 Električno gretje ročaja

18.1 Vklop gretja ročaja (glede na

opremo)

► vstavite zasun z odprtino v smeri motorne

žage v položaj r (delo pozimi) einsetzen – zasun se mora slišno zaskočiti

► montirajte pokrov – glej "pokrov" Okrog uplinjača priteka zdaj topel zrak iz okolice

cilindra – nobene zaledenitve uplinjača.

►

17.1.2 Pri temperaturah nad +20 °C ►

zavrtite zasun obvezno nazaj v položaj s (delo poleti) – sicer obstaja nevarnost motenj delovanja motorja zaradi pregrevanja

17.2 Pri temperaturah pod -10 °C

Pri ekstremo zimskih razmerah (temperature pod

-10 °C, pršiču ali sneženju) se priporoča mon‐ taža “pokrova“ (posebni pribor). Montažni pokrov preprečuje vstop pršiča ali snega. ► pri močno ohlajeni motorni žagi (sreženju) –

po zagonu ogrejte motor pod srednjimi vrtljaji na delovno temperaturo (sprostite zavoro verige!)

24 0458-738-5721-C

postavite stikalo v položaj F – za izklop ponovno v položaj 0

Pregrevanje pri neprekinjenem obratovanju je izključeno. Grelna naprava ne potrebuje vzdrže‐ vanja.

1166BA025 AM

2410BA025 KN

19 Zagon / izklop motorja slovenščina

19 Zagon / izklop motorja

19.1 Položaji kombinirane ročice

STOP oz. † – za izklop vžiga je treba kombini‐ rano ročico potisniti v smeri STOP oz. †. Ko jo izpustite, kombinirana ročica skoči nazaj v polo‐ žaj obratovanja F.

Za izklop motorja morate kombinirano ročico postaviti v položaj STOP oz. † – ko kombinirano ročico izpustite, le-ta skoči nazaj v položaj obra‐ tovanja F.

19.3 Drža motorne žage

Obstajata dve možnosti drže motorne žage ob zagonu.

19.3.1 Na tleh

OPOZORILO

Ko se motor ustavi, se vžig samodejno znova vklopi. Z uporabo zagonske naprave se lahko motor kadarkoli zažene.

Položaj obratovanja nja topel motor ali motor deluje

Start } – v tem položaju se zaganja hladen motor

F – v tem položaju se zaga‐

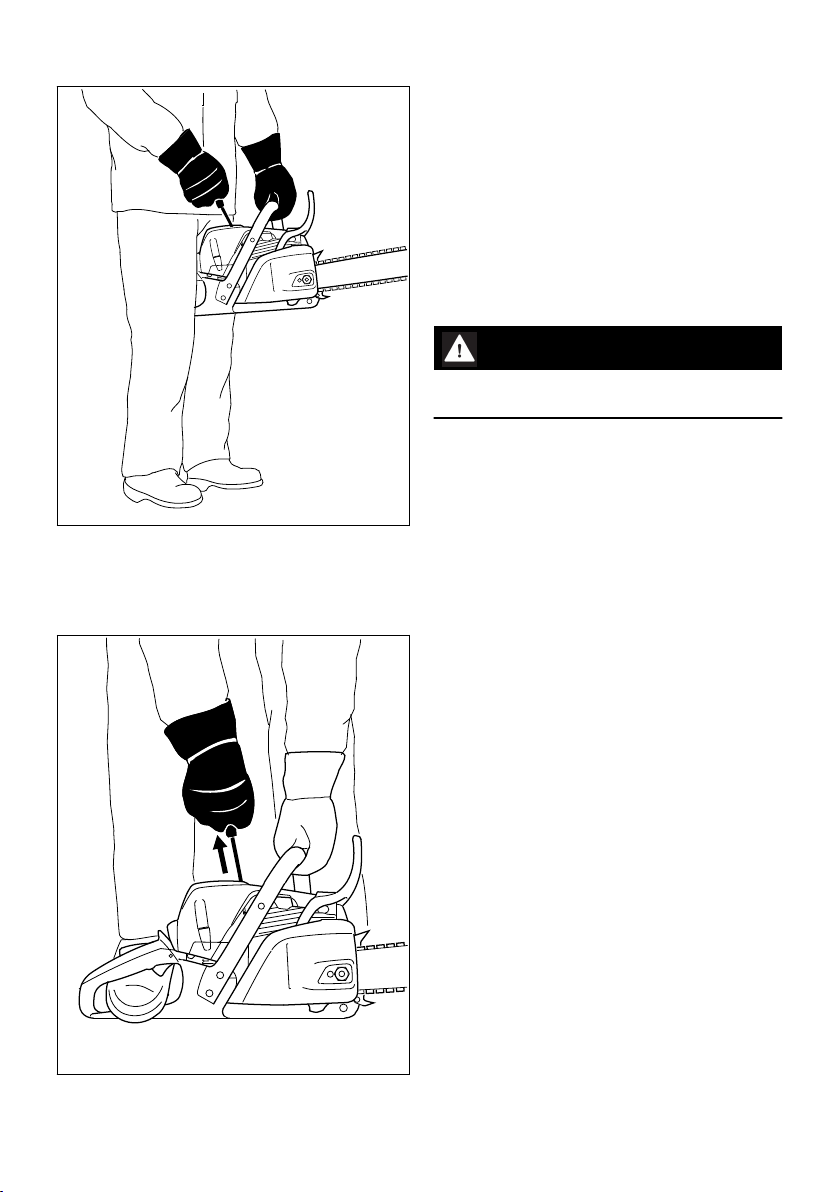

► motorno žago varno položite na tla – zavze‐

mite varen položaj – veriga se ne sme dotikati nobenih predmetov in ne tal

► motorno žago z levo roko držite za cevni ročaj

in jo močno pritiskajte k tlom – palec je pod ročajem

► z desno nogo stopite v zadnji ročaj ali s peto

desne noge stopite na zadnji ščitnik za roke

19.2 Nastavitev kombinirane ročice

Za prestavitev kombinirane ročice iz položaja obratovanja F v položaj Start } pritisnite isto‐ časno zaporo ročice za plin in ročico za plin ter ju držite pritisnjeni – prestavite kombinirano ročico na Start } in istočasno izpustite ročico za plin in zaporo ročice za plin.

Če istočasno pritisnete zaporo ročice za plin in ročico za plin, kombinirana ročica skoči iz polo‐ žaja Start } v položaj obratovanja F.

0458-738-5721-C 25

2410BA002 KN

241BA003 KN

slovenščina 19 Zagon / izklop motorja

19.3.2 Med koleni ali stegni

potegnite iz ohišja – pri tem ročajno cev poti‐ skajte navzdol – vrvice ne izvlecite do konca – nevarnost pretrganja! Vrvice ne spuščajte pro‐ sto nazaj v ohišje – spuščajte jo v smeri izhoda vrvice, da se vrvica pravilno navije nazaj

Pri novem motorju ali daljšem mirovanju naprave ali pri popolnem izpraznjenju rezervoarja (motor se je ugasnil) bo pri napravah brez dodatne ročne črpalke za gorivo morda treba večkrat potegniti za zagonsko vrvico – dokler v uplinjaču ni dovolj goriva.

19.4.1 Izvedbe s sistemom ErgoStart

OPOZORILO

Zagon te naprave je izjemno enostaven, saj ga lahko izvedejo celo otroci – nevarnost nesreče!

Obvezno pazite, da naprave ne bodo poskušali zagnati otroci ali nepooblaščene osebe:

med delovnimi odmori vedno nadzorujte

–

napravo po končanem delo shranite napravo na varno

–

► položite zadnji ročaj med koleni ali stegni ► z levo roko trdno primite cevni ročaj – palec je

pod ročajem

19.4 Zaganjanje

mesto

Sistem ErgoStart akumulira energijo za zagon motorne žage. Zato lahko med zaganjanjem in zagonom motorja preteče nekaj sekund.

Pri izvedbah s sistemom ErgoStart obstajata dve možnosti za zagon: ► z desno roko zagonsko ročico počasi in ena‐

komerno izvlecite do konca – ali – z desno roko zagonsko ročico potegnite iz ohišja z več kratkimi potegi, pri tem vsakič izvlecite le krajši del vrvice

► pri zagonu potisnite ročajno cev navzdol –

vrvice ne izvlecite do konca – nevarnost pre‐ trganja!

► Vrvice ne spuščajte prosto nazaj v ohišje –

spuščajte jo v smeri izhoda vrvice, da se vrvica pravilno navije nazaj

► z desno roko počasi izvlecite zagonsko ročico

do naslona – in nato ročaj hitro in močno

26 0458-738-5721-C

2410BA020 KN

2410BA021 KN

0001BA039 KN

0001BA040 KN

STOP

19 Zagon / izklop motorja slovenščina

19.5 Zagon motorne žage

OPOZORILO

V območju gibanja motorne žage se ne smejo zadrževati druge osebe.

19.5.1 Izvedbe z ročno črpalko za gorivo

► meh ročne črpalke za gorivo pritisnite najmanj

5-krat – tudi če je meh še napolnjen z gorivom

19.5.2 Izvedbe z dekompresijskim ventilom

► pritisnite gumb, dekompresijski ventil se odpre Po prvem zagonu se dekompresijski ventil avto‐

matsko zapre. Zato pritisnite gumb pred vsakim nadaljnjim zagonom.

19.5.3 Pri vseh izvedbah

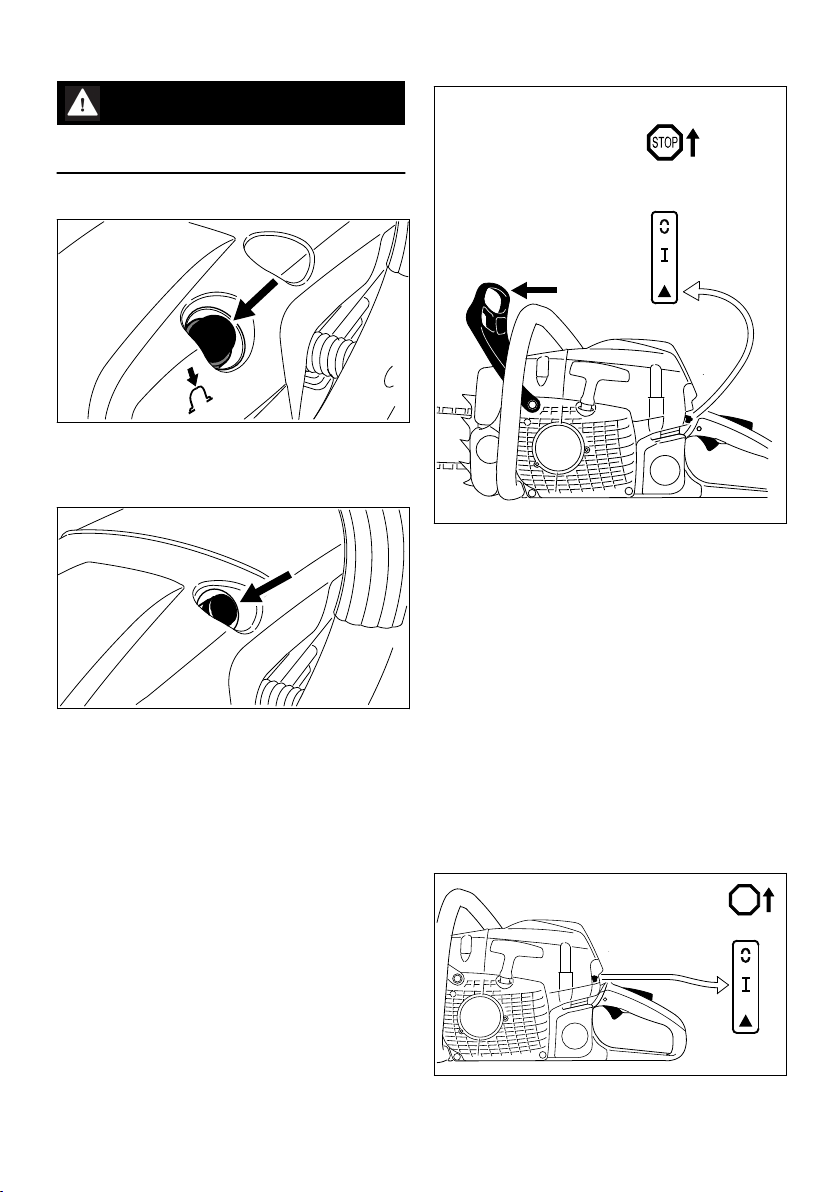

► potisnite ščitnik za roke (1) naprej – veriga je

blokirana

Kombinirana ročica (4) je v položaju obratova‐ nja F. ► Če je motor hladen: istočasno pritisnite zaporo

ročice za plin (2) in ročico za plin (3) ter ju držite – nastavite kombinirano ročico (4) na

Start } ► držite motorno žago ► močno povlecite za zagonsko ročico, po

potrebi tudi večkrat, dokler se motor ne

zažene ► če se motor kljub temu ne zažene: kombini‐

rano ročico (4) prestavite v položaj Start } in

znova zaženite motorno žago

19.6 Takoj, ko se motor zažene

0458-738-5721-C 27

001BA186 KN

0001BA041 KN

STOP

slovenščina 20 Navodila za uporabo

►

če je bil motor zagnan v položaju Start }: na kratko pritisnite zaporo ročice za plin in ročico za plin (3), kombinirana ročica (4) skoči v polo‐ žaj obratovanja F in motor preklopi v prosti tek

► ščitnik za roke potegnite proti cevnemu ročaju Zavora verige je sproščena – motorna žaga je

pripravljena za uporabo.

OBVESTILO

Plin dodajajte le, ko je zavora verige sproščena. Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na sklopki in zavori verige.

19.7 Pri zelo nizki temperaturi

► po potrebi nastavite na delo pozimi, glej "Delo

pozimi"

19.8 Izklop motorja

ali: Morda je v prostoru za izgorevanje v motorju pre‐

mastna zmes goriva in zraka, ki se ne more vžgati – motor je zalilo. ► demontirajte vžigalno svečko – glej "Vžigalna

svečka" ► posušite vžigalno svečko ► držite motorno žago na tleh ► kombinirano ročico potiskajte do omejevala v

smer STOP oz. †

OPOZORILO

Če kombinirane ročice trajno ne potisnete v smer STOP oz. †, lahko nastane iskra.

► večkrat pritisnite zagonsko napravo ► izpustite kombinirano ročico – kombinirana

ročica skoči v položaj obratovanja F ► montirajte vžigalno svečko – glej "Vžigalna

svečka" ► držite motorno žago in jo zaženite

20 Navodila za uporabo

20.1 V času prvega obratovanja

Povsem nove naprave do tretjega polnjenja rezervoarja ne obremenjujte z visokimi vrtljaji, da v fazi utekanja ne pride do dodatnih obremeni‐ tev. Med fazo utekanja se morajo gibljivi deli medsebojno prilagoditi – v pogonski napravi nastaja povečano trenje. Motor doseže največjo moč po 5 do 15 polnjenju rezervoarja.

20.2 Med delom

OBVESTILO

Dodajajte plin le pri sproščeni zavori verige. Povečano število vrtljajev motorja pri blokirani zavori verige (veriga miruje) že po krajšem času povzroči poškodbe na pogonski napravi in pogonu verige (sklopka, zavora verige).

► postavite kombinirano ročico v položaj

oz. † – ko kombinirano ročico izpustite, le-ta skoči nazaj v položaj obratovanja F

19.9 Če se motor ne zažene

► preverite, če so vsi upravljalni elementi pra‐

vilno nastavljeni

► preverite, če je v rezervoarju gorivo, po potrebi

ga dolijte

► preverite, če je vtikač vžigalne svečke trdno

nataknjen

► ponovite postopek zagona

28 0458-738-5721-C

STOP

20.2.1 Pogosto preverjanje napetosti verige Novo verigo morate napenjati pogosteje od tiste,

ki jo že dalj časa uporabljate.

20.2.2 Ko je veriga hladna Veriga se mora prilegati spodnji strani meča,

vendar jo je mogoče z roko potegniti po vodilu meča. Po potrebi ponovno napnite verigo – glej poglavje "Napenjanje verige".

001BA157 KN

143BA026 KN

21 Nastavitev količine olja slovenščina

20.2.3 Pri delovni temperaturi Veriga se raztegne in nekoliko visi. Pogonski

členi na spodnji strani meča ne smejo stopiti iz utora – veriga lahko sicer pade dol. Ponovno napnite verigo – glej poglavje "Napenjanje verige".

OBVESTILO

Po ohladitvi se veriga skrči. Nesproščena veriga lahko poškoduje ročično gred in ležaje.

20.2.4 Po daljšem delu pod polno obremenit‐ vijo

Pustite motor delovati še nekaj časa v prostem teku, dokler se večji del toplote ne odvede s hladnim zrakom. Tako ne bodo deli pogonske naprave (vžigalna naprava, uplinjač) preobreme‐ njeni zaradi toplotnega zastoja.

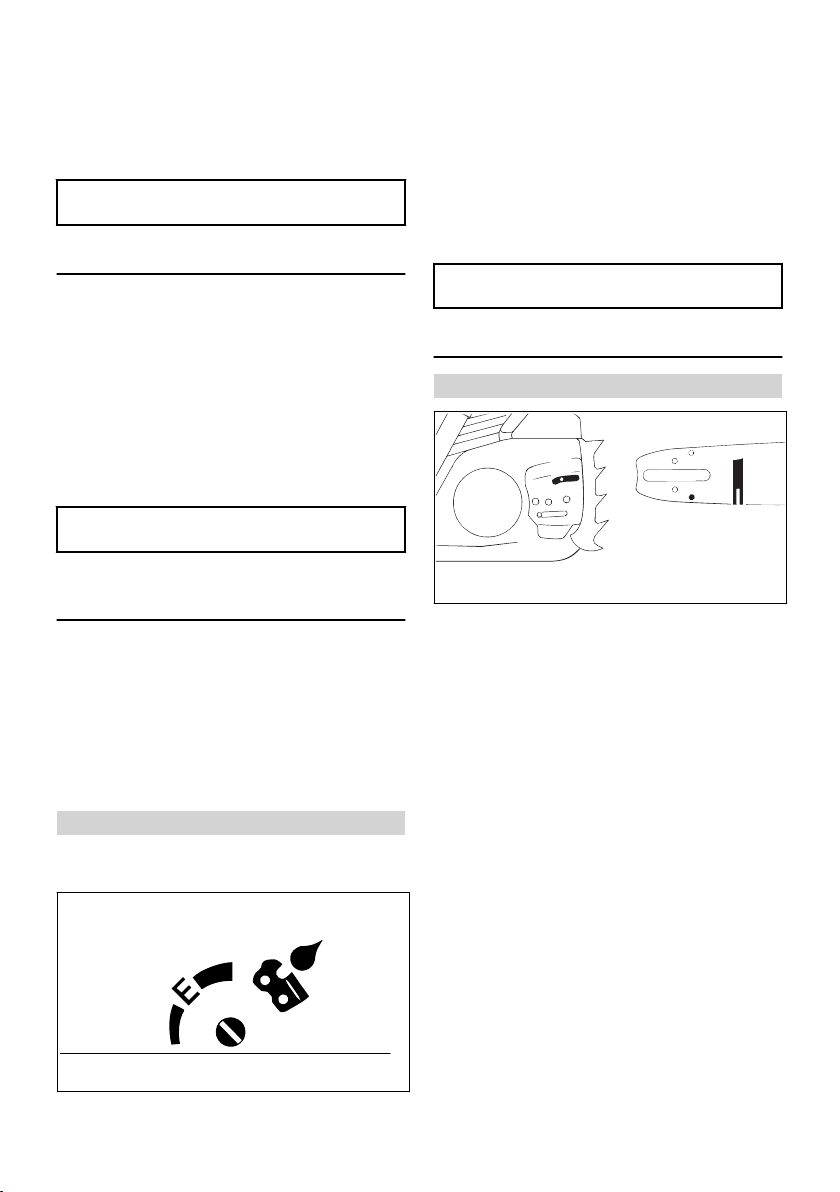

Z regulacijskim vijakom (1) (na spodnji strani stroja) lahko nastavite količino olja po potrebi.

Položaj Ematic (E), srednja količina olja – ► zavrtite regulacijski vijak na E (položaj Ematic)

Povečanje količine olja – ► vrtite regulacijski vijak v smeri urnega kazalca

Zmanjšanje količine olja – ► vrtite regulacijski vijak v nasprotni smeri

urnega kazalca

OBVESTILO

Veriga mora biti vedno namazana z oljem za mazanje verige.

22 Vzdrževanje meča

20.3 Po končanem delu

► sprostite verigo, če ste jo napeli med delom in

pri delovni temperaturi

OBVESTILO

Verigo po končanem delu obvezno sprostite! Po ohladitvi se veriga skrči. Nesproščena veriga lahko poškoduje ročično gred in ležaje.

20.3.1 Pri krajši prekinitvi dela

Pustite, da se motor ohladi. Postavite napravo z napolnjenim rezervoarjem goriva do naslednje uporabe v suh prostor in ne v bližino vnetljivih snovi.

20.3.2 Pri daljši prekinitvi dela

glej poglavje "Shranjevanje naprave"

21 Nastavitev količine olja

Različne dolžine rezanja, vrste lesa in tehnike dela zahtevajo različne količine olja.

► obrnite meč – po vsakem ostrenju in menjavi

verige – zaradi preprečevanja enostranske obrabe, še posebej na obračalniku in spodnji strani

► redno čistite oljno odprtino (1), oljni izstopni

kanal (2) in utor meča (3)

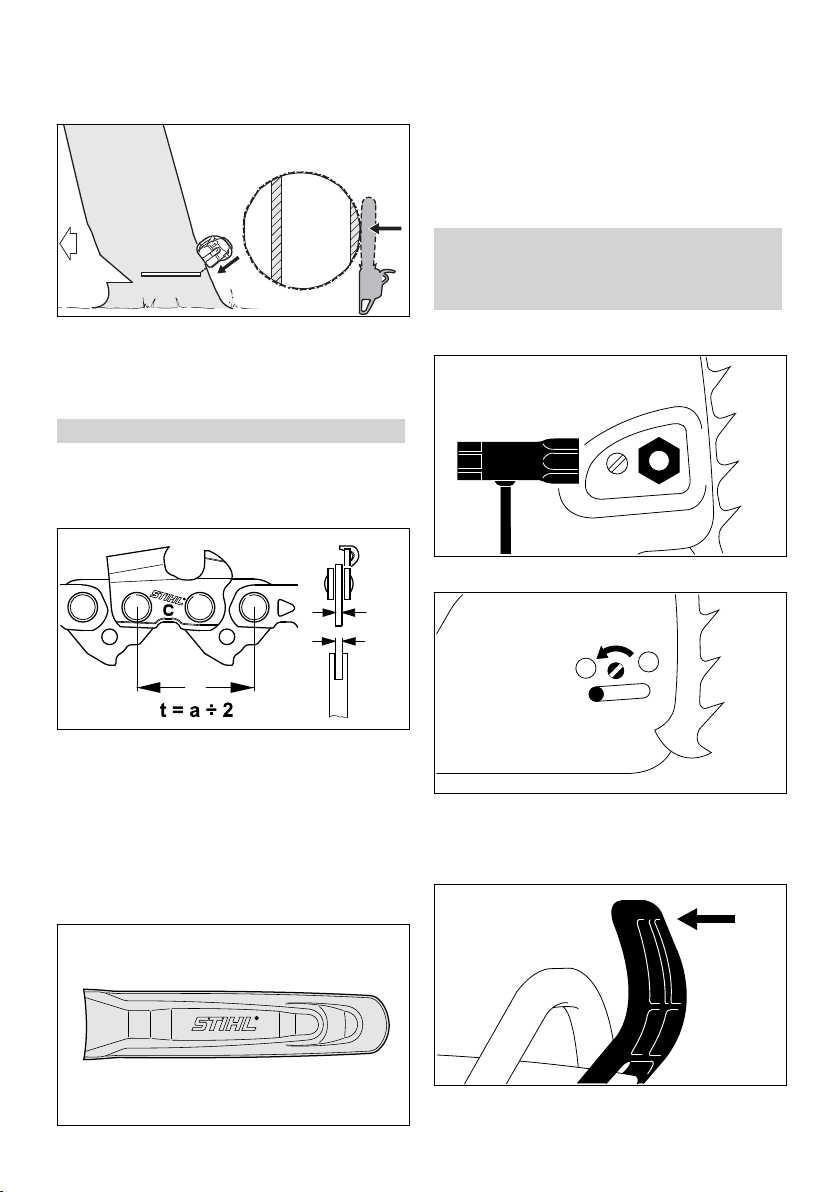

► izmerite globino utora – z merilno palico na

šabloni za ostrenje (posebni pribor) – v območju, kjer je obraba tekalne tirnice naj‐ večja

Tip verige Delitev verige Minimalna

Picco 1/4“ P 4,0 mm Rapid 1/4“ 4,0 mm Picco 3/8“ P 5,0 mm Rapid 3/8“; 0.325“ 6,0 mm Rapid 0.404“ 7,0 mm

Če utor ni minimalno tako globok: ► zamenjajte meč

Pogonski členi sicer drsajo po dnu utora – vznožje zoba in vezni členi ne nalegajo na tekalno tirnico meča.

globina utora

0458-738-5721-C 29

001BA199 KN

5902BA010 KN

5902BA011 KN

slovenščina 23 Pokrov

23 Pokrov

23.1 Demontaža pokrova

► za izklop motorja morate kombinirano ročico

potisniti v položaj STOP oz. † – ko kombini‐ rano ročico izpustite, le-ta skoči nazaj v polo‐ žaj obratovanja F

► potisnite sprednji ščitnik za roke naprej –

veriga je blokirana

► odprite zapirala (1) – s kombiniranim ključem

vrtite za 1/4 obrata v nasprotni smeri urinega kazalca

► odstranite pokrov (2)

23.2 Montaža pokrova

► nataknite pokrov ► zapahnite zapirala – vrtite zapirala za 1/4

obratov v smeri urinega kazalca

24 Čiščenje zračnega filtra

24.1 Če se moč motorja občutno

zmanjša

► demontirajte pokrov – glejte "Pokrov"

24.1.1 Demontaža zračnega filtra

► z okolice zračnega filtra očistite grobo umaza‐

nijo

OBVESTILO

Za montažo in demontažo zračnega filtra ne upo‐ rabljajte orodja – zračni filter se pri tem lahko poškoduje.

► obrnite zračni filter za 1/4 obrata v nasprotni

smeri urinega kazalca in ga snemite v smeri zadnjega ročaja

► poškodovane zračne filtre obvezno zamenjajte

24.1.2 Čiščenje zračnega filtra ► strkajte zračni filter ► zunanjo stran zračnega filtra napršite s spe‐

cialnim čistilom STIHL ali z milnico

► zunanjo stran zračnega filtra sperite pod

tekočo toplo vodo

OBVESTILO

počakajte, da se zračni filter posuši brez dova‐

–

janja dodatne toplote zračnega filtra ne naoljite

–

► počakajte, da se zračni filter posuši ► montirajte zračni filter

24.1.3 Montaža zračnega filtra

30 0458-738-5721-C

► pristavite zračni filter ► potisnite zračni filter v smeri ohišja filtra in ga

istočasno vrtite v smeri urinega kazalca, dokler se ne zaskoči – napis "STIHL" mora biti obrnjen vodoravno

► montirajte pokrov – glejte "pokrov"

2410BA018 KN

000BA039 KN

000BA045 KN

25 M-Tronic slovenščina

25 M-Tronic

26.2 Preverjanje vžigalne svečke

25.1 Osnovne informacije

Sistem M-Tronic elektronsko regulira količino goriva in trenutek vžiga za vsa obratovalna sta‐ nja.

Sistem M‑Tronic je sinonim za enostaven in hiter zagon, vedno optimalno moč motorja, odlično pospeševanje in avtomatsko prilagajanje spre‐ menjenim pogojem obratovanja.

Ročni popravki uplinjača niso potrebni – uplinjač nima nastavitvenih vijakov.

25.2 Samodejno prilagajanje

Pri ekstremno spremenjenih pogojih uporabe se lahko doseganje optimalne nastavitve pospeši kot sledi: ► izvedete pet enakomernih rezov pod polno

obremenitvijo

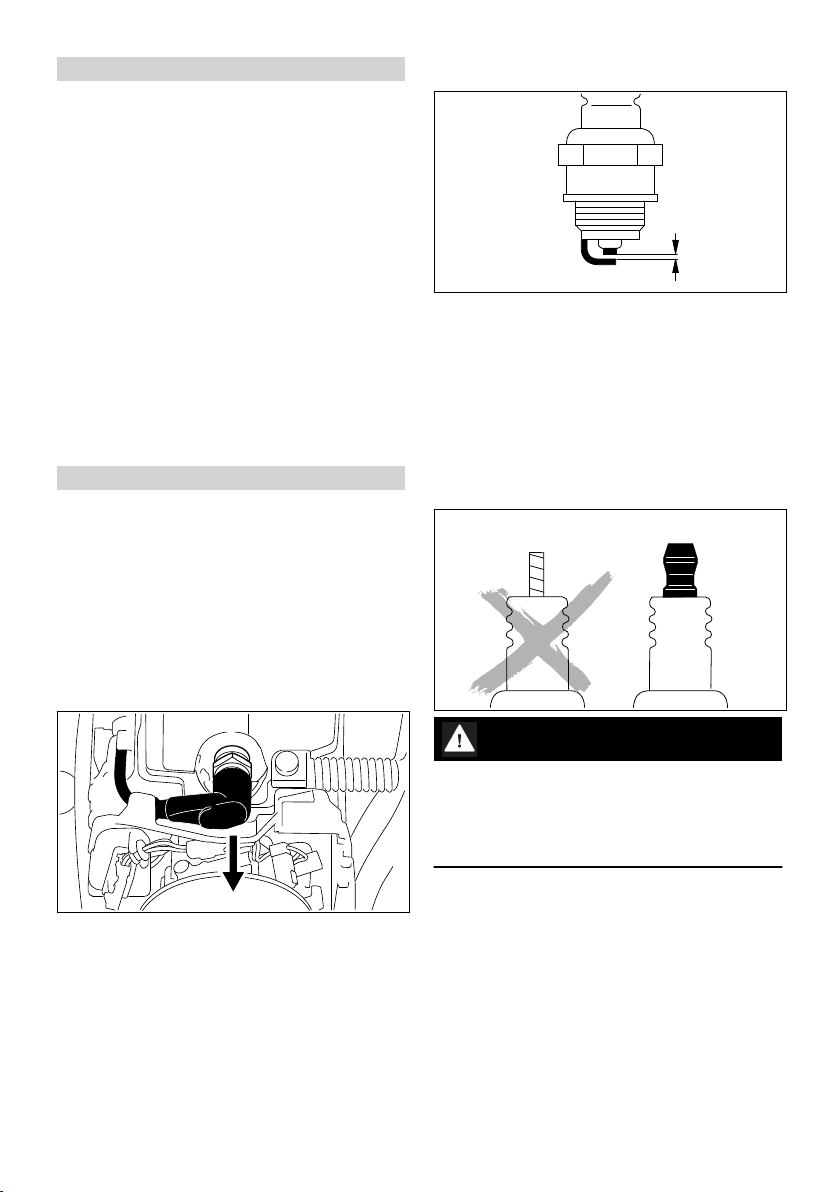

26 Vžigalna svečka

► pri nezadostni moči motorja, slabem zagonu

ali motnjah prostega teka najprej preverite vži‐ galno svečko

► po približno 100 obratovalnih urah zamenjajte

vžigalno svečko – pri močno izgorjenih elektro‐ dah jo zamenjajte že prej – uporabljajte samo vžigalne svečke, ki jih dovoljuje STIHL – glej “Tehnični podatki“

► umazano vžigalno svečko očistite ► preverite razmak elektrod (A) in ga po potrebi

nastavite, vrednosti za razmake – glej “Teh‐ nični podatki“

► odstranite vzroke za onesnaženost vžigalne

svečke

Možni vzroki so:

preveč motornega olja v gorivu

–

onesnažen zračni filter

–

neugodni obratovalni pogoji

–

26.1 Demontaža vžigalne svečke

► demontirajte pokrov – glej "pokrov"

OPOZORILO

Če priključna matica (1) ni privita ali ni name‐ ščena, lahko nastanejo iskre. Pri delu v lahko gorljivem ali eksplozivnem območju, lahko nasta‐ nejo požari ali eksplozije. Osebe se lahko hudo poškodujejo in nastane lahko materialna škoda.

► uporabljajte samo dovoljene vžigalne svečke s

fiksno priključno matico

► snemite vtič vžigalne svečke ► odvijte vžigalno svečko

0458-738-5721-C 31

2410BA019 KN

001BA121 KN

001BA122 KN

slovenščina 27 Shranjevanje naprave

26.3 Montaža vžigalne svečke

► ročno pristavite vžigalno svečko ► pritegnite vžigalno svečko in trdno nataknite

vtikač

► montirajte pokrov – glej "pokrov"

27 Shranjevanje naprave

Pri prekinitvah dela daljših od približno 3 mese‐ cev ► izpraznite in očistite rezervoar za gorivo na

dobro zračnem mestu

► gorivo odstranite v odpad v skladu z varstvom

okolja

► uplinjač izprazniti do konca, sicer se lahko

membrane v uplinjaču zlepijo

► snemite verigo in meč ter ju očistite in nama‐

žite z zaščitnim oljem

► napravo temeljito očistite, še posebej rebra

cilindra in zračni filter

► pri dolivanju biološkega olja za mazanje verige

(npr. STIHL BioPlus) napolnite rezervoar za olje do roba

► shranite napravo na suhem in varnem mestu.

Napravo zaščitite pred nedovoljeno uporabo (npr. pred otroci)

28 Pregled in zamenjava veri‐

28.1 Zamenjava verižnika

po izrabi dveh verig za žaganje ali že prej

–

če so sledovi obrabe (puščice) globoki več kot

–

0,5 mm – v nasprotnem primeru to vpliva na življenjsko dobo verige – za preverjanje upora‐ bite preizkusno merilo (posebni pribor)

Verižnik boste ohranili dlje časa, če delate izme‐ noma z dvema verigama.

Da bo zagotovljeno optimalno delovanje zavore verige priporoča STIHL uporabo originalnih STIHL-ovih verižnikov.

žnika

► snemite pokrov verižnika, verigo in meč ► sprostite zavoro verige – potegnite ščitnik za

roko proti cevnemu ročaju

► z izvijačem odstranite varovalno podložko (1) ► odstranite podložko (2) ► odstranite krožni verižnik (3) ► preglejte sojemalni profil na bobnu sklopke (4)

– pri močni obrabi zamenjajte tudi boben sklopke

32 0458-738-5721-C

689BA027 KN

689BA021 KN

29 Vzdrževanje in ostrenje verige slovenščina

► boben sklopke ali profilni verižnik (5) snemite

iz ročične gredi skupaj s kletko igličastega ležaja (6) – pri zavori verige QuickStop Super pred tem pritisnite zaporo ročice plina

28.2 Montaža profilnega/krožnega

verižnika

► očistite zaključek ročične gredi in kletko igliča‐

stega ležaja in ju namastite s STIHL-ovo mas‐ tjo (posebni pribor)

► potisnite kletko igličastega ležaja na konec

ročične gredi

► po namestitvi zavrtite boben sklopke oz. pro‐

filni verižnik za približno 1 vrtljaj, da se bo sojemalnik za pogon oljne črpalke zaskočil – pri zavori verige QuickStop Super pred tem

pritisnite zaporo ročice plina ► nataknite krožni verižnik – votli deli navzven ► ponovno namestite na ročično gred podložko

in varovalno podložko

OPOZORILO

Obvezno upoštevajte v nadaljevanju navedene kote in mere. Nepravilno naostrena veriga – še posebej prenizki omejevalniki globine – poveča možnost povratnega udarca motorne žage – Nevarnost poškodb!

29.2 Delitev verige

29 Vzdrževanje in ostrenje

verige

29.1 Žaganje brez truda s pravilno

naostreno verigo

Pravilno naostrena veriga se že ob majhnem pri‐ tisku zareže v les.

Ne delajte s topo ali poškodovano verigo – to je lahko vzrok za močno povečano telesno obreme‐ nitev, močne vibracije, neustrezen rezultat reza‐ nja in povečano obrabo. ► očistite verigo ► preverite morebitne razpoke in poškodovane

zakovice verige ► zamenjajte obrabljene ali poškodovane dele

verige in z dodelavo prilagodite obliko in stop‐

njo obrabljenosti teh delov ostalim delom –

ustrezna dodelava Verige iz trdine (Duro) so še posebej odporne

proti obrabi. Za optimalen rezultat ostrenja pripo‐ roča STIHL pooblaščenega prodajalca STIHL.

Oznaka (a) delitve verige je vtisnjena v območju omejevalnika globine na vsakem rezalnem zobu.

oznaka (a) delitev verige col mm 7 1/4 P 6,35 1 ali 1/4 1/4 6,35 6, P ali PM 3/8 P 9,32 2 ali 325 0.325 8,25 3 ali 3/8 3/8 9,32 4 ali 404 0.404 10,26

Določitev premera pile je odvisna od delitve verige – glej tabelo "Orodja za ostrenje".

Kote na rezalnih zobeh je potrebno pri ostrenju ohranjati.

29.3 Ostrilni in čelni kot

A ostrilni kot

STIHL-ove verige se ostrijo z ostrilnim kotom 30°. Izjeme so verige za vzdolžno rezanje z ostrilnim kotom 10°. Verige za vzdolžno rezanje imajo v oznaki črko X.

0458-738-5721-C 33

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

slovenščina 29 Vzdrževanje in ostrenje verige

B čelni kot

Pri uporabi predpisanega držala pile in premera pile nastane avtomatsko pravilen čelni kot.

oblike zob kot (°) A B Micro = poldletasti zob npr. 63 PM3, 26 RM3, 36 RM Super = poln dletasti zob npr. 63 PS3, 26 RS, 36 RS3 Veriga za vzdolžno rezanje npr. 63 PMX, 36 RMX

Koti morajo biti enaki pri vseh zobeh verige. Pri neenakih kotih: nastaja grob, neenakomeren tek verige, močna obraba – vse do pretrganja verige.

30 75

30 60

10 75

29.6 Pravilno ostrenje

► izberite orodje za ostrenje glede na delitev

verige ► po potrebi vpnite meč ► blokirajte verigo – ščitnik za roke naprej ► za vlečenje verige naprej potegnite ščitnik za

roke k cevnemu ročaju: Zavora verige je spro‐

ščena. Pri zavori verige QuickStop Super

dodatno pritisnite zaporo ročice plina ► ostrite pogosto, odvzemajte malo – za obi‐

čajno ostrenje so navadno dovolj dva ali trije

potegi s pilo

29.4 Držalo pile

► uporabljajte držalo pile Verige ostrite ročno s pomočjo držala za pilo

(posebni pribor, glej tabelo “Orodja za ostrenje“). Držala pil imajo oznake za ostrilni kot.

Uporabljajte samo specialne pile za verige! Druge pile so po obliki in naseku neprimerne.

29.5 Za kontrolo kotov

STIHL-ova merilna šablona za piljenje (posebni pribor, glej tabelo “Orodja za ostrenje“) – univer‐ zalno orodje za kontrolo ostrilnega in čelnega kota, višine omejevalnika globine, dolžine zoba, globine utora in za čiščenje utorov ter oljnih odpr‐ tin.

34 0458-738-5721-C

► vodenje pile: vodoravno (pravokotno na stran‐

sko površino meča) glede na podane kote –

po oznakah na držalu pile – položite držalo

pile na streho zoba in na omejevalnik globine ► pilite samo z notranje proti zunanji strani ► pila prijemlje le ob potegu naprej – pri povrat‐

nem potegu pilo dvignite ► veznih in pogonskih členov ne pilite ► pilo obračajte enakomerno v rednih razmakih,

da preprečite enostransko obrabo ► opilke odstranite s kosom lesa ► preverite kot z merilno šablono

Vsi rezalni zobje morajo biti enako dolgi. Pri neenako dolgih zobeh so tudi višine zob raz‐

lične in povzročajo grob tek verige in razpoke na njej. ► vse rezalne zobe popilite na dolžino najkraj‐

šega zoba – najbolje je, če to opravi poobla‐

ščen prodajalec z električno napravo za ostre‐

nje

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

29 Vzdrževanje in ostrenje verige slovenščina

29.7 Razmak omejevalnika globine

Omejevalnik globine določa globino prodiranja v les in s tem debelino odrezka.

a Predviden razmak med omejevalnikom glo‐

bine in robom rezila

Pri rezanju mehkega lesa izven dobe zmrzovanja je lahko razmak za 0,2 mm (0.008") večji.

delitev verige omejevalnik globine razmak (a) col (mm) mm (col) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

0.404 (10,26) 0,80 (0.031)

OPOZORILO

Preostali del grbastega pogonskega člena se ne sme popiliti, sicer se poveča možnost povrat‐ nega udarca motorne žage.

► popilite omejevalnik globine tako, da bo izrav‐

nan z merilno šablono

29.8 Piljenje omejevalnika globine

Razmak omejevalnika globine se zmanjšuje pri ostrenju rezalnega zoba. ► preverite razmak omejevalnika globine po vsa‐

kem ostrenju

► za tem poševno popilite streho omejevalnika

globine vzporedno s servisno oznako (glej

puščico) – pri tem ne zmanjšujte najvišje točke

omejevalnika globine

OPOZORILO

Prenizki omejevalniki globine povečujejo mož‐ nost povratnega udarca motorne žage.

► položite na verigo merilno šablono (1), ki

ustreza delitvi verige in jo pritisnite na rezalni zob, ki ga želite preveriti – če omejevalnik glo‐ bine gleda čez šablono, je potrebno omejeval‐ nik globine še popiliti

Verige z grbastim pogonskim členom (2) – zgor‐ nji del grbastega pogonskega člena (2) (s ser‐ visno oznako) se obdela istočasno z omejevalni‐ kom globine rezalnega zoba.

0458-738-5721-C 35

► položite merilno šablono na verigo – najvišja

točka omejevalnika globine mora biti izrav‐

nana z merilno šablono

slovenščina 30 Napotki za vzdrževanje in nego

► po ostrenju temeljito očistite verigo, odstranite

opilke ali brusni prah – verigo temeljito nama‐ žite v oljni kopeli

► pri daljših prekinitvah dela očistite verigo in jo

shranite v oljni kopeli

Orodja za ostrenje (posebni pribor) delitev verige okrogle pile^okrogle pile držala pile merilne

šablone

ploščate pile kompleti za

ostrenje

col (mm) mm (col) št.dela št.dela št.dela št.dela št.dela 1/4P (6,35) 3,2 (1/8) 5605 771

3206

5605 750 4300

0000 893 4005

0814 252 3356

5605 007 1000

1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007

1027

3/8 P (9,32) 4,0 (5/32) 5605 772

4006

0.325 (8,25) 4,8 (3/16) 5605 772 4806

3/8 (9,32) 5,2 (13/64) 5605 772

5206

0.404 (10,26)5,5 (7/32) 5605 772 5506

5605 750 4327 5605 750 4328 5605 750 4329 5605 750 4330

1110 893 4000 1110 893 4000 1110 893 4000 1106 893 4000

0814 252 3356 0814 252 3356 0814 252 3356 0814 252 3356

5605 007 1027 5605 007 1028 5605 007 1029 5605 007 1030

1)vsebuje držalo pile z okroglo pilo, ploščato pilo in merilno šablono

30 Napotki za vzdrževanje in nego

Naslednji podatki se nanašajo na normalne delovne razmere. Pri oteženih pogojih (močnem prašenju, lesu, ki se močno smoli, tropskem lesu itd.) in daljših delovnih časih je treba navedene časovne razmake ustrezno skrajšati. Pri samo občasni uporabi lahko časovne razmike ustrezno podaljšate.

pred začetkom dela

mesečno

tedensko

pri motnjah

enkrat letno

po potrebi

pri poškodbah

po končanem delu oz. dnevno

po vsakem polnjenju rezervoarja

celoten stroj vizualni pregled (stanje,

X X

tesnenje) čiščenje X

Ročica za plin, zaporna

Preizkus delovanja X X ročica za plin, ročica za hladen zagon, ročica startne lopute, stop sti‐ kalo, kombinirana ročica (glede na opremo)

Zavora verige Preizkus delovanja X X

Ročna črpalka za gorivo (če obstaja)

Sesalna glava/filter v rezervoarju za gorivo

pregled s strani poobla‐

ščenega prodajalca

preveriti X

servis pri pooblaščenem

prodajalcu

preveriti X

čiščenje, zamenjava filtr‐

X X

skega vložka

zamenjava X X X

36 0458-738-5721-C

30 Napotki za vzdrževanje in nego slovenščina

mesečno

tedensko

pri motnjah

enkrat letno

po potrebi

pri poškodbah

pred začetkom dela

po končanem delu oz. dnevno

po vsakem polnjenju rezervoarja

Rezervoar za gorivo čiščenje X Rezervoar za mazalno

čiščenje X olje

Mazanje verige preveriti X Veriga preverjanje, kontrola

X X

naostrenosti

Preverjanje napetosti

X X

verige

brušenje X Meč preverjanje (obrabljeno‐

sti, poškodovanosti)

čiščenje in obračanje X

ostrganje X

zamenjava X X Verižnik preveriti X Zračni filter čiščenje X X

zamenjava X Protivibracijski elementi preveriti X X

Dovod zraka na ohišju

zamenjava s strani

pooblaščenega proda‐

jalca

čiščenje X X X

ventilatorja Rebra valja čiščenje X X X Uplinjač Preverjanje prostega

X X teka – veriga se ne sme vrteti

če se veriga v prostem

X teku ne ustavi, naj motorno žago servisira

pooblaščen trgovec

Vžigalna svečka Nastavitev razmika elek‐

trod zamenjava po 100 obra‐

tovalnih urah

dostopni vijaki in matice

pritegnitev

Lovilec verige preveriti X

zamenjava

Varnostna nalepka zamenjava X

0458-738-5721-C 37

slovenščina 31 Zmanjševanje obrabe in preprečevanje poškodb

pred začetkom dela

po končanem delu oz. dnevno

1)STIHL priporoča pooblaščenega prodajalca STIHL2)Pri prvi uporabi motornih žag (od 3,4 kW dalje) je treba vijake podnožja valja po 10 do 20 urah delovanja močno pritegniti

31 Zmanjševanje obrabe in

preprečevanje poškodb

Upoštevanje navedb v teh navodilih za uporabo preprečuje prekomerno obrabo in poškodbe na napravi.

Uporaba, vzdrževanje in shranjevanje naprave mora biti izvedeno skrbno, kot je to opisani v teh navodilih za uporabo.

Za vso nastalo škodo, ki bi nastala zaradi neupo‐ števanja varnostnih napotkov, navodil za upo‐ rabo in napotkov za vzdrževanje, odgovarja upo‐ rabnik sam. To velja še posebej za:

s strani proizvajalca STIHL nedovoljenih spre‐

–

memb na izdelku uporabo orodja in dodatnega pribora, ki ga ne

–

dovoljuje STIHL in je neustrezen ter kako‐ vostno manj vreden uporabo naprave, ki ni v skladu s predpisi

–

uporabo naprave za športne in tekmovalne pri‐

–

reditve poškodbe, ki so posledica nadaljnje uporabe

–

že poškodovanih delov naprave

31.1 Vzdrževalna dela

Vsa vzdrževalna dela, ki so opisana v poglavju “Napotki za vzdrževanje in nego“ je potrebno izvajati redno. V kolikor ta vzdrževalna dela ne more izvesti uporabnik sam, je potrebno pooblastiti pooblaščenega STIHL–ovega proda‐ jalca.

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega proda‐ jalca STIHL. Pooblaščenim STIHL-ovim prodajal‐ cem ponujamo redna šolanja in tehnične infor‐ macije.

V primeru, da se ta dela ne izvedejo pravočasno ali pa se ne izvedejo strokovno lahko nastane

škoda, za katero je odgovoren uporabnik sam.

Sem spadajo:

poškodbe pogonske naprave kot posledica

–

nepravočasnega in nepravilnega servisiranja (npr. zračni filter in filter za gorivo) ali neza‐ dostnega čiščenja dovoda hladnega zraka (sesalna reža hladilnega zraka, rebra cilindra) korozija in druge poškodbe, ki so posledica

–

nepravilnega shranjevanja naprave poškodbe na napravi kot posledica uporabe

–

nekakovostnih in manjvrednih nadomestnih delov

31.2 Obrabni deli

Nekateri deli naprave se normalno obrabljajo

kljub pravilni uporabi in jih je potrebno pravo‐

časno zamenjati glede na vrsto in trajanje upo‐

rabe. Sem spadajo:

veriga, meč

–

pogonski deli (centrifugalna sklopka, boben

–

sklopke, verižnik) filter (oljni, zračni in za gorivo)

–

zagonska naprava

–

vžigalna svečka

–

blažilni elementi antivibracijskega sistema

–

po vsakem polnjenju rezervoarja

mesečno

tedensko

pri motnjah

enkrat letno

po potrebi

pri poškodbah

38 0458-738-5721-C

2410BA026 KN

2, 3

32 Pomembni sestavni deli slovenščina

32 Pomembni sestavni deli

22 Zapiralo rezervoarja za gorivo

23 Kombinirana ročica

24 Ročica za plin

25 Zapora ročice za plin

26 Zadnji ročaj

27 Zadnji ščitnik za roke

# Serijska številka stroja

33 Tehnični podatki

33.1 Pogon

Enovaljni dvotaktni motor STIHL

Gibna prostornina:

Povrtanje valja: 42,5 mm

Hod bata: 30 mm

Moč v skladu z ISO 7293: 2,3 kW (3,1 KM) pri

Število vrtljajev prostega

teka:

33.2 Vžigalna naprava

1 Zapiralo pokrova 2

Stikalo gretja ročaja

Ročna črpalka za gorivo

Dekompresijski ventil

5 Zasun (delo poleti in pozimi) 6 Zavora verige 7 Verižnik 8 Pokrov verižnika 9 Lovilec verige 10

Stranska naprava za napenjanje verige 11 Krempljasti naslon 12 Meč 13 Veriga Oilomatic 14

15 16 Zapiralo rezervoarja za olje

17 Dušilec zvoka 18 Sprednji ščitnik za roke 19 Sprednji ročaj (cevni ročaj)

Napenjalno kolo 1) (hitro napenjanje verige)

Ročaj krilne matice

(hitro napenjanje verige)

20 Vtič vžigalne svečke 21 Zagonska ročica

glede na opremo v skladu z ISO 11681 +/- 50 1/min

0458-738-5721-C 39

Elektronsko krmiljena magnetna vžigalna naprava

Vžigalna svečka (bloki‐ rana):

NGK CMR6H, BOSCH USR4AC

Razmik elektrod: 0,5 mm

33.3 Sistem za gorivo

Od položaja neodvisen membranski uplinjač z vgrajeno črpalko za gorivo

Volumen rezervoarja za gorivo:

390 cm3 (0,39 l)

33.4 Mazanje verige

Od števila vrtljajev odvisna avtomatska črpalka za olje z rotacijskim batom – dodatna ročna regu‐ lacija olja

Volumen rezervoarja za olje:

250 cm3 (0,25 l)

33.5 Teža

Brez goriva in brez rezalne garniture MS 241 C-M: 4,5 kg MS 241 C-M VW z gretjem ročaja in uplinjača: MS 241 C-BEM s sistemom ErgoStart in hitrim napenjanjem verige:

42,6 cm

10500 1/min 2800 1/min

4,8 kg

4,9 kg

slovenščina

33.6 Rezalna garnitura

Dejanska dolžina rezanja je lahko manjša od navedenih dolžin rezanja.

33.6.1 Meči .325" Rollomatic E Dolžine rezanja: 35, 40, 45 cm

Delitev: .325" (8,25 mm) Širina utora: 1,6 mm Obračalnik: 11-zobi

33.6.2 Meči 3/8" P Rollomatic E Dolžine rezanja: 30, 35, 40, 45 cm

Delitev: 3/8" P (9,32 mm) Širina utora: 1,3 mm Obračalnik: 9-zobi

33.6.3 Verige .325" Rapid Micro 3 (26 RM3) tip 3634

Delitev: .325" (8,25 mm) Debelina pogonskega člena:

33.6.4 Verige 3/8" P Picco Super (63 PS) tip 3617

Picco Super 3 (63 PS3) tip 3616 Picco Duro 3 (63 PD3) tip 3612 Delitev: 3/8" P (9,32 mm) Debelina pogonskega člena:

33.6.5 Verižnik 7-zobi za .325"

Maks. hitrost verige v skladu s stan‐ dardom ISO 11681: Hitrost verige pri največji moči:

6-zobi za 3/8" P Maks. hitrost verige v skladu s stan‐ dardom ISO 11681: Hitrost verige pri največji moči:

1,6 mm

1,3 mm

25,6 m/s

19,3 m/s

24,8 m/s

18,6 m/s

33.7 Vrednosti hrupa in vibracij

Dodatne informacije glede izpolnjevanja direktive o obveznostih delodajalcev glede vibracij 2002/44/ES so na voljo na spletnem naslovu www.stihl.com/vib

33.7.1 Raven zvočnega tlaka L

standardom ISO 22868

103 dB(A)

33.7.2 Raven zvočne moči Lw v skladu s

standardom ISO 22868

115 dB(A)

33.7.3 Vrednost vibracij a

standardom ISO 22867

Ročaj levo: Ročaj desno:

40 0458-738-5721-C

v skladu s

hv,eq

v skladu s

peq

2,9 m/s 2,9 m/s

Za dovoljen trajni nivo hrupa in nivo hrupa ob obremenitvi znaša K‑vrednost v skladu s smer‐ nico 2006/42/ES = 2,0 dB(A); za vrednost vibra‐ cij pa znaša K‑vrednost v skladu s smer‐

nico 2006/42/ES = 2,0 m/s2.

33.8 REACH

REACH je oznaka za odredbo ES za registracijo, oceno in dovoljenje kemikalij.

Informacije za izpolnitev zahtev odredbe REACH (ES) št. 1907/2006 si oglejte na www.stihl.com/ reach

33.9 Emisije izpušnih plinov

Z EU postopkom homologacije izmerjena vred‐ nost CO2 je navedena na www.stihl.com/co2 v

za izdelek specifičnih tehničnih podatkih. Izmerjena vrednost CO2 je bila določena na

reprezentativnem motorju po standardiziranem preizkusnem postopku v laboratorijskih pogojih in ne predstavlja izrecne ali implicitne garancije za moč določenega motorja.

Veljavne zahteve za emisije izpušnih plinov se izpolnijo z upoštevanjem v teh navodilih za upo‐ rabo opisane pravilne uporabe in vzdrževanja. Pri spremembah na motorju homologacija pre‐ neha veljati.

34 Nabava nadomestnih delov

Prosimo, da pri naročilu nadomestnih delov vne‐ sete v spodnjo tabelo prodajno oznako motorne žage, serijsko številko ter številko meča in verige. Tako si boste poenostavili nakup nove rezalne garniture.

Pri meču in verigi gre za potrošni material. Pri nakupu teh delov je dovolj, če navedete prodajno oznako motorne žage, številko in ime dela.

Prodajna oznaka

Serijska številka naprave

Številka meča

Številka verige

35 Navodila za popravilo

Uporabniki te naprave lahko izvajajo samo

vzdrževalna dela in servise, ki so navedena v

navodilih za uporabo. Ostala popravila lahko izvajajo samo pooblaščeni prodajalci.

34 Nabava nadomestnih delov

000BA073 KN

36 Odstranjevanje v odpad slovenščina

STIHL priporoča izvajanje vzdrževalnih del in popravil izključno s strani pooblaščenega proda‐ jalca STIHL. Pooblaščenim prodajalcem STIHL ponujamo redna šolanja in tehnične informacije.

Pri popravilih je dovoljena samo uporaba nado‐ mestnih delov, ki jih dovoljuje STIHL za to napravo ali pa tehnično enakovrednih izdelkov. Uporabljajte le kakovostne nadomestne dele. V nasprotnem primeru lahko pride do nesreč ali okvar na napravi.

STIHL priporoča uporabo originalnih nadomest‐ nih delov.

STIHL-ove originalne nadomestne dele boste prepoznali po STIHL-ovi številki nadomestnega dela, po napisu { in po STIHL-ovi oznaki nadomestnega dela K (na manjših delih je lahko samo oznaka).

36 Odstranjevanje v odpad

Pri odstranjevanju upoštevajte državne predpise o ravnanju z odpadki.

Izdelkov STIHL ne odvrzite med gospodinjske odpadke. Izdelek STIHL, akumulator, dodatni pri‐ bor in embalažo reciklirajte na okolju prijazen način.

Najnovejše informacije o ravnanju z odpadki so vam na voljo pri pooblaščenem prodajalcu STIHL.

MS 241 C-MQ Identifikacija serije: 1143 Delovna prostornina

ustreza ustreznim določbam smernic 2011/65/EU, 2006/42/ES, 2014/30/EU in 2000/14/ES in je bila razvita in izdelana v skladu z na datum proizvodnje veljavnimi različicami standardov:

EN ISO 11681‑1, EN 55012, EN 61000‑6‑1 Za ugotavljanje izmerjenega in zajamčenega

nivoja hrupa ob obremenitvi je bilo postopano v skladu s smernico 2000/14/ES, priloga V, z upo‐ rabo standarda ISO 9207.

Izmerjena raven zvočne moči 115 dB(A)

Zajamčena raven zvočne moči 117 dB(A)

ES-pregled tipa je bil opravljen pri DPLF

Deutsche Prüf- und Zertifizierungsstelle für Landund Forsttechnik GbR (NB 0363) Spremberger Straße 1 D-64823 Groß-Umstadt

Št. certifikata K-EG-2010/5607

Tehnična dokumentacija shranjena pri: ANDREAS STIHL AG & Co. KG

Produktzulassung Letnica izdelave in serijska številka sta navedeni

na napravi. Waiblingen, 3.2.2020 ANDREAS STIHL AG & Co. KG za

42,6 cm

37 Izjava EU o skladnosti

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Nemčija z izključno odgovornostjo izjavlja, da Izvedba: motorna žaga

Znamka izdelovalca: STIHL Tip: MS 241 C MS 241 C-BEM MS 241 C-M MS 241 C-M VW

0458-738-5721-C 41

Dr. Jürgen Hoffmann vodja podatkov, predpisov in dovoljenj za izdelke

slovenščina 37 Izjava EU o skladnosti

42 0458-738-5721-C

37 Izjava EU o skladnosti slovenščina

0458-738-5721-C 43

www.stihl.com

*04587385721C*

0458-738-5721-C

*04587385721C*

0458-738-5721-C

Stihl MS 241 C-M Instruction Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

STIHL MS 241 C-M

1.1 Slikovni simboli

2 Varnostni napotki slovenščina

1.2 Oznake besedilnih odstavkov

1.3 Tehnični razvoj

2.1 Splošno je treba upoštevati

2.2 Pravilna uporaba

2.3 Oblačila in oprema

2.4 Transportu

2.5 Čiščenje

2.6 Dodatni pribor

2.7 Polnjenje goriva

2.8 Pred delom

2.9 Zagon motorne žage

2.10 Med uporabo

2.11 Po uporabi

2.12 Shranjevanje

2.13 Vibracije

2.14 Vzdrževanje in popravila

3 Reakcijske sile slovenščina

3.1 Nevarnost zaradi povratnega udarca

slovenščina 4 Tehnika dela

3.3 Zavora verige QuickStop:

3.6 Povratni udarec (B)

3.4 Preprečevanje povratnega udarca

3.5 Uvlečenje (A)

3.7 Posebna previdnost

4.1 Žaganje

4.2 Pripravljanje podiranja

4.3 Zasek

4.4 Zarezovanje beljave

4.5 Osnovno o podiralnem rezu

4.7 Podiralni rez z varnostnim pasom (normalno drevo)

5 Rezalna garnitura slovenščina

6.1 Demontaža pokrova verižnika

6.2 Sprostitev zavore verige

5.1 Zaščita verige

slovenščina 7 Montaža meča in verige (hitro napenjanje verige)

6.3 Namestitev verige

7.1 Demontaža pokrova verižnika

7.2 Montaža napenjalnega koluta

7.4 Namestitev verige

7.3 Sprostitev zavore verige

slovenščina 8 Napenjanje verige (stransko napenjanje verige)

10 Preverjanje napetosti verige slovenščina

11 Sistem goriva

11.1 STIHL MotoMix

11.2 Mešanje goriva

slovenščina 12 Polnjenje goriva

11.3 Shranjevanje mešanice goriva

12.2 Odpiranje

12.1 Priprava naprave

12.3 Polnjenje goriva

12.4 Zapiranje

slovenščina 13 Olje za mazanje verige

14.1 Priprava naprave

15 Preverjanje mazanja verige slovenščina

16.2 Sprostite zavoro verige

16 Zavora verige

16.1 Blokiranje zavore verige

16.4 Vzdrževanje zavore verige

slovenščina 17 Delo pozimi

17.1 Predgretje uplinjača

18 Električno gretje ročaja

17.2 Pri temperaturah pod -10 °C

19 Zagon / izklop motorja slovenščina

19.1 Položaji kombinirane ročice

19.3 Drža motorne žage

19.2 Nastavitev kombinirane ročice

19.4 Zaganjanje

19.5 Zagon motorne žage

19.6 Takoj, ko se motor zažene

slovenščina 20 Navodila za uporabo

19.7 Pri zelo nizki temperaturi

19.8 Izklop motorja

20.1 V času prvega obratovanja
