STIHL KM 110 R Instruction Manual

STIHL KM 110 R

WARNING

Read and follow all safety precautions in Instruction Manual – improper use can cause serious or fatal injury.

ADVERTENCIA

Lea y siga todas las precauciones de seguridad dadas en el manual de instrucciones – el uso incorrecto puede causar lesiones graves o mortales.

{

Instruction Manual Manual de instrucciones

Instruction Manual 1 - 33

Manual de instrucciones 34 - 71

Contents

English

KombiSystem 2 Guide to Using this Manual 2 Safety Precautions and Working

Techniques 3 Approved KombiTools 10 Mounting the Loop Handle 11 Adjusting the Throttle Cable 12 4-MIX Engine 12

Original Instruction ManualPrinted on chlorine-free paper

Fuel 12 Fueling 13 Starting / Stopping the Engine 14 Operating Instructions 16 Cleaning the Air Filter 16 Engine Management 17 Adjusting the Carburetor 17 Spark Arresting Screen in Muffler 18 Spark Plug 18 Replacing the Starter Rope and

Rewind Spring 20 Storing the Machine 22 Maintenance and Care 23 Main Parts 25

Printing inks contain vegetable oils, paper can be recycled.

Specifications 26 Special Accessories 27 Maintenance and Repairs 27 Disposal 28 STIHL Incorporated Federal

Emission Control Warranty Statement 28

STIHL Incorporated California Exhaust and Evaporative Emissions Control Warranty Statement 30

Trademarks 32

Allow only persons who fully understand the manuals of the KombiEngine and the KombiTool to operate this power tool combination.

To receive maximum performance and satisfaction from your STIHL power tool, it is important that you read, understand and follow the safety precautions and the operating and maintenance instructions in chapter "Safety Precautions and Working Techniques" before using your power tool. For further information you can go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL distributor for your area if you do not understand any of the instructions in the two manuals.

WARNING

Because this KombiEngine is the engine for a high-speed power tool, some special safety precautions must be observed to reduce the risk of personal injury. Careless or improper use may cause serious or even fatal injury.

{

0458-464-8621-E. VA3.H13.

0000000455_007_GB

KM 110 R

English

. . . .

002BA530 KN

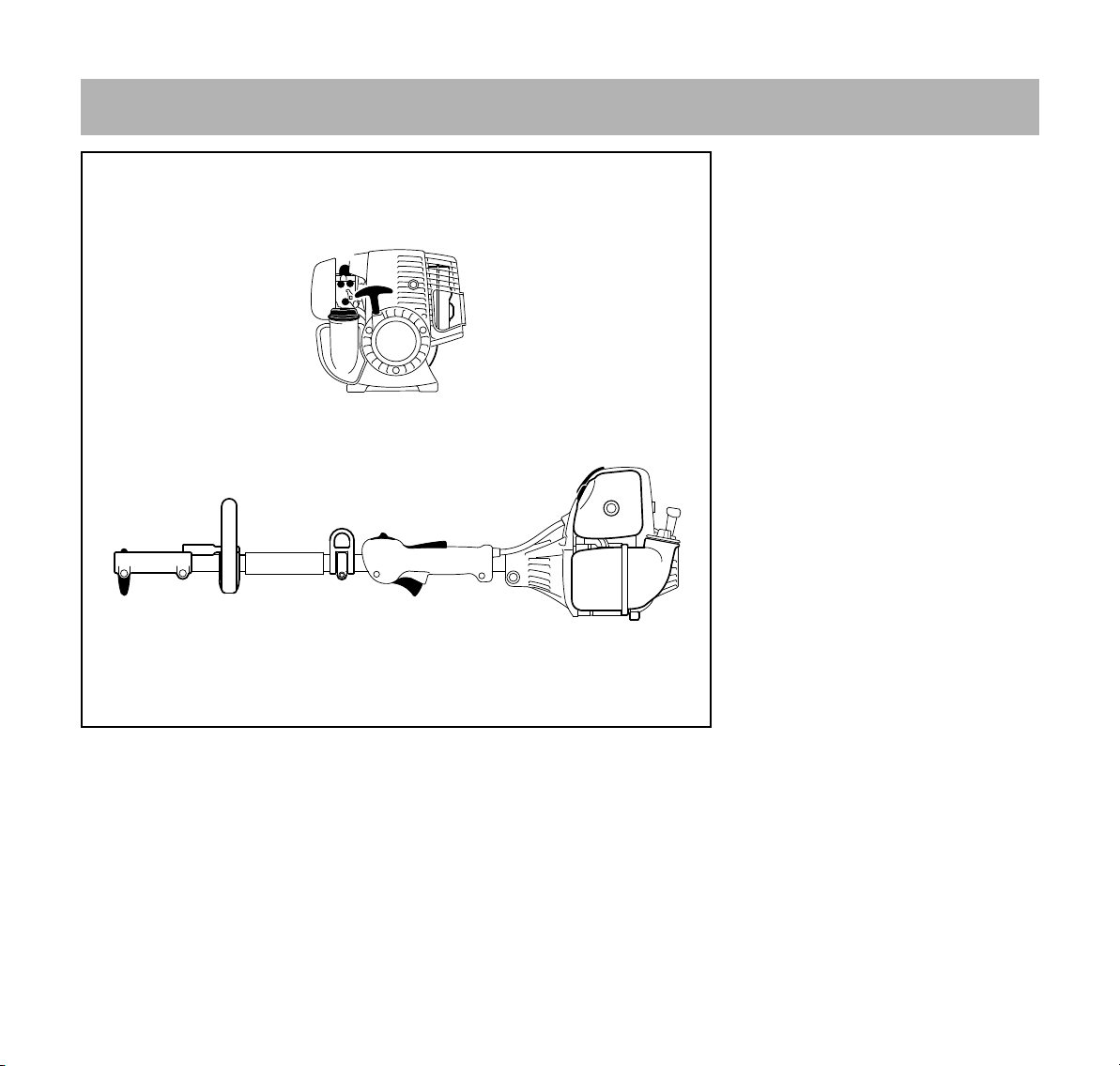

KombiSystem

In the STIHL KombiSystem a number of different KombiEngines and KombiTools can be combined to produce a power tool. In this instruction manual the functional unit formed by the KombiEngine and KombiTools is referred to as the power tool.

Therefore, the separate instruction manuals for the KombiEngine and KombiTool should be used together for the power tool.

Always read and and make sure you understand both instruction manuals before using your power tool for the first time and keep them in a safe place for future reference.

Guide to Using this Manual

Pictograms

The meanings of the pictograms attached to or embossed on the machine are explained in this manual.

Depending on the model concerned, the following pictograms may be on your machine.

Fuel tank for gasoline and engine oil mixture

Press to operate decompression valve

Manual fuel pump

Press to operate manual fuel pump

Filler hole for gear lubricant

Air intake summer mode

Air intake winter mode

Symbols in Text

Many operating and safety instructions are supported by illustrations.

The individual steps or procedures described in the manual may be marked in different ways:

N A bullet marks a step or procedure. A description of a step or procedure that

refers directly to an illustration may contain item numbers that appear in the illustration. Example:

N Loosen the screw (1). N Lever (2) ...

In addition to the operating instructions, this manual may contain paragraphs that require your special attention. Such paragraphs are marked with the symbols and signal words described below:

DANGER

Indicates an imminent risk of severe or fatal injury.

WARNING

Indicates a hazardous situation which, if not avoided, could result in severe or fatal injury.

NOTICE

Indicates a risk of property damage, including damage to the machine or its individual components.

Handle heating

KM 110 R

English

Engineering Improvements

STIHL’s philosophy is to continually improve all of its products. As a result, engineering changes and improvements are made from time to time. Therefore, some changes, modifications and improvements may not be covered in this manual. If the operating characteristics or the appearance of your machine differs from those described in this manual, please contact your STIHL dealer for assistance.

Safety Precautions and Working Techniques

Because this KombiEngine is the engine for a high-speed power tool, special safety precautions must be observed to reduce the risk of personal injury.

It is important that you read, fully understand and observe the following safety precautions and warnings. Read the instruction manuals and the safety precautions of your KombiEngine and KombiTool periodically. Careless or improper use may cause serious or fatal injury.

Have your STIHL dealer show you how to operate your power tool. Observe all applicable local safety regulations, standards and ordinances.

WARNING

Do not lend or rent your power tool without the instruction manuals. Be sure that anyone using it understands the information contained in these manuals.

Use your power tool only for the applications described in the instruction manual of the KombiTool you are using.

WARNING

Do not use it for other purposes, since misuse may result in personal injury or property damage, including damage to the machine.

WARNING

Minors should never be allowed to use this power tool. Bystanders, especially children, and animals should not be allowed in the area where it is in use.

WARNING

To reduce the risk of injury to bystanders and damage to property, never let your power tool run unattended. When it is not in use (e.g. during a work break), shut it off and make sure that unauthorized persons do not use it.

Most of these safety precautions and warnings apply to the use of all STIHL power tools. Different models may have different parts and controls. See the appropriate section of your KombiEngine and KombiTool instruction manuals for a description of the controls and the function of the parts of your model.

Do not clean your machine with a pressure washer. The solid jet of water may damage parts of the machine.

Safe use of a KombiEngine involves

1. the operator

2. the power tool

3. the use of the power tool

KM 110 R

English

THE OPERATOR

Physical Condition You must be in good physical condition

and mental health and not under the influence of any substance (drugs, alcohol, etc.) which might impair vision, dexterity or judgment. Do not operate this machine when you are fatigued.

WARNING

Be alert – if you get tired, take a break. Tiredness may result in loss of control. Working with any power tool can be strenuous. If you have any condition that might be aggravated by strenuous work, check with your doctor before operating this machine.

WARNING

Prolonged use of a power tool (or other machines) exposing the operator to vibrations may produce whitefinger disease (Raynaud's phenomenon) or carpal tunnel syndrome.

These conditions reduce the hand's ability to feel and regulate temperature, produce numbness and burning sensations and may cause nerve and circulation damage and tissue necrosis.

All factors which contribute to whitefinger disease are not known, but cold weather, smoking and diseases or physical conditions that affect blood vessels and blood transport, as well as high vibration levels and long periods of

exposure to vibration are mentioned as factors in the development of whitefinger disease. In order to reduce the risk of whitefinger disease and carpal tunnel syndrome, please note the following:

– Most STIHL power tools are

available with an anti-vibration ("AV") system designed to reduce the transmission of vibrations created by the machine to the operator's hands. An AV system is recommended for those persons using power tools on a regular or sustained basis.

– Wear gloves – not while using

KombiTool BG-KM – and keep your hands warm.

– Keep the AV system well

maintained. A power tool with loose components or with damaged or worn AV elements will tend to have higher vibration levels.

– Maintain a firm grip at all times, but

do not squeeze the handles with constant, excessive pressure. Take frequent breaks.

All the above-mentioned precautions do not guarantee that you will not sustain whitefinger disease or carpal tunnel syndrome. Therefore, continual and regular users should closely monitor the condition of their hands and fingers. If any of the above symptoms appear, seek medical advice immediately.

WARNING

The ignition system of the STIHL unit produces an electromagnetic field of a very low intensity. This field may interfere with some pacemakers. To reduce the risk of serious or fatal injury,

persons with a pacemaker should consult their physician and the pacemaker manufacturer before operating this tool.

Proper Clothing

WARNING

To reduce the risk of injury, the operator should wear proper protective apparel.

WARNING

Power tool noise may damage your hearing. Wear sound barriers (ear plugs or ear mufflers) to protect your hearing. Continual and regular users should have their hearing checked regularly.

Be particularly alert and cautious when wearing hearing protection because your ability to hear warnings (shouts, alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs, neckties, jewelry, flared or cuffed pants, unconfined long hair or anything that could become caught on branches, brush or the moving parts of the unit. Secure hair so it is above shoulder level.

For further instructions on proper clothing see the safety precautions in the instruction manual of the KombiTool you are using.

KM 110 R

English

THE POWER TOOL

For illustrations and definitions of the power tool parts see the chapter on "Main Parts."

WARNING

Never modify this power tool in any way. Only attachments supplied by STIHL or expressly approved by STIHL for use with the specific STIHL KombiEngine model are authorized. Although certain unauthorized attachments are useable with STIHL power tools, their use may, in fact, be extremely dangerous.

If this tool is subjected to unusually high loads for which it was not designed (e.g. heavy impact or a fall), always check that it is in good condition before continuing work. Check in particular that the fuel system is tight (no leaks) and that the controls and safety devices are working properly. Do not continue operating this machine if it is damaged. In case of doubt, have it checked by your STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

WARNING

Always switch off the engine and make sure the working tool has stopped before putting a power tool down. When transporting your power tool in a vehicle, properly secure it to prevent turnover, fuel spillage and damage to the power tool.

Fuel Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the chapter on "Fuel" of your instruction manual).

WARNING

Gasoline is an extremely flammable fuel. If spilled and ignited by a spark or other ignition source, it can cause fire and serious burn injury or property damage. Use extreme caution when handling gasoline or fuel mix. Do not smoke or bring any fire or flame near the fuel or the power tool. Note that combustible fuel vapor may escape from the fuel system.

Fueling Instructions

WARNING

To reduce the risk of serious injury from burns, never attempt to refuel the unit until it has been completely removed from the operator.

WARNING

Fuel your power tool in well-ventilated areas, outdoors. Always shut off the engine and allow it to cool before refueling. Gasoline vapor pressure may build up inside the fuel tank depending on the fuel used, the weather conditions and the tank venting system.

In order to reduce the risk of burns and other personal injury from escaping gas vapor and fumes, remove the fuel filler cap on your power tool carefully so as to allow any pressure build-up in the tank to release slowly. Never remove the fuel filler cap while the engine is running.

Select bare ground for fueling and move at least 10 feet (3 m) from the fueling spot before starting the engine. Wipe off any spilled fuel before starting your machine.

WARNING

Check for fuel leakage while refueling and during operation. If fuel leakage is found, do not start or run the engine until the leak is fixed and any spilled fuel has been wiped away. Take care not to get fuel on your clothing. If this happens, change your clothing immediately.

WARNING

In order to reduce the risk of fuel spillage and fire from an improperly tightened fuel cap, correctly position and tighten the fuel cap in the fuel tank opening.

Different models may be equipped with different fuel caps.

KM 110 R

English

001BA220 KN

001BA227 KN

001BA226 KN

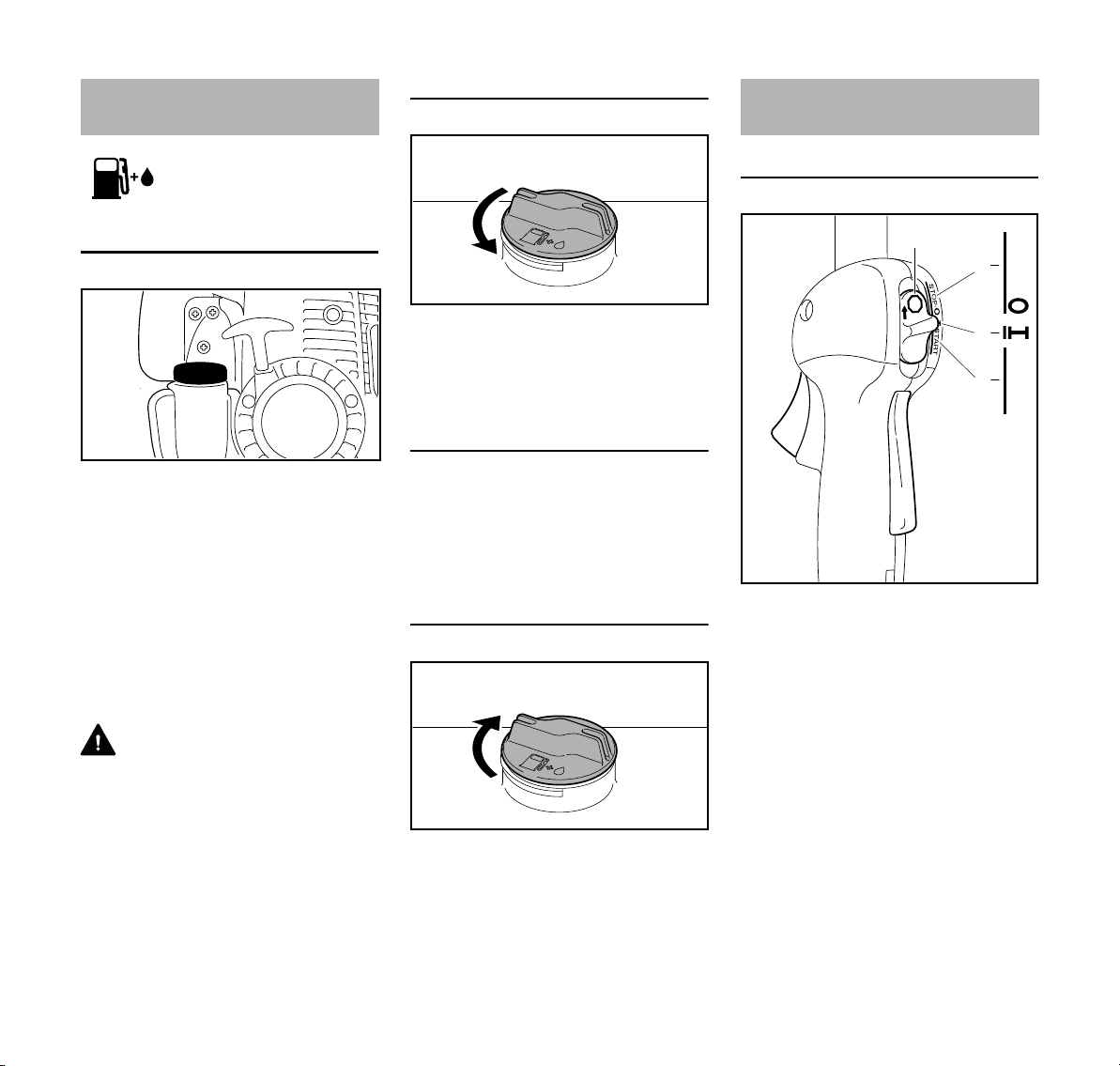

Toolless cap with grip

To do this with this STIHL cap, raise the grip on the top of the cap until it is upright at a 90° angle. Insert the cap in the fuel tank opening with the raised positioning marks on the grip of the cap and on the fuel tank opening lining up. Using the grip, press the cap down firmly while turning it clockwise as far as it will go (approx. 1/4 turn).

Fold the grip flush with the top of the cap. Grip the cap and check for tightness. If the grip does not lie completely flush with the cap and the detent on the grip does not fit in the corresponding recess in the filler opening, or if the cap is loose in the filler opening, the cap is not properly seated and tightened and you must repeat the above steps.

Misaligned, damaged or broken cap N If the cap does not drop fully into the

opening when the positioning marks line up and/or if the cap does not tighten properly when twisted, the base of the cap may be prematurely rotated (in relation to the top) to the closed position. Such misalignment

can result from handling, cleaning or an improper attempt at tightening.

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

N To return the cap to the open

position for installation, turn the cap (with the grip up) until it drops fully into the tank opening. Next, twist the cap counterclockwise as far as it will go (approx. 1/4 turn) – this will twist the base of the cap into the correct position. Then, twist the cap clockwise, closing it normally.

N If your cap still does not tighten

properly, it may be damaged or broken; immediately stop use of the unit and take it to your authorized STIHL dealer for repair.

Screw Cap

WARNING

Unit vibrations can cause an improperly tightened fuel filler cap to loosen or come off and spill quantities of fuel. In order to reduce the risk of fuel spillage and fire, tighten the fuel filler cap by hand as securely as possible.

See also the "Fueling" chapter in your Instruction Manual for additional information.

Before Starting

WARNING

Always check your power tool for proper condition and operation before starting, particularly the throttle trigger, throttle trigger lockout, stop switch, cutting attachment, deflector and harness. The throttle trigger must move freely and always spring back to the idle position. Never attempt to modify the controls or safety devices.

WARNING

Never operate your power tool if it is damaged, improperly adjusted or maintained, or not completely or securely assembled.

KM 110 R

English

002BA057 KN

WARNING

Check that the spark plug boot is securely mounted on the spark plug – a loose boot may cause arcing that could ignite combustible fumes and cause a fire.

Keep the handles clean and dry at all times; it is particularly important to keep them free of moisture, pitch, oil, fuel mix, grease or resin in order for you to maintain a firm grip and properly control your power tool.

Starting Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only. For specific starting instructions, see the

appropriate section of your KombiEngine and KombiTool manuals. Place the power tool on firm ground or other solid surface in an open area. Maintain good balance and secure footing.

WARNING

To reduce the risk of injury from loss of control, be absolutely sure that the working tool is clear of you and all other obstructions and objects, including the ground, because when the engine starts at starting-throttle, engine speed will be fast enough for the clutch to engage and move the working tool.

Once the engine has started, immediately blip the throttle trigger, which should release the starting throttle and allow the engine to slow down to idle.

WARNING

Your power tool is a one-person machine. Do not allow other persons in the general work area, even when starting.

WARNING

To reduce the risk of injury from loss of control, do not attempt to "drop start" your power tool.

WARNING

When you pull the starter grip, do not wrap the starter rope around your hand. Do not let the grip snap back, but guide the starter rope to rewind it properly. Failure to follow this procedure may result in injury to your hand or fingers and may damage the starter mechanism.

See also the safety precautions on Starting in the instruction manual of the KombiTool.

Important Adjustments

WARNING

To reduce the risk of personal injury from loss of control or contact with the running working tool, do not use a power tool with incorrect idle adjustment. At correct idle speed, the working tool should not move. For directions on how to adjust idle speed, see the appropriate section of your instruction manual.

If you cannot set the correct idle speed, have your STIHL dealer check your power tool and make proper adjustments and repairs.

During Operation Holding and Controlling the Power Tool

Always hold the unit firmly with both hands on the handles while you are working. Wrap your fingers and thumbs around the handles.

Your right hand should grip the rear handle. This also applies to left-handers.

WARNING

To reduce the risk of injury from loss of control, never work on a ladder or on any other insecure support.

Working Conditions Operate and start your power tool only

outdoors in a well ventilated area. Operate it under good visibility and daylight conditions only. Work carefully.

KM 110 R

English

WARNING

As soon as the engine is running, this product generates toxic exhaust fumes containing chemicals, such as unburned hydrocarbons (including benzene) and carbon monoxide, that are known to cause respiratory problems, cancer, birth defects, or other reproductive harm. Some of the gases (e.g. carbon monoxide) may be colorless and odorless. To reduce the risk of serious or fatal injury/illness from inhaling toxic fumes, never run the machine indoors or in poorly ventilated locations.

WARNING

Inhalation of certain dusts, especially organic dusts such as mold or pollen, can cause susceptible persons to have an allergic or asthmatic reaction.

Substantial or repeated inhalation of dust and other airborne contaminants, in particular those with a smaller particle size, may cause respiratory or other illnesses. Control dust at the source where possible. Use good work practices, such as operating the unit so that the wind or operating process directs any dust raised by the power tool away from the operator. Follow the recommendations of EPA/OSHA/NIOSH and occupational and trade associations with respect to

dust ("particulate matter"). When the inhalation of dust cannot be substantially controlled, i.e., kept at or near the ambient (background) level, the operator and any bystanders should wear a respirator approved by NIOSH/MSHA for the type of dust encountered.

Operating Instructions

WARNING

Do not operate your power tool using the starting throttle lock, as you do not have control of the engine speed.

In the event of an emergency, switch off the engine immediately – move the slide control / stop switch to 0 or STOP.

WARNING

Never modify your muffler. Any modification could cause an increase in heat radiation, sparks or sound level, thereby increasing the risk of fire, burn injury or hearing loss. You may also permanently damage the engine. Have your muffler serviced and repaired by your STIHL servicing dealer only.

WARNING

The muffler and other parts of the engine (e.g. fins of the cylinder, spark plug) become hot during operation and remain hot for a while after stopping the engine. To reduce risk of burns, do not touch the muffler and other parts while they are hot. Keep the area around the muffler clean. Remove excess lubricant and all debris such as pine needles, branches or leaves. Let the engine cool down

sitting on concrete, metal, bare ground or solid wood away from any combustible substances.

WARNING

An improperly mounted or damaged cylinder housing or a damaged/deformed muffler shell may interfere with the cooling process of the muffler. To reduce the risk of fire or burn injury, do not continue work with a damaged or improperly mounted cylinder housing or a damaged/deformed muffler shell.

Your muffler is furnished with a spark arresting screen designed to reduce the risk of fire from the emission of hot particles. Never operate your unit with a missing or damaged spark arresting screen. If your gas/oil mix ratio is correct (i.e., not too rich), this screen will normally stay clean as a result of the heat from the muffler and need no service or maintenance. If you experience loss of performance and you suspect a clogged screen, have your muffler maintained by a STIHL servicing dealer. Some state or federal laws or regulations may require a properly maintained spark arrestor for certain uses. See the "Maintenance, Repair and Storing" section of these Safety Precautions. Remember that the risk of a brush or forest fire is greater in hot or dry conditions.

KM 110 R

English

WARNING

Some STIHL power tools are equipped with a catalytic converter, which is designed to reduce the exhaust emissions of the engine by a chemical process in the muffler. Due to this process, the muffler does not cool down as rapidly as conventional mufflers when the engine returns to idle or is shut off. To reduce the risk of fire and burn injuries when using a catalytic converter, always set your power tool down in the upright position and never locate it where the muffler is near dry brush, grass, wood chips or other combustible materials while it is still hot.

MAINTENANCE, REPAIR AND STORING

Maintenance, replacement, or repair of the emission control devices and systems may be performed by any nonroad engine repair establishment or individual. However, if you make a warranty claim for a component which has not been serviced or maintained properly or if nonapproved replacement parts were used, STIHL may deny coverage.

KM 110 R

WARNING

Use only identical STIHL replacement parts for maintenance and repair. Use of non-STIHL parts may cause serious or fatal injury.

Strictly follow the maintenance and repair instructions in the appropriate section of your KombiEngine and KombiTool instruction manuals. Please refer to the maintenance charts respectively the maintenance notes in these manuals.

WARNING

Always stop the engine and make sure that the working tool is stopped before doing any maintenance or repair work or cleaning the power tool. Do not attempt any maintenance or repair work not described in your KombiEngine and KombiTool instruction manuals. Have such work performed by your STIHL servicing dealer only.

WARNING

Use the specified spark plug and make sure it and the ignition lead are always clean and in good condition. Always press spark plug boot snugly onto spark plug terminal of the proper size. (Note: If terminal has detachable SAE adapter nut, it must be attached.) A loose connection between spark plug boot and the ignition wire connector in the boot may create arcing that could ignite combustible fumes and cause a fire.

WARNING

Never test the ignition system with the ignition wire boot removed from the spark plug or with a removed spark plug, since uncontained sparking may cause a fire.

WARNING

Do not operate your power tool if the muffler is damaged, missing or modified. An improperly maintained muffler will increase the risk of fire and hearing loss. Your muffler is equipped with a sparkarresting screen to reduce the risk of fire; never operate your power tool if the screen is missing, damaged or clogged. Remember that the risk of a brush or forest fire is greater in hot or dry weather.

In California, it is a violation of § 4442 or

§ 4443 of the Public Resources Code to use or operate gasoline-powered tools on forest-covered, brush-covered or grass-covered land unless the engine’s exhaust system is equipped with a complying spark arrester that is maintained in effective working order. The owner/operator of this product is responsible for properly maintaining the spark arrester. Other states or governmental entities/agencies, such as the U.S. Forest Service, may have similar requirements. Contact your local fire agency or forest service for the laws or regulations relating to fire protection requirements.

Store the power tool in a dry and high or locked location out of reach of children.

Before storing for longer than a few days, always empty the fuel tank. See chapter "Storing the machine" in this manual.

English

HT-KM

BF-KM

464BA002 KN

FCS-KM

FCB-KM

KW-KM

KB-KM

FH-KM

FS-KM

FSB-KM

BG-KM

FBD-KM

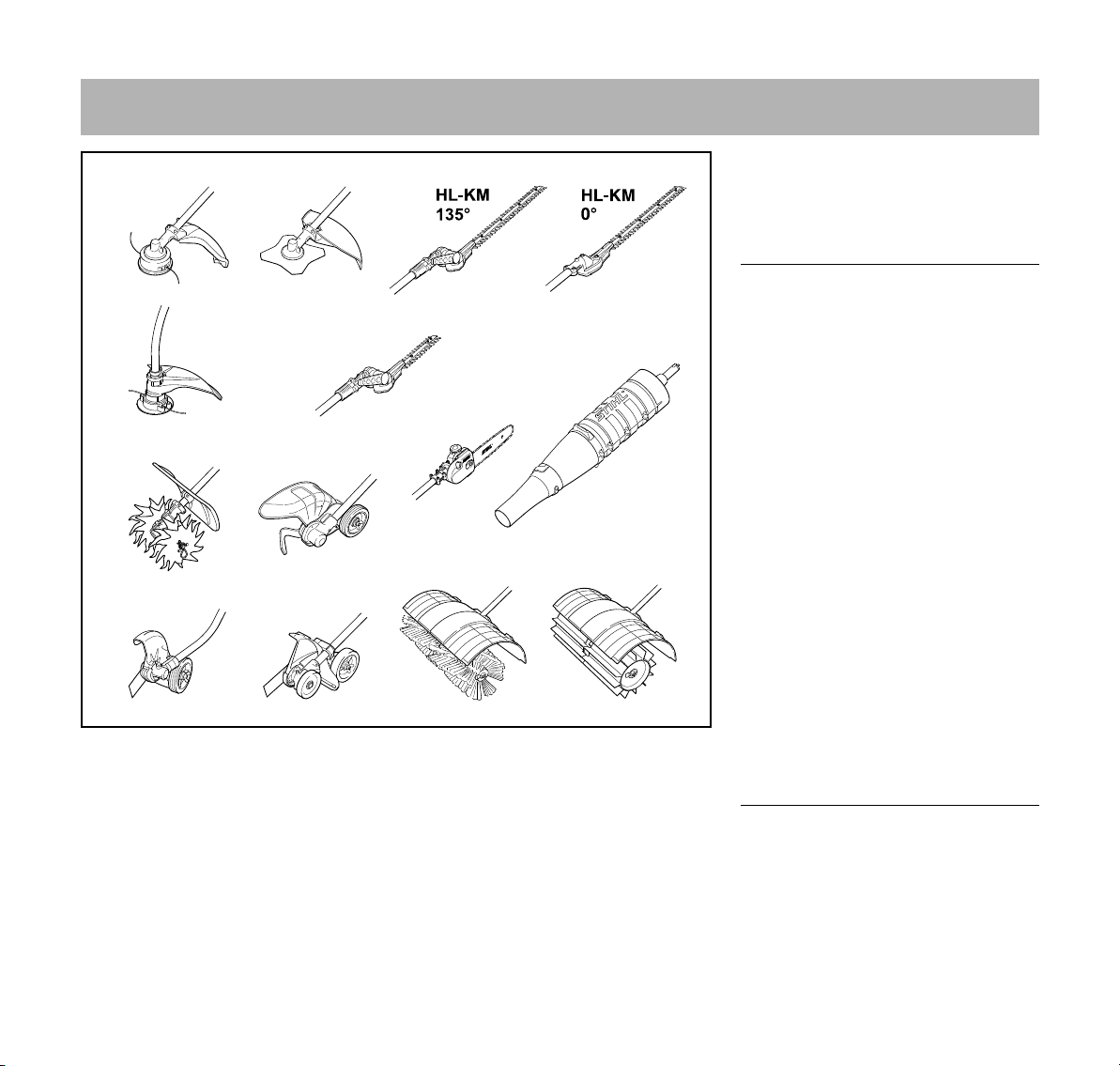

Approved KombiTools

The following STIHL KombiTools may be mounted on the KombiEngine:

KombiTool Application FS-KM Brushcutter with

mowing head

FS-KM Brushcutter with

grass cutting blade

FSB-KM Brushcutter with

mowing head

HL-KM 135° Hedge trimmer,

adjustable HL-KM 0° Hedge trimmer FH-KM 135° Power scythe BG-KM Blower HT-KM Pole pruner BF-KM Pick tines FBD-KM Redefining bed

edges FCB-KM Lawn edging FCS-KM Lawn edging KB-KM Bristle brush KW-KM PowerSweep

The barrier bar supplied with the machine must be mounted to the loop handle – see also "Mounting the Loop Handle".

KM 110 R

Mounting the Loop Handle

002BA098 KN

002BA099 KN

002BA353 KN

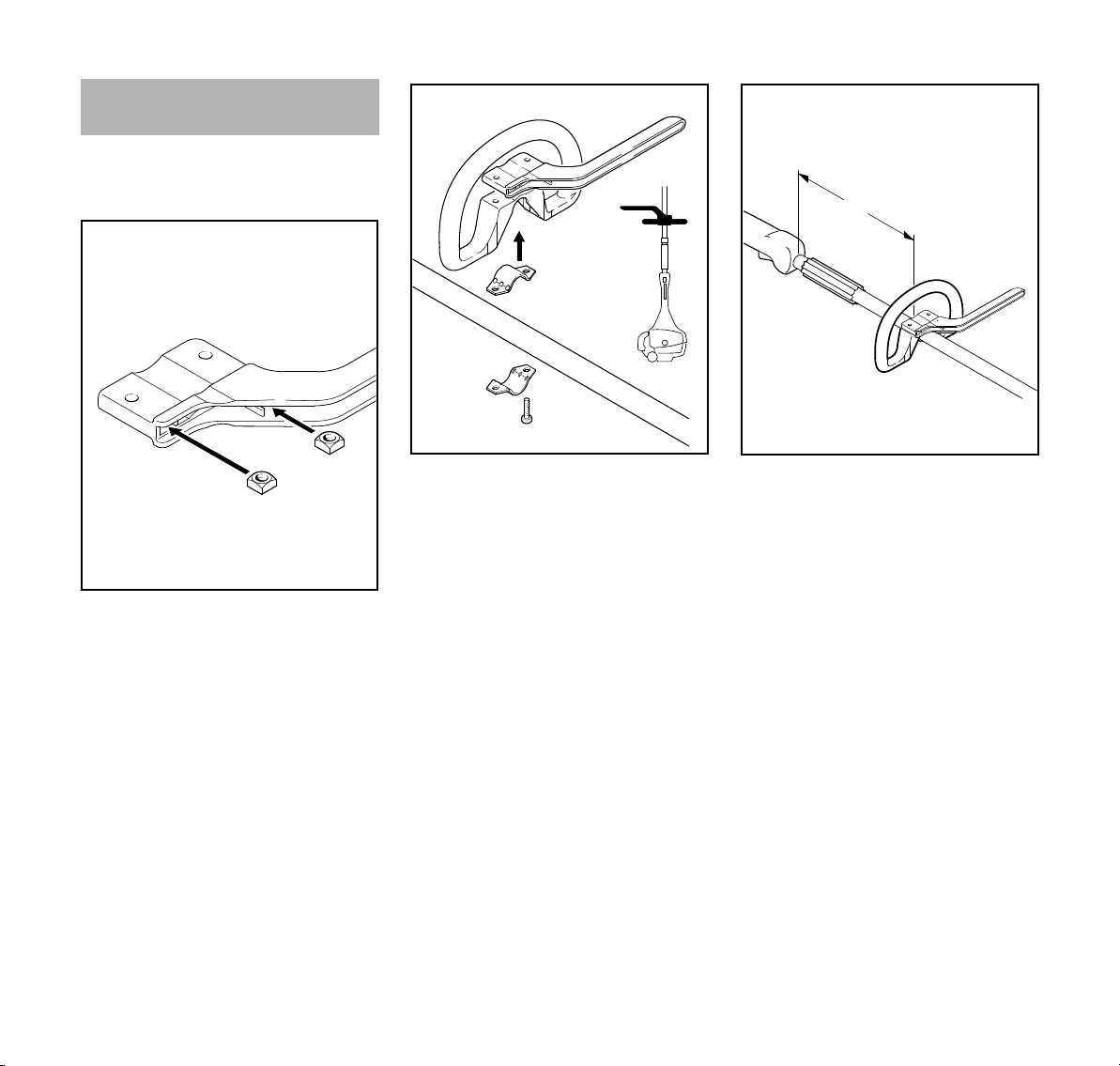

A barrier bar is supplied with the machine. Attach the barrier bar to the loop handle.

English

N Insert square nuts (1) in the barrier

bar (2) – the holes must line up

KM 110 R

N Insert the clamp (3) in the loop

handle (4) and position them together on the shaft (5)

N Position clamp (6) N Position barrier bar (2) – note

position!

N Line up the holes N Insert bolts (7) in the holes – and

screw them into the barrier bar as far as possible

N Fit the loop handle (4) at a distance

of (A) approx. 20 cm (8 in) forward of the control handle (8)

N Orient the loop handle N Tighten the bolts – lock the nuts if

necessary

The sleeve (9) is present depending on the country and must be located between the loop handle and control handle.

Always leave the barrier bar attached.

English

002BA163 KN

002BA161 KN

Adjusting the Throttle Cable

A properly adjusted throttle cable is the precondition for correct operation in the full throttle, starting throttle and idle positions.

N Adjust the throttle cable only when

the unit is completely and properly assembled.

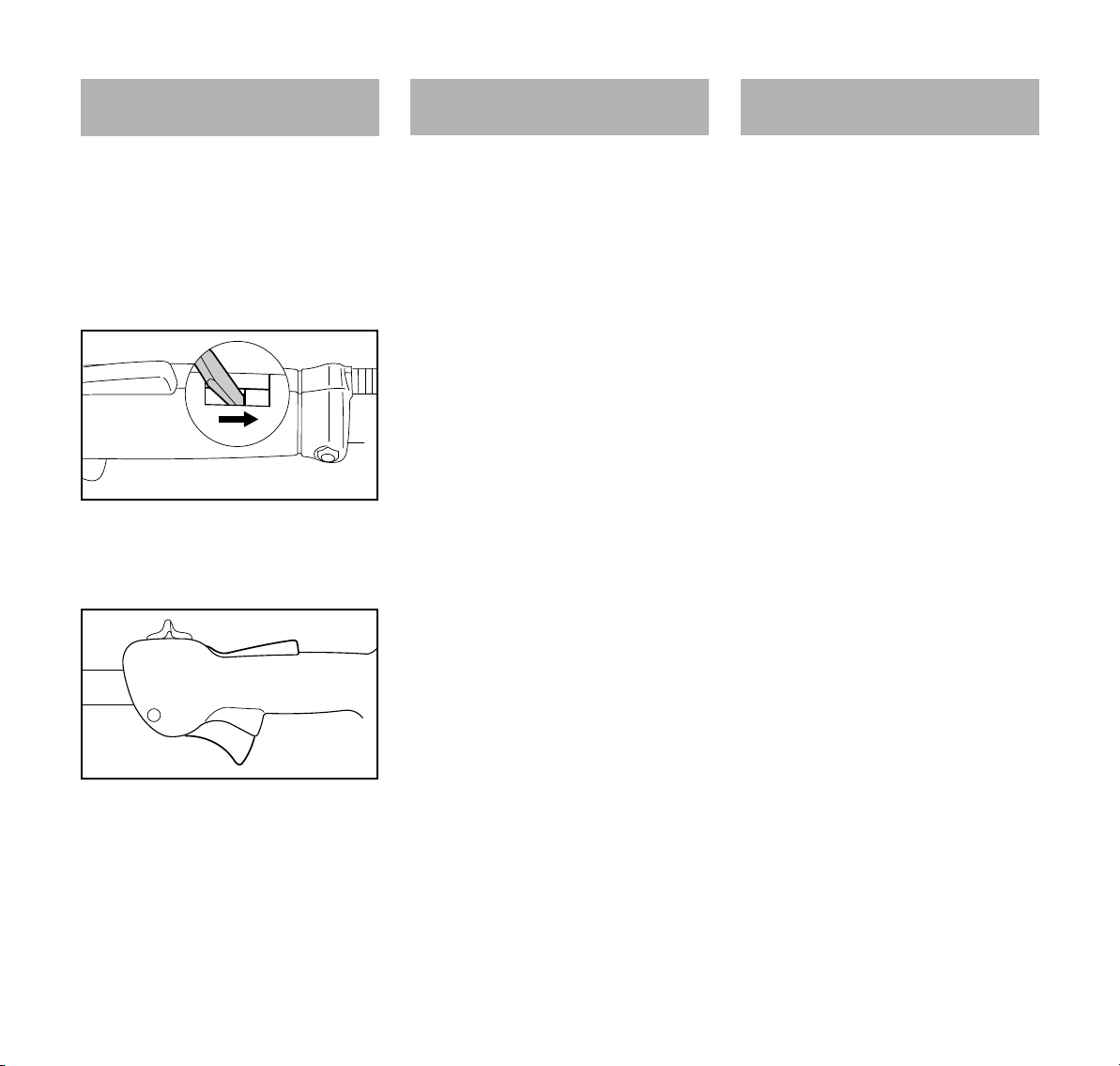

N Use a suitable tool to push the slide

to the end of the slot (see illustration).

N Press down the throttle trigger

lockout (1) and squeeze the throttle trigger (2) (full throttle) – this sets the throttle cable correctly.

4-MIX Engine Fuel

The STIHL 4-MIX engine features mixture lubrication and must be run on a fuel mixture of gasoline and engine oil.

It operates otherwise on the 4-stroke principle.

This engine is certified to operate on unleaded gasoline and the STIHL twostroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of highquality gasoline and two-stroke air cooled engine oil.

Use mid-grade unleaded gasoline with a minimum octane rating of 89 ((R+M)/2) and no more than 10% ethanol content.

Fuel with a lower octane rating may increase engine temperatures. This, in turn, increases the risk of piston seizure and damage to the engine.

The chemical composition of the fuel is also important. Some fuel additives not only detrimentally affect elastomers (carburetor diaphragms, oil seals, fuel lines, etc.), but magnesium castings and catalytic converters as well. This could cause running problems or even damage the engine. For this reason STIHL recommends that you use only high-quality unleaded gasoline!

Gasoline with an ethanol content of more than 10% can cause running problems and major damage in engines with a manually adjustable carburetor and should not be used in such engines.

The ethanol content in gasoline affects engine running speed – it may be necessary to readjust the carburetor if you use fuels with various ethanol contents.

KM 110 R

English

002BA420 KN

WARNING

To reduce the risk of personal injury from loss of control and / or contact with the running cutting tool, do not use your unit with incorrect idle adjustment. At correct idle speed, the cutting tool should not move.

If your power tool shows an incorrect idle adjustment, have your STIHL dealer check your power tool and make proper adjustments and repairs.

The idle speed and maximum speed of the engine change if you switch from a fuel with a certain ethanol content to another fuel with a much higher or lower ethanol content.

This problem can be avoided by always using fuel with the same ethanol content.

Use STIHL HP Ultra oil or ask your dealer for an equivalent high quality oil to ensure the maximum performance of the product for the full lifetime.

To meet the requirements of EPA 40CFR90/1054 we recommend to use STIHL HP Ultra oil.

Do not use BIA or TCW rated (twostroke water cooled) mix oils or other mix oils that state they are for use in both water cooled and air cooled engines (e.g., outboard motors, snowmobiles, chain saws, mopeds, etc.).

Take care when handling gasoline. Avoid direct contact with the skin and avoid inhaling fuel vapor. When filling at the pump, first remove the container from your vehicle and place the container on the ground before filling. To reduce the risk of sparks from static

discharge and resulting fire and/or explosion, do not fill fuel containers that are sitting in or on a vehicle or trailer.

The container should be kept tightly closed in order to limit the amount of moisture that gets into the mixture.

The machine’s fuel tank should be cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days work, not to exceed 3 months of storage. Store in approved fuel-containers only. When mixing, pour oil into the container first, and then add gasoline. Close the container and shake it vigorously by hand to ensure proper mixing of the oil with the fuel.

Gasoline Oil (STIHL 50:1 or equiva-

lent high-quality oils)

Liters Liters (ml)

10.02(20) 5 0.10 (100) 10 0.20 (200) 20 0.40 (400)

US gal. US fl.oz.

12.6 2 1/2 6.4

512.8 Dispose of empty mixing-oil containers

only at authorized disposal locations.

Fueling

Preparations

N Before fueling, clean the filler cap

and the area around it to ensure that no dirt falls into the tank.

Always thoroughly shake the mixture in the canister before fueling your machine.

N Position the machine so that the

filler cap is facing up.

WARNING

In order to reduce the risk of fire and personal injury from escaping gas vapor and fumes, remove the fuel filler cap carefully so as to allow any pressure build-up in the tank to release slowly.

KM 110 R

English

002BA447 KN

002BA448 KN

STOP

5 6

002BA181 KN

START

STOP-

249BA057 KN

Opening the threaded filler cap

N Turn the cap counterclockwise until

it can be removed from the tank opening.

N Remove the filler cap.

Refueling

Take care not to spill fuel while fueling and do not overfill the tank. STIHL recommends use of the STIHL filling system (special accessory).

Closing the threaded filler cap

Starting / Stopping the Engine

Controls

1 Throttle trigger lockout 2 Throttle trigger 3 Slide control

Symbol on slide control 7 h – stop symbol and arrow. To stop

the engine, push the slide control in the direction of the arrow on the stop symbol (h) to STOP-0.

Starting

N Press down the trigger lockout lever

and squeeze the throttle trigger.

N and hold them in that position. N Move the slide control to START

and hold it there.

N Now release the throttle trigger,

slide control and trigger lockout in that order. This is the starting throttle position.

N Position cap. N Turn the cap clockwise as far as it

will go and tighten it as securely as possible by hand.

Positions of slide control 4STOP-0 – engine off – the ignition is

switched off

5 F – normal run position – the engine

is running or can start

6START – the ignition is switched on

– the engine can start

N Set the choke knob (8)

KM 110 R

English

552BA014 KN

552BA015 KN

552BA016 KN

g if the engine is cold e for warm start – also use this posi-

tion if the engine has been running but is still cold.

N Press the fuel pump bulb (9) at least

five times – even if the bulb is filled with fuel.

Starting

N Place the power tool on the ground

so that it rests on the machine support: Check that the working tool is not touching the ground or any other obstacles – see also "Starting / Stopping the Engine" in the KombiTool instruction manual.

N Make sure you have a safe and

secure footing.

N Hold the unit with your left hand and

press it down firmly – your thumb should be under the fan housing.

NOTICE

Do not stand or kneel on the drive tube.

N Hold the starter grip with your right

hand.

N Pull the starter grip slowly until you

feel it engage and then give it a brisk strong pull.

NOTICE

Do not pull out the starter rope all the way – it might otherwise break.

N Do not let the starter grip snap back.

Guide it slowly back into the housing so that the starter rope can rewind properly.

N Crank the engine until it begins to

fire. After no more than five attempts, turn the choke knob to e.

N Continue cranking.

As soon as the engine runs N Blip the throttle trigger. The slide

control moves to the normal run position F – and the engine settles down to idle speed.

WARNING

Make sure the carburetor is correctly adjusted. The working tool must not rotate when the engine is idling.

Your machine is now ready for operation.

Stopping the engine

N Push the slide control in the

direction of the arrow on the stop symbol (h) to STOP-0.

At very low outside temperatures:

As soon as the engine runs: N Blip the throttle trigger to disengage

the starting throttle position. The slide control moves to the normal run position (F) – and the engine settles down to idle speed.

N Open the throttle slightly. N Warm up the engine for a short

period.

If the engine does not start

Choke knob If you did not turn the choke knob to e

quickly enough after the engine began to fire, the combustion chamber is flooded.

KM 110 R

English

273BA006 KN

N Turn the choke knob to e. N Set the slide control, lockout lever

and throttle trigger to the starting throttle position.

N Start the engine by pulling the

starter rope briskly – 10 to 20 pulls may be necessary.

If the engine still does not start

N Move the slide control to STOP-0. N Remove the spark plug – see

"Spark Plug".

N Dry the spark plug. N Crank the engine several times with

the starter to clear the combustion chamber.

N Refit the spark plug – see "Spark

Plug".

N Move the slide control to START. N Set the choke knob to e – even if

the engine is cold.

N Now start the engine.

Throttle cable adjustment N Check adjustment of throttle cable –

see chapter on "Adjusting the Throttle Cable".

Fuel tank run until completely dry N After refueling, press the fuel pump

bulb at least five times – even if the bulb is filled with fuel.

N Set the choke knob according to

engine temperature.

N Start the engine.

Operating Instructions Cleaning the Air Filter

During break-in period

A factory-new machine should not be run at high revs (full throttle off load) for the first three tank fillings. This avoids unnecessary high loads during the break-in period. As all moving parts have to bed in during the break-in period, the frictional resistances in the engine are greater during this period. The engine develops its maximum power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle operation, allow the engine to run for a short while at idle speed so that engine heat can be dissipated by the flow of cooling air. This protects enginemounted components (ignition, carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the engine to cool down. Empty the fuel tank and keep the machine in a dry place, well away from sources of ignition, until you need it again. For longer out-ofservice periods – see "Storing the Machine".

If there is a noticeable loss of engine power

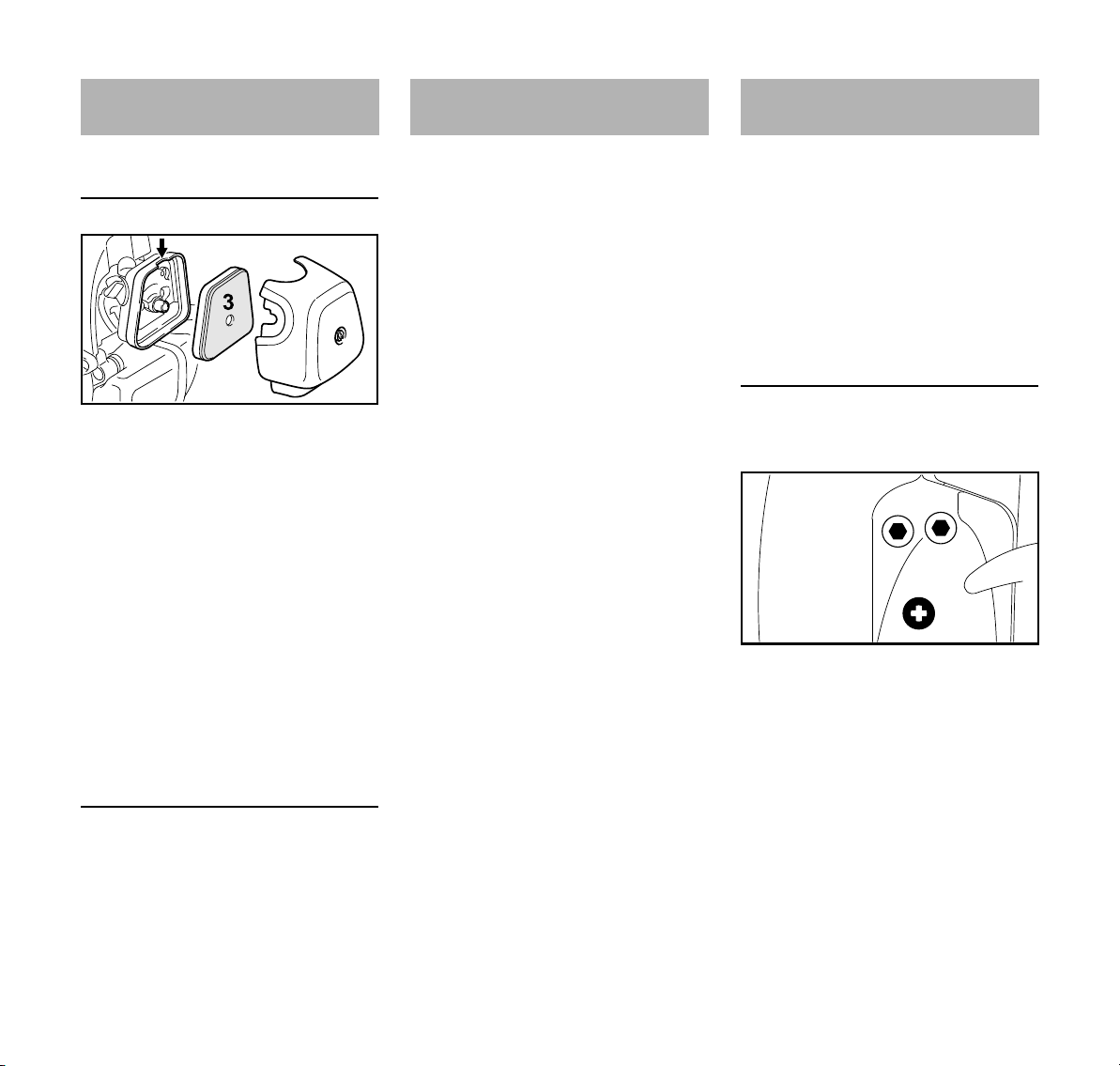

N Turn the choke knob to g N Take out the screw (1) and remove

the filter cover (2).

N Clean away loose dirt from around

the filter.

N Grip the filter element (3) at the

cutout (arrow) in the filter housing (4) and remove it.

N Fit a new filter element. As a

temporary measure you can knock it out on the palm of your hand or blow it out with compressed air. Do not wash.

N Replace damaged parts.

Installing the filter

N Install the filter element in the filter

housing and fit the cover.

N Insert the screw and tighten it down

firmly.

KM 110 R

English

249BA066 KN

H L

Engine Management Adjusting the Carburetor

Exhaust emissions are controlled by the design of the fundamental engine parameters and components (e.g. carburation, ignition, timing and valve or port timing) without the addition of any major hardware.

The carburetor comes from the factory with a standard setting.

On this machine it is no longer necessary to adjust the carburetor.

It has been set at the factory to provide an optimum fuel-air mixture in all locations and operating conditions.

Adjusting Idle Speed

Engine stops while idling

N Warm up the engine for about

3 minutes.

N Turn the idle speed screw (LA)

slowly clockwise until the engine runs smoothly – the cutting attachment must not move.

Cutting attachment runs when engine is idling

N Turn the idle speed screw (LA)

counterclockwise until the cutting attachment stops running and then turn the screw about another 1/2 to 3/4 turn in the same direction.

WARNING

If the working tool or cutting attachment continues to run when the engine is idling, have your machine checked and repaired by your servicing dealer.

KM 110 R

English

249BA059 KN

249BA060 KN

249BA063 KN

Spark Arresting Screen in Muffler

In some countries the muffler is equipped with a spark arresting screen.

N If the engine is down on power,

check the spark arresting screen in the muffler.

N Wait for the muffler to cool down. N Move the slide control to STOP-0.

N Take out the screw (1).

N Take out the screw (4). N Lift the spark arresting screen (5)

and pull it out.

N Clean the spark arresting screen. If

the screen is damaged or heavily carbonized, fit a new one.

N Refit the spark arresting screen. N Insert the screw and tighten it down

firmly.

N Fit the shroud.

Spark Plug

If engine is down on power, difficult to start or runs poorly at idling speed, first check the spark plug.

Fit a new spark plug after approx. 100 operating hours or earlier if the electrodes are badly eroded.

Wrong fuel mix (too much engine oil in the gasoline), a dirty air filter and unfavorable running conditions (mostly at part throttle etc.) affect the condition of the spark plug. These factors cause deposits to form on the insulator nose which may result in trouble in operation.

Removing the spark plug

N Move the slide control to STOP-0.

N Take out the screws (2) and remove

the shroud (3).

N Pull off the spark plug boot (1). N Unscrew the spark plug.

KM 110 R

English

000BA039 KN

002BA363 KN

002BA178 KN

Checking the Spark Plug

N Clean dirty spark plug. N Check electrode gap (A) and

readjust if necessary – see "Specifications".

N Use only resistor type spark plugs of

the approved range.

Rectify problems which have caused fouling of spark plug:

– Too much oil in fuel mix. – Dirty air filter. – Unfavorable running conditions,

e.g. operating at part load.

WARNING

To reduce the risk of fire and burn injury, use only spark plugs authorized by STIHL. Always press spark plug boot (1) snugly onto spark plug terminal (2) of the proper size. (Note: If terminal has detachable SAE adapter nut, it must be attached.) A loose connection between spark plug boot and ignition wire connector in the boot may create arcing that could ignite combustible fumes and cause a fire.

Installing the spark plug

N Screw the spark plug (3) into the

cylinder and fit the boot (2) (press it down firmly).

KM 110 R

English

249BA061 KN

249BA013 KN

249BA014 KN

249BA015 KN

Replacing the Starter Rope and Rewind Spring

Replacing the Starter Rope

N Push the slide control in direction of

arrow h – to STOP-0.

N Take out the screws (1). N Remove the starter cover (2) from

the housing.

N Ease the spring clip (3) off the

starter post.

N Remove the rope rotor with

washer (4) and pawl (5).

N Remove the remaining rope from

the rotor and starter grip.

N Tie a simple overhand knot in the

new rope and then thread it through the top of the grip and the rope bushing (6).

N Thread the rope through the rotor

and secure it with a simple overhand knot.

N Coat the rope rotor bearing bore

with non-resinous oil.

N Slip the rotor over the starter post –

turn it back and forth to engage the anchor loop of the rewind spring.

KM 110 R

English

249BA013 KN

249BA018 KN

249BA016 KN

N Refit the pawl (5) in the rotor. N Fit the washer (4) on the starter

post.

N Use a screwdriver or suitable pliers

to fit the spring clip (3) on the starter post and over the pawl's peg – the spring clip must point counterclockwise – as shown in the illustration.

N Go to "Tensioning the Rewind

Spring".

Replacing a broken rewind spring

N Remove the rope rotor as described

in chapter on "Replacing the starter rope".

WARNING

The bits of spring may still be under tension and could fly apart when you take them out of the housing. To reduce the risk of injury, wear face protection and work gloves.

N Remove the spring housing and

pieces of spring.

N Lubricate the new spring with a few

drops of non-resinous oil.

N Position the new spring housing,

bottom plate facing up, against the cutouts (arrows).

N Push the spring housing into the

starter cover.

N Reinstall the rope rotor – then go to

"Tensioning the Rewind Spring".

N If the spring pops out of the spring

housing and uncoils: Refit it counterclockwise, starting outside and working inwards.

Tensioning the rewind spring

N Make a loop in the unwound starter

rope and use it to turn the rope rotor six full revolutions in the direction of the arrow.

N Hold the rotor steady. Pull out and

straighten the twisted rope.

N Let go of the rotor.

KM 110 R

English

N Release the rope slowly so that it

winds onto the rotor. The starter grip must locate firmly in the rope bushing. If the grip droops to one side: Add one more turn on the rope rotor to increase spring tension.

N When the starter rope is fully

extended it must still be possible to rotate the rotor another half turn. If this is not the case, the spring is overtensioned and could break. Take one turn of the rope off the rotor.

N Fit the starter cover on the housing. N Tighten down the screws firmly.

Storing the Machine

For periods of 3 months or longer N Drain and clean the fuel tank in a

well ventilated area.

N Dispose of fuel properly in

accordance with local environmental requirements.

N Run the engine until the carburetor

is dry – this helps prevent the carburetor diaphragms sticking together.

N Thoroughly clean the machine – pay

special attention to the cylinder fins and air filter.

N Remove, clean and inspect the

working tool.

N Store the machine in a dry, high or

locked location, out of the reach of children and other unauthorized persons.

KM 110 R

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily working time is longer or operating conditions are difficult (very dusty work area, etc.), shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine

Control handle Check operation XX

Air filter

Pickup body in fuel tank

Fuel tank Clean XX

Carburetor

Spark plug

Cooling inlets

Valve clearance

Combustion chamber

Spark arresting screen in muffler

1) 2)

Visual inspection (condition, leaks) XX

Clean X

Clean XX

Replace X

Have checked by dealer

Have replaced by dealer

Check idle adjustment – the working tool must not move

Adjusting Idle Speed X

Readjust electrode gap X

Replace after every 100 operating hours

Visual inspection X

Clean X

Check and, if necessary, have adjusted by dealer after first 139 hours of operation

Decoke after first 139 hours of operation, then every 150 hours of operation

Check XX

Clean or replace XX

XXX

KM 110 R

English

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

All accessible screws and nuts (not adjusting screws)

Antivibration elements

Safety labels Replace X

STIHL recommends a STIHL servicing dealer.

CARB licensed engines only

Retighten X

Check XXX

Have replaced by dealer

if damaged

if required

KM 110 R

Main Parts

464BA003 KN

English

1 Fuel Filler Cap 2 Carburetor Adjusting Screws 3 Fuel Pump 4 Starter Grip 5 Muffler with Spark Arresting Screen 6 Coupling Sleeve 7 Wing Screw 8 Loop Handle 9 Barrier Bar 10 Carrying Ring 11 Slide Control 12 Throttle Trigger Lockout 13 Throttle Trigger 14 Spark Plug Boot 15 Choke Knob 16 Air Filter Cover 17 Fuel Tank 18 Machine Support # Serial Number

KM 110 R

English

Definitions

1 Fuel Filler Cap

For closing the fuel tank.

2 Carburetor Adjusting Screws

For tuning the carburetor.

3 Fuel Pump

Provides additional fuel feed for a cold start.

4 Starter Grip

The grip of the pull starter, for starting the engine.

5 Muffler with Spark Arresting Screen

Muffler reduces exhaust noises and diverts exhaust gases away from operator. Spark arresting screen is designed to reduce the risk of fire.

6 Coupling Sleeve

Connects drive tube to lower part of drive tube (stub shaft).

7Wing Screw

Secures lower part of the drive tube (stub shaft).

8 Loop Handle

For easy control of machine during cutting work.

9 Barrier Bar

Helps keep user's feet and legs clear of the cutting attachment.

10 Carrying Ring

Connects the unit to the harness.

11 Slide Control

For starting throttle, run and stop. Keeps the choke partially open during starting and switches off the ignition to stop the engine.

12 Throttle Trigger Lockout

Must be depressed before the throttle trigger can be activated.

13 Throttle Trigger

Controls the speed of the engine.

14 Spark Plug Boot

Connects the spark plug with the ignition lead.

15 Choke Knob

Eases engine starting by enriching mixture.

16 Air Filter Cover

Covers and protects the air filter element.

17 Fuel Tank

For fuel and oil mixture.

18 Machine Support

For resting machine on the ground.

Specifications

EPA / CEPA

The Emission Compliance Period referred to on the Emissions Compliance Label indicates the number of operating hours for which the engine has been shown to meet Federal emission requirements.

Category

A = 300 hours B = 125 hours C= 50hours

CARB

The Emission Compliance Period used on the CARB-Air Index Label indicates the terms:

Extended = 300 hours Intermediate = 125 hours Moderate = 50 hours

Engine

Single cylinder four-stroke engine with mixture lubrication

KM 110 R

English

Displacement: 31.4 cm

(1.92 cu.in) Bore: 40 mm (1.57 in) Stroke: 25 mm (0.98 in) Engine power to

ISO 8893:

Idle speed: 2,800 rpm Cut-off speed (rated): 10,500 rpm

Ignition System

Electronic magneto ignition

Spark plug (resistor type): Bosch USR 7AC

Electrode gap: 0.5 mm (0.02 in)

Fuel System

All position diaphragm carburetor with integral fuel pump

Fuel tank capacity: 0.53 L

1.05 kW

(1.40 HP) at

7,000 rpm

(17.9 fl.oz)

Special Accessories Maintenance and Repairs

Contact your STIHL dealer for information regarding special accessories that may be available for your product.

Users of this unit should carry out only the maintenance operations described in this manual. Other repair work may be performed only by authorized STIHL service shops.

Warranty claims following repairs can be accepted only if the repair has been performed by an authorized STIHL servicing dealer using original STIHL replacement parts.

Original STIHL parts can be identified by the STIHL part number, the { logo and, in some cases, by the STIHL parts symbol K. The symbol may appear alone on small parts.

Weight

dry, without KombiTool: 4.5 kg

(9.9 lbs)

KM 110 R

English

000BA073 KN

Disposal

Observe all country-specific waste disposal rules and regulations.

STIHL products must not be thrown in the garbage can. Take the product, accessories and packaging to an approved disposal site for environmentfriendly recycling.

Contact your STIHL servicing dealer for the latest information on waste disposal.

STIHL Incorporated Federal Emission Control Warranty Statement

Not for California

Your Warranty Rights and Obligations The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated are pleased to explain the Emission Control System Warranty on your equipment type engine. In the U.S. new 1997 and later model year small off-road equipment engines must be designed, built and equipped, at the time of sale, to meet the U.S. EPA regulations for small non road engines. The equipment engine must be free from defects in materials and workmanship which cause it to fail to conform with U.S. EPA standards for the first two years of engine use from the date of sale to the ultimate purchaser.

STIHL Incorporated must warrant the emission control system on your small off-road engine for the period of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road equipment engine.

Your emission control system includes parts such as the carburetor and the ignition system. Also included may be hoses, and connectors and other emission-related assemblies.

Where a warrantable condition exists, STIHL Incorporated will repair your small off-road equipment engine at no cost to you, including diagnosis (if the diagnostic work is performed at an authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage In the U.S., 1997 and later model year

small off-road equipment engines are warranted for two years. If any emissionrelated part on your engine is defective, the part will be repaired or replaced by STIHL Incorporated free of charge.

Owner's Warranty Responsibilities As the small off-road equipment engine

owner, you are responsible for the performance of the required maintenance listed in your instruction manual. STIHL Incorporated recommends that you retain all receipts covering maintenance on your small offroad equipment engine, but STIHL Incorporated cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

Any replacement part or service that is equivalent in performance and durability may be used in non-warranty maintenance or repairs, and shall not reduce the warranty obligations of the engine manufacturer.

As the small off-road equipment engine owner, you should be aware, however, that STIHL Incorporated may deny you warranty coverage if your small off-road equipment engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road equipment engine to a STIHL service center as soon as a problem exists. The warranty repairs will be completed in a reasonable amount of time, not to exceed 30 days.

KM 110 R

English

If you have any questions regarding your warranty rights and responsibilities, please contact a STIHL customer service representative at 1-800-4678445 or you can write to

STIHL Inc., 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated STIHL Incorporated warrants to the

ultimate purchaser and each subsequent purchaser that your small off-road equipment engine will be designed, built and equipped, at the time of sale, to meet all applicable regulations. STIHL Incorporated also warrants to the initial purchaser and each subsequent purchaser that your engine is free from defects in materials and workmanship which cause the engine to fail to conform with applicable regulations for a period of two years.

Warranty Period The warranty period will begin on the

date the utility equipment engine is purchased by the initial purchaser and you have signed and sent back the warranty card to STIHL.

If any emission-related part on your engine is defective, the part will be replaced by STIHL Incorporated at no cost to the owner. Any warranted part which is not scheduled for replacement as required maintenance, or which is scheduled only for regular inspection to the effect of "repair or replace as necessary" will be warranted for the warranty period. Any warranted part which is scheduled for replacement as

required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

Diagnosis You, as the owner, shall not be charged

for diagnostic labor which leads to the determination that a warranted part is defective. However, if you claim warranty for a component and the machine is tested as non-defective, STIHL Incorporated will charge you for the cost of the emission test. Mechanical diagnostic work will be performed at an authorized STIHL servicing dealer. Emission test may be performed either at STIHL Incorporated or at any independent test laboratory.

Warranty Work STIHL Incorporated shall remedy

warranty defects at any authorized STIHL servicing dealer or warranty station. Any such work shall be free of charge to the owner if it is determined that a warranted part is defective.

Any manufacturer-approved or equivalent replacement part may be used for any warranty maintenance or repairs on emission-related parts and must be provided without charge to the owner. STIHL Incorporated is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

The following list specifically defines the emission-related warranted parts:

– Air Filter – Carburetor (if applicable) – Fuel Pump

– Choke (Cold Start Enrichment

System) (if applicable)

– Control Linkages – Intake Manifold

–

Magneto or Electronic Ignition System (Ignition Module or Electronic Control Unit)

– Fly Wheel – Spark Plug – Injection Valve (if applicable) – Injection Pump (if applicable) – Throttle Housing (if applicable) – Cylinder – Muffler – Catalytic Converter (if applicable) – Fuel Tank – Fuel Cap – Fuel Line – Fuel Line Fittings – Clamps – Fasteners

Where to make a Claim for Warranty Service

Bring the product to any authorized STIHL servicing dealer and present the signed warranty card.

Maintenance Requirements The maintenance instructions in this

manual are based on the application of the recommended 2-stroke fuel-oil mixture (see also instruction "Fuel"). Deviations from this recommendation

KM 110 R

English

regarding quality and mixing ratio of fuel and oil may require shorter maintenance intervals.

Limitations This Emission Control Systems

Warranty shall not cover any of the following:

N repair or replacement required

because of misuse, neglect or lack of required maintenance,

N repairs improperly performed or

replacements not conforming to STIHL Incorporated specifications that adversely affect performance and/or durability, and alterations or modifications not recommended or approved in writing by STIHL Incorporated,

and N replacement of parts and other

services and adjustments necessary for required maintenance at and after the first scheduled replacement point.

STIHL Incorporated California Exhaust and Evaporative Emissions Control Warranty Statement

For California only

Your Warranty Rights and Obligations The California Air Resources Board

(CARB) and STIHL Incorporated are pleased to explain the emission control system warranty on your 2013 and later small off-road equipment engine.

In California, new equipment that uses small off-road engines must be designed, built, and equipped to meet the State's stringent anti-smog standards. STIHL Incorporated must warrant the emissions control system on your small off-road engine for the period listed below provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Your emissions control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic converter. Also included may be hoses, belts, connectors or other emission-related assemblies.

Where a warrantable condition exists, STIHL Incorporated will repair your small off-road equipment engine at no cost to you including diagnosis, parts and labor.

Manufacturer’s Warranty Responsibilities

This emissions control system is warranted for two years in California. If any emissions-related part on your equipment is defective, the part will be repaired or replaced by STIHL Incorporated free of charge.

Owner’s Warranty Responsibilities As the small off-road equipment engine

owner, you are responsible for performance of the required maintenance listed in your instruction manual. STIHL Incorporated recommends that you retain all receipts covering maintenance on your small offroad equipment engine, but STIHL Incorporated cannot deny warranty solely for the lack of receipts or your failure to ensure the performance of all scheduled maintenance.

As the small off-road equipment engine owner, you should however be aware that STIHL Incorporated may deny you warranty coverage if your small off-road equipment engine or a part has failed due to abuse, neglect, or improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road equipment engine to a STIHL servicing dealer as soon as the problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have any questions regarding your warranty rights and responsibilities, please contact a STIHL customer service representative at 1-800-4678445 or you can write to

KM 110 R

English

STIHL Inc., 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23450-2015.

www.stihlusa.com

Coverage by STIHL Incorporated STIHL Incorporated warrants to the

ultimate purchaser and each subsequent purchaser that your small off-road equipment engine is designed, built and equipped, at the time of sale, to meet all applicable emission regulations.

STIHL Incorporated also warrants to the initial purchaser and each subsequent purchaser that your engine is free from defects in materials and workmanship which cause the engine to fail to conform to applicable emission regulations for a period of two years.

Defects Warranty Period The warranty periods will begin on the

date the utility equipment engine is purchased by the initial purchaser. If any emission-related part on your engine is defective, the part will be replaced by STIHL Incorporated at no cost to the owner.

Add-on or modified parts that are not exempted by CARB may not be used. The use of any non-exempted add-on or modified parts will be grounds for disallowing a warranty claim. STIHL Incorporated will not be liable to warrant failures of warranted parts caused by the use of a non-exempted add-on or modified part.

The warranty on emissions-related parts will be interpreted as follows:

1. Any warranted part that is not scheduled for replacement as required maintenance in the written instructions required in the Emission Warranty Parts List (see below) must be warranted for the warranty period defined in Subsection COVERAGE BY STIHL INCORPORATED, see above. If any such part fails during the period of warranty coverage, it must be repaired or replaced by the manufacturer according to Subsection (4) below. Any such part repaired or replaced under the warranty must be warranted for the remaining warranty period.

2. Any warranted part that is scheduled only for regular inspection in the written instructions required by the Emission Warranty Parts List (see below) must be warranted for the warranty period defined in Subsection COVERAGE BY STIHL INCORPORATED, see above. A statement in such written instructions to the effect of "repair or replace as necessary" will not reduce the period of warranty coverage. Any such part repaired or replaced under warranty must be warranted for the remaining warranty period.

3. Any warranted part that is scheduled for replacement as required maintenance in the written instructions required by the Emission Warranty Parts List (see below) must be warranted for the period of time prior to the first scheduled replacement point for

that part. If the part fails prior to the first scheduled replacement, the part must be repaired or replaced by the engine manufacturer according to Subsection (4) below. Any such part repaired or replaced under warranty must be warranted for the remainder of the period prior to the first scheduled replacement point for the part.

4. Repair or replacement of any warranted part under the warranty must be performed at a warranty station at no charge to the owner.

5. Notwithstanding the provisions of Subsection (4) above, warranty services or repairs will be provided at all manufacturer distribution centers that are authorized to service the subject engines.

6. The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective, provided that such diagnostic work is performed at a warranty station.

Warranty Work STIHL Incorporated shall remedy

warranty defects at any authorized STIHL servicing dealer or warranty station. Any such work shall be free of charge to the owner if it is determined that a warranted part is defective. Any manufacturer approved or equivalent replacement part may be used for any warranty maintenance or repairs on emission-related parts and must be provided without charge to the owner. STIHL Incorporated is liable for

KM 110 R

English

damages to other engine components caused by the failure of a warranted part still under warranty.

Emission Warranty Parts List Air Filter, Carburetor (if applicable), Fuel

Pump, Choke (Cold Start Enrichment System) (if applicable), Control Linkages, Intake Manifold, Magneto or Electronic Ignition System (Ignition Module or Electronic Control Unit), Fly Wheel, Spark Plug, Injection Valve (if applicable), Injection Pump (if applicable), Throttle Housing (if applicable), Cylinder, Muffler, Catalytic Converter (if applicable), Fuel Tank, Fuel Cap, Fuel Line, Fuel Line Fittings, Clamps, Fasteners.

Where to make a Claim for Warranty Service

Bring the STIHL product to any authorized STIHL servicing dealer and present the signed STIHL product registration card, or the print-out of the electronic product registration.

and properly operating, adjustment limiting device is still eligible for warranty coverage.

Trademarks

STIHL Registered Trademarks

STIHL

{ K

The color combination orange-grey (U.S. Registrations #2,821,860; #3,010,057, #3,010,058, #3,400,477; and #3,400,476)

Limitations The repair or replacement of any

warranted part otherwise eligible for warranty coverage may be excluded from such warranty coverage if STIHL Incorporated demonstrates that the STIHL product has been abused, neglected, or improperly maintained, and that such abuse, neglect, or improper maintenance was the direct cause of the need for repair or replacement of the part. That notwithstanding, any adjustment of a component that has a factory installed,

4-MIX AUTOCUT EASYSTART FARM BOSS iCademy MAGNUM

MasterWrench Service MotoMix OILOMATIC STIHL Cutquik

KM 110 R

English

STIHL Injection

STIHL DUROMATIC STIHL Quickstop STIHL ROLLOMATIC STIHL WOOD BOSS TIMBERSPORTS WOOD BOSS YARD BOSS

Some of STIHL’s Common Law Trademarks

BioPlus ™ Easy2Start ™ EasySpool ™ ElastoStart ™ Ematic ™ FixCut ™ HT Plus ™ IntelliCarb ™ Master Control Lever ™ Micro ™ Pro Mark ™ Quad Power ™ Quiet Line ™ STIHL Arctic ™ STIHL Compact ™

STIHL HomeScaper Series ™ STIHL Interchangeable Attachment

Series ™ STIHL M-Tronic ™ STIHL MiniBoss ™ STIHL MotoPlus 4 ™ STIHL Multi-Cut HomeScaper Series ™ STIHL OUTFITTERS ™ STIHL PICCO ™ STIHL PolyCut ™ STIHL PowerSweep ™ STIHL Precision Series ™ STIHL Protech ™ STIHL RAPID ™ STIHL SuperCut ™ STIHL Territory ™ TapAction ™ TrimCut ™ This listing of trademarks is subject to

change. Any unauthorized use of these

trademarks without the express written consent of ANDREAS STIHL AG & Co. KG, Waiblingen is strictly prohibited.

KM 110 R

español / EE.UU

Contenido

Sistema KombiSystem 35 Acerca de este manual de

instrucciones 35 Medidas de seguridad y técnicas

de manejo 36 Herramientas KombiTool

aprobadas 46 Montaje del mango tórico 47 Ajuste del cable del acelerador 48 Motor 4-MIX 48 Combustible 48 Llenado de combustible 50 Arranque / parada del motor 50 Instrucciones para el uso 53 Limpieza del filtro de aire 54 Gestión del motor 54 Ajuste del carburador 54 Chispero en el silenciador 55 Bujía 56 Sustitución de la cuerda de

arranque y del resorte de rebobinado 57

Almacenamiento de la máquina 59 Información para mantenimiento 60 Componentes importantes 62 Especificaciones 63 Accesorios especiales 64 Información de reparación 64 Desecho 65 Declaración de garantía de STIHL

Incorporated sobre sistemas de control de emisiones según normas Federales 65

Declaración de garantía de STIHL Incorporated sobre el control de emisiones de gases de escape y emisiones por evaporación para el Estado de California 67

Marcas comerciales 70

Permita que solamente las personas que comprenden la materia tratada en los manuales del motor KombiEngine y del accesorio KombiTool manejen esta herramienta motorizada combinada.

Para obtener el rendimiento y satisfacción máximos de la herramienta motorizada STIHL, es importante que lea, comprenda y respete las medidas de seguridad y las instrucciones de uso y mantenimiento dadas en el capítulo "Medidas de seguridad y técnicas de uso", antes de usar su herramienta motorizada. Para obtener información adicional, visite www.stihlusa.com.

Comuníquese con el concesionario o distribuidor de STIHL si no se entiende alguna de las instrucciones dadas en los dos manuales.

ADVERTENCIA

Dado que este motor KombiEngine es el motor para una herramienta motorizada que funciona a gran velocidad, es necesario tomar algunas medidas especiales de seguridad para reducir el riesgo de lesiones personales. El uso descuidado o inadecuado puede causar lesiones graves e incluso mortales.

KM 110 R

español / EE.UU

. . . .

002BA530 KN

Sistema KombiSystem

Manual de instrucciones originalImpreso en papel libre de cloro.

Con el sistema KombiSystem de STIHL, varios motores KombiEngine y accesorios KombiTool pueden combinarse para formar una

Las tintas contienen aceites vegetales, el papel es reciclable.

herramienta motorizada. En este manual de instrucciones la unidad formada por el motor KombiEngine y la herramienta KombiTool se identifica como la herramienta motorizada.

Por lo tanto, para esta herramienta motorizada es necesario usar juntos los manuales de instrucciones para el motor KombiEngine y la herramienta KombiTool.

Siempre lea y entienda los dos manuales de instrucciones antes de usar la herramienta motorizada por primera vez y guarde los mismos en un lugar seguro para referencia futura.

Acerca de este manual de instrucciones

Pictogramas

Todos los pictogramas que se encuentran fijados o grabados en la máquina se explican en este manual.

Según el modelo, los pictogramas siguientes pueden aparecer en su máquina.

Tanque de combustible que contiene la mezcla de combustible y aceite

Presione para accionar la válvula de descompresión

Bomba de combustible manual

Presione para accionar la bomba manual de combustible

Orificio de llenado para lubricante de engranajes

Toma de aire para modo de verano

{

0458-464-8621-E. VA3.H13.

0000000455_007_EA

KM 110 R

Este manual de instrucciones está protegido por derechos de propiedad intelectual. Todos los derechos reservados, especialmente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

español / EE.UU

Toma de aire para modo de invierno

Calentador de manillar

Símbolos en el texto

Muchas de las instrucciones de uso y seguridad vienen acompañadas de ilustraciones.

Los pasos individuales o procedimientos descritos en el manual pueden estar señalados en diferentes maneras:

N Se usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o procedimiento que se refiere directamente a una ilustración puede contener números de referencia que aparecen en la ilustración. Ejemplo:

N Suelte el tornillo (1). N Palanca (2) ...

Además de las instrucciones de uso, en este manual pueden encontrarse párrafos a los que usted debe prestar atención especial. Tales párrafos están marcados con los símbolos y las palabras identificadoras que se describen a continuación.

PELIGRO

Indica un riesgo inminente de lesiones graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que, al no evitarse, puede resultar en lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad, incluyendo a la máquina o sus componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar continuamente todos sus productos. Como resultado de ello, periódicamente se introducen cambios de diseño y mejoras. Por lo tanto, es posible que algunos cambios, modificaciones y mejoras no se describen en este manual. Si las características de funcionamiento o la apariencia de su máquina difieren de las descritas en este manual, comuníquese con el concesionario STIHL para obtener la ayuda que requiera.

Medidas de seguridad y técnicas de manejo

Dado que este motor KombiEngine es el motor para una herramienta motorizada que funciona a gran velocidad, es necesario tomar medidas especiales de seguridad para reducir el riesgo de lesiones personales.

Es importante que usted lea, comprenda bien y respete las siguientes advertencias y medidas de seguridad. Lea periódicamente los manuales de instrucciones y las precauciones de seguridad de su motor KombiEngine y accesorio KombiTool. El uso descuidado o inadecuado puede causar lesiones graves o incluso mortales.

Pida a su concesionario STIHL que le enseñe el manejo de la herramienta motorizada. Respete todas las disposiciones, reglamentos y normas de seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su herramienta motorizada sin entregar los manuales de instrucciones. Asegúrese que todas las personas que utilicen la máquina lean y comprendan la información contenida en estos manuales.

KM 110 R

español / EE.UU

Utilice su herramienta motorizada solamente para las aplicaciones descritas en el manual de instrucciones del accesorio KombiTool que está usando.

ADVERTENCIA

No debe usarse para ningún otro propósito ya que el uso indebido puede resultar en lesiones personales o daños a la propiedad, incluso daños de la máquina.

ADVERTENCIA

Nunca se debe permitir a los niños que usen esta herramienta motorizada. No se debe permitir la proximidad de otros, especialmente niños y animales, donde se esté utilizando la máquina.

ADVERTENCIA

Para reducir el riesgo de ocasionar lesiones a las personas en la cercanía y daños a la propiedad, nunca deje la herramienta motorizada en marcha desatendida. Cuando no está en uso (por ejemplo durante el descanso), apáguela y asegúrese que las personas no autorizadas no puedan usarla.

Las medidas de seguridad y avisos contenidos en este manual se refieren al uso de todas las herramientas motorizadas STIHL. Los distintos modelos pueden contar con piezas y controles diferentes. Vea la sección correspondiente de sus manuales de instrucciones del motor KombiEngine y accesorio KombiTool para tener una descripción de los controles y la función de los componentes de su modelo.

No limpie la máquina con una lavadora a presión. El chorro fuerte de agua puede dañar las piezas de la máquina.

El uso seguro de un motor KombiEngine atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta motorizada

EL OPERADOR

Condición física Usted debe estar en buenas

condiciones físicas y psíquicas y no encontrarse bajo la influencia de ninguna sustancia (drogas, alcohol, etc.) que le pueda restar visibilidad, destreza o juicio. No maneje esta máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un descanso. El cansancio puede provocar una pérdida del control. El uso de cualquier herramienta motorizada es fatigoso. Si usted padece de alguna dolencia que pueda ser agravada por la fatiga, consulte a su médico antes de utilizar esta máquina.

ADVERTENCIA

El uso prolongado de una herramienta motorizada (u otras máquinas) expone al operador a vibraciones que pueden provocar el fenómeno de Raynaud (dedos blancos) o el síndrome del túnel carpiano.

Estas condiciones reducen la capacidad de las manos de sentir y regular la temperatura, producen entumecimiento y ardor y pueden provocar trastornos nerviosos y circulatorios, así como necrosis de los tejidos.

No se conocen todos los factores que contribuyen a la enfermedad de Raynaud, pero el clima frío, el fumar y las enfermedades o condiciones físicas que afectan los vasos sanguíneos y la circulación de la sangre, como asimismo los niveles altos de vibración y períodos prolongados de exposición a la vibración son mencionados como factores en el desarrollo de la enfermedad de Raynaud. Por lo tanto, para reducir el riesgo de la enfermedad de dedos blancos y del síndrome del túnel carpiano, sírvase notar lo siguiente:

– La mayor parte de las herramientas

motorizadas de STIHL se ofrecen con un sistema antivibración ("AV") cuyo propósito es reducir la transmisión de las vibraciones creadas por la máquina a las manos del operador. Se recomienda el uso del sistema AV a aquellas personas que utilizan herramientas motorizadas en forma constante y regular.

– Use guantes – no durante el uso del

la herramienta KombiTool BG-KM – y mantenga las manos abrigadas.

KM 110 R

español / EE.UU

– Mantenga el sistema AV en buen

estado. Una herramienta motorizada con los componentes flojos o con elementos AV dañados o desgastados también tendrá tendencia a tener niveles más altos de vibración.

– Agarre firmemente los mangos en

todo momento, pero no los apriete con fuerza constante y excesiva. Tómese descansos frecuentes.

Todas las precauciones antes mencionadas no le garantizan que va a estar totalmente protegido contra la enfermedad de Raynaud o el síndrome del túnel carpiano. Por lo tanto, los operadores constantes y regulares deben revisar con frecuencia el estado de sus manos y dedos. Si aparece alguno de los síntomas arriba mencionados, consulte inmediatamente al médico.

ADVERTENCIA

El sistema de encendido de la máquina STIHL produce un campo electromagnético de intensidad muy baja. El mismo puede interferir con algunos tipos de marcapasos. Para reducir el riesgo de lesiones graves o mortales, las personas portadoras de marcapasos deben consultar a sus médicos y al fabricante del marcapasos antes de usar esta máquina.

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el operador debe usar el equipo protector adecuado.

ADVERTENCIA

El ruido de la herramienta motorizada puede dañar los oídos. Siempre use amortiguadores del ruido (tapones u orejeras) para protegerse los oídos. Los usuarios constantes y regulares deben someterse con frecuencia a un examen o control auditivo.

Esté especialmente alerta y tenga cuidado cuando se usa protectores de oídos, ya que los mismos reducen la posibilidad de oír señales de advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas, bufandas, corbatas, joyas, pantalones acampanados o con vueltas, pelo largo suelto o cualquier cosa que pueda engancharse en las ramas, matorrales o piezas en movimiento de la máquina. Sujétese el pelo de modo que quede sobre los hombros.

Para instrucciones adicionales acerca de la ropa adecuada, vea las precauciones de seguridad, en el manual de instrucciones del accesorio KombiTool que está usando.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de los componentes de la herramienta motorizada, vea el capítulo sobre "Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera, esta herramienta motorizada. Utilice únicamente los accesorios suministrados por STIHL o expresamente autorizados por STIHL para usarse con el modelo específico de motor KombiEngine de STIHL. Si bien es posible conectar a la herramienta motorizada de STIHL ciertos accesorios no autorizados, su uso puede ser, en la práctica, extremadamente peligroso.

Si la máquina experimenta cargas excesivas para las cuales no fue diseñada (por ejemplo, impactos severos o una caída), siempre asegúrese que la máquina está en buenas condiciones antes de seguir con el trabajo. Inspeccione específicamente la integridad del sistema de combustible (ausencia de fugas) y asegúrese que los controles y dispositivos de seguridad funcionan como es debido. No siga manejando esta máquina si está dañada. En caso de dudas, pida que el concesionario de servicio de STIHL la revise.

KM 110 R

español / EE.UU

USO DE LA HERRAMIENTA MOTORIZADA

Transporte de la herramienta motorizada

ADVERTENCIA

Antes de apoyar la herramienta motorizada en el suelo, siempre apague el motor y asegúrese de que el accesorio ha dejado de girar. Cuando transporte la herramienta motorizada en un vehículo, sujétela firmemente para impedir su vuelco, el derrame de combustible y el daño a la herramienta motorizada.

Combustible La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como combustible (vea el capítulo "Combustible" en el manual del propietario).

ADVERTENCIA

La gasolina es un combustible muy inflamable. Si se derrama y arde a causa de una chispa u otra fuente de ignición, puede provocar un incendio y quemaduras graves o daños a la propiedad. Tenga sumo cuidado cuando manipule gasolina o la mezcla de combustible. No fume cerca del combustible o la herramienta motorizada, ni acerque ningún fuego o llama a ellos. Puede escapar vapor inflamable del sistema de combustible.

Instrucciones para el llenado de combustible

ADVERTENCIA

Para reducir el riesgo de lesiones graves causadas por quemaduras, nunca intente abastecer la máquina con combustible sin que el operador se haya despojado de la misma.

ADVERTENCIA

Cargue de combustible su herramienta motorizada en lugares al aire libre bien ventilados. Siempre apague el motor y deje que se enfríe antes de llenar de combustible. Dependiendo del combustible utilizado, de las condiciones climáticas y del sistema de

ventilación del tanque, es posible que se forme vapor de gasolina a presión dentro del tanque de combustible.

Para reducir el riesgo de quemaduras, así como otras lesiones corporales ocasionadas por los escapes de vapor de gasolina y otras emanaciones, quite la tapa de llenado de combustible de la herramienta motorizada cuidadosamente de modo que la presión que se pueda haber acumulado en el tanque se disipe lentamente. Nunca quite la tapa de llenado de combustible mientras el motor esté funcionando.

Elija una superficie despejada para llenar el tanque y aléjese 3 m (10 pies) por lo menos del lugar en que lo haya llenado antes de arrancar el motor. Limpie todo el combustible derramado antes de arrancar la máquina.

ADVERTENCIA

Compruebe que no existen fugas de combustible mientras llena el tanque y durante el funcionamiento de la máquina. Si detecta alguna fuga de combustible, no arranque el motor ni lo haga funcionar sin antes reparar la fuga y limpiar el combustible derramado. Tenga cuidado de no mancharse la ropa con combustible. Si la mancha, cámbiesela inmediatamente.

KM 110 R

español / EE.UU

001BA220 KN

001BA227 KN

001BA226 KN

ADVERTENCIA

Para reducir el riesgo de derramar combustible y provocar un incendio debido a una tapa de combustible mal apretada, coloque la tapa en la posición correcta y apriétela en la boca de llenado del tanque.

El tipo de tapa de llenado difiere con los distintos modelos.

Tapa sin herramientas con empuñadura

Para hacer esto con esta tapa STIHL, levante la empuñadura en la parte superior de la tapa hasta dejarla vertical a un ángulo de 90°. Inserte la tapa en la boca de llenado del tanque, alineando las marcas de posición en la empuñadura de la tapa y en la boca del tanque. Utilice la empuñadura para oprimir la tapa firmemente hacia abajo mientras la gira en sentido horario hasta que tope (aprox. un cuarto de vuelta).

Doble la empuñadura dejándola a ras con la parte superior de la tapa. Sujete la tapa y compruebe que esté bien apretada. Si la empuñadura no queda completamente a ras con la tapa y el tope de la empuñadura no encaja en la hendidura correspondiente de la abertura de llenado, o si la tapa está suelta en la boca de llenado, la tapa no está debidamente asentada ni apretada y es necesario repetir los pasos previamente descritos.

Tapa desalineada, dañada o rota N Si la tapa no encaja completamente

en la abertura cuando se alinean las marcas de posición y/o si la tapa no se aprieta debidamente al girarla, la base de la tapa puede haber girado prematuramente (con relación a la parte superior) hasta la posición cerrada. Tal desalineación puede ser resultado de la manipulación, limpieza o un intento incorrecto de apriete.

A izquierda: Base de la tapa en

posición cerrada (con espacio vacío)

A derecha: Base de la tapa correcta-

mente colocada para la instalación

N Para volver a colocar la tapa en

posición abierta para instalarla, gírela (con la empuñadura hacia arriba) hasta que caiga completamente en la abertura del tanque. A continuación, gire la tapa en sentido contrahorario hasta que tope (aprox. 1/4 de vuelta) – esto gira la base de la tapa a la posición correcta. Luego gire la tapa en sentido horario, cerrándola de modo normal.

N Si aún no es posible apretar la tapa

de modo debido, la misma podría estar averiada o rota; ponga la máquina fuera de servicio de

KM 110 R

español / EE.UU

inmediato y llévela a un concesionario STIHL autorizado para repararla.

Tapa roscada

ADVERTENCIA

Las vibraciones de la máquina pueden aflojar una tapa de combustible que ha quedado mal apretada, o simplemente soltarla y derramar combustible. Para reducir el riesgo de derrames e incendio, apriete la tapa de llenado de combustible a mano tan firmemente como sea posible.

Consulte también el capítulo "Combustible" del Manual de instrucciones para obtener información adicional.

Antes de arrancar

ADVERTENCIA

Siempre revise la herramienta motorizada para comprobar que está en buenas condiciones y que funciona correctamente antes de arrancarla, en particular el gatillo de aceleración, el bloqueo de gatillo de aceleración, el interruptor de parada, el accesorio de corte, el deflector y el arnés. El gatillo de aceleración debe moverse libremente y siempre debe regresar a la posición de marcha en vacío por la acción de resorte. Nunca intente modificar los controles o los dispositivos de seguridad.

ADVERTENCIA

No maneje nunca una herramienta motorizada que esté dañada, mal ajustada o mantenida o que no fue armada completa y debidamente.

ADVERTENCIA

Asegúrese de que el casquillo de la bujía esté firmemente colocado – un casquillo suelto puede crear un arco voltaico y encender los vapores del combustible, provocando un incendio.

Mantenga los mangos limpios y secos en todo momento; es particularmente importante mantenerlos libres de humedad, aceite, combustible, grasa o resinas para garantizar que la máquina pueda empuñarse firmemente para mantenerla bajo control seguro.

Arranque Arranque el motor solamente al aire

libre, por lo menos 3 m (10 pies) del lugar en que lo haya llenado.

Para las instrucciones específicas de arranque, vea la sección correspondiente de los manuales del motor KombiEngine y accesorio KombiTool. Coloque la herramienta motorizada sobre suelo firme u otra superficie sólida en un lugar abierto. Mantenga el equilibrio y elija un buen punto de apoyo para los pies.

ADVERTENCIA

Para reducir el riesgo de lesiones debido a la pérdida de control, esté absolutamente seguro que la herramienta motorizada se encuentra lejos de su cuerpo y de todas las

obstrucciones y objetos, incluido el suelo, porque al arrancar el motor acelerado, su velocidad será lo suficientemente rápida para que el embrague se engrane y haga funcionar la herramienta motorizada.

Tan pronto arranque, accione inmediatamente por un breve momento el gatillo de aceleración para desconectarlo de la posición de arranque y permitir que el motor se desacelere a la marcha en vacío.

ADVERTENCIA

Su herramienta motorizada es una máquina que debe ser manejada por solamente una persona. No deje que otras personas estén en el lugar de trabajo, aun durante el arranque.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones causadas por la pérdida de control, no intente arrancar el motor de la herramienta "por lanzamiento".

ADVERTENCIA

Cuando tire del mango de arranque, no enrolle la cuerda de arranque alrededor de la mano. No deje que el mango retroceda bruscamente, sino guíe la cuerda de arranque para que se enrolle debidamente. Si no ejecuta este procedimiento puede lastimarse la mano o los dedos y también dañar el mecanismo de arranque.

Vea también las precauciones de seguridad de arranque en el manual de instrucciones del accesorio KombiTool.

KM 110 R

español / EE.UU

002BA057 KN

Ajustes importantes

ADVERTENCIA

Para reducir el riesgo de lesiones personales debido a la pérdida de control o al contacto con la herramienta motorizada en movimiento, no use una herramienta cuyo ajuste de marcha en vacío está mal regulado. Cuando la velocidad de marcha en vacío está correctamente regulada, la herramienta no debe girar. Para instrucciones acerca de cómo ajustar el régimen de marcha en vacío, vea la sección correspondiente del manual de instrucciones.

Si no puede regular correctamente la marcha en vacío, pida a su concesionario STIHL que revise la herramienta motorizada y haga los ajustes o reparaciones correspondientes.

Durante el trabajo Sujeción y control de la herramienta

motorizada

La mano derecha debe sujetar el mango trasero. Esto también corresponde a personas zurdas.

ADVERTENCIA

Para reducir el riesgo de lesiones causadas por la pérdida del control, nunca trabaje sobre una escalera o cualquier otra superficie de soporte poco seguro.

Condiciones de trabajo Maneje y arranque su herramienta

motorizada solamente al aire libre en un lugar bien ventilado. Manéjela solamente en condiciones de buena visibilidad y a la luz del día. Trabaje con mucho cuidado.

ADVERTENCIA

Tan pronto arranca, este producto genera vapores de escape tóxicos que contienen productos químicos (tales como hidrocarburos sin quemar y monóxido del carbono, incluyendo el benceno) considerados como causantes de enfermedades respiratorias, cáncer, defectos de nacimiento u otra toxicidad reproductora. Algunos de estos gases (por ej., monóxido de carbono) pueden ser incoloros e inodoros. Para reducir el riesgo de sufrir lesiones graves o mortales por respirar gases tóxicos, nunca haga funcionar la máquina puertas adentro o en lugares mal ventilados.

Al trabajar, siempre sujete la máquina firmemente con ambas manos en los mangos. Cierre firmemente los dedos y pulgares sobre los mangos.

ADVERTENCIA

La inhalación de ciertos polvos, especialmente los polvos orgánicos, tales como el moho o polen, puede provocar reacciones alérgicas o asmáticas en las personas sensibles.

La inhalación repetida o de grandes cantidades de polvo u otros contaminantes del aire, especialmente los de partículas pequeñas puede causar enfermedades respiratorias o de otro tipo. Controle el polvo en su fuente, siempre que sea posible. Utilice buenas prácticas de trabajo, tal como trabajar

KM 110 R

español / EE.UU

de manera que el viento o el proceso de corte dirija el polvo producido por la herramienta motorizada en sentido opuesto del operador. Observe las recomendaciones emitidas por EPA/OSHA/NIOSH y las asociaciones de trabajo y los sindicatos con respecto al polvo ("materia particulada"). Cuando sea imposible eliminar significativamente la inhalación del polvo, es decir mantener el nivel cerca del valor ambiente, el operador y las personas que se encuentren en la cercanía siempre deberán usar un respirador aprobado por NIOSH/MSHA para el tipo de polvo presente en el lugar.

Instrucciones de manejo

ADVERTENCIA

No maneje la herramienta motorizada usando el bloqueo de acelerador para arranque, pues no tendrá control de la velocidad del motor.

En caso de emergencia, apague el motor inmediatamente – mueva el control deslizante / interruptor de parada a 0 o STOP

ADVERTENCIA

Nunca modifique el silenciador. La modificación del silenciador podría causar el aumento del calor irradiado, de las chispas y del nivel de ruido, lo que aumentará el riesgo de incendios, lesiones por quemadura o la pérdida auditiva. Además, se podría dañar permanentemente el motor. Haga reparar el silenciador únicamente por el concesionario de servicio STIHL.

ADVERTENCIA

El silenciador y otros componentes del motor (por ej., aletas del cilindro, bujía) se calientan durante el funcionamiento y permanecen calientes por un buen rato después de apagar el motor. Para reducir el riesgo de quemaduras, no toque el silenciador ni los otros componentes mientras están calientes. Mantenga limpia la zona alrededor del silenciador. Quite el lubricante excesivo y toda la basura tal como las agujas de pinos, ramas u hojas. Deje que el motor se enfríe apoyado sobre una superficie de hormigón, metal, suelo raso o madera maciza, lejos de toda sustancia combustible.

ADVERTENCIA

Una caja de cilindro dañada o mal instalada, o una envuelta del silenciador dañada o deformada, puede perjudicar el proceso de enfriamiento del silenciador. Para reducir el riesgo de incendio o lesiones por quemadura, no continúe trabajando con una caja de cilindro dañada o mal instalada, o una envuelta del silenciador dañada o deformada.

El silenciador tiene un chispero diseñado para reducir el riesgo de incendio debido a la emisión de partículas calientes. Nunca haga funcionar la unidad sin tener instalado el chispero. Si la mezcla de gasolina y aceite está correcta (no es demasiado rica), en condiciones normales el chispero quedará limpio como resultado del calor del silenciador y no necesitará servicio ni mantenimiento. Si el rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas están obstruidas, haga reparar el silenciador por un concesionario de servicio STIHL. Para ciertas aplicaciones, las leyes o los reglamentos estatales o federales pueden requerir el uso de un chispero en buenas condiciones. Consulte la sección "Mantenimiento, Reparación y Almacenamiento" de estas Medidas de seguridad. Recuerde que el riesgo de incendios de matorrales o forestales es mayor durante las estaciones calurosas y secas.

KM 110 R

español / EE.UU

ADVERTENCIA

Algunas herramientas motorizadas STIHL están equipadas con un convertidor catalítico, el que está diseñado para reducir las emisiones de escape del motor mediante un proceso químico en el silenciador. Debido a este proceso, el silenciador no se enfría tan rápidamente como los del tipo convencional cuando el motor regresa a marcha en vacío o es apagado. Para reducir el riesgo de incendios y lesiones por quemadura al usar un convertidor catalítico, apoye siempre su herramienta motorizada en posición vertical y no la coloque nunca donde el silenciador quede cerca de material seco como por ejemplo matorrales, pasto, virutas de madera u otros materiales combustibles mientras todavía está caliente.

MANTENIMIENTO, REPARACIÓN Y ALMACENAMIENTO

Los trabajos de mantenimiento, reemplazo o reparación de los dispositivos y sistemas de control de emisiones de escape pueden ser realizados por cualquier taller o técnico de motores no diseñados para

vehículos. Sin embargo, si usted está reclamando cobertura de garantía para algún componente que no ha sido reparado o mantenido debidamente, o cuando se utilizan repuestos no autorizados, STIHL puede denegar la garantía.

ADVERTENCIA

Utilice solamente piezas de repuesto de STIHL para el mantenimiento y la reparación. El uso de piezas no fabricadas por STIHL puede causar lesiones graves o mortales.

Siga precisamente las instrucciones de mantenimiento y reparación dadas en la sección correspondiente de los manuales de instrucciones del motor KombiEngine y del accesorio KombiTool. Consulte las tablas de mantenimiento y las notas de mantenimiento en estos manuales.

ADVERTENCIA

Siempre apague el motor y verifique que el accesorio está parado antes de llevar a cabo cualquier trabajo de mantenimiento, reparación o limpieza del accesorio motorizado. No intente hacer ningún trabajo de mantenimiento o reparación que no esté descrito en su manual de instrucciones del motor KombiEngine o del accesorio KombiTool. Este tipo de trabajo debe ser realizado únicamente por el concesionario de servicio de STIHL.

ADVERTENCIA

Use la bujía especificada y asegúrese de que ella y el cable de encendido estén limpios y en buen estado. Siempre

inserte el casquillo de la bujía bien apretado en el borne de la bujía del tamaño adecuado. (Nota: Si el borne tiene una tuerca adaptadora SAE desmontable, tiene que ser instalada.) Una conexión suelta entre el casquillo de la bujía y el conector del cable de encendido en el casquillo puede crear un arco voltaico y encender los vapores del combustible, provocando un incendio.

ADVERTENCIA

No pruebe nunca el sistema de encendido con el casquillo del cable de encendido desconectado de la bujía, o sin tener instalada la bujía, ya que las chispas al descubierto pueden causar un incendio.

ADVERTENCIA

Nunca maneje su herramienta motorizada si el silenciador está dañado, se ha perdido o si fue modificado. Un silenciador mal cuidado aumenta el riesgo de incendio y puede causar pérdida de audición. El silenciador está equipado con un chispero para reducir el riesgo de incendio; no maneje nunca su herramienta motorizada si le falta el chispero o está dañado. Recuerde que el riesgo de incendios de matorrales o forestales es mayor durante las estaciones calurosas y secas.

En California, es una violación de los acápites § 4442 o § 4443 o del Código de Recursos Públicos el uso de herramientas con motor de gasolina en tierras cubiertas por bosques, arbustos o pasto a menos que el sistema de escape del motor cuente con un

KM 110 R

chispero que satisfaga los requisitos legales y que reciba el mantenimiento adecuado para estar en buenas condiciones de funcionamiento. El propietario/operador de este producto es responsable del mantenimiento adecuado del chispero. Otras entidades/agencias estatales o gubernamentales, tales como el Servicio Forestal de los EE.UU., pueden tener requisitos similares. Comuníquese con el cuerpo de bomberos de su localidad o con el servicio forestal para informarse en cuanto a las leyes y reglamentos relacionados con los requisitos de protección contra incendios.

Guarde la herramienta motorizada en un lugar seco y elevado o con llave lejos del alcance de los niños.

Antes de guardar la máquina durante un período de más de algunos días, siempre vacíe el tanque de combustible. Consulte el capítulo "Almacenamiento de la máquina" en este manual.

español / EE.UU

KM 110 R

español / EE.UU

HT-KM

BF-KM

464BA002 KN

FCS-KM

FCB-KM

KW-KM

KB-KM

FH-KM

FS-KM

FSB-KM

BG-KM

FBD-KM

Herramientas KombiTool aprobadas

Los siguientes accesorios KombiTool de STIHL pueden instalarse en el motor KombiEngine:

Accesorio KombiTool Aplicación

FS-KM Cortadora de mato-

rrales con cabeza segadora

FS-KM Cortadora de mato-

rrales con cuchilla para recortar pasto

FSB-KM Cortadora de mato-

rrales con cabeza

segadora HL-KM 135° Cortasetos ajustable HL-KM 0° Cortasetos FH-KM 135° Motoguadaña BG-KM Soplador HT-KM Podador de varilla BF-KM Púas ganzúas FBD-KM Redefinición de bor-

des en macizos FCB-KM Bordeado de

céspedes FCS-KM Bordeado de

céspedes KB-KM Cepillo barredor KW-KM Barredora

PowerSweep La barra de defensa suministrada con la

máquina debe instalarse en el mango tórico – vea "Instalación del mango tórico".

KM 110 R

Montaje del mango tórico

002BA098 KN

002BA099 KN

002BA353 KN

Se suministra una barra de defensa con la máquina. Fije la barra de defensa al mango tórico.

español / EE.UU

N Introduzca las tuercas

cuadradas (1) en la barra de defensa (2) – los orificios deben quedar alineados

KM 110 R

N Introduzca la abrazadera (3) en el

mango tórico (4) y colóquelos juntos en el eje (5)

N Posicione la abrazadera (6) N Posicione la barra de defensa (2) –

¡observe la posición!

N Alinee los orificios N Introduzca los pernos (7) en los

orificios – y atorníllelos a fondo en la barra de defensa

N Instale el mango tórico (4) a una

distancia de (A) aprox. 20 cm (8 in) delante del mango de control (8)

N Posicione el mango tórico N Apriete los pernos – bloquee las

tuercas de ser necesario

El uso del manguito (9) depende del país, y el mismo debe colocarse entre el mango tórico y el mango de control.

Siempre deje la barra de defensa conectada.

español / EE.UU

002BA163 KN

002BA161 KN

Ajuste del cable del acelerador

El ajuste correcto del cable del acelerador es necesario para el funcionamiento correcto en las posiciones de máxima aceleración, arranque y marcha en vacío.

N Ajuste el cable del acelerador

solamente cuando la unidad esté completa y correctamente armada.

N Utilice una herramienta adecuada

para empujar la pieza deslizante hasta el extremo de la ranura (vea la ilustración).

N Pulse el bloqueo (1) y oprima el

gatillo de aceleración (2) (aceleración máxima) – esto ajusta el cable del acelerador correctamente.

Motor 4-MIX Combustible

El motor STIHL 4-MIX se lubrica con gasolina y aceite y debe funcionar con una mezcla de gasolina y aceite para motor.

Por lo demás, es un motor de cuatro tiempos.

Este motor está certificado para funcionar con una mezcla de 50 a 1 de gasolina sin plomo y aceite STIHL para motores de dos tiempos.

Su motor requiere una mezcla de gasolina de alta calidad y aceite para motores de dos tiempos enfriados por aire.

Utilice gasolina sin plomo de grado intermedio con un índice de octanaje mínimo de 89 ((R+M)/2) y un contenido de etanol no mayor que 10%.

El combustible de octanaje bajo puede aumentar la temperatura de funcionamiento del motor. Esto, a su vez, aumenta el riesgo de que se agarrote el pistón y se dañe el motor.

La composición química del combustible también es importante. Algunos aditivos de combustible no solamente tienen efectos perjudiciales en los elastómeros (diafragmas de carburador, sellos de aceite, tuberías de combustible, etc.), sino también en las piezas fundidas de magnesio y en los convertidores catalíticos. Esto podría causar problemas de funcionamiento e incluso daño del motor. Por esta razón, STIHL recomienda el uso exclusivo de gasolina sin plomo reconocida de buena calidad.

La gasolina con un contenido de etanol mayor que el 10% puede causar problemas de funcionamiento y averías graves en motores con carburadores manualmente ajustables, por lo cual no debe utilizarse en este tipo de motores.

KM 110 R

español / EE.UU

El contenido de etanol en la gasolina afecta el régimen de marcha del motor – podría resultar necesario reajustar el carburador si se utilizan combustibles con diversos niveles de contenido de etanol.

ADVERTENCIA

Para reducir el riesgo de lesiones personales debido a la pérdida de control y / o al contacto con la herramienta de corte en movimiento, no use una máquina cuyo régimen de marcha en vacío está mal regulado. Cuando el ralentí está correctamente regulado, la herramienta de corte no debe moverse.

Si su herramienta motorizada indica que el régimen de marcha en vacío está mal regulado, pida a su representante de STIHL que revise la herramienta motorizada y haga los ajustes o reparaciones correspondientes.

Las velocidades de ralentí y máxima del motor varían si se cambia el combustible por otro con un contenido mayor o menor de etanol.

Este problema se evita si siempre se utiliza combustible con un mismo contenido de etanol.

Utilice aceite STIHL HP Ultra o consulte con su concesionario para obtener un aceite equivalente de alta calidad que asegure el rendimiento y la vida útil plena del producto.

Para satisfacer los requisitos de la norma EPA 40CFR90/1054 recomendamos el uso del aceite STIHL HP Ultra.

No use aceites para mezclar con designaciones BIA o TCW (para motores de dos tiempos enfriados por agua) ni otros aceites para mezclar diseñados para usar en motores enfriados por agua o por aire (por ejemplo, en motores marinos fuera de borda, motonieves, sierras de cadenas, bicimotos, etc.).

Manipule la gasolina con sumo cuidado. Evite el contacto directo con la piel y evite inhalar los vapores de combustible. Cuando se reabastece de combustible, quite primero el envase del vehículo y colóquelo en el suelo antes de llenarlo. Para reducir el riesgo de la formación de chispas causadas por la descarga de electricidad estática y un posible incendio y/o explosión, no llene los envases de combustible cuando están colocados dentro de un vehículo o remolque.

Mantenga el envase bien cerrado para limitar la cantidad de humedad que penetre en la mezcla.

Limpie el tanque de combustible de la máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de combustible para trabajar unos pocos días, no lo guarde por más de 3 meses. Guárdelo únicamente en envases aprobados para combustible. Para el proceso de mezclado, vierta el aceite en el envase primero y luego agregue la gasolina. Cierre el envase y agítelo vigorosamente a mano para garantizar que se mezclen bien el aceite y la gasolina.

Gasolina Aceite (STIHL 50:1 ó

aceite de alta calidad equivalente)

Litros Litros (ml) 10,0220 5 0,10 100 10 0,20 (200) 20 0,40 (400)

gal EE.UU. oz fl EE.UU. 12,6 2 1/2 6,4 512,8

Deseche los envases vacíos usados para mezclar el aceite únicamente en vertederos autorizados para ello.

KM 110 R

español / EE.UU

002BA420 KN

002BA447 KN

002BA448 KN

STOP

5 6

002BA181 KN

START

STOP-

Llenado de combustible

Preparaciones

N Antes de llenar la máquina con

combustible, limpie a fondo la tapa de llenado y la zona alrededor del mismo para evitar la entrada de tierra al tanque.

Siempre agite bien la mezcla en el recipiente antes de llenar la máquina con combustible.

N Coloque la máquina de modo que la

tapa de llenado quede orientada hacia arriba.

ADVERTENCIA

Para reducir el riesgo de quemaduras, así como de incendios y de lesiones corporales ocasionadas por los escapes de vapor de gasolina y otras emanaciones, quite la tapa de llenado de combustible cuidadosamente de modo que la presión que se pueda haber acumulado en el tanque se disipe lentamente.

Apertura de la tapa de llenado roscada

N Gire la tapa en sentido

contrahorario hasta quitarla de la boca de llenado del tanque.

N Quite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el combustible y no llene en exceso el tanque. STIHL recomienda el uso del sistema de llenado STIHL (accesorio especial).

Cierre de la tapa de llenado roscada

N Coloque la tapa en posición. N Gire la tapa en sentido horario hasta

que tope y apriétela hasta donde sea posible con la mano.

Arranque / parada del motor

Controles

1 Bloqueo de gatillo de aceleración 2 Gatillo de aceleración 3 Control deslizante

Posiciones del control deslizante 4STOP-0 – motor apagado – el

encendido está apagado

5 F – posición de funcionamiento

normal – el motor está en marcha o puede arrancarse

6START – el encendido está

conectado y es posible arrancar el motor

KM 110 R

español / EE.UU

249BA057 KN

552BA014 KN

552BA015 KN

Símbolo en el control deslizante 7 h – símbolo de parada y flecha.

Para apagar el motor – empuje el control deslizante en el sentido de la flecha en el símbolo de parada (h) a STOP-0.

Arranque

N Pulse el bloqueo del gatillo y oprima

el gatillo de aceleración.

N Manténgalos en esa posición. N Mueva el control deslizante a

START y manténgalo en esa posición.

N Ahora suelte el gatillo de

aceleración, el control deslizante y el bloqueo del gatillo, en el orden indicado. Esta es la posición de arranque del acelerador.

N Ajuste la perilla del

estrangulador (8)

g Si el motor está frío e para arranque en caliente –

también utilice esta posición si el motor ha estado en marcha, pero todavía se encuentra frío.

N Oprima el bulbo (9) de la bomba de

combustible por lo menos cinco veces, aunque el bulbo esté lleno de combustible.

Arranque

N Coloque la herramienta motorizada

sobre el suelo de modo que quede apoyada en el soporte de la máquina. Asegúrese que la herramienta no está tocando el suelo ni otros obstáculos. Vea también el capítulo "Arranque / parada del motor" en el manual de instrucciones del accesorio KombiTool.

N Asegúrese de tener los pies

apoyados de modo seguro y firme.

N Sujete la máquina con la mano

izquierda y empuje hacia abajo firmemente – el pulgar debe estar debajo de la caja.

KM 110 R

INDICACIÓN

No se pare ni se arrodille sobre el tubo de mando.

español / EE.UU

552BA016 KN

N Sujete el mango de arranque con la

mano derecha.

N Tire lentamente del mango de

arranque hasta que sienta el enganche del mismo y enseguida dele un tirón fuerte y rápido.

INDICACIÓN

No tire de la cuerda de arranque totalmente hasta fuera, se podría romper.

N No deje que el mango de arranque

salte bruscamente hacia atrás. Guíelo lentamente hacia el interior de la caja para que la cuerda de arranque se enrolle correctamente.

N Haga girar el motor hasta que

empiece a encenderse. Luego de no más de cinco intentos, gire la palanca del estrangulador a e.

N Siga intentando el arranque.

Tan pronto arranca N Accione momentáneamente el

gatillo de aceleración. El control deslizante se desplaza a la posición de marcha F y el motor regresa a aceleración de marcha en vacío.

ADVERTENCIA

Asegúrese de que el carburador esté correctamente ajustado. La herramienta no debe girar cuando el motor está funcionando a marcha en vacío.

Su máquina está lista para trabajar.

Parada del motor

N Empuje el control deslizante en el

sentido de la flecha en el símbolo de parada (h) a STOP-0.

A temperaturas ambiente muy bajas:

Tan pronto arranca el motor: N Accione momentáneamente el

gatillo de aceleración para desconectarlo de la posición de arranque. El control deslizante se desplaza a la posición de marcha (F) y el motor regresa a aceleración de marcha en vacío.

N Abra el acelerador ligeramente. N Caliente el motor durante un

intervalo corto.

Si el motor no arranca

Perilla de estrangulador Si no se movió la perilla del

estrangulador a e en un tiempo suficientemente corto después que el motor empezó a encenderse, la cámara de combustión se encuentra "ahogada".

N Gire la perilla del estrangulador a

N Ponga el control deslizante, la

palanca de bloqueo y el gatillo de aceleración en la posición de arranque.

N Arranque el motor tirando de la

cuerda de arranque rápidamente, pueden ser necesarios unos 10 a 20 tirones.

Si el motor todavía no arranca N Mueva el control deslizante a

STOP-0.

N Quite la bujía – vea "Bujía". N Seque la bujía. N Haga girar el motor varias veces

con el arrancador para despejar la cámara de combustión.

N Vuelva a colocar la bujía – vea

"Bujía".

N Mueva el control deslizante a

START.

N Ponga la perilla del estrangulador

en e – aun si el motor está frío.

N Ahora arranque el motor.

Ajuste del cable del acelerador N Revise el ajuste del cable del

acelerador – vea el capítulo "Ajuste del cable del acelerador".

KM 110 R

español / EE.UU

Se agotó completamente el combustible en el tanque

N Después de llenar el tanque, oprima

el bulbo de la bomba de combustible por lo menos cinco veces, aunque el bulbo esté lleno de combustible.

N Ajuste la perilla del estrangulador

según la temperatura del motor.

N Arranque el motor.

Instrucciones para el uso

Durante el período de rodaje

Una máquina nueva de fábrica no debe hacerse funcionar a velocidad alta (aceleración máxima sin carga) por el lapso que tome llenar el tanque tres veces. Esto evita la imposición de cargas innecesariamente altas durante el período de rodaje. Ya que todas las piezas móviles deben asentarse durante el período de rodaje inicial, durante este tiempo la resistencia causada por fricción en el motor es más elevada. El motor desarrolla su potencia máxima después de haber llenado el tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de funcionamiento con el acelerador a fondo, deje funcionar el motor por un rato en ralentí de modo que el calor en el motor sea disipado por la corriente de aire de enfriamiento. Esto ayuda a evitar que los componentes montados en el motor (encendido, carburador) sufran sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo: Espere hasta que el motor se enfríe. Vacíe el tanque de combustible y guarde la máquina en un lugar seco, alejada de fuentes de encendido, hasta que la vuelva a utilizar. Para los intervalos de almacenamiento por tiempo prolongado – vea "Almacenamiento de la máquina".

KM 110 R

español / EE.UU

273BA006 KN

249BA066 KN

H L

Limpieza del filtro de aire

Si se nota una pérdida considerable de la potencia del motor

N Gire la perilla del estrangulador a

N Saque el tornillo (1) y quite la

cubierta (2) del filtro.

N Limpie toda la suciedad de

alrededor del filtro.

N Sujete el elemento (3)del filtro por la

muesca (flecha) de la caja del filtro (4) y extráigalo.

N Coloque un elemento nuevo en el

filtro. Como una medida provisoria, es posible limpiarlo golpeándolo en la palma de la mano o soplándolo con aire comprimido. No lo lave.

N Sustituya las piezas dañadas.

Instalación del filtro

N Instale el elemento en la caja del

filtro y coloque la cubierta.

N Inserte el tornillo y apriételo bien

firme.

Gestión del motor Ajuste del carburador

Las emisiones de gases de escape son controladas por el diseño de parámetros y componentes fundamentales del motor (por ej. carburación, encendido, regulación y regulación de las válvulas o la lumbrera) sin la adición de ningún equipo importante.

El carburador se ajusta en la fábrica al ajuste estándar.

En esta máquina ya no es necesario ajustar el carburador,

ya que se lo ha ajustado en fábrica para garantizar una mezcla óptima de combustible/aire en todas las ubicaciones y condiciones de funcionamiento.

Ajuste de marcha en vacío

El motor se para cuando funciona a marcha en vacío

N Caliente el motor por

aproximadamente 3 minutos.

N Gire el tornillo de ajuste de marcha

en vacío (LA) lentamente en sentido horario hasta que el motor funcione de modo suave - el accesorio de corte no debe moverse.

KM 110 R

español / EE.UU

249BA059 KN

249BA060 KN

El accesorio de corte funciona cuando el motor está en marcha en vacío

N Gire el tornillo de ajuste de marcha

en vacío (LA) en sentido contrahorario hasta que el accesorio de corte se detenga, y luego vuelva a girar el tornillo de 1/2 a 3/4 de vuelta en el mismo sentido.

ADVERTENCIA

Si la herramienta o el accesorio de corte siguen girando cuando el motor está funcionando a marcha en vacío, pida a su concesionario de servicio que revise y repare la máquina.

Chispero en el silenciador

En algunos países, el silenciador tiene un chispero.

N Si el motor pierde potencia, revise el

chispero del silenciador.

N Espere hasta que el silenciador se

enfríe.

N Mueva el control deslizante a

STOP-0.

N Saque el tornillo (1).

N Saque el tornillo (4). N Levante el chispero (5) y tire del

mismo para sacarlo.

N Limpie el chispero. Si el chispero

está dañado o con depósitos gruesos de carbón, instale uno nuevo.

N Vuelva a instalar el chispero. N Inserte el tornillo y apriételo bien

firme.

N Instale la envuelta.

KM 110 R

N Saque los tornillos (2) y quite la

cubierta (3).

español / EE.UU

249BA063 KN

000BA039 KN

002BA363 KN

Bujía

Si el motor pierde potencia, es difícil arrancarlo o funciona de modo irregular a ralentí, revise la bujía primero.

Instale una bujía nueva después de aprox. 100 horas de funcionamiento, o más temprano si los electrodos están muy gastados.

Si la mezcla del combustible es incorrecta (demasiado aceite en la gasolina), el filtro de aire está sucio, y las condiciones de trabajo no son favorables (especialmente a aceleraciones intermedias) se afecta la condición de la bujía. Estos factores permiten la formación de depósitos en la punta aislante, los cuales pueden perjudicar el rendimiento.

Retiro de la bujía

N Mueva el control deslizante a

STOP-0.

Revisión de la bujía

N Limpie la bujía si está sucia. N Revise la separación entre

electrodos (A) y ajústela de ser necesario – vea "Especificaciones".

N Utilice únicamente bujías tipo

resistencia cuyo margen de rendimiento sea el aprobado.

Corrija los problemas que hayan causado la contaminación de la bujía:

– Demasiado aceite en la mezcla de

combustible.

– Filtro de aire sucio. – Condiciones desfavorables de

funcionamiento, por ejemplo, funcionando bajo carga parcial.

ADVERTENCIA

Para reducir el riesgo de incendio y de quemaduras, utilice solamente las bujías autorizadas por STIHL. Siempre empuje el casquillo (1) de la bujía firmemente en el borne (2) del tamaño adecuado. (Nota: Si el borne tiene una tuerca adaptadora SAE desmontable, tiene que ser instalada.) Una conexión suelta entre el casquillo de la bujía y el conector del cable de encendido en el casquillo puede crear un arco voltaico y encender los vapores del combustible, provocando un incendio.

N Quite el casquillo de la bujía (1). N Destornille la bujía.

KM 110 R

español / EE.UU

002BA178 KN

249BA061 KN

249BA013 KN

Instalación de la bujía

N Atornille la bujía (3) en el cilindro y

coloque el casquillo (2) (empújelo firmemente).

Sustitución de la cuerda de arranque y del resorte de rebobinado

Sustitución de la cuerda de arranque

N Mueva el control deslizante en el

sentido indicado por la flecha h a STOP-0.

N Saque los tornillos (1). N Quite la cubierta del arrancador (2)

de la caja.

N Retire la pinza de resorte (3) del

poste del arrancador.

N Quite cuidadosamente el rotor de la

cuerda con la arandela (4) y el trinquete (5).

N Quite el resto de la cuerda del rotor

y del mango de arranque.

KM 110 R

español / EE.UU

249BA014 KN

249BA015 KN

249BA013 KN

249BA018 KN

ADVERTENCIA

Los pedazos de resorte todavía pueden estar bajo tensión y podrían salir lanzados cuando los saque de la caja. Para reducir el riesgo de lesionarse, póngase un protector facial y guantes gruesos.

N Retire la caja de resorte y las piezas

del resorte

N Lubrique el resorte nuevo con unas

cuantas gotas de aceite sin resina.

N Haga un nudo de rizo sencillo en el

extremo de la cuerda de arranque nueva y después pase la cuerda por la parte superior del mango y por el buje de la cuerda (6).

N Pase la cuerda a través del rotor y

fíjela con un nudo de rizo simple.

N Cubra la cavidad del cojinete del

rotor de la cuerda con aceite sin resina.

N Deslice el rotor sobre el poste del

arrancador. Gírelo hacia uno y otro lado para engranar la espiral terminal del resorte de rebobinado.

N Instale el trinquete (5) en el rotor. N Instale la arandela (4) en el poste

del arrancador.

N Use un destornillador o alicates

adecuados para instalar la pinza de resorte (3) en el poste del arrancador y sobre el vástago del trinquete – la pinza de resorte debe apuntar en sentido contrahorario como se muestra en la ilustración.

N Pase a "Tensado del resorte de

rebobinado".

Sustitución de un resorte de rebobinado roto

N Quite el rotor de la cuerda de la

forma descrita en "Sustitución de la cuerda de arranque".

N Posicione la caja de resorte nueva,

con la placa inferior orientada hacia arriba, contra los rebajos (flechas).

N Empuje la caja de resorte en la

cubierta del arrancador

KM 110 R

español / EE.UU

249BA016 KN

N Vuelva a instalar el rotor de la

cuerda y luego pase a "Tensado del resorte de rebobinado".

N Si el resorte se sale y se desenrolla:

vuélvalo a instalar en sentido contrahorario - empiece en el exterior y trabaje hacia el interior.

Tensado del resorte de rebobinado

lado: Déle una vuelta adicional al rotor de la cuerda para aumentar la tensión del resorte.

N Cuando la cuerda de arranque se

extiende completamente, debe ser posible girar el rotor media vuelta adicional. En caso contrario, el resorte está sobretensado y podría romperse: Quítele una vuelta de la cuerda al rotor.

N Instale la cubierta del arrancador en

el motor.

N Apriete los tornillos firmemente.

Almacenamiento de la máquina

Para intervalos de 3 meses o más N Vacíe y limpie el tanque de

combustible en una zona bien ventilada.

N Deseche el combustible de acuerdo

con los requerimientos locales de protección del medio ambiente.

N Haga funcionar el motor hasta que

el carburador se seque. Esto ayuda a evitar que los diafragmas del carburador se peguen.

N Limpie la máquina a fondo - preste

atención especial a las aletas del cilindro y al filtro de aire.

N Retire, limpie e inspeccione la

herramienta.

N Guarde la máquina en un lugar seco

y elevado, o bajo llave, fuera del alcance de los niños y de otras personas no autorizadas.

N Forme un bucle con la cuerda de

arranque sin enrollar y utilícelo para girar el rotor seis revoluciones completas en el sentido de la flecha.

N Sujete firmemente el rotor. Tire y

enderece la cuerda torcida.

N Suelte el rotor. N Suelte lentamente la cuerda para

que se enrolle en el rotor. El mango de arranque debe quedar firmemente en el buje para la cuerda. Si el mango cae hacia un

KM 110 R

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones normales de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indicados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Inspección visual (condición general,

Máquina completa

Mango de control Comprobar el funcionamiento XX

Filtro de aire

Recogedor en tanque de combustible

Tanque de combustible Limpiar XX

Carburador

Bujía

Entradas de enfriamiento

Juego libre de válvulas

Cámara de combustión

Chispero en silenciador

1) 2)

fugas)

Limpiar X

Limpiar XX

Reemplazar X

Solicitar al concesionario de servicio su

revisión

Solicitar al concesionario de servicio su sustitución

Comprobar ajuste de marcha en vacío – la herramienta no debe moverse

Ajuste de marcha en vacío X

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100 horas de funcionamiento

Inspección visual X

Limpiar X

Revisar y ajustar de ser necesario, después de las primeras 139 horas de funcionamiento

Descarbonizar después de las primeras 139 horas de funcionamiento, y luego cada 150 horas

Revisar XX

Limpiar o reemplazar XX

XXX

KM 110 R

español / EE.UU

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

Todos los tornillos y tuercas accesibles (salvo los tornillos de ajuste)

Elementos antivibración

Etiquetas de seguridad Reemplazar X

STIHL recomienda acudir a un concesionario STIHL para servicio.

Sólo motores con licencia según CARB

Volver a apretar X

Revisar XXX

Solicitar al concesionario de servicio su sustitución

si tiene daños

si se requiere

KM 110 R

español / EE.UU

464BA003 KN

Componentes importantes

1 Tapa de llenado de combustible 2 Tornillos de ajuste del carburador 3 Bomba de combustible 4 Mango de arranque 5 Silenciador con chispero 6 Manguito de acoplamiento 7 Tornillo mariposa 8 Mango tórico 9 Barra de defensa 10 Argolla de transporte 11 Control deslizante 12 Bloqueo de gatillo de aceleración 13 Gatillo de aceleración 14 Casquillo de bujía 15 Perilla de estrangulador 16 Tapa del filtro de aire 17 Tanque de combustible 18 Apoyo de la máquina # Número de serie

KM 110 R

español / EE.UU

Definiciones

1 Tapa de llenado de combustible

Para tapar el tanque de combustible.

2 Tornillos de ajuste del carburador

Para afinar el carburador.

3 Bomba de combustible

Suministra alimentación adicional de combustible para el arranque en frío.

4 Mango de arranque

El mango del arrancador usado para arrancar el motor.

5 Silenciador con chispero

El silenciador reduce los ruidos del tubo de escape y desvía los gases de escape lejos del operador. El chispero está diseñado para reducir el riesgo de incendios.

6 Manguito de acoplamiento

Conecta el tubo de mando a la parte inferior del tubo de mando (eje corto).

7 Tornillo mariposa

Sujeta la parte inferior del tubo de mando (eje corto).

8 Mango tórico

Para facilitar el control de la máquina durante el proceso de corte.

9 Barra de defensa

Ayuda a mantener los pies y piernas del usuario lejos del accesorio de corte.

10 Argolla de transporte

Conecta la unidad al arnés.

11 Control deslizante

Para aceleración de arranque, marcha y parada. Mantiene el estrangulador parcialmente abierto durante el arranque y apaga el encendido del motor para detener su marcha.

12 Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder activar el gatillo de aceleración.

13 Gatillo de aceleración

Regula la velocidad del motor.

14 Casquillo de bujía

Conecta la bujía al alambre de encendido.

15 Perilla de estrangulador

Facilita el arranque del motor al enriquecer la mezcla.

16 Tapa del filtro de aire

Cubre y protege el elemento del filtro de aire.

17 Tanque de combustible

Contiene la mezcla de combustible y aceite.

18 Apoyo de la máquina

Para apoyar la máquina en el suelo.

Especificaciones

EPA / CEPA

El período de cumplimiento de emisiones indicado en la etiqueta de cumplimiento de emisiones es la cantidad de horas de funcionamiento para la cual la máquina ha demostrado la conformidad con los requerimientos de emisiones del Gobierno federal de los EE.UU.

Categoría

A = 300 horas B = 125 horas C= 50horas

CARB

El período de cumplimiento de emisiones empleado en la etiqueta del índice de aire CARB tiene las siguientes definiciones:

Extended = 300 horas Intermediate = 125 horas Moderate = 50 horas

Motor

Motor de un cilindro, cuatro tiempos, lubricado por una mezcla de gasolina con aceite

KM 110 R

español / EE.UU

Cilindrada: 31,4 cm

(1,92 pulg³)

Diámetro: 40 mm

(1,57 pulg)

Carrera: 25 mm

(0,98 pulg)

Potencia del motor según ISO 8893:

Marcha en vacío: 2800 r/min Velocidad de corte

(nominal): 10.500 r/min

Sistema de encendido

Encendido por magneto electrónico

Bujía (tipo resistencia): Bosch USR 7AC

Distancia entre electrodos:

Sistema de combustible

Carburador de diafragma de todas posiciones con bomba de combustible integral

1,05 kW (1,40 HP) a

7.000 r/min

0,5 mm (0,02 pulg)

Accesorios especiales Información de reparación

Comuníquese con su concesionario STIHL para información acerca de accesorios especiales que pueden estar disponibles para su producto.

Los usuarios de esta máquina deben efectuar únicamente los trabajos de mantenimiento descritos en este manual. Solamente los talleres autorizados por STIHL deben llevar a cabo los demás trabajos de reparación.

Los reclamos de garantía presentados después de realizadas las reparaciones serán aceptados únicamente si las mismas fueron ejecutadas por un concesionario de servicio autorizado STIHL utilizando piezas de repuesto originales de STIHL.

Es posible identificar las piezas originales de STIHL por el número de pieza STIHL, el logotipo de { y, en ciertos casos, el símbolo K de piezas STIHL. En las piezas pequeñas el símbolo puede aparecer solo.

Capacidad del tanque de combustible:

Peso

seco, sin accesorio KombiTool:

0,53 l (17,9 oz fl)

4,5 kg (9,9 lb)

KM 110 R

español / EE.UU

000BA073 KN

Desecho

Respete todas las leyes y los reglamentos sobre eliminación de desechos que correspondan a su país.

No se debe botar los aparatos STIHL en el basurero. Lleve el producto, los accesorios y el embalaje a un vertedero autorizado para reciclarlos y contribuir al cuidado del medio ambiente.

Comuníquese con un concesionario de servicio de STIHL para obtener la información más actualizada sobre la eliminación de desechos.

Declaración de garantía de STIHL Incorporated sobre sistemas de control de emisiones según normas Federales

No para California

Sus derechos y obligaciones de garantía

La Agencia de Protección del Medio Ambiente (EPA) de los EE.UU. y STIHL Incorporated se complacen en explicarle la garantía del sistema de control de emisiones instalado en el motor de su equipo. En los EE.UU., los nuevos motores pequeños para equipos de uso fuera de carretera modelos 1997 y posteriores deben estar diseñados, construidos y equipados, al tiempo de la venta, de conformidad con los reglamentos de la EPA de los EE.UU. para los motores pequeños de uso fuera de carretera. El motor del equipo debe carecer de defectos en el material y la fabricación que puedan causar el incumplimiento de las normas de la EPA de los EE.UU. durante los primeros dos años de uso del motor a partir de la fecha de compra por el último comprador.

STIHL Incorporated debe garantizar el sistema de control de emisiones en el motor pequeño para uso fuera de carretera por el intervalo mencionado más arriba, siempre que dicho motor no haya estado sujeto a maltrato, negligencia o cuidado inapropiado.

El sistema de control de emisiones de su máquina incluye piezas tales como el carburador y el sistema de encendido. Además puede incluir mangueras, conectores y otros conjuntos asociados con el control de emisiones.

En los casos de existir una condición amparada bajo garantía, STIHL Incorporated reparará el motor pequeño para equipo de uso fuera de carretera sin costo alguno, incluido el diagnóstico (si el trabajo de diagnóstico fue realizado por un concesionario autorizado), las piezas y la mano de obra.

Cobertura de garantía del fabricante En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera modelos 1997 y posteriores también están garantizados por dos años. En el caso de encontrarse defectos en cualquiera de las piezas del motor relacionadas con el sistema de control de emisiones, la pieza será reparada o sustituida por STIHL Incorporated sin costo alguno.

Responsabilidades del usuario relativas a la garantía

Como propietario de motor pequeño para equipo de uso fuera de carretera, usted tiene la responsabilidad de realizar el mantenimiento requerido descrito en su manual de instrucciones. STIHL Incorporated le recomienda guardar todos los recibos comprobantes de los trabajos de mantenimiento hechos a su motor pequeño para equipo de uso fuera de carretera, pero STIHL Incorporated no puede negar garantía basado en el solo hecho de faltar los

KM 110 R

español / EE.UU

recibos o del incumplimiento del propietario de realizar todos los trabajos de mantenimiento programados.

El uso de cualquier pieza de repuesto o servicio cuyo comportamiento y durabilidad sean equivalentes está permitido en trabajos de mantenimiento o reparación no contemplados en la garantía, y no reducirá las obligaciones de la garantía del fabricante del motor.

Sin embargo, como propietario del motor pequeño para equipo de uso fuera de carretera usted debe ser consciente de que STIHL Incorporated puede negarle cobertura de garantía si dicho motor o una pieza del mismo ha fallado debido a maltrato, descuido, mantenimiento inadecuado o modificaciones no autorizadas.

Usted es responsable de llevar el motor pequeño para equipo de uso fuera de carretera a un centro de servicio STIHL tan pronto surja el problema. Las reparaciones bajo garantía serán realizadas en un tiempo razonable, sin exceder de 30 días.

Ante cualquier duda respecto a sus derechos y responsabilidades bajo esta garantía, sírvase contactar al representante de atención al cliente STIHL llamando al 1-800-467-8445, o si lo prefiere puede escribir a

STIHL Inc., 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated STIHL Incorporated garantiza al último

comprador y a cada comprador subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está diseñado, construido y equipado, al tiempo de la venta, de conformidad con todos los reglamentos aplicables. Además, STIHL Incorporated garantiza al comprador inicial y a cada comprador subsiguiente que el motor está libre de defectos en el material y fabricación que puedan causar el incumplimiento de los reglamentos aplicables durante un período de dos años.

Período de garantía El período de garantía comienza en la

fecha en que el motor del equipo utilitario es entregado a usted y usted firma y remite la tarjeta de garantía a STIHL.

Si cualquier componente relacionado con el sistema de control de emisiones está defectuoso, el mismo será sustituido por STIHL Incorporated sin costo alguno para el propietario. Cualquier pieza garantizada cuyo reemplazo no está programado como mantenimiento requerido, o que debe recibir únicamente inspección regular en el sentido de "reparar o sustituir según sea necesario", estará garantizada por el período de garantía. Cualquier pieza cuyo reemplazo está programado como mantenimiento requerido estará garantizada por el intervalo hasta el primer punto de reemplazo programado para esa pieza.

Diagnóstico Como propietario, a usted no se le debe

cobrar la mano de obra por los diagnósticos que determinen que una pieza garantizada está defectuosa. No obstante, si usted reclama garantía para un componente y se comprueba que la

máquina no está defectuosa, STIHL Incorporated le cobrará el costo de la prueba del sistema de control de emisiones. El trabajo de diagnóstico mecánico se realiza en un centro de servicio autorizado por STIHL. La prueba del sistema de control de emisiones se realiza ya sea en la fábrica de STIHL Incorporated o en un laboratorio de ensayos independiente.

Trabajo bajo garantía STIHL Incorporated reparará los

Se puede usar cualquier pieza de repuesto aprobada por el fabricante o equivalente en las piezas relacionadas con el sistema de control de emisiones, y debe ser suministrada gratis al propietario. STIHL Incorporated es responsable por daños a otros componentes del motor causados por la falla de una pieza garantizada que todavía está bajo garantía.

La lista siguiente define específicamente las piezas garantizadas y relacionadas con las emisiones:

– Filtro de aire – Carburador (si corresponde) – Bomba de combustible – Estrangulador (sistema de

enriquecimiento de arranque en frío) (si corresponde)

KM 110 R

español / EE.UU

– Varillajes de control – Múltiple de admisión – Sistema de encendido por magneto

o electrónico (Módulo de encendido o unidad de control electrónica)

– Volante – Bujía – Válvula de inyección (si

corresponde)

– Bomba de inyección (si

corresponde)

– Carcasa del acelerador (si

corresponde)

– Cilindro – Silenciador – Convertidor catalítico (si lo tiene) – Tanque de combustible – Tapa de tanque de combustible – Línea de combustible – Adaptadores de línea de

combustible

– Abrazaderas – Sujetadores/pernos

Dónde presentar el reclamo para servicio bajo garantía

Lleve el producto a cualquier centro de servicio autorizado por STIHL y presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento Las instrucciones presentadas en este

manual se basan en la aplicación de la mezcla recomendada para motores de 2 tiempos (vea también la instrucción "Combustible"). Las discrepancias de

estas recomendaciones con respecto a la calidad y la proporción de la mezcla de combustible y aceite pueden exigir intervalos de mantenimiento más cortos.

Limitaciones Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los puntos siguientes:

N reparación o sustitución requerida

debido a maltrato, negligencia o falta del mantenimiento requerido,

N reparaciones mal hechas o

sustituciones contrarias a las especificaciones de STIHL Incorporated que afecten desfavorablemente el funcionamiento y/o la durabilidad, y las alteraciones o modificaciones no recomendadas o aprobadas por escrito por STIHL Incorporated,

y N la sustitución de piezas y otros

servicios y ajustes necesarios para el mantenimiento requerido en y después del primer punto de reemplazo programado.

Declaración de garantía de STIHL Incorporated sobre el control de emisiones de gases de escape y emisiones por evaporación para el Estado de California

Solamente para California

Sus derechos y obligaciones de garantía

El Consejo de Recursos del Aire del Estado de California (CARB) y STIHL Incorporated se complacen en explicarle la Garantía del sistema de control de emisiones instalado en el motor de su equipo de uso fuera de carretera para el año 2013 y posteriores.

En California, el equipo nuevo que tiene motores pequeños para uso fuera de carretera debe estar diseñado, construido y equipado de conformidad con las rigurosas normas de contaminación del aire del estado. STIHL Incorporated debe garantizar el sistema de control de emisiones en el motor pequeño para uso fuera de carretera por el intervalo mencionado más arriba, siempre que dicho motor pequeño para uso fuera de carretera no haya estado sujeto a maltrato, negligencia o cuidado inapropiado.

Su sistema de control de emisiones puede incluir piezas tales como el carburador y el sistema de inyección de combustible, el sistema de encendido y el convertidor catalítico. Además puede incluir mangueras, correas, conectores y otros conjuntos asociados con el control de emisiones.

KM 110 R

español / EE.UU

Responsabilidades del fabricante relativas a la garantía

El sistema de control de emisiones tiene una garantía de dos años en California. En el caso de encontrarse defectos en cualquiera de los componentes del motor relacionados con el sistema de control de emisiones, el mismo será reparado o sustituido por STIHL Incorporated sin costo alguno.

Responsabilidades del propietario relativas a la garantía

ha fallado debido a maltrato, descuido, mantenimiento inadecuado o modificaciones no autorizadas.

Usted es responsable de llevar el motor pequeño para equipo de uso fuera de carretera a un concesionario de servicio STIHL tan pronto surja el problema. Las reparaciones bajo garantía deben realizarse en un tiempo razonable, sin exceder de 30 días. Ante cualquier duda respecto a sus derechos y responsabilidades bajo esta garantía, sírvase contactar al representante de atención al cliente STIHL llamando al 1800-467-8445, o si lo prefiere puede escribir a

STIHL Inc., 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated STIHL Incorporated garantiza al último

comprador y a cada comprador subsiguiente que el motor pequeño para equipo de uso fuera de carretera está diseñado, construido y equipado, al tiempo de la venta, de conformidad con todos los reglamentos acerca de emisiones aplicables.

Además, STIHL Incorporated garantiza al comprador inicial y a cada comprador subsiguiente que el motor está libre de defectos en el material y fabricación que puedan causar el incumplimiento de los reglamentos acerca de emisiones aplicables durante un período de dos años.

Período de garantía contra defectos Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario es comprado por el comprador inicial. Si cualquier componente relacionado con el sistema de control de emisiones está defectuoso, el mismo será sustituido por STIHL Incorporated sin costo alguno para el propietario.

No se permite usar componentes adicionales o modificados que no hayan sido eximidos por el Consejo de Recursos del Aire (CARB). El uso de cualquier componente adicional o modificado no eximido será motivo para la denegación del reclamo bajo garantía. STIHL Incorporated no es responsable por las fallas de los componentes garantizados causadas por el uso de un componente adicional o modificado no eximido.

La garantía de los componentes relacionados con el control de emisiones se interpretará de la manera siguiente:

1 Cualquier componente garantizado

cuyo reemplazo no está programado como mantenimiento requerido en las instrucciones escritas requeridas en la Lista de Piezas bajo la Garantía de Control de Emisiones (vea más abajo) debe garantizarse por el período de garantía definido en la subsección COBERTURA POR STIHL INCORPORATED, vea más arriba. Si uno de estos componentes falla durante el período de garantía, el fabricante debe reparar o sustituir el mismo de acuerdo con la

KM 110 R

español / EE.UU

subsección (4) más abajo. Un componente reparado o sustituido bajo la garantía debe garantizarse durante el resto del período de garantía.

2 Cualquier componente garantizado

que solamente debe inspeccionarse periódicamente de acuerdo con las instrucciones escritas requeridas en la Lista de Piezas bajo la Garantía de Control de Emisiones (vea más abajo) debe garantizarse por el período de garantía definido en la subsección COBERTURA POR STIHL INCORPORATED, vea más arriba. Una declaración en las instrucciones escritas tal como "reparar o sustituir según sea necesario" no acortará el período de cobertura de garantía. Un componente de este tipo reparado o sustituido bajo la garantía debe garantizarse durante el resto del período de garantía.

3 Cualquier componente garantizado

que debe sustituirse como un elemento de mantenimiento requerido en las instrucciones escritas requeridas por la lista de piezas bajo la garantía de control de emisiones (vea más abajo) debe garantizarse por el intervalo antes del primer punto de sustitución programado para este componente. Si el componente falla antes del primer punto de sustitución programado, el fabricante del motor debe reparar o sustituir el mismo de acuerdo con la subsección (4) más abajo. Un componente de este tipo reparado o sustituido bajo la

garantía debe garantizarse durante el resto del período de garantía antes del primer punto de sustitución programado para el componente.

4 La reparación o sustitución de

cualquier componente garantizado debe llevarse a cabo en una estación de reparaciones bajo garantía sin costo alguno para el propietario.

5 No obstante lo expuesto en la

subsección (4) de arriba, los servicios o las reparaciones bajo garantía pueden obtenerse en todos los centros de distribución del fabricante autorizados para dar servicio a los motores en cuestión.

6 Al propietario no se le debe cobrar

el trabajo del diagnóstico que establece que el componente garantizado es de hecho defectuoso, a condición de que tal trabajo de diagnóstico se realice en una estación de reparaciones bajo garantía.

Trabajo bajo garantía STIHL Incorporated reparará los

defectos amparados por la garantía en cualquier estación de garantía o centro de servicio autorizado por STIHL. Todo trabajo de este tipo se hará gratis para el propietario siempre que se determine que la pieza cubierta por la garantía está defectuosa. Se puede usar cualquier pieza de repuesto aprobada por el fabricante o equivalente para el mantenimiento o la reparación de los componentes relacionados con el sistema de control de emisiones, y la misma debe ser suministrada gratis al

propietario. STIHL Incorporated es responsable por daños a otros componentes del motor causados por la falla de una pieza garantizada que todavía está bajo garantía.

Lista de piezas bajo la garantía de emisiones

Filtro de aire, carburador (si corresponde), bomba de combustible, estrangulador (sistema de enriquecimiento para arranque en frío) (si corresponde), varillajes de control, múltiple de admisión, sistema de encendido por magneto o electrónico (Módulo de encendido o unidad de control electrónica), volante, bujía, válvula de inyección (si corresponde), bomba de inyección (si corresponde), carcasa del acelerador (si corresponde), cilindro, silenciador, convertidor catalítico (si corresponde), tanque de combustible, tapa de combustible, tubería de combustible, adaptadores de tubería de combustible, abrazaderas, fijaciones.

Dónde presentar el reclamo para servicio bajo garantía

Lleve el producto de STIHL a cualquier concesionario de servicio autorizado por STIHL y presente la tarjeta de registro de producto STIHL firmado o la copia impresa del registro electrónico del producto.

Limitaciones La reparación o la sustitución de

cualquier componente garantizado y normalmente abarcado por la garantía se puede excluir de la garantía si STIHL Incorporated demuestra el maltrato, negligencia o mantenimiento incorrecto

KM 110 R

español / EE.UU

STIHL Injection

del producto de STIHL, y que tal maltrato, negligencia, o mantenimiento incorrecto era la causa directa de la necesidad de reparación o sustitución del componente. A pesar de lo anterior, el ajuste de un componente que tiene un dispositivo limitador instalado en fábrica y funcionando correctamente no perjudicará la cobertura bajo garantía.

Marcas comerciales

Marcas registradas de STIHL

STIHL

{ K

La combinación de colores anaranjadogris (Números de registro EE.UU. 2,821,860; 3,010,057, 3,010,058, 3,400,477; y 3,400,476)

4-MIX AUTOCUT EASYSTART FARM BOSS iCademy MAGNUM MasterWrench Service MotoMix OILOMATIC STIHL Cutquik

STIHL DUROMATIC STIHL Quickstop STIHL ROLLOMATIC STIHL WOOD BOSS TIMBERSPORTS WOOD BOSS YARD BOSS

Algunos de las marcas comerciales de STIHL por ley común

KM 110 R

STIHL HomeScaper Series ™ STIHL Interchangeable Attachment

Series ™ STIHL M-Tronic ™ STIHL MiniBoss ™ STIHL MotoPlus 4 ™ STIHL Multi-Cut HomeScaper Series ™ Stihl Outfitters ™ STIHL PICCO ™ STIHL PolyCut ™ STIHL PowerSweep ™ STIHL Precision Series ™ STIHL Protech ™ STIHL RAPID ™ STIHL SuperCut ™ STIHL Territory ™ TapAction ™ TrimCut ™ Esta lista de marcas comerciales está

sujeta a cambios. Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el consentimiento expreso por escrito de ANDREAS STIHL AG & Co. KG, Waiblingen.

español / EE.UU

KM 110 R

español / EE.UU

KM 110 R

WARNING

ADVERTENCIA

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

0458-464-8621-E

englisch / spanisch USA

G U

www.stihl.com

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

*04584648621E*

0458-464-8621-E

STIHL KM 110 R Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
