STIHL KB-MM, KW-MM
Gebrauchsanleitung
Notice d’emploi
Handleiding
Istruzioni d’uso
D Gebrauchsanleitung
1 - 17
F Notice d’emploi
18 - 34
n Handleiding
35 - 49
I Istruzioni d’uso
50 - 64
Inhaltsverzeichnis
deutsch
MultiSystem 2
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Anwendung 6
Zulässige MultiMotoren 9
MultiWerkzeug anbauen 9
Motor starten / abstellen 11
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Gerät aufbewahren 12
Wartungs- und Pflegehinweise 12
Verschleiß minimieren und
Schäden vermeiden 12
Wichtige Bauteile 14
Technische Daten 15
Reparaturhinweise 15
Entsorgung 16
EU-Konformitätserklärung 16
Anschriften 17
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-486-9421. VA3.L20.
0000004526_010_D
KB-MM, KW-MM
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
1
deutsch
469BA028 KN
+
+

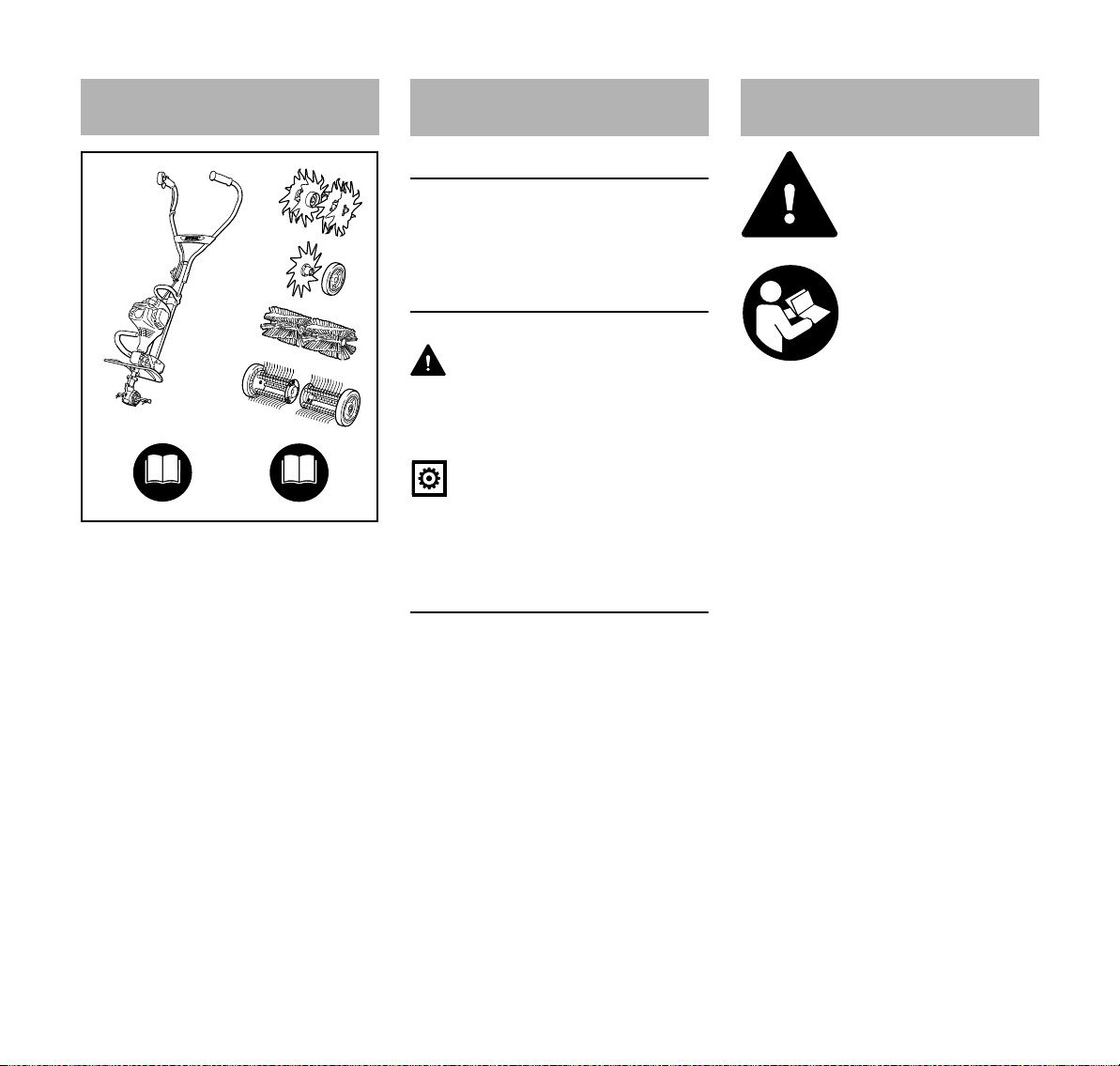

MultiSystem
Beim STIHL MultiSystem werden
unterschiedliche MultiMotoren und
MultiWerkzeuge zu einem Motorgerät
zusammengeführt. Die funktionsfähige
Einheit von MultiMotor und
MultiWerkzeug wird in dieser
Gebrauchsanleitung Motorgerät
genannt.
Dementsprechend bilden die
Gebrauchsanleitungen für MultiMotor
und MultiWerkzeug die gesamte
Gebrauchsanleitung für das Motorgerät.
Immer beide Gebrauchsanleitungen vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren Gebrauch sicher
aufbewahren.
Zu dieser
Gebrauchsanleitung
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit der Kehrwalze und der Kehrbürste
nötig.
Immer beide Gebrauchsanleitungen (MultiMotor
und MultiWerkzeug) vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren
Gebrauch sicher aufbewahren. Nichtbeachten
der Gebrauchsanleitungen kann
lebensgefährlich sein.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitungen von MultiMotor
und MultiWerkzeug mitgeben.
Die Kehrbürste nur zum Reingen von
Flächen und Wegen verwenden, auch
bei unebenen oder verfugten Flächen
sowie Natursteinböden.
Die Kehrwalze nur zum Säubern von
Flächen und Wegen, Zusammenkehren
von feuchtem Kehrgut wie nassem Laub
oder Schmutz, Schnee räumen oder
Wasser entfernen verwenden.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
2
KB-MM, KW-MM
deutsch
469BA001 KN
Nur solche Arbeitswerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Der Schutz des Arbeitswerkzeuges
kann den Benutzer nicht vor allen
Gegenständen (Steine, Glas, Draht
usw.) schützen, die vom
Arbeitswerkzeug weggeschleudert
werden. Diese Gegenstände können
irgendwo abprallen und dann den
Benutzer treffen.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Arbeitswerkzeuge auftreten, schließt
STIHL jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.

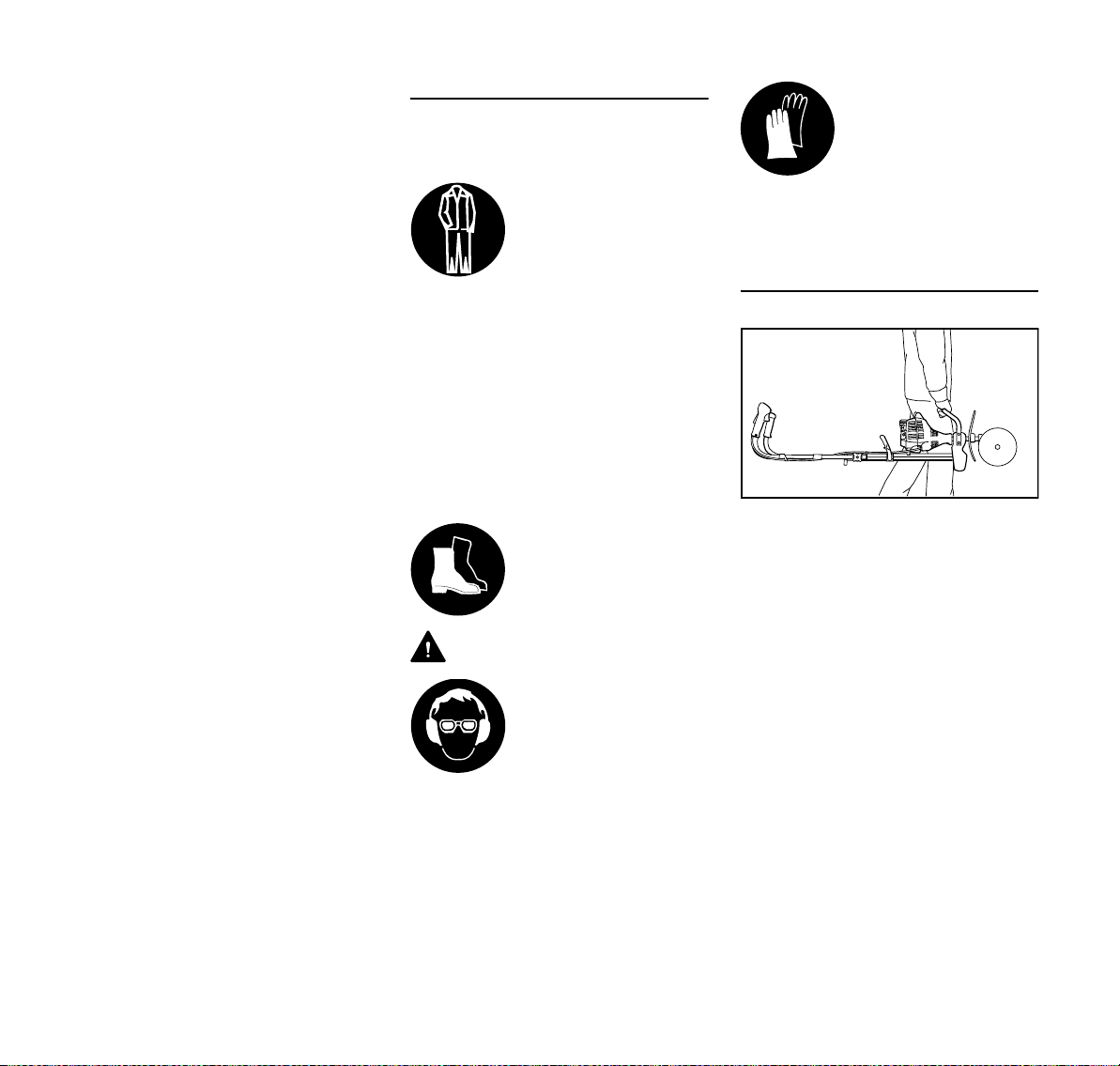

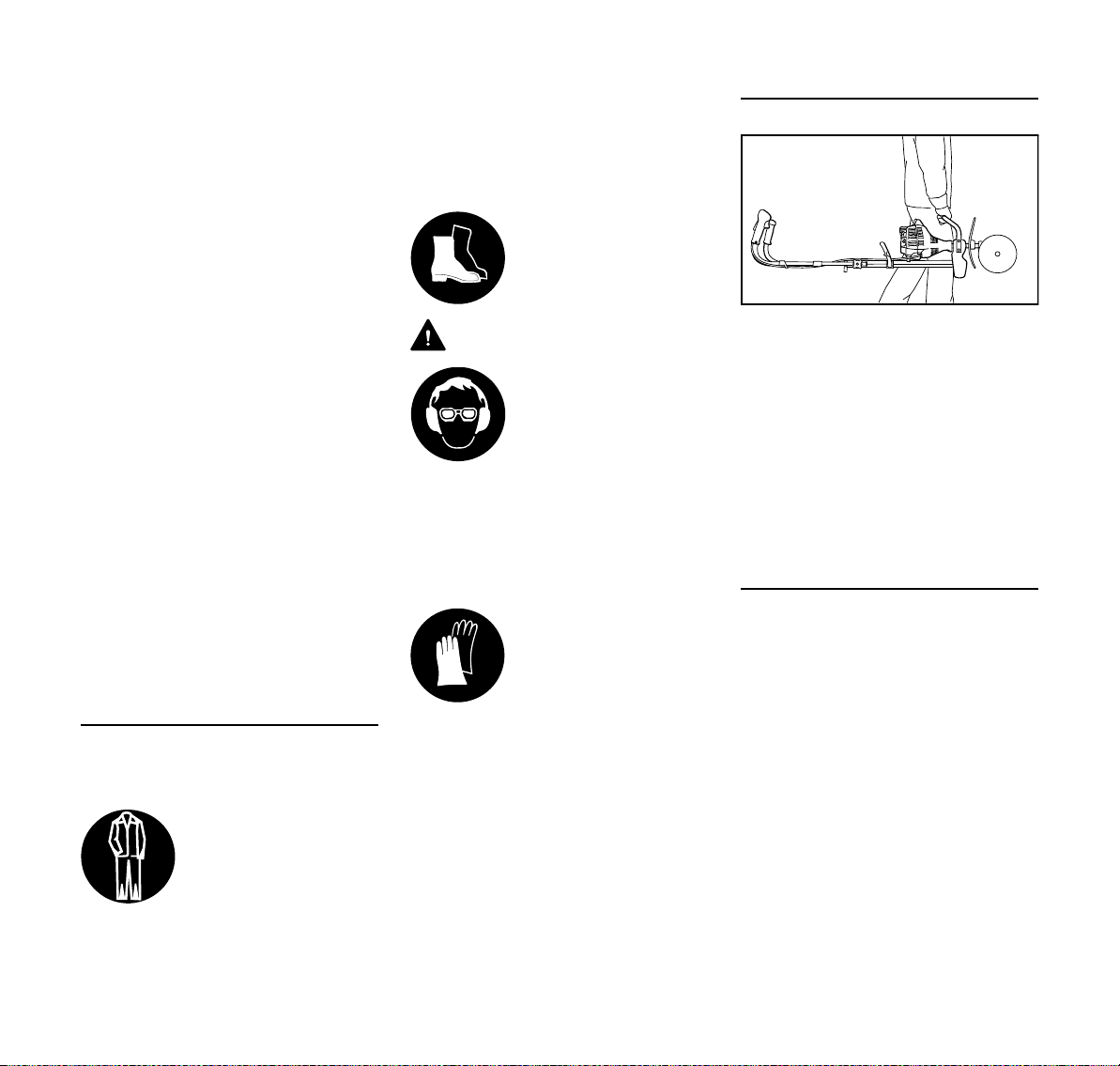

Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare so
zusammenbinden und so sichern, dass
sie sich oberhalb der Schultern
befinden.
Feste Schuhe mit griffiger, rutschfester Sohle
tragen.
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganliegende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutzbrille achten.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
Robuste Arbeitshandschuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
Immer Motor abstellen.
Motorgerät am Traggriff tragen,
Arbeitswerkzeug nach vorn.
Heiße Maschinenteile nicht berühren –
Verbrennungsgefahr!
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in den Gebrauchsanleitungen von
MultiMotor und MultiWerkzeug
beachten:
– Kehrwerkzeuge: korrekte Montage,
fester Sitz und einwandfreier
Zustand
– beide Kehrwerkzeuge müssen
montiert sein
– bei Kehrbürste beide
Schutzverbreiterungen montieren
– Schutzeinrichtungen auf
Beschädigungen bzw. Verschleiß
prüfen. Gerät nicht mit
beschädigtem Schutz betreiben –
beschädigte Teile erneuern.
KB-MM, KW-MM
3
deutsch
469BA045 KN
5m (16ft)
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Zweihandgriff aufklappen und mit
dem Drehgriff festziehen. Siehe
Kapitel "Zweihandgriff einstellen" in
der Gebrauchsanleitung des
MultiMotors
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!

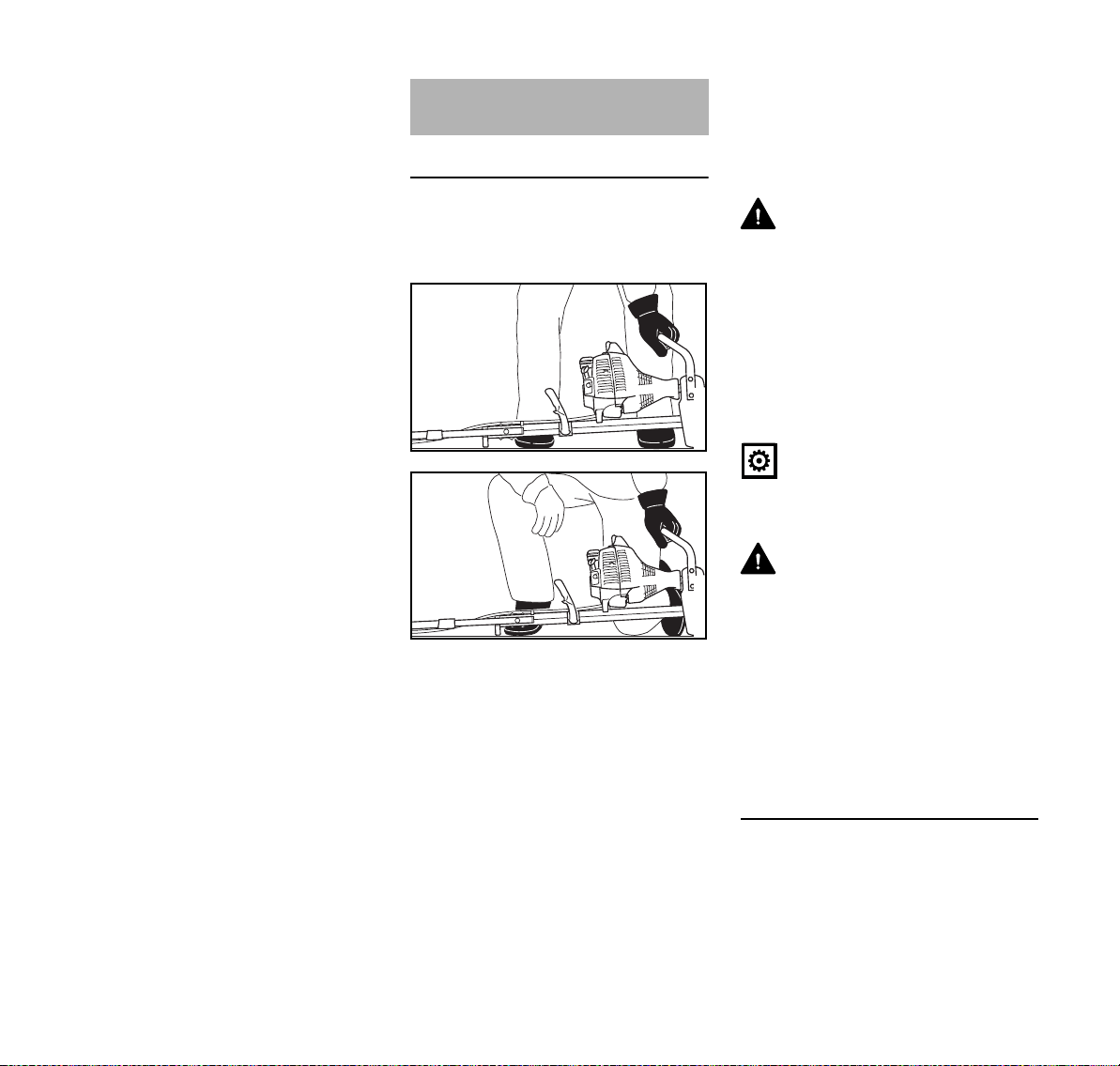

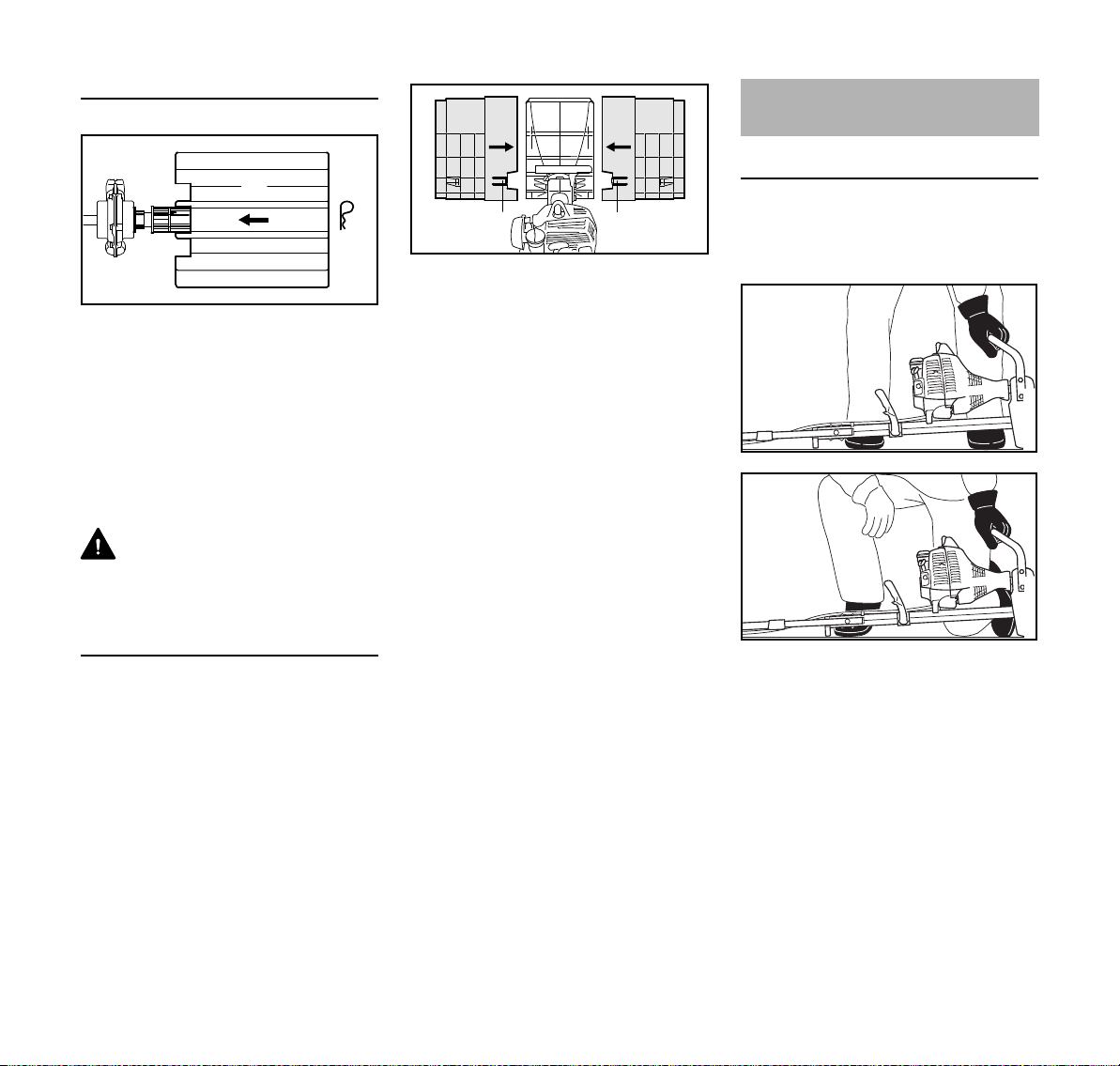

Richtige Position des Getriebes prüfen,
ggf. einstellen. Durch falsche
Drehrichtung des MultiWerkzeuges –
Verletzungsgefahr!
Siehe auch Hinweise zu "MultiWerkzeug
anbauen".
Verwenden bei:
– Kehrbürste KB-MM
– Kehrwalze KW-MM
Gerät halten und führen
Immer für festen und sicheren Stand
sorgen.

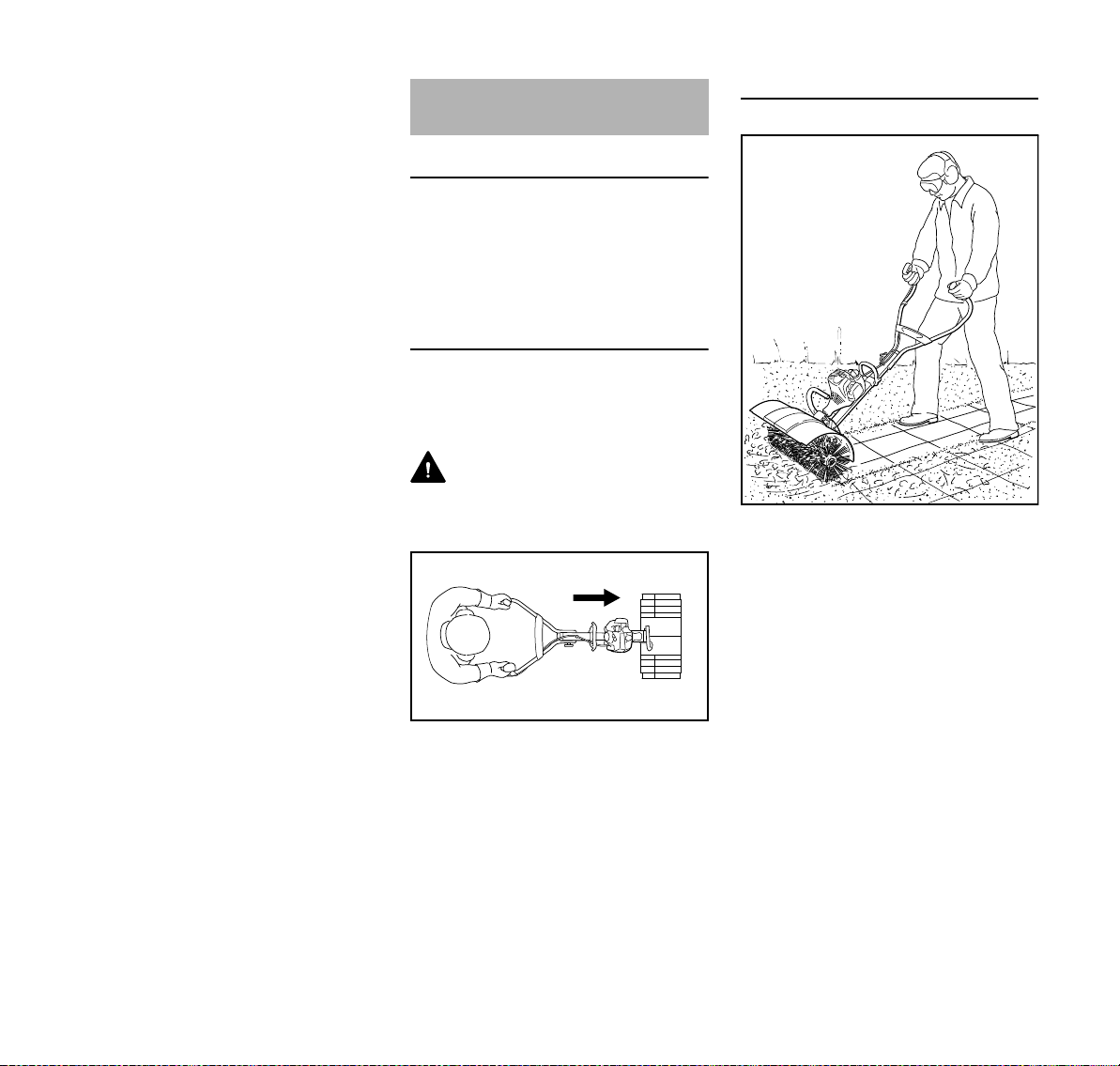

Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Rechte Hand am Bedienungsgriff, linke
Hand am Handgriff des Griffrohres.
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Motor abstellen – Kombischieber /
Stoppschalter / Stopptaster auf 0 bzw.
STOP stellen.
Verletzungsgefahr! Diesen Abstand
auch zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr der
Sachbeschädigung!
Auf einwandfreien Motorleerlauf achten,
damit sich das Arbeitswerkzeug nach
dem Loslassen des Gashebels nicht
mehr bewegt. Regelmäßig
Leerlaufeinstellung kontrollieren bzw.
korrigieren. Wenn sich das
Arbeitswerkzeug im Leerlauf trotzdem
bewegt, vom Fachhändler
instandsetzen lassen – siehe
Gebrauchsanleitung des MultiMotors.
Niemals ohne für Gerät und
Arbeitswerkzeug geeigneten Schutz
arbeiten – durch weggeschleuderte
Gegenstände oder Kontakt mit dem
Arbeitswerkzeug – Verletzungsgefahr!
Während der Arbeit immer hinter dem
Schutz oder seitlich vom Gerät stehen –
nie vorne im Bereich des
Arbeitswerkzeuges.
Bei Arbeiten auf Kunststoffböden
können elektrostatische Aufladungen
entstehen – Elektroschock- und
Unfallgefahr!
Während der Arbeit entstehende Stäube, Dunst
und Rauch können
gesundheitsgefährdend
sein. Bei starker Staubentwicklung
Staubschutzmaske
tragen.

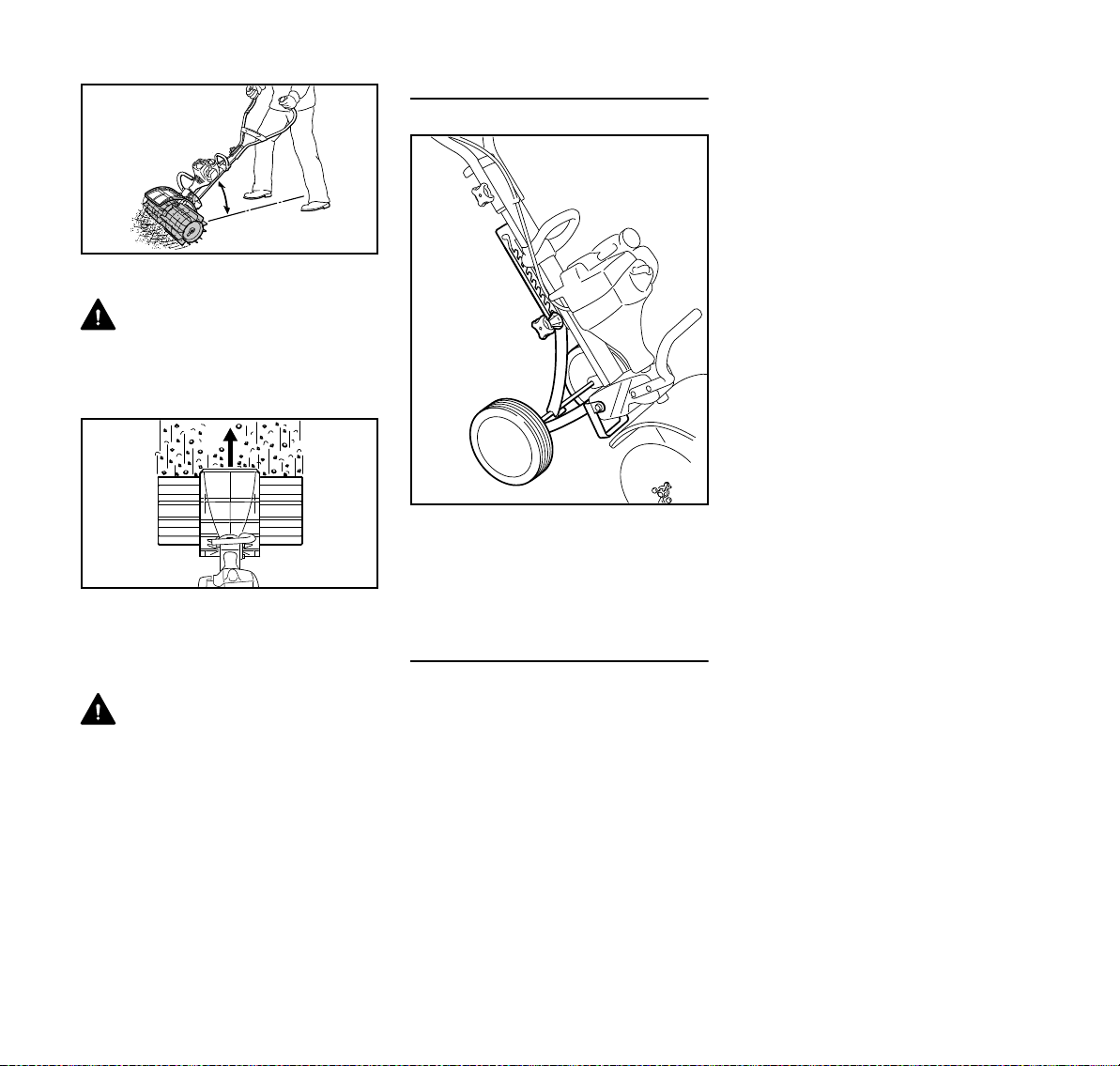

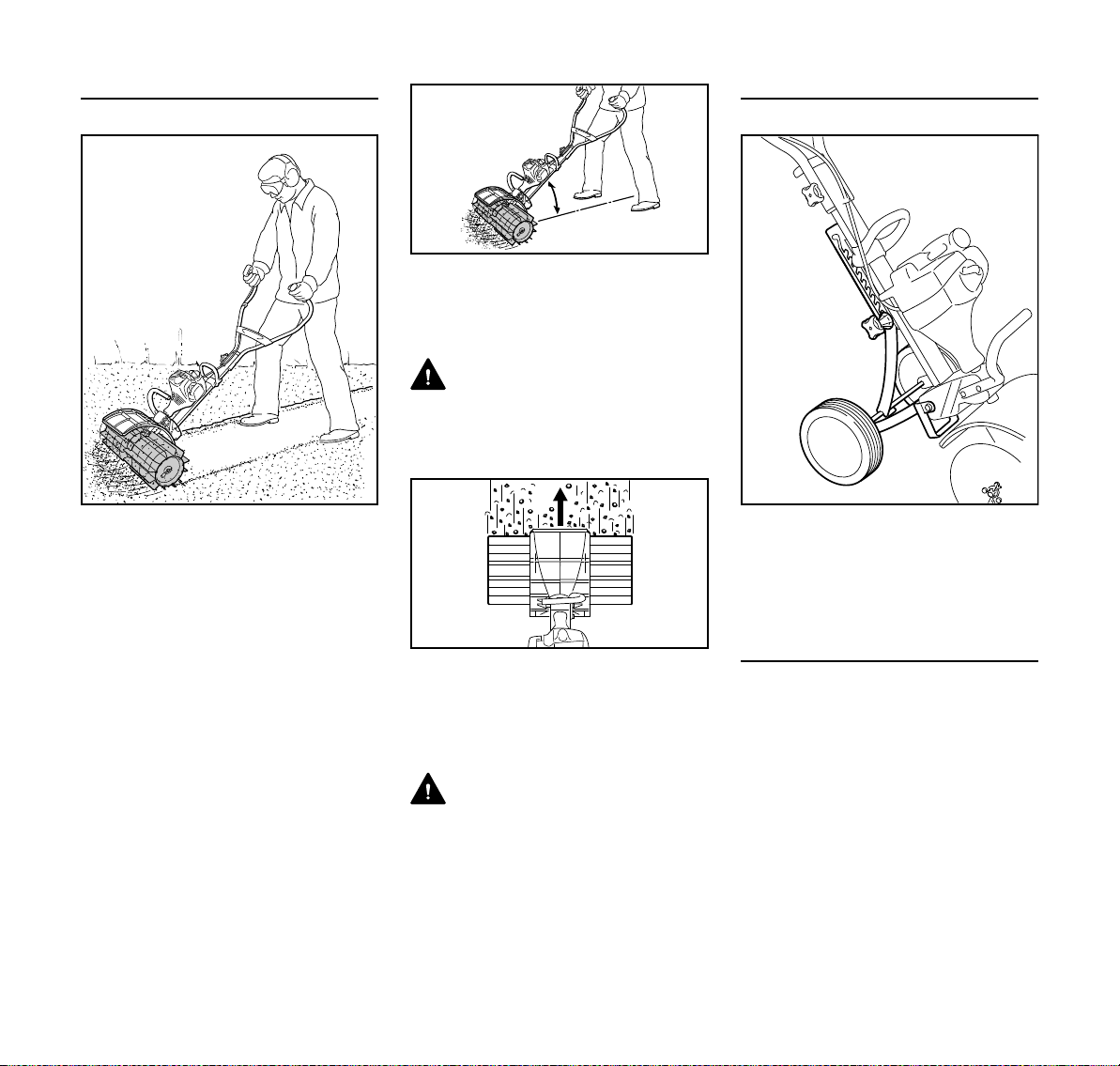

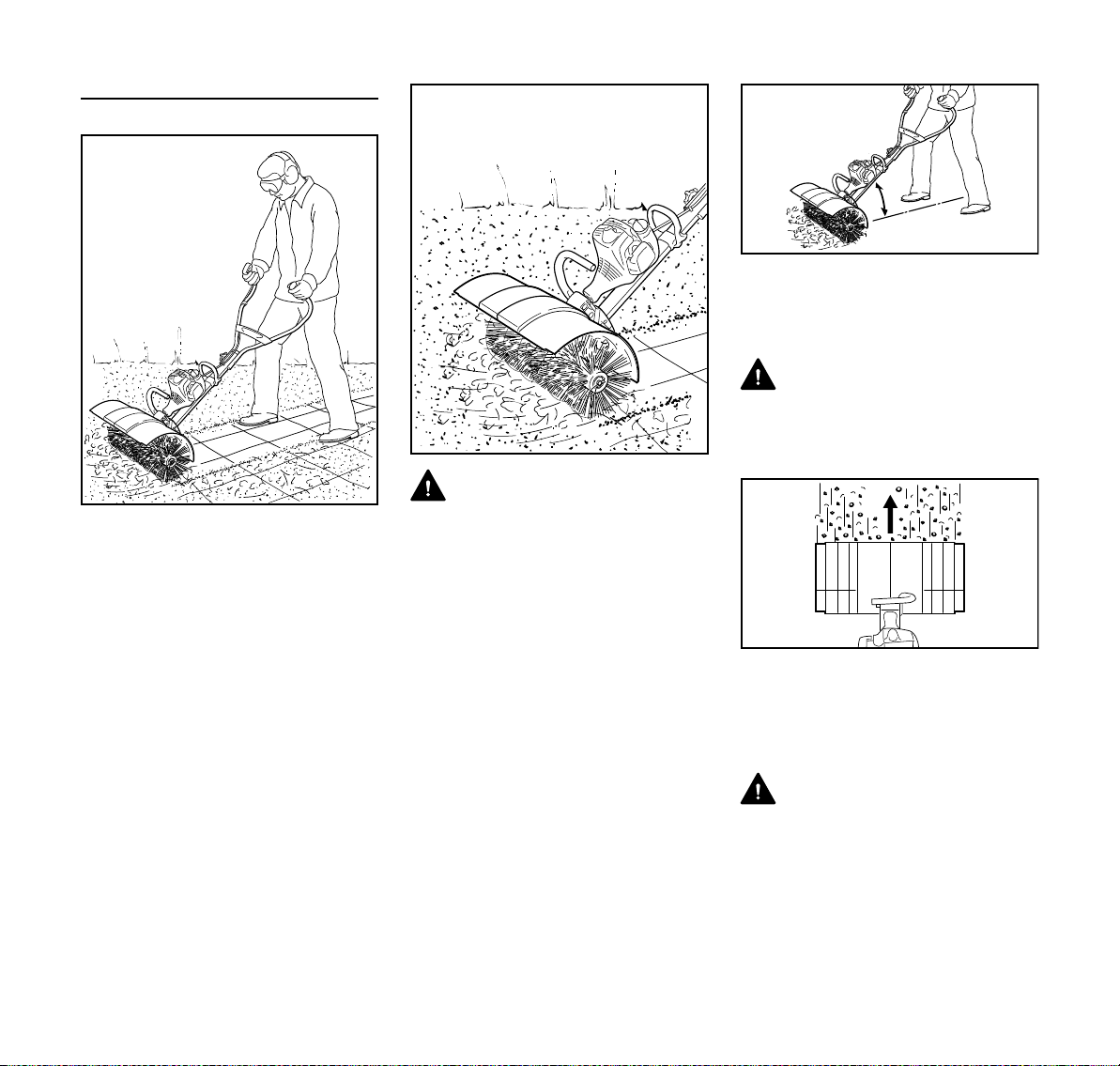

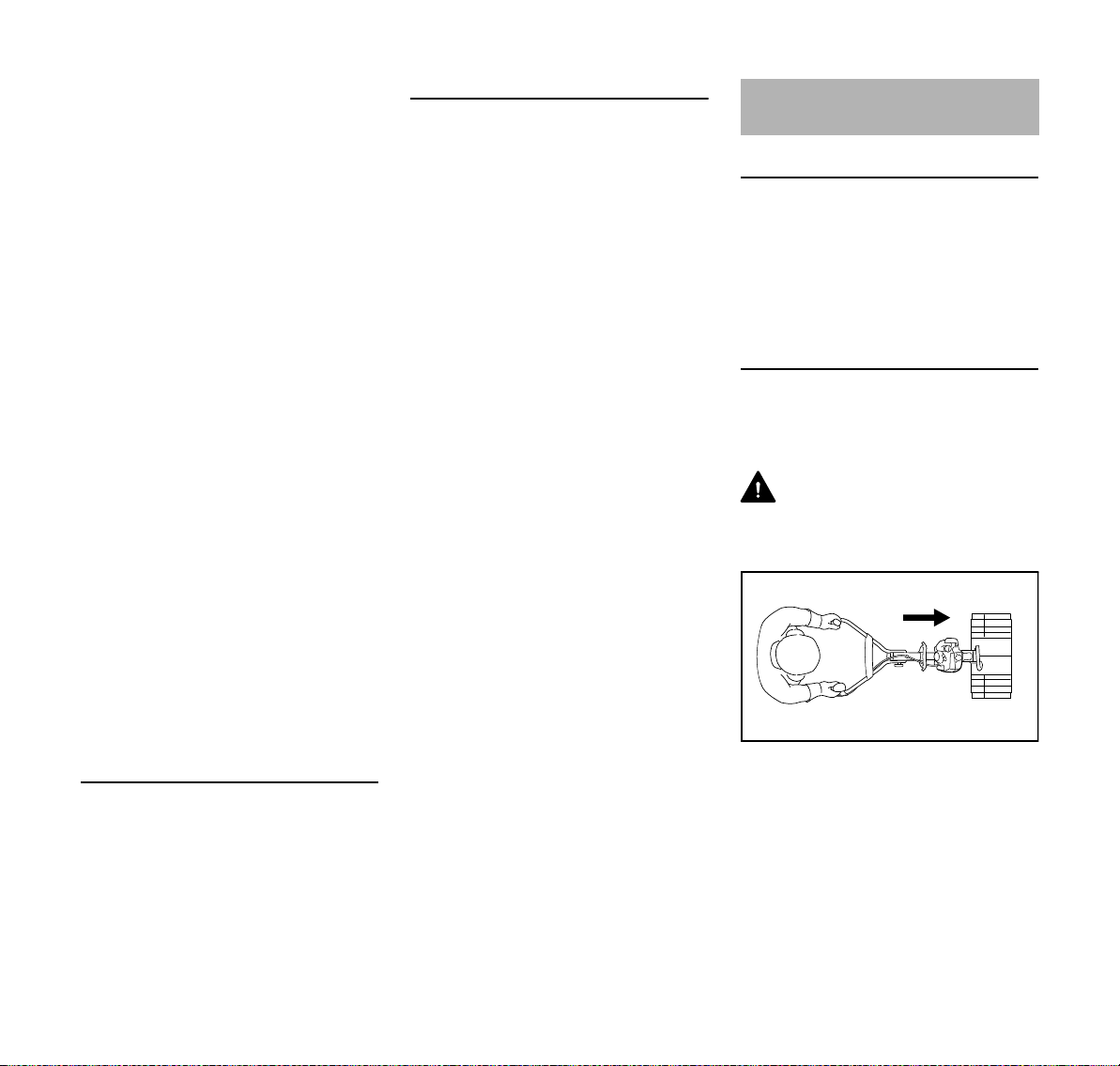

Bei Werkzeugen zum Kehren und
Reinigen das Getriebe so positionieren,
dass die Welle oberhalb vom Schaft
liegt.
4

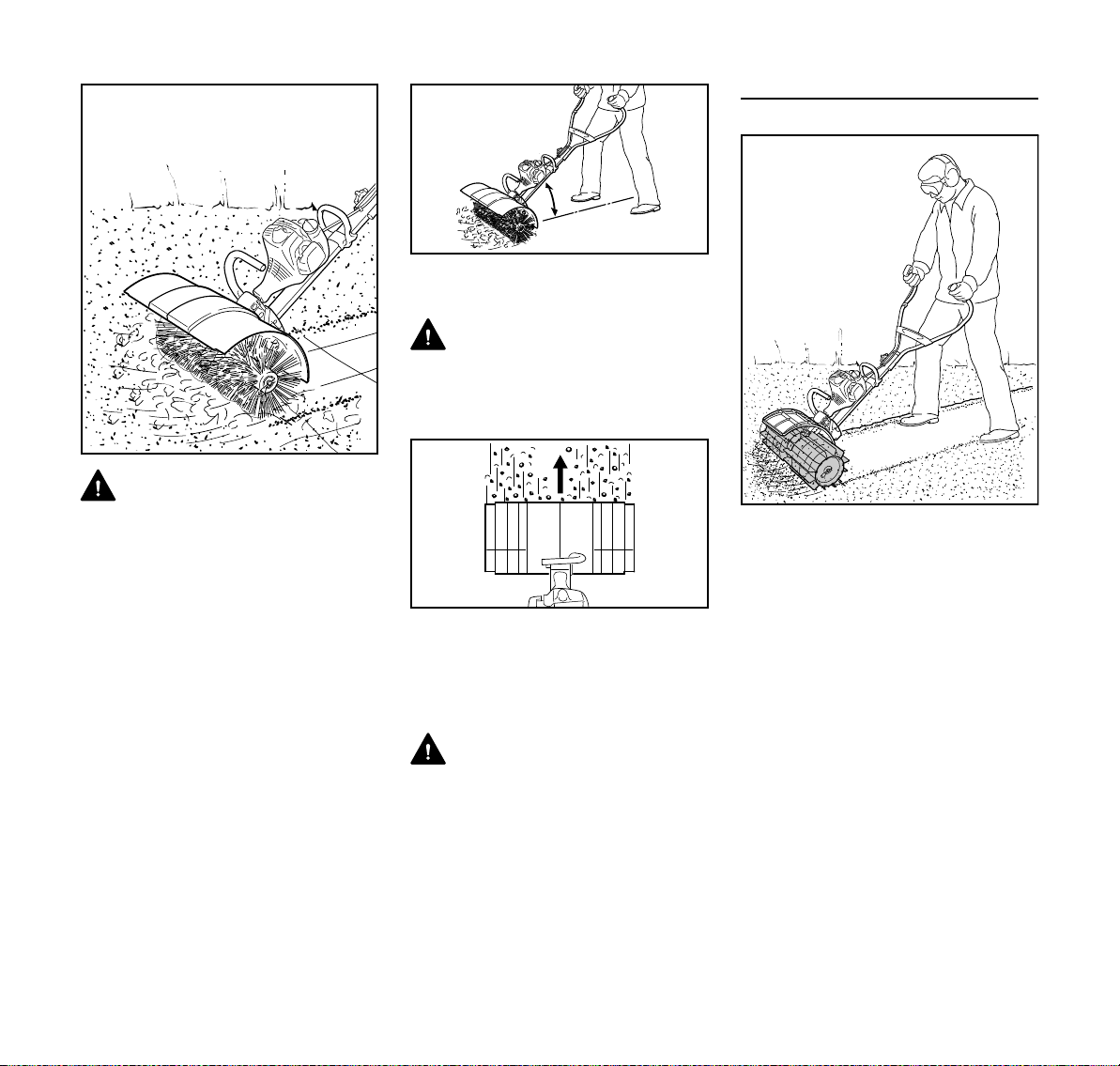

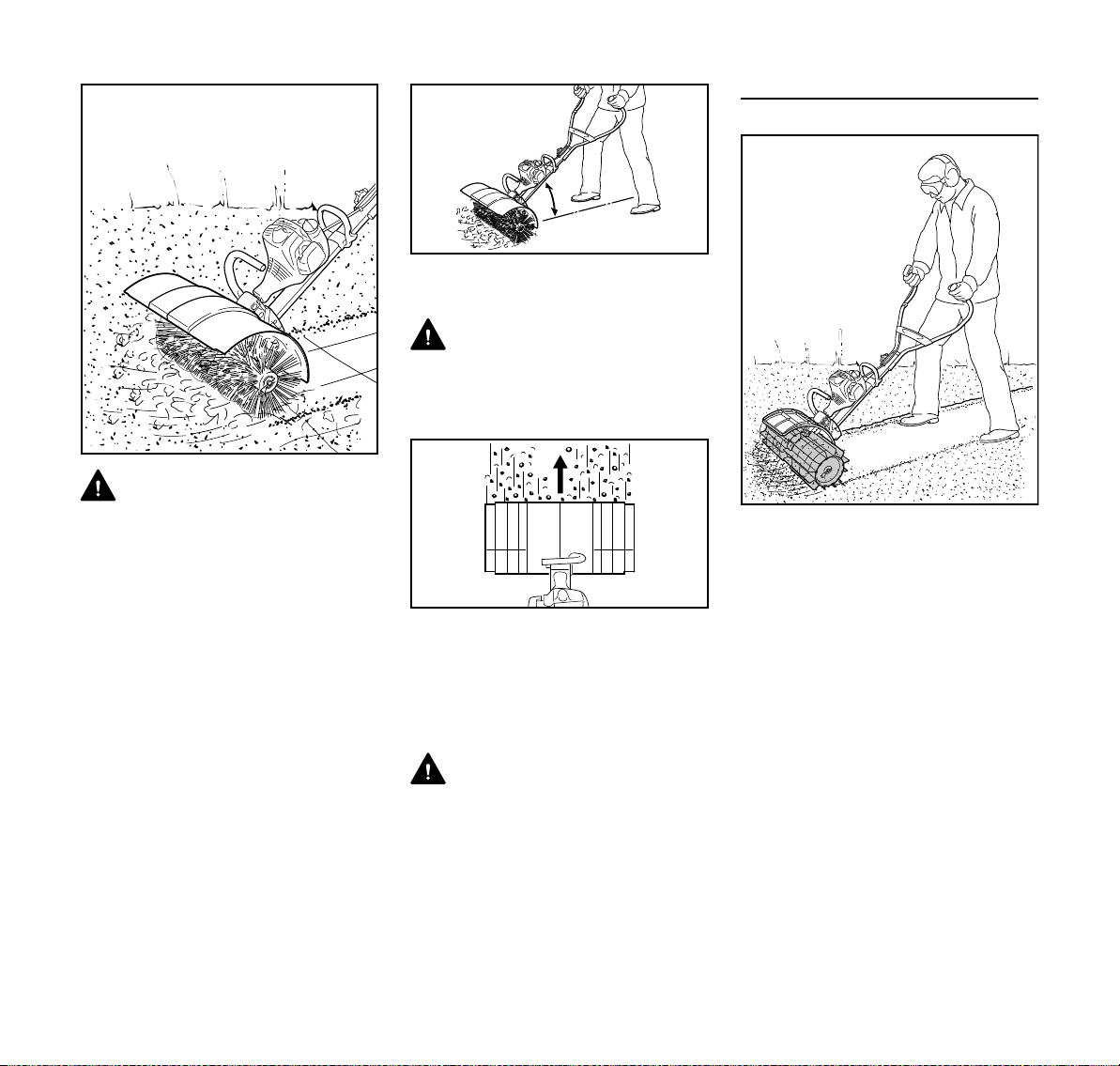

Im Umkreis von 5 m darf sich keine
weitere Person aufhalten – durch
Kontakt mit dem Arbeitswerkzeug und
weggeschleuderte Gegenstände –
Sehr staubige Flächen
vor dem Kehren mit Wasser besprengen – Gefahr
einer Staubexplosion!
KB-MM, KW-MM
deutsch
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Alle Hindernisse oder Gegenstände aus
dem Arbeitsbereich entfernen –
Unfallgefahr!
Gelände prüfen: Feste
Gegenstände – Steine,
Metallteile usw. können
weggeschleudert werden
– Verletzungsgefahr!
Motorgerät nur im Schrittempo führen.
Besondere Vorsicht ist geboten beim
Heranziehen des Motorgerätes zur
Bedienperson – durch rotierendes
Arbeitswerkzeug – Verletzungsgefahr!
Immer für festen und sicheren Stand
sorgen.
Besondere Vorsicht ist geboten beim
Wenden des Motorgerätes –
insbesondere an Abhängen.
An Hängen immer quer zum Hang
arbeiten. Durch Abrutschen oder
Kontakt mit dem Arbeitswerkzeug –
Verletzungsgefahr!
Nie an steilen Hängen arbeiten. Durch
Verlust der Kontrolle über das
Motorgerät – Verletzungsgefahr!
In unübersichtlichem Gelände
besonders vorsichtig arbeiten.
Bei Laubarbeiten Tiere nicht gefährden.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten". Insbesondere
die Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Bei laufendem Motor
Arbeitswerkzeug nicht
berühren. Wird das
Arbeitswerkzeug durch
einen Gegenstand blockiert, sofort Motor
abstellen – dann erst den
Gegenstand beseitigen –
Verletzungsgefahr!
Blockieren des Arbeitswerkzeuges und
gleichzeitiges Gasgeben erhöht die
Belastung und reduziert die
Arbeitsdrehzahl des Motors. Dies führt
durch dauerndes Rutschen der
Kupplung zur Überhitzung und zur
Beschädigung wichtiger Funktionsteile
(z. B. Kupplung, Gehäuseteile aus
Kunststoff) – in der Folge z. B. durch
sich im Leerlauf bewegendes
Arbeitswerkzeug – Verletzungsgefahr!
Arbeitswerkzeug regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort prüfen:
– Motor abstellen, Gerät sicher
festhalten
– Zustand und festen Sitz prüfen
– schadhafte Arbeitswerkzeuge sofort
auswechseln
Den Bereich des Arbeitswerkzeuges
und des Schutzes auch während der
Arbeit regelmäßig reinigen.
– Motor abstellen
– Handschuhe verwenden
– Materialansammlungen zwischen
den Kehrwerkzeugen, im Bereich
des Getriebes und des Schutzes
entfernen
Zum Wechseln des Arbeitswerkzeugs
Motor abstellen – Verletzungsgefahr!
Nach der Arbeit
Nach Beenden der Arbeit bzw. vor dem
Verlassen des Gerätes: Motor abstellen.
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
durchführen, die in den
Gebrauchsanleitungen von
MultiWerkzeug und MultiMotor
beschrieben sind. Alle anderen Arbeiten
von einem Fachhändler ausführen
lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
KB-MM, KW-MM
5
deutsch
483BA002 KN
486BA002 KN
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer den Motor abstellen –
Verletzungsgefahr!
Anwendung
Kehrwerkzeuge
MultiWerkzeuge zum Kehren und
Reinigen gibt es in 2 Ausführungsarten:
Kehrbürste KB-MM
Kehrwalze KW-MM
Vorbereitungen treffen
Trockene Arbeitsfläche leicht mit
Wasser besprengen: es entsteht
weniger Staub!
WARNUNG
Alle Hindernisse oder Gegenstände aus
dem Arbeitsbereich entfernen.
Kehrbürste
Das MultiWerkzeug Kehrbürste KB-MM
dient zum Reinigen von Flächen und
Wegen, auch bei unebenen oder
verfugten Flächen sowie
Natursteinböden.
Mit dem MultiMotor mit Kehrwerkzeug
wird vorwärts gearbeitet.
N auf richtige Position des Getriebes
achten – siehe "MultiWerkzeug
anbauen"
6
KB-MM, KW-MM
WARNUNG
486BA006 KN
486BA004 KN
486BA005 KN
1
487BA001 KN
Nie ohne Schutz und beide
Schutzverbreiterungen arbeiten!
Diese lenken abgetragenes und
geschnittenes Material von Gerät und
Person ab.
N Zweihandgriff in Arbeitsstellung
bringen
N Motor starten
N Kehrbürste mit normaler
Schrittgeschwindigkeit gleichmäßig
schieben
N Motorgerät stets flach führen
WARNUNG
Je größer der oben gezeigte Winkel
wird, desto schwerer ist das Gerät zu
kontrollieren.
N Kehrbürste rechtwinklig zur
Laufrichtung (1) des Bedieners
führen – Schmutz wird nach vorne,
vom Bediener weg, geschleudert
WARNUNG
Kehrbürste schiebt gegen den Bediener.
deutsch
Kehrwalze
Das MultiWerkzeug Kehrwalze KW-MM
dient zum Säubern von Flächen und
Wegen, Zusammenkehren von
feuchtem Kehrgut wie nassem Laub
oder Schmutz, Schnee räumen, Wasser
entfernen.
N Zweihandgriff in Arbeitsstellung
bringen
N Motor starten
N Kehrwalze mit normaler
Schrittgeschwindigkeit gleichmäßig
schieben
KB-MM, KW-MM
7
deutsch
487BA002 KN
487BA003 KN
1
486BA006 KN
N Motorgerät stets flach führen
WARNUNG
Je größer der oben gezeigte Winkel
wird, desto schwerer ist das Gerät zu
kontrollieren.
N Kehrwalze rechtwinklig zur
Laufrichtung (1) des Bedieners
führen – Schmutz wird nach vorne,
vom Bediener weg, geschleudert
WARNUNG
Kehrbürste schiebt gegen den Bediener.
Satz Räder (Sonderzubehör)
Die Benutzung des Radsatzes
erleichtert die Arbeit mit dem
Kehrwerkzeug – siehe auch Hinweise zu
"Räder" in der Gebrauchsanleitung des
MultiMotors.
Kehrwerkzeug reinigen
Materialansammlungen zwischen den
Kehrwerkzeugen, im Bereich des
Getriebes oder zwischen
Kehrwerkzeugen und Schutz entfernen:
– Motor abstellen
– Federstecker aus der Welle
herausziehen
– Kehrwerkzeuge von der Welle
abziehen und reinigen
– Schmutz entfernen
Zum Anbau siehe "MultiWerkzeug
anbauen".
8
KB-MM, KW-MM
Zulässige MultiMotoren MultiWerkzeug anbauen
481BA008 KN
469BA044 KN
deutsch
Nur MultiMotoren verwenden, die von
STIHL geliefert oder ausdrücklich für
den Anbau freigegeben wurden.
Der Betrieb dieses MultiWerkzeugs ist
nur mit dem MultiMotor STIHL MM 56
zulässig.
Vorhandene MultiWerkzeuge abbauen
WARNUNG
Handschuhe anziehen –
Verletzungsgefahr durch scharfe, spitze
MultiWerkzeuge und/oder heiße
Oberfläche des Getriebes.
N Federstecker abziehen, und evtl.
vorhandene MultiWerkzeuge von
der Welle abziehen – siehe auch
"MultiWerkzeug anbauen" in der
Gebrauchsanleitung des
vorhandenen MultiWerkzeuges
N Getriebe bei Bedarf reinigen

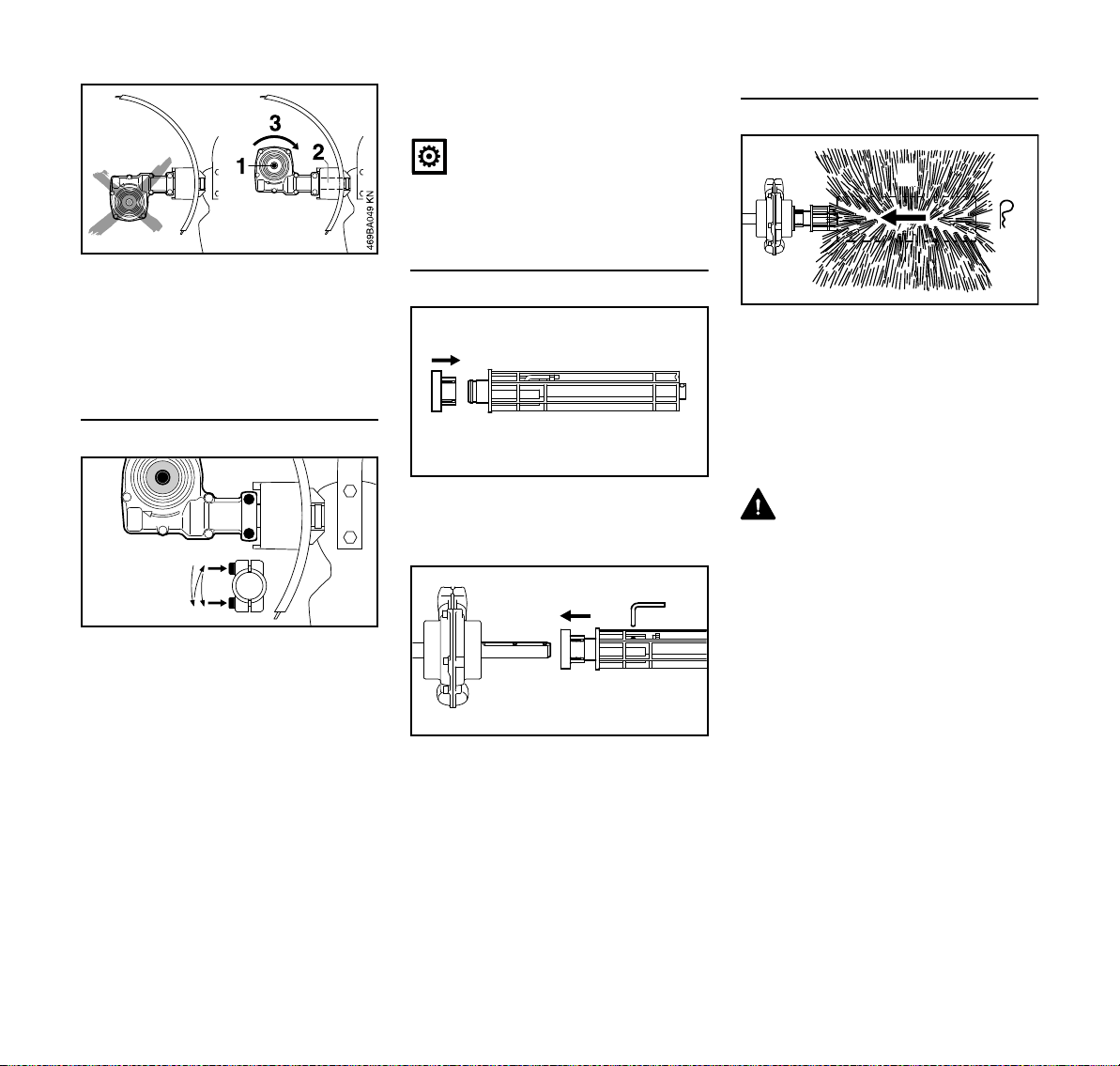

Position des Getriebes prüfen
WARNUNG
Richtige Position des Getriebes prüfen,
ggf. einstellen – Verletzungsgefahr
durch falsche Drehrichtung des
MultiWerkzeuges!
Die Welle (1) liegt oberhalb vom
Schaft (2).
Drehrichtung (3) des MultiWerkzeuges.
Getriebeposition bei Bedarf einstellen
N Klemmschrauben am Getriebe
lösen
N Getriebe um 180° drehen
N Getriebe in korrekter Position
ausrichten
N die beiden Klemmschrauben am
Getriebe nach folgendem Schema
anziehen:
– erste Schraube nur leicht anziehen
– zweite Schraube nur leicht
anziehen
– erste Schraube festziehen
– zweite Schraube festziehen
KB-MM, KW-MM
9
deutsch
1
2
486BA007 KN
4
2
3
486BA008 KN
6
2
486BA009 KN
5
6
2
487BA004 KN
5
1
1
487BA005 KN
HINWEIS
Das Getriebe darf sich auf dem Schaft
nicht mehr verdrehen lassen.

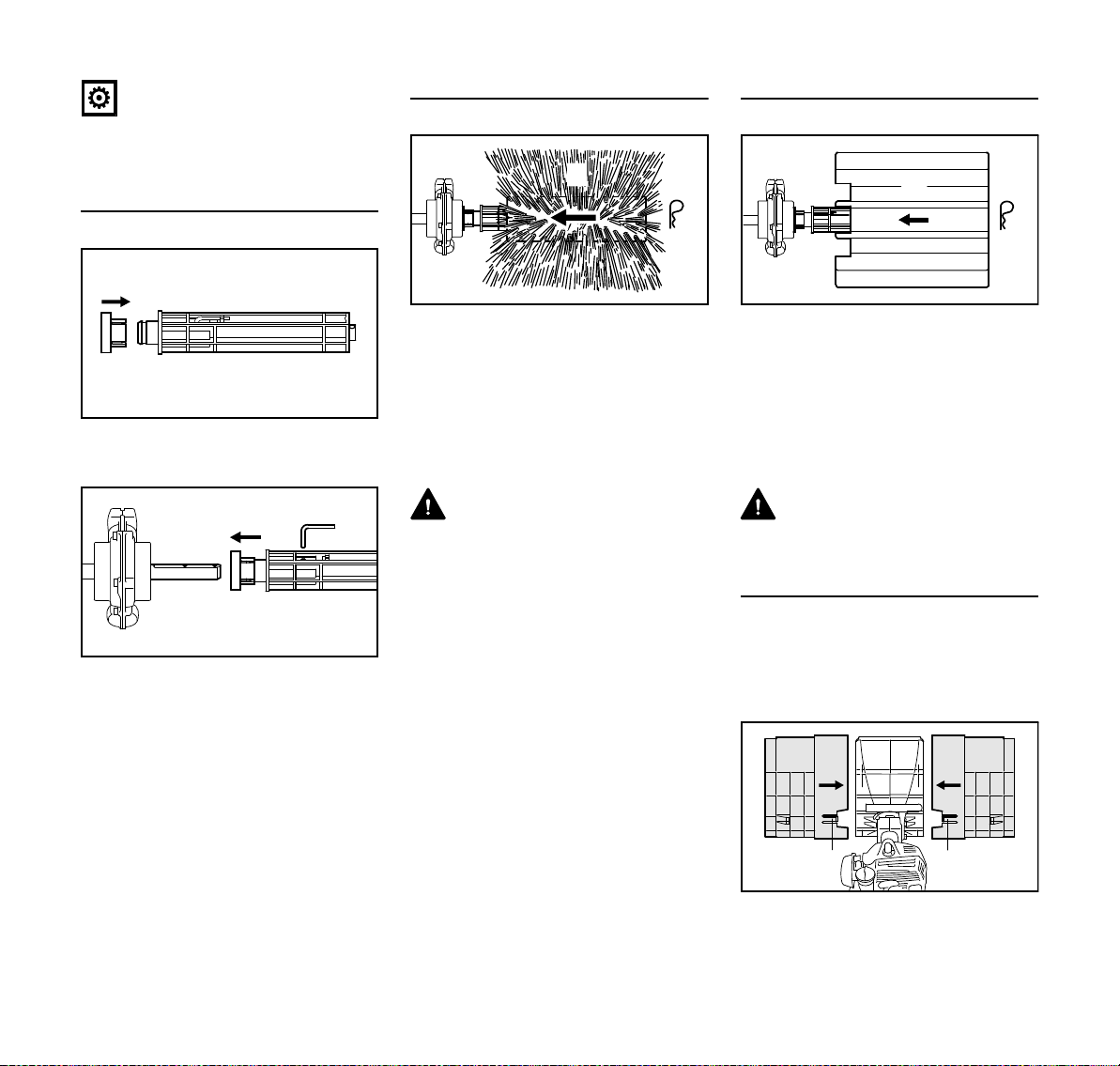

MultiWerkzeug anbauen
N Wickelschutz (1) fest bis zum
Anschlag auf die Welle (2) stecken
Kehrbürsten anbauen
N Kehrbürste (5) auf die Welle (2)
stecken
N Federstecker (6) in die Bohrung am
Ende der Welle einstecken und
flach anlegen
N andere Kehrbürste in gleicher
Weise montieren
WARNUNG
Immer beide Kehrbürsten montieren!
Kehrwalzen anbauen
N Kehrwalze (5) auf die Welle (2)
stecken – wie abgebildet
N Federstecker (6) in die Bohrung am
Ende der Welle einstecken und
flach anlegen
N andere Kehrwalze in gleicher Weise
montieren
WARNUNG
Immer beide Kehrwalzen montieren!
Schutzverbreiterung
N Welle (2) bis zum Anschlag auf die
Antriebswelle (3) schieben
N Bolzen (4) in die Welle und durch
die Antriebswelle stecken und
einrasten
10
Die Schutzverbreiterung gehört zum
Lieferumfang der Kehrbürste und ist für
die Kehrwalze als Sonderzubehör
erhältlich.
Linke und rechte Schutzverbreiterung
unterscheiden sich.
KB-MM, KW-MM
deutsch
469BA062 AS
Schutzverbreiterung anbauen
N Schutzverbreiterung rechts auf den
Schutz aufstecken, oben und unten
bis zum Anschlag aufschieben und
Lasche (1) einrasten
N Schutzverbreiterung links auf den
Schutz aufstecken, oben und unten
bis zum Anschlag aufschieben und
Lasche (1) einrasten
Schutzverbreiterung abbauen
N Lasche (1) mit dem Kombischlüssel
ausrasten und Schutzverbreiterung
abziehen
Motor starten / abstellen
Motor starten
Zum Starten grundsätzlich die
Bedienungshinweise für den MultiMotor
beachten!
N Zweihandgriff in Arbeitsstellung
klappen
N Räder , falls vorhanden, einklappen
– siehe "Räder" in der
Gebrauchsanleitung des
MultiMotors
N Hacksporn, falls vorhanden,
einklappen
N Gerät sicher auf den Boden legen:
das Arbeitswerkzeug darf weder
den Boden, noch irgendwelche
Gegenstände berühren – der
Flansch am Motor und die Stütze
am Rahmen bilden die Auflage
N sicheren Stand einnehmen – wie
abgebildet
WARNUNG
Immer seitlich vom Gerät stehen, nie
vorne im Bereich des
Arbeitswerkzeuges – Verletzungsgefahr
durch rotierendes Arbeitswerkzeug!
N Gerät mit der linken Hand fest an
den Boden drücken – Hand am
Traggriff – dabei weder den
Gashebel noch den Sperrhebel
berühren
469BA061 AS
HINWEIS
Nicht den Fuß auf das Griffrohr oder den
Rahmen stellen oder darauf knien.
WARNUNG
Wird der Motor angeworfen, kann direkt
nach dem Anspringen das
Arbeitswerkzeug angetrieben werden –
deshalb gleich nach dem Anspringen
Gashebel kurz antippen – der Motor
geht in den Leerlauf.
Der weitere Startvorgang ist in der
Gebrauchsanleitung für den MultiMotor
beschrieben.
Motor abstellen
N siehe Gebrauchsanleitung für den
MultiMotor
KB-MM, KW-MM
11
deutsch
Gerät aufbewahren Wartungs- und
Pflegehinweise
Bei Betriebspausen ab ca. 3 Monaten
N Kehrwerkzeug mit
Schutzverbreiterung – wenn
vorhanden – abnehmen, reinigen
und prüfen
N Gerät an einem trockenen und
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) schützen
Die folgenden Angaben beziehen sich
auf normale Einsatzbedingungen. Bei
erschwerten Bedingungen (starker
Staubanfall etc.) und längeren täglichen
Arbeitszeiten sind die angegebenen
Intervalle entsprechend zu verkürzen.
Zugängliche Schrauben und Muttern
N bei Bedarf nachziehen
Arbeitswerkzeuge und
Schutzvorrichtungen
N Sichtprüfung durchführen, den
Festsitz vor Arbeitsbeginn und nach
jeder Tankfüllung prüfen
N bei Beschädigung ersetzen
Sicherheitsaufkleber
N unleserliche Sicherheitsaufkleber
ersetzen
Verschleiß minimieren und
Schäden vermeiden
Das Einhalten der Vorgaben dieser
Gebrauchsanleitung und der Vorgaben
der Gebrauchsanleitung des
MultiMotors vermeidet übermäßigen
Verschleiß und Schäden am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in diesen Gebrauchsanleitungen
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
– nicht von STIHL freigegebene
Veränderungen am Produkt
– die Verwendung von Werkzeugen
oder Zubehören, die nicht für das
Gerät zulässig, geeignet oder
qualitativ minderwertig sind
– nicht bestimmungsgemäße
Verwendung des Gerätes
– Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
– Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
12
Wartungsarbeiten
Alle im Kapitel "Wartungs- und
Pflegehinweise" aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
KB-MM, KW-MM
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zu verantworten hat. Dazu zählen
u. a.:
– Korrosions- und andere
Folgeschäden infolge
unsachgemäßer Lagerung
– Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Motorgerätes
unterliegen auch bei
bestimmungsgemäßem Gebrauch
einem normalen Verschleiß und müssen
je nach Art und Dauer der Nutzung
rechtzeitig ersetzt werden. Dazu
gehören u. a.:
– Arbeitswerkzeug (Lamellengürtel,
Bürstenwalze)
– Schutz, Schutzverbreiterung (im
Lieferumfang der Kehrbürste,
Sonderzubehör bei Kehrwalze)
deutsch
KB-MM, KW-MM
13
deutsch
486BA020 KN
2
3
6
6
4 5
7
7
3
21
1
Wichtige Bauteile
Kehrbürste, Kehrwalze
1 Wickelschutz
2 Welle
3 Federstecker
4 Schutzverbreiterung rechts (im
Lieferumfang der Kehrbürste,
Sonderzubehör bei Kehrwalze)
5 Schutzverbreiterung links (im
Lieferumfang der Kehrbürste,
Sonderzubehör bei Kehrwalze)
Kehrbürste
6 Bürstenwalze
14
Kehrwalze
7 Kehrwalze mit Lamellengürtel
KB-MM, KW-MM
deutsch
Technische Daten
Arbeitswerkzeug
KB-MM
Zwei Bürstenwalzen
Durchmesser: 250 mm
Arbeitsbreite: 600 mm
KW-MM
Zwei Kehrwalzen
Durchmesser: 270 mm
Arbeitsbreite: 600 mm
Gewicht
MultiWerkzeug komplett
mit Welle und
Wickelschutz
KB-MM mit
Schutzverbreiterung: 4,2 kg
KW-MM: 3,9 kg
Schall- und Vibrationswerte
Zur Ermittlung der Schall- und
Vibrationswerte werden bei
Motorgeräten mit den MultiWerkzeugen
KB-MM und KW-MM die
Betriebszustände Leerlauf und
nominelle Höchstdrehzahl im Verhältnis
1:6 berücksichtigt.
Weiterführende Angaben zur Erfüllung
der Arbeitgeberrichtlinie Vibration
2002/44/EG siehe www.stihl.com/vib
Schalldruckpegel L
nach ISO 11201
peq
MM 56 mit KB-MM: 94 dB(A)
MM 56 mit KW-MM: 94 dB(A)
Schallleistungspegel L
nach ISO 3744
w
MM 56 mit KB-MM: 102 dB(A)
MM 56 mit KW-MM: 102 dB(A)
Vibrationswert a
MM 56 mit
KB-MM: 4,0 m/s
MM 56 mit
KW-MM: 4,0 m/s
nach EN 20643
hv,eq
Handgriff
links
2
2
Handgriff
rechts
2
4,1 m/s
2
4,1 m/s
Für den Schalldruckpegel und den
Schallleistungspegel beträgt der K-Wert
nach RL 2006/42/EG = 2,0 dB(A); für
den Vibrationswert beträgt der K-Wert
nach RL 2006/42/EG = 2,0 m/s
2
.
REACH
REACH bezeichnet eine EG
Verordnung zur Registrierung,
Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH
Verordnung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
Reparaturhinweise
Benutzer dieses Gerätes dürfen nur
Wartungs- und Pflegearbeiten
durchführen, die in dieser
Gebrauchsanleitung beschrieben sind.
Weitergehende Reparaturen dürfen nur
Fachhändler ausführen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Bei Reparaturen nur Ersatzteile
einbauen, die von STIHL für dieses
Gerät zugelassen sind oder technisch
gleichartige Teile. Nur hochwertige
Ersatzteile verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man
an der STIHL Ersatzteilnummer, am
Schriftzug { und
gegebenenfalls am STIHL
Ersatzteilkennzeichen K (auf kleinen
Teilen kann das Zeichen auch allein
stehen).
KB-MM, KW-MM
15
deutsch
000BA073 KN
Entsorgung
Bei der Entsorgung die
länderspezifischen
Entsorgungsvorschriften beachten.
STIHL Produkte gehören nicht in den
Hausmüll. STIHL Produkt, Akkumulator,
Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung
zuführen.
Aktuelle Informationen zur Entsorgung
sind beim STIHL Fachhändler erhältlich.
EU-Konformitätserklärung
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
Bauart: MultiWerkzeug
Fabrikmarke: STIHL
Typ: KB-MM
KW-MM
Serienidentifizierung: 4601
Hubraum
mit MM 56: 27,2 cm
den einschlägigen Bestimmungen der
Richtlinie 2006/42/EG entspricht und in
Übereinstimmung mit den jeweils zum
Produktionsdatum gültigen Versionen
der folgenden Normen entwickelt und
gefertigt worden ist:
EN ISO 12100 (in Verbindung mit dem
genannten MultiMotor MM 56)
Aufbewahrung der Technischen
Unterlagen:
ANDREAS STIHL AG & Co. KG
Produktzulassung
3
Waiblingen, 03.02.2020
ANDREAS STIHL AG & Co. KG
i. V.
Dr. Jürgen Hoffmann
Leiter Erzeugnisdaten, -vorschriften und
Zulassung
16
KB-MM, KW-MM
deutsch
Anschriften
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNALARI DIŞ
TİCARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44
KB-MM, KW-MM
17
Table des matières
français
MultiSystème 19
Indications concernant la présente
Notice d'emploi 19
Prescriptions de sécurité et
techniques de travail 19
Utilisation 23
Moteurs MultiSystème autorisés 26
Montage de l'outil MultiSystème 26
Mise en route / arrêt du moteur 28
Rangement 29
Instructions pour la maintenance et
l'entretien 29
Conseils à suivre pour réduire
l'usure et éviter les avaries 30
Principales pièces 31
Caractéristiques techniques 32
Instructions pour les réparations 33
Mise au rebut 33
Déclaration de conformité UE 33
Chère cliente, cher client,
nous vous félicitons d'avoir choisi un
produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les
procédés les plus modernes et les
méthodes de surveillance de qualité les
plus évoluées. Nous mettons tout en
œuvre pour que cette machine vous
assure les meilleurs services, de telle
sorte que vous puissiez en être
parfaitement satisfait.
Pour toute question concernant cette
machine, veuillez vous adresser à votre
revendeur ou directement à
l'importateur de votre pays.
Dr. Nikolas Stihl
Notice d'emploi d'origine Imprimé sur papier blanchi sans chlore
L'encre d'imprimerie contient des huiles végétales, le papier
est recyclable.
© ANDREAS STIHL AG & Co. KG, 2020
0458-486-9421. VA3.L20.
0000000644_012_F
18
La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de traduction et de traitement avec des systèmes électroniques quelconques.
KB-MM, KW-MM
français
469BA028 KN
+
+
MultiSystème
Le MultiSystème STIHL offre la
possibilité de combiner différents
moteurs MultiSystème et outils
MultiSystème pour composer une
machine. Dans la présente Notice
d'emploi, l'ensemble – en ordre de
marche – d'un moteur MultiSystème et
d'un outil MultiSystème est dénommé
machine ou dispositif à moteur.
Par conséquent, les Notices d'emploi du
moteur MultiSystème et de l'outil
MultiSystème constituent, ensemble, la
Notice d'emploi intégrale de la machine
ou du dispositif à moteur.
Il faut donc toujours lire attentivement
les deux Notices d'emploi avant la
première mise en service de la machine
et les conserver précieusement pour
pouvoir les relire lors d'une utilisation
ultérieure.
Indications concernant la
présente Notice d'emploi
Pictogrammes
Tous les pictogrammes appliqués sur le
dispositif sont expliqués dans la
présente Notice d'emploi.
Repérage des différents types de textes
AVERTISSEMENT
Avertissement contre un risque
d'accident et de blessure ainsi que de
graves dégâts matériels.
AVIS
Avertissement contre un risque de
détérioration du dispositif ou de certains
composants.
Développement technique
La philosophie de STIHL consiste à
poursuivre le développement continu de
toutes ses machines et de tous ses
dispositifs ; c'est pourquoi nous devons
nous réserver tout droit de modification
de nos produits, en ce qui concerne la
forme, la technique et les équipements.
On ne pourra donc en aucun cas se
prévaloir des indications et illustrations
de la présente Notice d'emploi à l'appui
de revendications quelconques.
Prescriptions de sécurité et
techniques de travail
Pour travailler avec le
balai brosse ou le balai
racleur, il faut respecter
des règles de sécurité
particulières.
Avant la première mise
en service, lire attentivement et intégralement les
deux Notices d'emploi
(celle du moteur
MultiSystème et celle de
l'outil MultiSystème). Les
conserver précieusement pour pouvoir les
relire lors d'une utilisation ultérieure. Le fait de
ne pas respecter les instructions des Notices
d'emploi peut entraîner
un danger de mort.
Ne confier la machine qu'à des
personnes familiarisées avec ce modèle
et sa manipulation – et toujours y joindre
les Notices d'emploi du moteur
MultiSystème et de l'outil MultiSystème.
Utiliser le balai brosse uniquement pour
nettoyer les surfaces et les chemins,
également les surfaces inégales ou
entrecoupées de joints, ainsi que les
sols en pierre naturelle.
Utiliser le balai racleur uniquement pour
nettoyer les surfaces et les chemins,
pour balayer les saletés humides telles
que les feuilles mortes mouillées, ou la
neige, de même que pour enlever les
flaques d'eau.
KB-MM, KW-MM
19
Loading...
