KombiSüsteem 2 Käesoleva kasutusjuhendi kohta 2 Ohutusjuhised ja töötamistehnika 2 Kasutamine 5 Lubatud KombiMootorid 7 Seadme komplekteerimine 8 KombiTööriista paigaldamine 9 Kanderihma paigaldamine 10

OriginaalkasutusjuhendTrükitud kloorivabalt pleegitatud paberile.

Tasakaalustage seade 11 Mootori käivitamine / seiskamine 11 Seadme säilitamine 12 Pühkimistööriistade asendamine 12 Hooldus- ja korrashoiujuhised 13 Kulumise minimeerimine ja

kahjustuste vältimine 13 Tähtsad koostedetailid 15 Tehnilised andmed 16 Remondijuhised 17 Utiliseerimine 17 EL vastavusdeklaratsioon 18

Trükivärvid sisaldavad taimseid õlisid, paber on

taaskasutuseks ümbertöödeldav.

Austatud klient! Täname Teid, et otsustasite firma STIHL

kvaliteettoote kasuks. Käesolev toode töötati välja

kaasaegseid valmistamismeetodeid ja ulatuslikke kvaliteeditagamismeetmeid kohaldades. Me anname endast parima, et Te oleksite seadmega rahul ja saaksite sellega probleemideta töötada.

Kui Teil on seadme kohta küsimusi, siis pöörduge palun esinduse või otse meie müügiettevõtte poole.

Teie

dr Nikolas Stihl

0458-479-5221-A. VA0.C19.

0000000736_015_EST

KB-KM, KW-KM

Käesolev kasutusjuhend on autoriõigusega kaitstud. Kõik õigused on registreeritud, eriti paljundamise, tõlkimise ja elektrooniliste süsteemidega töötlemise õigused.

eesti

. . . .

002BA530 KN

KombiSüsteem

STIHLi KombiSüsteemi puhul pannakse erinevad KombiMootorid ja KombiTööriistad üheks mootorseadmeks kokku. KombiMootori ja KombiTööriista talitlusvõimelist üksust nimetatakse käesolevas kasutusjuhendis mootorseadmeks.

Samamoodi moodustavad KombiMootori ja KombiTööriista kasutusjuhendid mootorseadme tervikliku kasutusjuhendi.

Lugege alati mõlemad kasutusjuhendid enne esmakordset kasutamist tähelepanelikult läbi ja hoidke hilisemaks kasutamiseks kindlalt alal.

Käesoleva kasutusjuhendi kohta

Piltsümbolid

Enamiku seadmele paigaldatud piltsümbolite kohta leiate käesolevast kasutusjuhendist vastava selgituse.

Tekstilõikude tähistus

HOIATUS

Hoiatus inimeste õnnetus- ja vigastusohu ning raskekujuliste materiaalsete kahjude eest.

JUHIS

Hoiatus seadme või üksikute koostedetailide kahjustamise eest.

Tehniline edasiarendus

STIHL töötab pidevalt enamike masinate ja seadmete edasiarenduse kallal; seetõttu jätame endale õiguse teha tarnekomplektis kuju, tehnika ja varustuse osas muudatusi.

Samuti ei saa sellepärast käesolevas kasutusjuhendis esitatud andmetest ja joonistest tuletada nõudeõigust.

Ohutusjuhised ja töötamistehnika

Pühkimisrulli ja pühkimisharjaga töötamisel on nõutavad erilised ohutusmeetmed.

Lugege alati mõlemad kasutusjuhendid (KombiMootor ja KombiTööriist) enne esmakordset kasutamist hoolikalt läbi ning hoidke hilisemaks kasutamiseks kindlalt alal. Kasutusjuhendite eiramine võib olla eluohtlik.

Andke mootorseadet kasutada või laenutage seda üksnes isikutele, kes tunnevad antud mudelit ja selle käsitsemist – andke KombiMootori ja KombiTööriista kasutusjuhendid alati kaasa.

Kasutage pühkimisharja ainult pindade ja teede, samuti ebatasaste või vuugitud pindade ning looduskivipõrandate puhastamiseks.

Kasutage pühkimisrulli ainult pindade ja teede puhastamiseks, niiskete pühkmete ning märgade puulehtede või mustuse kokkupühkimiseks, lume koristamiseks või vee eemaldamiseks.

Muul eesmärgil ei tohi mootorseadet kasutada – õnnetusoht!

Kasutage üksnes tarvikuid, mis on STIHLi poolt antud mootorseadme jaoks heaks kiidetud või tehniliselt samaväärseid osi. Küsimuste korral pöörduge esinduse poole.

KB-KM, KW-KM

eesti

223BA000 KN

Kasutage ainult kõrgkvaliteetseid tööriistu või tarvikuid. Vastasel juhul valitseb õnnetuste või mootorseadme kahjustuste oht.

STIHL soovitab kasutada STIHLi originaaltööriistu ja tarvikuid. Need on oma omaduste poolest optimaalselt toote ja selle kasutaja vajadustele kohandatud.

Ärge tehke seadmel muudatusi – see võib halvendada ohutust. STIHL välistab igasuguse vastutuse isiku- ja materiaalsele kahjude eest, mis on põhjustatud mittelubatud haakeseadmete kasutamisest.

Ärge kasutage seadme puhastamiseks survepesurit. Tugev veejuga võib kahjustada seadme osi.

Riietus ja varustus

Kandke nõuetekohast riietust ja varustust.

Riietus peab olema otstarbekohane ega tohi takistada liikumist. Kandke liibuvat riietust – kombinesooni, mitte töökitlit.

Ärge kandke riietust, mis võib puude, okste või liikuvate seadmeosade külge kinni jääda. Vältige ka salli, lipsu ja ehete kandmist. Siduge pikad juuksed kokku ja kindlustage (pearätik, müts, kiiver jne).

Kandke haarduva, libisemiskindla tallaga tugevaid jalatseid.

HOIATUS

Kasutage silmavigastuste ohu vähendamiseks normile EN 166 vastavaid liibuvaid kaitseprille. Pöörake tähelepanu kaitseprillide õigele asetusele.

Kandke "isiklikku" mürakaitset – nt kõrvatroppe.

Kandke vastupidavast materjalist (nt nahk) tugevaid töökindaid.

STIHL pakub ulatusliku tooteprogrammiga suures valikus isikukaitsevahendeid.

Mootorseadme transportimine

Seisake alati mootor. Transportige mootorseadet

kandekäepidemest, tööriist ettepoole, kuum summuti kehast eemale.

Sõidukites: kindlustage mootorseade ümberkukkumise, kahjustumise ja kütuse väljavoolamise vastu.

Enne käivitamist

Kontrollige mootorseadme töökindlat seisundit – järgige KombiMootori ja KombiTööriista kasutusjuhendites vastavaid peatükke:

– Tööriist: korrektne montaaž, kindel

kinnitus ja laitmatu seisund

– Mõlemad pühkimistööriistad

peavad olema monteeritud

– Ärge tehke käsitsemis- ja

ohutusseadiste kallal mingeid muudatusi

– Kontrollige kaitseseadiseid

kahjustuste ja kulumise suhtes. Ärge käitage kahjustatud kaitsmega seadet – asendage kahjustatud osad uutega.

– Käepidemed peavad olema puhtad

ja kuivad, õli- ning mustusevabad – oluline mootorseadme ohutuks juhtimiseks

– Seadistage kanderihm ja

käepidemed kehakasvule. Järgige peatükki "Kanderihma pealepanemine".

Mootorseadet tohib kasutada üksnes töökindlas seisundis – õnnetusoht!

KB-KM, KW-KM

eesti

002BA080 KN

5m (16ft)

Positsioneerige reduktor pühkimiseks ja puhastamiseks ettenähtud tööriistade puhul nii, et võll paikneb ülalpool vart.

Kanderihmade kasutamine hädaolukorras: Harjutage seadme kiiret mahapanemist. Ärge visake seadet harjutamisel kahjustuste vältimiseks maha.

Vahetage kahjustunud pühkimistööriistad välja.

Vt ka juhiseid "Enne käivitamist" KombiMootori kasutusjuhendis.

Seadme hoidmine ja juhtimine

Hoolitsege alati kindla ja stabiilse seisuasendi eest.

Hoidke mootorseadet alati tugevasti mõlema käega käepidemetest kinni.

Hoidke paremat kätt juhtkäepidemel, vasakut kätt sangal – kehtib ka vasakukäelistele.

Haarake kindlaks juhtimiseks pöialdega juhtkäepidemest ja käepidemest tugevasti ümbert kinni.

Töö ajal

Seisake ähvardava ohu või hädajuhtumi korral kohe mootor – seadke universaallüliti / stopplüliti / stoppklahv 0 või STOP peale.

5 m raadiuses ei tohi viibida teisi isikuid – eemalepaiskuvate esemete tõttu valitseb vigastusoht! Hoidke sama vahekaugust ka esemete (sõidukite, akende) suhtes – materiaalse kahju oht!

Pöörake tähelepanu mootori laitmatule tühikäigule, et tööriist pärast gaasihoova lahtilaskmist edasi ei pöörleks. Kontrollige või korrigeerige regulaarselt tühikäigu seadistust. Kui tööriist pöörleb sellest hoolimata tühikäigul kaasa, siis laske seade edasimüüjal parandada – vt KombiMootori kasutusjuhendit.

Plastpõrandatel töötamisel võivad tekkida elektrostaatilised laengud – elektrišoki oht ja õnnetusoht!

Ettevaatust töötamisel libeduse, niiskuse ja lumega, kallakutel, ebatasasel maastikul jne – libastumisoht!

Pöörake tähelepanu takistustele: puutüved, juured – komistamisoht!

Hoolitsege alati kindla ja stabiilse seisuasendi eest.

Pealepandud kuulmekaitsme korral peab olema eriti tähelepanelik ja hoolas – ohu eest hoiatavate häälte (karjed, signaalhelid jms) tajumine on halvendatud.

Tehke õigeaegselt töövaheaegu, et ennetada väsimust ja kurnatust – õnnetusoht!

Töötage rahulikult ja läbimõeldult – ainult heades valgus- ning nähtavustingimustes. Töötage ettevaatlikult, teisi ohustamata.

Töö ajal tekkivad tolmud, aur ja suits võivad olla tervistkahjustava toimega. Kandke tugeva tolmuemissiooni korral tolmukaitsemaski.

Pihustage väga tolmuseid pindu enne pühkimist veega – tolmuplahvatuse oht!

Kui mootorseadmele on mõjunud mitte sihtotstarbekohane koormus (nt jõu mõju löögi või kukkumise tagajärjel), siis kontrollige tingimata enne edasist kasutamist selle töökindlat seisundit – vt ka "Enne käivitamist". Kontrollige eriti ohutusseadiste talitluskõlblikkust. Ärge kasutage mitte mingil juhul ebatöökindlaid mootorseadmeid edasi. Kahtluse korral pöörduge esinduse poole.

KB-KM, KW-KM

eesti

Ärge töötage kunagi seadmega, millel puudub sobiv tööriista kaitse – eemalepaiskuvate esemete tõttu valitseb vigastusoht!

Maastiku kontrollimine: Kõvad esemed – kivid, metallosad vms võivad eemale paiskuda – vigastusoht!

Töötage piiratud nähtavusega maastikul eriti ettevaatlikult.

Ärge ohustage puulehtede koristustöödel loomi.

Kontrollige tööriista regulaarselt, lühikeste ajavahemike tagant ning tuntavate muutuste korral:

– Seisake mootor, hoidke seadet

kindlalt kinni

– Kontrollige seisundit ja tugevat

kinnitust

– Vahetage kahjustunud tööriistad

kohe välja

Enne seadme juurest lahkumist: Seisake mootor.

Puhastage regulaarselt tööriista kinnituspesa – kõrvaldage tööriista või kaitsme piirkonnast materjalikogumid ning ummistused.

Seisake tööriista vahetamiseks mootor – vigastusoht!

Kasutage hoolduse ja remondi käigus ainult STIHLi originaalvaruosi. Teiste tootjate varuosade kasutamine võib põhjustada seadmele kahjustusi ning inimestele vigastusi.

Pühkimistööriistadel ei tohi mitte mingisuguseid muudatusi läbi viia. Te seate ennast seeläbi ise ohtu.

Seisake mootor

– kõigil hooldus- ja remonditöödel – pühkimistööriistade paigaldamiseks

ja mahavõtmiseks – rikete kõrvaldamiseks Säilitage mootorseadet

kasutusjuhendites – peatükis "Seadme säilitamine" – kirjeldatud viisil.

Kasutamine

Pühkimistööriistad

Pühkimiseks ja puhastamiseks mõeldud KombiTööriistad on olemas teostusviisides pühkimishari KB-KM ning pühkimisrull KW-KM.

Ettevalmistamine

Pihustage kuivale tööpinnale veidi vett: tekib vähem tolmu!

N Eemaldage tööpiirkonnast kõik

takistused või esemed – õnnetusoht!

N Käivitage mootor N Pange kanderihm peale

Pühkimistööriistaga KombiMootoriga töötatakse edaspidisuunas.

Hooldus ja remont

Teostada tohib ainult hooldus- ja remonditöid, mida on kirjeldatud KombiTööriista KB-KM, KW-KM ja KombiMootori kasutusjuhendites. Edasiulatuvaid remonditöid peab viima läbi STIHLi teenindusettevõte.

KB-KM, KW-KM

eesti

479BA017 KN

Kasutamine

Pühkimishari

KombiTööriist pühkimishari KB-KM on ette nähtud pindade ja teede, samuti ebatasaste või vuugitud pindade ning looduskivipõrandate puhastamiseks.

HOIATUS

Ärge töötage kunagi ilma kaitsmeta ja mõlema kaitsmelaiendita –vigastusoht!

Need suunavad väljakantud ja lõigatud materjali seadmest ning inimesest eemale.

N Lükake pühkimisharja ühtlasel

kõndimiskiirusel

HOIATUS

Mida suuremaks ülal näidatud nurk muutub, seda raskem on seadet kontrollida.

N Juhtige pühkimisharja operaatori

kõndimissuuna (1) suhtes täisnurkselt – mustus paisatakse operaatorist ettepoole eemale

HOIATUS

Pühkimishari lükkub operaatori poole.

N Juhtige mootorseadet alati laugelt

KB-KM, KW-KM

eesti

479BA017 KN

Pühkimisrull

KombiTööriist pühkimisrull KW-KM on ette nähtud pindade ja teede puhastamiseks, niiskete pühkmete ning märgade puulehtede või mustuse kokkupühkimiseks, lume koristamiseks, vee eemaldamiseks.

N Lükake pühkimisrulli ühtlasel

kõndimiskiirusel

N Juhtige mootorseadet alati laugelt

HOIATUS

Mida suuremaks ülal näidatud nurk muutub, seda raskem on seadet kontrollida.

N Juhtige pühkimisrulli operaatori

kõndimissuuna (1) suhtes

täisnurkselt – mustus paisatakse

operaatorist ettepoole eemale

HOIATUS

Pühkimisrull lükkub operaatori poole.

Pühkimistööriista puhastamine

Materjalikogumite eemaldamine pühkimistööriistade vahelt, reduktori piirkonnast või pühkimistööriistade ja kaitsme vahelt:

– Seisake mootor – Tõmmake vedrupistik võllist välja – Tõmmake pühkimistööriistad võllilt

maha ja puhastage – Eemaldage mustus Mahavõtmiseks vt "Pühkimistööriista

asendamine / KombiTööriista paigaldamine".

Lubatud KombiMootorid

Kasutage ainult STIHLi tarninud või selgesõnaliselt paigaldamiseks lubatud KombiMootoreid.

Selle KombiTööriista käitamine on lubatud ainult järgmiste KombiMootoritega:

STIHL KM 55 R, KM 56 R, KM 85 R KM 90 R, KM 94 R, KM 100 R, KM 110 R

, KM 130 R, KMA 130 R

HOIATUS

Sangaga seadmete puhul peab olema paigaldatud look (sammupiiraja).

KB-KM, KW-KM

ainult väljaspool ELi

eesti

413BA014 KN

002BA248 KN

479BA018 KN

479BA021 KN

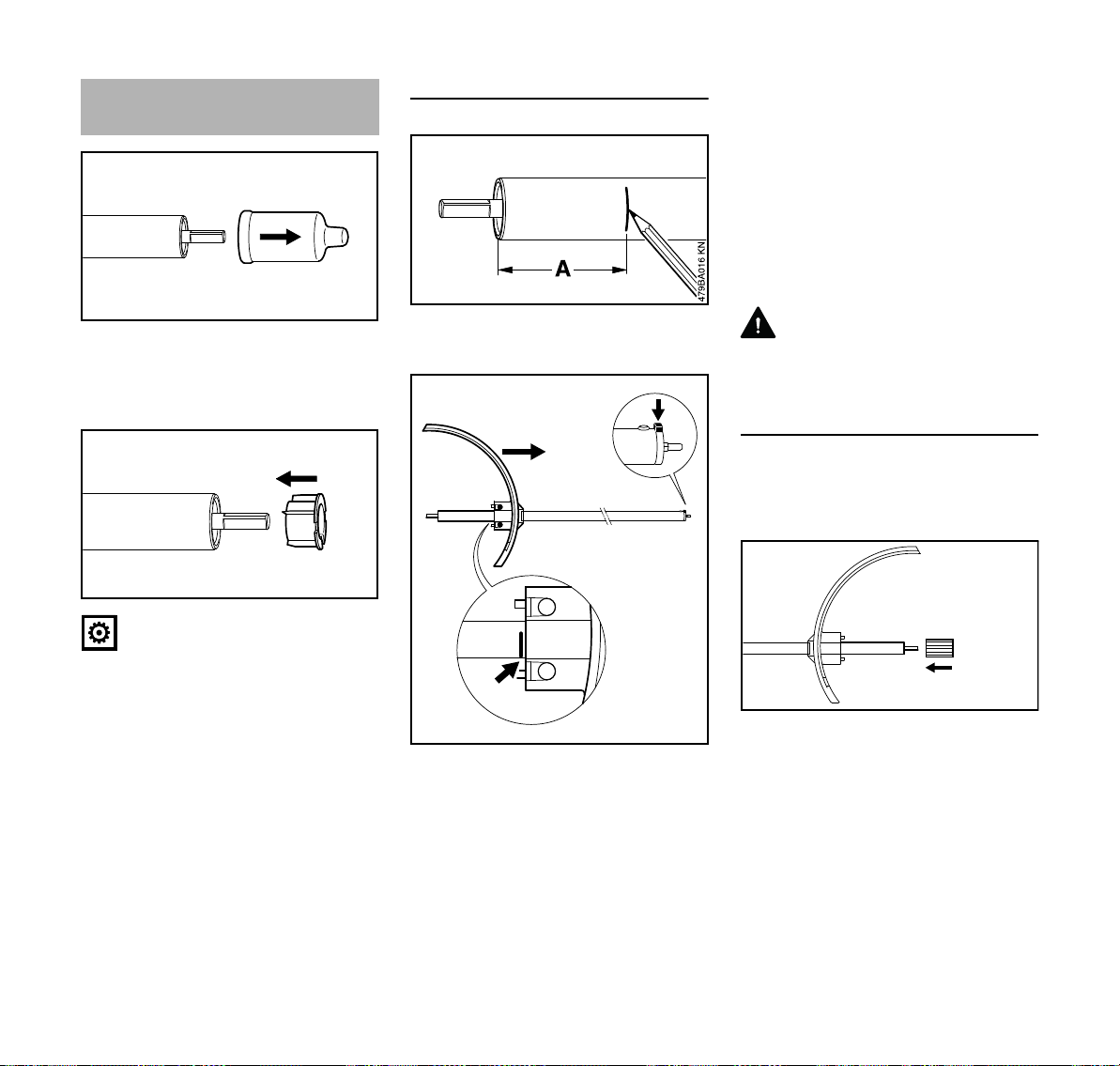

Seadme komplekteerimine

N Tõmmake kaitsekorgid varre otstest

maha ja hoidke hilisemaks kasutamiseks alal – vt "Seadme hoiustamine".

Kaitsme paigaldamine

N Tehke varrele vahekaugusel (A)

125 mm märgistus

tagasi, kuni kaitse jõuab märgistuse (nool alumises luubis) peale või katab selle

N Joondage kaitse nii välja, et see

paikneb vertikaalselt ja fiksaatortapp (nool ülemises luubis) on varrel vertikaalselt ülespoole suunatud

N Pingutage pingutuskruvid (1)

tugevasti kinni

HOIATUS

Kaitse ei tohi ennast enam varrel pöörata lasta.

Reduktori paigaldamine

N Võtke mõlemad pühkimistööriistad

maha, vt "Pühkimistööriista asendamine"

JUHIS

Korgi mahatõmbamisel võidakse prunt varrest välja tõmmata, mis tuleb siis kuni lõpuni varre sisse tagasi lükata.

N Lükake hülss (4) lõpuni varrele (3)

N Vabastage pingutuskruvid (1) ja

lükake kaitse (2) varrel (3) üle

märgistuse (nool), siis lükake

KB-KM, KW-KM

eesti

479BA019 KN

002BA326 KN

002BA327 KN

N Vabastage pingutuskruvid (5) N Lükake reduktor (6) varre (3) peale

– keerake reduktorit seejuures veidi edasi-tagasi

Reduktori väljajoondamine

HOIATUS

Reduktor ei tohi ennast enam varrel pöörata lasta.

N Paigaldage mõlemad

pühkimistööriistad, vt

"Pühkimistööriista asendamine"

KombiTööriista paigaldamine

N Lükake tapp (1) vardast kuni lõpuni

sidestusmuhvi soonde (2)

Õigesti sisselükatuna peab olema punane joon (3 = nooletipp) sidestusmuhviga kohakuti.

N Pingutage kruvikäepide (4)

tugevasti kinni

N Joondage reduktor varrel nii välja,

et horisontaalselt paiknevate ajamivõllide (7) korral on kaitse võllide suhtes ühtlasel kaugusel

N Pingutage pingutuskruvid tugevasti

KB-KM, KW-KM

kinni

KombiTööriista mahavõtmine

N Võtke vars vastupidises järjekorras

küljest ära

eesti

002BA374 KN

002BA375 KN

002BA308 KN

002BA310 KN

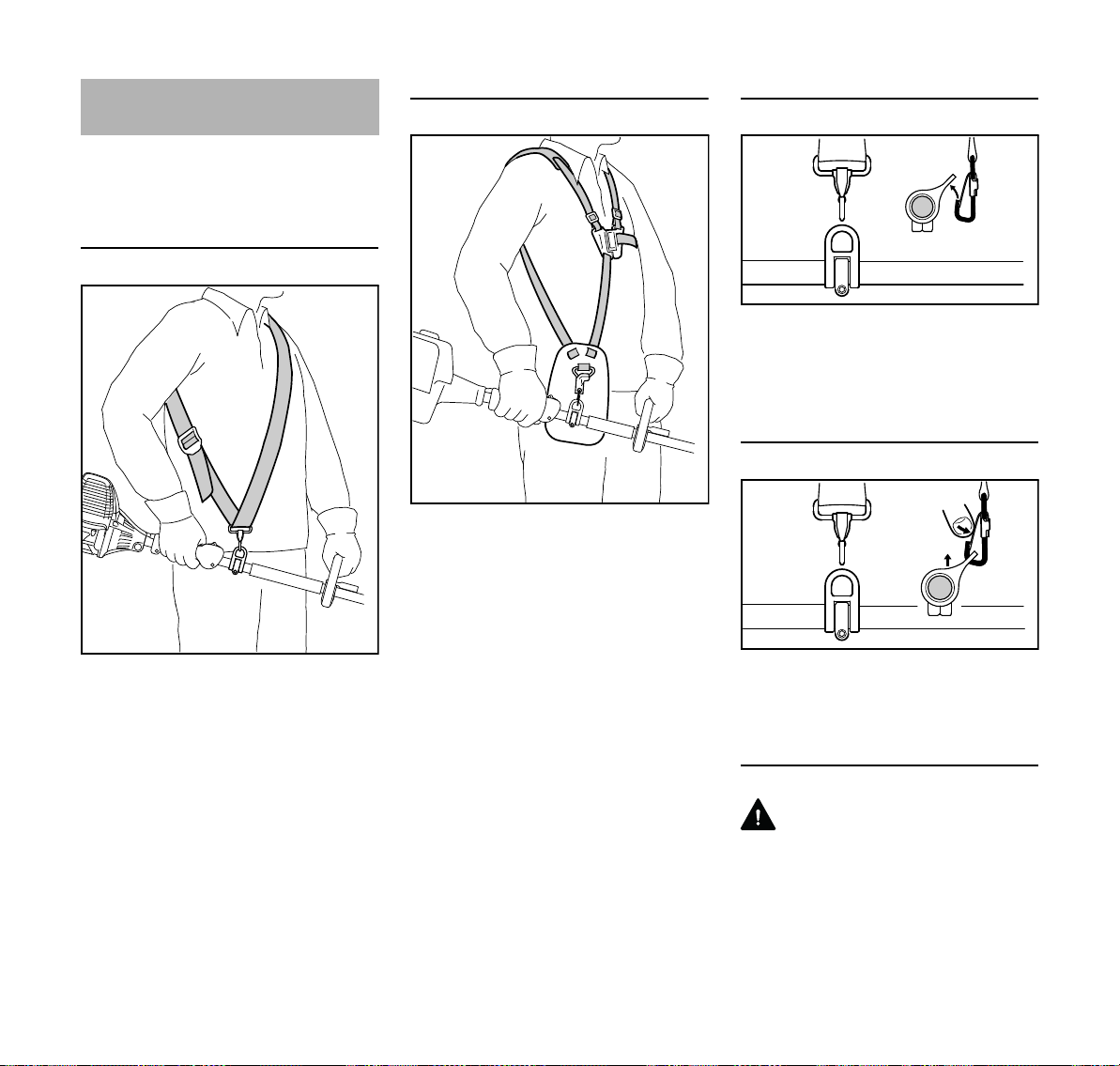

Kanderihma paigaldamine

Kanderihma, kandeaasa ja karabiinkonksu liik ning teostus sõltuvad turust.

Üheõlarihm

N Pange üheõlarihm (1) peale N Seadistage rihma pikkus nii, et

karabiinkonks (2) asuks umbes käe laiuse võrra paremast puusast allpool

N Balansseerige seade välja – vt

"Seadme balansseerimine"

Topeltõlarihm

N Pange topeltõlarihm (1) peale N Seadistage rihma pikkus nii, et

karabiinkonks (2) asuks umbes käe

laiuse võrra paremast puusast

allpool N Balansseerige seade välja – vt

"Seadme balansseerimine"

Seadme riputamine kanderihma külge

N Kinnitage karabiinkonks (1) varrel

asuva kandeaasa (1) külge – hoidke seejuures kandeaasa kinni

Seadme vabastamine kanderihma küljest

N Vajutage karabiinkonksu (1) aasa ja

tõmmake kandeaas (2) konksust välja

Kiire mahaviskamine

HOIATUS

Ohu tekkimise hetkel tuleb seade kiiresti maha visata. Harjutage seadme kiiret mahapanemist. Ärge visake seadet harjutamisel kahjustuste vältimiseks maha.

KB-KM, KW-KM

eesti

002BA309 KN

406BA007 KN

406BA008 KN

Harjutage mahaviskamiseks seadme kiiret vabastamist karabiinkonksu küljest – toimige seejuures "Seadme vabastamine kanderihma küljest" all kirjeldatud viisil.

Kui kasutatakse üheõlarihma: Harjutage kanderihma õlalt mahalükkamist.

Kui kasutatakse topeltõlarihma: harjutage topeltõlarihma puhul lukuplaadi kiiret avastamist ja kanderihma õlgadelt mahalükkamist.

Tasakaalustage seade

Seadme balansseerimine

N Vabastage kruvi (3)

Mootori käivitamine / seiskamine

Mootori käivitamine

Järgige käivitamisel põhimõtteliselt KombiMootori või vastavalt baasmootorseadme käsitsemisjuhiseid!

KB-KM, KW-KM

N Nihutage kandeaasa nii, et

pühkimistööriistad puudutavad

maapinda N Pingutage kandeaasa kruvi

tugevasti kinni

N Pange seade kindlalt maapinnale Pühkimistööriistad tohivad puudutada

ainult maapinda, kuid mitte muid esemeid – õnnetusoht!

N Võtke sisse stabiilne seisuasend –

võimalused: püsti, kummargil või põlvitades

N Suruge seade vasaku käega

tugevasti vastu maapinda – ärge puudutage seejuures juhtkäepidemel asuvaid käsitsemiselemente – vt

eesti

KombiMootori või vastavalt baasmootorseadme kasutusjuhendit

JUHIS

Ärge pange jalga ega põlvitage varrel!

HOIATUS

Mootori käimatõmbamisel võidakse pühkimistööriistu vahetult pärast käivitumist ringi ajada – mootorseade võib liikuma hakata – seetõttu vajutage kohe pärast käivitumist hetkeks gaasihooba – mootor läheb tühikäigule.

Edasist käivitamisprotseduuri kirjeldatakse KombiMootori või baasmootorseadme kasutusjuhendis.

Mootori seiskamine

N Vt KombiMootori või

baasmootorseadme kasutusjuhendit

Seadme säilitamine Pühkimistööriistade

asendamine

Töövaheaegadel alates u 3 kuust N Võtke pühkimistööriistad maha,

puhastage ja kontrollige

kahjustuste, vaj. korral kulumise

suhtes N KombiTööriista säilitamisel

KombiMootorist eraldi: pistke

varrele siduri määrdumise kaitseks

kaitsekübar N Säilitage seadet kuivas ja kindlas

kohas. Kaitske omavolilise

kasutamise eest (nt laste poolt)

Pühkimishari

Mahavõtmine N Tõmmake vedrupistik (1) võlli (2)

otsalt maha

N Tõmmake pühkimishari (3) võllilt

maha ja asendage

Paigaldamine

N Pistke pühkimishari (3) võlli peale N Pistke vedrupistik (1) võlli otsas

asuvasse avasse ja toetage laugelt vastu

N Monteerige teine pühkimishari

samal viisil

HOIATUS

Monteerige alati mõlemad pühkimisharjad!

KB-KM, KW-KM

eesti

Pühkimisrull

Mahavõtmine N Tõmmake vedrupistik (1) võlli (2)

otsalt maha

N Tõmmake pühkimisrull (3) võllilt

maha ja asendage

Paigaldamine

N Pistke pühkimisrull (3) võlli peale N Pistke vedrupistik (1) võlli otsas

asuvasse avasse ja toetage laugelt vastu

N Monteerige teine pühkimisrull samal

viisil

HOIATUS

Monteerige alati mõlemad pühkimisrullid!

Hooldus- ja korrashoiujuhised

Järgnevad andmed kehtivad normaalsete kasutustingimuste kohta. Raskendatud tingimustes (tugev tolmueraldus jne) ja pikemate igapäevaste tööaegade puhul tuleb esitatud intervalle vastavalt lühendada.

Ligipääsetavad kruvid ja mutrid N Pingutage vajaduse korral üle Tööriistad ja kaitseseadised N Teostage visuaalne kontroll,

kontrollige enne töö algust ja pärast

igakordset tankimist tugevat

kinnitust N Asendage kahjustuste korral Ohutuskleepsud N Asendage loetamatud

ohutuskleepsud

Kulumise minimeerimine ja kahjustuste vältimine

Käesoleva kasutusjuhendi ja KombiMootori kasutusjuhendi nõuete järgimine aitab vältida seadme liigset kulumist ning kahjustumist.

Kasutage, hooldage ja ladustage seadet hoolikalt neis kasutusjuhendites kirjeldatud viisil.

Kõigi kahjude eest, mis on tekkinud ohutus-, käsitsemis- ja hooldusjuhiste eiramise tõttu, vastutab seadme kasutaja. See kehtib eriti alljärgnevale:

– Tootel tehtud STIHLi poolt

heakskiitmata muudatused

– Tööriistade ja tarvikute kasutamine,

mis pole seadme jaoks lubatud, sobivad või on ebakvaliteetsed

– Seadme mitte sihtotstarbekohane

kasutamine

– Seadme kasutamine spordiüritustel

või võistlustel

– Defektsete koostedetailidega

seadme edasikasutamisest tulenevad järgkahjud

Hooldustööd

KB-KM, KW-KM

Kõik peatükis „Hooldus- ja hoolitsusjuhised“ esitatud tööd tuleb regulaarselt läbi viia. Kui kasutaja ei suuda iseseisvalt kõiki hooldustöid teostada, siis tuleb see teha ülesandeks edasimüüjale.

STIHL soovitab hooldus- ja remonditöid lasta teostada ainult STIHLi müügiesinduses. STIHLi edasimüüjatele korraldatakse

eesti

regulaarseid koolitusi ning neid varustatakse pidevalt tehnilise informatsiooniga.

Kui need tööd jäetakse tegemata või viiakse läbi asjatundmatult, siis vastutab võimalike tekkivate kahjude eest kasutaja. Nende hulka kuuluvad mh:

– Asjatundmatust ladustamisest

tingitud korrosiooni- ja muud järgkahjud

– Ebakvaliteetsete varuosade

kasutamisest tulenevad kahjustused

Kuluosad

Mootorseadme mõnedel osadel esineb ka nõuetekohasel kasutamisel normaalset kulumist ning need tuleb vastavalt kasutusviisile ja -kestusele õigeaegselt asendada. Nende hulka kuuluvad mh:

– tööriist (harjarull, lamellvöö) – kaitse, kaitsmelaiend

KB-KM, KW-KM

Tähtsad koostedetailid

479BA022 KN

4 5

eesti

Pühkimishari, pühkimisrull

1 Reduktor 2 Võll 3 Vedrupistik 4 Parem kaitsmelaiend 5 Vasak kaitsmelaiend 6 Hülss 7 Kaitse 8 Vars

Pühkimishari

KB-KM, KW-KM

9 Harjarull

Pühkimisrull

10 Lamellvööga pühkimisrull

eesti

Tehnilised andmed

Tööriist

KB-KM

Kaks pühkimisrulli Läbimõõt: 250 mm Töölaius: 600 mm

KW-KM

Kaks pühkimisrulli Läbimõõt: 270 mm Töölaius: 600 mm

Kaal

Komplektne koos kaitsme ja varrega KB-KM: 6,4 kg KW-KM: 7,4 kg

Heli- ja vibratsiooniväärtused

Heli- ja vibratsiooniväärtuste määramisel arvestatakse KB-KM ja KW-KM KombiTööriistadega mootorseadmete puhul tühikäigu ning nominaalse kõrgeima pöördearvu käitusseisundeid suhtes 1:6.

Edasisi andmeid tööandjate direktiivi Vibratsioon 2002/44/EÜ täitmise kohta vt www.stihl.com/vib

Helirõhutase L

sangaga KM 85 R: 96 dB(A)

ISO 6081 järgi

peq

Helirõhutase L

ISO 11201 järgi

peq

sangaga KM 55 R: 96 dB(A) sangaga KM 56 R: 96 dB(A) sangaga KM 90 R: 92 dB(A) sangaga KM 94 R: 95 dB(A) sangaga KM 100 R: 90 dB(A) sangaga KM 130: 99 dB(A)

Helirõhutase L

ISO 50636-2-91 järgi

peq

sangaga KMA 130 R: 81 dB(A)

Helivõimsustase Lw ISO 3744 järgi

sangaga KM 55 R: 105 dB(A)

Helivõimsustase L

ISO 3744 järgi

weq

sangaga KM 56 R: 106 dB(A) sangaga KM 85 R: 108 dB(A) sangaga KM 90 R: 102 dB(A) sangaga KM 100 R: 101 dB(A) sangaga KM 130 R: 106 dB(A)

Helivõimsustase L

ISO 11201 järgi

weq

sangaga KM 94 R: 106 dB(A)

Helivõimsustase Lw ISO 50636-2-91 järgi

sangaga KMA 130 R: 90 dB(A)

Vibratsiooniväärtus a

hv,eq

ISO 7916

järgi

vasak käepide

parem

käepide KB-KM, KW-KM sangaga

KM 85 R: 3,8 m/s

5,5 m/s

Vibratsiooniväärtus a

ISO 20643

hv,eq

järgi

vasak käepide

parem

käepide KB-KM sangaga

KM 55 R: 6,7 m/s28,2 m/s sangaga

KM 56 R: 8,2 m/s

sangaga KM 90 R: 6,1 m/s24,1 m/s

sangaga KM 100 R: 3,7 m/s

sangaga KM 130 R: 8,0 m/s28,6 m/s

vasak käepide

8,2 m/s

6,6 m/s

parem

käepide

KW-KM sangaga

KM 55 R: 6,5 m/s27,0 m/s sangaga

KM 56 R: 8,5 m/s

sangaga KM 90 R: 4,9 m/s27,0 m/s

sangaga KM 100 R: 4,1 m/s26,5 m/s

sangaga KM 130 R: 8,5 m/s29,4 m/s

Vibratsiooniväärtus a

ISO 22867

hv,eq

7,5 m/s

järgi

vasak käepide

parem

käepide KB-KM sangaga

KM 94 R: 4,5 m/s

5,5 m/s

KB-KM, KW-KM

eesti

000BA073 KN

vasak käepide

parem

käepide KW-KM sangaga

KM 94 R: 4,6 m/s

Vibratsiooniväärtus a

6,0 m/s

ISO 50636-2-

hv,eq

91 järgi

vasak käepide

parem

käepide KB-KM sangaga KMA

130 R: 2,8 m/s

vasak käepide

2,9 m/s

parem

käepide

KW-KM sangaga KMA

130 R: 2,7 m/s

2,9 m/s

Helirõhutaseme ja helivõimsustaseme jaoks on K-väärtus vastavalt direktiivile 2006/42/EÜ = 2,0 dB(A); vibratsiooniväärtuse jaoks on K-väärtus vastavalt direktiivile 2006/42/EÜ =

2,0 m/s

REACH

REACH tähistab EÜ määrust kemikaalide registreerimise, hindamise ja autoriseerimise kohta.

Teavet REACH-määruse (EÜ) nr 1907/2006 täitmise kohta vt www.stihl.com/reach

Remondijuhised Utiliseerimine

Kasutajad tohivad teostada üksnes neid remondi- ja hooldamistöid, mida on käesolevas kasutusjuhendis kirjeldatud. Ulatuslikumaid remonditöid tohib teostada ainult esinduses.

STIHL soovitab hooldus- ja remonditöid lasta teostada ainult STIHLi müügiesinduses. STIHLi edasimüüjatele korraldatakse perioodilisi koolitusi ning neid varustatakse pidevalt tehnilise informatsiooniga.

Kasutage remonditööde käigus ainult selliseid varuosi, mida STIHL lubab sellel seadmel kasutada, või tehniliselt identseid osi. Kasutage ainult kõrgekvaliteedilisi tagavaraosi. Vastasel korral on oht põhjustada õnnetus või tekitada seadmel kahjustusi.

STIHL soovitab kasutada STIHLi varuosi.

STIHLi originaalvaruosad tunneb ära STIHLi varuosanumbri, kirje { ja olemasolu korral STIHLi varuosatähise K järgi (väikestel detailidel võib see märk ka üksinda olla).

Utiliseerimisel tuleb järgida riigisiseseid utiliseerimiseeskirju.

STIHLi tooted ei kuulu majapidamisprügi hulka. Suunake STIHLi toode, akumulaatorid, tarvikud ja pakend keskkonnasõbralikku taaskäitlusse.

Aktuaalset informatsiooni utiliseerimise kohta saate STIHLi edasimüüjalt.

KB-KM, KW-KM

eesti

EL vastavusdeklaratsioon

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Saksamaa deklareerib ainuisikuliselt vastutades, et

Koosteviis: KombiTööriist

pühkimis-

hari/pühkimisrull Tehasemark: STIHL Tüüp: KB-KM

KW-KM Seeriatunnus: 4601

vastab direktiivi 2006/42/EÜ asjaomastele sätetele ja on välja töötatud ning valmistatud kooskõlas järgmiste normide tootmise alguses kehtivate versioonidega:

EN ISO 12100 (ühenduses nimetatud KM-seadmetega)

EN ISO 12100, EN 60335-1, EN 603352-72 (ühenduses nimetatud KMAseadmetega)

Tehniliste dokumentide säilitamine: ANDREAS STIHL AG & Co. KG

Produktzulassung Ehitusaasta on seadmele märgitud.

Waiblingen, 7.03.2018 ANDREAS STIHL AG & Co. KG p. p.

Thomas Elsner Tootehalduse ja teenuste juht

KB-KM, KW-KM
