STIHL HT-KM

Návod k použití

Obsah

česky

KombiSystém 2 Vysvětlivky k tomuto návodu k

použití 2 Bezpečnostní pokyny a pracovní

technika 2 Použití 6 Přípustné kombimotory 8 Kompletace stroje 9 Montáž kombinástroje 10

Návod kpoužití - Originální

vydání

Řezná souprava 10 Montáž vodící lišty a pilového

řetězu 11 Napínání pilového řetězu 12 Kontrola napnutí pilového řetězu 12 Olej k mazání řetězu 12 Doplňování oleje k mazání řetězu 13 Kontrola mazání pilového řetězu 15 Nasazení závěsného zařízení 15 Startování / vypínání stroje 16 Provozní pokyny 17 Údržba vodící lišty 17 Skladování stroje 18

Vytištěno na bezchlórově běleném papíru.

Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný.

Kontrola a výměna řetězky 18 Údržba a ostření pilového řetězu 19 Pokyny pro údržbu a ošetřování 23 Jak minimalizovat opotřebení a jak

zabránit poškození 24 Důležité konstrukční prvky 25 Technická data 26 Pokyny pro opravu 27 Likvidace stroje 27 Prohlášení o konformitě EU 27

Adresy 28

Vážená zákaznice, vážený zákazníku, děkujeme Vám, že jste se rozhodli pro

jakostní výrobek firmy STIHL. Tento produkt byl vyroben za použití

moderních výrobních technologií a obsáhlých opatření pro zajištění jakosti. Snažíme se udělat vše pro to, abyste s tímto výrobkem byli spokojeni a mohli s ním bez problémů pracovat.

Pokud budete mít dotazy týkající se Vašeho stroje, obraťte se laskavě buď na Vašeho obchodníka či přímo na naši distribuční společnost.

Váš

Dr. Nikolas Stihl

0458-473-1021-C. VA0.C21.

0000009270_002_CZ

HT-KM

Tento návod k použití je chráněn autorským zákonem. Veškerá práva zůstávají vyhražena, zejména právo reprodukce, překladu a zpracování elektronickými systémy.

česky

KombiSystém Vysvětlivky k tomuto návodu

k použití

U KombiSystému STIHL se kombinací různých KombiMotorů a KombiNástrojů sestavují samostatné kompletní stroje. Funkční jednotka vytvořená z KombiMotoru a KombiNástroje je v tomto návodu k použití nazývaná (motorovým) strojem.

Z toho vyplývá, že návody k použití KombiMotoru a KombiNástroje tvoří společně kompletní návod k použití stroje.

Ještě před prvním uvedením stroje do provozu si bezpodmínečně pozorně přečtěte vždy oba dva návody k použití a bezpečně je uložte pro pozdější použití.

Obrázkové symboly

Veškeré na stroji zobrazené symboly jsou vysvětleny v tomto návodu k použití.

Označení jednotlivých textových pasáží

VAROVÁNÍ

Varování jak před nebezpečím úrazu či poranění osob, tak i před závažnými věcnými škodami.

UPOZORNĚNÍ

Varování před poškozením stroje jako celku či jeho jednotlivých konstrukčních částí.

Další technický vývoj

STIHL se neustále zabývá dalším vývojem veškerých strojů a přístrojů; z tohoto důvodu si musíme vyhradit právo změn objemu dodávek ve tvaru, technice a vybavení.

Z údajů a vyobrazení uvedených v tomto návodu k použití nemohou být proto odvozovány žádné nároky.

Bezpečnostní pokyny a pracovní technika

Při práci s vyvětvovací pilou jsou nezbytná zvláštní bezpečnostní opatření, protože se pracuje s velkou rychlostí pilového řetězu, navíc jsou řezné zuby velice ostré a stroj má velký dosah.

Ještě před prvním uvedením stroje do provozu si vždy bezpodmínečně pozorně přečtěte oba dva návody k použití (pro KombiMotor a KombiNástroj) a bezpečně je uložte pro pozdější použití. Nedbání pokynů v návodech k použití může být životu nebezpečné.

Stroj předávejte či zapůjčujte pouze těm osobám, které jsou s tímto modelem a jeho obsluhou obeznámeny – vždy jim zároveň předejte i návody k použití KombiMotoru a KombiNástroje.

Vyvětvovací pilu používejte pouze na vyvětvování (řezání, či zkracování větví). Řezejte pouze dřevo a předměty ze dřeva.

K jiným účelům nesmí být stroj používán – hrozí nebezpečí úrazu!

Používejte pouze takové vodicí lišty, pilové řetězy, řetězky nebo příslušenství, které jsou firmou STIHL pro tento stroj povoleny, či technicky adekvátní díly. V případě dotazů k tomuto tématu kontaktujte odborného prodejce.

HT-KM

česky

002BA254 KN

Používejte pouze vysokojakostní nástroje či příslušenství. V opačném případě může hrozit nebezpečí úrazu či poškození stroje.

STIHL doporučuje používat originální nástroje, vodicí lišty, pilové řetězy, řetězky a příslušenství značky STIHL. Jsou svými vlastnostmi optimálně přizpůsobeny jak výrobku samotnému, tak i požadavkům uživatele.

Na stroji neprovádějte žádné změny – mohlo by to vést k ohrožení bezpečnosti. Za osobní a věcné škody, které by vznikly z důvodů použití nedovolených adaptérů, vylučuje STIHL jakoukoliv zodpovědnost.

K čištění stroje nikdy nepoužívejte vysokotlaké čističe. Prudký proud vody by mohl poškodit jednotlivé díly stroje.

Oblečení a výstroj

Noste předpisové oblečení a výstroj.

Oblečení musí být účelné a nesmí překážet v pohybu. Nosit těsně přiléhající oblečení, například kombinézu, nikdy ne pracovní plášť.

Nikdy nenoste oděvy, které by se mohly zachytit ve dřevě, v chrastí nebo pohybujících se částech stroje. Ani žádné šály, kravaty či šperky a ozdoby. Dlouhé vlasy svažte a zajistěte tak, aby se nacházely nad rameny.

Noste bezpečnostní vysoké boty s ochranou proti proříznutí, s hrubou, neklouzavou podrážkou a se špičkou vyztuženou ocelí.

VAROVÁNÍ

Ke snížení nebezpečí očních úrazů noste těsně přiléhající ochranné brýle podle normy EN 166. Dbejte na správné a přiléhavé nasazení brýlí.

Noste osobní ochranu sluchu – např. ochranné kapsle do uší.

Noste ochrannou přilbu, pokud hrozí nebezpečí shora padajících předmětů.

Noste robustní pracovní rukavice z odolného materiálu (například kůže).

STIHL nabízí rozsáhlý program osobního ochranného vybavení.

Při přepravě stroje

Vždy vypněte motor.

Vždy zásadně nasaďte ochranný kryt řetězu – i při přepravě na krátké vzdálenosti.

Stroj noste jenom vyvážený za tyč. Nikdy se nedotýkejte horkých dílů stroje

– hrozí nebezpečí popálení! Při přepravě ve vozidlech: stroj zajistěte

proti převržení, poškození, jakož i vytečení paliva.

Před nastartováním

Zkontrolujte provozně bezpečný stav stroje – dbejte na patřičné kapitoly v návodech k použití pro KombiMotor a KombiNástroj:

– Vodicí lišta je správně

namontovaná.

– Pilový řetěz je správně napnutý. – Na ovládacích a bezpečnostních

zařízeních neprovádějte žádné změny.

– Rukojeti musí být čisté a suché,

beze stop oleje či nečistot – je to důležité pro bezpečné vedení stroje.

– Závěsné zařízení a rukojeti

nastavte podle postavy pracovníka. Dbejte na kapitolu „Nasazení závěsného zařízení“.

Stroj smí být provozován pouze v provozně bezpečném stavu – hrozí nebezpečí úrazu!

Pro nouzový případ při použití závěsného zařízení: je třeba předem nacvičit rychlé odložení stroje. Při nácviku však nikdy stroj neodhazujte na zem, zabrání se tím jeho poškození.

HT-KM

česky

473BA007 KN

15m (50ft)

Viz také pokyny v kapitole "Před nastartováním" v návodu k použití pro kombimotor.

Jak stroj držet a vést

Dbejte vždy na pevný a bezpečný postoj.

Motorový přístroj držte vždy oběma rukama.

Pravá ruka je na ovládací rukojeti, levá ruka na kruhové trubkové rukojeti nebo na hadicovém hmatci – toto platí i pro leváky. Rukojeti pevně obemkněte palci.

S KombiMotorem KM 94 R používejte vždy hadicový hmatec KombiNástroje jako levé držadlo.

Při práci

V případě hrozícího nebezpečí, resp. v nouzovém případě motor okamžitě vypněte – kombinovaný ovladač / zastavovací spínač / zastavovací tlačítko přesuňte na 0, resp. STOP.

Tento stroj není izolován. Od elektrických vedení zachovávejte vzdálenost nejméně 15 m – hrozí smrtelné nebezpečí elektrickým proudem!

V okruhu 15 m se nesmí zdržovat žádná další osoba – hrozí nebezpečí úrazu padajícími větvemi a odmršťovanými kousky dřeva! Tento odstup zachovávejte i od věcí (vozidel, oken) – hrozí hmotné škody!

Hrot lišty musí být od kabelů vedoucích elektrický proud vzdálen vždy minimálně 15 m. U vysokonapěťového vedení může dojít k přeskočení elektrického proudu i vzduchem na větší vzdálenost. Při práci v bližším okolí kabelů vedoucích elektrický proud je nutné elektrický proud vypnout.

Dbejte na správně seřízený volnoběh motoru, aby pilový řetěz po puštění plynové páčky neběžel dál.

Pravidelně kontrolujte, resp. korigujte seřízení volnoběhu. Pokud se pilový řetěz ve volnoběhu přesto pohybuje, nechejte stroj opravit u odborného prodejce – viz návod k použití KombiMotoru.

Pozor při náledí, v mokru, na sněhu, na svazích nebo na nerovném terénu atd. – hrozí nebezpečí uklouznutí!

Převodová skříň je během práce velice horká. Nedotýkejte se převodové skříně – hrozí nebezpečí popálení!

Dbejte na překážky: pařezy, kořeny – hrozí nebezpečí zakopnutí!

Dbejte vždy na pevný a bezpečný postoj.

Při práci ve výšce: – vždy používejte vysokozdvižnou

plošinu

– nikdy nepracujte na žebříku nebo

vestoje v koruně stromu

– nikdy nepracujte na nestabilních

místech

– nikdy nepracujte jenom jednou

rukou

Při práci s ochranou sluchu je třeba zvýšená pozornost a opatrnost – schopnost vnímání zvuků ohlašujících nebezpečí (křik, zvukové signály apod.) je omezena.

Práci včas přerušujte přestávkami, aby se zabránilo stavu únavy a vyčerpání – hrozí nebezpečí úrazu!

HT-KM

česky

max

473BA008 KN

Pracujte klidně a s rozvahou – pouze za dobrých světelných podmínek a při dobré viditelnosti. Pracujte pozorně a předvídavě, neohrožujte jiné osoby.

Během řezání vznikající prach (např. dřevěný prach), výpary a kouř mohou být zdraví škodlivé. Při silné prašnosti nosit ochrannou dýchací masku.

Pokud běží motor, nikdy se nedotýkejte pilového řetězu. Pokud by došlo k zablokování pilového řetězu nějakým předmětem – okamžitě zastavit motor – a teprve potom předmět odstranit – hrozí nebezpečí úrazu!

Blokováním pilového řetězu a současným přidáváním plynu se zvyšuje zátěž stroje a redukují se pracovní otáčky motoru. Toto vede kvůli permanentnímu prokluzování spojky k přehřívání a k poškození důležitých funkčních částí (např. spojky, plastových částí tělesa) – v důsledku toho hrozí nebezpečí úrazu např. ve volnoběhu běžícím pilovým řetězem!

Pokud byl stroj vystaven námaze neodpovídající jeho určení (např. působení hrubého násilí při úderu či pádu), je bezpodmínečně nutné před dalším provozem důkladně zkontrolovat stav provozní bezpečnosti – viz také „Před nastartováním“. Zkontrolujte zejména funkčnost bezpečnostních zařízení. Stroje, jejichž funkční bezpečnost již není zaručena, nesmějí být v žádném případě dále používány. V nejasných případech vyhledejte odborného prodejce.

K výměně pilového řetězu motor vždy vypněte – hrozí nebezpečí úrazu!

V případě použití nosného popruhu dbejte na to, aby proud spalin nebyl nasměrován na tělo pracovníka, nýbrž byl veden stranou od něho – hrozí nebezpečí požáru!

Odvětvování

Stroj držte v šikmé poloze, nikdy nestůjte přímo pod odřezávanou větví. Nikdy nepřekročte 60° úhel k horizontu. Dbát na padající větve.

Terén v pracovním prostoru musí být stále volný, malé a velké spadlé větve je nutno průběžně odstraňovat.

Než se začne s odřezáváním větví, určete únikovou cestu a odstraňte z ní překážky.

0000003462_002

Při oddělovacím řezu přiložte lištu v pásmu háku k větvi. Tím se zabrání trhavým pohybům stroje při započetí oddělovacího řezu.

Do řezu nasazujte pilový řetěz vždy s plným plynem.

Pracujte pouze se správně naostřeným a napnutým pilovým řetězem – vzdálenost omezovače hloubky nesmí být příliš velká.

Dělicí řez veďte shora dolů – tím se zabrání sevření pily v řezu.

U silných, těžkých větví proveďte nejdříve odlehčovací řez (viz kapitola "Použití").

Větve, které jsou pod napětím, odřezávejte jenom s největší opatrností – hrozí nebezpečí úrazu! Vždy nejdříve proveďte odlehčovací řez na tlakové straně, poté proveďte na tahové straně dělicí řez – tím se zabrání sevření pily v řezu.

Pozor při řezání rozštěpeného dřeva – hrozí nebezpečí úrazu kusy dřeva, které by pila mohla strhnout s sebou!

Na svahu stůjte vždy nad odřezávanou větví nebo stranou od ní. Dbejte na valící se větve.

HT-KM

česky

Na konci řezu již stroj není v řezu podpírán prostřednictvím řezné soupravy. Uživatel musí sám převzít a nést hmotnost pily – hrozí nebezpečí ztráty kontroly nad strojem!

Stroj vytahujte z řezu pouze při běžícím pilovém řetězu.

Stroj používejte pouze k odvětvování, nikdy ne ke kácení – hrozí nebezpečí úrazu!

Dbejte na to, aby se do blízkosti motorové pily nedostaly žádné cizí předměty: kameny, hřebíky atd. mohou být odmrštěny a mohou poškodit pilový řetěz.

Pokud rotující pilový řetěz narazí na kámen nebo jiný tvrdý předmět, může dojít ke vzniku jisker, tím pak za jistých okolností může dojít k zapálení snadno hořlavých látek. Také suché rostliny a houští jsou snadno vznětlivé, zejména při horkých, suchých povětrnostních podmínkách. Hrozí-li nebezpečí požáru, nikdy vyvětvovací pilu nepoužívejte v blízkosti snadno vznětlivých látek, suchých rostlin nebo houští. Bezpodmínečně se informujte u lesní správy, hrozí-li nebezpečí požáru.

Pokyny pro údržbu a opravy

Pravidelně provádět úkony pro údržbu stroje. Provádět pouze takové údržbářské a opravářské úkony, které jsou uvedeny v návodech k použití kombinástrojů a kombimotoru. Veškeré ostatní práce nechat provést u odborného prodejce.

STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce

výrobků STIHL. Autorizovaným odborným prodejcům výrobků STIHL jsou pravidelně nabízena odborná školení a k jejich dispozici jsou dodávány technické informace.

Používat pouze vysokojakostní náhradní díly. Jinak hrozí eventuální nebezpečí úrazů nebo poškození stroje. V případě dotazů k tomuto tématu se informujte u odborného prodejce.

STIHL doporučuje používat originální náhradní díly STIHL. Jsou svými vlastnostmi optimálně přizpůsobeny jak stroji, tak i požadavkům uživatele.

K provedení oprav, údržbářských úkonů a čištění vždy zásadně vypnout motor – hrozí nebezpečí úrazu! – Vyjímka: jemné doseřízení karburátoru a volnoběžných otáček.

Vypnutí motoru

– ke kontrole napnutí řetězu – k dodatečnému napnutí řetězu – k výměně řetězu – k odstraňování závad

Dodržujte návod k ostření – pro bezpečnou a správnou manipulaci udržujte pilový řetěz a vodící lištu v bezvadném stavu, pilový řetěz musí být vždy správně naostřen, napnut a dobře namazán.

Pilový řetěz, vodící lištu a řetězku včas vyměnit.

Mazací olej pro pilové řetězy skladovat pouze v předpisových, jasně a jednoznačně popsaných nádobách.

Použití

Příprava

N noste odpovídající ochranný oděv,

dbejte na bezpečnostní předpisy

N Startování motoru N Nasaďte závěsné zařízení

Pořadí řezů

K usnadnění pádu odříznutých větví by se měly nejdříve odříznout spodní větve. Těžké větve (s větším průměrem) odřezávejte v délce kontrolovatelných kusů.

VAROVÁNÍ

Nikdy nestůjte pod větví, na které se má pracovat – je třeba dbát na oblast pádu padajících větví! – Větve dopadající na zem se mohou vymrštit směrem nahoru – hrozí nebezpečí úrazu

Likvidace

Odřezky nevyhazujte do komunálního odpadu – lze je kompostovat!

Pracovní technika

Pravá ruka je na ovládací rukojeti, pro levou ruku svírající kruhovou trubkovou rukojeť je třeba najít při téměř natažené paži pohodlnou polohu držení.

HT-KM

česky

402BA012 KN

0000003451_002

390BA024 KN

Úhel postoje obsluhy by měl být vždy 60° nebo menší!

Nejméně namáhavý postoj má obsluha, když dodrží úhel 60°.

Při různých druzích práce se tento úhel může měnit.

Oddělovací řez

Odlehčovací řez

Aby nedošlo ke sloupnutí kůry, proveďte u silnějších větví na spodní straně

N odlehčovací řez (1), k tomu přiložte

řeznou soupravu k větvi a veďte ji obloukovitým pohybem dolů až ke hrotu lišty.

N Proveďte oddělovací řez (2) –

přiložte přitom lištu na větev v pásmu háku

Čistý řez u silných větví

Při průměrech větví přes 10 cm (4 palce) nejdříve

N Proveďte předběžný řez (3) s

odlehčovacím řezem a oddělovacím řezem ve vzdálenosti (A) asi 20 cm (8 palců) před požadovaným místem odříznutí, potom proveďte na požadovaném místě řez načisto (4) s pomocí odlehčovacího řezu a oddělovacího řezu

Přiložte lištu v pásmu háku k větvi a proveďte oddělovací řez směrem zeshora dolů – tím se zabrání sevření pily v řezu.

HT-KM

0000003462_002

česky

402BA013 KN

402BA032 KN

0000097201_001

Řezání přes překážky

Díky velkému dosahu stroje lze odřezávat větve i přes překážky, jako např. přes vodní plochy. Úhel nastavení závisí na poloze větve.

Řezání z hydraulické vysokozdvižné plošiny

Úhlová převodovka 30° (zvláštní příslušenství)

Pomocí úhlové převodovky lze řezný nástroj nastavit tak, aby zaujímal vůči tyči úhel 30°.

Níže uvedené polohy úhlové převodovky na tyči jsou povoleny pro:

1 vodorovné odřezávání kolmých

větví a keřů

2 lepší optickou kontrolu řezného

nástroje

Přípustné kombimotory

KombiMotory

Používat pouze KombiMotory, které firma STIHL dodala nebo které pro montáž výslovně povolila.

Provoz tohoto kombinástroje je povolen pouze s níže uvedenými kombimotory:

STIHL KM 56 R, KM 85 R KM 94 R, KM 111 R, KM 131 R, KMA 130 R

VAROVÁNÍ

Na strojích s kruhovou trubkovou rukojetí musí být namontován omezovač kroků.

Motorové vyžínače s dělitelným hřídelem

Tímto KombiNástrojem je dovoleno osazovat také vyžínače STIHL s dělitelným hřídelem (modely "T") (základní stroje).

Provoz tohoto KombiNástroje je proto navíc povolen i s následujícím strojem:

STIHL FR 131 T

Díky velkému dosahu stroje lze odřezávat větve těsně u kmene stromu, aniž by přitom došlo k poškození ostatních větví vysokozdvižnou plošinou. Úhel nastavení závisí na poloze větve.

VAROVÁNÍ

Při použití omezovače kroků dbejte na návod k použití stroje.

HT-KM

česky

413BA014 KN

002BA248 KN

402BA002 KN

0000097202_001

Kompletace stroje

N Ochranné čepičky stáhnout z konců

ty če a u lož it j e pro pozd ějš í použ ití – viz "Skladování stroje"

UPOZORNĚNÍ

Při stahování čepičky může dojít k vytažení zátky z tyče, v tom případě se musí zátka opět nasunout až na doraz do tyče.

Montáž převodovky

N na tyči ve vzdálenosti (A)

50 mm (2 palce) udělejte značku

N Převodovku (1) nasunout až na

doraz na tyč (2) – převodovkou přitom mírně pootáčet sem a tam tak, až čtyřhran hřídele zapadne

Převodovka je ve správné poloze, když hrana skříně dosáhne nebo zakryje značku (šipka).

0000097204_001

N Převodovku (1) nastavit tak, aby

bylo víko řetězky přesně ve svislé poloze a čep (šipka) na konci tyče směřoval vzhůru

N Svěrací šrouby (3) utahujte podle

následujícícho schématu:

– levý šroub utáhněte jen zlehka – pravý šroub utáhněte jen zlehka – levý šroub pevně utáhněte – pravý šroub pevně utáhněte

HT-KM

0000097203_001

N Svěrací šrouby (3) zašroubovat až

na doraz

česky

002BA326 KN

002BA327 KN

001BA248 KN

001BA244 KN

Montáž kombinástroje

N Čep (1) na tyči zasunout až na

doraz do drážky (2) spojovací objímky.

Při správném zasunutí musí červená čára (3 = špička šipky) lícovat se spojovací objímkou.

N Roubíkový šroub (4) pevně

utáhnout.

Řezná souprava

Pilový řetěz, vodící lišta a řetězka tvoří dohromady řeznou soupravu.

V objemu dodávky obsažená řezná souprava je optimálně sladěná s vyvětvovací pilou.

– Rozteč (t) pilového řetězu (1),

řetězky a vodícího kolečka vodící lišty Rollomatic spolu musejí souhlasit.

– Tloušťka vodícího článku (2)

pilového řetězu (1) musí odpovídat šířce drážky vodící lišty (3).

V případě spárování k sobě se nehodících komponent může již po velice krátké provozní době dojít k nenapravitelnému poškození řezné soupravy.

Ochranný kryt řetězu

V objemu dodávky je obsažen pro řeznou soupravu vhodný ochranný kryt řetězu.

Při použití vodících lišt na vyvětvovací pile musí být použit vhodný ochranný kryt řetězu, zakrývající celou vodící lištu.

Na ochranném krytu řetězu je bočně vyražen údaj týkající se délky pro něj vhodných vodících lišt.

Demontáž kombinástroje

N Tyč sejmout v opačném pořadí

HT-KM

česky

0000097194_001

390BA003 KN

390BA044 KN

Montáž vodící lišty a pilového řetězu

Demontujte víko řetězky

N Odšroubujte matici a sejměte víko

řetězky

N Šroubem (1) otáčejte doleva tak, až

napínací smykadlo (2) dolehne na levý okraj vybrání ve skříni, pak s ním otočte 5 otáček zpět

Založení pilového řetězu

0000003452_002

VAROVÁNÍ

Navlékněte si ochranné rukavice – hrozí nebezpečí poranění ostrými zuby řetězu.

N Pilový řetěz založte počínaje na

hrotu lišty

N Vodící lištu nasaďte na šroub (3) a

fixační otvor (4) na čep napínacího smykadla – zároveň nasaďte pilový řetěz na řetězku (5)

N Otáčejte šroubem (1) doprava tak,

až zůstane pilový řetěz na spodní straně jen nepatrně prověšen a výčnělky vodících článků zapadnou do drážky vodící lišty

N Nasaďte opět víko řetězky a rukou

jen lehce utáhněte matici

N dále viz "Napínání pilového řetězu"

HT-KM

česky

390BA045 KN

390BA046 KN

Napínání pilového řetězu

Dodatečné napínání pilového řetězu během provozu:

N Vypněte motor N Povolte matici N Nadzvedněte vodící lištu na hrotu N pomocí šroubováku otáčejte

šroubem (1) doprava tak, až pilový řetěz dosedne na spodní větev lišty

N Vodící lišta má být i nadále v

nadzvednuté poloze a matici pevně utáhněte

N dále viz: "Zkontrolujte napnutí

pilového řetězu"

Nový pilový řetěz se musí častěji dodatečně napínat než řetěz, který je již delší dobu v provozu!

N Napnutí pilového řetězu proto

častěji kontrolujte – viz "Provozní pokyny"

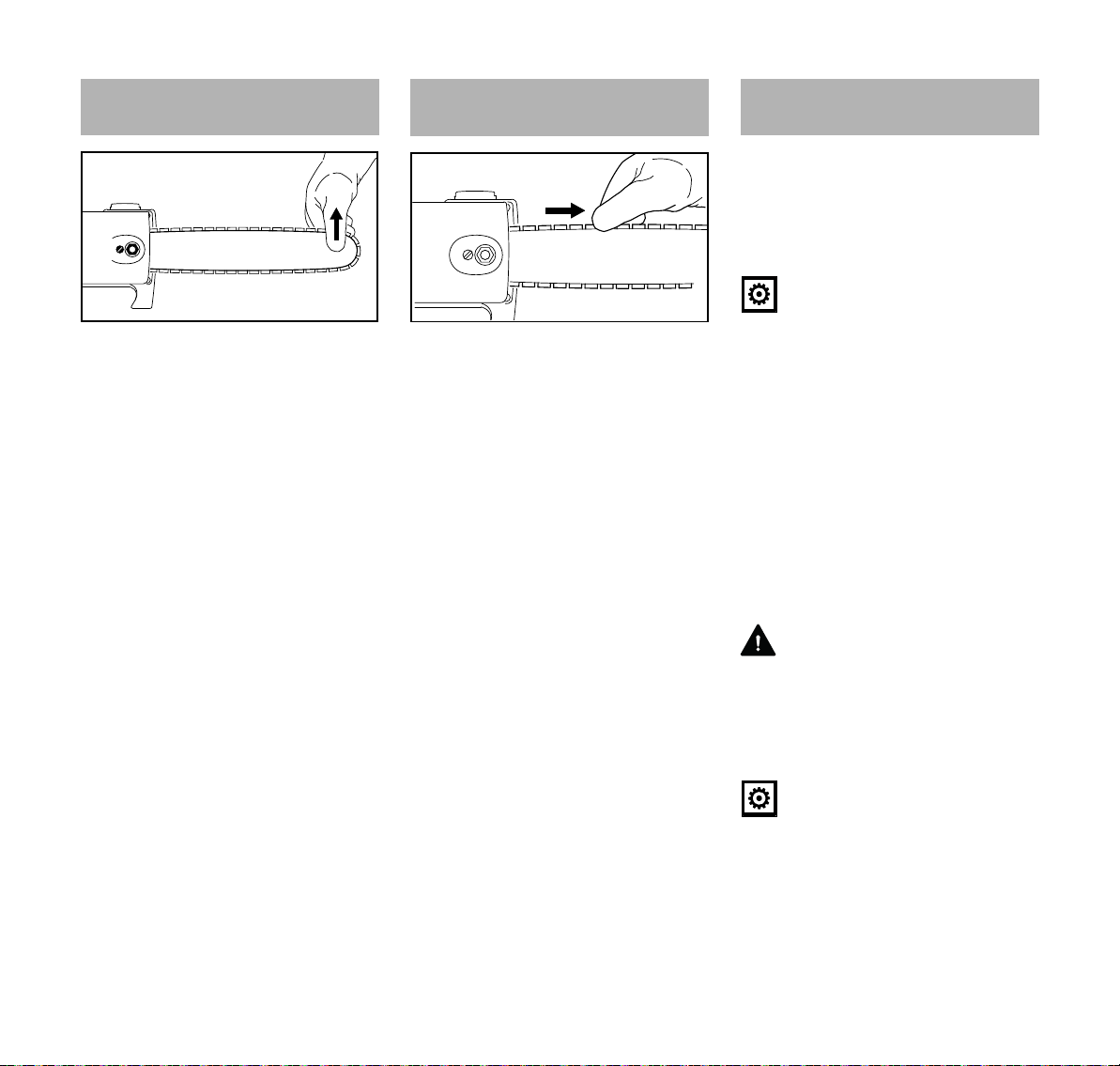

Kontrola napnutí pilového řetězu

N Vypněte motor N Navlékněte si ochranné rukavice N Pilový řetěz musí přiléhat ke spodní

větvi lišty a musí se při povolené řetězové brzdě dát rukou táhnout po vodící liště

N pokud je to nutné, pilový řetěz

dodatečně napněte

Nový pilový řetěz se musí častěji dodatečně napínat než řetěz, který je již delší dobu v provozu.

N Napnutí pilového řetězu proto

častěji kontrolujte – viz "Provozní pokyny"

Olej k mazání řetězu

K automatickému permanentnímu mazání pilového řetězu a vodící lišty používat pouze pro životní prostředí nezávadný jakostní řetězový mazací olej – zejména biologicky rychle odbouratelný olej STIHL BioPlus.

UPOZORNĚNÍ

Biologický olej k mazání řetězu musí mít dostatečnou stabilitu proti stárnutí (např. STIHL BioPlus). Olej s nedostatečnou stabilitou proti stárnutí má sklony k rychlému zpryskyřičnění. Následkem toho jsou pevné, těžko odstranitelné usazeniny, obzvláště v prostoru řetězového pohonu, spojky a na pilovém řetězu, vedoucí až k zablokování olejového čerpadla.

Životnost pilového řetězu a vodící lišty je podstatně ovlivňována jakostí mazacího oleje – proto je třeba používat pouze speciální olej k mazání řetězů.

VAROVÁNÍ

Nikdy nepoužívat vyjetý olej! Vyjetý olej může při déletrvajícím a opakovaném styku s pokožkou způsobit rakovinu kůže a je kromě toho škodlivý pro životní prostředí!

UPOZORNĚNÍ

Vyjetý olej nemá potřebné mazací vlastnosti a je pro mazání řetězu absolutně nevhodný.

HT-KM

česky

0000097195 001

0000,GXX-0135-A0 KN

0000-GXX-0136-A0

0000-GXX-0137-A0 KN

0000-GXX-0138-A0 KN

0000-GXX-0137-A0 KN

Doplňování oleje k mazání řetězu

UPOZORNĚNÍ

Jedna náplň olejové nádržky stačí pouze pro polovinu náplně palivové nádržky – během práce neustále kontrolujte stav oleje, olejová nádržka se nikdy nesmí vyprázdnit!

Příprava stroje

Otevření

N Vyklopte křídlo

N Otočte uzávěrem nádržky

(cca. 1/4 otáčky)

N Sejměte uzávěr nádržky

Doplňte olej k mazání řetězu.

N Doplňte olej k mazání řetězu. Při plnění mazací olej nerozlijte a

nádržku neplňte až po okraj. STIHL doporučuje použít plnicí

systém STIHL pro plnění olejem k mazání řetězu (zvláštní příslušenství).

Uzavření

N Uzávěr nádržky a okolí před

naplněním pečlivě očistěte, aby se do olejové nádržky nedostala žádná nečistota.

N Stroj uveďte do takové polohy, aby

uzávěr nádržky směřoval nahoru.

HT-KM

Značky na uzávěru nádržky a na olejové nádržce spolu musejí lícovat.

Křídlo je v kolmé poloze: N Vsaďte uzávěr nádržky – značky na

uzávěru nádržky a na olejové nádržce spolu musejí lícovat.

N Uzávěr nádržky zatlačte dolů až na

doraz

česky

0000-GXX-0139-A0 KN

0000-GXX-0140-A0 KN

0000-GXX-0141-A0 KN

0000-GX-0142 A0 KN

002BA584 KN

0000-GXX-0136-A0

N Uzávěr nádržky držte v zatlačené

poloze a otáčejte s ním ve směru chodu hodinových ručiček tak, až se zaaretuje

Pak spolu značky na uzávěru nádržky a na olejové nádržce lícují.

N Sklopte křídlo

Uzávěr nádržky je zaaretován V případě, že se množství oleje v

olejové nádržce nezmenšuje, může to znamenat poruchu v dodávce mazacího oleje: zkontrolujte mazání řetězu, vyčistěte olejové kanálky, příp. vyhledejte odborného prodejce. STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce výrobků STIHL.

Pokud se uzávěr nádržky nedá v olejové nádržce zaaretovat

Spodní část uzávěru nádržky je oproti vrchní části pootočená.

N Sejměte z olejové nádržky uzávěr

nádržky a opticky jej z vrchní strany zkontrolujte.

Vlevo: Spodní část uzávěru nádržky

je pootočená – uvnitř ležící značka (1) lícuje s vnější značkou

vpravo: Spodní část uzávěru nádržky

je ve správné poloze – vnitřní značka se nachází pod křídlem. Nelícuje s vnější značkou

N Nasaďte uzávěr nádržky a otáčejte

jím v protisměru chodu hodinových ručiček tak dlouho, až zapadne do sedla plnicího nátrubku

N Uzávěrem nádržky otáčejte dále v

protisměru chodu hodinových ručiček (cca. 1/4 otáčky) – spodní část uzávěru nádržky se tím otočí do správné polohy

N Otáčejte uzávěrem nádržky ve

směru chodu hodinových ručiček a uzavřete ho – viz odstavec „Uzavření“.

HT-KM

česky

390BA048 KN

0000-GXX-0503-A0

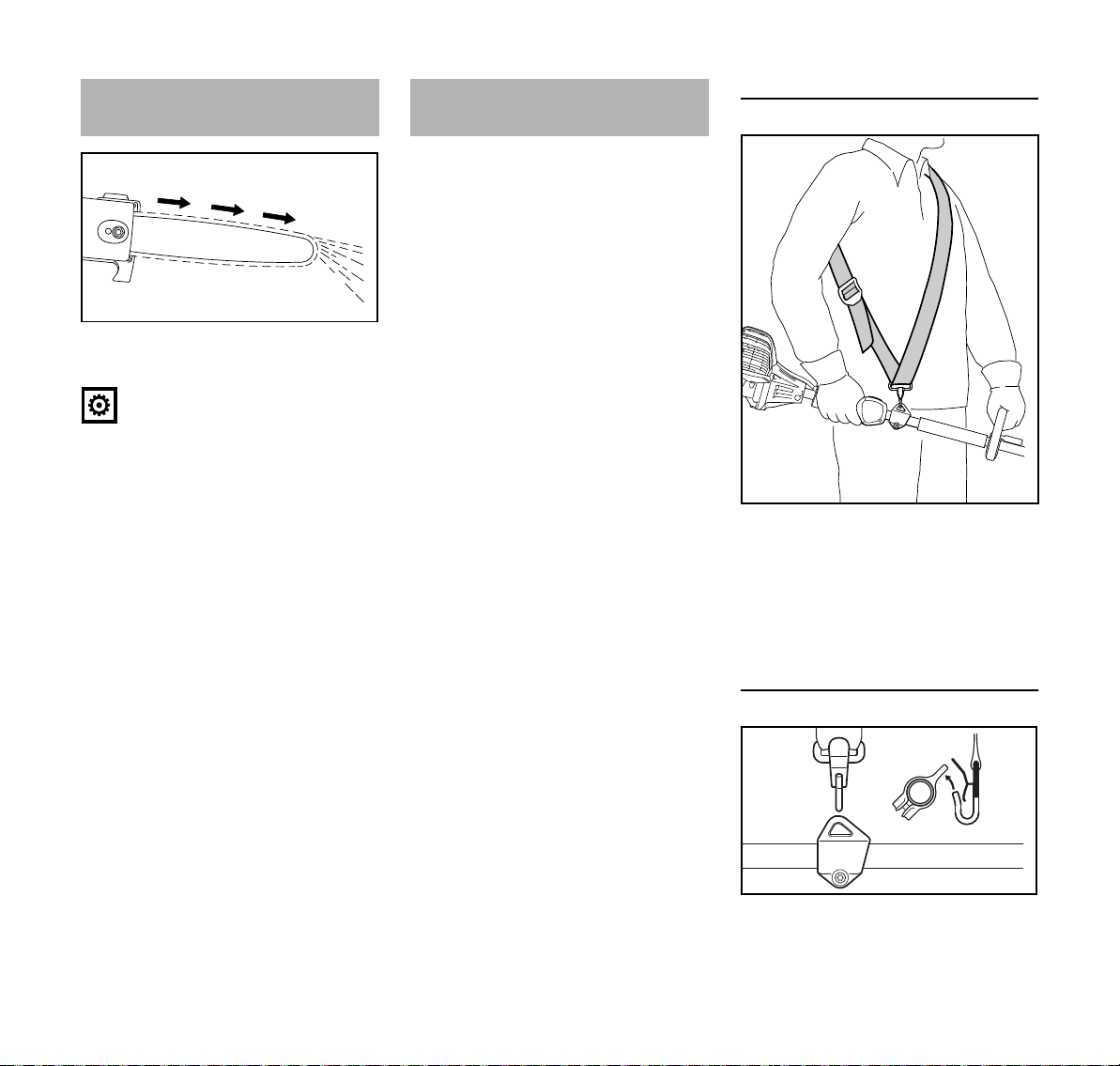

Kontrola mazání pilového řetězu

Pilový řetěz musí vždy vyhazovat trochu oleje.

UPOZORNĚNÍ

Nikdy nepracovat bez mazání řetězu! Běží-li řetěz nasucho, dojde velmi rychle k nenapravitelnému poškození řezné soupravy. Před zahájením práce tedy vždy zkontrolovat mazání řetězu a stav oleje v nádržce.

Každý nový pilový řetěz potřebuje 2 až 3 minuty pro záběh.

Po záběhu zkontrolovat napnutí řetězu a v případě potřeby provést korekturu – viz "Kontrola napnutí řetězu".

Nasazení závěsného zařízení

Ne všechny základní stroje jsou vybaveny závěsným zařízením a závěsným držákem.

N Montáž závěsného držáku – viz

"Montáž adaptérů".

Závěsné zařízení je k dostání jako "Zvláštní příslušenství".

Druh a provedení závěsného držáku, závěsného zařízení a háku karabiny jsou závislé na odběratelském trhu a na základním stroji.

Jednoramenní závěsné zařízení

N Nasadit jednoramenní závěsné

zařízení (1).

N Nastavit délku pásu – hák

karabiny (2) musí při zavěšeném motorovém stroji ležet cca. o jednu šířku dlaně pod pravou kyčlí.

Zavěšení stroje na nosné zařízení

HT-KM

0000-GXX 1056-A0

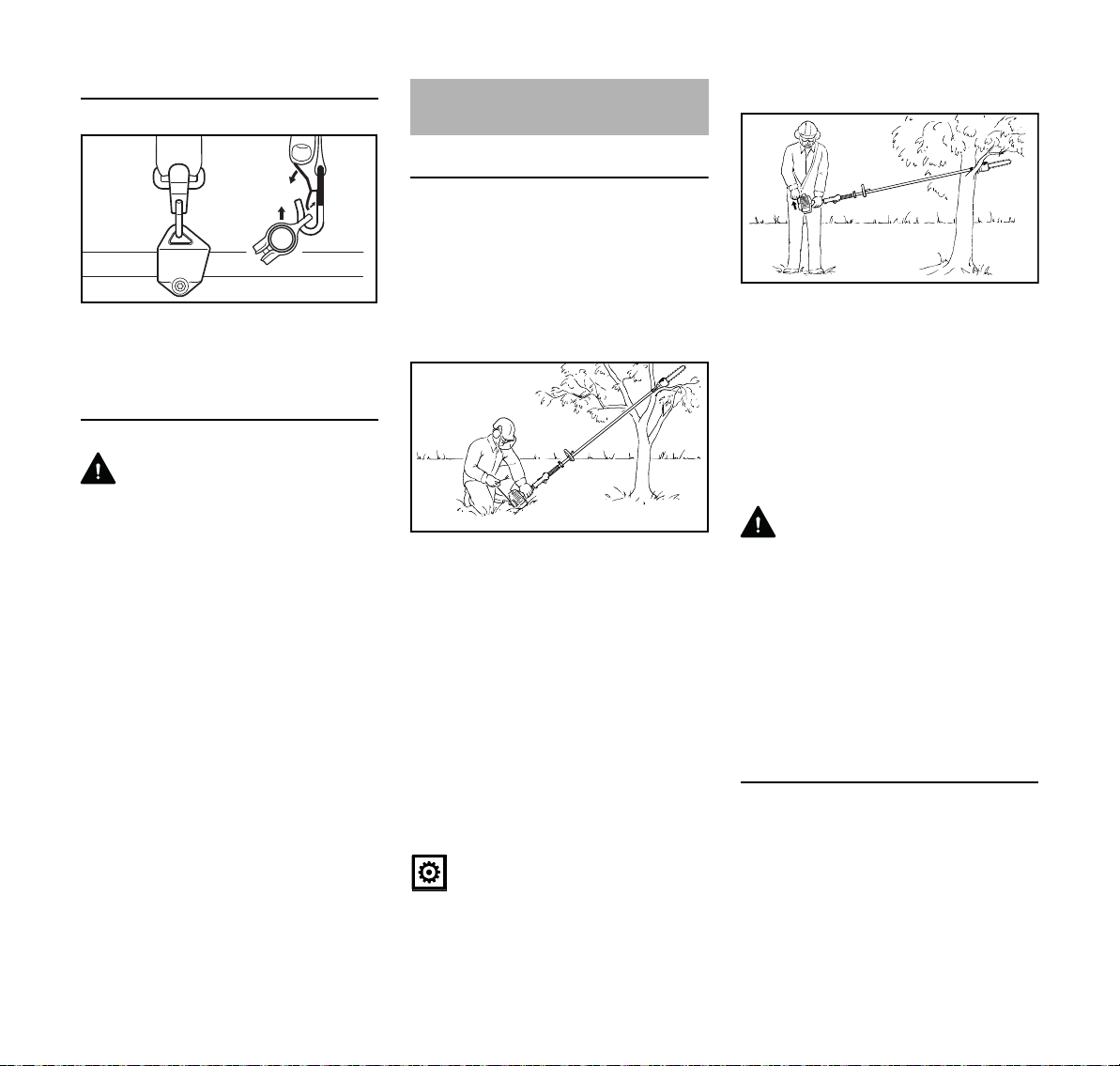

N Hák karabiny (1) zavěsit do

závěsného držáku (2) na tyči.

česky

402BA039 KN

402BA040 KN

Vyvěšení stroje ze závěsného zařízení

N Styčnici na háku karabiny (1)

stisknout a závěsný držák (2) vytáhnout z háku karabiny.

Rychlé odhození stroje

VAROVÁNÍ

V okamžiku přímo hrozícího nebezpečí musí být stroj rychle odhozen. K odhození stroje postupovat tak, jak je popsáno ve "Vyvěšení stroje ze závěsného zařízení". Rychlé odložení stroje předem nacvičit. Při nácviku však nikdy stroj neodhazovat na zem, zabrání se tím jeho poškození.

Startování / vypínání stroje

Startování motoru

Pro nastartování je třeba zásadně dbát na pokyny pro obsluhu KombiMotoru resp. základního stroje!

N Sejmout kryt řetězu.

0000-GXX 1058-A0

Řetěz se nesmí dotýkat ani země, ani žádných jiných předmětů.

N Stroj uvést do bezpečné startovací

polohy: motor opřít podpěrkou o zem, hák na hlavici pily nasadit na zvýšený podklad, např. na vyvýšené místo na zemi nebo ho zavěsit do vidlice větve.

N Zaujmout bezpečný postoj –

možnosti: ve stoje, v předklonu nebo vkleče.

N Stroj levou rukou pevně přitlačit k

zemi – přitom se nedotýkat ovládacích prvků na ovládací rukojeti – viz návod k použití pro KombiMotor nebo základní stroj.

Jiná možnost startování

N Hlavici pily zavěsit hákem do vidlice

větve.

N Zaujmout bezpečný postoj. N Stroj levou rukou pevně přidržet za

těleso ventilátoru nebo za ovládací rukojeť - přitom se nedotýkat ovládacích prvků na ovládací rukojeti – viz návod k použití pro KombiMotor resp. základní stroj.

VAROVÁNÍ

Při startování motoru může po jeho naskočení dojít k okamžitému pohánění pilového řetězu – proto ihned po naskočení motoru krátce stisknout plynovou páčku – motor přejde do volnoběhu.

Další postup při startování je popsán v návodu k použití KombiMotoru resp. základního stroje.

Vypnutí motoru

N viz návod k použití pro KombiMotor

resp. pro základní stroj.

UPOZORNĚNÍ

Nikdy nestoupat nohou na tyč, ani na ni neklekat.

HT-KM

česky

Provozní pokyny Údržba vodící lišty

Při práci

Kontrolovat často napnutí řetězu Nový pilový řetěz se musí častěji

dodatečně napínat než řetěz, který je již delší dobu v provozu.

V chladném stavu Pilový řetěz musí přiléhat ke spodní

větvi lišty, ale musí se dát rukou táhnout po vodící liště. V případě potřeby pilový řetěz dodatečně přitáhnout – viz "Napínání pilového řetězu".

Při provozní teplotě Pilový řetěz se protahuje a prověšuje.

Vodící články na spodní větvi lišty nesmějí vystoupit z drážky – jinak by mohl pilový řetěz spadnout. Dodatečně pilový řetěz napnout – viz "Napínání pilového řetězu".

UPOZORNĚNÍ

Během procesu vychládání se řetěz smršťuje. Nepovolený pilový řetěz by mohl poškodit hnací hřídel a ložisko.

Po skončení práce

N Pilový řetěz povolit, pokud byl

během práce při provozní teplotě dodatečně napínán.

UPOZORNĚNÍ

Pilový řetěz je po práci bezpodmínečně nutné opět povolit! Během procesu vychládání se řetěz smršťuje. Nepovolený pilový řetěz by mohl poškodit hnací hřídel a ložisko.

Při delším přerušení provozu viz "Skladování stroje".

N Lištou otáčejte – po každém ostření

pilového řetězu a po každé výměně pilového řetězu – tím se zabrání jednostrannému opotřebení – speciálně na ohybu lišty a na spodní větvi

N Vstupní otvor oleje (1), výstupní

kanál oleje (2) a drážku lišty (3) je třeba pravidelně čistit

N Změřte hloubku drážky –

hloubkoměrem na pilovací měrce (zvláštní příslušenství) – v pásmu, ve kterém dochází na oběžné dráze k největšímu opotřebení třením

Typ řetězu Rozteč

řetězu

Picco 3/8“ P 5,0 mm Picco 1/4“ P 4,0 mm

0000097197_001

Minimální hloubka drážky

HT-KM

česky

000BA054 KN

Nemá-li drážka tuto minimální hloubku: N Vyměňte vodící lištu Vodící články by jinak dřely o dno drážky

– pata zubu a spojovací články by pak nedoléhaly na obvod lišty.

Skladování stroje Kontrola a výměna řetězky

Při provozních přestávkách delších než cca. 3 měsíce

N Pilový řetěz a vodící lištu sejmout,

vyčistit a nastříkat vrstvou ochranného oleje.

N Při použití biologického oleje k

mazání řetězu (např. STIHL BioPlus) nádržku mazacího oleje zcela naplnit.

N Je-li KombiNástroj skladován

odděleně od KombiMotoru: ochrannou čepičku nasadit na tyč, zabrání se tím znečištění spojky.

N Stroj uskladnit na suchém a

bezpečném místě. Chránit před použitím nepovolanými osobami (např. dětmi).

N Sejměte víko řetězky, pilový řetěz a

vodící lištu

Výměna řetězky

– po spotřebování dvou pilových

řetězů nebo i dříve,

– když jsou stopy opotřebení (a)

hlubší než 0,5 mm (0,02 in.) – jinak by byla nepříznivě ovlivněna životnost pilového řetězu – kontrolujte pomocí kalibru (speciální příslušenství)

Řetězka dosáhne vyšší životnosti při střídavém používání dvou řetězů.

STIHL doporučuje používat originální řetězky STIHL.

HT-KM

česky

689BA027 KN

Řetězka je poháněna přes kluznou třecí spojku. Výměna řetězky musí být bezpodmínečně provedena u odborného prodejce.

STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce výrobků STIHL.

Údržba a ostření pilového řetězu

Řezat lehce bez námahy se správně naostřeným řetězem

Správně naostřený pilový řetěz vniká do dřeva již při nepatrném tlaku do řezu.

Nikdy nepracovat s tupým nebo poškozeným řetězem – vede to k přílišné tělesné námaze, vysoké zátěži vibracemi, neuspokojivému řeznému výsledku a k vysokému stupni opotřebení.

N Pilový řetěz vyčistit.

0000097198_001

N Zkontrolovat, nejsou-li řetězové

články prasklé nebo nýty poškozené.

N Poškozené nebo opotřebované

části řetězu obnovit a nové díly přizpůsobit tvaru a stupni opotřebení ostatních dílů – nové díly je třeba patřičně opracovat.

Pilové řetězy opatřené tvrdokovem (Duro) jsou mimořádně odolné proti opotřebení. K zajištění optimálního výsledku ostření doporučuje STIHL služby odborného prodejce výrobků STIHL.

VAROVÁNÍ

Níže uvedené úhly a rozměry je třeba bezpodmínečně dodržet. Nesprávně naostřený pilový řetěz – zejména pak příliš nízké omezovače hloubky – mohou mít za následek zvýšení sklonu vyvětvovací pily ke zpětnému rázu – hrozí nebezpečí úrazu!

Pilový řetěz nemůže být na vodící liště zablokován. Z tohoto důvodu se doporučuje pilový řetěz k ostření sejmout a naostřit ho na stacionárním ostřicím přístroji (FG 2, HOS, USG).

Rozteč řetězu

Označení (a) rozteče řetězu je vyraženo v prostoru omezovače hloubky každého řezacího zubu.

Označení (a)Rozteč řetězu

couly mm 7 1/4 P 6,35 1 nebo 1/4 1/4 6,35 6, P nebo PM 3/8 P 9,32 2 nebo 325 0.325 8,25 3 nebo 3/8 3/8 9,32

Rozměr rozteče je směrodatný pro volbu průměru pilníku – viz tabulka "Nářadí pro ostření".

Při dodatečném ostření je bezpodmínečně nutné zachovat všechny úhly na řezacích zubech.

HT-KM

česky

689BA021 KN

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

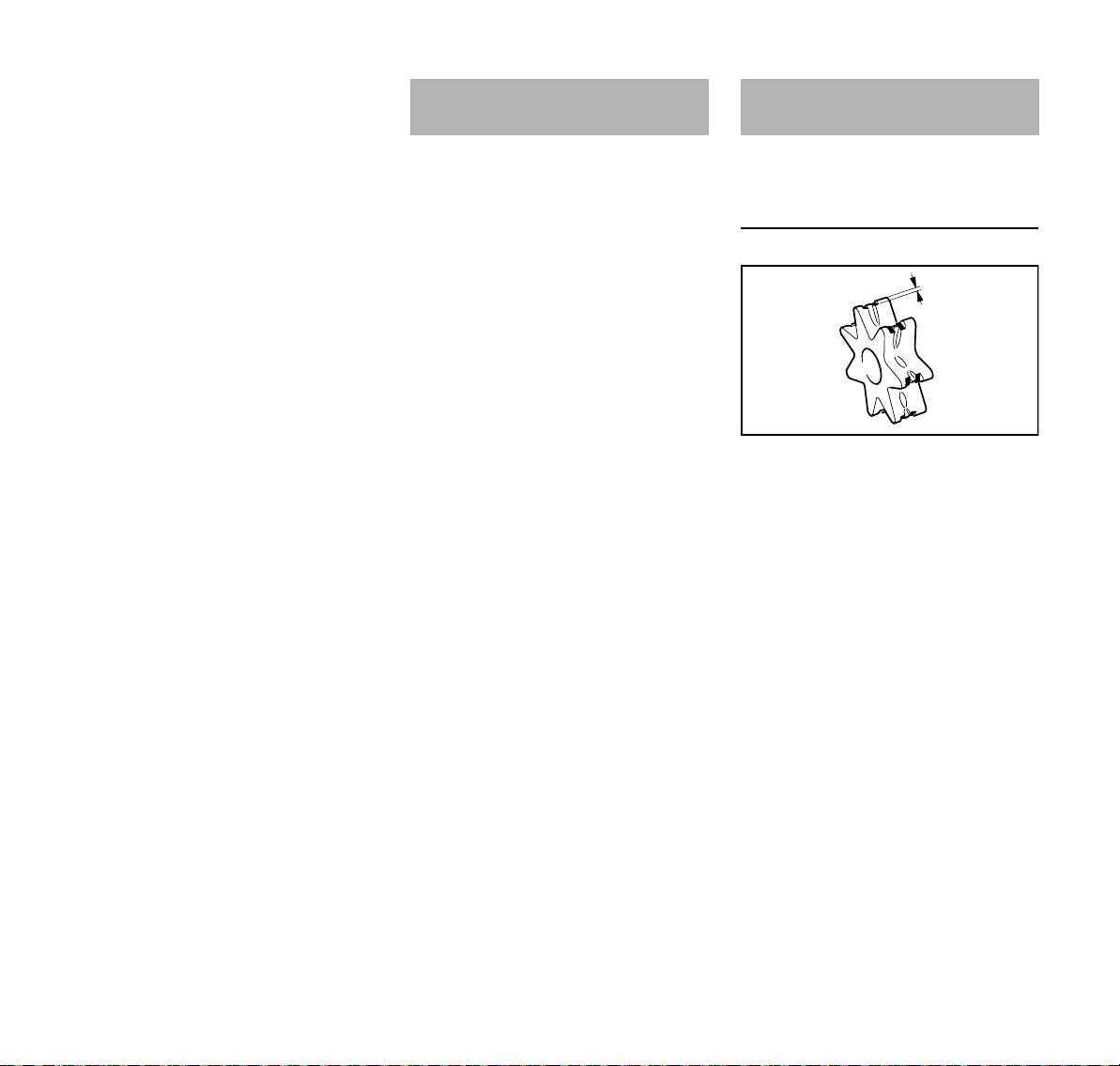

Úhel ostření a úhel čela

A Úhel ostření Pilové řetězy STIHL se ostří pod úhlem

ostření 30°. Vyjímku tvoří pilové řetězy pro podélné řezání s úhlem ostření 10°. Pilové řetězy pro podélné řezání mají ve svém označení písmeno X.

B Úhel čela Při použití předepsaného vodítka pilníku

a průměru pilníku se automaticky docílí správného úhlu čela.

Tvary zubů Úhel (°)

Micro = polodlátový zub

30 75 např. 63 PM3, 26 RM3, 71 PM3

Super = plně dlátový zub

30 60 např. 63 PS3, 26 RS, 36 RS3

Pilový řetěz pro podélné

10 75 řezání např. 63 PMX, 36 RMX

Úhly musejí být u všech zubů řetězu stejné. Při nestejných úhlech je chod řetězu drsný a nepravidelný, dochází k silnějšímu stupni opotřebení vedoucímu až k prasknutí řetězu.

Vodítko pilníku

N Používat vodítko pilníku. Pilové řetězy neostřit ručně jinak než za

pomoci vodítka pilníku (zvláštní příslušenství, viz tabulka "Nářadí pro ostření"). Vodítka pilníků jsou opatřena značkami pro patřičný úhel ostření.

Používat pouze speciální pilníky pro pilové řetězy! Jiné pilníky jsou co do tvaru a seku nevhodné.

Ke kontrole úhlů

Pilovací měrka STlHL (zvláštní příslušenství, viz tabulka "Nářadí pro ostření") – univerzální nástroj ke kontrole úhlu ostření a úhlu čela, vzdálenosti omezovače hloubky, délky zubu, hloubky drážky a pro čištění drážky a vstupních otvorů oleje.

Jak správně ostřit

N Pro ostření zvolit nástroje

odpovídající rozteči řetězu.

N V případě použití přístrojů FG 2,

HOS a USG: Pilový řetěz sejmout a podle návodu k použití těchto přístrojů naostřit.

N Vodící lištu případně upnout. N Ostřit často, ale ubírat málo

materiálu – pro jednoduché doostření stačí dva až tři tahy pilníkem.

N Jak vést pilník: Vodorovně (v

pravém úhlu k boční stěně vodící lišty), odpovídajícně udaným úhlům – podle značek na vodítku pilníku – vodítko pilníku položit na břit zubu a na omezovač hloubky.

N Pilovat pouze směrem zevnitř ven.

HT-KM

česky

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

N Pilník zabírá pouze při pohybu

dopředu – při zpětném pohybu ho nadzvednout.

N Nenapilovat spojovací a vodící

články.

N Pilník v pravidelných intervalech

lehce pootáčet, aby se zabránilo jeho jednostrannému opotřebení.

N Otřepy odstranit kouskem tvrdého

dřeva. N Úhel zkontrolovat pomocí měrky. Všechny řezací zuby musejí být stejně

dlouhé. Při nestejné délce zubů jsou rozdílné i

výšky zubů, které způsobují drsný chod řetězu a jeho přetržení.

N Všechny řezací zuby je třeba snížit

na výšku nejnižšího řezacího zubu –

nejvhodnější je nechat to provést u

odborného prodejce na elektrickém

přístroji pro ostření.

Vzdálenost omezovače hloubky

Při řezání měkkého dřeva v obdobích bez mrazu může být tato vzdálenost zvětšena až o 0,2 mm (0.008").

Rozteč řetězu Omezovač

hloubky

Vzdálenost (a) couly (mm) mm (couly) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

Snížení omezovače hloubky

Při ostření zubu dochází ke zmenšování vzdálenosti mezi omezovačem hloubky a řezacím zubem.

N Vzdálenost omezovače hloubky

kontrolovat po každém ostření.

Pilové řetězy s bezpečnostním vodícím článkem (2) – vrchní část vodícího bezpečnostního článku (2) (se servisní značkou) se opracovává zároveň s omezovačem hloubky řezacího zubu.

VAROVÁNÍ

Ostatní pásmo bezpečnostního vodícího článku nesmí být opracováváno, jinak by se mohl zvýšit sklon stroje ke zpětnému rázu.

N Omezovač hloubky opracovat tak,

aby byl v rovině s měrkou.

Omezovač hloubky určuje ponor pilového řetězu do dřeva a tím i tloušťku třísky.

a Předepsaná vzdálenost mezi

omezovačem hloubky a ostřím břitu.

HT-KM

N Pro danou rozteč pilového řetězu

položit vhodnou pilovací měrku (1) na pilový řetěz a přitlačit ji na ke kontrole určený řezací zub – pokud omezovač hloubky vyčnívá nad měrku, je třeba omezovač hloubky patřičně opracovat.

N Poté paralelně k servisní značce

(viz šipka) šikmo omezovač hloubky spilovat – přitom nejvyšší bod omezovače hloubky již nesnižovat dál.

VAROVÁNÍ

Příliš nízké omezovače hloubky zvyšují sklon stroje ke zpětnému rázu.

česky

689BA052 KN

N Po naostření pilový řetěz důkladně

vyčistit, ulpívající piliny z pilování nebo kovový prach z ostření odstranit – pilový řetěz bohatě naolejovat.

N Při delším pracovním přerušení

pilový řetěz vyčistit a naolejovaný uskladnit.

N Pilovací měrku položit na pilový

řetěz – nejvyšší místo omezovače hloubky musí ležet ve stejné rovině

s pilovací měrkou. Nářadí pro ostření (zvláštní příslušenství) Rozteč řetězu Kulatý pilník o ^Kulatý pilník Vodítko pilníku Pilovací měrka Plochý pilník Souprava pro

ostření

couly (mm) mm (couly) Katalogové č. Katalogové č. Katalogové č. Katalogové č. Katalogové č. 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

skládá se z vodítka pilníku s kulatým pilníkem, plochého pilníku a pilovací měrky

HT-KM

Pokyny pro údržbu a ošetřování

Následující údaje se vztahují na běžné pracovní podmínky. Při ztížených podmínkách (velmi prašné prostředí, dřeviny se zvýšeným vylučováním pryskyřice, tropická dřeva atd.) a v případě delší denní pracovní doby se musejí uvedené intervaly přiměřeně zkrátit. V případě pouze občasného použití stroje lze zde uvedené intervaly prodloužit.

před započetím práce

po ukončení práce, resp.

denně

po každém naplnění palivové

nádržky

týdně

měsíčně

ročně

při poruše

Přístupné šrouby a matice (kromě seřizovacích šroubů)

Mazání řetězu zkontrolovat X

Pilový řetěz

Vodicí lišta

Řetězka

Bezpečnostní nálepka vyměnit X

STIHL doporučuje odborného prodejce výrobků STIHL.

dotáhnout X

zkontrolovat, dbát také na stav naostření XX

zkontrolovat napnutí řetězu XX

naostřit X

zkontrolovat (stav opotřebení, poškození)

vyčistit a otočit XX

odstranit otřepy X

vyměnit XX

zkontrolovat X

nechat provést výměnu odborným prodejcem

při poškození

česky

v případě potřeby

HT-KM

česky

Jak minimalizovat opotřebení a jak zabránit poškození

Dodržením pokynů uvedených v tomto návodu k použití a pokynů v návodu k použití pro kombimotor se zabrání přílišnému opotřebení a poškození stroje.

Použití, údržbu a skladování stroje je bezpodmínečně nutné provádět pečlivě tak, jak je to popsáno v tomto návodu k použití.

Za veškeré škody, které budou způsobeny nedodržením bezpečnostních předpisů a pokynů pro obsluhu a údržbu, nese odpovědnost sám uživatel. Toto platí speciálně pro níže uvedené případy:

– firmou STIHL nepovolené změny

provedené na výrobku – použití nástrojů nebo příslušenství,

které nejsou pro stroj povoleny,

nejsou vhodné nebo jsou

provedeny v méněhodnotné kvalitě – účelu stroje neodpovídajícímu

použití – použití stroje při sportovních a

soutěžních akcích – škody, vzniklé následkem dalšího

použití stroje s poškozenými

konstrukčními díly

Údržbářské úkony

STIHL doporučuje nechat provádět údržbářské a opravářské úkony pouze u autorizovaného, odborného prodejce výrobků STIHL. Autorizovaným odborným prodejcům výrobků STIHL jsou pravidelně nabízena odborná školení a k jejich dispozici jsou dodávány Technické informace.

V případě neprovedení nebo při neodborném provedení těchto úkonů může dojít ke škodám na stroji, za které nese zodpovědnost pouze sám uživatel. Toto platí zejména pro níže uvedené případy:

– škody způsobené korozí a jiné

škody vzniklé následkem nesprávného skladování

– škody na stroji způsobené použitím

náhradních dílů podřadné kvality

Součásti podléhající opotřebení

Některé díly stroje podléhají i při předpisům a určení odpovídajícímu používání přirozenému opotřebení a v závislosti na druhu a délce použití je třeba tyto díly včas vyměnit. K nim patří mimo jiné:

– pilový řetěz, vodící lištu – řetězka – kluzná třecí spojka – zařízení pro napínání řetězu

Veškeré, v kapitole "Pokyny pro údržbu a ošetřování" uvedené úkony musejí být prováděny pravidelně. Pokud tyto úkony nemůže provést sám uživatel, musí jimi být pověřen odborný prodejce.

HT-KM

Důležité konstrukční prvky

česky

1 Pilový řetěz 2 Vodící lišta

3 Olejová nádržka 4 Uzávěr olejové nádržky 5 Tyč 6 Víko řetězky 7 Hák 8 Ochranný kryt řetězu 9 Řetězka 10 Zařízení pro napínání řetězu 11 Objímka 12 Hadicový hmatec

0000097205_001

HT-KM

česky

Technická data

Mazání řetězu

Na otáčkách závislé, plně automatické olejové čerpadlo s rotačním pístem.

Objem olejové nádržky: 220 cm3 (0,22 l)

Hmotnost

Řezná souprava 3/8" P s tyčí: 2,1 kg

Řezná souprava 1/4" P s tyčí: 2,0 kg

Řezná souprava

Skutečná řezná délka může být menší než uvedená řezná délka.

Vodicí lišta Rollo Light 01

Řezná délka: 25, 30, 35 cm Rozteč: 3/8" P (9,32 mm) Šířka drážky: 1,1 mm

Vodicí lišta Rollo Light 01

Řezná délka: 25, 30, 35 cm Rozteč: 1/4" P (6,35 mm) Šířka drážky: 1,1 mm

Pilový řetěz 3/8″ P

Picco Micro Mini 3 (61 PMM3) Typ 3610 Rozteč: 3/8" P (9,32 mm) Tloušťka vodicího

článku: 1,1 mm

Pilový řetěz 1/4″ P

Picco Micro 3 (71 PM3) Typ 3670 Rozteč: 1/4" P (6,35 mm) Tloušťka vodicího

článku: 1,1 mm

Řetězka

s 7 zuby 3/8" P s 8 zuby 1/4" P

Akustické a vibrační hodnoty

Ke zjištění akustických a vibračních hodnot se u motorových strojů s KombiNástrojem HT-KM zohledňují stejnou měrou provozní stavy volnoběhu a jmenovitých maximálních otáček.

Podrobnější údaje ke splnění Směrnice pro zaměstnavatele: Vibrace 2002/44/ES viz www.stihl.com/vib

Hladina akustického tlaku L

peq

podle

ISO 22868

KM 56 R 90 dB(A) KM 85 R 92 dB(A) KM 94 R: 91 dB(A) KM 111 R: 93 dB(A) KM 131 R: 92 dB(A) FR 131 T: 98 dB(A) KMA 130 R: 90 dB(A)

Hladina akustického výkonu L

podle

ISO 22868

KM 56 R 106 dB(A) KM 85 R 109 dB(A) KM 94 R: 107 dB(A) KM 111 R: 108 dB(A) KM 131 R: 109 dB(A) FR 131 T: 109 dB(A) KMA 130 R: 100 dB(A)

Vibrační hodnota a

hv, eq

podle

ISO 22867

Rukojeť

vlevo KM 56 R 6,8 m/s KM 85 R 4,7 m/s25,2 m/s KM 94 R: 4,0 m/s24,7 m/s KM 111 R: 3,9 m/s23,4 m/s KM 131 R: 4,8 m/s24,0 m/s FR 131 T: 2,7 m/s21,7 m/s KMA 130 R 2,5 m/s22,2 m/s

Rukojeť vpravo

4,8 m/s

2 2 2 2 2 2 2

Pro hladinu akustického tlaku a hladinu akustického výkonu činí faktor-K podle RL 2006/42/EG = 2,0 dB(A); pro vibrační hodnotu činí faktor-K podle RL 2006/42/EG = 2,0 m/s

REACH

REACH je názvem vyhlášky EG o registraci, klasifikaci a povolení chemikálií.

Informace ke splnění vyhlášky (EG) REACH č. 1907/2006 viz www.stihl.com/reach

HT-KM

česky

000BA073 KN

Pokyny pro opravu Likvidace stroje

Uživatelé tohoto stroje smějí provádět pouze takové údržbářské a ošetřovací úkony, které jsou popsány v tomto návodu k použití. Obsáhlejší opravy smějí provádět pouze odborní prodejci.

Při opravách do stroje montovat pouze firmou STIHL pro daný typ stroje povolené náhradní díly nebo technicky adekvátní díly. Používat pouze vysokojakostní náhradní díly. Jinak hrozí eventuální nebezpečí úrazů nebo poškození stroje.

Firma STIHL doporučuje používat originální náhradní díly značky STIHL.

Originální náhradní díly značky STlHL se poznají podle číselného označení náhradních dílů STIHL, podle loga { a případně podle znaku K pro náhradní díly STIHL (na drobných součástkách může být také uveden pouze tento znak).

Při likvidaci dbát na v dané zemi platné předpisy o likvidaci.

Výrobky STIHL nepatří do domácího odpadu. Výrobek STIHL, akumulátor, příslušenství a obal odevzdat do sběrny pro recyklaci zohledňující ochranu životního prostředí.

Aktuální informace o likvidaci jsou k dostání u odborného, autorizovaného prodejce výrobků STIHL.

Prohlášení o konformitě EU

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Německo na vlastní zodpovědnost prohlašuje, že

výrobek

konstrukce: KombiNástroj –

vyvětvovací pila tovární značka: STIHL typ: HT-KM sériová identifikace: 4182

odpovídá patřičným předpisům směrnice 2006/42/ES a byl vyvinut a vyroben ve shodě s následujícími normami ve verzích platných k datu výroby:

EN ISO 12100, EN ISO 11680-1 (ve spojení s uvedenými stroji KM)

EN ISO 12100, EN 60745-1, EN607452-13 (ve spojení s výše uvedenými stroji KMA)

EN ISO 12100, EN ISO 11680-2 (v kombinaci s uvedenými stroji FR)

Zkouška konstrukčního vzorku EU ES přezkoušení typu bylo provedeno u HT-KM s KM 56 R, KM 94 R DPLF Deutsche Prüf- und

Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Spremberger Str. 1 D-64823 Groß-Umstadt

HT-KM

česky

Certifikační číslo

HT-KM s KM 56 R: D-EG 16.00573/01

HT-KM s KM 94 R: D-EG 16.00574/01

HT-KM s KM 111 R, KM 131 R, FR 131 T

TÜV Süd Product Service GmbH (NB 0123) Ridlerstrasse 65 D-80339 München

Certifikační číslo

HT-KM s KM 111 R:

HT-KM s KM 131 R:

HT-KM s FR 131 T:

HT-KM s KMA 130 R VDE Prüf- u.Zertifizierungsinstitut

(NB 0366) Merianstraße 28 D-63069 Offenbach

HT-KM s KMA 130 R: 40047718

Technické podklady jsou uloženy u: ANDREAS STIHL AG & Co. KG

Produktzulassung Rok výroby je uveden na stroji.

M6A 18 03 10127 508

M6A 17 12 10127 500

Certifikační číslo

Waiblingen, 30.4.2020 ANDREAS STIHL AG & Co. KG v zast.

Dr. Jürgen Hoffmann vedoucí oddělení dat, předpisů a

homologace výrobků

Adresy

Hlavní sídlo firmy STIHL

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

Distribuční společnosti STIHL

NĚMECKO STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

RAKOUSKO STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

ŠVÝCARSKO STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

ČESKÁ REPUBLIKA Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

HT-KM

Dovozci firmy STIHL

BOSNA-HERCEGOVINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

CHORVATSKO UNIKOMERC – UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TURECKO SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44

česky

HT-KM

0458-473-1021-C

tschechisch

www.stihl.com

*04584731021C*

0458-473-1021-C

Stihl HT-KM Instruction Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
