STIHL HT-KM

Інструкція з експлуатації

Зміст

українська

Комбінована система 2 До даної інструкції з експлуатації 2 Вказівки з техніки безпеки та

техніки роботи 2 Застосування 7 Допустимі комбіновані мотори 9 Комплектація пристрою 9 Монтаж комбінованого

інструменту 10

Оригінальна інструкція з

експлуатації

Ріжуча гарнітура 11 Монтаж направляючої шини та

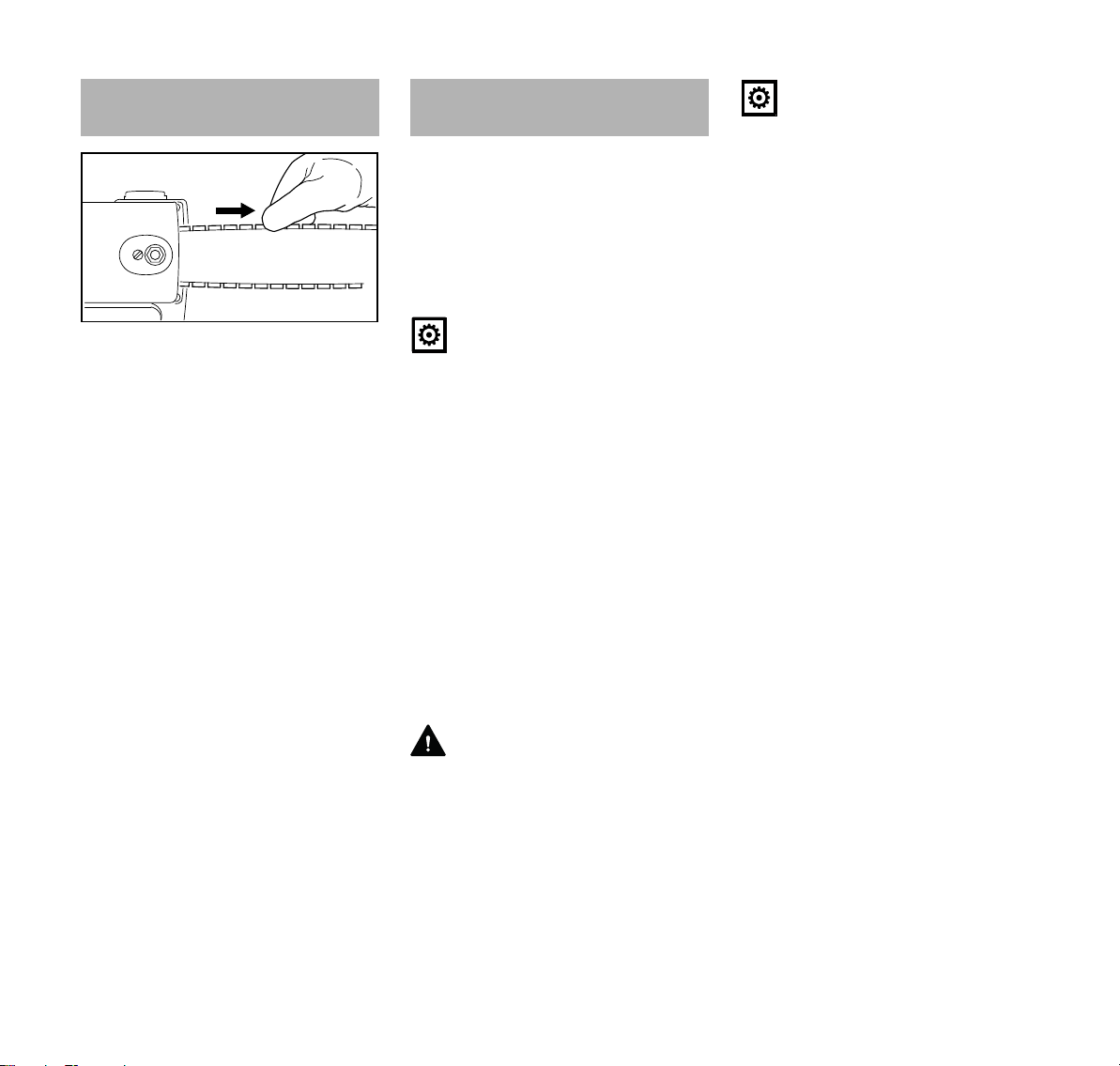

ланцюга пили 11 Натягування ланцюга пили 12 Перевірка натягування ланцюга

пили 13 Мастило для змащення ланцюга 13 Заправка мастила для змащення

ланцюга 14 Перевірка змащення ланцюга 16 Встановити пояс для носіння 16 Запуск / зупинка мотора 18 Вказівки стосовно роботи 19

Надруковано на вибіленому папері без вмісту хлору.

Друкарські фарби містять рослинні масла, папір підлягає

вторинній переробці.

Направляючу шину тримати у порядку 19

Зберігання пристрою 20 Перевірка та заміна зірочки

ланцюга 20 Технічний догляд та заточування

ланцюга пили 21 Вказівки стосовно технічного

обслуговування та догляду 25 Мінімізація зношування та

уникнення пошкоджень 26

Важливі комплектуючі 27 Технічні дані 28 Вказівки з ремонту 29 Знищення відходів 29 Сертифікат відповідності

нормам ЄС 30 Адреси 31

Шановні покупці, дякуємо за те, що Ви обрали якісний

виріб компанії STIHL. Даний продукт виготовлено із

застосуванням сучасних виробничих технологій та масштабних заходів з контролю якості. Ми доклали усіх зусиль для того, щоб Ви були задоволені даним агрегатом та могли працювати на ньому без будь-яких проблем.

Якщо у Вас виникнуть питання стосовно Вашого агрегату, звертайтесь будь ласка до Вашого дилера або безпосередньо до нашої компанії, яка займається продажами.

Ваш

Доктор Nikolas Stihl

0458-473-2021-C. VA0.E21.

0000009271_001_UA

HT-KM

Дана інструкції з експлуатації захищена авторським правом. Всі права компанія залишає за собою, особливо право на розмноження, переклад та переробку із використанням електронних систем.

українська

Комбінована система До даної інструкції з

експлуатації

У комбінованій системі STIHL використовуються різні комбіновані двигуни та комбіновані інструменти у одному агрегаті. Функціональна одиниця комбінованого двигуна та комбінованого інструменту у даній інструкції з експлуатації називається агрегат.

Відповідно, інструкція з експлуатації комбінованого двигуна та комбінованого інструменту утворюють загальну інструкцію з експлуатації для агрегату.

Завжди перед першим введенням в експлуатацію агрегату необхідно уважно прочитати обидві інструкції з експлуатації та зберігати їх для подальшого використання.

Символи на картинках

Всі символи на картинках, які нанесені на пристрій, пояснюються у даній інструкції з експлуатації.

Позначення розділів тексту

ПОПЕРЕДЖЕННЯ

Попередження про небезпеку нещасного випадку та травмування людей а також тяжких матеріальних збитків.

ВКАЗІВКА

Попередження про пошкодження пристрою або окремих комплектуючих.

Технічна розробка

Компанія STIHL постійно працює на подальшими розробками всіх машин та пристроїв; тому ми повинні залишити за собою право на зміни об'єму поставок у формі, техніці та устаткуванні.

Стосовно даних та малюнків даної інструкції з експлуатації таким чином не можуть бути пред'явлені які-небудь претензії.

Вказівки з техніки безпеки та техніки роботи

Потрібні особливі заходи безпеки під час роботи із висоторізом, оскільки роботи ведуться із дуже високою швидкістю руху ланцюга, ріжучі зубці дуже гострі та пристрій має великий радіус дії.

Завжди перед першим введенням в експлуатацію необхідно уважно прочитати інструкції з експлуатації (комбінованого двигуна та комбінованого інструмента) та надійно зберігати для подальшого використання. Недотримання інструкції з експлуатації може бути небезпечним для життя.

Передавати або давати у користування мотопристрій лише людям, які знайомі з експлуатацією цієї моделі – також завжди передавати інструкції з експлуатації до приладу з комбінованим двигуном та комбінованим інструментом.

Висоторіз використовувати лише для обрізання гілок (різки або зворотної різки гілок). Дозволено різати лише дерево та дерев’яні предмети.

Агрегат не дозволяється використовувати для інших цілей – небезпека нещасного випадку!

HT-KM

українська

002BA254 KN

Монтувати лише ті напрямні шини, пильні ланцюги, ланцюгові зірочки або приладдя, які дозволені компанією STIHL для цього агрегату або технічно ідентичні комплектуючі. У разі питань до цього зверніться до спеціалізованого дилера.

Використовувати лише інструменти та приладдя високої якості. Інакше може виникнути небезпека нещасних випадків або пошкоджень агрегату.

Компанія STIHL рекомендує використовувати оригінальні інструменти, напрямні шини, пильні ланцюги, ланцюгові зірочки та приладдя STIHL. Вони за своїми характеристиками оптимально підходять для агрегату та відповідають вимогам користувача.

Не робити змін на агрегаті – це може бути небезпечним. За травми людям та пошкодження речей, спричинені використанням не дозволених навісних пристроїв, компанія STIHL не несе ніякої відповідальности.

Для очищення пристрою не використовувати мийку високого тиску. Сильний потік води може пошкодити комплектуючі пристрою.

Одяг та спорядження

Необхідно носити відповідний одяг та спорядження.

Одяг має відповідати цілям та не заважати. Одяг, що прилягає до тіла, наприклад, комбінезон, але не робочий халат.

Не носити одяг, який може зачепитись за деревину, гілля або рухливі комплектуючі приладу. Також не носити шарф, краватку та прикраси. Довге волосся підвязуйте або збирайте так, щоб воно було вище плечей.

Носити захисні чоботи із шорсткою, не ковзкою підошвою та сталевою вставкою.

ПОПЕРЕДЖЕННЯ

Щоб зменшити небезпеку отримання травми очей слід носити щільно прилягаючі захисні окуляри згідно норми EN 166. Слідкувати за правильним положенням захисних окулярів.

Носити засіб "індивідуального" захисту від шуму – наприклад, біруши.

Носити захисний шолом, якщо існує небезпека падіння предметів зверху.

Носити міцне робоче взуття із стійкого матеріалу (наприклад, шкіри).

Компанія STIHL пропонує широку програму засобів індивідуального захисту.

Транспортування агрегату

Завжди зупиняти двигун. Завжди встановлювати захист

ланцюга – також при транспортуванні на короткі відстані.

Мотопристрій переносити лише збалансовано за шток.

Не торкатись гарячих комплектуючих пристрою – небезпека отримання опіків!

У транспорті: агрегат зафіксувати від перекидань, пошкодження та витікання палива.

Перед запуском

Перевірити надійність робочого стану мотопристрою – дотримуватись відповідних розділів в інструкціях з експлуатації комбінованого двигуна та комбінованого інструмента:

– Правильно змонтована напрямна

шина

– Правильно натягнутий пильний

ланцюг

– Заборонено вносити зміни у

пристрої управління та безпеки

HT-KM

українська

473BA007 KN

15m (50ft)

– Рукоятки повинні бути чисті та

сухі, не вимащені мастилом та брудом – це важливо для надійного управління агрегатом

– Підвісний ремінь та рукоятки

регулювати відповідно до зросту. Дотримуватись розділу "Встановлення підвісного ременя"

Агрегат може використовуватись лише у безпечному для роботи стані – небезпека нещасного випадку!

Щоб бути готовим до нещасного випадку при використанні ременів для перенесення: потренувати швидке скидання агрегату. Для уникнення пошкоджень не кидати додолу під час тренування.

Див. також вказівки до розділу «Перед запуском» в інструкції з експлуатації комбінованого двигуна.

Тримання та напрямлення пристрою

Завжди слідкувати за стабільним та безпечним положенням.

Мотопристрій завжди утримувати обома руками.

Права рука на робочій ручці, ліва рука на дуговій рукоятці або на захисній накладці рукоятки – також у лівші. Рукоятки міцно обхопити великими пальцями.

Разом із комбінованим двигуном KM 94 R завжди слід використовувати накладку для рукояток комбінованого інструменту в якості лівого місця хвату.

Під час роботи

Якщо загрожує небезпека або в разі необхідності відразу зупинити двигун – універсальний важіль / перемикач зупинки / кнопку зупинки встановити у положення 0 або STOP.

Цей мотопристрій не ізольований. Тримати відстань мінімум 15 м до електропричних проводів – небезпека для життя через удар струмом!

У радіусі 15 м не мають знаходитись інші люди – через падаюче гілля та відкинуті шматки деревини – небезпека отримання травми! Цю відстань витримувати також по відношенню до речей (транспортних засобів, шибок) – небезпека матеріальних збитків!

Верхівка шини повинна знаходитись на відстані мінімум 15 м від електричних проводів . При високій напрузі пробій струму може виникнути також при більшому повітряному зазорі. Під час робіт поблизу електропровідних кабелів потрібно вимикати струм.

Слідкувати за бездоганною роботою двигуна на холостих обертах, щоб пильний ланцюг після відпускання важелю газу більше не рухався.

HT-KM

українська

max

473BA008 KN

Регулярно контролювати регулювання режиму холостого ходу та змінювати його при потребі. Якщо пильний ланцюг у режимі холостого ходу все ж таки рухається, віддати у ремонт спеціалізованому дилеру – див. інструкцію із експлуатації комбінованого двигуна.

Слід бути обережним під час ожеледі, вологості, снігу, льоду, на схилах, на нерівній місцевості тощо – небезпека послизнутись!

Редуктор під час експлуатації стає гарячим. Не торкатись корпусу редуктора – небезпека отримання опіків!

Звертати увагу на перешкоди: пеньки, коріння – небезпека спіткнутись!

Завжди слідкувати за стабільним та безпечним положенням.

Під час роботи на висоті:

– завжди використовувати підйомні

підмостки;

– ніколи не працювати на

приставній драбині або стоячи на дереві;

– ніколи не працювати на

нестабільному місці.

– ніколи не працювати однією

рукою

При користуванні засобів захисту від шуму необхідна підвищена уважність та обережність – оскільки обмежене сприйняття попереджуючих звуків (криків, звукових сигналів, таке інше).

Вчасно робити паузи у роботі для того, щоб уникнути втоми та виснаженості – небезпека нещасного випадку!

Працювати спокійно та розважливо – лише при хорошому освітленні та видимості. Працювати обережно, щоб не спричиняти небезпеку іншим людям.

Пил, який виникає під час роботи (наприклад, пил деревини), чад та дим можуть зашкодити здоров’ю. Якщо утворюється пил, необхідно носити захисну маску для дихання.

Коли двигун працює, не торкатись пильного ланцюга. Якщо ланцюг пили блокується предметом, відразу зупинити двигун – лише потім видалити предмет – небезпека травмування!

Блокування ріжучого ножа та одночасно збільшення газу підвищує навантаження та зменшує робоче число обертів двигуна. У результаті це може призвести до перегрівання та пошкодження важливих функціональних деталей (наприклад, муфти, комплектуючих корпуса з полімеру) через тривале ковзання муфти, і небезпеки отримання травм, наприклад, через ріжучі ножі, які рухаються в режимі холостого ходу.

У разі передбаченого навантаження мотопристрою (наприклад, вплив удару або падіння), обов’язково перш ніж використовувати його надалі необхідно перевірити бездоганність стану – див. також розділ «Перед початком роботи». Особливо слід перевірити бездоганність роботи пристроїв безпеки. Агрегати, які вже не знаходяться у надійному для

експлуатації стані, у жодному разі не використовувати далі. У разі сумніву необхідно звернутись до спеціалізованого дилера.

Для заміни пильного ланцюга зупинити двигун – небезпека отримання травм!

При використанні підвісного ременю слідкувати за тим, щоб потік вихлопних газів не спрямовувався проти тіла користувача, а проходив повз нього –

небезпека отримання

опіків!

Обрізання сучків

Агрегат утримувати під нахилом, не безпосередньо під сучком, який слід пиляти. Не перевищувати кут 60° до горизонталі. Слідкувати за деревиною, яка падає.

Місце у робочій зоні тримати вільним – прибирати гілля та сучки, що падають.

HT-KM

українська

Перед пилянням гілок встановити шлях для відступу та прибрати перешкоди.

Під час поздовжнього розпилювання шину привести в область гачка на гілці до прилягання. Це запобігає руху агрегату назад під час початку поздовжнього розпилювання.

Пильний ланцюг на повному газі ввести в розріз.

Працювати лише правильно заточеним та натягнутим пильним ланцюгом – відстань обмежувача глибини не має бути надто велика.

Відрізання виконувати зверху вниз – уникати защемлення пристрою в розрізі.

У товстих, важких гілок робити розвантажувальний розріз (див. розділ «Застосування»).

Гілки, які знаходяться під напругою, пиляти лише дуже обережно – небезпека отримання травм! Завжди спочатку на напірній стороні пиляти розвантажувальний розріз, потім на стороні розтягування зробити поздовжнє розпилювання – уникати затискання пили у розрізі.

Будьте обережними під час різання розщепленої деревини – небезпека отримання травм відколотими шматками деревини!

На схилі завжди стояти зверху або збоку гілки, яку слід пиляти.Звертати увагу на гілки, які скочуються.

У кінці розрізу агрегат більше не утримується в розрізі ріжучою гарнітурою. Користувач повинен взяти на себе силу ваги агрегату –

0000003462_002

небезпека втрати контролю! Агрегат витягувати з деревини лише з

пильним ланцюгом, який рухається. Агрегат використовувати лише для

пиляння гілок, а не для валки деревини – небезпека нещасного випадку!

Не допускати контакту сторонніх предметів з пильним ланцюгом: можливо відкидання з великою силою каміння, цвяхів т. і. та пошкодження мотопили.

Коли пильний ланцюг, що обертається, потрапляє на камінь або інший твердий предмет, це може спричинити утворення іскри, тим самим, за певних умов, можуть зайнятись легко займисті матеріали. Також сухі рослини та зарості можуть легко займатись, особливо за сухої спекотної погоди. Коли існує небезпека пожежі, висоторіз не використовувати поблизу легко займистих матеріалів, сухих рослин або хащ. Потрібно обов’язково проконсультуватися в уповноваженому органі лісового господарства, чи існує небезпека пожежі.

Технічне обслуговування та ремонт

Мотопристрій повинен регулярно проходити технічне обслуговування. Виконувати лише ті роботи з технічного обслуговування та ремонту, які описані у інструкції з експлуатації комбінованого інструменту та комбінованого мотору. Всі інші роботи повинні проводитись спеціалізованим дилером.

Компанія STIHL рекомендує для проведення робіт з технічного обслуговування та ремонту звертатись до спеціалізованого дилера STIHL. Спеціалізовані дилери STIHL регулярно проходять навчання та отримують технічну інформацію.

Використовувати лише комплектуючі високої якості. Інакше існує небезпека нещасних випадків та пошкоджень пристрою. Якщо стосовно вище сказаного виникнуть питання, необхідно звернутись до спеціалізованого дилера.

Компанія STIHL рекомендує використовувати оригінальні комплектуючі STIHL. Вони за своїми характеристиками оптимально підходять для пристрою та відповідають вимогам користувача.

Для проведення ремонту, технічного обслуговування та чистки завжди зупиняти мотор – небезпека травмування! – виключення: регулювання карбюратора та режиму холостого ходу.

HT-KM

українська

402BA012 KN

Зупинити мотор – Для перевірки натягування

ланцюга

– Для додаткового натягування

ланцюга

– Для заміни ланцюга – Для ліквідації неполадок

Дотримуватись інструкції по заточці – для надійного та правильного використання ланцюг пили та направляючу шину завжди тримати у бездоганному стані, ланцюг пили повинен бути правильно заточений, натягнутий та добре змащений.

Вчасно замінювати ланцюг пили, направляючу шину та зірочку ланцюга.

Паливо та мастило для ланцюга зберігати лише у відповідних та підписаних каністрах.

Застосування

Підготовка

N Одягайте відповідний захисний

одяг, дотримуйтеся вказівок правил безпеки

N Запуск двигуна N Встановлення підвісного ременя

Послідовність розрізання

Щоб спростити падіння відрізаних гілок, спочатку слід відрізати нижні гілки. Важкі гілки (з великим діаметром) слід відпилювати контрольованими шматками.

ПОПЕРЕДЖЕННЯ

Ніколи не стояти під гілкою, на якій виконується робота – враховувати площу падіння гілок! – гілки, які потрапляють на землю можуть підскочити – небезпека отримання травм

Кут встановлення завжди має бути 60° або менший!

Для стійкого положення тіла дотримуйтеся кута встановлення 60°.

Цей кут може змінюватися залежно від випадку застосування.

Відрізний розпил

HT-KM

Утилізація

Не кидайте стружку до звичайного домашнього сміття – її можна компостувати!

Техніка роботи

Права рука на рукоятці керування, ліва рука на штоку з майже повністю випрямленою рукою в зручній позиції хвату.

0000003462_002

Шину в області гачка на гілці привести до прилягання та здійснити повздовжнє розпилювання зверху вниз – уникати затискання пили в розрізі.

українська

0000003451_002

390BA024 KN

402BA013 KN

402BA032 KN

Розвантажувальний розріз

Щоб уникнути відлущування кори на протилежній до відпилювання стороні товстих гілок,

N зробити розвантажувальний

розріз (1). Для цього встановити ріжучу гарнітуру та провести пилою дугу, повертаючи її від низу до верхівки шини

N Здійснити повздовжнє

розпилювання (2) – при цьому шину привести в області гачка на гілці до прилягання

Чистий розріз товстих гілок

Якщо діаметр гілки перевищує 10 см (4 дюйми), спочатку слід виконати

N чорновий розріз (3),

розвантажувальний розріз і поздовжнє розпилювання на відстані (А) приблизно 20 см (8 дюймів) перед бажаним місцем розрізу. Після цього в бажаному місці розрізу можна виконати чистовий розріз (4) із розвантажувальним розрізом та поздовжнє розпилювання

Різання над перешкодами

Великий радіус дії пристрою дає змогу пиляти гілки також над перешкодами, наприклад водоймами. Кут установлення залежить від довжини гілки.

Різання на підіймальній робочій платформі

Великий радіус дії дає змогу різати гілки безпосередньо на стовбурі, не

пошкоджуючи робочою платформою інші гілки. Кут установлення залежить від довжини гілки.

HT-KM

українська

0000097201_001

413BA014 KN

002BA248 KN

Кутова ремінна передача 30° (спеціальне приладдя)

Кутова ремінна передача встановлює ріжучий інструмент по відношенню до штоку під кутом 30°.

Допустимі наступні положення кутової ремінної передачі на штоку:

1 для горизонтального

обрубування вертикально розташованих гілок та кущів,

2 для кращого обзору ріжучого

інструменту.

Допустимі комбіновані мотори

Комбіновані двигуни

Використовувати лише ті комбіновані двигуни, які поставляються компанією STIHL або ухвалені нею для монтажу.

Експлуатація цього комбінованого інструменту допустима лише із наступними комбінованими двигунами:

STIHLKM 56R, KM85R KM94R, KM 111 R, KM 131 R, KMA 130 R

ПОПЕРЕДЖЕННЯ

На пристрої із круговою рукояткою має монтуватись хомутик (обмежувач кроку).

Мотокоси з роз’ємним штоком

Комбінований інструмент може також монтуватись на мотокосах STIHL із розбірним штоком (T-моделі) – базові мотопристрої.

Тому експлуатація цього комбінованого інструменту додатково дозволяється на таких пристроях:

STIHL FR 131 T

Комплектація пристрою

N Зняти захисні ковпачки з кінців

штоку й зберігати для подальшого використання – див. «Зберігання пристрою»

ВКАЗІВКА

При зніманні ковпачка може бути витягнута заглушка на штоку, її слід у та ком у вип адку зно ву вв ести д о уп ору у шток.

HT-KM

ПОПЕРЕДЖЕННЯ

Для використання хомутика (обмежувач кроку) дотримуватись інструкції з експлуатації пристрою.

українська

402BA002 KN

0000097204_001

002BA326 KN

002BA327 KN

Монтаж редуктора

N На штоку на відстані (A)

50 мм (2 дюймів) нанести позначку

N Редуктор (1) одягти до упору на

шток (2) – редуктор при цьому трохи повертати в різних напрямках до тих пір, поки чотиригранник не зачепиться за вал

Передача у вірній позиції, коли край корпусу досягає позначки (стрілка) або перекриває.

N Затискний гвинт (3) закрутити до

прилягання

N Передачу (1) вирівняти таким

чином, щоб кришка зірочки

0000097202_001

ланцюга розташовувалась точно вертикально та цапфа (стрілка) на кінці штоку показувала вгору

N Затискні гвинти (3) затягнути за

такою схемою:

– лівий гвинт лише злегка затягнути – правий гвинт лише злегка

затягнути

– лівий гвинт щільно затягнути – правий гвинт щільно затягнути

Монтаж комбінованого інструменту

0000097203_001

N Цапфу (1) на штоку ввести до

упору у паз (2) муфти зчеплення

При вірному введенні червона лінія (3 = верхівка стрілки) повинна поєднуватись із муфтою зчеплення.

N Гвинт із закруткою (4) щільно

затягнути

Демонтаж комбінованого інструменту

N Шток зняти у зворотному

напрямку

HT-KM

українська

001BA248 KN

001BA244 KN

0000097194_001

Ріжуча гарнітура

Пильний ланцюг, направляюча шина та ланцюгова зірочка утворюють ріжучу гарнітуру.

Ріжуча гарнітура, яка входить в об'єм поставки, оптимально підібрана до висоторізу.

– Крок (t) пильного ланцюга (1),

ланцюгової зірочки та поворотної зірочки направляючої шини Rollomatic повинні співпадати

– Товщина ведучої ланки (2)

пильного ланцюга (1) повинна відповідати ширині пазу направляючої шини (3)

При поєднанні компонентів, які не відповідають один одному, ріжуча гарнітура вже після короткого терміну експлуатації може отримати пошкодження, які не підлягають ремонту.

Захист ланцюга

У об'єм поставки входить відповідний до ріжучої гарнітури захист ланцюга.

Якщо на висоторізі використовуються направляючі шини, завжди потрібно використовувати відповідний захист ланцюга, який покриває всю направляючу шину.

На захисті ланцюга збоку нанесені дані стосовно довжини направляючих шин, які для нього підходять.

Монтаж направляючої шини та ланцюга пили

Зняття кришки ланцюгової зірочки

0000003452_002

N Викрутіть гайку й зніміть кришку

зірочки ланцюга

N Повертайте гвинт (1) ліворуч,

доки універсальний важіль (2) не прилягатиме зліва до виїмки корпусу, а потім на 5 обертів у зворотному напрямку

HT-KM

українська

390BA003 KN

390BA044 KN

390BA045 KN

Встановлення ланцюга пили

ПОПЕРЕДЖЕННЯ

Одягайте захисні рукавиці, оскільки існує небезпека травмування через гострі ріжучі зубці.

N Установлюйте ланцюг пили,

починаючи від верхівки шини

засувки, одночасно прокладаючи ланцюг пили над зірочкою ланцюга (5)

N Повертайте гвинт (1) вправо так,

щоб ланцюг пили ще трохи провисав внизу, а виступи ведучих ланок потрапляли в паз шини

N Знову встановіть кришку й дещо

затягніть зірочку ланцюга й гайки вручну

N далі: див. «Натягування ланцюга

пили»

Натягування ланцюга пили

Для додаткового натягування під час роботи:

N Зупиніть двигун N Послабте гайку N Підійміть напрямну за верхівку N Повертайте гвинт (1) за

допомогою викрутки вправо, доки ланцюг пили не прилягатиме до нижньої сторони шини

N Знову підніміть напрямну й

щільно затягніть гайку

N Далі: див. розділ «Перевірка

натягування ланцюга пили»

Новий ланцюг пили має натягуватися частіше, ніж той, який використовували тривалий час!

N Перевіряйте натягування

ланцюга частіше – див. розділ «Вказівки стосовно експлуатації»

N Напрямну шину слід прокласти

над гвинтом (3) і фіксувальним отвором (4) над цапфою натяжної

HT-KM

українська

390BA046 KN

Перевірка натягування ланцюга пили

N Зупиніть двигун N Одягніть захисні рукавиці N Ланцюг пили має прилягати до

нижньої сторони паза шини. Його необхідно вручну протягнути над напрямною

N Якщо необхідно, додатково

натягніть ланцюг пили

Новий ланцюг пили має частіше натягуватись, ніж ланцюг, який використовували тривалий час.

N Перевіряйте натягування

ланцюга частіше – див. розділ «Вказівки стосовно експлуатації»

Мастило для змащення ланцюга

Для автоматичного, тривалого змащення пильного ланцюга та направляючої шини – використовувати лише нешкідливе для навколишнього середовища якісне мастило для ланцюга – краще за все біологічне мастило STIHL BioPlus, яке швидко розкладається.

ВКАЗІВКА

Біологічне мастило для змащення ланцюга повинне мати достатню стійкість до старіння (наприклад, STIHL BioPlus). Мастило із занадто низькою стійкістю до старіння схильне до швидкого смолоутворення. Наслідком являються міцні відкладення, які важко виводяться, особливо у області приводу ланцюга, зчеплення та пильного ланцюга – аж до блокування масляного насоса.

Строк служби пильного ланцюга та направляючої шини значною мірою обумовлюється використанням певного мастила – тому використовувати лише спеціальне мастило для ланцюга.

ВКАЗІВКА

Старе мастило не має достатні властивості по змащенню та непридатне для змащення ланцюга.

HT-KM

ПОПЕРЕДЖЕННЯ

Не використовувати старе мастило! Старе мастило при тривалому та повторному контакті зі шкірою може викликати рак шкіри а також воно шкідливе для навколишнього середовища!

українська

0000097195 001

0000,GXX-0135-A0 KN

0000-GXX-0136-A0

0000-GXX-0137-A0 KN

0000-GXX-0138-A0 KN

0000-GXX-0137-A0 KN

Заправка мастила для змащення ланцюга

ВКАЗІВКА

Одна заправка мастила лише на половину заправки паливного баку – під час роботи регулярно перевіряти рівень мастила, масляний бак ніколи повністю не спорожняти!

Підготовка пристрою

N Кришку баку та прилеглу площину

слід ґрунтовно почистити, щоб бруд не потрапив у масляний бак

N Пристрій слід розташувати таким

чином, щоб кришка баку показувала вгору

Відкривання

N Підніміть хомутик

N Поверніть кришку баку

(приблизно 1/4 оберту)

N Зніміть кришку баку

Заповнення мастила для змащення ланцюга

N Заповніть мастило для змащення

ланцюга

Під час заправки не розплескуйте мастило для змащення ланцюга й не заповнюйте бак по самі вінця.

Компанія STIHL рекомендує використовувати систему заправки STIHL для мастила для змащення ланцюга (спеціальне приладдя).

Закривання

Позначки на кришці баку та масляному баку мають співпадати одна з одною

Хомутик у вертикальному положенні:

HT-KM

N Установіть кришку баку. Позначки

0000-GXX-0139-A0 KN

0000-GXX-0140-A0 KN

0000-GXX-0141-A0 KN

0000-GX-0142 A0 KN

002BA584 KN

на кришці баку й на масляному баку мають співпадати одна з одною

N Втисніть кришку баку вниз до

прилягання

українська

N Утримуйте кришку баку

натиснутою й повертайте її за годинниковою стрілкою, доки вона не зафіксується

Після цього позначки на кришці баку й на масляному баку мають співпадати одна з одною

Кришку баку зафіксовано Якщо кількість масла в масляному

баку не зменшується, можливо, наявна несправність подачі масла для змащування: перевірте змащення ланцюга, очистьте масляні канали й за необхідності зверніться до спеціалізованого продавця. Компанія STIHL рекомендує виконувати роботи з технічного обслуговування та ремонту, звернувшись до спеціалізованого дилера STIHL.

Якщо кришка баку не фіксується на масляному баку

Нижня частина кришки баку перекручена порівняно з верхньою.

N Зніміть кришку з масляного баку й

погляньте на неї зверху

Зліва: Нижня частина кришки

баку перекручена – розташована всередині позначка (1) співпадає із зовнішньою позначкою

Справа: Нижня частина кришки

баку в правильному положенні – розташована всередині позначка перебуває під хомутиком. Вона не співпадає із зовнішньою позначкою

N Закрийте хомутик

HT-KM

українська

0000-GXX-0136-A0

390BA048 KN

N Установіть кришку й повертайте її

проти годинникової стрілки, доки вона не потрапить у місце посадки заправного патрубка

N Повертайте кришку баку далі

проти годинникової стрілки (приблизно 1/4 оберту) – це дасть змогу повернути нижню частину кришки в правильну позицію

N Поверніть кришку баку за

годинниковою стрілкою й закрите її – див. розділ «Закривання»

Перевірка змащення ланцюга

Ланцюг п или завжди повин ен скидати трохи мастила.

ВКАЗІВКА

Ніколи не працювати без змащення ланцюга! Якщо ланцюг пили працює сухим, то ріжуча гарнітура вже після короткого часу пошкоджується без можливості ремонту. Перед початком роботи завжди перевіряти змащення ланцюга та рівень мастила у баці.

Кожен новий ланцюг пили потребує термін обкатки від 2 до 3 хвилин

Після обкатки перевірити натягування ланцюга і якщо необхідно, то відкоригувати – див. розділ "Перевірка натяжіння ланцюга".

Встановити пояс для носіння

Не всі базові мотопристрої оснащені підвісним ременем та підіймальною провушиною.

N Монтаж підіймальної

провушини – див. «Монтаж кріпильного елемента»

Підвісний ремінь поставляється у якості «спеціального приладдя».

Вид та модифікація підіймальної провушини, підвісного ременю та гачка-карабіна залежить від ринку та базового пристрою.

HT-KM

українська

0000-GXX-0503-A0

Одноплечовий підвісний ремінь

N Встановлення підвісного ременя

на одне плече (1)

N Відрегулювати довжину ременю –

гачок-карабін (2) при підвішеному мотопристрої має знаходитись приблизно на ширині долоні під правим стегном

Пристрій почепити на підвісний ремінь

N Гачок-карабін (1) повісити на

підіймальну петлю (2) на штоку

Пристрій відчепити від підвісного ременю

N Натиснути планку на гачку-

карабіні (1) та підіймальну дужку (2) вийняти із затискного гачка

Швидке скидання

швидке скидання пристрою. Під час тренування пристрій не кидати додолу, щоб уникнути пошкоджень.

0000-GXX 1056-A0

0000-GXX 1058-A0

HT-KM

ПОПЕРЕДЖЕННЯ

У момент дуже сильної небезпеки пристрій потрібно швидко скинути. Для скидання діяти як це описано в розділі «Знімання пристрою на підвісному ремені». Потренувати

українська

402BA039 KN

402BA040 KN

Запуск / зупинка мотора

Запуск двигуна

Для запуску принципово дотримуватись вказівок інструкції для комбінованого двигуна або базового агрегату!

N Зняти захист ланцюга Ланцюг не повинен торкатись ні землі,

ні будь-яких предметів.

N Агрегат поставити у стійкому

положенні: двигун із підпіркою поставити на землю, гачок на голівці пили встановити на опору з підвищенням, наприклад, пагорб на землі або повісити на розгалуження гілок

N Зайняти надійне положення –

можливості: стоячи, нахилившись або на колінах.

N Агрегат лівою рукою щільно

притиснути до землі – при цьому не торкатись робочих елементів на робочій рукоятці – див. інструкцію з експлуатації для комбінованого двигуна або базового агрегату

ВКАЗІВКА

Не ставати ногою або коліном на шток.

Інша можливість

N Голівку пили лівою рукою

повісити на розгалуження гілок

N Зайняти стабільне положення N Агрегат лівою рукою міцно

обхопити за корпус вентилятора або рукоятку управління – при цьому не торкатись робочих елементів на рукоятці управління – див. інструкцію з експлуатації для комбінованого двигуна та базового агрегату

ПОПЕРЕДЖЕННЯ

Під час запуску мотору, може безпосередньо після спрацьовування приводитись в дію ланцюг пили – тому зразу після спрацьовування коротко натиснути важіль управління подачею палива – мотор переходить у режим холостого ходу.

Подальша процедура запуску описана у інструкції з експлуатації для комбінованого двигуна та базового агрегату.

Зупинити двигун

N Див. інструкцію з експлуатації для

комбінованого двигуна та базового агрегату

HT-KM

українська

Вказівки стосовно роботи Направляючу шину

Під час роботи

Частіше перевіряти натягування ланцюга

Новий ланцюг пили повинен частіше додатково натягуватись ніж той, який вже певний час пропрацював.

У холодному стані

Ланцюг пили повинен прилягати до нижньої сторони шини, але вручну ще тягнутись над направляючою шиною. Якщо необхідно, додатково натягнути ланцюг пили – див. "Натягування ланцюга пили".

При робочій температурі

Ланцюг пили тягнеться та провисає. Ведучі ланки на нижній стороні шини можуть виступати із паза – у противному випадку ланцюг пили може зіскочити. Додатково натягнути ланцюг пили – див. розділ "Натяжіння ланцюга пили"

ВКАЗІВКА

При охолодженні ланцюг пили стягується. Не послаблений пильний ланцюг може пошкодити колінвал та підшипник.

Після закінчення роботи

N Послабити ланцюг пили, коли він

під час роботи під впливом робочої температури був натягнутий

ВКАЗІВКА

Ланцюг пили після роботи обов'язково знову послабити! При охолодженні ланцюг пили стягується. Не послаблений пильний ланцюг може пошкодити колінвал та підшипник.

При більш тривалих паузах

Див. розділ "Зберігання пристрою"

тримати у порядку

N Перевертайте шину після кожного

заточування й заміни ланцюга, щоб уникнути одностороннього зношування, особливо на згинах і нижній стороні

N Регулярно очищуйте вхідний

отвір для мастила (1), вихідний канал для мастила (2) і паз шини (3)

N Виміряйте глибину паза за

допомогою вимірювального стрижня на шаблоні для заточки (спеціальне приладдя) у зоні з найбільшим зношуванням поверхні котіння

0000097197_001

HT-KM

українська

000BA054 KN

Серія ланцюга

Picco 3/8“ P 5,0 мм Picco 1/4“ P 4,0 мм

Якщо глибина паза не відповідає мінімальній глибині:

N Замініть напрямну шину В іншому разі ведучі ланки

ковзатимуть по дні пазу, а основа зубця та з’єднувальні ланки не лежатимуть на робочій поверхні шини.

Крок ланцюга

Мінімальна глибина паза

Зберігання пристрою Перевірка та заміна зірочки

ланцюга

При паузах у роботі від приблизно 3 місяців

N Зняти ланцюг пили та

направляючу шину, почистити та змастити захисним мастилом

N При використанні біологічного

мастила для ланцюга (наприклад, STIHL BioPlus) повністю заповнити бак для мастила

N Якщо комбінований інструмент

зберігається окремо від комбінованого мотору: одягти на шток захисний ковпачок для захисту від забруднення зчеплення

N Пристрій зберігати у сухому та

надійному місці. Пристрій захищати від несанкціонованого використання (наприклад, дітьми).

N Зніміть кришку зірочки ланцюга,

ланцюг і напрямну шину

Заміна ланцюгової зірочки

– Після використання обох

ланцюгів пили або раніше

– Якщо сліди зношування (а)

глибше ніж 0,5 мм (0,02 дюйма). В іншому разі термін служби ланцюга пили зменшується. Для перевірки слід використовувати перевірочний шаблон (спеціальне приладдя)

Термін використання ланцюгової зірочки можна подовжити, позмінно використовуючи два ланцюга пили.

Компанія STIHL рекомендує використовувати оригінальні зірочки ланцюга STIHL.

HT-KM

українська

689BA027 KN

Зірочка ланцюга приводиться в дію за допомогою ковзної муфти. Заміну ланцюгової зірочки має виконувати спеціалізований дилер.

Компанія STIHL рекомендує виконувати роботи з технічного обслуговування та ремонту, звернувшись до спеціалізованого дилера STIHL.

HT-KM

Технічний догляд та заточування ланцюга пили

Пиляти не прикладаючи зусиль із правильно заточеним пильним ланцюгом

Бездоганно заточений пильний ланцюг вже при незначному натиску без зусиль втягується у деревину.

Не працювати із тупим або пошкодженим пильним ланцюгом – це призводить до сильного фізичного навантаження, високого коливального навантаження, незадовільному результату різки та

0000097198_001

високого ступеню зношування.

N Чистка пильного ланцюга N Пильний ланцюг перевірити на

наявність тріщин та пошкодження заклепок

N Пошкоджені або зношені

комплектуючі ланцюга замінити а також дані комплектуючі підібрати до інших за формою та ступенем зношеності – відповідним чином обробити

Пильні ланцюги із твердого сплаву (Duro) особливо зносостійкі. Для оптимального результату заточки компанія STIHL рекомендує звертатись до спеціалізованого дилера STIHL.

ПОПЕРЕДЖЕННЯ

Далі приведені кути та розміри обов'язково слід витримувати. Не правильно погострений ланцюг пили – особливо дуже низький обмежувач

глибини – може призвести до підвищеної імовірності зворотного удару висоторіза – небезпека отримання травм!

Ланцюг пили не може блокуватись на направляючій шині. Тому рекомендовано, щоб ланцюг пили з метою заточування знімався та заточувався на стаціонарному пристрої для заточки (FG 2, HOS, USG).

Крок ланцюга

Позначення (a) кроку ланцюга вигравоване у області обмежувача глибини кожного ріжучого зуба.

Позначка (a) Крок ланцюга

Дюйм мм 7 1/4 P 6,35 1 або 1/4 1/4 6,35 6, P або PM 3/8 P 9,32 2 або 325 0.325 8,25 3 або 3/8 3/8 9,32

Підпорядкування діаметру напилка відбувається у відповідності до кроку ланцюга – див. таблицю "Інструмент для заточки".

Кути на ріжучому зубі під час заточки повинні дотримуватись.

українська

689BA021 KN

689BA025 KN

001BA203 KN

Кут заточки та передній кут

A Кут заточки Пильні ланцюги STIHL заточують із

кутом заточки 30°. Виключення становлять пильні ланцюги для повздовжньої роспиловки із кутом заточки 10°. Пильні ланцюги для повздовжньої роспиловки мають у найменуванні позначку X.

B Передній кут При використанні рекомендованого

тримача напилка та діаметру напилка, правильний кут заточки виходить автоматично.

Форми зубців Кут (°)

Micro =

30 75 напівдолотоподібний зуб 63 PM3, 26 RM3, 71 PM3

Super = повністю

30 60 долотоподібний зуб, наприклад, 63 PS3, 26 RSC, 36 RSC3

Пильний ланцюг для

10 75 повздовжньої роспиловки 63 PMX, 36 RMX

Кути у всіх зубців пильного ланцюга повинні бути однаковими. Якщо неоднакові кути: нерівний,

нерівномірний рух пильного ланцюга, великий ступінь зношування – аж до поломки пильного ланцюга.

Тримач напилка

N Використовувати тримач напилка Пильні ланцюги заточувати вручну

лише за допомогою тримача напилка (спеціальне приладдя, див. таблицю "Інструменти для заточки"). Тримач напилка має позначку для кута заточки.

Використовувати лише спеціальні напилки для пильного ланцюга! Інші напилки за формою та видом насічки не підходять.

Для контролю кутів

Шаблон для заточки STlHL (спеціальне приладдя, див. таблицю "Інструменти для заточки") –

універсальний інструмент для контролю кута заточки та переднього кута, відстані обмежувача глибини, довжини зуба, глибини паза та для чистки паза та отворів для подачі мастила.

Правильна заточка

N Інструменти для заточки обирати

у відповідності до кроку ланцюга

N При використанні агрегатів FG 2,

HOS та USG: зняти пильний ланцюг та заточити згідно інструкції з експлуатації агрегатів

N Направляючу шину, за

необхідності, закріпити

N Часто заточувати, трохи знімати –

для простої заточки частіше за все достатньо два три штиха напилка

HT-KM

українська

689BA018 KN

90°

689BA043 KN

689BA023 KN

689BA061 KN

N Як слід вести напилок:

горизонтально (у правому куті до бокової поверхні направляючої шини) відповідно до вказаних кутів – згідно позначок на тримачі напилка – тримач напилка покласти на верхівку зуба та на обмежувач глибини

N Заточувати лише зсередини

назовні

N Напилок торкається лише при

русі вперед – при русі назад напилок слід піднімати

N На заточувати поєднуючі та

ведучі ланки

N Напилки на регулярних відстанях

трохи повертати для того, щоб уникати одностороннього зношування

N Задирки напилка видалити за

допомогою шматка деревини

N Кут перевіряти за допомогою

шаблону напилка

Всі ріжучі зубці повинні бути одної довжини.

При нерівній довжині зубців різна також висота зубців, що викликає нерівний рух пильного ланцюга та розрив ланцюга.

N Всі ріжучі зубці підпиляти до

довжини найкоротшого ріжучого зуба – краще за все віддати спеціалізованому дилеру, щоб заточити за допомогою електричного пристрою для заточки

Відстань обмежувача глибини

Обмежувач глибини визначає глибину проникнення кінцевого кільця у деревину і тим самим товщину стружки.

a Задана відстань між

обмежувачем глибини та ріжучим краєм

При різці м'якої деревини не у період заморозків відстань може збільшуватись до 0,2 мм (0,008").

Крок ланцюга Обмежувач

глибини

Відстань (a) Дюйм (мм) мм (дюйм) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

Заточка обмежувача глибини

Відстань обмежувача глибини зменшується при заточці ріжучого зуба.

N Відстань обмежувача глибини

перевіряти після кожної заточки

N Покласти відповідні до кроку

ланцюга шаблон для заточки (1) на пильний ланцюг та притиснути на ріжучому зубці, який підлягає перевірці – якщо обмежувач глибини виступає над шаблоном заточки, значить обмежувач глибини слід обробити

Пильні ланцюги із бугорчатою ведучою ланкою (2) – верхня частина бугорчатої ведучої ланки (2) (із сервісною позначкою) обробляється одночасно із обмежувачем глибини ріжучого зуба.

HT-KM

українська

689BA051 KN

689BA044 KN

689BA052 KN

ПОПЕРЕДЖЕННЯ

Інша область бугорчатої поєднуючої ланки оброблятись не має, інакше може підвищуватись схильність агрегату до зворотної віддачі.

N Шаблон для напилка покласти на

пильний ланцюг – найвища позиція обмежувача глибини різки повинна співпадати із шаблоном напилка

N Після заточування пильний

ланцюг грунтовно почистити, прибрати стружку або пил від напилка – добре змастити пильний ланцюг

N При більш тривалих перервах у

N Обмежувач глибини обробити у

відповідності до шаблону заточки

N У кінці паралельно до сервісної

позначки (див. стрілку) верхівку обмежувача глибини заточити під нахилом – при цьому найвищу позицію обмежувача глибини не зміщувати далі назад

ПОПЕРЕДЖЕННЯ

Занадто низькі обмежувачі глибини підвищують схильність агрегату до зворотного удару.

роботі почистити пильний ланцюг та зберігати змащеним

Інструменти для заточки (спеціальне приладдя) Крок ланцюга Круглий

напилок ^

Круглий напилок Тримач напилка Шаблон для

напилка

Плаский напилок Набір для

заточки

Дюйм (мм) мм (дюйм) Артикул Артикул Артикул Артикул Артикул 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

Складається із тримача напилка із круглим напилком, пласким напилком та шаблоном для напилка

HT-KM

Вказівки стосовно технічного обслуговування та догляду

Дані стосуються нормальних умов експлуатації. При ускладнених умовах (с иль на з апи лен іст ь, д ере вин а з си льн им с мол оут воре ння м, т роп ічна деревина тощо) та тривалому щоденному часі роботи зазначені інтервали необхідно відповідно скоротити. У разі періодичного використання інтервали можна збільшити відповідним чином.

Перед початком роботи

Після закінчення роботи

або щоденно

Після кожної заправки бака

Щотижня

Щомісяця

щорічно

У разі несправності

Доступні гвинти та гайки (за виключенням регулюючих гвинтів)

Мащення ланцюга Перевірити X

Пильний ланцюг

Напрямна шина

Зірочка ланцюга

Наклейка з безпеки Замінити X

STIHL рекомендує спеціалізованого дилера STIHL.

підтягнути X

Перевірити, також стан заточки XX

Перевірити натяг ланцюга XX

Загострити X

Перевірити (зношення, пошкодження) X

Очистити та перевернути XX

Усунути задирки X

Замінити XX

Перевірити X

Заміну доручити спеціалізованому

дилеру

українська

При пошкодженні

За потреби

HT-KM

українська

Мінімізація зношування та уникнення пошкоджень

Дотримання вказівок даної інструкції з експлуатації та вказівок інструкції з експлуатації комбінованого мотора допомагає уникнути надмірного зношування та пошкоджень пристрою.

Експлуатація, технічне обслуговування та зберігання пристрою повинні здійснюватись так ретельно, як це описано у інструкції з експлуатації.

За всі пошкодження, які були викликані недотриманням вказівок стосовно правил безпеки, обслуговування та технічного догляду, відповідальність несе сам користувач. Особливо це стосується випадків коли:

– Були зроблені зміни у продукті не

дозволені компанією STIHL

– використання інструментів або

приладдя, які не допускаються для даного пристрою, не підходить для нього або має низьку якість;

– Використання пристрою не за

призначенням

– Використання пристрою у

спортивних заходах або змаганнях

– Пошкодження у наслідок

подальше використання пристрою із пошкодженими комплектуючими.

Роботи з технічного обслуговування

Всі роботи, перелічені у розділі "Вказівки стосовно технічного обслуговування та догляду" повинні проводитись регулярно. Оскільки дані роботи з технічного обслуговування не можуть проводитись самим користувачем, необхідно звернутись до спеціалізованого дилера.

Якщо дані роботи не проводяться або виконуються не відповідним чином, можуть виникнути пошкодження, відповідальність за які несе сам користувач. До них, окрім інших, належать:

– Корозія та інші наслідки

невідповідного зберігання

– пошкодження пристрою через

використання комплектуючих низької якості.

Комплектуючі, які швидко зношуються

Деякі комплектуючі мотопристрою підлягають при використанні за призначенням нормальному зношуванню і п ови нні у за леж нос ті в ід виду та тривалості використання вчасно замінюватись. До них окрім інших належать:

– Ланцюг пили, направляюча шина – Зірочка ланцюга

– Проковзуюча муфта – Пристрій для натягування

ланцюга

HT-KM

Важливі комплектуючі

українська

1 Пильний ланцюг

2 Напрямна шина 3 Масляний бак 4 Запірний пристрій масляного баку 5 Вал 6 Кришка зірочки ланцюга 7 Гачок 8 Захист ланцюга 9 Зірочка ланцюга 10 Пристрій для натягування

ланцюга 11 Гільза 12 Захисний шланг ручки

0000097205_001

HT-KM

українська

Технічні дані

Змащування ланцюга

Повністю автоматичний масляний насос із поворотним поршнем, який працює залежно від кількості обертів

Об’єм масляного бака: 220 см

Вага

Ріжуча гарнітура 3/8" P зі штоком: 2,1 кг

Ріжуча гарнітура 1/4" P зі штоком: 2,0 кг

Ріжуча гарнітура

Фактична довжина розрізу може бути меншою за вказану довжину розрізу.

Напрямна шина Rollo Light 01

Довжина різу: 25, 30, 35 см Крок: 3/8" P (9,32 мм) Ширина пазу: 1,1 мм

Напрямна шина Rollo Light 01

Довжина різу: 25, 30, 35 см Крок: 1/4" P (6,35 мм) Ширина пазу: 1,1 мм

(0,22 л)

Ланцюг пили 3/8" P

Picco Micro Mini 3 (61 PMM3) серія 3610

Крок: 3/8" P (9,32 мм) Товщина ведучого

кільця: 1,1 мм

Ланцюг пили 1/4" P

Picco Micro 3 (71 PM3) серія 3670 Крок: 1/4" P (6,35 мм) Товщина ведучого

кільця: 1,1 мм

Зірочка ланцюга

7-зубчата для 3/8" P 8-зубчата для 1/4" P

Величини шуму та вібрації

Для встановлення рівня звуку та вібрації в мотопристроях із комбінованим інструментом HT-KM були враховані режими роботи холостого ходу та номінальної найвищої кількості обертів у рівному співвідношенні.

Детальну інформацію про виконання Директиви для роботодавців стосовно вібрації 2002/44/EG див. на сайті www.stihl.com/vib

Рівень звукового тиску L

згідно з

peq

ISO 22868

KM 56 R 90 дБ(A) KM 85 R 92 дБ(A) KM 94 R: 91 дБ(A) KM 111 R: 93 дБ(A)

KM131R: 92дБ(A) FR131T: 98дБ(A) KMA 130 R: 90 дБ(A)

Рівень потужності звуку Lw згідно з ISO 22868

KM 56 R 106 дБ(A) KM 85 R 109 дБ(A) KM 94 R: 107 дБ(A) KM 111 R: 108 дБ(A) KM 131 R: 109 дБ(A) FR 131 T: 109 дБ(A) KMA 130 R: 100 дБ(A)

Величина вібрації a

hv,eq

згідно з

ISO 22867

Ручка

Ручка ліва KM 56 R 6,8 м/с KM 85R 4,7м/с25,2 м/с KM 94 R: 4,0 м/с24,7 м/с KM 111 R: 3,9 м/с23,4 м/с KM 131 R: 4,8 м/с24,0 м/с FR 131 T: 2,7 м/с21,7 м/с KMA 130 R 2,5 м/с22,2 м/с

права 4,8 м/с

Для рівня тиску звуку та рівня потужності звуку величина K- складає згідно RL 2006/42/EG = 2,0 дБ(A); для коливального прискорення величина K- складає згідно RL 2006/42/EG =

2,0 м/с

REACH

REACH означає розпорядження ЄС для реєстрації, оцінки та допуску хімікатів.

HT-KM

українська

000BA073 KN

Інформація стосовно виконання розпорядження REACH (ЄС) № 1907/2006 див. www.stihl.com/reach

Встановлена тривалість використання

Повна встановлена тривалість використання становить до 30 років.

Встановлена тривалість використання передбачає регулярне технічне обслуговування та догляд відповідно до вимог інструкції з використання.

Вказівки з ремонту Знищення відходів

Користувачі даного пристрою можуть проводити лише ті роботи з технічного обслуговування та догляду, які описані у даній інструкції з експлуатації. Інші ремонтні роботи можуть проводити лише спеціалізовані дилери.

При проведенні ремонтних робіт можуть монтуватись лише такі комплектуючі, які допускаються компанією STIHL для використання у даному мотопристрої або технічно ідентичні. Використовувати лише комплектуючі високої якості. Інакше існує небезпека нещасних випадків та пошкоджень пристрою.

Компанія STIHL рекомендує використовувати оригінальні комплектуючі STIHL.

Оригінальні комплектуючі STlHL можна розпізнати по номеру комплектуючої STlHL, по напису { та за наявності по позначці комплектуючої STlHL K (на маленьких комплектуючих може стояти лише значок).

При утилізації слід дотримуватись специфічних для кожної країни норм з утилізації.

Продукти STIHL не можна викидати із домашнім сміттям. Продукт STIHL, акумулятор, приладдя та упаковку віддати на екологічно безпечну повторну переробку.

Актуальну інформацію стосовно утилізації можна отримати у спеціалізованого дилера STIHL.

HT-KM

українська

Сертифікат відповідності нормам ЄС

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Німеччина заявляє з повною відповідальністю,

що

Конструкція: Комбінований

інструмент

висоторіз Фабрична марка: STIHL Тип: HT-KM Серійний номер: 4182

відповідає вимогам директиви 2006/42/EG, а також був розроблений та виготовлений відповідно до версій таких стандартів, дійсних на момент виробництва:

EN ISO 12100, EN ISO 11680-1 (у поєднанні із названими агрегатами KM)

EN ISO 12100, EN 60745-1, EN 607452-13 (у поєднанні із зазначеними агрегатами KMА)

EN ISO 12100, EN ISO 11680-2 (у поєднанні із зазначеними агрегатами FR)

Відповідність зразка нормам ЄС Відповідність зразка нормам ЄС було

перевірено

HT-KM із KM 56 R, KM 94 R DPLF Deutsche Prüf- und

Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Spremberger Str. 1 D-64823 Groß-Umstadt

Сертифікаційний №

HT-KM із KM 56 R: D-EG 16.00573/01

HT-KM із KM 94 R: D-EG 16.00574/01

HT-KM із KM 111 R, KM 131 R, FR 131 T

TÜV Süd Product Service GmbH (NB 0123) Ridlerstrasse 65 D-80339 München

Сертифікаційний №

HT-KM із KM 111 R:

HT-KM із KM 131 R:

HT-KM із FR 131 T:

HT-KM із KMA 130 R VDE Prüf- u.Zertifizierungsinstitut

(NB 0366) Merianstraße 28 D-63069 Offenbach

HT-KM із KMA 130 R: 40047718

Зберігання технічної документації: ANDREAS STIHL AG & Co. KG

Produktzulassung

M6A 18 03 10127 508

M6A 17 12 10127 500

Сертифікаційний №

Рік виготовлення вказаний на агрегаті.

Waiblingen, 30.04.2020 ANDREAS STIHL AG & Co. KG За уповноваженням

Dr. Jürgen Hoffmann Начальник відділу даних виробів,

постанов та дозволів

Інформацію щодо сертифікатів EAC та заяв про виконання Технічних Директив та вимог Митного Союзу, можна знайти на сайті www.stihl.ru/eac або замовити по телефону у відповідного національного представництва STIHL, див. «Адреси».

Технічні Директиви та вимоги України виконуються.

HT-KM

українська

Адреси

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Badstrasse 115 71336 Waiblingen

Німеччина

Дочірні компанії STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ ООО «АНДРЕАС ШТИЛЬ

МАРКЕТИНГ» Ул. Тамбовская, дом 12, лит В, офис 52 192007 Санкт-Петербург, Россия Горячая линия: +7 800 4444 180 E-mail: info@stihl.ru

УКРАЇНА ТОВ «Андреас Штіль»

Вул. Антонова 10, с. Чайки 08135 Київська обл., Україна Телефон: +38 044 393-35-30 Факс: +380 044 393-35-70 Гаряча лінія: +38 0800 501 930 E-mail: info@stihl.ua

Представники STIHL

БІЛАРУСЬ Представительство

ANDREAS STIHL AG & Co. KGANDR EAS STIHL AG & Co. KG Ул. К. Цеткин, 51-11a 220004 Минск, Беларусь Горячая линия: +375 17 200 23 76

КАЗАХСТАН Представительство

ANDREAS STIHL AG & Co. KGANDR EAS STIHL AG & Co. KG Ул. Шагабутдинова, 125А, оф. 2 050026 Алматы, Казахстан Горячая линия: +7 727 225 55 17

Імпортери STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ OOO "ШТИЛЬ ЗЮДВЕСТ"

350000, Российская Федерация, Г. Краснодар, ул. Западный обход, д. 36/1

ООО "ФЛАГМАН" 194292, Российская Федерация, Г. Санкт-Петербург, 3-ий Верхний переулок, д. 16 литер А, помещение 38

ООО "ПРОГРЕСС" 107113, Российская Федерация, Г. Москва, ул. Маленковская, д. 32, стр. 2

ООО "АРНАУ" 236006, Российская Федерация, Г. Калининград, Московский проспект, д. 253, офис 4

ООО "ИНКОР" 610030, Российская Федерация, Г. Киров, ул. Павла Корчагина, д. 1Б

ООО "ОПТИМА" 620030, Российская Федерация, Г. Екатеринбург, ул. Карьерная д. 2, Помещение 1

ООО "ТЕХНОТОРГ" 660112, Российская Федерация, Г. Красноярск, ул. Парашютная, д. 15

ООО "ЛЕСОТЕХНИКА" 664540, Российская Федерация, С. Хомутово, ул. Чапаева, д. 1, оф. 39

УКРАЇНА ТОВ «Андреас Штіль»

Вул. Антонова 10, с. Чайки 08135 Київська обл., Україна

БІЛАРУСЬ ООО «ПИЛАКОС»

Ул. Тимирязева 121/4 офис 6 220020 Минск, Беларусь

УП «Беллесэкспорт» Ул. Скрыганова 6.403 220073 Минск, Беларусь

КАЗАХСТАН ИП «ВОРОНИНА Д.И.»

Пр. Райымбека 312 050005 Алматы, Казахстан

КИРГИЗСТАН ОсОО «Муза»

Ул. Киевская 107 720001 Бишкек, Киргизия

АРМЕНІЯ ООО «ЮНИТУЛЗ»

Ул. Г. Парпеци 22 0002 Ереван, Армения

HT-KM

українська

HT-KM

0458-473-2021-C

ukrainisch

www.stihl.com

*04584732021C*

0458-473-2021-C

Stihl HT-KM Instruction Manual [uk]

Specifications and Main Features

Frequently Asked Questions

User Manual
