STIHL HT 102, 103, 132, 133

Instruction Manual Notice d’emploi

G Instruction Manual

1 - 37

F Notice d’emploi

38 - 80

Contents

English

Guide to Using this Manual 2 Safety Precautions and Working

Techniques 2 Using the Unit 8 Cutting Attachment 10 Mounting the Bar and Chain 10 Tensioning the Chain 11 Checking Chain Tension 12

Original Instruction ManualPrinted on chlorine-free paper

Adjusting the Throttle Cable 12 Fitting the Clip 12 Fuel 13 Fueling 14 Chain Lubricant 15 Filling Chain Oil Tank 15 Checking Chain Lubrication 17 Adjusting the Telescoping Shaft 17 Fitting the Harness 18 Backpack Carrying System 18 Starting / Stopping the Engine 20 Operating Instructions 22 Taking Care of the Guide Bar 23 Replacing the Air Filter 23

Printing inks contain vegetable oils, paper can be recycled.

Engine Management 24 Adjusting the Carburetor 24 Spark Arresting Screen in Muffler 24 Spark Plug 25 Storing the Machine 26 Checking and Replacing the Chain

Sprocket 26 Maintaining and Sharpening the

Saw Chain 27 Maintenance and Care 30

Main Parts 32 Specifications 34 Maintenance and Repairs 35 Disposal 35 STIHL Limited Emission Control

Warranty Statement 36

Dear Customer, Thank you for choosing a quality

engineered STIHL product. It has been built using modern

production techniques and comprehensive quality assurance. Every effort has been made to ensure your satisfaction and trouble-free use of the product.

Please contact your dealer or our sales company if you have any queries concerning this product.

Your

Dr. Nikolas Stihl

0458-435-8221-A. VA2.H20.

0000007471_003_GB

HT 102, HT 103, HT 132, HT 133

English

Guide to Using this Manual

Pictograms

The meanings of the pictograms attached to the machine are explained in this manual.

Depending on the model concerned, the following pictograms may be attached to your machine.

Fuel tank; fuel mixture of gasoline and engine oil

Chain oil tank; chain oil

Direction of chain rotation

Operate manual fuel pump

Manual fuel pump

Symbols in text

WARNING

Warning where there is a risk of an accident or personal injury or serious damage to property.

NOTICE

Caution where there is a risk of damaging the machine or its individual components.

Engineering improvements

STIHL's philosophy is to continually improve all of its products. For this reason we may modify the design, engineering and appearance of our products periodically.

Therefore, some changes, modifications and improvements may not be covered in this manual.

Safety Precautions and Working Techniques

Special safety precau tions must be observed when working with the pole pruner because it operates at a very high chain speed, has very sharp cutters and a long reach.

It is important you read and understand the User Manual before commis sioning and keep it in a safe place for future ref erence. Non-compliance with the User Manual may cause serious or even fatal injury.

Observe all applicable local safety regulations, e.g. by trade organizations, social insurance institutions, labor safety authorities etc.

If you have never used a power tool before: Have your dealer or other experienced user show you how to operate your machine – or attend a special course to learn how to operate it.

Minors are not allowed to work with the power tool – except adolescents above 16 years of age who are instructed under supervision.

Children, animals and bystanders must remain at a distance.

When not using the machine, it must be laid down in such a way that it does not endanger anyone. Ensure that the machine cannot be used without authorization.

HT 102, HT 103, HT 132, HT 133

English

275BA009 KN

The user is responsible for accidents or risks involving third parties or their property.

Do not lend or rent your power tool without the User Manual. Be sure that anyone using it understands the information contained in this manual.

The use of machines that emit noise may be limited to certain hours of the day as specified by national and/or regional or local regulations.

Anyone operating the machine must be well rested, in good physical health and in good mental condition.

If you have any condition that might be aggravated by strenuous work, check with your doctor before operating a machine.

If you have a pacemaker: The ignition system of your machine produces an electromagnetic field of very low intensity. This field may interfere with some pacemakers. STIHL recommends that persons with pacemakers consult their physician and the pacemaker manufacturer to reduce any health risk.

Anyone who has consumed alcohol or drugs or medicines affecting their ability to react must not operate a power tool.

Use your pole pruner for limbing only (removing or pruning branches). Saw wood and wooden objects only.

The machine must not be used for any other purposes – risk of accidents!

Only use guide bars, saw chains, chain sprockets and accessories that are explicitly approved for this power tool model by STIHL or are technically identical. If you have any questions in this respect, consult your dealer. Use

only high quality parts and accessories. In order to avoid the risk of accidents and damage to the machine.

STIHL recommends the use of STIHL original tools, guide bars, saw chains, chain sprockets and accessories. They are specifically designed to match the product and meet your performance requirements.

Never attempt to modify your power tool in any way since this may increase the risk of personal injury. STIHL excludes all liability for personal injury and damage to property caused while using unauthorized attachments.

Do not use a high-pressure washer to clean the power tool. The solid jet of water may damage parts of the unit.

Clothing and equipment

Wear proper protective clothing and equipment.

Clothing must be sturdy but allow complete free

dom of movement. Wear close-fitting clothes such as a boiler suit, not a loose jacket.

Do not wear clothing which could become trapped in wood, brush or moving parts of the machine. Do not wear a scarf, necktie or jewelry. Tie up and confine long hair above your shoulders.

Wear cut protection safety boots with non-slip soles and steel toe caps.

WARNING

To reduce the risk of eye injuries, wear close-fit

ting safety glasses in accordance with Euro

pean Standard EN 166. Make sure the safety glasses are a snug fit.

Wear "personal" sound protection, e.g. ear defenders.

Wear a safety hard hat where there is a danger of head injuries from falling objects.

Wear sturdy protective gloves made of a resist

ant material (e. g. leather).

STIHL can supply a comprehensive range of personal protective equipment.

Transporting the machine

Always stop the engine. Always fit the chain scabbard – even

when you carry the power tool for short distances.

HT 102, HT 103, HT 132, HT 133

English

Carry the power tool properly balanced by the shaft. Do not touch hot parts of the machine, especially the surface of the muffler – Risk of burns!

By vehicle: When transporting in a vehicle, properly secure your machine to prevent turnover, damage and fuel spillage.

Refueling

Gasoline is highly flam mable – keep away from fire or flame – do not spill any fuel – no smoking.

Always shut off the engine before refueling.

Do not fuel a hot engine – fuel may spill and cause a fire.

Open the fuel cap carefully to allow any pressure build-up in the tank to release slowly and avoid fuel spillage.

Only refuel the machine in a well ventilated place. If fuel has been spilled, immediately clean the machine – do not allow your clothes to be splashed with fuel. If that happens, change your clothes at once.

After fueling, tighten down the screw-type fuel cap as securely as possible.

This helps reduce the risk of unit vibrations causing an incorrectly tightened fuel cap to loosen or come off and spill quantities of fuel.

Check for leaks. Do not start the engine if there is a fuel leak – serious or fatal burns could result!

Before starting

Check that your power tool is properly assembled and in good condition – refer to appropriate chapters in the User Manual.

– Check the fuel system for leaks,

especially the visible parts, e. g., fuel cap, hose connections, manual fuel pump (only in machines with a manual fuel pump). In case of leakage and damage, do not start the engine – risk of fire! Have the machine serviced by a dealer before using it

– Correctly mounted guide bar – Correctly tensioned saw chain – The stop switch must be easy to

push

– Check the choke lever, throttle

trigger and throttle trigger lockout for smooth action - throttle trigger must return automatically to idle position. The choke lever must spring back from the g and < positions to the run position F when the throttle trigger lockout and throttle trigger are squeezed

– Check that the spark plug boot is

secure – a loose boot may cause sparking that could ignite combustible fumes and cause a fire!

– Never attempt to modify the controls

or safety devices

– Keep the handles dry and clean –

free from oil and dirt – this is important for safe control of the machine

– Adjust the harness to suit your

height and reach. Observe the chapter "Fitting the Harness"

To reduce the risk of personal injury, do not operate your power tool if it is damaged or not properly assembled!

If you use a harness: Practice setting down the machine quickly by removing the harness or by unhooking the machine as you would in an emergency. To avoid damage, do not throw the machine to the ground when practicing.

Starting the engine

Start the engine at least 3 meters from the fueling spot, outdoors only.

Place the power tool on level ground in an open area. Make sure you have good balance and secure footing. Hold the power tool securely. The chain must be clear of the ground and all other obstructions because it may begin to run when the engine starts.

Your power tool is designed to be operated by one person only. Do not allow other persons within a radius of 15 m of your own position – even when starting the power tool – Risk of injury!

Start the engine as described in the user manual.

The saw chain continues running for a short period when you release the throttle trigger – flywheel effect!

HT 102, HT 103, HT 132, HT 133

English

390BA026 KN

15m (50ft)

Check engine idling speed: The saw chain must not move when the engine is idling – with the throttle trigger released.

Keep easily flammable materials (e.g. wood chips, bark, dry grass, fuel) away from the hot exhaust gas flow and the hot muffler surface – Risk of fire!

Holding and guiding the machine

Always hold the power tool firmly with both hands – right hand on the control handle, left hand on the drive tube – even if you are left-handed. Wrap your thumbs firmly around the control handle and shaft.

Machines with telescopic shaft: Extend the telescopic shaft only as far as the working height.

While working

Make sure you always have good balance and secure footing.

In the event of impending danger or in an emergency, switch off the engine immediately by pressing the stop switch.

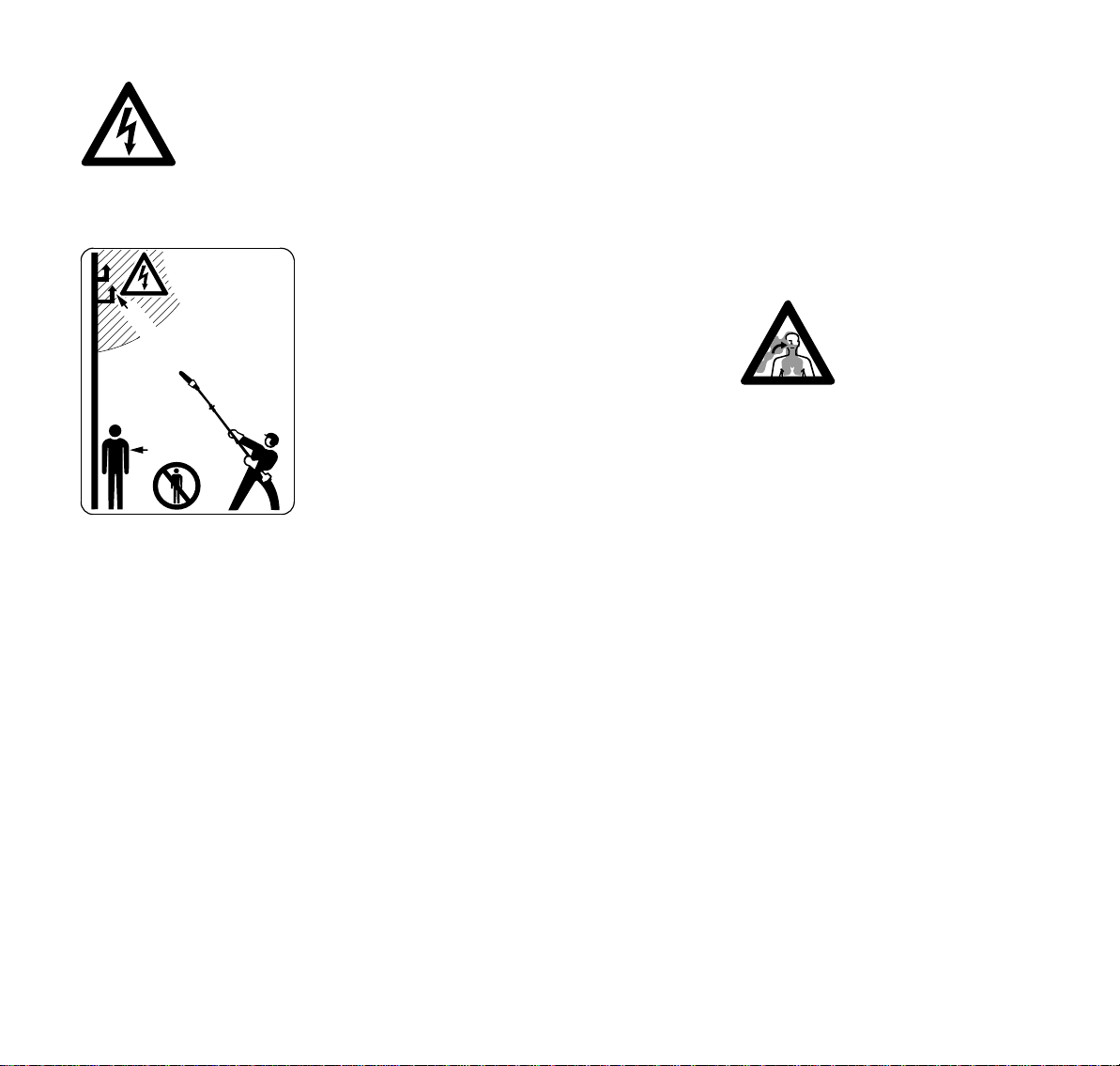

This power tool is not insulated. Keep at least 15 m away from electric power lines – Danger of fatal electric shock!

Do not allow other persons within a radius of 15 m of your own position due to falling branches and ejected wood particles – Risk of injury!

This distance must also be maintained in relation to objects (vehicles, window panes) – risk of property damage!

Keep the bar nose at least 15 m away from electric power lines . Electric current may also arc over from highvoltage cables at greater distance. Have the power switched off before starting work in the immediate vicinity of power lines.

Switch off the engine before changing the saw chain – Risk of injury!

Ensure that the engine idling speed is correct. The saw chain must not move when the throttle trigger has been released.

It the saw chain continues moving, have the machine repaired by your specialist dealer. Check and correct the idle speed setting at regular intervals.

Never leave a running machine unattended.

Take special care in slippery, wet conditions, in snow and on slopes, uneven ground, etc. – Risk of slipping!

Watch out for obstacles: tree stumps, roots – risk of tripping or stumbling!

When working at heights:

– Always use a lift bucket – Never use the machine while

standing on a ladder or in a tree

– Never work on an insecure support – Never use the machine with just one

hand

Be particularly alert and cautious when wearing hearing protection because your ability to hear warnings (shouts, alarms, etc.) is restricted.

Take breaks when you start getting tired or feeling fatigue – risk of accidents!

Work calmly and carefully – in daylight conditions and only when visibility is good. Proceed with caution, do not put others in danger.

HT 102, HT 103, HT 132, HT 133

English

246BA030 KN

246BA032 KN

As soon as the engine is running, the power machine generates toxic exhaust gas. These gases may be odorless and invisible and may contain unburned hydro

carbons and benzene. Never run the engine indoors or in poorly venti lated locations, even if your model is equipped with a catalytic converter.

To reduce the risk of serious or fatal injury from breathing toxic fumes, ensure proper ventilation when working in trenches, hollows or other confined locations.

Stop work immediately if you start suffering from nausea, headaches, impaired vision (e.g. your field of vision gets smaller), impaired hearing, dizziness, or impaired concentration – these symptoms may possibly be the result of too-high exhaust gas concentration – Risk of accidents!

Operate your power tool so that it produces a minimum of noise and emissions – do not run the engine unnecessarily, accelerate the engine only when working.

To reduce the risk of fire, do not smoke while operating or standing near your power tool. Combustible fuel vapor may escape from the fuel system.

Dust (e.g. sawdust), fumes and smoke, generated while using the machine, may be hazardous to health. Wear a dust mask in case of dust formation.

If your power tool is subjected to unusually high loads for which it was not designed (e.g. heavy impact or a fall), always check that it is in good condition before continuing work – see also "Before Starting". Check in particular that the fuel system has no leaks and the safety equipment is fully operative. Never use a power tool that is no longer

safe to operate. In case of doubt, contact a dealer.

If you use a harness, ensure that the exhaust gas flow is diverted away from your body – Risk of fire!

Limbing

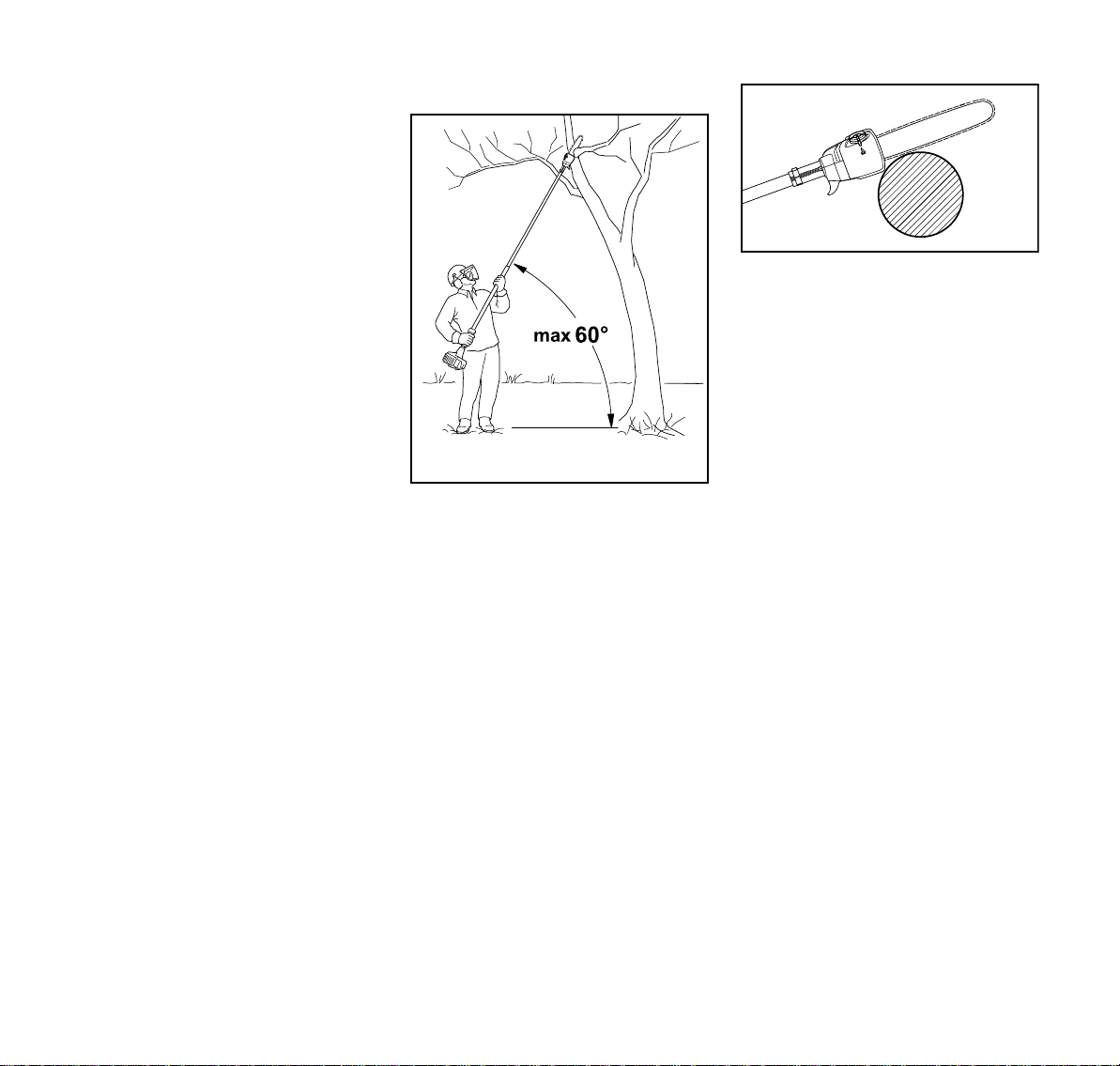

Hold the pole pruner at an angle. Do not stand directly underneath the limb being cut. Do not exceed an angle of 60° from the horizontal. Watch for falling wood.

Keep the work area clear – remove interfering limbs and brush.

Before sawing branches, establish an escape route and remove all obstacles.

When performing the separating cut, position the bar against the branch near the hook. This will prevent the power tool from making jolting movements when you start the separating cut.

Start the cut with the saw chain at full throttle.

Always cut with a correctly sharpened, properly tensioned saw chain – the depth gauge setting must not be too large.

Do not operate your power tool in the starting throttle position – engine speed cannot be controlled in this position.

Perform cross-cut from the top downward to avoid the chain pinching in the cut.

If branches are thick or heavy, make a relief cut – see "Using the Pole Pruner".

Exercise extreme caution when sawing branches under tension – Risk of injury! Always make a relieving cut on the compression side first and then perform the bucking cut at the tension side.

Be careful when cutting splintered wood – Risk of injury from ejected pieces of wood!

HT 102, HT 103, HT 132, HT 133

English

If working on a slope, always stand uphill or to the side of the branch which is to be sawn. Watch out for rolling branches.

Note when reaching the end of a cut that the power tool is no longer supported by the guide bar in the cut. The user must bear the weight of the machine – risk of loss of control!

Always pull the power tool out of the cut with the saw chain running.

Use the power tool for limbing and pruning only, not for felling – Risk of accidents!

Keep the saw chain away from any foreign objects: Stones, nails, etc. may be ejected and damage the saw chain.

If a rotating saw chain hits a stone or another hard object, sparks may be generated which may ignite easily flammable materials under certain conditions. Also dried-out plants and brushwood are combustible, above all in hot and dry weather. If there is a risk of fire, do not use your pole pruner near easily flammable materials, dry plants or scrub. It is mandatory that you ask the responsible forestry office about the current fire hazard.

Before you leave the machine: Shut the engine off.

Vibrations

Prolonged use of the power tool may result in vibration-induced circulation problems in the hands (whitefinger disease).

No general recommendation can be given for the length of usage because it depends on several factors.

The period of usage is prolonged by: – Hand protection (wearing warm

gloves) – Work breaks The period of usage is shortened by: – Any personal tendency to suffer

from poor circulation (symptoms:

frequently cold fingers, tingling

sensations).

– Low outside temperatures. – The force with which the handles

are held (a tight grip restricts

circulation). Continual and regular users should

monitor closely the condition of their hands and fingers. If any of the above symptoms appear (e.g. tingling sensation in fingers), seek medical advice.

Maintenance and Repairs

Service the machine regularly. Do not attempt any maintenance or repair work not described in the instruction manual. Have all other work performed by a servicing dealer.

STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer. STIHL dealers are regularly given the opportunity to attend training courses and are supplied with the necessary technical information.

Only use high-quality replacement parts in order to avoid the risk of accidents and damage to the machine. If you have any questions in this respect, consult a servicing dealer.

STIHL recommends the use of genuine STIHL replacement parts. They are specifically designed to match your model and meet your performance requirements.

To reduce the risk of injury from unintentional engine startup, always shut off the engine and disconnect the spark plug boot before performing any repairs, maintenance or cleaning work. – Exception: Carburetor and idle speed adjustments.

Do not turn the engine over on the starter with the spark plug boot or spark plug removed since there is otherwise a risk of fire from uncontained sparking.

To reduce the risk of fire, do not service or store your machine near open flames.

Check the fuel filler cap for leaks at regular intervals.

Use only a spark plug of the type approved by STIHL and make sure it is in good condition – see "Specifications".

Inspect the ignition lead (insulation in good condition, secure connection).

Check the condition of the muffler. To reduce the risk of fire, do not operate

your machine if the muffler is damaged or missing – there is also a risk of hearing damage.

Do not touch a hot muffler since burn injury will result.

Shut off the engine

– before checking chain tension. – before retensioning the chain. – before replacing the chain. – before rectifying problems.

HT 102, HT 103, HT 132, HT 133

English

246BA030 KN

Observe sharpening instructions – keep the chain and guide bar in good condition at all times for safe and correct handling of the machine. The chain must be properly sharpened, tensioned and well lubricated.

Always change the chain, guide bar and sprocket in good time.

Store fuel and chain lubricant in properly labeled, safety-type canisters only. When handling gasoline, avoid direct contact with the skin and avoid inhaling fuel vapor – health risk.

Maintenance, replacement, or repair of the emission control devices and systems may be performed by any nonroad engine repair establishment or individual. However, if you make a warranty claim for a component which has not been serviced or maintained properly, STIHL may deny coverage.

For any maintenance please refer to the maintenance chart and to the warranty statement near the end of the instruction manual.

Using the Unit

Preparations

N Wear suitable protective clothing,

observe safety precautions. N Adjust telescoping shaft to the

required length (HT 103, HT 133

only).

N Start the engine. N Put on the shoulder strap.

Cutting Sequence

To allow branches to free fall, always cut the lower branches first. Prune heavy branches (large diameter) in several controllable pieces.

WARNING

Never stand directly underneath the branch you are cutting – be wary of falling branches. Note that a branch may spring back at you after it hits the ground – risk of injury.

HT 102, HT 132 Always hold the shaft with your left hand

in the area of the handle hose.

The shaft should always be held at an angle of 60° or less.

The least tiring working position is a tool angle of 60°.

Any lesser angle may be used to suit the situation.

Disposal

Do not throw cuttings into the garbage can – they can be composted.

Working Techniques

Hold the control handle with your right hand, and the shaft with your left hand. Your left arm should be extended to the most comfortable position.

HT 102, HT 103, HT 132, HT 133

English

246BA032 KN

246BA033 KN

390BA024 KN

0000-GXX-1568-A0

0000-GXX-1569-A0

Cross-cut

To avoid pinching the bar in the cut, position the cutting attachment with the housing against the branch and then perform the cross-cut from the top downwards.

Relieving cut

N To do this, apply the cutting

attachment and pull it across the

bottom of the branch in an arc as far

as the bar nose. N Perform the cross cut (2) – position

the bar with the housing against the

branch.

Flush-cutting thick branches

Cutting above obstacles

The machine's long reach makes it possible to prune branches that are overhanging obstacles, such as rivers or lakes. The tool angle in this case depends on the position of the branch.

Cutting from a lift bucket

To avoid tearing the bark on thick branches, always start by performing a relieving cut (1) on the underside of the branch.

HT 102, HT 103, HT 132, HT 133

If branch diameter is more than 10 cm (4 in), first

N perform undercut (3) and then

cross-cut at a distance of about

20 cm/8 in (A) from the final cut.

Then carry out the flush-cut (4),

starting with a relieving cut and

finishing with a cross-cut.

The machine's long reach enables cutting to be performed next to the trunk without the risk of the lift bucket damaging other branches. The tool angle in this case depends on the position of the branch.

English

001BA248 KN

001BA244 KN

246BA021 KN

246BA022-A1

Cutting Attachment

A cutting attachment consists of the saw chain, guide bar and chain sprocket.

The cutting attachment that comes standard is designed to exactly match the pole pruner.

– The pitch (t) of the saw chain (1),

chain sprocket and the nose sprocket of the Rollomatic guide bar must match.

– The drive link gauge (2) of the saw

chain (1) must match the groove width of the guide bar (3).

If non-matching components are used, the cutting attachment may be damaged beyond repair after a short period of operation.

Chain Scabbard

The scope of supply includes a bar scabbard that matches the cutting attachment.

If guide bars of different lengths are mounted to the pole pruner, always use a chain scabbard of the correct length which covers the complete guide bar.

The length of the matching guide bars is marked on the side of the chain scabbard.

Mounting the Bar and Chain

Removing the Chain Sprocket Cover

N Unscrew the nut and remove the

chain sprocket cover.

N Turn the screw (1) clockwise until

the tensioner slide (2) butts against the right end of the housing slot.

HT 102, HT 103, HT 132, HT 133

English

390BA003 KN

246BA024 KN

Fitting the Chain

WARNING

Wear work gloves to protect your hands from the sharp cutters.

N Fit the chain – start at the bar nose.

N Fit the guide bar over the screw (3)

and engage peg of tensioner slide in

the hole (4) – place the chain over

the sprocket (5) at the same time. N Turn the tensioning screw (1)

counterclockwise until there is very

little chain sag on the underside of

the bar – and the drive link tangs are

engaged in the bar groove. N Refit the sprocket cover and screw

on the nut fingertight. N Go to chapter on "Tensioning the

Saw Chain".

Tensioning the Chain

246BA023 A1

Re-tensioning during cutting work:

N Shut off the engine. N Loosen the nut. N Hold the bar nose up. N Use a screwdriver to turn the

tensioning screw (1) counterclockwise until the chain fits snugly against the underside of the bar.

N While still holding the bar nose up,

tighten down the nut firmly.

N Go to "Checking Chain Tension". A new chain has to be re-tensioned

more often than one that has been in use for some time.

N Check chain tension frequently –

see chapter on "Operating Instructions".

HT 102, HT 103, HT 132, HT 133

English

246BA025 KN

002BA655 KN

0000-GXX-1672-A0

Checking Chain Tension

N Shut off the engine. N Wear work gloves to protect your

hands.

N The chain must fit snugly against

the underside of the bar and it must still be possible to pull the chain along the bar by hand.

N If necessary, re-tension the chain. A new chain has to be re-tensioned

more often than one that has been in use for some time.

N Check chain tension frequently –

see chapter on "Operating Instructions".

Adjusting the Throttle Cable

It may be necessary to correct the adjustment of the throttle cable after assembling the machine or after a prolonged period of operation.

Adjust the throttle cable only when the unit is completely and properly assembled.

N Set the throttle trigger to the full

throttle position. N Carefully rotate the screw in the

throttle trigger in the direction of the

arrow until you feel initial resistance.

Then rotate it another half turn in the

same direction.

Fitting the Clip

Clip-On Carrying Ring (only versions with telescoping shaft)

Position of carrying ring

0000-GXX-1673-A0

Depending on the shaft length, the following positions are recommended:

– Telescoping shaft compressed,

distance A = 15 cm (6 in)

– Telescoping shaft fully extended,

distance B = 50 cm (20 in)

Fitting the clip-on carrying ring

N Squeeze the ends (arrows) together

and push carrying ring onto the shaft.

HT 102, HT 103, HT 132, HT 133

English

Fuel

This engine is certified to operate on unleaded gasoline and the STIHL twostroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of highquality gasoline and two-stroke air cooled engine oil.

Use mid-grade unleaded gasoline with a minimum octane rating of 89 ((R+M)/2) and no more than 10% ethanol content.

Fuel with an octane rating below 89 may increase engine temperatures. This, in turn, increases the risk of piston seizure and damage to the engine.

The chemical composition of the fuel is also important. Some fuel additives not only detrimentally affect elastomers (carburetor diaphragms, oil seals, fuel lines, etc.), but magnesium castings and catalytic converters as well. This could cause running problems or damage the engine. For this reason STIHL recommends that you use only quality unleaded gasoline!

Gasoline with an ethanol content of more than 10% can cause running problems and major damage in engines and should not be used.

For further details, see www.STIHLusa.com/ethanol

The ethanol content in gasoline affects engine speed – it may be necessary to readjust the carburetor if you use fuels with various ethanol contents.

WARNING

To reduce the risk of personal injury from loss of control and / or contact with the running cutting tool, do not use your unit with incorrect idle adjustment. At correct idle speed, the cutting tool should not move.

If your power tool´s idle speed is incorrectly adjusted, have your authorized STIHL servicing dealer check your machine and make the proper adjustments and repairs.

The idle speed and maximum speed of the engine change if you switch from a fuel with a certain ethanol content to another fuel with a much higher or lower ethanol content.

This problem can be avoided by always using fuel with the same ethanol content.

To ensure the maximum performance of your STIHL engine, use a high quality 2cycle engine oil, such as STIHL 2-cycle engine oils. STIHL 2-cycle engine oils are specially designed for STIHL engines. To help your engine run cleaner and reduce harmful carbon deposits, STIHL recommends using STIHL HP Ultra 2-cycle engine oil, or use an equivalent high quality 2-cycle engine oil.

To meet the requirements of EPA and CARB we recommend to use STIHL HP Ultra oil or equivalent.

Do not use NMMA or TCW rated (twostroke water cooled) mix oils or other mix oils that state they are for use in both water cooled and air cooled engines (e.g., outboard motors, snowmobiles, chain saws, mopeds, etc.).

Take care when handling gasoline. Avoid direct contact with the skin and avoid inhaling fuel vapor. When filling at the pump, first remove the container from your vehicle and place the container on the ground before filling. To reduce the risk of sparks from static discharge and resulting fire and/or explosion, do not fill fuel containers that are sitting in or on a vehicle or trailer.

The container should be kept tightly closed in order to limit the amount of moisture that gets into the mixture.

The machine’s fuel tank should be cleaned as necessary.

STIHL MotoMix

STIHL recommends the use of STIHL MotoMix. STIHL MotoMix has a high octane rating and ensures that you always use the right gasoline/oil mix ratio.

STIHL MotoMix uses STIHL HP Ultra two-stroke engine oil suited for high performance engines.

For further details, see www.STIHLusa.com/ethanol

Fuel mix ages

If not using STIHL MotoMix, only mix sufficient fuel for a few days of work, not to exceed 30 days of storage. Store in approved fuel-containers only. When mixing, pour oil into the container first, and then add gasoline. Close the container and shake it vigorously by hand to ensure proper mix of oil and gasoline.

HT 102, HT 103, HT 132, HT 133

English

0000-GXX-0476-A0

002BA447 KN

002BA448 KN

Gasoline Oil (STIHL 50:1 or equiva

lent high-quality oils)

Liters Liters (ml)

10.02(20) 5 0.10 (100) 10 0.20 (200) 20 0.40 (400)

US gal. US fl.oz.

12.6 2 1/2 6.4 5 12.8

Dispose of empty mixing-oil containers only at authorized disposal locations.

Fueling

Preparations

N Before fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank. N Position the machine so that the

tank cap faces up.

Opening the Tank Cap

Filling Up with Fuel

Take care not to spill fuel while fueling and do not overfill the tank.

STIHL recommends you use the STIHL filler nozzle for fuel (special accessory).

N Fill up with fuel.

Closing the Tank Cap

N Place the cap in the opening. N Turn the cap clockwise as far as

stop and tighten it down as firmly as possible by hand.

N Turn the cap counterclockwise until

it can be removed from the tank

opening. N Remove the tank cap.

HT 102, HT 103, HT 132, HT 133

English

246BA026 KN

0000,GXX-0135-A0 KN

0000-GXX-0136-A0

0000-GXX-0137-A0 KN

Chain Lubricant Filling Chain Oil Tank

For automatic and reliable lubrication of the chain and guide bar – use only an environmentally compatible quality chain and bar lubricant. Rapidly biodegradable STIHL BioPlus is recommended.

NOTICE

Biological chain oil must be resistant to aging (e.g. STIHL BioPlus), since it will otherwise quickly turn to resin. This results in hard deposits that are difficult to remove, especially in the area of the chain drive and chain. It may even cause the oil pump to seize.

The service life of the chain and guide bar depends on the quality of the lubricant. It is therefore essential to use only a specially formulated chain lubricant.

WARNING

Do not use waste oil. Renewed contact with waste oil can cause skin cancer. Moreover, waste oil is environmentally harmful.

NOTICE

A full chain oil tank is sufficient for only half a tankful of fuel. Check the oil level regularly during cutting work. Never allow the oil tank to run dry.

Preparations

N Thoroughly clean the tank cap and

the area around it to ensure that no

dirt falls into the tank. N Position the machine so that the

tank cap faces up.

Opening

N Raise grip to vertical position.

N Turn the cap counterclockwise

(about a quarter turn).

NOTICE

Waste oil does not have the necessary lubricating properties and is unsuitable for chain lubrication.

HT 102, HT 103, HT 132, HT 133

Marks on tank cap and oil tank must line up.

English

0000-GXX-0138-A0 KN

0000-GXX-0137-A0 KN

0000-GXX-0139-A0 KN

0000-GXX-0140-A0 KN

0000-GXX-0141-A0 KN

0000-GX-0142 A0 KN

N Remove the tank cap.

Filling Up with Chain Oil

N Fill the tank with chain oil. Take care not to spill chain oil while

refilling and do not overfill the tank. STIHL recommends you use the STIHL

filler nozzle for chain oil (special accessory).

Closing

Grip must be vertical: N Fit the cap – marks on tank cap and

oil tank must line up.

N Press the cap down as far as stop.

N While holding the cap depressed,

turn it clockwise until it engages in

position.

The marks on the cap and oil tank are then in alignment.

N Fold the grip down.

Tank cap is locked. If the oil level in the tank does not go

down, the reason may be a problem in the oil supply system: Check chain lubrication, clean the oilways, contact your dealer for assistance if necessary. STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer.

If the tank cap cannot be locked in the oil tank opening

Bottom of cap is twisted in relation to top.

N Remove the cap from the oil tank

and check it from above.

HT 102, HT 103, HT 132, HT 133

English

002BA584 KN

0000-GXX-0136-A0

246BA027 KN

Left: Bottom of cap is twisted –

inner mark (1) in line with outer mark.

Right: Bottom of cap in correct posi

tion – inner mark is under the grip. It is not in line with the outer mark.

N Place the cap on the opening and

rotate it counterclockwise until it engages the filler neck.

N Continue rotating the cap

counterclockwise (about a quarter turn) – this causes the bottom of the cap to be turned to the correct position.

N Turn the cap clockwise and lock it in

position – see section on "Closing".

Checking Chain Lubrication

The saw chain must always throw off a small amount of oil.

NOTICE

Never operate your machine without chain lubrication. If the chain runs dry, the whole cutting attachment will be irretrievably damaged within a very short time. Always check chain lubrication and the oil level in the tank before starting work.

Every new chain has to be broken in for about 2 to 3 minutes.

After breaking in the chain, check chain tension and adjust if necessary – see "Checking Chain Tension".

Adjusting the Telescoping Shaft

WARNING

Always shut off the engine and fit the chain guard

0000-GXX-1566-A0

N Loosen the clamp nut half a turn

counterclockwise.

N Adjust shaft to the required length. N Tighten down the clamp nut firmly.

HT 102, HT 103, HT 132, HT 133

English

0000-GXX-1663-A0

0000-GXX-1664-A0

0000-GXX-1571-A0

Fitting the Harness

The type and style of the shoulder strap depend on the market.

Shoulder strap (HT 102, HT 132)

N Put on the shoulder strap (1). N Adjust the length of the strap. N With the power tool attached, the

carabiner (2) must be at about the same height as your right hip.

Shoulder strap (HT 103, HT 133)

N Put on the shoulder strap (1). N Adjust the length of the strap. N With the power tool attached, the

carabiner (2) must be at about the

same height as your right hip.

Backpack Carrying System

Only versions with rigid shaft

N Put the backpack carrying

system (1) on your back and adjust it as described in the instruction leaflet provided.

N Attach the carabiner (2) to the

machine's carrying ring.

N Attach the pole pruner to the

carrying strap when cutting.

HT 102, HT 103, HT 132, HT 133

English

Only versions with telescoping shaft

N Adjust the hip belt (3), both shoulder

straps (4) and the carrying strap (5).

0000-GXX-1572-A0

N Put the backpack carrying

system (1) on your back and adjust

it as described in the instruction

leaflet provided. N Attach the carabiner (1) to the

carrying ring (2) on the shaft. N Attach the pole pruner to the

carrying strap when cutting.

N Adjust the hip belt (3), both shoulder

0000-GXX-1573-A1

straps (4) and the carrying strap (5).

N Squeeze the clip together to move it

up or down the shaft.

0000-GXX-1574-A0

0000-GXX-1575-A0

HT 102, HT 103, HT 132, HT 133

English

0000-GXX-0477-A0

0000-GXX-0478-A0

0000-GXX-1576-A0

Starting / Stopping the Engine

Controls

1 Throttle trigger lockout 2 Throttle trigger 3 Stop switch with Run and Stop

positions. Depress the stop switch (…) to switch off the ignition – see "Function of stop switch and ignition system".

Function of stop switch and ignition system

The ignition is switched off and the engine stopped when the stop switch is pressed. The stop switch returns automatically to the Run position when it is released: The ignition is switched on again after the engine stops – the engine is then ready to start.

Starting the Engine

N Press the manual fuel pump

bulb (9) at least five times – even if

the bulb is already filled with fuel. N Press in the choke knob (8) and turn

it to the position that suits the engine

temperature:

g if the engine is cold < for warm start – also use this posi

tion if the engine has been running but is still cold.

Cranking

N Remove the chain scabbard. Check

that the chain is not touching the ground or any other obstacles.

N Place the unit on the ground: It must

rest securely on the engine support and the hook. If necessary, rest the hook on a raised support (e.g. a branch, mound or something similar).

WARNING

Check that nobody is standing within the working range of the pruner.

N Make sure you have a safe and

secure footing.

N Hold the unit with your left hand on

the fan housing and press it down firmly – your thumb should be under the fan housing.

NOTICE

Do not stand or kneel on the drive tube. N Hold the starter grip with your right

hand.

N Pull the starter grip slowly until you

feel it engage and then give it a brisk strong pull.

HT 102, HT 103, HT 132, HT 133

English

NOTICE

Do not pull out the starter rope all the way – it might otherwise break.

N Do not let the starter grip snap back.

Guide it slowly back into the housing so that the starter rope can rewind properly.

N Continue cranking until the engine

runs.

As soon as the engine runs

N Press down the throttle trigger

lockout and open the throttle – the choke knob moves to the run position F. After a cold start, warm up the engine by opening the throttle several times.

WARNING

Risk of injury from saw chain running when the engine is idling. Adjust the carburetor so that the saw chain does not run when the engine is idling – see “Adjusting the Carburetor”.

Your machine is now ready for operation.

Stopping the Engine

N Depress the stop switch – the

engine stops – release the stop

switch – it springs back to the run

position.

Other Hints on Starting

Engine stalls in cold start position g or under acceleration.

N Move the choke knob to < and

continue cranking until the engine

runs. Engine does not start in warm start

position < N Move the choke knob to g and

continue cranking until the engine

runs.

0000-GXX-1558-A0

If the engine does not start

N Check that all settings are correct. N Check that there is fuel in the tank

and refuel if necessary. N Check that the spark plug boot is

properly connected. N Repeat the starting procedure. Engine is flooded N Move the choke knob to F and

continue cranking until the engine

runs.

Fuel tank run until completely dry N After refueling, press the manual

fuel pump bulb at least five times – even if the bulb is already filled with fuel.

N Set the choke knob to suit the

engine temperature.

N Now start the engine.

HT 102, HT 103, HT 132, HT 133

English

Operating Instructions

During Break-In Period

A factory-new machine should not be run at high revs (full throttle off load) for the first three tank fillings. This avoids unnecessary high loads during the break-in period. As all moving parts have to bed in during the break-in period, the frictional resistances in the engine are greater during this period. The engine develops its maximum power after about 5 to 15 tank fillings.

During Operation

NOTICE

Do not make the mixture leaner to achieve an apparent increase in power – this could damage the engine – see "Adjusting the Carburetor".

Check chain tension frequently A new chain has to be retensioned more

often than one that has been in use for some time.

Chain cold Tension is correct when the chain fits

snugly against the underside of the bar and can still be pulled along the bar by hand. Retension if necessary – see "Tensioning the Saw Chain".

Chain at operating temperature The chain stretches and begins to sag.

The drive links must not come out of the bar groove – the chain may otherwise jump off the bar. Retension the chain – see "Tensioning the Saw Chain".

NOTICE

The chain contracts as it cools down. If it is not slackened off, it can damage the gear shaft and bearings.

After long period of full-throttle operation Allow engine to run for a short while at

idle speed so that engine heat can be dissipated by the flow of cooling air. This protects engine-mounted components (ignition, carburetor) from thermal overload.

After Finishing Work

N Slacken off the chain if you have

retensioned it at operating

temperature during cutting work.

NOTICE

Always slacken off the chain after finishing work. The chain contracts as it cools down. If it is not slackened off, it can damage the gear shaft and bearings.

Storing your saw for a short period Fit the chain scabbard and allow engine

to cool down. To avoid condensation, fill the fuel tank and keep the machine in a dry place, well away from sources of ignition, until you need it again.

Storing for a long period See chapter on "Storing the Machine"

HT 102, HT 103, HT 132, HT 133

English

246BA028 KN

0000-GXX-0482-A0

Taking Care of the Guide Bar

N Turn the bar over every time you

sharpen the chain and every time you replace the chain – this helps avoid one-sided wear, especially at the nose and underside of the bar.

N Regularly clean the oil inlet hole (1),

the oilway (2) and the bar groove (3).

N Measure the groove depth – with the

scale on the filing gauge (special accessory) – in the area used most for cutting.

The drive link tangs will otherwise scrape along the bottom of the groove – the cutters and tie straps will not ride on the bar rails.

Replacing the Air Filter

Filters have an average life of more than a year. Do not remove the filter cover or replace the air filter as long as there is no noticeable loss of power.

If there is a noticeable loss of engine power

N Turn the choke knob to g. N Loosen the screws (1). N Remove the filter cover (2). N Clean away loose dirt from around

the filter.

N Remove the filter element (3). N Replace dirty or damaged filter

element (3).

N Replace any damaged parts.

Installing the Filter Element

Chain type Chain pitch Minimum

groove depth

Picco 1/4" P 4.0 mm

(0.16 in)

If groove depth is less than specified: N Replace the guide bar.

HT 102, HT 103, HT 132, HT 133

N Install the filter element (3) in the

filter housing and fit the cover.

N Insert the screws (1) and tighten

them down firmly.

English

0000-GXX-0495-A0

0000-GXX-0486-A0

Engine Management Adjusting the Carburetor

Exhaust emissions are controlled by the design of the engine and components (e.g. carburation, ignition, timing and valve or port timing).

The carburetor has been set at the factory to provide an optimum fuel-air mixture under most operating conditions.

Adjusting Idle Speed

Engine stops while idling N Warm up the engine for about

3 minutes. N Turn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the saw chain must

not rotate. Chain rotates when engine is idling N Turn the idle speed screw (LA)

counterclockwise until the chain

stops running and then turn the

screw another 1/2 to 3/4 turn in the

same direction.

Spark Arresting Screen in Muffler

N If the engine is down on power,

check the spark arresting screen in the muffler.

N Wait for the muffler to cool down.

N Take out the screw (4). N Lift the spark arresting screen (5)

and pull it out.

N Clean the spark arresting

screen (5). If the screen is damaged or heavily carbonized, install a new one.

N Refit the spark arresting screen (5). N Insert the screw (4) and tighten it

down firmly.

WARNING

If the chain continues moving when the engine is idling, have your power tool checked and repaired by your servicing dealer.

HT 102, HT 103, HT 132, HT 133

English

000BA039 KN

000BA045 KN

Spark Plug

N If the engine is down on power,

difficult to start or runs poorly at idle speed, first check the spark plug.

N Fit a new spark plug after about 100

operating hours – or sooner if the electrodes are badly eroded. Install only suppressed spark plugs of the type approved by STIHL – see "Specifications".

Removing the Spark Plug

N Remove the cover (1). N Pull off the spark plug boot (2). N Unscrew the spark plug (3).

Checking the Spark Plug

N Clean dirty spark plug. N Check electrode gap (A) and

readjust if necessary – see

"Specifications". N Rectify the problems which have

caused fouling of the spark plug. Possible causes are:

– Too much oil in fuel mix. – Dirty air filter. – Unfavorable running conditions.

0000-GXX 0537-A0

N Use resistor type spark plugs with a

properly tightened adapter nut.

Installing the Spark Plug

N Screw the spark plug (3) into the

cylinder.

N Tighten down the spark plug (3) with

the combination wrench.

N Press the boot (2) firmly onto the

spark plug.

N Fit the cover (1) and screw it down

firmly.

HT 102, HT 103, HT 132, HT 133

WARNING

Arcing may occur if the adapter nut (1) is loose or missing. Working in an easily combustible or explosive atmosphere may cause a fire or an explosion. This can result result in serious injuries or damage to property.

English

000BA054 KN

246BA029 KN

Storing the Machine Checking and Replacing the

Chain Sprocket

For periods of 3 months or longer N Drain and clean the fuel tank in a

well ventilated area.

N Dispose of fuel properly in

accordance with local environmental requirements.

N Run the engine until the carburetor

is dry – this helps prevent the carburetor diaphragms sticking together.

N Remove the saw chain and guide

bar, clean them and spray with corrosion inhibiting oil.

N Thoroughly clean the machine – pay

special attention to the cylinder fins and air filter.

N If you use a biological chain and bar

lubricant, e.g. STIHL BioPlus, completely fill the chain oil tank.

N Store the machine in a dry, high or

locked location, out of the reach of children and other unauthorized persons.

N Remove the chain sprocket cover,

chain and guide bar.

Replace the chain sprocket:

– after using two saw chains or

sooner – if the wear marks (a) on the sprocket

are deeper than approx. 0.5 mm

(0.02 in) since this would reduce the

life of the chain. You can use a

gauge (special accessory) to check

the depth of the wear marks. It is best to use two saw chains in

rotation with one sprocket. STIHL recommends the use of original

STIHL chain sprockets.

The chain sprocket is driven via a friction clutch. Have the chain sprocket replaced by a servicing dealer.

STIHL recommends that you have servicing and repair work carried out exclusively by an authorized STIHL servicing dealer.

HT 102, HT 103, HT 132, HT 133

English

689BA027 KN

689BA021 KN

689BA025 KN

Maintaining and Sharpening the Saw Chain

Cutting effortlessly with a correctly sharpened chain

A properly sharpened chain slices through wood effortlessly and requires very little feed pressure.

Do not work with a dull or damaged chain as it will increase the physical effort required, produce unsatisfactory results and a higher rate of wear.

N Clean the chain. N Check the chain for cracks in the

links and damaged rivets.

N Replace any damaged or worn

parts of the chain and match the new parts to the shape and size of the original parts.

Carbide-tipped saw chains (Duro) are particularly wear resistant. STIHL recommends you have your chain resharpened by a STIHL servicing dealer.

WARNING

It is absolutely essential to comply with the angles and dimensions specified below. If the saw chain is incorrectly sharpened – and in particular if the depth gauge is set too low – there is an increased risk of kickback, with resulting risk of injury.

The saw chain cannot be locked in place on the guide bar. Therefore, it is best to remove the chain from the bar and resharpen it on a workshop sharpening tool (FG 2, HOS, USG).

HT 102, HT 103, HT 132, HT 133

Chain pitch

The chain pitch (a) is marked on the depth gauge end of each cutter.

Mark (a)Chain pitch

inch mm 7 1/4 P 6,35 1 or 1/4 1/4 6,35 6, P or PM 3/8 P 9,32 2 or 325 0.325 8,25 3 or 3/8 3/8 9,32

Select file diameter according to chain pitch – see table “Sharpening Tools”.

You must observe certain angles when resharpening the chain cutter.

Filing and side plate angles

A Filing angle

STIHL saw chains are sharpened to a filing angle of 30°. Exceptions are ripping chains with a filing angle of 10°. Ripping chains have an X in their designations.

B Side plate angle The correct side plate angle is obtained

automatically if you use the prescribed file holder and file diameter.

Cutter shapes Angle (°)

Micro = semi chisel cutter, e.g. 63 PM3, 26 RM3, 71 PM3

Super = chisel cutter, e.g. 63 PS3, 26 RS, 36 RS3

Ripping chain, e.g. 63 PMX, 36 RMX

The angles must be the same on all cutters. If the angles are uneven: Chain will run roughly, not in a straight line, wear quickly and finally break.

File holder

N Use a file holder A file holder must be used for manual

resharpening (see table "Sharpening Tools"). The correct filing angles are marked on the file holder.

30 75

30 60

10 75

English

001BA203 KN

689BA018 KN

90°

689BA043 KN

689BA023 KN

Use only special saw chain sharpening files. Other files have the wrong shape and cut.

For checking angles

Use a STlHL filing gauge (special accessory, see table "Sharpening Tools"). This is a universal tool for checking the filing and side plate angles, depth gauge setting, cutter length and groove depth. It also cleans the guide bar groove and oil inlet holes.

File correctly

N Select sharpening tools according

to chain pitch.

N If you use an FG 2, HOS or USG

sharpener: Remove the chain from the bar and sharpen according to the instructions supplied with the tool.

N Clamp the bar in a vise if necessary. N Sharpen the chain frequently, take

away as little metal as possible – two or three strokes of the file are usually enough.

N Hold the file horizontally (at a right

angle to the side of the guide bar) and file according to the angles marked on the file holder. Rest the file holder on the top plate and depth gauge.

N Always file from the inside to the

outside of the cutter.

N The file only sharpens on the

forward stroke – lift the file off the cutter on the backstroke.

N Avoid touching the tie straps and

drive links with the file.

N Rotate the file at regular intervals

while filing to avoid one-sided wear.

N Use a piece of hardwood to remove

burrs from the cutting edge.

N Check angles with the filing gauge. All cutters must be the same length.

If the cutters are not the same length, they will have different heights. This makes the chain run roughly and can cause it to break.

N Find the shortest cutter and then file

all other cutters back to the same length. It is best to have this work done by a servicing dealer on an electric grinder.

Depth gauge setting

The depth gauge determines the height at which the cutter enters the wood and thus the thickness of the chip removed.

a Specified distance or setting

between depth gauge and cutting edge.

This setting may be increased by 0.2 mm (0.008") for cutting softwood in the mild weather season – no frost.

Chain pitch Depth gauge

Setting (a) inch (mm) mm (inch) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

HT 102, HT 103, HT 132, HT 133

English

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

Lowering depth gauges

The depth gauge setting is reduced when the chain is sharpened.

N Use a filing gauge to check the

WARNING

The other parts of the humped drive link must not be filed since this may increase the kickback tendency of the power tool.

WARNING

The kickback tendency of the machine is increased if the depth gauges are too low.

setting every time you sharpen the chain.

N File down the depth gauge until it is

level with the filing gauge.

N Place a filing gauge (1) that

matches the chain pitch on the chain and press it against the cutter – if the depth gauge projects from the filing gauge, the depth gauge has to be lowered.

Saw chains with humped drive link (2) – upper part of humped drive link (2) (with

N Place the filing gauge on the chain –

the highest point of the depth gauge must be level with the filing gauge.

N After sharpening, clean the chain

thoroughly, remove filings or grinding dust – lubricate the chain thoroughly.

N Before a long out-of-service period,

clean the chain and store it in a welloiled condition.

service mark) is lowered along with the depth gauge.

N File the top of the depth gauge

parallel to the stamped service marking (see arrow) – but do not lower the highest point of the depth gauge in this process.

Sharpening Tools (special accessories) Chain pitch Round file ^ Round file File holder Filing gauge Flat file Sharpening kit inch (mm) mm (inch) Part No. Part No. Part No. Part No. Part No. 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

consisting of file holder with round file, flat file and filing gauge

HT 102, HT 103, HT 132, HT 133

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work ing time is longer or operating conditions are difficult (very dusty work area, etc.), shorten the specified intervals accordingly.

Complete machine

Control handle Check operation XX

Air filter

Manual fuel pump (if fitted)

Pickup body (filter) in fuel tank

Fuel tank Clean XX

Carburetor

Spark plug

Cooling inlets

Valve clearance

Spark arresting screen in muffler

All accessible screws and nuts (not adjust ing screws)

Visual inspection (condition, leaks) XX

Clean X

Clean XX

Replace

Check X

Have repaired by servicing dealer

Have checked by servicing dealer

Have replaced by servicing dealer

Check idle adjustment – chain must not rotate

Adjust idle speed X

Readjust electrode gap X

Replace after every 100 operating hours

Visual inspection X

Clean X

If power is low or cranking effort very high, have valve clearance checked and, if necessary, adjusted by servicing

dealer

Check XX

Clean or replace XX

Retighten X

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

XXX

HT 102, HT 103, HT 132, HT 133

English

Anti-vibration elements (rubber buffers, springs)

Chain lubrication Check X

Saw chain

Guide bar

Chain sprocket

Safety labels Replace X

STIHL recommends an authorized STIHL servicing dealer.

Only if there is a noticeable loss of engine power

Check XXX

Have replaced by servicing dealer

Inspect, also check sharpness XX

Check chain tension. XX

Sharpen X

Check (wear, damage) X

Clean and turn over XX

Deburr X

Replace XX

Check X

Have replaced by servicing dealer

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

as required

HT 102, HT 103, HT 132, HT 133

English

Main Parts

27 28

1 Handle Hose (HT 102, HT 132) 2 Fixed Drive Tube (HT 102, HT 132)

3 Carrying Ring (HT 102, HT 132) 4 Stop Switch 5 Throttle Trigger Lockout 6 Choke Lever 7 Air Filter Cover 8 Fuel Tank 9 Throttle Trigger 10 Carrying Ring (HT 103, HT 133) 11 Handle Hose (HT 103, HT 133) 12 Telescopic Drive Tube (Shaft)

(HT 103, HT 133) 13 Oil Filler Cap 14 Oilomatic Saw Chain 15 Guide Bar 16 Oil Tank 17 Clamp Nut (HT 101, HT 131) 18 Chain Sprocket Cover 19 Hook 20 Chain Guard (Scabbard) 21 Chain Tensioner 22 Chain Sprocket 23 Machine Support 24 Fuel Tank 25 Fuel Filler Cap 26 Carburetor Adjusting Screws 27 Manual Fuel Pump 28 Starter Grip 29 Cover 30 Muffler (with Spark Arresting

Screen) # Serial Number

0000-GXX-1578-A0

1920

HT 102, HT 103, HT 132, HT 133

English

Definitions

1 Handle Hose (HT 102, HT 132)

For holding and controlling the unit with the hand during operation.

2 Fixed Drive Tube (HT 102, HT 132)

Encloses and protects the drive shaft between the engine and gearbox.

3 Carrying Ring (HT 102, HT 132)

Connects the unit to the harness.

4 Stop Switch

Switches the engine‘s ignition off and stops the engine.

5 Throttle Trigger Lockout

Must be depressed before the throttle trigger can be activated.

6 Choke Lever

Eases engine starting by enriching mixture.

7 Air Filter Cover

Covers and protects the air filter element.

8 Fuel Tank

For fuel and oil mixture.

9 Throttle Trigger

Controls the speed of the engine.

10 Carrying Ring (HT 103, HT 133)

Connects the unit to the harness.

11 Handle Hose (HT 103, HT 133)

For holding and controlling the unit with the hand during operation.

12 Telescopic Drive Tube (Shaft)

(HT103, HT133) Adjustable drive tube enables user

to optimize machine's reach.

13 Oil Filler Cap

For closing the oil tank.

14 Oilomatic Saw Chain

A loop consisting of cutters, tie straps and drive links.

15 Guide Bar

Supports and guides the saw chain.

16 Oil Tank

Tank for chain lubricating oil.

17 Clamp Nut (HT 103, HT 133)

For adjusting the length of the telescopic drive tube.

18 Chain Sprocket Cover

Covers the clutch and chain sprocket.

19 Hook

For hooking the machine to a branch and pulling branches away.

20 Chain Guard (Scabbard)

To protect the operator from touching the chain.

21 Chain Tensioner

Permits precise adjustment of chain tension.

22 Chain Sprocket

The toothed wheel that drives the saw chain.

23 Machine Support

For resting machine on the ground.

24 Fuel Tank

For fuel and oil mixture.

25 Fuel Filler Cap

For closing the fuel tank.

26 Carburetor Adjusting Screws

For tuning the carburetor.

27 Manual Fuel Pump

Provides additional fuel feed for a

cold start. 28 Starter Grip

The grip of the pull starter, for

starting the engine. 29 Cover

Covers and protects the spark plug. 30 Muffler (with Spark Arresting

Screen)

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator.

Spark arresting screen is designed

to reduce the risk of fire.

HT 102, HT 103, HT 132, HT 133

English

Specifications

EPA / CEPA

The Emission Compliance Period referred to on the Emissions Compliance Label indicates the number of operating hours for which the engine has been shown to meet Federal emission requirements.

Category

A = 300 hours B = 125 hours C = 50 hours

Engine

STIHL single cylinder four-stroke engine with mixture lubrication

HT 102, HT 103

Displacement: 31.4 cc Bore: 40 mm Stroke: 25 mm Engine power to

ISO 8893: Idle speed: 2,800 rpm Cut-off speed

(rated): 9,500 rpm Valve clearance Inlet valve: 0.10 mm Exhaust valve: 0.10 mm

1.05 kW (1.4 bhp) at 7,000 rpm

HT 132, HT 133

Displacement: 36.3 cc Bore: 43 mm Stroke: 25 mm Engine power to

ISO 8893: Idle speed: 2,800 rpm Cut-off speed

(rated): 9,500 rpm Valve clearance Inlet valve: 0.10 mm Exhaust valve: 0.10 mm

Ignition System

Electronic magneto ignition

Spark plug (resistor type):

HT 102, HT 103: Bosch USR 7 AC HT 132, HT 133: NGK CMR 6 H Electrode gap: 0.5 mm

This spark ignition system meets all requirements of the Canadian Interference-Causing Equipment Standard CAN ICES-2/NMB-2.

Fuel System

All position diaphragm carburetor with integral fuel pump

Fuel tank capacity: 710 cc (0.71 l)

Chain Lubrication

Fully automatic, speed-controlled oil pump with rotary piston

1.4 kW (1.9 bhp) at 8,500 rpm

Oil tank capacity: 120 cc (0.12 l)

Weight

dry, without bar and chain HT 102: 5.5 kg HT 103: 7.2 kg HT 132: 5.7 kg HT 133: 7.2 kg

Cutting Attachment

Actual cutting length may be less than the specified length

STIHL cutting attachments complying with CSA Standard Z 62.3:

Rollomatic E Mini guide bars

Cutting length: 25, 30 cm Pitch: 1/4" P (6.35 mm) Groove width: 1.1 mm

1/4" P chain

Picco Micro 3 (71 PM3) Type 3670 Pitch: 1/4" P (6.35 mm) Drive link gauge: 1.1 mm

Chain Sprocket

8-tooth for 1/4" P

Other cutting attachments

Other cutting attachments complying with CSA Standard Z 62.3 are available: see section CSA Standard Z 62.3, the chain leaflet inside the chain box or contact your local STIHL dealer.

HT 102, HT 103, HT 132, HT 133

English

000BA073 KN

Please ask your STIHL dealer to properly match your powerhead with the appropriate bar/chain combinations to reduce the risk of kickback injury.

Maintenance and Repairs Disposal

Users of this machine may only carry out the maintenance and service work described in this user manual. All other repairs must be carried out by a servicing dealer.

When repairing the machine, only use replacement parts which have been approved by STIHL for this power tool or are technically identical. Only use highquality replacement parts in order to avoid the risk of accidents and damage to the machine.

STIHL recommends the use of original STIHL replacement parts.

Original STIHL parts can be identified by the STIHL part number, the { logo and the STIHL parts symbol K (the symbol may appear alone on small parts).

Observe all country-specific waste disposal rules and regulations.

STIHL products must not be thrown in the garbage can. Take the product, accessories and packaging to an approved disposal site for environmentfriendly recycling.

Contact your STIHL servicing dealer for the latest information on waste disposal.

HT 102, HT 103, HT 132, HT 133

English

STIHL Limited Emission Control Warranty Statement

This statement is given voluntarily, based on the MOU (Memorandum of Understanding) as agreed in April 1999 between Environmental Canada and STIHL Limited

Your Warranty Rights and Obligations STIHL Limited is pleased to explain the

Emission Control System Warranty on your equipment type engine. In Canada new 1999 and later model year small offroad equipment engines must be designed, built and equipped, at the time of sale, to meet the U.S. EPA regulations for small non road engines. The equipment engine must be free from defects in materials and workmanship which cause it to fail to conform with U.S. EPA standards for the first two years of engine use from the date of sale to the ultimate purchaser.

STIHL Limited must warrant the emission control system on your small off-road engine for the period of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road equipment engine.

Your emissions control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic converter. Also included may be hoses, belts, connectors or other emission-related assemblies.

Where a warrantable condition exists, STIHL Limited will repair your small offroad equipment engine at no cost to you,

including diagnosis (if the diagnostic work is performed at an authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage In Canada 1999 and later model year

small off-road equipment engines are warranted for two years. If any emissionrelated part on your engine is defective, the part will be repaired or replaced by STIHL Limited free of charge.

Owner's Warranty Responsibilities: As the small off-road equipment engine

owner, you are responsible for the performance of the required maintenance listed in your instruction manual. STIHL Limited recommends that you retain all receipts covering maintenance on your small off-road equipment engine, but STIHL Limited cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

Any replacement part or service that is equivalent in performance and durability may be used in non-warranty maintenance or repairs, and shall not reduce the warranty obligations of the engine manufacturer.

As the small off-road equipment engine owner, you should be aware, however, that STIHL Limited may deny you warranty coverage if your small off-road equipment engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road equipment engine to a STIHL service center as soon as a

problem exists. The warranty repairs will be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, please contact a STIHL customer service representative at www.stihl.ca

or you can write to: STIHL Ltd.,

1515 Sise Road Box 5666 CA-LONDON ONTARIO; N6A 4L6

Coverage by STIHL Limited STIHL Limited warrants to the ultimate

purchaser and each subsequent purchaser that your small off-road equipment engine will be designed, built and equipped, at the time of sale, to meet all applicable regulations. STIHL Limited also warrants to the initial purchaser and each subsequent purchaser that your engine is free from defects in materials and workmanship which cause the engine to fail to conform with applicable regulations for a period of two years.

Warranty Period The warranty period will begin on the

date the utility equipment engine is purchased by the initial purchaser and you have signed and sent back the warranty card to STIHL Ltd. If any emission-related part on your engine is defective, the part will be replaced by STIHL Limited at no cost to the owner. Any warranted part which is not scheduled for replacement as required maintenance, or which is scheduled only for regular inspection to the effect of "repair or replace as necessary" will be warranted for the warranty period. Any

HT 102, HT 103, HT 132, HT 133

English

warranted part which is scheduled for replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

Diagnosis You, as the owner, shall not be charged

for diagnostic labor which leads to the determination that a warranted part is defective. However, if you claim warranty for a component and the machine is tested as non-defective, STIHL Limited will charge you for the cost of the emission test. Mechanical diagnostic work will be performed at an authorized STIHL servicing dealer. Emission test may be performed either at

STIHL Incorporated, 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23452

or at any independent test laboratory. Warranty Work STIHL Limited shall remedy warranty

defects at any authorized STIHL servicing dealer or warranty station. Any such work shall be free of charge to the owner if it is determined that a warranted part is defective. Any manufacturerapproved or equivalent replacement part may be used for any warranty maintenance or repairs on emissionrelated parts and must be provided without charge to the owner. STIHL Limited is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

The following list specifically defines the emission-related warranted parts:

– Air Filter – Carburetor (if applicable) – Fuel Pump – Choke (Cold Start Enrichment

System) (if applicable)

– Control Linkages – Intake Manifold – Magneto or Electronic Ignition

System (Ignition Module or Electronic Control Unit)

– Fly Wheel – Spark Plug – Injection Valve (if applicable) – Injection Pump (if applicable) – Throttle Housing (if applicable) – Cylinder – Muffler – Catalytic Converter (if applicable) – Fuel Tank – Fuel Cap – Fuel Line – Fuel Line Fittings – Clamps – Fasteners

Where to make a Claim for Warranty Service

Bring the product to any authorized STIHL servicing dealer and present the signed warranty card.

Maintenance Requirements The maintenance instructions in this

manual are based on the application of the recommended 2-stroke fuel-oil mixture (see also instruction "Fuel"). Deviations from this recommendation regarding quality and mixing ratio of fuel and oil may require shorter maintenance intervals.

Limitations This Emission Control Systems

Warranty shall not cover any of the following:

1. repair or replacement required

because of misuse, neglect or lack

of required maintenance

2. repairs improperly performed or

replacements not conforming to

STIHL Limited specifications that

adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Limited

3. replacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point

HT 102, HT 103, HT 132, HT 133

Table des matières

français

Indications concernant la présente Notice d'emploi 39

Prescriptions de sécurité et techniques de travail 39

Utilisation 46 Dispositif de coupe 48 Montage du guide-chaîne et de la

chaîne 49 Tension de la chaîne 50 Contrôle de la tension de la chaîne 50 Réglage du câble de commande

des gaz 51 Montage de la pince d'attache 51 Carburant 51 Ravitaillement en carburant 53 Huile de graissage de chaîne 54 Ravitaillement en huile de

graissage de chaîne 55 Contrôle du graissage de la chaîne 57 Ajustage du tube télescopique 57 Utilisation du harnais 58 Système de portage à dos 58 Mise en route / arrêt du moteur 60 Instructions de service 62 Entretien du guide-chaîne 63 Remplacement du filtre à air 63 Gestion moteur 64 Réglage du carburateur 64 Grille pare-étincelles dans le

silencieux 65 Bougie 65 Rangement 66

Contrôle et remplacement du pignon 67

Entretien et affûtage de la chaîne 67 Instructions pour la maintenance et

l'entretien 72 Principales pièces 74 Caractéristiques techniques 76 Instructions pour les réparations 77 Mise au rebut 78 Garantie de la Société STIHL

Limited relative au système antipollution 78

Chère cliente, cher client, nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL. Ce produit a été fabriqué avec les

procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

Notice d'emploi d'origine Imprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

0458-435-8221-A. VA2.H20.

0000007471_003_F

HT 102, HT 103, HT 132, HT 133

français

Indications concernant la présente Notice d'emploi

Pictogrammes

Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.

Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.

Réservoir à carburant ; mélange d'essence et d'huile moteur

Réservoir à huile de graissage de chaîne ; huile adhésive pour graissage de chaîne

Sens de rotation de la chaîne

Actionner la pompe d'amorçage manuelle

Pompe d'amorçage manuelle

Repérage des différents types de textes

AVERTISSEMENT

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

AVIS

Avertissement contre un risque de détérioration de la machine ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

Prescriptions de sécurité et techniques de travail

En travaillant avec la perche élagueuse, il faut respecter des prescrip tions de sécurité particulières, parce que la chaîne tourne à très haute vitesse, que les dents de coupe sont très acérées et que la machine atteint une grande portée.

Avant la première mise en service, lire attentive ment et intégralement la présente Notice d'emploi. La conserver précieuse ment pour pouvoir la relire lors d'une utilisa tion ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire mortel.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.

HT 102, HT 103, HT 132, HT 133

français

Les jeunes encore mineurs ne sont pas autorisés à travailler avec cette machine – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.

Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Lorsque la machine n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la machine à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.

L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés à autrui.

Ne confier la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.

L'utilisation de dispositifs à moteur bruyants peut être soumise à des prescriptions nationales ou locales précisant les créneaux horaires à respecter.

L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique.

Il est conseillé à toute personne qui ne doit pas se fatiguer pour des raisons de santé de consulter son médecin pour savoir si l’utilisation d’un dispositif à moteur ne présente aucun risque.

Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette machine

engendre un champ électromagnétique de très faible intensité. Une influence sur certains types de stimulateurs cardiaques ne peut pas être totalement exclue. Afin d'écarter tout risque pour la santé, STIHL recommande aux personnes portant un stimulateur cardiaque de consulter leur médecin traitant et le fabricant du stimulateur cardiaque.

Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent d'affecter la réactivité.

Utiliser la machine uniquement pour l'élagage (taille ou coupe de branches). Scier exclusivement du bois ou des objets en bois.

Ne pas utiliser la machine pour d'autres travaux – risque d'accident !

Monter exclusivement des guidechaînes, chaînes, pignons ou accessoires autorisés par STIHL pour cette machine ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la machine risquerait d'être endommagée.

STIHL recommande d'utiliser les outils, guide-chaînes, chaînes, pignons et accessoires d'origine STIHL. Les propriétés de ceux-ci sont adaptées de manière optimale au produit et aux exigences de l’utilisateur.

N'apporter aucune modification à cette machine – cela risquerait d'en compromettre la sécurité. STIHL décline

toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.

Pour le nettoyage de cette machine, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la machine.

Vêtements et équipements

Porter des vêtements et équipements de protection réglementaires.

Les vêtements doivent être appropriés et ne doivent pas être gênants. Porter des vêtements bien ajustés – une combi naison, mais pas une blouse de travail.

Ne pas porter des vêtements qui risqueraient de se prendre dans le bois, les broussailles ou les pièces en mouvement de la machine. Ne pas non plus porter d’écharpe, de cravate ou de bijoux. Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus audessus des épaules.

Porter des chaussures de sécurité avec garniture anticoupure, semelle antidérapante et coquille d'acier.

HT 102, HT 103, HT 132, HT 133

français

275BA009 KN

AVERTISSEMENT

Pour réduire le risque de blessure oculaire, porter des lunettes de protec

tion couvrant étroitement les yeux et conformes à la norme EN 166. Veiller à ce que les lunettes de protection soient bien ajustées.

Porter un dispositif antibruit « personnel » – par ex. des capsules protège-oreilles.

Porter un casque de sécurité en cas de risque de chute d'objets.

Porter des gants de tra

vail robustes en matériau résistant (par ex. en cuir).

STIHL propose une gamme complète d'équipements pour la protection individuelle.

Transport de la machine

Toujours arrêter le moteur. Toujours mettre le protège-chaîne –

même pour le transport sur de courtes distances.

Porter la machine seulement par le tube, de telle sorte qu'elle soit bien équilibrée. Ne pas toucher aux parties très chaudes de la machine, tout spécialement à la surface du silencieux – risque de brûlure !

Pour le transport dans un véhicule : assurer la machine de telle sorte qu'elle ne risque pas de se renverser, d'être endommagée ou de perdre du carburant.

Ravitaillement

L'essence est un carbu

rant extrêmement inflammable – rester à une distance suffisante de toute flamme ou source d'inflammation – ne pas renverser du car

burant – ne pas fumer.

Arrêter le moteur avant de refaire le plein.

Ne pas refaire le plein tant que le moteur est très chaud – du carburant peut déborder – risque d'incendie !

Ouvrir prudemment le bouchon du réservoir à carburant, afin que la surpression interne s'échappe lentement et que du carburant ne soit pas éjecté.

Faire le plein exclusivement à un endroit bien aéré. Si l'on a renversé du carburant, essuyer immédiatement la machine. Ne pas se renverser du carburant sur les vêtements – le cas échéant, se changer immédiatement.

Après avoir fait le plein, serrer le bouchon le plus fermement possible.

Cela réduit le risque de desserrage du bouchon du réservoir sous l'effet des vibrations du moteur, et de fuite de carburant.

S'assurer que la machine ne présente pas de fuite – si l'on constate une fuite de carburant, ne pas mettre le moteur en marche – danger de mort par suite de brûlures !

Avant la mise en route du moteur

S'assurer que la machine se trouve en parfait état pour un fonctionnement en toute sécurité – conformément aux indications des chapitres correspondants de la Notice d'emploi :

– Contrôler l'étanchéité du système

d'alimentation en carburant, en

examinant tout particulièrement les

pièces visibles telles que le

bouchon du réservoir, les raccords

de flexibles, la pompe d'amorçage

manuelle (seulement sur les

machines munies d'une pompe

d'amorçage manuelle). Ne pas

démarrer le moteur en cas de

manque d'étanchéité ou

d'endommagement – risque

d'incendie ! Avant de remettre la

machine en service, la faire

contrôler par le revendeur

spécialisé.

– Guide-chaîne parfaitement monté. – Chaîne correctement tendue.

HT 102, HT 103, HT 132, HT 133

français

390BA026 KN

– Le bouton d'arrêt doit pouvoir être

enfoncé facilement.

– Le levier de starter, le blocage de

gâchette d'accélérateur et la gâchette d'accélérateur doivent fonctionner facilement – la gâchette d'accélérateur doit revenir automatiquement en position de ralenti, sous l'effet de son ressort. En partant des positions g et < du levier de starter, ce levier doit revenir dans la position de marche normale F, sous l'effet de son ressort, lorsqu'on enfonce en même temps le blocage de gâchette d'accélérateur et la gâchette d'accélérateur.

– Contrôler le serrage du contact de

câble d'allumage sur la bougie – un contact desserré peut provoquer un jaillissement d'étincelles risquant d'enflammer le mélange carburé qui aurait pu s'échapper – risque d'incendie !

– N’apporter aucune modification aux

dispositifs de commande et de sécurité.

– Les poignées doivent être propres

et sèches, sans huile ni autres salissures – un point très important pour que l'on puisse manier la machine en toute sécurité.

– Ajuster le harnais suivant la taille de

l'utilisateur. Suivre les indications du chapitre « Utilisation du harnais ».

Il est interdit d'utiliser la machine si elle ne se trouve pas en parfait état de fonctionnement – risque d'accident !

Pour parer à toute éventualité, à l'utilisation d'un harnais : s'entraîner pour savoir se dégager rapidement de la

machine. Lors de cet exercice, ne pas jeter la machine sur le sol, pour ne pas risquer de l'endommager.

Mise en route du moteur

Aller au moins à 3 mètres du lieu où l'on a fait le plein – et ne pas lancer le moteur dans un local fermé.

Pour lancer le moteur, il faut impérativement se tenir bien d'aplomb, sur une aire stable et plane, et tenir fermement la machine – la chaîne ne doit entrer en contact ni avec le sol, ni avec un objet quelconque, car elle peut déjà être entraînée au démarrage du moteur.

La machine doit être maniée par une seule personne – ne pas tolérer la présence d'une autre personne dans un rayon de 15 m – pas même à la mise en route du moteur – risque de blessure !

Mettre le moteur en marche comme décrit dans la Notice d'emploi.

Lorsqu'on relâche la gâchette d'accélérateur, la chaîne fonctionne encore pendant quelques instants – par inertie !

Contrôler le ralenti du moteur : au ralenti – avec gâchette d'accélérateur relâchée – la chaîne doit être arrêtée.

Écarter toute matière aisément inflammable (par ex. copeaux, morceaux d'écorce, herbe sèche, carburant) du flux des gaz d'échappement et du silencieux très chaud – risque d'incendie !

Maintien et guidage de la machine

Pour pouvoir manier la machine en toute sécurité, toujours la tenir fermement à deux mains – la poignée de commande de la main droite, le tube de la main gauche – ceci est également valable pour les gauchers. Entourer fermement la poignée de commande et le tube avec les pouces.

Sur les machines à tube télescopique, sortir le tube télescopique seulement de la longueur nécessaire pour atteindre la hauteur de travail.

Pendant le travail

Toujours se tenir dans une position stable et sûre.

En cas d'urgence ou de danger imminent, arrêter immédiatement le moteur – appuyer sur le bouton d'arrêt.

HT 102, HT 103, HT 132, HT 133

français

15m (50ft)

Cette machine n'est pas isolée. Respecter une distance d'au moins 15 m par rapport à toute ligne électrique sous tension – danger de mort par électrocution !

À part l'utilisateur, personne ne doit se trouver dans un rayon de 15 m de la machine en marche – risque de blessure par les branches qui tombent et les particules de bois projetées !

Respecter aussi cette distance par rapport à des véhicules, des vitres etc. – risque de dégâts matériels !

Respecter une distance d'au moins 15 m entre le nez du guide-chaîne et toute ligne électrique sous tension. En cas de lignes haute tension, l'électricité peut aussi sauter d'un point à l'autre en parcourant une assez grande distance dans l'air sous forme d'arc électrique. Avant d'entreprendre des travaux dans le voisinage de lignes électriques, il faut impérativement s'assurer que le courant a été coupé.

Pour remplacer la chaîne, arrêter le moteur – risque de blessure !

Veiller à ce que le ralenti soit correctement réglé – de telle sorte qu'après le relâchement de la gâchette d'accélérateur la chaîne ne soit plus entraînée.

Si la chaîne est entraînée, malgré un réglage correct, faire réparer la machine par le revendeur spécialisé. Contrôler régulièrement et rectifier si nécessaire le réglage du ralenti.

Ne jamais laisser la machine en marche sans surveillance.

Faire particulièrement attention sur un sol glissant – mouillé ou couvert de neige – de même qu'en travaillant à flanc de coteau ou sur un sol inégal etc. – risque de dérapage !

Faire attention aux obstacles : souches d'arbres, racines – pour ne pas risquer de trébucher !

Pour travailler en hauteur : – Toujours utiliser une nacelle

élévatrice.

– Ne jamais travailler en se tenant sur

une échelle ou dans un arbre.

– Ne jamais travailler à des endroits

présentant un manque de stabilité.

– Ne jamais travailler d'une seule

main.

En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention – parce que des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.

Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident !

Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage. Prendre les précautions utiles pour exclure le risque de blesser d'autres personnes.

Dès que le moteur est en marche, il dégage des gaz d'échappement toxiques. Ces gaz peuvent être inodores et invisibles, et renfermer des hydrocarbures et du benzène imbrûlés. Ne jamais travailler avec cette machine dans des locaux fermés ou mal aérés – pas non plus si le moteur est équipé d'un catalyseur.

En travaillant dans des fossés, des dépressions de terrain ou des espaces restreints, toujours prendre soin d'assurer une ventilation suffisante – danger de mort par intoxication !

En cas de nausée, de maux de tête, de troubles de la vue (par ex. rétrécissement du champ de vision) ou de l'ouïe, de vertige ou de manque de concentration croissant, arrêter immédiatement le travail – ces symptômes peuvent, entre autres, provenir d'une trop forte concentration de gaz d'échappement dans l'air ambiant – risque d'accident !

HT 102, HT 103, HT 132, HT 133

français

246BA030 KN

246BA032 KN

Éviter les émissions de bruits et de gaz d'échappement inutiles. Ne pas laisser le moteur en marche lorsque la machine n'est pas utilisée – accélérer seulement pour travailler.

Ne pas fumer en travaillant ou à proximité de la machine – risque d'incendie ! Des vapeurs d'essence inflammables peuvent s'échapper du système d'alimentation en carburant.

Les poussières (par ex. la poussière de bois), les vapeurs et les fumées dégagées au cours du travail peuvent nuire à la santé. En cas de dégagement de poussière, porter un masque antipoussière.

Si la machine a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant la mise en route du moteur ». Contrôler tout particulièrement l'étanchéité du système de carburant et la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la machine si la sécurité de son fonctionnement n'est pas garantie. En cas de doute, consulter le revendeur spécialisé.

En portant la machine suspendue à un harnais, l'utilisateur doit veiller à ce que le flux des gaz d'échappement ne soit pas orienté vers lui, mais passe à côté de lui sans le toucher – risque de brûlure ou d'incendie !

Élagage

Tenir la machine de telle sorte que le tube soit incliné, ne pas se placer directement en dessous de la branche à couper. Ne pas dépasser un angle de 60° par rapport à l'horizontale. Faire attention aux morceaux de bois qui tombent.

Veiller à ce que l'aire de travail soit toujours bien dégagée – enlever les branches qui tombent, au fur et à mesure.

Avant de commencer à scier des branches, prévoir un chemin de repli bien dégagé pour pouvoir s'écarter sans risquer de trébucher.

Pour exécuter la coupe de séparation, appliquer le guide-chaîne de telle sorte que le crochet se trouve tout près de la branche. Cela évite que la machine soit soumise à des mouvements brusques au commencement de la coupe de séparation.

Attaquer la coupe avec la chaîne tournant à pleins gaz.

Travailler exclusivement avec une chaîne correctement affûtée et bien tendue – le retrait du limiteur de profondeur ne doit pas être trop grand.

Ne pas travailler avec la commande d'accélérateur en position de démarrage – dans cette position de la gâchette d'accélérateur, il n'est pas possible de régler le régime du moteur.

Exécuter la coupe de séparation de haut en bas – pour éviter que la chaîne se trouve pincée dans l'entaille.

En cas de branches épaisses et lourdes, exécuter une entaille initiale par le bas – voir « Utilisation ».

Pour couper des branches sous contrainte, il faut toujours agir très prudemment – risque de blessure ! Toujours exécuter tout d'abord une coupe de dégagement du côté de compression, puis effectuer la coupe de

HT 102, HT 103, HT 132, HT 133

français

séparation du côté de tension – pour éviter que la chaîne se trouve pincée dans l'entaille.

Attention lors de la coupe de bois éclaté

- risque de blessures par des morceaux de bois emportés !

À flanc de coteau, toujours se tenir en amont ou de côté par rapport à la branche à couper. Faire attention aux branches qui pourraient rouler.

À la fin de la coupe, la machine n'est plus soutenue dans la coupe, par le dispositif de coupe. L'utilisateur doit donc reprendre tout le poids de la machine – risque de perte de contrôle !

Toujours laisser la chaîne en rotation en sortant le guide-chaîne de la coupe.

Utiliser la machine exclusivement pour l'élagage, pas pour l'abattage – risque d'accident !

Veiller à ce que la chaîne n'entre pas en contact avec des corps étrangers : des pierres, des clous etc. peuvent endommager la chaîne, et être projetés au loin.

Si une chaîne de tronçonneuse en rotation heurte une pierre ou un autre objet dur, cela peut provoquer un jaillissement d'étincelles et, dans certaines circonstances, mettre le feu à des matières aisément inflammables. Les plantes sèches et les broussailles sont aussi facilement inflammables, surtout par temps chaud et sec. En présence d'un risque d'incendie, ne pas utiliser la perche élagueuse à proximité de matières inflammables ou de plantes ou broussailles sèches ! Il est impératif de demander à l'autorité forestière responsable s'il y a un risque d'incendie.

Avant de quitter la machine : arrêter le moteur.

Vibrations

Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).

Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.

Les précautions suivantes permettent de prolonger la durée d'utilisation :

– garder les mains au chaud (porter

des gants chauds) ; – faire des pauses. Les facteurs suivants raccourcissent la

durée d'utilisation : – tendance personnelle à souffrir

d'une mauvaise irrigation sanguine

(symptômes : doigts souvent froids,

fourmillements) ; – utilisation à de basses températures

ambiantes ; – effort exercé sur les poignées (une

prise très ferme gêne l'irrigation

sanguine). Si l'on utilise régulièrement la machine

pendant de longues périodes et que les symptômes indiqués ci-avant (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.

Maintenance et réparations

La machine doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Utiliser exclusivement des pièces de rechange de haute qualité. En ne respectant pas ces prescriptions, on risquerait de causer un accident ou d'endommager la machine. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour cette machine, et pour répondre aux exigences de l'utilisateur.

Pour la réparation, la maintenance et le nettoyage, toujours arrêter le moteur et débrancher le câble d'allumage de la bougie – risque de blessure en cas de mise en route inopinée du moteur ! – Exception : réglage du carburateur et du ralenti.

Lorsque le câble d'allumage est débranché de la bougie ou que la bougie est dévissée, ne pas faire tourner le

HT 102, HT 103, HT 132, HT 133

français

moteur avec le lanceur – risque d'incendie par suite d'un jaillissement d'étincelles d'allumage à l'extérieur du cylindre !

Ne pas procéder à la maintenance de la machine à proximité d'un feu et ne pas non plus ranger la machine à proximité d'un feu – le carburant présente un risque d'incendie !

Contrôler régulièrement l'étanchéité du bouchon du réservoir à carburant.

Utiliser exclusivement une bougie autorisée par STIHL – voir « Caractéristiques techniques » – et dans un état impeccable.

Vérifier le câble d'allumage (isolement dans un état impeccable, bon serrage du raccord).

S'assurer que le silencieux est dans un état impeccable.

Ne pas travailler avec un silencieux endommagé ou sans silencieux – risque d'incendie ! – Lésions de l'ouïe !

Ne pas toucher au silencieux très chaud – risque de brûlure !

Arrêter le moteur – avant de contrôler la tension de la

chaîne ;

– avant de retendre la chaîne ; – avant de remplacer la chaîne ; – avant toute intervention pour

éliminer un dérangement quelconque.

Respecter les instructions pour l'affûtage – pour pouvoir utiliser correctement la machine, sans encourir de risques, toujours veiller à ce que la chaîne et le guide-chaîne se trouvent

dans un état impeccable, et que la chaîne soit correctement affûtée et tendue, et bien lubrifiée.

Remplacer à temps la chaîne, le guidechaîne et le pignon.

Conserver le carburant et l'huile de graissage de chaîne exclusivement dans des récipients réglementaires correctement étiquetés. Éviter tout contact direct de l'essence avec la peau et ne pas inhaler les vapeurs d'essence – danger pour la santé !

L'entretien, le remplacement ou la réparation des dispositifs et systèmes de contrôle des émissions peuvent être effectués par tout établissement de réparation de moteurs non routiers ou par un particulier. Toutefois, si vous faites une demande de garantie pour un composant qui n’a pas été réparé ou entretenu correctement, STIHL peut refuser la couverture.

Pour tout entretien, veuillez vous référer au tableau d'entretien et à la déclaration de garantie qui se trouvent à la fin du manuel d'instructions.

Utilisation

Préparatifs

N Porter des vêtements de sécurité

adéquats, respecter les prescriptions de sécurité.

N Ajuster le tube télescopique à la

longueur souhaitée (seulement HT 103, HT 133).

N Mettre le moteur en marche. N Mettre le harnais.

Ordre chronologique de coupe

Pour faciliter la chute des branches coupées, il convient de couper d'abord les branches inférieures. Pour couper les grosses branches (d'un poids considérable) les scier en plusieurs sections maniables.

AVERTISSEMENT

Ne jamais se tenir sous la branche à couper – prévoir l'espace requis pour les branches qui tombent ! – Les branches qui tombent sur le sol peuvent rebondir – risque de blessure !

Élimination des déchets

Ne pas jeter les végétaux coupés à la poubelle – les végétaux donnent un bon compost !

HT 102, HT 103, HT 132, HT 133

français

246BA030 KN

246BA032 KN

246BA033 KN

390BA024 KN

Technique de travail

Prendre la poignée de commande de la main droite et saisir le tube de la main gauche en tenant le bras presque tendu, dans la position la plus commode.

Sur HT 102, HT 132 Avec la main gauche, toujours tenir le

tube dans la zone de la gaine faisant office de poignée.

Coupe de séparation

Appliquer le guide-chaîne de telle sorte que le carter se trouve tout près de la branche et exécuter la coupe de haut en bas – pour éviter que la chaîne se trouve pincée dans l'entaille.

Entaille initiale par le bas

vers le bas en décrivant un arc de cercle, jusqu'au nez du guidechaîne.

N Exécuter ensuite la coupe de

séparation (2) – en appliquant le guide-chaîne de telle sorte que le carter se trouve tout près de la branche.

Coupe nette des branches épaisses

Le tube devrait toujours être tenu sous un angle égal ou inférieur à 60° !

C'est avec un angle de 60° que l'on peut travailler dans la position la moins fatigante.

Pour certains travaux, il est toutefois possible de s'écarter de cet angle.

HT 102, HT 103, HT 132, HT 133

Pour éviter l'arrachement de l'écorce, dans le cas de branches assez grosses, exécuter

N une entaille initiale (1) par le bas.

Pour cela, appliquer le dispositif de

coupe contre la branche et le mener

En cas de branches d'une section supérieure à 10 cm (4 po), exécuter tout d'abord

N une coupe provisoire (3), avec

entaille initiale par le bas et coupe par le haut, à une distance (A) d'environ 20 cm (8 po) de la coupe finale prévue ; après cela, exécuter une coupe nette (4), avec entaille initiale par le bas et coupe par le haut, à l'endroit voulu.

français

0000-GXX-1568-A0

001BA248 KN

Coupe au-dessus d'obstacles

Grâce à la grande portée du tube, il est également possible de couper des branches au-dessus d'obstacles, par ex. au-dessus de l'eau. L'angle du tube dépend alors de la position de la branche.

Coupe à partir d'une nacelle élévatrice

d'autres branches avec la nacelle élévatrice. L'angle du tube dépend alors de la position de la branche.

Dispositif de coupe

La chaîne, le guide-chaîne et le pignon constituent le dispositif de coupe.

Le dispositif de coupe fourni à la livraison de la machine est parfaitement adapté à cette perche élagueuse.

– Le pignon d'entraînement de la

chaîne et le pignon de renvoi du guide-chaîne Rollomatic doivent avoir le même pas (t) que la chaîne (1).

– La jauge (épaisseur) des maillons

d'entraînement (2) de la chaîne (1) doit correspondre à la jauge (largeur) de la rainure du guidechaîne (3).

En cas d'appariement de composants incompatibles, le dispositif de coupe risque de subir des dommages irréparables au bout de quelques instants de fonctionnement.

0000-GXX-1569-A0

Grâce à la grande portée du tube, il est possible de couper des branches tout près du tronc sans endommager

HT 102, HT 103, HT 132, HT 133

français

001BA244 KN

246BA021 KN

246BA022-A1

390BA003 KN

Protège-chaîne

Un protège-chaîne convenant pour le dispositif de coupe respectif est joint à la livraison de la machine.

Lorsqu'on utilise des guide-chaînes sur une perche élagueuse, il faut toujours employer un protège-chaîne adéquat recouvrant toute la longueur du guidechaîne.

Le protège-chaîne porte sur le côté l'indication de la longueur des guidechaînes pour lesquels il convient.

Montage du guide-chaîne et de la chaîne

Démontage du couvercle de pignon

N Dévisser l'écrou et enlever le

couvercle du pignon.

N Tourner la vis (1) vers la droite

jusqu'à ce que le coulisseau de

tension (2) bute contre le bord de la

découpure du carter, à droite.

Montage de la chaîne

AVERTISSEMENT

Mettre des gants de protection – risque de blessure sur les dents de coupe acérées.

N Poser la chaîne en commençant par

la tête du guide-chaîne.

HT 102, HT 103, HT 132, HT 133

N Glisser le guide-chaîne par-dessus

la vis (3) et placer le trou de calage (4) sur le téton du coulisseau

246BA023 A1

français

246BA024 KN

246BA025 KN

de tension – en passant simultanément la chaîne pardessus le pignon (5).

N Tourner la vis (1) vers la gauche

jusqu'à ce que la chaîne présente seulement très peu de mou sur la partie inférieure du guide-chaîne et que les talons des maillons de guidage et d'entraînement soient bien introduits dans la rainure du guide-chaîne.

N Remonter le couvercle de pignon et

serrer l'écrou seulement légèrement, à la main.

N Pour continuer, voir « Tension de la

chaîne ».

Tension de la chaîne

Pour retendre la chaîne au cours du travail :

N arrêter le moteur ; N desserrer l'écrou ; N soulever le nez du guide-chaîne ; N à l'aide d'un tournevis, faire tourner

la vis (1) vers la gauche, jusqu'à ce

que la chaîne porte sur la partie

inférieure du guide-chaîne ; N en maintenant le nez du guide-

chaîne en position relevée,

resserrer fermement l'écrou ; N pour continuer : voir « Contrôle de

la tension de la chaîne » ; Une chaîne neuve doit être retendue

plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps !

N contrôler assez souvent la tension

de la chaîne – voir « Instructions de

service ».

Contrôle de la tension de la chaîne

N Arrêter le moteur ; N mettre des gants de protection ; N la chaîne doit porter sur la partie

inférieure du guide-chaîne – et il doit être possible de la faire glisser sur le guide-chaîne en la tirant à la main ;

N si nécessaire, retendre la chaîne ; Une chaîne neuve doit être retendue

plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps.

N contrôler assez souvent la tension

de la chaîne – voir « Instructions de service ».

HT 102, HT 103, HT 132, HT 133

français

002BA655 KN

Réglage du câble de commande des gaz

Après l'assemblage de la machine ou au bout d'une assez longue période d'utilisation de la machine, une correction du réglage du câble de commande des gaz peut s'avérer nécessaire.

Ne procéder au réglage du câble de commande des gaz qu'après l'assemblage intégral de la machine.

N Amener la gâchette d'accélérateur

en position pleins gaz ;

N tourner la vis située dans la

gâchette d'accélérateur dans le sens de la flèche, jusqu'au premier point dur. Ensuite, exécuter encore un demi-tour supplémentaire dans le même sens.

Montage de la pince d'attache

Pince d'attache (seulement versions à tube télescopique)

Position de la pince d'attache

Suivant la longueur du tube, il est recommandé de placer la pince d'attache dans la position suivante :

– Tube télescopique rentré

A = 15 cm (5,9 po) – Tube télescopique sorti à fond

A = 50 cm (19,7 po) Montage de la pince d'attache

N Ouvrir la pince en pressant les

languettes et la fixer sur le tube.

Carburant

Ce moteur est certifié pour fonctionner avec de l'essence sans plomb et l'huile pour moteur à deux temps STIHL à un rapport de mélange de 50:1.

Votre moteur nécessite un mélange d’essence de qualité supérieure et d’huile pour moteur deux temps à refroidissement par air.

Utilisez de l'essence sans plomb de qualité moyenne avec un indice d'octane minimum de 89 ((R+M)/2) et une teneur en éthanol ne dépassant pas 10 %.

0000-GXX-1673-A0

Un carburant dont l’indice d’octane est inférieur à 89 risque d’augmenter la température du moteur. Ceci augmente à son tour le risque de blocage du piston et de dommages au moteur.

La composition chimique du carburant est elle aussi importante. Certains additifs pour carburant entraînent non seulement des dégradations des élastomères (membranes du carburateur, joints à huile, conduites de carburant, etc.), mais aussi des pièces moulées en magnésium et des convertisseurs catalytiques. Il pourrait en résulter des problèmes de fonctionnement et des dommages au moteur. C’est la raison pour laquelle STIHL recommande d’utiliser

0000-GXX-1672-A0

uniquement une essence sans plomb de bonne qualité.

De l’essence ayant une teneur en éthanol supérieure à 10 % peut donner lieu à des problèmes de fonctionnement

HT 102, HT 103, HT 132, HT 133

français

et provoquer de sérieux dommages au moteur, il convient donc de ne pas en utiliser.

Voir www.STIHLusa.com/ethanol pour plus d’informations.

La teneur en éthanol de l'essence influe sur la vitesse du moteur - il peut être nécessaire de réajuster le carburateur si vous utilisez des carburants ayant des teneurs en éthanol différentes.

AVERTISSEMENT

Pour réduire le risque de blessure corporelle en cas de perte de contrôle et/ou de contact avec l'outil de coupe en marche, n'utilisez pas votre appareil avec un réglage de ralenti incorrect. À une vitesse de ralenti correcte, l'outil de coupe ne doit pas bouger.

Si le régime de ralenti de votre outil à moteur est mal réglé, demandez à votre revendeur agréé STIHL de vérifier votre machine et d'effectuer les réglages et les réparations nécessaires.

Le régime de ralenti et la vitesse maximale du moteur changent si vous passez d'un carburant ayant une certaine teneur en éthanol à un autre carburant ayant une teneur en éthanol beaucoup plus ou moins élevée.

Ce problème peut être évité en utilisant toujours du carburant ayant la même teneur en éthanol.

Pour assurer la performance maximale de votre moteur STIHL, utilisez une huile moteur 2 temps de haute qualité, comme les huiles moteur 2 temps STIHL. Les huiles moteur 2 temps STIHL sont spécialement conçues pour les moteurs STIHL. Pour aider votre

moteur à fonctionner plus proprement et réduire les dépôts de carbone nocifs, STIHL recommande d'utiliser l'huile moteur 2 temps STIHL HP Ultra, ou d'utiliser une huile moteur 2 temps de qualité équivalente.

Pour répondre aux exigences de l'EPA et de la CARB, nous recommandons d'utiliser l'huile STIHL HP Ultra ou une huile équivalente.

N’utilisez pas de mélanges de type NMMA ou TCW (deux temps à refroidissement par eau) ou d’autres mélanges indiqués comme convenant à la fois aux moteurs à refroidissement par eau et par air (par exemple moteurs de hors-bord, motoneiges, tronçonneuses, cyclomoteurs, etc.).

Soyez prudent en manipulant l’essence. Évitez tout contact direct avec la peau et l’inhalation de vapeurs de carburant. Lors du remplissage à la pompe, retirez d'abord le conteneur de votre véhicule et placez-le sur le sol avant de le remplir. Pour réduire le risque d’étincelles provoquées par une décharge statique et l’incendie et/ou l’explosion qui pourraient en résulter, ne remplissez pas des conteneurs lorsqu’ils sont posés dans un sur un véhicule ou une remorque.

Le conteneur doit être maintenu hermétiquement fermé afin de limiter la quantité d'humidité qui pénètre dans le mélange.

Le réservoir de carburant de la machine doit être nettoyé si nécessaire.

STIHL MotoMix

STIHL recommande l'utilisation de STIHL MotoMix. STIHL MotoMix possède un indice d’octane élevé et vous garantit toujours le rapport de mélange essence/huile correct.

STIHL MotoMix utilise de l’huile pour moteur deux temps STIHL HP Ultra, adaptée aux moteurs à hautes performances.

Voir www.STIHLusa.com/ethanol pour plus d’informations.

L'âge des mélanges de combustibles

Si vous n’utilisez pas STIHL MotoMix, préparez juste assez de mélange pour quelques jours de travail, sans dépasser 30 jours de stockage. Ne stocker que dans des conteneurs de carburant agréés. Lors du mélange, versez tout d’abord l’huile dans le conteneur et ensuite ajoutez l’essence. Fermez le conteneur et agitez-le vigoureusement à la main afin de garantir un mélange correct d’huile et d’essence.

Essence Huile (STIHL 50:1 ou

huiles de qualité équiva lente)

Litres Litres (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 20 0,40 (400)

US gal. US fl.oz.

HT 102, HT 103, HT 132, HT 133

français

0000-GXX-0476-A0

002BA447 KN

12,6 2 1/2 6,4 5 12,8

Les conteneurs vides ayant contenu du mélange doivent être mis au rebut exclusivement auprès des points de collecte autorisés.

Ravitaillement en carburant

Préparatifs

N Avant de faire le plein, nettoyer le

bouchon du réservoir et son

voisinage, afin qu'aucune impureté

ne risque de pénétrer dans le

réservoir. N Positionner la machine de telle

sorte que le bouchon du réservoir

soit orienté vers le haut.

Ouverture du bouchon du réservoir

N Tourner le bouchon dans le sens

inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé de l'orifice du réservoir ;

N enlever le bouchon du réservoir.

Ravitaillement en carburant

En faisant le plein, ne pas renverser du carburant et ne pas remplir le réservoir jusqu'au bord.

STIHL recommande d'utiliser le système de remplissage STIHL pour carburant (accessoire optionnel).

N Faire le plein de carburant.

HT 102, HT 103, HT 132, HT 133

français

002BA448 KN

Fermeture du bouchon du réservoir

N Présenter le bouchon sur l'orifice ; N tourner le bouchon dans le sens des

aiguilles d'une montre, jusqu'en butée, puis le serrer le plus fermement possible, à la main.

Huile de graissage de chaîne

Pour le graissage automatique et durable de la chaîne et du guide-chaîne – utiliser exclusivement de l'huile de graissage de chaîne éco-compatible et de bonne qualité – de préférence l'huile STIHL BioPlus à biodégradabilité rapide.

AVIS

L'huile biologique pour le graissage de la chaîne doit présenter une résistance suffisante au vieillissement (comme par ex. l'huile STIHL BioPlus). De l'huile à résistance au vieillissement insuffisante a tendance à se résinifier rapidement. La conséquence est que des dépôts durs, difficiles à enlever, se forment en particulier sur les pièces d'entraînement de la chaîne et sur la chaîne – et cela peut même entraîner le blocage de la pompe à huile.

La longévité de la chaîne et du guidechaîne dépend essentiellement de la bonne qualité de l'huile de graissage – c'est pourquoi il faut utiliser exclusivement de l'huile spécialement élaborée pour le graissage de la chaîne.

AVIS

L'huile de vidange n'a pas le pouvoir lubrifiant requis et ne convient pas pour le graissage de la chaîne.

AVERTISSEMENT

Ne pas utiliser de l'huile de vidange ! L'huile de vidange est polluante et un contact prolongé et répété avec la peau peut avoir un effet cancérigène !

HT 102, HT 103, HT 132, HT 133

français

246BA026 KN

0000,GXX-0135-A0 KN

0000-GXX-0136-A0

0000-GXX-0137-A0 KN

0000-GXX-0138-A0 KN

0000-GXX-0137-A0 KN

Ravitaillement en huile de graissage de chaîne

AVIS

Un plein du réservoir à huile ne suffit que pour une durée de fonctionnement correspondant à la consommation de la moitié du réservoir à carburant – c'est pourquoi, au cours du travail, il faut impérativement contrôler régulièrement le niveau d'huile et veiller à ce que le réservoir à huile ne soit jamais vide !

Préparatifs

Ouverture

N Relever l'ailette.

N Tourner le bouchon du réservoir

(env. 1/4 de tour).

N Enlever le bouchon du réservoir.

Remplissage du réservoir à huile de graissage de chaîne

N Faire le plein d'huile de graissage

de chaîne.

En faisant le plein, ne pas renverser de l'huile de graissage de chaîne et ne pas remplir le réservoir jusqu'au bord.

STIHL recommande d'utiliser le système de remplissage STIHL pour huile de graissage de chaîne (accessoire optionnel).

Fermeture

N Nettoyer soigneusement le

bouchon du réservoir et son voisinage, afin qu'aucune impureté ne risque de pénétrer dans le réservoir à huile.

N Positionner la machine de telle

sorte que le bouchon du réservoir soit orienté vers le haut.

HT 102, HT 103, HT 132, HT 133

Les repères du réservoir et du bouchon du réservoir doivent coïncider.

L'ailette étant relevée à la verticale :

français

0000-GXX-0139-A0 KN

0000-GXX-0140-A0 KN

0000-GXX-0141-A0 KN

0000-GX-0142 A0 KN

002BA584 KN

0000-GXX-0136-A0

N Présenter le bouchon du réservoir –

les repères du réservoir et du bouchon du réservoir doivent coïncider.

N Pousser le bouchon du réservoir

vers le bas, jusqu'en butée.

N En maintenant la pression sur le

bouchon du réservoir, le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'encliquette.

Après cela, les repères du réservoir à huile et du bouchon du réservoir coïncident.

Le bouchon du réservoir est verrouillé. Si le niveau du réservoir à huile ne

baisse pas à l'utilisation de la machine, cela peut provenir d'une perturbation du système d'alimentation en huile de graissage : contrôler le graissage de la chaîne, nettoyer les canaux d'huile, consulter au besoin le revendeur spécialisé. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.

Si le bouchon du réservoir ne se verrouille pas sur le réservoir à huile

La partie inférieure du bouchon du réservoir est décalée par rapport à la partie supérieure.

N Enlever le bouchon du réservoir à

huile et le regarder par le haut.

À g. : La partie inférieure du bou

chon du réservoir est décalée – le marquage intérieur (1) coïncide avec le marquage extérieur.

À dr. : La partie inférieure du bou

chon du réservoir est dans la position correcte – le mar

quage intérieur se trouve en dessous de l'ailette. Il ne coïncide pas avec le mar

quage extérieur.

N Présenter le bouchon du réservoir

et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'engage dans le siège du goulot de remplissage.

N Continuer de tourner le bouchon du

réservoir dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) – la partie

N Rabattre l'ailette.

HT 102, HT 103, HT 132, HT 133

français

246BA027 KN

inférieure du bouchon du réservoir est ainsi tournée dans la position correcte.

N Tourner le bouchon du réservoir

dans le sens des aiguilles d'une montre et le fermer – voir la section « Fermeture ».

Contrôle du graissage de la chaîne

La chaîne doit toujours projeter un peu d'huile.

AVIS

Ne jamais travailler sans graissage de la chaîne ! Si la chaîne tourne à sec, il suffit de quelques instants de fonctionnement pour que le dispositif de coupe subisse des dommages irréparables. Avant d'entreprendre le travail, il faut donc toujours contrôler le graissage de la chaîne et le niveau d'huile dans le réservoir.

Toute chaîne neuve nécessite une période de rodage de 2 à 3 minutes.

Après ce rodage, vérifier la tension de la chaîne et la rectifier si nécessaire – voir « Contrôle de la tension de la chaîne ».

Ajustage du tube télescopique

AVERTISSEMENT

Toujours arrêter le moteur et mettre le protège-chaîne !

0000-GXX-1566-A0

N Desserrer l'écrou de serrage d'un

demi-tour dans le sens inverse des aiguilles d'une montre.

N Ajuster le tube à la longueur

souhaitée.

N Serrer l'écrou de serrage dans le

sens des aiguilles d'une montre.

HT 102, HT 103, HT 132, HT 133

français

0000-GXX-1663-A0

0000-GXX-1664-A0

Utilisation du harnais

Le type et la version du harnais diffèrent suivant les marchés.

Harnais simple (HT 102, 132)

N Mettre le harnais simple (1). N Ajuster la longueur de la sangle. N Une fois que la machine est

accrochée, le mousqueton (2) doit se trouver au niveau de la hanche droite.

Harnais simple (HT 103, 133)

N Mettre le harnais simple (1). N Ajuster la longueur de la sangle. N Une fois que la machine est

accrochée, le mousqueton (2) doit

se trouver au niveau de la hanche

droite.

Système de portage à dos

Seulement versions à tube non télescopique

0000-GXX-1571-A0

N Ajuster et mettre le système de

portage à dos (1) – comme décrit sur le folio joint.

N Accrocher le mousqueton (2) à

l'anneau de suspension de la machine.

N Pour le travail, accrocher la perche

élagueuse à la sangle porteuse.

HT 102, HT 103, HT 132, HT 133

français

Seulement versions à tube télescopique

N Ajuster la sangle abdominale (3),

les deux sangles passant sur les épaules (4) et la sangle porteuse (5).

0000-GXX-1572-A0

N Ajuster et mettre le système de

portage à dos (1) – comme décrit

sur le folio joint. N Accrocher le mousqueton (3) à la

pince d'attache (2) fixée sur le tube. N Pour le travail, accrocher la perche

élagueuse à la sangle porteuse.

N Ajuster la sangle abdominale (3),

0000-GXX-1573-A1

les deux sangles passant sur les épaules (4) et la sangle porteuse (5).

N Ouvrir la pince d'attache en

pressant les languettes et fixer la pince d'attache sur le tube.

0000-GXX-1574-A0

0000-GXX-1575-A0

HT 102, HT 103, HT 132, HT 133

français

0000-GXX-0477-A0

0000-GXX-0478-A0

0000-GXX-1576-A0

Mise en route / arrêt du moteur

Éléments de commande

1 Blocage de gâchette d'accélérateur 2 Gâchette d'accélérateur 3 Bouton d'arrêt – avec les positions

pour marche normale et Stop = arrêt. Pour couper le contact, il faut enfoncer le bouton d'arrêt (…) – voir « Fonctionnement du bouton d'arrêt et de l'allumage ».

Fonctionnement du bouton d'arrêt et de l'allumage

Lorsqu'on enfonce le bouton d'arrêt, le contact est coupé et le moteur s'arrête. Après le relâchement du bouton d'arrêt, ce dernier repasse en position de marche normale : une fois que le moteur est arrêté, le bouton d'arrêt étant revenu en position de marche normale, le contact d'allumage est remis automatiquement – le moteur est prêt à démarrer et peut être lancé.

Mise en route du moteur

N Enfoncer au moins 5 fois le soufflet

de la pompe d'amorçage

manuelle (9) – même si le soufflet

est rempli de carburant. N Appuyer sur le levier du volet de

starter (8) et le tourner dans la

position requise en fonction de la

température du moteur :

g si le moteur est froid ; < si le moteur est chaud – également

si le moteur a déjà tourné mais est encore froid.

Lancement du moteur

N Enlever le protège-chaîne – la

chaîne ne doit entrer en contact ni avec le sol, ni avec un objet quelconque.

N Poser la machine sur le sol, dans

une position sûre : la patte d'appui du moteur et le crochet doivent reposer sur le sol – si nécessaire – poser le crochet sur un appui surélevé (par ex. dans la fourche d'une branche, sur une proéminence du sol ou autre).

AVERTISSEMENT

Aucune autre personne ne doit se trouver dans le rayon d'action de la perche élagueuse !

N Se tenir dans une position bien

stable.

N Avec la main gauche sur le carter de

ventilateur, plaquer fermement la machine sur le sol – passer le pouce sous le carter de ventilateur.

AVIS

Ne pas poser le pied ou le genou sur le tube !

HT 102, HT 103, HT 132, HT 133

français

0000-GXX-1558-A0

N Avec la main droite, saisir la

poignée du lanceur.

N Tirer lentement la poignée du

lanceur jusqu'à la première résistance perceptible, puis tirer vigoureusement d'un coup sec.

AVIS

Ne pas sortir le câble sur toute sa longueur – il risquerait de casser !

N Ne pas lâcher la poignée du lanceur

– la guider à la main dans le sens opposé à la traction, de telle sorte que le câble de lancement puisse s'enrouler correctement.

N Lancer le moteur jusqu'à ce qu'il

démarre.

Dès que le moteur tourne

N Enfoncer le blocage de gâchette

d'accélérateur et accélérer – le levier du volet de starter revient dans la position de marche normale F – après un démarrage à froid, faire chauffer le moteur en donnant quelques coups d'accélérateur.

AVERTISSEMENT

Risque de blessure si la chaîne est entraînée au ralenti. Régler le carburateur de telle sorte que la chaîne ne soit pas entraînée au ralenti – voir « Réglage du carburateur ».

La machine est prête à l'utilisation.

Arrêt du moteur

N Enfoncer le bouton d'arrêt – le

moteur s'arrête – relâcher le bouton

d'arrêt – le bouton d'arrêt revient

dans la position initiale, sous l'effet

de son ressort.

Indications complémentaires concernant la mise en route du moteur

Si le moteur cale en position de démarrage à froid g ou à l'accélération

N Placer le levier du volet de starter en

position < – continuer de lancer le

moteur jusqu'à ce qu'il démarre. Si le moteur ne démarre pas dans la

position de démarrage à chaud < N Placer le levier du volet de starter en

position g – continuer de lancer le

moteur jusqu'à ce qu'il démarre. Si le moteur ne démarre pas N Contrôler si tous les éléments de

commande sont réglés

correctement. N Contrôler s'il y a du carburant dans

le réservoir, refaire le plein si

nécessaire.

N Contrôler si le contact du câble

d'allumage est fermement emboîté sur la bougie.

N Répéter la procédure de mise en

route du moteur.

Si le moteur est noyé N Placer le levier du volet de starter en

position F – continuer de lancer le moteur jusqu'à ce qu'il démarre.

Si le moteur est tombé en panne sèche N Après avoir fait le plein, enfoncer au

moins 5 fois le soufflet de la pompe d'amorçage – même si le soufflet est rempli de carburant.

N Placer le levier du volet de starter

dans la position requise en fonction de la température du moteur.

N Remettre le moteur en marche.

HT 102, HT 103, HT 132, HT 133

français

Instructions de service

Au cours de la première période d'utilisation

Jusqu'à l'épuisement des trois premiers pleins du réservoir, ne pas faire tourner la machine neuve à haut régime, à vide, afin d'éviter une sollicitation supplémentaire au cours du rodage. Durant le rodage, les éléments mobiles doivent s'adapter les uns aux autres – les frictions à l'intérieur du bloc-moteur offrent une résistance assez élevée. Le moteur n'atteint sa puissance maximale qu'au bout d'une période d'utilisation correspondant à la consommation de 5 à 15 pleins du réservoir.

Au cours du travail

AVIS

Ne pas appauvrir le réglage du carburateur en supposant obtenir ainsi une augmentation de puissance – cela pourrait entraîner la détérioration du moteur – voir « Réglage du carburateur ».

Contrôler assez souvent la tension de la chaîne

Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps.

À froid La chaîne doit porter sur la partie

inférieure du guide-chaîne, mais il doit être encore possible de la faire glisser le long du guide-chaîne en la tirant à la main. Si nécessaire, retendre la chaîne – voir « Tension de la chaîne ».

À la température de service La chaîne s'allonge et pend. Les

maillons de guidage et d'entraînement ne doivent pas sortir de la rainure, sur la partie inférieure du guide-chaîne, sinon la chaîne risque de sauter. Retendre la chaîne – voir « Tension de la chaîne ».

AVIS

En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endommager l'arbre du réducteur et les roulements.

Après une utilisation prolongée à pleine charge

Laisser le moteur tourner au ralenti pendant quelques instants – le plus gros de la chaleur est alors dissipé par le flux d'air de refroidissement, ce qui évite une accumulation de chaleur qui soumettrait les pièces rapportées sur le bloc-moteur (dispositif d'allumage, carburateur) à des sollicitations thermiques extrêmes.

Après le travail

N détendre la chaîne si elle a été

retendue au cours du travail, à la

température de service.

AVIS

Après le travail, il faut impérativement relâcher la tension de la chaîne ! En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endommager l'arbre du réducteur et les roulements.

Pour une immobilisation de courte durée Monter le protège-chaîne et laisser le

moteur refroidir. Veiller à ce que le réservoir à carburant soit complètement rempli et, jusqu'à la prochaine utilisation, ranger la machine à un endroit sec, à l'écart de toute source d'inflammation.

Pour une immobilisation prolongée Voir « Rangement ».

HT 102, HT 103, HT 132, HT 133

français

246BA028 KN

0000-GXX-0482-A0

Entretien du guide-chaîne

N Retourner le guide-chaîne – après

chaque affûtage de la chaîne et après chaque remplacement de la chaîne – pour éviter une usure unilatérale, surtout sur la tête de renvoi et sur la partie inférieure.

N Nettoyer régulièrement l'orifice

d'entrée d'huile (1), le canal de sortie d'huile (2) et la rainure du guide-chaîne (3).

N Mesurer la profondeur de la rainure

– à l'aide de la jauge du calibre d'affûtage (accessoire optionnel) – dans la zone du guide-chaîne où l'on constate la plus forte usure des portées.

Type de chaîne

Picco 1/4" P 4,0 mm

Si la profondeur de la rainure n'atteint pas au moins la valeur minimale :

N Remplacer le guide-chaîne. Sinon, les maillons d'entraînement

frottent sur le fond de la rainure – le pied des dents et les maillons intermédiaires ne portent pas sur les surfaces de glissement du guide-chaîne.

Pas de la chaîne

Profondeur minimale de rainure

(0,16")

Remplacement du filtre à air

En moyenne, les intervalles de maintenance du filtre atteignent plus d'un an. Ne pas démonter le couvercle de filtre et ne pas remplacer le filtre à air tant que l'on ne constate pas de perte de puissance sensible.

Si la puissance du moteur baisse sensiblement

N Tourner le levier du volet de starter

dans la position g.

N Desserrer les vis (1). N Enlever le couvercle de filtre (2). N Nettoyer grossièrement le voisinage

du filtre.

N Enlever le filtre (3). N Remplacer le filtre (3) s'il est

encrassé ou endommagé.

N Remplacer les pièces

endommagées.

HT 102, HT 103, HT 132, HT 133

français

0000-GXX-0495-A0

Montage du filtre

N Mettre le filtre (3) neuf dans le

boîtier de filtre et monter le couvercle de filtre.

N Visser et serrer les vis (1).

Gestion moteur Réglage du carburateur

La régulation des émissions de nuisances à l'échappement est assurée par la définition des paramètres et la configuration des composants du moteur de base (par ex. carburation, allumage, calage de l'allumage et de la distribution),

Départ usine, le carburateur de la machine est ajusté de telle sorte que dans toutes les conditions de fonctionnement le moteur soit alimenté avec un mélange carburé de composition optimale.

Réglage du ralenti

Si le moteur cale au ralenti N Faire chauffer le moteur pendant

env. 3 min.

N Tourner lentement la vis de butée

de réglage de régime de ralenti (LA) dans le sens des aiguilles d'une montre, jusqu'à ce que le moteur tourne rond – la chaîne ne doit pas être entraînée.

Si la chaîne est entraînée au ralenti N Tourner lentement la vis de butée

de réglage de régime de ralenti (LA) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la chaîne s'arrête, puis exécuter encore entre 1/2 tour et 3/4 de tour dans le même sens.

HT 102, HT 103, HT 132, HT 133

français

0000-GXX-0486-A0

AVERTISSEMENT

Si la chaîne ne s'arrête pas au ralenti, malgré le réglage correct, faire réparer la machine par le revendeur spécialisé.

Grille pare-étincelles dans le silencieux

N Si la puissance du moteur baisse,

contrôler la grille pare-étincelles du

silencieux.

N Laisser le silencieux refroidir.

N Dévisser la vis (4). N Soulever la grille pare-étincelles (5)

et l'extraire. N Si la grille pare-étincelles (5) du

silencieux est encrassée, la

nettoyer – si elle est endommagée

ou fortement calaminée, la

remplacer. N Remonter la grille pare-

étincelles (5). N Visser et serrer la vis (4).

Bougie

N En cas de manque de puissance du

moteur, de difficultés de démarrage ou de perturbations au ralenti, contrôler tout d'abord la bougie ;

N après env. 100 heures de

fonctionnement, remplacer la bougie – la remplacer plus tôt si les électrodes sont fortement usées – utiliser exclusivement les bougies antiparasitées autorisées par STIHL – voir « Caractéristiques techniques ».

Démontage de la bougie

0000-GXX 0537-A0

N Dévisser le recouvrement (1). N Enlever le contact de câble

d'allumage de la bougie (2).

N Dévisser la bougie (3).

HT 102, HT 103, HT 132, HT 133

français

000BA039 KN

000BA045 KN

Contrôler la bougie

N Nettoyer la bougie si elle est

encrassée ;

N contrôler l'écartement des

électrodes (A) et le rectifier si nécessaire – pour la valeur correcte, voir « Caractéristiques techniques » ;

N éliminer les causes de

l'encrassement de la bougie. Causes possibles : – trop d'huile moteur dans le

carburant ;

– filtre à air encrassé ; – conditions d'utilisation

défavorables.

AVERTISSEMENT

Si l'écrou de connexion (1) manque ou n'est pas fermement serré, un jaillissement d'étincelles peut se produire. Si l'on travaille dans le voisinage de matières inflammables ou présentant des risques d'explosion, cela peut déclencher un incendie ou une explosion. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.

N Utiliser des bougies antiparasitées

avec écrou de connexion fixe.

Montage de la bougie

N Visser la bougie (3). N Serrer la bougie (3) avec la clé

multiple.

N Emboîter fermement le contact de

câble d'allumage (2) sur la bougie.

N Monter le recouvrement (1) et le

visser fermement.

Rangement

Pour un arrêt de travail de 3 mois ou plus,

N vider et nettoyer le réservoir à

carburant à un endroit bien aéré ;

N éliminer le carburant conformément

à la législation et aux prescriptions pour la protection de l'environnement ;

N mettre le moteur en marche et le

laisser tourner jusqu'à ce que le carburateur soit vide, sinon les membranes du carburateur risqueraient de se coller ;

N enlever la chaîne et le guide-

chaîne, les nettoyer et les enduire d'une couche d'huile de protection (en bombe aérosol) ;

N nettoyer soigneusement la

machine, en particulier les ailettes de refroidissement du cylindre et le filtre à air ;

N si l'on utilise de l'huile de graissage

de chaîne biologique (par ex. STIHL BioPlus), remplir complètement le réservoir à huile de graissage de chaîne ;

N conserver la machine à un endroit

sec et sûr. La ranger de telle sorte qu'elle ne puisse pas être utilisée sans autorisation (p. ex. par des enfants).

HT 102, HT 103, HT 132, HT 133

français

000BA054 KN

246BA029 KN

Contrôle et remplacement du pignon

N Enlever le couvercle de pignon, la

chaîne et le guide-chaîne.

Remplacement du pignon

– Après avoir usé deux chaînes ou

plus tôt, – si la profondeur des traces d'usure

(a) dépasse 0,5 mm (0,02 po) –

sinon la durée de vie de la chaîne

serait réduite – pour le contrôle,

utiliser le calibre de contrôle

(accessoire optionnel). Le fait de travailler alternativement avec

deux chaînes présente l'avantage de ménager le pignon.

STIHL recommande d'utiliser des pignons d'origine STIHL.

Le pignon est entraîné par un embrayage à friction. Le remplacement du pignon de chaîne doit être effectué par un revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.

Entretien et affûtage de la chaîne

Sciage facile avec une chaîne correctement affûtée

Une chaîne parfaitement affûtée pénètre sans peine dans le bois, même sous une faible pression d'avance.

Ne pas travailler avec une chaîne émoussée ou endommagée – dans ces conditions, le travail est plus fatigant, le taux de vibrations est plus élevé, le rendement de coupe n'est pas satisfaisant et les pièces s'usent plus fortement.

N Nettoyer la chaîne ; N vérifier si des maillons ne sont pas

fissurés et si des rivets ne sont pas endommagés ;

N remplacer les éléments de chaîne

endommagés ou usés et rectifier les éléments neufs suivant la forme et le degré d'usure des autres éléments.

Les chaînes garnies de plaquettes de carbure (Duro) offrent une très haute résistance à l'usure. Pour un affûtage optimal, STIHL recommande de s'adresser au revendeur spécialisé STIHL.

HT 102, HT 103, HT 132, HT 133

AVERTISSEMENT

Les angles et cotes indiqués ci-après doivent être impérativement respectés. Une chaîne pas correctement affûtée – en particulier avec un trop grand retrait

français

689BA027 KN

689BA021 KN

689BA025 KN

du limiteur de profondeur – peut accroître le risque de rebond de la perche élagueuse – risque de blessure !

Il n'est pas possible de bloquer la chaîne sur le guide-chaîne. C'est pourquoi, pour l'affûtage, il est recommandé d'enlever la chaîne et de l'affûter sur une affûteuse stationnaire (FG 2, HOS, USG).

Pas de chaîne

Le code (a) du pas de chaîne est estampé sur chaque dent de coupe, dans la zone du limiteur de profondeur.

Code (a) Pas de chaîne

Pouces mm 7 1/4 P 6,35 1 ou 1/4 1/4 6,35 6, P ou PM 3/8 P 9,32 2 ou 325 0.325 8,25 3 ou 3/8 3/8 9,32

Le diamètre de la lime doit être choisi en fonction du pas de la chaîne – voir le tableau « Outils d'affûtage ».

Au réaffûtage des dents de coupe, il faut respecter les angles prescrits.

Angle d'affûtage et angle de front

A Angle d'affûtage Les chaînes STIHL doivent être affûtées

avec un angle d'affûtage de 30°. Seule exception : les chaînes STIHL de coupe en long doivent être affûtées avec un angle d'affûtage de 10°. La chaînes de coupe en long se distinguent par le fait que leur dénomination comporte la lettre X.

B Angle de front Si l'on utilise le porte-lime prescrit et une

lime du diamètre prescrit, on obtient automatiquement l'angle de front correct.

Formes de dents Angle (°)

Micro = dent à gouge semi-

30 75 carrée, par ex. 63 PM3, 26 RM3, 71 PM3

Super = dent à gouge car

30 60 rée, par ex. 63 PS3, 26 RS, 36 RSC3

Chaîne de coupe en long,

10 75 par ex. 63 PMX, 36 RMX

De plus, toutes les dents de la chaîne doivent présenter les mêmes angles. En cas d'angles inégaux : fonctionnement irrégulier et par à-coups, usure plus rapide – jusqu'à la rupture de la chaîne.

Porte-lime

N Utiliser un porte-lime. Pour l'affûtage manuel de la chaîne, il

faut donc absolument utiliser un portelime (accessoire optionnel, voir le tableau « Outils d'affûtage »). Les portelimes sont munis de marques de repérage pour l'angle d'affûtage.

Utiliser exclusivement des limes spéciales pour chaînes de tronçonneuses ! La forme et la taille d'autres limes ne conviennent pas.

HT 102, HT 103, HT 132, HT 133

français

001BA203 KN

689BA018 KN

90°

689BA043 KN

689BA023 KN

Pour le contrôle des angles

Utiliser le calibre d'affûtage STIHL (accessoire optionnel, voir le tableau « Outils d'affûtage ») – un outil universel pour contrôler l'angle d'affûtage, l'angle de front, le retrait du limiteur de profondeur, la longueur des dents et la profondeur de la rainure ainsi que pour nettoyer la rainure et les orifices d'entrée d'huile.

Affûtage correct

N Choisir les outils d'affûtage suivant

le pas de la chaîne ;

N en cas d'utilisation des appareils

FG 2, HOS et USG : enlever la chaîne et l'affûter en suivant les instructions de la Notice d'emploi de l'appareil respectif ;

N au besoin, prendre le guide-chaîne

dans un étau ;

N affûter assez souvent, mais en

enlevant peu de matière – pour un simple réaffûtage, il suffit généralement de donner deux ou trois coups de lime ;

N mener la lime : à l'horizontale (à

angle droit par rapport au flanc du guide-chaîne) sous les angles indiqués – en suivant les marques appliquées sur le porte-lime – appliquer le porte-lime sur le toit de la dent et sur le limiteur de profondeur ;

N ne limer que de l'intérieur vers

l'extérieur ;

N la lime ne mord qu'en avançant – la

relever au retour ;

N avec la lime, n'attaquer ni les

maillons intermédiaires, ni les maillons d'entraînement ;

N faire légèrement tourner la lime à

intervalles réguliers, pour éviter une usure unilatérale ;

N enlever le morfil à l'aide d'un

morceau de bois dur ;

N contrôler les angles avec le calibre

d'affûtage.

Toutes les dents de coupe doivent avoir la même longueur.

Des longueurs de dents inégales se traduisent par des hauteurs de dents différentes, ce qui provoque un fonctionnement par à-coups et la fissuration de la chaîne.

N Rectifier toutes les dents de coupe

sur la longueur de la dent de coupe la plus courte. Cette opération peut être assez laborieuse – il est donc préférable de la faire effectuer par le revendeur spécialisé, à l'aide d'une affûteuse électrique.

Retrait du limiteur de profondeur

Le limiteur de profondeur détermine la profondeur de pénétration dans le bois et, par conséquent, l'épaisseur des copeaux.

a Retrait prescrit entre le limiteur de

profondeur et le tranchant d'attaque

Pour couper du bois tendre en dehors de la période de gel, il est permis d'augmenter le retrait du limiteur de profondeur, de 0,2 mm (0.008") au maximum.

HT 102, HT 103, HT 132, HT 133

français

689BA061 KN

689BA051 KN

689BA044 KN

689BA052 KN

Pas de chaîne Limiteur de

profondeur

Retrait (a) Pouces (mm) mm (Pouces) 1/4 P (6,35) 0,45 (0.018) 1/4 (6,35) 0,65 (0.026) 3/8 P (9,32) 0,65 (0.026)

0.325 (8,25) 0,65 (0.026) 3/8 (9,32) 0,65 (0.026)

Réajustage du limiteur de profondeur

Le retrait du limiteur de profondeur diminue à l'affûtage de la dent de coupe.

N Après chaque affûtage, contrôler le

retrait du limiteur de profondeur ;

AVERTISSEMENT

Le reste du maillon d'entraînement à bossage(s) ne doit pas être attaqué par la lime, car cela risquerait d'accroître la tendance au rebond de la machine.

N rectifier le limiteur de profondeur de

telle sorte qu'il affleure avec le calibre d'affûtage ;

N poser le calibre d'affûtage sur la

chaîne – le sommet du limiteur de profondeur doit affleurer avec le calibre d'affûtage ;

N après l'affûtage, nettoyer

soigneusement la chaîne, enlever la limaille ou la poussière d'affûtage adhérant à la chaîne – lubrifier abondamment la chaîne ;

N pour un arrêt de travail prolongé,

nettoyer la chaîne à la brosse et la conserver en veillant à ce qu'elle soit toujours bien huilée.

N poser sur la chaîne le calibre

d'affûtage (1) qui convient pour le pas de la chaîne et le presser sur la dent de coupe à contrôler – si le limiteur de profondeur dépasse du calibre d'affûtage, il faut rectifier le limiteur de profondeur ;

Chaînes avec maillon d'entraînement à bossage(s) (2) – la partie supérieure du maillon d'entraînement à bossage(s) (2) (avec repère de maintenance) est rectifiée en même temps que le limiteur de profondeur de la dent de coupe.

N après cela, rectifier le haut du

limiteur de profondeur en biais, parallèlement au repère de maintenance (voir la flèche) – en veillant à ne pas raccourcir davantage le sommet du limiteur de profondeur ;

AVERTISSEMENT

Des limiteurs de profondeur dont la hauteur a été trop réduite augmentent la tendance au rebond de la machine.

HT 102, HT 103, HT 132, HT 133

français

Outils d'affûtage (accessoires optionnels) Pas de chaîne Lime ronde ^ Lime ronde Porte-lime Calibre d'affûtage Lime plate Jeu d'outils

d'affûtage

Pouces (mm) mm (Pouces) Référence Référence Référence Référence Référence 1/4 P (6,35) 3,2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6,35) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9,32) 4,0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8,25) 4,8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9,32) 5,2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

Jeu d'outils d'affûtage comprenant porte-lime avec lime ronde, lime plate et calibre d'affûtage

HT 102, HT 103, HT 132, HT 133

français

Instructions pour la maintenance et l'entretien

Ces indications sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussiéreuse etc.) et des journées de travail plus longues, réduire en conséquence les intervalles indiqués.

avant de commencer le

travail

après le travail ou une fois

par jour

après chaque ravitaillement

une fois par semaine

une fois par mois

une fois par an

en cas de panne

en cas de détérioration

au besoin

Machine complète

Poignée de commande Contrôle du fonctionnement XX

Filtre à air

Pompe d'amorçage manuelle (si la machine en est équipée)

Crépine d'aspiration dans le réservoir à carburant

Réservoir à carburant Nettoyage XX

Carburateur

Bougie

Orifices d'aspiration d'air de refroidissement

Jeu aux soupapes

Grille pare-étincelles dans le silencieux

Contrôle visuel (état, étanchéité) XX

Nettoyage X

Nettoyage XX

Remplacement

Contrôle X

Réparation par le revendeur spécialisé

Contrôle par le revendeur spécialisé

Remplacement par le revendeur spécialisé

Contrôle du ralenti, la chaîne ne doit pas être entraînée

Réglage du ralenti X

Réglage de l'écartement des électrodes X

Remplacement toutes les 100 heures de fonctionnement

Contrôle visuel X

Nettoyage X

En cas de manque de puissance ou si l'effort nécessaire au lancement aug mente fortement, faire contrôler, et régler si nécessaire, le jeu aux sou papes par le revendeur spécialisé

Contrôle XX

Nettoyage ou remplacement XX

XXX

HT 102, HT 103, HT 132, HT 133

avant de commencer le

travail

après le travail ou une fois

par jour

après chaque ravitaillement

une fois par semaine

une fois par mois

une fois par an

en cas de panne

Vis et écrous accessibles (sauf les vis de réglage)

Éléments antivibratoires (butoirs en caout chouc, ressorts)

Graissage de chaîne Contrôle X

Chaîne

Guide-chaîne

Pignon

Étiquettes de sécurité Remplacement X

STIHL recommande de s'adresser au revendeur spécialisé STIHL

Seulement si la puissance du moteur baisse sensiblement

Resserrage X

Contrôle XXX

Remplacement par le revendeur spécialisé

Contrôle, également vérification de l'affûtage

Contrôle de la tension de la chaîne XX

Affûtage X

Contrôle (usure, endommagement) X

Nettoyage et retournement XX

Ébavurage X

Remplacement XX

Contrôle X

Remplacement par le revendeur spécialisé

français

en cas de détérioration

au besoin

HT 102, HT 103, HT 132, HT 133

français

Principales pièces

27 28

1 Gaine faisant office de poignée

(HT 102, HT 132)

1920

2 Tube fixe (HT 102, HT 132) 3 Anneau de suspension (HT 102,

HT 132) 4 Bouton d'arrêt 5 Blocage de gâchette d'accélérateur 6 Levier du volet de starter 7 Couvercle du filtre à air 8 Réservoir à carburant 9 Gâchette d'accélérateur 10 Anneau de suspension (HT 103,

HT 133) 11 Gaine faisant office de poignée

(HT 103, HT 133) 12 Tube télescopique (HT 103,

HT 133) 13 Bouchon du réservoir à huile 14 Chaîne Oilomatic 15 Guide-chaîne 16 Réservoir à huile 17 Écrou de serrage (HT 101, HT 131) 18 Couvercle de pignon 19 Crochet 20 Protège-chaîne 21 Tendeur de chaîne 22 Pignon 23 Patte d'appui de la machine 24 Réservoir à carburant 25 Bouchon du réservoir à carburant 26 Vis de réglage du carburateur 27 Pompe d'amorçage manuelle 28 Poignée de lancement

0000-GXX-1578-A0

29 Recouvrement

HT 102, HT 103, HT 132, HT 133

français

30 Silencieux (avec grille pare-

étincelles)

# Numéro de série

Définitions

1 Gaine faisant office de poignée

(HT 102, HT 132) Pour tenir et guider la machine à la

main, durant le travail.

2 Tube fixe (HT 102, HT 132)

Renferme et protège l'arbre d'entraînement entre le moteur et le réducteur.

3 Anneau de suspension (HT 102,

HT 132) Pour attacher la machine au

harnais.

4 Bouton d'arrêt

Le bouton d'arrêt coupe le circuit du système d'allumage du moteur et arrête le moteur.

5 Blocage de gâchette d'accélérateur

Il faut l'enfoncer pour pouvoir actionner la gâchette d'accélérateur.

6 Levier du volet de starter

Facilite le démarrage du moteur par un enrichissement du mélange carburé.

7 Couvercle du filtre à air

Recouvre et protège le filtre à air.

8 Réservoir à carburant

Pour le mélange d'essence et d'huile.

9 Gâchette d'accélérateur

Contrôle le régime du moteur.

10 Anneau de suspension (HT 103,

HT 133) Pour attacher la machine au

harnais.

11 Gaine faisant office de poignée

(HT 103, HT 133)

Pour tenir et guider la machine à la

main, durant le travail. 12 Tube télescopique (HT 103,

HT 133)

Tube ajustable pour l'adaptation

optimale de la portée de la machine. 13 Bouchon du réservoir à huile

Pour fermer le réservoir à huile. 14 Chaîne Oilomatic

Une chaîne composée de dents de

coupe, de maillons intermédiaires et

de maillons d'entraînement. 15 Guide-chaîne

Porte et guide la chaîne de la

tronçonneuse. 16 Réservoir à huile

Réservoir pour l'huile de graissage

de la chaîne. 17 Écrou de serrage (HT 103, HT 133)

Pour ajuster la longueur du tube

télescopique. 18 Couvercle de pignon

Protège l'embrayage et le pignon. 19 Crochet

Pour accrocher la machine à une

branche et pour tirer sur les

branches. 20 Protège-chaîne

Recouvre le dispositif de coupe

pour que l'utilisateur ne risque pas

d'entrer en contact avec la chaîne. 21 Tendeur de chaîne

Permet le réglage précis de la

tension de la chaîne.

HT 102, HT 103, HT 132, HT 133

français

22 Pignon

La roue dentée qui entraîne la chaîne de tronçonneuse.

23 Patte d'appui de la machine

Pour immobiliser la machine lorsqu'elle est posée sur le sol.

24 Réservoir à carburant

Pour le mélange d'essence et d'huile.

25 Bouchon du réservoir à carburant

Pour fermer le réservoir à carburant.

26 Vis de réglage du carburateur

Pour le réglage du carburateur.

27 Pompe d'amorçage manuelle

Assure une alimentation en carburant supplémentaire pour le démarrage à froid.

28 Poignée de lancement

La poignée du dispositif de lancement qui sert à la mise en route du moteur.

29 Recouvrement

Recouvre et protège la bougie.

30 Silencieux (avec grille pare-

étincelles) Le silencieux atténue les bruits

d'échappement et dirige les gaz d'échappement dans le sens opposé à l'utilisateur. La grille pare-étincelles sert à réduire le risque d'incendie.

Caractéristiques techniques

EPA / CEPA

L'étiquette d'homologation relative aux émissions de nuisances à l'échappement indique le nombre d'heures de fonctionnement durant lequel ce moteur satisfait aux exigences des normes antipollution fédérales.

Catégorie

A = 300 heures B = 125 heures C = 50 heures

Moteur

Moteur STIHL monocylindrique à quatre temps lubrifié par le mélange

HT 102, HT 103

Cylindrée : 31,4 cm Alésage du cylindre : 40 mm Course du piston : 25 mm Puissance suivant

ISO 8893 :

1,05 kW à

7000 tr/min Régime de ralenti : 2800 tr/min Limitation de régime

(valeur nominale) : 9500 tr/min Jeu aux soupapes Soupape

d'admission : 0,10 mm Soupape

d'échappement : 0,10 mm

HT 132, HT 133

Cylindrée : 36,3 cm

Alésage du cylindre : 43 mm Course du piston : 25 mm Puissance suivant

ISO 8893 :

1,4 kW à

8500 tr/min Régime de ralenti : 2800 tr/min Limitation de régime

(valeur nominale) : 9500 tr/min Jeu aux soupapes Soupape

d'admission : 0,10 mm Soupape

d'échappement : 0,10 mm

Dispositif d'allumage

Volant magnétique à commande électronique

Bougie (antiparasitée) :

HT 102, HT 103 : Bosch USR 7 AC HT 132, HT 133 : NGK CMR 6 H Écartement des

électrodes : 0,5 mm Ce système d'allumage respecte toutes

les exigences du règlement sur le matériel blindé du Canada CAN ICES2/NMB-2 (dispositions relatives à l'antiparasitage).

Système d'alimentation

Carburateur à membrane toutes positions avec pompe à carburant intégrée

HT 102, HT 103, HT 132, HT 133

français

Capacité du réser voir à carburant : 710 cm

Graissage de chaîne

Pompe à huile entièrement automatique, à piston rotatif, à débit proportionnel au régime

Capacité du réser voir à huile : 120 cm

Poids

Réservoirs vides, sans dispositif de coupe

HT 102 : 5,5 kg HT 103 : 7,2 kg HT 132 : 5,7 kg HT 133 : 7,2 kg

Dispositif de coupe

La longueur de coupe réelle peut être inférieure à la longueur de coupe indiquée.

Dispositifs de coupe STIHL conformes à la norme CSA Z 62.3 :

Guide-chaînes Rollomatic E Mini

Longueur de coupe : 25, 30 cm Pas : 1/4" P (6,35 mm) Jauge : 1,1 mm

Chaîne 1/4" P

(0,71 l)

(0,12 l)

Pignon

à 8 dents pour 1/4" P

Autres dispositifs de coupe

D'autres dispositifs de coupe conformes à la norme CSA Z 62.3 sont disponibles : voir la section Norme CSA Z 62.3 ou le « Folio » joint à l'emballage de la chaîne, ou bien consulter le Service STIHL.

Le Service STIHL vous aidera à choisir l'ensemble moteur, et le dispositif de coupe qui convient, afin de minimiser le risque de blessure par suite d'un effet de rebond.

Instructions pour les réparations

L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuées que par le revendeur spécialisé.

Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.

Les pièces de rechange d'origine STlHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom { et, le cas échéant, au symbole d'identification des pièces de rechange STlHL K (les petites pièces ne portent parfois que ce symbole).

Picco Micro 3 (71 PM3) Type 3670 Pas : 1/4" P (6,35 mm) Jauge : 1,1 mm

HT 102, HT 103, HT 132, HT 133

français

000BA073 KN

Mise au rebut

Pour l'élimination des déchets, respecter les prescriptions nationales spécifiques.

Les produits STIHL ne doivent pas être jetés à la poubelle. Le produit STIHL, la batterie, les accessoires et leur emballage doivent être mis au recyclage.

Consulter le revendeur spécialisé STIHL pour obtenir les informations d'actualité concernant l'élimination écocompatible des déchets.

Garantie de la Société STIHL Limited relative au système antipollution

Cette déclaration est fournie volontairement et elle se base sur l'accord conclu en avril 1999 entre l'Office de l'Environnement du Canada et STIHL Limited.

Vos droits et obligations dans le cadre de la garantie

STIHL Limited expose ici la garantie relative au système antipollution du moteur de votre type de moteur. Au Canada, sur le plan construction et équipement, les moteurs neufs de petits dispositifs à moteur non-routiers, du millésime 1999 ou d'un millésime ultérieur, doivent, au moment de la vente, être conformes aux dispositions U.S. EPA pour petits moteurs qui ne sont pas destinés à des véhicules routiers. Le moteur du dispositif doit être exempt de vices de matériaux et de fabrication qui entraîneraient une nonconformité avec les dispositions U.S. EPA au cours des deux premières années de service du moteur, à dater de la vente au consommateur final.

Pour la période ci-dessus, STIHL Limited doit assumer la garantie sur le système antipollution du moteur de votre petit dispositif non-routier, à condition que votre moteur n'ait pas été utilisé de façon inadéquate et que sa maintenance n'ait pas été négligée ou incorrectement effectuée.

Votre système antipollution peut comprendre aussi des pièces telles que le carburateur ou le système d'injection de carburant, l'allumage et le catalyseur. Il peut aussi englober des flexibles,

courroies, raccords et autres composants influant sur les émissions de nuisances.

Dans un cas de garantie, STIHL Limited devra réparer le moteur de votre dispositif non-routier et ce, gratuitement pour vous. La garantie englobe le diagnostic (s'il est exécuté par un revendeur autorisé) ainsi que les pièces et la main-d'œuvre.

Durée de la garantie du fabricant Au Canada, les moteurs de petits

dispositifs à moteur non-routiers, du millésime 1999 ou d'un millésime ultérieur, bénéficient d'une garantie de deux ans. Si une pièce du système antipollution du moteur de votre dispositif s'avère défectueuse, elle est réparée ou remplacée gratuitement par STIHL Limited.

Obligations du propriétaire : En tant que propriétaire du moteur du

petit dispositif à moteur non-routier, vous êtes responsable de l'exécution de la maintenance indispensable prescrite dans la notice d'emploi de votre dispositif. STIHL Limited recommande de conserver toutes les quittances des opérations de maintenance exécutées sur le moteur de votre dispositif nonroutier. STIHL Limited ne peut toutefois pas vous refuser une garantie sur votre moteur pour la seule raison que des quittances manqueraient ou que vous auriez négligé d'assurer l'exécution de toutes les opérations de maintenance prévues.

Pour la maintenance ou les réparations qui ne sont pas effectuées sous garantie, il est permis d'employer des pièces de rechange ou des méthodes de

HT 102, HT 103, HT 132, HT 133

français

travail assurant une exécution et une longévité équivalant à celles de l'équipement de première monte et ce, sans que cela réduise, pour le fabricant du moteur, l'obligation de fournir une garantie.

En tant que propriétaire du petit dispositif à moteur non-routier, vous devez toutefois savoir que STIHL Limited peut vous refuser la garantie si le moteur ou une partie du moteur de votre dispositif tombe en panne par suite d'une utilisation inadéquate, d'un manque de précaution, d'une maintenance incorrecte ou de modifications non autorisées.

Vous êtes tenu d'amener le moteur de votre petit dispositif à moteur non-routier à un centre de Service Après-Vente STIHL dès qu'un problème survient. Les travaux sous garantie seront exécutés dans un délai raisonnable qui ne devra pas dépasser 30 jours.

Si vous avez des questions concernant vos droits et obligations dans le cadre de la garantie, veuillez consulter un conseiller du Service Après-Vente STIHL (www.stihl.ca)

ou écrire à : STIHL Ltd.,

1515 Sise Road Box 5666 CA-LONDON ONTARIO ; N6A 4L6

Étendue de la garantie fournie par STIHL Limited

STIHL Limited garantit à l'acheteur final, et à tout acquéreur ultérieur, que le moteur de votre petit dispositif nonroutier satisfait à toutes les prescriptions en vigueur au moment de la vente, sur le plan construction, fabrication et

équipement. STIHL Limited garantit en outre au premier acquéreur et à tous les acquéreurs ultérieurs, pour une période de deux ans, que votre moteur est exempt de tout vice de matériaux et de tout vice de fabrication entraînant une non-conformité avec les prescriptions en vigueur.

Période de garantie La période de garantie commence le

jour où le premier acheteur fait l'acquisition du moteur du dispositif et où vo us a vez retou rné à STI HL Lt d. la cart e de garantie portant votre signature. Si une pièce faisant partie du système antipollution de votre dispositif est défectueuse, la pièce est remplacée gratuitement par STIHL Limited. Durant la période de garantie, une garantie est fournie pour toute pièce sous garantie qui ne doit pas être remplacée à l'occasion d'une opération de maintenance prescrite ou pour laquelle « la réparation ou le remplacement, si nécessaire » n'est prévu qu'à l'occasion de l'inspection périodique. Pour toute pièce sous garantie qui doit être remplacée dans le cadre d'une opération de maintenance prescrite, la garantie est fournie pour la période qui précède le premier remplacement prévu.

Diagnostic Les coûts occasionnés pour le

diagnostic ne sont pas facturés au propriétaire, si ce diagnostic confirme qu'une pièce sous garantie est défectueuse. Si, par contre, vous revendiquez un droit à la garantie pour une pièce et qu'une défectuosité n'est pas constatée au diagnostic, STIHL Limited vous facturera les coûts du test

des émissions de nuisances. Le diagnostic de la partie mécanique doit être exécuté par un revendeur spécialisé STIHL. Le test des émissions de nuisances peut être exécuté soit par

STIHL Incorporated, 536 Viking Drive, P.O. Box 2015, Virginia Beach, VA 23452,

soit par un laboratoire indépendant. Travaux sous garantie STIHL Limited doit faire éliminer les

défauts sous garantie par un revendeur spécialisé STIHL ou par une station de garantie. Tous les travaux seront effectués sans facturation au propriétaire, si l'on constate qu'une pièce sous garantie est effectivement défectueuse. Toute pièce autorisée par le fabricant ou pièce de rechange équivalente peut être utilisée pour toute opération de maintenance ou réparation sous garantie touchant une pièce du système antipollution et elle doit être mise gratuitement à la disposition du propriétaire, si la pièce en question est encore sous garantie. STIHL Limited assume la responsabilité de dommages causés à d'autres composants du moteur par la pièce encore couverte par la garantie.

La liste suivante précise les pièces couvertes par la garantie antipollution :

– Filtre à air – Carburateur (le cas échéant) – Pompe d'amorçage manuelle – Starter (système d'enrichissement

de démarrage à froid) (le cas échéant)

– Tringleries de commande

HT 102, HT 103, HT 132, HT 133

français

– Coude d'admission – Volant magnétique ou allumage

électronique (module d'allumage ou boîtier électronique)

– Rotor – Bougie – Injecteur (le cas échéant) – Pompe d'injection (le cas échéant) – Boîtier de papillon (le cas échéant) – Cylindre – Silencieux – Catalyseur (le cas échéant) – Réservoir à carburant – Bouchon du réservoir à carburant – Conduit de carburant – Raccords du conduit de carburant – Colliers – Pièces de fixation

Pour faire valoir un droit à la garantie Présenter le dispositif à un revendeur

spécialisé STIHL, avec la carte de garantie signée.

Prescriptions de maintenance Les prescriptions de maintenance qui

figurent dans la présente Notice d'emploi présument que l'on utilise le mélange d'essence et d'huile prescrit pour moteur deux-temps (voir aussi chapitre « Carburant »). En cas d'utilisation de carburants et d'huiles d'autre qualité ou d'un taux de mélange différent, il peut être nécessaire de raccourcir les intervalles de maintenance.

Restrictions Cette garantie sur le système

antipollution ne couvre pas :

1. les réparations et remplacements nécessaires par suite d'une utilisation inadéquate ou bien d'une négligence ou de l'omission des opérations de maintenance indispensables ;

2. les réparations exécutées incorrectement ou les remplacements effectués avec des pièces non conformes aux spécifications de STIHL Limited et ayant un effet défavorable sur le rendement et/ou la longévité, et les transformations ou modifications que STIHL Limited n'a ni recommandées, ni autorisées par écrit ;

3. le remplacement de pièces et d'autres prestations de services et réglages qui s'avèrent nécessaires dans le cadre des travaux de maintenance indispensables, à l'échéance du premier remplacement prévu, et par la suite.

HT 102, HT 103, HT 132, HT 133

0458-435-8221-A

CDN

www.stihl.com

*04584358221A*

0458-435-8221-A

Stihl HT 102, HT 103, HT 132, HT 133 Instruction Manual [en, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
