1소개
22
23
고객 여러분께,
23
STIHL을 구매해 주셔서 감사합니다. 당사는 고객의 요구
23
사항을 충족하기 위해 고품질 제품을 개발 및 제작하고
23
있습니다. 당사의 제품은 극한의 조건에서도 신뢰성 있게
24
동작하도록 설계되었습니다.
24
또한, STIHL은 프리미엄 서비스 품질을 제공합니다. 당사의
25
전문 대리점은 종합적인 서비스 지원과 함께 경쟁력 있는 조언
25
및 설명을 보장합니다.
25
저희를 믿어 주셔서 감사드리며 STIHL 제품을 이용해 주시길
바랍니다.
Dr. Nikolas Stihl
중요: 사용하기 전에 읽고 안전한 장소에 보관하십시오.
2 이 사용 설명서에 관하여
2.1 해당 문서
현지 안전 규정이 적용됩니다.
► 본 사용 설명서와 함께 다음 문서를 정독하고 이해한 후
보관하십시오.
– STIHL AR 배터리 사용자 지침
– 연결 케이블을 갖춘 AP 벨트 백 사용 설명서
– STIHL AP 배터리 안전 참조 및 주의사항.
– STIHL AL 101, 300, 500 충전기 사용 매뉴얼
– STIHL 배터리 및 배터리 내장 제품 안전 정보:
www.stihl.com/safety-data-sheets
2
0458-722-9721-B
3 개요
영어
2.2 본문에서 경고에 사용되는 기호
경고
이 기호는 심한 부상이나 사망을 일으킬 수 있는 위험을
표시합니다.
► 표시된 조치로 심한 부상이나 사망을 방지할 수 있습니다.
주의 사항
이 기호는 재산에 피해를 입힐 수 있는 위험을 표시합니다.
► 표시된 조치로 재산의 피해를 방지할 수 있습니다.
2.3 텍스트 내 기호
이 기호는 이 사용 설명서의 장을 나타냅니다.
3개요
3.1 생울타리 전정기
1
#
11
12
13
4
5
6
7
10
2
8
9
3
14
15
0458-722-9721-B
0000-GXX-2910-A2
1 절단날 보호집
절단날 칼집은 절단날과의 접촉을 방지합니다.
2 고리형 손잡이
고리형 손잡이는 생울타리 전정기를 잡고 제어하며
운반하는 데 사용됩니다.
3
영어
3 개요
3 스위치 레버
스위치 레버는 가속 레버 스위치와 함께 생울타리
전정기를 켜고 끕니다.
4 고정 래치
고정 래치는 가속 레버 스위치 잠금장치와 함께 가속 레버
스위치 잠금을 해제합니다. 고정 래치는 파워 설정을
선택하는 데 사용됩니다.
5LED
LED는 선택된 파워 설정을 나타냅니다.
6 가속 레버 스위치 잠금장치
가속 레버 스위치 잠금장치는 고정 래치와 함께 가속 레버
스위치 잠금을 해제합니다.
7 조정 손잡이
조정 손잡이는 생울타리 전정기를 제어하고 잡고 안내하는
데 사용됩니다.
8소켓
연결 코드의 플러그가 소켓에 삽입됩니다.
9 가속 레버 스위치
가속 레버 스위치는 스위치 레버와 함께 생울타리
전정기를 켜고 끕니다.
10 잠금 슬라이드
잠금 슬라이드는 회전식 조정 손잡이의 잠금을
해제합니다.
11 조정나사 플러그
조정나사 플러그는 STIHL 다목적 그리스용 그리스 입구를
닫습니다.
12 손 보호대
손 보호대는 고리형 손잡이에 있는 손이 절단날과
접촉하지 않도록 보호합니다.
13 절단날 보호대
절단날 보호대는 절단날 후부와의 접촉으로부터 허벅지를
보호합니다.
14 절단날
절단날은 생울타리를 절단합니다.
15 팁 보호 장치
팁 보호 장치는 물체와의 접촉으로부터 절단날의 끝을
보호합니다.
# 일련 번호가 포함된 명판
3.2 운반 시스템
5
1
2
1 STIHL AR 배터리
STIHL AR 배터리는 생울타리 전정기에 에너지를 공급할
수 있습니다.
2 “연결 코드가 있는 벨트 백 AP”가 부착된 배터리 벨트
배터리 벨트는 생울타리 전정기에 에너지를 공급할 수
있습니다.
3 연결 코드
연결 코드는 생울타리 전정기를 배터리 또는 “연결 코드가
있는 벨트 백 AP”에 연결합니다.
4 연결 코드 플러그
연결 코드 플러그는 생울타리 전정기를 "연결 코드가 있는
벨트 백 AP"또는 STIHL AR 배터리에 연결합니다.
5 “연결 코드가 있는 벨트 백 AP”가 통합된 운반 시스템
운반 시스템은 생울타리 전정기에 에너지를 공급할 수
있습니다.
3.3 기호
생울타리 전정기에 있을 수 있는 기호의 의미:
3
3
4
4
0000-GXX-5418-A0
4
0458-722-9721-B
4 안전 수칙
A
영어
이 위치에서는 고정 래치가 가속 레버 잠금을
해제합니다.
이 위치에서는 고정 래치가 가속 레버를 잠급니다.
이 기호는 STIHL 다목적 그리스의 필러 입구를
표시합니다.
전기 제품의 소음 방출을 비교하기 위하여
L
W
2000/14/EC에 따라 결정된 dB(A) 단위 보장
사운드 파워 레벨
제품을 가정용 폐기물과 함께 버리지 마십시오.
4 안전 수칙
4.1 경고 기호
생울타리 전정기 경고 기호의 뜻:
안전 경고를 준수하고 필요한 예방 조치를
취하십시오.
사용 설명서를 정독하고 이해한 후 보관하십시오.
보안경을 쓰십시오.
보안경과 소음 차단 장비를 착용하십시오.
움직이는 절단날을 만지지 마십시오.
휴식 중이나 운반, 보관, 유지보수, 수리 시에는
소켓에서 연결 케이블 플러그를 분리하십시오.
4.2 용도
STIHL HSA 94 R 생울타리 전정기는 울타리, 관목 숲, 덤불 및
가지가 두꺼운 관목을 자르기 위해 설계되었습니다.
생울타리 전정기는 비가 오는 중에 사용할 수 있습니다.
STIHL HSA 94 T 생울타리 전정기는 울타리, 관목 숲, 덤불 및
가지가 두꺼운 관목을 다듬고 손질하기 위해 설계되었습니다.
이 생울타리 전정기의 전력은 “연결 케이블을 갖춘 AP 벨트
백”이나 STIHL AR 배터리와 조합된 STIHL AP 배터리로
공급됩니다.
경고
￭ STIHL이 생울타리 전정기에 대해 명시적으로 승인하지
않은 배터리는 화재 또는 폭발을 유발할 수 있습니다. 이로
인해 치명적인 부상과 재산 상의 손해가 발생할 수
있습니다.
► 이 생울타리 전정기는 “연결 케이블을 갖춘 AP 벨트
백”이나 STIHL AR 배터리와 조합된 STIHL AP 배터리와
함께 이용하십시오.
￭ 설계 목적 이외의 용도로 전정기 또는 배터리를 사용하는
경우 심각한 부상이 유발되고 재산 상의 손해가 발생할 수
있습니다.
► 사용 설명서에 기재된 대로 생울타리 전정기를
이용하십시오.
► “연결 케이블을 갖춘 AP 벨트 백” 또는 STIHL AR 배터리
사용 설명서에 제시된 배터리를 이용하십시오.
0458-722-9721-B
5
영어
4 안전 수칙
4.3 사용자 관련 요구 사항
경고
￭ 지시를 받지 않은 사용자는 생울타리 전정기의 위험을
인식하지 못하며, 위험을 평가할 수 없습니다. 사용자 또는
다른 사람들이 심각하게 부상을 당하거나 사망할 수
있습니다.
► 사용 설명서를 읽고 내용을 반드시 이해한
다음 참조를 위해 안전한 장소에
보관하십시오.
► 다른 사람이 생울타리 전정기를 사용하도록 허용하는
경우: 해당 사용자에게도 설명서를 주십시오.
► 해당 사용자가 다음 요구 사항을 충족하도록 하십시오.
– 사용자는 휴식을 취한 상태여야 합니다.
– 사용자는 신체적, 감각적, 정신적으로 생울타리
전정기를 작동하고 이를 사용하여 작업을 할 수 있어야
합니다. 사용자가 장비를 작동할 수 있지만 신체적,
감각적 또는 정신적 제한이 있는 경우에는 책임자의
감독 하에 또는 책임자의 지시를 받은 후에만 장비를
사용하여 작업을 할 수 있습니다.
– 사용자는 성인이어야 합니다.
– 사용자는 처음으로 생울타리 전정기를 사용하기 전에
STIHL 서비스 센터 또는 다른 전문가로부터 지시를
받아야 합니다.
– 사용자는 술, 의약품 또는 마약의 영향을 받지 않는
상태여야 합니다.
► 의심스러운 경우: STIHL 서비스 센터에 문의하십시오.
4.4 의류 및 장비
경고
￭ 긴 머리는 작업 중 생울타리 전정기에 빨려 들어갈 수
있습니다. 사용자가 심각한 부상을 입을 수 있습니다.
► 긴 머리를 묶어 생울타리 전정기에 빨려 들어가지 않도록
하십시오.
￭ 작업 중에 물체가 공기 중에 고속으로 날아갈 수 있습니다.
사용자는 부상을 입을 수 있습니다.
► 잘 맞는 보안경을 착용하십시오. 표준
EN 166 또는 국가 표준에 따라 테스트를
마치고 해당 마크가 부착된 적절한 보안경을
구입하실 수 있습니다.
► 긴 소매의 잘 맞는 상의와 긴 바지를 착용하십시오.
￭ 작업 중에는 소음이 발생합니다. 소음은 청력을 손상시킬 수
있습니다.
► 이 기호가 생울타리 전정기에 표시된 경우:
소음 차단 장비를 착용하십시오.
￭ 작업 중 먼지가 발생할 수 있습니다. 먼지를 흡입하면
건강에 해로울 수 있으며 알레르기 반응을 일으킬 수
있습니다.
► 먼지 마스크를 착용하십시오.
￭ 적합하지 않은 의류는 목재나 관목에 걸려 생울타리
전정기에 끼일 수 있습니다. 적합한 의류를 착용하지 않은
사용자는 심각한 부상을 입을 수 있습니다.
► 잘 맞는 옷을 착용하십시오.
► 스카프와 보석을 벗으십시오.
￭ 사용자는 작업을 하는 동안 움직이는 절단날과 접촉할 수
있습니다. 사용자는 심각한 부상을 입을 수 있습니다.
► 튼튼한 소재로 만든 신발을 착용하십시오.
► 튼튼한 소재로 만든 긴 바지를 착용하십시오.
6
0458-722-9721-B
4 안전 수칙
영어
￭ 사용자는 세척 또는 정비를 하는 동안 움직이는 절단날과
접촉할 수 있습니다. 사용자는 부상을 입을 수 있습니다.
► 튼튼한 소재로 만든 작업용 장갑을 착용하십시오.
￭ 적합하지 않은 신발을 착용하면 사용자가 미끄러져 넘어질
수 있습니다. 사용자는 부상을 입을 수 있습니다.
► 미끄럼 방지 밑창이 있는 튼튼하고 밀폐된 신발을
착용하십시오.
4.5 작업 영역 및 주변
경고
￭ 주변인, 어린이 및 동물은 생울타리 전정기 또는 날아다니는
파편의 위험성을 인지하지 못합니다. 주변인, 어린이 및
동물이 부상을 입을 수 있습니다
► 작업장 주변에 사람, 어린이 및 동물이 가까이 오지
못하도록 하십시오.
￭ 생울타리 전정기의 전기 모터는 스파크를 발생시킬 수
있습니다. 스파크는 연소성 또는 폭발성 환경에서 화재 또는
폭발을 유발할 수 있습니다. 이로 인해 심각한 상해나 사망
사고, 재산 손괴가 발생할 수 있습니다.
► 쉽게 연소되거나 폭발성 환경에서는 송풍기를 작동하지
마십시오.
4.6 안전 상태
4.6.1 생울타리 전정기 생울타리 전정기는 다음 조건이 충족되는 경우 안전한 상태에
있습니다.
– 생울타리 전정기는 손상되지 않았습니다.
– 생울타리 전정기가 깨끗합니다.
– 컨트롤이 제대로 작동하며 수정되지 않았습니다.
– 절단날이 올바르게 장착되었습니다.
– 이 생울타리 전정기를 위한 오리지널 STIHL 부속품만
장착되어 있습니다.
– 부속품이 올바르게 장착되어 있습니다.
경고
￭ 안전한 상태에 있지 않은 부품은 올바르게 작동하지 않으며,
안전 장치를 사용할 수 없게 될 수 있습니다. 사용자가
심각한 부상을 입거나 사망할 수 있습니다.
► 절대로 손상된 생울타리 전정기를 사용하지 마십시오.
► 생울타리 전정기가 더러운 경우: 생울타리 전정기를
세척합니다.
► 생울타리 전정기를 수정하지 마십시오.
► 컨트롤이 작동하지 않는 경우: 생울타리 전정기를
작동하지 마십시오.
► 이 생울타리 전정기를 위한 오리지널 STIHL 부속품만
장착하십시오.
► 본 사용 설명서 또는 부속품에 대한 사용 설명서에 설명된
대로 부속품을 장착하십시오.
► 생울타리 전정기의 구멍에 물체를 넣지 마십시오.
► 의심스러운 경우: STIHL 서비스 센터에 문의하십시오.
4.6.2 절단날
다음을 준수한다면 절단날을 안전한 상태로 사용할 수
있습니다:
– 절단날이 손상되지 않았습니다.
– 절단날이 변형되지 않았습니다.
– 절단날이 자유롭게 움직입니다.
– 절단날이 적절하게 세워집니다.
– 절단날에 거친 부분이 없습니다.
경고
￭ 안전하지 못한 상태라면 빠른 속도에서 절단날 부품이
떨어질 수 있습니다. 이로 인해 심각한 부상을 입을 수
있습니다.
► 손상되지 않은 절단날로만 작업하십시오.
► 절단날이 적절하게 세워지고 디버링 되었는지
확인하십시오.
► 질문 사항이 있는 경우: STIHL 서비스 전문가에게
문의하십시오.
0458-722-9721-B
7
영어
4 안전 수칙
4.7 작동
경고
￭ 어떤 상황에서는 사용자가 더 이상 작업에 집중하지 못할 수
있습니다. 사용자는 실족, 추락 및 심각한 부상을 입을 수
있습니다.
► 침착함을 유지하고 작업을 계획하십시오.
► 조명 상태 및 가시성이 열악한 경우: 생울타리 전정기를
작동하지 마십시오.
► 혼자서 생울타리 전정기를 사용하십시오.
► 장애물을 주의하십시오.
► 전정기를 작동할 때에는 지면에 안전하게 서서 균형을
유지하십시오. 높은 곳에서 작업해야 하는 경우: 리프트
버킷 또는 안전한 비계를 사용하십시오.
► 피로의 징후가 있는 경우: 휴식을 취하십시오.
￭ 어깨 높이 위로 작업을 하면 사용자가 더 빨리 지칠 수
있습니다. 사용자는 심각한 부상을 입을 수 있습니다.
► 어깨 높이 위로는 짧은 시간 동안만 작업하십시오.
► 휴식을 취하십시오.
￭ 움직이는 절단날이 단단한 물체에 닿으면 갑자기 제동될 수
있습니다. 반작용력으로 인해 생울타리 전정기를 제어할 수
없게 되어 사용자가 심각한 부상을 입을 수 있습니다.
► 생울타리 전정기를 두 속으로 단단히 잡으십시오.
► 작업을 시작하기 전에 단단한 물체가 있는지 울타리를
확인하고 그러한 물체를 치우십시오.
￭ 사용자는 움직이는 절단날에 의해 절단될 수 있습니다.
사용자는 심각한 부상을 입을 수 있습니다.
► 움직이는 절단날을 만지지 마십시오.
► 절단날에 물체가 걸린 경우: 물체를 제거하기
전에 생울타리 전정기를 끄고 소켓에서 연결
코드를 뽑으십시오.
￭ 작동 중에 다르게 또는 비정상적으로 작동하기 시작하는
경우 생울타리 전정기가 안전하지 않은 상태일 수 있습니다.
이로 인해 심각한 부상과 재산 상의 손해가 발생할 수
있습니다.
► 작업을 멈추고 소켓에서 연결 코드를 뽑은 다음 STIHL
서비스 센터에 문의하십시오.
￭ 생울타리 전정기는 작동 중 진동을 발생시킬 수 있습니다.
► 장갑을 착용하십시오.
► 휴식을 취하십시오.
► 혈액 순환 이상의 징후가 나타나는 경우: 의사와
상담하십시오.
￭ 절단날은 가속 레버 스위치를 놓은 후 약 1초 동안 계속
움직입니다. 사용자는 움직이는 절단날에 의해 절단될 수
있습니다. 사용자는 심각한 부상을 입을 수 있습니다.
► 조정 손잡이와 고리형 손잡이로 생울타리 전정기를
단단히 잡고 절단날이 움직임을 멈출 때까지
기다리십시오.
위험
￭ 전기가 통하는 전선 근처에서 작업을 하는 경우에는
절단날이 활선에 닿을 수 있습니다. 사용자는 심각한 부상을
입거나 사망할 수 있습니다.
► 전기가 통하는 전선 근처에서 작업을 하지 마십시오.
4.8 운반
경고
￭ 운반 도중 생울타리 전정기가 뒤집히거나 이동할 수
있습니다. 이로 인해 신체 부상과 재산상의 손해가 발생할
수 있습니다.
► 고정 래치를 그 위치까지 밉니다 .
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 절단날 보호집을 장착해 절단날을 완전히 덮어줍니다.
8
0458-722-9721-B
4 안전 수칙
영어
► 생울타리 전정기를 고정하여 전복 및 이동을
방지하십시오.
4.9 보관
경고
￭ 어린이는 생울타리 전정기의 위험을 인지하지 못하거나
평가할 수 없어 심각한 부상이 발생할 수 있습니다.
► 고정 래치를 제자리로 누르십시오 .
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 절단날 보호집을 장착해 절단날을 완전히 덮어줍니다.
► 생울타리 전정기를 어린이의 손이 닿지 않는 곳에
보관하십시오.
￭ 습기로 인해 생울타리 전정기 및 금속 부품의 전기 접점이
부식될 수 있습니다. 이는 생울타리 전정기 고장의 원인이
됩니다.
► 고정 래치를 제자리로 누르십시오 .
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 청결하고 건조한 상태로 생울타리 전정기를
보관하십시오.
4.10 세척, 정비 및 수리
경고
￭ 세척, 정비 또는 수리를 할 때 연결 코드가 소켓에 연결되어
있으면 생울타리 전정기가 실수로 켜질 수 있습니다. 이로
인해 심각한 부상과 재산 상의 손해가 발생할 수 있습니다.
► 고정 래치를 위치로 미십시오.
► 소켓에서 연결 코드를 뽑으십시오.
￭ 거친 세제, 압력 와셔 또는 날카로운 물체는 생울타리
전정기 또는 절단날을 손상시킬 수 있습니다. 생울타리
전정기 또는 절단날을 적절히 세척하지 않으면 부품이
올바르게 작동하지 않을 수 있으며, 안전 장치를 사용하지
못하게 될 수 있습니다. 사용자가 심각한 부상을 입을 수
있습니다.
► 본 사용 설명서에 기재된 대로 생울타리 전정기 및
절단날을 세척하십시오.
￭ 생울타리 전정기 또는 절단날을 적절히 정비 또는 수리하지
않으면 부품이 올바르게 작동하지 않을 수 있으며, 안전
장치를 사용하지 못하게 될 수 있습니다. 사용자가 심각한
부상을 입거나 사망할 수 있습니다.
► 본 사용 설명서에 기재된 대로 생울타리 전정기 및
절단날을 정비 및 수리하십시오.
￭ 사용자는 절단날을 세척 또는 정비하는 동안 날카로운 날에
절단될 수 있습니다. 사용자는 부상을 입을 수 있습니다.
► 튼튼한 소재로 만든 작업용 장갑을 착용하십시오.
0458-722-9721-B
9
영어
0000-GXX-2803-A0
4
3
5 전정기 작동 준비
5 전정기 작동 준비
1
5.1 생울타리 전정기 작동 준비
다음 단계를 수행한 후에 작업을 시작하십시오.
► 다음 부품이 안전 상태인지 확인:
– 생울타리 전정기, @ 4.6.1.
– 절단날, @ 4.6.2.
– STIHL AR 배터리 사용 설명서나 “연결 케이블을 갖춘 AP
벨트 백” 사용 설명서에 설명된 배터리.
► STIHL AR 배터리 사용 설명서나 “연결 케이블을 갖춘 AP
벨트 백” 사용 설명서에 설명된 바에 따라 배터리를
점검하십시오.
► STIHL AL 101, 300, 500 충전기 사용 설명서에 제시된 바에
따라 배터리를 완전히 충전하십시오.
► 생울타리 전정기를 세척합니다, @ 14.1.
► 제어를 확인합니다, @ 9.1.
► 제어를 확인하는 동안 3 개의 배터리 LED가 빨간색으로
점멸하는 경우: 소켓에서 연결 케이블 플러그를 빼고
STIHL 서비스 센터에 도움을 요청하십시오.
생울타리 전정기에 오작동이 있습니다.
► STIHL AR 배터리나 운반 시스템, “연결 케이블을 갖춘 AP
벨트 백”을 착용하고 조정하십시오 @ 6.
► 이 작업을 수행할 수 없는 경우: 생울타리 전정기를
사용하지 마시고 STIHL 서비스 센터에 문의하십시오.
6 사용자를 위한 생울타리 전정기 조정
2
2
2
2
2
2
연결 케이블은 하니스와 패스너(2)의 안내판(1) 위치에
고정하거나 패스너(2)가 있는 백플레이트 측면에 고정할 수
있습니다.
연결 케이블의 길이는 백플레이트(3)나 한쪽 측면(4)에 고리를
표시하여 조정할 수 있습니다.
► 작업에 방해가 되지 않을 정도로 가능한 짧게 연결 케이블을
조정하십시오.
0000-GXX-2801-A0
6.1 STIHL AR 배터리 이용
6.1.1 연결 케이블의 장착 및 조정 연결 케이블은 사용자의 신장과 용도에 맞게 장착하고 조정할
수 있습니다.
10
6.1.2 운반 시스템 장착 및 조정
► 등에 배터리를 넣습니다.
0458-722-9721-B
6 사용자를 위한 생울타리 전정기 조정
1
0000-GXX-2828-A0
0000-GXX-2815-A1
3
21
0000-GXX-3953-A0
3
4
0000-GXX-3954-A0
1 2
3
4
5
6
7
영어
► 엉덩이 벨트의 고정(2).
► 가슴 끈의 고정(1).
► 엉덩이 벨트가 엉덩이에 꼭 맞고 등 패딩이 등 위에 꼭 맞을
때까지 끈을 조입니다.
► 루프를 통과하는 엉덩이 벨트의 스레드 끝(3).
6.2 운반 시스템 이용
6.2.1 연결 케이블의 장착 및 조정 연결 케이블은 사용자의 신장과 용도에 맞게 장착하고 조정할
수 있습니다.
연결 케이블은 다음 구멍을 통해 장착할 수 있습니다.
– 좌측 상단 구멍 (1)
– 우측 상단 구멍 (2)
– 좌측 하단 구멍 (3)
– 우측 하단 구멍 (4)
► 연결 케이블이 좌측 상단 구멍(1)이나 우측 상단 구멍(2)을
통해 장착된 경우:
► 누름 단추(5)를 여십시오.
► 연결 케이블을 어깨끈(6)에 설치하십시오.
► 누름 단추(5)를 닫으십시오.
► 연결 케이블이 좌측 하단 구멍(3)이나 우측 하단 구멍(4)을
통해 장착된 경우: 후크와 고리 패스너(7)를 이용하여
사용하는 구멍 (3 또는 4)을 밀봉하십시오.
► 작업에 방해가 되지 않을 정도로 가능한 짧게 연결 케이블을
조정하십시오.
0458-722-9721-B
11
영어
1
0000-GXX-2828-A0
0000-GXX-2815-A1
3
1
0000-GXX-3660-A1
3
2
1
6 사용자를 위한 생울타리 전정기 조정
6.2.2 운반 시스템 장착 및 조정
► 등에 배터리를 넣습니다.
► 엉덩이 벨트의 고정(2).
► 가슴 끈의 고정(1).
6.3 연결 케이블을 갖춘 AP 벨트 백 이용
6.3.1 “연결 코드가 있는 벨트 백 AP” 부착
► 스트랩(1)에서 Velcro® 고정 장치를 열고 링(2)에서
스트랩(1)을 당겨 빼냅니다.
► 벨트(3)을 통해 스트랩(1)을 보냅니다.
1
3
► 엉덩이 벨트가 엉덩이에 꼭 맞고 등 패딩이 등 위에 꼭 맞을
때까지 끈을 조입니다.
► 루프를 통과하는 엉덩이 벨트의 스레드 끝(3).
12
1
0000-GXX-3416-A2
► 링(2)와 벨트(3) 사이로 스트랩(1)을 보냅니다.
► 스트랩(1)의 Velcro® 고정 장치를 닫습니다.
0458-722-9721-B
7 연결 케이블 플러그 삽입 및 분리
4
0000-GXX-3417-A2
6
5
2
0000-GXX-3418-A0
1
3
1
0000-GXX-2911-A0
2
1
0000-GXX-2912-A0
2

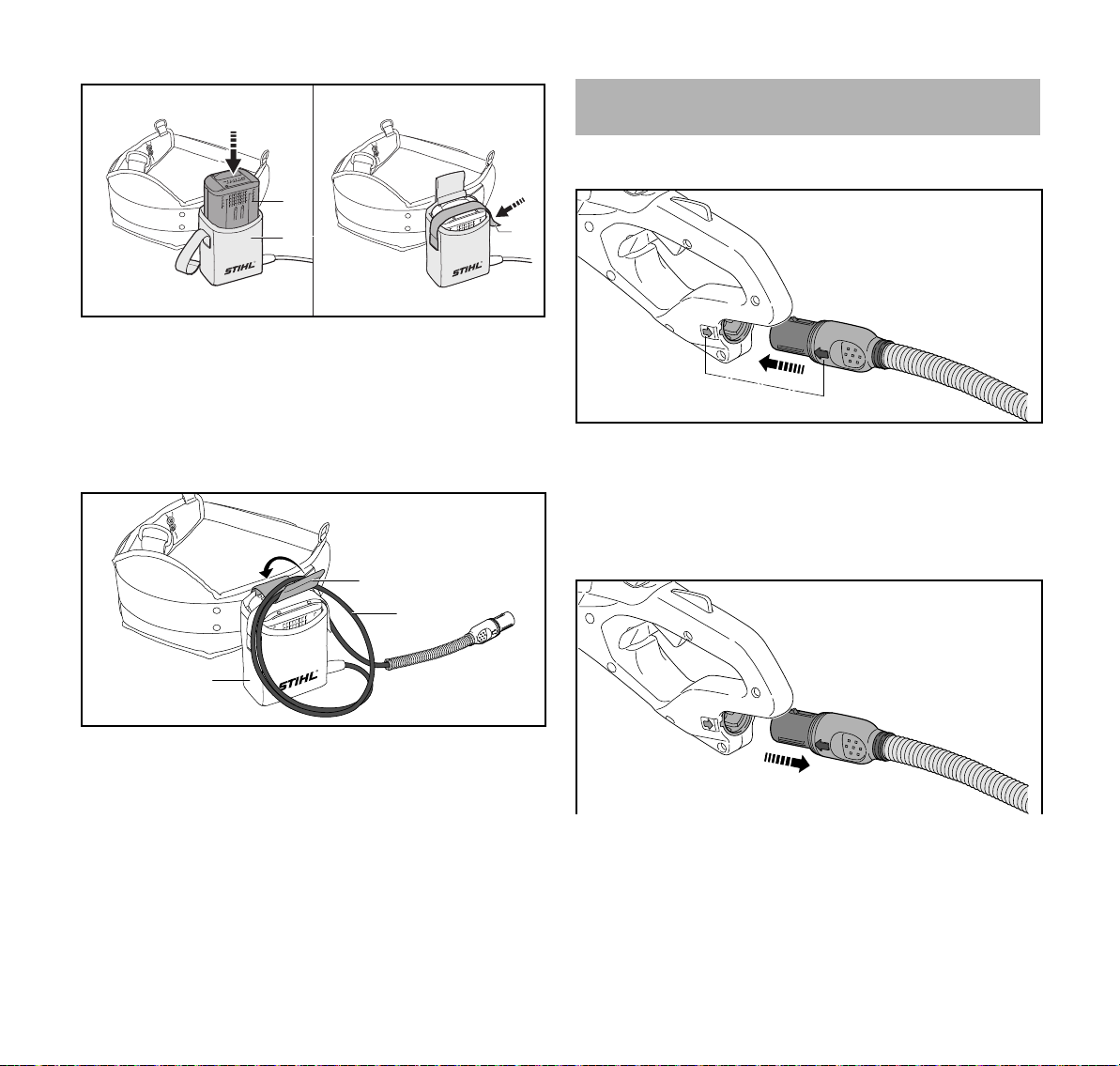

► 배터리(4)를 벨트 백(5) 안으로 최대한 밀어 넣습니다.
짧은 신호음이 울립니다.
► Velcro® 고정 장치(6)으로 배터리(4)를 고정시킵니다.
6.3.2 연결 케이블의 조정
연결 케이블은 사용자의 신장과 용도에 맞게 장착하고 조정할
수 있습니다.
영어
7 연결 케이블 플러그 삽입 및 분리
7.1 연결 케이블 플러그 삽입
► 측면의 화살표가 소켓(2)의 화살표와 일치하도록 연결
케이블 플러그(1)를 고정하십시오.
► 연결 케이블 플러그(1)를 소켓(2)에 삽입하십시오.
플러그(1)가 제자리에 연결됩니다.
7.2 연결 케이블 플러그 분리
고리(1)를 만들어 고정 클립(2)으로 벨트 백(3)에
고정함으로써 연결 케이블의 길이를 조정할 수 있습니다.
► 작업에 방해가 되지 않을 정도로 가능한 짧게 연결 케이블을
조정하십시오.
0458-722-9721-B
► 연결 케이블 플러그 (1)를 손으로 잡으십시오.
► 플러그(1)를 소켓(2)에서 빼십시오.
13
영어
4
1
0000-GXX-2913-A0
2
3
8 전정기 켜기 / 끄기 전환
8 전정기 켜기 / 끄기 전환
8.1 전원 켜기
경고
스위치 레버와 가속 레버를 누르는 순서에 관계 없이 모터가
가속되고 절단날이 작동합니다. 가속 레버를 먼저 누른 다음
스위치 레버를 누르면 생울타리 전정기를 통제하지 못할 수도
있습니다. 이로 인해 심각한 부상을 입을 수 있습니다.
► 스위치 레버를 먼저 누른 다음 가속 레버를 누르십시오.
► 스위치 레버(1)를 놓고 그 위치를 유지합니다.
► 고정 래치(2)를 엄지 손가락으로 그 위치까지 밉니다. .
► 손으로 가속 레버 잠금장치(3) 누르고 그 상태를
유지합니다.
► 검지로 트리거(4)를 길게 당깁니다.
모터가 가속되고 절단날이 작동합니다.
레버를 깊이 누를수록 절단날은 더 빠르게 작동합니다.
► 고정 래치를 그 위치까지 밉니다 .
9 전정기 점검
9.1 제어 확인

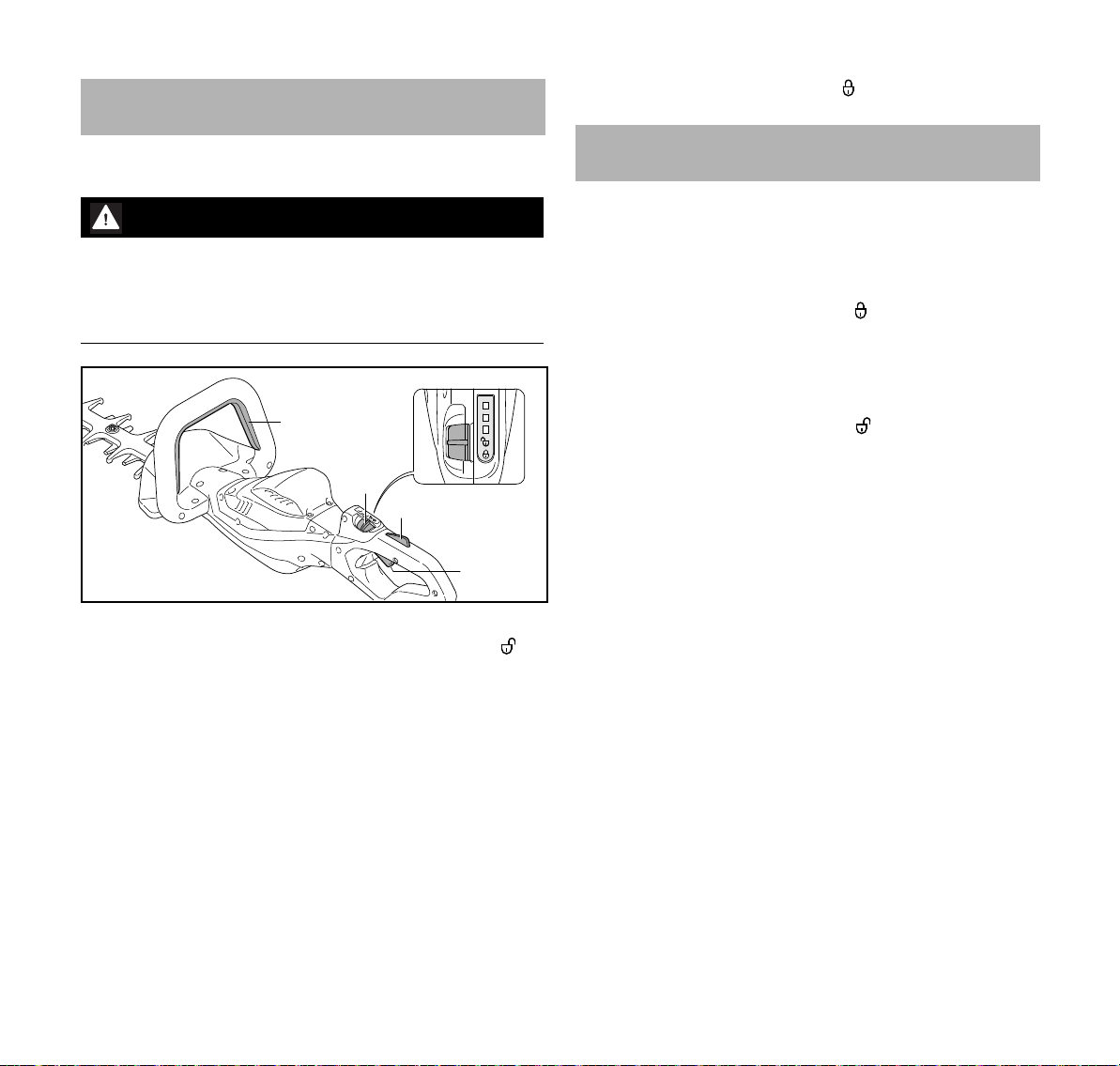

해제 슬라이드, 가속 레버 잠금장치 및 가속 레버
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 고정 래치를 제자리로 누르십시오 .
► 잠금 버튼을 누르지 않고 가속 레버를 당기고자 합니다.
► 가속 레버 스위치를 당길 경우: 생울타리 전정기를 사용하지
마시고 STIHL 서비스 센터에 문의하십시오.
고정 래치 또는 가속 레버 스위치에 오류가 있습니다.
► 고정 래치를 제자리로 누르십시오 .
► 가속 레버 잠금장치 레버를 누르고 제자리에 고정하십시오.
► 트리거를 밉니다.
► 가속 레버와 가속레버 잠금장치 레버를 동시에
해제하십시오.
► 가속 레버나 가속레버 잠금장치 레버가 뻑뻑하거나 공회전
위치로 되돌아오지 않을 경우: 생울타리 전정기를 사용하지
마시고 STIHL 서비스 센터에 문의하십시오.
해제 슬라이드 또는 가속 레버 잠금장치에 오류가 있습니다.
스위치 레버
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 스위치 레버를 놓고 다시 유지합니다.
► 레버가 고정되었거나 공회전 위치로 다시 돌아오지 않는
경우: 생울타리 전정기를 사용하지 마시고 STIHL 서비스
센터에 문의하십시오.
스위치 레버 오작동입니다.
8.2 전원 끄기
► 스위치 레버, 가속 레버 스위치와 잠금 레버를 놓습니다.
► 약 1초 후에 절단날이 완전히 멈출 때까지 기다리십시오.
► 약 1초가 지난 후에도 절단날이 계속 작동할 경우: 소켓에서
연결 플러그를 빼고 STIHL 서비스 센터에 문의하십시오.
생울타리 전정기 오작동입니다.
14
생울타리 전정기 켜기
► 연결 케이블 플러그를 삽입하십시오.
► 스위치 레버를 놓고 다시 유지합니다.
► 절단날이 작동완료 또는 작동중인 경우: 생울타리 전정기를
사용하지 마시고 STIHL 서비스 센터에 문의하십시오.
가속 레버가 오작동합니다.
0458-722-9721-B
10 전정기 작동
0000-GXX-2914-A0
3
2
1
0000-GXX-2916-A0
영어
► 가속 레버 잠금장치 레버를 누르고 제자리에 고정하십시오.
► 트리거를 당기고 그 상태로 유지합니다.
► 절단날이 작동됩니다. 생울타리 전정기를 사용하지 마시고
STIHL 서비스 센터에 문의하십시오.
스위치 레버 오작동입니다.
► 스위치 레버를 놓고 그 위치를 유지합니다.
절단날이 작동됩니다.
► LED 3 개가 빨간색으로 점멸할 경우: 소켓에서 연결
플러그를 빼고 STIHL 서비스 센터에 문의하십시오.
생울타리 전정기에 오작동이 있습니다.
► 스위치 레버를 놓습니다.
절단날은 약 1초가 지난 후에 멈춥니다.
► 1초가 지난 후에도 절단날이 계속 작동할 경우: 소켓에서
연결 플러그를 빼고 STIHL 서비스 센터에 문의하십시오.
생울타리 전정기 오작동입니다.
10 전정기 작동
10.1 생울타리 전정기의 잡기 및 제어
10.2 조정 손잡이 회전

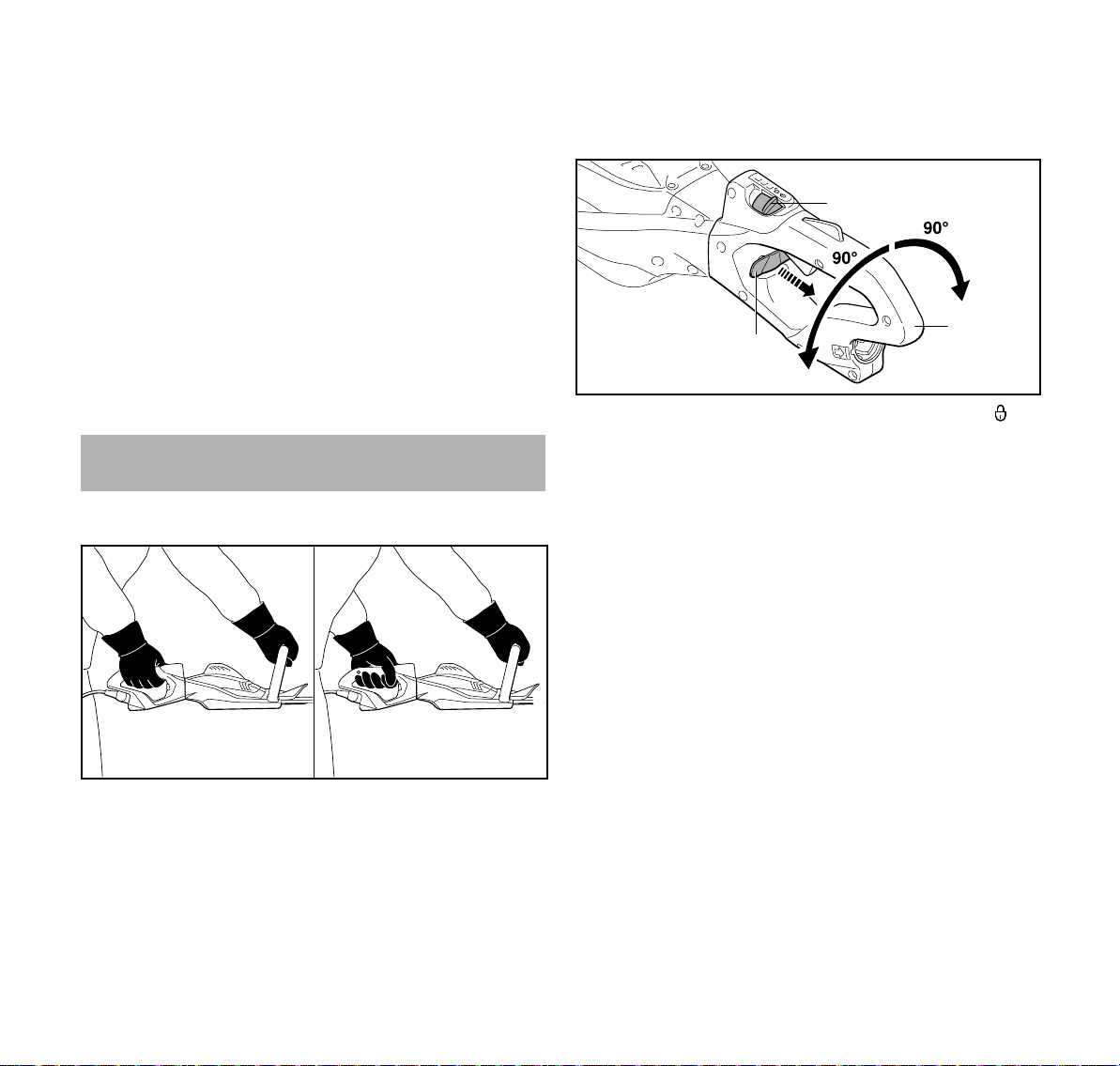

용도에 맞게 조정 손잡이를 세 가지 위치 중 하나로 회전시킬
수 있습니다.
► 고정 래치(1)를 엄지 손가락으로 그 위치까지 밉니다. .
► 손잡이 잠금장치(2)를 당겨서 고정시키십시오.
► 조정 손잡이(3)를 시계 방향이나 반시계 방향으로
돌리십시오.
► 손잡이 잠금장치 (2)를 해제하십시오.
► 제 위치가 될 때까지 조정 손잡이(3)를 시계 방향이나
반시계 방향으로 계속 돌리십시오.
10.3 파워 레벨 선택
용도에 맞게 세 가지 파워 레벨 중 하나를 선택할 수 있습니다.
LED는 선택된 파워 레벨을 나타냅니다. 파워 레벨이 높을수록
절단 장치부가 빠르게 작동할 수 있습니다.
선택된 파워 레벨은 배터리 작동 시간에 영향을 미칩니다.
파워 레벨이 낮으면 작동 시간은 더 길어집니다.
► 한 손으로는 생울타리 전정기의 조정 손잡이를 잡고 - 엄지
손가락으로 조정 손잡이를 감싸 쥡니다.
► 다른 손으로는 생울타리 전정기의 고리형 손잡이를 잡고 -
엄지 손가락으로 고정 손잡이를 감싸 쥡니다.
0458-722-9721-B
15
영어
0000-GXX-2917-A0
1
0000-GXX-2915-A0
► 고정 래치(1)를 엄지 손가락으로 그 위치까지 밉니다. .
LED는 선택된 파워 레벨을 나타냅니다.
► 고정 래치(1)를 앞으로 눌러 스프링이 되돌아오도록 합니다.
이를 통해 다음 파워 레벨을 선택합니다. 파워 레벨 1, 2, 3
등과 같이 파워 레벨 3이 이어집니다.
► 고정 래치(1)를 앞으로 눌러 필요한 파워 레벨을 선택하는데
필요한 만큼 스프링이 되돌아오도록 하십시오.

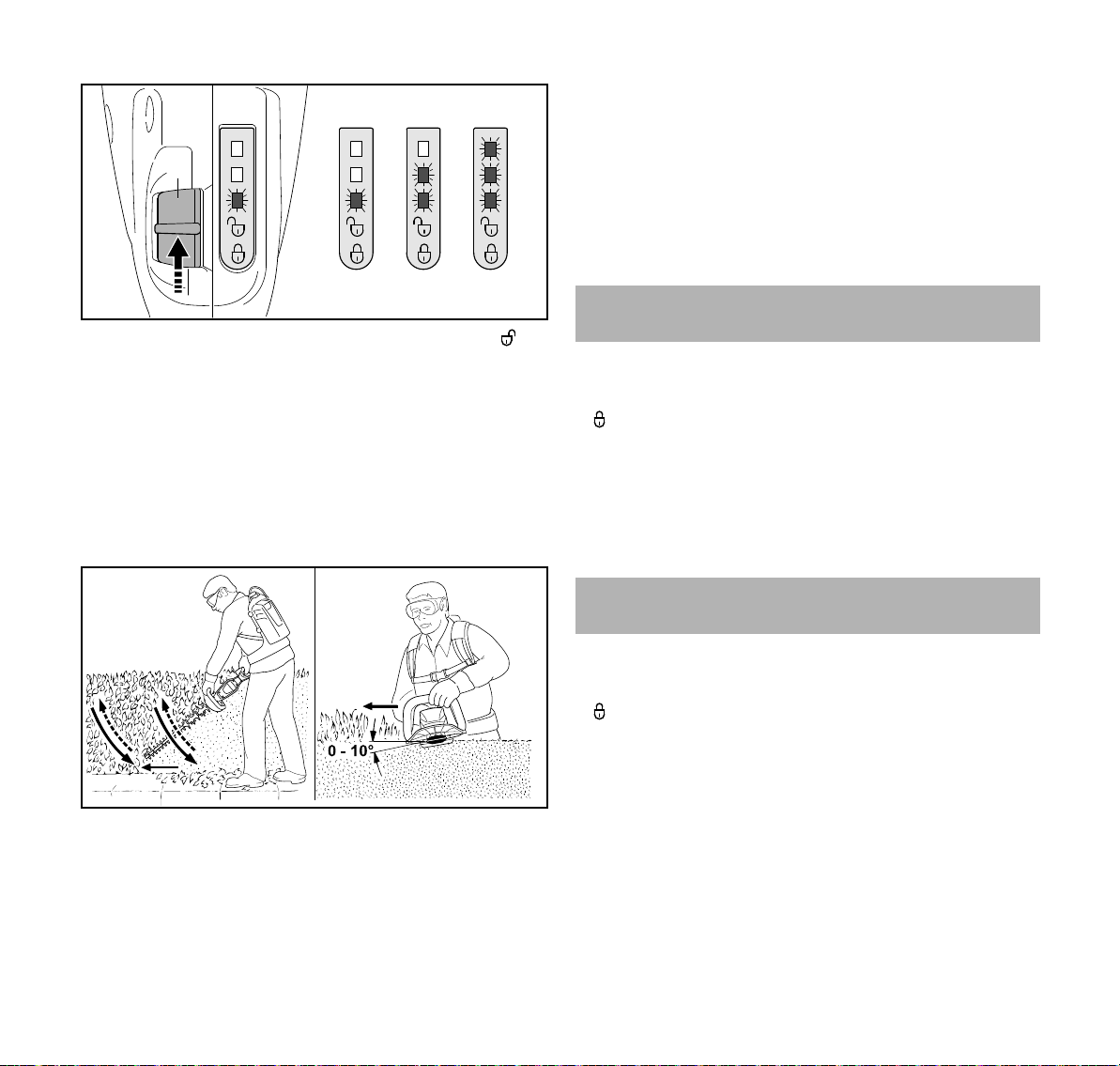

10.4 절단 작업
► 우선 두꺼운 가지를 자르기 위해 전지 가위를 사용하십시오.
11 작업 후
► 절단을 하면서 생울타리 전정기를 아래에서 위로 호를
그리며 돌리십시오.
► 생울타리의 다른 쪽도 같은 방법으로 절단하십시오.
► 절단날을 생울타리 상단에 0°에서 10° 각도로
유지하십시오.
► 절단을 하면서 생울타리 전정기를 수평으로 호를 그리며
돌리십시오.
► 절단 성능이 떨어진 경우: 절단날을 연마합니다,
11 작업 후
11.1 작업 후
► 생울타리 전정기를 끄고 고정 래치를 제자리로 옮긴 다음
연결 케이블 플러그를 소켓에서 빼십시오.
► 생울타리 전정기가 젖었을 경우: 생울타리 전정기를
말립니다.
► 생울타리 전정기를 세척합니다,
► 절단날을 세척합니다,
► 절단날 보호집을 장착해 절단날을 완전히 덮어줍니다.
► 절단을 하면서 생울타리 전정기를 아래에서 위로 호를
그리며 돌리십시오.
► 절단을 하지 않는 상태에서 생울타리 전정기의 코를
내리십시오.
► 천천히 걸으며 전진합니다.
16
12 운반
12.1 생울타리 전정기 운반
► 생울타리 전정기를 끄고 고정 래치를 제자리로 옮긴 다음
연결 케이블 플러그를 소켓에서 빼십시오.
► 절단날 보호집을 장착해 절단날을 완전히 덮어줍니다.
► 절단날이 몸을 향하지 않게 하고 고리형 손잡이를 잡고
생울타리 전정기를 운반하십시오.
► 차량으로 생울타리 전정기를 운반하는 경우: 생울타리
전정기를 고정해 뒤집어지거나 이동하는 것을 방지합니다.
0458-722-9721-B
13 보관
1
0000-GXX-2918-A0
2
영어
13 보관
13.1 생울타리 전정기 보관
► 생울타리 전정기를 끄고 고정 래치를 제자리로 옮긴 다음
연결 케이블 플러그를 소켓에서 빼십시오.
► 절단날 보호집을 장착해 절단날을 완전히 덮어줍니다.
► 생울타리 전정기 보관 시 다음을 준수합니다:
– 생울타리 정전기를 어린이의 손이 닿지 않는 곳에
보관하십시오.
– 생울타리 전정기가 청결하고 건조된 상태여야 합니다.
14 청소
14.1 생울타리 전정기 세척
► 생울타리 전정기를 끄고 고정 래치를 제자리로 옮긴 다음
연결 케이블 플러그를 소켓에서 빼십시오.
► 생울타리 전정기를 젖은 천이나 STIHL 수지 솔벤트로
청소하십시오.
14.2 절단날 세척
► 생울타리 전정기를 끄고 고정 래치를 제자리로 옮긴 다음
연결 케이블 플러그를 소켓에서 빼십시오.
► 절단날 양쪽에 STIHL 수지 솔벤트를 뿌립니다.
► 연결 케이블 플러그를 삽입하십시오.
► 생울타리 전정기를 5초 동안 작동하십시오.
절단날이 작동됩니다. STIHL 수지 솔벤트가 고르게
퍼집니다.
매 50 시간 작동 시
► 기어박스 윤활
15.2 기어 케이스 윤활유 바르기
► 나사 플러그(1)를 분리하십시오.
► 나사 플러그(1)의 끝에 그리스가 보이지 않는 경우:
► STIHL 윤활유의 튜브(2)를 주입구에 나사로
고정하십시오.
► STIHL 기어 윤활유 5g을 기어박스에 주입하십시오.
► STIHL 기어 윤활유 튜브(2) 나사를 푸십시오.
► 스크루 플러그(1)를 다시 장착하고 단단히 조이십시오.
► 생울타리 전정기를 1분 동안 작동하십시오.
STIHL 기어 윤활유를 고르게 도포하십시오.
15.3 절단날의 연마
STIHL은 STIHL 서비스 전문가에게 절단날 연마를
요청하도록 권장하고 있습니다.
15 유지보수
15.1 유지보수 주기
유지보수 주기는 환경과 작동 조건에 따라 다릅니다. STIHL은
다음과 같은 유지보수 주기를 권장합니다.
0458-722-9721-B
17
영어

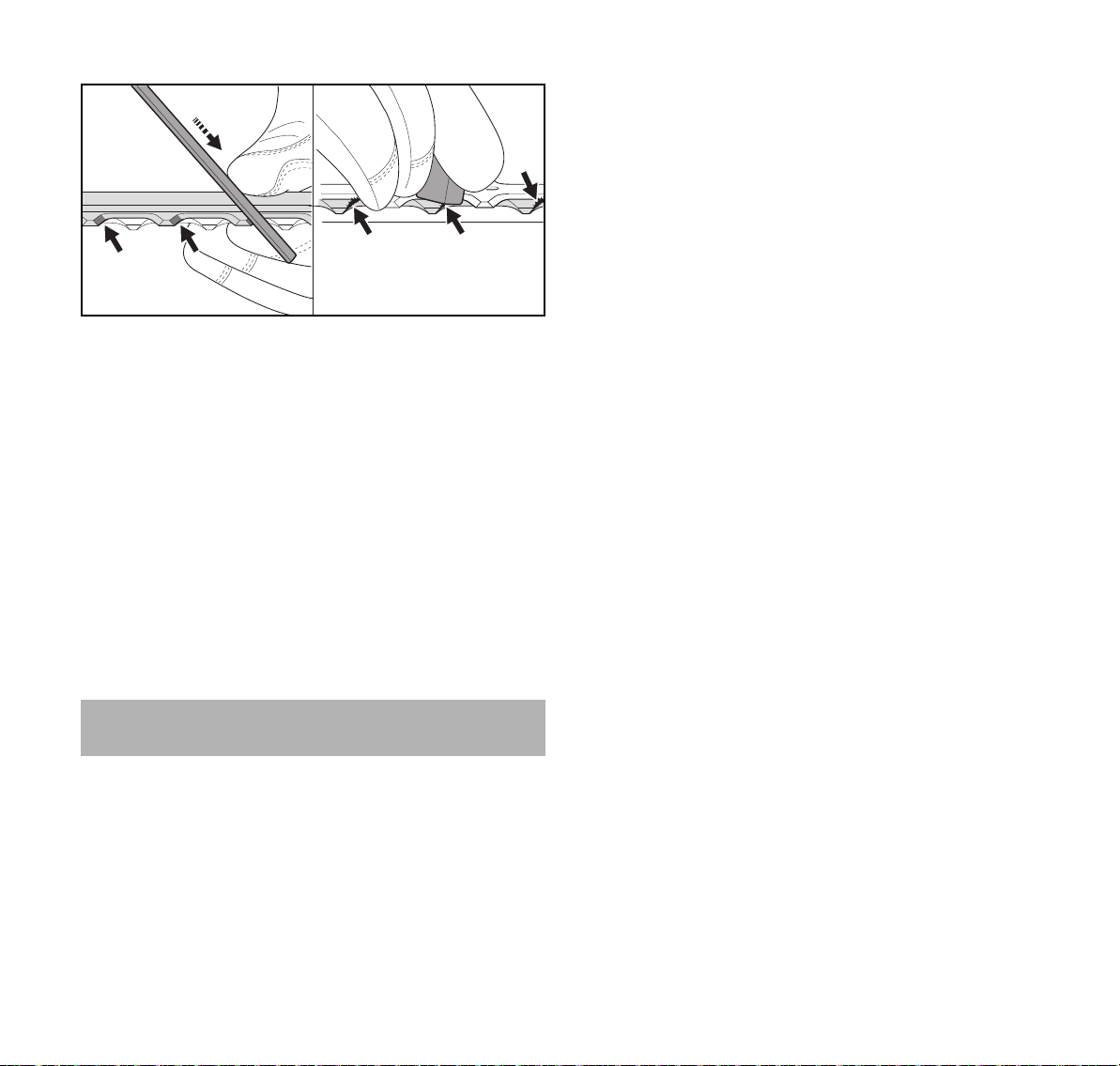

► STIHL 연마용 평줄을 사용하여 각 절단 면의 상단 날을
연마하십시오. 줄은 오직 미는 방향으로만 날이 섭니다.
지정된 연마 각도를 유지하십시오, @ 18.2.
► 전정기를 돌리십시오.
► 남아있는 절단날을 연마하십시오.
► 아래에서 각 절단날을 디버링 하십시오.
► 전정기를 돌리십시오.
► 남아있는 절단날을 디버링 하십시오.
► 젖은 천으로 줄밥을 제거하십시오.
► 절단날 양쪽에 STIHL 수지 솔벤트를 뿌립니다.
► 생울타리 전정기를 5초 동안 작동하십시오.
절단날이 작동됩니다. STIHL 수지 솔벤트가 고르게
퍼집니다.
► 질문 사항이 있는 경우: STIHL 서비스 전문가에게
문의하십시오.
16 수리
0000-GXX-1426-A0
16 수리
16.1 생울타리 전정기 및 절단날의 수리
생울타리 전정기와 절단 날은 사용자가 수리할 수 없습니다.
► 생울타리 전정기나 절단날이 손상된 경우: 생울타리
전정기를 사용하지 마시고 STIHL 서비스 센터에
문의하십시오.
18
0458-722-9721-B
17 문제 해결
17 문제 해결
17.1 생울타리 전정기 및 배터리 문제해결
상태 배터리의 LED 원인 해결책
전원을 켰을 때
생울타리 전정기
시동이 걸리지
않습니다.
생울타리 전정기가
작동 중 꺼집니다.
1개의 LED가
녹색으로
깜박입니다.
1개의 LED가
빨간색으로
켜집니다.
3개의 LED가
빨간색으로
깜박입니다.
3개의 LED가
빨간색으로
켜집니다.
LED 4개가
빨간색으로
점멸합니다.
3개의 LED가
빨간색으로
켜집니다.
배터리 충전이 낮습니다. ► STIHL AL 101, 300, 500 충전기 사용 설명서에
제시된 바에 따라 배터리를 충전하십시오.
배터리가 너무 뜨겁거나
차갑습니다.
생울타리 전정기에
오작동이 있습니다.
절단날이 자유롭게
움직이지 않습니다.
생울타리 전정기가 너무
뜨겁습니다.
배터리에 오작동이
있습니다.
전정기와 배터리 간에는
전기 접촉이 없습니다.
생울타리 전정기 또는
배터리가 젖음.
생울타리 전정기가 너무
뜨겁습니다.
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 배터리를 차갑게 또는 따뜻하게 합니다.
► 소켓에서 연결 케이블 플러그를 뺀 다음 다시
장착합니다.
► 생울타리 전정기 전원을 켭니다.
► 3개의 LED가 계속 빨간색으로 깜박이는 경우:
생울타리 전정기를 사용하지 마시고 STIHL 서비스
센터에 도움을 요청하십시오.
► 절단날 양쪽에 STIHL 수지 솔벤트를 뿌립니다.
► 3개의 LED가 계속 빨간색으로 깜박이는 경우:
생울타리 전정기를 사용하지 마시고 STIHL 서비스
센터에 도움을 요청하십시오.
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 생울타리 전정기를 식힙니다.
► 소켓에서 연결 케이블 플러그를 뺀 다음 다시
장착합니다.
► 생울타리 전정기 전원을 켭니다.
► 4개의 LED가 계속 빨간색으로 깜박이는 경우:
배터리를 이용하지 마시고 STIHL 대리점에
문의하십시오.
► 소켓에서 연결 케이블 플러그를 뺀 다음 다시
장착합니다.
► 생울타리 전정기 또는 배터리를 건조시킵니다.
► 소켓에서 연결 케이블 플러그를 빼십시오.
► 생울타리 전정기를 식힙니다.
영어
0458-722-9721-B
19
영어
상태 배터리의 LED 원인 해결책
전기 오작동 발생. ► 소켓에서 연결 케이블 플러그를 뺀 다음 다시
장착합니다.
► 생울타리 전정기 전원을 켭니다.
전정기 실행 시간이
너무 짧습니다.
배터리가 완전히 충전되지 않음► STIHL AL 101, 300, 500 충전기 사용 설명서에
제시된 바에 따라 배터리를 완전히 충전하십시오.
정상 배터리 수명 초과 ► 배터리를 교체합니다.
17 문제 해결
20
0458-722-9721-B
18 사양
영어
18 사양
18.1 STIHL HSA 94 R, HSA 94 T 생울타리 전정기
– 개선된 배터리:
–STIHL AR
– STIHL AP, “연결 케이블을 갖춘 AP 벨트 백” 포함
– 배터리 제외 무게:
– HSA 94 R, 절단날 길이 600 mm: 4.1 kg
– HSA 94 R, 절단날 길이 750 mm: 4.4 kg
– HSA 94 T, 절단날 길이 500 mm: 3.7 kg
– HSA 94 T, 절단날 길이 600 mm: 3.9 kg
– HSA 94 T, 절단날 길이 750 mm: 4.1 kg
18.2 절단날
HSA 94 R
– 톱니 간격: 38 mm
– 안내판 길이: 600 mm 또는 750 mm
– 날세우기 각도: 45°
HSA 94 T
– 톱니 간격: 30 mm
– 안내판 길이: 500 mm, 600 mm 또는 750 mm
– 날세우기 각도: 45°
18.3 사운드 및 진동 레벨
음압 레벨에 대한 K 값은 2 dB(A)입니다. 음향 파워 레벨에
대한 K 값은 2 dB(A)입니다. 진동 레벨에 대한 K 값은 2
m/s²입니다.
HSA 94 R, 절단날 길이 600 mm
– EN 60745-2- 15에 따라 측정된 음압 레벨 L
– EN 60745-2- 15에 따라 측정된 음향 파워 레벨 L
dB(A)
: 83 dB(A)
pA
wA
: 94
– EN 60745-2-15에 따라 측정된 진동 레벨 a
hv
– 조정 손잡이: 3.1 m/s²
– 고리형 손잡이: 3.6 m/s²
HSA 94 R, 절단날 길이 750 mm
– EN 60745-2- 15에 따라 측정된 음압 레벨 L
: 84 dB(A)
pA
– EN 60745-2- 15에 따라 측정된 음향 파워 레벨 LwA: 95
dB(A)
– EN 60745-2-15에 따라 측정된 진동 레벨 a
hv
– 조정 손잡이: 3.3 m/s²
– 고리형 손잡이: 4.2 m/s²
HSA 94 T, 절단날 길이 500 mm
– EN 60745-2- 15에 따라 측정된 음압 레벨 L
: 84 dB(A)
pA
– EN 60745-2- 15에 따라 측정된 음향 파워 레벨 LwA: 95
dB(A)
– EN 60745-2-15에 따라 측정된 진동 레벨 a
hv
– 조정 손잡이: 2.7 m/s²
– 고리형 손잡이: 3.8 m/s²
HSA 94 T, 절단날 길이 600 mm
– EN 60745-2- 15에 따라 측정된 음압 레벨 L
: 85 dB(A)
pA
– EN 60745-2- 15에 따라 측정된 음향 파워 레벨 LwA: 96
dB(A)
– EN 60745-2-15에 따라 측정된 진동 레벨 a
hv
– 조정 손잡이: 3.1 m/s²
– 고리형 손잡이: 4.0 m/s²
HSA 94 T, 절단날 길이 750 mm
– EN 60745-2- 15에 따라 측정된 음압 레벨 L
: 86 dB(A)
pA
– EN 60745-2- 15에 따라 측정된 음향 파워 레벨 LwA: 97
dB(A)
– EN 60745-2-15에 따라 측정된 진동 레벨 a
hv
– 조정 손잡이: 3.1 m/s²
– 고리형 손잡이: 3.2 m/s²
0458-722-9721-B
21
영어
19 예비 부품 및 부속품
표시된 진동 레벨은 표준화된 테스트 방법에 따라
측정되었으며, 전동 공구 비교를 위한 기초로 사용될 수
있습니다. 실제로 발생하는 진동 레벨은 용도의 유형에 따라
표시된 값과 다를 수 있습니다. 표시된 진동 레벨은 진동
스트레스에 대한 초기 추정에 사용될 수 있습니다. 실제 진동
스트레스를 추정해야 합니다. 전동 공구가 꺼졌을 때와 켜져
있지만 무부하 상태일 때가 추정에서 고려될 수 있습니다.
18.4 REACH
REACH는 EC 규정이며 화학물질의 등록, 평가, 인증 및
제한을 의미합니다.
REACH 규정 준수에 대한 자세한 내용은 다음을
참조하십시오 www.stihl.com/reach.
19 예비 부품 및 부속품
19.1 예비 부품 및 부속품
이 기호는 순정 STIHL 교체 부품 및 순정 STIHL
부속품을 나타냅니다.
STIHL은 STIHL 순정 교체 부품 및 부속품 사용을 권장합니다.
순정 STIHL 교체 부품 및 순정 STIHL 부속품은 STIHL 서비스
센터에서 구입할 수 있습니다.
21 EC 적합성 선언서
21.1 STIHL HSA 94 R, HSA 94 T 생울타리 전정기
ANDREAS STIHL AG & Co. KG
Badstrasse 115
D-71336 Waiblingen
Germany
아래의 배타적 책임을 선언합니다.
– 제품 유형: 무선 생울타리 전정기
– 제조업체: STIHL
– 모델: HSA 94 R, HSA 94 T
– 제품 일련번호: 4869
지침 2011/65/EU, 2006/42/EC, 2014/30/EU 및
2000/14/EC를 준수하며 생산일 당시 유효한 버전의 다음
표준을 준수하여 개발 및 제조되었습니다. EN 55014-1, EN
55014-2, EN 60745-1 및 EN 60745-2-15.
지침 2000/14/EC, Annex V에 따라 준수 평가 절차를
신청하였습니다.
HSA 94 R, 600 mm
– 측정된 사운드 파워 레벨: 94 dB(A)
– 보증된 사운드 파워 레벨: 96 dB(A)
20 폐기
20.1 생울타리 전정기
폐기와 관련한 자세한 내용은 STIHL 서비스 센터에
문의하십시오.
► 현지 규정 및 환경 요건에 따라 생울타리 전정기, 부속품 및
포장재를 폐기하십시오.
22
HSA 94 R, 750 mm
– 측정된 사운드 파워 레벨: 95 dB(A)
– 보증된 사운드 파워 레벨: 97 dB(A)
HSA 94 T, 500 mm
– 측정된 사운드 파워 레벨: 95 dB(A)
– 보증된 사운드 파워 레벨: 97 dB(A)
HSA 94 T, 600 mm
– 측정된 사운드 파워 레벨: 96 dB(A)
0458-722-9721-B
22 일반 동력 기계 안전 경고
영어
– 보증된 사운드 파워 레벨: 98 dB(A)
HSA 94 T, 750 mm
– 측정된 사운드 파워 레벨: 97 dB(A)
– 보증된 사운드 파워 레벨: 99 dB(A)
기술 문서는 ANDREAS STIHL AG & Co. KG
Produktzulassung에 보관됩니다.
제조 년도, 제조 국가 및 일련 번호는 생울타리 전정기에
적용됩니다.
바이블링젠에서 제작, 2017년 1월 3일
ANDREAS STIHL AG & Co. KG
Thomas Elsner, 생산 관리 및 서비스 책임자
22 일반 동력 기계 안전 경고
22.1 소개
이 장에는 휴대용 모터 구동식 전동 기계에 대한 IEC 60745
유럽 표준에 지정된 공식 일반 안전 주의 사항이 수록되어
있습니다.
STIHL은 이 문구를 기재할 의무가 있습니다.
"2) 전기 주의 사항"에 명시된 감전 예방을 위한 안전 주의 사항
및 경고는 STIHL 무선 전동 기계에 적용되지 않습니다.
경고
모든 안전 경고 및 지침을 읽으십시오. 경고 및 지침을 따르지
않으면 감전, 화재 및/또는 심각한 부상을 초래할 수 있습니다.
나중에 참조할 수 있도록 모든 경고 및 지침을 잘 보관해
두십시오.
22.2 작업장 안전
a)작업장을 깨끗하고 조명이 밝은 상태로 유지하십시오.
난잡하거나 어두운 영역에서는 사고를 초래할 수 있습니다.
b)가연성 액체, 가스 또는 분진이 존재하는 환경과 같이 폭발
가능성이 있는 환경에서는 동력 기계를 작동하지 마십시오.
동력 기계에서 먼지나 연기를 연소시킬 수 있는 스파크가
발생합니다.
c) 동력 기계를 작동 중일 때는 어린이와 주변 사람들이 가까이
오지 못하게 하십시오. 주의력이 흩어져 기계에 대한
제어력을 잃을 수 있습니다.
22.3 전기 안전
a)동력 기계의 플러그는 콘센트와 일치해야 합니다. 어떠한
방식으로든 절대 플러그를 개조하지 마십시오.
어스(접지)된 동력 기계에는 어떠한 종류의 어댑터
플러그도 사용하지 마십시오. 개조하지 않은 플러그와
일치하는 콘센트를 사용할 경우 감전의 위험을 줄일 수
있습니다.
b)파이프, 라디에이터, 레인지 및 냉장고와 같은 어스 또는
접지된 표면에 신체 접촉을 피하십시오. 신체가 어스 또는
접지되면 감전 위험이 높아집니다.
c) 비 또는 젖은 환경에 동력 기계를 노출시키지 마십시오.
동력 기계에 물이 들어가면 감전 위험이 높아집니다.
d)코드를 잘못 사용하지 않도록 하십시오. 코드로 동력 기계를
운반하거나 들어올리지 마시고 당기거나 플러그를 뽑기
위해 이용하지 마십시오. 열, 오일, 날카로운 가장자리나
움직이는 부품에서 코드를 멀리 떨어뜨려 두십시오. 코드가
손상되거나 얽히면 감전 위험이 높아집니다.
e)실외에서 동력 기계를 작동할 때 실외용으로 적합한 연장
코드를 사용하십시오. 감전의 위험을 줄이려면 실외용으로
적합한 연장 코드를 사용하십시오.
f) 습기가 있는 장소에서 동력 기계를 사용해야 할 경우,
누전차단기(RCD)로 보호되는 전원 공급 장치를
사용하십시오. RCD를 사용하면 감전의 위험을 줄일 수
있습니다.
경고에서 "동력 기계"는 콘센트 연결(코드) 동력 기계 또는
배터리 구동식(코드 없음) 동력 기계를 지칭합니다.
0458-722-9721-B
23
영어
22 일반 동력 기계 안전 경고
22.4 개인 안전
a)항상 주위를 살피면서 수행 중인 작업을 확인하고 상식에
따라 동력 기계를 사용하십시오. 피곤하거나 약물, 알코올
또는 의약품을 복용한 상태에서는 동력 기계를 사용하지
마십시오. 동력 기계를 사용하는 도중 부주의한 순간 심각한
상해를 입을 수 있습니다.
b)신체 보호 장구를 이용하십시오. 항상 보안경을
착용하십시오. 진 마스크, 미끄럼 방지 안전화, 안전모, 소음
차단 장비와 같이 해당 조건에 맞는 보호 장비를 사용하면
신체 부상을 줄일 수 있습니다.
c) 갑작스런 작동을 예방하십시오. 전원 및/또는 배터리 팩에
연결할 때와 동력 기계를 들어 올리거나 운반할 때 스위치가
꺼짐(OFF) 위치에 있는지 확인하십시오. 스위치에
손가락을 댄 상태로 동력 기계를 운반하거나 스위치가 켜진
상태의 동력 기계에 전원을 공급하면 사고가 발생할 수
있습니다.
d)동력 기계를 켜기 전에 모든 조절 키 또는 렌치를
제거하십시오. 동력 기계의 회전하는 부분에 렌치 또는 키가
부착된 상태로 남아 있으면 부상을 초래할 수 있습니다.
e)몸을 지나치게 앞으로 굽히지 마십시오. 항상 적절한 발판과
균형을 유지하십시오. 이렇게 하면 예기치 않은 상황에서
동력 기계를 보다 효과적으로 제어할 수 있습니다.
f) 적합한 복장을 착용하십시오. 헐거운 옷이나 장신구는
착용하지 마십시오. 움직이는 부품에서 머리카락, 옷 및
장갑을 멀리 떨어뜨려 두십시오. 헐거운 옷이나 장신구, 긴
머리카락이 움직이는 부품에 걸릴 수 있습니다.
g)먼지 배출 및 수거 장치에 연결하기 위한 장치가 제공되는
경우, 연결 상태와 올바른 사용 여부를 확인하십시오. 먼지
수거 장치를 사용하면 먼지와 관련된 위험을 줄일 수
있습니다.
h)공구를 자주 사용하여 익숙해졌더라도 안심하거나 공구
안전 원칙을 무시하지 마십시오. 부주의한 행동으로 인해
찰나의 순간에 심각한 부상이 발생할 수 있습니다.
22.5 동력 기계 사용 및 관리
a)동력 기계를 과도하게 사용하지 마십시오. 해당 분야에 맞는
적합한 동력 기계를 사용하십시오. 올바른 동력 기계를
사용하면 각 용도에 맞게 설계된 속도로 보다 효과적이고
안전하게 작업할 수 있습니다.
b)스위치가 켜지고 꺼지지 않는 경우 동력 기계를 사용하지
마십시오. 스위치로 조작할 수 없는 모든 동력 기계는
위험하므로 반드시 수리해야 합니다.
c) 동력 기계를 조정하거나 비품 교체, 보관하기 전에는 전원
플러그를 빼거나 탈착식 배터리를 장치한 경우 배터리 팩을
탈거하십시오. 이러한 예방 안전 조치를 통해 동력 기계가
우발적으로 작동되는 위험을 줄일 수 있습니다.
d)사용하지 않는 동력 기계를 어린이의 손이 닿지 않는 곳에
보관하고, 동력 기계 또는 이러한 지침에 익숙하지 않은
사람이 동력 기계를 작동하지 않도록 주의하십시오. 교육을
받지 않은 사람이 동력 기계를 사용하는 것은 위험합니다.
e)동력 기계 및 액세서리 유지보수 동력 기계 작동에 영향을
미칠 수 있는 작동 부품의 오정렬이나 결합, 부품의 파손을
비롯한 기타 상태를 점검하십시오. 손상된 경우 사용 전에
동력 기계를 수리하십시오. 많은 사고가 동력 기계의
유지보수 불량으로 발생합니다.
f) 절삭 공구는 깨끗하게 연마하십시오. 톱날을 날카롭게 세운
상태로 절단 공구를 적절히 관리하면 먼지가 축적될
가능성이 줄어들고 보다 쉽게 조작할 수 있습니다.
g)작업 조건과 수행할 작업을 신중히 고려하여 이러한 지침에
따라 동력 기계, 비품 및 공구 비트 등을 사용하십시오. 원래
용도와 다른 작업에 동력 기계를 사용하면 위험한 상황을
초래할 수 있습니다.
h)손잡이와 그립 표면에 오일이나 그리스 없이 깨끗하고
건조한 상태로 유지하십시오. 미끄러운 손잡이와 그립
표면은 예기치 않은 상황에서 동력 기계를 올바르게
작동하거나 조작할 수 없습니다.
24
0458-722-9721-B
22 일반 동력 기계 안전 경고
영어
22.6 배터리 기계 사용 및 관리
a)제조사가 지정한 충전기로만 충전하십시오. 한 유형의
배터리 팩에 적합한 충전기를 다른 배터리 팩과 사용할 경우
화재가 발생할 위험이 있습니다.
b)동력 기계는 특별히 지정된 배터리 팩과 함께만
사용하십시오. 다른 배터리 팩을 사용하면 부상 및 화재의
위험이 있습니다.
c) 배터리 팩을 사용하지 않을 경우에는 종이 클립, 동전, 열쇠,
못, 나사 등 한 단자를 다른 단자와 연결할 수 있는 작은 금속
물체에 가까이 두지 마십시오. 배터리 단자를 같이 단락하면
화상이나 화재의 원인이 될 수 있습니다.
d)잘못 관리한 상태에서는 배터리에서 액체가 나올 수
있습니다. 만지지 마십시오. 우연히 액체에 닿았을 경우
물로 씻어내십시오. 액체가 눈에 들어간 경우 의사에게
도움을 요청하십시오. 배터리 누액은 자극 또는 화상의
원인이 될 수 있습니다.
e)손상 또는 개조된 배터리 팩이나 공구를 사용하지 마십시오.
손상 또는 개조된 배터리는 예상치 못한 작동으로 화재,
폭발, 부상 위험을 일으킬 수 있습니다.
f) 배터리 팩이나 공구를 불 또는 과도한 온도에 노출하지
마십시오. 불이나 130 °C(265 °F)를 초과한 온도에 노출할
경우 폭발이 발생할 수 있습니다.
g)모든 충전 지침을 준수하고 배터리 팩이나 공구를 지침에서
정한 온도 범위 밖에서 충전하지 마십시오. 잘못된 충전이나
온도 범위를 이탈한 충전 시 배터리가 손상될 수 있으며
화재 위험이 높아집니다.
22.8 전정기 안전 경고
– 절단날에서 신체의 모든 부분을 멀리 떨어뜨려야 합니다.
날이 움직이면 절단 소재를 제거해선 안되며 절단할 소재를
그대로 두어야 합니다. 막혀있는 소재를 청소 시 스위치가
꺼져 있는 지 확인합니다. 전정기를 사용하는 도중 부주의한
순간 심각한 상해를 입을 수 있습니다.
– 절단날이 멈춘 상태에서 손잡이를 잡고 전정기를
운반하십시오. 전정기를 운반하거나 보관할 때는 날
보호집을 씌우십시오. 전정기를 적절히 취급하면 절단날에
부상 당할 확률을 줄일 수 있습니다.
– 절단날이 숨겨진 전기선에 접촉할 수 있으므로 항상 절연된
손잡이를 사용해서 전기 동력 기계를 잡으십시오. 날이
전기가 들어오는 전선에 접촉하면 동력 기계의 금속 부분에
전기가 공급되고 감전이 발생할 수 있습니다.
22.7 서비스
a)자격을 갖춘 수리 전문가를 통해서만 동일한 순정 부품을
사용하여 동력 기계를 수리하십시오. 그래야 동력 기계의
안전을 유지할 수 있습니다.
b)손상된 배터리를 서비스하지 마십시오. 배터리 팩 정비는
제조사나 공인 서비스 전문가만이 수행할 수 있습니다.
0458-722-9721-B
25
0458-722-9721-B
koreanisch
r
www.stihl.com
*04587229721B*
0458-722-9721-B
Loading...
