STIHL FS 240 C, 240 RC, 260 RC

Uputa za uporabu

Popis sadržaja

hrvatski

Uz ovu uputu za uporabu 2 Upute o sigurnosti u radu i tehnika

rada 2 Dozvoljene kombinacije reznog

alata, štitnika, ručke, remena za nošenje 12

Dograditi ručku za dvije ruke 13 Dograditi kružnu ručku 16 Podesiti uže za gas. 17

Originalna uputa za uporabuTiskano na papiru koji je izbijeljen bez sadržaja klora.

Dograditi zaštitni uređaje/naprave 17 Dograđivanje reznog alata 18 Gorivo 21 Punjenje gorivom 23 Položiti remen za nošenje 25 Uravnotežiti/izbalansirati uređaj. 26 Startanje / isklapanje-isključivanje

motora 27 Upute za rad/pogon 29 Pročistač zraka 30 Podešavanje rasplinjača 31 Rad/pogon zimi 31 Svjećica 33

Boje u tisku sadrže biljna ulja, papir se može reciklirati.

Vladanje motora u radu 34 Podmazivanje prijenosnika 34 Zamjena užeta za pokretanje /

povratne opruge 34 Pohranjivanje/skladištenje uređaja 38 Oštriti metalne rezne alate 38 Ispitivanje/provjera i održavanje od

strane korisnika/poslužitelja 39 Ispitivanje/provjera i održavanje

kod stručnog trgovca 40

Upute za održavanje- i njegu 41 Minimiranje istrošenja ii

izbjegavanje kvarova/šteta 43 Važni ugradbeni dijelovi 44 Tehnički podaci 45 Poseban pribor 47 Upute za vršenje popravaka 48 EG- Izjava proizvođača o

sukladnosti 48 Adrese 49 Certifikat kvalitete/kakvoće 49

Cijenjeni i dragi kupci, mnogo Vam hvala, što ste se odlučili za

kvalitetan proizvod tvrtke STIHL. Ovaj proizvod proizveden je u

modernom postupku izrade i sa sveobuhvatnim sigurnosnim mjerama, vezanim uz kakvoću. Mi se trudimo učiniti sve, kako bi Vi bili zadovoljni s ovim uređajem i kako bi s njime radili bez problema.

Ukoliko vezano uz Vaš uređaj imate pitanja, molimo Vas da se obratite na Vašeg trgovca ili direktno na našu organizaciju prodaje.

Vaš

Hans Peter Stihl

{

0458-742-0421-B. VA0.M11.

0000003460_013_HR

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Uz ovu uputu za uporabu

Slikovni simboli

Svi slikovni simboli, koji su smješteni na uređaju, pojašnjeni su u ovom naputku za korišćenje.

Ovisno o uređaju i opremi, na uređaju se mogu nalaziti sljedeći slikovni simboli.

Rezervoar goriva; mješavina goriva od ben zina i motornog ulja

Rukovanje/pokretanje ventilom za dekompresiju

Ručna pumpa za gorivo

Rukovanje ručnom pum pom za gorivo

Tuba s mašću

Usisno vodilo za zrak: pogon/rad ljeti

Usisno vodilo za zrak: pogon/rad zimi

Grijanje ručki

Označavanje odlomaka teksta

Upozorenje na opasnost od nesreće- i na opasnost od zadobivanja ozljeda za osobe, kao i na opasnost od teških kvarova/šteta na stvarima.

Upozorenje na mogućnost oštećenja uređaja ili njegovih pojedinačnih dijelova.

Daljnji tehnički razvoj

STIHL stalno radi na daljnjem razvoju svih strojeva i uređaja ; istoga si zadržavamo pravo vršenja izmjena opsega isporuke u obliku, tehnici i opremi.

Stoga se iz podataka i slika u ovom naputku za korišćenje ne mogu

postavljati-izvoditi nikakvi zahtjevi.

Upute o sigurnosti u radu i tehnika rada

U radu s ovim motornim uređajem potrebne su osobite mjere sigurnosti u radu, jer rezni alat radi s vrlo velikim brojem okretaja.

Prije prvog stavljanja u rad/pogon pažljivo pročitati cijelu uputu za uporabu i spremiti ju na sigurno mjesto, radi kasnijeg korišćenja. Neuvažavanje upute za uporabu može biti opa sno po život.

Uvažavati sigurnosne propise dotične zemlje, primjerice one, donesene od strane higijensko tehničkih organizacija posloprimca (stručnih zadruga), socijalnog osiguranja, oblasti za zaštitu rada i drugih.

Tko prvi puta radi s motornim uređajem: prodavatelj ili neko drugo stručno lice mu treba objasniti, kako se njime sigurno rukuje – ili uzeti udjela na stručnom tečaju.

Maloljetnici ne smiju raditi s motornim uređajem – izuzevši mladež preko 16 godina starosti, koja radi pod nadzorom, radi izobrazbe.

Držati na sigurnoj udaljenosti djecu, životinje i promatrače.

Kada se motorni uređaj više neće koristiti, treba ga isklopiti/isključiti tako, da nitko ne bude ugrožen. Motorni uređaj osigurati od neovlaštenog pristupa.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Korisnik je odgovoran za nesreće ili opasnosti koje mogu nastati za druge osobe ili za njihovu imovinu/vlasništvo.

Motorni uređaj predavati ili posuđivati samo onim osobama, koje su upoznate s tim modelom i njegovim rukovanjem – i uvijek istovremeno predavati uputu za uporabu.

Primjena motornih uređaja koji emitiraju buku može biti vremenski ograničena nacionalnim, te također i mjesnim, lokalnim propisima.

Tko radi s motornim uređajem, mora biti odmoren, zdrav i u dobrom stanju.

Tko se zbog zdravstvenih razloga ne bi smio naprezati, trebao bi upitati svog liječnika, da li je za njega rad s motornim uređajem moguć.

Samo za nositelje pace-makera: uređaj za upaljivanje ovog uređaja proizvodi vrlo malo elektromagnetsko polje. Utjecaj na pojedine tipove pace-makera se ne može u potpunosti isključiti. Radi izbjegavanja opasnosti za zdravlje tvrtka STIHL preporučuje korisnicima, da se kod liječnika koji ih tretiraju, kao i kod proizvođača pace-makera raspitaju, da li je za njih moguć rad s ovim motornim uređajem.

Pošto se je konzumiralo alkohol, medikamente koji imaju negativan utjecaj na mogućnost reagiranja ili droge, s motornim uređajem se ne smije raditi.

Motorni uređaj – ovisno o pridijeljenim reznim alatima – upotrebljavati samo za košnju trave, kao i za rezanje divljeg raslinja, žbunja, šiblja/šipražja, grmlja, malog drveća ili sličnog dobra.

U druge svrhe se motorni uređaj ne smije koristiti – opasnost od nesreće!

Dograđivati samo one rezne alate ili pribore, čiju primjenu je tvrtka STIHL dozvolila za taj motorni uređaj ili tehnički istovrsne dijelove. U slučaju pitanja uz to, obratiti se za savjet stručnom trgovcu. Upotrebljavati samo visokovrijedne alate ili pribore. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na motornom uređaju.

STIHL preporučuje uporabu originalnih alata i pribora tvrtke STIHL. Oni su po svojim karakteristikama optimalno prilagođeni proizvodu i zahtjevima korisnika/poslužitelja.

Ne vršiti izmjene na uređaju – time možete ugroziti vlastitu sigurnost. Tvrtka STIHL isključuje svako jamstvo za štete, nastale za osobe ili stvari, uzrokovane uporabom nedozvoljenih dogradnih uređaja.

Štitnik motornog uređaja ne može korisnika/poslužitelja zaštititi od svih predmeta (kamenje, staklo, žica itd.), koje rezni alat može odbaciti, zavrtložiti. Ti predmeti se mogu bilo gdje odbiti i tada pogoditi korisnika/poslužitelja.

Za čišćenje uređaja ne upotrebljavati visokotlačne čistače. Tvrdi vodeni mlaz može oštetiti dijelove uređaja.

Odjeća i oprema

Nositi propisanu odjeću i opremu.

Odjeća mora biti svrho vita i ne smije poslužitelja spriječavati u radu. Usko prijanjajuća odjeća – kombinirano odijelo, ne radni kaput.

Ne nositi odjeću, koja bi se mogla zaplesti u drvo, šiblje/šipražje ili u pokretne dijelove uređaja. Također ne nositi šal, kravatu i nakit. Skupiti i osigurati dugu kosu (rubac za glavu, kapa, šljem itd.).

Nositi zaštitne čizme s potplatom sa stabilnim zahvatom koji se ne skliže i čeličnom kapi com na prednjem dijelu.

Samo u slučaju uporabe glava kosa, alternativno su dozvoljene čvrste cipele sa stabilnim potplatom koji se ne skliže.

Zaštitni šljem nositi pri radovima na proredi šume, u visokom šiblju/šipražju i u slučaju opasnosti od predmeta koji padaju. Nositi štitnik za lice i obvezno zaštitne naočale – opasnost od zavrtloženih i odbačenih

predmeta. Štitnik za lice nije dostatna zaštita za oči. Nositi "osobnu" zaštitu od buke –

primjerice čepiće za uha za zaštitu sluha.

Nositi čvrste rukavice.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA271 KN

002BA272 KN

STIHL nudi sveobuhvatan program osobne zaštitne opreme.

Transportiranje motornog uređaja

Uvijek isključiti/isklopiti motor. Motorni uređaj nositi tako, da visi na

remenu za nošenje ili izbalansiran/uravnotežen na držku. Metalne rezne alate osigurati od doticanja – upotrebljavati transportni štitnik.

Ne dodirivati vruće dije love stroja i prijenosnik – opasnost od opeklina!

U vozilima: motorni uređaj osigurati od prekretanja, oštećivanja i istjecanja goriva.

Punjenje gorivom

Benzin je izuzetno lako zapaljiv – držati razmak od otvorene vatre – ne prolijevati gorivo – ne pušiti.

Prije punjenja gorivom isključiti/isklopiti motor.

Ne puniti gorivom tako dugo, dok je motor još vruć – gorivo se može preliti – opasnost od izbijanja požara!

Oprezno otvarati zapor/zatvarač rezervoara, kako bi se postojeći pretlak mogao polagano razgraditi i kako gorivo ne bi prskalo van.

Puniti gorivom samo na dobro prozračenim mjestima. Ukoliko je gorivo proliveno, smjesta očistiti motorni uređaj – ne dopustiti da gorivo dođe u doticaj s odjećom, u protivnom istu odmah zamijeniti.

Motorni uređaji se mogu serijski opremati s različitim zaporima/zatvaračima rezervoara.

Pošto smo izvršili punje nje gorivom, vijčani zapor/zatvarač rezervo ara pritegnuti što je

čvršće moguće.

Zapor/zatvarač rezervo ara sa zaklopnim stremenom (bajonetni zapor) korektno posta viti, zakrenuti do graničnika i zaklopiti stremen.

Na taj način se smanjuje opasnost, da se zapor/zatvarač rezervoara uslijed vibracija motora rastavi i da gorivo isteče van.

Paziti na propusna mjesta – kada gorivo istječe, ne startati motor – opasnost po život uslijed zadobivanja opeklina!

Prije startanja

Motornom uređaju provjeriti radno sigurno stanje koje mora biti u skladu s propisima – uvažavati odgovarajuća poglavlja iz upute za uporabu:

– kombinacija reznog alata, štitnika,

ručke i remena za nošenje mora biti dopuštena/dozvoljena, a svi dijelovi moraju biti besprijekorno montirani

– tipka za stop-položaj / kombinirani

zasun mora se dati lagano pomicati

– poluga startnog zaklopca, zapor

poluge gasa i poluga za gas moraju biti lako pokretljivi / lako pomični – poluga za gas mora sama od sebe federirati natrag u položaj za rad u praznom hodu; iz položaja g i <

poluge startnog zaklopca, ista mora pri istovremenom pritiskanju zapora

poluge gasa i poluge za gas federirati natrag u položaj za rad/pogon F.

– Provjeriti čvrsti dosjed utikača voda

upaljivanja – kada utikač labavo dosijeda, mogu nastati iskre, koje

mogu zapaliti izlazeću mješavinu goriva i zraka – opasnost od izbijanja požara!

– Rezni alat ili dogradni alat: montaža

mora biti korektna, dosjed čvrst, a stanje besprijekorno.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA257 KN

002BA273 KN

– Zaštitnim uređajima/napravama (na

primjer štitnik za rezni alat, radni tanjur) treba provjeriti oštećenja, naime stanje istrošenosti. Zamijeniti oštećene dijelove. Uređaj ne pogoniti/ne stavljati u rad s oštećenim štitnikom ili istrošenim radnim tanjurom (kada natpis i strjelice više nisu raspoznatljive).

– Ne vršiti izmjene na uređajima za

posluživanje i na sigurnosnim uređajima/napravama.

– Zahvatne ručke moraju biti čiste i

suhe – oslobođene od ulja i nečistoće – važno radi sigurnog vođenja motornog uređaja.

– Remen za nošenje i zahvatnu(e)

ručku(e) podesiti u skladu s veličinom tijela. Uz to uvažavati poglavlja "Polaganje remena za nošenje" i "Uravnoteživanje/izbalansiravanje uređaja".

Motorni uređaj smije raditi samo u radno sigurnom i besprijekornom stanju – opasnost od nesreće!

Za slučaj nevolje pri uporabi remenja za nošenje: vježbati brzo odlaganje/skidanje uređaja. Kako bi izbjegli oštećenja, pri vježbanju ne bacati uređaj na tlo.

Startanje motora

najmanje na 3 m udaljenosti od mjesta punjenja gorivom – ne u zatvorenoj prostoriji.

Samo na ravnoj podlozi, paziti na čvrst i siguran položaj, sigurno fiksirati motorni uređaj – rezni alat ne smije dodirivati ni predmete, niti tlo, jer bi se pri startanju mogao početi istovremeno okretati.

Motorni uređaj poslužuje samo jedna osoba, u okrugu od 15 m ne trpiti prisutstvo drugih osoba, kod startanja također ne – uslijed odbačenih, zavrtloženih predmeta postoji opasnost od zadobivanja ozljeda!

Izbjegavati kontakt s reznim alatom – opasnost od zadobivanja ozljeda!

Motor ne pogoniti/pokre

tati "iz ruke" – startati kao što je opisano u uputi za uporabu. Rezni alat, kada se ispusti poluga za gas, još jedno kraće vrijeme radi dalje – efekt zaustav nog hoda/inercijski efekt!

Provjeriti rad motora u praznom hodu: rezni alat mora u radu u praznom hodu – pri ispuštenoj poluzi za gas – mirovati.

Lako zapaljive materijale (na primjer drveno iverje, kora drveta, suha trava, gorivo) držati na sigurnoj udaljenosti od vruće struje ispušnih plinova i od vruće površine prigušivača buke – opasnost od izbijanja požara!

Vođenje i držanje uređaja

Motorni uređaj uvijek fiksirati s obje ruke na ručkama.

Uvijek osigurati čvrst i siguran položaj.

Kod izvedbi s ručkom za dvije ruke

desna ruka je na ručki za posluživanje, lijeva ruka je na zahvatnoj ručki cjevaste ručke.

Kod izvedbi s kružnom ručkom

lijeva ruka treba biti na kružnoj ručki, desna ruka na ručki za posluživanje – također i onda, ako ste ljevak.

Za vrijeme rada

Uvijek osigurati čvrst i siguran položaj. U slučaju prijeteće opasnosti, naime u

nevolji, smjesta isklopiti/isključiti motor – tipku/taster za stop-položaj / kombinirani zasun pokretati u smjeru 0.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

15m (50ft)

U okrugu od 15 m ne smije se nalaziti niti jedna osoba – opasnost od zadobivanja ozljeda uslijed zavrtloženih/odbačenih predmeta! Taj razmak održavati također i prema stvarima (vozilima, prozorskim staklima) – opasnost od oštećivanja stvari (štete na stvarima)!

Paziti na besprijekoran rad motora u praznom hodu, kako se, pošto smo ispustili polugu za gas, rezni alat više ne bi okretao.

Redovito treba kontrolirati podešenost rada u praznom hodu, u slučaju potrebe izvršiti korekciju. Kada se rezni alat u radu u praznom hodu unatoč tome okreće, uređaj treba povjeriti stručnom trgovcu na dovođenje u stanje ispravnosti. STIHL preporučuje stručnog trgovca tvrtke STIHL.

Oprez kod sklizavice, vlage/mokrine, snijega, leda, na obroncima, na neravnom terenu – opasnost od sklizanja!

Paziti na prepreke: drveni panjevi, korijenje – opasnost od spoticanja!

Raditi samo stojeći na tlu, nikada sa nestabilnih mjesta, nikada sa ljestava ili sa radne platforme.

Kada se primijenjuje štitnik za sluh, potrebna je povećana pozornost i obazrivost – jer je uočavanje upozoravajućih zvukova ograničeno (krici, signalni tonovi između ostalog).

Pravovremeno praviti stanke u radu, kako bi preduhitrili zamorenost i iscrpljenost – opasnost od nesreće!

Raditi mirno i promišljeno – samo pri dobrom osvjetljenju i pri dobroj vidljivosti. Raditi obazrivo, ne ugrožavati ostale.

Čim motor proradi, motorni uređaj proizvodi otrovne ispušne plinove. Ti plinovi mogu biti bez mirisa i nevidljivi i mogu sadržavati nesagorene ugljikovodike i benzol. Nikada s motornim uređajem ne raditi u zatvorenim ili loše prozračenim prostori

jama – s uređajima s katalizatorom, također ne.

Pri radu u jarcima, na obroncima u grabama ili pod skućenim prostornim uvjetima, uvijek osigurati dostatnu izmjenu zraka – opasnost po život, uslijed trovanja!

U slučaju mučnine, glavobolje, smetnji vida (na primjer kada se vidno polje smanjuje) smetnji sluha, vrtoglavice, smanjujuće koncentracije, smjesta prekinuti rad – ti simptomi mogu između ostalog biti izazvani prevelikom koncentracijom ispušnih plinova – opasnost od nesreće!

Motorni uređaj treba raditi/biti pogonjen tiho- i s malom emisijom ispušnih plinova – ne puštati motor da nepotrebno radi, gas davati samo pri radu.

Ne pušiti pri korišćenju i u bližoj okolini motornog uređaja – opasnost od izbijanja požara! Iz sistema za gorivo se mogu osloboditi zapaljive benzinske pare.

Prašine, para i dim koji nastaju za vrijeme rada, mogu ugroziti zdravlje. U slučaju jakog razvoja prašine ili dima, nositi štitnik za disanje.

Ukoliko motorni uređaj nije bio podvrgnut opterećenju u skladu s odredbama (primjerice djelovanju sile uslijed udarca ili pada), prije daljnjeg rada/pogona obvezno mu treba provjeriti radno sigurno i besprijekorno stanje – pogledati također poglavlje "Prije startanja".

Posebice treba provjeriti nepropusnost sistema za gorivo i radnu/funkcionalnu valjanost sigurnosnih uređaja/naprava. Niti u jednom slučaju se ne smije koristiti motorne uređaje, koji nisu u radno sigurnom stanju. U slučaju dvojbe, potražiti savjet stručnog trgovca.

Ne raditi dok je poluga startnog zaklopca u položaju za topli start < s tom podešenošću se broj okretaja motora ne može regulirati.

Nikada ne raditi bez prikladnog štitnika za uređaj i rezni alat – uslijed odbačenih, zavrtloženih pred

meta postoji opasnost od zado bivanja ozljeda!

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Provjeriti teren: čvrsti predmeti – kamenje, metalni dijelovi između ostalog mogu biti odbačeni i zavrtloženi – opasnost od zadobivanja ozljeda! – i mogu oštetiti rezni alat kao i stvari (na primjer parkirana vozila, prozorska stakla) (šteta na stvarima).

U nepreglednom, gusto obraslom terenu raditi osobito oprezno.

Pri košnji u visokom šiblju/šipražju, ispod žbunja i živica: radna visina s reznim alatom mora iznositi najmanje 15 cm – ne ugrožavati životinje.

Prije nego napustimo uređaj – isključiti/isklopiti motor.

Rezni alat provjeravati redovito, u kratkim vremenskim razmacima i odmah pri osjetnim promjenama.

– isklopiti/isključiti motor, sigurno

fiksirati uređaj, rezni alat dovesti u stanje mirovanja.

– Provjeriti stanje i čvrsti dosjed, paziti

na pukotine,

– uvažavati stanje naoštrenosti – pokvarene ili tupe rezne alate

odmah zamijeniti, također i u slučaju neznatnih oštećenja/pukotina veličine vlasi

prihvatnik reznog alata redovito čistiti od trave i šiblja/šipražja – začepljenja u području reznog alata ili štitnika treba odstraniti.

Radi vršenja zamjene reznog alata treba isklopiti/isključiti motor – opasnost od zadobivanja ozljeda!

Prijenosnik postaje u radu/pogonu vruć. Ne dodirivati prijenosnik – opasnost od zadobivanja opeklina!

Ne upotrebljavati dalje oštećene ili napuknute rezne alate i ne popravljati – primjerice zavarivanjem ili izravnavanjem – može doći do izmjene oblika (neizbalansiranost/neravnoteža).

Mogu se osloboditi/rastaviti čestice ili lomni komadi i s velikom brzinom pogoditi poslužitelja ili druge osobe – najteže ozljede!

Uporaba/primjena glava kosa

Štitnik reznog alata nadopuniti dogradnim dijelovima koji su navedeni u uputi za uporabu.

Upotrebljavati samo štitnik s nožem koji je montiran u skladu s propisima, kako bi se nit za košnju ograničilo na dozvoljenu/dopuštenu duljinu.

Radi naknadnog podešavanja niti za košnju kod glava kosa koje se ručno naknadno podešavaju, obvezno isklopiti/isključiti motor – opasnost od zadobivanja ozljeda!

Zloupotrebljavajuće korišćenje s previše dugom niti za košnju smanjuje radni broj okretaja motora. To uslijed stalnog proklizavanja spojke uzrokuje pregrijavanje i oštećivanje važnih radnih/funkcionalnih dijelova (na primjer spojke, dijelova kućišta od plastične mase) na primjer uslijed reznog alata koji se u radu u praznom hodu istovremeno okreće postoji – opasnost od zadobivanja ozljeda!

Uporaba/primjena metalnih reznih alata

STIHL preporučuje uporabu originalnih metalnih reznih alata tvrtke STIHL. Oni su po svojim karakteristikama optimalno prilagođeni uređaju i zahtjevima korisnika/poslužitelja.

Metalni rezni alati se vrlo brzo okreću. Pri tome nastaju sile, koje djeluju na uređaj, na sam alat i na rezno dobro.

Metalni rezni alati moraju se redovito oštriti u skladu s propisima.

Nestručno naoštreni rezni alati uzrokuju neravnotežu/neizbalansiranost, koja može ekstremno opterećivati uređaj – opasnost od loma!

Tupe ili nestručno naoštrene oštrice mogu uzrokovati povećano opterećenje metalnog reznog alata – opasnost od zadobivanja ozljeda uslijed puknutih ili slomljenih dijelova!

Metalni rezni alat treba provjeriti nakon svakog doticaja s tvrdim predmetima (na primjer kamenje, zdrobljeno stijenje, metalni dijelovi) (na primjer paziti na pukotine i izobličenja). Srh i ostale vidljive nakupine/hrpe materijala moraju biti odstranjeni (najbolje s turpijom), jer se u daljnjem radu/pogonu u bilo koje vrijeme mogu osloboditi, a tada bivaju zavrtloženi ili odbačeni – opasnost od zadobivanja ozljeda!

Radi smanjenja opasnosti koje mogu nastati od metalnog reznog alata u radu/pogonu, metalni rezni alat niti u jednom slučaju ne smije imati prevelik promjer. On ne smije biti previše težak. Mora biti izrađen od materijala odgovarajuće dostatne kakvoće i mora posjedovati prikladnu geometriju (oblik, debljina).

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Metalni rezni alat koji nije izradila tvrtka STIHL ne smije biti teži, deblji i drugačiji po obliku,a promjer mu ne smije biti veći od onog, koji ima najveći metalni rezni alat, čiju primjenu/uporabu je tvrtka STIHL dozvolila za taj motorni uređaj – opasnost od zadobivanja ozljeda!

Vibracije

Ukoliko se motorni uređaj koristi dulje vrijeme, to može rezultirati smetnjama u cirkulaciji ruku, uzrokovanim vibracijama ("bolest bijelih prstiju").

Jedno opće vrijeme korišćenja se ne može utvrditi, jer isto ovisi o više utjecajnih faktora.

Vrijeme korišćenja se produljuje sa:

– štitnikom ruku (toplim rukavicama) – stankama u radu

Vrijeme korišćenja se skraćuje uslijed: – osobite osobne sklonosti lošoj

cirkulaciji (obilježja: često hladni prsti, žmarci)

– niskih vanjskih temperatura – veličine/jačine zahvatnih sila (čvrsto

zahvaćanje spriječava protok krvicirkulaciju)

U slučaju redovitog korišćenja uređaja koje dugo traje, kao i kod opetovanog nastanka odgovarajućih pokazatelja (primjerice žmarci u prstima), preporuča se izvršiti medicinsku provjeru.

Održavanje i popravci

Redovito održavati motorni uređaj. Vršiti samo radove održavanja i popravke, koji su opisani u naputku za korišćenje. Sve ostale radove povjeriti na izvedbu stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL. Stručnim trgovcima tvrtke STIHL se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Upotrebljavati samo pričuvne dijelove visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na uređaju. U slučaju pitanja uz to, obratiti se za savjet stručnom trgovcu.

STIHL preporučuje uporabu originalnih pričuvnih dijelova tvrtke STIHL. Oni su po svojim karakteristikama optimalno prilagođeni uređaju i zahtjevima korisnika/poslužitelja.

Radi vršenja popravaka, održavanja i čišćenja, uvijek isključiti/isklopiti motor i izvući utikač svjećice – opasnost od zadobivanja ozljeda uslijed nehotimičnog pokretanja motora! – Izuzetak: podešavanje rasplinjača i rada u praznom hodu.

Kada je izvučen utikač svjećice ili je svjećica odvrnuta, ne stavljati motor u rad/pokretanje s uređajem za pokretanje – opasnost od izbijanja požara uslijed nastanka paljbenih iskri izvan cilindra!

Motorni uređaj ne održavati i ne pohranjivati/skladištiti u blizini otvorene vatre – zbog goriva postoji opasnost od izbijanja požara!

Zaporu/zatvaraču rezervoara redovito provjeravati nepropusnost.

Upotrebljavati samo besprijekornu svjećicu, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički podaci".

Provjeriti kabel/vod upaljivanja (besprijekornu izolaciju, čvrsti priključak).

Prigušivaču buke provjeriti besprijekorno stanje za rad.

Ne raditi s pokvarenim prigušivačem buke ili bez njega – opasnost od izbijanja požara! – Oštećenja sluha!

Ne dodirivati vruć prigušivač buke – opasnost od zadobivanja opeklina!

Stanje antivibracionih elemenata utječe na vladanje vibracija – redovito kontrolirati antivibracione elemente.

Simboli na zaštitnim uređajima/napravama

Strelica na štitniku za rezne alate označava smjer okretanja/vrtnje reznog alata.

Strjelica na štitniku za rezne alate označava smjer okretanja/vrtnje reznog alata.

Remen za nošenje

Opseg isporuke sadrži remen za nošenje ili se isti može dobiti kao poseban pribor.

FS 240 C, FS 240 RC, FS 260 RC

Glava kose s niti za košnju

002BA377 KN

000BA015 KN

002BA177 KN

hrvatski

N Upotrebljavati remen za nošenje. N Motorni uređaj dok motor radi

ovjesiti na remen za nošenje.

Glave kosa, listovi za rezanje trave i noževi za rezanje šiblja moraju se upotrebljavati zajedno s remenom za nošenje (remen za jedno rame)!

Listovi kružne pile moraju se upotrebljavati zajedno s duplim/dvostrukim remenom za nošenje s uređajem za brzo rastavljanje!

Za meki "rez" – za čisto rezanje rascjepkanih rubova oko drveća i puteva ograda – manje povrede kore drveta!

Nit za košnju ne zamijenjivati čeličnom žicom – opasnost od zadobivanja ozljeda!

Glava kose s noževima od plastične mase – STIHL PolyCut

Za košnju neobraslih rubova livada (bez greda, ograda, drveća i sličnih prepreka).

Uvažavati oznake istrošenja!

Ako je na glavi kose PolyCut jedna od oznaka probivena prema dolje (strjelica): glavu kose se više ne smije upotrebljavati i treba ju zamijeniti novom! Opasnost od zadobivanja ozljeda uslijed zavrtloženih i odbačenih dijelova alata!

Obvezno treba uvažavati upute od održavanju za glavu kose PolyCut!

Opasnost od povratnog udara kod metalnih reznih alata

Kod primjene metalnih reznih alata (listova za rezanje trave, noževa za rezanje šiblja/šipražja, listova kružne pile) postoji opasnost od povratnog udara, kada alat udari o neku čvrstu prepreku (deblo, grana, panj, kamen ili nešto slično). Uređaj pri tome biva odbačen/zavrtložen natrag – suprotno smjeru okretanja alata.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA135 KN

000BA020 KN

002BA066 KN

Povećana opasnost od povratnog udara postoji, kada alat u crnom području udari o neku prepreku.

List za rezanje trave

Samo za trave i korov – uređaj voditi kao kosu.

Zloupotrebom se list za rezanje trave može oštetiti – uslijed zavrtloženih, odbačenih predmeta postoji – opasnost od zadobivanja ozljeda!

List za rezanje trave treba u slučaju vidnog zatupljenja oštriti u skladu s propisom.

Nož za rezanje šiblja/šipražja

Za zamršenu/prepletenu travu, divlje raslinje i šiblje – za proredu mladih nasada s maksimalnim promjerom debla od 2 cm – ne rezati jače drveće – opasnost od nesreće!

Nož za rezanje šiblja/šipražja "uranjati" u divlje raslinje i šiblje – rezno dobro biva sasjeckano – pri tome rezni alat ne držati preko visine boka.

Pri toj radnoj tehnici se preporuča najveći oprez. Što je veći razmak reznog alata prema tlu, to je veća opasnost, da čestice budu odbačene/zavrtložene na stranu – opasnost od zadobivanja ozljeda!

Pri rezanju trave i kod prorede mladih nasada uređaj voditi kao kosu tik preko tla.

Pažnja! Zloupotrebom se list za rezanje trave može oštetiti – uslijed zavrtloženih, odbačenih predmeta postoji – opasnost od zadobivanja ozljeda!

Zbog smanjivanja opasnosti od nesreće, obvezno treba uvažavati:

– izbjegavanje kontakta s kamenjem,

metalnim tijelima ili sličnim

– ne rezati drvo ili žbunje/grmlje preko

2 cm – upotrebljavati list kružne pile

– redovito kontrolirati, da li nož za

rezanje šiblja/šipražja ima oštećenja – ne upotrebljavati dalje oštećeni nož za rezanje šiblja/šipražja

– nož za rezanje šiblja/šipražja (u

slučaju vidnog zatupljenja) oštriti u skladu s propisima – izbalansirati/uravnotežiti (STIHL preporučuje STIHL-ovog stručnog trgovca).

List kružne pile

za rezanje grmlja/žbunja i drveća s promjerom debla od do 4 cm.

Najbolji učinak rezanja se postiže s punim gasom i ravnomjernom silom potiska.

Listove kružne pile upotrebljavati samo s graničnikom koji odgovara promjeru reznog alata.

Obvezno izbjegavati kontakt lista kružne pile s kamenjem i zemljom – opasnost od stvaranja pukotina. Oštriti pravovremeno i u skladu s propisima – tupi zubi mogu uzrokovati stvaranje pukotina, a zbog toga može doći do loma lista pile – opasnost od nesreće!

Kod obaranja treba održavati razmak od najmanje dvije duljine drveta do sljedećeg radnog mjesta.

FS 240 C, FS 240 RC, FS 260 RC

Opasnost od povratnog udara

002BA068 KN

Opasnost od povratnog udara je jako povećana u crnom području: u tom području nikada ne postavljati u cilju rezanja i ništa ne rezati.

U sivom području također postoji opasnost od povratnog udara: to područje smiju upotrebljavati samo iskusne i specijalno izobražene osobe za specijalne tehnike rada.

U bijelom području moguć je lagan rad s malom sklonošću povratnom udaru. U tom području uvijek postavljati u cilju izvođenja reza.

hrvatski

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

681BA160 KN

Dozvoljene kombinacije reznog alata, štitnika, ručke, remena za nošenje

Rezni alat Štitnik Ručka Remen za nošenje

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Dozvoljene/dopuštene kombinacije

Zbog sigurnosnih razloga jedne s drugima se mogu kombinirati samo izvedbe reznih alata, štitnika-, ručke- i remena za nošenje, koje stoje unutar jednog reda tabele. Ostale kombinacije nisu dozvoljene/dopuštene – opasnost od nesreće!

Rezni alati

Glave kosa 1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2 3 STIHL AutoCut 30-2 4 STIHL TrimCut 31-2 5 STIHL PolyCut 20-3

Metalni rezni alati 6 list za rezanje trave 230-2

7 list za rezanje trave 230-4 8 list za rezanje trave 230-8 9 list za rezanje trave 250-40 Spezial 10 nož za rezanje šiblja/šipražja 250-3 11 list kružne pile 200 šiljastog zuba 12 list kružne pile 200 dlijetastog zuba

Primjena listova za rezanje trave, noževa za rezanje šiblja/šipražja i listova kružne pile od materijala koji nisu metalni, nije dozvoljena/dopuštena.

Štitnici

13 štitnik samo za glave kosa

14 štitnik sa 15 pregačom i nožem za sve glave

kosa (pogledati poglavlje "Dograđivanje zaštitnih uređaja/naprava"

16 Štitnik bez bez pregače i noža za

sve metalne alate za košnju

17 graničnik za listove kružne pile

Ručke

18 kružna ručka (samo za zemlje izvan

EU) 19 kružna ručka sa 20 stremenom (omeđivač/limitator

koraka) 21 ručka za dvije ruke

Remenje za nošenje

22 Remen za jedno rame se mora

upotrebljavati. 23 Dvostruki/dupli remen za rame se

može upotrebljavati. 24 Dvostruki/dupli remen za rame se

mora upotrebljavati.

Dograditi ručku za dvije ruke

Dograđivanje ručke za dvije ruke sa zakretljivim potpornjem ručke

Zakretljiv potporanj ručke je u stanju isporuke već dograđen na držak. Radi dogradnje cjevaste ručke se stezne obloge moraju demontirati.

Demontirati stezne obloge,

N fiksirati donju steznu oblogu (1) i

gornju steznu oblogu (2).

N Odvrnuti vijak s pritegom (3) –

nakon odvrtanja vijka s pritegom su dijelovi labavi i bivaju pomoću obje opruge (4, 5) istisnuti jedni iz drugih!

N Vijak s pritegom izvući van –

ploča (6) ostaje na vijku s pritegom.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA415 KN

002BA416 KN

002BA381 KN

002BA351 KN

N Fiksirati donju stezmu oblogu (1) i

skinuti gornju steznu oblogu (2) – pri tome dijelove razdvajati tako, da opruge (4, 5) zadrže svoj položaj u donjoj steznoj oblozi;

Pričvrstiti cjevastu ručku;

N cjevastu ručku (7) položiti u donju

steznu oblogu (1) tako, da

razmak (A) ne iznosi više od 15 cm

(6 in), N položiti gornju steznu oblogu i obje

obloge držati zajedno N vijak s pritegom (3) gurnuti kroz obje

obloge do graničnika – držati skupa

sve dijelove i osigurati ih

N cijeli, osigurani vez-skup dijelova s

vijkom s pritegom koji pokazuje u smjeru motora, postaviti na potporanj ručke (8);

N vijak s pritegom (3) pritisnuti do

graničnika u potporanj ručke i zatim zavijčati – još ne pritezati,

N cjevastu ručku izravnati poprečno

prema držku – provjeriti mjeru A

N pritegnuti vijak s pritegom.

ako bi opruga (5) iskliznula iz donje stezne obloge (1):

N oprugu kao što je prikazano

ponovno postaviti u prstenasti utor stezne obloge, naime utisnuti.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA378 KN

002BA379 KN

Dograđivanje ručke za posluživanje

N Odvrnuti vijak (9) – maticu (10)

izvaditi iz ručke za posluživanje (11)

N Ručku za posluživanje s polugom

za gas (12) naticati na kraj cjevaste ručke (7) tako, da pokazuju u smjer prijenosnika toliko dugo, dok se provrti (13) ne preklope, dok ne budu u nizu.

N Maticu (10) postaviti u ručku za

posluživanje (11), vijak (9) gurnuti u ručku za posluživanje i čvrsto pritegnuti.

Pričvršćivanje užeta za gas

Ne prelamati uže za gas i ne polagati ga u uskim radiusima – poluga za gas mora biti lako pomična-pokretljiva!

002BA438 BL

N Uže za gas (14) – u slučaju potrebe

– gurnuti u držač užeta za gas (15).

Zakrenuti cjevastu ručku u transportni položaj

N rastaviti vijak s pritegom (3) i

odvrtati tako dugo, dok se cjevasta ručka (7) ne bude mogla okretati u smjeru kretanja kazaljki na satu.

N Zakrenuti cjevastu ručku za 90° i na

kraju zakrenuti prema dolje. N Pritegnuti vijak s pritegom (3) u radni položaj. N Cjevastu ručku redoslijedom,

obrnutim od gore opisanog, okretati

suprotno smjeru kretanja kazaljki na

satu, naime zakretati.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA001 KN

9926BA002 KN

9926BA003 KN

5,3 mm

9926BA004 KN

Dograditi kružnu ručku

Na tek isporučenom, novom uređaju, kružna ručka na uređaju je već dograđena.

Upotrebljavati stremen

Ovisno o upotrebljenom/primjenjenom reznom alatu i o tržištu – pogledati poglavlje "Dozvoljene kombinacije reznog alata, štitnika, ručke i remena za nošenje" – na kružnoj ručki mora biti dograđen stremen, koji služi kao omeđivač/limitator koraka.

Stremen se nalazi u opsegu isporuke uređaja ili se može dobiti kao poseban pribor.

Pričvršćivanje stremena

N Ploču (1) nataknuti na vijak (2)

M5x23.

N Stremen (3) položiti na kružnu

ručku i vijak s pločom zavrnuti u

ručku. N Čvrsto pritegnuti vijak (2). Pustiti, da stremen bude stalno

dograđen.

Izravnati i pričvrstiti kružnu ručku.

Promjenom razmaka (A) ručka se može dovesti u najpovoljniji položaj za poslužitelja i za dotični slučaj primjene.

Preporuka: razmak (A) cca 35 cm (14 in.)

N Rastaviti vijak na ručki. N Ručku gurnuti u željeni položaj. N Vijak pritegnuti tako jako, da se

ručka više ne dade zakretati oko držka.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA380 KN

002BA103 KN

Podesiti uže za gas. Dograditi zaštitni

Dograđivanje pregače i noža

uređaje/naprave

Ispravna podešenost užeta za gas je preduvjet za ispravan rad/funkciju uređaja u svim vrstama-fazama radapogona od "startanja" do "punog gasa".

Nakon sastavljanja uređaja ili nakon dužeg vremena, provedenog u radu, može nastati potreba za ponovnim podešavanjem užeta za gas.

– Provjeru/ispitivanje i podešavanje

užeta za gas može izvršiti korisnikposlužitelj: pogledati "Provjera/ispitivanje i održavanje od strane korisnika-poslužitelja".

– Provjeru i podešavanje užeta za

gas može izvršiti stručni trgovac. Uređaj povjeriti radi dovođenja u stanje ispravnosti stručnom trgovcu. STIHL preporučuje stručnog trgovca tvrtke STIHL.

Dograđivanje štitnika

1 štitnik za alate za košnju 2 štitnik za glave kosa

Štitnici (1) i (2) se na isti način pričvršćuju na prijenosnik.

N Štitnik položiti na prijenosnik, N zavijčati vijke (3) i pritegnuti.

Ti dijelovi se pri uporabi glava kosa moraju dograditi na štitnik (1);

N donji utor za vođenje pregače (4)

naticati na letvicu štitnika (1) do uključenja/dok ne uđe u funkciju

N nož (5) gurnuti u gornji utor za

vođenje pregače i s prvim provrtom za pričvršćivanje dovesti do preklapanja

N zavijčati vijak i pritegnuti.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA382 KN

002BA104 KN

002BA383 KN

002BA266 KN

Dograđivanje graničnika

Graničnik (6) se pri uporabi listova kružne pile mora dograditi.

N Graničnik (6) položiti na prirubnicu

prijenosnika,

N zavijčati vijke (7) i pritegnuti.

Dograđivanje reznog alata

Pripremiti motornu kosu,

N motornu kosu odlagati tako, da

prihvatnik za rezni alat pokazuje

prema gore.

Dograditi tlačni tanjur

Tlačni tanjur se nalazi u opsegu isporuke uređaja.

Dijelovi za pričvršćivanje za rezne alate

Ovisno o reznom alatu, koji se isporučuje s prvom opremom za neki novi uređaj, opseg isporuke se također može razlikovati po dijelovima za pričvršćivanje za rezni alat.

Opseg isporuke bez dijelova za pričvršćivanje

Mogu se dograđivati samo glave kose, koje se direktno pričvršćuju na osovinu (2).

Opseg isporuke s dijelovima za pričvršćivanje

Mogu se dograđivati samo glave kosa i metalni rezni alati.

N Tlačni tanjur (1) nataknuti na

osovinu (2).

Za pričvršćivanje reznih alata je tlačni tanjur (1) na prijenosniku potreban.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA267 KN

002BA384 KN

002BA385 KN

U tu svrhu su već prema vrsti izvedbe reznog alata dodatno potrebni matica (3), radni tanjur (4) i tlačna ploča (5).

Dijelovi se nalaze u garnituri dijelova, koja se isporučuje zajedno s uređajem, a mogu se dobiti i kao poseban pribor.

Blokirati osovinu

Radi dograđivanja i demontiranja reznih alata osovina (2) se mora blokirati sa zatičnim klinom (7). Opseg isporuke sadrži zatični klin ili se isti može dobiti kao poseban pribor.

N Zatični klin (7) gurati u provrt (8) u

prijenosniku – do graničnika –

lagano pritisnuti N na osovinu, zakretati maticu ili rezni

alat tako dugo, dok se ne uključi

zatični klin (dok ne uđe u funkciju) i

dok se ne blokira osovina.

Dograditi rezni alat

Dograditi glavu kose

Priloženi list za glavu kose spremiti na sigurno mjesto, radi kasnijeg korišćenja!

STIHL SuperCut 20-2 STIHL AutoCut 25-2 STIHL AutoCut 30-2 STIHL TrimCut 31-2 STIHL PolyCut 20-3

FS 240 C, FS 240 RC, FS 260 RC

Upotrebljavati štitnik koji odgovara reznom alatu – pogledati poglavlje "Dograđivanje zaštitnih uređaja/naprava".

N Dalje postupati kao u poglavlju

"Dograđivanje glave kose" ili

"Dograđivanje metalnih reznih

alata".

N Glavu kose zakretati suprotno

smjeru kretanja kazaljki na satu do uređaja na osovinu (1)

N blokirati osovinu N pritegnuti glavu kose.

Ponovno izvući zatični klin za blokiranje osovine.

hrvatski

681BA042 KN

Demontirati glavu kose

STIHL SuperCut 20-2 STIHL AutoCut 25-2 STIHL AutoCut 30-2 STIHL TrimCut 31-2 STIHL PolyCut 20-3

N blokirati osovinu N glavu kose zakretati u smjeru

kretanja kazaljki na satu.

Ponovno izvući zatični klin za blokiranje osovine.

Naknadno podešavanje niti za košnju

Priloženi list za dotičnu glavu kose sadrži točan opis.

STIHL SuperCut Nit se automatski naknadno podešava,

kada je nit za košnju duga najmanje 6cm – pomoću noža na štitniku se preduge niti za košnju skraćuju na optimalnu duljinu.

STIHL AutoCut N rotirajuću glavu kose držati

paralelno preko obrasle površine – dodirnuti tlo – naknadno biva podešeno cca 3 cm niti za košnju;

pomoću noža na štitniku se preduge niti za košnju skraćuju na optimalnu duljinu – stoga treba izbjegavati opetovano, višekratno dodirivanje jedno za drugim!

Nit za košnju se podešava samo onda, ako su obje niti za košnju još najmanje 2,5 cm duge!

Glava kose TrimCut

radi naknadnog podešavanje niti za košnju rukom, obvezno treba isklopiti/isključiti motor – u protivnom postoji opasnost od zadobivanja ozljeda!

N Povući visoko kućište svitka –

zavrtati suprotno smjeru kretaja

kazaljki na satu – za cca 1/6 okreta

– do stojnog mjesta – i ponovno

pustiti da odfederira natrag. N Krajeve niti izvući potezom prema

van. U slučaju potrebe ponavljati postupak

tako dugo, dok oba kraja niti ne budu duga cca 10 cm.

Zakretno pokretanje od ureza do ureza oslobađa cca 4 cm niti.

Glava kose PolyCut

radi opremanja glave kose rukom, obvezno treba isklopiti/isključiti motor – u protivnom postoji opasnost od zadobivanja ozljeda!

Postupati kao što je opisano u priloženom listu za glavu kose.

Dograđivanje metalnih reznih alata

Za listove za rezanje trave 230-2(2), 230-4 (4), 230-8 (1), 250-40 Spezial (3) i noževe za rezanje šiblja/šipražja (5) na štitniku alata za košnju nisu potrebni dogradni dijelovi pregača i nož – pogledati poglavlje "Dograđivanje zaštitnih uređaja/naprava".

Za listove kružne pile 200 (6, 7) se kao štitnik reznog alata mora montirati graničnik – pogledati poglavlje "Dograđivanje zaštitnih uređaja/naprava".

Uređaj s prihvatnikom za rezni alat odložiti prema gore – pri (2), (4) i (5) rezni bridovi/oštrice mogu pokazivati u željeni smjer, pri (1), (3), (6) i (7) rezni bridovi/oštrice moraju pokazivati u smjer kretanja kazaljki na satu.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

681BA161 KN

Uvažavati strjelicu za smjer vrtnje na nutarnjoj strani štitnika alata za košnju, naime graničnika.

N Rezni alat (8) položiti na tlačni

tanjur (9).

Demontiranje metalnog reznog alata

N Blokirati osovinu; N maticu rastaviti zakretanjem u

smjeru kretanja kazaljki na satu. N Dijelove izvući sa osovine – pri tome

ne skidati tlačni tanjur (9).

Maticu koja je postala labava – lako pomična, treba zamijeniti.

Gorivo

Motor mora biti pogonjen/mora raditi s mješavinom goriva od benzina i motornog ulja.

Izbjegavati direktan doticaj kože s gorivom, kao i udisanje para od goriva.

STIHL MotoMix

STIHL preporučuje uporabu STIHL MotoMix-a. Ta već gotova mješavina goriva je slobodna od sadržaja benzola, olova i odlikuje se visokim oktanskim brojem i nudi uvijek ispravan omjer mješavine.

STIHL MotoMix je miješana za najdulji radni vijek motora s uljem za dvotaktne motore HP Ultra tvrtke STIHL.

MotoMix se ne može dobiti na svim tržištima.

Ogrljak (strjelice) mora viriti u provrt reznog alata.

N Tlačnu ploču (10) i radni tanjur (11)

nataknuti na osovinu (12).

N Blokirati osovinu; N maticu (13) s kombiniranim

ključem (14) zakretati suprotno smjeru kretanja kazaljki na satu na osovinu i pritegnuti.

Ponovno izvući alat radi blokiranja osovine.

FS 240 C, FS 240 RC, FS 260 RC

Miješanje goriva:

neprikladni pogonski materijali ili omjer mješavine koji odstupa od pravila, mogu uzrokovati ozbiljne kvarove/štete na mehanizmu. Benzin ili motorno ulje slabije kvalitete mogu oštetiti motor, brtvene prstenove, vodove i rezervoar goriva.

hrvatski

Benzin Upotrebljavati samo tvornički obilježen

benzin s oktanskim brojem od najmanje 90 ROZ-a – bezolovni ili olovni.

Strojevi s katalizatorom ispušnih plinova moraju biti pogonjeni/ moraju raditi s bezolovnim benzinom.

U slučaju uporabe više punjenja rezervoara s olovnim benzinom, može se znatno smanjiti djelovanje katalizatora.

Benzin s udjelom alkohola od preko 10% može kod motora s ručno podesivim rasplinjačima uzrokovati smjetnje u radu i stoga se ne treba upotrebljavati za rad/pogon tih motora.

Motori s M-Tronic-om daju-postižu s benzinom od do 25% udjela alkohola (E25) punu snagu.

Motorno ulje Upotebljavati samo kvalitetno ulje za

dvotaktne motore – najbolje ulja za dvotaktne motore HP, HP Super ili HP Ultra tvrtke STIHL, ona su optimalno prilagođena motorima tvrtke STIHL. Najveću moguću snagu i radni vijek motora jamči HP Ultra.

Sva tržišta ne raspolažu motornim uljima.

Kod motornih uređaja s katalizatorom ispušnih plinova smije se za pripremu mješavine goriva upotrebljavati samo ulje za dvotaktne motore tvrtke STIHL 1:50

Omjer mješavine kod ulja za dvotaktne motore tvrtke

STIHL 1:50; 1:50 = 1 dio ulja + 50 dijelova benzina

Priprema uređaja

Količina benzina

litra litra (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N U spremnik koji je dozvoljen za

skladištenje goriva prvo napuniti

motorno ulje, zatim benzin i

temeljito miješati.

Pohraniti/uskladištiti mješavinu goriva.

Skladištenje vršiti samo u za to dozvoljenim spremnicima na suhom, hladnom i sigurnom mjestu, zaštićenom od svjetla i sunca.

Mješavina goriva stari – miješati samo za potrebu korišćenja od nekoliko sedmica-tjedana. Mješavinu goriva ne skladištiti dulje od 3 mjeseca. Pod djelovanjem svjetla, sunca, niskim ili visokim temperaturama, mješavina goriva može postati brže neuporabiva.

N Spremnik s mješavinom goriva prije

punjenja treba snažno protresti.

ulje za dvotaktne motore tvrtke STIHL 1:50

U spremniku može nastati tlak – oprezno otvarati.

N Rezervoar goriva i spremnik treba s

vremena na vrijeme temeljito očistiti.

Ostatak goriva i tekućinu koju se koristilo za čišćenje, treba zbrinuti u skladu s propisima tako, da ne ugrozi okoliš – naime na ekološki način!

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

2709BA000 KN

2709BA001 KN

2709BA002 KN

2709BA003 KN

2709BA004 KN

2709BA005 KN

Punjenje gorivom

Zapor/zatvarač rezervoara goriva

Pri punjenju gorivom na neravnom terenu, zapor rezervoara uvijek pozicionirati naviše od obronka

N na ravnom terenu uređaj

isključiti/isklopiti tako, da zapor pokazuje prema gore.

N Prije punjenja gorivom očistiti

zapor/zatvarač rezervoara i okolinu, kako u rezervoar ne bi dospijela nečistoća.

Motorni uređaji se mogu serijski opremati s različitim zaporima/zatvaračima rezervoara.

Zapor/zatvarač sa zaklopnim stremenom (bajonetni zapor)

Otvoriti vijčani zapor/zatvarač rezervoara

N Zapor zakretati suprotno smjeru

kretanja kazaljki na satu tako dugo,

dok njegovo skidanje s otvora

rezervoara ne postane moguće. N Skinuti zapor/zatvarač rezervoara.

napuniti gorivom

kod punjenja ne prolijevati gorivo i rezervoar ne puniti do ruba.

STIHL preporučuje sistem punjenja za gorivo tvrtke STIHL (poseban pribor).

N Napuniti gorivom

Zatvoriti vijčani zapor/zatvarač rezervoara

N postaviti zapor N zapor/zatvarač zavrtati do

graničnika u smjeru kretanja kazaljki na satu i ručno pritegnuti, što je jače moguće.

Otvoriti zapor/zatvarač rezervoara sa zaklopnim stremenom

N odklopiti stremen tako, da stoji

okomito

Vijčani zapor/zatvarač rezervoara

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

2709BA006 KN

2709BA007 KN

2709BA008 KN

2709BA009 KN

2709BA010 KN

2709BA011 KN

2709BA012 KN

zatvoriti zapor/zatvarač rezervoara sa zaklopnim stremenom.

N zapor/zatvarač zakretati suprotno

smjeru kretanja kazaljki na satu (za cca 1/4 okretaja)

N skinuti zapor/zatvarač

Napuniti gorivom

kod punjenja ne prolijevati gorivo i rezervoar ne puniti do ruba.

STIHL preporučuje sistem punjenja za gorivo tvrtke STIHL (poseban pribor).

N Napuniti gorivom

Stremen je okomit: N postaviti zapor – oznake položaja

na zaporu i na nastavku za punjenje

se moraju međusobno preklapati

(biti u nizu). N Zapor pritiskati do uređaja prema

dolje

N zapor držati pritisnut i zakretati ga u

smjeru kretanja kazaljki na satu tako

dugo, dok se isti ne uključi/dok ne

uđe u funkciju.

N Stremen zaklopiti do uređaja.

Provjeriti zakračunavanje na zaporu rezervoara sa zaklopnim stremenom

– nos stremena mora sasvim

dosijedati/ležati u šupljini (strjelica).

N Zahvatiti zapor – zapor je ispravno

zakračunat, kada se neda ni pokretati, niti skinuti.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

2709BA013 KN

2709BA014 KN

002BA374 KN

002BA386 KN

Kada se zapor rezervoara sa zaklopnim stremenom dade pokretati ili skinuti

donji dio zapora je zakrenut nasuprot gornjem dijelu:

lijevo: zakrenut donji dio desno: donji dio u ispravnom

položaju

N Postaviti zapor i zakretati ga

suprotno smjeru kretanja kazaljki na satu tako dugo, dok isti ne zahvati u dosjed nastavka za punjenje

N zapor zakretati dalje suprotno

smjeru kretanja kazaljki na satu (za cca 1/4 okretaja) – donji dio zapora se na taj način zakreće u ispravan položaj

N zapor zakretati u smjeru kretanja

ka zaljki na satu i zatvoriti – pogledati odlomak "Zatvaranje" i "Provjeriti zakračunavanje".

FS 240 C, FS 240 RC, FS 260 RC

Položiti remen za nošenje

Vrsta i izvedba remena za nošenje ovisni su o tržištu.

Uporaba/primjena remena za nošenje – pogledati poglavlje "Dozvoljene kombinacije reznog alata, štitnika, ručke i remena za nošenje".

Remen za jedno rame

N Položiti remen za jedno rame (1). N Duljinu remena podesiti tako, da se

kuka sa zapiralom/karabiner (2)

nalazi za oko širinu ruke ispod

desnog boka. N Uravnotežiti/izbalansirati uređaj.

Dvostruki/dupli remen za rame

Polaganje duplog/dvostrukog remena za rame je točno opisano u priloženom listu, koji se isporučuje s remenom za nošenje.

N Položiti dvostruki/dupli remen za

rame (1)

N Duljinu remena podesiti tako, da se

kuka sa zapiralom/karabiner (2) nalazi za oko širinu ruke ispod desnog boka.

N Uravnotežiti/izbalansirati uređaj.

hrvatski

002BA387 KN

002BA388 KN

002BA389 KN

002BA390 KN

002BA391 KN

Uravnotežiti/izbalansirati uređaj.

Vrsta i izvedba remena za nošenje i kuke sa zapiralom/karabinera ovisni su o tržištu.

Uređaj ovjesiti na remenu za nošenje.

N Kuku sa zapiralom/karabiner (1)

ovjesiti u ušicu za nošenje (2) na držku.

Klatni položaji

N Glave kosa, listovi za rezanje trave i

noževi za rezanje šiblja/šipražja trebaju lagano nalijegati na tlo.

N Listovi kružne pile trebaju "lebditi"

preko tla za cca 20 cm (8 in.) Da bi se postigao klatni položaj, izvršiti

sljedeće korake:

Izklatiti uređaj

N rastaviti vijak (3). N Pomaknuti ušicu za nošenje (2) –

lagano pritegnuti vijak –pustiti

uređaj da se izklati/izbalansira –

provjeriti klatni položaj. Ako je postignut ispravan klatni položaj: N pritegnuti vijak na ušici za nošenje

Ovjesiti uređaj na remenu za nošenje

N pritisnuti vezicu na kuki sa

zapiralom/karabineru (1) i ušicu za nošenje (2) izvući iz kuke.

Brzo odbacivanje

U trenutku prijeteće opasnosti, uređaj se mora brzo odbaciti. Radi odbacivanja postupati kao što je opisano u poglavlju "Uređaj ovjesiti na remenu za nošenje". Vježbati brzo odbacivanje uređaja. Kako bi izbjegli oštećenja, pri vježbanju ne bacati uređaj na tlo.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA483 KN

002BA393 KN

STOP-

9926BA006 KN

9926BA007 KN

Startanje / isklapanjeisključivanje motora

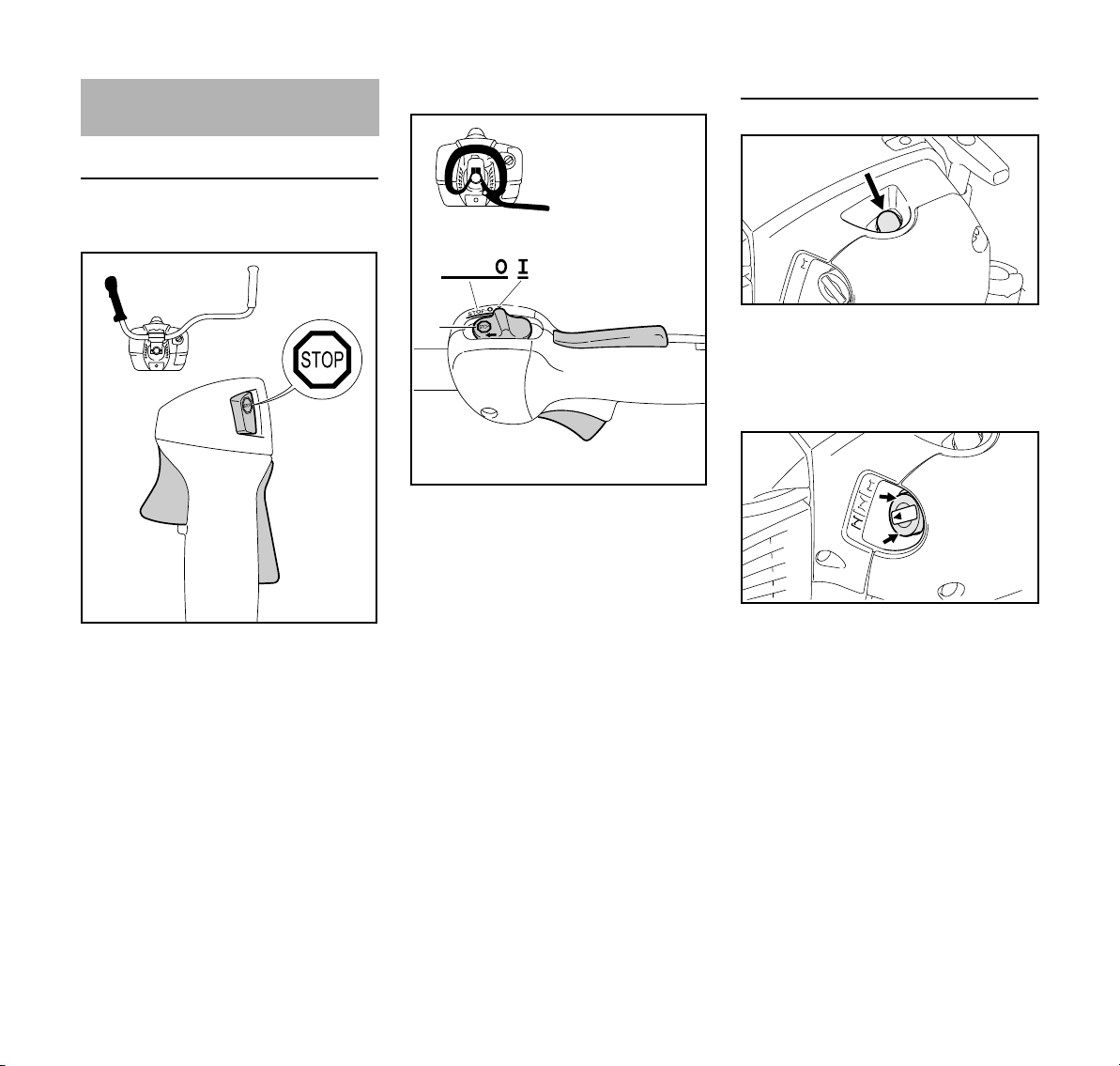

Elementi za posluživanje

Izvedba s ručkom za dvije ruke

1 Zapor poluge gasa 2 Poluga za gas 3 Tipka/taster za stop-položaj – s

položajima za rad/pogon i stop. Radi isklapanja/isključivanja upaljivanja mora se pritisnuti tipka za stop-položaj (…) – pogledati poglavlje "Funkcija/rad tipke za stop-položaj i upaljivanje".

Izvedba s kružnom ručkom

1 Zapor poluge gasa 2 Poluga za gas 3 Tipka/taster za stop-položaj – s

položajima rad/pogon i STOP-

0 = stop. Radi

isklapanja/isključivanja upaljivanja

tipka/taster za stop-položaj se mora

pomaknuti iz položaja F u

položaj STOP-0 (h).

Funkcija/rad tastera-tipke za stoppoložaj i upaljivanja

Tipka/taster za stop-položaj kojom se nije rukovalo (koja nije pokrenuta) nalazi se u položaju pogon/rad: upaljivanje je uključeno/uklopljeno – motor je spreman za start i može se pokrenuti/staviti u rad. Kada se pokrene tipka-taster za stoppoložaj, upaljivanje je isklopljeno/isključeno. Nakon zastoja/mirovanja motora, upaljivanje se ponovno automatski uključuje/uklapa.

Startanje motora

N mijeh (4) pumpe za gorivo pritiskati

najmanje 5 puta – također i onda, kada je mijeh još napunjen gorivom.

Hladan motor (hladni start)

N Polugu startnog zaklopca (5)

utisnuti na rubu (strjelice) i zatim zakrenuti g.

To podešavanje koristiti također kada je motor već radio, ali je još hladan.

Vruć motor (vrući start) Motor je postigao svoju radnu

temperaturu, zaustavlja se/stopira i starta ponovno, nakon više od 5 minuta.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA008 KN

9926BA009 KN

9926BA010 KN

9926BA011 KN

9926BA012 KN

N Polugu startnog zaklopca (5)

utisnuti na rubu (strjelice) i zatim zakrenuti na <.

Pokretanje

N uređaj sigurno položiti na tlo:

zaštitna ploča na motoru i štitnik za rezni alat čine uporište. Rezni alat ne smije dodirivati ni tlo, niti bilo koji drugi predmet,

N zauzeti siguran položaj –

mogućnosti: stojeći, pognut ili klečeći.

N Uređaj s lijevom rukom čvrsto

pritisnuti na tlo – pri tome ne dodirivati ni polugu za gas, niti zapornu polugu.

Ne stavljati nogu na držak i ne klečati na njemu!

N S desnom rukom zahvatiti ručku za

pokretanje. Daljnja mogućnost: pri zagrijanom motoru, a uređaj visi na

remenu za nošenje.

N Uređaj zahvatiti s desnom rukom na

držku, potpornju ručke ili cjevastoj

ručki i fiksirati N uređaj iza leđa gurnuti na lijevu

stranu tijela N s lijevom rukom zahvatiti ručku za

pokretanje N ravnomjerno provlačiti ručku za

pokretanje.

Uže ne izvlačiti van do njegova kraja – opasnost od loma!

N Ručku za pokretanje ne puštati da

brzo odskoči natrag – voditi natrag suprotno smjeru izvlačenja, kako bi se uže za pokretanje moglo ispravno namotati;

N pokretati dalje tako dugo, dok motor

ne proradi.

Čim je motor proradio

N pritisnuti zapornu polugu gasa i dati

gas – poluga startnog zaklopca prelazi u položaj za rad/pogon F – nakon hladnog starta motor zagrijati u radu s nekoliko izmjena opterećenja.

Kada je rasplinjač ispravno podešen, rezni alat se dok motor radi u praznom hodu – ne smije okretati!

Uređaj je sada spreman za primjenu.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Isklopiti/isključiti motor

N pokretati tipku/taster za stop-

položaj – motor se zaustavlja/stopira – ispustiti tipku/taster za stop-položaj – tipka/taster za stop-položaj federira natrag.

Daljnje upute za startanje

Pri vrlo niskim temperaturama N u slučaju potrebe motor preinačiti

na rad/pogon zimi, pogledati "Rad/pogon zimi"

N u slučaju jako ohlađenog motornog

uređaja (stvaranje mraza) nakon startanja motor s povećanim brojem okretaja u radu u praznom hodu (rezni alat se istovremeno okreće), dovesti na radnu/pogonsku temperaturu.

Motor se gasi u položaju za hladni start g ili pri ubrzanju.

N Polugu startnog zaklopca postaviti

na < – pokretati dalje tako dugo, dok motor ne proradi.

Motor ne starta u položaju za vrući start <

N polugu startnog zaklopca postaviti

na g – pokretati dalje tako dugo,

dok motor ne proradi. Motor neće proraditi N provjeriti, da li su svi elementi za

posluživanje ispravno podešeni, N provjeriti, da li se u rezervoaru

nalazi gorivo, u slučaju potrebe

napuniti,

N provjeriti, da li je utikač svjećice

čvrsto nataknut, N ponoviti postupak startanja. Rezervoar je ispražnjen bez ostatka N pošto se je izvršilo punjenje

gorivom, mijeh pumpe za gorivo

pritiskati najmanje 5 puta – također i

onda, kada je mijeh još napunjen

gorivom. N Polugu startnog zaklopca podesiti

ovisno o temperaturi motora. N Iznova startati motor.

Upute za rad/pogon

Za vrijeme prvog vremena, provedenog u radu/pogonu

Nov uređaj, tek prispio iz tvornice do trećeg punjenja rezervoara ne puštati da radi neopterećen u području velikog broja okretaja, kako za vrijeme faze uhodavanja ne bi nastala dodatna opterećenja. Za vrijeme faze uhodavanja se pokretni dijelovi moraju uigrati jedni s drugima – u mehanizmu postoji visok otpor trenja. Motor postiže svoju maksimalnu snagu nakon vremena rada u kojem je bilo od 5 do 15 punjenja rezervoara.

Za vrijeme rada

Motor nakon kraćeg vremena pustiti da radi u praznom hodu tako dugo, dok ne dođe do odvođenja veće topline uslijed struje rashladnog zraka, kako ugradbeni dijelovi na mehanizmu (uređaj za upaljivanje, rasplinjač) ne bi bili ekstremno opterećeni akumulacijom topline.

Nakon rada

Pri kratkoročnom mirovanju, treba pustiti da se motor ohladi. Uređaj s napunjenim rezervoarom goriva do sljedeće primjene uskladištiti/pohraniti na suhom mjestu, ne u blizini izvora upaljivanja. U slučaju dugoročnog mirovanja – pogledati poglavlje "Pohranjivanje/skladištenje uređaja".

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA013 KN

9926BA014 KN

Pročistač zraka

Osnovne obavijesti

Postojanost, tj. radni vijek pročistača je vrlo dug.

Ne skidati poklopac pročistača i ne zamijenjivati pročistač zraka tako dugo, dok ne dođe do osjetnog gubitka snage/učinkovitosti.

Nečisti pročistači zraka smanjuju snagu motora, povećavaju potrošnju goriva i otežavaju pokretanje.

Zamjeniti pročistač zraka

samo, kada snaga motora osjetno opada – kada se smanjuje

N polugu startnog zaklopca zakrenuti

na g

N rastaviti vijke za pričvršćivanje (1)

Uložak pročistača za pogon zimi

Održavanje i njega posebnog uloška pročistača za pogon zimi opisani su u poglavlju "Pogon/rad zimi".

N izvući poklopac pročistača (2) N nutarnju stranu poklopca pročistača

i okolinu pročistača (3) osloboditi od

grube nečistoće. Pročistač (3) filtrira preko naboranog

papira. N Skinuti pročistač (3) i provjeriti – u

slučaju onečišćenja ili oštećenja

papira ili okvira pročistača,

zamijeniti N raspakirati novi pročistač

pročistač do umetanja ne savijati, niti prelamati, u protivnom se isti može oštetiti – ne upotrebljavati oštećene pročistače!

N Umetnuti pročistač u kućište

pročistača. N Dograditi poklopac pročistača. Upotrebljavati samo pročistače zraka

visoke kakvoće, kako bi motor bio zaštićen od prodora obrazivne prašine.

STIHL preporučuje samo uporabu originalnih pročistača zraka tvrtke STIHL. Visok standard kakvoće tih dijelova osigurava rad/pogon bez smetnji/kvarova, dugi radni vijek mehanizma i ekstremno dugi radni vijek/postojanost pročistača.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA015 KN

9926BA016 KN

9926BA017 KN

Podešavanje rasplinjača

Rasplinjač uređaja je fco tvornica ugođen tako, da motor u svim fazama rada dobiva optimalnu mješavinu goriva i zraka.

Podesiti broj okretaja u radu u praznom hodu

Motor zastaje u radu u praznom hodu N granični vijak za podešavanje rada

u praznom hodu (LA) polagano zakretati u smjeru kretanja kazaljki na satu tako dugo, dok motor ne počne ravnomjerno raditi.

Rezni alat se u radu u praznom hodu istovremeno okreće

N granični vijak za podešavanje rada

u praznom hodu (LA) polagano zakretati suprotno smjeru kretanja kazaljki na satu tako dugo, dok rezni alat ne dođe u stanje mirovanja

Rad/pogon zimi

Pri temperaturama ispod +10 °C

Predzagrijati rasplinjač Premještanjem zasuna se pored

hladnog zraka iz okoliša cilindra također usisava i topli zrak, kako bi se spriječilo zaleđivanje rasplinjača.

Strjelica na poklopcu/haubi (1) pokazuje podešenost zasuna (2) za pogon/rad ljeti – ili pogon/rad zimi. Značenje simbola:

– simbol "sunce" = pogon/rad ljeti – simbol "snježni kristal" = pogon/rad

zimi

N Odvrnuti vijak (3) na zasunu i skinuti

ga.

N Zasun (2) izvući iz poklopca/haube N zasun (2) iz položaja za rad ljeti

zavrnuti u položaj za rad zimi i ponovno primijeniti

N vijak (3) zavrtati kroz zasun u

poklopac/haubu.

Pri temperaturama između +10 °C i +20 °C

uređaj u tom temperaturnom području može sa zasunom (2) uobičajeno biti stavljen u rad/pogon u položaju za rad ljeti. Položaj zasuna premještati prema potrebi.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA018 KN

9926BA055 KN

Pri temperaturama preko +20 °C

N zasun (2) obvezno ponovno dovesti

u položaj za rad ljeti

pri temperaturama preko +20 °C ne raditi u položaju za rad zimi, u protivnom postoji opasnost od kvarova u radu motora uslijed pregrijavanja!

Pri temperaturama ispod -10 °C

pri ekstremno zimskim uvjetima sa sljedećim uvjetima

– temperaturama ispod -10 °C: – snijegom ili snijegom-pršićem

preporučuje se uporaba "Garniture pokrovne ploče", koja se isporučuje kao poseban pribor.

Već prema vrsti izvedbe zapora rezervoara mogu se dobiti 2 različite "garniture pokrovne ploče".

"Garniture pokrovne ploče" sadrže sljedeće dijelove za pregradnju motornog uređaja:

4 pokrovnu ploču za djelomično

prekrivanje raspora u kućištu

startera 5 filterski uložak od tkanja s

plastičnom masom za pročistač

zraka – priloženi list, koji opisuje pregradnju

uređaja. Dodatno za uređaje sa zaporom

rezervoara sa zaklopnim stremenom: – okrugli brtveni prsten za zapor

rezervoara Pošto smo ugradili grarnituru pokrovne

ploče: N zasun (2) postaviti na rad zimi

Pri temperaturama ispod -10 °C:

N ponovno pregraditi motorni uređaj i

dijelove garniture pokrovne ploče

zamijeniti dijelovima za pogon/rad

ljeti. Naputak za uređaje sa zaporom

rezervoara sa zaklopnim stremenom: s "garniturom pokrovne ploče" na zaporu rezervoaara ugrađen okrugli brtveni prsten, može ostati na uređaju.

Već prema okolnoj temperaturi: N zasun (2) postaviti u položaj za rad

ljeti- ili u položaj za rad zimi

Očistiti pročistač zraka

N rastaviti vijke za pričvršćivanje u

poklopcu pročistača

N izvući poklopac pročistača N nutarnju stranu poklopca pročistača

i okolinu pročistača (5) osloboditi od grube nečistoće

N izlupati pročistač (5) ili ispuhati ga

komprimiranim zrakom iznutra prema van.

U slučaju tvrdokorne nečistoće ili zalijepljenog tkanja pročistača:

N pročistač isprati u čistoj,

nezapaljivoj tekućini za čišćenje (na primjer toploj, sapunastoj vodi) i posušiti.

Oštećeni pročistač se mora zamijeniti.

FS 240 C, FS 240 RC, FS 260 RC

Svjećica

9926BA020 KN

9926BA021 KN

000BA039 KN

000BA045 KN

9926BA022 KN

N Kada snaga motora nije dovoljna,

startanje je loše ili nastaju smetnje u radu u praznom hodu, prvo treba provjeriti svjećicu.

N Nakon cca 100 radnih/pogonskih

sati zamijeniti svjećicu – u slučaju jako nagorenih elektroda, već i ranije – upotrebljavati samo svjećice bez smetnji, čiju primjenu je tvrtka STIHL dozvolila – pogledati poglavlje "Tehnički podaci".

Rastaviti svjećicu

N Kapicu (2) sprijeda podići i radi

isključivanja gurnuti prema natrag.

N Odložiti kapicu. N Izvući utikač svjećice (3). N Odvrnuti svjećicu.

Provjera svjećice

hrvatski

Kod svjećice sa separatnom priključnom maticom (1) priključnu maticu obvezno zavrnuti na navoj i čvrsto pritegnuti – uslijed stvaranja iskri postoji opasnost od izbijanja požara!

Ugradnja svjećice

N Zavrnuti svjećicu. N Utikač svjećice čvrsto utisnuti na

svjećicu

N Vijak (1) u kapici (2) zakretati tako

dugo, dok glava vijka ne proviri van iz kapice (2), a kapica se sprijeda može podići.

FS 240 C, FS 240 RC, FS 260 RC

N Očistiti nečistu svjećicu. N Provjeriti razmak elektroda (A) i

naknadno podesiti ukoliko je

potrebno, vrijednost za razmak –

pogledati poglavlje "Tehnički

podaci". N Odstraniti moguće uzroke

onečišćenja svjećice. Mogući uzroci su:

– previše motornog ulja u gorivu – nečist pročistač zraka – nepovoljni uvjeti rada/pogona

N kapicu (1) odostraga i lagano koso

postaviti na poklopac/haubu, pri tome nos (2) gurnuti u otvor (3) poklopca/haube.

N Kapicu sprijeda zakrenuti na

poklopac/haubu, vijak (4) zavijčati i pritegnuti.

hrvatski

233BA010 KN

1 1

9926BA023 KN

Vladanje motora u radu Podmazivanje prijenosnika

Ukoliko je po izvršenoj njezi pročistača zraka, korektnoj podešenosti rasplinjača i užeta za gas, vladanje motora u radu nezadovoljavajuće, uzrok može biti u prigušivaču buke.

Kod stručnog trgovca provjeriti, da li je prigušivač buke nečist (zakoksan)!

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL.

N Napunjenost mašću za

podmazivanje provjeravati redovito i

od prilike svakih

25 radnih/pogonskih sati. N Odvrnuti zaporni vijak (1) – ukoliko

se na njegovoj nutarnjoj strani ne

vidi mast, tada zavijčati tubu (2) sa

STIHL-ovom mašću za prijenosnike

za motorne kose (poseban pribor); N utisnuti do 5 g masti u kućište

prijenosnika;

kućište prijenosnika ne puniti u potpunosti mašću.

N Odvrnuti tubu s mašću (2). N Ponovno zavijčati zaporni vijak (1) i

pritegnuti.

Zamjena užeta za pokretanje / povratne opruge

Demontirati uređaj za pokretanje

N odvrnuti vijke (1). N Skinuti uređaj za pokretanje.

Zamjena užeta za pokretanje / povratne opruge

N kada je uže za pokretanje

razderano ili je puknuta povratna opruga, tada treba postupati kao u odlomku "Rastaviti rolu za uže"

N kada preventivno treba zamijeniti

uže za pokretanje ili povratnu oprugu, tada treba postupati kao u odlomku

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA036 KN

9926BA037 KN

9926BA038 KN

9926BA039 KN

9926BA040 KN

9926BA041 KN

9926BA042 KN

Rasteretiti povratnu oprugu

N upotrebljavati zatezni ključ, taj se

može dobiti kao poseban pribor

N zapinjače (2) po potrebi zakrenuti

prema unutra

N opružnu kopču (3) odrvnuti iz

područja šupljina (4) u zahvatniku (5)

N uže za pokretanje na ručki za

pokretanje izvući van do graničnika N fiksirati zatezni ključ i uređaj za

pokretanje, kako se uže za

pokretanje više ne bi namatalo na

rolu za uže

N zahvatiti uže za pokretanje u

kućištu, u potpunosti izvući van i

načiniti petlju/omču N pustiti zatezni ključ da se polagano

okreće, kako bi popustila opružna

zategnutost – uže se pri tome

namata oko zateznog ključa – sve

dok se više ne osjeti opružna

zategnutost N zatezni ključ skinuti sa zahvatnika.

Rastaviti rolu za uže

N Opružnu kopču (3) s odvijačem ili

prikladnim kliještima oprezno istisnuti sa osovine.

N Oprezno skinuti pločasti

osigurač (7)

N zahvatnik (5) sa zapinjačama (2) i

pločom (8) oprezno izvući i odložiti tako, da zapinjače i ploča ne mogu ispasti van

N rolu za uže (9) izvući sa osovine.

Povratna opruga može iskočiti van – opasnost od zadobivanja ozljeda!

N zatezni ključ postaviti u zahvatnik

role za uže tako, da rukavac (6) zahvati u jednu od šupljina (4)

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA026 KN

9926BA043 KN

9926BA044 KN

N Kada treba zamijeniti povratnu

oprugu, tada postupati kao u odlomku "Zamjena povratne opruge"

N kada treba zamijeniti uže za

pokretanje, tada postupati kao u sljedećem odlomku

Zamjena užeta za pokretanje

N odstraniti istrošeno uže, naime

ostatke užete iz role za uže i ručke za pokretanje

N novo uže za pokretanje udjeti kroz

ručku i osigurati sa čvorom

N čvor povući u ručku za pokretanje

N kraj užeta odozgo provući kroz

čahuru za uvođenje užeta (10) i rolu

za uže (9). N Kraj užeta opremiti s jednostavnim

čvorom

N čvor povući u rolu za uže N dalje kao u poglavlju "Ugrađivanje

role za uže".

Zamijeniti povratnu oprugu

Dijelovi opruge mogu se još nalaziti u predzategnutom stanju i zbog toga mogu pri izvlačenju role za uže nakon rastavljanja kućišta opruge iskočiti van – opasnost od zadobivanja ozljeda! Nositi štitnik za lice i zaštitne rukavice.

N Odstraniti vijke (11) N Izvaditi van opružno kućište i

oprugu, naime dijelove opruge

N novu, za ugradnju spremnu

pričuvnu oprugu u novom opružnom kućištu navlažiti s nekoliko kapi ulja koje ne sadrži smolu.

N Umetnuti pričuvnu oprugu s

kućištem opruge – dno pokazuje prema gore;

ukoliko bi opruga pri tome iskočila van: postaviti štitnik za lice i obući zaštitne rukavice, ponovno uložiti oprugu u kućište opruge – izvana prema unutra.

N Ponovno zavijčati vijke.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA035 KN

9926BA045 KN

9926BA046 KN

9926BA047 KN

9926BA048 KN

9926BA049 KN

Ugraditi rolu za uže

N Osovinu ravnomjerno premazati

preko cijele duljine s mašću za prijenosnike tvrtke STIHL, pogledati poglavlje "Poseban pribor".

N Rolu za uže nataknuti na osovinu –

malo zakretati simo i tamo tako dugo, dok se ne uključi očica povratne opruge (dok ne uđe u funkciju).

N Zahvatnik sa zapinjačama i pločom

nataknuti na osovinu – malo zakretati simo i tamo tako dugo, dok se ušica na opruzi role za uže ne uključi u zahvatnik.

Zategnuti povratnu oprugu

N uže za pokretanje izvlačiti do

graničnika iz kućišta i načiniti

ptelju/omču

N zatezni ključ postaviti na zahvatnik

N sa zateznim ključem rolu za uže

zakretati za šest okretaja suprotno

smjeru kretanja kazaljki na satu –

uže se pri tome namata oko

zateznog ključa

N fiksirati zatezni ključ i odmotati uže

N izvući van prepleteno uže na ručki

za pokretanje i dovesti ga u red

N s ručkom za pokretanje zategnuti

uže

N ispustiti zatezni ključ i polagano

popuštati uže tako, da se isto

namota na rolu za uže N skinuti zatezni ključ. Ručka za pokretanje mora biti čvrsto

povučena u čahuru za uvođenje užeta. Ukoliko se prekreće postrance: oprugu zategnuti za jedan daljni okret.

N Pločasti osigurač (7) gurnuti u utor

osovine.

N Utisnuti opružnu kopču (3) –

opružna kopča mora pokazivati u smjer, suprotan smjeru kretanja kazaljki na satu i mora preuzeti rukavac zapinjače (2).

FS 240 C, FS 240 RC, FS 260 RC

Kada je uže u potpunosti izvučeno, mora biti moguće da se rola za uže dade okretati dalje, za još 1 okret. Ako to nije moguće, opruga je previše zategnuta – opasnost od loma!

N Tada sa role treba skinuti jedan

namotaj užeta.

hrvatski

1 1

9926BA023 KN

002BA083 KN

Dograditi uređaj za pokretanje.

N Uređaj za pokretanje postaviti na

motor i izravnati

N zavijčati vijke (1) i pritegnuti.

Pohranjivanje/skladištenje uređaja

U slučaju stanki u radu, počevši od cca 3 mjeseca nadalje

N Rezervoar goriva isprazniti na

dobro prozračenom mjestu i očistiti ga.

N Gorivo zbrinuti u skladu s propisima

i na ekološki način.

N Isprazniti rasplinjač do kraja, u

protivnom se membrane u rasplinjaču mogu zalijepiti.

N Rezni alat skinuti, očistiti i provjeriti. N Temeljito očistiti uređaj. N Uređaj pohraniti/skladištiti na

suhom i sigurnom mjestu – zaštititi od neovlaštenog korišćenja (na primjer od djece).

Oštriti metalne rezne alate

N Rezne alate u slučaju neznatnog

istrošenja oštriti s turpijom za

oštrenje (poseban pribor) – u

slučaju jakog istrošenja, skrbine

oštriti s uređajem za oštrenje ili

stručnom trgovcu povjeriti izvedbu

tog rada – STIHL preporučuje

STIHL-ovog stručnog trgovca. N Oštriti često, skidati malo – za

jednostavno naknadno

oštrenje/dooštravanje dostaju

uglavnom dva do tri poteza

turpijom.

N Ravnomjerno oštriti krila noževa (1)

– ne mijenjati konturu osnovnog-

glavnog lista (2). Daljnje upute za oštrenje nalaze se na

pakovanju reznog alata.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

6BA025 KN

002BA455 KN

Uravnoteživanje – izbalansiravanje

N Naknadno oštriti cca 5 puta, zatim

reznim alatima sa STIHL-ovim uređajem za uravnoteživanje/izbalansiravanje (poseban pribor) provjeriti neravnotežu/neizbalansiranost i uravnotežiti/izbalansirati ili radove povjeriti na izvedbu stručnom trgovcu – STIHL preporučuje STIHL-ovog stručnog trgovca.

Ispitivanje/provjera i održavanje od strane korisnika/poslužitelja

Podesiti uže za gas

Uže za gas podešavati samo, kada je uređaj u cijelosti sastavljen. Ručka za posluživanje se mora nalaziti u radnom položaju.

Ukoliko sljedeći ciljani radovi podešavanja ne bi imali uspjeha, uređaj treba povjeriti stručnom trgovcu na dovođenje u stanje ispravnosti. STIHL preporučuje stručnog trgovca tvrtke STIHL.

Kod uređaja s ručkom za dvije ruke

Provjeriti podešenost užeta za gas Slika greške: uređaj povećava broj

okretaja, kada se samo pritisne poluga za gas.

Ukoliko se pri tome povećava broj okretaja motora, naime ukoliko se istovremeno okreće rezni alat, tada se uže za gas mora podesiti.

N Isklopiti/isključiti motor

Podesiti uže za gas

N zapor poluge gasa (1) i polugu za

gas (2) pritiskati do graničnika i

držati pritisnute. Samo lagano pritiskati tako, da se

poluge mogu držati ravno na graničniku. N Vijak u poluzi za gas zakretati

suprotno smjeru kretanja kazaljki na

satu, za 1/2 okreta N ponovno ispustiti polugu za gas i

zapor poluge gasa N staviti motor u rad/pogon i provjeriti

podešenost N zaustaviti/isklopiti motor i po potrebi

ponoviti podešavanje.

FS 240 C, FS 240 RC, FS 260 RC

N Startati motor N pritisnuti polugu za gas (2) – pri

tome ne pokretati zapor poluge gasa (1).

hrvatski

002BA163 KN

002BA161 KN

9926BA031 KN

9926BA032 KN

9926BA033 KN

Kod uređaja s kružnom ručkom

N urez na ručki za posluživanje s

alatom gurnuti na kraj utora

N sasvim utisnuti zapor poluge

gasa (1) i polugu za gas (2) (položaj za puni gas) – na taj način uže za gas biva ispravno podešeno.

Ispitivanje/provjera i održavanje kod stručnog trgovca

Radovi održavanja

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo stručnom trgovcu tvrtke STIHL.

Usisna glava za gorivo u rezervoaru

N Usisnu glavu u rezervoaru goriva

provjeravati jednom godišnje, a u slučaju potrebe, dati da ju se zamijeni.

Usisna glava treba u rezervoaru ležati u području, koje je prikazano na slici.

N Kada snaga motora opada, dati na

provjeru zaštitu od iskrenja u

prigušivaču buke.

Antivibracioni element

Između motorne jedinice i držka ugrađen je jedan gumeni element za prigušivanje vibracija. U slučaju vidnog istrošenja ili osjetno stalno povećanih vibracija, dati na provjeru.

Rešetka za zaštitu od iskrenja u prigušivaču buke

Zaštita od iskrenja postoji ili ne, ovisno o dotičnoj zemlji.

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Upute za održavanje- i njegu

Podaci se odnose na normalne uvjete primjene. Pri otežanim uvjetima (jaki nanos prašine itd.) i duljeg dnevnog radnog vremena, navedene intervale treba skratiti na odgovarajući način.

prije početka rada

na kraju rada, naime dnevno

nakon svakog punjenja

rezervoara

jednom tjedno

jednom mjesečno

jednom godišnje

u slučaju kvara/smetnje

u slučaju oštećenja

u slučaju potrebe

očevid (radno sigurno, besprijekorno

Kompletan stroj

Ručka za posluživanje provjera rada/funkcije XX

Pročistač zraka (papirnati pročistač)

Pročistač zraka, pročistač od tkanja od plastične mase

Rezervoar goriva očistiti XXX

Usisna glava u rezervoaru goriva

Rasplinjač

Svjećica

Usisni otvor za rashladni zrak

Rebra cilindra očistiti

Zaštita od iskrenja

Dostupni vijci i matice (osim vijaka za podešavanje)

u prigušivaču buke

stanje, nepropusnost)

očistiti X

zamijeniti oštećene dijelove X

očevid XX

zamijeniti

očevid XX

očistiti X

zamijeniti XX

provjeriti

zamijeniti

provjeriti rad u praznom hodu, rezni alat se ne smije istovremeno okretati

naknadno podesiti rad u praznom hodu X

naknadno podesiti razmak elektroda X

zamijenjivati nakon svakih 100 radnih/pogonskih sati

očevid X

očistiti X

provjeriti

očistiti, naime zamijeniti

naknadno pritegnuti X

XXX

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Podaci se odnose na normalne uvjete primjene. Pri otežanim uvjetima (jaki nanos prašine itd.) i duljeg dnevnog radnog vremena, navedene intervale treba skratiti na odgovarajući način.

prije početka rada

na kraju rada, naime dnevno

nakon svakog punjenja

rezervoara

jednom tjedno

jednom mjesečno

jednom godišnje

u slučaju kvara/smetnje

u slučaju oštećenja

u slučaju potrebe

Antivibracioni elementi

očevid

zamijeniti

XXX

Očevid XX

Rezni alat

zamijeniti X

provjeriti čvrsti dosjed XX

Metalni rezni alati oštriti XX

Podmazivanje prijenosnika

provjeriti XXX

nadopuniti X

Sigurnosne naljepnice zamijeniti X

samo kada snaga motora osjetno opada – kada se smanjuje

kod stručnog trgovca, STIHL preporučuje stručnog trgovca tvrtke STIHL

postoji ili ne, ovisno o dotičnoj zemlji

Vijke za prigušivač buke nakon vremena, provedenog u radu od 10 do 20 sati, nakon prvog stavljanja u rad/pogon čvrsto pritegnuti

pogledati u poglavlju "Provjera-ispitivanje i održavanje kod stručnog trgovca", odlomak "Antivibracioni elementi"

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Minimiranje istrošenja ii izbjegavanje kvarova/šteta

Pridržavanjem navoda iz ovog naputka za korišćenje spriječavate i izbjegavate prekomjerno istrošenje i kvarove na uređaju.

Korišćenje, održavanje i skladištenje uređaja moraju se vršiti tako pažljivo, kao što je opisano u ovom naputku za korišćenje.

Korisnik/poslužitelj je odgovoran za sve kvarove/štete, koje su uzrokovane neuvažavanjem uputa o sigurnosti u radu, uputa za posluživanje i održavanje. To osobito vrijedi za:

– vršenje izmjena na proizvodu, koje

tvrtka STIHL nije dozvolila

– uporabu alata ili pribora, čija

primjena nije dozvoljena, prikladna ili je glede kakvoće manje vrijedna

– uporabu uređaja koja nije u skladu s

odredbama

– primjenu uređaja na sportskim- ili

natjecateljskim priredbama

– kvarove/štete, nastale kao

posljedica daljnjeg korišćenja uređaja s pokvarenim ugradbenim dijelovima

Radovi održavanja

Svi radovi, navedeni u poglavlju "Upute za održavanje- i njegu", moraju se redovito izvršavati. Ukoliko te radove održavanja korisnik/poslužitelj ne može izvršiti sam, nalog za izvedbu treba povjeriti stručnom trgovcu.

STIHL preporučuje, da se radovi održavanja i popravci povjere na izvedbu samo STIHL-ovom stručnom trgovcu. STIHL-ovim stručnim trgovcima se nude redovita školovanja, a tehničke informacije im stoje na raspolaganju.

Ukoliko se propusti izvedba tih radova ili ih se izvrši nestručno, mogu nastati kvarovi/štete, za koje korisnik/poslužitelj sam odgovara. To se odnosi između ostalog na:

– kvarove na mehanizmu, nastale kao

posljedica nepravovremeno ili nedovoljno izvršenog održavanja (na primjer pročistač zraka i pročistač goriva), pogrešnu podešenost rasplinjača i nedostatno čišćenje vodila za rashladni zrak (usisni prorezi, rebra cilindra)

– koroziju i ostale posljedične

štete/kvarovi, nastale zbog nestručnog skladištenja

– kvarove na uređaju, nastale kao

posljedica uporabe kvalitativno manjkavih pričuvnih dijelova

Dijelovi, podložni istrošenju

Neki dijelovi motornog uređaja podliježu i pri korišćenju u skladu s odredbama normalnom istrošenju i moraju se već prema vrsti i trajanju korišćenja pravovremeno zamijeniti. Tome pripadaju između ostalog:

– rezni alati (svih vrsta) – dijelovi za pričvršćivanje za rezne

alate (radni tanjur, matice itd.)

– štitnici reznog alata – spojka

– pročistač (za zrak, gorivo) – uređaj za pokretanje – svjećica – antivibracioni elementi

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

9926BA034 KN

Važni ugradbeni dijelovi

1 zapor/zatvarač rezervoara 2 vijak za podešavanje rasplinjača 3 ručka za pokretanje 4 zasun (rad/pogon zimi) 5 utikač svjećice s kapicom 6 prigušivač buke (postoji ili ne ovisno

o dotičnoj zemlji, sa zaštitom od

iskrenja) 7 zaštitna ploča 8 poluga za gas 9 tipka/taster za stop-položaj 10 zapor poluge gasa 11 cjevasta ručka za dvije ruke 12 potporanj ručke 13 vijak s pritegom 14 držač vlačnog užeta 15 ušica za nošenje 16 poluga startnog zaklopca 17 pumpa za gorivo 18 poklopac pročistača zraka 19 rezervoar goriva 20 kružna ručka 21 stremen (omeđivač/limitator koraka) # broj stroja

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

002BA394 KN

002BA395 KN

Tehnički podaci

Mehanizam

jednocilindrični dvotaktni motor

FS 240 C

7 list kružne pile 8 graničnik (samo za list kružne pile)

izvedba s ručkom za dvije ruke i Ergo Start-om

Volumen: 37,7 cm Provrt cilindra: 40 mm Hod klipa: 30 mm Snaga prema

ISO 8893: Broj okretaja u radu u

praznom hodu: 2800 1/min Deregulacioni broj

okretaja (nazivna vrijednost): 12500 1/min

Maksimalni broj okre taja osovine zanošenja/iscrpljivanj a (pogon reznog alata) 9360 1/min

1,7 kW (2,3 KS) pri 8500 1/min

1 glava kose 2 štitnik (samo za glave kosa) 3 nož 4 štitnik (za sve alate za košnju) 5 pregača 6 metalni alat za košnju

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

FS 240 RC

izvedba s kružnom ručkom i ErgoStartom

Volumen: 37,7 cm

Provrt cilindra: 40 mm Hod klipa: 30 mm Snaga prema

ISO 8893:

1,7kW(2,3KS) pri 8500 1/min

Broj okretaja u radu u praznom hodu: 2800 1/min

Deregulacioni broj okretaja (nazivna vrijednost): 10500 1/min

Maksimalni broj okre

taja osovine zanošenja/iscrpljivanj a (pogon reznog alata) 7930 1/min

FS 260 RC

izvedba s kružnom ručkom i ErgoStartom

Volumen: 41,6 cm

Provrt cilindra: 42 mm Hod klipa: 30 mm Snaga prema

ISO 8893:

2,0 kW (2,7 KS) pri 9000 1/min

Broj okretaja u radu u praznom hodu: 2800 1/min

Deregulacioni broj okretaja (nazivna vrijednost): 10500 1/min

Maksimalni broj okre

taja osovine zanošenja/iscrpljivanj a (pogon reznog alata) 7930 1/min

Uređaj za upaljivanje

elektronički upravljiv magnetski upaljivač

Svjećica (bez smetnji): NGK CMR6H Razmak elektroda: 0,5 mm

Sistem goriva

membranski rasplinjač, neovisan o položaju, s pumpom za gorivo u sastavu

Zapremnina rezervo

ara goriva: 0,75 l

Težina

bez goriva, bez reznog alata i štitnika FS 240 C-E: 7,4 kg FS 240 RC-E: 7,1 kg FS 260 RC-E: 7,1 kg

Ukupna duljina

bez reznog alata FS 240 C-E: 1805 mm FS 240 RC-E: 1865 mm FS 260 RC-E: 1865 mm

Obilježja opreme

C Uputa na Komfort-obilježjima E ErgoStart R Kružna ručka

Vrijednosti buke- i titranja (vibracione vrijednosti)

Radi određivanja vrijednosti buke- i vibracionih vrijednosti, kod FS- uređaja su u jednakoj mjeri uzeti u obzir uvjeti rada u praznom hodu i s nominalnim najvećim brojem okretaja.

Daljnje navedene podatke za ispunjenje smjernice poslodavca glede vibracija 2002/44/EG pogledati www.stihl.com/vib/

Razina zvučnog tlaka L

peq

prema

ISO 22868

s glavom kose FS240C: 99dB(A) FS 240 RC: 97 dB(A) FS 260 RC: 98dB(A)

s metalnim alatom za košnju FS240C: 98dB(A) FS 240 RC: 98 dB(A) FS 260 RC: 97 dB(A)

Razina zvučne snage L

weq

prema

ISO 22868

s glavom kose FS 240 C: 108 dB(A) FS 240 RC: 107 dB(A) FS 260 RC: 107 dB(A)

s metalnim alatom za košnju FS 240 C: 105 dB(A) FS 240 RC: 106 dB(A) FS 260 RC: 106 dB(A)

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Vibraciona vrijednost a

hv,eq

prema

ISO 22867

s glavom kose

zahvatna zahvatna ručka, lijevo

FS 240 C: 5,2 m/s FS 240 RC: 6,1 m/s FS 260 RC: 4,8 m/s

ručka,

desno

2 2 2

4,9 m/s

5,3 m/s

5,8 m/s

2 2 2

s metalnim alatom za košnju

zahvatna zahvatna ručka, lijevo

FS 240 C: 4,6 m/s FS 240 RC: 4,3 m/s FS 260 RC: 4,4 m/s

ručka,

desno

2 2 2

4,0 m/s

5,7 m/s

2 2 2

Za razinu zvučnog tlaka i za razinu zvučne snage K-faktor iznosi prema RL 2006/42/EG = 2,5 dB(A); za titrajno ubrzanje K-faktor iznosi prema RL 2006/42/EG = 2,0 m/s

REACH

REACH označava EG-odredbu/propis za registriranje, procjenjivanje i dozvolu primjene/dopuštenje kemikalija.

Obavijesti za ispunjenje REACH (EG)odredbe/propisa br. 1907/2006 pogledati w.w.w.stihl.com/reach

Poseban pribor

Rezni alati

Glave kosa 1 STIHL SuperCut 20-2

2 STIHL AutoCut 25-2 3 STIHL AutoCut 30-2 4 STIHL TrimCut 31-2 5 STIHL PolyCut 20-3

Metalni rezni alati 6 list za rezanje trave 230-2

Rezne alate upotrebljavati samo ovisno o uputama u poglavlju "Dozvoljene kombinacije reznog alata, štitnika, ručke i remena za nošenje".

Poseban pribor za rezne alate – nit za košnju za glave kosa, za

položaje 1 do 5

– tijela svitka s niti za košnju za

položaje 1 do 4

– noževi od plastične mase, garnitura

s 12 komada; za položaj 5

– transportni štitnici, za položaje 6

do 12

Pomoćna sredstva za oštrenje za metalne rezne alate

– plosnate turpije za oštrenje, za

položaje 6 do 8, 10, 11

– držač turpije s okruglom turpijom, za

položaj 12

– željezo za razupiranje, za

položaj 12

– uređaj za

uravnoteživanje/izbalansiravanje tvrtke STIHL, za položaje 6 do 12

– šablone za oštrenje (metal i karton)

za položaj 10

Dijelovi za pričvršćivanje za metalne rezne alate

– tlačna ploča – radni tanjur – matica

Ostali poseban pribor

– zaštitne naočale – kombinirani ključ – zatični klin – odvijač za rasplinjač – remen za jedno rame – dvostruki/dupli remen za rame – garnitura graničnika – garnitura pokrovne ploče za

rad/pogon zimi

– Sistem za punjenje tvrtke STIHL za

goriva

– mast za prijenosnike za motorne

kose i čistače tvrtke STIHL

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

Aktuelne obavijesti uz ovaj i daljnji poseban pribor može se dobiti kod stručnog trgovca tvrtke STIHL.

Upute za vršenje popravaka EG- Izjava proizvođača o

sukladnosti

Korisnici/poslužitelji ovog uređaja smiju vršiti samo one radove održavanja i njege, koji su opisani u ovom naputku za korišćenje.. Daljnje popravke smiju vršiti samo stručni trgovci.

Pri vršenju popravaka ugrađivati samo pričuvne dijelove, čiju primjenu je tvrtka STIHL dozvolila za ovaj motorni uređaj ili tehnički istovrsne dijelove. Upotrebljavati samo pričuvne dijelove visoke kakvoće. U protivnom može postojati opasnost od nesreća ili kvarova/šteta na uređaju.

STIHL preporučuje uporabu STIHL-ovih originalnih pričuvnih dijelova.

STIHL-ove originalne pričuvne dijelove prepoznaje se po STIHL-ovom kataloškom broju pričuvnog dijela, po oznaci { i povremeno po STIHL-ovom znaku za pričuvni dio K (na malim dijelovima može stajati samo sam znak).

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

potvrđuje, da

vrsta gradnje: motorna kosa oznaka tvrtke: STIHL Tip: FS 240 C-E

FS 240 RC-E

FS 260 RC-E serijska identifikacija: 4147 Volumen kod FS 240 C-E: 37,7 cm kod FS 240 RC-E: 37,7 cm kod FS 260 RC-E: 41,6 cm

odgovara propisima o prometanju smjernica 2006/42/EG, 2004/108/EG i 2000/14/EG, te da je razvijana i izrađena u skladu sa sljedećim normama:

EN ISO 11806, EN 55012, EN 61000-6-1

Radi određivanja mjerene i garantirane razine zvučne snage postupano je prema smjernici 2000/14/EG, dodatak V, primjenom norme ISO 10884.

Mjerena razina zvučne snage

3 3 3

FS 240 C-E: 111 dB(A) FS 240 RC-E: 109 dB(A) FS 260 RC-E: 110 dB(A)

Garantirana razina zvučne snage

FS 240 C-E: 113 dB(A) FS 240 RC-E: 111 dB(A) FS 260 RC-E: 112 dB(A)

FS 240 C, FS 240 RC, FS 260 RC

hrvatski

000BA025 LÄ

Pohrana tehničke dokumentacije: ANDREAS STIHL AG & Co. KG

Produktzulassung Godina gradnje i broj stroja navedeni su

na uređaju. Waiblingen, 01.07.2010 ANDREAS STIHL AG & Co. KG u. z.

Elsner Rukovoditelj proizvodnih

grupa, management

Adrese Certifikat kvalitete/kakvoće

Hrvatska UNIKOMERC - UVOZ d.o.o.

Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Tel.: 01 6221 555, Fax: 01 6221 569

ANDREAS STIHL AG & Co. KG obvezuje se da će preko svog uvoznika, opskrbljivati tržište sa rezervnim dijelovima i servisom u sljedećih 7 godina.

Uvoznik je za sada firma UNIKOMERC – UVOZ d.o.o.

Bosna i Hercegovina Unikomerc d. o. o.

Bišće polje, Konjusi bb 88000 Mostar Tel.: 036 352560, Fax: 036 352561

MW-Import d. o. o. Pritoka bb 77000 Bihać Tel.: 037 319215, Fax: 037 319214

Pro Wald d. o. o. Rajlovačka cesta bb 71000 Sarajevo Tel.: 033 789530, 033 789531 Fax: 033 234279

Svi proizvodi tvrtke STIHL odgovaraju glede kakvoće najvećim zahtjevima.

Certifikatom od strane neovisnog društva se proizvođaču, tvrtki STIHL potvrđuje, da svi proizvodi vezano uz razvoj proizvoda, nabavku materijala, proizvodnju, montažu, dokumentaciju i servisnu službu ispunjavaju stroge zahtjeve međunarodne norme ISO 9001 glede sistema kakvoće managementa.

FS 240 C, FS 240 RC, FS 260 RC

0458-742-0421-B

kroatisch

www.stihl.com

*04587420421B*

0458-742-0421-B

Stihl FS 240 C, FS 240 RC, FS 260 RC Instruction Manual [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
