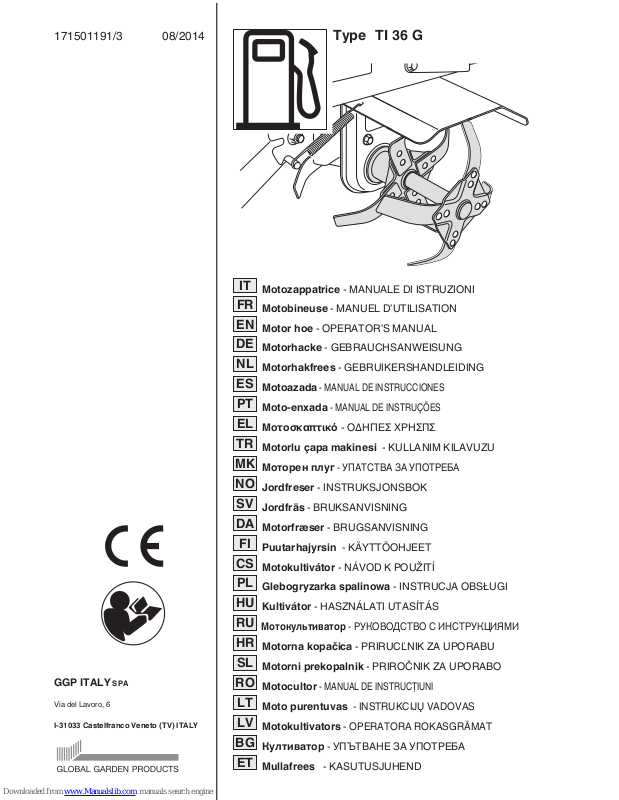

Page 1
171501191/3 08/2014
IT
Motozappatrice - MANUALE DI ISTRUZIONI
FR
Motobineuse - MANUEL D’UTILISATION
EN
Motor hoe - OPERATOR’S MANUAL
DE
Motorhacke - GEBRAUCHSANWEISUNG
NL
Motorhakfrees - GEBRUIKERSHANDLEIDING
ES
Motoazada
- MANUAL DE INSTRUCCIONES
PT
Moto-enxada
- MANUAL DE INSTRUÇÕES
EL
Μοτοσκαπτικό - ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ
TR
Motorlu çapa makinesi - KULLANIM KILAVUZU
MK
Моторен плуг
- УПАТСТВА ЗА УПОТРЕБА
NO
Jordfreser - INSTRUKSJONSBOK
SV
Jordfräs - BRUKSANVISNING
DA
Motorfræser - BRUGSANVISNING
FI
Puutarhajyrsin - KÄYTTÖOHJEET
CS
Motokultivátor - NÁVOD K POUŽITÍ
PL
Glebogryzarka spalinowa - INSTRUCJA OBSŁUGI
HU
Kultivátor - HASZNÁLATI UTASÍTÁS
RU
Мотокультиватор - PУКОВОДСТВО С ИНСТРУКЦИЯМИ
HR
Motorna kopačica - PRIRUCĽNIK ZA UPORABU
SL
Motorni prekopalnik - PRIROČNIK ZA UPORABO
RO
Motocultor
- MANUAL DE INSTRUCŢIUNI
LT
Moto purentuvas
- INSTRUKCIJŲ VADOVAS
LV
Motokultivators
- OPERATORA ROKASGRĀMAT
BG
Култиватор - УПЪТВАНЕ ЗА УПОТРЕБА
ET
Mullafrees - KASUTUSJUHEND
GGP ITALY SPA
Via del Lavoro, 6
I-31033 Castelfranco Veneto (TV) ITALY
Type TI 36 G
Page 2
IT
IMPORTANTE: Leggere attentamente le prescrizioni contenute nel libretto del motore, prima di mettere in funzione il
motore per la prima volta. ATTENZIONE! Controllare il livello dell’olio prima dell’avviamento.
FR
IMPORTANT: Lire attentivement les consignes de sécurité contenues dans le livret du moteur avant de mettre en
marche le moteur pour la première fois. ATTENTION! Avant de mettre en marche, contrôler le niveau de l’huile.
EN
IMPORTANT: Before starting the motor for the rst time, carefully read the instructions as set out in the engine
handbook. CAUTION! Check oil level before starting.
DE
WICHTIG: Ehe der Motor zum ersten Mal in Betrieb gesetzt wird, sind die im Handbuch des Motors enthaltenen
Anweisungen aufmerksam zu lesen. ACHTUNG! Vor der Inbetriebsetzung den Stand des Öls prüfen.
NL
BELANGRIJK: De aanwijzingen die in het motorinstrucktieboekje vermeld worden aandachtig doorlezen vooraleerst
u de motor voor de eerste maal in gebruik neemt. OPGELET! Controleer het oliepeil vooraleer de motor in te schakelen.
ES
IMPORTANTE: Leer atentamente las prescripciones contenidas en el libro del motor antes de poner en funciona-
miento el motor por primera vez. ¡ATENCIÓN! Controlar el nivel de aceite antes del arranque.
PT
IMPORTANTE: E’ conveniente ter muita atenção às instruções incluidas no livrete do motor, antes de accionar o
motor pela primeira vez. ATENÇÃO! Controlar o nível do óleo antes da partida.
EL
ΣΗΜΑΝΤΙΚΟ: Διαβάστε προσεκτικά τις οδηγίες που αναφέρονται στο εγχειρίδιο του κινητήρα, πριν θέσετε τον
κινητήρα για πρώτη φορά σε λειτουργία. ΠΡΟΣΟΧΗ! Ελέγξτε τη στάθμη του λαδιού πριν την εκκίνηση.
TR
ÖNEMLİ: Motoru ilk defa çalıtırmadan önce, motor kılavuzunda kapsanılan talimatları dikkatle okuyun. DİKKAT!
Çalıtırmadan önce ya¤ seviyesi kontrol edilmelidir.
MK
ВАЖНО: Внимателно прочитајте ги дадените наводи во ова упатство за моторот пред да го ставите во
функција за првпат. ВНИМАНИЕ! Проверете го нивото на масло пред вклучување.
NO
VIKTIG: Les nøye instruksjonene i motorhåndboken før motoren startes for første gang. ADVARSEL! Sjekk oljenivået
før du starter klipperen.
SV
VIKTIGT: Läs uppmärksamt instruktionerna i motorns handbok, innan motorns sätts igång för första gången.
VARNING! Innan start så kontrollera oljenivån.
DA
VIKTIGT: Før motoren tages i brug for første gang, bør den medfølgende vejledning læses omhyggeligt. ADVARSEL!
Tjek olieniveauet før start.
FI
TÄRKEÄÄ: Lue tarkasti moottorin käyttöohjekirjan säännöt ennen kuin käynnistät moottorin ensimmäisen kerran.
VAROITUS! Tarkista öljyn pinnan taso ennen koneen käynnistämistä.
CS
DŮLEŽITÁ INF.: Předtím, než poprvé nastartujete motor, pročtěte si pečlivě návod k obsluze motoru. UPOZORNĚNÍ!
Zkontrolujte hladinu oleje před zahájením.
PL
WAŻNE: Przed uruchomieniem silnika po raz pierwszy uważnie zapoznać się z instrukcją obsługi silnika. OSTR-
ZEŻENIE! Sprawdzić poziom oleju przed uruchomieniem.
HU
FONTOS: Olvassa el gyelmesen a motor használati utasításában feltüntetett előírásokat mielőtt a motort először
elindítaná. FIGYELEM! Ellenőrizze az olaj szintjét az elindítást megelőzően.
RU
ВАЖНО: Внимательно прочтите указания, изложенные в руководстве по эксплуатации двигателя, перед
первым запуском двигателя. ВНИМАНИЕ! Проверить уровень масла перед запуском.
HR
VAŽNO: Prije prvog paljenja motora, pažljivo pročitati pravila sadržana u knjižici s uputama za uporabu. OPREZ!
Provjeriti razinu ulja prije paljenja motora.
SL
POMEMBNO: Preden prvič vžgete motor, pazljivo preberite navodila, ki jih vsebuje knjižica motorja. POZOR! Pred
zagonom preverite nivo olja.
RO
IMPORTANT: Citiţi cu atenţie instrucţiunile din manualul motorului, înainte de prima punere în funcţiune a motorului.
ATENŢIE! Controlaţi nivelului de ulei înainte de a porni mașina.
LT
SVARBU: Prieš paleisdami variklį veikti pirmą kartą, atidžiai perskaitykite variklio knygelės nurodymus. DĖMESIO!
Prieš jungiant patikrinkite alyvos lygį.
LV
SVARĪGI: Uzmanīgi izlasiet norādījumus grāmatiņā par motoru, un tikai pēc tam pirmo reizi iedarbiniet motoru. UZMA
NĪBU! Pārbaudiet eļļas līmeni pirms iedarbiniet motoru.
BG
ВАЖНО: Прочетете внимателно предписанията, съдържащи се в инструкциите на мотора, преди да го
включите за първи път. ВНИМАНИЕ! Проверете нивото на маслото преди включване.
ET
OLULINE: Enne mootori esmakordset käivitamist, lugege tähelepanelikult läbi selles raamatus olevad juhised.
ETTEVAATUST! Enne käivitamist kontrollida õlitaset.
Page 3
IT
ITALIANO - Istruzioni Originali ................................................................................... 6 - 18
FR
FRANÇAIS - Traduction de la notice originale .............................................................. 6 - 21
EN
ENGLISH - Translation of the original instructions ....................................................... 7 - 24
DE
DEUTSCH - Übersetzung der Originalbetriebsanleitung ............................................... 7 - 27
NL
NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing
................................... 8 - 30
ES
ESPA—OL - Traducción del Manual Original ................................................................ 8 - 33
PT
PORTUGUÊS - Tradução do manual original ............................................................... 9 - 36
EL
ΕΛΛΗΝΙΚΑ - Μετάφραση του πρωτοτύπου των οδηγιών χρήσης
................................... 9 - 39
TR
TÜRKÇE - Orijinal Talimatların Tercümesi .................................................................. 10 - 42
MK
МАКЕДОНСКИ -Превод на оригиналните упатства .............................................. 10 - 45
NO
NORSK - Oversettelse av orginal bruksanvisning ....................................................... 11 - 48
SV
SVENSKA - Översättning av bruksanvisning i original ................................................ 11 - 51
DA
DANSK - Oversættelse af den originale brugsanvisning ............................................. 12 - 54
FI
SUOMI - Alkuperäisten ohjeiden käännös .................................................................. 12 - 57
CS
ČESKY - Překlad původního návodu k používání ........................................................ 13 - 60
PL
POLSKI - Tłumaczenie instrukcji oryginalnej ............................................................... 13 - 63
HU
MAGYAR - Eredeti használati utasítás fordítása ......................................................... 14 - 66
RU
РУССКИЙ - Перевод оригинальных инструкций .................................................... 14 - 69
HR
HRVATSKI - Prijevod originalnih uputa ....................................................................... 15 - 72
SL
SLOVENŠČINA - Prevod izvirnih navodil .................................................................... 15 - 75
RO
ROMÂN - Traducerea manualului fabricantului ........................................................... 16 - 78
LT
LIETUVIŠKAI - Originalių instrukcijų vertimas ............................................................. 16 - 81
LV
LATVIEŠU - Instrukciju tulkojums no oriģinālvalodas .................................................. 16 - 84
BG
БЪЛГАРСКИ - Превод на оригиналните инструкции ............................................ 17 - 87
ET
EESTI - Algupärase kasutusjuhendi tõlge ................................................................... 17 - 90
Page 4
2
1
2a 2b
2
4
4
5
5
6
8
3
3
4
4
5
5
6
7
7
1.1
1
1.2
1
2
3
1.4
1
2
3
4
1.3
Page 5
3
1
1
2
2.2
2.1
1
2
3
1
1
2
2.4
3.1 3.2
1 1
3
2
2.3
Page 6
4
2
1
3.3
1
2
3
4
5
4.1
Page 7
Page 8
IT

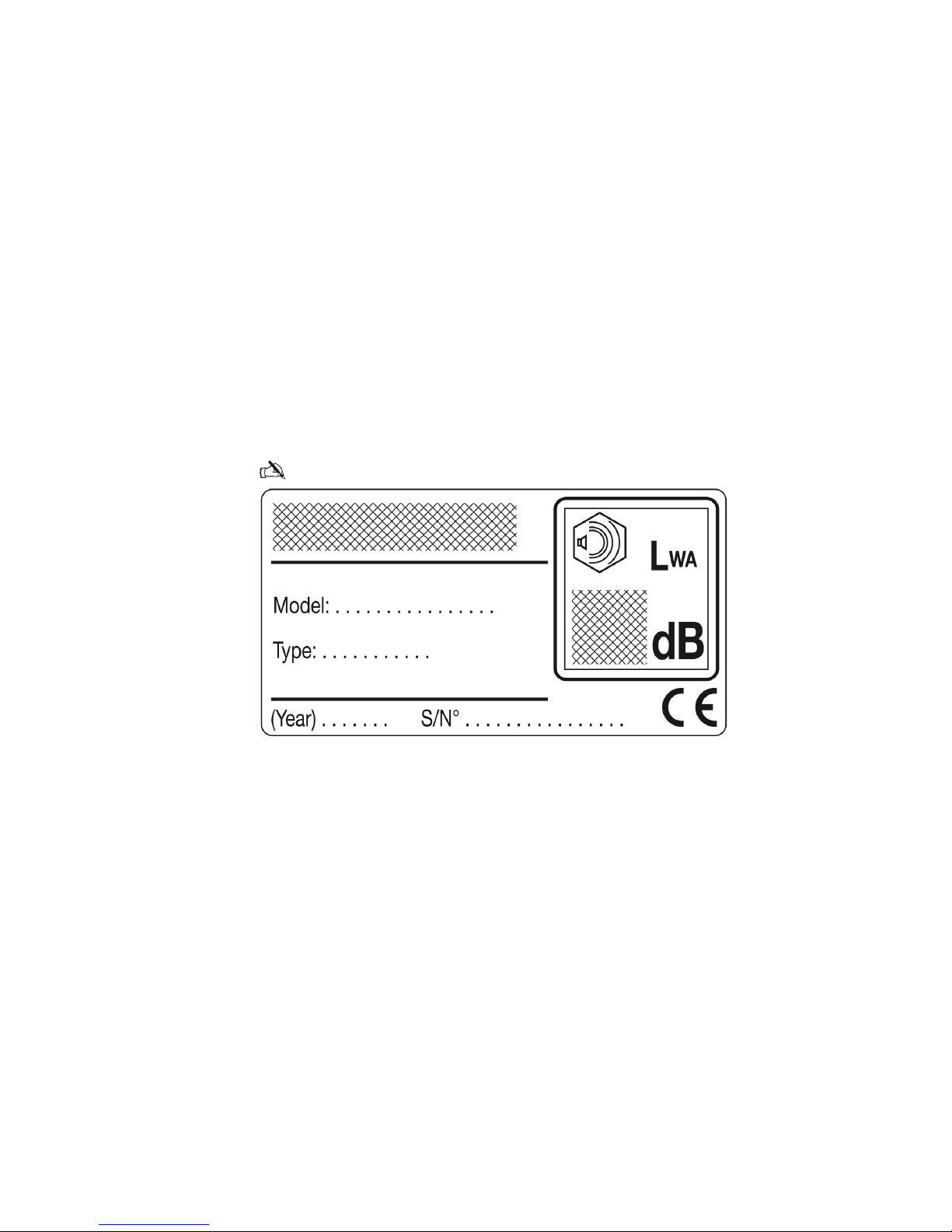

ETICHETTA DI IDENTIFICAZIONE E COMPONENTI DELLA
MACCHINA
1. Livello potenza acustica
2. Marchio di conformità
3. Anno di fabbricazione
4. Tipo di motozappatrice
5. Numero di matricola
6. Nome e indirizzo del Costruttore
7. Codice Articolo
8. Potenza del motore e regime
9. Peso in kg
Immediatamente dopo l’acquisto della macchina, trascrivere i
numeri di identicazione (3 - 4 - 5) negli appositi spazi sull’ultima
pagina del manuale.
L’esempio della dichiarazione di conformità si trova nella penultima pagina del manuale.
11. Manubrio 12. Motore 13. Gruppo frese 14. Protezione
frese 15. Ruota ausiliaria 16. Puntone (Delimitatore di profondità)
17. Comando acceleratore 18. Leva innesto frese 19. Leva di
sicurezza
DESCRIZIONE DEI SIMBOLI RIPORTATI SUI COMANDI
(dove previsti)
21. Starter (Avviamento) 22. Veloce 23. Lento 24. Arresto
PRESCRIZIONI DI SICUREZZA - La vostra motozappatrice
deve essere utilizzato con prudenza. A tale scopo, sulla macchina sono stati posti dei pittogrammi, destinati a ricordarvi le
principali precauzioni d’uso. Il loro signicato è spiegato qui di seguito. Vi raccomandiamo inoltre di leggere attentamente le norme
di sicurezza riportate nell’apposito capitolo del presente libretto.
Sostituire le etichette danneggiate o illeggibili.
41. Attenzione: Leggere il libretto di istruzioni prima di usare
la macchina.
42. Rischio di tagli. Frese in movimento. Scollegare il cappuc-
cio della candela prima di eettuare qualsiasi operazione di
manutenzione o ripa razione.
43. Rischio di tagli. Lame in movimento.
44. Rischio di espulsione. Tenere le persone al di fuori dell’a-
rea di lavoro, durante l’uso.
45. Rischio di esposizione al rumore e alla polvere. Indos-
sare protezioni acustiche e occhiali di protezione.
Valori massimi di rumorosità e vibrazioni
Modello ............................................................................ TI 36 G
Livello di pressione acustica orecchio operatore ...... db(A) 76
– Incertezza di misura ............................................ db(A) 3
Livello di potenza acustica misurato ........................ db(A) 91
– Incertezza di misura ............................................ db(A) 2,07
Livello di potenza acustica garantito ....................... db(A) 93
Livello di vibrazioni ..................................................... m/s
2
4,502
– Incertezza di misura .............................................. m/s
2
1,5
FR
ÉTIQUETTE D’IDENTIFICATION ET COMPOSANTS
DE LA MACHINE
1. Niveau de puissance acoustique
2. Marquage de conformité
3. Année de fabrication
4. Type de motobineuse
5. Numéro de série
6. Nom et adresse du Fabricant
7. Code article
8. Puissance du moteur et régime
9. Poids en kilogrammes
Tout de suite après l’achat de la machine, transcrire les numéros d’identication (3 - 4 - 5) dans les espaces prévus, sur la dernière page
du manuel.
L’exemple de la déclaration de conformité se trouve à l’avant-der-
nière page du manuel.
11. Guidon 12. Moteur 13. Groupe fraises 14. Protection fraises
15. Roue de transport 16. Éperon de terrage (Réglage de la profon-
deur) 17. Commande accélérateur 18. Levier d’embrayage des fraises 19. Levier de sûreté
DESCRIPTION DES SYMBOLES FIGURANT
SUR LES COMMANDES (là où ils sont prévus)
21. Starter (Démarrage) 22. Rapide 23. Lent 24. Arrêt
PRESCRIPTIONS DE SÉCURITÉ - Votre motobineuse doit être utilisée
avec prudence. Dans ce but, des pictogrammes destinés à vous rappeler les principales précautions d’utilisation ont été placés sur la machine.
Leur signication est expliquée ci-après. Nous vous recommandons
également de lire attentivement les consignes de sécurité données au
chapitre prévu du présent manuel.
Remplacer les étiquettes abîmées ou illisibles.
41. Attention: Lire le manuel d’instructions avant d’utiliser la machine.
42. Risque de coupures. Fraises en mouvement. Enlever le capuchon
de la bougie et lire les instructions avant toute opération d’entretien
6
11
12
13
14
15
16
17
18 19
6 14
23 75
9 8
41
45
4443
42
21 22 23 24
Page 9
ou de réparation.
43. Risque de coupures. Lames en mouvement.
44. Risque d’éjection. Pendant l’utilisation, maintenez les personnes
à l’extérieur de la zone de travail.
45. Risque d’exposition au bruit et à la poussière. Porter des lunet-
tes et des protections auditives.
Valeurs maximales de bruit et de vibrations
Modèle ....................................................................................... TI 36 G
Niveau de pression acoustique à l’oreille de l’opérateur .. db(A) 76
– Incertitude de la mesure ................................................ db(A) 3
Niveau de puissance acoustique mesuré ......................... db(A) 91
– Incertitude de la mesure ................................................ db(A) 2,07
Niveau de puissance acoustique garanti ........................... db(A) 93
Niveau de vibrations .......................................................... m/s
2
4,502
– Incertitude de la mesure ................................................ m/s
2
1,5
EN
IDENTIFICATION LABEL AND MACHINE COMPONENTS
1. Acoustic power level
2. Conformity marking
3. Year of manufacture
4. Type of motor hoe
5. Serial number
6. Name and address of Manufacturer
7. Article Code
8. Engine power and speed
9. Weight in kilograms
As soon as you have purchased the machine, write the identication numbers (3 - 4 - 5) in the spaces on the last page of the
manual.
The example of the Declaration of Conformity is provided on the
penultimate page of the manual.
11. Handle bar 12. Engine 13. Milling cutter group 14. Milling
cutter guard 15. Auxiliary wheel 16. Strut (Dening depth)
17. Throttle control 18. Cutter engagement lever 19. Safety le-
ver
DESCRIPTION OF SYMBOLS ON CONTROLS
(where applicable)
21. Choke (Start up) 22. Fast 23. Slow 24. Stop
SAFETY REQUIREMENTS - Your motor hoe must be used ca-
refully. Symbols have therefore been placed on various parts of
the machine to remind you of the main precautions to be taken.
Their meaning is explained below. You are also asked to carefully
read the safety regulations in the specic chapter of this manual.
Replace damaged or illegible labels.
41. Warning: Read the instruction manual before using the ma-
chine.
42. Danger of cutting yourself. Moving milling cutters. Di-
sconnect the spark plug cap and read the instructions before
carrying out any maintenance or repairs.
43. Danger of cutting yourself. moving rotary tools.
44. Risk of thrown objects. Keep all persons away from the
work area during use.
45. Risk of exposure to noise and dust. Wear protection
a gainst noise and protective glasses.
Maximum noise and vibration levels
Model ......................................................................................... TI 36 G
Operator ear noise pressure level .................................... db(A) 76
– Measurement uncertainty ............................................. db(A) 3
Measured acoustic power level ........................................ db(A) 91
– Measurement uncertainty ............................................. db(A) 2.07
Guaranteed acoustic power level ..................................... db(A) 93
Vibration level .................................................................... m/s
2
4,502
– Measurement uncertainty .............................................. m/s
2
1.5
DE
TYPENSCHILD UND MASCHINENBAUTEILE
1. Schalleistungspegel
2. Konformitätszeichen (CE)
3. Herstellungsjahr
4. Typ der Motorhacke
5. Kennnummer
6. Name und Anschrift des Herstellers
7. Artikelnummer
8. Motorleistung und Drehzahl
9. Gewicht in kg
Tragen Sie sofort nach dem Kauf der Maschine die Kennnummern
(3 - 4 - 5) in die entsprechenden Felder auf der letzten Seite des Handbuchs ein.
Das Beispiel der Konformitätserklärung nden Sie auf der vorletzten Seite des Handbuchs
11. Holm 12. Motor 13. Fräsen 14. Fräsenschutz 15. Stützrad
16. Sporn (Tiefenbegrenzer) 17. Gashebel 18. Einschalthebel
Fräsen 19. Sicherheitshebel
BESCHREIBUNG DER SYMBOLE AN DEN BEDIENELEMENTEN
(wo vorgesehen)
21. Starter (Choke) 22. Schnell 23. Langsam 24. Stopp
SICHERHEITSVORSCHRIFTEN - Ihre Motorhacke muss mit Vorsicht
benutzt werden. Aus diesem Grund wurden an der Maschine Symbole
angebracht, die Sie auf die wichtigsten Vorsichtsmaßnahmen hinweisen.
Die Bedeutung der Symbole ist nachstehend erklärt. Wir weisen auch
noch einmal ausdrücklich auf die Sicherheitsvorschriften hin, die Sie im
entsprechenden Kapitel der Bedienungsanleitungen nden.
Beschädigte oder unleserliche Etiketten bitte austauschen.
41. Achtung: Vor dem Gebrauch der Maschine lesen Sie die Gebrau-
chsanweisungen.
42. Schnittgefahr. Fräsen in Bewegung. Stecken Sie den Zündkerz-
enstecker ab und lesen Sie vor allen Wartungs- oder Reparaturarbeiten die Anweisungen durch.
43. Schneiderisiko. Messer in Bewegung.
44. Auswurfrisiko. Während des Gebrauchs, halten Sie Dritte von der
Arbeitszone entfernt.
45: Risiko der Staub- und Lärmbelastung. Gehörschutz und Schutz-
brille tragen.
Maximale Geräusch- und Vibrationswerte
Modell ............................................................................ TI 36 G
Gewichteter Schalldruck am Ohr des Bedieners ........... db(A) 76
– Messungenauigkeit ................................................... db(A) 3
Gemessener Schallleistungspegel ................................ db(A) 91
– Messungenauigkeit ................................................... db(A) 2,07
Garantierter Schallleistungspegel ................................ db(A) 93
Gewichteter Vibrationspegel .......................................... m/s
2
4,502
– Messungenauigkeit ..................................................... m/s
2
1,5
7
Page 10
NL
IDENTIFICATIELABEL EN ONDERDELEN VAN DE MACHINE
1. Niveau van de geluidssterkte
2. Conformiteitmerk
3. Bouwjaar
4. Type motorhakfrees
5. Serienummer
6. Naam en adres van de Fabrikant
7. Code Artikel
8. Vermogen en toerental van de motor
9. Gewicht in kg
Onmiddellijk na de aankoop van de machine, worden de identicatienummers (3 - 4 - 5) in de hiertoe bestemde ruimten op de laatste pagina
van de handleiding genoteerd.
Het voorbeeld van de verklaring van overeenstemming bevindt zich op de voorlaatste pagina van de handleiding
11. Handvat 12. Motor 13. Groep fresen 14. Bescherming fresen
15. Hulpwiel 16. Stang (Dieptebeperker) 17. Versnelling 18. Hendel
inschakeling fresen 19. Veiligheidshendel
BESCHRIJVING VAN DE SYMBOLEN OP DE KNOPPEN
(indien aanwezig)
21. Starter (Opstarten) 22. Snel 23. Traag 24. Stop
VEILIGHEIDSVOORSCHRIFTEN - Uw motorhakfrees moet voorzichtig
gebruikt worden. Daarom zijn er op de machine pictogrammen op aangebracht die u aan de belangrijkste veiligheidsvoorschriften herinneren.
Hun betekenis is hieronder weergegeven. Verder wordt u aanbevolen de
veiligheidsvoorschriften in het speciale hoofdstuk daarover in dit boekje
zorgvuldig door te lezen.
Vervang beschadigde of onleesbare labels.
41. Let op: Lees de handleiding alvorens de machine te gebruiken.
42. Gevaar voor snijwonden: Fresen in beweging. Maak de dop
van de bougie los en lees de aanwijzingen vóór eender welke onderhoudswerkzaamheden of reparaties te verrichten.
43. Gevaar voor snijwonden. Fresen in beweging.
44. Risico wegschietende voorwerpen. Houd de personen buiten de
werkzone tijdens het gebruik.
45. Risico op blootstelling aan geluid en stof. Gebruik een gehoor-
bescherming en draag een veiligheidshelm.
Maximale waarden voor geluid en trillingen
Model ............................................................................. TI 36 G
Geluidsdrukniveau aan het oor van de bediener ... db(A) 77,1
– Meetonzekerheid .............................................. db(A) 3
Gemeten niveau van akoestisch vermogen .......... db(A) 91
– Meetonzekerheid ............................................... db(A) 2,14
Gegarandeerd geluidsniveau ................................ db(A) 93
Trillingsniveau ....................................................... m/s
2
2,99
– Meetonzekerheid ............................................... m/s
2
1,5
ES
ETIQUETA DE IDENTIFICACIÓN
Y COMPONENTES DE LA MÁQUINA
1. Nivel de potencia acústica
2. Marca de conformidad
3. Año de fabricación
4. Tipo de motoazada
5. Número de matrícula
6. Nombre y dirección del Fabricante
7. Código del artículo
8. Potencia del motor y régimen
9. Peso en kg
Inmediatamente después de haber comprado la máquina, transcribir los
números de identicación (3 - 4 - 5) en los espacios correspondientes,
en la última página del manual.
El ejemplo de la declaración de conformidad se encuentra en la
penúltima página del manual.
11. Manillar 12. Motor 13. Grupo fresas 14. Protección fresas
15. Rueda auxiliar 16. Riostra (Delimitador de profundidad) 17. Mando
acelerador 18. Palanca de embrague fresas 19. Palanca de seguridad
DESCRIPCIÓN DE LOS SÍMBOLOS INDICADOS
EN LOS MANDOS (donde estén previstos)
21. Ahogador (Arranque) 22. Veloz 23. Lento 24. Parada
PAUTAS DE SEGURIDAD - Su motoazada debe ser utilizada con pru-
dencia. Para tal n, en la máquina se han colocado pictogramas, destinados a recordar las precauciones de uso. El signicado se explica a
continuación. Además, le recomendamos leer atentamente las normas
de seguridad indicadas en el capítulo correspondiente del presente libro.
Cambie las etiquetas dañadas o ilegibles.
41. Atención: Leer el manual de instrucciones antes de utilizar la máq-
uina.
42. Riesgo de cortes. Fresas en movimiento. Desconectar el capu-
chón de la bujía y leer las instrucciones antes de efectuar cualquier
operación de mantenimiento o reparación.
43. Riesgo de cortes. Fresas en movimiento.
44. Riesgo de expulsión. Mantener a las personas alejadas de la zona
de trabajo durante el uso.
8
11
12
13
14
15
16
17
18 19
6 14
23 75
9 8
41
4544
43
42
21 22 23 24
Page 11
45. Peligro de exposición al ruido y al polvo. Llevar protecciones
acústicas y gafas de protección.
Valores máximos de ruido y vibraciones
Modelo .................................................................................... TI 36 G
Nivel de presión acústica en el oído del operador........... db(A) 76
– Incertidumbre de medida ........................................... db(A) 3
Nivel de potencia acústica medido ................................. db(A) 91
– Incertidumbre de medida ........................................... db(A) 2,07
Nivel de potencia acústica garantizado .......................... db(A) 93
Nivel de vibraciones ........................................................ m/s
2
4,502
– Incertidumbre de medida ............................................. m/s
2
1,5
PT
ETIQUETA DE IDENTIFICAÇÃO E COMPONENTES DA MÁQUINA
1. Nível de potência acústica
2. Marcação de conformidade
3. Ano de fabricação
4. Tipo de moto-enxada
5. Número de série
6. Nome e endereço do Fabricante
7. Código do Artigo
8. Potência do motor e regime
9. Peso em kg
Imediatamente depois da compra da máquina, copie os números de
identicação (3 - 4 - 5) nos espaços apropriados, na última página do
manual.
O exemplo da declaração de conformidade está na penúltima
página do manual
11. Guiador 12. Motor 13. Conjunto fresas 14. Proteção fresas
15. Roda auxiliar 16. Pontalete (Delimitador de profundidade) 17. Co-
mando acelerador 18. Alavanca engate fresas 19. Alavanca de segurança
DESCRIÇÃO DOS SÍMBOLOS CONTIDOS NOS COMANDOS
(onde previstos)
21. Starter (Arranque) 22. Rápido 23. Lento 24. Paragem
DISPOSIÇÕES DE SEGURANÇA - A sua moto-enxada deve ser utili-
zada com prudência. Para tal m, na máquina foram colocados alguns
pictogramas destinados a lembrar as principais precauções de uso. A
seguir está explicado o signicado dos símbolos. Recomendamos também para ler com atenção as normas de segurança contidas no capítulo
especíco deste manual.
Substitua as etiquetas danicadas ou ilegíveis.
41. Atenção: Leia o manual de instruções antes de utilizar a máquina.
42. Risco de cortes. Fresas em movimento. Desconecte o capuz da
vela e leia as instruções antes de efetuar qualquer operação de
manutenção ou reparação.
43. Risco de cortes. Fresas em movimento.
44. Risco de ejeção. Durante o uso mantenha as pessoas fora da
área de trabalho.
45. Risco de exposição ao ruído e à poeira. Use proteções acústicas
e óculos de proteção.
Valores máximos de ruído e vibrações
Modelo ................................................................................. TI 36 G
Nível de pressão acústica no ouvido do operador ....... db(A) 76
– Incerteza de medida ............................................... db(A) 3
Nível de potência acústica medida ............................ db(A) 91
– Incerteza de medida ................................................ db(A) 2,07
Nível de potência acústica garantido ........................... db(A) 93
Nível de vibrações ....................................................... m/s
2
4,502
– Incerteza de medida ................................................. m/s
2
1,5
EL
ΕΤΙΚΕΤΑ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ
ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ
1. Στάθμη ακουστικής πίεσης
2. Σήμα συμμόρφωσης σύμφωνα
3. Έτος κατασκευής
4. Τύπος μοτοσκαπτικού
5. Αριθμός μητρώου
6. Όνομα και διεύθυνση του Κατασκευαστή
7. Κωδικός προϊόντος
8. Ισχύς κινητήρα και φορτίο
9. Βάρος σε κιλά
Αμέσως μετά την αγορά του μηχανήματος, αντιγράψτε τους αριθμούς
προσδιορισμού (3 - 4 - 5) στον ειδικό χώρο, στην τελευταία σελίδα
του εγχειριδίου.
Το παράδειγμα της δήλωσης συμμόρφωσης βρίσκεται στην
προτελευταία σελίδα του εγχειριδίου
11. Τιμόνι 12. Κινητήρας 13. Γκρουπ φρεζών 14. Προστατευτικό
φρεζών 15. Βοηθητικός τροχός 16. Στυλίδιο (Περιοριστής βάθους)
17. Μοχλός γκαζιού 18. Μοχλός εμπλοκής φρέζας 19. Μοχλός
ασφαλείας
ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΑ ΧΕΙΡΙΣΤΗΡΙΑ
(όπου υπάρχουν)
21. Εμπλουτιστής μείγματος (Εκκίνηση) 22. Γρήγορο 23. Αργό 24. Στάση
ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ - Το μοτοσκαπτικό πρέπει να χρησιμοποιείται
με προσοχή. Γι’ αυτό το σκοπό πάνω στο μηχάνημα υπάρχουν
ιδεογράμματα που σας υπενθυμίζουν τα κυριότερα προφυλακτικά
μέτρα κατά τη χρήση. Η σημασία τους εξηγείται παρακάτω. Συνιστάται
επίσης να διαβάσετε με προσοχή τους κανονισμούς ασφαλείας που
αναφέρονται στο ειδικό κεφάλαιο του παρόντος εγχειριδίου.
Αντικαθιστάτε τις ετικέτες που έχουν καταστραφεί ή υποστεί ζημιές.
41. Προσοχή: Διαβάστε το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε
το μηχάνημα.
42. Κίνδυνος κοπής. Φρέζες σε κίνηση. Αφαιρέστε την πίπα του
μπουζί και διαβάστε τις οδηγίες πριν εκτελέσετε οποιαδήποτε
συντήρηση ή επισκευή.
43. Κίνδυνος κοπής. Φρέζες σε κίνηση.
44. Κίνδυνος εξοβελισμού. Κατά τη χρήση, κρατάτε τα άτομα
μακριά από την περιοχή εργασίας.
45. Ρίσκο έκθεσης στον θόρυβο και στην σκόνη. Φορέστε
ακουστικές προστασίες και γυαλιά προστασίας.
Μέγιστες τιμές θορύβου και δονήσεων
Μοντέλο .................................................................................... TI 36G
Στάθμη ακουστικής πίεσης στα αυτιά του χειριστή .......... db(A) 76
– Αβεβαιότητα μέτρησης ................................................ db(A) 3
Στάθμη ακουστικής ισχύος μέτρησης ............................. db(A) 91
– Αβεβαιότητα μέτρησης ................................................ db(A) 2,07
Στάθμη ακουστικής ισχύος μέτρησης ............................... db(A) 93
Στάθμη δονήσεων ............................................................. m/s
2
4,502
– Αβεβαιότητα μέτρησης ................................................... m/s
2
1,5
9
Page 12
TR
MAKİNE BELİRLEME ETİKETİ VE KOMPONENTLERİ
1.
Ses gücü seviyesi
2.
EC uygunluk etiketi
3. İmalat yılı
4. Motorlu çapa makinesi tipi
5. Seri numarası
6. İmalatçının adı ve adresi
7. Ürün kodu
8. Motor gücü ve çalışma rejimi
9. Kg biriminde ağırlık
Makineyi satın aldıktan hemen sonra, belirleme numaralarını (3 -
4 - 5) kılavuzun son sayfası üzerindeki özel hanelere kayıt edin.
Uygunluk beyannamesi örneği kılavuzun sondan bir önceki sayfasında bulunmaktadır.
11. Tutma sapı 12. Motor 13. Freze bıçak grubu 14. Freze bıçak
koruması 15. Yardımcı tekerlek 16. Payanda (Derinlik kısıtlayıcı)
17. Gaz kumandası 18. Freze bıçak kavrama levyesi 19. Güvenlik levyesi
KUMANDALAR ÜZERİNDE BULUNAN SEMBOLLERİN
TANIMLANMASI (öngörülmüş iseler)
21. Starter (Ateşleme) 22. Hızlı 23. Yavaş 24. Stop
GÜVENLİK TALİMATLARI - Motorlu çapa makineniz tedbirli
şekilde kullanılmalıdır. Bu amaç ile başlıca kullanım önlemlerini
size hatırlatmaya yönelik resimli diyagramlar makine üzerine yer-
leştirilmiştir. Bunların anlamı aşağıda açıklanmaktadır. Ayrıca işbu
kılavuzun ilişkin bölümünde yer alan güvenlik kurallarını dikkatle
okumanız tavsiye edilir.
Hasar görmüş veya okunmayan etiketleri değiştiriniz.
41. Dikkat: Makineyi kullanmadan önce kullanım kılavuzunu
okuyun.
42. Kesme tehlikesi. Freze bıçaklar hareket halinde. Herhangi
bir bakım veya onarım işleminden önce, buji başlığını çıkarın
ve talimatları okuyun.
43. Kesme tehlikesi. Freze bıçaklar hareket halinde.
44. Fırlatma tehlikesi. Kullanım esnasında kimsenin çalışma
alanına yaklaşmasına izin vermeyin.
45. Gürültü ve toza maruziyet riski. Akustik korumalar ve
koruyucu gözlükler takın.
Maksimum gürültü değerleri ve titreşimler
Model ............................................................................. TI 36 G
Operatör kulağı ses basınç seviyesi ...................... db(A) 76
– Ölçüm belirsizliği ............................................... db(A) 3
Ölçülen ses gücü seviyesi ..................................... db(A) 91
– Ölçüm belirsizliği ............................................... db(A) 2,07
Garanti edilen ses gücü seviyesi ........................... db(A) 93
Titreşim seviyesi .................................................... m/s
2
4,502
– Ölçüm belirsizliği ................................................ m/s
2
1,5
MK
ЕТИКЕТА ЗА ИДЕНТИФИКАЦИЈА И КОМПОНЕНТИ
НА МАШИНАТА
1.
Ниво на акустична моќност
2.
Ознака за усогласеност со CE
3. Година на производство
4. Тип моторен плуг
5. Сериски број
6. Име и адреса на производителот
7. Код на производот
8. Моќност на моторот и режим
9. Тежина во кг
Веднаш по набавка на машината, запишете ги броевите за
идентификација (3 - 4 - 5) во соодветното место на последната
страница од ова упатство.
Примерот со декларацијата за усогласеност се наоѓа на
последната страница од упатството
11. Ракофат 12. Мотор 13. Група со фреза 14. Заштита на
фрезата 15. Помошно тркало 16. Потпора (одредувач на
длабочината) 17. Команда на забрзувачот 18. Рачка на спојницата
за фрезата 19. Безбедносна рачка
ОПИС НА ДАДЕНИТЕ СИМБОЛИ НА КОМАНДИТЕ
(кога е предвидено)
21. Стартер(палење) 22. Бргу 23. Бавно 24. Застанување
БЕЗБЕДНОСНИ МЕРКИ - со моторниот плуг треба да се работи
внимателно. За таа цел, на машината се поставени илустрации
наменети да ве потсетуваат за главните безбедносни мерки
при употреба. Нивното значење е објаснето подолу. Затоа,
препорачуваме внимателно да ги прочитате безбедносните мерки
што се дадени во засебно поглавје на ова упатство.
Заменете ги оштетените или нечитливите етикети.
41. Внимание: Прочитајте го упатството за употреба пред да ја
користите машината.
42. Ризик од посекотини. Фреза во движење. Извадете го
капачето на свеќичката и прочитајте го упатството пред да
изведувате какви било дејства за одржување или поправка.
10
11
12
13
14
15
16
17
18 19
6 14
23 75
9 8
41
45
44
43
42
21 22 23 24
Page 13
43. Ризик од посекотини. Фреза во движење.
44. Ризик од исфрлени предмети. Оддалечете ги луѓето што
е можно подалеку од местото на работа кога ја користите
машината.
45. Ризик од изложување на шум и прашина. Носете акустичка
заштита и заштита за очите.
Максимални вредности за бучава и вибрации
Mодел ........................................................................................ TI 36 G
Нивото на акустичен притисок врз ушите на операторот db(A) 76
– Отстапки при мерење ................................................ db(A) 3
Ниво на измерена акустична моќност ......................... db(A) 91
– Отстапки при мерење ................................................. db(A) 2,07
Ниво на гарантирана акустична моќност ..................... db(A) 93
Ниво на вибрации ............................................................ m/s
2
4,502
– Отстапки при мерење .................................................. m/s
2
1,5
NO
IDENTIFIKASJONSETIKETT OG MASKINDELER
1. Lydnivå i henhold
2. Typegodkjennelse i henhold
3. Produksjonsår
4. Type jordfreser
5. Serienummer
6. Produsentens navn og adresse
7. Artikkelkode
8. Motoreekt og turtall
9. Vekt i kg
Før over identikasjonsnumrene (3 - 4 - 5) på dertil egnet plass på
håndbokens siste side umiddelbart etter innkjøpet av maskinen.
Eksempelet på samsvarserklæringen nnes på nestsiste side i
bruksanvisningen.
11. Håndtak 12. Motor 13. Knivenhet 14. Knivbeskyttelse
15. Transporthjul 16. Bremsepinne (dybdebegrenser) 17. Gas-
skontroll 18. Spak for innkobling av kniver 19. Sikkerhetsspak
BESKRIVELSE AV SYMBOLENE GJENGITT
PÅ KONTROLLENE (hvor disse nnes)
21. Starter (Oppstart) 22. Hurtig 23. Langsom 24. Stopp
SIKKERHETSBESTEMMELSER - Jordfreseren din må brukes
med forsiktighet. I den hensikt er det plassert symboler på maskinen som er egnet til å minne deg på de viktigste forholdsreglene
ved bruk. Merkelappene har følgende betydning. Vi anbefaler dessuten å lese nøye sikkerhetsreglene gjengitt i det dertil
egnede kapittelet i den foreliggende boken.
Skift merkelapper som har blitt skadet eller uleselig.
41. Advarsel: Les instruksjonsboken før du bruker maskinen.
42. Fare for kutt. Freser i bevegelse. Koble fra tennplugghetten
og les anvisningene før du tar fatt på et hvilket som helst
inngrep i form av vedlikehold eller reparasjon.
43. Fare for å bli kuttet. Kniver i bevegelse.
44. Fare for utslynging. Hold andre personer utenfor arbeid-
sområdet ved bruk.
45. Fare for eksponering for støy og støv. Bruk hørselvern
og vernebriller.
Maksimale verdier for støy og vibrasjoner
Modell .................................................................................. TI 36 G
Lydtrykknivå på operatørens øre .................................. db(A) 76
– Usikkerhet ved måling ............................................. db(A) 3
Målt lydeektnivå ......................................................... db(A) 91
– Usikkerhet ved måling ............................................ db(A) 2,07
Garantert lydeektnivå ............................................... db(A) 93
Vibrasjonsnivå ............................................................. m/s
2
4,502
– Usikkerhet ved måling ............................................... m/s
2
1,5
SV
MÄRKPLÅT OCH MASKINENS KOMPONENTER
1. Ljudeektnivå
2. Överstämmelseintyg
3. Tillverkningsår
4. Typ av jordfräs
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelnummer
8. Motorns eekt och varvtal
9. Vikt i kg
Omedelbart efter att maskinen köpts, skriv in identieringsnumren (3 - 4 - 5) i de avsedda platserna på bruksanvisningens
sista sida.
Ett exempel på en försäkran om överensstämmelse nns på den
näst sista sidan i handboken.
11. Handtag 12. Motor 13. Fräsknivenhet 14. Skydd för fräskn-
ivar 15. Transporthjul 16. Stag (djupbegränsare) 17. Gasreglage
18. Spak för inkoppling av fräsknivar 19. Säkerhetsspak
BESKRIVNING AV SYMBOLERNA
SOM STÅR PÅ REGLAGEN (där det förutses)
21. Startmotor (start) 22. Snabb 23. Långsam 24. Stopp
SÄKERHETSFÖRESKRIFTER - Din jordfräs ska användas med
försiktighet. För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakliga försiktighetsåtgärderna.
Symbolerna förklaras nedan. Det rekommenderas även att du
noggrant läser igenom säkerhetsföreskrifterna i motsvarande
kapitel i denna handbok.
Byt ut skadade eller oläsliga etiketter.
41. Uppmärksamma: Läs instruktionsboken innan maskinen
används.
42. Risk för skärsår. Fräsknivar i rörelse. Koppla från tänds-
tiftets hatt och läs instruktionerna innan något som helst
underhåll eller reparation utförs.
43. Risk för skärsår. Fräsknivar i rörelse.
44. Risk för utkastning. Håll personer utanför arbetsområdet
under användningen.
45. Risk för exponering för buller och damm. Bär hörsels-
kydd och skyddsglasögon.
Maximala värden för buller och vibrationer
Modell ............................................................................ TI 36 G
Ljudtrycksnivå vid operatörens öra ....................... db(A) 76
– Mätosäkerhet .................................................... db(A) 3
Uppmätt ljudeektsnivå ......................................... db(A) 91
– Mätosäkerhet .................................................... db(A) 2,07
Garanterad ljudeektsnivå .................................... db(A) 93
Vibrationsnivå ......................................................... m/s
2
4,502
– Mätosäkerhet ..................................................... m/s
2
1,5
11
Page 14
DA
MASKINENS IDENTIFIKATIONSSKILT OG DELE
1.
Lydeektniveau
2.
CE- overensstemmelsesmærkning
3. Konstruktionsår
4. Type af motorfræser
5. Serienummer
6. Fabrikantens navn og adresse
7. Varenummer
8. Motorens eekt og omdrejningstal
9. Vægt i kg
Så snart maskinen er købt, skal identikationsdataene (pkt. 3 - 4
- 5) noteres i de tilsvarende felter i brugsanvisningens sidste side.
En kopi af overensstemmelseserklæringen ndes på den næsts-
idste side i brugsanvisningen.
11. Styr 12. Motor 13. Enhed med fræseknive 14. Fræs-
ebeskyttelse 15. Transporthjul 16. Stag (dybdebegrænser) 17. Speederhåndtag 18. Håndtag til indkobling af
fræseknive 19. Sikkerhedshåndtag
BESKRIVELSE AF SYMBOLERNE PÅ KONTROLLERNE
(ndes ikke i alle modeller)
21. Choker (start) 22. Hurtig 23. Langsom 24. Standsning
SIKKERHEDSFORSKRIFTER - Deres motorfræser skal anven-
des med forsigtighed. På maskinen har vi derfor anbragt nogle
etiketter for at minde om de vigtigste forholdsregler under brugen.
Etiketternes betydning er forklaret nedenfor. Desuden anbefaler
vi, at De omhyggeligt læser sikkerhedsnormerne, som ndes i det
tilsvarende kapitel i denne brugsanvisning.
Etiketter, der er blevet beskadiget eller ulæselige, skal udskiftes.
41. Advarsel: Læs brugsanvisningen, inden maskinen anven-
des.
42. Risiko for skæring. Fræseknivene er i bevægelse. Fjern
tændrørshætten, og læs anvisningerne, inden De går i gang
med et hvilket som helst vedligeholdelses- eller reparationsindgreb.
43. Risiko for skæring. Knivene er i bevægelse.
44. Risiko for udkastning. Hold andre personer uden for ar-
bejdsområdet under brug af maskinen.
45. Risiko for udsættelse for støj og støv. Anvend høreværn
og beskyttelsesbriller.
Maksimale værdier for støj og vibrationer
Model ...................................................................................... TI 36 G
Lydtryksniveau ved brugerens ører ............................... db(A) 76
– Usikkerhed ved målingen ........................................... db(A) 3
Målt lydeektniveau ...................................................... db(A) 91
– Usikkerhed ved målingen .......................................... db(A) 2,07
Garanteret lydeektniveau ............................................ db(A) 93
Vibrationsniveau ............................................................. m/s
2
4,502
– Usikkerhed ved målingen ............................................ m/s
2
1,5
FI
TUNNUSLAATTA JA LAITTEEN OSAT
1.
Äänitehotaso
2.
CE-vaatimustenmukaisuusmerkki
3. Valmistusvuosi
4. Puutarhajyrsin tyyppi
5. Sarjanumero
6. Valmistajan nimi ja osoite
7. Tuotekoodi
8. Moottoriteho ja nopeus
9. Paino kiloina
Välittömästi laitteen hankinnan jälkeen kopioi tunnusnumerot (3
- 4 - 5) käsikirjan viimeisellä sivulla oleviin kohtiin.
Esimerkki vaatimustenmukaisuusvakuutuksesta löytyy käytt-
öoppaan toiseksi viimeiseltä sivulta.
11. Kahva 12. Moottori 13. Jyrsinteräyksikkö 14. Jyrsinterien
suojus 15. Apupyörä 16. Syvyydensäätökannus (Syvyysrajoitin) 17. Kiihdyttimen vipu 18. Jyrsinterien kytkentävipu 19. Tur-
vavipu
OHJAUSLAITTEISSA OLEVIEN MERKKIEN KUVAUS
(joissa varusteena)
21. Käynnistin (Käynnistys) 22. Nopea 23. Hidas 24. Pysäytys
TURVALLISUUSMÄÄRÄYKSET - Puutarhajyrsintä on käytett-
ävä varovaisesti. Tätä varten laitteeseen on sijoitettu piktogrammeja, joiden tehtävänä on muistuttaa tärkeimmistä varo-
toimenpiteistä. Turvakylttien merkitys on osoitettu alapuolella.
Suosittelemme lukemaan huolellisesti tässä vihkosessa annetut
turvamääräykset.
Vaihda vaurioituneet tai lukukelvottomat tarrat.
41. Huomio: Lue käyttöopas ennen laitteen käyttöä.
42. Ruhjoutumisen vaara. Jyrsinterät liikkeessä. Irrota sytyty-
stulpan kupu ja lue käyttöohjeet ennen minkään huolto – tai
korjaustoimenpiteen suorittamista.
43. Ruhjoutumisen vaara. Jyrsinterät liikkeessä.
12
11
12
13
14
15
16
17
18 19
6 14
23 75
9 8
41
45
44
43
42
21 22 23 24
Page 15
44. Ulostyönnön vaara. Pidä henkilöt poissa työskentelyaluee-
lta, käytön aikana.
45. Melulle ja pölylle altistumisen vaara. Käytä kuulosuojai-
mia ja suojalaseja.
Melutason ja tärinätason maksimiarvot
Mallille ............................................................................ TI 36 G
Akustisen paineen taso ohjaajan korvassa ............. db(A) 76
– Epätarkka mittaus .............................................. db(A) 3
Akustisen tehon mitattu taso ................................... db(A) 91
– Epätarkka mittaus .............................................. db(A) 2,07
Taattu äänitehotaso ................................................ db(A) 93
Tärinätaso .............................................................. m/s
2
4,502
– Epätarkka mittaus ................................................ m/s
2
1,5
CS
IDENTIFIKAČNÍ ŠTÍTEK A SOUČÁSTI STROJE
1.
Úroveň akustického výkonu
2.
Označení shody CE
3. Rok výroby
4. Typ motokultivátoru
5. Výrobní číslo
6. Název a adresa Výrobce
7. Kód Výrobku
8. Výkon motoru a otáčky
9. Hmotnost v kg
Okamžitě po zakoupení stroje si přepište identikační čísla (3 - 4
- 5) na příslušná místa na poslední straně návodu.
Příklad prohlášení o shodě se nachází na předposlední straně
návodu.
11. Řídítka 12. Motor 13. Jednotka fréz 14. Ochranný kryt
fréz 15. Pomocné kolo 16. Vzpěra (Omezovač hloubky)
17. Ovládací prvek akcelerátoru 18. Páka zařazení fréz 19. Poji-
stná páka
POPIS SYMBOLŮ UVEDENÝCH NA OVLÁDACÍCH PRVCÍCH (jsouli součástí)
21. Startér (Startování) 22. Rychle 23. Pomalu 24. Zasta-
vení
BEZPEČNOSTNÍ POKYNY - Váš motokultivátor se musí
používat opatrně. Za tímto účelem byly na stroj umístěny symboly, jejichž cílem je připomínat vám základní opatření související
s použitím. Význam jednotlivých symbolů je následující. Dále vám
doporučujeme, abyste si pozorně přečetli bezpečnostní pokyny
uvedené v příslušné kapitole tohoto návodu.
Vyměňte poškozené nebo nečitelné štítky.
41. Upozornění: Před použitím stroje si přečtěte návod k pou ži tí.
42. Riziko pořezání. Pohybující se frézy. Před provedením ja-
kéhokoli úkonu údržby nebo opravy odpojte konektor svíčky
a přečtěte si příslušné pokyny.
43. Riziko pořezání. Pohybující se frézy.
44. Riziko vymrštění. Během použití udržujte osoby mimo pra-
covní prostor.
45. Riziko expozice hluku a prachu. Nasaďte si chrániče slu-
chu a ochranné brýle.
Maximální hodnoty hlučnosti a vibrací
Model ................................................................................... TI 36 G
Úroveň akustického tlaku na ucho obsluhy .................. db(A) 76
– Nejistota měření ...................................................... db(A) 3
Úroveň naměřeného akustického výkonu .................... db(A) 91
– Nejistota měření ..................................................... db(A) 2,07
Úroveň zaručeného akustického výkonu ..................... db(A) 93
Úroveň vibrací ............................................................... m/s
2
4,502
– Nejistota měření ........................................................ m/s
2
1,5
PL
TABLICZKA IDENTYFIKACYJNA I KOMPONENTY MASZYNY
1.
Poziom mocy akustycznej
2.
Znak zgodności CE
3. Rok produkcji
4. Model glebogryzarki silnikowej
5. Numer fabryczny
6. Nazwa i adres producenta
7. Kod wyrobu
8. Moc silnika i prędkość obrotowa
9. Ciężar w kg
Bezpośrednio po zakupieniu maszyny, przepisać numery identykacyjne
(3 - 4 - 5) w odpowiednim miejscu, na ostatniej stronie instrukcji obslugi.
Przykład deklaracji zgodności znajduje się na przedostatniej stro-
nie instrukcji.
11. Uchwyt 12. Silnik 13. Zespół noży roboczych 14. Osłona noży
roboczych 15. Koło podporowe 16. Ostroga (Ogranicznik głębokości) 17. Dźwignia regulacji obrotów silnika 18. Dźwignia włączenia
noży roboczych 19. Dźwignia bezpieczeństwa
OPIS SYMBOLI ZNAJDUJĄCYCH SIĘ NA PRZYRZĄDACH
STEROWNICZYCH (gdzie są przewidziane)
21. Rozrusznik (Rozruch) 22. Szybki 23. Powolny 24. Zatrzymanie
PRZEPISY BEZPIECZEŃSTWA - Państwa glebogryzarka silnikowa
musi być używana przy zachowaniu wszelkich środków ostrożności. W
tym celu, na maszynie zostały umieszczone piktogramy, mające na celu
przypominać o podstawowych zasadach bezpiecznego użytkowania. Ich
znaczenie zostało objaśnione poniżej. Ponadto zaleca się uważne przeczytanie zasad bezpieczeństwa zawartych w odpowiednim rozdziale
niniejszego opracowania.
Należy wymienić uszkodzone lub nieczytelne etykiety.
41. Ostrzeżenie: Przeczytać instrukcję obsługi przed rozpoczęciem
używania maszyny.
42. Niebezpieczeństwo skaleczeń. Noże w ruchu. Odłączyć kołpak
świecy i przeczytać instrukcje przed wykonaniem jakichkolwiek prac
konserwacyjnych czy naprawczych.
43. Ryzyko skaleczeń. Noże w ruchu.
44. Niebezpieczeństwo wyrzucania przedmiotów. Należy przestr-
zegać tego, aby podczas użytkowania osoby znajdowały się poza
obszarem pracy.
45. Zagrożenie narażeniem na hałas i na kurz. Należy stosować
zabezpieczenia akustyczne i okulary ochronne.
Wartości maksymalne hałasu i wibracji
Modelu ................................................................................. TI 36 G
Poziom ciśnienia akustycznego względem narządu
słuchu operatora .......................................................... db(A) 76
– Błąd pomiaru ........................................................... db(A) 3
Poziom natężenia akustycznego zmierzony ................ db(A) 91
– Błąd pomiaru ........................................................... db(A) 2,07
Poziom natężenia akustycznego gwarantowany ........ db(A) 93
Poziom wibracji ............................................................. m/s
2
4,502
– Błąd pomiaru ............................................................ m/s
2
1,5
13
Page 16
HU
A GÉP AZONOSÍTÓ CÍMKÉJE ÉS ALKATRÉSZEI
1.
Zajteljesítmény szint
2.
CE minőségazonossági jelzés
3. Gyártás éve
4. Kultivátor típusa
5. Gyártási szám
6. A gyártó neve és címe
7. Cikk kódja
8. Motor teljesítménye és fordulatszáma
9. Súly kg-ban
Közvetlenül a gép vásárlása után írja át az azonosító számokat
(3 - 4 - 5) a használati útmutató utolsó oldalán található, erre a
célra szolgáló mezőkbe.
A példa megfelelőségi nyilatkozat a használati útmutató utolsó
előtti oldalán található.
11. Kormány 12. Motor 13. Kapakészlet 14. Kapakés védelem 15. Pótkerék 16. Támasz (mélység határoló) 17. Sebességfokozó 18. Kapakés-indító kar 19. Biztonsági kar
A VEZÉRLÉSEKEN FELTÜNTETETT JELZÉSEK LEÍRÁSA
(ahol vannak)
21. Szívató (Indítás) 22. Gyors 23. Lassú 24. Leállítás
BIZTONSÁGI ELŐÍRÁSOK - A kultivátort körültekintően kell
használni! E célból a gépen különböző piktogramokat tüntettünk
fel, melyek a legfontosabb használati óvintézkedésekre gyelmeztetnek. Jelentésük az alábbiakban kerül feltűntetésre. Java-
soljuk továbbá, hogy olvassa el gyelmesen az alábbi használati
utasítás megfelelő fejezetében feltüntetett biztonsági előírásokat.
Cserélje ki a sérült vagy olvashatatlan címkéket.
41. Figyelem: A gép használatba vétele előtt olvassa el a
használati útmutatót.
42. Vágásveszély. Mozgó kapakések. Bármilyen karbantartási
vagy javítási művelet elvégzése előtt csatolja le a gyertyapipát és olvassa el az utasításokat!
43. Vágásveszély. Mozgó kapakések.
44. Kidobás veszély. A gép használata során az idegen
személyek tartózkodjanak a munkavégzés területén kívül.
45. Zaj- és porveszély. A gép működtetésekor viseljen fül- és
szemvédőt.
A maximális zajszint- és vibrációértékek
Modell .................................................................................. TI 36 G
A kezelői állásnál mért hangnyomásszint ................... db(A) 76
– Mérési bizonytalanság ........................................... db(A) 3
Mért zajteljesítmény szint ........................................... db(A) 91
– Mérési bizonytalanság ............................................ db(A) 2,07
Garantált zajteljesítmény szint ................................... db(A) 93
Vibrációszint ................................................................ m/s
2
4,502
– Mérési bizonytalanság .............................................. m/s
2
1,5
RU
ИДЕНТИФИКАЦИОННЫЙ ЯРЛЫК И СОСТАВНЫЕ
ЧАСТИ МАШИНЫ
1.
Уровень звуковой мощности
2.
Знак соответствия директиве CE
3. Год изготовления
4. Тип мотокультиватора
5. Заводской номер
6. Наименование и адрес изготовителя
7. Код изделия
8. Мощность и режим двигателя
9. Вес в кг
Сразу после покупки машины занесите ее идентификационные
данные (3 - 4 - 5) в специальные поля на последней странице
руководства.
Образец декларации соответствия находится на предпоследней странице руководства.
11. Руль 12. Двигатель 13. Блок почвофрез 14. Защита
почвофрез 15. Вспомогательное колесо 16. Землечерпалка
(Ограничитель глубины) 17. Устройство управления
дросселем 18. Рычаг запуска почвофрез 19. Предохранительный
рычаг
ОПИСАНИЕ СИМВОЛОВ, ПРИВЕДЕННЫХ НА ОРГАНАХ
УПРАВЛЕНИЯ (где они предусмотрены)
21. Стартер (Запуск) 22. Быстро 23. Медленно 24. Останов
ПРАВИЛА БЕЗОПАСНОСТИ - При пользовании
мотокультиватором следует соблюдать осторожность. С этой
целью на машине имеются пиктограммы, которые напомнят вам
об основных мерах предосторожности. Их значение поясняется
ниже. Кроме этого, рекомендуется внимательно прочесть
правила техники безопасности, изложенные в специальной главе
настоящего руководства.
Замените поврежденные или плохо читаемые этикетки.
41. Внимание: Перед использованием машины прочитать
руководство по эксплуатации.
14
11
12
13
14
15
16
17
18 19
6 14
23 75
9 8
41
45
4443
42
21 22 23 24
Page 17
42. Опасностьпорезов. Движущиеся почвофрезы. Перед
выполнением каких-либо операций по техобслуживанию или
ремонту, отсоединить колпачок свечи и прочитать руководство.
43. Опасностьпорезов. Движущиеся почвофрезы.
44. Опасность выброса. Удалить людей за пределы рабочей зоны
во время использования.
45. Риск воздействия шума и пыли. Пользуйтесь защитой для
органов слуха и защитными очками.
Максимальные значения уровня шума и вибрации
Mодели ...................................................................................... TI 36 G
Уровень звукового давления на уши оператора ......... db(A) 76
– Неточность размеров ................................................. db(A) 3
Измеренный уровень акустической мощности ........... db(A) 91
– Неточность размеров ................................................. db(A) 2,07
Гарантированный уровень акустической мощности ... db(A) 93
Уровень вибрации ............................................................ m/s
2
4,502
– Неточность размеров ................................................... m/s
2
1,5
HR
IDENTIFIKACIJSKA ETIKETA I KOMPONENTE STROJA
1.
Razina zvučne snage
2.
Oznaka sukladnosti CE
3. Godina proizvodnje
4. Vrsta motorne kopačice
5. Matični broj
6. Naziv i adresa proizvođača
7. Šifra artikla
8. Snaga i režim motora
9. Težina u kg
Odmah po kupnji stroja upišite identikacijske brojeve (3 - 4 - 5) u
predviđena mjesta na zadnjoj stranici ovog priručnika.
Primjer izjave o sukladnosti se nalazi na predzadnjoj stranici pri-
ručnika.
11. Upravljač 12. Motor 13. Sklop noževa 14. Zaštita
noževa 15. Pomoćni kotač 16. Graničnik dubine (Gaz broda)
17. Upravljački element akceleratora 18. Ručica za uključivanje
noževa 19. Sigurnosna ručica
OPIS SIMBOLA NA UPRAVLJAČKIM ELEMENTIMA
(gdje postoje)
21. Uređaj za pokretanje hladnog motora (pokre-
tanje) 22. Brzo 23. Sporo 24. Zaustavljanje
SIGURNOSNE UPUTE - Vašu motornu kopačicu morate
oprezno koristiti. U tu svrhu, na stroju postoje piktogrami koji će
vas podsjetiti na osnovne mjere predostrožnosti prilikom uporabe. Njihovo značenje je objašnjeno u nastavku. Pored toga,
preporučujemo vam da pažljivo pročitate poglavlje u ovom priručniku koje se odnosi na pravila o sigurnosti.
Zamijenite oštećene ili nečitljive etikete.
41. Pozor: prije uporabe stroja, pročitajte upute za uporabu.
42. Rizik od posjekotina. Noževi u pokretu. Prije bilo kakvog
zahvata održavanja ili popravka, skinite kapicu svjećice i
pročitajte upute.
43. Rizik od posjekotina. Noževi u pokretu.
44. Rizik od odbacivanja. Pazite da za vrijeme uporabe nitko
ne pristupi u radno područje.
45. Rizik od izlaganja buci i prašini. Nosite zaštitu za sluh i
zaštitne naočale.
Maksimalne vrijednosti buke i vibracija
Model ................................................................................. TI 36 G
Razina zvučnog tlaka u ušima rukovatelja ............... db(A) 76
– Mjerna nesigurnost ............................................. db(A) 3
Izmjerena razina zvučne snage ............................... db(A) 91
– Mjerna nesigurnost ............................................... db(A) 2,07
Zajamčena razina zvučne snage ............................. db(A) 93
Razina vibracija .......................................................... m/s
2
4,502
– Mjerna nesigurnost ................................................ m/s
2
1,5
SL
IDENTIFIKACIJSKA NALEPKA IN SESTAVNI DELI STROJA
1.
Raven zvočne moči
2.
Znak skladnosti CE
3. Leto izdelave
4. Tip motornega prekopalnika
5. Serijska številka
6. Ime in naslov izdelovalca
7. Šifra artikla
8. Moč in število obratov motorja
9. Teža v kg
Takoj po nakupu stroja prepišite identikacijske številke (3 - 4 - 5)
v okenca na zadnji strani priročnika.
Izvod izjave o skladnosti se nahaja na predzadnji strani priročnika.
11. Krmilo 12. Motor 13. Skupina rezil 14. Zaščita rezil 15. Po-
mož no kolo 16. Opornik (Globinomer) 17. Komanda za plin
18. Ročica za vklop rezil 19. Varnostna ročica
OPIS SIMBOLOV NA KOMANDAH (kjer so predvideni)
21. Zaganjač (Zagon) 22. Hitro 23. Počasi 24. Zaustavitev
VARNOSTNA NAVODILA - Svoj motorni prekopalnik uporablja-
jte previdno. V ta namen so bili na stroj nameščeni piktogrami, ki
Vas spominjajo na glavne previdnostne ukrepe pri uporabi. Njihov
pomen je razložen v nadaljevanju. Priporočamo Vam tudi, da pozorno preberete varnostne predpise, ki so navedeni v posebnem
poglavju te knjižice.
Zamenjajte poškodovane ali nečitljive etikete.
41. Pozor: Pred uporabo stroja, preberite knjižico z navodili.
42. Nevarnost ureznin. Rezili se premikata. Iztaknite kapico
svečke in pred kakršnim koli vzdrževanjem ali popravilom
preberite navodila.
43. Nevarnost ureznin. Rezili se premikata.
44. Nevarnost izmetavanja. Med uporabo morajo biti osebe
izven delovnega območja.
45. Tveganje izpostavljenosti hrupu in prahu. Nosite zaščitne
naušnike in očala.
Maksimalne vrednosti hrupa in vibracij
Model ............................................................................... TI 36 G
Nivo akustičnega pritiska na ušesa operaterja ........ db(A) 76
– Merilna negotovost .............................................. db(A) 3
Izmerjen nivo akustične moči .................................. db(A) 91
– Merilna negotovost .............................................. db(A) 2,07
Zagotovljen nivo akustične moči ............................. db(A) 93
Nivo vibracij ............................................................... m/s
2
4,502
– Merilna negotovost ................................................ m/s
2
1,5
15
Page 18
RO
ETICHETA DE IDENTIFICARE ŞI COMPONENTELE MAŞINII
1. Nivelul de putere acustică
2. Marca de conformitate CE
3. Anul de fabricaţie
4. Model motocultor
5. Numărul de serie
6. Numele şi adresa Fabricantului
7. Codul Articolului
8. Puterea motorului și turaţia
9. Masa în kg
Imediat după achiziţionarea maşinii, transcrieţi numerele de identicare
(3 - 4 - 5) în spaţiile corespunzătoare, de pe ultima pagină a manualului.
Puteţi găsi un model de delclaraţie de conformitate în penultima
pagină a manualului.
11. Ghidon 12. Motor 13. Grup freze 14. Protecţie freze 15. Roată auxiliară 16. Picior de reglare (Delimitator de adâncime) 17. Comandă
accelerator 18. Manetă de cuplare freze 19. Manetă de siguranţă
DESCRIEREA SIMBOLURILOR DE PE COMENZI (unde este prevăzut)
21. Starter (Pornire) 22. Rapid 23. Lent 24. Oprire
MĂSURI DE SIGURANŢĂ - Motocultorul dvs. trebuie folosit cu pre
-
cauţie. În acest scop, pe maşină au fost lipite pictograme menite să vă
reamintească principalele măsuri de precauţie de utilizat. Semnicaţia
lor este descrisă în continuare. Totodată, vă recomandăm să citiţi cu
atenţie normele de siguranţă prezentate în capitolul respectiv al acestui
manual. Înlocuiţi etichetele deteriorate sau ilizibile.
41. Atenţie: Citiţi manualul de instrucţiuni înainte de utilizarea maşinii.
42. Risc de tăiere. Freze în mişcare. Scoateţi căpăcelul bujiei şi citiţi
instrucţiunile înainte de a face orice intervenţie de întreţinere sau
reparaţie.
43. Risc de tăiere. Freze în mişcare.
44. Risc de proiectare. Asiguraţi-vă că nu sunt persoane în zona de
lucru, pe parcursul utilizării.
45. Risc de expunere la zgomot şi praf. Folosiţi protecţii auditive şi
ochelari de protecţie.
Valorile maxime de zgomot şi vibraţie
Modelul ...................................................................................... TI 36 G
Nivelul presiunii acustice în urechea operatorului ............ db(A) 76
– Incertitudine de măsurare ............................................ db(A) 3
Nivelul presiunii acustice măsurat .................................... db(A) 91
– Incertitudine de măsurare ............................................. db(A) 2,07
Nivelul presiunii acustice garantat .................................... db(A) 93
Nivelul de vibraţii ................................................................ m/s
2
4,502
– Incertitudine de măsurare ............................................... m/s
2
1,5
LT
IDENTIFIKACIJOS ETIKETĖ IR ĮRENGINIO KOMPONENTAI
1.
Garso galios lygis
2.
CE atitikties ženklas
3. Pagaminimo metai
4. Moto purentuvo tipas
5. Registro numeris
6. Gamintojo adresas ir pavadinimas
7. Straipsnio Kodas
8. Variklio galingumas ir režimas
9. Svoris kg
Įsigijus įrenginį iš karto perrašykite identikacijos numerius (3 - 4 - 5) į
tam skirtus tarpus, paskutiniame vadovėlio puslapyje.
Atitikties deklaracijos pavyzdys yra šio vadovo priešpaskutiniajame puslapyje.
11. Rankena 12. Variklis 13. Frezų grupė 14. Frezų apsauga 15. Pagalbinis ratas 16. Ramstis (Gylio matuoklis) 17. Akceleratoriaus komanda 18. Frezų įvedimo svirtis 19. Apsaugos jungiklis
ANT KOMANDŲ PATEIKTŲ SIMBOLIŲ APRAŠYMAI (jeigu numatyti)
21. Starteris (Užvedimas) 22. Greitas 23. Lėtas 24. Sustabdymas
SAUGOS APRAŠYMAI - Jūsų moto purintuvas turi būti saugiai nau
-
dojamas. Tokiam tikslui ant įrenginio buvo išdėstytos piktogramos, skirtos jums priminti pagrindines atsargumo priemones . Etikečių paaiškinimai nurodyti žemiau. Patariame taipogi atidžiai perskaityti saugumo
normas aprašytas tam skirtame šios knygelės straipsnelyje. Pakeisti
sugadintas arba neįskaitomas etiketes.
41. Dėmesio: Perskaityti instrukcijų knygelę prieš naudojant įrenginį.
42. Įsipjovimo rizika. Juda frezos. Atjungti žvakės dangtelį ir paskaityti
instrukcijų vadovėlį prieš bet kokią įrenginio priežiūros ar taisymo
operaciją.
43. Įsipjovimo rizika. Juda frezos.
44. Išmetimo rizika. Darbo metu, pašalinius asmenis laikykite toli nuo
darbo vietos.
45. Rizika esant triukšmui ir dulkėms. Dėvėti akustines apsaugas
ir apsauginius akinius.
Maksimalios triukšmo ir vibracijų vertės
Modeliui ..................................................................................... TI 36 G
Operatoriaus ausies akustinio slėgio lygis ....................... db(A) 76
– Matavimo netikslumas .................................................. db(A) 3
Pamatuotas ekvivalentinis akustinės galios lygis ............. db(A) 91
– Matavimo netikslumas .................................................. db(A) 2,07
Užtikrintas ekvivalentinis akustinės galios lygis ................ db(A) 93
Vibracijų lygis ..................................................................... m/s
2
4,502
– Matavimo netikslumas .................................................... m/s
2
1,5
LV
MAŠĪNAS IDENTIFIKĀCIJAS ETIĶETE UN SASTĀVDAĻAS
1.
Skaņas intensitātes līmenis
2.
CE atbilstības marķējums
3. Ražošanas gads
4. Motokultivatora tips
16
11
12
13
14
15
16
17
18 19
6 14
23 75
9 8
41
45
4443
42
21 22 23 24
Page 19
5. Sērijas numurs
6. Ražotāja nosaukums un adrese
7. Artikula numurs
8. Dzinēja jauda un darbības režīms
9. Svars kilogramos
Uzreiz pēc mašīnas iegādes pārrakstiet identikācijas numurus
(3 - 4 - 5) atbilstošajos laukos rokasgrāmatas pēdējā lappusē.
Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas priekšpēdējā lappusē.
11. Stūre 12. Dzinējs 13. Frēžu bloks 14. Frēžu aizsargs 15. Palīg-
ritenis 16. Balsts (dziļuma ierobežotājs) 17. Akseleratora vadības
ierīce 18. Frēžu ieslēgšanas svira 19. Akseleratora mēlītes bloķētājs
UZ VADĪBAS ELEMENTIEM NORĀDĪTO SIMBOLU APRAKSTS
(ja paredzēts)
21. Starteris (iedarbināšana) 22. Ātri 23. Lēni 24. Apturēšana
DROŠĪBAS NOTEIKUMI - Lietojiet savu motokultivatoru piesardzīgi.
Ar šo nolūku uz mašīnas ir izvietotas piktogrammas, kas atgādina par
galvenajiem piesardzības pasākumiem lietošanas laikā. To nozīme ir
izskaidrota tālāk tekstā. Turklāt iesakām jums uzmanīgi izlasīt drošības
noteikumus, kas izklāstīti šīs rokasgrāmatas atbilstošajā sadaļā. Nomai
-
niet bojātas vai nesalasāmas uzlīmes.
41. Uzmanību: Pirms mašīnas lietošanas izlasiet rokasgrāmatu.
42. Sagriešanās risks. Frēze ir kustīga. Pirms jebkādu tehniskās
apkopes vai remonta darbu veikšanas, noņemiet sveces vada uz
-
gali un izlasiet instrukciju.
43. Sagriešanās risks. Frēze ir kustīga.
44. Izsviešanas risks. Ierīces lietošanas laikā darba zonā nedrīkst
atrasties cilvēki.
45. Trokšņa un putekļu iedarbības bīstamība. Valkājiet dzirdes
orgānu aizsarglīdzekļus un aizsargbrilles.
Maksimālās trokšņa un vibrācijas vērtības
Modelim ..................................................................................... TI 36 G
Skaņas spiediena līmenis pie operatora auss .................. db(A) 76
– Mērījuma kļūda ............................................................. db(A) 3
Izmērītais skaņas jaudas līmenis ..................................... db(A) 91
– Mērījuma kļūda ............................................................. db(A) 2,07
Garantētais skaņas jaudas līmenis .................................. db(A) 93
Vibrācijas līmenis .............................................................. m/s
2
4,502
– Mērījuma kļūda ................................................................ m/s
2
1,5
BG
ИДЕНТИФИКАЦИОНЕН ЕТИКЕТ И ЧАСТИ НА МАШИНАТА
1.
Ниво на акустична мощност
2.
Маркировка за съответствие CE
3. Година на производство
4. Вид култиватор
5. Сериен номер
6. Име и адрес на производителя
7. Код на артикула
8. Мощност на мотора и режим
9. Тегло в кг
Веднага след закупуването на машината препишете идентификационните
номера (3 - 4 - 5) на специалните празни места на последната страница
на упътването.
Примерна „Декларация за съответствие” се намира на предпоследната
страница на ръководството
11. Кормило 12. Мотор 13. Група фрези 14. Предпазител
фрези 15. Спомагателно колело 16. Паянта (Дълбочинен ограничител)
17. Команда ускорител 18. Лост за включване на фрезите 19. Лост за
безопасност
ОПИСАНИЕ НА СИМВОЛИТЕ ВЪРХУ КОМАНДИТЕ
(където са предвидени)
21. Стартер (Включване) 22. Бързо 23. Бавно 24. Стоп
ПРЕДПИСАНИЯ ЗА БЕЗОПАСНОСТ - Вашият култиватор трябва да
се използва внимателно. За тази цел върху машината са поставени
пиктограми, за да ви напомнят основните предпазни мерки. По-долу
е обяснено значението им. Освен това, препоръчваме да прочетете
внимателно мерките за безопасност, поместени в специалната глава
на настоящото упътване. Сменете повредените или нечетливи етикети.
41. Внимание: Прочетете упътването преди да използвате машината.
42. Опасност от срязване. Движещи се фрези. Изключете капачката на
свещта и прочетете инструкциите преди да извършвате каквато и да
е операция по поддръжка или поправка.
43. Опасност от срязване. Движещи се фрези.
44. Риск от изхвърляне на предмети. По време на употреба дръжте
хората извън работната площ.
45. Риск от излагане на шум и прах. Да се използват шумопредпазващи
средства и предпазни очила.
Максимални стойности на шум и вибрации
Модели .................................................................................... TI 36 G
Ниво на звуково налягане, измерено на ухото на оператор db(A) 76
– Несигурност при измерване ................................................ db(A) 3
Измерено ниво на звукова мощност ...................................... db(A) 91
– Несигурност при измерване ............................................... db(A) 2,07
Гарантирано ниво на звукова мощност ................................. db(A) 93
Ниво на вибрации ..................................................................... m/s
2
4,502
– Несигурност при измерване .................................................. m/s
2
1,5
ET
MARKERKLEEBIS JA MASINA KOMPONENDID
1.
Müravõimsuse tase
2.
CE Vastavusmärgistus
3. Valmistusaasta
4. Mullafreesi tüüp
5. Matriklinumber
6. Ehitaja nimi ja aadress
7. Artiklikood
8. Mootori võimsus ja režiim
9. Kaal kilodes
Vahetult pärast masina omandamist kirjutada identitseerimisnumbrid
(3 - 4 - 5) vastavatele kohtadele kasutusjuhendi viimasel lehel.
Vastavusdeklaratsiooni näidis asub kasutusjuhendi eelviimasel leheküljel.
11. Juhtraud 12. Mootor 13. Teradegrupp 14. Terade kaitse 15. Abiratas 16. Varras (Sügavuse määraja) 17. Gaasihoob 18. Terade sisestamise hoob 19. Ohutushoob
JUHTIMISSEADMETEL OLEVATE SÜMBOLITE KIRJELDUS
(kus on ette nähtud)
21. Starter (Käivitamine) 22. Kiire 23. Aeglane 24. Seiskamine
ETTEVAATUSABINÕUD - Teie mullafreesi tuleb kasutada ettevaat
likult. Selleks on masinale pandud piktogrammid, mis tuletavad teile
meelde põhilisi ettevaatusabinõusid. Nende tähendust on seletatud
eespool. Lisaks sellele soovitame teil lugeda tähelepanelikult läbi selles
juhendis vastavas peatükis toodud ohutusnõuded. Asendada kulunud
või loetamatud sildid.
41. Tähelepanu: Lugeda läbi kasutusjuhend enne masina kasutamist.
42. Lõikeoht. Liikuvad terad. Enne mistahes hoolduse või paranduse
teostamist ühendada lahti küünla piip ja lugeda läbi kasutusjuhend.
43. Lõikeoht. Liikuvad terad.
44. Väljaviske oht. Kasutamise ajal hoida tööpiirkonnast eemal kõrv
-
alised isikud.
45. Oht puutuda kokku müra ja tolmuga. Kanda akustilisi kaitseid
ja kaitseprille.
Müra ja vibratsiooni maksimumväärtused
Mudelil ....................................................................................... TI 36 G
Helirõhu väärtuse tase töötaja kõrvale ............................. db(A) 76
– Mõõtemääramatus ....................................................... db(A) 3
Mõõdetud helivõimsuse tase .......................................... db(A) 91
– Mõõtemääramatus ....................................................... db(A) 2,07
Garanteeritud helivõimsuse tase ...................................... db(A) 93
Vibratsioonitase ................................................................. m/s
2
4,502
– Mõõtemääramatus ......................................................... m/s
2
1,5
17
Page 20
IT
NORME DI SICUREZZA
DA OSSERVARE SCRUPOLOSAMENTE
IMPORTANTE - LEGGERE ATTENTAMENTE PRIMA DI USARE
LA MACCHINA. CONSERVARE PER OGNI FUTURA NECESSITÀ
A) ADDESTRAMENTO
1) Leggere attentamente le istruzioni. Prendere familiarità con
i comandi e con un uso appropriato della macchina. Imparare ad
arrestare rapidamente il motore.
2) Utilizzate la macchina esclusivamente per lo scopo al quale è
destinata, cioè per zappare e dissodare il terreno. Qualsiasi altro
impiego può rivelarsi pericoloso e causare danni a persone e/o cose.
Rientrano nell’uso improprio (come esempio, ma non solo):
– trasportare sulla macchina persone, bambini o animali;
– farsi trasportare dalla macchina;
– usare la macchina per trainare o spingere carichi;
– utilizzare la macchina in più di una persona;
– azionare le frese su superci solide o in presenza di ghiaia o sassi.
3) Non permettere mai che la macchina venga utilizzata da bambini o
da persone che non abbiano la necessaria dimestichezza con le istru-
zioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.
4) Non utilizzare mai la macchina:
– con persone, in particolare bambini, o animali nelle vicinanze;
– se l’utilizzatore ha assunto farmaci o sostanze ritenute nocive alle
sue capacità di riessi e attenzione.
5) Ricordare che l’operatore o l’utilizzatore è responsabile di incidenti
e imprevisti che si possono vericare ad altre persone o alle loro
proprietà.
B) OPERAZIONI PRELIMINARI
1) Durante il lavoro, indossare sempre calzature solide e pantaloni
lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti.
2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che
potrebbe venire espulso dalla macchina o danneggiare il gruppo di
taglio e il motore (sassi, rami, li di ferro, ossi, ecc.).
3) ATTENZIONE: PERICOLO! La benzina è altamente inammabile.
– conservare il carburante in appositi contenitori;
– rabboccare il carburante, utilizzando un imbuto, solo all’aperto e
non fumare durante questa l’operazione e ogni volta che si maneggia il carburante;
– rabboccare prima di avviare il motore; non aggiungere benzina o to-
gliere il tappo del serbatoio quando il motore è in funzione o è caldo;
– se fuoriesce della benzina, non avviare il motore, ma allontanare
la macchina dall’area nella quale il carburante è stato versato, ed
evitare di creare possibilità di incendio, ntanto che il carburante
non sia evaporato ed i vapori di benzina non si siano dissolti;
– rimettere sempre e serrare bene i tappi del serbatoio e del conte-
nitore della benzina;
4) Sostituire i silenziatori difettosi
5) Prima dell’uso, procedere ad una verica generale ed in particolare
dell’aspetto delle lame, e controllare che le viti e il gruppo di taglio
non siano usurati o danneggiati. Sostituire in blocco le lame e le viti
danneggiate o usurate per mantenere l’equilibratura.
6) Prima di iniziare il lavoro, assicurarsi che le protezioni siano correttamente montate.
C) DURANTE L’UTILIZZO
1) Non azionare il motore in spazi chiusi, dove possono accumularsi
pericolosi fumi di monossido di carbonio.
2) Lavorare solamente alla luce del giorno o con buona luce articiale.
3) Accertarsi sempre del proprio punto d’appoggio sui terreni in pen-
denza.
4) Non correre mai con la macchina, ma camminare.
5) Lavorare nel senso trasversale al pendio e mai su e giù.
6) Prestare la massima attenzione nel cambio di direzione sui pendii.
7) Non lavorare su terreni con pendenza superiore a 20°.
8) Prestare estrema attenzione quando tirate la macchina verso di
voi.
9) Non modicare le regolazioni del motore, e non fare raggiungere
al motore un regime di giri eccessivo.
10) Avviare il motore con cautela secondo le istruzioni e tenendo i
piedi ben distanti dagli utensili rotanti.
11) Non avvicinare mani e piedi accanto o sotto le parti rotanti.
12) Non sollevare o trasportare la macchina quando il motore è in
funzione.
13) Fermare il motore:
– ogni qualvolta si lasci la macchina incustodita.
– prima di fare rifornimento di carburante.
14) Ridurre il gas prima di fermare il motore. Chiudere l’alimentazione
del carburante al termine del lavoro, seguendo le istruzioni fornite sul
libretto del motore.
E inoltre:
• Fermare gli utensili rotanti se la macchina deve essere inclinata,
nell’attraversare superci non erbose, e quando la macchina viene
trasportata da o verso l’area di lavoro.
• Non azionare mai la macchina se i ripari sono danneggiati.
• Fermare il motore e staccare il cavo della candela:
– prima di qualsiasi intervento sugli utensili rotanti;
– prima di controllare, pulire o lavorare sulla macchina;
– dopo aver colpito un corpo estraneo. Vericare eventuali danni
ed eettuare le necessarie riparazioni prima di usare nuovamente
la macchina;
– se la macchina comincia a vibrare in modo anomalo (Ricercare
immediatamente la causa delle vibrazioni e provvedere alle veri-
che necessarie presso un Centro Specializzato).
• Durante il lavoro, mantenere sempre la distanza di sicurezza dagli
utensili rotanti, data dalla lunghezza del manico.
D) MANUTENZIONE E MAGAZZINAGGIO
1) Mantenere serrati dadi e viti, per essere certi che la macchina sia
sempre in condizioni sicure di funzionamento. Una manutenzione
regolare è essenziale per la sicurezza e per mantenere il livello delle
prestazioni.
2) Non riporre la macchina con della benzina nel serbatoio in un
locale dove i vapori di benzina potrebbero raggiungere una amma,
una scintilla o una forte fonte di calore.
3) Lasciare rareddare il motore prima di collocare la macchina in un
qualsiasi ambiente.
4) Per ridurre il rischio d’incendio, mantenere il motore, il silenziatore
di scarico, l’alloggiamento della batteria e la zona di magazzinaggio
della benzina liberi da residui d’erba, foglie o grasso eccessivo.
5) Non usare mai la macchina con parti usurate o danneggiate, per
motivi di sicurezza. I pezzi devono essere sostituiti e mai riparati.
Usare ricambi originali. I pezzi di qualità non equivalente possono
danneggiare la macchina e nuocere alla vostra sicurezza.
6) Se il serbatoio deve essere vuotato, eettuare questa operazione
all’aperto e a motore freddo.
E inoltre:
• Fermare il motore e staccare il cavo della candela prima di eseguire
qualsiasi intervento di manutenzione;
• Indossare guanti da lavoro per lo smontaggio e rimontaggio degli
utensili rotanti.
E) TRASPORTO E MOVIMENTAZIONE
1) Ogni volta che è necessario movimentare, sollevare, trasportare o
inclinare la macchina occorre:
– arrestare il motore;
– indossare robusti guanti da lavoro;
– aerrare la macchina in punti che orano una presa sicura, tenendo
conto del peso e della sua ripartizione;
– impiegare un numero di persone adeguato al peso della macchina
e alle caratteristiche del mezzo di trasporto o del posto nel quale
deve essere collocata o prelevata.
2) Durante il trasporto, assicurare adeguatamente la macchina mediante funi o catene.
18
Page 21
IT
NORME D’USO
Per il motore, leggere il relativo ma nua le di istruzioni.
NOTA - La corrispondenza fra i riferimenti contenuti nel
testo e le rispettive gure (poste alle pagg. 2 e successive) è data dal numero che precede ciascun paragrafo.
1. COMPLETARE IL MONTAGGIO
NOTA - La macchina può essere fornita con alcuni
componenti già montati.
ATTENZIONE - Lo sballaggio e il completamento del
montaggio devono essere eettuati su una supercie piana e solida, con spazio suciente alla movi-
mentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati.
Lo smaltimento degli imballi deve avvenire secondo
le disposizioni locali vigenti.
1.1
Montaggio del manubrio
Collegare il tirante (1) ai due elementi laterali del manubrio (2a) e (2b) e serrare a fondo i due dadi (3).
ATTENZIONE - La presenza del tirante costituisce un importante elemento di sicurezza e pertanto deve essere correttamente eseguita.
Svitare i due dadi (4), quindi rimuovere le due viti laterali
(5) e la vite di testa (6) dal supporto (7).
Montare il manubrio (2) sul supporto (7) facendo atten-
zione a tenere i cavi al di sotto del supporto. Riposizionare
le due viti laterali (5) e le rondelle nella sequenza indicata,
quindi serrare a fondo i due dadi (4).
Fare scorrere il cavallotto (8) contro il supporto (7) e ssarlo con la vite (6).
1.2
Chiusura degli assi delle frese
Applicare i due tappi (1) alle due estremità dell’asse delle
frese (2).
1.3
Rifornimenti olio
• Trasmissione
Coricare la macchina sul lato destro.
Sganciare la coppiglia (1), slare il perno (2) e rimuovere
le frese (3) e (4).
Svitare il tappo (5) e immettere nel foro circa 120 cc di olio
della stessa qualità usata per il motore.
Rimontare il tappo (5) facendo attenzione a riposizionare
la guarnizione (6) e ripristinare le frese (3) e (4) con il
relativo perno (2) e coppiglia (1).
• Motore
Eseguire il rabbocco dell’olio motore,seguendo le istruzioni fornite nel relativo manuale.
1.4
Montaggio del puntone
Inserire il puntone (1) nella sua sede e ssarlo all’altezza
voluta tramite il perno (2) e la coppiglia (3).
2. COMANDI E REGOLAZIONI
NOTA Il signicato dei simboli riportati sui comandi
è spiegato alla pagina 6 e seguenti.
2.1
Comando acceleratore
L’acceleratore è comandato dalla leva (1).
Le posizioni della leva sono indicate dalla relativa targhetta.
L’acceleratore regola la velocità di rotazione delle frese
e, contemporaneamente, la velocità di avanzamento della
macchina.
2.2
Leva innesto frese
Il movimento delle frese a contatto con il terreno produce
l’avanzamento della macchina.
Per innestare le frese, premere la leva di sicurezza (1) e
tirare la leva di innesto (2).
Rilasciando la leva (2), le frese si arrestano e la macchina
smette di avanzare.
2.3
Regolazione profondità di zappatura
La regolazione dell’aondo delle frese nel terreno è regolabile tramite il puntone (1), posizionabile a 3 diverse
altezze.
La posizione più bassa coincide con la massima profondità di zappatura.
Per modicare l’altezza del puntone (1), rimuovere la cop-
piglia (3) e il perno (2) e riposizionarlo all’altezza voluta.
2.4
Regolazione della ruota ausiliaria
La ruota ausiliaria (1) può essere posizionata a due diverse altezze:
– abbassata, a contatto del terreno, per agevolare gli
spostamenti;
– alzata, durante il lavoro, per permettere alle frese di
aondare nel terreno.
Per passare da una posizione all’altra occorre aerrare la
ruota (1), tirarla no a provocare la fuoriuscita del perno
(2) dalla sede ricavata nel supporto (3) e riposizionarla
all’altezza voluta.
3. UTILIZZO DELLA MACCHINA
3.1
Avviamento del motore
Per l’avviamento, seguire le indicazioni del libretto del motore, quindi dare un deciso strappo dalla manopola della
fu ne di avviamento (1).
19
Page 22
3.2
Zappatura e dissodatura del terreno
Per iniziare il lavoro:
– regolare il puntone all’altezza desiderata;
– portare la ruota ausiliaria in posizione alta;
– esercitare una leggera pressione sul manubrio per sol-
levare le frese dal terreno;
– premere la leva di sicurezza (1) e tirare la leva di inne-
sto delle frese (2);
– abbassare le frese in modo che possano penetrare nel
terreno e fare avanzare la macchina.
Suggerimenti per un lavoro ben eseguito
• Non utilizzare la macchina con terreno bagnato in
quanto le zolle potrebbero risultare dicili da frantumare.
• Nel caso di tereni duri e secchi, è opportuno raggiun-
gere la profondità richiesta con due passate incrociate,
eseguite a profondità ridotta.
3.3
Termine del lavoro
Al termine del lavoro:
– rilasciare la leva di innesto (2);
– portare la leva dell’acceleratore in posizione «STOP»;
– portare la ruota ausiliaria in posizione abbassata.
Scollegare il cappuccio della candela (1) prima di riporre
la macchina o di eettuare qualsiasi tipo di intervento.
4. MANUTENZIONE ORDINARIA
IMPORTANTE - La manutenzione regolare e accurata
è indispensabile per mantenere nel tempo i livelli di
sicurezza e le prestazioni originali della macchina.
Conservare la macchina in luogo asciutto.
1) Indossare robusti guanti da lavoro prima di ogni in-
tervento di pulizia, manutenzione o regolazione sulla
macchina.
2) Lavare accuratamente la macchina con acqua dopo
ogni utilizzo; rimuovere i detriti e il fango accumulati
sulle frese e sotto la protezione per evitare che, disseccandosi, possano rendere dicoltosa la successiva rimozione.
3) La verniciatura della parte interna della protezione può
staccarsi nel tempo per l’azione abrasiva delle zolle
rimosse; in questo caso, intervenire tempestivamente
ritoccando la verniciatura con una pittura antiruggine,
per prevenire la formazione di ruggine che porterebbe
alla corrosione del metallo.
4) Nel caso fosse necessario accedere alla parte infe-
riore, inclinare la macchina esclusivamente dal lato
indicato sul libretto del motore, seguendo le relative
istruzioni.
5) Evitare di versare benzina sulle parti in plastica del
motore o della macchina per evitare di danneggiarle, e
ripulire immediatamente ogni traccia di benzina eventualmente versata. La garanzia non copre i danni alle
parti in plastica causati dalla benzina.
4.1
Sostituzione delle frese
Le frese non richiedono l’alatura dei taglienti.
Per sostituire una fresa:
– rimuovere il tappo (1);
– sganciare la coppiglia (2), slare il perno (3) e rimuo-
vere la fresa esterna (4) e interna (5).
ATTENZIONE - I taglienti delle frese NON sono
smontabili dalla piastra di supporto, pertanto occorre SEMPRE sostituire l’intera piastra completa di
taglienti. L’uso di una fresa con uno o più taglienti
rotti o mancanti può risultare pericoloso e nuoce alla
sicurezza e adabilità della macchina.
Su questa macchina è previsto l’impiego di frese originali,
riportanti il codice:
118801761/0 (fresa esterna)
118801760/0 (fresa interna)
Rimontare le frese (4) e (5) e ripristinare il relativo perno
(3), la coppiglia (2) e il tappo (1).
4.2
Regolazione della trasmissione
Qualora si riscontrassero delle anomalie al momento
dell’azionamento della leva di innesto delle frese, con innesto troppo violento o con le frese che tendono a rallentare quando penetrano nel terreno, occorre provvedere
alla regolazione del cavo di innesto.
Questa operazione deve essere eseguita presso il Servizio As sistenza più vicino o il Vostro Rivenditore.
5. TUTELA AMBIENTALE
La tutela dell’ambiente deve essere un aspetto rilevante
e prioritario nell’uso della macchina, a benecio della
convivenza civile e dell’ambiente in cui viviamo.
– Evitare di essere un elemento di disturbo nei confronti
del vicinato.
– Seguire scrupolosamente le norme locali per lo smalti-
mento di imballi, parti deteriorate o qualsiasi elemento
a forte impatto ambientale; questi riuti non devono
essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che
provvederanno al riciclaggio dei materiali.
– Al momento della messa fuori servizio, non abban-
donare la macchina nell’ambiente, ma rivolgersi a un
centro di raccolta, secondo le norme locali vigenti.
In caso di qualsiasi dubbio o problema, non esitate a
contattare il Servizio As sistenza più vicino o dal Vostro
Rivenditore.
20
Page 23
FR
NORMES DE SÉCURITÉ
À OBSERVER SCRUPULEUSEMENT
IMPORTANT – LIRE ATTENTIVEMENT AVANT D’UTILISER
LA MACHINE. CONSERVER POUR TOUT BESOIN FUTUR.
A) FORMATION
1) Lire attentivement les instructions. Se familiariser avec les commandes
et avec un emploi approprié de la machine. Apprendre à arrêter le moteur
rapidement.
2) Utilisez la machine exclusivement dans le but pour lequel elle est destinée,
c’est-à-dire biner et émietter la terre. Tout autre emploi peut se révéler dange
-
reux et causer des dommages aux personnes et/ou aux choses. Font partie
d’un emploi impropre (à titre d’exemple non exclusif):
– transporter sur la machine des personnes, enfants ou animaux;
– se faire transporter par la machine;
– utiliser la machine pour traîner ou pousser des charges;
– utiliser la machine à plus d’une personne ;
– actionner les fraises sur des surfaces solides ou en présence de gravier
ou de cailloux.
3) Ne jamais permettre d’utiliser la machine à des enfants ou à des personnes
qui n’ont pas la connaissance nécessaire des instructions d’emploi. La
réglementation locale peut xer un âge minimum pour l’utilisateur.
4) Ne jamais utiliser la machine:
– si des personnes, particulièrement des enfants, ou des animaux se trouvent
à proximité;
– si l’utilisateur a pris des médicaments ou des substances considérées
comme nocives pour les capacités de réexes et d’attention.
5) Garder à l’esprit que l’opérateur ou l’utilisateur est responsable des acci
dents et des imprévus qui pourraient se produire en provoquant des dommages à d’autres personnes ou à leurs biens.
B) OPÉRATIONS PRÉLIMINAIRES
1) Pendant le travail, Il faut toujours porter des chaussures solides et un
pantalon long. Ne pas faire fonctionner la machine lorsque l’on est pieds nus
ou que l’on chausse des sandales ouvertes.
2) Inspecter minutieusement toute la zone de travail, et enlever tout ce qui
pourrait être éjecté de la machine, ou endommager le outils rotatifs et le
moteur (cailloux, branches, ls de fer, os, etc..).
3) ATTENTION: DANGER! L’essence est hautement inammable.
– conservez le carburant dans les bidons prévus à cet eet;
– faites le plein de carburant à l’aide d’un entonnoir, à l’extérieur uniquement,
et ne fumez pas pendant cette opération, ni toutes les fois que vous maniez
du carburant;
– avant de démarrer le moteur, faites le plein; n’ajoutez jamais d’essence,
et n’enlevez jamais le bouchon du réservoir, lorsque le moteur est en
fonctionnement ou est chaud;
– ne faites pas démarrer le moteur si de l’essence fuit; éloignez la machine
de la zone où le carburant a été renversé, et évitez de créer toute possibilité
d’incendie tant que le carburant ne s’est pas évaporé et que les vapeurs
d’essence ne se sont pas dissoutes;
– remettez toujours, en les resserrant correctement, les bouchons du réserv
-
oir et du bidon d’essence;
4) Remplacez les silencieux endommagés
5) Avant l’utilisation, eectuez une vérication de la machine en général, et
en particulier de l’aspect des lames, et contrôlez que les vis et le outils rotatifs
ne sont ni usés ni endommagés. Remplacez en bloc les fraises et les vis
endommagées ou usées, pour préserver le bon équilibrage.
6) Avant de commencer le travail, vérier que les protections sont correcte
ment montées.
C) PENDANT L’UTILISATION
1) Ne pas faire fonctionner le moteur dans un endroit conné où les gaz nocifs
contenant du monoxyde de carbone peuvent s’accumuler.
2) Travailler uniquement à la lumière du jour ou avec une lumière articielle
adéquate.
3) Sur les terrains en pente, vérier toujours le propre point d’appui.
4) Ne jamais courir avec la machine, mais marcher.
5) Travailler dans le sens transversal à la pente, jamais de haut en bas.
6) Sur les pentes, faire extrêmement attention aux changements de direction.
7) Ne pas travailler sur des terrains ayant une pente supérieure à 20°.
8) Faire extrêmement attention quand on tire la machine vers soi.
9) Ne jamais modier les réglages du moteur, ni mettre le moteur en sur
-
régime.
10) Faire démarrer le moteur en suivant les instructions avec précaution et
en tenant les pieds à une bonne distance des outils rotatifs.
11) Ne jamais approcher les mains et les pieds à proximité ou en-dessous
des pièces rotatives.
12) Ne jamais soulever ni transporter la machine lorsque le moteur est en
fonction.
13) Arrêter le moteur:
– chaque fois qu’on laisse la machine sans surveillance;
– avant de faire le plein de carburant.
14) Réduire le régime du moteur avant de l’arrêter. À la n du travail, fermer
l’alimentation de carburant en suivant les instructions fournies sur le manuel
du moteur.
De plus:
• Arrêter les outils rotatifs si l’on doit incliner la machine, traverser des surfa
ces sans herbe et lorsqu’on transporte la machine de ou vers la zone que
l’on doit travailler.
• Ne jamais faire fonctionner la machine si les protections sont endomma
-
gées.
• Arrêter le moteur et débrancher le l de la bougie:
– avant toute intervention sur les outils rotatifs;
– avant toute opération de vérication, de nettoyage ou de réparation de
la machine;
– après avoir heurté un objet étranger. Vérier si la machine est endomma
-
gée et eectuer les réparations nécessaires avant de l’utiliser à nouveau;
– si la machine commence à vibrer de manière anormale (Chercher im
-
médiatement la cause des vibrations et faire procéder aux vérications
nécessaires auprès d’un Centre Spécialisé).
• Pendant le travail, veiller à toujours maintenir une distance de sécurité
par rapport aux outils rotatifs; cette distance est donnée par la longueur
du manche.
D) ENTRETIEN ET REMISAGE
1) Maintenir tous les écrous et les vis serrés, pour être certains que la ma-
chine est toujours en conditions de fonctionnement sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau des performances.
2) Ne jamais entreposer la machine avec de l’essence dans le réservoir
dans un local où les vapeurs d’essence pourraient atteindre une amme, une
étincelle ou une forte source de chaleur.
3) Laisser refroidir le moteur avant de ranger la machine dans un endroit
quelconque.
4) Pour réduire les risques d’incendie, débarrasser le moteur, le silencieux
d’échappement, le compartiment de batterie ainsi que la zone de stockage
de l’essence de tous résidus d’herbes, de feuilles ou de graisse en excès.
5) Pour raisons de sécurité, il ne faut jamais utiliser la machine avec des
pièces usées ou endommagées. Les pièces doivent être remplacées, jamais
réparées. N’utiliser que des pièces de rechange d’origine. Des pièces de qua
-
lité non équivalente peuvent endommager la machine et nuire à votre sécurité.
6) Si le réservoir doit être vidangé, eectuer cette opération à l’extérieur et
lorsque le moteur est froid.
De plus:
• Arrêter le moteur et débrancher le l de la bougie avant d’eectuer toute
opération d’entretien;
• Porter des gants de travail pour le démontage et remontage des outils
rotatifs.
E) TRANSPORT ET DÉPLACEMENT
1) Chaque fois qu’il est nécessaire de déplacer, soulever, transporter ou
incliner la machine, il faut:
– arrêter le moteur;
– prendre la machine par des points qui orent une prise sûre, en tenant
compte de son poids et de la répartition du poids;
– employer un nombre de personnes adéquat au poids de la machine et
aux caractéristiques du moyen de transport ou de l’endroit où la machine
doit être placée ou retirée.
2) Pendant le transport, attacher la machine adéquatement avec des cor
-
des ou des chaînes.
21
Page 24
FR
NORMES D’EMPLOI
Pour le moteur, lire le manuel d’emploi correspondant.
REMARQUE - La correspondance entre les références conte
-
nues dans le texte et les gures respectives (qui se trouvent aux
pages 2 et suivantes) est indiquée par le numéro qui précède
chaque paragraphe.
1. ACHEVER LE MONTAGE
REMARQUE – La machine peut être fournie avec certains
composants déjà montés.
ATTENTION – Le déballage et l’achèvement du montage
doivent être eectués sur une surface plate et solide, avec
susamment d’espace pour la manutention de la ma
chine et des emballages, toujours en utilisant les outils
appropriés.
L’élimination des emballages doit être faite conformément
aux dispositions locales en vigueur.
1.1
Montage du guidon
Relier le tirant (1) aux deux éléments latéraux du guidon (2a) et
(2b) et serrer à fond les deux écrous (3).
ATTENTION - La présence du tirant représente un
élément de sécurité important: cette opération doit
donc être correctement eectuée.
Dévisser les deux écrous (4), puis retirer les deux vis latérales
(5) et la vis à tête (6) du support (7).
Monter le guidon (2) sur le support (7) en veillant à maintenir
les câbles au-dessous du support. Repositionner les deux vis
latérales (5) et les rondelles selon la séquence indiquée, puis
serrer à fond les deux écrous (4).
Faire glisser l’étrier (8) contre le support (7) et le xer à l’aide
de la vis (6).
1.2
Fermeture des essieux des fraises
Appliquer les deux bouchons (1) aux deux extrémités de l’essieu
des fraises (2).
1.3
Ravitaillements huile
• Transmission
Coucher la machine sur le anc droit.
Décrocher la goupille (1), retirer le pivot (2) et enlever les fraises
(3) et (4).
Dévisser le bouchon (5) et verser dans l’orice 120 cm³ environ
d’huile de la même qualité que celle utilisée pour le moteur.
Revisser le bouchon (5) en veillant à bien repositionner le joint
(6) et à remettre les fraises (3) et (4) avec leur pivot (2) et leur
goupille (1).
• Moteur
Remplir le réservoir d’huile moteur en suivant les instructions
fournies dans la notice correspondante.
1.4
Montage de l’éperon de terrage
Introduire l’éperon de terrage (1) dans son siège et le xer à la
hauteur souhaitée à l’aide du pivot (2) et de la goupille (3).
2. COMMANDES ET RÉGLAGES
REMARQUE – Le sens des symboles situés sur les commandes est expliqué aux pages 6 et suivantes.
2.1
Commande accélérateur
L’accélérateur est commandé par le levier (1).
Les positions du levier sont indiquées dans la plaquette corre
-
spondante.
L’accélérateur règle simultanément la vitesse de rotation des
fraises et la vitesse de marche de la machine.
2.2
Levier d’embrayage des fraises
Le mouvement des fraises en contact avec le terrain permet à
la machine d’avancer.
Pour embrayer les fraises, appuyer sur le levier de sûreté (1) et
tirer le levier d’embrayage (2).
Si on relâche le levier (2), les fraises s’arrêtent et la machine
cesse d’avancer.
2.3
Réglage profondeur de binage
Il est possible de régler la profondeur d’enfoncement des frai
-
ses dans le terrain à l’aide de l’éperon (1), positionnable sur 3
hauteurs diérentes.
La position la plus basse correspond à la plus faible profondeur
de binage.
Pour modier la hauteur de l’éperon (1), enlever goupille (3) et
pivot (2), puis le repositionner à la hauteur souhaitée.
2.4
Réglage de la roue de transport
La roue de transport (1) peut être positionnée sur deux hauteurs
diérentes:
– position basse, en contact avec le terrain, pour faciliter les
déplacements;
– position haute, durant le travail, pour permettre aux fraises de
s’enfoncer dans le terrain.
Pour passer d’une position à l’autre, saisir la roue (1), la tirer ju
-
squ’à ce que le pivot (2) sorte de son siège situé dans le support
(3) et la repositionner à la hauteur souhaitée.
3. UTILISATION DE LA MACHINE
3.1
Démarrage du moteur
Pour faire démarrer le moteur, suivre les indications gurant
dans la notice du moteur, puis tirer sur la poignée du câble de
démarrage (1) d’un coup sec.
22
Page 25
3.2
Binage et émiettage de la terre
Pour commencer le travail :
– régler l’éperon à la hauteur souhaitée;
– mettre la roue de transport en position haute;
– exercer une légère pression sur le guidon pour soulever les
fraises du terrain;
– appuyer sur le levier de sûreté (1) et tirer le levier d’em
-
brayage des fraises (2).
– abaisser les fraises de sorte qu’elles puissent pénétrer dans
le terrain et faire avancer la machine.
Conseils pour un travail bien fait
• Ne pas utiliser la machine si la terre est mouillée car les mottes
d’herbe pourraient s’avérer plus diciles à broyer.
• En présence de terrains durs et secs, il est opportun d’attein
-
dre la profondeur souhaitée en eectuant deux passages
croisés à une profondeur réduite.
3.3
Fin du travail
Une fois le travail terminé:
– relâcher le levier d’embrayage (2);
– mettre le levier d’accélération en position de «STOP»;
– mettre la roue de transport en position basse.
Enlever le capuchon de la bougie (1) avant de ranger la machine
ou d’eectuer toute intervention.
4. ENTRETIEN ORDINAIRE
IMPORTANT – Il est indispensable d’eectuer des opérations d’entretien régulières et soignées pour maintenir
pendant longtemps les niveaux de sécurité et les perfor
mances originelles de la machine.
Conserver la machine dans un endroit sec.
1) Porter des gants de travail robustes avant d’eectuer toute
intervention de nettoyage, d’entretien, ou de réglage de la
machine.
2) Laver la machine à l’eau avec grand soin après chaque utili
-
sation; enlever les détritus et la boue qui se sont accumulés
sur les fraises et sous la protection pour éviter qu’en séchant,
il ne devienne dicile de les enlever.
3) Avec le temps, il est possible que la peinture de la partie
interne du châssis se détache à cause de l’action abrasive
des mottes d’herbe enlevées; dans ce cas, il faut intervenir
immédiatement en faisant des retouches avec une peinture
antirouille, an de prévenir la formation de la rouille qui en
-
traînerait la corrosion du métal.
4) Au cas où il serait nécessaire d’accéder à la partie inférieure,
incliner la machine exclusivement du côté indiqué dans le
manuel du moteur, en observant les instructions relatives.
5) Eviter de verser l’essence sur les pièces en plastique du mo
-
teur ou de la machine, pour éviter de les abîmer, et nettoyer
immédiatement toute trace d’essence éventuellement ver
-
sée. La garantie ne couvre pas les dommages survenus aux
pièces en plastique qui auraient été causés par de l’essence.
4.1
Remplacement des fraises
Les parties tranchantes des fraises n’ont pas besoin d’être af
-
fûtées.
Pour remplacer une fraise:
– enlever le bouchon (1);
– décrocher la goupille (2), retirer le pivot (3) et enlever la fraise
extérieure (4) et intérieure (5).
ATTENTION - Les lames des fraises NE peuvent PAS
être démontées de la plaque de support, il faut donc
TOUJOURS remplacer la plaque dans sa totalité, avec les
lames. L’utilisation d’une fraise si une ou plusieurs lames
sont cassées ou manquantes peut s’avérer dangereux et
nuire à la sécurité et abilité de la machine.
Cette machine prévoit l’emploi de fraises approuvées reportant
le code:
118801761/0 (fraise extérieure)
118801760/0 (fraise intérieure)
Remonter les fraises (4) et (5) et remettre le pivot (3), la goupille
(2) et le bouchon (1).
4.2
Réglage de la transmission
Si des anomalies sont relevée au moment de l’actionnement du
levier d’embrayage des fraises, avec un embrayage trop violent
ou les fraises qui tendent à ralentir en pénétrant dans le terrain,
procéder au réglage du câble d’embrayage.
Cette opération doit être eectuée auprès du Service d’Assi
-
stance le plus proche ou par votre Revendeur.
5. PROTECTION DE L’ENVIRONNEMENT
La protection de l’environnement doit être un aspect important
et prioritaire pour l’emploi de la machine, au prot de la société
civile et de l’environnement où nous vivons.
– Éviter de déranger le voisinage.
– Suivre scrupuleusement les normes locales pour l’élimination
des emballages, des pièces détériorées ou de tout élément
ayant un fort impact sur l’environnement ; ces déchets ne
doivent pas être jetés dans les ordures, mais ils doivent être
séparés et apportés dans les centres de collecte prévus, qui
procèderont au recyclage des matériaux.
– Au moment de la mise hors service, ne pas abandonner la
machine dans l’environnement, mais la livrer à un centre de
collecte, suivant les normes locales en vigueur.
En cas de n’importe quel doute ou problème, n’hésitez pas à
contacter le Service d’Assistance le plus proche ou bien votre
Revendeur.
23
Page 26
EN
SAFETY REGULATIONS
TO BE OBSERVED SCRUPULOUSLY
IMPORTANT – READ CAREFULLY BEFORE USING
THE MACHINE. KEEP FOR FUTURE REFERENCE
A) TRAINING
1) Read the instructions carefully. Become familiar with the con-
trols and the proper use of the machine. Learn how to stop the engine
quickly.
2) Only use the machine for the purpose for which it was designed,
namely hoeing and loosening the ground. Any other usage may be
hazardous and harm persons and/or damage things. Examples of
improper use may include, but are not limited to:
– transporting persons, children or animals on the machine;
– letting oneself be transported by the machine;
– using the machine to tow or push loads;
– use of the machine by more than one person;
– operating the milling cutters on rm surfaces or with gravel or sto-
nes.
3) Never allow children or people unfamiliar with these instructions
to use the machine. Local laws can restrict the minimum age of the
operator.
4) Never use the machine:
– when people, especially children or pets are nearby;
– if the operator has taken medicine or substances that may impair
his ability to react and be attentive.
5) Bear in mind that the operator or user is responsible for accidents
or unexpected events occurring to other people or their property.
B) PRELIMINARY OPERATIONS
1) While working, always wear sturdy footwear and long trousers.
Do not operate the machine when barefoot or wearing open sandals.
2) Thoroughly inspect the entire work area and remove anything that
could be thrown by the machine or damage the rotary tools or engine
(stones, branches, iron wire, bones, etc.).
3) WARNING: DANGER! Petrol is highly ammable.
– store the fuel in suitable containers;
– add fuel using a funnel, only outdoors; never smoke while doing this
and whenever fuel is handled;
– add petrol before starting the engine; never add petrol or remove the
petrol tank cap while the engine is running or when it is hot;
– if you have spilt some petrol, do not attempt to start the engine but
move the machine away from the area of spillage to avoid creating
any source of ignition until the fuel has evaporated and fuel vapours
have dissipated;
– always put the tank and fuel container caps back on and tighten
well;
4) Replace faulty silencers
5) Before use, always inspect generally and in particular to see that
the blade, screws and rotary tools are not worn or damaged. Replace
damaged or worn milling cutters and screws to preserve balance.
6) Before starting work, make sure the guards are tted correctly.
C) DURING USE
1) Do not operate the engine in a conned space where dangerous
carbon monoxide fumes can develop.
2) Work only in daylight or good articial light.
3) Make sure you have a steady foothold on slopes.
4) Never run with the machine, always walk.
5) Always work transversally on slopes and never up and down
6) Be extremely carefully when changing directions on slopes.
7) Do not work on land that slopes more than 20°
8) Be extremely careful when you pull the machine toward you.
9) Do not change the engine settings or overspeed the engine.
10) Start up the engine carefully according to the instructions, keeping
feet away from the rotary tools.
11) Never place your hands and feet near or under rotating parts.
12) Do not lift or transport the machine when the engine is running.
13) Stop the engine:
– whenever you leave the machine unattended;
– before refuelling;
14) Reduce the throttle setting before stopping the engine. Shut o
the fuel supply when work is done, following the instructions in the
engine manual.
And furthermore:
• Stop the rotary tools if the machine must be inclined, when moving
over surfaces other than grass and when the machine is transported
from or to the work area.
• Never operate the machine with damaged guards.
• Stop the engine and disconnect the spark plug cable:
– before doing anything to the rotary tools;
– before checking, cleaning or working on the machine;
– after striking a foreign object. Inspect the machine for damage
and make repairs before restarting and operating the machine;
– if the machine begins to vibrate abnormally (Immediately look
for the cause of vibration and take it to a Specialised Centre for
necessary inspections).
• When working, always keep a safe distance from the rotary tools,
given by the length of the handle.
D) MAINTENANCE AND STORAGE
1) Keep all nuts and screws tight to be sure the machine is in safe
working condition. Routine maintenance is essential for safety and for
maintaining a high performance level.
2) Do not store the machine with petrol in the tank in an area where
petrol vapours could reach an open ame, a spark or a strong heat
source.
3) Allow the engine to cool before storing the machine in any en-
closure.
4) To reduce re hazards, keep the engine, silencer, battery com-
partment and petrol storage area free of grass, leaves, or excessive
grease.
5) For safety reasons, never use the machine when it has worn or
damaged parts. Parts must be replaced and not repaired. Use original
spare parts. Parts that are not of the same quality can damage the
equipment and impair your safety.
6) If the fuel tank has to be emptied, this should be done outdoors
once the engine has cooled down.
And furthermore:
• Stop the engine and disconnect the spark plug cable before doing
any maintenance;
• Wear work gloves to dissemble and reassemble rotary tools.
E) TRANSPORTATION AND HANDLING
1) Whenever the machine is to be handled, lifted, transported or
tilted you must:
– stop the engine;
– wear sturdy work gloves;
– grasp the machine at the points that oer a safe grip, taking ac-
count of the weight and its distribution.
use an appropriate number of people for the weight of the machine
and the characteristics of the vehicle or the place where it must be
placed or collected.
2) During transport, fasten the machine securely with cables or
chains.
24
Page 27
EN
OPERATING INSTRUCTIONS
For the engine, read the relative instructions manual.
NOTE - The number which precedes each paragraph
links the references in the text to the respective illustra-
tions (listed on page 2 and following pages).
1. COMPLETE ASSEMBLY
NOTE - The machine can be supplied with some
parts already assembled.
WARNING - Unpacking and completing the assembly
should be done on a at and stable surface, with
enough space for moving the machine and its packaging, always using suitable equipment.
Disposal of the packaging should be done in accordance with the local regulations in force.
1.1
Assembling the handle bar
Connect the tie rod (1) to the two side elements of the
handle bar (2a) and (2b) and tighten the two nuts completely (3).
WARNING - The tie rod is an important safety element so the above must be carried out correctly.
Unscrew the two nuts (4), then remove the two side
screws (5) and the head screw (6) from the support (7).
Fit the handle bar (2) on the support (7) making sure you
keep the cables under the support. Reposition the two
side screws (5) and the washers in the sequence indicated, then tighten the two nuts (4) completely.
Run the jumper (8) against the support (7) and x it with
the screw (6).
1.2
Closure of the milling cutter axles
Fit the two caps (1) on the two ends of the milling cutter
axles (2).
1.3
Oil relling
• Drive
Lay the machine down on its right side.
Release the cotter pin (1), extract the pin (2) and remove
the milling cutters (3) and (4).
Unscrew the cap (5) and pour circa 120 cc of oil of the
same quality used for the engine in the hole.
Reassemble the cap (5) making sure to reposition the
gasket (6) and restore the milling cutters (3) and (4) with
relative pin(2) and cotter pin (1).
• Engine
Top up engine oil following the instructions given in the
relative manual.
1.4
Assembling the strut
Insert the strut (1) in its housing and x it at the desired
height using the pin (2) and cotter pin (3).
2. CONTROLS AND REGULATIONS
NOTE – The meanings of the symbols on controls are
explained on page 6 and following.
2.1
Throttle control
The throttle is controlled by the lever (1).
Lever positions are indicated on the relevant plate.
The throttle regulates milling cutter rotary speed and, at
the same time, the machine’s forward speed.
2.2
Milling cutter engagement lever
Milling cutter movement in contact with the ground moves
the machine forward.
To engage the cutters, press the safety lever (1) and pull
the engagement lever (2).
Release the lever (2), the milling cutters stop and the
machine stops moving forward.
2.3
Regulating hoeing depth
How deep milling cutters go into the ground can be re-
gulated using the strut (1) which can be positioned at 3
dierent heights.
The lowest position coincides with minimum hoeing
depth.
To change strut height (1), remove the cotter pin (3) and
the pin (2) and reposition it at the desired height.
2.4
Regulating the auxiliary wheel
The auxiliary wheel (1) can be positioned at two dierent
heights:
– lowered, in contact with the ground, to facilitate mo-
vement;
– raised, while working, to allow the milling cutters to cut
into the ground.
To shift from one position to another, grasp the wheel
(1), pull it till the pin comes out (2) from its housing in the
support (3) and reposition it at the desired height.
3. USING THE MACHINE
3.1
Starting the engine
For start up, follow the instructions in the engine manual,
then rmly pull the knob on the starter cable (1).
25
Page 28
3.2
Hoeing and loosening the ground
To begin working:
– adjust the strut to the desired height;
– move the auxiliary wheel to the high position;
– press the handle bar slightly to raise the milling cutters
from the ground;
– press the safety lever (1) and pull the milling cutter
engagement lever (2).
– lower the cutters so they can penetrate the ground and
move the machine forward.
Suggestions for a job well done
• Do not use the machine on wet ground as the clods
could be dicult to break up.
• With hard and dry ground, the depth required should
be reached through two crossed passages, not carried
out too deeply.
3.3
When work is nished
When work is nished:
– release the engagement lever (2);
– move the throttle lever to «STOP»;
– move the auxiliary wheel to the lowered position.
Disconnect the spark plug cap (1) before storing the machine or doing any other jobs on it.
4. ROUTINE MAINTENANCE
IMPORTANT - Routine and accurate maintenance is
essential in maintaining original machine safety and
performance levels.
Store the machine in a dry place.
1) Wear sturdy work gloves before cleaning, maintaining
or adjusting the machine.
2) Accurately wash the machine with water after each
use; remove debris and mud accumulated on the
milling cutters and under the guard to prevent it drying
and making the next removal dicult.
3) Paint on the inner guard parts may come o over time
due to the abrasive action of clods removed; if this
happens, promptly touch-up paint with rust-proof paint
to prevent rusting that could corrode the metal.
4) If accessing the lower part is necessary, only tilt the
machine on the side indicated in the engine manual,
following the relevant instructions.
5) Do not drip petrol onto the plastic parts of the engine or
the machine to prevent damaging them and remove all
traces of spilt petrol immediately. The warranty does
not cover damage to plastic parts caused by petrol.
4.1
Milling cutter replacement
The milling cutters do not need their cutting edges sharpened.
To replace a milling cutter:
– remove the cap (1);
– release the cotter pin (2), extract the pin (3) and remove
the external (4) and internal (5) milling cutters.
WARNING - The cutting parts of the milling cutter
CANNOT be disassembled from their supporting
plate. You must ALWAYS replace the entire plate
complete with cutting parts. Using a milling cutter
with one or more broken or missing cutters can be
dangerous and bad for machine safety and reliability.
Original milling cutters with the following code must be
used on this machine:
118801761/0 (external milling cutter)
118801760/0 (internal milling cutter)
Reassemble the milling cutters (4) and (5) and restore the
relative pin (3), cotter pin (2) and cap (1).
4.2
Adjusting transmission
If you have any problems when starting the milling cutter
engagement lever, with engagement too violent or milling cutters that tend to slow down when penetrating the
ground, the engagement cable needs adjustment.
This operation must be done by the Customer Service
Centre nearest to you or by your Dealer.
5. ENVIRONMENTAL PROTECTION
Environmental protection should be a priority of considerable importance when using the machine, for the benet
of both social coexistence and the environment in which
we live.
– Try not to cause any disturbance to the surrounding
area.
– Scrupulously comply with local regulations for the di-
sposal of packaging, deteriorated parts or any elements
with a strong environmental impact; this waste must not
be disposed of as normal waste, it must be separated
and taken to specied waste disposal centres where
the material will be recycled.
– When decommissioning, do not pollute the environ-
ment with the machine, hand it over to a disposal centre, in accordance with the local regulations in force.
For any doubts or problems, please do not hesitate to
contact your nearest Customer Service Centre or Your
Dealer.
26
Page 29
DE
SICHERHEITSVORSCHRIFTEN
UNBEDINGT ZU BEACHTEN
WICHTIG – VOR GEBRAUCH DER MASCHINE AUFMERKSAM DUR
-
CHLESEN. FÜR ZUKÜNFTIGES NACHSCHLAGEN AUFBEWAHREN
A) ALLGEMEINE HINWEISE
1) Lesen Sie die Anleitungen aufmerksam durch. Machen Sie sich mit
den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut.
Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine darf nur für den vorgesehenen Einsatzweck, d.h. zum
Hacken und Auockern des Bodens, verwendet werden. Jede andere
Verwendung kann sich als gefährlich erweisen und Personen- und/oder Sa
-
chschäden verursachen. Als unsachgemäßer Gebrauch gelten (beispielhaft):
– Transport von Personen, Kindern oder Tieren auf der Maschine;
– Mitfahren auf der Maschine;
– Verwenden der Maschine zum Ziehen oder Schieben von Lasten;
– Verwenden der Maschine durch mehr als eine Person;
– Betätigen der Fräsen auf festen Untergründen bzw. auf Kies oder Steinen.
3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforder
-
lichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu
verwenden. Örtliche Bestimmungen können das Mindestalter des Benutzers
festlegen.
4) Verwenden Sie die Maschine nie:
– Während Personen, besonders Kinder oder Tiere in der Nähe sind.
– Wenn der Benutzer Medikamente oder Mittel eingenommen hat, die seine
Reaktionsfähigkeit und seine Aufmerksamkeit beeinträchtigen können.
5) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle
mit anderen Personen oder Schäden an deren Eigentum verantwortlich ist.
B) VORBEREITENDE MASSNAHMEN
1) Während der Arbeit sind immer festes Schuhwerk und lange Hosen zu
tragen. Niemals barfüßig oder mit leichten Sandalen bekleidet mit der Ma
-
schine arbeiten.
2) Überprüfen Sie sorgfältig den ganzen Arbeitplatz, auf dem die Maschine
eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine
weggeschleudert werden oder die rotierenden Werkzeuge und den Motor
beschädigen könnten (Steine, Äste, Eisendrähte, Knochen usw.).
3) ACHTUNG: GEFAHR! Benzin ist hochgradig entammbar.
– Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf;
– Tanken Sie nur im Freien und benutzen Sie einen Trichter. Während des
Tankens und immer wenn Sie Benzin handhaben nicht rauchen;
– Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor
läuft oder bei heißer Maschine darf der Tankverschluss nicht geönet bzw.
Benzin nachgefüllt werden;
– Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden,
den Motor zu starten. Statt dessen ist die Maschine von der benzinversch
-
mutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft
ist und die Benzindämpfe nicht verüchtigt sind, vermeiden Sie alles, was
einen Brand verursachen könnte;
– Tankverschluss und Verschluss des Benzinbehälters müssen immer gut
zugeschraubt sein.
4) Beschädigte Ausputöpfe auswechseln.
5) Vor jedem Gebrauch eine allgemeine Kontrolle durchführen, durch
Sichtkontrolle den Zustand der Fräsen prüfen und sicherstellen, dass die
Schrauben und die rotierenden Werkzeuge nicht abgenutzt oder beschädigt
sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte
Fräsen und Schrauben nur satzweise ausgetaucht werden.
6) Bevor Sie mit der Arbeit beginnen muss sichergestellt werden, dass alle
Schutzvorrichtungen richtig angebracht sind.
C) HANDHABUNG
1) Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich
gefährliche Kohlenmonoxydgase sammeln können.
2) Arbeiten Sie nur bei Tageslicht oder bei guter Beleuchtung.
3) Achten Sie immer auf einen guten Stand an Hängen.
4) Führen Sie die Maschine nur im Schritttempo..
5) Arbeiten Sie quer zum Hang und niemals auf- oder abwärts.
6) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang
ändern.
7) Arbeiten Sie nicht an Hängen mit einer Neigung über 20°.
8) Seien Sie besonders vorsichtig, wenn Sie die Maschine zu sich heran
-
ziehen.
9) Ändern Sie nicht die Grundeinstellung des Motors und lassen Sie ihn
nicht überdrehen.
10) Starten Sie den Motor mit Vorsicht entsprechend den Anweisungen.
Achten Sie auf ausreichenden Abstand der Füße zu den rotierenden Wer
-
kzeugen.
11) Bringen Sie niemals Hände oder Füße in die Nähe von sich drehenden
Teilen.
12) Heben oder tragen Sie die Maschine nie mit laufendem Motor.
13) Der Motor ist abzustellen:
– wenn Sie die Maschine unbewacht lassen;
– bevor Sie nachtanken.
14) Bevor Sie den Motor abstellen, nehmen Sie das Gas zurück. Nach Ende
der Arbeit, schließen Sie die Benzinzufuhr, indem Sie die Anweisungen im
Handbuch des Motors befolgen.
Und außerdem:
• Halten Sie die rotierenden Werkzeuge an, wenn die Maschine zum Überq
-
ueren von graslosen Flächen anzukippen ist und während sie zur Arbeit-
säche hin und wieder abtransportiert wird.
• Benutzen Sie die Maschine niemals mit beschädigten Schutzeinrichtungen.
• Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus:
– bevor Sie Eingrie an den rotierenden Werkzeugen vornehmen;
– bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr dur
-
chführen;
– nachdem ein Fremdkörper getroen wurde. Prüfen Sie, ob Schäden en
-
tstanden sind, und führen Sie die erforderlichen Reparaturen aus, bevor
Sie die Maschine wieder benutzen;
– wenn die Maschine auf ungewöhnliche Weise zu vibrieren beginnt (Sofort
die Ursachen der Vibrationen ausndig machen und die notwendigen
Untersuchungen in einem Fachbetrieb durchführen lassen).
• Halten Sie während der Arbeit stets einen Sicherheitsabstand von den rotie
-
renden Werkzeugen. Dieser Abstand entspricht der Länge des Handgris.
D) WARTUNG UND LAGERUNG
1) Sorgen Sie dafür, dass alle Muttern und Schrauben fest angezogen sind,
um sicher zu sein, dass sich die Maschine immer unter guten Bedingungen
arbeitet. Eine regelmäßige Wartung ist unerlässlich für die Sicherheit und die
Erhaltung der Leistungsfähigkeit.
2) Stellen Sie die Maschine mit Benzin im Tank niemals in einem Raum un
-
ter, in dem Benzindämpfe mit oenem Feuer, einer starken Hitzequelle oder
Funken in Berührung kommen könnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum
abstellen.
4) Um Brandgefahr zu vermeiden, halten Sie Motor, den Ausputopf, den
Platz für die Batterie sowie den Platz, an dem Benzinkanister gelagert werden,
frei von Gras, Blättern oder austretendem Fett.
5) Verwenden Sie, aus Sicherheitsgründen, die Maschine nie mit abge
-
nutzten oder beschädigten Teilen. Die Teile müssen ersetzt und dürfen niemals repariert werden. Original-Ersatzteile verwenden. Nicht gleichwertige
Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.
6) Falls der Tank zu entleeren ist, muss dies im Freien und bei kaltem Motor
erfolgen.
Und außerdem:
• Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus, bevor
Sie Wartungseingrie jeglicher Art durchführen;
• Ziehen Sie Arbeitshandschuhe an, wenn Sie die rotierenden Werkzeuge
aus- und wieder einbauen.
E) TRANSPORT UND HANDHABUNG
1) Folgende Hinweise müssen bei jedem Bewegen, Heben, Transportieren
oder Kippen der Maschine beachtet werden:
– Den Motor abstellen;
– Feste Arbeitshandschuhe benutzen;
– Die Maschine unter Berücksichtigung des Gewichts und seiner Aufteilung
an festen Haltepunkten befestigen, die eine sichere Aufnahme garantie
-
ren;
– Eine dem Gewicht der Maschine und den Eigenschaften des Tran
sportmittels bzw. der Aufstellposition entsprechende Anzahl Personen
einsetzen.
2) Sichern Sie die Maschine während des Transports auf geeignete Weise
mit Seilen oder Ketten.
27
Page 30
DE
GEBRAUCHSANLEITUNG
Für den Motor wird auf die entsprechende Bedienungsanleitung verwiesen.
HINWEIS - Die Übereinstimmung zwischen den Verweisen im
Text und den entsprechenden Abbildungen (auf S. 2 .) wird
durch die Nummer vor jedem Abschnitt gegeben.
1. MONTAGE
HINWEIS Einige Komponenten können bei der Lieferung
bereits montiert sein.
ACHTUNG - Das Auspacken und die Montage müssen auf
einer ebenen und stabilen Oberäche erfolgen. Es müssen
genügend Platz zur Bewegung der Maschine und der Ver
packung sowie die geeigneten Werkzeuge zur Verfügung
stehen.
Die Entsorgung der Verpackung muss gemäß den örtlic
hen Vorschriften erfolgen.
1.1
Montage des Holms
Die Zugstange (1) mit den beiden seitlichen Elementen des
Holms (2a) und (2b) verbinden und die zwei Muttern (3) fest
ziehen.
ACHTUNG - Die Zugstange ist ein wichtiges Sicherhei
-
tselement und muss daher korrekt montiert werden.
Die zwei Muttern (4) abschrauben und dann die zwei seitlichen
Schrauben (5) sowie die Kopfschraube (6) von der Halterung
(7) abnehmen.
Den Holm (2) auf die Halterung (7) montieren und dabei darauf
achten, die Kabel unter der Halterung durchzuführen. Die zwei
seitlichen Schrauben (5) und die Unterlegscheiben in der an
gegebenen Reihenfolge wieder anbringen und dann die zwei
Muttern (4) festziehen.
Den Bügel (8) gegen die Halterung (7) gleiten lassen und mit der
Schraube (6) befestigen.
1.2
Schließen der Fräswellen
Die beiden Abdeckungen (1) auf die Enden der Fräswellen (2)
aufsetzen.
1.3
Öl nachfüllen
• Getriebe
Die Maschine auf die rechte Seite legen.
Den Splint (1) lösen, den Zapfen (2) herausziehen und die
Fräsen (3) und (4) abnehmen.
Den Deckel (5) abschrauben und ca. 120 cm³ des gleichen für
den Motor verwendeten Öls in die Önung einfüllen.
Den Deckel (5) wieder aufsetzen und dabei darauf achten, die
Dichtung (6) wieder anzubringen. Die Fräsen (3) und (4) mit
zugehörigem Zapfen (2) und Splint (1) wieder montieren.
• Motor
Zum Nachfüllen des Motoröls befolgen Sie die Anweisungen im
entsprechenden Handbuch.
1.4
Montage des Sporns
Den Sporn (1) in seinen Sitz einsetzen und in der gewünschten
Höhe mit dem Zapfen (2) und dem Splint (3) befestigen.
2. STEUERUNGEN UND EINSTELLUNGEN
HINWEIS – Die Bedeutung der Symbole, die auf den Bedienelementen abgebildet sind, werden ab Seite 6 beschrieben.
2.1
Gashebel
Das Gas wird mit dem Hebel (1) betätigt.
Die Positionen des Hebels sind auf dem entsprechenden Etikett
angegeben.
Der Gashebel regelt die Drehgeschwindigkeit der Fräsen und
gleichzeitig die Vorschubgeschwindigkeit der Maschine.
2.2
Einschalthebel Fräsen
Die Bewegung der Fräsen in Kontakt mit dem Boden erzeugt
den Vorschub der Maschine.
Um die Fräsen einzuschalten, den Sicherheitshebel (1) drücken
und den Einschalthebel (2) ziehen.
Wenn man den Hebel (2) wieder loslässt, halten die Fräsen an
und die Maschine bleibt stehen.
2.3
Einstellung der Hacktiefe
Die Eindringtiefe der Fräsen in den Boden ist mit dem Sporn (1)
einstellbar, der in 3 verschiedenen Höhen angebracht werden
kann.
Die niedrigste Position entspricht der geringsten Hacktiefe.
Um die Höhe des Sporns (1) zu ändern, den Splint (3) und den
Zapfen (2) entfernen und den Sporn in die gewünschte Höhe
verstellen.
2.4
Einstellung des Stützrads
Das Stützrad (1) kann in zwei verschiedenen Höhen eingestellt
werden:
– nach unten, in Kontakt mit dem Boden, um den Transport zu
erleichtern;
– nach oben, während der Arbeit, damit die Fräsen in den Bo
-
den eindringen können.
Um von einer Position auf die andere überzugehen, an dem Rad
(1) ziehen, bis der Zapfen (2) aus dem Sitz in der Halterung (3)
austritt und es in der gewünschten Stellung positionieren.
3. MASCHINENEINSATZ
3.1
Anlassen des Motors
Zum Anlassen des Motors die Anweisungen in der Betrieb
-
sanleitung des Motors befolgen und dann kräftig am Gri des
Starterseils (1) ziehen.
28
Page 31
3.2
Hacken und Auockern des Bodens
Um mit der Arbeit zu beginnen:
– den Sporn in die gewünschte Höhe stellen;
– das Stützrad nach oben stellen;
– leicht auf den Holm drücken, um die Fräsen vom Boden an
-
zuheben;
– den Sicherheitshebel (1) drücken und den Einschalthebel der
Fräsen (2) ziehen;
– die Fräsen absenken, so dass sie in den Boden eindringen
können und die Maschine sich vorwärts bewegt.
Empfehlungen für eine saubere Arbeit
• Die Maschine nicht auf nassem Boden verwenden, da die
Erdschollen in diesem Fall sich schwer zerkleinern lassen.
• Bei harten und trockenen Böden sollte die gewünschte Tiefe
in zwei überkreuzten Durchgängen mit geringerer Tiefe er
-
reicht werden.
3.3
Arbeitsende
Nach abgeschlossener Arbeit:
– den Einschalthebel (2) loslassen;
– den Gashebel in die Stellung «STOP» bringen;
– das Stützrad nach unten stellen;
Den Zündkerzenstecker (1) abtrennen, bevor man die Maschine
wegstellt oder jegliche Arbeit daran ausführt.
4. ORDENTLICHE WARTUNG
WICHTIG - Eine korrekte und sorgfältige Wartung ist
notwendig, um die Einsatzsicherheit und die ursprünglic
hen Leistungen der Maschine aufrechtzuerhalten.
Die Maschine an einem trockenen Ort lagern.
1) Tragen Sie bei allen Reinigungs-, Wartungs- oder Einstel
-
larbeiten an der Maschine immer feste Arbeitshandschuhe.
2) Nach jeder Verwendung muss die Maschine sorgfältig ge
-
reinigt werden; entfernen Sie Schmutz und Erde, die sich
an den Fräsen und unter dem Chassis angesammelt haben
und die nach dem Eintrocknen schwieriger zu entfernen sind.
3) Die Lackierung im Innenteil des Chassis kann sich im Laufe
der Zeit durch den Abrieb der gelockerten Erdschollen lösen;
in diesem Fall muss die Lackierung rechtzeitig mit einer Ro
-
stschutzfarbe ausgebessert werden, um eine Rostbildung
zu vermeiden, die zur Korrosion des Metalls führen könnte.
4) Falls auf den unteren Teil zugegrien werden muss, darf
die Maschine nur in die Richtung gekippt werden, die in der
Bedienungsanleitung des Motors angegeben ist. Dabei sind
die entsprechenden Anweisungen zu beachten.
5) Vermeiden Sie es, Benzin über die Kunststoteile des Mo
-
tors oder der Maschine zu verschütten, um diese nicht zu beschädigen und wischen Sie jegliches ausgelaufene Benzin
sofort auf. Die Garantie deckt keine an den Kunststoteilen
durch Benzin verursachten Schäden.
4.1
Auswechseln der Fräsen
Die Schneiden der Fräsen müssen nicht geschlien werden.
Um eine Fräse auszuwechseln:
– die Abdeckung (1) entfernen;
– den Splint (2) lösen, den Zapfen (3) herausziehen und die
äußere (4) und innere Fräse (5) entfernen.
ACHTUNG Die Schneiden der Fräsen können NICHT von
der Halteplatte abmontiert werden, daher muss IMMER die
ganze Platte einschließlich Schneiden ausgewechselt wer
den. Die Verwendung einer Fräse mit einer oder mehreren
beschädigten oder fehlenden Schneiden kann gefährlich
sein und beeinträchtigt die Sicherheit und Zuverlässigkeit
der Maschine.
An dieser Maschine ist der Einsatz von Originalfräsen mit fol
-
gendem Code vorgesehen:
118801761/0 (äußere Fräse)
118801760/0 (innere Fräse)
Die Fräsen (4) und (5) wieder montieren und den entsprechen
-
den Zapfen (3), den Splint (2) und die Abdeckung (1) wieder
anbringen.
4.2
Einstellung des Getriebes
Falls man bei Betätigen des Einschalthebels der Fräsen
Störungen feststellen sollte, mit den Fräsen die zu heftig einkup
peln oder langsamer werden, wenn sie in den Boden eindringen,
muss das Kupplungskabel eingestellt werden.
Diese Arbeit ist beim nächstgelegenen Kundendienst oder bei
Ihrem Fachhändler durchzuführen.
5. UMWELTSCHUTZ
Der Umweltschutz muss ein wesentlicher und vorrangiger
Aspekt bei der Verwendung der Maschine sein, zum Vorteil
des zivilen Zusammenlebens und unserer Umgebung.
– Vermeiden Sie es, Ihre Nachbarschaft zu stören.
– Halten Sie sich strikt an die örtlichen Vorschriften für die Ent
-
sorgung von Verpackungen, beschädigten Teilen bzw. allen
weiteren umweltschädlichen Stoen. Diese Abfälle dürfen
nicht zusammen mit dem Hausmüll entsorgt werden, sondern
müssen getrennt gesammelt und zum Wertstohof gebracht
werden, der für die Wiederverwendung der Stoe sorgt.
– Bei Außerbetriebnahme darf die Maschine nicht einfach in der
Umwelt abgestellt werden, sondern muss gemäß den örtlic
-
hen Vorschriften an einen Wertstohof übergeben werden.
Wenden Sie sich im Zweifelsfall an die nächste Kundendienst
stelle oder an Ihren Fachhändler.
29
Page 32
NL
VEILIGHEIDSNORMEN
DIE STRIKT OPGEVOLGD MOETEN WORDEN
BELANGRIJK - LEES DIT AANDACHTIG VOORALEER DE MACHINE
TE GEBRUIKEN. BEWAAR DEZE HANDLEIDING VOOR DE TOE
-
KOMST
A) VOORBEREIDING
1) Lees de instructies aandachtig. Zorg dat u vertrouwd raakt met de be-
dieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken.
Leer de motor snel af te zetten.
2) Gebruik de machine enkel voor het doel waarvoor deze bestemd is, name
lijk om het terrein om te spitten en te ontginnen. Eender welk ander gebruik
kan gevaarlijk zijn en schade berokkenen aan personen en/of zaken. De
volgende situaties behoren tot het ongeschikt gebruik (bijvoorbeeld, maar
niet uitsluitend):
– vervoer van personen, kinderen of dieren op de machine;
– zich door de machine laten vervoeren;
– gebruik van de machine voor het aanslepen of aanduwen van een last;
– gebruik van de machine door meer dan één persoon tegelijk;
– de fresen aanschakelen op harde ondergronden of kiezelsteen of stenen.
3) Laat nooit toe dat de machine gebruikt wordt door kinderen of door perso
nen die niet vertrouwd zijn met deze aanwijzingen. De minimale leeftijd van
de gebruiker kan landelijk gereglementeerd zijn.
4) Gebruik de machine in geen geval:
– als er personen, in het bijzonder kinderen, of dieren in de buurt zijn;
– indien de gebruiker geneesmiddelen ingenomen heeft of substanties die
negatieve invloed hebben op de reexen en het aandachtvermogen.
5) Ricordare che l’operatore o l’utilizzatore è responsabile di incidenti e im
-
previsti che si possono vericare ad altre persone o alle loro proprietà.
B) VÓÓR HET GEBRUIK
1) Draag tijdens het werk altijd stevige schoenen en een lange broek. Bedien
de machine niet met blote voeten of met open sandalen.
2) Controleer grondig de hele werkzone en verwijder alles wat van de ma
chine weg zou kunnen springen of de draaiende werktuigen en de motor zou
kunnen beschadigen (keien, takken, ijzerdraad, beenderen, enz.).
3) LET OP: GEVAAR! Benzine is bijzonder brandbaar.
– bewaar de brandstof in speciale reservoirs;
– vul de brandstof met een trechter alleen buiten bij en rook niet tijdens deze
werkzaamheden en wanneer u met de brandstof bezig bent;
– giet de brandstof in de tank vóórdat u de motor aanzet: als de motor aan
-
staat of warm is mag u geen benzine toevoegen of de dop van de benzinetank afdraaien;
– als u benzine gemorst hebt mag u de motor niet starten maar dient u de ma
-
chine uit de buurt van de plek waar u de benzine gemorst hebt te brengen
en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof
verdampt is en de benzinedampen opgelost zijn.
– draai de dop altijd weer goed op de tank van de machine en het benzine
-
reservoir;
4) Vervang de geluiddempers als deze defect zijn
5) Vóór het gebruik dient er een algemene controle verricht te worden, in
het bijzonder op het uitzicht van de fresen, en dient men te controleren of de
schroeven en de draaiende werktuigen niet versleten of beschadigd zijn. Ver
vang de beschadigde of versleten messen en schroeven en bloc om ervoor
te zorgen dat het maaidek in balans blijft.
6) Vooraleer het werk te beginnen, controleer of alle beschermingen correct
gemonteerd zijn.
C) TIJDENS HET GEBRUIK
1) Start de motor niet in gesloten ruimten waar zich gevaarlijke koolstofmonoxide kan ontwikkelen.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Zorg er voor dat U steeds een goed steunpunt hebt op hellende terreinen.
4) Loop nooit met de machine, maar stap.
5) Werk steeds dwars op een helling en nooit op-en-neer.
6) Let goed op bij de verandering van richting op hellingen.
7) Werk niet op terreinen met een helling van meer dan 20°.
8) Wees zeer voorzichtig wanneer u de machine naar u toe trekt.
9) Wijzig de afstelling van de motor niet en laat het toerental van de motor
niet buitengewoon hoog oplopen.
10) Start de motor voorzichtig volgens de aanwijzingen en houd uw voeten
ver van de draaiende werktuigen verwijderd.
11) Breng uw handen en voeten nooit nabij of onder de draaiende delen.
12) Hef de machine niet op en vervoer hem niet wanneer de motor in wer
-
king is.
13) Schakel de motor uit:
– telkens wanneer u de machine onbeheerd achterlaat;
– alvorens brandstof bij te vullen.
14) Geef gas terug vooraleer de motor stil te zetten. Sluit de toevoer van
de brandstof af aan het einde van het werk, volgens de aanwijzingen in het
handboekje van de motor.
Bovendien:
• Zet de draaiende werktuigen stil wanneer de machine gekanteld moet wor
den, bij het oversteken van niet met gras bedekte oppervlakten, en wanneer
de machine van of naar de werkplaats vervoerd wordt.
Stel de machine nooit in werking wanneer de beschermingen beschadigd
zijn.
• Schakel de motor uit en koppel de bougiekabel los:
– voor eender welke ingreep aan de draaiende werktuigen;
– vóórdat u de machine controleert, schoonmaakt of eraan werkt;
– nadat er op een vreemd voorwerp gestoten is. Controleer de machine op
eventuele beschadigingen en voer de nodige reparaties uit alvorens de
machine opnieuw te gebruiken;
– indien de machine op abnormale wijze begint te trillen (Meteen de oor
-
zaak van de trillingen opsporen en hem laten nakijken door een Gespe-
cialiseerd Servicecentrum).
• Behoud tijdens het werk steeds de veiligheidsafstand ten opzichte van de
draaiende werktuigen, gegeven door de lengte van de steel.
D) ONDERHOUD EN OPSLAG
1) Laat bouten en schroeven vastgedraaid zitten om er zeker van te zijn
dat de machine altijd op een veilige manier gebruiksklaar is. Een regelmatig
onderhoud is fundamenteel voor de veiligheid en om het prestatieniveau
bewaard te houden.
2) Zet de machine niet met benzine in het reservoir in een ruimte waar de
benzinedampen met vlammen, vonken of een warmtebron in aanraking zou
-
den kunnen komen.
3) Laat de motor eerst afkoelen vooraleer de machine in eender welke ruimte
op te bergen.
4) Om brandgevaar zoveel mogelijk te beperken dienen de motor, de ge
luiddemper van de uitlaat, de holte van de batterij en de benzinetank vrij
gehouden te worden van gras, bladeren of teveel vet.
5) Gebruik de machine om veiligheidsredenen nooit met versleten of bescha
digde onderdelen. De onderdelen moeten vervangen en niet gerepareerd
worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van
een niet gelijkwaardige kwaliteit kunnen de machine beschadigen en kunnen
gevaarlijk zijn voor uw veiligheid.
6) Als u de tank moet ledigen, dient u dit in de open lucht te doen en wanneer
de motor koud is.
Bovendien:
• Schakel de motor uit en koppel de kabel van de bougie los vooraleer eender
welke onderhoudsingreep uit te voeren;
• Draag werkhandschoenen voor de montage en hermontage van de draa
-
iende werktuigen.
E) TRANSPORT EN VERPLAATSING
1) Telkens wanneer de machine verplaatst, geheven, vervoerd of overgeheld moet worden, is het noodzakelijk:
– schakel de motor uit;
– stevige werkhandschoenen te dragen;
– de machine vast te nemen op punten waar u een stevige greep hebt,
rekening houdend met het gewicht en de spreiding van het gewicht;
– beroep te doen op een toereikend aantal personen die het gewicht van de
machine kunnen heen, volgens de kenmerken van het transportmiddel
of de plaats waar de machine opgenomen of opgesteld moet worden.
2) Zet de machine tijdens het vervoer goed vast met touwen of kettingen.
30
Page 33
NL
GEBRUIKSNORMEN
Lees de relatieve handleiding voor de motor.
OPMERKING - De overeenstemming tussen de verwijzingen
in de tekst en de daarbij horende afbeeldingen (op de pagina
2 en daaropvolgende) wordt gegeven door het nummer dat elk
paragraaf voorafgaat.
1. VERVOLLEDIG DE MONTAGE
OPMERKING - De machine kan mogelijk geleverd worden
met sommige onderdelen reeds gemonteerd.
LET OP - De machine moet op een vlakke en stevige onder
grond uitgepakt en gemonteerd worden, met voldoende
bewegingsruimte voor de machine en de verpakking, en
steeds met gebruik van geschikte werktuigen.
De verpakking moet volgens de plaatselijk geldende bepa
lingen worden afgevoerd.
1.1
Montage van het handvat
Verbind de opspanner (1) aan de twee zijdelingse elementen
van het handvat (2a) en 82b) en draai de twee schroeven (3)
goed vast.
LET OP - De aanwezigheid van de opspanner is een
belangrijk element voor de veiligheid en deze montage
moet dus correct uitgevoerd worden.
Draai de twee moeren (4) los en verwijder de twee zijdelingse
schroeven (5), en de kopschroef (6) uit de steun (7).
Monteer het handvat (2) op de steun (7) en let erop dat de
kabels onder de steun blijven. Herplaats de twee zijdelingse
schroeven (5) en de rondsels in de aangegeven volgorde en
draai vervolgens de twee moeren (4) weer goed vast.
Laat de haakbout (8) tot tegen de steun (7) glijden en bevestig
deze met de schroef (6).
1.2
Sluiting van de assen van de fresen
Plaats de twee doppen (1) op de uiteindes van de as van de
fresen (2).
1.3
Olie bijvoegen
• Aandrijving
Leg de machine op de rechterkant.
Koppel de splitpen (1) los, verwijder de pin (2) en verwijder de
fresen (3) en (4).
Draai de dop (5) los en giet ongeveer 120 cc olie van dezelfde
kwaliteit die voor de motor gebruikt werd in de opening.
Hermonteer de dop (5) en let erop de dichting (6) weer te plaa
-
tsen en de fresen (3) en (4) weer te plaatsen met de desbetreffende pin (2) en splitpen (1).
• Motor
Vul motorolie bij volgens de aanwijzingen in de desbetreende
handleiding.
1.4
Montage van de stang
Steek de stang (1) in zijn zitting en bevestig hem op de gewen
-
ste hoogte aan de hand van de pin (2) en de splitpen (3).
2. COMMANDO’S EN AFSTELLINGEN
OPMERKING - De betekenis van de symbolen op de knoppen wordt verklaard op pagina 6 en op de volgende pagina’s.
2.1
Versnellingsbediening
De versnelling wordt door middel van de hendel (1) bediend.
De standen van de hendel blijken uit het desbetreend plaatje.
De versnellingsbediening regelt de rotatiesnelheid van de fre
sen en tegelijkertijd de snelheid van de voortbeweging van de
machine.
2.2
Hendel inschakeling fresen
De beweging van de fresen in aanraking met het terrein zorgt
voor de voortbeweging van de machine.
Om de fresen in te schakelen, druk op de veiligheidshendel (1)
en trek aan de inschakelhendel (2).
Door de hendel los te laten (2), stoppen de fresen en stopt de
machine.
2.3
Afstelling omspitdiepte
De diepte waarmee de fresen in de grond gaan, wordt afgesteld
aan de hand van de stang (1) die op 3 verschillende hoogtes
kan geplaatst worden.
De laagste positie stemt overeen met de kleinste omspitdiepte.
Om de hoogte van de stang (1) te wijzigen, verwijdert men de
splitpen (3) en de pin (2) en herplaatst men deze op de gewen
ste hoogte.
2.4
Afstelling van het hulpwiel
Het hulpwiel (1) kan op twee verschillende hoogtes afgesteld
worden:
– omlaag, in aanraking met het terrein, om de verplaatsingen
te vereenvoudigen;
– omhoog, tijdens het werk, opdat de fresen in het terrein kun
-
nen dalen.
Om van de ene positie naar de andere om te schakelen, moet
men het wiel (1) vastnemen, en eraan trekken om de pin (2)
uit de zitting in de steun (3) te halen en deze op de gewenste
positie herplaatsen.
3. GEBRUIK VAN DE MACHINE
3.1
Motor starten
Volg de aanwijzingen van de handleiding van de motor voor het
opstarten en geef vervolgens met de knop een stevige trek aan
de startkabel (1).
31
Page 34
3.2
Omspitten en ontginnen van het terrein
Om met het werk te beginnen:
– stel de stang af op de gewenste hoogte;
– breng het hulpwiel omhoog;
– voer een lichte druk uit op het handvat om de fresen uit het
terrein op te tillen;
– druk op de veiligheidshendel (1) en trek aan de inschakelhen
-
del van de fresen (2);
– breng de fresen omlaag zodat ze in het terrein kunnen dringen
en de machine doen vooruitgaan.
Suggesties voor een goed uitgevoerd werk
• Gebruik de machine niet op een nat terrein aangezien de
klompen moeilijk te breken kunnen zijn.
• In geval van harde en droge terreinen, raadt men aan de ge
vraagde diepte te bereiken met twee gekruiste bewegingen,
aan een beperkte diepte.
3.3
Na het werken
Na de werking:
– laat de inschakelhendel (2) los;
– zet de versnellingshendel in de positie «STOP»;
– breng het hulpwiel omlaag;
Koppel het deksel van de bougie (1) los vooraleer de machine
op te bergen of eender welke ingreep uit te voeren.
4. GEWOON ONDERHOUD
BELANGRIJK – Een regelmatig en zorgzaam onderhoud is
onontbeerlijk om de veiligheid en originele performances
van de machine mettertijd te behouden.
Bewaar de machine op een droge plaats.
1) Draag robuuste werkhandschoenen bij alle ingrepen voor
reiniging, onderhoud of afstelling van de machine.
2) Reinig de machine zorgvuldig met water na ieder gebruik;
verwijder de resten van gras en modder die op de fresen en
onder de bescherming opgestapeld worden om te vermijden
dat deze resten, wanneer ze opdrogen, nadien moeilijk kun
-
nen verwijderd worden.
3) De verf aan de binnenkant van het chassis kan mettertijd
loskomen tengevolge van de abrasieve actie van de losge
-
maakte aardeklompen; in dit geval moet men onmiddellijk
de veraag.
4) Indien toegang tot het binnendeel van de machine nodig is,
moet de machine op de kant die aangegeven is in de hand
-
leiding van de motor, gelegd worden, volgens de instructies.
5) Giet geen benzine op de plastic onderdelen van de motor of
de machine, om schade te voorkomen en verwijder onmid
-
dellijk elk spoor van benzine dat eventueel gemorst werd.
De garantie dekt geen schade aan de plastic onderdelen,
veroorzaakt door benzine.
4.1
Vervanging van de fresen
De messen van de fresen dienen niet geslepen te worden.
Om een frees te vervangen:
– verwijder de dop (1);
– schakel de splitpen (2) los, verwijder de pin (3) en verwijder
de externe (4) en de interne frees (5).
LET OP - De messen van de fresen kunnen NIET van de
steunplaat gedemonteerd worden, daarom moet men STE
EDS de hele plaat inclusief de messen vervangen. Het
gebruik van een frees met een of meerdere gebroken of
ontbrekende messen kan gevaarlijk zijn en de veiligheid
en de betrouwbaarheid van de machine schaden.
Deze machine is voorzien voor het gebruik van originele fresen
met de code:
118801761/0 (externe frees)
118801760/0 (interne frees)
Hermonteer de fresen (4) en (5) en herplaats de pin (3), de
splitpen (2) en de dop (1).
4.2
Afstelling van de aandrijving
Indien men bij het inschakelen van de inschakelhendel van de
fresen afwijkingen aantreft, met een tè heftige inschakeling of
met fresen die vertragen wanneer ze in het terrein doordringen,
moet men de inschakelkabel afstellen.
Deze handeling moet uitgevoerd worden nabij het meest nabije
Dienstcentrum of door uw Wederverkoper.
5. BESCHERMING VAN DE OMGEVING
De milieubescherming moet een belangrijk en prioritair aspect
vormen voor het gebruik van de machine, ten gunste van de
civiele samenleving en de omgeving waarin we leven.
– Wees geen storend element voor uw buren.
– Volg nauwgezet de plaatselijke normen voor het verwerken
van de verpakking, batterijen, versleten delen of eender welk
element met een sterke invloed op het milieu; dit afval mag
niet met de huisafval weggeworpen worden, maar moet ge
-
scheiden worden en aan speciale verzamelcentra toever-
trouwd worden, die de recyclage van de materialen zullen
verzorgen.
– Bij het buiten bedrijf stellen van de machine, mag deze nooit
in het milieu achtergelaten worden maar moet ze naar een
opvangcentrum gebracht worden, volgens de geldende pla
-
atselijke normen.
In geval van eender welke twijfel of probleem, raadpleeg de
meest nabije Klantendienst of uw Verkoper.
32
Page 35
ES
NORMAS DE SEGURIDAD
QUE DEBEN CUMPLIRSE ESTRICTAMENTE
IMPORTANTE – LEER ATENTAMENTE ANTES DE USAR LA MÁQ
UINA. CONSERVAR PARA LAS EVENTUALES FUTURAS NECESIDADES.
A) APRENDIZAJE
1) Leer atentamente las instrucciones. Familiarizarse con los mandos y
con el uso correcto de la máquina. Aprender a parar rápidamente el motor.
2) Usar la máquina solo para la nalidad para la que fue diseñada: zapar y
roturar el terreno. Cualquier otro tipo de uso puede ser peligroso y causar
daños a personas y/o cosas. Es inapropiado (ejemplos son excluyentes):
– transportar en la máquina personas, niños o animales;
– usar la máquina para transportarse;
– usar la máquina para arrastrar o empujar cargas;
– el uso de la máquina por parte de más de una persona;
– usar las fresas en supercies sólidas o en presencia de balastos o piedras.
3) No permita que los niños o personas que no tengan la práctica necesaria
según las instrucciones usen la máquina. Las leyes locales pueden jar una
edad mínima para el usuario.
4) No utilizar nunca la máquina:
– cuando haya personas, especialmente niños, o animales en las cercanías;
– si ha consumido fármacos o sustancias consideradas nocivas para la
capacidad de atención y para los reejos.
5) Recuerde que el operador o el usuario es el responsable por los acci
-
dentes y daños no previstos que pudieran ocasionarse a personas o a sus
posesiones.
B) OPERACIONES PRELIMINARES
1) Durante el trabajo, utilizar siempre calzado robusto y pantalones largos.
No usar la máquina con los pies descalzos o con calzado abierto.
2) Inspeccionar a fondo toda la zona de trabajo y eliminar todo lo que pueda
lanzar la máquina o dañar las herramientas rotatorias y el motor (piedras,
ramas. alambres, huesos, etc.)
3) ATENCIÓN: ¡PELIGRO! La gasolina es altamente inamable.
– conservar el combustible en contenedores apropiados;
– cargar el combustible utilizando un embudo y sólo al aire libre. No fumar
durante esta operación ni al manipular combustibles;
– cargar el combustible antes de poner en marcha el motor; no se debe
añadir combustible ni se debe quitar el tapón del depósito cuando el motor
caliente o en funcionamiento;
– si saliera gasolina, no debe encender el motor. Alejar la máquina del área
en la que se ha vertido el combustible y evitar provocar un incendio. Espe
-
rar hasta que el combustible se haya evaporado y que los vapores de
gasolina se hayan disuelto.
– colocar siempre el tapón del tanque y del depósito de gasolina y apretarlos
bien.
4) Cambiar los silenciadores defectuosos
5) Antes del uso, realizar una inspección general, especialmente de de las
fresas, y controlar que los tornillos y las herramientas rotatorias no estén de
-
sgastados o dañados. Sustituir en en bloque las fresas y los tornillos dañados
o desgastados para mantener el balanceo.
6) Antes de empezar un trabajo, asegurarse de que las protecciones se
hayan montado correctamente.
C) DURANTE EL USO
1) No accionar el motor en ambientes cerrados donde puedan acumularse
humos peligrosos de monóxido de carbono.
2) Trabajar sólo con luz diurna o con una buena luz articial.
3) Vericar siempre el punto de apoyo del usuario sobre los terrenos incli
-
nados.
4) Al usar la máquina no se debe correr nunca, se debe caminar.
5) Trabajar en sentido transversal respecto de la pendiente; nunca operar
hacia arriba y hacia abajo.
6) Prestar la máxima atención durante el cambio de dirección sobre pen
-
dientes.
7) No trabajar sobre terrenos con pendientes superiores a 20°
8) Prestar la máxima atención al tirar la máquina hacia uno mismo
9) No modicar las regulaciones del motor y no dejar que este alcance un
régimen de revoluciones excesivo.
10) Arrancar el motor con cuidado respetando las instrucciones y mante
-
niendo a una distancia considerable las herramientas rotatorias.
11) No acercar manos o pies al costado de las partes giratorias o debajo
de estas.
12) No levantar ni transportar la máquina cuando el motor esté en funcio
-
namiento.
13) Parar el motor:
– cada vez que se deje la máquina sin vigilancia;
– antes de cargar combustible.
14) Disminuir la velocidad antes de parar el motor. Cerrar la alimentación
del combustible al nalizar el trabajo siguiendo las instrucciones del manual
del motor.
Además:
• Pararlas herramientas rotatorias si la máquina debe ser inclinada, al tran
-
sitar sobre supercies sin hierba, y cuando la máquina debe desplazarse
hacia o desde la supercie de trabajo.
• No accionar nunca la máquina si las protecciones están dañadas.
• Parar el motor y quitar el cable de la bujía:
– antes de cualquier intervención en las herramientas rotatorias;
– antes de controlar, limpiar o trabajar con la máquina;
– después de golpear un cuerpo extraño. Vericar los posibles daños
y efectuar las reparaciones necesarias antes de usar nuevamente la
máquina;
– si la máquina empieza a vibrar de forma anómala (buscar la causa de
las vibraciones inmediatamente y realizar los controles necesarios en un
Centro Especializado).
• Durante el trabajo, por medio de la longitud del mango conservar siempre
una distancia de seguridad, con respecto a las herramientas rotatorias.
D) MANTENIMIENTO Y ALMACENAMIENTO
1) Mantener bien apretados tuercas y tornillos para garantizar que la máquina
esté siempre en condiciones seguras de funcionamiento. Un mantenimiento
regular es esencial para la seguridad y para conservar el nivel de las pre
-
staciones.
2) No colocar la máquina con gasolina en el depósito en lugares donde los
vapores de gasolina pudieran alcanzar una llama, una chispa o una fuerte
fuente de calor.
3) Dejar enfriar el motor antes de colocar la máquina en cualquier ambiente.
4) Para reducir el riesgo de incendios, mantener el motor, el silenciador
de escape, el alojamiento de la batería y la zona de almacenamiento de la
gasolina libres de residuos de hierba, hojas y grasa excesiva.
5) Por motivos de seguridad, no usar nunca la máquina con partes desga
stadas o dañadas. Las piezas dañadas se deben sustituir, nunca deben
repararse. Utilizar sólo recambios originales. Las piezas de calidad inferior
pueden dañar la máquina y atentar contra su seguridad.
6) Si se debe vaciar el depósito, efectuar esta operación al aire libre y con
el motor frío.
Además:
• Parar el motor y quitar el cable de la bujía antes de realizar cualquier inter
-
vención de mantenimiento;
• Llevar guantes de trabajo para el desmontaje y montaje de las herramientas
rotatorias.
E) TRANSPORTE Y DESPLAZAMIENTO
1) Cada vez que sea necesario realizar maniobras, levantar o transportar la
máquina, será necesario:
– parar el motor;
– usar guantes robustos de trabajo;
– aferar la máquina desde los puntos que ofrezcan una sujeción segura,
teniendo en cuenta el peso y la distribución;
– emplear la cantidad de personas adecuada para el peso de la máquina
y para las características del medio de transporte o del lugar donde será
colocada o retirada.
Durante el transporte, sujetar la máquina adecuadamente con cuerdas o
cadenas.
33
Page 36
ES
NORMAS DE USO
Para el motor, leer el manual de instrucciones correspondiente.
NOTA - La correspondencia entre las referencias contenidas
en el texto y las respectivas guras (ubicada en la página 2
y siguientes) está indicada por el número que precede cada
parágrafo.
1. COMPLETAR EL MONTAJE
NOTA - La máquina puede ser suministrada con algunos
componentes ya montados.
ATENCIÓN - El desembalaje y el cumplimiento del montaje
deben ser efectuados sobre una supercie plana y sólida,
con espacio suciente para el desplazamiento de la máq
uina y de los embalajes, utilizando siempre herramientas
apropiadas.
La eliminación de los embalajes debe efectuarse según
las disposiciones locales vigentes.
1.1
Montaje del manillar
Conectar el tirante (1) con los dos elementos laterales del ma
-
nillar (2a) y (2b) y apretar a fondo las dos tuercas (3).
ATENCIÓN - La presencia del tirante constituye un
elemento de seguridad importante, por lo tanto, debe
realizarse correctamente.
Desatornillar las dos tuercas (4), después quitar los dos tornillos
laterales (5) y el tornillo de cabeza (6) del soporte (7).
Montar el manillar (2) en el soporte (7) prestando atención en
mantener los cables por debajo del soporte. Volver a colocar
los dos tornillos laterales (5) y las arandelas en la secuencia
indicada, después apretar a fondo las dos tuercas (4).
Deslizar el caballete (8) contra el soporte (7) y jarlo con el
tornillo (6).
1.2
Cierre de los ejes de las fresas
Colocar los dos tapones (1) en los dos extremos del eje de las
fresas (2).
1.3
Repostaje aceite
• Transmisión
Tumbar la máquina hacia el lado derecho.
Desenganchar el pasador (1), extraer el perno (2) y quitar las
fresas (3) y (4).
Desenroscar el tapón (5) e introducir por el oricio unos 120 cc
de aceite de la misma calidad usada para el motor.
Colocar el tapón (5) prestando atención en colocar la arandela
(6) y volver a colocar las fresas (3) y (4) con el perno correspon
-
diente (2) y el pasador (1).
• Motor
Realizar el rellenado del aceite motor, siguiendo las instruccio
nes contenidas en el manual correspondiente.
1.4
Montaje de la riostra
Colocar la riostra (1) en su sede y jarla a la altura deseada
mediante el perno (2) y el pasador (3).
2. MANDOS Y REGULACIONES
NOTA El signicado de los símbolos indicados en los
mandos se explica en la página 6 y las páginas sucesivas.
2.1
Mando acelerador
El acelerador es accionado por la palanca (1).
Las posiciones de la palanca son indicadas por la etiqueta
correspondiente.
El acelerador regula la velocidad de rotación de las fresas y, al
mismo tiempo, la velocidad de avance de la máquina.
2.2
Palanca de embrague de las fresas
El movimiento de las fresas en contacto con el terreno produce
el avance de la máquina.
Para engranar las fresas, apretar la palanca de seguridad (1) y
tirar de la palanca de embrague (2).
Al soltar la palanca (2), las fresas se paran y la máquina deja
de avanzar.
2.3
Regulación profundidad de arada
La regulación de la profundidad de las fresas en el terreno es re
-
gulable mediante la riostra (1), colocable a 3 alturas diferentes.
La posición más baja coincide con la profundidad mínima de
arada.
Para modicar la altura de la riostra (1), quitar el pasador (3) y el
perno (2) y volverlo a colocar a la altura deseada.
2.4
Regulación de la rueda auxiliar
La rueda auxiliar (1) puede colocarse en dos alturas diferentes:
– bajada, en contacto con el terreno, para facilitar los despla
-
zamientos;
– subida, durante el trabajo, para permitir que las fresas pro
-
fundicen en el terreno.
Para pasar de una posición a la otra hace falta coger la rueda
(1), tirar de ella hasta provocar la salida del perno (2) de la
sede correspondiente en el soporte (3) y volverla a colocar a
la altura deseada.
3. UTILIZACIÓN DE LA MÁQUINA
3.1
Arranque del motor
Para el arranque, seguir las indicaciones del manual del motor,
después dar un tirón fuerte desde el pomo de la cuerda de ar-
ranque (1).
34
Page 37
3.2
Arada y roturación del terreno
Para iniciar el trabajo:
– regular la riostra a la altura deseada;
– llevar la rueda auxiliar a una posición alta;
– ejercer una ligera presión en el manillar para levantar las
fresas del terreno;
– apretar la palanca de seguridad (1) y tirar de la palanca de
embrague de las fresas (2);
– bajar las fresas para que puedan penetrar en el terreno y
hagan avanzar la máquina.
Sugerencias para un trabajo bien realizado
• No utilizar la máquina en terreno mojado ya que los terrones
podrían ser difíciles de desmenuzar.
• En el caso de terrenos duros y secos, es necesario alcanzar
la profundidad requerida con dos pasadas entrecruzadas,
realizadas a profundidad reducida.
3.3
Final del trabajo
Al nalizar el trabajo:
– soltar la palanca de embrague (2);
– llevar la palanca del acelerador a la posición «STOP»;
– llevar la rueda auxiliar a una posición bajada.
Desconectar el capuchón de la bujía (1) antes de guardar la
máquina o de efectuar cualquier tipo de intervención.
4. MANTENIMIENTO ORDINARIO
IMPORTANTE - El mantenimiento regular y atento es indispensable para mantener a lo largo del tiempo los niveles
de seguridad y las prestaciones originales de la máquina.
Conservar la máquina en un lugar seco.
1) Usar guantes de trabajo robustos antes de cada intervención
de limpieza, mantenimiento o regulación en la máquina.
2) Lavar cuidadosamente la máquina con agua después de
cada uso; quitar los restos y el fango acumulados en las fre
-
sas y bajo la protección para evitar que, al secarse, puedan
dicultar la siguiente remoción.
3) La pintura de la parte interna de la protección puede de
-
sprenderse a lo largo del tiempo por la acción abrasiva de los
terrenos quitados; en este caso, intervenir lo antes posible
retocando con una pintura antióxido, para prevenir la oxida
-
ción que comporta la corrosión del metal.
4) En el caso de que fuera necesario acceder a la parte inferior,
inclinar la máquina exclusivamente por el lado indicado en
el manual del motor, siguiendo las relativas instrucciones.
5) Evitar verter gasolina en las partes de plástico del motor
o de la máquina para no dañarlas, y volver a limpiar inme
-
diatamente cada resto de gasolina eventualmente vertido.
La garantía no cubre los daños de las partes de plástico
causados por la gasolina.
4.1
Sustitución de las fresas
Las fresas no requieren el alado de los los.
Para sustituir una fresa:
– quitar el tapón (1);
– desenganchar el pasador (2), extraer el perno (3) y quitar la
fresa externa (4) e interna (5).
ATENCIÓN Los los de las fresas NO son desmontables
desde la placa de soporte, por lo tanto hace falta SIEMPRE
sustituir toda la placa de los los. El uso de una fresa con
uno o más los rotos o no presentes puede resultar peli
-
groso y afecta a la seguridad y abilidad de la máquina.
En esta máquina está previsto el empleo de fresas originales,
que llevan el código:
118801761/0 (fresa externa)
118801760/0 (fresa interna)
Montar las fresas (4) y (5) y volver a colocar el perno correspon
-
diente (3), el pasador (2) y el tapón(1).
4.2
Regulación de la transmisión
Si se encontraran anomalías en el momento del accionamiento
de la palanca de embrague de las fresas, con un embragado de
-
masiado violento o con las fresas tendiendo a ralentizar cuando
penetran en el terreno, hay que proceder a la regulación del
cable de embrague.
Esta operación debe realizarse en el Servicio de Asistencia más
cercano o por su Distribuidor autorizado.
5. TUTELA DEL MEDIO AMBIENTE
La protección del ambiente debe ser un aspecto relevante y
prioritario en el uso de la máquina, a benecio de la convivencia
civil y del ambiente en el que vivimos.
– Evitar ser un elemento de disturbio para los vecinos.
– Respetar escrupulosamente las normas locales sobre la eli
-
minación de embalajes, aceites, gasolina, baterías, ltros,
partes deterioradas o cualquier elemento con fuerte impacto
ambiental; estos residuos deben separarse y entregarse a los
centros de recogida especícos que realizarán al reciclaje de
los materiales,
– En el momento de la puesta fuera de servicio, no abandonar
la máquina en el ambiente, deberá contactar con un centro
de recogida, según las normas locales vigentes.
En caso de dudas o problemas, contactar con el Servicio de
Asistencia más cercano o a su Distribuidor.
35
Page 38
PT
NORMAS DE SEGURANÇA
DEVEM SER OBSERVADAS RIGOROSAMENTE
IMPORTANTE – LEIA COM ATENÇÃO ANTES DE USAR A MÁQUINA
GUARDE PARA NECESSIDADES FUTURAS
A) TREINAMENTO
1) Leia as instruções com atenção. Familiarize-se com os comandos e
com o uso apropriado da máquina. Aprenda a parar rapidamente o motor.
2) Utilize a máquina exclusivamente para a nalidade à qual é destinada, isto
é, para capinar e arrotear o terreno. Qualquer outro uso pode ser perigoso
e causar danos a pessoas e/ou coisas. Incluem-se no uso impróprio (como
por exemplo, mas não só):
– transportar pessoas, crianças ou animais na máquina;
– fazer-se transportar pela máquina;
– usar a máquina para rebocar ou empurrar cargas;
– utilizar a máquina por mais de uma pessoa;
– acionar as fresas sobre superfícies sólidas ou na presença de pedregulho
ou pedras.
3) Nunca permita que a máquina seja utilizada por crianças ou por pessoas
que não tenham a capacidade necessária para entender as instruções. As
leis locais podem estabelecer uma idade mínima para o utilizador.
4) Nunca utilize a máquina:
– se houver pessoas, sobretudo crianças, ou animais nos arredores;
– se o utilizador tomou fármacos ou substâncias consideradas nocivas às
suas capacidades de reexos e atenção;
5) Lembre-se que o operador ou o utilizador é responsável por acidentes
e imprevistos que possam ocorrer com outras pessoas ou com a sua pro
priedade.
B) OPERAÇÕES PRELIMINARES
1) Durante o trabalho, use sempre calçados robustos e calça comprida. Não
acione a máquina com os pés descalços ou com sandálias.
2) Verique a fundo toda a área de trabalho e retire tudo o que possa ser
ejetado pela máquina ou danicar as partes rotativas e o motor (pedras,
ramos, arames, ossos, etc.).
3) ATENÇÃO: PERIGO! A gasolina é altamente inamável.
– guarde o combustível em recipientes apropriados;
– abasteça o combustível, utilizando um funil, somente ao ar livre e não fume
durante esta operação e todas as vezes que manusear o combustível;
– encha o tanque antes de acionar o motor; não adicione gasolina e nem
tire a tampa do tanque quando o motor está a funcionar ou está quente;
– se a gasolina transbordar, não acione o motor, mas afaste a máquina da
área onde o combustível foi derramado, e evite que se crie a possibilidade
de incêndio, até o combustível ter evaporado e os vapores da gasolina
dissolvidos;
– recoloque sempre e aperte bem as tampas do tanque e do recipiente da
gasolina;
4) Substitua os amortecedores de escape danicados
5) Antes de qualquer utilização, faça uma vericação geral e especicamente
do aspecto das fresas, e controlar que os parafusos e as partes rotativas
estão gastos ou danicados. Fresas ou parafusos gastos ou danicados
devem ser trocados em bloco, a m de manter o balanceamento.
6) Antes de iniciar a trabalhar, verique que todas as proteções estejam
montadas corretamente.
C) DURANTE A UTILIZAÇÃO
1) Não acione o motor em lugares fechados, onde podem acumular-se os
gases perigosos de monóxido de carbono.
2) Trabalhe somente com a luz do dia ou com boa iluminação articial.
3) Verique sempre o próprio ponto de apoio nos terrenos em declive.
4) Nunca corra com a máquina, mas ande.
5) Trabalhe no sentido transversal ao declive e nunca para cima e para baixo.
6) Preste a máxima atenção na troca de direção nos declives.
7) Não trabalhe sobre terrenos com declive superior a 20°.
8) Preste a máxima atenção quando puxar a máquina na própria direção.
9) Não altere as anações do motor nem deixe que o motor atinja um regime
excessivo de rotações.
10) Arranque o motor com cuidado conforme as instruções e mantendo os
pés bem distantes das partes rotativas.
11) Não aproxime mãos e pés ao lado ou em baixo das partes rotativas.
12) Não erga ou transporte a máquina quando o motor está a funcionar.
13) Pare o motor:
– todas as vezes que a máquina for deixada sem vigilância;
– antes de abastecer com combustível.
14) Reduza o gás antes de parar o motor. Feche a alimentação do com
-
bustível no m do trabalho, seguindo as instruções fornecidas no manual
do motor.
E também:
• Pare as partes rotativas se a máquina deve ser inclinada, para atravessar
superfícies sem relva, e quando a máquina for transportada de ou para a
área de trabalho.
• Nunca acione a máquina se as proteções estiverem danicadas.
• Pare o motor e solte o cabo da vela:
– antes de qualquer operação nas partes rotativas;
– antes de controlar, limpar ou trabalhar na máquina;
– depois de ter batido contra um corpo estranho. Verique eventuais danos
e efetue as reparações necessárias antes de usar novamente a máquina;
– se a máquina começar a vibrar de maneira estranha (Procure imedia
-
tamente a causa das vibrações e providencie os controlos necessários
junto a um Centro Especializado).
• Durante o trabalho, mantenha sempre a distância de segurança das partes
rotativas, dada pelo comprimento do guiador.
D) MANUTENÇÃO E ARMAZENAGEM
1) Mantenha bem apertados os parafusos e as porcas, para ter certeza que
a máquina esteja sempre em condições seguras de funcionamento. Uma
manutenção regular é indispensável para a segurança e para manter o nível
do rendimento.
2) Não guarde a máquina com gasolina no tanque dentro de um ambiente
onde os vapores da gasolina possam alcançar uma chama, uma fagulha ou
uma forte fonte de calor.
3) Deixe arrefecer o motor antes de colocar a máquina em qualquer am
-
biente.
4) Para diminuir o perigo de incêndio, mantenha o motor, o amortecedor
de escape, o compartimento da bateria, bem como o local do depósito de
gasolina, livres de resíduos de relva, folhas ou graxa excessiva.
5) Por motivos de segurança, nunca use a máquina com partes consumidas
ou danicadas. As peças devem ser substituídas e nunca reparadas. Use
peças sobressalentes originais. As peças de qualidade não equivalente
podem danicar a máquina e prejudicar a sua segurança.
6) Se for preciso esvaziar o tanque, efetue esta operação ao ar livre e com
o motor frio.
E também:
• Pare o motor e desprenda o cabo da vela antes de efetuar qualquer ope
-
ração de manutenção;
• Use luvas de trabalho para a desmontagem e a remontagem das partes
rotativas.
E) TRANSPORTE E MOVIMENTAÇÃO
1) Todas as vezes que for necessário movimentar, elevar, transportar ou
inclinar a máquina, é preciso:
– desligue o motor;
– usar luvas de trabalho resistentes;
– segurar a máquina nos pontos que oferecem uma garra segura, levando
em consideração o peso e a sua distribuição.
– usar um número de pessoas adequado ao peso da máquina e às ca
-
racterísticas do meio de transporte ou do lugar no qual deve ser colocada
ou removida.
2) Durante o transporte, xe adequadamente a máquina por meio de cabos
ou correntes.
36
Page 39
PT
NORMAS DE USO
Para o motor leia o manual de instruções respectivo.
NOTA - A correspondência entre as referências contidas no
texto e as respectivas guras (situadas na pág. 2 e seguintes)
é dada pelo número que antecede cada parágrafo.
1. FINALIZAÇÃO DA MONTAGEM
NOTA - A máquina pode ser fornecida com alguns componentes já montados.
ATENÇÃO A desembalagem e a nalização da montagem
devem ser efetuadas sobre uma superfície plana e sólida,
com espaço suciente para a movimentação da máquina e
das embalagens, sempre com a utilização das ferramentas
apropriadas.
A eliminação das embalagens deve ocorrer segundo as
disposições locais vigentes.
1.1
Montagem do guiador
Conecte o tirante (1) nos dois elementos laterais do guiador (2a)
e (2b) e aperte a fundo as duas porcas (3).
ATENÇÃO - A presença do tirante constitui um ele
mento importante de segurança e, portanto, deve ser
efetuado corretamente.
Desparafuse as duas porcas (4), depois remova os dois parafu
-
sos laterais (5) e o parafuso da extremidade (6) do suporte (7).
Monte o guiador (2) no suporte (7) prestando atenção para man
-
ter os cabos em baixo do suporte. Recoloque os dois parafusos
laterais (5) e as anilhas na sequência indicada, depois aperte a
fundo as duas porcas (4).
Faça correr a ponte (8) contra o suporte (7) e xe-o com o
parafuso (6).
1.2
Fecho dos eixos das fresas
Aplique as duas tampas (1) nas duas extremidades do eixo
das fresas (2).
1.3
Reabastecimentos de óleo
• Transmissão
Deite a máquina sobre o lado direito.
Desprenda o contra-pino (1), extraia o pino (2) e remova as
fresas (3) e (4).
Desparafuse a tampa (5) e despeje no furo aproximadamente
120 cc de óleo da mesma qualidade usada para o motor.
Remonte a tampa (5) prestando atenção em reposicionar a
guarnição (6) e restaure as fresas (3) e (4) com o relativo pino
(2) e contra-pino (1).
• Motor
Efetue o enchimento do óleo do motor, seguindo as instruções
fornecidas no manual respectivo.
1.4
Montagem do pontalete
Introduza o pontalete (1) no seu alojamento e xe-o na altura
desejada mediante o pino (2) e o contra-pino (3).
2. COMANDOS E REGULAÇÕES
NOTA O signicado dos símbolos indicados nos comandos está explicado na página 6 e seguintes.
2.1
Comando acelerador
O acelerador é comandado pela alavanca (1).
As posições da alavanca são indicadas pela relativa etiqueta.
O acelerador regula a velocidade de rotação das fresas e, si
-
multaneamente, a velocidade de avanço da máquina.
2.2
Alavanca de engate das fresas
O movimento das fresas em contato com o terreno produz o
avanço da máquina.
Para engatar as fresas, aperte a alavanca de segurança (1) e
puxe a alavanca de engate (2).
Soltando a alavanca (2), as fresas se arrastam e a máquina
para de avançar.
2.3
Regulação da profundidade de capina
A regulação do afundamento das fresas no terreno é regulável
mediante o pontalete (1), pode ser posicionado em 3 alturas
diferentes.
A posição mais baixa coincide com a profundidade mínima de
capina.
Para alterar a altura do pontalete (1), remova o contra-pino (3)
e o pino (2) e reposicione-o na altura desejada.
2.4
Regulação da roda auxiliar
A roda auxiliar (1) pode ser posicionada em duas alturas dife
-
rentes:
– abaixada, em contato com o terreno, para facilitar os deslo
-
camentos;
– erguida, durante o trabalho, para permitir que as fresas afun
-
dem no terreno.
Para passar de uma posição a outra é preciso agarrar a roda (1),
puxá-la até provocar a saída do pino (2) do alojamento existente
no suporte (3) e recolocá-la na altura desejada.
3. UTILIZAÇÃO DA MÁQUINA
3.1
Arranque do motor
Para o arranque, siga as informações do manual do motor, de
-
pois puxe com rmeza pelo manípulo do cabo de arranque (1).
37
Page 40
3.2
Capina e arroteamento do terreno
Para iniciar o trabalho:
– regule o pontalete na altura desejada;
– coloque a roda auxiliar na posição alta;
– exerça uma ligeira pressão no guiador para erguer as fresas
do terreno;
– aperte a alavanca de segurança (1) e puxe a alavanca de
engate das fresas (2);
– abaixe as fresas de forma que não possam penetrar no ter
-
reno e faça a máquina avançar.
Sugestões para realizar um bom trabalho
• Não utilize a máquina com terreno molhado pois as placas
poderão ser difíceis de fragmentar.
• No caso de terrenos duros e secos, é oportuno alcançar a
profundidade necessária com duas passadas cruzadas, efe
-
tuadas em profundidade reduzida.
3.3
Fim do trabalho
No m do trabalho:
– solte a alavanca de engate (2);
– leve a alavanca do acelerador na posição «STOP»;
– coloque a roda auxiliar na posição abaixada.
Desprenda o capuz da vela (1) antes de guardar a máquina ou
efetuar qualquer tipo de operação.
4. MANUTENÇÃO ORDINÁRIA
IMPORTANTE - A manutenção regular e minuciosa é indispensável para manter ao longo do tempo os níveis de
segurança e os desempenhos originais da máquina.
Guarde a máquina em lugar seco.
1) Use luvas de trabalho resistentes antes de qualquer ope
-
ração de limpeza, manutenção ou regulação da máquina.
2) Lave a máquina cuidadosamente com água depois de cada
utilização; remova os detritos e a lama acumulados nas fre
-
sas e em baixo da proteção para evitar que, ao secar, pos-
sam dicultar a remoção sucessiva.
3) A pintura da parte interna da proteção com o tempo pode sair
devido à ação abrasiva das placas removidas; nesse caso,
atue imediatamente retocando a pintura com uma tinta anti
ferrugem, para prevenir a formação de ferrugem que levaria
à corrosão do metal.
4) Se for necessário ter acesso à parte inferior, incline a máq
uina exclusivamente pelo lado indicado no manual do motor,
seguindo as relativas instruções.
5) Evite derramar gasolina nas partes de plástico do motor
ou da máquina para evitar de estragá-las e limpe imediata
-
mente todos os restos de gasolina que porventura tenham
caído. A garantia não cobre os danos nas partes de plástico
causados pela gasolina.
4.1
Substituição das fresas
As fresas não exigem a aação das facas.
Para substituir uma fresa:
– remova a tampa (1);
– desprenda o contra-pino (2), extraia o pino (3) e remova a
fresa externa (4) e interna (5).
ATENÇÃO - As facas das fresas NÃO são desmontáveis da
placa de suporte, portanto, é preciso SEMPRE substituir
a placa toda completa de facas. O uso de uma fresa com
uma ou mais facas quebradas ou em falta pode ser peri
-
goso e nocivo para a segurança e abilidade da máquina.
Nesta máquina está previsto o uso de fresas originais, com o
código:
118801761/0 (fresa externa)
118801760/0 (fresa interna)
Remonte as fresas (4) e (5) e restaure o relativo pino (3), o
contra-pino (2) e a tampa (1).
4.2
Regulação da transmissão
Se forem percebidas anomalias no momento do acionamento
da alavanca de engate das fresas, com engate muito violento ou
com as fresas que tendem a desacelerar quando penetram no
terreno, é preciso providenciar a regulação do cabo de engate.
Esta operação deve ser efetuada junto ao Serviço de Assi
-
stência mais próximo ou pelo seu Revendedor.
5. PROTEÇÃO DO MEIO AMBIENTE
A proteção do ambiente deve ser um aspecto relevante e prio-
ritário no uso da máquina, para o benefício da convivência civil
e do ambiente no qual vivemos.
– Evite ser um elemento de incómodo para com a vizinhança.
– Siga rigorosamente as normas locais para a eliminação de
embalagens, partes deterioradas ou qualquer elemento com
forte impacto ambiental; estes resíduos não devem ser jo
gados no lixo, mas devem ser separados e entregues nos
centros de recolha apropriados, que providenciarão a reci
clagem dos materiais.
– No momento da colocação fora de serviço, não abandone
a máquina no meio ambiente, mas dirija-se num centro de
recolha, em conformidade com as normas locais vigentes.
No caso de qualquer dúvida ou problemas, entre em contato
com o Serviço de Assistência mais próximo ou o seu Reven
-
dedor.
38
Page 41
EL
ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ
ΝΑ ΤΗΡΟΥΝΤΑΙ ΠΡΟΣΕΚΤΙΚΑ
ΣΗΜΑΝΤΙΚΟ – ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΧΤΙΚΑ ΠΡΙΝ ΤΗΝ ΧΡΗΣΗ ΤΗΣ
ΜΗΧΑΝΗΣ. ΔΙΑΤΗΡΗΣΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΓΚΗ
ΣΥΜΒΟΥΛΗΣ
A) ΕΚΠΑΙΔΕΥΣΗ
1) Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τους χειρισμούς
και με την κατάλληλη χρήση του μηχανήματος. Μάθετε να σταματάτε
γρήγορα τον κινητήρα.
2) Χρησιμοποιείτε το μοτοσκαπτικό για το σκοπό για τον οποίο προορίζεται,
δηλαδή για σκάψιμο και σκάλισμα του εδάφους. Οποιαδήποτε άλλη χρήση
μπορεί να είναι επικίνδυνη και να προξενήσει βλάβες ή/και τραυματισμούς.
Ως ακατάλληλη χρήση (σαν παράδειγμα, αλλά όχι μόνο) θεωρείται:
– η μεταφορά πάνω στο μηχάνημα ατόμων, παιδιών ή ζώων,
– η μεταφορά σας από το μηχάνημα,
– η χρήση του μηχανήματος για τη ρυμούλκηση ή το σπρώξιμο φορτίων,
– η χρήση του μηχανήματος από περισσότερα άτομα,
– η ενεργοποίηση των φρεζών σε στέρεες επιφάνειες ή κατά την παρουσία
χαλικιού ή πέτρας.
3) Μην επιτρέπετε να χειρίζονται το μηχάνημα παιδιά ή άτομα που δεν
γνωρίζουν το χειρισμό του μηχανήματος. Η τοπική νομοθεσία μπορεί να
ορίζει την ελάχιστη ηλικία του χειριστή.
4) Μη χρησιμοποιείτε ποτέ το μηχάνημα:
– με άτομα, ειδικά παιδιά, ή ζώα γύρω από αυτό,
– σε περίπτωση που ο χειριστής έχει πάρει φάρμακα ή ουσίες που μειώνουν
τα αντανακλαστικά και την προσοχή του.
5) Να θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα
ατυχήματα και τα απρόοπτα που μπορεί να συμβούν σε άλλα άτομα ή στην
ιδιοκτησία τους.
B) ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ
1) Κατά την εργασία, φοράτε πάντα γερά υποδήματα και μακριά
πανταλόνια. Μη βάζετε σε λειτουργία το μηχάνημα ξυπόλυτοι ή με ανοιχτά
πέδιλα.
2) Ελέγξτε καλά όλο το χώρο εργασίας και αφαιρέστε οτιδήποτε
θα μπορούσε να εκτοξευτεί από το μηχάνημα ‘ή να καταστρέψει τα
περιστρεφόμενα εργαλεία και τον κινητήρα’ (πέτρες, σύρματα, κόκαλα,
κλπ.).
3) ΠΡΟΣΟΧΗ: ΚΙΝΔΥΝΟΣ! Η βενζίνη είναι άκρως εύφλεκτη.
– φυλάξτε το καύσιμο σε ειδικά μπιτόνια,
– προσθέστε καύσιμο, χρησιμοποιώντας ένα χωνί, μόνο σε ανοικτούς
χώρους και μην καπνίζετε κατά τη διάρκεια αυτής της διαδικασίας καθώς
και κάθε φορά που χειρίζεστε τα καύσιμα.
– γεμίστε το ρεζερβουάρ πριν βάλετε σε λειτουργία τον κινητήρα. Μην
προσθέτετε βενζίνη ή αφαιρείτε το πώμα του ρεζερβουάρ όταν ο
κινητήρας βρίσκεται σε λειτουργία ή είναι ζεστός;
– αν η βενζίνη ξεχειλίσει, μην βάλετε τον κινητήρα σε λειτουργία, αλλά
απομακρύνατε τη μηχανή από την περιοχή όπου χύθηκε το καύσιμο
και αποφύγετε να δημιουργήσετε συνθήκες πυρκαγιάς, μέχρις ότου η
βενζίνη εξατμιστεί τελείως και οι ατμοί της διασκορπιστούν;
– ξαναβάλτε και σφίξτε καλά τα πώματα του ρεζερβουάρ και του
μπιντονιού βενζίνης.
4) Αντικαταστήστε τους ελαττωματικούς σιγαστήρες.
5) Πριν από τη χρήση, κάνετε έναν γενικό έλεγχο και συγκεκριμένα
ελέγξτε τις λεπίδες και αν οι βίδες και η μονάδα κοπής έχουν υποστεί
φθορά ή ζημιά. Αντικαταστήστε εξ ολοκλήρου ‘τις φρέζες και αν οι
βίδες και τα περιστρεφόμενα εργαλεία έχουν υποστεί φθορά ή ζηµιά.
Αντικαταστήστε εξ ολοκλήρου τις φρέζες και τις βίδες που έχουν υποστεί
ζηµιά ή φθαρεί ώστε να διατηρήσετε την ισορροπία’.
6) Πριν αρχίσετε την εργασία, βεβαιωθείτε ότι όλες οι προστασίες έχουν
τοποθετηθεί σωστά.
C) ΚΑΤΑ ΤΗ ΧΡΗΣΗ
1) Μη βάζετε σε λειτουργία τον κινητήρα σε κλειστούς χώρους, όπου
μπορούν να συγκεντρωθούν επικίνδυνοι καπνοί διοξειδίου του άνθρακα.
2) Εργάζεστε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό.
3) Σε επικλινή εδάφη προσέξτε να μη χάσετε την ισορροπία σας.
4) Μη τρέχετε ποτέ με το μηχάνημα, αλλά περπατήστε.
5) Στις πλαγιές εργαστείτε λοξά και ποτέ από τα πάνω προς τα κάτω
6) Χρειάζεται ιδιαίτερη προσοχή όταν αλλάζετε κατεύθυνση σε πλαγιές.
7) Μην εργάζεστε σε εδάφη με κλίση που υπερβαίνει τις 20 μοίρες.
8) Απαιτείται ιδιαίτερη προσοχή όταν τραβάτε το μηχάνημα προς το μέρος
σας.
9) Μην αλλάζετε τις ρυθμίσεις του κινητήρα και μην τον ανεβάζετε σε
υψηλές στροφές.
10) Εκκινήστε τον κινητήρα με προσοχή ακολουθώντας τις οδηγίες και
κρατώντας τα πόδια μακριά από τα περιστρεφόμενα εργαλεία.
11) Μην πλησιάζετε χέρια ή πόδια δίπλα ή κάτω από τα περιστρεφόμενα
τμήματα.
12) Μη σηκώνετε ή μεταφέρετε το μηχάνημα όταν ο κινητήρας βρίσκεται
σε λειτουργία.
13) Σταματήστε τον κινητήρα:
– κάθε φορά που αφήνετε αφύλακτο το μηχάνημα.
– πριν γεμίσετε το ρεζερβουάρ.
14) Μειώστε το γκάζι του κινητήρα πριν τον σβήσετε. Κλείστε την
τροφοδοσία του καυσίμου μετά το τέλος της εργασίας ακολουθώντας τις
οδηγίες που αναγράφονται στο εγχειρίδιο του κινητήρα.
Και επιπλέον:
• Σταματήστε τα περιστρεφόμενα εργαλεία αν το μηχάνημα θα πρέπει να
πάρει κλίση, όταν διασχίζετε επιφάνειες χωρίς χλόη και όταν μεταφέρετε
το μηχάνημα από ή προς την περιοχή εργασίας.
• Μην ενεργοποιείτε το μηχάνημα αν τα προστατευτικά έχουν
καταστραφεί.
• Σταματήστε τον κινητήρα και αποσυνδέστε το καλώδιο του μπουζί:
– Πριν από κάθε επέμβαση στα περιστρεφόμενα εργαλεία,
– Πριν ελέγξετε, καθαρίσετε ή εργαστείτε επάνω στο μηχάνημα.
– Όταν χτυπήσετε ένα ξένο σώμα. Ελέγξτε αν ενδεχομένως έχει
υποστεί ζημιές και εκτελέστε τις απαραίτητες επισκευές πριν
χρησιμοποιήσετε και πάλι το μηχάνημα.
– Εάν το μηχάνημα αρχίσει να δονείται, λειτουργεί ανώμαλα
(Αναζητήστε αμέσως την αιτία των δονήσεων και προβείτε στην
αναγκαία λειτουργική επιθεώρηση σε ένα Εξειδικευμένο Κέντρο
υποστήριξης).
• Κατά την εργασία, διατηρείτε πάντα την απόσταση ασφαλείας από τα
περιστρεφόμενα εργαλεία, που σας παρέχεται από το τη χειρολαβή.
D) ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ
1) Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε
σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια. Μια τακτική συντήρηση
είναι σημαντική για την ασφάλεια και για τη διατήρηση των επιδόσεων.
2) Μη επανατοποθετείτε το μηχάνημα με βενζίνη στο ρεζερβουάρ σε
κλειστούς χώρους όπου οι ατμοί της βενζίνης μπορεί να εκτεθούν σε
φλόγες, σπινθήρες ή μια πηγή θερμότητας.
3) Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε
οποιοδήποτε περιβάλλον.
4) Για να μειώσετε τον κίνδυνο πυρκαγιάς, στον κινητήρα, στο σιγαστήρα
της εξάτμισης, στη θήκη της μπαταρίας και στο χώρο του ρεζερβουάρ
βενζίνης δεν πρέπει να υπάρχουν υπολείμματα χλόης, φύλλα ή υπερβολικό
γράσο.
5) Για λόγους ασφαλείας, ποτέ μη χρησιμοποιείτε το μηχάνημα με
εξαρτήματα που έχουν φθαρεί ή υποστεί ζημιά. Τα εξαρτήματα δεν πρέπει
να επισκευάζονται αλλά να αντικαθιστώνται. Χρησιμοποιείτε γνήσια
ανταλλακτικά. Ανταλλακτικά κακής ποιότητας μπορούν να προξενήσουν
ζημιά στο μηχάνημα και να θέσουν σε κίνδυνο την ασφάλειά σας.
6) Αν πρέπει να εκκενωθεί το ντεπόζιτο, πραγματοποιήστε το σε ανοικτούς
χώρους και με κρύο κινητήρα.
Και επιπλέον:
• Σταματήστε τον κινητήρα και αποσυνδέστε το καλώδιο του μπουζί πριν
εκτελέσετε οποιαδήποτε επέμβαση συντήρησης,
• Φορέστε γάντια εργασίας για την αποσυναρμολόγηση και
επανασυναρμολόγηση των περιστρεφόμενων εργαλείων.
E) ΜΕΤΑΦΟΡΑ ΚΑΙ ΜΕΤΑΚΙΝΗΣΗ
1) Κάθε φορά που είναι αναγκαίο να μετακινήσετε, να ανυψώσετε, να
μεταφέρετε ή να γείρετε το μηχάνημα:
– Σταματήστε τον κινητήρα.
– φορέστε ανθεκτικά γάντια εργασίας,
– πιάστε το μηχάνημα σε σημεία που προσφέρουν ασφαλές κράτημα
λαμβάνοντας υπόψη το βάρος και την κατανομή του,
– χρησιμοποιήστε κατάλληλο αριθμό ατόμων για το βάρος του
μηχανήματος, τα χαρακτηριστικά του μεταφορικού μέσου ή του
σημείου φόρτωσης και εκφόρτωσης.
2) Κατά τη μεταφορά, στερεώστε κατάλληλα το μηχάνημα με σχοινιά ή
αλυσίδες.
39
Page 42
EL
ΚΑΝΟΝΙΣΜΟΙ ΧΡΗΣΗΣ
Για τον κινητήρα, διαβάστε τα αντίστοιχα εγχειρίδια
οδηγιών.
ΣΗΜΕΙΩΣΗ - Η αντιστοιχία μεταξύ των αναφορών του
κειμένου και των αντίστοιχων εικόνων (στις σελ. 2 και
επόμενες) βασίζεται στον αριθμό που προηγείται κάθε
παραγράφου.
1. ΟΛΟΚΛΗΡΩΣΤΕ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ
ΣΗΜΕΙΩΣΗ Το μηχάνημα μπορεί να διατίθεται με
ορισμένα εξαρτήματα μονταρισμένα.
ΠΡΟΣΟΧΗ Η αποσυσκευασία και η ολοκλήρωση της
συναρμολόγησης πρέπει να γίνονται πάνω σε μια
επίπεδη και σταθερή επιφάνεια, με επαρκή χώρο
για τη μετακίνηση του μηχανήματος και των υλικών
συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα
εργαλεία.
Η απόρριψη των υλικών συσκευασίας πρέπει να γίνεται
σύμφωνα με την ισχύουσα νομοθεσία.
1.1
Συναρμολόγηση τιμονιού
Συνδέστε τον εντατήρα (1) στα δυο πλευρικά στοιχεία του
τιμονιού (2a) και (2b) σφίξτε μέχρι τέλους τα δυο παξιμάδια.
ΠΡΟΣΟΧΗ Η παρουσία του εντατήρα καθιστά
ένα σημαντικό στοιχείο ασφαλείας και σε κάθε
περίπτωση θα πρέπει να εγκατασταθεί σωστά.
Ξεβιδώστε τα δυο παξιμάδια (4) και αφαιρέστε τις δυο
πλευρικές βίδες (5) και τις βίδες εμπρόσθιες βίδες (6) από το
στηρικτικό (7).
Συναρμολογήστε το τιμόνι (2) στο στηρικτικό (7) δίνοντας
προσοχή ώστε να κρατήσετε τα καλώδια κάτω από το
στηρικτικό. Επανατοποθετήστε τις δυο πλευρικές βίδες (5) και
ροδέλες στην υποδεικνυόμενη αλληλουχία, και στην συνέχεια
σφίξτε μέχρι τέλους τα δυο παξιμάδια (4).
Ολισθήσατε τον γόμφο (8) έναντι στο στηρικτικό (7) και
στηρίξτε το με τις βίδες (6).
1.2
Κλείσιμο των αξόνων των φρεζών
Εφαρμόστε τις δυο τάπες (1) στα δυο άκρα των αξόνων των
φρεζών (2).
1.3
Εφοδιασμός λαδιού
• Σασμάν
Πλαγιάστε το μηχάνημα στα δεξιά.
Αποσυνδέστε την κοπίλια (1), τραβήξτε τον πείρο (2) και
αφαιρέστε τις φρέζες (3) και (4).
Ξεβιδώστε την τάπα (5) και εναποθέστε περίπου 120 cc
λαδιού της ίδιας ποιότητας με αυτή του κινητήρα.
Επανατοποθετήσατε την τάπα (5) δίνοντας προσοχή στην
επανατοποθέτηση της τσιμούχας (6) και επανατοποθετήσατε
τις φρέζες (3) και (4) με τον σχετικό πείρο (2) και την κοπίλια
(1).
• Κινητήρας
Εκτελέσατε την πλήρωση του κινητήρα με λάδι,
ακολουθώντας τις οδηγίες που χορηγούνται από το σχετικό
εγχειρίδιο.
1.4
Συναρμολόγηση του στυλιδίου
Εισάγετε το στυλίδιο (1) στο έδρανό του και στηρίξτε το στο
επιθυμητό ύψος διαμέσου του πείρου (2) και της κοπίλιας (3).
2. ΕΝΤΟΛΕΙΣ ΚΑΙ ΡΥΘΜΙΣΕΙΣ
ΣΗΜΕΙΩΣΗ Η σημασία των συμβόλων στα χειριστήρια
εξηγείται στη σελ. 6 και επόμενες.
2.1
Μοχλός γκαζιού
Το γκάζι ελέγχεται από το μοχλό (1).
Οι θέσεις του μοχλού φαίνονται στην αντίστοιχη πινακίδα.
Το γκάζι ρυθμίζει την ταχύτητα περιστροφής των φρεζών και
ταυτόχρονα, την ταχύτητα κίνησης του μηχανήματος.
2.2
Μοχλός συμπλέκτη φρεζών
Η κίνηση των φρεζών σε επαφή με το έδαφος προκαλεί την
κίνηση του μηχανήματος.
Για να σταματήσετε τις φρέζες, πατήστε τον μοχλό ασφαλείας
(2) και τραβήξτε το μοχλό μπλοκαρίσματος (2).
Απελευθερώνοντας τον μοχλό (2), οι φρέζες σταματούν και η
μηχανή σταματά να κινείται.
2.3
Ρύθμιση του βάθους σκαψίματος
Η ρύθμιση του βάθους βύθισης των φρεζών στο έδαφος
πραγματοποιείται διαμέσου του στυλιδίου (1), το οποίο είναι
τοποθετήσιμο σε 3 διαφορετικά ύψη.
Η πιο χαμηλή θέση συμπίπτει με το ελάχιστο βάθος
σκαψίματος.
Για την μετατροπή του ύψους στυλιδίου (1) αφαιρέστε την
κοπίλια (3) και τον πείρο (2) και επανατοποθετήστε στο
επιθυμητό ύψος.
2.4
Ρύθμιση του βοηθητικού τροχού
Ο βοηθητικός τροχός (1) μπορεί να τοποθετηθεί σε δυο
διαφορετικά ύψη:
– χαμηλωμένος, σε επαφή με το έδαφος, για να διευκολύνει
τις μεταφορές,
– υψωμένος, κατά την διάρκεια της εργασίας, ώστε να
επιτρέψει στις φρέζες την βύθιση στο έδαφος.
Για το πέρασμα από την μια θέση στην άλλη θα πρέπει να
πιάσετε μια ρόδα (1), να την τραβήξετε μέχρι να προκαλέσετε
την έξοδο (2) από το έδρανο στο στηρικτικό (3) και να την
επανατοποθετήσετε στο επιθυμητό ύψος.
3. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ
3.1
Εκκίνηση κινητήρα
Για την εκκίνηση, ακολουθείστε τις οδηγίες που αναφέρονται
40
Page 43
στο εγχειρίδιο του κινητήρα, μετά τραβήξτε με δύναμη τη
λαβή του σχοινιού εκκίνησης (1).
3.2
Σκάψιμο και σκάλισμα του εδάφους
Για την εκκίνηση της εργασίας:
– ρυθμίστε το στυλίδιο στο επιθυμητό ύψος,
– τοποθετήστε τον βοηθητικό τροχό σε υψηλή θέση,
– ασκείστε μια ελαφριά πίεση στο τιμόνι για να ανυψώσετε
τις φρέζες από το έδαφος,
– πατήστε το μοχλό ασφαλείας (1) και απελευθερώστε το
μοχλό εμπλοκής των φρεζών (2),
– χαμηλώστε τις φρέζες με τρόπο που να μπορούν να
διεισδύσουν στο έδαφος και να κινήσουν το μηχάνημα.
Προτάσεις για άρτια εκτέλεση των εργασιών
• Μην χρησιμοποιείτε το μηχάνημα σε βρεγμένο έδαφος
γιατί ίσως υπάρξει δυσκολία στον θρυμματισμό των σβόλων
χώματος.
• Στην περίπτωση εδαφών σκληρών και ξηρών, είναι καλό
να αιτηθεί το αιτούμενο βάθος με δυο διασταυρούμενα
περάσματα, σε μειωμένο βάθος.
3.3
Τέλος εργασίας
Στο τέλος της εργασίας:
– απελευθερώστε το μοχλό εμπλοκής (2),
– μετακινήστε τον μοχλό γκαζιού στην θέση «STOP».
– τοποθετήστε τον βοηθητικό τροχό σε χαμηλή θέση,
Αφαιρέστε την πίπα του μπουζί (1) πριν αποθηκεύσετε το
μηχάνημα ή πριν πραγματοποιήσετε οποιαδήποτε παρέμβαση.
4. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ
ΣΗΜΑΝΤΙΚΟ Η τακτική και επιμελής συντήρηση είναι
απαραίτητη για να διατηρείται το επίπεδο ασφαλείας
και οι αρχικές επιδόσεις του μηχανήματος.
Φυλάσσετε το μηχάνημα σε στεγνό μέρος.
1) Φορέστε ανθεκτικά γάντια εργασίας πριν από κάθε
επέμβαση καθαρισμού, συντήρησης ή ρύθμισης του
μηχανήματος.
2) Πλένετε επιμελώς το μηχάνημα με νερό μετά από κάθε
χρήση. Καθαρίστε τα υπολείμματα χλόης και λάσπης που
συγκεντρώνονται στις φρέζες και στο εσωτερικό του
πλαισίου ώστε να μην ξεραθούν καθιστώντας δύσκολη
την επόμενη εκκίνηση.
3) Το χρώμα στο εσωτερικό του πλαισίου μπορεί να
αποκολληθεί με την πάροδο του χρόνου εξαιτίας τριβής
από την αφαίρεση σβόλων χώματος. Στην περίπτωση αυτή
διορθώστε εγκαίρως τη βαφή με αντισκωριακό βερνίκι
ούτως ώστε να αποφύγετε το σχηματισμό σκουριάς και τη
διάβρωση του μετάλλου.
4) Σε περίπτωση που είναι αναγκαία η πρόσβαση στο κάτω
μέρος, γείρετε το μηχάνημα μόνο προς την πλευρά που
υποδεικνύεται στο εγχειρίδιο του κινητήρα εφαρμόζοντας
τις σχετικές οδηγίες.
5) Αποφύγετε τη διαρροή βενζίνης στις πλαστικές επιφάνειες
του κινητήρα ή του μηχανήματος για να αποφύγετε τις
φθορές και καθαρίστε αμέσως κάθε ίχνος βενζίνης που
έχει ενδεχομένως χυθεί. Η εγγύηση δεν καλύπτει φθορές
από βενζίνη στις πλαστικές επιφάνειες.
4.1
Αντικατάσταση των φρεζών
Οι φρέζες δεν αιτούν τρόχισμα των συστημάτων κοπής.
Για την αντικατάσταση μιας φρέζας:
– αφαιρέστε την τάπα (1),
– αποσυνδέστε την κοπίλια (2), τραβήξτε τον πείρο (3) και
αφαιρέστε την εξωτερική φρέζα (4) και την εσωτερική (5).
ΠΡΟΣΟΧΗ Τα συστήματα κοπής των φρεζών ΔΕΝ
είναι αποσυναρμολογίσιμα από την πλάκα στήριξης,
γι΄αυτό θα πρέπει ΠΑΝΤΑ να αντικαθίσταται ολόκληρη
η πλάκα στοιχείων κοπής. Η χρήση της φρέζας με ένα
ή περισσότερα στοιχεία κοπής που έχουν σπάσει ή
λείπουν είναι επικίνδυνη και βλάπτει την ασφάλεια και
αξιοπιστία του μηχανήματος.
Σε αυτό το μηχάνημα προβλέπεται η χρήση των γνήσιων
φρεζών, που αναγράφουν τον κωδικό:
118801761/0 (εξωτερική φρέζα)
118801760/0 (εσωτερική φρέζα)
Επανασυνδέσατε τις φρέζες (4) και (5) και επαναφέρατε το
σχετικό πείρο (3), την κοπίλια (2) και την τάπα (1).
4.2
Ρύθμιση του σασμάν
Σε περίπτωση που αναφερθούν ανωμαλίες κατά την
ενεργοποίηση του μοχλού μπλοκαρίσματος των φρεζών,
με πολύ βίαιη εμπλοκή ή με τις φρέζες να τείνουν προς
επιβράδυνση όταν εισχωρούν στο έδαφος, θα πρέπει να
προβλέψετε στην ρύθμιση του καλωδίου εμπλοκής.
Αυτή η επέμβαση θα πρέπει να πραγματοποιείται στο πιο
κοντινό Σημείο Τεχνικής Υποστήριξης ή στον Αντιπρόσωπο
σας.
5. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Η προστασία του περιβάλλοντος πρέπει να αποτελεί
μια σημαντική και πρωταρχική πλευρά στη χρήση του
μηχανήματος, προς όφελος της πολιτισμένης συμβίωσης και
του περιβάλλοντος στο οποίο ζούμε.
– Αποφύγετε την πρόκληση ενοχλήσεων στους γείτονες.
– Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση
υλικών συσκευασίας, λαδιών, βενζίνης, μπαταριών,
φίλτρων, ελαττωματικών εξαρτημάτων και οποιουδήποτε
στοιχείου μπορεί να μολύνει το περιβάλλον. Αυτά τα
απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά
απορρίμματα, αλλά πρέπει να συγκεντρώνονται χωριστά
και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα
φροντίσουν για την ανακύκλωση των υλικών.
– Εάν αποφασίσετε να μην ξαναχρησιμοποιήσετε το
μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον,
αλλά απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο
περισυλλογής σύμφωνα με την ισχύουσα νομοθεσία.
Σε περίπτωση που έχετε αμφιβολίες ή κάποιο πρόβλημα, μη
διστάσετε να απευθυνθείτε στον Αντιπρόσωπό μας.
41
Page 44
TR
ÖZENLE UYULMASI GEREKEN
GÜVENLİK KURALLARI
ÖNEMLİ MAKİNEYİ KULLANMADAN ÖNCE DİKKATLİCE
OKUYUN. GELECEKTEKİ HER TÜRLÜ İHTİYAÇ İÇİN SAKLAYIN
A) EĞİTİM
1) Talimatları dikkatle okuyun. Kumandaları ve makinenin uygun
kullanımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğrenin.
2) Makineyi sadece ve sadece tasarlanmış olduğu amaca yönelik
olarak, yani toprağı çapalamak ve sürmek için kullanın. Her türlü farklı
kullanım tehlikeli olabilir ve kişilere ve/veya eşyalara hasar verebilir.
Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:
– makine üzerinde insan, çocuk veya hayvan taşınması;
– kendinizin makine tarafından taşınması;
– makinenin yükleri çekmek veya itmek için kullanılması;
– makinenin birden fazla kişi tarafından kullanılması;
– freze bıçakların sert veya çakıl ya da taşlı yüzeyler üzerinde
çalıştırılması.
3) Çocukların veya kullanım talimatlarını yeterli derecede bilmeyen
kişilerin makineyi kullanmasına asla izin vermeyin. Yerel kanunlar,
kullanıcı için minimum bir yaş sınırı tespit edebilir.
4) Makinenizi, asla aşağıdaki koşullarda kullanmayın:
– insanlar, özellikle de çocuklar veya hayvanların yakınındayken;
– kullanıcının ilaç veya, reeks ve dikkat kapasitesi üzerinde olu-
msuz etki yaratabileceği düşünülen maddeler almış olması halinde.5) Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcının
sorumlu olduğunu unutmayın.
6) Çalışmaya başlamadan önce, çıkışa karterleri monte edin (sepet
veya taş siperi).
B) HAZIRLIK
1) Çalışma esnasında daima sağlam ayakkabılar ve uzun pantalonlar
giyin. Çıplak ayakla veya açık sandaletlerle makineyi çalıştırmayın.
2) Bütün çalışma sahasını iyice kontrol edin ve makine tarafından
fırlatılabilecek veya döner aletlere ve motora hasar verebilecek her
türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vs.).
3) DİKKAT: TEHLİKE! Benzin son derece parlayıcıdır.
– yakıtı özel kaplarda muhafaza edin;
– yakıtı bir huni kullanarak sadece açık havada doldurun ve bu işlem
esnasında ve yakıt ile işlem görüldüğünde sigara içmeyin;
– motoru çalıştırmadan önce yakıt takviyesi yapın; motor çalışırken
veya sıcakken benzin ilave etmeyin veya yakıt deposunun kapağını
açmayın;
– benzin dışarı taştığında, motoru çalıştırmayın; makineyi yakıtın
döküldüğü alandan uzaklaştırın ve yakıt tamamen buharlaşana
ve benzin buharları dağılana kadar herhangi bir yangın ihtimalinin
oluşmasını önleyin;
– deponun ve benzin kabının kapaklarını daima takın ve iyice sıkıştırın;
4) Arızalı susturucuları değiştirin.
5) Kullanım öncesinde, özellikle freze bıçakların görüntüsü olmak
üzere, vidaların ve döner aletlerin aşınmış veya hasarlı olmadığına dair
genel bir kontrol gerçekleştirin. Balansı korumak için, aşınmış veya
hasarlı freze bıçakları ve vidaları blok halinde değiştirin.
6) Çalışmaya başlamadan önce, tüm siperlerin doğru monte edilmiş
olduklarından emin olun.
C) KULLANIM ESNASINDA
1) Motoru, tehlikeli karbonmonoksit dumanlarının birikebileceği kapalı
yerlerde çalıştırmayın.
2) Sadece gün ışığında veya yeterli yapay ışık ile çalışın.
3) Eğimli arazilerde daima sağlam bastığınızdan emin olun.
4) Makine ile asla koşmayın, yürüyün..
5) Eğimli yokuşlarda enine yönde çalışın ve asla yukarı ve aşağı doğru
çalışmayın.
6) Eğimli yerlerde yön değiştirirken son derece dikkatli davranın.
7) 20° üzerinde eğim gösteren arazilerde çalışmayın.
8) Makineyi kendinize doğru çekerken son derece dikkatli olun.
9) Motor ayarlarını değiştirmeyin ve motoru aşırı devir rejimine
ulaştırmayın.
10) Motoru, talimatlara uygun olarak ve ayaklarınızı döner aletlerden
iyice uzak tutarak çalıştırın.
11) Döner parçaların yanına veya altına ellerinizi veya ayaklarınızı
yaklaştırmayın.
12) Motor çalışırken makineyi kaldırmayın veya başka bir yere taşımayın.
13) Aşağıdaki durumlarda motoru durdurun:
– makineyi her denetimsiz bıraktığınızda;
– yakıt takviyesi yapmadan önce.
14) Motoru durdurmadan önce gazı azaltın. Motor el kitabında belirtilen bilgilere göre, çalışma sonunda yakıt beslemesini kapatın.
Ve ayrıca:
• Makinenizi eğmeniz gerekirse, çimsiz yüzeyler üzerinden geçerken
ve makineyi kesim yapılacak alana veya oradan başka yere
götürürken döner aletleri durdurun.
• Karterler hasar görmüş ise makineyi asla çalıştırmayın.
• Aşağıdaki durumlarda motoru durdurun ve buji kablosunu çıkartın:
– döner aletler üzerinde herhangi bir müdahaleden önce;
– makineyi kontrol etmeden, temizlemeden veya makine üzerinde
çalışmadan önce;
– yabancı bir cisme çarptıktan sonra. Makineyi yeniden kullan-
madan önce olası hasarları kontrol edin ve gerekli onarımları
gerçekleştirin;
– makine anormal şekilde titremeye başlarsa (Derhal titreşimlerin
nedenini arayın ve Uzman bir Merkez nezdinde gerekli kontrolleri
gerçekleştirin).
• Çalışma esnasında, sap uzunluğu ile tespit edilen döner aletlerin
güvenlik mesafesini daima koruyun.
D) BAKIM VE DEPOLAMA
1) Makinenin her zaman güvenli çalışma şartlarında bulunduğundan
emin olmak için, somunların ve vidaların sıkıştırılmış olması gerekir.
Güvenlik ve yüksek performans için düzenli bakım şarttır.
2) Makineyi deposunda benzin bulunurken, benzin buharlarının alev,
kıvılcım veya güçlü bir ısı kaynağıyla temas edebileceği bir yere kaldırmayın.
3) Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğum-
aya bırakın.
4) Yangın tehlikesini azaltmak için, motor, egzoz susturucusu, akü
bölmesi ve benzin depolama bölgesini çim, yaprak veya aşırı gres
kalıntılarından arındırın.
5) Güvenlik nedenlerinden ötürü, aşınmış veya hasar görmüş parçalar
bulunuyorsa asla makineyi kullanmayın. Parçalar değiştirilmeli ve asla
onarılmamalıdır. Orijinal yedek parçaları kullanın. Eş değer kalitede olmayan parçalar, makinenize hasar verebilir ve güvenliğiniz açısından
tehlikeli olabilir.
6) Yakıt deposunu boşaltmak gerektiğinde, bu işlemi açık havada ve
motor soğukken gerçekleştirin.
Ve ayrıca:
• Her türlü bakım müdahalesinden önce motoru durdurun ve buji
kablosunu çıkarın;
• Döner aletlerin sökülmesi ve yeniden monte edilmesi için iş eldivenleri giyin.
E) TAŞIMA VE HAREKET ETTİRME
1) Makinenin hareket ettirilmesi, kaldırılması, taşınması veya eğilm-
esi gerektiğinde aşağıdakileri yapmak gerekir:
– motoru durdurun;
– sağlam iş eldivenleri giyin;
– ağırlığına ve ağırlığının dağılımına dikkat ederek, makineyi emin bir
kavrama imkanı tanıyan noktalardan tutun;
– makinenin ağırlığına ve taşıma aracının özelliklerine veya makine-
nin yerleştirileceği veya alınacağı yerin özelliklerine uygun sayıda
kişiden faydalanın.
2) Taşıma esnasında, makineyi halatlar veya zincirler ile uygun
şekilde sağlama alın.
42
Page 45
TR
KULLANIM KURALLARI
Motora ilişkin olarak ilgili el kitapçığını okuyun.
NOT - Metinde bulunan referanslar ve ilişkin resimler (2.
ve sonraki sayfalarda belirtilen) arasındaki ilişki, beher
paragraftan önceki sayı ile belirlenir.
1. MONTAJIN TAMAMLANMASI
NOT Makine, bazı komponentleri önceden monte
edilmiş olarak tedarik edilebilir.
DİKKAT Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima
uygun aletler kullanılmalıdır.
Ambalajların imha edilmesi yürürlükteki yerel yönetmeliklere göre gerçekleştirilmelidir.
1.1
Tutma sapının montajı
Gergi çubuğunu (1) tutma sapının iki yan unsuruna (2a)
ve (2b) bağlayın ve iki somunu (3) sonuna kadar sıkıştırın.
DİKKAT Gergi çubuğunun mevcudiyeti önemli
bir güvenlik unsuru oluşturur ve bu nedenle
doğru şekilde gerçekleştirilmelidir.
İki somunu(4) sökün, iki yanal vidayı (5) ve kafa vidasını
(6) destekten (7) çıkarın.
Kabloları desteğin altında tutmaya dikkat ederek, tutma
sapını (2) destek üzerine (7) monte edin. İki yanal vidayı
(5) ve rondelaları belirtilen sırayla yerleştirin, iki somunu
(4) sonuna kadar sıkıştırın.
Kenedi (8) desteğe karşı (7) kaydırın ve vida ile (6) sabitleyin.
1.2
Freze bıçaklarının eksenlerinin kapatılması
Freze bıçakların ekseninin (2) iki ucuna (1) iki tıpa (2)
takın.
1.3
Yağ ikmalleri
• Transmisyon
Makineyi sağ tarafa yatırın.
Kopilyayı (1) çözün, pimi (2) çekip çıkarın ve freze bıçaklarını (3) ve (4) çıkarın.
Tıpayı (5) gevşetin ve delikten motor için kullanılan yağla
aynı kalitede yaklaşık 120 cc yağ koyun.
Contayı (6) yerine yerleştirmeye dikkat ederek (5) tıpayı
(6) tekrar monte edin ve freze bıçakları (3) ve (4) ile ilişkin
pimi (2) ve kopilyayı (1) düzenleyin.
• Motor
İlişkin kılavuzda belirtilen bilgilere göre, motor yağı doldurun.
1.4
Payandanın montajı
Payandayı (1) yuvasına yerleştirin ve pim (2) ve kopilya
(3) aracılığıyla istenilen yüksekliğe sabitleyin.
2. KUMANDA VE AYARLAR
NOT Kumandaların üzerinde belirtilen sembollerin
anlamı, 6. ve sonraki sayfalarda açıklanmıştır.
2.1
Gaz kumandası
Gaz kolu levye (1) tarafından işletilir.
Levye pozisyonları ilişkin plaka üzerinde gösterilmiştir.
Gaz kolu freze bıçaklarının rotasyon hızını ve, aynı anda,
makinenin ilerleme hızını ayarlar.
2.2
Freze bıçak kavrama levyesi
Freze bıçakların toprak ile temas eden hareketi makinenin
ilerlemesini sağlar.
Freze bıçaklarının kavraması için, güvenlik levyesine (1)
basın ve kavrama levyesini (2) çekin.
Levye (2) bırakıldığında, freze bıçakları stop ederler ve
makinenin ilerlemesi durur.
2.3
Çapalama derinliğinin ayarlanması
Freze bıçakların toprağa daldırılması, 3 farklı yüksekliğe
düzenlenebilir payanda (1) aracılığıyla ayarlanabilir.
en alçak pozisyon minimum çapalama derinliğine karşılık
gelir.
Payanda (1) yüksekliğini değiştirmek için, kopilya (3) ve
pimi (2) çıkarın ve istenen yüksekliğe yerleştirin.
2.4
Yardımcı tekerleğin ayarlanması
Yardımcı tekerlek (1) iki farklı yüksekliğe yerleştirilebilir:
– hareketleri kolaylaştırmak için, toprak ile temas eden,
alçaltılmış pozisyon;
– freze bıçakların toprağa daldırılmasına olanak tanımak
için, çalışma esnasında, yükseltilmiş pozisyon.
Bir pozisyondan diğerine geçmek için, tekerleği tutmak
(1), pimin (2) destekteki yuvasından çıkmasına neden
olacak şekilde tekerleği çekmek ve istenilen yüksekliğe
yerleştirmek gerekir.
3. MAKİNENİN KULLANIMI
3.1
Motorun ateşlenmesi
Ateşleme için, motor kitapçığında belirtilen bilgilere uyun,
ateşleme halatının düğmesini (1) kararlı bir şekilde çekin.
43
Page 46
3.2
Toprağın çapalanması ve sürülmesi
İşe başlamak için:
– payandayı istenilen yüksekliğe ayarlayın;
– yardımcı tekerleği yüksek pozisyona getirin;
– freze bıçakları topraktan kaldırmak için, tutma sapı üz-
erine haf bir basınç uygulayın;
– güvenlik levyesine (1) basın ve freze bıçak kavrama
levyesini (2) çekin;
– toprağa dalabilecekleri ve makineyi ilerletebilecekleri
şekilde freze bıçakları alçaltın.
İşin iyi yapılması için tavsiyeler
• Çimenlerin ufalanması zor olacağından, makineyi toprak ıslakken kullanmayın.
• Sert ve kuru topraklar durumunda, derinlik azaltılarak
gerçekleştirmek suretiyle, talep edilen derinliğe iki çapraz geçiş ile ulaşılması uygun olur.
3.3
İşin sona ermesi
İş sona erdiğinde:
– kavrama kolunu (2) bırakın;
– gaz kolunu «STOP» pozisyonuna getirin;
– yardımcı tekerleği alçaltılmış pozisyona getirin.
Makineyi kaldırmadan veya herhangi bir müdahale
gerçekleştirmeden önce, buji başlığını (1) çıkarın.
4. OLAĞAN BAKIM
ÖNEMLİ Makinenin güvenlik seviyesini ve orijinal
verimliliğini zaman içinde muhafaza etmek için, düzenli ve titiz bir bakım yapılması elzemdir.
Kuru bir yerde saklayın makinesi.
1) Makine üzerindeki her temizlik, bakım veya ayarlama
müdahalesinden önce sağlam iş eldivenleri giyin.
2) Her kullanım sonrasında makineyi su ile titiz şekilde
yıkayın; freze bıçakları üzerinde ve karter altında birikmiş kalıntıları ve çamuru giderin, aksi taktirde, bunlar
kuruyup sonradan giderilmeleri zorlaşacaktır.
3) Karter iç kısmının boyası zaman içerisinde biçilen
çimenlerin aşındırıcı etkisi ile sıyrılabilir; bu durumda,
metalde korozyona neden olabilecek pas oluşumunun
önüne geçmek için, paslanmayı önleyici bir boya ile
zaman kay betmeden boyası sıyrılan yüzey üzerinde
rötuşlama yapın.
4) Alt kısma erişilmesinin gerekli olması halinde, maki-
neyi, ilişkin talimatlara uyarak, sadece motor kılavuzunda belirtilen taraftan eğin.
5) Motorun veya makinenin plastik kısımları üzerine,
bunların hasar görmesini önlemek için benzin dökmekten kaçının ve dökülmüş olabilecek her türlü benzin
kalıntısını derhal temizleyin. Garanti, plastik kısımlarda
benzinin sebep olduğu hasarları kapsamaz.
4.1
Freze bıçakların değiştirilmesi
Freze bıçaklar kesicilerin bilenmesini gerektirmez.
Bir freze bıçağını değiştirmek için:
– tıpayı çıkarın (1);
– kopilyayı (2) çözün, pimi (3) çekip çıkarın ve dış (4) ve
iç (6) freze bıçağını çıkarın.
DİKKAT Freze bıçakların kesicileri destek plakasından SÖKÜLEMEZ, bu nedenle tüm plakanın
DAİMA kesiciler ile birlikte komple şekilde değiştirilmesi gerekir. Bir veya birden fazla kesicisi kırık veya
eksik freze bıçakların kullanımı tehlikeli olabilir ve
güvenliği ve makinenin güvenilirliğini tehlikeye ata-
bilir.
Bu makine üzerinde aşağıdaki kodu taşıyan orijinal freze
bıçakların kullanılması öngörülmüştür:
118801761/0 (dış freze bıçak)
118801760/0 (iç freze bıçak)
Freze bıçakları (4) ve (5) tekrar monte edin ve ilişkin pim
(3), kopilya (2) ve tıpayı (1) düzenleyin.
4.2
Transmisyon ayarı
Freze bıçakların kavrama levyesinin çalıştırılması anında,
çok sert kavrama veya toprağa daldırıldıkları zaman yavaşlama eğilimi gösteren freze bıçaklar gibi anormal durumlar ile karşılaşılması durumunda, kavrama kablosunun
ayarlanması gerekir.
Bu işlem en yakın Teknik Servis veya Satıcınız tarafından
gerçekleştirilmelidir.
5. ÇEVRE KORUMA
Medeni bir ortak yaşam ve yaşadığımız çevreye saygı ilkeleri çerçevesinde, makinenin kullanımında çevre koruması
önemli rol oynamalı ve öncelik taşımalıdır.
– Komşularınız için bir rahatsızlık kaynağı olmaktan
kaçının.
– Ambalajların, aşınmış parçaların veya çevreye zarar ve-
rebilecek herhangi bir parçanın imha edilmesinde yerel
yönetmeliklere titizlikle uyun; bu atıklar çöpe atılmamalı,
ayrıştırılmalı ve malzemelerin geri kazanımı için, özel
toplama merkezlerine götürülmelidirler.
– Hurdaya çıkarma durumunda, makineyi dışarıya ter-
ketmeyin, yürürlükteki yerel yönetmelikler uyarınca bir
toplama merkezine başvurun.
Herhangi bir şüphe veya problem halinde, en yakın Teknik
Servise veya Satıcınıza başvurmaktan çekinmeyin.
44
Page 47
MK
БЕЗБЕДНОСНИ МЕРКИ
ДО КОИ ТРЕБА СТРОГО ДА СЕ ПРИДРЖУВАТЕ
ВАЖНО ПРОЧИТАЈТЕ ВНИМАТЕЛНО ПРЕД ДА ЈА КОРИСТИТЕ
МАШИНАТА . ЗАЧУВАЈТЕ ГО ИДНИ НАВРАЌАЊА
A) ОБУКА
1) Внимателно прочитајте ги упатствата. Запознајте се со командите
и правилното користење на машината. Научете бргу да го запирате
моторот.
2) Користете ја машината исклучиво за она што е наменета, т.е за
орање и раскопување на теренот. Која и да е друга употреба може да
претставува опасност и да предизвика повреди и штети за лица и/или
предмети. Настануваат при неправилна употреба (како на пример, но
не е ограничено на следното):
– превоз на лица, деца или животни врз машината,
– при транспорт на машината,
– употреба на машината за влечење или буткање товар,
– употреба на машината од страна на повеќе луѓе,
– вклучување на фрезата на тврди почви или во присуство на чакал
или камења.
3) Не дозволувајте никогаш деца да ја употребуваат машината или
други лица што не се детално запознаени со упатствата. Локалните
законски прописи ја одредуваат минималната возраст на корисникот.
4) Никогаш не користете ја машината:
– кога во непосредна близина има други лица, особено деца или
животни;
– доколку корисникот користел лекови или други штетни материи што
влијаат врз капацитетот за навремено реагирање и внимание.
5) Имајте на ум дека корисникот или операторот се одговорни за
незгодите или опасностите по други лица или нивниот имот.
Б) ВОВЕДНИ ОПЕРАЦИИ
1) Во текот на работата, секогаш носете цврсти обувки и долги
пантолони. Не вклучувајте ја машината со боси нозе или отворени
сандали.
2) Проверете ја темелно целата површина за работа и отстранете сè
што би можело да биде отфрлено од машината и да ги оштети сечивото
и моторот (камења, гранки, железни остатоци, коски, итн.).
3) ВНИМАНИЕ: ОПАСНОСТ! Бензинот е лесно запалив.
– чувајте го горивото во соодветен склад;
– наполнете гориво со помош на инка само на отворено и не пушете во
текот на оваа операција, како и секојпат кога се ракува со горивото;
– полнете гориво пред да го запалите моторот. Никогаш не дополнувајте
гориво или не отворајте го капачето на резервоарот додека моторот
работи или е уште загреан;
– ако се истури гориво, не палете го моторот, туку прво отстранете ја
машината од местото на истурање и избегнувајте палење на оган
додека не испари целото истурено гориво и додека испарувањата
не се распрснат.
– секогаш докрај затворајте го капачето на резервоарот и на садовите
со гориво;
4) Заменете ги неисправните придушувачи.
5) Пред употреба, направете детален преглед со особено внимание на
сечивата и проверете дали навртките и уредот за косење се истрошени
или оштетени. Заменете ги сите сечива и оштетени или истрошени
навртки за да ја одржите рамнотежата.
6) Пред да започнете со работа, проверете дали заштитите се правилно
поставени.
В) ЗА ВРЕМЕ НА РАБОТАТА
1) Не палете го моторот во затворен простор каде може да се соберат
опасни јаглерод– моноксидни гасови.
2) Работете само на дневна светлина или со добро вештачко
осветление.
3) Секогаш обезбедувајте правилно потпориште на закосени терени.
4) Никогаш не трчајте со машината, туку чекорете..
5) Работете попречно на закосен терен, никогаш нагоре – надолу.
6) Обрнете максимално внимание при промена на правецот на
закосеност.
7) Никогаш не работете на терени со закосеност над 20°.
8) Обрнете максимално внимание кога ја влечете машината кон себе.
9) Не менувајте ги регулациите на моторот и не користете го во режим
со превисоки вртежи.
10) Внимателно вклучете го моторот според упатството и држете ги
нозете подалеку од ротирачката дополнителна опрема.
11) Не приближувајте ги рацете или нозете до или под деловите што
ротираат.
12) Не подигнувајте ја или не транспортирајте ја машината кога работи
моторот.
13) Запрете го моторот:
– секојпат кога машината ја оставате без надзор;
– пред дополнување со гориво.
14) Намалете го забрзувањето пред да го исклучите моторот.
Затворете го напојувањето со гориво по завршување со работа следејќи
ги инструкциите во упатството за моторот.
Понатаму:
• Застанете ги деловите што ротираат ако машината треба да се
закоси, кога се поминува преку терени без трева и кога машината се
носи кон или од теренот за работа.
• Не вклучувајте ја никогаш машината ако заштитниците се оштетени.
• Запрете го моторот и исклучете го кабелот на свеќичката:
– пред каква било интервенција врз деловите што ротираат,
– пред проверка, чистење или работа врз машината,
– по удар во страни предмети. Проверете дали има евентуални
оштетувања и поправете ги пред да продолжите со работа;
– доколку машината почне да вибрира на ненормален начин (веднаш
побарајте ја причината за вибрациите и однесете ја за неопходни
проверки во специјализиран сервис).
• Во текот на работата, секогаш одржувајте безбедно растојание од
деловите што ротираат кое се определува со должината на рачката.
Г) ОДРЖУВАЊЕ И ЧУВАЊЕ
1) Сите завртки и навртки одржувајте ги соодветно зацврстени за
да бидете сигурни дека машината е безбедна за работа. Редовното
одржување е основен предуслов за безбедност и за одржување на
нивото на ефикасност.
2) Никогаш не чувајте ја машината со бензин во резервоарот во
просторија каде испарувањата може да допрат до отворен пламен,
искра или до извор на топлина.
3) Оставете моторот да се излади пред да се остави машината во која
било просторија.
4) За намалување на ризикот од запалување, чувајте ги моторот,
пригушувачот, акумулаторот и самото место на чување на бензинот
исчистени од остатоци од трева, листови и прекумерно масло.
5) Non usare mai la macchina con parti usurate o danneggiate, per motivi
di sicurezza. I pezzi devono essere sostituiti e mai riparati. Usare ricambi
originali. I pezzi di qualità non equivalente possono danneggiare la macchina
e nuocere alla vostra sicurezza.
6) Se il serbatoio deve essere vuotato, eettuare questa operazione all’aperto
e a motore freddo.
Понатаму:
• Застанете го моторот и извадете го кабелот од свеќичката пред каква
било интервенција за одржување,
• Носете заштитни ракавици при вадење или повторно ставање на
деловите што ротираат.
Д) ТРАНСПОРТ И ДВИЖЕЊЕ
1) Секојпат кога е потребно движење, подигнување, транспорт или
закосување на машината, треба:
– застанете го моторот;
– да носите заштитни ракавици;
– да ја зафатите машината на места кои нудат сигурен зафат, имајќи
ја предвид нејзината тежина и распределба на истата;
– да ангажирате соодветен број луѓе во согласност со тежината на
машината и карактеристиките на средството за транспорт или за
местото на кое треба да се донесе или земе истата.
2) За време на транспорт, обезбедете ја соодветно машината со
помош на јажиња или синџири.
45
Page 48
MK
ПРАВИЛА ЗА УПОТРЕБА
Прочитајте го соодветното упатство за употреба што
се однесува на моторот.
ЗАБЕЛЕШКА - Соодветноста меѓу ставките што се дадени
во упатството и соодветните слики (дадени на страницата
2 и следните) е претставена со број што претходи на
соодветниот пасус.
1. КОМПЛЕТИРАЊЕ НА МОНТАЖАТА
ЗАБЕЛЕШКА машината може да се доставува со
некои веќе монтирани делови.
ВНИМАНИЕ Pаспакувањето и целата монтажа треба
да се извршат на цврста и рамна површина со доволно
простор за поместување на машината и на амбалажата
користејќи секогаш соодветни алати.
Фрлањето на амбалажата треба да се изведува во
согласност со важечките локални закони.
1.1
Поставување на ракофатот
Спојте ги држачот (1) со двата странични елементи на
ракофатот (2а) и (2б) и затегнете ги докрај двата шрафа (3).
ВНИМАНИЕ присуството на држачот претставува
важен безбедносен елемент и затоа треба
правилно да се изврши.
Отшрафете ги двата шрафа (4), потоа извадете ги двата
странични шрафа (5) и навртката на главата (6) на
потпората (7).
Поставете го ракофатот (2) врз потпората (7) внимавајќи
да ги оставите каблите под потпората. Вратете ги на место
двата странични шрафа (5) и мутерите по посочениот
редослед и потоа затегнете ги докрај двата шрафа (4).
Протнете го централниот столб (8) наспроти потпората (7)
и фиксирајте го со шрафовите (6).
1.2
Заклучување на оските на фрезата
Ставете ги двете завртки (1) на двата краја на оската на
фрезата (2).
1.3
Полнење масло
• Пренос
Легнете ја машината на десната страна.
Извадете ја расцепката (1), извлечете го клинот (2) и
извадете ги фрезите (3) e (4).
Отшрафете го капачето (5) и ставете во отворот околу 120
сс масло со истиот квалитет како она за моторот.
Ставете го капачето одново (5) внимавајќи при тоа да го
поставите и дихтунгот (6) и вратете ги наместо фрезите (3)
и (4) со соодветниот клин (2) и расцепката (1).
• Мотор
Спроведете го дополнувањето на маслото за моторот
следејќи ги упатставата дадени во соодветното упатство.
1.4
Поставување на потпората
Вметнете ја потпората (1) во лежиштето и фиксирајте ја на
саканата висина со клинот (2) и расцепката (3).
2. КОМАНДИ И УПРАВУВАЊЕ
ЗАБЕЛЕШКА значењето на дадените симболи за
командите е објаснето од страница 6 па понатаму.
2.1
2.1 Команда за забрзување
Забрзувачот се управува со рачка (1).
Позициите на рачката се посочени на соодветната етикета.
Забрзувачот ја регулира брзината на вртење на фрезите и
истовремено брзината на движење на машината.
2.2
Рачка за вклучување на фрезите
Движењето на фрезите при контакт со почвата доведува
до движење на машината.
Притиснете ја безбедносната рачка (1) и повлечете ја
рачката за вклучување (2) за да ги активирате фрезите.
Ако ја пуштите рачката (2), фрезите застануваат и
машината престанува да се движи.
2.3
Регулација на длабочината на орањето
Регулацијата на длабочината до која ќе навлегуваат
фрезите во почвата се регулира со потпората (1) којашто
може да се постави на 3 разни висини.
Најниската позиција соодветствува на минималната
длабочина за орање.
Извадете ги расцепката (3) и клинот (2) и поставете ја
саканата висина кога сакате да ја смените висината на
потпората (1).
2.4
Регулација на помошното тркало
Помошното тркало (1) може да се постави на две различни
висини:
– спуштено со контакт врз почвата за да го олесни
поместувањето,
– подигнато, во текот на работата за да им овозможи на
фрезите да навлегуваат во почвата.
За да преминете од една во друга позиција, треба да го
фатите тркалото (1), да го повлечете за да излезе клинот
(2) од соодветното лежиште во потпората (3) и да го
поставите на саканата висина.
3. КОРИСТЕЊЕ НА МАШИНАТА
3.1
Палење на моторот
За палење, следете ги упатствата во упатството за моторот
значи цврсто повлечете ја дршката на јажето за палење (1).
46
Page 49
3.2
Орање и растресување на почвата
За почеток на работата:
– регулирајте ја потпората на саканата висина,
– поставете го помошното тркало во подигната позиција,
– лесно притиснете врз ракофатот за да ги подигнете
фрезите од почвата,
– притиснете ја безбедносната рачка (1) и повлечете ја
рачката за вклучување на фрезите (2).
– спуштете ги фрезите за да може да навлезат во почвата
и движете ја машината.
Совети за добра работа
• Не користете ја машината на мокар терен и кога грутките
земја тешко се разбиваат.
• Ако почвата е тврда и сува, бараната длабочина треба да
ја постигнете со две вкрстени поминувања извршени со
смалена длабочена.
3.3
Завршување со работа
На крајот на работата:
– пуштете ја рачката за вклучување (2),
– поставете ја рачката за забрзување во позиција „STOP“
(застанато),
– поставете го помошното тркало во подигната позиција,
Извадете го капачето на свеќичката (1) пред да ја одложите
машината или пред да интервенирате на кој било начин.
4. РЕДОВНО ОДРЖУВАЊЕ
ВАЖНО неопходно е редовно и правилно одржување
за долготрајно задржување на безбедносното ниво и
првобитната исполнителност на машината.
Чувајте ја машината на суво место.
1) Носете цврсти заштитни ракавици при секоја
интервенција за чистење, одржување и регулација на
машината.
2) По секоја работа, исперете ја машината со вода.
Отстранете ги остатоците од отпадоци и кал кои се
наталожиле на фрезата и под заштитата за да избегнете
тие да се исушат со што ќе биде тешко подоцна да се
отстранат.
3) Со текот на работата, лакот од долниот дел на
куќиштето може да отпадне заради абразивното дејство
на грутките земја. Во тој случај, треба спремно да
интервенирате со премачкување лак против ’рѓосување
за да се спречи создавање ’рѓа, а со тоа и корозија на
металот.
4) Во случај кога треба да се пристапи до долниот дел,
закосете ја машината само на страната како што
е прикажано во упатството за моторот следејќи ги
соодветните упатства.
5) Избегнувајте истурање бензин врз пластичните делови
на моторот или врз самата машина за да се избегне
оштетување и веднаш исчистете ја секоја трага од
бензин ако тој случајно се излил. Гаранцијата не
ги покрива оштетувањата на пластичните делови
предизвикани од бензин.
4.1
Замена на фрезите
Сечивата на фрезите не се острат.
За замена на фреза:
– извадете го капачето (1),
– тргнете ја расцепката (2), одвртете го клинот (3) и
извадете ги надворешната (4) и внатрешната (5) фреза.
ВНИМАНИЕ сечивата на фрезите НЕ се вадат од
плочата на потпората и затоа треба СЕКОГАШ да се
замени целата плоча заедно со сечивата. Употреба на
фреза со еден или поцеќе сечива оштетени или ако
воопшто ги нема, доведува до опасност и ја загрозува
безбедноста и доверливоста на машината.
За оваа машина се предвидени оригинални фрези што го
носат знакот:
118801761/0 (надворешна фреза)
118801760/0 (внатрешна фреза)
Поставете ги фрезите (4) и (5) и поставете ги соодветниот
клин (3), расцепката (2) и капачето (1).
4.2
Регулација на преносот
Секогаш кога ќе наидете на невообичаени појави во
моментот на активирање на рачката за вклучување на
фрезите како прилично насилно вклучување или ако
фрезите успоруваат кога ќе навлезат во почвата, треба да
спроведете регулација на кабелот за вклучување.
Оваа работа треба да се изведе во најблискиот Сервисен
центар или кај продавачот.
5. ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА
Заштитата на животната средина треба да се извршува
релевантно и приоритетно при употреба на машината во
корист на граѓанските погодности и на просторот во кој
живееме.
– Избегнувајте постоење на елементи што го нарушуваат
непосредното опкружување.
– Доследно следете ги локалните закони за фрлање
на амбалажата, делови во распаѓање или какви било
елементи со штетно влијание врз животната средина.
Овие отпадоци не смеат да се фрлаат во ѓубре, туку
треба да се селектираат и да се однесат во соодветни
собирни центри за рециклирање материјали.
– При исфрлање од употреба, не оставајте ја машината
каде било во природата, туку предајте ја во собирен
центар во согласност со важечките локални закони.
Во случај на какво било двоумење или проблем,
контактирајте со Овластениот сервис во непосредна
близина или со Застапникот.
47
Page 50
NO
SIKKERHETSREGLER
SKAL OVERHOLDES SVÆRT NØYE
VIKTIG - SKAL LESES NØYE FØR MASKINEN TAS I BRUK
SKAL BEVARES FOR FREMTIDIGE BEHOV
A) OPPLÆRING
1) Les instruksjonsboken nøye. Gjør deg kjent med betjeningskon-
trollene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.
2) Bruk kun maskinen til det den er beregnet til, dvs. til å frese og
berede jorden. Enhver annen bruk kan være farlig og forårsake skader
på personer og/eller gjenstander. Uriktig bruk omfatter (for eksempel,
men ikke begrenset til):
– transportere andre personer, barn eller dyr på maskinen;
– la seg transportere av maskinen;
– bruke maskinen til å taue eller skyve last;
– å bruke maskinen sammen med en eller ere personer;
– drive knivene på massive overater, eller der det nnes grus eller
stein.
3) La aldri barn eller andre som ikke kjenner til disse instruksjonene
bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealder
for bruk.
4) Bruk aldri maskinen:
– i nærheten av personer, spesielt barn eller dyr;
– hvis brukeren har tatt legemidler eller andre stoer som kan redu-
sere brukerens reekser og oppmerksomhet.
5) Husk på at føreren eller brukeren er ansvarlig for ulykker som
påføres andre mennesker eller deres eiendom.
B) KLARGJØRING
1) Bruk alltid godt fottøy og lange benklær under arbeidet. Bruk aldri
maskinen barfotet eller med åpne sandaler.
2) Undersøk grundig hele arbeidsområdet, og fjern alt som kan bli
støtet ut av maskinen eller skade de roterende verktøyene og motoren
(steiner, grener, ståltråd, ben. osv.).
3) ADVARSEL: FARE! Bensin er meget brannfarlig.
– oppbevar drivstoet i egnede beholdere;
– bruk en trakt til å fylle på drivsto, kun utendørs, og uten å røyke
hverken under denne operasjonen eller når drivstoet håndteres;
– fyll på før motoren startes; ikke fyll på bensin eller fjern tanklokket
når motoren er i gang eller er varm;
– ikke start motoren dersom det lekker ut bensin. Unngå å skape
brannfare ved å fjerne maskinen fra det området hvor lekkasje har
funnet sted, og vent til drivstoet er dunstet bort og bensingassene
har løst seg opp;
– sett alltid lokkene på tanken, og bensinkannen tilbake på plass med
en gang, og kontroller at de er skrudd godt igjen;
4) Skift ut ødelagte lydpotter
5) Før bruk, skal du utføre en generell kontroll, spesielt av knivenes
utseende, og kontrollere at skruene og de roterende verktøyene ikke
er slitt eller skadet. Skift ut slitte eller skadde kniver og skruer gruppe-
vis for å opprettholde balansen.
6) Forsikre deg om at beskyttelsene er korrekt montert før du tar fatt
på arbeidet.
C) UNDER BRUK
1) Ikke start motoren i lukkede områder hvor farlige karbonmonoksy-
dgasser kan hope seg opp.
2) Arbeid bare i dagslys eller i godt kunstig lys.
3) Sørg for godt fotfeste når du klipper i skråninger.
4) Løp aldri, men gå med maskinen.
5) Arbeid på tvers av skråningen, og aldri rett opp og ned.
6) Vær ekstremt oppmerksom når du endrer retning i skråninger.
7) Arbeid ikke på terreng som heller mer enn 20°.
8) Vær ekstremt oppmerksom når du drar maskinen mot deg.
9) Endre ikke innstillingene av motoren, og la ikke motoren oppnå
for høyt turtall.
10) Start motoren forsiktig og i henhold til instruksjonene, og pass på
at du holder føttene på god avstand fra de roterende knivene.
11) Stikk aldri hender og føtter i nærheten av, eller under de roterende
delene.
12) Maskinen skal ikke løftes eller transporteres når motoren er i drift.
13) Stopp motoren:
– hver gang maskinen blir stående uten tilsyn;
– før fylling av drivsto.
14) Reduser motorhastigheten før motoren stoppes. Steng av drivstotilførselen ved arbeidets slutt, i henhold til instruksene som er
angitt i motorens instruksjonshåndbok.
Og dessuten:
• Stopp de roterende verktøyene hvis maskinen må stilles på skrå,
for å krysse områder med annet dekke enn gress, og når maskinen
transporteres til og fra arbeidsområdet.
• Bruk aldri maskinen dersom beskyttelsene er skadet.
• Stopp motoren og koble fra tennpluggkabelen:
– før ethvert inngrep på de roterende verktøyene;
– før kontroll, rengjøring eller arbeid på maskinen;
– etter at det er kjørt på et fremmedlegeme. Kontroller eventuelle
skader, og reparer maskinen (om nødvendig) før den tas i bruk
igjen.
– hvis maskinen begynner å vibrere unormalt (let straks etter års-
aken til vibrasjonene, og sørg for nødvendig kontroll ved et spe-
sialverksted).
• Hold alltid sikkerhetsavstanden fra de roterende verktøyene når du
arbeider, dvs. håndtakets lengde.
D) VEDLIKEHOLD OG OPPBEVARING
1) Hold bolter, skruer og mutrer trukket godt til, slik at maskinen alltid
holdes driftssikker. Et regelmessig vedlikehold er viktig for sikkerheten
og for å opprettholde prestasjonsnivået.
2) Maskinen må ikke oppbevares med bensin i tanken i et rom hvor
bensingassene kan nås av åpen ild, gnister, eller utsettes for kraftige
varmekilder.
3) La motoren avkjøles før maskinen settes bort, uansett hvilke om-
givelser den skal stå i.
4) For å unngå brannfare, hold motoren, lydpotten, batterirommet og
stedet for oppbevaring av bensin fritt for gress, løv og unødig mye fett.
5) Av sikkerhetsgrunner skal du aldri bruke maskinen med slitte eller
skadede deler. Skadede deler må byttes ut, aldri repareres. Bruk
originale reservedeler. Deler med annen kvalitet kan skade maskinen
og redusere din sikkerhet.
6) Dersom tanken må tømmes, skal det skje utendørs og med kald
motor.
Og dessuten:
• Stans motoren og koble fra tennpluggkabelen før ethvert vedlikeholdsinngrep utføres;
• Bruk arbeidshansker for demontering og montering av de roterende
knivene.
E) TRANSPORT OG FLYTTING
1) Hver gang maskinen skal yttes, løftes, transporteres eller stilles
på skrå, skal man gjøre følgende:
– stans motoren;
– bruk robuste arbeidshansker;
– ta tak i maskinen på steder som gir godt tak, og ta hensyn til
maskinens vekt, samt fordelingen av vekten;
– få hjelp av et tilstrekkelig antall personer, gitt maskinens vekt og
transportmiddelets egenskaper, samt stedene der den skal settes
og yttes fra.
2) Sikre maskinen på egnet vis med tau eller kjetting under tran-
sport.
48
Page 51
NO
BRUKSREGLER
For informasjon om motoren, les den tilhørende instruksjonshåndboken.
MERK - Sammenhengen mellom referansene i teksten og
de respektive gurene (på s. 2 og påfølgende sider) er gitt
ved tallet som står foran hvert avsnitt.
1. FULLFØRING AV MONTERINGEN
MERK - Maskinen kan være levert med noen deler
allerede montert.
ADVARSEL - Utpakking og fullføring av monterin-
gen skal foretas på en plan og solid overate, med
tilstrekkelig plass for ytting av maskinen og embal-
lasjen, og alltid ved hjelp av velegnet utstyr.
Avfallshåndtering av emballasjen må skje i samsvar
med gjeldende lokale bestemmelser.
1.1
Montering av håndtaket
Tilkoble trekkstangen (1) til håndtakets to sideelementer
(2a) og (2b), og skru de to mutrene (3) helt fast.
ADVARSEL - Trekkstangen er et viktig sikkerhetselement og skal derfor være korrekt tilkoblet.
Skru løs de to mutrene (4), og fjern deretter de to skruene
på sidene (5) og skruen på toppen (6) fra støtten (7).
Monter håndtaket (2) på støtten (7) og pass på at kablene
holdes under støtten. Fest tilbake de to skruene på sidene
(5) og skivene i den angitte rekkefølgen, og skru deretter
de to mutrene (4) helt fast.
La u-bolten (8) gli mot støtten (7) og fest den med skruen
(6).
1.2
Låsing av knivakslingene
Fest de to lokkene (1) på knivakslingens to ender (2).
1.3
Etterfylling av olje
• Transmisjon
Legg maskinen over på høyre side.
Hekt av låsesplinten (1), trekk ut pluggen (2) og ta av
knivene (3) og (4).
Skru av lokket (5) og fyll på ca. 120 cl med olje av samme
kvalitet som brukes for motoren.
Sett tilbake lokket (5), og pass på å sette tilbake pakningen (6) og knivene (3) og (4) med den tilhørende pluggen
(2) og låsesplinten (1).
• Motor
Etterfyll motorolje ved å følge instruksjonene i den
tilhørende håndboken.
1.4
Montering av bremsepinne
Sett bremsepinnen (1) inn i setet og fest den i ønsket
høyde ved hjelp av pluggen (2) og låsesplinten (3).
2. BETJENINGER OG JUSTERINGER
MERK - Betydningen av symbolene gjengitt på kontrollene, er forklart på side 6 og etterfølgende sider.
2.1
Gasskontroll
Gassen styres av spaken (1).
Spakens posisjoner er angitt på det tilhørende skiltet.
Gassen regulerer knivenes rotasjonshastighet, og samtidig, maskinens fremdriftshastighet.
2.2
Spak for innkobling av kniver
Når knivene beveger seg og kommer i kontakt med underlaget drives maskinen fremover.
For å koble inn knivene, trykk på sikkerhetsspaken (1) og
dra i innkoblingsspaken (2).
Når spaken (2) slippes opp, stanser knivene og maskinen
slutter å gå fremover.
2.3
Justering av fresedybden
Det er mulig å justere hvor dypt ned i underlaget knivene
skal nå ved hjelp av bremsepinnen (1), som kan stilles til
3 ulike høyder.
Den laveste stillingen samsvarer med minimumsdybde
for fresing.
For å endre bremsepinnens høyde (1), ta av låsesplinten
(3) og pluggen (2) og still den til ønsket høyde.
2.4
Justering av transporthjulet
Transporthjulet (1) kan stilles til to ulike høyder:
– senket, i kontakt med bakken, for å gjøre det lettere å
forytte seg;
– hevet, under arbeidet, for å gjøre det mulig for knivene
å bryte nedover i jorden.
For å skifte fra en stilling til den andre er det nødvendig å
ta tak i hjulet (1), dra i det helt til pluggen (2) kommer ut
fra setet på støtten (3), og plassere det i ønsket høyde.
3. BRUK AV MASKINEN
3.1
Oppstart av motoren
Følg anvisningene i motorens brukerhåndbok for oppstart,
og dra deretter bestemt i startsnorens håndtak (1).
49
Page 52
3.2
Fresing og beredning av jorden
For å begynne arbeidet:
– juster bremsepinnen til ønsket høyde;
– sett transporthjulet i hevet stilling;
– trykk lett på håndtaket for å heve knivene fra bakken;
– trykk på sikkerhetsspaken (1) og dra i knivenes innko-
blingsspake (2);
– senk knivene slik at de kan trenge ned i bakken og drive
maskinen fremover.
Anbefalinger for et velgjort arbeid
• Bruk ikke maskinen på våt jord da jordklumpene kan
være vanskelig å bryte opp.
• Ved hard og tørr jord, er det en fordel å nå nødvendig
dybde ved å gå over to ganger med kryssende spor og
lav dybde på knivene.
3.3
Ved arbeidets slutt
Ved arbeidets slutt:
– slipp opp innkoblingsspaken(2);
– sett gasspaken i stillingen «STOP».
– sett transporthjulet i senket stilling.
Frakoble tennplugghetten (1) før maskinen settes bort
eller før utføring av ethvert inngrep.
4. ORDINÆRT VEDLIKEHOLD
VIKTIG - Et regelmessig og nøyaktig vedlikehold er
avgjørende for opprettholdelse av maskinens opprinnelige sikkerhets- og ytelsesnivå over tid.
Oppbevar maskinen på et tørt sted.
1) Ta på solide arbeidshansker innen du utfører ethvert
inngrep i form av rengjøring, vedlikehold eller justering
på maskinen.
2) Vask maskinen grundig med vann etter hver bruk; fjern
smuss og søle som har samlet seg opp på knivene og
under beskyttelsen for å unngå at disse tørker og lager
vanskeligheter neste gang noe skal fjernes.
3) På modellene med lakkert chassis, kan lakken på inn-
siden av chassiset bli borte med tiden på grunn av de
fjernede jordklumpenes slipevirkning; i så tilfelle må
du gripe inn i tide ved å vedlikeholde med et strøk lakk
med antirustvirkning, dette for å forhindre rustdan-
nelse som ville føre til korrosjon av metallet.
4) Dersom det er nødvendig å få tilgang til undersiden,
skal maskinen kun helles mot den siden som er angitt
i motorens instruksjonshåndbok, i samsvar med de
tilhørende anvisningene.
5) Unngå å helle bensin på motorens eller maskinens
plastdeler for å unngå å skade disse, og fjern umid-
delbart ethvert spor av bensin som evenutelt har rent
utover. Garantien dekker ikke skader på plastdelene
som er forårsaket av bensinen.
4.1
Utskifting av knivene
Det er ikke nødvendig å slipe knivbladene.
For å skifte en knivrotor:
– ta av lokket (1);
– hekt av låsesplinten (2), trekk ut pluggen (3) og ta av
den utvendige (4) og den innvendige knivrotoren (5).
ADVARSEL - Det er IKKE mulig å ta knivbladene av
knivholderen, derfor skal ALLTID hele knivholderen
med knivblader skiftes. Hvis man bruker en knivrotor
med en eller ere skadede eller manglende knivblad,
kan dette medføre farlige situasjoner som kan gå
utover maskinens sikkerhet og pålitelighet.
Denne maskinen er tilrettelagt for bruk av originale kniver
som har påført koden:
118801761/0 (utvendig knivrotor)
118801760/0 (innvendig knivrotor)
Monter tilbake knivrotorene (4) og (5) og sett på plass
igjen den tilhørende pluggen (3), låsesplinten (2) og lokket
(1).
4.2
Regulering av transmisjonen
Hvis det skulle oppstå uregelmessigheter når man betje-
ner innkoblingsspaken til knivene, ved at man får en altfor
voldsom innkobling, eller ved at knivene senker farten
når de trenger ned i jorden, er det nødvendig å regulere
innkoblingskabelen.
Denne operasjonen skal utføres av nærmeste servicesenter eller din forhandler.
5. MILJØVERN
Miljøvern må være et relevant og prioritert aspekt ved
bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i.
– Unngå å være et forstyrrende element for omgivel-
sene.
– Følg nøye de lokale reglene for avfallshåndtering av
emballasje, forringede deler eller ethvert element med
stor innvirkning på miljøet; slikt avfall må ikke kastes
sammen med vanlig søppel, men skilles ut og leveres ved dertil egnede gjenvinningsstasjoner, som vil
sørge for resirkulering av materialene.
– Når maskinen tas ut av bruk, skal den ikke etterlates i
naturen. Henvend deg hos en autorisert gjenvinningsstasjon i samsvar med gjeldende lokale regler.
I tilfelle tvil eller problemer av noe som helst slag, nøl ikke
med å kontakte forhandleren din eller nærmeste service-senter.
50
Page 53
SV
SÄKERHETSNORMER
SKA NOGGRANT FÖLJAS
VIKTIGT – SKA NOGGRANT LÄSAS IGENOM INNAN MASKINEN ANVÄNDS. SKA BEHÅLLAS FÖR FRAMTIDA BEHOV
A) INSKOLNING
1) Läs noggrant igenom instruktionerna. Vänj dig vid reglagen
och använd maskinen på lämpligt sätt. Lär dig att snabbt stänga av
motorn.
2) Använd maskinen endast för det syfte som den har förutsetts för,
det vill säga för att luckra upp och plöja marken. Vilken som helst
annan användning anses som farlig och orsakar kroppsskador och/
eller materialskador. Följande anses som felaktig användning (som
exempel, men inte uteslutande):
– transportera personer, barn eller djur på maskinen;
– transportera sig själv på maskinen;
– använda maskinen för att släpa eller skjuta laster;
– maskinen används av era personer;
– aktivera fräsknivarna på fast mark eller platser med grus och stenar.
3) Tillåt aldrig att maskinen används av barn eller av personer utan
kunskap om instruktionerna. Lokala bestämmelser kan ange en mini-
miålder för dess användning.
4) Använd aldrig maskinen:
– i närheten av personer, speciellt barn, eller djur;
– om användaren tagit medicin eller andra medel som försämrar
omdömet och uppmärksamheten.
5) Kom ihåg att operatören eller användaren ansvarar för oförutsedda
olyckor som kan uppstå på andra personer eller deras egendom.
B) FÖRBEREDELSER
1) Bär stadiga skor och långbyxor under arbetet. Aktivera inte maski-
nen barfota eller med öppna sandaler.
2) Undersök arbetsområdet noggrant och avlägsna allt som kan slun-
gas ut från maskinen eller skada de roterande verktygen och motorn
(stenar, järntrådar, ben, osv.).
3) UPPMÄRKSAMMA: FARA! Bensinen är mycket brandfarlig.
– förvara bränslet i lämpliga behållare;
– fyll på bränsle med en tratt, endast utomhus. Rök inte under den här
åtgärden och varje gång som du hanterar bränsle;
– fyll på innan motorn startas. Fyll inte på med bensin eller ta bort
tanklocket när motorn är i funktion eller är varm;
– sätt inte på motorn om det läcker bensin och avlägsna maskinen
från området där bränslet har spillts för att undvika brandrisk. Vänta
tills bränslet har avdunstat och bensinångorna har lösts upp;
– bränsletankens lock skall alltid vara monterat och fastdraget;
4) Byt ut skadade ljuddämpare
5) Gör en allmän granskning och speciellt av fräsknivarnas tillstånd
innan användningen. Kontrollera även att skruvarna och de roterande
verktygen inte är slitna eller skadade. Byt ut fräsknivarna i block och
skadade eller slitna skruvar för att bibehålla en balans.
6) Innan arbetet inleds, ska du se till att skydden är korrekt monte-
rade.
C) UNDER ANVÄNDNINGEN
1) Starta aldrig motorn i stängda utrymmen där livsfarlig koloxidgas
kan ackumuleras.
2) Arbeta endast vid dagsljus eller med en god belysning. -{}-
3) Se alltid till att du står stadigt på lutande mark.
4) Spring aldrig och gå lugnt vid användning av maskinen.
5) Arbeta tvärgående med sluttningen och aldrig upp och ner.
6) Var mycket uppmärksam vid byte av riktningen i sluttningar,
7) Arbeta inte på mark med en lutning som överstiger 20°.
8) Var mycket uppmärksam när du drar maskinen mot dig.
9) Ändra inte motorns inställningar och låt inte motorn nå ett alltför
högt varvtal.
10) Starta motorn försiktigt enligt instruktionerna och håll fötterna på
avstånd från de roterande verktygen.
11) Gå inte nära med händerna eller fötterna vid eller under de ro-
terande delarna.
12) Lyft eller transportera inte maskinen när motorn är i funktion.
13) Stoppa motorn:
– var gång maskinen står obevakad;
– innan bränsle fylls på.
14) Sänk gasen innan motorn stannas upp. Stäng av bränsleförsö-
rjningen efter att arbetet slutförts enligt instruktionerna i motorns bruksanvisning.
Tänk även på följande:
• Stanna upp de roterande verktygen om maskinen ska lutas, när du
går över ytor utan gräs och när maskinen transporteras från eller
till arbetsområdet.
• Sätt aldrig på maskinen om skydden är skadade.
• Stoppa motorn och koppla ur tändstiftskabeln:
– innan någon som helst åtgärd utförs på de roterande verktygen;
– innan du kontrollerar, rengör eller utför arbeten på maskinen;
– efter att maskinen har slagit till ett främmande föremål. Kontrol-
lera eventuella skador och utför nödvändiga reparationer innan
maskinen används på nytt;
– om maskinen börjar att vibrera onormalt (sök omedelbart efter
orsaken till vibrationerna och utför de nödvändiga kontrollerna
hos ett specialiserat servicecenter).
• Håll alltid ett säkerhetsavstånd från de roterande verktygen på
grund av handtagets längd.
D) UNDERHÅLL OCH FÖRVARING
1) Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin
under säkra funktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.
2) Förvara aldrig maskinen med bensin i tanken i ett rum där ben-
sinångorna kan nå en amma, en gnista eller en stark värmekälla.
3) Låt motorn kallna innan maskinen ställs undan.
4) För att minska risken för brand, håll motorn, ljuddämparen, bat-
terifacket och bensinens förvaringsområde fritt från gräs, blad eller
överskottsfett.
5) Av säkerhetsskäl, använd aldrig maskinen med slitna eller skadade
delar. Delarna ska bytas ut och aldrig repareras. Använd originella
reservdelar. Delar som inte är av samma kvalitet kan skada maskinen
och ställa din och andras säkerhet på spel.
6) Om tanken måste tömmas, gör detta utomhus och med kall motor.
Tänk även på följande:
• Stoppa motorn och koppla ur tändstiftskabeln innan någon som
helst underhållsåtgärd utförs;
• Bär arbetshandskar för nedmonteringen och monteringen av de
roterande verktygen.
E) TRANSPORT OCH FÖRFLYTTNING
1) Varje gång som maskinen ska föryttas, lyftas, transporteras eller
lutas ska du:
– stoppa motorn;
– bära kraftiga arbetshandskar;
– ta tag i maskinen i punkter som ger ett säkert grepp med tanke på
vikten och dess fördelning;
– få hjälp av andra personer med tanke på maskinens vikt och
transportmedlets egenskaper eller platsen på vilken maskinen ska
placeras eller hämtas.
2) Under transporten, spänn fast maskinen med vajrar eller kedjor.
51
Page 54
SV
BRUKSANVISNING
För motorn, läs igenom motsvarande instruktionsbok.
ANMARKNING - Motsvarigheten mellan referenserna i
texten och motsvarande gurer (på sidan 2 och följande)
anges med numret som står innan varje avsnitt.
1. SLUTFÖRA MONTERINGEN
ANMARKNING - Maskinen kan levereras med vissa
komponenter monterade.
VARNING Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med
utrymme som är tillräckligt för att ytta maskinen
och emballagen med hjälp av lämpliga utrustningar.
Bortskaandet av emballagen ska göras enligt gällande lokala bestämmelser.
1.1
Montering av handtag
Anslut dragstaget (1) till handtagets två sidodelar (2a) och
(2b) och dra åt de två muttrarna (3).
VARNING - Dragstaget är en viktig säkerhetskomponent och ska därmed monteras korrekt.
Skruva loss de två muttrarna (4), ta bort de två sidoskruvarna (5) och den främre skruven (6) från stödet (7).
Montera handtaget (2) på stödet (7). Se till att hålla
kablarna under stödet. Sätt tillbaka de två sidoskruvarna
(5) och brickorna enligt angiven sekvens. Dra åt de två
muttrarna (4).
Låt U-bulten (8) glida mot stödet (7) och fäst den med
skruven (6).
1.2
Pluggning av fräsknivarnas axlar
Sätt dit två pluggar (1) på de två ändarna på fräsknivarnas
axel (2).
1.3
Påfyllning av olja
• Transmission
Lägg ned maskinen på dess högra sida.
Haka loss saxsprinten (1), dra ut stiftet (2) och ta bort
fräsknivarna (3) och (4).
Skruva loss pluggen (5) och fyll på ca. 120 ml olja av
samma typ som används för motorn.
Sätt tillbaka pluggen (5) och se till att återplacera packningen (6). Återmontera fräsknivarna (3) och (4) med motsvarande stift (2) och saxsprint (1).
• Motor
Fyll på motorolja enligt instruktionerna i motsvarande instruktionsbok.
1.4
Montering av stag
För in staget (1) i sätet och fäst det vid önskad höjd med
hjälp av stiftet (2) och saxsprinten (3).
2. REGLAGE OCH REGLERINGAR
ANMARKNING - Symbolernas betydelse på reglagen
förklaras på sidan 6 och följande.
2.1
Gasreglage
Acceleratorn kontrolleras av spaken (1).
Spakens lägen anges på motsvarande skylt.
Acceleratorn reglerar fräsknivarnas rotationshastighet
och därmed maskinens körhastighet.
2.2
Spak för inkoppling av fräsknivar
Fräsknivarnas rörelse i kontakt med marken gör att maski-
nen kör framåt.
Tryck på säkerhetsspaken (1) och dra i spaken för inkoppling (2) för att koppla in fräsknivarna.
När du släpper spaken för inkoppling (2), stannar fräskn-
ivarna och maskinen.
2.3
Reglering av luckringsdjup
Reglera fräsknivarnas arbetsdjup med staget (1) som kan
placeras i tre olika höjder.
Det lägsta läget motsvarar min. luckringsdjup.
Ändra stagets (1) höjd genom att ta bort saxsprinten (3)
och stiftet (2) och ytta staget till önskad höjd.
2.4
Reglering av transporthjul
Transporthjulet (1) kan placeras i två olika lägen:
– nedsänkt, i kontakt med marken, för att underlätta förf-
lyttningen;
– upphöjt, under arbetet, så att fräsknivarna kan gå ner
i marken.
För att gå från det ena läget till det andra ska du dra i transporthjulet (1) tills stiftet (2) åker ut från sätet i stödet (3).
Placera sedan transporthjulet vid önskad höjd.
3. ANVÄNDNING AV MASKINEN
3.1
Start av motor
För att starta motorn, följ anvisningarna i motorns in-
struktionsbok. Ryck sedan till med startlinans vridhandtag (1).
52
Page 55
3.2
Luckring och plöjning av mark
Innan arbetet inleds:
– reglera staget till önskad höjd;
– ytta transporthjulet till upphöjt läge;
– tryck lätt på handtaget för att lyfta upp fräsknivarna
från marken;
– tryck på säkerhetsspaken (1) och dra i spaken för in-
koppling av fräsknivar (2);
– sänk fräsknivarna så att de kan gräva ner sig i marken
och maskinen köra framåt.
Förslag till ett väl utfört arbete
• Använd inte maskinen på blöt mark eftersom jordklumparna kan vara svåra att krossa.
• Vid hård och torr mark rekommenderas det att gå över
marken två gånger korsvis (fräsknivarna ska vara reglerade för reducerat arbetsdjup) för att erhålla önskat
arbetsdjup.
3.3
Avslutat arbete
När arbetet avslutas:
– släpp upp spaken för inkoppling (2);
– ställ gasspaken i läge «STOP»;
– ytta transporthjulet till nedsänkt läge.
Koppla från tändstiftets hatt (1) innan maskinen ställs
undan eller något som helst ingrepp utförs.
4. LÖPANDE UNDERHÅLL
VIKTIGT - Ett regelbundet och noggrant underhåll
måste utföras för att bibehålla maskinens säkerhetsnivåer och ursprungliga prestationer.
Förvara maskinen på torr plats.
1) Bär kraftiga arbetshandskar innan någon som helst
rengöring, underhåll eller reglering utförs på maskinen.
2) Tvätta noggrant maskinen med vatten efter varje an-
vändning. Ta bort resterna och lera som har samlats
på fräsknivarna och under skyddet för att undvika att
de kan försvåra nästa rengöring då de har torkat.
3) Lackeringen inuti skyddet kan lossna på grund av jor-
dklumparnas nötande verkan. I detta fall ska lackerin-
gen omedelbart retuscheras med rostskyddsfärg för
att förhindra att rost bildas vilket kan fräta metallen.
4) För att komma åt den invändiga delen, luta maskinen
endast åt det håll som anges i motorns bruksanvisning
och följ motsvarande anvisningar.
5) Undvik att hälla bensin på motorns eller maskinens
plastdelar för att undvika skada på dessa. Torka
omedelbart av bensin som eventuellt spillts. Garantin
täcker inte plastdelar som skadats av bensin.
4.1
Byte av fräsknivar
Fräsknivarnas blad behöver inte slipas.
Vid byte av en fräskniv:
– ta bort pluggen (1);
– haka loss saxsprinten (2), dra ut stiftet (3) och ta bort
den yttre (4) och den inre (5) fräskniven.
VARNING - Det går INTE att nedmontera fräskniv-
arnas blad från stödplattan. Med anledning av detta
ska ALLTID hela stödplattan med blad bytas ut. Användning av en fräskniv med ett eller era trasiga
blad eller om blad saknas, kan vara farligt och äventyrar maskinens säkerhet och pålitlighet.
På denna maskin ska det användas originala fräsknivar
med följande kod:
118801761/0 (yttre fräskniv)
118801760/0 (inre fräskniv)
Återmontera fräsknivarna (4) och (5) med motsvarande
stift (3), saxsprint (2) och plugg (1).
4.2
Reglering av transmission
Kopplingskabeln ska regleras om fel påträas när spaken
för inkoppling av fräsknivar aktiveras, när inkopplingen är
för häftig eller när fräsknivarna minskar hastigheten när
de gräver ner sig i marken.
Detta ingrepp ska utföras på en serviceverkstad eller av
återförsäljaren.
5. MILJÖSKYDD
Miljöskyddet ska vara en betydande aspekt och prioritet
vid användningen av maskinen, till fördel för den civila
samlevnaden och miljön i vilken vi lever.
– Undvik att störa grannskapet.
– Följ lokala bestämmelser noggrant för bortförskaande
av emballage, trasiga delar och andra enheter som kan
medföra kraftiga miljöeekter. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till
insamlingscentraler som återvinner materialen.
– När maskinen tas ur drift, lämna inte maskinen i miljön,
utan kontakta en insamlingscentral enligt gällande
lokala förordningar.
Vid tvivel eller problem, tveka inte att kontakta närmaste
serviceverkstad eller din återförsäljare.
53
Page 56
DA
SIKKERHEDSNORMER
SKAL OVERHOLDES OMHYGGELIGT
VIGTIGT - LÆSES OMHYGGELIGT, INDEN MASKINEN TAGES
I BRUG. OPBEVARES TIL EVENTUEL SENERE BRUG
A) TRÆNING
1) Læs brugsanvisningen omhyggeligt. Bliv fortrolig med maski-
nens betjening og dermed selve brugen af maskinen. Lær at standse
motoren hurtigt.
2) Maskinen skal udelukkende anvendes til det formål, den er tiltænkt,
nemlig til at hakke og opgrave jorden. Enhver anden brug er farlig og
kan medføre kvæstelser og/eller materielle skader. Ukorrekt brug er
for eksempel følgende (men ikke udelukkende):
– transport af personer (inklusive børn) eller dyr på maskinen;
– at lade sig transportere af maskinen;
– anvendelse af maskinen til at trække eller skubbe laster;
– når maskinen anvendes af ere brugere;
– at tænde for fræseknivene på faste overader, eller hvor der ben-
der sig grus eller sten.
3) Lad aldrig børn eller personer, som ikke har det nødvendige kend-
skab til maskinen, bruge den. Der kan lokalt være fastsat en minimum
aldersgrænse for brug af maskinen.
4) Brug aldrig maskinen:
– med personer, specielt børn, eller dyr i nærheden;
– hvis De har indtaget lægemidler eller andre stoer, som kan påvirke
Deres reekser eller opmærksomhed.
5) Vær opmærksom på, at operatøren er ansvarlig for ulykker, som
påføres andre personer eller deres ejendom.
B) FORBEREDELSE
1) Sørg altid for at bære solide sko og lange bukser under arbejdet
med maskinen. Arbejd aldrig med bare fødder eller sandaler.
2) Kontrollér hele arbejdsområdet grundigt, og fjern alt det, som kan
slynges ud af maskinen eller kan beskadige de roterende værktøjsdele og motoren (sten, grene, ståltråd, knogler osv.).
3) ADVARSEL: FARE! Benzin er meget brandfarlig.
– Brændstoet skal opbevares i de dertil beregnede dunke.
– Brændstoet må kun efterfyldes udendørs ved hjælp af en tragt.
Det er forbudt at ryge under denne operation og i forbindelse med
enhver håndtering af brændstoet.
– Fyld brændstoet på, inden motoren startes. Påfyld aldrig benzin,
og fjern aldrig brændstoftankens dæksel, når motoren er i gang
eller stadig er varm.
– Start ikke motoren, hvis der er spildt benzin, men yt i stedet maski-
nen væk fra det forurenede område for at undgå brand. Vent til
benzinen er fordampet, og dampen er forsvundet.
– Sørg altid for at stramme dækslet godt, både på tank og benzin-
dunk.
4) Udskift defekte lydpotter.
5) Før brug af maskinen, foretag da et generelt eftersyn for at kontrol-
lere, at fræseknivene, skruerne og de roterende værktøjsdele ikke er
slidte eller beskadigede. Ved beskadigelse erstattes alle slidte eller
ødelagte fræseknive eller skruer for at bevare balancen.
6) Inden arbejdet påbegyndes, sikres, at samtlige beskyttelser er
korrekt monteret.
C) UNDER BRUGEN
1) Tænd aldrig motoren i et lukket rum. Der kan opstå farlige kulil-
tedampe.
2) Arbejd kun ved dagslys eller godt kunstigt lys.
3) Kontrollér altid, at støttepunktet er korrekt på skråninger.
4) Løb aldrig under arbejdet med maskinen, men gå.
5) Arbejdet skal altid foregå på tværs af skråningen - aldrig op og ned.
6) Udvis stor forsigtighed i forbindelse med retningsskift på skrån-
inger.
7) Arbejdet må ikke nde sted på skråninger, der er stejlere end 20°.
8) Udvis stor forsigtighed, når De trækker maskinen ind mod Dem
selv.
9) Motorens indstilling må ikke ændres, og det allerede fastlagte om-
drejningstal ikke overskrides.
10) Start motoren forsigtigt ifølge anvisningerne, og sørg for, at fødderne bender sig i god afstand fra de roterende værktøjsdele.
11) Sæt ikke hænder eller fødder ved siden af eller under de rote-
rende dele.
12) Løft eller transportér ikke maskinen, mens motoren kører.
13) Stands motoren:
– når maskinen bliver efterladt uden opsyn;
– før påfyldning af brændstof.
14) Før speederen mod stop, inden motoren slukkes. Luk brændstoorsyningen efter arbejdet ved at følge anvisningerne i motorens
brugsanvisning.
Endvidere:
• Stands de roterende værktøjsdele, hvis maskinen skal skråtstilles,
i forbindelse med kørsel på arealer uden græs, og når maskinen
transporteres fra eller til arbejdsområdet.
• Maskinen må aldrig anvendes, hvis skærmene er beskadigede.
• Stands motoren, og frakobl tændrørskablet:
– inden ethvert indgreb på de roterende værktøjsdele;
– inden kontrol, rengøring eller reparation af maskinen;
– efter påkørsel af et fremmedlegeme. Undersøg om maskinen er
beskadiget, og reparér den eventuelt, inden arbejdet genoptages;
– hvis maskinen begynder at vibrere unormalt (i så fald skal års-
agen til vibrationerne straks ndes, og et specialiseret servicecenter skal sørge for de nødvendige kontroller).
• Overhold altid sikkerhedsafstanden i forhold til de roterende værk-
tøjsdele under arbejdet pga. styrehåndtagets længde.
D) VEDLIGEHOLDELSE OG OPBEVARING
1) Lad møtrikker og skruer forblive korrekt tilspændte, så maskinen
altid er klar til brug. Det er vigtigt for sikkerheden og ydelsen, at der
foretages en regelmæssig vedligeholdelse.
2) Anbring ikke maskinen med benzin i tanken i et rum, hvor benzin-
dampen kan nå en amme, en gnist eller en varmekilde.
3) Lad motoren køle af, inden maskinen sættes i et hvilket som helst
rum.
4) For at mindske brandfaren skal motoren, lydpotten, batterirummet
og stedet for opbevaring af benzin holdes rent for græsrester, blade
eller overskydende smørefedt.
5) Af sikkerhedsgrunde må maskinen aldrig anvendes med slidte eller
defekte dele. Defekte dele bør altid udskiftes og ikke repareres. Brug
originale reservedele. Reservedele af anden kvalitet kan beskadige
maskinen og forringe Deres sikkerhed.
6) Hvis brændstoftanken skal tømmes, bør dette gøres i det fri og
med afkølet motor.
Endvidere:
• Stands motoren, og frakobl tændrørskablet, inden De går i gang
med et hvilket som helst vedligeholdelsesindgreb.
• Anvend arbejdshandsker under afmontering og montering af de
roterende værktøjsdele.
E) TRANSPORT OG HÅNDTERING
1) Hver gang maskinen skal sættes i bevægelse, løftes, transporte-
res eller skråstilles, skal De gøre følgende:
– stands motoren;
– Bær kraftige arbejdshandsler;
– tag fat i maskinen på steder, der muliggør et sikkert greb, under
hensyntagen til vægten og fordeling af denne;
– udfør indgrebet i samarbejde med et antal personer, der er
passende i forhold til maskinens vægt og transportmidlets egenskaber, samt til egenskaberne ved de steder, hvor maskinen skal
placeres eller hentes.
2) Under transporten skal maskinen sikres på passende vis ved
hjælp af wirer eller kæder.
54
Page 57
DA
NORMER FOR BRUG
Angående motoren henvises der til den pågældende
brugsanvisning.
BEMÆRK - Sammenhængen mellem henvisningerne i tek-
sten og de tilsvarende gurer (på side 2 .) fås ved hjælp af
tallene foran hvert afsnit.
1. FULDSTÆNDIGGØR SAMLINGEN
BEMÆRK - Maskinen kan leveres med nogle dele, der
allerede er monteret.
ADVARSEL - Udpakningen og fuldstændiggørelsen af
samlingen skal udføres på et plant og solidt underlag,
hvor der er tilstrækkelig plads til at ytte maskinen og
emballagen, og altid med anvendelse af egnet værktøj.
Emballagen skal bortskaes i overensstemmelse med
de lokale gældende normer.
1.1
Montering af styr
Forbind trækstangen (1) til styrets (2a) og (2b) to sideelementer, og fastspænd de to møtrikker (3).
ADVARSEL - Trækstangen er et vigtigt sikkerhed selement og skal derfor være korrekt forbundet.
Løsn de to møtrikker (4), fjern derefter de to sideskruer (5) og
hovedskruen (6) fra holderen (7).
Montér styret (2) på holderen (7), og vær opmærksom på,
at kablerne holdes under holderen. Sæt de to sideskruer (5)
og spændeskiverne på plads igen i den viste rækkefølge.
Fastspænd derefter de to møtrikker (4).
Kør U-bolten (8) mod holderen (7), og fastgør den med
skruen (6).
1.2
Anbringelse af propper på fræseknivenes
aksler
Påsæt de to propper (1) i de to ender af fræseknivenes aksel
(2).
1.3
Påfyldning af olie
• Transmission
Læg maskinen på højre side.
Afhægt stiftklemmen (1), tag stiften (2) ud, og fjern fræseknivene (3) og (4).
Løsn proppen (5), og påfyld cirka 120 cc olie af samme type,
som anvendes til motoren.
Montér proppen (5) igen, og vær opmærksom på at anbringe
pakningen (6) og sætte fræseknivene (3) og (4) på plads igen
med den pågældende stift (2) og stiftklemme (1).
• Motor
Påfyld motorolien ved at følge anvisningerne i den pågældende brugsanvisning.
1.4
Montering af stag
Indfør staget (1) i dets sæde, og fastgør det i den ønskede højde ved
hjælp af stiften (2) og stiftklemmen (3).
2. BETJENINGER OG JUSTERINGER
BEMÆRK Betydningen af de symboler, der ndes på
kontrollerne, er vist på side 6 og efterfølgende sider.
2.1
Speeder
Speederen betjenes ved hjælp af håndtaget (1).
Håndtagets positioner er vist på det respektive skilt.
Speederen justerer fræseknivenes omdrejningstal og samtidigt maskinens fremdriftshastighed.
2.2
Håndtag til indkobling af fræseknivene
Når fræseknivene er i bevægelse og i kontakt med jordoveraden, kører maskinen fremad.
Tryk på sikkerhedshåndtaget (1), og træk i håndtaget til indkobling (2) for at indkoble fræseknivene.
Når håndtaget (2) slippes, standser fræseknivene og maski-
nen.
2.3
Justering af dybde for jordløsning
Justér fræseknivenes arbejdsdybde i jorden ved hjælp af
staget (1), som kan indstilles i tre forskellige højder.
Den laveste indstilling svarer til minimum dybde for jordløs-
ning.
For at ændre stagets (1) højde, fjern stiftklemmen (3) og
stiften (2), og placér staget i den ønskede højde.
2.4
Justering af transporthjul
Transporthjulet (1) kan indstilles til to forskellige højder:
– sænket, i kontakt med jorden, for at forenkle ytningen;
– hævet, under arbejdet, for at fræseknivene kan trænge
ned i jorden.
For at skifte fra den ene position til den anden er det nød-
vendigt at tage fat i hjulet (1), trække i det, indtil stiften (2)
kommer ud af sædet på holderen (3), og placere det i den
ønskede højde.
3. ANVENDELSE AF MASKINEN
3.1
Start af motor
For at starte motoren følges anvisningerne i motorens bru-
gsanvisning, og træk derefter i startkablets greb (1) med et
fast ryk.
55
Page 58
3.2
Løsning og pløjning af jorden
For at starte arbejdet:
– Justér staget i den ønskede højde.
– Placér transporthjulet i høj position.
– Pres en smule på styret for at hæve fræseknivene fra jor-
den;
– Tryk på sikkerhedshåndtaget (1), og træk i håndtaget til
indkobling af fræseknivene (2).
– Sænk fræseknivene, således at de kan trænge ned i jor-
den, og maskinen kører fremad.
Tips til et veludført arbejde
• Anvend ikke maskinen på vådt underlag, eftersom jordstykkerne kan være svære at knuse.
• I tilfælde af hårdt og tørt underlag, anbefales det, for at opnå
den ønskede dybde, at gå over jorden to gange i et kryds
med en reduceret arbejdsdybde.
3.3
Afslutning af arbejdet
Ved afslutning af arbejdet:
– Giv slip på håndtaget til indkobling (2).
– Bring speederen i positionen «STOP».
– Placér transporthjulet i sænket position.
Fjern tændrørshætten (1), inden maskinen sættes på plads,
eller inden De går i gang med et hvilket som helst indgreb.
4. ALMINDELIG VEDLIGEHOLDELSE
VIGTIGT - En regelmæssig og nøje vedligeholdelse er
absolut nødvendig for at opretholde maskinens oprindelige sikkerhedsniveau og ydelse.
Maskinen skal opbevares på et tørt sted.
1) Bær stærke arbejdshandsker, inden en hvilken som helst
type rengøring, vedligeholdelse eller justering påbegyndes på maskinen.
2) Efter hver anvendelse skal maskinen vaskes omhyggeligt
med vand. Fjern rester og mudder, der måtte have samlet
sig på fræseknivene og inde under beskyttelsen - ellers
vil dette materiale tørre ud og være vanskeligt at fjerne
efterfølgende.
3) Det kan forekomme, at malingen på den indre del af
beskyttelsen løsnes gennem tiden på grund af den slibende virkning fra de opgravede jordstykker. I så fald bør
man gribe hurtigt ind ved at opfriske det malede lag med
rustbeskyttende maling for at undgå dannelse af rust, som
kunne medføre korrosion af metallet.
4) Skulle det være nødvendigt at få adgang til den nederste
del, må maskinen udelukkende skråstilles på den side,
der er angivet i motorens brugsanvisning, og de øvrige
anvisninger skal overholdes.
5) Undgå at spilde benzin på motorens eller maskinens pla-
stdele for at undgå at beskadige dem, og fjern straks alle
de benzinspor, der eventuelt måtte være spildt. Garantien
dækker ikke skader ved plastdelene som følge af benzin.
4.1
Udskiftning af fræseknive
Fræseknivene skal ikke slibes.
For at udskifte en fræsekniv:
– Fjern proppen (1).
– Afhægt stiftklemmen (2), tag stiften (3) ud, og fjern den
ydre (4) og indre (5) fræsekniv.
ADVARSEL - Fræseknivenes skær kan IKKE tages af
støttepladen, derfor skal hele pladen med skær ALTID
udskiftes. Anvendelse af en fræsekniv med et eller ere
defekte eller mangelfulde skær kan være farlig og kan
forringe maskinens sikkerhed og pålidelighed.
Denne maskine er tiltænkt anvendelse af originale fræsekn-
ive med varenummer:
118801761/0 (ydre fræsekniv)
118801760/0 (indre fræsekniv)
Montér fræseknivene (4) og (5) igen, og sæt den pågældende stift (3), stiftklemmen (2) og proppen (1) på igen.
4.2
Justering af transmission
Koblingskablet skal justeres, hvis De oplever driftsforstyrrelser ved betjening af håndtaget til indkobling af fræseknivene,
hvis indkoblingen er for voldsom, eller hvis fræseknivene
nedsætter hastigheden, når de trænger ned i jorden.
Dette indgreb skal udføres ved Deres nærmeste servicecenter eller Deres forhandler.
5. MILJØBESKYTTELSE
Miljøbeskyttelsen er et relevant aspekt, som bør have høj
prioritet under anvendelse af maskinen - dette vil gavne både
vores fællesskab med andre mennesker og det miljø, vi lever
i.
– Undgå at være til gene for de nærmeste omgivelser.
– Overhold nøje de lokale bestemmelser hvad angår bor-
tskaelse af emballage, slidte dele og enhver del, som
kan påvirke miljøet. Disse typer aald må ikke bortskaes
sammen med husholdningsaaldet men skal i stedet holdes adskilt og aeveres til genbrugsstationer.
– Efterlad ikke maskinen i miljøet, når den skrottes, men
henvend Dem i stedet til en genbrugsstation i henhold til
de gældende lokale bestemmelser.
I tilfælde af tvivl eller problemer er De altid velkommen til at
kontakte Deres nærmeste servicecenter eller Deres forhandler.
56
Page 59
FI
TURVALLISUUSMÄÄRÄYKSET
NOUDATETTAVA TARKASTI
TÄRKEÄÄ – LUE HUOLELLISESTI ENNEN LAITTEEN
KÄYTTÖÄ. SÄILYTÄ MYÖHEMPÄÄ TARVETTA VARTEN.
A) KOULUTUS
1) Lue käyttöohjeet huolellisesti. Tutustu vipuihin ja laitteen oike-
aan käyttöön. Opi pysäyttämään moottori nopeasti.
2) Käytä laitetta ainoastaan alkuperäiseen tarkoitukseen eli maa-
perän muokkaukseen ja kyntämiseen. Muu käyttö saattaa olla vaa-
rallista ja aiheuttaa henkilö- ja/tai esinevahinkoja. Sopimattomaksi
käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):
– aikuisten, lasten tai eläinten kuljettaminen laitteella
– itsensä kuljettaminen laitteella
– laitteen käyttäminen kuormien...
– laitteen käyttäminen samanaikaisesti yhdessä useamman henkilön
kanssa
– käyttää jyrsinteriä kiinteisiin pintoihin tai pintoihin, joissa soraa tai
kiviä.
3) Älä anna lasten tai kokemattomien henkilöiden käyttää laitetta.
Paikalliset lait voivat määrätä laitteen käytölle minimi–ikärajan, jota on
ehdottomasti noudatettava.
4) Laitetta ei saa käyttää:
– muiden henkilöiden, etenkään lasten tai eläinten läheisyydessä;
– jos käyttäjä on lääkkeiden tai muun reagointi- ja huomiokykyyn
vaikuttavan aineen alainen.
5) Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista,
jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen.
B) ESIVALMISTELUT
1) Käytä tukevia jalkineita ja pitkiä housuja työskentelyn aikana. Älä
koskaan käynnistä laitetta paljain jaloin tai sandaalit jalassa.
2) Tarkista työskentelyalue ja poista kaikki asiat, jotka laite voisi sin-
gota tai jotka voisivat vahingoittaa vahingoittaa pyöriviä työkaluja ja
moottoria (kivet, oksat, rautalangat, luut jne.).
3) HUOMIO: VAARA! Bensiini on erittäin tulenarkaa.
– säilytä polttoainetta sitä varten olevissa säilytysastioissa;
– kaada polttoainetta suppilon avulla ainoastaan ulkotiloissa, äläkä
tupakoi tämän toimenpiteen aikana tai kun käsittelet polttoainetta;
– lisää polttoaine ennen moottorin käynnistämistä; älä lisää bensiiniä
tai älä poista säiliön korkkia silloin kun moottori on käynnissä tai se
on vielä kuuma;
– älä käynnistä moottoria mikäli bensiiniä valuu ulos, vaan vie laite
kauas bensiinistä kostuneesta alueesta. Varmista, ettei alueelle
pääse syntymään tulipaloa niin kauan kuin polttoaine ei ole haihtunut ja bensiinihöyryt hajaantuneet;
– kiristä säiliön ja bensiinikanisterin korkit erittäin hyvin.
4) Vaihda vialliset äänenvaimentimet
5) Suorita aina yleistarkistus ennen käyttöä erityisesti jyrsinterien
kunto ja tarkista etteivät ruuvit ja pyörivät työkalut ole kuluneet tai vaurioituneet. Vaihda vioittuneet tai kuluneet jyrsinterät ja ruuvit yhdessä,
jotta laitteen tasapaino säilyy muuttumattomana.
6) Ennen työskentelyn aloittamista varmista, että kaikki suojat on
asennettu oikein.
C) KÄYTÖN AIKANA
1) Älä käynnistä moottoria suljetussa paikassa, jossa voi kertyä hen-
genvaarallista häkää.
2) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä kei-
novalossa.
3) Varmista aina hyvä tuki työskennellessäsi kaltevilla pinnoilla.
4) Älä juokse laitteen kanssa vaan käytä sitä kävellen.
5) Työskentele rinteessä poikittain, älä ikinä ylös-alas –suunnassa.
6) Ole erityisen huolellinen vaihtaessasi suuntaa kaltevilla pinnoilla.
7) Älä työskentele rinteillä, joiden kaltevuus on yli 20°.
8) Ole varovainen vetäessäsi laitetta itseäsi kohti.
9) Älä muuntele moottorin säätimiä, äläkä käytä moottoria ylikier-
roksilla.
10) Käynnistä moottori varovaisesti ohjeiden mukaan ja pidä jalat
etäällä pyörivistä työkaluista.
11) Älä laita käsiä ja jalkoja pyörivien osien viereen tai alle.
12) Älä nosta tai kuljeta laitetta sen ollessa käynnissä.
13) Pysäytä moottori:
– joka kerta kun jätät laitteen ilman valvontaa;
– ennen polttoaineen lisäystä.
14) Vähennä kaasutusta ennen moottorin pysäyttämistä. Sulje
polttoaineensyöttö työskentelyn lopuksi noudattamalla moottorin
ohjekirjassa annettuja ohjeita.
Lisäksi:
• Pysäytä pyörivät työkalut, jos laitetta on kallistettava, sillä on kuljettava ilman ruohoa olevien alueiden yli ja kun laitetta kuljetetaan
työskentelyalueelle tai sieltä pois.
• Älä ikinä käynnistä laitetta, jos suojat ovat vaurioituneet.
• Pysäytä moottori ja irrota sytytystulpan johto:
– ennen toimenpiteiden tekemistä pyöriviin työkaluihin;
– ennen laitteen tarkistusta, puhdistusta tai huoltoa;
– jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja
korjaa ne ennen laitteen uudelleenkäyttöä;
– jos laite alkaa täristä oudosti (Etsi tärinän aiheuttaja välittömästi
ja huolehdi tarpeellisten tarkastusten suorittamisesta erikoistune-
essa huoltoliikkeessä).
• Työskentelyn aikana säilytä aina turvaetäisyys pyöriviin työkaluihin,
jonka kädensijan pituus takaa.
D) HUOLTO JA SÄILYTYS
1) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite
olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton
turvallisuudelle ja suoritustason ylläpidolle.
2) Älä aseta bensiiniä sisältävää laitetta tiloihin, joissa polttoaineen
höyryt voivat syttyä liekistä, kipinästä tai erittäin kuumasta lämm-
önlähteestä.
3) Anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin.
4) Paloriskin välttämisen kannalta on tärkeää pitää moottori, pako-
putken äänenvaimennin, akun tila ja bensiinin varastotila vapaina
ruohon jätteistä, lehdistä tai liiasta rasvasta.
5) Turvallisuussyistä älä koskaan käytä laitetta, jos siinä on kuluneita
tai vioittuneita osia. Vaurioituneet osat täytyy vaihtaa, eikä koskaan
korjata. Käytä vain alkuperäisiä varaosia. Alkuperäisistä laadultaan
poikkeavat osat voivat vahingoittaa laitetta ja heikentää käyttäjän
turvallisuutta.
6) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylmä.
Lisäksi:
• Pysäytä moottori ja irrota sytytystulpan kupu ennen huoltotoimen-
piteiden suorittamista;
• Käytä työhanskoja pyörivien työkalujen irrotuksessa ja paikalleen
asennuksessa.
E) KULJETUS JA LIIKUTTAMINEN
1) Aina kun laitetta on tarpeen liikuttaa, nostaa, kuljettaa tai kallistaa
tulee:
– Pysäyttää moottori;
– Käyttää paksuja työhanskoja;
– Ottaa kiinni laitteesta sellaisista kohdista, joista saa tukevan otteen
huomioiden laitteen painon ja sen jakautumisen;
– huolehtia, että mukana on riittävä määrä henkilöitä huomioiden
laitteen painon ja kuljetusvälineen tai paikan ominaisuudet, johon
laite viedään tai josta se haetaan.
2) Kuljetuksen ajaksi laite on kiinnitettävä huolellisesti köysillä tai
kettingeillä.
57
Page 60
FI
KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT
Moottoria koskien lue ohjekirja.
HUOMAUTUS - Tekstissä olevien viitteiden ja vastaavien
kuvien vastaavuus (annettu sivulta 2 alkaen ) annetaan
numerossa, joka edeltää jokaista kappaletta.
1. ASENNUKSEN LOPPUUNSAATTAMINEN
HUOMAUTUS - Laite voidaan toimittaa niin, että
jotkut osat ovat valmiiksi asennettuina.
VAROITUS - Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla.
Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun.
Pakkausten hävitys on suoritettava voimassa olevia
säännöksiä noudattaen.
1.1
Kahvan asennus
Liitä vetotanko (1) kahvassa olevaan kahteen sivuosaan
(2a) ja (2b) ja lukitse kaksi mutteria (3) pohjaan saakka.
HUOMIO - Vetotanko muodostaa tärkeän turvaosan ja siksi se on asennettava oikein
Löysää kaksi mutteria (4), irrota sitten kaksi sivuruuvia (5)
ja tuen (7) pääteruuvi 86).
Asenna kahva (2) tukeen (7) pitämällä kaapelit tuen alla.
Aseta paikoilleen kaksi sivuruuvia (5) ja aluslaatat annetussa järjestyksessä, kiristä sitten kaksi mutteria (4)
pohjaan saakka.
Aseta U-pultti (8) vasten tukea (7) ja kiinnitä se ruuvilla (6).
1.2
Jyrsinterien akselien sulkeminen
Aseta kaksi korkkia (1) jyrsinterien (2) akselien päihin.
1.3
Öljyntäyttö
• Voimansiirto
Käännä laite oikealle kyljelle.
Irrota haarasokka (1), ota ulos tappi (2) ja irrota jyrsinterät
(3) ja (4).
Avaa korkki (5) ja laita aukkoon noin 120 cc öljyä, joka
on samaa tyyppiä kuin moottorissa käytetty öljy. Aseta
korkki (5) takaisin huolehtien tiivisteen (6) asettamisesta
takaisin ja palauta jyrsinterät (3) ja (4) tapin (2) ja haarasokan (1) avulla.
• Moottori
Suorita moottoriöljyn täyttö käsikirjassa annettujen ohjeiden mukaan.
1.4
Syvyydensäätökannuksen asennus
Aseta syvyydensäätökannus (1) paikoilleen ja kiinnitä se
haluttuun korkeuteen tapin (2) ja haarasokan (3) avulla.
2. VIVUT JA SÄÄDÖT
HUOMAUTUS - Ohjaimissa olevien merkkien selityk-
set löytyvät sivulta 6 eteenpäin.
2.1
Kiihdyttimen vipu
Kaasutus säädetään vivun avulla (1).
Vivun asennot on osoitettu sitä koskevassa laatassa.
Kiihdytin säätää jyrsinterien pyörimisnopeutta ja samaan
aikaan myös laitteen etenemisnopeutta.
2.2
Jyrsinterien kytkentävipu
Jyrsinterien kosketus maahan vetävät laitetta eteenpäin.
Jyrsinterien kytkemiseksi paina turvavipua (1) ja vedä
kytkentävivusta (2).
Vapauttamalla vivun (2) jyrsinterät pysähtyvät ja laite ei
etene.
2.3
Muokkaussyvyyden säätö
Jyrsinterien maahan uppoamisen säätö tapahtuu syvyydensäätökannuksen (1) avulla, joka voidaan asettaa 3
eri korkeudelle.
Alin asento tarkoittaa muokkauksen minimisyvyyttä.
Syvyydensäätökannuksen (1) korkeuden muuttamiseksi
irrota haarasokka (3) ja tappi (2) ja aseta syvyyden-
säätökannus halutulle korkeudelle.
2.4
Apupyörän säätö
Apupyörä (1) voidaan asettaa kahteen eri korkeuteen:
Alas, kosketus maahan siirtymisen helpottamiseksi;
Ylhäällä, työskentelyn aikana, jyrsinterien maahan uppo-
amisen mahdollistamiseksi.
Asennosta toiseen siirtymiseksi on tartuttava pyörään (1),
vedettävä sitä niin, että tappi (2) tulee ulos tuessa (3)
olevasta paikasta ja asetettava se halutulle korkeudelle.
3. LAITTEEN KÄYTTÖ
3.1
Moottorin käynnistys
Moottorin käynnistämiseksi noudata moottorin
ohjekirjassa annettuja ohjeita, eli vedä päättäväisesti
käynnistysköyden nupista (1).
58
Page 61
3.2
Maaperän muokkaus ja kääntäminen
Aloittaaksesi työn:
– Säädä syvyydensäätökannus halutulle korkeudelle;
– Vie apupyörä korkeaan asentoon;
– Paina kevyesti kahvasta nostaaksesi jyrsinterät ma-
asta;
– Paina turvavipua (1) ja vedä jyrsinterien kytkentävivusta
(2).
– Laske jyrsinterät alas niin, että ne uppoavat maahan
ja laite etenee.
Suosituksia koskien työskentelyä
• Älä käytä laitetta kosteassa maaperässä, koska turvetta
saattaa olla hankala pienentää.
• Jos maaperä on kova ja kuiva, suosittelemme saavut-
tamaan halutun syvyyden kahdella ristikkäisellä kululla,
joita ei tule suorittaa terät syvällä maaperässä.
3.3
Työn lopettaminen
Lopetettaessa työ:
– vapauta kytkentävipu (2);
– vie kiihdyttimen vipu asentoon «STOP».
– vie apupyörä matalaan asentoon.
Irrota sytytystulpan kupu (1) ennen laitteen varastointia tai
toimenpiteiden tekemistä laitteeseen.
4. SÄÄNNÖLLINEN HUOLTO
TÄRKEÄÄ Säännöllinen ja huolellinen huolto on
välttämätöntä laitteen alkuperäisen suorituskyvyn
ja turvatason säilyttämiseksi.
Säilytä laite kuivassa paikassa.
1) Käytä paksuja työhanskoja suorittaessasi puhdistus-,
huolto- tai säätötoimenpiteitä laitteeseen.
2) Pese laite huolellisesti vedellä jokaisen käyttökerran
jälkeen. Poista roskat ja kura jyrsinteristä ja suojan
alta. Näin ehkäiset niiden kuivumisen sisäpuolella
mikä saattaa vaikeuttaa myöhempää poistamista.
3) Malleissa, joissa maalattu suojuksen sisäpuoli, ma-
alaus saattaa irrota ajan kuluessa irronneen turpeen
vaikutuksen vuoksi. Tässä tapauksessa korjaa halkeillut kohdat uudella maalilla, jossa ruosteenestoainetta.
Näin estät ruosteen muodostumisen, joka saattaa
syövyttää metallia.
4) Jos laitteen alapuolelle on tehtävä toimenpiteitä, kal-
lista laitetta ainoastaan moottorin ohjekirjassa osoitetulle sivulle noudattaen mukana tulevia ohjeita.
5) Vältä kaatamasta bensiiniä moottorin tai laitteen muoviosille, koska ne saattavat vahingoittua. Puhdista
välittömästi kaikki vahingossa muoviosille mennyt
bensiini. Takuu ei kata muoviosille tapahtuneita vahinkoja, jotka johtuvat bensiinistä.
4.1
Jyrsinterien vaihtaminen
Jyrsinteriä ei tarvitse teroittaa.
Jyrsinterän vaihtamiseksi:
– irrota korkki (1);
– irrota haarasokka (2), ota ulos tappi (3) ja irrota sisäinen
jyrsinterä (4) ja ulkoinen jyrsinterä (4).
HUOMIO - Jyrsinteriä EI ole mahdollista irrottaa tukilaatasta, sen vuoksi on AINA vaihdettava koko laatta
terien kanssa. Jyrsimen käyttäminen yhdellä tai useammalla viallisella jyrsinterällä saattaa olla vaarallista laitteen turvallisuudelle ja luotettavuudelle.
Tässä laitteessa tulee käyttää jyrsinteriä, joissa koodi:
118801761/0 (ulkoinen jyrsinterä)
118801760/0 (sisäinen jyrsinterä)
Asenna takaisin jyrsinterät (4) ja (5) ja palauta vastaava
tappi (3), haarasokka (2) ja korkki (1).
4.2
Voimansiirron säätäminen
Jos havaitset jyrsinterien kytkentävivun käytön aikana
toimintahäiriöitä kuten liian nopea kytkeytyminen tai jyrsinterät hidastuvat mennessään maaperään, on kytken-
täkaapelia säädettävä.
Tämä toimenpide suoritetaan lähimmässä huoltokeskuk-
sessa tai jälleenmyyjän toimesta.
5. YMPÄRISTÖNSUOJELU
Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä laitetta.
– Vältä aiheuttamasta häiriötä naapureille.
– Noudata tarkasti paikallisia säädöksiä, koskien pakkau-
sten, hajonneiden osien tai minkä tahansa ongelmajätt-
een hävitystä. Näitä jätteitä ei saa heittää tavalliseen
roskikseen vaan ne on kerättävä talteen erikseen ja
vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.
– Kun laite otetaan pois käytöstä älä hylkää sitä luon-
toon vaan vie se kaatopaikalle paikallisia säädöksiä
noudattaen.
Jos sinulla on kysymyksiä tai epäselvyyksiä, ota yhteyttä
asiakasneuvontaan tai lähimpään jälleenmyyjään.
59
Page 62
CS
BEZPEČNOSTNÍ POKYNY
VYŽADUJÍ DŮSLEDNÉ DODRŽOVÁNÍ
DŮLEŽITÁ INF. K POZORNÉMU PŘEČTENÍ PŘED POUŽITÍM
STROJE. USCHOVEJTE KVŮLI DALŠÍMU POUŽITÍ
A) INSTRUKTÁŽ
1) Pečlivě si prostudujte uvedené pokyny. Seznamte se s ovlád-
acími prvky stroje a s jeho vhodným použitím. Naučte se rychle za-
stavit motor.
2) Stroj používejte výhradně k účelu, pro který je určen, tedy pro
kypření a klučení terénu. Jakékoli jiné použití může být nebezpečné a
může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do
nevhodného použití patří (například, ale nejen):
– převážení osob, dětí nebo zvířat na stroji;
– nechat se převážet strojem;
– používání stroje k tažení nebo tlačení nákladů;
– používání stroje více než jednou osobou;
– aktivace fréz na pevných terénech nebo za přítomnosti štěrku nebo
kamení.
3) Nikdy nepřipusťte, aby stroj používaly děti nebo osoby, které nej-
sou dokonale seznámeny s pokyny pro jeho použití. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.
4) Nikdy nepoužívejte stroj:
– Jestliže se v jeho blízkosti nacházejí osoby, především děti nebo
zvířata;
– když uživatel požil léky nebo látky, které mají škodlivý vliv na jeho
reexní schopnosti a pozornost.
5) Pamatujte, že obsluha nebo uživatel nese odpovědnost za nehody
a nepředvídané události způsobené jiným osobám nebo jejich
majetku.
B) PŘĺPRAVNÉ ÚKONY
1) Během pracovní činnosti noste vždy pevnou uzavřenou obuv a
dlouhé kalhoty. Neuvádějte stroj do činnosti bosí nebo v otevřených
sandálech.
2) Důkladně prohlédněte celou pracovní plochu a sejměte z ní vše, co
by mohlo být vymrštěno ze stroje nebo co by mohlo poškodit poškodit
otočný nástroj a motor (kameny, větve, železné dráty, kosti apod.).
3) UPOZORNĚNÍ: NEBEZPEČÍ! Benzin je vysoce hořlavý.
– palivo skladujte v příslušných nádobách;
– palivo doplňujte s použitím trychtýře, a to pouze na otevřeném
prostoru, a při tomto úkonu ani při žádném dalším zacházení s
palivem nekuřte;
– palivo doplňujte před nastartováním motoru; nesnímejte uzávěr
palivové nádrže a nedoplňujte benzin při zapnutém motoru nebo v
případě, že je motor horký;
– když palivo vyteče, nestartujte motor, ale vzdalte stroj od prostoru,
na kterém se palivo vylilo, a zabraňte tak možnosti vzniku požáru,
dokud se palivo neodpaří a nedojde k rozptýlení benzinových
výparů;
– vždy nasaďte zpět a dotáhněte uzávěr palivové nádrže a uzávěr
nádoby s benzinem.
4) Proveďte výměnu poškozeného tlumiče výfuku.
5) Před použitím stroje vždy proveďte celkové ověření jeho stavu,
především vzhledu vzhledu fréz, a zkontrolujte, zda nejsou opotřebené ani poškozené šrouby a a otočné nástroje. Vyměňte jako celek
poškozené nebo opotřebené opotřebené frézy a šrouby, aby bylo
zachováno vyvážení.
6) Před zahájením pracovní činnosti se ujistěte, že jsou všechny
ochranné kryty správně namontovány.
C) BĚHEM POUŽITĺ
1) Nestartujte motor v uzavřených prostorech, kde vzniká nebezpečí
nahromadění kouře oxidu uhelnatého.
2) Pracujte pouze při denním světle nebo při dobrém umělém osvětl-
ení.
3) Na terénech ve svahu se pokaždé ujistěte o svém opěrném bodu.
4) Nikdy se strojem neběhejte, ale kráčejte.
5) Při práci postupujte příčně vůči svahu, a nikdy ne nahoru a dolů.
6) Věnujte maximální pozornost změnám směru na svazích.
7) Nepracujte na svazích s vyšším sklonem než 20°.
8) Věnujte mimořádnou pozornost přitahování stroje směrem k vám.
9) Neměňte nastavení motoru a nedovolte, aby motor dosáhnul příliš
vysokých otáček.
10) Opatrně nastartujte motor a postupujte přitom podle pokynů a
udržujte chodidla v dostatečné vzdálenosti od otáčejících se nástrojů.
11) Nepřibližujte ruce ani nohy vedle nebo pod otáčející se součásti.
12) Nezvedejte ani nepřepravujte stroj, když je motor v činnosti.
13) Zastavte motor:
– Při každém ponechání stroje bez dozoru;
– před doplňováním paliva.
14) Před zastavením motoru uberte plyn. Po skončení pracovní činnosti zavřete přívod paliva podle pokynů uvedených v návodu k motoru.
Kromě toho:
• Zastavte otočné nástroje, když má být stroj nakloněn, při
překonávání netravnatých povrchů a při přepravě stroje z nebo
směrem do pracovního prostoru.
• Nikdy neuvádějte stroj do činnosti, když jsou poškozené ochranné
kryty.
• Zastavte motor a odpojte kabel zapalovací svíčky:
– Před každým zásahem na otočných nástrojích;
– před kontrolou, čištěním nebo prováděním jakýchkoliv prací na
stroji;
– po zásahu cizím předmětem. Před opětovným použitím stroje
zkontrolujte případné škody a proveďte potřebné opravy;
– když stroj začne vibrovat neobvyklým způsobem (Okamžitě vyh-
ledejte příčiny vibrací a zajistěte provedení potřebných kontrol ve
Specializovaném středisku).
• Během pracovní činnosti udržujte bezpečnostní vzdálenost od
otočných nástrojů, danou délkou rukojeti.
D) ÚDRŽBA A SKLADOVÁNÍ
1) Pravidelně kontrolujte utažení matic a šroubů, abyste si mohli být
stále jisti bezpečným a funkčním stavem stroje. Pravidelná údržba je
zásadou pro bezpečnost a pro zachování původních vlastností.
2) Neskladujte stroj s benzinem v nádrži v místnosti, ve které by ben-
zinové výpary mohly dosáhnout plamene, jiskry nebo silného zdroje
tepla.
3) Před umístěním stroje v jakémkoli prostředí nechte vychladnout
motor.
4) Abyste snížili riziko požáru, udržujte motor, výfuk, prostor pro
uložení akumulátoru a prostor pro skladování benzinu bez zbytků
trávy, listí a přebytečného maziva.
5) Z bezpečnostních důvodů nikdy nepoužívejte stroj s opotřebov-
anými nebo poškozenými součástmi. Díly musí být vyměněny, a nikdy
nesmí být opravovány. Používejte pouze originální náhradní díly. Díly,
které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit vaši bezpečnost.
6) Je-li nutné vypustit palivovou nádrž, provádějte tuto operaci na
otevřeném prostoru a při vychladnutém motoru.
Kromě toho:
• Zastavte motor a odpojte kabel zapalovací svíčky před jakýmkoliv
zásahem údržby;
• při demontáži a zpětné montáži otočných nástrojů mějte nasazené
pracovní rukavice.
E) PŘEPRAVA A MANIPULACE
1) Při příležitosti každé manipulace se strojem, jeho zvedání, přep-
ravy nebo naklánění je třeba:
– vypnout motor;
– používat silné pracovní rukavice;
– uchopit stroj v místech, která umožňují bezpečný úchop, a mít
přitom na paměti hmotnost stroje a její rozložení;
– použít počet osob úměrný hmotnosti stroje a charakteristikám
přepravního prostředku nebo místa, do kterého má být stroj umístěn, nebo ze kterého má být odebrán.
2) Během přepravy náležitě zajistěte stroj lany nebo řetězy.
60
Page 63
CS
POKYNY PRO POUŽITÍ
Ohledně motoru si přečtěte příslušný specický
návod.
POZNÁMKA - Vztah mezi odkazy uvedenými v textu a
příslušnými obrázky (uvedenými na str. 2 a následujících)
je dán číslem, které předchází každý odstavec.
1. UKONČENÍ MONTÁŽE
POZNÁMKA Stroj může být dodán s některými již
namontovanými součástmi.
UPOZORNĚNÍ Rozbalení a dokončení montáže
musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s
obaly a za použití vhodného nářadí.
Likvidace obalů musí proběhnout v souladu s platnými místními předpisy.
1.1
Montáž řídítek
Připojte táhlo (1) ke dvěma bočním prvkům řídítek (2a) a
(2b) a utáhněte na doraz dvě matice (3).
UPOZORNĚNÍ Přítomnost táhla představuje důležitý bezpečnostní prvek, a proto musí být vždy
správně provedena.
Odšroubujte dvě matice (4), poté odmontujte dva boční
šrouby (5) a šroub na hlavě (6) z držáku (7).
Namontujte řídítka (2) na držák (7) a dávejte přitom pozor,
abyste přidrželi kabely pod držákem. Vraťte do původní
polohy dva boční šrouby (5) a podložky v uvedené posloupnosti, a poté utáhněte na doraz dvě matice (4).
Posuňte můstek (8) k držáku (7) a připevněte jej šroubem
(6).
1.2
Zavření os fréz
Nasaďte na koncové části osy fréz (2) dvě krytky (1).
1.3
Doplnění oleje
• Náhon
Uložte stroj na pravý bok.
Odepněte závlačku (1), vyvlečte kolík (2) a odmontujte
frézy (3) a (4).
Odšroubujte uzávěr (5) a do otvoru nalijte přibližně 120
cm³ oleje stejné druhu, jaký se používá pro motor.
Namontujte uzávěr (5) a dávejte přitom pozor na správné
zpětné umístění těsnění (6) a na zpětnou montáž fréz (3)
a (4) s příslušným kolíkem (2) a závlačkou (1).
• Motor
Proveďte doplnění oleje motoru podle pokynů uvedených
v příslušném návodu.
1.4
Montáž vzpěry
Zasuňte vzpěru (1) do jejího uložení a připevněte ji v
požadované výšce kolíkem (2) a závlačkou (3).
2. OVLÁDACÍ PRVKY A NASTAVOVÁNÍ
POZNÁMKA Význam symbolů uvedených na ovládacích prvcích je vysvětlen na straně 6 a na násled-
ujících stranách.
2.1
Ovládací prvek akcelerátoru
Akcelerátor je ovládán pákou (1).
Polohy této páky jsou uvedeny na příslušném štítku.
Akcelerátor nastavuje rychlost otáčení fréz a tím i rychlost
pojezdu stroje.
2.2
Páka zařazení fréz
Pohyb fréz ve styku s terénem způsobuje pojezd stroje.
Za účelem zařazení fréz stiskněte pojistnou páku (1) a
potáhněte páku zařazení (2).
Po uvolnění páky (2) dojde k zastavení fréz a tím i k zastavení pojezdu stroje.
2.3
Nastavení hloubky kypření
Zaboření fréz do terénu je nastavitelné prostřednictvím
vzpěry (1), kterou lze nastavit do 3 odlišných výšek.
Nejnižší poloha se shoduje s minimální hloubkou kypření.
Pro změnu výšky vzpěry (1) vyjměte závlačku (3) a kolík
(2) a přemístěte ji do požadované výšky.
2.4
Nastavení pomocného kola
Pomocné kolo (1) lze umístit do dvou odlišných výšek:
– Spuštěné, ve styku s terénem, pro usnadnění přesunů;
– zvednuté, během pracovní činnosti, aby se umožnilo
zaboření fréz do terénu.
Pro přechod z jedné polohy do jiné polohy je třeba uchopit
kolo (1), potáhnout jej, dokud nedojde k vysunutí kolíku
(2) z uložení vytvořeném v držáku (3), a přemístit jej do
požadované výšky.
3. POUŽITÍ STROJE
3.1
Startování motoru
Při startování postupujte dle pokynů uvedených v návodu
k motoru a rázně potáhněte za startovací lanko (1).
61
Page 64
3.2
Kypření a klučení terénu
Při zahájení pracovní činnosti postupujte následovně:
– Nastavte vzpěru do požadované výšky;
– přemístěte pomocné kolo do horní polohy;
– mírně zatlačte na řídítka za účelem zvednutí fréz z
terénu;
– stiskněte pojistnou páku (1) a potáhněte páku zařazení
fréz (2);
– spusťte frézy tak, aby mohly vniknout do terénu a
zajišťovat pojezd stroje.
Doporučení pro řádné provedení pracovní činnosti
• Nepoužívejte stroj, když je terén mokrý, protože v takovém případě se může stát, že hroudy půjde rozbít
jen obtížně.
• V případě tvrdých a suchých terénů je vhodné dosáhnout požadované hloubky prostřednictvím dvou přejezdů
provedených do kříže a s menší hloubkou.
3.3
Ukončení pracovní činnosti
Po skončení pracovní činnosti:
– Uvolněte páku zařazení (2);
– přemístěte páku akcelerátoru do polohy «STOP».
– přemístěte pomocné kolo do spodní polohy.
Před uskladněním stroje nebo před provedením zásahu
jakéhokoli druhu odpojte konektor svíčky (1).
4. ŘÁDNÁ ÚDRŽBA
DŮLEŽITÁ INF. Pro dlouhodobé zajištění úrovně
bezpečnosti a původních vlastností stroje je
nezbytná pravidelná a důkladná údržba.
Stroj skladujte na suchém místě.
1) Před každým zásahem čištění, údržby nebo seřizování
stroje si nasaďte silné pracovní rukavice.
2) Po každém použití důkladně umyjte stroj vodou; od-
straňte úlomky a bahno nahromaděné na frézách a
pod ochranným krytem, aby se zabránilo jeho zaschnutí, které by mohlo ztížit jeho pozdější odstranění.
3) Lak vnitřní části ochranného krytu skříně se může
časem odlupovat následkem abrazivního působení
odstraněných hrud; v takovém případě proveďte neodkladný zásah a obnovte lak antikorozním nátěrem,
abyste předešli tvorbě rzi, která by mohla korodovat
kov.
4) V případě, že by bylo třeba zajistit přístup ke spodní
části, nakloňte stroj výhradně na stranu uvedenou v
návodu k motoru a postupujte dle uvedených pokynů.
5) Zabraňte rozlití benzinu na umělohmotné součásti
motoru nebo stroje; zabráníte tak jejich poškození a
v případě, že k vylití dojde, okamžitě očistěte každou
stopu po rozlitém benzinu. Záruka se nevztahuje na
poškození umělohmotných součástí, které bylo způs-
obeno benzinem.
4.1
Výměna fréz
Frézy nevyžadují broušení břitů.
Při výměně frézy:
– Odmontujte uzávěr (1).
– odepněte závlačku (2), vyvlečte kolík (3) a odmontujte
vnější frézu (4) i vnitřní frézu (6).
UPOZORNĚNÍ Břity fréz NESMÍ být odmontovány
z nosné desky, protože je třeba POKAŽDÉ vyměnit
celou desku spolu s břity. Použití frézy s jedním
nebo více zlomenými nebo chybějícími břity může
být nebezpečné a může negativně ovlivnit bezpečn-
ost a spolehlivost stroje.
Na tomto stroji se počítá s použitím originálních fréz, označených kódem:
118801761/0 (vnější fréza)
118801760/0 (vnitřní fréza)
Namontujte frézy (4) a (5) a vraťte do původní polohy
příslušný kolík (3), závlačku (2) a uzávěr (1).
4.2
Seřízení náhonu
V případě zjištění poruch při použití páky zařazení fréz
s příliš prudkým zařazením nebo s frézami, které mají
tendenci zpomalit při vniknutí do terénu, je třeba provést
seřízení zařazovacího lanka.
Tato operace musí být provedena v nejbližším středisku
servisní služby nebo u vašeho Prodejce.
5. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Ochrana životního prostředí musí představovat významný
a prioritní aspekt použití stroje ve prospěch občanského
spolužití a prostředí, v němž žijeme.
– Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu
s vašimi sousedy.
– Důkladně dodržujte místní normy pro likvidaci obalů,
opotřebených součástí nebo jakéhokoli prvku se silným
dopadem na životní prostředí; tento odpad nesmí být
odhozen do běžného odpadu, ale musí být oddělen
a odevzdán do příslušných sběrných středisek, která
zajistí recyklaci materiálů.
– Při vyřazení stroje z provozu jej nenechávejte volně v
přírodě, ale obraťte se na sběrné středisko v souladu s
platnými místními předpisy.
V případě výskytu jakékoli pochybnosti nebo problému
se obraťte na nejbližší Středisko servisní služby nebo na
Vašeho Prodejce.
62
Page 65
PL
ZASADY BEZPIECZEŃSTWA
DO BEZWZGLĘDNEGO PRZESTRZEGANIA
WAŻNE – UWAŻNIE PRZECZYTAĆ PRZED UŻYCIEM
MASZYNY. ZACHOWA. DO WYKORZYSTANIA W PRZYSZŁOŚCI
A) INSTRUKTAŻ
1) Przeczytać uważnie instrukcje. Zapoznać się z systemem sterowania
i właściwym sposobem użytkowania maszyny. Nauczyć się natychmiastowo
zatrzymywać silnik.
2) Używać maszyny wyłącznie do celu, do którego jest przeznaczona, to
znaczy do przekopywania ziemi i do odchwaszczania gruntu. Jakiekolwiek
inne zastosowanie może okazać się niebezpieczne i może powodować
szkody wobec osób i/lub rzeczy. Stanowią niewłaściwe użycie maszyny (pr
-
zykładowo podane czynności, ale nie tylko):
– przewożenie na maszynie osób, dzieci lub zwierząt;
– bycie przewożonym przez maszynę;
– używanie maszyny do holowania lub popychania ciężarów;
– używanie maszyny przez więcej niż jedną osobę;
– uruchamianie noży na zwartych powierzchniach lub tam, gdzie występuje
żwir lub kamienie.
3) Nigdy nie należy pozwalać, aby maszyna była użytkowana przez dzieci lub
osoby, którzy nie zapoznały się z instrukcjami. Miejscowe przepisy prawne
mogą określić najniższą granicę wieku dla użytkownika.
4) Nigdy nie użytkować maszyny:
– kiedy osoby, zwłaszcza dzieci lub zwierzęta znajdują się w pobliżu;
– jeżeli użytkownik zażył lekarstwa lub substancje uznane za szkodliwe dla
jego zdolności koncentracji i reeksu.
5) Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypa
-
dki i nieoczekiwane wydarzenia, które mogą zaistnieć wobec innych osób
lub ich własności.
B) PRZYGOTOWANIE DO PRACY
1) Podczas pracy należy zawsze nosić solidne buty i długie spodnie. Nie
uruchamiać maszyny kiedy jest się boso lub w sandałach.
2) Dokładnie sprawdzić cały obszar pracy i usunąć wszystko to, co mogłyby
być wyrzucone przez maszynę lub uszkodzić zespół noży i silnik (kamienie,
gałęzie, druty żelazne, kości, itp).
3) OSTRZEŻENIE: ZAGROŻENIE! Benzyna jest wysoce łatwopalna.
– przechowywać paliwo w odpowiednich zbiornikach;
– dolewać paliwo przy użyciu lejka, wyłącznie na świeżym powietrzu i nie pa
-
lić podczas tych czynności, jak zawsze, gdy ma się do czynienia z paliwem;
– dolewać przed uruchomieniem silnika; nie dodawać benzyny i nie wyj
-
mować korka zbiornika, gdy silnik jest w ruchu lub, gdy jest gorący;
– jeżeli wyciekła benzyna, nie uruchamiać silnika, lecz oddalić maszynę z
miejsca rozlania się paliwa w celu uniknięcia ryzyka pożaru, na tak długo,
aż rozlane paliwo wyparuje i opary benzyny rozproszą się;
– zawsze nałożyć i zakręcić dobrze korek zbiornika i pojemnika benzyny
4) Wymienić uszkodzone tłumiki
5) Przed użyciem należy przeprowadzić generalną inspekcję, a w szcze
-
gólności wyglądu noży oraz sprawdzić czy śruby i zespół tnący nie są zużyte
czy uszkodzone. Należy wymienić w całości noże i śruby w przypadku ich
uszkodzenia lub zużycia, w celu utrzymania równowagi.
6) Przed rozpoczęciem pracy, należy upewnić się, czy osłony zostały prawi
-
dłowo zamontowane.
C) PODCZAS UŻYTKOWANIA
1) Nie uruchamiać silnika w pomieszczeniach zamkniętych, gdzie mogą się
zbierać niebezpieczne spaliny tlenku węgla.
2) Pracować tylko przy świetle dziennym lub dobrym oświetleniu sztucznym.
3) Należy zawsze być pewnym swojego punktu oparcia na terenach po
-
chyłych.
4) Nigdy nie biec za maszyną, lecz przemieszczać się w tempie spacerowym.
5) Pracować w kierunku poprzecznym do zbocza i nigdy w górę i w dół
zbocza.
6) Należy zachować szczególną ostrożność podczas zmiany kierunku na
zboczach.
7) Nie pracować na terenie o pochyłości większej niż 20°.
8) Zachować szczególną ostrożność przy przyciąganiu maszyny w kierunku
do siebie.
9) Nie dokonywać samodzielnych regulacji silnika i nie doprowadzać silnika
do zbyt wysokich obrotów.
10) Uruchamiać silnik z ostrożnością, zgodnie z instrukcją i trzymając stopy
z dala od przyrządów obrotowych.
11) Nie zbliżać rąk lub stóp do, lub pod części obrotowe.
12) Nie podnosić lub nie przewozić maszyny z włączonym silnikiem.
13) Wyłączyć silnik:
– za każdym razem kiedy maszyna jest pozostawiona bez nadzoru;
– przed przystąpieniem do tankowania paliwa.
14) Przed zatrzymaniem zmniejszyć obroty silnika dźwignią regulacji obrotów
silnika. Zamknąć dopływ paliwa, gdy praca glebogryzarką jest zakończona,
zgodnie z instrukcją obsługi silnika.
A ponadto:
• Zatrzymać noże robocze, jeżeli maszyna musi być nachylona, przy pr
-
zemieszczaniu się na powierzchniach nietrawiastych, i gdy maszyna jest
przewożona z lub do strefy pracy.
• Nigdy nie uruchamiać maszyny, jeżeli osłony są uszkodzone.
• Zatrzymać silnik i odłączyć przewód świecy zapłonowej:
– przed jakąkolwiek interwencją w obszarze noży roboczych;
– przed kontrolą, czyszczeniem lub wykonywaniem prac na maszynie;
– po uderzeniu o jakiś twardy przedmiot. Sprawdzić ewentualne uszkod
-
zenia i dokonać potrzebnych napraw przed powtórnym użytkowaniem
maszyny;
– jeśli maszyna zacznie drgać w nieprawidłowy sposób (Poszukać natych
-
miast przyczyny drgań i zadbać o wykonanie koniecznego przeglądu w
Specjalistycznym Serwisie).
• Podczas pracy, zachować zawsze bezpieczną odległość od noży ro
-
boczych, biorąc pod uwagę długość uchwytu.
D) KONSERWACJA I PRZECHOWYWANIE
1) Systematycznie kontrolować dokręcenie śrub i nakrętek, aby być pewnym,
że maszyna znajduje się zawsze w stanie bezpiecznym do eksploatacji.
Regularna kontrola stanu technicznego jest podstawowym warunkiem dla
bezpieczeństwa oraz zachowania wydajności urządzenia.
2) Nie przechowywać maszyny z benzyną w zbiorniku w pomieszczeniu,
gdzie opary benzyny mogłyby przedostać się do płomienia, iskry lub źródła
wysokiej temperatury.
3) Przed odprowadzeniem maszyny do jakiegokolwiek pomieszczenia odc
-
zekać, aż silnik ochłodzi się.
4) W celu zmniejszenia ryzyka pożaru zadbać o to, aby silnik, tłumik wylo
-
towy, gniazdo baterii i pomieszczenie, w którym przechowywana jest benzyna
były wolne od pozostałości trawy, liści lub nadmiaru smaru.
5) Ze względów bezpieczeństwa, nigdy nie używać maszyny z częściami
zużytymi lub uszkodzonymi. Zużyte elementy muszą być wymieniane, a nie
naprawiane. Należy stosować wyłącznie oryginalne części zamienne. Części
zamienne o nieodpowiedniej jakości mogą uszkodzić maszynę lub stanowić
zagrożenie dla Państwa bezpieczeństwa.
6) Jeśli zaistnieje potrzeba opróżnienia zbiornika paliwa, należy dokonać
tego na otwartej przestrzeni oraz przy zimnym silniku.
A ponadto:
• Zatrzymać silnik i odłączyć przewód świecy zapłonowej przed wykonaniem
jakichkolwiek prac konserwacyjnych;
• Zakładać rękawice robocze do demontażu i ponownego montażu noży
roboczych.
E) TRANSPORT I PRZEMIESZCZANIE
1) Za każdym razem, gdy należy przesuwać, podnosić, przewozić lub prze-
chylać maszynę, należy:
– zatrzymać silnik;
– zalożyć grube robocze rękawice;
– ująć maszynę w miejscach pozwalających na bezpieczny uchwyt mając
na uwadze ciężar i jego rozmieszczenie;
– zaangażować ilość osób adekwatną do ciężaru maszyny oraz rodzaju
środka transportu i miejsca, gdzie maszyna musi zostać ustawiona lub
skąd ma być pobrana.
2) Podczas transportu, odpowiednio zabezpieczyć maszynę za pomocą lin
lub łańcuchów.
63
Page 66
PL
INSTRUKCJE UŻYTKOWANIA
Odnośnie użytkowania silnika spalinowego należy przeczytać odpowiednią instrukcję obsługi
UWAGA - Zgodność pomiędzy odniesieniami zawartymi w
tekście i odpowiadającymi im rysunkami (zamieszczonymi na
stronie 2 i następnych) zapewnia numer poprzedzający każdy
paragraf.
1. INSTRUKCJA MONTAŻU
UWAGA Maszyna może być dostarczona z niektórymi
komponentami już zamontowanymi.
OSTRZEŻENIE Rozpakowanie i dokończenie montażu
należy wykonywać na płaskiej, stabilnej powierzchni, na
obszarze wystarczająco dużym do poruszania maszyną i
opakowaniem, posługując się zawsze odpowiednimi nar
-
zędziami.
Opakowania należy usuwać zgodnie z obowiązującymi
lokalnymi przepisami.
1.1
Montaż uchwytu
Połączyć kotew (1) z dwoma bocznymi elementami uchwytu
(2a) i (2b) i dokręcić do końca dwie nakrętki (3).
WAŻNE Zastosowanie kotwy stanowi ważny element
bezpieczeństwa, dlatego też musi być ona prawidłowo
połączona.
Odkręcić dwie nakrętki (4), następnie usunąć dwie śruby boczne
(5) i śrubę głowicy (6) z podpory (7).
Zamontować uchwyt (2) na podporze (7), zwracając uwagę
na to, by kable przechodziły pod podporą. Ponownie umieścić
dwie śruby boczne (5) i podkładki we wskazanej kolejności, a
następnie dokręcić do końca dwie nakrętki (4).
Przesunąć nasadkę (8) w kierunku podpory (7) i przymocować
ją przy pomocy śruby (6).
1.2
Zamknięcie osi noży
Umieścić dwie zaślepki (1) na obu końcach osi noży (2).
1.3
Uzupełnianie oleju
• Napęd
Położyć maszynę na prawym boku.
Odczepić przetyczkę (1), wyciągnąć sworzeń (2) oraz wyjąć
noże (3) i (4).
Odkręcić korek (5) i wprowadzić do otworu około 120 cm3 oleju
tej samej jakości, jak ten stosowany do silnika.
Ponownie zamontować korek (5) zwracając uwagę na ponowne
prawidłowe umiejscowienie uszczelki (6) i umieszczenie w
pierwotnym położeniu noży (3) i (4) z właściwym sworzniem
(2) i przetyczką (1).
• Silnik
Uzupełnić olej w silniku, postępując zgodnie z zaleceniami
zawartymi w odpowiedniej instrukcji obsługi.
1.4
Montaż ostrogi
Umieścić ostrogę (1) w jej gnieździe i przymocować ją na
pożądanej wysokości przy pomocy sworznia (2) i przetyczki (3).
2. STEROWANIE I REGULACJE
UWAGA Znaczenie symboli znajdujących się na przyrządach sterowniczych znajduje się na stronie 6 i następnych.
2.1
Sterowanie obrotami silnika
Obroty silnika ustalane są dźwignią.
Położenia dźwigni są wskazane na odpowiedniej tabliczce.
Regulując obroty silnika regulujemy również obroty noży ro
-
boczych, jednocześnie ustalamy szybkość postępową maszyny.
2.2
Dźwignia włączenia noży
Ruch noży roboczych przy styczności z glebą powoduje prze
-
suwanie się maszyny.
W celu aktywowania noży roboczych, nacisnąć na dźwignię
bezpieczeństwa (1) i pociągnąć za dźwignię włączenia (2).
Po zwolnieniu dźwigni (2), noże robocze zatrzymują się i
maszyna przestaje się przesuwać.
2.3
Regulacja głębokości przekopywania ziemi
Regulacja zagłębiania się noży roboczych w glebie odbywa się
za pomocą ostrogi (1), ustawianej na 3 różnych wysokościach.
Położenie dolne odpowiada minimalnej głębokości przekopywa
-
nia ziemi.
W celu zmiany wysokości ostrogi (1), wyjąć przetyczkę (3) oraz
sworzeń (2) i umieścić ją na pożądanej wysokości.
2.4
Regulacja koła podporowego
Koło podporowe (1) może być umieszczone na dwóch różnych
wysokościach:
– obniżonej, ze stycznością z gruntem, co ma ułatwić prze
-
mieszczanie;
– podniesionej, podczas pracy, co ma pozwolić nożom ro
-
boczym na zagłębianie się w glebie.
W celu przejścia z jednego położenia od drugiego należy
uchwycić koło (1), pociągnąć je aż do momentu wyjścia swor
-
znia (2) z gniazda wyżłobionego w podporze (3) i ponownie
umieścić je na pożądanej wysokości.
3. UŻYTKOWANIE MASZYNY
3.1
Rozruch silnika
W celu rozruchu należy postępować zgodnie z zaleceniami
zawartymi w instrukcji użytkowania silnika, a następnie zdecy
-
dowany
m ruchem pociągnąć za linkę rozruchową (1).
64
Page 67
3.2
Przekopywanie ziemi i odchwaszczanie gruntu
Aby rozpocząć pracę należy:
– wyregulować ostrogę do pożądanej wysokości;
– ustawić koło podporowe w górnym położeniu;
– wywrzeć lekki nacisk na uchwyt w celu podniesienia noży z
gruntu;
– nacisnąć na dźwignię bezpieczeństwa (1) i pociągnąć za
dźwignię włączenia noży roboczych (2).
– opuścić noże w taki sposób, by mogły przeniknąć do gruntu i
sprawić, że maszyna będzie przemieszczała się.
Sugestie dotyczące dobrze wykonanej pracy
• Nie użytkować maszyny na podmokłym terenie, gdyż mogłoby
okazać się utrudnionym rozkruszenie brył ziemi.
• W przypadku gleby zwięzłej i suchej jest właściwym w celu
osiągnięcia pożądanej głębokości, wykonanie dwóch kr
-
zyżujących się przejść, przy zmniejszonej głębokości.
3.3
Zakończenie pracy
Po zakończeniu pracy należy:
– zwolnić dźwignię włączenia (2);
– ustawić regulację obrotów silnika w położeniu «STOP»;
– ustawić koło podporowe w dolnym położeniu.
Odłączyć kołpak świecy (1) przed odstawieniem maszyny do
przechowania lub przed wykonaniem jakiejkolwiek interwencji.
4. KONSERWACJA I PRZECHOWYWANIE
WAŻNE Regularna i skrupulatna konserwacja jest
niezbędna do zachowania w czasie poziomu bezpieczeńs
-
twa i oryginalnej wydajności maszyny.
Przechowywać maszyny w suchym miejscu.
1) Zakładać grube rękawice robocze przed każdym zabiegiem
czyszczenia, konserwacji lub regulacji maszyny.
2) Myć dokładnie maszynę wodą po każdym użyciu; usunąć
resztki i błoto zgromadzone na nożach i pod osłoną, gdyż
mogłoby okazać się, że po wyschnięciu ich usunięcie byłoby
utrudnione.
3) Lakier po wewnętrznej stronie osłony może z czasem
odpryskiwać z powodu ściernego działania przesuwających
się grudek ziemi; w tym przypadku, zadziałać w odpowie
-
dnim czasie poprawiając lakierowanie przy pomocy farby
przeciwrdzewnej, zapobiegając tworzeniu się rdzy, która
prowadzi do korozji metalu.
4) W przypadku, gdyby zaistniała konieczność dojścia do dol
-
nej części, przechylić maszynę wyłącznie po stronie wskazanej w instrukcji obsługi, postępując według odpowiednich
instrukcji.
5) Unikać rozlania benzyny na plastikowe części silnika lub
maszyny, aby zapobiec ich zniszczeniu, a ewentualny ślad
wylanej benzyny natychmiat usunąć. Gwarancja nie pokrywa
uszkodzeń części plastikowych spowodowanych benzyną.
4.1
Wymiana noży roboczych
W przypadku noży roboczych nie jest wymagane ostrzenie
krawędzi tnących.
Aby wymienić noże należy:
– wyjąć zaślepkę (1);
– odczepić przetyczkę (2), wyciągnąć sworzeń (3) i wyjąć frez
zewnętrzny (4) i wewnętrzny (5).
UWAGA – Krawędzie tnące noży NIE dadzą się zdemon
-
tować od płyty podpory, dlatego ZAWSZE należy wymienić
całą płytę wraz z krawędziami tnącymi. Użytkowanie noża
z jedną lub większą ilością uszkodzonych lub brakujących
krawędzi tnących może okazać się niebezpieczne i zagro
-
zić bezpieczeństwu i niezawodności maszyny.
W tej maszynie jest przewidziane użycie oryginalnych noży
roboczych ze wskazanym kodem:
118801761/0 (nóż zewnętrzny)
118801760/0 (nóż wewnętrzny)
Ponownie zamontować noże (4) i (5) oraz umieścić z powrotem
odpowiedni sworzeń (3), przetyczkę (2) i zaślepkę (1).
4.2
Regulacja napędu
Gdyby doszło do nieprawidłowości w momencie uruchomie
-
nia dźwigni włączenia noży roboczych, przy zbyt gwałtownym
włączeniu lub przy spowalnianiu noży podczas przenikania do
gruntu, należy zadbać o wykonanie regulacji linki sterującej.
Ta operacja musi być wykonana w najbliższym Dziale Obsługi
Technicznej lub przez Waszego Sprzedawcę.
5. OCHRONA ŚRODOWISKA
Ochrona środowiska musi być ważnym i priorytetowym czynnikiem podczas użycia maszyny, dla dobra społeczeństwa i
środowiska w którym żyjemy.
– Unikać sytuacji, w której staje się ona elementem za
-
kłócającym spokój otoczenia.
– Przestrzegać skrupulatnie lokalnych przepisów dotyczących
usuwania opakowań, zniszczonych części czy jakichkolwiek
innych elementów zanieczyszczających środowisko; odpady
te nie mogą być wyrzucane do śmieci, ale muszą być odzie
-
lone i składowane w odpowiednich punktach selektywnego
gromadzenia odpadów, które przeprowadzą utylizację tych
materiałów.
– Po ostatecznym zaniechaniu używania maszyny, nie porzu
-
cać jej w środowisku, lecz zwrócić się do punktu selektywnego gromadzenia odpadów, zgodnie z obowiązującymi
lokalnymi przepisami.
W przypadku jakiejkolwiek wątpliwości lub problemu, nie zw
-
lekajcie ze skontaktowaniem się z najbliższym Serwisem obsługi lub z Waszym sprzedawcą.
65
Page 68
HU
BIZTONSÁGI ELŐÍRÁSOK
SZIGORÚAN BETARTANDÓ
FONTOS – FIGYELMESEN OLVASSA EL A GÉP HASZNÁLATA
ELŐTT. ŐRIZZE MEG KÉSŐBBI SZÜKSÉG ESETÉRE
A) BETANÍTÁS
1) Olvassa el gyelmesen az útmutatásokat. Ismerje meg a ke-
zelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor
gyors leállítását.
2) A gépet kizárólag rendeltetésének megfelelően, azaz kapálásra és
a talaj szántására használja. Bármilyen más használat veszélyes lehet
és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak
minősülnek az alábbiak (példaként és nem kizárólagosan):
– személyek, gyermekek vagy állatok szállítása a gépen;
– a gépre felszállva haladás;
– a gép használata terhek tolására vagy vontatására;
– a gép használata több mint egy személy által;
– a kapakés működtetése kemény talajon vagy sóderrel, illetve mur-
vával szórt talajon.
3) Tilos gyermekekre bízni a gép használatát, illetve olyan személyre,
aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi
törvények szabályozhatják a gép használatához előírt minimális él-
etkort.
4) Soha ne használja a gépet:
– más személyek, főleg gyermekek jelenlétében, illetve állatok köz-
elében;
– ha a gépet kezelő személy gyógyszert, vagy a reexeire és ébers-
égére károsnak tartott szereket fogyasztott.
5) Ne feledje, hogy a gép kezelője vagy használója felelős a más
személyeket ért balesetekért és váratlan eseményekért, illetve azok
tulajdonában keletkező károkért.
B) ELŐKÉSZÍTŐ MŰVELETEK
1) Munka közben mindig viseljen erős cipőt és hosszúnadrágot. Ne
működtesse a gépet mezítláb vagy nyitott szandálban.
2) Gondosan vizsgálja át a munkavégzés teljes területét és távolítson
el minden olyan tárgyat, melyet a gép kilökhet, vagy amely sérüléseket
okozhat a forgó géprészeken illetve a motoron (kövek, gallyak, vashuzalok, csontok, stb.).
3) FIGYELEM: VESZÉLY! A benzin tűzveszélyes.
– az üzemanyagot az erre szolgáló tartályokban tárolja;
– az üzemanyagot egy tölcsér segítségével töltse be, kizárólag a
szabadban és ne dohányozzon a művelet végzése közben, illetve
amikor az üzemanyaggal dolgozik;
– az üzemanyagot mindig a motor indítása előtt töltse a gépbe; járó,
vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön be
benzint;
– ha a benzin kifolyt, ne indítsa el a motort, hanem távolítsa el a
gépet arról a területről, ahol ez történt és kerülje az olyan eszközök
használatát, melyek tüzet okozhatnak egészen addig, amíg az üzemanyag el nem párolgott és a benzingőz szét nem oszlott;
– tankolás után a tanksapkát és a tartály dugóját gondosan csavarja
vissza a helyére és alaposan húzza meg;
4) Cserélje ki a meghibásodott hangtompítókat
5) Használat előtt vizsgálja meg a gép egészét, különösen a kapa-
kések állapotát, és ellenőrizze, hogy a csavarok és a forgó géprészek
ne legyenek kopottak vagy sérültek. A gép kiegyensúlyozásának érdekében egyszerre cserélje ki a sérült vagy kopott kapakéseket és
csavarokat.
6) A munka kezdete előtt győződjön meg arról, hogy valamennyi
védőrész megfelelően legyen felszerelve.
C) HASZNÁLAT KÖZBEN
1) A motort ne működtesse zárt térben, mivel veszélyes mennyiségű
szénmonoxid kerülhet a levegőbe.
2) Kizárólag nappal vagy jó világítás mellett dolgozzon.
3) Győződjön meg mindig arról, hogy lejtős felületeken rendelkezzen
biztos támaszponttal.
4) Soha ne fusson, hanem gyalogoljon; kerülje, hogy a gép húzza
magával.
5) Lejtőkön keresztirányban dolgozzon és soha ne felfelé és lefelé
haladva.
6) Különösen ügyeljen a lejtőkön történő irányváltoztatásra.
7) Ne dolgozzon 20°-nál nagyobb szögben lejtő talajon.
8) Különösen gyeljen oda, amikor a gépet maga felé húzza.
9) Ne változtasson a motor alapbeállításán, ne járassa különösen
magas fordulatszámon.
10) Óvatosan indítsa el a motort az utasításoknak megfelelően, és a
lábát megfelelő távolságra tartva a forgó géprészektől.
11) Soha ne közelítse kezét vagy lábát a forgó részek mellé vagy alá.
12) Ne emelje meg, illetve ne szállítsa a gépet, amikor a motor
működik.
13) Állítsa le a motort:
– minden egyes alkalommal, amikor a gépet őrizetlenül hagyja;
– mielőtt üzemanyagot tölt a gépbe.
14) Vegyen vissza a gázból a motor leállítása előtt. Zárja el az
üzemanyag-adagolást a munkavégzés végén, a motor használati
utasításában feltüntetett útmutatásokat követve.
Továbbá:
• Állítsa le a forgó géprészeket, amennyiben a gépet megdönti füves
területeken történő áthaladás során, illetve mikor a gépet a munkaterületre szállítja.
• Soha ne indítsa el a gépet, ha a védőrészek sérültek.
• Állítsa le a motort és húzza ki a gyertya vezetékét:
– bármilyen, a forgó géprészeken történő beavatkozás előtt
– a gép ellenőrzése, tisztítása előtt, vagy mielőtt azon valamilyen
munkálatot végez;
– idegen test hozzáütődését követően. Ellenőrizze le, hogy tört-
ént-e kár, rongálódás a gépen, és végezze el a szükséges javításokat mielőtt újból használatba venné a gépet;
– amennyiben a gép rendellenes módon vibrálni kezd (Azonnal
derítse ki a vibrálás okát, és küszöbölje ki, illetve keressen fel
egy szakszervizt).
• Munkavégzés közben tartsa be mindig a forgó géprészektől a markolat hossza által megadott biztonsági távolságot.
D) KARBANTARTÁS ÉS TÁROLÁS
1) A csavarok és a csavaranyák mindig legyenek meghúzva, hogy a
gép mindig üzembiztos legyen. Fontos a folyamatos, alapos karbantartás a gép állandó teljesítményszintje és biztonságos működése
érdekében.
2) A tűzveszély elkerülése érdekében a gépet ne raktározza benzin-
nel teli tartállyal olyan zárt helyen, ahol a benzingőz láng, szikra vagy
erős hőforrás közelében begyulladhatna.
3) Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné.
4) A tűzveszély csökkentése céljából a motort, a hangtompítót, az
akkumulátor helyét és a benzintárolót mindig tisztítsa meg a fű- és
levélmaradványoktól vagy a felesleges kenőanyagtól.
5) Biztonsági okokból soha ne használja a gépet elkopott vagy me-
grongálódott alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem
cserélje ki. Csak eredeti cserealkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és az Ön biztonságát is veszélyeztethetik.
6) Amennyiben a tankot le kell ürítenie, ezt hideg motor mellett és a
szabadban végezze.
Továbbá:
• Állítsa le a motort és húzza ki a gyertya vezetékét mielőtt bármilyen
karbantartási munkát végezne a gépen
• Viseljen munkakesztyűt a forgó gépalkatrészek le- és felsze-
reléséhez.
E) SZÁLLÍTÁS ÉS MOZGATÁS
1) Minden alkalommal, amikor szükségessé válik a gép felemelése,
mozgatása, szállítása vagy megdöntése:
– állítsa le a motort;
– viseljen vastag munkavédelmi kesztyűt;
– a gépet úgy fogja meg, hogy annak súlyát és súlyának eloszlását
gyelembe véve biztos fogást találjon;
– gép elhelyezési vagy raktározási helyének kialakítását gyelembe
véve megfelelő számú személy végezze a gép mozgatását a gép
súlyának és a szállítóeszköznek a függvényében.
2) A szállítás alatt megfelelően rögzítse a gépet kötelekkel vagy
láncokkal.
66
Page 69
HU
HASZNÁLATI SZABÁLYOK
A motort illetően olvassa el a vonatkozó használati
útmutatót.
MEGJEGYZÉS - A szövegben feltüntetett hivatkozások
és a (2. és azt követő oldalakon található) hozzájuk tartozó ábrák közötti megegyezést az egyes fejezetek címét
megelőző szám jelöli.
1. AZ ÖSSZESZERELÉS BEFEJEZÉSE
MEGJEGYZÉS - A gép bizonyos alkatrészei a szállításkor már felszerelt állapotban lehetnek.
FIGYELEM A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá
elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkal-
mazásával.
A csomagolóanyagok selejtezését mindig a helyi
hatályos előírásoknak megfelelően kell elvégezni.
1.1
Kormány szerelése
Csatlakoztassa a rudat (1) és a kormány oldalán található
(2a) és (2b) elemeket, majd rögzítse a két anyával (3).
FIGYELEM - A rúd jelenléte fontos biztonsági
e lem ként hat, éppen ezért fontos, hogy helyesen
végezze a szerelést.
Lazítsa a két anyát (4), távolítsa el a két oldalsó csavart
(5) és a fejcsavart (6) az alvázról (7).
Szerelje a kormányt (2) az alvázra (7) ügyelve az alváz
alatt található vezetékekre. Helyezze vissza az oldalsó két
csavart (5) és az alátéteket a jelölt módon, majd rögzítse
a két anyát (4).
Engedje a kormánybotot (8) az alvázig lecsúszni (7) majd
rögzítse a csavarokkal (6).
1.2
A vágókések tengelyének zárása
Alkalmazza a két kupakot (1) a rudak és a vágókések
tengelyének végén (2).
1.3
Olajfeltöltés
• Erőátvitel
Döntse a gépet a jobb oldalára.
Távolítsa el a sascsavart (1), távolítsa el a csapot (2) és
távolítsa el a vágókéseket (3) és (4).
Csavarja ki a fedeleket (5) és öntsön a lyukon keresztül
körülbelül 120 cc olajat a tartályba, ugyan olyan típusút,
mint amilyent a motorhoz használ.
Helyezze ismét helyére a fedelet (5), ügyeljen a tömítés
megfelelő elhelyezésére (6) és helyezze vissza a vágókéseket (3) és (4) a megfelelő csappal (2) és sascsavarral (1).
• Motor
Az olaj újratöltéséhez kövesse a jelen kézikönyv
utasításait.
1.4
Támasz szerelése
Helyezze a támaszt (1) a megfelelő járatba, rögzítse az
igényelt magasságba a csap (2) és a sascsavar (3) segítségéve.
2. PARANCSOK ÉS BEÁLLÍTÁSOK
MEGJEGYZÉS A vezérléseken levő szimbólumok
jelentése a 6. és az azt követő oldalakon található.
2.1
Gázkar vezérlő
A gázkart a kar (1) vezérli.
A kar állásait a vonatkozó tábla tünteti fel.
A gázkar a vágókések forgásának sebességét, illetve
ezzel egyidejűleg a gép haladási sebességét irányítja.
2.2
Kapakések indítókar
A kapakések mozgása és a talajjal történő érintkezése
segíti elő a gép haladását.
A kapakések indításához nyomja meg a biztonsági kart
(1) és húzza meg az indító kart (2).
A kar (2) visszaegedése következtében a vágókések
leállnak és a gép megáll.
2.3
Kapálási mélység szabályozása
A kapakések földbe történő mélyedése a támasz (1)
segítségével szabályozható és 3 különböző mélységbe
állítható.
A legalacsonyabb pozíció a minimális kapálási
mélységgel egyezik meg.
A magasság módosításához (1), távolítsa el a sascsavart
(3) és a csapot (2) és állítsa a kívánt magasságba.
2.4
Pótkerék beállítása
A pótkerék (1) két különböző magasságba állítható:
– süllyesztve, a talajjal érintkezve, így elősegítve a moz-
gást
– emelve, a munka során, amivel a kapakések talajba
süllyedését segíti elő a gép.
A két pozíció közötti a következő módon lehet váltani,
fogja meg a kereket (1), húzza egészen addig, míg kijön
a csap (2) a helyéből (3) és állítsa a kívánt magasságba.
3. A GÉP HASZNÁLATA
3.1
A motor elindítása
Az indításhoz kövesse a motor kézikönyvében olvasható
utasításokat, határozott mozdulattal húzza meg az indító
kötelet (1).
67
Page 70
3.2
Talaj kapálása és mozgatása
A munka megkezdéséhez:
– állítsa a támaszt a kívánt magasságba
– helyezze a pótkereket magas állásba
– enyhén nyomja le a kormányt, amivel a kapakések fe-
lemelkednek a talajról
– nyomja meg a biztonsági kart (1) és húzza meg a a
kapakéseket indító kart (2).
– engedje le a kapakéseket úgy, hogy a talajba
merülhessenek és előre haladhasson a gép.
Tanácsok a megfelelő munkavégzéshez
• Ne alkalmazza a gépet nedves talajon, ugyanis a földet
ilyen állapotban nehéz szelni.
• Kemény vagy száraz föld esetén javasolt a mélységi
földmunkákat két keresztirányba végzett kapálással
elérni, mindkettő lépést csak csökkentett mélységben.
3.3
A munka befejezése
Amikor befejezte a munkát:
– engedje el az indítókart (2)
– vigye a gázkart «STOP» állásba.
– helyezze a pótkereket alacsony állásba
Húzza ki a gyertyatartót (1) mielőtt tárolóba helyezné a
gépet, vagy bármilyen beavatkozást végezne a gépen.
4. RENDSZERES KARBANTARTÁS
FONTOS A szabályos időközönként végzett gondos
karbantartás elengedhetetlen a biztonsági szint, és
a gép eredeti teljesítményének tartós megőrzése
érdekében.
A gépet tartsa száraz helyen.
1) Minden tisztítási, karbantartási vagy a gépen végez-
endő beállítás előtt vegyen fel erős munkakesztyűt.
2) Mossa meg gondosan a gépet vízzel minden egyes
használat után. Távolítsa el a kapakéseken és a védőburkolat alatt felhalmozódott sár és egyéb maradványokat, így elkerülheti, hogy száradásukat követően
nehézkessé váljon a tisztítás.
3) A védőburkolat belső részének máza idővel leválhat
a talajdarabok súroló hatásának következtében. Ez
esetben minél előbb mázolja át rozsdavédő festékkel,
hogy megelőzze rozsda kialakulását, mely a fém korróziójához vezethet.
4) Ha az alsó részhez kell hozzáférnie, döntse a gépet
kizárólag a motor használati útmutatójában feltüntetett
oldalra, az erre vonatkozó utasításokat követve.
5) Kerülje, hogy a motor vagy a gép műanyag részeire
benzin kerüljön, mely károsíthatja ezeket a részeket,
illetve ha esetleg mégis benzin került rájuk, azonnal
tisztítsa le. A garancia nem érvényes a műanyag részeken benzin által okozott sérülésekre.
4.1
Kapakések cseréje
A kapakések cseréje nem kell külön élezni.
A kapakések cseréjéhez:
– távolítsa el a fedelet (1)
– távolítsa el a sascsavart (2), húzza ki a csapot (3) és
távolítsa el a külső kapakést (4), illetve a belsőt (5).
FIGYELEM - A kapakéseket NEM lehet a tartólapról
leszerelni, így MINDIG a tartólappal együtt kell a vág-
ókéseket cserélni. Egy vagy több megrongálódott
vagy törött törött kapakés alkalmazása veszélyes
és a gép biztonságos működtetését veszélyezteti.
Ezen a gépen a következő kóddal jelölt eredeti vágókéseket kell alkalmazni:
118801761/0 (külső kapakés)
118801760/0 (belső kapakés)
Szerelje fel a kapakéseket (4)és (5) és szerelje a csapot
(3), illetve a sascsavart (2) és a fedelet (1).
4.2
Az erőátvitel szabályozása
Amennyiben bármilyen üzemzavar vagy egyéb működési
probléma merülne fel a kapakések indítókarjával kapcso-
latban, túl heves indítás, vagy ha a kapakések a talajba
fúródáskor lassítanak, az indítóvezeték szabályozására
van szükség.
Ezt a műveletet csak az Ügyfélszolgálat vagy az Önhöz
legközelebb eső viszonteladó tehet meg.
5. KÖRNYEZETVÉDELEM
A környezet védelmét a gép használata során elsődleges
fontossági szempontként kell gyelembe venni, mivel ez
a békés egymás mellett élés és környezetünk érdeke.
– Ne zavarjon másokat a szomszédságában.
– Szigorúan tartsa be a helyi előírásokat a csoma-
golóanyagok, használt alkatrészek vagy bármi egyéb,
környezetszennyező elem selejtezésére vonatkozóan;
ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében
szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újrahasznosításáról.
– Az üzemen kívül helyezéskor ne szennyezze a géppel
a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen.
Bármilyen kétség, vagy probléma esetén lépjen kapcsolatba a legközelebbi szervizszolgálattal vagy a márkakereskedőjével.
68
Page 71
RU
ПРАВИЛА БЕЗОПАСНОСТИ
КОТОРЫЕ ДОЛЖНЫ ОБЯЗАТЕЛЬНО ВЫПОЛНЯТЬСЯ
ВАЖНО ВНИМАТЕЛЬНО ПРОЧИТАТЬ ПЕРЕД НАЧАЛОМ
ЭКСПЛУАТАЦИИ МАШИНЫ. СОХРАНИТЬ ДЛЯ БУДУЩЕГО
ИСПОЛЬЗОВАНИЯ
A) ОБУЧЕНИЕ
1) Внимательно прочитайте инструкции. Ознакомьтесь с органами
управления и надлежащим использованием машины. Научитесь быстро
останавливать двигатель.
2) Используйте машину только по предусмотренному нзначению, то
есть для рыхления и вспашки почвы. Любое другое использование
может создать опасность и причинить ущерб людям и/или имуществу.
Входит в понятие ненадлежащего пользования (как пример, но не
ограничиваясь нижеизложенными случаями):
– перевозить на машине взрослых людей, детей или животных;
– пользоваться машиной для собственного перемещения;
– использовать машину для буксировки или подталкивания грузов;
– пользование машиной несколькими операторами;
– включать почвофрезы на твердой поверхности или при наличии
гравия или камней.
3) Ни в коем случае не разрешайте управлять машиной детям или
лицам, недостаточно хорошо знакомым с правилами обращения с ней.
Местное законодательство может устанавливать минимальный возраст
пользователя.
4) Никогда не используйте машину:
– если вблизи находятся люди (особенно дети) или животные;
– если пользователь принял медикаменты или вещества, которые
снижают быстроту реакции и уровень внимания.
5) Помните, что оператор или пользователь несет ответственность
за несчастные случаи или ущерб, нанесенный другим лицам или их
имуществу.
B) ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ
1) Во время работы всегда надевайте прочную обувь и длинные брюки.
Не запускайте машину босиком или в открытых сандалиях.
2) Внимательно осмотрите рабочий участок и уберите все, что может
быть выброшено машиной, либо повредить вращающиеся части и
двигатель (камни, ветки, проволоку, кости и т.д.).
3) ВНИМАНИЕ: ОПАСНОСТЬ! Бензин легко воспламеняется.
– храните топливо в специальных канистрах;
– заливайте топливо через воронку, только на открытом воздухе,
и не курите при этой операции, а также вообще при обращении с
топливом;
– заливайте топливо перед тем, как запустить двигатель; не добавляйте
бензин и не снимайте пробку бака, когда двигатель работает или
когда он горячий;
– в случае разлива бензина, не запускайте двигатель, уберите машину с
места разлива и примите меры по предупреждению возгорания до тех
пор, пока топливо не испарится и его пары не рассеются;
– всегда помещайте на место и хорошо закручивайте пробки бака и
канистры с бензином;
4) Замените неисправные глушители
5) Перед пользованием проведите общий осмотр и осмотр почвофрез,
проверяя, что винты и вращающиеся части не изношены и не
повреждены. Замените поврежденные или изношенные почвофрезы и
винты всем блоком, для сохранения балансировки.
6) Перед работой убедитесь, что все защитные приспособления
правильно установлены.
C) ПРИ ЭКСПЛУАТАЦИИ
1) Не включайте двигатель в закрытом пространстве, где может
скопиться опасный угарный газ.
2) Работайте только днем или при хорошем искусственном освещении.
3) На склонах всегда имейте собственную точку опоры.
4) Никогда не работайте бегом,только шагом.
5) Работайте на склонах только в поперечном направлении, а не вверх
и вниз.
6) Будьте очень внимательными при перемене направления на склонах.
7) Не работайте на участках с уклоном более 20°.
8) Будьте чрезвычайно осторожными, если приходится тянуть машину
на себя.
9) Не изменяйте регулировок двигателя и не выводите двигатель на
слишком высокий режим оборотов.
10) Запускайте двигатель осторожно согласно инструкциям и держа
ноги подальше от вращающихся частей.
11) Не приближайте руки и ноги к вращающимся частям и не помещайте
их под ними.
12) Не поднимайте и не транспортируйте машину с включенным
двигателем.
13) Останавливайте двигатель:
– каждый раз, когда машина остается без присмотра;
– перед заправкой топливом.
14) Снизьте обороты перед остановкой двигателя. Перекройте подачу
топлива по окончании работы, следуя инструкциям в руководстве по
эксплуатации двигателя.
Кроме того:
• Остановите вращающиеся части, если требуется наклонить машину,
пересечь участки без растительности или транспортировать машину
к месту работы и обратно.
• Никогда не включайте машину, если ограждения повреждены.
• Остановите двигатель и отсоедините кабель свечи:
– перед любым обслуживанием вращающихся частей;
– до того, как приступить к проверке, очистке или работе на машине;
– после удара о посторонний предмет. Проверить, не была ли
повреждена машина и провести необходимый ремонт до того, как
снова использовать машину;
– если машина начинает ненормально вибрировать (Немедленно
найти причину вибрации и произвести необходимые проверки в
сервисном центре).
• Во время работы всегда держитесь на безопасном расстоянии от
вращающихся частей, насколько это позволяет длина рукоятки.
D) ТЕХОБСЛУЖИВАНИЕ И ХРАНЕНИЕ
1) Следите за тем, чтобы гайки и винты были затянуты, для уверенности
в том, что машина всегда безопасна при работе. Регулярное
техобслуживание чрезвычайно важно для надежности и поддержания
эксплуатационных характеристик на нужном уровне.
2) Не ставьте машину с бензином в баке в помещение, где испарения
бензина могут вступить в контакт с пламенем, искрой или источником
сильного тепла.
3) Дайте остыть двигателю перед перемещением машины в любое
помещение.
4) Для предотвращения опасности возгорания очистите двигатель,
глушитель, гнездо батареи и зону хранения бензина от остатков травы,
листьев или излишков смазки.
5) По соображениям безопасности никогда не пользуйтесь
машиной, если ее части изношены или неисправны. Детали следует
всегда заменять, их никогда не ремонтируют. Используйте только
оригинальные запчасти. Запчасти другого качества могут привести к
повреждению машины и нанести ущерб вашей безопасности.
6) Если бак нужно опорожнить, выполняйте эту операцию на открытом
воздухе и при остывшем двигателе.
Кроме того:
• Останавливайте двигатель и отсоединяйте кабель свечи перед
выполнением любого обслуживания;
• При демонтаже и монтаже вращающихся частей надевайте рабочие
рукавицы.
E) ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ
1) Каждый раз, когда требуется передвинуть, поднять, перевезти или
наклонить машину, следует:
– остановите двигатель;
– использовать плотные рабочие рукавицы;
– поднимать машину, ухватив ее в таких точках, чтобы она не
выскользнула, учитывая ее вес и особенности конструкции;
– привлечь количество людей, соответствующее весу машины и
характеристикам транспортного средства или места, в котором
необходимо ее установить или откуда следует ее забрать.
2) Во время транспортировки закрепить машину при помощи
соответствующих тросов или цепей.
69
Page 72
RU
ПРАВИЛА ЭКСПЛУАТАЦИИ
Информацию о двигателе можно найти в
соответствующем руководстве по эксплуатации.
ПРИМЕЧАНИЕ - Соответствие ссылок, содержащихся
в тексте, и соответствующих рисунков (расположенных
на странице 2 и последующих) определяется цифрой,
предшествующей названию каждой главы.
1. ЗАВЕРШИТЬ МОНТАЖ
ПРИМЕЧАНИЕ Машина может быть поставлена с
некоторыми компонентами, уже установленными на
ней.
ВНИМАНИЕ Распаковка и завершение монтажа
должны выполняться на твердой и ровной
поверхности, имея в распоряжении пространство,
достаточное для перемещения машины и ее упаковки,
всегда пользуясь соответствующими инструментами.
Утилизация упаковки должна производиться в
соответствии с действующими местными нормами.
1.1
Монтаж руля
Подсоединить тяговый стержень (1) к двум боковым
элементам руля (2a) и (2b) и затянуть до упора две гайки
(3).
ВНИМАНИЕ Наличие тягового стержня является
важным фактором для обеспечения безопасности,
поэтому его монтаж должен быть выполнен
правильно.
Отвинтить две гайки (4), затем отвинтить два боковых
винта (5) и винт передней части (6) от опоры (7).
Установить руль (2) на опору (7), чтобы кабели находились
под опорой. Установить на прежнее место два боковых
винта (5) и шайбы в указанной последовательности, затем
затянуть до упора две гайки (4).
Придвинуть скобу (8) к опоре (7) и закрепить ее винтом (6).
1.2
З
амыкание осей почвофрез
Вставить пробки (1) в два конца оси почвофрез (2).
1.3
Заправка маслом
• Трансмиссия
Положить машину на правый бок.
Отcоединить штифт (1), снять вал (2) и почвофрезы (3) и (4).
Отвинтить пробку (5) и залить в отверстие приблизительно
120 куб.см масла того же сорта, что и для двигателя.
Вновь установить пробку (5), не забыв установить
прокладку (6), установить почвофрезы (3) и (4) с
соответствующим валом (2) и штифтом (1).
• Двигатель
Залейте моторное масло в соответствии с инструкциями,
изложенными в специальном руководстве.
1.4
Монтаж стойки
Вставить стойку (1) в соответствующее гнездо и закрепить
ее на требуемой высоте при помощи вала (2) и штифта (3).
2. ОРГАНЫ УПРАВЛЕНИЯ И РЕГУЛИРОВКИ
ПРИМЕЧАНИЕ Значение символов, приведенных
на органах управления, объясняется на 6ой и
последующих страницах.
2.1
Устройство управления дросселем
Дроссельная заслонка управляется рычагом (1).
Положения рычага указаны на соответствующей табличке.
Дроссельная заслонка управляет скоростью вращения
почвофрез и одновременно скоростью движения машины.
2.2
Рычаг включения почвофрез
Движение почвофрез при соприкосновении с землей
приводит к продвижению машины вперед.
Для выполнения запуска почвофрез нажать на рычаг
безопасности (1) и потянуть рычаг запуска (2).
При отпускании рычага (2) почвофрезы останавливаются и
машина прекращает движение.
2.3
Регулировка глубины рыхления
Регулировка погружения почвофрез в землю регулируется
при помощи стойки (1), которую можно установить в одно
из 3 положений по высоте.
Самое нижнее положение соответствует минимальной
глубине рыхления.
Для того, чтобы изменить высоту стойки (1), снять штифт
(3) и вал (2) и установить ее на требуемую высоту.
2.4
Регулировка вспомогательного колеса
Вспомогательное колесо (1) можно установить в одно из
двух положений по высоте:
– нижнее положение, в контакте с почвой, для облегчения
перемещения;
– верхнее положение, во время работы, чтобы почвофрезы
могли погружаться в почву.
Для того, чтобы перейти из одного положения в другое,
требуется взяться за колесо (1), потянуть его, пока вал
(2) не выйдет из гнезда в опоре (3) и установить колесо на
требуемую высоту.
3. ИСПОЛЬЗОВАНИЕ МАШИНЫ
3.1
Запуск двигателя
Для выполнения запуска следовать указаниям,
изложенным в инструкции по эксплуатации двигателя, а
затем резко дернуть ручку пускового троса (1).
70
Page 73
3.2
Рыхление и вспашка почвы
Для начала работы:
– отрегулировать требуемую высоту стойки;
– установить вспомогательное колесо в верхнее
положение;
– слегка надавить на руль, чтобы приподнять почвофрезы
над землей;
– нажать на рычаг безопасности (1) и потянуть рычаг
запуска почвофрез (2);
– опустить почвофрезы, чтобы они погрузились в землю и
машина начала движение.
Рекомендации для получения качественного
pезультата
• Не пользуйтесь машиной на мокрой земле, поскольку
мокрые глыбы хуже поддаются измельчению.
• Если почва твердая и сухая, рекомендуется достигать
требуемой глубины вспашки в два перекрестных захода,
выполняя каждый на небольшой глубине.
3.3
Завершение работы
По завершении работы:
– отпустить рычаг включения (2);
– установить рычаг управления дросселем в положение
«STOP»;
– установить вспомогательное колесо в нижнее
положение.
Перед тем, как убрать машину на хранение и перед
выполнением любого обслуживания, отсоединить колпачок
свечи (1).
4. ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВАЖНО Регулярное и тщательное техническое
обслуживание необходимо для поддержания во
времени уровня безопасности и первоначальных
эксплуатационных характеристик машины.
Хранить машину в сухом месте.
1) Пользоваться прочными рабочими перчатками во время
всех операций по очистке, техническому обслуживанию
или регулировке машины.
2) Тщательно промывать машину водой каждый раз после
использования; удалять мусор и грязь, скопившиеся
на почвофрезах и под защитным приспособлением,
поскольку если они засохнут, их будет трудно удалить.
3) Краска внутренней части шасси может отходить со
временем из-за абразивного воздействияглыб земли;
в этом случае необходимо своевременно покрыть
окрашенный слой антикоррозионной краской во
избежание образования ржавчины, которая может
привести к коррозии металла.
4) При необходимости доступа к нижней части, наклонить
машину исключительно на бок, указанный в руководстве
по эксплуатации двигателя, выполняя соответствующие
инструкции.
5) Избегайте попадания бензина на пластмассовые
части двигателя и машины, чтобы не повредить их, и
незамедлительно удаляйте все следы пролившегося
бензина. Гарантия не распространяется на ущерб,
нанесенный пластмассовым частям бензином.
4.1
Замена почвофрез
Почвофрезы не нуждаются в заточке лезвий.
Для того, чтобы заменить почвофрезу:
– снять пробку (1);
– отcоединить штифт (2), снять вал (3) и удалить наружную
(4) и внутреннюю (5) почвофрезы.
ВНИМАНИЕ НЕЛЬЗЯ снять лезвия почвофрез с
опорной пластины, поэтому необходимо ВСЕГДА
заменять всю пластину вместе с лезвиями.
Использование почвофрезы, когда одно или
несколько лезвий повреждены либо отсутствуют,
может быть опасным и сказывается на уровне
безопасности и надежности машины.
На этой машине предусмотрено применение оригинальных
почвофрез, имеющих код:
118801761/0 (наружная почвофреза)
118801760/0 (внутренняя почвофреза)
Вновь установите почвофрезы (4) и (5), соответствующий
вал (3), штифт (2) и пробку (1).
4.2
Регулировка трансмиссии
Если будут выявлены аномалии в момент включения рычага
запуска почвофрез, например, слишком резкий запуск или
если почвофрезы замедляют вращение при погружении в
землю, необходимо отрегулировать пусковой трос.
Эта операция должна выполняться в ближайшем
сервисном центре или через Вашего дистрибьютора.
5. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Охрана окружающей среды должна являться существенным
и первоочередным аспектом при пользовании машиной, во
благо человеческого общества и окружающей среды, в
которой живем.
– Избегать служить причиной беспокойства для
окружающих.
– Строго соблюдать местные нормы по утилизации
упаковки, поврежденных частей или любых элементов
со значительным влиянием на окружающую среду;
эти отходы не должны выбрасываться в мусорные
контейнеры, а должны быть отделены и переданы в
специальные центры сбора отходов, занимающиеся их
переработкой.
– После завершения срока службы машины не
выбрасывайте ее, а обратитесь в центр сбора
отходов в соответствии с действующим местным
законодательством.
Если у Вас возникнут сомнения или проблемы, без
промедления свяжитесь с ближайшим сервисным центром
или с Вашим дилером.
71
Page 74
HR
SIGURNOSNA PRAVILA
KOJIH SE TREBA SAVJESNO PRIDRŽAVATI
VAŽNO PAŽLJIVO PROČITAJTE PRIJE UPORABE STROJA
ČUVAJTE ZA BUDUĆE POTREBE
A) OSPOSOBLJAVANJE
1) Pažljivo pročitajte upute. Upoznajte se s upravljačkim elemen-
tima i primjerenom uporabom stroja. Naučite brzo zaustavljati motor.
2) Stroj koristite isključivo u svrhu za koju je namijenjen, odnosno za
kopanje i obrađivanje tla. Bilo koja druga primjena može se pokazati
opasnom te prouzročiti štetu osobama i/ili stvarima. Neprimjerena
uporaba obuhvaća (na primjer, ali ne i samo):
– prevoženje na stroju osoba, djece ili životinja;
– korištenje stroja za vlastiti prijevoz;
– korištenje stroja za vuču ili guranje tereta;
– korištenje stroja od strane više osoba istovremeno;
– pokretanje noževa na čvrstim površinama ili u prisustvu šljunka ili
kamenja.
3) Nemojte nikada dopuštati da stroj koristite djeca ili osobe koje nisu
dovoljno upoznate s uputama. Lokalnim zakonima može biti određena
najniža dob korisnika.
4) Nemojte nikad koristiti stroj:
– ako se u blizini nalaze osobe, naročito djeca ili životinje;
– ako je korisnik pod utjecajem lijekova ili sredstava za koje se smatra
da utječu na brzinu reeksa i na pažnju.
5) Ne zaboravite da je rukovatelj (ili korisnik) odgovoran za nesreće
i nepredviđene slučajeve koji mogu oštetiti druge osobe ili njihovu
imovinu.
B) PRIPREMNE RADNJE
1) Za vrijeme rada uvijek nosite izdržljive cipele i duge hlače. Nemojte
pokretati stroj ako ste bosih nogu ili u otvorenim sandalama.
4) Podrobno pregledajte cijelo radno područje i odstranite sve što
bi stroj mogao odbaciti ili što bi moglo oštetiti rotirajući alat i motor
(kamenje, granje, željezne žice, kosti, itd.).
3) POZOR: OPASNOST! Benzin je vrlo zapaljiv.
– Čuvajte gorivo u odgovarajućim posudama;
– dolijevajte gorivo pomoću lijevka i samo na otvorenom prostoru,
nemojte pušiti za vrijeme vršenja ove radnje, kao ni pri svakom
rukovanju gorivom;
– dolijevanje treba obaviti prije pokretanja motora; nemojte dodavati
benzin niti skidati poklopac spremnika dok motor radi ili je topao;
– ako se benzin izlije, nemojte pokretati motor nego udaljite stroj iz
područja na kojem se gorivo izlilo, kako bi se spriječila mogućnost
izbijanja požara – i to sve dok gorivo ne ispari, a benzinske pare
se ne rasprše;
– uvijek vratite na mjesto i dobro zategnite poklopce spremnika i
posude s benzinom.
4) Zamijenite neispravne prigušivače.
5) Prije uporabe izvršite opći pregled, a naročito provjerite izgled
noževa te da vijci i rotirajući alat nisu istrošeni ili oštećeni. Oštećene
ili istrošene noževe i vijke zamijenite zajedno, kako bi se održala
izbalansiranost.
6) Prije početka rada, provjerite jesu li zaštite pravilno montirane.
C) ZA VRIJEME KORIŠTENJA
1) Nemojte pokretati motor u zatvorenim prostorima gdje se mogu
nakupiti opasni dimovi ugljičnog monoksida.
2) Radite samo uz dnevno svijetlo ili uz dobru rasvjetu.
3) Na terenima s nagibom, uvijek provjerite vlastitu točku oslonca.
4) Nemojte nikad trčati sa strojem, nego hodajte.
5) Na padinama radite u poprečnom smjeru, nikad gore-dolje.
6) Promjeni smjera na padinama obratite najveću moguću pažnju.
7) Nemojte raditi na terenima čiji je nagib veći od 20°
8) Obratite izuzetnu pažnju prilikom povlačenja stroja prema sebi.
9) Nemojte preinačivati podešenost motora i nemojte dopustiti da
motor dostigne pretjerani broj okretaja.
10) Oprezno pokrenite motor prema uputama i držeći stopala vrlo
daleko od rotirajućeg alata.
11) Ruke i stopala nemojte nikad približavati niti stavljati ispod okret-
nih dijelova.
12) Dok motor radi, nemojte podizati niti prenositi stroj.
13) Zaustavite motor:
– svaki put kad stroj ostavljate bez nadzora;
– prije dolijevanja goriva.
14) Prije zaustavljanja motora, smanjite ubrzanje. Po završetku rada,
zatvorite dotok goriva prema uputama iz priručnika o motoru.
Osim toga:
• zaustavite rotirajući alat ako stroj morate nagnuti, prilikom prelaženja preko netravnatih površina te kad stroj prenosite s ili na
područje na kojem ćete raditi.
• Nemojte nikad pokretati stroj ako su zaštite oštećene.
• Zaustavite motor i odspojite kabel svjećice:
– prije bilo kakvog zahvata na rotirajućem alatu;
– prije provjere, čišćenja ili vršenja nekog zahvata na stroju;
– nakon udara u strano tijelo. Prije ponovne uporabe stroja, utvrdite
eventualna oštećenja i izvršite potrebne popravke;
– ako stroj počne nepravilno vibrirati (odmah potražite uzrok vibra-
cija i pobrinite se za vršenje potrebnih provjera u specijaliziranom
servisnom centru).
• Za vrijeme rada, uvijek održavajte sigurnosnu udaljenost od rotirajućeg alata, a nju određuje dužina drške.
D) ODRŽAVANJE I SKLADIŠTENJE
1) Pazite na zategnutost matica i vijaka, kako biste bili sigurni da je
stroj uvijek u sigurnim radnim uvjetima. Redovito održavanje osnovni
je uvjet sigurnosti i zadržavanja razine učinkovitosti.
2) Ako u spremniku stroja ima benzina, nemojte ga spremati u prosto-
riju u kojoj bi benzinske pare mogle doći u dodir s plamenom, iskrom
ili jakim izvorom topline.
3) Prije spremanja stroja u bilo kakvu prostoriju, pustite motor da se
ohladi.
4) Kako bi se smanjio rizik od požara, pazite da su motor, ispušni
prigušivač, kućište akumulatora te prostor za skladištenje benzina čisti
od ostataka trave, lišća ili viška masnoće.
5) Iz sigurnosnih razloga, stroj nemojte nikad koristiti ako su pojedini
dijelovi istrošeni ili oštećeni. Dijelove treba zamijeniti, nikad popravljati. Koristite originalne pričuvne dijelove. Dijelovi koji nisu jednakovrijedne kvalitete mogu oštetiti stroj i nauditi vašoj sigurnosti.
6) Ako treba isprazniti spremnik, tu radnju izvršite na otvorenom i kad
je motor hladan.
Osim toga:
• zaustavite motor i odspojite kabel svjećice prije vršenja bilo kakvog
zahvata na održavanju;
• prilikom demontiranja i montiranja rotirajućeg alata nosite radne
rukavice.
E) PRIJEVOZ I PREMJEŠTANJE
1) Svaki put kad stroj treba pomicati, podizati, prevoziti ili nagnuti,
potrebno je:
– zaustavite motor;
– nositi čvrste radne rukavice;
– uhvatiti stroj na mjestima koja omogućuju sigurno držanje, vodeći
računa o težini i njenoj raspodjeli;
– da broj osoba koje to obavljaju bude primjeren težini stroja i kara-
kteristikama prijevoznog sredstva ili mjesta na kojem će stroj biti
postavljen, odnosno s kojeg će biti preuzet.
2) Za vrijeme prijevoza, stroj prikladno učvrstite pomoću užadi ili
lanaca.
72
Page 75
HR
PRAVILA UPORABE
Za motor, pročitajte odgovarajući priručnik s uputama.
NAPOMENA - Pojedinosti navedene u tekstu pronaći
ćete na odgovarajućim slikama (koje se nalaze na str. 2 i
sljedećim) pomoću broja koji prethodi svakom odlomku.
1. DOVRŠAVANJE MONTAŽE
NAPOMENA Pojedini dijelovi mogu biti već montirani na isporučenom stroju.
POZOR Raspakiravanje i dovršavanje montaže
treba izvršiti na ravnoj i čvrstoj površini, s dovoljno
prostora za pomicanje stroja i ambalaže te služeći se
uvijek prikladnim alatom.
Ambalažu treba odložiti sukladno lokalnim odredbama na snazi.
1.1
Montaža upravljača
Spojite poveznu šipku (1) na dva bočna elementa upravljača (2a) i (2b) pa do kraja zategnite dvije matice (3).
POZOR - Prisutnost povezne šipke predstavlja
važan sigurnosni element, zato je treba pravilno
montirati.
Odvijte dvije matice (4), zatim izvadite dva bočna vijka (5)
i vijak na glavi (6) nosača (7).
Montirajte upravljač (2) na nosač (7) pazeći da kabele
držite ispod nosača. Vratite na mjesto dva bočna vijka (5)
i podloške naznačenim redom, zatim do kraja zategnite
dvije matice (4).
Kliznite kariku (8) po nosaču (7) i pričvrstite je vijkom (6).
1.2
Zatvaranje osovina noževa
Stavite dva čepa (1) na dva kraja osovine noževa (2).
1.3
Dolijevanje ulja
• Prijenos
Polegnite stroj na desni bok.
Otkačite zatik (1), izvucite osovinu (2) pa izvadite noževe
(3) i (4).
Odvijte čep (5) i ulijte u otvor otprilike 120 kubičnih centi-
metara ulja iste kvalitete koja se koristi i za motor.
Ponovno stavite čep (5) pazeći da namjestite brtvu (6) pa
vratite na mjesto noževe (3) i (4) pomoću odgovarajuće
osovine (2) i zatika (1).
• Motor
Dolijte motorno ulje slijedeći upute koje se daju u odgovarajućem priručniku.
1.4
Montaža graničnika dubine
Uvucite graničnik dubine (1) u njegovo sjedište i pričvrstite ga na željenoj visini pomoću osovine (2) i zatika (3).
2. UPRAVLJAČKI ELEMENTI I PODEŠAVANJA
NAPOMENA Značenje simbola na upravljačkim ele-
mentima objašnjava se od 6. stranice dalje.
2.1
Upravljački element akceleratora
Akceleratorom se upravlja pomoću ručice (1).
Položaji ručice naznačeni su na odgovarajućoj označnoj
pločici.
Akcelerator podešava brzinu okretanja noževa, a istovre-
meno i brzinu napredovanja stroja.
2.2
Ručica za uključivanje noževa
Kretanje noževa u dodiru s tlom izaziva napredovanje
stroja.
Za uključivanje noževa pritisnite sigurnosnu ručicu (1) i
povucite ručicu za uključivanje (2).
Kad otpustite ručicu (2), noževi se zaustavljaju i stroj pre-
staje napredovati.
2.3
Podešavanje dubine kopanja
Zadiranje noževa u tlo možete podesiti pomoću graničnika dubine (1) koji možete namjestiti na 3 različite visine.
Najniži položaj odgovara najmanjoj dubini kopanja.
Kako biste promijenili visinu graničnika dubine (1) izvadite
zatik (3) i osovinu (2) pa ga namjestite na željenu visinu.
2.4
Podešavanje pomoćnog kotača
Pomoćni kotač (1) možete namjestiti na dvije različite
visine:
– spustiti ga tako da dodiruje tlo, što olakšava
premještanje;
– podignuti ga za vrijeme rada, što omogućuje zadiranje
noževa u tlo.
Za prijelaz iz jednog položaja u drugi morate uhvatiti kotač
(1), povlačiti ga sve dok osovina (2) ne izađe iz sjedišta u
nosaču (3) i namjestiti ga na željenoj visini.
3. KORIŠTENJE STROJA
3.1
Pokretanje motora
Kod pokretanja slijedite upute iz priručnika za motor, zatim odlučno potegnite ručicu užeta za pokretanje (1).
73
Page 76
3.2
Kopanje i obrađivanje tla
Za početak rada:
– podesite graničnik dubine na željenu visinu;
– namjestite pomoćni kotač u visoki položaj;
– lagano pritisnite upravljač kako bi se noževi podigli
od tla;
– pritisnite sigurnosnu ručicu (1) i povucite ručicu za
uključivanje noževa (2);
– spustite noževe kako bi mogli prodrijeti u tlo i omogućiti
napredovanje stroja.
Savjeti za dobro obavljanje posla
• Nemojte koristiti stroj kad je tlo mokro, jer bi usitnjavanje
grumena zemlje moglo biti teško.
• Za postizanje potrebne dubine u slučaju tvrdih i suhih
tla poželjno je dva puta pod pravim kutom prijeći po
površini na maloj dubini.
3.3
Završetak rada
Po završetku rada:
– otpustite ručicu za uključivanje (2);
– pomaknite ručicu akceleratora u položaj «STOP»;
– namjestite pomoćni kotač u spušteni položaj.
Skinite kapicu svjećice (1) prije spremanja stroja ili vršenja
bilo kakvog zahvata.
4. REDOVNO ODRŽAVANJE
VAŽNO Redovito i temeljito održavanje neophodno
je za dugotrajno očuvanje sigurnosne razine i prvobitne učinkovitosti stroja.
Stroj čuvajte na suhom mjestu.
1) Prije svakog zahvata na čišćenju, održavanju ili po-
dešavanju stroja, stavite čvrste radne rukavice.
2) Nakon korištenja uvijek temeljito operite stroj; odstra-
nite nakupljene trunke i blato s noževa i ispod zaštite,
jer oni kad se osuše mogu otežati sljedeće uklanjanje.
3) Lak s unutarnjeg dijela zaštite vremenom može otpa-
sti uslijed abrazivnog djelovanja uklonjenih grumena
zemlje; u tom slučaju treba spremno intervenirati i
zaštiti lak bojom protiv hrđe kako bi se izbjeglo stvaranje hrđe, a time i nagrizanje metala.
4) Ukoliko je potrebno pristupiti donjem dijelu stroja, na-
gnite ga isključivo na stranu naznačenu u priručniku za
motor, slijedeći odgovarajuće upute.
5) Izbjegavajte prolijevanje bezina po plastičnim dije-
lovima motora ili stroja, kako biste spriječili njihovo
oštećivanje te odmah očistite svaki trag eventualno
prolivenog benzina. Jamstvo ne pokriva oštećenja plastičnih dijelova prouzročena benzinom.
4.1
Zamjena noževa
Oštrice noževa ne zahtijevaju oštrenje.
Za zamjenu jednog noža:
– izvadite čep (1);
– otkačite zatik (2), izvucite osovinu (3) pa izvadite vanjski
(4) i unutarnji nož (6).
POZOR Oštrice noževa NIJE moguće demontirati
s nosive ploče, zato treba UVIJEK zamijeniti cijelu
plo ču s oštricama. Uporaba noža s jednom ili više
o štri ca koje su slomljene ili nedostaju može biti opa-
sna i ugroziti pouzdanost stroja.
Na ovom stroju je predviđena primjena originalnih noževa
sa šifrom:
118801761/0 (vanjski nož)
118801760/0 (unutarnji nož)
Ponovno montirajte noževe (4) i (5) te vratite na mjesto
odgovarajuću osovinu (3), zatik (2) i čep (1).
4.2
Podešavanje prijenosa
Ukoliko u trenutku aktiviranja ručice za uključivanje
noževa dođe do neispravnosti uz previše naglo uključivanje ili usporavanje noževa prilikom prodiranja u tlo, morate se pobrinuti za podešavanje kabela za uključivanje.
Ovu radnju treba izvršiti najbliži servis ili vaš prodavač.
5. ZAŠTITA OKOLIŠA
Zaštita okoliša mora predstavljati bitan i prvenstveni vid
uporabe stroja, u korist civilnog suživota kao i okoliša u
kojem živimo.
– Izbjegavajte ometanje susjeda.
– nositi čvrste radne rukavice;
– uhvatiti stroj na mjestima koja omogućuju sigurno
držanje, vodeći računa o težini i njenoj raspodjeli;
– da broj osoba koje to obavljaju bude primjeren težini
stroja i karakteristikama prijevoznog sredstva ili mjesta
na kojem će stroj biti postavljen, odnosno s kojeg će
biti preuzet.
U slučaju bilo kakve dvojbe ili problema, slobodno kontaktirajte nabliži servis ili svog prodavača.
74
Page 77
SL
VARNOSTNI PREDPISI
KI JIH MORATE OBVEZNO NATANČNO UPOŠTEVATI
POMEMBNO – PRED UPORABO STROJA POZORNO
PREBERITE NAVODILA IN JIH SHRANITE ZA V BODOČE
A) URJENJE
1) Natančno preberite navodila. Seznanite se s komandami in s
pravilno uporabo stroja. Naučite se hitro zaustaviti motor.
2) Uporabljajte stroj samo za namene, za katere je predviden, torej
za prekopavanje in oranje tal. Katerakoli druga raba je lahko nevarna
in lahko povzroči poškodbe na ljudeh in/ali na stroja. Med nepravilno
uporabo spadajo (na primer, a ne samo):
– prevažanje oseb, otrok ali živali na stroju;
– vožnja na stroja;
– uporaba stroja za vleko ali potiskanje tovorov;
– uporaba stroja s strani dveh ali več oseb;
– zagon rezil na trdih površinah ali na površinah z gramozom ali
kamenjem.
3) Ne pustite, da stroj uporabljajo otroci ali osebe, ki niso zadostno
seznanjene z navodili. Lokalni zakoni lahko določajo spodnjo mejo
starosti za uporabnike.
4) Nikoli ne uporabljajte stroja:
– če so v bližini osebe, predvsem otroci ali živali;
– če je uporabnik zaužil zdravila ali snovi, ki lahko škodijo njegovim
reeksom ali zmanjšajo njegovo pozornost.
5) Ne pozabite, da je delavec ali uporabnik odgovoren za nesreče
in nepredvidljive dogodke, ki se lahko pripetijo drugim osebam ali
njihovi lastnini.
B) POSTOPKI PRED UPORABO
1) Med delom vedno nosite močne čevlje in dolge hlače. Ne vklaplja-
jte stroja bosi ali z odpetim obuvalom.
2) Dobro preglejte celotno delovno območje in odstranite vse, kar
bi stroj lahko izmetal ali bi lahko poškodovalo vrtljivo orodje in motor
(kamenje, veje, žice, kosti itd.).
3) POZOR: NEVARNOST! Bencin je močno vnetljiv.
– gorivo hranite v posebnih posodah;
– gorivo dolivajte samo na prostem s pomočjo posebnega lija; med
dolivanjem goriva in med katerim koli rokovanjem z gorivom, ne
kadite;
– gorivo dolijte pred vžigom motorja; ne dolivajte bencina in ne sne-
majte pokrova rezervoarja, ko motor še deluje ali je še vroč;
– če uhaja bencin, ne zaganjajte motorja, ampak odstranite stroj iz
območja, kjer je bilo gorivo razlito ter preprečite možnosti požara,
dokler bencin ne izhlapi in se para ne razkadi;
– pokrova rezervoarja ter posode za bencin morate vedno ponovno
namestiti na mesto in jih priviti.
4) Poškodovane dušilce zamenjajte
5) Pred uporabo vedno opravite splošen pregled, predvsem pre-
glejte rezila in preverite, da vijaki in vrtljivo orodje niso obrabljeni ali
poškodovani. Za ohranitev ravnotežja, zamenjajte celoten sklop rezil
in poškodovanih ali iztrošenih vijakov.
6) Pred začetkom dela se prepričajte, ali so zaščite pravilno na-
meščene.
C) MED UPORABO
1) Motorja ne vklapljajte v zaprtih prostorih, kjer se lahko nakopičijo
nevarni hlapi dušikovega monoksida.
2) Delajte samo pri dnevni svetlobi ali pri dobri umetni svetlobi.
3) Vedno zagotovite svojo stabilnost na visečih površinah.
4) Pri uporabi stroja nikoli ne tecite, pač pa hodite.
5) Delajte prečno z naklonom in nikoli navkreber ali v dolino.
6) Bodite izredno pozorni pri menjavi smeri na naklonih.
7) Ne delajte po terenih z več kot 20° naklonom.
8) Bodite izredno pozorni, ko stroj vlečete proti sebi.
9) Ne spreminjajte nastavitev motorja in ga ne silite v pretirano število
vrtljajev.
10) Motor previdno zaženite skladno z navodili in pazite, da bodo
vaše noge dovolj oddaljene od vrtljivega orodja.
11) Ne postavljajte rok ali nog poleg ali pod vrtljivo orodje.
12) Ne dvigujte in ne prenašajte stroja, ko je motor vžgan.
13) Ustavite motor:
– vedno, kadar pustite stroj brez nadzora;
– preden nalijete gorivo;
14) Preden ustavite motor, popustite plin. Ko je delo končano, zaprite
dovajanje goriva skladno z navodili v knjižici z navodili za motor.
Poleg tega še:
• Zaustavite vrtljivo orodje, če morate stroj nagniti pri prečkanju netravnatih površin in kadar stroj prenašate z delovnega območja ali nanj.
• Nikoli ne zaženite stroja, če so poškodovane njegove zaščite.
• Ugasnite motor in iztaknite kabel svečke:
– pred kakršnim koli opravilom na vrtljivem orodju;
– pred pregledovanjem, čiščenjem ali delom na stroju;
– po udarcu ob tuj predmet. Pred ponovno uporabo stroja preverite
morebitne poškodbe in izvedite potrebna popravila;
– če stroj začne nenormalno vibrirati (takoj poiščite vzroke za vi-
bracije in poskrbite za potrebne preglede pri specializiranemu
serviserju).
• Med delom vedno držite varnostno razdaljo od vrtljivega orodja, ki
je enaka dolžini držaja.
D) VZDRŽEVANJE IN SHRANJEVANJE
1) Vijaki in matice morajo ostati priviti, da bo stroj zagotovo vedno
deloval v varnih pogojih. Redno vzdrževanje je bistvenega pomena
za varnost in za ohranjanje dobrega delovanja motorja.
2) Stroja z bencinom v rezervoarju ne shranjujte v prostoru, kjer bi
lahko bencinski hlapi dosegli plamen, iskrico ali močan vir toplote.
3) Preden stroj postavite v katerikoli prostor, najprej počakajte, da
se motor ohladi.
4) Za zmanjšanje nevarnosti požara morate motor, izpušni dušilec,
sedež akumulatorja ter prostor, kjer hranite bencin, očistiti ostankov
trave, listja ali odvečne maščobe.
5) Iz varnostnih razlogov nikoli ne uporabljajte stroja, ki ima že
obrabljene ali poškodovane dele. Dele je treba zamenjati in nikoli po-
pravljati. Uporabljajte originalne rezervne dele. Deli neenake kakovosti
lahko poškodujejo stroj in ogrožajo vašo varnost.
6) V primeru, da je treba rezervoar izprazniti, to opravite na prostem
in ko je motor hladen.
Poleg tega še:
• Zaustavite motor in iztaknite kabel svečke, preden izvedete katero
koli opravilo vzdrževanja;
• Pri montaži in demontaži vrtljivega orodja morate vedno uporabljati
zaščitne rokavice.
E) PREVOZ IN PREMEŠČANJE
1) Vsakič, ko je stroj treba prestavljati, dvigati, prevažati ali nagibati,
morate:
– zaustavite motor;
– nositi močne delovne zaščitne rokavice;
– zgrabiti stroj na točkah, ki zagotavljajo varen prijem, ob upoštev-
anju teže in njene pravilne porazdelitve;
– uporabiti ustrezno število oseb glede na težo stroja in na značiln-
osti prevoznega sredstva ali mesta, kamor je potrebno stroj posta-
viti ali od koder ga želite odstraniti.
2) Med prevozom morate stroj ustrezno zavarovati z vrvmi ali veri-
gami.
75
Page 78
SL
PREDPISI ZA UPORABO
Za motor preberite pripadajoč priročnik z navodili.
OPOMBA - Navedbe v besedilu in na slikah (na str.
2 in na nadaljnjih straneh) so med seboj povezane
s številko, ki je navedena pred vsakim odstavkom.
1. ZAKLJUČEK MONTAŽE
OPOMBA Ob dobavi bodo na stroju morda že mon-
tirani nekateri elementi.
POZOR Odstranjevanje embalaže in dokončno
montažo morate opraviti na ravni in trdni površini, z
zadostnim prostorom za premikanje stroja in embalaže, pri tem pa se morate vedno posluževati ustreznega orodja.
Z odpadno embalažo ravnajte v skladu z veljavnimi
lokalnimi predpisi.
1.1
Montaža krmila
Povežite podpornik (1) z obema stranskima elementoma
krmila (2a) in (2b) ter do konca privijte obe matici (3).
POZOR - Podpornik je zelo pomemben varnostni
element, zato mora biti njegovo nameščanje pravilno izvedeno.
Odvijte obe matici (4), zatem odstranite stranska vijaka
(5) in zgornji vijak (6) podpore (7).
Pritrdite krmilo (2) na podporo (7) in pri tem pazite, da
kabli ostanejo pod podporo. Namestite nazaj stranska
vijaka (5) in podložki v prikazanem vrstnem redu, zatem
trdno privijte obe matici (4).
Položite sornik s kljuko (8) vzdolž podpore (7) in ga pritrdite z vijakom (6).
1.2
Zaprtje osi rezil
Namestite oba čepa (1) na oba konca osi rezil (2).
1.3
Dolivanje olja
• Transmisija
Položite stroj na desni bok.
Odpnite zaponko (1), odstranite zatič (2) in zatem rezili
(3) in (4).
Odvijte pokrov (5) in v luknjo vlijte približno 120 cm3 ena-
kega olja, kot ste ga uporabili za motor.
Znova namestite pokrov (5) in pri tem pazite, da natančno
namestite tesnilo (6), namestite nazaj rezili (3) in (4) z
ustreznim zatičem (2) in zaponko (1).
• Motor
Dolivanje olja v motor izvedite ob upoštevanju navodil v
ustreznem priročniku.
1.4
Montaža opornika
Vstavite opornik (1) v ustrezno mesto ter ga pritrdite na
želeni razdalji s pomočjo zatiča (2) in zaponke (3).
2. KOMANDE IN NASTAVITVE
OPOMBA Pomen simbolov na komandah je razložen
na strani 6 in na naslednjih straneh.
2.1
Komanda za plin
Pospeševalnik je voden z vzvodom (1).
Položaji vzvoda so prikazani na pripadajoči tablici.
Komanda za plin uravnava hitrost vrtenja rezil in hkrati
hitrost napredovanja stroja.
2.2
Ročica za zagon rezil
Premikanje rezil v stiku s tlemi povzroča premikanje stroja
naprej.
Za zagon rezil pritisnite na varnostno ročico (1) in povlecite ročico za zagon (2).
Če ročico popustite (2), se rezila zaustavijo, stroj pa se ne
premika več naprej.
2.3
Uravnavanje globine prekopavanja
Uravnavanje ugreza rezil v tla se opravi s pomočjo opornika (1), ki ga je moč nastaviti na 3 različne globine.
Najnižji položaj pomeni najmanjšo globino prekopavanja.
Za spreminjanje globine opornika (1) odstranite zaponko
(3) in zatič (2), zatem pa opornik nastavite na želeno
globino.
2.4
Uravnavanje pomožnega kolesa
Pomožno kolo (1) je lahko nastavljeno na dveh različnih
višinah:
– nižja lega, v stiku s tlemi, za lažje premikanje stroja;
– dvignjena lega, med delom, da lahko rezila zarežejo
v tla.
Za prestavljanje kolesa iz enega v drugi položaj je potrebno zagrabiti kolo (1), ga povleči do stopnje, ko izstopi
zatič (2) iz svoje lege v podlagi (3), in kolo nastaviti na
želeno višino.
3. UPORABA STROJA
3.1
Zagon motorja
Za zagon sledite navodilom v knjižici za motor in odločno
potegnite za ročico zaganjalne vrvi (1).
76
Page 79
3.2
Prekopavanje in oranje tal
Za začetek z delom:
– nastavite opornik na želeno globino;
– prestavite pomožno kolo v višji položaj;
– lahko pritisnite na krmilo, da dvignete rezila s tal;
– pritisnite na varnostno ročico (1) in povlecite ročico za
zagon rezil (2);
– znižajte rezila tako, da lahko zarežejo v tla in začnejo
premikati stroj naprej.
Nasveti za dobro opravljanje del
• Ne uporabljajte stroja na mokrih tleh, saj so lahko grude
zemlje zelo trde in jih je težko razdrobiti.
• V primeru trdih in suhih tal lahko želeno globino ugreza
dosežete tako, da teren obdelate dvakrat v nasprotnih
smereh z omejeno globino ugreza.
3.3
Zaključek del
Ob zaključku del:
– popustite ročico za zagon (2);
– ročico za plin potisnite na položaj «STOP»;
– prestavite pomožno kolo v nižji položaj.
Odklopite kapico svečke (1), preden pospravite stroj ali
izvedete kakršno koli opravilo na njem.
4. REDNO VZDRŽEVANJE
POMEMBNO Redno in skrbno vzdrževanje je nujno
potrebno, če želite dolgo časa ohraniti varnost in
izvorno učinkovitost stroja.
Stroj hranite v suhem prostoru.
1) Nadenite si močne delovne rokavice, preden začnete
izvajati kakršno koli operacijo čiščenja, vzdrževanja ali
nastavitev na stroju.
2) Po vsaki uporabi stroj skrbno operite; odstranite
ostanke trave in blata, ki so se nabrali na rezilih in
pod zaščito, s čimer preprečite, da bi zasušeni ostanki
oteževali kasnejše čiščenje.
3) Plast laka na notranjem delu ogrodja sčasom odstopi
zaradi abrazivnega delovanja zemeljskih grud; v tem
primeru morate takoj ukrepati in obnoviti lak z barvo
proti rjavenju; s tem boste preprečili nalaganje rje, ki
bi lahko razjedla kovino.
4) V primeru, da je potrebno poseči v spodnji del, nagnite
stroj izključno na tisto stran, ki je označena v knjižici
z navodili za motor ter upoštevajte ustrezna navodila.
5) Pazite, da ne boste polili bencina na plastične dele
motorja ali stroja, ker jih lahko poškodujete; v primeru,
da nanje pomotoma zlijete bencin, takoj očistite vsako
sled bencina. Garancija ne krije škode na plastičnih
delih, ki bi nastala zaradi bencina.
4.1
Zamenjava rezil
Rezila ne zahtevajo brušenja rezilnih delov.
Za zamenjavo enega rezila:
– odstranite čep (1);
– odpnite zaponko (2), odstranite zatič (3) ter odstranite
zunanje (4) in notranje rezilo (5).
POZOR Rezilnih delov rezil NI MOGOČE odstraniti s podporne ploščice, zato je potrebno VEDNO
zamenjati celotno ploščico skupaj z rezilnimi deli.
Uporaba rezila, če je en ali več rezilnih delov poškodovanih ali manjkajočih, je lahko nevarna in škodljiva
za varnost in zanesljivost stroja.
Na tem stroju je predvidena uporaba rezil s šifro:
118801761/0 (zunanje rezilo)
118801760/0 (notranje rezilo)
Znova namestite rezili (4) in (5), zatem pa namestite še
zatič (3), zaponko (2) in čep (1).
4.2
Uravnavanje transmisije
Če se pojavijo napake pri uporabi ročice za zagon rezil ob
prehitrem zagonu ali se rezila pri ugrezu v tla zaustavljajo,
je treba poskrbeti za prilagoditev kabla za zagon.
To opravilo mora izvesti najbližji servisni center za pomoč
uporabnikom ali vaš prodajalec.
5. VAROVANJE OKOLJA
Varovanje okolja mora biti pomemben in prednostni vidik
pri uporabi stroja, v korist civilnega sožitja in okolja, v
katerem živimo.
– Pazite, da s svojim delom ne motite sosedov.
– Natančno upoštevajte lokalne predpise za odlaganje
embalaže, pokvarjenih delov ali katerega koli elementa,
ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti v
posebne zbirne centre, ki bodo poskrbeli za nihovo
reciklažo.
– Ko stroja ne boste več uporabljali, ga ne smete odvreči
v okolje, ampak se obrnite na center za zbiranje odpadkov skladno z veljavni lokalnimi predpisi.
V primeru kakršnega koli dvoma ali problema, se takoj
posvetujte z najbližjo servisno službo ali z vašim pro-
dajalcem.
77
Page 80
RO
NORME DE SIGURANŢĂ
RESPECTAREA LOR ESTE OBLIGATORIE
IMPORTANT – CITIŢI CU ATENŢIE ÎNAINTE DE A UTILIZA
MAŞINA. PĂSTRAŢIL PENTRU AL PUTEA CONSULTA
ULTERIOR
A) INSTRUIRE PERSONAL
1) Citiţi cu atenţie instrucţiunile. Familiarizaţi-vă cu comenzile
şi modul adecvat de folosire a maşinii. Deprindeţi-vă să opriţi rapid
motorul.
2) Utilizaţi maşina numai în scopul pentru care a fost fabricată, adică
pentru a prăşi şi ara terenul. Orice altă utilizare poate periculoasă şi
poate produce prejudicii bunurilor şi/sau persoanelor. Sunt considerate utilizări improprii (fără a se limita însă la următoarele exemple):
– transportul de persoane, copii sau animale pe maşină;
– deplasarea cu maşina, ca mijloc de transport;
– folosirea maşina în vederea tractării sau împingerii de greutăţi;
– folosirea maşinii cu mai mulţi conducători;
– acţionaţi frezele pe suprafeţe solide sau în zone cu pietriş sau
pietre.
3) Nu lăsaţi niciodată copiii sau persoanele care nu şi-au însuşit
instrucţiunile să folosească maşina. Legile locale pot stabili vârsta
minimă la care utilizatorul poate folosi maşina.
4) Nu folosiţi niciodată maşina:
– când sunt persoane, mai ales copii sau animale în apropiere;
– dacă utilizatorul a luat medicamente sau substanţe care pot inhiba
reexele sau atenţia.
5) Amintiţi-vă că operatorul sau utilizatorul este responsabil de acci-
dentele sau situaţiile neprevăzute care pot apărea şi care pot afecta
persoanele sau bunurile acestora.
B) OPERAŢII PRELIMINARE
1) În timpul lucrului, purtaţi întotdeauna încălţăminte solidă şi pan-
taloni lungi. Nu folosiţi maşina cu picioarele goale sau cu sandale.
2) Vericaţi minuţios zona de lucru şi îndepărtaţi tot ce poate expul-
zat de maşină sau ce poate deteriora uneltele rotative sau motorul
acesteia (pietre, ramuri de copac, er, oase, etc).
3) ATENŢIE: PERICOL! Benzina este foarte inamabilă.
– păstraţi carburantul în recipiente adecvate;
– umplerea rezervorului se va face în aer liber, cu ajutorul unei pâlnii;
nu fumaţi în timp ce umpleţi rezervorul cu carburant sau când manipulaţi carburantul
– umpleţi rezervorul înainte de a porni motorul; nu adăugaţi carburant
şi nu deschideţi capacul rezervorului când motorul este în funcţiune
sau dacă este cald;
– dacă curge puţină benzină din rezervor, nu porniţi motorul, ci îndep-
ărtaţi mașina de locul unde s-a scurs combustibilul, pentru a evita
riscul unui incendiu; așteptaţi evaporarea carburantului și rareerea
vaporilor de benzină;
– asiguraţi-vă că aţi introdus şi strâns bine capacele rezervorului şi
ale recipientului unde a fost ţinută benzina.
4) Înlocuiţi tobele defecte.
5) Înainte de utilizare, vericaţi starea maşinii şi mai ales a frezelor.
Controlaţi şuruburile şi uneltele rotative: acestea nu trebuie să e
deteriorate su uzate. Înlocuiţi toate frezele şi şuruburile deteriorate
sau uzate pentru a menţine echilibrarea maşinii.
6) Înainte de a începe munca, asiguraţi-vă că protecţiile sunt montate
corect.
C) ÎN TIMPUL UTILIZĂRII
1) Nu porniţi motorul în încăperi închise, pentru a evita acumularea
gazelor nocive (monoxid de carbon).
2) Lucraţi numai la lumina zilei sau cu un bun sistem de iluminare.
3) Asiguraţi-vă întotdeauna că mașina e bine xată, pe terenurile
în pantă.
4) Nu fugiţi cu maşina, ci umblaţi la pas.
5) Lucraţi în sens transversal pe pantă (nu sus-jos).
6) Fiţi foarte atenţi când schimbaţi sensul de deplasare, pe terenurile
în pantă.
7) Nu lucraţi pe un teren cu pantă mai mare de 20°.
8) Fiţi foarte atenţi când trageţi maşina spre dvs.
9) Nu modicaţi reglajele motorului; nu lăsaţi motorul să lucreze la o
turaţie excesivă.
10) Acţionaţi motorul cu atenţie şi în conformitate cu instrucţiunile,
având grijă să ţineţi picioarele la o distanţă considerabilă de lamele
rotative.
11) Nu apropiaţi mâinile şi picioarele de componentele rotative.
12) Nu ridicaţi şi nu transportaţi maşina cu motorul în funcţiune.
13) Opriţi motorul:
– de ecare dată când lăsaţi maşina nesupravegheată;
– înainte de a umple rezervorul.
14) Reduceţi alimentarea cu carburant înainte de a opri motorul. Întrerupeţi alimentarea cu carburant la încheierea zilei de muncă, după
indicaţiile furnizate în manual.
De asemenea:
• Opriţi uneltele rotative dacă trebuie să înclinaţi maşina, precum şi
atunci când parcurgeţi suprafeţe fără iarbă sau când maşina este
transportată de la sau înspre zona de lucru.
• Nu puneţi niciodată în funcţiune maşina dacă protecţiile sunt de-
teriorate
• Opriţi motorul şi scoateţi cablul bujiei:
– înainte de a efectua vreo intervenţie asupra uneltelor rotative;
– înainte de a verica, curăţa sau a utiliza maşina;
– după ce aţi lovit cu maşina un obstacol. Vericaţi dacă maşina
prezintă defecţiuni şi efectuaţi reparaţiile necesare înainte de a
o utiliza din nou;
– dacă maşina începe să vibreze în mod anormal (Încercaţi să găs-
iţi imediat cauza vibraţiilor şi duceţi-o pentru revizie la un Centru
de Reparaţie Specializat).
• În timpul lucrului, păstraţi întotdeauna distanţa de siguranţă faţă de
uneltele rotative dată de lungimea ghidonului.
D) ÎNTREŢINERE ŞI ÎNMAGAZINARE
1) Vericaţi strângerea piuliţelor şi şuruburilor, pentru a siguri că
maşina este permanent în condiţii sigure de funcţionare. Întreţinerea
regulată a maşinii este o condiţie esenţială pentru a garanta siguranţa
şi performanţa ridicată.
2) Nu depozitaţi maşina cu benzină în rezervor într-o încăpere unde
vaporii de benzină ar putea intra în contact cu ăcări, scântei sau
surse puternice de căldură.
3) Lăsaţi motorul să se răcească înainte de a depozita maşina, in-
diferent de loc.
4) Pentru a reduce riscul de incendiu, menţineţi motorul, toba de
eşapament, locaşul bateriei şi zona de depozitare a benzinei în stare
perfectă de curăţenie, eliminând iarba, frunzele sau grăsimea excesivă.
5) Din motive de securitate, nu folosiţi maşina dacă are piese uzate
sau deteriorate. Componentele trebuie să e înlocuite şi nu reparate.
Folosiţi piese de schimb originale. Piesele de schimb care nu sunt
originale pot deteriora maşina şi periclita securitatea dvs.
6) Dacă vreţi să goliţi rezervorul, efectuaţi această operaţie în aer
liber, cu motorul rece.
De asemenea:
• Opriţi motorul şi deconectaţi cablul bujiei înainte de a efectua vreo
intervenţie de întreţinere;
• Purtaţi mănuşi de protecţie pentru demontarea şi remontarea unel-
telor rotative.
E) TRANSPORT ŞI MANIPULARE
1) De ecare dată când este necesar să manipulaţi sau transportaţi
maşina, procedaţi astfel:
– Opriţi motorul.
– Purtaţi mănuşi de protecţie robuste.
– prindeţi mașina din locurile care garantează o priză sigură, ţinând
cont de greutatea ei și de repartizarea greutăţii;
– apelaţi la mai multe persoane, în funcţie de greutatea mașinii, de
caracteristicile mijlocului de transport și de locul unde mașina va
amplasată sau de unde va luată.
2) Prindeţi maşina bine în timpul transportului cu funii sau lanţuri.
78
Page 81
RO
NORME DE UTILIZARE
Pentru detalii despre motor, citiţi manualele de instrucţiuni.
OBSERVAŢIE Corespondenţa dintre informaţile
conţinute în text şi gurile respective (reproduse
la pag. 2 şi următoarele) este indicată de numărul
premergător ecărui paragraf.
1. COMPLETAREA MONTAJULUI
OBSERVAŢIE Maşina poate furnizată cu anumite
componente deja montate.
ATENŢIE Despachetarea şi nalizarea operaţiunilor
de montare se va efectua pe o suprafaţă plată şi
solidă, având sucient spaţiu pentru manipularea
maşinii şi a ambalajelor, şi utilizând unelte adecvate.
Eliminarea ambalajelor se va efectua conform nor-
melor locale în vigoare.
1.1
Montarea ghidonului
Introduceţi ştiftul (1) în cele două elemente laterale ale
ghidonului (2a) şi (2b) strângeţi complet cele două piuliţe
(3).
ATENŢIE Ştiftul reprezintă un element important de siguranţă şi, prin urmare, trebuie să e
montat corect.
Destrângeţi cele două piuliţe (4), apoi îndepărtaţi cele
două şuruburi laterale (5) şi şurubul cu cap (6) din suport
(7).
Montaţi ghidonul (2) pe suport (7) având grijă să ţineţi
cablurile sub suport. Repoziţionaţi cele două şuruburi
laterale (5) şi şaibele în ordinea indicată, apoi strângeţi
complet cele două şuruburi (4).
Rulaţi racordul (8) pe suport (7) şi xaţi-l cu şurubul (6).
1.2
Închiderea axelor frezelor
Aplicaţi cele două capace (1) la cele două extremităţi ale
axului frezelor (2).
1.3
Alimentare lubriant
• Transmisie
Aşezaţi maşina pe partea dreaptă.
Desprindeţi cuiul spintecat (1), desfaceţi bolţul (2) şi îndepărtaţi frezele (3) şi (4).
Destrângeţi capacul (5) şi introduceţi în oriciu aproximativ 120 cc de ulei de aceeaşi calitate ca şi cel folosit
pentru motor.
Montaţi cu grijă capacul (5) la loc, repoziţionând garnitura
(6) şi frezele (3) şi (4) cu bolţul (2) şi cuiul spintecat (1).
• Motor
Efectuaţi plinul cu ulei pentru motor respectând instrucţiunile din manualul aferent.
1.4
Montarea piciorului de reglare
Introduceţi piciorul de reglare (1) în locaşul său şi xaţi-l
la înălţimea dorită cu ajutorul bolţului (2) şi cuiului spintecat (3).
2. COMENZI ŞI REGLĂRI
OBSERVAŢIE Explicaţia simbolurilor amplasate pe
comenzi începe de la pagină 6.
2.1
Comanda acceleratorului
Acceleraţia este comandată de manetă (1).
Poziţiile manetei sunt cele indicate pe plăcuţa aferentă.
Acceleratorul reglează viteza de rotire a frezelor şi, simultan, viteza de avans a maşinii.
2.2
Maneta de cuplare a frezelor
Mişcarea frezelor în contact cu terenul produce mişcarea
de avans a maşinii.
Pentru a cupla frezele, apăsaţi maneta de siguranţă (1) şi
trageţi maneta de cuplare (2).
La eliberarea manetei (2), frezele se opresc, iar maşina
nu mai avansează.
2.3
Reglarea adâncimii de prăşit
Reglarea adâncirii frezelor în teren se efectuează cu ajutorul piciorului de reglare (1), care poate poziţionat pe
3 înălţimi diferite.
Poziţia de jos coincide cu adâncimea minimă de prăşire.
Pentru a modica înălţimea piciorului de reglare (1), extrageţi cuiul spintecat (3) şi bolţul (2) şi aduceţi-l la înălţimea
dorită.
2.4
Reglarea roţii auxiliare
Roata auxiliară (1) se poate poziţiona pe două poziţii diferite:
– coborâtă, la nivel cu solul, pentru a facilita deplasarea;
– ridicată, în timpul funcţionării, pentru ca frezele să se
adâncească în teren.
Pentru a trece de la o poziţie la alta, trebuie să prindeţi
roata (1), să o trageţi până când iese bolţul (2) din locaşul
de pe suport (3) şi să o repoziţionaţi la înălţimea dorită.
3. UTILIZAREA MAŞINII
3.1
Pornirea motorului
Pentru pornire urmaţi indicaţiile din manualul motorului,
apoi trageţi cu fermitate de maneta corzii de pornire (1).
79
Page 82
3.2
Prăşitul şi aratul terenului
Pentru a începe operaţiunea:
– aduceţi piciorul de reglare la înălţimea dorită;
– aduceţi roata auxiliară pe poziţia de sus;
– exercitaţi o presiune uşoară asupra ghidonului pentru
a ridica frezele din sol;
– apăsaţi maneta de siguranţă (1) şi trageţi maneta de
cuplare a frezelor (2);
– coborâţi frezele astfel încât să se poată afunda în sol şi
împingeţi înainte maşina.
Sugestii pentru o operaţiune bine executată
• Nu folosiţi maşina pe teren umed deoarece bulgării de
pământ ar putea greu se sfărâmat.
• În cazul solului tare şi uscat, se recomandă să atingeţi
adâncimea dorită cu două treceri încrucişate, efectuate
la o adâncime redusă.
3.3
Sfârşitul operaţiei
La sfârşitul operaţiei:
– eliberaţi maneta de cuplare (2);
– aduceţi maneta acceleratorului pe poziţia «STOP»;
– aduceţi roata auxiliară pe poziţia coborâtă.
Deconectaţi capacul bujiei (1) înainte de a depozita
maşina sau de a efectua vreo intervenţie.
4. ÎNTREŢINERE CURENTĂ
IMPORTANT Întreţinerea curentă, la intervale de
timp regulate, este indispensabilă pentru a menţine
acelaşi nivel de siguranţă şi de prestaţii al maşinii,
ca cel original.
Depozitaţi maşina întrun loc ferit de umiditate.
1) Purtaţi mănuşi de protecţie robuste înainte de a
efectua operaţiuni de curăţare, întreţinere sau reglare
pe maşină.
2) Spălaţi atent maşina cu apă după ecare utilizare;
îndepărtaţi resturile şi noroiul acumulat pe freze şi sub
protecţie deoarece, atunci când se usucă, ar putea
dicil de eliminat.
3) Vopseaua de pe partea internă a şasiului se poate
şterge cu timpul din cauza acţiunii abrazive a bulgărilor de pământ îndepărtaţi; în acest caz, interveniţi
imediat şi retuşaţi vopseaua folosind una contra ruginii
pentru a preveni formarea de rugină ce duce la coro-
darea metalului.
4) Dacă este necesar să faceţi intervenţii sub maşină,
înclinaţi-o numai pe partea indicată în manualul motorului, urmărind instrucţiunile date.
5) Evitaţi contactul benzinei cu părţile din plastic ale
motorului sau ale maşinii, pentru a evita deteriorarea
lor; în cazul în care aţi vărsat benzină peste acestea,
curăţaţi imediat orice urmă. Garanţia nu acoperă dau-
nele provocate componentelor din plastic din cauza
benzinei.
4.1
Înlocuirea frezelor
Frezele nu necesită ascuţirea dinţilor;
Pentru a înlocui o freză:
– îndepărtaţi capacul (1);
– desprindeţi cuiul spintecat (2), desfaceţi bolţul (3) şi
îndepărtaţi freza exterioară (4) şi interioară (6).
ATENŢIE Dinţii frezelor NU se pot demonta de pe
placa de suport, de aceea trebuie să înlocuiţi ÎNTOTDEAUNA placa cu dinţi cu tot. Utilizarea unei freze
cu unul sau mai mulţi dinţi lipsă poate periculoasă şi poate aduce prejudicii siguranţei şi abilităţii
maşinii.
Pentru această maşină se vor folosi freze originale, pe
care este indicat codul:
118801761/0 (freza exterioară)
118801760/0 (freza interioară)
Montaţi la loc frezele (4) şi (5) şi repoziţionaţi bolţul (3)
aferent, cuiul spintecat (2) şi capacul (1).
4.2
Reglarea transmisiei
În caz de anomalii în momentul acţionării manetei de cuplare a frezelor, cu o cuplare prea violentă sau cu frezele
care tind să încetinească când se afundă în sol, trebuie
să se regleze cablul de cuplare.
Această operaţiune trebuie efectuată la cel mai apropiat
Service sau de către Vânzător.
5. OCROTIREA MEDIULUI ÎNCONJURĂTOR
Ocrotirea mediului înconjurător reprezintă un aspect important şi prioritar atunci când utilizăm maşina, spre beneciul unei coabitări civilizate şi a mediului în care trăim.
– Evitaţi să deranjaţi persoanele din vecinătate.
– Respectaţi cu stricteţe normele în vigoare la nivel lo-
cal pentru eliminarea ambalajelor, uleiurilor, benzinei,
bateriilor, ltrelor, părţilor deteriorate sau a oricărui alt
element ce ar putea afecta mediul înconjurător; aceste
deşeuri nu vor aruncate în lada de gunoi, ci vor
separate şi duse la centrele de colectare autorizate,
care se vor ocupa de reciclarea materialelor în cauză.
– Când maşina nu mai este utilizabilă, nu o lăsaţi în me-
diul înconjurător ci contactaţi un centru de colectare,
conform normativelor în vigoare la nivel local.
În caz de neclarităţi sau probleme, contactaţi fără ezitare
Serviciul de Asistenţă cel mai apropiat sau Vânzătorul de
la care aţi achiziţionat produsul.
80
Page 83
LT
SAUGOS NORMOS
KURIŲ BŪTINA ATIDŽIAI LAIKYTIS
SVARBU – ATIDŽIAI PERSKAITYTI PRIEŠ NAUDOJANT
Į R E N G I N Į . I Š S A U G O T I N A U D O J I M U I A T E I T Y J E
A) APMOKYMAS
1) Atidžiai perskaitykite instrukcijas. Gerai įsiminkite komandas ir
kaip reikia tinkamai dirbti įrenginiu . Išmokite greitai sustabdyti variklį.
2) Naudoti įrenginį išskirtinai tik tam tikslui, kuriam buvo paskirtas, tai
yra žemės purenimui ir arimui. Bet koks kitoks naudojimas gali būti
pavojingas ir sudaryti nuostolius asmenims ir/arba daiktams. Netinkamu naudojimu laikoma (kaip nurodyta pavyzdžiuose, tačiau ne tik):
– pervežti ant įrenginio asmenis, vaikus arba gyvūnus;
– važinėtis įrenginiu;
– įrenginį naudoti vilkimui arba krovinių stumdymui;
– naudoti įrenginį daugiau nei vienam asmeniui;
– aktyvinti frezas ant solidžių paviršių arba esant žvyrui bei akmenims.
3) Neleiskite, kad įrenginiu naudotųsi vaikai arba žmonės, kaip
reikiant nesusipažinę su instrukcijomis. Gali būti, kad vietiniai įstatymai leidžia dirbti įrenginiu tik asmenims, sulaukusiems ne mažesnio
nei nustatyto amžiaus.
4) Jokiu būdu nenaudokite įrenginio:
– su asmenimis, ypač vaikais ar gyvūnais esančiais netoliese;
– jeigu naudotojas vartojo vaistus ar kitas jo pajėgumui reeksams ir
atidumui kenksmingas priemones.
5) Būtina nepamiršti, kad operatorius ar įrenginio naudotojas atsako
už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.
B) PASIRUOŠIMAS
1) Darbo metu, visada dėvėkite standžią avalynę ir kelnes. Neveikite
įrenginiu basomis kojomis arba su atvira avalyne.
2) Nuodugniai apžiūrėti visą darbo teritoriją ir pašalinti viską kas
galėtų būti užkliudyta įrenginiu arba sugadintų sukančiuosius įrankius
bei variklį (akmenis, šakas, geležinius laidus, kaulus ir tt.).
3) DĖMESIO: PAVOJUS! Benzinas yra labai degus.
– laikyti degalus atitinkamose talpyklose;
– degalus įpilkite naudojdami piltuvą, tik atvirame ore ir atliekant šio
tipo operacijas jokiu būdu nerūkykite;
– degalus papildykite prieš paleisdami variklį jei variklis veikia arba yra
įkaitęs nepilkite benzino ir neatsukinėkite bako kamščio;
– jei teka benzinas, variklio nepaleiskite ir patraukite įrenginį nuo
vietos, kurioje degalai išsipylė ir išvenkite sudaryti gaisro pavojaus
galimybes, kol degalai neišsivadės ir benzino garai neišsisklaidys;
– visada ir gerai užsukite bako ir benzino talpyklos kamščius.
4) Pakeisti defektuotus duslintuvus.
5) Prieš pradedant darbą visada atlikti generalinį patiktinimą ypač
frezų išvaizdą, ir patikrinti veržlės ir kad sukamieji įrankiai nebūtų
susinaudoję ar susigadinę. Pakeisti blokuotas frezas ir susigadinusias
ar susinaudojusias veržles taip išlaikant pusiausvyrą.
6) Prieš pradedant darbą, užsitikrinkite, kad apsaugos būtų taisyklin-
gai sumontuotos.
C) DIRBANT
1) Neužveskite variklio nedidelėje erdvėje, kur gali susikaupti pa-
vojingų anglies monoksido dūmų.
2) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšviet-
imui.
3) Visada užsitikrinkite atramos tašką dirbant ant šlaituotų dirvožemių.
4) Niekada nebėkite su įrenginiu, bet eikite.
5) Dirbkite išilgai šlaito ir niekada aukštyn ir žemyn.
6) Šlaituose keisdami pjovimo kryptį būkite labai atidūs.
7) Nedirbkite ant dirvos su šlaitu didesniu nei 20°.
8) Būkite labai atidūs, kai traukiate įrenginį link savęs.
9) Nekeiskite variklio nustatymų, neleiskite varikliui dirbti per dideliu
apsisukimų rėžimu.
10) Variklį užveskite atsargiai vadovaudamiesi instrukcijomis ir laikant
kojas atstumu nuo besisukančių įrankių.
11) Nepriartinti nei rankų nei kojų prie sukamųjų detalių..
12) Nesukelkite ir negabenkite įrenginio, kai veikia variklis.
13) Sustabdyti variklį:
– kas kart, kai įrenginys yra paliekamas be priežiūros;
– prieš pildami degalus;
14) Sumažinti greitį prieš sustabdant variklį. Uždaryti karbiuratoriaus
maitinimą baigiant darbą, kaip nurodyta variklio vadovėlyje pateiktose
instrukcijose.
Be to:
• Sustabdykite sukančiuosius įrankius, jeigu įrenginys turi būti paverstas, pereinant nežolėtus paviršius ir, kai įrenginys yra gabenamas
iš arba link darbo vietos.
• Niekada nedirbkite įrenginiu, jeigu apsaugos yra pažeistos.
• Sustabdykite variklį ir atjunkite žvakės laidą:
– prieš pradedant bet kokį darbą su sukamaisiais įrankiais;
– prieš tikrinant, valant arba dirbant įrenginiu;
– kai susidūrėte su kokiu nors kliuviniu. Patikrinkite, ar įrenginys
nenukentėjo ir prieš vėl naudodamiesi įrenginiu, atlikite būtinus
remonto darbus;
– jeigu įrenginys pradeda netaisyklingai vibruoti (Netrukus atraskite
vibracijų priežastį ir pasirūpinkite būtinais patikrinimais Specializuotame Paslaugų Centre).
• Darbo metu, visada išlaikykite saugų atstumą nuo sukamųjų įrankių,
atsižvelgiant į koto ilgį.
D) PRIEŽIŪRA IR SANDĖLIAVIMAS
1) Norėdami būti tikri įreninio patikimumu, pasirūpinkite, kad veržlės
ir varžtai būtų prisukti. Nuolatinė įrenginio priežiūra yra pagrindinė
taisyklė, norint, kad įrenginys būtų saugus ir dirbtų kokybiškai.
2) Nestatykite įrenginio, jei bake yra benzino, į patalpą, kurioje ben-
zino garai galėtų susidurti su liepsna, kibirkštimi ar stipriu šilumos
šaltiniu.
3) Prieš statydami įrenginį į bet kokią patalpą, palaukite, kol atauš
variklis.
4) Norint sumažinti gaisro pavojų, išlaikyti variklį, duslintuvą, akumu-
liatoriaus vietą ir įrenginio stovėjimo zoną laisvą nuo žolės liekanų,
lapų ar besaikių riebalų.
5) Saugumo sumetimais niekada nenaudokite įrenginio, kai jo dalys
yra susidėvėjusios arba pažeistos. Detalės turi būti pakeičiamos ir
niekada netaisomos. Naudoti originalias pakeitimo dalis. Kitokios
kokybės detalės gali pakenkti prietaisui arba jūsų saugumui.
6) Jei baką reikia ištuštinti, atlikite šį veiksmą atvirame ore, kai variklis
yra atvėsęs.
Be to:
• Sustabdykite variklį ir atjunkite žvakės laidą prieš pradedant atlikti
bet kokius priežiūros darbus;
• Dėvėkite darbines pirštines sukančiųjų įrankių išmontavimui ir su-
montavimui.
E) VEŽIMAS IR IŠJUDINIMAS
1) Kiekvieną kartą, kai reikia išjudinti, sukelti, transportuoti arba
paversti įrenginį, reikia:
– sustabdyti variklį;
– dėvėti standžias darbines pirštines;
– suimti įrenginį už taškų, kurie užtikrina saugų suėmimą, atsižvelg-
iant į jo svorį ir jo pasiskirstymą.
– pasitelkti tokį žmonių kiekį kiek yra reikalinga atsižvelgiant į įreng-
inio svorį ir transporto priemonės charakteristikas arba atsižvelgiant į vietą, į kurią įrenginys turi būti pastatomas.
2) Transportavimo metu, apsirūpinkite reikiamais įrenginio lynais
arba grandinėmis.
81
Page 84
LT
NAUDOJIMO NORMOS
Variklio naudojimui, skaitykite reliatyvų instrukcijų
vadovėlį.
PASTABA - Atitikimas tarp nuorodų esančių tekste ir atitinkamų paveikslėlių (randasi pusl. 2 ir sekančiuose) yra
ankstesnio kiekvieno paragrafo numeris .
1. UŽBAIGTI MONTAVIMĄ
PASTABA Įrenginys gali būti pateikiamas su kai
kuriais komponentais jau sumontuotais.
DĖMESIO Išpakavimas ir montavimo komplektas
turi būti atliekami ant lygaus ir tvirto paviršiaus, su
vieta pakankama įrenginio ir įpakavimo judinimui,
visada naudojant atitinkamus įrankius.
Įpakavimo sunaikinimas turi būti atliekamas pagal
vyraujamus vietinius įstatymus.
1.1
Rankenos montavimas
Prijungti traukę (1) prie dviejų lateralinių rankenos elementų (2a) ir (2b) ir iki dugno priveržti dvi veržles (3).
DĖMESIO Traukės buvimas yra svarbus saugumo elementas ir todėl turi būti tinkamai at-
liekamas.
Atsukti dvi veržles (4), taigi nuimti du šoninius varžtus (5)
ir pagrindinį varžtą (6) nuo suporto (7).
Sumontuoti rankeną (2) ant suporto (7) atidžiai laikant laidus žemiau po suportu. Atgal sudėti šoninius varžtus (5)
ir poveržles sekant nurodytą seką, taigi iki dugno priveržti
dvi veržles (4).
Leisti pereiti jungę (8) priešais suportą (7) ir priksuoti
varžtu (6).
1.2
Frezų ašių uždarymas
Uždėti du dangtelius (1) prie dviejų frezų ašių galų (2).
1.3
Alyvos pripildymas
• Transmisija
Paverskite įrenginį ant dešiniojo šono.
Nukabinkite smaigę (1), ištraukite kaištį (2) ir nuimkite
frezas (3) ir (4).
Atsukite dangtelį (5) ir įpilkite į angelę apie 120 cc tos
pačios kokybės alyvos, kuri buvo naudota varikliui.
Atgal įdėti dangtelį (5) atsargiai įstatant tarpiklį (6) ir atgal sugrąžinti frezas (3) ir (4) su reliatyvia kaiščiu (2) ir
smaige (1).
• Variklis
Atlikite variklio alyvos pripildymą, sekant reliatyviame vadovėlyje pateiktas instrukcijas.
1.4
Ramsčio montavimas
Įstatyti ramstį (1) į jam skirtą vietą ir priksuoti jį norimu
aukščiu naudojantis kaiščiu (2) ir smaige (3).
2. KOMANDOS IR REGULIAVIMAI
PASTABA Simbolių esančių ant komandų rekšmės
yra paaiškintos puslapyje 6 ir sekančiuose.
2.1
Akceleratoriaus komanda
Akceleratorius yra valdomas svirtelės (1).
Svirtelės pozicijos yra nurodytos reliatyvioje lentelėje.
Akceleratorius reguliuoja frezų sukimosi greitį ir tuo pačiu
metu įrenginio judėjimo greitį.
2.2
Frezų įvedimo svirtis
Frezų judėjimas kontaktuojant su dirvožemiu sudaro
įrenginio judėjimą.
Norint įvesti frezas, paspauskite saugumo svirtį (1) ir traukti įvedimo svirtį (2).
Atleidžiant svirtį (2), frezos sustoja ir įrenginys nustoja
judėti.
2.3
Purenimo gylio reguliavimas
Frezų įsmigimo į dirvožemį gilumas yra reguliuojamas
naudojantis ramsčiu (1), nustatomas 3 skirtingais aukščiais.
Pati žemiausia pozicija atitinka patį žemiausią purenimo
gylį.
Ramsčio aukščio reguliavimui (1), nuimkite smaigę (3) ir
kaištį (2) ir nustatykite norimą aukštį.
2.4
Pagalbinio rato reguliavimas
Pagalbinis ratas (1) gali būti reguliuojamas dvejais skirtingais aukščiais:
– nuleistas, liečiantis su dirvožemiu, reikalingas paleng-
vinti poslinkius.
– sukeltas, darbo metu, padeda frezoms nusileisti į dirvą.
norint pareiti iš vienos pozicijos į kitą, reikia suimti ratą (1),
traukti jį iki kol bus išprovokuotas kaiščio išlindimas (2)
iš suporte išgaubtos vietos (3) ir įstatyti į norimą aukštį.
3. ĮRENGINIO NAUDOJIMAS
3.1
Variklio paleidimas
Variklio paleidimui, sekite nuorodas pateiktas variklio in-
strukcijų vadovėlyje, taigi, užtikrintai truktelėti užvedimo
lyną (1).
82
Page 85
3.2
Dirvos purenimas ir arimas
Pradėti darbą:
– sureguliuokite į norimą aukštį ramstį;
– nustatykite pagalbinį ratą į norimą poziciją;
– lengvai paspauskite rankeną taip sukeliant frezas nuo
žemės;
– paspausti saugos svirtelę (1) ir traukti frezų įvedimo
svirtį (2);
– nuleisti frezas tokiu būdu, kad galėtų prasiskverbti į
dirvą ir leisti įrenginiui judėti.
Patarimai geram darbui
• Nenaudokite įrenginio ant šlapios dirvos, kadangi grumstus gali būti sunku susmulkinti.
• Labai sausų ir kietų dirvų atveju, patariama pasiekti
reikiamą gylį dvejais pervedimais, atliktais sumažintu
gyliu.
3.3
Darbo pabaiga
Darbo pabaigoje:
– atleisti įvedimo svirtį (2);
– akceleratoriaus svirtį nuvesti į poziciją «STOP»;
– nustatykite pagalbinį ratą į nuleistą poziciją;
Atjunkite žvakės gaubtelį (1) prieš pastatant įrenginį arba
prieš atliekant bet kokį priežiūros darbą.
4. KASDIENINĖ PRIEŽIŪRA
SVARBU Reguliari kruopšti priežiūra yra būtina
norint ilgam laikui išlaikyti įrenginio originalias ek-
sloatacines ir saugumo savybes.
Įrenginį laikykite sausoje vietoje.
1) Prieš kiekvieną įrenginio valymo arba reguliavimo
darbą, dėvėkite standžias darbines pirštines.
2) Gerai nuplaukite įrenginį po kiekvieno naudojimo;
pašalinkite detritus ir purvą susikaupusius ant frezų
ir po apsaugomis tuo siekiant išvengti, kad išdžiuvus
galėtų sudaryti sunkumų jo pašalinimui.
3) Vidinė apsaugos nudažyta dalis gali su laiku atsilupti
dėl abrazyvinio poveikio nuimtose zonose; šiuo atveju,
reikia netrukus perdažyti dažais nuo rūdžių, siekiant
išvengti rūdžių susidarymo, kurios yra kenksmingos
metalo korozijai.
4) Atveju, jeigu būtų reikalinga prieiti prie apatinės da-
lies, paverskite įrenginį išskirtinai tik ant to šono, kuris
yra nurodytas variklio knygelėje, sekant reliatyvias
instrukcijas.
5) Išvengti pilti benziną ant plastmasinių variklio ar įreng-
inio dalių taip išvengiant jas sugadinti ir greitai nuvalyti
kiekvieną galimai išsiliejusią benzino dėmę. Garantija
nepadengia nuostolių plastmasinėms detalėms atsiradusių nuo benzino.
4.1
Frezų pakeitimas
Frezos nereikalauja pjaunamų kraštų galandimo.
Norint pakeisti frezas:
– nuimti gaubtelį (1);
– nukabinti smaigę (2), ištraukti kaištį (3) ir nuimti išorinę
(4) ir vidinę (6) frezas.
DĖMESIO Frezų pjovimo briaunos NĖRA išmontuojamos nuo suporto plokštės, todėl reikia VISADA
pakeisti vidinę plokštę su visomis pjovimo briaunomis. Naudojant frezą su vienu ar daugiau sulūžusių
arba trūkstamų pjovimo briaunų gali būti pavojinga
ir pakenkti įrenginio saugumui ir patikimumui.
Šiam įrenginiui yra numatytas originalių frezų naudojimas
pagal šiuos kodus:
118801761/0 (išorinė freza)
118801760/0 (vidinė freza)
Atgal sumontuoti frezas (4) ir (5) ir sugrąžinti reliatyvų
kaištį (3), smaigę (2) ir dangtelį (1).
4.2
Transmisijos reguliavimas
Jeigu aktyvinant frezų įvedimo svirtį metu atsirastų anomalijų, su per smarkiu įvedimu arba su lėtėjančiomis skverbiantis į dirvą frezomis, reikia atlikti frezų laido įvedimo
sureguliavimą.
Ši operacija turi būti atliekama artimiausiame Paslaugų
Centre arba pas Jūsų Pardavėją.
5. APLINKOS APSAUGA
Aplinkos apsauga turi būti svarbiu aspektu naudojant
įrenginį, civilinio sugyvenimo naudai ir dėl aplinkos, kurioje gyvenama.
– Išvengti, kad tai taptų kaimynų trukdymo priemonė.
– Atidžiai sekti vietines normas susiejusias su pakavimo
medžiagų, susigadinusių dalių arba kenksmingų aplinkai detalių sunaikinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, tačiau turi būti atskirtos ir perduo-
tos į surinkimo punktus, kuriuose bus pasirūpinama jų
sunaikinimu.
– Nebenaudojimo atveju, nepalikite įrenginio aplinkoje,
tačiau kreipkitės į atliekų surinkimo punktą, pagal
vyraujamas vietines normas.
Bet kokios dvejonės ar problemos atveju, neabejokite
kreiptis į artimiausią Paslaugų Servisą arba į Jūsų Pardavėją.
83
Page 86
LV
DROŠĪBAS NOTEIKUMI
RŪPĪGI JĀIEVĒRO
SVARĪGI UZMANĪGI IZLASIET PIRMS MAŠĪNAS LIETOŠANAS
SAGLABĀJIET, LAI PIE TĀS VARĒTU VĒRSTIES ARĪ NĀKOTNĒ
A) APMĀCĪBA
1) Uzmanīgi izlasiet instrukciju. Iepazīstieties ar mašīnas vadības
elementiem un ar to pareizu lietošanu. Iemācieties ātri apturēt dzinēju.
2) Izmantojiet mašīnu tikai paredzētajiem mērķiem, proti, augsnes
kaplēšanai un aršanai. Mašīnas izmantošana jebkādiem citiem
mērķiem var būt bīstama un var radīt ievainojumus un/vai bojāt mantu.
Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts
nav pilns):
– cilvēku, bērnu vai dzīvnieku pārvadāšana mašīnā;
– braukšana ar mašīnu;
– mašīnas lietošanas kravas vilkšanai vai stumšanai;
– mašīnas lietošana vienlaicīgi vairākām personām;
– frēžu ieslēgšana uz cietām virsmām vai grunts vai akmeņu
klātbūtnē.
3) Nekādā gadījumā nepieļaujiet, ka mašīnu lieto bērni vai cilvēki,
kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.
4) Nekad nelietojiet mašīnu šādos gadījumos:
– ja tuvumā atrodas cilvēki, it sevišķi – bērni, vai dzīvnieki;
– ja lietotājs ir lietojis medikamentus vai citas vielas, kas tiek uzska-
tītas par reakcijas vai uzmanības spēju kavējošām.
5) Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem
un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas
vai to manta.
B) SAGATAVOŠANĀS DARBI
1) Darba laikā vienmēr valkājiet stingrus apavus un garās bikses.
Strādājot ar mašīnu, nedrīkst iet ar basām kājām vai valkāt vaļējas
sandales.
2) Rūpīgi pārbaudiet visu darba lauku un novāciet visus priekšmetus,
kurus mašīna var uzmest, vai kuri varētu sabojāt rotējošos asmeņus
vai dzinēju (akmeņi, zari, metāla vadi, kauli u.c.).
3) UZMANĪBU: BĪSTAMI! Benzīns ir ārkārtīgi viegli uzliesmojoša
viela.
– glabājiet degvielu piemērotās kannās;
– uzpildiet degvielu tikai ārpus telpas, lietojot piltuvi un nesmēķējiet
gan uzpildes laikā, gan rīkojoties ar degvielu;
– uzpildīšanu veiciet pirms dzinēja iedarbināšanas; nelejiet iekšā
benzīnu un nenoņemiet tvertnes vāciņu, kamēr dzinējs darbojas
vai ir karsts;
– ja notiek benzīna noplūde, neiedarbiniet dzinēju, bet attāliniet
mašīnu no vietas, kur izlijusi degviela, raugieties, lai nerastos aizdegšanās iespēja, kamēr degviela nav iztvaikojusi un benzīna tvaiki
nav izklīduši.
– vienmēr uzstādiet atpakaļ un labi aizgrieziet benzīna tvertnes un
glabāšanas kannas vāciņus.
4) Nomainiet bojātus trokšņa slāpētājus
5) Pirms mašīnas lietošanas pārbaudiet tās vispārējo stāvokli, īpašu
uzmanību pievēršot frēžu stāvoklim. Pārbaudiet, vai skrūves un
rotējošie asmeņi nav nodiluši vai bojāti. Lai saglabātu līdzsvaru, nomainiet visu bojātu vai nodilušu frēžu un skrūvju bloku.
6) Pirms darba uzsākšanas pārliecinieties, ka aizsargierīces ir pareizi
uzstādītas.
C) LIETOŠANAS LAIKĀ
1) Nedarbiniet dzinēju slēgtās telpās, kurās var sakrāties bīstama
tvana gāze.
2) Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu.
3) Strādājot uz nogāzēm, jums visu laiku jāatrodas uz stabilas atbal-
sta virsmas.
4) Mašīnas lietošanas laikā ejiet un nekādā gadījumā neskrieniet.
5) Strādājiet šķērsām nogāzei un nekad nestrādājiet lejup vai augšup.
6) Esiet maksimāli uzmanīgs, mainot virzienu uz nogāzēm.
7) Nestrādājiet uz nogāzēm, kuru slīpums pārsniedz 20°.
8) Esiet īpaši uzmanīgs, velkot mašīnu uz savu pusi.
9) Nemainiet dzinēja iestatījumus un neļaujiet tam darboties pārāk
augstu apgriezienu režīmā.
10) Iedarbiniet dzinēju, ievērojot norādījumus un sekojot tam, lai jūsu
kājas būtu drošā attālumā no rotējošām frēzēm.
11) Rokas un kājas nedrīkst atrasties tuvu rotējošām daļām vai zem
tām.
12) Nepaceliet vai nepārvietojiet mašīnu, kamēr dzinējs darbojas.
13) Apturiet dzinēju:
– vienmēr, kad mašīna tiek atstāta bez uzraudzības;
– pirms degvielas uzpildīšanas.
14) Samaziniet ātrumu pirms dzinēja izslēgšanas. Pēc darba pabeigšanas aizveriet degvielas padevi, sekojot norādījumiem dzinēja
rokasgrāmatā.
Kā arī:
• Apturiet rotējošos asmeņus, ja mašīna jānoliek, ja pārvietosiet pāri
teritorijai bez zāles, kā arī, ja mašīnu transportē darba laukā vai
no tā.
• Nekādā gadījumā neieslēdziet mašīnu, ja aizsargierīces ir bojātas.
• Apturiet dzinēju un izņemiet sveces vadu:
– pirms veicat jebkādus darbus ar rotējošiem asmeņiem;
– pirms sākat pārbaudīt, tīrīt vai strādāt ar mašīnu;
– ja asmens sadūrās ar kādu priekšmetu. Pārbaudiet, vai mašīnai
nav radušies bojājumi un veiciet nepieciešamo remontu, pirms
atsākat to lietot;
– ja mašīna sāk spēcīgi vibrēt (nekavējoties nosakiet vibrāciju
cēloni un veiciet nepieciešamas pārbaudes specializētajā servisa centrā).
• Darba laikā vienmēr turieties drošā attālumā no rotējošiem
asmeņiem, kas atbilst kāta garumam.
D) TEHNISKĀ APKOPE UN UZGLABĀŠANA
1) Sekojiet tam, lai visi uzgriežņi un skrūves būtu pievilkti, lai pārl-
iecinātos, ka mašīna visu laiku ir drošā darbības stāvoklī. Regulāra
tehniskā apkope ir ļoti svarīga drošībai un darbības raksturojumu
saglabāšanai.
2) Neuzpildiet mašīnas tvertni ar benzīnu tādā vietā, kur benzīna
tvaiki var sasniegt liesmu, dzirksteli vai spēcīgu siltuma avotu.
3) Ļaujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
4) Lai samazinātu ugunsgrēka risku, sekojiet tam, lai uz dzinēja, uz
izplūdes trokšņa slāpētāja, akumulatora nodalījumā un benzīna uzglabāšanas vietā nebūtu zāles, lapu un smērvielu atlieku.
5) Drošības apsvērumu dēļ, nelietojiet mašīnu, ja tās detaļas ir
nodilušas vai bojātas. Detaļas ir jāmaina, nevis jālabo. Izmantojiet
oriģinālās rezerves daļas. Neatbilstošas kvalitātes daļas var sabojāt
mašīnu un apdraudēt jūsu drošību.
6) Ja tvertne jāiztukšo, dariet to ārpus telpām, kad dzinējs ir atdzisis.
Kā arī:
• Pirms jebkādu tehniskās apkopes darbu veikšanas izslēdziet
dzinēju un atvienojiet sveces vadu;
• Rotējošo asmeņu noņemšanas un uzstādīšanas laikā velciet darba
cimdus.
E) TRANSPORTĒŠANA UN PĀRVIETOŠANA
1) Katru reizi, kad mašīna ir jāpārvieto, jāpaceļ, jātransportē vai
jānoliec, rīkojieties šādi:
– izslēdziet dzinēju;
– valkājiet izturīgus darba cimdus;
– paņemiet mašīnu tādās vietās, lai tvēriens būtu drošs, ņemot vērā
mašīnas svaru un tā sadali;
– darbības jāveic tādam personu skaitam, kas atbilst mašīnas sva-
ram un transportlīdzekļa raksturojumam, vai vietai, kurā mašīna ir
jānogādā vai jāsavāc.
2) Transportēšanas laikā piemērotā veidā piestipriniet mašīnu ar
siksnu un ķēžu palīdzību.
84
Page 87
LV
LIETOŠANAS NOTEIKUMI
Informāciju par dzinēju lasiet atbilstošā rokasgrāmatā.
PIEZĪME - Atbilstību starp norādēm tekstā un atbil-
stošajiem zīmējumiem (kas atrodas 2. un turpmākajās
lappusēs) var noteikt ar paragrāfa numura palīdzību.
1. MONTĀŽAS PABEIGŠANA
PIEZĪME Piegādes laikā uz mašīnas jau var būt
uzstādītas dažas sastāvdaļas.
UZMANĪBU Izpakošana un montāža ir jāpabeidz uz
līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz
vietas gan mašīnas, gan iepakojuma pārvietošanai,
lietojot tikai piemērotus piederumus.
Iepakojuma materiāli ir jāutilizē saskaņā ar spēkā
esošo vietējo likumdošanu.
1.1
Stūres montāža
Savienojiet vilcējstieni (1) ar diviem stūres sānu elementiem (2a) un (2b) un līdz galam pievelciet divus uzgriežņus
(3).
UZMANĪBU Vilcējstienis ir svarīgs drošības elements un tāpēc šī operācija ir jāveic pareizi.
Atskrūvējiet divus uzgriežņus (4), pēc tam izņemt divas
sānu skrūves (5) un galvas skrūvi (6) no balsta (7).
Uzstādiet stūri (2) uz balsta (7), sekojot tam, lai troses
būtu zem balsta. Pieskrūvējiet atpakaļ divas sānu skrūves
(5) un paplāksnes norādītajā secībā, pēc tam līdz galam
pievelciet divus uzgriežņus (4).
Iestumiet savilcēju (8) līdz balstam (7) un piestipriniet to
ar skrūvi (6).
1.2
Frēzes asu aizvēršana
Ievietojiet divus vāciņus (1) abos frēžu ass galos (2).
1.3
Eļļas uzpilde
• Transmisija
Nolieciet mašīnu uz labā sāna.
Atkabiniet šķelttapu (1), izņemiet tapu (2) un noņemiet
frēzes (3) un (4).
Atskrūvējiet vāciņu (5) un ielejiet atverē apmēram 120
kv.cm eļļas, kurai ir tāda pati kvalitāte, kā motorā izmantojamajai eļļai.
Uzstādiet atpakaļ vāciņu (5), pārliecinoties, ka blīve (6)
atrodas savā vietā un uzstādiet atpakaļ frēzes (3) un (4),
izmantojot attiecīgu tapu (2) un šķelttapu (1).
• Dzinējs
Iepildiet motoreļļu, ievērojot attiecīgajā rokasgrāmatā
izklāstītos norādījumus.
1.4
Balsta montāža
Ievietojiet balstu (1) tā ligzdā un piestipriniet to vēlamajā
augstumā ar tapu (2) un šķelttapu (3).
2. VADĪBAS UN REGULĒŠANA IERĪCES
PIEZĪME Vadības elementu simbolu nozīme ir
paskaidrota 6. un turpmākajās lappusēs.
2.1
Akseleratora vadības ierīce
Akseleratoru vada ar sviru (1).
Sviras pozīcijas ir norādītas attiecīgajā plāksnītē.
Akselerators regulē frēžu griešanās ātrumu un vienlaicīgi
ar to mašīnas kustības ātrumu.
2.2
Frēžu ieslēgšanas svira
Frēžu rotēšana, tām esot saskarē ar zemes virsmu,
izraisa mašīnas kustību uz priekšu.
Lai ieslēgtu frēzes, nospiediet drošības sviru (1) un pavelciet ieslēgšanas sviru (2).
Atlaižot sviru (2), frēzes apstājas un mašīna pārtrauc kustību uz priekšu.
2.3
Kaplēšanas augstuma regulēšana
Frēžu dziļuma regulēšanai augsnē izmanto balstu (1),
kuru var uzstādīt 3 dažādos augstumos.
Zemākā pozīcija atbilst minimālajam kaplēšanas
dziļumam.
Lai izmainītu balsta (1) augstumu, izņemiet šķelttapu (3)
un tapu (2) un uzstādiet to vēlamajā augstumā.
2.4
Palīgriteņa regulēšana
Palīgriteni (1) var uzstādīt divos dažādos augstumos:
– nolaistā, atbalstās pret zemi, kas atvieglo pārvietošanu;
– paceltā, darba pozīcija, ļauj frēzēm iedziļināties aug-
snē.
Lai pārvietotu to no vienas pozīcijas citā pozīcijā, satveriet
riteni (1), pavelciet to, lai tapa (2) izietu no balsta (3) padziļinājuma un uzstādiet to vēlamajā augstumā.
3. MAŠĪNAS IZMANTOŠANA
3.1
Dzinēja iedarbināšana
Lai iedarbinātu dzinēju, sekojiet dzinēja rokasgrāmatā
izklāstītajiem norādījumiem, enerģiski pavelciet iedarbināšanas auklas rokturi (1).
85
Page 88
3.2
Teritorijas kaplēšana un aršana
Darba uzsākšana:
– noregulējiet balstu vēlamajā augstumā;
– uzstādiet palīgriteni augšējā pozīcijā;
– viegli nospiediet stūri, lai paceltu frēzes no zemes;
– nospiediet drošības sviru (1) un pavelciet frēžu ieslēg-
šanas sviru (2);
– nolaidiet frēzes tā, lai tās ieietu augsnē un virzītu
mašīnu uz priekšu.
• Ieteikumi darba kvalitātes uzlabošanai
• Neizmantojiet mašīnu, ja augsne ir mitra, jo blāķus var
būt grūti sadrupināt.
• Gadījumā, ja augsne ir cieta un sausa, vēlamo dziļumu
ir ieteicams sasniegt ar diviem piegājieniem, kas virzīti
perpendikulāri viens otram, katru reizi strādājot ar ierobežotu dziļumu.
3.3
Darba pabeigšana
Pēc darba pabeigšanas:
– atlaidiet ieslēgšanas sviru (2);
– uzstādiet akseleratora sviru pozīcijā «STOP»;
– uzstādiet palīgriteni nolaistā pozīcijā.
Pirms mašīnas nolikšanas uzglabāšanā vai jebkādu
darbu veikšanas, atvienojiet sveces vada uzgali (1).
4. PLĀNOTĀ TEHNISKĀ APKOPE
SVARĪGI Mašīnas darbības un drošības uzturēšanai
sākotnējā līmeni ir regulāri jāveic rūpīga tehniskā
apkope.
Glabājiet mašīnu sausā vietā.
1) Tīrīšanas, tehniskās apkopes vai regulēšanas laikā
izmantojiet izturīgus darba cimdus.
2) Rūpīgi mazgājiet mašīnu ar ūdeni pēc katras iz-
mantošanas reizes; novāciet šķembas un dubļus,
kas uzkrājās uz frēzēm un zem aizsarga, jo pēc to
izžūšanas tos var būt grūti izņemt.
3) Aizsarga iekšējās daļas krāsojums ar laiku var atlupt
augsnes abrazīvas iedarbības dēļ; šajā gadījumā savlaicīgi atjaunojiet krāsojumu, izmantojot pretkorozijas krāsu, lai izvairītos no rūsēšanas, kas var izraisīt
metāla koroziju.
4) Gadījumā, ja ir jāpiekļūst apakšējai daļai, nolieciet
mašīnu uz dzinēja rokasgrāmatā norādīto sānu,
sekojot attiecīgajiem norādījumiem.
5) Izvairieties no benzīna izliešanas uz dzinēja vai
mašīnas plastmasas daļām, lai nesabojātu tās, un
uzreiz noslaukiet izlijušo benzīnu. Garantija neattiecas
uz plastmasas daļu bojājumiem benzīna izliešanas
dēļ.
4.1
Frēžu maiņa
Frēžu griezēji nav jāasina.
Lai nomainītu frēzi, rīkojieties šādi:
– noņemiet vāciņu (1);
– atkabiniet šķelttapu (2), izņemiet tapu (3) un noņemiet
ārējo frēzi (4) un iekšējo frēzi (5).
UZMANĪBU Frēžu griezējus NEVAR demontēt no
balsta plāksnes, tāpēc iekšējā plāksne VIENMĒR
ir jāmaina kopā ar griezējiem. Frēzes izmantošana
ar vienu vai vairākiem bojātiem vai nolūzušiem
griezējiem var būt bīstama un samazina mašīnas
drošības un drošuma līmeni.
Šajā mašīnā ir paredzēts izmantot oriģinālas frēzes,
kurām ir šāds kods:
118801761/0 (ārējā frēze)
118801760/0 (iekšējā frēze)
Uzstādiet atpakaļ frēzes (4) un (5) un ievietojiet atpakaļ
attiecīgo tapu (3), šķelttapu (2) un vāciņu (1).
4.2
Transmisijas regulēšana
Ja rodas problēmas frēžu ieslēgšanas sviras izmantošanas laikā, piemēram, ja ieslēgšana ir pārāk asa vai
ja frēžu ātrums samazinās pēc to ieiešanas augsnē, ir
jānoregulē ieslēgšanas trose.
Šī operācija ir jāveic tuvākajā servisa centrā vai veikalā,
kurā jūs iegādājāties mašīnu.
5. APKĀRTĒJĀS VIDES AIZSARDZĪBA
Mašīnas īpašniekam ir jārūpējas par vides aizsardzību,
izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.
– Centieties nekļūt par jūsu kaimiņu traucējumu cēloni.
– Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz
iepakojuma materiālu, eļļas, benzīna, akumulatoru, ltru, bojāto detaļu vai citu vidi piesārņojošo materiālu
pārstrādi; šos atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie ir jānogādā uz speciāliem
savākšanas centriem, kas nodrošina atkritumu utilizāciju.
– Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet
to ārā, bet sazinieties ar atkritumu savākšanas centru
saskaņā ar vietējās likumdošanas prasībām.
Ja jums radušās jebkādas neskaidrības vai problēmas,
sazinieties ar tuvāko servisa centru vai vietu, kur iegādājāties izstrādājumu.
86
Page 89
BG
ПРАВИЛА ЗА БЕЗОПАСНОСТ
КОИТО ТРЯБВА ДА СЕ СПАЗВАТ СТРИКТНО
ВАЖНО – ПРОЧЕТЕТЕ ВНИМАТЕЛНО ПРЕДИ ДА ИЗПОЛЗВАТЕ
МАШИНАТА. СЪХРАНЕТЕ ЗА ВСЯКАКВА БЪДЕЩА
НЕОБХОДИМОСТ ОТ КОНСУЛТИРАНЕ
A) ОБУЧЕНИЕ
1) Прочетете внимателно упътването. Разучете и свикнете с
командите и с адекватното използване на машината. Научете се да
изключвате бързо мотора.
2) Използвайте машината само по предназначението й, т.е. за копаене
и оран на почвата. Каквато и да било друга употреба може да се окаже
опасна и да причини щети на хора и/или предмети. В “неподходящата”
употреба се включват (като неизчерпателен пример):
– возене на хора, деца или животни с машината;
– вие да се возите на машината;
– използването на машината за теглене или бутане на товари;
– използване на машината от повече от един човек;
– задействане на фрезите върху твърди повърхности или при наличие
на дребен чакъл или камъни.
3) Никога не позволявайте машината да бъде използвана от деца или
от хора, незапознати достатъчно с инструкциите. Местните закони
може да предвиждат минимална възраст за право на използване.
4) В никакъв случай не използвайте машината:
– ако наблизо има деца, други хора или животни;
– ако сте под действието на лекарства или вещества, за които се смята,
че намаляват бързината на рефлексите или понижават вниманието.
5) Помнете, че операторът или този, който използва машината е
отговорен за инциденти и непредвидени ситуации, които могат да се
случат на други хора или на тяхна собственост.
Б) ПОДГОТВИТЕЛНИ ОПЕРАЦИИ
1) По време на работа обувайте винаги здрави обувки и дълги
панталони. Не включвайте машината ако сте боси или с отворени
сандали.
2) Прегледайте внимателно работния терен и отстранете всичко, което
може да бъде изхвърлено от машината или може да повреди въртящите
се инструменти и мотора (камъни, клони, жици, кости и т.н.).
3) ВНИМАНИЕ: ОПАСНОСТ! Бензинът е много леснозапалим.
– съхранявайте горивото в специално предназначени съдове;
– зареждайте с бензин само на открито като използвате фуния, по
време на тази операция и всеки път, когато работите с гориво не
трябва да пушите;
– заредете преди включване на мотора; не прибавяйте бензин и не
махайте запушалката ако моторът работи или е топъл;
– ако бензинът прелее, не включвайте мотора, отдалечете машината
от мястото, където се е изляло горивото и избягвайте да създавате
условия за пожар, докато горивото не се изпари и бензиновите пари
се разнесат;
– винаги поставяйте и стягайте добре запушалките на резервоара и
на съда с бензин;
4) Заменете дефектните заглушители
5) Преди употреба прегледайте основно машината и особено фрезите,
проверете да не са изхабени или повредени винтовете или въртящите
се инструменти група. Заменяйте заедно повредените или изхабени
фрези и винтове, за да запазите баланса.
6) Преди да започнете работа, проверете дали предпазителите са
правилно монтирани.
В) ПО ВРЕМЕ НА ИЗПОЛЗВАНЕ
1) Не включвайте мотора в затворени пространства, където може да се
натрупат опасни газове въглероден окис.
2) Работете само на дневна светлина или при добра изкуствена
светлина.
3) Бъдете сигурни, че имате опора, когато работите по наклонени
терени.
4) Никога не тичайте с машината, а вървете.
5) Работете в напречна посока на наклона, никога нагоре-надолу.
6) Внимавайте много при смяна на посоката пo наклонени терени.
7) Не работете по терени с наклон по-голям от 20°.
8) Внимавайте изключително много когато дърпате машината към себе
си.
9) Не променяйте настройките на мотора и не му позволявайте да
достига прекалено високи обороти.
10) Включвайте внимателно мотора, следвайки инструкциите и като
държите краката си далеч от въртящите се инструменти.
11) Не приближавайте ръцете и краката си до въртящите се части, нито
ги поставяйте под тях.
12) Не вдигайте или транспортирайте машината, когато моторът
работи.
13) Спрете мотора:
– всеки път, когато машината не е под ваш надзор.
– преди да зареждате с гориво;
14) Намалете газта преди да спрете мотора. Спрете захранването с
гориво при приключване на работа, като спазвате инструкциите от
упътването на мотора.
Освен това:
• Спрете въртящите се инструменти ако машината трябва да бъде
наклонена, при прекосяване на незатревени терени и когато
машината трябва да бъде транспортирана от или към работната зона.
• Никога не задействайте машината ако предпазителите са повредени.
• Спрете мотора и изключете кабела на свещта:
– преди каквато и да е намеса по въртящите се инструменти;
– преди да се извършва контрол, почистване или да се работи по
машината.
– след като е ударено чуждо тяло. Проверете евентуални щети и
извършете необходимите поправки преди да използвате отново
машината.
– ако машината започне да вибрира по аномален начин (Потърсете
незабавно причината за вибрациите и се погрижете за извършване
на необходимите проверки в Специализиран център).
• По време на работа спазвайте винаги безопасната дистанция от
въртящите се инструменти, определена от дължината на дръжката.
Г) ПОДДРЪЖКА И СКЛАДИРАНЕ
1) Поддържайте затегнати гайките и винтовете, за да сте сигурни,
че машината винаги е в безопасно състояние за работа. Редовната
поддръжка е незаменима за безопасността и за запазване работните
характеристики на машината.
2) Не оставяйте машината с бензин в резервоара в помещение, където
бензиновите изпарения могат да достигнат пламък, искра или силен
източник на топлина.
3) Изчакайте моторът да изстине преди да поставите машината в кое
да е помещение.
4) За да намалите риска от пожар, поддържайте мотора, заглушителя
на изхода, мястото на акумулатора и зоната за складиране на бензин
без остатъци от трева, листа или прекалено масло.
5) Поради причини за безопасност, никога не използвайте машината с
износени или повредени части. Частите трябва да бъдат заменени, а не
поправени. Използвайте оригинални резервни части. Части с различно
качество може да повредят машината и да застрашат безопасността ви.
6) Ако трябва да изпразните резервоара, извършете тази операция на
открито и при студен мотор.
Освен това:
• Спрете мотора и изключете кабела на свещта преди да извършвате
каквато и да е намеса по поддръжка;
• Слагайте работни ръкавици за разглобяване и повторно монтиране
на въртящите се инструменти.
Д) ТРАНСПОРТ И ПРЕМЕСТВАНЕ
1) Всеки път, когато трябва да премествате, повдигате,
транспортирате или накланяте машината, е необходимо:
– спрете мотора;
– да сложите дебели работни ръкавици;
– да хванете машината в точки, които гарантират сигурно захващане,
имайки предвид тежестта и разпределението й;
– с тези дейности да се заемат толкова хора, колкото са необходими
в съответствие с теглото на машината, характеристиките на
транспортното средство или на мястото, където трябва да бъде
сложена или откъдето да бъде взета машината.
2) При транспортиране вземете подходящи обезопасителни мерки
чрез използване на въжета или вериги.
87
Page 90
BG
ПРАВИЛА ЗА УПОТРЕБА
За мотора прочетете съответното упътване с
инструкции
БЕЛЕЖКА Съответствието между данните в текста и
съответните фигури (поставени на стр. 2 и следващите)
е показано от номера, който предшества всеки параграф.
1. ДОВЪРШВАНЕ НА МОНТАЖА
ЗАБЕЛЕЖКА Машината може да бъде доставена с
някои вече монтирани компоненти.
ВНИМАНИЕ Разопаковането и завършването на
монтажа трябва да се осъществят върху равна и
здрава повърхност, с достатъчно пространство за
преместване на машината и на опаковките, като си
служите винаги с подходящи инструменти.
Изхвърлянето на опаковката трябва да се извършва
според действащите местни разпоредби.
1.1
Монтаж на кормилото
Свържете обтегача (1) с двата странични елемента на
кормилото (2а) и (2б) и затегнете докрай двете гайки (3).
ВНИМАНИЕ Наличието на обтегач представлява
важен елемент на безопасността, затова трябва да
бъде свързан правилно.
Развийте двете гайки (4), после отстранете двата
странични винта (5) и главния винт (6) от супорта (7).
Монтирайте кормилото (2) върху супорта (7) като
внимавате да държите кабелите под супорта. Поставете
отново двата странични винта (5) и шайбите в показаната
последователност, после затегнете докрай двете гайки (4).
Плъзнете скобата (8) към супорта (7) и я фиксирайте с
винта (6).
1.2
Затваряне на осите на фрезите
Сложете две капачки (1) в двата края на оста на фрезите
(2).
1.3
Зареждане с масло
• Скоростна кутия
Сложете машината да легне на дясната си страна.
Откачете винта (1), извадете щифта (2) и отстранете
фрезите (3) и (4).
Развийте капачката (5) и налейте в отвора около 120 мл.
масло със същото качество като за мотора.
Монтирайте отново капачката (5) като внимавате да
разположите добре уплътнението (6) и възстановете
фрезите (3) със съответния щифт (2) и винт (1).
• Мотор
Осъществете доливането на моторното масло като
следвате инструкциите в съответното упътване.
1.4
Монтаж на паянтата
Поставете паянтата (1) в гнездото й и я фиксирайте на
желаната височина чрез щифта (2) и винта (3).
2. КОМАНДИ И РЕГУЛАЦИИ
БЕЛЕЖКА Значението на знаците върху командите е
обяснено на стр. 6 и следващите.
2.1
Команда ускорител
Ускорителят се командва от лоста (1).
Позициите на лоста са посочени на съответната табелка.
Ускорителят регулира скоростта на въртене на фрезите
и, същевременно, скоростта на напредване на машината.
2.2
Лост за включване на фрезите
Напредването на машината е резултат от движението на
фрезите в контакт с терена.
За да включите фрезите, натиснете лоста за безопасност
(1) и дръпнете лоста за включване (2).
Пускайки лоста (2), фрезите спират и машината престава
да напредва.
2.3
Регулация на дълбочината на оран
Регулацията на дълбочината на потъване на фрезите в
почвата се осъществява чрез паянтата, която може да се
разположи на 3 различни височини.
Най-долната позиция съвпада с минималната дълбочина
на оран.
За да промените височината на паянтата (1), отстранете
винта (3) и щифта (2) и я поставете на желаната височина.
2.4
Регулация на спомагателното колело
Спомагателното колело (1) може да бъде разположено на
две различни височини:
– смъкнато, в контакт с терена, за да подпомага
придвижването;
– вдигнато, по време на работа, за да позволява на
фрезите да задълбават в терена.
За да преминете от една позиция в друга, трябва да
хванете колелото (1), да го дръпнете докато предизвикате
излизане на щифта (2) от гнездото в супорта (3) и да го
разположите на желаната височина.
3. ИЗПОЛЗВАНЕ НА МАШИНАТА
3.1
Включване на мотора
За включване следвайте указанията в упътването на
мотора, после рязко дръпнете стартовия шнур (1) от
ръчката.
88
Page 91
3.2
Копаене и разораване на терена
За започване на работа:
– регулирайте паянтата на желаната височина;
– поставете спомагателното колело във висока позиция;
– чрез леко натискане на кормилото повдигнете фрезите
от терена;
– натиснете лоста за безопасност (1) и дръпнете лоста за
включване на фрезите (2).
– смъкнете фрезите така че да могат да проникнат в
терена и машината да напредва.
Препоръки за добро извършване на работата
• Не използвайте машината върху мокър терен, тъй като
буците може да са трудни за разбиване.
• В случай на твърди и сухи терени, би било добре да
достигнете желаната дълбочина чрез две кръстосани
минавания, извършени на по-малка дълбочина.
3.3
Завършване на работата
В края на работата:
– пуснете лоста за включване (2);
– поставете лоста на ускорителя в позиция «СТОП»;
– поставете спомагателното колело в ниска позиция;
Изключете капачката на свещта (1) преди да приберете
машината или да извършвате каквато и да е намеса.
4. РЕДОВНА ПОДДРЪЖКА
ВАЖНО Редовната и грижлива поддръжка е
незаменима за поддържане първоначалните ниво на
безопасност и характеристики на машината.
Съхранявайте машината на сухо място.
1) Слагайте дебели работни ръкавици преди всяко
почистване, поддържане или настройка на машината.
2) След всяка работа измивайте внимателно машината
с вода, отстранявайте остатъците от трева и кал,
натрупани върху фрезите и под предпазителя, за да не
изсъхнат и да затруднят следващо отстраняване.
3) Боята от вътрешната страна на предпазителя може да
падне под абразивното действие на разораната почва;
в такъв случай трябва да се намесите незабавно, като
нанесете боя против ръжда, за да избегнете корозията
на метала.
4) Ако е необходимо да стигнете до долната част,
наклонете машината единствено от страната, посочена
в упътването на мотора, като следвате съответните
инструкции.
5) Избягвайте да изливате бензин върху пластмасовите
части на мотора или на машината, за да не ги повредите;
изчиствайте веднага всяка евентуално попаднала
капка бензин. Гаранцията не покрива щетите по
пластмасовите части, причинени от бензин.
4.1
Смяна на фрезите
Фрезите не изискват заточване на режещите ръбове.
За смяна на фреза:
– отстранете капачката (1);
– откачете винта (2), извадете щифта (3) и отстранете
външната (4) и вътрешната (6) фреза.
ВНИМАНИЕ Остриетата на фрезите НЕ могат да бъдат
разглобени от плочата за супорт, затова ВИНАГИ
трябва да се сменя цялата плоча заедно с остриетата.
Употребата на фреза с едно или повече счупени или
липсващи остриета може да се окаже опасно и вреди
на безопасността и надеждността на машината.
На тази машина е предвидена употреба на оригинални
фрези, носещи кода:
118801761/0 (външна фреза)
118801760/0 (вътрешна фреза)
Монтирайте отново фрезите (4) и (5) и възстановете
съответния щифт (3), винт (2) и капачка (1).
4.2
Регулация на скоростната кутия
Ако забележите аномалии в момента на задействане
на лоста за включване на фрезите, с прекалено рязко
включване или с фрези, които се забавят при проникване
в терена, трябва да се погрижите за регулиране на кабела
за включване.
Тази операция трябва да бъде извършена в най-близкия
Сервизен център или при Вашия дистрибутор.
5. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА
Опазването на околната среда трябва да бъде приоритет
и важен аспект при употребата на машината, в полза на
гражданското общество и на средата, в която живеем.
– избягвайте да притеснявате съседите.
– Следвайте стриктно местните норми за изхвърлянето
на опаковки, износени части или каквато и да е част,
силно замърсяваща околната среда; тези отпадъци не
трябва да се изхвърлят в боклука, а трябва да се събират
разделно и да се предават в специалните пунктове за
събиране, където ще се погрижат за рециклиране на
материалите.
– В момента на изваждане от употреба, не захвърляйте
машината в околната среда, а се обърнете към
събирателен пункт, според действащите местни
разпоредби.
В случай на съмнение или проблем, свържете се без
колебание с най-близкия сервиз или с вашия дистрибутор.
89
Page 92
ET
OHUTUSNÕUDED
RANGELT JÄRGIDA
TÄHTIS – LUGEDA TÄHELEPANELIKULT ENNE MASINA
KASUTAMIST. SÄILITADA MISTAHES EDASPIDISEKS
VAJADUSEKS
A) ETTEVALMISTAMINE
1) Lugeda tähelepanelikult läbi kasutusjuhend. Õppida tundma
juhtimisseadmeid ja masina otstarbekohast kasutamist. Õppida mootorit kiiresti seiskama.
2) Kasutada masinat ainult ettenähtud otstarbel, seega maa kobe-
stamiseks ja kündmiseks. Mistahes muu kasutus võib olla ohtlik ja
tekitada kahju inimestele ja/või esemetele. Ebaõige kasutuse alla
käivad (näiteks, aga mitte ainult):
– täiskasvanute, laste või loomade vedamine masinal;
– lasta masinal ennast vedada;
– masina kasutamine raskuste pukseerimiseks või lükkamiseks;
– masina kasutamine rohkem kui ühe inimese poolt.
– käivitada terasid kõval pinnasel või kruusa ja kivide juures.
3) Ärge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole
tutvunud instruktsioonidega. Kohalikud seadused võivad sätestada
miinimumvanuse kasutajale.
4) Masinat ei tohi kunagi kasutada:
– inimeste, eriti laste, või loomade läheduses;
– kui kasutaja on võtnud ravimeid või aineid, mis hajutavad tähelep-
anu või aeglustavad reekse.
5) Pidada meeles, et kasutaja vastutab õnnetuste ja kahjustuste eest,
mis võivad tekkida teistele inimestele või nende omandile.
B) EELTÖÖD
1) Töö ajal kanda alati tugevaid jalanõusid ja pikki pükse. Ärge käiv-
itage masinat paljajalu või lahtiste sandaalidega.
2) Uurida hoolega läbi tööala ja eemaldada sealt kõik, mida masin
võiks eemale paisata või mis võiks kahjustada pöörlevaid osasid ja
mootorit (kivid, oksad, traadid, luud, jne.)
3) TÄHELEPANU: OHT! Bensiin on äärmiselt kergestisüttiv.
– hoida kütust selleks ette nähtud anumates;
– valada kütust masinasse, kasutades lehtrit, ainult vabas õhus ja
selle toimingu ajal ning iga kord kütusega tegeledes ei tohi suit-
setada.
– valada kütus masinasse enne mootori käivitamist; ärge lisage kütust
ning ärge võtke ära bensiinipaagi korki, kui mootor käib või on soe.
– kui bensiin valgub maha, ärge käivitage mootorit, vaid eemaldada
masin alalt, kuhu läks kütus, kuniks bensiin on ära auranud ja aurud
hajunud, et vältida süttimise ohtu;
– panna alati tagasi korgid ja sulgeda kindlalt bensiinipaak ja ben-
siinianum.
4) Asendada vigased summutid
5) Enne kasutamist teostada masina üldine ja eriti lõiketerade
olukorra kontroll, ja kontrollida, et kruvid ja pöörlevad osad ei oleks
kulunud või kahjustatud. Asendada koos kahjustunud või kulunud
lõiketerad ja kruvid, et tagada tasakaal.
6) Enne töö alustamist kontrollida, et kaitsed oleksid korrektselt mon-
teeritud.
C) KASUTAMISE AJAL
1) Ärge käivitage mootorit kinnistes ruumides, kuhu võib koguneda
ohtlik vingugaas.
2) Töötada ainult päevavalguses või heas kunstvalguses.
3) Veenduda alati, et teil on kindel toetuspind kaldus maa-aladel.
4) Masinaga ei tohi kunagi joosta, vaid tuleb käia.
5) Kallakutel töötada piki nõlva, mitte kunagi üles-alla.
6) Äärmiselt ettevaatlik tuleb olla kallakutel suunda muutes.
7) Ärge töötage maa-aladel, mille kalle on suurem kui 20°
8) Olla eriti ettevaatlik masinat enda poole tõmmates.
9) Ärge muutke mootori seadeid ja ärge viige mootorit ülemääraselt
kõrgete pööreteni.
10) Käivitada mootor ettevaatlikult kasutusjuhiseid järgides ja hoides
jalad pöörlevatest osadest ohutus kauguses.
11) Ärge kunagi pange käsi või jalgu pöörlevate osade lähedusse
või alla.
12) Ärge tõstke või transportige masinat, kui mootor töötab.
13) Lülitada mootor välja:
– iga kord, kui masin jääb järelvalveta;
– enne, kui valada paaki kütust;
14) Enne mootori väljalülitamist vähendada gaasi. Kui lõpetate töö,
pange kinni kütusekraan, nagu on kirjas mootori kasutusjuhendis.
Lisaks:
• Peatada pöörlevad osad, kui tuleb masinat kallutada või ületades
pindu, millel ei ole rohtu ja samuti siis, kui transpordite masinat
tööalale või sealt ära
• Ärge käivitage masinat kunagi, kui kaitsed on kahjustatud.
• Lülitada mootor välja ja ühendada lahti küünlajuhe:
– enne mistahes tööd pöörlevate osadega;
– enne masina kontrollimist, puhastamist või hooldamist;
– pärast võõrkeha tabamist. Kontrollida võimalikke kahjustusi ja
teha vajalikud parandused, enne kui masinat uuesti kasutama
hakatakse;
– kui masin hakkab ebanormaalselt vibreerima (Uurida kiiresti välja
vibratsiooni põhjus ja kontrollida vastavas teeninduskeskuses).
• Töötamise ajal hoida alati ohutut distantsi pöörlevast osadest vastavalt varre pikkusele.
D) HOOLDAMINE JA HOIULEPANEK
1) Et olla kindel masina ohutus töötamises, tuleb kõik mutrid ja kruvid
alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ülimalt oluline
ohutuse tagamiseks ja selleks, et masin töötaks hästi.
2) Ärge hoidke masinat, mille paagis on bensiini, ruumis, kus bensii-
niaurud võiksid jõuda leegini, sädemeni või kuumaallikani.
3) Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha
jahtuda.
4) Et vähendada tulekahjuriski, hoida alati mootor, summuti, aku ja
bensiinipaagi ümbrus puhas rohujäätmetest, lehtedest või üleliigsest
määrderasvast.
5) Ohutuse huvides ärge kunagi kasutage masinat, millel on kulunud
või kahjustunud osi. Osad tuleb välja vahetada ning mitte kunagi
parandada. Kasutada ainult originaal varuosi. Mittekvaliteetsed varuosad võivad kahjustada masinat ja olla ohuks teie turvalisusele.
6) Kui paak tuleb tühjendada, teha seda vabas õhus ja külma mo-
otoriga.
Lisaks:
• Peatada mootor ja ühendada lahti küünlajuhe enne mistahes hool-
dustöö teostamist;
• Kanda töökindaid pöörlevate osade lahti- ja tagasimonteerimiseks.
E) TRANSPORTIMINE JA LIIGUTAMINE
1) Iga kord kui on tarvis masinat liigutada, tõsta, transportida või
kallutada, tuleb:
– peatada mootor;
– panna kätte paksud töökindad;
– võtta kinni masina nendest osadest, mis võimaldavad kindlat haa-
ret, arvestades kaalu ja selle jagunemist;
– kasutada masina kaalule, transpordivahendile ja kohale, kust ma-
sin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi.
2) Transportimise ajal kinnitada masin köite või kettide abil.
90
Page 93
ET
KASUTAMISNORMID
Mootori kohta lugeda vastavat kasutusjuhendit.
PANE TÄHELE - Seos tekstis sisalduvate viidete ja va-
stavate jooniste vahel (asetsevad lehek. 2 ja järgnevad)
on näidatud numbriga, mis on iga peatüki ees.
1. VIIA LÕPULE MONTEERIMINE
PANE TÄHELE - Masina mõned komponendid võivad
olla juba monteeritud.
TÄHELEPANU - Lahtipakkimine ja kokkumonteerimise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja
pakendite liigutamiseks, kasutada alati sobivaid
tööriistu.
Pakendite kõrvaldamine peab toimuma vastavalt
kohalikele kehtivatele normidele.
1.1
Juhtraua monteerimine
Ühendada pingutaja (1) juhtraua kahe külgmise elemendiga (2a) ja (2b) ja keerata lõpuni kaks mutrit (3).
TÄHELEPANU - Pingutaja on oluline turvaelement ja seetõttu tuleb see õigesti paigaldada.
Keerata lahti kaks mutrit (4), seejärel eemaldada kaks
külgmist kruvi (5) ja peakruvi (6) toest (7).
Monteerida juhtraud (2) toele (7) pöörates tähelepanu,
et juhtmed jääksid toe alla. Panna tagasi kaks külgmist
kruvi (5) ja serbi näidatud järjestuses, seejärel keerata
kaks mutrit (4) lõpuni.
Libistada kinnitaja (8) vastu tuge (7) ja kinnitada kruviga
(6).
1.2
Terade telgede sulgemine
Panna kaks korki (1) terade telgede (2) kahte otsa.
1.3
Õli lisamine
• Ülekanne
Asetada masin paremale küljele.
Võtta lahti klamber (1), eemaldada polt (2) ja eemaldada
terad (3) ja (4).
Keerata lahti kork (5) ja sisestada avausse ca 120 cc
sama õli, mida kasutati mootori jaoks.
Paigaldada tagasi kork (5) pöörates tähelepanu tihendi
(6) tagasipanemisele ja panna tagasi terad (3) ja (4) koos
vastava poldiga (2) ja klamber (1).
• Mootor
Lisada mootori õli järgides vastava kasutusjuhendi
juhtnööre.
1.4
Varda monteerimine
Sisestada varras (1) oma kohale ja kinnitada see soovitud
kõrgusele poldi (2) ja klambriga (3).
2. JUHTIMISSEADMED JA REGULEERIMISED
PANE TÄHELE - Juhtimisseadmetel näidatud sümbolite tähendust selgitatakse leheküljel 6 ja sealt
edasi.
2.1
Gaasihoob
Gaasi juhitakse hoovaga (1).
Hoova asendid on näidatud vastaval kleebisel.
Gaas reguleerib terade pöörlemise kiirust ja, samaaegselt, masina edasiliikumise kiirust.
2.2
Terade sisestamise hoob
Terade liikumine kokkupuutes maapinnaga viib masinat
edasi.
Terade sisestamiseks vajutada ohtushooba (1) ja tõmmata sisestushooba (2).
Hoova (2) lahti lastes terad seiskuvad ja masin jääb sei-
sma.
2.3
Harimissügavuse reguleerimine
Terade sügavust maapinnas reguleeritakse vardaga (1),
mida saab asetada 3 erinevale kõrgusele.
Kõige madalam asend langeb kokku minimaalse harimis-
sügavusega.
Varda (1) kõrguse muutmiseks eemaldada klamber (3) ja
polt (2) ja asetada see soovitud kõrgusele.
2.4
Abiratta reguleerimine
Abiratast (1) saab paigaldada kahele erinevale kõrgusele:
– langetatud, kokkupuutes maaga, liikumise lihtsusta-
miseks;
– üles tõstetud, töö ajal, võimaldamaks teradel maasse
tungida.
Ühest asendist teise üleminekuks tuleb rattast (1) kinni
võtta, tõmmata seda kuni polt (2) tuleb välja oma kohast
toel (3) ja asetada see soovitud kõrgusele.
3. MASINA KASUTAMINE
3.1
Mootori käivitamine
Käivitamiseks järgida mootori kasutusjuhendis toodud
juhtnööre, seejärel tõmmata järsult käivitustrossi (1)
nuppu.
91
Page 94
3.2
Maa kobestamine ja kündmine
Töö alustamiseks:
– reguleerida varras soovitud kõrgusele;
– viia abiratas kõrgele positsioonile;
– suruda kergelt juhtrauda terade maast tõstmiseks;
– vajutada ohtushooba (1) ja tõmmata terade sisestu-
shooba (2);
– langetada terad nii, et nad saaksid maasse siseneda ja
masinat edasi viia.
Soovitused hästi tehtud tööks
• Ärge kasutage masinat märjas pinnases, sest mättaid
võib olla raske purustada.
• Kõva ja kuiva mulla puhul on soovitav jõuda soovitud
sügavuseni kahe risti freesimiskorraga, mis on tehtud
vähendatud sügavusega.
3.3
Töö lõpp
Töö lõpus
– lasta lahti sisestushoob (2);
– viia gaasihoob positsiooni «STOP»;
– viia abiratas langetatud positsioonile.
Ühendada lahti küünla piip (1) enne masina kõrvalepanemist või mistahes töö teostamist.
4. TAVALINE HOOLDUS
TÄHTIS - Regulaarne ning täpne hooldus on hädav-
ajalik, et töötamine oleks kogu aeg ohutu ja et hoida
muruniiduk algses töökorras.
Masina tuleb hoida kuivas kohas.
1) Enne mistahes masina hooldus-, parandus- või regu-
leerimistööd, panna kätte paksud töökindad.
2) Pärast igat kasutust peske masin hoolikalt veega;
puhastage terade külge ja kaitse alla jäänud jäätmed
ja pori vältimaks, et ära kuivades ei muutuks need
takistuseks järgmisel töökorral.
3) Kaitse sisemise osa värv võib aja jooksul eemaldatud
mätaste abrasiivse toime mõjul lahti tulla; sellisel juhul
tuleb värv kiiresti üle tõmmata roostevaba värviga, et
hoida ära metalli korrosiooni põhjustava rooste teke.
4) Juhul, kui on tarvis pääseda alumise osa juurde, kallutada masinat ainult mootori juhendis ette nähtud poolele, järgides vastavaid juhendeid.
5) Vältida bensiini sattumist mootori või masina plastikust
osadele, et vältida nende kahjustumist ja puhastada
koheselt juhuslikult valatud bensiin. Garantii ei kata
bensiini tekitatud kahjusid plastikust osadele.
4.1
Terade vahetamine
Terad ei vaja lõikeosade teritamist.
Tera vahetamiseks:
– eemaldada kork (1);
– võtta lahti klamber (2), võtta välja polt (3) ja eemaldada
väline (4) ja sisemine (6) tera.
TÄHELEPANU - Lõiketerasid EI saa tugiplaadilt lahti
monteerida, seetõttu tuleb ALATI vahetada välja
terve plaat koos teradega. Ühe või enama katkise
või puuduva lõiketera kasutamine on ohtlik ja mõjub
halvasti masina ohutusele ja töökindlusele.
Sellel masinal on ette nähtud kasutada originaalterasid
koodiga:
118801761/0 (väline tera)
118801760/0 (sisemine tera)
Paigaldada terad (4) ja (5) tagasi, panna oma kohale
vastav polt (3), klamber (2) ja kork (1).
4.2
Ülekande reguleerimine
Juhul kui terade sisetamishoova käivitamisel ilmenvad
anomaaliad, sisestamine on liiga tugev või terad aeglustuvad maasse sisenedes, tuleb reguleerida sisestamisjuhet.
Seda toimingut tuleb läbi viia teie edasimüüjale kõige
lähemas teeninduskeskuses.
5. KESKKONNAKAITSE
Keskkonnakaitse peab masina kasutamisel olema oluline
ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja
keskkonna huve.
– Vältida naabrite segamist.
– Järgidatäpselt kohalikke norme, mis puudutavad pa-
kendite, kahjustatud osade ja muu keskkonnaohtliku
kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka,
vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.
– Kui te masinat enam ei kasuta, ärge visake seda loodu-
sesse, vaid pöörduda vastavalt kohalikele kehtivatele
normidele jäätmekäitluspunkti poole.
Mistahes probleemi või kahtluse korral pöörduda kõhkl-
emata lähimasse teeninduskeskusse või edasimüüja
poole.
92
Page 95
DoC_base r.5_HH-TL- P_0
DICHIARAZIONE CE DI CONFORMITÁ
(Direttiva Macchine 2006/42/CE, Allegato II, parte A)
1. La S ocietà: GGP Italy S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco V eneto (TV) – Italy
2. Dichiara sotto la propria res ponsabilità, che la macchina: Motozappat rice condotta a piedi
zappare-dissodare terreno
a) Tipo / Modello Base
b) Modello commerciale
c) Anno di costruzione
d) Matricola
e) Motore a scoppio
3. É conforme alle specifiche delle direttive:
• MD: 2006/42/EC
f) Ente Certifi catore: /
g) Esame CE del tipo: /
• OND: 2000/14/EC,ANNE X VI,proc.1-2005/88/EC
D. Lgs. 262/2002, ANNE X VI, proc. 1 (Italy)
f) Ente Certificatore:
• EMCD: 2004/108/EC
4. Riferimento alle N orme armonizzate:
EN 709:1997+A4:2009
i) Livello di potenza sonora misurato
dB(A)
j) Livello di potenza sonora garantito
dB(A)
l) Potenza net ta installata
kW
q) Persona autori zzata a costituire il FascicoloTecnico: GGP ITALY S.p.A.
Via delLavoro, 6
31033 Castelfranco Veneto (TV )- Italia
r) C astelfranco V.to, 00.00.2014 Vice Presidente R&D &Q uality
Ing. Raimondo Hippoliti
DoC_base r.5 - HH-TL-P_ 0
FR
Déclaration CE de Conformité
(Directive Machines 2006/42/CE, Annexe II, partie
A)
1. La Société
2. Déclare sous sa propre responsabilité que la
machine :
Motobineuse à conducteur à pied / défricher
/retourner terrain
a) Type / Modèle de Base
b) Modèle commercial
c) Année de construction
d) Série
e) Moteur: moteur essence
3. Est conforme aux prescriptions des
directives :
f) Organisme de certification
g) Examen CE du Type
4. Renvoi aux Normes harmonisées
i) Niveau de puissance sonore mesuréj
i) Niveau de puissance sonore garanti
l) Puissance nette installée
q) Personne habilitée à établir le Dossier
Technique :
r) Lieu et Date
EN
EC Declaration of Conformity
(Machine Directive 2006/42/EC, Annex II, part A)
1. The Company
2. Declares under its own responsibility that the
machine:
Pedestrian-controlled Motor hoe/ hoeing/tilling
land
a) Type / Base Model
b) Commercial model
c) Year of manufacture
d) Serial number
e) Motor: petrol
3. Conforms to directive specifications:
f) Certifying body
g) EC examination of Type
4. Reference to harmonised Standards
i) Sound power level measured
i) Sound power level guaranteed
l) Net power installed
q) Person authorised to create the Technical
Folder:
r) Place and Date
DE
EG-Konformitätserklärung
(Maschinenrichtlinie 2006/42/EG, Anhang II, Teil
A)
1. Die Gesellschaft
2. Erklärt auf eigene Verantwortung, dass die
Maschine:
Handgeführte Motorhacke / boden
hacken/pflügen
a) Typ / Basismodell
b) Handelsmodell
c) Baujahr
d) Seriennummer
e) Motor: Verbrennungsmotor
3. Den Anforderungen der folgenden Richtlinien
entspricht:
f) Zertifizierungsstelle
g) EG-Baumusterprüfung
4. Bezugnahme auf die harmonisierten Normen
i) Gemessener Schallleistungspegel
j) Garantierter Schallleistungspegel
l) Installierte Nettoleistung
q) Zur Verfassung der technischen Unterlagen
befugte Person:
r) Ort und Datum
NL
EG-verklaring van overeenstemming
(Richtlijn Machines 2006/42/CE, Bijlage II, deel A)
1. Het bedrijf
2. Verklaart onder zijn eigen
verantwoordelijkheid dat de machine:
Lopend bediende motorhakfrees / terrein rooien
/ ontginnen
a) Type / Basismodel
b) Handelsmodel
c) Bouwjaar
d) Serienummer
e) Motor: benzinemotor
3. Voldoet aan de specificaties van de
richtlijnen:
f) Certificatie-instituut
g) EG-onderzoek van het Type
4. Verwijzing naar de Geharmoniseerde normen
i) Gemeten niveau van geluidsvermogen
j) Gegarandeerd niveau van geluidsvermogen
l) Netto geïnstalleerd vermogen
q) Bevoegd persoon voor het opstellen van het
Technisch Dossier
r) Plaats en Datum
ES
Declaración de Conformidad CE
(Directiva Máquinas 2006/42/CE, Anexo II, parte
A)
1. La Empresa
2. Declara bajo su propia responsabilidad que la
máquina:
Motoazada conducida de pie / zapar/roturar
terreno
a) Tipo / Modelo Base
b) Modelo comercial
c) Año de fabricación
d) Matrícula
e) Motor: motor de explosión
3. Cumple con las especificaciones de las
directivas:
f) Ente certificador
g) Examen CE del Tipo
4. Referencia a las Normas armonizadas
i) Nivel de potencia sonora medido
j) Nivel de potencia sonora garantizado
l) Potencia neta instalada
q) Persona autorizada a realizar el Manual
Técnico:
r) Lugar y Fecha
PT
Declaração CE de Conformidade
(Diretiva de Máquinas 2006/42/CE, Anexo II,
parte A)
1. A Empresa
2. Declara sob a própria responsabilidade que a
máquina:
Motoenxada para operador apeado /
cavar/arrotear terreno
a) Tipo / Modelo Base
b) Modelo comercial
c) Ano de fabricação
d) Matrícula
e) Motor: motor a explosão
3. É conforme às especificações das diretivas:
f) Órgão certificador
g) Exame CE do Tipo
4. Referência às Normas harmonizadas
i) Nível medido de potência sonora
j) Nível garantido de potência sonora
l) Potência líquida instalada
q) Pessoa autorizada a elaborar o Caderno
Técnico
r) Local e Data
EL
EK-∆ήλωση συµµόρφωσης
(Οδηγία Μηχανών 2006/42/CE , Παράρτηµα II,
µέρος A)
1. Η Εταιρία
2. ∆ηλώνει υπεύθυνα ότι η µηχανή : Σκαπτικό
βενζίνης πεζο ύ χειριστή / σκά λισµα/εκχέρσωση
εδάφους
a) Τύπος / Βασικό Μοντέλο
b) Εµπορικό Μοντέ λο
c) Έτος κατασκευής
d) Αριθµός µητρώου
e) Κινητήρας: κινητήραςεσωτερικής ανάφλεξης
3. Συµµορφώνετ αι µε τις προδιαγραφές της
οδηγίας:
f) Οργανισµόςπιστοποίησης
g) Εξέταση CE του Τ ύπου
4. Αναφορά στους Κανονισµούς εναρµόνισης
i) Στάθµη µέτρησης ακουστικής ισχύος
i) Στάθµη εγγυηµένης ακουστικής ισχύος
l) Καθαρή εγκαταστηµένη ισχύς
q) Εξουσιοδοτηµένοάτοµο για την κατάρτιση
του ΤεχνικούΦυλλα δίου:
r) Τόπος και Χρόνος
TR
AT Uygunluk Beyanı
(2006/42/CE Makine Direktifi, Ek II, bölüm A)
1. Şirket
2. Şahsi sorumluluğu altında aşağıdaki
makinenin:
Ayak kumandalı motorlu çapa makinesi / toprağı
çapalamak / sürmek
a) Tip / Standart model
b) Ticari model
c) İmalat yılı
d) Sicil numarası
e) Motor: patlamalı motor
3. Aşağıdaki direktiflerin özelliklerine uygun
olduğunu beyan etmektedir:
f) Sertifikalandıran kurum
g) ... Tipi CE incelemesi
4. Harmonize standartlara atıf
i) Ölçülen ses güç seviyesi
i) Garanti edilen ses güç seviyesi
l) Kurulu net güç
q) Teknik Dosyayı oluşturmaya yetkili kişi:
r) Yer ve Tarih
MK
Декларација за усогласеност со ЕУ
(Директива за машини 2006/42/CE, Анекс II,
дел A)
1. Компанијата
2. изјавува со целосна лична одговорност
дека следната машина:
Моторенпл уг / прекопување/раздвојување на
теренот
а) Тип / основен модел
б) комерцијален модел
в) година на производство
г) етикета
д) мотор: мотор со согорување
3. Усогласено со спецификации те според
директивите:
ѓ) тело за сертификација
е) тест СЕ за типот
4. Референци за усогласени нормативи
з) измерено ниво на звучна моќност
ѕ) Ниво на гарантир ана звучна моќност
ј) нето инсталирана моќност
н) овластено лице за составување на
Техничката брошура
њ) место и датум
DoC_base r.5_HH-TL- P_0
NO
EF- Samsvarserklæring
(Maskindirektiv 2006/42/EF, Vedlegg II, del A)
1. Firmaet
2. Erklærer på eget ansvar at maskinen:
Motordrevet håndført jordfres /
fresing/beredning av jorden
a) Type / Modell
b) Handelsnavn
c) Produksjonsår
d) Serienummer
e) Motor: forbrenningsmotor
3. Oppfyller kravene i direktivene:
f) Sertifisering sorgan
g) EF-typeprøving
4. Henvisning til harmoniserte standarder
i) Målt lydeffektnivå
j) Garantert lydeffektnivå
l) Installert nettoeffekt
q) Person som har fullmakt til å utferdige teknisk
dokumentasjon:
r) Sted og dato
SV
EG-försäkran om överensstämmelse
(Maskindirektiv 2006/42//EG, bilaga II, de la)
1. Företaget
2. Försäkrar på eget ansvar att maskinen:
Förarledd jordfräs / fräsa /uppluckra mark
a) Typ / Basmodell
b) Produktnamn
c) Tilverkningsår
d) Serienummer
e) Motor: förbränningsmotor
3. Överensstämmer med föreskrifterna i
direktivet
f) Anmält organ
g) EG typgodkännande
4. Referens till harmoniserade standarder
i) Uppmätt ljudeffektnivå
j) Garanterad ljudeffektnivå
l) Installerad nettoeffekt
q) Auktoriserad person för upprättandet av den
tekniska dokumentationen:
r) Ort och datum
DA
EF-overensstemmelseserklæring
(Maskindirektiv 2006/42/EF, bilag II, del A)
1. Firmaet
2. Erklærer på eget ansvar, at maskinen:
Motorfræser betjent af gående personer /
løsning/opgravning af jorden
a) Type / Model
b) Handelsbetegnelse
c) Fremstillingsår
d) Serienummer
e) Motor: forbrændingsmotor
3. Er i overensstemmelse med specifikationerne
ifølge direktiverne:
f) Certificeringsorgan
g) EF-typeafprøvning
4. Henvisning til harmoniserede standarder
i) Målt lydeffektniveau
j) Garanteret lydeffektniveau
l) Installeret nettoeffekt
q) Person, der har bemyndigelse til at udarbejde
det tekniske dossier:
r) Sted og dato
FI
EY-VAATIMUSTENMUKAISUUSVAKUUTUS
(Konedirektiivi 2006/42/EY, Liite II, osa A)
1. Yritys
2. Vakuuttaa omalla vastuullaan, että kone:
Kävellen ohjattava puutarhajyrsin / maan
kuokkiminen / kääntäminen
a) Tyyppi / Perusmalli
b) Myyntimalli
c) Valmistusvuosi
d) Sarjanumero
e) Moottori : räjähdysmoottori
3. On yhdenmukainen seuraavien direktiivien
asettamien vaatimusten kanssa:
f) Sertifiointiyritys
g) EY-tyyppitarkastus
4. Viittaus harmonisoituihin standardeihin
i) Mitattu äänitehotaso
j) Taattu äänitehotaso
l) Asennettu nettoteho
q) Teknisten asiakirjojen laatimi seen valtuutettu
henkilö:
r) Paikka ja päivämäärä
CS
ES – Prohlášení o shodě
(Směrnice o Strojních zařízeních 2006/42/ES,
Příloha II, část A)
1. Společnost
2. Prohlašuje na vlastní odpovědnost, že stroj:
Ručně vedený motokultivátor / kypření /
prořezávání terénu
a) Typ / Základní model
b) Obchodní model
c) Rok výroby
d) Výrobní číslo
e) Motor: spalovací motor
3. Je ve shodě s nařízeními směrnic:
f) Certifikační orgán
g) ES zkouška Typu
4. Odkazy na Harmonizované normy
i) Naměřená úroveň akustického výkonu
i) Zaručená úroveň akustického výkonu
l) Čistý instalovaný výkon
q) Osoba autorizovaná pro vytvořen í
Technického spisu:
r) Místo a Datum
PL
Deklaracja zgodności WE
(Dyrektywa maszynowa 2006/42/WE, Załącznik II ,
część A)
1. Spółka
2. Oświadcza na własną odpowiedzialność, że
maszyna:
Glebozgryzarka prowadzona przez operatora
pieszego / przekopywanie / rozdrabnianie i
spulchnianie gleby
a) Typ / Model podstawowy
b) Model komercyjny
c) Rok produkcji
d) Numer seryjny
e) Silnik: silnik o zapłonie iskrowym
3. Spełnia podstawowe wymogi następujących
Dyrektyw:
f) Jednostka certyfikująca
g) Badanie typu WE
4. Odniesienie do Norm zharmonizowanych
i) Zmierzony poziom mocy akustycznej
j) Gwarantowany poziom mocy akustycznej
l) Moc zainstalowana netto
q) Osoba upoważniona do zredagowania
Dokumentacji technicznej:
r) Miejscowość i data
HU
EK-megfelelőségi nyilatkozata
(2006/42/EK gépirányelv, II. melléklet "A" rész)
1. Alulírott Vállalat
2. Felelősségének teljes tudatában kijelenti,
hogy az alábbi gép:
Gyalogvezetésű kultivátor / talajkapálás/-
forgatás
a) Típus / Alaptípus
b) Kereskedelmi típus
c) Gyártási év
d) Gyártási szám
e) Motor: robbanómotor
3. Megfelel az alábbi irányelvek előírásainak:
f) Tanúsító szerv
g) CE vizsgálat típusa
4. Hivatkozás a harmonizált szabványokra
i) Mért zajteljesítmény szint
i) Garantált zajteljesítmény szint
l) Nettó beépített teljesítmény
q) Műszaki Dosszié szerkesztésére
felhatalmazott személy:
r) Helye és ideje
RU
Декларация соответствия нормам ЕС
(Директива о машинном оборудовании
2006/42/ЕС, Приложение II, часть A)
1. Предприятие
2. Заявляет под собственную
ответственность, что машина:
Мотокультиватор с пешеходным
управлением / рыхление /вспашка почвы
a) Тип / Базовая мод ель
b) Коммерческое наименование
c) Год изготовления
d) Паспорт
e) Двигатель: двигатель внутреннего
сгорания
3. Соответствует требованиям сл едующих
директив:
f) Сертифицирующийорган
g) Испытание ЕС типового образца
4. Ссылки на гармонизированные нормы
i) Измеренный уровень звуковой мощности
j) Гарантируемый уровень звуковой
мощности
l) Чистая установленная мощность
q) Лицо, уполномоченное на подг отовку
технической документации:
r) Место и дата
HR
EK Izjava o sukladnosti
(Direktiva 2006/42/EZ o strojevima, dodatak II,
dio A)
1. Tvrtka:
2. pod vlastitom odgovornošću izjavljuje da je
stroj:
Ručno upravljana motorna kopačica/
kopanje/obrađivanje tla
a) Vrsta / Osnovni model
b) Komercijalni model
c) Godina proizvodnje
d) Matični broj
e) Motor: motor s unutarnjim izgaranjem
3. sukladan s temeljnim zahtjevima direktiva:
f) Certifikacijsko tijelo
g) Tipsko ispitivanje EZ
4. Primijenjene su slijedeće harmonizirane
norme:
i) Izmjerena razina zvučne snage
j) Zajamčena razina zvučne snage
l) Neto instalirana snaga
q) Osoba ovlaštena za pravljenje Tehničke
datoteke:
r) Mjesto i datum
SL
ES izjava o skladnosti
(Direktiva 2006/42/ES) , priloga II, del A)
1. Družba
2. pod lastno odgovornostjo izjavlja, da je stroj:
Motorni prekopalnik za stoječega delavca /
prekopavati / orati zemljo
a) Tip / osnovni model
b) tržni model
c) Leto izdelave
d) Serijska številka
e) Motor: motor z notranjim izgorevanjem
3. Skladen je z določili direktiv :
f) Ustanova, ki izda potrdilo
g) ES pregled tipa
4. Sklicevanje na usklajene predpi se
i) Izmerjen nivo zvočne moči
j) Zagotovljen nivo zvočne moči
l) Neto instalirana moč
q) Oseba, pooblaščena za sestavo tehnične
knjižice:
r) Kraj in datum
BS
EZ izjava o sukladnosti
(Direktiva o mašinama 2006/42/EZ, Prilog II, deo
A)
1. Firma
2. Daje izjavu pod vlastitom odgovornošću da je
mašina:
Motokultivator na guranje / kopanje/uzoravanje
zemljišta
a) Tip / Osnovni model
b) Komercijalni model
c) Godina proizvodnje
d) Serijski broj
e) Motor: motor s unutrašnjim izgaranjem
3. sukladna s osnovnim zahtjevima direktive:
f) Certifikaciono tijelo
g) EZ ispitivanje tipa
4. Pozivanje na usklađene norme
i) Izmjereni nivo zvučne snage
j) Garantovani nivo zvučne snage
l) Neto instalisana snaga
q) Osoba ovlaštena za izradu tehničke brošure:
r) Mjesto i datum
SK
ES vyhlásenie o zhode
(Smernica o Strojných zariadeniach 2006/42/ES,
Príloha II, časť A)
1. Spoločnosť
2. Vyhlasuje na vlastnú zodpovednosť, že stroj:
Ručne vedený motorový rotavátorr / kyprenie /
prerezávanie terénu
a) Typ / Základný model
b) Obchodný model
c) Rok výroby
d) Výrobné číslo
e) Motor: spaľovací motor
3. Je v zhode s nariadeniami smerníc:
f) Certifikačný orgán
g) Skúška typu ES
4. Odkaz na Harmonizované normy
i) Nameraná úroveň akustického výkonu
j) Zaručená úroveň akustického výkonu
l) Čistý inštalovaný výkon
q) Osoba autorizovaná na vytvorenie
Technického spisu:
r) Miesto a Dátum
RO
CE -Declaratie de Conformitate
(Directiva Maşini 2006/42/CE, Anexa II, partea A)
1. Societatea
2. Declară pe propria răspundere că maşina:
Motosapă cu conducător pedestru / a prăşi/a ara
terenul
a) Tip / Model de bază
b) Model comercial
c) An de fabricaţie
d) Număr de serie
e) Motor: motor cu combustie
3. Este în conformitate cu specificaţiile
directivelor:
f) Organism de certificare
g) Examinare CE de Tip
4. Referinţă la Standardele armonizate
i) Nivel de putere sonoră măsurat
j) Nivel de putere sonoră garantat
l) Putere netă instalată
q) Persoană autorizată să întocmească Dosarul
Tehnic
r) Locul şi Data
LT
EB atitikties deklaracija
(Mašinų direktyva 2006/42/CE, Priedas II, dalis A)
1. Bendrovė
2. Prisiima atsakomybę, kad įrenginys:
Pėsčio operatoriaus valdomas variklinis
kultivatorius / dirvos kutivavimas/suarimas
a) Tipas / Bazinis Modelis
b) Komercinis modelis
c) Pagaminimo metai
d) Serijos numeris
e) Variklis: vidaus degimo variklis
3. Atitinka direktyvose pateiktas specifikacijas:
f) Sertifikavimo įstaiga
g) CE tipo tyrimas
4. Nuoroda į suderintas Normas
i) Išmatuotas garso galios lygis
i) Užtikrinamas garso galios lygis
l) Instaliuota naudingoji galia
q) Autorizuotas asmuo sudaryti Techninę
Dokumentaciją:
r) Vieta ir Data
LV
EK atbilstības deklarācija
(Direktīva 2006/42/EK par mašīnām, pielikums II,
daļa A)
1. Uzņēmums
2. Uzņemoties par to pilnu atbi ldību, paziņo, ka
mašīna:
Kājniekvadāms motorkaplis / zemes
kaplēšana/aršana
a) Tips / Bāzes modelis
b) Komerciālais modelis
c) Ražošanas gads
d) Sērijas numurs
e) Motors: iekšdedzes motors
3. Atbilst šādu direktīvu prasībām:
f) Sertifikācijas iestāde
g) CE tipveida pārbaude
4. Atsauce uz harmonizētiem standartiem
i) Izmērītais skaņas intensitātes līmenis
j) Garantētais skaņas intensitātes līmenis
l) Uzstādītā neto jauda
q) Pilnvarotais darbinieks, kas sagatavoja
tehnisko dokumentāciju:
r) Vieta un datums
SR
EC deklaracija o usaglašenosti
(Direktiva o mašinama 2006/42/EC, Prilog II, deo
A)
1. Preduzeće
2. Daje izjavu pod vlastitom odgovornošću da je
mašina:
Motokultivator na guranje/ kopanje/uzoravanje
zemljišta
a) Tip / Osnovni model
b) Komercijalni model
c) Godina proizvodnje
d) Serijski broj
e) Motor: kopanje/uzoravanje zemljišta
3. u skladu s osnovnim zahtevima direktiva:
f) Sertifikaciono telo
g) EC ispitivanje tipa:
4. Pozivanje na usklađene norme
i) Izmereni nivo zvučne snage
j) Garantovani nivo zvučne snage
l) Neto instalisana snaga
q) Osoba ovlašćena za sastavljanje tehničke
brošure
r) Mesto i datum
BG
ЕО декларация за съответств ие
(Директива Машини 2006/42/ЕО, Приложение
II, част А)
1. Дружеството
2. На собствена отговорност декларира, че
машината:
Мотокултиваторуправляван от право
положение / копаене / оран на почвата
а) Вид / Базисен модел
б) Търговскимод ел
в) Година на про изводство
г) Сериен номер
д) Мотор: мотор с вътрешно горене
3. Е в съответствие със спецификата на
директивите:
е) Сертифициращорган
ж) ЕО изследване на вида
4. Базирано на хармонизираните норми
и) Ниво на измерена акустична мощност
й) Гарантирано ниво на акустична мощност
л) Нетна инсталирана мощност
р) Лице, упълномощено да състави
Техническата Документация:
с) Място и дата
ET
EÜ vastavusdeklaratsioon
(Masinadirektiiv 2006/42/EÜ, Lisa I I, osa A)
1. Firma
2. Kinnitab omal vastutusel, et masin:
Kõndiva juhiga mullafrees / maa
kobestamine/kündmine
a) Tüüp / Põhimudel
b) Kaubanduslik mudel
c) Ehitusaasta
d) Matrikkel
e) Mootor: Sisepõlemismootor
3. Vastab direktiivide nõuetele:
f) Kinnitav asutus
g) EÜ tüübihindamine
4. Viide ühtlustatud standarditele
i) Mõõdetud helivõimsuse tase
j) Garanteeritud helivõimsuse tase
l) Installeeritud netovõimsus
q) Tehnilise Lehe autoriseeritud koostaja:
r) Koht ja Kuupäev
Page 96
