Page 1

Tagliasiepi elettrico (con alimentazione a batteria) - MANUALE DI ISTRUZIONI

ATTENZIONE: prima di utilizzare la macchina, leggere attentamente il presente libretto.

Electric hedge trimmer (battery-operated) - OPERATOR’S MANUAL

WARNING: read thoroughly the instruction booklet before using this machine.

Taille-haie électrique (avec alimentation sur batterie) - MANUEL D’UTILISATION

ATTENTION: lire attentivement le manuel avant d'utiliser cette machine.

Elektrische Heckenschere(batteriebetrieben) - GEBRAUCHSANWEISUNG

ACHTUNG: vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.

Cortasetos eléctrico (con alimentación por batería) - MANUAL DE INSTRUCCIONES

CUIDADO: antes de utilizar esta máquina, lea atentamente el manual de instrucciones.

Elektrische heggenschaar (met batterijlading) - GEBRUIKERSHANDLEIDING

LET OP: Voordat u de deze machine gaat gebruiken dient u eerst deze handleiding aandachtig door te lezen.

Corta-sebes eléctrico (com bateria) - MANUAL DE INSTRUÇÕES

ATENCAO! Antes de usar a moto-roçadeira, ler com atenção este manual de instruções.

Ηλεκτρικό κλαδευτήρι θάμνων (με τροφοδοσία μπαταρίας) - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

Προσοχή: πριν χρησιμοποιήσετε το μηχάνημα, διαβάστε προσεκτικά το παρόν εγχειρίδιο.

Elektrikli çit budama makinesi (batarya ile beslemeli) - KULLANIM KILAVUZU

DİKKAT! Makineyi kullanmadan önce talimatlar içeren kılavuzu dikkatle okuyun.

Elektryczna kosiarka do żywopłotów(z baterijskim napajanjem) - INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem urządzenia przeczytaj uważnie niniejszą instrukcję.

Električne škarje za živo mejo(z baterijskim napajanjem) - PRIROČNIK ZA UPORABU

POZOR: Preden uporabite stroj, pazljivo preberite priročnik z navodili.

Электрические шпалерные ножницы ( работающие на батареях) - РУKОВОДСТВО ПО ЭKСПЛУАТАЦИИ

ВНИМАНИЕ: Прежде чем пользоваться оборудованием, внимательно прочтите зто руководство по зксплуатации.

Električni rezač živice (s baterijskim napajanjem) - PRIRUČNIK ZA UPORABO

POZOR: Prije nego pristupite uporabi stroja, pažljivo pročitajte upute.

Elektrisk häcksax (batteridrivna) - BRUKSANVISNING

VARNING: Läs igenom hela detta häfte innan du använder maskinen.

Sähköinen pensasaitaleikkuri (akulla toimiva) - KÄYTTÖOHJEET

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

Elektrisk hækkeklipper (batteridrevne) - BRUGSANVISNING

ADVARSEL: Læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

Elektrisk hekklipper (batteridreven) - INSTRUKSJONSBOK

ADVARSEL: Les denne bruksanvisningen nøye før du bruker maskinen.

Elektrické nůžky na živé ploty (s napájením z akumulátoru) - NÁVOD K POUŽITÍ

POZOR: Před použitím stroje si pozorně přečtěte tento návod k použití.

Elektromos sövénynyíró(akkumulátoros tápellátással) - HASZNÁLATI UTASÍTÁS

FIGYELEM: a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet!

Електричен поткаструвач за жива ограда(со напојување на батерија) - УПАТСТВА ЗА УПОТРЕБА

ВНИМАНИЕ: пред да jа употребите машината, вниматељно прочитаjте го упатството за употреба.

Elektrinė krūmapjovė (su baterija) - NAUDOJIMO INSTRUKCIJOS

DĖMESIO: prieš naudojant prietaisą, būtina atidžiai susipažinti su vartotojo vadovu.

Elektriskās dzīvžoga šķēres (ar barošanu no akumulatora) - LIETOŠANAS INSTRUKCIJA

UZMANĪBU: pirms aparāta lietošanai rūpīgi izlasiet doto instrukciju.

Maşină electrică de tăiat tufişuri ( alimentate cu baterie) - MANUAL DE INSTRUCŢIUNI

ATENŢIE: înainte de a utiliza mașina, citiţi cu atenţie manualul de faţă.

Електрическа машина за рязане на жив плет (със захранване с акумулатор) - УПЪТВАНЕ ЗА УПОТРЕБА

ВНИМАНИЕ: преди да използвате машината прочетете внимателно настоящата книжка.

Elektriline hekilõikur (patareitoitega) - KASUTUSJUHEND

ETTEVAATUST: enne masina kasutamist lugeda tähelepanelikult käesolevat kasutusjuhendit.

IT EN FR DE ES NL

PT EL

SL RU HR

HU MK

LV RO BG

Page 2

Page 3

ITALIANO - Istruzioni Originali .....................................................................

ENGLISH - Translation of the original instructions (Istruzioni Originali) ..........

FRANÇAIS - Traduction de la notice originale (Istruzioni Originali) ................

DEUTSCH - Übersetzung der Originalbetriebsanleitung (Istruzioni Originali)...

ESPAÑOL - Traducción del Manual Original (Istruzioni Originali) ...................

NEDERLANDS -

Vertaling van de oorspronkelijke gebruiksaanwijzing (Istruzioni Originali)

PORTUGUÊS - Tradução do manual original (Istruzioni Originali) ...............

ΕΛΛΗΝΙΚΑ - Μετάφραση του πρωτοτύπου των οδηγιών χρήσης (Istruzioni Originali)

.....

TÜRKÇE - Orijinal Talimatların Tercümesi (Istruzioni Originali) ......................

POLSKI - Tłumaczenie instrukcji oryginalnej (Istruzioni Originali) ...................

SLOVENŠČINA - Prevod izvirnih navodil (Istruzioni Originali) ........................

РУССКИЙ - Перевод оригинальных инструкций (Istruzioni Originali) ........

HRVATSKI - Prijevod originalnih uputa (Istruzioni Originali) ...........................

SVENSKA - Översättning av bruksanvisning i original (Istruzioni Originali) ....

SUOMI - Alkuperäisten ohjeiden käännös (Istruzioni Originali) .......................

DANSK - Oversættelse af den originale brugsanvisning (Istruzioni Originali)

...

NORSK - Oversettelse av orginal bruksanvisning (Istruzioni Originali) ...........

ČESKY - Překlad původního návodu k používání (Istruzioni Originali) ............

MAGYAR - Eredeti használati utasítás fordítása (Istruzioni Originali) .............

МАКЕДОНСКИ - Превод на оригиналните упатства (Istruzioni Originali)

...

LIETUVIŠKAI - Originalių instrukcijų vertimas (Istruzioni Originali) ..................

LATVIEŠU - Instrukciju tulkojums no oriģinālvalodas (Istruzioni Originali) ......

ROMÂN - Traducerea manualului fabricantului (Istruzioni Originali) ..............

БЪЛГАРСКИ - Инструкция за експлоатация (Istruzioni Originali) .............

EESTI - Algupärase kasutusjuhendi tõlge (Istruzioni Originali) .......................

Page 4

Page 5

iii

5-10 ∞

5 6

Page 6

Page 7

PRESENTAZIONE 1

Gentile Cliente,

vogliamo anzitutto ringraziarla per la preferenza accordata ai nostri prodotti e ci auguriamo che l’uso di questa sua macchina le riservi grandi soddisfazioni e risponda appieno alle aspettative. Questo manuale è stato redatto per consentirle di conoscere bene la sua macchina e di usarla in condizioni di sicurezza ed efficienza; non dimentichi che esso è parte integrante della macchina stessa, lo tenga a portata di mano per consultarlo in ogni momento e lo consegni assieme alla macchina il giorno in cui dovesse cederla o prestarla ad altri.

Questa sua nuova macchina è stata progettata e costruita secondo le normative vigenti, risulta sicura ed affidabile se usata nel pieno rispetto delle indicazioni contenute in questo manuale (uso previsto); qualsiasi altro impiego o l’inosservanza delle norme di sicurezza d’uso, di manutenzione e riparazione indicate è considerato come “uso improprio” e comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

Per questo attrezzo elettrico, indipendentemente dagli obblighi del commerciante di fronte al consumatore, concediamo la seguente garanzia. Il periodo della garanzia è di 24 mesi ed esso ha inizio al momento dell‘acquisto, il quale è da comprovare mediante lo scontrino fiscale. Se l‘apparecchio viene utilizzato in modo commerciale, o se viene affittato, questo periodo è ridotto a 12 mesi. Sono esclusi dalla garanzia: le componenti soggetti ad usura e danni che sono causati dall‘utilizzo di accessori non conformi, da riparazioni con componenti non originali, dall‘utilizzo di troppa forza, da colpi e rotture come anche il sovraccarico volontario del motore. La sostituzione nell‘ambito della garanzia si riferisce unicamente alle componenti difettose e non agli apparecchi completi. Le riparazioni, nell‘ambito della garanzia, si devono eseguire unicamente presso officine autorizzate o presso il servizio clienti dello stabilimento. Al momento di un intervento non autorizzato, la garanzia cessa di persistere. Tutte le spese di spedizione e qualsiasi altra spesa successiva sono a carico del cliente.

Nel caso dovesse riscontrare qualche leggera differenza fra quanto qui descritto e la macchina in suo possesso, tenga presente che, dato il continuo miglioramento del prodotto, le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso o obbligo di aggiornamento, fermo restando però le caratteristiche essenziali ai fini della sicurezza e del funzionamento. In caso di dubbio contatti il suo rivenditore. Buon lavoro!

INDICE

1. Identificazione dei componenti principali ................................... 2

2. Simboli ....................................................................................... 3

3. Avvertenze per la sicurezza ....................................................... 4

4. Montaggio della macchina ......................................................... 6

5. Preparazione al lavoro ............................................................... 6

6. Avviamento - Arresto del motore ............................................... 7

7. Utilizzo della macchina .............................................................. 7

8. Manutenzione e conservazione ................................................. 9

9. Accessori ................................................................................. 10

Page 8

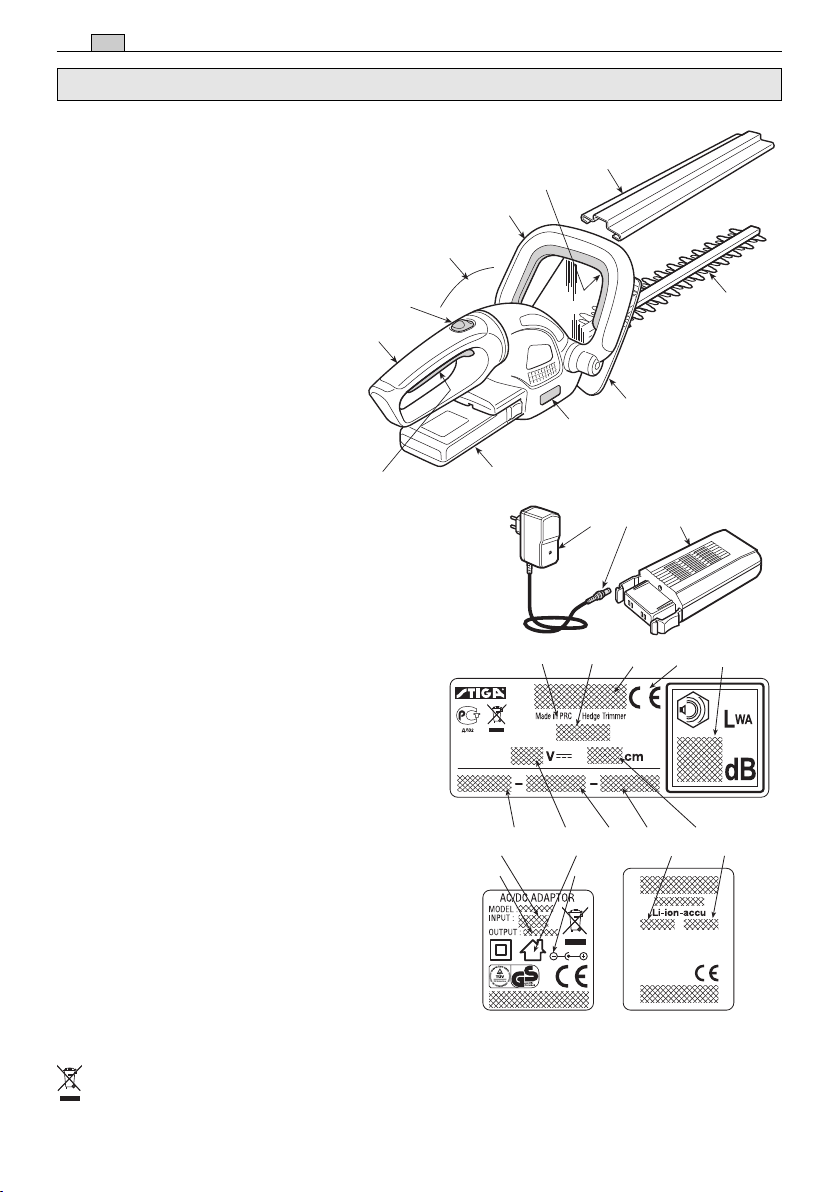

2 IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

1. IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

COMPONENTI PRINCIPALI

1. Unità motrice

2. Dispositivo di taglio (lama)

3. Protezione anteriore

4. Impugnatura anteriore

5. Impugnatura posteriore

6. Comando sblocco impugnatura posteriore

7. Protezione lama

8. Etichetta matricola

9. Leva interruttore

10. Interruttore di sicurezza

11. Accumulatore (Batteria)

12. Carica batteria

13. Spinotto di collegamento

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono es-

sere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive pos sono raggiungere la falda acquifera ed entrare nel la catena alimentare, danneggiando la vostra sa lu te e benessere. Per informazioni più approfondite sul lo smaltimento di questo prodotto, contattare l’En te competente per lo smaltimento dei rifiuti do me stici o il vostro Rivenditore.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

ETICHETTA MATRICOLA

8.1) Marchio di conformità CE

8.2) Nome ed indirizzo del costruttore

8.3) Livello di potenza acustica LWA

secondo la direttiva 2000/14/CE

8.4) Modello di riferimento del costruttore

8.5) Numero di matricola

8.6) Anno di costruzione

8.7) Tensione e tipo di corrente

8.8) Lunghezza di taglio

8.9) Codice Articolo

8.10) Paese di fabbricazione

• Etichetta del carica batteria

8.21) Tensione e Frequenza di alimentazione

8.22) Tensione e Corrente di carica

8.23) Utilizzare solo in ambienti interni

8.24) Tipo di collegamento in uscita

• Etichetta dell’accumulatore

8.26) Tensione Nominale

8.27) Capacità

Page 9

1) L'operatore addetto a questa macchina, usata

in condizionicondizioni normali per uso giornaliero continuativo, può essere esposto ad un livello di ru more pari o superiore a 85 dB (A). Indossare occhiali di protezione e protezioni acustiche.

2) Attenzione! Pericolo. Questa macchina,se non

usata correttamente, può essere pericolosa per sé e per gli altri.

3) Prima di usare questa macchina leggere il ma -

nuale di istruzioni.

4) Non esporre alla pioggia (o all’umidità).

5) Non gettare mai nel fuoco le batterie usate PERI C OLO DI ESPLOSIONE!

6) Leggere tutte le avvertenze di sicurezza e tutte

le istruzioni.

7) Non esporre l’accumulatore al sole quando la temperatura è superiore a 50°C.

8) Batteria contenente Litio. Non smaltire con i rifiuti domestici.

IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI / SIMBOLI 3

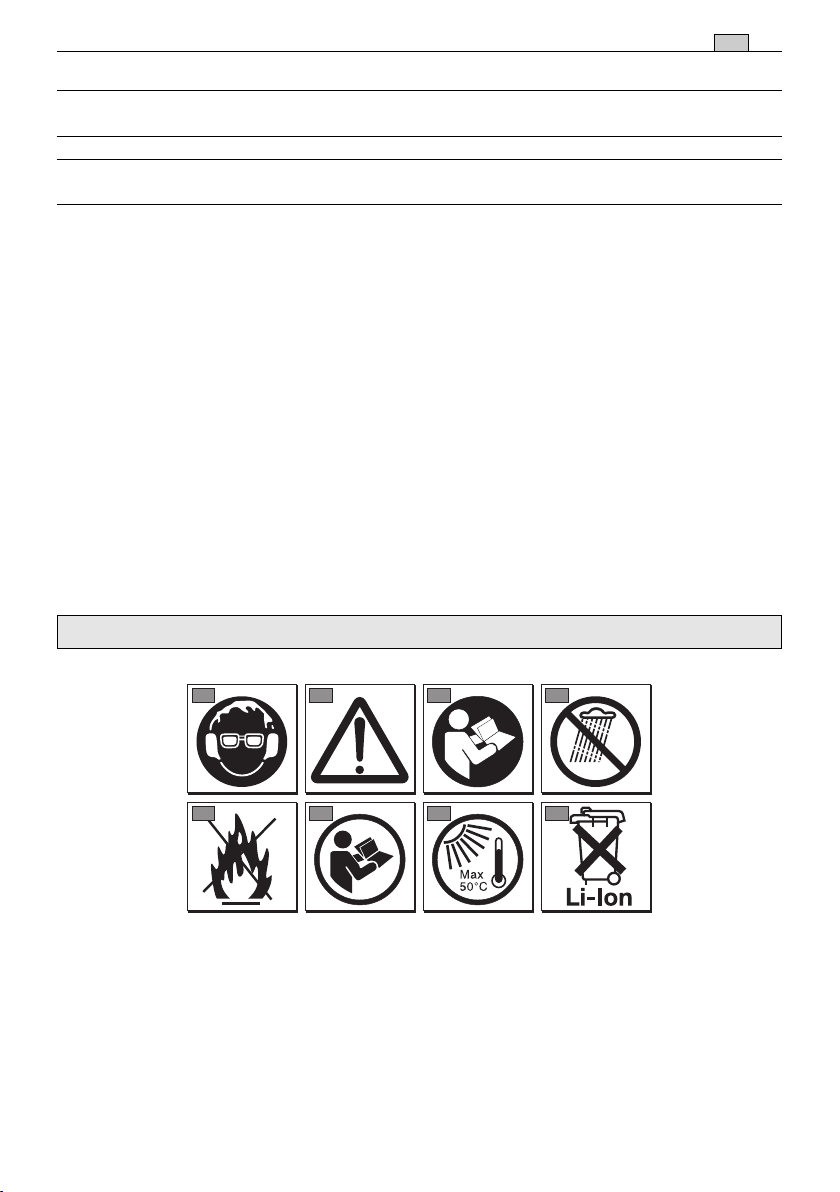

2. SIMBOLI

6 7

1 2 3

[1]

Avvertenza: Il valore di vibrazioni indicato è stato determinato con una attrezzatura standardizzata e può essere utilizzato sia per il confronto con altre apparecchiature elettriche sia per la stima provvisoria del carico tramite le vibrazioni. ATTENZIONE! Il valore delle vibrazioni può variare in funzione dell’utilizzo della macchina e del suo allestimento ed essere superiore a quello indicato. É necessario stabilire le misure di sicurezza a protezione dell’utilizzatore che devono basarsi sulla la stima del carico generato dalle vibrazioni nelle condizioni reali di utilizzo. A tale proposito devono essere prese in considerazione tutte le fasi del ciclo di funzionamento quali ad esempio, lo spegnimento o il funzionamento a vuoto.

DATI TECNICI Modello SHT 4620A

Tensione e tipo di corrente V DC 20 Lunghezza di taglio cm 46 Peso kg 2,8 Movimento di taglio

min

-1

1500

Tempo massimo di lavoro min ca. 30

Carica batteria Modello JY15-217-035

Tensione e frequenza di alimentazione V~ / Hz 240 / 50 Tensione e corrente di carica V 21,7 Tempo di carica ore ca. 3 - 5

Accumulatore Modello SB2015

Tipo di accumulatore Agli ioni di litio Tensione Nominale V / Ah 20 / 1,5 Capacità Wh 30

Valori massimi di rumorosità e vibrazioni [1] Modello SHT 4620A

Livello di pressione acustica (EN 60745) dB(A) 82 – Incertezza di misura dB(A) 3

Livello di potenza acustica garantito (2000/14/CE) dB(A) 95 Livello di vibrazioni (EN 60745) m/s

2,86

– Incertezza di misura m/s

1,5

Page 10

COME LEGGERE IL MANUALE

Nel testo del manuale, alcuni paragrafi contenenti in formazioni di particolare importanza sono contrassegnati con diversi gradi di evidenziazione, il cui significato è il seguente:

oppure

Fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni.

Possibilità di lesioni personali o a terzi in caso di inosservanza.

Possibilità di gravi lesioni personali o a terzi con pericolo di morte, in caso di inosservanza.

AVVERTENZE GENERALI DI SICUREZZA PER GLI UTENSILI ELETTRICI

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. L’inosservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze e le istruzioni per consultarle in futuro. Il termine “utensile elettrico” citato nelle avvertenze

si riferisce alla vostra apparecchiatura con alimentazione a batteria (senza cavo).

1) Sicurezza dell’area di lavoro

a) Tener pulita l’area di lavoro. Aree sporche e disordinate fa-

cilitano gli incidenti.

b) Non usare l’utensile elettrico in ambienti a rischio di esplo-

sione, in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

c) Tenere lontani i bambini e gli astanti quando si usa un

utensile elettrico. Le distrazioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) Evitare il contatto del corpo con superfici a massa o a

terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di

scossa elettrica aumenta se il corpo viene a trovarsi a massa o a terra.

b) Non esporre gli utensili elettrici alla pioggia o ambienti ba-

gnati. L’acqua che penetra in un utensile elettrico aumenta il rischio di scossa elettrica.

3) Sicurezza personale

a) Rimanere attenti, controllare quello che si sta facendo e

usare buonsenso quando si usa un utensile elettrico. Non usare l’utensile elettrico quando si è stanchi o sotto l’influenza di droghe, alcool o medicinali. Un momento di dis-

attenzione mentre si usa un utensile elettrico può causare gravi lesioni personali.

b) Utilizzare abiti protettivi. Indossare sempre occhiali pro-

tettivi. L’uso di un equipaggiamento protettivo come mascherine antipolvere, calzature antiscivolo, elmetti protettivi o cuffie per l’udito, riduce le lesioni personali.

c) Evitare avviamenti non intenzionali. Accertarsi che la bat-

teria non sia nel suo alloggiamento prima di afferrare o tra-

ATTENZIONE!

PERICOLO!

ATTENZIONE!

IMPORTANTE

NOTA

sportare l’utensile elettrico. Trasportare un utensile elettrico

la batteria facilita gli incidenti.

d) Rimuovere ogni chiave o utensile di regolazione prima di

azionare l’utensile elettrico. Una chiave o un utensile che rimane a contatto con una parte rotante può provocare lesioni personali.

e) Non sbilanciarsi. Mantenere sempre appoggio ed equili-

brio adeguati. Questo permette un controllo migliore dell’utensile elettrico in situazioni inaspettate.

f) Vestirsi in modo appropriato. Non indossare vestiti larghi

o gioielli. Tenere i capelli, i vestiti e i guanti a distanza dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi pos-

sono rimanere impigliati nelle parti in movimento.

4) Uso e salvaguardia dell’utensile elettrico

a) Non sovraccaricare l’utensile elettrico. Usare l'utensile

elettrico adatto al lavoro. L’utensile elettrico adeguato ese-

guirà il lavoro meglio ed in modo più sicuro, alla velocità per la quale è stato progettato.

b) Non utilizzare l’utensile elettrico se l’interruttore non è in

grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall’interruttore è pericoloso e deve essere riparato.

c) Rimuovere l’accumulatore dal suo alloggiamento prima di

eseguire ogni regolazione o cambio di accessori, o prima di riporre l’utensile elettrico. Queste misure preventive di si-

curezza riducono il rischio di avviamento accidentale dell’utensile elettrico.

d) Riporre gli utensili elettrici inutilizzati fuori dalla portata

dei bambini e non permettere l’uso dell’utensile elettrico a persone che non abbiano familiarità con l’utensile stesso e con queste istruzioni. Gli utensili elettrici sono pe-

ricolosi nelle mani di utilizzatori inesperti.

e) Curare la manutenzione degli utensili elettrici. Verificare

che le parti mobili siano allineate e libere nel movimento, che non vi siano rotture di parti e qualsiasi altra condizione che possa influenzare il funzionamento dell’utensile elettrico. In caso di danni, l’utensile elettrico deve essere riparato prima di usarlo. Molti incidenti sono causati da una

scarsa manutenzione.

f) Tener affilati e puliti gli organi di taglio. Una adeguata ma-

nutenzione degli organi di taglio, con taglienti ben affilati, li rende meno soggetti ad incepparsi e più facili da controllare.

g) Usare l’utensile elettrico e gli accessori relativi secondo

le istruzioni fornite, tenendo presente le condizioni di lavoro e il tipo di lavoro da eseguire, L’uso di un utensile elet-

trico per operazioni diverse da quelle previste può provocare situazioni di pericolo.

5) Assistenza

a) Far riparare l’utensile elettrico da personale qualificato,

impiegando solo ricambi originali. Questo permette che

venga mantenuta la sicurezza dell’utensile elettrico.

TAGLIASIEPI ELETTRICO (con alimentazione a batteria) AVVERTENZE DI SICUREZZA

Durante l’uso della macchina devono essere osservate le norme di sicurezza. Prima di mettere in funzione la macchina, leggere le istruzioni per la sicurezza propria e dei non addetti ai lavori. Conservare le istruzioni in buono stato per un uso successivo.

– Tenere tutte le parti del corpo lontane dalla lama di taglio.

Non rimuovere il materiale tagliato o tenere fermo il mate-

ATTENZIONE!

4 AVVERTENZE PER LA SICUREZZA

3. AVVERTENZE PER LA SICUREZZA

Page 11

riale da tagliare mentre la lama è in funzione. Assicurarsi che l’interruttore sia in posizione di arresto quando si rimuove il materiale tagliato. Un attimo di disattenzione durante

l’utilizzo del tagliasiepi può essere causa di gravi lesioni personali.

– Trasportare il tagliasiepi tenendolo dall’impugnatura a

lama ferma. Montare sempre la protezione del dispositivo di taglio durante il trasporto o quando la macchina viene riposta. Una appropriata movimentazione del tagliasiepi riduce

la possibilità di lesioni personali causate dalle lame.

– Afferrare l’utensile elettrico solo dalle superfici isolate

delle impugnature, poiché la lama potrebbe venire a contatto con cavi nascosti o con il proprio cavo elettrico. Il con-

tatto della lama di taglio con un cavo sotto tensione può mettere sotto tensione le parti metalliche dell’attrezzo e provocare una scossa elettrica all’operatore.

• Come operare con il tagliasiepi elettrico (con alimentazione a batteria)

Durante l’uso, assumere una posizione ferma e stabile e mantenere un atteggiamento prudente. – Evitare per quanto possibile di lavorare con suolo bagnato o sci-

voloso o comunque su terreni troppo accidentati o ripidi che non garantiscono la stabilità dell’operatore durante il lavoro.

– Non correre mai, ma camminare e prestare attenzione alle irre-

golarità del terreno e alla presenza di eventuali ostacoli.

– Valutare i rischi potenziali del terreno da lavorare e prendere tutte

le necessarie precauzioni per garantire la propria sicurezza, in particolare sui declivi, terreni accidentali, scivolosi o mobili.

La macchina non deve essere utilizzata da persone che non siano in grado di tenerla saldamente con due mani e/o di rimanere stabilmente in equilibrio sulle gambe durante il lavoro. Non permettere mai che la macchina venga utilizzata da bambini o da persone che non abbiano la ne ces saria dimestichezza con le istruzioni. Le leggi lo cali possono fissare un’età minima per l’utilizzatore. La macchina non deve essere utilizzata da più di una persona. Non utilizzare mai la macchina: – con persone, in particolare bambini, o animali nelle vicinanze; – se l’utilizzatore è in condizioni di stanchezza o ma lessere, oppure

ha assunto farmaci, droghe, a l cool o sostanze nocive alle sue capacità di ri flessi e attenzione;

– se le protezioni sono danneggiate o sono state ri mosse.

• Tecniche di utilizzo del tagliasiepi elettrico (con alimentazione a batteria)

Osservare sempre le avvertenze per la sicurezza e attuare le tecniche di taglio più adatte al tipo di lavoro da eseguire, secondo le indicazioni e gli esempi riportati nelle istruzioni d’uso (vedi cap. 7).

• Movimentazione del tagliasiepi elettrico in sicurezza (con alimentazione a batteria)

Ogni volta che è necessario movimentare o trasportare la macchina occorre: – spegnere il motore, attendere l’arresto del dispositivo di taglio e

rimuovere l'accumulatore dal suo alloggiamento;

– afferrare la macchina unicamente dalle impugnature e orientare

il dispositivo di taglio nella direzione contraria al senso di marcia.

Quando si trasporta la macchina con un automezzo, occorre posizionarla in modo da non costituire pericolo per nessuno e bloccarla saldamente.

• Raccomandazioni per i principianti

Prima di affrontare per la prima volta un lavoro, è opportuno ac-

quisire la necessaria familiarità con la macchina e le tecniche più opportune, provando ad impugnare saldamente la macchina ed effettuare i movimenti richiesti dal lavoro.

AVVERTENZE PER LA SICUREZZA

• Avvertenze generali

Controllare che l’accumulatore sia in buone condizioni e che non ci siano segni di danneggiamento. Non usare la macchina con un accumulatore danneggiato o usurato.

• Manipolazione e utilizzo corretto degli utensili elettrici a batteria

a) Accertarsi che l’apparecchio sia spento prima di inserire

la batteria. Montare una batteria in un apparecchio elettrico ac-

ceso può provocare incidenti.

b) Per caricare le batterie utilizzare solo carica batteria rac-

comandati dal produttore. I carica batteria sono generalmente specifici per il tipo di batteria; se usati con altri tipi, c’è il rischio di incendio.

c) Utilizzare soltanto le batterie specifiche previste per il

vostro utensile. L’uso di altre batterie può provocare lesioni e rischio di incendio.

d) Tenere la batteria non utilizzata lontana da fermagli per uf-

ficio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare

combustioni o incendi.

e) Una batteria in cattive condizioni può provocare la fuo-

riuscita del liquido. Evitare il contatto con il liquido. In caso di contatto accidentale risciacquare con acqua. In caso di contatto del liquido con gli occhi, consultare anche un medico. Il liquido fuoriuscito dalla batteria può provo-

care irritazioni cutanee o ustioni.

ISTRUZIONI PER L’USO DEGLI ACCUMULATORI

• Precauzioni generali

– L’accumulatore non deve mai essere aperto. – Non gettare mai nel fuoco le batterie usate - PERI COLO DI

ESPLOSIONE!

– Collegare il carica batteria solo a prese con la tensione di rete in-

dicata sulla targhetta d’identificazione.

– Usare solo un accumulatore originale. – Durante l’uso prolungato, l’accumulatore potrebbe riscaldarsi.

Fatelo raffreddare prima di caricarlo.

– Non conservare l’accumulatore e il carica batteria alla portata dei

bambini.

– Non usare il carica batteria in luoghi con presenza di vapori o so-

stanze infiammabili.

– Caricare gli accumulatori solo con temperatura compresa fra

10°C e 40°C.

– Non conservare mai gli accumulatori in ambienti con tempera-

tura superiore a 40°C.

– Non causare mai cortocircuito fra i contatti degli accumulatori e

non collegarli ad oggetti metallici.

– Durante il trasporto degli accumulatori, fare attenzione a che i

contatti non vengano collegati fra loro e non usare contenitori metallici per il trasporto.

– Il cortocircuito dell’accumulatore può causare una esplosione. In

ogni caso, il cortocircuito danneggia l’accumulatore.

– Controllare regolarmente se il cavo del carica batteria è dan-

neggiato. Se il cavo è danneggiato, occorre sostituire il carica batteria.

– Ricaricare completamente gli accumulatori, prima di riporli per

il periodo invernale.

– L'accumulatore può essere caricato solo con carica batteria

con formi alla EN60335-2-29).

AVVERTENZE PER LA SICUREZZA 5

Page 12

Prestare la massima at ten zione nel montaggio dei componenti per non compromettere la sicurezza e l’efficienza della macchina; in caso di dubbi, contattare il vostro Rivenditore.

Per ragioni di sicurezza e trasporto, l’accumulatore agli ioni di litio è consegnato scarico e separato dalla macchina. Assicurarsi che l'accomulatore non sia inserito nel suo alloggiamento. Prima di utilizzare la macchina è necessario caricare l’accumulatore, secondo le modalità indicate nel capitolo “ Carica dell’accumulatore”.

Lo sballaggio e il comple-

ATTENZIONE!

tamento del montaggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati.

Lo smaltimento degli imballi deve avvenire se con do le disposizioni locali vigenti.

1. MONTAGGIO DELLA PROTEZIONE ANTERIORE (Se fornita staccata) (Fig. 1)

– Posizionare la protezione anteriore (1) sulla parte

terminale dell’unità motrice (2).

– Fissare la protezione mediante le due viti (3).

MONTAGGIO DELLA MACCHINA / PREPARAZIONE AL LAVORO

4. MONTAGGIO DELLA MACCHINA

1. VERIFICA DELLA MACCHINA

Assicurarsi che l'accomu-

latore non sia inserito nel suo alloggiamento.

Prima di iniziare il lavoro occorre: – controllare che le leve dell’interruttore e dell’in-

terruttore di sicurezza siano liberi nel movimento, senza forzature, e che al rilascio tornino automaticamente e rapidamente nella posizione neutra;

– controllare che i passaggi dell’aria di raffredda-

mento non siano ostruiti;

– controllare che le impugnature e protezioni della

macchina siano pulite ed asciutte, correttamente montate e saldamente fissate alla macchina;

– controllare che

i dispositivi di taglio e le protezioni

non siano danneggiati

;

– controllare che la macchina non rechi segni di

usura o di danneggiamento dovuti a urti o altre cause ed effettuare le necessarie riparazioni.

– controllare che l'accumulatore sia in buone con-

dizioni e che non ci siano segni di danneggiamento. Non usare la macchina con un accumulatore danneggiato o usurato.

– Caricare l'accumulatore, secondo le modalità

indicate nel capitolo "Carica dell'accumulatore".

2. CARICA DELL’ACCUMULATORE (Fig. 2)

Se l’accumulatore (1) è già inserito nell’alloggiamento situato sull’apparecchiatura (2), premere entrambi i pulsanti laterali dell’accumulatore (1) e tirarlo verso l’esterno per estrarlo.

Accertarsi che la tensione di rete della presa di corrente corrisponda a quella indicata sull’etichetta del carica batteria.

IMPORTANTE

ATTENZIONE!

Per ricaricare l’accumulatore, procedere come segue: – collegare il carica batteria (4) a una presa di cor-

rente; la presenza di tensione è indicata dalla luce verde della spia (5);

– collegare lo spinotto (3) del carica batteria (4) alla

presa dell’accumulatore (1).

Se la spia non si accende,

controllare se c’è tensione alla presa di corrente.

L’inizio della ricarica dell’accumulatore è indicato dal colore della spia (5) che da verde diventa rossa. Quando l’accumulatore è completamente carico, la spia (5) da rossa diventa verde e l’operazione di ricarica si arresta automaticamente. Il tempo di ricarica è di circa 3-5 ore, variabile a seconda dello stato di carica dell’accumulatore. Non è necessario controllare il tempo di ricarica. Durante la ricarica, l’accumulatore si riscalda. Questo fatto è normale e non indica alcun difetto.

Il lampeggio alternato ros so/verde della spia (5) indica che l’accumulatore è guasto o bruciato e non accetta la carica. In tale situazione, staccare il caricabatterie e non effettuare altri tentativi di ricarica, ma consegnare l’accumulatore a un Centro assistenza per le veifiche e/o la sostituzione.

Conclusa la ricarica, – inserire l’accumulatore (1) caricato nell’allog-

giamento sulla macchina, spingendolo fino allo scatto dei due pulsanti laterali; l’accumulatore può essere inserito nell’utensile elettrico solo in un’unica posizione;

– staccare il carica batteria (4) dalla presa di cor-

rente quando non viene usato.

IMPORTANTE

NOTA

5. PREPARAZIONE AL LAVORO

Page 13

AVVIAMENTO - ARRESTO DEL MOTORE / UTILIZZO DELLA MACCHINA

Rilasciando uno dei due interruttori, il motore si a r resta.

ARRESTO DEL MOTORE (Fig. 3)

Per arrestare il motore:

– Rilasciare gli interruttori (2) e (3). – Rimuovere l'accumulatore (1) dal suo alloggia-

mento.

La formazione di scintille che si verifica all’arresto del motore, in prossimità delle aperture di ventilazione, è assolutamente normale e non comporta danni per l’apparecchiatura.

NOTA

AVVIAMENTO DEL MOTORE (Fig. 3)

Prima di avviare il motore:

– Togliere i ripari della lama. – Accertarsi che la lama non tocchi il terreno o al-

tri oggetti.

– Accertarsi che l’impugnatura sia bloccata in po-

sizione centrale.

– Inserire l'accumulatore (1) nel suo alloggiamento

Per avviare il motore:

1. Afferrare saldamente la macchina con due mani.

2. Premere l’interruttore di sicurezza (2) e azionare l’interruttore (3).

L’avviamento e il mantenimento in funzione del motore sono possibili solo quando entrambi gli interruttori sono azionati.

NOTA

6. AVVIAMENTO - ARRESTO DEL MOTORE

Per la vostra ed altrui sicurezza:

1) Non usare la macchina senza aver prima

letto attentamente le istruzioni. Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente il motore.

2) Utilizzare la macchina per lo scopo al

quale è destinata, cioè per “il taglio e la re-

golarizzazione di siepi, costituite da arbusti con rametti di ridotte dimensioni”. Qualsiasi

altro impiego può rivelarsi pericoloso e causare il danneggiamento della mac-

china. Rientrano nell'uso improprio (come esempio, ma non solo): – taglio dell’erba in generale e in partico-

lare in prossimità di cordoli;

– sminuzzamento di materiali per il com-

postaggio; – lavori di potatura; – usare la macchina per il taglio di mate-

riali di origine non vegetale; – utilizzare la macchina in più di una per-

sona.

3) Rischi residui: nonostante tutte le prescrizioni di sicurezza siano rispettate,

ATTENZIONE!

possono ancora sussistere certi rischi residui can non posso essere esclusi. Dalla tipologia e costruzione della macchina, i potenziali pre vedibili pericoli possono es-

sere: – Contatto con i denti di taglio non protetti – Coinvolgimento di dita o mani nella

lama di taglio in movimento

– Inaspettati e improvvisi movimenti della

lama di taglio

– Proiezioni di frammenti che possono le-

sionare gli occhi

– Lesione dell'udito, se non viene indos-

sata nessuna protezione acustica.

4) Ricordare che l’operatore o l’utilizzatore è responsabile di incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà.

5) Indossare un abbigliamento adeguato durante il lavoro. Il vostro Rivenditore è in grado di fornirvi le informazioni sui materiali antiinfortunistici più idonei a garantire la sicurezza sul lavoro.

6) Lavorare solamente alla luce del giorno o con buona luce artificiale.

7) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che potrebbe venire

7. UTILIZZO DELLA MACCHINA

Page 14

scagliato dalla macchina o danneggiare il dispositivo di taglio (rami, fili di ferro, cavi nascosti, ecc.).

8) Fare attenzione alle possibili proiezioni di materiale causato dal dispositivo di taglio.

9) Fermare il motore e rimuovere l’accumulatore dal suo alloggiamento.

– ogni qualvolta si lasci la macchina in-

custodita;

– prima di controllare, pulire o lavorare

sulla macchina;

– dopo aver colpito un corpo estraneo.

Verificare eventuali danni ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina;

– se la macchina comincia a vibrare in

mo do anomalo: in tal caso, ricercare im me diatamente la causa delle vibrazioni e provvedere alle verifiche necessarie presso un Centro Spe cializzato;

– quando la macchina non viene utiliz-

zata.

10) Tenere sempre mani e piedi lontani dal dispositivo di taglio, specialmente durante l’avviamento del motore.

Ricordare sempre che un tagliasiepi elettrico usato scorrettamente può essere di disturbo per gli altri. Per il rispetto degli altri e dell’ambiente:

– Evitare di usare la macchina in ambienti e orari

che possono essere di disturbo.

– Seguire scrupolosamente le norme locali per lo

smaltimento dei materiali di risulta dopo il taglio.

– Per evitare il rischio di incendio, non lasciare la

macchina a motore caldo fra le foglie o l’erba secca.

– Seguire scrupolosamente le norme locali per lo

smaltimento di parti de te riorate o qualsiasi elemento a forte im patto ambien tale.

L’esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come “fe no meno di Raynaud” o “mano bianca”) specialmente a chi soffre di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e le dita e si manifestano con perdita di sensibilità, torpore, prurito, dolore, decolorazione o modifiche strutturali della pelle. Questi ef fetti possono essere ampliati dalle basse temperature ambientali e/o da una presa ec cessiva sulle impugnature. All’insorgere dei sin tomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.

ATTENZIONE!

IMPORTANTE

1. MODALITÀ DI UTILIZZO DELLA MACCHINA

Durante il lavoro, la macchina deve essere sempre tenuta saldamente a due mani.

L’accumulatore è dotato di una protezione che ne impedisce la scarica totale.

L’utensile si spegne automaticamente se l’accumulatore è scarico. In tal caso, occorre ricaricarlo tempestivamente.

Arrestare subito il motore se le lame si bloccano durante il lavoro o si impigliano nei rami della siepe.

2. REGOLAZIONE DELL’IMPUGNATURA

(Fig. 4)

L’impugnatura posteriore (1) può assumere 7 diversi orientamenti rispetto al dispositivo di taglio, per effettuare più comodamente le operazioni di rifinitura delle siepi.

La regolazione dell’im pugna tura deve essere effettuata a motore spento.

– Tirare all’indietro il comando di sblocco (2). – Ruotare l’impugnatura posteriore (1) nella po si -

zione desiderata.

– Prima di usare la macchina accertarsi che il co-

mando di sblocco (2) sia ritornato nella posizione originale e che l’impugnatura posteriore sia ben stabile.

Il comando di sblocco può essere azionato solo con l’interruttore (3) rilasciato. L’interruttore può essere premuto quando il comando di sblocco è ritornato in posizione di lavoro e l’impugnatura si trova in una delle 5 posizioni previste.

Durante il lavoro, l’impugnatura posteriore deve essere sempre verticale, indipendentemente dalla posizione assunta dal dispositivo di taglio.

3. TECNICHE DI LAVORO

È sempre preferibile tagliare prima i due lati verticali della siepe e poi la parte superiore.

ATTENZIONE!

NOTA

ATTENZIONE!

8 UTILIZZO DELLA MACCHINA

Page 15

UTILIZZO DELLA MACCHINA / MANUTENZIONE E CONSERVAZIONE 9

• Taglio verticale (Fig. 5)

Il taglio deve essere eseguito con un movimento ad arco dal basso verso l’alto, tenendo la lama il più distante possibile dal corpo.

• Taglio orizzontale (Fig. 6)

I migliori risultati si ottengono con la lama leggermente inclinata (5° - 10°) nella direzione del taglio, con un movimento ad arco ed un avanzamento lento e costante, specialmente nel caso di siepi molto folte.

4. LUBRIFICAZIONE DELLE LAME DURANTE IL LAVORO (Fig. 7)

Se il dispositivo di taglio si scalda eccessivamente durante il lavoro, occorre lubrificare le superfici interne delle lame.

Questa operazione deve

essere eseguita a motore spento e lame ferme.

ATTENZIONE!

5. TERMINE DEL LAVORO

A lavoro terminato: – Fermare il motore come precedentemente indi-

cato (Cap. 6).

Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente. Per ridurre il rischio d’incendio, liberare la macchina da residui di erba, foglie o grasso eccessivo; non lasciare contenitori con i materiali di risulta del taglio all’interno di un locale.

Dopo ogni sessione di lavoro, è opportuno pulire e lubrificare le lame, per aumentarne l’efficienza e la durata.

– Pulire le lame con un panno asciutto e usare

una spazzola nel caso di sporco resistente.

– Lubrificare le lame con olio specifico, preferibil-

mente non inquinante.

ATTENZIONE!

Per la vostra ed altrui si cu rezza: – Dopo ogni uso, rimuovere l'accumulatore

dal suo alloggiamento e controllare eventuali danni.

– Una corretta manutenzione è fondamentale

per mantenere nel tempo l’efficienza e la si curezza di impiego originali della mac china.

– Mantenere serrati dadi e viti, per essere certi

che la macchina sia sempre in condizioni sicure di funzionamento.

– Non usare mai la macchina con parti usurate

o danneggiate. I pezzi danneggiati de vo no essere sostituiti e mai riparati.

– Usare solo ricambi originali. I pezzi di qua-

lità non equivalente possono danneggiare la macchina e nuocere alla sicurezza.

Durante le operazioni di manutenzione rimuovere l'accumulatore dal suo alloggiamento.

1. RAFFREDDAMENTO MOTORE

Per evitare il surriscaldamento e danni al motore, le griglie di aspirazione dell’aria di raffreddamento devono essere sempre mantenute pulite e libere da segatura e detriti.

ATTENZIONE!

2. MANUTENZIONE E AFFILATURA DELLA LAMA

Controllare periodica men te che le lame non siano piegate o danneggiate e che il pettine fisso della lama sia integro.

Non è necessaria alcuna regolazione della di stanza fra le lame, in quanto il gioco è predeterminato in Fabbrica.

Se usate in conformità alle istruzioni, le lame non richiedono alcuna manutenzione o intervento di affilatura.

L’affilatura è necessaria solo quando la resa del taglio diminuisce e i rami tendono ad incastrarsi spesso.

In caso di necessità, è necessario che ogni intervento sulla lama venga eseguito presso un Centro specializzato, che dispone delle attrezzature più idonee ed è in grado di eseguire le operazioni necessarie senza pregiudicare la sicurezza della macchina.

ATTENZIONE!

IMPORTANTE

8. MANUTENZIONE E CONSERVAZIONE

Page 16

10 MANUTENZIONE E CONSERVAZIONE / ACCESSORI

Su questa macchina è previsto l’impiego di utensili di taglio riportanti il codice:

118800574/0

Data l’evoluzione del prodotto, gli utensili sopra citati potrebbero essere sostituiti nel tempo da altri, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento.

9. ACCESSORI

3. INTERVENTI STRAORDINARI

Ogni operazione di manutenzione non inclusa in questo manuale deve essere eseguita esclusivamente dal vostro Rivenditore.

Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano il decadimento di ogni forma di garanzia.

4. CONSERVAZIONE

Al termine di ogni sessione di lavoro, ripulire accuratamente la macchina da polvere e detriti, riparare o sostituire le parti difettose.

La macchina deve essere conservata in un luogo asciutto, al riparo dalle intemperie e fuori dalla portata dei bambini.

Page 17

INTRODUCTION 1

Dear Customer,

thank you for choosing one of our products. We hope that you will be completely satisfied with this machine and that it fully meets your expectations. This manual has been compiled in order to provide you with all the information you need to get acquainted with the machine and use it safely and efficiently. Don’t forget that it is an integral part of the machine; keep it handy so that it can be consulted when necessary, and pass it on to a further user if you resell or loan the machine.

Your new machine has been designed and manufactured in pursuance with current regulations, and is safe and reliable if used in compliance with the instructions provided in this manual (proper use). Using the machine in any other way, or non-compliance with the safety specifications relative to use, maintenance and repair is considered "improper use" which will invalidate the warranty, relieve the manufacturer from all liabilities, and the user will consequently be liable for all and any damage or injury to himself or others.

For this electric tool, the company provides the end user - independently from the retailer‘s obligations resulting from the purchasing contract - with the following warranties: The warranty period is 24 months beginning from the hand-over of the device which has to be proved by the original purchasing document. For commercial use and use for rent, the warranty period is reduced to 12 months. Wearing parts and defects caused by the use of not fitting accessories, repair with parts that are no original parts of the manufacturer, use of force, strokes and breaking as well as mischievous overloading of the motor are excluded from this warranty. Warranty replacement does only include defective parts, not complete devices. Warranty repair shall exclusively be carried out by authorized service partners or by the company‘s customer service. In the case of any intervention of not authorized personnel, the warranty will be held void. All postage or delivery costs as well as any other subsequent expenses will be borne by the customer.

Since we regular improve our products, you may find slight differences between your machine and the descriptions contained in this manual. Modifications can be made to the machine without notice and without the obligation to update the manual, although the essential safety and function characteristics will remain unaltered. In case of any doubts, please contact your dealer. And now enjoy your work!

TABLE OF CONTENTS

1. Identification of the main components ....................................... 2

2. Symbols ..................................................................................... 3

3. Safety warnings ......................................................................... 4

4. Machine assembly ..................................................................... 6

5. Preparing to work ....................................................................... 6

6. How to start - Stop the motor ..................................................... 7

7. Using the machine ..................................................................... 7

8. Maintenance and storage .......................................................... 9

9. Accessories ............................................................................. 10

Page 18

2 IDENTIFICATION OF MAIN COMPONENTS

1. IDENTIFICATION OF MAIN COMPONENTS

MAIN COMPONENTS

1. Power unit

2. Cutting device (blade)

3. Front guard

4. Front handgrip

5. Rear handgrip

6. Rear handgrip release command

7. Blade protection

8. Identification plate

9. Trigger switch

10. Safety switch

11. Accumulator (Battery)

12. Battery charger

13. Connection plug

Do not dispose of electric equipment to ge ther with household waste material! In ob ser vance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric equipment that

have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the foodchain, damaging your health and well-being. For further information on the disposal of this product, please contact your dealer or your nearest domestic waste collection service.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

IDENTIFICATION PLATE

8.1) EC Conformity marking

8.2) Name and address of the manufacturer

8.3) Acoustic output level LWA

in accordance with directive 2000/14/EC

8.4) Manufacturer’s model of reference

8.5) Serial number

8.6) Year of manufacture

8.7) Voltage and current

8.8)

Cutting lenght

8.9) Article Code

8.10) Manufacturing country

• Battery charger plate

8.21) Power supply frequency and voltage

8.22) Charger voltage and current

8.23) Only for internal use

8.24) Output plug type

• Accumulator plate

8.26) Rated voltage

8.27) Capacity

Page 19

IDENTIFICATION OF MAIN COMPONENTS / SYMBOLS 3

1) If you are using the machine every day in nor-

mal conditions, you can be exposed to a noise level of 85 dB (A) or higher. Wear safetyglasses and hearing protection.

2) Warning! Danger. Failure to use this machine

cor rectly can be hazardous for oneself and o thers.

3) Read the instruction manual before using the

machine.

4) Do not leave the machine in the rain (or in damp

conditions).

5) Never throw used batteries into a fire EXPLO SION RISK!

6) Read all safety warnings and all instructions.

7) Do not expose the accumulator to sunlight

when the temperature exceeds 50°C.

8) Lithium battery. Never dispose of these batteries with household waste.

2. SYMBOLS

[1]

Notice: The vibration value indicated was determined with a standardized tool and can be used to make comparisons with other electric equipment as well as temporary estimates of the load through the vibrations.

WARNING! The vibration value may vary according to the usage of the machine and its fitted equipment, and be higher than the one indicated. Safety measures must be established to protect the user and must be based on the load estimate generated by the vibrations in real usage conditions. In this regard, all the operational cycle phases must be taken into consideration, such as switching off or idle running.

TECHNICAL DATA Model SHT 4620A

Voltage and current V DC 20 Cutting lenght cm 46 Weight kg 2.8 Cutting movements

min

-1

1500

Max operating time min ca. 30

Battery Charger Model JY15-217-035

Power supply voltage and frequency V~ / Hz 240 / 50 Charger voltage and current V 21.7 Charging time hours ca. 3 - 5

Accumulator Model SB2015

Accumulator type Lithium Ion Rated voltage V / Ah 20 / 1.5 Capacity Wh 30

Maximum noise and vibration levels [1] Model SHT 4620A

Sound pressure level (EN 60745) dB(A) 82 – Measurement uncertainty dB(A) 3

Guaranteed sound power level (2000/14/EC) dB(A) 95 Vibration level (EN 60745) m/s

2,86

– Measurement uncertainty m/s

1,5

6 7

1 2 3

Page 20

HOW TO READ THE MANUAL

Certain paragraphs in the manual contain particularly significant information and are marked with va rious levels of highlighting with the following meaning:

These give details or further information on what has already been said, with the aim of preventing damage to the machine.

Non-observance will result in

the risk of injury to oneself or others.

Non-observance will result in

the risk of serious injury or death to oneself or others.

GENERAL POWER TOOL SAFETY WARNINGS

Read all safety warnings and all instructions. Failure to follow the war nings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your batteryoperated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark ar-

eas invite accidents.

b) Do not operate power tools in explosive at -

mospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

2) Electrical safety

a) Avoid body contact with earthed or grounded sur -

faces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your

body is earthed or grounded.

b) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure that the battery

is not in its compartment before picking up or carrying the power tool. Carrying a power tool with the battery can cause accidents.

DANGER!

WARNING!

IMPORTANT

NOTE

d) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jew-

ellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct po wer

tool for your application. The correct po wer tool will do

the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Remove the accumulator from its compartment be-

fore making any adjustments, changing accessories, or storing the power tool. Such preventive safety meas-

ures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or ob-

struction of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly main-

tained power tools.

f) Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less likely to become jammed and are easier to control.

g) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, ta king into account the working conditions and the work to be performed. Using the power tool for operations other

than those intended could result in a hazardous situation.

5) Service

a) Have your power tool serviced by a qualified re pair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

ELECTRIC HEDGE TRIMMER (battery-operated) SAFETY WAR NINGS

The safety rules must be observed during machine use. Before starting the machine, read the instructions regarding per sonal safety and the safety of unauthorized persons. Keep the instructions in a good state for future use.

– Keep all parts of the body away from the cutter blade.

Do not remove cut material or hold material to be cut

WARNING!

4 SAFETY WARNINGS

3. SAFETY WARNINGS

Page 21

when blades are moving. Make sure the switch is off when clearing jammed material. A moment of inattention

while operating the hedge trimmer may result in serious personal injury.

– Carry the hedge trimmer by the handle with the cut-

ter blade stopped. When transporting or storing the hedge trimmer always fit the cutting device guard.

Proper handling of the hedge trimmer will reduce possible personal injury from the cutter blades.

– Hold the power tool by its insulated gripping sur-

faces only, as the blade may come in contact with hidden wiring. Cutter blades contacting a “live” wire may

make exposed metal parts of the power tool “live” and could give the operator an electric shock.

• How to use the electric hedge trimmer (battery-operated)

When using the machine, always use caution and take on a firm and well-balanced position. – Where possible, avoid working on wet, slippery ground or

in any case on uneven or steep ground that does not guarantee stability for the operator.

– Never run, but walk carefully paying attention to the lay of

the land and any eventual obstacles.

– Assess the potential risks of the ground to be mown and

take all necessary precautions to en sure your own safety, especially on slopes or on bumpy, slippery or unstable ground.

Do not use the machine if you are unable to hold it with both hands or keep it steady on your legs while working. Never allow children or persons unfamiliar with these instructions to use the machine. Local regulations can restrict the age of the user. The machine must never be used by more than one person. Never use the machine: – when people, especially children or pets are in the vicinity; – if the user is tired or unwell, or has taken medicine, drugs,

alcohol or any substances which may slow his reflexes and compromise his judgement;

– if the guards are damaged or have been removed.

• Techniques for using the electric hedge trimmer (battery-operated)

Always observe the safety regulations and use the most suitable cutting techniques (see chapter 7 for in structions and examples).

• Handling the electric hedge trimmer safely (battery-operated)

Whenever the machine is to be handled or transpor ted you must: – turn off the motor, wait for the cutting device to stop and re-

move the accumulator from its compartment;

– only hold the machine using the handgrips and position the

cutting device in the opposite direction to that used during operation.

When using a vehicle to transport the machine, position it so that it can cause no danger to persons and fasten it firmly.

• Recommendations for first-time users

Before tackling a job for the first time, it is advisable to gain the necessary familiarity with the machine and the most suitable techniques, finding out how to firmly grip the machine and perform the movements required by this particular job.

SAFETY WARNINGS

• General warnings

Check that the accumulator is in good working condition and there are no signs of damage. Never use the machine with a worn or damaged accumulator.

• How to handle and use battery-operated power tools properly

a) Make sure that the tool is switched off before in-

serting the battery. Inserting a battery in a power tool

which is switched on can cause accidents

b) When charging batteries, only use battery chargers

recommended by the Manufacturer. Battery chargers are generally designed for use with specific types of batteries; fire risks can occur if other types are used.

c) Use the batteries specifically designed for your

power tool only. The use of other batteries may be hazardous and cause injuries and fire risks.

d) Place all unused batteries at a distance from paper

clips, coins, keys, nails, screws or other small metal objects as contact with the same can cause short circuits. Short circuits among battery contacts can lead to

explosion or fires.

e) Liquid can leak from batteries when they are in bad

condition. Avoid all contact with this liquid. Rinse thoroughly with water if accidental contact occurs. If the liquid comes into contact with the eyes, call a doctor immediately. Liquid leaks from batteries can

cause skin irritation and even burns.

USER INSTRUCTIONS FOR ACCUMULATORS

• General precautions

– The accumulator must never be opened. – Never throw used batteries into a fire - EXPLO SION RISK! – Connect the battery charger to power sockets carrying the

voltage indicated on the manufacturer’s rating plate.

– Use original accumulators only. – The accumulator may heat up when used for a certain

length of time. Allow it to cool down before recharging it.

– Never leave the accumulator or battery charger within the

reach of children.

– Never use the battery charger in zones where flammable

vapours or substances are present.

– Recharge accumulators at a temperature of between 10°

and 40 °C only.

– Never store accumulators in environments with tempera-

tures of over 40 °C.

– Never cause short circuits between the accumulator con-

tacts and never connect them to metal objects.

– When transporting accumulators, make sure the contacts

never come into contact with each other and never use or pack them in metal containers.

– Short circuit of the accumulator can cause an explosion. In

any case, short circuits will cause severe damage to the accumulator.

– Check the battery charger cable is not damaged on a reg-

ular basis. If the cable gets damaged, the whole battery charger must be replaced.

– Recharge the accumulators completely before storing them

away in winter.

– The accumulator can only be charged by charger comply

with EN60335-2-29.

SAFETY WARNINGS 5

Page 22

Mount the components ve ry carefully so as not to impair the safety and efficiency of the machine. If in doubt, contact your dealer.

For safety reasons during transportation, the lithium ion accumulator is completely flat when delivered and packed separately. Ensure that the accumulator is not inserted in its compartment. Charge the accumulator before using the tool following the instructions in the “Charging the accumulator” chapter.

Unpacking and complet-

WARNING!

ing the assembly should be done on a flat and stable surface, with enough space for moving the machine and its packaging, always making use of suitable equipment.

Disposal of the packaging should be done in ac cordance with the local regulations in force.

1. MOUNTING THE FRONT GUARD (If supplied separately) - (Fig.1)

– Position the front guard (1) on the end section

of the power unit (2).

– Secure the guard using the two screws (3).

MACHINE ASSEMBLY / PREPARING TO WORK

4. MACHINE ASSEMBLY

1. CHECKING THE MACHINE

Ensure that the accumu-

lator is not inserted in its compartment.

Before starting work please: – check that the trigger switches and the safety

switch should move freely without forcing and return automatically and rapidly back to their neutral position;

– check that the cooling air vents are not ob-

structed;

– check that the power cable and extension lead

are not damaged;

– check that handgrips and protection devices are

clean and dry, correctly mounted and well fastened to the machine;

– check that the machine is not showing signs of

wear or damage due to knocks or other causes, and carry out the necessary repairs.

– check that the accumulator is in good working con-

dition and there are no signs of damage. Never use the machine with a damaged or worn accumulator;

– charge the accumulator according to the in-

structions in the “Charging the accumulator” chapter.

2. CHARGING THE ACCUMULATOR (Fig. 2)

If the accumulator (1) is already in its seat on the tool (2), press both side buttons on the accumulator (1) and pull it outwards to extract it.

Check that the socket mains voltage is the same as that indicated on the battery charger plate.

IMPORTANT

WARNING!

To recharge the accumulator, proceed as follows: – connect the battery charger (4) to a mains pow-

er socket; a green indicator light (5) will come on indicating there is voltage;

– connect the battery charger (4) plug (3) to the ac-

cumulator socket (1).

If the indicator light does not come on, check that power is supplied to the mains socket.

The indicator light (5) will go from green to red indicating that accumulator charging has begun. When the accumulator is completely charged, the indicator light (5) will go from red to green and recharging will stop automatically. It takes about 3-5 hours to complete the recharge process, according to the starting status of the accumulator. It is not necessary to check the recharge time. The accumulator will heat up during the recharge process. This is normal and is not due to defects or faults.

An alternating flashing red/ green indicator light (5) indicates that the accumulator is broken or burned out and will not accept the charging. In this situation, unplug the battery charger and do not attempt to recharge; take the accumulator to a service centre to verify and/or replace it.

When recharging has been completed, – position the charged accumulator (1) in its seat

on the tool, pushing inwards until both side buttons click into place; the accumulator will only fit inside the tool when inserted correctly

– disconnect the battery charger (4) from the

mains socket when not in use.

IMPORTANT

NOTE

5. PREPARING TO WORK

Page 23

HOW TO START - STOP THE MOTOR /USING THE MACHINE

The motor will stop if either switch is released.

STOPPING THE MOTOR (Fig. 3)

To stop the motor:

– Release the switches (2) and (3). – Remove the accumulator (1) from its compartment.

When the motor is switched off, a few sparks may be seen near the ventilation slots; this is perfectly normal and does not damage the tool in any manner.

NOTE

STARTING THE MOTOR (Fig. 3)

Before starting the motor:

– Remove the blade protection devices. – Make sure the blade is not touching the ground

or any other object.

– Make sure the handgrip is locked in the centre

position.

– Insert the accumulator (1) inside its compart-

ment.

To start the motor:

1. Hold the machine firmly with both hands.

2. Press the safety switch (2) and then the switch (3).

Both switches must be enabled in order to switch the motor on and keep it running.

NOTE

6. HOW TO START - STOP THE MOTOR

For your safety and that

of others:

1) Do not use the machine without having

read the instructions carefully. Become ac quainted with the controls and the pro per use of the machine. Learn how to stop the motor quickly.

2) Only use the machine for its intended use,

that is “the cutting and trimming of hedges,

consisting in plants with small sized branches”. Any other use may be danger-

ous and severly da ma ge the machine. Examples of improper use may include, but are not limited to:

– general grass cutting and in particular,

near kerbs; – chopping material for composts; – pruning; – using the machine for cutting non-plant

material; – use of the machine by more than one

person.

3) Residual risks: even all the safety rule are obeyed, there still can be a certain resid-

WARNING!

ual risk, which cannot be excluded. From the kind and construction of the tool the foreseeable potential endangerments can be:

– Contact with the unprotected cutting

teeth.

– Involve fingers or hands into the moving

cutting blade.

– Unexpected, sudden movement of the

cutting blade.

– Thrown away of chips, it may damage

your eyes.

– Damage of the hearing, if no protection

of the ears is carried.

4) Keep in mind that the operator or user is re sponsible for accidents or hazards oc curring to other people or their property.

5) Always wear suitable clothing when using the machine. Your dealer can provide you with all the information on the most suitable accident-prevention devices to guarantee your safety.

6) Mow only in daylight or good artificial light.

7. USING THE MACHINE

Page 24

7) Thoroughly inspect the whole work area and remove anything that could be thrown up by the machine or damage the cutting de vice (branches, iron wire, hidden wiring, etc.).

8) Be careful of flying debris coming from the cutting device.

9) Stop the motor and remove the accumula-

tor from its compartment.

– whenever you leave the machine unat-

tended;

– before cleaning, checking or working

on the machine;

– after striking a foreign object. Inspect

the machine for any damage and make repairs before restarting it again;

– if the machine starts to vibrate abnor-

mally: find the cause of the vibration imme dia tely and have it inspected at a Spe cia li sed Centre;

– when the machine is not in use.

10) Always keep hands and feet away from the cutting device, especially when starting the motor.

Remember that an electric hedge trimmer used incorrectly can be a disturbance to others. To respect people and the environment:

– Avoid using the machine in environments or at

times of the day when it may disturb others.

– Scrupulously comply with local regulations and

provisions for the disposal of waste materials after cutting.

– To avoid the risk of fire, do not leave the machine

with the motor hot on leaves or dry grass.

– Scrupulously comply with local regulations and

provisions for the disposal of damaged parts or any elements which have a strong impact on the environment.

Prolonged exposure to vi bra tions can cause injuries and neurovascular disorders (also called “Renaud’s syndrome” or “white hand”), especially to people suffering from circulation disorders. The symptoms can regard the hands, wrists and fingers and are shown through loss of sensitivity, torpor, itching, pain and discolouring of or structural changes to the skin. These effects can be worsened by low ambient temperatures and/or by gripping the handgrips excessively tightly. If the symptoms occur, the length of time the machine is used must be reduced and a doctor consulted.

WARNING!

IMPORTANT

1. USING THE MACHINE

When cutting, always hold

the machine firmly with both hands.

The accumulator is fitted with a protection system which prevents it from running completely flat.

The power tool will automatically switch off when the accumulator is flat. If this happens, it must promptly be recharged.

Immediately stop the motor if the blades block while running or if they get caught up in the hedge branches.

2. REGULATING THE HANDGRIP (Fig. 4)

The rear handgrip (1) can be adjusted to 7 different positions in relation to the cutting device to make trimming your hedges easier.

The handgrip must only be adjusted when the motor is switched off.

– Pull the release lever backwards (2).

– Rotate the rear handgrip (1) to the desired posi-

tion.

– Before using the machine check that the release

lever (2) has correctly returned to its original position, and the rear handgrip is firmly attached.

The release lever can only be enabled when the switch (3) has been released. The switch can be pressed when the release lever has correctly returned to its original position, and the handgrip is fitted in one of the 5 possible positions.

When working, the rear handgrip must always be in a vertical position, whatever the position of the cutting de vi ce.

3. WORKING TECHNIQUES

It is recommended to trim the two vertical sides of the hedge before trimming the top.

WARNING!

NOTE

WARNING!

8 USING THE MACHINE

Page 25

USING THE MACHINE / MAINTENANCE AND STORAGE 9

For your safety and that

of others:

– After each use, remove the accumulator

from its compartment and check for damage.

– Correct maintenance is essential to maintain

the original efficiency and safety of the machine over time.

– Keep all nuts, bolts and screws tight to be

sure the equipment is in safe working condition.

– Never use the machine with worn or dam-

aged parts. Damaged parts are to be replaced and never repaired.

– Only use original spare parts. Parts that are

not of the same quality can seriously damage the equipment and compromise safety.

During maintenance, re-

move the accumulator from its compartment.

1. MOTOR COOLING

To avoid overheating and damage to the motor, always keep the cooling air vents clean and free of sawdust and debris.

WARNING!

2. MAINTENANCE AND SHARPENING

OF THE BLADE

Periodically check that the blades are not bent or damaged and that the fixed comb on the blade is intact.

Adjustment of the distance between blades is not necessary, as this is predetermined by the manufacturer.

If the blades are used correctly, following all the instructions provided, they will not require any maintenance work and will not need sharpening.

It is necessary to sharpen the blades only when the trimming performance decreases and the branches tend to stick together.

Any intervention on the blade should always be conducted at a specialised Centre that has the most appropriate tools and is able to perform the operations without compromising the safety of the machine.

NOTE

WARNING!

8. MAINTENANCE AND STORAGE

• Vertical trimming (Fig. 5)

Proceed to cut by using curved movements from the bottom towards the top, keeping the blade as far from the body as possible.

• Horizontal trimming (Fig. 6)

The best results will be obtained with the blade slightly inclined (5° - 10°) in the direction you are cutting, proceed with a curved movement, slowly and without interruptions, especially in the ca se of very thick hedges.

4. LUBRICATING THE BLADES DURING JOBS (Fig. 7)

If the trimming device overheats whilst working, it is necessary to lubricate the internal surfaces of the blades.

This operation must only be performed when the blades have stopped running and the motor is switched off.

WARNING!

5. END OF OPERATIONS

When you have finished your work:

– Switch off the motor as indicated above (Chap.

6).

Allow the motor to cool before storing in any enclosure. To reduce fire hazards, clean the machine thoroughly to get rid of any remains of grass, leaves or excess grease, never leave containers with the cut debris inside the storage area.

To increase the efficiency and working life of the blades, clean and lubricate them carefully after each work session.

– Use a soft cloth to clean the blades, along with

a brush to remove more difficult dirt and debris.

– Lubricate the blades with suitable, non-polluting

oil were possible.

WARNING!

Page 26

10 MAINTENANCE AND STORAGE / ACCESSORIES

3. EXTRAORDINARY MAINTENANCE

All maintenance operations not foreseen in this manual must be performed exclusively by your dealer.

All and any operations performed in unauthorised centres or by unqualified persons will totally invalidate the warranty.

4. STORAGE

After every work stint, clean the machine thoroughly to remove all dust and debris, and repair or replace any faulty parts.

The machine must be stored in a dry place away from the elements and out of the reach of children.

Only cutting tools with the following codes must be used on this machine:

118800574/0

Given the product evolution, the above mentio -

ned tools may be replaced in time by others, with

similar interchangeable and operating safety

characteristics.

9. ACCESSORIES

Page 27

PRÉSENTATION 1

Cher Client,

Nous tenons avant tout à vous remercier de la préférence que vous avez accordée à nos produits, et nous souhaitons que votre machine vous réserve de grandes satisfactions et réponde pleinement à vos attentes. Ce manuel a été rédigé dans le but de vous permettre de bien connaître votre machine et de l’utiliser en toutes conditions de sécurité et d’efficacité; n’oubliez pas qu’il fait partie intégrante de la machine, tenez-le à portée de main pour le consulter à tout moment, et le jour où vous devriez céder ou prêter la machine à quelqu’un, rappelez-vous de lui donner aussi ce manuel.

Cette nouvelle machine a été conçue et fabriquée conformément aux normes en vigueur, et elle ne sera fiable et sûre que si vous l’utilisez dans le plein respect des indications contenues dans ce manuel (usage prévu); toute autre utilisation, ou le non respect des normes de sécurité lors de l'utilisation, de l'entretien et de la réparation qui sont indiquées dans le manuel, sont considérés comme un "emploi impropre": dans ce cas, la garantie perd tout effet et le fabricant décline toute responsabilité, en laissant à la charge de l'utilisateur les conséquences des dommages ou des lésions causés à lui-même ou à autrui.

Indépendamment des obligations ressortant du contrat de vente conclu par le fournisseur avec le consommateur final, nous accordons pour cet appareil électrique la garantie suivante: La période de garantie est de 24 mois et entre en vigueur à la remise de l‘outil qui sera justifiée par présentation du bon d‘achat original. En cas d‘utilisation commerciale ou de location, la période de garantie se limite à 12 mois. Les pièces d‘usure et les dommages dus à l‘utilisation de pièces non conformes, à des réparations effectuées avec des pièces non originales, à l‘exercice de la force, à des coups, une destruction ou une surcharge intentionnelle du moteur sont exclus de la garantie. Les échanges sous garantie ne concernent que les pièces défectueuses et non les appareils complets. Les réparations sous garantie ne peuvent être effectuées que par des ateliers autorisés ou par le service après-vente de l‘usine. La garantie s‘éteint en cas d‘intervention étrangère au fournisseur agréé. Les frais de port, d‘expédition et autres frais annexes sont à la charge du client.

Si vous deviez trouver de légères différences entre la description donnée et la machine en votre possession, tenez compte du fait que, dans le cadre de l’amélioration continuelle du produit, les informations contenues dans ce manuel sont sujettes à des modifications sans aucun préavis ni obligation de mise à jour, sans toutefois que soient remises en cause les caractéristiques essentielles de sécurité et de fonctionnement. En cas de doute, contactez votre revendeur. Bon travail!

SOMMAIRE

1. Identification des pièces principales ....................................................... 2

2. Symboles ............................................................................................... 3

3. Avertissements pour la sécurité ............................................................. 4

4. Montage de la machine .......................................................................... 6

5. Préparation au travail ............................................................................. 6

6. Démarrage – Arrêt du moteur ................................................................. 7

7. Utilisation de la machine ........................................................................ 7

8. Entretien et conservation ........................................................................ 9

9. Accessorires ........................................................................................ 10

Page 28

2 IDENTIFICATION DES PIÈCES PRINCIPALES

1. IDENTIFICATION DES PIÈCES PRINCIPALES

PIÈCES PRINCIPALES

1. Ensemble moteur

2. Appareil de taille (lame)

3. Protection antérieure

4. Poignée avant

5. Poignée arrière

6. Commande de déblocage de la poignée arrière

7. Protection lame

8. Étiquette matricule

9. Levier interrupteur

10. Interrupteur de sécurité

11. Accumulateur (Batterie)

12. Chargeur de batterie

13. Goupille de connexion

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doi-

vent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Si l’on décharge les appareillages électriques dans un dépotoir ou dans le terrain, les substances nocives peuvent atteindre la nappe d’eau souterraine et entrer dans la chaîne alimentaire, en nuisant à votre santé et à votre bien-être. Pour avoir des informations plus détaillées sur comment éliminer ce produit, contacter l’Organisme compétent pour l’élimination des déchets ménagers ou bien votre revendeur.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

ÉTIQUETTE MATRICULE

8.1) Marquage de conformité CE

8.2) Nom et adresse du fabricant

8.3) Niveau de puissance acoustique

LWA selon la directive 2000/14/CE

8.4) Modèle de référence du fabricant

8.5) Numéro de série

8.6) Année de construction

8.7) Tension et type de courant

8.8) Longueur de coupe

8.9) Code Article

8.10) Pays de fabrication

• Etiquette du chargeur de batterie

8.21) Tension et Fréquence d’alimentation

8.22) Tension et Courant de charge

8.23) A utiliser seulement dans des espaces couverts

8.24) Type de branchement en sortie

• Étiquette de l’accumulateur

8.26) Tension Nominale

8.27) Capacité

Page 29

IDENTIFICATION DES PIÈCES PRINCIPALES / SYMBOLES 3

1) L’opérateur préposé à cette machine, si elle est uti-

lisée en conditions normales pour un usage quotidien continu, peut être exposé à un niveau de bruit égal ou supérieur à 85 dB (A). Porter des lunettes de sécurité et des dispositifs de protection de l’ouïe.

2) Attention! Danger. Cette machine, si elle n’est pas uti-

lisée correctement, peut être dangereuse pour vousmême et pour les autres.

3) Lire le manuel d'instructions avant d'utiliser la ma-

chine.

4) Ne pas exposer à la pluie (ni à l'humidité).

5) Ne pas jeter les batteries usagées sur le feu - DANGER D’EXPLOSION!

6) Lire tous les avertissements de sécurité et toutes les

instructions.

7) Ne pas exposer l’accumulateur au soleil quand la température est supérieure à 50°C.

8) Batterie contenant du Lithium. Ne pas éliminer avec les déchets ménagers.

2. SYMBOLES

[1]

Avertissement: La valeur de vibrations indiquée a été déterminée avec un équipement standardisé; on peut l’utiliser soit pour la comparer avec celle d’autres appareils électriques, soit pour faire une estimation provisoire de la charge par les vibrations.

ATTENTION! La valeur des vibrations peut varier en fonction de l’emploi de la machine et de son agencement, et peut devenir supérieure à la valeur qui est indiquée. Il est nécessaire d’établir les mesures de sécurité pour la protection de l'utilisateur; ces dernières doivent être fondées sur l'estimation de la charge engendrée par les vibrations dans les conditions réelles d’utilisation. A ce sujet, il faut prendre en considération toutes les phases du cy cle de fonctionnement, comme par exemple l’extinction ou le fonctionnement à vide.

DONNÉES TECHNIQUES Modèle SHT 4620A

Tension et type de courant V DC 20 Longueur de coupe cm 46 Poids kg 2,8 Mouvement de coupe

min

-1

1500

Temps de travail maximum min ca. 30

Chargeur de batterie Modèle JY15-217-035

Tension et fréquence d’alimentation V~ / Hz 240 / 50 Tension et courant de charge V 21,7 Temps de charge heures ca. 3 - 5

Accumulateur Modèle SB2015

Type d’accumulateur Aux ions de lithium Tension Nominale V / Ah 20 / 1,5 Capacité Wh 30

Valeurs maximales de bruit et de vibrations [1] Modèle SHT 4620A

Niveau de pression acoustique (EN 60745) dB(A) 82 – Incertitude de la mesure dB(A) 3

Niveau de puissance acoustique garanti (2000/14/CE) dB(A) 95 Niveau de vibrations (EN 60745) m/s

2,86

– Incertitude de la mesure m/s

1,5

6 7

1 2 3

Page 30

COMMENT CONSULTER LE MANUEL

Dans le texte de ce manuel, certains paragraphes qui contiennent des renseignements particulièrement importants sont mis en évidence par différentes paroles; voici leur signification:

Ajoute des précisions ou d'autres éléments à ce qui vient d'être indiqué afin d’éviter d’endommager la machine ou de causer des dommages.

Possibilité de lésions à l’utilisateur ou

à autrui en cas de non respect des consignes.

Possibilité de lésions graves à l’utilisateur ou à autrui, et danger de mort, en cas de non respect des consignes.

AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ POUR LES OUTILLAGES ÉLECTRIQUES

Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut causer des décharges électriques, des incendies et/ou de graves lésions.

Conserver tous les avertissements et les instructions pour pouvoir les consulter à l’avenir. Le terme « outillage électrique » mentionné dans

les avertissements se réfère à votre outillage alimenté par batterie (sans fil).

1) Sécurité de la zone de travail

a) Tenir la zone de travail bien propre. La saleté et le désordre des

zones de travail favorisent les accidents.

b) Ne pas utiliser l’outillage électrique dans des pièces à risque

d’explosion, en présence de liquides inflammables, de gaz ou de poussière. Les outillages électriques génèrent des étincelles qui

peuvent incendier la poussière ou les vapeurs.

c) Tenir l’outillage électrique, quand on l’utilise, hors de la portée

des enfants et du public en général. Les distractions peuvent causer la perte de contrôle.

2) Sécurité électrique

a) Eviter le contact de son propre corps avec des surfaces à la mas-

se ou à la terre, comme des tuyaux, radiateurs, cuisinières, réfrigérateurs. Le risque de prendre une décharge électrique augmente

si le corps se trouve relié à la masse ou à la terre.

b) Ne pas exposer les outillages électriques à la pluie ni à des en-

vironnements mouillés. L’eau qui pénètre dans un outillage électrique augmente le risque de prendre une décharge électrique.

3) Sécurité personnelle

a) Quand on utilise un outillage électrique, il faut faire attention,

contrôler ce que l’on est en train de faire, et se servir du propre bon sens. Ne pas utiliser l’outil lage électrique si l’on est fatigué ou sous l’influence de drogues, d’alcool ou de médicaments. Un instant de distraction pendant que l’on utilise un outillage

électrique peut causer de graves lésions personnelles.

b) Utiliser des habits de protection. Porter toujours des lunettes

de protection. L’emploi d’un équipement de protection comme des demi-masques antipoussière, des chaussures antidérapantes, des casques de protection ou des serre-tête pour l’ouïe, réduit les lésions personnelles.

REMARQUE

IMPORTANT

ATTENTION!

DANGER!

ATTENTION!

c) Eviter toute mise en marche non volontaire. Avant d’insérer la

batterie, de saisir ou de transporter l’outillage électrique, s’assurer que l’appareil est éteint. Le fait de transporter un outillage élec-

trique en tenant un doigt sur l’interrupteur, ou de monter la batterie alors que l’interrupteur est sur la position «ON», favorise les accidents.

d) Avant d’actionner l’outillage électrique, avoir soin d’enlever tou-

te clef ou outil de réglage. Une clef ou un outil qui reste en contact avec une pièce rotative peut provoquer des lésions personnelles.

e) Ne pas perdre l’équilibre. Maintenir toujours l’appui et l’équili-

bre adéquats. Cela permet de mieux contrôler l’outillage électrique en cas de situations inattendues.

f) S’habiller de façon appropriée. Ne pas porter de vêtements lar-

ges, ni de bijoux. Maintenir les cheveux, les vêtements et les gants à bonne distance des pièces en mouvement. Des habits

flottants, des bijoux ou des cheveux longs peuvent se prendre dans les pièces en mouvement.

g) S’il y a des dispositifs qui doivent être connectés à des instal-

lations pour l’extraction et la collecte de la poussière, veuillez vérifier qu’ils sont connectés et utilisés de manière appropriée.

L’emploi de ces dispositifs peut réduire les risques qui sont liés à la poussière.

4) Emploi et maintenance de l’outillage électrique

a) Ne pas surcharger l’outillage électrique. Employer l’outillage élec-

trique qui est adapté au travail donné. L’outillage électrique adé-

quat exécutera le travail au mieux et de la façon la plus sûre si on l’utilise à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser l’outillage électrique si l’interrupteur n’est pas

en mesure de le faire démarrer ou de l’arrêter régulièrement. Un outillage électrique qui ne peut pas être actionné par son interrupteur est dangereux et doit être réparé.

c) Avant d’exécuter le réglage ou le changement d’un accessoi-

re, ou avant de ranger l’outillage électrique, il faut enlever l’accumulateur de son logement. Ces mesures de prévention rédui-

sent le risque de mise en marche accidentelle de l’outillage électrique.

d) Ranger les outillages électriques inutilisés hors de la portée des

enfants, et ne pas permettre à des personnes qui ne connaissent pas bien cet outillage électrique ni ces instructions de l’utiliser. Les outillages électriques sont dangereux dans les mains d’u-

tilisateurs non experts.

e) Soigner l’entretien des outillages électriques. Vérifier que les

pièces mobiles sont bien alignées et que leur mouvement n'est pas entravé, qu'aucune pièce n'est cassée, et qu'il n'existe aucune autre condition susceptible d'influencer le fonctionnement de l'outillage électrique. En cas de dommages, il faut réparer l’outillage électrique avant de l’utiliser à nouveau. Beaucoup d’ac-

cidents sont dus à l’insuffisance de l’entretien.

f) Maintenir les organes de coupe affûtés et propres. L’entretien adé-

quat des organes de coupe, avec des tranchants bien affûtés, les rend moins susceptibles de se coincer, et plus faciles à contrôler.

g) Utiliser l’outillage électrique et les accessoires relatifs en

respectant les instructions fournies, en tenant compte des conditions de travail et du type de travail à exécuter. Le fait d’employer

un outillage électrique pour des opérations différentes de celles pour lesquelles il a été prévu peut provoquer des situations de danger.

5) Assistance

a) Faire réparer l’outillage électrique par du personnel qualifié, en

n’employant que des pièces de rechange originales. Cela per-

met de maintenir la sécurité de l’outillage électrique.

TAILLE-HAIE ÉLECTRIQUE (avec alimentation sur batterie) AVERTISSEMENTS POUR LA SÉCURITÉ

Pendant l’utilisation de la ma chine il

ATTENTION!

4 AVERTISSEMENTS POUR LA SÉCURITÉ

3. AVERTISSEMENTS POUR LA SÉCURITÉ

Page 31

faut observer les normes de sécurité. Avant de mettre la machine en fonction, lire les instructions qui concernent la sécurité personnelle et celle des autres personnes. Conserver ces instructions en bon état, pour pouvoir les utiliser par la suite.

– Tenir toutes les parties du corps loin de la lame de coupe. Pen-

dant que la lame est en fonction, il ne faut pas enlever le matériel coupé ni tenir le matériel à couper. Quand on veut enlever le matériel coupé, vérifier que l’interrupteur est en position d’arrêt. Un instant de distraction pendant l’usage du taille-haie peut cau-

ser de graves lésions personnelles.

– Pour transporter le taille-haie, le tenir par sa poignée, avec la lame

arrêtée. Pendant le transport ou lorsqu’on veut ranger la machine, il faut toujours monter la protection du dispositif de coupe. Le

fait de prendre les précautions appropriées pour la manutention du taillehaie réduit la possibilité de lésions personnelles causées par les lames.

– Saisir l’outillage électrique uniquement par les surfaces isolées

des poignées, car la lame pourrait entrer en contact avec des câbles cachés. Le contact de la lame de coupe avec un câble sous ten-

sion peut mettre sous tension les pièces métalliques de l’outil et provoquer pour l’opérateur une décharge électrique.

• Comment utiliser le taille-haie électrique

(avec alimentation sur batterie)

Pendant l’utilisation, prendre une position ferme et stable, et maintenir un comportement prudent. – Autant que possible, éviter de travailler sur le sol mouillé ou glissant,

ou de toute façon sur des terrains trop accidentés ou en pente, qui ne garantissent pas la stabilité de l'opérateur pendant son travail.

– Ne jamais courir, mais marcher et faire attention aux irrégularités du

terrain ainsi qu’à la présence d’obstacles éventuels.

– Évaluer les risques potentiels du terrain à travailler et prendre toutes

les précautions nécessaires pour assurer sa sécurité en particulier dans

les pentes, sur les sols accidentés, glissants ou instables. Si l’utilisateur n’est pas en mesure de tenir fermement la machine avec deux mains et/ou de rester solidement en équilibre sur ses jambes pendant le travail, il ne doit pas utiliser la machine. Ne jamais permettre d’utiliser la machine à des enfants ou à des personnes qui n’ont pas la connaissance nécessaire des instructions d’emploi. La réglementation locale peut fixer un âge minimum pour l’utilisateur. La machine ne doit pas être utilisée par plus d’une personne. Ne jamais utiliser la machine: – si des personnes, particulièrement des enfants, ou des animaux se trou-

vent à proximité; – si l’utilisateur est en conditions de fatigue ou de malaise, ou s’il a pris

des médicaments, des drogues, de l’alcool ou des substances noci-

ves pour les capacités de réflexes et d'attention; – si les protections sont endommagées ou si elles ont été ôtées.

• Techniques d’utilisation du taille-haie électrique

(avec alimentation sur batterie)

Observer toujours les avertissements pour la sécurité, et appliquer les techniques de coupe les mieux adaptées au type de travail à exécuter, en suivant les indications et les exemples qui sont donnés dans le mode d’emploi (voir chap. 7).

• Comment déplacer le taille-haie électrique en toute sécurité

(avec alimentation sur batterie)

Chaque fois qu’il est nécessaire de déplacer la machine ou de la transporter, il faut: – éteindre le moteur, attendre l'arrêt du dispositif de coupe et enlever l’ac-

cumulateur de son logement; – saisir la machine uniquement par les poignées, et orienter le disposi-

tif de coupe dans la direction contraire au sens de la marche.

Quand on transporte la machine dans un camion, il faut la positionner de façon qu'elle ne constitue aucun danger pour personne, et la bloquer solidement.

• Recommandations pour les débutants

Avant d’affronter pour la première fois un travail, il est recommandé d’acquérir la connaissance nécessaire de la machine et des meilleures techniques, en faisant des essais pour empoigner fermement la machine, et effectuer les mouvements requis pour le travail.

AVERTISSEMENTS POUR LA SÉCURITÉ

• Avertissements généraux

Contrôler que l’accumulateur est en bon état et qu’il ne présente pas de signes d’endommagement. Ne pas utiliser la machine avec un accumulateur endommagé ou usagé.

• Manipulation et utilisation correcte des outils électriques à batterie

a) Avant d’insérer la batterie, s’assurer que l’appareil est éteint.

Le montage d’une batterie dans un appareil électrique allumé peut provoquer des accidents.

b) Pour charger les batteries, utiliser uniquement des chargeurs

de batterie recommandés par le fabricant. Normalement, les chargeurs de batterie sont spécifiques pour certains types de batterie; l’utilisation avec des batteries d’autre type entraîne des risques d’incendie.

c) Utiliser uniquement des batteries spécifiques prévues pour vo-

tre outil. L’utilisation d’autres batteries peut provoquer des lésions et entraîne des risques d’incendie.

d) Quand la batterie n’est pas utilisée, la tenir à l’écart des agra-

fes, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques, car ils peuvent provoquer le court-circuit des contacts. Le court-circuit entre les contacts de la batterie peut pro-

voquer des combustions ou des incendies.

e) Une batterie en mauvaises conditions peut provoquer la fuite

du liquide. Éviter le contact avec le liquide. En cas de contact accidentel, rincer avec de l’eau. En cas de contact du liquide avec les yeux, consulter également un médecin. Le liquide qui fuit de

la batterie peut provoquer des irritations cutanées ou des brûlures.

INSTRUCTIONS POUR L’UTILISATION DES ACCUMULATEURS

• Précautions générales

– Ne pas essayer d’ouvrir l’accumulateur. – Ne pas jeter les batteries usagées sur le feu - DANGER D’EXPLOSION! – Brancher le chargeur de batterie uniquement à des prises fournissant

la tension d’alimentation indiquée sur la plaquette d’identification.

– Utiliser uniquement un accumulateur d’origine. – L’accumulateur peut chauffer en cas d’utilisation prolongée. Attendre

qu’il ait refroidi avant de le charger.

– Ne pas conserver l’accumulateur et le chargeur de batterie à la por-

tée des enfants.

– Ne pas utiliser le chargeur de batterie dans des lieux avec présence

de vapeurs et/ou de substances inflammables.

– Charger les accumulateurs à une température ambiante comprise en-

tre 10°C et 40 °C.

– Ne pas conserver les accumulateurs dans un endroit avec une tem-

pérature supérieure à 40 °C.

– Veiller à éviter le court-circuit entre les bornes des accumulateurs, ne

pas les connecter avec des objets métalliques.

– Pendant le transport, veiller à ce que les bornes des accumulateurs n’en-

trent pas en contact entre elles ; ne pas utiliser des contenants métalliques pour le transport.

– Le court-circuit de l’accumulateur peut provoquer une explosion; dans

tous les cas, il provoque l’endommagement de l’accumulateur.

– Vérifier régulièrement si le câble du chargeur de batterie est endom-

magé. Si le câble est endommagé, il faut remplacer le chargeur de batterie.

– Recharger complètement les accumulateurs avant de les ranger

pour l’hiver.

– L’accumulateur ne peut être chargé qu’avec un chargeur de

batterie conforme à la norme EN60335-2-29.

AVERTISSEMENTS POUR LA SÉCURITÉ 5

Page 32

Faire le maximum d’attention quand on monte les pièces, pour ne pas compromettre la sécurité ni l’efficacité de la machine; en cas de doutes, contacter le revendeur.

Pour des raisons de sécurité et de transport, l’accumulateur aux ions de lithium est livré déchargé et séparé de la machine. S’assurer que l’accumulateur ne soit pas inséré dans son logement. Avant d’utiliser la machine, il faut charger l’accumulateur, en suivant les modalités qui sont indiquées au chapitre “Recharge de l’accumulateur”.

Le désemballage et l'achève-

ATTENTION!

ment du montage doivent être effectués sur une surface plane et solide, avec suffisamment d'espace pour la manutention de la machine et des emballages, toujours en utilisant les outils appropriés.

Il faut éliminer les emballages conformément aux di spo sitions locales en vigueur.

1. MONTAGE DE LA PROTECTION ANTÉRIEURE (Si elle est fournie en pièce détachée) - (Fig. 1)

– Placer la protection antérieure (1) sur la partie termi-

nale de l’unité motrice (2).

– Fixer la protection avec les deux vis (3).

MONTAGE DE LA MACHINE / PREPARATION AU TRAVAIL

4. MONTAGE DE LA MACHINE

1. VÉRIFICATION DE LA MACHINE

S’assurer que l’accumulateur

ne soit pas inséré dans son logement.

Avant de commencer le travail il faut: – contrôler que les leviers de l’interrupteur et de l’inter-

rupteur de sécurité marchent librement, sans besoin de forcer, et qu’au relâchement ils retournent automatiquement et rapidement dans la position neutre;

– vérifier que les passages de l’air de refroidissement ne

sont pas bouchés;

– contrôler que les poignées et les protections de la

machine sont propres et sèches, correctement montées et solidement fixées à la machine;

– vérifier que les dispositifs de coupe et les protec-

tions ne sont pas endommagés;

– vérifier qu’il n’y a sur la machine aucun signe indiquant

l’usure ou un endommagement dû à des chocs ou à d’autres causes; au besoin effectuer les réparations nécessaires.

– contrôler que l’accumulateur est en bon état et qu’il ne

présente pas de signes d’endommagement. Ne pas utiliser la machine avec un accumulateur endommagé ou usagé.

– charger l’accumulateur, en suivant les modalités qui

sont indiquées au chapitre “Recharge de l’accumulateur”.

2. RECHARGE DE L’ACCUMULATEUR (Fig. 2)

Si l’accumulateur (1) est déjà inséré dans le logement situé sur l’appareillage (2), appuyer sur les deux boutons latéraux de l’accumulateur (1), et le tirer vers l’extérieur pour l’extraire.

Vérifier que la tension de secteur de la prise de courant corresponde bien à la tension indiquée sur l’étiquette du chargeur de batterie.

IMPORTANT

ATTENTION!

Pour recharger l’accumulateur, procéder de la façon suivante:

– brancher le chargeur de batterie (4) à une prise de

courant ; la présence de tension est indiquée par la lumière verte du témoin (5);

– brancher la goupille (3) du chargeur de batterie (4) à

la prise de l’accumulateur (1).

Si le voyant ne s’allume pas,

con trôler la présence de tension sur la prise de courant.

Le début de la recharge de l’accumulateur est indiqué par la couleur du témoin (5), qui passe du vert au rouge.

Quand l’accumulateur est complètement chargé, le témoin (5) passe du rouge au vert, et l’opération de recharge s’arrête automatiquement. Le temps de recharge est d’environ 3-5 heures, il peut varier en fonction de l’état de recharge de l’accumulateur. Il n’est pas nécessaire de contrôler le temps de re charge. L’accumulateur chauffe pendant la recharge. Cela est normal et n’indique aucun défaut.

Le clignotement alterné rouge/ vert du témoin (5) indique que l’accumulateur est défaillant ou brûlé et n’accepte pas la recharge. Dans une telle situation, il faut détacher le chargeur de batteries et ne pas effectuer d’autres essais de recharge, mais livrer l’accumulateur à un Centre d’assistance, pour faire des vérifications et/ou pour le remplacer.

Lorsque l’opération de recharge est terminée,

– insérer l’accumulateur (1) chargé dans le logement sur

la machine, en le poussant jusqu’au déclic des deux boutons latéraux; une seule position permet d’insérer l’accumulateur dans l’outil électrique;

– quand il n’est pas utilisé, débrancher le chargeur de

batterie (4) de la prise de courant.

IMPORTANT

REMARQUE

5. PRÉPARATION AU TRAVAIL

Page 33

DÉMARRAGE - ARRÊT DU MOTEUR / UTILISATION DE LA MACHINE

Si l’on relâche un des deux interrupteurs, le moteur s’arrête.

ARRÊT DU MOTEUR (Fig. 3)

Pour arrêter le moteur:

– Relâcher les interrupteurs (2) et (3). – Enlever l’accumulateur (1) de son logement.

La formation d’étincelles à proximité des ouvertures de ventilation lorsqu’on arrête le moteur est absolument normale, et n’entraîne aucun dommage pour la machine.

REMARQUE

DÉMARRAGE DU MOTEUR (Fig. 3)

Avant de faire démarrer le moteur:

– Enlever les protections de la lame. – Vérifier que la lame ne touche ni le terrain ni d’autres

objets.

– Vérifier que la poignée est bloquée en position cen-

trale.

– Insérer l’accumulateur (1) dans son logement.

Pour démarrer le moteur

1. Tenir fermement la machine avec les deux mains.

2. Appuyer sur l’interrupteur de sécurité (2) et actionner l’interrupteur (3).

Il n’est possible de démarrer le moteur et de le maintenir en fonction que lorsque les deux interrupteurs sont actionnés.

REMARQUE

6. DÉMARRAGE - ARRÊT DU MOTEUR

Pour votre propre sécurité et pour celle des tiers:

1) Ne pas utiliser la machine sans avoir lu aupa-

ravant, attentivement, les instructions d’emploi. Se familiariser avec les commandes et avec l’utilisation appropriée de la machine. Apprendre à arrêter le moteur rapidement.

2) Utiliser la machine pour l'usage auquel elle est

destinée, c’est-à-dire pour “tailler et régulariser les

ha ies, constituées d’arbustes ayant des petites branches de dimensions réduites”. Toute autre uti-

lisation peut s’avérer dangereuse ou entraîner une détérioration de la machine. Font partie de l’emploi impropre (à titre d’exemple non exclusif):

– tonte de l’herbe en général, notamment à pro-

ximité des bordures;

– déchiquetage de matériaux pour le com-

postage; – travaux d’élagage; – utiliser la machine pour couper des matériaux

d’origine non végétale; – utiliser la machine pour plus d’une personne. – utiliser la machine pour plus d'une personne.

3) Risques résiduels: même si toutes les prescriptions de sécurité ont été respectées, il peut encore subsister certains risques résiduels

ATTENTION!

qu’il est impossible d’exclure. Vues la typologie et la construction de la machine, les dangers potentiels prévisibles peuvent être:

– Contact avec des dents de coupe non proté-

gées

– Contact de la lame de coupe en mouvement

avec les doigts ou les mains

– Mouvements inattendus ou soudains de la

lame de coupe

– Projections de fragments qui peuvent blesser

les yeux

– Lésion de l’ouïe, si aucune protection acous-

tique n’est portée.

4) Garder à l’esprit que l’opérateur ou l’utilisateur est responsable des accidents et des risques encourus par autrui ou par ses biens.

5) Pendant le travail, porter des vêtements adéquats. Votre Revendeur est en mesure de vous fournir les informations sur les dispositifs de protection contre les accidents les mieux adaptés à garantir votre sécurité de travail.

6) Travailler uniquement à la lumière du jour ou avec une lumière artificielle adéquate.

7) Inspecter minutieusement toute la zone de travail, et éliminer tout objet externe qui pourrait être projeté par la machine ou endommager le dispositif de coupe (branches, fils de fer, câbles

7. UTILISATION DE LA MACHINE

Page 34

cachés, etc.).

8) Faire attention aux possibles éjections de matériel causées par le dispositif de coupe.

9) Arrêter le moteur et enlever l’accumulateur de son

logement:

– toutes les fois que la machine doit être lais-

sée sans surveillance;

– avant toute opération de nettoyage, de véri-

fication ou de réparation de la machine;

– après avoir heurté un objet étranger. Vérifier

si la machine est endommagée, et effectuer les réparations nécessaires avant de l’utiliser à nouveau;

– si la tondeuse commence à vibrer de manière

anomale: dans ce cas, rechercher immédiatement la cause des vibrations et faire procéder aux vérifications nécessaires dans un Centre Spécialisé;

– quand on n’utilise pas la machine.

10) Tenir toujours les mains et les pieds loin du dispositif de coupe, spécialement pendant le démarrage du moteur.

Il faut toujours se rappeler qu’un taille-haie électrique utilisé incorrectement peut déranger autrui. Pour le respect des autres et de l’environnement:

– Eviter d’utiliser la machine dans des espaces et à des

heures qui peuvent déranger.

– Suivre scrupuleusement les normes locales pour l'é-

limination des déchets après la coupe.

– Pour éviter tout risque d’incendie, il ne faut jamais lais-

ser la machine avec le moteur chaud au milieu des feuilles ou de l’herbe sèche.

– Suivre scrupuleusement les normes locales pour l'é-

limination des parties détériorées ou de tout élément ayant un fort impact environnemental.

L’exposition prolongée aux vibrations peut causer des lésions et des troubles neuro-vasculaires (connus aussi comme “phénomène de Raynaud” ou “main blanche”), spécialement aux personnes qui souffrent de troubles de la circulation. Les symptômes peuvent concerner les mains, les poignets et les doigts, ils se manifestent par une perte de sensibilité, engourdissement, démangeaison, douleur, décoloration, ou modifications structurelles de la peau. Ces effets peuvent être amplifiés par les basses températures de l’environnement et/ou par une prise excessive sur les poignées. Quand ces symptômes se présentent, il faut réduire les temps d’utilisation de la machine et consulter un médecin.

ATTENTION!

IMPORTANT

1. MODALITÉS D'UTILISATION DE LA MACHINE

Pendant la taille il faut tou-

jours tenir fortement la machine, à deux mains.

L’accumulateur est muni d’une protection qui empêche la décharge complète.

L’outil s’arrête automatiquement quand l’accumulateur est déchargé; Dans ce cas, charger au plus tôt l’accumulateur.

Arrêter tout de suite le mo teur si les lames se bloquent pendant le travail ou se prennent dans les branches de la haie.

2. RÉGLAGE DE LA POIGNÉE (Fig. 4)

La poignée arrière (1) peut prendre 7 orientations différentes du dispositif de taille, pour effectuer plus commodément les opérations de finition des haies.

Le réglage de la poignée doit être effectué avec le moteur éteint.

– Tirer la commande de déblocage vers l’arrière (2). – Tourner la poignée postérieure (1) pour la mettre dans

la position désirée.

– Avant d’utiliser la machine, vérifier que la commande

de déblocage (2) est retournée dans sa position originelle, et que la poignée postérieure est bien stable.

La commande de déblocage ne peut être actionnée que si l’interrupteur (3) est relâché. On peut appuyer sur l’interrupteur lorsque la commande de déblocage est retournée en position de travail et que la poignée se trouve dans une des 5 positions prévues.

Pendant le travail, la poignée arrière doit toujours être verticale, indépendamment de la position prise par le dispositif de taille.

3. TECHNIQUES DE TRAVAIL

Il vaut toujours mieux tailler d’abord les deux côtés verticaux de la haie, puis la partie supérieure.

ATTENTION!

REMARQUE

ATTENTION!

8 UTILISATION DE LA MACHINE

Page 35

UTILISATION DE LA MACHINE / ENTRETIEN ET CONSERVATION 9

• Taille verticale (Fig. 5)

La taille doit être exécutée avec un mouvement en arc du bas vers le haut, en tenant la lame le plus loin possible du corps.

• Taille horizontale (Fig. 6)

Pour obtenir les meilleurs résultats, tenir la lame légèrement inclinée (5° - 10°) dans le sens de la taille, avec un mouvement en arc et une progression lente et constante, surtout dans le cas de haies très touffues.

4. LUBRIFICATION DES LAMES PENDANT LE TRAVAIL (Fig. 7)

Si le dispositif de taille surchauffe trop pendant le travail, il faut lubrifier les surfaces internes des lames.

Cette opération doit être exé -

cutée avec le moteur éteint et les lames arrêtées.

ATTENTION!

5. FIN DU TRAVAIL

Lorsque le travail est terminé:

– Arrêter le moteur comme indiqué précédemment

(Chap.6).

Laisser le moteur refroidir avant de ranger la machine dans un local quelconque. Pour réduire les risques d'incendie, libérer la machine de tous résidus d'herbe, feuilles ou graisses en excès; ne pas laisser les conteneurs à l'intérieur d'un local avec les déchets de la coupe.

Après chaque session de travail, il convient de nettoyer et de lubrifier les lames, pour en augmenter l’efficacité et la durée.

– Nettoyer les lames avec un chiffon sec, et utiliser une

brosse en cas de saleté résistante.

– Lubrifier les lames avec une huile spécifique, de pré-

férence non polluante.

ATTENTION!

Pour votre propre sécurité et pour celle des tiers: – Après chaque utilisation, enlever l’accumulateur

de son logement et contrôler tous dommages éventuels.

– Il est fondamental d’effectuer correctement l’en -

tretien pour pouvoir maintenir pendant longtemps l’efficacité et la sécurité d’emploi originelles de la machine.

– Maintenir tous les écrous et vis serrés afin d’as-

surer des conditions d’utilisation sûres.

– Ne jamais utiliser la machine si certaines de ses

pièces sont usées ou endommagées. Les pièces endommagées doivent être remplacées, jamais réparées.

– N’utiliser que des pièces de rechange d’origine.

Des pièces de qualité non équivalente peuvent endommager la machine et nuire à votre sécu rité.

Pendant les opérations d’entretien enlever l’accumulateur de son logement.

1. REFROIDISSEMENT DU MOTEUR

Pour éviter que le moteur ne se surchauffe et s’abîme, il faut toujours tenir les grilles de l’air de refroidissement bien propres et débarrassées des sciures et des débris.

ATTENTION!

2. ENTRETIEN ET AFFÛTAGE DE LA LAME

Contrôler périodiquement que les lames ne soient pas pliées ni endommagées, et que le peigne fixe de la lame soit en parfait état.

Il n’y a besoin de faire aucun réglage de la distance entre les lames, car le jeu est prédéterminé en Usine.

Si les lames sont utilisées conformément aux instructions d’emploi, elles ne requièrent aucun entretien ni aucune intervention d’affûtage.

Il est nécessaire de les affûter seulement quand le rendement de la coupe diminue et que les branches tendent souvent à s'encastrer.

S’il y a besoin d’intervenir sur la lame, il faudra que ce soit fait dans un Centre spécialisé disposant des outillages les plus adéquats et en mesure d’exécuter les opérations nécessaires sans nuire aucunement à la sécurité de la machine.

ATTENTION!

IMPORTANT

8. ENTRETIEN ET CONSERVATION

Page 36

10 ENTRETIEN ET CONSERVATION / ACCESSOIRES

3. INTERVENTIONS EXTRAORDINAIRES

Toutes les opérations d’entretien qui ne sont pas inclues dans ce manuel doivent être exécutées exclusivement par votre revendeur.

Les opérations exécutées dans des structures inadéquates ou par des personnes non qualifiées comportent la déchéance de toutes les formes de garantie.

4. CONSERVATION

A la fin de chaque session de travail, nettoyer soigneusement la machine de la poussière et des débris, réparer ou remplacer les parties défectueuses.

La machine doit être conservée dans un endroit sec, à l’abri des intempéries et hors de la portée des enfants.

Sur cette machine, il est prévu d'employer des outils de coupe portant le code:

118800574/0

Vue l’évolution de ce produit, les outils mentionnés cidessus pourraient être remplacés à l’avenir par d’autres outils ayant des caractéristiques analogues d’interchangeabilité et de sécurité de fonctionnement.

9. ACCESSOIRES

Page 37

EINFÜHRUNG 1

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als ”unzweckmäßige Verwendung” der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Für dieses Elektrowerkzeug leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer wie folgt Garantie: Die Garantiezeit beträgt 24 Monate und beginnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Bei kommerziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleißteile und Schäden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Garantieaustausch erstreckt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen dürfen nur von autorisierten Werkstätten oder vom Werkskundendienst durchgeführt werden. Bei Fremdeingriff erlischt die Garantie. Porto, Versand- und Nachfolgekosten gehen zu Lasten des Käufers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler. Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile ............................................. 2

2. Symbole ................................................................................................. 3

3. Sicherheitshinweise ............................................................................... 4

4. Montage der Maschine .......................................................................... 6

5. Arbeitsvorbereitung ................................................................................ 6

6. Motor anlassen und ausschalten ............................................................ 7

7. Maschineneinsatz .................................................................................. 7

8. Wartung und Aufbewahrung ................................................................... 9

9. Zubehör ................................................................................................ 10

Page 38

2 KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

WESENTLICHE BAUTEILE

1. Motoreinheit

2. Schneidvorrichtung (Messer)

3. Vordere Schutzvorrichtung

4. Vorderer Handgriff

5. Hinterer Handgriff

6. Entriegelungs vorrichtung hinterer Handgriff

7. Messerschutz

8. Typenschild

9. Ein-Aus Hebelschalter

10. Sicherheitsschalter

11. Akku (Batterie)

12. Batterieladegerät

13. Anschlussstecker

TYPENSCHILD

8.1) Konformitätszeichen EG

8.2) Name und Anschrift des Herstellers

8.3) Schalleistungspegel LWA gemäß Richtlinie 2000/14/EG

8.4) Bezugsmodell des Herstellers

8.5) Kennnummer

8.6) Baujahr

8.7) Spannung und Stromart

8.8) Schnittlänge

8.9) Artikelnummer

8.10) Herstellungland

• Etikett des Batterieladegeräts

8.21) Versorgungsspannung und -frequenz

8.22) Ladespannung und -strom

8.23) Nur in Innenräumen verwenden

8.24) Art der abgehenden Verbindung

• Etikett des Akkus

8.26) Nennspannung

8.27) Leistung

Werfen Sie Elektrowerkzeuge nicht in den Haus müll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wieder-

ververtung zugeführt werden. Werden die Geräte in einer Müll de ponie oder im Boden entsorgt, können die Schad stof fe das Grundwasser erreichen und in die Lebens mittelkette er lan gen, und so unserer Gesundheit und unserem Wohl befinden schaden. Wenden Sie sich für weitergehende In formationen zur Entsorgung dieses Produkts an die ver antwortliche Einrichtung für die Entsorgung von Hausmüll, oder an Ihren Händler.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

Page 39

KENNZEICHNUNG DER WESENTLICHEN BAUTEILE / SYMBOLE 3

1) Wir weisen den Bediener dieser Maschine darauf

hin, dass er bei normalen Arbeits bedingungen täglich ei ner Geräuschbelastung von 85 dB (A) oder mehr aus gesetzt ist. Sicherheitsbrille und Gehörschutz tragen.

2) Achtung! Gefahr. Diese Maschine kann, wenn sie

nicht korrekt verwendet wird, für Sie und andere ge fähr lich sein.

3) Vor Inbetriebnahme dieser Maschine die Ge brauch -

sanleitung aufmerksam lesen.

4) Nicht dem Regen (oder Feuchtigkeit) aussetzen.

5) Die gebrauchten Batterien nie ins Feuer werfen EXPLO SIONS GEFAHR!

6) Lesen Sie aufmerksam alle Sicher heitshinweise

und Anweisungen.

7) Den Akku nicht der Sonne aussetzen, wenn die Temperatur höher ist als 50°C.

8) Batterie enthält Lithium. Nicht mit dem Hausmüll entsorgen.

2. SYMBOLE

[1]

Hinweis: Der angegebene Schwingungsemissionswert ist nach einem genormten Messverfahren ermittelt worden und kann für den Vergleich mit anderen Elektrowerkzeugen herangezogen werden. Der angegebene Schwingungsemissionswert kann auch zu einer vorläufigen Einschätzung der Belastung durch Schwing ungen herangezogen werden.

ACHTUNG! Der Schwingugswert kann sich abhängig vom Einsatz und Einsatzwerkzeugen ändern und auch über dem angegebenen Wert liegen. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Belastung durch Schwingungen während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

TECHNISCHE DATEN Modell SHT 4620A

Spannung und Stromart V DC 20 Schnittlänge cm 46 Masse kg 2,8 Schnittbewegungen

min

-1

1500

Max. Betriebsdauer min ca. 30

Batterieladergeräts Modell JY15-217-035

Versorgungsspannung und - frequenz V~ / Hz 240 / 50 Ladespannung und -strom V 21,7 Ladedauer (Std.) Std. ca. 3 - 5

Akkus Modell SB2015

Akkutyp Lothium Ionen Nennspannung V / Ah 20 / 1,5 Leistung Wh 30

Maximale Geräusch- und Vibrationswerte [1] Modell SHT 4620A

Gewichteter Schalldruck (EN 60745) dB(A) 82 – Messungenauigkeit dB(A) 3

Garantierter Schallleistungspegel (2000/14/CE) dB(A) 95 Gewichteter Vibrationspegel (EN 60745) m/s

2,86

– Messungenauigkeit m/s

1,5

6 7

1 2 3

Page 40

WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige be son ders wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

oder

Liefert erläuternde Hinweise o der andere Angaben über bereits an früherer Stelle ge machte Aussagen, mit der Absicht, die Maschine nicht zu be schädigen oder Schäden zu vermeiden.

Im Falle der Nichtbeachtung be steht die Möglichkeit, sich selbst oder Dritte zu verletzen.

Im Falle der Nichtbeachtung be steht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

ALLGEMEINE HINWEISE FÜR ELEKTRISCHE GERÄTE

Lesen Sie aufmerksam alle Sicher heitshinweise und Anweisungen. Die Nicht beach tung der Sicherheitshinweise und der An wei sun gen kann zu elektrischen Schlägen, Feuer bzw. schwe ren Verletzungen führen.

Bewahren Sie alle Hinweise und die Anweis ungen für spätere Verwendung auf. Der Begriff „Elektrowerkzeug“ der in den Hinweisen ver-

wendet wird, bezieht sich auf Ihr batteriebetriebenes Gerät (ohne Kabel).

1) Sicherheit des Arbeitsbereichs

a) Den Arbeitsplatz sauber halten. Ein schmutziger und unor -

dentlicher Arbeitsplatz erhöht das Risiko von Un fällen.

b) Das Elektrowerkzeug darf nicht in explosionsgefährdeten Be-

reichen, in Anwesenheit brennbarer Flüss igkeiten, Gas oder Staub verwendet werden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Bei der Verwendung eines Elektrowerkzeugs müssen Kinder und

Anwesende fern gehalten werden. Ablenkungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Der Körperkontakt mit Masse oder geerdeten O ber flächen wie

Rohrleitungen, Heizkörper, Küchen oder Kühl schränke ist zu vermeiden. Das Risiko von Strom schlägen nimmt zu, wenn der Körper

in Kontakt mit Masse oder Erdung kommt.

b) Die Elektrowerkzeuge nicht dem Regen oder feuch ten Umge-

bungen aussetzen. Wasser, dass in ein Elektro werkzeug eindringt, erhöht das Risiko von Strom schlägen.

3) Persönliche Sicherheit

a) Seien Sie aufmerksam, kontrollieren Sie was Sie tun, und ver-

wenden Sie beim Einsatz eines Elektro werk zeugs Ihren gesunden Menschen verstand. E lek trowerkzeuge dürfen nicht verwendet werden, wenn Sie müde sind, oder unter dem Einfluss von Drogen, Alkohol oder Medi kamenten stehen. Eine kur-

ze Unachtsam keit während der Verwendung eines Elektro werkzeugs kann schwere Ver letz ungen zur Folge haben.

b) Verwenden Sie Schutzkleidung. Tragen Sie immer ei ne Schutz-

brille. Die Verwendung von Schutzausrü stung wie Staubschutzmasken, rutschfeste Schuhe, Schutz helm oder Gehör schutz vermindert die Gefahr von Verletzungen.

c) Vermeiden Sie unabsichtliches Anlassen. Sich vergewissern, dass

die Batterie nicht in ihrem Sitz ist, bevor man das Elektrowerkzeug greift oder transportiert. Der Transport eines Elektrowerkzeugs mit der Batterie erhöht die Unfallgefahr.

GEFAHR!

ACHTUNG!

WICHTIG

ANMERKUNG

d) Entfernen Sie alle Einstellwerkzeuge bzw. Schrau ben schlüssel,

bevor Sie das Elektro werkzeug betätigen. Ein Schrauben-

schlüssel oder ein Werkzeug, das in Kontakt mit einem drehenden Teil ist, kann zu Ver letzungen führen.

e) Achten Sie auf Ihr Gleichgewicht. Sorgen Sie im mer für einen

festen Stand, und ein gutes Gleich gewicht. So wird eine bessere Kontrolle des Elektro werkzeugs in unerwarteten Si tua tionen gewährleistet.

f) Kleiden Sie sich auf geeignete Weise. Tragen Sie kei ne weiten

Kleidungsstücke oder Schmuck. Hal ten Sie Haare, Kleidungsstücke und Handschuhe fern von bewegten Teilen. Lose Klei-

dungsstücke, Schmuck oder lange Haare können sich in bewegten Teilen verfangen.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert wer -

den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staub ab -

saugung kann Gefährdungen durch Staub ver ringern.

4) Verwendung und Schutz des Elektro werk zeugs

a) Überlasten Sie nicht das Elektrowerkzeug. Ver wen den Sie ein

Elektrowerkzeug, dass für die Arbeit geeignet ist. Ein geeigne-

tes Elektrowerkzeug führt die Arbeit besser und sicherer aus, mit der Geschwind ig keit, für die es entwickelt wurde.

b) Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter

das Werkzeug nicht korrekt ein- und aus schalten kann. Ein Elektrowerk zeug, dass nicht mit dem Schalter bedient werden kann, ist gefährlich, und muss repariert werden.

c) Nehmen Sie den Akku aus seinem Sitz, bevor Sie Einstellungen

vornehmen, Zubehörteile wechseln und bevor Sie das Werkzeug aufräumen. Diese vorbeugenden Sicher heitsmaß nahmen vermindern

das Risiko eines versehentlichen Startens des Elektrowerkzeugs.

d) Räumen Sie nicht verwendete Elektro werk zeuge außer halb der

Reichweite von Kindern auf, und ver hindern Sie die Verwendung des Elektro werk zeugs durch Personen, die nicht mit dem Werkzeug und diesen Anweisungen vertraut sind. Elektrowerk -

zeu ge sind gefährlich in den Händen unerfahrener Be diener.

e) Kümmern Sie sich um die Wartung der Elektro werk zeuge. Kon-

trollieren Sie, dass die bewegli chen Teile korrekt ausgerichtet sind, und sich frei be wegen können, dass keine beschädigten Teile vor liegen, oder andere Bedingungen, die die Funk tion des Elektro werk zeugs beeinflussen können. Bei Defekten muss das Elektrowerkzeug vor der Ver wendung repariert werden. Viele Un-

fälle werden durch eine mangelhafte Wartung verursacht.

f) Alle Schneideorgane müssen scharf und sauber ge halten wer-

den. Eine korrekte Wartung der Schneide organe, mit gut geschliffenen Messern, sorgt dafür, dass dieses weniger hängen bleibt, und das Werk zeug einfacher zu kontrollieren ist.

g) Das Elektrowerkzeug und das Zubehör müssen entsprechend

der gelieferten Anweis un gen verwendet werden, wobei die Arbeits bedingungen und die auszuführende Arbeit berücksichtigt werden muss. Die Verwendung eines Elektrowerkzeugs für ande-

re Arbeiten als vorgesehen, kann zu Ge fahren situationen führen.

5) Kundendienst

a) Lassen Sie das Elektrowerkzeug nur von Fach per sonal unter Ver-

wendung von Original-Ersatzteilen re parieren. So wird gewähr-

leistet, dass die Sicherheit des Elektrowerk zeugs beibehalten wird.

ELEKTRISCHE HECKENSCHERE (batteriebetrieben) SICHERHEITSHINWEISE

Während der Maschinen ver wen d ung müssen die Sicherheitsvorschriften beachtet werden. Vor der Inbetriebnahme der Maschine müssen die Anweisungen für die persönliche Sicher heit und die Sicherheit der betriebsfremden Personen gelesen werden. Die Anweisungen müssen für eine spätere Ver wendung sorgfältig aufbewahrt werden.

ACHTUNG!

4 SICHERHEITSHINWEISE

3. SICHERHEITSHINWEISE

Page 41

– Alle Körperteile vom Schneidemesser entfernt halten. Das ge-

schnittene Material nie entfernen oder zu schneidendes Material festhalten, während das Messer in Betrieb ist. Sicherstellen, dass der Schalter auf Stopp steht, wenn man das geschnittene Material entfernt. Eine winzige Unaufmerksamkeit während der

Verwendung der Heckenschere kann zu schweren Verletzungen führen.

– Die Heckenschere zum Transportieren bei stillstehendem Mes-

ser am Handgriff halten. Während des Transports oder wenn die Maschine weggestellt wird, immer den Schutz der Schneidevorrichtung montieren. Ein angemessenes Handling der Hecken-

schere reduziert die Möglichkeit von durch die Messer verursachten Verletzungen.

– Das Elektrowerkzeug nur an den isolierten Oberflächen der Hand-

griffe anfassen, denn das Messer könnte mit versteckten Kabeln in Kontakt kommen. Der Kontakt des Schneidemessers mit einem

unter Spannung stehenden Kabel kann die Metallteile des Werkzeugs unter Spannung setzen, wodurch der Bediener einen Stromschlag bekommen kann.

• Bedienung der elektrischen Heckenschere (batteriebetrieben)

Während der Verwendung eine feste und stabile Haltung einnehmen, und vorsichtig handeln. – Vermeiden Sie so gut wie möglich den Einsatz der Ma schine auf nas-

sem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;

– Rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie

auf die Bodenunebenheiten und auf die Anwesenheit eventueller Hindernisse.

– Bewerten Sie die potentiellen Risiken des zu bearbeitenden Geländes,

und ergreifen Sie alle erforderlichen Sicher heits maßnahmen für die eigene Sicherheit, vor al len auf Hängen, gefährlichem, rutschigem oder

unsicherem Gelände. Die Maschine darf nur von Personen verwendet werden, die in der Lage sind, diese fest mit beiden Händen zu halten bzw. während der Arbeit das Gleichgewicht sicher auf den Beinen zu halten. Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Ge brauch san wei sung verfügen, die Maschine zu benutzen. Örtliche Be stimmungen können das Mindestalter des Benutzers festlegen. Die Maschine darf nicht von mehr als einer Person be nutzt werden. Maschine niemals benutzen: – Während Personen, besonders Kinder oder Tiere in der Nähe sind; – Wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er

Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genom-

men hat, die seine Auf merksamkeits- und Reaktions fähigkeit beein-

trächtigen; – Wenn die Schutzeinrichtungen beschädigt sind oder entfernt wurden.

• Verwendungstechniken der elektrischen Heckenschere

(batteriebetrieben)

Es sind immer die Sicherheitshinweise zu beachten, und die beste Schnitttechnik für die auszuführende Arbeit ge mäß der Angaben und der Beispiele in den Be dien ung san leitungen (siehe Kap. 7) anzuwenden.

• Sichere Bewegung der elektrischen Heckenschere

(batteriebetrieben)

Folgende Hinweise müssen bei jeder Bewegung oder Transport der Maschine beachtet werden: – Motor ausschalten, abwarten bis die Schneidvorrichtung vollständig

stillsteht und den Akku aus seinem Sitz nehmen; – Maschine ausschließlich an den Handgriffen aufheben und die

Schneidvorrichtung in die der Laufrichtung entgegengesetzte Richtung

positionieren.

Sollte der Transport der Maschine mit einem Kraft fahr zeug erfolgen, so muss sie so positioniert werden, dass sie keine Gefahr darstellt und auch gut befestigt werden.

• Empfehlungen für Anfänger

Bevor das erste Mal eine Arbeit in Angriff genommen wird, muss sich der Bediener mit der Maschine und den geeigneten Arbeitstechniken vertraut machen, probehalber die Maschine sicher aufnehmen und die erforderlichen Arbeitsbewegungen ausführen.

SICHERHEITSHINWEISE

• Allgemeine Hinweise

Sicherstellen, dass der Akku in gutem Zustand ist und keine Zeichen von Beschädigung aufweist. Die Maschine nicht mit einem beschädigten oder abgenutzten Akku verwenden.

• Handhabung und korrekter Gebrauch der batteriebetriebenen Elektrowerkzeuge

a) Sicherstellen, dass das Gerät ausgeschaltet ist, bevor man die

Batterie einlegt. Wenn man eine Batterie in ein eingeschaltetes Elektro-

gerät einfügt, kann dies zu Unfällen führen.

b) Um die Batterien aufzuladen, nur vom Hersteller empfohlene Bat-

terieladegeräte verwenden. Die Batterieladegeräte sind im Allgemeinen eigens für den jeweiligen Batterietyp ausgelegt; wenn sie mit anderen Batterietypen verwendet werden besteht Brandgefahr.

c) Verwenden Sie ausschließlich die für Ihr Werkzeug vorgesehenen

Batterien. Die Verwendung anderer Batterien kann zu Verletzungen und Brandgefahr führen.

d) Die nicht verwendete Batterie von Büroklammern, Geldstücken,

Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen fern halten, die einen Kurzschluss der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Kontakten der Bat-

terie kann zu Verbrennungsprozessen oder Bränden führen.

e) Eine Batterie in schlechtem Zustand kann das Austreten der Flüs-

sigkeit bewirken. Den Kontakt mit der Flüssigkeit vermeiden. Im Falle eines unbeabsichtigten Kontakts, mit Wasser abspülen. Falls die Flüssigkeit mit den Augen in Berührung kommt, wenden Sie sich auch an einen Arzt. Die aus der Batterie ausgetrete-

ne Flüssigkeit kann Hautreizungen oder Verbrennungen verursachen.

ANLEITUNGEN ZUM GEBRAUCH DER AKKUS

• Allgemeine Vorsichtsmaßnahmen

– Der Akku darf niemals geöffnet werden. – Die gebrauchten Batterien nie ins Feuer werfen - EX PLO SIONS -

GEFAHR!

– Das Batterieladegerät nur an Steckdosen mit der auf dem Typenschild

angegebenen Netzspannung anschließen.

– Nur einen Original-Akku verwenden. – Bei längerem Gebrauch könnte der Akku sich erhitzen. Lassen Sie ihn

abkühlen, bevor Sie ihn aufladen.

– Den Akku und das Batterieladegerät nicht in Reichweite von Kindern

aufbewahren.

– Das Batterieladegerät nicht an Orten verwenden, an denen Dampf oder

brennbare Substanzen vorhanden sind.

– Die Akkus nur bei Temperatur zwischen 10 °C und 40 °C aufladen. – Die Akkus nie in Umgebungen mit Temperaturen über 40 °C aufbe-

wahren.

– Nie Kurzschlüsse zwischen den Kontakten der Akkus verursachen und

diese nicht an metallische Gegenstände anschließen.

– Während des Transport der Akkus darauf achten, dass die Kontakte

nicht untereinender verbunden werden und keine Metallbehälter für den Transport verwenden.

– Der Kurzschluss des Akkumulators kann eine Explosion verursachen.

Auf jeden Fall beschädigt der Kurzschluss den Akku.

– Regelmäßig kontrollieren, ob das Kabel des Batterieladegeräts be-

schädigt ist. Sollte das Kabel beschädigt sein, muss das Batterieladegerät ausgewechselt werden.

– Die Akkus vollständig aufladen, bevor man sie für die Wintersaison ein-

lagert.

– Der Akku darf nur mit einem Batterieladegerät geladen werden, das

der EN 60335-2-29 entspricht.).

SICHERHEITSHINWEISE 5

Page 42

Arbeiten Sie bei der Mon ta ge der Bauteile mit höchster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zweifelsfall an Ihren Händler.

Aus Sicherheitsgründen und für den Transport wird der Lithium-Ionen-Akku ungeladen und getrennt von der Maschine geliefert. Sicherstellen, dass der Akku nicht in seinen Sitz eingefügt ist. Bevor man die Maschine benutzt, muss der Akku nach den Angaben des Kapitels “Laden des Akkus” aufgeladen werden.

Das Auspacken und die Mon-

tage müssen auf einer ebenen und stabilen Ober-

ACHTUNG!

fläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen.

Die Entsorgung der Verpackung muss gemäß den örtlichen Vorschriften erfolgen.

1. MONTAGE DER VORDEREN SCHUTZEINRICHTUNG

(Falls getrennt geliefert) - (Abb. 1)

– Die vordere Schutzeinrichtung (1) auf dem abschlie-

ßenden Teil der Antriebseinheit (2) positionieren.

– Die Schutzeinrichtung mit der Schraube (3) befestigen.

MONTAGE DER MASCHINE / ARBEITSVORBEREITUNG

4. MONTAGE DER MASCHINE

1. MASCHINENÜBERPRÜFUNG

Sicherstellen, dass der Akku

nicht in seinen Sitz eingefügt ist.

Bevor Sie mit der Arbeit starten, muss folgendes geprüft werden:

– sicherstellen, dass die Hebel des Schalters und des Si-

cherheitsschalter sich frei, ohne Kraftaufwand bewegen lassen und nach dem Loslassen selbstständig

und schnell in die Neutralstellung zurückkehren; – dass die Kühlluftöffnungen nicht verstopft sind; – dass die Handgriffe und die Schutz ein richtungen der

Maschine sauber und trocken, korrekt montiert und fest

an der Maschine befestigt sind; – dass die Schneidewerkzeuge und Schutz ein richt -

ungen nicht beschädigt sind; – dass die Maschine keine Verschleißspuren oder Be-

schädigungen auf Grund von Stößen aufweist, gege-

benenfalls die erforderlichen Reparaturen ausführen. – Sicherstellen, dass der Akku in gutem Zustand ist und

keine Zeichen von Beschädigung aufweist. Die Ma-

schine nicht mit einem beschädigten oder abgenutz-

ten Akku verwenden. – Den Akku nach den Angaben des Kapitels “Laden des

Akkus” aufgeladen.

• LADEN DES AKKUS (Abb. 2)

Wenn der Akku (1) schon in seinen Sitz am Gerät (2) eingefügt ist, die beiden seitlichen Tasten des Akkus (1) drükken und diesen nach außen ziehen, um ihn herauszunehmen.

Vergewissern Sie sich, dass die Netzspannung der Steckdose der auf dem Typenschild des Batterieladegeräts angegebenen entspricht.

WICHTIG

ACHTUNG!

Um den Akku aufzuladen, wie folgt vorgehen: – das Ladegerät (4) an eine Netzsteckdose anschließen;

das Aufleuchten der grünen Kontrollleuchte (5) zeigt die vorhandene Spannung an.

– den Stecker (3) des Ladegeräts (4) an die Steckbuchse

des Akkus (1) anschließen.

Wenn die Kontrollleuchte sich nicht einschaltet überprüfen, ob Spannung an der Stekkdose anliegt.

Der Start des Ladevorgangs des Akkus wird durch die Farbe der Kontrollleuchte (5) angezeigt, die von grün auf rot wechselt. Wenn der Akku vollständig geladen ist, wechselt die Kontrollleuchte (5) von rot auf grün und der Ladevorgang wird automatisch gestoppt. Die Ladezeit beträgt ca. 3-5 Stunden, je nach Ladezustand des Akkus. Die Ladezeit muss nicht kontrolliert werden. Während des Ladens heizt der Akku sich auf. Dies ist normal und weist auf keinerlei Defekt hin.

Wenn die Kontrollleuchte (5) abwechselnd rot/grün blinkt bedeutet dies, dass der Akku defekt oder durchgebrannt ist und die Ladung nicht durchführt. In dieser Situation das Ladegerät abtrennen und keine weiteren Ladeversuche durchführen, sondern den Akku in einem Kundendienstzentrum zur Überprüfung und/oder zum Ersatz abgeben.

Nach dem Aufladen: – den geladenen Akku (1) in seinen Sitz an der Maschine

einsetzen und drücken, bis die beiden seitlichen Tasten einrasten; der Akku kann nur in einer Position in das Elektrowerkzeug eingesetzt werden;

– das Batterieladegerät (4) von der Steckdose trennen

wenn es nicht benutzt wird.

WICHTIG

ANMERKUNG

5. ARBEITSVORBEREITUNG

Page 43

MOTOR ANLASSEN UND AUSSCHALTEN / MASCHINENEINSATZ

Wenn man einen der beiden Schalter loslässt, hält der Motor an.

MOTORAUSSCHALTUNG (Abb. 3)

Um den Motor auszuschalten:

– Die Schalter (2) und (3) loslassen. – Den Akku (1) aus seinem Sitz nehmen

Die Funkenbildung beim Anhalten des Motors in der Nähe von Lüftungsöffnungen ist völlig normal und hat keine Schäden für das Gerät zur Folge.

ANMERKUNG

MOTOR ANLASSEN (Abb. 3)

Vor dem Starten des Motors:

– Messerschutz beseitigen. – Sicherstellen, dass das Messer den Boden oder son-

stige Gegenstände nicht berührt.

– Sicherstellen, dass der Handgriff in der zentralen Po-

sition blockiert ist.

– Den Akku (1) in seinen Sitz einsetzen

Um den Motor anzulassen;

1. Die Maschine fest mit beiden Händen greifen.

2. Den Sicherheitsschalter (2) drücken, und den Schalter (3) betätigen.

Der Start und das Laufenlassen des Motors sind nur möglich, wenn beide Schalter betätigt sind.

ANMERKUNG

6. MOTOR ANLASSEN UND AUSSCHALTEN

Für Ihre Sicherheit und die Sicherheit der anderen:

1) Die Maschine darf erst nach dem aufmerksa-

men Lesen der Anweisungen verwendet werden. Machen Sie sich mit den Bedienungs teilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.

2) Die Maschine nur zu dem, für diesen vorgese-

henen Zweck verwenden, d.h. für das Schneiden und Trim men von Hecken, bestehend aus Sträuchern mit klein en Zweiglein. Ein unzwekkmäßiger Gebrauch kann generell gefährlich sein und die Maschine be schädigen. Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft):

– Schneiden von Gras im Allgemeinen und vor

allem in der Nähe von Bordsteinen;

– Zerkleinern von Materialien für die Kompo-

stierung; – Beschneidearbeiten; – Verwenden der Maschine für den Schnitt von

nicht pflanzlichen Materialien; – Verwenden der Maschine durch mehr als eine

Person.

3) Rest gefahren: Auch bei sachgemäßer Verwendung des Werkzeugs bleibt immer ein ge-

ACHTUNG!

wisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Werkzeugs können die folgeneden potentiellen Gefährdungen abgeleitet werden: – Kontakt mit dem ungeschützten Scherblatt

(Schnittverletzungen)

– Hineingreifen in die laufende Heckenschere

(Schnittverletzung)

– Unvorhergesehene, plötzliche Bewegung

des Schneidgutes (Schnittverletzungen)

– Wegschleudern von fehlerhaften Scherzäh-

nen

– Schädigung des Gehöres, wenn kein vorge-

schriebener Gehörschutz getragen wird.

4) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Per sonen oder deren Eigentum widerfahren kön nen.

5) Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche In formationen über die besten Arbeits schutz vor richtungen geben, die Ihre Sicher heit während der Arbeit gewährleisten.

6) Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

7) Prüfen Sie den Arbeitsbereich gründlich, und ent fernen Sie alles was von der Maschine weg

7. MASCHINENEINSATZ

Page 44

ge schleudert werden könnte oder die Schneid grup pe beschädigen könnte (Äste, Drähte, versteckte Kabel usw.).

8) Auf herausschleuderndes Material durch die Schneidwerkzeuge achten.

9) Den Motor ausschalten und den Akku aus sei-

nem Sitz nehmen.

– wenn Sie die Maschine unbewacht lassen; – bevor Sie die Maschine überprüfen, reini-

gen oder Arbeiten an ihr durchführen;

– nachdem ein Fremdkörper getroffen wurde.

Prüfen Sie, ob an der Maschine Schäden entstanden sind, und führen Sie die erforderlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen;

– wenn die Maschine auf anormale Weise zu

vibrieren beginnt: in diesem Fall sofort die Ursachen der Vi bra tio nen ausfindig machen und die notwendigen Unter su chungen in einem Fachbetrieb durchführen lassen;

– wenn die Maschine nicht benutzt wird.

10) Hände und Füße immer fern von den Schneid werkzeugen halten, besonders beim Anlassen des Motors.

Denken Sie immer daran, dass die falsche Verwendung einer elektrischen Heckenschere störend für andere sein kann. Für einen rükksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

– Vermeiden Sie die Verwendung der Maschine in Um -

gebungen und zu Uhrzeiten, die störend sein können.

– Halten Sie sich strikt an die örtlichen Vorschriften für

die Entsorgung der Schneidreste.

– Um das Feuerrisiko zu mindern, darf die Maschine mit

heißem Motor nicht zwischen Blättern oder trockenem Gras abgelegt werden.

– Halten Sie sich strikt an die örtlichen Vorschriften für

die Entsorgung von beschädigten Teilen und allen sonstigen umweltschädlichen Elementen.

Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Per sonen mit Durchblutungs störungen Verletzun gen und Gefäßer kran kungen (bekannt als “Ray naudSyndrom” oder “Leichenfinger”) auftreten. Die Symp tome können die Hände, Handgelenke und Finger betreffen, und stellen sich als Ge fühl slo sigkeit, Kribbeln, Kitzeln, Sch merzen, blasse Haut oder strukturelle Veränderungen der Haut. Die se Effekte können durch niedrige Um gebung s tem peraturen bzw. durch be son ders festes Grei fen der Handgriffe verstärkt werden. Beim Auf treten der Symptome müssen die Verwend ungs zei ten der Ma schi ne verkürzt, und ein Arzt aufgesucht werden.

ACHTUNG!

WICHTIG

1. BETRIEBSWEISE DER MASCHINE

Beim Schneiden muss die Maschine immer mit zwei Händen festgehalten werden.

Der Akku verfügt über einen Schutz, der seine vollständige Entladung verhindert.

Das Werkzeug schaltet sich automatisch aus, wenn der Akku entladen ist. In diesem Fall muss er sofort wieder aufgeladen werden.

Den Motor sofort ausschalten, sollten sich die Messer während des Ein sat zes festklemmen oder in den Heckenzweigen verfangen.

2. EINSTELLUNG DES HANDGRIFFS (Abb. 4)

Der hintere Handgriff (1) kann der Schneid vorrichtung gegenüber 7 verschiedene Orientier ungen einnehmen; dies erleichtert die Fein arbeiten an den Hecken.

Die Einstellung des Hand griffs muss mit ausgeschaltetem Motor erfolgen.

– Die Entriegelung (2) nach hinten ziehen. – Den hinteren Handgriff (1) in die gewünschte Position

drehen.

– Vor dem Maschineneinsatz sicherstellen, dass die

Entriegelung (2) in die ursprüngliche Stellung zurükkgekehrt ist und dass der hintere Handgriff fest sitzt.

Die Entriegelung kann nur betätigt werden, wenn der Schalter (3) losgelassen ist. Der Schalter kann gedrückt werden, wenn die Entriegelung in die Arbeitsstellung zurückgekehrt ist und der Handgriff sich in einer der 5 vorgesehenen Stellungen befindet.

Während der Arbeit muss sich der hintere Handgriff immer in der vertikalen Position befinden, und zwar unabhängig von der jeweiligen Position der Schneid vorrichtung.

3. ARBEITSTECHNIKEN

Es ist immer ratsam, zuerst die vertikalen Hecken sei ten, dann den oberen Bereich zu schneiden.

ACHTUNG!

ANMERKUNG

ACHTUNG!

8 MASCHINENEINSATZ

Page 45

MASCHINENEINSATZ / WARTUNG UND AUFBEWAHRUNG 9

• Vertikaler Schnitt (Abb. 5)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird.

• Horizontaler Schnitt (Abb. 6)

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5° - 10°) geneigtem Messer, ei ner Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten He cken.

4. MESSERSCHMIERUNG WÄHREND DES EINSATZES (Abb. 7)

Sollte sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

Dieser Vorgang darf ausschließlich bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

ACHTUNG!

5. ARBEITSENDE

Wenn die Arbeit beendet ist: – Motor wie vorangehend (Kap. 6) beschrieben aus-

schalten.

Lassen Sie den Motor ab küh len, bevor Sie die Maschine in einem Raum ab stellen. Um die Brandgefahr zu reduzieren muss die Maschine von Grasresten, Blättern, oder überflüssigem Fett befreit werden; Behälter mit Schnittabfällen dürfen nicht in Räumen aufbewahrt werden.

Nach jeder Arbeitssitzung müssen die Messer für eine höhere Leistungsfähigkeit und Lebensdauer gereinigt und geschmiert werden.

– Die Messer mit einem trockenen Tuch reinigen und im

Fall von starkem Schmutz eine Bürste verwenden.

– Die Messer mit speziellem, möglichst umweltfreund-

lichem Öl schmieren.

ACHTUNG!

Für Ihre Sicherheit und die Sicherheit der anderen: – Nach jeder Verwendung den Akku aus seinem

Sitz nehmen und auf eventuelle Beschädigungen prüfen.

– Eine korrekte Wartung ist grundsätzlich notwen-

dig, um die ursprüngliche Effizienz und Ein satzsicherheit der Maschine zu bewahren.

– Sorgen Sie dafür, dass alle Muttern, und Schrau -

ben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet.

– Die Maschine niemals mit abgenutzten oder be-

schädigten Bauteilen benutzen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden.

– Nur Original-Ersatzteile verwenden. Nicht gleich -

wertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

Während der Wartungseingriffe, den Akku aus seinem Sitz nehmen.

1. MOTORKÜHLUNG

Um ein Überhitzen und Beschädigung des Motors zu verhindern, müssen die Ansauggitter der Kühlluft immer sauber, und frei von Sägespänen und Schmutz gehalten werden.

ACHTUNG!

2. WARTUNG UND SCHÄRFEN DES MESSERS

Regelmäßig prüfen, dass die Messer nicht verbogen oder beschädigt sind und dass der feste Messerkamm unversehrt ist.

Der Messerabstand muss nicht eingestellt werden, dieses Spiel ist werksseitig voreingestellt.

Wenn die Messer gemäß den Anleitungen verwendet werden, ist keinerlei Wartung oder Schärfen notwendig.

Das Nachschärfen ist nur notwendig, wenn die Schnittleistung sinkt und sich die Zweige oft verfangen.

Gegebenenfalls muss jede Arbeit am Messer in einem spezialisierten Zentrum ausgeführt werden, das über die geeignete Ausrüstung verfügt und in der Lage ist, die notwendigen Arbeiten durchzuführen, ohne die Sicherheit der Maschine zu beeinträchtigen.

ACHTUNG!

WICHTIG

8. WARTUNG UND AUFBEWAHRUNG

Page 46

10 WARTUNG UND AUFBEWAHRUNG / ZUBEHÖR

3. AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungseingriffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

4. AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reini gen und Staub und Rückstände entfernen, die be schä digten Teile reparieren oder ersetzen.

Die Maschine muss an einem trockenen, wettergeschützten Ort, außerhalb der Reichweite von Kindern aufbewahrt werden.

Bei dieser Maschine ist der Einsatz von Schneidewerkzeugen mit folgendem Code vorgesehen:

118800574/0

Aufgrund der Weiterentwicklung des Produkts könnten die oben genannten Schneidewerkzeuge im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

9. ZUBEHÖR

Page 47

PRESENTACIÓN 1

Estimado Cliente,

ante todo queremos agradecerle por haber elegido nuestros productos y deseamos que el uso de esta máquina le reserve grandes satisfacciones y corresponda plenamente a sus expectativas. Este manual ha sido redactado para que pueda conocer bien su máquina y utilizarla en condiciones de seguridad y eficiencia; no olvide que éste forma parte integrante con la misma máquina, guárdelo al alcance de la mano para consultarlo en todo momento y entréguelo junto con la máquina si un día tuviera que cederla o prestarla a otras personas.

Su nueva máquina ha sido proyectada y fabricada siguiendo las normas vigentes, resulta segura y fiable si se usa respetando plenamente las indicaciones que contiene este manual (uso previsto); cualquier otra utilización o el incumplimiento de las normas de seguridad de uso, de mantenimiento y reparación indicadas está considerado como “uso impropio” y comporta la anulación de la garantía y la cancelación de toda responsabilidad del Fabricante, recayendo sobre el usuario todos los cargos causados por daños o lesiones propias o a terceros.

Independientemente de las obligaciones del vendedor derivadas del contrato de compra, por esta herramienta eléctrica le concedemos al comprador final la siguiente garantía: La garantía asciende a 24 meses y empieza con la entrega que deberá ser demostrada por el comprobante de compra original. En el caso de una aplicación comercial, así como de un alquiler, el período de garantía se reduce a 12 meses. De la garantía están excluidas las piezas de desgaste y los daños que se han originado por el empleo de piezas accesorias equivocadas, reparaciones con piezas no originales, uso de la fuerza, golpe y rotura, así como una sobrecarga con intención del motor. La sustitución cubierta por la garantía se extiende únicamente a piezas defectuosas y no a aparatos completos. Reparaciones cubiertas por la garantía deberán ser efectuadas sólo por talleres autorizados o por el Servicio de Postventa de la fábrica. La garantía caducará en el caso de una intervención ajena. Porte, costes de envío y subsiguientes corren a cargo del comprador.

En caso de que se encontrara alguna ligera diferencia entre lo que aquí se describe y la máquina en su posesión, tiene que considerarse que, debido a la continua mejora del producto, las informaciones contenidas en este manual están sujetas a modificaciones sin previo aviso u obligación de actualización, permaneciendo inalteradas sin embargo las características esenciales a fines de la seguridad y del funcionamiento. En caso de dudas contacte con su distribuidor. ¡Le deseamos buen trabajo!

ÍNDICE

1. Identificación de los componentes principales ....................................... 2

2. Símbolos ................................................................................................ 3

3. Advertencias para la seguridad .............................................................. 4

4. Montaje de la máquina ........................................................................... 6

5. Preparación al trabajo ............................................................................ 6

6. Puesta en marcha - Parada del motor .................................................... 7

7. Uso de la máquina ................................................................................. 7

8. Mantenimiento y conservación ............................................................... 9

9. Accesorios ........................................................................................... 10

Page 48

2 IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

1. IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

COMPONENTES PRINCIPALES

1. Unidad motriz

2. Dispositivo de corte (cuchilla)

3. Protección anterior

4. Empuñadura delantera

5. Empuñadura trasera

6. Mando desbloqueo empuñadura posterior

7. Protección cuchilla

8. Etiqueta de matrícula

9. Palanca interruptor

10. Interruptor de seguridad

11. Acumulador (Batería)

12. Batería cargada

13. Clavija de conexión

No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida

útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas. Si los equipos eléctricos se eliminan en un vertedero de residuos o en el terreno, las sustancias nocivas pueden alcanzar la capa acuífera y entrar en la cadena alimentaria, dañando su salud y bienestar. Para más informaciones sobre la eliminación de este producto, contactar al Ente competente para la eliminación de los residuos domésticos o a su Distribuidor.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

ETIQUETA MATRÍCULA

8.1) Marca de conformidad CE

8.2) Nombre y dirección del fabricante

8.3) Nivel de potencia acústica LWA

según la directiva 2000/14/CE

8.4) Modelo de referencia del fabricante

8.5) Número de matrícula

8.6) Año de fabricación

8.7) Tensión y tipo de corriente

8.8) Longitud de corte

8.10) Código Artículo

8.11) País de fabricación

• Etiqueta del cargador de batería

8.21) Tensión y Frecuencia de alimentación

8.22) Tensión y Corriente de carga

8.23) Utilizar solo en ambientes internos

8.24) Tipo de conexión en salida

• Etiqueta del acumulador

8.26) Tensión Nominal

8.27) Capacidad

Page 49

IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES / SÍMBOLOS 3

1) El usuario de esta máquina, utilizada en condiciones

normales para uso diario, puede exponerse a un ni vel de ruido igual o superior a 85 dB (A). Usar gafas de seguridad y dispositivos de protección del oído.

2) ¡Atención! Peligro. Esta máquina, si no se usa cor rec -

tamente, puede ser peligrosa para usted y para las demás personas.

3) Antes de usar esta máquina lea el manual de ins-

trucciones.

4) No la exponga a la lluvia (o a la humedad).

5) No tire en el fuego las baterías usadas PELIGRO DE EXPLOSIÓN!

6) Leer atentamente las advertencias de seguridad

y todas las instrucciones.

7) No exponga el acumulador al sol cuando la temperatura es superior a 50°C.

8) Batería con Litio. No elimine con los residuos domésticos.

2. SÍMBOLOS

6 7

1 2 3

[1]

Advertencia: El valor de vibraciones indicado ha sido determinado con un equipo estandarizado y puede ser utilizado tanto para compararlo con otros e qui pos eléctricos como para valorar provisionalmente la carga por medio de las vibraciones.

¡ATENCIÓN! El valor de las vibraciones puede variar según el uso de la máquina y de su montaje y ser superior al indicado. Se aconseja establecer las medidas de seguridad de protección del usuario que deben descender estimando la carga generada por las vibraciones en las condiciones reales de uso. Para dicha finalidad deben tomarse en consideración todas las fases del ciclo de funcionamiento como por ejemplo, el apagado o el funcionamiento en vacío.

DATOS TÉCNICOS Modelo SHT 4620A

Tensión y tipo de corriente V DC 20 Longitud de corte cm 46 Peso kg 2,8 Movimiento de corte

min

-1

1500

Tiempo máximo de trabajo min Aprox. 30

Batería cargada Modelo JY15-217-035

Tensión y frecuencia de alimentación V~ / Hz 240 / 50 Tensión y corriente de carga V 21,7 Tiempo de carga horas Aprox. 3 - 5

Acumulador Modelo SB2015

Tipo de acumulador De iones de litio Tensión Nominal V / Ah 20 / 1,5 Capacidad Wh 30

Valores máximos de ruido y vibraciones [1] Modelo SHT 4620A

Nivel de presión acústica (EN 60745) dB(A) 82 – Incertidumbre de medida dB(A) 3

Nivel de potencia acústica garantizado (2000/14/CE) dB(A) 95 Nivel de vibraciones (EN 60745) m/s

2,86

– Incertidumbre de medida m/s

1,5

Page 50

CÓMO LEER EL MANUAL

En el texto del manual, algunos parágrafos que contienen informaciones de especial importancia están indicados con diferentes grados de evidencia, cuyo significado es el siguiente:

Suministra aclaraciones u otros detalles relativos a lo descrito anteriormente, con la intención de no dañar la máquina o causar daños.

Posibilidad de lesiones personales o a terceros en caso de incumplimiento.

Posibilidad de graves lesiones personales o a terceros con peligro de muerte, en caso de incumplimiento.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA LAS HERRAMIENTAS ELÉCTRICAS

Leer atentamente las advertencias de seguridad y todas las instrucciones. La falta de observación de las advertencias y de las instrucciones puede causar descargas eléctricas, incendios y/o graves lesiones.

Conservar todas las advertencias y las instrucciones para consultar en un futuro. El término “herramienta eléctrica” citado en

las advertencias se refiere a su equipo con alimentación por batería (sin cable).

1) Seguridad de la zona de trabajo

a) Mantener limpia la zona de trabajo. Zonas sucias y desordenadas

facilitan los accidentes.

b) No use la herramienta eléctrica en ambientes con riesgo de

explosión, en presencia de líquidos inflamables, gas o polvos. Las herramientas eléctricas generan chispas que pueden in-

cendiar el polvo o los vapores.

c) Mantener lejos a los niños y a las demás personas cuando

se use una herramienta eléctrica. Las distracciones pueden causar la pérdida de control.

2) Seguridad eléctrica

a) Evitar el contacto del cuerpo con superficies de masa o a tie-

rra, como tubos, radiadores, cocinas, frigoríficos. El riesgo de

descarga eléctrica aumenta si el cuerpo se encuentra en masa o tierra.

b) No exponga las herramientas eléctricas a la lluvia o ambientes

mojados. El agua que penetra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento y controle lo que está haciendo y sea razonable

cuando use la herramienta eléctrica. No use la herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicinas. Un momento de distracción mientras se usa

una herramienta eléctrica puede causar graves lesiones personales.

b) Utilizar ropa protectora. Use siempre gafas protectoras. El uso

de equipo de protección como máscaras antipolvo, zapatos antideslizantes, casco s protectores o auriculares para el oído, reduce las lesiones personales.

c) Evitar arranques no intencionados. Asegúrese de que la ba-

tería no esté en su alojamiento antes de agarrar o transportar la herramienta eléctrica. Transportar una herramienta eléc-

¡PELIGRO!

¡ATENCIÓN!

IMPORTANTE

NOTA

trica con la batería facilita los accidentes.

d) Extraer toda llave o herramienta de regulación an tes de ac-

cionar la herramienta eléctrica. Una llave o una herramienta que permanece en contacto con una parte giratoria puede provocar lesiones personales.

e) No se desequilibre. Mantener siempre apoyo y equilibrio ade-

cuados. Esto permite un control mejor de la herramienta eléctrica en situaciones inesperadas.

f) Lleve indumentaria adecuada. No lleve vestidos an chos o ac-

cesorios. Mantenga alejados de las partes en movimiento el pelo, los vestidos y los guantes. Ropa amplia, accesorios o ca-

bello largo pueden quedar atrapados en las partes en movi miento.

g) Si tuviera que conectar dispositivos a instalaciones para la

ex trac ción y la recogida de polvo, asegúrese de que estén co nec tados y usados de modo apropiado. El uso de estos dis-

positivos puede reducir los riesgos relacionados con el polvo.

4) Uso y vigilancia de la herramienta eléctrica

a) No sobrecargue la herramienta eléctrica. Use la herramien-

ta eléctrica apropiada para el trabajo. La herramienta eléctri-

ca adecuada efectuará el trabajo mejor y de la manera más segura, a la velocidad para la cual se ha proyectado.

b) No utilice la herramienta eléctrica si el interruptor no es ca-

paz de ponerlo en marcha o pararlo regularmente. Una herramienta eléctrica que puede ser accionada por el interruptor es peligrosa y debe ser reparada.

c) Extraer el acumulador de su alojamiento antes de efectuar toda

regulación o cambio de accesorios, o antes de guardar la herramienta eléctrica. Estas medidas preventivas de seguridad re-

ducen el riesgo de puesta en marcha accidental de la herramienta eléctrica.

d) Guarde las herramientas eléctricas inutilizadas fuera del al-

cance de los niños y no permita el uso de la herramienta eléctrica a personas que no tengan familiaridad con la herramienta misma y con estas instrucciones. Las herramientas eléctricas

son peligrosas en las manos de usuarios inexpertos.

e) Cure el mantenimiento de las herramientas eléctricas. Com-

pruebe que las partes móviles estén alineadas y libres en el movimiento, que no haya roturas de partes y cualquier otra condición que pueda influir en el funcionamiento de la herramienta eléctrica. En caso de daños, la herramienta eléctrica deberá ser reparada antes de usarla. Muchos incidentes

son causa de un escaso mantenimiento.

f) Mantenga afilados y limpios los órganos de corte. Un adecuado

mantenimiento de los órganos de corte, con cuchillas bien afiladas, hace que estén menos sujetos a engancharse y más fácil de controlar.

g) Use la herramienta eléctrica y los accesorios relativos según

las instrucciones suministradas, teniendo presente las condiciones de trabajo y el tipo de trabajo que va a realizar. El

uso de la herramienta eléctrica para operaciones diferentes de las previstas puede provocar situaciones de peligro.

5) Asistencia

a) Haga reparar la herramienta eléctrica por personal cualificado,

empleando solo recambios originales. Esto permite que se man-

tenga la seguridad de la herramienta eléctrica.

CORTASETOS ELÉCTRICO (con alimentación por batería) ADVERTENCIAS DE SEGURIDAD

Durante el uso de la máquina deberán observarse atentamente las normas de seguridad. Antes de poner en funcionamiento la máquina, leer las instrucciones para la seguridad propia y de las personas no encargadas al trabajo. Conserve las instrucciones en buen estado para un uso sucesivo.

¡ATENCIÓN!

4 ADVERTENCIAS PARA LA SEGURIDAD

3. ADVERTENCIAS PARA LA SEGURIDAD

Page 51

– Mantener alejadas de la cuchilla de corte todas las partes del

cuerpo. No extraiga el material cortado o mantenga parado el material que cortar mientras la cuchilla está funcionando Asegúrese de que el interruptor esté en posición de parada cuando se extrae el material cortado. Un momento de distracción du-

rante el uso del cortasetos puede ser causa de graves lesiones personales.

– Transportar el cortasetos sujetándolo por la empuñadura con

la cuchilla parada. Montar siempre la protección del dispositivo de corte durante el transporte o cuando la máquina se guarda. Un desplazamiento apropiado del cortasetos reduce la posibi-

lidad de lesiones personales causadas por las cuchillas.

– Sujetar la herramienta eléctrica solo por la superficies aisla-

das de las empuñaduras, pues la cuchilla puede entrar en contacto con cables escondidos. El contacto de la cuchilla de cor-

te con un cable bajo tensión puede poner bajo tensión las partes metálicas de la herramienta y provocar una descarga eléctrica al operador.

• Como trabajar con el cortasetos eléctrico (con alimentación por batería)

Durante el uso, asumir una posición fija y estable y ser prudentes.

– Evitar siempre trabajar con el suelo mojado o resbaladizo o sobre

terrenos demasiado accidentales o abruptos que no garanticen la estabilidad del operador durante el trabajo.

– No corra, camine y preste atención a las irregularidades del terre-

no y a la presencia de posibles obstáculos.

– Valorar los riesgos potenciales del terreno a trabajar y tomar todas

las precauciones necesarias para garantizar la propia seguridad, especialmente en las pendientes, terrenos accidentales, resbaladizos

o móviles. La máquina no debe ser utilizada por personas que no sean capaces de sujetarla firmemente con dos manos y/o permanecer establemente en equilibrio sobre las pernas durante el trabajo. No permita que los niños o personas que no tengan la práctica necesaria con las instrucciones usen la máquina. Las leyes locales pueden fijar una edad mínima para el usuario. La máquina no debe ser utilizada por más de una per sona. No utilice la máquina: – con personas, especialmente niños, o animales en las cercanías; – si el usuario estuviera cansado o se encontrase mal, o hubiese to-

mado fármacos, drogas, alcohol o sustancias nocivas para sus ca-

pacidades de reflejos y atención; – si las protecciones estuvieran dañadas o se hubieran extraído.

• Técnicas de uso del cortasetos eléctrico

(con alimentación por batería)

Observar siempre las advertencias para la seguridad y llevar a cabo las técnicas de corte más apropiadas al tipo de corte a seguir, según las indicaciones y los ejemplos señalados en las instrucciones (véase cap. 7).

• Movimiento del cortasetos eléctrico en seguridad

(con alimentación por batería)

Cada vez que desee maniobrar o transportar la máquina, será necesario: – apagar el motor, esperar la parada del dispositivo de corte y extraer

el acumulador de su alojamiento; – agarrar la máquina únicamente por las empuñaduras y orientar el

dispositivo de corte en la dirección contraria al sentido de la mar-

cha.

Cuando se transporte la máquina con un vehículo, es necesario colocarla de manera que no ocasione un peligro para nadie y bloquearla firmemente.

• Recomendaciones para los principiantes

Antes de afrontar por primera vez un trabajo, es conveniente adquirir la necesaria familiaridad con la máquina y las técnicas más oportunas sujetando firmemente la máquina y efectuando los movimientos que requiere el trabajo.

ADVERTENCIAS PARA LA SEGURIDAD

• Advertencias generales

Controlar que el acumulador esté en buenas condiciones y que no haya daños. No use la máquina con un acumulador dañado o desgastado.

• Manipulación y uso correcto de las herramientas eléctricas por batería

a) Asegurarse de que el aparato esté apagado antes de intro-

ducir la batería. Montar una batería en un aparato eléctrico en-

cendido puede provocar accidentes.

b) Para cargar las baterías utilizar solo cargadores recomen-

dados por el fabricante. Los cargadores de batería son específicos para el tipo de ba tería; si usa tipos diferentes, existe

el riesgo de incendio.

c) Utilizar solo las baterías específicas previstas para su he-

rramienta. El uso de otras baterías puede provocar lesiones y riesgo de incendio.

d) Mantener la batería no utilizada lejos de pinzas para oficina,

monedas, llaves, clavos, tornillos u otros pequeños objetos metálicos que puedan provocar un cortocircuito de los contactos. Un cortocircuito entre los contactos puede comportar com-

bustiones o incendios.

e) Una batería en malas condiciones puede provoca la pérdida

del líquido. Evitar el contacto con el líquido. En caso de contacto accidental enjuagar con agua. En caso de contacto del líquido con los ojos, consultar con un médico. El líquido per-

dido de la batería puede provocar irritaciones cutáneas o quemaduras.

INSTRUCCIONES PARA EL USO DE LOS ACUMULADORES

• Precauciones generales

– El acumulador no debe abrirse. – No tire en el fuego las baterías usadas - PELIGRO DE EXPLOSIÓN! – Conectar el cargador de batería solo a tomas con la tensión de red

indicada en la placa de identificación – Usar solo un acumulador original. – Durante el uso prolongado, el acumulador puede calentarse. Déjelo

enfriar antes de cargarlo. – No deje al alcance de los niños el acumulador y el cargador de ba-

tería. – No use el cargador de batería en lugares con presencia de vapo-

res o sustancias inflamables. – Cargar los acumuladores solo con temperatura comprendida entre

10 °C y 40 °C. – No conserve nunca los acumuladores en ambientes con tempera-

tura superior a los 40 °C. – No cause nunca cortocircuito entre los contactos de los acumula-

dores y no los conecte a objetos metálicos. – Durante el transporte de los acumuladores, preste atención a que

los contactos no se conecten entre ellos y no use contenedores me-

tálicos para el transporte. – El cortocircuito del acumulador puede causar una explosión. En cual-

quier caso, el cortocircuito daña el acumulador. – Controlar regularmente si el cable del cargador de batería está da-

ñado. Si el cable está dañado, es necesario sustituir el cargador de

batería. – Recargar completamente los acumuladores, antes de guardarlos para

el periodo invernal. – El acumulador puede ser cargado solo con cargador de batería con-

forme a la EN60335-2-29.

ADVERTENCIAS PARA LA SEGURIDAD 5

Page 52

Prestar la máxima atención en el montaje de los componentes para no poner en peligro la seguridad y la eficiencia de la máquina; en caso de dudas contacte a su Distribuidor.

Por razones de seguridad y transporte, el acumulador a los iones de litio se entrega descargado y separado de la máquina. Asegúrese de que el acumulador no esté introducido en su alojamiento.

Antes de utilizar la máquina es necesario cargar el acumulador, según las modalidades indicadas en el capítulo “Carga del acumulador”.

El desembalaje y el cumpli-

¡ATENCIÓN!

miento del montaje deben ser efectuados sobre una superficie plana y sólida, con espacio suficiente para el desplazamiento de la máquina y de los embalajes, sirviéndose siempre de herramientas apropiadas.

La eliminación de los embalajes debe efectuarse se gún las disposiciones locales vigentes.

1. MONTAJE DE LA PROTECCIÓN ANTERIOR (Si se suministra desconectada) - (Fig. 1)

– Posicionar la protección anterior (1) en la parte termi-

nal de la unidad motriz (2).

– Fijar la protección mediante los dos tornillos (3).

MONTAJE DE LA MÁQUINA / PREPARACIÓN PARA EL TRABAJO

4. MONTAJE DE LA MÁQUINA

1. CONTROL DE LA MÁQUINA

Asegúrese de que la má qui -

na no esté conectada a la toma de cor riente.

Antes de empezar el trabajo es necesario:

– controlar que las palancas interruptor y del interruptor

de seguridad tengan un movimiento libre, no forzado y al soltar la palanca deberán volver automática y rápidamente a la posición neutra;

– controlar que los pasos del aire de enfriamiento no es-

tén obstruidos;

– controlar que las empuñaduras y protecciones de la

máquina estén limpias y secas y correctamente montadas y fijadas en la máquina firmemente;

– controlar que los dispositivos de corte y las protec-

ciones no estén dañados;

– controlar que la máquina no cause signos de desgaste

o daños debidos a choques u otras causas y efectúe las necesarias reparaciones.

– controlar que el acumulador esté en buenas condi-

ciones y que no haya daños. No use la máquina con un acumulador dañado o desgastado.

– cargar el acumulador, según las modalidades indica-

das en el capítulo “Carga del acumulador”.

2. CARGA DEL ACUMULADOR (Fig. 2)

Si el acumulador (1) está introducido en el alojamiento situado en el equipo (2), pulsar ambos pulsadores laterales del acumulador (1) y tirarlo hacia fuera para extraerlo.

Asegurarse de que la tensión de red de la toma de corriente corresponda con la indicada en la etiqueta del cargador de batería.

IMPORTANTE

¡ATENCIÓN!

Para recargar el acumulador, proceder de la siguiente manera: – conectar el cargador de batería (4) a una toma de co-

rriente; la presencia de tensión está indicada por la luz verde del indicador luminosos (5);

– conectar la clavija (3) del cargador de batería (4) a la

toma del acumulador (1).

Si el enchufe no se enciende,

controlar si hay tensión en la toma de corriente.

El inicio de la recarga del acumulador está indicado por el color del indicador luminoso (5) que de verde pasa a rojo. Cuando el acumulador está cargado completamente, el indicador luminoso (5) de rojo pasa a verde y la operación de recarga se para automáticamente. El tiempo de recarga es de aproximadamente 3-5 horas, variable según el estado de carga del acumulador. No es necesario controlar el tiempo de recarga. Durante la recarga, el acumulador se calienta. Este hecho es normal y no indica ningún defecto.

La intermitencia alternada roja/ ver de del indicador luminoso (5) indica que el acumulador está averiado y no acepta la carga. En dicha situación, desconectar el cargador de baterías y no efectúe otros tentativos de recarga entregue el acumulado a un Centro de asistencia para los controles y/o la sustitución.

Terminada la recarga, – introducir el acumulador (1) cargado en el alojamiento

en la máquina, empujándolo hasta el disparo de los dos pulsadores laterales; el acumulador puede ser introducido en la herramienta eléctrica solo en una única posición

– desconectar el cargador de batería (4) de la toma de

corriente cuando no se use.

IMPORTANTE

NOTA

5. PREPARACIÓN AL TRABAJO

Page 53

PUESTA EN MARCHA - PARADA DEL MOTOR / USO DE LA MÁQUINA

Soltando uno de los dos interruptores, el motor se para.

PARADA DEL MOTOR (Fig. 3)

Para parar el motor:

– Soltar los interruptores (2) y (3). – Extraer el acumulador (1) de su alojamiento.

La formación de chispas que se verifica en la parada del motor, cerca de las aperturas de ventilación, es absolutamente normal y no comporta daños para el equipo.

NOTA

PUESTA EN MARCHA DEL MOTOR (Fig. 3)

Antes de poner en marcha el motor:

– Extraer las protecciones de la cuchilla. – Asegúrese que la cuchilla no toque el terreno u o tros

objetos.

– Asegúrese que la empuñadura esté bloqueada en

posición central.

– Introducir el acumulador (1) en su alojamiento.

Para poner en marcha el motor:

1. Sujetar fuertemente la máquina con dos manos.

2. Presionar el interruptor de seguridad (2) y accionar al interruptor (3).

La puesta en marcha y el mantenimiento del motor son posibles solo cuando ambos interruptores están accionados.

NOTA

6. PUESTA EN MARCHA - PARADA DEL MOTOR

Para su seguridad y la de los demás:

1) No use la máquina sin haber leído antes aten-

tamente las instrucciones. Fami lia ri zarse con los mandos y el uso apropiado de la máquina. Aprender a parar rápidamente el motor.

2) Utilizar la máquina con la finalidad para la que

ha sido destinada, es decir, para “el corte y la re-

gularización de setos, constituidos por arbustos con ramas de pequeñas dimensiones”. Cualquier

otro uso puede resultar peligroso y provocar la avería de la máquina. Es inapropiado (como ejemplo, pero no solo):

– corte de la hierba en general y en particular

cerca de bordillos;

– desmenuzamiento de materiales para el

compostaje; – trabajos de poda; – usar la máquina para el corte de materiales

de origen no vegetal; – utilizar la máquina por más de una persona.

3) Riesgos residuales: no obstante se respeten las prescripciones de seguridad, aún pueden existir ciertos riesgos residuales que no pueden excluirse. Por el tipo y construcción de la máquina, los potenciales previsibles peligros pueden ser:

¡ATENCIÓN!

– Contacto con los dientes de corte no prote-

gidos.

– Enganche de dedos o manos en la cuchilla

de corte en movimiento.

– Inesperados e imprevistos movimientos de

la cuchilla de corte.

– Proyecciones de fragmentos que pueden le-

sionar los ojos.

– Lesión del oído, si no se usa ninguna pro-

tección acústica.

4) Recuerde que el operador o el usuario es el re sponsable de los accidentes e imprevistos que se pudieran ocasionar a otras personas o a sus propiedades.

5) Llevar ropa adecuada durante el trabajo. Su Distribuidor es capaz de suministrarle informaciones sobre los materiales de seguridad más a propiados para garantizar la seguridad en el trabajo.

6) Trabajar sólo a la luz del día o con una buena luz artificial.

7) Inspeccionar a fondo toda la zona de trabajo y eliminar todo lo que pueda lanzar la máquina o da ñar el grupo de corte y el motor (ramas, alambres, cables escondidos, etc.).

7. USO DE LA MÁQUINA

Page 54

8) Preste atención a las posibles proyecciones de material causado por el dispositivo de corte.

9) Parar el motor y extraer el acumulador de

su alojamiento:

– cada vez que se deje la máquina sin vigilan-

cia;

– antes de controlar, limpiar o trabajar con la

máquina;

– después de golpear un cuerpo extraño. Ve -

rificar los posibles daños y efectuar las reparaciones necesarias antes de usar nuevamente la máquina;

– si la máquina empieza a vibrar de manera a -

nó mala: en dicho caso, buscar inmediatamente la causa de las vibraciones y proveer con los controles necesarios en un Centro Especializado;

– cuando la máquina no se utiliza.

10) Mantenga siempre las manos y pies lejos del dispositivo de corte, especialmente durante el arranque del motor.

Recuerde siempre que un cortasetos eléctrico usado incorrectamente puede ser disturbio para demás personas. Por el respeto de los demás y del ambiente:

– Evite usar la máquina en ambientes y horarios que

pueden ser de disturbio.

– Efectuar escrupulosamente las normas locales para la

eliminación de los materiales después del corte.

– Para evitar el riesgo de incendio, no deje la máquina

con el motor caliente entre las hojas o la hierba seca.

– Seguir escrupulosamente las normas locales para la

eliminación de partes deterioradas o cualquier elemento de fuerte impacto ambiental.

La exposición prolongada a las vibraciones puede causar lesiones y disturbios neurovasculares (conocido también como “fenómeno de Raynaud” o “mano blanca") especialmente a quien sufre de disturbios circulatorios. Los síntomas pueden afectar a las manos, las mu ñecas y los dedos y se ma nifiestan con pérdida de sensibilidad, torpor, prurito, dolor, decoloración o cambios e struc turales de la piel. Estos efectos pueden au mentar por las bajas temperaturas am bien tales y/o por una excesivo uso de las em pu ñaduras. Cuando sienta los síntomas es ne cesario reducir los tiempos de uso de la má quina y consultar a un médico.

¡ATENCIÓN!

IMPORTANTE

1. MODALIDAD DE USO DE LA MÁQUINA

Durante el corte, la máquina deberá estar siempre sujeta firmemente con las dos manos.

El acumulador está equipado con protección que impide la descarga total.

La herramienta se apaga automáticamente si el acumulador está descargado. En tal caso, es necesario recargarlo rápidamente.

Parar rápidamente el motor si las cuchillas se bloquean durante el trabajo o se enganchan en las ramas del seto.

2. REGULACIÓN DE LA EMPUÑADURA (Fig. 4)

La empuñadura posterior (1) puede asumir 7 diferentes orientaciones con respecto al dispositivo de corte, para efectuar más cómodamente las operaciones de acabado de los setos.

La regulación de la empuñadura debe efectuarse con el motor apagado.

– Tirar hacia detrás del mando de desbloqueo (2).

– Girar la empuñadura posterior (1) a la posición dese-

ada.

– Antes de usar la máquina asegúrese de que el mando

de desbloqueo (2) haya vuelto a la posición original y que la empuñadura posterior esté bien estable.

El mando de desbloqueo puede ser accionado solo con el interruptor (3) soltado. El interruptor puede ser presionado cuando el mando de desbloqueo ha vuelto a la posición de trabajo y la empuñadura se encuentra en una de las 5 posiciones previstas.

Durante el trabajo, la empuñadura posterior deberá ser siempre vertical, independientemente de la posición asumida por el dispositivo de corte.

3. TÉCNICAS DE TRABAJO

Siempre es preferible cortar antes los dos lados verticales del seto y a continuación la parte superior.

¡ATENCIÓN!

NOTA

¡ATENCIÓN!

8 USO DE LA MÁQUINA

Page 55

USO DE LA MÁQUINA / MANTENIMIENTO Y CONSERVACIÓN 9

• Corte vertical (Fig. 5)

El corte debe efectuarse con un movimiento de arco desde abajo hacia arriba, manteniendo la cuchilla lo más posible distante del cuerpo.

• Corte horizontal (Fig. 6)

Los mejores resultados se obtienen con la cuchilla ligeramente inclinada (5° - 10°) en la dirección del corte, con un movimiento y un avance lento y constante, especialmente en el caso de setos muy frondosos.

4. LUBRIFICACIÓN DE LAS CUCHILLAS DURANTE EL TRABAJO (Fig. 7)

Si el dispositivo de corte se calienta excesivamente durante el trabajo, es necesario lubrificar las superficies internas de las cuchillas.

Esta operación debe efectuarse con el motor apagado y las cuchillas paradas.

¡ATENCIÓN!

5. FINAL DEL TRABAJO

Con el trabajo acabado: – Parar el motor como se ha indicado precedentemente

(Cap. 6).

Dejar enfriar el motor antes de colocar la máquina en cualquier ambiente. Para reducir el riesgo de incendio, limpie la máquina de residuos de serrín, ramas, hojas o grasa excesiva, no deje contenedores con los materiales del corte en el interior de un local.

Después de cada sesión de trabajo, es oportuno limpiar y lubrificar las cuchillas para aumentar la eficiencia y la duración.

– Limpiar las cuchillas con un paño seco y usar un ce-

pillo en el caso de suciedad resistente.

– Lubrificar las cuchillas con aceite específico, preferi-

blemente no contaminante.

¡ATENCIÓN!

Para su seguridad y la de los demás: – Después de cada uso, extraer el acumulador de

su alojamiento y controle eventuales daños.

– Un correcto mantenimiento es fundamental para

conservar a lo largo del tiempo la eficiencia y la seguridad de empleo originales de la máquina.

– Mantener bien apretados tuercas y tornillos para

asegurarse que la máquina esté siempre en condiciones seguras de funcionamiento.

– No utilice jamás la máquina con piezas desgas-

tadas o dañadas. Las piezas dañadas se deben sustituir, nunca reparar.

– Utilizar sólo recambios originales. Las piezas de

calidad inferior pueden dañar la má quina y atentar contra su seguridad.

Durante las operaciones de mantenimiento, extraer el acumulador de su alojamiento

1. ENFRIAMIENTO DEL MOTOR

Para evitar el sobrecalentamiento y averías en el motor, las rejillas de aspiración del aire de enfriamiento deben mantenerse siempre limpias y libres de serrín y residuos.

¡ATENCIÓN!

2. MANTENIMIENTO Y AFILADO DE LA CUCHILLA

Controlar periódicamente que las cuchillas no estén plegadas o dañadas y que el peine fijo de la cuchilla esté íntegro.

No es necesario ningún ajuste de la distancia entre las cuchillas, pues el juego está predeterminado en Fábrica.

Si se usan conforme con las instrucciones, las cuchillas no requieren ningún mantenimiento o intervención de afilado.

El afilado es necesario solo cuando el rendimiento del corte disminuye y las ramas se enganchan a menudo.

Si fuera necesario, cada intervención en la cuchilla debe ser efectuada en un Centro especializado, que dispone de los equipos más idóneos y es capaz de realizar operaciones necesarias sin perjudicar la seguridad de la máquina.

¡ATENCIÓN!

IMPORTANTE

8. MANTENIMIENTO Y CONSERVACIÓN

Page 56

10 MANTENIMIENTO Y CONSERVACIÓN / ACCESORIOS

3. INTERVENCIONES EXTRAORDINARIAS

Cada operación de mantenimiento no incluida en este manual deberá efectuarse exclusivamente por su Distribuidor.

Operaciones efectuadas en estructuras inadecuadas o por personas no cualificadas conllevan el vencimiento de toda forma de garantía.

4. CONSERVACIÓN

Al final de cada sesión de trabajo, volver a limpiar cuidadosamente la máquina de polvo y residuos, reparar o sustituir las partes defectuosas.

La máquina deberá conservarse en un lugar se co, protegida de la intemperie, y fuera del alcance de los niños.

En esta máquina es previsto el uso de herramientas de corte que indican el código:

118800574/0

Dada la evolución del producto, las herramientas arriba indicadas podrán ser sustituidas por otras, con características análogas de intercambiabilidad y seguridad de funcionamiento.

9. ACCESORIOS

Page 57

PRESENTATIE 1

Geachte Klant,

wij danken u voor het feit dat u de voorkeur hebt gegeven aan onze producten en wij hopen dat het gebruik van deze machine u zeer tevreden zal stellen en dat zij volledig aan uw verwachtingen zal voldoen. Deze handleiding is geschreven om u vertrouwd te maken met uw machine en om u in staat te stellen haar op de beste en de meest veilige manier te gebruiken: vergeet niet dat deze handleiding een integrerend deel van de machine is, bewaar deze binnen handbereik zodat u haar op elk gewenst moment kunt raadplegen en zorg ervoor dat ze de machine altijd vergezelt ook als u de machine verkoopt of uitleent.

Deze nieuwe machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkomen veilig en betrouwbaar indien zij wordt gebruikt overeenkomstig de aanwijzingen in deze handleiding (voorzien gebruik); het gebruik voor andere doeleinden of het niet in acht nemen van de aangegeven veiligheids-, gebruiks-, onderhouds- en reparatievoorschriften wordt als “oneigenlijk gebruik” beschouwd en brengt verval van, zowel de garantie, als de aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zelf verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

Voor dit elektrisch apparaat geven wij onafhankelijk van de verplichtingen die de handelaar volgens de koopovereenkomst ten opzichte van de eindafnemer heeft, als volgt garantie: De garantieperiode bedraagt 24 maanden en begint bij de overdracht, welke door een originele koopbon bewezen moet kunnen worden. Bij commerciële toepassing alsook bij verhuur is de garantie beperkt tot 12 maanden. Uitgezonderd van de garantie zijn de slijtbare onderdelen en de schades die ontstaan zijn door het gebruik van verkeerde accessoires, door reparaties met onderdelen die niet origineel bij dit apparaat horen, door gebruik van geweld, door slag en breuk, alsook door opzettelijke overbelasting van de motor. Inruil op basis van de garantie heeft enkel betrekking op de defecte onderdelen, niet op complete apparaten. Reparaties die met de garantie samenhangen, mogen alleen worden verricht door goedgekeurde werkplaatsen of door de klantenservice van de fabriek. Bij reparaties door anderen vervalt de garantie. Portokosten, verzendkosten en bijkomende kosten komen ten laste van de koper.

Mocht u verschillen tegenkomen tussen wat beschreven is en de machine die u bezit, denk er dan aan dat, aangezien het product continu verbeterd wordt, de in deze handleiding opgenomen gegevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd kunnen worden, waarbij de essentiële kenmerken met het oog op de veiligheid en de werking evenwel onveranderd blijven. Neem in geval van twijfel contact op met uw verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOUDSOPGAVE

1. Identificatie van de hoofdcomponenten ................................................. 2

2. Symbolen ............................................................................................... 3

3. Veiligheidsvoorschriften ......................................................................... 4

4. Montage van de machine ....................................................................... 6

5. Voorbereiding ......................................................................................... 6

6. Starten - Uitschakelen motor .................................................................. 7

7. Gebruik van de machine ........................................................................ 7

8. Onderhoud en opslag ............................................................................. 9

9. Accessoires .......................................................................................... 10

Page 58

2 IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden

ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Indien de elektrische apparatuur afgedankt wordt op een afvalpark of in de ondergrond, kunnen de schadelijke stoffen de waterlaag bereiken en in de voedingsketen terecht komen, met nadelige ge vol gen voor uw gezondheid en welzijn. Voor meer informatie over de afdanking van dit product, contacteer de instantie die bevoegd is voor de verwerking van het huishoudelijk afval of uw raadpleeg uw Verkoper.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

BELANGRIJKSTE ONDERDELEN

1. Motoreenheid

2. Snij-inrichting (mes)

3. Voorste bescherming

4. Voorste handgreep

5. Achterste handgreep

6. Bediening vrijgave achterste handgreep

7. Mesbescherming

8. Typeplaatje

9. Hendel schakelaar

10. Veiligheidsschakelaar

11. Accu (Batterij)

12. Batterijlader

13. Verbindingsstekker

TYPEPLAATJE

8.1) Conformiteitsmerk volgens EG

8.2) Naam en adres van de fabrikant

8.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG

8.4) Referentiemodel van de fabrikant

8.5) Serienummer

8.6) Bouwjaar

8.7) Spanning en soort stroom

8.8) Lengte van de snit

8.9) Artikelcode

8.10) Land van vervaardiging

• Label van de batterijlader

8.21) Spanning en Frequentie voeding

8.22) Spanning en Laadstroom

8.23) Enkel in interne ruimtes gebruiken

8.24) Type verbinding uitgang

• Label van de accu

8.26) Nominale Spanning

8.27) Vermogen

Page 59

IDENTIFICATIE VAN DE HOOFDCOMPONENTEN / SYMBOLEN 3

1) De persoon die deze machine dagelijks in normale

omstandigheden gebruikt kan blootgesteld zijn aan een geluidsniveau van 85 dB (A) of hoger. Draag een beschermende bril en oorbeschermende middelen.

2) Let op! Gevaar. Een niet correct gebruik van deze

ma chine kan gevaarlijk zijn voor zichzelf en de ande ren.

3) Voordat u deze machine in gebruik neemt, eerst de

handleiding lezen.

4) Niet blootstellen aan de regen (of vocht).

5) Werp de gebruikte batterijen nooit in het vuur GEVAAR OP ONTPLOFFING!

6) Lees alle veiligheidsvoorschrif ten en instructies.

7) Stel de accu niet bloot aan de zon wanneer de tem-

peratuur hoger is dan 50°C

8) Lithium bevattende batterij. Niet met huishoudafval wegwerpen.

2. SYMBOLEN

[1]

Waarschuwing: De aangegeven trillingswaarde is met een gestandaardiseerde uitrusting bepaald en kan zowel gebruikt worden voor de vergelijking met andere elektrische apparatuur als voor een voorlopige schatting van de lading door middel van de trillingen.

LET OP: De waarde van de trillingen kan variëren in functie van het gebruik van de machine en zijn uitrusting en hoger zijn dan de aangegeven waarde. De veiligheidsmaatregelen ter bescherming van de gebruiker moeten bepaald worden door zich te baseren op de schatting van de lading ve roor zaakt door de trillingen onder de werkelijke gebruiksomstandigheden. Hiervoor moeten alle fases van de werkingscyclus in beschouwing ge nomen worden zoals bijvoorbeeld het uitzetten en de onbelaste werking.

TECHNISCHE GEGEVENS Model SHT 4620A

Spanning en soort stroom V DC 20 Lengte van de snit cm 46 Gewicht kg 2,8 Snijbeweging

min

-1

1500

Maximale werktijd min ca. 30

Batterijlader Model JY15-217-035

Spanning en frequentie voeding V~ / Hz 240 / 50 Spanning en laadstroom V 21,7 Laadtijd uren ca. 3 - 5

Accu Model SB2015

Type accu Met litiumionen Nominale Spanning V / Ah 20 / 1,5 Vermogen Wh 30

Maximale waarden voor geluid en trillingen [1] Model SHT 4620A

Geluidsdrukniveau (EN 60745) dB(A) 82 – Meetonzekerheid dB(A) 3

Gegarandeerd geluidsniveau (2000/14/EG) dB(A) 95 Trillingsniveau (EN 60745) m/s

2,86

– Meetonzekerheid m/s

1,5

6 7

1 2 3

Page 60

HOE DE HANDLEIDING LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

Verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen daarvoor vermeld is, om te voorkomen dat de machine beschadigd wordt of er schade veroorzaakt wordt.

Gevaar van persoonlijk letsel of letsel aan anderen in geval van niet inachtneming.

Kans op ernstig persoonlijk letsel of ernstig letsel aan anderen met gevaar voor do delijke ongelukken, in geval van niet inachtneming.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR DE ELEKTRISCHE GEREEDSCHAPPEN

Lees alle veiligheidsvoorschriften en instructies. Het niet in acht nemen van de voorschriften en instructies kan elektrische schokken, brand en/of ernstige letsels veroorzaken.

Bewaar alle waarschuwingen en instructies voor raadpleging in de toekomst. De term "elektrisch werktuig"die gebruikt wordt in de voor-

schriften, heeft betrekking op uw toestel met batterijvoeding (zonder kabel).

1) Veiligheid van de werkzone

a) Hou de werkzone netjes. Vuile en rommelige zones bevorderen het

voorkomen van ongevallen.

b) Gebruik geen elektrisch gereedschap in omgevingen met ont-

ploffingsgevaar, in aanwezigheid van ontvlambare vloeistoffen, gas of stof. De elektrische gereedschappen genereren vonken die

stof of dampen kunnen doen ontvlammen.

c) Hou kinderen en omstanders uit de buurt wanneer gebruik ge-

maakt wordt van een elektrisch gereedschap. Een moment van onoplettendheid kan ertoe leiden dat men de controle over de machine verlies.

2) Elektrische veiligheid

a) Voorkom met het lichaam in contact te komen met geaarde op-

pervlakken, zoals buizen, radiatoren, keu kens of koelkasten. Het

risico voor elektrische schok ken vermindert wanneer het lichaam geaard is.

b) Stel de elektrische gereedschappen niet bloot aan regen of nat-

te omgevingen. Water dat in een elektrisch gereedschap sijpelt verhoogt het risico voor e lek trische schokken.

3) Persoonlijke veiligheid

a) Blijf attent, controleer wat er gaande is en gebruik altijd het ge-

zond verstand wanneer een elektrisch gereedschap gebruikt wordt. Gebruik het elektrisch gereedschap niet wanneer u moe bent, geneesmiddelen, alcohol of drugs gebruikt hebt. Een mo-

ment van onoplettendheid bij het gebruik van een elektrisch gereedschap kan ernstige persoonlijke letsels veroorzaken.

b) Gebruik beschermende kleding. Draag altijd een veiligheidsbril.

Het gebruik van een beschermende uitrusting zoals een stofmasker, antislipschoenen, een veiligheidshelm of een oorbescherming voorkomt persoonlijke letsels.

OPMERKING

BELANGRIJK

LET OP!

GEVAAR!

LET OP!

c) Voorkom dat de machine ongewild start. Zorg ervoor dat de bat-

terij niet in zijn zitting zit,vooraleer het elektrisch gereedschap vast te nemen of te transporteren. Een elektrisch gereed-

schap met de batterij transporteren verhoogt het risico op ongevallen.

d) Verwijder alle sleutels of regelinstrumenten vooraleer het elek-

trisch gereedschap in te schakelen. Een sleu tel of gereedschap dat in contact blijft met een be wegend onderdeel kan persoonlijke letsels veroorzaken.

e) Ga niet overhellen. Ga altijd stabiel staan en zorg ervoor dat het

evenwicht niet verloren wordt. Zo heeft men in onverwachte situaties een betere controle over het elektrisch gereedschap.

f) Draag gepaste kleding. Draag geen ruime kleding of juwelen. Hou

het haar, de kleding en de handschoenen op veilige afstand van bewegende onderdelen. Loshangende kledingstukken, juwelen of

lang haar kunnen gegrepen worden in de bewegende on derdelen.

g) Als er delen met stofafname-installaties verbonden moeten wor -

den, verzeker u er dan van dat ze goed verbonden en gebruikt worden. Door het gebruik van deze inrichtingen kunnen de risico’s

met betrekking tot stof beperkt worden.

4) Gebruik en onderhoud van het elektrisch gereedschap

a) Het elektrisch gereedschap niet overbelasten. Gebruik het elek-

trisch gereedschap dat geschikt is voor het werk. Met een ge-

past elektrisch gereedschap zal het werk beter en op veiliger wijze uit te voeren, aan de snelheid waarvoor het gereedschap ontworpen werd.

b) Gebruik het elektrisch gereedschap indien de schakelaar hem

niet correct kan in- en uitschakelen. Een elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.

c) Verwijder de accu uit zijn zitting vooraleer een regeling uit te voe-

ren of accessoires te veranderen, of vooraleer het elektrisch gereedschap op te bergen. Deze preventieve veiligheidsmaatregelen

verminderen het risico voor accidentele inschakelingen van het elektrisch gereedschap.

d) Hou de niet gebruikte gereedschappen buiten het bereik van kin-

deren en laat ze niet gebruiken door personen die niet vertrouwd zijn met het gereedschap zelf of met deze instructies. De elek-

trische gereedschappen zijn gevaarlijk indien ze gebruikt worden door onervaren personen.

e) Onderhoud de elektrische gereedschappen correct. Controleer

of de bewegende onderdelen goed uitgelijnd zijn en vrij kunnen bewegen, of er geen delen gebroken zijn en of er andere condities zijn die een invloed kunnen hebben op de werking van het elektrisch gereedschap. Bij schade moet het gereedschap gerepareerd worden vooraleer het opnieuw te gebruiken. Vele on-

gevallen worden veroorzaakt door een ontoereikend onderhoud.

f) Alle snijonderdelen moeten scherp en schoon gehouden wor-

den. Wanneer de snijonderdelen altijd scherp en schoon zijn, zullen ze minder snel vastlopen en makkelijker te beheersen zijn.

g) Gebruik het elektrisch gereedschap en de relatieve accessoi-

res volgens de geleverde instructies en hou rekening met de werkcondities en het type werk dat men wilt uitvoeren. Het ge-

bruik van en elektrisch gereedschap voor handelingen verschillend van die voorzien kan gevaarlijke situaties opleveren.

5) Assistentie

a) Laat het elektrisch gereedschap repareren door gekwalifi-

ceerd personeel en gebruik alleen originele onderdelen. Op die

manier wordt de veiligheid van het elektrisch gereedschap in stand gehouden.

ELEKTRISCHE HEGGENSCHAAR (met batterijlading) VEILIGHEIDSVOOR SCHRIFTEN

Tijdens het gebruik van de machine

LET OP!

4 VEILIGHEIDSVOORSCHRIFTEN

3. VEILIGHEIDSVOORSCHRIFTEN

Page 61

moeten de veiligheidsvoorschriften nageleefd worden. Vooraleer de machine in werking te zetten, de instructies lezen in het belang van de eigen veiligheid en die van de niet-bevoegde personen. De instructies in goede staat bewaren voor latere raadplegingen.

– Houd alle lichaamsdelen ver van het snijmes. Verwijder het af-

gesneden materiaal niet en houd het materiaal dat gesneden moet worden niet vast terwijl het mes in bedrijf is. Verzeker u ervan dat de schakelaar op de stopstand staat wanneer men het afgesneden materiaal verwijdert. Een moment van onoplettendheid

bij het gebruik van de heggenschaar kan ernstige persoonlijke letsels veroorzaken.

– Houd de heggenschaar bij de handgreep vast met stilstaand mes

om het te verplaatsen. Monteer steeds de bescherming van de snij-inrichting tijdens het transport of wanneer de machine weggezet wordt. Een gepaste hantering van de heggenschaar vermindert

de mogelijkheid op persoonlijke letsels veroorzaakt door de messen.

– Houd het elektrisch werktuig enkel vast bij de geïsoleerde op-

pervlakten van de handgrepen, aangezien het mes in aanraking zou kunnen komen met verborgen kabels.. De aanraking van het

snijmes met een kabel onder spanning kan de metalen delen van het werktuig onder spanning zetten en een elektroshock aan de bediener veroorzaken.

• Hoe te werk gaan met de elektrische heggenschaar

(met batterijlading)

Neem tijdens het gebruik een vaste en stabiele positie aan en wees altijd voorzichtig. – Vermijd zoveel mogelijk te werken op een natte of glibberige grond, of

in ieder geval op te oneffen of steile terreinen die de stabiliteit van de gebruiken tijdens het werken niet kunnen garanderen.

– Loop niet maar ga normaal en let op oneffenheden van het terrein en

de aanwezigheid van eventuele hindernissen.

– Beoordeel de mogelijke risico’s verbonden met het te bewerken ter-

rein en tref alle noodzakelijke voorzorgsmaatregelen om borg te staan voor de eigen veiligheid, vooral op hellingen, oneffen, glibberi-

ge of mobiele terreinen. De machine mag niet gebruikt worden door personen die niet in staat zijn om het gereedschap stevig met beide han den vast het houden en/of om stevig in evenwicht te blij ven staan op beide benen. Laat nooit toe dat de machine gebruikt wordt door kinderen of door personen die niet vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn. De machine dient niet door meer dan één persoon ge bruikt te worden. Gebruik de machine in geen geval: – als er personen, in het bijzonder kinderen of dieren in de buurt zijn; – indien de gebruiker moe is, zich niet fit voelt of geneesmiddelen, drugs,

alcohol of schadelijke stoffen ingenomen heeft die zijn reactievermo-

gen en aandacht kunnen verminderen; – indien de beschermingen beschadigd zijn of verwijderd werden.

• Gebruikstechnieken van de elektrische heggenschaar

(met batterijlading)

Neem altijd de veiligheidsvoorschriften in acht en gebruik de technieken die het meest gepast zijn voor het uit te voeren werk, volgens de instructies en de voorbeelden gegeven in de gebruiksaanwijzingen (zie hoofdstuk

7).

• Veilige hantering van de elektrische heggenschaar

(met batterijlading)

Telkens wanneer de machine verplaatst of vervoerd moet worden, is het noodzakelijk: – de motor uit te schakelen, te wachten tot de snij-inrichting tot stilstand

gekomen is en de accu uit zijn zitting te verwijderen; – de machine alleen vast te nemen aan de handgrepen en de snij-inrichting

in de richting tegenover de loop- of rijrichting te houden. Wanneer de machine vervoerd wordt met een transportmiddel, moet zij

op dusdanige manier gepositioneerd worden dat niemand gevaar loopt en stevig vastgesnoerd worden.

• Aanbevelingen voor beginners

Vooraleer de eerste keer aan het werk te gaan, moet men vertrouwd raken met de meest gepaste technieken, door de machine stevig vast te nemen en de voor het werk vereiste handelingen uit te voeren.

VEILIGHEIDSVOORSCHRIFTEN

• Algemene voorschriften

Controleer of de accu in goede staat is en of er geen beschadigingen zichtbaar zijn. Gebruik de machine niet met een beschadigde of versleten accu.

• Correcte hantering en gebruik van de elektrische werktuigen met batterij

a) Verzeker u ervan dat het toestel uitgeschakeld is vooraleer er

een batterij in te plaatsen. Een batterij in een elektrisch toestel plaat-

sen kan ongelukken veroorzaken.

b) Gebruik voor het laden van de batterijen enkel de door de fa-

brikant aanbevolen batterijladers. De batterijladers zijn over het algemeen specifiek bestemd voor een bepaald type batterij; als ze met andere types gebruikt worden, bestaat er een risico of brand.

c) Gebruik enkel de specifieke batterijen die voor uw toestel voor-

zien zijn. Het gebruik van andere batterijen kan leiden tot letsels en risico op brand.

d) Houd de niet gebruikte batterij ver van kantoorklemmetjes, munt-

stukken, sleutels, spijkers of andere kleine metalen voorwerpen die een kortsluiting van de contacten zouden kunnen veroorzaken. Een kortsluiting van de contacten van de batterij kan tot brand

leiden.

e) Een batterij in slechte condities kan lekken van de vloeistof ver-

oorzaken. Vermijd de aanraking met de vloeistof. In geval van onvoorziene aanraking, dient men met water te spoelen. In geval van aanraking van de vloeistof met de ogen, dient men ook een geneesheer te raadplegen. De vloeistof die uit de batterij lekt,

kan huidirritaties of brandwonden veroorzaken.

INSTRUCTIES VOOR HET GEBRUIK VAN DE ACCU’S

• Algemene voorzorgsmaatregelen

– De accu mag nooit geopend worden. – Werp de gebruikte batterijen nooit in het vuur – GEVAAR OP ONT-

PLOFFING!

– Verbind de batterijlader enkel aan stopcontacten met de netspanning

die aangegeven is op het identificatieplaatje.

– Gebruik enkel originele accu’s. – Tijdens langdurig gebruik kan de accu hoge temperaturen bereiken.

Laat hem afkoelen vooraleer hem op te laden.

– Bewaar de accu en de batterijlader buiten bereik van kinderen. – Gebruik de batterijlader niet in zones waar er stoom of ontvlambare ma-

terialen aanwezig zijn.

– Laad de accu’s enkel op bij temperaturen tussen 10 °C en 40 °C. – Bewaar de accu’s niet in omgevingen met temperatuur hoger van

40 °C.

– Veroorzaak nooit kortsluitingen tussen de contacten van de accu’s en

verbind ze niet aan metalen voorwerpen.

– Tijdens het vervoer van de accu’s, moet men er op letten dat de con-

tacten onderling niet in contact komen, en dat er geen metalen houders gebruikt worden voor het vervoer.

– Kortsluiting van de accu kan ontploffingen veroorzaken. Kortsluiting be-

schadigt in ieder geval de accu.

– Controleer regelmatig of de kabel van de batterijlader beschadigd is.

Als de kabel beschadigd is, moet men de batterijlader vervangen.

– Herlaad de accu’s volledig op, vooraleer deze weg te leggen voor de

winterperiode.

– De akku kan enkel opgeladen worden met een batterijlader die con-

form is met EN60335-2-29.

VEILIGHEIDSVOORSCHRIFTEN 5

Page 62

Ga bijzonder voorzichtig te werk voor de montage van de onderdelen, om de veiligheid en efficiëntie van de machine niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

Om veiligheids- en transportredenen, wordt de accu met lithiumionen niet-opgeladen en gescheiden van de machine geleverd. Verzeker u ervan dat de accu niet in zijn zitting zit. Vooraleer de machine te gebruiken, moet men de accu opladen, zoals aangegeven is in het hoofdstuk “Accu opladen”.

De machine moet op een vlakke en solide ondergrond uitgepakt en gemon-

LET OP!

teerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktuigen.

De verpakking moet volgens de plaatselijk geldende bepalingen worden afgevoerd.

1. MONTAGE VAN DE VOORSTE BESCHERMING (Indien apart geleverd) - (Fig. 1)

– Plaats de voorste bescherming (1) op het uiteinde

van de motoreenheid (2).

– Bevestig de bescherming met de twee schroeven (3).

MONTAGE VAN DE MACHINE / VOORBEREIDING

4. MONTAGE VAN DE MACHINE

1. CONTROLE VAN DE MACHINE

Verzeker u ervan dat de accu

niet in zijn zitting zit.

Alvorens de machine te gebruiken, is het noodzakelijk: – controleer of de hendels van de schakelaar en de vei-

ligheidsschakelaar vrij kunnen bewegen en of ze bij het loslaten automatisch en snel terugkeren in de neutrale stand;

– te controleren of de doorgangen voor de koelingslucht

niet verstopt zijn;

– te controleren of de handgrepen en beschermingen

van de machine schoon en droog zijn, correct ge mon teerd zijn en stevig vastzitten op de machine;

– te controleren of de snij-inrichtingen en de bescher-

mingen niet beschadigd zijn;

– te controleren of de machine geen sporen van slijtage

of beschadiging vertoont die te wijten zijn aan stoten of andere oorzaken en de nodige reparaties te verrichten.

– controleer of de accu in goede staat is en of er geen be-

schadigingen zichtbaar zijn. Gebruik de machine niet met een beschadigde of versleten accu.

– laad de accu op, zoals aangegeven is in het hoofdstuk

"Accu opladen".

2. ACCU OPLADEN

(Fig. 2)

Als de accu (1) reeds in de zitting op het apparaat (2) geplaatst is, drukt men op de twee zijdelingse toetsen van de accu (1) en trekt men deze naar buiten om hem te verwijderen.

Verzeker u ervan dat de netspanning van het stopcontact overeenstemt met wat aangegeven is op het label van de batterijlader.

BELANGRIJK

LET OP!

Om de accu te opnieuw op te laden, gaat men als volgt te werk: – verbind de batterijlader (4) aan een stopcontact; de

aanwezigheid van de spanning wordt aangegeven door het groene licht van het controlelampje (5);

– verbind de stekker (3) van de batterijlader (4) aan het

stopcontact van de accu (1).

Als de controlelamp niet aangaat, moet men nagaan of er spanning aanwezig is in het stopcontact.

Het begin van de lading van de accu wordt aangegeven door de kleur van het controlelampje (5) dat van groen naar rood overschakelt. Wanneer de accu volledig opgeladen is, wordt het rode controlelampje (5) groen en wordt het laden automatisch gestopt. De benodigde tijd voor opladen is ongeveer 3-5 uren, al naargelang de staat van de lading van de accu. Het is niet nodig de laadtijd te controleren. Tijdens het opladen wordt de accu opgewarmd. Dit is normaal en wijst niet op een defect.

Het afwisselend rood/groen knipperen van de controlelamp (5) wijst erop dat de accu defect of verbrand is en de lading niet aanvaart. In dit geval, moet men de batterijlader ontkoppelen en geen andere pogingen tot opladen uitvoeren, maar de accu naar een Assistentiecentrum brengen voor controle en/of vervanging.

Na het opladen, – plaatst men de opgeladen (1) in de zitting op de ma-

chine, en duwt men deze aan totdat de twee zijdelingse toetsen klikken; de accu kan slechts op één enkele positie in het elektrisch werktuig geplaatst worden;

– haal de batterijlader (4) uit het stopcontact wanneer hij

niet in gebruik is.

BELANGRIJK

OPMERKING

5. VOORBEREIDING

Page 63

STARTEN - UITSCHAKELEN MOTOR / GEBRUIK VAN DE MACHINE

Als een van de twee schakelaars losgelaten wordt, valt de motor stil.

UITSCHAKELEN VAN DE MOTOR (Fig. 3)

Om de motor uit te schakelen:

– Geef de schakelaars (2) en (3) vrij. – Verwijder de accu (1) uit zijn zitting vooraleer.

De vorming van vonken bij het stilvallen van de motor vormen, nabij de openingen van de ventilatie, is absoluut normaal en veroorzaakt geen schade aan het apparaat.

OPMERKING

STARTEN VAN DE MOTOR (Fig. 3)

Vooraleer de motor te starten, de machine vasthaken aan het draagstel en vervolgens:

– Haal de beschermingen van het mes. – Zorg ervoor dat het mes niet in aanraking komt met het

terrein of met andere voorwerpen

– Zorg ervoor dat de handgreep geblokkeerd is in de

centrale positie.

– Plaats de accu (1) in zijn zitting.

Om de motor te starten:

1. Neem de machine stevig met beide handen vast.

2. Druk op de veiligheidsschakelaar (2) en druk op de schakelaar (3).

Het opstarten en het in functie houden van de motor is enkel mogelijk wanneer de schakelaars aangeschakeld zijn.

OPMERKING

6. STARTEN - UITSCHAKELEN MOTOR

Voor uw veiligheid en die van

de anderen:

1) Gebruik de machine niet zonder eerst de in-

structies aandacht gelezen te hebben. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.

2) Gebruik de machine voor het voorbestemd

doel, namelijk “het snijden en regelen van heggen be staan de uit struikjes met kleine takken”. Elk ander doel waarvoor de heggenschaar wordt gebruikt kan gevaarlijk zijn en zou de machine kunnen beschadigen. De volgende situaties behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar niet uitsluitend):

– snijden van gras in het algemeen en in het

bijzonder in de nabijheid van stoepranden;

– kleinsnijden van materiaal voor composte-

ring; – snoeiwerken; – gebruik van de machine voor het snijden

van niet plantaardig materiaal; – gebruik van de machine door meer dan één

persoon tegelijk.

3) Restrisico’s: Ook al worden alle veiligheidsvoorschriften opgevolgd, kunnen er zich nog enkele risico’s voordoen die men niet kan uit-

LET OP!

sluiten. Voor het type en de constructiewijze van de machine, zijn de mogelijke voorzienbare gevaren:

– Aanraking met de niet beschermde snijtan-

den.

– Vingers of handen die in het bewegende snij-

mes terecht komen.

– Onverwachte en onvoorziene bewegingen

van het snijmes.

– Wegschieten van fragmenten die letsels aan

de ogen kunnen veroorzaken.

– Letsels aan het gehoor, indien er geen oor-

bescherming gebruikt wordt.

4) Denk eraan dat de persoon die de machine be dient of de gebruiker aansprakelijk is voor on ge vallen en onvoorziene gebeurtenissen die per sonen of hun eigendommen kunnen overkomen.

5) Draag tijdens het werk gepaste kledij. Uw Ver koper zal u alle nodige informatie geven o ver de meest geschikte veiligheidskledij, met het oog op een veilig gebruik van de machine.

6) Werk alleen bij daglicht of bij goed kunstlicht.

7) Controleer grondig de hele werkzone en verwijder alles wat van de machine weg zou kunnen springen of de snij-inrichting zou kunnen beschadigen (takken, ijzerdraden, verborgen kabels, enz.).

7. GEBRUIK VAN DE MACHINE

Page 64

8) Let op eventueel materiaal dat door de beweging van de snij-inrichting wegspringt.

9) Stop de motor en verwijder de accu uit zijn zit-

ting:

– telkens wanneer u de machine onbeheerd

achterlaat;

– vóórdat u de machine controleert, schoon-

maakt of eraan werkt;

– nadat er op een vreemd voorwerp gestoten is.

Controleer de machine op eventuele beschadigingen en voer de nodige reparaties uit alvorens de machine opnieuw te gebruiken;

– indien de machine op abnormale wijze be-

gint te trillen: in dit geval onmiddellijk de oorzaak van de trillingen op sporen en hem laten nakijken door een Ge spe cia li seerd Ser vi ce cen trum;

– wanneer de machine niet gebruikt wordt.

10) Houd altijd de handen en voeten ver van de snij-inrichting, vooral wanneer de motor gestart wordt.

Vergeet nooit dat een verkeerd gebruik van een elektrische heggenschaar storend kan zijn voor de anderen. Uit respect voor de anderen en het milieu:

– Gebruik de machine niet op plaatsen en uren die sto-

rend kunnen zijn.

– Volg nauwkeurig de lokale normen op voor de afdan-

king van het snijafval.

– Om brandgevaar te voorkomen, de machine niet met

warme motor achterlaten op bladeren of droog gras.

– Volg nauwkeurig de lokale normen op voor de afdan-

king van beschadigde onderdelen of om het even welk element dat niet milieuvriendelijk is.

De langdurige blootstelling aan trillingen kan neurovasculaire letsels en problemen veroorzaken (ook gekend onder de naam “fenomeen van Raynaud” of “witte hand”), vooral bij personen die circulatiestoornissen hebben . De symptomen kunnen betrekking hebben op de handen, de polsen en de vingers, met verlies van ge voe ligheid, loomheid, jeuk, pijn, verkleuring of struc turele wijzigingen van de huid. Deze ef fec ten kunnen versterkt worden door een la ge omgevingstemperatuur en/of een overdreven druk op de handgreep. Wanneer deze symptomen optreden, moet de machine minder lang gebruikt worden en is het noodzakelijk een arts te raadplegen.

LET OP!

BELANGRIJK

1. GEBRUIKSWIJZEN VAN DE MACHINE

Tijdens het snijden, moet de machine altijd stevig vastgehouden worden met beide handen.

De accu is uitgerust met een bescherming die de volledige ontlading ervan verhindert.

Het werktuig wordt automatisch uitgeschakeld als de accu plat is. In dat geval, dient men deze zo snel mogelijk weer op te laden.

Schakel de motor onmiddellijk uit indien de messen tijdens het werk vastlopen of blijven vastzitten in de takken van de heg.

2. REGELING VAN DE HANDGREEP (Fig. 4)

De achterste handgreep (1) heeft 7 verschillende standen ten opzichte van de snij-inrichting, om het snoeiwerk zo goed mogelijk af te werken.

De handgreep wordt ge re -

geld wanneer de motor uitgeschakeld is.

– Trek de vrijgavehendel achteruit (2). – Draai de achterste handgreep (1) in de gewenste

stand.

– Alvorens de machine te gebruiken, controleer of de

vrijgavehendel (2) weer terug naar de startpositie gekomen is is en of de achterste handgreep goed stabiel is.

De vrijgavehandel kan enkel aangeschakeld worden wanneer de schakelaar (3) vrijgegeven is. De schakelaar kan ingedrukt worden wanneer de vrijgavehendel in werkpositie is en de handgreep zich op een van de 5 voorziene posities bevindt.

Tijdens het werk moet de acht erste handgreep altijd verticaal staan, ongeacht de stand van de snij-inrichting.

3. WERKTECHNIEKEN

Het is altijd wenselijk eerst de twee verticale zijden van de heg te snijden en pas dan de bovenkant.

LET OP!

OPMERKING

LET OP!

8 GEBRUIK VAN DE MACHINE

Page 65

GEBRUIK VAN DE MACHINE / ONDERHOUD EN OPSLAG 9

• Verticaal snijden (Fig. 5)

Snij met een boogvormige beweging van onder naar boven, waarbij het mes zo ver mogelijk van het lichaam gehouden moet worden.

• Horizontaal snijden (Fig. 6)

De beste resultaten worden bekomen met het mes licht overhellend (5° - 10°) in de snijrichting, met een boogvormige, langzame en constante beweging, vooral bij bijzonder dichtgegroeide heggen.

4. SMERING VAN DE MESSEN TIJDENS HET WERK (Fig. 7)

Indien de snij-inrichting teveel verhit tijdens het werk, moeten de binnenoppervlakken van de messen gesmeerd worden.

Deze handeling moet uitgevoerd worden bij uitgeschakelde motor en stille messen.

LET OP!

5. NA HET WERKEN

Na het werken: – Schakel de motor uit zoals eerder aangegeven

(Hoofdstuk 6).

Laat de motor eerst afkoelen vóór het opbergen van de machine in elke willekeurige ruimte. Om het risico voor brand te beperken de machine vrijmaken van gras, bladeren of overtollig vet; laat geen recipiënten met snijafval in de ruimte achter.

Na iedere werksessie, is het raadzaam de messen te reinigen en in te smeren, om de werkzaamheid en de duur ervan te verhogen.

– Reinig de messen met een droge doek en gebruik een

borstel in geval van hardnekkig vuil.

– Smeer de messen met specifieke olie, bij voorkeur niet

vervuilende olie.

LET OP!

Voor uw veiligheid en die van

de anderen:

– Na elk gebruik wordt de accu uit zijn zitting gehaald

en wordt eventuele schade opgespoord.

– Een correct onderhoud is fundamenteel om in de

tijd de oorspronkelijke efficiëntie en gebruiksveiligheid van de machine in stand te houden.

– Laat bouten en schroeven vastgedraaid zitten om

er zeker van te zijn dat de machine al tijd op een veilige manier gebruiksklaar is.

– Gebruik de machine nooit als er onderdelen ver-

sleten of beschadigd zijn. De be scha digde onderdelen moeten vernieuwd en niet gerepareerd worden.

– Gebruik uitsluitend originele reserveonderdelen.

Onderdelen van een andere kwaliteit kun nen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

Tijdens de onderhoudshan-

delingen, moet men de accu uit zijn zitting halen.

1. AFKOELING VAN DE MOTOR

Om oververhitting en schade aan de motor te voorkomen, moeten de roosters voor de aanzuiging van de koellucht altijd schoon en vrij van zaagsel en vuil zijn.

LET OP!

2. ONDERHOUD EN SLIJPEN VAN HET MES

Controleer regelmatig of de messen niet geplooid of beschadigd zijn en of de vaste kam van het mes heel is.

Er is geen afstelling vereist van de afstand tussen de messen, aangezien de vrije ruimte vooraf bepaald wordt in de fabriek.

Indien de messen overeenkomstig de instructies gebruikt worden, is er geen onderhoud of slijpen benodigd.

De messen moeten enkel geslepen worden wanneer ze minder goed werk leveren en de takken gemakkelijk geklemd raken.

In geval van nood, moet iedere ingreep op het mes uitgevoerd worden door een gespecialiseerd Centrum, dat over de meest geschikte werktuigen beschikt en in staat is de nodige handelingen uit te voeren zonder de veiligheid van de machine te compromitteren.

BELANGRIJK

LET OP!

8. ONDERHOUD EN OPSLAG

Page 66

10 ONDERHOUD EN OPSLAG / ACCESSOIRES

3. BUITENGEWONE HANDELINGEN

Elke onderhoudsbeurt die niet vermeld wordt in deze handleiding dient alleen door uw Verkoper uitgevoerd te worden.

Handelingen die uitgevoerd werden in niet geschikte structuren of door onbekwame personen doen de garantie vervallen.

4. OPSLAG

Na het werken, wordt de machine zorgvuldig vrijgemaakt van stof en vuil en worden de defecte onderdelen gerepareerd of vervangen.

De machine moet op een droge plaats bewaard worden, afgeschermd van slecht weer en buiten het bereik van kinderen.

Deze machine is voorzien voor het gebruik van snijgereedschap met de code:

118800574/0

Gezien de ontwikkeling van het product, kan het boven vermelde snijgereedschap in de loop van de tijd vervangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselbaarheid en functionele veiligheid.

9. ACCESSOIRES

Page 67

APRESENTAÇÃO 1

Prezado Cliente,

queremos, antes de mais nada, agradecer pela preferência dada aos nossos produtos e esperamos que o uso desta sua nova máquina seja muito satisfatório e corresponda plenamente às suas expectativas. Este manual foi redigido para que o utente possa conhecer bem a máquina e usá-la de forma segura e eficiente; não esqueça que este manual é parte integrante da máquina, conserve-o para poder consultá-lo quando necessário e o entregue juntamente com a máquina em caso de cessão ou se for emprestado a terceiros.

Esta sua nova máquina foi projectada e fabricada segundo as normas vigentes, resultando segura e fiável se usada respeitando plenamente as instruções presentes neste manual (uso previsto); qualquer outra utilização ou a inobservância das normas de segurança de uso, manutenção e reparação descritas é considerada como “uso impróprio” e causa a invalidação da garantia e isenta o Fabricante de toda e qualquer responsabilidade, passando ao utente os ónus derivados de danos ou lesões próprias ou a terceiros.

Para esta ferramenta electrica nós damos, independentemente das obrigações do comerciante em relação ao consumidor final constantes no contrato de compra, a seguinte garantia: O prazo de garantia é de 24 meses e começa com a entrega, que deve ser comprovada com o recibo original de compra. No caso de emprego comercial, bem como aluguel, o prazo de garantia fica reduzido para 12 meses. Fora da garantia se encontram as peças de desgaste e as avarias resultantes do uso indevido de peças assessórias, reparações com peças não originais, utilização de força, batidas e quebra, bem como a sobrecarga proposital do motor. As substituições, no caso de garantia, são consideradas sòmente quanto às peças defeituosas e não ao aparelho completo. As reparações de garantia deverão ser realizadas sòmente por oficinas autorizadas ou pela assistência técnica à clientela. No caso de actuação de terceiros torna-se extinta a garantia. Os custos de correio, remessa e subsequentes ficam a cargo do comprador.

Se for notada qualquer pequena diferença entre o quanto descrito e a máquina em seu poder, considere que, visto o contínuo melhoramento do produto, as informações presentes neste manual estão sujeitas a modificações sem prévio aviso ou obrigação de actualização, mas ficando sem variação as características essenciais para a segurança e o funcionamento. Em caso de dúvida entre em contacto com o seu revendedor. Bom trabalho!

ÍNDICE

1. Identificação dos componentes principais ............................................. 2

2. Símbolos ................................................................................................ 3

3. Avisos para a segurança ........................................................................ 4

4. Montagem da máquina .......................................................................... 6

5. Preparação para o trabalho .................................................................... 6

6. Arranque – Parada do motor .................................................................. 7

7. Utilização da máquina ............................................................................ 7

8. Manutenção e conservação ................................................................... 9

9. Acesoriós ............................................................................................. 10

Page 68

2 IDENTIFICAÇÃO DOS COMPONENTES PRINCIPAIS

1. IDENTIFICAÇÃO DOS COMPONENTES PRINCIPAIS

COMPONENTES PRINCIPAIS

1. Unidade motriz

2. Dispositivo de corte (lâmina)

3. Protecção dianteira

4. Pega dianteira

5. Pega traseira

6. Comando de destravamento pega traseira

7. Protecção lâmina

8. Etiqueta da série

9. Alavanca interruptor

10. Interruptor de segurança

11. Acumulador (Bateria):

12. Carregador de bateria

13. Pino de ligação

Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas deven ser recolhidas em separado e enca-

minhadas a uma instalação de reciclagem dos materiais ecológica. Se as aparelhagens eléctricas forem eliminadas num aterro ou no terreno, as substâncias nocivas podem atingir a camada aquífera e entrar na cadeia alimentar, danificando a sua saúde e o bem-estar. Para informações mais detalhadas sobre a eliminação deste produto, contactar o Órgão competente para a eliminação de lixos domésticos ou o seu Revendedor.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

ETIQUETA DA SÉRIE

8.1) Marca de conformidade CE

8.2) Nome e endereço do fabricante

8.3) Nível de potência acústica

LWA conforme a directiva 2000/14/CE

8.4) Modelo de referência do fabricante

8.5) Número de série

8.6) Ano de fabricação

8.7) Tensão e tipo de corrente

8.8) Comprimento de corte

8.10) Código do Artigo

8.11) País de fabricação

• Etiqueta do carregador de baterias

8.21) Tensão e Frequência de alimentação

8.22) Tensão e Corrente de carregamento

8.23) Utilizar somente em ambientes internos

8.24) Tipo de ligação na saída

• Etiqueta do acumulador

8.26) Tensão nominal

8.27) Capacidade

Page 69

IDENTIFICAÇÃO DOS COMPONENTES PRINCIPAIS / SÍMBOLOS 3

1) O operador que usa esta máquina, utilizada em con-

dições normais para uso diário contínuo, pode estar exposto a um nível de ruído igual ou superior a 85 dB (A). Use óculos de segurança e equipamentos de protecção para o ouvido.

2) Atenção! Perigo. Esta máquina, se não for usada co -

r rectamente, pode ser perigosa para si e para os outros.

3) Antes de usar esta máquina leia o manual de in -

struções.

4) Não expor à chuva (ou à humidade).

5) Nunca atire as baterias usadas no fogo PERIGO DE EXPLOSÃO!

6) Leia todos os avisos de segurança e todas as ins-

truções.

7) Não exponha o acumulador ao sol quando a

temperatura for superior a 50°C.

8) A bateria contém Lítio Não deitar fora junto com os lixos domésticos.

2. SÍMBOLOS

6 7

1 2 3

[1]

Advertê: O valor de vibrações indicado foi estabelecido com um equipamento estandardizado e pode ser utilizado para a comparação com outros aparelhos eléctricos e para a estima provisória da carga por meio das vibrações.

ATENÇÃO! O valor das vibrações pode variar em função da utilização da máquina e da sua preparação e ser acima daquele indicado. É necessário estabelecer as medidas de segurança para a protecção do utilizador que devem ser baseadas na estima de carga gerada pelas vi brações nas condições reais de utilização. Para tal fim, devem ser levadas em consideração todas as fases do ciclo de funcionamento tais co mo por exemplo, o desligamento ou o funcionamento em vazio.

DADOS TÉCNICOS Modelo SHT 4620A

Tensão e tipo de corrente V DC 20 Comprimento de corte cm 46 Peso kg 2,8 Movimento de corte

min

-1

500

Tempo máximo de trabalho min Aprox. 30

Carregador de bateria Modelo JY15-217-035

Tensão e frequência de alimentação V~ / Hz 240 / 50 Tensão e corrente de carregamento V 21,7 Tempo de carregamento horas Aprox. 3 - 5

Acumulador Modelo SB2015

Tipo de acumulador Com iões de lítio Tensão nominal V / Ah 20 / 1,5 Capacidade Wh 30

Valores máximos de ruído e vibrações [1] Modelo SHT 4620A

Nível de pressão acústica (EN 60745) dB(A) 82 – Incerteza de medição dB(A) 3

Nível de potência acústica garantido (2000/14/CE) dB(A) 95 Nível de vibrações (EN 60745) m/s

2,86

– Incerteza de medição m/s

1,5

Page 70

COMO LER O MANUAL

No texto do manual, alguns parágrafos que contêm informações de particular importância são marcados com graus diferentes de realce, cujo significado é o seguinte:

Fornece esclarecimentos ou ou tros elementos a quanto já indicado anteriormente, com a intenção de não danificar a máquina, ou causar danos.

Possibilidade de lesões pessoais ou a terceiros em caso de inobservância.

Se não considerar este aviso, pode ferir–se ou ferir terceiros gravemente, com perigo de morte.

AVISOS GERAIS DE SEGURANÇA PARA OS APARELHO S ELÉCTRICOS

Leia todos os avisos de segurança e todas as instruções. A falta de observação dos avisos e das instruções pode causar choques e léc tricos, incêndios e/ou graves ferimentos.

Guarde todos os avisos e as instruções para consultá-las no futuro. A palavra "dispositivo eléctrico" citada nos avisos refere-se

ao seu aparelho com alimentação com bateria (sem cabo).

1) Segurança da área de trabalho

a) Mantenha limpa a área de trabalho. Áreas sujas e desordenadas

facilitam os acidentes.

b) Não use o aparelho eléctrico em ambientes com risco de ex-

plosão, na presença de líquidos inflamáveis, gases ou poeira. Os s eléctricos geram faíscas que podem incendiar a poeirs

ou os vapores.

c) Mantenha as crianças e as outras pessoas à distância quan-

do usa-se um aparelho eléctrico. As distrações podem causar a perda de controlo.

2) Segurança eléctrica

a) Evite o contacto do corpo com superfícies em mas sa ou em

terra, como tubos, radiadores, fo gões, frigoríficos. O risco

de choque eléctrico au menta se o corpo encontrar-se em massa ou em terra.

b) Não exponha os aparelho s eléctricos à chuva ou ambien-

tes molhados. A água que penetra num aparelho eléctrico aumenta o risco de choque eléctrico.

3) Segurança pessoal

a) Preste atenção, controle o que está a fazer e tenha bom sen-

so quando usar um aparelho eléctrico. Não uso o aparelho eléctrico quando estiver cansado ou sob o efeito de drogas, álcool ou fármacos. Um instante de desatenção enquanto se

está a usar um aparelho eléctrico pode causar graves lesões pessoais.

b) Utilize roupas de protecção. Use sempre óculos de prote-

ção. O uso de um equipamento de protecção como máscaras contra a poeira, calçados antiderrapantes, capacetes de segurança ou protectores para o ouvido, reduz as lesões pessoais.

c) Evite accionamentos não intencionais. Verifique que a ba-

teria não esteja no seu alojamento antes de segurar ou transportar o aparelho eléctrico. Transportar um aparelho eléctri-

ATENÇÃO!

PERIGO!

ATENÇÃO!

IMPORTANTE

NOTA

co com a bateria facilita os acidentes.

d) Remova todas as chaves ou ferramentas de regulação an-

tes de accionar o aparelho eléctrico. Uma chave ou uma ferramenta que fica em contacto com uma parte giratória pode provocar lesões pessoais.

e) Não fique desequilibrado. Mantenha sempre apoio e equi-

líbrio adequados. Isto permite um controlo mel hor do aparelho eléctrico em situações inespe ra das.

f) Vista-se de modo apropriado. Não vista roupas largas ou

jóias. Mantenha os cabelos, as roupas e as luvas à distância das partes em movimento. Roupas soltas, jóias ou cabe-

los compridos podem ficar presos nas partes em movimento.

g) Se houver dispositivos para conectar em equipamentos

para a extracção e a recolha de poeira, verifique que estejam conectados de maneira apropriada. O uso desses

dispositivos pode reduzir os riscos relativos à poeira.

4) Uso e salvaguarda do aparelho eléctrico

a) Não sobrecarregue o aparelho eléctrico. Use o a pa relho eléc-

trico apropriado ao trabalho. O aparelho eléctrico adequado

executará o trabalho melhor e de maneira mais segura, à velocidade para a qual foi projectado.

b) Não utilize o aparelho eléctrico se o interruptor não for ca-

paz de dar o arranque ou parar regularmente. Um aparelho eléctrico que não pode ser accionado pe lo interruptor é perigoso e deve ser reparado.

c) Remova o acumulador do seu alojamento antes de execu-

tar qualquer regulação ou troca de acessórios ou antes de guardar o aparelho eléctrico. Estas medidas preventivas de se-

gurança reduzem o risco de accionamento acidental do aparelho eléctrico.

d) Guarde os aparelhos eléctricos inutilizados fora do alcan-

ce das crianças e não deixe pessoas que não tenham familiaridade com o aparelho eléctrico e com estas instruções o utilizem. Os aparelhos eléctricos são perigosos nas mãos de

utilizadores inexperientes.

e) Cuide da manutenção dos aparelhos eléctricos. Verifique

que as partes móveis estejam alinhadas e livres no movimento, que não haja quebras de partes e qualquer outra condição que possa influenciar o funcionamento do aparelho eléctrico. Em ca so de danos, o aparelho eléctrico deve ser reparado antes de usá-lo. Muitos acidentes são causados por

uma manutenção ineficiente.

f) Mantenha afiados e limpos os órgãos de corte. Uma manu-

tenção adequada dos órgãos de corte, com lâ minas bem afiadas, os torna menos sujeitos a em per ramentos e mais fáceis de controlar.

g) Use o aparelho eléctrico e os acessórios relativos con forme

as instruções fornecidas, levando em con sideração as condições de trabalho e o tipo de tra balho a executar. O uso de

um aparelho eléctrico pa ra operações diferentes daquelas previstas pode pro vocar situações de perigo.

5) Assistência

a) Mandar o aparelho eléctrico para ser reparado por pes soal

qualificado, utilizando somente peças sobressalentes originais. Isto permite que seja mantida a segurança do aparelho

eléctrico.

CORTA-SEBES ELÉCTRICO (com bateria) AVISOS DE SEGURANÇA

Durante o uso da máquina de vem ser observadas as normas de segurança. Antes de colocar a máquina em funcionamento, leia as instruções para a própria segurança e dos que não e stão envolvidos no trabalho. Man-

ATENÇÃO!

4 AVISOS PARA A SEGURANÇA

3. AVISOS PARA A SEGURANÇA

Page 71

tenha as instruções em bom estado para uso posterior.

– Mantenha todas as partes do corpo longe da lâmina de cor-

te. Não remova o material cortado ou mantenha o material a cortar parado enquanto a lâmina estiver em funcionamento. Assegure-se que o interruptor se encontra na posição parada quando remover o material cortado. Um instante de de-

satenção enquanto se está a usar do corta-sebes pode causar graves lesões pessoais.

– Transporte o corta-sebes pegando no cabo e com as lâmi-

nas paradas. Monte sempre a protecção do dispositivo de corte durante o transporte ou quando a máquina for guardada. O manuseamento correcto do corta-sebes reduz a possi-

bilidade de lesões pessoais causadas pelas lâminas.

– Segure no dispositivo eléctrico apenas pelas pegas com su-

perfície isolada, pois as lâminas de corte podem entrar em contacto com cabos escondidos. O contacto da lâmina de cor-

te com um cabo que se encontre ligado à electricidade pode colocar sob tensão eléctrica as partes metálicas do aparelho e provocar uma descarga eléctrica no operador.

• Como trabalhar com o corta-sebes eléctrico (com bateria)

Durante o uso, assuma uma posição parada e estável e mantenha um comportamento prudente. – Evite, na medida do possível, de trabalhar com solo molhado ou

escorregadio ou de qualquer maneira sobre terrenos muito acidentados ou ríspidos que não garantem a estabilidade do operador durante o trabalho.

– Não corra, mas ande e preste atenção às irregularidades do ter-

reno e à presença de eventuais obstáculos.

– Avalie os riscos potenciais do terreno a trabalhar e tome todas as

precauções necessárias para garantir a própria segurança, sobretudo em descidas, terrenos acidentados, escorregadios ou movediços.

A máquina não deve ser utilizada por pessoas que não são capazes de segurá-la firmemente com as duas mãos e/ou de ficar estavelmente em equilíbrio sobre as pernas durante o trabalho. Nunca permita que a máquina seja utilizada por crianças ou por pessoas que não tenham conhecimento das instruções. As leis locais podem estabelecer uma idade mínima para o utente. A máquina não deve ser utilizada por mais de uma pessoa. Nunca utilizar a máquina: – se houver pessoas, sobretudo crianças, ou animais nos arredo-

res;

– se o utilizador estiver cansado ou com mal–estar, ou se tiver to-

mado remédios, drogas, álcool ou substâncias nocivas às suas capacidades de reflexos e atenção;

– se as protecções estiverem danificadas ou foram removidas.

• Técnicas de utilização do corta-sebes eléctrico (com bateria)

Observe sempre os avisos de segurança e aplique as técnicas de corte mais apropriadas ao tipo de trabalho a executar, segundo as indicações e os exemplos contidos nas instruções de uso (veja o cap.

7).

• Movimentação do corta-sebes eléctrico em segurança (com bateria)

Todas as vezes que for necessário movimentar ou transportar a máquina, é preciso: – desligue o motor, espere a paragem do dispositivo de corte e re-

mova o acumulador do seu alojamento

– pegar a máquina somente pelas pegas e dirigir o dispositivo de

corte na direcção contrária ao sentido de marcha. Quando a máquina for transportada com um veí culo, deve ser posicionada de maneira a não re presentar perigo para ninguém e prendê-la firmemente.

• Recomendações para os principiantes

Antes de enfrentar pela primeira vez um trabalho, é oportuno adquirir a familiaridade necessária com a máquina e as técnicas mais oportunas, ensaiando a empunhar firmemente a máquina e efectue os movimentos exigidos pelo trabalho.

AVISOS PARA A SEGURANÇA

• Avisos gerais

Verifique se o acumulador se encontra em boas condições e se existem sinais de danos. Nunca utilize a máquina com um acumulador danificado ou desgastado.

• Manipulação e uso correcto dos dispositivos eléctricos com bateria

a) Certifique-se que o aparelho se encontra desligado antes

de inserir a bateria. Montar uma bateria num aparelho eléctri-

co aceso pode provocar acidentes.

b) Para carregar as baterias utilize apenas um carregador de

baterias recomendado pelo fabricante. Os carregadores de baterias são geralmente específicos para o tipo de bateria;

caso sejam usados com outros tipos, existe o perigo de incêndio.

c) Utilize somente as baterias específicas previstas para o seu

dispositivo. O uso de outras baterias pode provocar lesões e constituí um perigo de incêndio.

d) Mantenha a bateria afastada de clipes, moedas, chaves, pre-

gos ou outros pequenos objectos metálicos que possam provocar o curto-circuito dos contactos. Um curto-circuito dos con-

tactos da bateria pode originar uma combustão ou incêndio.

e) O mau estado da bateria pode provocar a saída de líquido.

Evite o contacto com esse líquido. Em caso de contacto acidental enxagúe com água. No caso de contacto do líquido com os olhos, consulte também um médico. O líquido que sai

da bateria pode provocar irritações cutâneas ou queimaduras.

INSTRUÇÕES PARA O USO DOS ACUMULADORES

• Precauções gerais

– O acumulador nunca deve ser aberto. – Nunca atire as baterias usadas no fogo - PERIGO DE EXPLOSÃO! – Ligue o carregador apenas a tomadas com a tensão de rede in-

dicada na etiqueta de identificação. – Use somente um acumulador original. – Durante o uso prolongado o acumulador pode sobreaquecer. Dei-

xe-o arrefecer antes de o carregar. – Não deixe o acumulador e o carregador ao alcance das crianças. – Não use o carregador na presença de vapor ou substâncias in-

flamáveis. – Apenas carregue o acumulador a temperaturas entre os 10 °C e

os 40 °C. – Nunca guarde os acumuladores em ambientes com temperaturas

acima dos 40 °C. – Nunca cause curto-circuitos entre os contactos do acumulador e

não o ligue a objectos metálicos. – Durante o transporte dos acumuladores, tenha o cuidado de im-

pedir que os contactos entrem em ligação um com o outro e nun-

ca use contentores metálicos para o transporte. – O curto-circuito do acumulador pode causar uma explosão. Seja

como for, os curto-circuitos danificam o acumulador. – Verifique regularmente se o cabo do carregador de baterias está

danificado. Caso o cabo esteja danificado, é necessário substi-

tuir o carregador de baterias. – Recarregue completamente os acumuladores antes de os repor

para o período de inverno. – O acumulador pode ser carregado somente com carregador de

bateria conforme à EN60335-2-29.

AVISOS PARA A SEGURANÇA 5

Page 72

Preste a máxima atenção na montagem dos componentes para não comprometer a segurança e a eficiência da máquina; em caso de dúvidas, contacte o seu Revendedor

Por motivos de segurança e transporte, o acumulador de iones de lítio é fornecido descarregado e em separado da máquina. Verifique que o acumulador não esteja introduzido no seu alojamento.

Antes de utilizar a máquina é necessário carregar o acumulador, conforme as modalidades indicadas no capítulo “Carregamento do Acumulador”.

A desembalagem e a finali-

zação da montagem devem ser efectuadas sobre

ATENÇÃO!

uma superfície plana e sólida, com espaço suficiente para a movimentação da máquina e das embalagens, sempre com a utilização das ferramentas apropriadas.

A eliminação das embalagens deve ocorrer segundo as disposições locais vigentes.

1. MONTAGEM DA PEGA DIANTEIRA (Caso seja fornecida separadamente) - (Fig. 1)

– Posicione a protecção dianteira (1) na parte terminal

da unidade motriz (2).

– Fixe a protecção (1) usando os dois parafusos (3).

MONTAGEM DA MÁQUINA / PREPARAÇÃO PARA O TRABALHO

4. MONTAGEM DA MÁQUINA

1. CONTROLO DA MÁQUINA

Verifique que o acumulador

não esteja introduzido no seu alojamento.

Antes de iniciar o trabalho é necessário:

– verifique se a alavanca do interruptor e do interruptor

de segurança se movimentam livremente, sem forçar e que ao soltá-los voltam automática e rapidamente à posição neutra;

– controle que as passagens de ar de arrefecimento não

estejam obstruídas;

– controle que as pegas e protecções da máquina es-

tejam limpas e secas, montadas correctamente e fixadas firmemente à má quina;

– controle que os dispositivos de corte e as protecções

não estejam danificadas;

– controle que a máquina não tenha marcas de des-

gaste ou de danificação devido a batidas ou outras causas e efectue as reparações necessárias.

– verifique se o acumulador se encontra em boas con-

dições e se existem sinais de danos. Nunca utilize a máquina com um acumulador danificado ou desgastado.

– carregar o acumulador, conforme as modalidades in-

dicadas no capítulo "Carregamento do Acumulador".

2. CARREGAMENTO DO ACUMULADOR (Fig. 2)

Caso o acumulador (1) já se encontre inserido no alojamento do dispositivo (2), carregue em ambos os botões laterais do acumulador (1) e puxe-o para fora para o extrair.

Assegure-se que a tensão de rede da tomada de corrente corresponde à indicada na etiqueta do carregador de baterias.

IMPORTANTE

ATENÇÃO!

Para recarregar o acumulador, proceda da seguinte forma: – ligue o carregador (4) a uma tomada de corrente; a

presença de corrente eléctrica é indicada pela luz verde (5);

– ligue o pino (3) do carregador de baterias (4) à ficha

do acumulador (1).

Caso a luz não se acenda, veri-

fique se a tomada de corrente está sob tensão.

O princípio da recarga do acumulador é indicado pela cor da luz (5) que passa de verde para vermelha. Quando o acumulador estiver completamente carregado, a luz (5) passa de vermelha para verde e a operação de recarga pára automaticamente. O tempo de recarga é de cerca de 3 a 5 horas, variando conforme o estado de carga do acumulador. Não é necessário verificar o tempo de recarga. Durante a recarga o acumulador aquece. Isso é normal e não indica nenhum defeito.

Quando a luz (5) muda alternadamente entre o vermelho e o verde, indica que o acumulador se encontra avariado ou fundido e já não aceita a carga. Nessa situação, remova o carregador de baterias e não efectue outras tentativas de recarga. Em vez disso entregue o acumulador a um Centro de Assistência para ser examinado e/ou substituído.

Uma vez terminado o recarregamento, – inserira o acumulador (1) carregado no alojamento da

máquina, carregando no mesmo até os dois botões laterais encaixarem; o acumulador só pode ser inserido no utensílio eléctrico em apenas uma posição.

– quando não o estiver a utilizar, desligue o carregador

(4) da tomada de corrente.

IMPORTANTE

NOTA

5. PREPARAÇÃO PARA O TRABALHO

Page 73

ARRANQUE – PARADA DO MOTOR / UTILIZAÇÃO DA MÁQUINA

Desligando um dos interruptores, o motor pára.

PARAGEM DO MOTOR (Fig. 3)

Para parar o motor:

– Solte os interruptores (2) e (3). – Remova o acumulador (1) do seu alojamento

A formação de faíscas que se verifica aquando da paragem do motor perto das aberturas de ventilação é absolutamente normal e não causa danos ao aparelho.

NOTA

ARRANQUE DO MOTOR (Fig. 3)

Antes de accionar o motor:

– Remover as protecções da lâmina. – Certificar-se que a lâmina não toque o terreno ou ou-

tros objectos.

– Certificar-se que a pega esteja bloqueada na posição

central.

– Introduzir o acumulador (1) no seu alojamento.

Para arrancar o motor:

1. Agarre firmemente a máquina com as duas mãos.

2. Carregue o interruptor de segurança (2) e accione o interruptor (3).

A ligação e manutenção em funcionamento do motor são possíveis apenas através do accionamento dos interruptores.

NOTA

6. ARRANQUE – PARADA DO MOTOR

Para a sua segurança e dos

outros:

1) Não use a máquina sem antes ter lido as ins-

truções com atenção. Familiarize–se com os co man dos e com o uso apropriado da máquina. A prenda a parar rapidamente o motor.

2) Utilizar a máquina para a finalidade à qual é

destinada, isto é para “o corte e a regularização

de se bes, constituídas por arbustos com ramos de pe que nas dimensões”. Qualquer outro uso pode

vir a ser perigoso e causar danos à máquina. Incluem-se no uso impróprio (como por exemplo, mas não só):

– corte da relva em geral e especificamente

próximo de terminais;

– esmiuçamento de materiais para a compos-

tagem; – trabalhos de poda; – usar a máquina para o corte de materiais de

origem não vegetal; – utilizar a máquina por mais de uma pessoa.

3) Riscos resíduos: apesar de todas as disposições de segurança serem respeitadas, ainda podem ocorrer alguns riscos resíduos que não podem ser excluídos. Pelo tipo e construção da máquina, os perigos potenciais previsíveis podem ser:

ATENÇÃO!

– Contacto com os dentes de corte não prote-

gidos.

– Envolvimento de dedos ou mãos na lâmina

de corte em movimento.

– Movimentos inesperados ou repentinos da

lâmina de corte.

– Ejecções de fragmentos que podem ferir os

olhos.

– Lesão no ouvido, se não for usada nenhuma

protecção acústica.

4) Lembre–se que o operador ou o utente é re spon sável por acidentes e imprevistos que possam ocorrer com outras pessoas ou com a sua propriedade.

5) Use uma roupa adequada durante o trabalho. O seu Revendedor é capaz de fornecer–lhe as in for mações sobre os materiais de protecção con tra acidentes mais idóneos para garantir a se gurança no trabalho.

6) Corte a relva apenas à luz do dia ou com boa iluminação artificial.

7) Verifique a fundo toda a área de trabalho e retire tudo o que possa ser jogado pela máquina ou danificar o dispositivo de corte (ramos, arames, cabos escondidos, etc.).

7. UTILIZAÇÃO DA MÁQUINA

Page 74

8) Preste atenção às possíveis projecções de material causado pelo dispositivo de corte.

9) Pare o motor e remova o acumulador do seu

alo jamento:

– todas as vezes que se deixa a máquina sem

vigilância;

– antes de controlar, limpar ou trabalhar na

máquina;

– depois de ter batido contra um corpo estra-

nho. Verifique eventuais danos e efectue as re pa rações necessárias antes de usar novamente a máquina;

– se a máquina iniciar a vibrar de modo anor-

mal: nesse caso, procure imediatamente a causa das vibrações e execute os controlos ne cessários junto a um Centro Especializado;

– quando a máquina não for utilizada.

10) Deixe sempre mãos e pés longe do dispositivo

de corte, principalmente durante o arranque do motor.

Lembre-se sempre que um cor ta-sebes eléctrico se for usada incorrectamente pode incomodar os outros. Para o respeito dos outros e do ambiente:

– Evite de usar a máquina em ambientes e horários

que possam incomodar.

– Siga rigorosamente as normas locais para a elimina-

ção dos materiais residuais depois do corte.

– Para evitar o risco de incêndio, não deixe a máquina

com o motor quente entre as folhas ou relva seca.

– Siga rigorosamente as normas locais para a elimina-

ção de partes deterioradas ou qualquer elemento com grande impacto ambiental.

A exposição prolongada às vibrações pode causar lesões e problemas neurovasculares (conhecidos também como “fe nómeno de Raynaud” ou “síndrome da mão roxa”) sobretudo para quem sofre de problemas circulatórios. Os sintomas podem relacionar-se com as mãos, os pulsos e os dedos e manifestam-se com perda de sensibilidade, torpor, coceira, dor, descoloração ou alterações estruturais da pele. Esses efeitos podem ser ampliados pelas baixas temperaturas ambientais e/ou de uma garra excessiva nas pegas. Ao surgir tais sintomas, é preciso re duzir os tempos de utilização da máquina e consultar um médico.

ATENÇÃO!

IMPORTANTE

1. MODO DE UTILIZAÇÃO DA MÁQUINA

Durante o corte, a má qui na deve ser segurada sempre firmemente com as duas mãos.

O acumulador vem dotado de uma protecção que impede a sua descarga total.

O dispositivo desliga-se automaticamente caso a carga se gaste no acumulador. Nessa altura, é necessário recarregá-lo na próxima oportunidade.

Parar logo o motor se as lâ mi nas se travam durante o trabalho ou se prendem nos ramos da sebe.

2. REGULAÇÃO DA PEGA (Fig. 4)

A pega traseira (1) pode assumir 7 orientações di ferentes em relação ao dispositivo de corte, pa ra efectuar mais confortavelmente as operações de acabamento das sebes.

A regulação da pega de ve

ser efectuada com motor apagado.

– Puxar para trás a alavanca de destravamento (2).

– Virar a pega traseira (1) na posição desejada.

– Antes de usar a máquina verifique se o comando de

destravamento (2) voltou para a posição original e que a pega traseira se encontra bem estável.

O comando de destravamento pode ser accionado apenas como interruptor (3) ligado. O interruptor pode ser premido sempre que o comando de destravamento tiver voltado à posição de trabalho e o cabo se encontrar numa das 5 posições previstas.

Durante o trabalho, a pe ga traseira deve estar sempre na vertical, in de pen dentemente da posição assumida pelo di spositivo de corte.

3. TÉCNICAS DE TRABALHO

É sempre preferível cortar antes os dois lados verticais da sebe e depois a parte superior.

ATENÇÃO!

IMPORTANTE

ATENÇÃO!

8 UTILIZAÇÃO DA MÁQUINA

Page 75

UTILIZAÇÃO DA MÁQUINA / MANUTENÇÃO E CONSERVAÇÃO 9

• Corte vertical (Fig. 5)

O corte deve ser executado com um movimento em arco de baixo para cima, segurando a lâmina o mais longe possível do corpo.

• Corte horizontal (Fig. 6)

Os melhores resultados são obtidos com a lâmina ligeiramente inclinada (5° - 10°) na direcção do corte, com um movimento em arco e um avanço lento e constante, sobretudo no caso de sebes muito volumosas.

4. LUBRIFICAÇÃO DAS LMINAS DURANTE O TRABALHO (Fig. 7)

Se o dispositivo de corte esquenta excessivamente durante o trabalho, é preciso lubrificar as superfícies internas das lâminas.

Esta operação deve ser exe -

cutada com motor desligado e as lâminas paradas.

ATENÇÃO!

5. FIM DO TRABALHO

Depois de terminar o trabalho: – Pare o motor como indicado anteriormente (Cap. 6).

Deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente. Para reduzir o risco de incêndio, libere a máquina de resíduos de relva, folhas ou excesso de graxa; não deixe recipientes com os materiais de resíduo do corte dentro de um local.

Após cada sessão de trabalho, é aconselhável limpar e lubrificar as lâminas para aumentar a sua eficácia e duração.

– Limpe as lâminas com um pano seco e use uma es-

pátula caso a sujidade seja resistente.

– Lubrifique as lâminas com um óleo especializado, de

preferência não poluente.

ATENÇÃO!

Para a sua segurança e dos

outros:

– Após cada uso, remova o acumulador do seu

alojamento e controle eventuais danos.

– Uma manutenção correcta é fundamental para

manter ao longo do tempo a eficiência e a segurança de uso originais da máquina.

– Mantenha bem apertados os parafusos e as por-

cas, para ter certeza que a máquina esteja sempre em condições seguras de funcionamento.

– Nunca utilize a máquina com peças gastas ou da -

nificadas. As peças danificadas devem ser sub stituídas e nunca reparadas.

– Use somente peças originais. As peças de quali -

dade não equivalente podem danificar a máquina e prejudicar a segurança.

Durante as operações de ma-

nutenção, remova o acumulador do seu alojamento.

1. ARREFECIMENTO DO MOTOR

Para evitar o sobreaquecimento e danos ao motor, as grelhas de aspiração do ar de arrefecimento devem sempre ser mantidas limpas e livres de serragem e detritos.

ATENÇÃO!

2. MANUTENÇÃO E AFIAÇÃO DA LÂMINA

Verifique periodicamente se as lâminas não se encontram dobradas ou danificadas e que o pente fixo da lâmina se encontra em bom estado.

Não é necessária regular a distância entre as lâminas, pois o jogo já vem calibrado de Fábrica.

Se forem usadas conforme as instruções, as lâminas não necessitam de manutenção ou de ser afiadas.

A afiação é necessária somente sempre que o rendimento do corte diminua e os ramos comecem a ficar presos com frequência.

No caso de necessidade, qualquer intervenção efectuada nas lâminas dever ser executada num Centro especializado que disponha do equipamento mais adequado para a execução de operações sem prejudicar a segurança da máquina.

ATENÇÃO!

IMPORTANTE

8. MANUTENÇÃO E CONSERVAÇÃO

Page 76

10 MANUTENÇÃO E CONSERVAÇÃO / ACESSÓRIOS

3. INTERVENÇÕES EXTRAORDINÁRIAS

Todas as operações de manutenção não citadas neste manual devem ser efectuadas exclusivamente pelo seu Revendedor.

Operações executadas junto a estruturas não adequadas ou por pessoas não qualificadas implicam na anulação de qualquer forma de garantia.

4. CONSERVAÇÃO

No fim de cada sessão de trabalho, limpe minuciosamente a máquina de poeiras e detritos, repare ou substitua as partes defeituosas.

A máquina deve ser guardada em lugar seco, protegido das intempéries e fora do alcance de crianças.

Nesta máquina está previsto o uso de ferramentas de corte com o código:

118800574/0

Devido à evolução do produto, as ferramentas acima citadas poderão ser substituídas com o tempo por outras com características semelhantes de intercâmbio e segurança de funcionamento.

9. ACESSÓRIOS

Page 77

ΠΑΡΟΥΣΙΑΣΗ

Αγαπητέ πελάτη,

θέλουμε καταρχήν να σε ευχαριστήσουμε για την προτίμηση που δείξατε στα προϊόντα μας και ευχόμαστε η χρήση του μηχανήματος να σας ικανοποιήσει και να ανταποκριθεί πλήρως στις απαιτήσεις σας. Το παρόν εγχειρίδιο συντάχθηκε για να σας επιτρέψει να γνωρίσετε καλά το μηχάνημά σας και να το χρησιμοποιήσετε αποτελεσματικά και με ασφάλεια. Μην ξεχνάτε ότι αποτελεί αναπόσπαστο μέρος του μηχανήματος, κρατείστε το πάντα πρόχειρο για να το συμβουλεύεστε ανά πάσα στιγμή και παραδώστε το μαζί με το μηχάνημα όταν θελήσετε να το πουλήσετε σε άλλον.

Το μηχάνημα αυτό μελετήθηκε και κατασκευάστηκε σύμφωνα με τους ισχύοντες κανόνες και είναι απόλυτα ασφαλές και αξιόπιστο αν χρησιμοποιηθεί τηρώντας τις οδηγίες που περιλαμβάνονται στο παρόν εγχειρίδιο (προβλεπόμενη χρήση). Οποιαδήποτε άλλη χρήση ή η μη τήρηση των ενδεδειγμένων κανόνων ασφαλούς χρήσης, συντήρησης και επισκευής θεωρείται "ακατάλληλη χρήση" ενώ ταυτόχρονα εκπίπτει η εγγύηση και η υπευθυνότητα του κατασκευαστή, καθιστώντας υπεύθυνο το χρήστη για τις υποχρεώσεις που προκύπτουν από ζημιές ή βλάβες του χρήστη ή τρίτων.

Για το ηλεκτρικό αυτό εργαλείο παρέχουμε, ανεξάρτητα από τις υποχρεώσεις του εμπορικού καταστήματος από το συμβόλαιο αγοράς, έναντι του τελικού πελάτη εγγύηση σύμφωνα με τα ακόλουθα: Η διάρκεια εγγύησης ανέρχεται σε 24 μήνες και αρχίζει με την ημερομηνία αγοράς του προϊόντος και η οποία θα πρέπει να αποδεικνύεται με την αυθεντική απόδειξη της αγοράς. Σε περίπτωση επαγγελματικής χρήσης ή επιχείρησης ενοικίασης η διάρκεια εγγύησης μειώνεται στους 12 μήνες. Από την εγγύηση εξαιρούνται τα εξαρτήματα φθοράς και ζημιές που έχουν προκύψει από τη χρησιμοποίηση λανθασμένων πρόσθετων εξαρτημάτων, από επισκευές με μη γνήσια ανταλλακτικά, από χρήση βίας, κτυπήματα και σπασίματα και σκόπιμη υπερφόρτωση κινητήρα. Η αντικατάσταση στο πλαίσιο της εγγύησης περιλαμβάνει μόνο τα κατεστραμμένα εξαρτήματα και όχι ολόκληρη τη συσκευή. Επισκευές κατά τη διάρκεια της εγγύησης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία από το τμήμα τεχνικής υποστήριξης της εταιρίας μας. Σε περίπτωση επέμβασης από τρίτους παύει να ισχύει η εγγύηση. Τα έξοδα ταχυδρομείου, αποστολής και πρόσθετα έξοδα αναλαμβάνονται από τον αγοραστή.

Σε περίπτωση που διαπιστώσετε κάποια μικρή διαφορά ανάμεσα στις περιγραφές του εγχειριδίου και το μηχάνημα σας, έχετε υπόψη σας ότι, λόγω της συνεχούς βελτίωσης του προϊόντος, οι πληροφορίες του εγχειριδίου υφίστανται αλλαγές χωρίς προειδοποίηση ή υποχρέωση ενημέρωσης, διατηρώντας όμως αμετάβλητα τα βασικά χαρακτηριστικά ασφαλείας και λειτουργίας. Σε περίπτωση αμφιβολίας απευθυνθείτε στον Αντιπρόσωπο. Καλή δουλειά!

ΠΕΡΙΕΧΟΜΕΝΑ

1. Ταυτότητα των κυριότερων εξαρτημάτων ........................................... 2

2. Σύμβολα ................................................................................................. 3

3. Προειδοποιήσεις ασφαλείας ................................................................. 4

4. Συναρμολόγηση του μηχανήματος ....................................................... 6

5. Προετοιμασία για εργασία ..................................................................... 6

6. Εκκίνηση - Σβήσιμο κινητήρα ................................................................ 7

7. Χρήση του μηχανήματος ....................................................................... 7

8. Συντήρηση και αποθήκευση .................................................................. 9

9. Αζεςογαρ ............................................................................................. 10

Page 78

ΤΑΥΤΟΤΗΤΑ ΤΩΝ ΚΥΡΙΟΤΕΡΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

1. ΤΑΥΤΟΤΗΤΑ ΤΩΝ ΚΥΡΙΟΤΕΡΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

1. Τον κινητήρα

2. Σύστημα κοπής (μαχαίρι)

3. Μπροστινή προστασία

4. Εμπρός χειρολαβή

5. Πίσω χειρολαβή

6. Μοχλός απελευθέρωσης πίσω χειρολαβής

7. Προστασία μαχαιριού

8. Ετικέτα αναγνώρισης

9. Διακόπτης

10. Διακόπτης ασφαλείας

11. Συσσωρευτής (Μπαταρία)

12. Φορτιστής

13. Βύσμα σύνδεσης

Μην απορρίπτετε ηλεκτρικές συσκευές στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικές συσκευές πρέπρέι να συλλέγονται

ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Αν η ηλεκτρικές συσκευές απορριφθούν σε μια χωματερή ή στο έδαφος, οι βλαβερές ουσίες μπορεί να φτάσουν τον υδροφόρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα, προκαλώντας βλάβες στην υγεία σας. Για λεπτομερέστερες πληροφορίες σχετικά με τη διάθεση του προϊόντος, απευθυνθείτε στον αρμόδιο φορέα για τη διάθεση των οικιακών απορριμμάτων ή στον Αντιπρόσωπο.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ

8.1) Σήμα συμμόρφωσης EK

8.2) Επωνυμία και διεύθυνση κατασκευαστή

8.3) Στάθμη ακουστικής ισχύος LWA σύμφωνα

με την οδηγία 2000/14/ΕΚ

8.4) Μοντέλο αναφοράς του κατασκευαστή

8.5) Αριθμός σειράς μηχανήματος

8.6) Έτος κατασκευής

8.7) Τάση και τύπος ρεύματος

8.8) Μήκος κοπής

8.9) Κωδικός προϊόντος

8.10) Χώρα κατασκευής

• Eτικέτα φορτιστή μπαταρίας

8.21) Τάση και Συχνότητα τροφοδοσίας

8.22) Tάση και Ρεύμα φορτίου

8.23) Χρησιμοποιείται μόνο σε εσωτερικούς χώρους

8.24) Τύπος σύνδεσης εξόδου

• Ετικέτα συσσωρευτή

8.26) Ονομαστική Τάση

8.27) Χωρητικότητα

Page 79

ΤΑΥΤΟΤΗΤΑ ΤΩΝ ΚΥΡΙΟΤΕΡΩΝ ΕΞΑΡΤΗΜΑΤΩΝ / ΣΥΜΒΟΛΑ

1) Ο χειριστής αυτού του μηχανήματος μπορεί να

εκτεθεί σε στάθμη θορύβου ίση ή μεγαλύτερη από 85 dB (A), εάν το χρησιμοποιεί υπό φυσιολογικές συνθήκες για συνεχή καθημερινή χρήση. Φορέστε γυαλιά ασφαλείας και συστήματα ακουστικής προστασίας.

2) Προσοχή! Κίνδυνος. Το μηχάνημα είναι επικίνδυνο

για εσάς και για τους άλλους εάν δεν χρησιμοποιείται σωστά.

3) Πριν χρησιμοποιήσετε το μηχάνημα διαβάστε το

εγχειρίδιο οδηγιών.

4) Μην αφήνετε το μηχάνημα εκτεθειμένο στη βροχή

(ή στην υγρασία).

5) Μην πετάτε ποτέ τις χρησιμοποιημένες μπατ ρίες στη φωτιά. ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ!

6) Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

7) Μην εκθέτετε τον συσσωρευτή στον ήλιο όταν η θερμοκρασία είναι μεγαλύτερη από 50°C.

8) Μπαταρία που εμπεριέχει Λίθιο. Μην αποικοδομείτε με οικιακά απορρίμματα.

2. ΣΥΜΒΟΛΑ

6 7

1 2 3

[1]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η τιμή των υποδεικνυόμενων δονήσεων καθορίζεται από ένα τυποποιημένο εξοπλισμό και μπορεί να χρησιμοποιηθεί είτε για την σύγκριση με άλλες ηλεκτρικές συσκευές είτε για τον προσωρινό υπολογισμό του φορτίου διαμέσου των δονήσεων.

ΠΡΟΣΟΧΗ! Η τιμή των δονήσεων μπορεί να μεταβάλλεται σε σχέση με την χρήση της μηχανής και της χρήσης του εξοπλισμού και να είναι μεγαλύτερη από την υποδεικνυόμενη. Είναι αναγκαίος ο καθορισμός των μέτρων ασφάλειας και προστασίας του χρήστη που θα πρέπει να βασίζονται στον υπολογισμό του φορτίου που παράγεται από τις δονήσεις στις πραγματικές συνθήκες χρήσης. Για αυτό το σκοπό θα πρέπει να λαμβάνονται υπόψη όλες οι φάσεις του κύκλου λειτουργίας όπως για παράδειγμα, η απενεργοποίηση ή η χρήση σε κενό.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Mοντέλο SHT 4620A

Τάση και τύπος ρεύματος V DC 20 Μήκος κοπής cm 46 Βάρος kg 2,8 Κίνηση κοπής

min

-1

1500

Μέγιστος χρόνος εργασίας min περίπου 30

Φορτιστής Mοντέλο JY15-217-035

Τάση και συχνότητα τροφοδοσίας V~ / Hz 240 / 50 Τάση και ρεύματος φορτίου V 21,7 Χρόνος φόρτισης ώρες περίπου 3 - 5

Συσσωρευτής Mοντέλο SB2015

Τύπος συσσωρευτή Ιόντων λιθίου Ονομαστική Τάση V / Ah 20 / 1,5 Χωρητικότητα Wh 30

Μέγιστες τιμές θορύβου και δονήσεω [1] Mοντέλο SHT 4620A

Στάθμη ακουστικής πίεσης (EN 60745) dB(A) 82 – Αβεβαιότητα μέτρησης dB(A) 3

Στάθμη εγγυώμενης ηχητικής ισχύος (2000/14/EK) dB(A) 95 Στάθμη δονήσεων (EN 60745) m/s

2,86

– Αβεβαιότητα μέτρησης m/s

1,5

Page 80

ΠΩΣ ΝΑ ΣΥΜΒΟΥΛΕΥΘΕΙΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ

Στο κείμενο του εγχειριδίου, μερικές παράγραφοι που περιέχουν σημαντικές πληροφορίες επισημαίνονται με διαφορετικούς τρόπους επισήμανσης, η σημασία των οποίων είναι:

Περιέχει επεξηγήσεις ή άλλα στοιχεία σχετικά με προηγούμενες οδηγίες, για την αποφυγή βλαβών στο μηχάνημα και για να μην προκληθούν ζημιές.

Πιθανότητα πρόκλησης σωματικών βλαβών σε περίπτωση μη τήρησης.

Πιθανότητα πρόκλησης σοβαρών σωματικών βλαβών με κίνδυνο θανάτου σε περίπτωση μη τήρησης.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε το φυλλάδιο προειδοποιήσεων και οδηγιών για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που εμφανίζεται στις

προειδοποιήσεις, αναφέρεται στο μηχάνημα με τροφοδοσία μπαταρίας (χωρίς καλώδιο).

1) Ασφάλεια στην περιοχή εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή. Οι βρώμικες ή ακα-

τάστατες περιοχές εργασίας ευνοούν τα ατυχήματα.

b) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο σε χώρους με κίν-

δυνο έκρηξης, με εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να προκαλέσουν την ανάφλεξη της σκόνης ή των αναθυμιάσεων.

c) Μην επιτρέπετε σε παιδιά ή σε τρίτους να πλησιάζουν όταν

χρησιμοποιείτε το ηλεκτρικό εργαλείο. Η αμέλεια μπορεί να προκαλέσει απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Αποφύγετε την επαφή του σώματος με γειωμένες επιφάνειες

όπως σωλήνες, καλοριφέρ, κουζίνες, ψυγεία. Ο κίνδυνος ηλε-

κτροπληξία αυξάνει όταν το σώμα έρχεται σε επαφή με γειωμένες επιφάνειες.

b) Μην αφήνετε τα ηλεκτρικά εργαλεία εκτεθειμένα στη βρο-

χή ή σε υγρό περιβάλλον. Το νερό που διεισδύει στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

3) Ατομική ασφάλεια

a) Να είστε πάντα προσεκτικοί, να ελέγχετε τις κινήσεις σας και

να εφαρμόζετε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά

τη χρήση του ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

b) Χρησιμοποιείτε προστατευτική ενδυμασία. Χρησιμοποιείτε πά-

ντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού προστασίας όπως οι μάσκες σκόνης, τα αντιολισθητικά υποδήματα, τα κράνη προστασίας ή οι ωτοασπίδες, μειώνει τον κίνδυνο τραυματισμού.

c) Αποφεύγετε τις αιφνίδιες εκκινήσεις. Βεβαιωθείτε ότι η μπα-

ταρία δεν βρίσκεται στην θέση της πριν πιάσετε ή μετακι-

ΚΙΝΔΥΝΟΣ!

ΠΡΟΣΟΧΗ!

ΣΗΜΑΝΤΙΚΟ

ΣΗΜΕΙΩΣΗ

νήσετε το ηλεκτρικό εργαλείο. Η μεταφορά ενός ηλεκτρικού ερ-

γαλείου με την μπαταρία διευκολύνει τα ατυχήματα.

d) Αφαιρείτε κάθε κλειδί ή εργαλείο ρύθμισης πριν θέσετε σε

λειτουργία το ηλεκτρικό εργαλείο. Κλειδιά ή εργαλεία που παραμένουν σε επαφή με περιστρεφόμενα μέρη μπορούν να προκαλέσουν τραυματισμούς.

e) Προσοχή στην ισορροπία. Διατηρείτε πάντα κατάλληλη στή-

ριξη και ισορροπία. Αυτό επιτρέπει καλύτερο έλεγχο του εργαλείου σε απρόσμενες καταστάσεις.

f) Να ντύνεστε πάντα κατάλληλα. Μη χρησιμοποιείτε φαρδιά ρού-

χα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σε απόσταση από κινούμενα μέρη. Τα ανοιχτά ρούχα, τα κο-

σμήματα και τα μακριά μαλλιά μπορούν να παγιδευτούν σε κινούμενα μέρη.

g) Αν υπάρχουν μέσα προς σύνδεση σε συστήματα για την απο-

μάκρυνση και την περισυλλογή της σκόνης, βεβαιωθείτε ότι έχουν συνδεθεί και πως χρησιμοποιούνται κατάλληλα. Η χρή-

ση αυτών των συστημάτων για την μείωση των κινδύνων από την σκόνη.

4) Χρήση και προστασία του ηλεκτρικού εργαλείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιεί-

τε το κατάλληλο ηλεκτρικό εργαλείο για κάθε εργασία. Το κα-

τάλληλο ηλεκτρικό εργαλείο εκτελεί καλύτερα και ασφαλέστερα την εργασία, με την ταχύτητα για την οποία έχει μελετηθεί.

b) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν δεν τίθεται σε

λειτουργία και δεν ακινητοποιείται ομαλά με το διακόπτη. Το ηλεκτρικό εργαλείο που δεν ελέγχεται με το διακόπτη είναι επικίνδυνο και απαιτεί επισκευή.

c) Αφαιρέστε τον συσσωρευτή από την θέση του πριν από κάθε

ρύθμιση ή αντικατάσταση εξαρτημάτων και πριν φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας

μειώνουν τον κίνδυνο τυχαίας εκκίνησης του ηλεκτρικού εργαλείου.

d) Φυλάξτε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παι-

διά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν έχουν εξοικειωθεί με το εργαλείο και δεν έχουν μελετήσει τις παρούσες τις οδηγίες. Τα ηλεκτρικά ερ-

γαλεία είναι επικίνδυνα στα χέρια άπειρων χρηστών.

e) Φροντίζετε πάντα για τη συντήρηση των ηλεκτρικών εργα-

λείων. Ελέγχετε εάν τα κινητά μέρη είναι ευθυγραμμισμένα και κινούνται ελεύθερα και βεβαιωθείτε ότι δεν υπάρχουν βλάβες εξαρτημάτων ή οποιαδήποτε άλλη συνθήκη που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου Σε περίπτωση βλάβης το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα οφείλονται σε κακή

συντήρηση.

f) Διατηρείτε τροχισμένα και καθαρά τα όργανα κοπής. Η σωστή

συντήρηση των οργάνων κοπής με καλά τροχισμένα δόντια, μειώνει την πιθανότητα εμπλοκής και καθιστά ευκολότερο τον έλεγχο.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο και τα εξαρτήματά του

σύμφωνα με τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες και τον τύπο της εργασίας. Η χρήση ενός ηλεκτρικού εργαλεί-

ου για εργασίες για τις οποίες δεν προορίζεται, μπορεί να προκαλέσει καταστάσεις κινδύνου.

5) Σέρβις

a) Για την επισκευή του ηλεκτρικού εργαλείου απευθυνθείτε σε

εξειδικευμένο προσωπικό και ζητήστε τη χρήση γνήσιων ανταλλακτικών. Με αυτόν τον τρόπο διατηρείται η ασφάλεια του

ηλεκτρικού εργαλείου.

ΗΛΕΚΤΡΙΚΟ ΚΛΑΔΕΥΤΗΡΙ ΘΑΜΝΩΝ (με τροφοδοσία μπαταρίας) - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Κατά τη χρήση του μηχανήματος πρέπει να τηρούνται οι κανόνες ασφαλείας. Πριν θέσετε σε λειτουργία το μηχάνημα, διαβάστε τις οδηγίες για την προσωπική

ΠΡΟΣΟΧΗ!

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

3. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Page 81

σας ασφάλεια και των τρίτων. Φυλάξτε τις οδηγίες σε καλή κατάσταση για κάθε μελλοντική χρήση.

– Κρατήστε τα μέρη του σώματος μακριά από την λάμα κοπής.

Μην αφαιρείτε το κομμένο υλικό ή κρατήστε ακίνητο το υλικό κοπής ενώ η λάμα βρίσκεται σε λειτουργία. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση στάσης όταν αφαιρείται το κομμένο υλικό. Μια στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού

εργαλείου μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

– Μεταφέρατε το κλαδευτήρι κρατώντας το από την λαβή με την

λάμα ακίνητη. Συναρμολογήσατε το προστατευτικό κοπής κατά την διάρκεια μεταφοράς ή όταν η φυλάσσετε την μηχανή. Μια

κατάλληλη κίνηση του κλαδευτικού μειώνει την δυνατότητα προσωπικών τραυματισμών που οφείλονται στις λάμες.

– Πιάστε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επι-

φάνειες των λαβών, γιατί η λάμα μπορεί να έρθει σε επαφή με κρυφά καλώδια. Η επαφή με την λάμα κοπής με ένα καλώδιο

υπό τάση μπορεί να θέσει υπό τάση τα μεταλλικά εξαρτήματα του εργαλείου και να προκαλέσει ηλεκτροπληξία στον χειριστή.

• Πώς να χρησιμοποιείτε το ηλεκτρικό κλαδευτήρι (με τροφοδοσία μπαταρίας)

Κατά τη διάρκεια της εργασίας η θέση του σώματος πρέπει να είναι σταθερή και ισορροπημένη και να εργάζεστε με σύνεση.

– Αποφύγετε όσο είναι δυνατόν την εργασία σε βρεγμένο και ολισθηρό

έδαφος ή σε πολύ απότομα και απόκρημνα εδάφη που δεν εξασφαλίζουν τη σταθερότητα του χειριστή κατά τη διάρκεια της εργασίας.

– Μην τρέχετε ποτέ, αλλά βαδίζετε αποφεύγοντας τις ανωμαλίες του

εδάφους και ενδεχόμενα εμπόδια.

– Αξιολογήστε τους πιθανούς κινδύνους του εδάφους και λάβετε όλα

τα αναγκαία μέτρα για την ασφάλειά σας, ιδιαίτερα σε επικλινή, ανώμαλα, ολισθηρά ή ασταθή εδάφη.

Το μηχάνημα δεν πρέπει να χρησιμοποιείται από άτομα που δεν είναι σε θέση να το κρατήσουν σταθερό με τα δύο χέρια ή/και να παραμείνουν όρθια σε σταθερή ισορροπία κατά τη διάρκεια της εργασίας.

Μην επιτρέπετε να χειρίζονται το μηχάνημα παιδιά ή άτομα που δεν γνωρίζουν το χειρισμό του μηχανήματος. Η τοπική νομοθεσία μπορεί να ορίζει την ελάχιστη ηλικία του χειριστή. Το μηχάνημα πρέπει να χρησιμοποιείται από ένα μόνο άτομο.

Μη χρησιμοποιείτε ποτέ το μηχάνημα: – με άτομα, ειδικά παιδιά, ή ζώα γύρω από αυτό – σε περίπτωση που ο χειριστής βρίσκεται σε κατάσταση κόπωσης ή

αδιαθεσίας ή εάν έχει πάρει φάρμακα, ναρκωτικά ή ουσίες που μειώνουν τα αντανακλαστικά και την προσοχή του,

– εάν οι προστασίες είναι ελαττωματικές ή έχουν αφαιρεθεί.

• Τεχνικές χρήσης του ηλεκτρικού κλαδευτηριού v (με τροφοδοσία μπαταρίας)

Τηρείτε πάντα τις προειδοποιήσεις για την ασφάλεια και εφαρμόζετε τις καταλληλότερες τεχνικές κοπής για την εκάστοτε εργασία, σύμφωνα με τις υποδείξεις και τα παραδείγματα στις οδηγίες χρήσης (βλ. κεφ. 7).

• Ασφαλής μετακίνηση του ηλεκτρικού κλαδευτηριού (με τροφοδοσία μπαταρίας)

Κάθε φορά που είναι αναγκαίο να μετακινήσετε ή να μεταφέρετε το μηχάνημα: – σβήστε τον κινητήρα, περιμένετε να ακινητοποιηθεί το σύστημα κο-

πής και αφαιρέστε τον συσσωρευτή από την θέση του;

– πιάστε το μηχάνημα μόνο από τις χειρολαβές και γυρίστε το σύστημα

κοπής σε κατεύθυνση αντίθετη προς τη φορά κίνησης.

Όταν μεταφέρετε το μηχάνημα με κάποιο όχημα, πρέπει να τοποθετείται έτσι ώστε να μην προξενεί κίνδυνο για κανέναν και να ασφαλίζεται σταθερά.

• Συστάσεις για τους αρχάριους

Πριν ξεκινήσετε για πρώτη φορά την εργασία, είναι σκόπιμο να εξοικειωθείτε καλά με το μηχάνημα και τις καταλληλότερες τεχνικές κρατώντας γερά το μηχάνημα και εκτελώντας τις αναγκαίες κινήσεις της εργασίας..

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Γενικές προειδοποιήσεις

Ελέγξατε ότι ο συσσωρευτής είναι σε καλή κατάσταση και δεν υπάρχουν ίχνη φθοράς. Μη χρησιμοποιείτε ποτέ το μηχάνημα με ένα συσσωρευτή κατεστραμμένο ή φθαρμένο.

• Χειρισμός και σωστή χρήση των ηλεκτρικών εργαλείων μπαταρίας

a) Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη πριν από

την εισαγωγή της μπαταρίας. Η συναρμολόγηση μιας μπαταρία

σε μια ηλεκτρική συσκευή μπορεί να προκαλέσει ατυχήματα.

b) Για την φόρτιση των μπαταριών χρησιμοποιήστε μόνο φορ-

τιστές που προτείνονται από τον κατασκευαστή. Οι φορτιστές είναι σε γενικές γραμμές εξειδικευμένοι για κάθε τύπο μπαταρίας. Αν χρησιμοποιηθούν με λανθασμένες μπαταρίες

υπάρχει ο κίνδυνος πυρκαγιάς.

c) Χρησιμοποιήστε μόνο τις ειδικές μπαταρίες που προβλέπο-

νται για το εργαλείο σας. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει τραυματισμούς και κινδύνους πυρκαγιάς.

d) Κρατήστε την μη χρησιμοποιούμενη μπαταρία σε απόσταση

από συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέσουν βραχυκύκλωμα στις επαφές. Ένα βραχυκύκλωμα ανάμε-

σα στις επαφές της μπαταρίας μπορεί να προκαλέσει αναφλέξεις ή πυρκαγιές.

e) Μια μπαταρία σε κακή κατάσταση μπορεί να προκαλέσει την

έξοδο υγρού. Αποφύγετε την επαφή με το υγρό. Σε περίπτωση ατυχούς επαφής, ξεπλύνετε με νερό. Σε περίπτωση επαφής του υγρού με τα μάτια, επικοινωνήστε με ένα γιατρό. Το υγρό

της μπαταρίας μπορεί να προκαλέσει δερματικές ενοχλήσεις ή εγκαύματα.

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΧΡΗΣΗ ΤΩΝ ΣΥΣΣΩΡΕΥΤΩΝ

• Γενικές προφυλλάξεις

– Ο συσσωρευτής δεν θα πρέπει να είναι ποτέ ανοικτός. – Μην πετάτε ποτέ τις χρησιμοποιημένες μπαταρίες στη φωτιά. -

ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ!

– Συνδέσατε το φορτιστή μόνο σε πρίζες με την τάση δικτύου που υπο-

δεικνύεται στην πινακίδα αναγνώρισης.

– Χρησιμοποιείτε μόνο ένα γνήσιο συσσωρευτή. – Κατά την διάρκεια παρατεταμένης χρήσης μπορεί να θερμανθεί. Αφή-

στε τον να ψυχθεί πριν την φόρτιση.

– Μην φυλάσσετε τον συσσωρευτή και τον φορτιστή μπαταρίας κο-

ντά σε παιδιά.

– Μην χρησιμοποιείτε τον φορτιστή σε περιοχές με παρουσία ατμών

ή εύφλεκτων υλικών.

– Φορτίστε τους συσσωρευτές μόνο σε θερμοκρασία ανάμεσα στους

10 °C και τους 40 °C.

– Μην φυλάτε ποτέ τους συσσωρευτές σε περιβάλλον με θερμοκρα-

σία μεγαλύτερη των 40 °C.

– Μην χρησιμοποιείτε ποτέ το βραχυκύκλωμα ανάμεσα στις επαφές

των συσσωρευτών και μην τους συνδέετε με μεταλλικά αντι κεί μενα.

– Κατά την διάρκεια της μεταφοράς των συσσωρευτών, δώστε προ-

σοχή ώστε οι επαφές να μην συνδέονται ανάμεσά τους και μην χρησιμοποιείτε μεταλλικά δοχεία για την μεταφορά.

– Το βραχυκύκλωμα του συσσωρευτή μπορεί να προκαλέσει έκρηξη.

Σε κάθε περίπτωση, το βραχυκύκλωμα καταστρέφει τον συσσωρευτή.

– Ελέγξατε κανονικά αν το καλώδιο του φορτιστή είναι κατεστραμμένο.

Αν το καλώδιο είναι κατεστραμμένο, θα πρέπει να αντικατασταθεί ο φορτιστής.

– Επαναφορτίστε πλήρως τους συσσωρευτές, πριν τους φυλάξετε για

την χειμερινή περίοδο.

– O συσσωρευτής μπορεί να φορτιστεί μόνο από φορτιστή μπαταρίας

συμβατό με την EN60335-2-29.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Page 82

Για να διατηρείται η ασφάλεια και η αποτελεσματικότητα του μηχανήματος, απαιτείται ιδιαίτερη προσοχή κατά την τοποθέτηση των εξαρτημάτων. Σε περίπτωση αμφιβολίας, απευθυνθείτε στον Αντιπρόσωπο.

Για λόγους ασφαλείας και μεταφοράς, ο συσσωρευτής ιόντων λιθίου παραδίδεται αποφορτισμένος και χωριστά από την μηχανή. Βεβαιωθείτε ότι ο συσσωρευτής δεν τοποθετήθηκε στην θέση του. Πριν από την χρήση της μηχανής είναι αναγκαίο να φορτίσετε τον συσσωρευτή, σύμφωνα με την λειτουργία που υποδεικνύεται στο κεφάλαιο “Φόρτιση του συσσωρευτή”.

Η αποσυσκευασία και η ολο-

ΠΡΟΣΟΧΗ!

κλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε μια επίπεδη και σταθερή επιφάνεια, με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα εργαλεία.

Η απόρριψη των υλικών συσκευασίας πρέπει να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.

1. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΕΜΠΡΟΣΘΙΟΥ ΠΡΟΦΥΛΑΚΤΗΡΑ (Αν χορηγείται αποσπασμένος) - (Εικ. 1)

– Τοποθετήστε την εμπρόσθια προστασία (1) στο τερμα-

τικό μέρος της μονάδας κίνησης (2).

– Σφίξτε τα προστατευτικά διαμέσου των δυο βιδών (3).

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ / ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

4. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

1. ΕΛΕΓΧΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Βεβαιωθείτε ότι ο συσσω-

ρευτής δεν τοποθετήθηκε στην θέση του.

Πριν ξεκινήσετε την εργασία: – Ελέγξατε ότι οι μοχλοί του διακόπτη και ο διακόπτης

ασφαλείας κινούνται ελεύθερα, χωρίς εμπόδια και όταν απελευθερωθούν πρέπει επανέρχονται αυτόματα και γρήγορα στη θέση του νεκρού.

– βεβαιωθείτε ότι οι είσοδοι αέρα ψύξης δεν εμποδί-

ζονται,

– βεβαιωθείτε ότι οι χειρολαβές και οι προστασίες του

μηχανήματος είναι καθαρές και στεγνές, σωστά και σταθερά στερεωμένες στο μηχάνημα,

– βεβαιωθείτε ότι τα συστήματα κοπής και οι προστα-

σίες δεν παρουσιάζουν ίχνη φθοράς,

– ελέγξτε εάν το μηχάνημα παρουσιάζει ίχνη φθοράς

και βλάβης από χτυπήματα ή άλλες αιτίες και φροντίστε για τις αναγκαίες επισκευές.

– ελέγξατε ότι ο συσσωρευτής είναι σε καλή κατάσταση

και δεν υπάρχουν ίχνη φθοράς. Μη χρησιμοποιείτε ποτέ το μηχάνημα με ένα συσσωρευτή κατεστραμμένο ή φθαρμένο.

– φορτίστε τον συσσωρευτή, σύμφωνα με την λει-

τουργία που υποδεικνύεται στο κεφάλαιο «Φόρτιση του συσσωρευτή».

• ΦΌΡΤΙΣΗ ΤΟΥ ΣΥΣΣΩΡΕΥΤΉ (Εικ. 2)

Αν ο συσσωρευτής (1) έχει είδη εισαχθεί στην θέση που βρίσκεται στην συσκευή (2), πατήστε και τα δυο πλευρικά πλήκτρα του συσσωρευτή (1) και τραβήξτε το προς τα έξω για να το αφαιρέσετε.

Επιβεβαιώστε ότι η τάση του δικτύου τροφοδοσίας συμπίπτει με εκείνη που βρίσκεται στην ετικέτα του φορτιστή.

ΣΗΜΑΝΤΙΚΟ

ΠΡΟΣΟΧΗ!

Για την επαναφόρτιση του συσσωρευτή, συνεχίστε σύμφωνα με τα παρακάτω: – συνδέσατε το φορτιστή (4) σε μια ηλεκτρική πρίζα.

Η παρουσία τάσης υποδεικνύεται από το πράσινο φως της λυχνίας (5).

– συνδέστε το βύσμα (3) του φορτιστή (4) στην πρίζα

του συσσωρευτή (1).

Αν η λυχνία δεν ανάβει, ελέγ-

ξατε αν υπάρχει τάση στην πρίζα ρεύματος.

της λυχνίας (5) που από πράσινο γίνεται κόκκινο. Όταν ο συσσωρευτής βρίσκεται υπό πλήρες φορτίο, η λυχνία (5) από κόκκινη γίνεται πράσινη και η διαδικασία επαναφόρτισης σταματά αυτόματα. Ο χρόνος επαναφόρτισης είναι περίπου 3-5 ώρες, μεταβλητός σύμφωνα με την κατάσταση της φόρτισης. Δεν είναι αναγκαίος ο έλεγχος του χρόνου επαναφόρτισης. Κατά την διάρκεια της επαναφόρτισης ο συσσωρευτής θερμαίνεται. Αυτό είναι ένα κανονικό γεγονός που δεν υποδεικνύει κανένα ελάττωμα.

Ο διακοπτόμενος φωτισμός κόκκινο/πράσινο της λυχνίας (5) υποδεικνύει ότι υπάρχει σφάλμα στον συσσωρευτής ή είναι καμένος ή δεν δέχεται την φόρτιση. Σε αυτή την κατάσταση, αποσυνδέσατε τον φορτιστή και μην πραγματοποιείτε άλλες προσπάθειες επαναφόρτισης, αλλά πηγαίνετε τον φορτιστή σε ένα Κέντρο τεχνικής εξυπηρέτησης για τις επαληθεύσεις και/ή την αντικατάσταση.

Μετά την επαναφόρτιση, – εισάγετε τον συσσωρευτή (1) φορτισμένο στην

θέση της μηχανής σπρώχνοντας μέχρι το κλικ των δυο πλευρικών πλήκτρων. Ο συσσωρευτής μπορεί να εισαχθεί στο εργαλείο μόνο σε μια μοναδική θέση.

– αποσυνδέστε τον φορτιστή (4) από την πρίζα του ρεύ-

ματος όταν δεν χρησιμοποιείται.

ΣΗΜΑΝΤΙΚΟ

ΣΗΜΕΙΩΣΗ

5. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Page 83

ΕΚΚΙΝΗΣΗ - ΣΒΗΣΙΜΟ ΚΙΝΗΤΗΡΑ / ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Απελευθερώνοντας ένα από τους δυο διακόπτες, ο κινητήρας ακινητοποιείται.

ΣΒΗΣΙΜΟ ΤΟΥ ΚΙΝΗΤΗΡΑ (Εικ. 3)

Για να σβήσετε τον κινητήρα:

– Απελευθερώστε το διακόπτη (2) και (3). – Αφαιρέστε τον συσσωρευτή (1) από την θέση

του.

Η δημιουργία σπινθήρων που δημιουργείται κατά την ακινητοποίηση του κινητήρα, κοντά στα ανοίγματα αερισμού είναι απολύτως κανονική και δεν επιφέρει προβλήματα στην συσκευή.

ΣΗΜΕΙΩΣΗ

ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ (Εικ. 3)

Πριν βάλετε εμπρός τον κινητήρα:

– Βγάλτε της προστασίες του μαχαιριού. – Βεβαιωθείτε ότι το μαχαίρι δεν έρχεται σε επαφή με

το έδαφος ή άλλα αντικείμενα.

– Βεβαιωθείτε ότι η χειρολαβή είναι ασφαλισμένη

στην κεντρική θέση.

– Εισάγετε τον συσσωρευτή (1) στην θέση του.

Για να θέσετε σε λειτουργία τον κινητήρα:

1. Πιάστε καλά το μηχάνημα με τα δύο χέρια.

2. Πιέστε τον διακόπτη ασφάλεια (2) και ενεργοποιήστε το διακόπτη (3).

Η εκκίνηση και η διατήρηση σε λειτουργία του κινητήρα είναι δυνατοί μόνο όταν και οι δυο διακόπτες είναι ενεργοποιημένοι.

ΣΗΜΕΙΩΣΗ

6. ΕΚΚΙΝΗΣΗ - ΣΒΗΣΙΜΟ ΚΙΝΗΤΗΡΑ

Για την ασφάλεια του χειριστή και των άλλων:

1) Μη χρησιμοποιείτε το μηχάνημα εάν δεν δια-

βάσετε προσεκτικά τις οδηγίες. Μάθετε καλά τους λεβιέδες και τη χρήση του μηχανήματος. Μάθετε να σταματάτε γρήγορα τον κινητήρα.

2) Χρησιμοποιείτε το μηχάνημα για το σκοπό για

τον οποίο προορίζεται, δηλαδή για “κοπή και το κλάδεμα θάμνων με κλαδιά μικρών διαστάσεων”. Οποιαδήποτε άλλη χρήση μπορεί να είναι επικίνδυνη και να προξενήσει ζημιά στο μηχάνημα. Ως ακατάλληλη χρήση (σαν παράδειγμα, αλλά όχι μόνο) θεωρείται:

– η κοπή γρασιδιού γενικά και ειδικά κοντά σε

κράσπεδα,

– κατακερματισμός υλικών για λιπασματο-

ποίηση, – εργασίες κλαδέματος, – η χρήση του μηχανήματος για την κοπή υλι-

κών μη φυτικής προέλευσης, – η χρήση του μηχανήματος από περισσότε-

ρα άτομα.

3) Υπολειπόμενοι Κίνδυνοι: αν και όλες οι προδιαγραφές ασφαλείας ακολουθούνται, είναι δυνατό να υφίστανται μερικοί υπολειπόμενοι κίνδυνοι. Από τον τύπο και την κατασκευή της μηχανής οι δυναμικά προβλέψιμοι κίνδυνοι

ΠΡΟΣΟΧΗ!

μπορεί να είναι: – Επαφή με τα μη προστευόμενα δόντια κο-

πής.

– Εμπλοκή των δακτύλων ή των χεριών στην

λάμα κοπής σε κίνηση.

– Μη αναμενόμενες και απότομες κινήσεις

της λάμας κοπής.

– Εξεσφενδονισμοί θραυσμάτων που μπο-

ρούν να τραυματίσουν τα μάτια.

– Προβλήματα ακοής αν δεν φορεθεί καμία

ακουστική προστασία.

4) θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα ατυχήματα και τα απρόοπτα που μπορεί να συμβούν σε άλλα άτομα ή στην ιδιοκτησία τους.

5) Χρησιμοποιείτε κατάλληλη ενδυμασία κατά τη διάρκεια της εργασίας. Η Αντιπροσωπεία μπορεί να σας παράσχει πληροφορίες σχετικά με τα καταλληλότερα υλικά πρόληψης των ατυχημάτων για ασφαλή εργασία.

6) Εργάζεστε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό.

7) Ελέγξτε καλά όλο το χώρο εργασίας και αφαιρέστε οτιδήποτε θα μπορούσε να εκτοξευτεί από το μηχάνημα ή να καταστρέψει το σύστημα κοπής (κλαδιά, σύρματα, κρυμμένα καλώδια, κλπ.)

7. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Page 84

8) Αποφύγετε τον εκσφενδονισμό υλικών από το σύστημα κοπής.

9) Σταματήστε τον κινητήρα και αφαιρέστε τον

συσσωρευτή από την θέση του:

– κάθε φορά που αφήνετε αφύλακτο το μη-

χάνημα,

– πριν ελέγξετε, καθαρίσετε ή εργαστείτε

επάνω στο μηχάνημα,

– όταν χτυπήσετε ένα ξένο σώμα. Ελέγξτε αν

ενδεχομένως έχει υποστεί ζημιές και εκτελέστε τις απαραίτητες επισκευές πριν χρησιμοποιήσετε και πάλι το μηχάνημα.

– εάν το μηχάνημα αρχίσει να δονείται ανώ-

μαλα: αναζητήστε αμέσως την αιτία των δονήσεων και ζητήστε να γίνει ο απαραίτητος έλεγχος από ένα εξειδικευμένο συνεργείο;

– όταν δεν χρησιμοποιείται το μηχάνημα.

10) Διατηρείτε πάντα χέρια και πόδια μακριά από το σύστημα κοπής, ιδίως κατά την εκκίνηση του μοτέρ.

Θυμηθείτε πάντα ότι ένα ηλεκτρικό κλαδευτικό αν χρησιμοποιηθεί λανθασμένα μπορεί να είναι ενοχλητικό για τους άλλους. Για να σέβεστε τους άλλους και το περιβάλλον:

– Αποφύγετε τη χρήση του μηχανήματος σε ακατάλ-

ληλο περιβάλλον και ωράριο.

– Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση

των υλικών από την κοπή.

– Για να αποφύγετε τον κίνδυνο πυρκαγιάς, μην αφή-

νετε το μηχάνημα με τον κινητήρα ζεστό ανάμεσα σε φύλλα ή ξερά χόρτα.

– Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση

ελαττωματικών εξαρτημάτων και οποιουδήποτε στοιχείου μπορεί να μολύνει το περιβάλλον.

Η παρατεταμένη έκθεση στους κραδασμούς μπορεί να προκαλέσει βλάβες και νευροαγγειακές διαταραχές (γνωστές και ως “φαινόμενο του Raynaud”) ιδίως σε όσους υποφέρουν από διαταραχές του κυκλοφοριακού. Τα συμπτώματα μπορούν να αφορούν τα χέρια, τους καρπούς ή τα δάχτυλα και εκδηλώνονται με απώλεια ευαισθησίας, μούδιασμα, κνησμό, πόνο, αποχρωματισμό ή δομικές μεταβολές του δέρματος. Τα συμπτώματα αυτά μπορούν να ενταθούν από τις χαμηλές θερμοκρασίες περιβάλλοντος ή/και τ υπερβολικό σφίξιμο των χεριών στις χειρολαβές. Μόλις εμφανιστούν τα συμπτώματα πρέπει να μειώσετε τους χρόνους χρήσης του μηχανήματος και να ζητήσετε ιατρική συμβουλή.

ΠΡΟΣΟΧΗ!

ΣΗΜΑΝΤΙΚΟ

1. ΤΡΟΠΟΣ ΧΡΗΣΗΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Κατά τη διάρκεια της κοπής πρέπει να κρατάτε πάντα σταθερά το μηχάνημα με τα δύο χέρια.

Ο συσσωρευτής διαθέτει ένα προστατευτικό που εμποδίζει την πλήρη αποφόρτιση.

Το εργαλείο σβήνει αυτόματα αν ο συσσωρευτής είναι αποφορτισμένος. Σε αυτή την περίπτωση, θα πρέπει να επαναφορτιστεί έγκαιρα.

Σβήστε αμέσως τον κινητήρα αν τα μαχαίρια μπλοκάρουν κατά τη διάρκεια της εργασίας ή αν μπερδευτούν στα κλαδιά του θάμνου.

2. ΡΥΘΜΙΣΗ ΧΕΙΡΟΛΑΒΗΣ (Εικ. 4)

Η πίσω χειρολαβή (1) μπορεί να λάβει 7 διαφορετικές θέσεις ως προς το σύστημα κοπής, προκειμένου να διευκολύνονται οι εργασίες φινιρίσματος των θάμνων.

Η ρύθμιση της χειρολαβής πρέπει να γίνει με τον κινητήρα σβηστό.

– Τραβήξτε προς τα πίσω το μοχλό απελευθέρωσης (2). – Περιστρέψατε την πίσω χειρολαβή (1) στην επιθυμητή

θέση.

– Πριν χρησιμοποιήσετε το μηχάνημα, βεβαιωθείτε ότι

ο εντολέας απελευθέρωσης (2) έχει επιστρέψει στην κανονική του θέση και ότι η πίσω χειρολαβή είναι σταθερή.

Ο εντολέας απεμπλοκής μπορεί να ενεργοποιηθεί μόνο με τον διακόπτη (3) απελευθερωμένο. Ο διακόπτης μπορεί να πατηθεί όταν ο εντολέας απεμπλοκής επιστρέφει στην θέση εργασίας και η λαβή βρίσκεται σε μια από τι ς 5 προβλεπόμενες θέσεις.

Κατά τη διάρκεια της εργαέσίας η πίσω χειρολαβή πρέπει να είναι πάντοτε κάέθεέτη, ανεξάρτητα από τη θέση του συστήματος κοπής.

3. ΤΕΧΝΙΚΕΣ ΕΡΓΑΣΙΑΣ

Είναι πάντοτε προτιμότερο να κόβετε πρώτα τις δύο κάθετες πλευρές του θάμνου και στη συνέχεια το πάνω μέρος.

ΠΡΟΣΟΧΗ!

ΣΗΜΕΙΩΣΗ

ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Page 85

ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ / ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Κάθετη κοπή (Εικ. 5)

Η κοπή πρέπει να γίνεται με τοξωτή κίνηση από κάτω προς τα πάνω, κρατώντας το μαχαίρι όσο το δυνατόν πιο μακριά από το σώμα.

• Οριζόντια κοπή (Εικ. 6)

Τα καλύτερα αποτελέσματα επιτυγχάνονται μα το μαχαίρι ελαφρά κεκλιμένο (5° – 10°) προς την κατεύθυνση κοπής, με τοξωτή κίνηση και αργή και σταθερή μετακίνηση, ιδίως σε περίπτωση πολύ πυκνών θάμνων.

4. ΛΙΠΑΝΣΗ ΤΩΝ ΜΑΧΑΙΡΙΩΝ ΚΑΤΑ ΤΗΝ ΕΡΓΑΣΙΑ (Εικ. 7)

Εάν το σύστημα κοπής θερμαίνεται υπερβολικά κατά την εργασία, πρέπει να λιπάνετε τις εσωτερικές επιφάνειες των μαχαιριών.

Η επέμβαση αυτή πρέπει να γίνεται με τον κινητήρα σβηστό και τα μαχαίρια ακινητοποιημένα.

ΠΡΟΣΟΧΗ!

5. ΤΕΛΟΣ ΕΡΓΑΣΙΑΣ

Μετά το τέλος της εργασίας: – Σβήστε τον κινητήρα εφαρμόζοντας τις οδηγίες

(Κεφ. 6).

Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον. Για να μειωθεί ο κίνδυνος πυρκαγιάς, καθαρίζετε το μηχάνημα από υπολείμματα χλόης, φύλλα ή υπερβολικό γράσο. Μην αφήνετε δοχεία με υλικό από την κοπή σε εσωτερικούς χώρους.

Μετά από κάθε εργασιακή φάση, είναι καλό να καθαρίζονται και να γυαλίζονται οι λάμες, για την αύξηση της απόδοσης και της διάρκειας.

– Καθαρίστε τις λάμες με ένα στεγνό πανί και χρησι-

μοποιήστε μια βούρτσα σε περίπτωση ανθεκτικών ακαθαρσιών.

– Λιπάνετε τις λάμες με ειδικό λάδι, κατά προτίμηση δεν

μολύνει.

ΠΡΟΣΟΧΗ!

Για την ασφάλεια του χειρι-

στή και των άλλων:

– Μετά από κάθε χρήση αφαιρέστε τον συσσω-

ρευτή από την θέση του και ελέγχετε για ενδεχόμενες βλάβες.

– Η σωστή συντήρηση είναι απαραίτητη για να δια-

τηρούνται οι αρχικές επιδόσεις και το επίπεδο ασφαλείας του μηχανήματος με την πάροδο του χρόνου.

– Τα παξιμάδια και οι βίδες πρέπει να είναι καλά

σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

– Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρ-

μένα ή ελαττωματικά εξαρτήματα. Τα εξαρτήματα που έχουν πάθει ζημιά δεν πρέπει να επισκευάζονται αλλά να αντικαθιστώνται.

– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κατά την διάρκεια των διαδικασιών συντήρησης αφαιρέστε τον συσσωρευτή από την θέση του.

1. ΨΥΞΗ ΚΙΝΗΤΗΡΑ

Για να αποφύγετε την υπερθέρμανση και βλάβες στον κινητήρα, οι γρίλιες αναρρόφησης του αέρα ψύξης πρέπει να διατηρούνται καθαρές και ελεύθερες από πριονίδι και υπολείμματα.

ΠΡΟΣΟΧΗ!

2. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΤΡΟΧΙΣΜΑ ΤΗΣ ΛΑΜΑΣ

Ελέγχετε περιοδικά τις λάμες ώστε να βεβαιωθείτε ότι δεν είναι στραβωμένα ή κατεστραμμένα και ότι η σταθερή τσατσάρα της λάμας είναι ολόκληρη.

Δεν απαιτείται καμία ρύθμιση της απόστασης ανάμεσα στα μαχαίρια, επειδή το διάκενο έχει προκαθοριστεί από το εργοστάσιο.

Αν τηρούνται τα όσα αναγράφονται στις οδηγίες, οι λάμες δεν απαιτούν καμία συντήρηση ή επέμβαση τροχίσματος.

Το τρόχισμα είναι αναγκαίο μόνο όταν η απόδοση της κοπής μειώνεται και τα κλαδιά σφηνώνουν συχνά.

Σε περίπτωση ανάγκης, είναι αναγκαίο κάθε επέμβαση στην λάμα να γίνεται σε ένα εξειδικευμένο Κέντρο, που διαθέτει ειδικά εξαρτήματα καταλληλότερα και που έχουν την δυνατότητα να εκτελέσουν τις αναγκαίες λειτουργίες χωρίς να προκαλέσουν προβλήματα στην ασφάλεια της μηχανής.

ΣΗΜΑΝΤΙΚΟ

ΠΡΟΣΟΧΗ!

8. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

Page 86

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ / ΑΞΕΣΟΥΑΡ

Σε αυτό το μηχάνημα προβλέπεται η χρήση εργαλείων κοπής με τον κωδικό:

118800574/0

Δοθείσας της εξέλιξης του προϊόντος, οι εν λόγω λάμες μπορούν με τον καιρό να αντικαθίστανται από άλλες, με ανάλογα χαρακτηριστικά ανταλλαξιμότητας και ασφάλειας στην λειτουργία.

9. ΑΞΕΣΟΥΑΡ

3. ΕΚΤΑΚΤΕΣ ΕΠΕΜΒΑΣΕΙΣ

Κάθε επέμβαση συντήρησης ποτ δεν προβλέπεται από το παρόν εγχειρίδιο πρέπει να γίνεται μόνον από την Αντιπροσωπεία.

Οι επεμβάσεις σε μη εξειδικευμένα συνεργεία και χωρίς τον κατάλληλο εξοπλισμό έχουν ως αποτέλεσμα την ακύρωση κάθε είδους εγγύησης.

4. ΑΠΟΘΗΚΕΥΣΗ

Στο τέλος της εργασίας καθαρίζετε καλά το μηχάνημα από σκόνη και υπολείμματα και επισκευάστε ή αντικαταστήστε τα ελαττωματικά εξαρτήματα.

Το μηχάνημα πρέπει να φυλάσσεται σε στεγνό χώρο, προστατευμένο από τις καιρικές συνθήκες και μακριά από παιδιά.

Page 87

TANITIM 1

Değerli Müşterimiz,

Öncelikle ürünlerimizi seçtiğiniz için teşekkür ederiz ve bu makinenin kullanımının büyük memnuniyet sağlamasını ve beklentilerinize tamamen cevap vermesini dileriz. Bu kılavuz, makinenizi iyi tanımanız ve makinenizi güvenlik ve etkinlik şartlarında kullanmanız için hazırlanmıştır; bu kılavuzun makinenizin ayrılmaz bir parçası olduğunu unutmayınız, gerektiğinde danışabilmeniz için bunu elinizin altında tutunuz ve makineyi başka birisine sattığınızda veya ödünç verdiğinizde kılavuzu makine ile birlikte teslim ediniz.

Yeni makineniz yürürlükteki kanunlara göre tasarlanmış ve imal edilmiştir; bu kılavuzdaki talimatlara tamamen uygun kullanıldığında (öngörülen kullanım) emniyetli ve güvenilirdir; herhangi bir farklı kullanım veya belirtilen kullanım, bakım ve onarım güvenlik kurallarına uyulmaması, “uygunsuz kullanım” olarak kabul edilir ve garantinin geçersiz kalmasına ve kullanıcı veya başkalarına zararlardan ve yaralanmalardan kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

Bu satış anlaşmasına dayalı olarak satıcının alıcıya karşı olan sorumluluklarından bağımsız olarak bu elektrikli alet için aşağıdaki hususları garanti etmekteyiz: Garanti süresi 24 aydır ve bu süre devralma/alım ile başlar ve bunun orjinal satın alış makbuzu ile kanıtlanması gerekir. Ticari olarak kullanıldığında veya ödünç verme dükkanları için garanti süresi 12 ay ile sınırlıdır. Aşınan parçalar ve yanlış aksesuar parçaların kullanılmasından kaynaklanan hasarlar, orjinal parçaların takılmadığı tamirler, kuvvet kullanılmasından, vurma ve kırılmadan ve motorun fazla zorlanmasından kaynaklanan hasarlar garanti kapsamı içine girmemektedir. Garanti kapsamında değiştirme yalnız arızalı parçalar için geçerlidir, komple alet için geçerli değildir. Garanti kapsamındaki tamirler yalnız yetkili tamirhaneler veya fabrikanın müşteri servisi tarafından yapılabilir. Başkasının aleti açması durumunda garanti söz konusu değildir. Posta, gönderme ve diğear takip eden masrafları alıcı karşılamak zorundadır.

Bu kılavuzda belirtilenler ve makineniz arasında birkaç ufak fark ile karşılaştığınızda, ürünün sürekli yenilenmesi göz önünde bulundurulduğunda, bu kılavuzda bulunan bilgilerin, güvenlik ve işleme ile ilgili temel özellikler aynen korunarak, önceden bildirilmeyen değişikliklere veya güncelleme zorunluluğuna tabi olduğuna dikkat edin. şüphe durumunda satıcınıza başvurunuz. İyi çalışmalar!

İÇİNDEKİLER

1. Ana komponentlerin belirlenmesi ................................................. 2

2. Semboller ..................................................................................... 3

3. Güvenlik uyarıları ......................................................................... 4

4. Makinenin montajı ........................................................................ 6

5. Çalışmaya hazırlık ........................................................................ 6

6. Çalıştırma - Motor stopu ............................................................... 7

7. Makinenin kullanımı ..................................................................... 7

8. Bakım ve saklama ........................................................................ 9

9. Aksesualar ................................................................................. 10

Page 88

2 ANA KOMPONENTLERİN BELİRLENMESİ

1. ANA KOMPONENTLERİN BELİRLENMESİ

ANA KOMPONENTLER

1. Motris ünitesi

2. Kesim aleti (bıçak)

3. Ön siper

4. Ön kabza

5. Arka kabza

6. Arka kabza çözme kumandası

7. Bıçak siperi

8. Makine etiketi

9. Şalter kolu

10. Emniyet şalteri)

11. Akümülatör (Batarya)

12. Batarya şarjörü

13. Küçük bağlantı fişi

Elektrikli cihazian evdeki çöp kutusuna at mayınız! Kullanılmış elektrikli cihazian, eletrik ve elektronikli eski cihazlar hak kın daki 2002/96/AT Avrupa yönergelerine göre ve bu yö ner geler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı

ve çevre şartlarına uy gun bir şekilde tekrar değerlendirmeye gönderilmelidir. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir ve sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün bertaraf edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının bertaraf edilmesi konusunda yetkili kurum veya Satıcınız ile te mas kurun.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

MAKİNE ETİKETİ

8.1) Markası AT

8.2) İmalatçı adı ve adresi

8.3) 2000/14/AT yönetmeliğine göre

LWA gürültü emisyon seviyesi

8.4) İmalatçı referans modeli

8.5) Seri numarası

8.6) İmal yılı

8.7) Akım gerilimi ve tipi

8.8) Kesim uzunluğu

8.9) Ürün Kodu

8.10) Üretildiği ülke

• Batarya şarjörü etiketi

8.21) Besleme Gerilimi ve Frekansı

8.22) Şarj gerilimi ve Akımı

8.23) Sadece iç ortamlarda kullanın

8.24) Çıkıştaki bağlantı tipi

• Akümülatör etiketi

8.26) Nominal Gerilim

8.27) Kapasite

Page 89

ANA KOMPONENTLERİN BELİRLENMESİ / SEMBOLLER 3

1) Makine operatörü, makinenin normal şartlarda

sürekli günlük kullanımı halinde 85 dB (A) de ğe rine eşit veya daha fazla gürültü seviyesine ma ruz kalabileceği hakkında uyarılır. Güvenlik gözlükleri ve koruyucu kulaklıklar takın.

2) Dikkat! Tehlike. Bu makine, doğru şekilde kul-

lanılmadığı takdirde, kullanıcı ve diğer kişiler için tehlikeli olabilir.

3) Bu makineyi kullanmadan önce talimat kılavu-

zunu okuyun.

4) Yağmur (veya nem) altında bırakmayın.

5) Kullanılmış bataryaları asla ateşe atmayınız PATLAMA TEHLİKESİ!

6) Bütün güvenlik uyarılarını ve bütün talimatları

okuyun

7) Isı 50°C’nin üzerinde olduğunda, akümülatörü

güneşe maruz bırakmayınız.

8) Lityum içeren batarya. Ev atıkları ile birlikte at-

mayınız.

2. SEMBOLLER

6 7

1 2 3

[1]

Uyari: Belirtilen titreşim değeri, standart bir donanım ile belirlenmiştir ve gerek elektrikli ekipmanlar ile karşılaştırma için gerekse titreşimler aracılığı ile yükün geçici tahmini için kullanılabilir.

DİKKAT! Titreşimlerin değeri, makinenin kullanımına ve donatımına göre değişebilir ve belirtilen değerden fazla olabilir. Kullanıcıyı korumak için güvenlik tedbirlerinin belirlenmesi gerekir; bunlar, gerçek kullanım şartlarında titreşimler tarafından üretilen yükün tahminine dayanmalıdır. Bu amaçla işleme devrinin tüm aşamaları (örneğin kapanma veya boş işleme) dikkate alınmalıdır.

TEKNİK VERİLER Modeli SHT 4620A

Akım gerilimi ve tipi V DC 20 Kesim uzunluğu cm 46 Ağırlık kg 2,8 Kesim hareketi

min

-1

1500

Maksimum çalışma süresi min yaklaşık 30

Batarya şarjörü Modeli JY15-217-035

Gerilim ve besleme frekansı V~ / Hz 240 / 50 Gerilim ve şarj akımı V 21,7 Şarj süresi saat yaklaşık 3 - 5

Akümülatör Modeli SB2015

Akümülatör tipi Lityum iyonlu Nominal gerilim V / Ah 20 / 1,5 Kapasite Wh 30

Maksimum gürültü ve titreşim değerleri [1] Modeli SHT 4620A

Akustik basınç seviyesini (EN 60745) dB(A) 82 – Ölçü belirsizliği dB(A) 3

Garanti edilen ses gücü seviyesi (2000/14/AT) dB(A) 95 Titreşim seviyesi (EN 60745) m/s

2,86

– Ölçü belirsizliği m/s

1,5

Page 90

KILAVUZUN OKUNMASI

Kılavuz metninde özel önemli bilgiler içeren bazı pa ra graflar, farklı belirginleştirme dereceleri ile işare t len miştir; bunun anlamı aşağıdaki gibidir:

veya

Makineye zarar vermemek ve ya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

Uyulmaması halinde kişisel ya ralanma veya üçüncü şahısların yaralanması ih timali.

Uyulmaması halinde, ölüm tehlikesi ile ciddi kişisel yaralanma veya üçüncü şahısların yaralanması ihtimali.

ELEKTRİKLİ ALETLER İÇİN GENEL GÜVENLİK UYARILARI

Bütün güvenlik uyarılarını ve bütün talimatları okuyun. Uyarılara ve talimatlara uyulmaması; elektrik çarpmalarına, yan gın la ra ve/veya ciddi yaralanmalara neden olabilir.

Bütün uyarıları ve talimatları ileride danışmak i çin saklayın.

Uyarılarda kullanılan "elektrikli alet" terimi batarya ile beslenen (kablosuz) cihazınıza ilişkindir.

1) Çalışma alanının güvenliği

a) Çalışma sahasını temiz tutun. Kirli ve düzensiz alanlar,

kazaların gerçekleşmesini kolaylaştırır.

b) Elektrikli aleti, patlama riskli ortamlarda, alev alabilir sı-

vılar, gaz ve toz mevcudiyetinde kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.

c) Bir elektrikli alet kullanılırken çocukları ve çe vre dekileri

uzak tutun. Dikkat dağılmaları kontrol kay bına neden olabilir.

2) Elektrik güvenliği

a) Vücudunuzun; borular, radyatörler, ocaklar, buz -

dolapları gibi topraklanmış veya toprak o la rak görev yapan bir iletkene bağlanmış yü zeyler ile temas etmesini önleyin. Vücut, to pra klanmış veya toprak olarak görev yapan

bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarp ma riski artar.

b) Elektrikli aletleri yağmur altında ve ıslak or tam larda bı-

rakmayın. Elektrikli bir aletin içine sı zan su, elektrik çarpma riskini artırır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken dikkatli olun, yap makta

olduğunuz işi kontrol edin ve sağ du yulu davranın. Yorgun olduğunuzda veya u yu şturucu, alkol veya ilaç etkisi altında bulunduğunuzda elektrikli aleti kullanmayın. Bir

elektrikli alet kullanırken bir anlık dikkatsizlik, ciddi bireysel yaralanmalara neden olabilir.

b) Koruyucu giysiler kullanın. Daima koruyucu gözlükler

takın. Toz önleme maskeleri, kaymayan ayakkabılar, koruyucu kasklar veya kulaklıklar gibi koruyucu bir donanımın kullanımı, bireysel yaralanmaları azaltır.

c) Kazara çalıştırmaları önleyin. Elektrikli aleti kavramadan

TEHLİKE!

DİKKAT!

ÖNEMLİ

NOT

veya taşımadan önce bataryanın yuvasında olmadığından emin olun. Bir elektrikli aletin batarya ile taşınması ka-

zaların meydana gelmesini kolaylaştırır.

d) Elektrikli aleti çalıştırmadan önce her anahtarı veya

ayarlama aletini çıkarın. Döner bir parça ile temas halinde kalan bir anahtar veya bir alet, bireysel yaralanmalara neden olabilir.

e) Dengenizi kaybetmeyin. Daima uygun destek ve dengeyi

koruyun. Bu, beklenmedik durumlarda elektrikli aletin daha iyi bir kontrolünü sağlar.

f) Uygun şekilde giyinin. Bol giysiler giymeyin ve ya takı

takmayın. Saçları, giysileri ve eldivenleri hareket halindeki parçalardan uzak tu tun. Açık giysiler, takılar veya

uzun saçlar hareket halindeki parçalara takılabilir.

g) Toz çıkarma ve toplama tesislerine bağlanacak a pa rat -

ların bulunması halinde, bunların uygun şekilde bağlandıklarından ve kullanıldıklarından emin olun. Bu apa-

ratların kullanımı, tozdan kaynaklanan riskleri az al tabilir.

4) Elektrikli aletin kullanımı ve korunması

a) Elektrikli aleti aşırı yüklemeyin. İşe uygun e lek trikli aleti

kullanın. Uygun elektrikli alet, tasarlanmış olduğu hızda, ça-

lışmayı daha iyi ve daha güvenli şekilde gerçekleştirecektir.

b) şalter, elektrikli aleti düzenli olarak ça lı ştı ra cak veya

durduracak kapasitede olmadığında, e lektrikli aleti kullanmayın. şalter tarafından i şle tilemeyen bir elektrikli alet

tehlikelidir ve o na rılmalıdır.

c) Her ayarlamayı ve aksesuar değişimini gerçekleştirme-

den önce veya elektrikli aleti kaldırmadan önce akümülatörü yuvasından çıkarın. Bu önleyici güvenlik önlemleri,

elektrikli aletin kazara çalıştırılma riskini azaltır.

d) Kullanılmayan elektrikli aletleri çocukların u la -

şamayacağı yerlerde muhafaza edin ve elektrikli alet ve bu talimatlar hakkında bilgisi bulunmayan kişilerin aleti kullanmalarına izin vermeyin. Elektrikli aletler, deneyimsiz

kullanıcılar ta rafından kullanıldıklarında tehlikelidir.

e) Elektrikli aletlerin bakımına ihtimam gösterin. Hareketli

parçaların hizalanmış ve harekette serbest olduklarını, parçalarda kırılma ol ma dı ğı nı veya elektrikli aletin işlemesini etkileyebilecek herhangi bir durumun bulunmadığını kon trol edin. Hasar halinde elektrikli alet, kullanılmadan önce onarılmalıdır. Birçok kaza, ye ter siz bir

bakımdan kaynaklanır.

f) Kesim organlarını bilenmiş ve temiz tutun. İyi bilenmiş ke-

siciler ile kesim organlarının uygun bir bakımı, bunları takılmalara karşı daha fazla korur ve daha kolay kontrol edilebilir kılar.

g) Elektrikli aleti ve ilişkin aksesuarları, çalışma şartlarına

ve gerçekleştirilecek çalışma tipine dik kat ederek, verilmiş olan bilgiler doğrultusunda kullanın. Elektrikli bir

aletin öngörülenlerden farklı işlemler için kullanımı, tehlikeli durumlar yaratabilir.

5) Teknik servis

a) Elektrikli aleti, sadece orijinal yedek parçalar kullanarak,

nitelikli personele onartın. Bu, elektrikli aletin güvenliğinin

korunmasını sağlar.

ELEKTRİKLİ ÇİT BUDAMA MAKİNESİ (batarya ile beslemeli) - GÜVENLİK UYARILARI

Makinenin kullanımı es na sın da güvenlik kurallarına uyulmalıdır. Makineyi işletmeye geçirmeden önce, kendinizin ve gö re vli olmayan kişilerin güvenliği için bilgileri o ku yun. Bilgileri, ilerideki bir kullanım için iyi durumda muhafaza edin.

DİKKAT!

4 GÜVENLİK UYARILARI

3. GÜVENLİK UYARILARI

Page 91

– Vücudun tüm kısımlarını kesim bıçağından uzak tutun.

Bıçak çalışırken kesilen malzemeyi çıkarmayın ve kesilecek malzemeyi sabit tutun. Kesilen malzeme çıkarılırken şalterin stop pozisyonunda olduğundan emin olun.

Çit budama makinesinin kullanımı esnasındaki bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.

– Çit budama makinesini bıçak çalışmaz durumda iken

kabzasından tutarak taşıyın. Taşıma esnasında veya makine yerine kaldırılırken kesim aletinin siperini daima takın. Çit budama makinesinin uygun kullanımı bıçakların yol aç-

tığı yaralanma risklerini azaltır.

– Bıçak gizli kablolar ile temas edebileceğinden, elektrikli

aleti sadece kabzaların yalıtılmış yüzeylerinden tutun.

Kesim bıçağının gerilim altındaki bir kablo ile temas etmesi aletin metal kısımlarını gerilim altına sokabilir ve operatörü elektrik çarpmasına neden olabilir.

• Elektrikli çit budama makinesi ile işlem görülmesi (batarya ile beslemeli)

Kullanım esnasında sabit ve dengeli bir pozisyon alın ve tedbirli davranın.

– Çalışma esnasında operatörün dengesini garanti etmeyen ıs-

lak veya kaygan zeminde veya her ha lü karda aşırı engebeli veya dik arazilerde çalışmaktan olabildiğince kaçının.

– Asla koşmayın; yürüyün ve arazinin düzensizliklerine ve olası

engellerin mevcudiyetine dikkat edin.

– Özellikle bayırlarda, tanınmayan, kaygan veya ha reketli ze-

minlerde kendi güvenliğinizi garanti etmek için işlenecek zeminin potansiyel risklerini değerlendirin ve bütün gerekli tedbirleri alın.

Makine, bunu iki el ile sağlam şekilde tutabilecek ve/ ve ya çalışma esnasında ayakta dengede sabit şe kilde durabilecek kapasitede olmayan kişiler ta rafından kullanılmamalıdır. Çocukların veya kullanım talimatlarını yeterli derecede bilmeyen kişilerin makineyi kullanmasına asla izin vermeyin. Yerel kanunlar, kullanıcı için minimum bir yaş sınırı tespit edebilir. Makine, birden fazla kişi tarafından kulla nıl ma ma lıdır.

Makinenizi, asla aşağıdaki koşullarda kullanmayın: – insanlar, özellikle de çocuklar veya hayvanlar ya kınındayken; – kullanıcı yorgun olduğunda, kendini kötü hissettiğinde veya

ilaç, uyuşturucu, alkol veya refleks ve dikkat yeteneklerine zararlı maddeler aldığında;

– siperler hasar görmüş veya çıkarılmış olduğunda.

• Elektrikli çit budama makinesinin kullanım teknikleri (batarya ile beslemeli)

Daima güvenlik uyarılarına uyun ve kullanım talimatlarında belirtilen bilgilere ve örneklere göre gerçekleştirilecek çalışma tipine en uygun kesim tekniklerini uygulayın (bakınız başlık 7).

• Elektrikli çit budama makinesinin güvenlik şartları dahilinde hareket ettirilmesi (batarya ile beslemeli)

Makinenin hareket ettirilmesi veya taşınması her gerektiğinde aşağıdakileri yapmak gerekir:

– motoru kapatın, kesim aletinin durmasını bekleyin ve akümü-

latörü yuvasından çıkarın;

– makineyi sadece kabzalardan tutun ve kesim aletini, marş

yönünün tersine yönlendirin.

Makinenin bir motorlu taşıt ile taşınması halinde, makinenin hiç kimse için bir tehlike oluşturmayacak şekilde yerleştirilmesi ve sağlam şekilde bloke edilmesi gerekir.

• Yeni başlayanlar için tavsiyeler

İlk kez çalışmaya başlamadan önce, makineyi sıkı kavramayı ve işin gerektirdiği hareketleri gerçekleştirmeyi deneyerek, makineyi ve en uygun teknikleri yeterince öğrenmek gerekir.

GÜVENLİK UYARILARI

• Genel uyarılar

Akümülatörün iyi durumda olduğunu ve hasar izleri bulunmadığını kontrol ediniz. Makineyi hasarlı veya aşınmış bir akümülatör ile kullanmayınız.

• Bataryalı elektrikli aletlerin doğru çalıştırılması ve kullanımı

a) Bataryayı yerleştirmeden önce cihazın kapalı olduğun-

dan emin olunuz. Çalışır haldeki bir elektrikli cihaza ba-

tarya monte edilmesi kazalara neden olabilir.

b) Bataryaları şarj etmek için sadece ve sadece üretici ta-

rafından tavsiye edilen şarjörleri kullanınız. Batarya şarjörleri genelde batarya tipine özeldirler; başka tipler ile

kullanıldıkları taktirde, yangın riski bulunmaktadır.

c) Sadece ve sadece aletiniz için öngörülen özel batarya-

ları kullanınız. Başka bataryaların kullanımı yaralanmalara ve yangın riskine yol açabilirler.

d) Kullanılmayan bataryayı, kontaklarda kısa devre yara-

tabileceğinden, ataşlar, demir paralar, anahtarlar, çivi, vida veya diğer küçük metal eşyalardan uzak tutunuz.

Batarya kontakları arasında bir kısa devre parlamaya veya yangına neden olabilir.

e) Kötü durumdaki bir batarya sıvının dışarı çıkmasına ne-

den olabilir. Sıvıyla temas etmekten kaçınınız. Kazaen temas etmeniz halinde su ile durulayınız. Sıvının gözler ile temas etmesi halinde, bir doktora başvurunuz. Batarya-

dan dışarı sızan sıvı deride tahrişlere veya yanmalara neden olabilir.

AKÜMÜLATÖRLERİN KULLANIMINA İLİŞKİN BİLGİLER

• Genel önlemler

– Akümülatör asla açılmamalıdır. – Kullanılmış bataryaları asla ateşe atmayınız – PATLAMA

TEHLİKESİ!

– Batarya şarjörünü sadece sicil plakası üzerinde belirtilen şe-

beke gerilimine uygun prizlere bağlayınız. – Sadece orijinal akümülatörleri kullanınız. – Uzun süreli kullanımlarda akümülatör ısınabilir. Şarj etmeden

önce soğumasını bekleyiniz. – Akümülatörü ve şarjörü çocukların erişebileceği yerlerde bu-

lundurmayınız. – Batarya şarjörünü buhar veya tutuşabilir maddelerin bulunduğu

ortamlarda kullanmayınız. – Akümülatörleri sadece 10 °C ile 40 °C arasındaki ısılarda şarj

ediniz. – Akümülatörleri asla ısısı 40 °C’nin üzerinde olan ortamlarda

saklamayınız. – Akümülatör kontakları arasında asla kısa devre yaptırmayınız

ve aküleri başka metal eşyalara bağlamayınız. – Akümülatörlerin taşınması esnasında kontakların birbirlerine

bağlanmadığına dikkat ediniz ve taşıma için metal kaplar kul-

lanmayınız. – Akümülatörde kısa devre bir patlamaya sebep olabilir. Her

halükarda, kısa devre akümülatörde hasar yaratır. – Batarya şarjörünün kablosunun hasar görüp görmediğini dü-

zenli olarak kontrol ediniz. Kablo hasar görmüş ise, batarya

şarjörünün değiştirilmesi gerekir. – Kış dönemi için kaldırmadan önce, akümülatörleri tamamen

şarj ediniz. – Akümülatör sadece EN60335-2-29 Yönetmeliği’ne uygun ba-

tarya şarjörü ile şarj edilebilir.

GÜVENLİK UYARILARI 5

Page 92

Makine emniyetini ve et kinliğini tehlikeye sokmamak için komponentlerin montajı esnasında maksimum dikkat gö sterin; herhangi bir şüphe halinde Satıcınıza danışın.

Emniyet ve taşıma sebeplerinden ötürü, lityum iyonlu akümülatör boş ve makineden ayrı olarak teslim edilir. Akümülatörün yuvasında yerleşik olmadığından emin olun. Makineyi kullanmadan önce, “Akümülatörün şarj edilmesi” bölümünde belirtilen bilgilere göre akümülatörü şarj etmek gerekir.

DİKKAT!

Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yü zey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır.

Ambalaj malzemelerinin bertaraf edilmesi yü rür lükteki yerel hükümlere göre gerçekleştirilmelidir.

1. ÖN SİPERİN MONTAJI (Sökülü olarak

tedarik edilmiş ise) (Res. 1)

– Ön siperi (1) motris ünitesinin (2) terminal kısmı

üzerine yerleştirin.

– Siperi iki vida (3) aracılığıyla sabitleyin.

DİKKAT!

6 MAKİNENİN MONTAJI / ÇALIŞMAYA HAZIRLIK

4. MAKİNENİN MONTAJI

1. MAKİNE KONTROLÜ

Akümülatörün yuvasında

yerleşik olmadığından emin olun.

Çalışmaya başlamadan önce aşağıdakileri yapmak gerekir: – şalter kollarının ve emniyet şalterinin, zorlamasız,

harekette serbest olduklarını ve bırakıldıklarında, otomatik ve süratli şekilde nötr pozisyona döndüklerini kontrol edin;

– soğutma havası kanallarının tıkanık olma dıkla rını

kontrol edin;

– makine kabzalarının ve korumalarının temiz ve

ku ru, doğru monte edilmiş ve makineye sa ğlam şekilde sabitlenmiş olduğunu kontrol edin;

– kesim aletlerinin ve siperlerin hasarlı olma dı kla -

rını kontrol edin;

– makinenin darbelerden veya diğer nedenlerden

kaynaklanan aşınma veya hasar izleri bu lun durmadığını kontrol edin ve gerekli ona rım ları yapın.

– akümülatörün iyi durumda olduğunu ve hasar

izleri bulunmadığını kontrol edin. Makineyi hasarlı veya aşınmış bir akümülatör ile kullanmayın.

– akümülatörü, "Akümülatörün şarj edilmesi" bö-

lümünde belirtilen bilgilere göre şarj edin.

2. AKÜMÜLATÖRÜN ŞARJ EDİLMESİ (Res. 2)

Akümülatör (1) cihaz üzerindeki yuvaya (2) yerleştirilmiş ise, akümülatörün her iki yanal tuşuna (1) basınız ve çıkarmak için dışa doğru çekiniz.

Akım prizinin geriliminin batarya şarjörünün etiketi üzerinde belirtilen gerilime uygun olduğundan emin olunuz.

ÖNEMLİ

DİKKAT!

Akümülatörü şarj etmek için aşağıdaki prosedürü izleyiniz: – batarya şarjörünü (4) bir akım prizine bağlayınız;

ikaz lambasının yeşil ışığı (5) gerilim olduğunu gösterir;

– batarya şarjörünün (4) ufak fişini (3) akümülatör

prizine (1) takınız.

İkaz lambası yanmazsa, e lek trik prizinde gerilim olup olmadığını kontrol ediniz.

Akümülatör şarjı başladığında, ikaz lambasının (5) rengi yeşilden kırmızıya döner. Akümülatör tamamen şarj olduğunda, ikaz lambasının (5) rengi kırmızıdan yeşile döner ve şarj işlemi otomatik olarak sona erer. Akümülatörün şarj durumuna bağlı olarak değişen şarj süresi yaklaşık 3-5 saattir. Şarj süresini kontrol etmeye gerek yoktur. Şarj esnasında, akümülatör ısınır. Bu durum normaldir ve herhangi bir kusur olduğunu göstermez.

İkaz lambasının sıralı şekilde kırmızı/yeşil yanması akümülatörün arızalı veya yanmış olduğunu ve şarjı kabul etmediğini gösterir. Bu durumda, şarjörü çıkarınız ve başka şarj denemelerinde bulunmayınız, akümülatörü kontrol ve/ veya değiştirme amacıyla bir Teknik Servise teslim ediniz.

Şarj işlemi tamamlandıktan sonra, – doldurulan akümülatörü (1) makine üzerindeki

yuvasına yerleştiriniz, yanal iki tuşun klik sesini duyuncaya kadar itiniz; akümülatör elektrikli alete sadece tek bir pozisyonda yerleştirilebilir;

– kullanılmadığı zaman batarya şarjörünü (4) elek-

trik prizinden çıkarınız.

ÖNEMLİ

NOT

5. ÇALIŞMAYA HAZIRLIK

Page 93

ÇALIŞTIRMA - MOTOR STOPU /

MAKİNENİN KULLANIMI

Şalterlerden biri bırakıldığında, motor stop eder.

MOTOR STOPU (Res. 3)

Motoru durdurmak için aşağıdakileri yapmak gerekir:

– Şalterleri (2) ve (3) bırakın. – Akümülatörü (1) yuvasından çıkarın.

Motor stop ettiğinde, havalandırma deliklerinin yakınlarında kıvılcım meydana gelmesi kesinlikle normaldir ve alete zarar vermez.

NOT

MOTORU ÇALIŞTIRMA (Res. 3)

Motoru çalıştırmadan önce aşağıdakileri yapmak gerekir:

– Bıçak siperlerini çıkarın. – Bıçağın toprağa veya diğer nesnelere değme-

diğinden emin olun.

– Kabzanın merkezi pozisyonda bloke edilmiş ol-

duğundan emin olun.

– Akümülatörü (1) yuvasına yerleştirin.

Motoru çalıştırmak için aşağıdakileri yapmak gerekir:

1. Makineyi iki el ile sağlam şekilde tutun.

2. Emniyet şalterine (2) basın ve şalteri (3) çalı ştırın.

Motor sadece her iki şalter de etkin kılınmış ise çalıştırılabilir ve çalışır halde tutulabilir.

NOT

6. ÇALIŞTIRMA - MOTOR STOPU

Kendinizin ve ba şka la rı nın güvenliği için aşağıdakileri yapın:

1) Talimatları önceden dikkatle okumadan

ma kineyi kullanmayın. Kumandaları ve ma kinenin uygun kullanımını iyi öğrenin. Mo toru hızlı bir şekilde durdurmayı öğrenin.

2) Makineyi, tasarlanmış olduğu amaç için

yani “ufak boyutlardaki dallı çalılardan oluşan çi tle rin kesilmesi ve düzenlenmesi” için kullanın. Herhangi başka bir kullanım, tehlikeli olabilir ve makineye hasar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:

– genelde çimlerin kesimi ve özellikle kal-

dırım yakınlarında kesim;

– organik atıkların geri kazanılması için

malzemelerin parçalanması; – budama işlemleri; – makinenin bitki sınıfına girmeyen nes-

neleri kesmek için kullanılması; – makinenin birden fazla kişi tarafından

kullanılması.

3) Diğer riskler: tüm güvenlik talimatlarına uyulmasına rağmen, engel olunamayan başka riskler bulunabilir. Makine tipi ve

DİKKAT!

yapısına göre, öngörülebilir potansiyel riskler aşağıda belirtilmektedir:

– Korunmayan kesim dişleri ile temas. – Parmakların veya ellerin hareketli ke-

sim bıçağına takılması.

– Kesim bıçağının beklenmeyen ve ani ha-

reketleri.

– Gözleri yaralayabilecek parçaların sıç-

raması.

– Herhangi bir akustik koruma takılmadı-

ğında, kulakta hasar.

4) Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik o lay lar dan operatörün veya kullanıcının so ru mlu olduğunu unutmayın.

5) Çalışma esnasında uygun bir giysi giyin. Sa tıcınız iş güvenliğini garanti etmeye en uy gun iş kazalarını önleme malzemeleri hak kındaki bilgileri size verecek düzeydedir.

6) Sadece gün ışığında veya yeterli yapay ı şık ile çalışın.

7) Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesim aletine hasar verebilecek her türlü nesneyi uzaklaştırın (dallar, demir teller, gizli kablolar, vb.).

7. MAKİNENİN KULLANIMI

Page 94

8) Kesim aletinin neden olduğu olası nesne sekmelerine dikkat edin.

9) Motoru durdurun ve akümülatörü yuvasından çıkarın:

– makineyi her denetimsiz bıraktığınızda; – makineyi kontrol etmeden, temizleme-

den veya makineye müdahale etmeden önce;

– yabancı bir cisme çarptıktan sonra. Ma -

ki neyi yeniden kullanmadan önce ola sı ha sarları kontrol edin ve gerekli ona rım la rı gerçekleştirin;

– Makine anormal şekilde titremeye ba -

şlar sa: Bu durumda derhal titreşimlerin nedenini araştırın ve uzman bir Teknik Servis nezdinde gerekli kontrollerin gerçekleştirilmesini sağlayın;

– makine kullanılmadığında.

10) Elleri ve ayakları, özellikle motorun çalı ştı rıl ması esnasında, daima kesim aletinden uzak tutun.

Yanlış kullanılan bir elektrikli çit budama makinesinin başkaları için bir rahatsızlık kaynağı olabileceğini asla unutmayın. Başkalarına ve çevreye saygı için aşağıdakileri yapmak gerekir:

– Bu makineyi başkalarını rahatsız edebilecek sa-

atlerde ve ortamlarda kullanmaktan kaçının.

– Kesim sonrasında materyallerin bertaraf edil-

mesinde yerel kanunlara aynen uyun.

– Yangın riskini önlemek için makineyi sıcak mo tor

ile yapraklar veya kuru otlar arasında bırakmayın.

– Aşınmış parçaların veya çevreye zarar verebile-

cek herhangi bir nesnenin imha edilmesinde yerel kanunlara aynen uyun.

Titreşimlere uzun süre ma ruz kalma, zarar görmelere ve özellikle do la şım sistemi sorunları bulunan kişilerde nö ro v asküler rahatsızlıklara (“Raynaud fe no me ni” veya “beyaz el” olarak da bilinen) neden o la bilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaşınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya kabzalar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktara danışmak gerekir.

DİKKAT!

ÖNEMLİ

1. MAKİNENİN KULLANIM YÖNTEMİ

Kesim esnasında makine

her zaman iki elle sıkıca tutulmalıdır.

Akümülatör tamamen boşalmasını önleyici bir koruma ile donatılmıştır.

Akümülatör boşaldığında alet otomatik olarak kapanır. Bu durumda, akümülatörün derhal şarj edilmesi gerekir.

Çalışma esnasında bıçaklar sıkıştığında veya çitlerin dallarına ta kıl dı ğın da derhal motoru durdurun.

2. KABZA AYARI (Res. 4)

Arka kabza (1), çitleri düzeltme işlemlerini daha rahat gerçekleştirmek için kesim aletine göre 7 farklı pozisyonda yönlendirilebilir.

Kabza ayarı motor kapa lıy ken gerçekleştirilmelidir.

– Çözme kumandasını (2) geri çekin.

– Arka kabzayı (1) istenen pozisyona getirin.

– Makineyi kullanmadan önce, çözme kumanda-

sının (2) orijinal pozisyonuna dönmüş olduğundan ve arka kabzanın iyice sabit olduğundan emin olun.

Çözme kumandası sadece şalter (3) bırakılmış ise çalıştırılabilir. Çözme kumandası çalışma pozisyonuna geri dönmüş ise ve kabza öngörülen 5 pozisyondan birinde bulunuyorsa, şaltere basılabilir.

Çalışma esnasında arka kabza kesim aletinin aldığı pozisyondan bağımsız olarak her zaman dikey olmalıdır.

3. ÇALIŞMA TEKNİKLERİ

Her zaman için önce çitlerin iki dikey yanını ve sonra üst kısmını kesmek tercih edilir.

DİKKAT!

NOT

DİKKAT!

8 MAKİNENİN KULLANIMI

Page 95

MAKİNENİN KULLANIMI /

BAKIM VE SAKLAMA

• Dikey kesim (Res. 5)

Kesim, bıçağı gövdeden olabildiğince uzak tu ta rak aşağıdan yukarı doğru bir ark hareketiyle ger çe kleştirilmelidir.

• Yatay kesim (Res. 6)

En iyi sonuçlar kesim yönüne hafif eğimli (5° - 10°) bıçak ile, bir ark hareketi ile ve özellikle çok gür çitler durumunda yavaş ve düzenli bir iler le me ile elde edilir.

4. ÇALIŞMA ESNASINDA BIÇAKLARIN YAĞLANMASI (Res. 7)

Çalışma esnasında kesim aleti aşırı ısındığında bıçakların iç yüzeylerini yağlamak gerekir.

Bu işlem motor kapa lıy ken ve bıçaklar duruyorken gerçekleştirilmelidir.

DİKKAT!

5. ÇALIŞMA SONU

Çalışma bittiğinde aşağıdakileri yapmak gerekir: – Daha önce belirtildiği gibi motoru durdurun (Böl.

6).

Makineyi herhangi bir or tama yerleştirmeden önce, motoru soğumaya bırakın. Yangın riskini azaltmak için makineyi ot, ya prak ve aşırı gres artıklarından arındırın; ke sim artıklarının bulunduğu kapları kapalı bir ortamda bırakmayın.

Her çalışma aşamasından sonra, etkinliklerini artırmak ve ömürlerini uzatmak için bıçakların temizlenmesi ve yağlanması uygun olur.

– Bıçakları kuru bir bez ile temizleyin ve zor çıkan

kirler için bir fırça kullanın.

– Bıçakları tercihen çevreyi kirletmeyen özel yağ ile

yağlayın.

DİKKAT!

Kendinizin ve ba şkal a rının

güvenliği için aşağıdakileri yapın:

– Her kullanımdan sonra, akümülatörü yuva-

sından çıkarın ve olası hasarları kontrol edin.

– Makinenin orijinal etkinliğini ve kullanım gü-

venliğini zaman içinde korumak için doğru bir bakım temeldir.

– Makinenin her zaman güvenli çalışma şart-

larında bulunduğundan emin olmak için, somunları ve vidaları sıkılı muhafaza edin.

– Asla makineyi aşınmış veya hasar görmüş

parçalar ile kullanmayın. Hasar görmüş parçalar değiştirilmeli ve asla onarılmamalıdır.

– Sadece orijinal yedek parçalar kullanın. Eş-

değer kalitede olmayan parçalar, makinenize hasar verebilir ve güvenlik açıs ı n dan tehlikeli olabilir.

Bakım işlemleri esnasında

akümülatörü yuvasından çıkarın.

1. MOTORUN SO⁄UTULMASI

Aşırı ısınma ve motorun hasar görmesini önlemek üzere soğutma havası aspirasyon ızgaraları her zaman temiz, talaş ve artıklardan serbest tu tul maları gerekir.

DİKKAT!

2. BIÇAĞIN BAKIMI VE BİLENMESİ

Bıçakların bükülmemiş ve ya hasar görmemiş olduklarını ve bıçağın sabit tarağının kırık olmadığını periyodik olarak kontrol edin.

Tolerans önceden fabrikada belirlenmiş olduğundan bıçaklar arasındaki mesafenin ayarlanması gerekmez.

Kurallara uygun şekilde kullanıldığı taktirde, bıçaklar herhangi bir bakım veya bileme müdahalesi gerektirmezler.

Bileme sadece kesim verimi azaldığında ve dallar sık sık takılmaya başladığında gereklidir.

Gerekmesi halinde, bıçak üzerindeki her müdahalenin en uygun teçhizatlara sahip olan ve gerekli işlemleri makinenin emniyetini tehlikeye atmadan uygulayabilecek Teknik Servis nezdinde yapılması gerekir.

DİKKAT!

ÖNEMLİ

8. BAKIM VE SAKLAMA

Page 96

10 BAKIM VE SAKLAMA / AKSESUARLAR

3. OLAĞANÜSTÜ MÜDAHALELER

Bu kılavuzda bulunmayan her bakım işlemi sadece Satıcınız tarafından gerçekleştirilmelidir.

Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her tür lü garantinin geçersiz kalmasına neden olur.

4. MUHAFAZA ETME

Her çalışma sonunda, makineyi tozdan ve artı klar dan titizlikle temizleyin, kusurlu parçaları o na rın veya değiştirin.

Makine, çocukların ulaşamayacağı, hava de ği şik liklerinden korunan, kuru bir ortamda muhafaza edilmelidir.

Bu makine üzerinde aşağıdaki kodu taşıyan kesim aletlerinin kullanılması öngörülmüştür:

118800574/0

Ürünün gelişimi dikkate alınarak, yukarıda belirtilen kesim aletleri, benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer aletler ile zaman içinde değiştirilebilirler.

9. AKSESUARLAR

Page 97

WSTE˛P 1

Szanowny Użytkowniku,

chcemy przede wszystkim podziękować Ci za zaufanie okazane nam przy wyborze naszych produktów i wyrażamy nadzieję, iż używanie tego urządzenia dostarczy Ci zarówno wiele satysfakcji jak również spełni Twoje wszystkie oczekiwania. Niniejsza instrukcja została opracowana w celu umożliwienia dokładnego zapoznania się z urządzeniem i stosowania go w warunkach bezpieczeństwa przy pełnej wydajności; miej na uwadze fakt, iż instrukcja stanowi integralną część wyposażenia urządzenia, z tego względu należy przechowywać ją zawsze w zasięgu ręki, by móc w każdej chwili zasięgnąć porady, a przy odstąpieniu czy wypożyczeniu urządzenia prosimy o przekazanie instrukcji nowym użytkownikom.

Niniejsze urządzenie zostało zaprojektowane i skonstruowane zgodnie z obowiązującymi obecnie wymogami, jest ono więc bezpieczne i niezawodne, jeśli używane jest przy ścisłym przestrzeganiu wskazówek zawartych w niniejszej instrukcji (przewidywany sposób użytkowania); jakikolwiek inny sposób stosowania lub nieprzestrzeganie opisanych norm bezpiecznego użytkowania, konserwacji i napraw uważane jest jako “użytkowanie niewłaściwe” i powoduje utratę gwarancji oraz zwalnia Wykonawcę z jakiejkolwiek odpowiedzialności obciążając użytkownika wszelkimi zobowiązaniami wynikającymi ze szkód lub strat spowodowanych wobec osób trzecich.

W przypadku niniejszego narzędzia napedem elektrycznym udzielamy niezależnie od zobowiązań dystrybutora wywodzących się z umowy kupna w stosunku do użytkownika końcowego następującej gwarancji: Okres gwarancji wynosi 24 miesiące i zaczyna się w dniu przekazania urządzenia, który należy udowodnić przy pomocy oryginalnego pokwitowania kupna. W przypadku zastosowania komercjalnego a także wynajmu okres gwarancji redukuje się do 12 miesięcy. Od świadczeń gwarancyjnych wyklucza się części zużywalne i szkody, które powstały na skutek zastosowania błędnych części wyposażenia, napraw przy zastosowaniu nie oryginalnych części zamiennych, zastosowania siły, uderzenia lub złamania, a takze zlosliwego przeciazenia silnika . Wymiana gwarancyjna dotyczy jedynie części uszkodzonych, a nie urządzeń w całości. Naprawy gwarancyjne mogą przeprowadzać jedynie autoryzowane warsztaty względnie serwis producenta. W przypadku manipulacji przez osoby drugie gwarancja gaśnie. Kupujący ponosi koszty pocztowe, przesyłki, a także koszty powstałe w następstwie.

Jeśli z tekstu niniejszej instrukcji wynikną pewne rozbieżności między zawartym opisem i zakupioną maszyną, prosimy mieć na uwadze fakt, iż w związku z ciągle trwającym procesem ulepszania urządzenia, informacje zawarte w niniejszym opracowaniu mogą ulec zmianom bez obowiązku informowania lub uaktualnienia instrukcji, przy czym rozbieżności nie mają żadnego wpływu na podstawowe dane dotyczące bezpiecznego użytkowania ani też zasad poprawnego funkcjonowania urządzenia. W przypadku wątpliwości skonsultuj się ze sprzedawcą. Przyjemnej pracy!

SPIS TREŚCI

1. Identyfikacja części składowych .............................................................. 2

2. Symbole ................................................................................................... 3

3. Zalecenia bezpieczeństwa ...................................................................... 4

4. Montaż urządzenia .................................................................................. 6

5. Przygotowanie do pracy .......................................................................... 6

6. Uruchomienie - Zatrzymanie silnika ......................................................... 7

7. Użytkowanie urządzenia ......................................................................... 7

8. Konserwacja i przechowywanie ............................................................... 9

9. Akcesoria ............................................................................................. 10

Page 98

2 IDENTYFIKACJA GŁÓWNYCH CZE˛ŚCI SKŁADOWYCH

1. IDENTYFIKACJA GŁÓWNYCH CZE˛ŚCI SKŁADOWYCH

GŁÓWNE CZE˛ŚCI SKŁADOWE

1. Blok silnika

2. Urządzenie tnące (nóż)

3. Obudowa przednia

4. Uchwyt przedni

5. Uchwyt tylni

6. Napęd odblokowania uchwytu tylniego

7. Zabezpieczenie noża

8. Tabliczka znamionowa

9. Dźwignia wyłącznika

10. Wyłącznik bezpieczeństwa

11. Akumulator (Bateria)

12. Ładowarka

13. Wtyczka łącząca

Nie wyrzucaj elektrycznych wraz z odpadami z gospodarstwa domowego! Zgodnie z Eu ro pej ską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz do sto sowaniem jej do prawa krajowego, zużyte urządzenia elektryczne nale-

ży posegregować i zutylizować w spo sób przyjazny dla środowiska. Jeżeli aparatura tech nicz na zostaje likwidowana w zwałce nieczystości lub w terenie, szkodliwe substancje mogą dotrzeć do warstw wodnych i wejść do łańcucha spasania, szkod ząc waszemu zdrowiu i dobremu samopoczuciu. W ce lu uzyskania informacji o likwidacji tego produktu, zwracać się do władz lokalnych odpowiedzialnych za pozbywanie się odpadów domowych lub do waszego Sprze dawcy.

8.26 8.27

8.22

8.21

8.24

8.23

8.48.10 8.2 8.1 8.3

8.6 8.7 8.5

8.9

8.8

12 13 11

TABLICZKA ZNAMIONOWA

8.1) Znak zgodności CE

8.2) Nazwa i adres producenta

8.3) Poziom natężenia dźwięku LWA zgodny

z normą 2000/14/CE

8.4) Model referencyjny producenta

8.5) Numer fabryczny

8.6) Rok produkcji

8.7) Napięcie i rodzaj prądu

8.8) Długość cięcia

8.9) Kod wyrobu

8.10) Kraj wyprodukowania

• Tabliczka znamionowa ładowarki

8.21) Napięcie i Częstotliwość zasilania

8.22) Napięcie i prąd ładowania.

8.23) Używać tylko w pomieszczeniach

8.24) Rodzaj połączenia wyjściowego

• Tabliczka znamionowa akumulatora

8.26) Napięcie nominalne

8.27) Pojemność

Page 99

IDENTYFIKACJA GŁÓWNYCH CZE˛ŚCI SKŁADOWYCH / SYMBOLE 3

1) Operator obsługujący to urządzenie, używane w wa-

runkach normalnych, codziennie i w sposób ciągły, może być narażony na hałas o poziomie równym lub wyższym 85 dB (A). Zakładać okulary ochronne i środki ochrony narządu słuchu.

2) Uwaga! Zagrożenie. To urządzenie, jeżeli używane

nie prawidłowo, może być zagrożeniem dla siebie i dla in nych.

3) Przed użyciem urządzenia przeczytaj instrukcje ob-

sługi.

4) Nie wystawiać na deszcz (lub na działanie wilgoci).

5) Nigdy nie wrzucać do ognia zużytych baterii - NIEBEZPIECZEŃSTWO WYBUCHU!

6) Przeczytać wszystkie wskazówki dotyczące bezpie-

czeństwa i wszystkie zalecenia.

7) Nie wystawiać akumulatora na słońce, gdy temperatura wynosi powyżej 50°C.

8) Bateria zawiera lit. Nie należy wyrzucać razem z odpadami domowymi.

2. SYMBOLE

6 7

1 2 3

[1]

Ostrzezenie: Wskazana wartość wibracji została stwierdzona za pomocą standardowych urządzeń i może być wykorzystana zarówno do porównań z innymi urządzeniami elektrycznymi jak i dla tymczasowego oszacowania obciążenia poprzez wibracje.

UWAGA! Wartość wibracji może się zmieniać w zależności od użycia urządzenia i jego wyposażenia i może być wyższa od tej wskazanej. Niezbędnym jest ustalenie środków bezpieczeństwa w celu ochrony użytkownika, które muszą się opierać na oszacowaniu ładunku wytwarzanego przez wibracje w rzeczywistych warunkach użytkowania. W tym celu powinny być brane pod uwagę wszystkich fazy cyklu funkcjonowania, jak na przykład wyłączanie lub działanie na biegu jałowym.

DANE TECHNICZNE Modelu SHT 4620A

Napięcie i rodzaj prądu V DC 20 Długość cięcia cm 46 Ciężar kg 2,8 Poziom ciśnienia akustycznego

min

-1

1500

Maksymalny czas pracy min około 30

Ładowarka Modelu JY15-217-035

Napięcie i częstotliwość zasilania V~ / Hz 240 / 50 Napięcie i prąd ładowania V 21,7 Czas ładowania godziny około 3 - 5

Akumulator Modelu SB2015

Rodzaj akumulatora Litowo-jonowy Napięcie nominalne V / Ah 20 / 1,5 Pojemność Wh 30

Wartości maksymalne hałaśliwości i wibracji [1] Modelu SHT 4620A

Poziom ciśnienia akustycznego (EN 60745) dB(A) 82 – Niepewność pomiaru dB(A) 3

Poziom natężenia akustycznego gwarantowany (2000/14/CE) dB(A) 95 Poziom wibracji (EN 60745) m/s

2,86

– Niepewność pomiaru m/s

1,5

Page 100

W JAKI SPOSÓB POSŁUGIWAĆ SIE˛ INSTRUKCJĄ

W tekście instrukcji obsługi, niektóre paragrafy zawie ra jące informacje szczególnie ważne, zaznaczone są różnym stop niem wyrazistości, przy czym znaczenie jest na stę pujące:

lub

Dostarcza dokładniejszego omó wie nia lub dodatkowych elementów do podanych poprzednio wskazówek w celu zapobieżenia uszkodzenia mas zyny lub spowodowania strat.

W przypadku nieprzestrzegania danych wskazówek możliwość zranienia obsłu gu ją cego lub osób trzecich.

W przypadku nieprzestrzegania danych wskazówek możliwość ciężkiego zranienia obsługującego lub osób trzecich a nawet zagrożenie spowodowania śmierci.

PODSTAWOWE ZALECENIA BEZPIECZEŃSTWA DLA PRZYRZĄDÓW ELEKTRYCZNYCH

Przeczytać wszystkie wska zów ki dotyczące bezpieczeństwa i wszystkie zalecenia. Nie przestrzeganie wskazówek i zaleceń może spowodować porażenia prądem, sprowokować pożary i/lub groźne uszkodzenia ciała.

Przechowywać wszystkie zalecenia i instrukcje dla wykorzystania w przyszłości. Pojęcie „elektronarzędzie” wymienione w ostrzeże-

niach odnosi się do waszego urządzenia z zasilaniem na baterię (bez kabla).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać w czystości miejsce pracy. Po wierz chnie brudne i nie

uporządkowane ułatwiają powstawanie wypadków.

b) Nie używać przyrządów elektrycznych w środowiskach nara-

żonych na ryzyko wybuchu, w obecności łat wo zapalnych cieczy, gazów lub pyłów. Przyrządy e lektryczne wywołują iskrzenie,

które może spowodować zapalenie się pyłów lub par.

c) Prowadzić prace z użyciem przyrządów elektrycz nych z dala od

dzieci i osób postronnych. Nieuwaga mo że spowodować utratę kontroli nad tymi przyr zą dami.

2) Zabezpieczenia elektryczne

a) Unikać kontaktu ciała z powierzchniami nie uziemionymi jak rury,

grzejniki, kuchenki, lodówki. Ry zy ko porażenia prądem elek-

trycznym wzrasta wówczas, gdy ciało dotyka masy lub ziemi.

b) Nie wystawiać przyrządów elektrycznych na deszcz lub do mo-

krych pomieszczeń. Woda, która przedostaje się do przyrządu elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste

a) Należy uważać, kontrolować to wszystko co się wykonuje i wy-

kazywać zdrowy rozsądek podczas użytkowania przyrządu elektrycznego. Nie korzystać z pomocy przyrządu elektrycznego wówczas, gdy jest się zmęczonym lub pod wpływem narko ty ków, alkoholu lub odurzających środków me dyc znych. Moment

nieuwagi podczas użytkowania przyr ządu elektrycznego może spowodować poważne osobiste obrażenia ciała.

b) Używać odzieży ochronnej. Zakładać zawsze okulary ochron-

ne. Użycie wyposażenia ochronnego takiego, jak maseczki przeciw pyłowe, obuwie anty poślizgowe, chełmy zabezpieczające lub słuchawki ochrania jące narząd słuchu, to wszystko zmniejsza możliwość odniesienia bezpośrednich obrażeń ciała.

ZAGROŻENIE!

OSTRZEŻENIE!

WAŻNE

UWAGA

c) Unikać przypadkowego uruchamiania. Upewnić się, że bateria

nie jest w swoim gnieździe przed chwytaniem lub transportowaniem elektronarzędzia. Przenoszenie elektronarzędzia z bate-

rią ułatwia występowanie wypadków..

d) Odłączyć jakikolwiek klucz lub narzędzie regulujące przed uru-

chomieniem przyrządu elektrycznego. Klucz lub narzędzie regulujące, które pozostanie w kontakcie z częścią wirującą może spowodować możliwość odniesienia bezpośrednich obrażeń ciała.

e) Nie tracić równowagi. Utrzymywać zawsze odpowiednią postawę

i równowagę ciała. Umożliwi to lepszą kontrolę nad pracą przyrządu elektrycznego w nieprzewidzianych sytuacjach.

f) Ubierać się w odpowiedni sposób. Nie zakładać sze ro kich

ubrań lub wiszącej biżuterii. Utrzymywać wło sy, ubranie i rękawice w odpowiedniej odległości od części ruchomych przyrządu. Ubrania powiewne, wisząca biżuteria lub długie włosy mogą

zostać wkrę co ne przez ruchome części przyrządu.

g) Jeśli obecne są przyrządy do podłączenia do urządzeń do wchła-

niania i gromadzenia kurzu, upewnić się, że są one po dłączone i właściwie stosowane. Korzystanie z tych ur ząd zeń może ograni-

czyć ryzyko związane z obecnością kurzu.

4) Użytkowanie i zabezpieczanie przyrządu elektrycznego

a) Nie przeciążać przyrządu elektrycznego. Używać przyr ząd

elektryczny odpowiedni dla wykonywanej pra cy. Odpowiedni przy-

rząd elektryczny wykona pracę le piej i w sposób bardziej bezpieczny przy szybkości, dla której został zaprojektowany.

b) Nie używać przyrządu elektrycznego, jeżeli wyłącznik nie jest

w stanie go regularnie włączyć lub wyłączyć. Przyrząd elektryczny, który nie może być włączony za pomocą wyłącznika jest niebezpieczny i musi być zreperowany.

c) Wyjmować akumulator ze swojego gniazda przed wykonaniem

każdej regulacji lub zmiany akcesoriów, lub przed odłożeniem elektronarzędzia. Te metody zabezpieczające zmniejszają ryzyko

przypadkowego włączenia się przyrządu elektrycznego.

d) Przechowywać nie używane przyrządy elektryczne z dala od dzie-

ci i nie pozwalać na użytkowanie tych przyrządów elektrycznych przez osoby, które nie znają tych urządzeń oraz instrukcji ich obsługiwania. Przyrządy elektryczne są niebezpieczne w rękach nie-

doświadczonych użytkowników.

e) Dbać o konserwację przyrządów elektrycznych. Sprawd zać czy

części ruchome są ustawione liniowo i posiadają swobodę ruchu, czy nie ma pęk nię tych części lub jakichś innych warunków, które mo g ły by wpływać na funkcjonowanie przyrządu e lek tryc znego. W przypadku uszkodzeń, przyrząd elek trycz ny musi być naprawiony przed powtórnym użyciem. Wiele wypadków jest spo-

wodowanych niedostateczną konserwacją.

f) Przechowywać naostrzone i czyste elementy tnące. Odpowied-

nia konserwacja elementów do cięcia, z ostrzami dobrze naostrzonymi, powoduje, że są mniej podatne na zacięcia i łatwiejsze do kontrolowania.

g) Używać przyrząd elektryczny i odpowiednie akcesoria zgodnie

z przedstawionymi instrukcjami, pa mię tając o warunkach pracy i rodzaju pracy do wykonania. Użycie przyrządu elektryczne-

go do czyn ności odmiennych od tych przewidzianych może spowodować powstanie sytuacji zagrożenia.

5) Pomoc techniczna

a) Należy naprawiać przyrządy elektryczne przez wy k walifikowany

personel, wykorzystując tylko oryginalne części zamienne. Po-

zwoli to na zachowanie bezpieczeństwa działania narzędzia elektrycznego.

ELEKTRYCZNA KOSIARKA DO ŻYWOPŁOTÓW (z baterijskim napajanjem) - ZALECENIA BEZPIECZEŃSTWA

Podczas użytkowania maszyny należy

OSTRZEŻENIE!

4 ZALECENIA BEZPIECZEŃSTWA

3. ZALECENIA BEZPIECZEŃSTWA
