STIGA PARK

PLUS

RESIDENCE

PRESTIGE

RANGER

RANGER SVAN

ROYAL

EXCELLENT

POWER

8211-0003-20

BRUKSANVISNING

KÄYTTÖOHJEET

BRUGSANVISNING

BRUKSANVISNING

GEBRAUCHSANWEISUNG

INSTRUCTIONS FOR USE

MODE D’EMPLOI GEBRUIKSAANWIJZING ISTRUZIONI PER L’USO

INSTRUCCIONES DE USO

INSTRUÇõES DE UTILIZAÇÃO

INSTRUKCJA OBSŁUGI

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

NÁVOD K POUŽITÍ

HASZNÁLATI UTASÍTÁS

NAVODILA ZA UPORABO

KASUTUSJUHISED

NAUDOJIMO INSTRUKCIJOS

LIETOŠANAS INSTRUKCIJA

SV.... 7

FI ... 17 DA ...28 NO...39 DE ...49 EN ...60

FR....70

NL....81

IT .....92

ES..103 PT..115 PL.. 127 RU .138 CS .150 HU .160 SL.. 171 ET..182 LT ..192 LV.. 203

Page 2

S T

Ranger Svan, Royal, Excellent, Power

Plus, Residence, Prestige, Ranger

2WD

Page 3

4WD

Max

Ranger Svan, Royal

Plus, Residence, Prestige, Ranger

Excellent, Power

Page 4

Plus, Residence, Prestige. Ranger

0 1

Ranger Svan, Royal Excellent, Power

Page 5

4WD

Page 6

Page 7

SVENSKA

1 ALLMÄNT

Denna symbol betyder VARNING. Allvarlig personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga.

Före start skall denna bruksanvisning samt bifogade trycksak "SÄKERHETSFÖRESKRIFTER" läsas noga.

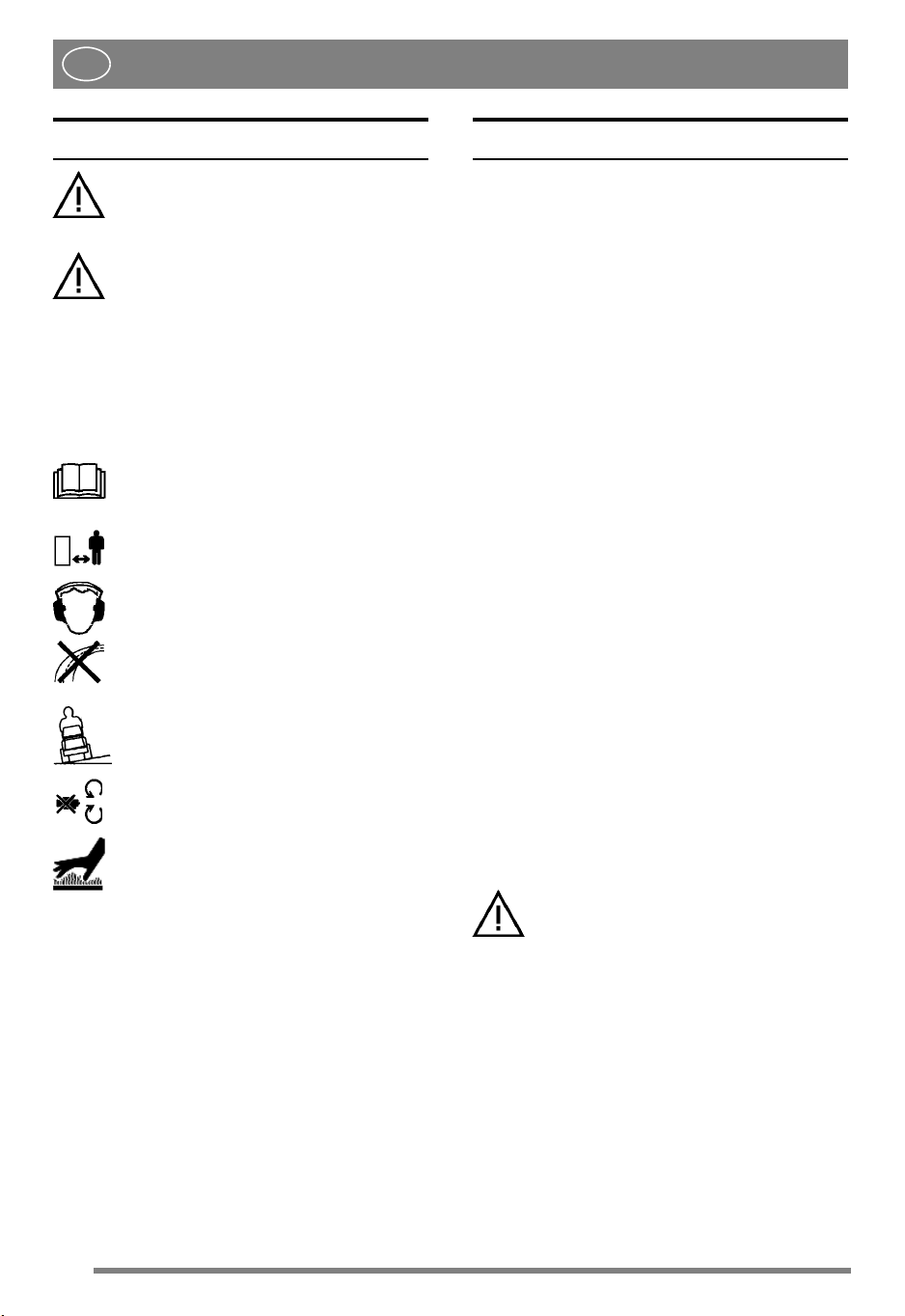

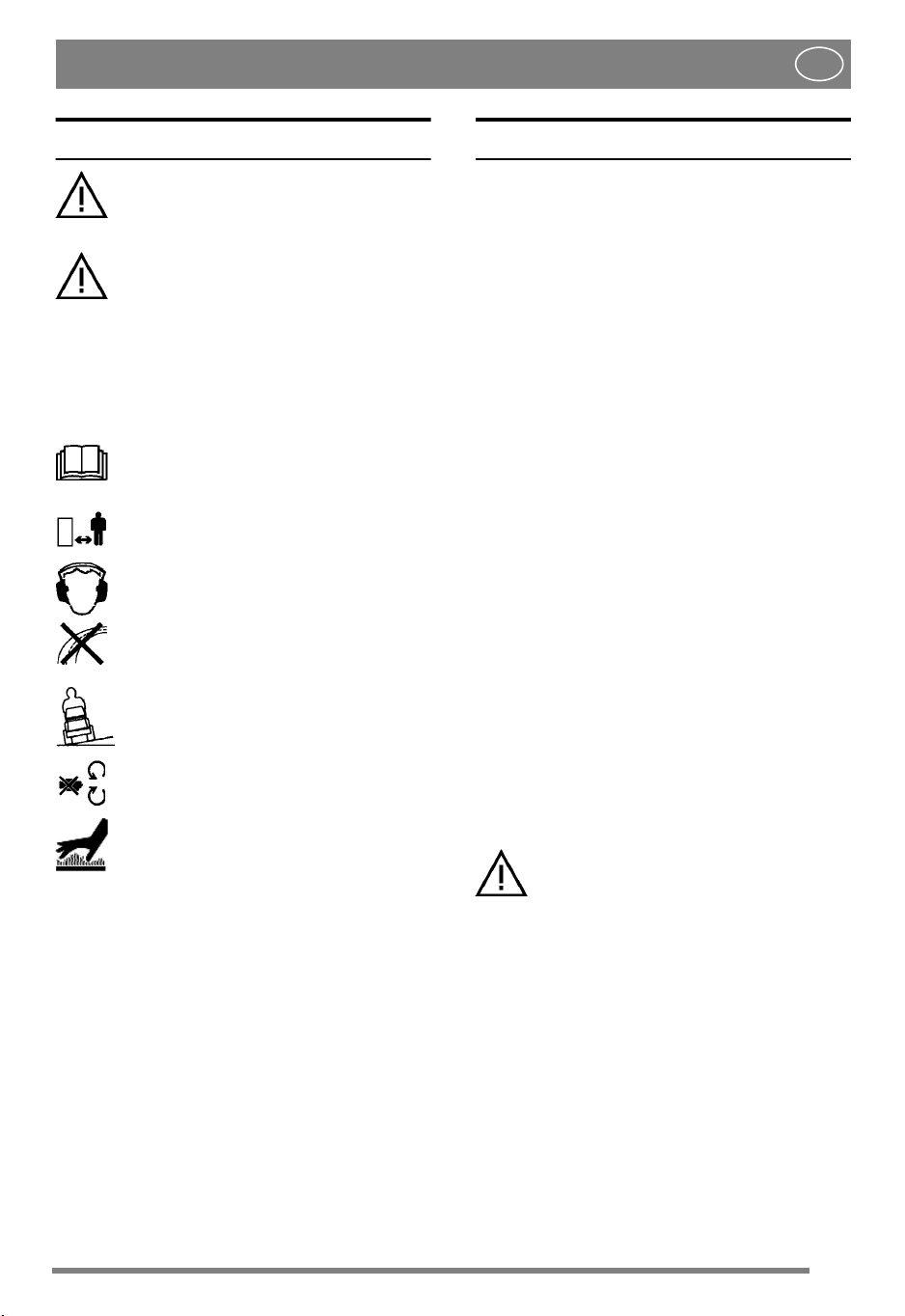

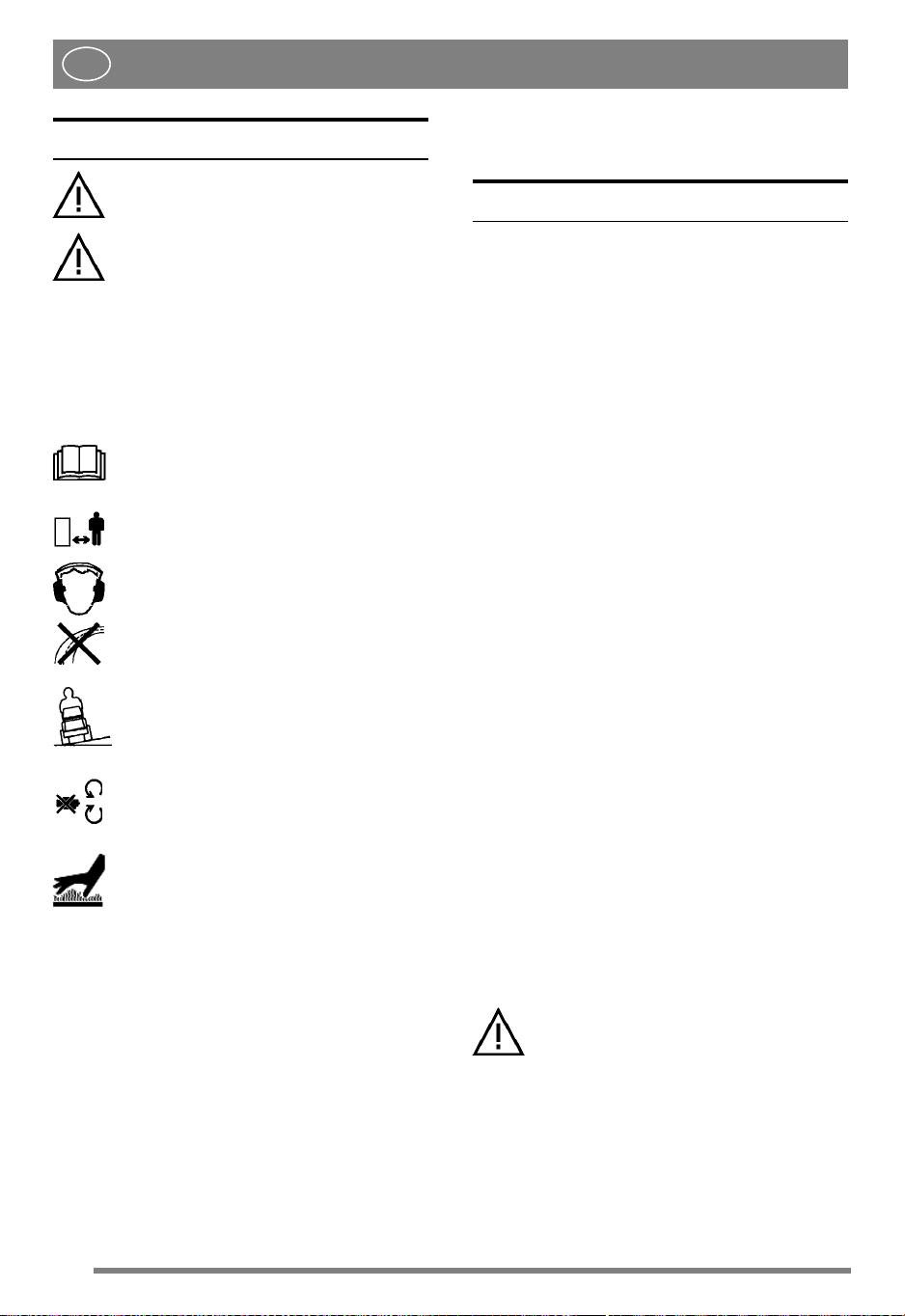

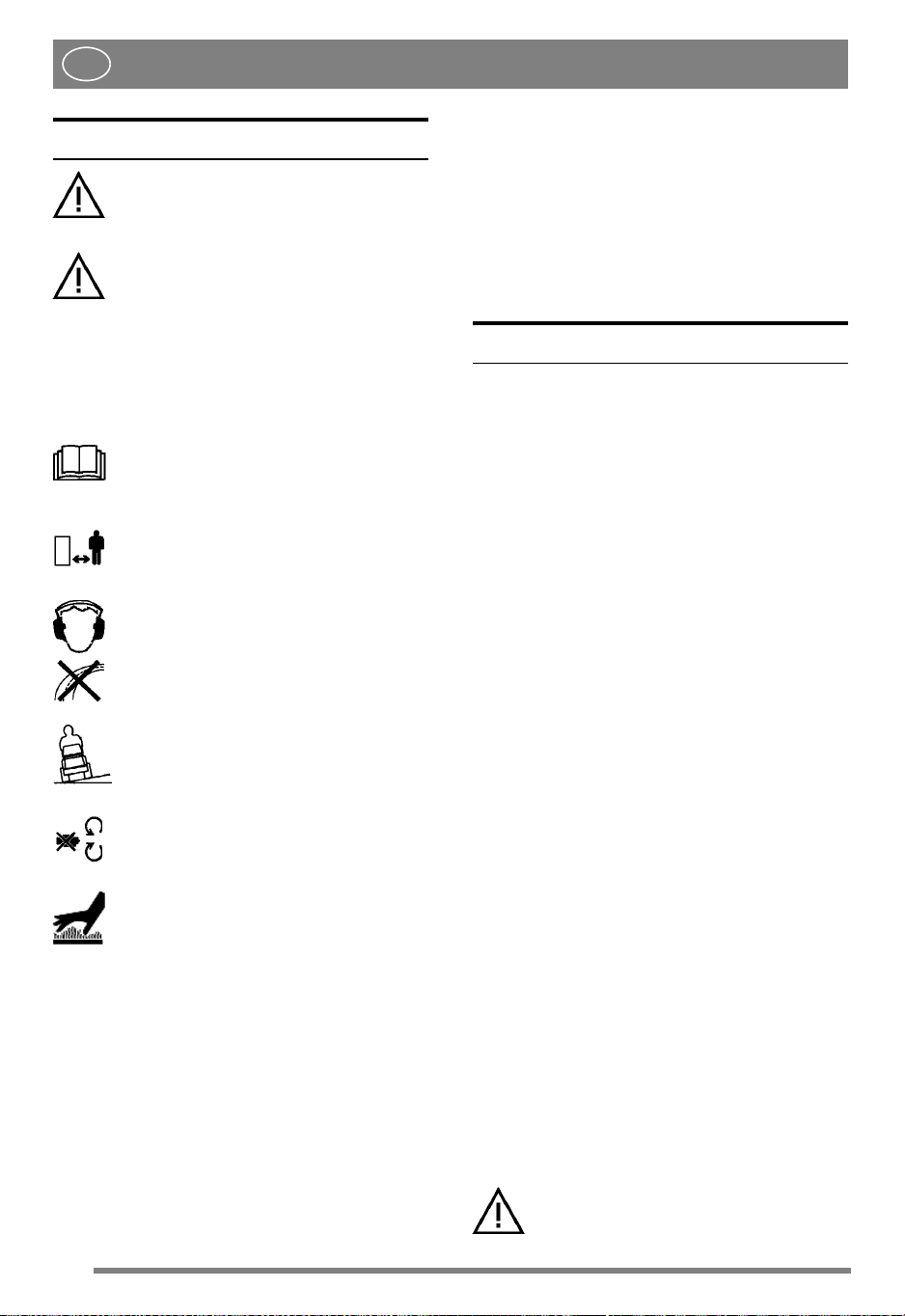

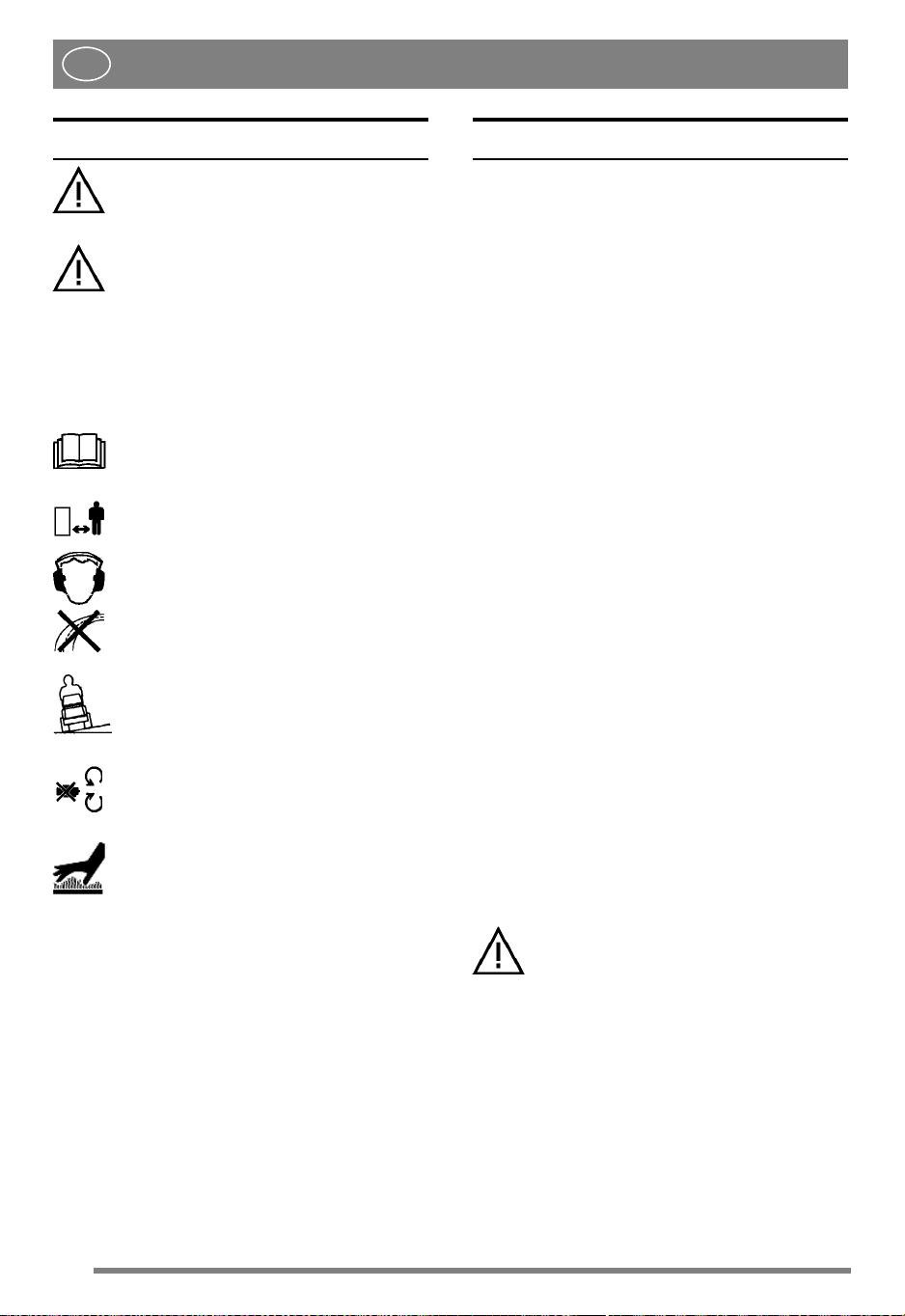

1.1 SYMBOLER

Följande symboler finns på maskinen för att påminna om den försiktighet och uppmärksamhet som krävs vid användning och underhåll.

Symbolerna betyder:

Va r ni n g ! Läs instruktionsbok och säkerhetsmanual före användning av maskinen.

Va r ni n g ! Se upp för utkastade föremål. Håll åskådare borta.

Va r ni n g ! Använd alltid hörselskydd.

Va r ni n g ! Denna maskin är ej avsedd att köras på allmän väg.

Va r ni n g ! Maskinen, med monterade originaltillbehör, får köras i maximalt 10° lutning oavsett riktning.

Va r ni n g ! Klämrisk föreligger. Håll händer och fötter borta från midjestyrningen.

Va r ni n g ! Risk för brännskador. Berör inte ljuddämparen/katalysatorn.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i denna bruksanvisning är numrerade 1, 2, 3, osv.

Detaljer inne i figurerna är märkta A, B, C, osv. Hänvisning till detalj C i figur 2 skrivs “2:C”.

1.2.2 Rubriker

Rubrikerna i denna bruksanvisning är numrerade enligt nedanstående exempel:

“1.3.1 Allmän säkerhetskontroll” är en underrubrik till “1.3 Säkerhetskonroll” och ingår i densamma.

Vid hänvisning till rubriker anges oftast endast rubrikens nummer. T.ex. “Se 1.3.1”.

2 BESKRIVNING

2.1 DRIVNING

2.1.1 Plus, Ranger, Ranger Svan, Excellent

Maskinen är bakhjulsdriven. Bakaxeln är försedd med en hydrostatisk växellåda

med steglös utväxling framåt och bakåt. För att underlätta svängar är bakaxeln även försedd

med differential. Frontmonterade redskap drivs via kilremmar.

2.1.2 Prestige, Residence, Royal, Power

Maskinen är 4-hjulsdriven. Kraften från motorn till drivhjulen överförs hydrauliskt. Motorn driver en oljepump vilken pumpar olja genom bakre och främre axeldrivningarna.

Framaxeln och bakaxeln är seriekopplade, vilket gör att framhjulen och bakhjulen tvingas att rotera med samma varvtal.

För att underlätta svängar är båda axlarna försedda med differential.

Frontmonterade redskap drivs via kilremmar.

2.2 STYRNING

Maskinen är midjestyrd. Detta innebär att ramen är delad i en främre och en bakre del, vilka kan vridas i förhållande till varandra.

Midjestyrningen gör att maskinen kan svänga med extremt liten radie runt träd och andra hinder.

2.3 SÄKERHETSSYSTEM

Maskinen är utrustad med ett elektriskt säkerhetssystem. Säkerhetssystemet avbryter vissa aktiviteter som kan medföra fara vid felmanöver. T.ex. kan motorn endast startas om pedalen koppling-parkeringsbroms är nedtryckt.

Säkerhetssystemets funktion skall alltid kontrolleras före varje användning.

2.4 REGLAGE

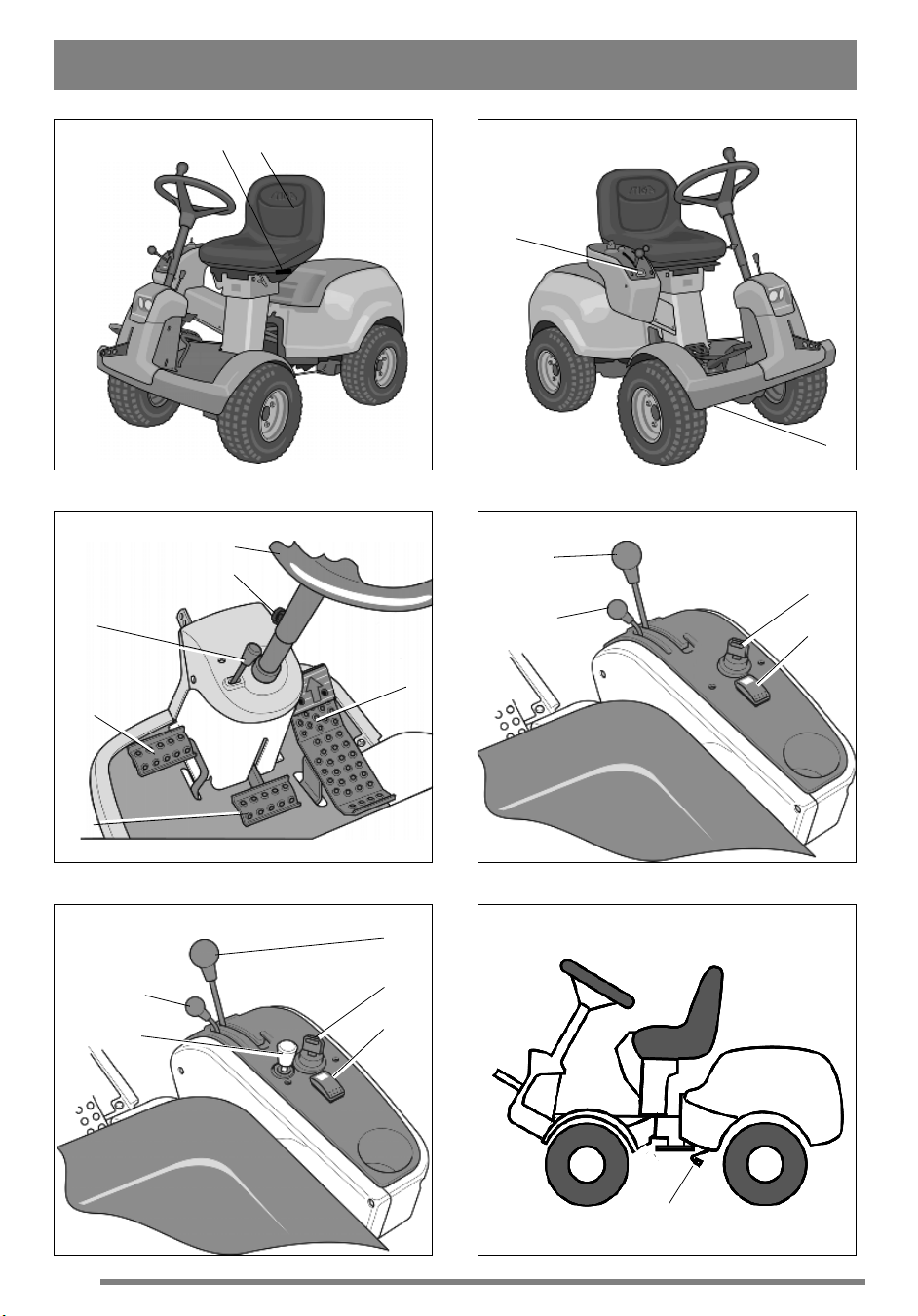

2.4.1 Redskapslyft, mekanisk (3:C)

För att växla mellan arbetsläge och transportläge:

1. Trampa ned pedalen helt.

2. Släpp sakta upp pedalen.

Bruksanvisning i original

Page 8

SVENSKA

2.4.2 Koppling-parkeringsbroms (3:B)

Tryck aldrig på pedalen under körning. Risk för överhettning i kraftöverföringen.

Pedalen (3:B) har följande tre lägen:

•Uppsläppt. Kopplingen är ej aktiverad. Parkeringsbromsen är ej aktiverad.

• Till hälften nedtryckt. Framdrivningen

frikopplad. Parkeringsbromsen är ej aktiverad.

• Helt nedtryckt. Framdrivningen frikopplad.

Parkeringsbromsen fullt aktiverad men ej spärrad. Detta läge används även som nödbroms.

2.4.3 Spärr, parkeringsbroms (3:A)

Spärren låser pedalen “koppling-broms” i nedtryckt läge. Funktionen används för att låsa maskinen i slutningar, vid transport, etc. då motorn inte är igång.

Låsning:

1. Trampa ned pedalen (3:B) helt.

2. För spärren (3:A) åt höger.

3. Släpp upp pedalen (3:B).

4. Släpp spärren (3:A).

Lossning:

Tryck och släpp upp pedalen (3:B).

2.4.4 Drivning-färdbroms (3:F)

Om maskinen inte bromsar in som förväntat då pedalen släpps skall den vänstra pedalen (3:B) användas som nödbroms.

Pedalen bestämmer utväxlingsförhållande mellan motorn och drivhjulen (= hastigheten). Då pedalen släpps aktiveras färdbromsen.

1. Tryck pedalen framåt maskinen rör sig framåt.

2. Pedalen obelastad maskinen står stilla.

3. Tryck pedalen bakåt maskinen backar.

4. Trycket minskas på pedalen

- maskinen bromsar in.

På pedalens överdel finns en justerplatta. Justerplattan kan justeras i 3 lägen för att passa förarens fot optimalt.

2.4.5 Ratt (3:D)

Ratthöjden kan regleras steglöst. Lossa justerratten (3:E) på styrstången och höj eller sänk ratten till önskat läge. Vrid åt.

Justera ej ratten under körning.

Vrid aldrig ratten då maskinen står stilla med nedsänkt arbetsredskap. Risk för onormala belastningar på servo och styrmekanik.

2.4.6 Gas- och chokereglage (4:G) (Plus, Residence, Prestige, Ranger)

Reglage för inställning av motorns varvtal samt för att choka motorn vid kallstart.

Om motorn går orent finns risk för att reglaget är för långt framskjutet så att choken är aktiverad. Detta skadar motorn, ökar bränsleförbrukningen och är skadligt för miljön.

1. Choke - för start av kall motor.

Chokeläget är placerat längst fram i spåret.

Kör ej i detta läge då motorn är varm.

2. Fullgas - vid användning av maskinen bör alltid fullgas användas.

Fullgasläget är ca 2 cm bakom chokeläget.

3. Tomgång.

2.4.7 Gasreglage (5:G) (Ranger Svan, Royal, Excellent, Power)

Reglage för inställning av motorns varvtal.

1. Fullgas - vid användning av maskinen bör alltid fullgas användas.

2. Tomgång.

2.4.8 Chokereglage (5:H)(Ranger Svan, Royal, Excellent, Power)

Dragreglage för att choka motorn vid kallstart.

1. Reglaget helt utdraget - chokespjället i förgasaren stängt. För kallstart.

2. Reglaget intryckt - chokespjället öppet. För varmstart och vid körning.

Kör aldrig med choken utdragen då motorn är varm.

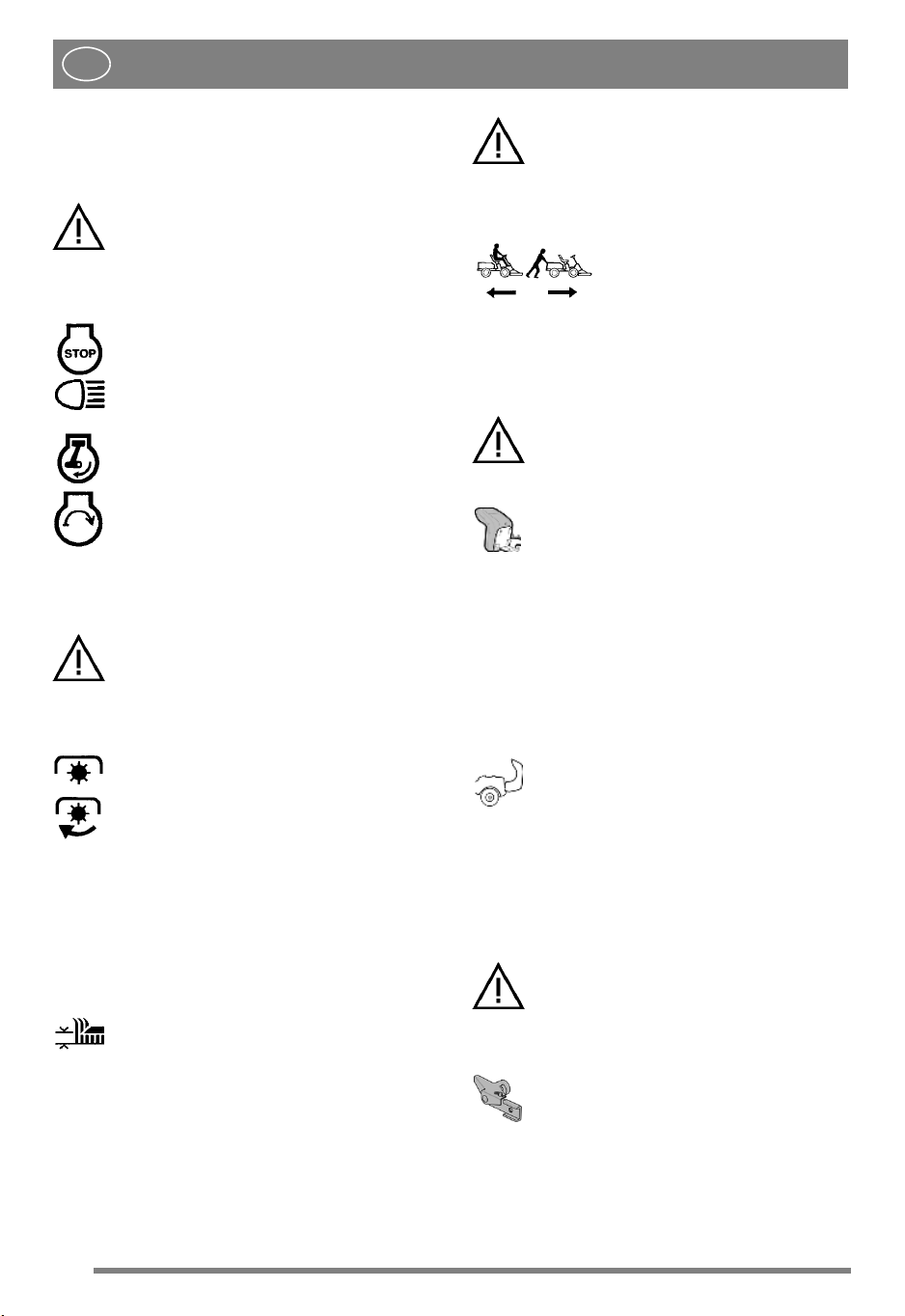

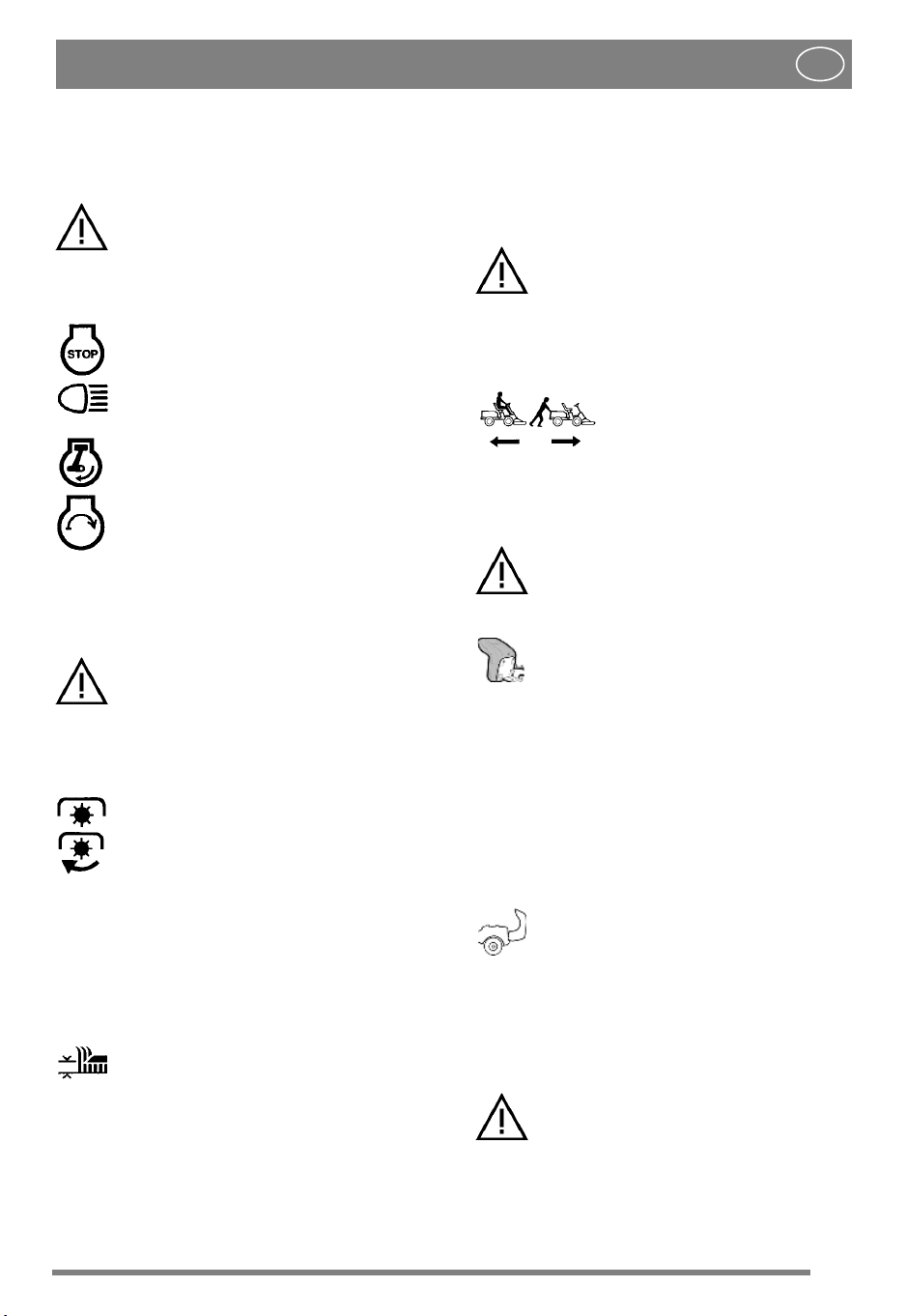

2.4.9 Tändlås/strålkastare (4, 5:I)

Tändlåset används för att starta och stoppa motorn. Tändlåset också strömbrytare för strålkastaren.

Lämna ej maskinen med nyckeln i läge 2 eller 3. Brandrisk, bränsle kan rinna in i motorn genom förgasaren samt risk för att batteriet laddas ur och förstörs.

Fyra lägen:

1. Stoppläge - motorn är kortsluten. Nyckeln kan tas bort.

2. Körläge - strålkastaren tänd.

Bruksanvisning i original

Page 9

SVENSKA

3. Körläge - strålkastaren släckt.

4. Startläge - den elektriska startmotorn

aktiveras när nyckeln vrids till det fjäderbelastade startläget. När motorn startat, låt nyckeln återgå till körläge 3.

Vrid nyckeln till läge 2 för att tända strålkastaren.

2.4.10Kraftuttag (4, 5:K)

Kraftuttaget får aldrig kopplas in då det frontmonterade tillbehöret befinner sig i transportläge. Detta förstör remtransmissionen.

Spak för in- och urkoppling av kraftuttag för drivning av frontmonterade tillbehör. Två lägen:

1. Främre läget - kraftuttaget urkopplat.

2. Bakre läget - kraftuttaget inkopplat.

2.4.11 Timräknare (2:P)

Visar antal drifttimmar. Fungerar endast då motorn är igång.

2.4.12 Klipphöjdinställning (4, 5:J)

Maskinen är utrustad med reglage för användning av klippaggregat med elektrisk klipphöjdsinställning.

Strömbrytaren används för att steglöst höja och sänka klipphöjden.

Klippaggregatet ansluts till kontakten (2:Q).

2.4.13Urkopplingsspak

Spak för att koppla ur den steglösa transmissionen. 2WD är försedd med en spak, kopplad till

bakaxeln. Se (6:R). 4WD är försedd med två spakar, kopplade till

bakaxeln (7:A) och framaxeln (7:B).

Urkopplingsspaken får aldrig befinna sig mellan yttre och inre läget. Detta överhettar och skadar transmissionen.

Spakarna ger möjlighet att flytta maskinen för hand utan hjälp av motorn. Två lägen:

1. Spak i inre läget transmissionen inkopplad för normal användning.

2. Spak i yttre läget transmissionen urkopplad. Maskinen kan flyttas för hand.

Maskinen får inte bogseras längre sträckor eller med hög fart. Transmissionen kan skadas.

Maskinen får ej köras med främre spaken i yttre läget. Risk för skador och oljeläckage i framaxeln.

2.4.14 Sits (1:T)

Sitsen är fällbar och justerbar i längsled. Sitsen justeras på följande sätt:

1. För reglaget (1:S) uppåt.

2. Ställ sitsen i önskat läge.

3. Släpp reglaget (1:S) och sitsen låses.

Sitsen är försedd med en säkerhetsbrytare som är kopplad till maskinens säkerhetssystem. Detta gör att vissa aktiviteter, som kan medföra fara, inte är möjliga då ingen sitter i sitsen. Se även 4.4.2.

2.4.15 Motorhuv (8:U)

För att komma åt bränslekran, batteri och motor är maskinen försedd med öppningsbar motorhuv. Motorhuven är låst med en gummistropp.

Motorhuven öppnas på följande sätt:

1. Lossa gummistroppen (8:V) i huvens framkant.

2. Lyft försiktigt motorhuven bakåt. Stängning utförs omvänt.

Maskinen får inte användas utan att motorhuven är stängd och låst. Risk för brännskador och klämskador föreligger.

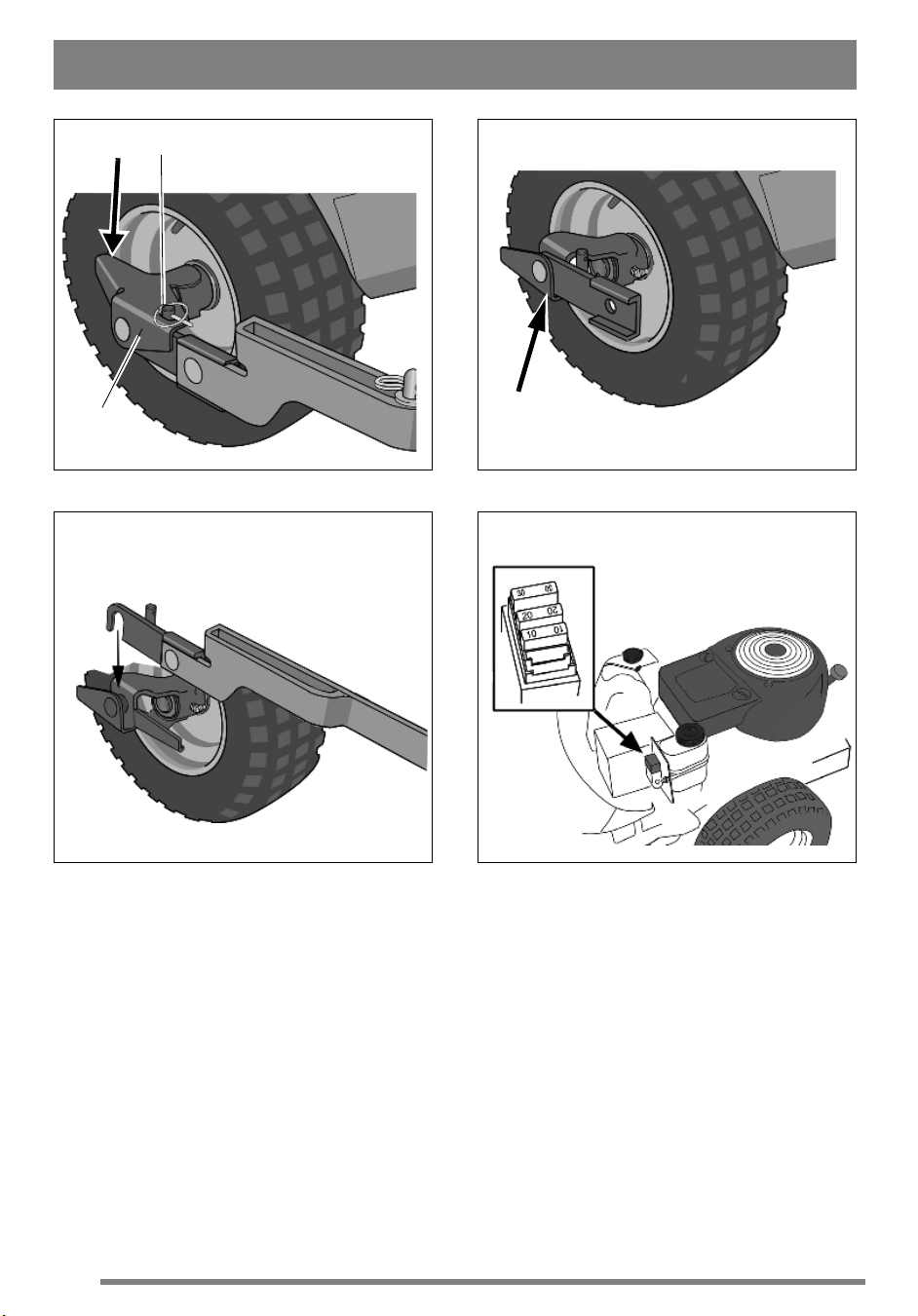

2.4.16Snabbfäste (25:H)

Snabbfästena är delbara vilket gör det mycket lätt att växla mellan olika arbetsredskap

Snabbfästena medger att aggregatet enkelt kan växla mellan två lägen:

• Normalläget med fullt uppspänd rem.

• 4 cm bakom normalläget med slak rem så att aggregatet kommer närmare basmaskinen.

Tillsammans med att spännrullen lossas från remmen, förenklar snabbfästena rembyte, aggregatbyte, tvättläge och serviceläge.

Släppa remspänningen

1. Demontera låsnålarna (25:G) på båda sidor.

2. Öppna snabbfästena genom att trycka ned dess bakre del med klacken. Se (25:F).

Då snabbfästena är öppnade vilar aggregatarmarna endast löst i axeldelarna. Aggregatet får aldrig ställas i serviceläge eller tvättläge utan att snabbfästena åter är låsta efter att aggregatremmen hakats av.

3. Utför önskade åtgärder, t.ex:

• Haka av remmen.

• Byta aggregat genom att haka ur aggregatarmarna. Se fig. 27.

Spänna remmen Spänn först på ena sidan och sedan på andra enligt

instruktionerna nedan.

Bruksanvisning i original

Page 10

Vrid inte hävarmen med händerna. Klämrisk.

SVENSKA

4 START OCH KÖRNING

1. Sätt foten på hävarmen (26:J) och vrid försiktigt ett halvt varv framåt.

2. Montera låsnålen (25:G).

3. Utför ovanstående på andra sidan.

3 ANVÄNDNINGSOMRÅDEN

Maskinen får endast användas till följande arbeten med angivna STIGA original tillbehör:

Arbete Tillbehör, STIGA original

Gräsklippning Med klippaggregaten: 95

Sopning Med sopaggregat eller

Snöröjning Med snöblad eller snöslunga.

Gräs- och lövuppsamling

Gräs- och lövtransport

Sandspridning Med sandspridare. Kan även

Ogräsbekämpning på grusgångar

Kantskärning av gräsmattor

Mossrivning Med mossrivare.

Draganordningen får belastas med en vertikal kraft av maximalt 100 N.

Påskjutskraften från bogserade tillbehör får, i draganordningen, vara maximalt 500 N.

OBS! Före all användning av släpkärra - kontakta aktuellt försäkringsbolag.

OBS! Denna maskin är ej avsedd att köras på allmän väg.

Combi, 95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Slagklippare

upptagande sopaggregat. Till förstnämnda rekommenderas dammskydd.

Snökedjor och ramvikter rekommenderas.

Med bogserad uppsamlare 38" eller 42".

Med transportkärra Pro eller Combi.

användas för spridning av salt. Snökedjor och ramvikter rekommenderas.

Med frontmonterat skyffeljärn.

Med kantskärare.

Maskinen får inte användas utan att motorhuven är stängd och låst. Risk för brännskador och klämskador föreligger.

4.1 BENSINPÅFYLLNING

Använd alltid ren blyfri bensin. Oljeblandad 2taktsbensin får ej användas.

Tanken rymmer 12 liter. Nivån avläses enkelt genom den transparenta tanken.

OBS! Vanlig blyfri bensin är en färskvara och skall ej lagras mer än 30 dagar.

Med fördel kan även miljöanpassad bensin, så kallad alkylatbensin användas. Denna typ av bensin har en sammansättning som är mindre skadlig för både människor och natur.

Bensin är mycket brandfarligt. Förvara bränslet i behållare, speciellt gjorda för detta ändamål.

Fyll endast på bensin utomhus och rök inte under påfyllningen. Fyll på bränsle innan motorn startas. Tag aldrig av tanklocket eller fyll på bensin när motorn är igång eller fortfarande är varm.

Fyll aldrig bensintanken helt full. Lämna ett tomt utrymme (= minst hela påfyllningsröret plus 1 - 2 cm i tankens överdel) så att bensinen, när den värms upp, kan utvidgas utan att rinna över. Se fig.

4.2 NIVÅKONTROLL, MOTOROLJA

Vevhuset är vid leverans fyllt med olja SAE 10W-

30.

Kontrollera före varje användning att oljenivån är korrekt. Maskinen skall stå plant.

Torka rent runt oljemätstickan. Lossa och dra upp den. Torka av oljemätstickan.

Plus, Residence, Prestige, Ranger, Excellent, Power: För ner oljemätstickan helt och skruva fast den.

Skruva loss och dra upp den igen. Avläs oljenivån. Ranger Svan, Royal:

För ner oljemätstickan helt utan att skruva fast den. Dra upp den igen och avläs oljenivån.

Fyll på olja upp till “FULL”-markeringen om oljenivån är under detta märke. Se fig. 10-12.

Oljenivån får aldrig överstiga “FULL”markeringen. Detta resulterar i att motorn blir överhettad. Om oljenivån överstiger “FULL”markeringen skall olja tappas ut tills korrekt nivå uppnås.

Bruksanvisning i original

Page 11

SVENSKA

4.3 NIVÅKONTROLL, TRANSMISSIONSOLJA

Se 5.6.1.

4.4 SÄKERHETSKONTROLL

Kontrollera att resultaten i säkerhetskontrollerna nedan uppfylls vid test av aktuell maskin.

Säkerhetskontrollen skall alltid utföras före varje användning.

Om någon av resultaten nedan ej uppfylls får maskinen ej användas! Lämna maskinen till en serviceverkstad för reparation.

4.4.1 Allmän säkerhetskontroll

Objekt Resultat

Bränsleledningar och anslutningar.

Elkablar. All isolering intakt.

Avgassystem. Inget läckage i anslutningar.

Oljeledningar Inget läckage. Inga skador. Kör maskinen

framåt/bakåt och släpp pedalen drivning-färdbroms.

Provkörning Inga onormala vibrationer.

4.4.2 Elektrisk säkerhetskontroll

Säkerhetssystemets funktion skall alltid kontrolleras före varje användning.

Tillstånd Åtgärd Resultat

Pedalen kopplingbroms ej nedtryckt. Kraftuttaget ej aktiverat.

Pedalen kopplingbroms nedtryckt. Kraftuttaget aktiverat.

Motorn igång. Kraftuttaget aktiverat.

Motorn igång. Tag ur säkringen

Inget läckage.

Inga mekaniska skador.

Samtliga skruvar fastdragna.

Maskinen skall stoppa.

Inget onormalt ljud.

Försök starta. Motorn

Föraren reser sig ur sätet.

10 A. Se fig. 28.

skall ej starta.

Motorn skall stoppa.

4.5 START

1. Öppna bensinkranen. Se fig. 15.

2. Kontrollera att tändkabeln/tändkablarna är

monterad/-e på tändstiftet/tändstiften.

3. Kontrollera att kraftuttaget är urkopplat.

4. Håll inte foten på drivpedalen.

5. Plus, Residence, Prestige: Kallstart - ställ gasreglaget längst fram i chokeläget. Varmstart - ställ gasreglaget på fullgas (ca 2 cm bakom chokeläget). Ranger Svan, Royal, Excellent: Ställ gasreglaget på fullgas. Kallstart - drag ut chokereglaget maximalt. Varmstart - chokereglaget skall vara inskjutet.

6. Trampa ned pedalen koppling-broms helt.

7. Vrid om startnyckeln och starta motorn.

8 Plus, Residence, Prestige:

När motorn startat, för gasreglaget successivt till fullgas (ca 2 cm bakom chokeläget) om choke har använts. Ranger Svan, Royal, Excellent: När motorn startat, skjut successivt in chokereglaget om detta har använts.

9. Vid kallstart, belasta inte maskinen omedelbart efter start, utan låt motorn gå några minuter. Då hinner oljan värmas upp.

Vid användning av maskinen bör alltid fullgas användas.

4.6 KÖRTIPS

Var alltid noga med att rätt oljemängd finns i motorn. Speciellt vid körning i sluttningar. Se 4.2.

Var försiktig i sluttningar. Inga plötsliga start eller stopp vid körning uppför eller nedför en sluttning. Kör aldrig tvärs över en sluttning. Kör uppifrån och ner eller nerifrån och upp.

Maskinen får köras i maximalt 10° lutning oavsett riktning.

Minska hastigheten i sluttningar och vid skarpa svängar för att bibehålla kontrollen och minska vältrisken.

Gör inte fullt rattutslag vid körning på högsta växel och full gas. Maskinen kan välta.

Håll händer och fingrar borta från midja och sitskonsol. Klämrisk föreligger. Kör aldrig med öppen motorhuv.

4.7 STOPP

Frikoppla kraftuttaget. Lägg i parkeringsbromsen. Låt motorn gå på tomgång 1 - 2 minuter. Stanna

motorn genom att vrida om startnyckeln. Stäng bensinkranen. Speciellt viktigt om maskinen

skall transporteras, på t.ex. släpkärra.

Om maskinen lämnas utan tillsyn, tag bort tändkabeln/tändkablarna och ta bort startnyckeln.

Motorn kan vara mycket varm omedelbart efter stopp. Vidrör inte ljuddämpare, cylinder eller kylflänsar. Detta kan orsaka brännskador.

Bruksanvisning i original

Page 12

SVENSKA

4.8 RENGÖRING

För att minska brandfaran, håll motor, ljuddämpare, batteri och bränsletank rena från gräs, löv och olja.

För att minska brandfaran, kontrollera regelbundet att inget olje- och/eller bränsleläckage förekommer.

Använd aldrig vatten med högt tryck. Detta kan förstöra axeltätningar, elektriska komponenter eller hydraulventiler.

Använd aldrig luft med högt tryck mot kylarnas lameller. Detta förstör lamellstrukturen.

Efter varje användning skall maskinen rengöras. Nedanstående anvisningar gäller för rengöringen:

• Spola inte vatten på motorn.

• Rengör motorn med borste och/eller tryckluft.

• Rengör motorns kylluftsintag (10-12:W).

• Efter rengöring med vatten, starta igång maskin och eventuellt klippaggregat för att avlägsna vatten som annars tränger in i lager och kan orsaka skada.

5 UNDERHÅLL

5.1 SERVICEPROGRAM

För att bibehålla maskinen i gott skick med avseende på tillförlitlighet och driftsäkerhet samt ur miljösynpunkt skall STIGA’s Serviceprogram följas.

Innehållet i detta program framgår av bifogade servicebok.

Grundservice verkstad.

Första service och mellanservice auktoriserad verkstad, men kan även utföras av användaren. Innehållet framgår av serviceboken och åtgärderna beskrivs under “4 START OCH KÖRNING” samt nedan.

Service, utförd hos auktoriserad verkstad, garanterar fackmässigt arbete med original reservdelar.

Vid varje grundservice och mellanservice, utförd hos auktoriserad verkstad, stämplas servicehäftet. Ett servicehäfte med dessa servicar redovisade är en värdehandling, som höjer maskinens andrahandsvärde.

5.2 FÖRBEREDELSE

All service och allt underhåll skall utföras på stillastående maskin med stoppad motor.

skall alltid utföras av auktoriserad

bör utföras av

Förhindra att maskinen rullar genom att alltid lägga i parkeringsbromsen.

Stoppa motorn.

Förhindra ofrivillig motorstart genom att lossa tändkabeln/tändkablarna från tändstiftet/tändstiften och ta bort startnyckeln.

5.3 DÄCKTRYCK

Justera däckens lufttryck enligt följande: Fram: 0,6 bar (9 psi). Bak: 0,4 bar (6 psi).

5.4 BYTE AV MOTOROLJA, FILTER

Detta avsnitt innehåller tabeller omfattande de olika motorer som ingår i STIGA:s sortiment. För att förenkla läsningen, markera de data som gäller för den aktuella maskinen/motorn.

5.4.1 Bytesintervall

I tabellen nedan anges i vissa fall både drifttimmar och kalendermånader. Åtgärden skall utföras vid det som inträffar först.

Maskin 1:a gången

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Byte av olja. 5 timmar Byte av filter. - 100 timmar

Ranger Svan, Royal (Honda)

Byte av olja.

Byte av filter. -

Byt olja oftare om motorn får arbeta extremt tungt eller om den omgivande temperaturen är hög.

5.4.2 Motorolja

Använd olja enligt tabellen nedan..

Olja SAE 10W-30 Grad SJ eller högre

Använd inga tillsatser till oljan.

Fyll inte på för mycket olja. Det kan resultera i att motorn överhettas.

Byt olja när motorn är varm.

Motoroljan kan vara mycket varm om den avtappas direkt efter stopp. Låt därför motorn svalna några minuter innan oljan avtappas.

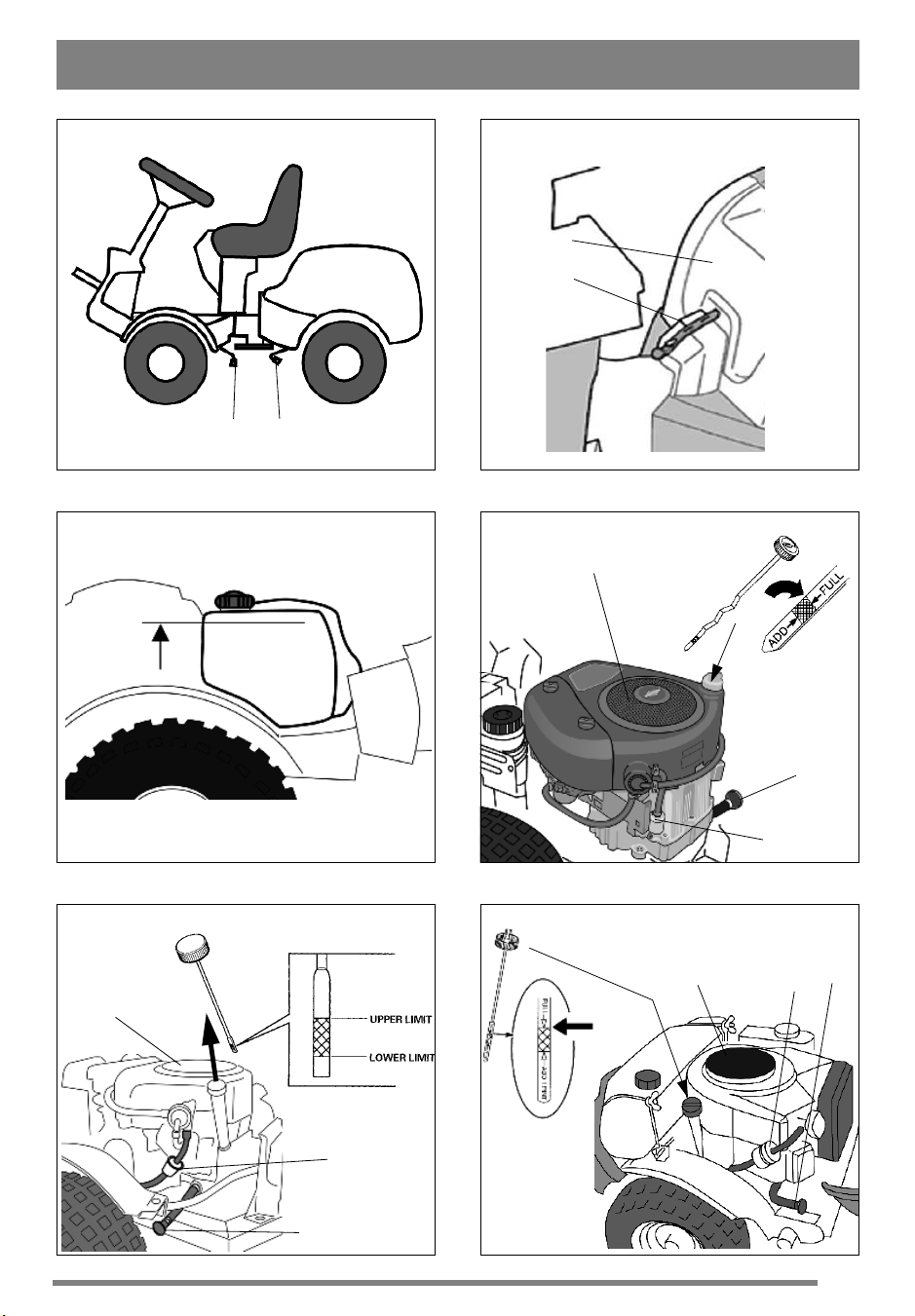

1. Kläm ihop klammern på

oljeavtappningsslangen. Använd en polygrip ed. Se fig. 10-12:Y.

Drifttimmar/

Kalendermånader

Drifttimmar/

Kalendermånader

20 timmar/

1 månad

Därefter i

intervall

50 timmar/

12 månader

100 timmar/

6 månader

100 timmar/

6 månader

Bruksanvisning i original

Page 13

SVENSKA

2. Flytta upp klammern 3-4 cm på oljeavtappningsslangen och drag ur pluggen.

3. Samla upp oljan i ett kärl.

OBS! Ingen olja får spillas på kilremmarna.

4. Lämna oljan för deponering enligt lokala bestämmelser.

5. Montera oljeavtappningspluggen och skjut tillbaka klammern så att den klämmer över pluggen.

6. Tag bort oljemätstickan och fyll på ny olja. Oljemängd:

Maskin

Residence, Ranger 1,4 liter Plus, Prestige 1,4 liter 1,5 liter Excellent, Power 1,6 liter 1,7 liter Ranger Svan, Royal 0,9 liter 1,05 liter

7. Efter påfyllning av olja, starta motorn och kör på tomgång i 30 sekunder.

8. Undersök om det förekommer oljeläckage.

9. Stanna motorn. Vänta i 30 sekunder och kontrollera sedan oljenivån enligt 4.2.

5.4.3 Oljefilter

Tappa först ut motoroljan och montera oljeavtappningspluggen enligt ovanstående. Byt därefter oljefiltret enligt följande:

1. Rengör området runt filtret och demontera filtret.

2. Fukta det nya filtrets packning med olja.

3. Montera filtret. Skruva först in filtret så att packningen kommer i kontakt med motorn. Skruva därefter in filtret ytterligare 1/2-3/4 varv.

4. Fortsätt med punkten 7 enligt 5.4.2 Motorolja ovan.

Oljemängd, ca

Ej filterbyte Filterbyte

5.5 BRÄNSLEFILTER (10-12:Z)

Byt bränslefilter varje säsong. Kontrollera att inget bränsleläckage förekommer

då det nya filtret har monterats.

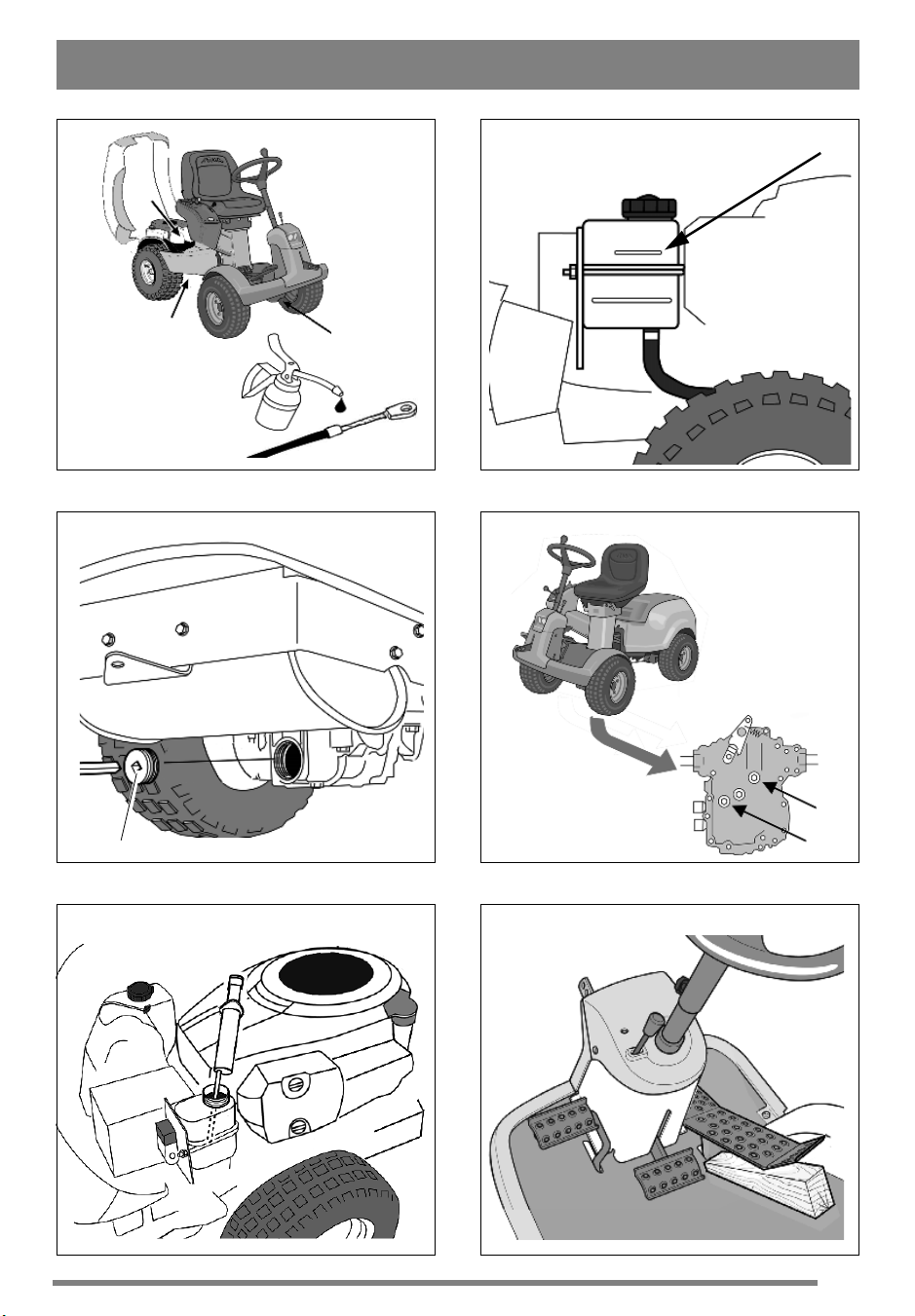

5.6 TRANSMISSION, OLJA

(PRESTIGE, RESIDENCE, ROYAL, POWER)

Oljan i den hydrauliska kraftöverföringen skall kontrolleras/justeras resp. bytas i intervaller enligt tabellen nedan.

1:a

Åtgärd

Kontroll - justering av nivå. - 50 Byte av olja. 5 200

Oljetyp: Syntetisk olja 5W-50. Oljemängd vid byte: ca 3,5 liter.

gången

Därefter i

intervall

Drifttimmar

5.6.1 Kontroll - justering

1. Ställ upp maskinen helt horisontellt.

2. Avläs oljenivån på behållaren. Se 20:P. Nivån skall ligga i höjd med strecket.

3. Vid behov, fyll på mera olja.

5.6.2 Avtappning

1. Kör maskinen i varierande hastigheter under 10-20 minuter så att transmissionsoljan värms upp.

2. Ställ upp maskinen helt horisontellt.

3. Dra ut båda urkopplingsspakarna enligt 7:A, B.

4. Placera ett uppsamlingstråg under bakaxeln och ett under framaxeln.

5. Öppna oljebehållaren genom att ta bort locket.

Endast en 3/8” fyrkantnyckel får användas till oljeavtappningspluggen. Andra verktyg förstör pluggen.

6. Demontera oljeavtappningspluggen från bakaxeln. Rengör hålet och använd en 3/8” fyrkantnyckel. Se figur 21.

7. Demontera 2 avtappningspluggar från framaxeln. Använd en 12 mm hylsnyckel. Låt oljan i framaxel och ledningar rinna ur. Se fig.

22.

8. Kontrollera att packningarna är intakta på framaxelns avtappningspluggar. Se fig. 22. Återmontera pluggarna. Åtdragningsmoment: 15-17 Nm.

Om oljeavtappningspluggen drages fast hårdare än 5 Nm kommer den att skadas.

9. Kontrollera att packningen är intakt på oljeavtappningspluggen. Se 21:V. Återmontera i bakaxeln. Drag fast oljeavtappningspluggen med 5 Nm.

10.Sug ut oljan i behållarens djupare del med hjälp av en oljesug. Se fig 23.

11.Lämna oljan för deponering enligt lokala bestämmelser.

5.6.3 Fyllning

Motorn får aldrig köras då bakre urkopplingsspaken är inskjuten och främre urkopplingsspaken är utdragen.

Detta kommer att förstöra framaxelns tätningar.

1. Fyll oljebehållaren med den nya oljan.

Om motorn skall köras inomhus skall anordning för avgasutsugning kopplas till motorns avgasrör.

2. Kontrollera att bakaxelns urkopplingsspak är utdragen.

3. Starta motorn. Då motorn startas skjuts framaxelns urkopplingsspak in automatiskt.

Bruksanvisning i original

Page 14

SVENSKA

4. Drag ut framaxelns urkopplingsspak.

Obs! Oljan sugs in i systemet mycket fort. Behållaren måste alltid hållas fylld. Luft får absolut inte sugas in.

5. Ställ drivpedalen i läge framåt genom att blockera den med hjälp av en träkil ed. Se fig.

24. Fyll oljebehållaren efter hand med ny olja.

6. Kör i läget framåt under en minut.

7. Flytta träkilen och ställ drivpedalen i läge bakåt. Fortsätt att fylla på olja.

8. Kör i läget bakåt under en minut.

9. Växla körriktning en gång per minut enligt ovan och fortsätt fyll på olja tills det slutar bubbla i behållaren.

10.Stoppa motorn, montera oljebehållarens lock och stäng huven.

11.Provkör några minuter och justera oljenivån i behållaren.

5.7 REMTRANSMISSIONER

Kontrollera efter 5 timmars drift att samtliga remmar är intakta och oskadade.

5.8 STYRNING

Styrningen skall kontrolleras/justeras efter 5 timmars drift och därefter var 100:e driftstimma.

5.8.1 Kontroll

Vrid ratten i korta ryck fram och tillbaka. Inget mekaniskt glapp i styrkedjorna skall förekomma.

5.8.2 Justering

Justera styrkedjorna vid behov enligt följande:

1. Ställ maskinen i läget “rakt fram”.

2. Justera styrkedjorna med de två muttrarna, placerade under midjepunkten. Se fig. 16.

3. Justera båda muttrarna lika mycket tills inget glapp förekommer.

4. Provkör maskinen rakt framåt och kontrollera att ratten ej har snedställts.

5. Om ratten är snedställd, lossa den ena muttern och drag åt den andra.

Spänn inte styrkedjorna för hårt. Styrningen går då tungt, samtidigt som slitaget på kedjorna ökar.

5.9 BATTERI

Syra som kommer i kontakt med ögon eller hud orsakar allvarliga personskador. Om någon kroppsdel kommit i kontakt med syra, skölj omedelbart rikligt med vatten och kontakta genast läkare.

Batteriet är ett ventilreglerat batteri med 12 V nominell spänning. Batterivätskan behöver och kan ej kontrolleras eller fyllas på. Enda underhållet som krävs är laddning efter t.ex. lång lagring.

Före första användning skall batteriet fulladdas. Batteriet skall alltid förvaras fulladdat. Om batteriet förvaras urladdat uppstår allvarliga skador.

5.9.1 Laddning med motorn

I första hand kan batteriet laddas med hjälp av motorns generator enligt följande:

1. Montera batteriet i maskinen enligt nedan.

2. Ställ upp maskinen utomhus eller montera utsugningsanordning för avgaserna.

3. Starta motorn enligt instruktionerna i bruksanvisningen.

4. Kör motorn utan stopp, kontinuerligt under 45 minuter.

5. Stoppa motorn och batteriet är fulladdat.

5.9.2 Laddning med batteriladdare

Vid laddning med batteriladdare skall en batteriladdare med konstantspänning användas.

Kontakta återförsäljaren för inköp av batteriladdare med konstantspänning.

Batteriet kan skadas om en batteriladdare av standardtyp används.

5.9.3 Demontering/Montering

Batteriet är placerat bakom motorn. För att komma åt batteriet, öppna motorhuven.

Vid demontering/montering av batteriet gäller följande angående kablarnas anslutning:

• Vid demontering. Koppla först bort den svarta kabeln från batteriets minuspol (-). Koppla därefter bort den röda kabeln från batteriets pluspol (+).

• Vid montering. Anslut först den röda kabeln till batteriets pluspol (+). Anslut därefter den svarta kabeln till batteriets minuspol (-).

Om kablarna kopplas bort/ansluts i omvänd ordning finns risk för kortslutning och skador på batteriet.

Om kablarna förväxlas förstörs generator och batteri.

Drag fast kablarna ordentligt. Lösa kablar kan orsaka brand.

Motorn får aldrig köras med bortkopplat batteri. Risk för allvarliga skador på generator och elsystem.

5.9.4 Rengöring

Om batteripolerna är oxiderade skall dessa rengöras. Rengör batteripolerna med en stålborste och smörj in polerna med polfett.

Bruksanvisning i original

Page 15

SVENSKA

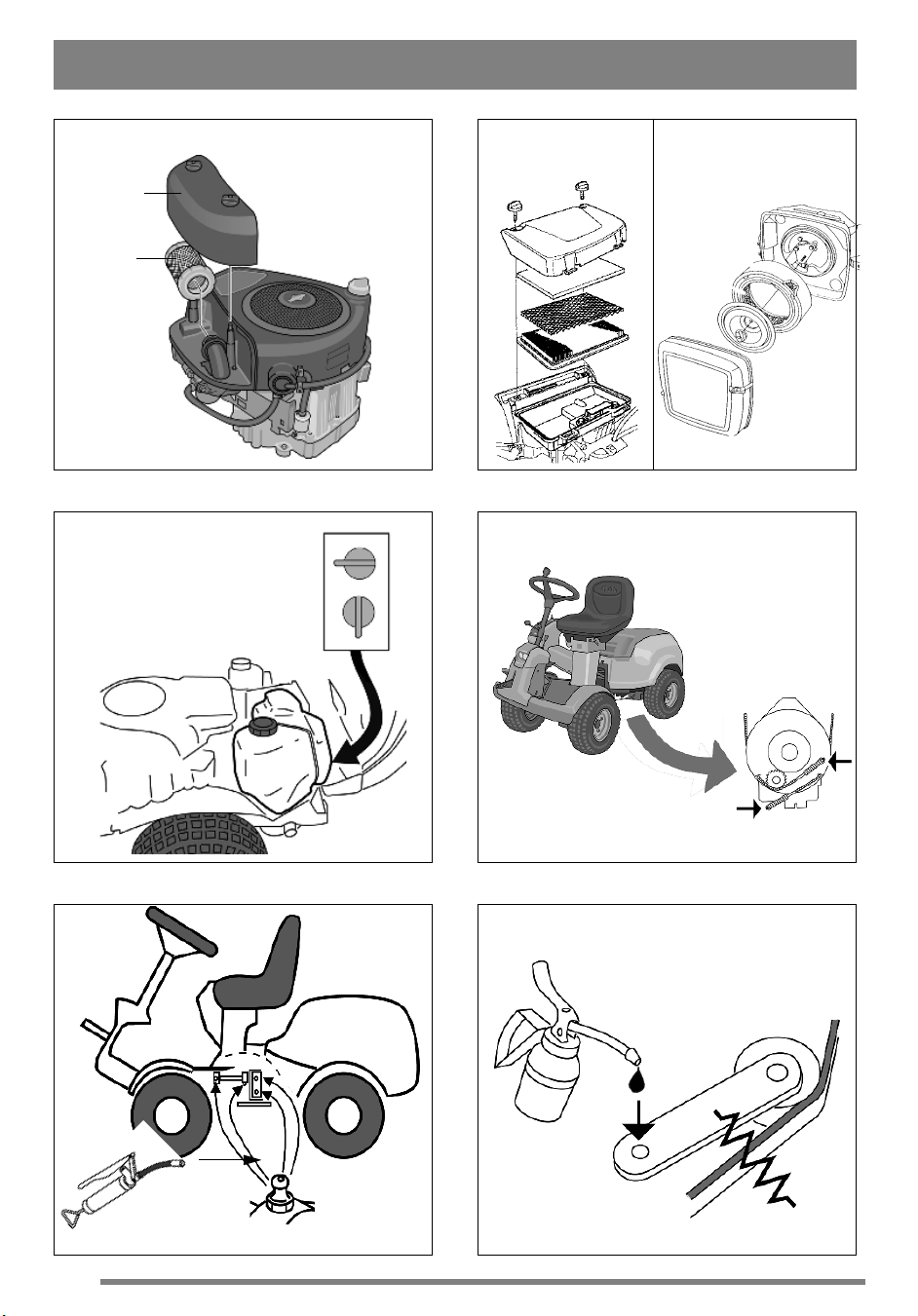

5.10 LUFTFILTER, MOTOR

5.10.1 Luftfilter (Plus, Residence, Prestige, Ranger)

Luftfiltret (pappersfilter) skall rengöras/bytas var 100:e drifttimma.

OBS! Rengör/byt filtren oftare om maskinen arbetar under dammiga förhållanden.

Demontera/montera luftfiltren enligt nedanstående.

1. Rengör noggrannt runt luftfilterkåpan (13:R).

2. Demontera luftfilterkåpan genom att lossa de

två skruvarna.

3. Demontera pappersfilter (13:S). Var försiktig så

att ingen smuts kommer in i förgasaren. Gör rent i luftfilterhuset.

4. Rengör pappersfiltret genom att knacka det lätt

mot en plan yta. Om filtret är mycket smutsigt, byt ut det.

5. Montera i omvänd ordning.

Tryckluft eller petroleumbaserade lösningsmedel, t.ex fotogen får inte användas vid rengöring av pappersfiltret. Detta förstör filtret.

Använd inte tryckluft vid rengöring av pappersfiltret. Pappersfiltret får inte oljas in.

5.10.2 Luftfilter (Ranger Svan, Royal)

Rengör luftfiltret var 3:e månad eller var 50:e körtimma beroende på vilket som först inträffar.

Byt pappersfiltret årligen eller var 200:e körtimma beroende på vilket som först inträffar.

OBS! Rengör/byt båda filtren oftare om maskinen arbetar under dammiga förhållanden.

1. Tag bort luftfilterkåpan. Se fig 14.

2. Demontera pappersfilter och förfilter

(= skumplastfiltret). Var försiktig så att ingen smuts kommer in i förgasaren. Gör rent i luftfilterhuset.

3. Tvätta förfiltret i flytande diskmedel och vatten.

Krama det torrt. Häll lite olja på filtret och krama in oljan.

4. Rengör pappersfiltret så här: Knacka det lätt

mot en plan yta. Om filtret är mycket smutsigt, byt ut det.

5. Montera ihop i omvänd ordning.

Tryckluft eller petroleumbaserade lösningsmedel, t.ex fotogen får inte användas vid rengöring av pappersfiltret. Detta förstör filtret.

Använd inte tryckluft vid rengöring av pappersfiltret. Pappersfiltret får inte oljas in.

5.10.3 Luftfilter (Excellent, Power)

Förfiltret (skumplastfilter) skall rengöras/bytas var 25:e drifttimma.

Luftfiltret (pappersfilter) skall rengöras/bytas var 100:e drifttimma.

OBS! Rengör/byt filtren oftare om maskinen arbetar under dammiga förhållanden.

Demontera/montera luftfiltren enligt nedanstående.

1. Rengör noggrannt runt luftfilterkåpan.

2. Demontera luftfilterkåpan (14:A) genom att lossa de två klämmorna.

3. Demontera filterpaketet (14:B). Förfiltret är placerat över luftfiltret. Var försiktig så att ingen smuts kommer in i förgasaren. Gör rent i luftfilterhuset.

4. Rengör pappersfiltret genom att knacka det lätt mot en plan yta. Om filtret är mycket smutsigt, byt ut det.

5. Rengör förfiltret. Om filtret är mycket smutsigt, byt ut det.

6. Montera i omvänd ordning.

Tryckluft eller petroleumbaserade lösningsmedel, t.ex fotogen får inte användas vid rengöring av pappersfiltret. Detta förstör filtret.

Använd inte tryckluft vid rengöring av pappersfiltret. Pappersfiltret får inte oljas in.

5.11 TÄNDSTIFT

Tändstiftet/tändstiften skall bytas var 200:e drifttimma (=vid varannan grundservice).

Innan tändstiftet lossas, gör rent runt dess infästning.

Tändstift Elektrodavstånd

: Champion RC12YC eller likvärdigt.

: 0,75 mm.

5.12 LUFTINTAG

Se 10-12:W. Motorn är luftkyld. Ett tilltäppt kylsystem skadar motorn. Rengör motorns luftintag var 50:e drifttimma. En noggrannare rengöring av kylsystemet utförs vid varje grundservice.

5.13 SMÖRJNING

Samtliga smörjpunkter enligt nedanstående tabell skall smörjas var 50:e drifttimmar samt efter varje tvättning.

Objekt Åtgärd Fig.

Midjepunkt

Styrkedjor

Spännarmar

Reglag e-wirar

4 smörjnipplar. Använd fettspruta, fylld med universalfett. Pumpa tills fett tränger ut.

Borsta kedjorna rena med stålborste. Smörj med kedjespray av universaltyp.

Smörj lagringspunkterna med oljekanna samtidigt som resp. reglage aktiveras. Utförs lämpligen av två personer.

Smörj vajerändarna med oljekanna samtidigt som resp. reglage aktiveras. Skall utföras av två personer.

Bruksanvisning i original

Page 16

340 008

SVENSKA

5.14 SÄKRINGAR

Om något av felen nedan uppstår, byt aktuell säkring. Se fig. 28.

Fel Säkring

Motorn startar ej eller startar och

10 A

stoppar omedelbart. Batteriet är laddat. Elektrisk klipphöjdinställning fungerar

20 A

ej. Samtliga elektriska funktioner är ur

30 A

funktion. Batteriet är laddat.

6 PATENT - MÖNSTERSKYDD

Denna maskin eller delar därav omfattas av följande patent och mönsterskydd:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

7 ÖVRIGT

7.1 NORDISK MILJÖMÄRKNING

Park Ranger Svan Svan uppfyller kraven enligt Nordisk Miljömärkning av gräsklippare version 4.

Park Ranger Svan, Royal

Ljudtrycksnivå för resp. klippaggregat vid förarens öra [dB(A)]

Produktgrupp [*]

Specifik bränsleförbrukning [g/kWh] 300-400

Relativ bränsleförbrukning låg

[*] B: Maskiner avsedda att användas upp till 30 timmar per år. Slagvolym större än 225 cm3.

När maskinen efter många års tjänst behöver bytas ut, eller inte längre behövs, rekommenderar vi att maskinen lämnas till Er återförsäljare för återvinning.

Maskinens startbatteri är av typen sluten blyackumulator. Kasta inte utbytta batterier i soptunnan. Lämna dem till en återvinningscentral.

Samla upp all olja vid oljebyte. Spill inte. Lämna oljan och eventuellt utbytta oljefilter till en återvinningscentral.

För att undvika spill vid tankning rekommenderar vi att Stigas bensindunk används. Den finns hos auktoriserade Stiga Återförsäljare och har artikelnumret 9500-9934-01.

95 C: 79 105 C: 80 110 C: 82 100 C: 83

7.2 MATERIALDEKLARATION

Följande material ingår bl.a. i produkten:

Material Viktprocent

Stål 74 % Aluminium 15 % ABS 3,5 % Gummi 4,5 % PP 1,5 % POM < 1 % PE < 1 %

Maskinen är lackerad med polyesterbaserad pulverlack. Motorblocket är gjutet i aluminium.

GGP förbehåller sig rätten att förändra produkten utan föregående meddelande.

Bruksanvisning i original

Page 17

SUOMI

1 YLEISTÄ

Tämä kuvake tarkoittaa VAROITUS. Ohjeita on noudatettava tarkasti henkilö- ja/tai omaisuusvahinkojen välttämiseksi.

Tutustu huolellisesti ennen koneen käyttöä tähän käyttöohjeeseen sekä oheiseen TURVAOHJEITA-vihkoseen.

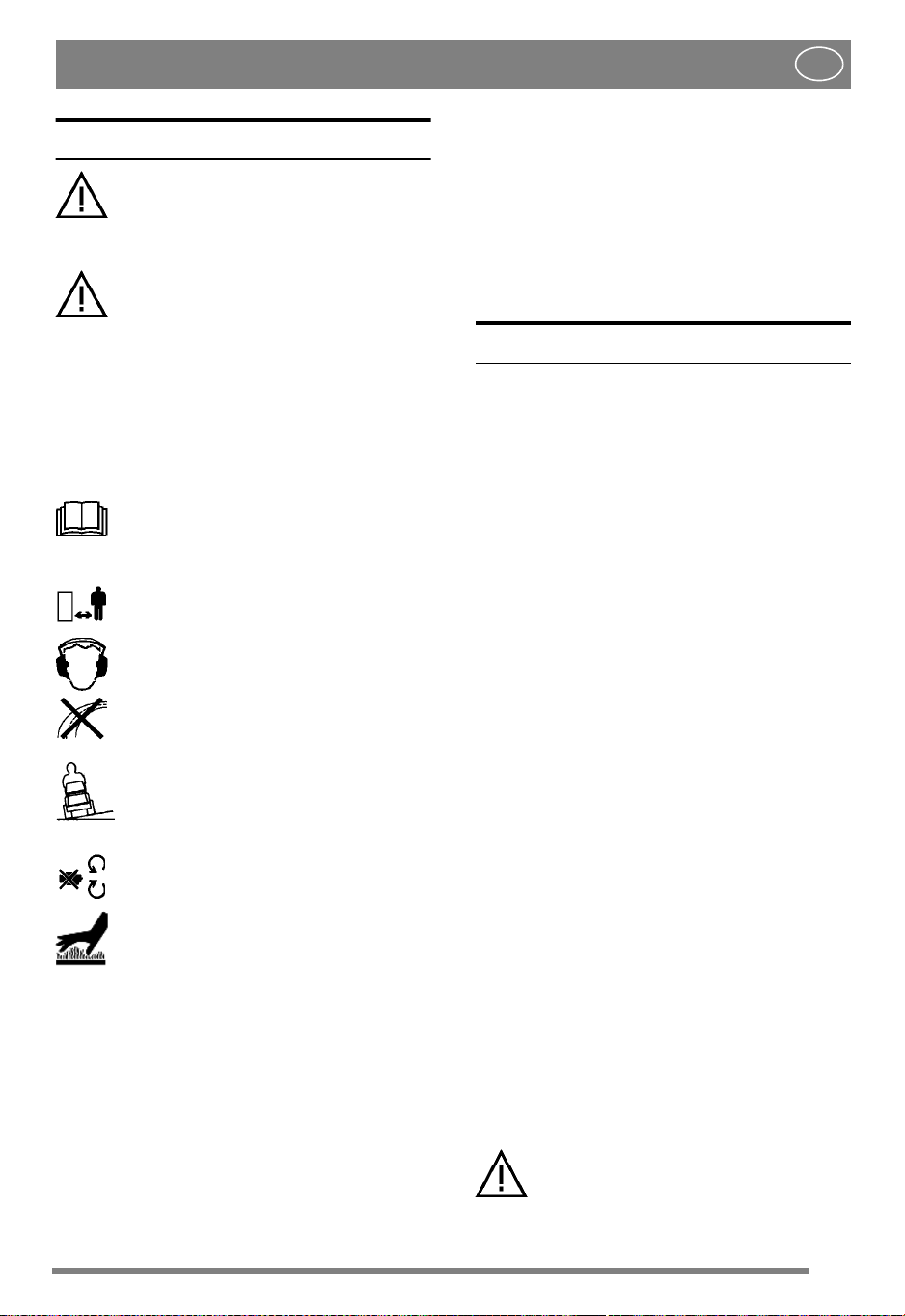

1.1 SYMBOLIT

Koneeseen on kiinnitetty seuraavat symbolit, joiden tarkoitus on muistuttaa käyttäjää laitteen käytön ja huollon edellyttämästä varovaisuudesta ja tarkkaavaisuudesta.

Symbolien merkitykset:

Varoitus! Lue käyttöopas ja turvallisuusohjeet ennen laitteen käyttöä.

Varoitus! Varo uloslentäviä esineitä. Pidä sivulliset kaukana.

Varoitus! Käytä aina kuulonsuojaimia.

Varoitus! Tällä koneella ei saa ajaa yleisellä tiellä.

Varoitus! Alkuperäislisävarusteilla varustettua konetta saa ajosuunnasta riippumatta ajaa enintään 10 astetta kaltevalla alustalla.

Varoitus! Puristumisvaara. Pidä kädet ja jalat poissa runko-ohjauksesta.

Varoitus! Palovammojen vaara. Älä koske äänenvaimentimeen/katalysaattoriin.

1.2 VIITTEET

1.2.1 Kuvat

Tämän käyttöohjeen kuvat on numeroitu 1, 2, 3 jne.

Kuvissa olevat osat on merkitty A. B, C jne. Viittaus osaan C kuvassa 2 kirjoitetaan "2:C".

1.2.2 Otsikot

Tämän käyttöohjeen otsikot on numeroitu alla olevan esimerkin mukaan.

"1.3.1 Yleiset turvatarkastukset" on kappaleen "1.3 Turvatarkastukset" alaotsikko ja kuuluu samaan kappaleeseen.

Viittaukset otsikoihin on useimmiten tehty otsikon numerolla esim. "katso 1.3.1".

2 KUVAUS

2.1 VOIMANSIIRTO

2.1.1 Plus, Ranger, Ranger Svan, Excel-

lent

Kone on takapyörävetoinen. Taka-akselissa on hydrostaattinen vaihteisto por-

taattomalla eteenajo- ja peruutusnopeuden säädöllä.

Kääntymisen helpottamiseksi taka-akseli on varustettu tasauspyörästöllä.

Eteen asennettavia työvälineitä käytetään kiilahihnoilla.

2.1.2 Prestige, Residence, Royal, Power

Kone on nelipyörävetoinen. Moottorin voima siirretään hydraulisesti vetäville pyörille. Moottori käyttää öljypumppua, joka pumppaa öljyn taemman ja etumaisen vetopyörästön läpi.

Etu- ja taka-akseli on kytketty sarjaan, minkä vuoksi etu- ja takapyörät pyörivät samalla nopeudella.

Kääntymisen helpottamiseksi molemmat akselit on varustettu tasauspyörästöllä.

Eteen asennettuja työlaitteita käytetään kiilahihnoilla.

2.2 OHJAUS

Kone on varustettu runko-ohjauksella. Tämä tarkoittaa, että runko on jaettu etumaiseen ja taempaan osaan, jotka voivat kääntyä toistensa suhteen.

Runko-ohjauksen ansiosta kone kääntyy erittäin pienessä tilassa puiden ja muiden esteiden ympäri.

2.3 TURVAJÄRJESTELMÄ

Kone on varustettu sähköisellä turvajärjestelmällä. Turvajärjestelmä katkaisee tietyt toiminnot, joiden virheellinen käyttö voi aiheuttaa vaaratilanteen.

Moottorin voi toisin sanoen käynnistää vain, kun kytkin-jarrupoljin on painettuna.

Tarkasta turvajärjestelmän toiminta ennen jokaista käyttökertaa!

Alkuperäisten ohjeiden käännös

Page 18

SUOMI

2.4 HALLINTALAITTEET

2.4.1 Työlaitenostin, mekaaninen (3:C)

Laskee työlaitteen työasentoon ja nostaa sen kuljetusasentoon.

1. Paina poljin täysin pohjaan.

2. Vapauta poljin hitaasti.

2.4.2 Kytkin-seisontajarru (3:B)

Älä koskaan paina poljinta ajon aikana. Voimasiirron ylikuumenemisen vaara.

Polkimella (3:B) on kolme asentoa:

•Vapautettu. Kytkin ei ole akti- voituna. Seisontajarru ei ole aktivoituna.

• Puoliväliin painettu. Veto irtikytketty. Seison-

tajarru ei ole aktivoituna.

• Pohjaan painettu. Veto irtikytketty. Seisonta-

jarru täysin aktivoituna mutta ei lukittuna. Tätä käytetään myös hätäjarrutukseen.

2.4.3 Salpa, seisontajarru (3:A)

Salpa lukitsee kytkin-seisontajarrupolkimen alaspainettuun asentoon. Toimintoa käytetään koneen varmistamiseen luiskissa, kuljetuksessa jne., kun moottori ei ole käynnissä.

Lukitseminen:

1. Paina poljin (3:B) täysin pohjaan.

2. Siirrä salpaa (3:A) oikealle.

3. Vapauta poljin (3:B).

4. Vapauta salpa (3:A).

Vapauttaminen:

Paina ja vapauta poljin (3:B).

2.4.4 Veto-käyttöjarru (3:F)

Ellei kone pysähdy, kun poljin vapautetaan, voit käyttää vasenta poljinta (3:B) hätäjarruna.

Polkimen asento määrittää moottorin ja vetävien pyörien välisen välityssuhteen (= nopeus). Käyttöjarru aktivoituu kun poljin vapautetaan.

1. Paina poljinta eteenpäin kone liikkuu eteenpäin.

2. Poljin vapautettuna - kone seisoo paikallaan.

3. Paina poljinta taaksepäin kone liikkuu taaksepäin.

4. Vapauta hieman poljinta konetta jarrutetaan.

Polkimen yläsivulla on säätölevy. Säätölevy voidaan säätää 3 eri asentoon kuljettajan ajoasennon optimoimiseksi.

2.4.5 Ohjauspyörä (3:D)

Ohjauspyörän korkeus voidaan säätää portaattomasti. Löysää ohjauspylvään käsipyörä (3:E) ja nosta/laske ohjauspyörä haluttuun asentoon. Tiukkaa käsipyörä.

Älä säädä ohjauspyörää ajon aikana.

Älä käännä ohjauspyörää kun kone seisoo paikallaan työlaite alaslaskettuna. Hydrauliikkajärjestelmän ja ohjauksen kuormitus saattaa aiheuttaa vaurioita.

2.4.6 Kaasun ja rikastimen säädin (4:G) (Plus, Residence, Prestige, Ranger)

Säätimellä voidaan säätää moottorin käyntinopeutta ja käyttää rikastusta kylmällä käynnistettäessä.

Jos moottori käy huonosti, säädin saattaa olla liian kaukana edessä, niin että rikastin on päällä. Tämä vaurioittaa moottoria, suurentaa polttonesteen kulutusta ja on vahingollista ympäristölle.

1. Rikastin - kylmän moottorin käynnis-

tystä varten. Rikastinasento on aukon etureunassa.

Älä aja säädin tässä asennossa, kun moottori on lämmin.

2. Täyskaasu - tätä asentoa tulisi aina käyttää.

Täyskaasuasento on noin 2 cm rikastusasennon takana.

3. Tyhjäkäynti.

2.4.7 Kaasun säädin (5:G) (Ranger Svan, Royal, Excellent, Power)

Säätää moottorin käyntinopeutta.

1. Täyskaasu - tätä asentoa tulisi aina käyttää.

2. Tyhjäkäynti.

2.4.8 Rikastimen säädin (5:H) (Ranger Svan Royal, Excellent, Power

Kun säädin vedetään ulos, seosta rikastetaan kylmäkäynnistystä varten.

1. Kun säädin vedetään täysin ulos kaasuttimen rikastinläppä on täysin kiinni. Kylmäkäynnistys.

2. Kun säädin on sisäänpainettuna -rikastinläppä on auki. Lämpimänä käynnistykseen ja ajon aikana.

Älä koskaan aja rikastinsäädin ulosvedettynä, kun moottori on lämmin.

)

Alkuperäisten ohjeiden käännös

Page 19

SUOMI

2.4.9 Virtalukko/ajovalot (4, 5:I)

Virtalukon avulla käynnistetään ja pysäytetään moottori. Virtalukko toimii myös ajovalojen katkaisimena.

Älä jätä konetta valvomatta niin, että avain on asennossa 2 tai 3. Palovaara, polttonestettä voi valua moottoriin kaasuttimen läpi tai akku saattaa purkautua ja vaurioitua.

Neljä asentoa:

1. Pysäytysasento - moottorin sytytysvirta katkaistu. Avain voidaan poistaa lukosta.

2. Ajoasento - ajovalot päällä.

3. Ajoasento – ajovalot pois päältä.

4. Käynnistysasento - sähkötoiminen

käynnistysmoottori aktivoidaan, kun avain käännetään tähän jousipalautteiseen asentoon. Päästä avain palautumaan ajoasentoon 3, kun moottori on käynnistynyt.

Sytytä ajovalot kääntämällä avain asentoon 2.

2.4.10 Voimanotto (4, 5:K)

Voimanottoa ei saa koskaan kytkeä päälle, kun eteen asennettu työlaite on kuljetusasennossa. Muuten hihnaveto vaurioituu.

Voimanoton kytkentä- ja irtikytkentävipu. Voimanotolla käytetään eteen asennettuja lisävarusteita. Kaksi asentoa:

1. Vipu edessä - voimanotto irtikytketty.

2. Vipu takana - voimanotto kytketty.

2.4.11 Käyttötuntilaskuri (2:P)

Näyttää koneen käyttötunnit. Laskuri toimii vain moottorin käydessä.

2.4.12 Leikkuukorkeuden säätö (4, 5:J)

Kone on varustettu hallintavivulla, jolla ohjataan leikkuulaitteen sähkötoimista leikkuukorkeuden säätöä.

Katkaisimella voidaan nostaa ja laskea leikkuulaitetta portaattomasti.

Leikkuulaite kytketään pistokkeeseen (2:Q).

2.4.13Irtikytkentävipu

Vipu, joka kytkee irti portaattoman vaihteiston. 2WD-mallissa on yksi vipu, joka on kytketty taka-

akseliin. Katso (6:R). 4WD-mallissa on kaksi vipua, jotka on kytketty

taka-akseliin (7:A) ja etuakseliin (7:B).

Irtikytkentäkahva ei saa koskaan olla ulomman ja sisemmän asennon välissä. Tämä aiheuttaa voimansiirron ylikuumentumisen ja vaurioittaa voimansiirtoa.

Vivut mahdollistavat koneen siirtämisen käsin moottori pysäytettynä. Kaksi asentoa:

1. Vipu sisällä – vaihteisto kytketty normaalikäyttöä varten.

2. Vipu ulkona - voimansiirto irtikytketty. Konetta voidaan siirtää käsin.

Konetta ei saa hinata pidempiä matkoja eikä suurella nopeudella. Voimansiirto voi vaurioitua.

Koneella ei saa ajaa etumainen vipu ulkona. Etuakseli saattaa vaurioitua ja siihen voi tulla öljyvuoto.

2.4.14 Istuin (1:T)

Istuin voidaan kallistaa ja se on säädettävissä pituussuunnassa. Istuimen asento säädetään seuraavasti:

1. Nosta kahva (1:S) ylös.

2. Säädä istuin haluttuun asentoon.

3. Vapauta kahva (1:S), jolloin istuin lukittuu.

Istuin on varustettu turvakytkimellä, joka on kytketty koneen turvajärjestelmään. Tämän vuoksi tietyt toimenpiteet, jotka voivat aiheuttaa vaaratilanteen, eivät ole mahdollisia, ellei kukaan istu istuimella. Katso myös 4.4.2.

2.4.15 Konepelti (8:U)

Kone on varustettu avattavalla konepellillä, joka suojaa polttonestehanan, akun ja moottorin. Konepelti on lukittu kumisilmukalla.

Konepelti avataan seuraavasti:

1. Irrota kumisilmukka (8:V) konepellin etureu-

nasta.

2. Nosta konepeltiä taaksepäin. Konepelti suljetaan päinvastaisessa järjestyksessä.

Konetta ei saa käyttää ellei konepelti ole suljettu ja lukittu. Palo- ja puristumisvammojen vaara.

Alkuperäisten ohjeiden käännös

Page 20

2.4.16Pikakiinnike (25:H)

Pikakiinnikkeet ovat kaksiosaiset, minkä ansiosta työlaitteiden vaihto on erittäin helppoa

Pikakiinnikkeet mahdollistavat työlaitteiden nopean asennon vaihdon kahden asennon välillä:

• Normaaliasento hihna kiristettynä.

• 4 cm normaaliasennon takana hihna löysällä, niin että laite on lähempänä peruskonetta.

Pikakiinnikeiden avulla hihna voidaan nopeasti löysyttää kiristysrullan avulla. Tämä helpottaa hihnan vaihtoa, työlaitteen vaihtoa sekä pesu- ja huoltoasentoon nostamista.

Löysää hihna:

1. Irrota lukkotapit (25:G) kummaltakin puolelta.

2. Avaa pikakiinnikkeet painamalla niiden takaosa alas. Katso (25:F).

Kun pikakiinnikkeet on avattu, laitevarret ovat irrallaan akseliosien varassa. Työlaitetta ei saa koskaan asettaa huolto- tai pesuasentoon ennen kuin pikakiinnikkeet on lukittu hihnan löysäämisen jälkeen.

3. Suorita halutut toimenpiteet, esim.:

• Irrota hihna.

• Vaihda irrottamalla laitevarret. Katso kuva 27.

Kiristä hihna: Kiristä ensin yksi puoli ja sitten toinen puoli alla

olevien ohjeiden mukaan.

Älä käännä vipuvarsia käsin. Puristumisvaara.

1. Aseta jalka vipuvarrelle (26:J) ja kierrä varovasti puoli kierrosta eteenpäin.

2. Asenna lukkotappi (25:G).

3. Suorita sama toisella puolella.

SUOMI

3 KÄYTTÖKOHTEET

Konetta saa käyttää vain seuraaviin töihin STIGAalkuperäistarvikkeilla varustettuna.

Työ STIGA-alkuperäisvaruste

Ruohonleikkuu Leikkuulaitteella: 95 Combi,

Haravointi Harjalaitteella tai keräävällä

Lumenluonti Lumiauralla tai lumilingolla.

Ruohon ja lehtien keruu

Ruohon ja lehtien kuljetus

Hiekan levitys Hiekanlevittimellä. Voidaan

Sorakäytävien rikkaruohon torjunta

Nurmikkojen reunanleikkuu

Sammaleen repiminen

Vetolaitteen suurin sallittu pystykuormitus on 100 N.

Hinattavasta lisävarusteesta tuleva työntövoima saa olla enintään 500 N.

HUOM! Ennen perävaunun käyttöä - ota yhteys vakuutusyhtiöösi.

HUOM! Tällä koneella ei saa ajaa yleisellä tiellä.

95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Niittomurskain

harjalaitteella. Ensimmäisen kanssa suositellaan käytettäväksi pölysuojusta.

On suositeltavaa käyttää lumiketjuja ja runkopainoja.

Hinattavalla keruulaitteella 38" tai 42". Prokuljetuskärryillä

Pro tai Combikuljetuskärryillä.

käyttää myös suolan sirottamiseen. On suositeltavaa käyttää lumiketjuja ja runkopainoja .

Eteen asennetulla käytäväraudalla.

Reunaleikkurilla

Sammaleen repijällä.

4 KÄYNNISTÄMINEN JA AJA-

MINEN

Konetta ei saa käyttää ellei konepelti ole suljettu ja lukittu. Palo- ja puristumisvammojen vaara.

4.1 TANKKAAMINEN

Käytä vain puhdasta lyijytöntä bensiiniä. Öljysekoitteista 2-tahtibensiiniä ei saa käyttää.

Säiliön tilavuus 12 litraa. Taso on helppo tarkastaa läpinäkyvän säiliön läpi.

HUOM! Tavallinen lyijytön bensiini on tuoretavaraa eikä sitä tulisi säilyttää yli 30 päivää.

Alkuperäisten ohjeiden käännös

Page 21

SUOMI

Käytä mieluiten ympäristöystävällistä alkylaattibensiiniä. Se on koostumukseltaan samanlaista kuin tavallinen bensiini, mutta on vähemmän haitallista ihmisille ja luonnolle.

Bensiini on erittäin tulenarkaa. Säilytä polttoneste erityisesti tähän tarkoitukseen tarkoitetussa astiassa.

Tankkaa ulkona äläkä tupakoi tankkauksen aikana. Tankkaa moottori pysäytettynä. Älä koskaan avaa säiliön tulppaa äläkä tankkaa moottorin käydessä tai kun se on käytön jälkeen kuuma.

Älä täytä polttonestesäiliötä liian täyteen. Jätä tyhjää tilaa (= vähintään koko täyttöputki + 1 - 2 cm säiliön yläosassa), jotta bensiini ei lämpölaajenemisen seurauksena valu yli. Katso kuva 9.

4.2 TASON TARKASTUS, MOOTTORIÖLJY

Kampikammio on toimitettaessa täytetty öljyllä SAE 10W-30.

arkasta aina ennen käyttöä, että öljytaso on oikea. Koneen pitää tarkastuksen aikana olla tasaisella alustalla.

Pyyhi puhtaaksi öljynmittapuikon ympäristö. Löysää ja vedä öljynmittapuikko ulos. Pyyhi öljynmittapuikko puhtaaksi.

Plus, Residence, Prestige, Ranger, Excellent, Power: Paina öljynmittapuikko täysin sisään ja kierrä kiinni.

Löysää ja vedä öljynmittapuikko uudelleen ulos. Lue öljyn taso.

Ranger Svan, Royal: Paina öljymittapuikko täysin sisään, mutta älä kierrä kiinni. Vedä öljynmittapuikko uudelleen ulos.

Öljytaso ei saa koskaan olla FULL-merkinnän yläpuolella. Se voi aiheuttaa moottorin ylikuumentumisen. Katso kuva 10-12.

Jos öljytaso on FULL-merkin yläpuolella, öljyä pitää laskea ulos kunnes öljytaso on oikea.

4.3 TASON TARKASTUS - VAIHTEISTOÖLJY

Katso 5.6.1.

4.4 TURVATARKASTUS

Tarkasta, että turvatarkastusten tulokset ovat alla olevan taulukon mukaiset.

Suorita turvatarkastus ennen jokaista käyttökertaa!

Konetta ei saa käyttää ellei se läpäise kaikkia turvatarkastuksia! Toimita kone huoltokorjaamoon korjausta varten.

4.4.1 Yleiset turvatarkastukset

Kohde Tulos

Polttonesteputket ja liitännät.

Sähköjohdot. Eristeet ehjiä.

Pakojärjestelmä. Ei vuotoa liitoksissa.

Öljyputket Ei vuotoa. Ei vaurioita. Aja koneella eteen-/

taaksepäin ja vapauta veto-käyttöjarrupoljin.

Koeajo Ei epänormaalia tärinää.

4.4.2 Sähköiset turvatarkastukset

Tarkasta turvajärjestelmän toiminta ennen jokaista käyttökertaa.

Tila Toimenpide Tulos

Kytkin-jarrupoljin ei painettuna. Voimanotto ei aktivoituna.

Kytkin-jarrupoljin painettuna. Voimanotto aktivoituna.

Moottori käynnissä. Voimanotto aktivoituna.

Moottori käynnissä.

Ei vuotoa.

Ei mekaanisia vaurioita.

Kaikki ruuvit tiukalla.

Koneen pitää pysähtyä.

Ei epänormaalia melua.

Yritä käynnistää. Moottorin ei

Kuljettaja nousee ylös istuimelta.

Irrota 10 A varoke. Katso kuva 28.

tule käynnistyä.

Moottorin tulee pysähtyä.

4.5 KÄYNNISTYS

1. Avaa polttonestehana. Katso 15.

2. Tarkasta, että sytytysjohtimet on kytketty sytytystulppiin.

3. Tarkasta, että voimanotto on irtikytketty.

4. Älä pidä jalkaa käyttöpolkimella.

5. Plus, Residence, Prestige, Ranger: Kylmäkäynnistys: siirrä kaasunsäädin eteen rikastinasentoon. Käynnistys lämpimänä: siirrä kaasunsäädin täyskaasuasentoon (n. 2 cm taaksepäin rikastinasennosta). Ranger Svan, Royal, Excellent, Power: Siirrä säädin täyskaasuasentoon. Kylmäkäynnistys - vedä rikastimen säädin täysin ulos. Käynnistys lämpimänä – rikastimen säädin sisällä.

6. Paina kytkin-jarrupoljin täysin pohjaan.

7. Käännä virta-avain käynnistysasentoon.

Alkuperäisten ohjeiden käännös

Page 22

SUOMI

8 Plus, Residence, Prestige, Ranger:

Kun moottori on käynnistynyt, siirrä kaasunsäädin täyskaasuasentoon (n. 2 cm taaksepäin rikastinasennosta). Ranger Svan, Royal, Excellent, Power: Kun moottori on käynnistynyt, paina tarvittaessa rikastinsäädin sisään.

9. Älä kuormita moottoria heti kylmäkäynnistyksen jälkeen, vaan anna moottorin käydä muutaman minuutin ajan. Silloin öljy ehtii lämmetä.

Käytön aikana kaasunsäätimen tulisi aina olla täyskaasuasennossa.

4.6 AJOVINKKEJÄ

Varmista aina, että moottorissa on oikea määrä öljyä. Erityisesti rinteissä ajaessasi. Katso 4.2.

Ole varovainen rinteissä. Vältä äkillisiä liikkeellelähtöjä ja pysäytyksiä, kun ajat ylös tai alas rinnettä. Aja aina viistosti rinteen poikki. Aja ylhäältä alaspäin ja päinvastoin.

Konetta saa ajosuunnasta riippumatta ajaa enintään 10 astetta kallellaan olevalla alustalla.

Hidasta rinteissä ja ennen jyrkkiä käännöksiä, jotta säilytät koneen hallinnan ja jotta kone ei kaatuisi.

Älä käännä ohjauspyörää ääriasentoon suurimmalla vaihteella ja täyskaasulla ajettaessa. Kone voi kaatua.

Pidä kädet ja sormet kaukana runkoohjauksesta ja istuimen kannattimesta. Puristumisvaara. Älä koskaan aja konepelti avattuna.

4.7 PYSÄYTTÄMINEN

Kytke voimanotto irti. Kiristä seisontajarru. Anna moottorin käydä tyhjäkäynnillä 1 - 2 minuut-

tia. Pysäytä moottori kääntämällä virta-avain pysäytysasentoon.

Sulje polttonestehana. Erityisen tärkeää, jos konetta kuljetetaan esim. peräkärryssä.

Jos kone jätetään ilman valvontaa, irrota sytytysjohto ja poista virta-avain virtalukosta.

Moottori voi olla erittäin kuuma heti pysäytyksen jälkeen. Älä koske äänenvaimentimeen, sylinteriin tai jäähdytysripoihin. Palovammojen vaara.

Älä käytä painepesuria. Paineistettu vesisuihku voi tuhota akselitiivisteet, sähkökomponentit tai hydrauliikkaventtiilit.

Älä puhalla paineilmaa jäähdyttimen lamelleihin. Lamellit voivat vääntyä.

Puhdista kone jokaisen käyttökerran jälkeen. Puhdistusohjeita:

• Älä pese moottoria vedellä.

• Puhdista moottori harjalla ja/tai paineilmalla.

• Puhdista moottorin ilmanotto (10-12:W).

• Vesipesun jälkeen käynnistä moottori ja mahdollinen leikkuulaite poistaaksesi veden, joka muuten tunkeutuu laakereihin ja voi aiheuttaa vaurioita.

5 KUNNOSSAPITO

5.1 HUOLTO-OHJELMA

STIGAn huolto-ohjelmaa on noudatettava ympäristösyistä, jotta kone pysyy jatkuvasti hyvässä kunnossa ja että sen luotettavuus ja käyttöturvallisuus säilyvät.

Ohjelman sisältö on selostettu oheisesta huoltovihkosesta.

Perushuolto mossa.

Ensimmäinen huolto ja välihuollot valtuutetussa korjaamossa, mutta käyttäjäkin voi tehdä ne. Huoltokohteet on selostettu huoltovihkossa ja toimenpiteet on selostettu kappaleessa 4 KÄYNNISTÄMINEN JA AJAMINEN sekä alla.

Valtuutetussa korjaamossa teetetty huolto takaa, että työt suoritetaan ammattitaidolla ja siinä käytetään vain alkuperäisiä varaosia.

Kun perushuolto tai välihuolto suoritetaan valtuutetussa korjaamossa, huoltovihkoon lyödään leima. Täyteen leimattu huoltovihko on arvopaperi, joka nostaa koneen jälleenmyyntiarvoa.

5.2 VALMISTELUT

Kaikki huoltotyöt pitää suorittaa kone paikallaan ja moottori pysäytettynä.

tulee aina teettää valtuutetussa korjaa-

tulisi teettää

Estä koneen siirtyminen kiristämällä seisontajarru.

Pysäytä moottori.

4.8 PUHDISTUS

Palovaaran vähentämiseksi moottori, äänenvaimennin, akku ja polttonestesäiliö tulisi pitää puhtaana ruohosta, lehdistä ja öljystä.

Tarkasta säännöllisesti, ettei missään ole öljy- ja/tai polttonestevuotoja.

Estä moottorin tahaton käynnistys irrottamalla sytytysjohdin ja poistamalla avain lukosta.

5.3 RENGASPAINEET

Säädä rengaspaineet seuraavasti: Edessä: 0,6 bar (9 psi). Takana: 0,4 bar (6 psi).

Alkuperäisten ohjeiden käännös

Page 23

SUOMI

5.4 MOOTTORIÖLJYN VAIHTO

Tässä kappaleessa on useita taulukoita, jotka kattavat STIGA:n-mallistoon kuuluvat moottorit. Lukemisen helpottamiseksi sinun kannattaa merkitä omaa konettasi/moottoriasi koskevat tiedot

5.4.1 Vaihtoväli

Alla olevassa taulukossa on eräissä tapauksissa annettu sekä käyttötunnit että kalenterikuukaudet. Toimenpide pitää suorittaa ensin täyttyvän kohdalla.

Kone 1. kerta

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Öljynvaihto. 5 tuntia Suodattimen vaihto. - 100 tuntia

Ranger Svan, Royal (Honda)

Öljynvaihto.

Suodattimen vaihto. -

Vaihda öljy useammin, jos moottoria kuormitetaan paljon tai jos ympäristön lämpötila on korkea.

5.4.2 Moottoriöljy

Käytä öljyjä seuraavan taulukon mukaan.

Öljy SAE 10W-30 Laatuluokka SJ tai korkeamp

Älä käytä öljyn lisäaineita.

Älä täytä liikaa öljyä. Se voi aiheuttaa moottorin ylikuumentumisen.

Öljy on helpoin vaihtaa moottori lämpimänä.

Moottoriöljy voi olla erittäin kuumaa, jos se tyhjennetään heti käytön jälkeen. Anna moottorin jäähtyä muutaman minuutti ennen öljyn tyhjennystä.

1. Purista yhteen öljyntyhjennysletkun kiristin. Käytä esim. siirtoleukapihtejä. Katso kuva 1012:Y.

2. Siirrä kiristintä 3-4 cm letkulla ja vedä tulppa irti.

3. Kerää öljy astiaan.

HUOM! Varo päästämästä öljyä kiilahihnoille.

4. Toimita öljy keräyspisteeseen.

5. Asenna tyhjennystulppa paikalleen ja siirrä kiristin takaisin tulpan kohdalle.

6. Irrota öljynmittapuikko ja täytä uutta öljyä.

kalenterikuukaudet

20 tuntia/

1 kuukausi

Väli sen jäl-

keen

Käyttötunnit/

50 tuntia/

12 kuukautta

Käyttötunnit/

100 tuntia/

6 kuukautta

100 tuntia/

6 kuukautta

Öljymäärä:

Öljymäärä, noin

Kone

Residence, Ranger

Plus, Prestige 1,4 litraa 1,5 litraa Excellent,

Power Ranger Svan 0,9 litraa 1,05 litraa

7. Kun olet täyttänyt öljyn, käynnistä moottori ja anna sen käydä tyhjäkäynnillä 30 sekunnin ajan.

8. Tarkasta esiintyykö öljyvuotoja.

9. Pysäytä moottori. Odota 30 sekuntia ja tarkasta öljytaso, katso 4.2.

5.4.3 Öljynsuodatin

Laske ulos moottoriöljy ja asenna tyhjennystulppa takaisin paikalleen. Vaihda sitten öljynsuodatin seuraavasti:

1. Puhdista suodattimen ympäristö ja irrota suodatin.

2. Sivele öljyä uuden suodattimen tiivisteeseen.

3. Asenna suodatin. Kierrä suodatinta paikalleen niin, että tiiviste koskettaa moottoria. Kiristä vielä 1/2-3/4-kierrosta.

4. Jatka kohdasta 7 5.4.2 Moottoriöljy.

Ilman suodatti-

men vaihtoa

1,4 litraa -

1,6 litraa 1,7 litraa

Ml. suodatti-

men vaihto

5.5 POLTTONESTEENSUODATIN

(10-12:Z)

Uusi polttonesteensuodatin kerran ajokaudessa. Tarkasta uuden polttonesteensuodattimen asen-

nuksen jälkeen, ettei mistään vuoda polttonestettä.

5.6 VOIMANSIIRTO, ÖLJY (PRESTI-

GE, RESIDENCE, ROYAL, POWER)

Hydraulisen voimansiirron öljy pitää tarkastaa, säätää tai vaihtaa alla olevassa taulukossa annetuin välein.

Toimenpide

Tarkastus – tason säätö. - 50 Öljynvaihto. 5 200

Öljytyyppi: Synteettinen öljy 5W-50. Öljymäärä vaihdettaessa noin 3,5 litraa.

5.6.1 Tarkastus - säätö

1. Aja kone tasaiselle alustalle.

2. Lue öljyn taso säiliössä. Katso kuva 20:P. Öljytason pitää olla merkinnän kohdalla.

3. Täytä tarvittaessa lisää öljyä.

1. kerta Sen jälkeen

Käyttötunnit

Alkuperäisten ohjeiden käännös

Page 24

SUOMI

5.6.2 Tyhjennys

1. Aja koneella vaihtelevalla nopeudella 10-20 minuutin ajan, niin että vaihteistoöljy lämpenee.

2. Aseta kone vaaka-asentoon.

3. Vedä ulos molemmat irtikytkentävivut kuvan 7:A, B mukaan.

4. Aseta keräysastia taka-akselin ja etu-akselin alle.

5. Avaa öljysäiliö irrottamalla kansi.

Tyhjennystulppa avaamiseen saa käyttää vain 3/8"-nelikulmioavainta. Muut työkalut tuhoavat tulpan.

6. Irrota tyhjennystulppa taka-akselista. Puhdista reikä ja käytä 3/8"-nelikulmioavainta. Katso kuva 21.

7. Irrota etuakselin 2 tyhjennystulppaa. Käytä 12 mm hylsyä. Anna öljyn valua ulos etuakselista ja letkuista. Katso kuva 22.

8. Tarkasta, että etuakselin tyhjennystulppien tiivisteet ovat ehjät. Katso kuva 22. Asenna tulpat. Tiukkuus: 15-17 Nm.

Tyhjennystulppa vaurioituu, jos se tiukataan yli 5 Nm.

9. Tarkasta, että taka-akselin tyhjennystulpan tiiviste on ehjä. Katso kuva 21:V. Asenna paikalleen. Tiukkaa Tthjennystulppa 5 Nm tiukkuuteen.

10.Ime öljy säiliön syvemmästä osasta öljyimurilla. Katso kuva 23.

11.Hävitä käytetty öljy paikallisten määräysten mukaisesti.

5.6.3 Täyttö

Moottoria ei saa koskaan käyttää, kun taempi sulkuventtiili on sisääntyönnettynä ja etumainen sulkuventtiili on ulosvedettynä.

Etuakselin tiivisteen vaurioituvat.

1. Täytä öljysäiliö uudella öljyllä.

Jos moottoria käytetään sisätiloissa, pakoputkeen pitää liittää pakokaasuimuri.

2. Tarkasta, että taka-akselin sulkuventtiili on ulosvedettynä.

3. Käynnistä moottori. Moottorin käynnistyessä etuakselin sulkuventtiili painuu sisään automaattisesti.

4. Vedä ulos etuakselin sulkuventtiili.

Huomautus! Öljy imeytyy järjestelmään erittäin nopeasti. Huolehdi siitä, että säiliö on koko aja täynnä eikä järjestelmään pääse ilmaa.

5. Lukitse käyttöpoljin eteenajoasentoon esim. puukiilalla. Katso kuva 24. Täytä öljysäiliö uudella öljyllä.

6. Käytä konetta eteenpäin minuutin ajan.

7. Poista puukiila ja aseta käyttöpoljin taakseajoasentoon. Täytä edelleen uutta öljyä.

8. Käytä konetta taaksepäin minuutin ajan.

9. Vaihda ajosuuntaa minuutin välein ja lisää öljyä, kunnes säiliössä ei näy kuplia.

10.Pysäytä moottori, asenna öljysäiliön kansi ja sulje konepelti.

11.Koekäytä muutaman minuutin ajan ja säädä säiliön öljytaso.

5.7 HIHNAVOIMANSIIRROT

Tarkasta 5 tunnin välein, että kaikki hihnat ehjiä.

5.8 OHJAUS

Tarkasta/säädä ohjaus ensimmäisen kerran 5 käyttötunnin jälkeen ja sen jälkeen 100 käyttötunnin välein.

5.8.1 Tarkastus

Kääntele ohjauspyörää oikealle ja vasemmalle. Ohjausketjuissa ei saa tuntua mekaanista välystä.

5.8.2 Säätö

Säädä ohjausketjut tarvittaessa seuraavasti:

1. Aseta kone suoraanajoasentoon.

2. Säädä ohjausketjut keskinivelen alla olevilla muttereilla. Katso kuva 16.

3. Kiristä molempia muttereita yhtä paljon niin, että välys häviää.

4. Aja koneella suoraan eteenpäin ja varmista, ettei ohjauspyörän asento ole muuttunut.

5. Jos ohjauspyörä on vinossa, löysää yhtä mutteria ja kiristä toista.

Älä kiristä ohjausketjuja liikaa. Ohjaus muuttuu jäykäksi ja ketjujen kuluminen lisääntyy.

5.9 AKKU

Silmiin tai iholle päästessään akkuhappo voi aiheuttaa vakavia vammoja. Jos happoa joutuu iholle, huuhtele runsaalla vedellä ja ota yhteys lääkäriin.

Akku on venttiilisäädelty malli, jonka nimellisjännite on 12 volttia. Akkunestettä ei tarvitse eikä voi tarkastaa eikä täyttää. Ainoa huolto on lataus esim. pitkän varastoinnin jälkeen.

Akku pitää ladata täyteen ennen ensimmäistä käyttökertaa. Akku tulee säilyttää täyteen ladattuna. Jos akku säilytetään tyhjänä, siihen voi tulla vakavia vaurioita.

5.9.1 Lataus generaattorilla

Akku voidaan ladata myös moottorin generaattorilla seuraavasti:

1. Asenna akku koneeseen kuvatulla tavalla.

2. Aja kone ulos tai käytä pakokaasuimuria.

Alkuperäisten ohjeiden käännös

Page 25

SUOMI

3. Käynnistä moottori käyttöohjeen ohjeiden mukaan.

4. Käytä moottoria 45 minuutin ajan.

5. Pysäytä moottori. Akku on nyt täyteen ladattu.

5.9.2 Lataus akkulaturilla

Akun lataukseen saa käyttää vain vakiojännitelaturia.

Vakiojännitelatureita saat valtuutetuilta Stiga-jälleenmyyjiltä.

Akku saattaa vaurioitua, jos sitä ladataan tavallisella akkulaturilla.

5.9.3 Irrotus/asennus

Akku on asennettu konepellin alle. Irrotuksen/ asennuksen yhteydessä on noudatettava seuraavia ohjeita:

• Irrotus: Irrota ensin musta kaapeli akun miinusnavasta (–). Irrota sitten punainen kaapeli akun plusnavasta (+).

• Asennus: Kytke ensin punainen kaapeli akun plusnapaan (+). Kytke sitten musta kaapeli akun miinusnapaan (–).

Jos kaapelit irrotetaan/kytketään väärässä järjestyksessä, on olemassa oikosulun ja akun vaurioitumisen vaara.

Jos kaapelit kytketään vääriin napoihin, generaattori ja akku vaurioituvat.

Kiinnitä kaapelit kunnolla. Irralliset kaapelit voivat aiheuttaa palovaaran.

Moottoria ei saa koskaan käyttää ilman akkua. Generaattori ja koneen sähköjärjestelmä voivat vaurioitua vakavasti.

5.9.4 Puhdistus

Puhdista hapettuneet akunnavat. Puhdista akunnavat teräsharjalla ja rasvaa ne.

5.10 MOOTTORIN ILMANSUODATIN

5.10.1 Ilmansuodatin (Plus, Residence,

Prestige, Ranger)

Ilmansuodatin (paperisuodatin) tulee puhdistaa/ vaihtaa 100 käyttötunnin välein.

HUOM! Puhdista/uusi suodattimet useammin, jos konetta käytetään pölyisissä olosuhteissa.

Irrota/asenna ilmansuodatin seuraavasti.

1. Puhdista huolella ilmansuodatinkotelon (13:R) ympäristö.

2. Irrota ilmansuodatinkotelo irrottamalla kaksi ruuvia.

3. Irrota paperisuodatin (13:S). Varo, ettei likaa pääse kaasuttimeen. Puhdista ilmansuodatinkotelo.

4. Puhdista paperisuodatin naputtamalla sitä kevyesti tasaista pintaa vasten. Jos suodatin on erittäin likainen, vaihda suodatin.

5. Asenna päinvastaisessa järjestyksessä.

Paineilmaa tai petrolipohjaisia liuotinaineita, kuten valopetrolia ei saa käyttää paperisuodattimen puhdistamiseen. Ne tuhoavat suodattimen.

Älä käytä paineilmaa paperisuodattimen puhdistamiseen. Paperisuodatinta ei saa öljytä.

5.10.2 Ilmansuodatin (Ranger Svan, Royal)

Puhdista ilmansuodatin 50 käyttötunnin tai vähintään 3 kuukauden välein.

Vaihda paperisuodatin 200 käyttötunnin välein tai vähintään kerran vuodessa.

HUOM! Puhdista molemmat suodattimen useammin, jos konetta käytetään pölyisissä olosuhteissa.

1. Irrota ilmansuodattimen kotelo (kuva 14).

2. Irrota paperisuodatin ja esisuodatin (= vaahtomuovisuodatin). Varo, ettei likaa pääse kaasuttimeen. Puhdista ilmansuodatinkotelo.

3. Pese esisuodatin nestemäisellä astianpesuaineella ja vedellä. Purista kuivaksi. Kaada hieman öljyä suodattimeen ja levitä se puristamalla.

4. Puhdista paperisuodatin seuraavasti: Naputa sitä kevyesti tasaista pintaa vasten. Jos suodatin on erittäin likainen, vaihda suodatin.

5. Asenna päinvastaisessa järjestyksessä.

Paineilmaa tai petrolipohjaisia liuotinaineita, kuten valopetrolia ei saa käyttää paperisuodattimen puhdistamiseen. Ne tuhoavat suodattimen.

Älä käytä paineilmaa paperisuodattimen puhdistamiseen. Paperisuodatinta ei saa öljytä.

5.10.3 Ilmansuodatin (Excellent, Power)

Esisuodatin (vaahtomuovisuodatin) tulee puhdistaa/vaihtaa 25 käyttötunnin välein.

Ilmansuodatin (paperisuodatin) tulee puhdistaa/ vaihtaa 100 käyttötunnin välein.

HUOM! Puhdista/uusi suodattimet useammin, jos konetta käytetään pölyisissä olosuhteissa.

Irrota/asenna ilmansuodatin seuraavasti.

1. Puhdista huolella ilmansuodatinkotelon ympäristö.

2. Irrota ilmansuodattimen kansi (14:A) irrottamalla kaksi kiristintä.

3. Irrota suodatin (14:B). Esisuodatin on asennettu ilmansuodattimen päälle. Varo, ettei likaa pääse kaasuttimeen. Puhdista ilmansuodatinkotelo.

4. Puhdista paperisuodatin naputtamalla sitä kevyesti tasaista pintaa vasten. Jos suodatin on erittäin likainen, vaihda suodatin.

5. Puhdista esisuodatin. Jos suodatin on erittäin likainen, vaihda suodatin.

6. Asenna päinvastaisessa järjestyksessä.

Alkuperäisten ohjeiden käännös

Page 26

Paineilmaa tai petrolipohjaisia liuotinaineita, kuten valopetrolia ei saa käyttää paperisuodattimen puhdistamiseen. Ne tuhoavat suodattimen.

Älä käytä paineilmaa paperisuodattimen puhdistamiseen. Paperisuodatinta ei saa öljytä.

SUOMI

5.11 SYTYTYSTULPPA

Sytytystulppa tulee vaihtaa 200 käyttötunnin välein (joka toisessa perushuollossa).

Pyyhi sytytystulpan ympäristö puhtaaksi ennen sen irrotusta.

Sytytystulppa Kärkiväli

: Champion RC12YC tai vastaava.

: 0,75 mm.

5.12 ILMANOTTO

Katso 10-12:W. Moottori on ilmajäähdytteinen. Jäähdytysjärjestelmän tukkeutuminen vaurioittaa moottoria. Puhdista moottorin ilmanotto 50 käyttötunnin välein. Perushuollon yhteydessä suoritetaan täydellisempi jäähdytysjärjestelmän puhdistus.

5.13 VOITELU

Kaikki seuraavan taulukon voitelupisteet on voideltava 50 käyttötunnin välien sekä jokaisen pesun jälkeen.

Kohde Toimenpide Kuva

Keskinivel 4 rasvanippaa.

Ohjausketjut

Kiristysvarret

Hallintavaijerit

Käytä rasvapuristinta, täytä yleisrasvalla. Pumppaa kunnes rasvaa pursuaa ulos.

Harjaa ketjut puhtaiksi teräsharjalla. Voitele yleisketjuöljyllä.

Voitele laakeroinnit öljykannulla samalla kun aktivoit vastaavan hallintalaitteen . Tähän työhön on hyvä pyytää avustaja.

Voitele vaijerinpäät öljykannulla samalla kun aktivoit vastaavan hallintalaitteen. Tähän työhön on hyvä pyytää avustaja.

6 PATENTTI - MALLISUOJA

Tämä kone ja sen osat on suojattu seuraavilla patenteilla ja mallisuojilla:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

5.14 VAROKKEET

Jos jokin seuraavista vioista ilmenee, uusi kyseinen varoke. Katso kuva 28.

Vika Varoke

Moottori ei käynnisty tai se pysähtyy heti käynnistymisen jälkeen. Akku on täyteen varattu.

Sähkötoiminen leikkuukorkeuden säätö ei toimi.

Sähkölaitteet eivät toimi. Akku on täyteen varattu.

10 A

20 A

30 A

Alkuperäisten ohjeiden käännös

Page 27

SUOMI

340 008

7 MUUTA

7.1 POHJOISMAINEN YMPÄRISTÖMERKKI

Park Ranger Svan Svan –mallit täyttävät Pohjoismaisen Ympäristömerkin ruohonleikkureille asetetut vaatimukset, versio 4.

Park Ranger Svan, Royal

Äänenpainetaso kyseisellä leikkuulaitteella kuljettajan korvan kohdalla [dB(A)]

Tuoteryhmä [*]

Polttonesteen ominaiskulutus [g/kWh]

Suhteellinen polttonesteen kulutus

[*] B: Koneet, joita on tarkoitus käyttää korkeintaan 30 tuntia vuodessa. Iskutilavuus yli 225 cm3. Kun kone on usean vuoden käytön jälkeen vaihdet-

tava uudempaan tai sitä ei enää tarvita suosittelemme, että toimitat sen jälleenmyyjällesi kierrätystä varten.

Koneen käynnistysakku on suljettu lyijyakku. Älä hävitä lyijyakkua kotitalousjätteiden kanssa. Toimita ne ongelmajätteiden talteenottopisteeseen.

Kerää kaikki öljy talteen öljynvaihdon yhteydessä. Älä päästä sitä maahan. Toimita öljy ja mahdollinen öljynsuodatin ongelmajätteiden talteenottopisteeseen.

Polttonesteen roiskumisen välttämiseksi suosittelemme, että tankkaamiseen käytetään Stigan polttonestesäiliötä. Niitä on saatavana valtuutetuilta Stiga-jälleenmyyjiltä osanumerolla 9500-9934-01.

95 C: 79 105 C: 80 110 C: 82 100 C: 83

300-400

alhainen

7.2 MATERIAALISELOSTUS

Tuotteessa on käytetty mm. seuraavia materiaaleja:

Materiaali Painoprosentti

Teräs 74 % Alumiini 15 % ABS 3,5 % Kumi 4,5 % PP 1,5 % POM < 1 % PE < 1 %

Kone on maalattu polyesteripohjaisella jauhemaalilla. Moottorinrunko on valualumiinia.

GGP pidättää oikeuden tehdä muutoksia tuotteisiin ilman eri ilmoitusta.

Alkuperäisten ohjeiden käännös

Page 28

DANSK

1 GENERELT

Dette symbol betyder ADVARSEL. Der er risiko for alvorlig personskade og/eller materielle skader, hvis ikke instruktionerne følges nøje.

Læs denne brugsanvisning samt de vedlagte "SIKKERHEDSFORSKRIFTER" omhyggeligt igennem, før maskinen startes.

1.1 SYMBOLER

Maskinen er forsynet med følgende symboler for at understrege, at der skal udvises forsigtighed og opmærksomhed ved anvendelse af maskinen samt udførelse af vedligeholdelsesarbejde.

Symbolerne betyder:

Advarsel! Læs instruktionsbog og sikkerhedsmanual, før maskinen tages i brug.

Advarsel! Pas på udkastet materiale. Hold eventuelle tilskuere borte.

Advarsel! Brug altid høreværn.

Advarsel! Denne maskine er ikke beregnet til at køre på offentlig vej.

Advarsel! Med monteret originaltilbehør må maskinen kun køres på skråninger med en maksimal hældning på 10°, uanset retning.

Advarsel! Risiko for klemning. Hold hænder og fødder væk fra midterstyringen.

Advarsel! Risiko for forbrænding. Rør ikke ved lydpotten/katalysatoren.

1.2 HENVISNINGER

1.2.1 Figurer

Figurerne i denne brugsanvisning er nummereret 1, 2, 3, osv.

Detaljer i figurerne er mærket A, B, C, osv. Henvisning til detalje C i figur 2 skrives “2:C”.

1.2.2 Overskrifter

Overskrifterne i denne brugsanvisning er nummereret som beskrevet i nedenstående eksempel:

“1.3.1 Generel sikkerhedskontrol” er en underoverskrift til “1.3 Sikkerhedskontrol” og udgør en del af denne.

Ved henvisning til overskrifter angives oftest kun overskriftens nummer, f.eks. “Se 1.3.1”.

2 BESKRIVELSE

2.1 FREMDRIFT

2.1.1 Plus, Ranger, Ranger Svan, Excellent

Maskinen har baghjulstræk. Bagakslen er udstyret med en hydrostatisk gear-

kasse med trinløs transmission fremad og bagud. For at lette sving er bagakslen også udstyret med

differentiale. Frontmonterede redskaber drives via kileremme.

2.1.2 Prestige, Residence, Royal, Power

Maskinen er 4-hjulstrukket. Kraften fra motoren til drivhjulene overføres hudraulisk. Motoren driver en oliepumpe, som pumper olie gennem akseldrevene for og bag.

Forakslen og bagakslen er seriekoblede, hvilket betyder, at forhjul og baghjul er tvunget til at rotere med det samme omdrejningstal.

For at lette sving er begge aksler udstyret med differentiale.

Frontmonterede redskaber drives via kileremme.

2.2 STYRING

Maskinen er knækstyret. Det betyder, at rammen er opdelt i front og bagende, som kan drejes i forhold til hinanden.

Knækstyringen gør det muligt for maskinen at dreje med en ekstremt lille radius rundt om træer og andre forhindringer.

2.3 SIKKERHEDSSYSTEM

Maskinen er udstyret med et elektrisk sikkerhedssystem. Sikkerhedssystemet afbryder visse aktiviteter, som kan medføre fare i forbindelse med fejlmanøvrer.

Motoren kan f.eks. kun startes, hvis koblingsbremsepedalen er trykket ned.

Sikkerhedssystemets funktion skal altid kontrolleres inden brug af maskinen.

2.4 BETJENINGSUDSTYR

2.4.1 Redskabsløfter, mekanisk (3:C)

Sådan skiftes mellem arbejdsstilling og transportstilling:

1. Træd pedalen helt ned.

2. Slip pedalen langsomt.

Oversættelse af den originale brugsanvisning

Page 29

DANSK

2.4.2 Kobling-parkeringsbremse (3:B)

Tryk aldrig på pedalen under kørsel. Risiko for overophedning i kraftoverføringen.

Pedalen (3:B) har følgende tre stillinger:

•Sluppet. Koblingen er ikke aktiveret. Parkeringsbremsen er ikke aktiveret.

• Trådt halvt ned. Fremadkørsel frikoblet. Par-

keringsbremsen er ikke aktiveret.

• Trådt helt ned. Fremadkørsel frikoblet. Parke-

ringsbremsen fuldt aktiveret, men ikke låst. Denne position bruges også som nødbremse.

2.4.3 Lås, parkeringsbremse (3:A)

Låsen låser pedalen “kobling-bremse” i nede-position. Funktionen bruges til at låse maskinen på skråninger, ved transport, etc., når motoren ikke er i gang.

Låsning:

1. Træd pedalen (3:B) helt ned.

2. Skub låsen (3:A) mod højre.

3. Slip pedalen (3:B).

4. Slip låsen (3:A).

Oplåsning:

Tryk pedalen ned, og slip den (3:B).

2.4.4 Træk-driftsbremse (3:F)

Hvis maskinen ikke bremser som forventet, når pedalen slippes, skal venstre pedal (3:B) bruges som nødbremse.

Pedalen bestemmer udvekslingsforholdet mellem motoren og drivhjulene (= hastigheden). Når pedalen slippes, aktiveres driftsbremsen.

1. Træd pedalen fremad

- maskinen bevæger sig fremad.

2. Pedalen er ikke påvirket - maskinen står stille.

3. Træd pedalen bagud

- maskinen bakker.

4. Trykket mindskes på pedalen

- maskinen bremser op.

På pedalens overdel er der en justeringsplade. Justeringspladen kan justeres i 3 positioner, så den passer optimalt til førerens fod.

2.4.5 Rat (3:D)

Rathøjden kan reguleres trinløst. Løsn justeringsgrebet (3:E) på ratstammen, og hæv eller sænk rattet til den ønskede stilling. Stram justeringsgrebet til igen.

Justér ikke rattet under kørsel!

Drej aldrig på rattet, når maskinen står stille med redskabet sænket. Risiko for unormale belastninger på servostyring og styremekanik.

2.4.6 Gas- og chokerhåndtag (4:G) (Plus, Residence, Prestige, Ranger)

Håndtag til indstilling af motorens omdrejningstal samt til at give motoren choker ved koldstart.

Hvis motoren går urent, er der risiko for, at håndtaget er skubbet for langt frem, så chokeren er aktiveret. Dette skader motoren, øger brændstofforbruget og er skadeligt for miljøet.

1. Choker - ved start af kold motor. Cho-

kerpositionen er længst fremme i rillen. Maskinen må ikke køres i denne position,

når motoren er varm.

2. Fuld gas - når maskinen er i brug, bør der altid gives fuld gas.

Positionen for fuld gas sidder ca. 2 cm bag chokerpositionen.

3. Tomgang.

2.4.7 Gashåndtag (5:G) (Ranger Svan, Royal, Excellent, Power)

Regulering til indstilling af motorens omdrejningstal.

1. Fuld gas - når maskinen er i brug, bør der altid gives fuld gas.

2. Tomgang.

2.4.8 Chokerhåndtag (5:H) (Ranger Svan, Royal, Excellent, Power)

Trækhåndtag til at give motoren choker ved koldstart.

1. Håndtaget trukket helt ud - chokerspjældet i karburatoren er lukket. Til koldstart.

2. Håndtaget trykket ind - chokerspjældet er åbent. Til varm start af motoren og under kørsel.

Kør aldrig med chokeren trukket ud, når motoren er varm.

Oversættelse af den originale brugsanvisning

Page 30

DANSK

2.4.9 Tændingslås/forlygter (4, 5:I)

Tændingslåsen bruges til at starte og stoppe motoren. Tændingslåsen fungerer også som kontakt for lygten.

Maskinen må ikke efterlades med nøglen i position 2 eller 3. Risiko for brand, da der kan løbe brændstof ind i motoren gennem karburatoren, samt risiko for at batteriet aflades og ødelægges.

Fire stillinger:

1. Stopstilling - motoren er kortsluttet. Nøglen kan tages ud.

2. Kørestilling - lygten er tændt.

3. Kørestilling - lygten er slukket.

4. Startstilling - den elektriske startmotor

aktiveres, når nøglen drejes til den fjederbelastede startstilling. Lad nøglen gå tilbage til kørestilling 3, når motoren er startet.

Drej nøglen til position 2 for at tænde lygten.

2.4.10 Kraftudtag (4, 5:K)

Kraftudtaget må ikke tilkobles, mens det frontmonterede tilbehør er i transportstilling. Dette ødelægger remtransmissionen.

Håndtag til til- og frakobling af kraftudtag til drift af frontmonteret tilbehør. To stillinger:

1. Forreste stilling - kraftudtaget er koblet fra.

2. Bageste stilling - kraftudtaget er koblet til.

2.4.11 Timetæller (2:P)

Viser antallet af driftstimer. Fungerer kun, når motoren er i gang.

2.4.12 Indstilling af klippehøjde (4, 5:J)

Maskinen er forsynet med anordninger til anvendelse af klippeudstyr med elektrisk indstilling af klippehøjde.

Kontakten bruges til at øge eller mindske klippehøjden trinløst.

Klippeaggregatet sluttes til kontakten (2:Q).

2.4.13 Udkoblingshåndtag

Håndtag til udkobling af den trinløse transmission. 2WD er forsynet med et håndtag koblet til bagaks-

len. Se (6:R). 4WD er forsynet med to håndtag koblet til bagaks-

len (7:A) og forakslen (7:B).

Udkoblingshåndtaget må aldrig befinde sig mellem den yderste og inderste position. Dette overopheder og beskadiger transmissionen.

Håndtagene giver mulighed for at skubbe maskinen uden hjælp fra motoren. To stillinger:

1. Håndtag i inderste position Transmissionen er indkoblet til normal brug.

2. Håndtag i yderste position Transmissionen er udkoblet. Maskinen kan skubbes manuelt.

Maskinen må ikke bugseres over længere stræk eller med høj fart. Dette kan forårsage skade på transmissionen.

Maskinen må ikke køres med forreste håndtag i yderste position. Risiko for skader og olielækage i forakslen.

2.4.14 Sæde (1:T)

Sædet kan vippes op og justeres i langsgående retning. Sædet justeres på følgende måde:

1. Før håndtaget (1:S) opad.

2. Indstil sædet i den ønskede position.

3. Slip håndtaget (1:S) og sædet låses.

Sædet er udstyret med sikkerhedsafbryder, som er koblet til maskinens sikkerhedssystem. Det medfører, at visse aktiviteter, som kan medføre fare, ikke kan udføres, når der ikke sidder nogen på sædet. Se også 4.4.2.

2.4.15 Motorhjelm (8:U)

Maskinen har en motorhjelm, der kan åbnes for adgang til brændstofhane, batteri og motor. Motorhjelmen er låst med en gummistrop.

Motorhjelmen åbnes som beskrevet nedenfor:

1. Løsn gummistroppen (8:V) på motorhjelmens forkant.

2. Løft forsigtigt motorhjelmen bagud.

Motorhjelmen lukkes ved at følge beskrivelsen i omvendt rækkefølge.

Maskinen må ikke bruges, uden at motorhjelmen er lukket og låst. Der er risiko for forbrænding og klemningsskader.

2.4.16Snapbeslag (25:H)

Snapbeslagene er delelige, hvilket gør det meget let at skifte mellem forskellige arbejdsredskaber

Snapbeslagene muliggør, at aggregatet nemt kan skifte mellem to indstillinger:

• Normalindstilling med fuldt opspændt rem.

• 4 cm bag ved normalposition med slap rem, så aggregatet kommer tættere på basismaskinen.

Oversættelse af den originale brugsanvisning

Page 31

DANSK

Samtidig med at spændrullen løsnes fra remmen, forenkler snapbeslagene remskift, aggregatskift, håndtering i vaskeposition og serviceposition.

Slæk på remspændingen:

1. Demontér låsestifterne (25:G) på begge sider.

2. Åbn snapbeslagene ved at trykke bageste del ned. Se (25:F).

Når snapbeslagene er åbne, hviler aggregatarmene kun løst i akseldelene. Aggregatet må aldrig stilles i serviceposition eller vaskeposition, uden at snapbeslagene er låst igen, når aggregatremmen er taget af.

3. Udfør ønskede handlinger, f.eks.:

• Tage remmen af.

• Skift aggregat ved at tage aggregatarmene af. Se fig. 27.

Spænd remmen: Spænd først på den ene side og derefter på den an-

den side som beskrevet i instruktionerne nedenfor.

Drej ikke løftearmen med hænderne. Klemrisiko.

1. Sæt foden på løftearmen (26:J) og drej forsigtigt en halv omgang frem.

2. Montér låsestiften (25:G).

3. Gentag samme procedure på den anden side.

3 ANVENDELSESOMRÅDER

Maskinen må kun bruges til følgende formål med det angivne STIGA originaltilbehør.

Arbejde Tilbehør, STIGA original

Græsslåning Med klippeaggregater: 95

Fejning Med fejeudstyr eller fejeudstyr

Snerydning Med sneplov eller sneslynge.

Opsamling af græs og blade

Transport af græs og blade

Spredning af grus Med grusspreder. Kan også

Ukrudtsbekæmpelse på grusstier

Kantskæring af græsplæner

Afrivning af mos Med mosrive.

Trækanordningen må højst belastes med en lodret kraft på 100 N.

Belastningen på trækanordningen fra påhængstilbehør må højst være 500 N.

OBS! Kontakt det relevante forsikringsselskab før enhver brug af påhængsvogn.

OBS! Denne maskine er ikke beregnet til at køre på offentlig vej.

Combi, 95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Slagleklipper

med opsamling. Til førstnævnte anbefales brug af støvskærm.

Snekæder og rammevægte anbefales.

Med påhængsopsamler 38" eller 42". Provogn.

Med transportvogn Pro eller Combi.

bruges til spredning af salt. Snekæder og rammevægte anbefales.

Med frontmonteret skuffejern.

Med kantskærer.

4 START OG KØRSEL

Maskinen må ikke bruges, uden at motorhjelmen er lukket og låst. Der er risiko for forbrænding og klemningsskader.

4.1 PÅFYLDNING AF BENZIN

Brug altid ren blyfri benzin. Olieblandet 2-taktsbenzin må ikke anvendes.

Tanken kan rumme 12 liter. Benzinniveauet aflæses nemt gennem den transparente tank.

OBS! Almindelig blyfri benzin er en ferskvare og bør ikke opbevares i mere end 30 dage.

Oversættelse af den originale brugsanvisning

Page 32

DANSK

Miljøtilpasset benzin - såkaldt alkylatbenzin - kan med fordel anvendes. Denne type benzin har en sammensætning, der er mindre skadelig for både mennesker og miljø.

Benzin er meget brandfarlig. Opbevar benzinen i beholdere, der er specielt fremstillet til dette formål.

Påfyld kun benzin ude i det fri, og undlad tobaksrygning under påfyldningen. Fyld benzin på, inden motoren startes. Fjern aldrig tankdækslet, og fyld aldrig benzin på, mens motoren er i gang eller stadig er varm.

Fyld aldrig benzintanken helt op. Efterlad et tomrum (mindst hele påfyldningsrøret plus 1 - 2 cm øverst i tanken), således at benzinen kan udvide sig uden at flyde over, når den opvarmes. Se fig. 9.

4.2 AFLÆSNING AF MOTOROLIESTAND

Krumtaphuset er ved levering påfyldt olie SAE 10W-30.

Kontrollér hver gang før brug, at oliestanden er korrekt. Maskinen skal stå plant.

Aftør området omkring oliepinden. Løsn oliepinden og træk den op. Tør den af.

Plus, Residence, Prestige, Ranger, Excellent, Power: Før oliepinden helt ned og skru den fast.

Skru den løs og tag den op igen. Aflæs oliestanden. Ranger Svan, Royal:

Før oliepinden helt ned uden at skrue den fast. Træk den op igen og aflæs oliestanden.

Påfyld olie til "FULL"-mærket, hvis oliestanden er lavere end dette mærke. Se fig. 10-12.

Oliestanden må aldrig være højere end “FULL”mærket. Dette vil forårsage overophedning af motoren. Hvis oliestanden overstiger “FULL”-mærket, skal der aftappes olie, til den korrekte oliestand opnås.

4.3 AFLÆSNING AF TRANSMISSIONSOLIESTAND

Se 5.6.1.

4.4 SIKKERHEDSKONTROL

Kontrollér at resultaterne af nedenstående sikkerhedskontroller opfyldes i forbindelse med test af den aktuelle maskine.

Sikkerhedskontrollen skal altid udføres inden brug.

Hvis nogle af nedenstående resultater ikke opfyldes, må maskinen ikke bruges! Indlever maskinen til reparation på et serviceværksted.

4.4.1 Generel sikkerhedskontrol

Objekt Resultat

Brændstofledninger og tilslutninger.

Elkabler. Al isolering intakt.

Udstødningssystem Ingen lækage i tilslutninger.

Olieledninger Ingen lækage. Ingen skader. Kør maskinen

fremad/tilbage, og slip pedalen trækdriftsbremse.

Prøvekørsel Ingen unormale vibrationer.

4.4.2 Elektrisk sikkerhedskontrol

Sikkerhedssystemets funktion skal altid kontrolleres inden brug af maskinen.

Tilstand Handling Resultat

Pedalen koblingbremse er ikke trykket ned. Kraftudtaget ikke aktiveret.

Pedalen koblingbremse er trykket ned. Kraftudtaget aktiveret.

Motoren i gang. Kraftudtaget aktiveret.

Motoren i gang. Tag sikringen

Ingen lækage.

Ingen mekaniske skader.

Samtlige skruer spændt.

Maskinen skal stoppe.

Ingen unormale lyde.

Prøv at starte. Motoren

Føreren rejser sig fra sædet.

10 A ud. Se fig. 28.

skal ikke starte.

Motoren skal stoppe.

4.5 START

1. Åbn benzinhanen. Se 15.

2. Kontroller, at tændkablet/tændkablerne er monteret på tændstiften/tændstifterne.

3. Kontrollér, at kraftudtaget er koblet fra.

4. Hold ikke foden på gearpedalen.

5. Plus, Residence, Prestige, Ranger: Koldstart - før gashåndtaget længst frem i chokerstilling. Varmstart – sæt gashåndtaget på fuld gas (ca. 2 cm bag chokerstillingen). Ranger Svan, Royal, Excellent, Power: Sæt gashåndtaget på fuld gas. Koldstart - træk chokerhåndtaget helt ud. Varmstart – chokerhåndtaget skal være skubbet ind.

6. Træd pedalen kobling-bremse helt ned.

7. Drej tændingsnøglen og start motoren.

Oversættelse af den originale brugsanvisning

Page 33

DANSK

8 Plus, Residence, Prestige, Ranger:

Når motoren er startet, skubbes gashåndtaget lidt efter lidt til fuld gas (ca. 2 cm bagved chokerstillingen), hvis chokeren har været brugt. Ranger Svan, Royal, Excellent, Power: Når motoren er startet, skubbes chokerhåndtaget ind lidt efter lidt, hvis chokeren har været brugt.

9. Ved koldstart må maskinen ikke belastes umiddelbart efter start. lad motoren gå i nogle minutter først, så olien når at blive varmet op.

Når maskinen er i brug, bør der altid gives fuld gas.

4.6 KØRETIPS

Sørg altid for, at der er den korrekte mængde olie i motoren. Især ved kørsel på skråninger. Se 4.2.

Vær forsigtig på skråninger. Undgå at starte eller stoppe pludseligt ved kørsel opad eller nedad på en skråning. Kør aldrig på tværs af en skråning. Kør oppefra og ned eller nedefra og op.

Maskinen må kun køres med højest 10° hældning, uanset retning.

Sæt hastigheden ned på skråninger og i skarpe sving for at bevare kontrollen og reducere risikoen for at vælte.

Drej ikke rattet helt ud ved kørsel med fuld gas i højeste gear. Maskinen kan vælte.

Hold hænder og fødder borte fra knækled og sædekonsol. Man kan risikere at få dem i klemme. Kør aldrig med åben motorhjelm.

4.7 STOP

Slå kraftudtaget fra. Træk parkeringsbremsen. Lad motoren gå i tomgang 1 - 2 minutter. Stands

motoren ved at dreje tændingsnøglen. Luk benzinhanen. Det er især vigtigt, hvis maski-

nen skal transporteres, f.eks. på en påhængsvogn.

Hvis maskinen efterlades uden opsyn, skal tændkablet/tændkablerne og startnøglen fjernes.

Motoren kan være meget varm lige efter standsning. Undgå at røre ved lydpotte, cylinder eller køleribber. Dette kan give forbrændingsskader.

4.8 RENGØRING

For at reducere brandfaren skal motor, lyddæmper, batteri og brændstoftank holdes fri for græs, blade og olie.

For at mindske brandfaren skal det regelmæssigt kontrolleres, at der ikke siver olie og/eller brændstof ud.

Brug aldrig vand med højt tryk. Dette kan ødelægge akseltætninger, elektriske komponenter og hydraulikventiler.

Benyt aldrig luft under højt tryk på kølerens lameller. Det ødelægger lamelstrukturen.

Maskinen skal altid rengøres efter brug. Nedenstående anvisninger gælder for rengøringen:

• Spul ikke vand på motoren.

• Rengør motoren med børste og/eller trykluft.

• Rengør motorens køleluftindtag (10-12:W).

• Efter rengøring med vand skal maskinen og et eventuelt klippeaggregat startes for at fjerne vand, som ellers trænger ind i lejer og kan forårsage skade.

5 VEDLIGEHOLDELSE

5.1 SERVICEPROGRAM

For at holde maskinen i god stand med hensyn til pålidelighed og driftssikkerhed samt ud fra et miljøsynspunkt skal STIGAs serviceprogram følges.

Indholdet af dette program fremgår af den medfølgende servicebog.

Grundservice værksted.

Første service og mellemservice autoriseret værksted, men kan også udføres af brugeren. Indholdet fremgår af servicebogen, og handlingerne beskrives under “4 START OG KØRSEL” samt nedenfor.

Service udført på et autoriseret værksted giver garanti for fagligt korrekt arbejde med originale reservedele.

Ved hver grundservice og mellemservice, som udføres på et autoriseret værksted, stemples servicebogen. En servicebog med dokumentation for disse serviceeftersyn er et værdipapir, der øger maskinens gensalgsværdi.

5.2 FORBEREDELSE

Al service og vedligeholdelse skal udføres på stillestående maskine med standset motor.

skal altid udføres på et autoriseret

bør udføres på et

Undgå at maskinen triller ved altid at trække parkeringsbremsen.

Stands motoren.

Undgå utilstigtet motorstart ved at løsne tændkablet/tændkablerne fra tændstiften/tændstifterne og fjerne startnøglen.

Oversættelse af den originale brugsanvisning

Page 34

DANSK

5.3 DÆKTRYK

Dækkenes lufttryk justeres på følgende måde: Forhjul: 0,6 bar (9 psi). Bagdæk: 0,4 bar (6 psi).

5.4 SKIFT AF MOTOROLIE

Dette afsnit indeholder tabeller med de forskellige motorer, der indgår i STIGA’s sortiment. For at gøre læsningen mere overskuelig, anbefales det at markere de data, der gælder for den pågældende maskine/motor.

5.4.1 Skifteintervaller

I tabellen nedenfor angives i visse tilfælde både driftstimer og kalendermåneder. Handlingen skal udføres ved det, der indtræffer først.

Maskine 1. gang

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Olieskift. 5 timer Udskiftning af filter. - 100 timer

Ranger Svan, Royal (Honda)

Olieskift.

Udskiftning af filter. -

Skift olie oftere, hvis motoren skal arbejde meget tungt, eller omgivelsestemperaturen er høj.

5.4.2 Motorolie

Brug olie ifølge tabellen nedenfor.

Olie SAE 10W-30 Serviceklasse SJ eller højere

Brug ingen tilsætningsmidler i olien.

Fyld ikke for megen olie på. Dette kan føre til, at motoren overophedes.

Skift olien, medens motoren er varm.

Motorolien kan være meget varm, hvis den tappes af straks efter standsning. Lad derfor motoren køle af nogle minutter, inden olien tappes af.

1. Klem klemmen på olieaftapningsslangen sammen.. Brug en universaltang. Se fig. 10-12:Y.

2. Flyt klemmen 3-4 cm op på olieaftapningsslangen, og træk proppen ud.

3. Olien skal opsamles i et kar.

OBS! Undgå at spilde olie på kileremmene.

4. Bortskaf olien i henhold til relevante lokale bestemmelser.

5. Montér olieaftapningsproppen, og skub klemmen tilbage, så den klemmer over proppen.

6. Fjern oliepinden, og påfyld frisk olie.

Kalendermåneder

20 timer/

1 måned

Derefter

med interval

Driftstimer/

50 timer/

12 måneder

Driftstimer/

100 timer/ 6 måneder

Oliemængde:

Maskine

Residence, Ranger

Plus, Prestige 1,4 liter 1,5 liter Excellent,

Power Ranger Svan 0,9 liter 1,05 liter

7. Efter oliepåfyldning skal motoren startes og gå i tomgang i 30 sekunder.

8. Undersøg, om der forekommer udsivning af olie.

9. Stands motoren. Efter yderligere 30 sekunder skal oliestanden kontrolleres som beskrevet i

4.2.

5.4.3 Oliefilter

Tap først motorolien af, og montér derefter olieaftapningsproppen som beskrevet ovenfor. Skift derefter oliefilteret som beskrevet nedenfor:

1. Rengør området omkring filteret, og afmontér filteret.

2. Fugt pakningen på det nye filter med olie.

3. Montér filteret. Skru først filteret ind, så pakningen kommer i kontakt med motoren. Skru derefter filteret endnu 1/2-3/4 omgang ind.

4. Fortsæt med punkt 7 som beskrevet i ovenfor.

Ikke filterskift Filterskift

Oliemængde, ca.

1,4 liter -

1,6 liter 1,7 liter

5.5 BRÆNDSTOFFILTER (10-12:Z)

Skift brændstoffilter hver sæson. Kontrollér at der ikke forekommer udsivning af

brændstof, når det nye filter er monteret.

5.6 TRANSMISSION, OLIE (PRESTI-

GE, RESIDENCE, ROYAL, POWER)

Olie i den hydrauliske kraftoverføring skal kontrolleres/justeres og udskiftes med de intervaller, der er angivet i nedenstående tabel.

Handling

Kontrol - justering af niveau. - 50 Olieskift. 5 200

Olietyp: Syntetisk olie 5W-50. Oliemængde ved olieskift: ca. 3,5 liter.

5.6.1 Kontrol - justering

1. Stil maskinen plant.

2. Aflæs oliestanden på beholderen. Se fig. 20:P. Oliestanden skal være på højde med stregen.

3. Ved behov påfyldes mere olie.

1. gang

Derefter

med

interval

Driftstimer

Oversættelse af den originale brugsanvisning

Page 35

DANSK

5.6.2 Aftapning

1. Kør maskinen med varierende hastigheder i 1020 minutter, så transmissionsolien varmes op.

2. Stil maskinen helt vandret.

3. Træk begge frakoblingsgrebene ud som vist i fig. 7:A, B.

4. Stil et opsamlingskar under bagakslen og ét under forakslen.

5. Åbn oliebeholderen ved at fjerne dækslet.

Man må kun bruge en 3/8” firkantnøgle til olieaftapningsproppen. Andre værktøjer ødelægger proppen.

6. Demontér olieaftapningsproppen fra bagakslen. Rengør hullet og brug en 3/8” firkantnøgle. Se figur 21.

7. Demontér to aftapningspropper fra forakslen. Brug en 12 mm topnøgle. Lad olien i foraksel og ledninger løbe ud. Se fig. 22.

8. Kontrollér, at pakningerne på forakslens aftapningspropper er intakte. Se fig. 22. Montér propperne igen. Tilspændingsmoment: 15-17 Nm.

Hvis olieaftapningsproppen spændes hårdere end 5 Nm, bliver den beskadiget.

9. Kontrollér, at pakningen på bagakslens olieaftapningspropp er intakt. Se fig. 21:V. Genmontér i bagakslen. Stram olieaftapningspropen med 5 Nm.

10.Opsug olien i beholderens dybere del med en oliesuger. Se fig. 23.

11.Bortskaf olien i henhold til relevante lokale bestemmelser.

5.6.3 Fyldning

Motoren må aldrig køres, når den bageste spærreventil er skubbet ind og den forreste spærreventil er trukket ud.

Det vil ødelægge forakslens tætninger.

1.Fyld oliebeholderen med den nye olie.

Hvis motoren skal køre indendørs, skal der kobles en udsugningsanordning til motorens udstødningsrør.

2. Kontrollér, at bagakslens spærreventil er trukket ud.

3. Start motoren. Når motoren startes, skubbes forakslens spærreventil ind automatisk.

4. Træk forakslens spærreventil ud.

Obs! Olien suges ind i systemet meget hurtigt. Beholderen skal altid holdes fyldt. Der må under ingen omstændigheder indsuges luft.

5. Indstil drivpedalen i fremadposition ved at blokere den med en trækile eller lignende. Se fig.

24. Fyld oliebeholderen lidt efter lidt med ny olie.

6. Kør i fremadposition i et minut.

7. Flyt trækilen og indstil drivpedalen i bagudposition. Fortsæt med at påfylde olie.

8. Kør i bagudposition i et minut.

9. Skift køreretning en gang i minuttet som ovenfor beskrevet og fortsæt med at påfylde olie, indtil det holder op med at boble i beholderen.

10.Stop motoren, montér oliebeholderens dæksel og luk hjelmen.

11.Prøvekør i et par minutter og justér oliestanden i beholderen.

5.7 REMTRANSMISSIONER

Kontrollér efter 5 timers drift at alle remme er intakte og uden skader.

5.8 STYRING

Styringen skal kontrolleres/justeres efter 5 timers drift og derefter for hver 100 timers drift.

5.8.1 Kontrol

Drej rattet frem og tilbage i korte ryk. Der må ikke forkomme mekanisk slør i styrekæderne.

5.8.2 Justering

Justér styrekæderne efter behov efter følgende vejledning:

1. Stil maskinen i stillingen "ligeud".

2. Justér styrekæderne ved hjælp af de to møtrikker, der sidder under knækleddet. Se fig. 16.

3. Justér begge møtrikker lige meget, indtil der ikke forekommer slør.

4. Prøvekør maskinen i retning lige frem, og kontrollér, at rattet ikke står på skrå.

5. Hvis rattet står på skrå, skal den ene møstrik løsnes og den anden strammes.

Spænd ikke styrekæderne for hårdt. Styringen kommer til at gå tungere i takt med, at slitagen på kæderne øges.

5.9 BATTERI

Syre som kommer i kontakt med øjne eller hud, forårsager alvorlige personskader. Hvis en kropsdel kommer i kontakt med syre, skal der straks skylles med rigeligt vand. Søg straks læge.

Batteriet er et ventilreguleret batteri med 12 V nominel spænding. Elektrolytniveauet hverken kan eller skal kontrolleres eller påfyldes. Den eneste vedligeholdelse, der kræves, er opladning efter f.eks. lang tids opbevaring.

Før batteriet tages i brug første gang, skal det ladet helt op. Batteriet skal altid opbevares helt opladet. Hvis batteriet opbevares afladet, opstår der alvorlige skader.

Oversættelse af den originale brugsanvisning

Page 36

DANSK

5.9.1 Opladning med motoren

I første omgang kan batteriet oplades ved hjælp af motorens generator på følgende måde:

1. Montér batteriet i henhold til nedenstående.

2. Placér maskinen udendørs eller montér en udsugningsanordning til udstødningsgassen.

3. Start motoren i henhold til instruktionerne i brugsanvisningen.

4. Kør motoren uden uafbrudt uden stop i 45 minutter.

5. Stop motoren, og batteriet er fuldt opladet.

5.9.2 Opladning med batterilader

Ved opladning med batterilader skal der anvendes en batterilader med konstant spænding.

Kontakt forhandleren vedr. køb af batterilader med konstant spænding.

Batteriet kan tage skade, hvis der anvendes en batterilader af standardtype.

5.9.3 Demontering/montering

Batteriet er placeret under motorhjelmen. Ved demontering/montering gælder følgende angående kablernes tilslutning.

• Ved demontering. Fjern først det sorte kabel fra batteriets minuspol (-). Fjern derefter det røde kabel fra batteriets pluspol (+).

• Ved montering. Tilslut først det røde kabel til batteriets pluspol (+). Tilslut derefter det sorte kabel til batteriets minuspol (-).

Hvis kablerne fjernes/tilsluttes i omvendt rækkefølge, er der risiko for kortslutning og skader på batteriet.

Hvis kablerne byttes om, ødelægges generator og batteri.

Spænd kablerne godt fast. Løse kabler kan forårsage brand.

Motoren må aldrig køre, når batteriet er koblet fra. Der er risiko for alvorlige skader på generator og el-system.

5.9.4 Rengøring

Hvis batteripolerne er oxiderede, skal de rengøres. Rengør batteripolerne med en stålbørste, og smør dem ind i polfedt.

5.10 LUFTFILTER, MOTOR

5.10.1 Luftfilter (Plus, Residence, Prestige,

Ranger)

Luftfilter (papirfilter) skal rengøres/udskiftes for hver 100 timers drift.

OBS! Rengør/udskift filtrene oftere, hvis maskinen arbejder i støvede omgivelser.

Demontér/montér luftfiltrene som beskrevet nedenfor.

1. Rengør området omkring luftfilterdækslet grundigt (13:R).

2. Demontér luftfilterdækslet ved at løsne de to skruene.

3. Demontér papirfilteret (13:S). Der skal udvises forsigtighed, så der ikke kommer snavs i karburatoren. Luftfilterhuset gøres rent.

4. Gør papirfilteret rent ved at banke det let mod en plan flade. Hvis det er meget snavset, skal det udskiftes.

5. Samling foretages i omvendt rækkefølge.

Oliebaserede opløsningsmidler som f.eks. petroleum må ikke bruges til rengøring af papirfilteret. Sådanne opløsningsmidler vil ødelægge filteret.

Der må ikke bruges trykluft ved rengøring af papirfilteret. Papirfilteret må ikke smøres med olie.

5.10.2 Luftfilter (Ranger Svan, Royal)

Luftfilteret gøres rent hver 3. måned eller for hver 50 driftstimer, alt efter hvad der indtræffer først.

Papirfilteret udskiftes en gang om året eller for hver 200 driftstimer, alt efter hvad der indtræffer først.

OBS! Gør begge filtre rene oftere, hvis maskinen arbejder i støvede omgivelser.

1. Luftfilterdækslet aftages, se fig. 14.

2. Papirfiltret og forfiltret (= skumplastfiltret) aftages. Der skal udvises forsigtighed, så der ikke kommer snavs i karburatoren. Luftfilterhuset gøres rent.

3. Vask forfiltret i flydende opvaskemiddel og vand. Kram det tørt. Der hældes lidt olie på filteret, og olien klemmes ind i filteret.

4. Papirfilteret gøres rent på følgende måde: Det bankes let mod en plan overflade. Hvis det er meget snavset, skal det udskiftes.

5. Samling foretages i omvendt rækkefølge.

Oliebaserede opløsningsmidler som f.eks. petroleum må ikke bruges til rengøring af papirfilteret. Sådanne opløsningsmidler vil ødelægge filteret.

Der må ikke bruges trykluft ved rengøring af papirfilteret. Papirfilteret må ikke smøres med olie.

5.10.3 Luftfilter (Excellent, Power)

Forfilteret (skumplastfilter) skal rengøres/udskiftes for hver 25 timers drift.

Forfilteret (papirfilter) skal rengøres/udskiftes for hver 100 timers drift.

OBS! Rengør/udskift filtrene oftere, hvis maskinen arbejder i støvede omgivelser.

Demontér/montér luftfiltrene som beskrevet nedenfor.

1. Rengør området omkring luftfilterdækslet grundigt.

2. Demontér luftfilterdækslet (14:A) ved at løsne de to klemmer.

Oversættelse af den originale brugsanvisning

Page 37

DANSK

3. Demontér filterpakken (14:B). Forfilteret er placeret over luftfilteret. Der skal udvises forsigtighed, så der ikke kommer snavs i karburatoren. Luftfilterhuset gøres rent.

4. Gør papirfilteret rent ved at banke det let mod en plan flade. Hvis det er meget snavset, skal det udskiftes.

5. Rengør forfilteret. Hvis det er meget snavset, skal det udskiftes.

6. Samling foretages i omvendt rækkefølge.

Oliebaserede opløsningsmidler som f.eks. petroleum må ikke bruges til rengøring af papirfilteret. Sådanne opløsningsmidler vil ødelægge filteret.

Der må ikke bruges trykluft ved rengøring af papirfilteret. Papirfilteret må ikke smøres med olie.

5.11 TÆNDRØR

Tændstiften/tændstifterne skal udskiftes for hver 200 timers drift (=ved hver anden grundservice).

Inden tændstiften løsnes, skal der rengøres omkring dets fæste.

Tændstift Elektrodeafstand

: Champion RC12YC eller tilsvarende.

: 0,75 mm.

5.12 LUFTINDTAG

Se 10-12:W. Motoren er luftkølet. Et tilstoppet kølesystem vil skade motoren. Rengør motoren luftindtag for hver 50 timers drift. En mere grundig rengøring af kølesystemet udføres i forbindelse med hver grundservice.

5.14 SIKRINGER

Hvis nogen af nedenstående fejl opstår, udskiftes den relevante sikring. Se fig. 28.

Fejl Sikring

Motoren starter ikke, eller starter og stopper med det samme. Batteriet er opladet.

Elektrisk indstilling af klippehøjde fungerer ikke.

Ingen elektriske funktioner fungerer. Batteriet er opladet.

10 A

20 A

30 A

6 PATENT - MODELBESKYT-

TELSE

Nærværende maskine eller dele heraf er omfattet af følgende patent- og modelbeskyttelse:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

5.13 SMØRING

Alle smørepunkter vist i nedenstående tabel skal smøres for hver 50 timers drift samt efter hver vask.

Objekt Handling Figur

Knæk 4 smørenipler.

Syrekæder Børst kæderne rene med en

Spændarme Smør lejringspunkterne med

Håndtagenes wirer

Brug en fedtsprøjte fyldt med universalfedt. Pump, indtil der trænger fedt ud.

stålbørste. Smörj med en universalkædespray.

en oliekande, samtidig med at den relevante anordning aktiveres. Bør udføres af to personer.

Smør wirernes ender med en oliekande, samtidig med at den relevante anordning aktiveres. Bør udføres af to personer.

Oversættelse af den originale brugsanvisning

Page 38

340 008

7 ØVRIGT

7.1 NORDISK MILJØMÆRKNING

Park Ranger Svan Svan opfylder kravene i Nordisk Miljømærkning af plæneklippere version 4.

Park Ranger Svan, Royal

DANSK

Lydtryksniveau for hvert klippeaggregat ved førerens øre [dB(A)]

Produktgruppe [*]

Specifikt brændstofforbrug [g/ kWh]

Relativt brændstofforbrug lavt

95 C: 79 105 C: 80 110 C: 82 100 C: 83

300-400

[*] B: Maskiner beregnet til anvendelse op til 30 timer om året. Slagvolumen større end 225 cm3. Når maskinen efter mange års brug skal udskiftes

eller ikke længere skal bruges, anbefaler vi, at maskinen afleveres til forhandleren til genbrug.

Maskinens startbatteri er et lukket blybatteri. Kast ikke brugte batterier i husholdningsaffaldet. Aflever dem til en genbrugscentral.

Saml al olie op ved olieskift. Undgå spild. Aflever olien og evt. brugte oliefiltre til en genbrugscentral.

For at undgå spild ved tankning anbefaler vi, at Stigas benzindunk anvendes. Den kan fås hos autoriserede Stiga-forhandlere og har varenummer 9500-9934-01.

7.2 MATERIALEDEKLARATION

I produktet indgår bl.a. følgende materialer:

Materiale Vægtprocent

Stål 74% Aluminium 15% ABS 3,5% Gummi 4,5% PP 1,5% POM <1% PE <1%

Maskinen er lakeret med polyesterbaseret pulverlak. Motorblokken er støbt i aluminium.

GGP forbeholder sig ret til at foretage ændringer i produktet uden forudgående varsel.

Oversættelse af den originale brugsanvisning

Page 39

NORSK

1 GENERELT

Dette symbolet betyr ADVARSEL. Hvis du ikke følger instruksjonene nøye, kan det føre til alvorlig personskade og/eller materiell skade.

Før start må denne bruksanvisningen og den medfølgende trykksaken "SIKKERHETSFORSKRIFTER" leses nøye.

1.1 SYMBOLER

Følgende symboler finnes på maskinen for å minne om den forsiktighet og oppmerksomhet som kreves ved bruk og vedlikehold.

Symbolene betyr:

Advarsel! Les instruksjonsboken og sikkerhetsmanualen før maskinen tas i bruk.

Advarsel! Se opp for utkastede gjenstander. Hold tilskuere borte.

Advarsel! Bruk alltid hørselvern.

Advarsel! Denne maskinen skal ikke kjøres på vei som brukes til vanlig ferdsel.

Advarsel! Med originaltilbehør montert kan maskinen kjøres i maks. 10° helling, uansett retning.

Advarsel! Klemfare. Hold hender og føtter vekk fra midjestyringen.

Advarsel! Fare for brannskader. Berør ikke lydpotten/katalysatoren.

1.2 HENVISNINGER

1.2.1 Figurer

Figurene i denne bruksanvisningen er nummerert 1, 2, 3 osv.

Detaljer inne i figurene er merket A, B, C osv. Henvisning til detalj C i figur 2 angis slik: ”2:C”.

1.2.2 Overskrifter

Overskriftene i denne bruksanvisningen er nummerert som vist i eksempelet nedenfor:

“1.3.1 Generell sikkerhetskontroll” er et underpunkt til “1.3 Sikkerhetskontroll” og inngår i denne overskriften.

Ved henvisninger til overskrifter angis som oftest bare nummeret på overskriften, for eksempel: ”Se

1.3.1”.

2 BESKRIVELSE

2.1 DRIFT

2.1.1 Plus, Ranger, Ranger Svan, Excellent

Maskinen er bakhjulsdrevet. Bakakselen er utstyrt med en hydrostatisk girkasse

med trinnløs utveksling forover og bakover. For at det skal bli lettere å svinge er bakakselen

dessuten utstyrt med differensial. Frontmontert redskap drives ved hjelp av kilerem-

mer.

2.1.2 Prestige, Residence, Royal, Power

Maskinen har firehjulsdrift. Kraften fra motoren til drivhjulene overføres hydraulisk. Motoren driver en oljepumpe som pumper olje gjennom de bakre og fremre akslingene.

Forakselen og bakakselen er seriekoplet slik at forog bakhjulene blir tvunget til å rotere med samme omdreiningshastighet.

For at det skal bli lettere å svinge er begge akslene utstyrt med differensial.

Frontmontert redskap drives ved hjelp av kileremmer.

2.2 STYRING

Maskinen har midtstyring. Det innebærer at rammen er delt i en fremre og bakre del, som kan vris i forhold til hverandre.

Midtstyring gjør at maskinen kan svinge med usedvanlig liten radius rundt trær og andre hindre.

2.3 SIKKERHETSSYSTEM

Maskinen er utstyrt med et elektrisk sikkerhetssystem. Sikkerhetssystemet avbryter bestemte aktiviteter som kan medføre fare ved feilmanøvreringer.

Motoren kan f.eks. bare startes når koblingsbremse-pedalen er trykket helt ned.

Kontroller alltid at sikkerhetssystemet fungerer hver gang maskinen tas i bruk.

2.4 BETJENINGSUTSTYR

2.4.1 Redskapsløfter, mekanisk (3:C)

For å veksle mellom arbeidsstilling og transportstilling:

1. Tråkk pedalen helt inn.

2. Slipp pedalen sakte.

Oversettelse av orginal bruksanvisning

Page 40

NORSK

2.4.2 Kopling-parkeringsbrems (3:B)

Trykk aldri på pedalen under kjøring. Fare for overoppheting i kraftoverføringen.

Pedalen (3:B) har følgende tre stillinger:

•Sluppet opp. Koplingen er ikke aktivert. Parkeringsbremsen er ikke aktivert.

• Halvveis trykket inn. Fremdriften frikoplet.

Parkeringsbremsen er ikke aktivert.

• Helt trykket inn. Fremdrift frikoplet. Parke-

ringsbremsen fullt aktivert, men ikke sperret. Denne posisjonen anvendes også som nødbrems.

2.4.3 Sperre, parkeringsbrems (3:A)

Sperren låser pedalen “kopling-brems” i inntrykket stilling. Funksjonen brukes til å låse maskinen i skråninger, ved transport osv. når motoren ikke går.

Låsing:

1. Trykk pedalen (3:B) helt inn.

2. Før sperren (3:A) til høyre.

3. Slipp pedalen (3:B).

4. Slipp sperren (3:A).

Frigjøring:

Trykk inn og slipp pedalen (3:B).

2.4.4 Drift-kjørebrems (3:F)

Dersom maskinen ikke bremser som forventet når pedalen slippes, skal den venstre pedalen (3:B) brukes som nødbrems.

Pedalen bestemmer utvekslingsforholdet mellom motoren og drivhjulet (= hastigheten). Kjørebremsen aktiveres når pedalen slippes.

1. Trykk pedalen fremover

- maskinen beveger seg fremover.

2. Pedalen ubelastet

- maskinen står stille.

3. Trykk pedalen bakover

- maskinen rygger.

4. Trykket på pedalen reduseres - maskinen bremser.

På pedalens øvre del finnes det en justeringsplate. Denne justeringsplaten har tre ulike stillinger for å passe førerens fot optimalt.

2.4.5 Ratt (3:D)

Høyden på rattet kan reguleres trinnløst. Løsne justeringsrattet (3:E) på styrestangen og hev eller senk rattet til ønsket stilling. Trekk til.

Ikke juster rattet under kjøring.

Vri aldri på rattet når maskinen står stille med senket arbeidsredskap. Fare for unormal belastning på servo og styremekanikk.

2.4.6 Gass- og chokeregulering (4:G) (Plus, Residence, Prestige, Ranger)

Regulering som stiller turtallet på motoren og gir motoren choke ved kaldstart.

Dersom motoren går urent, er det mulig at regulatoren står for langt frem slik at choken er aktivert. Dette skader motoren, øker drivstofforbruket og er skadelig for miljøet.

1. Choke – for start av kald motor. Choke-

stillingen er stillingen lengst fremme i sporet.

Ikke kjør i denne stillingen når motoren er varm.

2. Full gass – ved bruk av maskinen bør alltid full gass brukes.

Full gasstilling er ca. 2 cm bak chokestillingen.

3. Tomgang.

2.4.7 Gassregulering (5:G) (Ranger Svan, Royal, Excellent, Power)

Betjeningsorgan for innstilling av motorens turtall.

1. Full gass – ved bruk av maskinen bør alltid full gass brukes.

2. Tomgang.

2.4.8 Chokeregulering (5:H) (Ranger Svan Royal, Excellent, Power

Trekkregulator for å choke motoren ved kaldstart.

1. Regulatoren trukket helt ut - chokespjeldet i forgasseren lukket. For kaldstart.

2. Regulatoren trykket inn – chokespjeldet åpent. For varmstart og ved kjøring.

Kjør aldri med choken trukket ut når motoren er varm.

2.4.9 Tenningslås/frontlys (4, 5:I)

Tenningslåsen brukes til å starte og stoppe motoren. Tenningslåsen fungerer også som strømbryter for frontlyset.

Gå ikke fra maskinen med nøkkelen i stilling 2 eller 3. Brannfare, idet det kan renne drivstoff inn i motoren gjennom forgasseren, samt fare for at batteriet lades ut og blir ødelagt.

Fire stillinger:

)

Oversettelse av orginal bruksanvisning

Page 41

NORSK

1. Stoppstilling – motoren har kortsluttet. Nøkkelen kan tas ut.

2. Kjørestilling – frontlys slått på.

3. Kjørestilling – frontlys slått av.

4. Startstilling – den elektriske startmoto-

ren aktiveres når nøkkelen vris til den fjærbelastede startstillingen. Når motoren har startet, vris nøkkelen tilbake til kjørestilling 3.

Vri nøkkelen til stilling 2 for å tenne frontlyset.

2.4.10 Strømuttak (4, 5:K)

Strømuttaket kan ikke kobles til når det frontmonterte tilbehøret befinner seg i transportstilling. Det vil ødelegge remtransmisjonen.

Spak for til- og frakopling av strømuttaket for drift av frontmontert tilbehør. To stillinger:

1. Fremre stilling – strømuttaket frakoplet.

2. Bakre stilling – strømuttaket tilkoplet.

2.4.11 Timeteller (2:P)

Viser antall driftstimer. Fungerer bare når motoren er i gang.

2.4.12 Klippehøydeinnstilling (4, 5:J)

Maskinen er utstyrt med en spak for bruk av klippeaggregat med elektrisk klippehøydeinnstilling.

Strømbryteren brukes for å heve og senke klippehøyden trinnløst.

Klippeaggregatet koples til kontakten (2:Q).

2.4.13Frakoplingsspak

Spak for å kople fra den trinnløse transmisjonen. 2WD er utstyrt med en spak koplet til bakakselen.

Se (6:R). 4WD er utstyrt med to spaker koplet til bakakselen

(7:A) og forakselen (7:B).

Frakoplingsspaken skal aldri stå mellom det ytterste og innerste sporet. Dette overoppheter og skader transmisjonen.

Spakene gjør det mulig å flytte maskinen for hånd uten hjelp av motoren. To stillinger:

1. Spaken trykket helt inn – transmisjonen tilkoplet for vanlig bruk.

2. Spaken trykket helt ut transmisjonen frakoplet. Maskinen kan flyttes for hånd.

Maskinen må ikke slepes over lengre strekninger eller med høy fart. Transmisjonen kan skades.

Maskinen skal ikke kjøres når den forreste spaken er trukket helt ut. Fare for skader og oljelekkasje i forakselen.

2.4.14 Sete (1:T)

Setet kan vippes og justeres i lengderetningen. Setet justeres på følgende måte:

1. Skyv håndtaket (1:S) oppover.

2. Still setet i ønsket stilling.

3. Slipp håndtaket (1:S) og setet låses.

Setet er utstyrt med sikkerhetsbryter som er koplet til maskinens sikkerhetssystem. Dette gjør at bestemte aktiviteter som kan medføre fare, ikke er mulig å utføre når ingen sitter i setet. Se også 4.4.2.

2.4.15 Motorpanser (8:U)

For å komme til drivstoffkran, batteri og motor er maskinen utstyrt med motorpanser som kan åpnes. Motorpanseret er låst med en gummistropp.

Motorpanseret åpnes slik:

1. Løsne gummistroppen (8:V) i forkant av panseret.

2. Løft panseret forsiktig bakover.

Panseret lukkes i omvendt rekkefølge.

Maskinen må ikke brukes uten at motorpanseret er lukket og låst. Fare for brannskader og klemskader.

2.4.16Hurtigfeste (25:H)

Hurtigfestene er delbare, og det er dermed svært lett å veksle mellom ulike arbeidsredskap

Hurtigfestene tillater at aggregatet enkelt kan veksle mellom to stillinger:

• Normalstilling med helt stram rem.

• 4 cm bak normalstilling med slakk rem slik at aggregatet kommer nærmere grunnmaskinen.

I tillegg til at spennrullen løsnes fra remmen, forenkler hurtigfestene også rembytte, aggregatbytte, vaskestilling og servicestilling.

Løsne remmen

1. Demonter låsenålene (25:G) på begge sider.

2. Åpne hurtigfestene ved å trykke ned deres bakre del med knotten. Se (25:F).

Når hurtigfestene er åpnet, hviler aggregatarmene bare løst i akseldelene. Aggregatet må aldri settes i servicestilling eller vaskestilling uten at hurtigfestene er låst igjen etter at aggregatremmen er hektet av .

3. Utfør ønskede handlinger, f.eks.:

• Hekte av remmen.

• Bytte aggregat ved å hekte av aggregatarmene. Se fig. 27.

Oversettelse av orginal bruksanvisning

Page 42

Spenn remmen Spennes først på den ene siden og deretter på den

andre slik instruksjonen nedenfor viser.

Ikke vri hevarmen med hendene. Klemfare.

NORSK

4 START OG KJØRING

Maskinen må ikke brukes uten at motorpanseret er lukket og låst. Fare for brannskader og klemskader.

1. Sett foten på hevarmen (26:J) og vri forsiktig en halv omdreining framover.

2. Monter låsenålen (25:G).

3. Gjenta ovennevnte på andre siden.

3 BRUKSOMRÅDER

Maskinen må bare brukes til følgende arbeid med angitt originalt STIGA-tilbehør:

Arbeid Originalt STIGA-tilbehør

Gressklipping Med klippeaggregatene: 95

Feiing Med feieaggregat eller

Snørydding Med snøblad eller snøfreser.

Gress- og løvoppsamling

Gress- og løvtransport

Sandspredning Med sandspreder. Kan også

Ugressbekjempelse på grusganger

Kantskjæring av gressplener

Moseriving Med moserive.

Trekkinnretningen kan belastes med en vertikal kraft på maksimalt 100 N.

Belastningen på trekkinnretningen fra bakmontert tilbehør kan være på maksimalt 500 N.

OBS! Kontakt forsikringsselskapet ditt før all bruk av tilhenger.

OBS! Denne maskinen skal ikke kjøres på vei som brukes til vanlig ferdsel.

Combi, 95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Slagklipper

feieaggregat med oppsamler. Til førstnevnte anbefales støvbeskyttelse.

Snøkjettinger og rammevekter anbefales.

Med bakhengt oppsamler 38” eller 42”.

Med transportvogn Pro eller Combi.

brukes til spredning av salt. Snøkjettinger og rammevekter anbefales.

Med frontmontert skyffel.

Med kantskjærer.

4.1 FYLLING AV BENSIN

Bruk alltid ren, blyfri bensin. Oljeblandet 2-taktsbensin må ikke brukes.

Tanken rommer 12 liter. Det er lett å lese av nivået gjennom den transparente tanken.

OBS! Vanlig blyfri bensin er å betrakte som ferskvare og må ikke lagres i mer enn 30 dager.

Bruk gjerne miljøvennlig bensin av typen alkylat. Denne typen bensin har en sammensetning som er mindre skadelig for både mennesker og naturen.

Bensin er svært brannfarlig. Oppbevar drivstoffet i en beholder spesielt beregnet på formålet.

Bensin må bare fylles utendørs, og det er forbudt å røyke mens fyllingen pågår. Fyll drivstoff før du starter motoren. Ta aldri av tanklokket eller fyll bensin mens motoren er i gang eller fremdeles er varm.

Fyll aldri bensintanken helt full. La det være et tomrom (= minst hele påfyllingsrøret pluss 1-2 cm i tankens overdel), slik at bensinen kan utvide seg uten å renne over når den varmes opp. Se figur 9.

4.2 NIVÅKONTROLL, MOTOROLJE

Ved levering er veivhuset fylt med olje av typen SAE 10W-30.

Kontroller at oljenivået er riktig hver gang du tar maskinen i bruk. Maskinen skal stå vannrett.

Tørk rent rundt oljepeilestaven. Skru den løs og trekk den opp igjen. Tørk av oljepeilestaven.

Plus, Residence, Prestige, Ranger, Excellent, Power: Stikk oljepeilestaven helt ned og skru den fast.

Skru den løs og trekk den opp igjen. Les av oljenivået.

Ranger Svan, Royal: Stikk oljepeilestaven helt ned uten å skru den fast. Trekk den opp igjen og les av oljenivået.

Fyll på olje opp til ”FULL”-merket hvis oljenivået ligger under dette merket. Se fig. 10-12.

Oljenivået må aldri overstige ”FULL”-merket. Dette medfører at motoren blir overopphetet. Hvis oljenivået overstiger ”FULL”-merket må oljen tappes til riktig nivå.

4.3 NIVÅKONTROLL, TRANSMISJONSOLJE

Se 5.6.1.

Oversettelse av orginal bruksanvisning

Page 43

NORSK

4.4 SIKKERHETSKONTROLL

Kontroller at resultatet av sikkerhetskontrollen nedenfor innfris ved test av aktuell maskin.

Sikkerhetskontrollen skal alltid utføres hver gang maskinen tas i bruk.

Maskinen må ikke brukes hvis noen av resultatene nedenfor ikke er innfridd! Lever maskinen på et serviceverksted for reparasjon.

4.4.1 Generell sikkerhetskontroll

Objekt Resultat

Drivstoffledninger og tilkoplinger.

Strømkabler. All isolasjon intakt.

Avgassystem. Ingen lekkasje i tilkoplinger.

Oljeledninger Ingen lekkasje. Ingen ska-

Kjør maskinen forover/bakover og slipp pedalen driftkjørebrems.

Prøvekjøring. Ingen unormale vibrasjoner.

4.4.2 Elektrisk sikkerhetskontroll

Kontroller alltid at sikkerhetssystemet fungerer hver gang maskinen tas i bruk.

Tilstand Løsning Resultat

Pedalen koplingbrems ikke trykket inn. Strømuttaket ikke aktivert.

Pedalen koplingbrems trykket inn. Strømuttaket aktivert.

Motoren i gang. Strømuttaket aktivert.

Motoren i gang. Ta ut sikringen

Ingen lekkasje.

Ingen mekaniske skader.

Alle skruer trukket til.

der. Maskinen skal stoppe.

Ingen unormale lyder.

Forsøk å starte. Motoren

Føreren reiser seg fra setet.

10 A. Se figur 28.

skal ikke starte.

Motoren skal stoppe.

4.5 START

1. Åpne bensinkranen. Se 15.

2. Kontroller at tennkabelen/tennkablene er montert på tennpluggen/tennpluggene.

3. Kontroller at strømuttaket er frakoplet.

4. Hold ikke foten på kjørepedalen.

5. Plus, Residence, Prestige, Ranger: Kaldstart – still gassreguleringen lengst frem i chokestilling. Varmstart – still gassreguleringen på full gass (ca. 2 cm bak chokestillingen). Ranger Svan, Royal, Excellent, Power: Still gassreguleringen på full gass. Kaldstart – trekk chokereguleringen så langt ut som den går. Varmstart – chokereguleringen skal være skjøvet inn.

6. Trykk pedalen kopling-brems helt inn.

7. Vri om startnøkkelen og start motoren.

8 Plus, Residence, Prestige, Ranger:

Når motoren har startet, stiller du gassreguleringen gradvis tilbake til full gass (ca 2 cm bak chokestillingen) hvis det er brukt choke. Ranger Svan, Royal, Excellent, Power: Når motoren har startet skyver du chokereguleringen gradvis inn hvis det er brukt choke.

9. Ved kaldstart må ikke maskinen belastes umiddelbart etter start, men må først gå i noen minutter. Da rekker oljen å varmes opp.

Ved bruk av maskinen bør alltid full gass brukes.

4.6 KJØRETIPS

Pass alltid nøye på at oljenivået i motoren er riktig. Særlig ved kjøring i skrått terreng. Se 4.2.

Vær forsiktig i skrått terreng. Unngå plutselige start og stopp ved kjøring opp eller ned skråninger. Kjør aldri tvers over en skråning. Kjør ovenfra og ned eller nedenfra og opp.

Maskinen kan kjøres i maks. 10 º helling, uansett retning.

Reduser hastigheten i skråninger og skarpe svinger slik at du beholder kontrollen og reduserer faren for å velte.

Ikke bruk fullt rattutslag ved kjøring på høyeste gir og full gass. Maskinen kan velte.

Hold hender og fingrer vekk fra midtdelen og setekonsollen. Klemfare. Kjør aldri med åpent motorpanser.

4.7 STOPP

Frikople strømuttaket. Kople til parkeringsbremsen.

La motoren gå på tomgang i ett–to minutter. Stans motoren ved å vri om startnøkkelen.

Steng bensinkranen. Dette er spesielt viktig hvis maskinen skal transporteres, for eksempel på en tilhenger.

Ta ut tennkabelen/tennkablene og ta startnøkkeln ut av tenningslåsen hvis du går fra maskinen uten tilsyn.

Oversettelse av orginal bruksanvisning

Page 44

NORSK

Motoren kan være svært varm like etter at den har stanset. Ikke rør lydpotte, sylinder eller kjøleribber. Det kan forårsake brannskader.

4.8 RENGJØRING

Hold motor, lydpotter, batteri og drivstofftank fri for gress, løv og olje – slik reduserer du brannfaren.

For å redusere brannfaren bør du kontrollere regelmessig at det ikke forekommer olje- og/eller drivstofflekkasje.

Bruk aldri vann med høyt trykk. Det kan ødelegge akseltetningene, de elektriske komponentene eller hydraulikkventilene.

Bruk aldri trykkluft mot kjølernes lameller. Det vil ødelegge lamellstrukturen.

Maskinen skal rengjøres etter hver gang den har vært i bruk. Følgende anvisninger gjelder for rengjøring:

• Ikke spyl vann på motoren.

• Rengjør motoren med børste og/eller trykkluft.

• Rengjør motorens kjøleluftinntak (10-12:W).

• Etter rengjøring med vann, starter du maskinen og eventuelt klippeaggregatet for å fjerne vann som kan trenge inn i lager og forårsake skade.

5 VEDLIKEHOLD

5.1 SERVICEPROGRAM

For å hele tiden holde maskinen i god stand med hensyn til pålitelighet og driftssikkerhet samt med tanke på miljøet, bør STIGAs serviceprogram følges.

Innholdet i dette programmet fremgår av vedlagte servicehefte.

Grunnservice sted.

Første service og mellomservice torisert verksted, men kan også utføres av brukeren. Innholdet fremgår av serviceheftet, og tiltakene er beskrevet under “4 START OG KJØRING” samt nedenfor.

Service som er utført ved autorisert verksted garanterer at arbeidet er utført fagmessig, med originale reservedeler.

Ved hver grunnservice og mellomservice som utføres ved autorisert verksted, blir serviceheftet stemplet. Et servicehefte som dokumenterer disse servicene, er et verdifullt dokument som øker maskinens bruktverdi.

må alltid utføres av autorisert verk-

bør utføres av au-

5.2 KLARGJØRING

Alt service- og vedlikeholdsarbeid skal utføres når maskinen står stille med motoren slått av.

Unngå at maskinen ruller ved å alltid kople til parkeringsbremsen.

Stopp motoren.

Unngå at motoren starter utilsiktet ved å løsne tennkabelen/tennkablene fra tennpluggen/tennpluggene og ta startnøkkelen ut av tenningslåsen.

5.3 DEKKTRYKK

Juster lufttrykket i dekkene som følger: Foran: 0,6 bar (9 psi). Bak: 0,4 bar (6 psi).

5.4 MOTOROLJESKIFT

Dette avsnittet inneholder tabeller om de forskjelligere motorene som inngår i STIGA. Det er lettere å lese hvis du merker av opplysningene som gjelder den aktuelle maskinen/motoren.

5.4.1 Skiftintervall

I tabellen nder angis i enkelte tilfeller både driftstimer og kalendermåneder. Tiltaket skal utføres ved det tidspunkt som inntreffer først.

Maskin 1. gang

Plus, Residence, Prestige, Rnger, Excellent, Power (B&S)

Oljeskift 5 timer Bytte av filter - 100 timer

Ranger Svan, Royal (Honda)

Oljeskift

Bytte av filter -

Skift olje oftere hvis motoren må jobbe ekstremt tungt eller omgivelsestemperaturen er høy.

5.4.2 Motorolje

Bruk olje iht. tabellen under.

Olje SAE 10W-30 Serviceklasse SJ eller høyere

Ikke tilsett noe i oljen.

Ikke fyll på for mye olje. Det kan føre til at motoren overopphetes.

Skift olje når motoren er varm.

Motoroljen kan være svært varm hvis den tappes rett etter stopp. La derfor motoren kjøle seg ned i noen minutter før oljen tappes.

Kalendermåneder

20 timer /

1 måned

Deretter i

intervall

Driftstimer/

50 timer /

12 måneder

Driftstimer/

100 timer /

6 måneder

100 timer /

6 måneder

Oversettelse av orginal bruksanvisning

Page 45

NORSK

1. Klem sammen klemmene på oljetappeslangen. Bruk en polygrip eller lignende. Se fig. 1012:Y.

2. Flytt klemmen 3-4 cm opp på oljetappeslangen og trekk pluggen ut.

3. Samle opp oljen i en beholder.

OBS! Det må ikke søles olje på kileremmene.

4. Lever oljen til deponering i overensstemmelse med lokale regler.

5. Monter oljetappepluggen og skyv klemmen på plass igjen så den klemmer over pluggen.

6. Ta ut oljepeilestaven og fyll på ny olje. Oljemengde:

Maskin

Residence, Ranger 1,4 liter Plus, Prestige 1,4 liter 1,5 liter Excellent, Power 1,6 liter 1,7 liter Ranger Svan 0,9 liter 1,05 liter

7. Etter fylling av olje skal motoren startes og kjøres på tomgang i 30 sekunder.

8. Kontroller om det forekommer oljelekkasje.

9. Stopp motoren. Vent i 30 sekunder og kontroller deretter oljenivået i overensstemmelse med 4.2.

5.4.3 Oljefilter

Tapp først ut motoroljen og monter oljetappepluggen i overensstemmelse med ovenstående. Bytt deretter oljefilter, slik:

1. Rengjør området rundt filteret og demonter filteret.

2. Fukt pakningen til det nye filteret med olje.

3. Monter filteret. Skru først inn filteret så pakningen kommer i berøring med motoren. Skru deretter inn filteret ytterligere 1/2-3/4 omdreining.

4. Fortsett med punkt 7 i overensstemmelse med

5.4.2 Motorolje ovenfor.

Oljemengde, ca.

Ikke filterbytte Filterbytte

5.5 DRIVSTOFFILTER (10-12:Z)

Bytt drivstoffilter hver sesong. Kontroller at det ikke forekommer drivstofflekka-

sje etter at det nye filteret er montert.

5.6 TRANSMISJON, OLJE (PRESTIGE, RESIDENCE, ROYAL, POWER)

Olje i den hydrauliske kraftoverføringen skal henholdsvis kontrolleres/justeres og byttes i intervaller som angitt i tabellen nedenfor.

Løsning

Kontroll – justering av nivå. - 50 Bytte av olje. 5 200

Oljetype: Syntetisk olje 5W-50. Oljemengde ved bytte: ca. 3,5 liter.

5.6.1 Kontroll - justering

1. Sett maskinen rett.

2. Les av oljenivået i beholderen. Se figur 20:P.

Nivået skal ligge på høyde med streken.

3. Fyll på mer olje ved behov.

5.6.2 Tapping

1. Kjør maskinen i varierende hastigheter i 1020

minutter, for å varme opp transmisjonsoljen.

2. Sett maskinen rett.

3. Trekk ut begge frakoplingsspakene iht. fig. 7:A,

4. Plasser et oppsamlingskar under bakakselen og

et under forakselen.

5. Åpne oljebeholderen ved å ta av lokket.

Kun en 3/8” firkantnøkkel kan brukes på oljetappepluggen. Annet verktøy ødelegger pluggen.

6. Demonter oljetappeplugg fra bakakselen. Ren-

gjør hullet og bruk en 3/8” firkantnøkkel. Se figur 19.

7. Demonter to tappeplugger fra forakselen. Bruk

en 12 mm pipenøkkel. La oljen i forakselen og ledningene renne ut. Se fig. 20.

8. Kontroller at pakningene på forakselens tappe-

plugger er intakte. Se fig. 20. Monter pluggene igjen. Tiltrekkingsmoment: 15-17 Nm.

Hvis oljetappepluggen trekkes til hardere enn 5 Nm, blir den skadet.

1. gang

Deretter i

intervall

Driftstimer

9. Kontroller at pakningen på bakakselens oljetap-

peplugg er intakt. Se fig. 19:V. Trekk til oljetappepluggen med 5 Nm.

10.Sug ut oljen i nederst i beholderen ved hjelp av

en oljesuger. Se figur 21.

11.Lever oljen til deponering i overensstemmelse

med lokale regler.

Oversettelse av orginal bruksanvisning

Page 46

NORSK

5.6.3 Fylling

Motoren må aldri kjøres når stengeventilen bak er skjøvet inn og stengeventilen foran er trukket ut. Det vil ødelegge forakselens tetninger.

1. Fyll oljebeholderen med ny olje.

Hvis motoren skal kjøres innendørs må det koples et avgassavtrekk til motorens avgassrør.

2. Kontroller at bakakselens stengeventil er trukket ut.

3. Start motoren Når motoren startes skyves forakselens stengeventil inn automatisk.

4. Trekk ut forakselens stengeventil.

OBS! Oljen suges veldig raskt inn i systemet. Beholderen må alltid være fylt. Det må ikke suges inn luft.

5. Sett kjørepedalen i foroverstilling ved å blokkere den med en trekile el.l. Se fig. 24. Fyll oljebeholderen etter hvert med ny olje.

6. Kjør i foroverstilling i ca. et minutt.

7. Flytt trekilen og still kjørepedalen i bakoverstilling. Fortsett å fylle på olje.

8. Kjør i bakoverstilling i ca. et minutt.

9. Skift kjøreretning en gang i minuttet iht. ovennevnte, og fortsett å fylle på olje til det slutter å boble i beholderen.

10.Slå av motoren, sett på lokket på oljebeholderen og lukk panseret.

11.Prøvekjør noen minutter og juster oljenivået i beholderen.

5.7 REMTRANSMISJONER

Kontroller etter 5 driftstimer at alle remmer er intakte og uskadde.

5.8 STYRING

Styringen skal kontrolleres/justeres etter 5 driftstimer og deretter hver 100. driftstime.

5.8.1 Kontroll

Vri rattet i korte rykk frem og tilbake. Det skal ikke forekomme mekanisk slark i styrekjedene.

5.8.2 Justering

Juster styrekjedene ved behov, slik:

1. Still maskinen i ”rett forover”-stilling.

2. Juster styrekjedene med de to mutrene som sitter under midtpunktene. Se figur 16.

3. Juster begge mutrene like mye, til det ikke er noe slark.

4. Prøvekjør maskinen rett forover og kontroller at rattet ikke er stilt skjevt.

5. Hvis rattet er skjevt løsner du den ene mutteren og trekker til den andre.

Ikke spenn styrekjedene for hardt. Styringen går da tungt samtidig som kjedene slites mer.

5.9 BATTERI

Syre som kommer i kontakt med øyne eller hud forårsaker alvorlige personskader. Hvis en kroppsdel kommer i kontakt med syre, må du umiddelbart skylle med rikelige mengder vann og kontakte lege snarest.

Batteriet er et ventilregulert batteri med 12 V nominell spenning. Batterivæsken trenger ikke og kan ikke kontrolleres eller fylles på. Det eneste som kreves av vedlikehold er lading, for eksempel etter lengre tids oppbevaring.

Batteriet må lades helt opp før første gangs bruk. Batteriet skal alltid oppbevares i helt oppladet stand. Hvis batteriet oppbevares i utladet stand, oppstår det alvorlige skader.

5.9.1 Lading med motoren

Først og fremst kan batteriet lades ved hjelp av motorens generator, slik:

1. Monter batteriet i maskinen som beskrevet nedenfor.

2. Sett maskinen utendørs eller monter en utsugingsinnretning for avgassene.

3. Start motoren etter instruksene i bruksanvisningen.

4. Kjør motoren uten stopp, kontinuerlig i 45 minutter.

5. Stopp motoren og batteriet er helt oppladet.

5.9.2 Lading med batterilader

Ved lading med batterilader må det brukes en lader med konstant spenning.

Kontakt forhandleren for innkjøp av batterilader med konstant spenning.

Batteriet kan skades hvis du bruker en batterilader av standardtype.

Oversettelse av orginal bruksanvisning

Page 47

NORSK

5.9.3 Demontering/montering

Batteriet er plassert under motorpanseret. Ved demontering/montering gjelder følgende vedrørende tilkopling av kablene:

• Ved demontering. Kople først den svarte kabelen fra batteriets minuspol (-). Kople deretter den røde kabelen fra batteriets plusspol (+).

• Ved montering. Kople først den røde kabelen til batteriets plusspol (+). Kople deretter den svarte kabelen til batteriets minuspol (-).

Hvis kablene koples fra/koples til i omvendt rekkefølge, er det fare for kortslutning og skader på batteriet.

Hvis kablene byttes om, blir generatoren og batteriet ødelagt.

Stram kablene skikkelig. Løse kabler kan forårsake brann.

Motoren må aldri kjøres med frakoplet batteri. Fare for alvorlige skader på generator og el-system.

5.9.4 Rengjøring

Hvis batteripolene har oksidert, må de rengjøres. Rengjør batteripolene med en stålbørste og smør dem inn med polfett.

5.10 LUFTFILTER, MOTOR

5.10.1 Luftfilter (Plus, Residence, Prestige,

Ranger)

Luftfilteret (papirfilter) skal rengjøres/byttes hver

100. driftstime.

OBS! Rengjør/bytt filtrene oftere dersom maskinen arbeider under støvfylte forhold.

Demonter/monter luftfiltrene i overensstemmelse med nedenstående.

1. Rengjør grundig rundt luftfilterdekselet (13:R).

2. Demonter luftfilterdekselet ved å løsne de to skruene.

3. Demonter papirfilteret (13:S). Vær forsiktig, slik at det ikke kommer noe smuss ned i forgasseren. Rengjør luftfilterhuset.

4. Rengjør papirfilteret ved å banke det lett mot en plan overflate. Bytt ut filteret hvis det er svært skittent.

5. Monter det igjen i omvendt rekkefølge.

Trykkluft eller petroleumsbaserte løsningsmidler, som for eksempel parafin, må ikke brukes ved rengjøring av papirfilteret. Det vil ødelegge filteret.

Ikke bruk trykkluft ved rengjøring av papirfilteret. Papirfilteret må ikke oljes inn.

5.10.2Luftfilter (Ranger Svan, Royal)

Rengjør luftfilteret hver 3. måned eller hver 50, kjøretime, avhengig av hva som inntreffer først.

Skift papirfilteret årlig eller hver 200. kjøretime, avhengig av hva som inntreffer først.

OBS! Rengjør begge filtrene oftere dersom maskinen arbeider under støvfylte forhold.

1. Fjern luftfilterdekselet (fig. 14).

2. Demonter papirfilteret og forfilteret (= skumplastfilteret). Vær forsiktig, slik at det ikke kommer noe smuss ned i forgasseren. Rengjør luftfilterhuset.

3. Vask forfilteret i flytende oppvaskmiddel og vann. Vri det tørt. Hell litt olje på filteret og gni den inn.

4. Rengjør papirfilteret slik: Dunk det lett mot en plan overflate. Bytt ut filteret hvis det er svært skittent.

5. Monter det igjen i omvendt rekkefølge.

Trykkluft eller petroleumsbaserte løsningsmidler, som for eksempel parafin, må ikke brukes ved rengjøring av papirfilteret. Det vil ødelegge filteret.

Ikke bruk trykkluft ved rengjøring av papirfilteret. Papirfilteret må ikke oljes inn.

5.10.3 Luftfilter (Excellent, Power)

Forfilteret (skumplastfilter) skal rengjøres/byttes hver 25. driftstime.

Luftfilteret (papirfilter) skal rengjøres/byttes hver

100. driftstime.

OBS! Rengjør/bytt filtrene oftere dersom maskinen arbeider under støvfylte forhold.

Demonter/monter luftfiltrene i overensstemmelse med nedenstående.

1. Rengjør grundig rundt luftfilterdekselet.

2. Demonter luftfilterdekselet (14:A) ved å løsne de to klemmene.

3. Demonter filterpakken (14:B). Forfilteret sitter over luftfilteret. Vær forsiktig, slik at det ikke kommer noe smuss ned i forgasseren. Rengjør luftfilterhuset.

4. Rengjør papirfilteret ved å banke det lett mot en plan overflate. Bytt ut filteret hvis det er svært skittent.

5. Rengjør forfilteret. Bytt ut filteret hvis det er svært skittent.

6. Monter det igjen i omvendt rekkefølge.

Trykkluft eller petroleumsbaserte løsningsmidler, som for eksempel parafin, må ikke brukes ved rengjøring av papirfilteret. Det vil ødelegge filteret.

Ikke bruk trykkluft ved rengjøring av papirfilteret. Papirfilteret må ikke oljes inn.

5.11 TENNPLUGG

Tennpluggen/tennpluggene skal byttes hver 200. driftstime (= ved annenhver grunnservice).

Rengjør området rundt tennpluggfestet før du løsner tennpluggen.

Tennplugg Avstand mellom elektroder

: Champion RC12YC eller tilsvarende.

: 0,75 mm.

Oversettelse av orginal bruksanvisning

Page 48

340 008

NORSK

5.12 LUFTINNTAK

Se 10-12:W. Motoren er luftkjølt. Et tilstoppet kjølesystem skader motoren. Rengjør luftinntaket til motoren hver 50. driftstime. En grundigere rengjøring av kjølesystemet utføres ved hver grunnservice.

5.13 SMØRING

Samtlige smørepunkter i henhold til tabellen nedenfor skal smøres hver 50. driftstime samt etter hver vask.

Objekt Løsning Figur

Midtpunkt 4 smørenipler.

17 Bruk fettsprøyte fylt med universalfett. Pump helt til fettet trenger ut.

Styrekjeder Børst kjende rene med stål-

børste. Smør med kjedespray av universaltype.

Spennarmer Smør lagerpunktene med

18 oljekanne samtidig som de respektive reguleringene aktiveres. Gjøres enklest av to personer.

Reguleringswirer

Smør wireendene med oljekanne samtidig som de

respektive reguleringene aktiveres. Skal utføres av to personer.

5.14 SIKRINGER

Hvis noen av feilene nedenfor oppstår, må du bytte den aktuelle sikringen. Se figur 28.

Feil Sikring

Motoren starter ikke eller starter og

10 A stopper igjen med en gang. Batteriet er ladet.

Elektrisk klippehøydeinnstilling fun-

20 A gerer ikke.

Ingen av de elektriske funksjonene

30 A virker. Batteriet er ladet.

6 PATENT – MØNSTERBESKYT-

TELSE

Denne maskinen eller deler av den omfattes av følgende patent- og mønsterbeskyttelse:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

7 ØVRIG

7.1 NORDISK MILJØMERKING

Park Ranger SvanSvan oppfyller kravene i henhold til Nordisk Miljømerking av gressklippere, versjon 4.

Park Ranger Svan, Royal

Lydtrykknivå for respektive klippeaggregat ved førerens øre [dB(A)]

Produktgruppe [*]

Spesifikt drivstofforbruk [g/kWh] 300-400

Relativt drivstofforbruk lavt

[*] B: Maskiner som er produsert for opptill 30 timers bruk per år. Slagvolum større enn 225 cm

Når maskinen etter mange års tjeneste trenger å skiftes ut eller det ikke lenger er behov for den, anbefaler vi at den leveres tilbake til forhandleren for gjenvinning.

Maskinens startbatteri är av typen sluten blyackumulator. Kast ikke brukte batterier i søppelkassen. Lever dem til en gjenvinningsstasjon.

Samle opp all oljen ved oljeskift. Unngå søl. Lever oljen og eventuelle brukte oljefiltre til en gjenvinningsstasjon.

For å unngå søl ved fylling av drivstoff, anbefaler vi bruk av Stigas bensinkanne. Den er å få hos autoriserte Stiga-forhandlere, og har artikkelnummer 9500-9934-01.

7.2 MATERIALLISTE

Produktene omfatter blant annet følgende materialer:

Materiale Vektprosent

Stål 74 % Aluminium 15 % ABS 3,5 % Gummi 4,5 % PP 1,5 % POM < 1 % PE < 1 %

Maskinen er lakkert med polyesterbasert pulverlakk. Motorblokken er støpt i aluminium.

95 C: 79 105 C: 80 110 C: 82 100 C: 83

GGP forbeholder seg retten til å endre produktene uten varsel.

Oversettelse av orginal bruksanvisning

Page 49

DEUTSCH

1 ALLGEMEINES

Dieses Symbol kennzeichnet eine WARNUNG. Ein Nichtbefolgen der Anweisungen kann schwerwiegende Personen- und bzw. oder Sachschäden nach sich ziehen.

Vor dem Start sind diese Bedienungsanleitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN" aufmerksam durchzulesen.

1.1 SYMBOLE

Am Gerät befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei Benutzung und Wartung des Geräts Vorsicht und Aufmerksamkeit geboten sind.

Bedeutung der Symbole:

Warnung! Lesen Sie vor der Benutzung des Geräts die Bedienungsanleitung und Sicherheitsvorschriften.

Warnung! Achten Sie auf herausgeschleuderte Gegenstände. Stellen Sie sicher, dass sich niemand im Gefahrenbereich des Mähers aufhält.

Warnung! Beim Mähen immer einen Gehörschutz tragen.

Warnung! Dieses Gerät ist nicht für das Befahren öffentlicher Straßen bestimmt.

Warnung! Geräte mit montierten Original-Zubehörteilen dürfen unabhängig von der Richtung nur über Gefälle bis zu einem Neigungswinkel von maximal 10° gefahren werden.

Warnung! Quetschgefahr! Von der Knicklenksteuerung einen Sicherheitsabstand einhalten.

Warnung! Verbrennungsgefahr! Den Schalldämpfer/ Katalysator nicht berühren.

1.2 HINWEISE

1.2.1 Abbildungen

Die Abbildungen in dieser Bedienungsanleitung sind mit 1, 2, 3 usw. nummeriert.

Die Komponenten in den Abbildungen sind mit A, B, C usw. bezeichnet.

Ein Hinweis zur Komponente C in Abbildung 2 wird als “2:C” angegeben.

1.2.2 Überschriften

Die Überschriften in dieser Bedienungsanleitung sind gemäß folgendem Beispiel nummeriert.

“1.3.1 Allgemeine Sicherheitskontrolle” ist eine Zwischenüberschrift zu “1.3 Sicherheitskontrolle” und ist ihr untergeordnet.

Bei einem Hinweis auf Überschriften wird häufig lediglich die Nummer der Überschrift angegeben: z.B. “Siehe 1.3.1”.

2 BESCHREIBUNG

2.1 GETRIEBE

2.1.1 Plus, Ranger, Ranger Svan, Excellent

Das Gerät arbeitet mit Hinterradantrieb. Die Hinterachse ist mit einem Hydrostatgetriebe

mit stufenloser Übersetzung vorn und hinten ausgestattet.

Um das Fahren in Kurven zu erleichtern, ist die Hinterachse mit einem Differential ausgestattet.

Die frontseitig montierten Geräte werden über Keilriemen angetrieben.

2.1.2 Prestige, Residence, Royal, Power

Das Gerät verfügt über einen Vierradantrieb. Die Leistung vom Motor wird hydraulisch auf die Antriebsräder übertragen. Der Motor treibt eine Ölpumpe an, die das Öl durch die hinteren und vorderen Achsenantriebe pumpt.

Vorder- und Hinterachse sind in Serie geschaltet. Dadurch rotieren Vorder- und Hinterräder mit derselben Drehzahl.

Um das Fahren in Kurven zu erleichtern, sind beide Achsen mit Differentialen ausgerüstet.

Die frontseitig montierten Geräte werden über Keilriemen angetrieben.

2.2 LENKUNG

Das Gerät ist mit einer Knicklenksteuerung ausgestattet. Dazu besteht der Rahmen aus einem separaten vorderen und hinteren Teil, die zueinander verdreht werden können.

Durch die Knicklenksteuerung kann das Gerät mit einem besonders geringen Radius um Bäume und andere Hindernisse schwenken.

2.3 SICHERHEITSSYSTEM

Das Gerät ist mit einem elektrischen Sicherheitssystem ausgerüstet. Das Sicherheitssystem unterbricht bestimmte Vorgänge, die bei Fehlsteuerungen zu Gefahrensituationen führen können.

So kann der Motor z.B. nur gestartet werden, wenn das Kupplungs-/Bremspedal betätigt ist.

Vor jedem Einsatz ist die Funktion des Sicherheitssystems zu überprüfen.

Übersetzung der Originalbetriebsanleitung

Page 50

DEUTSCH

2.4 BEDIENELEMENTE

2.4.1 Geräteheber, mechanisch (3:C)

Um zwischen Betriebs- und Transportstellung zu wechseln:

1. Das Pedal ganz durchtreten.

2. Das Pedal langsam loslassen.

2.4.2 Kupplung-Feststellbremse (3:B)

Das Pedal darf niemals während des Fahrens betätigt werden. Es besteht Überhitzungsgefahr in der Kraftübertragung.

Das Pedal (3:B) verfügt über drei Stellungen:

•Ausgangsposition. Die Kupplung ist nicht aktiviert. Die Feststellbremse ist nicht aktiviert.

• Zur Hälfte niedergetreten. Der Antrieb ist

ausgekoppelt. Die Feststellbremse ist nicht aktiviert.

• Pedal ganz durchgetreten. Der Antrieb ist

ausgekuppelt. Die Feststellbremse ist komplett aktiviert, jedoch nicht arretiert. Diese Stellung wird ebenfalls zur Notbremsung verwendet.

2.4.3 Sperre, Feststellbremse (3:A)

Die Sperre verriegelt das KupplungBremspedal in der niedergetretenen Stellung. Diese Funktion wird verwendet, um das Gerät an Abhängen, beim Transport usw. zu sichern, wenn der Motor nicht eingeschaltet ist.

Sicherung:

1. Das Pedal (3:B) ganz durchtreten.

2. Sperre (3:A) nach rechts führen.

3. Das Pedal (3:B) loslassen.

4. Sperre (3:A) loslassen.

Abladen:

Das Pedal (3:B) betätigen und loslassen.

2.4.4 Antrieb-Betriebsbremse (3:F)

Wenn die Maschine beim Loslassen des Pedals nicht wie erwartet bremst, ist das linke Pedal (3:B) als Notbremse zu benutzen.

Das Pedal bestimmt das Übersetzungsverhältnis zwischen Motor und Antriebsrädern (= Geschwindigkeit). Wird das Pedal losgelassen, wird die Betriebsbremse aktiviert.

1. Pedal nach vorn drücken – das Gerät bewegt sich nach vorn.

2. Pedal unbetätigt – das Gerät steht still.

3. Pedal nach hinten drücken – das Gerät fährt rückwärts.

4. Druck auf das Pedal verringern – das Gerät beginnt zu bremsen.

Im oberen Pedalbereich befindet sich eine Einstellplatte. Diese lässt sich in drei Stellungen bringen und ist so optimal an den Fuß des Fahrers angepasst.

2.4.5 Lenkrad (3:D)

Die Höhe des Lenkrads kann stufenlos verstellt werden. Den Einstellknopf (3:E) an der Lenksäule lösen und das Lenkrad auf die gewünschte Höhe einstellen. Danach wieder festdrehen.

Die Lenkradeinstellung nicht während der Fahrt ändern.

Drehen Sie niemals das Lenkrad, wenn das Gerät mit abgesenktem Arbeitsgerät stillsteht. Es besteht Gefahr für außergewöhnliche Belastungen an Servolenkung und Lenkmechanik.

2.4.6 Gashebel und Choke (4:G) (Plus, Residence, Prestige, Ranger)

Hebel zur Regulierung der Motordrehzahl sowie als Choke beim Kaltstart des Motors.

Wenn der Motor unsauber läuft, wurde der Hebel unter Umständen zu weit nach vorn geschoben und hat den Choke ausgelöst. Dies schadet dem Motor, steigert den Kraftstoffverbrauch und ist umweltunfreundlich.

1. Choke – Starthilfe bei Kaltstarts. Die

Chokeposition befindet sich ganz vorn in der Aussparung.

Fahren Sie nicht in dieser Stellung, wenn der Motor warm ist.

2. Vollgas – das Gerät sollte stets mit Vollgas betrieben werden.

Die Vollgasposition befindet sich etwa 2 cm hinter der Chokestellung.

3. Leerlauf.

2.4.7 Gashebel (5:G) (Ranger Svan, Royal, Excellent, Power)

Zur Regulierung der Motordrehzahl.

1. Vollgas – das Gerät sollte stets mit Vollgas betrieben werden.

2. Leerlauf.

Übersetzung der Originalbetriebsanleitung

Page 51

DEUTSCH

2.4.8 Choke (5:H) (Ranger Svan, Royal, Excellent, Power)

Ziehregler für Choke bei Kaltstart.

1. Regler ganz herausgezogen – Chokedrosselklappe im Vergaser geschlossen. Für Kaltstart.

2. Regler eingeschoben – Chokedrosselklappe offen. Für Warmstart und Normalbetrieb.

Niemals mit herausgezogenem Choke fahren, wenn der Motor warm ist.

2.4.9 Zündschloss/Scheinwerfer (4, 5:I)

Das Zündschloss dient zum Anlassen und Abstellen des Motors. Das Zündschloss fungiert ebenfalls als Stromschalter für den Scheinwerfer.

Verlassen Sie nicht das Gerät, wenn sich der Schlüssel in Stellung 2 oder 3 befindet. Es besteht Brandgefahr. Der Kraftstoff kann über den Vergaser in den Motor gelangen. Zudem besteht das Risiko, dass sich die Batterie entlädt und beschädigt wird.

Vier Stellungen:

1. Stoppstellung – der Motor ist kurzgeschlossen. Der Schlüssel kann abgezogen werden.

2. Betriebsstellung – Scheinwerfer eingeschaltet.

3. Betriebsstellung – Scheinwerfer ausgeschaltet.

4. Startstellung – wenn der Schlüssel in die federbelastete Startstellung gedreht wird, wird der elektrische Anlasser aktiviert. Wenn der Motor angesprungen ist, den Schlüssel in Betriebsstellung 3 zurückgehen lassen.

Drehen Sie den Schlüssel in die Stellung 2, um den Scheinwerfer einzuschalten.

2.4.10 Zapfwelle (4, 5:K)

Die Zapfwelle darf niemals eingeschaltet werden, wenn sich das frontseitig montierte Zubehör in der Transportstellung befindet. Andernfalls wird der Riemenantrieb zerstört.

Hebel zum Einkuppeln der Zapfwelle zum Antrieb frontmontierten Zubehörs. Zwei Stellungen:

1. Vordere Stellung – Zapfwelle ausgekuppelt.

2. Hintere Stellung – Mähantrieb eingekuppelt.

2.4.11 Betriebsstundenzähler (2:P)

Zeigt die Anzahl der Betriebsstunden an. Funktioniert nur bei laufendem Motor.

2.4.12 Schnitthöheneinstellung (4, 5:J)

Das Gerät ist mit Steuerungen für die Anwendung von Mähwerken mit elektrischer Schnitthöheneinstellung ausgestattet.

Der Schalter dient zur stufenlosen Einstellung der Schnitthöhe.

Das Mähwerk wird an den Kontakt (2:Q) angeschlossen.

2.4.13 Auskupplungshebel

Hebel zum Auskuppeln der stufenlosen Kraftübertragung.

Modell 2WD ist mit einem Hebel ausgerüstet, der mit der Hinterachse verbunden ist. Siehe (6:R).

Modell 4WD ist mit zwei Hebeln ausgestattet, die mit der Hinterachse (7:A) und Vorderachse (7:B) verbunden sind.

Der Auskupplungshebel darf sich nie zwischen äußerer und innerer Stellung befinden. Dadurch wird das Getriebe überhitzt und beschädigt.

Mithilfe der Hebel kann das Gerät von Hand ohne Motorkraft geschoben werden. Zwei Stellungen:

1. Hebel in innerer Stellung – die Kraftübertragung für den Normalbetrieb ist eingekuppelt.

2. Hebel in äußerer Stellung – die Kraftübertragung ist ausgekuppelt. Das Gerät kann von Hand geschoben werden.

Das Gerät darf nicht über längere Strecken oder mit hoher Geschwindigkeit abgeschleppt werden. Das Getriebe kann dabei beschädigt werden.

Das Gerät darf nicht gefahren werden, wenn sich der vordere Hebel in der äußeren Stellung befindet. Es besteht die Gefahr für Schäden und Öllecks an der Vorderachse.

2.4.14 Sitz (1:T)

Der Sitz ist umklappbar und kann in Längsrichtung verstellt werden. Justieren Sie den Sitz wie folgt:

1.Bewegen Sie den Hebel (1:S) nach oben.

2.Bringen Sie den Sitz in die gewünschte Position.

3. Lassen Sie den Hebel (1:S) los, um den Sitz zu arretieren.

Der Sitz verfügt über einen Sicherheitsschalter, der an das Sicherheitssystem des Geräts angeschlossen ist. Dadurch können bestimmte Vorgänge mit Gefahrenpotenzial nicht ausgeführt werden, wenn sich niemand auf dem Sitz befindet. Siehe auch

4.4.2.

Übersetzung der Originalbetriebsanleitung

Page 52

DEUTSCH

2.4.15 Motorhaube (8:U)

Um an Kraftstoffhahn, Batterie und Motor zu gelangen, wurde das Gerät mit einer aufklappbaren Motorhaube ausgestattet. Die Motorhaube ist mit einer Gummibefestigung gesichert.

Die Motorhaube wird wie folgt geöffnet:

1. Lösen Sie die Gummibefestigung an der Vorderseite der Motorhaube (8:V).

2. Klappen Sie die Motorhaube vorsichtig nach hinten.

Das Schließen erfolgt in umgekehrter Reihenfolge.

Das Gerät darf nur benutzt werden, wenn die Motorhaube geschlossen und gesichert ist. Andernfalls besteht Verbrennungs- und Quetschgefahr.

2.4.16Schnellbefestigung (25:H)

Aufgrund der Teilbarkeit der Schnellbefestigungen lassen sich die verschiedenen Arbeitsgeräte sehr leicht auswechseln.

Aufgrund der Schnellbefestigungen kann das Mähwerk einfach zwischen zwei Stellungen verstellt werden:

• Normalstellung mit voll gespanntem Riemen.

• 4 cm hinter der Normalstellung mit durchhängendem Riemen, damit das Mähwerk näher an die Maschine herankommt.

Gemeinsam mit dem Lösen der Spannrolle vom Riemen vereinfachen die Schnellbefestigungen den Riemenwechsel, Mähwerkwechsel sowie den Wechsel in die Reinigungs- und Wartungsstellung.

Riemenspannung lockern:

1. Demontieren Sie die Sperrstifte (25:G) auf beiden Seiten.

2. Öffnen Sie die Schnellbefestigungen, indem Sie das hintere Teil mit dem Absatz herrunterdrükken. Siehe (25:F).

Wenn die Schnellbefestigungen geöffnet sind, liegen die Mähwerkarme nur noch lose an den Achsteilen an. Nachdem der Mähwerkriemen ausgehakt wurde, darf das Mähwerk niemals in Wartungs- oder Reinigungsstellung gebracht werden, ohne dass die Schnellbefestigungen wieder verriegelt sind.

3. Führen Sie die gewünschten Schritte aus, z. B.:

• Riemen aushaken.

• Mähwerk durch Aushaken der Mähwerkarme auswechseln. Siehe Abb. 27.

Riemen spannen: Spannen Sie zuerst die eine und anschließend die

andere Seite (siehe Anweisungen unten).

Drehen Sie den Hubarm nicht mit den Händen. Quetschgefahr.

1. Setzen Sie einen Fuß auf den Hubarm (26:J) und drehen Sie ihn vorsichtig eine halbe Umdrehung vorwärts.

2. Montieren Sie den Sperrstift (25:G).

3. Wiederholen Sie die o.g. Schritte auf der anderen Seite.

3 ANWENDUNGSBEREICHE

Das Gerät darf nur für folgende Arbeiten und mit dem angegebenen STIGA-Originalzubehör eingesetzt werden:

Vorgang STIGA-Originalzubehör

Rasenmähen Mit Mähwerken: 95 Combi, 95

Kehren Mit Kehrvorrichtung oder

Schneeräumung Mit Schneeräumschild oder

Aufnehmen von Gras und Laub

Transport von Gras und Laub

Sand streuen Mit Sandstreuer. Kann eben-

Unkrautbekämpfung auf Kieswegen

Kantenschneiden von Rasenflächen

Entmoosen Mit Rasenbelüfter.

Die Zugvorrichtung darf mit einer senkrechten Kraft von höchstens 100 N belastet werden.

Die Schubkraft von angehängtem Zubehör darf die Zugvorrichtung mit höchstens 500 N belasten.

Hinweis: Setzen Sie sich vor der Verwendung eines Anhängers mit dem zuständigen Versicherungsunternehmen in Verbindung.

Hinweis: Dieses Gerät ist nicht zum Befahren öffentlicher Straßen bestimmt.

Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Schlegelmäher

aufnehmender Kehrvorrichtung. Für die erstgenannte Kehrvorrichtung wird eine Staubschutzabdeckung empfohlen.

Schneefräse. Schneeketten und Rahmengewichte werden empfohlen.

Mit anhängbarem Grasfangkorb (38 oder 42 Zoll). Proanhänger.

Mit Anhänger Pro oder Combi.

falls zum Streuen von Salz eingesetzt werden. Schneeketten und Rahmengewichte werden empfohlen.

Mit frontseitig montiertem Kultivator.

Mit Kantenschneider.

Übersetzung der Originalbetriebsanleitung

Page 53

DEUTSCH

4 START UND BETRIEB

Das Gerät darf nur benutzt werden, wenn die Motorhaube geschlossen und gesichert ist. Andernfalls besteht Verbrennungs- und Quetschgefahr.

4.1 BENZINTANK FÜLLEN

Immer reines bleifreies Benzin tanken. Zweitaktmischungen dürfen nicht verwendet werden.

Der Tank fasst 12 Liter. Der Benzinstand kann einfach am transparenten Tank abgelesen werden.

Hinweis: Herkömmliches bleifreies Benzin ist nur begrenzt haltbar und darf nicht länger als 30 Tage gelagert werden.

Auch umweltfreundliches Benzin, so genanntes Alkylatbenzin, ist bestens geeignet. Diese Benzinsorte ist weniger umwelt- und gesundheitsschädlich als herkömmliches Benzin.

Benzin ist stark feuergefährlich. Der Kraftstoff ist ausschließlich in speziell für diesen Zweck hergestellten Behältern aufzubewahren.

Benzin darf nur im Freien aufgefüllt werden, dabei darf nicht geraucht werden. Den Kraftstoff vor dem Anlassen des Motors einfüllen. Den Tankdeckel niemals öffnen oder Benzin auffüllen, wenn der Motor läuft oder noch warm ist.

Den Benzintank nie ganz auffüllen. Den Einfüllstutzen sowie die oberen 1-2 cm des Tanks freilassen, damit sich das Benzin bei Erwärmung ausdehnen kann, ohne überzulaufen. Siehe Abb. 9.

4.2 ÖLSTANDSKONTROLLE, MOTORÖL

Im Lieferzustand ist das Kurbelgehäuse mit Öl vom Typ SAE 10W-30 befüllt.

Kontrollieren Sie vor jeder Anwendung, ob der vorliegende Ölstand korrekt ist. Dabei sollte das Gerät auf einer ebenen Unterlage stehen.

Den Bereich rund um den Ölmessstab sauberwischen. Stab lösen und herausziehen. Ölmessstab abwischen.

Plus, Residence, Prestige, Ranger, Excellent, Power: Führen Sie den Ölmessstab vollständig ein und schrauben Sie ihn fest.

Dann wieder losschrauben und herausziehen. Lesen Sie den Ölstand ab.

Ranger Svan, Royal: Führen Sie den Ölmessstab vollständig ein, ohne ihn festzuschrauben. Nun den Ölmessstab losschrauben und herausziehen, den Ölstand ablesen.

Füllen Sie Öl bis zur Markierung “FULL” ein, wenn der Ölstand unterhalb dieser Markierung liegt. Siehe Abb. 10-12.

Der Ölstand darf die Markierung “FULL" niemals überschreiten. Ansonsten kann sich der Motor überhitzen. Übersteigt der Ölstand die Markierung ”FULL”, ist Öl abzulassen, bis der korrekte Ölstand erreicht ist.

4.3 ÖLSTANDSKONTROLLE, GETRIEBEÖL

Siehe 5.6.1.

4.4 SICHERHEITSKONTROLLE

Überprüfen Sie, ob die Ergebnisse der im Folgenden aufgeführten Sicherheitskontrollen beim Test des aktuellen Geräts erfüllt werden.

Vor jedem Einsatz ist die Sicherheitskontrolle durchzuführen.

Wenn nur eines der unten aufgeführten Ergebnisse nicht zutrifft, darf das Gerät nicht verwendet werden! Das Gerät ist dann zur Reparatur in eine Servicewerkstatt zu bringen.

4.4.1 Allgemeine Sicherheitskontrolle

Objekt Ergebnis

Kraftstoffleitungen und Anschlüsse

Elektrokabel Die gesamte Isolierung ist

Abgassystem Keine Lecks an den Anschlüs-

Ölleitungen Keine Lecks. Keine Schäden. Gerät nach vorn/

hinten fahren und Pedal AntriebBetriebsbremse freigeben.

Probefahrt Keine unnormalen Vibratio-

Keine Lecks

intakt. Keine mechanischen Schäden.

sen. Alle Schrauben sind fest angezogen.

Das Gerät sollte anhalten.

nen. Keine unnormalen Geräusche.

Übersetzung der Originalbetriebsanleitung

Page 54

DEUTSCH

4.4.2 Elektrische Sicherheitskontrolle

Vor jedem Einsatz ist die Funktion des Sicherheitssystems zu überprüfen.

Zustand Maßnahme Ergebnis

Pedal KupplungBremse nicht heruntergedrückt. Zapfwelle nicht aktiviert.

Pedal KupplungBremse heruntergedrückt. Zapfwelle aktiviert.

Motor läuft. Zapfwelle aktiviert.

Motor läuft. 10-A-Sicherung

Start versuchen. Der Motor

Fahrer erhebt sich aus dem Sitz.

herausnehmen. Siehe Abb. 28.

darf nicht starten.

Der Motor sollte anhalten.

4.5 START

1. Öffnen Sie den Benzinhahn. Siehe 15.

2. Kontrollieren Sie, ob das/die Zündkabel an der (den) Zündkerze(n) montiert sind.

3. Überprüfen Sie, ob die Zapfwelle ausgeschaltet ist.

4. Den Fuß nicht auf das Gaspedal setzen.

5. Plus, Residence, Prestige, Ranger: Kaltstart – verschieben Sie den Gashebel ganz nach vorn in die Chokestellung. Warmstart – stellen Sie den Gashebel auf Vollgas (ca. 2 cm hinter der Chokestellung).

Ranger Svan, Royal, Excellent, Power: Stellen Sie den Gashebel auf Vollgas. Kaltstart – den Choke ganz herausziehen. Warmstart – der Choke sollte eingeschoben sein.

6. Das Pedal Kupplung-Bremse ganz durchtreten.

7. Zündschlüssel drehen und Motor anlassen.

8 Plus, Residence, Prestige, Ranger:

Wenn der Motor läuft, den Gashebel allmählich auf Vollgas (etwa 2 cm hinter der Chokestellung) schieben, wenn der Choke betätigt worden ist. Ranger Svan, Royal, Excellent, Power: Wenn der Motor läuft, den Choke allmählich einschieben, falls er vorher betätigt worden ist.

9. Bei Kaltstart das Gerät nicht unmittelbar nach dem Start belasten, sondern den Motor erst einige Minuten lang laufen lassen. Das Öl muss erst warm werden.

Der Einsatz des Geräts sollte stets mit Vollgas erfolgen.

4.6 TIPPS

Achten Sie stets darauf, dass sich im Motor die korrekte Ölmenge befindet. Dies gilt insbesondere beim Fahren an Hängen. Siehe 4.2.

Beim Fahren an Hängen ist besondere Vorsicht geboten. Führen Sie beim Aufund Abfahren an Hängen keine abrupten Starts oder Stopps aus. Niemals quer zum Hang bewegen. Fahren Sie von oben nach unten oder von unten nach oben.

Das Gerät darf ungeachtet der Fahrrichtung im Verhältnis zum Abhang mit maximal 10° Neigung gefahren werden.

Reduzieren Sie die Geschwindigkeit an Hängen und bei scharfen Kurven, um die Kontrolle zu behalten und die Umkippgefahr zu verringern.

Bei Vollgas und höchstem Gang keine engen Kurven fahren. Das Gerät kann umkippen.

Hände und Finger von Knicklenkbereich und Sitzkonsole fernhalten. Quetschgefahr! Fahren Sie niemals mit offener Motorhaube.

4.7 STOPP

Zapfwelle auskuppeln. Feststellbremse betätigen. Den Motor 1 bis 2 Minuten im Leerlauf arbeiten

lassen. Motor durch Drehen des Zündschlüssels ausschalten.

Den Benzinhahn schließen. Dies ist besonders wichtig, wenn das Gerät z.B. auf einem Anhänger transportiert werden soll.

Wird das Gerät unbeaufsichtigt stehen gelassen, sind das bzw. die Zündkerzenkabel abzuziehen und der Zündschlüssel zu entfernen.

Der Motor kann unmittelbar nach dem Ausschalten sehr heiß sein. Schalldämpfer, Zylinder oder Kühlrippen nicht berühren. Dies kann zu Verbrennungen führen.

4.8 REINIGUNG

Zur Verringerung der Brandgefahr Motor, Schalldämpfer, Batterie und Kraftstofftank frei von Gras, Laub und Öl halten.

Zur Verringerung der Brandgefahr das Gerät regelmäßig auf Öl- und/oder Kraftstoffaustritt kontrollieren.

Verwenden Sie niemals unter hohem Druck stehendes Wasser. Dies kann zur Zerstörung von Wellendichtungen, elektrischen Komponenten oder Hydraulikventilen führen.

Übersetzung der Originalbetriebsanleitung

Page 55

DEUTSCH

Richten Sie niemals unter hohem Druck stehende Luft gegen die Kühllamellen. Dadurch wird die Lamellenstruktur zerstört.

Das Gerät ist nach jedem Gebrauch zu reinigen. Dabei sind folgende Anweisungen zu beachten:

• Den Motor nicht mit Wasser abspülen.

• Mit Bürste und/oder Druckluft reinigen.

• Belüftungsöffnungen des Motors reinigen (1012:W).

• Starten Sie nach der Reinigung mit Wasser die Maschine und gegebenenfalls das Mähwerk, um Wasser zu entfernen. Dies kann sonst in die Lager eindringen und Schäden verursachen.

5 WARTUNG

5.1 SERVICEPROGRAMM

Damit sich das Gerät auch weiterhin in einem guten Zustand befindet, zuverlässig und betriebssicher arbeitet und um die Umwelt zu schonen, ist das STIGA-Serviceprogramm zu befolgen.

Das Serviceprogramm ist im beigefügten Serviceheft ausführlich beschrieben.

Der Grundservice Werkstatt auszuführen.

Erster Service und Zwischenservice autorisierten Werkstatt bzw. vom Benutzer auszuführen. Das Vorgehen ist dem Serviceheft zu entnehmen. Die Maßnahmen werden unter ”4 START UND BETRIEB” sowie im Folgenden beschrieben.

Der von der autorisierten Werkstatt ausgeführte Service garantiert eine fachmännische Arbeit mit Originalersatzteilen.

Jeder von der autorisierten Werkstatt durchgeführte Grund- und Zwischenservice wird mit einem Stempel im Serviceheft bestätigt. Das Serviceheft mit diesen Servicedaten ist ein Wertdokument und erhöht den Wiederverkaufswert des Geräts.

5.2 VORBEREITUNG

Alle Service- und Wartungsmaßnahmen sind am ruhenden Gerät bei ausgeschaltetem Motor durchzuführen.

Ziehen Sie immer die Feststellbremse an, um ein Wegrollen des Geräts auszuschließen.

Stoppen Sie den Motor.

Um einen unfreiwilligen Motorstart zu verhindern, lösen Sie das (die) Zündkabel von der (den) Zündkerzen und ziehen Sie den Zündschlüssel ab.

ist stets von einer autorisierten

sind von einer

5.3 REIFENDRUCK

Justieren Sie den Reifendruck folgendermaßen: Vorn: 0,6 Bar. Hinten: 0,4 Bar.

5.4 MOTORÖLWECHSEL

Dieser Abschnitt enthält Tabellen mit Angaben zu den verschiedenen Motoren in STIGAS Pro-Sortiment. Um die Lektüre zu vereinfachen, markieren Sie die Daten für das jeweilige Gerät bzw. den jeweiligen Motor.

5.4.1 Wechselintervall

Die folgende Tabelle gibt in einigen Fällen Betriebsstunden und Kalendermonate an. Die erforderlichen Maßnahmen sind dann auszuführen, wenn der erste Wert eingetroffen ist.

Gerät 1. Mal

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Ölwechsel 5 Stunden Filterwechsel - 100 Stunden

Ranger Svan, Royal (Honda)

Ölwechsel

Filterwechsel -

Wechseln Sie das Öl häufiger, wenn der Motor extrem belastet wurde oder die Umgebungstemperatur sehr hoch ist.

5.4.2 Motoröl

Verwenden Sie Öl gemäß der folgenden Tabelle.

Öl SAE 10W-30 Serviceklasse SJ oder höher

Dem Öl keine Zusätze beimischen.

Nicht zuviel Öl einfüllen. Dies kann den Motor überhitzen.

Den Ölwechsel vornehmen, solange der Motor warm ist.

Das Motoröl kann sehr heiß sein, wenn es direkt nach der Benutzung des Geräts abgelassen wird. Daher den Motor vor dem Ablassen des Öls einige Minuten abkühlen lassen.

1. Klemmen Sie die Klammer des Ölablassschlauchs zusammen. Verwenden Sie eine Multifixzange o.ä. Siehe Abb. 10-12:Y.

2. Bewegen Sie die Klammer am Ölablassschlauch 3-4 cm nach oben und ziehen Sie die Ölablassschraube heraus.

Betriebsstunden/Kalen-

20 Stunden/

1 Monat

Danach im

Intervall

dermonate

50 Stunden/

12 Monate

dermonate

100 Stunden/

6 Monate

100 Stunden/

6 Monate

Übersetzung der Originalbetriebsanleitung

Page 56

DEUTSCH

3. Fangen Sie das Öl in einem Gefäß auf.

Hinweis: Es darf kein Öl auf die Keilriemen gelangen.

4. Entsorgen Sie das Öl gemäß den lokalen Bestimmungen zur Deponierung.

5. Montieren Sie die Ölablassschraube und schieben Sie die Klammer wieder zurück, sodass Sie über der Ölablassschraube klemmt.

6. Den Ölmessstab herausnehmen und neues Öl einfüllen.

Ölmenge:

Gerät

Residence, Ranger

Plus, Prestige 1,4 Liter 1,5 Liter Excellent,

Power Ranger Svan 0,9 Liter 1,05 Liter

7. Nach dem Einfüllen von Öl den Motor starten und 30 Sekunden lang im Leerlauf arbeiten lassen.

8. Das Gerät auf Öllecks überprüfen.

9. Motor ausstellen. 30 Sekunden warten und den Ölstand gemäß 4.2 kontrollieren.

5.4.3 Ölfilter

Lassen Sie zunächst das Motoröl ab und montieren Sie die Ölablassschraube gemäß den obigen Angaben. Wechseln Sie anschließend den Ölfilter wie folgt aus:

1. Reinigen Sie den Bereich um den Filter und demontieren Sie den Filter.

2. Feuchten Sie die Dichtung des neuen Filters mit Öl an.

3. Montieren Sie den Filter. Schrauben Sie zunächst den Filter ein, sodass die Dichtung mit dem Motor in Kontakt kommt. Schrauben Sie anschließend den Filter um 180 bis 270° fest.

4. Fahren Sie mit Punkt 7 gemäß 5.4.2 Motoröl fort.

Ölmenge (ungefähr)

Kein Filterwechsel Filterwechsel

1,4 Liter -

1,6 Liter 1,7 Liter

5.5 KRAFTSTOFFFILTER (10-12:Z)

Tauschen Sie den Kraftstofffilter jede Saison aus. Kontrollieren Sie, dass keine Kraftstoffleckage

auftritt, wenn der neue Filter montiert wurde.

5.6 GETRIEBE, ÖL (PRESTIGE, RESIDENCE, ROYAL, POWER)

Öl in der hydraulischen Kraftübertragung sollten gemäß den Abständen in der unten aufgeführten Tabelle kontrolliert, justiert bzw. ausgewechselt werden.

Maßnahme

Kontrolle – Ölstandseinstellung

Ölwechsel. 5 200

Öltyp: Synthetisches Öl 5W-50 Ölmenge beim Wechsel: ca. 3,5 Liter.

5.6.1 Kontrolle – Einstellung

1. Das Gerät ist eben aufzustellen.

2. Lesen Sie den Ölstand am Behälter ab. Siehe

Abb. 20:P. Das Niveau sollte auf Strichhöhe liegen.

3. Bei Bedarf Öl nachfüllen.

5.6.2 Ablassen

1. Betreiben Sie das Gerät mit wechselnden Ge-

schwindigkeiten 10-20 Minuten, sodass das Getriebeöl erwärmt wird.

2. Stellen Sie das Gerät waagerecht auf.

3. Ziehen Sie beide Auskupplungshebel heraus,

siehe Abb. 7:A, B.

4. Positionieren Sie einen Auffangbehälter unter

der Hinterachse und einen unter der Vorderachse.

5. Öffnen Sie den Ölbehälter durch Abnehmen des

Deckels.

Für die Ölablassschraube darf ausschließlich ein 3/8-Zoll-Vierkantschlüssel benutzt werden. Andere Werkzeuge zerstören die Schraube.

6. Demontieren Sie die Ölablassschraube von der

Hinterachse. Reinigen Sie die Öffnung und verwenden Sie einen 3/8-Zoll-Vierkantschlüssel. Siehe Abbildung 21.

7. Demontieren Sie zwei Ablassschrauben von der

Vorderachse. Verwenden Sie einen 12-mmSteckschlüssel. Lassen Sie das Öl aus Vorderachse und den Leitungen ablaufen. Siehe Abb.

22.

8. Kontrollieren Sie, ob die Dichtungen an den

Ablassschrauben der Vorderachse intakt sind. Siehe Abb. 22. Bringen Sie diese Schrauben wieder an. Anzugsdrehmoment: 15-17 Nm.

Bei einem Anzugsmoment über 5 Nm wird die Ölablassschraube beschädigt.

1. Mal

Danach in regelmä-

ßigen Abständen

Betriebsstunden

-50

Übersetzung der Originalbetriebsanleitung

Page 57

DEUTSCH

9. Kontrollieren Sie, ob die Dichtung für die Ölablassschraube an der Hinterachse intakt ist. Siehe Abb. 21:V. Bringen Sie wieder an der Hinterachse an. Ziehen Sie die Ölablassschraube mit 5 Nm fest.

10.Entfernen Sie das Öl aus dem tieferen Behälterteil mithilfe eines Ölsaugers. Siehe Abb. 23.

11.Entsorgen Sie das Öl gemäß den lokalen Bestimmungen zur Deponierung.

5.6.3 Einfüllen

Der Motor darf nie eingeschaltet werden, wenn das hintere Absperrventil eingeschoben und das vordere Absperrventil herausgezogen ist.

Andernfalls werden die Dichtungen für die Vorderachse zerstört.

1. Befüllen Sie den Ölbehälter mit dem neuen Öl.

Wenn der Motor in geschlossenen Räumen betrieben werden soll, muss die Vorrichtung für die Abgasabsaugung mit dem Auspuff des Motors verbunden sein.

2. Stellen Sie sicher, dass das Absperrventil an der Hinterachse herausgezogen ist.

3. Starten Sie den Motor. Dabei wird das Absperrventil an der Vorderachse automatisch hineingeschoben.

4. Ziehen Sie das Absperrventil an der Vorderachse heraus.

ACHTUNG! Das Öl wird äußerst schnell in das System gesaugt. Der Behälter muss stets befüllt sein. Es darf keine Luft eingesaugt werden.

5. Bringen Sie das Fahrpedal in die Vorwärtsstellung, indem Sie es mit einem Holzkeil o.s.ä. blockieren. Siehe Abb. 24. Befüllen Sie anschließend den Ölbehälter mit neuem Öl.

6. Lassen Sie das Gerät eine Minute im Vorwärtsbetrieb laufen.

5.7 RIEMENÜBERTRAGUNG

Überprüfen Sie nach 5 Betriebsstunden, ob sämtliche Riemen intakt und unbeschädigt sind.

5.8 LENKUNG

Die Lenkung ist nach 5 Betriebsstunden zu kontrollieren/nachzustellen. Anschließend ist dies alle 100 Betriebsstunden zu wiederholen.

5.8.1 Kontrolle

Drehen Sie das Rad mit kurzem ruckartigen Ziehen nach vorn und hinten. Es darf kein mechanisches Spiel an den Lenkketten vorliegen.

5.8.2 Einstellung

Justieren Sie die Lenkketten bei Bedarf wie folgt:

1. Stellen Sie das Gerät auf geradeaus ein.

2. Justieren Sie die Lenkketten mit den zwei Muttern, die sich unter dem Knicklenkpunkt befinden. Siehe Abb. 16.

3. Justieren Sie beide Muttern gleich und so weit, bis kein Spiel mehr vorliegt.

4. Fahren Sie das Gerät zur Probe geradeaus und überprüfen Sie, ob sich das Rad nicht schräg gestellt hat.

5. Ist das Rad schräggestellt, lösen Sie die eine Mutter und ziehen Sie die andere Mutter an.

Die Lenkketten nicht zu stark spannen. Die Lenkung wird dann schwergängig und der Verschleiß der Ketten nimmt zu.

5.9 BATTERIE

Säure, die mit Augen oder Haut in Kontakt kommt, verursacht schwere Verletzungen. Ist ein Körperteil mit Säure in Kontakt geraten, sofort mit reichlich Wasser spülen und einen Arzt aufsuchen.

Bei der Batterie handelt es sich um ein ventilgesteuertes Modell mit 12 V Nennspannung. Eine Kontrolle oder Auffüllung der Batterieflüssigkeit ist weder möglich noch nötig. Die einzige erforderliche Wartungsmaßnahme besteht in der Aufladung, z.B. nach einer langen Lagerung.

Vor ihrer ersten Verwendung muss die Batterie vollständig aufgeladen werden. Sie ist darüber hinaus stets in vollgeladenem Zustand zu lagern. Wird die Batterie in entladenem Zustand gelagert, treten schwerwiegende Schäden auf.

5.9.1 Laden per Motor

Die Batterie kann in erster Linie mithilfe des Motorgenerators aufgeladen werden. Gehen Sie dabei wie folgt vor:

1. Montieren Sie die Batterie im Gerät gemäß der folgenden Anleitung.

2. Stellen Sie das Gerät im Freien auf oder montieren Sie eine Absaugvorrichtung für Abgase.

3. Starten Sie den Motor gemäß der Gebrauchsanweisung.

4. Betreiben Sie den Motor ohne Unterbrechung für die Dauer von 45 Minuten.

5. Stellen Sie den Motor ab. Die Batterie ist nunmehr vollständig aufgeladen.

5.9.2 Laden mit Batterieladegerät

Beim Aufladen mithilfe eines Batterieladegeräts ist ein Gerät mit Konstantspannung zu verwenden.

Hinweise zum Kauf eines Batterieladegeräts mit Konstantspannung erhalten Sie von Ihrem Fachhändler.

Bei Verwendung eines Standardladegeräts kann die Batterie beschädigt werden.

Übersetzung der Originalbetriebsanleitung

Page 58

DEUTSCH

5.9.3 Demontage/Montage

Die Batterie befindet sich unter der Motorhaube. Bei einer Demontage/Montage gilt Folgendes für den Anschluss der Kabel:

• Bei der Demontage: Trennen Sie zuerst das schwarze Kabel vom Batterieminuspol (-). Trennen Sie danach das rote Kabel vom Batteriepluspol (+).

• Bei der Montage: Verbinden Sie zuerst das rote Kabel mit dem Batteriepluspol (+). Verbinden Sie danach das schwarze Kabel mit dem Batterieminuspol (-).

Wenn die Kabel in der umgekehrten Reihenfolge angeschlossen bzw. getrennt werden, besteht das Risiko für einen Kurzschluss sowie eine Beschädigung der Batterie.

Durch das Vertauschen der Kabel werden Generator und Batterie zerstört.

Ziehen Sie die Kabel fest an. Lose Kabel können Brände verursachen.

Der Motor darf nie bei getrennter Batterie betrieben werden. Dadurch besteht die Gefahr für Schäden an Generator und elektrischem System.

5.9.4 Reinigung

Oxidierte Batteriepole müssen gereinigt werden. Verwenden Sie dazu eine Stahlbürste und schmieren Sie die Pole mit Polfett ein.

5.10 LUFTFILTER, MOTOR

5.10.1 Luftfilter (Plus, Residence, Prestige,

Ranger)

Der Luftfilter (Papierfilter) ist alle 100 Betriebsstunden zu reinigen/auszutauschen.

Hinweis: Wird das Gerät unter staubigen Bedingungen eingesetzt, sind die Filter häufiger zu reinigen/auszutauschen.

Demontieren/montieren Sie die Luftfilter wie folgt.

1. Reinigen Sie den Bereich um das Luftfiltergehäuse (13:R) sorgfältig.

2. Demontieren Sie das Luftfiltergehäuse, indem Sie die zwei Schrauben lösen.

3. Papierfilter (13:S) demontieren. Vorsichtig arbeiten, damit kein Schmutz in den Vergaser gelangt. Das Luftfiltergehäuse reinigen.

4. Reinigen Sie den Papierfilter, indem Sie ihn leicht gegen eine ebene Fläche klopfen. Wenn der Papierfilter sehr schmutzig ist, sollte er ausgewechselt werden.

5. Gehen Sie bei der Montage in umgekehrter Reihenfolge vor.

Zur Reinigung des Papierfilters dürfen keine Druckluft oder Lösungsmittel auf Petroleumbasis bzw. kein Petroleum verwendet werden. Dadurch wird der Filter zerstört.

Zur Reinigung des Papierfilters keine Druckluft benutzen. Der Papierfilter darf nicht eingeölt werden.

5.10.2 Luftfilter (Ranger Svan, Royal)

Den Luftfilter alle 3 Monate oder alle 50 Betriebsstunden reinigen, je nachdem, was zuerst eintrifft.

Den Papierfilter einmal pro Jahr oder alle 200 Betriebsstunden austauschen, je nachdem, was zuerst eintrifft.

ACHTUNG! Wenn die Maschine unter staubigen Bedingungen eingesetzt wird, beide Filter häufiger reinigen.

1. Den Luftfilterdeckel entfernen. Siehe Abb. 14.

2. Papierfilter und Vorfilter (Schaumstofffilter) demontieren. Vorsichtig arbeiten, damit kein Schmutz in den Vergaser gelangt. Das Luftfiltergehäuse reinigen.

3. Den Vorfilter mit flüssigem Spülmittel und Wasser auswaschen. Filter ausdrücken. Etwas Öl auf den Filter gießen und einmassieren.

4. Papierfilter folgendermaßen reinigen: Filter leicht gegen eine ebene Fläche klopfen. Wenn der Papierfilter sehr schmutzig ist, sollte er ausgewechselt werden.

5. Den Luftfilter in umgekehrter Reihenfolge wieder zusammensetzen.

Zur Reinigung des Papierfilters dürfen keine Druckluft oder Lösungsmittel auf Petroleumbasis bzw. kein Petroleum verwendet werden. Dadurch wird der Filter zerstört.

Zur Reinigung des Papierfilters keine Druckluft benutzen. Der Papierfilter darf nicht eingeölt werden.

5.10.3 Luftfilter (Excellent, Power)

Der Vorfilter (Schaumstofffilter) ist alle 25 Betriebsstunden zu reinigen/auszutauschen.

Der Luftfilter (Papierfilter) ist alle 100 Betriebsstunden zu reinigen/auszutauschen.

Hinweis: Wird das Gerät unter staubigen Bedingungen eingesetzt, sind die Filter häufiger zu reinigen/auszutauschen.

Demontieren/montieren Sie die Luftfilter wie folgt.

1. Reinigen Sie den Bereich um das Luftfiltergehäuse sorgfältig.

2. Demontieren Sie das Luftfiltergehäuse (14:A), indem Sie die zwei Klammern lösen.

3. Demontieren Sie das Filterpaket (14:B). Der Vorfilter ist über dem Luftfilter positioniert. Vorsichtig arbeiten, damit kein Schmutz in den Vergaser gelangt. Das Luftfiltergehäuse reinigen.

Übersetzung der Originalbetriebsanleitung

Page 59

DEUTSCH

4. Reinigen Sie den Papierfilter, indem Sie ihn leicht gegen eine ebene Fläche klopfen. Wenn der Papierfilter sehr schmutzig ist, sollte er ausgewechselt werden.

5. Reinigen Sie den Vorfilter. Wenn der Papierfilter sehr schmutzig ist, sollte er ausgewechselt werden.

6. Gehen Sie bei der Montage in umgekehrter Reihenfolge vor.

Zur Reinigung des Papierfilters dürfen keine Druckluft oder Lösungsmittel auf Petroleumbasis bzw. kein Petroleum verwendet werden. Dadurch wird der Filter zerstört.

Zur Reinigung des Papierfilters keine Druckluft benutzen. Der Papierfilter darf nicht eingeölt werden.

5.11 ZÜNDKERZE

Die Zündkerze(n) ist (sind) alle 200 Betriebsstunden auszutauschen (d.h. bei jedem zweiten Grundservice).

Bevor Sie die Zündkerze lösen, reinigen Sie deren Befestigung.

Zündkerze tig.

Elektrodenabstand

: Champion RC12YC oder gleichwer-

: 0,75 mm.

5.12 LUFTEINLASS

Siehe 10-12:W. Der Motor ist luftgekühlt. Verstopfungen im Kühlsystem schaden dem Motor. Der Lufteinlass des Motors ist alle 50 Betriebsstunden zu reinigen. Eine gründlichere Reinigung des Kühlsystems wird bei jedem Grundservice ausgeführt.

5.13 SCHMIERUNG

Sämtliche Schmierpunkte entsprechend der folgenden Tabelle sind alle 50 Betriebsstunden sowie nach jedem Waschen zu schmieren.

Objekt Maßnahme Abb.

Knicklenkpunkt

Lenkketten Ketten mit Stahlbürste reinigen.

Spannarme Lagerpunkte mit Ölkännchen

Seilzüge der Bedienelemente

4 Schmiernippel. Fettspritze mit Universalfett verwenden. Solange pumpen, bis Fett austritt.

Mit Universalkettenspray schmieren.

schmieren und gleichzeitig die entsprechenden Bedienelemente aktivieren. Am besten von 2 Personen auszuführen.

Seilzugenden mit Ölkännchen schmieren und gleichzeitig die entsprechenden Bedienelemente aktivieren. Am besten von 2 Personen auszuführen.

5.14 SICHERUNGEN

Wenn einer der unten aufgeführten Fehler auftritt, ist die entsprechende Sicherung auszuwechseln. Siehe Abb. 28.

Fehler Sicherung

Der Motor startet nicht bzw. startet und stoppt unmittelbar darauf wieder. Die Batterie ist geladen.

Elektrische Schnitthöheneinstellung funktionieren nicht.

Sämtliche elektrische Funktionen funktionieren nicht. Die Batterie ist geladen.

10 A

20 A

30 A

6 PATENT- UND MUSTER-

Dieses Gerät oder Teile von ihm unterliegen folgendem Patent- und Musterschutz:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

GGP behält sich das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen.

Übersetzung der Originalbetriebsanleitung

SCHUTZ

Page 60

ENGLISH

1 GENERAL

This symbol indicates WARNING. Serious personal injury and/or damage to property may result if the instructions are not followed carefully.

You must read these instructions for use and the accompanying pamphlet “SAFETY INSTRUCTIONS” carefully, before starting up the machine.

1.1 SYMBOLS

The following symbols appear on the machine. They are there to remind you of the care and attention required during use and maintenance.

This is what the symbols mean:

Warning! Read the instruction manual and the safety manual before using the machine.

Warning! Watch out for discarded objects. Keep onlookers away.

Warning! Always wear hearing protectors.

Warning! This machine is not designed to be driven on public roads.

Warning! The machine, equipped with original accessories, must not be driven in any direction on slopes with a gradient greater than 10º.

Warning! Risk of crushing injuries. Keep hands and feet well away from the articulated steering joint.

Warning! Risk of burn injuries. Do not touch the silencer/catalytic converter.

1.2 REFERENCES

1.2.1 Figures

The figures in these instructions for use are numbered 1, 2, 3, etc.

Components shown in the figures are marked A, B, C, etc.

A reference to component C in figure 2 is written “2:C”.

1.2.2 Headings

The headings in these instructions for use are numbered in accordance with the following example:

“1.3.1 General safety check” is a subheading to “1.3 Safety checks” and is included under this heading.

When referring to headings, only the number of the heading is normally specified. E.g. “See 1.3.1”.

2 DESCRIPTION

2.1 DRIVE

2.1.1 Plus, Ranger, Ranger Svan, Excellent

The machine is rear wheel drive. The rear axle is equipped with a hydrostatic trans-

mission with infinitely variable forward and reverse gear ratios.

The rear axle is also equipped with a differential to facilitate turning.

Front mounted tools are driven by drive belts.

2.1.2 Prestige, Residence, Royal, Power

The machine has 4-wheel drive. The power from the engine to the drive wheels is transferred hydraulically. The engine drives an oil pump, which pumps oil through the rear and front axle drives.

The front axle and rear axle are connected in series, which means that the front wheels and rear wheels are forced to rotate at the same speed.

To make turning easier, both axles are equipped with differential.

Front-mounted implements are powered via drive belts.

2.2 STEERING

The machine is articulated. This means that the chassis is divided into a front and a rear section, which can be turned in relation to each other.

The articulated steering means that the machine can turn around trees and other obstacles with an extremely small turning radius.

2.3 SAFETY SYSTEM

The machine is equipped with an electric safety system. The safety system stops certain activities that may be hazardous in the event of incorrect operation.

For example, the engine can only be started if the clutch-parking brake pedal is depressed.

The operation of the safety system must always be checked every time before use.

Original instructions for use

Page 61

ENGLISH

2.4 CONTROLS

2.4.1 Implement lifter, mechanical (3:C)

To switch between working position and transport position:

1. Depress the pedal fully.

2. Release the pedal slowly.

2.4.2 Clutch-parking brake (3:B)

Never press the pedal while driving. There is a risk of overheating in the power transmission.

The pedal (3:B) has the following three positions:

•Released. The clutch is not activated. The parking brake is not activated.

• Depressed halfway. Forward drive disengaged. The parking brake is not activated.

• Fully depressed. Forward drive disengaged. The parking brake is fully activated but not locked. This position is also used as emergency brake.

2.4.3 Inhibitor, parking brake (3:A)

The inhibitor locks the “clutch-brake” pedal in the depressed position. This function is used to lock the machine on slopes, during transport, etc., when the engine is not running.

Locking:

1. Depress the pedal (3:B) fully.

2. Move the inhibitor (3:A) to the right.

3. Release the pedal (3:B).

4. Release the inhibitor (3:A).

Unlocking:

Press and release the pedal (3:B).

2.4.4 Driving-service brake (3:F)

If the machine does not brake as expected when the pedal is released, the left pedal (3:B) should be used as an emergency brake.

The pedal determines the gearing ratio between the engine and the drive wheels (= the speed). When the pedal is released, the service brake is activated.

1. Press the pedal forward – the machine moves forward.

2. No load on the pedal – the machine is stationary.

3. Press the pedal backward – the machine reverses.

4. Reduce the pressure on the pedal – the machine brakes.

There is an adjustment plate on the upper section of the pedal. The adjustment plate can be adjusted to three (3) positions to suit the driver’s foot.

2.4.5 Steering wheel (3:D)

The height of the steering wheel is infinitely adjustable. Undo the adjustment knob (3:E) on the steering column and raise or lower the steering wheel to the desired position. Tighten.

Do not adjust the steering wheel during operation.

Never turn the steering wheel when the machine is stationary with a lowered implement. There is a risk of abnormal loads on the servo and steering mechanisms.

2.4.6 Throttle and choke control (4:G) (Plus, Residence, Prestige, Ranger)

A control for setting the engine speed and to choke the engine when starting from cold.

If the engine runs unevenly there is a risk that the control is too far forward so that the choke is activated. This damages the engine, increases fuel consumption and is harmful to the environment.

1. Choke – for starting a cold engine. The

choke position is located at the front of the groove.

Do not operate in this position when the engine is warm.

2. Full throttle – when the machine is in operation, full throttle should always be used.

The full throttle position is approximately 2 cm behind the choke position.

3. Idling.

2.4.7 Throttle control (5:G) (Ranger Svan, Royal, Excellent, Power)

Control for setting the engine’s revs.

1. Full throttle – when the machine is in operation, full throttle should always be used.

2. Idling.

Original instructions for use

Page 62

ENGLISH

2.4.8 Choke control (5:H) (Ranger Svan, Royal, Excellent, Power)

A pull-type control to choke the engine when starting from cold.

1. Control fully pulled out – choke valve in carburettor closed. For starting cold engine.

2. Control pushed in – choke valve open. For starting warm engine and when operating the machine.

Never operate the machine with the choke pulled out when the engine is warm.

2.4.9 Ignition lock/headlight (4, 5:I)

The ignition lock is used for starting and stopping the engine. The ignition lock is also the switch for the headlight.

Do not leave the machine with the key in position 2 or 3. There is a fire risk, fuel can run into the engine through the carburettor, and there is a risk of the battery being discharged and damaged.

Four positions:

1. Stop position – the engine is shortcircuited. The key can be removed.

2. Operating position – headlight activated.

3. Operating position – headlight not activated.

4. Start position – the electric start motor is activated when the key is turned to the spring-loaded start position. Once the engine has started, let the key return to operating position 3.

Turn the key to position 2 to light the headlight.

2.4.10 Power take-off (4,5:K)

The power take-off must never be engaged when the front-mounted implement is in transport position. This will destroy the belt transmission.

A lever for engaging and disengaging the power take-off for operating front-mounted accessories. Two positions:

1. Lever in forward position – power takeoff disengaged.

2. Lever in backward position - power take-off engaged.

2.4.12 Cutting height adjustment (4, 5:J)

The machine is equipped with a control for using the cutting deck with electrical cutting height adjustment.

The switch is used to adjust the cutting height in continuously variable positions.

The cutting deck is connected to the contact (2:Q).

2.4.13Clutch release lever

A lever for disengaging the variable transmission. 2WD is equipped with a lever, connected to the

rear axle. See (6:R). 4WD is equipped with two levers, connected to the

rear axle (7:A) and the front axle (7:B).

The disengagement lever must never be between the outer and inner positions. This overheats and damages the transmission.

The levers enable the machine to be moved by hand without the help of the engine. Two positions:

1. Lever in the inner position – transmission engaged for normal operation.

2. Lever in the outer position – transmission disengaged. The machine can be moved by hand.

The machine may not be towed over long distances or at high speeds. The transmission could be damaged.

The machine must not be operated with the forward most lever in the outer position. Risk of damage and oil leakage in the front axle.

2.4.14 Seat (1:T)

The seat can be folded and adjusted frontrear. The seat can be adjusted as follows:

1. Move the control lever (1:S) upwards.

2. Set the seat to the desired position.

3. Release the control lever (1:S) to lock the seat.

The seat is equipped with a safety switch that is connected to the machine’s safety system. This means that certain dangerous activities are not possible when there is nobody sitting on the seat. Also see 4.4.2.

2.4.11 Hour meter (2:P)

Indicates the number of working hours. Only works when the engine is running.

Original instructions for use

Page 63

ENGLISH

2.4.15 Engine casing (8:U)

In order to access the fuel cock, battery and engine, the machine has an engine casing that can be opened. The engine casing is locked with a rubber strap.

The engine casing is opened as follows:

1. Undo the rubber strap (8:V) at the front edge of the casing.

2. Carefully lift the engine casing back.

Close in the reverse order.

The machine may not be operated unless the engine casing is closed and locked. Risk of burns and crushing injuries.

2.4.16 Quick-release mounting (25:H)

The quick connections can be separated, which makes it very easy to shift between the different implements.

The quick connections allow the deck to be moved easily between the two positions:

• Normal position with fully tensioned belt.

• 4 cm behind the normal position with slackened belt so that the deck gets closer to the base machine.

As the belt idler is released from the belt, the quick connections simplify belt and deck replacement, and also make shifting to the washing position and service positions easier.

Releasing the belt tension:

1. Remove the locking pins (25:G) from both sides.

2. Open the quick connections by depressing their rear sections with your heel. See (25:F).

When the quick connections are opened, the deck arms rest loosely in the shaft sections. The deck must never be set to the service position or washing position without relocking the quick connections after unhooking the deck belt.

3. Carry out the necessary corrective action, e.g.:

• Unhook the belt.

• Replace the deck by unhooking the deck arms. See fig. 27.

Tensioning the belt: First tension one side and then the other according

to the instructions below.

Do not turn the lever using your hands. Risk of crushing injuries.

1. Place your foot on the lever (26:J) and carefully turn a half turn forwards.

2. Install the locking pin (25:G).

3. Carry out the above on the other side.

3 AREAS OF USE

The machine may only be used for the following tasks using the genuine STIGA accessories stated.

Work Accessories, STIGA genuine

Mowing Using mowing decks: 95

Sweeping Using brush unit or collector

Snow clearance Using snow blade or snow

Grass clipping and leaf collection

Grass and leaf transport

Sand spreading Using sand spreader. Can also

Weeding on gravel paths

Lawn edge trimming

Moss scarification Using moss scarifier.

The maximum vertical load on the towing hitch must not exceed 100 N.

The maximum over-run load on the towing hitch from towed accessories must not exceed 500 N.

NOTE! Before using a trailer – contact your insurance company.

NOTE! This machine is not intended to be driven on public roads.

Combi, 95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Flail mower

brush unit. The use of a dust guard is recommended with the first option.

thrower Snow chains and frame weights are recommended.

Using towed collector 38" or 42".

Using dump cart Pro or Combi.

be used for spreading salt. Snow chains and frame weights are recommended.

Using front-mounted hoe.

Using edge trimmer.

4 STARTING AND OPERATION

The machine may not be operated unless the engine casing is closed and locked. Risk of burns and crushing injuries.

4.1 FILLING WITH PETROL

Always use lead-free petrol. You must never use 2stroke petrol mixed with oil.

The tank holds 12 litres. The level can easily be read through the transparent tank.

NOTE! Ordinary lead-free petrol is a perishable and must not be stored for more than 30 days.

Original instructions for use

Page 64

ENGLISH

Environmental petrol can be used, i.e. alkylate petrol. This type of petrol has a composition that is less harmful for people and nature.

Petrol is highly inflammable. Always store fuel in containers that are made especially for this purpose.

Only fill or top up with petrol outdoors, and never smoke when filling or topping up. Fill up with fuel before starting the engine. Never remove the filler cap or fill with petrol while the engine is running or still warm.

Never completely fill the petrol tank. Leave an empty space (= at least the entire filler tube plus 1

- 2 cm at the top of the tank) to allow the petrol to expand when it warms up without overflowing. See fig. 9.

4.2 CHECKING THE ENGINE OIL LEVEL

On delivery, the crankcase is filled with SAE 10W30 oil.

Check the oil level every time before using to ensure it is correct. The machine should be standing on level ground.

Wipe around the dipstick. Unscrew and pull it up. Wipe the dipstick.

Plus, Residence, Prestige, Ranger, Excellent, Power: Push the dipstick down completely and screw into place.

Unscrew and pull the dipstick up again. Read off the oil level.

Ranger Svan, Royal: Push the dipstick down completely without screw- ing it into place. Pull it up again and read off the oil level.

Top up with oil to the “FULL” mark if the oil level is below this mark. See fig. 10-12.

The oil level must never exceed the “FULL” mark. This results in the engine overheating. If the oil level exceeds the “FULL” mark, the oil must be drained until the correct level is achieved.

4.3 LEVEL CHECK, TRANSMISSION OIL

See 5.6.1.

4.4 SAFETY CHECKS

Check that the results of the safety checks below are achieved when testing the machine in question.

The safety checks must always be carried out every time before use.

If any of the results below is not achieved, the machine must not be used! Take the machine to a service workshop for repair.

4.4.1 General safety check

Object Result

Fuel lines and connections.

Electrical cables. All insulation intact.

Exhaust system. No leaks at connections.

Oil lines No leaks. No damage. Drive the machine for-

wards/backwards and release the driving-service brake pedal.

Test driving No abnormal vibrations.

4.4.2 Electrical safety check

The operation of the safety system should always be checked every time before use.

Status Action Result

The clutch-brake pedal is not depressed. The power take-off is not activated.

The clutch-brake pedal is depressed. The power take-off is activated.

Engine running. The power take-off is activated.

Engine running. Remove fuse 10

No leaks.

No mechanical damage.

All screws tightened.

The machine will stop.

No abnormal sound.

Try to start. The engine

The driver gets up from the seat.

A. See fig. 28.

will not start.

The engine will stop.

4.5 START

1. Open the fuel cock. See 15.

2. Check that the spark plug cable(s) is/are installed on the spark plug(s).

3. Check to make sure that the power take-off is disengaged.

4. Do not keep your foot on the drive pedal.

5. Plus, Residence, Prestige, Ranger: Starting cold engine – put the throttle control in the choke position. Starting warm engine – put the throttle control at full throttle (approx. 2 cm behind the choke position). Ranger Svan, Royal, Excellent, Power: Put the throttle control at full throttle. Starting cold engine – pull the choke control out fully. Starting warm engine – the choke control should be pressed in.

6. Depress the clutch-brake pedal fully.

Original instructions for use

Page 65

ENGLISH

7. Turn the ignition key and start the engine. 8 Plus, Residence, Prestige, Ranger:

Once the engine has started, move the throttle control gradually to full throttle (approx. 2 cm behind the choke position) if the choke has been used. Ranger Svan, Royal, Excellent, Power: Once the engine has started, push the choke control in gradually if it has been used.

9. When starting from cold, do not make the machine work under load immediately, but let the engine run for a few minutes first. This will allow the oil to warm up.

When the machine is in operation, full throttle should always be used.

4.6 OPERATING TIPS

Always check that there is the correct volume of oil in the engine. This is particularly important when operating on slopes. See 4.2.

Be careful when driving on slopes. No sudden starting or stopping when driving up or down a slope. Never drive across a slope. Move from the top down or from the bottom to the top.

The machine may not be driven on slopes greater than 10º in any direction.

Reduce the speed on slopes and when making sharp turns in order to retain control and reduce the risk of tipping over.

Do not turn the steering wheel to full lock when driving in top gear and at full throttle. The machine can easily topple over.

Keep hands and fingers well away from articulated steering joint and seat bracket. Risk of crushing injuries. Never drive with the engine casing open.

4.7 STOP

Disengage the power take-off. Apply the parking brake.

Allow the engine to idle 1-2 mins. Stop the engine by turning off the ignition key.

Shut off the petrol cock. This is particularly important if the machine is to be transported on a trailer for example.

If the machine is left unattended, remove the spark plug cable(s) and remove the ignition key.

The engine may be very warm immediately after it is shut off. Do not touch the silencer, cylinder or cooling fins. This can cause burn injuries.

4.8 CLEANING

To reduce the risk of fire, keep the engine, silencer, battery and fuel tank free from grass, leaves and oil.

To reduce the risk of fire, regularly check the machine for oil and/or fuel leakage.

Never use high-pressure water. This can damage shaft seals, electrical components or hydraulic valves.

Never use high-pressure air against the radiator fins. This will damage the fin structure.

Clean the machine after each use. The following instructions apply for cleaning:

• Do not spray water directly at the engine.

• Clean the engine with a brush and/or compressed air.

• Clean the engine’s cooling air intake (10-12:W).

• After cleaning with water, start the machine and any cutting deck to remove the water that may otherwise penetrate bearings and cause damage.

5 MAINTENANCE

5.1 SERVICE PROGRAMME

In order to keep the machine in good condition as regards reliability and operational safety as well as from an environmental perspective, STIGA’s Service programme should be followed.

The contents of this programme can be found in the attached service log.

Basic service thorised workshop.

First service and intermediate service carried out by an authorised workshop, but can also be carried out by the user. The content of this can be found in the service log and the actions are described under “4 STARTING AND OPERATION” as well as below.

Servicing carried out at an authorised workshop guarantees professional work using genuine spare parts.

At each basic service and intermediate service carried out at an authorised workshop, the service log is stamped. A service log presenting these services is a valuable document that improves the machine’s second-hand value.

must always be carried out by an au-

should be

Original instructions for use

Page 66

ENGLISH

5.2 PREPARATION

All service and all maintenance must be carried out on a stationary machine with the engine switched off.

Prevent the machine from rolling by always applying the parking brake.

Stop the engine.

Prevent unintentional starting of the engine by disconnecting the spark plug cable(s) from the spark plug(s) and removing the ignition key.

5.3 TYRE PRESSURE

Adjust the air pressure in the tyres as follows: Front: 0.6 bar (9 psi). Rear: 0.4 bar (6 psi).

5.4 CHANGING ENGINE OIL

This section contains tables covering the different engines that are included in STIGA’s range. To facilitate reading, mark the data that applies to the relevant machine/engine.

5.4.1 Change intervals

The table below states hours of operation and calendar months. Carry out the relevant action at whichever occurs first.

Machine 1st time

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Changing the’ oil 5 hours Replacing the filter. - 100 hours

Ranger Svan, Royal (Honda)

Changing the oil

Replacing the filter. -

Change the oil more frequently if the engine has to operate in demanding conditions or if the ambient temperature is high.

5.4.2 Engine Oil

Use oil according to the table below.

Oil SAE 10W-30 Service class SJ or higher

Use oil without any additives.

Do not fill with too much oil. This can cause the engine to overheat.

Change oil when the engine is warm.

Hours of operation/

Calendar months

Hours of operation/

Calendar months

20 hours/

1 month

Then at

intervals of

50 hours/

12 months

100 hours/

6 months

100 hours/

6 months

The engine oil may be very hot if it is drained off directly after the engine is shut off. Therefore allow the engine to cool a few minutes before draining the oil.

1. Attach the clamp on the oil drainage hose. Use a polygrip or similar. See fig. 10-12:Y.

2. Move the clamp up 3-4 cm on the oil drainage hose and pull out the plug.

3. Collect the oil in a collection vessel.

NOTE! Do not spill any oil on the drive belts.

4. Hand in the oil for disposal in accordance with local provisions.

5. Install the oil drainage plug and move the clamp back so that it clamps above the plug.

6. Remove the dipstick and fill with new oil. Oil quantity:

Oil quantity, approximately

Machine

Residence, Ranger

Plus, Prestige 1,4 litres 1,5 litres Excellent,

Power Ranger Svan 0,9 litres 1,05 litres

7. After filling up the oil, start the engine and idle for 30 seconds.

8. Check to see if there is any oil leakage.

9. Stop the engine. Wait for 30 seconds and then check the oil level in accordance with 4.2.

5.4.3 Oil filter

First drain the engine oil and install the oil drainage plug as described above. Then replace the oil filter as follows:

1. Clean the area around the filter and dismantle the filter.

2. Moisten the new filter’s gasket with oil.

3. Install the filter. First screw in the filter so that the gasket comes into contact with the engine. Then screw in the filter a further 1/2-3/4 turn.

4. Continue with point 7 in accordance with 5.4.2 Engine Oil above.

No filter

replacement

1,4 litres -

1.6 litres 1.7 litres

Filter replace-

ment

5.5 FUEL FILTER (10-12:Z)

Replace the fuel filter every season. Check for fuel leaks once the new filter has been

installed.

Original instructions for use

Page 67

ENGLISH

5.6 TRANSMISSION, OIL (PRESTIGE, RESIDENCE, ROYAL, POWER)

The oil in the hydraulic power transmission must be checked/adjusted and changed at the intervals given in the table below.

Action

Checking – adjusting level. - 50 Changing the oil. 5 200

Type of oil: Synthetic oil 5W-50. Oil quantity when changing: approximately 3.5 li-

tres.

5.6.1 Check – adjustment

1. Place the machine on a flat surface.

2. Read off the oil level in the reservoir. See fig.

20:P. The level should be level with the line.

3. If necessary, top up with more oil.

5.6.2 Draining

1. Run the machine at variable speeds for 10-20

minutes to heat up the transmission oil.

2. Position the machine completely horizontally.

3. Pull out both disengagement levers according to

fig. 7:A, B.

4. Place one container under the rear axle and one

under the front axle.

5. Open the oil reservoir by removing the cover.

Only a 3/8” square drive may be used for the oil plug. Other tools will damage the plug.

6. Remove the oil plug from the rear axle. Clean

the hole and use a 3/8” square drive. See figure

21.

7. Remove 2 drain plugs from the front axle. Use

a 12 mm socket. Allow the oil in the front axle and pipes to run out. See fig. 22.

8. Check that the gaskets on the drain plugs of the

front axle are intact. See fig. 22. Reinstall the plugs. Tightening torque: 15-17 Nm.

The oil plug will be damaged if it is tightened more to than 5 Nm.

9. Check that the gasket on the oil plug of the rear

axle is intact. See fig. 21:V. Reinstall in the rear axle. Tighten the oil plug to 5 Nm.

10.Draw out the oil from the deeper section of the

reservoir using an oil extractor. See fig. 23.

11.Dispose of the oil according to local regula-

tions.

1st time

Hours of operation

Then at

intervals of

5.6.3 Filling

The engine must never be run when the rear clutch release lever is pushed in and the front clutch release lever is pulled out. This will damage the front axle seals.

1. Fill the oil reservoir with the new oil.

If the engine is run indoors, exhaust extraction equipment must be connected to the engine’s exhaust pipe.

2. Check that the rear axle’s clutch release lever is pulled out.

3. Start the engine. When the engine is started, the front axle’s clutch release lever slides inwards automatically.

4. Pull out the front axle’s clutch release lever.

NOTE! The oil is drawn into the system very quickly. The reservoir must always be topped up. Air must never be drawn in.

5. Set the accelerator pedal to the forward position by blocking it using a wooden wedge. See fig.

24. Fill the oil reservoir by hand using new oil.

6. Run in the forward position for one minute.

7. Move the wooden wedge and set the accelerator pedal to the reverse position. Continue filling with oil.

8. Run in reverse mode for one minute.

9. Change driving direction once every minute as above and continue filling with oil until the bubbling in the reservoir stops.

10.Switch off the engine, install the oil reservoir cover and close the engine cover.

11.Test drive for several minutes and adjust the oil level in the reservoir.

5.7 BELT TRANSMISSIONS

After 5 hours of operation, check that all the belts are intact and undamaged.

5.8 STEERING

The steering must be checked/adjusted after 5 hours of operation and thereafter after 100 hours of operation.

5.8.1 Checks

Briefly turn the steering wheel back and forth. There must be no mechanical clearance in the steering chains.

5.8.2 Adjustment

Adjust the steering chains if required as follows:

1. Put the machine in the straight-ahead position.

2. Adjust the steering chains with the two nuts, located under the central point. See fig. 16.

3. Adjust both nuts by the same amount until there is no clearance.

Original instructions for use

Page 68

ENGLISH

4. Test drive the machine straight forwards and check that the steering wheel is not off centre.

5. If the steering wheel is off centre, undo one nut and tighten the other.

Do not over-tighten the steering chains. This will cause the steering to become heavy and will increase wear on the steering chains.

5.9 BATTERY

If acid comes into contact with the eyes or skin, this can cause serious injuries. If any part of the body has come into contact with acid, rinse immediately with copious amounts of water and seek medical assistance as soon as possible.

The battery is a valve-regulated battery with 12 V nominal voltage. The battery fluid does not need to and cannot be checked or topped up. The only maintenance that is required is charging, for example after extended storage.

The battery must be fully charged before being used for the first time. The battery must always be stored fully charged. If the battery is stored while discharged, serious damage will occur.

5.9.1 Charging with the engine

The battery can be charged using the engine’s generator as follows:

1. Install the battery in the machine as shown below.

2. Place the machine outdoors or install an extraction device for the exhaust fumes.

3. Start the engine according to the instructions in the user guide.

4. Allow the engine to run continuously for 45 minutes.

5. Stop the engine. The battery will now be fully charged.

5.9.2 Charging using battery charger

When charging using a battery charger, a battery charger with constant voltage must be used.

Contact your dealer to purchase a battery charger with constant voltage.

The battery can be damaged if a standard type battery charger is used.

5.9.3 Removal/Installation

The battery is placed under the engine casing. During removal/installation, the following applies regarding connection of the cables:

• During removal. First disconnect the black cable from the battery’s negative terminal (-). Then disconnect the red cable from the battery’s positive terminal (-).

• During installation. First connect the red cable to the battery’s positive terminal (+). Then con-

nect the black cable to the battery’s negative terminal (-).

If the cables are disconnected/connected in the wrong order, there is a risk of a short-circuit and damage to the battery.

If the cables are interchanged, the generator and the battery will be damaged.

Tighten the cables securely. Loose cables can cause a fire.

The engine must never be driven with the battery disconnected. There is a risk of serious damage to the generator and the electrical system.

5.9.4 Cleaning

If the battery terminals are coated with oxide, they should be cleaned. Clean the battery terminals with a wire brush and lubricate them with terminal grease.

5.10 AIR FILTER, ENGINE

5.10.1 Air filter (Plus, Residence, Prestige, Ranger)

The air filter (paper filter) must be cleaned/replaced after 100 hours of operation.

NOTE! The filters should be cleaned/replaced more often if the machine operates on dusty ground.

Remove/install the air filters as follows.

1. Clean carefully around the air filter housing.

2. Dismantle the air filter cover (13:R) by remov-

ing the two screws.

3. Dismantle the paper filter insert (13:S). Make

sure that no dirt gets into the carburettor. Clean the air filter housing.

4. Clean the paper filter by tapping it gently

against a flat surface. If the filter is very dirty, replace it.

5. Assemble in the reverse order.

Compressed air or petroleum-based solvents such as kerosene may not be used for cleaning the paper filter insert. This will damage the filter.

Do not use compressed air for cleaning the paper filter insert. The paper filter insert must not be oiled.

5.10.2 Air filter (Ranger Svan, Royal)

Clean the air filter every 3 months or after every 50 hours of operation, whichever comes first.

Clean the paper filter insert once a year or after every 200 hours of operation, whichever comes first.

Note! Both filters should be cleaned more often if the machine operates on dusty ground.

1. Remove the protective cover of the air filter

(fig. 14).

Original instructions for use

Page 69

ENGLISH

2. Dismantle the paper filter insert and the foam pre-filter. Make sure that no dirt gets into the carburettor. Clean the air filter housing.

3. Wash the pre-filter in liquid detergent and water. Squeeze dry. Pour a little oil on the filter and squeeze in the oil.

4. Clean the paper filter insert as follows: Knock it lightly against a flat surface. If the filter is very dirty, change it.

5. Assemble in the reverse order.

Compressed air or petroleum-based solvents such as kerosene may not be used for cleaning the paper filter insert. This will damage the filter.

Do not use compressed air for cleaning the paper filter insert. The paper filter insert must not be oiled.

5.10.3 Air filter (Excellent, Power)

The pre-filter (foam filter) must be cleaned/replaced after 25 hours of operation.

The air filter (paper filter) must be cleaned/replaced after 100 hours of operation.

NOTE! The filters should be cleaned/replaced more often if the machine operates on dusty ground.

Remove/install the air filters as follows.

1. Clean carefully around the air filter cover.

2. Dismantle the air filter cover (14:A) by removing the two clamps.

3. Dismantle the filter assembly (14:B). The prefilter is placed over the air filter. Make sure that no dirt gets into the carburettor. Clean the air filter housing.

4. Clean the paper filter by tapping it gently against a flat surface. If the filter is very dirty, replace it.

5. Clean the pre-filter. If the filter is very dirty, replace it.

6. Assemble in the reverse order.

Compressed air or petroleum-based solvents such as kerosene may not be used for cleaning the paper filter insert. This will damage the filter.

Do not use compressed air for cleaning the paper filter insert. The paper filter insert must not be oiled.

5.11 SPARK PLUG

The spark plug(s) must be replaced every 200 hours of operation (=at every other basic service).

Before disconnecting the spark plug, clean around its mounting.

Spark plug Electrode distance

: Champion RC12YC or equivalent.

: 0.75 mm.

5.12 AIR INTAKE

See 10-12:W. The engine is air-cooled. A blocked cooling system can damage the engine. Clean the engine’s air intake after 50 hours of operation. More meticulous cleaning of the cooling system is carried out during each basic service.

5.13 LUBRICATION

All lubrication points in accordance with the table below must be lubricated every 50 hours of operation as well as after every wash.

Object Action Fig.

Centre point

Steering chains

Tensioning arms

Control cables

4 grease nipples. Use a grease gun filled with universal grease. Pump until the grease emerges.

Brush the chains clean with a wire brush. Lubricate with universal chain spray.

Lubricate the bearing points with an oil can when each control is activated. Ideally carried out by two people.

Lubricate the cable ends with an oil can when each control is activated. Must be carried out by two people.

5.14 FUSES

If any of the faults listed below occurs, replace the relevant fuse. See fig. 28.

Fault Fuse

The engine does not start or starts and stops immediately. The battery is charged.

Electrical cutting height adjustment do not work.

All electrical functions are out of operation. The battery is charged.

10 A

20 A

30 A

6 PATENT - DESIGN

REGISTRATION

This machine or parts thereof is covered by the following patent and design registration:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

GGP reserves the right to make alterations to the product without prior notification.

Original instructions for use

Page 70

FRANÇAIS

1 GÉNÉRALITÉS

Ce symbole est un AVERTISSEMENT. Risque de blessure ou de dégât matériel en cas de non-respect des instructions.

Avant de démarrer la machine, lire attentivement les instructions ainsi que les consignes contenues dans le fascicule « RÈGLES DE SÉCURITÉ » ci-joint.

1.1 SYMBOLES

Les symboles suivants figurent sur la machine. Ils attirent votre attention sur les dangers et les mesures à respecter lors de l’utilisation et de la maintenance.

Explication des symboles :

Attention! Lire le mode d’emploi et le manuel de sécurité avant d’utiliser la machine.

Attention! Attention aux projections. Travailler à une distance suffisante de toute présence.

Attention ! Porter des protections auditives.

Attention ! Cet engin n’est pas conçu pour circuler sur la voie publique.

Attention ! La machine, équipée d’accessoires d’origine, ne peut en aucun cas être utilisée sur des pentes dont l’inclinaison est supérieure à 10°.

Attention ! Risque de blessure par écrasement. Garder les mains et les pieds à distance du joint de direction articulé.

Attention ! Ne pas les toucher sous peine de se brûler. Ne pas toucher le silencieux ou le convertisseur catalytique.

1.2 RÉFÉRENCES

1.2.1 Numérotation

Dans les instructions qui suivent, les figures sont numérotées 1, 2, 3, etc.

Les composants illustrés sont indiqués par A, B, C, etc.

Une référence renvoyant à l’élément C de la figure 2 sera indiqué « 2:C ».

1.2.2 Titres

Les titres sont numérotés selon l’exemple suivant : «1.3.1 Contrôle de sécurité générale» est un sous-

titre intégré au chapitre «1.3 Contrôles de sécurité».

En principe, lorsqu’on renvoie à un titre, seul son numéro est indiqué, par ex. « Voir 1.3.1 ».

2 DESCRIPTION

2.1 TRANSMISSION

2.1.1 Plus, Ranger, Ranger Svan, Excellent

La machine est équipée de roues arrière motrices. L’essieu arrière est équipé d’une transmission hy-

drostatique à 5 rapports en marche avant et 1 en marche arrière, variables en continu.

L’essieu arrière est également équipé d’un différentiel pour faciliter le braquage.

Les outils montés à l’avant sont actionnés par courroies.

2.1.2 Prestige, Residence, Royal, Power

La machine possède 4 roues motrices. La puissance dégagée par le moteur est transmise aux roues par un système hydraulique. Le moteur actionne une pompe qui fait circuler de l’huile dans le dispositif d’entraînement des trains avant et arrière.

Les trains avant et arrière sont connectés en série, ce qui signifie que les roues avant et arrières tournent obligatoirement à la même vitesse.

Pour faciliter les manœuvres, les deux essieux sont équipés d’un différentiel.

Les accessoires montés à l’avant sont mus par les courroies d’entraînement.

2.2 DIRECTION

La machine est articulée. Cela signifie que le châssis est divisé en deux sections, avant et arrière, qui pivotent l’une par rapport à l’autre.

Grâce au châssis articulé, la machine possède un rayon de braquage très faible qui lui permet de contourner arbres et obstacles.

2.3 DISPOSITIFS DE SÉCURITÉ

La machine est équipée d’une sécurité électrique qui interrompt certaines activités susceptibles d’être dangereuses en cas de mauvaise manœuvre.

Par exemple Le moteur ne démarre que lorsque l’embrayage est enfoncé.

Contrôler le fonctionnement du dispositif de sécurité avant chaque utilisation.

2.4 COMMANDES

2.4.1 Dispositif mécanique de levage des accessoires, (3:C)

Pour passer de la position de travail à la position de transport :

1. Enfoncer à fond la pédale.

2. Relâcher la pédale progressivement.

Traduction de la notice originale

Page 71

FRANÇAIS

2.4.2 Embrayage - frein de stationnement (3:B)

Ne jamais enfoncer cette pédale pendant les déplacements pour éviter toute surchauffe des organes de transmission.

La pédale (3:B) se règle sur trois positions :

•Relâchée. L'embrayage n'est pas activé. Le frein de stationnement n'est pas activé.

• Enfoncée à moitié. La marche avant est désac-

tivée. Le frein de stationnement n'est pas activé.

• Totalement enfoncé. La marche avant est dé-

sactivée. Le frein de stationnement est tout à fait activé mais n'est pas verrouillé. Cette position est également utilisée comme frein d’arrêt d’urgence.

2.4.3 Inhibiteur, frein de stationnement (3:A)

L'inhibiteur bloque la pédale « embrayage-frein » en position enfoncée. Cette fonction permet de circuler sur des terrains en pente, de transporter la machine, etc. lorsque le moteur est à l’arrêt.

Verrouillage :

1. Enfoncer à fond la pédale (3:B).

2. Déplacer l’inhibiteur (3:A) vers la droite.

3. Relâcher la pédale (3:B).

4. Relâcher l'inhibiteur (3:A).

Déverrouillage :

Enfoncer et relâcher la pédale (3:B).

2.4.4 Conduite - frein de service (3:F)

Si la machine ne freine pas comme prévu en relâchant la pédale, utiliser la pédale de gauche (3:B) comme frein d’arrêt d’urgence.

La pédale détermine le rapport de transmission entre le moteur et les roues motrices (= vitesse). Le frein de service est activé lorsque la pédale est relâchée.

1. Pédale enfoncée vers l'avant – la machine avance.

2. Pas de pression sur la pédale – la machine reste immobile.

3. Pédale enfoncée vers l'arrièr

– la machine recule.

4. Pression réduite sur la pédale – la machine freine.

La partie supérieure de la pédale est équipée d’une plaque adaptatrice qui permet trois réglages différents pour le confort de l’utilisateur.

2.4.5 Volant (3:D)

La hauteur du volant est réglable en continu. Desserrer le bouton de réglage (3:E) situé sur la colonne de direction et mettre le volant à la hauteur adéquate. Resserrer.

Ne pas modifier la hauteur du volant pendant le fonctionnement de la machine.

Ne jamais tourner le volant lorsque la machine est à l’arrêt avec un accessoire baissé pour éviter la surcharge des organes de direction assistée.

2.4.6 Accélérateur et choke (4:G) (Plus, Residence, Prestige, Ranger)

Réglage du régime moteur, permettant d’enrichir le mélange pour le démarrage à froid.

En cas d’irrégularité du moteur, il y a un risque que la commande ait été poussée trop loin en avant et que le choke soit activé. Outre les risques de dégâts au moteur, cela augmente la consommation de carburant et la pollution.

1. Choke – pour les démarrages à froid.

Le choke est situé à l’avant de la rainure. Ne pas utiliser dans cette position le mo-

teur est chaud.

2. Plein régime – le mode plein régime doit toujours être enclenché lorsque la machine fonctionne.

Pour le plein régime, enfoncer la manette d’environ 2 cm par rapport à la position du choke.

3. Ralenti.

2.4.7 Réglage du régime (5:G) (Ranger Svan, Royal, Excellent, Power)

Levier de réglage du régime du moteur.

1. Plein régime – le mode plein régime doit toujours être enclenché lorsque la machine fonctionne.

2. Ralenti.

Traduction de la notice originale

Page 72

FRANÇAIS

2.4.8 Réglage du choke (5:H) (Ranger Svan Royal, Excellent, Power

Commande servant au démarrage du moteur à froid.

1. Manette tirée à fond – la soupape située dans le carburateur est fermée. Pour le démarrage à froid du moteur.

2. Commande enfoncée – volet de starter ouvert. Pour le démarrage d’un moteur chaud ou pendant l’utilisation de la machine.

Ne jamais conduire la machine avec le starter tiré lorsque le moteur est chaud.

2.4.9 Démarreur/phare avant (4, 5:I)

La clé de contact permet de démarrer et d’arrêter le moteur ainsi que d’allumer le phare.

Ne pas quitter la machine lorsque la clé est sur la position 2 ou 3 pour éviter tout risque d’incendie, de passage de carburant dans le moteur via le carburateur, de déchargement de la batterie et tout dégât en général.

Quatre positions :

1. Arrêt – le moteur est court-circuité. La clé peut être retirée.

2. Marche – phare allumé.

3. Marche – phare éteint.

4. Démarrage – le démarreur électrique

est activé lorsque la clé est tournée à fond dans la position de démarrage. Lorsque le moteur tourne, la clé revient en position de marche 3 grâce à un dispositif à ressort.

Tourner la clé en position 2 pour allumer le phare.

2.4.10 Prise de force (4, 5:K)

La prise de force ne peut jamais être engagée lorsque l’accessoire monté à l’avant est en position de transport. Cela aurait pour effet d’endommager la transmission par courroie.

Levier permettant d’enclencher et de débloquer la prise de force actionnant les accessoires montés à l’avant. Deux positions sont possibles :

1. Levier vers l’avant – prise de force désengagée.

2. Levier vers l’arrière – prise de force enclenchée.

2.4.11 Compteur horaire (2:P)

Indique le nombre d’heures de travail. Le compteur ne fonctionne que lorsque le moteur tourne.

)

2.4.12 Réglage de la hauteur de coupe (4, 5:J)

La machine est équipée d’un dispositif permettant d’utiliser un plateau à réglage électrique de la hauteur de coupe.

Le variateur permet d’adapter à l’infini la hauteur de coupe.

Le plateau de coupe se connecte sur la prise (2:Q).

2.4.13 Levier de débrayage

Levier permettant de débrayer la transmission variable.

Le modèle 2WD est équipé d’un levier connecté à l’essieu arrière. Voir (6:R).

Le modèle 4WD est équipé de deux leviers connectés à l’essieu arrière (7:A) et l’essieu avant (7:B).

Le levier d’embrayage ne doit jamais se trouver entre les positions extérieure et intérieure pour éviter de surchauffer le moteur et d’endommager la transmission.

pour permettre de bouger la machine à la main, moteur éteint. Deux positions sont possibles :

1. Levier orienté vers l’intérieur – la transmission est acti-

vée pour un fonctionnement normal.

2. Levier orienté vers l’extérieur – transmission débrayée.

La machine peut être déplacée manuellement.

Ne pas remorquer la machine sur de longues distances ou à des vitesses élevées pour éviter d’endommager la transmission.

Ne pas utiliser la machine lorsque le levier situé à l’avant est orienté vers l’extérieur pour éviter tout risque de dégâts et les fuites d’huile au niveau de l’essieu avant.

2.4.14 Siège (1:T)

Le siège est rabattable et se règle vers l’avant et l’arrière. Le siège est rabattable comme suit :

1. Déplacer vers le haut la manette de commande

(1:S).

2. Mettre le siège dans la position souhaitée.

3. Relâcher la manette de commande (1:S) pour

bloquer le siège. Le siège est équipé d’un contacteur raccordé au

dispositif de sécurité de l’engin. Cela signifie que certaines activités dangereuses seront impossibles lorsque personne n’est assis sur le siège. Voir également 4.4.2.

Traduction de la notice originale

Page 73

FRANÇAIS

2.4.15 Capot du moteur (8:U)

Le capot du moteur s’ouvre pour donner accès au robinet de carburant, à la batterie et au moteur. Le capot de bloque à l’aide d’une attache en caoutchouc.

Pour ouvrir le capot :

1. Détacher la sangle en caoutchouc (8:V) à l’extrémité avant du capot.

2. Relever prudemment le capot.

Refermer en procédant dans l’ordre inverse.

Ne pas utiliser la machine si le capot du moteur n’est pas fermé et verrouillé. Risque de brûlure et de blessure par écrasement.

2.4.16Système de fixation rapide (25:H)

Ils peuvent être séparés, ce qui simplifie considérablement le changement d’outil.

Les raccords rapides permettent de positionner aisément le plateau de coupe de deux manières différentes:

• En position normale avec la courroie totalement tendue.

• 4 cm au-delà de la position normale, courroie détendue, pour que le plateau se rapproche de la machine.

Lorsque le tendeur est détaché de la courroie, les connexions rapides simplifient le remplacement de la courroie et du plateau et permettent de mettre l’engin plus facilement en position de nettoyage et d’entretien.

Réduire la tension de courroie:

1. Retirer les goupilles (25:G) de chaque côté.

2. Pour ouvrir les connexion rapides, appuyer avec le talon sur la section arrière. Voir (25:F).

Une fois les connexions rapides ouvertes, les bras du plateau reposent librement dans les sections essieu. Ne jamais mettre le plateau en position de service ou d’entretien sans avoir reverrouillé les connexions rapides après avoir décroché la courroie du plateau.

3. Réaliser les interventions requises, par ex.:

• Décrocher la courroie.

• Remplacer le plateau en détachant les bras. Voir fig. 27.

Tendre la courroie: Tendre successivement chaque côté, conformé-

ment aux instructions ci-dessous.

Ne pas actionner le levier à la main pour éviter tout risque d’écrasement.

3 UTILISATION

L’usage de la machine est réservé aux travaux suivants, avec les accessoires STIGA d’origine renseignés.

Type de travail Accessoires d’origine STIGA

Tonte Plateaux de coupe: 95 Combi,

Balayage Balai ou balai ramasseur. L’uti-

Déneigement L’utilisation de chaînes et de

Tonte du gazon et ramassage des feuilles

Transport du gazon de tonte et des feuilles

Épandage de sableÉpandeur de sable. Permet

Désherbage sur chemins en gravier

Découpe des bordures

Scarification de la mousse

La charge verticale maximum exercée sur la boule de remorquage doit être inférieure à 100 N.

La charge d’inertie maximum exercée sur la boule de remorquage par les accessoires tractés doit être inférieure à 500 N.

REMARQUE ! Avant d’utiliser un tracteur, contactez votre compagnie d’assurance.

REMARQUE ! Cette machine n’est pas conçue pour circuler sur la voie publique.

95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Tondeuse à fléaux

lisation d’un pare-poussière est recommandé avec la première option.

poids de lestage Stiga est recommandée avec la lame à neige et le chasse-neige.

Collecteur tracté de 38" ou 42". Pro Remorque.

Remorque de transport Pro ou Combi.

également l’épandage de sel. Chaînes à neige et poids de lestage recommandés.

Sarcleuse montée à l’avant.

Coupe-bordures.

Scarificateur de mousse.

1. Poser le pied sur le levier (26:J) et tourner prudemment d’un demi-tour vers l’avant.

2. Introduire la goupille de blocage (25:G).

3. Répéter l’opération de l’autre côté.

Traduction de la notice originale

Page 74

FRANÇAIS

4 DÉMARRAGE ET CONDUITE

Ne pas utiliser la machine si le capot du moteur n’est pas fermé et verrouillé. Risque de brûlure et de blessure par écrasement.

4.1 AJOUTER DU CARBURANT.

Utiliser uniquement du carburant sans plomb. Ne jamais utiliser de mélange carburant-huile 2 temps.

Le réservoir a une contenance de 12 litres. Le niveau de carburant est visible au travers du réservoir transparent.

REMARQUE ! L’essence sans plomb ne se conserve pas indéfiniment et ne doit pas être stockée plus de 30 jours.

Des carburants respectueux de l’environnement, par ex. l’essence alkylate, peuvent également être utilisés. Par leur composition, ils ont un impact réduit sur la nature et la santé.

L’essence est très inflammable et doit être conservée dans des récipients spécialement conçus à cet effet.

Faire le plein d’essence uniquement à l’extérieur, et ne pas fumer pendant l’opération. Faire le plein de carburant avant de démarrer le moteur. Ne jamais enlever le bouchon du réservoir ou procéder au remplissage quand le moteur tourne ou est encore chaud.

Ne pas remplir le réservoir à ras bord. Laisser un espace (= au moins la longueur du pistolet + 1 ou 2 cm par rapport au-dessus du réservoir) pour que le carburant puisse se dilater sans déborder lorsqu’il se réchauffe (voir fig. 9).

4.2 CONTRÔLE DU NIVEAU D’HUILE

À la livraison, le carter est rempli d’huile SAE 10W-30.

Vérifier le niveau d’huile avant chaque utilisation. Placer la machine sur un sol plat.

Essuyer autour de la jauge au moyen d’un chiffon. La dévisser et la sortir du carter. Essuyer la jauge au moyen d’un chiffon.

Plus, Residence, Prestige, Ranger, Excellent, Power: Remettre la jauge en place et visser.

Dévisser et la ressortir à nouveau. Lire le niveau d’huile sur la jauge.

Ranger Svan, Royal: Remettre la jauge en placesans la visser. La ressor- tir pour vérifier le niveau d’huile.

Si le niveau d’huile descend en dessous du repère " FULL", faire l’appoint. voir fig. 10-12.

Le niveau d’huile ne doit jamais dépasser la marque « FULL » pour éviter la surchauffe du moteur. Si le niveau dépasse la marque « FULL », il faut vidanger pour revenir à un niveau d’huile correct.

4.3 CONTRÔLE DU NIVEAU DE L’HUILE DE TRANSMISSION

Voir 5.6.1.

4.4 CONTRÔLES DE SÉCURITÉ

Vérifier que les résultats des contrôles de sécurité sont atteints lors du test de la machine.

Procéder aux contrôles de sécurité avant chaque utilisation.

Si l’un des résultats ci-dessous n’est pas atteint, ne pas utiliser la machine et la faire contrôler par un atelier agréé !

4.4.1 Contrôle de sécurité générale

Objet Résultat

Conduites de carburant et raccords.

Câbles électriques.

Échappement. Absence de fuites aux raccords.

Conduites d’huile Absence de fuites. Absence de

Faire avancer et reculer l’engin et relâcher la pédale de conduite-frein de service.

Test de pilotage Pas de vibrations anormales.

4.4.2 Contrôle de sécurité générale

Contrôler le fonctionnement du dispositif de sécurité avant chaque utilisation.

Statut Action Résultat

La pédale embrayage-frein n’est pas enfoncée. La prise de force n’est pas enclenchée.

La pédale embrayage-frein est enfoncée. La prise de force est enclenchée.

Le moteur tourne. La prise de force est enclenchée.

Le moteur tourne. Retirer le fusible

Absence de fuites.

Isolation intacte. Absence de dégâts mécaniques.

Vis serrées.

dégâts. La machine s’arrête.

Pas de bruits anormaux.

Tenter de démarrer.

Le conducteur se lève du siège.

10 A. Voir fig. 28.

Le moteur ne démarre pas.

Le moteur s’arrête.

Traduction de la notice originale

Page 75

FRANÇAIS

4.5 DÉMARRAGE

1. Ouvrir le robinet d’essence. Voir 15.

2. Vérifier que les câbles sont raccordés aux bougies.

3. Vérifier que la prise de force n’est pas activée.

4. Ne pas laisser le pied sur l’accélérateur.

5. Plus, Residence, Prestige, Ranger: Démarrage à froid du moteur – mettre la manette en position choke. Démarrage à chaud – mettre la manette sur plein régime (environ 2 cm plus loin que la position choke). Ranger Svan, Royal, Excellent, Power: ramener la commande d’accélérateur sur la position pleins gaz. Démarrage à froid – tirer le choke à fond. Démarrage à chaud – le choke doit être enfoncé.

6. Enfoncer à fond la pédale embrayage-frein.

7. Démarrer le moteur en tournant la clé de contact.

8 Plus, Residence, Prestige, Ranger:

Lorsque le moteur a été démarré en utilisant le choke, ramener progressivement la manette en position de plein régime (enfoncer d’environ 2 cm par rapport à la position choke). Ranger Svan, Royal, Excellent, Power: après le démarrage du moteur, enfoncer progressivement la commande du starter si celui-ci a été utilisé.

9. Ne pas utiliser la machine pour des travaux sous charge immédiatement après un démarrage à froid. Laisser d'abord tourner le moteur pendant quelques minutes pour permettre à l’huile de chauffer.

Le mode plein régime doit toujours être enclenché lorsque la machine fonctionne.

4.6 CONSEILS D’UTILISATION

Vérifier le niveau d’huile avant chaque utilisation. C’est particulièrement important pour travailler sur des terrains en pente. Voir 4.2.

Être particulièrement vigilant sur les terrains en pente. Ne pas démarrer ou s’arrêter brutalement sur un terrain en pente. Ne jamais circuler perpendiculairement à une pente. Se déplacer de haut en bas, et de bas en haut.

La machine ne peut en aucun cas être utilisée sur des pentes dont l’inclinaison est supérieure à 10°.

Ralentir dans les pentes et dans les virages serrés pour éviter de basculer ou de perdre le contrôle de la machine.

Ne pas braquer à fond lorsque la machine est en vitesse supérieure et à plein régime. Dans cette situation, elle pourrait facilement basculer.

Garder les mains et les doigts à distance des éléments articulés et du support du siège. Risque de blessure par écrasement. Ne jamais utiliser la machine lorsque le carter moteur est ouvert.

4.7 ARRÊT

Désactiver la prise de force. Serrer le frein de stationnement.

Laisser tourner le moteur au ralenti pendant 1 à 2 minutes. Stopper le moteur en tournant la clé.

Fermer le robinet de carburant. Ce point est particulièrement important si la machine doit être transportée par camion, par exemple.

Si la machine est abandonnée sans surveillance, détacher le câble de la bougie d'allumage et la clé de contact.

Le moteur peut être très chaud immédiatement après l’arrêt. Ne pas toucher le pot d’échappement, le cylindre ni les ailettes de refroidissement. Risque de brûlure.

4.8 NETTOYAGE

Pour réduire le risque d’incendie, dégager l’herbe, les feuilles et l’excédent d’huile se trouvant sur le moteur, le pot d’échappement, la batterie et le réservoir de carburant.

Pour réduire le risque d’incendie, contrôler régulièrement que la machine ne présente aucune fuite d’huile et/ou de carburant.

Ne jamais nettoyer au jet haute pression pour ne pas endommager les joints, les composants électriques ou les vannes hydrauliques.

Ne jamais utiliser d’air comprimé sur les ailettes du radiateur pour éviter de les endommager.

Nettoyer la machine après chaque utilisation. Instructions de nettoyage :

• Ne pas projeter d’eau directement sur le moteur.

• Nettoyer le moteur à l’aide d’une brosse et/ou à l’air comprimé.

• Nettoyer l’admission d’air de refroidissement du moteur (10-12:W).

• Une fois le nettoyage terminé, démarrer l’engin et actionner l’éventuel plateau de coupe pour éliminer que l’eau ne pénètre dans les paliers et n’endommage la machine.

Traduction de la notice originale

Page 76

FRANÇAIS

5 ENTRETIEN

5.1 PROGRAMME D’ENTRETIEN

Respecter le programme d’entretien STIGA pour conserver la machine en bon état de marche, qui respecte l’environnement et reste sûre et fiable.

Le contenu de ce programme est repris dans le carnet d’entretien ci-joint.

L’entretien de base un centre agréé.

Le premier entretien et les entretiens intermédiaires doivent être confiés à un centre agréé, mais peuvent également être exécutés par l’utilisateur. Les opérations à effectuer sont répertoriées dans le carnet d’entretien et sont décrites sous « 4 DÉMARRAGE ET CONDUITE » de même que cidessous.

Les centres de service agréés garantissent un travail professionnel et l’utilisation de pièces d’origine.

À chaque service de base et intermédiaire effectué par un centre agréé, un cachet doit être apposé dans le carnet d’entretien. Un carnet d’entretien comportant tous les cachets requis augmente la valeur de reprise de la machine.

5.2 PRÉPARATION

Les interventions d’entretien et de maintenance doivent être effectuées sur une machine à l’arrêt dont le moteur est coupé.

Bloquer la machine en serrant le frein à main.

Arrêter le moteur.

Déconnecter les câbles de bougies et retirer la clé de contact pour éviter tout démarrage intempestif.

5.3 PRESSION DES PNEUS

Régler la pression des pneus comme suit : À l’avant : 0,6 bar (9 psi). À l’arrière : 0,4 bar (6 psi).

5.4 REMPLACEMENT DE L’HUILE MOTEUR

Cette partie contient de tableaux pour les différents moteurs de la gamme STIGA. Pour une lecture plus simple, noter les données correspondant à la machine/au moteur concerné(e).

doit toujours être exécuté par

5.4.1 Fréquences de remplacement

Le tableau ci-dessous fixe les heures de service et le calendrier annuel. Effectuer l’opération correspondante selon le cas se présentant en premier.

Machine 1re fois

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Vidange d’huile 5 heures Remplacement du filtre. - 100 heures

Ranger Svan, Royal (Honda)

Vidange d’huile

Remplacement du filtre. -

Augmenter la fréquence des vidanges si le moteur est soumis à rude épreuve ou si la température ambiante est élevée.

5.4.2 Huile moteur

Utiliser de l’huile de comme indiqué dans le tableau ci-dessous.

Huile SAE 10W-30 Classe de service SJ ou supérieur

Choisir une huile sans additifs.

Ne pas trop remplir le réservoir d’huile pour éviter la surchauffe du moteur.

Vidanger l’huile quand le moteur est chaud.

L’huile moteur peut être très chaude si on l’évacue aussitôt après l’arrêt. Il est donc recommandé de laisser refroidir le moteur pendant quelques minutes avant d’effectuer la vidange.

1. Fixer la pince sur le tuyau de vidange. Utiliser un modèle polygrip ou similaire (voir fig. 1012:Y).

2. Remonter la pince de 3 à 4 cm sur le tuyau de vidange et sortir le bouchon.

3. Récupérer l’huile dans un récipient.

REMARQUE ! Ne pas renverser d’huile sur les courroies d’entraînement.

4. Recycler l’huile conformément aux normes en vigueur.

5. Remettre le bouchon et attacher la pince en amont de celui-ci.

Heures de service/

calendrier annuel

Heures de service/

calendrier annuel

20 heures/

1 mois

Puis à inter-

valles de

50 heures

12 mois

100 heures/

6 mois

100 heures/

6 mois

Traduction de la notice originale

Page 77

FRANÇAIS

6. Retirer la jauge et ajouter de l’huile neuve dans le réservoir.

Quantité d’huile :

Quantité d’huile approximative :

Machine

Residence, Ranger

Plus, Prestige 1,4 litre 1,5 litre Excellent,

Power Ranger Svan 0,9 litre 1,05 litre

7. Après avoir ajouté l’huile, démarrer le moteur et le laisser tourner au ralenti pendant 30 secondes.

8. Vérifier l’absence de fuites d’huile.

9. Arrêter le moteur. Attendre 30 secondes, puis contrôler le niveau d’huile conformément à 4.2.

5.4.3 Filtre à huile

Remplacer le filtre à huile toutes les deux vidanges, c’est-à-dire après 100 heures de service. Commencer par vidanger l’huile moteur et remettre le bouchon comme décrit ci-dessus. Remplacer ensuite le filtre à huile :

1. Nettoyer la zone autour du filtre et démonter celui-ci.

2. Enduire d’huile le nouveau joint du filtre.

3. Mettre le filtre en place. Commencer par visser le filtre pour que le joint soit en contact avec le moteur. Visser ensuite le filtre de 1/2 à 3/4 de tours.

4. Continuer au point 7 conformément à la section

5.4.2 Huile moteur ci-dessus.

Sans remplace-

ment du filtre

1,4 litre -

1,6 litre 1,7 litre

Avec remplace-

ment du filtre

5.5 FILTRE À CARBURANT (10-12:Z)

Remplacer le filtre à carburant à chaque saison. Après l’installation du nouveau filtre, vérifier l’ab-

sence de fuites.

5.6 TRANSMISSION, HUILE (PRES-

TIGE, RESIDENCE, ROYAL, POWER)

L’huile de la transmission hydraulique doivent être vérifiés, réglés et remplacés à la fréquence indiquée dans le tableau ci-dessous.

Action

Vérification – mise à niveau

Vidange d’huile. 5 200

Type d’huile : Huile de synthèse 5W-50. Quantité d’huile lors d’une vidange : env 3,5 litres.

1re fois

Puis à inter-

valles de

Heures de service

-50

5.6.1 Vérification – réglage

1. Placer la machine sur un sol plat.

2. Vérifier le niveau d’huile (voir fig. 20:P). Le niveau doit arriver à hauteur de la ligne.

3. Si nécessaire, faire l’appoint.

5.6.2 Vidange

1 Faire fonctionner la machine en variant la vites-

se pendant 10 à 20 minutes pour faire chauffer l’huile de transmission.

2. Mettre la machine complétement à l’horizontale.

3. Tirer sur les deux leviers d’embrayage comme indiqué sur la fig. 7:A, B.

4 Placer un récipient sous l’essieu arrière et sous

l’essieu avant.

5 Retirer le carter de la courroie pour ouvrir le ré-

servoir d’huile.

Seule une clé carrée 3/8” peut être utilisée pour le bouchon. D’autres outils pourraient endommager le bouchon.

6. Retirer le bouchon de l’essieu arrière. Nettoyer l’orifice et utiliser une clé carrée 3/8”. Voir figure 21.

7 Retirer les 2 bouchons de vidange de l’essieu

avant à l’aide d’une clé de 12 mm. Attendre que l’huile de l’essieu avant et des tuyaux se soit complétement écoulée. Voir fig. 22.

8 Vérifier l’état des joints des bouchons de vi-

dange de l’essieu avant. Voir fig. 22. Remettre les bouchons. Couple de serrage : 15-17 Nm.

Le bouchon sera endommagé s’il est serré à plus de 5 Nm.

9. Vérifier l’état du joint du bouchon de l’essieu arrière. Voir 21:V. Remettre de l’essieu arrière. Serrer fermement le bouchon à 5 Nm.

10.Vider l’huile de la partie plus profonde du réservoir en utilisant un extracteur d’huile. voir Fig.

23.

11.Se débarasser de l’huile selon les réglementations en vigueur.

5.6.3 Remplissage du réservoir

Ne jamais laisser tourner le moteur lorsque le levier de débrayage arrière est enfoncé et que celui de devant est tiré.

Cela endommagerait les joints de l’essieu avant.

1 Verser de l’huile neuve dans le réservoir.

Prévoir un système d’extraction connecté au pot d’échappement de la machine lorsque celle-ci fonctionne à l’intérieur.

Traduction de la notice originale

Page 78

FRANÇAIS

2. Vérifier que le levier de débrayage de l’essieu arrière est tiré.

3 Démarrer le moteur. Lorsque le moteur démar-

re, le levier de débrayage de l’essieu avant se positionne directement vers l’intérieur.

4. Tirer sur le levier de débrayage de l’essieu avant.

REMARQUE ! L’huile est aspirée très rapidement dans le système. Veiller à faire en permanence l’appoint du réservoir. Il est impératif que le système n’aspire pas d’air.

5. Mettre l’accélérateur en position avant et le bloquer en utilisant un morceau de bois. Voir fig.

24. Verser de l’huile neuve dans le réservoir.

6. Maintenir la position avant pendant une minute.

7. Retirer le morceau de bois et mettre l’accélérateur en position contraire. Continuer de verser de l’huile.

8. Maintenir la position contraire pendant une minute.

9. Changer le sens de la tonte toutes les minutes comme précédemment et continuer de verser de l’huile jusqu’à ce que le « bouillonnement » dans le réservoir s’arrête.

10.Éteindre le moteur, installer le carter du réservoir d’huile et fermer le carter du moteur.

11.Effectuer un test de roulage pendant plusieurs minutes et faire l’appoint d’huile dans le réservoir.

5.7 COURROIES DE TRANSMIS-

SION

Après 5 heures de service, vérifier l’état des courroies.

5.8 DIRECTION

Vérifier et régler la direction après 5 heures de service, puis toutes les 100 heures.

5.8.1 Vérifications

Tourner légèrement le volant de gauche à droite pour vérifier que le mécanisme des chaînes ne présente pas de jeu.

5.8.2 Réglage

le cas échéant, régler les chaînes de direction comme suit :

1. Mettre les roues de la machine en position droite.

2. Régler les chaînes à l’aide des deux écrous situés au centre (voir fig. 16.)

3. Serrer les deux écrous au même couple pour supprimer le jeu.

4. Effectuer un test de roulage et vérifier que le volant n’est pas décentré.

5. S’il est décentré, desserrer un écrou et resserrer l’autre.

Ne pas appliquer de tension trop forte sur les chaînes pour éviter de durcir la direction et d’augmenter l’usure des chaînes.

5.9 BATTERIE

Les projections d’acide dans les yeux ou sur la peau peuvent provoquer des blessures graves. En cas de contact avec de l’acide, rincer abondamment à l’eau claire et consulter le plus rapidement possible un médecin.

La batterie est du type à soupape avec une tension nominale de 12 V. La batterie est un modèle sans entretien. La seule maintenance requise consiste à la recharger, par exemple après une période d’inutilisation prolongée.

Charger complètement la batterie avant la première utilisation. La batterie doit être chargée au maximum lorsqu’on l’entrepose. Une batterie déchargée s’endommage lorsqu’elle est inutilisée.

5.9.1 Charge à l’aide du moteur

Pour recharger la batterie à l’aide du générateur de la machine :

1. Placer la batterie dans la machine comme illustré ci-dessous.

2. Installer la machine à l’extérieur ou raccorder un système d’extraction d’air au pot d’échappement.

3. Suivre les instructions du manuel pour démarrer le moteur.

4. Laisser tourner le moteur de manière ininterrompue pendant 45 minutes.

5. Arrêter le moteur. La batterie est à présent complètement rechargée.

5.9.2 Pour recharger la batterie à l’aide

d’un chargeur

En cas d’utilisation d’un chargeur de batterie, utiliser un modèle à tension constante

(disponible chez votre fournisseur). L’utilisation d’un chargeur de type standard risque

d’endommager la batterie.

5.9.3 Dépose/pose

La batterie est placée sous le carter moteur. Durant la dépose/installation, brancher les câbles comme suit :

• Pendant la dépose : déconnecter le câble noir de la borne négative (-) de la batterie. Déconnecter ensuite le câble rouge de la borne positive (+) de la batterie.

• À l’installation : Reconnecter en premier lieu le câble rouge à la borne positive (+) de la batterie. Reconnecter ensuite le câble noir à la borne négative (-) de la batterie.

Traduction de la notice originale

Page 79

FRANÇAIS

Déconnecter ou reconnecter les câbles dans le mauvais ordre risque de provoquer un court-circuit et d’endommager la batterie.

L’inversion des câbles endommage le générateur et la batterie.

Serrer correctement les câbles. Les câbles lâches peuvent être à l’origine d’un incendie.

Ne jamais laisser tourner le moteur lorsque la batterie est déconnectée pour ne pas endommager le générateur et le système électrique.

5.9.4 Nettoyage

Nettoyer les traces d’oxydation qui peuvent apparaître sur les bornes. Nettoyer les bornes au moyen d’une brosse en métal, puis les graisser.

5.10 FILTRE À AIR, MOTEUR

5.10.1 Filtre à air (Plus, Residence, Prestige, Ranger)

Nettoyer ou remplacer le filtre à air (en papier) après 100 heures de service.

REMARQUE ! Augmenter la fréquence de nettoyage ou de remplacement des filtres lorsque la machine est utilisée sur des terrains poussiéreux.

Retirer et installer les filtres à air comme suit :

1. Nettoyer soigneusement les environs immé-

diats du boîtier du filtre à air.

2. Démonter le couvercle du filtre à air (13:R) en

retirant les deux vis.

3. Démonter la partie amovible du filtre à papier

(13:S). Veiller à ce qu’aucune saleté ne tombe dans le carburateur. Nettoyer le support du filtre à air.

4. Nettoyer le filtre en papier en le tapotant sur une

surface plane. En cas d’encrassage intense, remplacer le filtre.

5. Pour remonter le filtre, répéter les opérations

dans l’ordre inverse.

Ne pas utiliser de solvants à base de pétrole (par ex. du kérosène) ni d’air comprimé pour nettoyer le filtre en papier afin ne pas l’endommager.

Ne pas nettoyer à l’air comprimé l’élément en papier du filtre. L’élément en papier ne doit pas être huilé.

5.10.2Filtre à air (Ranger Svan)

Nettoyer le filtre à air au moins une fois par trimestre et au maximum après 50 heures d’utilisation.

Nettoyer le filtre en papier au moins une fois par an et après un maximum de 200 heures d’utilisation.

REMARQUE : augmenter la fréquence de nettoyage des filtres si la machine est utilisée sur des terrains poussiéreux.

1. Retirer le couvercle du filtre à air (fig 14).

2. Démonter la partie amovible du filtre à papier ainsi que le préfiltre en mousse. Veiller à ce qu’aucune saleté ne tombe dans le carburateur. Nettoyer le support du filtre à air.

3. Laver le préfiltre au détergent liquide et à l’eau, puis le presser pour l’essorer. Verser un peu d’huile sur le filtre et presser ce dernier pour la faire pénétrer.

4. Pour nettoyer l’élément en papier du filtre, procéder comme suit : le tapoter légèrement contre une surface lisse. En cas d’encrassage intense, remplacer le filtre.

5. Pour remonter le filtre, répéter les opérations dans l’ordre inverse.

Ne pas utiliser de solvants à base de pétrole (par ex. du kérosène) ni d’air comprimé pour nettoyer le filtre en papier afin ne pas l’endommager.

Ne pas nettoyer à l’air comprimé l’élément en papier du filtre. L’élément en papier ne doit pas être huilé.

5.10.3 Filtre à air (Excellent, Power)

Nettoyer ou remplacer le préfiltre (en mousse) après 25 heures de service.

Nettoyer ou remplacer le filtre à air (en papier) après 100 heures de service.

REMARQUE ! Augmenter la fréquence de nettoyage ou de remplacement des filtres lorsque la machine est utilisée sur des terrains poussiéreux.

Retirer et installer les filtres à air comme suit :

1. Nettoyer soigneusement autour du couvercle du filtre à air.

2. Démonter le couvercle du filtre à air (14:A) en retirant les deux clips.

3. Démonter l’ensemble filtre (14:B). Le préfiltre est placé sur le filtre à air. Veiller à ce qu’aucune saleté ne tombe dans le carburateur. Nettoyer le support du filtre à air.

4. Nettoyer le filtre en papier en le tapotant sur une surface plane. En cas d’encrassage intense, remplacer le filtre.

5. Remplacer le préfiltre. En cas d’encrassage intense, remplacer le filtre.

6. Pour remonter le filtre, répéter les opérations dans l’ordre inverse.

Ne pas utiliser de solvants à base de pétrole (par ex. du kérosène) ni d’air comprimé pour nettoyer le filtre en papier afin ne pas l’endommager.

Ne pas nettoyer à l’air comprimé l’élément en papier du filtre. L’élément en papier ne doit pas être huilé.

Traduction de la notice originale

Page 80

FRANÇAIS

5.11 BOUGIE D’ALLUMAGE

Remplacer les bougies d’allumage toutes les 200 heures de service (c’est-à-dire lors d’une entretien sur deux).

Nettoyer autour de la bougie avant de la débrancher.

Bougie d’allumage valent.

Écart entre les électrodes

: Champion RC12YC ou équi-

: 0,75 mm.

5.12 ADMISSION D’AIR

Voir 10-12:W. Le moteur est refroidi à l’air. Il peut être endommagé en cas de défaillance du système de refroidissement. Nettoyer l’admission d’air du moteur toutes les 50 heures de service. Le système de refroidissement est nettoyé de manière plus approfondie lors de chaque entretien de base.

5.13 LUBRIFICATION

Lubrifier les points de graissage toutes les 50 heures de service, conformément au tableau ci-dessous, ainsi qu’après chaque lavage.

Objet Action Fig.

Point central 4 nipples de graissage.

Chaîne de direction

Tendeurs Lubrifier les paliers de grais-

Câbles de commande

Appliquer de la graisse universelle à l’aide d’un pistolet. Pomper jusqu’à ce que la graisse sorte de l’embout.

Nettoyer les chaînes à l’aide d’une brosse métallique. Lubrifier à l’aide d’un vaporisateur de graisse universelle pour chaînes.

sage à l’aide d’une burette en activant toutes les commandes. Pour plus de facilité, travailler à deux.

Lubrifier les extrémités des câbles à l’aide d’une burette en activant toutes les commandes. Travailler à deux.

6 BREVET - ENREGISTREMENT

Cette machine et les pièces qui la composent sont enregistrées sous le n° de brevet :

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

5.14 FUSIBLES

Si l’une des pannes ci-dessous se produit, remplacer le fusible correspondant (voir fig. 28).

Problème Fusible

Le moteur ne démarre pas ou s’arrête immédiatement. La batterie est chargée.

Le réglage électrique de la hauteur de coupe ne fonctionnement pas.

Aucune commande électrique ne fonctionne. La batterie est chargée.

10 A

20 A

30 A

Traduction de la notice originale

GGP se réserve le droit de modifier le produit sans avis préalable.

Page 81

NEDERLANDS

1 ALGEMEEN

Dit symbool geeft een WAARSCHUWING weer. Als de instructies niet nauwkeurig worden opgevolgd, kan dit leiden tot ernstige persoonlijke verwondingen en/of schade.

Voordat u deze machine in gebruik neemt, moet u de gebruiksaanwijzing en de meegeleverde "VEILIGHEIDSVOORSCHRIFTEN" zorgvuldig doornemen.

1.2.2 Titels

De titels in deze gebruikershandleiding zijn op de volgende manier genummerd:

“1.3.1 Algemene veiligheidscontrole” is een subtitel van “1.3 Veiligheidscontrole” en wordt onder deze titel vermeld.

Wanneer naar een titel wordt verwezen, wordt alleen het nummer van deze titel aangegeven. Bijvoorbeeld “Zie 1.3.3”.

2 BESCHRIJVING

1.1 SYMBOLEN

Op de machine ziet u de volgende symbolen om u eraan te herinneren dat voorzichtigheid en oplettendheid bij gebruik en tijdens onderhoud geboden is.

Betekenis van de symbolen:

Waarschuwing! Lees vóór gebruik van de machine de gebruikershandleiding en de veiligheidsvoorschriften.

Waarschuwing! Kijk uit voor weggegooide voorwerpen. Houd omstanders op afstand.

Waarschuwing! Draag altijd gehoorbescherming.

Waarschuwing! Deze machine is niet bedoeld voor rijden op de openbare weg.

Waarschuwing! U mag met de machine, uitgerust met de originele accessoires, niet rijden op een helling met een grotere hellingshoek dan 10º.

Waarschuwing! Knelgevaar. Blijf met uw handen uit de buurt van de middensturing.

Waarschuwing! Kans op brandwonden. Raak de geluiddemper/katalysator niet aan.

1.2 VERWIJZINGEN

1.2.1 Afbeeldingen

De afbeeldingen in deze gebruikershandleiding zijn genummerd met 1, 2, 3 etc.

Onderdelen in afbeeldingen worden aangegeven met A, B, C etc.

Een verwijzing naar onderdeel C in afbeelding 2 wordt als volgt weergegeven: “2:C”.

2.1 AANDRIJVING

2.1.1 Plus, Ranger, Ranger Svan, Excellent

De machine heeft achterwielaandrijving. De achteras is voorzien van een hydrostatische

transmissie met traploze transmissie voor- en achteruit.

De achteras is eveneens voorzien van een differentieel om het draaien te vergemakkelijken.

Het gereedschap dat aan de voorzijde is gemonteerd wordt aangedreven door aandrijfriemen.

2.1.2 Prestige, Residence, Royal, Power

De machine heeft vierwielaandrijving. Het vermogen van de motor wordt hydraulisch op de wielen overgebracht. De motor stuurt een oliepomp aan die olie naar de achter- en voorassen pompt.

De voor- en achterassen zijn seriegeschakeld, wat betekent dat de voor- en achterwielen op dezelfde snelheid draaien.

Om het draaien te vergemakkelijken zijn beide assen voorzien van een differentieel.

Gereedschap dat aan de voorzijde is gemonteerd wordt aangestuurd door aandrijfriemen.

2.2 BESTURING

De machine is aangedreven. Dit betekent dat het chassis is verdeeld in een voor- en een achtergedeelte die ten opzichte van elkaar kunnen draaien.

Knikbesturing houdt in dat de machine langs bomen en andere obstakels kan rijden met een extreem kleine draaicirkel.

2.3 BEVEILIGINGSSYSTEEM

De machine is uitgerust met een elektrisch veiligheidssysteem. Het veiligheidssysteem stopt bepaalde activiteiten die bij een onjuiste bediening gevaarlijk kunnen zijn.

De motor kan bijvoorbeeld alleen gestart worden als het koppelings-/rempedaal is ingedrukt.

Controleer voor elk gebruik of het beveiligingssysteem werkt.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 82

NEDERLANDS

2.4 BEDIENING

2.4.1 Gereedschapslift, mechanisch (3:C)

U kunt als volgt schakelen tussen de werkpositie en de transportpositie:

1. Trap het pedaal volledig in.

2. Laat het pedaal langzaam los.

2.4.2 Koppeling - parkeerrem (3:B)

Druk nooit op het pedaal tijdens het rijden. De krachtoverbrenging kan dan oververhit raken.

Het pedaal (3:B) heeft de volgende drie standen:

•Omhoog. De koppeling is niet geactiveerd. De parkeerrem is niet geactiveerd.

• Voor de helft ingetrapt. Voorwaarts rijden uit-

geschakeld. De parkeerrem is niet geactiveerd.

• Volledig ingetrapt. Voorwaarts rijden uitge-

schakeld. De parkeerrem is geactiveerd maar niet vergrendeld. Deze stand wordt ook gebruikt als noodrem.

2.4.3 Vergrendeling, parkeerrem (3:A)

De vergrendeling vergrendelt het koppelings-/rempedaal in de ingetrapte stand. Deze functie wordt gebruikt om de machine te vergrendelen op hellingen, tijdens transport enz., als de motor niet draait.

Vergrendelen:

1. Trap het pedaal (3:B) volledig in.

2. Verplaats de vergrendeling (3:A) naar rechts.

3. Laat het pedaal (3:B) los.

4. Laat de vergrendeling (3:A) los.

Ontgrendelen:

Trap het pedaal (3:B) volledig in en laat het weer los.

2.4.4 Rijden - bedrijfsrem (3:F)

Als de machine niet remt zoals verwacht als het pedaal wordt losgelaten, moet het linkerpedaal (3:B) worden gebruikt als noodrem.

Het pedaal regelt de versnelling tussen de motor en de wielen (= de snelheid). Wanneer het pedaal omhoog staat, wordt de bedrijfsrem geactiveerd.

1. Pedaal voorwaarts

– de machine gaat vooruit.

2. Pedaal onbelast – de machine staat stil.

3. Pedaal achterwaarts – de machine rijdt achteruit.

4. Minder druk op het pedaal – de machine remt.

Op het bovenste gedeelte van het pedaal bevindt zich een passtuk. Deze pasplaat kan in drie standen worden gezet, aangepast aan de voet van de bestuurder.

2.4.5 Stuur (3:D)

De hoogte van het stuur is volledig instelbaar. Draai de instelknop (3:E) op de stuurkolom los en stel het stuur op de gewenste stand in. Draai de knop weer vast.

Verstel het stuur nooit tijdens het rijden.

Draai nooit aan het stuur als de machine stilstaat en het gereedschap ín de werkstand staat. De kans bestaat dat het stuurbekrachtigingmechanisme wordt overbelast.

2.4.6 Gas- en chokehendel (4:G) (Plus, Residence, Prestige, Ranger)

Hendel om de snelheid te regelen en om te choken bij een koude start.

Als de motor onregelmatig loopt, bestaat er een kans dat de hendel te ver naar voren staat zodat de choke geactiveerd wordt. Dit beschadigt de motor, verhoogt het brandstofgebruik en is schadelijk voor het milieu.

1. Choke - voor het starten van een koude

motor. De choke staat in de bovenste stand in de groef.

Gebruik deze functie niet als de motor warm is.

2. Vol gas - bij gebruik van de machine altijd vol gas geven.

Om de gashendel op vol gas te zetten, zet u de hendel ongeveer 2 cm achter de chokestand.

3. Stationairloop.

2.4.7 Gashendel (5:G) (Ranger Svan, Royal, Excellent, Power)

Voor het instellen van de toerentallen.

1. Vol gas - bij gebruik van de machine altijd vol gas geven.

2. Stationairloop.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 83

NEDERLANDS

2.4.8 Chokehendel (5:H) (Ranger Svan, Royal, Excellent, Power)

Trekhendel om te choken bij koude start.

1. Hendel volledig uitgetrokken - chokeklep in de carburateur gesloten. Voor koude start.

2. Hendel ingedrukt - Chokeklep open. Voor starten met warme motor en tijdens het rijden.

Rijd nooit met uitgetrokken choke als de motor warm is.

2.4.9 Contactslot/koplamp (4, 5:I)

Het contactslot wordt gebruikt om de motor te starten en uit te schakelen. Het contactslot is ook de schakelaar voor de koplamp.

Laat de sleutel niet in stand 2 of 3 op de machine zitten. Er is dan brandgevaar omdat brandstof in de motor kan lopen via de carburateur en de accu kan ontladen en worden beschadigd.

Vier standen:

1. Stopstand - de motor is kortgesloten. De sleutel kan verwijderd worden.

2. Rijstand - de koplamp brandt.

3. Rijstand - de koplamp brandt niet.

4. Startstand - de elektrische startmotor

wordt geactiveerd op het moment dat de sleutel in de veerbelaste startstand wordt gedraaid. Laat de sleutel teruggaan naar rijstand 3 wanneer de motor gestart is.

Draai de sleutel naar stand 2 om de koplamp in te schakelen.

2.4.10 Krachtafnemer (4, 5:K)

De krachtafnemer mag nooit ingeschakeld zijn wanneer het aan de voorzijde gemonteerde gereedschap in de transportstand staat. Dit beschadigt de riemtransmissie.

Hendel voor in- en uitschakelen van de krachtafnemer voor aandrijving van aan de voorzijde gemonteerde accessoires. Twee standen:

1. Voorste stand - krachtafnemer uitgeschakeld.

2. Achterste stand - krachtafnemer ingeschakeld.

2.4.11 Urenteller (2:P)

Laat het aantal werkuren zien. Werkt alleen bij draaiende motor.

2.4.12 Instelling maaihoogte (4, 5:J)

De machine is uitgerust met een mechanisme voor het gebruik van een maaidek met elektrische maaihoogte-instelling.

De schakelaar wordt gebruikt om de maaihoogte traploos in te stellen.

Het maaidek is aangesloten op het contact (2:Q).

2.4.13 Ontkoppelingshefboom

Hendel om de traploze transmissie uit te schakelen.

2WD is voorzien van een hendel die op de achteras is aangesloten. Zie (6:R).

4WD is voorzien van twee hendels die op de achteras (7:A) en vooras (7:B) zijn aangesloten.

De ontkoppelingshendel mag nooit tussen de binnenste en buitenste stand staan. Dit leidt tot oververhitting en beschadiging van de transmissie.

Hiermee kunt u de machine handmatig verplaatsen zonder de motor te gebruiken. Twee standen:

1. Hendel ingedrukt - transmissie ingeschakeld voor normaal gebruik.

2. Hendel in de buitenste stand – transmissie uitgeschakeld. De machine kan handmatig worden verplaatst.

De machine mag niet over lange afstanden of met hoge snelheid worden gesleept. Hierdoor kan de versnellingsbak worden beschadigd.

De machine mag niet worden bediend als de voorste hendel in de buitenste stand staat, anders wordt de machine beschadigd en bestaat de kans op lekkage in de vooras.

2.4.14 Zitting (1:T)

De zitting kan worden opgeklapt en naar voor of achter worden geschoven. De zitting kan als volgt worden ingesteld:

1. Beweeg de hendel (1:S) omhoog.

2. Breng de zitting in de gewenste stand.

3. Laat de hendel (1:S) los om de zitting te vergrendelen.

De zitting is voorzien van een beveiligingsschakelaar die is aangesloten op het beveiligingssysteem van de machine. Dit houdt in dat bepaalde gevaarlijke functies niet werken als er niemand op de zitting zit. Zie ook 4.4.2.

2.4.15 Motorkap (8:U)

De machine heeft een motorkap die geopend kan worden, zodat de benzinekraan, accu en motor makkelijk bereikbaar zijn. De motorkap is vergrendeld met een rubberen band.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 84

De motorkap gaat als volgt open:

1. Maak aan de voorzijde van de kap de rubberen band (8:V) los.

2. Til de motorkap omhoog.

Bevestig alles weer in omgekeerde volgorde.

De machine alleen gebruiken met gesloten en vergrendelde kap. Anders bestaat er een kans op brandwonden en kunt u bekneld raken.

2.4.16Snelsluiting (25:H)

De snelsluitingen kunnen worden gescheiden, waardoor er zeer eenvoudig van hulpmiddel gewisseld kan worden.

De snelsluitingen zorgen ervoor dat het maaidek gemakkelijk kan wisselen tussen de twee standen:

• Normale stand met volledig aangespannen riem.

• 4 cm achter de normale stand met losse riem, zodat het maaidek dichter bij de basismachine komt.

Omdat de riemspanner loskomt van de riem, vereenvoudigen de snelsluitingen de vervanging van de riem en het maaidek en wordt het omschakelen naar de reinigingsstand en de servicestanden gemakkelijker.

Spanning van riem halen:

1. Verwijder de borgpennen (25:G) aan beide zijden.

2. Open de snelsluitingen door de achterste gedeelten met uw hiel naar beneden te drukken. Zie (25:F).

Als de snelsluitingen geopend zijn, rusten de maaidekarmen losjes in de asgedeelten. Het maaidek mag nooit in de servicestand of reinigingsstand worden gezet zonder de snelsluitingen na het loshaken van de riem van het maaidek weer te vergrendelen.

3. Voer de noodzakelijke aanpassingen uit, bijv.:

• Haak de riem los.

• Vervang het maaidek door de maaidekarmen los te haken. Zie afb. 27.

Riem aanspannen: Span de uiteinden afzonderlijk aan volgens onder-

staande instructies.

Draai de hendel niet met uw handen. U kunt bekneld raken!

NEDERLANDS

3 TOEPASSINGEN

De machine mag uitsluitend gebruikt worden bij de volgende werkzaamheden met de aangegeven originele STIGA-accessoires:

Werkzaamheden Accessoires, origineel van

Gras maaien Maaidekken gebruiken: 95

Vegen Veegmachine of veegmachine

Sneeuwruimen Sneeuwschuif of sneeuwfrees

Gras en bladeren vegen

Gras- en bladtransport

Zand strooien Zandstrooier gebruiken. Kan

Onkruidbestrijding op grindpaden

Kanten van gazons snijden

Ontmossen Verticuteermachine gebruiken.

Het trekmechanisme mag worden belast met een verticale kracht van maximaal 100 N.

De duwkracht van getrokken accessoires op het trekmechanisme mag niet groter zijn dan 500 N.

LET OP! Neem vóór het gebruik van een aanhanger altijd contact op met uw verzekeringsmaatschappij.

LET OP! Deze machine is niet bedoeld voor rijden op de openbare weg.

STIGA

Combi, 95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Klepelmaaier

met opvangbak gebruiken. Voor de eerste optie wordt het gebruik van een stofbeschermer aanbevolen.

gebruiken. Sneeuwkettingen en framegewichten zijn aanbevolen.

Getrokken opvangbak 38" of 42" gebruiken.

Transportkar (Pro of Combi) gebruiken.

ook voor het strooien van zout worden gebruikt. Gebruik van sneeuwkettingen en framegewichten wordt aanbevolen.

Een aan de voorzijde gemonteerde onkruidschoffel gebruiken.

Kantensnijder gebruiken.

1. Plaats uw voet op de hendel (26:J) en draai voorzichtig een halve slag naar voren.

2. Plaats de borgpen (25:G).

3. Ga hetzelfde te werk aan de andere kant.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 85

NEDERLANDS

4 STARTEN EN RIJDEN

De machine alleen gebruiken met gesloten en vergrendelde kap. Anders bestaat er een kans op brandwonden en kunt u bekneld raken.

4.1 BIJVULLEN MET BENZINE

Gebruik altijd loodvrije benzine. Gebruik nooit brandstof voor tweetaktmotoren.

De tank heeft een inhoud van 12 liter. Door de transparante tank is het brandstofniveau makkelijk af te lezen.

LET OP! Gewone loodvrije benzine is beperkt houdbaar en mag niet langer dan 30 dagen worden bewaard.

U kunt ook milieuvriendelijke benzine gebruiken, d.w.z. gealkyleerde benzine. Dit type benzine heeft een samenstelling die minder schadelijk is voor mens en milieu.

Benzine is uiterst brandbaar. Bewaar brandstof altijd in een speciaal daarvoor bestemde tank.

Vul alleen buitenshuis benzine bij en rook niet tijdens het bijvullen. Vul de tank voordat u de motor start. Verwijder nooit de vuldop en vul de machine nooit met benzine wanneer de motor loopt of nog warm is.

Vul de benzinetank nooit helemaal tot de rand. Laat een zekere ruimte (ten minste de gehele vulbuis plus 1-2 cm bovenin de tank) leeg, zodat de benzine, wanneer deze warm wordt, kan uitzetten zonder over te stromen. Zie afb. 9.

4.2 CONTROLEER HET OLIEPEIL

Bij aflevering is het carter gevuld met olie van het type SAE 10W-30-olie.

Controleer voor elk gebruik of het oliepeil correct is. De machine moet op een vlakke ondergrond staan.

Veeg de omgeving van de peilstok schoon. Draai de oliepeilstok los en trek deze omhoog. Veeg de oliepeilstok af.

Plus, Residence, Prestige, Ranger, Excellent, Power: Duw de oliepeilstok volledig naar beneden en schroef deze vast.

Schroef de peilstok weer los en trek deze weer omhoog. Lees het oliepeil af.

Ranger Svan, Royal: Duw de oliepeilstok volledig naar beneden maar schroef deze niet vast. Trek de peilstok weer omhoog en lees het oliepeil af.

Vul olie bij tot de "FULL"-streep als het oliepeil onder deze markering staat. Zie afb. 10-12.

Het oliepeil mag nooit boven de “FULL”-streep

komen. Een te hoog oliepeil kan de motor oververhitten. Als het oliepeil boven de “FULL”-streep komt, moet de olie worden afgetapt tot het juiste niveau is bereikt.

4.3 TRANSMISSIEOLIE CONTROLEREN

Zie 5.6.1.

4.4 VEILIGHEIDSCONTROLE

Controleer of de machine voldoet aan de onderstaande veiligheidscontrole.

De veiligheidscontrole moet voor ieder gebruik worden uitgevoerd.

Als een van de onderdelen niet door de test komt, moet u de machine niet gebruiken! Breng de machine voor reparatie naar een servicewerkplaats!

4.4.1 Algemene veiligheidscontrole

Onderdeel Resultaat

Brandstofslangen en aansluitingen.

Elektrische kabels. Isolatie is intact.

Uitlaatsysteem. Geen lekkages bij aansluitin-

Olieleidingen Geen lekkages. Geen schade. Rijd de machine

voor- en achteruit en laat het pedaal van de bedrijfsrem omhoog komen.

Testrit Geen abnormale trillingen.

4.4.2 Elektrische veiligheidscontrole

Controleer voor elk gebruik of het beveiligingssysteem werkt.

Status Handeling Resultaat

Het koppelings-/rempedaal is niet ingetrapt. De krachtafnemer is niet ingeschakeld.

Het koppelings-/rempedaal is ingetrapt. De krachtafnemer is ingeschakeld.

Lopende motor. De krachtafnemer is ingeschakeld.

Lopende motor. Verwijder

Geen lekkages.

Geen mechanische schade.

gen. Alle schroeven zijn vastgedraaid.

De machine stopt dan.

Geen abnormale geluiden.

Probeer te starten.

De bestuurder gaat staan.

zekering 10 A. Zie afb. 28.

De motor start niet.

De motor stopt dan.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 86

NEDERLANDS

4.5 STARTEN

1. Open de benzinekraan. Zie 15.

2. Controleer of the bougiekabel(s) op de bougie(s) is/zijn geplaatst.

3. Controleer of de krachtafnemer uitgeschakeld is.

4. Houd uw voet niet op het aandrijfpedaal.

5. Plus, Residence, Prestige, Ranger: Starten van een koude motor – zet de gashendel helemaal in de chokestand. Starten van een warme motor – zet de gashendel op vol gas (ongeveer 2 cm achter de chokestand). Ranger Svan, Royal, Excellent, Power: Zet de gashendel op vol gas. Starten van een koude motor - trek de chokehendel volledig uit. Starten van een warme motor – druk de chokehendel volledig in.

6. Trap het koppelings-/rempedaal volledig in.

7. Draai de contactsleutel om en start de motor.

8 Plus, Residence, Prestige, Ranger:

Wanneer de motor is gestart, duwt u de gashendel geleidelijk naar vol gas (ongeveer 2 cm achter de chokestand) als u de choke gebruikt hebt. Ranger Svan, Royal, Excellent, Power: Wanneer de motor is gestart, duwt u de chokehendel geleidelijk in als u deze gebruikt hebt.

9. Laat de machine na een koude start niet onmiddellijk belast werken, maar laat de motor eerst een paar minuten warmdraaien. Op die manier kan de olie eerst opwarmen.

Bij gebruik van de machine altijd vol gas geven.

4.6 BEDIENINGSTIPS

Controleer altijd of de juiste hoeveelheid olie in de motor zit. Dit is met name belangrijk bij het werken op hellingen. Zie 4.2.

Wees voorzichtig bij het rijden op hellingen. Start of stop niet plotseling wanneer u een helling op- of afrijdt. Rijd nooit dwars over een helling. Rijd van boven naar beneden en van beneden naar boven.

Deze machine mag op een helling van maximaal 10° rijden.

Verminder de snelheid op hellingen en bij scherpe bochten om controle over de machine te houden en het risico op kantelen te beperken.

Draai bij rijden in de hoogste versnelling en bij vol gas het stuur niet volledig naar één kant. De machine kan dan kantelen.

Blijf met uw handen uit de buurt van de middensturing en de zittinghouder. Anders kunt u bekneld raken! Rijd nooit met de machine als de motorkap open is.

4.7 STOPPEN

Schakel de krachtafnemer uit. Trek de parkeerrem aan.

Laat de motor 1-2 minuten stationair draaien. Zet de motor af door de contactsleutel om te draaien.

Sluit de benzinekraan. Dit is vooral belangrijk als de machine op bijv. een aanhanger vervoerd moet worden.

Als u de machine zonder toezicht achterlaat, moet u de bougiekabel(s) losmaken en de contactsleutel verwijderen.

Direct na gebruik kan de motor bijzonder heet zijn. Raak de demper, de cilinder of de koelribben niet aan. Dit kan ernstige brandwonden veroorzaken.

4.8 REINIGING

Om het gevaar op brand te verkleinen de motor, de demper, de accu en de brandstoftank vrijhouden van gras, bladeren en olie.

Om het gevaar op brand te verkleinen regelmatig controleren of er sprake is van olie- en/of brandstoflekkage.

Spuit nooit water onder hoge druk op de machine. Hierdoor kunnen asafdichtingen, elektrische onderdelen of hydraulische kleppen beschadigd raken.

Spuit nooit lucht onder hoge druk tegen de radiatorvinnen. Hierdoor zal de radiator beschadigd raken.

Reinig de machine na gebruik. Voor het reinigen gelden de volgende richtlijnen.

• Sproei nooit rechtstreeks water op de motor.

• Reinig de motor met een borstel en/of perslucht.

• Reinig de luchtinlaat van de motor (10-12:W).

• Start na het reinigen de machine en een eventueel gemonteerd maaidek om water te verwijderen dat anders lagers zou kunnen binnendringen en beschadigen.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 87

NEDERLANDS

5 ONDERHOUD

5.1 ONDERHOUDSPROGRAMMA

Om de machine voortdurend in goede staat te houden en zo de betrouwbaarheid te bevorderen, ook in verband met het milieu, moet het onderhoudsprogramma van STIGA worden gevolgd.

De inhoud van dit programma vindt u in het bijgevoegde serviceboekje.

Basic service werkplaats worden uitgevoerd.

Eerste onderhoud en Intermediate Service door een erkende servicewerkplaats moeten worden uitgevoerd, maar kan ook door de gebruiker worden gedaan. De inhoud van deze programma's staat in het serviceboekje en de handelingen zijn beschreven onder“4 STARTEN EN RIJDEN” en hieronder.

Onderhoud dat door een erkende servicewerkplaats wordt uitgevoerd geeft u de garantie dat uw machine professioneel wordt onderhouden met originele reserveonderdelen.

Na elke onderhoudsbeurt die is uitgevoerd bij een erkende servicewerkplaats krijgt u een stempel in het onderhoudsboekje. Een serviceboekje waarin ieder onderhoud wordt geregistreerd, is een waardevol document dat de tweedehandswaarde van de machine verhoogt.

5.2 VOORBEREIDING

Alle service en onderhoud moet worden uitgevoerd op een stilstaande machine waarvan de motor is uitgeschakeld.

5.3 BANDENSPANNING

Pas de bandenspanning op de volgende manier aan: Voorzijde: 0,6 bar (9 psi). Achter: 0,4 bar (6 psi).

5.4 MOTOROLIE VERVANGEN

Dit gedeelte bevat tabellen met de verschillende motoren die gebruikt worden in de STIGA reeks. Markeer de gegevens die voor uw machine/motor van toepassing zijn.

moet altijd door een erkende service-

zou

Zorg dat de machine niet kan wegrollen. Gebruik daarom altijd de parkeerrem.

Zet de motor af.

Voorkom dat de motor onbedoeld start door de bougiekabel(s) los te maken van de bougie(s) en de contactsleutel te verwijderen.

5.4.1 Vervangingsintervals

In de tabel hieronder staan het aantal bedrijfsuren en maanden aangegeven. Voer de betreffende handeling uit op het moment dat zich het eerst voordoet.

Machine 1e keer

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Olie verversen 5 uur Filter vervangen. - 100 uur

Ranger Svan, Royal (Honda)

Olie verversen

Filter vervangen. -

Ververs de olie regelmatiger als de machine onder extreme condities of bij hoge omgevingstemperaturen wordt gebruikt.

5.4.2 Motorolie

Gebruik olie volgens de onderstaande tabel.

Olie SAE 10W-30 Serviceklasse SJ of hoger

Gebruik olie zonder toevoegingen.

Vul niet te veel olie bij. Dit kan tot oververhitting van de motor leiden.

Ververs de olie wanneer de motor warm is.

Direct na het stoppen van de machine kan de motorolie erg heet zijn. Laat de motor daarom een paar minuten afkoelen voordat u de olie aftapt.

1. Zet de klem op de afvoerslang. Gebruik een slangenklem of iets vergelijkbaars. Zie afb. 1012:Y.

2. Verplaats de klem 3 tot 4 cm op de afvoerslang en trek de bougie los.

3. Vang de olie op in een vat.

LET OP! Knoei geen olie op de aandrijfriemen.

4. Volg de lokale voorschriften voor het afvoeren van afgewerkte olie op.

5. Breng de olieaftapplug weer aan en verplaats de klem zodat deze zich boven de plug bevindt.

6. Verwijder de oliepeilstok en vul de machine met nieuwe olie.

Bedrijfsuren/maanden

20 uur/

1 maand

Vervolgens met tussen-

pozen van

50 uur/

12 maanden

100 uur/

6 maanden

100 uur/

6 maanden

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 88

NEDERLANDS

Hoeveelheid olie:

Hoeveelheid olie (ongeveer)

Machine

Residence, Ranger

Plus, Prestige 1,4 liter 1,5 liter Excellent,

Power Ranger Svan 0,9 liter 1,05 liter

7. Na het bijvullen van olie start u de motor en laat u deze 30 seconden stationair draaien.

8. Controleer of er een olielek is.

9. Zet de motor af. Wacht 30 seconden en controleer dan of het oliepeil overeenkomt met 4.2.

5.4.3 Oliefilter

Tap eerst de motorolie af en installeer de olieaftapplug zoals hierboven beschreven. Vervang vervolgens het oliefilter op de volgende wijze:

1. Maak rond het filter schoon en demonteer het filter.

2. Bevochtig de pakking van het nieuwe filter met olie.

3. Installeer het filter. Schroef het filter eerst zo ver vast dat de pakking de motor raakt. Draai het filter dan nog 1/2 tot 3/4 slag verder.

4. Ga verder met punt 7 onder 5.4.2 Motorolie hierboven.

Filter niet

vervangen

1,4 liter -

1,6 liter 1,7 liter

Filter vervangen

5.5 BENZINEFILTER (10-12:Z)

Vervang het benzinefilter elk seizoen. Controleer of er geen benzinelekkages zijn nadat

het nieuwe filter is geïnstalleerd.

5.6 TRANSMISSIE, OLIE (PRESTIGE,

RESIDENCE, ROYAL, POWER)

De olie in de hydraulische krachtoverbrenging moeten regelmatig worden gecontroleerd/aangepast of vervangen zoals aangegeven in onderstaande tabel.

Actie

Niveau controleren aanpassen.

Olie verversen. 5 200

Type olie: Synthetische olie 5W-50. Hoeveelheid olie bij verversen: ongeveer 3,5 liter.

5.6.1 Controle - aanpassen

1. Zet de machine op een vlakke ondergrond.

2. Lees het oliepeil af op het reservoir. Zie afb. 20:P. Het oliepeil moet tot de lijn komen.

3. Vul indien nodig olie bij.

1e keer

Vervolgens met

tussenpozen van

Werkuren

-50

5.6.2 Aftappen

1. Laat de machine gedurende 10-20 minuten op verschillende snelheden lopen om de transmissieolie op te warmen.

2. Plaats de machine volledig horizontaal.

3. Demonteer beide ontkoppelingshefbomen zoals aangegeven in afb. 7:A, B.

4. Plaats één opvangbak onder de achteras en één onder de vooras.

5. Open het oliereservoir door de kap te verwijderen.

Gebruik uitsluitend een 3/8” dopsleutel voor de olieaftapplug. Het gebruik van ander gereedschap beschadigt de plug.

6. Verwijder de olieaftapplug van de achteras. Reinig de opening en gebruik een 3/8” dopsleutel. Zie afbeelding 21.

7. Verwijder 2 aftappluggen uit de vooras. Gebruik hiervoor een 12 mm sleutel. Laat de olie uit de vooras en de leidingen lopen. Zie afb. 22.

8. Controleer of de pakkingen op de 4 aftappluggen van de vooras intact zijn. Zie afb. 22. Plaats de pluggen terug. Aanhaalmoment: 15-17 Nm.

De olieaftapplug wordt beschadigd als hij vaster dan 5 Nm wordt aangedraaid.

9. Controleer of de pakking op de olieaftapplug van de achteras intact is. Zie afb. 21:V. Plaats het in de achteras. Draai de olieaftapplug aan tot 5 Nm.

10.Trek de olie uit het onderste deel van het reservoir met behulp van een olieafscheider. Zie afb.

23.

11.Voer de olie volgens lokale voorschriften af.

5.6.3 Vullen

De motor mag nooit draaien als de achterste koppelingshendel naar binnen is geduwd en de voorste koppelingshendel uitgetrokken is. Dit beschadigt de asborging.

1. Vul het oliereservoir met de nieuwe olie.

Als de motor binnen moet draaien, dient u ervoor te zorgen dat uitlaatgassen kunnen worden afgevoerd.

2. Controleer of de koppelingshendel van de achteras uitgetrokken is.

3. Start de motor. Als de motor is gestart, schuift de koppelingshendel van de vooras automatisch naar binnen.

4. Trek de koppelingshendel van de vooras naar buiten.

LET OP! De olie wordt zeer snel het systeem ingezogen. Zorg dat het reservoir altijd vol is. Zorg dat er geen lucht wordt ingezogen.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 89

NEDERLANDS

5. Zet het gaspedaal in de voorste stand door het te blokkeren met een houten wig. Zie afb. 24. Vul het oliereservoir handmatig met nieuwe olie.

6. Laat de motor een minuut in de stand vooruit draaien.

7. Verwijder de houten wig en zet het gaspedaal in de stand achteruit. Ga door met het bijvullen van de olie.

8. Laat de motor een minuut in de stand achteruit draaien.

9. Verander de rijrichting elke minuut, zoals hierboven is aangegeven, en ga door met het bijvullen van de olie tot het borrelen in het reservoir stopt.

10.Zet de motor uit, plaats het kapje van het oliereservoir en sluit de motorkap.

11.Maak een proefritje van enkele minuten en pas zonodig het olieniveau aan.

5.7 RIEMTRANSMISSIES

Controleer na 5 werkuren of alle riemen intact en onbeschadigd zijn.

5.8 BESTURING

De besturing moet na 5 werkuren worden gecontroleerd/afgesteld en vervolgens na elke 100 werkuren.

5.8.1 Controles

Draai het stuur kort heen en weer. Er mag geen speling in de stuurkettingen zitten.

5.8.2 Afstelling

Stel indien nodig de stuurkettingen als volgt af:

1. Zet de machine in de 'recht vooruit'-stand.

2. Stel de stuurkettingen af met de twee moeren onder het middelpunt. Zie afb. 16.

3. Draai beide moeren evenveel tot er geen speling meer is.

4. Rijd de machine recht vooruit en controleer of het stuur recht staat.

5. Als het stuur verdraaid staat, maakt u de ene moer losser en de andere vaster.

Span de stuurkettingen niet te strak aan. Daardoor wordt het sturen zwaarder en neemt de slijtage van de kabels toe.

5.9 ACCU

Als u het zuur in uw ogen of op uw huid krijgt, kan dit ernstig letsel veroorzaken. Als er zuur op uw lichaam terechtkomt, moet u het betreffende lichaamsdeel onmiddellijk afspoelen met een ruime hoeveelheid water en zo snel mogelijk medische hulp zoeken.

De accu wordt gereguleerd door kleppen en geeft een uitgangsspanning van 12 V. De accuvloeistof kan en mag niet worden gecontroleerd of aangevuld. U hoeft de accu alleen maar op te laden, bijvoorbeeld als u deze lang niet hebt gebruikt.

De accu moet volledig zijn opgeladen voordat u deze voor de eerste keer gaat gebruiken. De accu moet altijd volledig opgeladen worden bewaard, anders kan deze beschadigd raken.

5.9.1 Accu opladen met motor

De accu kan als volgt worden opgeladen met de dynamo van de motor.

1. Plaats de accu in de machine zoals hieronder afgebeeld.

2. Zet de machine buiten of zorg dat de uitlaatgassen kunnen worden afgevoerd.

3. Start de motor volgens de instructies in de handleiding.

4. Laat de motor 45 minuten lopen.

5. Zet de motor af. De accu is nu volledig opgeladen.

5.9.2 Accu opladen met oplader

Als de accu wordt opgeladen met een oplader, dient deze een constante spanning te hebben.

Neem contact op met uw leverancier voor een dergelijke oplader.

De accu kan beschadigd raken als er een standaard oplader wordt gebruikt.

5.9.3 Verwijderen/Plaatsen

De accu zit onder de motorkap. Bij het verwijderen of plaatsen van de accu, dient u rekening te houden met het volgende:

• Bij het verwijderen. Maak eerst de zwarte kabel los van de negatieve accuklem (-). Maak daarna de rode kabel los van de positieve accuklem (+).

• Bij het plaatsen. Sluit eerst de rode kabel aan op de positieve accuklem (+). Sluit dan de zwarte kabel aan op de negatieve accuklem (-).

Als u de kabels niet in de goede volgorde aansluit of losmaakt, kan er kortsluiting ontstaan en kan de accu beschadigd raken.

Als u de kabels verwisselt, raken de dynamo en de accu beschadigd.

Zet de kabels stevig vast. Losse kabels kunnen brand veroorzaken.

De accu moet altijd aangesloten zijn als u de motor wilt laten lopen. Anders kunnen de dynamo en het elektrische systeem beschadigd raken.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 90

NEDERLANDS

5.9.4 Reiniging

Indien de accupolen geoxideerd zijn, moeten deze schoongemaakt worden. Reinig de accupolen met een staalborstel en smeer ze in met vet.

5.10 LUCHTFILTER, MOTOR

5.10.1 Luchtfilter (Plus, Residence, Prestige, Ranger)

Het luchtfilter (papierfilter) moet na 100 werkuren worden gereinigd/vervangen.

LET OP! Reinig/vervang beide filters vaker indien de machine in stoffige omstandigheden moet werken.

Verwijder/installeer de luchtfilters als volgt:

1. Maak voorzichtig de behuizing van het luchtfil-

ter schoon.

2. Demonteer de luchtfilterkap (13:R) door de

twee schroeven te verwijderen.

3. Demonteer het papierfilter (13:S). Zorg ervoor

dat de carburateur niet vuil wordt. Maak het luchtfilterhuis schoon.

4. Maak het papierfilter schoon door er zachtjes

mee tegen een plat oppervlak te tikken. Indien het filter erg vuil is, moet het worden vervangen.

5. Monteer alles weer in omgekeerde volgorde.

Bij het schoonmaken van de behuizing van het papierfilter mogen geen perslucht of oplosmiddelen op basis van petroleum worden gebruikt. Hierdoor raakt het filter beschadigd.

Gebruik geen perslucht bij het schoonmaken van de behuizing van het papierfilter. Het papierfilterhuis mag niet met olie worden ingesmeerd.

5.10.2Luchtfilter (Ranger Svan, Royal)

Reinig het luchtfilter om de 3 maanden of om de 50 werkuren, afhankelijk van wat het eerst van toepassing is.

Reinig het papierfilter jaarlijks of om de 200 werkuren, afhankelijk van wat het eerst van toepassing is.

Let op! Reinig beide filters vaker indien de machine in stoffige omstandigheden moet werken.

1. Verwijder de luchtfilterkap (afb. 14).

2. Demonteer het papierfilter en het voorfilter (=

schuimplastic filter). Zorg ervoor dat de carburateur niet vuil wordt. Maak het luchtfilterhuis schoon.

3. Reinig het voorfilter in vloeibaar schoonmaak-

middel en water. Wring het filter uit tot het droog is. Giet een beetje olie op het filter en knijp de olie erin.

4. Maak het papierfilterhuis als volgt schoon: klop

het lichtjes tegen een vlak oppervlak. Indien het filter erg vuil is, moet het worden vervangen.

5. Monteer alles weer in omgekeerde volgorde.

Bij het schoonmaken van de behuizing van het papierfilter mogen geen perslucht of oplosmiddelen op basis van petroleum worden gebruikt. Hierdoor raakt het filter beschadigd.

Gebruik geen perslucht bij het schoonmaken van de behuizing van het papierfilter. Het papierfilterhuis mag niet met olie worden ingesmeerd.

5.10.3 Luchtfilter (Excellent, Power)

Het voorfilter (schuimplastic filter) moet na 25 werkuren worden gereinigd/vervangen.

Het luchtfilter (papierfilter) moet na 100 werkuren worden gereinigd/vervangen.

LET OP! Reinig/vervang beide filters vaker indien de machine in stoffige omstandigheden moet werken.

Verwijder/installeer de luchtfilters als volgt:

1. Maak voorzichtig schoon rond de luchtfilterkap.

2. Demonteer de luchtfilterkap (14:A) door de twee klemmen te verwijderen.

3. Demonteer het filter (14:B). Het voorfilter wordt over het luchtfilter geplaatst. Zorg ervoor dat de carburateur niet vuil wordt. Maak de behuizing van het luchtfilter schoon.

4. Maak het papierfilter schoon door er zachtjes mee tegen een plat oppervlak te tikken. Indien het filter erg vuil is, moet het worden vervangen.

5. Reinig het voorfilter. Indien het filter erg vuil is, moet het worden vervangen.

6. Monteer alles weer in omgekeerde volgorde.

Bij het schoonmaken van de behuizing van het papierfilter mogen geen perslucht of oplosmiddelen op basis van petroleum worden gebruikt. Hierdoor raakt het filter beschadigd.

Gebruik geen perslucht bij het schoonmaken van de behuizing van het papierfilter. Het papierfilterhuis mag niet met olie worden ingesmeerd.

5.11 BOUGIE

De bougie(s) moet(en) na elke 2000 werkuren worden vervangen (=bij elke tweede basic service).

Maak schoon rond de bevestiging van de bougie voordat u deze losmaakt.

Bougie

: Champion RC12YC of gelijkwaardig.

Afstand elektroden

: 0,75 mm.

5.12 LUCHTINLAAT

Zie 10-12:W. De motor is luchtgekoeld. Door een verstopt koelsysteem kan de motor beschadigd raken. Reinig de luchtinlaat van de motor na elke 50 werkuren. Het koelsysteem wordt bij elke basic service nauwkeurig gereinigd.

Vertaling van de oorspronkelijke gebruiksaanwijzing

Page 91

NEDERLANDS

5.13 SMEREN

Alle smeerpunten in onderstaande tabel moeten na elke 50 werkuren en na elke wasbeurt worden gesmeerd.

Onderdeel Actie Afb.

Middelpunt 4 smeernippels. Gebruik een

Stuurkettingen

Spanningsarmen

Bedieningskabels

smeerpistool met universeel vet. Pomp tot het vet eruit komt.

Reinig de kettingen met een staalborstel. Smeer de kettingen met universele kettingspray.

Smeer de lagerpunten met een oliehouder terwijl alle regelaars zijn geactiveerd. Dit werkt het beste met twee personen.

Smeer de uiteinden van de kabels met een oliehouder terwijl alle regelaars zijn geactiveerd. Dit moet worden gedaan door twee personen.

5.14 ZEKERINGEN

Als een van de onderstaande problemen optreedt, moet u de betreffende zekering vervangen. Zie afb.

28.

Probleem Zekering

De motor start niet of slaat meteen weer af. De accu is opgeladen.

Elektrische maaihoogte-instelling werken niet.

Geen enkele elektrische functie werkt. De accu is opgeladen.

10 A

20 A

30 A

6 OCTROOI - ONTWERPREGIS-

TRATIE

Deze machine of onderdelen van deze machine valt/vallen onder de volgende octrooi- en ontwerpregistratie:

SE9901091-0, SE9901730-3, SE9401745-6, US595 7497, FR772384, DE69520215.4, GB772384, SE0301072-5, SE04/000239 (PCT), SE0401554-1, SE0501599-5.

Vertaling van de oorspronkelijke gebruiksaanwijzing

GGP behoudt zich het recht voor zonder voorafgaande aankondiging wijzigingen in het product aan te brengen.

Page 92

1 GENERALITÀ

Questo simbolo indica un'Avvertenza. In caso di inosservanza delle istruzioni fornite, è possibile che ne derivino gravi lesioni a persone e/o danni a cose.

Prima di mettere in moto leggere attentamente queste istruzioni per l’uso e le “NORME DI SICUREZZA”.

ITALIANO

1.2.2 Intestazioni

Le intestazioni in queste istruzioni per l'uso sono numerate come indicato nel seguente esempio:

"1.3.1 Controllo di sicurezza generale" è un sottotitolo di "1.3 Controlli di sicurezza" ed è incluso sotto questa intestazione.

Quando si fa riferimento alle intestazioni, in genere vengono specificati solo i numeri relativi, ad esempio "Vedere 1.3.1".

1.1 SIMBOLI

Sulla macchina vengono utilizzati i seguenti simboli. La loro funzione è quella di ricordare all’operatore di utilizzarla con l’attenzione e la cautela necessarie durante l'uso e la manutenzione.

Significato dei simboli

Avvertenza! Prima di utilizzare la macchina leggere attentamente il manuale di istruzioni e il manuale della sicurezza.

Avvertenza! Fare attenzione ad eventuali oggetti sparsi. Fare attenzione a eventuali persone presenti sul posto.

Avvertenza! Indossare sempre cuffie protettive.

Avvertenza! Questa macchina non è destinata al traffico sulla pubblica via.

Avvertenza! Questa macchina, con accessori originali installati, può procedere con un’inclinazione massima di 10°, a prescindere dalla direzione.

Avvertenza! Vi è il rischio di lesioni da schiacciamento. Tenere mani e piedi lontani dal giunto articolato dello sterzo.

Avvertenza! Rischio di ustioni. Non toccare il silenziatore / la marmitta catalitica.

1.2 RIFERIMENTI

1.2.1 Figure

Le figure in queste istruzioni per l'uso sono numerate 1, 2, 3, e così via.

I componenti indicati nelle figure sono contrassegnati con le lettere A, B, C, e così via.

Un riferimento al componente C nella figura 2 viene indicato con la dicitura "2:C".

2 DESCRIZIONE

2.1 AZIONAMENTO

2.1.1 Plus, Ranger, Ranger Svan, Excellent

La macchina è dotata di trazione posteriore. L’assale posteriore è dotato di trasmissione idro-

statica con rapporti di trasmissione avanti e indietro infinitamente variabile.

L’assale posteriore è dotato anche di un differenziale per facilitare la sterzata.

Gli utensili montati anteriormente sono azionati da cinghie di trasmissione.

2.1.2 Prestige, Residence, Royal, Power

La macchina ha 4 ruote motrici. La potenza dal motore alle ruote motrici viene trasmessa idraulicamente. Il motore aziona una pompa dell'olio che pompa l'olio attraverso gli assali posteriore e anteriore.

L'assale anteriore e quello posteriore sono collegati in serie, il che significa che le ruote anteriori e quelle posteriori ruotano alla stessa velocità.

Per agevolare la sterzata, entrambi gli assali sono dotati di differenziale.

Gli attrezzi montati frontalmente sono motorizzati da cinghie di trasmissione.

2.2 STERZO

La macchina è articolata. Ciò significa che il telaio è diviso in una sezione anteriore e in una posteriore che possono essere sterzate in relazione l'una con l'altra.

Lo sterzo articolato fa sì che la macchina possa girare attorno agli alberi e ad altri ostacoli con un raggio di sterzata estremamente ridotto.

2.3 SISTEMA DI SICUREZZA

La macchina è dotata di un sistema di sicurezza elettrico. Questo sistema arresta determinate attività che potrebbero essere pericolose in caso di azionamento non corretto.

Ad es. il motore può essere avviato se il pedale frizione-freno è premuto.

Controllare sempre il funzionamento del sistema di sicurezza prima dell'uso.

Traduzione delle istruzioni originali

Page 93

ITALIANO

2.4 COMANDI

2.4.1 Sollevatore attrezzi, meccanico (3:C)

Per passare dalla posizione di lavoro alla posizione di trasporto:

1. Premere a fondo il pedale.

2. Rilasciare lentamente il pedale.

2.4.2 Frizione-freno di stazionamento (3:B)

Non premere mai il pedale durante la guida. Vi è il rischio di surriscaldare la trasmissione.

Il pedale (3:B) può assumere le tre posizioni seguenti:

•Rilasciato. La frizione non è attivata. Il freno di stazionamento non è attivato.

• Premuto a metà. La trazione in avanti è disin-

serita. Il freno di stazionamento non è attivato.

• Completamente premuto. La trazione in avan-

ti è disinserita. Il freno di stazionamento è completamente attivato ma non bloccato. Questa posizione viene utilizzata anche come freno di emergenza.

2.4.3 Fermo del freno di stazionamento (3:A)

Il fermo blocca il pedale “frizione-freno” in posizione completamente premuta. Questa funzione viene utilizzata per bloccare la macchina su pendii, durante il trasporto, ecc, quando il motore è fermo.

Bloccaggio:

1. Premere a fondo il pedale (3:B).

2. Spostare il fermo (3:A) verso destra.

3. Rilasciare il pedale (3:B).

4. Rilasciare il fermo (3:A).

Sbloccaggio:

Premere e rilasciare il pedale (3:B).

2.4.4 Freno di servizio-trazione (3:F)

Se la macchina non frena come previsto quando il pedale è rilasciato, utilizzare il pedale sinistro (3:B) come freno di emergenza.

Il pedale determina il rapporto di trasmissione tra il motore e le ruote di trasmissione (= velocità). Quando il pedale è rilasciato, il freno di servizio è attivato.

1. Premendo il pedale in avanti, – la macchina avanza.

2. Quando sul pedale non è presente un carico – la macchi-

na è ferma.

3. Premendo il pedale indietro – la macchina procede in retromarcia.

4. Riducendo la pressione sul pedale – la macchina frena.

Sulla sezione superiore del pedale è presente una piastra di regolazione che dispone di tre posizioni per adeguarsi al piede del conducente.

2.4.5 Volante (3:D)

L’altezza del volante è regolabile in modo infinitesimale. Svitare la manopola di regolazione (3:E) dello sterzo per sollevare o abbassare il volante nella posizione desiderata. Serrare.

Non regolare il volante durante la marcia.

Non girare mai il volante quando la macchina è ferma con un attrezzo abbassato. Vi è il rischio di carichi anomali sul servosterzo e sugli organi dello sterzo.

2.4.6 Comando del gas e dell'aria (4:G) (Plus, Residence, Prestige, Ranger)

Comando per regolare la velocità del motore e per chiudere l’aria in caso di partenze a freddo.

Se il regime del motore è irregolare, vi è il rischio che il comando si trovi troppo avanti, e con conseguente attivazione del comando dell'aria. Questa condizione danneggia il motore, causa un aumento del consumo di carburante ed è nociva per l'ambiente.

1. Aria - per l’avviamento a freddo del

motore. La posizione chiusa si trova nella parte anteriore della scanalatura.

Non utilizzare questa posizione quando il motore è caldo.

2. Pieno gas - da utilizzare sempre durante l’impiego della macchina.

La posizione di pieno gas si trova circa 2 cm dietro la posizione di aria chiusa.

3. Minimo.

2.4.7 Comando del gas (5:G) (Ranger Svan, Royal, Excellent, Power)

Comando per regolare il regime del motore.

1. Pieno gas - da utilizzare sempre durante l’impiego della macchina.

2. Minimo.

Traduzione delle istruzioni originali

Page 94

ITALIANO

2.4.8 Comando dell'aria (5:H) (Ranger Svan Royal, Excellent, Power

Comando per chiudere l’aria in caso di partenze a freddo.

1. Comando completamente in fuori chiusa la farfalla dell’aria nel carburatore. Per avviamento a freddo.

2. Comando spinto in dentro – farfalla aperta. Per partenze a caldo e durante la guida.

Quando il motore è caldo, non procedere con l’aria chiusa.

2.4.9 Blocchetto di accensione/faro(4, 5:I)

Il blocchetto di accensione è usato per avviare e arrestare il motore. Funge anche da interruttore per il faro.

Non lasciare la macchina con la chiave nella posizione 2 o 3. Vi è il rischio di incendio - il carburante può entrare nel motore attraverso il carburatore - e che la batteria si scarichi e subisca dei danni.

Quattro posizioni:

1. Posizione di arresto - il motore è in cortocircuito. La chiave può essere estratta.

2. Posizione di marcia - faro acceso.

3. Posizione di marcia - faro non acceso.

4. Posizione di avviamento - girando ul-

teriormente la chiave parte il motorino di avviamento. Quando il motore è in moto, rilasciare la chiave, che torna in posizione di marcia 3.

Girare la chiave sulla posizione 2 per accendere il faro.

2.4.10Presa di forza (4, 5:K)

La presa di forza non deve essere mai inserita quando il sollevatore attrezzi anteriore è nella sua posizione di trasporto. Ciò distruggerà la trasmissione a cinghia.

Leva per l’inserimento e l’esclusione della presa di forza per azionare accessori montati frontalmente. Due posizioni:

1. Leva in avanti - presa di forza disinserita.

2. Leva all’indietro - presa di forza inserita.

)

2.4.11Contaore (2:P)

Indica le ore di guida effettuate. È attivo soltanto a motore in moto.

2.4.12 Regolazione dell'altezza di taglio (4, 5:J)

La macchina è dotata di un comando per l’utilizzo del piano di taglio con regolatore elettrico dell’altezza di taglio.

L’interruttore permette la regolazione continua dell’altezza di taglio.

Il piano di taglio è collegato al contatto (2:Q).

2.4.13Leva di disinnesto

Leva che esclude la trasmissione variabile. La 2WD è dotata di una leva collegata all’assale

posteriore. Vedere (6:R). La 4WD è dotata di due leve collegate all’assale

posteriore (7:A) e all’assale anteriore (7:B).

La leva di disinnesto non deve mai trovarsi tra la posizione esterna e quella interna. Questa condizione surriscalda e danneggia la trasmissione.

Le leve consentono di spostare la macchina manualmente, senza mettere in moto. Due posizioni:

1. Leva in posizione interna trasmissione inserita per l’uso normale.

2. Leva in posizione esterna trasmissione disinserita. La macchina può essere spostata a mano.

Evitare di trainare la macchina su lunghe distanze o ad alte velocità. La trasmissione potrebbe danneggiarsi.

Non azionare la macchina con la leva più anteriore in posizione esterna. Vi è il rischio di danni e di perdite d’olio nell’assale anteriore.

2.4.14Sedile (1:T)

Il sedile è ripiegabile e può essere regolato in avanti e indietro. Il sedile può essere regolato come indicato di seguito:

1. Spostare la leva di comando (1:S) verso l’alto.

2. Regolare il sedile nella posizione desiderata.

3. Rilasciare la leva di comando (1:S) per bloccare

il sedile. Il sedile è dotato di un interruttore di sicurezza col-

legato al sistema di sicurezza della macchina. Ciò significa che quando sul sedile non vi è nessuno non è possibile svolgere certe attività pericolose. Vedere anche 4.4.2.

Traduzione delle istruzioni originali

Page 95

ITALIANO

2.4.15 Contenitore motore (8:U)

Per accedere al rubinetto della benzina, alla batteria e al motore, aprire il contenitore motore. Detto contenitore è bloccato con una fascetta in gomma.

Il contenitore motore si apre come indicato di seguito:

1. Sganciare la fascetta in gomma (8:V) sul bordo anteriore del contenitore.

2. Sollevare indietro il contenitore facendo attenzione.

Chiudere nell’ordine inverso.

La macchina non funziona se il contenitore motore non è chiuso e bloccato. Vi è il rischio di ustioni e di lesioni da schiacciamento.

2.4.16Supporti a sgancio rapido (25:H)

I supporti a sgancio rapido possono essere separati in modo da passare agevolmente da un attrezzo ad un altro.

I supporti a sgancio rapido permettono di spostare agevolmente il piatto tra due posizioni, vale a dire:

• Posizione normale, con la cinghia completamente tesa.

• Posizione arretrata di 4 cm rispetto a quella normale, con la cinghia allentata, in modo che il piatto si avvicini maggiormente alla macchina di base.

Poiché il tenditore viene liberato dalla cinghia, i supporti a sgancio rapido semplificano la sostituzione della cinghia e del piatto, agevolando inoltre il passaggio alla posizione di lavaggio e a quelle di lavoro

Rilascio della tensione della cinghia

1. Rimuovere le spine di bloccaggio (25:G) da entrambi i lati.

2. Aprire i supporti a sgancio rapido premendo sulle sezioni posteriori con il tacco. Vedere (25:F).

Una volta aperti i supporti a sgancio rapido, i bracci del piatto appoggiano leggermente sulle sezioni dell’albero. Il piatto non deve mai essere regolato in posizione di lavoro o di lavaggio senza ribloccare i supporti a sgancio rapido dopo aver sganciato la cinghia del piatto.

3. Eseguire l'intervento correttivo necessario, come ad esempio:

• Sganciare la cinghia.

• Sostituire il piatto sganciando i bracci del piatto. Vedere fig. 27.

Tensionamento della cinghia Tendere prima un lato poi l'altro attenendosi alle

istruzioni riportate di seguito.

Non girare la leva con le mani. Vi è il rischio di lesioni da schiacciamento.

1. Mettere un piede sulla leva (26:J) e ruotarla con precauzione di mezzo giro in avanti.

2. Installare la spina di bloccaggio (25:G).

3. Ripetere l'operazione dall'altro lato.

3 SETTORI DI APPLICAZIONE

La macchina può essere impiegata esclusivamente per i seguenti lavori, utilizzando gli accessori originali STIGA indicati:

Lavoro Accessori, originali STIGA

Tosatura di prati Con piani di tosatura: 95 Combi,

Pulitura Con rullo spazzola o rullo

Spalatura di neve Con pala da neve oppure spaz-

Raccolta di erba e foglie

Trasporto di erba e foglie

Spargimento di sabbia

Rimozione delle erbacce su vialetti non asfaltati

Bordatura di prati Con tagliabordi. Demuschiatura Con demuschiatore.

Al dispositivo di traino può essere applicata una forza verticale massima di 100 N. Per il dispositivo di traino la forza di spinta degli accessori trainati può ammontare al massimo a 500 N.

NOTA! Prima di utilizzare un carrello rimorchio, contattare la compagnia di assicurazione.

NOTA! Questa macchina non è destinata al traffico sulla pubblica via.

95 Combi El, 100 Combi 3, 100 Combi 3 El, 105 Combi, 105 Combi El, 110 Combi Pro, 110 Combi Pro El, Falciatrice trituratrice

spazzola con funzione di raccolta. Si raccomanda di dotare il primo di parapolvere.

zaneve si raccomandano le catene da neve e i contrappesi per le ruote.

Con raccoglierba a rimorchio 38" o 42". Pro carrello.

Con carrello Pro o Combi.

Con lo spandisabbia. Può essere utilizzato anche per lo spargimento di sale. Si raccomandano le catene da neve e i contrappesi per le ruote.

Con sarchio anteriore.

Traduzione delle istruzioni originali

Page 96

ITALIANO

4 AVVIAMENTO E MARCIA

La macchina non funziona se il contenitore motore non è chiuso e bloccato. Vi è il rischio di ustioni e di lesioni da schiacciamento.

4.1 RIFORNIMENTO DI CARBURANTE

Usare solo benzina senza piombo. Non miscelare la benzina con olio.

Il serbatoio ha una capacità di 12 litri. La trasparenza del serbatoio permette di controllare facilmente il livello.

NOTA! La normale benzina senza piombo è deperibile e non deve rimanere nel serbatoio per un periodo superiore a 30 giorni.

È possibile utilizzare carburanti ecologici, quali la benzina alchilata. La composizione di questa benzina ha un impatto minore su persone e ambiente.

La benzina è altamente infiammabile. Conservare sempre il carburante in contenitori idonei.

Effettuare i rifornimenti o i rabbocchi di carburante soltanto all’aperto; non fumare durante tali operazioni. Effettuare i rifornimenti di carburante prima di avviare il motore. Non aprire il tappo del serbatoio né fare rifornimento quando il motore è acceso o è ancora caldo.

Non riempire completamente il serbatoio della benzina. Lasciare un po' di spazio (corrispondente almeno all'intero bocchettone di rabbocco + 1 - 2 cm sulla sommità del serbatoio) in modo che, quando la benzina si riscalda, possa espandersi senza traboccare. Vedere fig. 9.

4.2 CONTROLLO DEL LIVELLO DELL'OLIO DEL MOTORE

Al Al momento della consegna, il carter del motore contiene lubrificante SAE 10W-30.

Controllare il livello dell'olio prima di ogni occasione d'uso. La macchina deve essere in piano.

Pulire attorno all’asta. Svitarla ed estrarla. Pulire l’asta.

Plus, Residence, Prestige, Ranger, Excellent, Power: Infilare l’asta completamente ed avvitarla in posi- zione.

Svitare ed estrarre nuovamente l’asta. Controllare il livello dell’olio.

Ranger Svan, Royal: Infilare l’asta completamente senza avvitarla in posizione. Estrarla nuovamente e controllare il livello dell’olio.

Rabboccare, se il livello risulta inferiore al segno “FULL”. Vedere fig. 10-12.

Il livello dell'olio non deve mai superare il segno “FULL”. Il motore si surriscalderebbe. Se il livello dell'olio supera il segno “FULL”, è necessario drenare fino a raggiungere il livello corretto.

4.3 CONTROLLO DEL LIVELLO DELL’OLIO DELLA TRASMISSIONE

Vedere 5.6.1.

4.4 CONTROLLI DI SICUREZZA

Al momento di provare la macchina, verificare che i risultati dei controlli di sicurezza corrispondano a quanto riportato sotto.

Effettuare sempre i controlli di sicurezza prima dell'uso.

Se uno qualsiasi dei risultati si discosta da quanto indicato sotto, non è possibile utilizzare la macchina! Consegnare la macchina ad un centro di assistenza per la riparazione.

4.4.1 Controllo di sicurezza generale

Oggetto Risultato

Impianto del carburante e connessioni.

Cavi elettrici. Tutto l'isolamento intatto.

Impianto di scarico. Nessuna perdita nei punti di

Circuito dell'olio Nessuna perdita. Nessun

Muovere la macchina in avanti/ indietro e rilasciare il pedale del freno di servizio-trazione.

Guida di prova Nessuna vibrazione anomala.

Nessuna perdita.

Nessun danno meccanico.

connessione. Tutte le viti serrate.

danno. La macchina si arresterà.

Nessun suono anomalo.

Traduzione delle istruzioni originali

Page 97

ITALIANO

4.4.2 Controllo di sicurezza elettrico

Controllare sempre il funzionamento del sistema di sicurezza prima dell'uso.

Stato Azione Risultato

Il pedale frizionefreno non è premuto. La presa di forza non è attivata.

Il pedale frizionefreno è premuto. La presa di forza è attivata.

Motore acceso. La presa di forza è attivata.

Motore acceso. Rimuovere il

Provare a mettere in moto.

Il conducente si alza dal sedile.

fusibile 10 A. Vedere fig. 28.

Il motore non si mette in moto.

Il motore si arresta.

4.5 AVVIAMENTO

1. Aprire il rubinetto della benzina. Vedere 15.

2. Controllare che i cavi delle candele siano inseriti nelle rispettive candele.

3. Controllare che la presa di forza sia disinserita.

4. Non tenere il piede sul pedale della trasmissione.

5. Plus, Residence, Prestige, Ranger: Partenza a freddo - chiudere l’aria. Partenza a caldo - portare il comando su pieno gas (circa 2 cm dietro la posizione di aria chiusa). Ranger Svan, Royal, Excellent, Power: Portare l'acceleratore su pieno gas. Partenza a freddo - tirare in fuori completamente il comando dell’aria. Partenza a caldo - il comando dell'aria deve essere premuto.

6. Premere a fondo il pedale frizione-freno.

7. Girare la chiavetta di accensione e mettere in moto.

8 Plus, Residence, Prestige, Ranger:

Quando il motore è in moto, portare progressivamente l’acceleratore sul massimo regime (circa 2 cm dietro la posizione di aria chiusa) se è stato usato il comando dell’aria. Ranger Svan, Royal, Excellent, Power: Quando il motore è in moto, spingere gradualmente il comando dell’aria, se è stato usato.

9. Quando il motore viene avviato a freddo, non farlo lavorare sotto sforzo subito, ma attendere qualche minuto. Ciò permetterà all’olio di scaldarsi.

Utilizzare sempre il pieno gas durante l’impiego della macchina.

4.6 SUGGERIMENTI PER L’USO

Controllare sempre che il volume dell'olio nel motore sia corretto. Questo è particolarmente importante quando si lavora su pendii. Vedere 4.2.

Stare molto attenti quando si tosa sui pendii. Non effettuare brusche partenze o frenate quando si guida sui pendii. Non utilizzare la macchina trasversalmente su un pendio. Muoversi sempre dall’alto verso il basso o dal basso verso l’alto.

La macchina non deve essere utilizzata su pendii superiori a 10°, a prescindere dal senso di marcia.

Ridurre la velocità sui pendii e nelle curve strette per evitare di ribaltarsi o di perdere il controllo della macchina.

Procedendo alla massima velocità con la marcia più elevata, non girare completamente lo sterzo. La macchina potrebbe ribaltarsi.

Tenere mani e piedi lontani dal giunto articolato dello sterzo e dal supporto sedile. Vi è il rischio di lesioni da schiacciamento. Non guidare la macchina con il contenitore motore aperto.

4.7 ARRESTO

Disinserire la presa di forza. Inserire il freno di stazionamento.

Lasciare girare il motore al minimo per uno o due minuti. Spegnere il motore girando la chiavetta.

Chiudere il rubinetto della benzina. Questa indicazione è particolarmente importante se la macchina deve essere trasportata su un rimorchio o simili.

Se ci si deve allontanare dalla macchina, scollegare i cavi delle candele e togliere la chiavetta di accensione.

Il motore potrebbe essere molto caldo subito dopo lo spegnimento. Non toccare la marmitta, il motore o le alette di raffreddamento. Vi è il pericolo di ustioni.

4.8 PULIZIA

Per ridurre il rischio di incendi, assicurarsi che su motore, marmitta, batteria e serbatoio del carburante non siano presenti erba, foglie ed olio.

Per ridurre il rischio di incendi, controllare regolarmente che non vi siano perdite di olio e/o carburante.

Non utilizzare mai acqua ad alta pressione. Potrebbe danneggiare le guarnizioni dell'albero, i componenti elettrici e le valvole idrauliche.

Traduzione delle istruzioni originali

Page 98

ITALIANO

Non utilizzare mai aria ad alta pressione rivolta contro le alette del radiatore. La struttura delle alette ne verrebbe danneggiata.

Pulire sempre la macchina dopo l'uso. Per la pulizia, attenersi alle istruzioni seguenti:

• Non spruzzare l'acqua direttamente sul motore.

• Pulire il motore con una spazzola e/o aria compressa.

• Pulire la presa d'aria di raffreddamento del motore (10-12:W).

• Dopo la pulizia con acqua, avviare la macchina e gli eventuali piani di taglio per rimuovere l'acqua che altrimenti potrebbe penetrare nei cuscinetti e provocare danni.

5 MANUTENZIONE

5.1 PROGRAMMA DI ASSISTENZA

Per tenere sempre la macchina in buono stato per quanto riguarda affidabilità, sicurezza di funzionamento ed attenzione all’ambiente, attenersi sempre al programma di assistenza STIGA.

I punti di intervento di questo programma sono illustrati nel libretto di istruzioni allegato.

Il Controllo di Base da un'officina autorizzata.

Il Primo Controllo e il Controllo Intermedio vrebbero essere effettuati da un'officina autorizzata, ma possono essere anche a cura dell'utente. Le procedure sono riportate nel libretto e sono descritte in “4 AVVIAMENTO E MARCIA”, oltre che qui di seguito.

I controlli effettuati da un'officina autorizzata garantiscono un lavoro professionale e ricambi originali.

Il libretto viene timbrato ad ogni Controllo di Base e ad ogni Controllo Intermedio effettuato da un'officina autorizzata. Un libretto con questi i timbri aumenta il valore delle macchine di seconda mano.

5.2 PREPARAZIONE

Tutti i controlli e gli interventi di manutenzione devono essere effettuati a macchina ferma e motore spento.

Applicare sempre il freno di stazionamento per evitare che la macchina si sposti.

Spegnere il motore.

Evitare partenze accidentali del motore staccando i cavi delle candele e togliendo la chiavetta di accensione.

deve sempre essere effettuato

do-

5.3 PRESSIONE DEI PNEUMATICI

Regolare la pressione dei pneumatici come segue: Anteriore: 0,6 bar (9 psi),

Posteriore: 0,4 bar (6 psi).

5.4 CAMBIO DELL'OLIO DEL MOTORE

La presente sezione contiene alcune tabelle relative ai diversi motori inclusi nella gamma di STIGA. Per facilitare la lettura, evidenziare i dati che si riferiscono alla relativa macchina o motore.

5.4.1 Intervalli di cambio

La tabella seguente indica le ore di esercizio e i mesi di calendario. Eseguire la relativa azione a seconda della prima scadenza che si verifica.

Macchina

Plus, Residence, Prestige, Ranger, Excellent, Power (B&S)

Cambio dell’olio 5 ore Sostituzione del filtro. - 100 ore

Ranger Svan, Royal (Honda)

Cambio dell’olio

Sostituzione del filtro. -

Cambiare l’olio più spesso se il motore deve funzionare in condizioni difficili o a una temperatura ambiente elevata.

5.4.2 Olio motore

Usare olio come indicato nella tabella seguente.

Olio SAE 10W-30 Classe di servizio SJ o superiore

Usare olio senza additivi.

Non eccedere nel riempimento. Ciò potrebbe causare il surriscaldamento del motore.

Cambiare l’olio a motore caldo.

L’olio motore potrebbe essere molto caldo se viene tolto immediatamente dopo aver spento il motore. Lasciare quindi raffreddare il motore per alcuni minuti prima di togliere l’olio.

1. Afferrare la fascetta sul tubo di scarico dell'olio.

Usare una pinza regolabile, poligrip o simile. Vedere fig. 10-12:Y.

2. Spostare la fascetta lungo il tubo di scarico

dell'olio verso l'alto di 3-4 cm e togliere il tappo.

3. Raccogliere l’olio in un recipiente.

NOTA! Fare attenzione a non versare olio sulle cinghie di trasmissione.

Prima

volta

Ore di esercizio/

Mesi di calendario

Ore di esercizio/

Mesi di calendario

20 ore/ 1 mese

Poi ad inter-

valli di

50 ore/

12 mesi

100 ore/

6 mesi

100 ore/

6 mesi

Traduzione delle istruzioni originali

Page 99

ITALIANO

4. Consegnare l'olio per lo smaltimento in conformità con le normative locali.

5. Inserire il tappo di scarico dell'olio e riportare la fascetta sopra il tappo.

6. Estrarre l’asta dell’olio e rabboccare con olio nuovo.

Quantità d'olio:

Quantità d’olio, circa

Macchina

Residence, Ranger

Plus, Prestige

Excellent, Power

Ranger Svan 0,9 litri 1,05 litri

7. Ad ogni rifornimento, avviare il motore e procedere al minimo per 30 secondi.

8. Controllare che non vi siano perdite d’olio.

9. Spegnere il motore. Attendere 30 secondi e controllare nuovamente il livello dell’olio secondo quanto indicato in 4.2.

5.4.3 Filtro dell'olio

Il filtro dell'olio deve essere sostituito ogni secondo cambio dell'olio, ovvero dopo 100 ore di funzionamento. Prima di tutto, scaricare l'olio del motore e inserire il tappo di scarico come descritto sopra. Sostituire quindi il filtro dell'olio come segue:

1. Pulire l'area attorno al filtro e smontare il filtro.

2. Inumidire la guarnizione del nuovo filtro con olio.

3. Installare il filtro. Prima di tutto, avvitare il filtro in maniera che la guarnizione vada a contatto con il motore. Quindi avvitare il filtro di un altro 1/2 giro o 3/4 di giro.

4. Procedere con il punto 7 secondo quanto indicato in 5.4.2 Olio motore sopra.

Senza sostitu-

zione del filtro

1,4 litri -

1,4 litri 1,5 litri

1,6 litri 1,7 litri

Con sostituzione

del filtro

5.5 FILTRO DEL CARBURANTE

(10-12:Z)

Sostituire il filtro del carburante ogni stagione. Dopo aver installato il nuovo filtro, controllare se

vi sono perdite di carburante.

5.6 TRASMISSIONE, OLIO (PRESTIGE, RESIDENCE, ROYAL, POWER)

L'olio nella trasmissione idraulica devono essere controllati/regolati e sostituiti agli intervalli indicati nella tabella seguente.

Prima

Azione

Controllo e regolazione del livello.

Cambio dell’olio 5 200

Tipo di olio: Olio sintetico 5W-50. Quantità d’olio al cambio dell’olio: circa 3,5 litri.

5.6.1 Controllo - correzione

1. Posizionare la macchina su una superficie pia-

na.

2. Controllare il livello dell’olio nel serbatoio. Ve-

dere fig. 20:P. Il livello deve trovarsi sulla linea.

3. Rabboccare, se necessario.

5.6.2 Scarico

1. Azionare la macchina a varie velocità per 10-20

minuti per riscaldare l'olio della trasmissione.

2. Posizionare la macchina completamente in

orizzontale.

3. Disinserire entrambe le leve di disinnesto come

illustrato nella fig. 7:A, B.

4. Posizionare un contenitore sotto l'assale poste-

riore e uno sotto quello anteriore.

5. Togliere il coperchio per aprire il serbatoio

dell’olio.

Per il tappo di scarico dell'olio utilizzare esclusivamente un attacco quadro da 3/8”. Altri utensili potrebbero danneggiare il tappo.

6. Togliere il tappo di scarico dell'olio dall’assale

posteriore. Vedere la figura 21.

7. Togliere i 2 tappi di scarico dall’assale anterio-

re. Utilizzare una chiave a tubo da 12 mm. Far defluire l’olio presente nell’assale anteriore e nei tubi. Vedere fig. 22.

8. Controllare che le guarnizioni sui tappi di scari-

co dell’assale anteriore siano intatte. Vedere fig.

22. Rimontare i tappi. Coppia di serraggio: 1517 Nm.

Il tappo di scarico dell'olio potrebbe danneggiarsi se stretto con una coppia superiore a 5 Nm.

9. Controllare che la guarnizione sul tappo di sca-

rico dell'olio dell’assale posteriore sia intatta. Vedere fig. 21:V. Rimontare nell’assale posteriore. Stringere il tappo di scarico dell'olio con una coppia di 5 Nm.

volta

Poi ad inter-

valli di

Ore di esercizio

-50

Traduzione delle istruzioni originali

Page 100

ITALIANO

10.Aspirare l’olio dalla sezione più profonda del serbatoio con un estrattore d’olio. Vedere fig.

23.

11.Smaltire l’olio nel rispetto della normativa locale.

5.6.3 Rifornimento

Non azionare mai il motore quando la leva di rilascio della frizione dell’assale posteriore è inserita e la leva di rilascio della frizione dell’assale anteriore è disinserita.

Le guarnizioni dell’assale anteriore potrebbero danneggiarsi.

1. Riempire il serbatoio dell'olio con olio nuovo.

Se il motore viene acceso in locali chiusi, è necessario collegare un dispositivo di aspirazione dei gas di scarico al tubo di scarico del motore.

2. Controllare che la leva di rilascio della frizione dell’assale posteriore sia disinserita.

3. Avviare il motore. All’avvio del motore, la leva di rilascio della frizione dell’assale anteriore si sposta automaticamente verso l’interno.

4. Disinserire la leva di rilascio della frizione dell’assale anteriore.

NOTA! L'olio viene aspirato rapidamente nell'impianto. Il serbatoio deve essere sempre rabboccato. L’aria non deve mai essere aspirata.

5. Regolare il pedale dell’acceleratore in avanti bloccandolo con un cuneo di legno. Vedere fig.

24. Riempire manualmente il serbatoio dell’olio con olio nuovo.

6. Far girare in posizione avanti per un minuto.

7. Spostare il cuneo di legno e regolare il pedale dell’acceleratore nella posizione opposta. Continuare a rabboccare olio.

8. Far girare in senso opposto per un minuto.

9. Cambiare il senso di marcia ogni minuto come indicato in precedenza e continuare a rabboccare olio fino a quando non vi sarà più alcun gorgogliamento nel serbatoio.

10.Spegnere il motore, montare il coperchio del serbatoio dell’olio e chiudere il coperchio del motore.

11.Eseguire delle prove per alcuni minuti e regolare il livello dell’olio nel serbatoio.

5.7 TRASMISSIONI A CINGHIA

Dopo 5 ore di funzionamento, controllare che tutte le cinghie siano intatte e che non presentino danni.

5.8 STERZO

Lo sterzo deve essere controllato/corretto dopo 5 ore di funzionamento e, successivamente, dopo 100 ore di funzionamento.

5.8.1 Controlli

Girare leggermente lo sterzo indietro e in avanti. Nelle catene dello sterzo non deve esserci nessun gioco meccanico.

5.8.2 Regolazione

Se necessario, regolare le catene dello sterzo come segue:

1. Mettere la macchina con le ruote diritte.

2. Regolare le catene dello sterzo per mezzo dei due dadi posti sotto il punto centrale. Vedere fig. 16.

3. Regolare in modo uguale entrambi i dadi fino a eliminare qualsiasi gioco.

4. Provare la macchina muovendola in avanti in linea retta e controllare che lo sterzo non sia fuori centro.

5. Se lo sterzo è fuori centro, allentare un dado e serrare l'altro.

Non tendere eccessivamente le catene dello sterzo. Ciò farebbe irrigidire lo sterzo ed aumenterebbe l’usura delle sue catene.

5.9 BATTERIA

Se l'acido entra a contatto con gli occhi o con la pelle può causare serie lesioni. Se una qualsiasi parte del corpo entra a contatto con l'acido, risciacquarla immediatamente e abbondantemente con acqua e rivolgersi quanto prima a un medico.

La batteria VLRA (regolata con valvole) ha una tensione nominale di 12 V. Il liquido della batteria non deve essere controllato o rabboccato. L'unico intervento di manutenzione necessario è effettuare la carica della batteria, ad esempio dopo un lungo periodo di immagazzinamento.

Prima del primo utilizzo, caricare completamente la batteria. Caricare sempre la batteria prima di immagazzinarla. La batteria subisce seri danni se viene immagazzinata quando è scarica.

5.9.1 Carica mediante il motore

La batteria può essere caricata mediante l'alternatore del motore come segue:

1. Montare la batteria nella macchina come indicato di seguito.

2. Posizionare la macchina all'esterno o montare un dispositivo di aspirazione dei gas di scarico.

3. Mettere in moto seguendo le istruzioni del manuale dell’utente.

4. Far funzionare ininterrottamente il motore per 45 minuti.

5. Spegnere il motore. A questo punto la batteria è completamente carica.

100

Traduzione delle istruzioni originali

Stiga Park PLUS Instructions for use

Specifications and Main Features

Frequently Asked Questions

User Manual
