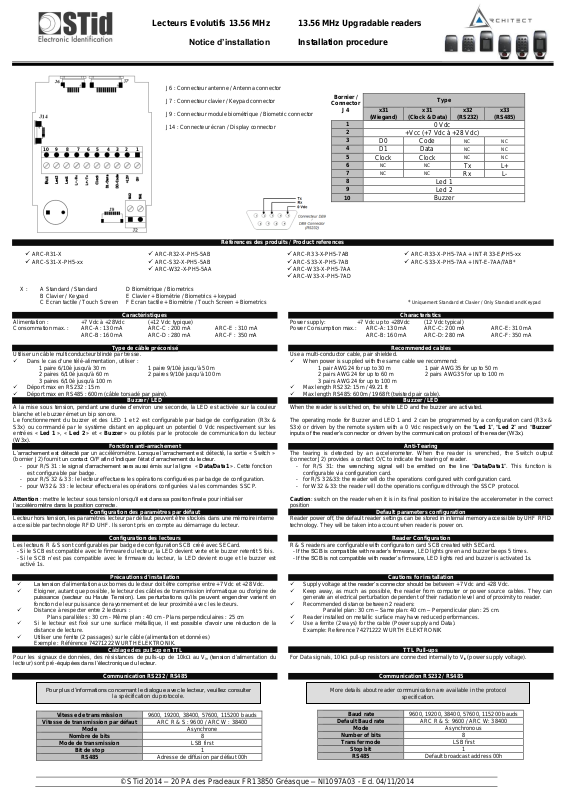

STid AC1 User Manual

Lecteurs Evolutifs 13.56 MHz

Notice d’installation

13.56 MHz Upgradable readers
Installation procedure

© STid 2014 – 20 PA des Pradeaux FR13850 Gréasque – NI1097A03 - Ed. 04/11/2014

1 paire 6/10è jusqu'à 30 m

1 paire 9/10è jusqu'à 50 m

2 paires 6/10è jusqu'à 60 m

2 paires 9/10è jusqu'à 100 m

3 paires 6/10è jusqu'à 100 m

1 pair AWG24 for up to 30 m

1 pair AWG35 for up to 50 m

2 pairs AWG24 for up to 60 m

2 pairs AWG35 for up to 100 m

3 pairs AWG24 for up to 100 m

 ARC-R31-X
 ARC-S31-X-PH5-xx

 ARC-R32-X-PH5-5AB
 ARC-S32-X-PH5-5AB
 ARC-W32-X-PH5-5AA

 ARC-R33-X-PH5-7AB
 ARC-S33-X-PH5-7AB
 ARC-W33-X-PH5-7AA
 ARC-W33-X-PH5-7AD

 ARC-R33-X-PH5-7AA + INT-R33-E/PH5-xx
 ARC-S33-X-PH5-7AA + INT-E-7AA/7AB*

A Standard / Standard
B Clavier / Keypad
C Ecran tactile / Touch Screen

D Biométrique / Biometrics
E Clavier + Biométrie / Biometrics + keypad
F Ecran tactile + Biométrie / Touch Screen + Biometrics

* Uniquement Standard et Clavier / Only Standard and Keypad

Pour plus d’informations concernant le dialogue avec le lecteur, veuillez consulter

la spécification du protocole.

More details about reader communication are available in the protocol

specification.

Bornier /

Connector

Type

J4

x31

(Wiegand)

x31

(Clock & Data)

x32

(RS232)

x33

(RS485)

1

0 Vdc

2

+Vcc (+7 Vdc à +28 Vdc)

3

D0

Code

NC

NC

4

D1

Data

NC

NC

5

Clock

Clock

NC

NC 6 NC

NC

Tx

L+

7

NC

NC

Rx

L-

8

Led 1 9 Led 2

10

Buzzer

J6 : Connecteur antenne / Antenna connector
J7 : Connecteur clavier / Keypad connector
J9 : Connecteur module biométrique / Biometric connector
J14 : Connecteur écran / Display connector

10 9 8 7 6 5 4 3 2 1

Vitesse de transmission

9600, 19200, 38400, 57600, 115200 bauds

Vitesse de transmission par défaut

ARC R & S : 9600 / ARC W : 38400

Mode

Asynchrone

Nombre de bits

8

Mode de transmission

LSB first

Bit de stop

1

RS485

Adresse de diffusion par défaut 00h

Baud rate

9600, 19200, 38400, 57600, 115200 bauds

Default Baud rate

ARC R & S: 9600 / ARC W: 38400

Mode

Asynchronous

Number of bits

8

Transfer mode

LSB first

Stop bit

1

RS485

Default broadcast address 00h

Références des produits / Product references

Alimentation : +7 Vdc à +28Vdc (+12 Vdc typique)
Consommation max. : ARC-A : 130 mA ARC-C : 200 mA ARC-E : 310 mA
ARC-B : 160 mA ARC-D : 280 mA ARC-F : 350 mA

Utiliser un câble multiconducteur blindé par tresse.

 Dans le cas d'une télé-alimentation, utiliser :

 Déport max en RS232 : 15m
 Déport max en RS485 : 600m (câble torsadé par paire).

A la mise sous tension, pendant une durée d’environ une seconde, la LED est activée sur la couleur
blanche et le buzzer émet un bip sonore.
Le fonctionnement du buzzer et des LED 1 et 2 est configurable par badge de configuration (R3x &
S3x) ou commandé par le système distant en appliquant un potentiel 0 Vdc respectivement sur les
entrées « Led 1 », « Led 2 » et « Buzzer » ou pilotés par le protocole de communication du lecteur
(W3x).

L’arrachement est détecté par un accéléromètre. Lorsque l’arrachement est détecté, la sortie « Switch »
(bornier J2) fournit un contact O/F afin d’indiquer l’état d’arrachement du lecteur.

- pour R/S 31 : le signal d’arrachement sera aussi émis sur la ligne « Data/Data1 ». Cette fonction
est configurable par badge.

- pour R/S 32 & 33 : le lecteur effectuera les opérations configurées par badge de configuration.

- pour W32 & 33 : le lecteur effectuera les opérations configurées via les commandes SSCP.

Attention : mettre le lecteur sous tension lorsqu’il est dans sa position finale pour initialiser
l’accéléromètre dans la position correcte.

Lecteur hors tension, les paramètres lecteur par défaut peuvent être stockés dans une mémoire interne
accessible par technologie RFID UHF. Ils seront pris en compte au démarrage du lecteur.

Les lecteurs R & S sont configurables par badge de configuration SCB créé avec SECard.

- Si le SCB est compatible avec le firmware du lecteur, la LED devient verte et le buzzer retentit 5 fois.

- Si le SCB n’est pas compatible avec le firmware du lecteur, la LED devient rouge et le buzzer est
activé 1s.

 La tension d’alimentation aux bornes du lecteur doit être comprise entre +7 Vdc et +28 Vdc.
 Eloigner, autant que possible, le lecteur des câbles de transmission informatique ou d'origine de

puissance (secteur ou Haute Tension). Les perturbations qu’ils peuvent engendrer varient en
fonction de leur puissance de rayonnement et de leur proximité avec les lecteurs.

 Distance à respecter entre 2 lecteurs :
 Si le lecteur est fixé sur une surface métallique, il est possible d’avoir une réduction de la
 Utiliser une ferrite (2 passages) sur le câble (alimentation et données)

Pour les signaux de données, des résistances de pulls-up de 10k au V
lecteur) sont pré-équipées dans l’électronique du lecteur.

Plans parallèles : 30 cm - Même plan : 40 cm - Plans perpendiculaires : 25 cm
distance de lecture.
Exemple : Référence 74271222 WURTH ELEKTRONIK.

Configuration des paramètres par défaut

Caractéristiques

Type de câble préconisé

Buzzer / LED

Fonction anti-arrachement

Configuration des lecteurs

Précautions d'installation

Câblage des pull-up en TTL

Communication RS232 / RS485

(tension d’alimentation du

in

Power supply: +7 Vdc up to +28Vdc (12 Vdc typical)
Power Consumption max.: ARC-A: 130 mA ARC-C: 200 mA ARC-E: 310 mA
ARC-B: 160 mA ARC-D: 280 mA ARC-F: 350 mA

Use a multi-conductor cable, pair shielded.

 When power is supplied with the same cable we recommend:

 Max length RS232: 15m / 49.21 ft
 Max length RS485: 600m / 1968 ft (twisted pair cable).

When the reader is switched on, the white LED and the buzzer are activated.
The operating mode for Buzzer and LED 1 and 2 can be programmed by a configuration card (R3x &

S3x) or driven by the remote system with a 0 Vdc respectively on the “Led 1”, “Led 2” and “Buzzer”
inputs of the reader’s connector or driven by the communication protocol of the reader (W3x).

The tearing is detected by an accelerometer. When the reader is wrenched, the Switch output
(connector J2) provides a contact O/C to indicate the tearing of reader.

- for R/S 31: the wrenching signal will be emitted on the li ne “Data/Data1”. This function is
configurable via configuration card.

- for R/S 32&33: the reader will do the operations configured with configuration card.

- for W32 & 33: the reader will do the operations configured through the SSCP protocol.

Caution: switch on the reader when it is in its final position to initialize the accelerometer in the correct
position

Reader power off, the default reader settings can be stored in internal memory accessible by UHF RFID
technology. They will be taken into account when reader is power on.

R & S readers are configurable with configuration card SCB created with SECard.

- If the SCB is compatible with reader’s firmware, LED lights green and buzzer beeps 5 times.

- If the SCB is not compatible with reader’s firmware, LED lights red and buzzer is activated 1s.

 Supply voltage at the reader’s connector should be between +7 Vdc and +28 Vdc.
 Keep away, as much as possible, the reader from computer or power source cables. They can

generate an electrical perturbation dependent of their radiation level and of proximity to reader.

 Recommended distance between 2 readers:
 Reader installed on metallic surface may have reduced performances.

 Use a ferrite (2 ways) for the cable (Power supply and Data).

For Data signals, 10k pull-up resistors are connected internally to V

Parallel plan: 30 cm – Same plan: 40 cm – Perpendicular plan: 25 cm.

Example: Reference 74271222 WURTH ELEKTRONIK

Characteristics

Recommended cables

Buzzer / LED

Anti-Tearing

Default parameters configuration

Reader Configuration

Cautions for installation

TTL Pull-ups

Communication RS232 / RS485

(power supply voltage).

in

Lecteurs Evolutifs 13.56 MHz

Notice d’installation

13.56 MHz Upgradable readers
Installation procedure

© STid 2014 – 20 PA des Pradeaux FR13850 Gréasque – NI1097A03 - Ed. 04/11/2014

L+
L­L+ L-

L+ L-

L+ L-

UTL

+Vcc

1.5 kΩ

1.5 kΩ

*Visuels non-contractuels /

Non-contractual pictures

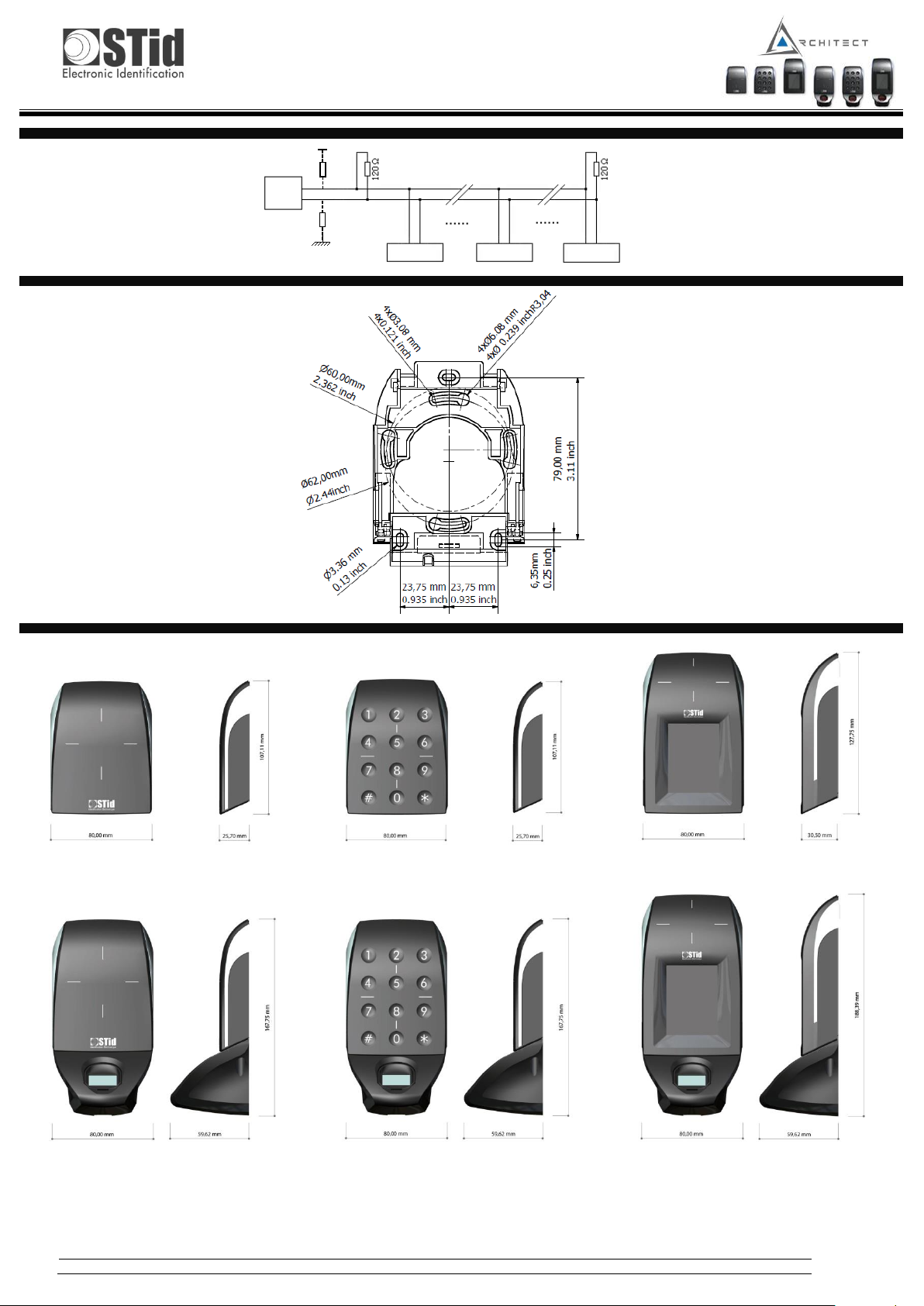

Architecture en bus (RS485) / Bus Architecture (RS485)

Dimensions du socle de fixation / Smart mounting plate dimensions

Dimensions / Dimensions

Lecteurs Evolutifs 13.56 MHz

Notice d’installation

13.56 MHz Upgradable readers
Installation procedure

© STid 2014 – 20 PA des Pradeaux FR13850 Gréasque – NI1097A03 - Ed. 04/11/2014

Etape 1 / Step 1

Etape 2 / Step 2

La gamme Architect® a pour particularité d’être modulaire. Chaque

lecteur se compose de 3 parties : 1 façade interchangeable, 1 cœur
électronique et 1 socle de fixation. Vous pouvez faire évoluer les
fonctionnalités et les niveaux de sécurité de votre lecteur en changeant
simplement la façade et/ou en y ajoutant un module biométrique.

The modularity represents a specific feature of the Architect® series.
Each reader is composed of 3 parts: 1 switchable cover, 1 RFID core
and 1 Smart mounting plate. You can upgrade functionalities and
security levels switching the cover and/or adding a biometric module.

- Déconnecter la nappe d’antenne du connecteur J6.

cable to J7 connector.

- Déconnecter la nappe d’antenne du connecteur J6.

connector.

- Déconnecter la nappe d’antenne du connecteur J6 et la nappe du

Puis faire pivoter la carte et l'insérer en force entre les 2 clips.
And then pivot the core and insert in force between the two clips.

Common RFID core

Smart mounting plate

Logements / Slots

Ne pas utiliser le buzzer pour faire levier

Do not use the buzzer as a lever

Clips

Placer le cœur entre les 2 logements en haut de la façade.
Place the core between the 2 slots at the top of the cover.

Etapes pour retirer le cœur de la façade / Steps to remove the core from the front cover

Procédure pour installer le cœur dans la façade / Procedure to install the core into the front part

- Retirer le cœur de la façade (Etapes 1, 2).

- Installer le cœur dans la façade clavier.

- Connecter la nappe d’antenne au connecteur J6 et la nappe du clavier au
connecteur J7.

- Disconnect the antenna flat flexible cable of J6 connector.

- Remove the core of the front part (Steps 1, 2).

- Install the core in the keyboard front part.

- Connect the antenna flat flexible cable to J6 connector and keyboard flat flexible

- Retirer le cœur de la façade (Etapes 1, 2).

- Installer le cœur dans la façade écran.

- Connecter la nappe d’antenne au connecteur J6 et la nappe d’écran au connecteur J14.

- Disconnect the antenna flat flexible cable of J6 connector.

- Remove the core of the front part (Steps 1, 2).

- Install the core in the screen front part.

- Connect the antenna flat flexible cable to J6 connector and screen ribbon to J14

Modularité / Modularity

Procédure pour changer de façade / Procedure to change the front part

clavier du connecteur J7.

- Retirer le cœur de la façade (Etapes 1, 2).

- Installer le cœur dans la façade écran.

- Connecter la nappe d’antenne au connecteur J6 et la nappe
d’écran au connecteur J14.

- Disconnect the antenna flat flexible cable of J6 connector and
keyboard flat flexible cable of J7 connector.

- Remove the core of the front part (Steps 1, 2 and 3).

- Install the core in the screen front part.

- Connect the antenna flat flexible cable to J6 connector and screen
flat flexible cable to J14 connector.

Lecteurs Evolutifs 13.56 MHz

Notice d’installation

13.56 MHz Upgradable readers
Installation procedure

© STid 2014 – 20 PA des Pradeaux FR13850 Gréasque – NI1097A03 - Ed. 04/11/2014

- Connecter le câble du module biométrique au connecteur J9. Ne pas faire de boucle avec le câble

(1)

.

- Insérer le module dans l’encoche au bas du lecteur jusqu’à entendre un « clic ».

- Découper le support comme illustré sur le schéma

(2)

.

- Placer le lecteur-bio sur le socle (cf. Fixation), utiliser les 2 vis (Vis Thermoplastique TCZ 2,5x8)
fournies avec le module

(3)

.

- Connect cable of biometric module to J9 connector. Do not loop the cable

(1)

.

- Insert the module into the reader slot until you hear a “clic”.

- Cut the base as shown in the drawing

(2)

.

- Place the reader-bio on the base (i.e. Mounting), use the 2 screws (screws Thermoplastic TCZ 2,5x8)
provided with the module

(3)

.

Option :

Option :

Vis / Screw

(2)

Afin de faire passer le câble du module

(3) (3)

(1)

.

- Faire passer les câbles dans la cavité du socle.

- Fixer le socle sur son emplacement final.

- Effectuer le raccordement du lecteur.

- Tester le fonctionnement.

- Placer le lecteur sur le socle (clipper le haut puis pivoter le vers le bas).

- Fixer le lecteur à l’aide des 2 vis et de l’embout fourni.

-

Procédure pour ajouter le module biométrique / Procedure to add biometric module

biométrique dans le support, découper la
partie préformée du support.

(2)

To pass the cable of biometric module
into the support cut the preformed part of
the support.

Plaque de renfort pour lecteur standard

Reinforcement plate for standard or

Pour rigidifier l’ensemble « lecteur +
module biométrique », une plaque de
métal peut-être ajouté au support (Réf.
SE7-ARC-DE).

To rigidify the whole “reader + biometric
module”, a metal plate can be added to

the support (Ref. SE7-ARC-DE).

ou clavier

keyboard reader

STid déclare que le lecteur ARC-x3x-A est conforme aux exigences essentielles de la Directive
R&TTE 1999/5/CE. Une copie de notre déclaration est disponible sur demande adressée à
[e-mail].

Déclaration de conformité

Fixation / Mounting

STid declares that the reader ARC-x3x-A is compliant to the essential requirements of the Directive
R&TTE 1999/5/CE. A copy of our declaration is available upon request to [e-mail].

- Pass the cables through the hole in the base.

- Screw the base to its final location.

- Connect the reader.

- Test the reading and communication.

- Place the reader on the base (clip the top part and then pivot it down).

- Lock the reader with the 2 provided screws using the specific tool.

Plaque de renfort pour lecteur écran

Reinforcement plate for touch screen reader

Pour rigidifier l’ensemble « lecteur écran + module
biométrique », une plaque de métal peut-être
ajouté au support (Réf. SE7-ARC-F).

To rigidify the whole “touch screen reader
+biometric module”, a metal plate can be added to
the support (Ref. SE7-ARC-F).

Declaration of compliance

Cet appareil est conforme à la Part-15 de la FCC. Son fonctionnement est soumis aux deux
conditions suivantes :

1) Cet appareil ne doit pas causer d’interférence nuisible.

2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant
provoquer un fonctionnement indésirable.

Note : Le fabricant n’est pas responsable des interférences radio ou TV causées par des
modifications non autorisées de l’équipement. De telles modifications pourraient annuler le droit à
l’utilisateur d’utiliser l’équipement.

En réponse à la règlementation, STid finance la filière de recyclage de Récylum dédiée aux DEEE Pro qui reprend gratuitement les matériels électriques d’éclairage, les équipements de
contrôle et de surveillance, et les dispositifs médicaux usagés.

Plus d’informations sur www.recylum.com.

In response to the regulation, STid finances the Récylum dedicated to DEEE Pro recycling chain. Lighting electrical equipment, control and monitoring devices, and used medical devices
are taken back free of charge.
More information on www.recylum.com.

Adhérent “DEEE Pro” / “DEEE Pro” Adherent

This device complies with Part 15 of the FCC rules. Operation is subject to the following two
conditions:

1) This device may not cause harmful interference.

2) This device must accept any interference received, including interference that may
cause undesired operation.

Note: The manufacturer is not responsible for any radio or TV interference caused by unauthorized
modifications to this equipment. Such modifications could void the user’s authority to operate the
equipment.
