Page 1

AKUMULATOROWA WIERTARKO-WKRĘTARKA

CORDLESS DRILL / DRIVER

AKKUSCHRAUBER-UND-BOHRER

RUS

АККУМУЛЯТОРНАЯ ДРЕЛЬ С ШУРУПОВЕРТОМ

АКУМУЛЯТОРНА ДРИЛЯ З ШУРУПОВЕРТОМ

AKUMULIATORINIS GRĘŽTUVAS-SUKTUVAS

AKUMULATORA URBJMAŠĪNA-SKRŪVGRIEZIS

AKUMULÁTOROVÝ VRTACÍ ŠROUBOVÁK

AKUMULÁTOROVÝ VŔTACÍ SKRUTKOVAČ

AKKUS FÚRÓCSAVAROZÓK

MAŞINA DE GĂURIT / ÎNŞURUBAT CU ACUMULATOR

TALADRO / ATORNILLADOR A BATERÍA

78974

Page 2

PL GB D RUS UA LT LV CZ SK H RO E

III

V VI

2018

VII VII

Rok produkcji: Production year:

Produktionsjahr: Год выпуска:

Рік випуску: Pagaminimo metai:

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Ražošanas gads: Rok výroby:

Rok výroby: Gyártási év:

INSTRUKCJA ORYGINALNA

Anul producţiei utilajului: Año de fabricación:

Page 3

PL GB D RUS UA LT LV CZ SK H RO E

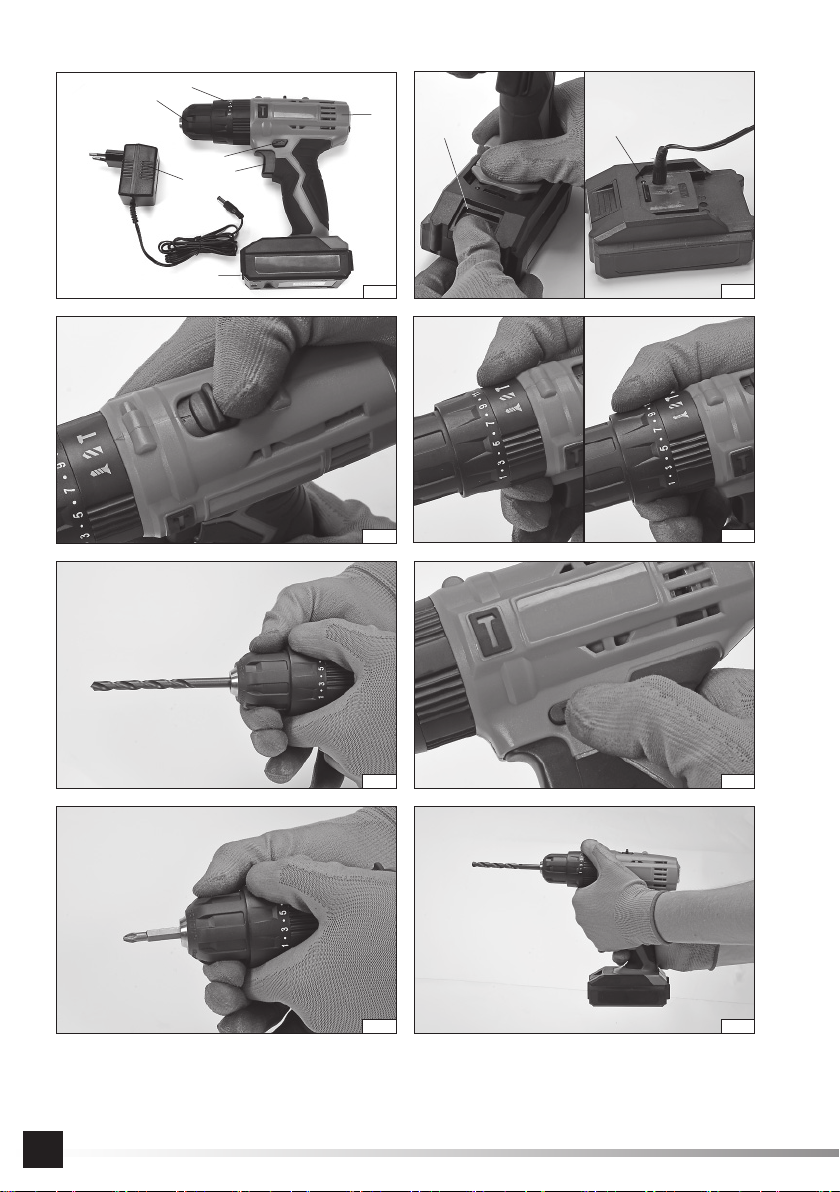

PL GB D

1. wiertarko - wkrętarka

2. akumulator

3. włącznik

4. przełącznik kierunku obrotów

5. uchwyt wiertarski

6. przełącznik momentu obrotowego

7. ładowarka akumulatora

8. wskaźnik naładowania akumulatora

9. zatrzask akumulatora

1. drill and screwer

2. battery

3. switch

4. rotation selector

5. drill chuck

6. torque selector

7. battery charger

8. battery load indicator

9. battery lock

1. Akkuschrauber und -bohrer

2. Akkumulator

3. Schalter

4. Umschalter für die Drehrichtung

5. Bohrfutter

6. Drehmomentenschalter

7. Ladegerät des Akkus

8. Ladeanzeige des Akkus

9. Schnappverschluss des Akkus

RUS UA LT

1. аккумуляторная дрель с шуруповертом

2. аккумулятор

3. выключатель

4. реверсивный переключатель

5. сверлильный патрон

6. переключатель момента вращения

7. зарядное устройство аккумулятора

8. индикатор зарядки аккумулятора

9. защелка аккумулятора

1. дриля з шуруповертом

2. акумулятор

3. вимикач

4. реверсивний перемикач

5. свердлувальний патрон

6. перемикач моменту обертання

7. зарядний пристрій акумулятора

8. індикатор зарядження акумулятора

9. защіпка акумулятора

1. gręžtuvas-suktuvas

2. akumuliatorius

3. jungiklis

4. apsisukimų krypties perjungiklis

5. griebtuvas

6. sukimosi momento perjungiklis

7. akumuliatoriaus įkroviklis

8. akumuliatoriaus įkrovimo indikatorius

9. akumuliatoriaus spūsčiukas

LV CZ SK

1. skrūvgriežu-urbjmašīna

2. akumulators

3. ieslēdzējs

4. apgriezienu virziena pārslēdzējs

5. urbju turētājs

6. ātruma pārslēdzējs

7. akumulatora uzlādes stacija

8. akumulatora uzlādēšanas rādītājs

9. akumulatora sprosts

1. vrtací šroubovák

2. akumulátor

3. spínač

4. přepínač směru otáčení

5. nástrojové sklíčidlo

6. přepínač kroutícího momentu

7. nabíječka akumulátoru

8. indikátor nabití akumulátoru

9. západka akumulátoru

1. vŕtací skrutkovač

2. akumulátor

3. spínač

4. prepínač smeru otáčok

5. vŕtacie skľučovadlo

6. prepínač krútiaceho momentu

8. nabíjačka akumulátora

9. indikátor nabitia akumulátora

10. západka akumulátora

HROE

1. fúró - csavarhúzó

2. akkumulátor

3. kapcsoló

4. forgásirány váltó

5. fúrótokmány

6. forgásirány-váltó 7, az akkumulátor töltője

8. az akkumulátor töltöttségének kijelzése

9. az akkumulátor rögzítő csatja

1. bormasina-surubelniţa

2. acumulatorul

3. întrerupă torul

4. comutatorul direcţiei de rotire

5. mandrina

6. comutatorul momentului de rotire

7. încărcătorul acumulatorului

8. indicatorul de încărcare al acumulatorului

9. blocada acumulatorului

1. taladro-desarmador

2. acumulador

3. interruptor eléctrico

4. interruptor de la dirección de la rotación

5. agarradera del taladro

6. interruptor del momento giratorio

7. cargadora de la batería

8. indicador de la carga de la batería

9. botón de seguridad de la batería

INSTRUKCJA ORYGINALNA

Page 4

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen Прочитать инструкцию Прочитать iнструкцiю Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción

Używać gogli ochronnych Wear protective goggles Пользоваться защитными очками Користуйтесь захисними окулярами Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído

PL GB D RUS UA LT LV CZ SK H RO E

18 V

LED

Napięcie znamionowe Operating voltage Nennspannung Номинальное напряжение Номінальна напруга Nominali įtampa Nomināls spriegums Jmenovité napětí Menovité napätie Névleges feszültség Tensiunea nominală Tensión nominal

0 - 350 min 0 - 1300 min

Znamionowa prędkość obrotowa Rotation Nennumdrehungsgeschwindigkeit Номинальные обороты Номінальні оберти Nominalus apsisukimų greitis Nomināls griezes ātrums Jmenovité otáčky Menovité otáčky Névleges fordulatszám Viteza de rotire nominală Velocidad de la rotación nominal

-1

Urządzenie posiada żarówkę lub diodę LED light Gerät besitzt eine Glühlampe oder Diode Устройство оснащено лампочкой или диодом Пристрій оснащений лампочкою або діодом Įrengimas turi lemputę arba diodą Ierīce ir apgādāta ar spuldzi vai diodi Zařízení je vybaveno žárovkou nebo diodou Zariadenie je vybavené žiarovkou alebo diódou A berendezésben van égő vagy dióda Utilajul este înzestrat cu bec sau diodă Dispositivo con foco o diodo

Elektronicznie regulowana prędkość obrotowa Elektronisch geregelte Umdrehungsgeschwindigkeit Электронная регулировка оборотов Електронне регулювання обертів Elektroniniu būdu reguliuojamas apsisukimų greitis Elektroniski regulēts griezes ātrums Elektronická regulace otáček Elektronická regulácia otáčok Elektromos fordulatszám-szabályozás Ajustarea electronică a vitezei de rotire Velocidad de la rotación ajustada electrónicamente

Używać ochrony słuchu Wear hearing protectors Пользоваться средствами защиты слуха Користуйтесь засобами захисту слуху Vartoti ausines klausai apsaugoti Jālieto dzirdes drošības līdzekļu Používej chrániče sluchu Používaj chrániče sluchu Használjon fülvédőt! Intrebuinţează antifoane Use protectores de la vista

Stosować rękawice ochronne Use protective gloves Schutzhandschuhe verwenden Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección

INSTRUKCJA ORYGINALNA

Przełącznik kierunku obrotów Rotation direction switch Umschalter für die Drehrichtung Реверсивный переключатель Реверсивний перемикач Apsisukimų krypties perjungiklis Apgriezienu virziena pārslēdzējs Přepínač směru otáčení Prepínač smeru otáčok Forgásirány váltó Comutatorul direcţiei de rotire Interruptor de la dirección de la rotación

0,8 - 10 mm

Rozmiar uchwytu narzędziowego Chuck size Abmessung der Werkzeughalterung Размер патрона Розмір патрона Įrankio griebtuvo dydis Ierīces turētāja izmērs Rozměr upínacího přípravku nástroje Rozmer upínacieho prípravku nástroja A szerszámbefogás mérete Diametrul portsculei Tamaño del mandril de la herramienta

Tryb pracy urządzenia Work mode Betriebsart des Gerätes Режим работы устройства Режим роботи пристрою Įrengimo darbo rėžimas Ierīces darba režīms Provozní režim zařízení Prevádzkový režim zariadenia A berendezés üzemmódja Modul de lucru al utilajului Modo de funcionamiento del dispositivo

Li-Ion

Rodzaj akumulatora Battery type Art des Akkumulators Вид аккумулятора Вид акумулятора Akumuliatoriaus tipas Akumulatora veids Typ akumulátoru Druh akumulátora Az akkumulátor típusa Genul acumulatorului Tipo de acumulador

Page 5

PL GB D RUS UA LT LV CZ SK H RO E

OCHRONA ŚRODOWISKA

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

ENVIRONMENTAL PROTECTION

Correct disposal of this product: This marking shown on the product and its literature indicates this kind of product mustn’t be disposed with household wastes at the end of its working life in order to prevent possible harm to the environment or human health. Therefore the customers is invited to supply to the correct disposal, diﬀ erentiating this product from other types of refusals and recycle it in responsible way, in order to re - use this components. The customer therefore is invited to contact the local supplier oﬃ ce for the relative information to the diﬀ erentiated collection and the recycling of this type of product.

UMWELTSCHUTZ

Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundärrohstoﬀ e – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Данный символ обозначает селективный сбор изношенной электрической и электронной аппаратуры. Изношенные электроустройства – вторичное сырье, в связи с чем запрещается выбрасывать их в корзины с бытовыми отходами, поскольку они содержат вещества, опасные для здоровья и окружающей среды! Мы обращаемся к Вам с просьбой об активной помощи в отрасли экономного использования природных ресурсов и охраны окружающей среды путем передачи изношенного устройства в соответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо обеспечить их вторичное употребление, рециклинг или другие формы возврата.

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių išteklių tvarkyme perduodant netinkamą vartoti įrankį į suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.

VIDES AIZSARDZĪBA

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļ citā formā.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

KÖRNYEZETVÉDELEM

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti forrásokkal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisítendő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése.

PROTEJAREA MEDIULUI

Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conţin substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vă rugăm deci să aveţi o atitudine activă în ceace priveşte gospodărirea economică a resurselor naturale şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este necesară întrebuinţatrea lor din nou , prin recyklind sau recuperarea în altă formă.

PROTECCIÓN DEL MEDIO AMBIENTE

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el ﬁ n de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.

INSTRUKCJA ORYGINALNA

Page 6

CHARAKTERYSTYKA WYROBU

Wiertarko - wkrętarka jest uniwersalnym, niewymagającym zewnętrznego źródła zasilania narzędziem przenośnym, przeznaczonym dla majsterkowiczów do wykonywania otworów w różnorodnych materiałach (np. drewno i materiały drewnopochodne, metale) a także do wkręcania i wykręcania wkrętów i śrub. Jej szczególne zalety docenią majsterkowicze wykonujący różnorodne prace montażowe i wykończeniowe. Prawidłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem są dostarczane: akumulator oraz stacja ładująca (ładowarka).

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy 78974 Napięcie robocze [V] 18 DC Obroty (bieg jałowy) [min-1] 0 - 350 / 0 - 1300 Maks. moment obrotowy [Nm] 24 Poziom hałasu

- ciśnienie akustyczne [dB] 89,0 ± 3,0

- moc L

Stopień ochrony IPX0 Klasa izolacji III Poziom drgań [m/s2] 15,25 ± 1,5 Masa [kg] 0,83 Uchwyt narzędziowy [mm] 0,8 - 10 Maksymalna średnica wiercenia

- w drewnie 10

- w betonie 10

- w stali 10 Rodzaj akumulatora Li-Ion Pojemność akumulatora [Ah] 1,3 Ładowrka Napięcie wejściowe [V] ~230 Częstotliwość sieci [Hz] 50 Napięcie wyjściowe [V] 21 DC Moc znamionowa [W] 15 Prąd wyjściowy [mA] 400 Czas ładowania [h] 3 - 5

[dB] 100,0 ± 3,0

OGÓLNE WARUNKI BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru

albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZE INSTRUKCJE

Miejsce pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować narzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palnymi gazami

lub oparami.

INSTRUKCJA ORYGINALNA

Page 7

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyﬁ kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyﬁ kowana wtyczka pasująca do gniazdka

zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste Przystępuj do pracy w dobrej kondycji ﬁ zycznej i psychicznej. Zwracaj uwagę na to, co robisz. Nie pracuj będąc zmęczonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń

ciała. Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała.

Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia

elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzędziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy.

Stosuj odzież ochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od ruchomych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części narzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłączyć. Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeń ciała.

Użytkowanie narzędzia elektrycznego Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Odpowiedni dobór narzędzia do

danej pracy, zapewni wydajniejszą i bezpieczniejszą pracę. Nie używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy. Odłącz wtyczkę od gniazdka zasilającego przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Pozwoli to na uniknięcie przypadkowego włączenia narzędzia elektrycznego.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól pracować osobom nieprzeszkolonym w zakresie obsługi narzędzia. Narzędzie elektryczne może być niebezpieczne w rękach nieprzeszkolonej obsługi. Zapewni właściwą konserwację narzędzia. Sprawdzaj narzędzie pod kątem niedopasowań i luzów ruchomych części. Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia usterek należy je naprawić przed użyciem narzędzia elektrycznego. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować

podczas pracy.

Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcjami. Stosuj narzędzia zgodnie z przeznaczeniem biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane może zwiększyć

ryzyko powstawania niebezpiecznych sytuacji.

Ostrożność w używaniu elektronarzędzia Przed włożeniem baterii akumulatorów należy się upewnić, czy włącznik jest w pozycji „wyłączony”. Wkładanie baterii

akumulatorów do elektronarzędzia, gdy włącznik jest w pozycji „załączony,” może spowodować wypadki. Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki przeznaczonej do jednego typu baterii akumulatorów, do ładowania innego typu baterii akumulatorów może być przyczyną pożaru. Należy używać elektronarzędzi wyłącznie z baterią akumulatorów określoną przez producenta. Użycie innej baterii akumulatorów może być przyczyną obrażeń lub pożaru.

W czasie, gdy bateria akumulatorów nie jest używana, należy ją przechowywać z dala od metalowych przedmiotów

INSTRUKCJA ORYGINALNA

Page 8

takich, jak spinacze do papieru, monety, gwoździe, śruby, lub inne małe metalowe elementy, które mogą zewrzeć zaciski. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.

W niekorzystnych warunkach, z akumulatora może wydostać się ciecz; należy unikać z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie się z cieczą, należy przemyć wodą. Jeżeli ciecz traﬁ do oczu, należy szukać pomocy medycznej.

Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.

Podczas wykonywania pracy, w której narzędzie wstawiane może zetknąć się z ukrytym przewodem pod napięciem trzymać narzędzie elektryczne za pomocą izolowanych uchwytów. Narzędzie wstawiane podczas kontaktu z przewodem

pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia.

Naprawy Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za-

pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

PRZYGOTOWANIE DO PRACY

UWAGA! Wszystkie czynności wymienione w niniejszym rozdziale należy wykonywać przy odłączonym napięciu zasilającym

- akumulator musi zostać odłączony od narzędzia!

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obﬁ cie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na prz zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwaliﬁ kacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

ykład wysyłka za pomocą ﬁ rmy kurierskiej) należy postępować

INSTRUKCJA ORYGINALNA

Page 9

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (II), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Podłączyć wtyczkę ładowarki do gniazda akumulatora (II). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej, a wtyczkę ładowarki odłączyć od akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

Ustawianie prędkości obrotowej i dobór momentu obrotowego

Wkrętarka posiada dwa mechanicznie przełączane biegi (III). W zależności od wybranej maksymalnej prędkości obrotowej należy wybrać jeden z nich. Bieg który charakteryzuje niższa prędkość obrotowa jest zalecany do dokręcania i odkręcania śrub, natomiast bieg charakteryzujący się wyższą prędkością jest zalecany do wiercenia.

Moment obrotowy ustawia się za pomocą pierścienia umieszczonego za uchwytem wiertarskim (IV). Im większa liczba nastawy tym wyższy moment obrotowy oferuje wkrętarka. Nie należy ustawiać wyższego momentu niż jest to konieczne do poprawnej pracy. W przeciwnym przypadku może dojść do zniszczenia gwintów. W przypadku wkręcania wkrętów bezpośrednio w materiał należy doświadczalnie dobrać właściwy moment obrotowy, przeprowadzając próbę na materiale odpadowym. Jeżeli nie jest znany maksymalny moment obrotowy jaki jest bezpieczny dla danego połączenia, należy nastawić najmniejszą wartość, a następnie ją zwiększać, aż do osiągnięcia odpowiedniej dla pracy wartości. Jeżeli wkrętarka osiągnie maksymalny nastawiony moment obrotowy, zadziała sprzęgło przeciwprzeciążeniowe, należy wtedy zaprzestać dokręcania. Jeżeli produkt został wyposażony w funkcję wiercenia z udarem, posiada symbol młotka widoczny na pierścieniu nastaw. Ustawienie pierścienia na symbolu młotka spowoduje załączenie mechanizmu udarowego. Wiercenie z udarem należy stosować do wykonywania otworów w betonie i nie należy stosować do wykonywania otworów w drewnie czy tworzywach sztucznych. W przypadku wykorzystania narzędzia do wiercenia otworów należy nastawić pierścień na symbolu wiertła lub młotka, spowoduje to odłączenie sprzęgła przeciwprzeciążeniowego, a na wiertło zostanie przekazany maksymalny moment obrotowy. Uwaga! Nie należy wykorzystywać nastaw oznakowanych liczbami do wiercenia. Zadziałanie sprzęgła przeciwprzeciążeniowego w trakcie wiercenia może spowodować zniszczenie materiału lub wiertła oraz zwiększa ryzyko odniesienia obrażeń.

Mocowanie wierteł w uchwycie wiertarskim

Należy wybrać właściwe dla danej pracy wiertło z chwytem walcowym. Do uchwytu włożyć wiertło. Dokręcać ręką uchwyt wiertarski, aż do czasu, gdy wiertło będzie pewnie zamocowane (V). Ustawić największy moment obrotowy. Pokrętło momentu obrotowego ustawić na symbol wiertła lub młotka.

Ustawianie kierunku obrotów

Ustawić przełącznik kierunku obrotów na żądaną pozycję. Kierunek obrotów oznaczono strzałką (VI).

Uwaga! Zmiana kierunku obrotów może być dokonana jedynie przy odłączonym napięciu zasilającym! Nie wolno zmieniać kierunku obrotów w trakcie pracy wiertarko - wkrętarki!

Mocowanie końcówek śrubokrętowych w uchwycie wiertarskim

Do otworu uchwytu wiertarskiego włożyć uchwyt do końcówek, a następnie właściwą dla danej pracy końcówkę lub zamocować końcówkę bezpośrednio w uchwycie. (VII)

Czynności przygotowawcze do pracy

Przed przystąpieniem do pracy: Zamocować obrabiany materiał w imadle lub za pomocą ścisków stolarskich. Używać narzędzi roboczych właściwych dla wykonywanej pracy. Zadbać o to, by były naostrzone i w dobrym stanie. Założyć odzież roboczą i środki ochrony wzroku i słuchu. Chwycić narzędzie oburącz (VIII). Przyjąć pewną i stabilną postawę. Włączyć narzędzie naciskając palcem włącznik elektryczny. Uwaga! W przypadku zaobserwowania w czasie pracy podejrzanych hałasów, trzasków, swądu itp. natychmiast wyłączyć narzędzie i wyjąć akumulator z narzędzia.

INSTRUKCJA ORYGINALNA

Page 10

UŻYTKOWANIE NARZĘDZIA

Uwaga! W czasie użytkowania narzędzia należy stosować ochronniki słuchu!

Stosowanie prawego lub lewego kierunku obrotów

Obroty prawe stosować w trakcie wiercenia powszechnie stosowanymi wiertłami prawoskrętnymi. Obroty lewe stosować w przypadku zakleszczenia się wiertła prawoskrętnego w materiale oraz przy wykręcaniu wkrętów. W przypadku wykręcania wkrętów stosować minimalne obroty.

Wiercenie w drewnie

Przed wykonaniem otworu zaleca się zamocować obrabiany materiał ściskami stolarskimi lub w imadle, a następnie punktakiem lub gwoździem ustalić miejsce wiercenia. W uchwycie wiertarskim zamocować właściwe wiertło, ustalić moment obrotowy, podłączyć narzędzie do akumulatora i rozpocząć wiercenie. W przypadku wykonywania otworów „na wylot” zaleca się pod materiał podłożyć podkładkę drewnianą, dzięki czemu krawędź otworu u wylotu nie będzie poszarpana. W przypadku wykonywania otworów o dużych średnicach wcześniej zaleca się wywiercić mniejszy otwór prowadzący.

Wiercenie w metalach

Zawsze należy pewnie zamocować obrabiany materiał. W przypadku cienkiej blachy zaleca się podłożyć pod nią kawałek drewna, aby uniknąć niepożądanych zagięć itp. Następnie zaznaczyć miejsca wykonywania otworów punktakiem i rozpocząć wiercenie. Używać wierteł do stali. W przypadku wiercenia w żeliwie białym zaleca się używanie wierteł z końcówkami z węglików spiekanych. Przy wierceniu większych otworów zaleca się wykonanie wcześniej mniejszego otworu prowadzącego. Przy wierceniu w stali do chłodzenia wiertła używać oleju maszynowego. Dla aluminium stosować jako chłodziwo terpentynę lub paraﬁ nę. Przy wierceniu w mosiądzu, miedzi lub żeliwie nie należy stosować środków chłodzących. W celu schłodzenia często wyjmować wiertło z materiału, aby pozwolić mu na ostygnięcie.

Wiercenie w materiałach ceramicznych Wiercenie w twardych, zwartych materiałach (beton, twarda cegła, kamień, marmur itp.)

Dotyczy jedynie narzędzia z funkcją udaru. Przed wykonaniem właściwego otworu nawiercić bez udaru mniejszy otwór. Właściwy otwór wykonywać z włączoną funkcją udaru. Stosować wiertła udarowe z węglików spiekanych, w dobrym stanie.

Wiercenie w glazurze, miękkiej cegle, tynku itp

Stosować wiertła udarowe. Nie włączać udaru (o ile jest dostępny w wiertarce). W trakcie wiercenia naciskać narzędzie mocno ze stałą siłą. Co pewien czas wyjmować wiertło z wierconego otworu w celu usunięcia pyłu i odpadów.

Wykorzystanie narzędzia do wkręcania lub wykręcania wkrętów

W tym celu zaleca się: stosowanie jak najniższej prędkości obrotowej oraz używanie odpowiednich końcówek. Końcówki można mocować bezpośrednio w uchwycie wiertarskim lub za pomocą specjalnego uchwytu magnetycznego. W celu wykręcenia wkrętu przestawić kierunek obrotów przełącznikiem na obroty lewe (L).

Używanie przystawek

Narzędzie nie może być używane do napędu przystawek roboczych.

Uwagi dodatkowe

W czasie pracy nie należy wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować uszkodzenia narzędzia roboczego i wiertarki. W czasie pracy stosować regularne przerwy. Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60

C. Po zakończonej pracy wyłączyć wiertarkę, wyjąć akumulator i dokonać konserwacji i oględzin. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

INSTRUKCJA ORYGINALNA

Page 11

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

INSTRUKCJA ORYGINALNA

Page 12

PROPERTIES OF THE TOOL

The drill and screwer is a universal portable tool which does not require external power supply for do-it-yourself enthusiasts designed to drill holes in distinct materials (e.g. wood and wood-derived materials, metals) and to screw and unscrew bolts. Its special advantages will be appreciated by DIY enthusiasts realising assembly and ﬁ nishing jobs. The tool has been designed solely for domestic work and must not be used professionally, i.e. in workshops and for remunerable jobs. A correct, reliable and safe functioning of the electric tool depends on its proper use, so:

Before you proceed to operate the device, read the manual thoroughly and keep it.

The supplier will not be held responsible for any damage resulting from the safety regulations and the recommendations indicated hereby not being observed.

EQUIPMENT

The product is supplied in a complete state and requires no assembly. Together with the product there are provided: the rechargeable battery and charging station (charger).

TECHNICAL PARAMETERS

Parameter Unit Value

Catalog number 78974 Operating voltage [V] 18 DC Speed (idle) [min Maximum torque [Nm] 24 Noise level

- accustic pressure L

- accustic power L Degree of protection IPX0 Insulation class III Level of vibrations a Weight [kg] 0,83 Tool handle [mm] 0,8 - 10 Maximum diameter of drilling

- in wood [mm] 10

- in concrete [mm] 10

- in steel [mm] 10 Type of the battery Li-Ion Capacity of the battery [Ah] 1,3 Charger Input voltage [V~] ~230 Mains frequency [Hz] 50 Rated power [W] 21 DC Output voltage [V] 15 Input current [A] 400 Time of charging [h] 3 - 5

± K

± K [m/s2] 15,25 ± 1,5

-1

] 0 - 350 / 0 - 1300

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

GENERAL SAFETY CONDITIONS

NOTE! Get acquainted with all the instructions below. Failure to observe them may lead to an electric shock, ﬁ re or injuries. The

notion of electric tool used in the instructions applies to all the tools which are powered with electric current, both wire tools and wireless ones.

OBSERVE THE FOLLOWING INSTRUCTIONS

Place of work The place of work must be properly illuminated and clean. Disorder and poor illumination may be a cause of accidents. Do not work with electric tools in explosive environments, or those which contain inﬂ ammable liquids, gases or vapours. Elec- tric tools generate sparks, which may cause a ﬁ re in case of contact with inﬂ ammable gases or vapours. Do not allow children and outsiders to the place of work. A lack of concentration may result in a loss of control over the tool.

ORIGINAL INSTRUCTIONS

Page 13

Electric safety The plug of the power supply cable must ﬁ t the mains socket. Do not modify the plug. Do not use any adapters whatsoever in order to adapt the plug to the socket. Unmodiﬁ ed plug which ﬁ ts the socket reduces the risk of an electric shock. Avoid contact with grounded surfaces, such as pipes, heaters and refrigerators. Grounding of the body increases the risk of an

electric shock. Do not expose electric tools to precipitation or humidity. Water and humidity which gets into the electric tool increases the risk of an electric shock. Do not overload the power supply cable. Do not use the power supply cable in order

to carry the tool or to connect and disconnect the plug from the mains socket. Avoid contact of the power supply cable with heat, oils, sharp tools and moving elements. Damage to the power supply cable increases the risk of an electric shock. In case work is realised outside closed areas, it is necessary to use extension cords designed for applications outside closed areas. Using a correct extension cord permits to reduce the risk of an electric shock.

Personal safety Commence work in good physical and psychological conditions. Pay attention to what you do. Do not work if you are tired or under eﬀ ects of medicines or alcohol. Even a moment’s inattention during work may lead to serious injuries. Always use individual means of protection. Always wear goggles. Using individual means of protection, such as dust-masks, protec- tive shoes, helmets and hearing protections permits to reduce the risk of serious injuries. Avoid accidental activation of the tool. Make sure the switch is in the OFF position, before you connect the tool to the mains. Holding the tool with a ﬁ nger on the switch or connecting an electric tool when the switch is in the ON position may lead to serious injuries. Before you turn an electric tool on remove all the spanners and other tools, which have been used for adjustments. A spanner left on rotating

elements of the tool may lead to serious injuries. Keep your balance. Maintain an appropriate position. It will permit to control the electric tool in case of unpredicted situations during its operation. Use protective clothes. Do not wear loose clothes or jewellery. Keep your hair, clothes and gloves away from moving elements of the electric tool. Loose clothes, jewellery or long hair may get caught on moving elements of the tool. Use dust extractors or dust containers, if the tool is equipped with

any. Make sure they are properly connected. Using of dust extractors permits to reduce the risk of serious injuries.

Safety precautions while using the electric tool

Before the battery is installed, make sure the switch is oﬀ . Installation of the battery when the switch is on may lead to accidents. Use solely the charger recommended by the manufacturer. Using a charger designed for another type of battery may be a cause of ﬁ re. The electric tool must be operated exclusively with the battery indicated by the manufacturer. Using another battery may be a cause of ﬁ re or injuries. When the battery is not used, it must be stored away from such metal objects as paper clips, coins, nails, screws or other small metal elements, which might short-circuit the terminals. Short-circuited terminals of the battery may cause burns or ﬁ re. Under adverse circumstances liquid may leak from the battery; avoid any contact. In case of accidental contact with the liquid, rinse it with water. In case of eye contact, seek medical. The liquid leaking from the battery may cause irritation or burns. During work when the tool may touch a hidden live conductor, the electric tool must be held by insulated handles. The installed bit in case of contact with a live conductor may conduct electricity to the metal elements of the tool, which may cause electric shock to the operator.

Repairs Have the tool repaired solely by authorised workshops, where original spare parts are used. This will ensure the adequate

safety of operation of the electric tool.

PREPARATION FOR WORK

ATTENTION! All the operations mentioned in this point must be realised with the power supply oﬀ .

- the battery must be disconnected from the tool!

Safety recommendations for battery loading

Attention! Before loading may start make sure the body of the charger, the cable and the plug are not broken or damaged. It is prohibited to use a damaged loading dock and charger! For the purpose of loading batteries only the charging dock and the charger provided may be used. Using another charger may be a cause of ﬁ re or damage the tool. Batteries may be charged only in a dry room, protected from unauthorised persons, particularly children. Do not use the charging dock and the charger without permanent supervision of an adult! If it is necessary to leave the room where loading is taking place, it is required to disconnect the charger from the mains, removing the charger from the mains socket. In case when smoke comes out of the charger, or a strange smell is emitted, etc., it is required to immediately remove the plug of the charger from the mains socket! The drill and automatic return screwdriver is provided with an unloaded battery, so before work may commence, it is required to charge it following the procedure below, using the charger and charging dock provided. Li-ION batteries do not show the so called “memory eﬀ ect”, so it is allowed to charge them at any moment. However, it is recommended to discharge them during normal work, and then load them to their full capacity. If due to the nature of the task it is not possible to do so each time, then it is required to do it at least from time to time. Under no circumstances is it allowed to discharge the batteries short-circuiting the

ORIGINAL INSTRUCTIONS

Page 14

electrodes, since this would cause irreversible damage! It is also prohibited to check the load of the batteries, short-circuiting the electrodes for sparking.

Storage of the battery

In order to prolong the life of the battery, it is required to provide adequate storage conditions. The batteries can go through approximately 500 „loading - discharging” cycles. The battery must be stored between 0 and 30°C, at the relative humidity of 50%. In order to store the battery for a prolonged period, it is required to charge it to approximately 70% of its capacity. In case of prolonged storage, it is required to recharge the battery once a year. Do not permit excessive discharging of the battery, since this would reduce its life and may cause irreversible damage. During storage, the battery will be gradually unloading due to leakage conductance. The process of automatic unloading depends on the temperature of storage, since the higher the temperature, the fastest the process. In case of incorrect storage of batteries, there is a danger of electrolyte leakage. In case of leakage, it is required protect the leakage with neutralizing agent. In case of contact of electrolyte with the eyes, it is required to rinse the eyes abundantly, and then immediately seek medical assistance. It

is prohibited to use a tool with a damaged battery.

In case the battery is completely worn out, it is required to deposit it at a special point dedicated to disposal of such waste.

Transport of the batteries

Lithium-ion batteries are in accordance with legal regulations treated as dangerous waste. The user of the tool may transport the tool with the battery or only batteries by land. Then no additional conditions must be complied with. In transport is realised by third parties (for example dispatch through courier service), then it is required to proceed in accordance with regulations for transport of dangerous materials. Before shipment, contact an authorised person. It is prohibited to transport damaged batteries. During transport the battery must be removed from the tool, and the exposed contacts protected, e.g. with insulating tape. Protect the batteries so that they do not move inside the package during transport. It is also required comply with the national regulations for transport of dangerous materials.

Charging the battery

Attention! Before charging you should disconnect the charger from the mains by unplugging the power supply plug from the mains. In addition, you should clean the battery and its terminals of dirt and dust with a soft, dry cloth. The battery has a built-in charge indicator. When you press the button, LEDs will light up (II), the more LEDs will light up, the more fully the battery pack is charged. If the button is pressed and the LEDs are oﬀ it means that the battery is discharged. Disconnect the battery from the tool. Connect the plug of the charger to the battery socket (II). Plug the charger into a mains socket. When the red LED lights up, it means the loading process. When charging is complete, the red LED goes oﬀ , and green LED lights up, indicating a full charge of the battery. Unplug the charger from the mains outlet. It is required to remove the plug of the charger from the mains socket, and disconnect the plug of the charger from the battery.

Attention! If, when the charger is connected to the power supply, the green LED is on, this indicates a fully charged battery. In this case, the charger does not start charging.

Setting the rotational speed and selection of torque

Screwdriver has two mechanically switched gears (III). Depending on the maximum rotational speed you should choose one of them. The gear which is characterized by a lower rotational speed is recommended for tightening and loosening screws, while running the gear with a higher speed is recommended for drilling.

The torque is set with the ring located behind the chuck (IV). The higher the setting number the higher is torque oﬀ ered by the screwdriver. Do not set a higher torque than it is necessary in order to work properly. Otherwise, this may lead to the destruction of threads. In the case of screwing the screws directly into the material, you should experimentally choose the correct torque, by carrying out a test on waste material. If you do not know which the maximum torque is safe for a given connection, you should set the smallest value and then increase it, until you achieve a suitable value for your work. If the screwdriver reaches the maximum set torque, the overload clutch will start its operation, then you should stop tightening. If the product has been equipped with a drilling function with stroke, has the hammer symbol is visible on the setting ring. I adjust the ring on hammer symbol this will start the hammer mechanism. Drilling with stroke should be used for drilling in concrete, and it should not be used for drilling in wood or plastic. In the case when you use of the tool for drilling holes, you should adjust the ring to the symbol of a drill or a hammer, This will disconnect the overload clutch, and the maximum torque will be transferred to the drill bit. Attention! You should not use the settings which are marked with numbers for drilling. Operation of the overload clutch during drilling may cause the destruction of material or damage the drill bit, this would also increase the risk of injury.

ORIGINAL INSTRUCTIONS

f you

Page 15

Mounting the drill bits in the self-locking chuck

You should select the drill which is appropriate for your work with roll drill bit chuck. Insert the drill bit to the chuck. Hand tighten the chuck, till the drill bit will be ﬁ rm ﬁ xed (V). Set the maximum torque. The torque knob you should set to the symbol of a drill or hammer.

Adjustment of the direction of rotation

Place the selector of rotation to R – right rotation or L – left rotation (VI). Attention! The direction of rotation may be changed only if the power supply is oﬀ ! It is prohibited to change the direction of rotation during operation of the drill and screwer!

Installation of screwdriver bits in the drill chuck Place a bit holder in the drill chuck and install an adequate bit. (VII)

Preparation for work

Before work: Secure the material to be processed in an anvil or using woodwork clamps. Use tools which are adequate for the job to be done. Make sure they are sharp and in good conditions. Wear protective clothes as well as eye and hearing protectors. Hold the tool with both hands (VIII). Adopt a stable and secure position. Turn the tool on pressing the switch with a ﬁ nger. Attention! In case suspicious noise, cracks and smell are detected during operation, the tool must be immediately turned oﬀ and the battery removed.

USING OF THE TOOL

Attention! Use hearing protection while using the tool!

Using right or left rotation

The right rotation should be used while drilling with common dextrorotatory drill bits. The left rotation should be used if the dextrorotatory drill bit is seized in the material and to remove bolts. In case of removing bolts, use the lowest rotation.

Drilling in wood

Before making a hole it is recommended to secure the material with clamps or in an anvil, and then to mark the point to be drilled with a centre punch or a nail. Secure an adequate drill bit in the drill chuck, adjust the torque, connect the tool to the battery and start drilling. In case of making holes through the material, it is recommended to place a wooden pad under the material, so as to avoid fraying of the edge of the hole. In case of making holes of large diameters it is recommended to drill ﬁ rst a smaller guiding hole.

Drilling in metals

Always secure the material to be processed. In case of thin sheet it is recommended to place it on a wooden pad so as to avoid undesired bends, etc. Then mark the points to be drilled with a centre punch and start drilling. Use drill bits for steel. In case drilling is done in white cast iron, it is recommended to use sintered carbide drill bits. In case of making holes of large diameters it is recommended to drill ﬁ rst a smaller guiding hole. In case of drilling in steel, cool the drill bit with machine oil. In case of drilling in aluminium, cool the drill bit with turpentine or paraﬃ n. In case of drilling in brass, copper or cast iron, do not use cooling agents. In order to cool the drill bit, it should be often removed from the material.

Drilling in ceramic materials

Drilling in hard, compact materials (concrete, hard bricks, stone, marble, etc.) Applies only to hammer tools. Before the desired hole is made, drill a smaller hole with the hammer function oﬀ . Drill the proper hole with the hammer function on. Use hammer sintered carbide drill bits in good conditions.

Drilling in glaze, soft bricks, plaster, etc.

Use hammer drill bits. Do not turn the hammer function on (if applicable). During drilling press the tool hard with constant force. Remove the drill bit from the hole being drilled from time to time, in order to remove dust and waste.

ORIGINAL INSTRUCTIONS

Page 16

Using the tool to screw bolts in and out

It is recommended to use the lowest rotation and adequate bits. Bits may be installed directly in the drill chuck or with a special magnetic holder. In order to unscrew a bolt select the left rotation (L).

Using attachments The tool must not be used to power working attachments.

Additional information

During work do not exert excessive pressure on the processed material and do not make violent moves, so as to avoid any damage to the working tool and the drill. Make regular breaks during work. Do not overstress the tool. The temperature of the external surfaces must not exceed 60

Once the work has been concluded, turn the drill oﬀ , remove the battery and carry out maintenance tasks and inspection.

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been ﬁ nished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following elements: body and handle, conductor with a plug and deﬂ ection, functioning of the electric switch, patency of ventilation slots, sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles must be cleansed with a clean cloth.

ORIGINAL INSTRUCTIONS

Page 17

CHARAKTERISTIK DES ERZEUGNISSES

Der Akkuschrauber und –bohrer ist ein universelles, tragbares Werkzeug, das keine äußere Stromversorgungsquelle erfordert und für die Heimwerker zum Bohren in verschiedenartigen Materialien (z.B. Holz und Holzderivate, Metalle) sowie aber auch zum Ein- und Ausdrehen von Schrauben bestimmt ist.Die richtige, zuverlässige und sichere Funktion des Elektrowerkzeuges ist von der entsprechenden Handhabung abhängig, deshalb:

Vor Beginn der Arbeiten mit diesem Werkzeug ist die komplette Bedienanleitung durchzulesen und einzuhalten.

Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und der Anweisungen der vorliegenden Anleitung auftreten, haftet der Lieferant nicht.

AUSRÜSTUNG

Das Produkt wird im kompletten Zustand angeliefert und erfordert keine Montagearbeiten. Folgende Baugruppen werden zusammen mit dem Produkt angeliefert: Akkumulator und Ladestation (Ladegerät).

TECHNISCHE PARAMETER

Parameter Maßeinheit Wert

Katalognummer 78974 Betriebsspannung [V] 18 DC Umdrehungen (Leerlauf) [min Max. Drehmoment [Nm] 24 Lärmpegel

- akustischer Druck L

- akustische Leistung L Schutzgrad IPX0 Isolierklasse III Schwingungspegel a Gewicht [kg] 0,83 Werkzeughalterung [mm] 0,8 - 10 Max. Durchmesser der Bohrung

- im Holz [mm] 10

- im Beton [mm] 10

- im Stahl [mm] 10 Art des Akkus Li-Ion Kapazität des Akkus [Ah] 1,3 Ladegerät Eingangsspannung [V~] ~230 Netzfrequenz [Hz] 50 Nennleistung [W] 21 DC Ausgangsspannung [V] 15 Ausgangsstrom [A] 400 Ladezeit [h] 3 - 5

± K

± K (mit Stoß / ohne Stoß) [m/s2] 15,25 ± 1,5

-1

] 0 - 350 / 0 - 1300

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

ALLGEMEINE SICHERHEITSBEDINGUNGEN

ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen

elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriﬀ „Elektrowerkzeug” bezieht sich auf alle mit dem elektrischen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung.

DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!

Arbeitsplatz Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen. Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder

Dunsten Brand verursachen können. Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des Beherrschens über dem Werkzeug führen.

ORIGINALANLEITUNG

Page 18

Elektrische Sicherheit Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modiﬁ ziert werden. Keine Adapter zur Anpassung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modiﬁ zierte Leitungsstecker, der genau an die

Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages.

Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Risiko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einﬂ uss von atmosphärischen Niederschlägen oder Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages. Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages. Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages.

Personensicherheit Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter Einﬂ uss von Alkohol oder Medikamenten ausgeführt werden.

Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen. Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen.

Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder

Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen.

Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung verwendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperver-

letzungen herbeiführen. Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerkzeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen.

Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche

Teile des Elektrowerkzeuges anhaken.

Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körperverletzungen.

Verwendung des Elektrowerkzeuges Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende

Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit. Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden.

Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden. Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen

gefährlich sein.

Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Störungen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung des Werkzeuges verursacht. Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser

während der Arbeit kontrollieren.

Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das Risiko der Gefahren erhöhen. Während der Arbeitsausführung, bei der das eingesetzte Werkzeug mit einer verdeckten Leitung unter Spannung in Berührung kommen kann, ist das Elektrowerkzeug an den isolierten Griﬀ en festzuhalten. Ein Kontakt des eingesetzten

Werkzeuges mit einer unter Spannung stehenden Leitung kann zur Folge haben, dass auch die Metallelemente des Werkzeuges unter Spannung stehen, was wiederum einen Stromschlag für den Bediener des Werkzeuges hervorrufen kann.

Instandsetzungen Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden.

Dadurch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet.

ORIGINALANLEITUNG

Page 19

VORBEREITUNG FÜR DEN BETRIEB

ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen – der Akku muss vom Werkzeug getrennt bleiben!

Sicherheitshinweise beim Laden des Akkus

Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriﬀ unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation auﬂ aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereﬀ ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden.

Lagerung des Akkus

Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität auﬂ aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr auﬂ aden. Man darf auch kein übermäßiges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer Lagerung der Akkus kann es zu eiknem Ausﬂ uss des Elektrolyten kommen. Wenn ein Ausﬂ uss erfolgt, dann muss man den Ausﬂ uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges

mit einem beschädigten Akku ist verboten!

Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoﬀ e beschäftigt.

Transport der Akkus

Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoﬀ e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierﬁ rma), muss man entsprechend den Vorschriften für einen Gefahrenstoﬀ transport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualiﬁ zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoﬀ en beachtet werden.

Laden des Akkus

Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Den Stecker des Ladegerätes an die Buchse des Akkus anschließen (II). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt.

ORIGINALANLEITUNG

Page 20

Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Jetzt zieht man den Stecker des Netzteiles aus der Netzsteckdose und der Stecker des Ladegerätes wiederum wird vom Akku getrennt.

Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

Einstellen der Drehgeschwindigkeit und Wahl des Drehmoments

Der Akkuschrauber hat zwei mechanisch umschaltbare Gänge (III). In Abhängigkeit von der gewählten maximalen Drehgeschwindigkeit muss man einen von ihnen auswählen. Der Gang, der die niedrigere Drehgeschwindigkeit charakterisiert, wird zum Anund Abdrehen von Schrauben empfohlen, der Gang mit der höheren Geschwindiogkeit dagegen zum Bohren.

Das Drehmoment wird mit Hilfe eines Ringes eingestellt, der hinter dem Bohrfutter angebracht ist (IV). Je höher die Zahl der Einstellung desto höher das durch den Akkuschrauber angebotene Drehmoment. Für die korrekte Arbeit ist es nicht unbedingt notwendig, ein höheres Drehmoment einzustellen. Andernfalls kann es auch zum Zerstören der Gewinde kommen. Beim Eindrehen von Schrauben direkt in das Material muss man experimentell das richtige Drehmoment wählen, in dem man die Versuche mit Abfallmaterial durchführt. Wenn das maximale Drehmoment, welches für die gegebene Verbindung sicher ist, erreicht ist, muss man den kleinsten Wert einstellen und ihn dann bis zum Erreichen des entsprechenden Betriebswertes erhöhen. Wenn der Akkuschrauber das maximal eingestellte Drehmoment erreicht, spricht die Überlastkupplung an und man muss mit dem Anschrauben aufhören. Wenn das Produkt mit der Schlagbohrfunktion ausgerüstet ist, hat es ein sichtbares Hammersymbol auf dem Einstellring. Das Einstellen des Ringes auf dem Hammersymbol bewirkt das Anschalten des Schlagbohrmechanismus. Das Schlagbohren muss man zum Bohren in Beton und nicht zum Bohren in Holz oder Kunststoﬀ en verwenden. Beim Benutzen des Werkzeuges zum Bohren von Löchern, muss man den Ring auf das Symbol des Bohrers oder des Hammers einstellen. Dadurch wird die Überlastkupplung abgeschaltet und das maximale Drehmoment auf den Bohrer übertragen. Hinweis! Die mit Zahlen gekennzeichneten Einstellungen sind nicht zum Bohren zu verwenden. Das Ansprechen der Überlastkupplung während des Bohrens kann eine Zerstörung des Materials oder des Bohrers hervorrufen und das Verletzungsrisiko erhöhen.

Befestigen der Bohrer im Bohrfutter

Für den jeweiligen Funktionsbetrieb ist der richtige Bohrer mit einem zylindrischen Schaft zu wählen. Den Bohrer in das Futter legen. Mit der Hand das Bohrfutter zudrehen, und zwar bis zu dem Moment, wo der Bohrer sicher befestigt sein wird (V). Stellen Sie den höchsten Drehmoment ein. Das Stellrad für das Drehmoment ist auf das Symbol des Bohrers oder des Hammers einzustellen.

Einstellen der Drehrichtungen

Der Schalter für die Umdrehungsrichtungen ist wie folgt einzustellen: auf die Position R – Rechtsdrehungen oder auf L – Linksdrehungen (VI).

Achtung! Die Änderung der Umdrehungsrichtung darf nur bei abgeschalteter Stromversorgung vorgenommen werden! Eine Änderung der Umdrehungsrichtung während des Betriebes des Akkuschraubers und –bohrers ist nicht gestattet!

Befestigen der Schraubaufsätze (Bits) im Bohrfutter

In die Öﬀ nung des Bohrfutters ist die Halterung für die Aufsätze (Bits) einzusetzen und danach den für die gegebene Arbeit geeigneten Aufsatz –Bit - (VII).

Vorbereitende Tätigkeiten für den Betrieb

Vor Beginn der Arbeiten: Das zu bearbeitende Material im Schraubstock oder mit Schraubenzwingen befestigen. Nur die für die Ausführung der Arbeit geeigneten Arbeitsmittel verwenden! Arbeitskleidung anlegen und Schutzmaßnahmen für Augen und Ohren treﬀ en. Mit beiden Händen das Werkzeug ergreifen (VIII). Eine sichere und stabile Position einnehmen. Durch Drücken des Elektroschalters mit dem Finger wird das Werkzeug eingeschaltet. Achtung! Wenn während des Betriebes irgendwelche verdächtigen Geräusche, Knacken, Brandgeruch usw. beobachtet werden, ist das Gerät sofort abzuschalten und der Akku zu entnehmen!

ORIGINALANLEITUNG

Page 21

ANWENDUNG DES WERKZEUGES

Achtung! Während der Nutzung des Werkzeuges ist Gehörschutz zu tragen!

Anwendung der Rechts- oder Linksdrehungen

Rechtsdrehungen sind für das Bohren mit allgemein üblichen rechtsgängigen Bohrern anzuwenden. Beim Festklemmen eines rechtsgängigen Bohrers im Material sowie beim Herausdrehen von Schrauben verwendet man Linksdrehungen. Für das Herausdrehen von Schrauben sind geringe Umdrehungsgeschwindigkeiten einzusetzen.

Bohren in Holz

Vor der Ausführung der Bohrung ist das zu bearbeitende Material in Schraubzwingen oder im Schraubstock fest einzuspannen und danach mit einem Körner oder Nagel die Stelle für die Bohrung zu bestimmen. Der geeignete Bohrer ist dann im Bohrfutter zu befestigen, das Drehmoment festzulegen, das Werkzeug an den Akku anzuschließen und mit dem Bohren zu beginnen. Bei der Durchführung von „Durchgangsbohrungen” ist es ratsam, unter das Material eine Holzunterlage zu legen, wodurch die Kante der Bohrung beim Materialaustritt nicht „zerfetzt“ wird. Wenn Bohrungen mit großen Durchmessern auszuführen sind, wird empfohlen, eine kleinere Führungsbohrung vorzubohren.

Bohren in Metall

Das zu bearbeitende Material ist immer fest einzuspannen. Bei dünnem Blech sollte man ein Holzstückchen unterlegen, um unerwünschte Verbiegungen zu vermeiden. Danach ist die Stelle der Bohrungen mit einem Körner zu kennzeichnen und mit dem Bohren zu beginnen Hierbei sind Stahlbohrer zu verwenden. Beim Bohren in Weißguss sind Hartmetallbohrer zu verwenden. Für die Durchführung von größeren Bohrungen sind kleinere Führungsbohrungen vorzubohren Beim Bohren in Stahl ist der Bohrer mit Maschinenöl zu kühlen. Für Aluminium verwendet man als Kühlmittel Terpentin- oder Paraﬃ nöl. Beim Bohren in Messing, Kupfer oder Gusseisen sind keine Kühlmittel einzusetzen. Hierbei ist der Bohrer zwecks Kühlung häuﬁ ger aus dem Material zu nehmen, um so ein Abkühlen zu ermöglichen

Bohren in Keramikmaterial Bohren in harte, kompakte Materialien (Beton, Hartziegel, Stein, Marmor usw.)

Das betriﬀ t nur Werkzeuge mit Schlagbohrfunktion. Vor der Ausführung der entsprechenden Bohrung ist ohne Schlagfunktion ein kleineres Loch vorzubohren. Die eigentliche Bohrung ist dann mit eingeschalteter Schlagbohrerfunktion vorzunehmen. Die verwendeten Hartmetall-Schlagbohrer müssen in gutem Zustand sein.

Bohren in Glasur, Weichziegel, Putz usw.

Schlagbohrer verwenden. Die Schlagbohrfunktion aber nicht einschalten (wenn überhaupt im Akkubohrer vorhanden). Während des Bohrens ist das Werkzeug mit konstanter Kraft fest anzudrücken. In regelmäßigen Zeitabständen sollte man den Bohrer aus dem Bohrloch nehmen, um Staub und Abfälle zu beseitigen.

Nutzung des Werkzeuges zum Ein- und Ausdrehen von Schrauben

Zu diesem Zweck ist es ratsam, eine so gering wie mögliche Drehgeschwindigkeit und die entsprechenden Aufsätze (Bits) zu verwenden. Die Aufsätze (Bits) kann man direkt im Bohrfutter oder mit Hilfe einer speziellen Magnethalterung befestigen. Zum Herausdrehen der Schraube ist die Umdrehungsrichtung mit dem entsprechenden Schalter auf Linksdrehung (L) umzustellen.

Verwendung von Zusatzgeräten

Das Werkzeug darf nicht für den Antrieb von anderen Arbeitszusatzgeräten verwendet werden.

Zusätzliche Hinweise

Während des Betriebes darf man keinen zu großen Druck auf das zu bearbeitende Material ausüben und keine ruckartigen Bewegungen durchführen, damit das Arbeitswerkzeug und die Bohrer nicht beschädigt werden. Während des Betriebes sind regelmäßige Pausen erforderlich. Eine Überlastung des Werkzeuges darf nicht zugelassen werden, wobei die Temperatur der Außenﬂ ächen 60°C nicht überschreiten sollte. Nach Beendigung der Arbeiten ist der Akkuschrauber auszuschalten, der Akku herauszunehmen sowie Wartungsarbeiten und Sichtprüfungen vorzunehmen. Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden. Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt.

ORIGINALANLEITUNG

Page 22

Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriﬀ , Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriﬀ und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsﬂ üssigkeiten reinigen. Die Werkzeuge und Handgriﬀ e soll man mit dem sauberen, trockenen Lappen reinigen.

ORIGINALANLEITUNG

Page 23

RUS

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Аккумуляторная дрель с шуруповертом – это универсальное устройство, которое не требует внешнего источника питания, предназначенное для любительского пользования при сверлении отверстий в разновидных материалах (напр., дерево и производные материалы, металлы), а также при ввинчивании и вывинчивании шурупов и болтов. Оно было разработано в первую очередь для потребителей, выполняющих разнообразные монтажные и отделочные работы. Правильная, безотказн и безопасная работа устройства зависит от его правильной эксплуатации, поэтому:

Перед началом работы с устройством необходимо детально ознакомиться с инструкций и сберечь ее.

Поставщик не отвечает за ущерб, нанесенный в результате несоблюдения правил безопасности и рекомендаций из данной инструкции.

Оснастка

Устройство поставляется в комплекте и не требует монтажа. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение

Артикул YT-82794, YT-82795 Рабочее напряжение [В] 18 В пост. тока Частота оборотов (на холостом ходу) [мин Максимальный крутящий момент [Нм] 55 Уровень шума

- акустическое давление L

- акустическая мощность L Степень защиты IP20 Класс электроизоляции III Уровень вибраций a Масса [кг] 1,2 Зажимный патрон [мм] 1,5 - 13 Максимальный диаметр сверления

- в древесине [мм] 25

- в бетоне [мм] -

- в стали [мм] 10 Тип аккумуляторной батареи Li-Ion Емкость аккумуляторной батареи [A · ч] 2 Зарядное устройство Входное напряжение [В ~] 220 - 240 Частота сети [Гц] 50 / 60 Номинальная мощность [Вт] 60 Выходное напряжение [В] 21 В пост. тока Выходной ток [A] 2,4 Время зарядки [ч] 1

± K

± K [м/с2] 3,0 ± 1,5

-1

] 0 - 440 / 0 - 1650

[дБ] 74,0 ± 3,0 [дБ] 85,0 ± 3,0

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара элек-

трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое в инструкциях, касается всех устройств с электроприводом, как проводных, так и беспроводных.

СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ

Рабочее место Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недо-

статочное осветление могут стать причиной несчастного случая.

Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в

результате реакции с горючими газами или испарениями.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 24

RUS

Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством.

Электрическая безопасность Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. Запрещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель,

совпадающий с гнездом, уменьшает риск поражения электричсеким током. Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. Заземление тела повышает риск удара электрическим током. Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь электроустройства, повышают риск поломки устройства и телесных повреждений.

Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и отключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электрическим. В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим током.

Личная безопасность Необходимо приступать к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не

забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения. Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных повреждений.

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустрой-

ство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения.

Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных

телесных повреждений. Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы.

Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные

части устройства.

Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, чтобы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений.

Пользование электроустройством Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устрой-

ства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности. Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое невозможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт.

Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранением устройства. Благодаря этому удастся избежать случайного пуска электроустройства. Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора. Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в подвижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон-

сервация устройства. Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инструменты легче контролировать во время работы.

Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться инструментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Поль-

зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Во время выполнения работы, в которой установленный инструмент может соприкоснуться к скрытому проводу под напряжением держать электрический инструмент с помощью изолированных ручок. Устанавливаемый инстру-

мент во время контакта с проводом под напряжением может спричинить, что элементы инструмента из металла могут оказаться под напряжением, что может вызвать электрическое поражение оператора инструмента.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 25

RUS

Ремонты Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригинальными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустройством.

ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства!

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

Зарядка аккумулятора

Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 26

RUS

Подключить штекер зарядного устройства к аккумулятору (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Необходимо вынуть вилку блока питания из электрической розетки, а штекер зарядного устройства отсоединить от аккумулятора.

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.

Установка скорости вращения и подбор крутящего момента

Шуруповерт имеет две механически переключаемых передачи (III). В зависимости от выбранной максимальной скорости вращения необходимо выбрать одну из них. Передача с низшей скоростью вращения рекомендуется для затягивания и отвинчивания болтов, в то время как передача с высшей скоростью рекомендуется для сверления.

Крутящий момент устанавливается с помощью кольца, находящегося за патроном (IV). Большее число соответствует большему крутящему моменту. Не следует устанавливать крутящий момент больше, чем это необходимо для нормальной работы. В противном случае - можно повредить резьбу. Для завинчивания шурупов непосредственно в материал требуется экспериментально подобрать соответствующий крутящий момент, выполнив испытания на отходах материала. Если неизвестен максимальный крутящий момент, безопасный для данного соединения, необходимо установить минимальное значение, а затем увеличивать его до соответствующего для данной работы значения. Если шуруповерт достигнет максимального установленного значения крутящего момента, сработает предохранительная муфта, и в этом случае необходимо прекратить завинчивание. Если устройство оснащено функцией сверления с ударом, на кольце настроек имеется символ молотка. При установке кольца на символе молотка включается ударный механизм. Сверление с ударом следует использовать для сверления отверстий в бетоне, однако, оно неприменимо для выполнения отверстий в дереве или пластике. При использовании инструмента для сверления отверстий кольцо необходимо установить на символ сверла или молотка, это отключит предохранительную муфту, и на сверло будет передаваться максимальный крутящий момент. Внимание! Не устанавливать при сверлении кольцо в положения с цифрами. Срабатывание предохранительной муфты во время сверления может привести к повреждению материала или сверла, а также повышает риск получения травмы.

Установка сверл в патроне

Необходимо выбрать соответствующее данной работе сверло с цилиндрическим хвостовиком. Вставить сверло в патрон дрели. Затянуть патрон вручную, надежно закрепив сверло (V). Установить максимальный крутящий момент. Ручку настройки крутящего момента установить на символ сверла или молотка.

Выбор правых и левых оборотов

Привести реверсивный переключатель в положение R (правые) или L (левые обороты) (VI). Внимание! Направление вращения можно менять только с отключенной сетью питания! Запрещается делать это во время работы дрели!

Крепление насадок для шуруповерта в сверлильном патроне

В отверстие в сверлильном патроне вставить патрон для насадок, а потом отвечающую данному виду работы насадку. (VII)

Подготовка к работе

Перед началом работы: Закрепить обрабатываемый материал в тисках с помощью столярных зажимов. Применять рабочие инструменты, отвечающие виду данной работы. Позаботиться о том, чтобы они были отточенными и в хорошем состоянии. Взять устройство двумя руками (VIII) Принять уверенную и стабильную позу. Включить устройство, нажав пальцем на электровыключатель. Внимание! Если во время работы обнаружен подозрительный шум, треск, запах и.т.д., то следует немедленно выключить устройство и вынуть из него аккумулятор.

ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ

Внимание! Во время работы с устройством необходимо пользоваться наушниками!

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 27

RUS

Применение правых и левых оборотов

Правые обороты применяются во время сверления сверлами правого хода общего применения. Левые обороты применяются, если сверло правого хода застрянет в материале или в случае вывинчивания шурупов. В случае вывинчивания шурупов применять настроить дрель на минимальные обороты.

Сверление по дереву

Перед просверлением отверстия рекомендуется зафиксировать обрабатываемый материал в тисках или в столярном зажиме, а потом кернером или гвоздем обозначить точку сверления. Вставить в сверлильный патрон соответственное сверло, выбрать обороты, подключить устройство к аккумулятору и начать сверление. В случае сквозных отверстий рекомендуется подставить под материал деревянный брусок, благодаря чему края отверстия не будут разбрызганными. В случае сверления отверстий крупного диаметра рекомендуется предварительно просверлить малое отверстие для наводки.

Сверление по металлу

Обязательно надежно зафиксировать обрабатываемый материал. В случае тонкой жести подставить под нее деревянный брусок, чтобы избежать нежелательных загибов и.т.п. Потом кернером обозначить точкибудущих отверстий и начать сверление. Применять сверла по металлу. В случае сверления белого чугуна рекомендуется пользоваться сверлами с наконечниками из твердых сплавов. В случае сверления отверстий крупного диаметра рекомендуется предварительно просверлить малое отверстие для наводки. В случае сверления стали пользоваться машинным маслом с целью охлаждения сверла. В случае сверления алюминия применять с целью охлаждения терпентин или парафин. В случае сверления латуни, меди или чугуна не следует применять охлаждающих средств. С целью охлаждения необходимо часто вынимать сверло из материала, чтобы остыло.

Сверление по керамическим материалам Сверление прочных, монолитных материалов (бетон, твердый кирпич, камень, мрамор и.т.д.)

Касается только устройств с функцией удара. Перед сверлением нужного отверстия следует просверлить без удара малое отверстие для наводки. Нужное отверстие сверлить с включенной функцией удара. Пользоваться ударными сверлами из твердых сплавов, в хорошем состоянии.

Сверление плитки, мягкого кирпича, штукатурки и.т.д

Необходимо пользоваться ударными сверлами, но не включать удар (если дрель оснащена соответственной функцией). Во время сверления сильно и равномерно нажимать на устройство. Периодически вынимать сверло из отверстия с целью удаления пыли и отходов.

Применение устройства при ввинчивании и вывинчивании шурупов

С этой целью рекомендуется применение возможно низких оборотов и соответственных насадок. Насадки можно закрепить непосредственно в сверлильном патроне или с помощью специального магнитного патрона. Чтобы вывинтить шуруп, следует реверсивным переключателем выбрать левые обороты (L).

Пользование приставками

Запрещается пользоваться устройством в качестве привода рабочих приставок.

Примечания

Во время работы не нажимать слишком сильно на обрабатываемый материал и не делать резких движений, чтобы не повредился рабочий инструмент и дрель. Необходимо делать регулярные перерывы в работе. Запрещается перегрузка устройства. Температура внешних поверхностей не может превышать 60 oC. После завершения работы выключить дрель, вынуть аккумулятор и провести осмотр и консервацию. Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применяться для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависимости от способа употребления инструмента. Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как например время когда инструмент выключен или работает на холостом ходу, также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства пу-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 28

RUS

тем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 29

ХАРАКТЕРИСТИКА ВИРОБУ

Акумуляторна дриля з шуруповертом – це універсальний пристрій, який не вимагає зовнішнього джерела живлення, призначений для любительського користування під час свердлування різноманітних матеріалів (напр., деревина та похідні матеріали, метали), а також під час вкручування та викручування шурупів та болтів. Даний пристрій стане у пригоді особливо користувачам, що займаються монтажними та опоряджувальними роботами. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому:

Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та рекомендацій з даної інструкції.

ОСНАСТКА

Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батареєю і зарядним пристроєм (адаптером).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення

Артикул YT-82794, YT-82795 Робоча напруга [В] 18 В пост. струму Частота обертів (на холостому ходу) [хв Максимальний крутний момент [Нм] 55 Рівень шуму

- акустичний тиск L

- акустична потужність L Клас захисту IP20 Клас ізоляції III Рівень вібрації a Маса [кг] 1,2 Затискний патрон [мм] 1,5 - 13 Максимальний діаметр свердління

- в деревині [мм] 25

- в бетоні [мм] -

- в сталі [мм] 10 Тип акумуляторної батареї Li-Ion Ємність акумуляторної батареї [A · год] 2 Зарядний пристрій Вхідна напруга [В ~ ] 220 - 240 Частота мережі [Гц] 50 / 60 Номінальна потужність [Вт] 60 Вихідна напруга [В] 21 В пост. струму Вихідний струм [A] 2,4 Час зарядки [год] 1

± K

± K [м/с2] 3,0 ± 1,5

-1

] 0 - 440 / 0 - 1650

[дБ] 74,0 ± 3,0 [дБ] 85,0 ± 3,0

ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ

УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електрич-

ним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних.

ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ

Робоче місце Робоче місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами

нещасливих випадків.

Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з

пальними газами або випарами.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 30

Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм.

Електрична безпека Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Забороняється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що

пасує до гнізда, зменшує ризик удару електричним струмом. Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом. Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом.

Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, гострими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним струмом. У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом.

Особиста безпека Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за виконуваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв.

Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень. Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами особистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень.

Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції “викл.”, перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електро-

пристрій, якщо вимикач знаходиться у позиції “вкл.”, оскільки це може викликати поважні тілесні пошкодження.

Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних пошкоджень. Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над

електропристроєм у випадку несподіваних ситуацій під час роботи.

Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або

бути втягнутими рухомими частинами пристрою.

Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те, щоб правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень.

Користування електропристроєм Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи.

Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки. Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт. Слід вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою.

Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним. Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправиль-

ної консервації пристрою. Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи.

Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися пристроями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування

пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Підчас виконування праці, коли установлений інструмент може доторкнутися вкритого проводу під напругою держати електричний інструмент за допомогою ізолюваних ручок. Установлений інструмент підчас контакту з про-

водом під напругою може спричинити це, що металеві елементи інструменту можуть оказатися під напругоб, що може спричинити електричне ураження оператора інструменту.

Ремонти Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 31

запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм.

ПІДГОТОВКА ДО РОБОТИ

УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою!

Інструкції з безпечного заряджання акумулятора

Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора Заряджання акумулятора

Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої тканини. Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Підключити штекер зарядного пристрою до акумулятора (II).

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 32

Підключити зарядний пристрій до розетки. Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Необхідно вийняти вилку блоку живлення з електричної розетки, а штекер зарядного пристрою від’єднати від акумулятора. Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

Установка швидкості обертання і підбір крутного моменту

Шуруповерт має дві передачі (III), що перемикаються механічно. Залежно від обраної максимальної швидкості обертання необхідно вибрати одну з них. Передача з нижчою швидкістю обертання рекомендована для затягування і відкручування болтів, а передача з вищою швидкістю - для свердління.

Крутний момент встановлюється за допомогою кільця, що знаходиться за патроном (IV). Чим більше число, вибране на кільці, тим більший крутний момент. Не слід встановлювати крутний момент більшим, ніж це необхідно для правильної роботи. Інакше можна пошкодити різьбу. Для закручування шурупів безпосередньо в матеріал потрібно експериментально підібрати відповідний крутний момент, провівши випробування на відходах матеріалу. Якщо максимальний крутний момент є невідомим, тоді для виконання безпечного з’єднання необхідно встановити мінімальне значення, а потім збільшувати його до відповідного для даної роботи значення. Якщо шуруповерт досягне максимального встановленого значення крутного моменту, спрацює запобіжна муфта, і в цьому випадку необхідно припинити закручування. Якщо пристрій оснащений функцією свердління з ударом, на кільці налаштувань є символ молотка. При установці кільця на символі молотка вмикається ударний механізм. Свердління з ударом слід використовувати для свердління отворів в бетоні, однак, воно не застосовується для виконання отворів в дереві або пластику. При використанні інструмента для свердління отворів кільце необхідно встановити на символ свердла або молотка, це відключить запобіжну муфту, і на свердло буде передаватися максимальний крутний момент. Увага! При свердлінні не можна встановлювати кільце в положення з цифрами. Спрацьовування запобіжної муфти під час свердління може призвести до пошкодження матеріалу або свердла, а також підвищує ризик отримання травми.

Установка свердел у патроні

Необхідно вибрати свердло з циліндричним хвостовиком, що відповідатиме даній роботі. Вставити свердло в патрон. Затягнути патрон вручну, надійно закріпивши свердло (V). Встановити максимальний крутний момент. Ручку настройки крутного моменту встановити на символ свердла або молотка.

Вибір напрямку обертів

Реверсивний перемикач привести у положення R (праві оберти) або L (ліві оберти) (VI).

Увага! Змінити оберти можна лише за умови, що пристрій відєднаний від мережі живлення! Забороняється змінювати оберти під час роботи дрилі з шуруповертом!

Кріплення насадок-викруток у свердлувальному патроні

В отвір у свердлувальному патроні вставити патрон для насадок, а потім насадку, що відповідає даній роботі (VII).

Підготовка до роботи

Перед початком роботи: Закріпити матеріал обробки у лещатах або за допомогою столярних затисків. Стосувати робочі інструменти, які відповідають видам робіт, що ведуться. Подбати про те, щоб вони були наточеними та у доброму стані. Одягнути робочий одяг та засоби захисту зору і слуху. Взяти пристрій двома руками (VIII) Прийняти стабільну та надійну позу. Увімкнути пристрій, натискаючи пальцем на електровимикач. Увага! Якщо під час роботи чути підозрілий галас, тріск, запах і.т.д., то необхідно негайно вимкнути пристрій та вийняти з нього акумулятор.

КОРИСТУВАННЯ ПРИСТРОЄМ

Увага! Під час користування пристроєм необхідно користуватися засобами захисту слуху!

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 33

Праві та ліві оберти

Праві оберти використовуються під час свердлування свердлами правого ходу загального вжитку. Ліві оберти використовуються у випадку, коли свердло правого ходу застрягне у матеріалі, а також під час викручування шурупів. У випадку викручування шурупів слід увімкнути мінімальні оберти.

Свердлування деревини

Перед свердлуванням отвору рекомендується закріпити матеріал обробки у лещатах або за допомогою столярних затисків, а потім кернером або цвяхом зазначити точку свердлування. У свердлувальний патрон вставити відповідне свердло, вибрати оберти, підєднати пристрій до акумулятора та почати свердлування. У випадку свердлування наскрізних отворів рекомендується підкласти під матеріал деревяний брусок, завдяки чому краї отвору не будуть розбризканими. У випадку свердлування отворів великого діаметру рекомендується раніше просвердлувати менший отвір з метою наведення.

Свердлування металів

Обовязково надійно зафіксувати матеріал обробки. У випадку тонкої бляхи рекомендується підкласти під неї деревяний брусок, щоб уникнути небажаних загинів і.т.д. Потім кернером зазначити точку майбутнього отвору та розпочати свердлування. Слід користуватися свердлами для металу. У випадку свердлування білого чавуну рекомендується користуватися свердлами з наконечниками з твердих сплавів. У випадку свердлування отворів великого діаметру рекомендується раніше просвердлувати менший отвір з метою наведення. У випадку свердлування сталі з метою охолодження слід корстуватися машинним маслом. У випадку алюмінію охолоджувати свердло терпентином або парафіном. У випадку свердлування латуні, міді або чавуну не слід застосовувати охолоджувальні засоби. З метою охолодження часто виймати свердло з матеріалу, щоб воно вистигло.

Свердлування керамічних матеріалів Свердлування твердих, монолітних матеріалів (бетон, тверда цегла, камінь, мармур і.т.д.)

Стосується лише пристрою з функцією удару. Перед виконанням потрібного отвору просвердлувати без удару менший отвір. Потрібний отвір срердлувати з увімкнутою функцією удару. Користуватися ударними свердлами з твердих сплавів, у доброму стані.

Свердлування плитки, мякої цегли, штукатурки і.т.д

Слід користуватися ударними свердлами, але не вмикати удар (якщо пристрій оснащений відповідною функцією). Під час свердлування сильно та рівномірно натискати на дрилю. Періодично виймати свердло з отвору, щоб усунути з нього пил та відходи.

Користування пристроєм під час вкручування та викручування шурупів

У випадку таких робіт рекомендується увімкнути якомога нижчі оберти та користуватися відповідними насадками. Насадку можна вставити безпосередньо у свердлувальний патрон або за допомогою спеціального магнітного патрона. Щоб викрутити шуруп, потрібно перемкнути дрилю на ліві оберти (L).

Користування приставками

Забороняється користуватися пристроєм як приводом робочих приставок.

Додаткові вказівки

Під час роботи не натискати занадто сильно на матеріал обробки та не робити різких рухів, щоб не викликати пошкодження робочого інструмента та дрилі. Слід робити регулярні перерви під час роботи. Забороняється перевантажувати пристрій, температура його зовнішніх поверхностей не може перевищувати 60 oC. Після заврешення роботи вимкнути дрилю, вийняти акумулятор та провести огляд і консервацію. Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 34

КОНСЕРВАЦІЯ ТА ОГЛЯД

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 35

ĮRANKIO CHARAKTERISTIKA

Akumuliatorinis gręžtuvas-suktuvas, tai universalus, mėgėjiškos paskirties, nešiojamasis, nereikalaujantis išorinio maitinimo šaltinio įrankis, skirtas skylių gręžimui visokiose medžiagose (pvz. medienoje, medienos kilmės medžiagose, metaluose), o taip pat sraigtų bei varžtų įsukimui ir išsukimui. Jo ypatingus privalumus įvertins mėgėjai atliekantys įvairiausius montavimo ir išbaigimo darbus. Taisyklingas, patikimas ir saugus elektrinio įrankio darbas priklauso nuo tinkamo jo eksploatavimo, todėl:

Prieš pradedant vartoti įrankį būtina perskaityti visą instrukciją ir ją išsaugoti.

Už nuostolius kilusius dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės.

ĮĮRANGA

Gaminys yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo. Kartu su įrankiu yra pristatomi: akumuliatorius ir įkrovimo stotis (įkroviklis).

TECHNINIAI PARAMETRAI

Parametras Mato vienetas Vertė

Kataloginis numeris 78974 Darbinė įtampa [V] 18 DC Tuščios eigos apsisukimai [min-1] 0 - 350 / 0 - 1300 Maksimalus sukimo momentas [Nm] 24 Triukšmingumo lygis

- akustinis slėgs LpA ± K

- akustinė galia LwA ± K Apsaugos laipsnis IPX0 Izoliacijos klasė III Virpėjimų lygis ah ± K [m/s2] 15,25 ± 1,5 Masė [kg] 0,83 Įrankio griebtuvas [mm] 0,8 - 10 Maksimalus gręžimo diametras

- medienoje [mm] 10

- betone [mm] 10

- pliene [mm] 10 Akumuliatoriaus tipas Li-Ion Akumuliatoriaus talpa [Ah] 1,3 Įkroviklis Įėjimo įtampa [V~] ~230 Tinklo dažnis [Hz] 50 Nominali galia [W] 21 DC Išėjimo įtampa [V] 15 Išėjimo srovė [A] 400 Pakrovimo laikas [h] 3 - 5

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

BENDROS SAUGOS SĄLYGOS

DĖMESIO! Būtina perskaityti visas žemiau aprašytas instrukcijas. Jų nesilaikymas gali būti elektros smūgio, gaisro arba kūno

sužalojimo priežastim. Vartojama instrukcijose „elektrinio įrankio” sąvoka yra taikoma visiems elektra varomiems įrenginiams, maitinamiems elektros laidų pagalba, o taip pat bevieliniu būdu.

LAIKYKITĖS ŽEMIAU IŠDĖSTYTŲ INSTRUKCIJŲ

Darbo vieta Darbo vieta turi būti gerai apšviesta ir laikoma švarioje būklėje. Netvarka ir silpnas apšvietimas gali būti nelaimingų įvykių priežastim. Nevartoti elektrinių įrankių padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysčiai, dujos bei garai. Elektriniai įrankiai kibirkščiuoja, o tai, sąlytyje su liepsniaisiais skysčiais arba dujomis, gali sukelti gaisrą. Į darbo aplinką negalima prileisti vaikų bei pašalinių asmenų. Išsiblaškymo pasekmėje galima prarasti įrankio kontrolę.

Elektrinė apsauga Elektrinio įrankio kištukas turi tikti prie elektros tinklo rozetės. Kištuko negalima modiﬁ kuoti. Taip pat negalima vartoti jokių

ORIGINALI INSTRUKCIJA

Page 36

adaptavimo elementų, kurių pagalba galima būtų kištuką sujungti su elektros tinklo rozete.

Nemodiﬁ kuotas kištukas, deramai sutaikytas su originalia rozete, sumažina elektros smūgio riziką. Reikia vengti kontakto su įžemintų įrenginių, tokių kaip vamzdžiai, šildytuvai bei šaldytuvai, paviršiais. Kūno įžeminimas didina elektros

smūgio riziką. Elektrinius įrankius būtina saugoti nuo atmosferinių kritulių bei drėgmės poveikio. Vandens ir drėgmės įsiskverbimo į elektros įrankio vidų atveju, didėja elektros smūgio rizika.

Maitinimo kabelio negalima perkrauti. Negalima nešti įrankio, laikant jį už maitinimo kabelio, o įjungiant ir išjungiant kištuką iš elektros tinklo rozetės, negalima traukti už laido. Vengti maitinimo kabelio kontakto su šilumos šaltiniais, tepalais, aštriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smūgio riziką. Atliekant darbą uždarų patalpų išorėje, būtina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko sąlygomis. Tinkamo

ilgintuvo vartojimas sumažina elektros smūgio riziką.

Asmeniškas saugumas Imkis darbo būdamas geroje ﬁ zinėje ir psichinėje būklėje. Sukaupk dėmesį į tai, ką darai. Nedirbk būdamas nuvargęs arba vaistų arba alkoholio poveikio įtakoje. Net momentinis dėmesio išblaškymas darbo metu, gali būti rimtų kūno sužalojimų

priežastim. Vartok asmeniškos apsaugos priemones. Visada užsidėk apsauginius akinius. Tokių asmeniškos apsaugos priemonių vartojimas, kaip dulkių kaukės, apsauginė avalynė, šalmai ir klausos apsaugos ausinės, sumažina rimtų kūno sužalojimų pavojų.

Venk atsitiktinio įrankio įjungimo. Prieš prijungdamas įrankį prie elektros energijos tinklo, įsitikink, ar jungiklis yra „išjungimo” pozicijoje. Įrankio laikymas su pirštu ant jungiklio arba pneumatinio įrankio jungimas, kai jungiklis yra „įjungtoje” po-

zicijoje gali sukelti rimtus kūno sužalojimus. Prieš įjungiant pneumatinį įrankį pašalink visus veržliarakčius ir kitus įrankius vartotus jam sureguliuoti. Veržliaraktis paliktas ant rotuojančių įrankio elementų, gali sukelti rimtus kūno sužalojimus. Dirbdamas, visą laiką išlaikyk pusiausvyrą ir stabilią padėtį. Tai leis lengviau valdyti pneumatinį įrankį, visokių netikėtumų darbo metu atvejais.

Dėvėk apsauginę aprangą. Nenešiok laisvų drabužių ir juvelyrinių dirbinių. Plaukai, drabužiai ir pirštinės turi būti pakankamai toli nuo judamų elektrinio įrankio dalių. Laisvi drabužiai, juvelyriniai dirbiniai arba ilgi plaukai gali įsivelti į judamas

įrankio dalis.

Vartok dulkių siurbimo priemones arba dulkių kaupimo rezervuarus, jeigu įrankis yra jais aprūpintas. Pasirūpink, kad jie būtų taisyklingai prijungti. Vartojant dulkių siurbimo priemones, mažėja sunkių kūno sužalojimo pavojus.

Elektrinio įrankio vartojimas Neperkrauk elektrinio įrankio. Ketinamą darbą atlik jam tinkamu įrankiu. Taisyklingas įrankio parinkimas atliekamam darbui

užtikrins produktyvesnį ir saugesnį jo atlikimą. Nevartok elektrinio įrankio, jeigu jo tinklo jungiklis neveikia. Įrankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jį atiduoti į taisyklą.

Prieš įrankį reguliuojant ar keičiant jo aksesuarus, o taip pat prieš jį sandėliuojant, ištrauk kištuką iš elektros tinklo rozetės. Tai leis išvengti atsitiktinio elektrinio įrankio įjungimo. Įrankį laikyk vaikams neprieinamoje vietoje. Neleisk įrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis

įrankis neapmokyto personalo rankose gali būti pavojingas.

Užtikrink tinkamą įrankio konservavimą. Tikrink judamųjų dalių tarpus bei paskirų elementų tarpusavį suderinimą. Tikrink visus įrankio elementus, ar kuris nors iš jų nėra sužalotas. Defektų atsiradimo atveju, prieš pneumatinį įrankį vartojant, reikia juos pašalinti. Daugelio nelaimingų įvykių priežastim yra netinkamai atliktas įrankio konservavimas. Pjovimo įrankius reikia laikyti švarioje būklėje ir tinkamai išaštrintus. Tinkamai konservuotus pjovimo įrankius, darbo metu

yra lengviau kontroliuoti.

Elektrinius įrankius ir aksesuarus vartok vadovaudamasis aukščiau išdėstytomis instrukcijomis. Įrankius taikyk pagal paskirtį, atsižvelgdamas į darbo pobūdį ir jo atlikimo sąlygas. Įrankių vartojimas kitokiam darbui negu jie yra suprojektuoti,

didina pavojingų situacijų kilimo riziką.

Atliekant darbus, kurių metu įtaisytas įrankis galėtų susiliesti su paslėptu, turinčiu įtampą laidu, įrankį reikia laikyti izoliuotų laikiklių pagalba. Paliečiant įtaisytu įrankiu laidą su įtampa, metaliniai įrankio elementai pernešdami elektros įtampą

toliau, sukelia elektros smūgio pavojų įrankį aptarnaujančiam operatoriui.

Taisymai Taisyk įrankį vien tik įteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keičiamosios dalys. Tai tinkamai užtikrins saugų elektrinio įrankio darbą.

PARUOŠIMAS DARBUI

DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio!

ORIGINALI INSTRUKCIJA

Page 37

Akumuliatoriaus krovimo saugos instrukcija

Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmėje iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau aprašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumuliatoriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti.

Akumuliatoriaus sandėliavimas.

Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio akumuliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kontakto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį

su pažeistu akumuliatoriumi.

Visiško akumuliatoriaus susidėvėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu.

Akumuliatorių transportavimas

Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio ﬁ rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transportavimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvaliﬁ kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad transporto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių.

Akumuliatoriaus krovimas

Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pakrautas, tuo stipriau švyti. Jeigu nuspaudus mygtuką diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Sujungti įkroviklio kištuką su akumuliatoriaus rozete (II). Prijungti įkroviklį prie elektros tinklo rozetės. Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Reikia ištraukti maitintuvo kištuką iš elektros tinklo rozetės, o įkroviklio kištuką atjungti nuo akumuliatoriaus.

Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės.

Apsisukimų greičio nustatymas ir sukimosi momento parinkimas.

Įsuktuvas turi du mechaniškai perjungiamus greičio bėgius (III). Priklausomai nuo pageidaujamo maksimalaus apsisukimų greičio reikia vieną iš jų pasirinkti. Žemesnio greičio bėgis yra rekomenduojamas varžtų prisukimui ir išsukimui, o didesnio greičio bėgis yra rekomenduojamas gręžimui atlikti.

ORIGINALI INSTRUKCIJA

Page 38

Sukimosi momentas yra nustatomas po griebtuvu (IV) esančio žiedo pagalba. Juo didesnis yra nustatymų skaičius tuo didesnį sukimo momentą įsuktuvas užtikrina. Nenustatyti didesnio sukimosi momento negu tai yra būtina taisyklingam darbui atlikti. Priešingu atveju sriegiai gali būti sunaikinti. Norint įsukti sraigtus tiesiogiai į medžiagą, reikia eksperimentiškai parinkti tinkamą sukimo momentą atliekant sraigto įsukimo bandymus panaudojant tuo tikslu nereikalingą medžiagos laužą. Jeigu nėra žinomas maksimalus sukimo momentas, koks yra saugus duotajam sujungimui, reikia nustatyti mažiausią momento vertę, o po to ją palaipsniui didinti, kol bus pasiekta atitinkama duotajam darbui vertė. Jeigu įsuktuvas pasieks maksimalų nustatytą sukimo momentą, tada suveiks perkrovos saugiklio sankaba, tokiu atveju reikia nutraukti tolesnį sukimą. Jeigu gaminys yra aprūpintas smūginio gręžimo funkcija, jis turi ant nustatymų žiedo matomą plaktuko simbolį. Žiedo nukreipimas į plaktuko simbolį sukels smūginio mechanizmo įjungimą. Smūginį gręžimą reikia naudoti darant skyles betone, tačiau jis neturi būti taikomas skylėms gręžti medienoje arba plastmasėje. Įrankį naudojant skylių gręžimui, žiedą reikia nustatyti ant grąžto arba plaktuko simbolio, to pasekmėje perkrovos saugiklio sankaba bus atjungta, o grąžtui liks perduotas maksimalus sukimo momentas. Dėmesio! Nenaudoti gręžimo tikslu skaitmenimis paženklintų nustatymų. Perkrovos saugiklio sankabos suveikimas gręžimo atveju gali sukelti gręžiamos medžiagos arba grąžto sunaikinimą bei padidina kūno pažeidimo riziką.

Grąžtų įtvirtinimas įrankio griebtuve

Reikia pasirinkti tinkamą duotajam darbui grąžtą su cilindriniu kotu. Grąžtą įstatyti į griebtuvą. Prisukti ranka įrankio griebtuvą, kol grąžtas bus patikimai įtvirtintas (V). Nustatyti didžiausią sukimo momentą. Sukimo momento rankenėlę nukreipti į grąžto arba plaktuko simbolį.

Apsisukimų krypties nustatymas

Apsisukimų krypties perjungiklį nustatyti į R poziciją – sukimasis į dešinę, arba į L poziciją – sukimasis į kairę (VI).

Dėmesio! Sukimosi krypties keitimą galima daryti vien tik atjungus maitinimo įtampą! Sukimosi krypties negalima keisti gręžtuvosuktuvo darbo metu!

Suktuvo galūnių įtaisymas įrankio griebtuve

Į griebtuvo angą įsprausti galūnių laikiklį, o po to tinkamą ketinamam darbui suktuvo galūnę (VII).

Pasiruošimas darbui

Prieš imantis darbo: Įtvirtinti apdirbamąjį ruošinį veržtuve arba staliaus spaustuvuose. Vartoti darbinius įrankius tinkamus atliekamam darbui. Pasirūpinti, kad darbiniai įrankiai būtų tinkamai išaštrinti ir geroje būklėje. Uždėti darbinę aprangą ir akių bei klausos apsaugos priemones. Sugriebti įrankį abiem rankom (VIII). Užimti patikimą ir stabilią poziciją. Įjungti įrankį nuspaudžiant pirštu elektros jungiklį.

Dėmesio! Pastebėjus darbo metu įtartinus simptomus, trukšmą, stuksenimą, degesių kvapą ir pan. reikia nedelsiant išjungti įrankį ir ištraukti iš jo akumuliatorių.

ĮRANKIO VARTOJIMAS

Dėmesio! Dirbant įrankiu reikia vartoti klausos apsaugos priemones!

Dešiniosios arba kairiosios apsisukimų krypties vartojimas

Dešiniosios krypties apsisukimus taikyti gręžiant visuotinai vartojamais dešiniojo sukimosi grąžtais. Kairiosios krypties apsisukimai yra vartojami dešiniojo sukimosi grąžtui įstrigus ruošinyje bei išsukant sraigtus. Sraigtų išsukimo atveju taikyti minimalų sukimosi greitį.

Medienos gręžimas

Prieš pradedant gręžti skylę, apdirbamąjį ruošinį įtvirtinti veržtuve arba staliaus spaustuvuose, o po to žymekliu arba vinim paženklintii gręžimo vietą. Įrankio griebtuve įtvirtinti tinkamą grąžtą, nustatyti sukimosi momentą, prijungti įrankį prie akumuliatoriaus ir pradėti gręžimą. Gręžiant skyles skradžiai, patartina po ruošiniu padėti medinę kaladėlę, ko dėka išėjimo angos kraštai nebus apdraskyti. Darant didelių diametrų skyles, rekomenduojama anksčiau išgręžti mažesnę vedamąją skylę.

Metalo gręžimas

Visada reikia patikimai įtvirtinti apdirbamąjį ruošinį. Plonos skardos gręžimo atveju patartina padėti po ja medinę kaladėlę, kad išvengti nepageidaujamų sulankstymų ir pan. Po to gręžimo vietą paženklinti žymekliu ir atlikti gręžimą. Vartoti plieninius grąžtus. Gręžiant baltą ketų rekomenduojama vartoti grąžtus su karbido galūnėmis. Gręžiant didesnių diametrų skyles rekomenduojama anksčiau išgręžti mažesnę vedamąją skylę.

ORIGINALI INSTRUKCIJA

Page 39

Gręžiant plieną, grąžtą aušinti mašinine alyva. Gręžiant aliuminį, grąžtą aušinti terpentinu arba paraﬁ nu. Gręžiant žalvarį, varį arba ketų nevartoti aušinimo priemonių. Aušinimo tikslu dažnai ištraukti grąžtą iš ruošinio ir leisti jam ataušti.

Keraminių medžiagų gręžimas Kietų, vientisų medžiagų gręžimas (betonas, kietos plytos, akmuo, marmuras)

Liečia vien tik įrankius su smūgine funkcija. Prieš atliekant pagrindinį gręžimą, išgręžti be smūginės funkcijos mažesnę skylę. Pagrindinę skylę gręžti įjungus smūginę funkciją. Vartoti smūginius grąžtus su geroje būklėje esančiomis karbido galūnėmis.

Glazūros, minkštų plytų, tinko ir pan. gręžimas

Vartoti smūginius grąžtus. Neįjungti smūginės funkcijos (jeigu tokia yra gręžtuve). Gręžiant stipriai spausti įrankį pastovia jėga. Laikas nuo laiko ištraukti grąžtą iš gręžiamos skylės šalinant tuo būdu atliekas ir dulkes.

Įrankio vartojimas sraigtų įsukimui arba išsukimui

Tuo tikslu rekomenduojama: nustatyti mažiausią apsisukimų greitį ir vartoti atitinkamas suktuvo galūnes. Galūnes galima įtvirtinti tiesiogiai įrankio griebtuve, arba taikant specialų magnetinį laikiklį. Sraigtui išsukti perjungikliu perstatyti apsisukimus kairiąja kryptm (L).

Adapterių vartojimas

Įrankis negali būti vartojamas kaip darbinių adapterių pavara.

Papildomos pastabos

Dirbant įrankiu, pernelyg nespausti juo apdirbamojo ruošinio ir nedaryti staigių judėsių – tai leis išvengti darbinio įrankio ir gręžtuvo sužalojimo. Dirbant, periodiškai daryti pertraukas. Negalima įrankio perkrauti, išorinių paviršių temperatūra niekada negali viršyti 60°C. Užbaigus darbą, gręžtuvą reikia išjungti, ištraukti akumuliatorių ir atlikti apžiūrą bei konservavimą. Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

ORIGINALI INSTRUKCIJA

Page 40

IERĪCES RAKSTUROJUMS

Skrūvgriežu-urbjmašīna ir universālā pārnesamā ierīce, kurai nav vajadzīgs ārpuses elektrības avots, paredzētā amatieriem urbšanai dažādos materiālos (koksne, kokmateriāli, metāls), kā arī skrūves ieskrūvēšanai-atskrūvēšanai. Ierīces priekšrocību sevišķi novērtēs meistari-amatieri, kuri veic dažādu montāžas un apdares darbību. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbību ar ierīci jālasa un jāsaglabā visu šo instrukciju.

Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības noteikumus un šo instrukcijas nepaklausīšanas dēļ.

APGĀDĀŠANA

Produkts ir piegādāts komplektā stāvokli un to nevajag montēt. Kopā ar produktu ir piegādāti: akumulators un lādēšanas stacija (lādētājs).

TEHNISKIE PARAMETRI

Parametrs Mērvienība Vērtība

Kataloga numurs 78974 Darba spriegums [V] 18 DC Apgriezieni (brīvgaita) [min-1] 0 - 350 / 0 - 1300 Maks. griezes moments [Nm] 24 Trokšņa līmenis

- akustisks spiediens LpA ± K

- akustiskā jauda LwA ± K Drošības līmenis IPX0 Izolācijas klase III Vibrācijas līmenis ah ± K [m/s2] 15,25 ± 1,5 Svars [kg] 0,83 Ierīču turētājs [mm] 0,8 - 10 Maksimāls urbšanas diametrs

- kokā [mm] 10

- betonā [mm] 10

- tēraudā [mm] 10 Akumulatora veids Li-Ion Akumulatora tilpums [Ah] 1,3 Lādētājs Ieejas spriegums [V~] ~230 Frekvence [Hz] 50 Nomināla jauda [W] 21 DC Izejas spriegums [V] 15 Izejas strāva [A] 400 Lādēšanas laiks [h] 3 - 5

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

UZMANĪBU! Jālasa šo instrukciju. Šo noteikumu neievērošana var būt par elektrošoka, ugunsgrēka un ievainojuma iemeslu. Par

„elektriskām ierīcēm” ir saprastas visas ierīces, kuras strādā ar elektrību - ar vadiem, vai bez vadiem.

JĀIEVĒRO APAKŠĀ MINĒTO INSTRUKCIJU

Darba vieta Darba vieta jābūt labi apgaismota un tīra. Nekārtība un tumšs apgaismojums var būt par nelaimes notikuma iemeslu. Nedrīkst lietot elektroierīci tur, kur ir paaugstināta eksplozijas bīstamība, kur ir degoši šķidrumi, gāzes un tvaiki. Elek-

troierīces ģenerē dzirksteles, kuras var būt par ugunsgrēka iemeslu pēc kontakta ar uzliesmojošiem gāzēm vai tvaikiem. Nedrīkst pieļaut bērniem un citām personām atrasties darba vietā. Koncentrācijas zaudēšana var būt par kontroles zaudēšanas iemeslu.

ORIĢINĀLĀ INSTRUKCIJA

Page 41

Elektriska drošība Elektrības vada kontaktdakša jābūt pielāgota pie ligzdas. Nedrīkst modiﬁ cēt kontaktdakšu. Nedrīkst lietot kaut kādu adapteru lai pielāgot kontaktdakšu. Nemodiﬁ cēta kontaktdakša samazina elektrošoka risku. Nedrīkst kontaktēties ar iezemētām virsmām, piem. caurules, radiatori un dzesētāji. Ķermeņa iezemējums var būt par

elektrošoka iemeslu. Nedrīkst apdraudēt elektrisko ierīci ar kontaktu ar atmosfēriskiem nokrišņiem vai mitrumu. Ūdens un mitrums, kuri nāks ierīces iekšā, var būt par elektrošoka iemeslu.

Nedrīkst pārslogot apgādāšanas vadu. Nedrīkst nēsāt ierīci vai ieslēgt/izslēgt ierīci, turēšot to ar vadu. Izvairoties, lai vads nekontaktētu ar siltumu, eļļām, asām malām un kustīgiem elementiem. Bojāts vads var būt par elektrošoka iemeslu. Gadījumā, kad darbs ir veidots ārpus telpas, jābūt lietoti pagarināšanas vadi, paredzēti darbībai ārā. Pareiza pagarināša-

nas vada lietošana samazina elektrošoka risku.

Personāla drošība Strādāt var tikai labā ﬁ ziskā un psihiskā kondīcijā. Jābūt uzmanīgi darbā. Nedrīkst strādāt nogura stāvoklī, vai pēc medikamentu vai alkohola pieņemšanas. Pietiek neuzmanības moments, lai ievainot ķermeņu. Jālieto personālas aizsardzības līdzekļus. Vienmēr jālieto drošības brilles. Personālas aizsardzības līdzekli, piem. pretputek-

ļu maskas, drošības apavi, ķiveres un prettrokšņa austiņas, samazina ievainojuma risku.

Jābūt uzmanīgi, lai nejauši neieslēgt ierīci. Jākontrolē, vai ieslēdzis būtu „izslēgtā” pozīcijā pirms ierīces pievienošanu pie elektrotīkla. Ierīces turēšana ar pirkstu uz ieslēdzi vai kad ieslēdzis ir „ieslēgtā” pozīcijā var būt par ķermeņa ievainošanas

iemeslu. Pirms elektriskas ierīces ieslēgšanas jānoņem visas atslēgas un citu ierīci, kuri bija lietoti regulācijā. Atslēga, kura ir atstāta uz ierīces rotējošiem elementiem, var nopietni ievainot ķermeņu.

Jāsaglabā līdzsvaru. Visu laiku jāsaglabā pareizu pozīciju. Tas atļaus vieglāk strādāt ar elektrisko ierīci negaidītās situācijās. Jāapģērbj drošības apģērbu. Nedrīkst apģērbt brīvo apģērbu un juvelierizstrādājumu. Mati, apģērbs un darba dūraiņi jābūt turēti tālu no ierīces kustīgām daļām, jo var aizkabināties uz ierīces kustīgiem elementiem. Jālieto putekļu izsūkšanas ierīci vai putekļu tvertnes, kad ierīce ir ar tām apgādāta. Jākontrolē, vai tādas ierīces ir pareizi pievienotas. Putekļu izsūkšanas ierīce atļauj samazināt bīstamību veselībai.

Elektriskas ierīces lietošana Nedrīkst pārslogot elektrisko ierīci. Jālieto ierīci, kura ir pareiza noteiktai darbībai. Pareiza ierīces izvēlēšana atļauj strādāt

efektīvāk un drošāk. Nedrīkst lietot elektrisko ierīci, kad ir bojāts elektrisks slēdzējs. Ierīce, kuru nevar kontrolēt ar elektrisko slēdzēju, ir bīstama un jābūt atdota remontam. Atslēgt kontaktdakšu no ligzdas pirms regulēšanas, aksesuāru mainīšanas un ierīces glabāšanas. Tas var sargāt no ierīces gadījuma ieslēgšanas. Glabāt ierīci bērniem nepieejamā vietā. Neatļaut strādāt ar ierīci neapmācītiem cilvēkiem. Elektriska ierīce var būt bīstama neapmācīta personāla rokās.

Nodrošināt pareizu ierīces konservāciju. Kontrolēt ierīces neatbilstību un atstarpes. Kontrolēt, vai ierīces elementi nav bojāti. Bojājumu konstatēšanas gadījumā to jāsaremontē pirms elektriskas ierīces lietošanas. Daudz nejaušību var notikt

pēc nepareizas ierīces konservācijas. Griezīgo ierīci jātur tīrībā un uzasinātā stāvoklī. Pareiza griezīgas ierīces konservācija atļauj vieglāk kontrolēt ierīci darba laikā. Lietot elektrisko ierīci un aksesuāru saskaņā ar šo instrukciju. Lietot paredzēto ierīci, ievērošot darba veidu un apstākļu. Ierīce lietota citā darbībā, nekā bija paredzēta, var būt par bīstamas situācijas iemeslu. Darba laikā, kad novietota ierīce var kontaktēties ar apslēptu elektrības vadu, ierīci turēt ar izolētiem rokturiem. Novietota ierīce, kas kontaktēs ar elektrības vadu, var pieņemt elektrību, kas var nobeigties ar elektrības triecienu un ierīces operatora ievainojumu.

Remonti Ierīci var remontēt tikai autorizētos servisos, kuri lieto oriģinālo rezerves daļu. Tas var nodrošināt pareizu lietošanas dro-

šību.

DARBA SAGATAVOŠANA

UZMANĪBU! Visu darbību, minētu šajā nodaļā, jāveic ar izslēgto elektroapgādi – akumulatoru jāatslēdz no ierīces!

Akumulatora uzlādēšanas drošības instrukcijas

Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Nedrīkst lietot nekārtīgu vai bojātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lādēt tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un

ORIĢINĀLĀ INSTRUKCIJA

Page 42

barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tīkla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla! Ierīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprakstītu procedūru, lietojot adapteru un uzlādes staciju. Li-Ion (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu.

Akumulatora uzglabāšana

Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstākļus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepieciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu. Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumulatora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru. Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi.

Akumulatoru transportēšana

Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtīšana ar kurjera ﬁ rmu), jāievēro saskaņā ar noteikumiem par bīstamu materiālu transportēšanu. Pirms sūtīšanas lūdzam kontaktēties ar attiecīgi kvaliﬁ cētām personām. Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. Ievērot valsts noteikumus par bīstamu materiālu transportēšanu.

Akumulatora lādēšana

Uzmanību! Pirms lādēšanas atslēgt uzlādes stacijas barošanas adapteru no elektrības tīkla, atslēdzot kontaktdakšu no elektrības ligzdas. Akumulatoru un tā kontaktus notīrīt no piesārņojumiem un putekļiem, izmantojot mīkstu, sausu lupatiņu. Akumulators tiek apgādāts ar iebūvētu uzlādēšanas rādītāju. Pēc pogas piespiešanas uzliesmos diodes (II), cik vairāk, tik akumulators ir labāk uzlādēts. Ja pēc pogas piespiešanas diodes neieslēdzas, tas nozīmē izlādētu akumulatoru. Atslēgt akumulatoru no ierīces. Pieslēgt adaptera kontaktdakšu pie akumulatora ligzdas (II). Pieslēgt adapteru pie elektroapgādes ligzdas. Sāks spīdēt sarkana diode, kas nozīmē uzsāktu lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkana diode izslēgs un sāks spīdēt zaļa diode, kas nozīmē akumulatora pilnu uzlādēšanu. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas un uzlādes stacijas kontaktdakšu atslēgt no akumulatora.

Uzmanību! Ja pēc lādēšanas stacijas pieslēgšanas pie elektrības tīkla sāks spīdēt zaļa diode, tas nozīmē, ka akumulators ir pilnīgi uzlādēts. Tādā gadījumā uzlādes stacija nesāks lādēt akumulatoru.

ātruma noteikšana un griezes momenta izvēlēšana

Griezes

Ierīce ir apgādāta ar diviem mehāniski pārslogojamiem pārvadiem (III). Atkarīgi no maksimāla griezes ātruma izvēlēt vienu no tiem. Pārvads, kas raksturos ar zemāku griezes ātrumu, ir rekomendēts skrūvju pieskrūvēšanai un atskrūvēšanai, un ātrākais pārvads urbšanai.

Griezes moments tiek noteikts ar gredzenu aiz urbjmašīnas turētāju (IV). Augstākais skaitlis nozīmē augstāko ierīces griezes momentu. Neuzstādīt augstāko griezes momentu, nekā nepieciešams. Citā gadījumā ir iespējama vītņu bojāšana. Gadījumā, kad skrūves tiek ieskrūvētas tieši materiālā, izvēlēt attiecīgu griezes momentu pēc pārbaudes uz atlieku materiāla. Ja nav zināms maksimāls griezes moments, drošs attiecīgam savienojumam, uzstādīt viszemāko vērtību, un pēc tam to paaugstināt, līdz attiecīgas vērtības sasniegšanai. Ja ierīce sasniegs maksimālo uzstādīto griezes momentu, sāks funkcionēt pret noslogojuma sajūgs, tad pārtraukt pieskrūvēšanu. Ja produkts ir apgādāts ar urbšanas ar āmuru funkciju, uz regulācijas gredzena atrodas āmura simbols. Gredzena pārslēgšana uz āmura simbolu ieslēdz āmura mehānismu. Urbšanu ar āmuru lietot caurumu urbšanai betonā. Neieteicama āmura urbšana caurumiem kokā vai plastikas materiālos. Gadījumā, kad ierīce ir izmantota caurumu urbšanai, pārslēgt gredzenu uz urbja vai āmura simbolu, tas atslēgs pret noslogojuma

ORIĢINĀLĀ INSTRUKCIJA

Page 43

sajūgu, un urbis rotēs ar maksimālu griezes momentu. Uzmanību! Nedrīkst izmantot funkciju apzīmētu ar cipariem urbšanai. Pret noslogojuma sajūga iedarbināšana urbšanas laikā var ierosināt materiāla var urbja bojāšanu un paaugstināt ievainojuma risku.

Urbja stiprināšana urbjmašīnas turētājā

Izvēlēt attiecīgam darbam derīgo urbi ar cilindrisku turētāju. Turētājā novietot urbi. Ar roku pieskrūvēt urbjmašīnas turētāju līdz momentam, kad urbis būs attiecīgi piestiprināts (V). Uzstādīt vislielāko griezes momentu. Griezes momenta kloķi pārslēgt uz urbja vai āmura simbolu.

Apgriezienu virziena regulēšana

Uzstādīt virzienu pārslēdzēju uz R pozīciju - apgriezieni uz labu, vai L pozīciju - apgriezieni uz kreisu (V). Uzmanību! Mainīt apgriezienu virzienu var tikai ar izslēgto elektroapgādi! Nedrīkst mainīt apgriezienu virzienu ierīces darba laikā!

Skrūvgriežu uzgaļa ﬁ ksēšana urbjmašīnas turētājā.

Urbju turētāja caurumā novietot uzgaļa turētāju, un pēc tam darbībai attiecīgu uzgaļu. (VII)

Darba sagatavošana

Pirms darba sākuma: Fiksēt apstrādāto materiālu spīlēs vai ar galdnieku spīlēm. Lietot attiecīgu darba instrumentu. Instrumenti jābūt asi un labā stāvoklī. Apģērbt darba apģērbu un redzes/dzirdes aizsardzības līdzekļus. Turēt ierīci ar abām rokām (VIII). Darba pozīcija jābūt droša un stabila. Ieslēgt ierīci, piespiežot ar pirkstu elektrības ieslēdzēju. Uzmanību! Gadījumā, kad darba laikā ir konstatētas dīvainas skaņas, aizciršanas, smaržas utt., nekavējoties izslēgt ierīci un noņemt akumulatoru no ierīces.

IERĪCES LIETOŠANA

Uzmanību! Ierīces lietošanas laikā jālieto dzirdes aizsardzības līdzekļus!

Laba un kreisa apgriezienu virziena lietošana

Labi apgriezieni jābūt lietoti urbšanas laikā ar normāliem urbjiem. Kreisi apgriezieni jābūt lietoti, kad urbis ar labo vītni bloķēs materiālā, kā arī skrūves atskrūvēšanā. Skrūves jāatskrūvē ar minimālo ātrumu.

Urbšana kokā

Pirms urbšanu jāmontē materiālu skrūvspīlēs vai galdnieka skavās, un pēc tam ar punkta marķētāju vai ar nagu marķēt urbšanas vietu. Urbjmašīnas turētājā novietot pareizu urbju, noregulēt ātrumu, pieslēgt ierīci pie elektrības tīkla un sākt urbšanu. Gadījumā, kad caurumi ir urbti caur materiālu, rekomendējam lietot koka paplāksni zem urbto materiālu, lai cauruma apmale būtu gludāka. Gadījumā, kad ir urbti caurumi ar lielo diametru, rekomendējam pirmkārt urbt mazāko caurumu.

Urbšana metālā

Vienmēr jāpiestiprina materiālu. Gadījumā, kad metāla loksne ir ļoti plāna, rekomendējam lietot koka paplāksni, kas aizsarg materiālu pret nevēlamām ielocēm utt. Pēc tam marķēt urbšanas vietu ar punkta marķētāju un sākt urbšanu. Lietot tikai urbjus tērauda urbšanai. Gadījumā, kad ir vajadzība urbt caurumu baltā čugunā, rekomendējam lietot urbjus ar galiem no cieta sakausējuma. Gadījumā, kad ir urbti caurumi ar lielo diametru, rekomendējam pirmkārt urbt mazāko caurumu. Urbšanai tēraudā jālieto mašīnas eļļu, lai atvēsināt urbu. Urbšanai alumīnijā jālieto terpentīnu vai parafīnu, lai atvēsināt urbu. Nelietot nekādu atvēsināšanas līdzekļu urbšanai misiņā, varā, čugunā. Lai atvēsināt urbu, to bieži jānoņem no cauruma.

Urbšana keramikas materiālos Urbšana cietos, stipros materiālos (betons, ciets ķieģelis, akmens, marmors utt.)

Attiecas tikai ierīcei ar āmura funkciju. Pirms pareiza cauruma urbšanas urbt bez āmura funkcijas mazāku caurumu. Pareizu caurumu urbt ar āmura funkciju. Lietot urbju no cietsakausējumiem, labā stāvoklī.

Urbšana ﬂ īzēs, mīkstā ķieģelī, apmetumā utt.

Pirms pareiza cauruma urbšanas jāurbj mazāku caurumu. Pēc nekādu laiku noņemt urbju no cauruma un notīrīt putekļus. Urbšanas laikā stipri piespiest ierīci ar pastāvīgo stiprumu. Dažreiz noņemt urbju no cauruma, lai izvākt putekļu un drumstalas.

ORIĢINĀLĀ INSTRUKCIJA

Page 44

Skrūvju ieskrūvēšana-atskrūvēšana

Rekomendējam: lietot viszemāko ātrumu un attiecīga uzgaļa lietošanu. Uzgali var būt montēti tieši urbju turētājā vai ar speciālo magnētisko turētāju. Lai atskrūvēt skrūvi, apgriezienu uzstādīt uz kreisu (L).

Papildierīču lietošana

Ierīce nevar būt lietota ar citām papildierīcēm.

Papildu piezīmes

Darba laikā nedrīkst pārāk stipri spiest ierīci uz materiālu, kā arī nedrīkst veidot pēkšņas kustības, lai nesabojāt materiālu un ierīci. Darba laikā jābūt regulāri pārtraukumi. Nedrīkst pārslogot ierīci – ārpuses daļas temperatūra nevar būt augstāka nekā 60°C. Pēc darba beigšanu izslēgt ierīci, atslēgto to no elektroapgādes un veidot ierīces konservēšanu un apskatīšanu. Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atšķirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida. Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

ORIĢINĀLĀ INSTRUKCIJA

Page 45

CHARAKTERISTIKA VÝROBKU

Vrtací šroubovák je univerzální přenosné nářadí, které nevyžaduje vnější zdroj energie a které je určeno domácím kutilům ke zhotovování otvorů do různých materiálů (např. dřevo a dřevotřískové materiály, kovy) a také ke šroubování a vyšroubování šroubů a vrutů. Jeho mimořádné přednosti ocení zejména domácí kutilové, kteří provádějí různé montážní a ﬁ nalizační práce. Správná, spolehlivá a bezpečná práce elektrického nářadí je závislá na náležitém provozování, proto:

Před zahájením práce s nářadím je třeba přečíst celý návod k použití a řídit se podle něho.

Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu.

PŘÍSLUŠENSTVÍ

Výrobek je dodáván v kompletním stavu a nevyžaduje žádnou další montáž. Společně s výrobkem se dodávají: akumulátor a nabíjecí stanice (nabíječka).

TECHNICKÉ PARAMETRY

Parametr Rozměrová jednotka Hodnota

Katalogové číslo 78974 Provozní napětí [V] 18 DC Otáčky (naprázdno) [min-1] 0 - 350 / 0 - 1300

Max. kroutící moment [Nm] 24 Hladina hluku

- akustický tlak L

- akustický výkon LwA ± K Stupeň ochrany IPX0 Třída izolace III Hladina vibrací ah ± K [m/s2] 15,25 ± 1,5 Hmotnost [kg] 0,83 Sklíčidlo [mm] 0,8 - 10 Maximální průměr vrtání

- do dřeva [mm] 10

- do betonu [mm] 10

- do oceli [mm] 10 Typ akumulátoru Li-Ion Kapacita akumulátoru [Ah] 1,3 Nabíječka Vstupní napětí [V~] ~230 Síťová frekvence [Hz] 50 Jmenovitý příkon [W] 21 DC Výstupní napětí [V] 15 Výstupní proud [A] 400 Doba nabíjení [h] 3 - 5

± K

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY

POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo

úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.

DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE

Pracoviště Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod. Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly

nad nářadím.

ORIGINÁL NÁVODU

Page 46

Elektrická bezpečnost Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizpůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje

riziko zasažení elektrickým proudem. Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektrickým proudem. Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dostanou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem.

Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k přenášení, připojování nebo odpojování zástrčky ze síťové zásuvky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými předměty. Poškození napájecího

kabelu zvyšuje riziko úrazu elektrickým proudem.

V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem.

Osobní bezpečnost Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřeď se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla. Používej prostředky osobní ochrany. Vždy si nasaď ochranné brýle. Používání prostředků osobní ochrany jako protiprachový

respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů.

Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může

vést k vážným úrazům. Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč ponechaný v rotujících elementech nářadí může způsobït vážné úrazy těla. Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neočekávaných situací během práce.

Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyblivých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí. Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví.

Používání elektrického nářadí Elektrické nářadí nepřetěžuj. K dané práci používej jen nářadí k tomu určené. Správný výběr nářadí pro daný druh práce

zabezpečí, že práce bude efektivnější a bezpečnější. Nepoužívej elektrické nářadí, když nefunguje jeho síťový spínač. Nářadí, které nelze ovládat pomocí síťového spínače, je nebezpečné a je třeba ho odevzdat do opravy. Vytáhni zástrčku z napájecí zásuvky před seřizováním, výměnou příslušenství nebo uložením nářadí. Tím se zabrání náhodnému zapnutí elektrického nářadí.

Nářadí přechovávej v místě, které je nepřístupné dětem. Nedovol, aby nářadí obsluhovaly osoby nevyškolené k jeho obsluze. Elektrické nářadí v rukou nevyškolené obsluhy může být nebezpečné. Zabezpeč náležitou údržbu nářadí. Kontroluj nářadí z pohledu nepřizpůsobení a vůlí pohyblivých částí. Kontroluj, jestli není nějaký element nářadí poškozen. V případě zjištění nějakých závad je potřebné je před použitím elektrického nářadí opravit. Mnoho nehod je způsobených nesprávně udržovaným nářadí. Řezné nástroje je potřebné udržovat čisté a nabroušené. Správně udržované řezné nástroje jsou během práce snadněji

ovladatelné.

Používej elektrické nářadí a příslušenství v souladu s výše uvedenými instrukcemi. Používej nářadí v souladu s jeho určením a ber do úvahy druh a podmínky práce. Použití nářadí k jiné práci, než bylo projektováno, může zvýšit riziko vzniku

nebezpečných situací.

Během práce, při které hrozí riziko kontaktu nástroje namontovaného na nářadí se skrytým vodičem pod napětím, drže nářadí pomocí izolovaných rukojetí. Při kontaktu nástroje namontovaného na nářadí s vodičem pod napětím se na kovové

prvky nářadí může dostat napětí, což může způsobit úraz obsluhy elektrickým proudem.

Opravy Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude

zajištěna náležitá bezpečnost práce elektrického nářadí.

PŘÍPRAVA K PRÁCI

POZOR! Veškeré činnosti uvedené v této kapitole je třeba provádět při vypnutém napájecím napětí – akumulátor musí být od nářadí odpojený!

ORIGINÁL NÁVODU

Page 47

Bezpečnostní předpisy pro nabíjení akumulátoru

Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze používat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření.

Skladování akumulátorů

Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu-

látorem je zakázáno.

Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu.

Doprava akumulátorů

Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní ﬁ rmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvaliﬁ kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů.

Nabíjení akumulátoru

Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od nečistot a prachu pomocí měkkého a suchého hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (II). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zástrčku nabíječky připojte do zásuvky akumulátoru (II). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sítě. Potom je třeba vytáhnout zástrčku síťového zdroje ze zásuvky elektrické sítě a zástrčku nabíječky odpojit od akumulátoru.

Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně nabitý. V takovém případě nabíječka nabíjecí proces nespustí.

Nastavování otáček a volba kroutícího momentu

Šroubovák má dva mechanicky přepínané rychlostní stupně (III). Podle toho, jaké maximální otáčky požadujeme, si zvolíme jeden z nich. Rychlostní stupeň, který se vyznačuje nižšími otáčkami, je vhodný ke šroubování a vyšroubování šroubů, zatímco rychlostní stupeň vyznačující se vyššími otáčkami je vhodný k vrtání.

ORIGINÁL NÁVODU

Page 48

Kroutící moment se nastavuje pomocí kroužku umístěného za sklíčidlem (IV). Čím vyšší číslo nastavíme, tím vyšší kroutící moment šroubovák vyvine. Nesmí se však nastavovat vyšší moment, než jaký je k dosažení správného výsledku práce potřebný. V opačném případě může dojít k poškození závitů. Při šroubování šroubů přímo do materiálu je třeba odpovídající kroutící moment zvolit pokusně provedením zkoušky na odpadovém materiálu. Jestliže není znám maximální kroutící moment, který je pro daný spoj bezpečný, je třeba nastavit nejnižší hodnotu a postupně ji zvyšovat, až se dosáhne hodnota, která je pro danou práci vhodná. Jestliže šroubovák dosáhne maximální nastavený kroutící moment a aktivuje se spojka proti přetížení, pak je nutné se šroubováním přestat. Jestliže je výrobek vybaven funkcí vrtání s příklepem, na nastavovacím kroužku nářadí se nachází symbol kladiva. Nastavením kroužku na symbol kladiva dojde k zapnutí příklepového mechanizmu. Vrtání s příklepem se používá při zhotovování otvorů do betonu a nesmí se používat při vrtání otvorů do dřeva nebo plastů. Při používání nářadí k vrtání otvorů je třeba kroužek nastavit na symbol vrtáku nebo kladiva. Tím se deaktivuje spojka proti přetížení a na vrták bude přiveden maximální kroutící moment. Upozornění! Hodnoty nastavení označené čísly se při vrtání nesmí používat. Aktivování spojky proti přetížení během vrtání může způsobit poškození materiálu nebo vrtáku a zvyšuje riziko úrazu.

Upínání vrtáků do sklíčidla

Zvolte vrták s válcovou stopkou vhodný pro danou práci. Vrták zasuňte do sklíčidla. Sklíčidlo dotáhněte rukou, až bude vrták spolehlivě upnutý (V). Nastavte největší kroutící moment. Knoﬂ ík kroutícího momentu nastavte na symbol vrtáku nebo kladiva.

Nastavení směru otáčení

Přepínač směru otáčení nastavit do polohy R – otáčky doprava nebo L – otáčky doleva (VI).

Pozor! Změnu směru otáčení lze uskutečnit pouze tehdy, je-li odpojeno napájecí napětí! Měnit směr otáčení vrtacího šroubováku za chodu není dovoleno!

Upevňování šroubovacích koncovek do nástrojového sklíčidla

Do otvoru nástrojového sklíčidla zasunout držák koncovek a následně koncovku vhodnou k dané práci (VII).

Příprava k práci

Před zahájením práce je třeba: Obráběný materiál upevnit do svěráku nebo pomocí stolařských svěrek. Používat pouze takové pracovní nástroje, které jsou k dané práci vhodné. Postarat se o to, aby byly nabroušené a v dobrém stavu. Obléci si pracovní oděv a nasadit prostředky k ochraně zraku a sluchu. Nářadí uchopit oběma rukama (VIII). Zaujmout bezpečné a stabilní postavení. Prstem stisknout elektrický spínač a uvést tak nářadí do chodu. Pozor! Bude-li během práce zpozorován podezřelý hluk, třískání, zápach a pod., je třeba nářadí okamžitě vypnout a vyjmout z něho akumulátor.

POUŽÍVÁNÍ NÁŘADÍ

Pozor! Během používání nářadí je třeba používat chrániče sluchu!

Používání pravého nebo levého směru otáčení

Otáčky doprava používat k vrtání s běžnými pravotočivými vrtáky. Otáčky doleva používat v případě zaseknutí pravotočivého vrtáku v materiálu a při vyšroubování šroubů. V případě vyšroubování šroubů používat minimální otáčky.

Vrtání do dřeva

Před zhotovením otvoru se doporučuje upevnit obráběný předmět stolařskými svěrkami nebo ve svěráku a potom důlčíkem nebo hřebíkem označit místo vrtání. Do nástrojového sklíčidla upevnit příslušný vrták, nastavit kroutící moment, připojit k nářadí akumulátor a zahájit vrtání. V případě zhotovování průběžných otvorů se doporučuje podložit pod materiál dřevěnou podložku, díky čemu nedojde k vytrhání okraje výstupního otvoru. V případě zhotovování otvorů velkých průměrů se doporučuje napřed vyvrtat menší vodící otvor.

Vrtání do kovů

Obráběný materiál je třeba vždy bezpečně upevnit. V případě tenkého plechu se doporučuje podložit kousek dřeva, aby se zabránilo vzniku nechtěných deformací a pod. Potom důlčíkem označit místo zhotovení otvoru a zahájit vrtání. Používat vrtáky do oceli. V případě vrtání do bíle litiny se doporučuje používat vrtáky s břity ze spékaných karbidů. Při vrtání

ORIGINÁL NÁVODU

Page 49

větších otvorů se doporučuje vyvrtat napřed menší vodící otvor. Při vrtání do oceli používat ke chlazení vrtáku strojní olej. U hliníku používat jako chladící prostředek terpentýn nebo parafín. Při vrtání do mosazi, mědi nebo litiny se chladící prostředky používat nemají. Za účelem chlazení vrták často vytahovat z materiálu, aby měl možnost vychladnout.

Vrtání do keramických materiálů Vrtání do tvrdých kompaktních materiálů (beton, tvrdé cihly, kámen, mramor a pod.)

Týká se pouze nářadí s příklepem. Před zhotovením příslušného otvoru navrtat napřed bez příklepu menší otvor. Vlastní otvor vyvrtat při zapnuté funkci příklepu. Používat příklepové vrtáky ze spékaných karbidů, které jsou v dobrém stavu.

Vrtání do obkladaček, měkké cihly, omítky a pod.

Používat příklepové vrtáky. Příklep nezapínat (pokud je ním vrtačka vybavena). Během vrtání vyvíjet na nářadí silný a rovnoměrný přítlak. V pravidelných intervalech vrták z vrtaného otvoru vytahovat, aby se odstranily úlomky a prach.

Použití nářadí k zašroubování a vyšroubování šroubů

Při této činnosti se doporučuje: používat co nejnižší otáčky a vhodné koncovky. Koncovky lze upevnit buď přímo do nástrojového sklíčidla nebo pomocí speciálního magnetického držáku. K vyšroubování šroubu přestavit pomocí přepínače směr otáčení na otáčky doleva (L).

Použití přídavných zařízení

Nářadí se nesmí používat k pohonu přídavných zařízení.

Dodatečné poznámky

Během práce se nesmí na obráběný materiál vyvíjet příliš velký přítlak a nesmí se provádět prudké pohyby, aby nedošlo k poškození pracovního nástroje a vrtačky. Během práce využívat pravidelné přestávky. Nesmí se dopustit, aby bylo nářadí přetěžováno; teplota vnějšího povrchu nesmí nikdy překročit 60°C. Po ukončení práce vrtačku vypnout, vyjmout akumulátor a provést údržbu a prohlídku. Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).

ÚDRŽBA A PROHLÍDKY

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.

ORIGINÁL NÁVODU

Page 50

CHARAKTERISTIKA VÝROBKU

Vŕtací skrutkovač je univerzálne prenosné náradie, ktoré nevyžaduje vonkajší zdroj napájania a ktoré je určené pre domácich majstrov na zhotovovanie otvorov do rôznych materiálov (napr. do dreva a drevotrieska, kovu) a taktiež na zaskrutkovávanie a vyskrutkovávanie skrutiek. Jeho mimoriadne vlastnosti ocenia najmä majstri vykonávajúci rôzne montážne a ﬁ nálne práce. Správna, spoľahlivá a bezpečná práca elektrického náradia je závislá na náležitom prevádzkovaní, preto:

Pred zahájením práce s náradím je potrebné prečítať celý návod na použitie a riadiť sa podľa neho.

Dodávateľ nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohoto návodu na použitie.

PRÍSLUŠENSTVO

Výrobok sa dodáva v kompletnom stave a nevyžaduje žiadnu ďalšiu montáž. Spolu s výrobkom sa dodávajú: akumulátor a nabíjacia stanica (nabíjačka).

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota

Katalógové číslo 78974 Prevádzkové napätie [V] 18 DC Otáčky (naprázdno) [min-1] 0 - 350 / 0 - 1300 Max. krútiaci moment [Nm] 24 Hladina hluku

- akustický tlak LpA ± K

- akustický výkon LwA ± K Stupeň ochrany IPX0 Trieda izolácie III Hladina vibrácií ah ± K [m/s2] 15,25 ± 1,5 Hmotnosť [kg] 0,83 Skľučovadlo [mm] 0,8 - 10 Maximálny priemer vŕtania

- v dreve [mm] 10

- v betóne [mm] 10

- v oceli [mm] 10 Druh akumulátora Li-Ion Kapacita akumulátora [Ah] 1,3 Nabíjačka Vstupné napätie [V~] ~230 Frekvencia siete [Hz] 50 Menovitý príkon [W] 21 DC Výstupné napätie [V] 15 Výstupný prúd [A] 400 Doba nabíjania [h] 3 - 5

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť príčinou úrazu elektrickým prúdom, požiaru

alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne buď s prívodom alebo bez prívodu elektrickej energie.

DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE

Pracovisko Pracovisko je potrebné udržiavať dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byť príčinou nehôd. S elektrickým náradím nie je dovolené pracovať v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapalín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobiť

požiar. Nepovolaným osobám a deťom nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mať za následok stratu kontroly nad náradím.

ORIGINÁL NÁVODU

Page 51

Elektrická bezpečnosť Zástrčka elektrického prívodu musí pasovať do sieťovej zásuvky. Nie je dovolené zástrčku upravovať. Nie je dovolené používať žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky,

znižuje riziko zasiahnutia elektrickým prúdom. Vyhýbať sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkosťou. Voda a vlhkosť, ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažovať napájací kábel. Nepoužívať napájací kábel na nosenie, pripojovanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabrániť kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými predmetmi. Poškodenie

napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predĺžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predĺžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom.

Osobná bezpečnosť Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústreď sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používaj prostriedky osobnej ochrany. Vždy si nasaď ochranné okuliare (určené pre daný druh práce). Používanie

prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vypnuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže

zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia odstráň všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach zariadenia môže zapríčiniť vážne úrazy. Udržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce.

Používaj ochranný odev. Neobliekaj si voľný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Voľný odev, bižutéria alebo dlhé vlasy sa môžu zachytiť do pohybli-

vých častí náradia.

Používaj odsávače prachu alebo zásobníky na prach, pokiaľ je nimi náradie vybavené. Postaraj sa, aby boli správne pripojené. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia.

Prevádzkovanie elektrického náradia Elektrické náradie nepreťažuj. Pre danú prácu používaj správne náradie. Správny výber náradia pre danú prácu zabezpečí,

že práca bude produktívnejšia a bezpečnejšia. Nepoužívaj elektrické náradie, ak nefunguje jeho sieťový spínač. Náradie, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva alebo uskladnením náradia odpoj zástrčku z napájacej zásuvky. Zabráni sa tak náhodnému zapnutiu elektrického náradia.

Náradie uskladňuj na mieste neprístupnom pre deti. Nedovol, aby s náradím pracovali osoby nezaškolené pre jeho obsluhu. Elektrické náradie v rukách nezaškolenej obsluhy môže byť nebezpečné. Zabezpeč náležitú údržbu náradia. Kontroluj náradie po stránke neprispôsobení a vôľe pohyblivých častí. Kontroluj, či niektorá časť náradia nie je poškodená. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia odstrániť. Veľa nehôd býva spôsobených nesprávne udržovaným náradím. Rezné nástroje je potrebné udržiavať v čistote a naostrené. Správne udržované rezné nástroje sa počas práce jednoduchšie

ovládajú.

Používaj elektrické náradie a príslušenstvo v súlade s vyššie uvedenými inštrukciami. Náradie používaj na účely, na ktoré je určené a vždy zohľadni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované,

môže zvyšiť riziko vzniku nebezpečných situácií.

Počas vykonávania práce, pri ktorej môže dôjsť ku kontaktu nástroja vstavaného do náradia so skrytým vodičom pod napätím, držte elektrické náradie pomocou izolovaných rukovätí. Pri kontakte nástroja vstavaného do náradia s vodičom pod

napätím sa na kovové prvky náradia môže dostať napätie, čo môže spôsobiť úraz obsluhy elektrickým prúdom.

Opravy Opravy náradia zver len k tomu oprávneným ﬁ rmám, ktoré používajú výhradne originálne náhradné diely. Tak bude

zabezpečená náležitá bezpečnosť práce elektrického náradia.

PRÍPRAVA KU PRÁCI

POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávať pri odpojenom napájacom napätí – akumulátor musí byť od náradia odpojený!

ORIGINÁL NÁVODU

Page 52

Bezpečnostné predpisy pre nabíjanie akumulátora

Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo poškodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísaným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.

Skladovanie akumulátora

Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára-

dia s poškodeným akumulátorom je zakázané.

Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňovaním odpadov tohto typu.

Doprava akumulátorov

Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej ﬁ rmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvaliﬁ kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.

Nabíjanie akumulátora

Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zástrčku nabíjačky pripojte do zásuvky akumulátora (II). Nabíjačku pripojte do zásuvky elektrickej siete. Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sieťového zdroja zo zásuvky elektrickej siete. Potom je treba vytiahnuť zástrčku sieťového zdroja zo zásuvky elektrickej siete a zástrčku nabíjačky odpojiť od akumulátora.

Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabit takom prípade nabíjačka nabíjací proces nespustí.

Nastavenie otáčok a voľba krútiaceho momentu

Skrutkovacia vŕtačka má dva mechanicky prepínané rýchlostné stupne (III). Podľa toho, aké maximálne otáčky požadujeme, je potrebné si vybrať jeden z nich. Rýchlostný stupeň, ktorý sa vyznačuje nižšími otáčkami, je vhodný na zaskrutkovanie a vyskrutkovanie skrutiek, zatiaľ čo rýchlostný stupeň vyznačujúci sa vyššími otáčkami je vhodný na vŕtanie.

ý. V

ORIGINÁL NÁVODU

Page 53

Krútiaci moment sa nastavuje pomocou krúžku umiestneného za skľučovadlom (IV). Čím väčšie číslo nastavíme, tým vyšší krútiaci moment skrutkovač vyvinie. Nesmie sa však nastavovať vyšší moment, než je pre príslušnú prácu potrebný. V opačnom prípade môže dôjsť ku poškodeniu závitov. Pri skrutkovaní skrutiek priamo do materiálu je treba zvoliť zodpovedajúci krútiaci moment pokusne uskutočnením skúšky na odpadovom materiáli. Ak nie je známy maximálny krútiaci moment, ktorý je pre daný spoj bezpečný, je potrebné nastaviť najnižšiu hodnotu a postupne ju zvyšovať, až sa dosiahne hodnota pre danú prácu vhodná. Ak skrutkovač dosiahne maximálny nastavený krútiaci moment a aktivuje sa spojka proti preťaženiu, vtedy je nutné so skrutkovaním prestať. Ak je výrobok vybavený funkciou vŕtania s príklepom, na nastavovacom krúžku náradia sa nachádza symbol kladiva. Nastavením krúžku na symbol kladiva dôjde ku zapnutiu príklepového mechanizmu. Vŕtanie s príklepom sa používa pri zhotovovaní otvorov do betónu a nesmie sa používať pri vŕtaní otvorov do dreva alebo plastov. Pri používaní náradia na vŕtanie otvorov je treba krúžok nastaviť na symbol vrtáka alebo kladiva. Tým sa deaktivuje spojka proti preťaženiu a na vrták bude vyvinutý maximálny krútiaci moment. Upozornenie! Hodnoty nastavenia označené číslami sa pri vŕtaní nesmú používať. Aktivovanie spojky proti preťaženiu počas vŕtania môže spôsobiť poškodenie materiálu alebo vrtáka a zvyšuje riziko úrazu.

Upínanie vrtákov do skľučovadla

Zvoľte vrták s valcovou stopkou vhodný pre danú prácu. Vrták zasuňte do skľučovadla. Skľučovadlo dotiahnite rukou, až bude vrták spoľahlivo upnutý (V). Nastavte najväčší krútiaci moment. Koliesko krútiaceho momentu nastavte na symbol vrtáka alebo kladiva.

Nastavenie smeru otáčok

Nastaviť prepínač smeru otáčok do polohy R – otáčky doprava alebo L – otáčky doľava (VI).

Pozor! Zmenu smeru otáčania je možné uskutočniť iba pri vypnutom napätí napájania! Nie je dovolené meniť smer otáčok počas chodu vŕtacieho skrutkovača!

Upínanie koncoviek na skrutkovanie do skľučovadla

Do otvoru skľučovadla zasunúť držiak koncoviek a následne koncovku vhodnú pre danú prácu. (VII)

Príprava na prácu

Pred zahájením práce: Upevniť obrábaný materiál vo zveráku alebo pomocou stolárskych zvierok. Používať také pracovné nástroje, ktoré sú pre vykonávanú prácu vhodné. Postarať sa o to, aby boli ostré a v dobrom stave. Obliecť pracovný odev a nasadiť prostriedky na ochranu zraku a sluchu. Uchopiť náradie oboma rukami (VIII). Zaujať bezpečné a stabilné postavenie. Prstom stlačiť elektrický spínač, čím dôjde ku zapnutiu náradia. Pozor! Ak počas práce zaregistrujete podozrivý hluk, praskanie, zápach a pod, je potrebné náradie okamžite vypnúť a vybrať akumulátor z náradia.

POUŽÍVANIE NÁRADIA

Pozor! Počas prevádzkovania náradia je potrebné používať chrániče sluchu!

Používanie pravých a ľavých otáčok

Pravé otáčky používať počas vŕtania s bežnými pravotočivými vrtákmi. Ľavé otáčky používať v prípade zaseknutia sa pravotočivého vrtáka v materiále a pri vyskrutkovávaní skrutiek. V prípade vyskrutkovávania skrutiek používať minimálne otáčky.

Vŕtanie do dreva

Pred zhotovením otvoru sa odporúča upevniť obrábaný materiál stolárskymi zvierkami alebo v zveráku a následne jamkárom alebo klincom označiť miesto vŕtania. Do skľučovadla upnúť príslušný vrták, nastaviť krútiaci moment, pripojiť náradie ku akumulátoru a zahájiť vŕtanie. V prípade zhotovovania priebežných otvorov sa odporúča podložiť pod vŕtaný materiál drevenú podložku, vďaka čomu nebude okraj výstupného otvoru potrhaný. V prípade zhotovovania otvorov s veľkými priemermi sa odporúča najprv vyvŕtať menší vodiaci otvor.

Vŕtanie do kovu

Vždy je potrebné obrábaný materiál bezpečne upevniť. V prípade tenkého plechu sa odporúča podložiť ho kúskom dreva, aby nedošlo ku neželanej deformácii a pod. Potom pomocou jamkára označiť miesto pre otvor a začať vŕtanie. Používať vrtáky do ocele. V prípade vŕtania do bielej liatiny sa odporúča používať vrtáky s britmi zo spekaných karbidov. Pri

vŕtaní

ORIGINÁL NÁVODU

Page 54

väčších otvorov sa odporúča zhotoviť najprv menší vodiaci otvor. Počas vŕtania ocele používať na chladenie vrtáka strojový olej. Pre hliník ako chladivo používať terpentín alebo parafín. Pri vŕtaní do mosadze, medi alebo liatiny sa chladiace prostriedky používať nemajú. Za účelom chladenia je potrebné vrták často z materiálu vyberať a umožniť mu, aby vychladol.

Vŕtanie do keramických materiálov Vŕtanie do tvrdých kompaktných materiálov (betón, tvrdá tehla, kameň, mramor a pod.)

Týka sa iba náradia s funkciou príklepu. Pred zhotovením príslušného otvoru vyvŕtať bez príklepu menší otvor. Vlastný otvor zhotoviť pri zapnutej funkcii príklepu. Používať iba príklepové vrtáky zo spekaných karbidov, ktoré sú v dobrom stave.

Vŕtanie do obkladačiek, mäkkej tehly, omietky a pod.

Používať príklepové vrtáky. Príklep nezapínať (pokiaľ je ním vŕtačka vybavená). Počas vŕtania tlačiť na náradie silno a rovnomerne. V pravidelných intervaloch vyťahovať vrták z vŕtaného otvoru, aby sa odstránil prach a úlomky.

Použitie náradia na zaskrutkovávanie a vyskrutkovávanie skrutiek

K tomuto účelu sa odporúča používať čo najnižšie otáčky a vhodné koncovky. Koncovky je možné upevniť priamo do skľučovadla alebo pomocou špeciálneho magnetického nástavca. Aby bolo možné skrutku vyskrutkovať je potrebné nastaviť prepínačom smer otáčok na otáčky ľavé (L).

Používanie prídavných zariadení

Náradie sa nesmie používať na pohon prídavných zariadení.

Doplňujúce poznámky

Počas práce sa nesmie na obrábaný materiál vyvíjať príliš veľký prítlak a nesmú sa vykonávať prudké pohyb, aby nedošlo ku poškodeniu pracovného nástroja a vŕtačky. Počas práce využívať pravidelné prestávky. Nesmie dôjsť ku preťaženiu zariadenia; teplota vonkajších plôch nesmie nikdy prekročiť 60°C. Po ukončení práce vŕtačku vypnúť, vybrať akumulátor a vykonať údržbu a prehliadku. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použiť pre východiskové posúdenie expozície. Pozor! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chrániť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, tak aj s časom aktivácie).

ÚDRŽBA I PREHLIADKY

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.

ORIGINÁL NÁVODU

Page 55

A TERMÉK JELLEMZŐI

A fúró-csavarhúzó egy univerzális, külső energiaforrást nem igénylő, hordozható, ezermestereknek szánt szerszám, különböző anyagokban (pl. fában, fa utánzatú anyagokban, fémekben) fúratok készítéséhez, valamint csavarok és facsavarok be- és kicsavarásához. A kivételes előnyeit az ezermesterek a különböző szerelési és befejező munkáknál értékelik. Az elektromos szerszám helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:

A berendezéssel történő munkavégzés előtt el kell olvasni, és be kell tartani a teljes kezelési utasítást.

A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.

TARTOZÉKOK

A berendezést komplett állapotban szállítjuk, összeszerelésre nincs szükség. A termékkel együtt szállított tartozékok: akkumulátor és dokkoló állomás (akkumulátortöltő).

MŰSZAKI PARAMÉTEREK

Paraméter Mértékegység Érték

Katalógusszám 78974 Üzemi feszültség [V] 18 DC Fordulatszám (üresjárati) [perc-1] 0 - 350 / 0 - 1300 Max. forgatónyomaték [Nm] 24 Zajszint

- akusztikus nyomás LpA ± K

- akusztikus teljesítmény LwA ± K Védelmi fokozat IPX0 Szigetelési osztály III Rezgésszint ah ± K [m/s2] 15,25 ± 1,5 Tömeg [kg] 0,83 Tokmány [mm] 0,8 - 10 Maximális furatátmérő

- fában [mm] 10

- betonban [mm] 10

- fémben [mm] 10 Az akkumulátor típusa Li-Ion Az akkumulátor kapacitása [Ah] 1,3 Akkumulátortöltő Bementi feszültség [V~] ~230 Hálózati frekvencia [Hz] 50 Névleges teljesítmény [W] 21 DC Kimenti feszültség [V] 15 Kimeneti áram [A] 400 Töltési idő [h] 3 - 5

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM! Olvassa el az összes alábbi előírást. Az alábbiak be nem tartása áramütéshez, tűzvészhez illetve testi sérüléshez

vezethet. A használati utasításokban használt „elektromos feszültség” fogalom minden árammal hajtott vezetékes, illetve vezeték nélküli berendezésekre vonatkozik.

MINDIG TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT

Munkahely A munkahely legyen mindig jól kivilágított és tiszta. A rendetlenség és a nem megfelelő világítás balesetek kiváltó okai le- hetnek. Az elektromos készülékekkel soha ne dolgozzon gyúlékony folyadék, illetve gáz közelében, robbanásveszélyes környezetben. Az elektromos berendezések szikrákat szórhatnak, melyek gyúlékony gázokkal együtt tűzvészt okozhatnak. Soha ne engedjen gyerekeket, illetve más hozzá nem értőket a munkahelyhez. Az összpontosítás elveszítésével elveszítheti

a munkaeszköz feletti uralmát is.

EREDETI UTASÍTÁS

Page 56

Elektromos biztonság Az elektromos tápvezeték csatlakozójának illeszkednie kell az elektromos aljzatba. Soha ne alakítsa át a csatlakozót. Soha ne használjon semmilyen adaptert a csatlakozónak az aljzatba való beillesztése érdekében. Nem módosított, az

aljzatba illő csatlakozó csökkenti az áramütés kockázatát. Mindig kerülje el a földelt felületekkel pl. csövek, fűtőtestek, hűtőszekrények stb. való érintkezést. A test földelése növeli az áramütés kockázatát. Soha ne tegye ki az elektromos berendezést csapadék, illetve nedvesség hatásának. Az elektromos berendezésbe belekerülő víz és nedvesség növelik az áramütés kockázatát.

Soha ne terhelje túl az elektromos tápvezetéket. Soha ne használja az elektromos tápvezetéket berendezés hordozására, a csatlakozónak az elektromos aljzatba/ból be/kihúzására. Kerülje el az elektromos vezetéknek meleggel, olajjal, éles peremekkel illetve mozgó elemekkel való érintkezését. Az elektromos tápvezeték sérülései növelik az áramütés kockázatát. A zárt helyiségen kívül zajló munka esetében kizárólagosan kültéri hosszabbítót használjon. A megfelelő hosszabbító

használatával csökken az áramütés kockázata.

Személyvédelem Csak jó lelki és ﬁ zikai állapotban álljon munkába. Mindig ﬁ gyeljen arra, mit csinál. Soha ne dolgozzon, amikor túl fáradt, illetve gyógyszer vagy alkohol hatása alatt áll. Pillanatnyi ﬁ gyelmetlenség komoly sérülésekhez vezethet. Mindig alkalmazza a személyi védelem eszközeit. Mindig vegye fel a védőszemüveget. A személyvédelem eszközeinek:

védőmaszkok, védőlábbeli, sisakok, illetve fülvédők használata jelentősen csökkenti a testi sérülések kockázatát.

Kerülje el a berendezés véletlen bekapcsolását. A berendezés az elektromos hálózatába való csatlakozása előtt mindig bizonyosodjon meg arról, hogy a kapcsológomb a „kikapcsolt” pozícióban van. Elektromos hálózatba való csatoláskor

benyomott kapcsolási gomb illetve „bekapcsolt” pozícióba tartott kapcsológomb komoly testi sérülésekhez vezethet.

A pneumatikus rendszer bekapcsolása előtt tüntesse el az összes, a beállításához használt csavarhúzót és egyéb tárgyat. A mozgó elemeken felejtett kulcs komoly testi sérülésekhez vezethet. Ügyeljen az egyensúlyra. Egész idő alatt tartsa fenn a megfelelő testhelyzetet. Munka közben kialakuló váratlan helyzetek-

ben ez megkönnyíti a elektromos berendezés irányítását.

Használjon védőruhát. Ne hordjon laza ruházatot, illetve ékszert. Haját, ruházatát illetve munkakesztyűjét tartsa távol az elektromos berendezésétől. Laza ruházat, ékszer illetve hosszú haj beleakadhat a berendezés mozgó alkatrészeibe. Amennyiben lehetséges használjon porelszívókat, illetve portárolókat. Ügyeljen a megfelelő, szabályos felszerelésére.

Porelszívó használata csökkenti a komoly testsérülések előfordulási kockázatát.

Elektromos berendezés használata Soha ne terhelje túl az elektromos berendezést. Mindig az adott munkához megfelelő eszközt használjon. A megfelelő

munkaeszköz kiválasztása eredményesebb és biztonságosabb munkavégzéshez vezet. Soha ne használja az elektromos berendezést, amennyibe nem működik a kapcsológombja. A berendezés, melyet nem tud szabályozni kapcsológombbal veszélyes, illetve javítandó.

A tartozékok cserélése és beállítása előtt illetve a berendezés eltárolása előtt húzza ki a csatlakozót az elektromos aljzatból. Ez lehetővé teszi az elektromos berendezés véletlenszerű bekapcsolásának elkerülését. Az eszközt mindig a gyerekek elöl elzárt helyen tárolja. Soha ne hagyja, hogy a berendezést a használatában nem kiképzett emberek használják. A nem kiképzett személyzet kezében az elektromos eszköz veszélyes lehet. Biztosítsa a berendezés megfelelő karbantartását. Ellenőrizze a nem tökéletesen illeszkedő, illetve túl laza mozgó részeket. Ellenőrizze, hogy a berendezés valamelyik alkatrésze nem sérült-e. Meghibásodás észlelése esetében még az elektromos berendezés használata megkezdése előtt javítsa ezt ki. A berendezés nem megfelelő karbantartása nagyon sok

balesetnek okozója. A vágó elemeket mindig tartsa élesen és tisztán. A megfelelően karbantartott vágóeszközöket munka közben könnyebben lehet irányítani.

Az elektromos berendezéseket és tartozékait csak a jelen használati utasításban foglaltak szerint használja. A berendezéseket mindig rendeltetésszerűen, munka körülményeit és fajtáját ﬁ gyelembe véve használja. A berendezések nem

rendeltetésszerű használata növelheti a veszélyes helyzetek kialakulásának kockázatát.

Olyan munka kivitelezése közben, amikor az eszköz feszültség alatt lévő, rejtett elektromos kábellel találkozhat, a szerszámot a szigetelt nyelénél fogva kell tartani

kerülhetnek, ami miatt a szerszám kezelőjét áramütés érheti.

Javítások Az eszköz javításait kizárólagosan az erre jogosult, eredeti alkatrészeket használó szervizekben végeztesse. Ez garantálja

az elektromos berendezés biztonságos munkáját.

FELKÉSZÜLÉS A MUNKAVÉGZÉSRE

FIGYELEM! Az alábbi fejezetben foglalt minden műveletet feszültségmentesítés után kell elvégezni – az akkumulátort le kell venni a szerszámról!

. A feszültség alatt lévő vezetékhez érő eszköz fém részei is feszültség alá

EREDETI UTASÍTÁS

Page 57

Az akkumulátor töltésének biztonsági ajánlásai

Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező eﬀ ektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.

Az akkumulátorok tárolása

Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral

használni.

Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.

Az akkumulátorok szállítása

A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.

Az akkumulátor töltése

Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól. Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (II), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomás van merülve. Vegye le az akkumulátort a szerszámról. Csatlakoztassa a töltőt az akkumulátor csatlakozójába (II). Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi. A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van. Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. Húzza ki a tápegység dugaszát az elektromos hálózat dugaszolóaljzatából, a töltő dugaszát pedig csatlakoztassa le az akkumulátorról.

Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.

akor a diódák egyáltalán nem világítanak, az akkumulátor ki

EREDETI UTASÍTÁS

Page 58

A fordulatszám beállítása, és a forgatónyomaték kiválasztása

A csavarhúzónak két mechanikus sebességváltója van (III). A kiválasztott maximális fordulatszámtól függően kell kiválasztani egyet közülük. Az a sebesség, amelynél a kisebb fordulatszám, ajánlott csavarok ki- és becsavarozásához, a nagyobb fordulatszámmal járó sebesség pedig fúráshoz használható.

A forgatónyomatékot a fúrótokmány mögött elhelyezett gyűrűvel lehet beállítani (IV). Minél nagyobb szám van beállítva, annál nagyobb a csavarhúzó forgatónyomatéka. Nem szabad az adott munkához szükségesnél nagyobb forgatónyomatékot beállítani. Ellenkező esetben a csavar menete tönkremehet. Amennyiben közvetlenül hajt be fa- vagy lemezcsavart az anyagba, tapasztalat alapján kell kiválasztani a helyes forgatónyomatékot, egy hulladék anyagon végezve próbákat. Ha nem ismert a maximális forgatónyomaték, ami még biztonságos az adott kötéshez, a legkisebb értéket kell beállítani, majd azt növelni, amíg el nem éri az adott munkához legjobb értéket. Ha a csavarhúzó eléri a beállított maximális forgatónyomatékot, és működésbe lép a túlterhelés elleni tengelykapcsoló, akkor abba kell hagyni a becsavarozást. Ha a terméknek van ütvefúró funkciója, a beállító gyűrű egy kalapács jel látható. Ha a gyűrűt a kalapács jelre állítja, bekapcsolja az ütvefúró mechanikát. Ütvefúrást akkor kell alkalmazni, ha betonban készít furatot, nem szabad használni, ha fában vagy műanyagban történő furásnál. Ha furatok készítéséhez használja az eszközt, a gyűrűt a fúró vagy a kalapács jelre kell állítani, ekkor a túlterhelés ellen védő tengelykapcsoló kiold, a fúró pedig megkapja a maximális forgatónyomatékot. Figyelem! Nem szabad a számokkal jelzett beállításokat fúrásra használni. A túlterhelő elleni tengelykapcsoló működésbe lépése miatt tönkremehet az anyag vagy a fúró, és megnő a testi sérülés veszélye.

A fúrószár rögzítése a fúrótokmányban

Ki kell választani az adott munkának megfelelő, hengeres szárú csigafúrót. A tokmányba dugja be a fúrót. A kezével szorítsa be a fúrótokmányt, egészen addig, amíg a fúrószár biztosan rögzítve nem lesz (V). Állítsa be a legnagyobb fordulatszámot. A Forgatónyomaték forgatógombját a fúró vagy a kalapács jelre kell állítani.

A forgásirány beállítása

A forgásirány-váltót állítsa az R állásba – jobbos forgás, vagy az L állásra – balos forgás (VI). Figyelem! A forgásirányt csak lekapcsolt feszültségnél lehet megváltoztatni! Nem szabad forgásirányt váltani a fúró-csavarhúzó üzemelése közben!

A csavarhúzóvégek rögzítése a fúrótokmányba

A fúrótokmányban rögzítse a tartót a csavarhúzóvégekhez, majd tegye bele az adott munkának megfelelő csavarhúzóvéget. (VII)

A munkát előkészítő műveletek

A munk megkezdése előtt: Rögzítse a megmunkálandó anyagot satuban vagy asztalos szorítók segítségével. Az elvégzendő munkának megfelelő szerszámokat használjon. Ügyeljen arra, hogy élesek és jó állapotúak legyenek. Vegyen fel munkaruhát, szem- és fülvédőt. Ragadja meg két kézzel a szerszámot (VIII). Vegyen fel biztos és stabil testhelyzetet. Hüvelykujjal megnyomva az elektromos kapcsolót, kapcsolja be az eszközt. Figyelem! Ha munka közben gyanús hangokat hall, rángást, csikorgást stb. észlel, azonnal kapcsolja ki az eszközt, és vegye ki az akkumulátort a szerszámból.

A GÉP HASZNÁLATA

Figyelem! A szerszám használata közben fülvédőt kell viselni!

Jobbos vagy balos forgásirány használata

Jobbos forgásirányt akkor használjon, ha általánosan használt jobbos forgásirányú fúrókkal furatot készít.

Balos forgásirányt akkor használjon, ha a jobbos fúró beékelődik az anyagba, valamint csavarok kicsavarásakor. Csavarok kicsavarásakor minimális fordulatszámot használjon.

Furatkészítés fában

A furat elkészítése előtt a megmunkálandó anyagot asztalos szorítókkal vagy satuban rögzíteni kell, majd pontozóval vagy szöggel meg kell jelölni a furat helyét. A fúrótokmányban rögzítse a megfelelő fúrószárat, állítsa be a fordulatszámot, csatlakoztassa a szerszámot az akkumulátorhoz, és kezdje meg a furatkészítést. Átmenő furatok készítésekor ajánlatos a munkadarab alá fa alátétet tenni, ennek köszönhetően a furat pereme nem lesz sorjás. Nagy átmérőjű furatok készítése esetén előbb ajánlatos egy kisebb átmérőjű, megvezető furatot fúrni.

EREDETI UTASÍTÁS

Page 59

Furatkészítés fémben

Minden biztosan rögzíteni kell a munkadarabot. Vékony lemez esetén ajánlatos alátenni egy darab fát, hogy elkerüljük a nem kívánt elgörbülést stb. Ezután pontozóval meg kell jelölni a készítendő furat helyét, és meg kell kezdeni a furat elkészítését. Használjon acélhoz való fúrószárat. Fehér öntvénybe történő furatkészítéskor ajánlatos égetett karbamid hegyű fúrószárat használni. Nagyon furatok készítésekor ajánlatos előbb kisebb átmérőjű vezető furatot fúrni. Acélban történő fúrás esetén a fúró hűtéséhez gépolajat kell használni. Alumíniumnál a hűtéshez terpentint vagy paraﬁ nt kell használni. Bronzban, rézben vagy öntöttvasban történő furáskor nem szabad hűtőközeget használni. Hűtés céljából a fúrószárat gyakran ki kell venni az anyagból, hogy le tudjon hűlni

Furatkészítés kerámia anyagokban Furatkészítés kemény, tömör anyagokban (beton, kemény tégla, kő, márvány stb.)

Kizárólag ütvefúró funkcióval rendelkező szerszámra vonatkozik. A furat elkészítése előtt, ütvefúró funkció nélkül egy kisebb furatot kell készíteni. A tényleges furat elkészítésekor be kell kapcsolni az ütvefúró funkciót. Használjon jó állapotú, égetett karbamid hegyű fúrószárat.

Furatkészítés csempében, puha téglában, vakolatban stb.

Használjon vésőhegyű fúrót. Ne kapcsolja be az ütvefúró funkciót (amennyiben ilyen található a fúrógépben). Fúrás közben a szerszámra fejtsen ki erős, egyenletes nyomást. Időközönként vegye ki a fúrószárat a furatból a por és hulladék eltávolítása céljából.

A szerszám használata csavarok be- és kicsavarásához

Ehhez ajánlatos a lehető legkisebb fordulatszámot és a megfelelő csavarhúzóvéget használni. A végeket be lehet fogni a tokmányba közvetlenül, vagy speciális, mágneses tartó segítségével. A csavarok kicsavarozásához állítsa a forgásirány balos fordulatra (L).

Előtétek használata

A szerszámot nem lehet munkaelőtétek meghajtásához használni.

További megjegyzések

Munka közben nem szabad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat tenni, hogy ne okozza a munkaszerszám és a fúrószár sérülését. Munka közben rendszeresen tartson szünetet. Nem szabad a gépet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60

C-ot. A munka befejezése után kapcsolja ki a fúrógépet, vegye ki az akkumulátort, és végezze el a karbantartást, valamint a felülvizsgálatot. A deklarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő összehasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (ﬁ gyelembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló működését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.

EREDETI UTASÍTÁS

Page 60

CARACTERISTICA SCULEI

Bormaşina – şurubelniţă este o sculă universală mobilă, care nu necesită alimentare dela surse exterioare, alimentată de acumulator, care este destinată pentru maiştri de casă pentru executarea de gă uri în dferite materiale (de exemplu în lemn şi materiale lemnoase, în metale) cât şi înşurubarea şi deşurubarea diferitelor şuruburi, piuliţe etc. întrebuinţând diferite piese interschimbabile (capete). In deosebi calită ţile acestei scule le apreciază toţi amatorii care execută diferite lucră ri de montaj.Funcţionarea corectă, sigură şi ﬁ abilitatea sculei depinde de exploatarea ei în modul caracteristic, deci:

Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi pentru viitor.

In cazul că nu vor ﬁ respectate înscrierile referitoare la regimul de protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea.

DOTARE

Produsul este livrat complet şi nu necesită montaj. Împreună cu produsul sunt livrate: acumulatorul şi staţia de încărcare (încărcătorul).

PARAMETRI TEHNICI

Parametru Unitate de măsură Valoare

Număr de catalog 78974 Tensiune de lucru [V] 18 DC Turaţie (viteză în gol) [min-1] 0 - 350 / 0 - 1300 Turaţie max. [Nm] 24 Nivel de zgomot

- presiune acustică LpA ± K

- putere acustică LwA ± K Nivel de protecţie IPX0 Clasa de izolaţie III Nivel vibraţii ah ± K [m/s2] 15,25 ± 1,5 Masa [kg] 0,83 Suport unealtă [mm] 0,8 - 10 Diametrul maxim de găurire

- în lemn [mm] 10

- în beton [mm] 10

- în oţel [mm] 10 Tip de acumulator Li-Ion Capacitate acumulator [Ah] 1,3 Încărcător Tensiune de intrare [V~] ~230 Frecvenţa de reţea [Hz] 50 Putere nominală [W] 21 DC Tensiune de ieşire [V] 15 Curent de ieşire [A] 400 Durată de încărcare [h] 3 - 5

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

CONDITII GENERALE DE SECURITATE

ATENTIE! Trebuie citite toate instrucţiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni.

Noţiunea “sculă electrică” folosită în instrucţiuni se referă la toate sculele acţionate cu curent electric, atât cele alimentate cu energie prin cablu cât şi cele fără cablu.

TREBUIE RESPECTATE INSTRUCŢIUNILE DE MAI JOS

Locul de lucru Locul de lucru trebuie întreţinut curat şi să ﬁ e bine iluminat. Dezordinea cât şi iluminarea insuﬁ cientă pot ﬁ pricina accidentelor. Nu se recomandă utilizarea sculelor electrice în mediu în care este mărit riscul exploziei, sau în mediu care conţine ﬂ uide inﬂ amabile, gaze sau vapori. Sculele electrice generează scântei care, în contact cu gaze sau vapori inﬂ amabili pot pricinui incendiu. Evitaţi aproprierea la locul de muncă a copiilor sau a altor persoane străine. In afară acest avertisiment ﬁ ţi foarte atenţi,

deoarece pierderea concentraţiei poate pricinui pierdera controluluii asupra sculei.

INSTRUCŢIUNI ORIGINALE

Page 61

Securitatea electrică Sztecărul conductorului electric trbuie să corespundă cu priza electrică. Este interzisă modiﬁ carea ştecărului. Este interzisă modiﬁ carea ştecărului cu scopul de a ﬁ adaptabil la priza electrică. Sztecărul ne modiﬁ cat micşorează riscul elec-

trocutării. Evitaţi posibilitatea contactului cu cu obiecte cu împământare ca ţevi, radiatoare şi instalaţii frigorifere. Corpul omenesc împământat măreşte riscul electrocutării. Se recomandă evitarea expunerii sculei electrice în contact cu percipitaţii atmosferice sau cu umezeala. Apa şi umezeala, care intră în interiorul sculei electrice măreşte riscul electrocutării.

Nu supraîncărcaţi conducta de alimentare electrică. Nu purtaţi scula ţinând-o de conducta de alimentare electrică, nu trageţi de conductă vrând să scoateţi ştecărul din priza de alimentare electrică. Evitaţi contactul conductei cu căldură, cu uleiuri, sau cu obiecte ascuţite şi elemente în mişcare. Defectarea conductei de alimentare măreşte riscul electrocutării. In cazul efectuării lucrului în afara încăperilor trebuie să întrebuinţaţi conductori prelungitori destinaţi pentru întrebuinţarea lor afară. Intrebuinţarea conductorilor corespunzători micşorează riscul elctrocutării.

Securitatea personală Apucă-te de lucru numai în bună condiţie ﬁ zică şi psihică. Fii precaut la ceace faci. Nu lucra atunci când eşti obosit sau sub inﬂ uenţa medicamentelor sau a alcoolului. Cea mai mică neatenţie, în timpul lucrului, poate provoca leziuni serioase a

corpului. Intrebuinţează mijloace de protejare personală. Totdeauna puneţi ochelari de protecţie. Intrebuinţarea mijloacelor de protejare personală, adică măşti respiratorii de protecţie, încălţăminte de protecţie, căşti şi antifoane pe urechi micşorează riscul leziunilor serioase ale corpului tău.

Evită întâmplătoarea punere în funcţiune a sculei. Inainte de a alimenta scula cu energie electrică veriﬁ că totdeauna dacă întrerupătorul este pe poziţia „deconectat“. Tinând degetul pe întrerupătorul sculei sau punerea în funcţiune a sculei electrice

atunci când întrerupătorul este pe poziţia „ conectat“ poate duce la leziuni serioase ale corpului tău.

Inainte de a pune în funcţiune scula electrică dă la o parte toate cheile şi alte scule care au fost întrebuinţate la reglarea ei. Cheia lăsată pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tău. Păstrează-ţi echilibrul. Tot timpul păstrează statura corespunzătoare. Această poziţie îţi va permite să stăpâneşti scula

electrică în cazuri de situaţii de lucru neaşteptate.

Impbracă-te în haine de protejare. Nu te îmbrăca în haine largi şi cu bijuterii. Părul, îmbrăcămintea şi mănuşile să nu le apropii de piesele în mişcare ale sculei electrice. Imbrăcămintea largă, bijuteria sau părul lung se pot agăţa de piesele în

mişcare ale sculei. Intrebuinţează extractor de praf sau recipient pentru praf, dacă scula este înzestrată cu recipient. Imbină le corect. Utilizarea extractorului de praf micşorează riscul leziunilor serioase ale corpului tău.

Utlizarea sculei electrice Nu supra încărca scula electrică. Utilizează scula corespunzătoare lucrului care trebuie să-l faci. Alegerea sculei corespun-

zătoare lucrului respectiv, asigură eﬁ cienţă şi siguranţă în timpul lucrului. Nu întrebuinţa scula electrică, dacă întrerupătorul ei nu funcţionează corect. Scula, pe care nu o poţi veriﬁ ca utilizând întrerupătorul alimentării electrice este foarte periculoasă deci trebuie dată la reparat. Inainte de reglarea sculei, schimbarea accesoriilor sau la terminrea lucrului, deconectează conducta de alimentare. Scula electrică deconectată dela alimentare evită o neaşteptată, întâmplătoare punere în funcţiune.

Păstrează scula la loc neaccesil copiilor. Nu permite nimănui să lucreze cu scula electrică dacă nu este şcolarizat în ceace priveşte deservirea ei. Scula electrică poate ﬁ foarte periculoasă în mâna cuiva ne şcolarizat. Scula trebuie să ﬁ e întreţinută corespunzător. Veriﬁ că dacă scula este bine păsuită, nu are jocuri la piesele în mişcare. Veriﬁ că desemeni, dacă vreun element la scula electrică nu este defectat. In caz că vei constata vreun deranjament, el trebuie eliminat înainte de a utiliza scula. Multe accidente au avut loc din cauza întreţinerii ne corespun Sculele tăietoare trebuie întreţinute curate şi scuţite. Intreţinerea corespunzătoare a sculei tăietoare poate ﬁ cu uşurinţă

controlată în timpul lucrului.

Utilizează scula electrică şi accesoriile conform instrucţiunilor de mai sus. Utilizează sculele în conformitate cu destnaţia lor, având în vedere felul lucrului şi condiţiile de lucru. Intrebuinţarea sculelor la alt fel de lucrări decât la cele pentru care au

fost proiectate, măreşte riscul naşterii situaţiilor periculoase.

La locul de muncă, în care utilizati dispozitivul acesta poate sa intre în contact cu un ﬁ r ascuns sub tensiune, de aceea tineti dispozitivul electric de mânerul izolat. In czul in care dispozitivul este pus în contact cu cablul sub tensiune se poate

ajunge la situatia ca piesele de metal ale dispozitivului sa ﬁ e găsite sub tensiune, lucru care poate provoca electrocutarea operatorului dispozitivului.

Reparaţiile Repararea sculei trebuie executată numai de către ateliere autorizate, care au numai piese de schimb originale. In acest

fel, este asigurată securitatea utilizării sculei electrice.

zătoare.

INSTRUCŢIUNI ORIGINALE

Page 62

PREGATIREA PENTRU LUCRU

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj.

Instrucţiuni de siguranţă de încărcare a acumulatorului Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt ﬁ surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate ﬁ efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără supravegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiuion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de ﬁ ecare dată acumulatorul, trebuie să faceţi acest lucru la ﬁ ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice veriﬁ carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

Depozitarea acumulatorului

Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între

şi 300 Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l în-

0 cărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri.

Transportul acumulatorilor

Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin ﬁ rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referitoare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu caliﬁ cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase

Încărcarea acumulatorului

Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Cuplaţi ştecherul încărcătorului la priza acumulatorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral.

INSTRUCŢIUNI ORIGINALE

Page 63

Scoateţi ştecherul încărcătorului din priză. Trebuie să scoateţi ştecherul încărcătorului din priza reţelei electrice şi decuplaţi ştecherul de la acumulator.

Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare.

Încărcarea acumulatorului

Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză. Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului.

Setarea turaţiei şi selectarea turaţiei

Maşina de înﬁ letat este prevăzută cu viteze setate mecanic (III). În funcţie de turaţia maximă trebuie să selectaţi una dintre acestea. Viteza cu turaţie redusă este recomandată pentru înﬁ letarea şi desﬁ letarea de şuruburi, iar viteza ridicată este indicată pentru efectuarea de găuri.

Turaţia se setează cu ajutorul inelului amplasat după mandrină (IV). Cu cât numărul setării este mai mare cu atât turaţia maşinii de înﬁ letat este mai mare. Nu setaţi o turaţie mai mare decât cea necesară pentru funcţionarea corectă. În caz contrar ﬁ letele se pot defecta. În cazul în care înﬁ letaţi şuruburi direct în material trebuie să selectaţi experimental turaţia corectă, să efectuaţi o lucrare de probă pe un material rezidual. În cazul în care nu cunoaşteţi turaţia maximă sigură pentru conexiunea respectivă trebuie să setaţi cea mai mică valoare, pe care trebuie să o creşteţi treptat până ce atingeţi valoarea corespunzătoare. În cazul în care maşina de înﬁ letat atinge turaţia maximă se activează ambreiajul de suprasolicitare, trebuie să încetaţi să înﬁ letaţi atunci. În cazul în care produsul a fost dotat cu funcţia de înﬁ letare cu percuţie este prevăzut cu simbolul cu ciocan vizibil pe inelul de setare. Setarea inelului pe simbolul ciocanului duce la activarea mecanismului cu percuţie. Găurirea cu percuţie trebuie utilizată pentru efectuarea de găuri în beton şi nu trebuie efectuată pentru efectuarea de găuri în lemn sau materiale plastice. În cazul în care folosiţi unealta pentru a efectua găuri trebuie să setaţi inelul pe simbolul burghiu sau ciocam, ceea ce duce la decuplarea ambreiajului de suprasolicitare şi turaţia maximă va ﬁ transferată pe burghiu. Atenţie! Nu folosiţi setările marcate cu numere pentru a efectua găuri. Acţionarea ambreiajului antisuprasolicitare în timpul lucrului poate duce la deteriorarea materialului sau burghiului şi sporeşte riscul de apariţie a leziunilor.

Fixarea burghiurilor în mandrină

Selectaţi burghiul cu suport cilindric corespunzător pentru tipul respectiv de lucru. Introduceţi burghiul în mandrină. Înﬁ letaţi cu mâna mandrina până ce burghiul va ﬁ ﬁ xat sigur (V). Setaţi turaţia maximă. Setaţi butonul turaţiei la simbolul burghiului sau ciocanului.

Ajustarea direcţiei de rotire

Intrerupă torul trebuie pus pe poziţia R- rotirea spre dreapta sau pe poziţia L – rotirea spre stânga (VI). Atenţie! Schimbarea direcţiei de rotire se poate face numai atunci când utilajul este deconectat dela alimentarea cu tensiune! Este interzisă schimbarea direcţiei de rotire în timpul funcţină rii bormaşinei- şurubelniţă!

Fixarea capetelor de şurubelniţă în mandrină

In mandrină se introduce piesa de ﬁ xarea capetelor, iar apoi piesa ajută toare corespunză toare (VII).

Acţiuni pregă titoare pentru lucru

Inainte de a începe lucrul. Materialul de prelucrat trebuie ﬁ xat în menghină sau în alt fel de piese de ﬁ xare. Intrebuinţaţi scule ajută toare coresounză tore lucrului de efectuat. Având grijă ca ele să ﬁ e bine ascuţite şi în bună stare. Intrebuinţaţi îmbră că minte de lucru şi mijloace de protejare personală.

INSTRUCŢIUNI ORIGINALE

Page 64

Scula trebuie ţinută cu ambele mâini (VIII). Atitudinea trebuie să ﬁ e sigură şi stabilă. Scula se porneşte apă sând butonul întrerupă torului.electric. Atenţie! Dacă eventual în timpul utiliză rii sculei se vor auzi zgomote suspecte sau se va simţi miros de fum, sau miros suspect etc. imediat trebuie deconectată scula dela alimentarea cu tensiune iar acumulatorul trebuie scos din ea.

UTILIZAREA SCULEI

Atenţie! In timpul lucrului trebuie întrebuinţate mijloace de protejare personală, printre altele antifoane!

Intrebuinţarea rotaţiilor de dreapta sau de stânga

Rotaţiile în dreapta se vor ajusta la întrebuinţarea burghiilor universale de dreapta. Rotaţiile spre stânga se va întrebuinţa în cazul ﬁ xă rii burghiului prin strângere în gaură cât si la desurubarea suruburilor sau piuliţelor. La desurubare se va ajusta rotaţii minime.

Gă urirea în lemn

Inainte de începe gă urirea în lemn se rcomandă ﬁ xarea obiectului de prelucrat în menghină sau în alt fel de ﬁ xator, apoi cu un punctator sau cu un cui trebuie stabilit locul gă urii. Apoi trebuie ﬁ xat în mandrină burghiul corespunză tor, se ajustează momentul rotaţiei, se conectează scula la acumulator si se începe gă urirea. In cazul gă uririi “de trecere” se recomandă ca sub lemnul prelucrat să ﬁ e pusă o altă bucată de lemn, datorită că reia gaura nu va ﬁ destră mată. In cazul gă uririi gaurei mari se recomndă ca întă I să se gă urească cu un burghiu mai mic de ghidare.

Gă urirea în metale

Totdeauna materialul de prelucrat trebuie bine ﬁ xat. Gă urind tablă se recomandă ca sub ea să ﬁ e pusă o bucată de lemn, cu scopul de a evita îndoirea nedorită. Apoi după stabilirea cu un punctator locului gă uririi se poate gă uri. Se utilizează burghie destinate pentru metale. In cazul gă uririi în fontă albă se recomandă întrebuinţarea burghiilor cu carbură. In cazul gă uririi gaurei mari se recomndă ca întă I să se gă urească cu un burghiu mai mic de ghidare. Gă urind metale se recomandă ră cirea materialului cu ulei pentru masini. Gă urind aluminiu întrebuinţati pentru ră cire terpentină sau paraﬁ nă. Gă urind alamă , cupru sau fontă a nu se întrebuinţa agenţi de ră cire. Tortusi pentru ră cirea burghiului el trebuie destul de des scos din materialul gă urit, ca să se poată ră ci.

Gă urirea în materiale ceramice Gă rirea în materiale dure (betonul, că ră mida rigidă , piatră marmură etc.)

Se referă doar la scule cu funcţia de percuţie. Inainte de a efectua gaura proprie se recomandă gă urirea cu un burghiu mai mic dar fară percutaţie. Gaura mare se face cu funcţia de percutaţie anclasată. Intrebuinţaţi burghiuri cu carbură în bună stare.

Gă urirea în glazură, că ră midă, tencuială etc.

Se utilizează burghie pentru percuţie, dar fă ră a conecta percturea dacă această funcţie o are scula. Gă urind scula trebuie apă sată tare, cu forţă uniformă. Din când în când burghiul trebuie scos din gaură spre a elimina praful si rezidurile.

Utilizarea sculei la însurubare sau desurubare

Pentru utilizarea sculei în acest scop se recomandă : ajustarea celei mai mici rotaţii cât si întrebuinţarea capetelor corespunză toare. Capetele pot ﬁ ﬁ xate direct în mandrină sau întrebuinţând o piesă magnetică specială. Cu scopul desurubă rii rotaţiile sculei trebuie ajustate spre stânga cu comutatorul pe poziţia (L).

Utilizarea ajutajelor

Această sculă nu poate ﬁ întrebuinţată la utilizarea ajutajelor.

Remarcă suplimentară

Evitaţi apă sarea cu prea mare forţă asupra materialului prelucrat cât si miscă ri violente evitând defectarea sculei.ajută toare cât si a bormasinei. In timpul lucrului trebuie fă cute întreruperi regulate. Nu permiteţi supraîncă rcarea utilajului, temperatura suprafeţelor exterioare ale utilajului nu poate depă si 60

C. După terminarea lucrului utilajul trebuie deconectat, acumulatorul scos si trebuie fă cută conservarea. Valoarea totală, declarata a vibraţiilor a fost măsurată folosind metoda standard de testare şi poate ﬁ folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibraţiilor poate ﬁ utilizata în evaluarea preliminară a expunerii. Atenţie! Emisia de vibraţii în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcţie de modul de utilizare al maşinii. Atenţie! Precizaţi măsurile de siguranţă care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în

INSTRUCŢIUNI ORIGINALE

Page 65

condiţii reale de utilizare (inclusiv toate părţile componente ale ciclului de functionare, cum ar ﬁ momentul în care dispozitivul este dezactivat sau merge in gol sau in perioada de activizare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote ﬁ şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie veriﬁ cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînierul, conductorul electric şi ﬁ şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor ﬁ constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.

INSTRUCŢIUNI ORIGINALE

Page 66

CARACTERISTICA DE LA HERRAMIENTA

El taladro-desarmador es una herramienta universal que no requiere de alimentación eléctrica externa. Es una herramienta portátil, diseńada para uso doméstico para hacer agujeros en diferentes tipos de superﬁ cie (por ejemplo, madera y derivados de madera, metales) así como para introducir y sacar tornillos. Sus ventajas serán apreciadas especialmente por las personas que se dedican a trabajos de ensamble y acabado. Funcionamiento correcto y seguro de la herramienta depende de su uso adecuado, entonces.

¡Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo!

El proveedor no asume ninguna responsabilidad por los dańos ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual.

EQUIPAMIENTO

El producto se entrega completo y no requiere instalación. Junto con el producto se suministran: la batería y estación de carga (cargador).

ESPECIFICACIONES

Parámetro Unidad de medida Valor

Número de catálogo 78974 Tensión de servicio [V] 18 DC Velocidad (al ralentí) [min-1] 0 - 350 / 0 - 1300 Par máximo [Nm] 24 Nivel de ruido

- presión sonora LpA ± K

- potencia acústica LwA ± K Grado de protección IPX0 Clase de aislamiento III Nivel de vibraciones ah ± K (con impacto / sin impacto) [m/s2] 15,25 ± 1,5 Peso / Masa [kg] 0,83 Portaherramientas [mm] 0,8 - 10 Diámetro máximo de perforación

- en madera [mm] 10

- en concreto [mm] 10

- en acero [mm] 10 Tipo de batería Li-Ion Capacidad de la batería [Ah] 1,3 Cargador Voltaje de entrada [V~] ~230 Frecuencia de la red [Hz] 50 Potencia nominal [W] 21 DC Tensión de salida [V] 15 Corriente de salida [A] 400 Tiempo de carga [h] 3 - 5

[dB] 89,0 ± 3,0 [dB] 100,0 ± 3,0

CONDICIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico,

incendio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se reﬁ ere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

El lugar de trabajo El lugar de trabajo debe ser bien iluminado y limpio. Desorden e iluminación débil pueden ser causas de accidentes. No use herramientas eléctricas en condiciones de un riesgo elevado de explosión, cerca de líquidos o gases inﬂ amables. Herramientas eléctricas generan chispas que pueden causar incendios en contacto con gases inﬂ amables. Evite el acceso de niños y personas no autorizadas al lugar de trabajo. Falta de concentración necesaria puede causar que

pierda el control de la herramienta.

MANUAL ORIGINAL

Page 67

Seguridad eléctrica El enchufe del cable eléctrico debe ser adecuado para el contacto. Queda prohibido modiﬁ car el enchufe y usar adaptadores para adecuar el enchufe al contacto. El enchufe no modiﬁ cado que es adecuado para el contacto reduce el riesgo del choque eléctrico. Evita el contacto con superﬁ cies conectados con tierra – pipas, calentadores y radiadores. Lo cual puede aumentar el

riesgo del choque eléctrico. No exponga las herramientas a precipitaciones o humedad. Agua y humedad que se ﬁ ltren al interior de la herramienta eléctrica aumentan el riesgo del choque eléctrico.

No permita la sobrecarga del cable de alimentación. No use el cable de alimentación para cargar, conectar y desconectar el enchufe del contacto de la red eléctrica. Evita el contacto del cable de alimentación con objetos calientes, aceites, bordes aﬁ lados y elementos móviles. Defectos del cable de alimentación aumentan el riesgo del choque eléctrico. En el caso del trabajo fuera de los interiores cerrados, use extensiones adecuados para tales trabajos. Aplicación de extensiones

adecuadas reduce el riesgo del choque eléctrico.

Seguridad personal Empiece el trabajo en buenas condiciones físicas y psíquicas. Ponga atención a lo que está haciendo. Evite el trabajo si está cansado o bajo inﬂ uencia de medicinas o alcohol. Un momento de descuido durante el trabajo puede ser causa de

lesiones graves. Use medios de protección personal. Siempre use anteojos protectores. Uso de medios de protección personal como máscaras contra polvo, calzado protector, cascos y protectores del oído reduce el riesgo de lesiones graves.

Evite encender la herramienta por casualidad. Asegúrese que el interruptor eléctrico esta en la posición „apagado” antes de conectar la herramienta a la red eléctrica. Sujetar la herramienta con un dedo sobre el interruptor o conectarla cuando

el interruptor está en la posición „encendido” puede ser causa de lesiones graves. Antes de encender la herramienta eléctrica, remueva todas las llaves y herramientas de ajuste. Una llave en los elementos giratorios de la herramienta puede ser causa de lesiones graves. Manténgase en equilibrio y todo el tiempo conserve una posición adecuada. Esto le permitirá controlar la herramienta eléctrica con más facilidad en el caso de situaciones imprevistas durante el trabajo.

Use ropa protectora. No se ponga ropa ﬂ oja y bisutería. Mantenga el cabello, la ropa y los guantes lejos de los elementos móviles de la herramienta eléctrica. Ropa ﬂ oja, bisutería o cabello largo pueden atorarse en los elementos móviles de la

herramienta. Use removedores o contenedores de polvo, si la herramienta está equipada con ellos. Conéctelos correctamente. Uso de removedores de polvo reduce el riesgo de lesiones graves.

Uso de la herramienta eléctrica No permita la sobrecarga de la herramienta eléctrica. Use la herramienta adecuada para el tipo de trabajo. Uso de herra-

mientas adecuadas garantizará un trabajo más efectivo y más seguro. No use la herramienta eléctrica si no funciona su interruptor. La herramienta que no se puede controlar por medio de su interruptor es peligrosa y debe repararse.

Desconecta el enchufe del contacto antes de cualquier ajuste, cambio de accesorios o almacenamiento de la herramienta. Eso permitirá evitar que la herramienta eléctrica se encienda casualmente. Almacena la herramienta fuera del alcance se niños. No permita que trabajen con ella personas no capacitadas. La

herramienta eléctrica puede ser peligrosa en las manos de tales personas.

Asegure mantenimiento adecuado de la herramienta. Controle la herramienta respecto al encaje y piezas móviles ﬂ ojas. Revise si cualquier elemento de la herramienta no está dañado. Si se detectan defectos, es menester eliminarlos antes de que se use la herramienta eléctrica. Muchos accidentes son causados por un mantenimiento inadecuado de la herramienta. Herramientas cortantes deben mantenerse limpios u aﬁ lados. Herramientas cortantes correctamente conservadas pueden

controlarse con más facilidad durante el trabajo.

Use herramientas eléctricas y accesorios con acuerdo a las presentes instrucciones. Use las herramientas con acuerdo a su función tomando en cuenta el carácter y las condiciones de

a los de su diseño puede aumentar el riesgo de situaciones peligrosas.

Durante los trabajos que impliquen el riesgo del contacto de la herramienta instalada con un conductor escondido bajo tensión, sostenga la herramienta con mangos aislados. Una herramienta que esté siendo instalada durante el contacto con

un conductor bajo tensión puede causar que los elementos metálicos de la herramienta estén bajo tensión, lo cual implica el riesgo de la electrocución del operador de la herramienta.

Reparaciones Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad

del trabajo con la herramienta eléctrica.

l trabajo. Usar las herramientas para propósitos diferentes

MANUAL ORIGINAL

Page 68

PREPARACIÓN PARA EL TRABAJO

¡Atención! Todas las acciones mencionadas en el presente capítulo deben realizarse con la tensión de alimentación desconec-

tada; !el acumulador debe ser desconectado de la herramienta!

Instrucciones de seguridad para la carga de la batería

¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica! El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el “efecto de memoria”, lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo.

Almacenamiento de la batería

Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles. Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurarlo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería dañada. En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo.

Transporte de las baterías

Las baterías de iones de litio son tratados, según regulaciones legales, como materiales peligrosos. El usuario de la herramienta puede transportar la herramienta con la batería o sólo las baterías por tierra y entonces no deben cumplirse ningunas condiciones adicionales. En el caso de encargar el transporte a terceros (por ejemplo, envió a través de mensajería), es menester actuar de acuerdo con reglamentos que regulen el transporte de materiales peligrosos. Antes del envío, es menester comunicarse con una persona adecuadamente caliﬁ cada. Se prohíbe transportar baterías estropeadas. Para el transporte la batería debe sacarse de la herramienta, y los contactos expuestos deben protegerse, por ejemplo con cinta de aislamiento eléctrico. La batería debe ser asegurada en el empaque de tal manera que no se desplace dentro del empaque durante el transporte. También es menester seguir reglamentos nacionales para materiales peligrosos.

Cargar la batería

¡Precaución! Antes de la carga, desconecte la fuente de alimentación de la estación de carga tirando del enchufe de la toma eléctrica. Asimismo limpiar la batería y sus terminales de suciedades y polvo con un paño suave y seco. La batería tiene un indicador de carga incorporado. Al pulsar el botón se iluminará el LED (II), el, la batería más más cargad tras pulsar el botón, el LED no se ilumina, la está batería descargada. Desconectar la batería de la herramienta. Conecte la clavija del cargador al enchufe de la batería (II). Enchufar el cargador en una toma eléctrica. Se iluminará la luz roja signiﬁ cando el inicio del proceso de carga. Después de la carga, el LED rojo se apagará y se encenderá el LED verde, indicando que la batería está completamente cargada. Desconectar el adaptador de CA de la toma eléctrica. Saque la clavija del cargador del enchufe de la red eléctrica, y desconecte la clavija del cargador de la batería.

¡Precaución! Si el cargador está conectado a la red eléctrica el LED verde indica una batería completamente cargada. En este caso, el cargador no inicia la carga.

MANUAL ORIGINAL

a. Si

Page 69

Ajuste de la velocidad de rotación y selección de par

Este destornillador tiene dos engranajes conmutados mecánicamente (III). Dependiendo de la velocidad máxima, debe seleccionar uno de ellos. Se recomienda aplicar el engranaje que se caracteriza por una velocidad más baja para apretar y aﬂ ojar el tornillo, y para la perforación se preﬁ ere el engranaje caracterizado por una velocidad más alta. El par se ﬁ ja por medio de un anillo localizado por detrás de la empuñadura (IV). Al aumentar el número de ajuste, se elevará el par del destornillador. No establezca un par más alto de lo necesario para su correcto funcionamiento. De lo contrario, se puede dañar las roscas. En el caso de atornillar directamente en el material debe ser elegido el par adecuado experimentalmente al llevar a cabo una prueba en el material de desecho. Si no se conoce el par máximo que es seguro para la conexión deseada, establecer el valor mínimo, y aumentar hasta que se alcance el valor adecuado para el trabajo. Si el destornillador alcance el valor máximo de par motor, se activará el embrague de sobrecarga de trabajo, entonces debe dejar de apretar. Si el producto está equipado con la función de perforación de impacto, es visible un símbolo del martillo en el anillo de ajustes. Al ajustar el anillo en el símbolo del martillo, se generará un mecanismo de impacto. Esta función debe ser utilizada para perforar en concreto y no para hacer agujeros en la madera o el plástico. En caso de usar la herramienta para la perforación, ﬁ jar el anillo en un símbolo de martillo o de taladro, luego se desconectará el embrague de sobrecarga, y se dará al taladro un par máximo. ¡Precaución! No utilice los ajustes marcados con números para la perforación. La activación del embrague de sobrecarga durante la perforación puede dañar el material o perforar y aumenta el riesgo de lesiones.

Fijación de taladros en el portabrocas

Seleccione el taladro adecuado para la operación seleccionada; el taladro debe tener el mango recto. Insertar el taladro en el portabrocas. Apretar el portabrocas a mano, hasta que el taladro se sujeta de forma segura (V). Ajustar el par máximo. Seleccionar el símbolo de broca o de martillo con la perilla de par.

Ajuste de la dirección de rotación

Ponga el manubrio de la dirección de la rotación en la posición R (rotación a la derecha) o L (rotación a la izquierda) (VI).

¡Atención! ¡El cambio de la dirección de la rotación puede realizarse solamente con la alimentación desconectada! !No se permite cambiar la dirección de la rotación durante trabajo con el taladro-desarmador!

Instalación de las terminales del desarmador en la agarradera

Ponga la agarradera para las terminales en la agarradera del taladro y luego una terminal adecuada para el trabajo. (VII)

Preparativos para el trabajo

Antes de comenzar el trabajo: Sujete el material procesado en el tornillo. Use herramientas de trabajo adecuadas. Asegúrese que están debidamente aﬁ ladas y en un estado bueno. Use ropa de trabajo y medios de protección de la vista y del oído. Sujete la herramienta con las dos manos (VIII) Adopte una posición segura y estable. Encienda la herramienta oprimiendo con un dedo el interruptor eléctrico.

¡Atención! En el caso de que detecte durante el trabajo ruidos u olores sospechosos, desconecte la herramienta de inmediato y saque el acumulador de la herramienta.

USO DE LA HERRAMIENTA

!Atención! !Durante el trabajo con la herramienta se deben usar protectores del oído!

Aplicación del sentido derecho o izquierdo de la rotación

Rotación en la dirección derecha debe aplicarse en el caso del taladrado con taladros comunes derechos. Rotación en la dirección izquierda debe aplicarse en el caso de que un taladro derecho se atore en el material y cuando se están sacando tornillos. Cuando se están sacando tornillos úsese la velocidad mínima.

Taladrado en madera Antes de hacer el agujero, se recomienda inmovilizar el material procesado en un tornillo y después marcar el lugar del taladrado con un clavo. Poner un taladro adecuado en la agarradera del taladrador, ajustar la velocidad, conectar el taladrador a la red eléctrica y empezar la labor. En el caso de agujeros a través del material, se recomienda poner debajo del material un pedazo de madera, gracias a lo cual la orilla del agujero será lisa En el caso de agujeros de un diámetro grande, se recomienda taladrar antes un agujero de un diámetro menor.

MANUAL ORIGINAL

Page 70

Taladrado en metales

El material procesado debe ser siempre correctamente colocado. En el caso de hojalata ﬁ na, se recomienda poner debajo de ella un pedazo de madera para evitar que se doble. Después, marque los lugares para agujeros con un clavo y comenzar el taladrado. Usar taladros de acero. En el caso del taladrado en hierro fundido, se recomienda usar taladros con punta de carburos sinterizados. En el caso de agujeros de diámetros grandes, se recomienda hacer antes un agujero de un diámetro más pequeńo. En el caso del taladrado en acero, úsese aceite de maquina como líquido refrigerador. Para aluminio, úsese como líquido refrigerador trementina o paraﬁ na. En el caso de latón, cobre o hierro fundido no se usan líquidos refrigeradores. Es preciso sacar frecuentemente el taladro del material para que baje su temperatura.

Taladrado en materiales cerámicos. Taladrado en materiales duros y compactos (concreto, ladrillo duro, piedra, mármol, etc.)

El presente punto se aplica solamente a las herramientas con la función de percusión. Antes de hacer el agujero propio, se recomienda hacer un agujero de un diámetro más pequeńo sin percusión. El agujero propio debe ser hecho con la función de percusión. Úsense taladros de percusión de carbón sinterizado en buen estado.

Taladrado en azulejos, ladrillo suave, yeso, etc.

Úsense taladros de percusión. No encienda la percusión (si la herramienta tiene la función de percusión). Durante el taladrado, presione la herramienta fuerte con una presión constante. De vez en cuando, saque el taladro del agujero para eliminar el polvo y desechos.

Uso de la herramienta para instalar o desinstalar tornillos Para este ﬁ n se recomienda usar la mínima velocidad giratoria y aplicación de terminales adecuadas.

Las terminales se pueden instalar directamente en la agarradera del taladro o por medio de una agarradera especial magnética. Para sacar el tornillo, ponga el regulador de la dirección de la rotación en la posición de la rotación hacia la izquierda (L).

Uso de adaptadores

La herramienta no puede usarse como motor de adaptadores de trabajo.

Comentarios adicionales

Durante el trabajo no se debe aplicar demasiada fuerza al material procesado y hacer movimientos bruscos para evitar cualquier dańo de la herramienta de trabajo y el taladrador. Interrumpa el trabajo de vez en cuando. La herramienta no debe trabajar por arriba de sus capacidades – la temperatura de las superﬁ cies externas nunca puede ser más alta que 60

C. Cuando haya terminado el trabajo, saque el enchufe del cable de la herramienta del contacto y realice mantenimiento y control de la herramienta. El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición. ¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, dependiendo del uso que se le de a la herramienta. ¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuales se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.

MANUAL ORIGINAL

Page 71

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: biuro@yato.pl

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ ce@yato.ro tel: 031 710 8692 fax 0317104008

DEKLARACJA ZGODNOŚCI

0618/78974/EC/2018

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Wiertarko - wkrętarka akumulatorowa 18 V d.c., Ø10 mm, 0 - 350 / 0-1350 min

-1

; nr kat. 78974

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-1:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 17 Rok budowy / produkcji: 2018

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2018.06.01

(miejsce i data wystawienia)

INSTRUKCJA ORYGINALNA

(nazwisko i podpis osoby upoważnionej)

Page 72

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: biuro@yato.pl

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ ce@yato.ro tel: 031 710 8692 fax 0317104008

DECLARATION OF CONFORMITY

0618/78974/EC/2018

We declare and guarantee with full responsibility that the following products:

Cordless drill / driver 18 V d.c., Ø10 mm, 0 - 350 / 0-1350 min

-1

; item no. 78974

meet requirements of the following European Standards / Technical Specifications:

EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-1:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008

and fulfill requirements of the following European Directives:

2006/42/EC Machinery and safety elements 2014/30/EU Electromagnetic compatibility (EMC) Directive 2011/65/EU Restriction of the Use of Certain Hazardous Substances

Serial number: concern all serials numbers of item(s) mentioned in this declaration The last two digits of the year in which the CE marking was affixed: 17 Year of production: 2018

The person authorized to compile the technical file: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2018.06.01

(Place and date of issue)

INSTRUKCJA ORYGINALNA

(Name and signature of authorized person)

Page 73

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: biuro@yato.pl

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ ce@yato.ro tel: 031 710 8692 fax 0317104008

DECLARAȚIE DE CONFORMITATE

0618/78974/EC/2018

Declarăm și garantăm pe proprie răspundere că produsele următoare:

-1

Maşina de găurit / înşurubat cu acumulator 18 V d.c., Ø10 mm, 0 - 350 / 0-1350 min

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-1:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008

și satisfac cerințele Directivelor europene următoare:

; cod articol. 78974

2006/42/WE Directiva pentru utilaje și dispozitive de siguranță 2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC) 2011/65/UE Restricția utilizării unor substanțe periculoase

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2018

Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2018.06.01

(locul și data emiterii)

INSTRUKCJA ORYGINALNA

(nume și semnătura persoanei autorizate)

Page 74

INSTRUKCJA ORYGINALNA

Page 75

INSTRUKCJA ORYGINALNA

Page 76

INSTRUKCJA ORYGINALNA
