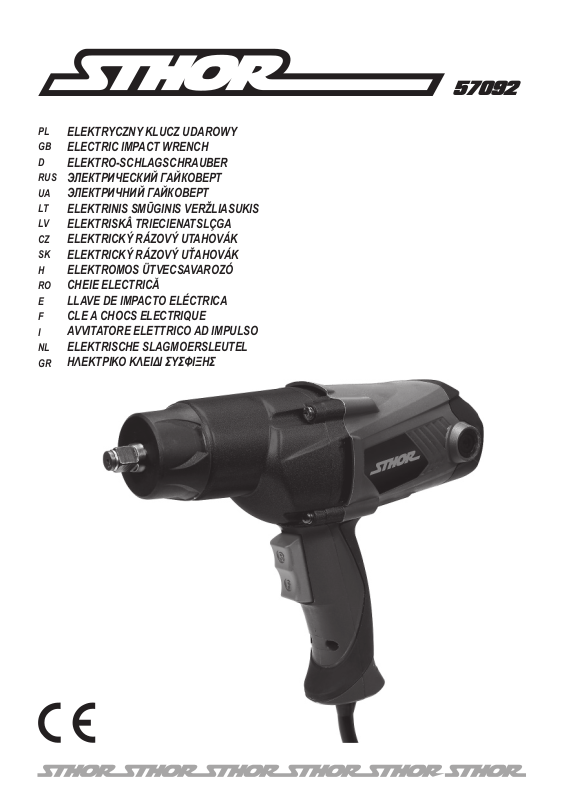

Page 1

ELEKTRYCZNY KLUCZ UDAROWY

ELECTRIC IMPACT WRENCH

ELEKTRO-SCHLAGSCHRAUBER

RUS

ЭЛЕКТРИЧЕСКИЙ ГАЙКОВЕРТ

ЭЛЕКТРИЧНИЙ ГАЙКОВЕРТ

ELEKTRINIS SMŪGINIS VERŽLIASUKIS

ELEKTRISKÂ TRIECIENATSLÇGA

ELEKTRICKÝ RÁZOVÝ UTAHOVÁK

ELEKTRICKÝ RÁZOVÝ UŤAHOVÁK

ELEKTROMOS ÜTVECSAVAROZÓ

CHEIE ELECTRICĂ LLAVE DE IMPACTO ELÉCTRICA

CLE A CHOCS ELECTRIQUE

AVVITATORE ELETTRICO AD IMPULSO

ELEKTRISCHE SLAGMOERSLEUTEL

ΗΛΕΚΤΡΙΚΟ ΚΛΕΙΔΙ ΣΥΣΦΙΞΗΣ

57092

Page 2

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

2019

Rok produkcji: Production year: Produktionsjahr:

Год выпуска: Рік випуску: Pagaminimo metai:

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

III

Ražošanas gads: Rok výroby: Rok výroby:

Gyártási év: Anul producţiei utilajului: Año de fabricación:

Année de fabrication: Anno di produzione: Bouwjaar:

Έτος παραγωγής:

INSTRUKCJA ORYGINALNA

Page 3

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

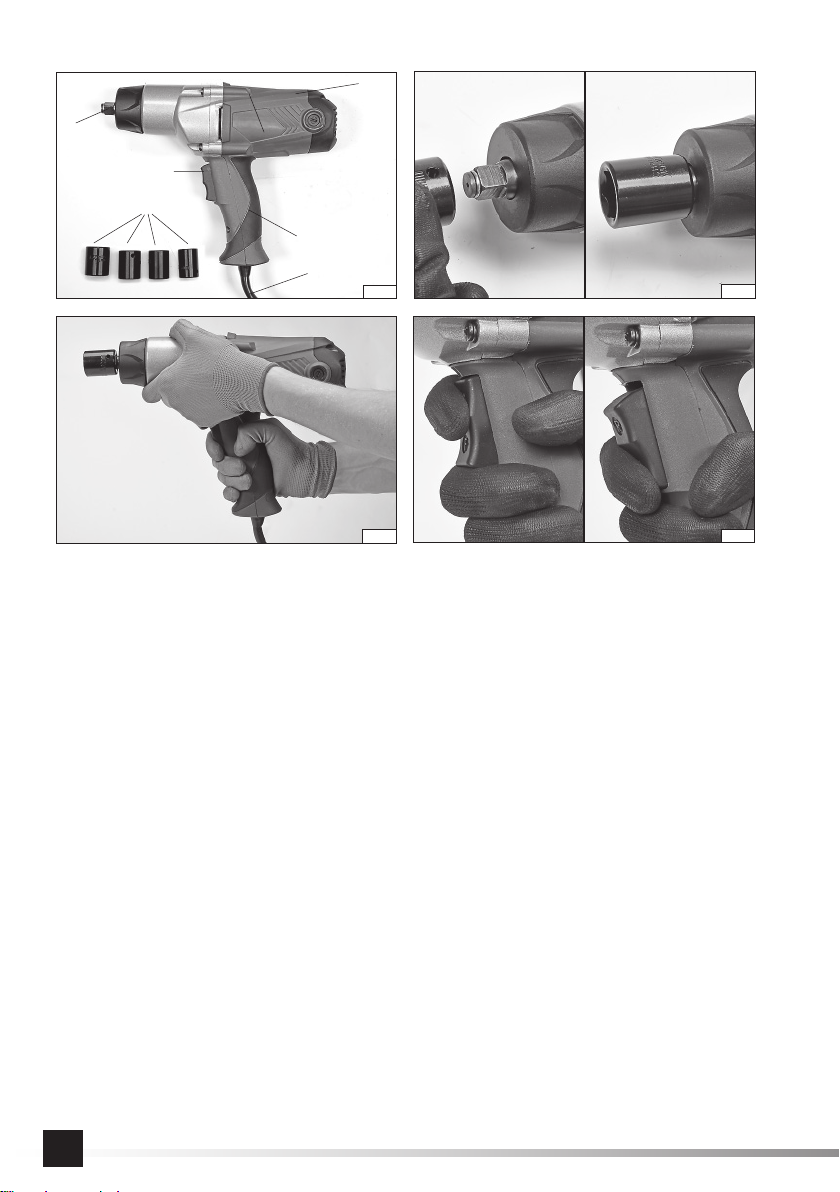

PL GB

1. obudowa

2. rękojeść

3. zabierak

4. włącznik sieciowy

5. klucz nasadowy

6. kabel zasilający z wtyczką

1. case

2. handle

3. collector

4. switch

5. socket wrench

6. mains cord with a plug

1. Gehäuse

2. Griﬀ

3. Mitnehmer

4. Netzschalter

5. Steckschlüssel

6. Stromversorgungskabel mit Stecker

1. корпус

2. рукоятка

3. поводок

4. сетевой выключатель

5. торцовый ключ

6. провод питания со штепселем

1. korpuss

2. rokturis

3. saite

4. ieslēdzis

5. galatslēga

6. elektrības vads ar kontaktdakšu

1. ház

2. fogantyú

3. forgótüske

4. hálózati kapcsoló

5. dugókulcs

6. hálózati kábel a dugasszal

1. boîtier

2. poignée

3. toc

4. interrupteur électrique

5. clé à douille

6. câble d’alimentation avec une ﬁ che

1. περίβλημα

2. χειρολαβή

3. οδηγός

4. ενεργοποίηση δικτύου

5. κλειδί περικοχλίου

6. καλώδιο τροφοδότησης με φις

1. корпус

2. рукоятка

3. хомутик

4. вимикач

5. торцевий ключ

6. провід живлення зі штепселем

1. skříň

2. rukojeť

3. unášeč

4. síťový spínač

5. nástrčkový klíč

6. napájecí kabel se zástrčkou

LTRUS

1. korpusas

2. rankena

3. griebtuvas

4. tinklo jungiklis

5. žiedinis raktas

6. maitinimo kabelis su kištuku

SKLV

1. skriňa

2. rukoväť

3. unášač

4. sieťový spínač

5. nástrčkový kľúč

6. kábel napájania so zástrčkou

RO E

1.carcasa

2.mânierul

3. mandrina(antrenorul)

4. întrerupătorul electric

5. cheie tubulară

6. cablul de alimentare, cu ştecăr

1. armazón

2. mango

3. recolector

4. interruptor eléctrico

5. llave tubular

6. cable de alimentación con enchufe

INL

1. corpo

2. manico

3. brida

4. inseritore

5. chiave a tubo

6. cavo di alimentazione con spina

1. behuizing

2. handvat

3. aandrijfrol

4. schakelaar

5. moersleutel

6. stroomkabel met stekker

INSTRUKCJA ORYGINALNA

Page 4

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen Прочитать инструкцию Прочитать iнструкцiю Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies Διαβάστε τις οδηγίες χρήσης

Używaj gogle ochronne Wear protective goggles Пользоваться защитными очками Користуйтесь захисними окулярами Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído Portez des lunettes de protection Utilizzare gli occhiali di protezione Draag een veiligheidsbril Χρησιμοποιήστε τα γυαλιά προστασίας

Używać ochrony słuchu Wear hearing protectors Пользоваться средствами защиты слуха Користуйтесь засобами захисту слуху Vartoti ausines klausai apsaugoti Jālieto dzirdes drošības līdzekļu Používej chrániče sluchu Používaj chrániče sluchu Használjon fülvédőt! Intrebuinţează antifoane Use protectores de la vista Portez une protection auditive Utilizzare i dispositivi di protezione dell’udito Draag gehoorbescherming Χρησιμοποιήστε τις ωτασπίδες

Stosować rękawice ochronne Schutzhandschuhe verwenden Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección Portez des gants de protection Utilizzare i guanti di protezione Gebruik beschermende handschoenen Φορέστε τα γάντια προστασίας

230 - 240 V~

50 Hz

Napięcie i częstotliwość znamionowa Mains voltage and frequency Spannung und Nennfrequenz Номинальное напряжение и частота Номінальна напруга та частота Įtampa ir nominalus dažnis Nomināls spriegums un nomināla frekvence Jmenovité napětí a frekvence Menovité napätie a frekvencia Névleges feszültség és frekvencia Tensiunea şi frecvenţa nominală Tensión y frecuencia nominal Tension et fréquence nominale Tensione e frequenza nominale Nominale spanning en frequentie Ονομαστική τάση και συχνότητα

1100 W

Moc znamionowa Nominal power Nennleistung Номинальная мощность Номінальна потужність Nominali galia Nomināla spēja Jmenovitý výkon Menovitý výkon Névleges teljesítmény Consum de putere nominală Potencia nominal Puissance nominale Potenza nominale Nominaal vermogen Ονομαστική ισχύ

-1

2200 min

Znamionowa prędkość obrotowa Nominal rotation Nennumdrehungsgeschwindigkeit Номинальные обороты Номінальні оберти Nominalus apsisukimų greitis Nomināls griezes ātrums Jmenovité otáčky Menovité otáčky Névleges fordulatszám Viteza de rotire nominală Velocidad de la rotación nominal Vitesse de rotation nominale Velocità di rotazione nominale Nominale omwentelingssnelheid Ονομαστική ταχύτητα περιστροφής

1/2”

12,5 mm

Rozmiar zabieraka Collector size Mitnehmergröße Размер поводка Розмір хомутика Veleno galvutės dydis Kasīkļa izmērs Rozměr unášeče Rozmery unášača A forgótüske mérete Dimensiunea antrenorului Dimensión del conductor Dimensions du toc Misura della brida Omvang aandrijfrol Το μέγεθος του οδηγού

450 Nm

Maksymalny moment obrotowy Maximum torque Max. Drehmoment Максимальный момент вращения Максимальний момент обертання Maksimalus sukimosi momentas Maksimāls griezes moments Maximální točivý moment Maximálny točivý moment Maximális üzemi nyomás Presiunea maximă de lucru Presión de trabajo máxima Couple maximal Coppia massima Maximumkoppel Η μέγιστη στιγμή περιστροφής

Druga klasa bezpieczeństwa elektrycznego Second class of electrical safety Zweite Klasse der elektrischen Sicherheit Второй класс электрической безопасности Другий клас електричної ізоляції Antros klasės elektrinė apsauga Elektrības drošības II. klase Druhá třída elektrické bezpečnosti Druhá trieda elektrickej bezpečnosti Második osztályú elektromos védelem Securitatea electrică de clasa a doua Segunda clase de la seguridad eléctrica Deuxième classe de sécurité électrique Seconda classe di sicurezza elettrica Tweede klas elektrische veiligheid Δεύτερη κατηγορία ηλεκτρικής ασφάλειας

INSTRUKCJA ORYGINALNA

Page 5

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

OCHRONA ŚRODOWISKA

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

ENVIRONMENTAL PROTECTION

Correct disposal of this product: This marking shown on the product and its literature indicates this kind of product mustn’t be disposed with household wastes at the end of its working life in order to prevent possible harm to the environment or human health. Therefore the customers is invited to supply to the correct disposal, diﬀ erentiating this product from other types of refusals and recycle it in responsible way, in order to re - use this components. The customer therefore is invited to contact the local supplier oﬃ ce for the relative information to the diﬀ erentiated collection and the recycling of this type of product.

UMWELTSCHUTZ

Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundärrohstoﬀ e – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Данный символ обозначает селективный сбор изношенной электрической и электронной аппаратуры. Изношенные электроустройства – вторичное сырье, в связи с чем запрещается выбрасывать их в корзины с бытовыми отходами, поскольку они содержат вещества, опасные для здоровья и окружающей среды! Мы обращаемся к Вам с просьбой об активной помощи в отрасли экономного использования природных ресурсов и охраны окружающей среды путем передачи изношенного устройства в соответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо обеспечить их вторичное употребление, рециклинг или другие формы возврата.

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių išteklių tvarkyme perduodant netinkamą vartoti įrankį į suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.

VIDES AIZSARDZĪBA

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļ citā formā.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerá

KÖRNYEZETVÉDELEM

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti forrásokkal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisítendő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése.

PROTEJAREA MEDIULUI

Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conţin substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vă rugăm deci să aveţi o atitudine activă în ceace priveşte gospodărirea economică a resurselor naturale şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este necesară întrebuinţatrea lor din nou , prin recyklind sau recuperarea în altă formă.

PROTECCIÓN DEL MEDIO AMBIENTE

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el ﬁ n de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.

cie.

INSTRUKCJA ORYGINALNA

Page 6

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

PROTECTION DE L’ENVIRONNEMENT

Le symbole qui indique la collecte sélective des déchets d’équipements électriques et électroniques. Les dispositifs électriques usés sont des matières recyclables – il est interdit de les jeter dans des récipients pour des ordures ménagères car ils contiennent des substances nocives pour la santé humaine et l’environnement ! Nous vous prions de nous aider à soutenir activement la gestion rentable des ressources naturelles et à protéger l’environnement naturel en rendant le dispositif usé au point de stockage des dispositifs électriques usés. Pour réduire la quantité de déchets éliminés il est nécessaire de les réutiliser, de les recycler ou de les récupérer sous une autre forme.

TUTELA DELL’AMBIENTE

Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono riﬁ uti riciclabili - non vanno buttati in contenitori per riﬁ uti domestici, in quanto contengono sostanze pericolose per la salute e l’ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della protezione dell’ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei riﬁ uti buttati, è necessario che siano riusati, riciclati o recuperati in qualsiasi modo.

BESCHERMING VAN HET MILIEU

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verboden dit bij het huishoudelijk afval te gooien aangezien dit stoﬀ en bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd. Om de verwijdering van afvalstoﬀ en te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.

Η ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Ο αναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη η εκ νέου χρήση τους, η ανακύκλωση ή ανακύκλωση σε άλλη μορφή.

INSTRUKCJA ORYGINALNA

Page 7

CHARAKTERYSTYKA NARZĘDZIA

Klucz udarowy jest elektronarzędziem zwykłym, II klasy izolacji przeznaczonym do odkręcania i dokręcania nakrętek i śrub. Dzięki zasilaniu elektrycznemu nie jest wymagane posiadanie instalacji pneumatycznej do pracy kluczem.Przyrząd został zaprojektowany do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Klucz jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z kluczem dostarczane są klucze nasadowe.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy 57092 Napięcie znamionowe [V~] 230 - 240 Częstotliwość znamionowa [Hz] 50 Moc znamionowa [W] 1100 Prędkość obrotowa [min-1] 2200 Maksymalny moment obrotowy [Nm] 450 Częstotliwość udaru [min-1] 4000 Rozmiar zabieraka [‘’ / mm] 1/2 / 12,5 Klasa ochronności elektrycznej II Stopień ochrony (IPXX) IP20 Masa [kg] 3,3 Poziom hałasu

- LpA (ciśnienie) [dB] (A) 89,0 ± 3,0

- L

(moc) [dB] (A) 100,0 ± 3,0

Drgania (dokręcanie udarowe przy maks. wydajności) [m/s2] 10,04 ± 1,5

OGÓLNE WARUNKI BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru

albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZE INSTRUKCJE

Miejsce pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować narzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palnymi gazami

lub oparami. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyﬁ kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyﬁ kowana wtyczka pasująca do gniazdka

zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

INSTRUKCJA ORYGINALNA

Page 8

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem

elektrycznym.

Bezpieczeństwo osobiste Przystępuj do pracy w dobrej kondycji ﬁ zycznej i psychicznej. Zwracaj uwagę na to, co robisz. Nie pracuj będąc zmęczonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń

ciała. Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała.

Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia

elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzędziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy.

Stosuj odzież ochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od ruchomych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części na- rzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłączyć. Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeń ciała.

Użytkowanie narzędzia elektrycznego Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Odpowiedni dobór narzędzia do

danej pracy, zapewni wydajniejszą i bezpieczniejszą pracę. Nie używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy. Odłącz wtyczkę od gniazdka zasilającego przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Pozwoli to na uniknięcie przypadkowego włączenia narzędzia elektrycznego.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól pracować osobom nieprzeszkolonym w zakresie obsługi narzędzia. Narzędzie elektryczne może być niebezpieczne w rękach nieprzeszkolonej obsługi. Zapewni właściwą konserwację narzędzia. Sprawdzaj narzędzie pod kątem niedopasowań i luzów ruchomych części. Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia usterek należy je naprawić przed użyciem narzędzia elektrycznego. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować

podczas pracy.

Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcjami. Stosuj narzędzia zgodnie z przeznaczeniem biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane może zwiększyć

ryzyko powstawania niebezpiecznych sytuacji.

Naprawy Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za-

pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

W czasie użytkowania narzędzia, przestrzegać zawsze załączonych w instrukcji obsługi bezpieczeństwa, jak również innych instrukcji BHP. Narzędzia nie wolno wystawiać na wpływ opadów atmosferycznych. Należy zawsze sprawdzać, czy istniejące napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej narzędzia. Przed rozpoczęciem użytkowania należy upewnić się, że stosowane nasadki nie są uszkodzone. W przypadku zaobserwowania uszkodzeń należy wymienić nasadki na nowe pozbawione uszkodzeń. Stosowane klucze nasadowe i inne narzędzia wstawiane muszą być przystosowane do pracy z narzędziami pneumatycznymi. Dołączane narzędzia wstawiane muszą być sprawne, czyste i nieuszkodzone, a ich rozmiar dostosowany do rozmiarów zabieraka. Zabronione jest przerabianie gniazd kluczy lub zabieraka.

INSTRUKCJA ORYGINALNA

Page 9

Podczas pracy należy stosować okulary ochronne, zaleca się stosować rękawice i ubiór ochronny. Podczas pracy klucz zawsze trzymać oburącz.

OBSŁUGA KLUCZA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę przewodu narzędzia z gniazda zasilającego!

Praca z udarowymi kluczami nasadowymi

Przed rozpoczęciem wkręcania śruby lub nakrętki kluczem nasadowym, ręcznie nakręcić śrubę lub nakrętkę na gwint (przynajmniej dwa obroty). Upewnić się, że został dobrze dobrany rozmiar klucza nasadowego względem odkręcanego lub dokręcanego elementu. Złe dobranie rozmiarów może skutkować zniszczeniem zarówno klucza jak i nakrętki lub śruby.

Dokręcanie i odkręcanie

Zainstalować na zabieraku odpowiedni udarowy klucz nasadowy. (II) Podłączyć narzędzie do zasilania. Chwycić narzędzie oburącz. (III) Klucz nasadowy nasunąć na nakrętkę lub łeb śruby. Nacisnąć włącznik i przytrzymać go w pozycji odpowiadającej pożądanemu kierunkowi obrotów. (IV) W przypadku dokręcania nacisnąć i przytrzymać włącznik w pozycji F, natomiast w przypadku odkręcania w pozycji R. W przypadku dokręcania, po osiągnięciu maksymalnego momentu obrotowego, zadziała sprzęgło przeciążeniowe i zostanie odłączony napęd zabieraka. Należy wtedy puścić włącznik i odczekać do całkowitego ustania obrotów silnika. W przypadku odkręcania, należy sprawdzić czy moment, z jakim została dokręcona nakrętka nie przekracza maksymalnego momentu obrotowego klucza. W takim przypadku także zadziała sprzęgło przeciążeniowe i może nie być możliwe odkręcenie nakrętki. Po odkręceniu należy zwolnić nacisk na włącznik urządzenia i odczekać do całkowitego ustania obrotów silnika. Po skończonej pracy odłączyć narzędzie od zasilania i przystąpić do konserwacji.

Uwagi dodatkowe

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

INSTRUKCJA ORYGINALNA

Page 10

PROPERTIES OF THE TOOL

The impact wrench is an ordinary electric tool, insulation Class II, which has been designed for unscrewing and tightening nuts and bolts. Thanks to electric power supply it is not required to use a pneumatic system to work with the wrench. The tool has been designed solely for household tasks and it must not be used professionally. A correct, reliable and safe functioning of the tool depends on its proper use, so:

Before you proceed to operate the grinder, read the manual thoroughly and keep it.

The supplier will not be held responsible for any damage resulting from the safety regulations and the recommendations indicated hereby not being observed.

EQUIPMENT

The wrench is supplied in a complete and does not require assembly. Along with the wrench supplied socket wrenches.

TECHNICAL PARAMETERS

Parameter Unit of measurement Value

Catalogue number 57092 Nominal voltage [V] 230 - 240 Nominal frequency [Hz] 50 Nominal power [W] 1100 Rotational speed [min-1] 2200 Maximum torque [Nm] 450 Frequency of the impact action [min-1] 4000 Size of the drive [‘’ / mm] 1/2 / 12,5 Electric protection class II Grade of protection (IPXX) IP20 Mass [kg] 3,3 Level of noise

- LpA (pressure) [dB] (A) 89,0 ± 3,0

- L

(power) [dB] (A) 100,0 ± 3,0

Vibration (impact tightening at maximum eﬃ ciency) [m/s2] 10,04 ± 1,5

GENERAL SAFETY CONDITIONS

NOTE! Get acquainted with all the instructions below. Failure to observe them may lead to an electric shock, ﬁ re or injuries. The

notion of electric tool used in the instructions applies to all the tools which are powered with electric current, both wire tools and wireless ones. OBSERVE THE FOLLOWING INSTRUCTIONS

Place of work The place of work must be properly illuminated and clean. Disorder and poor illumination may be a cause of accidents. Do not work with electric tools in explosive environments, or those which contain inﬂ ammable liquids, gases or vapours. Elec- tric tools generate sparks, which may cause a ﬁ re in case of contact with inﬂ ammable gases or vapours. Do not allow children and outsiders to the place of work. A lack of concentration may result in a loss of control over the tool.

Electric safety The plug of the power supply cable must ﬁ t the mains socket. Do not modify the plug. Do not use any adapters whatsoever in order to adapt the plug to the socket. Unmodiﬁ ed plug which ﬁ ts the socket reduces the risk of an electric shock. Avoid contact with grounded surfaces, such as pipes, heaters and refrigerators. Grounding of the body increases the risk

of an electric shock. Do not expose electric tools to precipitation or humidity. Water and humidity which gets into the electric tool increases the risk of an electric shock. Do not overload the power supply cable. Do not use the power supply cable in

order to carry the tool or to connect and disconnect the plug from the mains socket. Avoid contact of the power supply cable with heat, oils, sharp tools and moving elements. Damage to the power supply cable increases the risk of an electric shock. In case work is realised outside closed areas, it is necessary to use extension cords designed for applications outside closed areas. Using a correct extension cord permits to reduce the risk of an electric shock. If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk

of electric shock.

ORIGINAL INSTRUCTIONS

Page 11

Personal safety Commence work in good physical and psychological conditions. Pay attention to what you do. Do not work if you are tired or under eﬀ ects of medicines or alcohol. Even a moment’s inattention during work may lead to serious injuries. Always use individual means of protection. Always wear goggles. Using individual means of protection, such as dust-masks, protec- tive shoes, helmets and hearing protections permits to reduce the risk of serious injuries. Avoid accidental activation of the tool. Make sure the switch is in the OFF position, before you connect the tool to the mains. Holding the tool with a ﬁ nger on the switch or connecting an electric tool when the switch is in the ON position may lead to serious injuries. Before you turn an electric tool on remove all the spanners and other tools, which have been used for adjustments. A spanner left on rotating

elements of the tool may lead to serious injuries. Keep your balance. Maintain an appropriate position. It will permit to control the electric tool in case of unpredicted situations during its operation. Use protective clothes. Do not wear loose clothes or jewellery. Keep your hair, clothes and gloves away from moving elements of the electric tool. Loose clothes, jewellery or long hair may get caught on moving elements of the tool. Use dust extractors or dust containers, if the tool is equipped with

any. Make sure they are properly connected. Using of dust extractors permits to reduce the risk of serious injuries.

Operation of the electric tool Do not overload the electric tool. Use a proper tool for the given purpose. A correct selection of the tool for the given work

will result in a more eﬃ cient and safer work. Do not use the electric tool if the switch is not functioning properly. A tool which may not be controlled by means of a switch is dangerous and must be repaired. Disconnect the plug from the mains socket before any adjustment, replacement of accessories or storage of the tool. It will permit to avoid accidental activation of the electric tool. Store the tool away from children. Do not allow untrained persons to operate the tool. An electric tool may be dangerous in hands of an untrained person. Make sure the tool is properly maintained. Check the tool in order to detects

any unﬁ tting or loose moving elements. Check whether the elements of the tool are not damaged. In case any damaged elements of the tool are detected, they must be repaired before the electric tool is operated. Many accidents are caused

by improper maintenance of tools. Cutting tools must be sharp and clean. Properly maintained cutting tools are easier to control during work. Use electric tools and accessories in accordance with the aforementioned instructions. Use the tool in accordance with its purpose, taking into account the kind and conditions of work. Should the tool be used for other applications than the ones it has been designed for, the risk of a dangerous situation increases.

Repairs The tool may be repaired only by authorised service centres, which must use solely original spare parts. It will guarantee

a proper level of safety of operation of the electric tool.

ADDITIONAL SAFETY INSTRUCTIONS

While using the tool, it is required to observe at all times the recommendations indicated in the manual as well as other safety recommendations. The tool must not be exposed to precipitations. Make always sure the power supply voltage corresponds to the value indicated in the rating plate of the tool. Before you proceed to operate the tool, make sure the wrench sockets to be used are not damaged. In case any damage has been detected, the sockets must be immediately replaced. Socket head wrenches and other inserted tools must be adequate for operation with pneumatic tools. The sockets and other inserted tools must be in good working order, clean and undamaged, and their sizes must be appropriate for the size of the drive. It is prohibited to modify the wrench sockets or the drive. During work it is always required to wear protective goggles, and it is recommended to wear gloves and protective clothes. During work the wrench must be always held with both hands.

OPERATION OF THE WRENCH

ATTENTION! Installation of accessories may be realises only when the power supply voltage is oﬀ power supply cord of the tool from the mains socket!

Work with impact socket head wrenches

Before you start turning bolts or nuts with a socket head wrench, place the bolt or nut manually on the thread (at least two turns). Make sure the size of the socket head wrench has been selected correctly in relation to the element to be tightened or undone. Incorrect size may be a cause of damage both to the wrench and the nut or the bolt.

Tightening and undoing bolts and nuts

Install an adequate socket head impact wrench on the drive (II) Connect the tool to the mains. Grab the tool with both hands. (III)

ORIGINAL INSTRUCTIONS

. Remove the plug of the

Page 12

Place the socket head wrench on the nut or bolt head. Press the switch and hold it in the position which corresponds to the required direction of rotation. (IV) In case an element is to be tightened, press and hold the switch at the position F, while in case of undoing elements hold it in the position R. In case an element is to be tightened, once the maximum torque has been reached the overload coupling will be activated and the drive power transmission system will be turned oﬀ . Then release the switch and wait until the rotation of the motor has stopped. In case elements are to be undone, make sure the torque at which the nut was tightened does not exceed the maximum torque for the wrench. In such case the overload coupling will also be activated, and it may turn out to be impossible to undo the nut. Once the element has been undone, release the switch of the tool and wait until the rotation of the motor has stopped. Once work has been concluded disconnect the tool from the mains and realise maintenance activities.

Additional information

The declared total value of vibrations may be used at the preliminary evaluation of exposition. Attention! Emission of vibrations during work with the tool may diﬀ er from the declared value, depending on how the tool is used. Attention! It is required to determine the safety measures to protect the operator, which are based upon evaluation of exposition under real conditions of operation (including all the stages of the working cycle, e.g. when the tool is oﬀ or idling, as well as when the tool is on).

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been ﬁ nished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following elements: body and handle, conductor with a plug and deﬂ ection, functioning of the electric switch, patency of ventilation slots, sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles must be cleansed with a clean cloth.

ORIGINAL INSTRUCTIONS

Page 13

CHARAKTERISTIK DES ERZEUGNISSES

Der Schlagschraubenschlüssel ist ein gewöhnliches Elektrowerkzeug der II. Isolierklasse und ist zum An- und Abschrauben von Muttern und Schrauben bestimmt. Auf Grund seiner Stromversorgung wird für den Funktionsbetrieb mit dem Schlagschraubenschlüssel keine Druckluftanlage benötigt. Das Werkzeug ist nur für den Gebrauch in Haushalten vorgesehen. Man darf es nicht professionell und für gewerbliche Arbeiten verwenden. Die richtige, zuverlässige und sichere Arbeit mit dem Werkzeug ist abhängig von einer zweckmäßigen Nutzung, deshalb:

Vor Beginn der Arbeiten mit dem Gerät ist die ganze Anleitung durchzulesen und einzuhalten.

Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Verantwortung.

AUSRÜSTUNG

Der Schlagschrauber wird in einem kompletten Zustand angeliefert und erfordert keine Montage.

TECHNISCHE PARAMETER

Parameter Maßeinheit Wert

Katalognummer 57092 Nennspannung [V] 230 - 240 Nennfrequenz [Hz] 50 Nennleistung [W] 1100 Drehgeschwindigkeit [min-1] 2200 Maximales Drehmoment [Nm] 450 Schlagfrequenz [min-1] 4000 Abmessung des Mitnehmers [‘’ / mm] 1/2 / 12,5 Elektrische Schutzklasse II Schutzgrad (IPXX) IP20 Gewicht [kg] 3,3 Lärmpegel

- LpA (Druck) [dB] (A) 89,0 ± 3,0

- L

(Leistung) [dB] (A) 100,0 ± 3,0

Schwingungen (Schlagschrauben bei maximaler Leistung) [m/s2] 10,04 ± 1,5

ALLGEMEINE SICHERHEITSBEDINGUNGEN

ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen

elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriﬀ „Elektrowerkzeug” bezieht sich auf alle mit dem elektrischen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung.

DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!

Arbeitsplatz Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen. Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder

Dunsten Brand verursachen können. Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des Beherrschens über dem Werkzeug führen.

Elektrische Sicherheit Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modiﬁ ziert werden. Keine Adapter zur Anpassung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modiﬁ zierte Leitungsstecker, der genau an die

Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages.

Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Risiko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einﬂ uss von atmosphärischen Niederschlägen oder Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages. Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum

ORIGINALANLEITUNG

Page 14

Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages. Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages. In dem Fall, wenn der Einsatz des Elektrowerkzeuges in einem feuchten Umfeld unvermeidlich ist, dann muss man als Schutz vor der Spannung der Stromversorgung ein Diﬀ erentialstromgerät (RCD) verwenden. Die Anwendung des RCD

verringert das Risiko eines elektrischen Stromschlags.

Personensicherheit Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter Einﬂ uss von Alkohol oder Medikamenten ausgeführt werden.

Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen. Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen.

Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder

Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen.

Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung verwendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperver-

letzungen herbeiführen. Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerkzeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen.

Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche

Teile des Elektrowerkzeuges anhaken.

Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körper-

verletzungen.

Verwendung des Elektrowerkzeuges Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende

Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit. Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden.

Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden. Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen

gefährlich sein.

Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Störungen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung des Werkzeuges verursacht. Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser

während der Arbeit kontrollieren.

Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das Risiko der Gefahren erhöhen.

Instandsetzungen Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden.

Dadurch wird die entsprechende Arbeitssicherheit des Elektrower

ZUSÄTZLICHE SICHERHEITSHINWEISE

Während der Nutzung des Werkzeuges sind die in der Bedienanleitung sowie auch in anderen Arbeitsschutzanleitungen enthaltenen Sicherheitshinweise zu beachten und einzuhalten. Das Werkzeug darf den Einwirkungen atmosphärischer Niederschläge nicht ausgesetzt werden. Man muss immer prüfen, ob die vorhandene Spannung der Stromversorgung der auf dem Typenschild des Werkzeuges angegebenen Spannung entspricht. Vor Beginn der Nutzung muss man sich davon überzeugen, ob die verwendeten Aufsätze nicht beschädigt sind. Wenn solche

kzeuges gewährleistet.

ORIGINALANLEITUNG

Page 15

Beschädigungen festgestellt werden, sind die Aufsätze gegen neue, ohne Beschädigungen, auszutauschen. Die verwendeten Steckschlüssel und die anderen eingesetzten Werkzeuge müssen für den Betrieb mit Druckluftwerkzeugen geeignet sein. Die beigefügten und eingesetzten Werkzeuge müssen funktionsfähig, sauber und unbeschädigt sowie ihre Abmessung den Maßen des Mitnehmers angepasst sein. Das Umarbeiten des Steckschlüssels oder des Mitnehmers ist verboten. Während der Arbeit sind Schutzbrillen zu tragen. Handschuhe und Schutzkleidung werden ebenso empfohlen. Der Schlagschraubenschlüssel ist während der Arbeit auch immer mit beiden Händen zu halten.

BEDIENUNG DES SCHLÜSSELS

ACHTUNG! Die Montage der Ausrüstung darf nur bei abgetrennter Stromversorgung ausgeführt werden. Dabei ist der Stecker der Anschlussleitung des Werkzeuges aus der Netzsteckdose zu ziehen!

Funktionsbetrieb mit Schlagsteckschlüsseln

Bevor die Schrauben oder Muttern mit dem Steckschlüssel eingeschraubt werden, ist die Schraube oder Mutter von Hand auf das Gewinde zu schrauben (mindestens zwei Umdrehungen). Weiterhin muss man sich überzeugen, ob die richtige Abmessung für den Steckschlüssel in Bezug auf das ab- oder anzuschraubende Element gewählt wurde. Schlecht gewählte Größenabmessungen können die Zerstörung sowohl des Schlüssels als auch der Mutter oder Schraube zur Folge haben.

Anschrauben und Abschrauben

Auf dem Mitnehmer ist der entsprechende Schlagsteckschlüssel zu installieren. (II) Das Werkzeug wird an die Stromversorgung angeschlossen. Das Werkzeug mit beiden Händen ergreifen. (III) Den Steckschlüssel auf die Mutter oder den Schraubenkopf schieben. Den Schalter drücken und ihn in der Position halten, die der gewünschten Drehrichtung entspricht. (IV) Beim Anschrauben ist der Schalter zu drücken und in der Position F zu halten, beim Abschrauben dagegen in der Position R. Wird beim Anschrauben das maximale Drehmoment erreicht, spricht die Überlastkupplung an und der Antrieb des Mitnehmers wird getrennt. Dann muss man den Schalter loslassen und abwarten, bis die Umdrehungen des Motors völlig zum Stillstand kommen. Beim Abschrauben dagegen muss man überprüfen, ob das Moment, mit welchem die Mutter angeschraubt wurde, das maximale Drehmoment des Schlüssels nicht überschreitet. In solch einem Fall spricht auch die Überlastkupplung an und das Abschrauben der Mutter darf nicht mehr möglich sein. Nach dem Abschrauben muss man den Druck auf die Taste des Geräteschalters freigeben und abwarten, bis die Umdrehungen des Motors völlig zum Stillstand kommen. Nach beendeter Arbeit ist das Werkzeug von der Stromversorgung zu trennen und mit den Wartungsarbeiten zu beginnen.

Zusätzliche Hinweise

Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden. Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt. Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriﬀ , Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriﬀ und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsﬂ üssigkeiten reinigen. Die Werkzeuge und Handgriﬀ e soll man mit dem sauberen, trockenen Lappen reinigen.

ORIGINALANLEITUNG

Page 16

RUS

ХАРАКТЕРИСТИКА УСТРОЙСТВА

Ударный гайковерт является обычным электроинструментом II класса изоляции, предназначенным для откручивания и закручивания гаек и болтов. Поскольку инструмент питается от электросети, для его работы не требуется наличие пневматической системы. Устройство предназначено для пользования исключительно в условиях домохозяйств. Запрещается пользоваться ним в случае профессиональных и платных работ. Правильная, безотказная и безопасная работа устройства зависит от его правильной эксплуатации, поэтому:

Перед началом работы с устройством необходимо детально ознакомиться с инструкцией и сберечь ее.

Поставщик не отвечает за ущерб, нанесенный в результате несоблюдения правил безопасности и рекомендаций из данной инструкции.

ОСНАЩЕНИЕ

Ключ поставляется в комплектном состоянии и не требует сборки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение

Каталожный номер 57092 Номинальное напряжение [В] 230 - 240 Номинальная частота [Гц] 50 Номинальная мощность [Вт] 1100 Скорость вращения [мин-1] 2200 Максимальный крутящий момент [Нм] 450 Частота ударов [мин-1] 4000 Размер головки [„ / мм] 1/2 / 12,5 Класс электроизоляции II Класс защиты (IPXX) IP20 Масса [кг] 3,3 Уровень шума

- LpA (давление) [дБ] (A) 89,0 ± 3,0

- L

(мощность) [дБ] (A) 100,0 ± 3,0

Вибрации (ударное завинчивание при максимальной производительности) [м/с2] 10,04 ± 1,5

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара элек-

трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое в инструкциях, касается всех устройств с электроприводом, как проводных, так и беспроводных.

СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ

Рабочее место Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недо-

статочное осветление могут стать причиной несчастного случая.

Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в

результате реакции с горючими газами или испарениями. Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством.

Электрическая безопасность Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. Запрещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель,

совпадающий с гнездом, уменьшает риск поражения электричсеким током. Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. Заземление тела повышает риск удара электрическим током. Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь электроустройства, повышают риск поломки устройства и телесных повреждений.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 17

RUS

Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и отключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электриче-

ским.

В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим током. Если использование электроинструмента во влажной среде является неизбежным, тогда в качестве защиты от напряжения необходимо использовать устройство защитного отключения (УЗО). Применение УЗО снижает риск

поражения электрическим током.

Личная безопасность Необходимо приступать к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не

забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения. Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных повреждений.

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустрой-

ство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения.

Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных

телесных повреждений. Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы.

Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные

части устройства.

Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, чтобы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений.

Пользование электроустройством Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устрой-

ства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности. Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое невозможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт.

Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранением устройства. Благодаря этому удастся избежать случайного пуска электроустройства. Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора. Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в подвижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон-

сервация устройства. Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инструменты легче контролировать во время работы.

Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться инструментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Поль-

зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Ремонты Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригинальными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустрой-

ством.

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Во время эксплуатации инструмента необходимо соблюдать указания по безопасности, содержащиеся в инструкции по эксплуатации, а также другие указания по технике безопасности.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 18

RUS

Запрещается подвергать инструменты воздействию атмосферных осадков. Всегда необходимо проверять, соответствует ли существующее напряжение питания напряжению, указанному на заводской табличке инструмента. Перед началом работы требуется убедиться, что используемые насадки не повреждены. В случае наличия каких-либо повреждений, насадки необходимо заменить на новые, без повреждений. Применяемые торцевые ключи и другие сменные инструменты должны быть адаптированы для работы с пневматическими инструментами. Входящие в комплект сменные инструменты должны быть исправными, чистыми и без повреждений, а их размер должен соответствовать размеру головки. Запрещается переделывать торцевые ключи или головку. При работе необходимо использовать защитные очки, также рекомендуется носить перчатки и защитную одежду. Во время работы гайковерт всегда необходимо держать обеими руками.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГАЙКОВЕРТА

ВНИМАНИЕ! Монтаж оборудования может выполняться только при отключенном питании. Отключить вилку провода питания инструмента от розетки.

Работа с ударным гайковертом

Перед началом завинчивания болта или гайки ударным гайковертом необходимо вручную насадить болт или гайку на резьбу (по крайней мере, на два оборота). Убедиться, что правильно подобран размер торцевого ключа к закручиваемому или отвинчиваемому элементу. Несоответствие размеров может привести к повреждению как ключа, так и гайки или болта.

Откручивание и закручивание

Установить на головке соответствующий ударный торцевой ключ. (II) Подключить к электроинструменту питание. Взять инструмент обеими руками. (III) Торцевой ключ надеть на гайку или головку болта. Нажать включатель и удерживать его в положении, соответствующем требуемому направлению вращения. (IV) В случае закручивания нажать и удерживать включатель в положение F, а при откручивании - в положении R. При затягивании после достижения максимального крутящего момента сработает предохранительная муфта, и привод головки отключится. В этом случае следует отпустить выключатель и дождаться полной остановки двигателя. При откручивании следует убедиться, что момент, с которым была затянута гайка, не превышает максимального крутящего момента гайковерта. В этом случае сработает предохранительная муфта, и гайку невозможно будет открутить. После откручивания следует отпустить включатель и дождаться полной остановки двигателя. После завершения работы инструмент необходимо отключить от сети и выполнить регламентные работы.

Примечания

Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применяться для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависимости от способа употребления инструмента. Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как например время когда инструмент выключен или работает на холостом ходу, также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 19

ХАРАКТЕРИСТИКА ВИРОБУ

Ударний гайковерт є звичайним електроінструментом II класу ізоляції, призначеним для відкручування і закручування гайок і болтів. Оскільки інструмент живиться від електромережі, для його роботи не потрібна наявність пневматичної системи. Пристрій призначений для користування виключно в умовах домашніх господарств. Заборонено користуватися ним під час професіональних та платних робіт. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому:

Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та вказівок з даної інструкції.

ОСНАЩЕННЯ

Ключ постачається у комплектному стані та не вимагає монтажу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення

Номер за каталогом 57092 Номінальна напруга [В] 230 - 240 Номінальна частота [Гц] 50 Номінальна потужність [Вт] 1100 Частота обертання [хв-1] 2200 Максимальний крутний момент [Нм] 450 Частота ударів [хв-1] 4000 Розмір головки [„ / мм] 1/2 / 12,5 Клас електроізоляції II Клас захисту (IPXX) IP20 Маса [кг] 3,3 Рівень шуму

- LpA (тиск) [дВ] (A) 89,0 ± 3,0

- L

(потужність) [дВ] (A) 100,0 ± 3,0

Вібрації (ударне закручування при максимальній продуктивності) [м/с2] 10,04 ± 1,5

ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ

УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електрич-

ним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних.

ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ

Робоче місце Робоче місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами

нещасливих випадків.

Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з

пальними газами або випарами. Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм.

Електрична безпека Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Забороняється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що

пасує до гнізда, зменшує ризик удару електричним струмом. Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом. Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом.

Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 20

та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, гострими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним стру-

мом.

У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом. Якщо використання електроінструменту у вологому середовищі є неминучим, тоді для захисту від напруги необхідно використовувати пристрій захисного відключення (ПЗВ). Застосування ПЗВ знижує ризик ураження електрич-

ним струмом.

Особиста безпека Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за виконуваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв.

Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень. Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами особистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень.

Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції “викл.”, перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електро-

пристрій, якщо вимикач знаходиться у позиції “вкл.”, оскільки це може викликати поважні тілесні пошкодження.

Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних по-

шкоджень. Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи.

Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або

бути втягнутими рухомими частинами пристрою.

Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те, щоб правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень.

Користування електропристроєм Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи.

Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки. Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт. Слід вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою.

Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним. Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправиль-

ної консервації пристрою. Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи.

Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися пристроями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування

пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Ремонти Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм.

ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ

Під час експлуатації інструменту необхідно дотримуватися вказівок з безпеки, що містяться в інструкції з експлуатації, а також інших вказівок з техніки безпеки. Забороняється піддавати інструменти впливу атмосферних опадів. Завжди необхідно перевіряти, чи відповідає існуюча напруга живлення напрузі, вказаній на заводській табличці інструменту. Перед початком роботи потрібно переконатися, чи не пошкоджені насадки, що використовуються. У разі наявності будь-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 21

яких ушкоджень, насадки необхідно замінити на нові, без пошкоджень. Торцеві ключі та інші змінні інструменти, що використовуються, повинні бути адаптовані для роботи з пневматичними інструментами. Змінні інструменти, що входять в комплект поставки, повинні бути справними, чистими і без пошкоджень, а їхній розмір повинен відповідати розміру головки. Забороняється переробляти торцеві ключі або головку. Під час роботи необхідно використовувати захисні окуляри, також рекомендується носити рукавички і захисний одяг. Під час роботи гайковерт завжди необхідно тримати обома руками.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ІНСТРУМЕНТА

УВАГА! Монтаж змінного обладнання може виконуватися тільки при відключеному живленні. Витягнути вилку інструмента з розетки!

Робота з ударним гайковертом

Перед початком закручування болта або гайки ударним гайковертом необхідно вручну насадити болт або гайку на різьбу (принаймні, на два оберти). Переконатися, що правильно підібраний розмір торцевого ключа, який використовується для закручування або відкручування елементу. Невідповідність розмірів може привести до пошкодження як ключа, так і гайки або болта.

Відкручування і закручування

Встановити на головці відповідний ударний торцевий ключ. (II) Підключити до електроінструменту живлення. Взяти інструмент обома руками. (III) Торцевий ключ вставити на гайку або головку болта. Натиснути вмикач і утримувати його в положенні, що відповідає потрібному напрямку обертання. (IV) У разі закручування слід натиснути і утримувати вмикач у положенні F , а при відкручуванні - у положенні R. При затягуванні після досягнення максимального крутного моменту спрацює запобіжна муфта, і привід головки відключиться. У цьому випадку слід відпустити вимикач і дочекатися повної зупинки двигуна. При відкручуванні слід переконатися, що момент, з яким була затягнута гайка, не перевищує максимального крутного моменту гайковерта. Інакше спрацює запобіжна муфта, і гайку неможливо буде відкрутити. Після відкручування слід відпустити вмикач і дочекатися повної зупинки двигуна. Після завершення роботи інструмент необхідно відключити від мережі і виконати регламентні роботи.

Додаткові вказівки

Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

КОНСЕРВАЦІЯ ТА ОГЛЯД

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 22

GAMINIO CHARAKTERISTIKA

Smūginis raktas, tai paprastas II klasės izoliacijos elektros įrankis skirtas veržlų ir varžtų prisukimui ir atsukimui. Maitinimo elektros srove dėka, darbui su raktu nėra reikalaujamas pneumatinės įrangos turėjimas. Įrankis yra skirtas vartoti vien tik namų ūkyje ir negali būti vartojamas profesionaliai bei uždarbiavimo tikslu. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo jo tinkamo eksploatavimo, todėl:

Prieš pradedant įrankiu dirbti, būtina perskaityti visą instrukciją ir ją išsaugoti.

Už žalas kilusias dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės.

ĮRANGA

Raktas yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo.

TECHNINIAI PARAMETRAI

Parametras Matavimo vienetai Vertė

Katalogo numeris 57092 Nominali įtampa [V] 230 - 240 Nominalus dažnis [Hz] 50 Nominali galia [W] 1100 Apsisukimų greitis [min-1] 2200 Maksimalus sukimo momentas [Nm] 450 Smūgių dažnis [min-1] 4000 Griebtuvo dydis [‘’ / mm] 1/2 / 12,5 Elektros apsaugos klasė II Apsaugos laipsnis (IPXX) IP20 Masė [kg] 3,3 Triukšmingumo lygis

- LpA (slėgis) [dB] (A) 89,0 ± 3,0

- L

(galia) [dB] (A) 100,0 ± 3,0

Virpesiai (smūginis prisukimas maksimalaus našumo metu) [m/s2] 10,04 ± 1,5

BENDROS SAUGOS SĄLYGOS

DĖMESIO! Būtina perskaityti visas žemiau aprašytas instrukcijas. Jų nesilaikymas gali būti elektros smūgio, gaisro arba kūno

sužalojimo priežastim. Vartojama instrukcijose „elektrinio įrankio” sąvoka yra taikoma visiems elektra varomiems įrenginiams, maitinamiems elektros laidų pagalba, o taip pat bevieliniu būdu.

LAIKYKITĖS ŽEMIAU IŠDĖSTYTŲ INSTRUKCIJŲ

Darbo vieta Darbo vieta turi būti gerai apšviesta ir laikoma švarioje būklėje. Netvarka ir silpnas apšvietimas gali būti nelaimingų įvykių

priežastim. Nevartoti elektrinių įrankių padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysčiai, dujos bei garai. Elektriniai įrankiai kibirkščiuoja, o tai, sąlytyje su liepsniaisiais skysčiais arba dujomis, gali sukelti gaisrą.

Į darbo aplinką negalima prileisti vaikų bei pašalinių asmenų. Išsiblaškymo pasekmėje galima prarasti įrankio kontrolę.

Elektrinė apsauga Elektrinio įrankio kištukas turi tikti prie elektros tinklo rozetės. Kištuko negalima modiﬁ kuoti. Taip pat negalima vartoti jokių

adaptavimo elementų, kurių pagalba galima būtų kištuką sujungti su elektros tinklo rozete.

Nemodiﬁ kuotas kištukas, deramai sutaikytas su originalia rozete, sumažina elektros smūgio riziką. Reikia vengti kontakto su įžemintų įrenginių, tokių kaip vamzdžiai, šildytuvai bei šaldytuvai, paviršiais. Kūno įžeminimas didina elektros

smūgio riziką. Elektrinius įrankius būtina saugoti nuo atmosferinių kritulių bei drėgmės poveikio. Vandens ir drėgmės įsiskverbimo į elektros įrankio vidų atveju, didėja elektros smūgio rizika.

Maitinimo kabelio negalima perkrauti. Negalima nešti įrankio, laikant jį už maitinimo kabelio, o įjungiant ir išjungiant kištuką iš elektros tinklo rozetės, negalima traukti už laido. Vengti maitinimo kabelio kontakto su šilumos šaltiniais, tepalais, aštriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smūgio riziką. Atliekant darbą uždarų patalpų išorėje, būtina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko sąlygomis. Tinkamo

ORIGINALI INSTRUKCIJA

Page 23

ilgintuvo vartojimas sumažina elektros smūgio riziką.

Tuo atveju, kai elektros įrankio naudojimo drėgnoje aplinkoje negalima išvengti, apsaugai nuo maitinimo įtampos užtikrinti reikia vartoti skirtuminės srovės apsaugos įtaisą (RCD). RCD įtaiso panaudojimas sumažina elektros smūgio patyrimo riziką.

Asmeniškas saugumas Imkis darbo būdamas geroje ﬁ zinėje ir psichinėje būklėje. Sukaupk dėmesį į tai, ką darai. Nedirbk būdamas nuvargęs arba vaistų arba alkoholio poveikio įtakoje. Net momentinis dėmesio išblaškymas darbo metu, gali būti rimtų kūno sužalojimų

priežastim. Vartok asmeniškos apsaugos priemones. Visada užsidėk apsauginius akinius. Tokių asmeniškos apsaugos priemonių vartojimas, kaip dulkių kaukės, apsauginė avalynė, šalmai ir klausos apsaugos ausinės, sumažina rimtų kūno sužalojimų pavojų.

Venk atsitiktinio įrankio įjungimo. Prieš prijungdamas įrankį prie elektros energijos tinklo, įsitikink, ar jungiklis yra „išjungimo” pozicijoje. Įrankio laikymas su pirštu ant jungiklio arba pneumatinio įrankio jungimas, kai jungiklis yra „įjungtoje” po-

zicijoje gali sukelti rimtus kūno sužalojimus. Prieš įjungiant pneumatinį įrankį pašalink visus veržliarakčius ir kitus įrankius vartotus jam sureguliuoti. Veržliaraktis paliktas ant rotuojančių įrankio elementų, gali sukelti rimtus kūno sužalojimus. Dirbdamas, visą laiką išlaikyk pusiausvyrą ir stabilią padėtį. Tai leis lengviau valdyti pneumatinį įrankį, visokių netikėtumų darbo metu atvejais.

Dėvėk apsauginę aprangą. Nenešiok laisvų drabužių ir juvelyrinių dirbinių. Plaukai, drabužiai ir pirštinės turi būti pakankamai toli nuo judamų elektrinio įrankio dalių. Laisvi drabužiai, juvelyriniai dirbiniai arba ilgi plaukai gali įsivelti į judamas

įrankio dalis.

Vartok dulkių siurbimo priemones arba dulkių kaupimo rezervuarus, jeigu įrankis yra jais aprūpintas. Pasirūpink, kad jie būtų taisyklingai prijungti. Vartojant dulkių siurbimo priemones, mažėja sunkių kūno sužalojimo pavojus.

Elektrinio įrankio vartojimas Neperkrauk elektrinio įrankio. Ketinamą darbą atlik jam tinkamu įrankiu. Taisyklingas įrankio parinkimas atliekamam darbui

užtikrins produktyvesnį ir saugesnį jo atlikimą. Nevartok elektrinio įrankio, jeigu jo tinklo jungiklis neveikia. Įrankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jį atiduoti į taisyklą.

Prieš įrankį reguliuojant ar keičiant jo aksesuarus, o taip pat prieš jį sandėliuojant, ištrauk kištuką iš elektros tinklo rozetės. Tai leis išvengti atsitiktinio elektrinio įrankio įjungimo. Įrankį laikyk vaikams neprieinamoje vietoje. Neleisk įrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis

įrankis neapmokyto personalo rankose gali būti pavojingas.

Užtikrink tinkamą įrankio konservavimą. Tikrink judamųjų dalių tarpus bei paskirų elementų tarpusavį suderinimą. Tikrink visus įrankio elementus, ar kuris nors iš jų nėra sužalotas. Defektų atsiradimo atveju, prieš pneumatinį įrankį vartojant, reikia juos pašalinti. Daugelio nelaimingų įvykių priežastim yra netinkamai atliktas įrankio konservavimas. Pjovimo įrankius reikia laikyti švarioje būklėje ir tinkamai išaštrintus. Tinkamai konservuotus pjovimo įrankius, darbo metu

yra lengviau kontroliuoti.

Elektrinius įrankius ir aksesuarus vartok vadovaudamasis aukščiau išdėstytomis instrukcijomis. Įrankius taikyk pagal paskirtį, atsižvelgdamas į darbo pobūdį ir jo atlikimo sąlygas. Įrankių vartojimas kitokiam darbui negu jie yra suprojektuoti,

didina pavojingų situacijų kilimo riziką.

Taisymai Taisyk įrankį vien tik įteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keičiamosios dalys. Tai tinkamai užtikrins saugų elektrinio įrankio darbą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Naudojant įrankį būtina visada laikytis prie aptarnavimo instrukcijos pridėtų darbo saugos ir kitų saugaus darbo ir higienos instrukcijų. Įrankio negalima statyti į atmosferinių kritulių poveikio pavojų. Visada reikia tikrinti, ar esama elektros maitinimo tinklo įtampa atitinka įrankio duomenų skydelyje nurodytą įtampą. Prieš pradedant įrankį naudoti, reikia įsitikinti, kad naudojami antgaliai nėra pažeisti. Pažeidimų pastebėjimo atveju reikia ydingus antgalius pakeisti naujais, neturinčiais trūkumų antgaliais. Jeigu ketinama naudoti atviruosius ir kitokių tipų įtaisomuosius įrankius, jie turi būti pritaikyti darbui su pneumatiniais įrankiais. Pridedami įtaisomieji įrankiai turi būti tvarkingi, švarūs ir nepažeisti, o jų dydis pritaikytas prie griebtuvo dydžio. Raktų lizdų ir griebtuvo perdirbimas yra uždraustas. Darbo metu reikia dėvėti apsauginius akinius, rekomenduojama taip pat mūvėti pirštines ir vilkėti darbinius drabužius. Darbo metu raktą reikia visada laikyti abiem rankom.

ORIGINALI INSTRUKCIJA

Page 24

RAKTO APTARNAVIMAS

DĖMESIO! Įtaisomųjų įrankių montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Ištraukti įrankio laido kištuką iš maitinimo tinklo rozetės!

Darbas su atvirais smūginiais raktais

Prieš pradedant įsukti varžtą arba prisukti veržlę atviro rakto pagalba, reikia varžto arba veržlės sriegius rankiniu būdu sutaikyti su antrojo elemento sriegiais (darant bent du apsukimus). Įsitikinti, kad atviro rakto dydis yra gerai parinktas atsukamo arba prisukamo elemento atžvilgiu. Netinkamas dydžių parinkimas gali sukelti kaip rakto, taip ir veržlės arba varžto sugadinimą.

Prisukimas ir atsukimas

Griebtuve įtvirtinti atitinkamą atvirą smūginį raktą. (II) Prijungti įrankį prie maitinimo tinklo. Sugriebti įrankį abiem rankom. (III) Atvirą raktą užmauti ant veržlės arba ant varžto galvutės. Nuspausti jungiklį ir prilaikyti jį atitinkančioje norimą apsisukimų kryptį pozicijoje. (VI) Prisukimo atveju nuspausti ir prilaikyti jungiklį F pozicijoje, o atsukimo atveju – R pozicijoje. Prisukimo atveju, kai bus pasiektas maksimalus sukimo momentas, suveiks perkrovos sankaba ir atsijungs griebtuvo pavara. Reikia tada atleisti jungiklį ir palaukti, kol variklio velenas visiškai nustos suktis. Atsukimo atveju reikia patikrinti, ar sukimo momentas kuriuo veržlė buvo prisukta neviršija rakto maksimalaus sukimo momento. Tokiu atveju taip pat suveiks perkrovos sankaba ir veržlės atsukimas gali būti negalimas. Atsukus veržlę reikia atleisti įrankio jungiklio mygtuką ir palaukti, kol variklio velenas visiškai nustos suktis. Užbaigus darbą, reikia atjungti įrankį nuo maitinimo tinklo ir užsiimti įrankio konservavimu.

Papildomos pastabos

Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

ORIGINALI INSTRUKCIJA

Page 25

PRODUKTA RAKSTUROJUMS

Sitamā atslēga ir II. izolācijas klases parasta elektroierīce, paredzēta uzgriežņu un skrūvju atskrūvēšanai un pieskrūvēšanai. Pateicoties elektriskai barošanai, nav nepieciešama pneimatiska instalācija, lai strādāt ar atslēgu. Ierīce ir paredzēta lietošanai tikai mājsaimniecībās. To nedrīkst lietot profesionālā darbībā un aroddarbībā. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbībai ar ierīci jālasa un jāsaglabā visu šo instrukciju.

Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības noteikumus un šo instrukcijas nepaklausīšanas dēļ.

APGĀDĀŠANA

Atslēgā ir piegādātā komplektā stāvoklī un to nevajag montēt.

TEHNISKIE PARAMETRI

Parametrs Mērvienība Vērtība

Kataloga numurs 57092 Nomināls spriegums [V] 230 - 240 Nominālā frekvence [Hz] 50 Nomināla jauda [W] 1100 Griezes ātrums [min Maksimāls griezes moments [Nm] 450 Sitienu frekvence [min-1] 4000 Kasīkļa izmērs [‘’ / mm] 1/2 / 12,5 Elektrības drošības klase II Drošības līmenis (IPXX) IP20 Svars [kg] 3,3 Trokšņa līmenis

- LpA (spiediens) [dB] (A) 89,0 ± 3,0

- L

(jauda) [dB] (A) 100,0 ± 3,0

Vibrācijas (sitamā pieskrūvēšana ar maks. jaudu) [m/s2] 10,04 ± 1,5

-1

] 2200

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

UZMANĪBU! Jālasa šo instrukciju. Šo noteikumu neievērošana var būt par elektrošoka, ugunsgrēka un ievainojuma iemeslu. Par

„elektriskām ierīcēm” ir saprastas visas ierīces, kuras strādā ar elektrību - ar vadiem, vai bez vadiem.

JĀIEVĒRO APAKŠĀ MINĒTO INSTRUKCIJU

Darba vieta Darba vieta jābūt labi apgaismota un tīra. Nekārtība un tumšs apgaismojums var būt par nelaimes notikuma iemeslu. Nedrīkst lietot elektroierīci tur, kur ir paaugstināta eksplozijas bīstamība, kur ir degoši šķidrumi, gāzes un tvaiki. Elek-

troierīces ģenerē dzirksteles, kuras var būt par ugunsgrēka iemeslu pēc kontakta ar uzliesmojošiem gāzēm vai tvaikiem. Nedrīkst pieļaut bērniem un citām personām atrasties darba vietā. Koncentrācijas zaudēšana var būt par kontroles zaudēšanas iemeslu.

Elektriska drošība Elektrības vada kontaktdakša jābūt pielāgota pie ligzdas. Nedrīkst modiﬁ cēt kontaktdakšu. Nedrīkst lietot kaut kādu adapteru lai pielāgot kontaktdakšu. Nemodiﬁ cēta kontaktdakša samazina elektrošoka risku. Nedrīkst kontaktēties ar iezemētām virsmām, piem. caurules, radiatori un dzesētāji. Ķermeņa iezemējums var būt par

elektrošoka iemeslu. Nedrīkst apdraudēt elektrisko ierīci ar kontaktu ar atmosfēriskiem nokrišņiem vai mitrumu. Ūdens un mitrums, kuri nāks ierīces iekšā, var būt par elektrošoka iemeslu.

Nedrīkst pārslogot apgādāšanas vadu. Nedrīkst nēsāt ierīci vai ieslēgt/izslēgt ierīci, turēšot to ar vadu. Izvairoties, lai vads nekontaktētu ar siltumu, eļļām, asām malām un kustīgiem elementiem. Bojāts vads var būt par elektrošoka iemeslu. Gadījumā, kad darbs ir veidots ārpus telpas, jābūt lietoti pagarināšanas vadi, paredzēti darbībai ārā. Pareiza pagarināša-

nas vada lietošana samazina elektrošoka risku.

Gadījumā, kad elektroierīce ir lietota mitrā apkārtnē, par sprieguma barošanas aizsardzību jālieto uz diferenciālo strāvu reaģējošu automātslēdžu (RCD). RCD lietošana samazina elektriskās strāvas trieciena risku.

ORIĢINĀLĀ INSTRUKCIJA

Page 26

Personāla drošība Strādāt var tikai labā ﬁ ziskā un psihiskā kondīcijā. Jābūt uzmanīgi darbā. Nedrīkst strādāt nogura stāvoklī, vai pēc medikamentu vai alkohola pieņemšanas. Pietiek neuzmanības moments, lai ievainot ķermeņu. Jālieto personālas aizsardzības līdzekļus. Vienmēr jālieto drošības brilles. Personālas aizsardzības līdzekli, piem. pretputek-

ļu maskas, drošības apavi, ķiveres un prettrokšņa austiņas, samazina ievainojuma risku.

Jābūt uzmanīgi, lai nejauši neieslēgt ierīci. Jākontrolē, vai ieslēdzis būtu „izslēgtā” pozīcijā pirms ierīces pievienošanu pie elektrotīkla. Ierīces turēšana ar pirkstu uz ieslēdzi vai kad ieslēdzis ir „ieslēgtā” pozīcijā var būt par ķermeņa ievainošanas

iemeslu. Pirms elektriskas ierīces ieslēgšanas jānoņem visas atslēgas un citu ierīci, kuri bija lietoti regulācijā. Atslēga, kura ir atstāta uz ierīces rotējošiem elementiem, var nopietni ievainot ķermeņu.

Jāsaglabā līdzsvaru. Visu laiku jāsaglabā pareizu pozīciju. Tas atļaus vieglāk strādāt ar elektrisko ierīci negaidītās situācijās. Jāapģērbj drošības apģērbu. Nedrīkst apģērbt brīvo apģērbu un juvelierizstrādājumu. Mati, apģērbs un darba dūraiņi jābūt turēti tālu no ierīces kustīgām daļām, jo var aizkabināties uz ierīces kustīgiem elementiem. Jālieto putekļu izsūkšanas ierīci vai putekļu tvertnes, kad ierīce ir ar tām apgādāta. Jākontrolē, vai tādas ierīces ir pareizi pievienotas. Putekļu izsūkšanas ierīce atļauj samazināt bīstamību veselībai.

Elektriskas ierīces lietošana Nedrīkst pārslogot elektrisko ierīci. Jālieto ierīci, kura ir pareiza noteiktai darbībai. Pareiza ierīces izvēlēšana atļauj strādāt

efektīvāk un drošāk. Nedrīkst lietot elektrisko ierīci, kad ir bojāts elektrisks slēdzējs. Ierīce, kuru nevar kontrolēt ar elektrisko slēdzēju, ir bīstama un jābūt atdota remontam. Atslēgt kontaktdakšu no ligzdas pirms regulēšanas, aksesuāru mainīšanas un ierīces glabāšanas. Tas var sargāt no ierīces gadījuma ieslēgšanas. Glabāt ierīci bērniem nepieejamā vietā. Neatļaut strādāt ar ierīci neapmācītiem cilvēkiem. Elektriska ierīce var būt bīstama neapmācīta personāla rokās.

Nodrošināt pareizu ierīces konservāciju. Kontrolēt ierīces neatbilstību un atstarpes. Kontrolēt, vai ierīces elementi nav bojāti. Bojājumu konstatēšanas gadījumā to jāsaremontē pirms elektriskas ierīces lietošanas. Daudz nejaušību var notikt

pēc nepareizas ierīces konservācijas. Griezīgo ierīci jātur tīrībā un uzasinātā stāvoklī. Pareiza griezīgas ierīces konservācija atļauj vieglāk kontrolēt ierīci darba laikā. Lietot elektrisko ierīci un aksesuāru saskaņā ar šo instrukciju. Lietot paredzēto ierīci, ievērošot darba veidu un apstākļu. Ierīce lietota citā darbībā, nekā bija paredzēta, var būt par bīstamas situācijas iemeslu.

Remonti Ierīci var remontēt tikai autorizētos servisos, kuri lieto oriģinālo rezerves daļu. Tas var nodrošināt pareizu lietošanas dro-

šību.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Ierīces lietošanas laikā vienmēr ievērot pievienoto lietošanas drošības instrukciju, kā arī citu darba drošības instrukciju. Nedrīkst atstāt ierīci zem atmosfērisko nokrišņu ietekmi. Vienmēr kontrolēt, vai barošanas strāva atbilst ierīces indikācijas strāvai. Pirms lietošanas uzsākšanas pārbaudīt, vai izmantoti uzgaļi nav bojāti. Gadījumā, kad tiek konstatēti bojājumi, nekavējoties jāmaina bojātais elements uz jaunu. Lietotas atslēgas un citas ierīces jābūt pielāgotas darbībai ar pneimatiskām ierīcēm. Pieslēgtas ierīces jābūt nebojātas, tīras, un pielāgotas roktura izmēriem. Nedrīkst pārveidot atslēgu vai roktura ligzdu. Darba laikā jālieto drošības brilles, rekomendējam arī dūraiņu un drošības apģērbu lietošanu. Darba laikā atslēgu turēt ar abām rokām.

ATSLĒGAS APKALPOŠANA

UZMANĪBU! Aprīkojuma elementu montāžu var veikt tikai ar atslēgto elektroapgādi. Atslēgt ierīces vada kontaktdakšu no elektrības ligzdas!

Darbība ar sitamām galatslēgām

Pirms pieskrūvēšanas uzsākšanas skrūve vai uzgrieznis jābūt pieskrūvēti ar roku (vismaz divi apgriezieni). Kontrolēt atslēgas izmēra pareizību. Nepareizi izvēlēta atslēga var sabojātu atslēgu un skrūvi. Nepareizi izvēlēti izmēri var atslēgu, uzgriežņu vai skrūvi.

Pieskrūvēšana un atskrūvēšana

Uzstādīt attiecīgu sitamo galatslēgu. (II)

sabojāt

ORIĢINĀLĀ INSTRUKCIJA

Page 27

Pieslēgt ierīci pie elektrības. Ierīci turēt ar abām rokām. (III) Galatslēgu uzbāzt uz uzgriežņa vai skrūvi. Piespiest ieslēdzēju un paturēt to pozīcijā, kas atbilst apgriezienu virzienam. (IV) Pieskrūvēšanas gadījumā piespiest un paturēt ieslēdzēju F pozīcijā, atskrūvēšanas gadījumā - R pozīcijā. Pieskrūvēšanas laikā, kad tiks sasniegts maksimāls griezes moments, iedarbinās pārslogojuma sajūgs un tiks atslēgta atslēgas piedziņa. Tad ir nepieciešami atslābināt ieslēdzēju un pagaidīt līdz dzinēja pilnīgai apturēšanai. Atskrūvēšanas gadījumā pārbaudīt, vai moments, ar kuru tika pieskrūvēts uzgrieznis, nepārsniedz maksimālu ierīces griezes momentu. Tādā gadījumā ārī iedarbinās pārslogojuma sajūgs un uzgriežņa atskrūvēšana nebūs iespējama. Pēc atskrūvēšanas atslābināt ieslēdzēju un pagaidīt līdz dzinēja pilnīgai apturēšanai. Pēc darba pabeigšanas atslēgt ierīci no elektrības un uzsākt konservāciju.

Papildu piezīmes

Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atšķirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida. Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

ORIĢINĀLĀ INSTRUKCIJA

Page 28

CHARAKTERISTIKA VÝROBKU

Rázový utahovák je obyčejné elektrické nářadí třídy izolace II, které je určené k povolování a utahování matic nebo šroubů. Díky napájení z elektrické sítě není k práci s utahovákem potřebný rozvod tlakového vzduchu. Nářadí je určeno k použití pouze v domácnosti. Není dovoleno používat ho profesionálně nebo k výdělečné činnosti. Správný, spolehlivý a bezpečný chod nářadí závisí na správném provozování, a proto:

Před uvedením zařízení do provozu je třeba přečíst celý návod a tento návod uschovat pro případné pozdější použití.

Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu.

PŘÍSLUŠENSTVÍ

Utahovák je dodáván v kompletním stavu a nevyžaduje žádnou další montáž.

TECHNICKÉ PARAMETRY

Parametr Rozměrová jednotka Hodnota

Katalogové číslo 57092 Jmenovité napětí [V] 230 - 240 Jmenovitá frekvence [Hz] 50 Jmenovitý příkon [W] 1100 Otáčky [min-1] 2200 Maximální kroutící moment [Nm] 450 Frekvence úderů [min-1] 4000 Rozměr unášeče [‘’ / mm] 1/2 / 12,5 Třída ochrany elektrického zařízení II Stupeň ochrany (IPXX) IP20 Hmotnost [kg] 3,3 Úroveň hluku

- LpA (tlak) [dB] (A) 89,0 ± 3,0

- L

(výkon) [dB] (A) 100,0 ± 3,0

Vibrace (rázové utahování při max. výkonu) [m/s2] 10,04 ± 1,5

VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY

POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo

úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.

DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE

Pracoviště Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod. Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly

nad nářadím.

Elektrická bezpečnost Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizpůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje

riziko zasažení elektrickým proudem. Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektrickým proudem. Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dostanou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem.

Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k přenášení, připojování nebo odpojování zástrčky ze síťové zásuvky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými předměty. Poškození napájecího

kabelu zvyšuje riziko úrazu elektrickým proudem.

ORIGINÁL NÁVODU

Page 29

V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem. V případě, že je použití nářadí ve vlhkém prostředí nevyhnutné, je třeba v napájecím obvodu použít jako ochranu rozdílový proudový chránič (RCD). Použití RCD snižuje riziko úrazu zaviněného elektřinou.

Osobní bezpečnost Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřeď se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla. Používej prostředky osobní ochrany. Vždy si nasaď ochranné brýle. Používání prostředků osobní ochrany jako protiprachový

respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů.

Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může

vést k vážným úrazům. Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč ponechaný v rotujících elementech nářadí může způsobït vážné úrazy těla. Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neočekávaných situací během práce.

Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyblivých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí. Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví.

Používání elektrického nářadí Elektrické nářadí nepřetěžuj. K dané práci používej jen nářadí k tomu určené. Správný výběr nářadí pro daný druh práce

zabezpečí, že práce bude efektivnější a bezpečnější. Nepoužívej elektrické nářadí, když nefunguje jeho síťový spínač. Nářadí, které nelze ovládat pomocí síťového spínače, je nebezpečné a je třeba ho odevzdat do opravy. Vytáhni zástrčku z napájecí zásuvky před seřizováním, výměnou příslušenství nebo uložením nářadí. Tím se zabrání náhodnému zapnutí elektrického nářadí.

Nářadí přechovávej v místě, které je nepřístupné dětem. Nedovol, aby nářadí obsluhovaly osoby nevyškolené k jeho obsluze. Elektrické nářadí v rukou nevyškolené obsluhy může být nebezpečné. Zabezpeč náležitou údržbu nářadí. Kontroluj nářadí z pohledu nepřizpůsobení a vůlí pohyblivých částí. Kontroluj, jestli není nějaký element nářadí poškozen. V případě zjištění nějakých závad je potřebné je před použitím elektrického nářadí opravit. Mnoho nehod je způsobených nesprávně udržovaným nářadí. Řezné nástroje je potřebné udržovat čisté a nabroušené. Správně udržované řezné nástroje jsou během práce snadněji

ovladatelné.

Používej elektrické nářadí a příslušenství v souladu s výše uvedenými instrukcemi. Používej nářadí v souladu s jeho určením a ber do úvahy druh a podmínky práce. Použití nářadí k jiné práci, než bylo projektováno, může zvýšit riziko vzniku

nebezpečných situací.

Opravy Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude

zajištěna náležitá bezpečnost práce elektrického nářadí.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY

Během používání nářadí vždy dodržujte bezpečnostní pokyny uvedené v návodu k použití a rovněž ostatní předpisy BOZP. Není dovoleno vystavovat nářadí působení atmosférických srážek. Vždy je třeba zkontrolovat, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí. Před zahájením používání je třeba se přesvědčit, zda používané nástavce nejsou poškozené. V případě, že bude zjištěno jejich poškození, je třeba je vyměnit za nové a nepoškozené. Používané nástrčné klíče a jiné nástroje musí být přizpůsobeny provozu s pneumatickým nářadím. Připojované nástrčné nástroje musí být v řádném technickém stavu, čisté a nepoškozené a jejich rozměry musí odpovídat rozměrům unášeče. Upravovat osazení klíčů nebo unášeče je zakázáno. Během práce je třeba používat ochranné brýle, doporučuje se používat rukavice a ochranný oděv. Při práci držte utahovák vždy oběma rukama.

OBSLUHA UTAHOVÁKU

UPOZORNĚNÍ! Montáž příslušenství lze provádět pouze při odpojeném napájecím napětí. Vytáhněte zástrčku přívodního kabelu nářadí ze zásuvky!

ORIGINÁL NÁVODU

Page 30

Práce s nástrčnými rázovými klíči

Před zahájením utahování šroubu nebo matice nástrčným klíčem ručně našroubujte šroub nebo matici na závit (minimálně dvě otáčky). Zkontrolujte, zda byl správně zvolen rozměr nástrčného klíče odpovídající povolovanému nebo utahovanému prvku. Špatně zvolený rozměr může mít za následek zničení jak klíče, tak i matice nebo šroubu.

Utahování a povolovaní

Nasaďte na unášeč utahováku odpovídající nástrčný rázový klíč (II). Připojte nářadí k elektrické síti. Uchopte nářadí oběma rukama (III). Nasaďte nástrčný klíč na matici nebo hlavu šroubu. Stlačte spínač a držte ho stlačený v poloze odpovídající požadovanému směru otáčení (IV). Při utahování stlačte spínač a podržte ho stlačený v poloze F, při povolování v poloze R. Při utahování po dosažení maximálního kroutícího momentu dojde k aktivaci pojistné spojky proti přetížení a pohon unášeče se odpojí. Tehdy je třeba spínač uvolnit a počkat, dokud se motor úplně zastaví. Při povolování je třeba prověřit, zda moment, kterým byla matice dotažená, nepřekračuje maximální kroutící moment utahováku. I v tomto případě se aktivuje pojistná spojka proti přetížení a povolení matice nebude možné. Po odšroubování je třeba spínač nářadí uvolnit a počkat, dokud se motor úplně zastaví. Po ukončení práce odpojte nářadí od elektrické sítě a proveďte údržbu.

Dodatečné poznámky

Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).

ÚDRŽBA A PROHLÍDKY

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.

ORIGINÁL NÁVODU

Page 31

CHARAKTERISTIKA VÝROBKU

Rázový uťahovač je obyčajné elektrické náradie triedy izolácie II určené na povoľovanie a doťahovanie matíc a skrutiek. Vďaka napájaniu z elektrickej siete nie je pre prácu s uťahovačom potrebný rozvod tlakového vzduchu.Náradie je určené výhradne na použitie v domácnosti. Nie je dovolené používať ho profesionálne a na zárobkovú činnosť. Správna, spoľahlivá a bezpečná práca zariadenia je závislá na náležitom prevádzkovaní a preto:

Pred zahájením práce so zariadením je potrebné prečítať celý návod na použitie a uschovať ho na neskoršie použitie.

Dodávateľ nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohoto návodu na použitie.

PRÍSLUŠENSTVO

Uťahovák sa dodáva v kompletnom stave a nevyžaduje žiadnu ďalšiu montáž.

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota

Katalógové číslo 57092 Menovité napätie [V] 230 - 240 Menovitá frekvencia [Hz] 50 Menovitý príkon [W] 1100 Otáčky [min-1] 2200 Maximálny krútiaci moment [Nm] 450 Frekvencia úderov [min-1] 4000 Rozmer unášača [‘’ / mm] 1/2 / 12,5 Trieda ochrany elektrického zariadenia II Stupeň ochrany (IPXX) IP20 Hmotnosť [kg] 3,3 Úroveň hluku

- LpA (tlak) [dB] (A) 89,0 ± 3,0

- L

(výkon) [dB] (A) 100,0 ± 3,0

Vibrácie (rázové doťahovanie pri max. výkone) [m/s2] 10,04 ± 1,5

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť príčinou úrazu elektrickým prúdom, požiaru

alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne buď s prívodom alebo bez prívodu elektrickej energie.

DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE

Pracovisko Pracovisko je potrebné udržiavať dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byť príčinou nehôd. S elektrickým náradím nie je dovolené pracovať v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapalín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobiť

požiar. Nepovolaným osobám a deťom nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mať za následok stratu kontroly nad náradím.

Elektrická bezpečnosť Zástrčka elektrického prívodu musí pasovať do sieťovej zásuvky. Nie je dovolené zástrčku upravovať. Nie je dovolené používať žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky,

znižuje riziko zasiahnutia elektrickým prúdom. Vyhýbať sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkosťou. Voda a vlhkosť, ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažovať napájací kábel. Nepoužívať napájací kábel na nosenie, pripojovanie a odpojovanie zástrčky zo sieťovej

ORIGINÁL NÁVODU

Page 32

zásuvky. Zabrániť kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými predmetmi. Poškodenie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predĺžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predĺžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom. V prípade, že je použitie elektronáradia vo vlhkom prostredí nevyhnutné, je potrebné v napájacom obvode použiť ako ochranu rozdielový prúdový chránič (RCD). Použitie RCD znižuje riziko úrazu zavineného elektrinou.

Osobná bezpečnosť Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústreď sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používaj prostriedky osobnej ochrany. Vždy si nasaď ochranné okuliare (určené pre daný druh práce). Používanie

prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vypnuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže

zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia odstráň všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach zariadenia môže zapríčiniť vážne úrazy. Udržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce.

Používaj ochranný odev. Neobliekaj si voľný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Voľný odev, bižutéria alebo dlhé vlasy sa môžu zachytiť do pohybli-

vých častí náradia.

Používaj odsávače prachu alebo zásobníky na prach, pokiaľ je nimi náradie vybavené. Postaraj sa, aby boli správne pripojené. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia.

Prevádzkovanie elektrického náradia Elektrické náradie nepreťažuj. Pre danú prácu používaj správne náradie. Správny výber náradia pre danú prácu zabezpečí,

že práca bude produktívnejšia a bezpečnejšia. Nepoužívaj elektrické náradie, ak nefunguje jeho sieťový spínač. Náradie, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva alebo uskladnením náradia odpoj zástrčku z napájacej zásuvky. Zabráni sa tak náhodnému zapnutiu elektrického náradia.

Náradie uskladňuj na mieste neprístupnom pre deti. Nedovol, aby s náradím pracovali osoby nezaškolené pre jeho obsluhu. Elektrické náradie v rukách nezaškolenej obsluhy môže byť nebezpečné. Zabezpeč náležitú údržbu náradia. Kontroluj náradie po stránke neprispôsobení a vôľe pohyblivých častí. Kontroluj, či niektorá časť náradia nie je poškodená. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia odstrániť. Veľa nehôd býva spôsobených nesprávne udržovaným náradím. Rezné nástroje je potrebné udržiavať v čistote a naostrené. Správne udržované rezné nástroje sa počas práce jednoduchšie

ovládajú.

Používaj elektrické náradie a príslušenstvo v súlade s vyššie uvedenými inštrukciami. Náradie používaj na účely, na ktoré je určené a vždy zohľadni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované,

môže zvyšiť riziko vzniku nebezpečných situácií.

Opravy Opravy náradia zver len k tomu oprávneným ﬁ rmám, ktoré používajú výhradne originálne náhradné diely. Tak bude

zabezpečená náležitá bezpečnosť práce elektrického náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY

Počas používania náradia vždy dodržujte bezpečnostné pokyny uvedené v návode na použitie ako aj ostatné predpisy BOZP. Nie je dovolené vystavovať náradie pôsobeniu atmosférických zrážok. Vždy je potrebné kontrolovať, či sieťové napätie zodpovedá napätiu uvedenému na typovom štítku náradia. Pred začatím používania je potrebné sa presvedčiť, či používané nástavce nie sú poškodené. V prípade, že bude zistené ich poškodenie, je potrebné ich vymeniť za nové a nepoškodené. Používané nástrčkové kľúče a iné nástroje musia byť prispôsobené prevádzke s pneumatickým náradím. Pripájané nástrčkové nástroje musia byť v riadnom technickom stave, čisté a nepoškodené a ich rozmery musia zodpovedať rozmerom unášača. Upravovať osadenia kľúčov alebo unášač je zakázané. Pri práce je potrebné používať ochranné okuliare, odporúča sa používať rukavice a ochranný odev. Pri práci držte uťahovač vždy oboma rukami.

ORIGINÁL NÁVODU

Page 33

OBSLUHA UŤAHOVAČA

UPOZORNENIE! Montáž príslušenstva je možné uskutočňovať iba pri odpojenom napájacom napätí. Vytiahnite zástrčku kábla napájania náradia zo zásuvky!

Práca s nástrčkovými rázovým kľúčmi

Pred zahájením doťahovania skrutiek alebo matíc pomocou nástrčkového kľúča je potrebné ručne naskrutkovať skrutku alebo maticu na závit (minimálne dve otáčky). Skontrolujte, či bol správne zvolený rozmer nástrčkového kľúča zodpovedajúci povoľovanému alebo doťahovanému prvku. Zle zvolený rozmer môže mať za následok zničenie kľúča ako aj matice alebo skrutky.

Doťahovanie a povoľovanie

Nasaďte na unášač uťahovača príslušný nástrčkový rázový kľúč (II). Pripojte náradie ku elektrickej sieti. Uchopte náradie oboma rukami (III). Nasaďte nástrčkový kľúč na maticu alebo hlavu skrutky. Stlačte spínač a držte ho stlačený v polohe zodpovedajúcej požadovanému smeru otáčania (IV). Pri doťahovaní stlačte spínač a podržte ho stlačený v polohe F, pri povoľovaní v polohe R. Pri doťahovaní po dosiahnutí maximálneho krútiaceho momentu sa aktivuje poistná spojka proti preťaženiu a pohon unášača sa odpojí. Vtedy je potrebné spínač uvoľniť a počkať, kým sa motor úplne nezastaví. Pri povoľovaní je potrebné preveriť, či moment, ktorým bola matica dotiahnutá, neprekračuje maximálny krútiaci moment uťahovača. Aj v takomto prípade sa aktivuje poistná spojka proti preťaženiu a povolenie matice nebude možné. Po odskrutkovaní je potrebné spínač náradia uvoľniť a počkať, kým sa motor úplne nezastaví. Po ukončení práce odpojte náradie od zdroja napájania a vykonajte jeho údržbu.

Doplňujúce poznámky

Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použiť pre východiskové posúdenie expozície. Pozor! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chrániť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, tak aj s časom aktivácie).

ÚDRŽBA I PREHLIADKY

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.

ORIGINÁL NÁVODU

Page 34

A TERMÉK JELLEMZŐI

Az ütve csavarozó egy II. szigetelési osztályú, közönséges elektromos szerszám csavarok és csavaranyák ki- és becsavarására. Az elektromos árammal történő energiaellátásnak köszönhetően nem szükséges hozzá sűrített levegős rendszer. A termék kizárólag otthoni használatra készült. Nem szabad azt professzionális és pénzkeresési célokra használni. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:

A berendezéssel történő munkavégzés előtt el kell olvasni a kezelési utasítást, és be kell azt tartani.

A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.

TARTOZÉKOK

Az ütvecsavarbehajtót komplett állapotban szállítjuk, összeszerelésére nincs szükség.

MŰSZAKI PARAMÉTEREK

Paraméter Mértékegység Érték

Katalógusszám 57092 Névleges feszültség [V] 230 - 240 Névleges frekvencia [Hz] 50 Névleges teljesítmény [W] 1100 Fordulatszám [perc-1] 2200 Maximális forgatónyomaték [nm] 450 Ütésfrekvencia [perc-1] 4000 A forgótüske mérete [‘’ / mm] 1/2 / 12,5 Elektromos védelmi osztály II Védelmi fokozat (IPXX) IP20 Tömeg [kg] 3,3 Zajszint

- LpA (nyomás) [dB] (A) 89,0 ± 3,0

- L

(teljesítmény) [dB] (A) 100,0 ± 3,0

Rezgés (ütéssel történő csavarbehajtás max. teljesítménynél) [m/s2] 10,04 ± 1,5

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM! Olvassa el az összes alábbi előírást. Az alábbiak be nem tartása áramütéshez, tűzvészhez illetve testi sérüléshez

vezethet. A használati utasításokban használt „elektromos feszültség” fogalom minden árammal hajtott vezetékes, illetve vezeték nélküli berendezésekre vonatkozik.

MINDIG TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT

Munkahely A munkahely legyen mindig jól kivilágított és tiszta. A rendetlenség és a nem megfelelő világítás balesetek kiváltó okai

lehetnek.

Az elektromos készülékekkel soha ne dolgozzon gyúlékony folyadék, illetve gáz közelében, robbanásveszélyes környezetben. Az elektromos berendezések szikrákat szórhatnak, melyek gyúlékony gázokkal együtt tűzvészt okozhatnak. Soha ne engedjen gyerekeket, illetve más hozzá nem értőket a munkahelyhez. Az összpontosítás elveszítésével elveszítheti

a munkaeszköz feletti uralmát is.

Elektromos biztonság Az elektromos tápvezeték csatlakozójának illeszkednie kell az elektromos aljzatba. Soha ne alakítsa át a csatlakozót. Soha ne használjon semmilyen adaptert a csatlakozónak az aljzatba való beillesztése érdekében. Nem módosított, az

aljzatba illő csatlakozó csökkenti az áramütés kockázatát. Mindig kerülje el a földelt felületekkel pl. csövek, fűtőtestek, hűtőszekrények stb. való érintkezést. A test földelése növeli az áramütés kockázatát. Soha ne tegye ki az elektromos berendezést csapadék, illetve nedvesség hatásának. Az elektromos berendezésbe belekerülő víz és nedvesség növelik az áramütés kockázatát.

Soha ne terhelje túl az elektromos tápvezetéket. Soha ne használja az elektromos tápvezetéket berendezés hordozására, a csatlakozónak az elektromos aljzatba/ból be/kihúzására. Kerülje el az elektromos vezetéknek meleggel, olajjal, éles peremekkel illetve mozgó elemekkel való érintkezését. Az elektromos tápvezeték sérülései növelik az áramütés kockázatát.

EREDETI UTASÍTÁS

Page 35

A zárt helyiségen kívül zajló munka esetében kizárólagosan kültéri hosszabbítót használjon. A megfelelő hosszabbító használatával csökken az áramütés kockázata.

Abban az esetben, ha az elektromos eszköz nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés

veszélyét.

Személyvédelem Csak jó lelki és ﬁ zikai állapotban álljon munkába. Mindig ﬁ gyeljen arra, mit csinál. Soha ne dolgozzon, amikor túl fáradt, illetve gyógyszer vagy alkohol hatása alatt áll. Pillanatnyi ﬁ gyelmetlenség komoly sérülésekhez vezethet. Mindig alkalmazza a személyi védelem eszközeit. Mindig vegye fel a védőszemüveget. A személyvédelem eszközeinek:

védőmaszkok, védőlábbeli, sisakok, illetve fülvédők használata jelentősen csökkenti a testi sérülések kockázatát.

Kerülje el a berendezés véletlen bekapcsolását. A berendezés az elektromos hálózatába való csatlakozása előtt mindig bizonyosodjon meg arról, hogy a kapcsológomb a „kikapcsolt” pozícióban van. Elektromos hálózatba való csatoláskor

benyomott kapcsolási gomb illetve „bekapcsolt” pozícióba tartott kapcsológomb komoly testi sérülésekhez vezethet.

A pneumatikus rendszer bekapcsolása előtt tüntesse el az összes, a beállításához használt csavarhúzót és egyéb tárgyat. A mozgó elemeken felejtett kulcs komoly testi sérülésekhez vezethet. Ügyeljen az egyensúlyra. Egész idő alatt tartsa fenn a megfelelő testhelyzetet. Munka közben kialakuló váratlan helyzetek-

ben ez megkönnyíti a elektromos berendezés irányítását.

Használjon védőruhát. Ne hordjon laza ruházatot, illetve ékszert. Haját, ruházatát illetve munkakesztyűjét tartsa távol az elektromos berendezésétől. Laza ruházat, ékszer illetve hosszú haj beleakadhat a berendezés mozgó alkatrészeibe. Amennyiben lehetséges használjon porelszívókat, illetve portárolókat. Ügyeljen a megfelelő, szabályos felszerelésére.

Porelszívó használata csökkenti a komoly testsérülések előfordulási kockázatát.

Elektromos berendezés használata Soha ne terhelje túl az elektromos berendezést. Mindig az adott munkához megfelelő eszközt használjon. A megfelelő

munkaeszköz kiválasztása eredményesebb és biztonságosabb munkavégzéshez vezet. Soha ne használja az elektromos berendezést, amennyibe nem működik a kapcsológombja. A berendezés, melyet nem tud szabályozni kapcsológombbal veszélyes, illetve javítandó.

A tartozékok cserélése és beállítása előtt illetve a berendezés eltárolása előtt húzza ki a csatlakozót az elektromos aljzatból. Ez lehetővé teszi az elektromos berendezés véletlenszerű bekapcsolásának elkerülését. Az eszközt mindig a gyerekek elöl elzárt helyen tárolja. Soha ne hagyja, hogy a berendezést a használatában nem kiképzett emberek használják. A nem kiképzett személyzet kezében az elektromos eszköz veszélyes lehet. Biztosítsa a berendezés megfelelő karbantartását. Ellenőrizze a nem tökéletesen illeszkedő, illetve túl laza mozgó részeket. Ellenőrizze, hogy a berendezés valamelyik alkatrésze nem sérült-e. Meghibásodás észlelése esetében még az elektromos berendezés használata megkezdése előtt javítsa ezt ki. A berendezés nem megfelelő karbantartása nagyon sok

balesetnek okozója. A vágó elemeket mindig tartsa élesen és tisztán. A megfelelően karbantartott vágóeszközöket munka közben könnyebben lehet irányítani.

Az elektromos berendezéseket és tartozékait csak a jelen használati utasításban foglaltak szerint használja. A berendezéseket mindig rendeltetésszerűen, munka körülményeit és fajtáját ﬁ gyelembe véve használja. A berendezések nem

rendeltetésszerű használata növelheti a veszélyes helyzetek kialakulásának kockázatát.

Javítások Az eszköz javításait kizárólagosan az erre jogosult, eredeti alkatrészeket használó szervizekben végeztesse. Ez garantálja

az elektromos berendezés biztonságos munkáját.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

A berendezés használata közben mindig be kell tartani a kezelési utasításban, valamint a vonatkozó munkavédelmi szabályzatokban foglalt ajánlásokat. A készüléket nem szabad csapadéknak kitenni. Mindig ellenőrizni kell, hogy a hálózati feszültség megfelel az adattáblán megadott névleges feszültségnek. A használatbavétel előtt meg kell győződni arról, hogy a dugókulcsok nem sérültek-e. Amennyiben valamilyen sérülés állapítható meg, a dugókulcsokat ki kell cserélni újra, sérülésmentesre. Az alkalmazott dugókulcsoknak és a többi behelyezhető szerszámnak a pneumatikus szerszámokban való használatra kialakítottnak kell lenniük. A mellékelt, behelyezhető szerszámoknak jónak, tisztának és sérülésmentesnek kell lenniük, a méretüknek pedig a fogadótüske méretének megfelelőnek kell lenniük. Tilos a kulcsok fészkét vagy a fogadótüskét átalakítani. A munkavégzéskor védőszemüveget kell használni, és ajánlott védőkesztyű, valamint védőruha használata is. Munkavégzés közben a ütve csavarozót mindig két kézzel kell tartani.

EREDETI UTASÍTÁS

Page 36

A KULCS KEZELÉSE

FIGYELEM! A tartozékelemek felszerelését csak feszültségmentesítés után szabad elvégezni. Húzza ki a gép hálózati kábelé- nek dugaszát a hálózati dugaszolóaljzatból!

Munkavégzés ütve működő dugókulcsokkal

Mielőtt megkezdi a csavar vagy csavaranya behajtását a dugókulccsal, kézzel kapassa fel a csavart vagy csavaranyát a menetre (minimum két fordulatra) Meg kell bizonyosodni arról, hogy jól választotta meg a dugókulcs méretét a ki- vagy becsavarozandó elemhez. A rosszul megválasztott méret mind a kulcs, mind a csavaranya vagy a csavar tönkremeneteléhez vezethet.

Behajtás és kihajtás

Tegye fel a tüskére a megfelelő méretű, ütvebehajtó dugókulcsot. (II) Csatlakoztassa az eszközt a feszültségre. Ragadja meg két kézzel a szerszámot. (III) A dugókulcsot helyezze rá az anyára vagy a csavar fejére. Nyomja meg a kapcsolót, és tartsa benyomva a kívánt irányú fordulatnak megfelelő helyzetben. (IV) Behajtás esetén nyomja meg a kapcsolót, és tartsa T pozícióban, kihajtás esetén pedig L pozícióban. Behajtás esetén, a megfelelő forgatónyomaték elérése után, működésbe lép a túlterhelés elleni tengelykapcsoló, és lekapcsolja a forgótüske meghajtását. Ekkor el kell engedni a kapcsolót, és meg kell várni, míg a motor teljesen megáll. Kilazításkor meg kell győződni arról, hogy a nyomaték, amivel a csavaranyát meghúzták, nem haladja-e meg az ütve csavarozó maximális forgatónyomatékát. Ilyen esetben is működésbe lép a túlterhelés elleni tengelykapcsoló, és nem lehet az anyát kihajtani. A kihajtás után el kell engedni az eszköz kapcsolóját, és meg kell várni, amíg a motor teljesen megáll. A munka befejezése után az eszközt áramtalanítani kell, és meg kell kezdeni a karbantartását.

További megjegyzések

A deklarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő összehasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (ﬁ gyelembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló működését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.

EREDETI UTASÍTÁS

Page 37

CARACTERISTICA PRODUSULUI

Cheia cu impact este o ssculă electrică simplă, cu izolaţie de clasa II-a utilizată la deşurubarea şi înşurubarea piuliţelor şi şuruburilor. La efectuarea lucrului cu cheia, nu este necesară instalaţie pneumatică, datoritării alimentării electrice. Scula este destinată pentru a ﬁ întrebuinţată pe lângă casă. Este interzisă întrebuinţarea acestei scule în mod profesional şi la lucrări de servicii cu plată. Corectitudinea, infailibilitatea şi asigurarea funcţionării corecte a utilajului depind de exploatarea lui în mod propriu, de aceea:

Inainte de a Te apuca de lucru cu acest utilaj, trebuie să citeşti instrucţiunile şi să le păstrezi pentru viitor.

Furnizorul nu-şi asumă răspunderea în cazurile când, s-ar ivi pagube sau vei suferi leziuni datorită nerespectării prezentelor instrucţiuni precum şi cerinţelor de securitate sau întrebuinţarea utilajului în dezacord cu destinaţia lui.

INZESTRAREA

Maşina de înşurbat cu impact este este furnizată în set complet şi nu necesită nici un montaj.

PARAMETRII TEHNICI

Parametru Unitatea de măsură Valoarea

Numărul din katalog 57092 Tensiunea nominală [V] 230 - 240 Frecvenţa nominală [Hz] 50 Putere nominală [W] 1100 Viteza de rotire [min-1] 2200 Moment maximal de rotire [Nm] 450 Frecvenţa impactului [min-1] 4000 Rozmiar zabieraka [‘’ / mm] 1/2 / 12,5 Clasa protejării elektryce II Gradul protejării (IPXX) IP20 Greutatea [kg] 3,3 Nivelul zgomotului

- LpA (presiunea ) [dB] (A) 89,0 ± 3,0

- L

(puterea ) [dB] (A) 100,0 ± 3,0

Vibraţii (înşurubarea cu impact la randament maxi ) [m/s2] 10,04 ± 1,5

CONDITII GENERALE DE SECURITATE

ATENTIE! Trebuie citite toate instrucţiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni.

Noţiunea “sculă electrică” folosită în instrucţiuni se referă la toate sculele acţionate cu curent electric, atât cele alimentate cu energie prin cablu cât şi cele fără cablu.

TREBUIE RESPECTATE INSTRUCŢIUNILE DE MAI JOS

Locul de lucru Locul de lucru trebuie întreţinut curat şi să ﬁ e bine iluminat. Dezordinea cât şi iluminarea insuﬁ cientă pot ﬁ pricina acciden-

telor.

Nu se recomandă utilizarea sculelor electrice în mediu în care este mărit riscul exploziei, sau în mediu care conţine ﬂ uide inﬂ amabile, gaze sau vapori. Sculele electrice generează scântei care, în contact cu gaze sau vapori inﬂ amabili pot pricinui

incendiu. Evitaţi aproprierea la locul de muncă a copiilor sau a altor persoane străine. In afară acest avertisiment ﬁ ţi foarte atenţi, deoarece pierderea concentraţiei poate pricinui pierdera controluluii asupra sculei.

Securitatea electrică Sztecărul conductorului electric trbuie să corespundă cu priza electrică. Este interzisă modiﬁ carea ştecărului. Este interzisă modiﬁ carea ştecărului cu scopul de a ﬁ adaptabil la priza electrică. Sztecărul ne modiﬁ cat micşorează riscul elec-

trocutării. Evitaţi posibilitatea contactului cu cu obiecte cu împământare ca ţevi, radiatoare şi instalaţii frigorifere. Corpul omenesc împământat măreşte riscul electrocutării. Se recomandă evitarea expunerii sculei electrice în contact cu percipitaţii atmosferice sau cu umezeala. Apa şi umezeala, care intră în interiorul sculei electrice măreşte riscul electrocutării.

Nu supraîncărcaţi conducta de alimentare electrică. Nu purtaţi scula ţinând-o de conducta de alimentare electrică, nu

INSTRUCŢIUNI ORIGINALE

Page 38

trageţi de conductă vrând să scoateţi ştecărul din priza de alimentare electrică. Evitaţi contactul conductei cu căldură, cu uleiuri, sau cu obiecte ascuţite şi elemente în mişcare. Defectarea conductei de alimentare măreşte riscul electrocutării. In cazul efectuării lucrului în afara încăperilor trebuie să întrebuinţaţi conductori prelungitori destinaţi pentru întrebuinţarea lor afară. Intrebuinţarea conductorilor corespunzători micşorează riscul elctrocutării. În cazul în care nu puteţi evita să utilizaţi unealta electrică într-un mediu umed, drept protecţie împotriva tensiunii electrice trebuie să utilizaţi un dispozitiv cu curent diferenţial (RCD). Utilizarea RCD scade riscul de electrocutare.

Securitatea personală Apucă-te de lucru numai în bună condiţie ﬁ zică şi psihică. Fii precaut la ceace faci. Nu lucra atunci când eşti obosit sau sub inﬂ uenţa medicamentelor sau a alcoolului. Cea mai mică neatenţie, în timpul lucrului, poate provoca leziuni serioase a

corpului. Intrebuinţează mijloace de protejare personală. Totdeauna puneţi ochelari de protecţie. Intrebuinţarea mijloacelor de protejare personală, adică măşti respiratorii de protecţie, încălţăminte de protecţie, căşti şi antifoane pe urechi micşorează riscul leziunilor serioase ale corpului tău.

Evită întâmplătoarea punere în funcţiune a sculei. Inainte de a alimenta scula cu energie electrică veriﬁ că totdeauna dacă întrerupătorul este pe poziţia „deconectat“. Tinând degetul pe întrerupătorul sculei sau punerea în funcţiune a sculei electrice

atunci când întrerupătorul este pe poziţia „ conectat“ poate duce la leziuni serioase ale corpului tău.

Inainte de a pune în funcţiune scula electrică dă la o parte toate cheile şi alte scule care au fost întrebuinţate la reglarea ei. Cheia lăsată pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tău. Păstrează-ţi echilibrul. Tot timpul păstrează statura corespunzătoare. Această poziţie îţi va permite să stăpâneşti scula

electrică în cazuri de situaţii de lucru neaşteptate.

Impbracă-te în haine de protejare. Nu te îmbrăca în haine largi şi cu bijuterii. Părul, îmbrăcămintea şi mănuşile să nu le apropii de piesele în mişcare ale sculei electrice. Imbrăcămintea largă, bijuteria sau părul lung se pot agăţa de piesele în

mişcare ale sculei. Intrebuinţează extractor de praf sau recipient pentru praf, dacă scula este înzestrată cu recipient. Imbină le corect. Utilizarea extractorului de praf micşorează riscul leziunilor serioase ale corpului tău.

Utlizarea sculei electrice Nu supra încărca scula electrică. Utilizează scula corespunzătoare lucrului care trebuie să-l faci. Alegerea sculei corespun-

zătoare lucrului respectiv, asigură eﬁ cienţă şi siguranţă în timpul lucrului. Nu întrebuinţa scula electrică, dacă întrerupătorul ei nu funcţionează corect. Scula, pe care nu o poţi veriﬁ ca utilizând întrerupătorul alimentării electrice este foarte periculoasă deci trebuie dată la reparat. Inainte de reglarea sculei, schimbarea accesoriilor sau la terminrea lucrului, deconectează conducta de alimentare. Scula electrică deconectată dela alimentare evită o neaşteptată, întâmplătoare punere în funcţiune.

Păstrează scula la loc neaccesil copiilor. Nu permite nimănui să lucreze cu scula electrică dacă nu este şcolarizat în ceace priveşte deservirea ei. Scula electrică poate ﬁ foarte periculoasă în mâna cuiva ne şcolarizat. Scula trebuie să ﬁ e întreţinută corespunzător. Veriﬁ că dacă scula este bine păsuită, nu are jocuri la piesele în mişcare. Veriﬁ că desemeni, dacă vreun element la scula electrică nu este defectat. In caz că vei constata vreun deranjament, el trebuie eliminat înainte de a utiliza scula. Multe accidente au avut loc din cauza întreţinerii ne corespunzătoare. Sculele tăietoare trebuie întreţinute curate şi scuţite. Intreţinerea corespunzătoare a sculei tăietoare poate ﬁ cu uşurinţă

controlată în timpul lucrului.

Utilizează scula electrică şi accesoriile conform instrucţiunilor de mai sus. Utilizează sculele în conformitate cu destnaţia lor, având în vedere felul lucrului şi condiţiile de lucru. Intrebuinţarea sculelor la alt fel de lucrări decât la cele pentru care au

fost proiectate, măreşte riscul naşterii situaţiilor periculoase.

Reparaţiile Repararea sculei trebuie executată numai de către ateliere autorizate, care au numai piese de schimb originale. In acest

fel, este asigurată securitatea utilizării sculei electrice.

INSTRUCTIUNI SUPLIMENTARE DE SECURITATE

În timpul utilizării utilajului, respectați întotdeauna instrucțiunile de utilizare anexate la instrucţiunile de desrvire, cật şi alte instrucţiuni referitor la protecţia şi igiena muncii. Este interzisă expunerea utilajului la efectele precipitațiilor atmosferice. Veriﬁ caţi totdeuna, dacă tensiunea de alimentare electrică, corespunde cu tensiunea speciﬁ cată pe plăcuţa de fabricaţie a utilajului. Înainte de a începe utilizarea, asigurați-vă că ajutajele aplicabile nu sunt deteriorate. Dacă observați deteriorări, înlocuiți ajutajul defectat cualtul nou fără defect. Chei tubulare aplicabile cật și alte elemente aplicabile trebuie să ﬁ e adaptate pentru a lucra cu utilaje pneumatice. Scula ajutătoare introdus, trebuie să ﬁ e netede, curate, intacte, și dimensiunea lor adaptate la dimensiunea antrenorului. Este interzisă refacerea scaunului chei tubulare sau a antrenorului.

INSTRUCŢIUNI ORIGINALE

Page 39

In timpul lucrului, purtați ochelari de protecție, se recomandă să utilizaţi mănuși și îmbrăcăminte de protecție. În timpul funcționării, cheia trebuie ţinută cu ambele mậini.

DESERVIREA CHEIEI

NOTĂ! Instalarea echipamentelor, se poate face doar în timp ce sursa de alimentare este deconectată. Scoateți ștecherul din priza de alimentare cu tensiune!.

Lucrul cu cheile cu impast.

Înainte de a începe înșurubarea șurubului sau a piuliței, cu cheia tubulară, înșurubați șurubul sau piulița cu mậna pe ﬁ let (cel puțin două rotaţii). Asigurați-vă că aveți cheia tubulară cu dimensiunea bine aleasă, faţă de elementul de înşurubat sau de deşurubat. Alegerea cheii, cu dimensiunea necorespunzătoare poate duce la distrugerea atât a cheii cật şi a şurubului sau piuliţei.

Inşurubarea şi dezşurubarea

Instalați pe antrenor cheia cu impact corespunzătoare. (II) Conectați unealta la alimentarea cu tensiune. Prindeți unealta cu ambele mâini. (III) Pune cheia tubulară pe piuliță sau pe capul șurubului.. Apăsați butonul comutatorului și țineți-l în poziția corespunzătoare în direcția dorită de rotație. (IV) Pentru strângere, țineți apăsat comutatorul în poziția F, ia în cazul slăbirii în poziția R. Când strângeți, după ce a atins suprasarcina maximă a momentului de rotire, se cuplează ambreiajul și unealta se deconectează acţionarea antrenorului. Deci, trebuie apoi eliberat butonul comutatorului și așteptaț pậnă la încetarea completă de rotație a motorului. Atunci când se slăbește strậngerea, asigurați-vă că, momentul în care a fost înşurubată piuliţa, nu a fost depășit momentul de rotație a cheii. În acest caz, de suprasarcină se cuplează ambreiajul și nu poate ﬁ capabil de a deșuruba. După deșurubarea eliberaţi apăsarea asupra butonului comutatorului și așteptați pậnă la încetarea completă de rotație a motorului. După terminarea lucrului, deconectați unealta de la sursa de alimentare cu tensiune și treceţi la întreținere.

Remarcă suplimentară

Valoarea totală, declarata a vibraţiilor a fost măsurată folosind metoda standard de testare şi poate ﬁ folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibraţiilor poate ﬁ utilizata în evaluarea preliminară a expunerii. Atenţie! Emisia de vibraţii în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcţie de modul de utilizare al maşinii. Atenţie! Precizaţi măsurile de siguranţă care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în condiţii reale de utilizare (inclusiv toate părţile componente ale ciclului de functionare, cum ar ﬁ momentul în care dispozitivul este dezactivat sau merge in gol sau in perioada de activizare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote ﬁ şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie veriﬁ cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînierul, conductorul electric şi ﬁ şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor ﬁ constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.

INSTRUCŢIUNI ORIGINALE

Page 40

PROPIEDADES DE LA HERRAMIENTA

La llave de impacto es una herramienta común de segunda clase de aislamiento, que ha sido diseñada para destornillar y desenroscar tornillos y tuercas. Gracias a la alimentación eléctrica no se requiere uso de instalaciones neumáticas para trabajar con la llave. La herramienta fue diseñada solamente para el uso doméstico. No se permite aplicarla para ﬁ nes profesionales o lucrativos. Funcionamiento correcto, eﬁ ciente y seguro de la herramienta eléctrica depende de la operación adecuada, y por lo tanto:

Antes de comenzar el trabajo con la herramienta, lea todo el manual y guárdelo.

El proveedor no será responsable por los daños ocasionados a causa de no seguir las reglas de seguridad y las recomendaciones del presente manual.

EQUIPO

La llave se suministra en el estado completo y no requiere de ensamble.

PARAMETROS TECNICOS

Parámetro Unidad de medición Valor

Numero de catalogo 57092 Tensión nominal [V] 230 - 240 Frecuencia nominal [Hz] 50 Potencia nominal [W] 1100 Velocidad giratoria [min-1] 2200 Momento giratorio máximo [Nm] 450 Frecuencia de impacto [min-1] 4000 Tamaño del perro de arrastre [‘’ / mm] 1/2 / 12,5 Clase de protección eléctrica II Grado de protección (IPXX) IP20 Masa [kg] 3,3 Nivel de ruido

- LpA (presión) [dB] (A) 89,0 ± 3,0

- L

(potencia) [dB] (A) 100,0 ± 3,0

Vibración (durante las tareas de atornillar por medio de impacto, con la máxima eﬁ ciencia) [m/s2] 10,04 ± 1,5

CONDICIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico,

incendio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se reﬁ ere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

El lugar de trabajo El lugar de trabajo debe ser bien iluminado y limpio. Desorden e iluminación débil pueden ser causas de accidentes. No use herramientas eléctricas en condiciones de un riesgo elevado de explosión, cerca de líquidos o gases inﬂ amables. Herramientas eléctricas generan chispas que pueden causar incendios en contacto con gases inﬂ amables. Evite el acceso de niños y personas no autorizadas al lugar de trabajo. Falta de concentración necesaria puede causar que

pierda el control de la herramienta.

Seguridad eléctrica El enchufe del cable eléctrico debe ser adecuado para el contacto. Queda prohibido modiﬁ car el enchufe y usar adaptadores para adecuar el enchufe al contacto. El enchufe no modiﬁ cado que es adecuado para el contacto reduce el riesgo del choque eléctrico. Evita el contacto con superﬁ cies conectados con tierra – pipas, calentadores y radiadores. Lo cual puede aumentar el

riesgo del choque eléctrico. No exponga las herramientas a precipitaciones o humedad. Agua y humedad que se ﬁ ltren al interior de la herramienta eléctrica aumentan el riesgo del choque eléctrico.

No permita la sobrecarga del cable de alimentación. No use el cable de alimentación para cargar, conectar y desconectar el enchufe del contacto de la red eléctrica. Evita el contacto del cable de alimentación con objetos calientes, aceites, bordes aﬁ lados y elementos móviles. Defectos del cable de alimentación aumentan el riesgo del choque eléctrico. En el caso del trabajo fuera de los interiores cerrados, use extensiones adecuados para tales trabajos. Aplicación de extensiones

MANUAL ORIGINAL

Page 41

adecuadas reduce el riesgo del choque eléctrico.

Si el uso de la herramienta eléctrica en un ambiente húmedo es inevitable, para protegerse de la tensión de alimentación es menester usar un interruptor diferencial (RCD). El uso de un interruptor diferencial reduce el riesgo de electrochoque.

Seguridad personal Empiece el trabajo en buenas condiciones físicas y psíquicas. Ponga atención a lo que está haciendo. Evite el trabajo si está cansado o bajo inﬂ uencia de medicinas o alcohol. Un momento de descuido durante el trabajo puede ser causa de

lesiones graves. Use medios de protección personal. Siempre use anteojos protectores. Uso de medios de protección personal como máscaras contra polvo, calzado protector, cascos y protectores del oído reduce el riesgo de lesiones graves.

Evite encender la herramienta por casualidad. Asegúrese que el interruptor eléctrico esta en la posición „apagado” antes de conectar la herramienta a la red eléctrica. Sujetar la herramienta con un dedo sobre el interruptor o conectarla cuando

el interruptor está en la posición „encendido” puede ser causa de lesiones graves. Antes de encender la herramienta eléctrica, remueva todas las llaves y herramientas de ajuste. Una llave en los elementos giratorios de la herramienta puede ser causa de lesiones graves. Manténgase en equilibrio y todo el tiempo conserve una posición adecuada. Esto le permitirá controlar la herramienta eléctrica con más facilidad en el caso de situaciones imprevistas durante el trabajo.

Use ropa protectora. No se ponga ropa ﬂ oja y bisutería. Mantenga el cabello, la ropa y los guantes lejos de los elementos móviles de la herramienta eléctrica. Ropa ﬂ oja, bisutería o cabello largo pueden atorarse en los elementos móviles de la herra-

mienta. Use removedores o contenedores de polvo, si la herramienta está equipada con ellos. Conéctelos correctamente. Uso de removedores de polvo reduce el riesgo de lesiones graves.

Uso de la herramienta eléctrica No permita la sobrecarga de la herramienta eléctrica. Use la herramienta adecuada para el tipo de trabajo. Uso de herra-

mientas adecuadas garantizará un trabajo más efectivo y más seguro. No use la herramienta eléctrica si no funciona su interruptor. La herramienta que no se puede controlar por medio de su interruptor es peligrosa y debe repararse.

Desconecta el enchufe del contacto antes de cualquier ajuste, cambio de accesorios o almacenamiento de la herramienta. Eso permitirá evitar que la herramienta eléctrica se encienda casualmente. Almacena la herramienta fuera del alcance se niños. No permita que trabajen con ella personas no capacitadas. La

herramienta eléctrica puede ser peligrosa en las manos de tales personas.

Asegure mantenimiento adecuado de la herramienta. Controle la herramienta respecto al encaje y piezas móviles ﬂ ojas. Revise si cualquier elemento de la herramienta no está dañado. Si se detectan defectos, es menester eliminarlos antes de que se use la herramienta eléctrica. Muchos accidentes son causados por un mantenimiento inadecuado de la herramienta. Herramientas cortantes deben mantenerse limpios u aﬁ lados. Herramientas cortantes correctamente conservadas pueden

controlarse con más facilidad durante el trabajo.

Use herramientas eléctricas y accesorios con acuerdo a las presentes instrucciones. Use las herramientas con acuerdo a su función tomando en cuenta el carácter y las condiciones del trabajo. Usar las herramientas para propósitos diferentes

a los de su diseño puede aumentar el riesgo de situaciones peligrosas.

Reparaciones Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad

del trabajo con la herramienta eléctrica.

ADICIONALES INSTRUCCIONES DE SEGURIDAD

Durante el trabajo con la herramienta, es menester observar siempre las instrucciones de seguridad indicadas en el manual, así como otras instrucciones de seguridad. La herramienta no debe exponerse a precipitaciones atmosféricas. Asegúrese siempre que la tensión de alimentación corresponde al valor indicado en la placa de características de la herramienta. Antes de comenzar el trabajo, asegúrese que los insertos aplicados no estén dañados. En el caso de que se haya observado cualquier daño es menester reemplazar los insertos de la llave Las llaves de casquillo y otras herramientas insertadas deben ser adecuadas para el trabajo con herramientas neumáticas. Las herramientas insertadas deben estar en buenas condiciones, limpias y libres de cualquier daño, y su tamaño debe ser adecuado para el tamaño del perro de arrastre. Se prohíbe modiﬁ car los casquillos de la llave o el perro de arrastre. Durante el trabajo es menester usar gafas de protección y se recomienda usar también guantes y ropa de protección. Durante el trabajo la llave debe mantenerse siempre con las dos manos.

MANUAL ORIGINAL

con unos nuevos.

Page 42

TRABAJO CON LA LLAVE

¡ATENCIÓN! ¡La instalación de los accesorios puede llevarse a cabo únicamente si la alimentación de la herramienta está desactivada!

Trabajo con llaves de casquillo de impacto

Antes de empezar a atornillar o apretar tornillos o tuercas con la llave de casquillo, es menester colocar manualmente el tornillo o la tuerca en la rosca (al menos dos giros). Asegúrese que el tamaño de la llave de casquillo corresponde al tamaño del elemento por destornillar o apretarse. Una selección equivocada del tamaño puede ser causa de daños de la llave y de la tuerca o el tornillo.

Apretar y destornillar

Instale en el perro de arrastre una adecuada llave de casquillo de impacto. (II) Conecte la herramienta a la fuente de alimentación. Agarre la herramienta con las dos manos. (III) Coloque la llave de casquillo en la tuerca o la cabeza del tornillo. Oprima el interruptor y manténgalo en la posición que corresponda a la dirección deseada de rotación. (IV) En el caso de apretar elementos, oprima y mantenga el interruptor en la posición F, mientras en el caso de destornillar elementos manténgalo en la posición R. En el caso de apretar elementos, una vez que se haya alcanzado el momento giratorio máximo, se activara el embrague de sobrecarga y será desconectado el sistema de transmisión del perro de arrastre. Es menester soltar entonces el interruptor y esperar hasta que termine por completo la rotación del motor. En el caso de destornillar elementos, es menester asegurarse que el momento con el que la tuerca haya sido apretada no exceda el momento giratorio máximo de la llave. En tales casos también se activara el embrague de sobrecarga y puede resultar imposible aﬂ ojar la tuerca. Una vez el elemento haya sido destornillado, es menester soltar el interruptor del dispositivo y esperar hasta que termine por completo la rotación del motor. Una vez terminado el trabajo desconecte la herramienta de la fuente de alimentación y realice tareas de mantenimiento.

Comentarios adicionales

El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición. ¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, dependiendo del uso que se le de a la herramienta. ¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuales se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.

MANUAL ORIGINAL

Page 43

CARACTERISTIQUES DE L’OUTIL

La clé à chocs est un outil électrique ordinaire, de II-ième classe d’isolation prévue pour dévisser et visser des écrous et des vis. Grâce à son alimentation électrique aucune installation pneumatique n’est nécessaire pour utiliser la clé. Le dispositif est conçu uniquement pour un usage domestique et ne peut être utilisé par des professionnels, c’est-à-dire dans des lieux de travail ni pour des ﬁ ns commerciaux. Un fonctionnement correcte, ﬁ able et en sécurité de l’outil dépend de son exploitation convenable, c’est pour cette raison:

Lisez et conservez la présente notice d’utilisation avant la première utilisation de l’outil.

Le fournisseur n’est pas responsable de dommages résultant du non respect des règles de sécurité et des consignes de la présente notice d’utilisation.

EQUIPEMENT

La clé à chocs est fournie assemblée. Les clés à douille font partie de l’ensemble livré.

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur

Numéro catalogue 57092 Tension nominale [V~] 230 - 240 Fréquence nominale [Hz] 50 Puissance nominale [W] 1100 Vitesse de rotation [min Couple maximal [Nm] 450 Fréquence des chocs [min Dimensions du toc [‘’ / mm] 1/2 / 12,5 Classe de protection électrique II Degré de protection (IPXX) IP20 Poids [kg] 3,3 Niveau de bruit

- L

(pression) [dB] (A) 89,0 ± 3,0

- L

(puissance) [dB] (A) 100,0 ± 3,0

Vibrations (vissage à chocs à eﬃ cacité maximale) [m/s

-1

] 2200

-1

] 4000

] 10,04 ± 1,5

CONSIGNES GENERALES DE SECURITE

ATTENTION ! Lisez toutes les consignes mentionnées ci-dessous. Le non respect de ces consignes peut conduire à une com-

motion électrique, à un incendie ou à des blessures. La notion d’«outil électrique » utilisée dans les notices d’utilisation se réfère à tous les outils alimentés par un courant électrique, tant à ceux avec ﬁ l qu’à ceux sans ﬁ l.

RESPECTEZ LES CONSIGNES CI-DESSOUS

Lieu de travail Le lieu de travail doit être bien éclairé et propre. Un désordre et un mauvais éclairage peuvent provoquer des accidents. Il est interdit d’utiliser des outils électriques dans un environnement à grand risque d’explosion, là où il y a des liquides inﬂ ammables, des gaz ou des vapeurs. Les outils électriques font apparaître des étincelles qui, étant en contact avec des gaz

ou vapeurs inﬂ ammables, risquent de provoquer un incendie. Protégez le lieu de travail contre l’accès des tiers et des enfants. En cas de déconcentration l’utilisateur risque de ne pas contrôler l’outil.

Sécurité électrique La ﬁ che du câble électrique doit correspondre à la prise. Il est interdit de modiﬁ er la ﬁ che. Des adapteurs qui ont pour but d’adapter la ﬁ che à la prise sont également interdits. Une ﬁ che non modiﬁ ée qui correspond à la prise réduit le risque de

commotion électrique. Évitez tout contact avec des surfaces mises à la terre telles que des tuyaux, des radiateurs et des réfrigérateurs. La mise à la terre du corps augmente le risque de commotion électrique. N’exposez pas d’outils électriques à la pluie ou à l’humidité. L’eau et l’humidité qui pénètrent à l’intérieur de l’outil électrique augmentent le risque de commotion électrique.

Ne surchargez pas le câble d’alimentation. N’utilisez pas le câble d’alimentation pour transporter, connecter et décon-

INSTRUCTIONS ORIGINALES

Page 44

necter la ﬁ che de la prise électrique. N’exposez pas le câble d’alimentation à la chaleur, aux huiles, aux arêtes vives et aux éléments mobiles. Un endommagement du câble d’alimentation augmente le risque de commotion électrique. Si vous travaillez hors des locaux fermés utilisez uniquement des rallonges électriques prévus pour être utilisés hors des locaux fermés. L’utilisation d’un rallonge électrique approprié réduit le risque de commotion électrique. Dans le cas où l’utilisation de l’outil électrique dans un environnement humide est inévitable, utilisez un dispositif diﬀ érentiel à courant résiduel (DDR) en tant que protection contre la tension d’alimentation. L’utilisation des DDR réduit le

risque de commotion électrique.

Sécurité individuelle N’utilisez l’outil que lorsque vous être en une bonne condition physique et mentale. Faites attention à tous vos mouvements. Ne travaillez pas lorsque vous êtes fatigué ou sous l’inﬂ uence de médicaments ou d’alcool. Même un moment

d’inattention lors du travail peut entraîner des blessures graves. Portez un équipement de protection individuelle. Portez toujours des lunettes de protection. L’utilisation de l’équipement de protection individuelle comme des masques respiratoires, des chaussures de sécurité, des casques et une protection auditive réduit le risque de blessures graves.

Évitez tout démarrage accidentel de l’outil. Assurez-vous que l’interrupteur électrique est en position « arrêt » avant de connecter l’outil au réseau électrique. Si vous tenez le dispositif avec un doigt posé sur l’interrupteur ou si vous branchez l’outil

électrique lorsque l’interrupteur est en position « en marche », vous risquez de subir des blessures graves. Avant de mettre l’outil électrique en marche, retirez toutes les clés et autres outils qui ont été utilisés pour son ajustage. Une clé laissée sur des éléments de l’outil en rotation peut entraîner des blessures graves. Gardez votre équilibre. Gardez tout le temps une position convenable. Ainsi, vous pourrez bien contrôler l’outil électrque en cas de situations imprévue lors du travail.

Portez des vêtements de protection. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux, des vêtements et des gants loin des pièces mobiles de l’outil électrique. Des vêtements amples, des bijoux ou des cheveux longs risquent d’être attrapés par des pièces mobiles de l’outil. Utilisez des extracteurs de poussières ou des bacs pour poussières, si l’outil en est équipé. Connectez-les correctement. L’utilisation d’un extracteur de poussière réduit le risque de blessures graves.

Utilisation de l’outil électrique Ne surchargez pas votre outil électrique. Utilisez un outil qui est approprié pour un travail donné. Un choix convenable de

l’outil vous garantit la sécurité et l’eﬃ cacité lors du travail. N’utlisez pas l’outil électrique lorsque son interrupteur ne fonctionne pas. Un outil qui ne peut être contrôlé à l’aide de l’interrupteur électrique est dangereux et doit être réparé. Débranchez l’outil de la source d’alimentation avant de régler, de remplacer des accessoires ou de stocker l’outil. Ceci permet d’éviter la mise en marche accidentelle de l’outil électrique. Stockez l’outil hors de portée des enfants. Ne permettez pas aux personnes non qualiﬁ ées d’utiliser l’outil électrique. Les outils électriques peuvent être dangereux lorsque ses utilisateurs n’ont pas été convenablement formés.

Veillez à l’entretien approprié de l’outil. Assurez-vous qu’il n’y a pas de pièces inappropriées ou de jeux des éléments mobiles. Assurez-vous qu’aucun élément de l’outil n’est endommagé. Tout défaut remarqué doit être réparé avant d’utiliser l’outil. De nombreux accidents sont causés par des outils incorrectement entretenus. Gardez l’outil coupant propre et aﬀ ûté. Il est plus facile de contrôler un outil coupant lorsqu’il est bien entretenu. Utilisez les outils électriques et ses accessoires conformément aux indications ci-dessus. Utilisez toujours des outils conformément à leur destination et aux conditions de travail. L’utilisation des outils pour des opérations diﬀ érentes à celles

pour lesquelles ils ont été conçues augmente le risque d’apparition des situations dangereuses.

Réparations Uniquement des services autorisés ont le droit de réparer l’outil où l’on utilise des pièces de rechange d’origine. Ceci

garantit la sécurité lors de l’utilisation de l’outil électrique.

CONSIGNES DE SECURITE SUPPLEMENTAIRES

Lors de l’utilisation de l’outil respectez toujours les consignes de sécurité indiquées dans la notice d’utilisation ainsi que les autres consignes de santé et de sécurité au travail. Il est interdit d’exposer l’outil à la pluie. Contrôlez régulièremenet si la tension d’alimentation correspond à celle qui ﬁ gure sur la plaque signalétique de l’outil. Avant d’utiliser l’outil assurez-vous que les ajutages ne sont pas endommagés. Si vous observez des endommagements, remplacez les ajutages. Il est nécessaire que les clés à douille et les autres outils insérés soient adaptés aux opérations réalisées avec des dispositifs pneumatiques. Les outils insérés doivent fonctionner correctement, être propres et ne peuvent pas être endommagés et leurs dimensions doivent être adaptées à la taille du toc. Il est interdit de modifer les prises des clés et du toc. Lors du travail portez toujours des lunettes de protection, des gants et des vêtements de protection.

INSTRUCTIONS ORIGINALES

Page 45

Lors du travail tenez toujours la clé dans les deux mains.

UTILISATION DU CLE

ATTENTION ! Vous ne pouvez installer des accessoires que lorsque la tension d’alimentation est déconnectée. Retirez la ﬁ che du câble de l’outil de la prise électrique !

Utilisation des clés à douille

Avant d’insérer une vis ou un écrou avec la clé à douille, vissez manuellement la vis ou l’écrou au ﬁ letage (au moins deux tours). Assurez-vous que vous avez choisi une bonne taille de la clé à douille par rapport à l’élément devissé ou vissé. La taille mal choisie peut entraîner à détruire tant la clé que les écrous ou les vis.

Vissage et dévissage

Fixez la clé à douille sur le toc. (II) Connectez l’outil à l’alimentation. Prenez l’outil dans les deux mains. (III) Insérez la clé à douille sur l’écrou ou la tête de la vis. Appuyez sur l’interrupteur et maintenez-le dans la position qui correspond au sens désiré des tours. (IV) En cas de vissage appuyez et maintenez l’interrupteur dans la position F, en cas de dévissage – dans la position R. En cas de vissage, une fois le couple maximal atteint, le limiteur de couple est activé et la transmission du toc est déconnecté. Il faut alors relâcher l’interrupteur et attendre l’arrêt total des rotations du moteur. En cas de dévissage il faut s’assurer que le couple du vissage de l’écrou n’est pas supérieur au couple maximal de la clé. Le cas échéant, le limiteur de couple est aussi activé et il sera impossible de dévisser l’écrou. Après avoir dévissé la vis ou l’écrou relâchez la pression sur l’interrupteur et attendez l’arrêt total des rotations du moteur. Après avoir terminé à travailler, débranchez l’outil de la source d’alimentation et procédez aux opérations d’entretien.

Information additionnelle

Pendant le travail, ne pas exercer de pression excessive sur le matériau traité et ne pas La valeur totale déclarée des vibrations a été mesurée avec une méthode standard et peut être utilisée pour comparer diﬀ érents outils. La valeur totale déclarée des vibrations peut être utilisée lors de l’évaluation préliminaire de l’exposition. Attention! L’émission de vibrations pendant le travail avec l’outil peut diﬀ érer de la valeur déclarée, selon la façon dont l’outil est utilisé. Attention! Il est nécessaire de déterminer les mesures de sécurité pour protéger l’opérateur, qui sont basées sur l’évaluation de l’exposition dans des conditions de fonctionnement réelles (y compris toutes les étapes du cycle de travail, par exemple lorsque l’outil est éteint ou au ralenti, ainsi que lorsque l’outil est sur).

ENTRETIEN ET REVISIONS

ATTENTION ! Débranchez l’outil de la source d’alimentation avant de régler, d’entrepredre des opérations techniques ou celles d’entretien. Une fois le travail terminé, contrôlez l’état technique de l’outil électrique en eﬀ ectuant une inspection visuelle et en evaluant : le corps et la poignée, le câble électrique avec sa ﬁ che et son guide-câble, l’interrupteur électrique, la perméabilité des ouvertures de ventilation, l’apparition des étincelles des brosses, le bruit de fonctionnement des paliers et des transmissions, de la mise en marche et de la régularité du fonctionnement. Au cours de la période de garantie, vous ne pouvez pas démonter les outils électriques ni remplacer des sous-ensembles ou des composants, car cela entraîne la perte des droits à titre de garantie. Des irrégularités quelconques constatées lors de l’examen ou pendant le travail signalent qu’il faut rendre l’outil au point de service. Lorsque vous avez ﬁ ni de travailler, vous êtes obligé de nettoyer le boîtier, les ouvertures de ventilation, les commutateurs, la poignée supplémentaire et les éléments de protection avec p.ex. un courant d’air (à une pression égale ou inférieure à 0,3 MPa), un pinceau ou d’un chiﬀ on sec, sans utiliser des produits chimiques et des ﬂ uides de nettoyage. Nettoyez les outils et les poignées avec un chiﬀ on sec et propre.

INSTRUCTIONS ORIGINALES

Page 46

DESCRIZIONE DELL’UTENSILE

L’avvitatore ad impulso è un utensile elettrico, di classe II, che serve per svitare ed avvitare dadi e viti. Grazie all’alimentazione elettrica non è necessario usare l’impianto pneumatico. L’utensile è stato progettato per uso domestico, non a scopi professionali, p.e. in stabilimenti, nell’ambito dell’attività economica. Solo l’uso corretto dell’utensile ne garantisce un funzionamento corretto, aﬃ dabile e sicuro, quindi:

Prima di cominciare il lavoro con l’attrezzo, leggere attentamente il presente manuale d’uso e conservarlo per eventuali consultazioni.

Il fornitore declina ogni responsabilità per danni e lesioni causate dall’uso inadeguato dell’attrezzo, dal mancato rispetto delle norme di sicurezza e delle prescrizioni riportate nel presente manuale d’uso.

ACCESSORI

L’avvitatore viene fornito completo, non è necessario alcun montaggio. La fornitura comprende anche le chiavi a tubo.

DATI TECNICI

Parametro U.m. Valore

Prodotto n. 57092 Tensione nominale [V~] 230 - 240 Frequenza nominale [Hz] 50 Potenza nominale [W] 1100 Velocità di rotazione [min Coppia max [Nm] 450 Frequenza dell’impulso [min Dimensioni della brida [‘’ / mm] 1/2 / 12,5 Grado di protezione elettrica / isolamento elettrico II Grado di protezione (IPXX) IP20 Massa [kg] 3,3 Livello di rumore

- L

(pressione) [dB] (A) 89,0 ± 3,0

- L

(potenza) [dB] (A) 100,0 ± 3,0

Vibrazioni (avvitamento ad impulsi all’eﬃ cienza massima) [m/s

-1

] 2200

-1

] 4000

] 10,04 ± 1,5

CONDIZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere attentamente le istruzioni sotto riportate. Il mancato rispetto delle istruzioni di cui sotto può causare una

scossa elettrica, un incendio o lesioni. La nozione „dispositivo elettrico” riportata nei manuali d’uso si riferisce a tutti i dispositivi azionati elettricamente, con e senza cavo.

RISPETTARE LE PRESCRIZIONI DI CUI SOTTO

Posto di lavoro Il posto di lavoro deve essere adeguatamente illuminato e pulito. Il disordine sul posto di lavoro e l’illuminazione insuﬃ ciente possono causare infortuni. Non utilizzare dispostivi elettrici in ambienti che presentano un elevato rischio di esplosione, con liquidi, gas o vapori inﬁ ammabili. Vietare l’accesso al posto di lavoro ai terzi ed ai bambini. La mancanza di concentrazione può portare alla perdita di controllo

del dispositivo.

Sicurezza elettrica La spina del cavo elettrico deve essere idonea alla presa di corrente. È vietato modiﬁ care la spina. È vietato utilizzare adattatori per adattare la spina alla presa di corrente. La spina non sottoposta alle modiﬁ che che corrisponde alla presa di

corrente riduce il rischio di scossa elettrica. Evitare il contatto con superﬁ ci con messa a terra, quali tubazioni, radiatori e frigoriferi. La messa a terra aumenta il rischio di scossa elettrica. Proteggere i dispositivi elettrici dalle precipitazioni atmosferiche o dall’umidità. La penetrazione dell’acqua all’interno del dispositivo aumenta il rischio di scossa elettrica.

Evitare il sovraccarico del cavo di alimentazione. Non utilizzare il cavo di alimentazione per trasportare il dispositivo, per

ISTRUZIONI ORIGINALI

Page 47

collegare e scollegare la spina dalla presa di corrente. Tenere il cavo di alimentazione lontano dalle fonti di calore, dagli oli, dai bordi acuti e dagli elementi mobili. Il cavo di alimentazione danneggiato aumenta il rischio di scossa elettrica. Qualora il dispositivo dovesse essere utilizzato all’aperto, utilizzare solo prolunghe adatte all’uso all’aperto. L’uso di

un’adeguata prolunga riduce il rischio di scossa elettrica.

Qualora fosse indispensabile utilizzare il dispositivo elettrico in un ambiente umido, occorre impiegare il dispositivo di protezione contro la corrente di guasto (RCD). L’impiego del dispositivo RCD riduce il rischio di scossa elettrica.

Sicurezza individuale Provvedere al lavoro in buona condizione ﬁ sica e mentale. Fare attezione a ciò che si fa. Non lavorare se ci si sente stanchi, sotto l’eﬀ etto di farmaci o alcol. Una minima disattenzione durante l’uso del dispositivo può causare gravi lesioni. Indossare i mezzi di protezione individuale. Portare sempre gli occhiali di protezione. L’uso dei mezzi di protezione

individuale quali maschere antipolvere, scarpe di protezione, elmetti e protezioni dell’udito riduce il rischio di gravi lesioni.

Evitare l’avviamento accidentale del dispositivo. Assicurarsi che l’inseritore si trova in posizione “OFF” prima di collegare il dispositivo alla rete elettrica. Non tenere il dito sull’inseritore o non collegare il dispositivo alla rete con l’inseritore

in posizione “ON” per evitare gravi lesioni.

Prima di avviare il dispositivo elettrico, rimuovere tutte le chiavi e altri attrezzi di regolazione. La chiave lasciata sugli elementi mobili può causare gravi lesioni. Stare sempre in equilibrio. Stare sempre in una posizione adeguata per controllare meglio il dispositivo in caso di situazioni inaspettate durante l’uso del dispositivo. Indossare adeguati indumenti di protezione. Non indossare indumenti larghi o pendenti né gioielli. Tenere i capelli, gli indumenti e i guanti di protezione lontani dai pezzi mobili del dispositivo. Gli indumenti larghi, i gioielli oppure i capelli sciolti potrebbero entrare in contatto con i pezzi mobili del dispositivo. Impiegare impianti di aspirazione o contenitori per polveri, se il dispositivo ne è dotato. Collegarli in modo corretto. L’impiego del sistema di aspirazione riduce il rischio

di gravi lesioni.

Utilizzo del dispositivo elettrico Evitare il sovraccarico del dispositivo elettrico. Utilizzare sempre il dispositivo idoneo al tipo di lavorazione. Il dispositivo

idoneo al tipo di lavorazione permette di utilizzare il dispositivo in modo più eﬃ ciente e sicuro. Non utilizzare il dispositivo elettrico se l’inseritore non funziona. Il dispositivo che non può essere controllato tramite l’inseritore, è pericoloso e va consegnato al centro di assistenza.

Prima di eseguire lavori di regolazione, sostituzione accessori o conservazione, rimuovere la spina dalla presa, per evitare l’avviamento accidentale del dispositivo elettrico. Tenere il dispositivo fuori dalla portata dei bambini. Il dispositivo non deve essere utilizzato da persone non addestrate.

Il dispositivo utilizzato dalle persone non addestrate può essere pericoloso.

Garantire una corretta manutenzione del dispositivo. Controllare eventuali giochi dei pezzi mobili. Controllare eventuali danneggiamenti dei componenti del dispositivo. In caso di qualsiasi difetto, riparare il dispositivo prima dell’uso. Molti

infortuni derivano da un’inadeguata manutenzione del dispositivo. Il dispositivo da taglio deve essere pulito e aﬃ lato. La corretta manutenzione permette di controllare meglio il dispositivo da taglio durante l’uso.

I dispositivi elettrici e gli accessori vanno utilizzati conformemente alle prescrizioni sotto riportate. Utilizzare i dispositivi per gli scopi cui sono destinati, prendendo in considerazione il tipo e le condizioni della lavorazione. L’uso dei dispositivi

per gli scopi diversi può provocare situazioni pericolose.

Riparazioni La riparazione del dispositivo deve essere eseguito solo presso centri di assistenza autorizzati, che impiegano i pezzi di ricambio originali. Ciò garantisce la sicurezza dell’uso del dispositivo elettrico.

PRESCRIZIONI DI SICUREZZA SUPPLEMENTARI

Durante l’uso del dispositivo, occorre rispettare sempre le norme di sicurezza riportate nel manuale d’uso nonché le norme di sicurezza ed igiene nel lavoro. Proteggere il dispositivo dalle precipitazioni atmosferiche. Assicurarsi che la tensione di alimentazione corrisponda alla tensione riportata sulla targhetta del dispositivo. Prima dell’uso occorre assicurarsi che le boccole non siano danneggiate. Qualora le boccole fossero danneggiate, occorre sostituirle con quelle nuove non danneggiate. Le chiavi a tubo e tutti gli altri accessori devono essere idonei ad essere utilizzati insieme ai dispositivi pneumatici. Gli attrezzi da montare devono essere funzionanti, puliti e senza difetti, le loro dimensioni devono corrispondere alle dimensioni della brida. È vietato modiﬁ care il mandrino o la brida. Durante il lavoro indossare gli occhiali, i guanti e gli indumenti di protezione. Durante il lavoro l’avvitatore deve essere tenuto in ambedue le mani.

ISTRUZIONI ORIGINALI

Page 48

USO DELL’AVVITATORE

ATTENZIONE! Il montaggio degli attrezzi deve essere eseguito solo con il cavo di alimentazione scollegato. Scollegare la spina

dalla presa!

Uso delle chiavi a tubo ad impulso

Prima di avvitare la vite o il dado con la chiave a tubo, avvitare manualmente la vite o il dado nel ﬁ lletto (per almeno due giri). Assicurarsi che la misura della chiave a tubo corrisponda alla misura dell’elemento da avvitare o svitare. La mancata corrispondenza tra la misura della chiave e quella degli elementi da avvitare o svitare può danneggiare sia la chiave che i dadi e le viti.

Avvitamento e svitamento

Fissare alla brida un’adeguata chiave a tubo ad impulso. (II) Collegare il dispositivo alla rete di alimentazione. Prendere il dispositivo con ambedue le mani. (III) Tirare la chiave a tubo sul dado o sulla testa della vite. Premere e tenere premuto l’inseritore in posizione corrispondente alla direzione dei giri desiderata. (IV) In caso di avvitamento premere e tenere premuto l’inseritore in posizione F, in caso di svitamento - in posizione R. In caso di avvitamento, una volta raggiunta la coppia massima, si inserisce il giunto limitatore e quindi viene scollegata la trasmissione dalla brida. Rilasciare l’inseritore ed aspettare che si fermino i giri del motore. In caso di svitamento, assicurarsi se la coppia di serraggio generata sul dado avvitato non sia superiore alla coppia massima della chiave. Anche in tal caso si inserisce il giunto limitatore e non sarà possibile svitare il dado. Una volta svitato il dado, rilasciare l’inseritore ed aspettare che si fermino i giri del motore. Una volta ﬁ nito il lavoro, scollegare il dispositivo dalla rete di alimentazione ed eseguirne la manutenzione.

Informazioni aggiuntive

Durante il lavoro non esercitare pressione eccessiva sul materiale trattato e non Il valore totale dichiarato delle vibrazioni è stato misurato con un metodo standard e può essere utilizzato per confrontare diversi strumenti. Il valore totale dichiarato delle vibrazioni può essere utilizzato alla valutazione preliminare dell’esposizione. Attenzione! L’emissione di vibrazioni durante il lavoro con l’utensile può diﬀ erire dal valore dichiarato, a seconda di come viene utilizzato l’utensile. Attenzione! È necessario determinare le misure di sicurezza per proteggere l’operatore, che sono basate sulla valutazione dell’esposizione in condizioni reali di funzionamento (comprese tutte le fasi del ciclo di lavoro, ad esempio quando l’utensile è spento o inattivo, nonché quando l’utensile È acceso).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta ﬁ nito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l’esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell’inseritore, eventuali tamponamenti nella sﬁ nestratura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l’utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento veriﬁ catosi durante l’esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta ﬁ nito il lavoro, pulire il corpo, la sﬁ nestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il ﬂ usso d’aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.

ISTRUZIONI ORIGINALI

Page 49

KENMERKEN VAN HET GEREEDSCHAP

De slagmoersleutel betreft een normaal elektrisch apparaat, II isolatieklasse, dat bestemd is voor het vastdraaien en losdraaien van moeren en schroeven. Dankzij de elektrische voeding is een pneumatische installatie niet noodzakelijk. Het apparaat is ontworpen voor privé gebruik en dient niet professioneel te worden toegepast, zoals bijvoorbeeld op werkplaatsen of voor betaald werk. Een correcte, betrouwbare en veilige werking van de machine is afhankelijk van een correcte toepassing ervan en om die reden dient men:

Voordat men gebruik gaat maken van het gereedschap de gehele instructie goed door te lezen en deze goed te bewaren.

Voor eventuele schade die is ontstaan als gevolg van het niet naleven van de veiligheidsvoorschriften en aanbevelingen van deze handleiding is de leverancier niet verantwoordelijk.

UITRUSTING

De slagmoersleutel wordt compleet geleverd en hoeft niet te worden gemonteerd. Samen met de slagmoersleutel worden tevens dopsleutels geleverd.

TECHNISCHE PARAMETERS

Parameter Meeteenheid Waarde

Catalogusnummer 57092 Nominale spanning [V~] 230 - 240 Nominale frequentie [Hz] 50 Nominaal vermogen [W] 1100 Omwentelingssnelheid [min Maximumkoppel [Nm] 450 Slagfrequentie [min Omvang van de aandrijfrol [‘’ / mm] 1/2 / 12,5 Elektrische beschermingsklasse II Beschermingsgraad (IPXX) IP20 Masse [kg] 3,3 Geluidsniveau

- LpA (druk) [dB] (A) 89,0 ± 3,0

- LwA (vermogen) [dB] (A) 100,0 ± 3,0 Vibratie (vastdraaien bij een max prestatie) [m/s

-1

] 2200

-1

] 4000

] 10,04 ± 1,5

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LET OP!! Lees al deze instructies. Het niet naleven van de instructies kan leiden tot elektrische schokken, brand of persoonlijk

letsel. De term “elektrisch gereedschap” dat wordt gebruikt in de instructies verwijst naar alle apparaten die worden aangedreven door elektrische stroom zowel bedraad als draadloos.

NALEVEN VAN ONDERSTAANDE INSTRUCTIES

Werkplaats Houd de werkplek goed verlicht en schoon. Een rommelige werkplek en slechte verlichting kunnen leiden tot ongelukken. Men dient het gereedschap niet te gebruiken in een omgeving met verhoogd risico op ontploﬃ ng die brandbare vloeistoﬀ en, gassen of dampen bevatten. Van elektrisch gereedschap kunnen vonken afkomen die brand kunnen veroorzaken

indien deze vonken in aanraking komen met brandbare gassen of dampen. Geen kinderen of omstanders toelaten tot de werkplaats. Concentratieverlies kan leiden tot controleverlies over het apparaat.

Elektrische veiligheid De stekker van de elektrische kabel dient te passen in het stopcontact. Men dient de stekker niet aan te passen. Het is verboden gebruik te maken van adapters om op die wijze de stekker geschikt te maken voor het stopcontact. Een niet

aangepaste stekker die past op het stopcontact vermindert het risico op elektrische schokken. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingen en koelers. Aarding van het lichaam verhoogt het risico op een elektrische schok. Het elektrisch gereedschap niet blootstellen aan contact met regen of vocht. Water en vocht dat in het elektrische apparaat terecht komt vergroot de kans op een elektrische schok.

OORSPRONKELIJKE INSTRUCTIES

Page 50

De stroomkabel niet overbelasten. Gebruik de stroomkabel niet om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Vermijd contact van de stroomkabel met hitte, olie, scherpe randen en bewegende delen. Een

beschadigde stroomkabel verhoogt het risico op een elektrische schok.

In geval van werkzaamheden in de open lucht dient men gebruik te maken van verlengsnoeren die bestemd zijn voor gebruik buitenshuis. Het gebruik van een correcte verlengsnoer vermindert het risico op elektrische schokken. Indien het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdbaar is dient men ter bescherming tegen voedingsspanning gebruik te maken van een aardlekschakelaar(RCD). De toepassing van een aardlekschake-

laar vermindert het risico op een elektrische schok.

Persoonlijke bescherming Start de werkzaamheden indien men in een goede lichamelijke en geestelijke conditie verkeerd. Besteed aandacht aan hetgeen dat men doet. Verricht geen werkzaamheden indien men moe is of onder invloed van medicijnen of alcohol. Een

moment van onoplettendheid kan leiden tot ernstige verwondingen. Maak gebruik van persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen, zoals stofmaskers, veiligheidsschoenen, helmen en gehoorbeschermers verminderen het risico op ernstig lichamelijk letsel.

Voorkom het onbedoeld inschakelen van gereedschap. Controleer of de elektrische schakelaar zich in de positie “uit” bevindt voordat het gereedschap wordt aangesloten op het elektriciteitsnet. Het vasthouden van het apparaat met de vinger

op de schakelaar of het aansluiten van het elektrische apparaat op het moment dat de schakelaar op “aan” staat kan leiden tot ernstig persoonlijk letsel.

Voordat men het elektrische gereedschap inschakelt dient men eventuele sleutels en andere gereedschappen die zijn gebruikt voor het instellen te verwijderen. Een sleutel die is achtergelaten op de roterende onderdelen van het gereedschap

kunnen leiden tot ernstige verwondingen. Blijf in evenwicht. Blijf de gehele tijd in de juiste houding. Dit maakt het makkelijker het elektrische apparaat onder controle te houden in geval van onverwachte situaties tijdens het gebruik.

Maak gebruik van beschermende kleding. Draag geen loszittende kleding en sieraden. Houd het haar, kleding en werkhandschoenen uit de buurt van bewegende delen van het elektrische gereedschap. Loszittende kleding, sieraden of lange haren kunnen in aanraking komen met de bewegende delen van het gereedschap. Maak gebruik van stofafscheiders of stofbakken indien van toepassing. Zorg ervoor dat dit correct wordt vastgemaakt. De toepassing van een stofafzuiging

vermindert het risico op ernstige verwondingen.

Gebruik van het elektrische apparaat Het elektrische apparaat niet belasten. Maak gebruik van gereedschap dat nodig is voor de desbetreﬀ ende werkzaamheden. Correct gereedschap dat bestemd is voor de desbetreﬀ ende werkzaamheden zorg voor eﬃ ciëntere en veiligere werk-

zaamheden. Maak geen gebruik van het elektrische gereedschap indien de schakelaar niet werkt. Gereedschap dat niet kan worden gecontroleerd door middel van de schakelaar is gevaarlijk en dient te worden gerepareerd.

Trek de stekker uit het stopcontact voordat men het apparaat gaat afstellen, toebehoren gaat vervangen of voordat men het gereedschap wilt opslaan. Dit voorkomt het onbedoeld inschakelen van het elektrische gereedschap. Bewaar het gereedschap buiten het bereik van kinderen. Laat ongeschoolde personen geen gebruik maken van het gereedschap. Het elektrisch gereedschap kan gevaarlijk zijn in de handen van ongeschoolde personen. Zorg voor het juiste onderhoud van het gereedschap. Controleer het gereedschap op fouten of loszittende onderdelen. Controleer de onderdelen op beschadigingen. In geval van eventuele gebreken dient men dit te repareren voordat men gebruik gaat maken van het elektrische apparaat. Veel ongelukken worden veroorzaakt door onjuist onderhouden gereed-

schap. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen zijn makkelijker te controleren tijdens de werkzaamheden.

Gebruik elektrisch gereedschap en accessoires in overeenstemming met deze instructies. Gebruik gereedschappen voor het beoogde doel, rekening houdend met het type en de arbeidsomstandigheden. Het gebruik van gereedschappen

voor andere werkzaamheden dan de bestemming daarvan kan de kans

Reparatie Repareer het gereedschap alleen op de daarvoor gerechtigde plaatsen en maak alleen gebruik van originele onderdelen.

Dit garandeert een goede veiligheid van het elektrisch gereedschap

AANVULLENDE VEILIGHEIDSINSTRUCTIES

Tijdens het gebruik van het gereedschap dient men altijd de aan de handleiding bijgevoegde veiligheidsvoorschriften na te leven evenals de andere voorschriften met betrekking tot de veiligheid en de hygiëne op de werkvloer. De gereedschappen mogen niet worden blootgesteld aan neerslag. Men dient altijd te controleren of de bestaande voedingsspanning overeenkomt met het typeplaatje van het gereedschap. Voor de start van de werkzaamheden dient men te controleren of de toegepaste opzetstukken niet beschadigd zijn. In geval van

op gevaarlijke situaties te verhogen.

OORSPRONKELIJKE INSTRUCTIES

Page 51

schade dient men de opzetstukken te vervangen. Toegepaste dopsleutels en andere hulpmiddelen dienen te worden aangepast aan de werkzaamheden met pneumatisch gereedschap. Aanvullende onderdelen/ gereedschappen dienen in goede staat te zijn, schoon en onbeschadigd. Het is verboden de aansluiting van de sleutel of de aandrijfrol aan te passen. Tijdens de werkzaamheden dient men gebruik te maken van een beschermende bril. Tevens wordt het aangeraden gebruik te maken van beschermende kleding en handschoenen. Tijdens de werkzaamheden de slagmoersleutel met beide handen vasthouden.

BEDIENING VAN DE SLAGMOERSLEUTEL

LET OP! De installatie van de apparatuur kan alleen worden uitgevoerd bij afgesloten voeding. Trek de stekker uit het stopcontact!

Werkzaamheden met de slagmoersleutel

Voordat men begint met het vastdraaien van schroeven of moeren door middel van de slagmoersleutel dient men handmatig de schroef of moer vast te draaien (tenminste twee omwentelingen) Controleer of de sleutel de juiste omvang heeft met betrekking tot het vastgedraaide of losgedraaide onderdeel. Verkeerd gekozen afmetingen kunnen leiden tot beschadigingen van de sleutel evenals van de moeren of schroeven.

Vastdraaien en losdraaien

Plaats op de aandrijfrol de juiste slagmoersleutel. (II) Sluit het gereedschap aan op de voeding. Pak het gereedschap met beide handen vast. (III) Plaats de sleutel op de schroef of moer. Druk op de schakelaar en houd het gereedschap in een positie die overeenkomt met de gewenste draairichting. (IV) In geval van vastdraaien de schakelaar indrukken vasthouden in de positie F en in geval van losdraaien in de positie R. In geval van vastdraaien nadat de maximumkoppel is bereikt zal de koppeling met betrekking tot overbelasting worden ingeschakeld en zal de aandrijving van de aandrijfrol worden uitgeschakeld. Op dat moment dient men de schakelaar los te laten en te wachten tot de motor volledig is gestopt met roteren. In geval van losdraaien dient men te controleren of het moment waarop de moer is vastgedraaid niet het maximale draaimoment overschrijdt. In een dergelijk geval zal de koppeling met betrekking tot overbelasting tevens worden ingeschakeld en zal het losdraaien van de moeren niet mogelijk zijn. Nadat de desbetreﬀ ende onderdelen zijn losgedraaid dient men de schakelaar los te laten en te wachten tot de motor volledig is gestopt met roteren. Aan het einde van de werkzaamheden het gereedschap loskoppelen van de voeding en verder gaan met het onderhouden van het apparaat.

Extra informatie

Tijdens het werk oefen geen teveel druk op het verwerkte materiaal uit en doe het niet De aangegeven totale waarde van de trillingen werd gemeten met een standaard methode en kan gebruikt worden om verschillende gereedschappen te vergelijken. De verklaarde totale waarde van de trillingen kan bij de voorlopige evaluatie van de expositie worden gebruikt. Aandacht! Emissie van trillingen tijdens het werken met het gereedschap kan afwijken van de aangegeven waarde, afhankelijk van hoe het gereedschap wordt gebruikt. Aandacht! Het is verplicht de veiligheidsmaatregelen vast te stellen om de exploitant te beschermen, die zijn gebaseerd op de evaluatie van de expositie onder werkelijke arbeidsomstandigheden (inclusief alle fasen van de werkcyclus, bijv. Wanneer het gereedschap uit of in gebruik is, evenals wanneer het gereedschap staat aan).

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het apparaat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongeldig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reinigingsvloeistoﬀ en. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.

OORSPRONKELIJKE INSTRUCTIES

Page 52

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Το κλειδί σύσφιξης είναι απλό ηλεκτρικό εργαλείο, II τάξης μόνωσης που προορίζεται για το ξεβίδωμα και βίδωμα των πωμάτων και βιδών. Χάρις την ηλεκτρική τροφοδότηση δεν απαιτείται η κατοχή της πνευματικής εγκατάστασης για την εργασία με το κλειδί. Το εργαλείο σχεδιάστηκε για την οικιακή χρήση αποκλειστικά και δεν μπορεί να εκμεταλλεύεται επαγγελματικά, δηλ. σε εργατικούς χώρους και εργασίες επ’ αμοιβή. Η σωστή, αξιόπιστη και ασφαλής εργασία του εργαλείου εξαρτάται από τη σωστή εκμετάλλευση, γι’ αυτό:

Πριν να ξεκινήσετε την εργασία με το εργαλείο πρέπει να διαβάσετε καλά τις οδηγίες χρήσης και να τις φυλάξετε.

Για τις δημιουργημένες ζημιές σε αποτέλεσμα της μην υπακοής των κανόνων ασφαλείας και συστάσεων των οδηγιών χρήσης ο προμηθευτής δε φέρει καμιά ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Το κλειδί παραδίδεται σε πλήρη κατάσταση και δε χρίζει συναρμολόγηση. Μαζί με το κλειδί παραδίδονται τα κλειδιά περικοχλίου.

ΤΕΧΝΙΚΟΙ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Αξία

Αριθμός καταλόγου 57092 Ονομαστική τάση [V~] 230 - 240 Ονομαστική συχνότητα [Hz] 50 Ονομαστική ισχύ [W] 1100 Ταχύτητα περιστροφής [min-1] 2200 Μέγιστη στιγμή περιστροφής [Nm] 450 Συχνότητα κρούσης [min-1] 4000 Μέγεθος οδηγού [‘’ / mm] 1/2 / 12,5 Τάξη ηλεκτρικής προστασίας II Βαθμός προστασίας (IPXX) IP20 Μάζα [κιλά] 3,3 Επίπεδο θορύβου

- LpA (πίεση) [dB] (A) 89,0 ± 3,0

- L

(ισχύ) [dB] (A) 100,0 ± 3,0

Ταλαντώσεις (βίδωμα κρούσης κατά τη μέγιστη επίδοση) [m/s2] 10,04 ± 1,5

ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΣΟΧΗ! Διαβάστε καλά τις οδηγίες χρήσης. Η μη τήρηση μπορεί να φέρει την ηλεκτροπληξία, την πυρκαγιά ή τις σωματικές

βλάβες. Η έννοια „ηλεκτρικό εργαλείο” που χρησιμοποιείται στις οδηγίες χρήσης αφορά όλα τα εργαλεία που προωθούνται με το ηλεκτρικό ρεύμα όσο με το καλώδιο τόσο και χωρίς.

ΝΑ ΥΠΑΚΟΥΕΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ

Τόπος εργασίας Ό τόπος της εργασίας πρέπει να διατηρείται καλά φωτιζόμενος και καθαρός. Η ακαταστασία και ο χαμηλός φωτισμός

μπορούν να φέρουν ατυχήματα.

Δεν πρέπει να εργάζεστε με τα ηλεκτρικά εργαλεία στο περιβάλλον με το αυξημένο ρίσκο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία βγάζουν σπίθες, που μπορούν να προκαλέσουν πυρκαγιά σε επαφή με τα εύφλεκτα

αέρια ή ατμούς. Να κρατάτε μακριά τα παιδιά και τα τρίτα πρόσωπα από τον χώρο εργασίας. Η έλλειψη της συγκέντρωσης μπορεί να προκαλέσει την απώλεια ελέγχου στο εργαλείο

Ηλεκτρική ασφάλεια Ο ρευματολήπτης πρέπει να ταιριάζει με την πρίζα. Απαγορεύεται η τροποποίηση του ρευματολήπτη. Απαγορεύεται η χρήση οποιουδήποτε τύπου προσαρμογέα με σκοπό την προσαρμογή του φις στην πρίζα. Μη τροποποιημένος

ρευματολήπτης που ταιριάζει στην πρίζα μειώνει το ρίσκο ηλεκτροπληξίας. Να αποφεύγετε την επαφή με γειωμένες επιφάνειες τέτοιες όπως οι σωλήνες, τα καλοριφέρ και τα ψυγεία. Η γείωση του σώματος αυξάνει το ρίσκο της ηλεκτροπληξίας. Δεν πρέπει να εκθέτετε τα ηλεκτρικά εργαλεία σε επαφή με τα ατμοσφαιρικά απόβλητα ή την υγρασία. Το νερό και η υγρασία, που θα εισέλθει στο εσωτερικό του ηλεκτρικού εργαλείου αυξάνει το ρίσκο της ηλεκτροπληξίας.

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 53

Να μην επιβαρύνεται το καλώδιο τροφοδότησης. Να μην χρησιμοποιείτε το καλώδιο τροφοδότησης για τη μεταφορά, τη σύνδεση και την αποσύνδεση του φις από τη πρίζα. Να αποφεύγετε την επαφή του καλωδίου τροφοδότησης με τη θερμότητα, τα λάδια, τα κοφτερά αντικείμενα και τα κινητά στοιχεία. Η βλάβη του καλωδίου τροφοδότησης αυξάνει το ρίσκο

ηλεκτροπληξίας.

Στην περίπτωση της εργασίας εκτός κλειστών χώρων πρέπει να χρησιμοποιείτε τις μπαλαντέζες που προορίζονται για την εργασία εκτός των κλειστών χώρων. Η χρήση της κατάλληλης μπαλαντέζας μειώνει το ρίσκο της ηλεκτροπληξίας. Στην περίπτωση, όπου η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, ως την προστασία από την τάση τροφοδότησης πρέπει να χρησιμοποιείτε τη συσκευή υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD

μειώνει το ρίσκο ηλεκτροπληξίας.

Η προσωπική ασφάλεια Ξεκίνησε την εργασία σε καλή φυσική και ψυχική κατάσταση. Δώσε προσοχή σε αυτό που κάνεις. Να μην εργάζεσαι κουρασμένος ή υπό την επιρροή των φαρμάκων ή του αλκοόλ. Ακόμα και μια στιγμή απροσεξίας κατά την εργασία μπορεί

να φέρει τις σοβαρές σωματικές βλάβες. Χρησιμοποίησε τα μέσα της προσωπικής ασφάλειας. Να φοράς πάντα τα γυαλιά προστασίας. Η χρήση των μέσων της προσωπικής ασφάλειας, τέτοιων όπως οι μάσκες κατά της σκόνης, τα προστατευτικά υποδήματα, τα κράνη και οι ωτασπίδες μειώνουν το ρίσκο των επικίνδυνων σωματικών βλαβών.

Να αποφεύγεται η τυχαία ενεργοποίηση του εργαλείου. Βεβαιωθείτε, ο ηλεκτρικός διακόπτης είναι στη θέση „ενεργοποιημένος” πριν τη σύνδεση του εργαλείου στο δίκτυο ηλεκτρικής ενέργειας. Το κράτημα του εργαλείου με το

δάχτυλο στο διακόπτη ή η σύνδεση του ηλεκτρικού εργαλείου, όταν ο διακόπτης είναι στη θέση „ενεργοποιημένος” μπορεί να φέρει σοβαρές σωματικές βλάβες.

Πριν την ενεργοποίηση του ηλεκτρικού εργαλείου αφαίρεσε όλα τα κλειδιά και τα ηλεκτρικά εργαλεία, που χρησιμοποιήθηκαν για τη ρύθμισή του. Το αφημένο κλειδί στα περιστρεφόμενα στοιχεία του εργαλείου μπορεί να φέρει τις

σοβαρές σωματικές βλάβες. Διατήρησε την ισορροπία. Διατήρησε συνέχεια την κατάλληλη θέση. Αυτό θα Σου επιτρέψει τον πιο εύκολο έλεγχο στο ηλεκτρικό εργαλείο σε περίπτωση των αναπόφευκτων καταστάσεων κατά την εργασία.

Φόρα την ένδυση προστασίας. Να μην φοράτε την χαλαρή ένδυση και κοσμήματα. Κράτα τα μαλλιά, την ένδυση και τα γάντια εργασίας μακριά από τα κινητά μέρη του ηλεκτρικού εργαλείου. Η χαλαρή ένδυση, τα κοσμήματα ή τα μακριά μαλλιά μπορούν να πιαστούν στα κινητά μέρη του εργαλείου. Χρησιμοποίησε τους συλλέκτες σκόνης ή τα δοχεία για τη σκόνη, εάν το εργαλείο είναι εξοπλισμένο σε τέτοια. Φρόντισε ώστε να τα εγκαταστήσεις καλά. Η χρήση του συλλέκτη της σκόνης

μειώνει το ρίσκο των σοβαρών σωματικών βλαβών.

Η χρήση του ηλεκτρικού εργαλείου Να μην επιβαρύνετε το ηλεκτρικό εργαλείο. Χρησιμοποίησε το κατάλληλο εργαλείο για τη συγκεκριμένη εργασία. Η

κατάλληλη επιλογή του εργαλείου για τη συγκεκριμένη εργασία, θα σου εξασφαλίσει την πιο αποδοτική και ασφαλή εργασία. Να μην χρησιμοποιείται το ηλεκτρικό εργαλείο, εάν δεν λειτουργεί ο ηλεκτρικός διακόπτης του ρεύματος. Το εργαλείο, που ελέγχεται με τη βοήθεια του διακόπτη του ρεύματος είναι επικίνδυνο και πρέπει να δοθεί προς επισκευή. Βγάλε το φις από την πρίζα πριν τη ρύθμιση, την αλλαγή των ανταλλακτικών ή την αποθήκευση του εργαλείου . Αυτό θα επιτρέψει την αποφυγή της τυχαίας ενεργοποίησης του ηλεκτρικού εργαλείου.

Το εργαλείο να φυλάσσεται μακριά από τα παιδιά. Να μην επιτρέπετε να εργάζονται με το εργαλείο τα πρόσωπα που δεν εκπαιδεύτηκα. Το ηλεκτρικό εργαλείο μπορεί να είναι επικίνδυνο στα χέρια ενός μη εκπαιδευμένου. Εξασφάλισε την καλύτερη συντήρηση του εργαλείου. Έλεγχε το εργαλείο από τη γωνία του μη ταιριαστού και των χαλαροτήτων των κινητών τμημάτων. Έλεγχε εάν το οποιοδήποτε στοιχείο του εργαλείου δεν είναι κατεστραμμένο. Στην περίπτωση της ανακάλυψης των βλαβών πρέπει να τις επιδιορθώσετε πριν τη χρήση του ηλεκτρικού εργαλείου. Πολλά ατυχήματα προκαλούνται λόγω της ακατάλληλης συντήρησης του εργαλείου. Τα εργαλεία κοπής πρέπει να διατηρούνται καθαρά και ακονισμένα. Τα κατάλληλα συντηρημένα εργαλεία ελέγχονται καλύτερα κατά την εργασία. Χρησιμοποίησε τα ηλεκτρικά εργαλεία και τα ανταλλακτικά σύμφωνα με τις παραπάνω οδηγίες χρήσης. Χρησιμοποίησε τα εργαλεία σύμφωνα με τον προορισμό λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση των εργαλείων

για άλλη εργασία από αυτήν που σχεδιάστηκαν μπορεί να αυξήσει το ρίσκο δημιουργίας των επικίνδυνων καταστάσεων.

Επισκευές Επισκέυασε το εργαλείο μόνο σε εξουσιοδοτημένα συνεργεία, χρησιμοποιώντας μόνο τα αυθεντικά ανταλλακτικά. Αυτό

θα σου εξασφαλίσει την κατάλληλη ασφάλεια εργασίας του ηλεκτρικ

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Κατά τη χρήση του εργαλείου, να υπακούετε πάντα τις συνημμένες οδηγίες χρήσης ασφαλείας, όπως επίσης και άλλες οδηγίες της ασφάλειας και υγιεινής κατά την εργασία. Το εργαλείο δεν πρέπει να εκτίθεται στην επιρροή των ατμοσφαιρικών βροχοπτώσεων. Πρέπει πάντα να ελέγχετε, εάν η υπάρχουσα τάση τροφοδότησης αντιστοιχεί στην τάση που δίνεται στο ονομαστικό πινακάκι του εργαλείου.

ού εργαλείου.

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 54

Πριν την έναρξη της χρήσης πρέπει να βεβαιωθείτε, πως το χρησιμοποιημένο καπάκι δεν έχει πάθει βλάβη . Στην περίπτωση της παρατήρησης των βλαβών πρέπει να αντικαταστήσετε το καπάκι σε νέο μη κατεστραμμένο. Τα κλειδιά περικοχλίων που χρησιμοποιούνται και άλλα τοποθετημένα εργαλεία πρέπει να είναι κατάλληλα για την εργασία με τα πνευματικά εργαλεία. Τα πρόσθετα εργαλεία πρέπει να είναι αποδοτικά, καθαρά και να λειτουργούν, και το μέγεθός τους κατάλληλο στο μέγεθος των οδηγών. Απαγορεύεται η τροποποίηση των καλύκων σύσφιξης ή του οδηγού. Κατά την εργασία πρέπει να φοράτε τα γυαλιά προστασίας, συνίσταται η χρήση των γαντιών ή της ένδυσης προστασίας. Κατά την εργασία το κλειδί πρέπει πάντα να κρατιέται με τα δύο χέρια.

Η ΧΡΗΣΗ ΤΟΥ ΚΛΕΙΔΙΟΥ

ΠΡΟΣΟΧΗ! Η εγκατάσταση του εξοπλισμού μπορεί να πραγματοποιείται μόνο με το αποσυνδεδεμένο το ηλεκτρικό ρεύμα. Βγάλτε το φις του εργαλείου από τη πρίζα!

Εργασία με τα κλειδιά σύσφιξης

Πριν την έναρξη του βιδώματος της βίδας ή του πώματος με το κλειδί σύσφιξης, βιδώστε με το χέρι τη βίδα ή το πώμα στο σπείρωμα (τουλάχιστον δύο περιστροφές). Βεβαιωθείτε, πως επιλέχτηκε σωστά το μέγεθος του κλειδιού σύσφιξης όσον αφορά το ξεβιδωμένο ή βιδωμένο στοιχείο. Το κακό ταίριασμα των μεγεθών μπορεί να φέρει ως αποτέλεσμα την καταστροφή όπως του κλειδιού έτσι και του πώματος ή της βίδας.

Βίδωμα και ξεβίδωμα

Εγκαταστήστε στον οδηγό το κατάλληλο κλειδί σύσφιξης. (II) Συνδέστε το εργαλείο στην τροφοδότηση. Πιάστε το εργαλείο με τα δύο χέρια. (III) Το κλειδί σύσφιξης τοποθετήστε στο πώμα ή την κεφαλή της βίδας. Πατήστε το διακόπτη και κρατήστε το στη θέση που αναλογεί στην κατεύθυνση των περιστροφών που επιθυμείτε. (IV) Στην περίπτωση του βιδώματος πατήστε και κρατήστε το διακόπτη στη θέση F, ενώ στην περίπτωση του ξεβιδώματος στη θέση R. Στην περίπτωση του βιδώματος, μετά από το κατόρθωμα της μέγιστης στιγμής περιστροφής, θα λειτουργήσει ο συμπλέκτης της επιβάρυνσης και θα αποσυνδεθεί η πρόωση του οδηγού. Πρέπει τότε να αφήσετε το διακόπτη και να περιμένετε μέχρι να σταματήσουν πλήρως η περιστροφές του κινητήρα. Στην περίπτωση του ξεβιδώματος, πρέπει να ελέγξετε εάν η στιγμή, στην οποία βιδώθηκε το πώμα δεν ξεπερνά τη μέγιστη στιγμή περιστροφής του κλειδιού. Σε αυτή την περίπτωση επίσης θα λειτουργήσει ο συμπλέκτης επιβάρυνσης και μπορεί να μην είναι δυνατό το ξεβίδωμα του πώματος. Μετά το ξεβίδωμα πρέπει να απελευθερώσετε την πίεση του εργαλείου και να περιμένετε μέχρι να σταματήσουν πλήρως η περιστροφές του κινητήρα. Μετά από τη λήξη της εργασίας πρέπει να αποσυνδέσετε το εργαλείο από την τροφοδότηση και να ξεκινήσετε τη συντήρηση.

Επιπλέον πληροφορίες

Κατά τη διάρκεια της εργασίας δεν ασκούν υπερβολική πίεση στο επεξεργασμένο υλικό και δεν το κάνουν Η δηλούμενη συνολική τιμή των κραδασμών μετρήθηκε με μία τυποποιημένη μέθοδο και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφορετικών εργαλείων. Η δηλωμένη συνολική τιμή των κραδασμών μπορεί να χρησιμοποιηθεί κατά την προκαταρκτική αξιολόγηση της έκθεσης. Προσοχή! Η εκπομπή κραδασμών κατά τη διάρκεια της εργασίας με το εργαλείο μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου. Προσοχή! Απαιτείται να καθοριστούν τα μέτρα ασφαλείας για την προστασία του χειριστή, τα οποία βασίζονται στην αξιολόγηση της έκθεσης σε πραγματικές συνθήκες λειτουργίας (συμπεριλαμβανομένων όλων των σταδίων του κύκλου εργασίας, π.χ. όταν το εργαλείο είναι απενεργοποιημένο ή ρελαντί, καθώς και όταν το εργαλείο Είναι ενεργοποιημένη).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλεκτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελιξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυβο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επιθεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 55

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ [email protected] tel: 031 710 8692 fax 0317104008

DEKLARACJA ZGODNOŚCI

0119/57092/EC/2019

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

-1

Elektryczny klucz udarowy 230 - 240 V~; 50 Hz; 1100 W; 2200 min

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

i spełniają wymagania dyrektyw:

; 12,5 mm; nr kat. 57092

2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/EU Kompatybilność elektromagnetyczna 2011/65/EU Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 17 Rok budowy / produkcji: 2019

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2019.01.02

(miejsce i data wystawienia)

INSTRUKCJA ORYGINALNA

(nazwisko i podpis osoby upoważnionej)

Page 56

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ [email protected] tel: 031 710 8692 fax 0317104008

DECLARATION OF CONFORMITY

0119/57092/EC/2019

We declare and guarantee with full responsibility that the following products:

Electric impact wrench 230 - 240 V~; 50 Hz; 1100 W; 2200 min

-1

; 12,5 mm; item no. 57092

meet requirements of the following European Standards / Technical Specifications:

EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

and fulfill requirements of the following European Directives:

2006/42/EC Machinery and safety elements 2014/30/EU Electromagnetic compatibility (EMC) Directive 2011/65/EU Restriction of the Use of Certain Hazardous Substances

Serial number: concern all serials numbers of item(s) mentioned in this declaration The last two digits of the year in which the CE marking was affixed: 17 Year of production: 2019

The person authorized to compile the technical file: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2019.01.02

(Place and date of issue)

INSTRUKCJA ORYGINALNA

(Name and signature of authorized person)

Page 57

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

DECLARAȚIE DE CONFORMITATE

0119/57092/EC/2019

Declarăm și garantăm pe proprie răspundere că produsele următoare:

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ [email protected] tel: 031 710 8692 fax 0317104008

Cheie electrică 230 - 240 V~; 50 Hz; 1100 W; 2200 min

-1

; 12,5 mm; cod articol. 57092

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

și satisfac cerințele Directivelor europene următoare:

2006/42/WE Directiva pentru utilaje și dispozitive de siguranță 2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC) 2011/65/UE Restricția utilizării unor substanțe periculoase

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2019

Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2019.01.02

(locul și data emiterii)

INSTRUKCJA ORYGINALNA

(nume și semnătura persoanei autorizate)

Page 58

INSTRUKCJA ORYGINALNA

Page 59

INSTRUKCJA ORYGINALNA

Page 60

INSTRUKCJA ORYGINALNA
