DIGITAL AMPLIFIER
MANUAL DO USUÁRIO
USER MANUAL • MANUAL DE USUARIO • MANUALE UTENTE
Page 2
Português
Introdução
foi desenvolvido com a mais avançada tecnologia para quem busca
alto desempenho em sistemas de áudio com um ou mais alto-falantes e
“paredões” em geral.
Antes de instalar
Leia atentamente este manual antes de usar o produto.
Todas as conexões do produto devem ser feitas com o mesmo
DESLIGADO.
para proteção em caso de sobrecarga. Ele deve ser instalado o mais próximo
de acordo com o seu consumo.
bitolas recomendadas neste manual para evitar sobreaquecimento
dos cabos e obter o máximo de potência.
sonora e evitar possíveis perdas de potência.
veículo, já que ela pode gerar interferência e ruído em seu sistema de áudio.
Em caso de dúvidas, informe-se com a loja onde foi realizada a
instalação ou entre em contato com o nosso SAC: 018 2104 9412.
2
Page 3

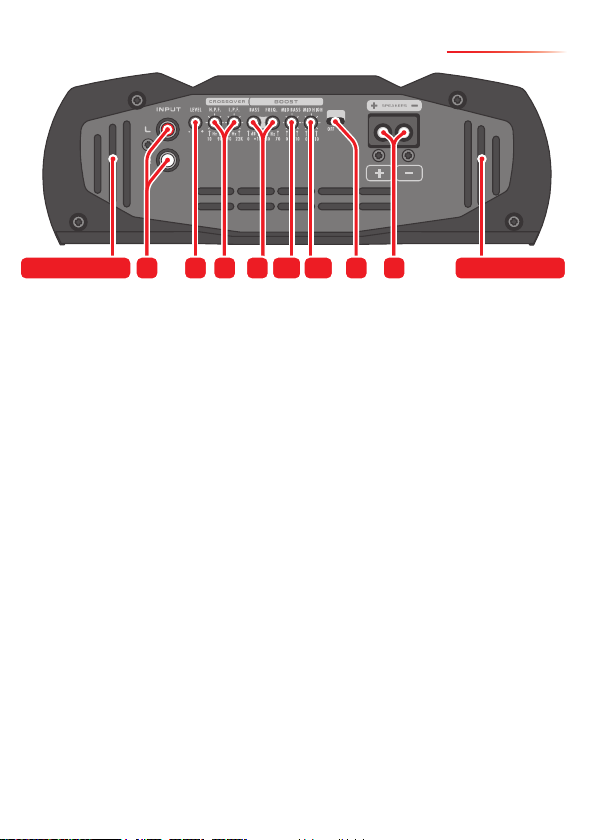

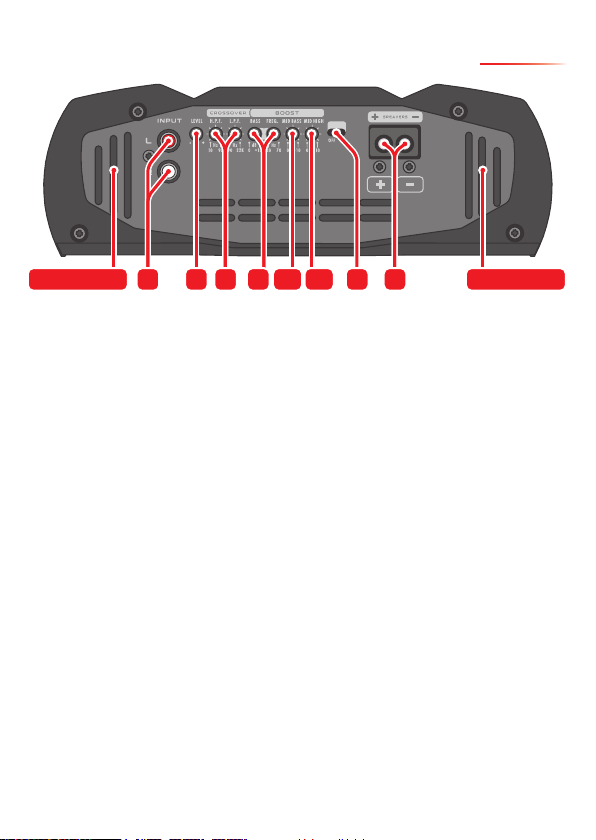

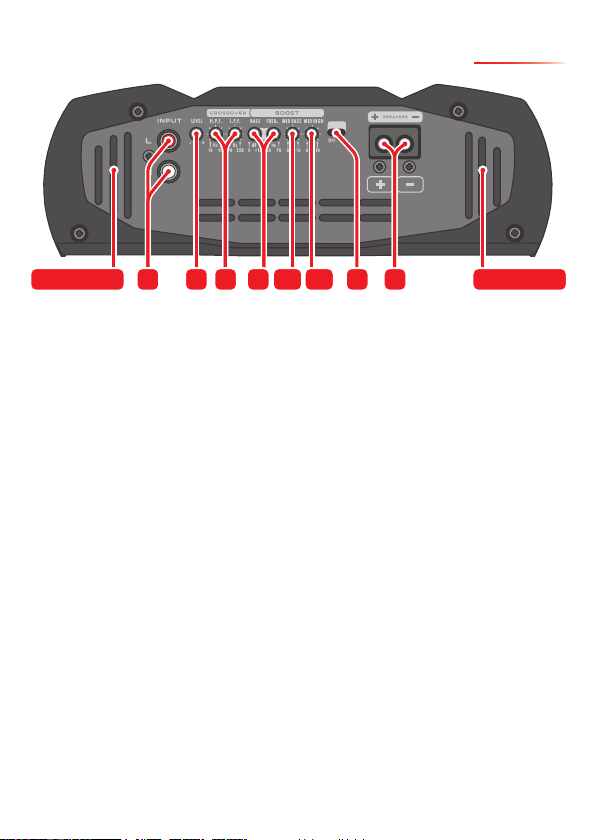

Entrada, saída e controles de áudio
saída de ar saída de ar
1. INPUT:
2. LEVEL:
3. CROSSOVER:
▪ FILTRO HIGH PASS (H.P.F.): Este controle variável permite selecionar a
frequência inicial de 10Hz a 90Hz que será r.
▪ FILTRO LOW PASS (L.P.F.): Este controle variável permite selecionar a
de 90Hz a 22KHz que será r.
4. BASS BOOST:
▪ BASS: para reforço de graves de 0dB a +10dB.
▪ FREQ: variável para atuação do reforço BASS de 30Hz a 70Hz.
4.1. MID BASS BOOST: variável de 0dB a +10dB com atuação no
reforço de graves na frequência de 270Hz.
4.2 MID HIGH BOOST: variável de 0dB a +10dB coma atuação no
2KHz.
5. CHAVE FLAT: Esta chave permite ligar ou desligar o modo FLAT. Os ajustes feitos
nos controles de CROSSOVER e BOOST
6. CONECTOR DE SAÍDA (SPEAKERS):
1 2 3 4 5 64.1 4.2
3
Page 4

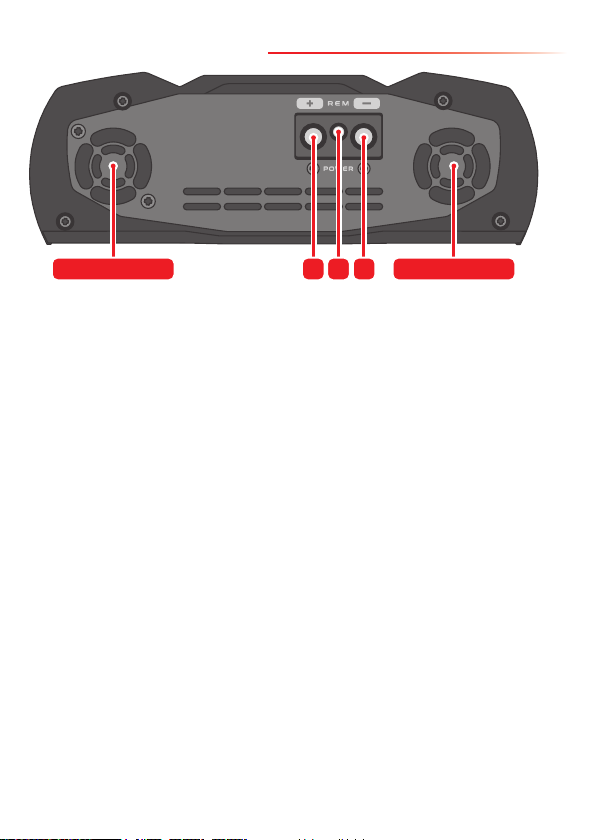

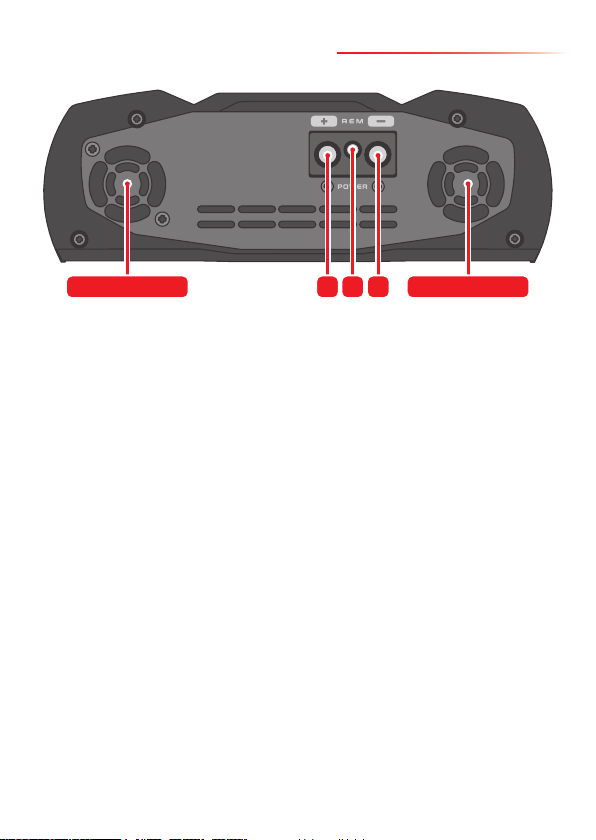

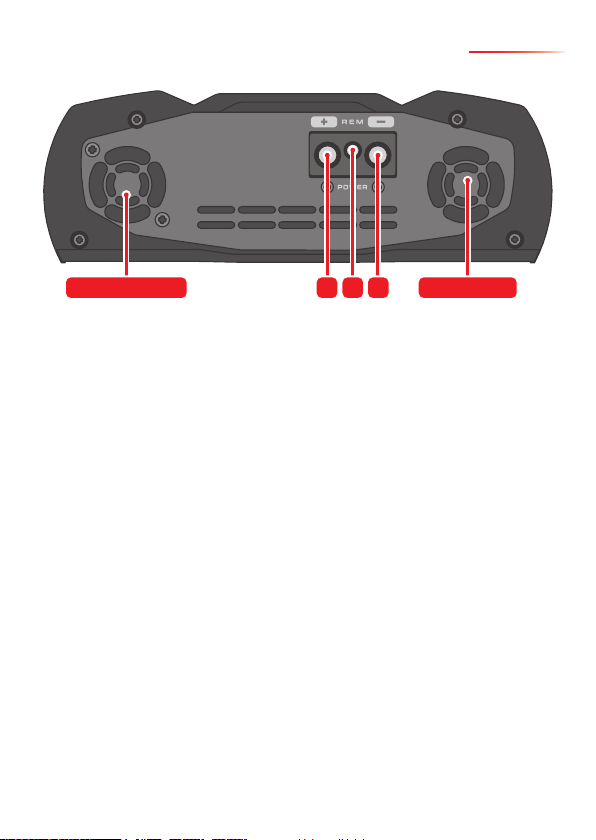

Entrada de alimentação
7:
entrada de ar
8 9 10
saída de ar
7. COOLER:
em local arejado, sem obstrução das entradas e saídas de ar.
8. CONECTOR DE ALIMENTAÇÃO POSITIVO:
21mm²
(120A) o mais próximo possível da bateria.
9. CONECTOR PARA ACIONAMENTO REMOTO (REM): Permite o acionamento
remote
0,75mm².
10. CONECTOR DE ALIMENTAÇÃO NEGATIVO:
21mm².
4
Page 5

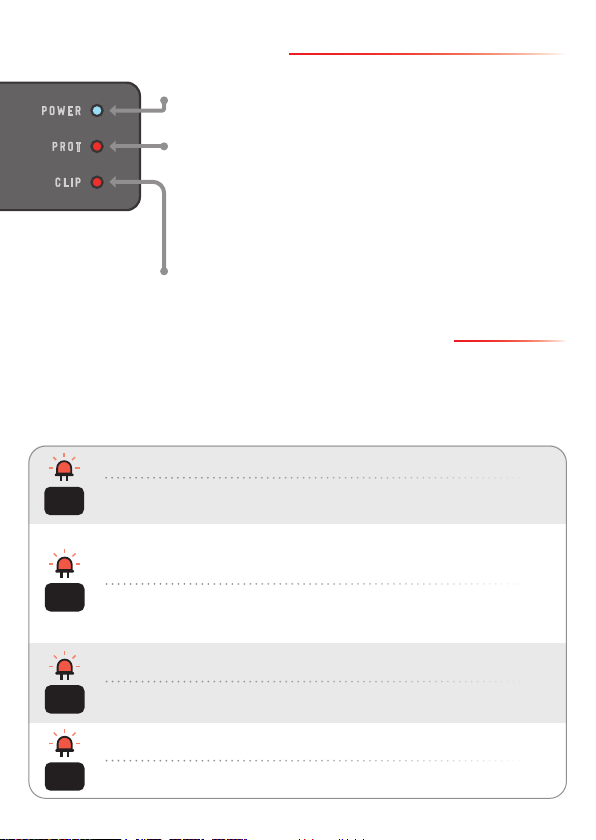

LEDs indicadores
POWER (LED azul): Indica o funcionamento do
PROT (LED vermelho superior): Indica que o
e entrou no modo de proteção, forçando seu
tabela de proteções
abaixo
CLIP (LED vermelho inferior): Indica distorção do sinal
Sistema de proteção inteligente
desligar e o LED PROT
Diagnóstico: Curto circuito ou sobrecarga na saída.
Pisca
Solução: Verique se os cabos do alto falante estão bem isolados e se a
1x
impedância na saída não excede a suportada pelo amplicador.
Diagnóstico: Temperatura excessiva. Quando o amplicador ange aproximadamente 90°C, o áudio é interrompido e os coolers trabalham em rotação
máximo para acelerar o processo de resfriamento dos componentes internos.
Pisca
Solução: Verique se o amplicador está em local venlado ou se os coolers
2x
não estão obstruídos. Mantenha o amplicador ligado por alguns minutos para
que os coolers auxiliem no processo de resfriamento.
Diagnóstico: Tensão de alimentação inferior a 9V.
Pisca
Solução: Verique a tensão da bateria ou fonte de alimentação.
3x
Diagnóstico: Tensão de alimentação superior a 16V.
Pisca
Solução: Verique a tensão da bateria ou fonte de alimentação.
4x
5
Page 6

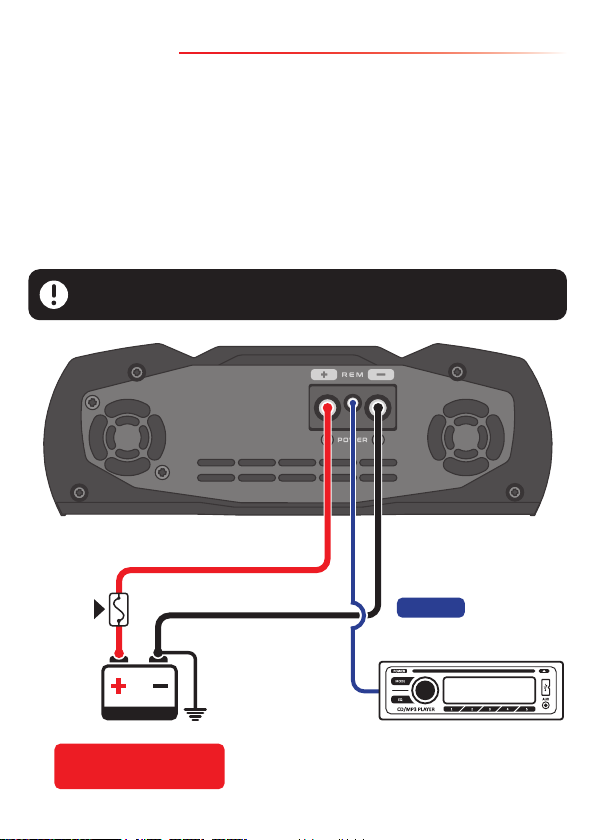

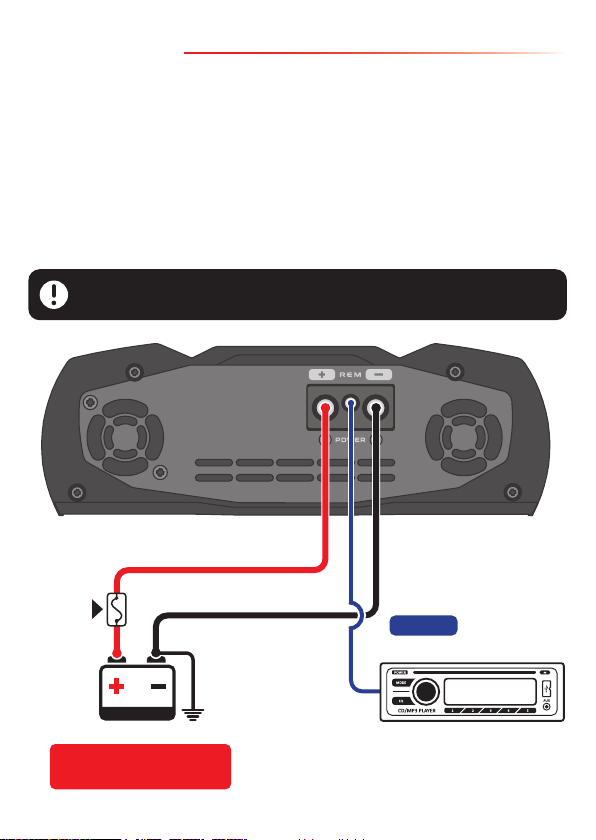

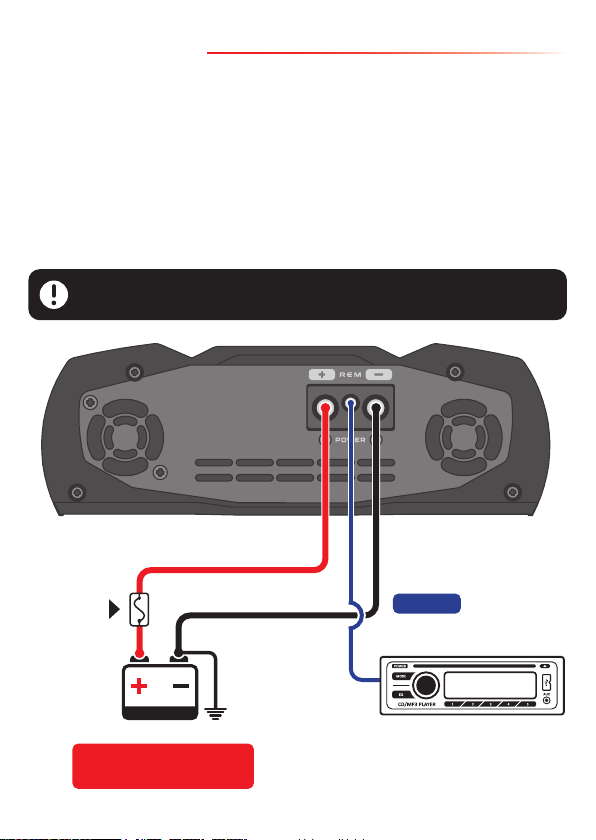

Instalação
...........................
..........................................................................
..................................
................................................................

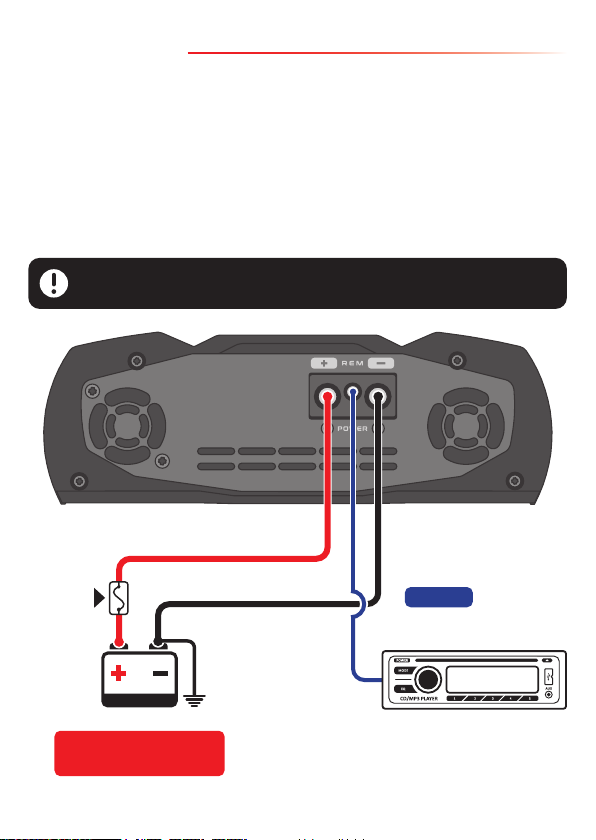

O uso de fusível ou disjuntor é obrigatório para proteger o sistema de curto
circuito ou sobrecarga. Instale-os o mais próximo possível da bateria.
A instalação deve ser feita somente por prossionais qualicados e com
o produto DESLIGADO.
POSITIVO:
Cabo de 21mm2
21mm²
0.75mm²
6mm²
120A
Fusível
120A
(Máx. 30cm
da bateria)
Bateria
RECOMENDADO USO
DE BATERIA AUXILIAR.
REM
NEGATIVO:
Cabo de 21mm2
Terra Rádio / Player
6
Acionamento
Remoto: 0.75mm2
STETSOM
Page 7

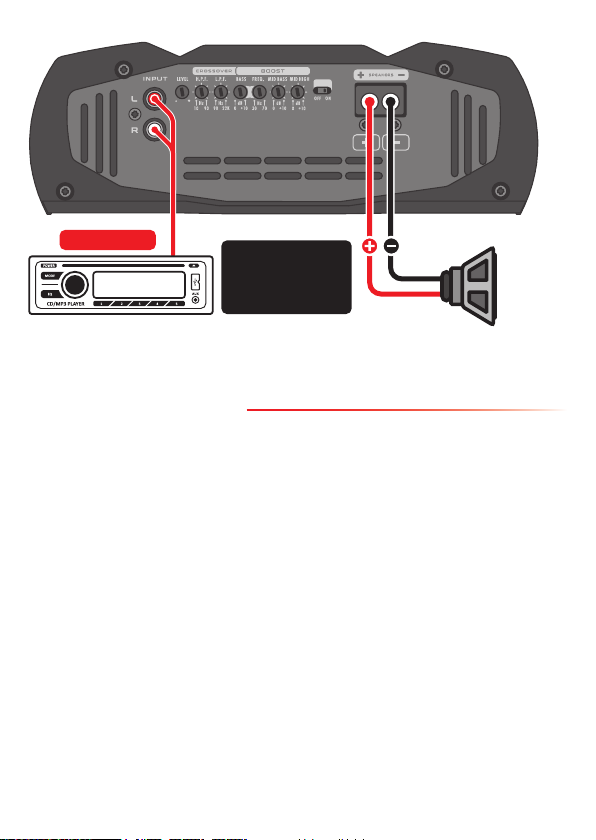

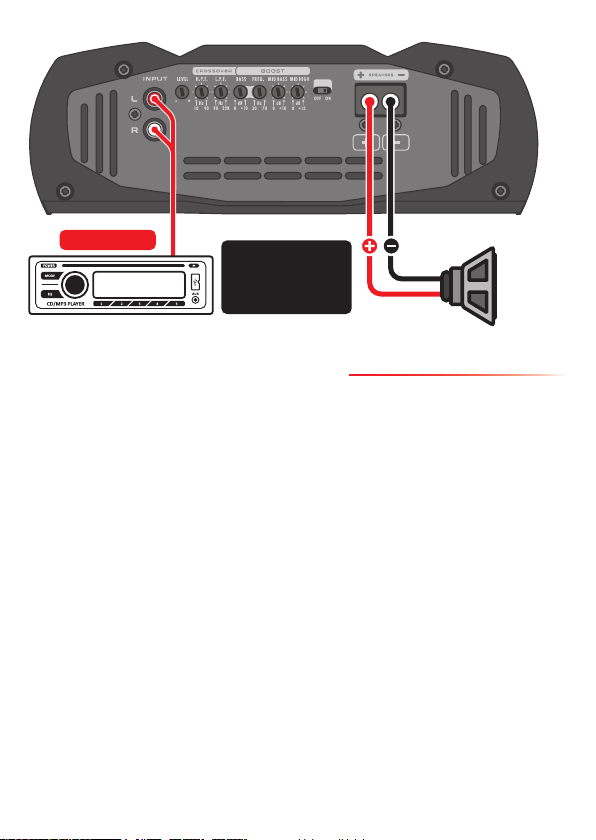

Cabos RCA
STETSOM
Rádio / Player
Verique a
impedância mínima
suportada pelo
amplicador.
Cabos de 6mm2
Alto Falantes
Solução de problemas
NÃO LIGA:
equipamento.
produto.
SEM SOM:
corretamente ou com defeito.
LEVEL não está no mínimo.
LED PROT PISCANDO:
se o produto está superaquecido.
7
Page 8
Alto-falantes ou cabos em curto, cheque os alto-falantes, cabos e conexões.
DISTORÇÕES NO SOM:
Os alto-falantes podem estar sobrecarregados ou com defeito, diminua o nível e
a)
para 36 (80%).
b)
que o led apague completamente.
GRAVES FRACOS:
(alto-falantes fora de fase).
RUÍDOS E FALHAS NO SOM:
elas podem causar interferências e ruídos no sinal de áudio.
Eventuais atualizações feitas neste manual serão disponibilizadas para consulta
do consumidor gratuitamente no site da marca. Recomenda-se que o manual
atualizado seja consultado sempre que necessário.
8
Page 9
Especicações técnicas
1 OHM 2 OHMs 4 OHMs
1
2600W RMS
@ 1 Ohms
1720W RMS
@ 2 Ohms
2015W RMS
@ 1 Ohm
1330W RMS
@ 2 Ohms
2750W RMS
@ 2 Ohms
1600W RMS
@ 4 Ohms
2115W RMS
@ 2 Ohm
1140W RMS
@ 4 Ohms
2830W RMS
@ 4 Ohms
1600W RMS
@ 8 Ohms
2050W RMS
@ 4 Ohms
1200W RMS
@ 8 Ohms
200mV
>90dB
10Hz ~ 22KHz
90Hz ~ 22KHz
10Hz ~ 90Hz
Freq: 30Hz ~ 70 Hz
Boost: 0 ~ +10dB
Boost: 0 ~ +10dB (270Hz)
Boost: 0 ~ +10dB (2KHz)
8K Ohms10K Ohms12K Ohms
9V ~ 16V
108A
217A
108A
217A
78 x 231,5 x 193,5 mm
2,15 Kg
100A
198A
Os dados aferidos são baseados em equipamentos do laboratório da STETSOM. Referência de
teste em frequência de 60hz a 1Khz com THD+N à ≤1% em impedâncias referentes a indicada
em cada aferição. Os componentes eletrônicos e o processo fabril podem apresentar variações de
fabricação, levando assim uma variação nas medidas realizadas.
Imagens condas neste manual são meramente ilustravas, podendo diferenciar do produto real.
9
Page 10
Termo de garantia
ou partes, bem como mão de obra necessária para reparos de eventuais defeitos
devidamente constatados como sendo de fabricação. Os reparos serão promovidos pela
CONSULTE A RELAÇÃO DE POSTOS AUTORIZADOS NO SITE:
www.stetsom.com.br/pt/assistencias-tecnica
SAC 018 2104 9412
CONDIÇÕES DE PRAZO DA GARANTIA:
NOTA DE VENDACERTIFICADO DE GARANTIA
devidamente preenchido.
CASOS EM QUE SE PERDE A GARANTIA:
1.
2.
do produto.
3.
instalação que acompanha o produto.
4. Danos e alterações no circuito ou adaptação de peças não originais.
5.
DÚVIDAS E ORIENTAÇÕES:
dúvidas e orientações sobre os produtos e serviços. Entre em contato conosco
10
Page 11
English
Introduction
Before installing
Please read this manual carefully.
OFF.
to protect against overcharging. The fuse has to be installed as close to the
Install.
If you have quesons , contact the store where the purchase or installaon
was made. For more informaon please contact our
Customer Service: BR +55 18 2104-9412.
11
Page 12

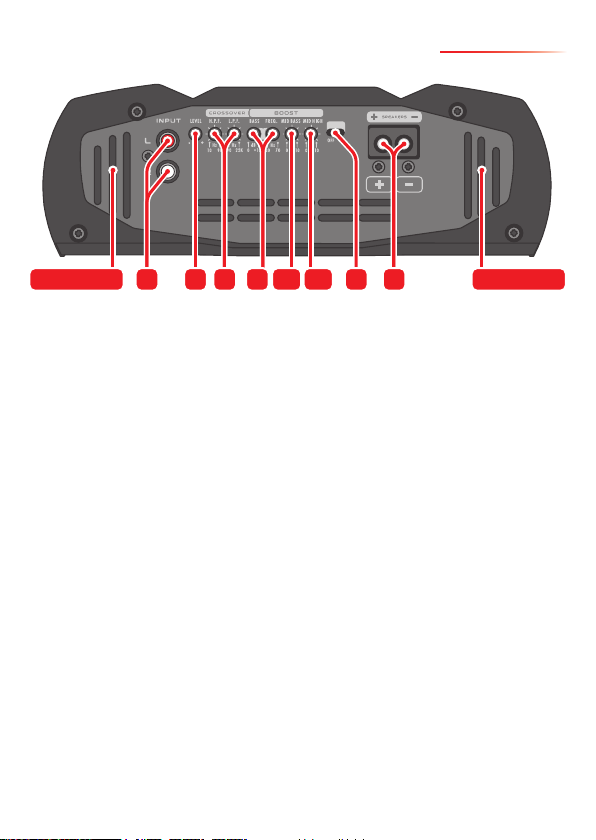

Input, output and audio controls
venlaon venlaon
1. INPUT:
2. LEVEL:
3. CROSSOVER:
HIGH PASS FILTER (H.P.F.):
10Hz to 90Hz
LOW PASS FILTER (L.P.F.):
90Hz to 22KHz
4. BASS BOOST:
BASS: Variable control for bass boost from 0dB to +10dB.
FREQ: Variable control for BASS30Hz to 70Hz.
4.1. MID BASS BOOST: Variable control from 0dB to +10dB270Hz.
4.2 MID HIGH BOOST: Variable control from 0dB to +10dB
2KHz
5. FLAT KEY: FLAT
on the CROSSOVER and BOOST
6. OUTPUT CONNECTOR (SPEAKERS):
1 2 3 4 5 64.1 4.2
12
Page 13

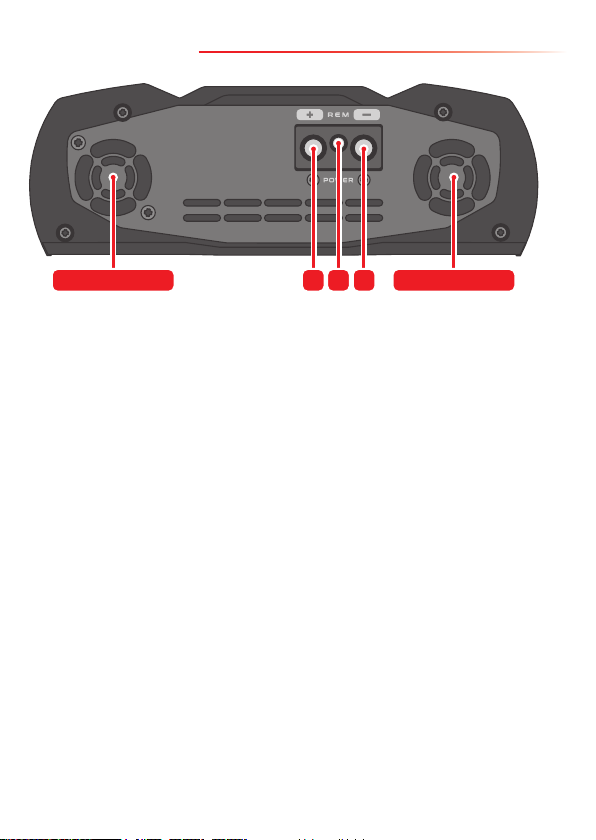

Power input
7:
cooler
8 9 10
venlaon
7. COOLER:
8. POSITIVE POWER SUPLY CONNECTOR:
terminal through a minimum 4 AWG
(120A
9. REMOTE CONNECTOR (REM):
20 AWG.
10. NEGATIVE POWER SUPLY CONNECTOR:
4 AWG .
13
Page 14
Indicators LED
POWER (blue LED):
PROT (top red LED):
protecon
table below the possible problem and turn on the
CLIP (lower red LED):
Smart protection system
the PROT LED
Diagnostic: Short circuit or output overload.
blink
Solution: Check that the speaker cables are well insulated and that the output
1x
impedance does not exceed that supported by the amplier.
Diagnostic: Excessive temperature. When the amplier reaches approximately
32°F, audio is stopped and the coolers run at maximum speed to speed up the
cooling process of the internal components.
blink
Solution: Check if the amplier is in a venlated place or if the coolers are not
2x
obstructed. Keep the amplier turned on for a few minutes for the coolers to
assist in the cooling process.
Diagnostic: Supply voltage less than 9V.
blink
Solution: Check voltage of baery or power supply.
3x
Diagnostic: Supply voltage greater than 16V.
blink
Solution: Check voltage of baery or power supply.
4x
14
Page 15
Instalation
connectors........................................
......................................................................
Output signal connectors (speakers) ..........................................
..............................................................
The use of fuse or circuit breaker is mandatory to protect the system from short
circuit and overload. Install them as close to the baery as possible.
Installaon should only be done by qualied professionals with the
product turned OFF.
POSITIVE:
4 AWG cable
Fuse
120A
(maximum 12”
of baery)
NEGATIVE:
4 AWG cable
REM
Remote: 18 AWG
4 AWG
18 AWG
9 AWG
120A
Baery
Ground
RECOMMENDED USE
OF AUXILIARY BATTERY.
STETSOM
Radio / Player
15
Page 16
RCA cables
STETSOM
Radio / Player
Check the minimum
impedance
supported by the
amplier.
9 AWG cables
Speakers
Troubleshooting
AMPLIFIER DOES NOT TURN ON:
have electrical and mechanical contact.
NO SOUND:
LEVEL
PROT LED FLASHING:
16
Page 17
SOUND DISTORTIONS:
a)
(80%).
b)
LACK OF BASS:
NOISE AND FAILURE IN SOUND:
from a single point.
Any updates made in this manual will be available for costormers to consult without any
charge on the brand’s site.
It is recommended that the updated manual be consulted whenever needed.
Images contained in this manual are merely illustrave and may dier from the actual product.
17
Page 18
Technical specications
1 OHM 2 OHMs 4 OHMs
1
2600W RMS
@ 1 Ohms
1720W RMS
@ 2 Ohms
2015W RMS
@ 1 Ohm
1330W RMS
@ 2 Ohms
2750W RMS
@ 2 Ohms
1600W RMS
@ 4 Ohms
2115W RMS
@ 2 Ohm
1140W RMS
@ 4 Ohms
2830W RMS
@ 4 Ohms
1600W RMS
@ 8 Ohms
2050W RMS
@ 4 Ohms
1200W RMS
@ 8 Ohms
200mV
>90dB
10Hz ~ 22KHz
90Hz ~ 22KHz
10Hz ~ 90Hz
Freq: 30Hz ~ 70 Hz
Boost: 0 ~ +10dB
Boost: 0 ~ +10dB (270Hz)
Boost: 0 ~ +10dB (2KHz)
8K Ohms10K Ohms12K Ohms
9V ~ 16V
108A
217A
108A
217A
3.7” x 9.11” x 7.6”
4.73 lb
100A
198A
The data measured are based on STETSOM laboratory equipment. Test reference in frequency
from 60hz to 1Khz with THD + N at ≤1% in impedances as indicated in each measurement. The
electronic components and the manufacturing process may present manufacturing variaons,
thus leading to a variaon in the measurements made.
18
Page 19
Warranty Term
guarantees technical assistance to the purchaser of their products. The
www.stetsom.com.br/en/assistencias-tecnica
BR +55 18 2104-9412
WARRANTY CONDITIONS:
CASES THAT VOID THE WARRANTY:
1.
2.
3.
4.
5.
QUESTIONS AND ADVICE:
BR +55 18 2104-9412
[email protected] www.stetsom.com
19
Page 20
Spanish
Introduccion
de sonido en general.
Antes de instalar
Lea este manual detenidamente antes de usar el producto.
Todas las conexiones del producto deben hacerse con el mismo APAGADO.
protección en caso de sobrecarga. El fusible debe instalarse lo más cerca
acuerdo con su consumo.
Dirija los cables de instalación lo más lejos posible del cableado original
audio.
En caso de duda, consulte con la enda donde se realizó la instalación
o comuníquese con nuestro Servicio al Cliente: +55 018 2104 9412.
20
Page 21
Entrada de audio, salida y controles
salida de aire salida de aire
1. INPUT:
2. LEVEL:
3. CROSSOVER:
FILTRO HIGH PASS (H.P.F.): Este control variable permite seleccionar la
frecuencia inicial de 10Hz a 90Hz
FILTRO LOW PASS (L.P.F.): Este control variable permite seleccionar la
90Hz a 22KHz
4. BASS BOOST:
BASS: 0dB a + 10dB.
FREQ: BASS de 30Hz a 70Hz.
4.1. MID BASS BOOST: 0dB a +10dB con rendimiento en
4.2 MID HIGH BOOST: 0dB a +10dB con actuación en el
5. CLAVE FLAT:
FLAT CROSSOVER BOOST se
deshabilitarán al usar este modo.
6. CONECTOR DE SALIDA (SPEAKERS): Salida MONO de la señal amplificada para
1 2 3 4 5 64.1 4.2
21
Page 22
Fuente de alimentación de entrada
7:
cooler
8 9 10
salida de aire
7. COOLER:
8. CONECTOR DE ENERGÍA POSITIVA:
batería con un cable de al menos 21mm²(120A) lo
más cerca posible de la batería.
9. CONECTOR REMOTO (REM):
0,75mm².
10. CONECTOR DE ENERGIA NEGATIVO:
batería con un cable de al menos 21mm².
22
Page 23
Indicadores LED
POWER (LED azul): Indica el funcionamiento del
PROT (LED rojo superior):
tabla de protección
CLIP (LED rojo inferior): Indica distorsión de señal en
Sistema de protección inteligente
LED PROT parpadeará.
Diagnóstico: Cortocircuito o sobrecarga en la salida.
Parpadear
Solución: Compruebe que los cables de los altavoces están bien aislados y que
1x
la impedancia en la salida no supera la soportada por el amplicador.
Diagnóstico: Temperatura excesiva. Cuando el amplicador alcanza aproximadamente 90°C, el audio se interrumpe y los refrigeradores trabajan al máximo
para acelerar el proceso de enfriamiento de los componentes internos.
Parpadear
Solución: Compruebe si el amplicador está en un lugar venlado o si los
2x
refrigeradores no están obstruidos. Mantenga el amplicador encendido durante
unos minutos para que los refrigeradores ayuden en el proceso de enfriamiento.
Diagnóstico: Tensión de alimentación inferior a 9V.
Parpadear
Solución: Compruebe el voltaje de la batería o de la fuente de alimentación.
3x
Diagnóstico: Tensión de alimentación superior a 16V.
Parpadear
Solución: Compruebe el voltaje de la batería o de la fuente de alimentación.
4x
23
Page 24
Instalación
........................
.........................................................................
.....................................
.................................................................
El uso de un fusible o disyuntor es obligatorio para proteger el sistema contra
cortocircuitos y sobrecargas. Instálelos lo más cerca posible de la batería.
La instalación solo debe ser realizada por profesionales calicados con
el producto APAGADO.
POSITIVO:
Cable de 21mm2
21mm²
0.75mm²
6mm²
120A
Fusible
120A
(máx. 30cm
da bateria)
USO RECOMENDADO
BATERÍA AUXILIAR
Bateria
Cable de 21mm2
Tierra
NEGATIVO:
REM
Acvación
Remota: 0.75mm2
STETSOM
Radio / Reproductor
24
Page 25
Cables RCA
STETSOM
Radio / Reproductor
Verique la
impedancia mínima
admida por el
amplicador.
Cables de 6mm2
Altavoces
Solucion de problemas
EL PRODUCTO NO SE ENCIENDE:
del equipo.
del producto.
SIN SONIDO:
correctamente o estar defectuosos.
LEVEL
PROT LED INTERMITENTE:
25
Page 26
DISTORCIONES DE SONIDO:
a)
b)
que el led se apague por completo.
FALTA DE BAJO (BASS):
(altavoces desfasados).
FALLAS DE RUIDO Y SONIDO:
chasis del vehículo en el punto deseado. Atornille el cable con un terminal
Las eventuales actualizaciones realizadas en este manual estarán disponibles para
consulta del consumidor de forma gratuita en el sio de la marca. Se recomienda que el
manual actualizado sea consultado cuando sea necesario.
Las imágenes contenidas en este manual son meramente ilustravas y pueden diferir del producto real.
26
Page 27
Especicaciones tecnicas
Potencia nominal
Dimensiones
1 OHM 2 OHMs 4 OHMs
1
2600W RMS
@ 1 Ohms
1720W RMS
@ 2 Ohms
2015W RMS
@ 1 Ohm
1330W RMS
@ 2 Ohms
2750W RMS
@ 2 Ohms
1600W RMS
@ 4 Ohms
2115W RMS
@ 2 Ohm
1140W RMS
@ 4 Ohms
2830W RMS
@ 4 Ohms
1600W RMS
@ 8 Ohms
2050W RMS
@ 4 Ohms
1200W RMS
@ 8 Ohms
200mV
>90dB
10Hz ~ 22KHz
90Hz ~ 22KHz
10Hz ~ 90Hz
Freq: 30Hz ~ 70 Hz
Boost: 0 ~ +10dB
Boost: 0 ~ +10dB (270Hz)
Boost: 0 ~ +10dB (2KHz)
8K Ohms10K Ohms12K Ohms
9V ~ 16V
108A
217A
108A
217A
78 x 231,5 x 193,5 mm
2,15 Kg
100A
198A
Los datos obtenidos se basan en equipos de laboratorio de STETSOM. Referencia de prueba en
frecuencia de 1Khz con THD+N al ≤1% en impedancias referentes a la indicada en cada medición.
Los componentes electrónicos y el proceso fabril pueden presentar variaciones de fabricación,
llevando así una variación en las medidas realizadas.
27
Page 28
Información de Garantía
para arreglos de eventuales defectos debidamente constatados como
www.stetsom.com.br/es/assistencias-tecnica
SAC +55 18 2104-9412
CONDICIONES DE PLAZOS PARA GARANTÍA:
BOLETA DE VENTA
misma CERTIFICACIÓN debidamente rellenada.
SITUACIONES DE PÉRDIDA DE LA GARANTÍA:
1.
2.
serie o lote del producto.
3.
instalación incorrecta o diferente de lo aconsejado en este manual.
4.
5.
DUDAS Y ORIENTACIONES:
BR +55 18 2104-9412
[email protected]
www.stetsom.com.br
28
Page 29
Italian
Introduzione
generale.
Prima dell’installazione
Leggere aentamente questo manuale prima di ulizzare il prodoo.
OFF.
sistema audio.
In caso di dubbi, vericare con il negozio in cui è stata eseguita
l’installazione o contaare il nostro Servizio clien +55 18 2104 9412.
29
Page 30
Ingresso, uscita e controlli audio
uscita dell’aria uscita dell’aria
1. INPUT:
2. LEVEL:
3. CROSSOVER:
FILTRO HIGH PASS (H.P.F.):
10Hz a 90Hz
FILTRO LOW PASS (L.P.F.):
90Hz a 22KHz
4. BASS BOOST:
BASS: BASS da 0dB a +10dB.
FREQ: BASS da 30Hz a 70Hz.
4.1. MID BASS BOOST: 0dB a +10dB
270Hz.
4.2 MID HIGH BOOST: 0dB a +10dB
2KHz.
5. CHIAVE FLAT:
FLAT. CROSSOVER e BOOST saranno
6. CONNETTORE DI USCITA (SPEAKERS): Uscita MONO del segnale
1 2 3 4 5 64.1 4.2
30
Page 31
Potenza assorbita
7:
cooler
8 9 10
venlaon
7. CONNETTORE DI ALIMENTAZIONE POSITIVO:
4 AWG
(120A
8. CONNETTORE REMOTE (REM):
remote18 AWG.
9. CONNETTORE DI POTENZA NEGATIVO:
4 AWG.
31
Page 32
LED di segnalazione
POWER (LED blu):
PROT (LED rosso superiore):
tabella di protezione
CLIP (LED rosso inferiore): Indica la distorsione del
Sistema di protezione intelligente
LED PROT lampeggia. A
Diagnostique: Court-circuit ou surcharge de sore.
cligner
Solution: Vériez que les câbles des enceintes sont bien isolés et que
1x
l’impédance de sore ne dépasse pas celle supportée par l’amplicateur.
Diagnostique: Température excessive. Lorsque l’amplicateur aeint environ
32 °F, le son est arrêté et les refroidisseurs fonconnent à vitesse maximale
pour accélérer le processus de refroidissement des composants internes.
cligner
Solution: Vériez si l’amplicateur est dans un endroit aéré ou si les refroidisseurs
2x
ne sont pas obstrués. Gardez l’amplicateur allumé pendant quelques minutes
pour que les refroidisseurs aident au processus de refroidissement.
Diagnostique: Tension d’alimentaon inférieure à 9V.
cligner
Solution: Vériez la tension de la baerie ou de l’alimentaon.
3x
Diagnostique: Tension d’alimentaon supérieure à 16V.
blink
Solution: Vériez la tension de la baerie ou de l’alimentaon.
4x
32
Page 33
Installazione
..............................
...................................................................
......................................
..................................................
L’uso di un fusibile o di un interruore automaco è obbligatorio per proteggere il
sistema da corto circuito e sovraccarico. Installarli il più vicino possibile alla baeria.
L’installazione deve essere eseguita da professionis qualica con il
prodoo spento.
POSITIVE:
Cavo di 4 AWG
4 AWG
18 AWG
9 AWG
120A
Fusibile
120A
(Massimo 30
cm di baeria)
UTILIZZO CONSIGLIATO
BATTERIA AUSILIARIA.
Baeria
Cavo di 4 AWG
Terra
NEGATIVE:
33
REM
Avazione
remota: 18 AWG
STETSOM
Radio / Leore
Page 34
Cavi RCA
STETSOM
Radio / Leore
Controllare
l’impedenza
minima supportata
dall’amplicatore.
Cavo di 9 AWG
Altoparlan
Risoluzione dei problemi
IL PRODOTTO NON SI ACCENDE:
NESSUN SUONO:
LEVEL non sia impostato al minimo.
LED PROT FLASH:
34
Page 35
DISTORSIONI SONORA:
a)
b)
a quando il led si spegne completamente.
MANCANZA DI BASS:
DISTURBI DEL RUMORE E DEL SUONO:
Eventuali aggiornamen apporta al presente manuale saranno resi disponibili al
consumatore per una consulenza gratuita sul sito Web del marchio. Si consiglia di
consultare il manuale aggiornato ogni volta che è necessario.
Le immagini contenute in questo manuale sono puramente illustrave e possono dierire dal prodoo reale.
35
Page 36
Speciche Tecniche
1 OHM 2 OHMs 4 OHMs
1
2600W RMS
@ 1 Ohms
1720W RMS
@ 2 Ohms
2015W RMS
@ 1 Ohm
1330W RMS
@ 2 Ohms
2750W RMS
@ 2 Ohms
1600W RMS
@ 4 Ohms
2115W RMS
@ 2 Ohm
1140W RMS
@ 4 Ohms
2830W RMS
@ 4 Ohms
1600W RMS
@ 8 Ohms
2050W RMS
@ 4 Ohms
1200W RMS
@ 8 Ohms
200mV
>90dB
10Hz ~ 22KHz
90Hz ~ 22KHz
10Hz ~ 90Hz
Freq: 30Hz ~ 70 Hz
Boost: 0 ~ +10dB
Boost: 0 ~ +10dB (270Hz)
Boost: 0 ~ +10dB (2KHz)
8K Ohms10K Ohms12K Ohms
9V ~ 16V
108A
217A
108A
217A
3.7” x 9.11” x 7.6”
4.73 lb
100A
198A
I da misura si basano su apparecchiature del laboratorio STETSOM. Riferimento di prova a
frequenza da 60Hz a 1KHz con THD + N a ≤1% in impedenze riferite a quella indicata in ciascuna
misurazione. I componen eleronici e il processo di fabbricazione possono variare nella
produzione, portando quindi a una variazione delle misurazioni eeuate.
36
Page 37
Termine di Garanzia
www.stetsom.com.br/en/assistencias-tecnica
BR +55 18 2104-9412
TERMINI E CONDIZIONI GARANZIA:
compilato.
ESCLUSIONE DELLA GARANZIA:
1.
2.
3.
4.
5.
DOMANDE E LINEE GUIDA:
BR +55 18 2104-9412
[email protected] www.stetsom.com
37
Page 38
EU Declaration of conformity (DoC)
MODEL: VULCAN 2000 (1Ω)
Voltage Supply: 9V - 16V DC
Current Range: 1.5A - 217A DC
1 OHM2 OHMS4 OHMS
Do not use normal trash for this product in case of damage or end life.
MADE IN BRAZIL
MODEL: VULCAN 2000 (2Ω)
Voltage Supply: 9V - 16V DC
Current Range: 1.4A - 217A DC
MADE IN BRAZIL
MODEL: VULCAN 2000 (4Ω)
Voltage Supply: 9V - 16V DC
Current Range: 1.40A - 198A DC
MADE IN BRAZIL
38
Page 39
Certificado de garantia
Guarantee certificate • Certificado de garantía • Certificato di garanzia
Serial / Serie:
Data da compra / Date of purchase: Mês / Ano de fabricação:
Month / Year of manufacture:
Revendedor / Carimbo:
Reseller / Stamp:
39
Page 40
STETSOMBRASIL GRUPOSTETSOM
STETSOMBRASIL
www.STETSOM.com.br
R3
Loading...
