Sterling Bath 7113 User Manual

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Bath Installation
Installation de baignoire
Instalación de la bañera

7113 Series/Séries 7113/Serie 7113

1072812-2-A

Phone: 1-888-STERLING (1-888-783-7546)

Mexico: 001-877-680-1310

SterlingPlumbing.com

©2007 by Kohler Co.

Important Information

To avoid falls, use care when entering or exiting the bath or shower.
Bath units: Do not bathe in water temperatures which exceed 104°F (40°C).

Prolonged immersion in hot water may induce hyperthermia. Hyperthermia
occurs when the body’s internal temperature is several degrees above the normal
temperature of 98.6°F (37°C). The use of alcohol, drugs, or medications can greatly
increase the risk of fatal hyperthermia.

Bath units: Use care when adding products, such as bath oil or bubble bath, as
bath surfaces may become slippery.

Important Information

Pour éviter les chutes, entrer et sortir de la baignoire ou de la douche avec
précaution.

Baignoires: Ne pas se baigner dans des températures excédant 104°F (40° C). Une
immersion prolongée dans l’eau chaude peut provoquer l’hyperthermie.
L’hyperthermie a lieu lorsque la température corporelle interne atteint plusieurs
degrés au dessus de la temperature normale de 98.6° F (37°C). La consommation
d’alcool, de drogues ou de médicaments peuvent augmenter considérablement le
risque fatal d’hyperthermie.

Baignoires: Utiliser de la précaution lors du rajout de produits tels que huiles de
bain ou mousse, car les surfaces de la baignoire pourraient devenir glissantes.

Información importante

Para evitar caídas, tenga cuidado al entrar o salir de la bañera o ducha.
Bañeras: No se bañe a temperaturas que excedan de 104°F (40°C). La inmersión

prolongada en agua caliente puede producir hipertermia. La hipertermia ocurre
cuando la temperatura interna del cuerpo es varios grados superior a la
temperatura corporal normal de 98,6°F (37°C). El uso de alcohol, drogas u otros
medicamentos puede aumentar enormemente el riesgo de sufrir hipertermia fatal.

Bañeras: Tenga cuidado al añadir productos tales como el aceite de baño o gel de
burbujas, pues pueden hacer resbaladiza la superficie de la bañera.

1072812-2-A 2 Sterling

Tools/Outils/Herramientas

Square
Équerre
Escuadra

Plus:

• Conventional woodworking tools and materials

• Drop cloth

• Hole saw or jigsaw with fine tooth blade (32 teeth per inch)

• 2x4s or 2x6s

• Galvanized or plated roofing nails or galvanized non-tapered flathead screws

• Mortar cement (optional)

• Furring Strips

• Coping Saw and File

Plus:

• Outils conventionnels de menuiserie et matériels

• Toile de protection

• Scie cylindrique ou scie sauteuse à lame fine (32 dents par 2,5 cm)

• 2 x 4 or 2 x 6

• Clous pour toiture galvanisés ou plaqués ou vis à tête plate non coniques galvanisés

• Mortier (optionnel)

• Tasseaux

• Scie à chantourner et lime

Más:

• Herramientas y materiales convencionales de carpintería

• Lona

• Serrucho de calar o sierra caladora eléctrica con hoja delgada (32 dientes por pulgada)

• Listones de 2x4 ó 2x6

• Clavos de techar galvanizados o enchapados o tornillos galvanizados de cabeza plana
no cónica

• Cemento mortero (opcional)

• Listones de enrasar

• Sierra caladora y lima

100% Silicone Sealant
Mastic à la silicone à 100%
Sellador 100% de silicona

Sterling 3 1072812-2-A

Thank You For Choosing Sterling

We appreciate your commitment to Sterling value. Please take a few minutes to review
this manual before you start installation. If you encounter any installation or
performance problems, please don’t hesitate to contact us. Our phone numbers are listed
within this manual. Thanks again for choosing Sterling.

Merci d’avoir choisi Sterling

Nous apprécions votre engagement envers la qualité STERLING. Veuillez prendre s’il
vous plaît quelques minutes pour lire ce manuel avant de commencer l’installation. Ne
pas hésiter pas à nous contacter en cas de problème d’installation ou de fonctionnement.
Nos numéros de téléphone sont listés dans ce manuel. Merci encore d’avoir choisi
Sterling.

Gracias por elegir los productos de Sterling

Le agradecemos que haya elegido a Sterling por la calidad que ofrece al mejor precio.
Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso
de problemas de instalación o de funcionamiento, no dude en contactarnos. Este manual
contiene nuestros números de teléfono. Gracias nuevamente por escoger a Sterling.

Before You Begin

CAUTION: Risk of product damage. Install the bath on an adequately supported,
level subfloor. The basin area requires no additional support when the subfloor is
level and square with the stud framing. Use shims for additional support if the
subfloor is uneven. Do not install the bath over open floor joists.

CAUTION: Risk of property damage. Only apply 100% silicone sealant to the
areas where instructed to do so. Do not add silicone sealant to any other areas.
The inappropriate use of silicone sealant may trap moisture and could result in
mold, leakage, or mildew. For bath-only installations, 100% silicone sealant is
required at the seams of the walls and the bath. We recommend using colored
100% silicone sealant to match the color of the product. Use of latex based or
other caulks is not recommended. If a shower door will be added, you will be
instructed to apply silicone sealant where the front edges of the end wall
surrounds will meet the bath. This will prevent water from passing through the
shower door extrusion to the back side of the wall. Follow the shower door and
silicone sealant manufacturer’s instructions.

CAUTION: Risk of product damage. Do not lift the bath using the apron brace.
Lift the bath by the rim at multiple points. Bath units in a single carton are
shipped with apron braces in the closed position. Bath units in multi-pack cartons
are shipped with one or more sets of apron braces disconnected at the apron.
Connect the apron braces to the apron before removing the unit from the
carton(s).

IMPORTANT! If your bath is shipped with a liner, keep the liner in place until
construction is complete to prevent surface damage to the unit. If a liner is not
available, place a clean drop cloth or similar material in the bottom of the bath.

Read all instructions before you begin.
Observe all applicable plumbing and building codes.
This bath is designed for alcove installations.
Upon receipt, check for shortages or damage. Report any shortages or damage

immediately.
Do not remove the old fixture before you unpack and inspect the new unit.

1072812-2-A 4 Sterling

Before You Begin (cont.)

Store the bath and wall surrounds in a safe place until you begin installation to
avoid damage.

If remodeling, measure the existing framework before removing the old bath to
make sure that the new bath will fit. Make sure that the drain is in the correct
location.

Confirm adequate mounting and connection space for the water supply and drain
installation.

If you encounter any installation or performance problems, please do not hesitate
to contact Sterling between the hours of 7:00 am and 6:00 pm CST at:
1-888-STERLING in the USA or 001-877-680-1310 in Mexico.

Sterling reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.

Avant de commencer

ATTENTION: Risque d’endommagement du produit. Installer la baignoire sur
un plancher correctement supporté et nivelé. L’espace du bassin ne nécessite pas
de support additionnel lorsque le plancher est nivelé et d’équerre avec les
montants du cadre. Utiliser des cales pour un support additionnel si le plancher
est irrégulier. Ne pas installer la baignoire sur des charpentes exposées de sol brut.

ATTENTION: Risque d’endommagement du matériel. N’appliquer que du
mastic à la silicone claire à 100% aux endroits désignés. Ne pas rajouter de mastic
à la silicone à d’autres endroits. L’utilisation inappropriée du mastic à la silicone
peut renfermer de l’humidité et créer ainsi des fuites ou de la moisissure. Pour
des installations de baignoire uniquement, un mastic à la silicone à 100% est
requis aux joints des murs et de la baignoire. Nous conseillons d’utiliser un mastic
à la silicone à 100% coloré pour s’assortir à la couleur du produit. L’usage de latex
ou d’autres mastics n’est pas recommandé. Si une porte de douche sera ajoutée,
vous serez instruit d’appliquer du mastic à la silicone au point de rencontre des
rebords avants des murs avoisinants et de la baignoire. Ceci préviendra l’eau de
passer à travers le profilé de la porte de douche à l’arrière du mur. Suivre les
instructions du fabricant de la porte de douche et du mastic à la silicone.

ATTENTION: Risque d’endommagement du produit. Ne pas soulever la
baignoire par le bandeau. Soulever la baignoire par le rebord à de multiples
points. Les baignoires en emballage unique sont livrées avec des bandeaux de
renfort en position fermée. Les baignoires en plusieurs emballages sont livrées
avec un ou plusieurs bandeaux de renfort déconnectés au niveau du bandeau.
Connecter les renforts du bandeau au bandeauavantde retirer l’unité de l’ (les)
emballage(s).

IMPORTANT! Si la baignoire est expédiée avec une couverture de protection,
conserver celle-ci jusqu’à la construction complète pour éviter l’endommagement de
la surface de l’unité. Si un revêtement de protection n’est pas présent, placer une
bâche ou matériau similaire dans le fond de la baignoire.

Lire toutes les instructons avant de commencer.
Respecter tous les codes locaux applicables de plomberie et de bâtiment.
Cette baignoire est conçue pour des installations en alcôve.
Au moment de la réception, vérifier s’ilyadespièces manquantes ou

endommagées. Reporter immédiatement tout endommagement ou toute pièce
manquante.

Ne pas retirer le viel appareil avant d’avoir déballé et examiné le nouveau.

Sterling 5 1072812-2-A

Avant de commencer (cont.)

Conserver la baignoire et les murs avoisinants dans un endroit protégé en
attendant de commercer l’installation pour éviter tout endommagement.

Dans le cas d’une rénovation, mesurer l’espace existant avant de retirer l’ancienne
baignoire pour s’assurer que la nouvelle baignoire s’ajustera. S’assurer que le
drain soit en position correcte.

S’assurer qu’il y ait un espace adéquat de connexion pour l’alimentation d’eau et
l’installation de drain.

Ne pas hésiter à contacter Sterling entre 7 heures et 18 heures CST en cas de
problème d’installation ou de fonctionnement. 1-888-STERLING aux É.U. ou
001-877-680-1310 au Mexique.

Sterling se réserve le droit d’apporter des modifications sur le design des produits
sans avis préalables, comme spécifié dans le catalogue des prix.

Antes de comenzar

PRECAUCIÓN: Riesgo de daños al producto. Instale la bañera en un subpiso
nivelado y con suficiente soporte. El área del fondo no requiere ningún soporte
adicional siempre que el subpiso esté nivelado y a escuadra con la estructura de
postes. Utilice cuñas como soporte adicional, en caso de que el subpiso esté
disparejo. No instale la bañera sobre vigas expuestas en el suelo.

PRECAUCIÓN: Riesgo de daños a la propiedad. Sólo aplique sellador 100% de
silicona en las áreas donde se indique. No añada sellador de silicona en ninguna
otra área. El uso incorrecto de sellador de silicona puede atrapar humedad, y
producir fugas o moho. Para instalaciones de sólo bañera, es necesario aplicar
sellador 100% de silicona en las uniones de las paredes y la bañera.
Recomendamos que utilice sellador 100% de silicona del mismo color que el
producto. No se recomienda el uso de selladores a base de látex ni de otros tipos.
Si va a instalar puertas de ducha, se le indicará que aplique sellador de silicona
donde los filos delanteros de las paredes circundantes laterales hacen contacto con
la bañera. Esto evitará que el agua pase a través de la extrusión de la puerta de
ducha hacia el lado posterior de la pared. Siga las instrucciones del fabricante del
sellador de silicona y de la puerta de ducha.

PRECAUCIÓN: Riesgo de daños al producto. No levante la bañera por el
refuerzo del faldón. Levante la bañera sujetando el borde en múltiples puntos. Las
bañeras que se envían en una sola caja tienen los refuerzos del faldón en posición
cerrada. Las bañeras que se envían en cajas multipack tienen uno o más refuerzos
del faldón separados del faldón. Instale los refuerzos del faldón al faldón antes de
sacar la unidad de la caja o cajas.

¡IMPORTANTE! Si la bañera viene embalada con un revestimiento protector, no retire
el revestimiento hasta que se haya terminado la obra para evitar daños a la unidad. Si
no hay un revestimiento protector disponible, coloque una lona gruesa y limpia o un
material similar en el fondo de la bañera.

Lea todas las instrucciones antes de comenzar.
Cumpla con todos los códigos pertinentes de plomería y construcción.
Esta bañera está diseñada para instalarse encajonada entre tres paredes.
Una vez recibido el producto, compruebe que no falten piezas y que no esté

dañado. Informe inmediatamente acerca de cualquier daño o pieza que falte.
No desinstale la unidad existente sin haber antes desembalado y revisado la

unidad nueva.
Guarde la bañera y las paredes circundantes en un lugar seguro hasta el momento

de la instalación para evitar daños.

1072812-2-A 6 Sterling

Antes de comenzar (cont.)

En caso de remodelación, mida la estructura de postes de madera existente antes
de desinstalar la bañera vieja para asegurarse de que la nueva quedará bien.
Verifique que el desagüe esté en el lugar correcto.

Confirme que el espacio de montaje y conexión sea adecuado para la instalación
del suministro de agua y desagüe.

En caso de problemas de instalación o funcionamiento, no dude en comunicarse
con Sterling entre las 7:00 am y 6:00 pm CST (horario de la zona central de
EE.UU.) al: 1-888-STERLING en los EE.UU. ó 001-877-680-1310 en México.

Sterling se reserva el derecho de modificar el diseño de los productos sin previo
aviso, tal como se especifica en la lista de precios.

Roughing-In

60" (152.4 cm)

72" (182.9 cm)

44"

60"
(152.4 cm)

20-1/2"
(52.1 cm)

IMPORTANT! All dimensions are nominal. The stud opening tolerance is +1/8″ (3
mm)/-0. Carefully measure your fixture before determining enclosure size. Some
shimming between the stud frame and the fixture may be required. If a firewall is
required, rough-in dimensions will have to increase according to the thickness of the
firewall material. Stud opening dimensions must be measured toward the exposed
side of the wall material. Dimensions given in the rough-in information are crucial for
proper installation. Construct the framing and plumbing accurately.

If installing this bath with a shower door, refer to the shower door manufacturer’s
instructions for any special framing considerations.

(111.8 cm)

20"
(50.8 cm)

1" (2.5 cm) from the Floor to the Drain
1" (2,5 cm) du sol au drain
1" (2,5 cm) del piso al desagüe

44" (111.8 cm)

4-1/4"

(10.8 cm)
10-1/4"
(26 cm)

42-7/16" (107.8 cm)

Recommended faucet area
Emplacement recommandé

du robinet
Área recomendada

para la grifería

42-7/16"
(107.8 cm)

24-7/8"
(63.2 cm)

17-1/2" (44.5 cm) from the
Floor to the Overflow

17-1/2" (44,5 cm) du sol
au trop-plein

17-1/2" (44,5 cm) del piso
al rebosadero

1/2"
(1.3 cm)

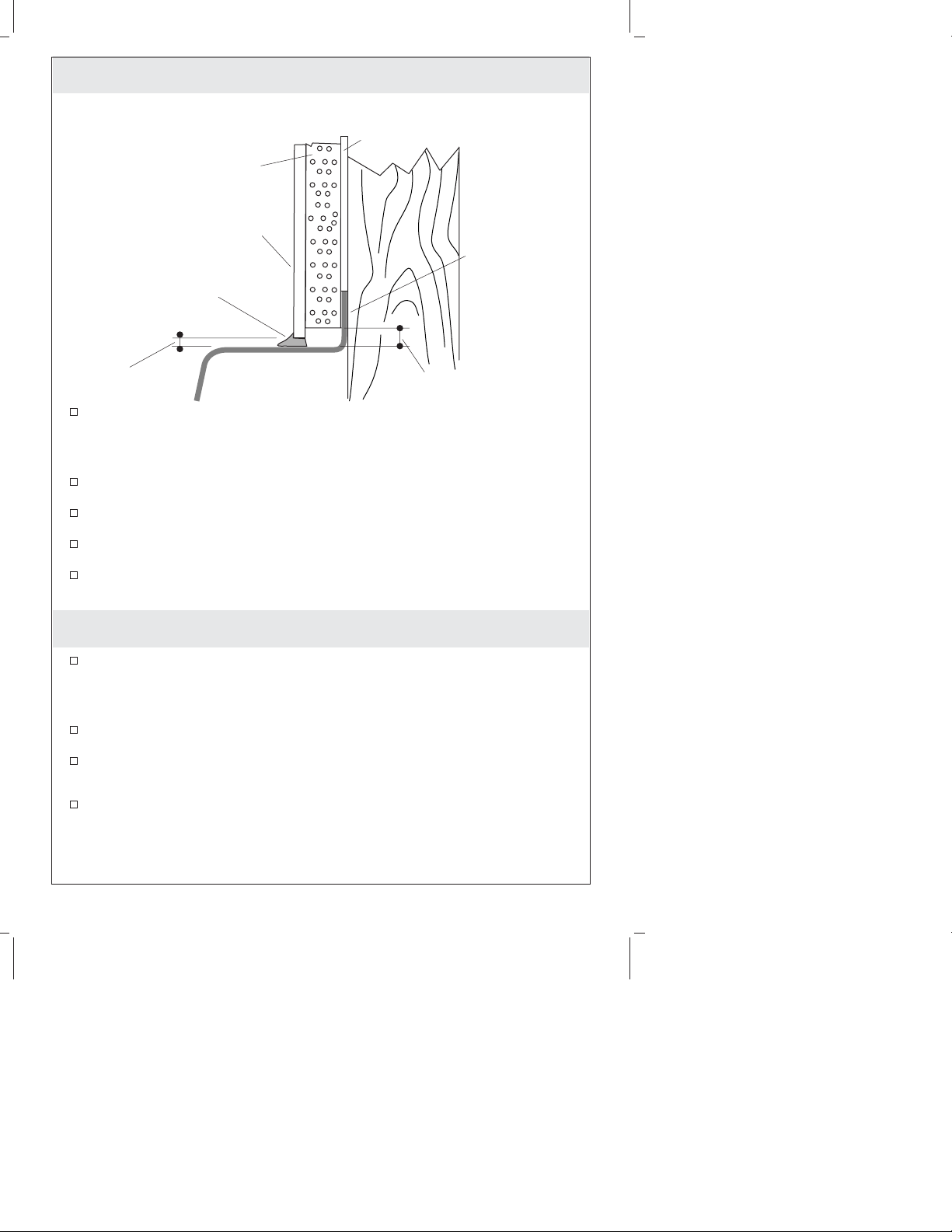

Tile Flange Detail
Détail de bride de

carrelage

Detalle del

reborde para

azulejos

Sterling 7 1072812-2-A

Raccordement

IMPORTANT! Toutes les dimensions sont nominales. L’espacement du montant est
de +1/8″ (3 mm)/-0. Mesurer soigneusement votre appareil avant d’en déterminer la
taille de son logement. Un calage entre le cadre du montant et l’appareil sanitaire
pourrait être nécessaire. Si un pare-feu est requis, les dimensions de raccordement
devront augmenter en fonction de l’épaisseur du matériau du pare-feu. Les
dimensions d’ouverture des montants doivent être mesurées vers le côté exposé du
matériau du mur . Les dimensions fournies dans le plan du raccordement sont
cruciales pour une bonne installation. Construire le cadre et la plomberie avec
exactitude.

En cas d’installation de cette baignoire avec porte de douche, se référer aux instructions
du fabricant de la porte de douche pour toutes considérations particulières du cadrage.

Diagrama de instalación

¡IMPORTANTE! Todas las dimensiones son nominales. La tolerancia de abertura
entre los postes es de +1/8″ (3 mm)/-0. Mida con cuidado el producto antes de
determinar las dimensiones del encajonado. Quizás sea necesario colocar cuñas entre
la estructura de postes de madera y la unidad. Si se requiere una pared resistente al
fuego, las dimensiones del diagrama de instalación deberán aumentar según el grosor
del material resistente al fuego. Las dimensiones de abertura entre los postes se deben
medir por el lado expuesto del material de la pared. Las dimensiones del diagrama
de instalación son cruciales para una correcta instalación. Construya la estructura y
coloque las tuberías con precisión.

En caso de instalar una puerta de ducha con esta bañera, consulte las instrucciones de
instalación del fabricante de la puerta para cualquier consideración especial de la
estructura de postes de madera.

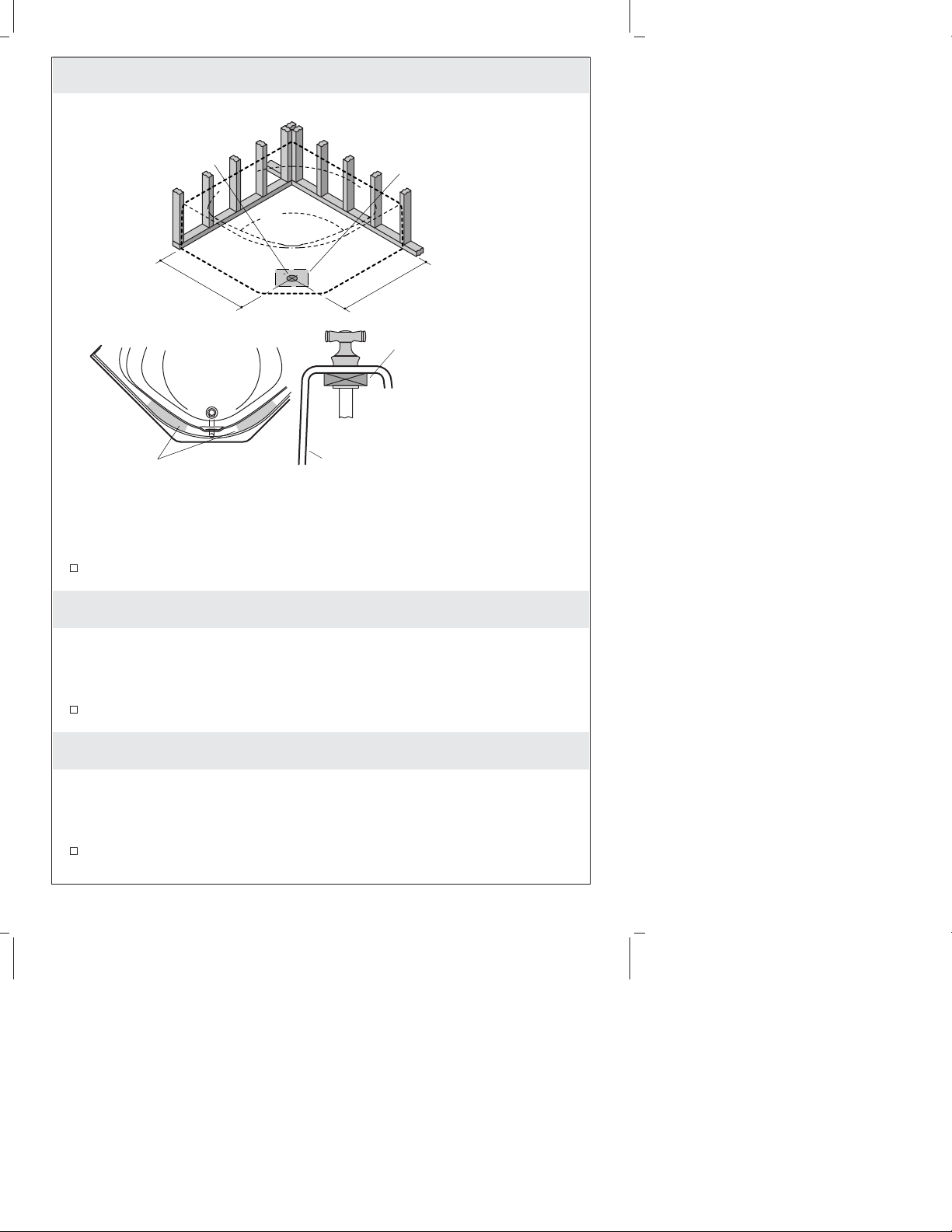

1. New Framing Construction

NOTE: Refer to the ″Roughing-In″ section for dimensions.

Framing Provisions

WARNING: Risk of product and property damage. The bath must be supported
by the subfloor.

A subfloor must be installed. The bath must be positioned to allow clearance for
drainage through the floor joists or slab and to allow convenient plumbing
installation.

If installing this unit with a shower door, refer to the shower door manufacturer’s
instructions for any special framing considerations. It may be appropriate to add
studs for pivot shower door support.

IMPORTANT! Accessories that require backing or support are not recommended for
this installation. Installing these accessories could void the warranty.

Nouvelle construction du cadrage

REMARQUE: Se réferer à la section ″plan de raccordement″ pour les dimensions.

Provisions cadrage

AVERTISSEMENT: Risque d’endommagent du produit et de la propriété. La
baignoire doit être supportée par le plancher.

1072812-2-A 8 Sterling

Nouvelle construction du cadrage (cont.)

Un plancher doit être installé. La baignoire doit être positionnée de manière à
permettre le drainage à travers les charpentes exposées ou dalles et pour faciliter
l’installation de la plomberie.

En cas d’installation de cet appareil sanitaire avec porte de douche, consulter les
instructions du fabricant de la porte de douche pour toutes spécifications
particulières du cadrage. Il pourrait être approprié de rajouter des cales pour
supporter le pivot de la porte de douche.

IMPORTANT! Les accessoires qui requièrent un renfort ou un support ne sont pas
recommandés pour cette installation. Installer ces accessoires pourrait annuler la
garantie.

Construcción nueva de estructura de postes

NOTA: Consulte la sección ″Diagrama de instalación″ para obtener las dimensiones.

Estipulaciones para la estructura de postes de madera

ADVERTENCIA: Riesgo de daños al productoyalapropiedad.El subpiso debe
soportar la bañera.

El subpiso debe estar instalado. La bañera debe estar colocada de manera que
haya espacio para el desagüe a través de las vigas del piso o losas así como
facilitar la instalación de plomería.

En caso de instalar una puerta de ducha con esta unidad, consulte las
instrucciones de instalación de la misma para cualquier consideración especial de
la estructura. Quizás sea conveniente añadir postes para el soporte de la puerta
pivotante de ducha.

¡IMPORTANTE! Para esta instalación no se recomiendan accesorios que requieran
refuerzo o soporte. La instalación de estos accesorios podría anular la garantía.

2. Prepare the Subfloor

IMPORTANT! The bath supports must rest directly on a level subfloor.

IMPORTANT! Squeaking may develop if the bath is installed over a subfloor other

than plywood. In order to prevent squeaking, place the included pads between the
bath and the subfloor and positioned under the bath supports.

IMPORTANT! The drain line must be installed in accordance with the drain
manufacturer’s instructions. Locate the drain line and trap using the dimensions
given in the ″Roughing-In″ section.

For through-the-floor drain installations, cut the hole in the floor for the drain
assembly. The drain connection should be made directly under the overflow drain.
Leave room to connect the piping.

Verify the subfloor is level. If the subfloor is not level, proceed to the ″Level the
Subfloor″ subsection below.

Level the Subfloor (Optional)

IMPORTANT! Mortar cement is required to level an uneven subfloor. Do not use
plaster, gypsum cement, or drywall compound for this application, as these materials
do not provide adequate structural support.

Spread a layer of mortar cement on the subfloor where the bath supports will be
located.

Sterling 9 1072812-2-A
