Sterling 402024, 402028, 402027, 402025 User Manual

Installation Guide

Dual-Flush

Close-Coupled Toilet

402024 402025

402027 402028

Français, page “Français-1”
Español, página “Español-1”

1035429-2-D

Thank You For Choosing Sterling

We appreciate your commitment to Sterling value. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers are listed on the back cover.
Thanks again for choosing Sterling.

Tools and Materials

10" Adjustable
Wrench

Tubing Cutter

Supply
Shut-Off
Valve

Wax Seal

Tape
Measure

Safety
Glasses

Level

Plus:

• 5/16" T-Bolts w/ Nuts and Washers

• Putty Knife

• Metal File

• 1/2" Nut Driver/Socket

• Hacksaw

• Screwdriver

Sponge

Pipe Wrench

Before You Begin

CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.

Observe all local plumbing and building codes.

Carefully inspect the new toilet for damage.

Illustrations shown may not represent your specific product.

IMPORTANT! Record the model number (from the label on the box)
in the Homeowners Guide for reference.

1035429-2-D 2 Sterling

Scrape off the
old wax seal

T-Bolts

Closet Flange

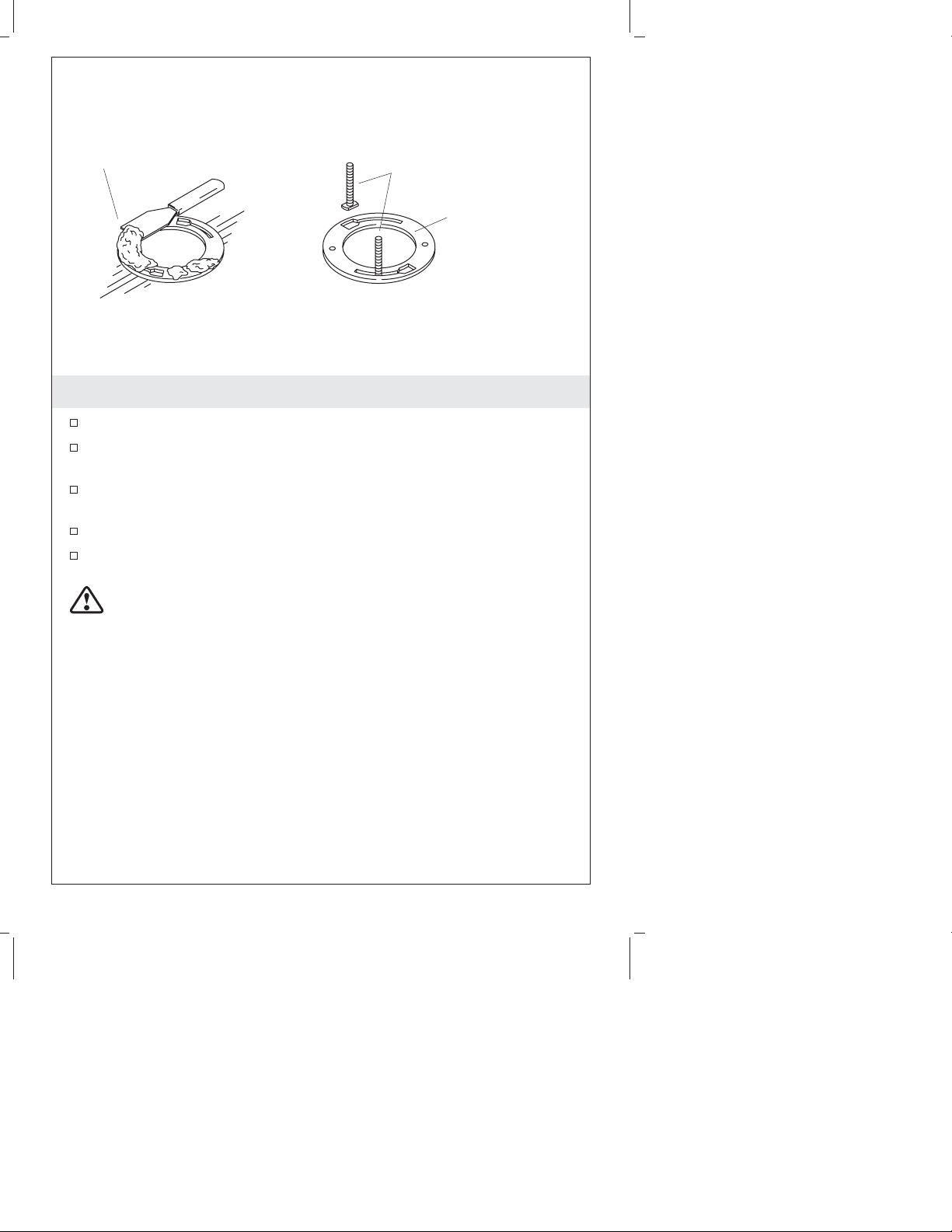

1. Remove the Existing Toilet

Turn off the water supply.

Flush the toilet, then sponge out all remaining water from the
tank.

Disconnect the supply shut-off valve (if present), and remove the
old tank and bowl.

Remove the old wax seal from the floor with a putty knife.

Replace the old T-bolts with the new 5/16″ diameter T-bolts.

CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily stuff a rag in the closet flange.

Sterling 3 1035429-2-D

Wax Seal

Bolt Cap

Nut

Washer

Bolt Cap Base

T-Bolt

Closet Flange

T-Bolt

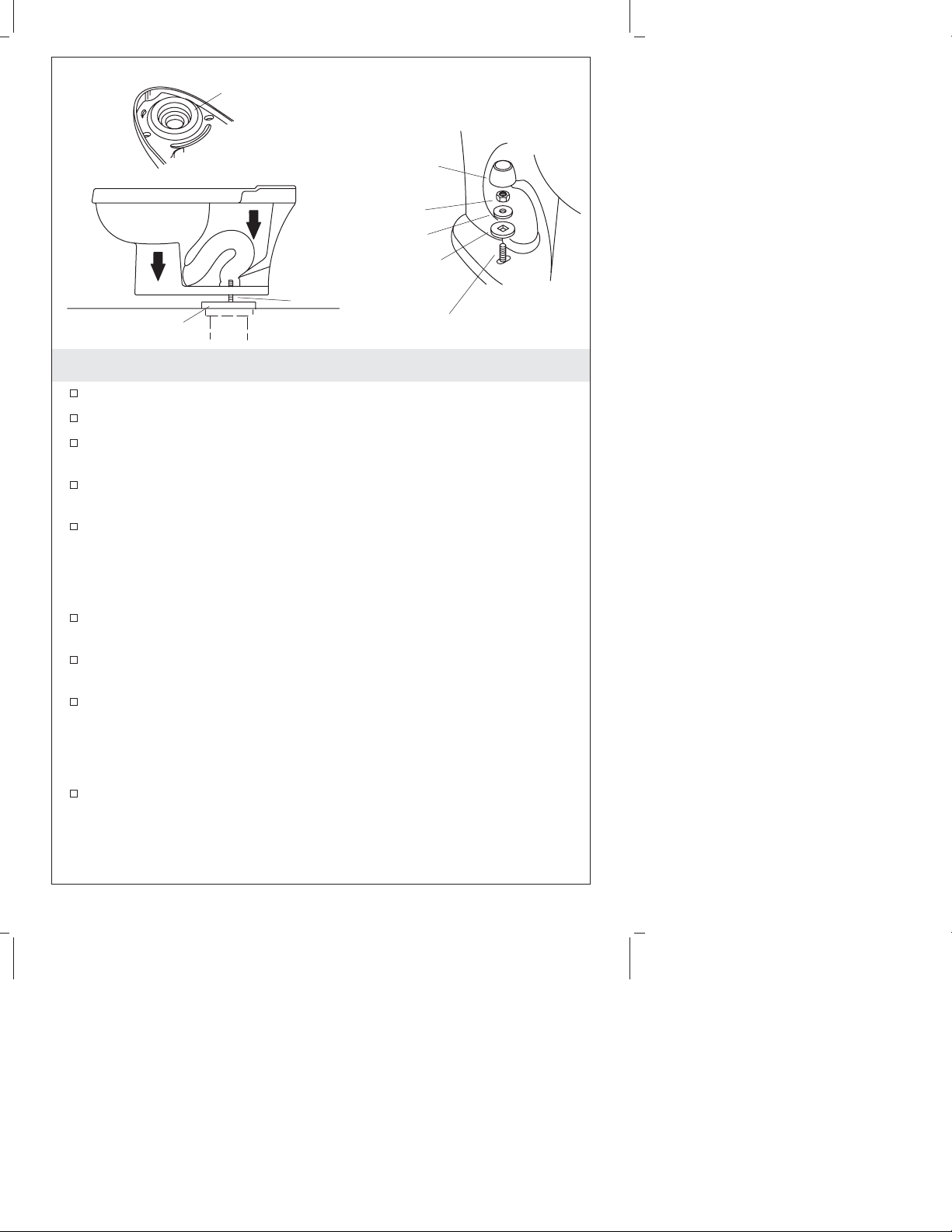

2. Install the Bowl

Install a supply shut-off valve.

Lay the toilet down onto a padded surface.

From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.

Remove the temporary rag (if used) from the toilet flange hole.

Align and lower the toilet over the flange and T-bolts.

IMPORTANT! Risk of external leakage. Do not lift or rock the bowl
after placement. If you break the watertight seal, you must install a
new wax seal.

Apply your full body weight around the toilet to set the seal.

Place the bolt cap bases over the T-bolts in the ″up″ position as
marked.

Place the washers and nuts on the bolt cap bases and T-bolts.

IMPORTANT! Risk of product damage. Overtightening may cause
breakage or chipping of the vitreous china.

Carefully tighten the nuts.

IMPORTANT! Risk of product damage. Protect the vitreous china
from the saw blade when cutting off excess T-bolt length.

Measure the length of the T-bolts from the top of the nuts. If the
bolts extend 1/4″ (6 mm) or more, cut off the excess.

Attach the bolt caps.

1035429-2-D 4 Sterling

Tank Bolt

Tank

Tank

Tank

Gasket

Gasket

Bowl

Bowl

Washer

Brass Nut

Viewing The
Assembly From
Under The Tank

3. Install the Tank

Carefully turn the tank upside down onto a protected surface. Fit
the rubber gasket over the flush valve nut so the tapered side of
the gasket faces out.

Carefully position the tank on the bowl by centering the gasket
on the bowl inlet. Line up the tank and bowl bolt holes.

CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of the vitreous china.

Install the bolt gaskets onto the tank bolts, and slide the tank
bolts down through the holes in the tank and bowl.

Assemble the washers and nuts to the tank bolts. Securely tighten
the nuts so the tank is level.

Be sure that the nuts are tight enough to achieve a watertight
seal.

Sterling 5 1035429-2-D

Fill
Valve Nut

Supply
Shank

Seal
Washer

Compression
Washer

Tubing

Compression
Nut

Waterline

Coupling
Nut

Supply Shut-Off Valve

Connection

Ferrule

Supply
Shut-Off
Valve

Adjusting the Water Level

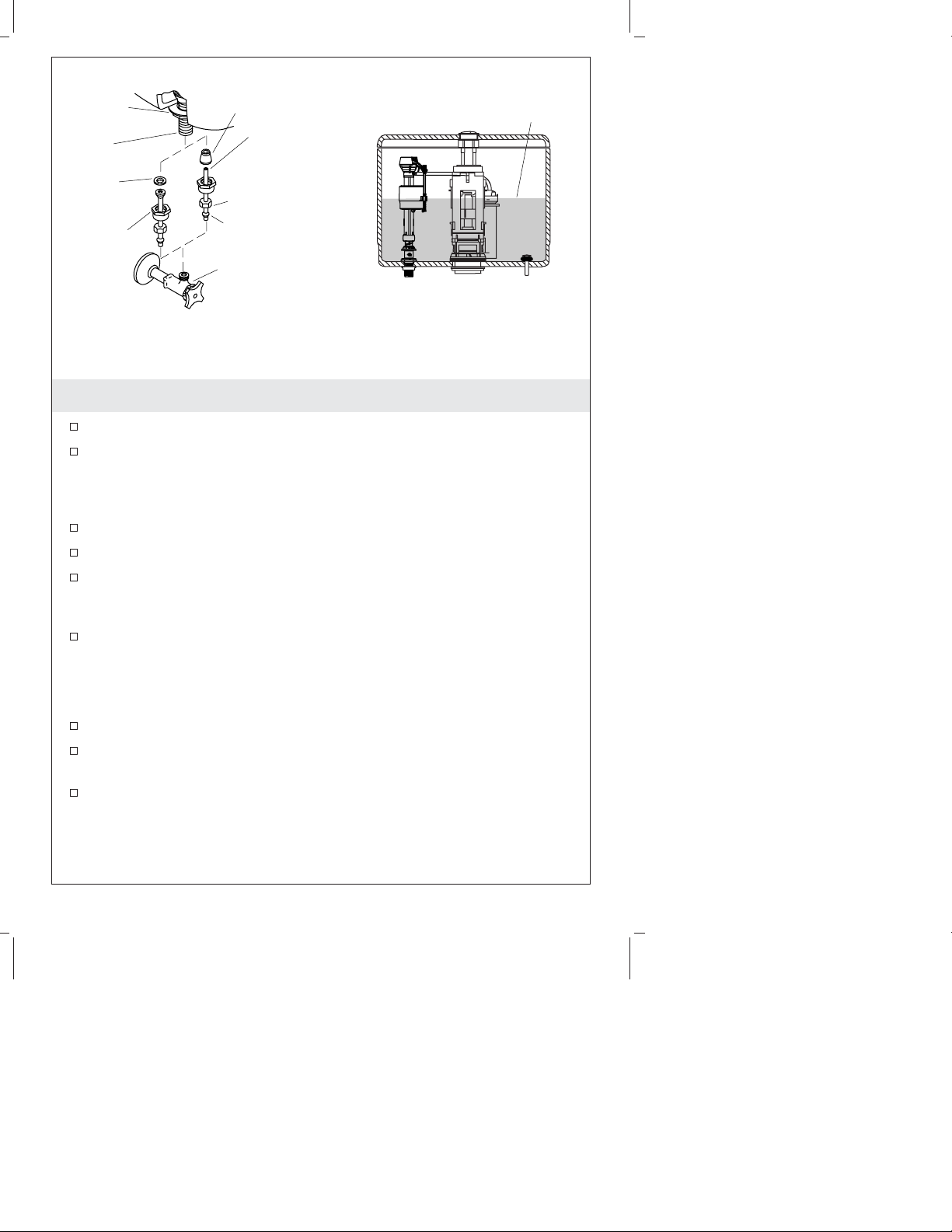

4. Final Connections

Connect the supply shut-off valve to the toilet supply shank.

Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.

Install the toilet seat according to the packed instructions.

Carefully set the cover on the tank.

Flush the toilet several times using first one push button and then
the other, and check all connections for leaks. Verify proper
operation.

Periodically check for leaks for several days following the
installation.

Adjustments

Adjust the water level in the tank to the marked waterline.

Rotate the threaded rod clockwise to raise the water level or
counterclockwise to lower the water level as needed.

Periodically check for leaks for several days following the
installation.

1035429-2-D 6 Sterling

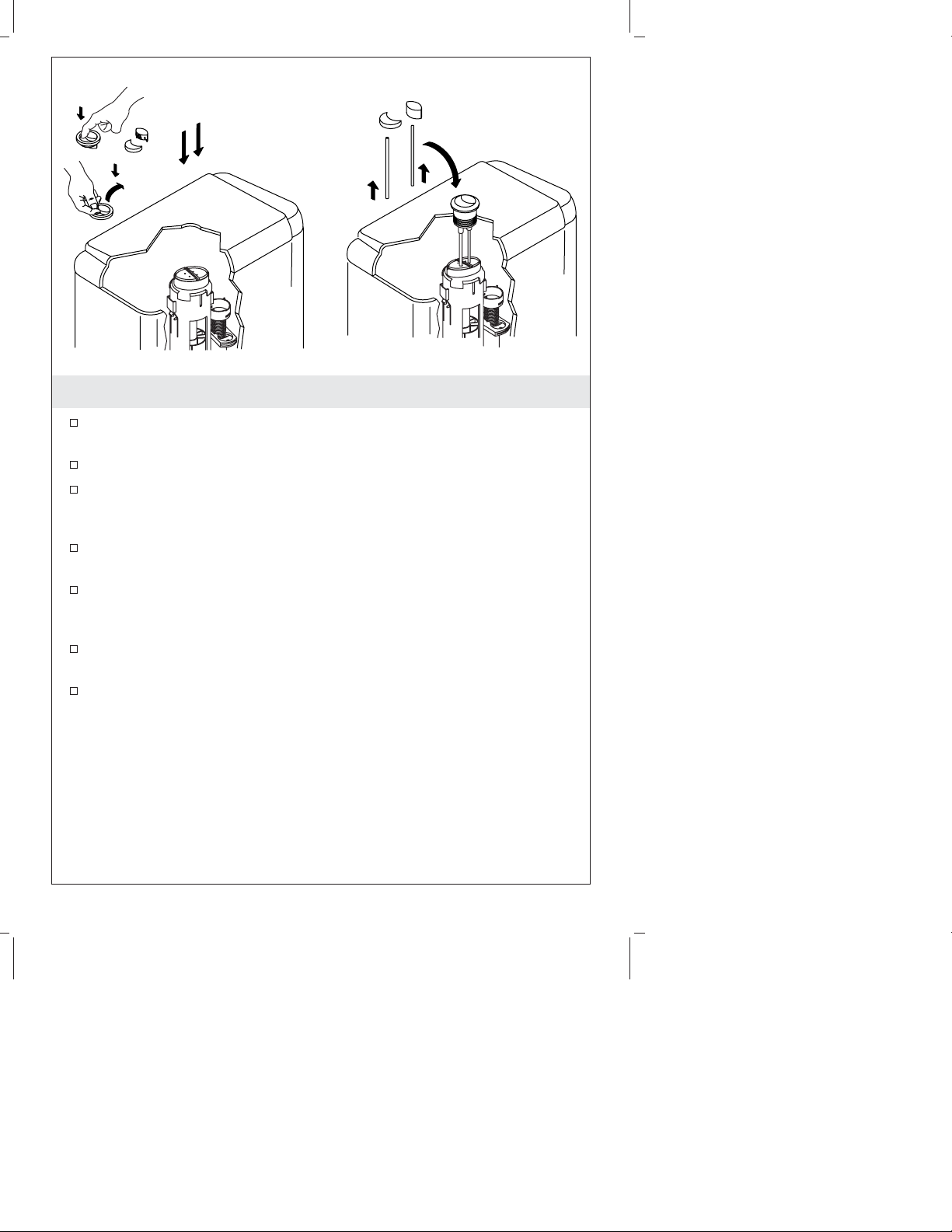

5. Install the Push Buttons

Remove the tape covering the push button on the tank cover, and
remove the protective pad. Discard the pad.

Carefully set the cover in position on the tank.

Press the large push button in the center of the cover, and use
your fingers to carefully pull out and remove the small push
button. Then pull out and remove the large push button.

Press the large push button onto the larger diameter rod, and the
small push button onto the smaller rod.

Insert the rods into the side holes in the push button housing in
the center of the cover. Press down on the push buttons until they
click into place in the housing.

Flush the toilet several times and check all connections for leaks.

Periodically check for leaks for several days following installation.

Sterling 7 1035429-2-D

Guide d’installation

W.C. double chasse à couplage direct

Outils et matériels

Clé à molette
de 10"

Coupe-tuyauterie

Valve d'arrêt
d'alimentation

Joint en cire

Mètre
ruban

Lunettes de
protection

Niveau

à bulle

Plus:

• Boulons en T avec écrous et
rondelles de 5/16"

• Couteau à mastic

• Lime en fer

• Tourne-écrou ou douille 1/2"

• Scie à métaux

• Tournevis

Éponge

Clé à tuyau

Merci d’avoir choisi Sterling

Nous apprécions votre engagement envers la qualité Sterling. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone sont indiqués au verso. Merci encore d’avoir choisi Sterling.

Avant de commencer

ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La

porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.

Respecter tous les codes de plomberie et de bâtiment locaux.

Inspecter soigneusement le nouveaux WC de tout défaut.

Les illustrations peuvent être différentes de votre produit actuel.

IMPORTANT ! Enregistrer le numéro de modèle (de l’étiquette sur
la boîte) dans le guide du propriétaire pour référence.

Sterling Français-1 1035429-2-D

Retirer le vieux joint en cire

Boulons en T

Bride de W.C.

1. Retirer le W.C. éxistant

Fermer l’alimentation d’eau.

Activer la chasse d’eau du W.C. et éponger le restant d’eau du
réservoir.

Déconnecter la valve d’arrêt (si présent) et retirer le vieux
réservoir et sa cuvette.

Retirer du sol l’anneau en cire existant avec un couteau à mastic.

Remplacer les vieux boulons en T avec des nouveaux de Ø 5/16″.

ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride du sol avec un chiffon.

Sterling Français-2 1035429-2-D

Joint de cire

Cache-boulon

Écrou

Rondelle

Base du
cache-boulon

Boulons en T

Bride de W.C.

Boulons en T

2. Installer la cuvette

Installer la valve d’arrêt d’alimentation.

Poser le W.C. sur une surface molletonnée.

De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.

Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.

Aligner et baisser le W.C. sur la bride les boulons en T.

IMPORTANT ! Risque de fuites extérieures. Ne pas soulever ou
secouer la cuvette du W.C. après sa mise en place. Si le joint étanche
se casse, en réinstaller un nouveau en cire.

Appliquer une pression de tout le poids du corps autour du
W.C.pour fixer le joint.

Placer les bases de cache-boulons sur les boulons en T dans la
position ″Haut″ tel que marqué.

Placer les rondelles et écrous sur les cache-boulons et boulons en
T.

IMPORTANT ! Risque d’endommagement du produit. Le serrage
excessif peut casser ou fendre la porcelaine vitrifiée.

Serrer délicatement les écrous.

IMPORTANT ! Risque d’endommagement du produit. Protéger la
porcelaine vitrifiée contre les coups de lame de scie possibles, lors
de la découpe d’excédent de longueur des boulons en T.

1035429-2-D Français-3 Sterling

Installer la cuvette (cont.)

Mesurer la longueur des boulons en T du dessus des écrous. Si
les boulons s’étendent de 1/4″ (6 mm) ou plus, découper l’excès.

Installer les bouchons des boulons.

Sterling Français-4 1035429-2-D

Boulon du
réservoir

Réservoir

Réservoir

Réservoir

Joint

Joint

Cuvette

Cuvette

Rondelle

Écrou en laiton

Regardant l'ensemble
d'en-dessous du
réservoir

3. Installer le réservoir

Retourner délicatement le réservoir sur une surface protégée.
Ajuster le joint en caoutchouc sur la valve de chasse de façon à ce
que le coté conique du joint soit vers l’extérieur.

Positionner délicatement le réservoir sur la cuvette tout en
centrant le joint sur l’entrée de la cuvette. Aligner le réservoir et
les orifices de la cuvette.

ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fendre la porcelaine vitrifiée.

Installer les deux joints des boulons du réservoir, et glisser ces
derniers à travers les orifices du réservoir et de la cuvette.

Assembler les rondelles et les écrous sur les boulons du réservoir.
Bien serrer les écrous pour niveler le réservoir.

S’assurer que les écrous soient assez serrés pour réaliser une
bonne étanchéité.

1035429-2-D Français-5 Sterling

Ecrou de la
valve de
remplissage

Manche
d'alimentation

Rondelle
d'étanchéité

Rondelle à
compression

Tuyauterie

Écrou à
compression

Ligne d'eau

Écrou de
couplage

Connexion de robinet d'arrêt

d'alimentation

Collet

Valve d'arrêt
d'alimentation

Régler le niveau de l'eau

4. Connexions finales

Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.

Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.

Installer l’abattant du siège conformément aux instructions du
fabricant.

Mettre soigneusement en place le couvercle du réservoir.

Purger le W.C. en utilisant plusieurs fois l’un des boutons
poussoirs puis l’autre pour en vérifier le bon fonctionnement.
Vérifier le bon fonctionnement.

Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.

Réglages

Ajuster le niveau d’eau du réservoir au niveau de la ligne d’eau.

Pivoter la tige filetée vers la droite pour augmenter le niveau de
l’eau ou vers la gauche pour le diminuer selon le besoin.

Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.

Sterling Français-6 1035429-2-D

5. Installer les boutons-pression

Retirer le ruban recouvrant le bouton poussoir du réservoir, et
retirer la protection. Jeter la protection.

Mettre soigneusement en place le couvercle du réservoir.

Presser le large bouton poussoir dans le centre du couvercle, et
utiliser les doigts pour retirer soigneusement le bouton le plus
petit. Puis retirer le bouton poussoir le plus large.

Presser le large bouton sur la tige au diamètre le plus large, et le
bouton le plus petit sur la tige la plus petite.

Insérer les tiges par les trous sur le coté dans le bouton poussoir
au centre du couvercle. Presser sur le bouton poussoir jusqu’a ce
qu’il s’enclenche dans son logement.

Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.

Pendant plusieurs jours après l’installation, vérifier
périodiquement s’il y a des fuites.

1035429-2-D Français-7 Sterling

Guía de instalación

Inodoros de acoplamiento compacto y doble
descarga

Herramientas y materiales

Llave ajustable
de 10"

Cortatubos

Llave de
paso del
suministro

Sello de
cera

Cinta para
medir

Lentes de
seguridad

Nivel

Más:

• Pernos en T de 5/16" con tuercas
y arandelas

• Espátula

• Lima metálica

• Llave para tuercas/dado de 1/2"

• Sierra para metales

• Destornillador

Esponja

Llave para
tubos

Gracias por elegir los productos de Sterling

Le agradecemos que haya elegido a Sterling por la calidad que ofrece
al mejor precio. Dedique unos minutos para leer este manual antes de
comenzar la instalación. En caso de problemas de instalación o de
funcionamiento, no dude en contactarnos. Nuestros números de
teléfono se encuentran en la cubierta posterior. Gracias nuevamente
por escoger a Sterling.

Antes de comenzar

PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana

vitrificada puede romperse o despostillarse si no se maneja con
cuidado.

Cumpla con todos los códigos locales de plomería y construcción.

Revise atentamente el nuevo inodoro para cerciorarse que no esté
dañado.

Es posible que las ilustraciones mostradas no representen su
producto específico.

¡IMPORTANTE! Apunte el número del modelo (de la etiqueta de la
caja) en la Guía del usuario para referencia.

Sterling Español-1 1035429-2-D

Raspe el sello
viejo de cera

Pernos en T

Brida del inodoro

1. Desmonte el inodoro existente

Cierre el suministro principal del agua.

Descargue el inodoro y luego seque el agua restante en el tanque
con una esponja.

Cierre la llave de paso (de estar presente) y desmonte la taza y el
tanque existentes.

Utilice una espátula paral raspar el sello de cera viejo del piso.

Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″ de diámetro.

PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.

1035429-2-D Español-2 Sterling

Sello de cera

Tapaperno

Tuerca

Arandela

Base del
tapaperno

Perno en T

Brida del inodoro

Perno en T

2. Instale la taza

Instale una llave de paso de suministro.

Coloque el inodoro sobre una superficie acolchada.

Desde abajo del inodoro, presione firmemente el sello de cera
nuevo alrededor de la salida del inodoro.

Retire el trapo provisional (de haberlo utilizado) del orificio en la
brida del inodoro.

Alinee y coloque el inodoro sobre la brida y los pernos en T.

¡IMPORTANTE! Riesgo de fugas externas. Una vez colocada no
levante ni columpie la taza. Si el sello hermético se rompe, tendrá
que instalar un sello de cera nuevo.

Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello.

Coloque las bases de los tapapernos sobre los pernos enTyen
posición marcada hacia arriba ″up″.

Monte las arandelas y tuercas en las bases de los tapapernos y los
pernos en T.

¡IMPORTANTE! Riesgo de daños al producto. Si se aprieta
demasiado, la porcelana vitrificada puede romperse o despostillarse.

Apriete las tuercas con cuidado.

¡IMPORTANTE! Riesgo de daños al producto. Proteja la porcelana
vitrificada del contacto con la sierra al cortar el excedente de los
pernos en T.

Sterling Español-3 1035429-2-D

Instale la taza (cont.)

Mida la longitud de los pernos en T desde la parte superior de
las tuercas. Si los pernos se extienden 1/4″ (6 mm) o más, corte el
exceso.

Instale los tapapernos.

1035429-2-D Español-4 Sterling

Perno del
tanque

Tanque

Tanque

Tanque

Empaque

Empaque

Taza

Taza

Arandela

Tuerca de latón

Vista del montaje por
debajo del tanque

3. Instale el tanque

Coloque el tanque con cuidado en posición invertida sobre una
superficie protegida. Encaje el empaque de goma sobre la tuerca
de la válvula de descarga de manera que el lado estrecho del
empaque esté orientado hacia fuera.

Coloque el tanque sobre la taza con cuidado, centrando el
empaque en la entrada de la taza. Alinee los orificios de los
pernos del tanque y la taza.

PRECAUCIÓN: Riesgo de daños al producto. Si se aprieta
demasiado, la porcelana vitrificada puede romperse o
despostillarse.

Instale los empaques para los pernos en los pernos del tanque y
deslice los pernos del tanque hacia abajo, a través de los orificios
en el tanque y la taza.

Monte las arandelas y tuercas en los pernos del tanque. Apriete
bien las tuercas de manera que el tanque esté nivelado.

Asegúrese de que las tuercas estén lo suficientemente apretadas
para lograr un sello hermético.

Sterling Español-5 1035429-2-D

Tuerca de
la válvula
de llenado

Vástago
de suministro

Arandela
de sellado

Arandela de
compresión

Tubo

Tuerca de
compresión

Línea de agua

Tuerca de
acoplamiento

Conexión de la llave de paso del

suministro

Casquillo

Llave de
paso del
suministro

Ajuste del nivel de agua

4. Conexiones finales

Conecte la llave de paso al vástago de suministro del inodoro.

Abra la llave de paso lentamente para verificar que no haya
fugas. Si las conexiones se han realizado correctamente, se podrá
detener cualquier fuga de agua con sólo apretar un poco las
tuercas.

Instale el asiento del inodoro según las instrucciones provistas.

Coloque la tapa sobre el tanque con cuidado.

Descargue el inodoro varias veces utilizando primero un botón y
luego el otro, y compruebe que no haya fugas en las conexiones.
Verifique que funcione correctamente.

Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.

Ajustes

Ajuste el nivel de agua en el tanque a la línea de agua marcada.

Gire la varilla roscada a la derecha para subir el nivel de agua o a
la izquierda para bajarlo según sea necesario.

Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.

1035429-2-D Español-6 Sterling

5. Instale los botones

Retire la cinta que cubre el botón en la tapa del tanque y retire el
material protector. Deseche el material protector.

Coloque la tapa con cuidado sobre el tanque.

Oprima el botón grande en el centro de la tapa y utilice los dedos
para sacar y retirar con cuidado el botón pequeño. Luego saque y
retire el botón grande.

Presione el botón grande en la varilla de mayor diámetro y el
botón pequeño en la varilla más pequeña.

Introduzca las varillas en los orificios laterales del alojamiento del
botón situado en el centro de la tapa. Oprima los botones hasta
que encajen con un clic en su lugar en el alojamiento.

Accione la descarga del inodoro varias veces y verifique no haya
fugas en las conexiones.

Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.

Sterling Español-7 1035429-2-D

1035429-2-D

1035429-2-D

Phone: 1-888-STERLING (1-888-783-7546)

Mexico: 001-877-680-1310

SterlingPlumbing.com

©2006 by Kohler Co.

1035429-2-D
