Page 1

Miniküche

Bedienungsanleitung

Page 2

Download

Bedienungsanleitung / manual / manual de instrucciones / mode d‘emploi:

www.stengel-steelconcept.de/download

Page 3

Inhalt

Warnhinweise ................................................................................... 4

Sicherheit ....................................................................................... 4

Hinweise für Einbaugeräte ................................................................... 5

Hinweise für die Umwelt ..................................................................... 5

Auspacken ....................................................................................... 5

Heben der Miniküche .......................................................................... 5

Aufstellung, Montage und Anschlüsse der Miniküche ..................................... 6

Netzanschluss ................................................................................ 6

Wasser- und Abwasseranschluss ............................................................. 7

Kochplatten ..................................................................................... 9

Reinigen und Pege der Kochplatten ....................................................... 9

Gerätebeschreibung Kochpatten ........................................................... 10

Glaskeramik-Kochfeld ........................................................................11

Vorsichtsmaßnahmen ....................................................................... 11

Reinigung und Pege des Glaskeramik-Kochfeldes ....................................... 11

Gerätebeschreibung Glaskeramik-Kochfeld ...............................................12

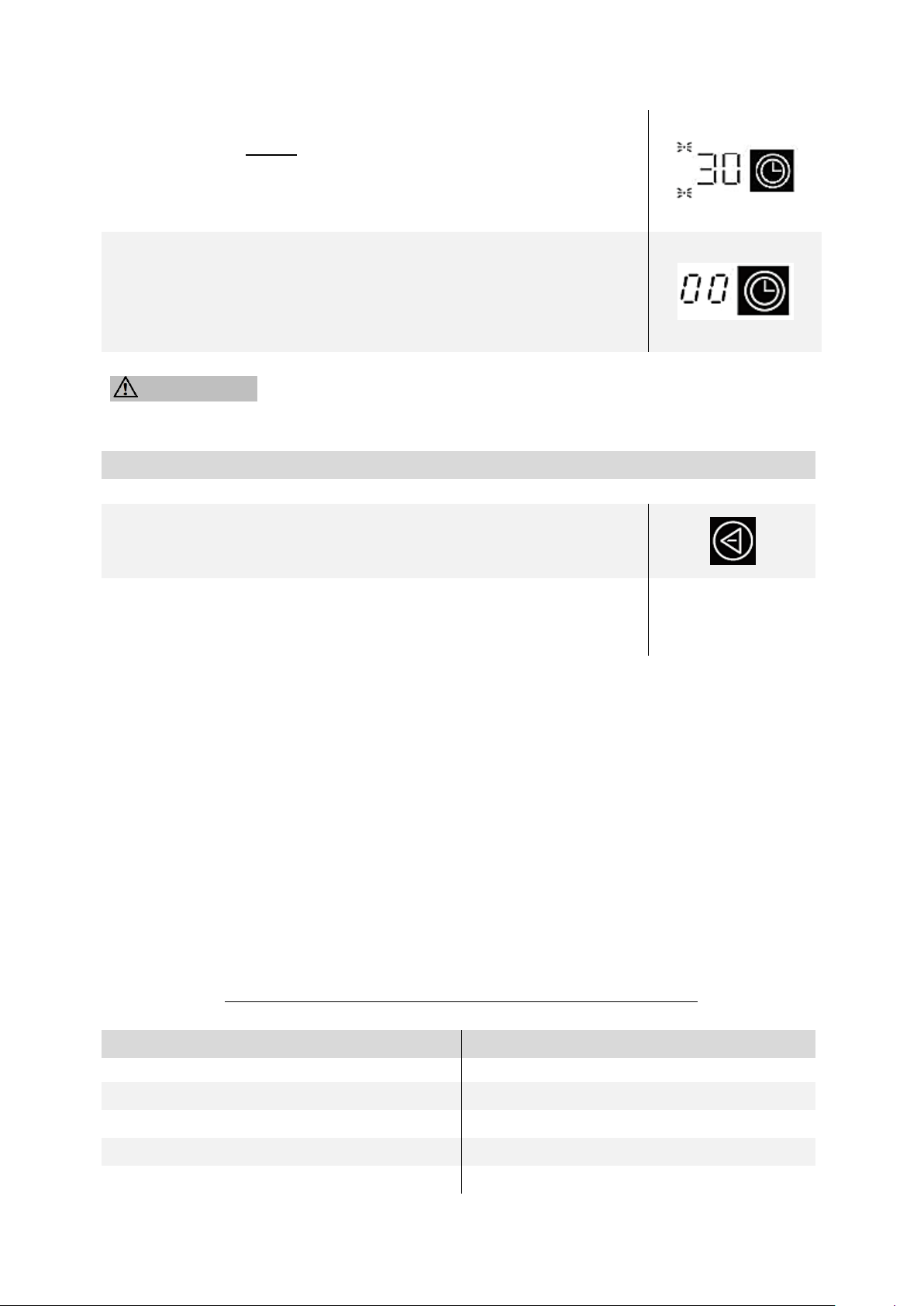

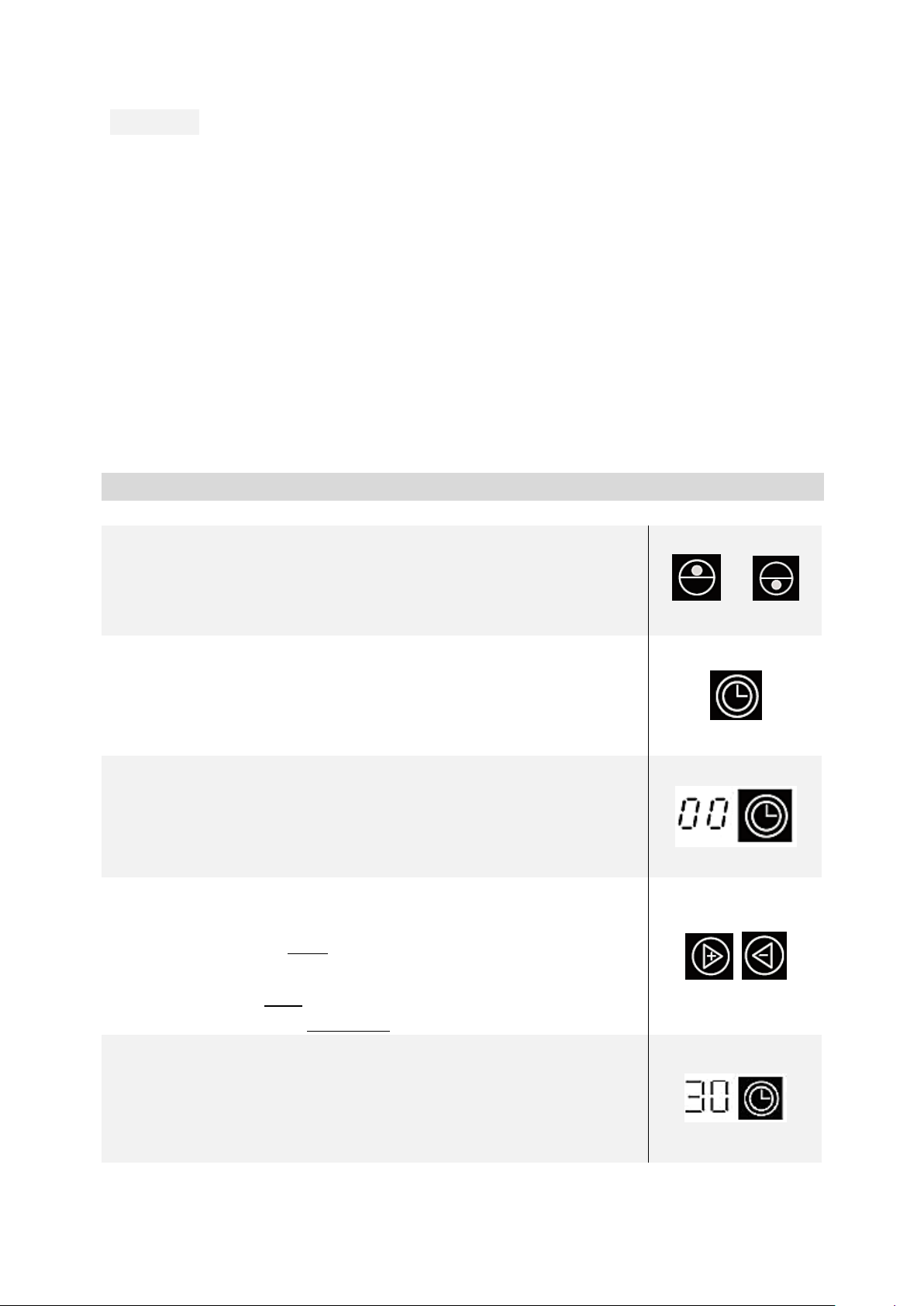

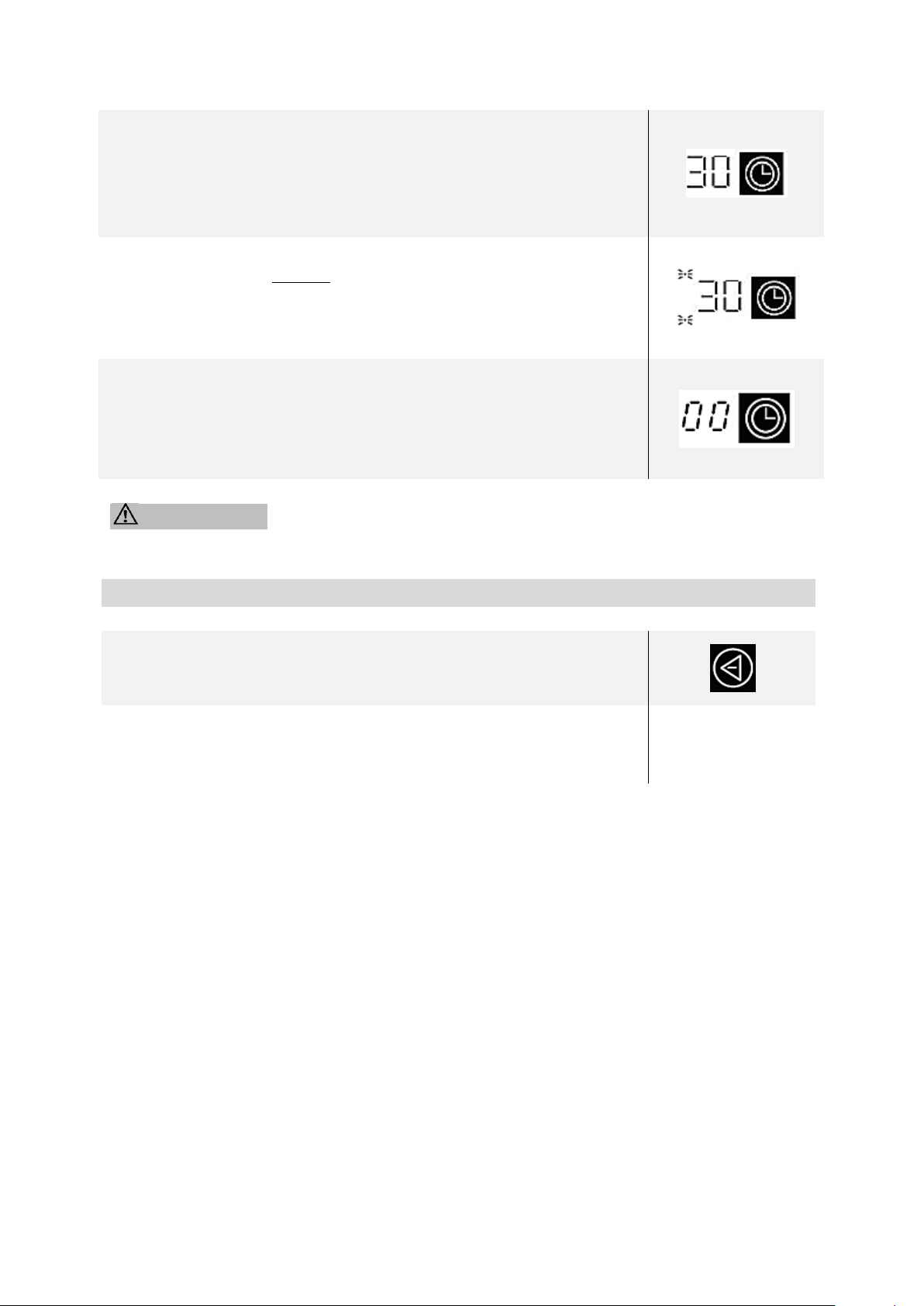

Option Zeitschaltuhr .........................................................................13

Behandlung und Pege von Edelstahloberächen .......................................13

Folgende Grundsätze zu beachten ......................................................... 13

Reinigungsempfehlung für pulverbeschichtete Oberächen ...........................14

Leichte Verschmutzungen .................................................................. 14

Starke Verschmutzungen ................................................................... 14

Betriebsprobleme ............................................................................. 14

Service .......................................................................................... 14

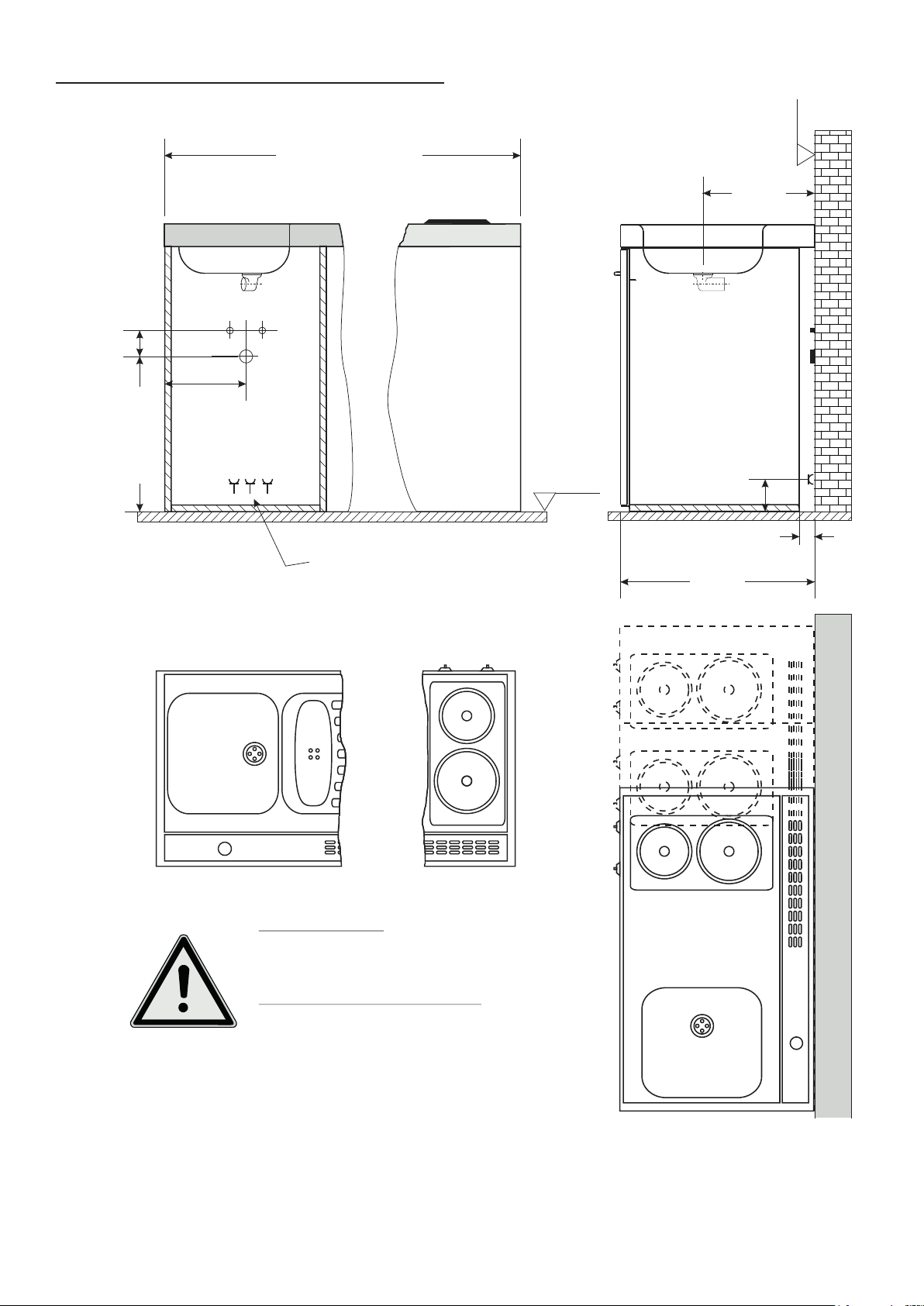

Anschluss Schema Empfehlung ..............................................................15

Rev. 14.03.2018

Page 4

Wir wünschen Ihnen viel Freude mit Ihrer neuen Miniküche. Lesen Sie diese Bedienungsanleitung sorgfältig durch, um sicher zu gehen, dass die Küche richtig installiert ist und auf richtige Weise benutzt wird. Bitte bewahren Sie die Unterlagen so auf, dass Sie oder etwaige Nachbesitzer jederzeit nachschlagen können.

Warnhinweise

tion muss vom Installateur ein allpoliger

Ausschalter mit mindestens 3 mm Kon-

taktönungsweite oder ein LS-Schalter

eingebaut werden. Bei Reparaturen

ist die Miniküche generell vom Netz

zu trennen. Netzstecker ziehen, Ausschalter betätigen oder Sicherung aus-

schalten. Reparaturen und Eingrie in die Geräte dürfen nur vom Fachmann

durchgeführt werden.

• WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten,

um das Berühren von Heizelementen zu vermeiden. Unbeaufsichtigte Kinder unter 8 Jahren sind vom Gerät fernzuhal-

ten und dürfen Reinigung und Wartung der Küche nicht durchführen.

• Warnung: Vorsicht, das Gerät hat im

Betrieb heiße Oberächen. Insbesondere Edelstahloberächen angrenzend an

Kochfelder leiten die Hitze und werden bei Betrieb heiß.

• WARNUNG: Vorsicht beim Zubereiten

von Speisen mit Ölen und Fetten (z.B.

Pommes Frites), da sich diese entzünden können.

• WARNUNG: Unbeaufsichtigtes Kochen

auf Kochmulden mit Fett oder Öl kann

gefährlich sein und zu Bränden führen. Niemals versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

• Kinder sollten nicht mit den Elektrogeräten spielen.

• WARNUNG: Brandgefahr: Niemals Ge-

genstände auf der Kochäche lagern.

• WARNUNG: Ist die Glaskeramik-Kochä- che gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen

Schlag zu vermeiden.

• WARNUNG: Bei einer festen elektrischen Installation der Herd-Spültischkombina-

• Die Reinigung mit einem Dampfreiniger ist nicht zulässig und zu unterlassen

• Die Kochfelder sind nicht dazu bestimmt über externe Zeitschaltuhren oder durch ein getrenntes Fernsteu-

ersystem(IEC 60335 2 6) geschaltet zu

werden.

Sicherheit

• Beschädigte Geräte nicht in Betrieb nehmen, im Zweifelsfall beim Lieferanten nachfragen.

• Jeglicher Eingri, in das Produkt ist von einem Fachmann auszuführen.

• Bei Reparaturen ist die Herd-Spültischkombination generell vom Netz zu trennen. Netzstecker ziehen oder Sicherung ausschalten.

• Diese Geräte können von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden es sei denn, sie werden beaufsichtigt.

• Kochgefäße stets mit Handgri zur Wand hin auf die Platten stellen, damit sie für Kinder unerreichbar sind. Die Kochplatten werden sehr heiß und kön-

Page 5

nen zu Brandverletzungen führen.

• Das Kochfeld darf nie ohne Aufsicht betrieben werden

• Keine explosiven Flüssigkeiten im Unter- schrank aufbewahren.

Beipack der Miniküche bzw. beim Gerät selber wenn dieses originalverpackt mitgeliefert wurde.

Bitte beachten Sie die Bedienungsanleitungen der

• Keine Kaeemaschinen oder sonstige Elektrogeräte auf die Kochplatten stellen. Dies gilt auch für andere brennbare Materialien.

• Ist im Bereich des Kochfeldes eine Schublade eingebaut, so dürfen dort keine leicht entzündlichen oder brenn-

baren Gegenstände (z.B. Spraydosen)

aufbewahrt werden.

• Keinesfalls Speisen in Alufolie oder

Kunststogefäßen auf das heiße Kochfeld stellen. Beim Anschluss von Elekt-

rogeräten ist darauf zu achten, dass die Anschlussleitungen nicht mit dem heißen Kochfeld in Berührung kommen.

• Das Kochfeld darf nicht mit einem Dampfstrahlreiniger gereinigt werden.

• Die Miniküche ist nur für normale An-

wendung im Innenbereich vorgesehen.

Sie darf nicht als Heizquelle benutzt werden. Es ist nicht zulässig, Kochplatten unter Dauerbetrieb laufen zu lassen. Eine unsachgemäße, überproportionale Beanspruchung zerstört die Isolation und stellt eine potentielle Brandgefahr dar.

• Ventilationsgitter dürfen niemals abgedeckt werden.

betreende Geräte/Hersteller !

Elektrogeräte verursachen Eigen-

geräusche. Bitte beachten Sie

hierzu die Herstellerangaben !

Hinweise für die Umwelt

Unsere hochwertigen Produkte benötigen für den langen Transport bis zu Ihnen eine wirksame Schutzverpackung. Bei der Dimensionierung beschränken wir uns auf das unbedingt Notwendige. Alle verwendeten Verpackungsmaterialien sind umwelt-

verträglich und können gefahrlos entsorgt

werden. Holzteile sind nicht chemisch behandelt. Die Kartonagen bestehen überwiegend aus Altpapier und können zerkleinert wieder der Altpapiersammlung zugefügt werden.

Auspacken

Einheit auf Fehlerfreiheit überprüfen. Eventuelle Transportschäden unverzüglich dem Transporteur melden. Bei Un-

vollständigkeit der Lieferung wenden Sie

sich bitte an den Händler. Lesen Sie diese Anleitung und die Anleitung für den Kühlschrank sorgfältig durch.

Hinweise für Einbaugeräte

Verfügt die Miniküche über eine Einbaukochfeld oder sonstige Einbaugeräte so sind ausschließlich die Original-Bedienungsanleitungen der jeweiligen Her-

steller zu beachten. Sie benden sich im

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment

- WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Heben der Miniküche

Stets zu zweit arbeiten. Die Miniküche immer an der Unterseite greifen. Die gesamte Einheit auf keinen Fall an der Pantryabdeckung anheben, da dies zu Beschädigung führen kann.

Page 6

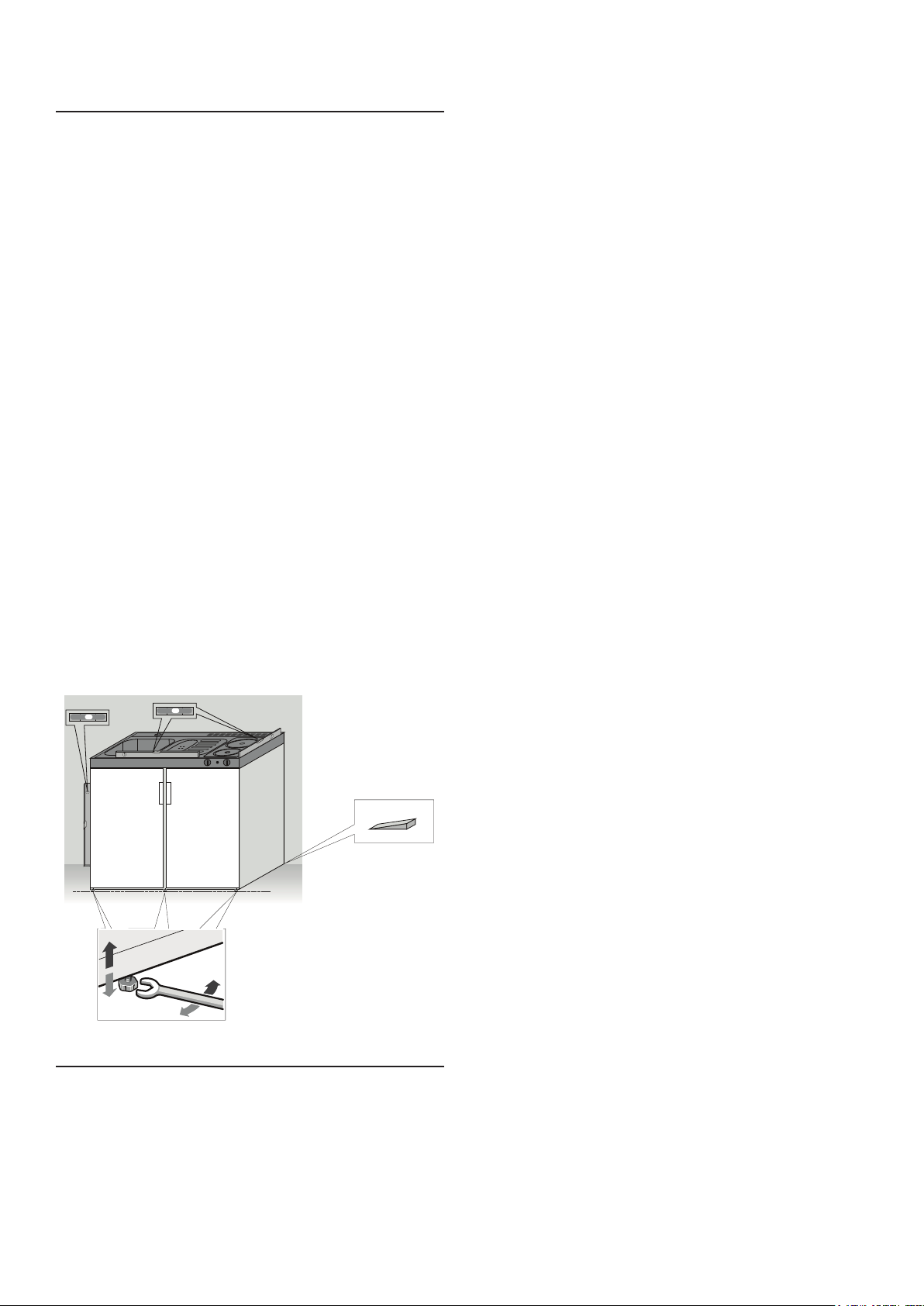

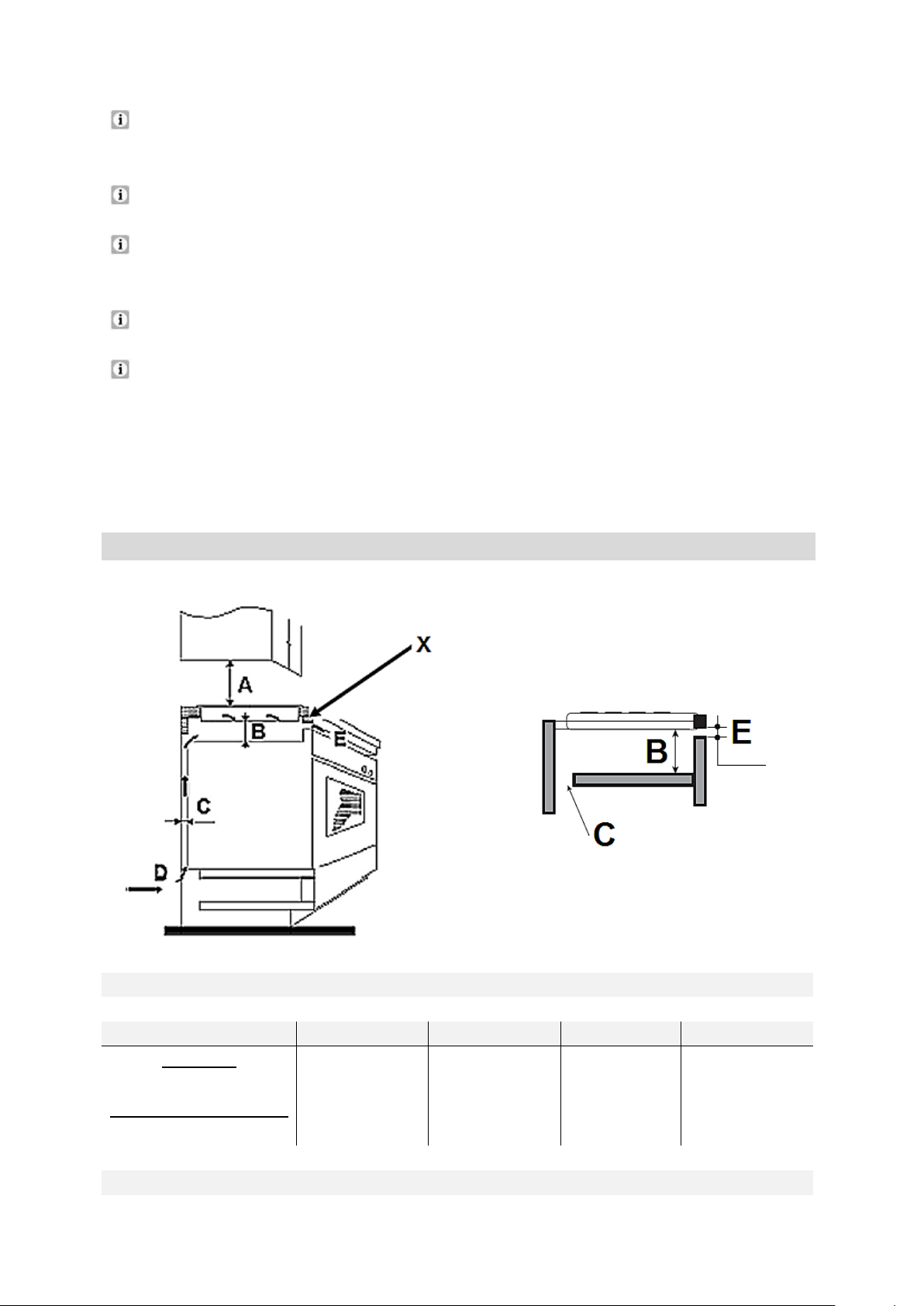

Aufstellung, Montage und Anschlüsse der Miniküche

Die Einheit im Innenbereich bei einer

Zimmertemperatur zwischen 12 und 32°C

aufstellen. Fliesen ggf. so anbringen, dass die Einheit herausgezogen werden kann. Schäden infolge fehlerhafter Installation

werden nicht von der Garantie erfasst. Die

Miniküche darf nur mit der Rückwand und einer Seitenwand an beliebig hohe Wände angebaut werden. Auf der anderen Seite dürfen sich nur Geräte und Möbel benden, die dieselbe Höhe wie die Miniküche besitzen. Der Einbau in einem Schrank ist nicht erlaubt. Die an der Rückseite des Kühlgeräts erwärmte Luft muss ungehindert abziehen können, damit die Funktion nicht beeinträchtigt wird. Die Lüftungsschlitze hinter den Kochplatten dürfen aus diesem Grund nicht abgedeckt werden. Die Miniküche muss fest und gerade ste-

hen. Zur Kontrolle empehlt es sich eine

Wasserwaage anzulegen. Unebenheiten des Bodenskönnen durch entsprechende Unterlagen ausgeglichen werden.

Die Anschlussleitung muss mit mindestens 16 Ampere abgesichert werden.

Die elektrische Sicherheit ist nur gewährleistet, wenn das Schutzleitersystem der

Hausinstallation vorschriftsmäßig installiert ist. Gerät nur in vollständigem Zustand mit allen vorhandenen Sicherheits-

einrichtungen betreiben. Achten Sie darauf, dass die Anschlusslei-

tung bei der Installation nicht unter der Einheit eingeklemmt wird.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder

eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Achtung!

Bei einer festen elektrischen Installation

der Herd-Spültischkombination muss vom

Installateur ein allpoliger Ausschalter mit

mindestens 3 mm Kontaktönungsweite

oder ein LS-Schalter eingebaut werden. Die allpolige Trennungseinrichtung ist auch dann erforderlich, wenn der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist.

Modellbeispiel

Netzanschluss

Die Miniküche ist bei Standardausführung mit zwei Kochplatten und Kühlschrank für einen elektrischen Anschluss1 mit 230 V/

50 Hz an zwei vorschriftsmäßig installierten Schutzkontakt-Steckdosen vorgesehen.

Achtung!

Bei Reparaturen ist die Miniküche generell

vom Netz zu trennen. Netzstecker ziehen,

Ausschalter betätigen oder Sicherung ausschalten.

Reparaturen und Eingrie in die Geräte dürfen nur vom Fachmann durchgeführt

werden.

Page 7

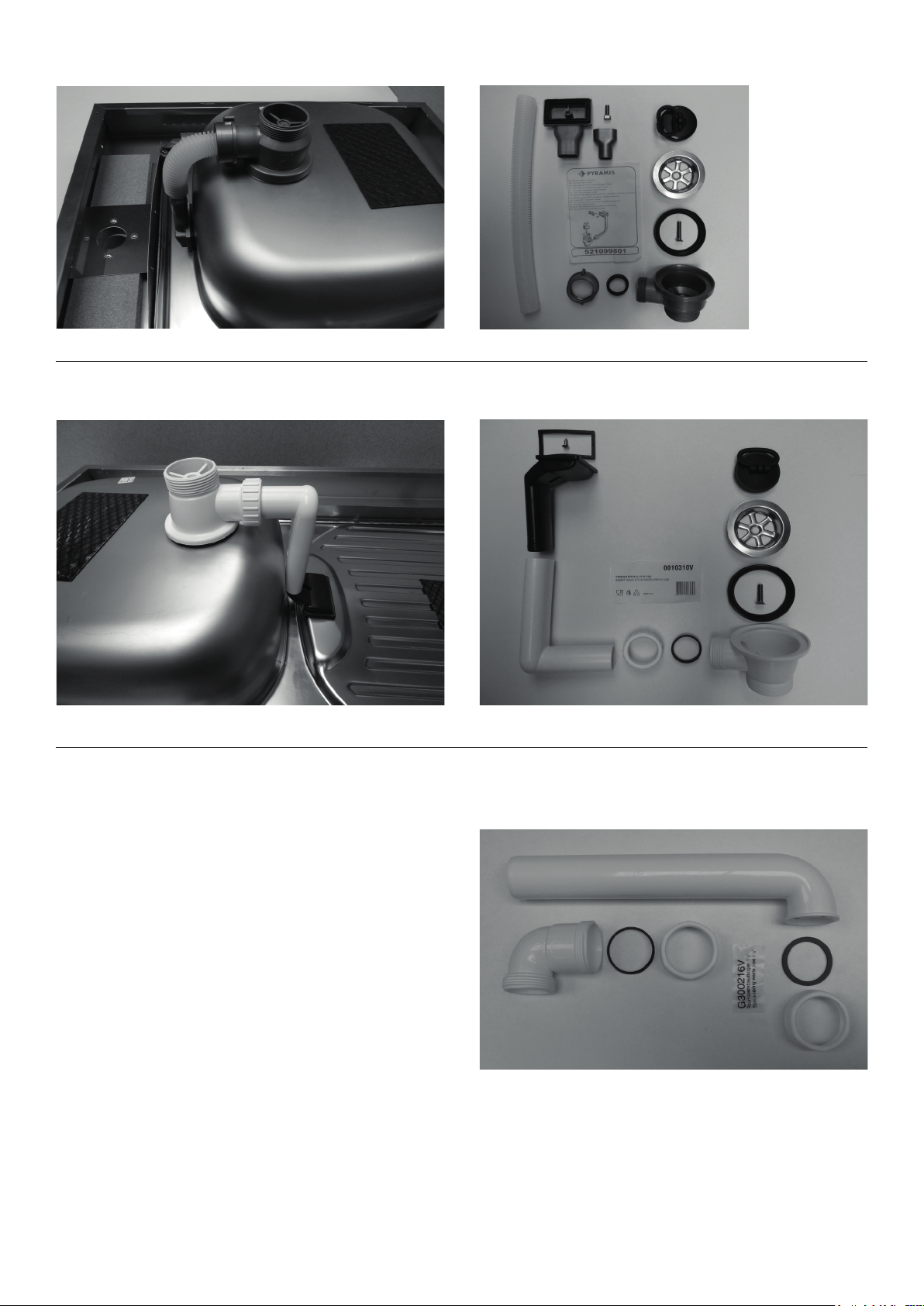

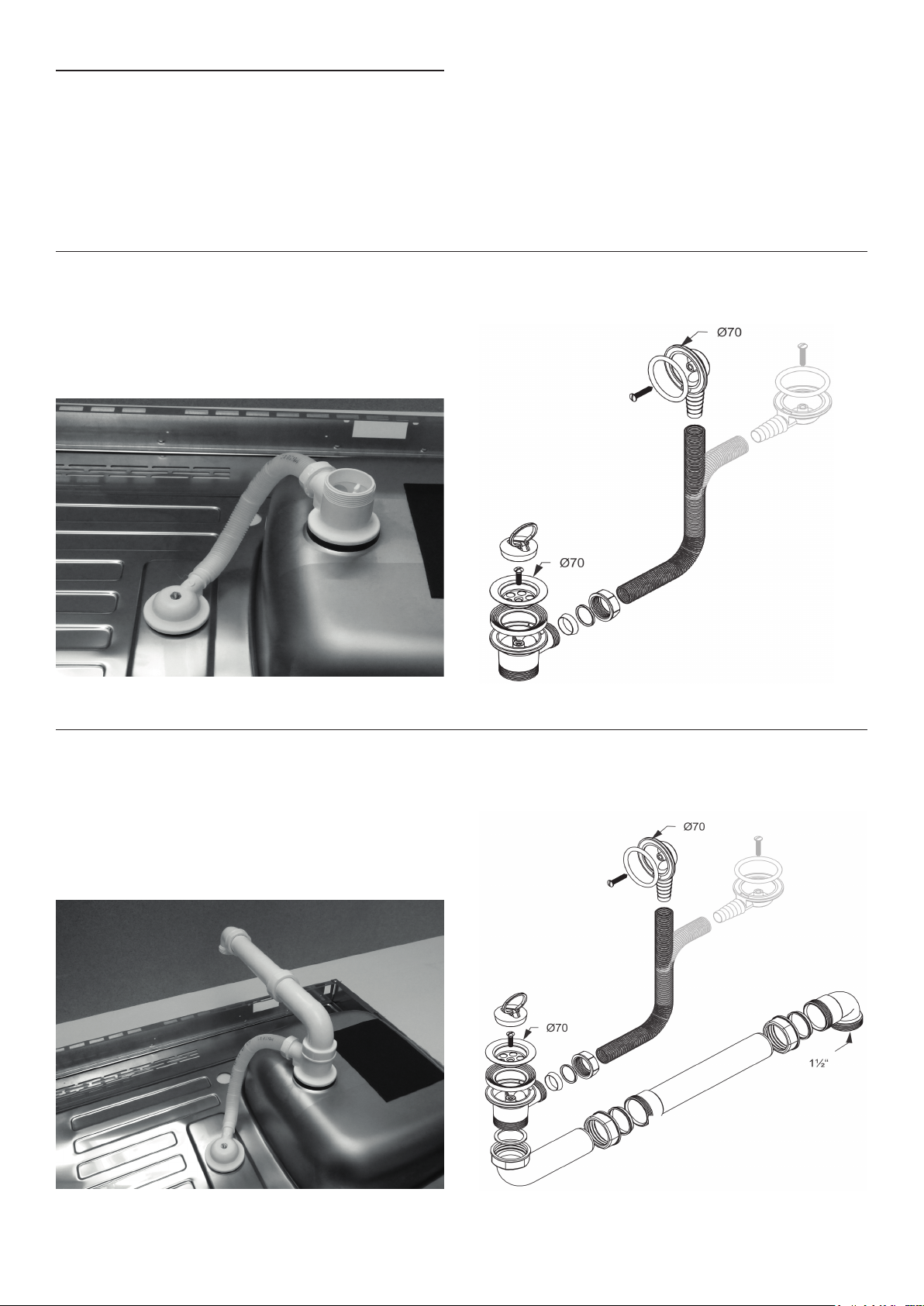

Wasser- und Abwasseranschluss

Die Anschlüsse für Kalt- bzw. Warmwasser werden im Bereich des Metallunterschrankes unter dem Spülbecken angebracht. Die Maßskizze (siehe Seite 15) kann als Orientierungshilfe dienen. Es gibt jedoch keine

Maßvorgaben, da diese Anschlüsse durch den Installateur individuell verlegt werden bzw. in den meisten Fällen bereits vorhan-

den sind. Im Lieferumfang ist eine Ab- u. Überlauf-

garnitur enthalten, kein Siphon.

• Ab- und Überlaufgarnitur für Standard-Pantryabdeckungen 90-100-120-150cm

Hinweis für Ausführung 90cm: Lieferung bereits mit vormontiertem Überlaufstutzen

und Schlauch!

Tipp: Im Bedarfsfall bitte den Überlaufschlauch auf passendes Maß ablängen!

• Raumspar Ab-u.Überlaufgarnitur für Standard-Pantryabdeckung 90-100-120-150cm

- bei Verbau direkt über Mikrowelle oder Schublade

Hinweis: Hier mit zusätzlichem Ablaufrohr zu montieren!

Tipp: Im Bedarfsfall bitte den Überlaufschlauch oder das Ablaufrohr auf passendes Maß ablängen!

Page 8

• Top-Pantryabdeckung 100 - 120cm

Ab- und Überlaufgarnitur für Einzelbecken

• Top-Pantryabdeckung 150 - 170cm

• Toppantryabdeckungen mit Schubla-

de/ Gerät unter dem Becken

Ab- und Überlaufgarnitur für 8x4 Spüle

mit zusätzlichen Geräte- Raumsparablauf

Page 9

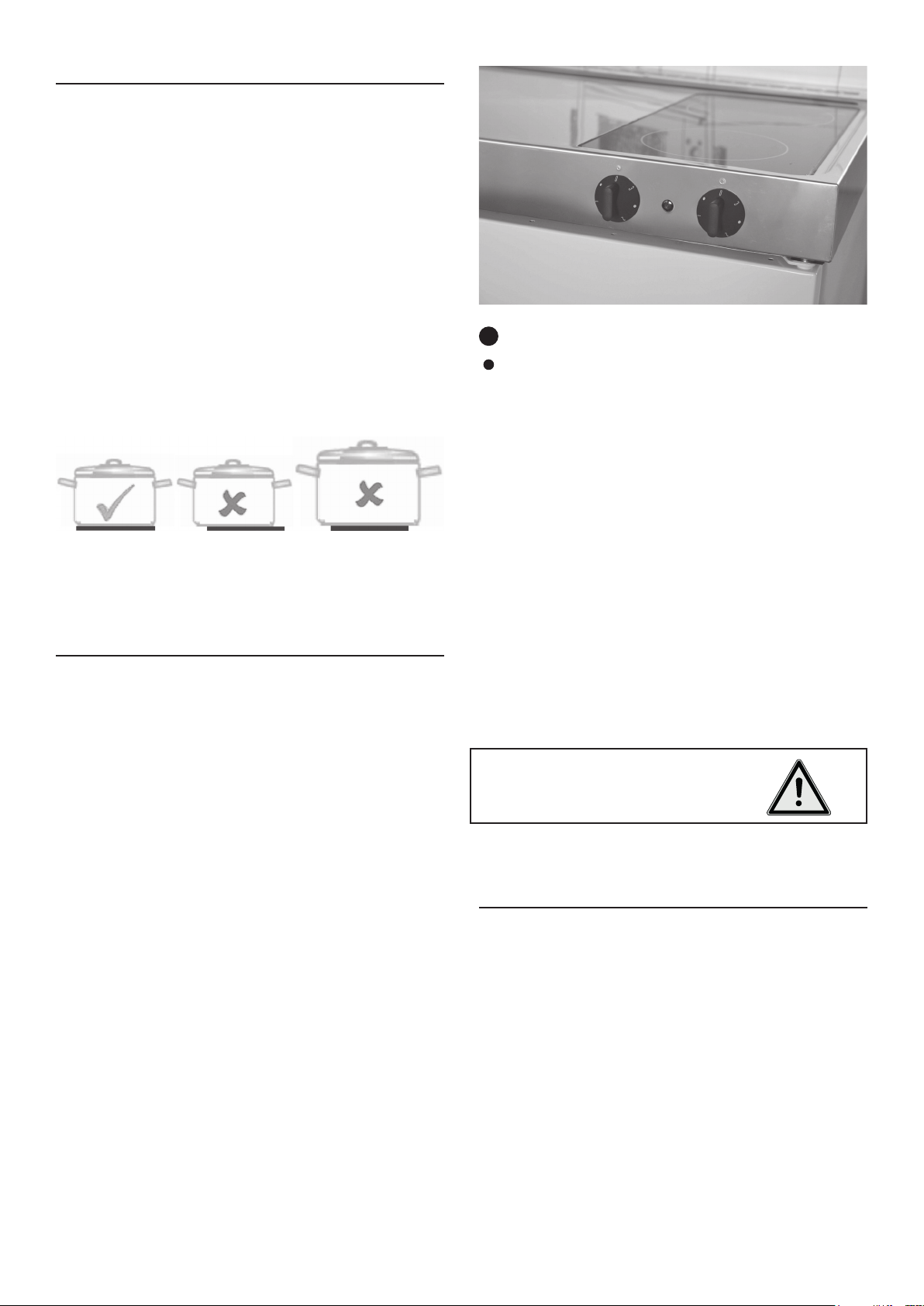

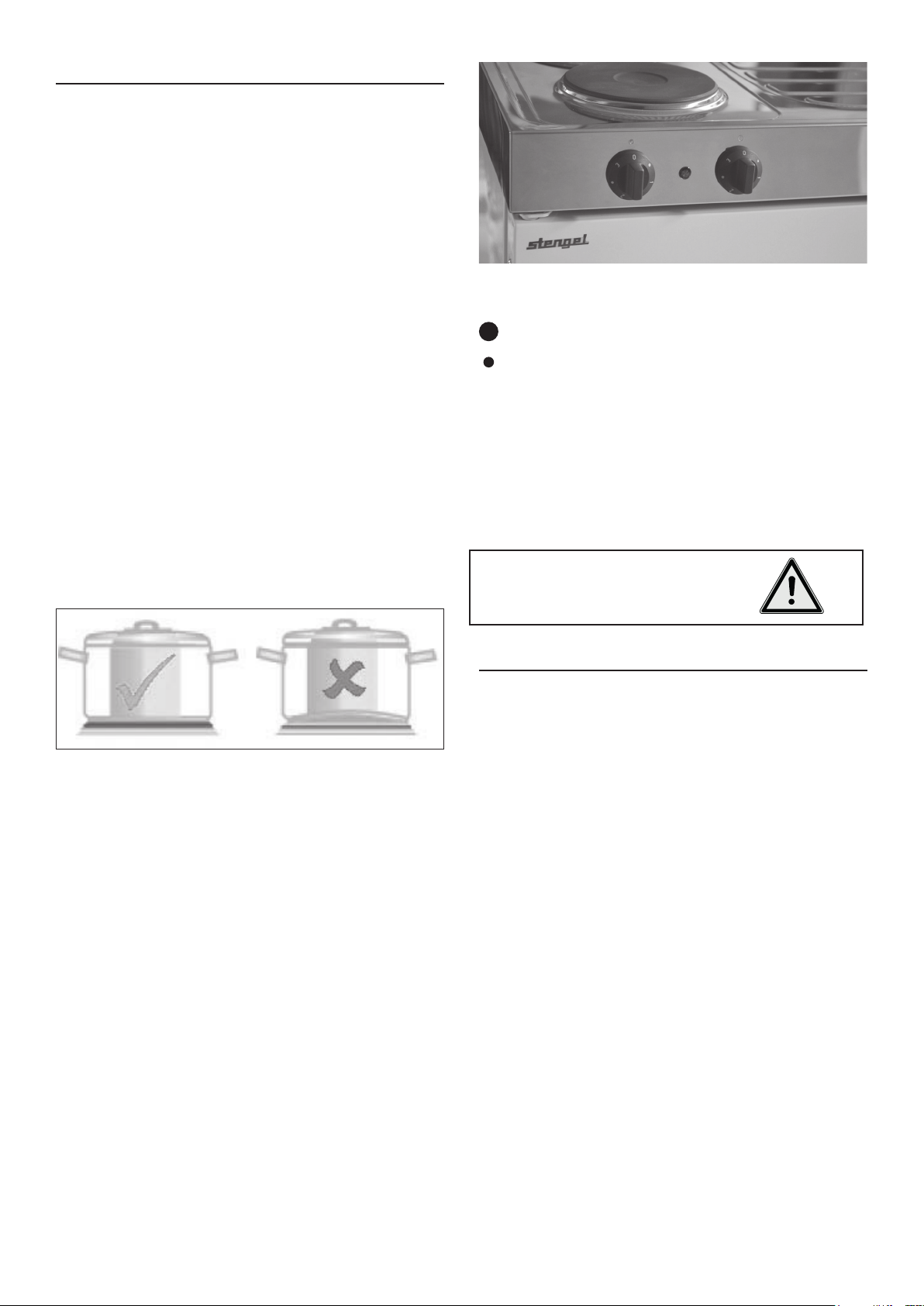

Kochplatten

Vor dem ersten Gebrauch der Kochplatten muss der Schutzüberzug auf der Plat-

tenoberäche erhärtet werden. Dazu muss

zuerst die hintere Kochplatte mindestens 4 Minuten auf höchster Stufe ohne Topf

eingeschaltet werden (die vordere Platte

muss ausgeschalter bleiben). Nach Ablauf dieser Zeit die hintere Kochplatte ausschalten und mindestens 5 Minuten war-

ten. Anschließend die vordere Kochplatte

mindestens 4 Minuten auf höchster Stufe

ohne Topf einschalten (die hintere Platte

bleibt ausgeschaltet). Danach ist der Betrieb der Kochplatten ohne Topf generell untersagt. Ein Überlaufen des Kochgutes auf die Kochplatte ist generell zu vermeiden.

Nur Gefäße mit ebenem Boden und einem zur jeweiligen Platte passenden Durch-

messer verwenden.

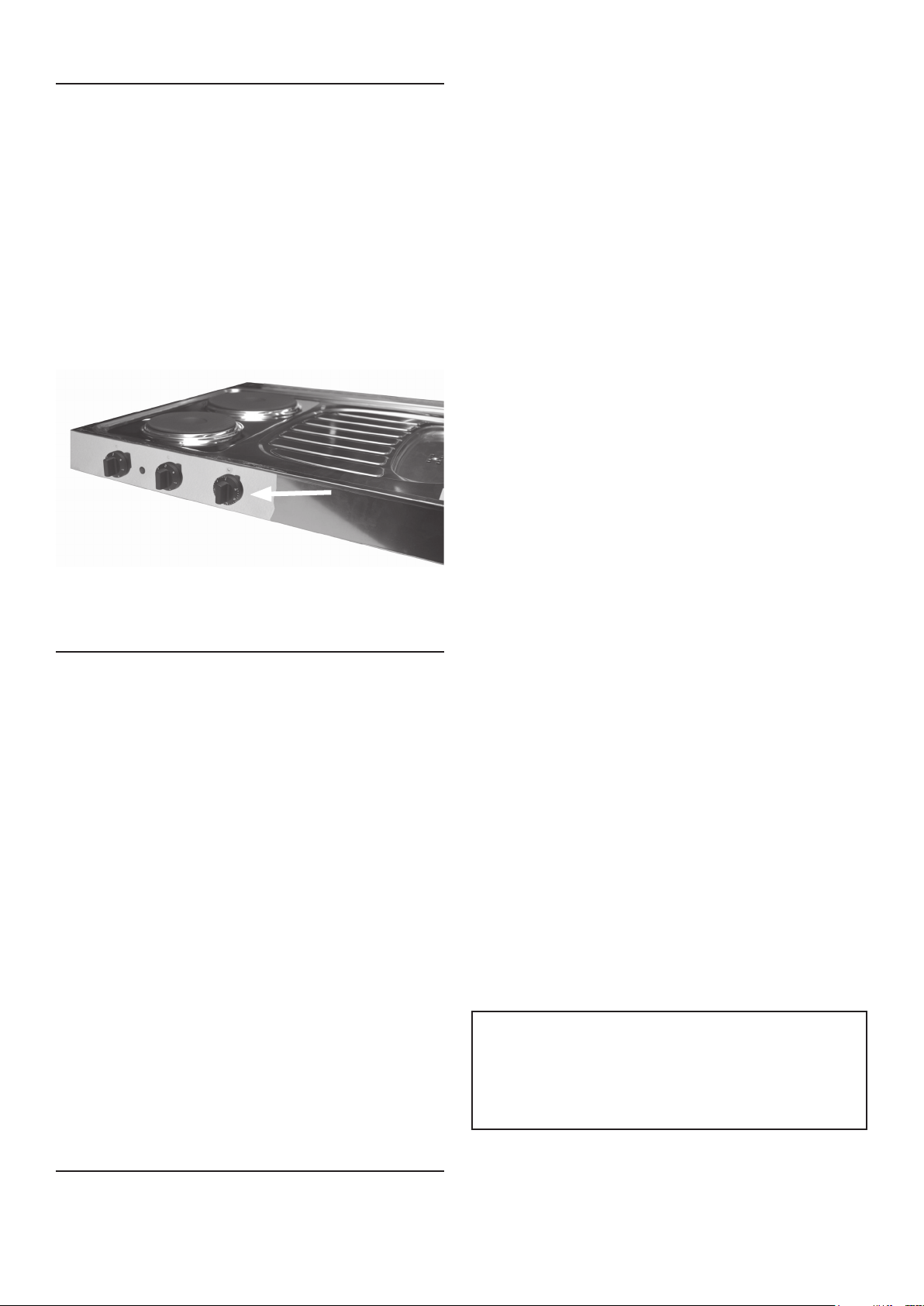

Modellbeispiel

können trotz erloschener Kontrolllampe

noch heiß sein (Nachwärme).

= Schalter für das hintere Kochfeld

= Schalter für das vordere Kochfeld

Zum Ankochen stellen Sie den Schalter auf Stufe 3. Danach schalten Sie je nach Notwendigkeit eine oder mehrere Stufen

niedriger. Bei fast allen Koch- und Bratvorgängen kann 5-10 Minuten vor Beendigung

die Nachwärme der Kochstelle ausgenutzt werden.

Der Kochvorgang ist ständig zu überwachen !

Die Kochplatten werden anhand eines Schalters mit sieben Schalterstellungen

(6 Schaltungsstufen und eine 0-Stellung) geregelt. Auf den Drehknöpfen nden Sie die Ziern 0-1-2-3.

0 = Aus

1 = Fortkochstufe (schwache Hitze) 2 = Bratstufe (mittlere Hitze) 3 = Ankochstufe (starke Hitze)

Die Punkte kennzeichnen drei zusätzliche Zwischenstufen. Diese Zwischenstufen wählen Sie dann, wenn die Wärmeleistung der höheren Stufe zu groß bzw. die der niedrigeren Stufe zu klein ist.

Bei 0-Stellung ist die Kochplatte ausgeschaltet. Die Kontrolllampe leuchtet, solange mindestens eine der beiden Kochplatten in Betrieb ist. Die Kochplatten

Reinigen und Pege der Kochplatten

Im täglichen Gebrauch sollen nur trockene Töpfe benutzt werden. Nasse oder angedampfte Gegenstände wie beispielsweise Topfdeckel gehören nicht auf die Kochplatte.

Bei den Kochplatten sollte übergekoch-

tes vor dem Eintrocknen bei abgekühlten

Kochplatten weggewischt werden. Auf keinen Fall Speisereste abkratzen.

Für die normale Reinigung reicht ein

feuchter Lappen. Stark verschmutzte Kochplatten vertragen zusätzlich han-

delsübliche Putzmittel wie z. B. VIM, ATA,

Herdputz, SCOTCH-Britt oder AKO-PADS. Nach der Reinigung ist die Kochplatte von

Reinigungsmittelresten zu säubern und durch kurzes Einschalten zu trocknen.

Nach der Reinigung kann von Zeit zu Zeit ein Hauch Öl oder Pegemittel wie z.B. Collo-Elektrol, Elektro-Puzzi usw. aufge-

tragen werden.

Page 10

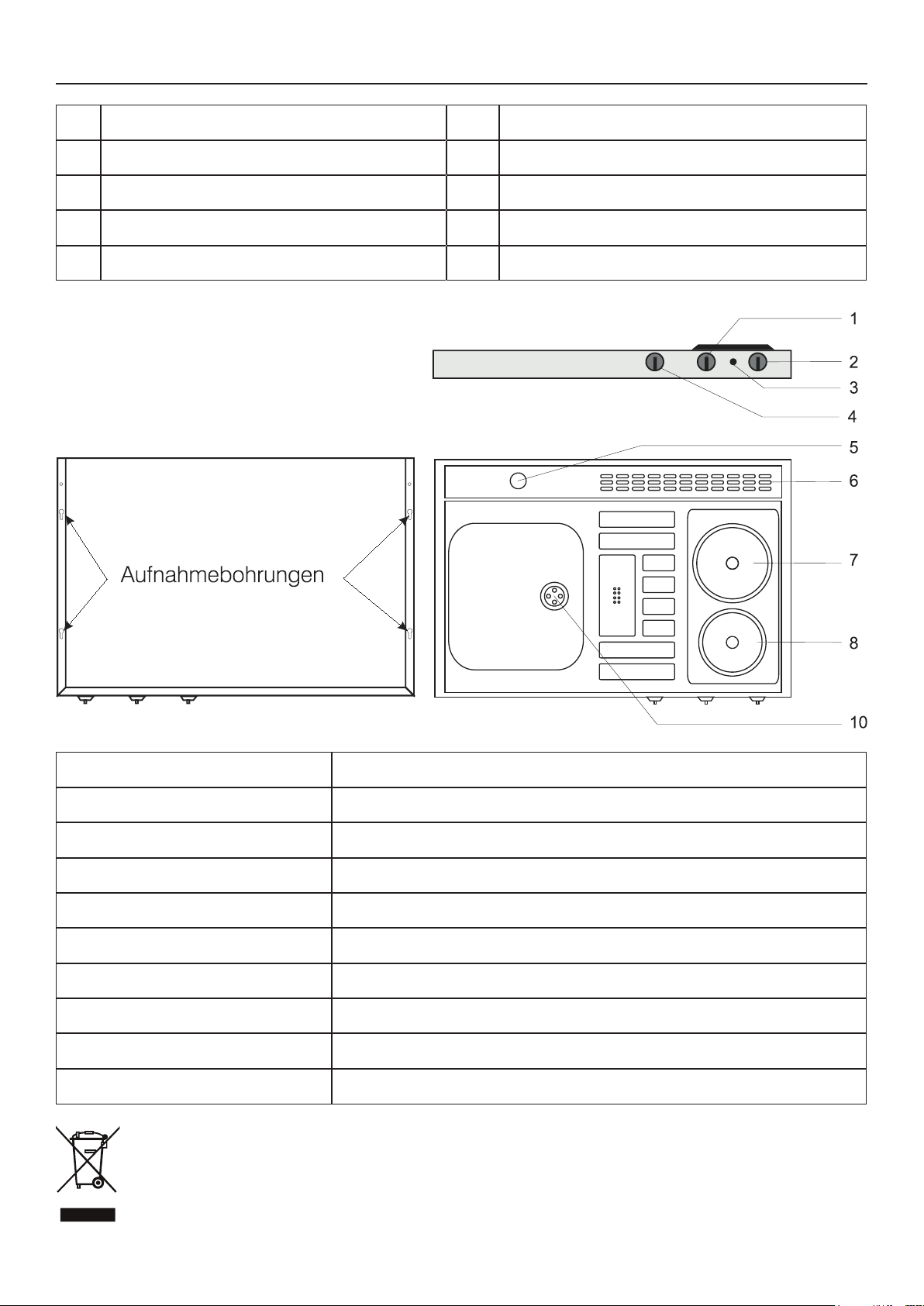

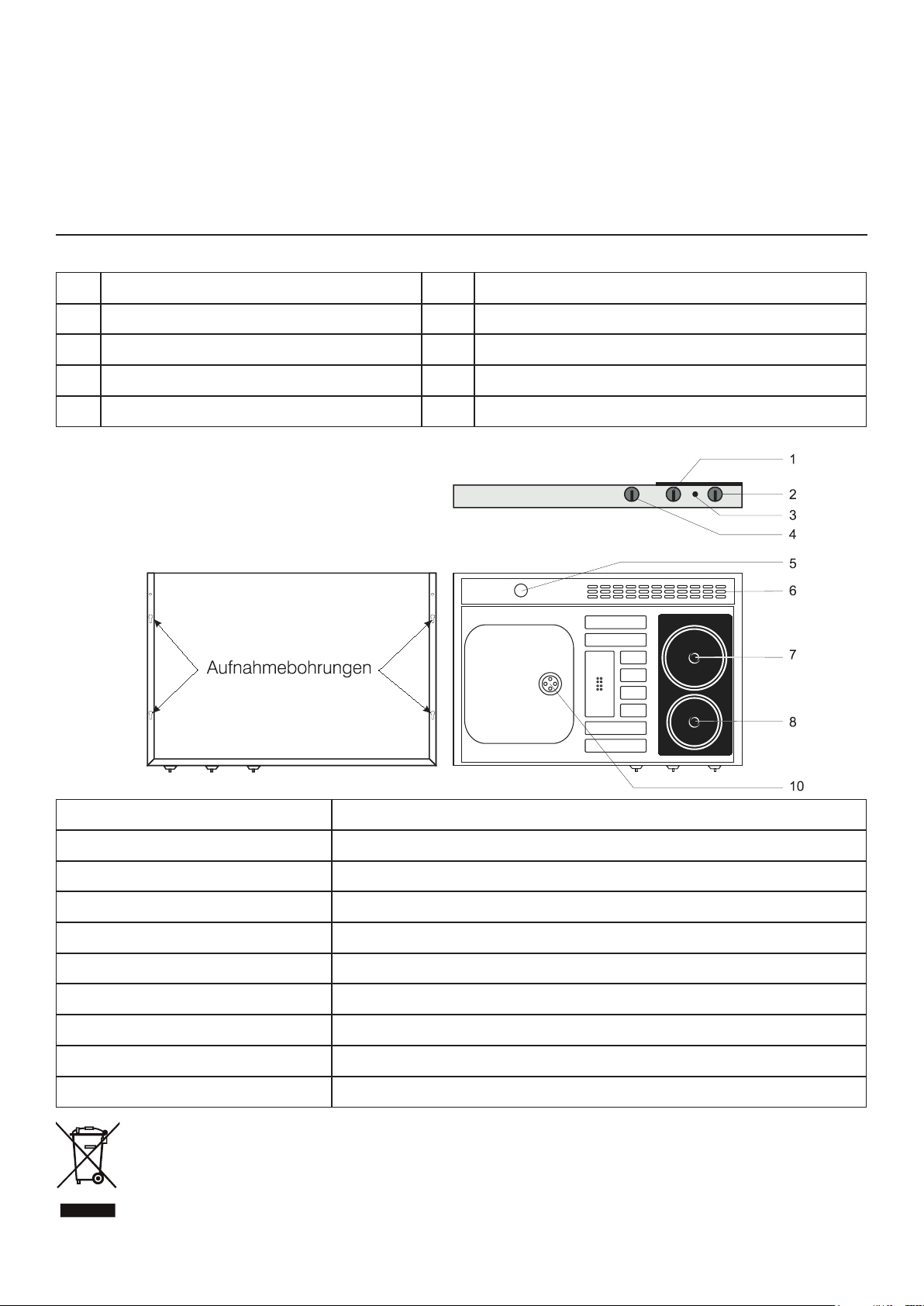

Gerätebeschreibung Kochpatten (Standard-Pantryabdeckung)

1 Schalter für Kochplatte 6 Lüftungsschlitze 2 Schalter für Kochplatte 7 Kochfeld180 mm 3 Kontrolllampe 8 Kochfeld145 mm 4 Schalter für Zeitschaltuhr (Option) 9 Restebecken 5 Lochbohrung für Wasserarmatur 10 Spülbecken

Bezeichnung PGK-2200 Anschlusswert 2200 W Nennspannung 230 V / 50 HZ, 16 A Anschluss Leitung H05SS-F 3G1.5, T180 Regelung 7-Takt-Schalter Kochplatten ø 145mm mit 1000W, ø 180mm mit 1200W Leistung Betriebskontrollleuchte Anzeige ob Gerät eingeschaltet ist

Zertiziert nach VDE und CE GS-Zertikats-Nr. Altgeräteverwertung Geräte sind EAR registriert WEEE-Reg.-Nr. DE 32990014

Abmessung Spüle Höhe 70 mm x Tiefe 600 mm x Breite 900 - 1500 mm

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 2006/95/ EG zur elektrischen Sicherheit, den europäischen Richtlinien 89/336/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE-Kennzeichnung.

Page 11

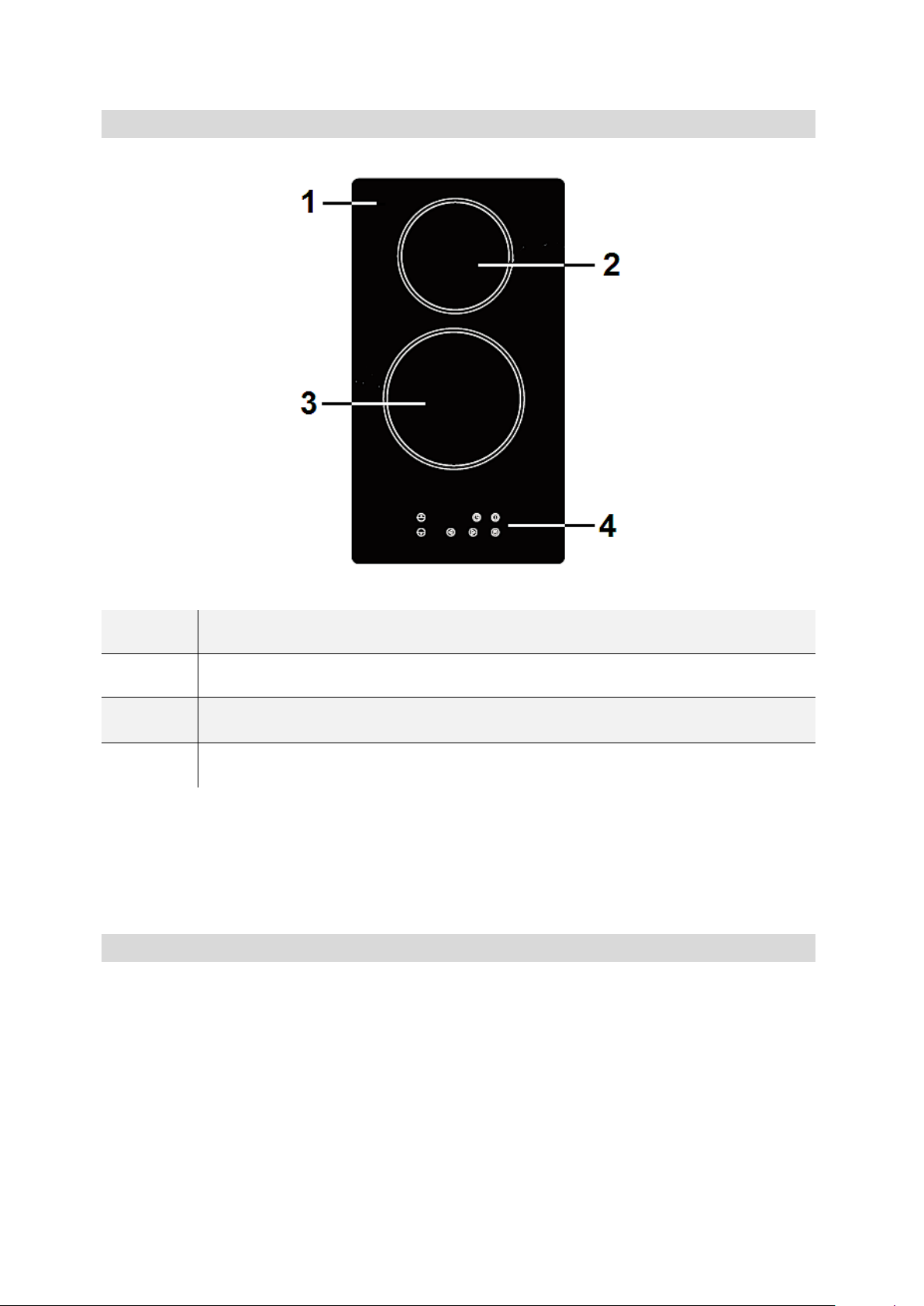

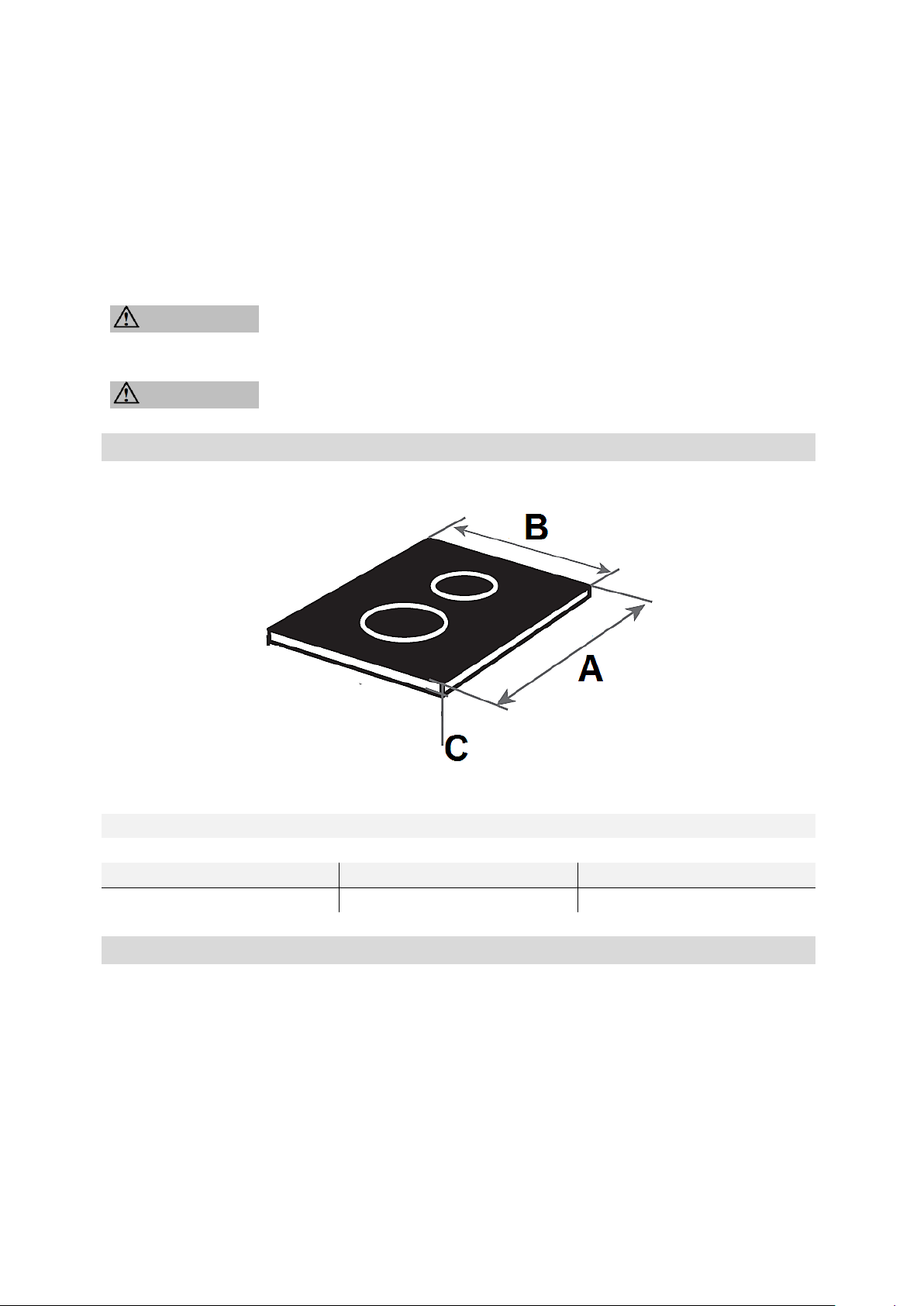

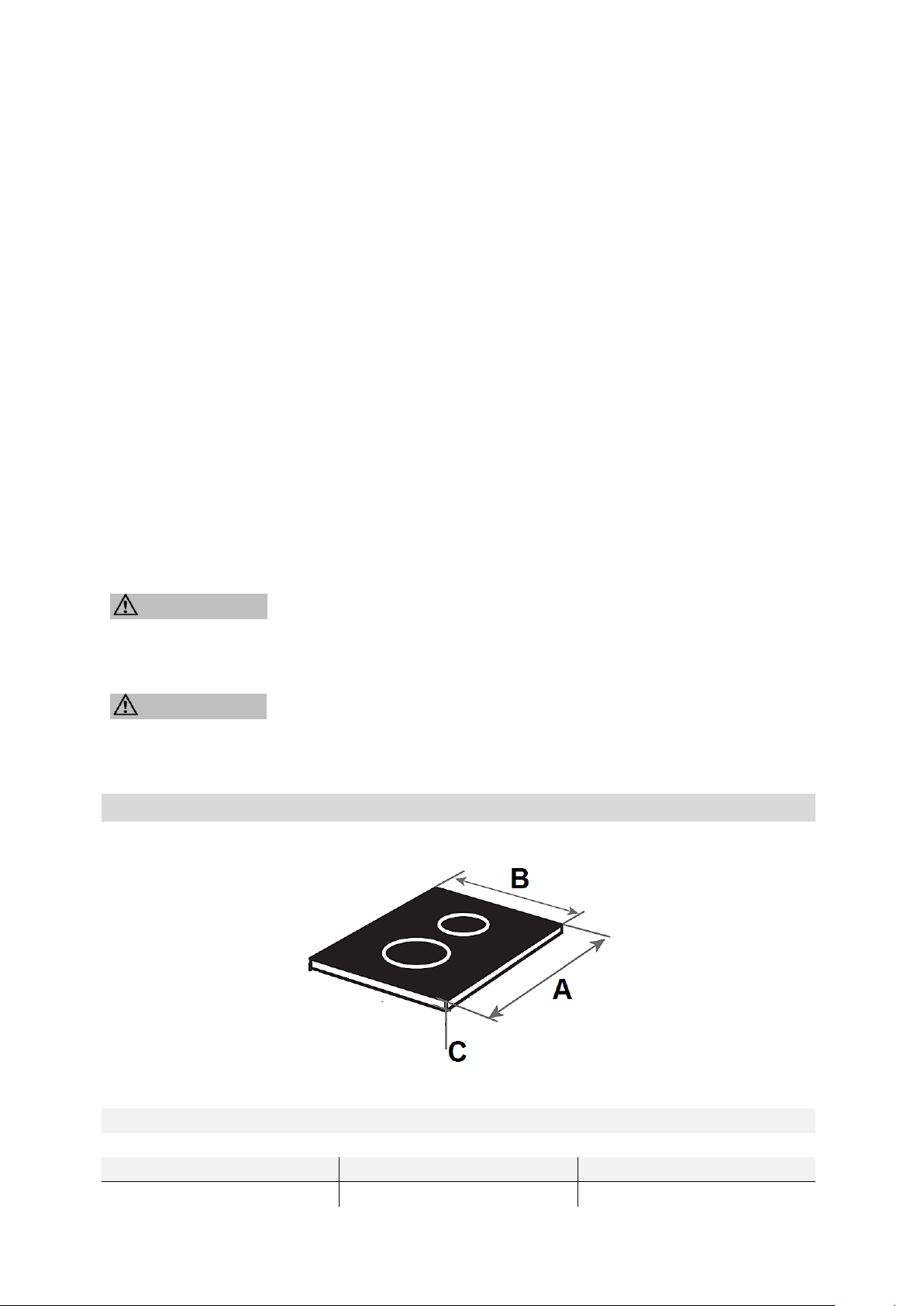

Glaskeramik-Kochfeld

Die Glaskeramik-Oberäche ist sehr robust

und stabiler als Glas. Beachten Sie jedoch:

• Steigen Sie nie auf die Glaskeramikplatte.

• Achten Sie darauf, dass keine schweren Gegenstände auf die Glaskeramikplatte fallen.

• Die Kochäche ist widerstandsfähig ge- gen Hitze, Kälte und große Temperaturschwankungen, jedoch nicht schlagfest.

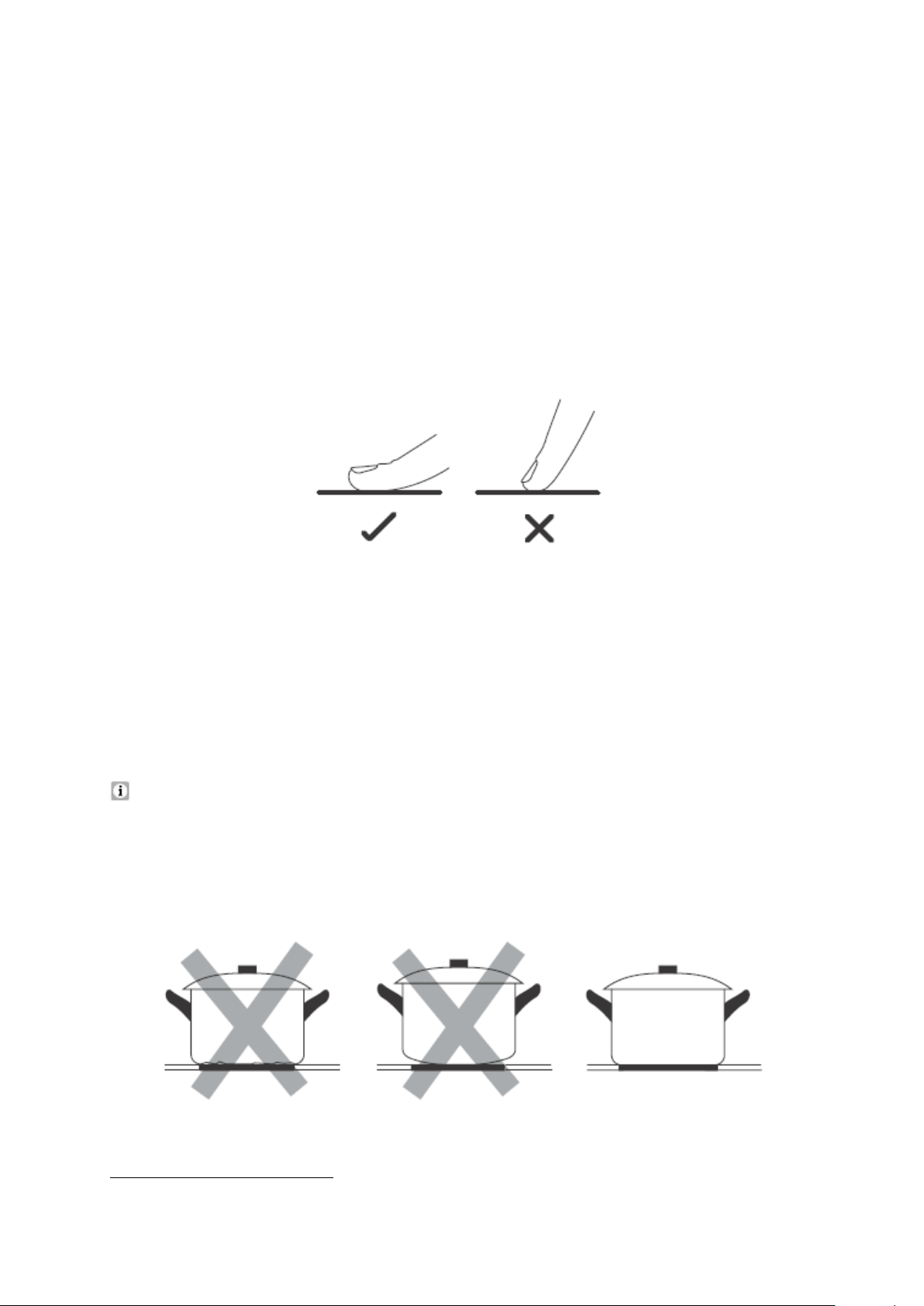

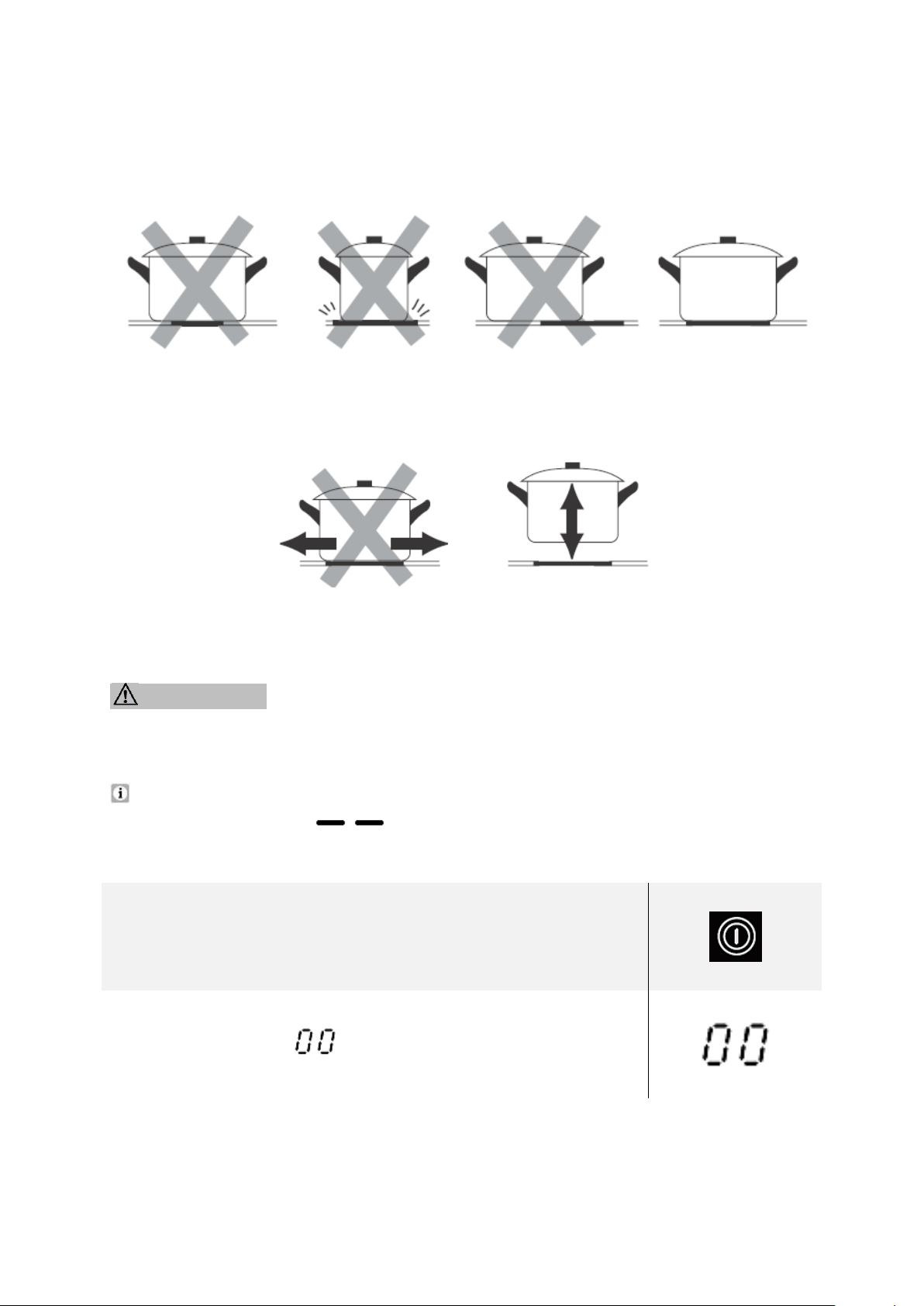

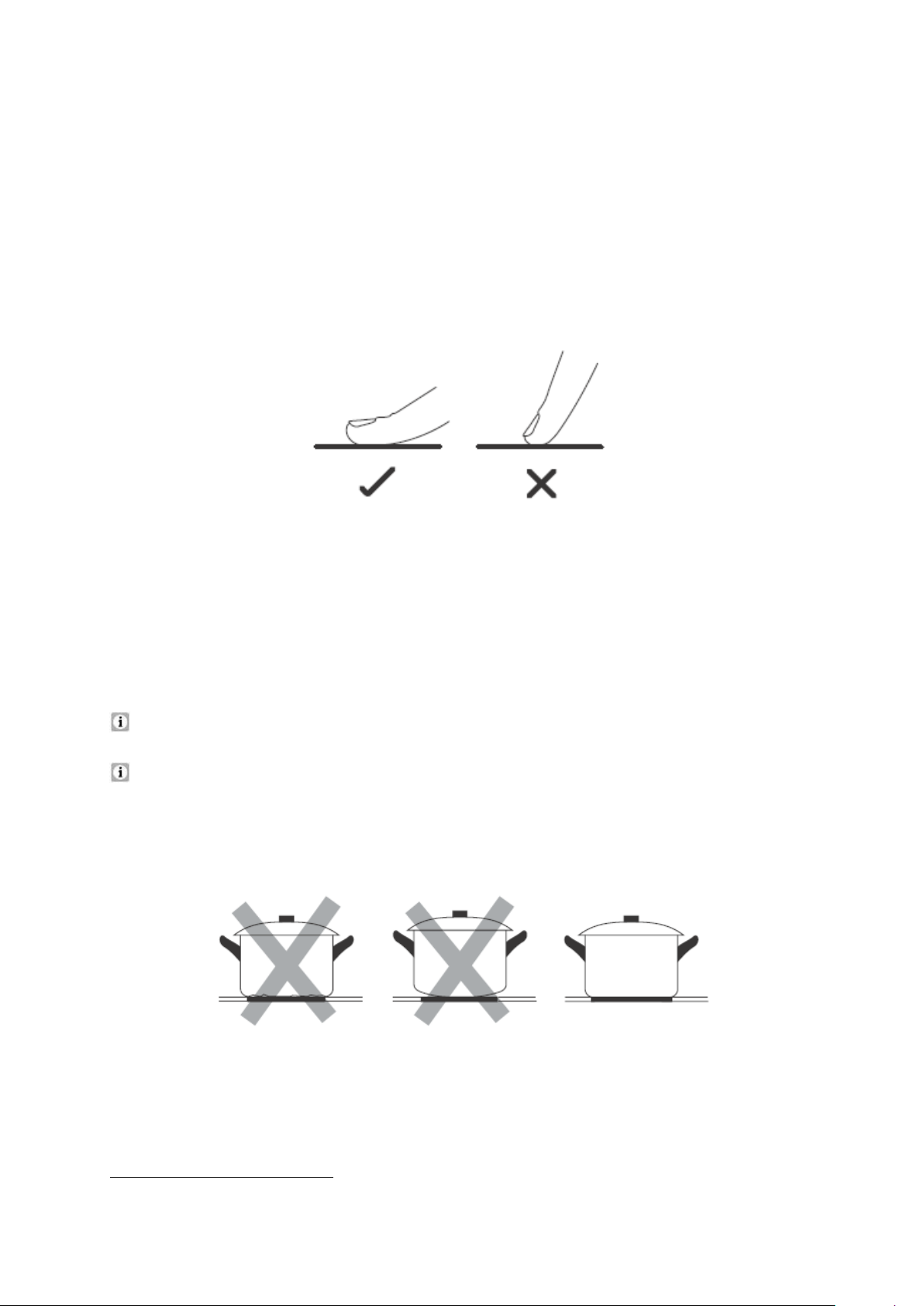

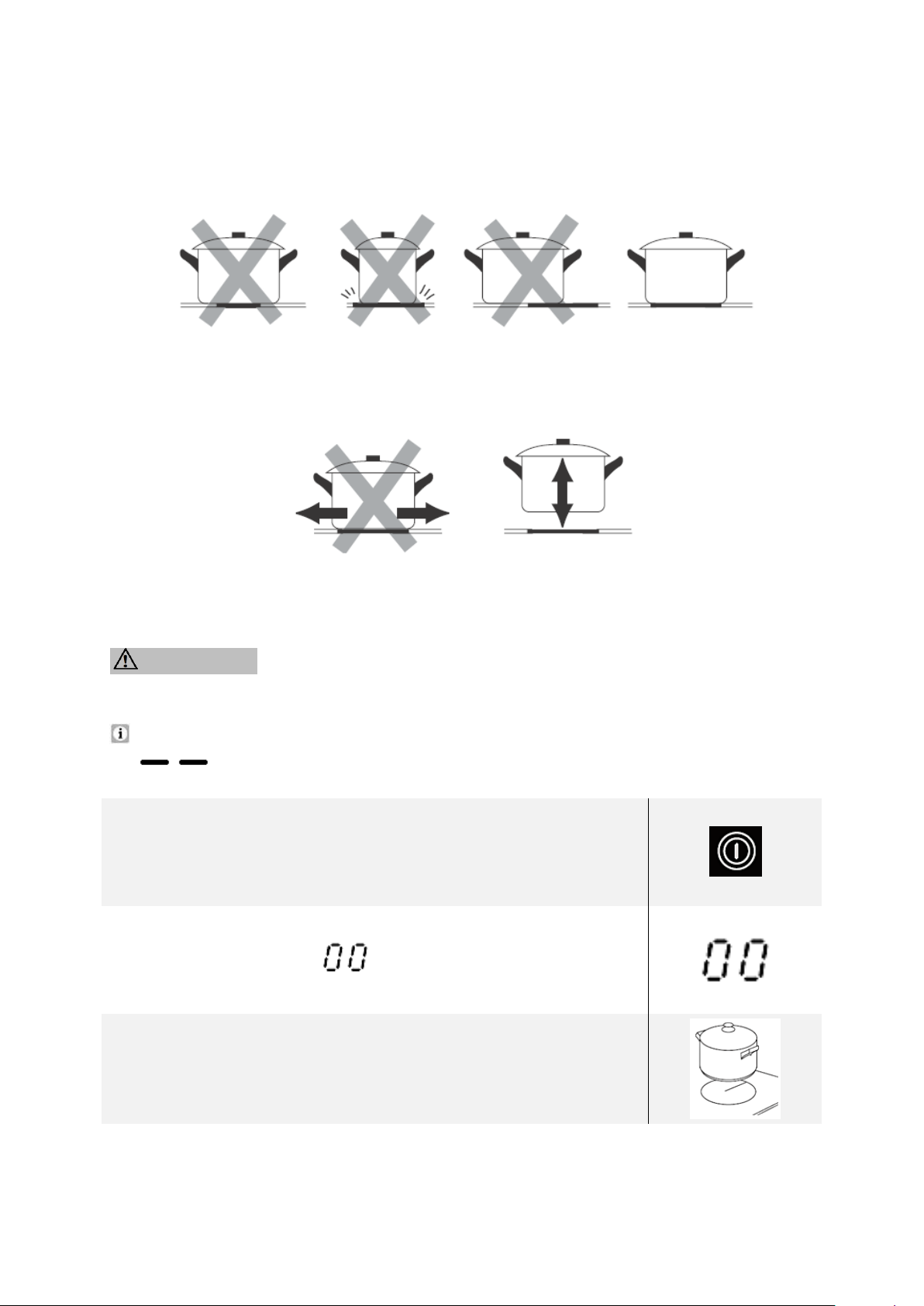

• Verwenden Sie ausschließlich Gefäße mit einem zur Kochstelle passenden Durchmesser (max. ø 145/180 mm).

• Niemals heiße Töpfe auf der das Kochfeld umschließenden Silikonfuge abstellen, da diese sonst beschädigt wird.

Vorsichtsmaßnahmen

• Vor jeder Verwendung sollten Sie sich versichern, dass der Kochtopfboden sowie die Fläche der Kochzone sauber und trocken sind.

Modellbeispiel

= Schalter für das hintere Kochfeld

= Schalter für das vordere Kochfeld

generell untersagt. Die beiden Kochfelder haben je 6 Kochbereiche. Bei 0-Stellung ist das Kochfeld ausgeschaltet. Die Kontrolllampe leuchtet solange mindestens eine der beiden Platten in Betrieb ist. Die Kochplatten können trotz erloschener Kon-

trolllampe noch heiß sein (Nachwärme).

Zum Ankochen drehen Sie den Schalter auf Stufe 3. Danach schalten Sie je nach Notwendigkeit eine oder mehrere Stufen

niedriger. Bei fast allen Koch- und Bratvorgängen kann 5-10 Minuten vor Beendigung

die Nachwärme der Kochstellen ausgenutzt werden.

Der Kochvorgang ist ständig

• Kochtöpfe immer hochheben und nie ziehen, um auf Dauer Kratzer auf der

Glaskeramikplatte zu vermeiden.

• Verwenden Sie Kochtöpfe die groß ge-

nug sind, um ein eventuelles Überlaufen

des Kochgutes auf die Kochplatte zu

vermeiden. Dies gilt insbesondere für

zuckerhaltige Speisen, da der Zucker dauerhafte Oberächenschäden verursachen kann.

• Sie sollten ihr Glaskeramikkochfeld

nicht als Ablage verwenden. Vor allem lassen Sie nie Kunststo- oder Aluminiumverpackungen auf der Glaskeramik-

platte liegen, sie könnten schmelzen und Ihr Kochfeld beschädigen.

Ein Betrieb der Kochfelder ohne Topf ist

zu überwachen !

Reinigung und Pege des Glaskeramik-Kochfeldes

Reinigen Sie Ihr Glaskeramikfeld regelmä-

ßig, am besten nach jedem Kochvorgang.

Entfernen Sie grobe Verschmutzungen und Speisereste auf dem Glaskeramikfeld zuerst mit einem Reinigungsschaber. Geben Sie nun einige Tropfen eines geeigneten Reinigungsmittels auf das kalte Glaskeramikfeld und verreiben Sie dieses mit einem Küchenpapier oder sauberen Tuch. Wischen Sie anschließend das Glaskeramikfeld nass ab und reiben Sie mit einem sauberen Tuch trocken nach.

Page 12

Nie Metallschwämme oder Scheuerpulver verwenden, die auf der Glasoberäche Kratzer hinterlassen können. Auch Backofensprays sind nicht geeignet, da sie

aggressiv sind und die Oberäche beschädigen. Kalkecken von übergelaufenen

Flüssigkeiten können mit Essig oder Zitrone beseitigt werden.

Gerätebeschreibung Glaskeramik-Kochfeld (Standard-Pantryabdeckung)

1 Schalter für Kochfeld 6 Lüftungsschlitze 2 Schalter für Kochfeld 7 Kochfeld180 mm 3 Kontrolllampe 8 Kochfeld145 mm 4 Schalter für Zeitschaltuhr 9 Restebecken 5 Lochbohrung für Wasserarmatur 10 Spülbecken

Bezeichnung PGC-3000 Anschlusswert 3000 W Nennspannung 230 V / 50 HZ, 16 A Anschluss Leitung H05SS-F 3G1.5, T180 Regelung Energieregler, stufenlos einstellbar Kochplatten ø 145 mm mit 1200W, ø 180 mm mit 1800W Leistung Betriebskontrollleuchte Anzeige ob Gerät eingeschaltet ist

Zertiziert nach VDE und CE GS-Zertikats-Nr. Altgeräteverwertung Geräte sind EAR registriert WEEE-Reg.-Nr. DE 32990014

Abmessung Spüle Höhe 70 mm x Tiefe 600 mm x Breite 900 - 1500 mm

Page 13

Option Zeitschaltuhr

die Luft zugänglich zu halten.

Als zusätzliche Sicherheitseinrichtung zur sicheren Abschaltung der Kochplatten steht optional eine mechanische Zeit-

schaltuhr (1) mit einer max. Laufzeit von

30 Minuten zur Verfügung. Nach Ablauf der eingestellten Zeit wird die Stromzufuhr zu beiden Kochplatten unterbrochen. Sollten Sie zum Kochen länger als die maximal einstellbare Zeit benötigen muss die Stromzufuhr für die Kochplatten über die Zeitschaltuhr erneut freigegeben werden.

Modellbeispiel

Behandlung und Pege von Edelstahloberächen

• Unter jegliche Ablagerungen kann Korrosion entstehen.

• Gebrauchsspuren sowie Reinigungsmittelrückstände sind sofort zu entfernen.

• Die Oberäche sollte unverletzt bleiben. Beschädigungen bei Benutzung oder Reinigung durch harte metallene

Gegenstände sind zu vermeiden.

• Rückstände von eisenhaltigem Wasser können ebenso zur Korrosion führen,

wie der Kontakt von rostendem Stahl-

oder Eisenteilen.

• Grundsätze zur Pege

• Leichte Verschmutzungen können mit warmem Wasser unter Zusatz eines

milden Reinigungsmittels (z.B. Pril usw.)

entfernt werden. Zur Reinigung nur Rei-

nigungsmittel ohne Aktivchlor verwenden! Scheuerpulver jeglicher Art sowie

chlorhaltige oder sonstige bleichende

Reinigungsmittel sind zu vermeiden.

Der Grund für die Korrosionsbeständigkeit nichtrostender Edelstähle ist eine Pas-

sivschicht, die sich bei Zutritt von Sauersto an der Metalloberäche bildet. Wird diese Passivschicht durch mechanische Einwirkung verletzt oder chemisch zer-

stört und zusätzlich die Neubildung der

Passivschicht durch Sauerstoabschluss verhindert, so kommt es auch bei rostfrei-

em Edelstahl zu Korrosionsschäden. Darüber hinaus sind rostfreie Edelstähle gegen einige chemische Verbindungen, wie zum Beispiel Säuren und Laugen, nicht vollkommen beständig.

Schwere Schmutzschichten, die chlorhaltige Salze oder Fremdrost enthalten, können unter Umständen im Laufe der Zeit an

der Edelstahloberäche zu Verfärbungen

oder Korrosionen führen.

• Im Anschluss an jede Reinigung ist eine gründliche Nachspülung mit klarem Wasser erforderlich. Zuletzt sind die

Edelstahloberächen zu trocknen.

• Geschliene Edelstahloberächen können mit handelsüblichen Reinigungsmitteln, in hartnäckigen Fällen sogar mit einem Scotch-Brite gereinigt werden. Es ist darauf zu achten, dass in Schlirichtung gerieben wird.

• Eventuell auftretende Fremdroststellen sind sofort mit einem milden Scheuermittel zu entfernen.

Wir empfehlen alle Edelstahloberächen

nach Entfernen der Schutzfolie und in regelmäßigen Abständen mit einem Edel-

stahlpegemittel einzulassen !

Folgende Grundsätze zu beachten:

• Die Oberäche ist immer sauber und für

Wenn Sie die obigen Hinweise beachten, werden Sie lange Freude an unseren Produkten haben.

Page 14

Reinigungsempfehlung für pulver-

Betriebsprobleme

beschichtete Oberächen

Leichte Verschmutzungen

Die Reinigung von pulverbeschichteten Oberächen sollte grundsätzlich zunächst

mit einem weichen trockenen Tuch erfolgen.

Lassen sich Verschmutzungen auf diese Art nicht entfernen, kann das Tuch auch befeuchtet werden, ggf. unter Zusatz eines pH-neutralen Reinigers.

Starke Verschmutzungen

Stark verschmutzte Oberächen (die auch teilweise mehrere Jahre nicht gereinigt wurden) lassen sich mit leicht abrasiv ein-

gestellten Reinigungsmitteln ähnlich einer Autopolitur reinigen.

Ist die Verwendung eines Reinigungsmittels

für die Entfernung von Verunreinigungen

unumgänglich, empfehlen wir, die Eignung

des Mittels an einer verborgenen Stelle des lackierten Teiles vorab zu prüfen. Die

Reinigungsmittel dürfen die Beschichtung weder mechanisch noch chemisch schädi-

gen und müssen frei von Lösungsmitteln

sein, die den Lack anlösen könnten. Es dürfen keine stark alkalischen, sauren, chlorhaltigen oder stark kratzend wirken-

den Stoe verwendet werden.

Die Kochplatten werden nicht heiß.

• Ist die Zeitschaltuhr eingeschaltet?

• Ist der Drehschalter eingeschaltet?

• Ist die Miniküche korrekt angeschlossen?

(2 Stecker, einer für die Kochplatten

und einer für den Kühlschrank).

• Sicherungen im Sicherungskasten prüfen.

• Überprüfen Sie die Spannung in der Steckdose.

Falls vorgenannte Maßnahmen keine Abhilfe schaen, wenden Sie sich bitte an einen Servicetechniker.

Informationen über Zusatzgeräte entnehmen Sie bitte den jeweils beiliegenden Hersteller-Bedienungsanweisungen.

Service

Servicedienste und Ersatzteile erhalten Sie

durch Ihren Händler.

Bei Kontakt mit der Servicewerkstatt stets

die Typenbezeichnung angeben.

Typenbezeichnung:

Im Anschluss an jede Reinigung ist eine gründliche Nachspülung mit klarem Wasser erforderlich. Zuletzt sind die gereinigten

Oberächen zu trocknen

Wir übernehmen keine Gewährleistung für Schäden, die durch unsachgemäße Reinigung herbeigeführt wurden. Ausnahmen

bedürfen der vorherigen Prüfung.

____________________________________

Page 15

Anschluss Schema Empfehlung

480 (Abfluss)

Anschluss ø 40

(Wasser)

200/250/300

Boden

Wand

Standardküche Metall

900 - 1700

100

Installations-Höhe für Elektroanschlüsse

Installations-Bereich

für Elektroanschlüsse

Anzahl der Anschlüsse

nach Anzahl der

Elektrogeräte

WICHTIGER HINWEIS!!!!

Spätere Reklamationen sind ausgeschlossen.

Abbildung Anordnung Herdteil rechts Becken links. Bitte vor Installation prüfen, welche Herdteilseite bzw. Beckenseite vorhanden ist und entsprechend seitenverkehrt die Anschlüsse anbringen.

Wir empfehlen den Anschluss der Küchen durch einen Sanitär- oder Elektrofachmann ausführen zu lassen.

(je nach

Spülenunterbau

mittig zu legen)

Abstand zur Wand existiert im Bereich des Kühlschrankes nicht

(Irrtum vorbehaltlich)

Page 16

Download

Bedienungsanleitung / manual / manual de instrucciones / mode d‘emploi:

www.stengel-steelconcept.de/download

Stengel Steel Concept GmbH

Wilhelm-Maybach-Str. 1-3 D-73479 Ellwangen

Telefon: +49 (0) 7961 / 91 21 400 Telefax: +49 (0) 7961 / 91 21 5400 o[email protected]

besuchen Sie uns im Internet: www.stengel-steelconcept.de

Page 17

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

14.03.2018

Bedienungsanleitung

Instruction Manual

Mode d'emploi

GLASKERAMIKKOCHFELD

GLASS CERAMIC HOB

LA PLAQUE EN VITROCÉRAMIQUE

EB-GK2-TC

Deutsch

Seite

English

Page

Français

Page

www.pkm-online.de

Page 18

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise ........................................................................................................ 4

1.1 Signalwörter .............................................................................................................. 5

1.2 Sicherheitsanweisungen ........................................................................................... 5

2. Installation .................................................................................................................... 10

2.1 Entpacken und Wahl des Standorts ..................................................................... 11

2.2 Anforderungen vor der Installation .................................................................... 11

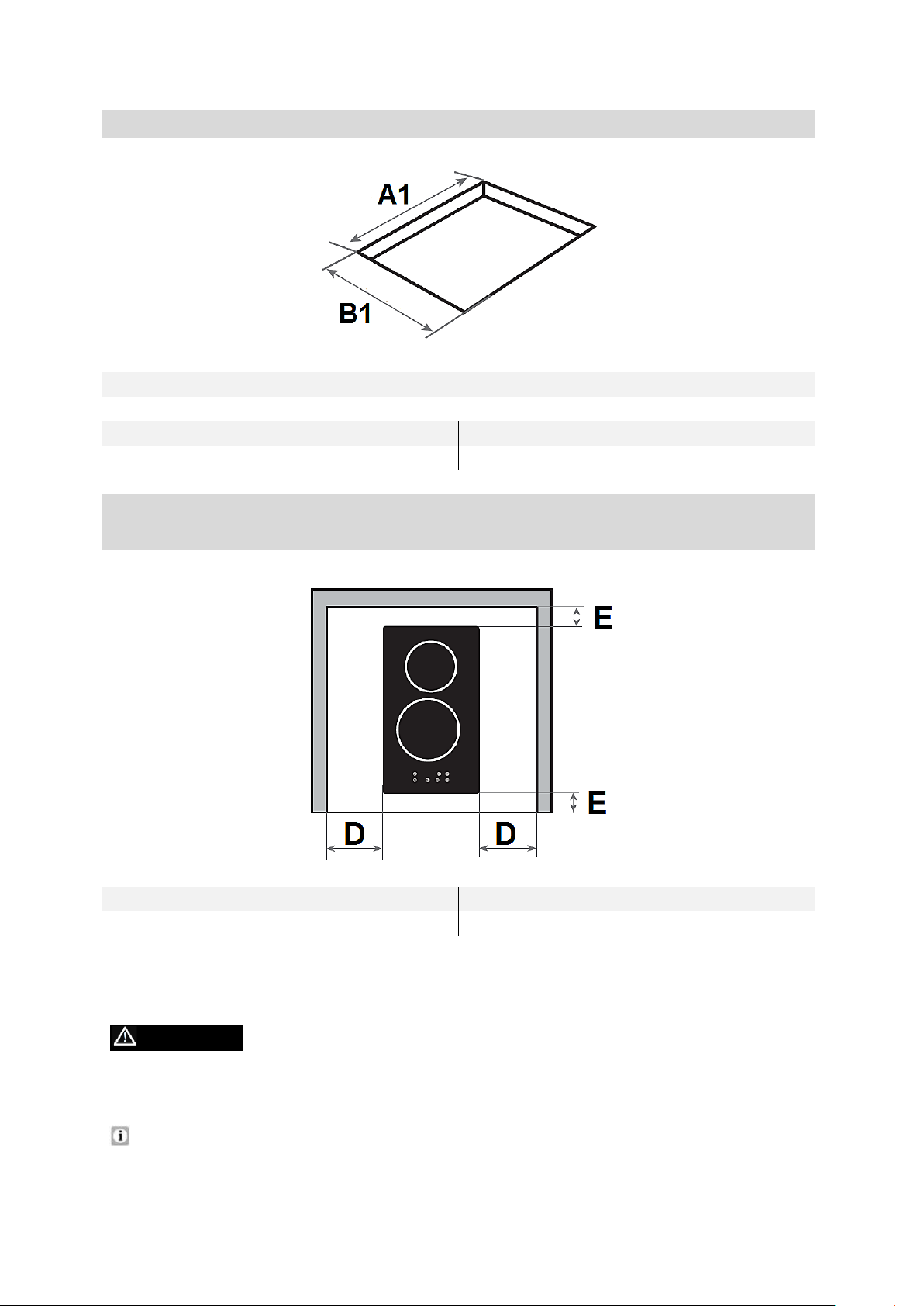

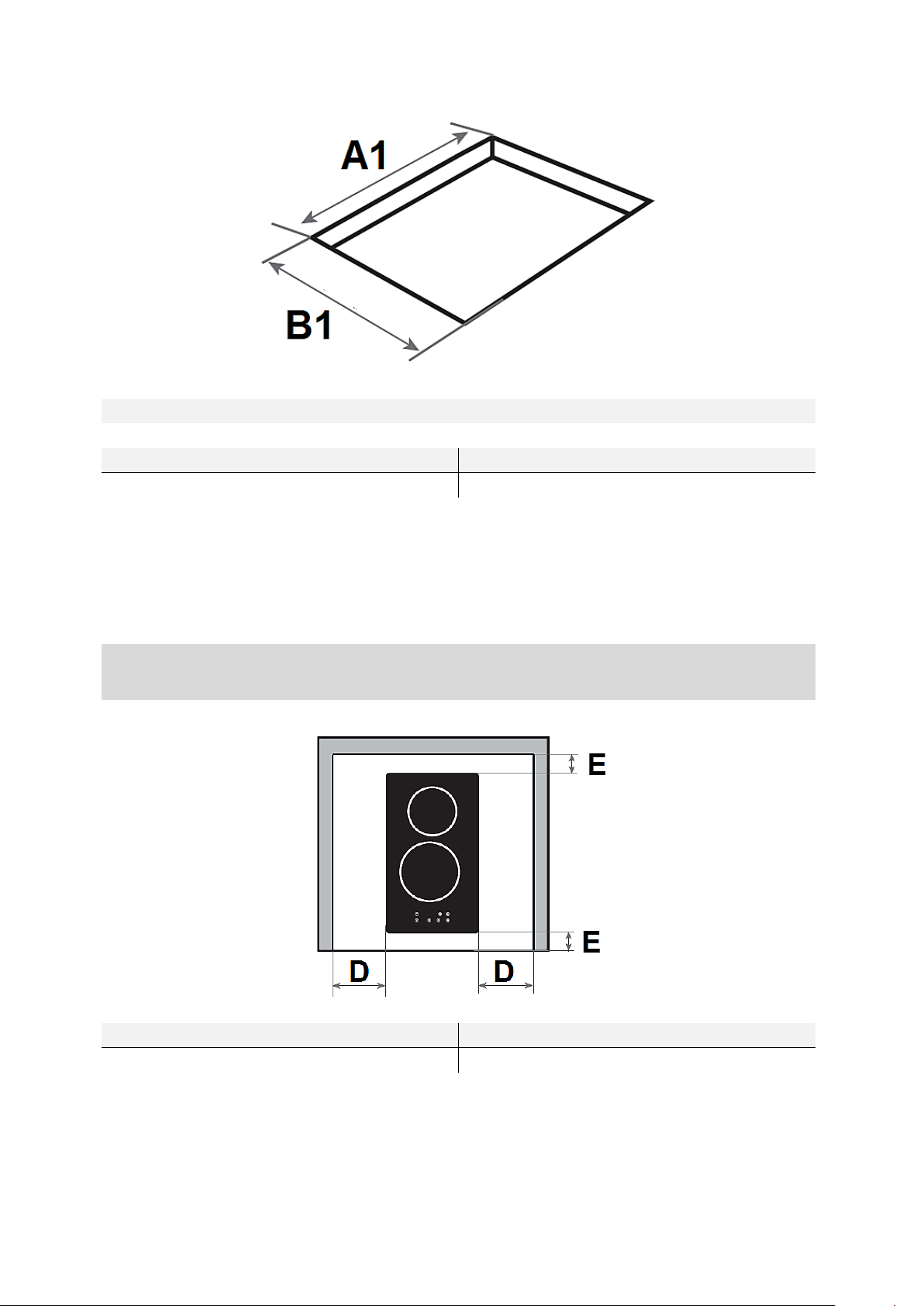

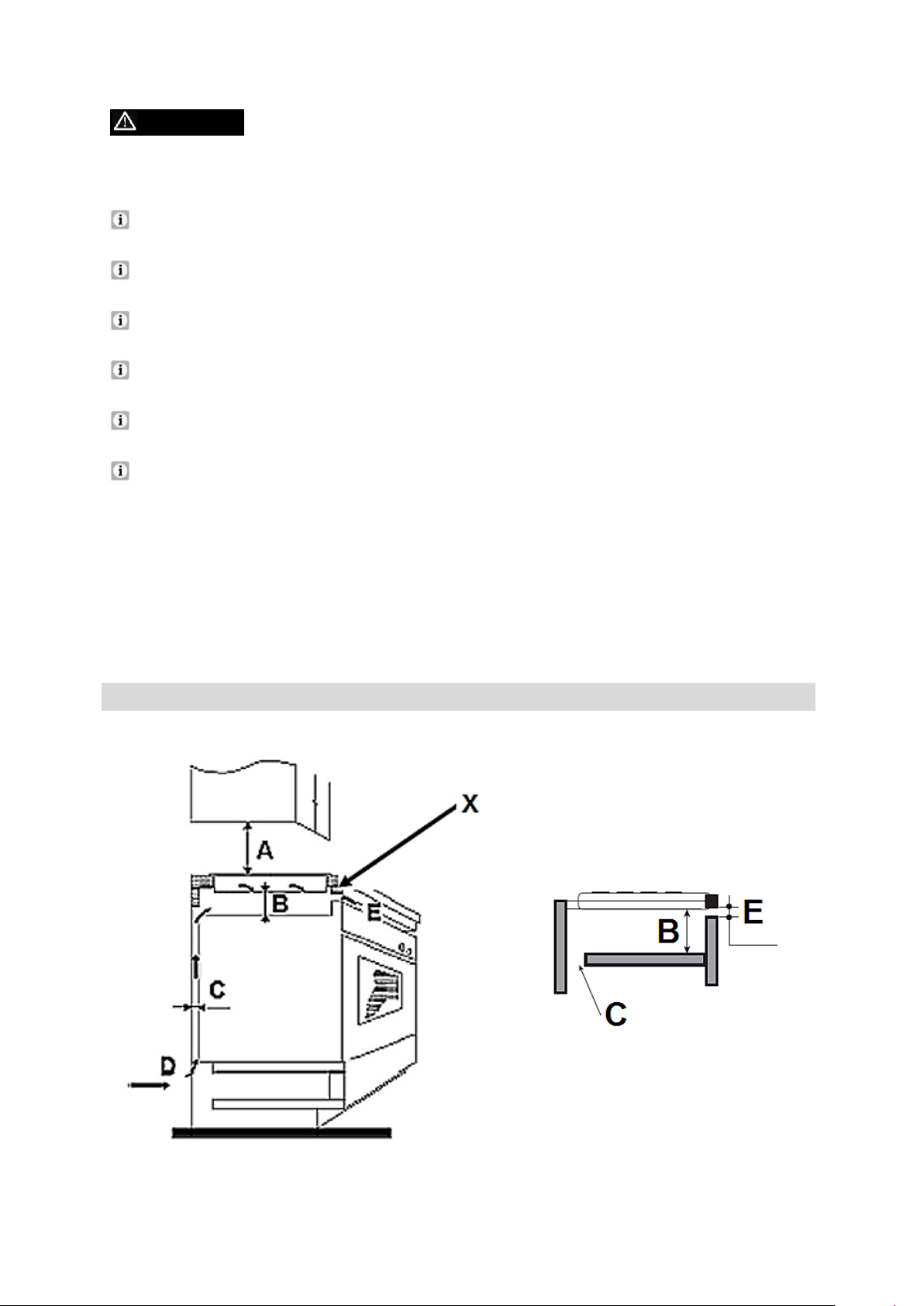

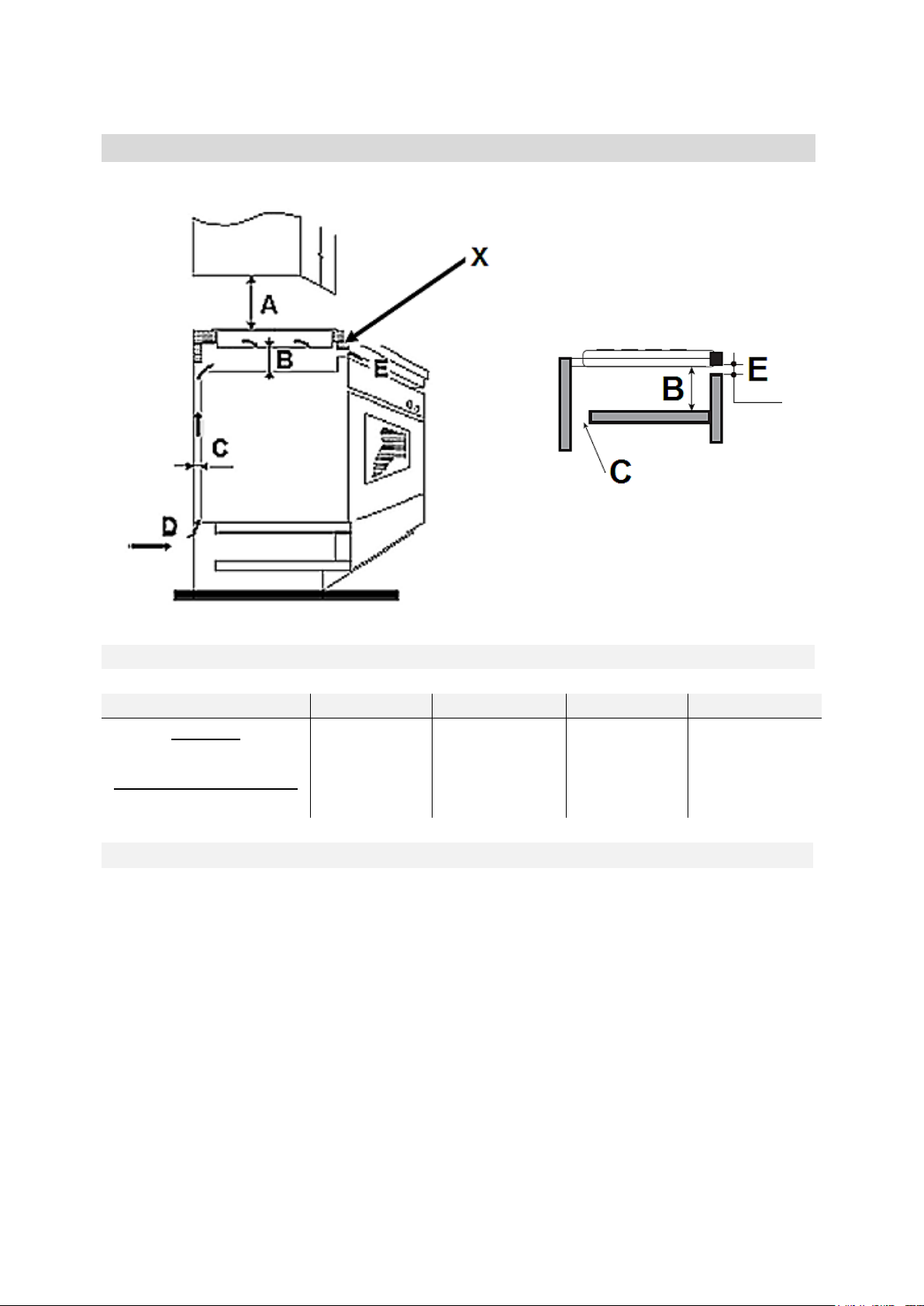

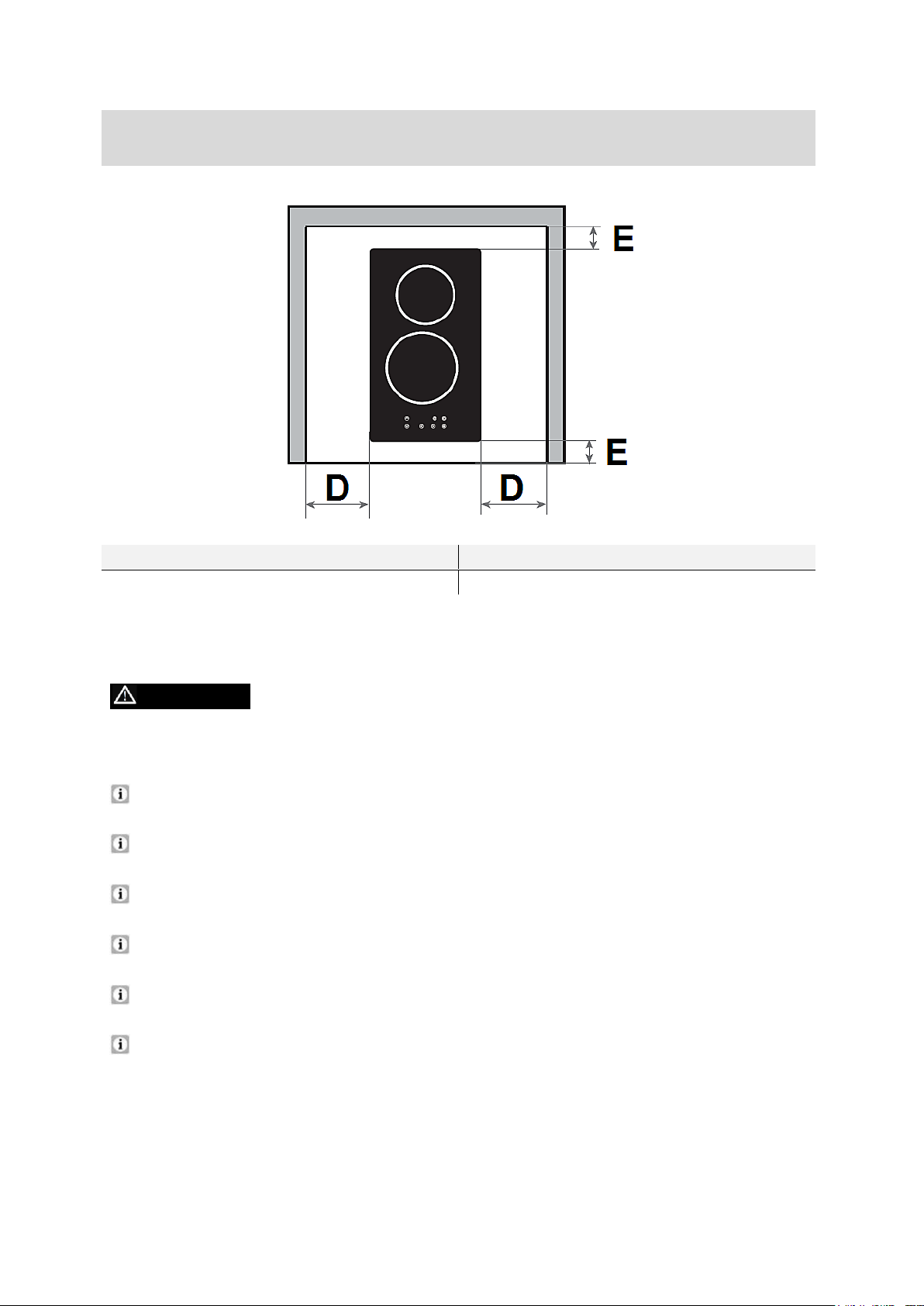

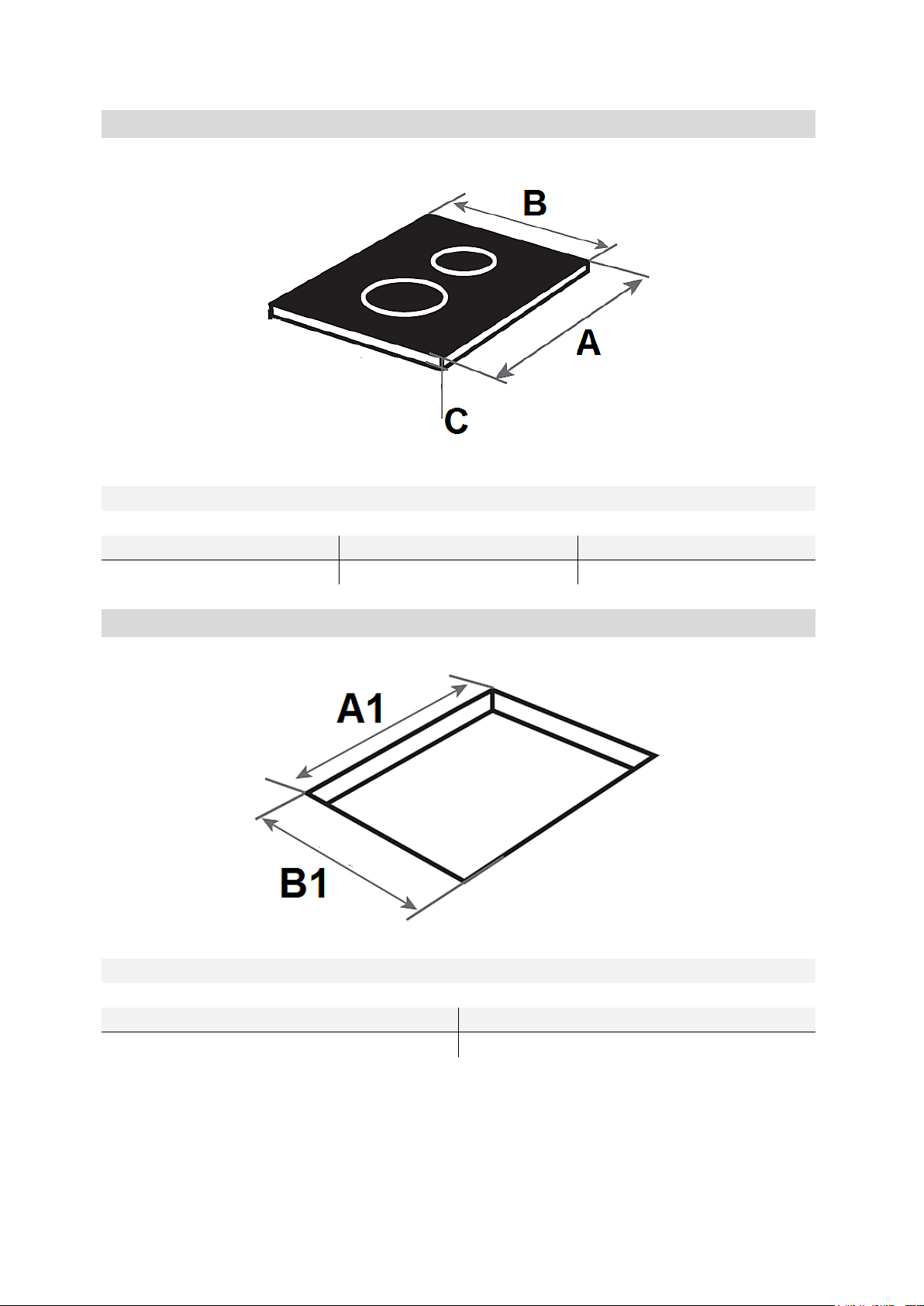

2.3 Auswahl der Installationsumgebung / Maßangaben ......................................... 12

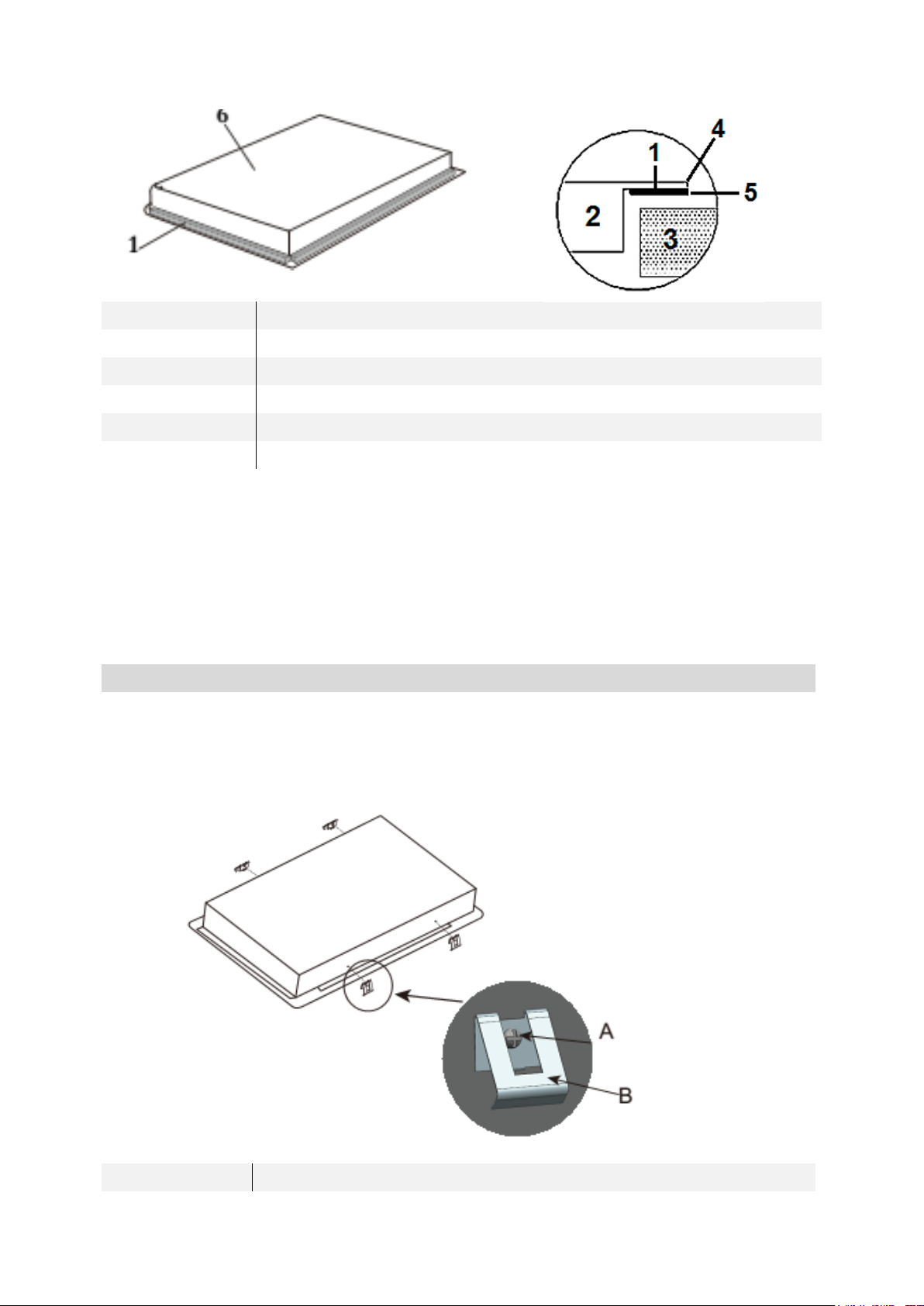

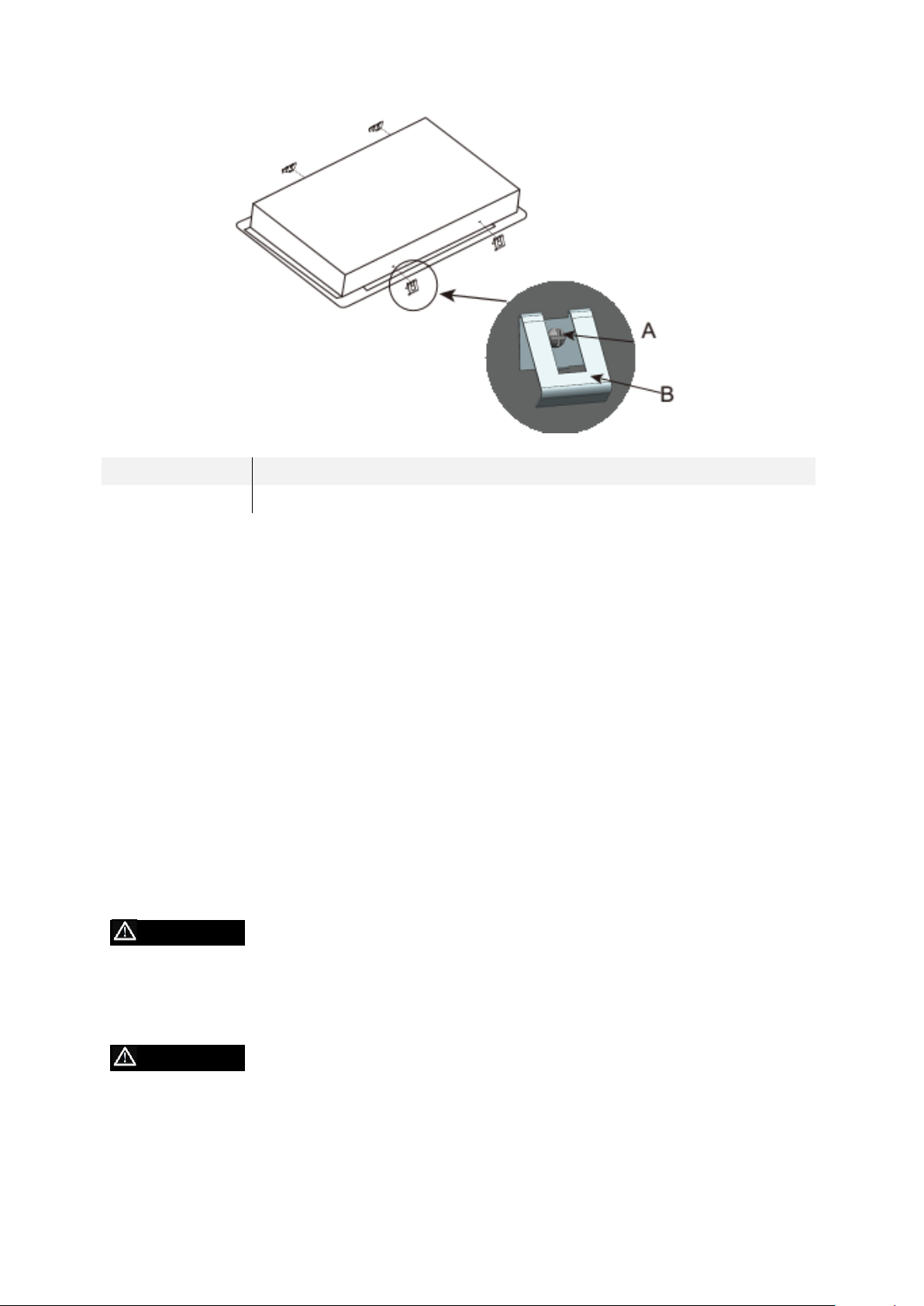

2.4 Einbau des Kochfeldes ......................................................................................... 13

2.5 Elektrischer Anschluss .......................................................................................... 17

3. Bedienung ..................................................................................................................... 18

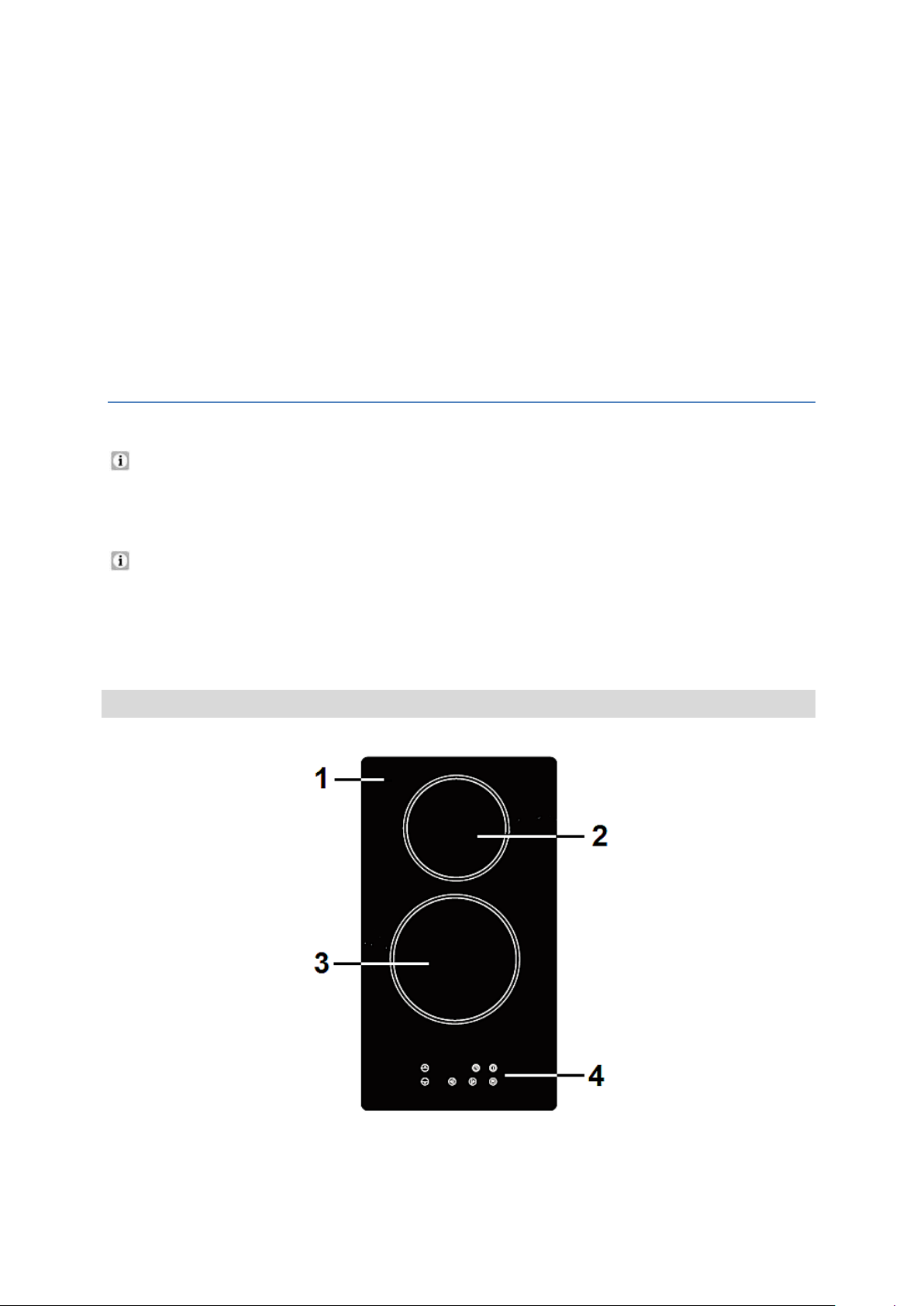

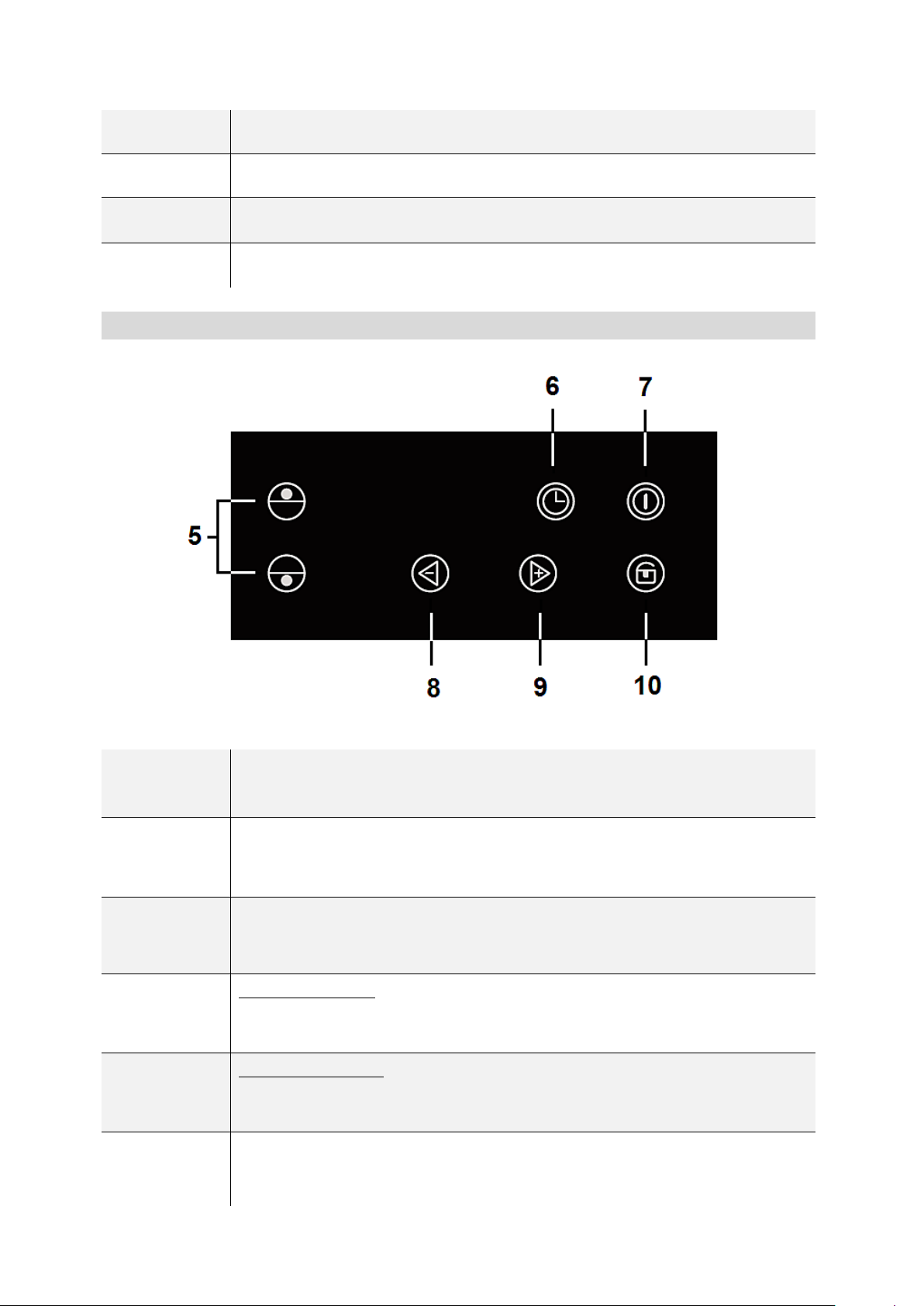

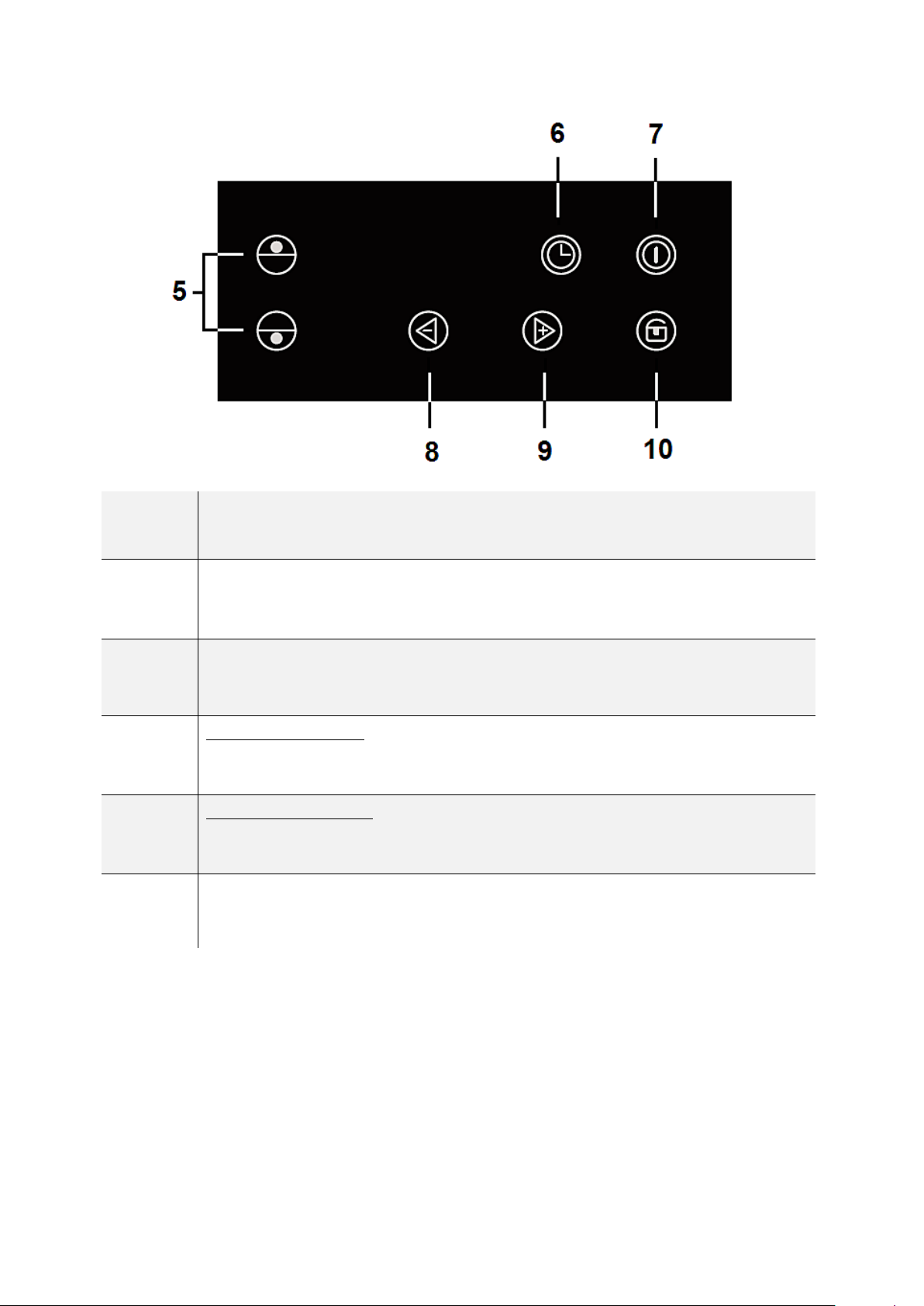

3.1 Kochfeld und Bedienfeld ...................................................................................... 18

3.2 Bedienung der Sensoren ....................................................................................... 20

3.3 Vor der ersten Benutzung ..................................................................................... 20

3.4 Geeignetes Kochgeschirr ...................................................................................... 20

3.5 Einen Kochvorgang beginnen ............................................................................. 21

3.6 Nach Beendigung eines Kochvorgangs .............................................................. 22

3.7 Tastensperre / Kindersicherung .......................................................................... 23

3.8 Benutzung des Timers ........................................................................................... 24

3.9 Warnung vor Restwärme ....................................................................................... 25

3.10 Automatische Abschaltung ................................................................................. 25

4. Hinweise für das Kochen ............................................................................................ 26

4.1 Kochtipps ............................................................................................................... 26

4.2 Leistungsstärken ..................................................................................................... 28

4.3 Energie sparen ........................................................................................................ 28

5. Reinigung und Pflege .................................................................................................. 29

Page 19

6. Problembehandlung .................................................................................................... 31

Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber am Gerät.

7. Technische Daten ........................................................................................................ 34

8. Entsorgung ................................................................................................................... 35

9. Garantiebedingungen .................................................................................................. 36

Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen

Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die

keinen Einfluss auf die Funktionsweise des Gerätes haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert

und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - KONFORMITÄTSERKLÄRUNG

 Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen

sämtlichen harmonisierten Anforderungen.

 Die relevanten Unterlagen können durch die zuständigen Behörden über den

Produktverkäufer angefordert werden.

Page 20

1. Sicherheitshinweise

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit

griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Gerätes zu vermeiden.

Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle

Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume

bestimmt.

Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in

öffentlichen Verkehrsmitteln betrieben werden.

Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen

Verwendung.

Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das

Gerät zu benutzen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen

mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE

GESAMTEN SICHERHEITSHINWEISE UND

SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.

Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Page 21

DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE

GEFAHR! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

WARNUNG! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

HINWEIS! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerätes zur Folge hat.

DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES GELESEN UND VERSTANDEN WURDE.

1.1 Signalwörter

1.2 Sicherheitsanweisungen

Zur Verringerung der Stromschlaggefahr:

1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung gefährdet das Leben und die Gesundheit des Gerätebetreibers und / oder kann das Gerät beschädigen.

2. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.

GEFAHR!

Page 22

5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.

6. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

7. Berühren Sie den Netzanschlussstecker, den Netzschalter oder andere elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR!

WARNUNG!

Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,

Feuergefahr oder von Personenschäden:

1. Betreiben Sie das Gerät nur mit 220 - 240 V AC / 50 Hz.

2. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.

3. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Gerätes ausgestattet sein.

4. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.

5. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

6. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen

Page 23

Sie ausschließlich Original-Ersatzteile einbauen.

8. Verwenden Sie zum Anschluss des Gerätes keine Adapter, Steckdosenleisten oder Verlängerungskabel. BRANDGEFAHR!

9. Falls die Oberfläche des Gerätes Risse aufweisen sollte, schalten Sie es umgehend aus und trennen Sie es von der Stromversorgung. STROMSCHLAGGEFAHR!

10. Nehmen Sie keine Veränderungen an dem Gerät vor.

11. Dieses Gerät darf nicht unter Zuhilfenahme eines externen Timers oder einer vom Gerät unabhängigen Fernbedienung betrieben werden.

12. Schalten Sie das Gerät nach Benutzung immer wie in dieser Bedienungsanleitung beschrieben ab.

13. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.

14. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 100 0C widersteht.

15. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 0C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Gerätes widerstehen können.

16. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.

17. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

18. Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 450 mm betragen.

19. Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 760 mm betragen.

20. Lagern Sie keine Gegenstände auf dem Kochfeld. BRANDGEFAHR!

21. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.

Page 24

22. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.

23. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.

24. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Gerätes. Der Dampf kann die Elektrik des Gerätes nachhaltig beschädigen. STROMSCHLAGGEFAHR.

25. Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!

26. Die zugänglichen Bereiche und Teile des Kochfeldes werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Gerätes von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

27. Kinder dürfen nicht mit dem Gerät spielen.

28. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Gerätes aufhalten.

29. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

30. Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu benutzen, wenn sie vorher in einer solchen Art und Weise im Gebrauch des Gerätes unterwiesen wurden, dass sie das Gerät sicher bedienen können und sich der Gefahren, die durch eine unsachgemäße Bedienung entstehen, unbedingt bewusst sind.

31. Achten Sie beim Auspacken unbedingt darauf, dass die Bestandteile der Verpackung nicht in die Reichweite von Kindern und Tieren gelangen. VERLETZUNGSGEFAHR! ERSTICKUNGSGEFAHR!

32. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfeldes entwickelt wurden oder in der Bedienungsanweisung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeeigneter Herdwächter kann zu Unfällen führen!

Page 25

VORSICHT!

1. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen des Gerätes, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.

2. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt haben.

3. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.

4. Schützen Sie das Kochfeld gegen Verunreinigungen.

5. Schalten Sie verunreinigte Bereiche sofort ab.

6. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder Fehlfunktionen auftreten.

7. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.

8. Die Klingen von Kochfeld-Reinigungsschabern sind äußerst scharf. Schneiden Sie sich nicht an den Klingen, wenn Sie deren Sicherheitsabdeckung entfernt haben.

9. Metallene Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Gerätes gelegt werden, da diese heiß werden können.

10. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Gerätes während der Benutzung heiß

werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.

2. Stellen oder legen Sie keine schweren Gegenstände auf das Kochfeld.

3. Benutzen Sie ausschließlich für Glaskeramik geeignetes Kochgeschirr, da Sie ansonsten das Gerät beschädigen.

4. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.

Page 26

5. Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.

6. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.

7. Die Belüftungsöffnungen des Gerätes oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.

8. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt werden! Falls das Typenschild unleserlich gemacht

oder entfernt wurde, entfällt jeglicher Garantieanspruch!

LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND

BEWAHREN SIE DIESE SICHER AUF.

 Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für

Personen- oder Materialschäden übernommen.

2. Installation

GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft

(Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die

Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. Führen Sie die Installation niemals eigenständig aus. STROMSCHLAGGEFAHR!

GEFAHR! Alle elektrischen Arbeiten müssen von einer

qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen. STROMSCHLAGGEFAHR!

WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 450 mm betragen.

Page 27

WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss

mindestens 760 mm betragen.

VORSICHT! Das Gerät darf nicht über Kühlgeräten,

Geschirrspülmaschinen und Wäschetrocknern installiert werden.

VORSICHT! Lassen Sie das Gerät so installieren, dass eine optimale Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit ermöglicht wird.

VORSICHT! Die Wand und die Einflussbereiche der Wärmeabstrahlung oberhalb der Arbeitsplatte müssen hitzeresistent sein.

VORSICHT! Zur Vermeidung von Schäden müssen die Verbundschichten und Kleber hitzeresistent sein.

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur

Entsorgung des Gerätes in dieser Bedienungsanleitung.

2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen

geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.

3. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel

oder das Gerät selbst keine Beschädigungen aufweisen.

4. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und

ordnungsgemäß geerdeten Anschlussdose an.

5. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen

in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

6. Schließen Sie da Gerät ordnungsgemäß an die Stromversorgung an.

2.2 Anforderungen vor der Installation

 Die Arbeitsplatte muss rechteckig und eben sein und aus hitzeresistentem

Material bestehen.. Es dürfen keine Bauteile die Installationsfläche beeinträchtigen.

 Die Installation muss allen Sicherheitsanforderungen und relevanten Normen

und gesetzlichen Bestimmungen entsprechen.

 Verwenden Sie hitzeresistente und leicht zu reinigende Wandabschlüsse wie

Keramikfliesen für die das Kochfeld umgebende Wandoberfläche.

Page 28

 Schranktüren und Schubladen dürfen nicht mit dem Netzanschlusskabel in

MAßE DES KOCHFELDES:

A = TIEFE / B = BREITE / C = HÖHE

A B C

520 mm

288 mm

44 mm

Kontakt kommen.

 Das Gerät benötigt eine angemessene Frischluftzufuhr von außen zu seiner

Unterseite.

 Wenn das Gerät über einem Backofen installiert wird, muss der Backofen über

eine Gehäusekühlung verfügen.

 Installieren Sie eine Thermalschutzsperre unterhalb der Unterseite des Gerätes,

wenn Sie es über einer Schublade oder einem Schrank einbauen.

 Der Trennschutzschalter muss leicht zugänglich sein.

2.3 Auswahl der Installationsumgebung / Maßangaben

Schneiden Sie die Einbauöffnung entsprechend der Angaben der Zeichnung in die Arbeitsplatte. Stellen Sie für die Installation und Benutzung einen Mindestfreiraum von 50 mm um die Öffnung herum bereit. Die Dicke der Arbeitsplatte muss mindestens 30 mm betragen. Verwenden Sie für die Arbeitsplatte ausschließlich hitzeresistentes Material, um Deformationen aufgrund der Wärmeabstrahlung des Kochfeldes zu vermeiden.

WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche

und einem sich darüber befindenden Schrank muss mindestens 450

mm betragen.

WARNUNG! Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 760 mm betragen.

Page 29

MAßE DER EINBAUÖFFNUNG:

A 1 = TIEFE / B 1 = BREITE

A 1

B 1

500 mm

268 mm

ERFORDERLICHER MINDESTFREIRAUM UM DIE EINBAUÖFFNUNG

HERUM:

mind. 50 mm

2.4 Einbau des Kochfeldes

GEFAHR! Das Kochfeld muss von einer qualifizierten Fachkraft

installiert werden. Führen Sie die Installation niemals eigenständig aus. STROMSCHLAGGEFAHR!

Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich

darüber befindenden Schrank muss mindestens 450 mm betragen.

Page 30

Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich

MINDESTABSTÄNDE FÜR EINE ORDNUNGSGEMÄßE BELÜFTUNG:

C = BELÜFTUNGSSCHLITZ / E = LUFTAUSLASS

B C D

Schrank

 mind. 450 mm

Dunstabzugshaube

 mind. 760 mm

mind. 50 mm

mind. 30 mm

Lufteinlass

mind. 15 mm

 obere Abschlusskante des Einbaumöbels

darüber befindenden Dunstabzugshaube muss mindestens 760

mm betragen.

Das Gerät darf nicht über Kühlgeräten, Geschirrspülmaschinen und

Wäschetrocknern installiert werden.

Lassen Sie das Gerät so installieren, dass eine optimale

Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit

ermöglicht wird.

Die Wand und die Einflussbereiche der Wärmeabstrahlung oberhalb

der Arbeitsplatte müssen hitzeresistent sein.

Zur Vermeidung von Schäden müssen die Verbundschichten und

Kleber hitzeresistent sein.

 Das Kochfeld muss unbedingt ordnungsgemäß belüftet werden. Der Lufteinlass

(D) und Luftauslass (E) dürfen in keiner Weise blockiert sein (s. Abb. unten).

Das Gerät muss sich immer im ordnungsgemäßen Zustand befinden.

Page 31

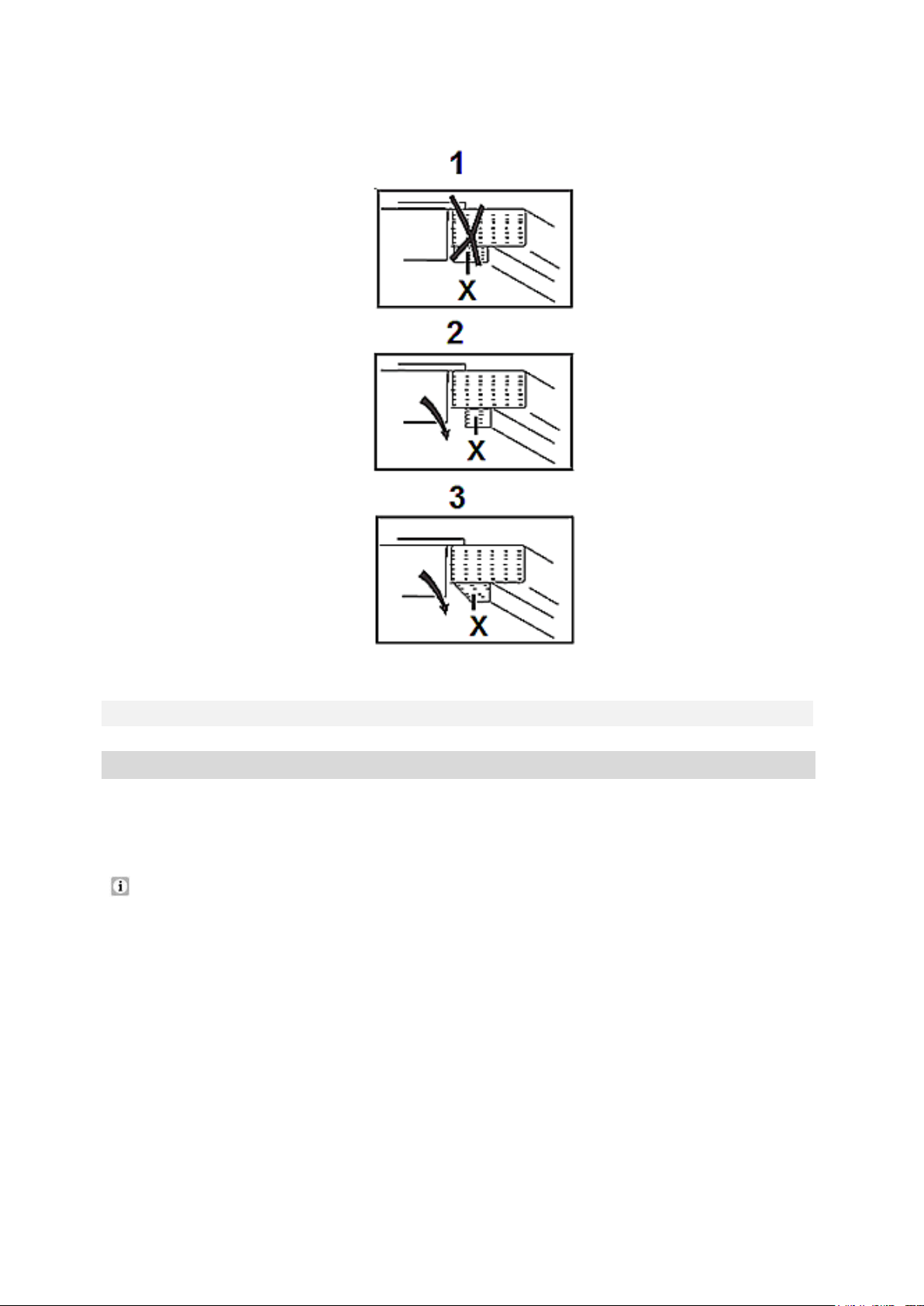

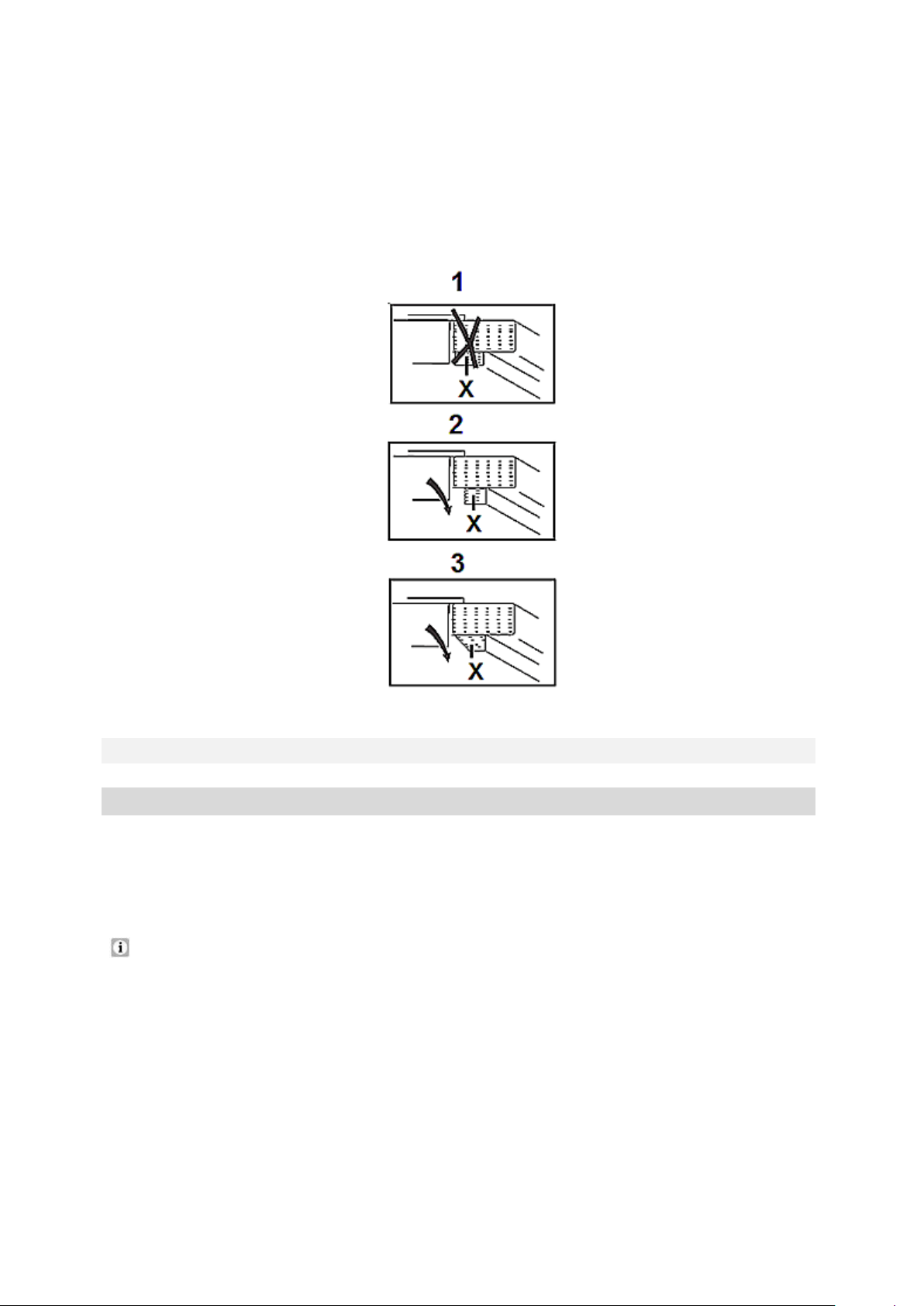

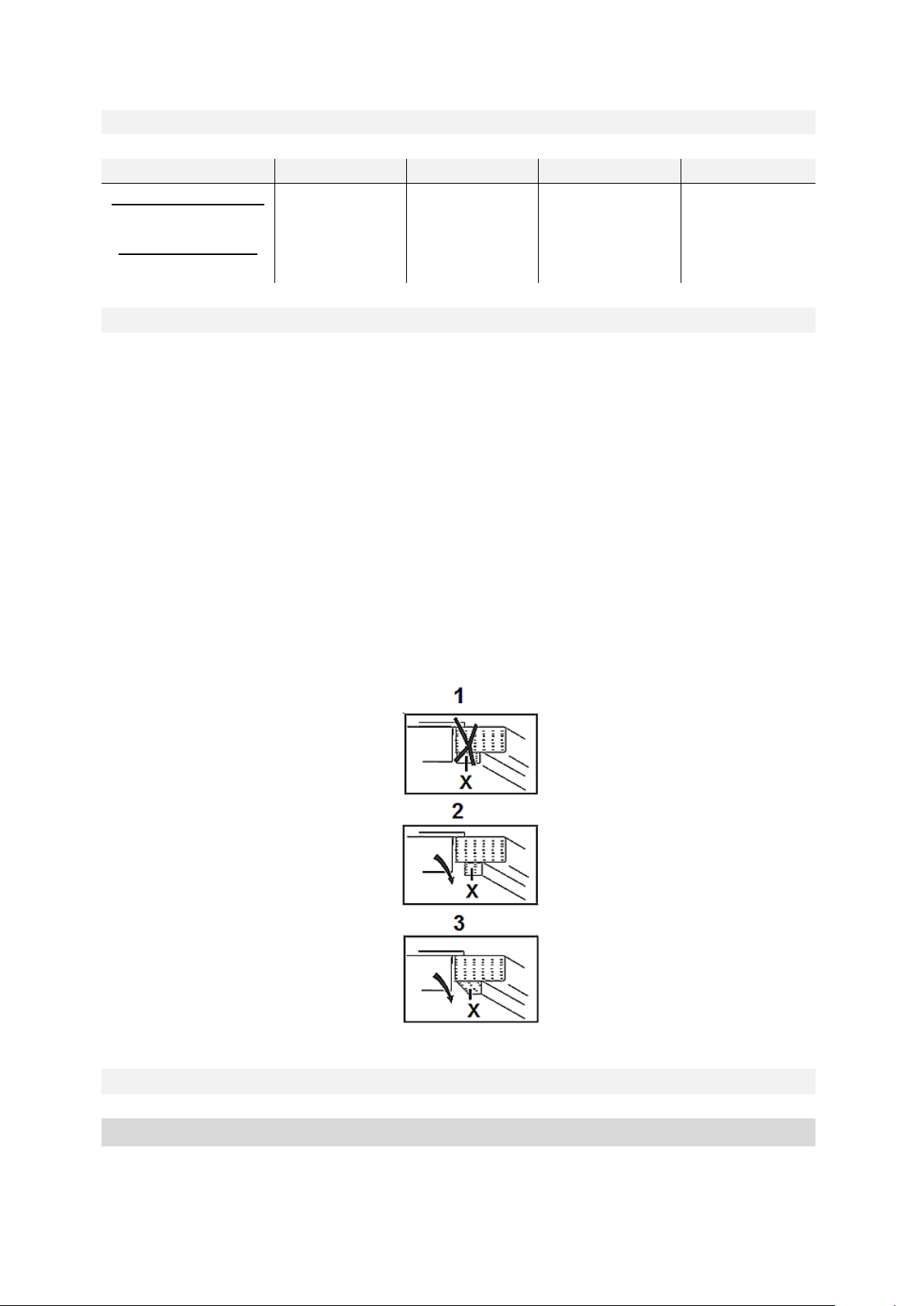

 Die obere Abschlusskante des Einbaumöbels (X) darf nicht direkt an die

 obere Abschlusskante des Einbaumöbels

EINBAU DES KOCHFELDES:

Einbauöffnung anschließen (1). Bringen Sie die Abschlusskante versetzt an (2)

oder schrägen Sie die Abschlusskante ab (3).

 s. Abb. unten

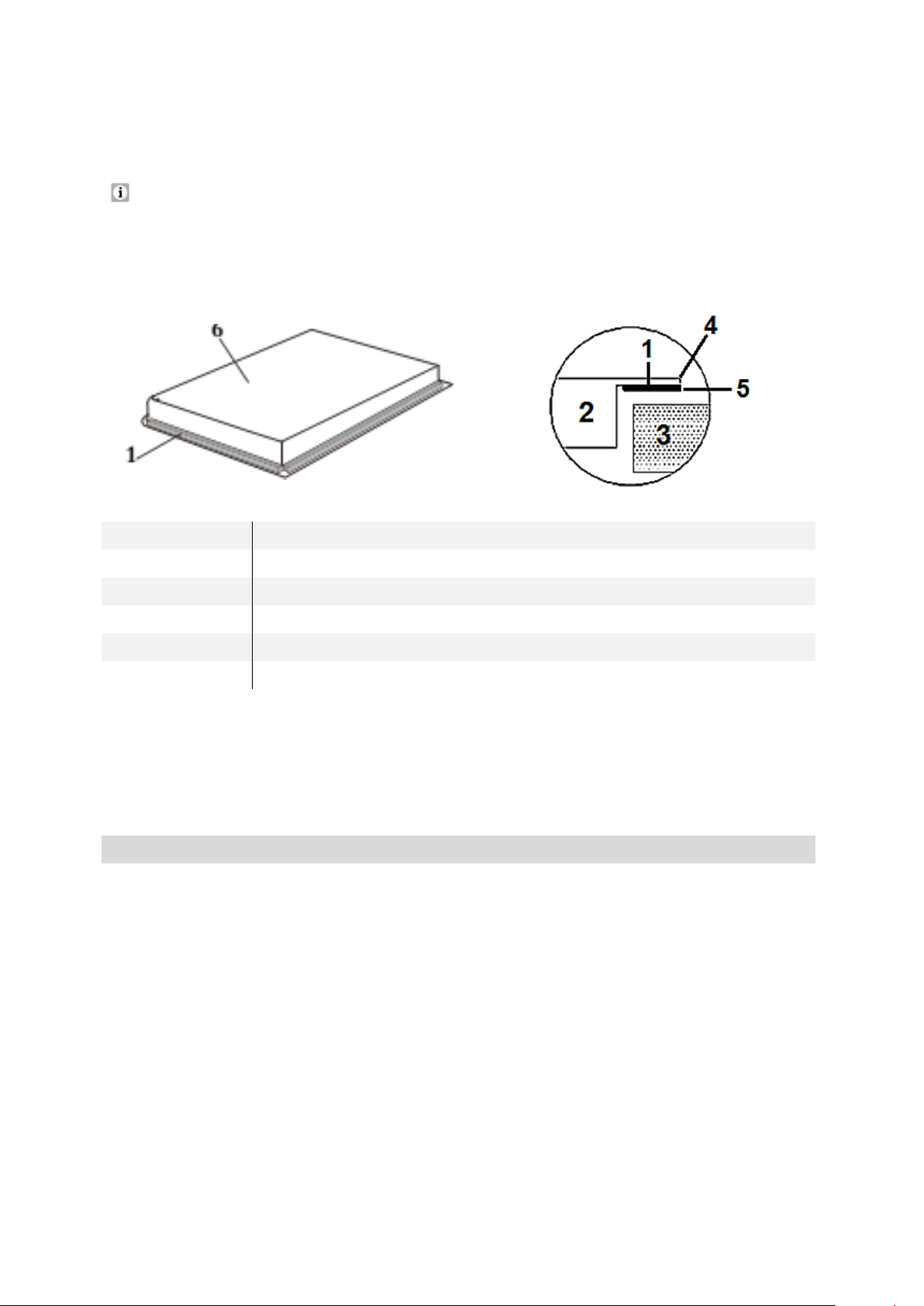

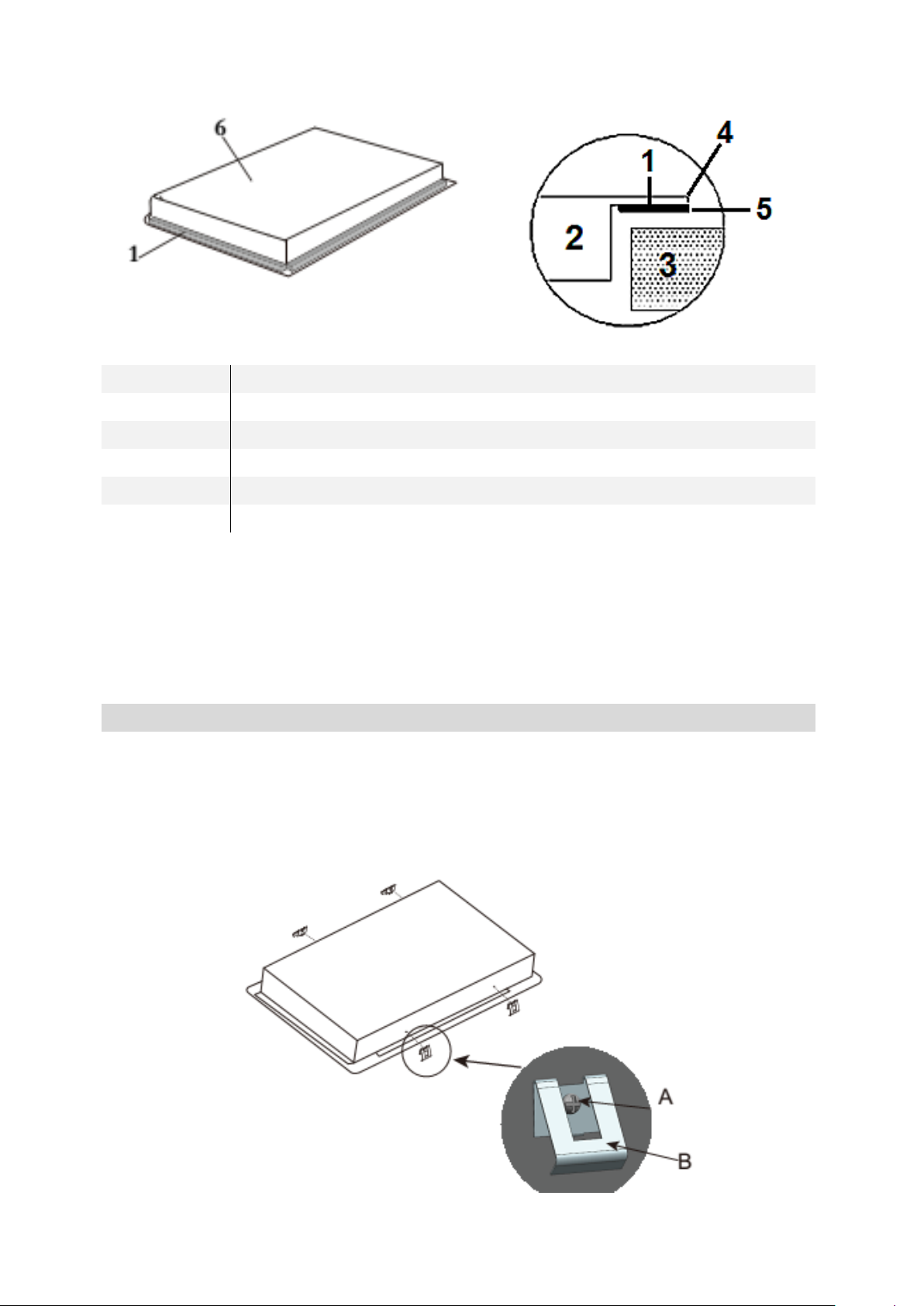

1. Bevor Sie das Kochfeld in die Arbeitsplatte einbauen befestigen Sie die

selbstklebende Dichtung ordnungsgemäß an der unteren Kante des

Kochfeldes.

Die Dichtung muss ordnungsgemäß befestigt werden. Die äußere Seite der

Dichtung muss mit der äußeren unteren Kante des Kochfeldes übereinstimmen

(s. Abb. unten). Die Dichtung muss fest an der Unterkante des Kochfeldes

anliegen (keine Überlappungen, keine Lücken etc.) um zu verhindern, dass

später Flüssigkeit etc. in die Einbauöffnung eindringen kann.

Page 32

Dichtung

Kochfeld

Arbeitsplatte

Äußere Kante des Kochfeldes

Äußere Seite der Dichtung

Unterseite des Kochfeldes

BEFESTIGUNG DER HALTEKLAMMERN:

2. Setzen Sie das Kochfeld in die Einbauöffnung ein und drücken Sie es vorsichtig

nach unten, bis es fest auf der Arbeitsplatte aufliegt.

3. Befestigen Sie das Kochfeld mit den Halteklammern auf der Unterseite der

Arbeitsplatte (s. unten / BEFESTIGUNG DER HALTEKLAMMERN).

1. Befestigen Sie die Halteklammern mit den dazugehörigen Schrauben an der

Unterseite des Kochfeldes, indem Sie das eine Ende der Halteklammern in

die vorgebohrten Löcher einschrauben (wie unten in Abbildung 1 oder 2

gezeigt).

Page 33

Schraube

Halteklammer

2. Befestigen Sie das andere Ende der Halteklammern mit den dazugehörigen

Schrauben an der Unterseite der Arbeitsplatte, um das Kochfeld fest und

sicher zu installieren.

2.5 Elektrischer Anschluss

GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft

(Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die

Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. STROMSCHLAGGEFAHR!

GEFAHR! Alle elektrischen Arbeiten müssen von einer

qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

GEFAHR! Führen Sie die Installation niemals eigenständig aus.

STROMSCHLAGGEFAHR!

HINWEISE FÜR DIE QUALIFIZIERTE FACHKRAFT

(ELEKTROTECHNIKER/-IN):

1. Verwenden Sie zum Anschluss des Gerätes ausschließlich einen Schuko-Stecker

und eine ordnungsgemäß geerdete Sicherheits-Netzanschlussdose.

2. Ihr Hausstromnetz muss für die Leistungsaufnahme des Gerätes geeignet sein.

3. Die Stromspannung muss den auf dem Typenschild angegebenen Werten

entsprechen.

4. Das Netzanschlusskabel muss den auf dem Typenschild angegebenen Werten

widerstehen können.

5. Verwenden Sie zum Anschluss keine Adapter, Spannungsminderer oder

Verzweigungsvorrichtungen, da diese zu einer Überhitzung führen können.

BRANDGEFAHR!

6. Das Netzanschlusskabel darf keine heißen Bereiche berühren und muss

dergestalt verlegt werden, dass seine Temperatur 750 C nicht übersteigt.

7. Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein

Festanschluss des Gerätes erforderlich ist, muss bei der Installation eine

Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung

Page 34

werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet.

KOCHFELD:

Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335). Die

Stromversorgung des Gerätes muss über einen 16 A Sicherungsautomaten

erfolgen. Fragen Sie im Zweifelsfall die örtlichen Baubehörde um Rat und

informieren Sie sich über die entsprechenden Rechtsvorschriften.

8. Das Netzanschlusskabel darf nicht geknickt oder gepresst werden.

9. Überprüfen Sie das Netzanschlusskabel regelmäßig. Das Netzanschlusskabel

darf nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht

werden.

3. Bedienung

Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät

erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die

Sicherheits- und Warnhinweise!

Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden

können.

3.1 Kochfeld und Bedienfeld

Page 35

GLASKERAMIKPLATTE

KOCHZONE / Ø 145 mm / max. 1200 W

KOCHZONE / Ø 180 mm / max. 1800 W

BEDIENFELD (s. unten)

BEDIENFELD:

Sensortasten zur AUSWAHL DER KOCHZONEN

TIMER

Sensortaste: AN / AUS

SENSORTASTE: -

 Zur Auswahl der Leistungsstufen der Kochzonen (1 - 9)  Zur Einstellung desTimers

SENSORTASTE: +

 Zur Auswahl der Leistungsstufen der Kochzonen (1 - 9)  Zur Einstellung desTimers

TASTENSPERRE / KINDERSICHERUNG

Page 36

3.2 Bedienung der Sensoren

 Die Sensortasten reagieren auf Berührung, so dass Sie keinen Druck ausüben

brauchen.

 Berühren Sie die Sensoren mit der Unterseite des oberen Fingerglieds, nicht

aber mit der Fingerspitze (siehe Abbildung unten).

 Sie hören nach jeder erfolgreichen Eingabe ein akustisches Signal

(Piepen).

 Halten Sie den Kontrollbereich immer sauber und trocken. Lassen Sie keine

Gegenstände wie Kochutensilien oder Lappen den Kontrollbereich abdecken.

Schon ein dünner Film aus Wasser kann die Benutzung der Sensortasten

schwierig machen.

3.3 Vor der ersten Benutzung

 Reinigen Sie die Oberfläche des Gerätes (siehe Kapitel REINIGUNG UND

PFLEGE).

3.4 Geeignetes Kochgeschirr

Verwenden Sie nur Kochgeschirr, das einen für Glaskeramik geeigneten

Boden aufweist.

 Verwenden Sie kein Kochgeschirr mit zackigen oder scharfen Kanten und rauen

oder gekrümmten Böden.

Ausstattung abhängig vom Modell

Page 37

 Der Boden Ihres Kochgeschirrs sollte gerade sein, flach auf der Glaskeramik

1. Berühren Sie den AN / AUS Sensor.

2. Das Display zeigt .

aufliegen und denselben Durchmesser wie die ausgewählte Kochzone

aufweisen. Zentrieren Sie das Kochgeschirr immer auf der Kochzone.

 Heben Sie das Kochgeschirr immer an, wenn Sie es auf dem Kochfeld bewegen.

Schieben Sie es nicht über die Glaskeramik, da Sie diese ansonsten verkratzen

können.

3.5 Einen Kochvorgang beginnen

WARNUNG! Berühren Sie niemals die Kochzonen / Kochplatten

solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!

Nachdem Sie das Gerät eingeschaltet haben, ertönt das akustische Signal einmal;

alle Anzeigen zeigen . Daran erkennen Sie , dass sich das Gerät nun im

Stand-by Modus befindet.

Page 38

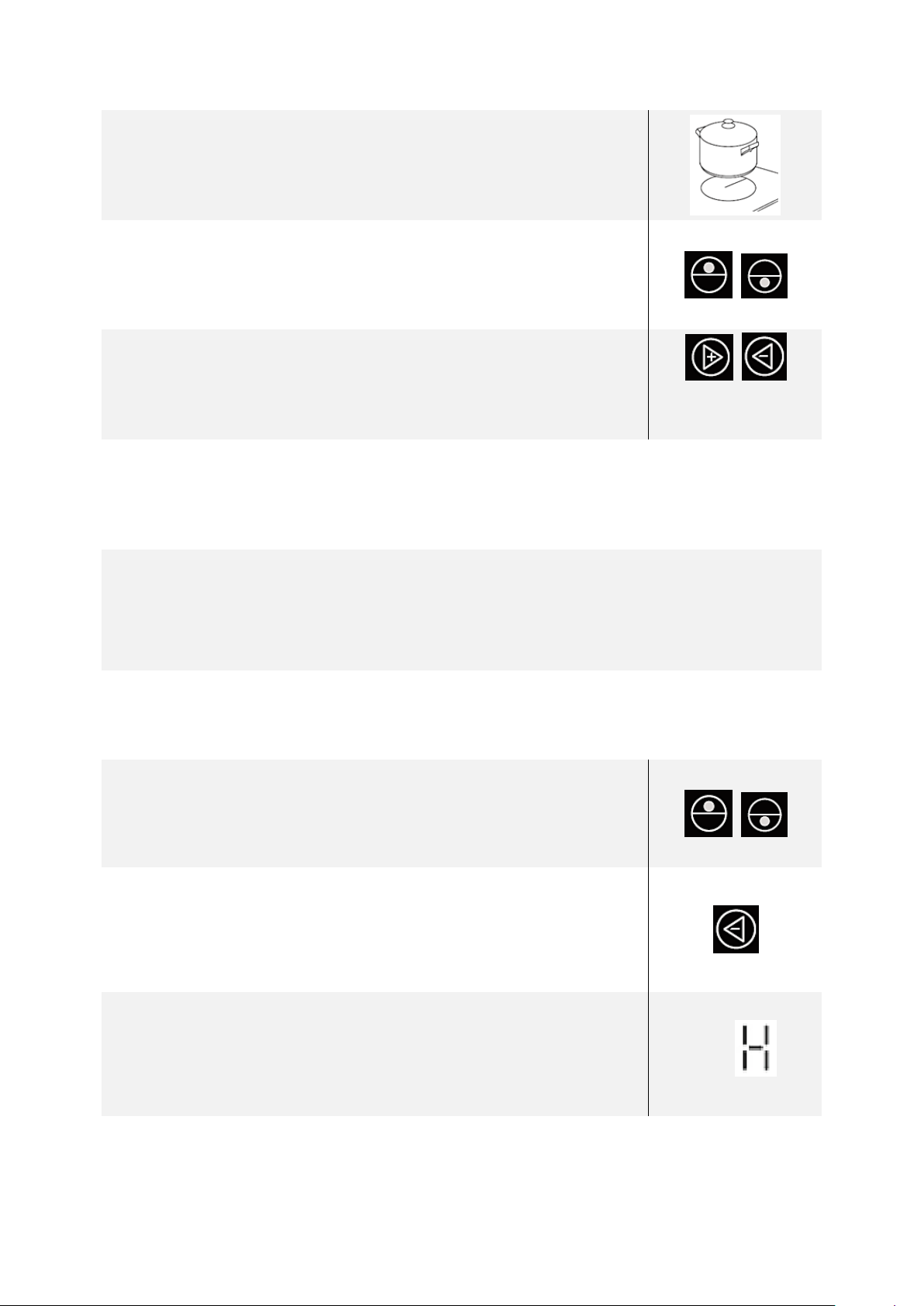

3. Stellen Sie ein geeignetes Kochgeschirr auf die

GEWÜNSCHTE KOCHZONE. Die Unterseite des

Kochgeschirrs sowie die Kochzone sollten dabei stets sauber und trocken sein.

4. Wählen Sie eine Kochzone mit der entsprechenden

Sensortaste für die AUSWAHL DER KOCHZONE. Die entsprechende Anzeige blinkt für 5 Sekunden.

5. Stellen Sie die Leistungsstärke mit dem + und - Sensor ein.  Jede Kochzone ist mit 9 Leistungsstufen ausgestattet (1 -

9).

1 - 9

6. Wenn Sie innerhalb 1 Minute keine Einstellung vornehmen, schaltet sich das

Gerät automatisch ab. Sie begännen nun wieder mit Schritt 1.

7. Sie können die Einstellung der Leistungsstärke während des Kochens jederzeit

ändern.

1. Berühren Sie in der AUSWAHL DER KOCHZONEN den

Sensor der Kochzone, die Sie abschalten wollen.

2. Schalten Sie nun die ENTSPRECHENDE KOCHZONE aus,

indem Sie sie mit dem - Sensor auf 0 stellen.

3. Überprüfen Sie, ob die Anzeige 0 und dann H anzeigt.

0 /

3.6 Nach Beendigung eines Kochvorgangs

Page 39

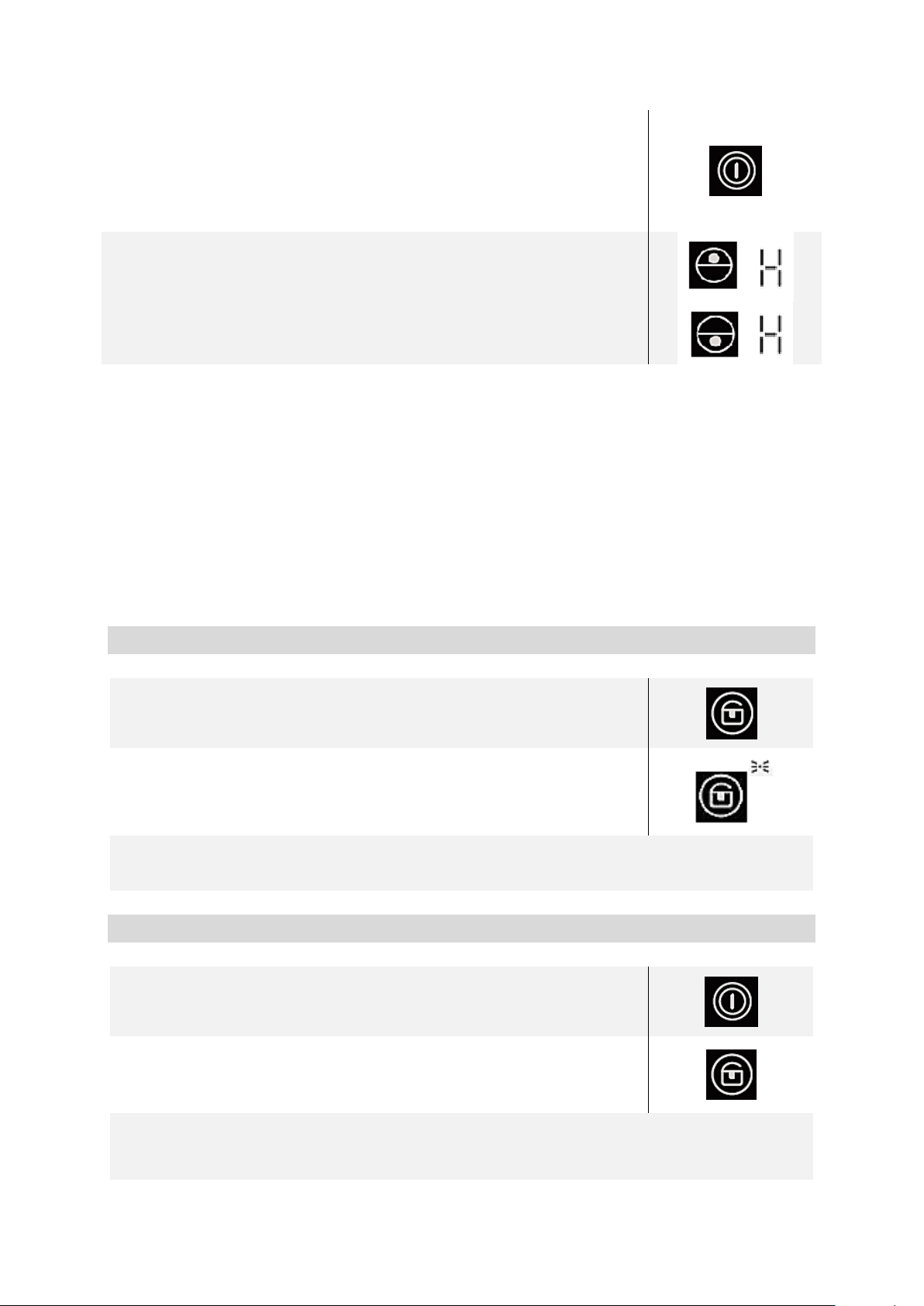

4. Schalten Sie das Gerät mit dem AN / AUS Sensor ab.

5. Hüten Sie sich vor der heißen Oberfläche der Kochzone!

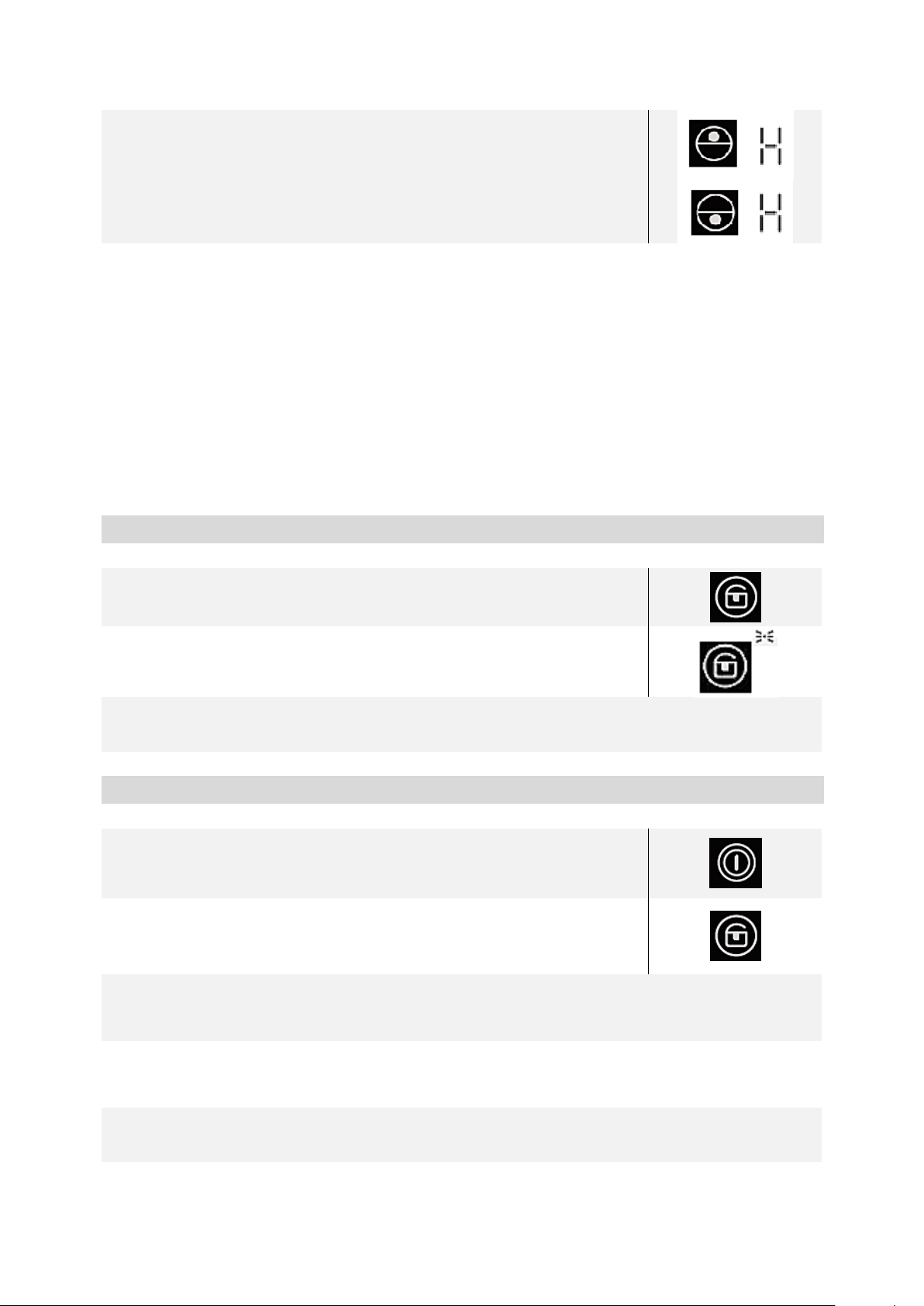

Ein H zeigt an, welche Kochzonen noch heiß sind. Das H erlischt, sobald die entsprechende Kochzone auf eine sichere Temperatur abgekühlt ist.

6. Sie können die Restwärme auch als Energiesparfunktion nutzen, indem Sie

weitere Kochvorgänge auf Kochzonen beginnen, die noch heiß / warm sind.

1. Berühren und halten Sie die TASTENSPERRE /

KINDERSICHERUNG.

2. Neben der TASTENSPERRE / KINDERSICHERUNG leuchtet

ein roter Punkt auf.

3. Alle Tasten außer dem AN / AUS SENSOR sind gesperrt.

1. Überprüfen Sie, ob das Gerät eingeschaltet ist.

2. Berühren und halten Sie die TASTENSPERRE /

KINDERSICHERUNG für einige Zeit.

3. Der rote Punkt neben der TASTENSPERRE / KINDERSICHERUNG erlischt.

3.7 Tastensperre / Kindersicherung

 Sie können die Sensortasten sperren, um diese gegen unbeabsichtigte Benutzung

als auch gegen die Benutzung durch Kinder zu sichern.

SPERREN DER SENSORTASTEN:

ENTSPERREN DER SENSORTASTEN:

Page 40

4. Alle Tasten sind wieder freigegeben.

5. Sie können das Gerät nun wie gewohnt benutzen.

AUTOMATISCHE ABSCHALTUNG EINER KOCHZONE:

1. Berühren Sie mittels AUSWAHL DER KOCHZONEN den

Sensor der Kochzone, für die Sie den Timer einstellen wollen.

oder

2. Berühren Sie den Sensor des TIMERS.

3. Die ANZEIGE DES TIMERS beginnt zu blinken und zeigt 00

an.

4. Stellen Sie die Zeit mit dem + und - Sensor ein.

 Berühren Sie + oder - einmal, wird der Wert wird um 1

Minute erhöht / vermindert.

 Berühren und halten Sie + oder -, wird der Wert im

Schnelllauf um 1 Minute erhöht / vermindert.

HINWEIS! Wenn die Sensortasten gesperrt sind, sind alle Sensoren außer dem AN / AUS SENSOR außer Funktion gesetzt. Sie können das

Gerät mit dem AN / AUS SENSOR jederzeit in einem Notfall abschalten, sollten aber die Sensortasten danach zuerst entsperren.

3.8 Benutzung des Timers

 Der Timer schaltet nach Ablauf der eingestellten Zeit die entsprechende

Kochzone automatisch ab.

 Die maximal wählbare Zeitspanne beträgt 99 Minuten.  Falls die gewählte Zeitspanne 99 Minuten überschreitet, springt der Timer

automatisch auf 0.

Page 41

5. Nach dem Einstellen der Zeit beginnt der Countdown. Das

Display zeigt die verbleibende Zeit an.

6. Um anzuzeigen welche Kochzone ausgewählt wurde (obere

/ untere Kochzone), leuchtet neben der TIMERANZEIGE ein roter Punkt auf.

7. Wenn die Kochzeit abgelaufen ist, schaltet sich die

entsprechende Kochzone automatisch ab.

DEAKTIVIEREN DER TIMER-FUNKTION:

1. Berühren Sie den - SENSOR, um die noch verbleibende Zeit

auf 0 zurückzustellen.

2. Wenn das Display -00- anzeigt, ist die TIMER-FUNKTION

deaktiviert.

WARNUNG! Die andere Kochzone bleibt in Betrieb, falls sie vorher eingeschaltet wurde.

3.9 Warnung vor Restwärme

Wenn das Gerät einige Zeit in Betrieb war, strahlen die verwendeten Kochzonen auch nach dem Abschalten Restwärme aus. Zur Warnung erscheint der Buchstabe "H".

3.10 Automatische Abschaltung

Die automatische Abschaltung stellt eine Sicherheitsfunktion Ihres Gerätes dar. Die automatische Abschaltung findet immer dann statt, wenn Sie vergessen haben, eine Kochzone nach deren Benutzung abzuschalten.

Page 42

LEISTUNGSSTÄRKE

AUTOMATISCHE ABSCHALTUNG

(STUNDEN)

1 6 2 6 3 5 4 5 5

1,5 7 1,5 8 1,5

1,5

Die voreingestellten automatischen Abschaltzeiten finden Sie in der folgenden

Tabelle:

4. Hinweise für das Kochen

WARNUNG! Lassen Sie beim Braten und Frittieren äußerste Vorsicht

walten, da Öle und Fette sehr schnell erhitzen, besonders bei einer hohen Einstellung der Leistungsstärke. Extrem heiße Öle und Fette entzünden sich spontan und stellen somit eine ernsthafte Brandgefahr dar.

WARNUNG! Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.

4.1 Kochtipps

 Stellen Sie die Leistungsstärke niedriger, wenn ein Topf seine Kochtemperatur

erreicht hat.

Page 43

 Die Verwendung eines Deckels verkürzt die Kochzeit und spart Energie, da die

Kochhitze zurückgehalten wird.

 Minimieren Sie die Menge an Flüssigkeiten oder Fett, um die Kochzeit zu

verringern.

 Beginnen Sie den Kochvorgang auf einer hohen Leistungsstärke. Reduzieren Sie

dann die Leistungsstärke, wenn das zu kochende Lebensmittel erhitzt ist.

AUF KLEINER FLAMME KOCHEN / REIS KOCHEN

 Auf kleiner Flamme kochen bedeutet köcheln bei ca. 85

Bläschen gelegentlich an die Oberfläche der Kochflüssigkeit aufsteigen.

Köcheln ist die ideale Art und Weise zur Zubereitung delikater Suppen und

Eintöpfe, da sich die Aromen ohne Überhitzung der Lebensmittel frei entfalten

können. Sie sollten Saucen auf Eierbasis und mittels Mehl angedickte Saucen

ebenfalls unter dem Siedepunkt zubereiten.

 Einige Kochvorgänge, einschließlich des Kochens von Reis nach der

Absorptionsmethode (= dem kompletten Verbrauch des zugeführten Wassers),

bedürfen möglicherweise einer Einstellung oberhalb der niedrigsten

Leistungsstärke, damit das Kochgut ordnungsgemäß innerhalb der empfohlenen

Zubereitungszeit gegart wird.

C, wenn gerade

STEAKS ANBRATEN

1. Lassen Sie das Fleisch vor dem Anbraten ca. 20 Minuten bei Raumtemperatur

ruhen.

2. Erhitzen Sie eine Bratpfanne mit schwerem Boden.

3. Reiben Sie beide Seiten des Steaks mit Öl ein. Träufeln Sie eine kleine Menge an

Öl in die heiße Pfanne und geben Sie dann das Fleisch in die Pfanne.

4. Wenden Sie das Fleisch während der Zubereitung nur einmal. Die genaue

Garzeit hängt von der Dicke des Steaks sowie Ihrer persönlichen Vorliebe

hinsichtlich des Garpunkts ab (medium, medium rare, etc.). Die Garzeit kann

also von 2 bis 8 Minuten pro Seite variieren. Drücken Sie auf das Steak, um den

Garpunkt zu überprüfen - je fester es sich anfühlt, desto durchgebratener ist es.

5. Lassen Sie das Steak ein paar Minuten auf einem warmen Teller ruhen; so wird

es vor dem Servieren richtig zart.

ANSCHWENKEN

1. Wählen Sie einen für Glaskeramik geeigneten Wok mit flachem Boden oder

eine große Bratpfanne.

2. Bereiten Sie alle Zutaten vor und legen Sie die benötigten Kochutensilien bereit.

Das Anschwenken sollte schnell von statten gehen. Falls Sie eine große Menge

zubereiten wollen, teilen Sie das Kochgut in mehrere Teile auf.

3. Heißen Sie den Wok / die Pfanne kurz vor und geben Sie 2 Esslöffel Öl dazu.

4. Bereiten Sie Fleisch zuerst zu. Legen Sie es an die Seite und halten Sie es warm.

Page 44

5. Schwenken Sie das Gemüse an. Wenn das Gemüse heiß, aber immer noch

LEISTUNGSSTÄRKEN:

EIGNUNG (BEISPIELE):

Stufe 1 - 2

 Sanftes Aufwärmen kleiner Mengen an

Lebensmitteln.

 Schmelzen von Schokolade, Butter etc.  Lebensmittel, die schnell anbrennen.  Schonendes Köcheln.  Langsames Aufwärmen.

Stufe 3 - 4

 Nachwärmen.  Schnelles Köcheln.  Reis kochen.

Stufe 5 - 6

 Pfannkuchen.

Stufe 7 - 8

 Sautieren.  Nudeln kochen.

Stufe 9

 Anschwenken.  Anbraten.  Suppe zum Kochen bringen.  Wasser kochen.

knackig ist, stellen Sie die Leistungsstärke niedriger ein. Geben Sie nun das

Fleisch wieder hinzu und gegebenenfalls eine Sauce.

6. Schwenken Sie alles nochmals vorsichtig an, damit die Bestandteile auch heiß

sind.

4.2 Leistungsstärken

4.3 Energie sparen

 Benutzen Sie geeignetes Kochgeschirr.  Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel

an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls

verbrauchen Sie das 4-fache an Energie.

Page 45

 Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser

des verwendeten Kochrings sein.

 Sorgen Sie dafür, dass der Kochring und der Boden des Kochgeschirrs sauber

sind.

 Verunreinigungen können den Wärmeaustausch negativ beeinträchtigen.

Mehrfach eingebrannte Verunreinigungen können oft nur noch mit

umweltschädlichen Hilfsmitteln entfernt werden.

 Decken Sie ihr Kochgeschirr nicht zu oft auf (ein beobachteter Topfinhalt

beginnt niemals, zu kochen).

 Sie können die Restwärme der Kochzonen als Energiesparfunktion nutzen,

indem Sie weitere Kochvorgänge auf Kochzonen beginnen, die noch heiß /

warm sind.

5. Reinigung und Pflege

WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt

aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung ausschalten)!

WARNUNG! Benutzen Sie kein Dampfreinigungsgerät. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

REINIGUNGSMITTEL:

 Benutzen Sie keine Scheuermittel !  Benutzen Sie keine organischen Reinigungsmittel !  Benutzen Sie keine ätherischen Öle !  Benutzen Sie niemals Lösungsmittel !

REINIGUNG DES KOCHFELDES:

 Entfernen Sie Verunreinigungen wie Kochgutrückstände von der

Glasoberfläche. Benutzen Sie dazu ein weiches Tuch.

 Scheuern Sie die Glaskeramik nicht.  Benutzen Sie zur Reinigung heißes Wasser und einen Spezialschwamm für die

Reinigung von Glaskeramik. Verwenden Sie an den verunreinigten Stellen ein

Z.B. Essig, Zitronensäure etc.

Page 46

spezielles Produkt zur Reinigung von Glaskeramik (erhältlich im Supermarkt)

ART DER VERUNREINIGUNG

VORGEHENSWEISE

SICHERHEITSHINWEISE

ALLTÄGLICHE VERUNREINIGUNGEN DER GLASKERAMIK (FINGERABDRÜCKE,

FLECKEN DURCH LEBENSMITTEL ODER NICHT ZUCKERHALTIGE SPRITZER).

1. Trennen Sie das Gerät von der

Stromversorgung (Haussicherung).

2. Verwenden Sie einen geeigneten

Glaskeramik-Reiniger, während die Glaskeramik noch warm - aber nicht heiß! - ist.

3. Mit einem weichen Tuch /

Küchenpapier und klarem Wasser abwaschen und dann trockenwischen.

4. Schalten Sie die Stromversorgung

des Gerätes wieder ein.

 Wenn das Gerät von der

Stromversorgung getrennt ist, leuchtet die Restwärmeanzeige nicht. Die Kochzonen können somit trotzdem heiß sein. Seien Sie äußerst vorsichtig!

 Topfreiniger, Nylonreiniger und

Scheuermittel können die Glaskeramik verkratzen. Lesen Sie immer die Produktinformationen Ihrer Reinigungsmittel hinsichtlich deren Eignung für Glaskeramik.

 Belassen Sie niemals Rückstände von

Reinigungsmitteln auf dem Glas, da dieses dadurch nachhaltig fleckig werden kann.

ÜBERGEKOCHTES, GESCHMOLZENES UND FLECKEN DURCH ERHITZTE

ZUCKERHALTIGE RÜCKSTÄNDE AUF DER GLASKERAMIK.

 Entfernen Sie solche

Verunreinigungen umgehend mit einem geeigneten GlaskeramikSchaber. Achten Sie auf noch heiße Kochzonen!

1. Trennen Sie das Gerät von der

Stromversorgung (Haussicherung).

2. Halten Sie den Schaber in einem 30

Winkel und kratzen Sie die Verunreinigungen von der

 Entfernen Sie solche

Verunreinigungen so schnell wie möglich. Wenn diese auf der Glaskeramik abkühlen, können Sie nachher nur noch schwer zu entfernen sein und auch die Glaskeramik-Oberfläche dauerhaft beschädigen.

 Verwenden Sie den Glaskeramik-

Schaber äußerst vorsichtig, damit Sie sich nicht an der Klinge schneiden,

und wischen Sie diese dann mit einem weichen Tuch trocken.

 Benutzen Sie einen Schaber, der für die Verwendung auf Glaskeramik geeignet

ist, zur Entfernung möglicher Rückstände. Ein entsprechendes Produkt aus Silikon ist zum Schutz der Glaskeramik am geeignetsten.

Page 47

Glaskeramik zu einem nicht warmen Bereich.

3. Reinigen Sie die Verunreinigungen

mit einem Geschirrtuch / Küchenpapier.

4. Folgen Sie den Schritten 2 - 4 des

ersten Abschnitts dieser Tabelle.

besonders dann, wenn Sie die Sicherheitsabdeckung zurückgeschoben haben.

VERUNREINIGUNGEN AUF DEN SENSORTASTEN.

1. Trennen Sie das Gerät von der

Stromversorgung (Haussicherung).

2. Nehmen Sie die Verunreinigung auf.

3. Wischen Sie die Sensortasten mit

einem feuchten Schwamm oder Tuch ab.

4. Wischen Sie den gesamten Bereich

mit Küchenpapier trocken.

5. Schalten Sie die Stromversorgung

des Gerätes wieder ein.

Das Gerät kann piepen und sich abschalten. Die Sensortasten können nicht ordnungsgemäß arbeiten, wenn sich Flüssigkeit auf ihnen befindet. Wischen Sie das Bedienfeld gut trocken, bevor Sie das Gerät wieder in Betrieb nehmen.

FEHLER

MÖGLICHE URSACHE

MAßNAHMEN

DAS GERÄT KANN NICHT EINGESCHALTET WERDEN.

6. Problembehandlung

GEHEN SIE BEI EINEM NOTFALL ODER EINER FEHLFUNKTION WIE FOLGT

VOR:

1. Schalten Sie das Gerät komplett ab.

2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im

Sicherungskasten der Hausstromversorgung).

3. Kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben.  Überprüfen Sie die Angaben der Tabelle, bevor Sie das Geschäft, in dem Sie das

Gerät erworben haben, kontaktieren.

Page 48

 Eine Unterbrechung der

Stromzufuhr.

 Kontrollieren Sie, ob das Gerät an

die Stromversorgung angeschlossen ist. Kontrollieren Sie Ihren Haushalts-Sicherungskasten. Liegt ein Stromausfall in Ihrem Wohngebiet vor?

DIE SENSORTASTEN REAGIEREN NICHT.

 Die Sensortasten sind gesperrt.

 Entsperren Sie die Sensortasten.

DIE SENSORTASTEN LASSEN SICH NUR SCHWER BEDIENEN.

 Ein Flüssigkeitsfilm befindet sich

auf den Sensortasten.

 Sie haben zum Benutzen die

Fingerspitze benutzt.

 Trocknen Sie die Sensortasten.  Benutzen Sie die Fingerkuppe.

DIE GLASKERAMIK IST VERKRATZT.

 Sie haben ungeeignetes

Kochgeschirr mit rauen und scharfen Kanten verwendet.

 Sie haben ungeeignete

Reinigungsmittel wie z.B. Scheuermittel verwendet.

 Verwenden Sie für Glaskeramik

geeignetes Kochgeschirr.

 Verwenden Sie für Glaskeramik

geeignete Reinigungsmittel.

EINIGE PFANNEN / TÖPFE ERZEUGEN KRACKENDE ODER KLICKENDE

GERÄUSCHE.

 Diese können durch die

Herstellungsart Ihres Kochgeschirrs verursacht werden (Schichten aus verschiedenen Metallen).

 Das ist bei solchem Kochgeschirr

normal und weist nicht auf einen Fehler hin.

SUMMENDES GERÄUSCH BEI HOHER LEISTUNGSEINSTELLUNG.

 Wird durch das Induktionskochen

verursacht.

 Normaler Betriebszustand, aber das

Summen sollte leiser werden oder aufhören, wenn Sie die Leistungsstärke verringern.

VENTILATIONSGERÄUSCHE DRINGEN AUS DEM GERÄT.

 Der eingebaute Ventilator schützt

die Elektronik vor Überhitzung und kann auch nach dem Abschalten des Gerätes noch eine Zeit lang weiterlaufen.

 Normaler Betriebszustand. Trennen

Sie bei laufendem Ventilator das Gerät nicht von der Stromversorgung.

Page 49

KOCHGESCHIRR WIRD NICHT AUFGEHEIZT / DIE ANZEIGE AUF DEM DISPLAY

LEUCHTET.

 Kochgeschirr wird nicht erkannt,

wenn es ungeeignet oder zu klein oder falsch positioniert ist.

 Verwenden Sie geeignetes

Kochgeschirr mit einem der Kochzone entsprechendem Durchmesser. Stellen Sie es zentral auf die Kochzone.

DAS GERÄT ODER EINE KOCHZONE SCHALTET SICH UNERWARTET AB, EIN

AKUSTISCHES SIGNAL ERTÖNT UND ES WIRD EIN FEHLER-KODE ANGEZEIGT3

(MEIST ALTERNIEREND MIT EIN ODER ZWEI ZAHLEN AUF DEM TIMER-

DISPLAY).

 Technische Fehlfunktion.

 Schreiben Sie den Fehlercode auf,

trennen Sie das Gerät von der Stromversorgung und kontaktieren Sie das Geschäft, indem Sie das Gerät erworben haben.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen,

oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, setzen Sie sich mit dem Geschäft, in dem Sie das Gerät erworben haben, in Verbindung.

Ausstattung abhängig vom Modell

Page 50

Gerätetyp

Glaskeramik - Doppelkochfeld

Bedienfeld

Touch Control

Material

Glaskeramik

Anzahl Kochzonen

Durchmesser Kochzonen vorne / hinten

180 mm / 145 mm

Leistung Kochzonen vorne / hinten

1*1800 W / 1*1200 W

Maximale Leistung

3000 W

Eingangsspannung

220 - 240 V AC

Frequenz

50 Hz

Restwärmeanzeige



Timer / einstellbare Zeit

 / bis zu 99 Minuten

Kabellänge

150 cm

Heizstufen

9 pro Kochzone

Abmessungen Aussägung B*T in cm

26,80*50,00

Einbautiefe in cm

4,40

Produktmaße H*B*T in cm

5,30*28,80*52,00

Gewicht netto / brutto in kg

4,50 / 5,30

7. Technische Daten

 Technische Änderungen vorbehalten.

Page 51

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

8. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der

Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR!

2. Nicht mehr benutzte und alte Geräte müssen der zuständigen

Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher

unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen.

4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,

bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.

7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren

entsprechenden kommunalen Entsorgungseinrichtungen.

Page 52

9. Garantiebedingungen

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit,

die auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,

4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;

5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport

verursacht wurden;

6. Schäden infolge nicht haushaltsüblicher Nutzung;

7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind -

soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;

2. Reparatur durch nicht fachkundige Personen;

3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;

4. unsachgemäße Installation oder Inbetriebnahme;

5. mangelnde oder fehlerhafte Wartung;

Page 53

6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;

7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber

nicht abschließend bei Brand oder Explosion. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

August 2014

Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference. If you transfer the appliance to a third party, also hand over this instruction manual.

Index

1. Safety information ....................................................................................................... 39

1.1 Signal words ............................................................................................................ 40

1.2 Safety instructions .................................................................................................. 40

2. Installation .................................................................................................................... 44

2.1 Unpacking and positioning ................................................................................... 45

2.2 Pre-installation requirements ................................................................................ 45

2.3 Selection of installation equipment / Dimensions ........................................... 46

2.4 Installation of the hob .......................................................................................... 47

2.5 Electrical connection ............................................................................................. 51

3. Operation ...................................................................................................................... 52

3.1 Hob and control panel .......................................................................................... 52

3.2 Use of the touch control ...................................................................................... 55

3.3 Before initial use .................................................................................................... 55

3.4 Suitable cookware .................................................................................................. 55

3.5 How to start cooking............................................................................................. 56

3.6 How to stop cooking ............................................................................................. 57

3.7 Key lock / Child protection ................................................................................. 58

Page 54

3.8 Timer ....................................................................................................................... 59

Do not dispose of this appliance together with your domestic waste. The appliance must be disposed of at a collecting centre for recyclable electric and electronic appliances. Do not remove the symbol from the appliance.

3.9 Residual heat warning ............................................................................................ 60

3.10 Automatic switch-off ........................................................................................... 60

4. Cooking guidelines ...................................................................................................... 61

4.1 Cooking tips ........................................................................................................... 61

4.2 Power levels ............................................................................................................ 62

4.3 Saving of energy .................................................................................................... 63

5. Cleaning and maintenance .......................................................................................... 63

6. Trouble shooting .......................................................................................................... 65

7. Technical data ............................................................................................................... 67

8. Waste management ...................................................................................................... 68

9. Guarantee conditions .................................................................................................. 69

The figures in this instruction manual may differ in some details from the

current design of your appliance. Nevertheless follow the instructions in such a

case.

Any modifications, which do not influence the functions of the appliance. shall

remain reserved by the manufacturer. Please dispose of the packing with respect

to your current local and municipal regulations.

The appliance you have purchased may be an enhanced version of the unit this

manual was printed for. Nevertheless, the functions and operating conditions

are identical. This manual is therefore still valid. Technical modifications as well

as misprints shall remain reserved.

EU - DECLARATION OF CONFORMITY

 The products, which are described in this instruction manual, comply with the

harmonized regulations.

 The relevant documents can be requested from the final retailer by the

competent authorities.

Page 55

Store this manual in a safe place so you can use it whenever it is needed. Strictly

observe the instructions to avoid damage to persons and property.

Check the technical periphery of the appliance! Do all wires and connections to

the appliance work properly? Or are they time-worn and do not match the technical requirements of the appliance? A check-up of existing and newlymade connections must be done by an authorized professional. All connections and energy-leading components (incl. wires inside a wall) must be checked by a qualified professional. All modifications to the electrical mains to enable the installation of the appliance must be performed by a qualified professional.

The appliance is intended for private use only. The appliance is intended for cooking in a private household only. The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during

camping and in public transport.

Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to

operate the appliance.

This appliance may be operated by children aged from 8 years and above as

well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards

1. Safety information

READ THE SAFETY INFORMATION AND SAFETY INSTRUCTIONS

CAREFULLY BEFORE YOU OPERATE THE APPLIANCE FOR THE

FIRST TIME.

All information included in those pages serve for the protection of the operator. If you ignore the safety information and safety instructions, you will endanger your health and life.

Page 56

involved. Children must not play with the appliance. Cleaning and usermaintenance must not be carried out by children unless they are supervised.

DANGER! indicates a hazardous

situation which, if ignored, will result in death or serious injury.

WARNING! indicates a hazardous

situation which, if ignored, could result in death or serious injury.

CAUTION! indicates a hazardous

situation which, if not avoided, may result in minor or moderate injury.

NOTICE! indicates possible damage to

the appliance.

MAKE SURE THAT THIS MANUAL IS AVAILABLE TO ANYONE USING THE APPLIANCE AND MAKE SURE THAT IT HAS BEEN READ AND UNDERSTOOD PRIOR TO USING THE APPLIANCE.

1.1 Signal words

1.2 Safety instructions

DANGER!

To reduce the risk of electrocution:

1. Non-compliance of the orders of this instruction manual will endanger the life and health of the operator and / or can result in damages to the appliance.

2. The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your energy supplier.

3. All electrical work must be carried out by a qualified professional. Do not modify the energy supply. The connection must be carried out in accordance with the current local and legal regulations

4. Do not connect the appliance to the mains if the appliance itself or the power cord or the plug are visibly damaged.

5. Never try to repair the appliance yourself. Repairs carried out by unauthorized persons can cause serious damage. If the appliance

Page 57

does not operate properly, please contact the shop you purchased the appliance at. Original spare parts should be used only.

6. When the power cord is damaged, it must be replaced by the manufacturer or an authorized aftersales service or a qualified professional only.

7. Never touch the power plug, the power switch or other electrical components with wet or damp hands. RISK OF ELECTRIC SHOCK!

WARNING!

To reduce the risk of burns, electrocution, fire or injury to persons:

1. Operate the appliance with 220 ~ 240 V AC / 50 Hz only.

2. Disconnect the appliance from the mains before you clean or maintain it.

3. The technical data of your energy supply must meet the data on the rating label. The main current circuit must be equipped with a safety shut-down device.

4. The appliance must always be grounded and protected corresponding to the requirements of your local energy supplier. The main current circuit must be equipped with a safety shut-down device.

5. All modifications to the electrical mains to enable the installation of the appliance must be performed by a qualified professional.

6. In case of an event caused by a technical malfunction, disconnect the appliance from the mains. Report the malfunction to your service centre so it can be repaired.

7. If any cracks occur on the glass-ceramic , switch off the appliance and disconnect it from the mains. RISK OF ELECTRICAL SHOCK!

8. Do not use adapters, multiple sockets and extension cords for connecting the appliance to the mains.

9. Do not carry out any modifications to your appliance.

10. Do not repair the appliance yourself. Repairs carried out by unauthorized persons can cause serious damage. Always contact the nearest service centre. Only original spare-parts should be used for repairs.

11. The room the appliance is installed in must be dry and wellventilated. When the appliance is installed, an easy access to all control elements is required.

Page 58

12. The veneering of cabinets has to be fixed with a heat-resistant glue, that is able to withstand a temperature of 100 0C.

13. Adjacent furniture or housing and all materials used for installation must be able to resist a temperature of min. 85 0C above the ambient temperature of the room the appliance is installed in during operation.

14. Do not install the appliance in rooms or at areas which contain flammable substances as petrol, gas or paint. This warning also refers to the vapour these substances release.

15. Cooker-hoods should be installed according to their manufacturers' instructions.

16. The safety distance between the hob and a wall cupboard above should be at least 450 mm.

17. The safety distance between the hob and an extractor hood above should be at least 760 mm.

18. Unattended cooking with fat or oil can be dangerous and may result in fire. NEVER try to extinguish a fire with water, but switch off the appliance and then cover flame e.g. with a lid or a fire blanket.

19. Do not install the appliance near to curtains or upholstered furniture. RISK OF FIRE!

20. Do not store any objects on the hob. RISK OF FIRE!

21. Household equipment and connection leads must not touch the hob as the insulation material is usually not heat-resistant.

22. Never use a steam cleaner to clean the appliance. The steam will cause serious damage to the electric components of the appliance. RISK OF ELECTRICAL SHOCK!

23. Never touch the cooking zones while the residual heat indicator is still on. RISK OF BURNS!

24. After use, always switch off the cooking zones as described in this manual(i.e. by using the touch controls). Do not rely on the autodetection feature to switch off the cooking zones when you remove the cookware.

25. The appliance is not allowed to be operated with an external timer or a separate remote-control-system.

26. The accessible parts of the appliance become hot during operation, so keep children away from the operating appliance. Touching the appliance while it is operating can cause serious burns.

27. Children must not play with the appliance.

28. Always supervise children when they are near the appliance.

29. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of

Page 59

the appliance and do comprehend the hazards involved. Children must not play with the appliance. Cleaning and user-maintenance must not be carried out by children unless they are supervised.

30. Only allow children to use the appliance without supervision, when adequate instructions have been given before so that the child is able to use the appliance in a safe way and understands the risks of improper use.

31. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children and pets. RISK OF INJURY! CHOKING HAZARD!

32. Only use hob guards designed by the manufacturer of the cooking appliance or indicated by the manufacturer of the appliance in the instructions for use as suitable or hob guards incorporated in the appliance. The use of inappropriate guards can cause accidents.

CAUTION!

1. Do not use any aggressive, abrasive and acrid detergents or sharpedged items to clean the appliance. Otherwise you may scratch the surface and damage the glass.

2. Do not switch on the hob before you have put a cookware on it.

3. The hob should be clean at every time. Soiled cooking zones do not transfer the heat correctly.

4. Protect the hob against corrosion.

5. Switch off soiled cooking zones.

6. Switch off the complete hob if any damage or malfunction occurs.

7. Do not leave pans with prepared dishes based on fats and oils unattended on a operating cooking zone; hot fat can spontaneously catch fire.

8. The blades of scrapers for cleaning an induction hob are very sharp. Do not cut yourself, especially when you have removed the safety cover of the scraper.

9. Metal-made items such as knives, forks, spoons and pan lids should not be put on the appliance, because they may become hot.

10. This appliance complies with the current European safety legislation. We do wish to emphasize that this compliance does not negate the fact that the surfaces of the appliance will become hot while operating and will retain and emit heat even if it has

stopped operating.

NOTICE!

1. When you move the appliance, hold it at its base and lift it carefully. Keep the appliance in an upright position.

Page 60

2. The appliance must be transported and installed by at least two persons.

3. When you unpack the appliance, you should take note of the position of its components in case you have to repack and transport it at a later point of time.

4. Do not put any heavy items on the hob.

5. Only use cookware which is suitable to be used on ceramic glass; otherwise you will damage the appliance.

6. Do not operate the appliance unless all components are installed properly.

7. The air vents of the appliance or its built-in structure (if the appliance is suitable for being built-in) must be completely open, unblocked and free of any kind of dirt.

8. The rating plate must not be removed or made illegible, otherwise all terms of the warranty become invalid!

SAVE THESE INSTRUCTIONS.

 The manufacturer and distributor are not responsible for any damage or

injury in the event of failure to comply with these instructions.

2. Installation

DANGER! The appliance must be connected to the mains by a

qualified professional, who is familiar with and adheres to the local

requirements and supplementary regulations of your electricity supplier. Do not carry out the installation yourself. RISK OF ELECTRIC SHOCK!

DANGER! All electrical work must be carried out by a qualified

professional. Do not modify the energy supply. The connection must be

carried out in accordance with the current local and legal regulations. RISK OF ELECTRIC SHOCK!

WARNING! The safety distance between the hob and a wall

cupboard above should be at least 450 mm.

WARNING! The safety distance between the hob and an extractor

hood above should be at least 760 mm.

Page 61

CAUTION! Do not install the appliance above cooling equipment,

dish washers or laundry dryers.

CAUTION! When installing the appliance ensure optimal heat

radiation to maintain the operating safety.

CAUTION! The wall and the reach of the heat radiation above the

worktop must be made of heat-resistant materials.

CAUTION! To avoid any damage, the sandwich layer and adhesive

must resist heat.

2.1 Unpacking and positioning

1. Unpack the appliance carefully. Dispose of the packaging as described in

chapter WASTE MANAGEMENT.

2. The appliance may be equipped with a the transport-protection. Be very careful

and do not use any aggressive or abrasive detergents to remove residuals of the transport-protection.

3. Check that the appliance and the power cord are not damaged.

4. Connect the appliance to a dedicated socket only.

5. Do not install the appliance in a place where it may come in contact with water

or rain; otherwise the insulation of the electrical system will be damaged.

6. Connect the appliance to the mains properly.

2.2 Pre-installation requirements

 The worktop must be rectangular and plane and made of heat-resisting material.

Structural elements should not interfere with the installation area.

 The installation must meet the safety requirements as well as the legal rules and

regulations.

 The wall sat the hob should be covered with heat-resistant material, e.g. ceramic

tiles.

 The power cable must not come into contact with cabinet doors or drawers.  The appliance must be supplied with an adequate flow of fresh air from outside

the cabinet to the base of the hob.

 If the hob is installed above an oven, the oven must be equipped with a cooling

system.

 Install a thermal protection below the bottom of the appliance when installing it

above a drawer or a cupboard.

 The circuit breaker must be easily accessible.

Page 62

2.3 Selection of installation equipment / Dimensions

DIMENSIONS OF THE HOB:

A 1= DEPTH / B 1 = WIDTH / C = HEIGHT

A B C

520 mm

288 mm

44 mm

DIMENSIONS OF THE INSTALLATION OPENING:

Cut out the installation hole as described on the drawing below. For installation and use, a minimum of 50 mm space shall be preserved around the hole. The thickness of the work top should be at least 30 mm. Choose heat-resistant materials for the work top only to avoid any deformation caused by the heat-radiation of the appliance.

WARNING! The safety distance between the hob and a wall

cupboard above should be at least 450 mm.

WARNING! The safety distance between the hob and an extractor

hood above should be at least 760 mm.

Page 63

A 1= DEPTH / B 1 = WIDTH

A 1

B 1

500 mm

268 mm

MINIMUM CLEAR SPACE REQUIRED AROUND THE INSTALLATION

OPENING:

min. 50 mm

2.4 Installation of the hob

Page 64

DANGER! The hob must be installed by a qualified professional

MINIMUM DISTANCES REQUIRED FOR PROPER VENTILATION:

only. Do not carry out the installation yourself. RISK OF ELECTRIC SHOCK!

The safety distance between the hob and a wall cupboard above should be at

least 450 mm.

The safety distance between the hob and an extractor hood above should be at

least 760 mm.

Do not install the appliance above cooling equipment, dish washers or laundry

dryers.

When installing the appliance ensure optimal heat radiation to maintain the

operating safety.

The wall and the reach of the heat radiation above the worktop must be made

of heat-resistant materials.

To avoid any damage, the sandwich layer and adhesive must resist heat.

 The hob must be ventilated properly. The air inlet (D) and outlet (E) must

never be blocked or covered (s. fig. below). Always keep the appliance in proper condition.

Page 65

C = VENTILATION SLOT / E = AIR OUTLET

B C D

WALL CUPBOARD

 min. 450 mm

Extractor hood

 min. 760 mm

min. 50 mm

min. 30 mm

Air inlet

min. 15 mm

 top closing edge of the cabinet

INSTALLATION OF THE HOB:

 The top closing edge of the cabinet (X) must not be flush with the installation

opening (1). Install the closing edge in offset positioning (2) or bevel the closing edge (3).

 s. fig. below

Page 66

1. Before installing the hob to the worktop, the adhesive seal has to be fixed on

Seal

Hob

Worktop

Outer edge of the hob

Outer side of the seal

Bottom of the hob

MOUNTING OF THE FIXING BRACKETS:

the bottom edge of the hob properly.

The seal has to be fixed properly. The outer side of the seal must match the

bottom outer edge of the hob (s. fig. below). The seal must be fitted tightly on the bottom edge of the hob (no overlaps, no gaps etc.) to prevent liquids etc. from entering the installation opening subsequently.

2. Insert the hob into the installation opening and push it downward carefully until

the hob is in firm contact to the worktop.

3. Fix the hob at the bottom of the worktop using the fixing brackets (s. below).

1. Mount the fixing brackets at the bottom of the hob using the appropriate

screws.

2. Screw one end of the fixing brackets into the predrilled holes at the bottom

of the hob (as shown below in fig 1 or 2).

Page 67

Screw

Fixing bracket

3. Mount the other end of the fixing brackets at the bottom of the worktop using

the appropriate screws to fix the hob tightly and safely.

2.5 Electrical connection

DANGER! The appliance must be connected to the mains by a

qualified professional, who is familiar with and adheres to the local

requirements and supplementary regulations of your electricity supplier. Do not carry out the installation yourself. RISK OF ELECTRIC SHOCK!

DANGER! All electrical work must be carried out by a qualified

professional. Do not modify the energy supply. The connection must be

carried out in accordance with the current local and legal regulations. RISK OF ELECTRIC SHOCK!

Page 68

DANGER! Do not carry out the installation yourself. RISK OF

ELECTRIC SHOCK!

INSTRUCTIONS FOR THE INSTALLER (QUALIFIED PROFESSIONAL):

1. The appliance is equipped with a Schuko safety plug. Only use a Schuko safety

plug and a properly-grounded safety socket for connecting the appliance to the mains.

2. Your household power supply must meet the power consumption of the

appliance.

3. The voltage must meet the values on the nameplate.

4. The power cord must withstand the values on the nameplate.

5. When connecting do not use adapters, reducers and branching devices as they

cause overheating. RISK OF FIRE!

6. The power cord must not touch hot areas and its temperature must not exceed

75 0C.

7. When the socket is not accessible for the user or a fixed electrical connection

of the appliance is required, an all-pole disconnecting device must be incorporated during installation. Disconnecting devices are switches with a contact opening distance of at least 3 mm. These include LS-switches, fuses and protectors (EN 30335). Read the information on the nameplate and the connection diagram before connecting the appliance to the mains. The electricity supply must be performed via a 16A automatic cut-out. If in doubt, always contact the local building authorities and consult the relevant legal provisions.

8. Do not bend or compress the power cord.

9. Check the power cord regularly. The power cord must be replaced by a

qualified professional only!

3. Operation

Read the complete instruction manual before you operate the

appliance for the first time. Strictly observe the safety guidelines!

Remove the complete protective film !

3.1 Hob and control panel

Page 69

HOB:

GLASS CERAMIC PLATE

COOKING ZONE / Ø 145 mm / max. 1200 W

COOKING ZONE / Ø 180 mm / max. 1800 W

CONTROL PANEL (s. below)

CONTROL PANEL:

Page 70

Sensor buttons for the SELECTION OF THE COOKING ZONES

TIMER

Sensor button: ON / OFF

SENSOR BUTTON: -

 For the selection of the POWER LEVELS of the cooking zones (1 - 9)  For the setting of the TIMER

SENSOR BUTTON: +

 For the selection of the POWER LEVELS of the cooking zones (1 - 9)  For the setting of the TIMER

KEY LOCK / CHILD PROTECTION

Page 71

3.2 Use of the touch control

 The sensor keys respond to touches so you do not need to press them.  Touch the sensors with the bottom side of your top phalanx but not with your

fingertip (see figure below).

 You will hear a beep

after each effective input.

 Always keep the touch control clean and dry. Cooking utensils and cloths

should not cover the touch control. A thin water film may already complicate operating the sensors.

3.3 Before initial use

 Clean the glass-ceramic (look at chap. CLEANING AND MAINTENANCE).

3.4 Suitable cookware

Use glass-ceramic suitable cookware only. The base of cookware must have a minimum diameter relevant to the diameter

of the cooking zone you use the cookware on.

 Do not use cookware with rough edges or a curved base.

depending on model

Page 72

 The base of your cookware should be flat, contact the glass ceramic completely

1. Touch the ON / OFF sensor

2. The display indicates .

3. Place a proper cookware on the DESIRED COOKING ZONE.

Always keep the bottom of the cookware as well as the cooking zone clean and dry.

and have the same diameter as the relevant cooking zone. Always centre the cookware on the cooking zone.

 Always lift your cookware, when you want to move it on the glass ceramic. Do

not push cookware as you may scratch the glass ceramic.

3.5 How to start cooking WARNING! Never touch the cooking zones while the residual heat

indicator is still on. RISK OF BURNS!

When the power is on, an acoustic signal sounds once; all indicators show

. Now the appliance has entered the stand-by mode.

Page 73

4. Select the desired cooking zone by touching the SELECTION

OF COOKING ZONE sensor. The indicator flashes for 5

seconds.

5. Set the power level using the + and - sensor.  Each cooking zone is equipped with 9 power levels (1 - 9)

1 - 9

6. When you do not set a power level within 1 minute, the appliance will switch

off automatically. You have to start at step 1 again.

7. While cooking, the power level can be changed at any time.

1. Touch the SELECTION OF COOKING ZONE-sensor of the

cooking zone you want to switch off.

2. Switch off the RELEVANT COOKING ZONE by setting the -

sensor to 0.

3. Check that the indicator displays 0 and then H.

0 /

4. Switch off the appliance with the ON / OFF sensor.

3.6 How to stop cooking

Page 74

5. Beware of the hot surfaces of the cooking zones! An H

indicates which cooking zones are still hot. The H disappears as soon as the relevant cooking zone has cooled down.

6. You can use the residual heat for saving energy when starting a new cooking

procedure on a cooking zone which is still warm / hot.

LOCKING OF THE SENSORS:

1. Touch the KEY LOCK / CHILD PROTECTION.

2. A red dot next to the KEY LOCK / CHILD PROTECTION goes

on.

3. All sensors except ON / OFF are deactivated.

UNLOCKING OF THE SENSORS:

1. Check that the appliance is switched on.

2. Touch and hold the KEY LOCK / CHILD PROTECTION for

some time.

3. The red dot next to the KEY LOCK / CHILD PROTECTION goes off.

4. All sensor buttons are released again.

5. Now you can proceed operation as normal.

3.7 Key lock / Child protection

 You can lock the sensors to protect them from unintentional operation or

operation by children.

Page 75

NOTICE! When the sensors have been locked, all sensors except

AUTOMATIC SWITCH-OFF FUNCTION OF ONE COOKING ZONE:

1. Touch the SELECTION OF COOKING ZONE-sensor you want

to control via the timer.

2. Touch the sensor button of the TIMER.

3. The INDICATOR OF THE TIMER starts flashing and indicates

00.

4. Set he desired time using the + and - sensor.

 Touch + or - once to increase / decrease the value by 1

minute.

 Touch and hold + or - to increase / decrease the value

by 1 minutes in fast mode.

5. When you have finished the setting, the count-down of the

set time starts. The display indicates the remaining time.

ON/OFF are deactivated. You can switch off the appliance with the ON/OFF sensor in case of emergency, but you should unlock the sensors afterwards.

3.8 Timer

 The timer switches off the relevant cooking zones as soon as the set time has

elapsed.

 The max. selectable period of time is 99 minutes.  When the selected period of time exceeds 99 minutes, the timer will be set back

to 0.

Page 76

6. To indicate which cooking zone (upper / lower cooking

zone) has been enabled a red dot next to the INDICATOR OF

THE TIMER goes on.

7. When the set time has elapsed, the relevant cooking

zone is switched off automatically.

DEACTIVATING OF THE TIMER FUNCTION:

1. Touch the - SENSOR to set the remaining time back to 0.

2. The TIMER FUNCTION is deactivated when the display

indicates -00-.

POWER LEVEL

AUTO SWITCH-OFF (HOURS)

1 6 2

3 5 4

WARNING! Other cooking zones will keep operating if they have

been turned on previously.

3.9 Residual heat warning

If the appliance has been operated for a while, the cooking zones will emit residual heat even after operation. In such a case the letter "H" is indicated.

3.10 Automatic switch-off

The automatic switch-off represents a safety component of your appliance. The automatic switch-off is activated, when you forgot to switch off a cooking zone after operation. The default times are described on the schedule below.

The default times are described on the schedule below:

Page 77

5 4 6

1.5 7 1.5 8 1.5 9 1.5

4. Cooking guidelines

WARNING! Be very careful when frying, because oil and fat heat up

very fast especially when operating a high power level. Extremely hot oil and fat inflame spontaneously and represent a serious fire risk.

WARNING! NEVER try to extinguish a fire with water, but switch off

the appliance and then cover flame e.g. with a lid or a fire blanket.

4.1 Cooking tips

 Decrease the power level as soon as the desired cooking temperature is reached.  Use pot-lids to shorten cooking times and save energy.  Minimize the amount of cooking liquids or fat / oil to shorten cooking times.  Select a high power level, when you start cooking. Reduce the power level,

when your food has been heated up.

SIMMERING / COOKING OF RICE

 Simmering is cooking with a temperature of approx. 85

C. At this temperature small bubbles ascend to the surface of the cooking liquid. Simmering is a perfect way to cook delicious soups and stews as the flavours of the food unfold completely without being over-heated. You should also cook egg-based sauces and sauces thickened with flour in this way.

 Some cooking procedures, including the cooking of rice with the absorption-

method (= the water is consumed completely), require a setting above the lowest power level, so the food is cooked within the recommended cooking time.

STEAKS

1. Take the meat out of the fridge and let it rest at room temperature for approx.

20 minutes.

2. Heat up a pan with a heavy base.

Page 78

3. Rub both sides of the steak with oil. Drizzle a small amount of oil into the hot

POWER LEVEL:

SUITABILITY (EXAMPLES):

Level 1 - 2

 Delicate warming of small amounts of food.  Melting of chocolate, butter etc.  Food which burns quickly.  Gentle simmering.  Slow warming.

Level 3 - 4

 Reheating.  Fast simmering.  Rice.

Level 5 - 6

 Pancakes.

pan and place the steak into the pan.

4. Turn the meat just once while cooking. The exact cooking time depends from

the size of your steak and your individual preferences (medium, medium rare etc.). So the cooking time of each side may vary from 2 to 8 minutes. Press the steak to check the cooking result - a firm steak is well done.

5. Leave the steak on a warm plate for a few minutes; so it will become tender.

ASIAN-STYLE COOKING

1. Choose a wok with a flat base or a big pan.

2. Prepare all ingredients and the cooking utensils you need. Asian-style cooking

should work fast. If you want to cook a big amount of food, you should divide the food into several portions.

3. Preheat the wok / pan briefly and add two tablespoons of oil.

4. Cook the meat first. Put it aside and keep it warm.

5. Now cook the vegetable. When the vegetable is hot but still crisp, reduce the

power level. Add the meat and, if desired, a sauce.

6. Sauté the complete food carefully so all components are hot.

7. Serve immediately.

4.2 Power levels

Page 79

Level 7 - 8

 Sautéing.  Pasta.

Level 9

 Asian-style.  Frying.  Reaching of the boiling point of soup / water.

4.3 Saving of energy

 Use proper cookware for cooking.  Cookware with thick, flat bases can save up to1/3 of electric energy. Remember

to cover your cookware if possible; otherwise you will use four times as much energy!

 Match the size of the cookware to the surface of the heating plate. A cookware

should never be smaller than a heating plate.

 Ensure that the heating plates and the cookware are clean.  Soils prevent heat-transfer. Repeatedly burnt-on spillages can often be removed

by products, which will damage the environment, only.

 Do not uncover the cookware too often (a watched pot-content will never

boil!).

 You can use the residual heat for saving energy when starting a new cooking

procedure on a cooking zone which is still warm / hot.

5. Cleaning and maintenance

WARNING! Switch off the appliance and let it cool down before

cleaning. Disconnect the appliance from the mains before maintenance (fuse box of your household power supply)!

WARNING! Do not use a steam cleaner. Risk of electric shock! The

steam can damage the electric components of the appliance.

Page 80

DETERGENTS:

KIND OF CONTAMINATION

STRATEGY

SAFETY GUIDELINES

DAILY CONTAMINATION OF THE GLASS CERAMIC (FINGERPRINTS, STAINS

CAUSED BY FOOD, NON-SUGARY SPILLAGES).

1. Disconnect the appliance from the

mains (fuse-box).

2. Use a suitable detergent for glass

ceramic while the glass ceramic is still warm - but not hot!

3. Clean with a soft cloth / kitchen

paper and water, then dry carefully.

4. Connect the appliance to the mains

again.

 While the appliance is disconnected

from the mains the residual heat indicator does not work, so the cooking zones may be still hot. Be very careful.

 Scourers, nylon-scourers and

abrasive detergents can scratch the glass ceramic. Read the product information of these detergents, so you know if they are suitable to clean glass ceramic.

 Do not leave any residuals of a

detergent on the glass ceramic as it can turn stained permanently.

 Do not use any abrasive detergents !  Do not use any organic detergents !  Do not use essential oils !  Never use solvents !

CLEANING OF THE HOB:

 Clean the hob after use.  Clean the glass-ceramic with a commercially available detergent for glass-

ceramic. Use a special sponge and warm water.

 Remove residuals on the glass-ceramic with a soft cloth.  Do not scrub the glass-ceramic.  Remove residuals with a silicon-made scraper, which is suitable for glass-

ceramic. Such scrapers are commercial available.

Detergents such as vinegar, citric acid etc.

Page 81

OVERCOOKED OR MELTED FOOD AND STAINS CAUSED BY HEATED SUGAR-

CONTAINING FOOD ON THE GLASS CERAMIC.

 Remove such a contamination

immediately with a suitable glass ceramic scraper. Beware of cooking zones which are still hot!

1. Disconnect the appliance from the

mains (fuse-box).

2. Hold the scraper in a 30

-angle and scrape off the contamination to a cold area.

3. Clean the contaminated area with a

dish towel / kitchen paper.

4. Proceed as described in steps 2 - 4 in

the previous section.

 Remove such contaminations as

soon as possible. When they cool down on the glass ceramic, they are difficult to remove and may damage the glass ceramic permanently.

 Be very careful when using the

scraper so that you do not cut yourself (especially, when you have removed the safety cover).

CONTAMINATION OF THE CONTROL PANEL.

1. Disconnect the appliance from the

mains (fuse-box).

2. Take away the contamination.

3. Wipe the sensors with a damp

sponge or cloth.

4. Dry the sensors with kitchen paper.

5. Connect the appliance to the mains

again.

The appliance may beep and automatically turn off. The sensors may not work properly when they are wet. Dry the control panel carefully before you put it into operation again.

6. Trouble shooting

EMERGENCY MEASURES:

1. Switch off the entire appliance.

2. Disconnect the appliance from the mains (fuse box of your household power

supply).

3. Contact the shop you purchased the appliance at.  Check the schedule below before you contact the shop you purchased the

appliance at.

Page 82

ERROR

CAUSES

MEASURES

THE APPLIANCE CANNOT BE SWITCHED ON.

 Break in the power supply.

 Check that the appliance is

connected to the mains. Check the household fuse box. Is there a power failure at your place of residence?

THE SENSORS DO NOT RESPOND.

 The sensors are locked.

 Unlock the sensors.

THE SENSORS ARE DIFFICULT TO OPERATE.

 Liquid on the sensors.  You used your fingertip.

 Dry the sensors.  Use the bottom of your top phalanx.

THE GLASS CERAMIC IS SCRATCHED.

 You used unsuitable cookware with

sharp edges.

 You used an unsuitable detergent,

e.g. an abrasive.

 Use suitable cookware.  Use suitable detergents.

SOME COOKWARE MAKE CRACKING OR CLICKING NOISE.

 Your cookware is produced with

layers made of different kinds of metal.

 This is normal for such a cookware

and does not indicate a malfunction.

THE APPLIANCE MAKES HUMMING NOISE WHEN USED ON A HIGH HEAT

SETTING.

 Caused by induction-cooking.

 Normal operating condition, but the

noise should decrease or disappear after decreasing the heat setting.

NOISE CAUSED BY THE FAN INSIDE THE APPLIANCE.

 The cooling-fan the appliance is

equipped with protects the electronics from being overheated. It may continue to run even after you have switched the appliance off.

 Normal operating condition. Do not

disconnect the appliance from the mains while the fan is running.

Page 83

COOKWARE DOES NOT BECOME HOT AND THE RELEVANT SYMBOL IS

DISPLAYED.

 Cookware cannot be detected,

because it is unsuitable, too small or improperly positioned on the cooking zone.

 Use suitable cookware which meets

the diameter of the cooking zone. Place cookware on the centre of the cooking zone.

THE APPLIANCE OR A COOKING ZONE HAS BEEN SWITCHED OFF

AUTOMATICALLY AND UNEXPECTEDLY, AN ACOUSTIC SIGNAL SOUNDS AND AN

ERROR CODE IS DISPLAYED6 (TYPICALLY ALTERNATING WITH ONE OR TWO

DIGITS ON THE TIMER-DISPLAY).

 Technical malfunction.

 Note the complete error-code,

disconnect the appliance from the mains and contact the shop you purchased the appliance at

Model

Glass ceramic Hob

Control panel

Touch Control

Material

Glass ceramic

Cooking zones

Power of cooking zones front / rear

1*1800 W / 1*1200 W

Diameter of cooking zones front / rear

180 mm / 145 mm

Maximum power

3000 W

Voltage

220 - 240 V AC

Frequency

50 Hz

Residual heat indicator



Power levels

9 per cooking zone

Power cable

150 cm

Timer / adjustable time

 / up to 99 minutes

Dim. installation opening B*T in cm

26.80*50.00

Installation depth in cm

4.40

Dim. installation H*B*T in cm

5,30*28.80*52.00

Weight net / gross in kg

4.50 / 5.30

If the appliance shows a malfunction not noted on the schedule above or if you

have checked all items on the above schedule but the problem still exists, please contact the shop you purchased the appliance at.

7. Technical data

 Technical modifications reserved.

depending on model

Page 84

8. Waste management

Materials marked with this symbol are recyclable.

Please contact your local authorities to receive further information.

1. While unpacking, the packaging materials (polythene bags, polystyrene pieces,

etc.) should be kept away from children and pets. CHOKING HAZARD!

2. Old and unused appliances must be send for disposal to the responsible

recycling centre. Never expose to open flames.

3. Before you dispose of an old appliance, render it inoperative. Unplug the

appliance and cut off the entire power cord. Dispose of the power cord and the plug immediately.

4. Dispose of any paper and cardboard into the corresponding containers.

5. Dispose of any plastics into the corresponding containers.

6. If suitable containers are not available at your residential area, dispose of these

materials at a suitable municipal collection point for waste-recycling.

7. Receive more detailed information from your retailer or your municipal

facilities.

Page 85

9. Guarantee conditions

for large electric appliances, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless materialcomponents and its faultless fabrication. The consumer is accredited with both the dues of the guarantee given by the manufacturer and the vendor's guarantees. These are not restricted to the manufacturer's guarantee. Any guarantee claim has to be made immediately after the detection and within 24 months after the delivery to the first ultimate vendee. The guarantee claim has to be verified by the vendee by submitting a proof of purchase including the date of purchase and/or the date of delivery. The guarantee does not establish any entitlement to withdraw from the purchase contract or for a price reduction. Replaced components or exchanged appliances demise to us as our property.

The guarantee claim does not cover:

1. fragile components as plastic, glass or bulbs;

2. minor modifications of the PKM-products concerning their authorized

condition if they do not influence the utility value of the product;

3. damage caused by handling errors or false operation;

4. damage caused by aggressive environmental conditions, chemicals, detergents;

5. damage caused by non-professional installation and haulage;

6. damage caused by non common household use;

7. damages which have been caused outside the appliance by a PKM-product

unless a liability is forced by legal regulations.

The validity of the guarantee will be terminated if:

1. the prescriptions of the installation and operation of the appliance are not

observed.

2. the appliance is repaired by a non-professional.

3. the appliance is damaged by the vendor, the installer or a third party.

4. the installation or the start-up is performed inappropriately.

5. the maintenance is inadequately or incorrectly performed.

6. the appliance is not used for its intended purpose.

7. the appliance is damaged by force majeur or natural disasters, including, but

with not being limited to fires or explosions. The guarantee claims neither extend the guarantee period nor initiate a new guarantee period. The geographical scope of the guarantee is limited with respect to appliances, which are purchased and used in Germany, Austria, Belgium, Luxembourg and the Netherlands.

August 2014

Page 86

Cher client ! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant

d'utiliser l'appareil pour la première fois. Conservez le présent mode d’emploi dans

un lieu sûr pour référence ultérieure. Si vous transmettez l'appareil à un tiers, remettez-lui aussi ce mode d'emploi.

Contenu

1. Consignes de sécurité .................................................................................................. 72

1.1 Mentions d'avertissement ..................................................................................... 73

1.2 Instructions de sécurité ......................................................................................... 73

2. Installation .................................................................................................................... 78

2.1 Déballage et installation ........................................................................................ 78

2.2 Exigences avant Mise en Service ......................................................................... 79

2.3 La sélection de l’environnement de l’installation / des dimensions ................ 79

2.4 Installation de la table de cuisson ........................................................................ 81

2.5 Prise électrique ....................................................................................................... 85

3. Fonctionnement ........................................................................................................... 86

3.1 Table de cuisson et bandeau de commande ...................................................... 86

3.2 Réglage des touches ............................................................................................... 88

3.3 Avant la première utilisation ................................................................................. 88

3.4 Batterie de cuisine appropriée .............................................................................. 88

3.5 Commencer avec le processus de cuisson .......................................................... 89

3.6 Après le processus de cuisson .............................................................................. 90

3.7 Verrouillage de touche / sécurité-enfants ........................................................... 91

3.8 Utilisation de la minuterie ..................................................................................... 92

3.9 Attention à la chaleur résiduelle ........................................................................... 93

3.10 Déclenchement automatique .............................................................................. 94

4. Remarques pour la cuisson ......................................................................................... 94

4.1 Conseils de cuisine ................................................................................................. 94

4.2 Tableau des niveaux de puissance ........................................................................ 96

4.3 Comment économiser de l’énergie ...................................................................... 96

5. Nettoyage et entretien ................................................................................................. 97

Page 87

6. Instructions de dépannage .......................................................................................... 99

Ne vous débarrassez pas cet équipement ensemble avec les ordures

ménagères. Remettez l’équipement impérativement à un poste de collecte d’appareils électriques et électroniques réutilisables. N’enlevez

pas les pictogrammes / autocollants appliqués sur l’équipement.

7. Données techniques .................................................................................................. 101

8. Mise au rebut .............................................................................................................. 102

9. Conditions de la garantie .......................................................................................... 103

Les chiffres figurant dans le présent mode d’emploi peuvent différer dans

certains détails de la conception actuelle de votre appareil. Néanmoins, dans un

tel cas, veuillez suivre les instructions. Contenu non compris.

Le fabricant se réserve le droit d’apporter toute modification qui n'a pas

d’influence sur les fonctions de l'appareil. Veuillez éliminer l'emballage

conformément aux réglementations locales et municipales en vigueur.

L'appareil que vous avez acheté peut être une version améliorée de l'unité pour

lequel le présent mode d’emploi a été imprimé. Néanmoins, les fonctions et les

conditions d’utilisation sont identiques. Ce mode d’emploi est donc toujours

valable. Les modifications techniques ainsi que les fautes d'impression

demeurent sous réserve.

DECLARATION DE CONFORMITE EUROPEENNE

 Les produits, décrits dans ce mode d’emploi, sont conformes aux

réglementations harmonisées.

 Les documents pertinents peuvent être demandés auprès du détaillant par les

autorités compétentes.

Page 88

1. Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT L'ENSEMBLE DES

CONSIGNES DE SECURITE ET DES INSTRUCTIONS DE SECURITE

AVANT LA PREMIERE UTILISATION DE L'APPAREIL.

Les informations contenues servent à protéger votre santé. Le non-respect des consignes de sécurité peut mettre en péril votre santé et entraîner la mort dans le pire des cas.

Conservez ce mode d'emploi pour qu'il soit à portée de main en toutes

circonstances. Respectez scrupuleusement toutes les remarques pour éviter les

accidents ou une détérioration de l'appareil.

Vérifiez toujours l'état technique de l'appareil! Tous les câbles ou fils reliés à

l'appareil sont-ils en bon état? Ou sont-ils usés ( ?? ) et ne résistent-ils plus à la

puissance de l'appareil ? C'est pourquoi il est indispensable de faire vérifier les

connexions déjà présentes (voire neuves) par un professionnel (électricien).

Tous les travaux qui sont nécessaires au raccordement de l'appareil à

l'alimentation secteur doivent être effectués exclusivement par un

professionnel qualifié (électricien).

L'appareil est exclusivement destiné à un usage privé. L'appareil est uniquement destiné à cuisiner des aliments dans le cadre d'un

usage familial.

L'appareil est uniquement destiné à fonctionner dans des espaces clos. Cet appareil ne peut pas être utilisé à des fins professionnelles, en camping ou

dans des transports publics.

Utilisez l'appareil uniquement conformément à l'usage prévu. Ne laissez personne utiliser l'appareil s'il ne s'est pas familiarisé avec le mode

d'emploi.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par

des personnes ayant des capacités physiques, sensorielles et mentales réduites ou

le manque d'expérience et de connaissances si elles sont surveillées ou ont reçu

des instructions concernant l'utilisation sécuritaire de l'appareil et comprennent

les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le

nettoyage et l’entretien quotidien ne doivent pas être effectués par les

enfants, à moins qu’ils soient surveillés.

LES PRESENTES INSTRUCTIONS D’UTILISATION DOIVENT ETRE ACCESSIBLES POUR CHAQUE PERSONNE APPELEE A UTILISER L'APPAREIL. ASSUREZ-VOUS QUE LES UTILISATEURS AIENT LU ET COMPRIS LES INSTRUCTIONS D’UTILISATION AVANT D’UTILISER L’EQUIPEMENT.

Page 89

1.1 Mentions d'avertissement

DANGER ! attire l’attention sur

une situation dangereuse qui crée un risque direct pour la vie et la santé si elle n’est pas écartée.

MISE EN GARDE ! attire

l’attention sur une situation dangereuse

susceptible de créer un risque pour la vie et la santé si elle n’est pas écartée.

ATTENTION ! attire l’attention

sur une situation dangereuse susceptible de provoquer des blessures moyennement graves ou bénignes si elle n’est pas écartée.

OBSERVATION ! attire l’attention

sur une situation dangereuse susceptible d’endommager l’équipement si elle n’est pas écartée.

1.2 Instructions de sécurité

Attention aux risques d’électrocution :

1. Le non-respect des consignes dans ce mode d’emploi peut

représenter un danger pour la vie et la santé de l’utilisateur et / ou

peut endommager l’appareil.

2. L'appareil doit être branché au secteur par un professionnel qualifié, qui est formé et qui se tient aux exigences locales et règlements supplémentaires de votre fournisseur d'énergie.

3. Tous les travaux électriques doivent être effectués par un professionnel qualifié. Ne modifiez pas l'alimentation en énergie. La connexion doit être effectuée conformément aux réglementations locales et juridiques actuelles.

4. Ne branchez pas l'appareil au secteur si l'appareil lui-même ou le cordon d'alimentation ou la fiche sont visiblement endommagés.

5. N’essayez jamais de réparer l'appareil vous-même. Si l'appareil ne fonctionne pas correctement, nous vous prions de vouloir bien contacter le service après-vente. Si votre appareil ne fonctionne pas correctement consultez le magasin dans lequel vous l’avez acheté. Utilisez uniquement les pièces détachées originales.

6. Si le câble secteur est endommagé, il doit être remplacé exclusivement par le fabricant ou un service après-vente agréé par le fabricant ou une personne qualifiée équivalente.

7. Ne jamais toucher l’interrupteur d’alimentation, la prise de

branchement ou d’autres components électriques avec des mains

humides ou mouillées. RISQUE DE CHOC ELECTRIQUE !

DANGER !

Page 90

MISE EN GARDE !

Attention aux risques de brûlure, d’électrocution, de feu ou de

dommages corporels :

1. N'utilisez l'appareil qu'avec une tension alternative de 220 ~ 240 V / 50 Hz.

2. Débranchez l'appareil du réseau électrique avant le nettoyage et l'entretien.

3. Les données techniques de votre alimentation électrique doivent correspondre aux valeurs indiquées sur la plaquette signalétique. Votre courant domestique doit être équipé d'un fusible automatique déconnectant d'office l'appareil.

4. L'appareil doit toujours être mis à la terre et protégé conformément aux exigences de votre fournisseur d'énergie local. Le circuit de courant principal doit être équipé d'un dispositif de mise en arrêt de sécurité.

5. Toutes les modifications au réseau électrique pour permettre l'installation de l'appareil doivent être effectuées par un professionnel qualifié.

6. Dans le cas d'un événement provoqué par un dysfonctionnement technique, débranchez l'appareil du secteur. Signalez le dysfonctionnement à votre centre de service de sorte à ce qu'il puisse être réparé.

7. Ne réparez pas l'appareil vous-même. Les réparations effectuées par des personnes non autorisées peuvent causer de graves dégâts. Toujours contacter le centre de service le plus proche. Seules les pièces de rechange d'origine doivent être utilisées pour les réparations.

8. Avec une tension secteur de 220 ~ 240 V / 50 Hz, n'utilisez pas de multiprises, de dominos ou de rallonges.

9. Si les zones de cuisson sont fissurées ou endommagées en quel que soit la sorte, éteignez immédiatement l'appareil et débranchezle du secteur (le boîtier à fusibles). RISQUE DE CHOC ELECTRIQUE !

10. N’effectuez pas de modifications à votre appareil.

11. Cet appareil ne doit pas être utilisé avec une minuterie externe ou une télécommande indépendante de l’appareil.

12. Eteignez toujours l’appareil après utilisation, comme indiqué dans ce mode d’emploi.

13. La pièce où l'appareil est installé dans doit être sèche et bien

ventilée. Lorsque l'appareil est installé, il est nécessaire d’assurer

un accès facile à l'ensemble des éléments de commande.

Page 91

14. Le placage d'armoires doit être fixé avec une colle résistante à la chaleur, qui est peut résister à une température de 100 0C.

15. Les meubles adjacents ou l’encastrement et tous les matériaux utilisés pour l'installation doivent être en mesure de résister pendant le fonctionnement de l’appareil à une température de 85 0C au minimum au-dessus de la température ambiante de la pièce où l'appareil est installé.

16. Ne pas installer l'appareil dans les pièces ou dans les zones qui contiennent des substances inflammables comme l'essence, le gaz ou la peinture. Cet avertissement se réfère également à la vapeur que ces substances dégagent.

17. Les hottes aspirantes doivent être installées selon les consignes de leurs fabricants.

18. La distance de sécurité minimale entre la table de cuisson et le placard ci-dessus = min. 760 cm.

19. La distance de sécurité entre la table de cuisson et la hotte

d’aspiration placée au-dessus de celle-ci doit respecter min. 760 mm.

20. Ne pas mettre des objets sur la table de cuisson. RISQUE DE FEU !

21. La cuisson avec de la graisse ou de l'huile sans surveillance peut être dangereuse et peut causer un incendie. NE tentez JAMAIS d'éteindre un incendie avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme par exemple avec un couvercle ou d'une couverture anti-feu.

22. N’installez pas l'appareil à la proximité des rideaux ou des meubles rembourrés. RISQUE D'INCENDIE !

23. L’équipement ménager et les fils de raccordement ne doivent pas toucher le four chaud ou la table de cuisson vu que le matériau d'isolation n’est généralement pas résistant à la chaleur.

24. N’utilisez jamais un nettoyeur à vapeur pour nettoyer l'appareil. La vapeur causera de graves dégâts aux composants électriques de l'appareil. RISQUE DE CHOC ELECTRIQUE !

25. Ne jamais toucher les zones de cuisson si l’indicateur de chaleur résiduelle n’est pas encore éteint. RISQUE DE BRÛLURE !

26. Les parties accessibles du four deviennent chaudes pendant le

fonctionnement, donc ne laissez pas les enfants s’approcher de

l'appareil lorsqu’il fonctionne. Toucher l'appareil pendant son

fonctionnement peut causer des brûlures graves.

27. Les enfants ne doivent pas jouer avec l'appareil.

28. Surveillez toujours les enfants s’ils sont près de l'appareil.

29. Cet appareil ne peut être utilisé par des enfants de plus de 8 ans ainsi que par des personnes aux capacités physiques, sensorielles

Page 92

ou mentales réduites, ou manquant d'expérience ou de connaissances que s'ils sont placés sous la supervision d'une personne chargée de leur sécurité ou que s'ils ont reçu les directives nécessaires à l'utilisation de l'appareil et ont été informés des dangers en résultant. Les enfants ne peuvent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne peuvent pas être effectués par des enfants sans surveillance.

30. Ne laissez les enfants utiliser l'appareil sans surveillance que s'ils ont été formés à l'utilisation de l'appareil d'une telle manière qu'ils puissent se servir de l'appareil en toute sécurité et ont pris connaissance des dangers qu'une utilisation inappropriée peut entraîner.

31. Lors du déballage, veillez impérativement à ce que les composants de l'emballage (sacs en polyéthylène, morceaux de polystyrène) n'aboutissent pas entre les mains des enfants et animaux. RISQUE D'ETOUFFEMENT ! RISQUE DE BLESSURE !

32. Utilisez uniquement des protections de cuisinière conçues par le fabricant de l'appareil de cuisson ou mentionnées par le fabricant de l'appareil dans les instructions d'utilisation comme appropriées ou des protections de cuisinière incorporées dans l'appareil. L’utilisation des protections inappropriées peut provoquer des accidents.

ATTENTION !

1. N’utilisez pas de détergents agressifs, abrasifs et âcres ou des objets acérés pour nettoyer la porte du four. Sinon, vous risquez de rayer la surface et d’endommager le verre.

2. Ne pas allumer la table de cuisson avant avoir posé une batterie de cuisine appropriée sur la cuisson.

3. La table de cuisson doit être propre à chaque fois. Les zones de cuisson salies ne transfèrent pas la chaleur correctement.

4. Protégez la table de cuisson contre la corrosion.

5. Éteignez les zones de cuisson salies.

6. Éteignez la table de cuisson complètement en cas d’endommagement ou de dysfonctionnement.

7. Ne laissez pas les casseroles avec des plats préparés à base de graisses et d'huiles sans surveillance sur une zone de cuisson allumée ; la graisse chaude peut prendre feu spontanément.

8. Les lames des racloirs sont très fortes. Attention de ne pas vous blesser quand vous avez retiré le couvercle de sécurité.

9. Ne pas poser des objets métalliques comme par ex. des couteaux, fourchettes, cuillères et des couvercles sur la zone de cuisson. Ils peuvent devenir très chauds.

Page 93

10. Le présent appareil est conforme à la législation de sécurité européenne actuelle. Nous tenons à souligner que cette conformité ne nie pas le fait que les surfaces de l'appareil deviennent chaudes pendant l'utilisation et continueront à garder et à émettre de la chaleur, même si l’appareil cesse de fonctionner.

OBSERVATION !

1. Lorsque vous déplacez l'appareil, maintenez-le à sa base et soulevez-le soigneusement. Gardez l'appareil en position verticale.

2. Ne pas mettre des objets lourds sur la table de cuisson.

3. Utilisez exclusivement la batterie de cuisine appropriée à la cuisson. Sinon vous pourriez endommager l’appareil.

4. L'appareil doit être transporté et installé par au moins deux personnes.

5. Lorsque vous déballez l'appareil, vous devriez prendre note de la position de chaque partie des accessoires à l'intérieur au cas où vous avez à le remballer et à le transporter ultérieurement.

6. N’utilisez pas l'appareil à moins que tous les composants soient installés correctement.

7. Les sorties d'air de l'appareil ou de sa structure encastrée (si l'appareil est apte à être encastré) doivent être complètement ouvertes, débloquées et libres de tout type de saleté.

8. Il est strictement interdit d’altérer la lisibilité de la plaque signalétique, voire de la démonter ! Les contraventions ont pour

effet d’exclure tout recours à la garantie du fabricant !

LISEZ LES PRÉSENTES INSTRUCTIONS ATTENTIVEMENT ET

CONSERVEZ-LES EN LIEU SÛR.

 Le fabricant décline toute responsabilité pour les dommages corporels ou

matériels en cas d’inobservation des instructions.

Page 94

2. Installation

DANGER ! L'appareil doit être branché au secteur par un

professionnel qualifié, qui est formé et qui se tient aux exigences

locales et règlements supplémentaires de votre fournisseur d'énergie. RISQUE D'ÉLECTROCUTION !

DANGER ! Tous les travaux électriques doivent être effectués

par un professionnel qualifié. Ne modifiez pas l'alimentation en

énergie. La connexion doit être effectuée conformément aux réglementations locales et juridiques actuelles. RISQUE D'ÉLECTROCUTION !

MISE EN GARDE ! La distance de sécurité entre la table de cuisson

et la hotte d’aspiration placée au-dessus de celle-ci doit respecter min.

760 mm.

MISE EN GARDE ! La distance de sécurité minimale entre la table

de cuisson et le placard ci-dessus = min. 760 cm.

ATTENTION ! L’appareil ne doit pas être installé au-dessus des

réfrigérateurs, lave-vaisselles et sèche-linges.

ATTENTION ! Faites installer l’appareil de telle manière qu’un

rayonnement thermique optimal puisse permettre la sécurité opérationnelle.

ATTENTION ! Le mur et les zones d’influence du rayonnement

thermique au-dessus de la plaque doivent être résistants à la chaleur.

ATTENTION ! Les couches composites et les adhésifs doivent être

résistants à la chaleur pour éviter des dommages.

2.1 Déballage et installation

1. Déballez l'appareil avec soin. Débarrassez-vous de l'emballage comme décrit

dans le chapitre de gestion des déchets.

2. Enlevez complètement la protection pour le transport. Soyez très prudent et

n’utilisez pas de détergents agressifs ou abrasifs pour enlever les résidus de la protection pour le transport.

3. Vérifiez à ce que l'appareil et le cordon d'alimentation ne sont pas visiblement

endommagés.

Page 95

4. L’appareil doit être branché selon les directives d’installation.

5. N’installez pas l'appareil dans un endroit où il pourrait entrer en contact avec de

l'eau ou de la pluie ; sinon l'isolation de l'installation électrique sera endommagée.

6. Branchez l’appareil correctement à l’alimentation électrique.

2.2 Exigences avant Mise en Service

 La plaque doit être rectangulaire et plate et doit consister du matériel

incombustible. La surface de montage ne doit pas être affectée de composants.

 L’installation doit être conforme aux exigences de sécurité, aux normes

applicables et aux exigences légales.

 Utilisez des raccordements muraux résistants à la chaleur et faciles à nettoyer

pour la surface qui entoure la plaque comme des carreaux céramiques.

 Des portes de placard et des tiroirs ne doivent pas être en contact avec le câble

d’alimentation.

 L’appareil a besoin d’une connexion de l’air extérieur approprié en direction de

sa face inférieure.

 Si l’appareil est installé au-dessus d’un four, le four doit avoir un

refroidissement.

 Installez une barrière de protection thermique en-dessous de la face inférieure

de l’appareil si vous installez l’appareil au-dessus d’un tiroir ou d’un placard.

 Le disjoncteur de protection doit être facilement accessible.

2.3 La sélection de l’environnement de l’installation/des dimensions

 Faites une ouverture d’encastrement aux dimensions indiquées sur le dessin ci-

dessous.

 L'espace libre minimal entourant l' ouverture d'installation : 50 mm.  Epaisseur minimal / surface d'installation : 30 mm.

MISE EN GARDE ! La distance de sécurité entre la table de cuisson

et la hotte d’aspiration placée au-dessus de celle-ci doit respecter min.

760 mm.

MISE EN GARDE ! La distance de sécurité minimale entre la table

de cuisson et le placard ci-dessus = min. 760 cm.

Page 96

DIMENSIONS DE LA TABLE DE CUISSON :

A = PROFONDEUR / B = LARGEUR / C = HAUTEUR

A B C

520 mm

288 mm

44 mm

DIMENSIONS DE L’OUVERTURE D‘ENCASTREMENT :

A 1 = PROFONDEUR / B 1 = LARGEUR

A 1

B 1

500 mm

268 mm

Page 97

ESPACE LIBRE MINIMALE NECESSAIRE AUTOUR DE L’OUVERTURE

DE MONTAGE :

min. 50 mm

2.4 Installation de la table de cuisson

DANGER ! La table de cuisson doit être installée du personnel

qualifié. Ne jamais effectuer l’installation indépendamment. RISQUE

D‘ÉLECTROCUTION !

La distance de sécurité entre la table de cuisson et la hotte d’aspiration placée

au-dessus de celle-ci doit respecter min. 760 mm.

La distance de sécurité minimale entre la table de cuisson et le placard ci-dessus

= min. 760 cm.

L’appareil ne doit pas être installé au-dessus des réfrigérateurs, lave-vaisselles et

sèche-linges.

Faites installer l’appareil de telle manière qu’un rayonnement thermique optimal

puisse permettre la sécurité opérationnelle.

Le mur et les zones d’influence du rayonnement thermique au-dessus de la

plaque doivent être résistants à la chaleur.

Les couches composites et les adhésifs doivent être résistants à la chaleur pour

éviter des dommages.

 La table de cuisson doit être correctement ventilée. L’entrée (D) et la sortie (E)

d'air ne doivent pas être bloquées (voir illustration ci-dessous).

Page 98

ESPACES LIBRES MINIMALES POUR LA BONNE VENTILATION :

C = FENTE DE VENTILATION / E = SORTIE D‘AIR

B C D

Placard

 min. 450 mm

Hotte de ventilation

 min. 760 mm

min. 50 mm

min. 30 mm

entrée de

l‘air

min. 15 mm

 bord terminal supérieur du meuble encastrable

 Le profil de finition (X) ne peut pas toucher l´ appareil (1). Installez le profil

décalée (2) ou biseautée (3).

 voir illustration ci-dessous

Page 99

 bord terminal supérieur du meuble encastrable

INSTALLATION DE LA TABLE DE CUISSON :

1. Avant l’installation de la table de cuisson dans le plan de travail fixez le joint

adhésif correctement au bord inférieur de la table de cuisson.

Le joint doit être fixé correctement. La partie extérieure du joint doit

correspondre avec le bord inférieur extérieur de la table de cuisson (voir illustration ci-dessous). Le joint doit être directement en contact avec le bord inférieur de la table de cuisson (aucuns chevauchements, écarts etc.) pour éviter une pénétration des liquides plus tard dans l’ouverture de montage.

Page 100

Joint

Table de cuisson

Plan de travail

Bord extérieur de la table de cuisson

Partie extérieure du joint

Partie inférieure de la table de cuisson

FIXATION DES CLIPS DE FIXATION :

Vis

2. Installez la table de cuisson dans l’ouverture de montage et pressez la

prudemment vers le bas, jusqu’à la table de cuisson repose fermement sur le

plan de travail.

3. Fixer la table de cuisson avec des clips de fixation sur la partie inférieure du plan

de travail (voir ci-dessous / FIXATION DES CLIPS DE FIXATION).

1. Fixer les clips de fixation avec des vis associées à la partie inférieure de la

table de cuisson en vissant l’une fin des clips de fixation dans les trous prépercés (comme illustré ci-dessous, fig. 1 ou 2).
