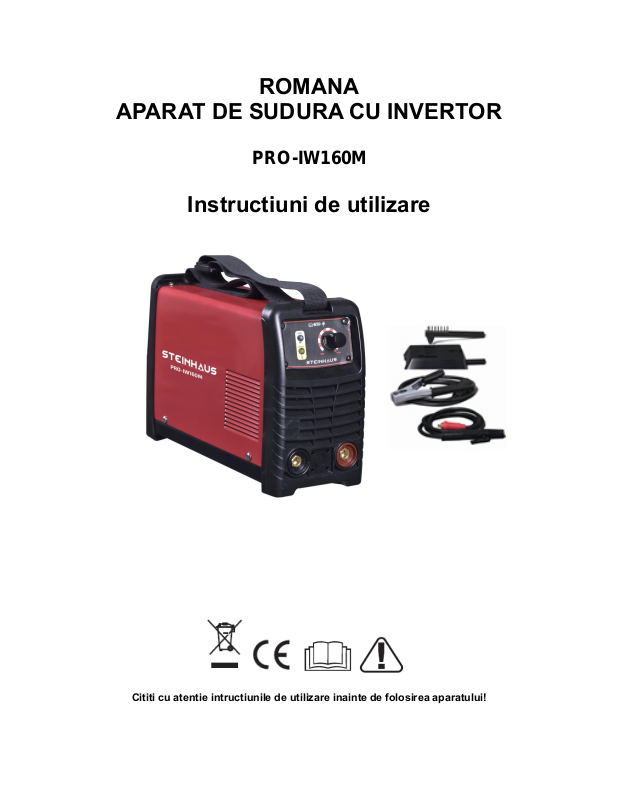

Page 1
ROMANA
APARAT DE SUDURA CU INVERTOR
PRO-IW160M
Instructiuni de utilizare
Cititi cu atentie intructiunile de utilizare inainte de folosirea aparatului!
Page 2
Reguli de siguranta
Identificarea simbolurilor de siguranta
Simbolurile sunt folosite pentru indentificarea riscurilor potentiale;
Cand se identifica un simbol de siguranta in manual, trebuie sa se inteleaga ca exista risc de
accidentare si sa se citeasca cu atentie urmatoarele instructiuni pentru a se evita posibilele
riscuri;
In timp ce sudati, mentineti persoanele terte, in special copiii, in afara ariei de lucru.
Intelegerea avertismentelor de siguranta:
Cititi cu atentie manualul, tabelele si avertismentele de siguranta
Invatati cum sa folositi aparatul si cum sa il verificati in mod adecvat.
Folositi aparatul intr-un mediu propice acestuia. Modificarile nedecvate afecteaza in mod negativ
siguranta folosirii aparatului si ii scurteaza durata de functionare.

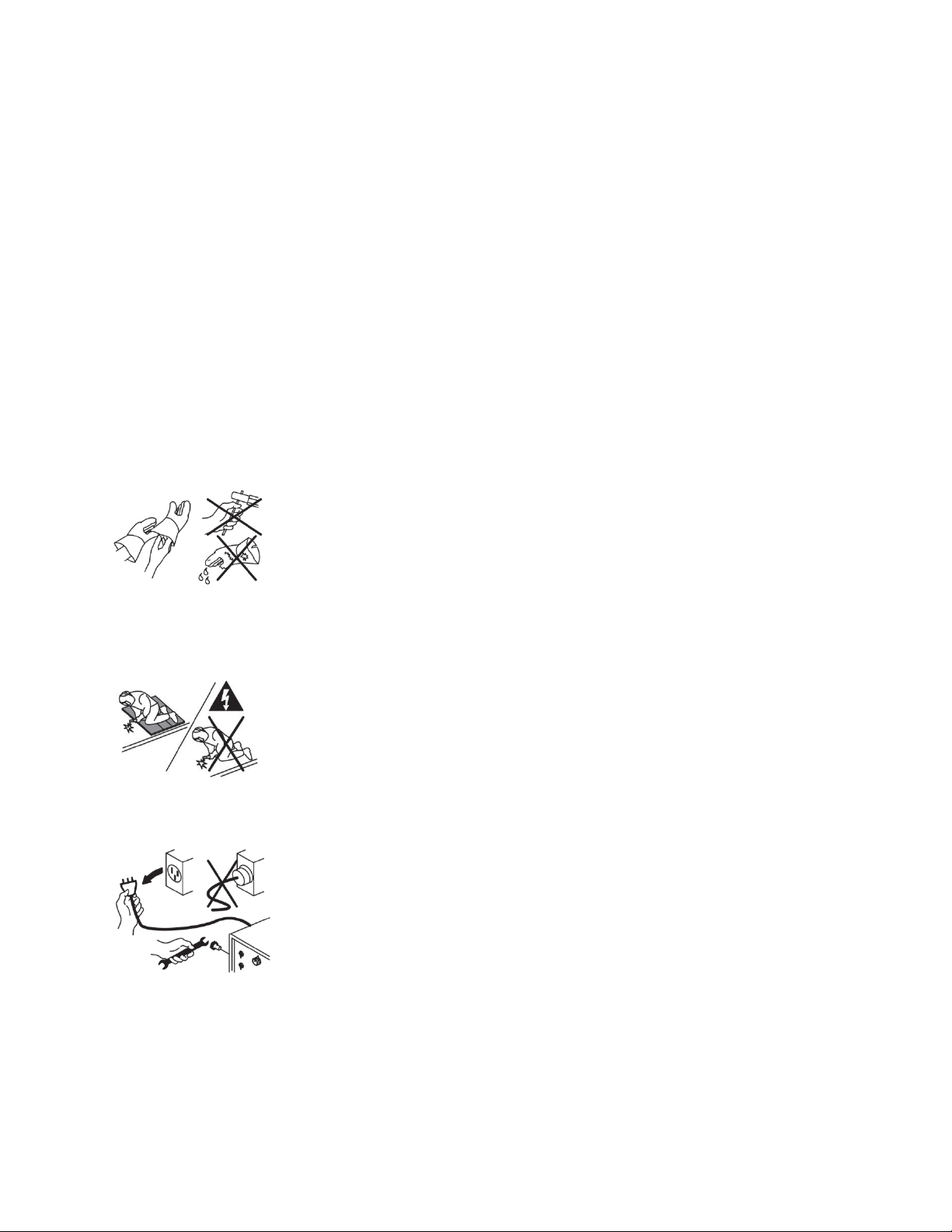

Socul electric poate fi fatal!
Procedura de instalare trebuie sa fie conforma cu standardul national de electricitate si alte reglementari
relevante si instalarea sa fie asigurata de persoane calificate;
Purtati mereu manusi izolante, fara gauri si salopeta;
Nu atingeti electrodul cu mainile goale; nu purtati echipament sau
manusi, uzate;
Nu atingeti partile expuse la electricitate;
Nu atingeti electrodul in timp ce este in contact cu partea de lucru.
Protejeaza-te impotriva socului electric izolandu-te atat de parte de lucru
cat si de pamant; Folositi haine neinflamabile, din material uscat si izolant daca
este posibil sau folositi un covor de cauciuc, lemn uscat sau placaj sau arice alt
material uscat si izolant, sufficient de mare pentru a acoperi suprafata de lucru si
fiti atenti la foc.
Nu conectati niciodata mai mult de un electrod sau fire la aparat.
Inchideti aparatul cand nu il folositi;
Decconectati de la priza inainte de a lucra la aparat;
Inspectati frecvent cablul de alimentare pentru a nu fi uzat si inlocuiti-l
sau reparati-l imediat;
Asigurati-va ca aparatul este conectat la o priza cu impamantare.
Inhalarea fumului de sudura poate fi daunator sanatatii dumneavoastra!
Inhalarea pe termen lung a fumului si gazelor emise in timpul sudurii este daunator sanatatii
dumneavoastra!
Page 3

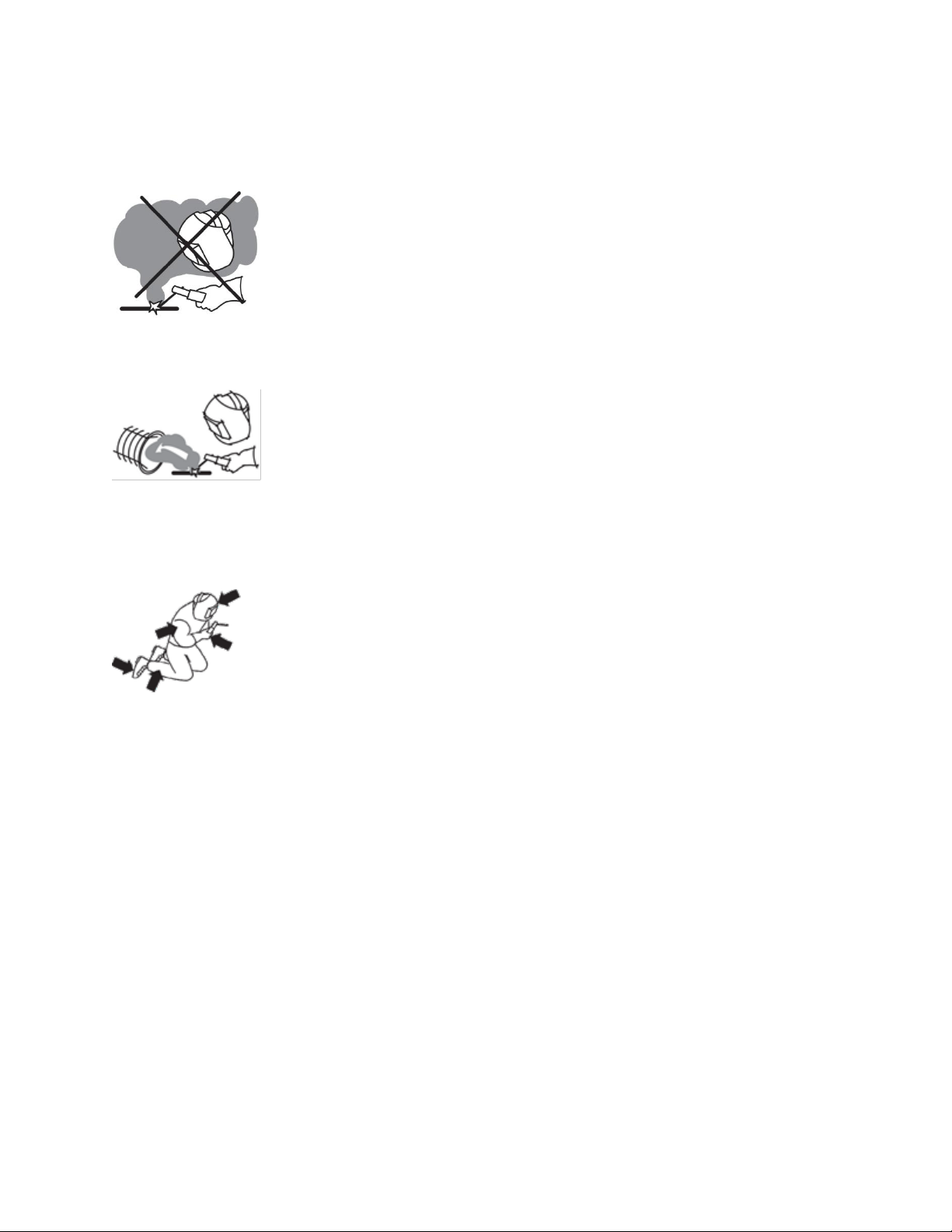

Iritatiile ochilor, nasului si ale gatului sunt simptome ale ventilatiei inadecvate. Luati imediat
masuri pentru imbunatatirea ventilatiei; Nu continuati sa sudati daca simptomele persista!
Instalati o sursa naturala sau artificiala de ventilatie in zona de lucru;
Instalati o forma de ventilare adevata in zona de lucru iar la nevoie instalati un sistem de
inlaturare a fumului si gazelor acumulate in zona de lucru, pentru a preveni poluarea folositi filtre
si depozitati aparatul intr-un loc adecvat.
In cazul sudarii in locuri mici, inchise sau sudare cu plumb, beriliu,cadmiu,
zinc, materialelor acoperite sau vopsite cu zinc, purtati o rezerva de oxigen pe
langa indicatiile de mai sus;
Sa aveti in permanenta o persoana antrenata in apropiere, cand se
lucreaza in locuri mici limitate; evitati sa lucrati in astfel de locuri daca este posibil;
Nu sudati in locuri cu vapori de hidrocarbura clorinata produsi perin degresare sau vopsire.
Reguli de siguranta
Scanteile pot provoca arsuri ale ochilor sau pielii!
Purtati casca adecvata pentru sudura, cu filtru corect (3 sau 13 avand in vedere
TS EN 379) pentru a va proteja fata si ochii;
Protejati-va partile corpului expuse (brate, gat, urechi) de scantei prin purtarea de
echipament adecvat;
Pentru a-i proteja pe ceilalti de scantei si metale fierbinti, inconjurati zona cu
material antiinflamator mai inalt decat nivelul ochilor si puneti pancarte de avertizare;
Metalele pot provoca rani ale ochilor!
Scanteiile cauzate de sudura si resturi de metal zburatoare;
Pentru a te proteja impotriva acestora, purtati ochelari de protectie
chiar si sub masca de protectie;
Zgomotul poate afecta auzul!
Zgomotul de la anumite procese si echipamente industriale pot afecta auzul;
Purtati protectie adecvata pentru urechi in cazul in care zgomotul are un nivel ridicat.
Partile fierbinti pot provoca arsuri severe!
Nu atingeti partile fierbinti.
Daca este nevoie sa atingeti partile fierbinti folositi manusi adecvate si haine termoizolante;
Partile in miscare pot provoca rani!
Pastrati distanta de partile aflate in miscare ale aparatului;
Pastrati toate usile si panourile inchise;
Purtati incaltamainte cu protectie metalica deasupra degetelor;
Lucrul in spatii mici si inchise poate fi periculos!
In cazul sudarii sau taierii in spatiimici si inchise sa aveti mereu in apropiere o persoana
antrenata pentru situatii de urgenta;
Eviati lucrul in astfel de locuri;
Page 4
Sudarea firelor poate cauza rani!
Nu indrepati aparatul spre parti ale corpului, alte persoane sau orice tip de metale in timpul
derularii procesului de sudura;
In timpul extragerii firelor de pe bobina cu mana, poate sari brusc si va puteti rani pe
dumneavoastra sau persoane din apropiere, protejati-va in special fata si ochii;
Asigurati-ca ca nu este nimeni in apropiere.

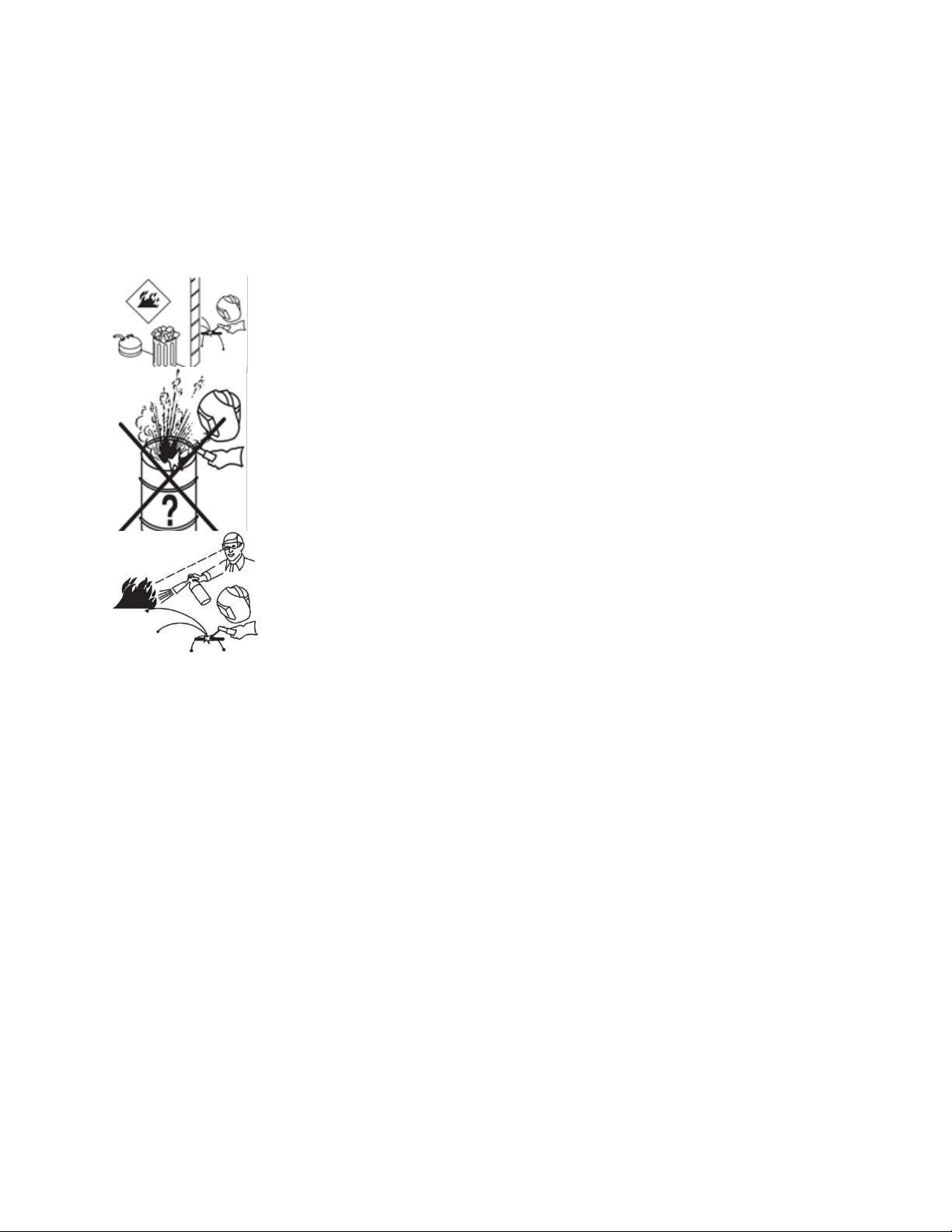

Sudarea poate provoca foc sau explozii!
Nu sudati niciodata in apropierea materialelor inflamabile. Pot fi cauzate explozii
sau incendii;
Inaintea inceperii procesului de sudare, indepartati obiectele inflamabile sau
acoperiti-le cu materiale termoizolante;
Nu sudati obiecte inchise precum containere sau tevi;
Inaintea sudarii acestora, deschideti-le si curatati-le in intregime. Sudarea
acestor obiecte trebuie facuta cu atentie sporita;
Nu sudati niciodata containere sau tevi care contin sau au conmtinut material
si/sau substante explozive.
Echipamentele de sudat se supraincalzesc asadar nu le depozitati in locuri
sau suprafete inflamabile!
Scanteile generate de sudura pot provoca incendii; sin acest motiv
pastrati la indemana instrumente de stingere a incendiilor precum: extictorul, apa
sau nisip;
Sa existe si sa se mentina valve de siguranta, de reglementare si alte
valve pe circuitele inflamabile, explozibile si circuitelor de gaze compresate prin
controale periodice folosite pentru sudare sau taiere.
Obiectele in cadere pot cauza rani!
Pozitia necorespunzatoare a sursei de alimentare sau a altor echipamente pot cauza rani persoanelor
sau daune obiectelor!
In timpul repozitionarii sursei de alimentare, intotdeauna faceti-o cu atentie sporita; Nu trageti
nicodata de cablu, furtun sau pistol; Intotdeauna transportrati cilindrul de gaz separat;
Inainte de transportarea echipamentului de sudura si taiere, deconectati toate conexiunile dintre
ele si transportati-le separat, folosind echipamente adecvate precum stivuitoare;
Instalati echipamentul pe suprafete plate, de cel mult 10° panta de unde sa nu existe riscul ca
echipamentul sa cada. Instalati in zona bine ventilate, deschise, departe de praf si de riscul
caderii cauzat de fire si furtunuri. Pentru ca cilindrii de gaz sa nu cada atasati unei instalatii
mobile sau imobilizati pe perete cu un lant;
Asigurati-va ce cel care foloseste aparatul are acces rapid la comenzile si conexiunile aparatului.
Intretinerea facuta de persoane neautorizate poate provoca rani!
Aparatura electrica nu ar trebui reparata de catre persoane necalificate. Reparatiile improprii pot
provoca rani sau chiar moartea in timpul folosirii aparatului;
Folosirea intensa poate provoca supraincalzirea!
Permiteti racirea aparatului. Urmariti ciclul de functionare.
Reduceti puterea sau ciclul de functionare inainte sa incepeti sa sudati din nou;
Page 5
Nu blocati fluxul de aer al unitatii;
Nu filtrati fluxul de aer al unitatii fara aprobarea producatorului.
Sudarea cu arc electric poate cauza interferente!
Energia electromagnetica emisa in timpul procesului de sudare si taiere poate interfera cu
aparatele electronice sensibile precum microprocesoare, calculatoare si echipamente actionate
de calculator precum si roboti;
Asigurati-va ca echipamentul din jurul zonei de sudura este compatibil din punct de vedere
electromagnetic;
Pentru a reduce posibilele interferente, pastrati cablurile aparatului cat mai scurte cu putinta,
impreuna si la un nivel cat mai jos (de preferat pe podea);
Pentru a evita posibile distrugeri electromagnetice, asigurati-va ca sudura se realizeaza cat mai
departe posibil (100 metri) de orice echipament sensibil.
Asigurati-va ca aparatul de sudura este instalat si impamantat conform acestui manual;
Daca interferenta totusi se intampla, utilizatorul trebuie sa ia masuri precum mutarea aparatului
de sudura, folosirea cablurilor ecranate, filtrelor de linie sau ingradirea zonei de lucru.
Energia electrostatica poate deteriora panourile calculatoarelor!
Foloseste o curea de impamantare inaintea manipularii componentelor sau placilor;
Foloseste pungi si cutii anti-statice adecvate pentru a depozita, muta sau transporta placile
calculatorului;
Protectie!
Nu expuneti aparatul desudura la ploaie, protejati de scurgeri de apa si vapori;
Respectati regulile de siguranta descrise in acest manual!
Compatibilitatea electromagnetica (EMC)
Emisia electromagnetica
Toate echipamentele electrogamnetice genereaza cantitati mici de unde electromagnetice,
datorita transferului energiei in echipament; Emisia electrica poate fi transmisa prin linii de
energie sau radiata prin spatiu, asemanatoare unui transmitator radio. Cand emisiile sunt
primite de catre celelalte echipamente, poate rezulta interferenta magnetica. Emisiile electrice
pot afecta nu numai aparatele de sudura dar deasemenea si alte echipamente electrice precum
receptia tv si radio, masinile controlate numerice, sisteme telefonice, calculatoare;
Aparatele de sudura si taiere au fost produse pentru uz casnic, pentru alte aplicatii a se
contacta producatorul;
Utilizatorul este responsabil pentru instalarea si utilizarea aparatului in conformitate cu
instructiunile producatorului. Daca sunt depistate dereglari electromagnetice, este
responsabilitatea utilizatorului sa rezolve situatia cu asistenta tehnica din partea
producatorului. In unele cazuri rezolvarea acestei probleme este simpla, si anume
impamantarea aparatului de sudura, in alte cazuri ar putea implica construirea unui filtru de
protectie inchizand sursa de alimentare si munca completa cu filtrele de intrare associate. In
toate cazurile disturbanta electromagnetica ar trebui redusa pana in punctul in care nu creaza
probleme;
Circuitul ar putea fi sau nu fie impamantat din motive de siguranta. Schimbarea
aranjamentelor impamantarii ar putea fi autorizata doar de persoane care sunt competente
sa asiste procedura, altfel se pot produce daune majore;
Masuri extra de precautie ar putea fi necesare daca sursa de alimentare a aparatului este
folosita intr-o asezare domestica;
Page 6
Masuri speciale ar trebui luate in conformitate cu sursa de alimentare, incluzand frecventa HF pentru
aprinderea si stabilizarea arcului; poate fi necesara utilizarea firelor ecranate sau in orice caz pentru a
implementarea particularitatilor (robot, calculator, alte echipamente electronice si electrice conectate la
sursa de alimentare a aparatului de sudura) sa se ceara asistenta tehnica din partea producatorului.
Evaluarea zonei inconjuratoare
Inaintea instalarii echipamentului, utilizatorul trebuie sa faca o evaluarea a posibilelor probleme
electromagnetice in zona inconjuratoare. Urmatoarele ar trebui luate in calcul: daca este nevoie,
orele de lucru ar trebui aranjate in asa fel incat sa nu coincide cu acelea.
Alte cabluri de control, semnal si de telefonie: deasupra, dedesubt si adiacent celui ale aparatului
de sudura;
Transmitatoare radio si tv si receptoare;
Calculatoare si alte echipamente de control;
Aparatura critica de siguranta;
Prezenta aparatelor cardiace, dispozitive auditive, in apropiere;
Echipament de masurare sau calibrare;
Imunitate sau alte echipamente in mediu inconjurator;
Utilizatorul trebuie sa se asigure ca echipamentul din apropiere este compatibil cu aparatul de sudura.
Asta ar putea cere masuri aditionale de precautie.
Metode de reducere a emisiilor
Echipamentul de sudura ar trebui conectat la principala sursa de alimentare, potrivit
recomnadarilor producatorului. Echipamentele noastre de sudura sunt filtrate impotriva emisiilor
potrivit standardelor. Daca interferenta se produce totusi, este necesara luarea de masuri
aditionale precum filtrarea alimentarilor principale;
Echipamentul trebuie intretinut periodic, conform recomandarilor producatorului. Ehipamentul nu
trebuie modificat fara aprobarea producatorului;
Mentinerea cablurilor in forma de 8 si impreuna, reduce riscul emisiilor;
Conecteaza impamantarea cat mai aproape de piesa care va fi sudata. Dar utilizatorul trebuie sa
controleze situatia astfel incat sa nu afecteze persoanele sau echipamentele din apropiere.
Informatii tehnice
Explicatii generale
Aceste echipamente de sudura sunt confectionate din tehnologie inventor avansata. Cu o
componenta IGBT de inalta putere si adoptand tehnologia PWM. Invertorul converteste voltajul
DC in frecventa ridicata de 30 KHz, voltaj AG. In consecinta voltajul este transformat si corectat.
Asadar, rezulta o putere mult mai mica a sursei de alimentare si aparatul de sudura este mai usor
in greutate ceea ce imbunatateste randamentul cu 30%. Frecventa mare de oscilatie si frecventa
mare a iesirilor DC, este angajata in sistemul de aprindere arc. Caracteristicile produsului sunt
urmatoarele: stabilizeaza curentul de iesire, pliabil, eficient si silentios in timpul efectuarii
procesului de sudare.
In timpul procesului de sudare cu MMA, echipamentul este dotat cu stabilitatea iesirilor si
disponibilitatea de modulare a fortei arcului.
In cazul voltajului normal, stabilitatea curentului de sudura nu este inhibata de lungimea arcului
asadar rezulta o operatiune de sudura sigura si stabila. In cazul indisponibilitatii arcului si a
voltajului mic, puterea de intrare a sudurii creste iar voltajul arcului scade, ca o consecinta,
lungimea arcului, care nu este suficienta va compensa iar forta modulatiei arcului este accesibila.
Page 7
Pe durata valabilitatii garantiei intretinerea si repararea sunt gratuite, excluzand daunele datorate
folosirii necorespunzatoare;
Doar tehnicienii calificati sunt autorizati sa se ocupe de repararea si intretinerea aparatului de
sudat in cazul in care aparatul se strica;
Specificatii tehnice
aparat de sudura cu faza singulara, sursa de alimentare (CC) create special pentru aparatele
MMA;
Toate butoanele de control si reglare ale aparatului sunt amplasate pe panoul din fata pentru o
utilizare usoara;
Cablul de sudura si cablul de impamantare pot fi conectate cu usrinta la sursa de alimentare;
Sursa de iesire a aparatului de sudura, poate fi ajustata cu ajutorul unui buton de reglare intre
(25-160 A);

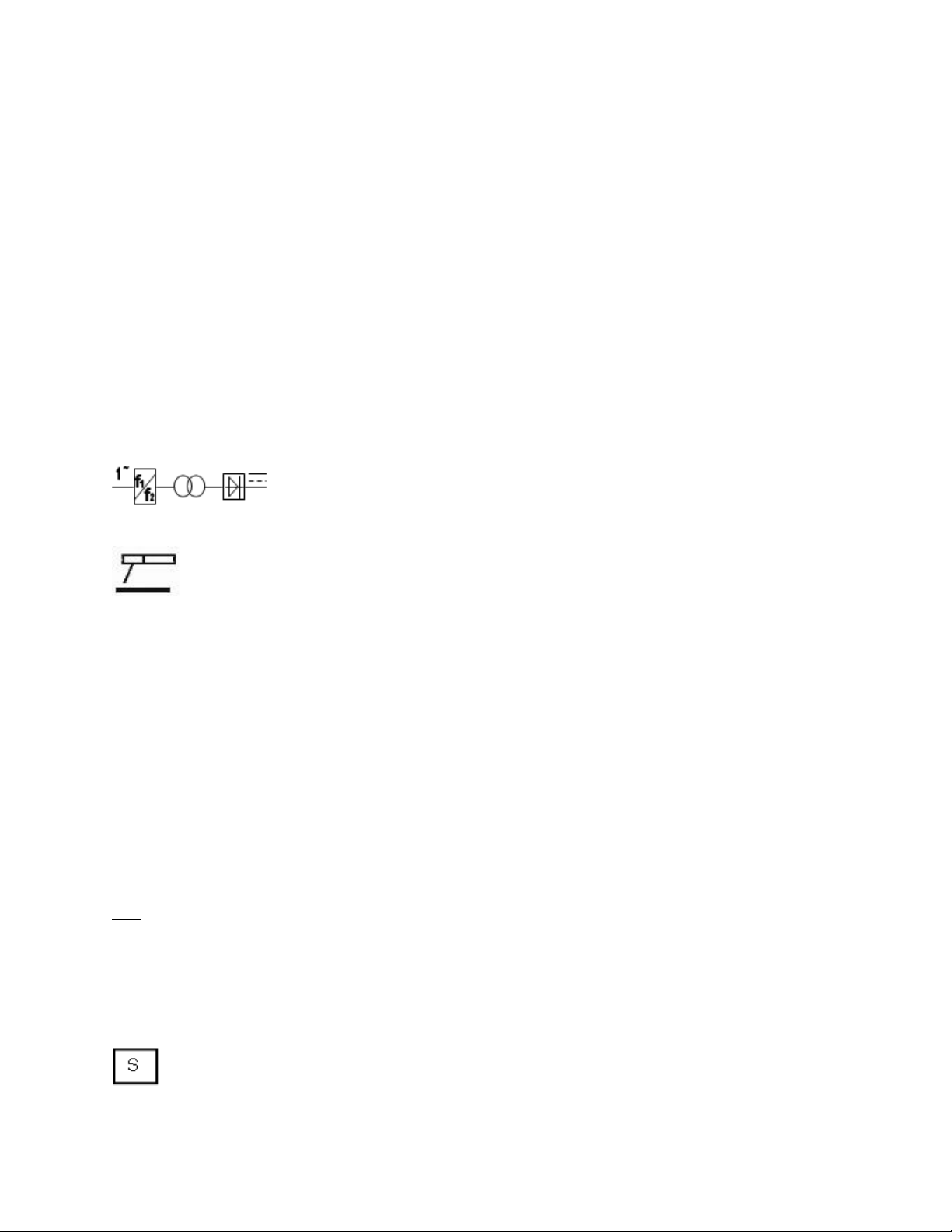

Simbolurile si semnificatia acestora
Intrare faza singulara de alimentare curent alternativ, curentul de rectificare DC
sau tensiunea de iesire
Sudura MMA
Caracteristicile de iesire a puterii de sudura este iesire constanta (CC) pentru MMA.
Norma: Aplicatie standard,
U1: Tensiune curent alimentare
I1max: Curent maxim absorbit
I1ett: Curent nominal absorbit
1-50 Hz : Numar faze si frecventa curent alimentare
X: Ciclu de lucru. Este raportul dintre durata de incarcare si timpul ciclului complet;
Nota 1- Ratia este intre 0-100%
Nota 2 – Pentru acest standard ciclul complet este de 10 minute; de exemplu daca rata este de 25
minute, Durata de incarcare ar trebui sa fie de 2.5 minute, iar durata de odihna ar trebui sa fie de 7.5
minute.
Ciclul de folosire este bazat pe o perioada de 10 minute. Asta inseamna ca arcul poate fi tras in interval
de 2 minute fara a exista pericolul supraincalzirii.
U0: Voltaj nominal la mers in gol (fara sarcina)
I2: Intensitate nominala curent sudura
U2: tensiunea sarcinii de iesire sau tensiunea sudurii
Raportul tensiunii: U2=20+0.04I2
A / V—A / V：Gama de reglare corespunzatoare a curentului si tensiunii
IP: gradul de protective.
Ex: IP21: Aprobarea procesului de sudura ca fiind adecvata folosirii in interior;
IP 23: Aprobarea procesului de sudura ca fiind adecvata folosirii in exterior pe timpul ploii.
Potrivit pentru folosirea in medii periculoase.
Page 8
Clasa: izolatie H
Conditii de mediu inconjurator
Sursa puterii de sudura ar trebui sa fie capabila sa isi genereze puterea nominala cand mediul
prevede urmatoarele conditii:
a) Intervalul temperaturii din mediu ambient:
In timpul utilizarii: -100 /+40
0
C
Transport si depozitatre la: - 200 / +55
0
b) Umiditatea relative aerului:
Pana la 50% la 40
0
C
Pana la 90% la 20
0
C
c) Aerul sa nu aiba mai mult praf decat in limitele normale, acizi, gaze sau substante corozive,
altele decat cele generate de procesul de sudare.
d) Altitudine mai mare de 1000 m desupra marii;
e) Baza sursei de alimentare inclinata mai mult de 10
0.
Instalare
La livrare
Asigurati-va ca ati primit toate piesele pe care le-ati comandat. In cazul in care lipsesc pise sau
sunt deteriorate va rugam contactati vanzatorul
Aria de lucru
Asigurati-va ca linia de tensiune este faza singular, 220-240V, 50Hz si ca mediul de lucru este
unul neutru;
Pentru a nu supraincalzi aparatul si pentru a avea un randament cat mai bun, pastrati-l departe
de obiectele inconjuratoare, la cel putin 30 cm. Nu pozitionati surse de caldura in fata aparatului
pe unde acesta isi trage aierul de racire;
Nu plasati produsul in locuri inguste sau stramte si pline de de praf sau murdare;
Pastrati aparatul departe de locuri ude sau umede;
Nu folositi aparatul direct in ploaie, vant sau ninsoare; Aparatul trebuie folosit la capacitate
minima cand temperature din mediul de lucru este mai mare decat 40
0
C;
Depozitati si transportati aparatul pe suprafete ferme de unde nu poate cadea; unghiul de
inclinare maxim permis este de 10
0
;
Aparatul este protejat electronic impotriva suptasolicitarii; Nu utilizati sigurante mai puternice
decat cele tip mentionate pe placuta dispozitivului;
Asigurati-va ca clema de impamantare este bine fixata si in contact direct cu aparatul de sudura;
Nu sudati in contact direct cu lanturi, rulmenti, cabluri, conductoare de protective, pentru ca
acestea s-ar putea topi;
Asigurati-va ca operatorul poate actiona cu usurinta comenzile aparatului;
Folositi inele de ridicare pentru a muta aparatul, nu ridicati aparatul cu schele sau aparate
similare;
Instalarea si folosirea aparatului
Doar persoane autorizate pot instala si folosi acest aparat. Protezeaza-te pe tine si pe ceilalti
de eventuale pericole sau moarte!
Page 9
Avertisment: Nu folositi aparatul fara carcasa. Deconectati de la electricitate inaintea intretinerii. Nu
atingeti partile expuse la energie electrica.
Instalare
Inainte de a conecta aparatul la sursa de electricitate, verificati daca tensiunea sursei de
electricitate corespunde cu cea trecuta pe eticheta cu caracteristici de pe aparat.
Reteaua de alimentare trebuie protejata cu sigurante fuzibile sau intrerupator diferential automat,
iar pentru dimensionarea corecta a acestora (capacitate sigurante putere/intensitate) apelati la
eticheta cu caracteristici de pe aparat
Inaintea conectarii aparatului la sursa de alimentare verificati daca functiile ON si OFF
functioneaza in conformitate cu tensiunea de intrare a aparatului de sudura;
Inlocuirea cablurilor trebuie facuta de catre personal calificat.
Inainte de a incepe operatia de sudare, conectati cablul de masa al aparatului, la piesa asupra
careia se va lucra si asigurati-va ca acesta are inpamantarea.
Atentie! Daca sursa de alimentare nu corespunde cu puterea aparatului de sudura, puteti arde aparatul.
Conectati PE sau firul de impamantare Verde/Galben in conformitate cu normele nationale si
codurile locale;
Conectati aparatul la sursa de alimentare
Conexiunea la la liniile principale se face de catre consumatorul final. Aceasta trebuie sa fie
facuta doar de catre persoane autorizate: electricieni sau persoane calificate in acest domeniu.
Cablul principal de alimentare trebuie conectat la intrerupatorul principal;
Sursa principala de alimentare este etichetata pe palcuta de identificare a aparatului, spre
exemplu: ～50Hz，220-240V AC;
Ar trebui sa fie folosit un cablu de alimentare de 3x1.5mm²;
Inaintea aprinderii intrerupatoruluii sursei de alimentare principale, utilizatorul ar trebui sa verifice
cu atentie conexiunile dintre cablul de alimentare si cel de impamantare (galben si verde);
Strangeti conexiunile cu fermitate. Daca sunt slabite sau incorect pozitionate pot provoca supraincalzirea
sau se poate arde . Rezultate neasteptate pot sa apara in cazul in care se face o greseala in conexiunea
la retea. Acorda o atentie sporita legaturii dintre firul de impamantare verde / galben al cablului de
intrare la sistemul de impamantare.
Page 10

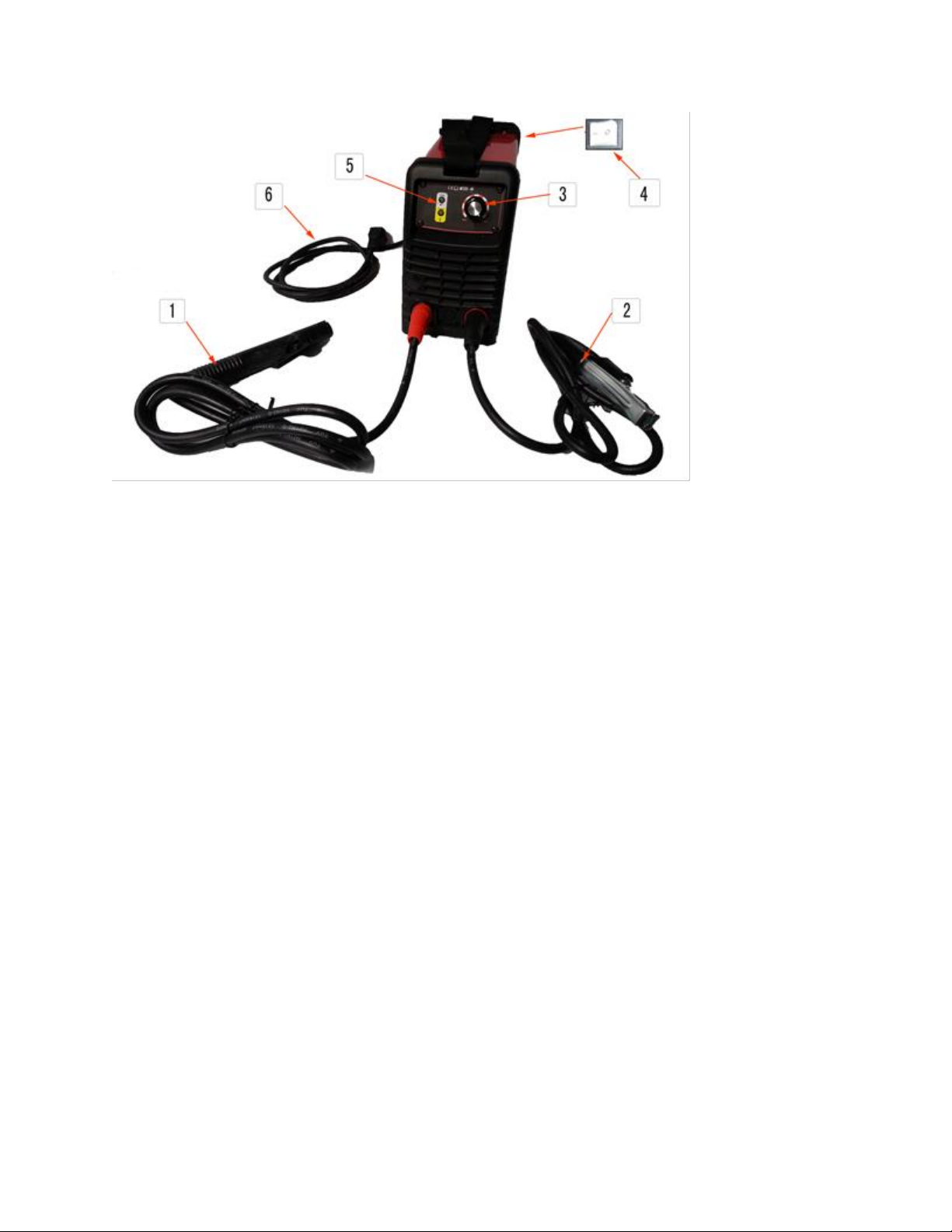

Fig.Sursa de alimentare a aparatului de sudura, panou fata/spate
1. Cablul de sudura borna (–) portelectrod
2. Cablul de tinere apiesei de sudat; Acesta se conecteaza in polaritate normala la borna (+) a
aparatului
3. Butonul de ajustare a intensitatii
4. Buton ON/OFF
5. Pilot de alimentare cu energie sau LED1, si lumina pilot LED2 pentru supraincalzire sau
suprasolocitare
6. Cablu de alimentare
Conectare Iesire (+) Iesire (-)
Utilizati iesirile cu + sau - in concordanta cu tipul electrozilor utilizati.
In functie de tipul invelisului electrodului, se stabileste natura si polaritatea curentului de sudare (curent
continuu sau alternativ).In cazul curentului continuu acesta poate fi cu polaritate directa, adica electrodul
este legat la polul negativ al sursei sau cu polaritate inversa cand electrodul este legat la polul pozitiv al
sursei.
Operatia de sudare
Dupa ce se conecteaza aparatul la sursa de alimentare, se trece intrerupatorul de la sursa de
alimentare in pozitia ''pornit''.
Treceti de asemenea si intrerupatorul de pe aparat in pozitia ''pornit'', iar in acest moment ledul
de culoare alba de pe aparat se va apride.
Ajustati valoarea curentului de sudura in conformitate cu diametrul electrodului folosit, si cu tipul
de imbinare ce trebuie executata.
Dupa ce ati fixat bina electrodul in clestele portelectrod, puteti incepe operatia de sudare.Tineti
masca de protectie in fata dumneavoastra, apoi atingeti electrodul prin zgariere de piesa de
sudat. Aceasta este cea mai buna metoda pentru a produce arcul electric.
Comutati intrerupatorul aparatului in pozitia ''oprit'' dupa terminarea operatiei de sudare.
Comutati de asemena intrerupatorul de la sursa de alimentare in pozitia ''oprit''.
Procesul de sudare MMA va fi efectuat.
Page 11
Atentie!
1. Pentru unii electrozi, piesa in lucru trebuie conectata la Iesirea (-) iar portelectrodul la iesire (+).
Fig 1.
2. De regula, pentru majoritatea electrozilor, pise in lucru se conecteaza la Iesire (-) iar
portelectrodul la Iesire (+). Fig. 1
3. Asigurati-va ca conexiunile sunt corecte si libere.
Informatii de utilizare
Sursa de alimentare din fata panoului
Pe panoul de comnada din fata sursei de alimentare exista lumini pilot, controler de current. Fig 1
A: butonul de control tensiunii sudurii
LED 1: Lumina pilot a sursei de alimentare ON/OFF. Ledul este aprins cand aparatul este pornit.
LED 2: Lumina pilot de supraincalzire, supra-curent sau tensiune. Acesta se aprinde cand
aparatul este suptaincalzit sau conectat la o sursa de alimentare prea mare; Supraincalzirea se
produce in momentul in care aparatul este suprasolicitat. Acest echipament de sudare reporneste
automant daca daca temperature din interiorul acestuia a scazit si ledul este stins.
Atentie! In cazul in care echipamentul este peste tensiunea sau voltajul de protectie, LED 2 este aprins.
In acest moment aparatul trebuie deconectat de la sursa de alimentre iar comutatorii sa fie activati pentru
a putea suda.
Reglarea curentului de sudare
Tensiunea de sudare trebuie selectionata in functie de materialul care va fi sudat si de diametrul
electrodului folosit.
Pentru MMA, curentul de sudare: I2 = ( 25~45 )*D ;
D- diametrul electrodului.
Despre procesul MMA si de sudare
Nimeni nu poate invata doar citind despre acest process. Aptitudinile vin odata cu practica. Paginile
urmatoare vor ajuta sudorii sa inteleaga procesul de sudare sis a isi dezvolte aptitudinile.
Cunostintele utilizatorului despre sudarea cu arc trebuie s amearga dincolo de arcul in sine. El trebuie sa
stie cum sa controleze arcul, iar acest lucru necesita o cunostere a circuitului de sudare si a
echipamentului.
Circuitul sudurii incepe unde cablul electrodului este atasat aparatuluii de sudura si se termina unde
cablul de lucru este atasat echipamanetului. Curentul strabate cablul de electrod, prin portelectrod, prin
electro si de-a lungul arcului.
Pentru aprinderea arcului electric, electrodul este adus in contact cu suprafata de lucru, avand loc un
scurtcircuit, si apoi retras usor, luand nastere arcul electric care cauzeaza topirea partiala a
componentelor de sudat si a electrodului, luand nastere baia de metal topit, iar in urma solidificarii
acesteia rezulta cordonul de sudura. In timp ce electrodul se topeste, fluxul care acopera electrodul ajuta
la formarea unui gaz protector a baii de metal topit iar fluxul din baia de metal pluteste la suprafata
protejand baia de metal topit, implicit şi cordonul de sudura pe perioada solidificarii de actiunea mediului
inconjurator. Pe parcursul procesului de
sudare sudorul se opreste periodic pentru scoaterea restului de electrod din portelectrod si inlocuirea lui
cu unul nou. Activitatea de sudare, impreuna cu indepartarea zgurii reduc considerabil timpul consumat
de sudor pentru depunerea unui cordon de sudura, facand astfel procedeeul cat mai efficient.
Arcul electric se formeaza dintre munca si varful electrodului care este prins in portelectrod, iar
portelectrodul este tinut de catre sudor. Un decalaj este facut in circuitul de sudura prin tinerea
electrodului de 1.5-2.0 mm departe de baza metalului care este sudat. Arcul electric in acest de decalaj
este deplasat de-a lungul imbinarii de sudat pana al topirea metalului.
Page 12

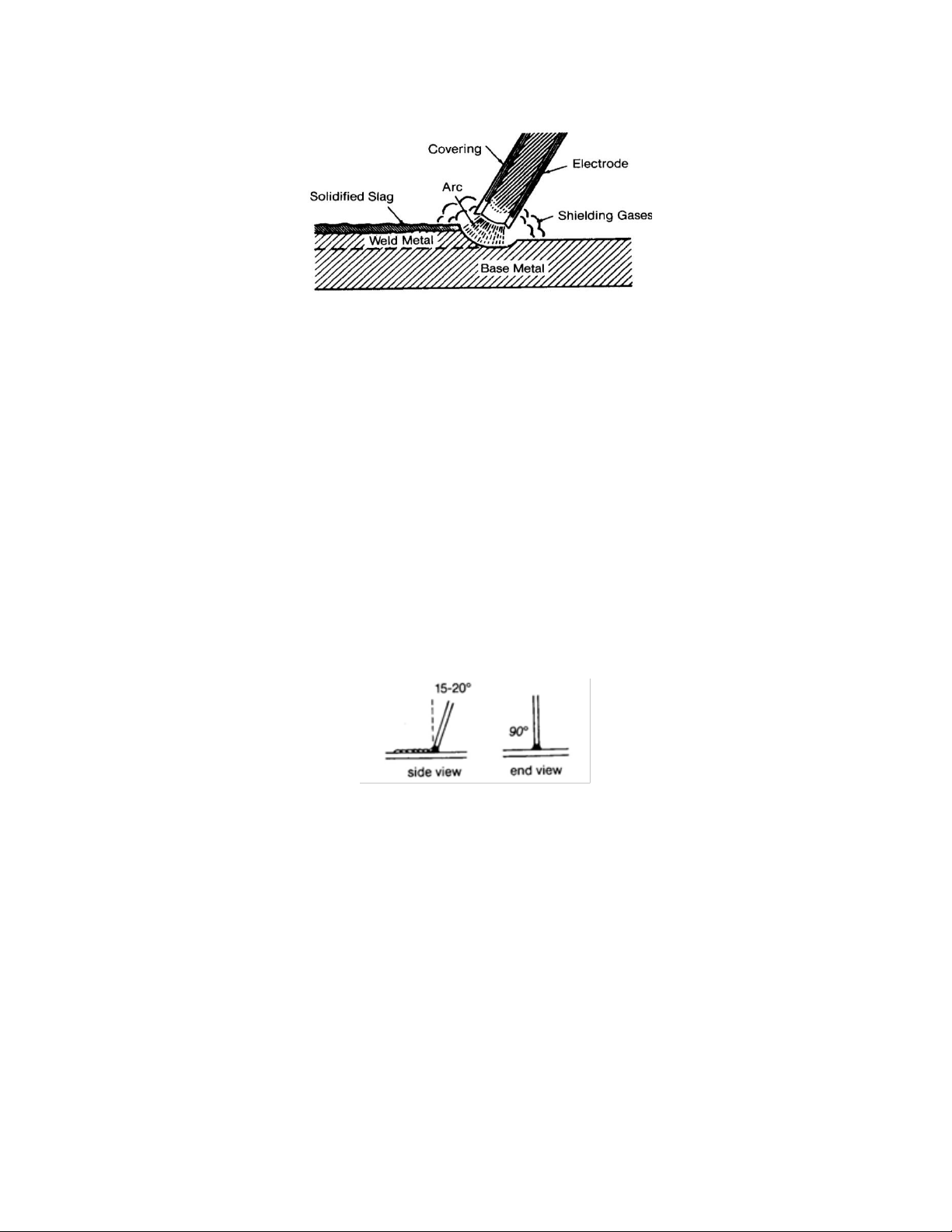

Fig. 2 Arcul de sudat
Pentru a intelege diferentele dintre diverse acoperiri, trebuie sa intelegeti mai bine alegerae tipului de
electrod adecvat muncii pe care doriti sa o afceti.
Cand alegeti un electrod ar trebui sa luati in considerare:
Tipul depozitului pe care il doriti: otel moale, otel inoxidabil, aliaj
Grosimea metalului pe care doriti sa il sudati
Pozitia in care av trebui sa sudati
Conditia suptafetei pe care veti suda metalul
Abilitatea dumnevoastra de a manevra si obtine electrodul droit.
Pozitia corecta de sudare
Avem ilustrata pozitia corespunzatoare pentru dreptaci, pentru stangaci este opusul.
Tineti portelectrodul in mana dreapta;
Atingeti cu mana stanga partea inferioara a mainii drepti;
Pune cotul stang pe langa parte stanga a corpului
Sudati cu ambele maini cand este posibil. Acest lucru va ofera un mai bun control asupra miscarii
elctrodului (daca sunteti dreptaci). Pentru a vedea mai bine este de preferat sa tineti electrodul in unghiul
aratat mai jos.

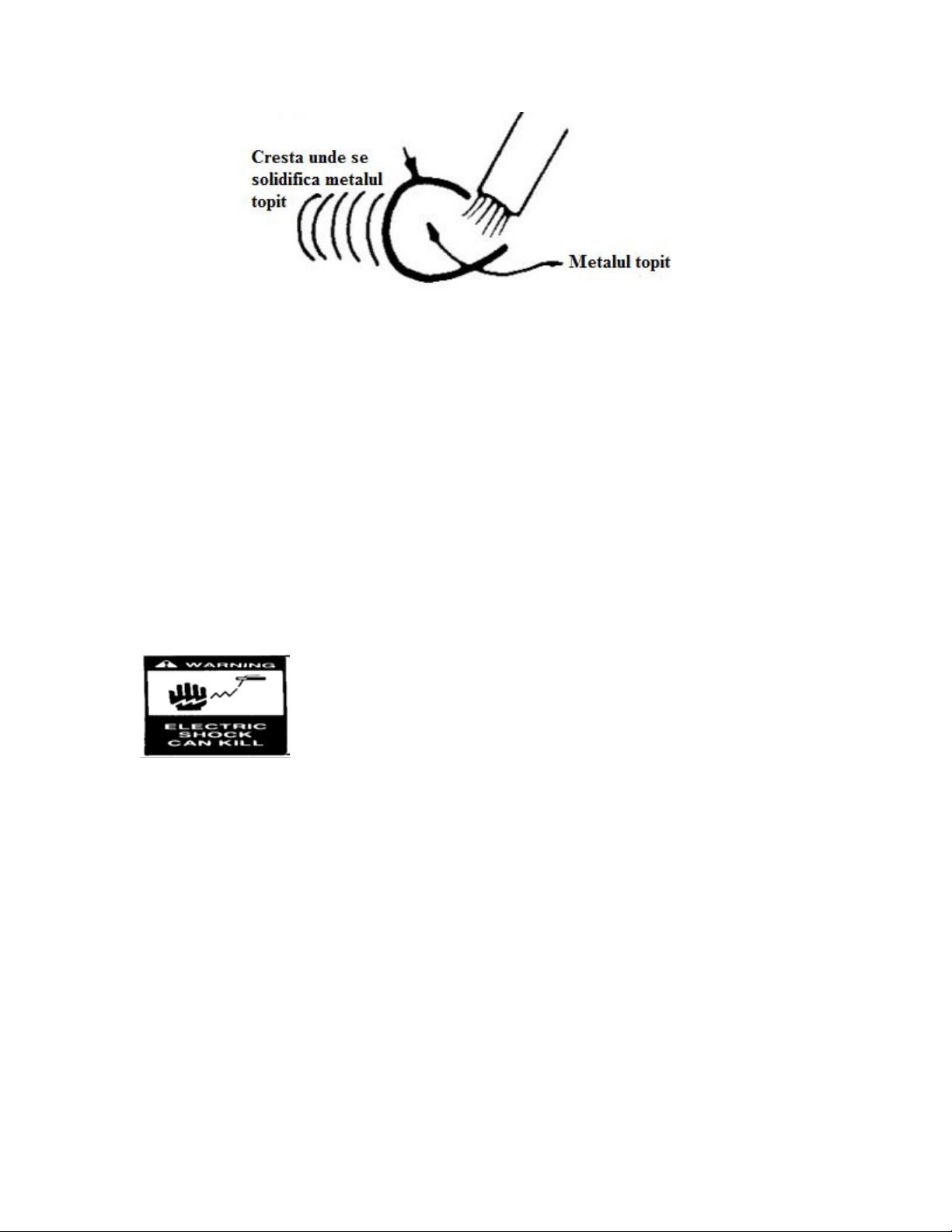

Modul corect de a lovi un arc
Asigurati-va ca clema de lucru este in contact bun cu suptafata de lucru. Inclina pozitia capului si miscati
usor electrodul pe suprafata de lucru, o sa vedeti scantei sarind.
Nota: Daca nu o sa mai miscati electrodul, acesta se va lipi.
Nota: Majoritatea incepatorilor incearc a sa lipeasca arcul printr-o lovitura puternica. Rezultat : Fie arcul
se lipeste fie se rupe imediat.
Lungimea corecta a arcului
Distanta e arcului este distanat dintrre portelectrod si suparfata de lucru (baza de metal). Odata stabilita
dsitanata, este foarte important sa se mentina acesta distanta. Arcul ar trebui sa fie de aproximativ 1.5-
3.0 mm lungime. Pe masura ce electrodul se consuma este important ca acesta sa fie “hranit”. Cea mai
buna metoda de a vedea daca marimea este una buna, este sa asculati sunetul scos. O lungime potrivita
a arcului are un zgomot particular, asemanator sunetului scos de prajirea unor oua. Lungimea incorecta a
arcului scoate are un sunet gol, o sueratura.
Viteza corecta de sudare
Cel mai important este sa vizionezi metalul topit si nu arcul in sine. Viteza este data de metalul topit si de
creasta solidificata care se formeaza. Creasta ar trebui sa fie de aproximativ 10 mm in spatele
electrodului.
Page 13
Important: Pentru o sudura generala nu este nevoie sa unduiti arcul, nici inainte, nici inapoi, nici in laterale.
Sudati de-a lundul piesei constant. Va fi mai usor.
Nota: Cand sudati pe o placa subtire, o sa obsevati ca va trebui sa mariti viteza de sudare pe cand sudatul
pe o placa groasa necesita incetinirea vitezei de sudare pentru a permite o buna penetrare.
Practicarea sudurii
Cel mai bun mod de a practica este mentinerea celor 4 aptitudini si repetandu-le:
O pozitie corecta;
Forma corecta de a izbi arcul
Lungimea corecta a arcului
Viteza corecta de sudare.
Intretinere si verificare
Doar persoanele calificare trebuie sa instaleze, repare si foloseasca aparatul. Protejati-va pe
dumneavoastra si pe ceilalti de posibile accidente sau moarte!
Avertisment! Nu folositi aparatul fara carcasa. Deconectati de la electricitate inaintea intretinerii. Nu
atingeti partile expuse la energie electrica.
Intretinerea periodica (pot varia in functie de utilizare)
La fiecare 3 luni
Curatati etichetele de pe aparat. Inlocuiti etichetele uzate.
Inlocuiti cablurile uzate;
Curatati si inlocuiti capetele de sudura;
Ferificati clestele de sudura, clemele si cablurile acestora;
Verificati conexiunile principale din interiorul aparatului.
La fiecare 6 luni
Curatati aparatul cu aer uscat.
Intretinere neperiodica
Sursa de alimentarea aparatului trebuie curatata cu aer uscat.
Duza tortei de sudura trebuie curatata regulat si inlocuita la nevoie. Clemele de contact trebuie sa fie in
stare buna, clemele mai lungi, dau de regula rezultate mai bune.
Nota: Lipsa intretinerii apartului poate duce la anularea garantiei produsului.
Page 14
Depanarea de baza
Defectiuni
Rezolvare
Echipamentul de sudare este acționat,
lampa pilot este oprita, nici o iesire,
built-in ventilator indisponibil.
1. Posibila defectiune a comutatorului de alimentare.
Compensati daca este necesar.
2. Posibila indisponibilitate de intrare. Compensati daca
este necesar.
3. Posibil scurt circuit al cablului de intare. Compensati
daca este necesar.
Echipamentul de sudare este acționat,
lampa pilot este aprinsa, nici o iesire,
ventilator incorporate indisponibil.
1. Posibil indisponibilitatea unei conexiunii in interiorul
echipamentului de sudura sau functionarea
defectuoasa a circuitului de control. Verificati si
reconectati, daca este necesar
2. PCB este posibil deteriorat. Inlocuiti-l la service daca
este necesar.
3. IGBT este posibil deteriorat . Inlocuiti-l la service.
Echipamentul de sudare este actionat,
ventilatorul functioneaza, lumina pentru
supraincalzire este inchisa, inceperea
arcului este indisponibila.
1. Posibil s-a produs un scurt-circuit sau conexiunea
de pod de siliciu cu PCB este indisponibila.
2. Posibil indisponibilitatea unei conexiunii in interiorul
echipamentului de sudura sau functionarea
defectuoasa a circuitului de control. Verificati si
reconectati, daca este necesar
3. PCB este posibil deteriorat.Inlocuiti daca este
necesar.
4. Posibila defectiune a tortei de sudura. Inlocuiti daca
este necesar.
5.
Indicatorul de supraincalzire este inchis,
iesirea curentului este indisponibila.
1. Posibil deconectarea cablului tortei;
2. Posibil deconectarea cablului de impamantare
sau posibila indisponibilitatea conectarii cu
impamantarea sau piesa in lucru.
Echipamentul de sudare este actionat,
indicatorul de supraincalzire este aprins
dar nu exista conexiune la energie.
1. Este posibil datorita protectiei inpotriva
supraalimentarii. Asteapta pana LED 2 se stinge.
2. Este posibil datorita protectiei impotriva
supraincalzirii. Asteapta pana LED 2 este oprit iar
apoi functia de sudura va fi iarasi disponibila.
3. PCB este posibil deteriorat. Inlocuiti-l daca este
necesar.
4. IGTB este posibil deteriorat. Inlocuiti-l daca este
necesar.
5. Posibil ca transformatorul sa fie deteriorat. Inlocuitil.
Curent instabil si potentiometru
indisponibil.
1. PCB este posibil deteriorat. Inlocuiti-l la service
daca este necesar.
2. Conexiunea aparatului nu este disponibila.
Page 15
Eticheta indica faptul ca acest produs nu trebuie evacuat impreuna cu alte deseuri menajere,
fiind valabila in toate statele UE. Pentru a impiedica posibilele prejudicii aduse mediului sau sanatatii
oamenilor, datorate evacuarii necontrolate a deseurilor, reciclati-le in mod responsabil, in vederea
promovarii reutilizarii sustenabile a resurselor materiale. Pentru returnarea dispozitivului utilizat de dvs., va
rugam sa folositi sistemele de returnare si colectare sau sa contactati vanzatorul daca produsul a fost
cumparat. Ei pot lua acest produs in scopul reciclarii ambientale sigure.
ANEXA MANUAL INSTRUCTIUNI DE UTILIZARE
Dante International S.A. preia deseuri de echipamente electrice si electronice (DEEE) in sistem “unul la
unul” si DEEE de dimensiuni foarte mici.
Informatii privind DEEE, avand in vedere prevederile O.U.G. 195/2005 privind protectia mediului si O.U.G.
5/2015 privind deseurile de echipamente electronice:
Cumparatorii si utilizatorii finali vor avea in vedere urmatoarele:
1. Cumparatorii si utilizatorii finali au obligatia de a nu elimina deseurile de echipamente electrice si
electronice (DEEE) ca deseuri municipale nesortate si de a colecta separat aceste DEEE.
2. Colectarea DEEE se va efectua prin serviciul public de colectare a DEEE, direct de catre Dante
International S.A. si prin centre de colectare organizate de operatori economici autorizati pentru
colectarea DEEE.
3. Cumparatorii si utilizatorii finali au posibilitatea de a preda DEEE in mod gratuit la punctele de
colectare specificate la momentul achizitiei unui produs nou din aceeasi categorie; astfel, Dante
International S.A. aplica politica de colectare a DEEE in sistem de preluare a echipamentelor unul la
unul, conform legislatiei in vigoare, daca echipamentul predat este echivalent si a indeplinit aceleasi
functii ca si echipamentul nou furnizat. Se pot preda DEEE echivalent la toate showroom-urile Dante
International S.A..
4. Dante International S.A. asigura colectarea DEEE de dimensiuni foarte mici, in timpul programului de
lucru, de la utilizatorii finali, cu titlu gratuit, fara obligatia acestora de a cumpara echipamente electrice
si electronice (EEE) de tip echivalent, in cadrul urmatoarelor Showroom-uri Dante International S.A.
situate la adresa:
• Grant Shopping Center Soseaua Virtutii, Nr. 148, sector 6, sector 6, Bucuresti;
• Strada Niciman 2 Complex Axa Niciman, Iasi, jud. Iasi.
5. Simbolul care indica faptul ca echipamentele electrice si electronice fac obiectul unei colectari separate
reprezinta o pubela cu roti barata cu o cruce, ca in imaginea alaturata.
