Halogenstrahler

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

110016937 02/2011 Technische Änderungen vorbehalten.

110016937 04/2011 Technische Änderungen vorbehalten.

Sensor-

Bedienungsanleitung

Operating instructions

Mode d’emploi

Gebruiksaanwijzing

Istruzioni per l'uso

Instrucciones de montaje

Bruksanvisning

Brugsanvisning

Käyttöohje

FIN

Bruksanvisning

Page 2

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINELSensor-Halogenstrahlers entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit

größter Sorgfalt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte

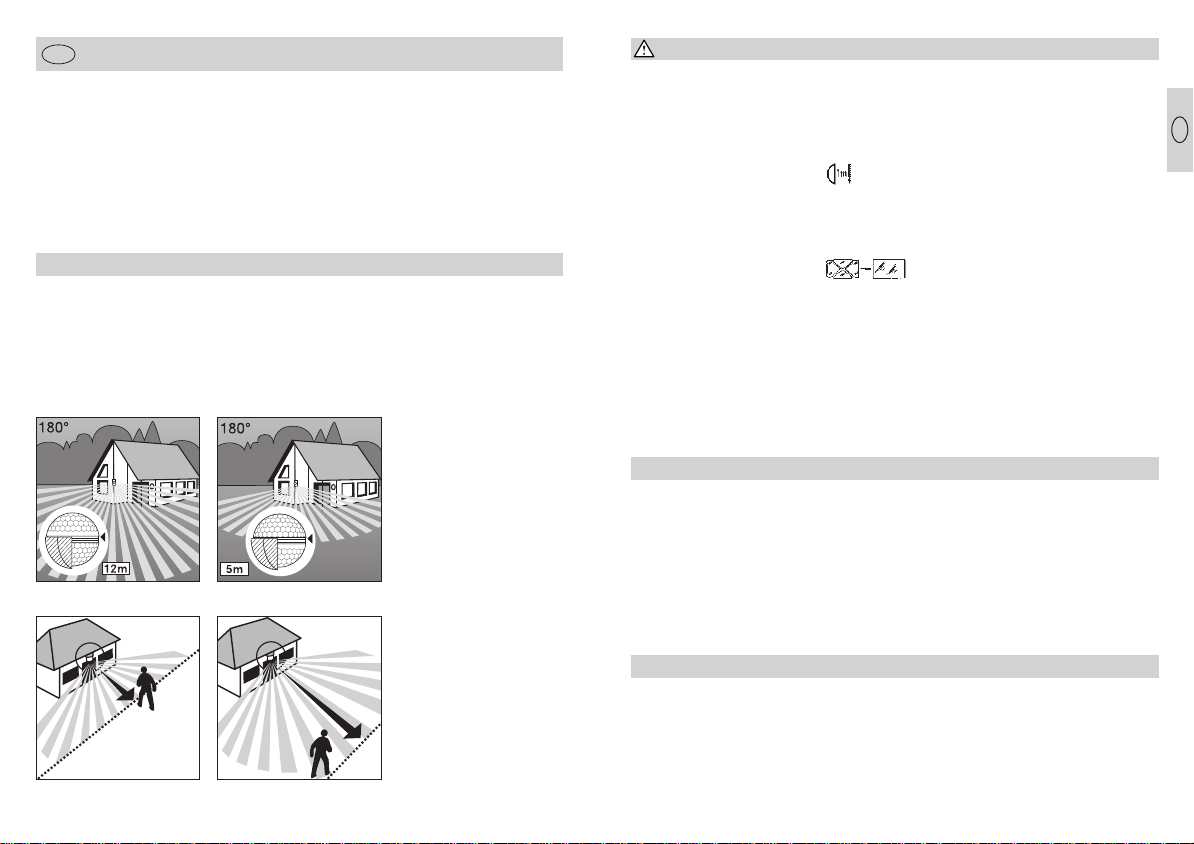

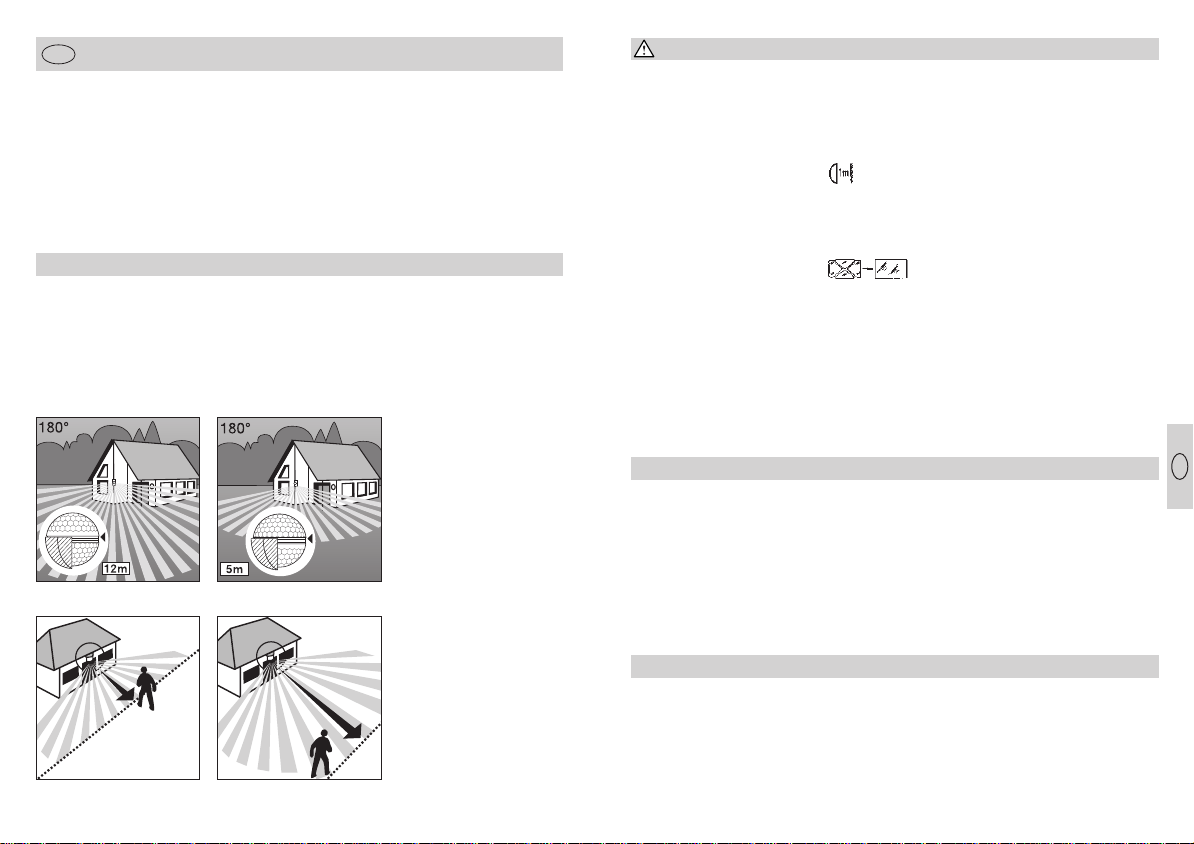

Das Prinzip

Der Sensor-Halogenstrahler ist mit zwei 120°-PyroSensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.) erfassen. Diese erfasste Wärmestrahlung wird elek-

Reichweite max. 12 m Reichweite max. 5 m

tronisch umgesetzt und schaltet so die Leuchte. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Mit Hilfe der zwei PyroSensoren wird ein

Installation und Inbetriebnahme gewährleisten einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.

Erfassungswinkel von 180° mit einem Öffnungswinkel von 90° erreicht. Die Linse ist abnehmbar und drehbar. Dies ermöglicht zwei Reichweiten-Grundeinstellungen von max. 12 m oder 5 m.

Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z.B. Bäume, Mauern etc.) die Sicht des Sensors behindern.

ca. 5 m

Gehrichtung: frontal Gehrichtung: seitlich

max.12 m

Page 3

Sicherheitshinweise

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

y Vor allen Arbeiten am

Gerät die Spannungszufuhr unterbrechen!

y Bei der Montage muss

die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

y Bei der Installation dieses

Gerätes handelt es sich um eine Arbeit an der Netzspannung; sie muss daher fachgerecht nach den länderspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden

(

– VDE 0100,

– ÖVE / ÖNORM

E8001-1,



– SEV 1000).

y Geeignet für draußen und

für Innenräume (bis 25° Raumtemperatur)

y Montieren Sie das Gerät

nicht auf leicht entflammbaren Oberflächen.

y Leuchte muss in waage-

rechter Stellung (± 15°) stehen.

y Der Strahler muss

sich in einer Entfernung von mindestens einem Meter von der zu beleuchtenden Fläche befinden.

y Im Fall

Scheibenbruchs vor Wiederinbetriebnahme unbedingt eine neue Scheibe einsetzen. Es ist getempertes Spezialglas erforderlich, 4 mm dick bei HS 152 und 5 mm dick bei HS 502. Sie können Ersatzgläser über unser Servicenetz bestellen.

eines

y Wer sich dem Sensor-

Halogenstrahler bei Betrieb mit 10 % Überspannung für längere Zeit aussetzt, muss mit Hautund Augenentzündungen rechnen.

y Das Strahlergehäuse wird

während des Betriebes sehr heiß. Die Ausrichtung des Strahlers nur durchführen, wenn dieser abgekühlt ist.

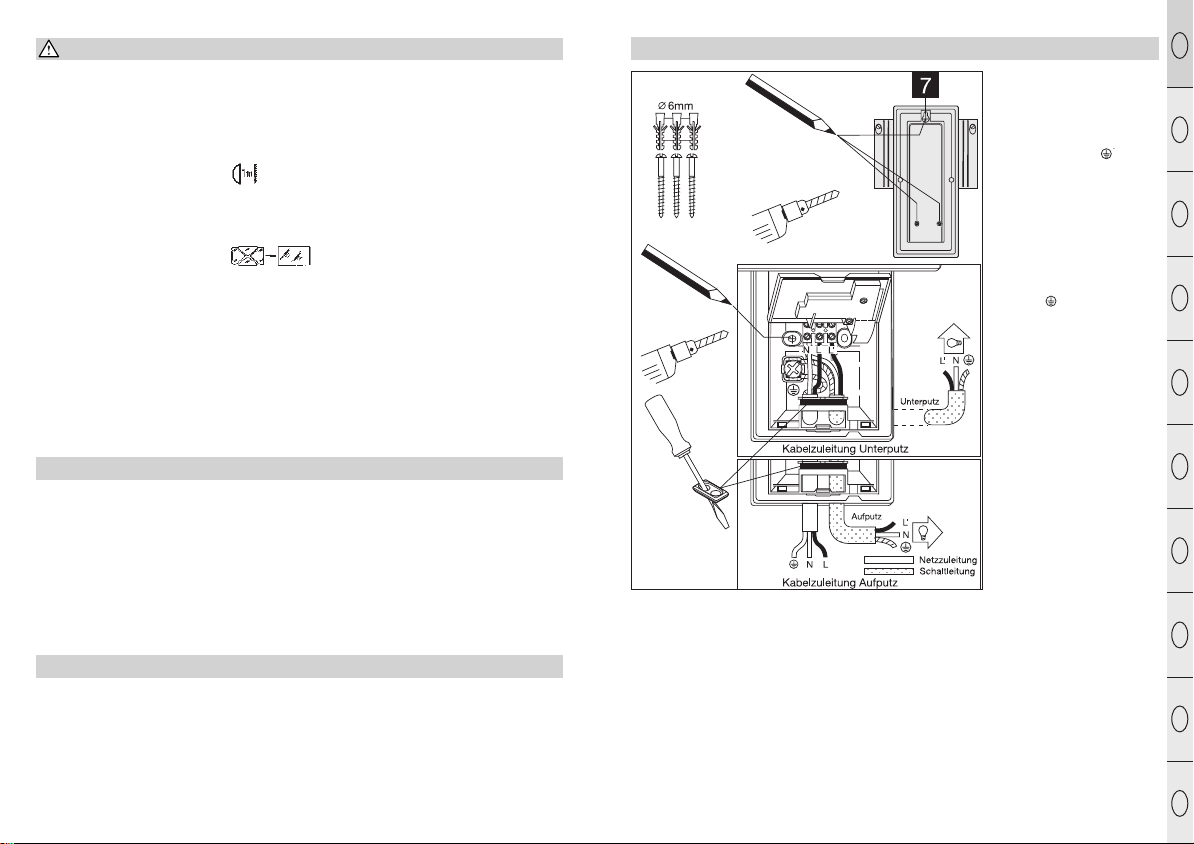

Installation/Wandmontage

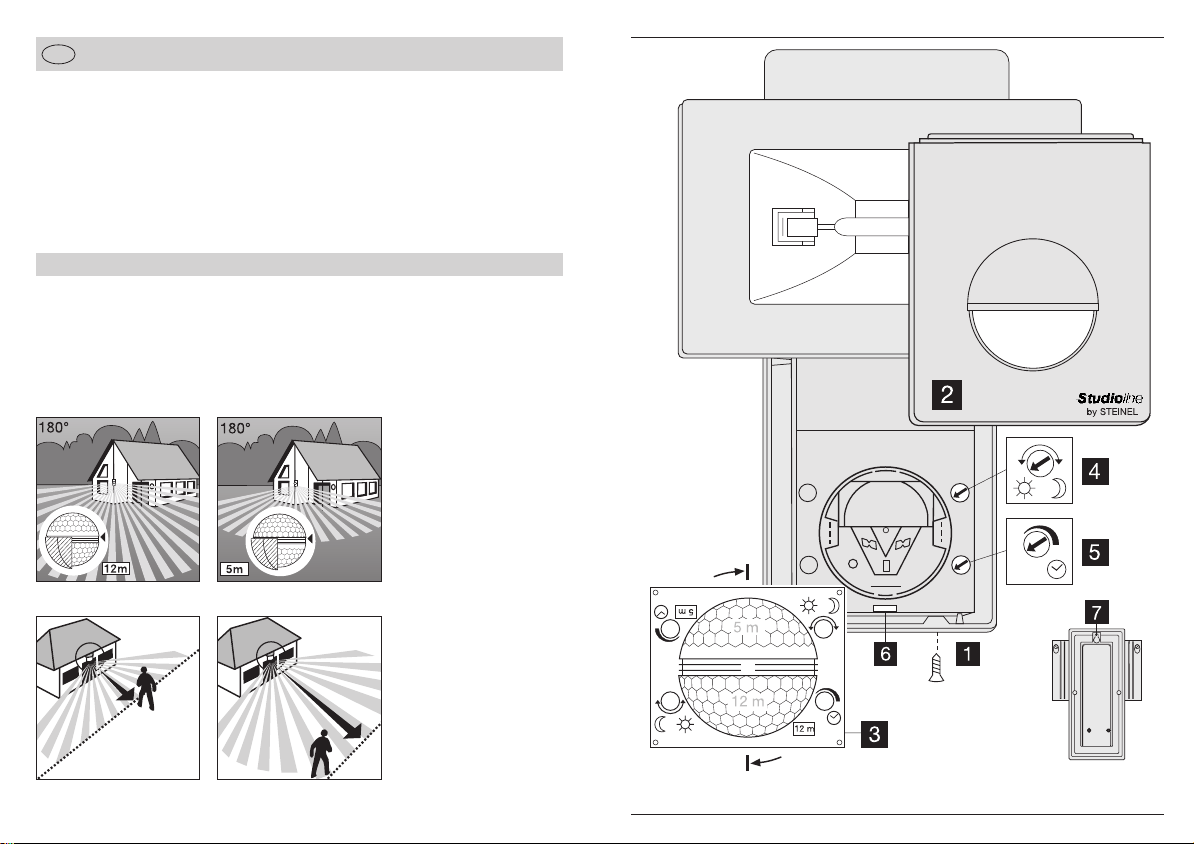

Gerätebeschreibung

 Sicherungsschraube  Designblende  Linse (abnehmbar und

drehbar zur Auswahl der Reichweiten-Grundeinstellung von max. 12 m oder 5 m)

Betrieb/Pflege

Der Sensor-Halogenstrahler eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt.

 Dämmerungseinstellung

2–2000 Lux

 Zeiteinstellung

10 Sek.–15 Min.

Witterungseinflüsse können die Funktion des SensorHalogenstrahlers beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen, da die plötzlichen Temperaturschwankungen

 Gehäuse zur Montage

und zum Netzanschluss aufklappbar

 Aufnahme Positionier-

schraube

nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Montagehöhe:

Um die angegebenen Reichweiten von 5/12 m zu erzielen, sollte die Montagehöhe ca. 2 m betragen.

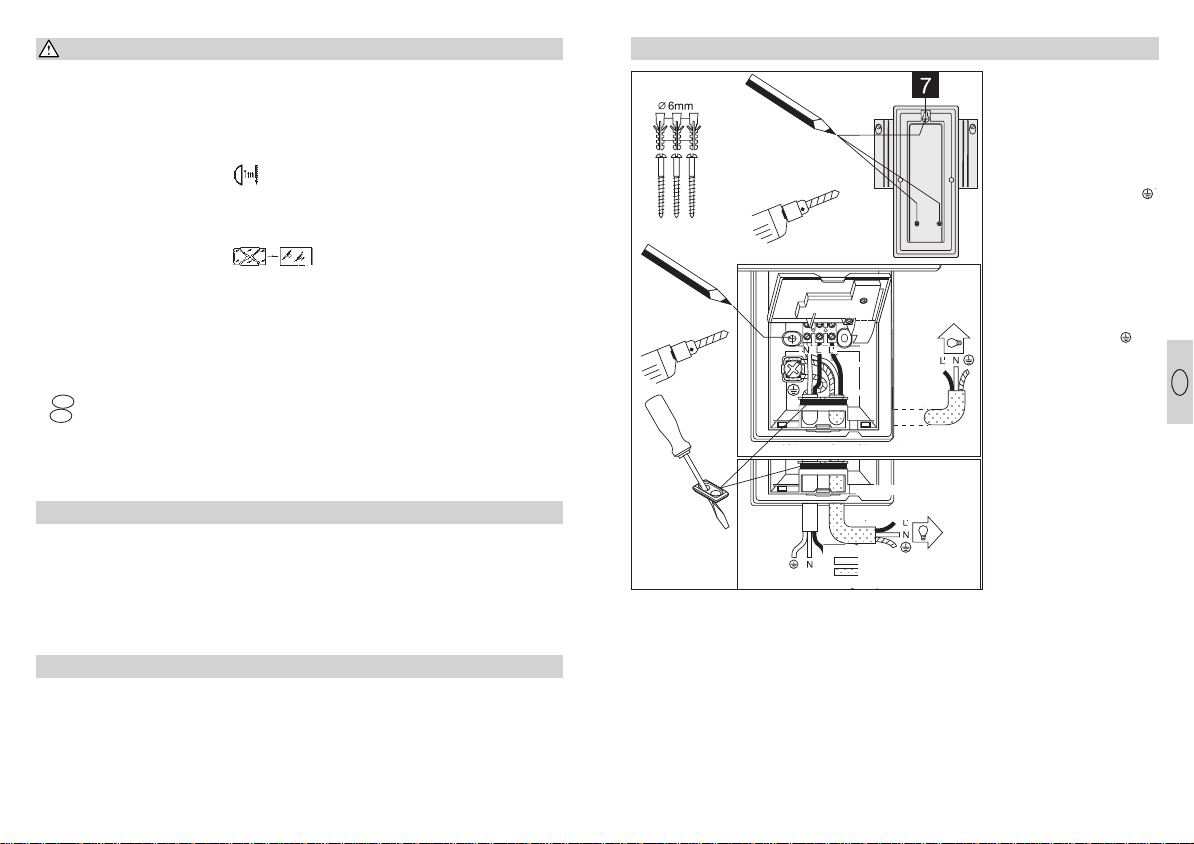

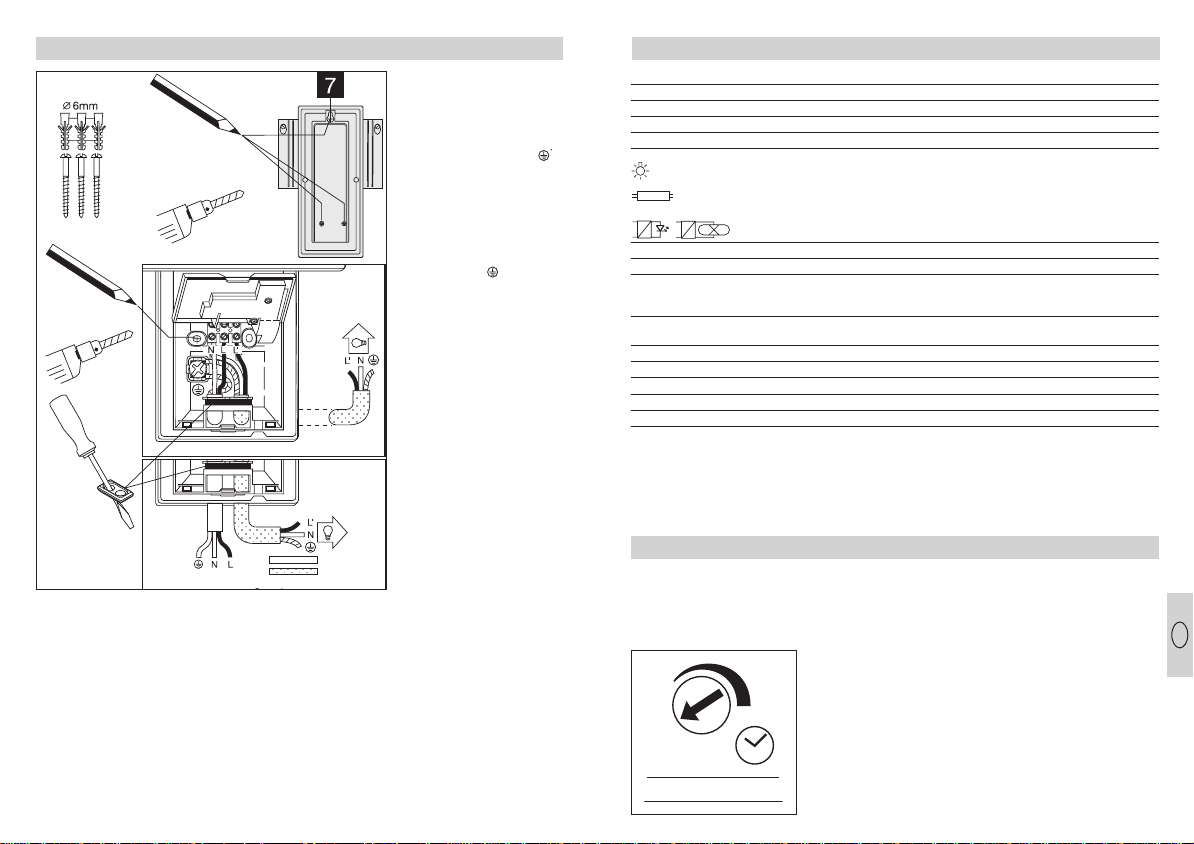

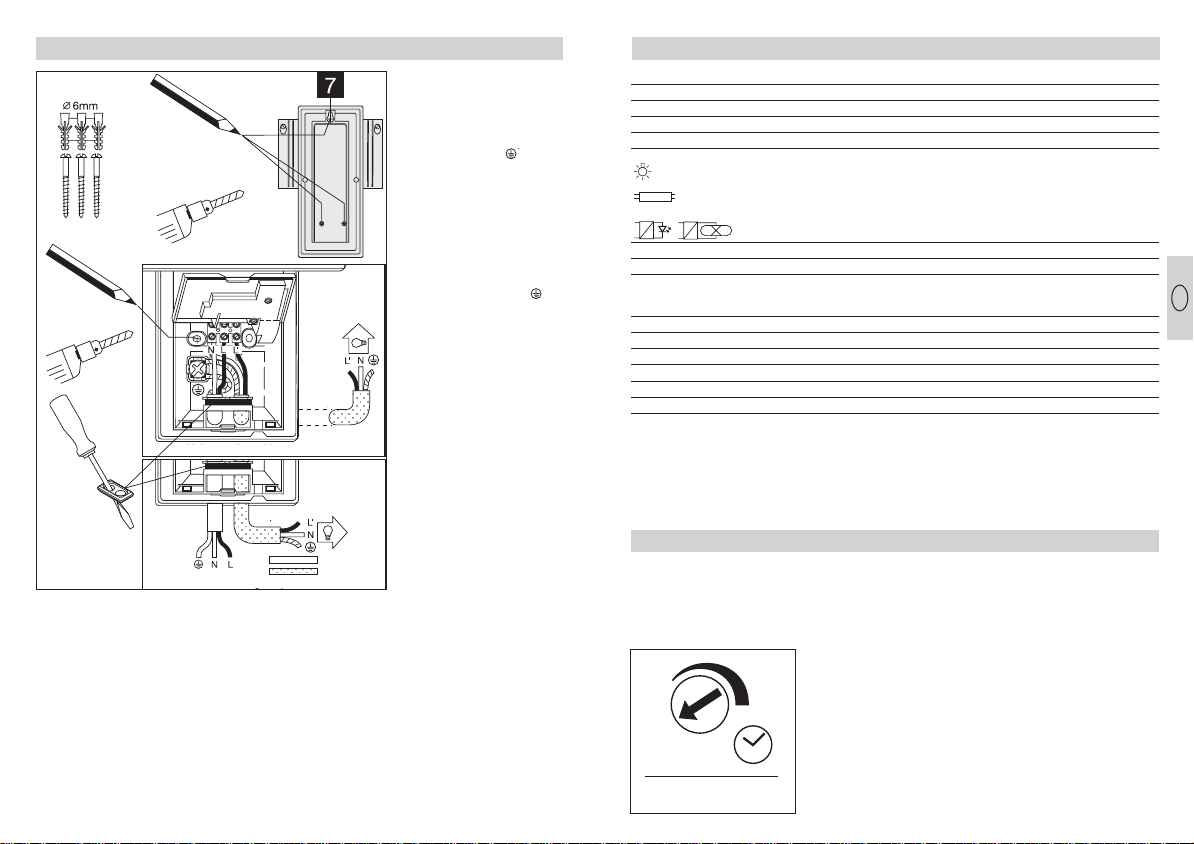

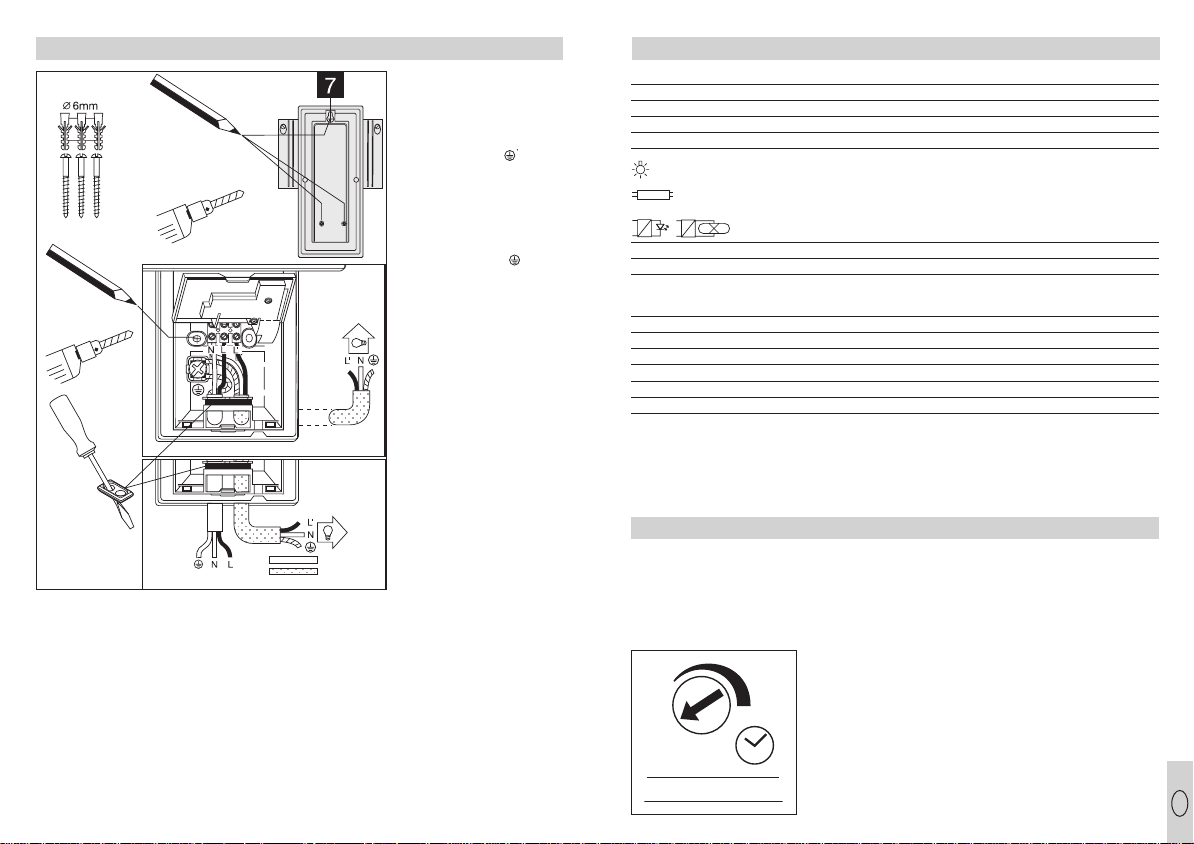

Montageschritte:

1. Designblende  lösen,

2. Positionierschraube 

setzen, 3. Sensor-Halogenstrahler einhängen, 4. Montagegehäuse  aufklappen,

5. Bohrlöcher anzeichnen, Sensor-Halogenstrahler wieder aushängen, 6. Löcher bohren, Dübel (Ø 6 mm) setzen, 7. Dichtstopfen einsetzen. 8. Kabel der Netz- und ggfs. Verbraucherzuleitung hindurchführen und anschließen. 9. Gehäuse fest anschrauben.

a) Anschluss der

Netzzuleitung:

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase N = Neutralleiter PE = Schutzleiter

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten.

Phase (L) und Neutralleiter (N) werden entsprechend der Klemmbelegung angeschlossen. Der Schutzleiter (PE) muss am Erdungskontakt ( ) angeklemmt werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten montiert sein.

Alternativ kann der SensorHalogenstrahler manuell für die Dauer der eingestellten Zeit durch einen ÖffnerTaster in der Netzzuleitung aktiviert werden.

b) Anschluss für einen zusätzlichen Verbraucher:

An dem Sensor-Halogenstrahler kann ein zusätzlicher Verbraucher angeschlossen werden.

Bitte beachten Sie dabei die maximale zulässige Leistung (s. Technische Daten). Der stromführende

Leiter des Verbrauchers wird in die mit L’ gekenn- zeichnete Klemme montiert. Der Neutralleiter des Verbrauchers wird in die mit N gekennzeichnete Klemme zusammen mit dem Neutralleiter der Netzzuleitung geklemmt. Der Schutzleiter wird am Erdungskontakt angebracht.

Wichtig: Ein Vertauschen der Anschlüsse kann zur Beschädigung des Gerätes führen.

NL F GB D

FIN DK S E I

Page 4

2 - 2000 Lux

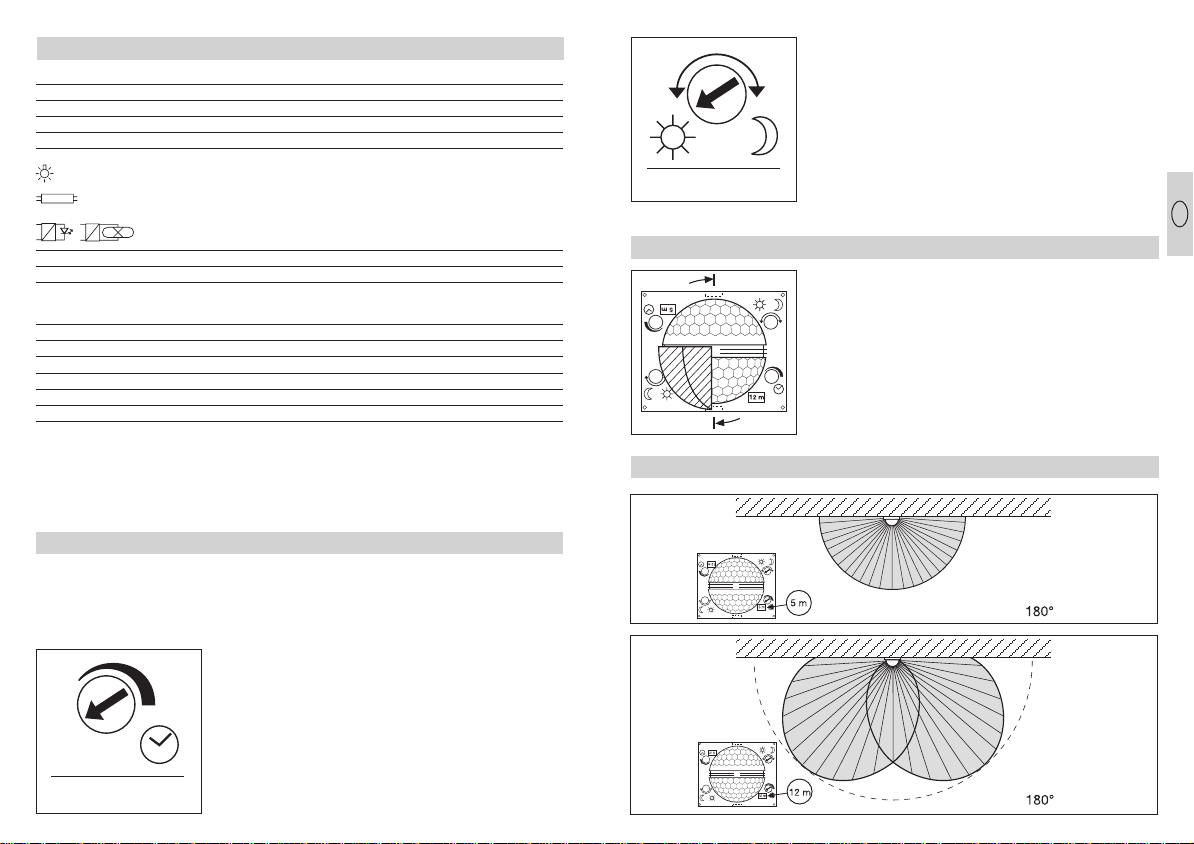

Technische Daten

10 Sek.-15 Min.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Abmessungen (H x B x T): 235 x 220 x 155 mm 235 x 160 x 140 mm Masse: 2060 g 1400 g Netzanschluss: 230 – 240 V, 50 Hz 230 – 240 V, 50 Hz Leistung: max. 500 W / R7S max. 150 W / R7S Zusätzliche Schaltl

eistung:

Erfassungswinkel: 180° horizontal, 90° vertikal Projizierte Fläche des Scheinwerfers: max. 375 cm Reichweite des Sensors: Grundeinstellung 1: max. 12 m (Werkseinstellung)

Zeiteinstellung: 10 Sek. – 15 Min. (Werkseinstellung: 10 Sek.) Dämmerungseinstellung: 2 – 2000 Lux (Werkseinstellung: 2000 Lux) Schutzart: IP 44 Schutzklasse: I (mit Erdleiteranschluss) Schwenkbereich des Strahlers: vertikal: 40°, horizontal: 30° Temperaturbereich: -20 °C – +50 °C

*1) Glühlampen, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) bei 230 V AC *2) Leuchtstoffröhre, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) bei cos ϕ = 0,5,

induktive Last bei 230 V AC

*3) Leuchtstofflampen, Energiesparlampen, LED-Leuchten mit elektronischem Vorschaltgerät

(Gesamtkapazität aller angeschlossenen Vorschaltgeräte unter dem angegebenen Wert) bei 230 V AC

HS 502: HS 152 XENO:

max. 500 W *

max. 300 W, max. 400 W,

cos ϕ = 0,5 *

2 x à 58 W, 4 x à 58 W,

C ≤ 44 µF *

Grundeinstellung 2: max. 5 m

+ Feinjustierung durch Abdeckschalen 1 – 12 m

max. 800 W *

cos ϕ = 0,5 *

C ≤ 88 µF *

max. 300 cm

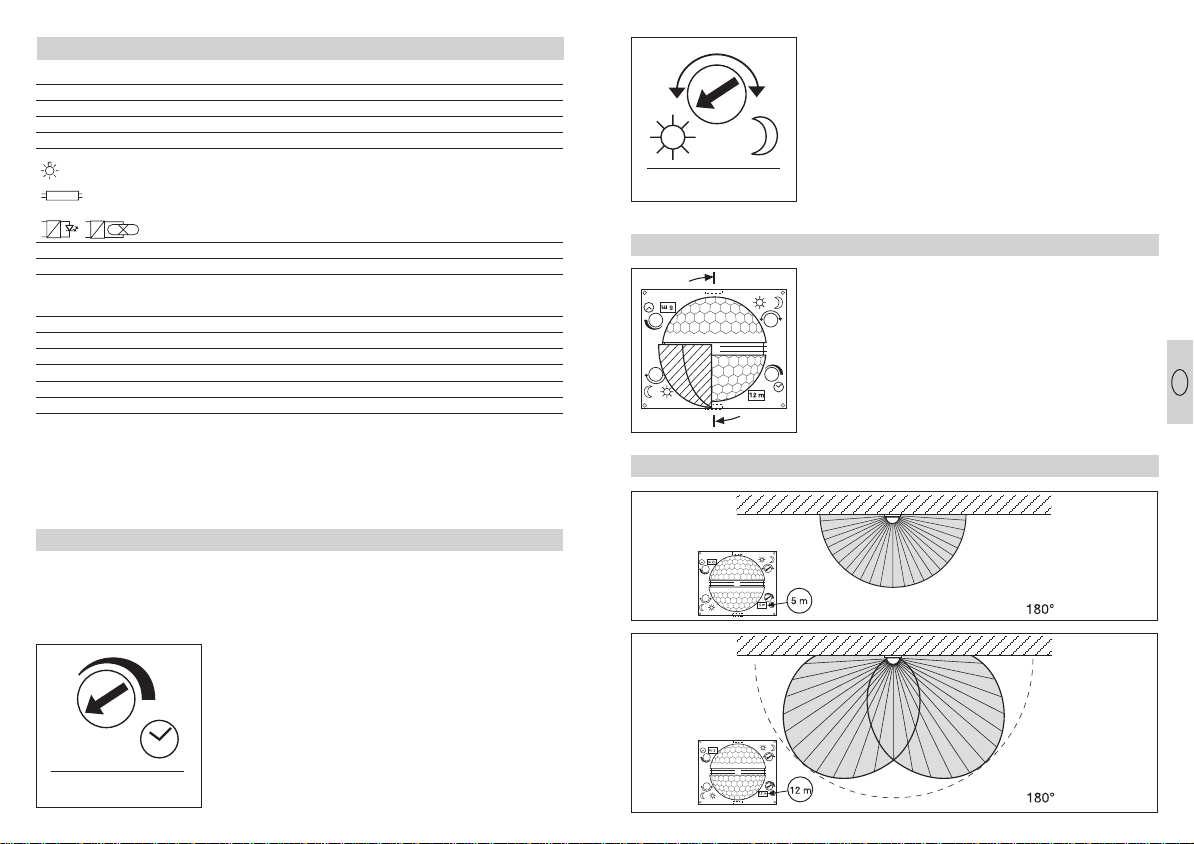

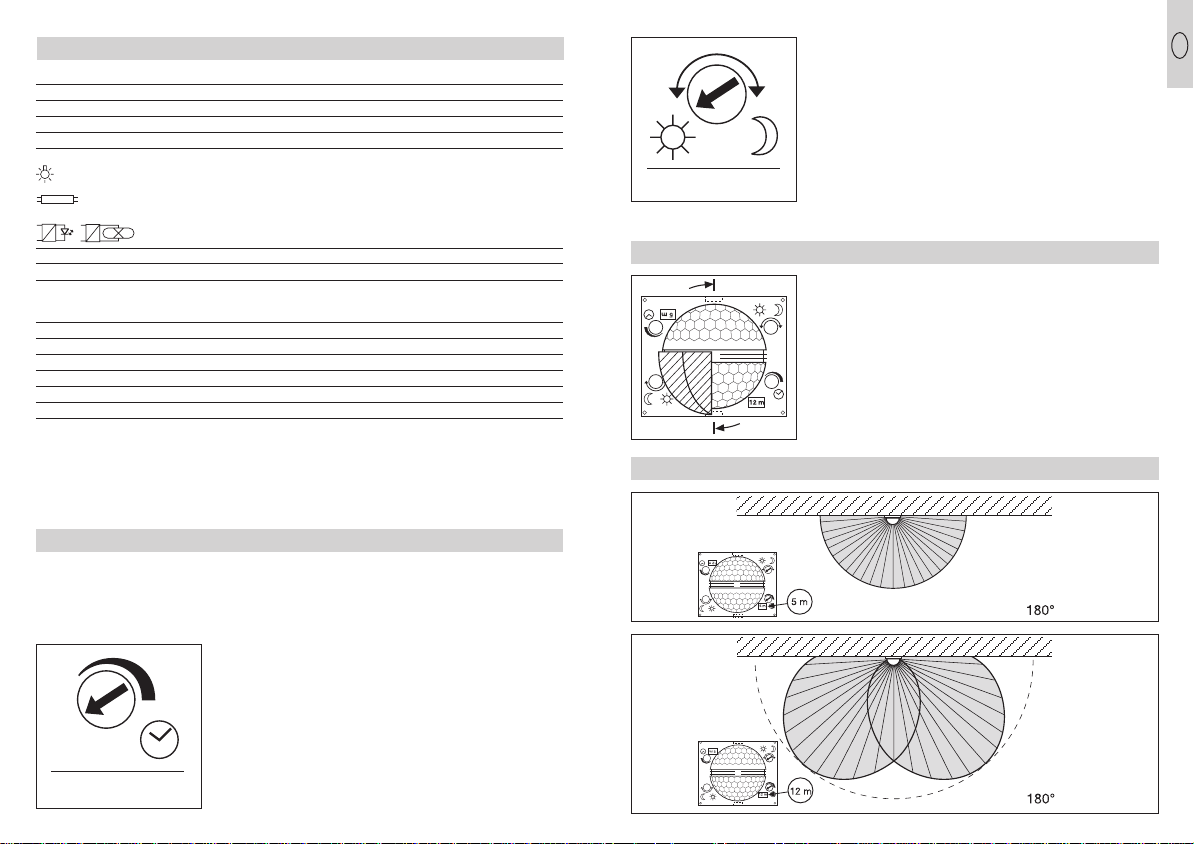

Funktionen

Nachdem der Netzanschluss vorgenommen, das Gehäuse geschlossen und die Linse aufgesetzt ist, kann die Anlage in Betrieb

genommen werden. Zwei Einstellmöglichkeiten liegen hinter der Designblende  verborgen.

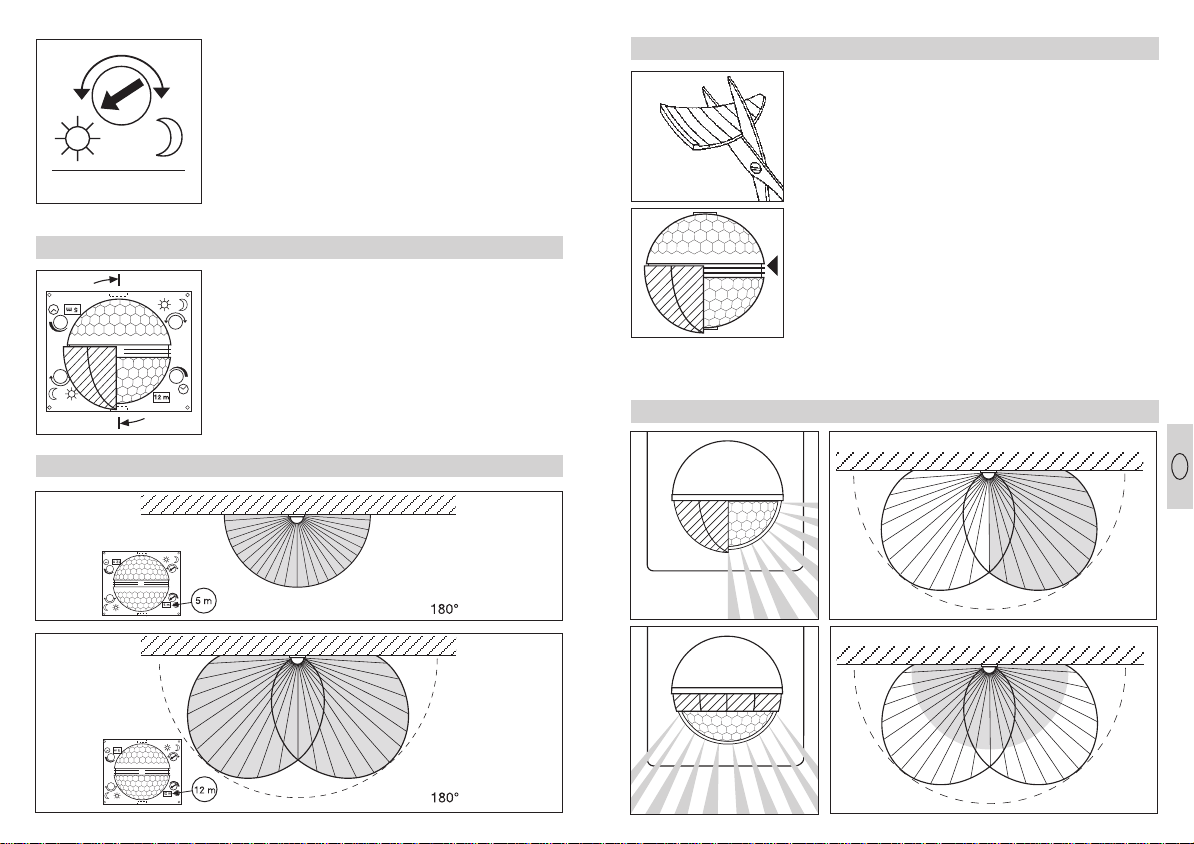

Ausschaltverzögerung (Zeiteinstellung)

Die gewünschte Leuchtdauer des Sensor-Halogenstrahlers kann stufenlos von ca. 10 Sek. bis max. 15 Min. eingestellt werden. Stellschraube Linksanschlag bedeutet kürzeste

Wichtig: Zeit- und Dämmerungseinstellung nur mit montierter Linse vornehmen.

Zeit ca. 10 Sek., Stellschraube Rechtsanschlag bedeutet längste Zeit ca. 15 Min. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

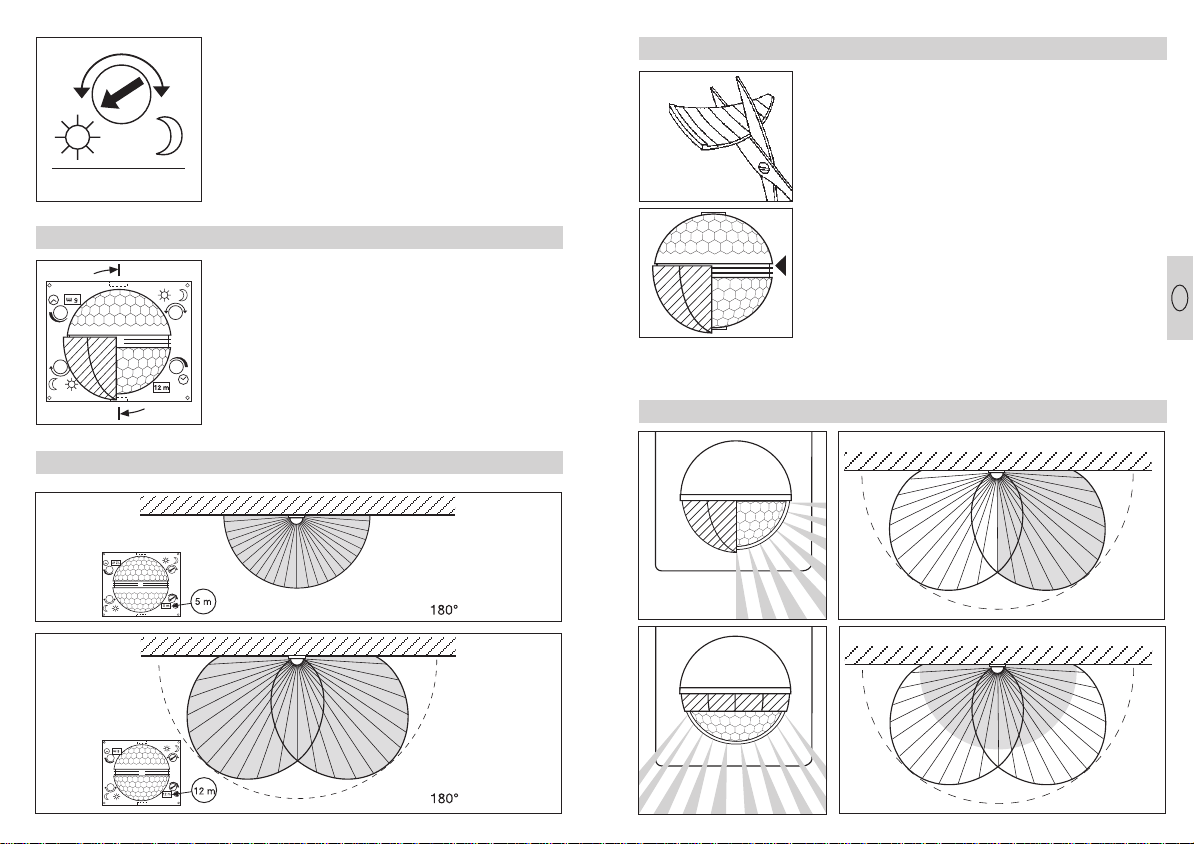

Dämmerungseinstellung (Ansprechschwelle)

Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 Lux bis 2000 Lux eingestellt werden. Stellschraube Linksanschlag bedeutet Tageslichtbetrieb ca. 2000 Lux.

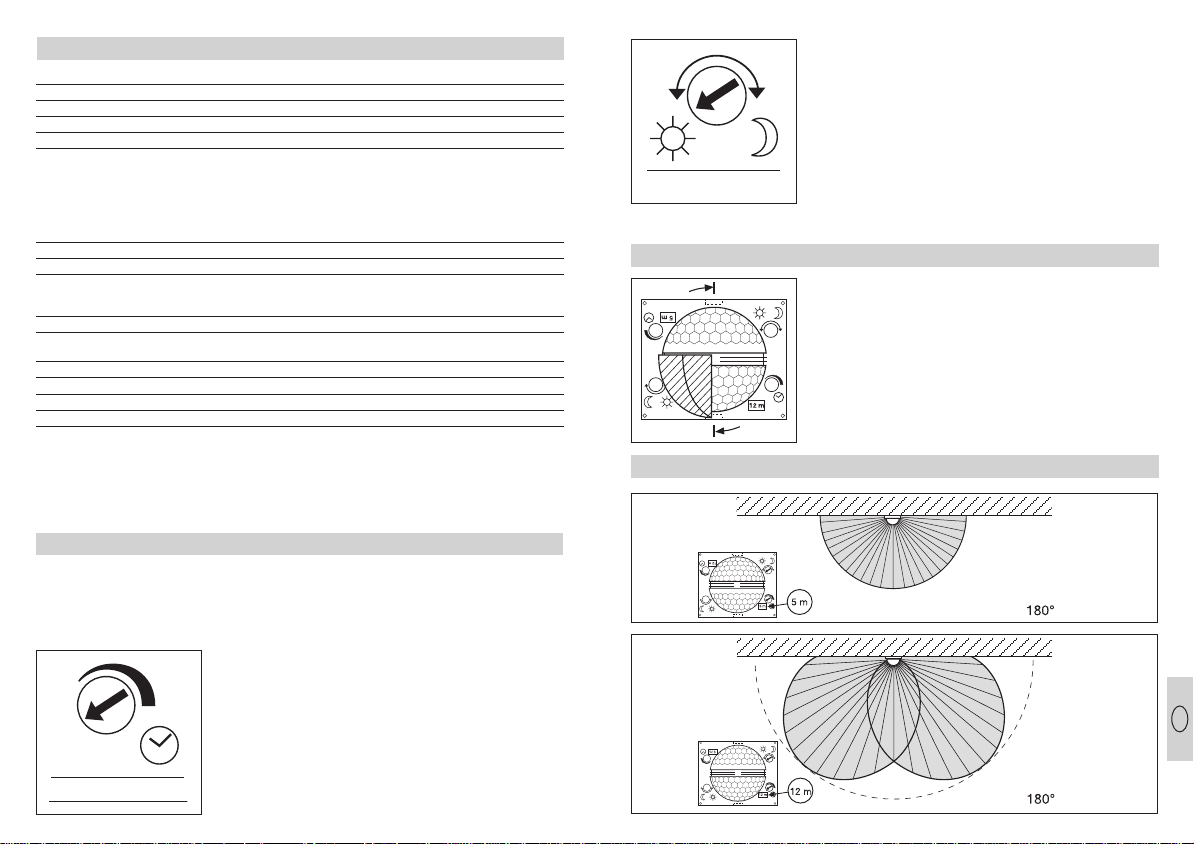

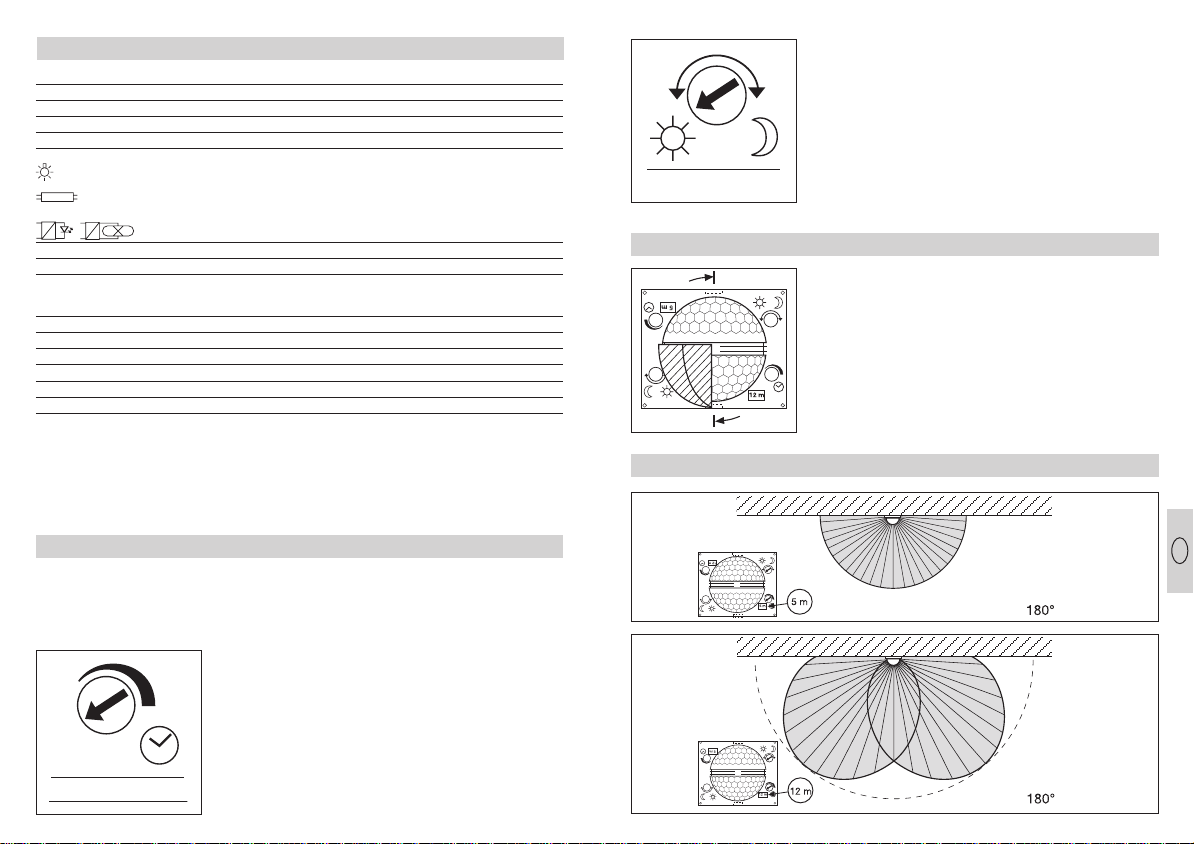

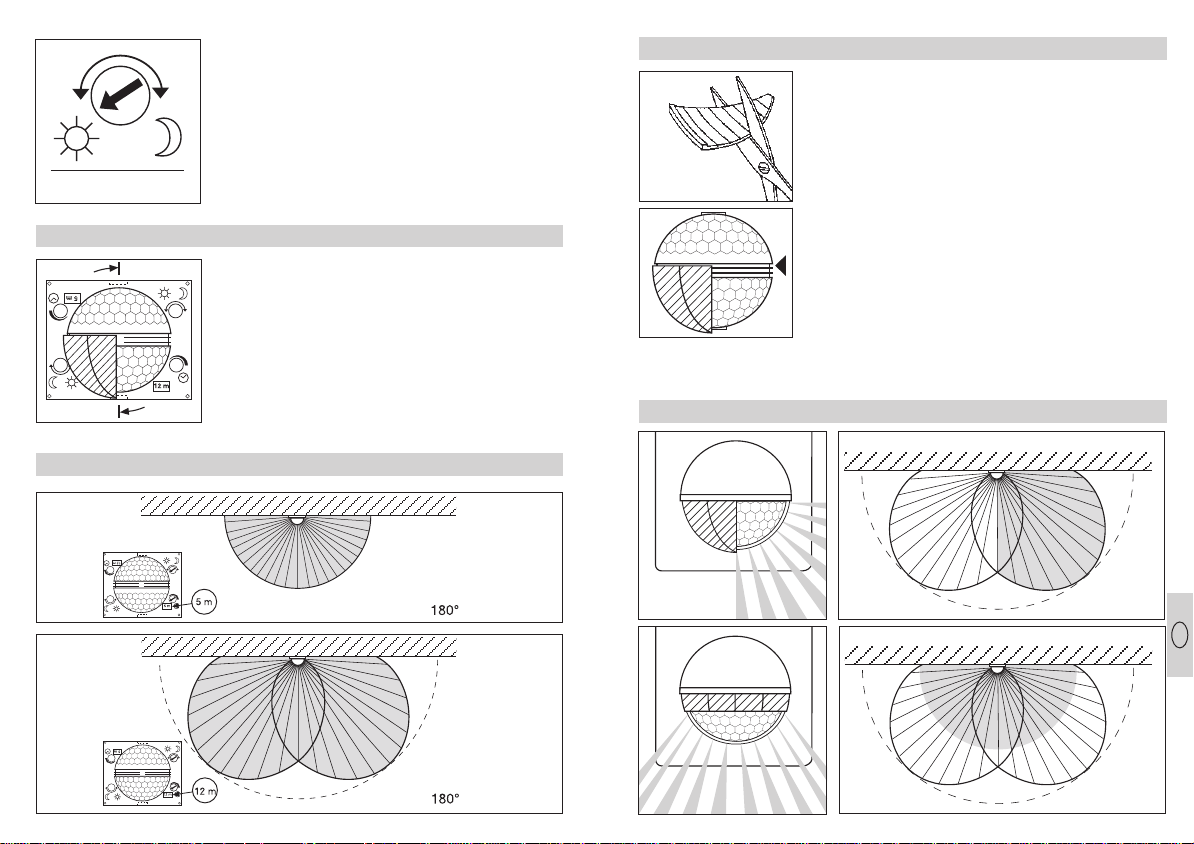

Reichweiten-Grundeinstellung

Die Linse des Sensor-Halogenstrahlers ist in zwei Erfassungsbereiche aufgeteilt. Mit der einen Hälfte wird eine Reichweite von max. 5 m, mit der anderen eine Reichweite von max. 12 m erzielt (bei einer Montagehöhe von ca. 2 m). Nach dem Aufsetzen der Linse markiert ein kleiner

Beispiele

Stellschraube Rechtsanschlag bedeutet Dämmerungsbetrieb ca. 2 Lux. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss die Stellschraube auf Linksanschlag stehen.

Pfeil die gewählte max. Reichweite von 12 m oder 5 m (Pfeil links = 5 Meter, Pfeil rechts = 12 Meter). Die Linse kann seitlich mit einem Schraubendreher aus der Verrastung gelöst und entsprechend der gewünschten Reichweite wieder aufgesetzt werden.

Page 5

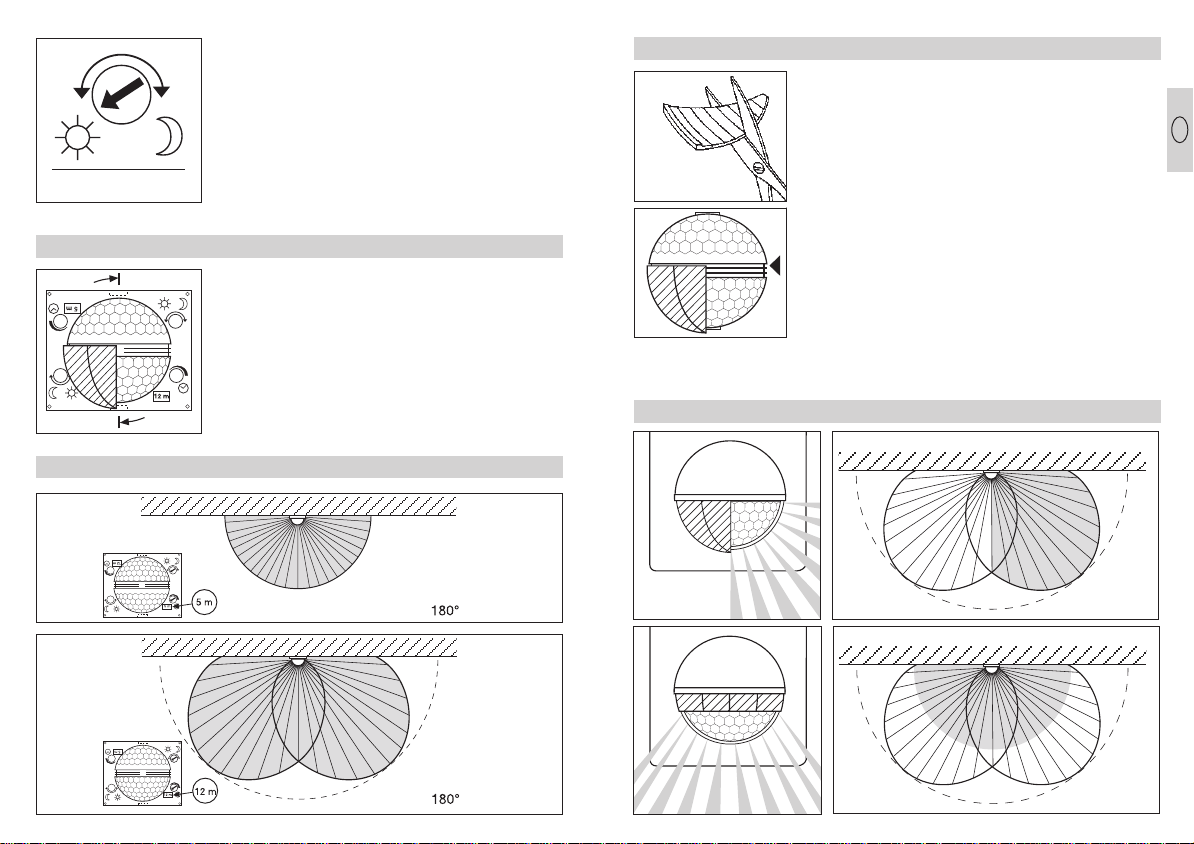

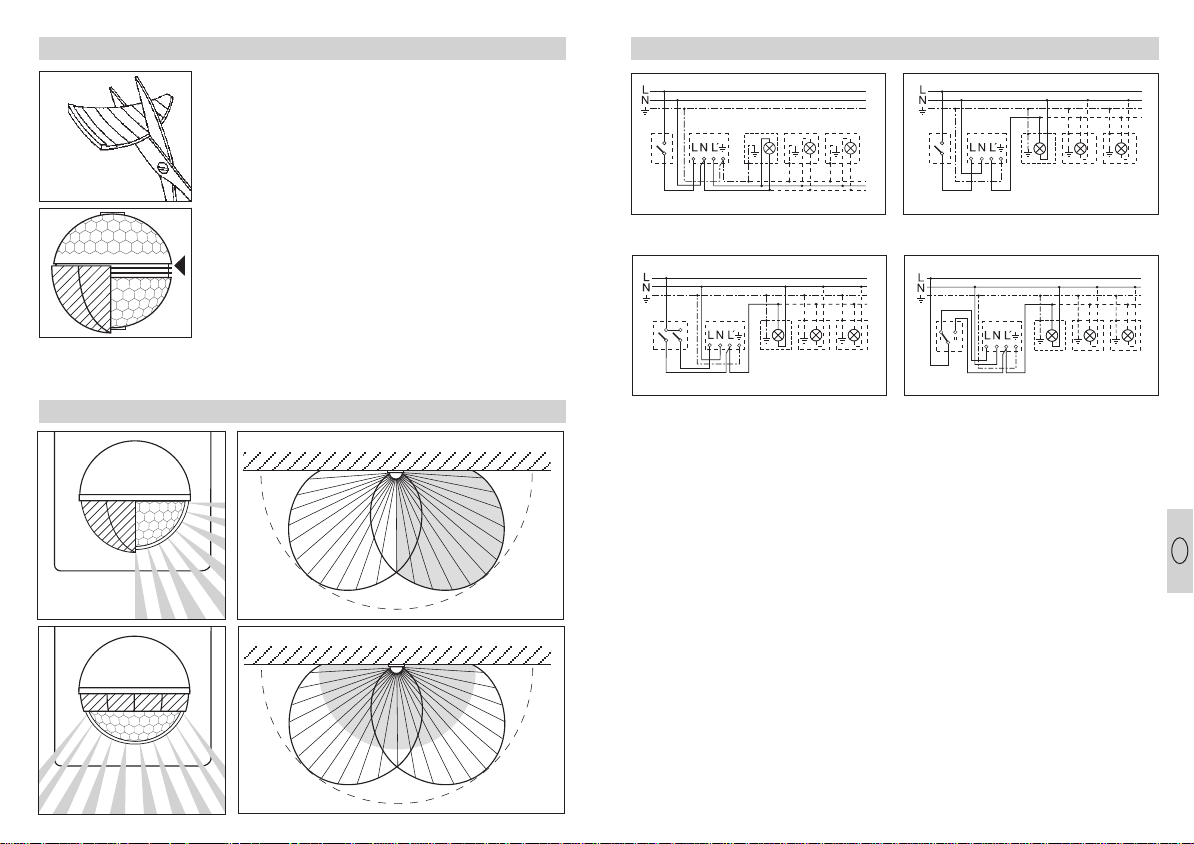

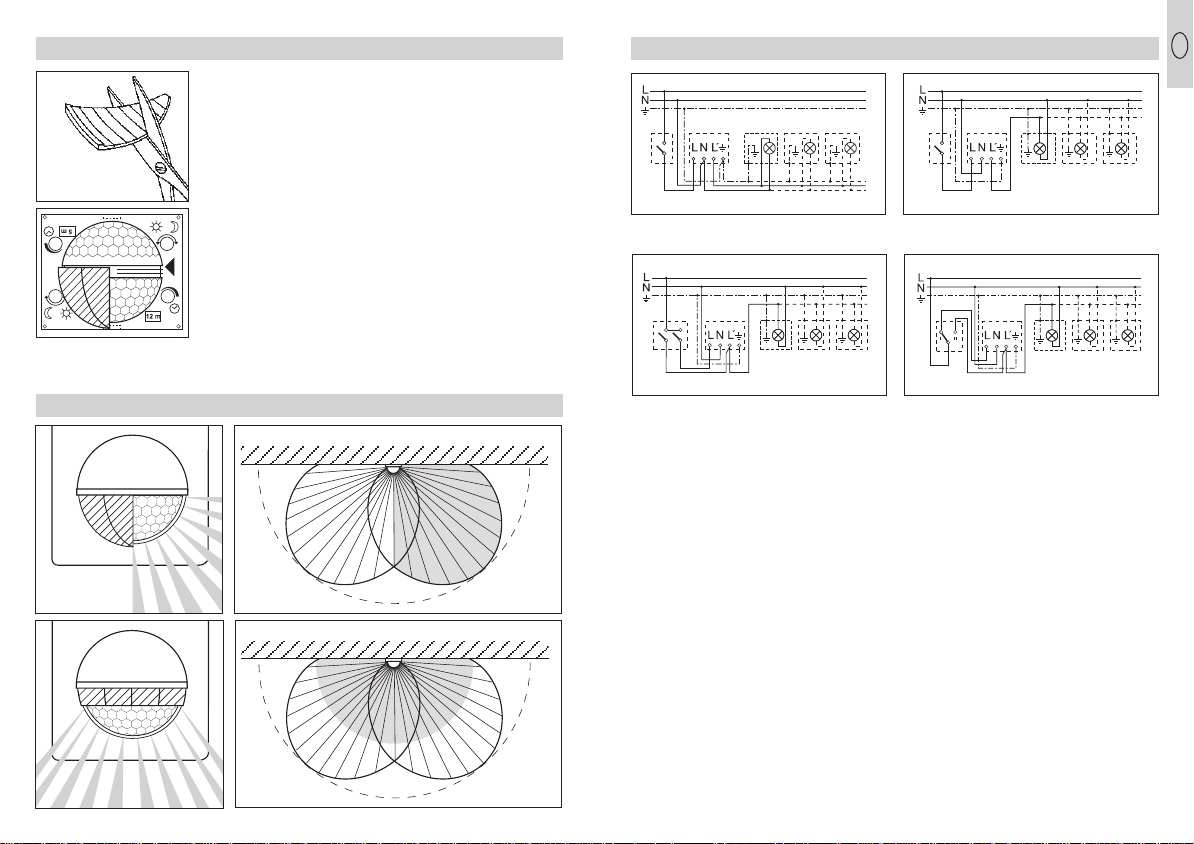

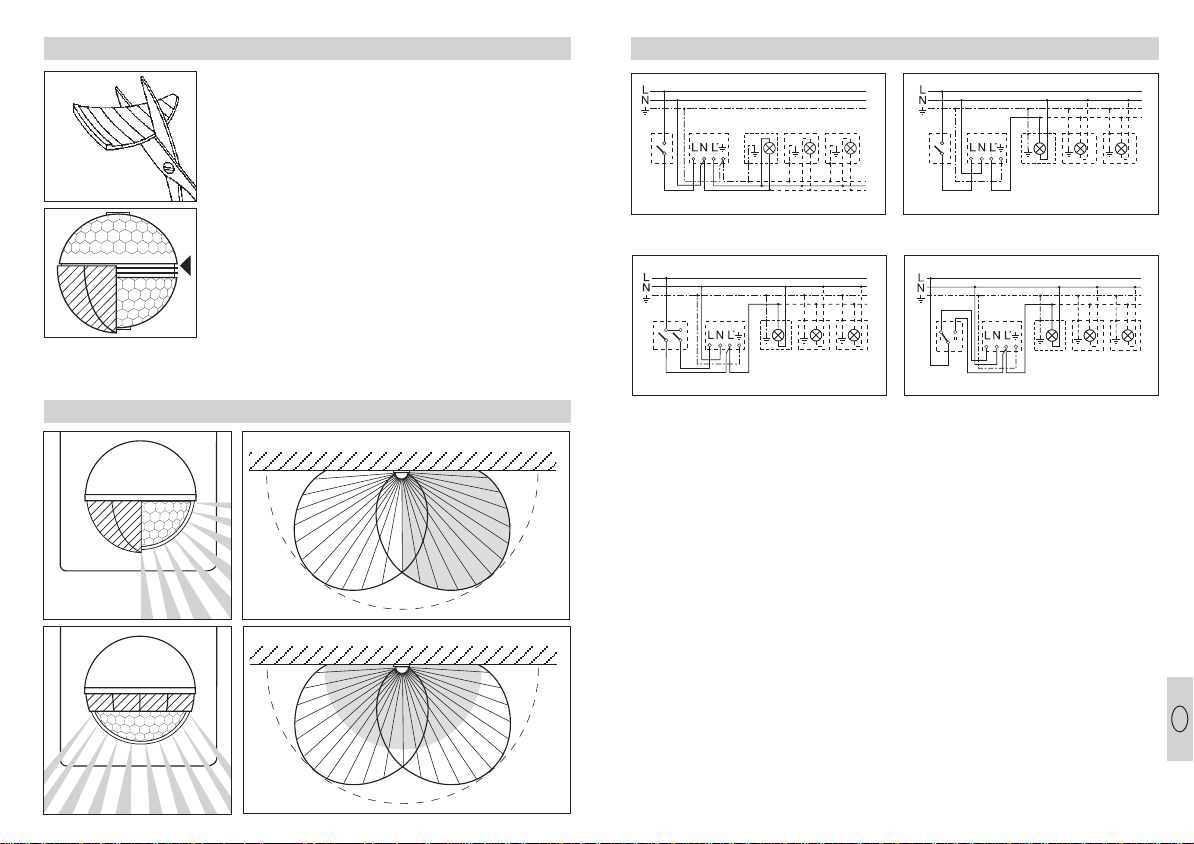

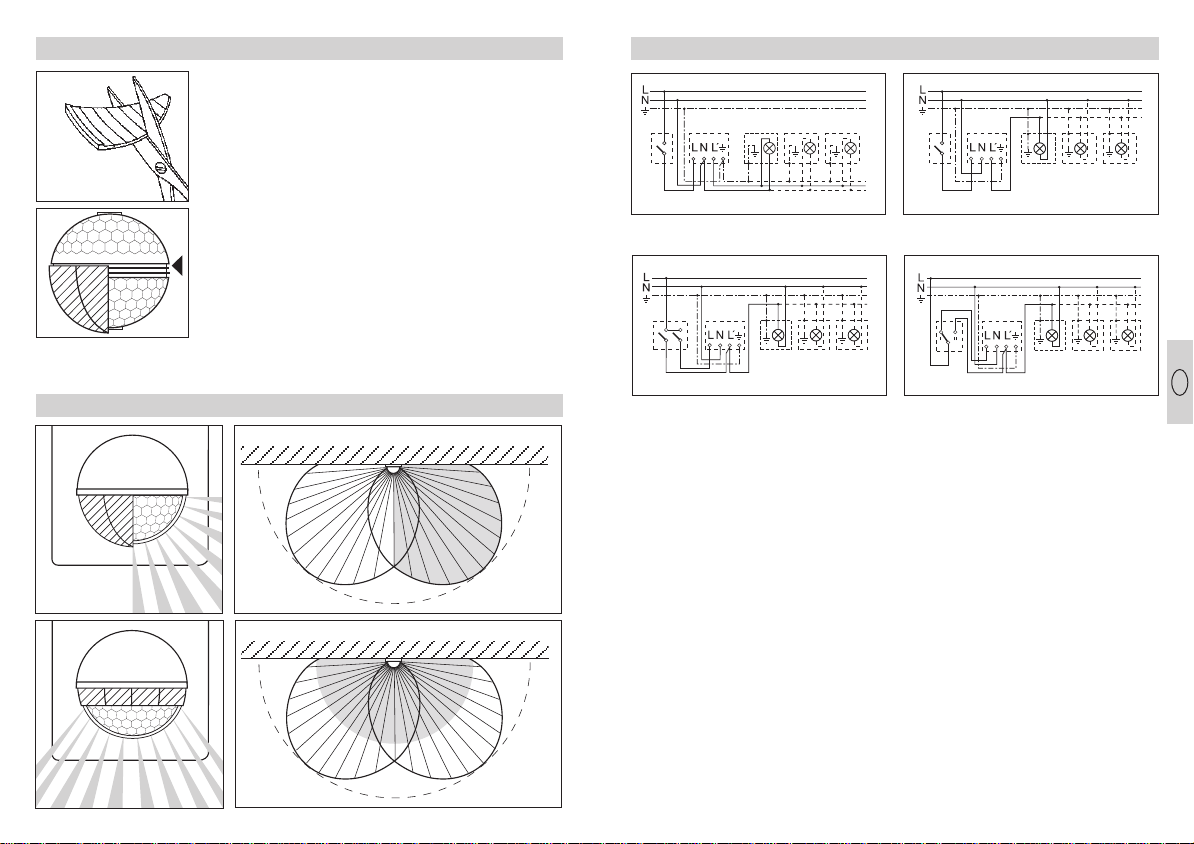

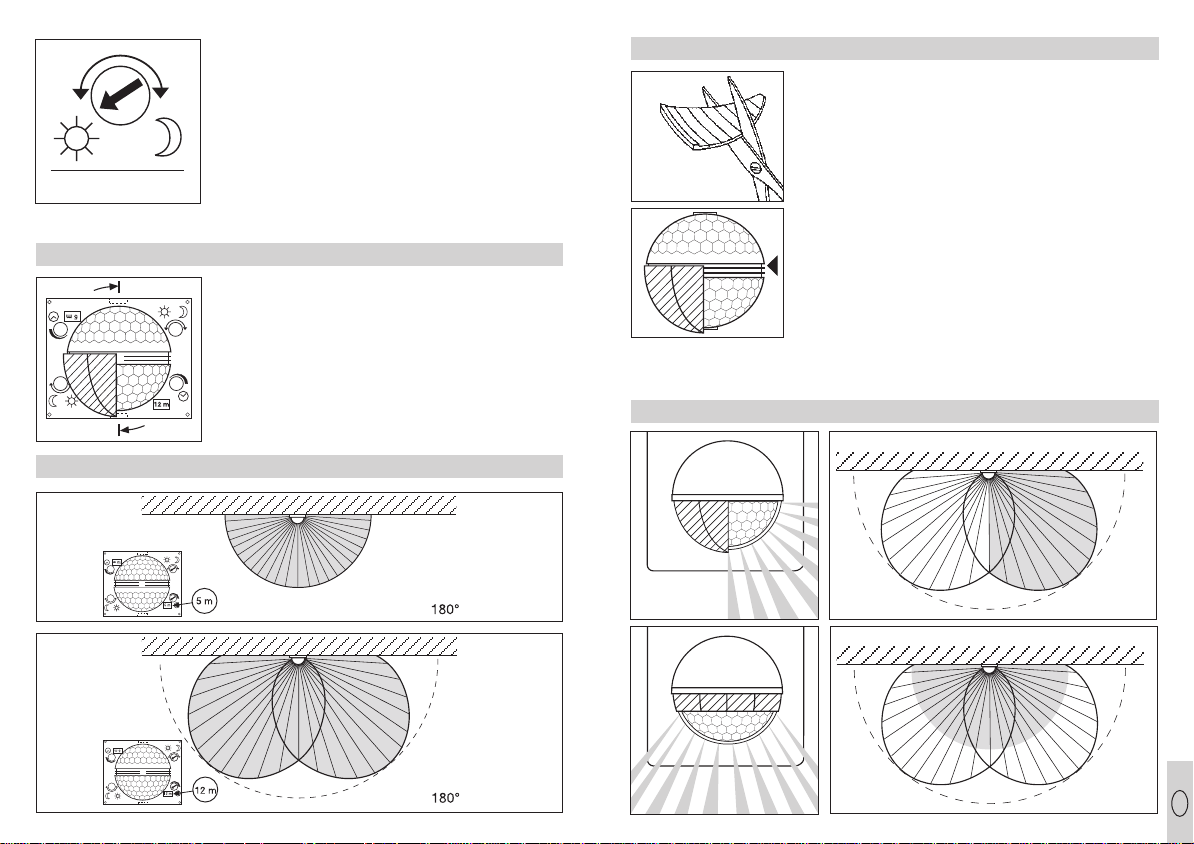

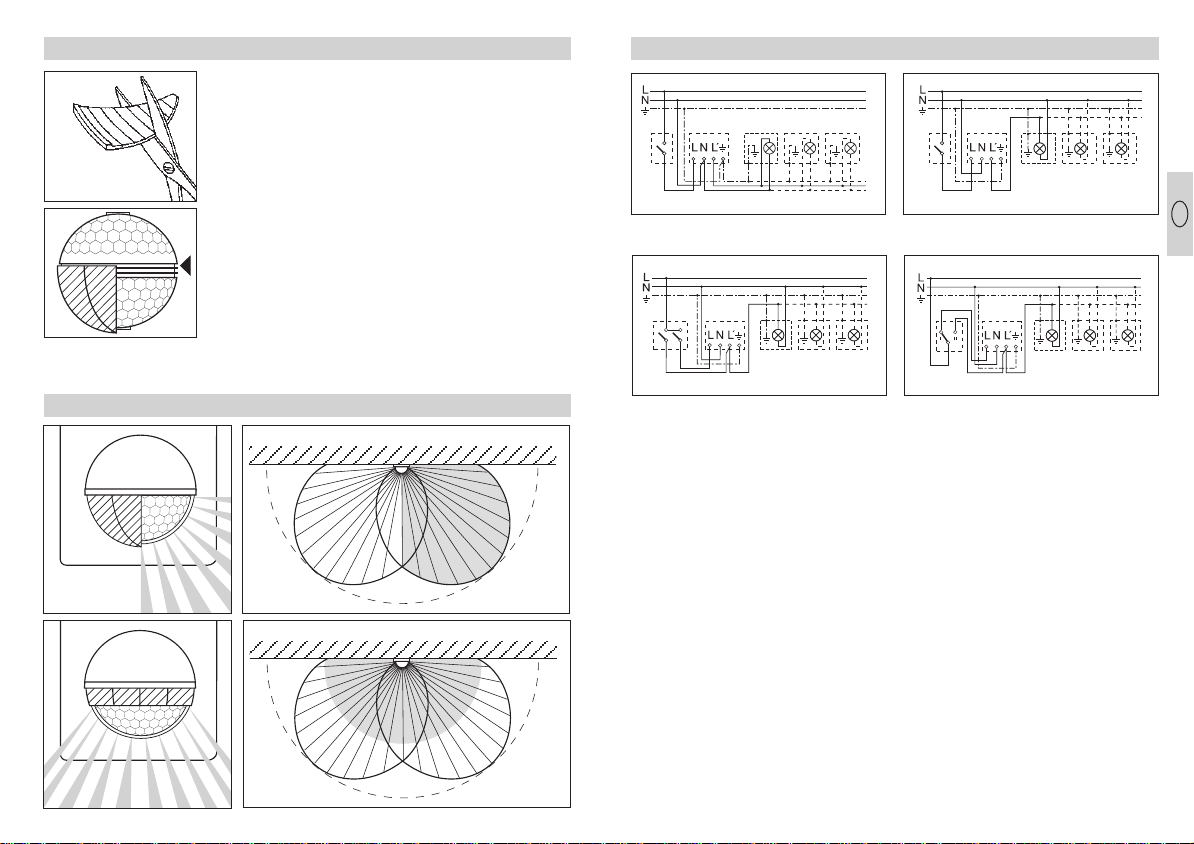

Individuelle Feinjustierung mit Abdeckblenden

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Um zusätzliche Bereiche wie z.B. Gehwege auszugrenzen oder gezielt zu überwachen, lässt sich der Erfassungsbereich durch Anbringen von Abdeckschalen genau einstellen. Die Abdeckschalen können entlang der vorgenuteten Einteilungen in der Senkrechten und Waagerechten getrennt oder mit einer Schere geschnitten werden.

An der obersten Vertiefung in der Mitte der Linse können sie dann eingehängt werden. Durch das Aufsetzen der Designblende werden sie schließlich fixiert.

(Siehe unten: Beispiele zur Verringerung des Erfassungswinkels sowie zur Reduzierung der Reichweite.)

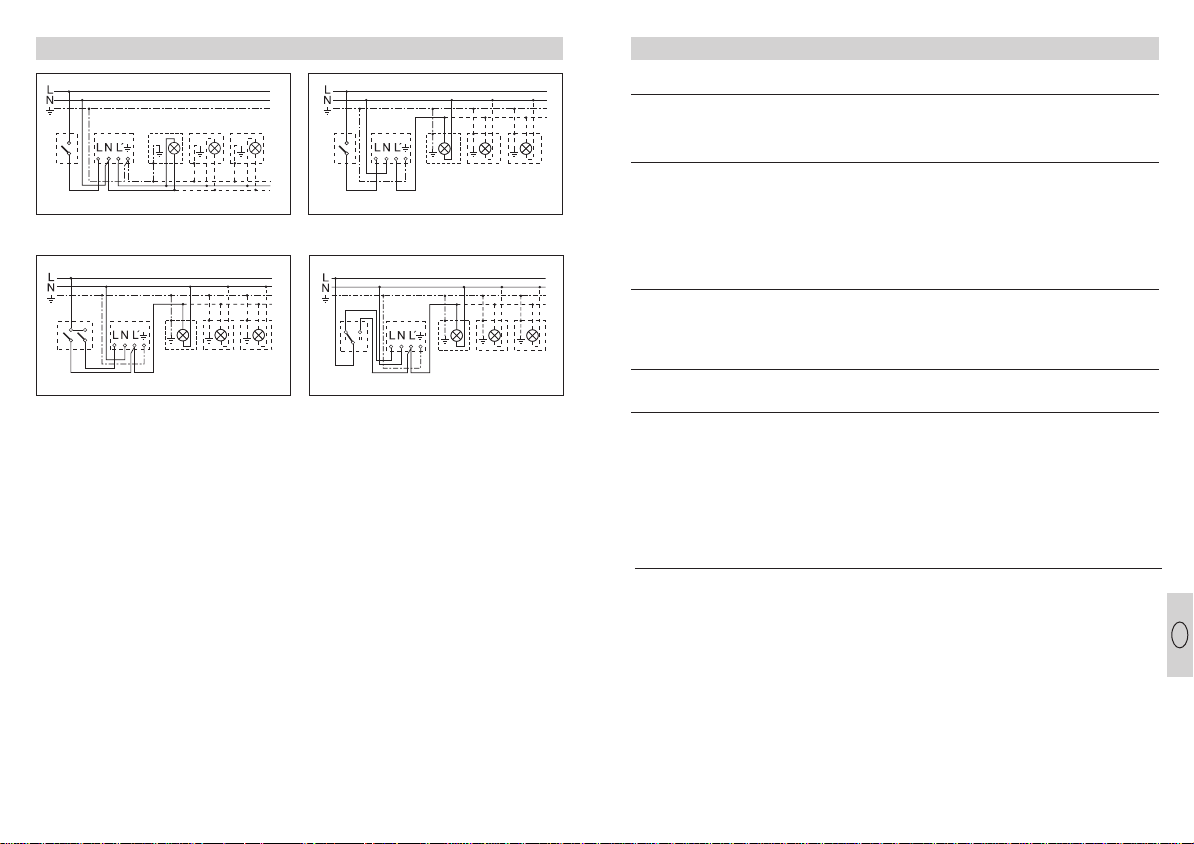

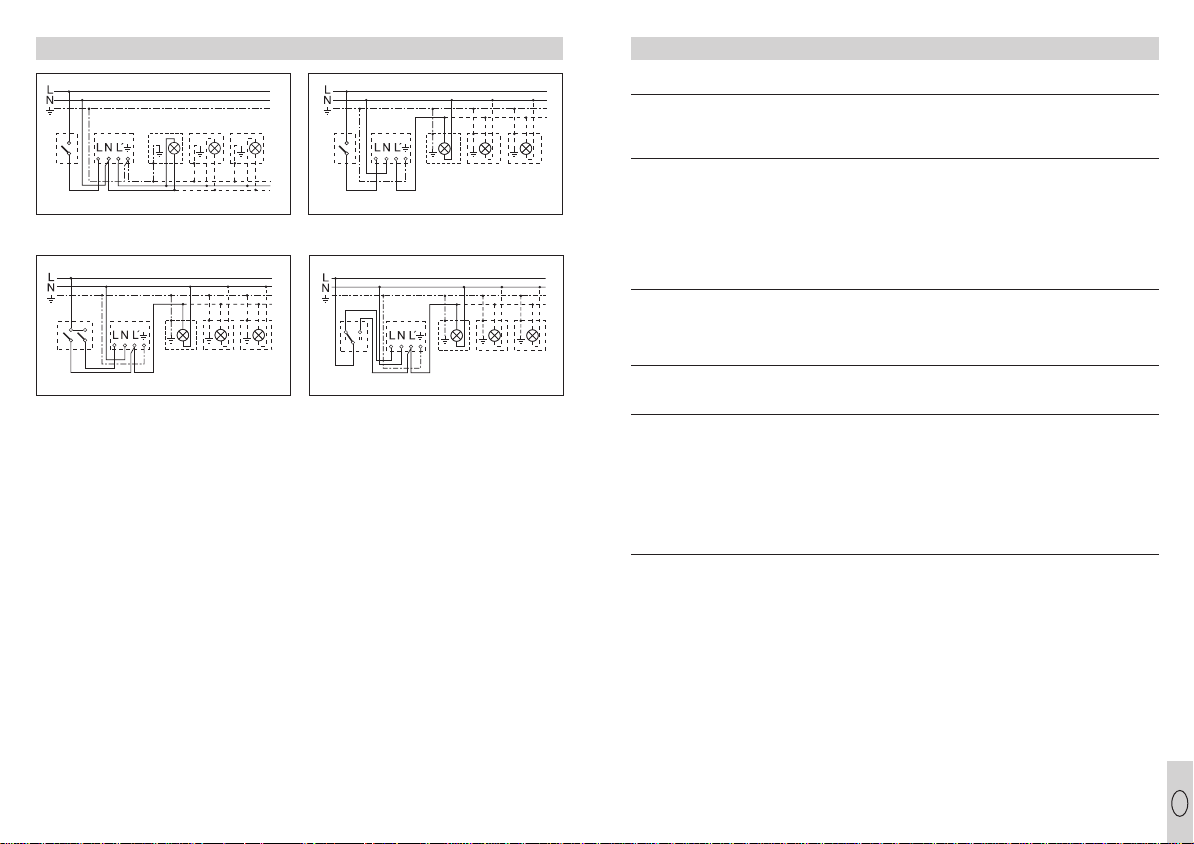

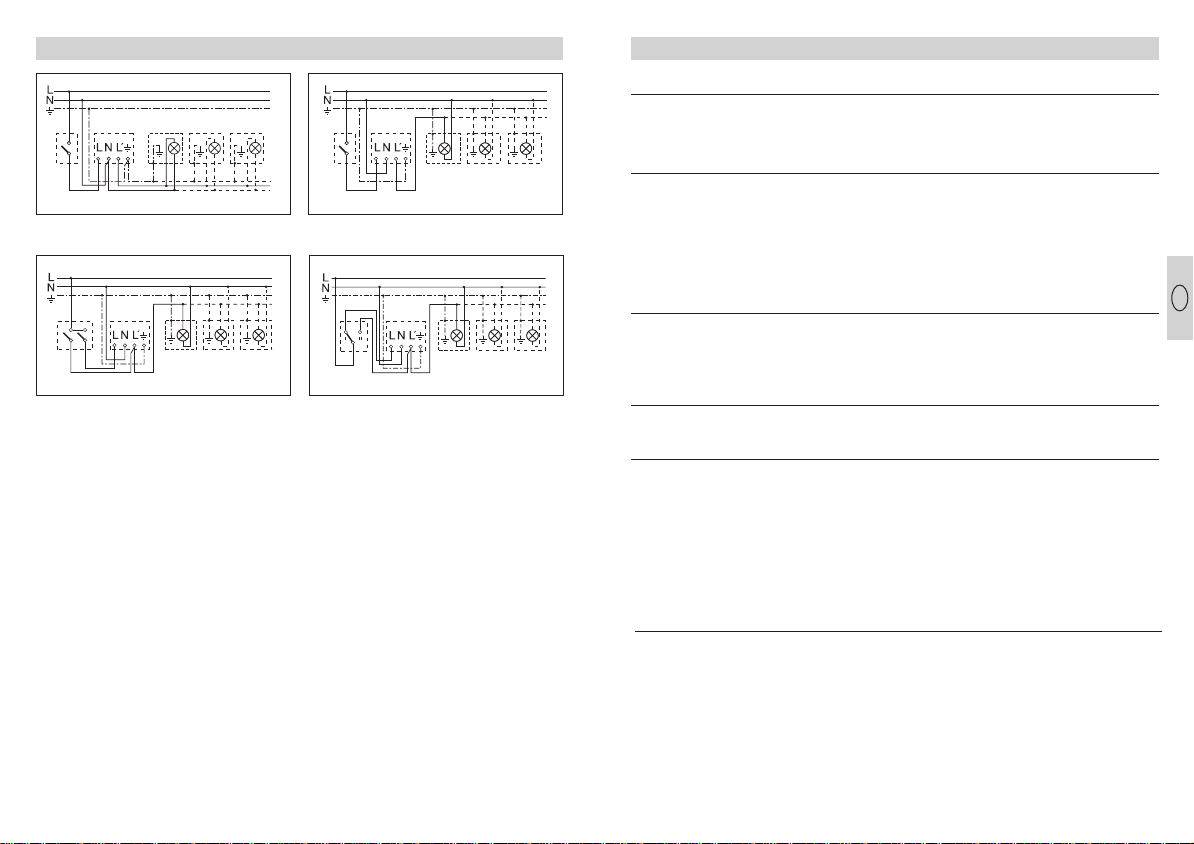

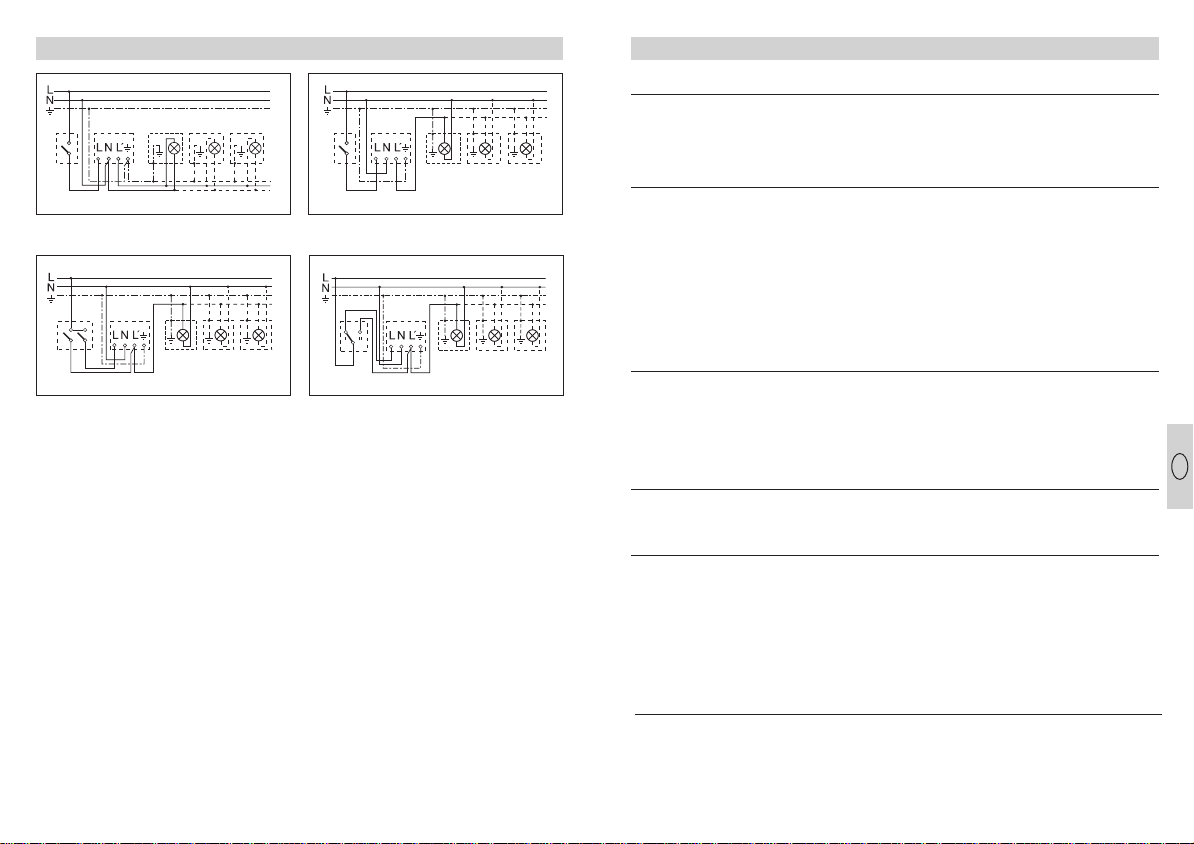

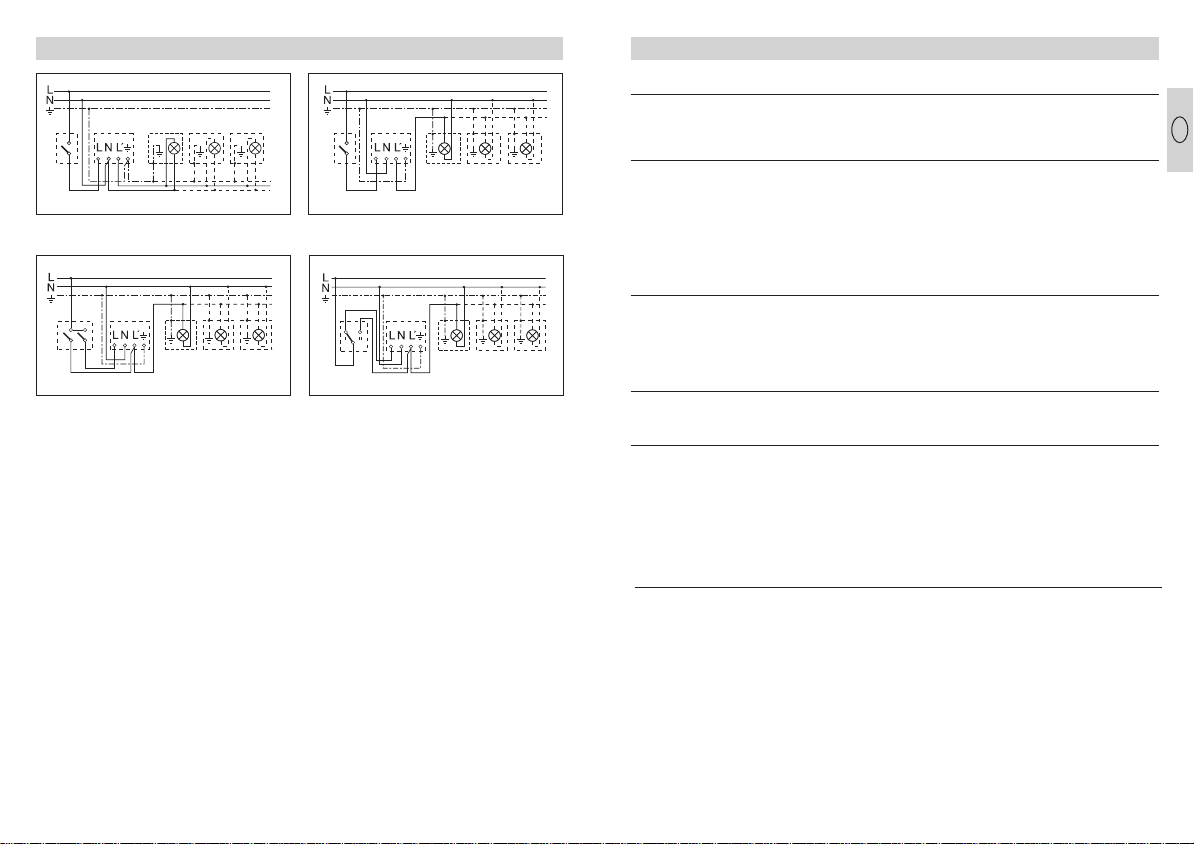

Anschlussbeispiele

1. Leuchte ohne vorhandenen Neutralleiter

2. Leuchte mit vorhandenem Neutralleiter

Beispiele

3. Anschluss über Serienschalter für Hand- und Automatik-Betrieb

4. Anschluss über einen Wechselschalter für Dauerlicht- und AutomatikBetrieb

Stellung I: Automatik-Betrieb Stellung II: Hand-Betrieb Dauerbeleuch-

Achtung: Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung I und Stellung II.

tung

Page 6

Betriebsstörungen

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Störung Ursache Abhilfe

Sensor-Halogenstrahler ohne Spannung

Sensor-Halogenstrahler schaltet nicht ein

Sensor-Halogenstrahler schaltet nicht aus

Sensor-Halogenstrahler schaltet immer EIN/AUS

Sensor-Halogenstrahler schaltet unerwünscht ein

■ Sicherung defekt, nicht

eingeschaltet

■ Kurzschluss

■ bei Tagesbetrieb,

Dämmerungseinstellung steht auf Nachtbetrieb

■ Leuchtmittel defekt

■ Netzschalter AUS

■ Sicherung defekt

■ Erfassungsbereich nicht

gezielt eingestellt

■ dauernde Bewegung im

Erfassungsbereich

■ durch den hausinternen

Serien- bzw. Wechselschalter auf Dauerbetrieb

■ dauernde Bewegung im

Erfassungsbereich

■ Wind bewegt Bäume

und Sträucher im Erfassungsbereich

■ Erfassung von Autos auf

der Straße

■ plötzliche Temperatur-

veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern

■ neue Sicherung,

Netzschalter einschalten, Leitung überprüfen mit Spannungsprüfer

■ Anschlüsse überprüfen

■ neu einstellen

■ Leuchtmittel

austauschen

■ einschalten

■ neue Sicherung, evtl.

Anschluss überprüfen

■ neu justieren

■ Bereich kontrollieren und

evtl. neu justieren, bzw. abdecken

■ Serien- bzw. Wechsel-

schalter auf Automatik

■ Bereich kontrollieren und

evtl. neu justieren, bzw. abdecken

■ Bereiche mit Abdeck-

schalen ausblenden

■ Bereiche mit Abdeck-

schalen ausblenden

■ Bereich verändern,

Montageort verlegen

Konformitätserklärung

Das Produkt erfüllt die Niederspannungsrichtlinie

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion.

Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl.

2006/95/EG und die EMVRichtlinie 2004/108/EG.

Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten.

Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt oder in den ersten 6 Monaten dem Händler übergeben wird.

Reparaturservice: Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werksservice. Bitte das Produkt gut verpackt an die nächste Servicestation senden.

1110

Page 7

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Installation instructions

Dear customer,

Thank you for the confidence that you have placed in us in purchasing your new STEINEL sensor halogen light. You have decided on a high quality product, manufactured, tested and packed with the greatest care.

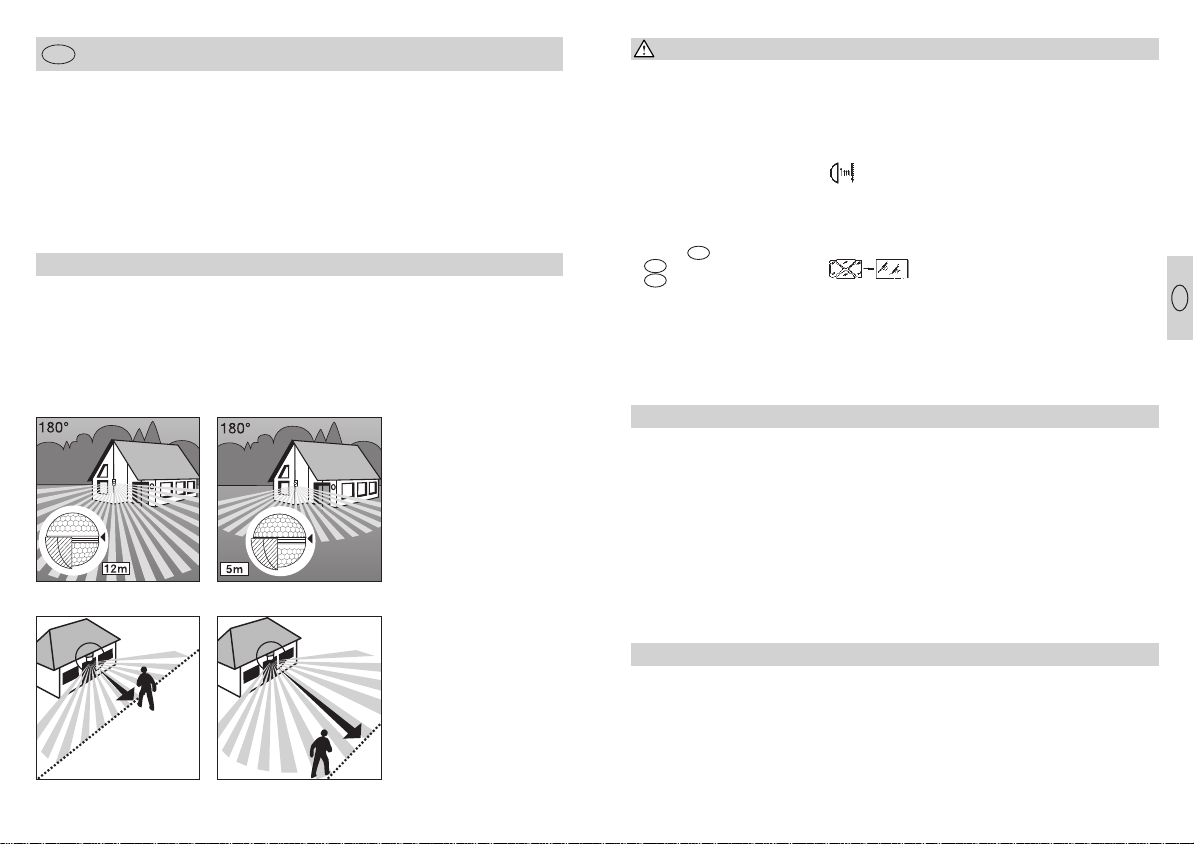

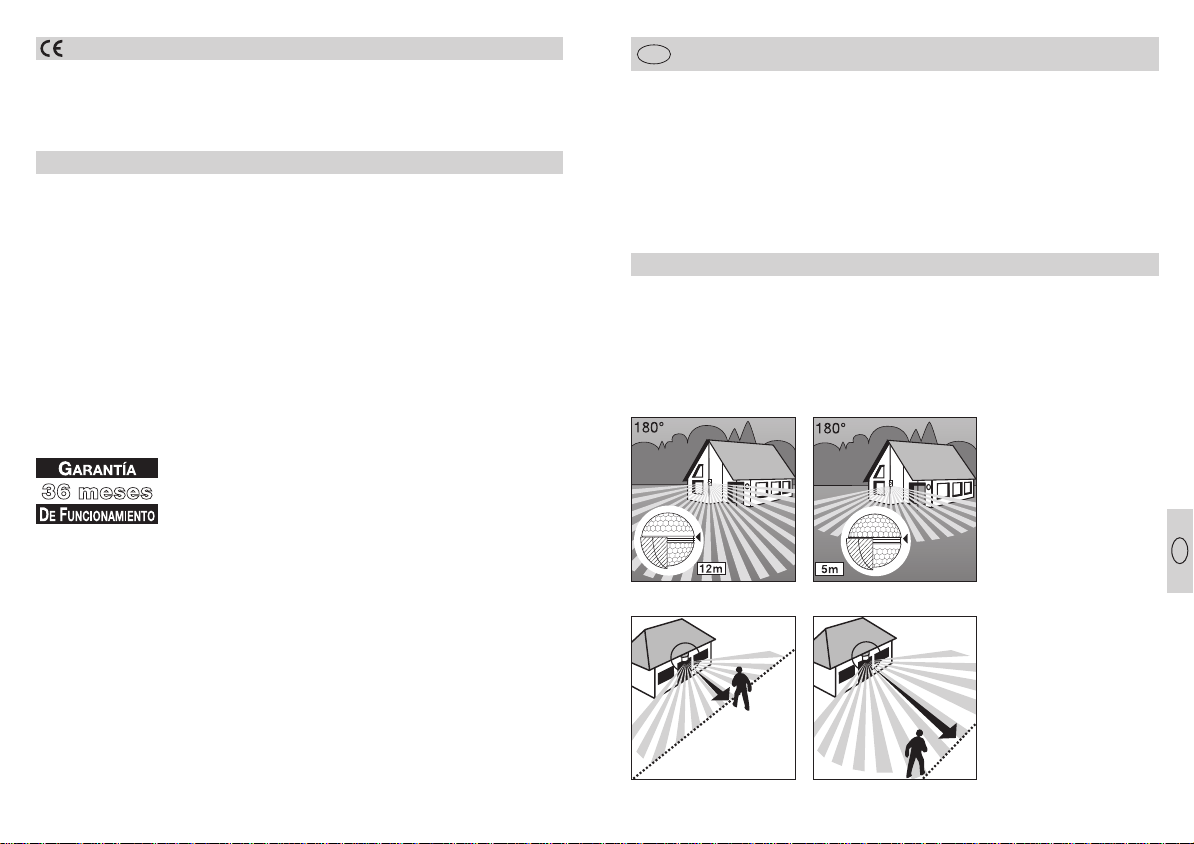

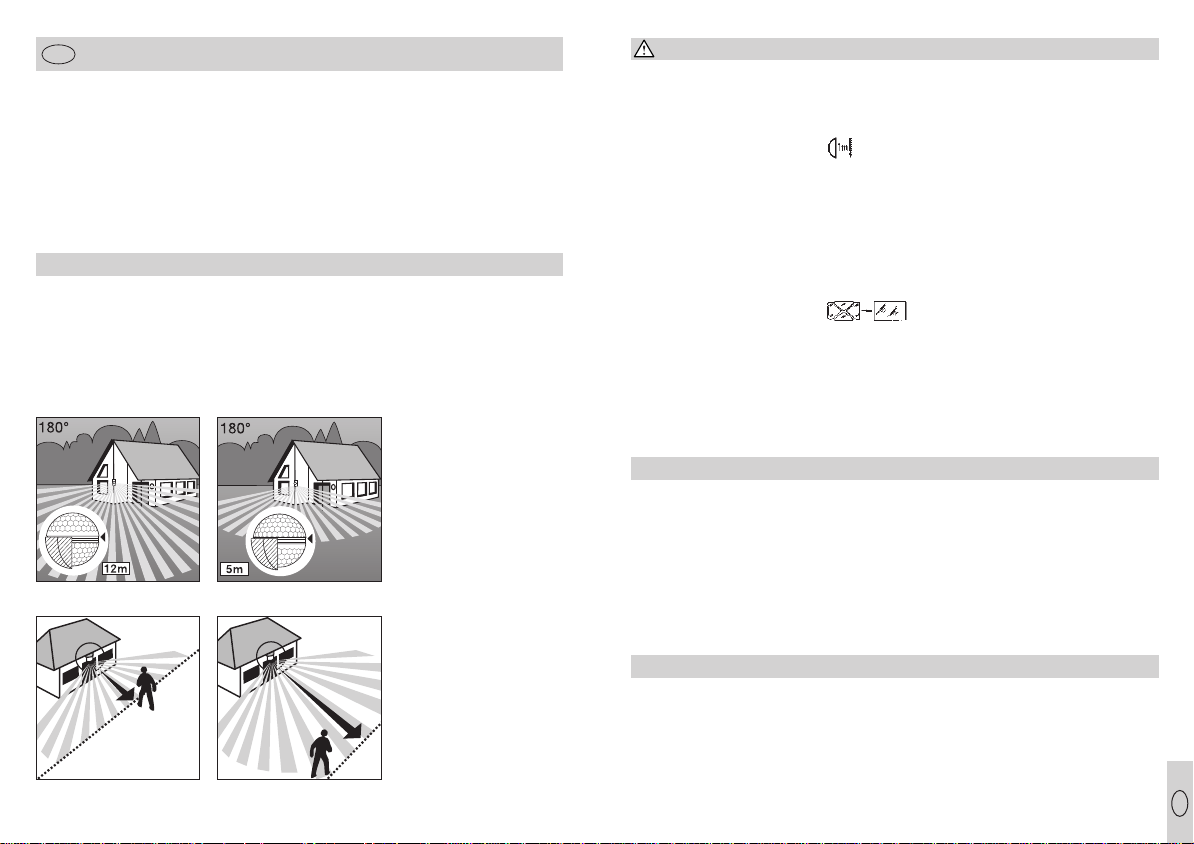

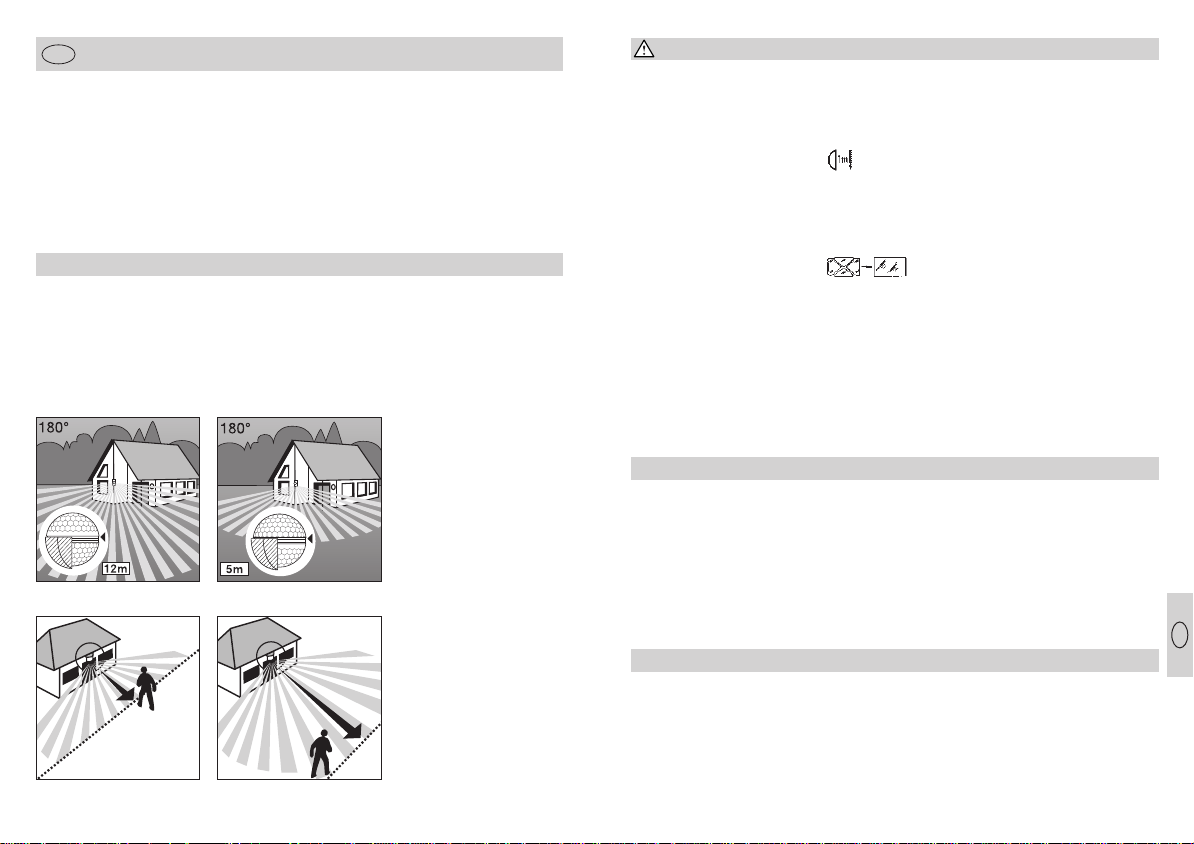

Principle

The sensor halogen light is equipped with two 120° pyro sensors which detect the invisible infrared heat emitted by moving objects (pedestrians, animals, etc.). The heat thus detected is electronically converted and therefore switches the light

Please familiarise yourself with these instructions before installation, since only correct commissioning guarantees long, reliable and trouble-free operation.

We hope you enjoy your new appliance.

on. No heat radiation is detected through obstacles, such as walls or glass and no switching therefore occurs. With the aid of the two pyro sensors, a detection angle of 180° (with an opening angle of 90°) is achieved.

The lens is removable and can be rotated. This allows two basic reach settings of max. 12 m or 5 m.

y Before undertaking any

work on the unit disconnect the mains supply!

y The supply lead to be

connected must not be live during assembly. Therefore, first switch off the power and check that the circuit is dead by using a voltage tester.

y The installation of these

units involves connecting them to the mains supply. The work must therefore be carried out in a professional manner in accordance with the regulations involving installation and connection of electrical appliances specific to each country (IEE Wiring Regulations). If in doubt contact a qualified electrician.

y Suitable for indoor and

outdoor use (up to 25° room temperature)

Appliance description

 Safety screw  Decorative cover  Lens (removable and

rotatable to select the reach – basic setting of max. 12 m or 5 m

Max. reach 12 m Max. reach 5 m

Important: The most reliable

motion detection is achieved by mounting the unit diagonally to the direction of movement and ensuring that no obstacles (such as trees or walls) obstruct the line of sight.

ca. 5 m

Walking direction: frontal Walking direction:

max.12 m

diagonal

 Twilight setting

2–2000 lux

Maintenance/care

The sensor halogen light is suitable for automatic switching of lights. The unit is not suitable for special burglar alarm systems, since it lacks the sabotage protection prescribed for

Safety notification

y Do not mount the unit on

surfaces that are normally easily inflammable.

y The light must be in

a horizontal position (± 15°).

y The light must be

mounted in such a way that in all possible setting angles they are at least 1 metre from the surface at which they are directed.

y If the

cover breaks, always fit a new glass cover before using the light. A special tempered glass cover in a thickness of 4 mm is required for HS 152 and in a thickness of 5 mm for HS 502. You can order replacement glass covers from our service network.

 Time setting

10 sec.–15 min.

 Housing folds up for

installation and mains connection

 Positioning screw mount

this purpose. Weather can affect operation of the sensor halogen light. Strong gusts of wind, snow, rain and hail can cause switching errors, since the sudden temperature

glass

y To avoid inflammation of

the skin and eyes do not expose yourself for any length of time to a sensor halogen light being operated at 10% over the nominal voltage.

y The floodlight housing

becomes very hot during operation. Only align the floodlight when the housing has cooled down.

fluctuations cannot be distinguished from heat sources. The detection lens can be cleaned with a damp cloth (without detergents) if dirty.

Page 8

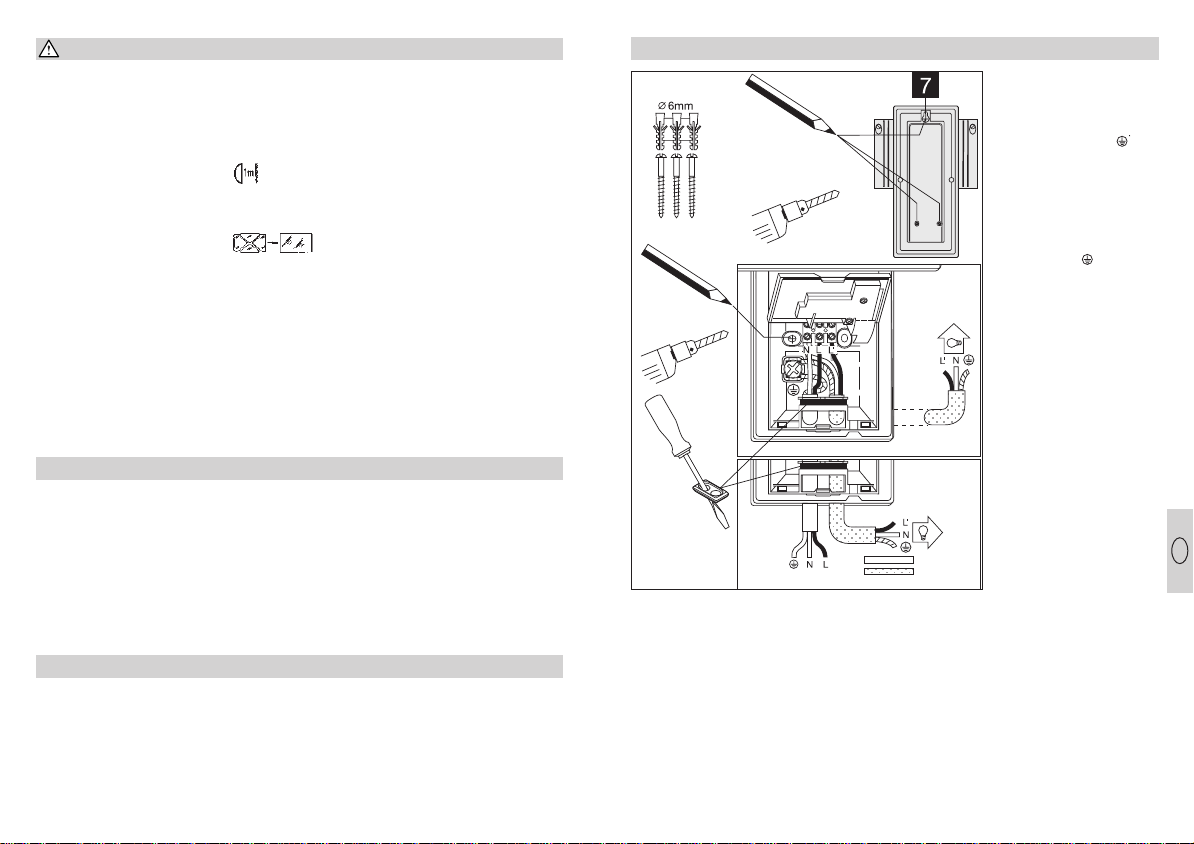

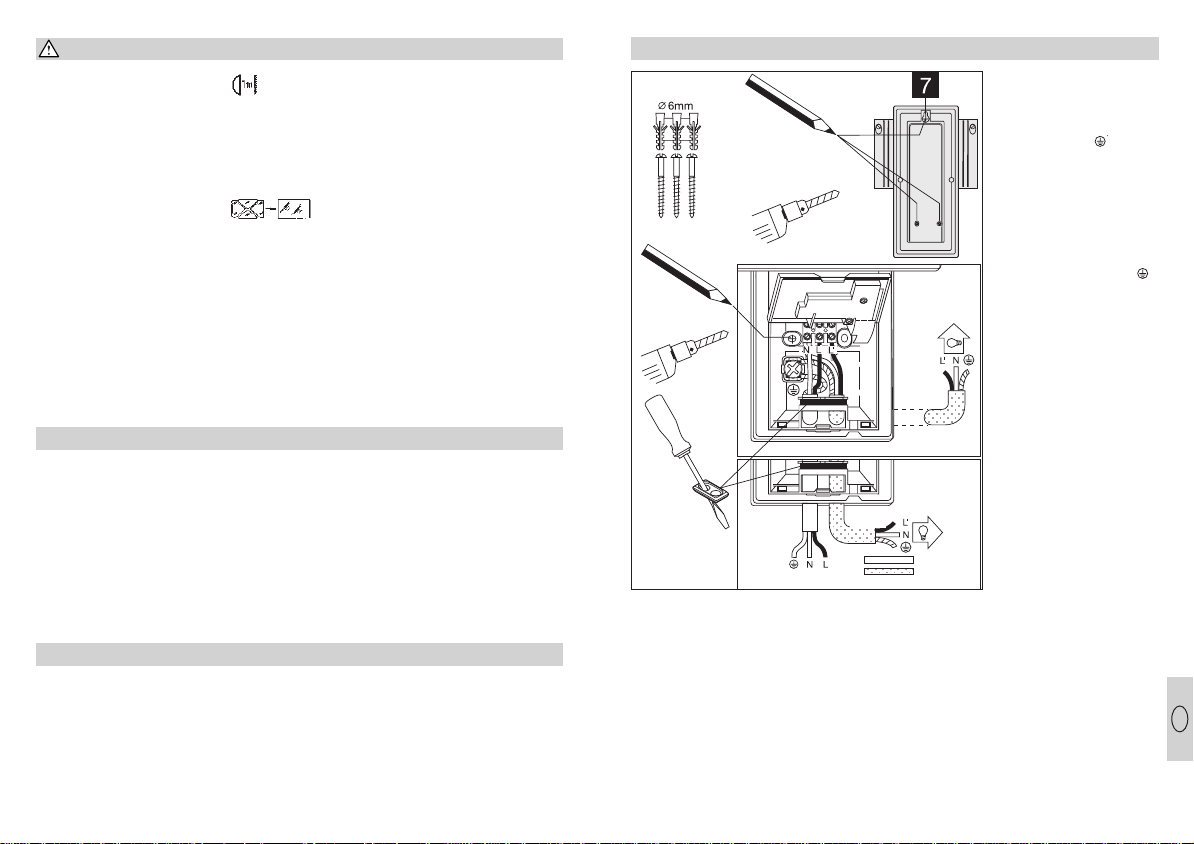

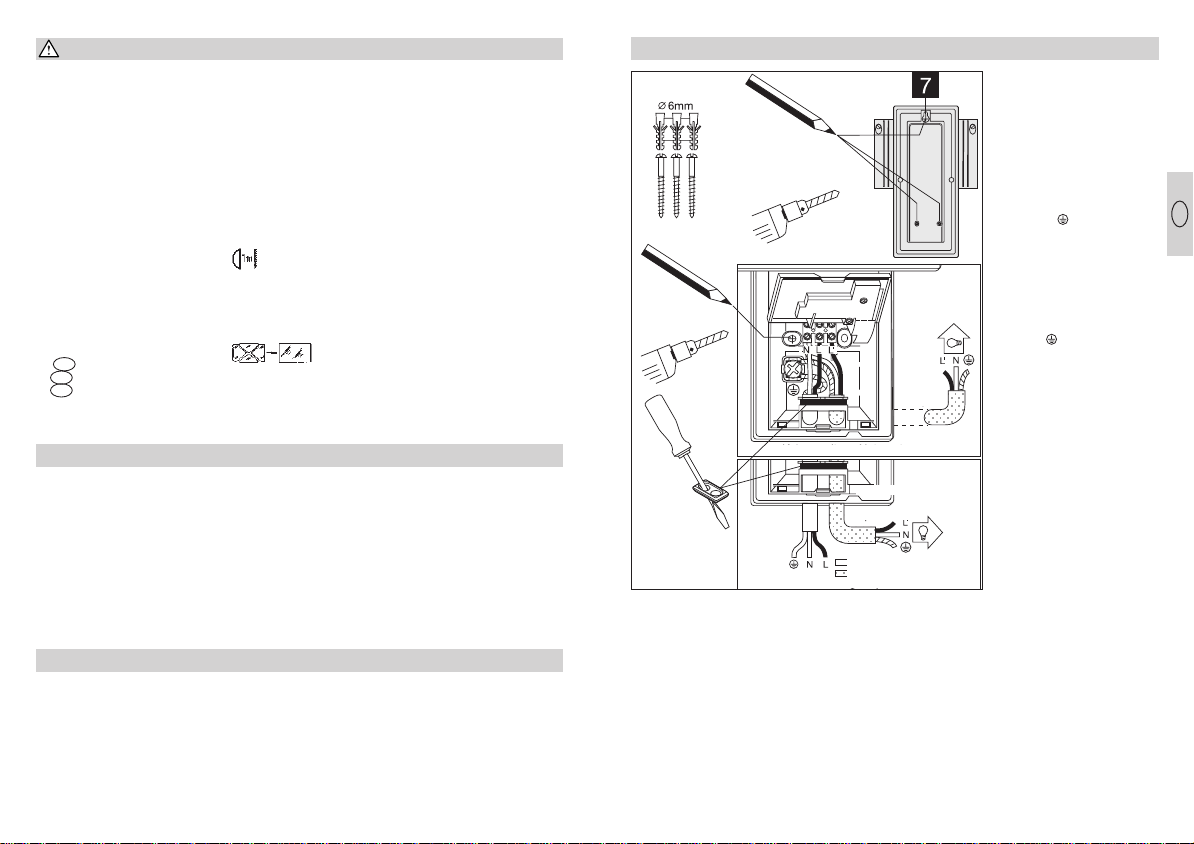

Installation/Wallmounting

10 Sek.-15 Min.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

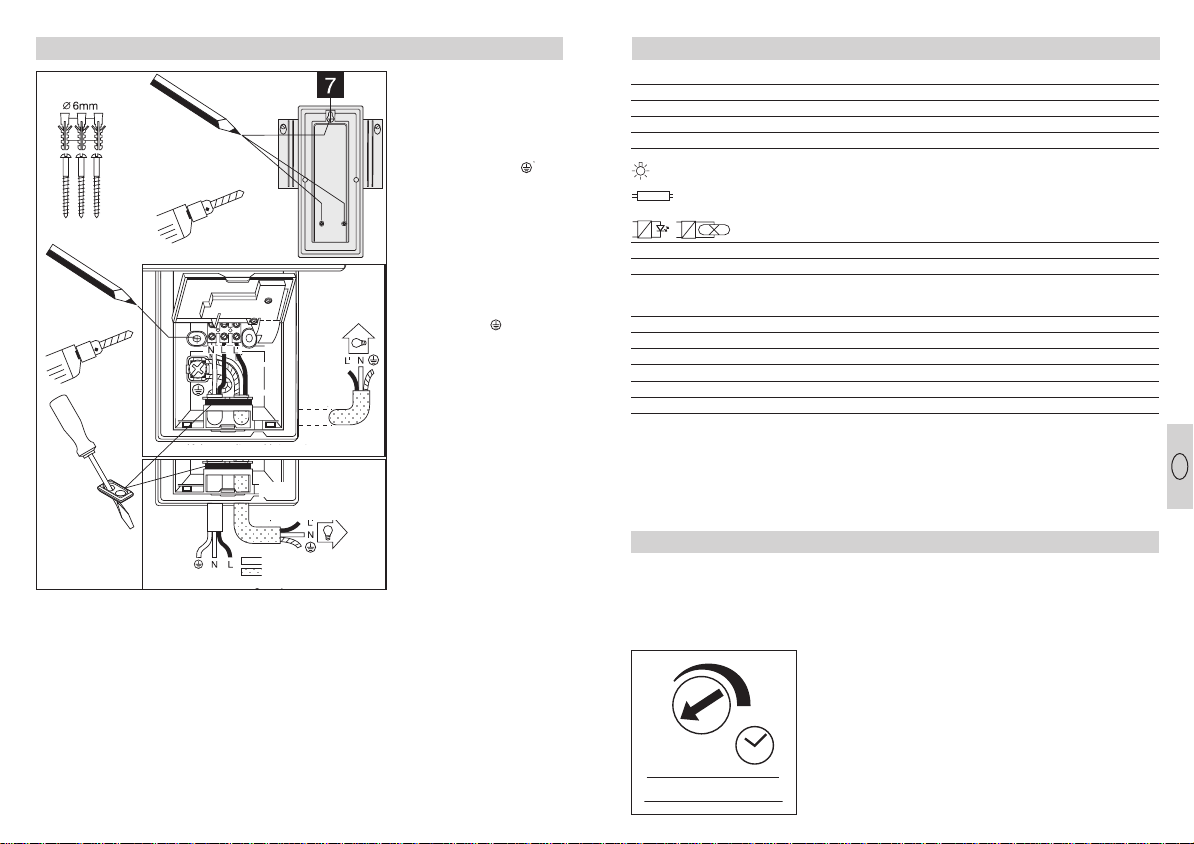

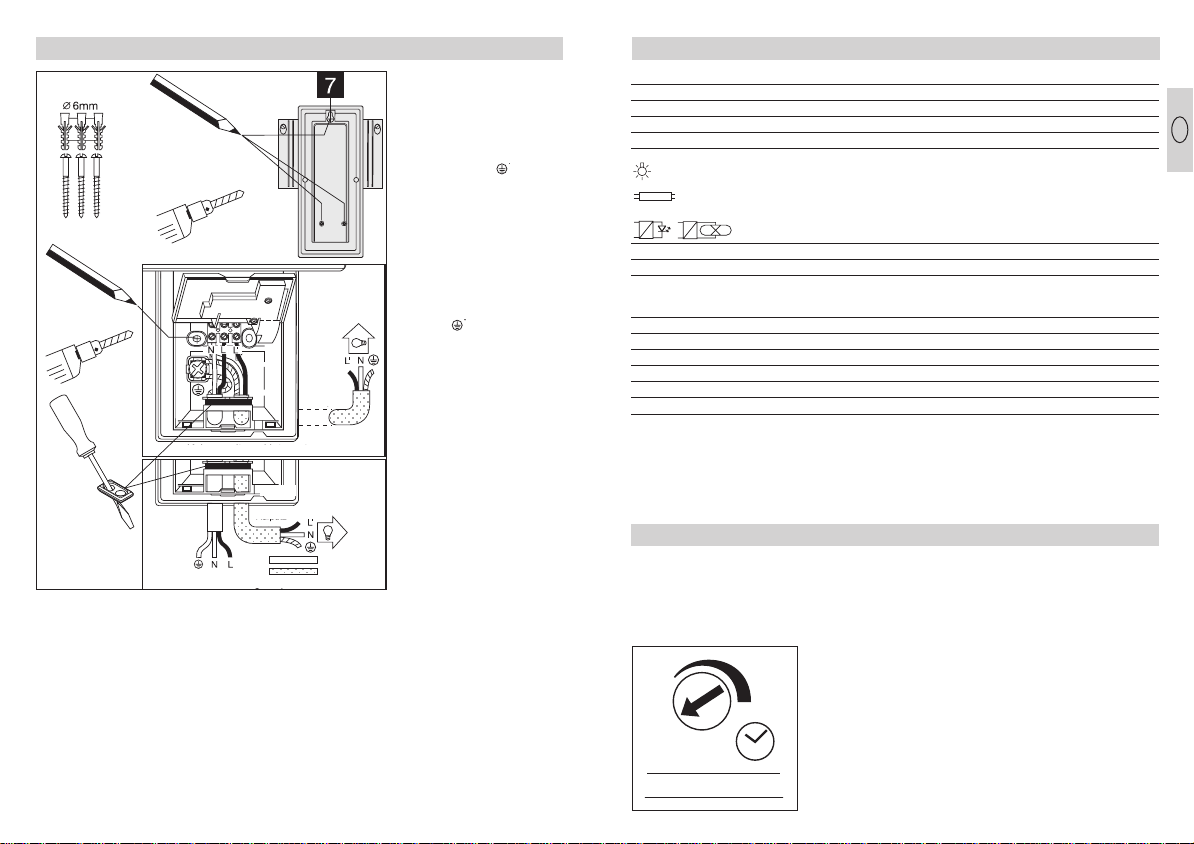

Flush mounted wiring

Surface mounted wiring

Installation height:

In order to achieve the given reach of 5/12 m, the installation height should be approx. 2 m.

flush mounted

surface mounted

Supply lead Service lead

Installation steps:

1. Remove decorative cover

, 2. Insert positioning screw,  3. Fit sensor halogen light in position, 4. Fold up installation housing ,

5. Mark drilling holes and remove sensor halogen light. 6. Drill the holes and insert plugs (6 mm dia.).

7. Insert sealing plugs.

8. Wire up the supply and

service leads, if required and connect. 9. Screw housing firmly into place.

a) Connection of the

supply lead

The supply lead consists of a 3 phase cable: L = phase conductor N = neutral conductor PE = protective-earth

conductor

If in doubt, the cable must be identified with a voltage tester. Switch off the current again. The phase (L) and neutral (N) conductors are to be connected according to the terminal assignment. The protective earth conductor (PE) must be clamped to the earth contact ( ). A mains switch for ON and OFF switching can of course be installed in the mains lead. Alternatively the sensor can manually be activated for the selected time by an opening switch contact in the power supply.

b) Connection for an additional consumer:

An additional consumer can be connected to the sensor halogen light. Please observe the maximum permitted output in this case (refer to technical specifications). The current carrying conductor of the consumer is connected to the terminal marked L’ . The neutral conductor of the consumer is clamped to the terminal marked N together with the supply lead neutral conductor. The protective earth conductor is to be connected to the earth contact.

Important: if the connections are reversed, the appliance may be damaged.

Technical specifications

Dimensions (H x W x D): 235 x 220 x 155 mm 235 x 160 x 140 mm Weight: 2060 g 1400 g Connection: 230–240 V, 50 Hz 230–240 V, 50 Hz Output: 500 W max./ R7S 150 W max./ R7S Additional switching capacity:

Angle of coverage: 180° horizontal, 90° vertical Area illuminated by floodlight: 375 cm2max. 300 cm2max. Sensor reach: basic setting 1: max. 12 m (factory setting)

Time setting: 10 sec.–15 min. (factory setting 10 sec.) Twilight setting: 2–2000 lux (factory setting: 2000 lux) Enclosure: IP 44 Safety class: I (with earth conductor connection) Swivelling range of halogen light: vertical: 40°, horizontal: 30° Temperature range: -20 °C – +50 °C

*1) Filament bulbs, 500 W max. (HS 502) / 800 W max. (HS 152 XENO) operating on 230 V AC *2) Fluorescent lamp, 300 W max. (HS 502) / 400 W max. (HS 152 XENO) at cos ϕ = 0.5,

inductive load at 230 V AC

*3) Fluorescent lamps, low-energy bulbs, LED lights with electronic ballast (total capacity of all connected

ballasts below the value specified) operating on 230 V AC

HS 502: HS 152 XENO:

500 W max. *

300 W max., 400 W max.,

cos ϕ = 0,5 *

2 x 58 W each, 4 x 58 W each,

C ≤ 44 µF *

basic setting 2: max. 05 m

+ fine adjustment via shrouds 1–12 m

800 W max. *

cos ϕ = 0,5 * C ≤ 88 µF *

Functions

After the mains connection has been made, the housing has been closed and the lens has been applied, the unit can be commissio-

ned. Two setting options are concealed behind the decorative cover .

Switch-off delay (time setting)

The desired period of operation of the sensor halogen light can be adjusted continuously from approx. 10 sec. to a max. of 15 min. When the adjustment screw is at the left stop position, this means the shortest

Important: perform timeand twilight setting only with the lens installed.

time of up to 10 sec. When the adjustment screw is at the right stop position, this means the longest time of approx. 15 min. It is recommended to select the shortest time when setting the detection zone and for the functional test.

Page 9

Reach – basic settings

2 - 2000 Lux

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Examples

Twilight setting (response threshold)

The desired sensor response threshold can be adjusted continuously from approx. 2 lux to 2000 lux. When the adjustment screw is at the left stop position, this means twilight operation of approx. 2000 lux.

The sensor halogen light lens is divided into two detection zones. With one half, a max. reach of 5 m is achieved and with the other a max. reach of 12 m (for an installation height of approx. 2m). After the lens has been applied, a small

When the adjustment screw is at the right stop position, this means twilight operation of approx. 2 lux. The adjustment screw must be at the left stop position when setting the detection zone and for the functional test in daylight.

arrow marks the selected max. reach of 12 m or 5 m. (Arrow to left = 5 metres, arrow to right = 12 metres). The lens can be released laterally from the catch with a screwdriver and reinserted according to the desired reach.

Individual fine adjustment with shrouds

In order to exclude additional areas such as paths or neighbouring property or to monitor these specifically, the detection zone can be adjusted precisely by means of shrouds. The shrouds can be separated along the pre-grooved divisions in the vertical or horizontal direction or cut with scissors.

Examples

The shrouds can then be suspended in the upper notch in the middle of the lens and finally fixed in place by applying the decorative cover

(Refer below: examples concerning reduction of angle of coverage and reduction of reach.)

Page 10

Wiring examples

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

1. Fixture without neutral conductor

3.Connection via series switch for manual and automatic operation

2. Fixture with neutral conductor

4. Connection to two-way switch for permanent light and automatic operation.

Setting I: automatic operation Setting II: manual operation for permanent light Note: A permanent ”OFF” mode is not possible, only setting I or setting III.

Troubleshooting

Malfunction Cause Remedy

Sensor halogen light without power

Sensor halogen light does not switch on

Sensor halogen light does not switch off

Sensor halogen light keeps switching on and off

Sensor halogen light switches on when it should not

■ Fuse has blown,

not switched on

■ Short circuit

■ Light threshold in night-

time mode during daytime operation

■ Bulb burnt out

■ Power switch OFF

■ Fuse blown

■ Detection zone not

properly targeted

■ Continued movement

within the detection zone

■ Set to continuous

operation by indoor multi-circuit switch

■ Continued movement

within the detection zone

■ Wind is moving trees

and bushes in the detection zone

■ Cars in street are

detected

■ Sudden temperature

changes due to weather (wind, rain, snow) or air discharged from fans or open windows

■ Replace fuse, switch

on power switch, check wiring with voltage tester

■ Check connections

■ Adjust setting

■ Replace bulb

■ Switch power on

■ Replace fuse, check

connection if necessary

■ Recalibrate

■ Check zone and

readjust if necessary or apply shroud

■ Switch to automatic

■ Check zone and

readjust if necessary or apply shroud

■ Blank out areas with

shrouds

■ Blank out areas with

shrouds

■ Adjust detection zone

or install at a different location

Page 11

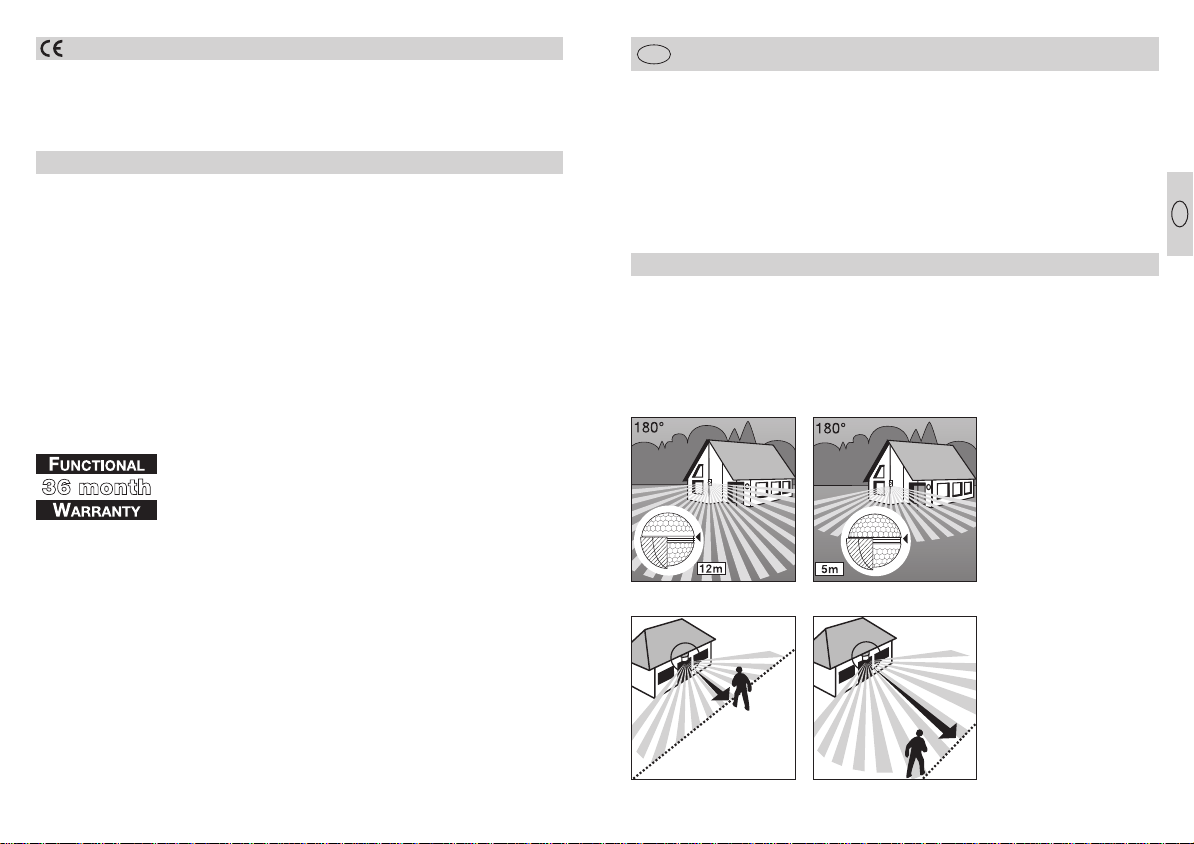

Declaration of conformity

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

This product meets Low-Voltage Directive 2006/95/EC and EMC Directive 2004/108/EC.

Functional Warranty

This STEINEL product has been manufactured with great care, its operation and safety have been tested in conformity with the current regulations. Production is also submitted to final random-sample testing.

The warranty period is 36 months, starting on the date of sale to the user. We undertake to remedy faults caused by material or manufacturing defects.

This warranty undertaking shall be performed by the repair or replacement of the defective parts, at our own discretion.

This warranty shall not cover damage to wear parts or damage and faults caused by incorrect operation or maintenance. Breakage due to a fall is also not covered. Further consequential damage to external items is excluded.

Claims under warranty shall only be accepted if the product is sent fully assembled and well packed complete with sales slip or invoice (date of purchase and dealer’s stamp) to the appropriate Service Centre or handed in to the dealer within the first 6 months.

Repair Service: Our Customer Service Department will repair faults not covered by warranty or after the warranty period. Please send the product well packed to your nearest Service Centre.

Instructions de montage

Cher client,

Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant ce projecteur halogène à détecteur. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soin.

Avant de l’installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.

Le principe

Le projecteur halogène à détecteur est muni de deux détecteurs pyroélectriques de 120° qui détectent le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est

Portée max. 12 m Portée max. 5 m

ensuite traité par un système électronique qui met en marche la lampe. Les obstacles comme les murs ou les vitres s’opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Les deux détecteurs pyroélec

Nous souhaitons que votre nouvel appareil vous apporte entière satisfaction.

triques couvrent un angle de détection de 180° avec une ouverture angulaire de 90°. La lentille amovible et pivotante permet de régler la portée sur deux valeurs de base de 12 et 5 m max.

Important: la détection des mouvements est la plus fiable quand l’appareil est monté perpendiculairement au sens de passage et qu’aucun obstacle (arbre, mur, etc.) n’obstrue le champ de visée.

ca. 5 m

Sens de passage: frontal Sens de passage:

max.12 m

perpendiculaire

Page 12

Consignes de sécurité

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

y Avant toute intervention

sur l'appareil, couper l'alimentation électrique!

y Pendant le montage, les

conducteurs électriques à raccorder doirent être hors tension. Il faut donc couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

y L'installation de ces

appareils implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément aux prescriptions d'installation et conditions de raccordement en vigueur dans le pays ( - VDE 0100,

- NF - C 15100,

- (RGIE) NBN C 15 101).

y Convient pour l'extérieur

et l'intérieur (jusqu'à une température ambiante de 25°)

y Ne pas monter l'appareil

sur une surface facilement inflammable.

y Le projecteur doit se

trouver à une distance d’au moins un mètre de la surface à éclairer (± 15°).

y Les projecteurs

halogènes sont prévus uniquement pour être montés au mur et non au plafond. Le projecteur doit être à au moins 1 m du plafond.

y Si le verre

le remplacer impérativement par un verre neuf

est cassé,

avant la remise en service. Il est nécessaire d'utiliser du verre spécial trempé, de 4 mm d'épaisseur pour HS 152 et de 5 mm d'épaisseur pour HS 502. Vous pouvez commander des verres de rechange par l'intermédiaire de notre réseau de service après-vente.

y Toute exposition prolon-

gée au projecteur halogène à détecteur fonctionnant avec une surtension de 10 % peut entraîner des irritations des yeux et de la peau.

y Quand le projecteur est

allumé, le boîtier est très chaud. Laisser le projecteur refroidir avant de l'orienter.

Installation/fixation au mur

Description de l’appareil

 Vis de fixation  Cache design  Lentille (amovible et

pivotante pour choisir le réglage de base de portée de 12 m ou 5 m max.)

 Réglage de crépusculari-

té 2–2000 lux

Utilisation/entretien

Le projecteur halogène à détecteur est indiqué pour la commutation automatique de l’éclairage. Il n’est toutefois pas prévu pour les alarmes spéciales antiintrusion car il n’est pas protégé contre le vandalisme. Les conditions atmos-

 Temporisation

10 s–15 min

 Boîtier ouvrant pour le

montage et le branchement au secteur

 Logement de la vis de

positionnement

phériques peuvent influencer le fonctionnement du projecteur halogène à détecteur. Les rafales de vent, la neige, la pluie, la grêle peuvent entraîner un déclenchement intempestif car le détecteur ne peut pas distinguer les brusques

variations de température du rayonnement des sources de chaleur. Si la lentille se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).

Hauteur de montage :

Pour obtenir les portées indiquées de 5/12 m, il faut monter le détecteur à une hauteur de 2 m environ.

montage encastré

Chemin de câble, en montage encastré

surface mounted

câble secteur

Chemin de câble, en montage en saillie

câble de l’appareil raccordé

Séquence de montage :

1. Desserrer la plaque

design , 2. Mettre en place la vis de positionnement . 3. Accrocher le projecteur halogène à détecteur. 4. Ouvrir le boîtier de montage , 5. Marquer l'emplacement des trous, décrocher le projecteur halogène à détecteur.

6. Percer les trous, mettre les chevilles (Ø 6 mm) en place. 7. Poser les bouchons. 8. Faire passer les câbles du secteur et, le cas échéant, de l’appareil

raccordé et les raccorder.

9. Visser fermement le boîtier.

a) Branchement du câble secteur

La conduite secteur est composée d’un câble à 3 conducteurs:

L = phase N = neutre PE = terre

En cas de doute, il faut identifier les câbles avec un testeur de tension puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) comme indiqué sur le dessin. Il faut brancher la terre (PE) au contact de terre ( ). Il est bien sûr possible de monter sur le câble secteur un interrupteur permettant la mise en, ou hors circuit de l'appareil. Le projecteur peut également être activé manuellement pour la durée réglée à l’aide d’un interrupteur à poussoir monté sur la conduite secteur.

b) Branchement d’un appareil supplémentaire:

On peut brancher un appareil supplémentaire sur le projecteur halogène à détecteur. Respectez la

puissance maximale admissible (cf. Caractéristiques techniques). On

raccorde le conducteur de phase de l’appareil à la borne marquée L’. On raccorde le conducteur de neutre de l’appareil raccordé et le conducteur de neutre du secteur à la borne marquée N. Le conducteur de terre est à raccorder au contact de terre. Important: une inversion des raccordements peut entraîner une détérioration de l'appareil.

Page 13

Caractéristiques techniques

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Dimensions (H x L x P) : 235 x 220 x 155 mm 235 x 160 x 140 mm Poids: 2060 g 1400 g Tension: 230–240 V, 50 Hz Puissance: max. 500 W / R7S max. 150 W / R7S Puissance commandée supplém. :

Angle de détection : 180° horizontalement, 90° verticalement Surface éclairée par le projecteur: max. 375 cm Portée du détecteur : Réglage de base 1: max. 12 m (réglage d’usine)

Temporisation : 10 s–15 min (réglage d’usine : 10 s) Réglage de crépuscularité : 2–2000 lux (réglage d'usine 2000 lux) Indice de protection : IP 44 Classe : I (avec prise de terre) Orientabilité du projecteur : verticalement : 40°, horizontalement : 30°

Intervalle de température : -20 °C – +50 °C

*1) Lampes à incandescence, 500 W max. (HS 502) / 800 W max. (HS 152 XENO) pour 230 V CA *2) Tube fluorescent, 300 W max. (HS 502) / 400 W max. (HS 152 XENO) pour cos ϕ = 0,5,

charge inductive pour 230 V CA

*3) Tubes fluorescents, lampes à économie d’énergie, lampes LED avec ballast électronique

(capacité totale de tous les ballasts connectés inférieure à la valeur indiquée) pour 230 V CA

HS 502: HS 152 XENO:

500 W max. *

300 W max., 400 W max.,

cos ϕ = 0,5 *

2 x 58 W chacune, 4 x 58 W chacune,

C ≤ 44 µF *

Réglage de base 2: max. 05 m

+ réglage de précision par caches enfichables 1-12 m

800 W max. *

cos ϕ = 0,5 *

C ≤ 88 µF *

max. 300 cm

Fonctions

Après avoir branché le détecteur au secteur, fermé le boîtier et mis la lentille en place, vous pouvez mettre l’installation en service.

En retirant le cache design , on accède à deux possibilités de réglage.

Temporisation de l’extinction (minuterie)

La durée d’éclairage souhaitée du projecteur halogène à détecteur est réglable en continu d’environ 10 s à 15 min maxi. La temporisation est à son minimum (env. 10 s) quand la vis de réglage est en butée

Important: Ne régler la temporisation et la crépuscularité que lorsque la lentille est en place.

à gauche, à son maximum (env. 15 min) quand la vis est en butée à droite. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de mettre la vis de réglage en butée à gauche (minimum).

10 Sek.-15 Min.

Réglage crépusculaire (seuil de réaction)

Le seuil de réaction du détecteur est réglable en continu d’env. 2 à 2000 lux. Lorsque la vis de réglage est en butée à gauche, l’appareil est en fonctionnement diurne, soit env. 2000 lux. Lorsque la vis de

2 - 2000 Lux

Réglage de base de la portée

La lentille du projecteur halogène à détecteur est divisée en deux zones de détection. Une moitié permet une portée maximum de 5 m, l’autre moitié une portée maximum de 12 m (quand le détecteur est installé à une hauteur de 2 m). Lorsque la lentille est en place, une petite flèche

Exemples

réglage est en butée à droite, l’appareil est en fonctionnement crépusculaire, soit env. 2 lux. Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, la vis de réglage doit être en butée à gauche.

indique la portée maximum souhaitée de 12 m ou 5 m. (Flèche à gauche = 5 mètres, flèche à droite = 12 mètres). Pour régler la portée, il faut détacher la lentille du cran latéral à l’aide d’un tournevis puis la remettre en place sur la position souhaitée.

Page 14

Réglage de précision par caches enfichables

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Afin d’exclure de la détection ou de surveiller précisément certaines zones comme les voies d’accès ou les terrains voisins, on peut régler avec précision la zone de détection à l’aide de caches enfichables. On peut casser les caches selon les découpages prévus tant dans le sens horizontal que vertical ou

les découper à l’aide d’une paire de ciseaux. On peut ensuite les enficher dans la rainure supérieure située au milieu de la lentille. On les fixe en mettant le cache design en place.

(Cf. ci-dessous: exemples de réduction de l’angle de détection et de la portée.)

Exemples de branchement

1. Lampe sans conducteur de neutre 2. Lampe avec conducteur de neutre

Exemples

3. Raccordement par interrupteur en série pour la commande manuelle ou automatique

4. Raccordement par un interrupteur va-et-vient pour un éclairage permanent ou une commande automatique

Position I: commande automatique Position II: commande manuelle, éclairage permanent Attention: une mise hors circuit de l’appareil n’est pas possible, seul le choix de la commande entre la position I ou II est possible.

Page 15

Dysfonctionnements

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Problème Cause Remède

Le projecteur halogène à détecteur n’est pas sous tension

Le projecteur halogène à détecteur ne s’allume pas

Le projecteur halogène à détecteur ne s’éteint pas

Le projecteur halogène à détecteur s’allume et s’éteint en permanence

Le projecteur halogène à détecteur s’allume de façon intempestive

■ Fusible défectueux,

appareil non branché

■ Court-circuit

■ Pendant la journée, le

réglage crépusculaire est en position nocturne

■ Lampe défectueuse

■ Interrupteur en

position ARRÊT

■ Fusible défectueux

■ Réglage incorrect de

la zone de détection

■ Mouvement continu

dans la zone de détection

■ Mise en circuit

permanente à cause de l’interrupteur en série de l’habitation

■ Mouvement continu

dans la zone de détection

■ Le vent agite les arbres

et les arbustes dans la zone de détection

■ Détection de voitures

passant sur la chaussée

■ Variations subites de

température dues aux intempéries (vent,pluie, neige) ou à des courants d’air provenant de ventilateurs ou de fenêtres ouvertes

■ Changer le fusible,

mettre l’interrupteur en circuit, vérifier le câble à l’aide d’un testeur de tension

■ Vérifier le

branchement

■ Régler à nouveau

■ Changer la lampe

■ Mettre en circuit

■ Changer le fusible,

éventuellement vérifier le branchement

■ Régler à nouveau

■ Contrôler la zone de

détection, éventuellement la régler à nouveau ou la masquer

■ Mettre l’interrupteur

en mode automatique

■ Contrôler la zone de

détection, éventuellement la régler à nouveau ou la masquer

■ Masquer la zone avec

les caches

■ Masquer la zone avec

les caches

■ Modifier la zone,

monter l’appareil à un autre endroit

Déclaration de conformité

Ce produit est conforme à la directive basse tension

2006/95/CE et à la directive compatibilité électromagné-

Service après-vente et garantie

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. La durée de garantie est 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction.

La garantie sera assurée à notre discrétion par réparation ou échange de la pièce défectueuse. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes, ni aux bris de pièces consécutifs à une chute. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service aprèsvente la plus proche, dans un emballage adéquat, accompagné d'une facture ou d'un ticket de caisse portant la date d'achat et le cachet du vendeur ou s'il est remis au vendeur dans les 6 premiers mois de la garantie.

tique 2004/108/CE.

Service de réparation: Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après vente la plus proche.

2928

Page 16

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Montagehandleiding

Geachte klant,

Hartelijk dank voor het vertrouwen dat u met de aankoop van uw nieuwe halogeenstraler met bewegingsmelder van STEINEL in ons stelt. U heeft een hoogwaardig kwaliteitsproduct gekocht, dat met uiterste zorgvuldigheid werd vervaardigd, getest en verpakt.

Lees voor de installatie deze montagehandleiding nauwkeurig door, want alleen een vakkundige installatie en ingebruikneming garanderen een duurzaam, betrouwbaar en storingvrij gebruik.

Het principe

De halogeenstraler met bewegingsmelder is uitgerust met twee 120°-pyrosensoren, die de onzichtbare warmtestraling van bewegende mensen, dieren etc. registreren. De geregistreerde warmtestraling

Reikwijdte max. 12 m Reikwijdte max. 5 m

ca. 5 m

Looprichting: frontaal Looprichting: zijdelings

wordt elektronisch omgezet en schakelt zo de lamp aan. Door belemmeringen zoals bijv. muren of ramen wordt geen warmtestraling herkend, zodat geen schakeling plaatsvindt. Met behulp van de twee pyro-sensoren

max.12 m

Wij wensen u veel plezier met uw nieuwe apparaat.

wordt een registratiehoek van 180° met een openingshoek van 90° bereikt. De lens is afneembaar en draaibaar. Hierdoor zijn twee basisinstellingen voor een reikwijdte van max. 12 m of 5 m mogelijk.

Belangrijk: De beste bewegingsregistratie heeft u, als het apparaat zijdelings t.o.v. de looprichting wordt gemonteerd en geen belemmeringen( zoals bijv. bomen, muren etc.) het zicht van de sensor wegnemen.

Veiligheidsvoorschriften

y Montage = netaansluiting

230 V = levensgevaarlijk! Daarom eerst stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

y Bij het installatie van

deze lamp werkt u met netspanning; dit moet daarom vakkundig volgens de geldende installatie- en aansluitvoorschriften worden uitge-

voerd ( - VDE 0100,

-NEN 1010,

-(AREI) NBN 15-101).

y Geschikt voor buiten en

binnen (max. 25 °C kamertemperatuur)

y Monteer de lamp niet op

een gemakkelijk ontvlambare plaats.

y De lamp dient in horizon-

tale stand (± 15°) te staan.

y De halogeenstraler

voor wandmontage en niet voor plafondbevestiging. De afstand tot het plafond moet minimaal 1 meter zijn.

y Mocht het

kapot zijn, dan moet dit vervangen worden voordat de spot opnieuw in gebruik wordt genomen.

Beschrijving van het apparaat

 Veiligheidsschroef  Designafdekplaatje  Lens (afneembaar en

draaibaar voor de basisinstelling van de reikwijdte van max. 12 of 5 m)

 Schemerinstelling

2–2000 lux

 Tijdsinstelling

10 sec.–15 min.

 Behuizing kan voor

montage en voor aansluiting op het net worden open geklapt

 Plaats positieschroef

Gebruik/onderhoud

De halogeenstraler met bewegingsmelder is geschikt voor het automatisch schakelen van licht. Voor speciale inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ont-

breekt. Weersinvloeden kunnen de werking van de halogeenstraler met bewe gingsmelder beïnvloeden, bij hevige windvlagen, sneeuw, regen of hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet

is alleen bedoeld

glas

Er is getemperd speciaal glas vereist, 4 mm dik bij HS 152 en 5 mm dik bij HS 502. Reserveglas kan via ons servicenet worden besteld.

y Als men tijdens gebruik

bij 10% overspanning langdurig wordt blootgesteld aan de sensorhalogeenstraler, loopt men kans op ontsteking van huid en de ogen.

y Het lampehuis wordt

tijdens gebruik zeer heet. De lamp pas bijstellen, wanneer deze is afgekoeld.

van warmtebronnen onderscheiden kunnen worden. De registratielens kan bij vervuiling met een vochtige doek (zonder reinigingsmiddel) worden schoongemaakt.

Page 17

Installatie/wandmontage

10 Sek.-15 Min.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

a) Aansluiting van de

stroomtoevoer:

De voedingsleiding bestaat uit een 3-aderige kabel:

L = stroomdraad N = nuldraad PE = aardedraad

In geval van twijfel moeten de kabels met een spanningstester worden geïdentificeerd; aansluitend de stroom weer uitschakelen. De stroomdraad (L) en de nuldraad (N) worden in de respectievelijke klemmen bevestigd. De aardedraad moet in de aardeklem ( ). In de stroomtoevoer kan vanzelfsprekend een schakelaar voor AAN- en UITschakelen worden gemonteerd. De sensor-halogeenstraler

in de muur

Bedrading in de muur

op de muur

Stroomtoevoer

Bedrading op de muur

Montagehoogte:

Voor de aangegeven reikwijdtes van 5/12 m dient de montagehoogte ca. 2 m te bedragen.

Montagestappen:

1. Designplaat  wegne-

men. 2. Positieschroef plaatsen. 3. Sensor-halogeenstraler inhangen, 

4. Montagebehuizing  openklappen, 5. Boorgaten markeren, sensor-halogeenstraler weer wegnemen.

6. Gaten boren, pluggen (Ø 6 mm) plaatsen.

7. Afsluitdopjes inzetten.

8. Kabels van stroomtoe-

voer en eventueel apparaat doorvoeren en aansluiten.

9. Behuizing stevig vastschroeven.

Kabel apparaat

kan alternatief, voor de duur van de ingestelde tijd d.m.v. een verbreekcontacttoets in de voedingsleiding, ook met de hand worden geactiveerd.

b) Aansluiting van een

tweede apparaat:

Op de sensor-halogeenstraler kan een tweede apparaat worden aangesloten.

Houd hierbij a.u.b. rekening met het toegestane maximale vermogen (zie Technische gegevens).

De stroomvoerende draad van dit apparaat wordt in de met L’ aangegeven klem gemonteerd. De nuldraad van het apparaat wordt samen met de nuldraad van de voedingsleiding in de met N aangegeven klem vastgezet. De aardedraad wordt in de aardeklem bevestigd.

Belangrijk: Verwisseling van de aansluiting kan tot beschadiging van het apparaat leiden.

Technische gegevens

Afmetingen (h x b x d): 235 x 220 x 155 mm 235 x 160 x 140 mm Gewicht: 2060 g 1400 g Spanning: 230–240 V, 50 Hz Vermogen: max. 500 W / R7S max. 150 W / R7S Extra schakelvermogen:

Registratiehoek: 180° horizontaal, 90° verticaal Door de spot verlicht oppervlak: max. 375 cm Reikwijdte van de sensor: basisinstelling 1: max. 12 m (instelling af fabriek)

Tijdsinstelling: 10 sec.–15 min. (instelling af fabriek: 10 sec.) Schemerinstelling: 2–2000 lux (instelling af fabriek: 2000 lux) Bescherming: IP 44 Beschermingsklasse: I (met aansluiting aardedraad) Draaibereik van de sensor: verticaal: 40°, horizontaal: 30° Temperatuurbereik: -20 °C – +50 °C

*1) Gloeilampen, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) bij 230 V AC *2) TL-buis, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) bij cos ϕ = 0,5,

inductieve belasting bij 230 V AC

*3) TL-lampen, spaarlampen, led-lampen met elektronisch voorschakelapparaat (totale capaciteit van alle

aangesloten voorschakel apparaten mag de aangegevenwaarde niet overstijgen) bij 230 V AC

Werking

Als de bewegingsmelder aangesloten, de behuizing gesloten en de lens geplaatst is, kan het apparaat worden ingeschakeld.

HS 502: HS 152 XENO:

max. 500 W * max. 300 W, max. 400 W,

cos ϕ = 0,5 * 2 x 58 W, 4 x 58 W,

C ≤ 44 µF *

basisinstelling 2: max. 05 m +fijninstelling door afdekplaatjes 1–12 m

Twee instelmogelijkheden liggen achter het designafdekplaatje  verborgen.

Uitschakelvertraging (tijdsinstelling)

De gewenste brandduur van de sensor-halogeenstraler kan traploos van ca. 10 sec. tot max. 15 min. worden ingesteld. Stelschroef naar de linker aanslag betekent kortste

max. 800 W * cos ϕ = 0,5 *

C ≤ 88 µF *

max. 300 cm

Belangrijk: Tijds- en schemerinstelling alleen met gemonteerde lens uitvoeren.

tijd, ca. 10 sec., stelschroef naar de rechter aanslag betekent langste tijd, ca. 15 min. Bij de instelling van het registratiebereik en voor de functietest wordt aangeraden de kortste tijd in te stellen.

Page 18

Schemerinstelling

2 - 2000 Lux

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

(drempelwaarde lichtgevoeligheid)

De gewenste drempelwaarde van de bewegingsmelder kan traploos van ca. 2 lux tot 2000 lux worden ingesteld. Stelschroef naar de linker aanslag betekent

Reikwijdteinstelling-basisinstelling

De lens van de sensor-halogeenstraler is in twee registratiebereiken onderverdeeld. Met de ene helft wordt een reikwijdte van max. 5 m, met de andere een reikwijdte van max. 12 m bereikt (bij een montagehoogte van ca. 2 m). Na het plaatsen van de lens markeert een kleine pijl de

Voorbeelden

daglichtinstelling ca. 2000 lux. Stelschroef naar de rechter aanslag betekent schemerinstelling ca. 2 lux. Bij de instelling van het registratiebereik en voor de functietest bij daglicht moet de stelschroef naar de linker aanslag staan.

gekozen max. reikwijdte van 12 m of 5 m (pijl links = 5 meter, pijl rechts = 12 meter). De lens kan aan de zijkant met behulp van een schroevendraaier uit de vergrendeling worden losgemaakt en overeenkomstig de gewenste reikwijdte weer worden teruggeplaatst.

Individuele fijninstelling met afdekplaatjes

Om andere gebieden, zoals bijv. trottoirs of aangrenzende percelen buiten de registratie te laten of juist doelgericht te bewaken, kan het registratiebereik door het aanbrengen van afdekplaatjes nauwkeurig worden ingesteld.

De afdekplaatjes kunnen langs de inkepingen verticaal en horizontaal gebro-

Voorbeelden

ken of met een schaar doorgeknipt worden. Zij kunnen in de bovenste gleuf in het midden van de lens worden geschoven. Door het plaatsen van de design-afdekplaat worden zij dan gefixeerd.

(Zie onder: voorbeelden voor verkleining van de registratiehoek en vermindering van de reikwijdte.)

Page 19

Aansluitvoorbeelden

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Storingen

Storing Oorzaak Oplossing

Sensor-halogeenstraler zonder spanning

■ zekering defect,

niet ingeschakeld

■ kortsluiting

■ nieuwe zekering,

netschakelaar inschakelen, leiding testen met spanningstester

■ aansluitingen controleren

1. Verlichting zonder aanwezige nuldraad

3. Aansluiting via serieschakelaar voor handschakeling en automatische werking

2. Verlichting met aanwezige nuldraad

4. Aansluiting via een wisselschakelaar voor permanente verlichting en automatische werking

Stand I: automatische werking Stand II: handschakeling voor permanente verlichting Let op: Uitschakelen van de installatie is niet mogelijk, er is alleen keuze tussen stand I en stand II.

Sensor-halogeenstraler schakelt niet aan

Sensor-halogeenstraler schakelt niet uit

Sensor-halogeenstraler schakelt steeds AAN/UIT

Sensor-halogeenstraler schakelt ongewenst AAN

■ bij daglicht, schemer-

instelling staat op nacht

■ lamp defect

■ netschakelaar UIT

■ zekering defect

■ registratiebereik niet

gericht ingesteld

■ permanente beweging in

het registratiebereik

■ serieschakelaar

binnenshuis staat op permanente verlichting

■ permanente beweging in

het registratiebereik

■ wind beweegt bomen

en struiken binnen het registratiebereik

■ registratie van auto's

op straat

■ plotselinge verandering

van temperatuur door weersomstandigheden (wind, regen, sneeuw) of luchtafvoer van ventilatoren of open ramen

■ opnieuw instellen

■ lamp

verwisselen

■ inschakelen

■ nieuwe zekering,

evt. aansluitingen controleren

■ opnieuw instellen

■ bereik controleren en

evt. opnieuw instellen of afschermen

■ schakelaar op

automatisch

■ bereik controleren en

evt. opnieuw instellen of afschermen

■ bereik met afdekplaat-

jes afschermen

■ bereik met afdekplaat-

jes afschermen

■ bereik veranderen,

andere montageplaats kiezen

Page 20

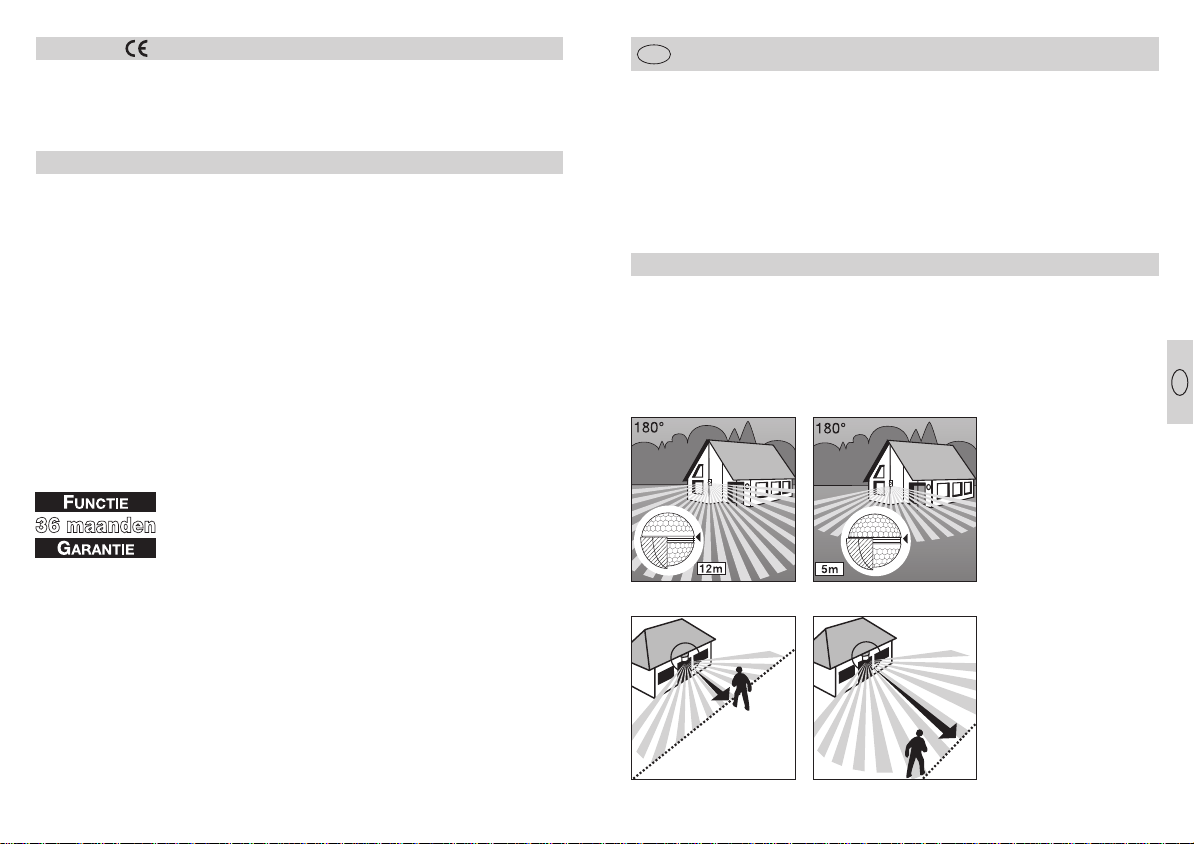

Verklaring -richtlijnen

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Dit product voldoet aan laagspanningsrichtlijn

Functie-garantie

Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en aansluitend steekproefsgewijs gecontroleerd. De garantietermijn bedraagt 36 maanden en gaat in op de datum van de aanschaf door de klant. Alle klachten, die berusten op materiaalof fabricagefouten, worden door ons opgelost. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn, bij schade of gebreken, die door on-

2006/95/EG en EMC-richtlijn 2004/108/EG.

deskundig gebruik of onderhoud ontstaan, alsmede bij breuk door vallen. Schade aan aangesloten randapparatuur is uitgesloten van garantie.

De garantie wordt alleen verleend, als het betreffende, niet gedemonteerde, apparaat met kassabon of rekening (met aankoopdatum en winkeliersstempel), goed verpakt franco aan ons service-adres wordt toegestuurd of binnen de eerste 6 maanden naar de winkelier teruggebracht wordt.

Reparatie-service: Na afloop van de garantietermijn of bij schade die niet onder garantie valt, kan ook door ons gerepareerd worden. Gelieve het product franco goed verpakt aan het dichtstbijzijnde service-adres op te sturen.

Istruzioni per il montaggio

Spettabile Cliente,

ci congratuliamo con Lei per la fiducia dimostrataci acquistando il nuovo faretto alogeno con sensore STEINEL. Avete scelto un sensore di alta qualità, che è stato prodotto, controllato

e confezionato con la massima cura. Legga per favore attentamente le presenti istruzioni di montaggio prima di eseguire l'installazione. Tenga conto che un funzionamento di lunga durata, affidabile e senza disturbi può venire

Il principio

Il faretto alogeno con sensore è dotato di due pirosensori da 120° che registrano le radiazioni termiche invisibili provenienti da corpi in movimento (uomini, animali, ecc.). La radiazione registrata viene elaborata

elettronicamente ed inserisce così la lampada. Non vengono rilevate radiazioni termiche attraverso ostacoli come p. es. mura o lastre di vetro, ed in tal caso non si ha nessun inserimento. Con i due pirosensori l'angolo di

garantito soltanto quando l'apparecchio viene installato e messo in funzione a regola d'arte. Le auguriamo molta soddisfazione nell'uso del nuovo apparecchio.

rilevamento movimenti è di 180°, mentre l'apertura d'angolo è di 90°. La lente è staccabile ed orientabile. Sono possibili due impostazioni di base: max. 12 m oppure 5 m.

Raggio d'azione max. 12 m

ca. 5 m

Senso di procedimento: frontale

Raggio d'azione max. 5 m

max.12 m

Senso di procedimento: laterale

Importante: Il miglior

rilevamento si ha quando l'apparecchio viene montato lateralmente rispetto alla direzione di movimento, senza che sull'area da controllare ci siano ostacoli (come p. es. alberi, mura ecc.).

Page 21

Avvertenze sulla sicurezza

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

y Prima di ogni intervento

sull'apparecchio bisogna staccarlo dall'alimentazione di tensione!

y Durante il montaggio non

deve esserci presenza di tensione nel cavo di allacciamento a rete. Perciò prima di tutto disinserite la corrente e con un indicatore di tensione accertatevi che non ci sia presenza di tensione.

y L'installazione di questi

apparecchi è un lavoro nell'ambito della tensione di rete. Pertanto l'installazione deve venire eseguita a regola d'arte, con osservanza delle regolamentazioni per installazioni valide nei singoli paesi e delle condizioni di allacciamento a rete

( -VDE 0100,

-CEI 64-8).

y Adatto per ambienti

esterni ed interni (fino ad una temperatura ambiente di 25°)

y Non montate l'apparec-

chio su superfici facilmente infiammabili.

y La lampada deve venire

posizionata orizzontalmente (± 15°).

y I faretti sono stati

concepiti esclusivamente per un impiego a muro e non a soffitto. La distanza dal soffitto deve essere di almeno 1 m.

y Nel caso

rottura del vetro prima della messa in esercizio lo si deve assolutamente sostituire. È necessario un vetro speciale temprato spesso 4 mm per HS 152 e spesso 5 mm per HS 502. I vetri di ricambio li potete ordinare attraverso la nostra rete di assistenza.

di una

y Chi si espone per un

tempo prolungato alla luce del faretto alogeno con sensore, funzionante con il 10% di sovratensione, corre il pericolo di infiammazione agli occhi e sulla pelle.

y Quando il riflettore è in

funzione il suo involucro si riscalda a temperature molto elevate. Attendete che il riflettore si raffreddi prima di regolare la sua direzione.

Installazione/Montaggio a muro

Descrizione dell'apparecchio

 Vite di fissaggio  Schermatura design  Lente (staccabile e

orientabile) per la selezione dell'impostazione di base del raggio d'azione di un massimo di 12 m o 5 m

Funzionamento / Cura

Il faretto alogeno con sensore è adatto per l'inserimento automatico dell'illuminazione. Non è invece adatto per speciali tipi di allarmi antifurto, poiché non è dotato della sicurezza antisabotaggio prevista dal regolamento. Le condizioni

 Regolazione di luce cre-

puscolare 2–2000 Lux

 Impostazione del tempo

10 sec–15 min

atmosferiche possono influire sul funzionamento del faretto alogeno con sensore. In caso di forti raffiche di vento, molta neve, pioggia o grandine l'illuminazione può venire attivata erroneamente, poiché l'apparecchio non è in grado di fare

 Per il montaggio e l'al-

lacciamento a rete la scatola si può ribaltare ed aprire.

 Alloggiamento della vite

di posizionamento

una distinzione tra improvvisi sbalzi di temperatura e l'apparire di fonti di radiazioni termiche. Quando la lente di rilevamento risulta sporca si può pulire con uno straccio umido (senza impiego di detergenti).

Altezza di montaggio:

Per poter raggiungere i raggi d'azione indicati di 5/12 m, bisogna eseguire il montaggio ad un'altezza di circa 2 m.

occultato

Cavo di alimentazione occultato

sopra intonaco

Alimentazione corrente di rete

Cavo di alimentazione sopra intonaco

Alimentazione verso l’utilizzatore

Procedura di montaggio

1. Staccate la schermatura

design , 2. Mettete al suo posto la vite di posizionamento.  3. Appendete il faretto alogeno con sensore.

4. Aprite, ribaltando, la scatola di montaggio .

5. Segnate i punti dove praticare i fori e staccate il faretto alogeno con sensore.

6. Praticate i fori, inserite i tasselli (Ø 6 mm). 7. Inserite l'anello di tenuta in gomma.

8. Fate passare qui il cavo di allacciamento a rete ed il

cavo dell’utilizzatore ed eseguite l’allacciamento.

9. Avvitate bene la scatola. a) Attacco del cavo di

collegamento a rete

Il cavo di collegamento a rete ha 3 fili:

L = filo di fase N = filo neutro PE = conduttore di terra

Se avete dei dubbi controllate i cavi con un indicatore di tensione; poi disinserite nuovamente la tensione. Il filo di fase (L) ed il filo neutro (N) vanno attaccati ai corrispondenti morsetti. Il conduttore di terra (PE) deve venire fissato al contatto di messa a terra ( ). Nel cavo di allacciamento a rete può venir montato naturalmente un interruttore principale per l'accensione e lo spegnimento dell'apparecchio. Il tempo di rilevamento del sensore può essere attivato manualmente attraverso la vite di regolazione posta nel collegamento a rete.

b) Collegamento di un

utilizzatore aggiuntivo

Al faretto alogeno con sensore si può collegare un utilizzatore aggiuntivo.

Nell'eseguire questo collegamento bisogna osservare la potenza massima ammissibile (v. Dati tecnici). La fase dell'utilizzatore

va fissata al morsetto contrassegnato con L’. Il filo neutro dell'utilizzatore si fissa al morsetto contrassegnato con N assieme al filo neutro del cavo di allacciamento a rete. Il conduttore di terra va collegato al contatto di messa a terra.

Importante: Fate attenzione a non scambiare tra di loro i fili, altrimenti si può danneggiare l'apparecchio.

Page 22

Dati Tecnici

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Dimensioni (A x L x P): 235 x 220 x 155 mm 235 x 160 x 140 mm Massa: 2060 g 1400 g Allacciamento a rete: 230–240 V, 50 Hz Potenza: max. 500 W / R7S max. 150 W / R7S Ulteriore potenza di allacciamento:

Angolo di rilevazione: 180° orizzontale, 90° verticale Superficie proiettata del faro: max. 375 cm Raggio d'azione del sensore: Impostazione di base 1: max 12 m (di fabbrica)

Impostazione del tempo: 10 sec–15 min (impostazione in fabbrica: 10 sec) Impostazione crepuscolare: 2–2000 lux (impostazione in fabbrica: 2000 lux) Tipo di protezione: IP 44 Classe di protezione: I (con allacciato cavo di messa a terra) Campo di orientamento sensore: verticale: 40°, orizzontale: 30° Campo di temperatura: -20 °C – +50 °C

*1) Lampadine, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) a 230 V AC *2) Tubo fluorescente, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) a cos ϕ = 0,5,

carico induttivo a 230 V AC

*3) Lampada fluorescente, lampadine a basso consumo energetico, lampade LED con ballast elettronico

(capacità complessiva di tutti i ballast elettronici allacciati inferiore al valore indicato) a 230 V AC

HS 502: HS 152 XENO:

max. 500 W * max. 300 W, max. 400 W,

cos ϕ = 0,5 * 2 x 58 W cadauna, 4 x 58 W cadauna,

C ≤ 44 µF *

Impostazione di base 2: max 05 m + regolazione di precisione con mascherine 1–12 m

max. 800 W *

cos ϕ = 0,5 *

C ≤ 88 µF *

max. 300 cm

Funzioni

Dopo aver eseguito l'allacciamento a rete, chiuso l'involucro ed inserito la lente, potete mettere in

funzione l'impianto. Dietro la schermatura design  troverete due possibilità di impostazione.

Ritardo di disinserimento (Impostazione del tempo)

La durata di accensione del faretto alogeno con sensore può venire regolata in modo continuo da circa 10 sec fino ad un massimo di 15 min. Vite di regolazione sulla battuta di arresto sinistra significa tempo più

Importante: L'impostazione del tempo e la regolazione di luce crepuscolare vanno eseguiti sempre con lente inserita.

breve, circa 10 sec. Vite di regolazione sulla battuta di arresto destra significa tempo più lungo, circa 15 min. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento è consigliabile impostare il tempo più breve.

10 Sek.-15 Min.

Regolazione di luce crepuscolare (Soglia di reazione)

La soglia di reazione desiderata si può impostare in continuo da circa 2 Lux fino a 2000 Lux. Vite di regolazione sulla battuta di arresto sinistra significa funzionamento a luce diurna,

2 - 2000 Lux

circa 2000 Lux. Vite di

Impostazione di base del raggio d'azione

La lente del faretto alogeno con sensore è suddivisa in due settori di rilevamento. Utilizzando una metà si ottiene un raggio d'azione di 5 m al massimo, con l'altra metà invece si raggiungono 12 m al massimo (con montaggio ad un'altezza di 2 m). Quando inserite la lente, una piccola freccia indica il raggio d'azione massimo

Esempi

regolazione sulla battuta di arresto destra significa funzionamento crepuscolare, circa 2 Lux. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento con luce diurna bisogna impostare la vite di regolazione sulla battuta di arresto sinistra.

impostato, cioè 12 m oppure 5 m. (Freccia a sinistra = 5 metri, freccia a destra = 12 metri.) Applicando un cacciavite sul lato, si può sbloccare la lente per impostarla sul raggio d'azione desiderato.

Page 23

Regolazione individuale di precisione con gli elementi di schermatura

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Quando volete escludere dal campo di rilevamento ulteriori settori, p. es. sentieri oppure terreni dei vicini, come anche quando intendete impostare il controllo di un settore ben preciso, potete regolare con precisione il campo di rilevamento applicando le apposite coppe di schermatura. Le coppe di schermatura si possono staccare lungo le scanalature in orizzontale ed in verticale,

oppure si possono anche tagliare con le forbici. Gli elementi di schermatura si possono poi appendere nell'incavo superiore al centro della lente. Questi elementi vengono poi tenuti fissi dalla schermatura design.

(Illustrazioni sotto: Esempi di riduzione dell'angolo di rilevamento e riduzione del raggio d'azione.)

Esempi

Esempi di allacciamento

1. Lampada senza preesistente filo neutro

3. Allacciamento tramite interruttore in serie per funzionamento manuale e automatico

2. Lampada con preesistente filo neutro

4. Allacciamento tramite deviatore per funzionamento con luce continua e in automatico

Posizione I: Funzionamento automatico Posizione II: Funzionamento manuale, illuminazione continua Attenzione: Non è possibile disinserire l'impianto, si può soltanto scegliere tra le due impostazioni Posizione I e Posizione II.

Page 24

Disturbi di funzionamento

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Disturbo Causa Rimedi

Manca tensione al faretto alogeno con sensore

Faretto alogeno con sensore non si accende

Faretto alogeno con sensore non si spegne

Faretto alogeno con sensore si accende e si spegne continuamente

Faretto alogeno con sensore si accende involontariamente

■ Difetto di fusibile, non

inserito

■ Corto circuito

■ In funzionamento di gior-

no l'impostazione di crepuscolo è regolata su funzionamento di notte

■ Difetto di mezzo illumi-

nante

■ Interruttore principale su

OFF

■ Difetto di fusibile

■ Campo di rilevamento

non impostato con direzione giusta

■ Movimento continuo sul

campo di rilevamento

■ Impostazione su funzio-

namento continuo a causa dell'interruttore interno in serie in casa

■ Movimento continuo sul

campo di rilevamento

■ Il vento muove alberi e

cespugli sul campo di rilevamento

■ Vengono rilevate auto-

mobili sulla strada

■ Improvvisi sbalzi di tem-

peratura dovuti a condizioni atmosferiche (vento, pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte

■ Cambiate fusibile, inseri-

te l'interruttore principale, controllate il cavo con un indicatore di tensione

■ Controllate gli allaccia-

menti

■ Eseguite una nuova

impostazione

■ Cambiate mezzo illumi-

nante

■ Accendete l'apparecchio

■ Cambiate fusibile, even-

tualmente controllate l'allacciamento

■ Eseguite una nuova

regolazione

■ Controllate il campo di

rilevamento, eseguite eventualmente una nuova regolazione o una schermatura

■ Interruttore su funziona-

mento automatico

■ Controllate il campo di

rilevamento, eseguite eventualmente una nuova regolazione o una schermatura

■ Coprite settori di campo

con coppe di schermatura

■ Coprite settori di campo

con coppe di schermatura

■ Eseguite una modifica di

campo, cambiate punto di montaggio

Dichiarazione di conformità

Il prodotto è conforme alla direttiva sulla bassa tensione 2006/95/CE e alla direttiva

sulla compatibilità elettromagnetica 2004/108/CE.

Garanzia di funzionamento

Questo prodotto STEINEL viene prodotto con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento.

La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto dall'utilizzatore. Ripariamo guasti dovuti a difetti di materiale o produzione. Le prestazioni di garanzia comprendono – a nostra scelta - la riparazione o la sostituzione degli elementi difettosi. Non sussiste nessun diritto di garanzia in caso di difetti

sui pezzi soggetti ad usura ed in caso di guasti o difetti insorti in seguito a trattamento o manutenzione impropri, per es. danni da caduta. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti su oggetti estranei.

Si può far valere il diritto di garanzia soltanto inviando l'apparecchio propriamente imballato ed accompagnato dallo scontrino di cassa o dalla fattura (con data di acquisto e timbro del negoziante) al competente punto di assistenza tecnica, oppure consegnando l'apparecchio al negoziante entro i primi 6 mesi di garanzia.

Centro assistenza tecnica: Con periodo di garanzia scaduto e nel caso di difetti che non danno diritto a prestazioni di garanzia, il nostro centro di assistenza esegue le relative riparazioni. Vi preghiamo di inviare l'apparecchio, ben imballato, al più vicino centro di assistenza.

4746

Page 25

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Instrucciones de montaje

Apreciado cliente:

Gracias por la confianza que nos ha dispensado al comprar su nuevo Foco Halógeno Sensor STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado.

Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Sólo una instalación y puesta en funcionamiento correctas del aparato garantizan un servicio duradero, fiable y sin fallos del mismo.

El concepto

El Foco Halógeno Sensor está equipado con dos sensores piroeléctricos de 120° que detectan la radiación térmica invisible de cuerpos en movimiento (personas, animales etc.). Esta radiación térmica detectada se transforma electrónicamen-

te, conmutando la lámpara conectada. Obstáculos como paredes o cristales impiden la detección de una radiación térmica y por consiguiente no se produce tampoco la conmutación. Con los dos sensores piroeléctricos se consigue

Le deseamos que disfrute durante mucho tiempo con su nuevo aparato.

un ángulo de detección de 180° con un ángulo de apertura de 90°. La lente es desmontable y giratoria, permitiendo dos regulaciones básicas del alcance de un máximo de 12 m o 5 m.

Indicaciones para la seguridad

y ¡Antes de realizar todo

tipo de trabajos en el aparato desconectar la alimentación de tensión!

y Al efectuar el montaje

debe hallarse la línea de conexión eléctrica libre de tensión. Por tanto, desconectar en primer lugar la corriente y comprobar que no hay tensión utilizando un comprobador de tensión.

y La instalación de estos

aparatos es un trabajo en la red de tensión, por lo que debe llevarse a cabo de acuerdo con las prescripciones de instalación específicas del país.

y Apta para exterior y salas

de interior (temperatura de sala de hasta 25°)

y No monte el aparato en

y El foco debe hallarse

y El Foco Halógeno

y En caso

superficies fácilmente inflamables.

en posición horizontal (± 15°).

Sensor está destinado para montar en la pared únicamente, y no en el techo. La distancia al techo debe ser como mínimo de 1 m.

de cristal se deberá colocar necesariamente un cristal nuevo antes de una nueva puesta en servicio. Se precisa un cristal especial maleabilizado, 4 mm de grosor con HS 152 y 5 mm de

de rotura

grosor con HS 502. A través de nuestra red de asistencia técnica puede solicitar cristales de repuesto.

y No se exponga a la luz

del Foco Halógeno Sensor por un tiempo prolongado si está funcionando con un 10% de sobretensión porque puede causar irritación de la piel y de los ojos.

y La carcasa del foco se

calienta mucho durante el servicio. Antes de alinear el foco, espere a que se enfrie.

Descripción del aparato

 Tornillo de fijación  Cubierta decorativa  Lente (desmontable y

giratoria para seleccionar la regulación básica del alcance máx. de 12 m o

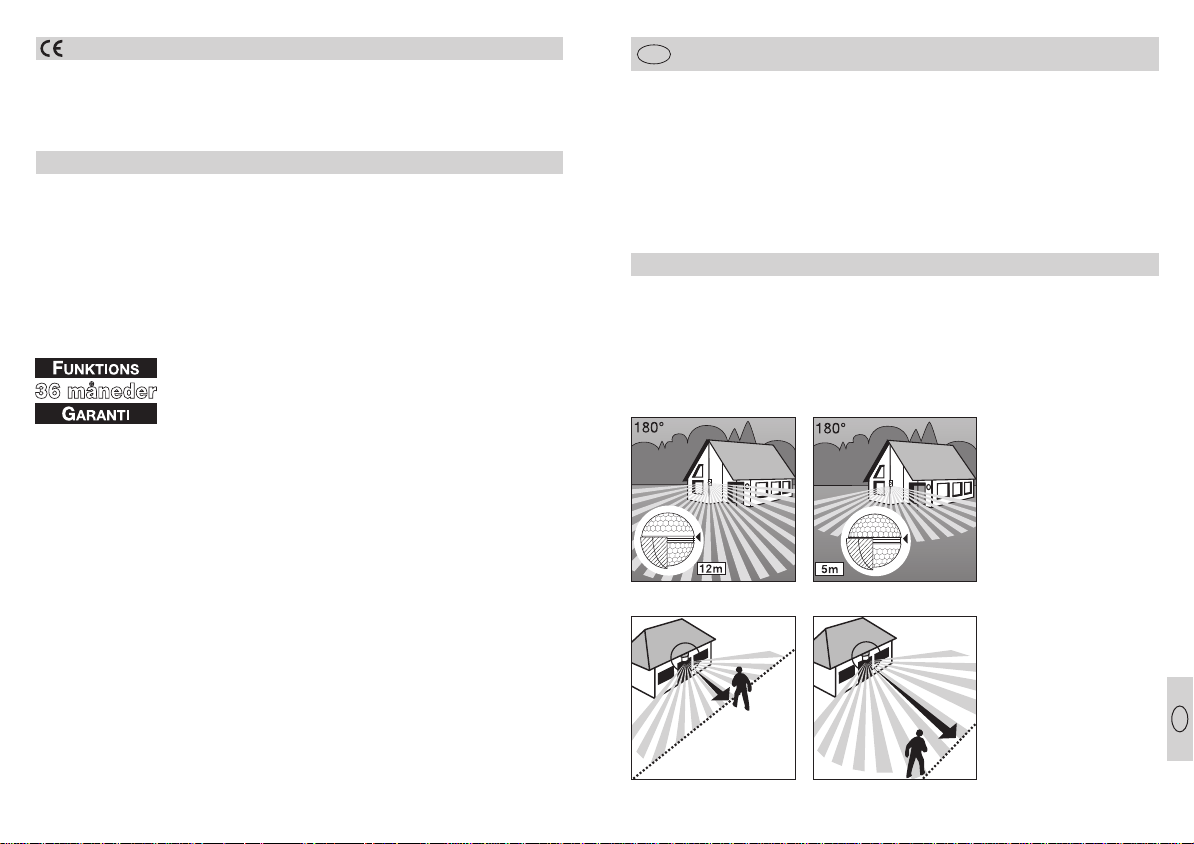

Alcance máx. 12 m Alcance máx. 5 m

Importante: La detección de

movimientos más segura se consigue montando el aparato lateralmente con relación al sentido del movimiento y evitando todo tipo de objetos que obstaculicen la visión del sensor (tales como árboles, muros etc.).

ca. 5 m

Sentido del movimiento: frontal

max.12 m

Sentido del movimiento: lateral

5m)

Funcionamiento/cuidados

El Foco Halógeno Sensor puede usarse para conmutar automáticamente la luz. El aparato no es apto para sistemas de alarma antirrobo especiales debido a que carece de la seguridad antisabotaje prescrita para los

 Regulación crepuscular

2–2000 Lux

 Temporización

10 seg.–15 min.

mismos. Las condiciones atmosféricas pueden afectar al funcionamiento del Foco Halógeno Sensor. Fuertes ráfagas de viento, la nieve, la lluvia y el granizo pueden provocar una activación errónea al no

 Carcasa de apertura

para el montaje y para la conexión a la red

 Alojamiento del tornillo

de posicionamiento

poder distinguir entre cambios de temperatura repentinos y fuentes térmicas. La lente de detección puede limpiarse con un paño húmedo (sin detergente) cuando esté sucia.

Page 26

Instalación/montaje en la pared

10 Sek.-15 Min.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

a) Conexión del cable de

alimentación de red

El cable de alimentación de red consta de 3 conductores:

L = fase N = neutro PE = toma de tierra

En caso de duda debe identificar los conductores con un comprobador de tensión; a continuación debe desconectarse de nuevo la tensión. La fase (L) y el neutro (N) se conectan al borne correspondiente. La toma de tierra (PE) debe conectarse al contacto de puesta a tierra ( ). Naturalmente se puede montar un interruptor en el cable de alimentación para conectar y desconectar la

instalación empotrada

Cable de alimentación empotrado

instalación sobre revoque

Cable de alimentación de red

Cable de alimentación sobre revoque

Altura de montaje:

Para conseguir los alcances de 5/12 m indicados, la altura de montaje debiera ser de aprox. 2 m.

Cable de alimentación del aparato

Pasos de montaje:

1. Suelte la cubierta decora-

tiva , 2. Ponga el tornillo de posicionamiento ,

3. Suspenda el Foco Halógeno Sensor. 4. Abra la carcasa de montaje  5. Marque los agujeros de taladro y retire el Foco Halógeno Sensor. 6. Taladre los agujeros e inserte los tacos (Ø 6 mm). 7. Inserte el tapón obturador. 8. Pase por éste el cable de alimentación de red y en su caso el cable del aparato. 9. Atornille la carcasa.

tensión. Opcionalmente puede activarse el Foco Halógeno Sensor manualmente por el período de tiempo ajustado mediante un botón pulsador de apertura en el cable de alimentación.

b) Conexión de un apara-

to adicional:

Al Foco Halógeno Sensor puede conectarse un aparato adicional. Tenga en

cuenta para ello la potencia máx. permitida (véanse los Datos técnicos). El

conductor de corriente del aparato se monta en el borne señalizado con una L’. El neutro del aparato se conecta al borne señalizado con una N juntamente con el neutro del cable de alimentación de red. El conductor de toma de tierra se conecta al contacto de puesta a tierra.

Importante: La conexión con los conductores invertidos puede ocasionar daños al aparato.

Datos técnicos

Dimensiones (alt. x anch. x prof.): 235 x 220 x 155 mm 235 x 160 x 140 mm Masa: 2060 g 1400 g Tensión de alimentación: 230–240 V, 50 Hz Potencia: max. 500 W / R7S max. 150 W / R7S Potencia de ruptura adicional:

Ángulo de detección: 180° horizontal, 90° vertical Superficie proyectada del foco: máx. 375 cm Alcance del sensor: regulación básica 1: máx. 12 m (reg. de fábrica)

Temporización: 10 seg.–15 min. (regulación de fábrica: 10 seg.) Regulación crepuscular: 2–2000 Lux (regulación de fábrica: 2000 Lux) Tipo de protección: IP 44 Clase de protección: I (con conexión de toma de tierra) Girabilidad del foco: vertical: 40°, horizontal: 30° Campos de temperatura: -20 °C – +50 °C

*1) Bombillas incandescentes, máx. 500 W (HS 502) / máx. 800 W (HS 152 XENO) con 230 V AC *2) Tubo fluorescente, máx. 300 W (HS 502) / máx. 400 W (HS 152 XENO) con cos ϕ = 0,5,

carga inductiva con 230 V AC

*3) Lámparas fluorescentes, bombillas de bajo consumo, lámparas LED con balastro electrónico

(capacidad total de todos los balastros conectados por debajo del valor indicado) con 230 V AC

Funciones

Una vez realizada la conexión a la red, cerrada la carcasa y acoplada la lente, puede ponerse en funcionamiento el aparato.

HS 502: HS 152 XENO:

máx. 500 W * máx. 300 W, máx. 400 W,

cos ϕ = 0,5 * 2 x 58 W, 4 x 58 W,

C ≤ 44 µF *

regulación básica 2: máx. 5 m + ajuste de precisión con cubiertas 1–12 m

Detrás de la cubierta decorativa  se hallan ocultas dos posibilidades de regulación.

Retardo de desconexión (temporización)

El tiempo de alumbrado deseado del Foco Halógeno Sensor puede regularse continuamente desde aprox. 10 seg. hasta 15 min. como máximo. El tornillo de ajuste en el tope izquierdo significa el tiempo

máx. 800 W * cos ϕ = 0,5 *

C ≤ 88 µF *

máx. 300 cm

Importante: Efectuar la temporización y la regulación crepuscular sólo con la lente montada.

mínimo de aprox. 10 seg. El tornillo de ajuste en el tope derecho significa el tiempo máximo de aprox. 15 min. En la regulación del campo de detección y para la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

Page 27

Regulación crepuscular

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

(umbral de respuesta)

El umbral de respuesta del sensor puede regularse desde aprox. 2 Lux hasta 2000 Lux. El tornillo de ajuste en el tope izquierdo significa funcionamiento a la luz del día a aprox. 2000 Lux. El tornillo de ajuste en

2 - 2000 Lux

Regulación básica del alcance

La lente del Foco Halógeno Sensor está dividida en dos partes. Con una mitad se consigue un alcance máx. de 5 m y con la otra mitad, un alcance máx. de 12 m (a una altura de montaje de aprox. 2 m). Una vez acoplada la lente, una flechita marca el alcance máx. seleccionado de 12 m

el tope derecho significa funcionamiento crepuscular a aprox. 2 Lux. En la regulación del campo de detección y para la prueba de funcionamiento a la luz del día debe hallarse el tornillo de ajuste en el tope izquierdo.

o 5 m. (La flechita de la izquierda = 5 metros; la de la derecha = 12 metros.). La lente puede sacarse de su enclavamiento por un lado con un destornillador y volverse a acoplar de acuerdo con el alcance deseado.

Regulación exacta individual con cubiertas

Para excluir zonas adicionales, como p. ej. caminos o terrenos colindantes, o bien para vigilarlos selectivamente puede regularse con precisión el campo de detección acoplando cubiertas. Las cubiertas pueden separarse o cortarse con una tijera vertical u horizontalmente a lo largo de las divisiones prerranu-

Ejemplos

radas. A continuación pueden suspenderse en la hendidura superior del centro de la lente. Al colocar la cubierta decorativa, las cubiertas quedan finalmente fijadas.

(Véase abajo: Ejemplos para reducir el ángulo de detección así como el alcance.)

Ejemplos

Page 28

Ejemplos de conexión

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

1. Lámpara sin conductor neutro implantado

3. Conexión mediante un conmutador múltiple para funcionamiento manual y automático

2. Lámpara con conductor neutro implantado

4. Conexión mediante un conmutador selector para funcionamiento con alumbrado permanente y automático

Posición I: Funcionamiento automático Posición II: Funcionamiento manual con alumbrado permanente Atención: No se puede desconectar el sistema; sólo se puede elegir entre posición I y II.

Fallos de funcionamiento

Fallo Causa Remedio

El Foco Halógeno Sensor no tiene tensión

El Foco Halógeno Sensor no se enciende

El Foco Halógeno Sensor no se apaga

El Foco Halógeno Sensor se enciende y apaga continuamente

El Foco Halógeno Sensor se enciende inoportunamente

■ fusible defectuoso,

desconectado

■ cortocircuito

■ en funcionamiento a la

luz del día, regulación crepuscular ajustada para funcionamiento nocturno

■ bombilla defectuosa

■ conmutador desconec-

tado

■ fusible defectuoso

■ campo de detección sin

ajuste selectivo

■ movimiento permanente

en el campo de detección

■ el conmutador múltiple

en el interior de la casa se halla en funcionamiento permanente

■ movimiento permanente

en el campo de detección

■ el viento mueve los

árboles y matorrales en el campo de detección

■ detección de automóvi-

les en la calle

■ cambio de temperatura

repentino causado por las condiciones atmosféricas (viento, lluvia, nieve) o por ventiladores o ventanas abiertas

■ cambiar fusible, conec-

tar el conmutador, comprobar la línea con un comprobador de tensión

■ comprobar las conexio-

nes

■ volver a regular

■ cambiar la bombilla

■ conectar

■ cambiar el fusible, en su

caso comprobar la conexión

■ volver a ajustar

■ controlar el campo de

detección y dado el caso ajustar de nuevo o bien cubrir partes del sensor

■ cambiar el conmutador a

función automática

■ controlar el campo de

detección y dado el caso ajustar de nuevo o bien cubrir partes del sensor

■ cubrir zonas con cubier-

tas

■ cubrir zonas con cubier-

tas

■ modificar el campo de

detección, cambiar el lugar de montaje

Page 29

Declaración de conformidad

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

El producto cumple con la directiva de baja tensión 2006/95/CE y con la

directiva EMC (CEM) 2004/108/CE.

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes así como un control adicional de muestreo al azar.

La garantía es de 36 meses comenzando con el día de venta al consumidor y cubre los defectos de material y fabricación. La prestación de la garantía se efectúa mediante la reparación o el cambio de las piezas defectuosas a elección de STEINEL.

La prestación de garantía queda anulada para daños producidos en piezas de desgaste, daños y defectos originados por uso o mantenimiento inadecuados y los causados por rotura por caídas. Quedan excluidos de la garantía los daños consecuenciales causados enobjetos ajenos.

La garantía es válida únicamente si se envía el aparato sin desmontar y con el comprobante de compra o la factura

(fecha de compra y sello del vendedor), bien embalado, a su proveedor correspondiente o si se entrega al vendedor en los primeros 6 meses después de la compra.

Servicio de reparación: Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien embalado a la dirección indicada abajo.

Montageanvisning

Bäste kund,

Tack för det förtroende Du har visat genom att köpa en STEINEL sensorprodukt. Den högvärdiga kvalitetsprodukt du har bestämt dig för har tillverkats, testats och förpackats med största omsorg.

Vi ber dig att noga läsa igenom denna montageanvisning innan du installerar apparaten. Korrekt installation och idrifttagning är en förutsättning för långvarig, tillförlitlig och störningsfri drift.

Princip

Halogenstrålkastaren är försedd med två 120° pyrosensorer som känner av värmestrålningen från kroppar i rörelse (människor, djur etc.) Den registrerade värmestrålningen omvandlas på elektronisk

Räckvidd max. 12 m Räckvidd max. 5 m

väg och tänder armaturen. Murar, fönster etc hindrar värmestrålningen från att nå fram till sensorn och den anslutna förbrukaren kopplas då inte in. Med de två Pyro-sensorerna uppnås en bevakningsvinkel av 180°

Vi hoppas att Du får stor glädje av halogenstrålkastaren.

vid en öppningsvinkel av 90°. Detta möjliggör två grundinställningar av räckvidden, max 5 eller 12 meter.

Viktigt: Den säkraste rörelsebevakningen uppnås när apparaten monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc).

ca. 5 m

Rörelseriktning: Framåt Rörelseriktning: I sidled

max.12 m

Page 30

Säkerhetsanvisningar

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

y Bryt spänningen före alla

arbeten på lampan!

y Vid montering måste den

elektriska ledning som ska anslutas vara spännningslös. Stäng först av strömmen och kontrollera spänningslöshet med en spänningsprovare.

y Vid installationen av lam-

pan handlar det om arbete med nätspänning: Arbetet måste därför utföras enligt de nationella installationsföreskrifterna och anslutningsvillkoren.

y Montera inte lampan på

lättantändliga underlag.

y Avsedd för utomhusbruk

och inomhus (upp till omgivningstemperatur +25°C)

y Halogenstrålkastaren får

inte vara riktad mot monteringsväggen.

y Halogenstrålkastaren

ska vara vågrätt monterad (± 15°).

y Halogenstrål-

kastaren måste vara placerad minst en meter från området som ska belysas.

y Om

glaset går sönder eller får en spricka ska detta bytas ut. Man måste använda ett temperaturhärdat specialvärmeglas, tjocklek 4 mm till HS 152 och tjocklek 5 mm till HS 502. Reservglas kan beställas hos närmaste återförsäljare.

skydds-

y Den som utsätter sig för

halogenlampans sken vid 10% överspänning och under en längre tid måste räkna med att det kan uppstå hud- och ögonirritation.

y Under drift blir lamphuset

mycket varmt. Rikta in strålkastaren sedan den blivit avkyld.

Installation/Wallmounting

Apparatbeskrivning

 Fästskruv  Frontkåpa  Lins (kan tas bort

och vridas för val av räckvidd max. 12 eller 5 m)

Drift/Skötsel

Halogenstrålkastaren med sensor är avsedd för automatisk tändning av ljus. Apparaten är inte avsedd för professionella tjuvlarm, eftersom den inte uppfyller de krav som ställs mot åverkan och sabotage.

 Skymningsinställning

2–2000 Lux

 Tidsinställning

10 sekunder till 15 minuter

Vädret kan påverka halogenstrålkastarens funktion. Kraftiga vindbyar, snöfall, regn- och hagelskurar kan orsaka felutlösning, eftersom de plötsliga temperaturskillnaderna inte kan skiljas från normala värmekäll-

 Kopplingsutrymme

med lock

 Upphängningsskruv

lor. Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel).

Montagehöjd:

För att uppnå räckvidd 5/12 m ska montagehöjden vara cirka 2 meter över mark.

Kabelingång infällt

utanpåliggande

Kabelingång utanpåliggande

Montagesteg:

1. Lossa frontkåpan 

2. Fäst upphängnings-

skruven .

3. Haka fast

strålkastaren .

4. Öppna kopplingsut-

rymmet.

5. Märk upp för borrhål.

6. Borra hålen och sätt i

pluggar (Ø 6 mm).

7. Montera packningar

för kabeln.

8. Dra igenom kablar

och anslut.

9. Skruva fast huset.

infällt

Nätkabel Utgående kabel

a) Anslutning av nätkabel

Nätkabeln består av en 3-ledarkabel:

L = Fas N = Nolledare PE = Skyddsledare

Om man är osäker måste man identifiera kablarna med en spänningsprovare. Koppla sedan bort spännningen igen. Fas (L) och nolledare (N) skall anslutas enligt plintmärkningen. Skyddsledaren ska anslutas till jordskruven . Sensorn kan naturligtvis förkopplas med en Till/Från-brytare. Alternativt kan halogenstrålkastaren tändas manuellt genom att manövrera en förkopplad strömbrytare ”Från-Till”. Lampan lyser enligt den inställda efterlystiden och övergår därefter till den inställda sensordriften.

b) Anslutning av utgående kabel.

Till halogenstrålkastaren kan en belastning (t.ex. lampa) anslutas.

OBS: Se under tekniska data så att den maximala belastningen ej överskrids. Kabelns strömfö-

rande ledare ansluts till plint

L’. Nolledare ansluts till plint N tillsammans med nolleda-

ren från belastningen. Skyddsledaren ska anslutas till jordskruven.

Viktigt: Förväxling av anslutningarna leder till kortslutning av armaturen eller dess säkringsskåp.

Page 31

Tekniska data

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Mått (B x H x D): 235 x 220 x 155 mm 235 x 160 x 140 mm Vikt: 2060 g 1400 g Nätspänning: 230–240 V, 50 Hz Ljuskälla: max 500 W /R7S max 150 W /R7S Extern belastning:

Sensorns bevakningsvinkel: 180° horisontalt, 90° vertikalt Belyst yta av strålkastaren: max. 375 cm Sensorns räckvidd: Grundinställning 1: max 12 m (leveransinställning)

Tidsinställning: 10 sek.–15 min. (leveransinställning: 10 sek.) Skymningsinställning: 2–2000 Lux (leveransinställning: 2000 Lux) Kapslingsklass: IP 44 Isolationsklass: I (med jordanslutning) Strålkastarens rörlighet: vertikalt: 40º, horisontalt: 30º Omgivningstemperatur: -20 °C – +50 °C

*1) Glödlampor, max. 500 W (HS 502) / max. 800 W (HS 152 XENO) vid 230 V AC *2) Lysrör, max. 300 W (HS 502) / max. 400 W (HS 152 XENO) vid cos ϕ = 0,5, induktiv last vid 230 V AC *3) Lysrör, lågenergilampor, LED-lampor med elektroniskt förkoppl.don (Observera att kapacitansen inte

får överstiga ovan angivet värde) vid 230 V AC

HS 502: HS 152 XENO:

max. 500 W * max. 300 W, max. 400 W,

cos ϕ = 0,5 * 2 x à 58 W, 4 x à 58 W,

C ≤ 44 µF *

Grundinställning 2: max 15 m + Fininställning med täckplattor 1–12 m.

max. 800 W * cos ϕ = 0,5 *

C ≤ 88 µF *

max. 300 cm

2 - 2000 Lux

Inställning av räckvidd

Exempel

Skymningsinställning (aktiveringströskel)

Önskad aktiveringströskel för sensorn kan ställas in steglöst från ca 2 Lux till 2000 Lux. Ställskruvens vänstra ändläge betyder dagsljusdrift ca 2000 Lux. Ställskruvens högra ändläge betyder skymningsdrift

Linsen kan lossas och vridas för två grundinställningar av räckvidden. Med den ena halvan uppnås en räckvidd av max. 5 m och med den andra en räckvidd av max. 12 m (vid en montagehöjd av ca 2 m). När linsen är isatt, anger en liten pil den valda maximala

ca 2 Lux. Vid inställning av bevakningsområdet och för funktionstest vid dagsljus måste ställskruven vara i vänster ändläge.

räckvidden av 12 eller 5 m (pil vänster = 5 meter, pil höger = 12 meter). Linsen kan lossas ur sitt fäste med en skruvmejsel och sättas tillbaka enligt önskad räckvidd.

Funktioner

När vakten är ansluten, linsen monterad och fronten på plats kan anläggningen tas i drift.

10 Sek.-15 Min.

Två inställningsmöjligheter finns bakom bländringen .

Tidsfördröjning (Tidsinställning)

Lampans efterlystid kan steglöst ställas in från ca 10 sekunder upp till max 15 minuter. Ställskruvens vänstra ändläge ger den kortaste tiden ca 10 sekunder och höger ändläge den längsta tiden

Viktigt: Tids- och skymningsinställning skall endast göras med monterad lins.

ca 15 minuter. Vid inställning av bevakningsområdet och för funktionstest är det lämpligast att den kortaste tiden är inställd.

Page 32

Individuell finjustering med täckplattor

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

För att avgränsa eller inkludera vissa områden som. ex. gångvägar eller granntomt kan bevakningsområdet finställas genom montering av täckplattor.

Täckplattorna kan brytas av eller klippas med sax längs den spårade indelningen i lodräta och vågräta avsnitt.

De kan sedan sättas in i den översta fördjupningen i mitten av linsen. När bländringen skjuts upp igen sitter de fast permanent.

(Se nedan: Exempel på minskning av bevakningsvinkel och räckvidd.)

Kopplingsexempel

1. Belysning utan nolledare

2. Belysning med befintlig nolledare

Exempel

3. Koppling med 2-polig brytare för manuell och automatisk drift

4. Koppling via 2-polig brytare för fast sken respektive automatik

Läge I: Automatisk drift Läge II: Manuell drift med kontinuerlig belysning Observera: Frånkoppling av anläggningen är inte möjlig, bara driftsval mellan läge I och II.

Page 33

Funktionsstörningar

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Störning Ursak Åtgärd

Halogenstrålkastaren utan spänning

Halogenstrålkastaren tänds inte

Halogenstrålkastaren släcks inte

Halogenstrålkastaren tänds/släcks ständigt

Halogenstrålkastaren tänds oönskat

■ Defekt säkring, apparaten ej inkopplad

■ Kortslutning

■ Vid dagdrift, skym-

ningsinställningen inställd på nattdrift

■ defekt lampa

■ Nätströmbrytaren

frånslagen

■ Säkring defekt

■ Bevakningsområdet

felinställt

■ Ständig rörelse i bevakningsområdet

■ Inomhusbrytaren i läge för fast belysning

■ Ständig rörelse i bevakningsområdet

■ Rörelser från träd eller andra växter i området

■ Påverkan från bilar på gatan

■ Plötsliga temperatur förändringar genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster

■ Byt säkring, slå till nätströmbrytaren. Testa med spänningsprovare

■ Kontrollera anslutningarna

■ Ändra inställningen till rätt läge

■ byt lampa

■ Slå till strömbrytaren

■ Byt säkring, kontrolle-

ra ev. anslutningen

■ Justera inställningen

■ Kontrollera området

och ställ in på nytt vid behov eller använd avskärmningar

■ Brytare i automatikläge

■ Kontrollera området

och ställ in på nytt vid behov eller använd avskärmningar

■ Avskärma området med täckplattor

■ Ändra områdesinställningen eller flytta sensorn.

Överensstämmelseförsäkran

Produkten uppfyller lågspänningsdirektivet 2006/95/EEG, och EMCdirektivet 2004/108/EEG.

Funktionsgaranti

Denna STEINEL-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll.

Garantin gäller i 36 månader från inköpsdagen. Vi återgärdar fel som beror på material- eller tillverkningsfel. Garantin innebär att varan repareras eller att defekt del byts ut enligt vårt val. Garantin omfattar inte slitage och skador orsakade av felaktig hanterande av produkten. Bristande underhåll och skötsel omfattas ej heller av garantin. Följskador på främmmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara isärtaget, sänds väl förpackat med fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas in till inköpsstället för återgärd.

Reparationsservice: Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten repareras på vår verkstad. Vänligen kontakta oss innan Ni sänder tillbaka produkten för reparation.

6564

Page 34

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Monteringsvejledning

Kære kunde

Tak for den tillid De har vist os ved at købe en sensorhalogenlampe fra STEINEL. De har valgt et kvalitetsprodukt, der er fremstillet, testet og emballeret med største omhu.

Inden De installerer apparates, bedes. De læse denne monteringsvejledning grundigt igennem. En korrekt installation og ibrugtagning sikrer en lang, pålidelig og fejlfri drift.

Princippet

Sensorhalogenlampen er udstyret med to 120° pyrosensorer, der registrerer den usynlige varmeudstråling fra kroppen eller genstande (mennesker, dyr, osv.), der bevæger sig. Den således registrerede varmeudstråling omsættes

Rækkevidde max. 12 m

ca. 5 m

Gåretning: Frontal Gåretning: Skråt

elektronisk og tænder således lampen. Ved forhindringer som f.eks. en mur eller glasrude kan varmestrålen ikke registreres, hvorfor koblingsforløbet ikke udløses. Ved hjælp af de to pyrosensorer opnås

Rækkevidde max. 5 m

max.12 m

Vi ønsker Dem god fornøjelse med Deres nye apparat.

et overvågningsområde på 360° med en åbningsvinkel på 180°. Dette muliggør to rækkeviddeindstillinger på maks. 12 m eller 5 m.

Vigtigt! De opnår den bedste bevægelsesregistrering, hvis De anbringer apparatet skråt mod gåretningen og der ikke er forhindringer (f.eks. træer, mure, osv.), der blokerer sensorens synsfelt.

Sikkerhed

y Afbryd spændingstilførs-

len inden alle arbejder på lampen!

y Ved monteringen skal den

el-ledning, som skal tilsluttes, være spændingsfri. Sluk derfor først for strømmen og kontrollér derefter med en spændingstester at ledningsnettet er spændingsfrit.

y Ved installationen af disse

lamper skal man arbejde med netspænding: installationen skal derfor udføres fagligt korrekt i henhold til de nationale installationsforskrifter og tilslutningsbetingelser.

y Velegnet til udendørs

og indendørs brug (op til 25 °C)

Beskrivelse

 Sikringsskrue  Beskyttelseskappe  Linse (kan aftages

og drejes til rækkeviddegrundindstilling på max. 12 eller 5 m).

Drift / pleje

Sensorhalogenlampen er beregnet til at tænde / slukke lys. Til specielle tyverialarmer egner den sig ikke, da den foreskrevne sabotagesikkerhed mangler. Vejrmæssig indflydelse kan medføre ændringer i

y Montér ikke lampen på

et sædvanligvis let antændeligt underlag

y Lampen skal monteres

i vandret stilling (± 15°).

y Monteringen af

ges på en sådan måde, at der er sikret en minimumafstand på 1 meter til den belyste flade, uanset hvilken position lampen er drejet i.

y Hvis glas-

itu, skal den skiftes, inden lampen tages i brug igen. Her anvendes hærdet specialglas, 4 mm tykt ved HS 152 og 5 mm trykt ved HS 502. Reserveglas kan bestilles via vores servicenet.

 Skumringsindstilling

2–2000 Lux.

 Tidsindstilling

10 sek. – 15 min.

funktionen af sensorhalogenlampen. Kraftige vindstød, sne, regn og/eller hagl kan medføre fejlfunktioner, da de pludselige temperatursvingninger ikke adskiller sig væsentlig fra varmekilder. Registreringslinsen aftørres

lampen skal foreta-

skiven går

y Hvis man udsætter sig for

sensorhalogenlampen lys med 10 % overspænding gennem længere tid, må man regne med hud- og øjeirritation.

y Lampehuset bliver meget

varmt under drift. Indstil kun lampen, når den er afkølet.

 Kabinet der kan

klappes op ved montering og nettilslutning

 Holder til holdeskrue.

med en fugtig klud (uden rengøringsmiddel), hvis den bliver snavset.

Page 35

Installation / Vægmontering

10 Sek.-15 Min.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Kabelledning, skjult

Kabelledning, udvendig

Monteringshøjden:

For at opnå de angivne rækkevidder på 5/12 m, bør monteringshøjden være 2 m.

skjult

udvendig

Netledning Ledning til forbrugsted

Montering:

1. Designblænden  løsnes.

2. Juster holdeskruen .

3. Monter sensorhalogen- lampen. 4. Åbn kabinettet .

5. Marker borestederne, sæt

sensorhalogenlampen på igen. 6. Bor huller, anbring dyvlerne (Ø 6 mm). 7. Sæt propperne i. 8. Før net- og evt. forbrugerledningen gennem og tilslut. 9. Skru kabi- nettet fast.

a) Tilslutning af netledning:

Netledningen består af et 3-trådet kabel:

L = fase N = nulleder PE = beskyttelsesleder

I tvivlstilfælde skal kablet identificeres med en spændingstester, derefter afbrydes strømmen igen. Fase (L) og nulleder (N) tilsluttes i henhold til klemliste. Beskyttelseslederen (PE) skal tilsluttes klemmen ved jordkontakten ( ). I netledningen kan der naturligvis monteres en netafbryder til at tænde og slukke med. Alternativt kan sensorhalogenlampen i den indstillede tid aktiveres manuelt ved hjælp af en kontakt, som anbringes på netledningen foran sensoren.

b) Tilslutning af en ekstra forbruger:

Der kan tilsluttes en ekstra forbruger til sensorhalogenlampen.

Vær opmærksom på den maksimalt tilladte effekt (se Tekniske data).

Forbrugerens strømførende leder monteres i klemmen, der er kendetegnet med L’. Forbrugerens nulleder sættes i klemmen, der er kendetegnet med N, sammen med netledningens nulleder. Beskyttelseslederen placeres ved jordkontakten.

Vigtigt: Det kan medføre beskadigelse af apparatet, hvis der byttes om på tilslutningerne.

Tekniske data

Mål (h x b x d): 235 x 220 x 155 mm 235 x 160 x 140 mm Vægt: 2060 g 1400 g Nettilslutning: 230–240 V, 50 Hz Effekt: Maks. 500 W/R7S Maks. 150 W/R7S Øvrig effekt:

Overvågningsvinkel: 180° horisontal, 90° vertikal Oplyst område: maks. 375 cm Sensorens rækkevidde: Grundindstilling 1: Maks. 12 m (fabriksindstilling)

Tidsindstilling: 10 sek.–15 min.

Skumringsindstilling: 2–2000 Lux (indstilling: 2000 Lux) Kapsling: IP 44 Kapslingsklasse: I (med jordkabel) Lampens drejeområde: Vertikal: 40°, Horisontal: 30° Temperaturområde: -20 °C – +50 °C

*1) Elpærer, maks. 500 W (HS 502) / maks. 800 W (HS 152 XENO) ved 230 V AC *2) Lysstofrør, maks. 300 W (HS 502) / maks. 400 W (HS 152 XENO) ved cos ϕ = 0,5,

induktiv belastning ved 230 V AC

*3) Lysstofpærer, energisparepærer, LED-lamper med elektronisk forkoblingsenhed (den samlede

kapacitet for alle tilsluttede forkoblingsenheder er under den angivne værdi) ved 230 V AC

HS 502: HS 152 XENO:

maks. 500 W * maks. 300 W, maks. 400 W,

cos ϕ = 0,5 * 2 x pr. 58 W, 4 x pr. 58 W,

C ≤ 44 µF *

Grundindstilling 2: Maks. 15 m + finjustering vha. blændstykker 1–12 m

maks. 800 W * cos ϕ = 0,5 *

C ≤ 88 µF *

maks. 300 cm

(fabriksindstilling: 10 sek.)

Funktion

Efter nettilslutning, lukning af beskyttelseskappen  og påsætning af linsen, kan

sensoren tages i brug. Sensoren har to indstillingsmuligheder.

Tidsindstilling

Den ønskede brændetid af sensorhalogenlampen kan indstilles trinløst fra ca. 10 sek. til max. 15 min. Ved at dreje justeringsskruen mod venstre opnås den korteste tid på ca. 10 sek. Ved at dreje justerings-

Vigtig! Tids- og skumringsindstilling må kun foretages med monteret linse.

skruen mod højre opnås den længste tid på ca. 15 min. Ved indstilling af bevægelsesmelderens føleområde og ved funktionstest anbefales den korteste tidsindstilling.

Page 36

Rækkeviddeindstilling

2 - 2000 Lux

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Eksempler

Skumringsindstilling

Den ønskede følsomhed for indkobling af bevægelsesmelderen kan ligeledes indstilles trinløst fra ca. 2 Lux til 2000 Lux. Når justeringsskruen drejes mod venstre, betyder det drift i dagslys med ca. 2000 Lux.

Linsen på sensorhalogenlampen er opdelt i to rækkeviddeområder. Med den ene halvdel opnås en rækkevidde på max. 5 m, med den anden en rækkevidde på max. 12 m (ved en monteringshøjde på 2 m). Efter montering af linsen viser en lille pil den valgte max. rækkevidde på 12 m eller 5 m. (Pil venstre = 5 meter, pil højre = 12 meter).

Når justeringsskruen drejes mod højre, betyder det drift i tusmørke med ca. 2 Lux. Ved indstilling af bevægelsesmelderens føleområde og ved funktionstest ved dagslys skal justeringsskruen drejes til venstre.

Linsen kan løsnes i siden med en skrue-trækker og justeres på tilsvarende vis i henhold til den ønskede rækkevidde.

Individuel finjustering med blændstykker

De medleverede blændstykker gør det muligt at afdække eller udelukke segmenter efter eget valg, f.eks. stier eller nabogrunde. Blændstykkerne kan knækkes eller tilskæres med en saks i de fortrykte lodrette og vandrette inddelinger.

Eksempler

Derefter kan blændstykkerne hænges på i det øverste område midt på linsen. Nu kan beskyttelseskappen påmonteres og blændstykkerne sidder fast.

(Se nedenfor: Eksempler på forkortelse af føleområdet samt reducering af rækkevidden.)

Page 37

Tilslutningseksempler

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

1. Lampe uden nulleder 2. Lampe med nulleder

3. Tilslutning serieforbundet til manuel og automatisk drift

4. Tilslutning gennem en vekselkontakt til konstant belysning og automatisk drift

Position I: Automatisk drift Position II: Manuel konstant belysning Vigtigt! En udkobling af anlægget er ikke muligt, der kan dog vælges frit mellem position I og II.

Driftsforstyrrelser

Fejl Mulig årsag Afhjælpning

Sensorhalogenlampe mangler strøm

Sensorhalogenlampe tænder ikke

Sensorhalogenlampe slukker ikke

Sensorhalogenlampe tænder/ slukker konstant

Sensorhalogenlampe tilkobler uønsket

■ Defekt sikring, ingen tilslutning

■ Kortslutning

■ Ved brug i dagslys,

skumringsindstilling er sat på nat

■ Elpære defekt

■ Nettilslutning slukket

■ Defekt sikring

■ Føleområde ikke

indstillet

■ Vedvarende bevægelse i føleområdet

■ Den interne seriekobling/kontakt står på vedvarende drift

■ Vedvarende bevægelse i føleområdet

■ Vinden får træer og buske i registreringsområdet til at bevæge sig

■ Registrering af biler på vejen

■ Pludselige temperatursvingninger pga. vejret (vind, regn, snefald) eller luft fra ventilator eller åbne vinduer

■ Ny sikring, nettilslutning tilkobles, ledning testes med spændingstester

■ Tilslutning kontrolleres

■ Indstil på ny

■ Udskift elpære

■ Tændes

■ Sikring udskiftes evt.

kontrollér sikring

■ Ny justering

■ Kontrollér område og hhv.

justér på ny eller afdæk

■ Kontakten står på automatik

■ Kontrollér område og hhv. justér på ny eller afdæk

■ Området afdækkes med blændstykker

■ Områder afdækkes med blændstykker

■ Område ændres, montagested flyttes

Page 38

Konformitetserklæring

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Produktet opfylder lavspændingsdirektivet 2006/95/EF og EMC-direktivet 2004/108/EF.

Funktionsgaranti

Dette STEINEL-produkt er fremstillet med største omhu, afprøvet efter gældende forskrifter samt underlagt en stikprøvekontrol.

Garantien gælder i 36 måneder fra den dag, apparatet er solgt til forbrugeren. Ved materiale- og fabrikationsfejl ydes garantien gennem reparation eller ombytning af defekte dele efter vort valg.

Der ydes ikke garanti ved skader på sliddele (f.eks. varmeelement, lysnetkabel), ej heller ved skader og fejl, der er opstået pga. ukorrekt behandling eller vedligeholdelse. Garantien omfatter ikke følgeskader på fremmede genstande.

Der ydes kun garanti mod forevisning af bon eller kvittering (med dato og stempel). Derudover skal apparatet være helt og indpakket forsvarligt, når det fremsendes til reparation på serviceværkstedet eller inden for de første 6 måneder afleveres til forhandleren.

Reparationsservice: Efter garantitidens udløb eller ved fejl, der ikke er dækket af garantien, kan apparatet repareres på vort værksted. Sørg for, at produktet er indpakket forsvarligt under forsendelsen til nærmeste serviceværksted.

FIN

Asennusohje

Arvoisa asiakas,

olet ostanut liikkeentunnistimella varustetun STEINELhalogeeniheittimen. Kiitämme saamastamme luottamuksesta. Olet hankkinut arvokkaan laatutuotteen, joka on valmistettu, testattu ja pakattu erittäin huolellisesti. Ainoastaan

asianmukainen asennus ja käyttöönotto takaavat heittimen pitkäaikaisen, luotettavan ja häiriöttömän toiminnan.

Toimintaperiaate

Halogeenitunnistinvalaisin on varustettu kahdella 120°pyrosähköisellä tunnistimella, jotka havaitsevat liikkuvasta ihmisestä tai eläimestä lähtevän näkymättömän lämpösäteilyn Lämpösäteily muunnetaan elektronisesti, jolloin valaisin

Toimintaetäisyys enint. 12m Toimintaetäisyys enint. 5m.

syttyy automaattisesti. Seinät, lasi tms. estävät tunnistuksen eikä valo syty. Kahden pyrosähköisen tunnistimen avulla saavutetaan 180° toimintakulma ja 90° avautumiskulma. Linssi voidaan irrottaa ja kääntää. Tämä mahdollistaa kaksi

Toivotamme Sinulle paljon iloa uudesta laitteesta.

toimintaetäisyyden perusasetusta, jotka ovat enimmillään 12 m ja 5 m.

Tärkeää: Tunnistus tapahtuu kauempaa, kun tunnistin asennetaan siten, että kulku suuntautuu siihen nähden sivusuunnassa eikä puita tai seiniä ole esteenä.

ca. 5 m

Kävelysuunta: kohti. Kävelysuunta: sivuitse.

FIN

max.12 m

Page 39

Turvaohjeita

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

y Kaikki valaisimella tehtä-

vät työt, myös lampunvaihto, on tehtävä jännitteettömänä.

y Näiden laitteiden asen-

nuksen saa suorittaa vain alan ammattihenkilö kaikkien asiaan kuuluvien määräysten mukaisesti.

Älä asenna valonheitintä helposti syttyville pinnoille.

y Soveltuu käytettäväksi

ulkona ja sisällä (huonelämpötila max. 25 °C)

y Valonheitintä ei saa suun-

nata asennusseinää kohti.

y Lampun tulee olla vaaka-

suorassa asennossa (± 15°).

Laitteen kuvaus:

 Varmistusruuvi  Etusuojalevy  Tunnistinlinssi (voidaan

irrottaa ja kääntää, jolloin voidaan valita toimintaetäisyyden perusasetus, joka on enint. 12 tai 5 m)

Käyttö, hoito:

Liiketunnistimella varustetun halogeeniheittimen valo syttyy automaattisesti. Varsinaiseksi murtohälyttimeksi se ei kuitenkaan sovellu, koska se ei ole sabotaasivarma. Sää saattaa vaikuttaa halogeeniheit-

y Valaisimien asennus

on tehtävä niin, että kaikissa mahdollisissa kääntöasennoisa valaistuun pintaan on vähintään 1 metrin etäisyys.

y Halogeenivalaisimet on

tarkoitettu vain seinä-, ei kattoasennukseen.

y Lasi on

erikoislasia. Rikki mennyt lasi on ehdottomasti vaihdettava. Voit tilata varalaseja jälleenmyyjältä.

y Pitkäaikainen oleskelu

10 % ylijännitteellä toimivan halogeenivalaisimen vaikutusalueella voi

 Hämäräkytkimen

säätö: 2–2000 luksia

 Kytkentäajan asetus

(10 sek.–15 min.)

timen toimintaan. Voimakkaat tuulenpuuskat sekä lumi,- vesi,- ja raekuurot voivat aiheuttaa virhetoimintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilanvaihteluja lämmönlähteistä.

karkaistua

aiheuttaa iho- ja silmätulehduksia.

y Valonheittimen kotelo

lämpenee käytön aikana hyvin kuumaksi. Suuntaa valonheitin vain silloin, kun se on jäähtynyt.

 Kotelo, joka voidaan

avata asennusta ja verkkoliitäntää varten

 Seinäasennusalusta

Tunnistimen linssi puhdistetaan kostealla liinalla. Älä käytä puhdistusaineita!

Asennus/ seinään asennus:

Normaali verkkoliitäntäjohdotus

Verkkoliitäntäjohdotus pinta-asennuksessa

Asennuskorkeus:

Heitin on kiinnitettävä noin 2 metrin korkeuteen, jotta 5/12 metrin tunnistusetäisyys saavutetaan.

Asennuksen vaiheet:

1. Irrota etusuojalevy .

2. Aseta asennusalusta

paikoilleen . 3. Ripusta halogeeniheitin paikoilleen.

4. Käännä asennuskotelo  auki. 5. Merkitse porattavat reiät, ota halogeeniheitin pois paikoiltaan. 6. Poraa reiät, aseta tulpat (Ø 6 mm).

7. Aseta tiivistystulpat.

8. Pujota verkkoliitännän ja

laitteen johto paikoilleen ja liitä. 9. Ruuvaa kotelo paikoilleen.

pinta-asennuksessa

Normaali

Verkkoliitäntäjohdin Kytkeytyvä liitäntäjohdin

a) Verkkojohdon liitäntä

Verkkojohtona käytetään 3-napaista kaapelia:

L = vaihejohdin N = nollajohdin PE = maajohdin

Epäselvissä tapauk johtimet tarkastettava jännitteenkoettimella ja katkaistava sen jälkeen virta uudelleen. Vaihejohdin (L) ja nollajohdin (N) liitetään kytkentäkaavion mukaisesti. Maajohdin on yhdistettävä maadoituskoskettimeen ( ). Verkkojohtoon voidaan luonnollisestikin asentaa virtakytkin, jolla virta voidaan kytkeä ja katkaista. Halogeeniheittimeen asetettu kytkentäaika on myös mahdollista aktivoida verkkojoh olevalla virtakytkimellä.

b) Lisälaitteen liitäntä

Liikkeentunnistimella varustettuun halogeeniheittimeen on mahdollista liittää myös toinen laite. Huomioi tällöin suurinta sallittua liitäntätehoa koskevat tiedot (ks. Tekniset tiedot). Laitteen virrallinen johdin asennetaan L’-merkittyyn liittimeen. Nollajohdin kytketään yhdessä verkkojohdon nollajohtimen kanssa N- kirjaimella merkittyyn liittimeen. Maajohdin kytketään maadoituskoskettimeen.

Tärkeää: Liitäntöjen vaihtuminen voi vaurioittaa laitetta.

sissa on

dossa

FIN

Page 40

Tekniset tiedot

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Mitat (K x L x S) 235 x 220 x 155 mm 235 x 160 x 140 mm Massa: 2060 g 1400 g Verkkoliitäntä: 230–240 V, 50 Hz Teho: enint. 500 W/R7S enint. 150 W/R7S Lisäkytkentäteho:

Toimintakulma: 180° vaakasuorassa, 90° pystysuorassa Valaisimen projisoitu alue: enint. 375 cm Tunnistimen toimintaetäisyys: perusasetus 1: enint. 12 m

Kytkentäajan asetus: 10 sek.–15 min. (tehdasasetus 10 sek) Hämäräkytkimen säätö: 2–2000 luksia

Kotelointiluokka: IP 44 Suojausluokka: I (maajohdinliitännällä) Heittimen kääntyvyys: pystysuorassa: 40°, vaakasuorassa: 30° Lämpötila-alue: -20 °C – +50 °C

*1) Hehkulamput, enint. 500 W (HS 502) / enint. 800 W (HS 152 XENO), 230V AC *2) Loistelamput, enint. 300 W (HS 502) / enint. 400 W (HS 152 XENO) cos ϕ = 0,5 induktiivinen, 230 V AC *3) Loistelamput, energiansäästölamput, LED-lamput, varustettuina elektronisilla liitäntälaitteilla

(kaikkien liitäntälaitteiden yhteinen kokonaiskapasitanssi alle ilmoitetun arvon), 230 V AC

HS 502: HS 152 XENO:

enint. 500 W * enint. 300 W, enint. 400 W,

cos ϕ = 0,5 * 2 x 58 W, 4 x 58 W,

C ≤ 44 µF *

perusasetus 2: enint. 15 m hienosäätö suojusten avulla: 1–12 m

enint. 800 W *

cos ϕ = 0,5 *

C ≤ 88 µF *

enint. 300 cm

(tehtaalla suoritettu asetus)

(tehtaalla suoritettu asetus: 2000 luksia)

Toiminnot

Kun olet suorittanut verkkoliitännän, sulkenut tunnistimen kansiosan ja asettanut linssin paikoilleen, on laite käyttövalmis.

10 Sek.-15 Min.

Etusuojalevyn  alla on kaksi säädintä, joilla suoritetaan seuraavat asetukset.

Kytkentäajan asetus

Halogeeniheittimen kytkentäaika voidaan asettaa portaattomasti n. 10 sekunnin – enintään 15 minuutin välille. Kun säädin käännetään sen vasempaan ääriasentoon, on asetettu lyhin mahdollinen kytkentäaika (n. 10 sek.). Pisin mahdolli

Tärkeää: Suorita seuraavat asetukset ainoastaan, kun linssi on asennettu paikoilleen.

nen kytkentäaika (n. 15 min.) asetetaan kääntämällä säädin sen oikeaan ääriasentoon. Valaisimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi toiminta-alueen asetuksen ja toiminnan testauksen ajaksi.

Hämäräkytkimen säätö (kytkentäkynnys)

Tunnistimen haluttu kytkentäkynnys voidaan säätää portaattomasti 2 luksin – 2000 luksin välille. Kun säädin käännetään sen vasemmanpuoleiseen ääriasentoon, se on asetettu n. 2000 luksin päiväkäyttöön.

2 - 2000 Lux

Kun säädin käännetään sen

Toimintaetäisyyden perusasetus:

Halogeeniheittimen linssi on jaettu kahteen toiminta-alueeseen. Toisella puoliskolla saavutetaan enintään 5 metrin toimintaetäisyys ja toisella puoliskolla enintään 12 metrin toimintaetäisyys (kun heitin on kiinnitetty noin 2 metrin korkeudelle). Kun linssi on kiinnitetty paikoilleen, pieni nuoli ilmoittaa vali-

Esimerkkejä

oikeanpuoleiseen ääriasentoon, se on asetettu n. 2 luksin yökäyttöön. Säätimen on oltava sen vasemmanpuoleisessa ääriasennossa, kun säädetään sen toiminta-alue ja kun suoritetaan toimintatestaus päivänvalossa.

tun 12 tai 5 metrin toimintaetäisyyden. (Nuoli vasemmalla = 5 metriä, nuoli oikealla = 12 metriä). Linssi voidaan irrottaa sivuttain ruuvimeisselin avulla ja asettaa takaisin paikoilleen halutun toimintaetäisyyden mukaisesti.

FIN

Page 41

Toiminta-alueen rajaaminen linssinsuojuksilla

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Toiminta-alue on rajattavissa tarkasti asettamalla linssiin suojalevyjä, joiden avulla voidaan rajata pois esim. jalkakäytävät tai naapuritontti tai suunnata valvonta tietyille alueille. Voit erottaa suojuslohkot toisistaan valmiita vaaka- ja pystysuoria viivoja pitkin joko leikkaamalla tai taittamalla.

Lohkot kiinnitetään linssin keskiosaan ylimpään syvennykseen. Ne kiinnittyvät paikoilleen, kun tunnistimen suojus asetetaan paikoilleen.

(Ks. Alla esimerkkejä toimintakulman rajoituksesta ja toimintaetäisyyden lyhentämisestä.)

Liitäntäesimerkkejä

1. Valaisimet ilman nollajohdinta 2. Valaisimilla nollajohdin

Esimerkkejä

3. Liitäntä sarjakytkimen välityksellä käsi- ja automaattikäyttöön

4. Liitäntä vaihtokytkimen välityksellä jatkuvaa valaistusta automaattikäyttöä varten

Asento I: automaattikäyttö Asento II: käsikäyttö, valo palaa jatkuvasti. Tunnistimen kytkeminen pois käytöstä ei ole mahdollista,Valittavissa ainoastaan asennot I ja II.

FIN

Page 42

Toimintahäiriöitä

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Häiriö Syy Häiriön poisto

Halogeeniheitin ilman jännitettä

Halogeeniheittimen valo ei syty

Halogeeniheittimen valo ei sammu

Halogeeniheittimen valo syttyy ja sammuu jatkuvasti

Halogeeniheittimen valo syttyy ei-toivotusti

■ Sulake palanut, laite ei kytketty

■ Oikosulku

■ Päiväkäytössä

hämäräkytkin asetettu yökäyttöön

■ Hehkulamppu viallinen lamppu rikki

■ Sulake palanut

■ Valo sammutettu

katkaisimella

■ Toiminta-aluetta ei ole suunnattu oikein

■ Jatkuvaa liikettä toimintaalueella

■ Jatkuva valo on kytketty sarjakytkimellä

■ Jatkuvaa liikettä toimintaalueella

■ Tuuli liikuttelee puita ja pensaita toimintaalueella

■ Katuliikenne vaikuttaa toimintaan

■ Sään (tuuli, sade, lumi), ilmanvaihtojärjestelmän poistoilman, tai avatun ikkunan aiheuttamat äkilliset lämpötilanvaihtelut

■ Vaihda sulake, kytke virta, tarkasta johto jännitteenkoettimella

■ Tarkista liitännät

■ Säädä uudelleen

■ Vaihda lamppu

■ Vaihda sulake, on ehkä

aihetta tarkastaa kytkennät

■ Sytytä valo kytkimellä

■ Säädä alue uudelleen

■ Tarkista alue ja säädä

tarvittaessa tai peitä osa linssilohkoista

■ aseta kytkin automaattikäyttöön

■ Tarkista alue ja säädä tarvittaessa tai peitä osa linssilohkoista

■ Säädä alue uudelleen tai peitä osa linssin lohkoista

■ Säädä alue uudelleen

tai muuta tunnistimen paikkaa

Selvitys -yhdenmukaisuudesta

Tuote on pienjännitedirektiivin 2006/95/EY ja EMCdirektiivin 2004/108/EY mukainen.

Toimintatakuu

Tämä STEINEL-tuote on valmistettu suurella tarkkuudella ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Lisäksi sille on suoritettu pistokoe.

Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikis-ta aine- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat.

Takuun piiriin eivät kuulu kuluvat osat kuten esim. kuumennusosat ja verkkojohto eivätkä vahingot, jotka ovat aiheutuneet väärästä käsittelystä tai huollosta tai laitteen pudottamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

Takuu on voimassa vain silloin, jos laitetta ei ole itse avattu ja se toimitetaan yhdessä ostokuitin tai laskun kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen tai ensimmäisten 6 kuukauden aikana myyjäliikkeeseen.

Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä laitteen korjaa huoltopalvelumme. Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen.

FIN

Page 43

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Monteringsveiledning

Kjære kunde.

Tak for den tillid du har vist os ved at købe en sensorhalogenlampe fra STEINEL. Du har valgt et kvalitetsprodukt, der er fremstillet, testet og emballeret med største omhu.

Prinsippet

Sensor-halogenlyskaster er utstyrt med to 120°-pyrosensorer som registrerer den usynlige varmestrålingen fra mennesker eller dyr. Denne registrerte varmestrålingen omdannes elektronisk og slår på halogenlyskasteren. Hindringer som

Inden du installerer apparatet, bedes du læse denne monteringsvejledning grundigt igennem. En korrekt installation og ibrugtagning sikrer en lang, pålidelig og fejlfri drift

f.eks. mur eller glassflater hindrer varmestråling, lyset slås altså ikke på. Ved hjelp av de to pyrosensorene oppnås en registreringsvinkel på 180° med en åpningsvinkel på 90°. Linsen kan tas av, og kan dreies. Dette muliggjør en

Vi ønsker dig god fornøjelse med dit nye apparat.

grunninnstilling av rekkevidden på maks. 12 m eller 5 m.

y Før gjennomføring av

arbeider må strømtilførselen brytes!

y Ved monteringen må den

elektriske ledningen som tilkobles være spenningsløs. Slå derfor strømmen først av, og kontrollér spenningsløsheten med en spenningstester.

y Ved installeringen av

disse apparater dreier det seg om arbeider på nettspenningen: derfor må arbeidet gjennomføres fagmessig og i henhold til de nasjonale installasjonsforskriftene og tilkoblingskrav.

y Egner seg til utendørs og

innendørs bruk (inntil 25° romtemperatur)

Apparatbeskrivelse

 Sikkerhetsskrue  Spesielt designet deksel  Linse (tas av og dreies

ved valg av rekkevidde 5 m eller 12 m.

Rekkevidde maks. 12 m Rekkevidde maks. 5 m

OBS: Den sikreste bevegel-

sesregistreringen får man ved å montere apparatet parallelt med gangretning, og ved å sørge for at det ikke er hindre i veien (som f. eks. trær, mur etc.).

ca. 5 m

Gangretning: frontal

max.12 m

Gangretning: fra siden

Bruk / vedlikehold

Sensor-halogenlyskasteren er egnet til å tenne lamper. Apparatet egner seg imidlertid ikke til spesielle innbruddsanlegg, da den forskriftsmessige sikringen mot sabotasje mangler. Vær og vind kan påvirke

Sikkerhetsanvisninger

y Ikke montér apparatet på

y Lyskasteren må stå

y Sensor-halogenlys-

y Halogenlampene er forut-

y Hvis

 Skumringsinnstilling

 Tidsinnstilling

sensor-halogenlyskasteren funksjon. Sterke vindkast, sne, regn og hagl kan føre til at sensoren aktiveres, fordi den ikke kan skille mellom plutselige temperaturforandringer og varmekilder. Blir registreringslinsen

lett antennelige underlag

horisontalt (± 15°).

kasteren montering foretas slik at det garanteres en minsteavstand på 1 meter i alle mulige dreieposisjoner til den opplyste flaten.

satt brukt kun for motering på vegg og ikke i tak. Avstanden til taket må utgjøre minst 1 m.

skiven går itu, skal den skiftes inden lampen tages i brug igen.

2–2000 Lux

10 sek.–15 min.

glas-

Her anvendes hærdet specialglas, 4 mm tykt

ved HS 152 og 5 mm tykt ved HS 502. Reserveglas kan bestilles via vores servicenet.

y Hvis halogenlyskasteren

forsynes med 10 % overspenning kan man risikere hud og øyeirritasjoner ved å utsette seg for lyset over lang tid.

y Sensor-halogenlyskasteren

blir svært varmt under drift. Vent til lampen er avkjølt før du stiller på den.

 Boksen kan åpnes for

montering og tilkopling til strømnettet

 Opptak posisjonsskrue

skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

Page 44

Installasjon/veggmontasje

10 Sek.-15 Min.

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

a) Tilkopling av nettled-

ningen:

Nettledningen består av en 3-ledet kabel:

L = Fase N = Fase PE = Jordledning

Ved tvil må kabelen kontrolleres med en spenningstester, deretter må strømtilførselen slås av. Fase (L) og fase (N) koples henholdsvis til kontaktene. Jordledningen må festes til jordingskontakten ( ). Det kan selvfølgelig monteres en av/på-bryter på nettledningen. Sensor-halogenlyskaster kan alternativt aktiveres manuelt med en nettbryter, og vil da være aktiv lik den forhåndsinnstilte tiden.

b) Kopling for ekstra

Skjult anlegg

Skjult ledningsopplegg

Apent anlegg

Nettledning

Utenpåliggende ledningsføring

Monteringhøyden

For å oppnå angitte rekkevidder på 5/12 m, bør monteringhøyden være ca. 2 m.

Monteringskritt:

1. Løsne designdekslet .

2. Fest posisjonsskruen .

3. Heng opp sensor-halo-

genlyskasteren. 4. Åpne monteringsboksen .

5. Tegn borehull, ta ned sensor-halogenlyskasteren.

6. Bor hull, sett i skrueinnsats (Ø 6 mm).

7. Sett i tetningsplugger.

8. koble til nettkabel og

eventuelt kabel til forbruker.

9. Skru boksen godt fast.

Ledning til forbruker

apparat:

Det kan koples et ekstra apparat til sensor-halogenlyskasteren.

Ta hensyn til maksimalt tillatt effekt (se Tekniske data). Kabelen til det ekstra

apparatet kobles til klemmene L’ og N. Jordledningen kobles til jordingsklemmen. Jordledningen festes til jordingskontakten.

OBS: Forveksling av koplingsledningene kan føre til skader på apparatet.

Tekniske data

Mål (h x b x d) 235 x 220 x 156 mm 235 x 160 x 140 mm Masse: 2060 g 1400 g Spenning: 230–240 V, 60 Hz Effekt: maks. 500 W / R7S maks. 150 W / R7S Tilleggseffekt:

Registreringsvinkel: 180° horisontal, 90° vertikal Lyskasterens projiserte flate: maks. 375 cm Sensorens rekkevidde: Grunninnstilling 1: maks. 12 m (preinnstilling)

Tidsinnstilling: 10 sek.–15 min. (preinnstilling: 10 sek) Skumringsinnstilling: 2–2000 Lux (preinnstilling: 2000 Lux) Beskyttelsestype: IP 44 Beskyttelsesklasse: I (med jordingstilkopling) Lyskasterens svingområde: vertikalt: 40°, horisontalt: 30° Temperaturområde: -20 °C – +50 °C

*1) Lyspærer, maks. 500 W (HS 502) / maks. 800 W (HS 152 XENO) ved 230 V AC *2) Lysrør, maks. 300 W (HS 502) / maks. 400 W (HS 152 XENO) ved cos ϕ = 0,5,

induktiv last ved 230 V AC

*3) Lysrør, sparepærer, LED-lamper med elektronisk ballast (samlet kapasitet for alle tilkoblede

elektroniske ballaster under oppgitt verdi) ved 230 V AC

Funksjoner

Når bevegelsesmelderen er tilkoplet strømnettet, dekselet lukket og linsen satt på, kan anlegget tas i drift.

HS 502: HS 152 XENO:

maks. 500 W * maks. 300 W, maks. 400 W,

cos ϕ = 0,5 * 2 x 58 W hver, 4 x 58 W hver,

C ≤ 44 µF *

Grunninnstilling 2: maks. 15 m + finjustering med dekkplater 1–12 m

Dekslet  skjuler to innstillingsmuligheter.

Tidsinnstilling (Tiden lampen skal lyse etter aktivering)

Ønsket lystid for sensorhalogenlyskaster kan innstilles trinnløst fra ca. 10 sek. til maks. 15 min. Justeringsskruen dreies helt til venstre for korteste tid, ca. 10 sek. justeringsskruen dreies helt til høyre for

maks. 800 W * cos ϕ = 0,5 *

C ≤ 88 µF *

maks. 300 cm

OBS: Tids- og skumringsinnstilling må kun utføres når linsen er montert.

lengste tid, ca. 15 min. Under innstilling av registreringsområdet og ved funksjonstest lønner det seg å stille inn den korteste tiden.

Page 45

Skumringsinnstilling

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

(Fotocelle)

Det lysnivået man ønsker at sensoren skal reagere på, kan innstilles trinnløst fra ca. 2 Lux til 2000 Lux. justeringsskruen dreid helt til venstre betyr dagslysdrift ca. 2000 Lux. Justeringsskruen dreid

2 - 2000 Lux

Innstilling av grunnrekkevidder

Linsen på sensor-halogenlyskaster har to registreringsinndelinger. Med den ene halvparten oppnås en rekkevidde på maks. 5 m, med den andre får man en rekkevidde på maks. 12 m (ved montering i en høyde av 2 m) Etter at linsen er satt på, viser en liten pil valgte maks. rekkevidde på 12 m eller 5 m. (Pil til venstre

Eksempler

helt til høyre betyr skumringsdrift, ca. 2 Lux. Under innstilling av registreringsområdet og ved funksjonstest må justeringsskruen være dreid helt til venstre.

= 5 m, pil til høyre = 12 m). Ved hjelp av en skrutrekker kan linsen løsnes på siden og settes på igjen i henhold til ønsket registreringsrekkervidde.

Individuell finjustering med deksler

For å utelukke enkelte områder som f.eks. gangveier eller nabotomter, kan registreringsområdet innstilles helt nøyaktig ved hjelp av dekkskåler.

Dekkskålene kan tilpasses horisontalt og vertikalt ved å knekkes i rillene eller klippes med saks. Heng dekkskålene i den øverste rillen på midten av linsen. Dekkskålene fikseres når dekslet settes på plass.

Eksempler

(se under: Eksempler på reduksjon av registreringsområdet og reduksjon av rekkevidden.)

Page 46

Eksempler på tilkopling

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

1. Lampe uten eksisterende nulleder 2. Lampe med eksisterende nulleder

3. Tilkopling via seriebryter for manuell og automatisk drift

4. Tilkopling via vendebryter for kontinuerlig lys og automatisk drift

Posisjon I: Automatisk drift Posisjon II:Håndbetjent kontinuerlig lys NB: Det er ikke mulig å slå anlegget av, man har bare valget mellom posisjonene I og II.

Driftsforstyrrelser

Feil Årsak Utbedring

Sensor-halogenlyskaster uten spenning

Sensor-halogenlyskaster slår seg ikke på

Sensor-halogenlyskaster slår seg ikke av

Sensor-halogenlyskaster slår seg stadig AV/PÅ

Sensor-halogenlyskaster slår seg på når den ikke skal

■ Defekt sikring, nettbryter er av

■ Kortslutning

■ Ved dagslysdrift:

skumringsinnstillingen står på nattdrift

■ Lyspære defekt

■ Nettbryteren er AV

■ Defekt sikring

■ Registreringsområdet

er ikke nøyaktig innstilt

■ Noe beveger seg i området hele tiden

■ Bryteren inne står på «kontinuerlig drift»

■ Noe beveger seg i området hele tiden

■ Vinden beveger trær og busker i registreringsområdet

■ Biler på veien registreres

■ Plutselige temperatur-

forandringer grunnet værforhold (vind, regn, sne) eller trekk fra vifter eller åpne vinduer

■ Ny sikring, slå på nettbryter kontroller med spennings-prøver

■ Kontroller koplingene

■ Still inn på ny

■ Lyspære

■ Slå på bryteren

■ Ny sikring, kontroller

evt. koplingene

■ Juster

■ Kontroller området, juster

evt. på ny eller dekk deler av linsen

■ Bryter på automatisk drift

■ Kontroller området, juster

evt. på ny eller dekk deler av linsen

■ Dekk linsen med dekkskåler

■ Juster området, flytt sensoren

Page 47

Konformitetserklæring

PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Steinel Sensor-Halogenstrahler HS 152 XENO

Produktet oppfyller kravene i lavspenningsdirektivet 2006/95/EF og EMC-direktivet 2004/108/EF.

Funksjonsgaranti

Dette STEINEL-produktet er fremstilt med største nøyaktighet og er blitt funksjons- og sikkerhetstestet i hht. gjeldende forskrifter, og deretter underkastet en stikkprøvekontroll.

Garantitiden er 36 måneder og beregnes fra salgsdagen til forbrukeren. Vi erstatter alle mangler som skyldes materiale- eller fabrikasjonsfeil. Garantiordningen skjer enten ved at feilene utbedres eller at delene byttes ut. Garantien bortfaller ved skader på slitasjedeler, som f.eks. varmeelement og nettkabel eller ved skader eller mangler som oppstår som følge av ufagmessig bruk eller vedlikehold, og ved bruddskader som skyldes at apparatet har falt ned. Følgeskader på fremmede gjenstander er utelukket fra garantiordningen.

Garantien gjelder kun dersom apparatet, som ikke må være demontert, sendes i godt innpakket stand sammen med kassakvitteringen eller regningen (kjøpsdato og forhandlerstempel) til vårt servicested, eller overleveres forhandleren innen de første 6 månedene.

Reparasjonsservice: Etter garantitidens utløp eller ved mangler uten garantiansvar, repareres apparatet på vårt verksted. Vennligst send produktet godt innpakket til Deres nærmeste serviceverksted.
