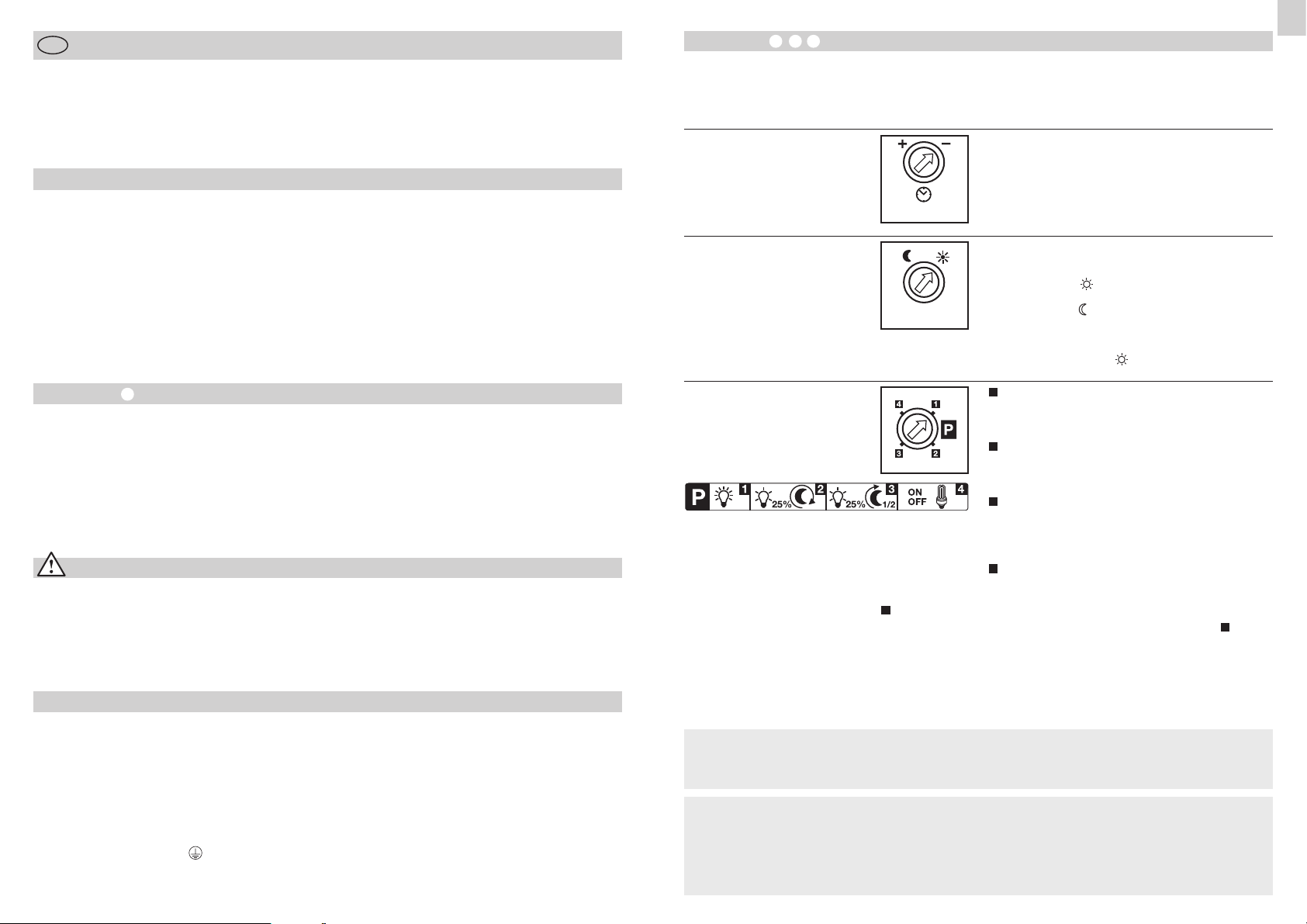

Installation
Der Montageort sollte mindestens 50 cm von einer
anderen Leuchte entfernt sein, da Wärmestrahlung
zur Auslösung des Systems führen kann. Um die
angegebene Reichweite von 8 m zu erzielen, sollte
die Montagehöhe ca. 1,8 – 2,8 m betragen.

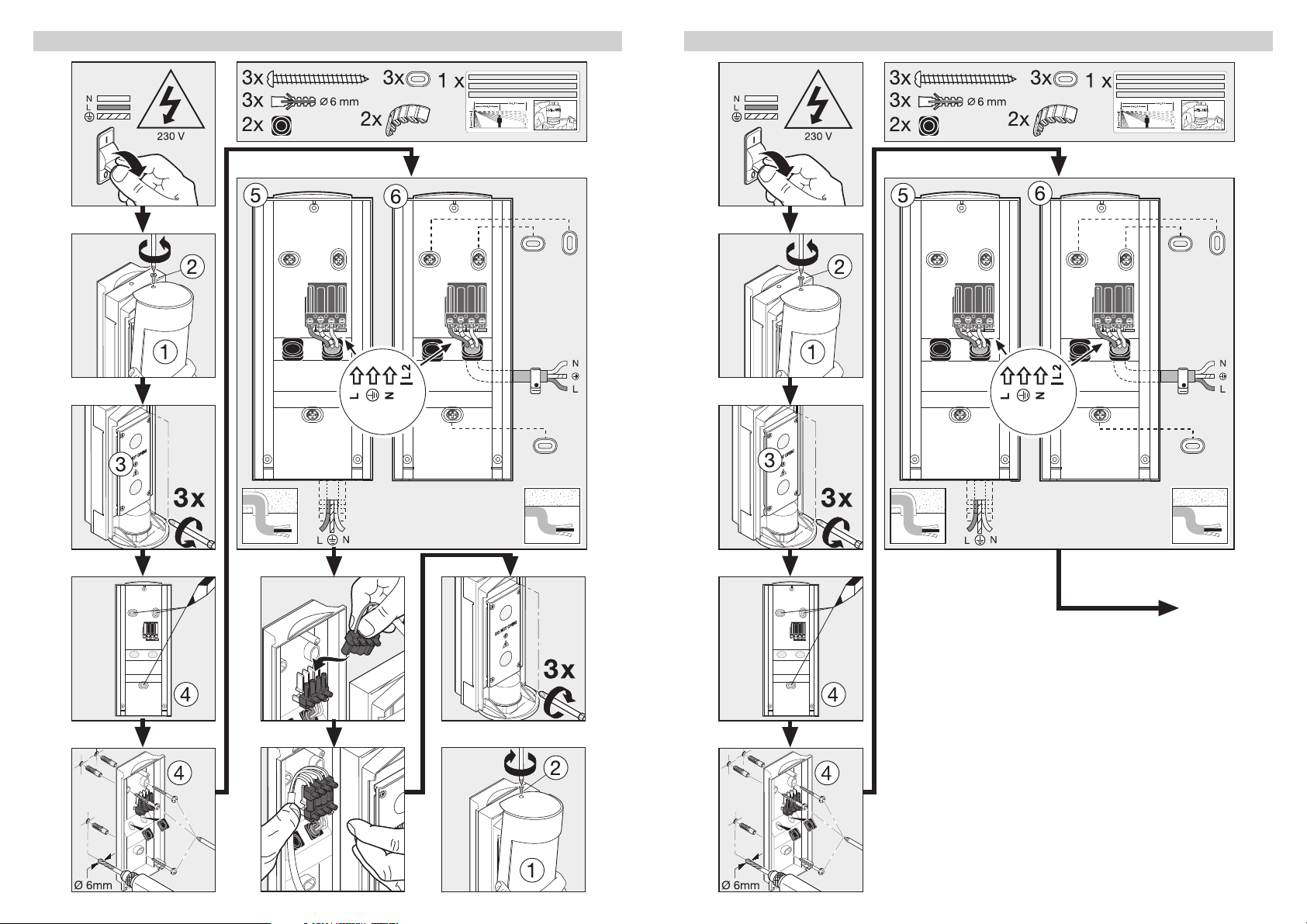

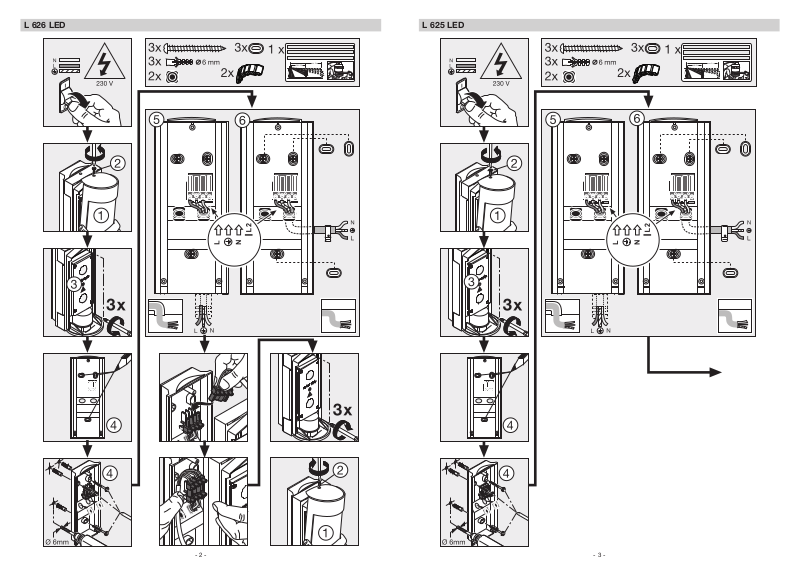

Anschluss der Netzzuleitung (s. Abb.)
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L = Phase (meistens schwarz oder braun)
N = Nullleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder
Gerätebeschreibung
a Leuchtenglas
b Glassicherungsschraube
c Leuchtengehäuse
d Wandhalter
e Dichtstopfen
f Netzanschluss Zuleitung Unterputz
g Netzanschluss Zuleitung Aufputz
Nur L 625 LED:

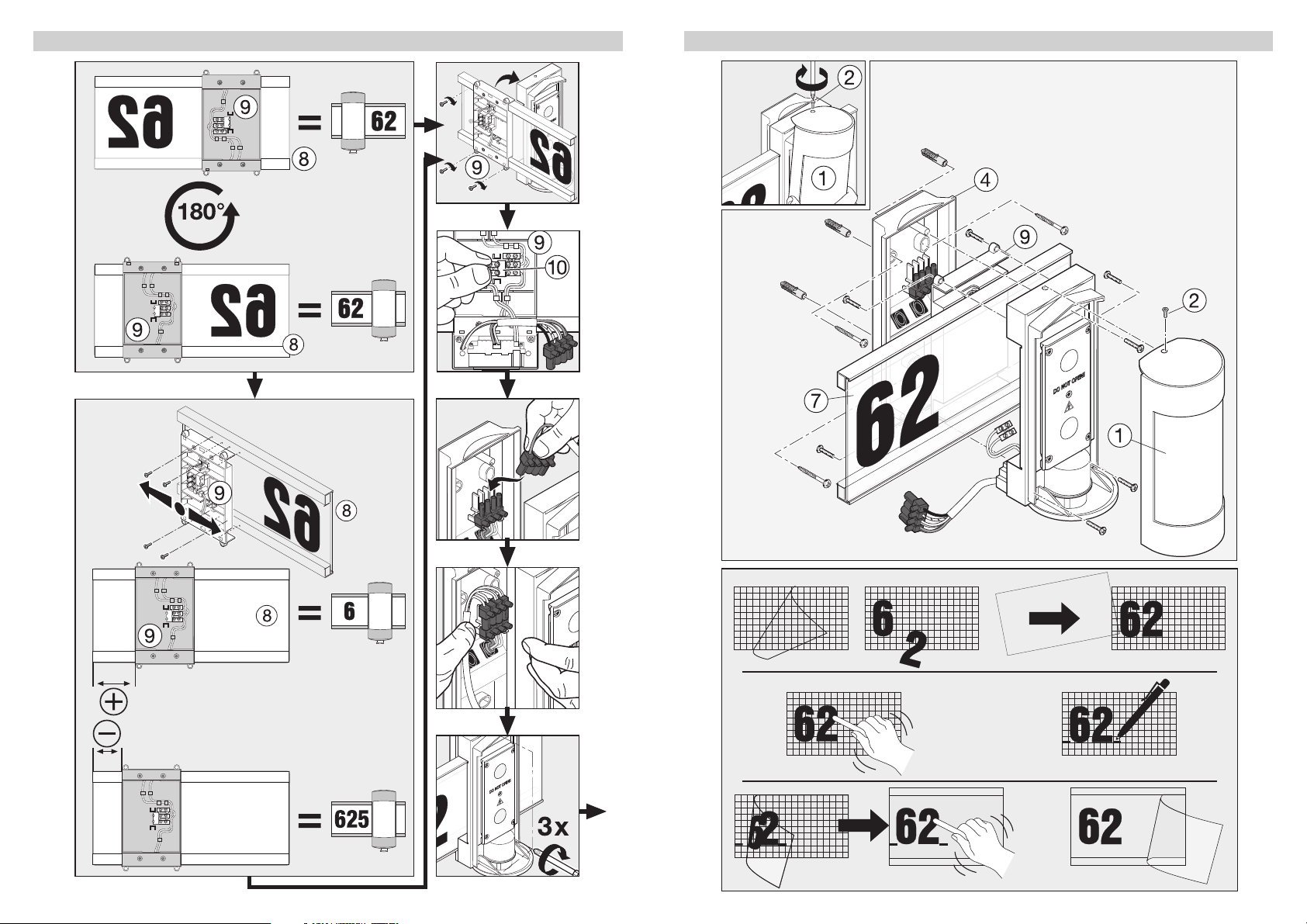

h LED-Leuchtscheibe, 180° drehbar, je nach Montage
rechts oder links der Haustür
i Verschiebbarer Halter für LED-Leuchtscheibe zum
Justieren der Scheibe für 3-stellige Ziffern.
Montageanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen STEINEL-SensorLeuchte entgegengebracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.
D
Sicherheitshinweise
■ Vor allen Arbeiten am Gerät die Spannungszufuhr
unterbrechen!
■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes
Strom abschalten und Spannungsfreiheit mit einem
Spannungsprüfer überprüfen.
Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen
STEINEL-SensorLeuchte.
■ Bei der Installation der SensorLeuchte handelt es
sich um eine Arbeit an der Netzspannung. Sie
muss daher fachgerecht nach den landesüblichen
Installationsvorschriften und Anschlussbedingungen
durchgeführt werden.
(
D
- VDE 0100, A-ÖVE/ÖNORM E8001-1,
h
-SEV 1000)
j Anschluss LED-Leuchtscheibe über Steckverbin-
dung an Leuchtengehäuse
k Sensoreinheit (entnehmbar zur komfortablen
Funktionseinstellung)
l Rastnase zum Entnehmen der Sensoreinheit
m Zeiteinstellung
n Dämmerungseinstellung
o Programmeinstellung
p Das Prinzip
q Justierung Erfassungsbereich
r Dauerlichtfunktion
spannungsfrei schalten. Phase (L), Nullleiter (N) und
Schutzleiter (PE) werden an die Lüsterklemme angeschlossen.
Hinweis: In die Netzzuleitung kann selbstverständlich
ein Netzschalter zum Ein- und Ausschalten montiert
sein. Für die Funktion Dauerlicht ist dies Voraussetzung (s. Kapitel Dauerlichtfunktion) r.
Achtung: Die Leuchte darf erst nach vollständigem
Zusammenbau an das Netz angeschlossen werden,
um die Erdung aller Metallteile zu gewährleisten.
- 8 -

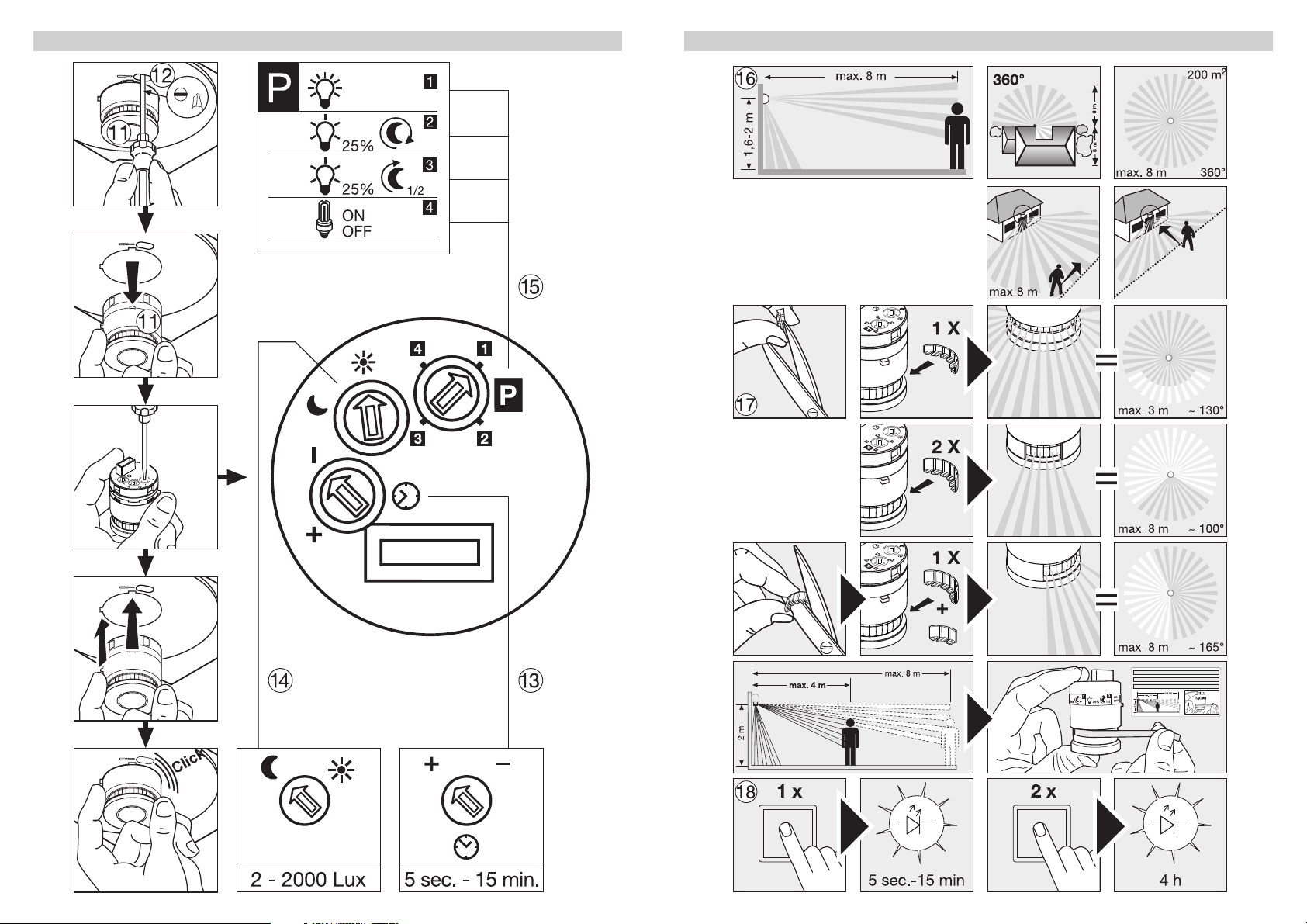

Auf der abnehmbaren Sensoreinheit befinden sich die
Stellregler zur Zeit-, Dämmerungs- und Programmeinstellung. Nach Betätigen der Rastnase l mit einem
Schlitz-Schraubendreher kann die Sensoreinheit zur
Funktionen , ,
- 9 -
m n o
komfortablen Einstellung entnommen werden. Dabei
schaltet die Leuchte automatisch auf Dauerlicht.
Ausschaltverzögerung
(Zeiteinstellung) m
(Werkseinstellung: 5 Sek.)
Stufenlos einstellbare Leuchtdauer von
5 sek. bis 15 min.
Einstellreger auf – gestellt = kürzeste Zeit (5 Sek.)
Einstellreger auf + gestellt = längste Zeit (15 min.)
Bei Einstellung des Erfassungsbereiches wird
empfohlen die kürzeste Zeit – zu wählen.
Programmeinstellung o
(Werkseinstellung: Programm 1)
Was ist Soft-Lichtstart ?
Die SensorLeuchte verfügt über eine Soft-LichtstartFunktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet,
sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100 % hochgeregelt wird. Ebenso wird
das Licht beim Ausschalten langsam heruntergeregelt.
* Hinweis zu Komfort-Sparprogramm :
In der SensorLeuchte ist keine Uhr integriert, die Mitte
der Nacht wird nur über die Länge der Dunkelphasen
ermittelt. Daher ist es für eine einwandfreie Funktion
wichtig, dass die SensorLeuchte während dieser Zeit
dauerhaft mit Spannung versorgt wird. Während der
ersten Nacht (Einmessphase) ist das Grundlicht
komplett aktiv. Die Werte werden netzausfallsicher
gespeichert.
Wir empfehlen, die Spannung im Programm nicht
zu unterbrechen. Die Werte werden über mehrere
Nächte ermittelt, daher sollte im evtl. Fehlerfall über
mehrere Nächte beobachtet werden, ob sich die Ausschaltzeit der SensorLeuchte in Richtung Mitternacht
verändert.
Was ist Grundlicht ?
Grundlicht ermöglicht eine nächtliche Dauerbeleuchtung mit ca. 25 % Lichtleistung. Erst bei Bewegung
im Erfassungsbereich wird das Licht (für die eingestellte Zeit, s. Ausschaltverzögerung m) auf maximale
Lichtleistung (100 %) geschaltet. Danach schaltet die
Leuchte wieder auf Grundlicht (ca. 25 %).
Hinweis: Im Dimm-Modus kann es je nach lokalem
Stromnetz zu einem leichten Flackern der LEDs
kommen. Dies ist kein Produktnachteil und kein
Grund zur Reklamation.
Standardprogramm:
●
Soft-Lichtstart / kein Grundlicht
●
LED-Leuchtscheibe AN ab eingestelltem
Dämmerungswert (L 625 LED)
Komfortprogramm:
●
Soft-Lichtstart + Grundlicht
●
LED-Leuchtscheibe AN ab eingestelltem
Dämmerungswert (L 625 LED)
Komfort-Sparprogramm:
●
Soft-Lichtstart + Grundlicht
bis Mitte der Nacht *
●
LED-Leuchtscheibe AN ab eingestelltem
Dämmerungswert bis Mitte der Nacht (L 625 LED)
Normal-Programm:
●
Kein Soft-Lichtstart / kein Grundlicht
●
LED-Leuchtscheibe AN nur bei Bewegung (L 625 LED)
Dämmerungseinstellung
(Ansprechschwelle) n
(Werkseinstellung:
Tageslichtbetrieb 2000 Lux)
Stufenlos einstellbare Ansprechschwelle des Sensors
von 2 – 2000 Lux.
Einstellregler auf gestellt = Tageslichtbetrieb
ca. 2000 Lux.
Einstellregler auf gestellt = Dämmerungsbetrieb
ca. 2 Lux.
Zur Einstellung des Erfassungsbereiches bei Tageslicht
ist der Einstellregler auf (Tageslichtbetrieb) zu
stellen.
5 sek. – 15 min.
2 – 2000 Lux
1
2
3
3
4
3
Das Prinzip
Der integrierte Hochleistungs-Infrarot-Sensor besteht
aus einem 360° Doppelsensor, der die unsichtbare
Wärmestrahlung von sich bewegenden Körpern
(Menschen, Tieren etc.) erfasst.
Diese so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet die Leuchte automatisch
ein. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt,es
erfolgt also auch keine Schaltung. Es wird ein Erfas-
p
sungswinkel von 360° mit einem Öffnungswinkel von
90° erreicht. Feldüberwachung unterhalb des Sensors
gewährleistet einen Unterkriechschutz.
Wichtig: Die sicherste Bewegungserfassung haben
Sie, wenn die SensorLeuchte seitlich zur Gehrichtung
montiert wird und keine Hindernisse (wie z. B. Bäume,
Mauern etc.) die Sicht des Sensors behindern.
Die Reichweite ist eingeschränkt, wenn Sie direkt auf
die Leuchte zugehen.
D
Page 5
Dauerlichtfunktion
Wird ein Netzschalter in die Netzzuleitung montiert,
sind neben dem einfachen Ein- und Ausschalten
folgende Funktionen möglich:
Sensorbetrieb
1) Licht einschalten (wenn Leuchte AUS):
Schalter 1 x AUS und AN.
Leuchte bleibt für die eingestellte Zeit an.
2) Licht ausschalten (wenn Leuchte AN):
Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in den Sensorbetrieb über.
r
Dauerlichtbetrieb
1) Dauerlicht einschalten:
Schalter 2 x AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt (rote LED leuchtet
hinter der Linse). Anschließend geht sie automatisch
wieder in den Sensorbetrieb über (rote LED aus).
2) Dauerlicht ausschalten:
Schalter 1 x AUS und AN. Leuchte geht aus bzw. in
den Sensorbetrieb über.
Wichtig:
Das mehrmalige Betätigen des Schalters sollte schnell
hintereinander erfolgen (im Bereich 0,5 – 1 Sek.).
Justierung Erfassungsbereich
Je nach Bedarf kann der Erfassungsbereich eingeschränkt werden. Die beiliegenden Abdeckblenden
dienen dazu, beliebig viele Linsensegmente abzudekken. Somit werden Fehlschaltungen durch z. B.
Autos, Passanten etc. ausgeschlossen oder Gefah-
q
renstellen gezielt überwacht. Die Abdeckblenden
können entlang der vorgenuteten Einteilungen in
der Senkrechten getrennt werden. Danach werden
sie einfach auf die Linse gesteckt.
Betrieb/Pflege
Die SensorLeuchte eignet sich zum automatischen
Schalten von Licht. Witterungseinflüsse können die
Funktion der SensorLeuchte beeinflussen, bei starken
Windböen, Schnee, Regen, Hagel kann es zu einer
Fehlauslösung kommen, da die plötzlichen Tempera-
turschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann
bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.
Technische Daten
Abmessungen (H x B x T): 270 x 100 x 141 mm (L 626 LED)
270 x 328 x 141 mm (L 625 LED)
Netzanschluss: 230 – 240 V, 50 Hz
Leistung: L 625 LED: 8 W LED Hauptbeleuchtung
1 W LED Hausnummernbeleuchtung
155 lm
L 626 LED: 8 W LED Hauptbeleuchtung
150 lm
Farbtemperatur: 3200 Kelvin (warmweiß)
LED Lebensdauer: 50.000 Stunden
Erfassungswinkel: 360° mit Unterkriechschutz
Erfassungsreichweite: 8 m rundum
Dämmerungseinstellung: 2 – 2000 Lux
Zeiteinstellung: 5 Sek. – 15 Min.
Grundlicht: 0 oder 25%, Softlichtstart
Dauerlicht: 4 Stunden schaltbar
Schutzart: IP 44
Schutzklasse: I
Temperaturbereich: - 20° C bis + 50° C
Konformitätserklärung
Dieses Produkt erfüllt die
- Niederspannungrichtlinie 2006/95/EG
- EMV-Richtlinie 2004/108/EG
- RoHS-Richtlinie 2011/65/EG
- 10 -
Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch
Instandsetzung oder Austausch mangelhafter Teile
nach unserer Wahl. Eine Garantieleistung entfällt für
Schäden an Verschleißteilen sowie für Schäden und
Mängel, die durch unsachgemäße Behandlung oder
Wartung auftreten. Weitergehende Folgeschäden an
fremden Gegenständen sind ausgeschlossen.
Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation eingesandt wird.
Reparaturservice:
Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch fragen Sie Ihre nächste Servicestation
nach der Möglichkeit einer Instandsetzung.
SensorLeuchte schaltet
unerwünscht ein
SensorLeuchte
Reichweitenveränderung
Rote LED blinkt schnell
■ Wind bewegt Bäume und
Sträucher im Erfassungsbereich
■ Erfassung von Autos auf der
Straße
■ plötzliche Temperaturveränderung durch Witterung (Wind,
Regen, Schnee) oder Abluft aus
Ventilatoren, offenen Fenstern
■ Bereich umstellen
■ Bereich umstellen
■ Bereich verändern,
Montageort verlegen
■ andere Umgebungstemperaturen
■ Erfassungsbereich durch
Abdeckschalen genau einstellen
■ interne Sicherung aktiviert ■ SensorLeuchte aus- und nach
5 Sek. wieder einschalten
LED-Leuchtscheibe schaltet nicht
■ Klemme nicht ganz eingerastet ■ Klemme fest zusammendrücken
LED-Leuchtscheibe trotz
Dunkelheit aus
■ Programm 3 oder 4 gewählt ■ Programm ändern
Betriebsstörungen
SensorLeuchte ohne Spannung
SensorLeuchte schaltet nicht ein
SensorLeuchte schaltet nicht aus
Störung
■ Sicherung defekt, nicht einge-
schaltet, Leitung unterbrochen
■ Kurzschluss
■ neue Sicherung, Netzschalter
einschalten; Leitung mit
Spannungsprüfer überprüfen
■ Anschlüsse überprüfen
■ bei Tagesbetrieb, Dämmerungs-
einstellung steht auf Nachtbetrieb
■ Netzschalter AUS
■ Sicherung defekt
■ Erfassungsbereich nicht gezielt
eingestellt
■ interne elektrische Sicherung
wurde aktiviert
(rote LED blinkt schnell)
■ Netzanschlussklemme
nicht richtig aufgesteckt
■ neu einstellen (Regler n)
■ Einschalten
■ neue Sicherung,
evtl. Anschluss überprüfen
■ neu justieren
■ SensorLeuchte aus- und nach
ca. 5 Sek. wieder einschalten
■ Klemme fest zusammendrücken
■ dauernde Bewegung im
Erfassungsbereich
■ Sensoreinheit ist nicht
eingerastet
■ Bereich kontrollieren und evtl.
neu justieren
■ Sensoreinheit mit leichtem
Druck einrasten
Grundlicht geht nicht wie
gewünscht um ca. Mitternacht aus
■ externe Lichtquelle
(z. B. anderer Bewegungsmelder
oder -leuchte) schaltet die
SensorLeuchte inaktiv
■ SensorLeuchte gegen das
fremde Licht abschotten,
SensorLeuchte mehrere Tage
beobachten, sie benötigt einige
Zeit, um sich wieder auf den
richtigen Wert einzustellen
SensorLeuchte schaltet nicht
komplett aus
■ Grundlicht gewählt ■ Programmwahlschalter auf 1
Ursache Abhilfe
- 11 -
LEDs Flimmern
■ lokales Stromnetz ■ vgl. Hinweis Seite 9
D
Page 6

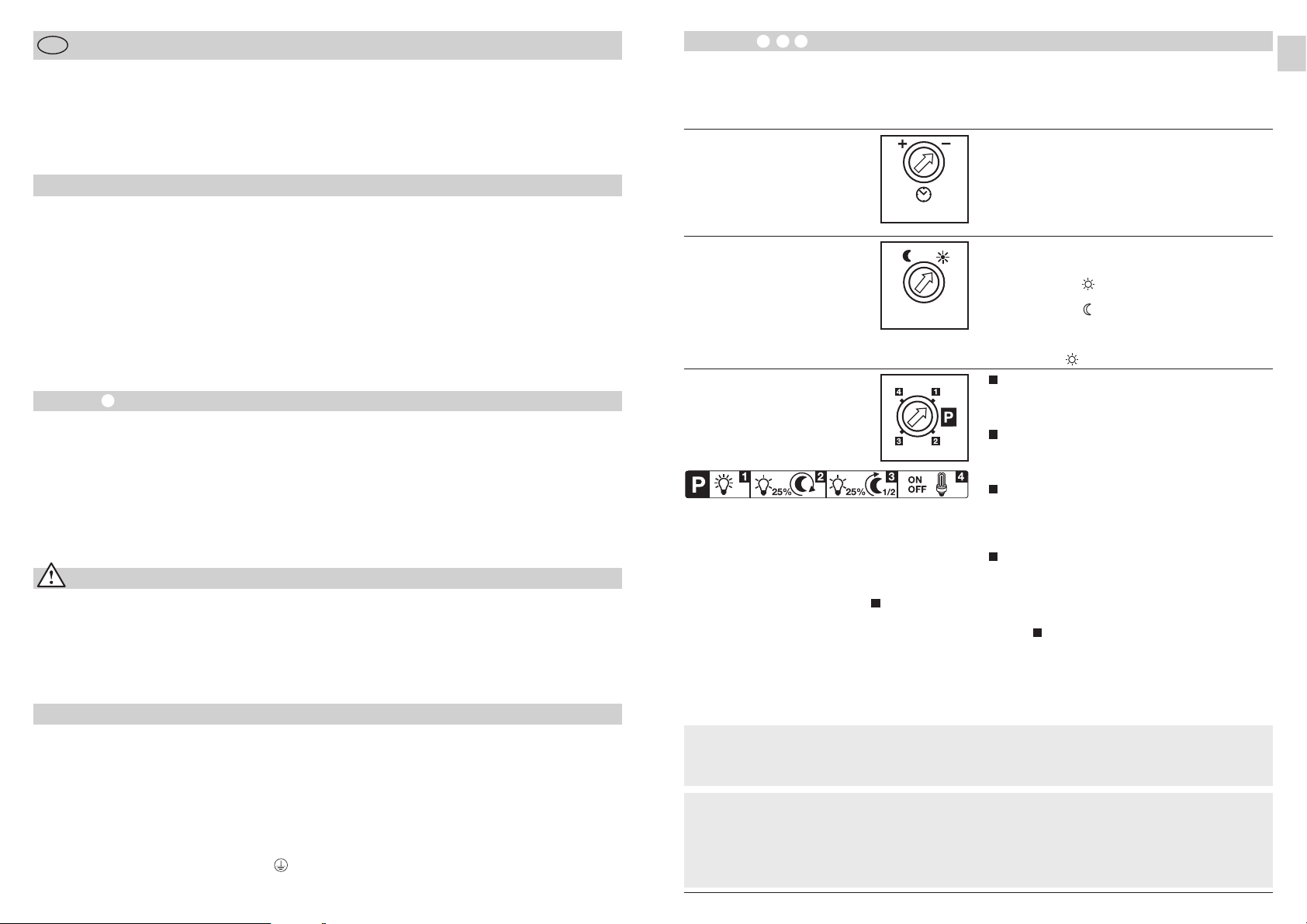

The removable sensor unit accommodates dials for
selecting the time, twilight and programme settings.
After pressing the engagement lug
l
with a flat-bladed
Functions
, ,
- 13 -
m n o
screwdriver, the sensor unit can be removed for ease of
setting. When the sensor is removed, the light automatically switches to constant output.
Switch-off delay
(time setting)
m
(factory setting: 5 sec.)
Light ON time can be adjusted continuously from
5 sec. to 15 min.
Control dial set to – = shortest time (5 sec.)
Control dial set to + = longest time (15 min.)
To set the detection zone,
it is recommended to select the shortest time –.
Programme setting
o
(factory setting: programme 1)
What is soft light start?
The SensorLight comes with a soft light start function.
This means that when the light is switched ON, it does
not go directly to maximum output but gradually
increases brightness to 100 % over the space of one
second. Brightness is also gradually reduced when the
light is switched OFF.
* Note comfort economy programme :
The sensor light does not have any integrated clock. The
middle of the night is only determined on the basis of
the length of darkness phases. To work perfectly, therefore, it is important for the SensorLight to be permanently connected to the power supply during this period.
During the first night (calibration phase) basic lighting
level remains activated throughout the night. Values
remain saved even in the event of mains power failure.
We recommend not to interrupt the power supply in programme . As the values are determined over several
nights, the SensorLight should, in the event of any fault,
be observed over several nights to ascertain whether the
switch-off time moves towards midnight.
What is basic lighting level?
Basic lighting level provides continuous night-time
illumination at approx. 25 % light output. The light only
switches to maximum output of 100 % (for the time
selected, see Switch-off delay m) in response to movement in the detection zone. The light then returns to
basic lighting level (approx. 25 %).
Note: Depending on the local power grid, the LED's
may flicker slightly when dimmed. This is not a product
defect and no reason for complaint.
Standard programme:
●
Soft light start / no basic lighting level
●
LED illuminated panel ON when ambient light level
reaches twilight setting (L 625 LED)
Comfort programme:
●
Soft light start + basic lighting level
●
LED illuminated panel ON when ambient light level
reaches twilight setting (L 625 LED)
LED comfort economy programme:
●
Soft light start + basic lighting level
to middle of the night *
●
LED illuminated panel ON from twilight
setting to middle of the night (L 625 LED)
Normal programme:
●
No soft light start / no basic lighting level
●
LED illuminated panel ON only in response to
movement (L 625 LED)
Twilight setting
(response threshold)
n
(factory setting:
daylight operation 2000 lux)
The sensor's response threshold can be infinitely varied
from 2 – 2000 lux.
Control dial set to = daylight operation
approx. 2000 lux.
Control dial set to = night-time operation
approx. 2 lux.
To adjust the detection zone in daylight, the control dial
must be set to (daylight operation).
5 sec. – 15 min.
2 - 2000 lux
1
2
3
3
4
3
Installation
The site of installation should be at least 50 cm away
from another light because heat radiated from it may
activate the system. To obtain the specified reach of
8 m, the sensor should be installed at a height of
approx. 1.8 – 2.8 m.
Connecting the mains supply lead (see illustration)
The mains lead consists of a 3 phase cable.
L = phase conductor (usually black or brown)
N = neutral conductor (usually blue)
PE = protective earth conductor (green/yellow)
System components
a
Glass shade
b
Glass shade locking screw
c
Light housing
d
Wall mount
e
Sealing plug
f
Mains power supply lead, concealed
g
Mains power supply lead, surface-mounted
L 625 LED only:
h
LED illuminated panel, turns through 180° for installing
on the right or on the left of the front door
i
Movable holder for LED illuminated panel permitting
adjustment for 3-digit numbers.
Installation instructions
Dear Customer,
Congratulations on purchasing your new STEINEL
SensorLight and thank you for the confidence you have
shown in us. You have chosen a high-quality product
that has been manufactured, tested and packed with the
greatest care.
GB
Safety warnings
■
Disconnect the power supply before attempting any
work on the unit
.
■
During installation, the electrical wiring you are connecting must be dead. Therefore, switch off
the power first and use a voltage tester to make sure
the wiring is off circuit.
Please familiarise yourself with these instructions before
attempting to install the SensorLight because prolonged
reliable and trouble-free operation will only be ensured if
it is fitted properly.
We hope your new STEINEL SensorLight will bring you
lasting pleasure.
■
Installing the SensorLight involves work on the mains
voltage supply. This work must therefore be carried
out professionally in accordance with the applicable
national wiring regulations and electrical operating
conditions.
(D- VDE 0100,A-ÖVE/ÖNORM E8001-1,
h
-SEV 1000)
j
LED illuminated panel plugs into light housing
k
Sensor unit (removes for ease of setting functions)
l
Engagement lug for removing sensor unit
m
Time setting
n
Twilight setting
o
Programme setting
p
Principle
q
Adjusting the detection zone
r
Manual override
with an aperture angle of 90°. A sneak-by guard ensures
coverage below the sensor.
Important: The most reliable way of detecting motion is to
install the SensorLight with the sensor aimed across the
direction in which a person would walk and by ensuring
that no obstacles (such as trees and walls, for example)
obstruct the line of sensor vision.
Reach is limited when walking directly towards the light.
If you are in any doubt, identify the conductors using a
voltage tester; then switch off the power again. Connect
phase (L), neutral (N) and protective earth conductor
(PE) to the terminal block.
Note: A mains switch for switching the unit ON and OFF
may of course be installed in the mains supply lead. A
mains switch is required for the manual override function
(see Manual override function)
r.
Important: To ensure that all metal parts are earthed,
the light must only be connected to the mains power
supply once it is fully assembled.
- 12 -
Principle
The integrated high-performance infrared sensor is
equipped with a double 360° sensor that detects the
invisible heat emitted by moving objects (persons,
animals etc.).
The heat detected in this way is converted electronically
into a signal that switches the light ON automatically. Heat
is not detected through obstacles, such as walls or panes
of glass. Heat radiation of this type will, therefore, not trigger the sensor. The unit achieves a coverage angle of 360°
p
GB
Page 7
Functional Warranty
This STEINEL product has been manufactured with
great care, tested for proper operation and safety in
accordance with applicable regulations and then subjected to random sample inspection. STEINEL guarantees that it is in perfect condition and proper working
order. The warranty period is 36 months, starting on the
date of sale to the consumer. We will remedy defects
caused by material flaws or manufacturing faults. The
warranty will be met by repair or replacement at our own
discretion. The warranty shall not cover damage to wear
parts, damage or defects caused by improper treatment
or maintenance. Further consequential damage to external items is excluded.
Claims under warranty shall only be accepted if the
product is sent fully assembled and well packed complete with a brief description of the fault, a receipt or
invoice (date of purchase and dealer's stamp) to the
appropriate service centre.
Repair Service:
Please ask your nearest service centre
how to proceed for repairing faults not
covered by the warranty or occurring
after the warranty expires.
SensorLight switching ON when
it should not
Change in SensorLight reach
Red LED flashing rapidly
■
Wind is moving trees and bushes
in the detection zone
■
Cars in the street are being
detected
■
Sudden temperature change due
to weather (wind, rain, snow) or air
expelled from fans, open
windows
■
Change detection zone
■
Change detection zone
■
Change detection zone,
change site of installation
■
Differing ambient temperatures
■
Use shrouds to define detection
zone precisely
■
Internal fuse activated
■
Switch SensorLight OFF and back
ON again after 5 sec.
LED illuminated panel not operating
■
Terminal not pushed in all the way
■
Firmly press terminal together
LED illuminated panel OFF although
it is dark
■
Programme 3 or 4 selected
■
Change programme
LEDs flickering
■
Local power grid
■
see note on page 13
Troubleshooting
SensorLight without power
SensorLight will not switch ON
SensorLight will not switch OFF
Malfunction
■
Fuse faulty, not switched ON,
break in wiring
■
Short circuit
■
Fit new fuse; switch ON mains
switch; check wiring with voltage
tester
■
Check connections
■
Twilight control set to night-time
during daytime operation
■
Power switch OFF
■
Fuse faulty
■
Detection zone not properly
targeted
■
Internal electrical fuse has
been activated
(red LED flashing rapidly)
■
Mains terminal not connected
properly
■
Re-adjust (control n)
■
Switch ON
■
New fuse, check connection if
necessary
■
Re-adjust
■
Switch SensorLight OFF and
back ON again after 5 sec.
■
Firmly press terminal together
■
Continued movement within the
detection zone
■
Sensor unit is not properly
engaged
■
Check detection zone and
re-adjust if necessary
■
Lightly press sensor unit to
clip it into place
Basic lighting level does not go out
at about midnight as desired
■
External light source
(e.g. other motion detector or
light) inactivating the SensorLight
■
Shade SensorLight from extraneous light, observe SensorLight for
several days as it takes time to
return to the correct value
SensorLight will not switch OFF
completely
■
Basic lighting level selected
■
Turn programme selector
dial to 1
Cause Remedy
- 15 -
Manual override function
If a mains switch is installed in the mains supply lead,
the light is capable of the following functions in addition
to the simple ON/OFF function:
Sensor operation
1) Switch light ON (when light is OFF):
Turn switch OFF and ON once.
Light stays ON for the period selected.
2) Switch light OFF (when light is ON):
Turn switch OFF and ON once.
The light goes out or switches over to sensor mode.
r
Manual override
1) Activate manual override:
Turn switch OFF and ON twice. The light is set to stay
ON for 4 hours (red LED lights up behind lens). Then it
returns automatically to sensor mode (red LED off).
2) Deactivate manual override:
Turn switch OFF and ON once. The light goes out or
switches over to sensor mode.
Important:
The switch should be actuated in rapid succession
(in the 0.5 – 1 sec. range).
Adjusting the detection zone
The detection zone can be limited to suit requirements.
The shrouds supplied with the light can be used to mask
out as many lens segments as you wish. This prevents
the light from being activated unintentionally, e.g. by
cars, passers-by etc., and allows you to target danger
q
spots. The shrouds can be cut along the pre-grooved
vertical divisions. Then you simply clip them onto the
lens.
Operation / Maintenance
The SensorLight is suitable for switching light ON automatically. Weather conditions may affect the way the
SensorLight functions. Strong gusts of wind, snow, rain
or hail may cause the light to come ON when it is not
wanted because the sensor is unable to distinguish
sudden changes of temperature from sources of heat.
The detector lens may be cleaned with a damp cloth
if it gets dirty (do not use cleaning agents).
Technical specifications
Dimensions (H x W x D): 270 x 100 x 141 mm (L 626 LED)
270 x 328 x 141 mm (L 625 LED)
Mains voltage: 230 – 240 V, 50 Hz
Output: L 625 LED: 8 W LED main lighting
1 W LED street number lighting
155 lm
L 626 LED: 8 W LED main lighting
150 lm
Colour temperature: 3200 kelvin (warm white)
LED life expectancy: 50.000 hours
Angle of coverage: 360° with sneak-by guard
Detection reach: 8 m all round
Twilight setting: 2 – 2000 lux
Time setting: 5 sec. – 15 min.
Basic lighting level: 0 or 25%, soft light start
Manual override: 4 hours, switchable
IP rating: IP 44
Protection class: I
Temperature range: - 20° C to + 50° C
Declaration of conformity
- 14 -
This product complies with
- Low Voltage Directive 2006/95/EC
- EMC Directive 2004/108/EC
- RoHS Directive 2011/65/EC
GB
Loading...
