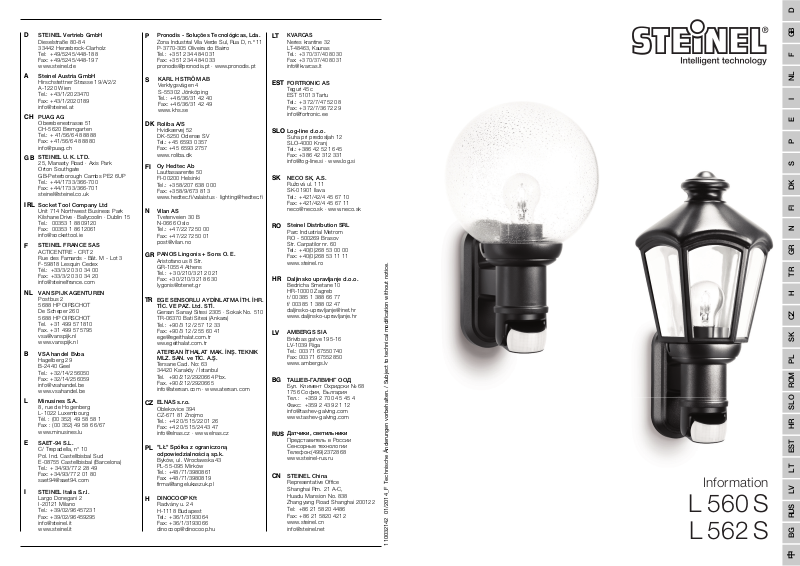

Page 1

110032142 01/2014_F Technische Änderungen vorbehalten. / Subject to technical modification without notice.

GBF

SDKFI

SKPLROM

SLO

EST

LTLV

RUS

中

L 560 S

L 562 S

Information

STEINEL Vertrieb GmbH

Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 Fax: +49/5245/448-197 www.steinel.de

Steinel Austria GmbH

Hirschstettner Strasse 19/A/2/2 A-1220 Wien Tel.: +43/1/2023470 Fax: +43/1/2020189 [email protected]

PUAG AG

Oberebenestrasse 51 CH-5620 Bremgarten Tel.: + 41/56/648 8888 Fax: +41/56/6 48 88 80 [email protected]

STEINEL U. K. LTD.

25, Manasty Road · Axis Park Orton Southgate GB-Peterborough Cambs PE2 6UP Tel.: +44/1733/366-700 Fax: +44/1733/366-701 [email protected]

Socket Tool Company Ltd

IRL

Unit 714 Northwest Business Park Kilshane Drive · Ballycoolin · Dublin 15 Tel.: 00353 1 8809120 Fax: 00353 1 8612061 [email protected]

STEINEL FRANCE SAS

ACTICENTRE - CRT 2 Rue des Famards - Bât. M - Lot 3 F-59818 Lesquin Cedex Tél.: +33/3/20 30 34 00 Fax: +33/3/20 30 34 20 [email protected]

VAN SPIJK AGENTUREN

Postbus 2 5688 HP OIRSCHOT De Scheper 260 5688 HP OIRSCHOT Tel. +31 499 571810 Fax. +31 499 575795 [email protected] www.vanspijk.nl

VSA handel Bvba

Hagelberg 29 B-2440 Geel Tel.: +32/14/256050 Fax: +32/14/256059 [email protected] www.vsahandel.be

Minusines S.A.

8, rue de Hogenberg L-1022 Luxembourg Tél. : (00 352) 49 58 58 1 Fax : (00 352) 49 58 66/67 www.minusines.lu

SAET-94 S.L.

C/ Trepadella, n° 10 Pol. Ind. Castellbisbal Sud E-08755 Castellbisbal (Barcelona) Tel.: + 34/93/772 28 49 Fax: +34/93/772 01 80 [email protected]

STEINEL Italia S.r.l.

Largo Donegani 2 I-20121 Milano Tel.: +39/02/96457231 Fax: +39/02/96459295 [email protected] www.steinel.it

Pronodis - Soluções Tecnológicas, Lda.

Zona Industrial Vila Verde Sul, Rua D, n.º 11 P-3770-305 Oliveira do Bairro Tel.: +351 234 484 031 Fax: +351 234 484 033 [email protected] · www.pronodis.pt

KARL H STRÖM AB

Verktygsvägen 4 S-553 02 Jönköping Tel.: +46/36/31 42 40 Fax: +46/36/31 42 49 www.khs.se

Roliba A/S

Hvidkærvej 52 DK-5250 Odense SV Tel.: +45 6593 0357 Fax: +45 6593 2757 www.roliba.dk

Oy Hedtec Ab

Lauttasaarentie 50 FI-00200 Helsinki Tel.: +358/207 638 000 Fax: +358/9/673 813 www.hedtec.fi/valaistus · [email protected]

Vilan AS

Tvetenveien 30 B N-0666 Oslo Tel.: +47/22 7250 00 Fax: +47/22 7250 01 [email protected]

PANOS Lingonis + Sons O. E.

Aristofanous 8 Str. GR-10554 Athens Tel.: + 30/210/321 20 21 Fax: +30/210/3 2186 30 [email protected]

EGE SENSORLU AYDİNLATMA İTH. İHR.

TİC. VE PAZ. Ltd. STİ.

Gersan Sanayi Sitesi 2305 · Sokak No. 510 TR-06370 Bati Sitesi (Ankara) Tel.: +90/3 12/2 57 12 33 Fax: +90/3 12/2 55 60 41 [email protected] ww.egeithalat.com.tr

ATERSAN İTHALAT MAK. İNŞ. TEKNIK MLZ. SAN. ve TİC. A.Ş.

Tersane Cad. No: 63 34420 Karaköy / İstanbul Tel. +90/212/2920664 Pbx. Fax. +90/212/2920665 [email protected] · www.atersan.com

ELNAS s.r.o.

Oblekovice 394 CZ-671 81 Znojmo Tel.: +4 20/515/22 01 26 Fax: +4 20/515/24 43 47 [email protected] · www.elnas.cz

"LŁ" Spółka z ograniczoną

odpowiedzialnością sp.k.

Byków, ul. Wrocławska 43 PL-55-095 Mirków Tel.: +48/71/3980861 Fax: +48/71/3980819 [email protected]

DINOCOOP Kft

Radvány u. 24 H-1118 Budapest Tel.: +36/1/3193064 Fax: +36/1/3193066 [email protected]

KVARCAS

Neries krantine 32 LT-48463, Kaunas Tel.: +3 70/37/4080 30 Fax: +3 70/37/40 80 31 [email protected]

EST

FORTRONIC AS

Teguri 45c EST 51013 Tartu Tel.: +3 72/7/47 52 08 Fax: +3 72/7/3672 29 [email protected]

Log-line d.o.o.

SLO

Suha pri predosljah 12 SLO-4000 Kranj Tel.: +386 42 521 645 Fax: +386 42 312 331 [email protected] · www.log.si

NECO SK, A.S.

Ružová ul. 111 SK-01901 Ilava Tel.: +421/42/4 45 67 10 Fax: +421/42/4 45 67 11 [email protected] · www.neco.sk

Steinel Distribution SRL

Parc Industrial Metrom RO - 500269 Brasov Str. Carpatilor nr. 60 Tel.: +40(0)268 53 00 00 Fax: +40(0)268 53 11 11 www.steinel.ro

Daljinsko upravljanje d.o.o.

Bedricha Smetane 10 HR-10000 Zagreb t/ 00385 1 388 66 77 f/ 00385 1 388 02 47 [email protected] www.daljinsko-upravljanje.hr

AMBERGS SIA

Brivibas gatve 195-16 LV-1039 Riga Tel.: 00371 67550740 Fax: 00371 67552850 www.ambergs.lv

ТАШЕВ-ГАЛВИНГ ООД

Бул. Климент Охридски № 68 1756 София, България Тел.: +359 2 700 45 45 4 Факс: +359 2 439 21 12 [email protected] www.tashev-galving.com

Датчики, светильники

RUS

Представитель в России Сенсорные технологии Телефон:(499)2372868 www.steinel-rus.ru

STEINEL China

Representative Office Shanghai Rm. 21 A-C, Huadu Mansion No. 838 Zhangyang Road Shanghai 200122 Tel: +86 21 5820 4486 Fax: +86 21 5820 4212 www.steinel.cn [email protected]

Page 2

- 2 -

Page 3

Technische Daten

Leistung: max. 100 W/E 27 Netzanschluss: 230 – 240 V/50 – 60 Hz Eigenverbrauch: 0,6 W Erfassungswinkel des Sensors: 180° mit Unterkriechschutz Schwenkbereich des Sensors: 70° vertikal Sensor-Reichweite (abhängig von Sensor-

einstellung, Umgebungstemperatur und Annäherungsrichtung): max. 12 m

Zeiteinstellung: 8 Sek. – 35 Min. Dämmerungseinstellung: 2 – 2000 Lux Schutzart, spritzwassergeschützt: IP 44 Schutzklasse: II Temperaturbereich: - 20 °C bis + 50 °C Drehbereich: 130° horizontal

Betriebsstörungen

SensorLeuchte ohne Spannung ■ Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

■ Kurzschluss

■ neue Sicherung, Netzschalter

einschalten; Leitung mit Spannungsprüfer überprüfen

■ Anschlüsse überprüfen

SensorLeuchte schaltet nicht ein

■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb

■ Glühlampe defekt

■ Netzschalter AUS

■ Sicherung defekt

■ Erfassungsbereich nicht

gezielt eingestellt

■ neu einstellen

■ Glühlampe austauschen

■ Einschalten

■ neue Sicherung, evtl.

Anschluss überprüfen

■ neu justieren

SensorLeuchte schaltet nicht aus

■ dauernde Bewegung im Erfassungsbereich

■ Bereich kontrollieren und evtl. neu justieren bzw. abdecken

SensorLeuchte schaltet unerwünscht ein

■ Wind bewegt Bäume und Sträucher im Erfassungsbereich

■ Erfassung von Autos auf der Straße

■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern

■ Bereich umstellen, bzw. abdecken

■ Bereich umstellen, Sensor abschwenken

■ Bereich verändern, Montageort verlegen

SensorLeuchte Reichweitenveränderung

■ andere Umgebungstemperaturen

■ bei Kälte Sensorreichweite durch Abschwenken verkürzen

■ bei Wärme höher stellen

Störung Ursache Abhilfe

SensorLeuchte schaltet nicht EIN/AUS

■ Tiere bewegen sich im Erfassungsbereich

■ Sensor höher schwenken bzw. gezielt abdecken; Bereich umstellen, bzw. abdecken

- 5 -

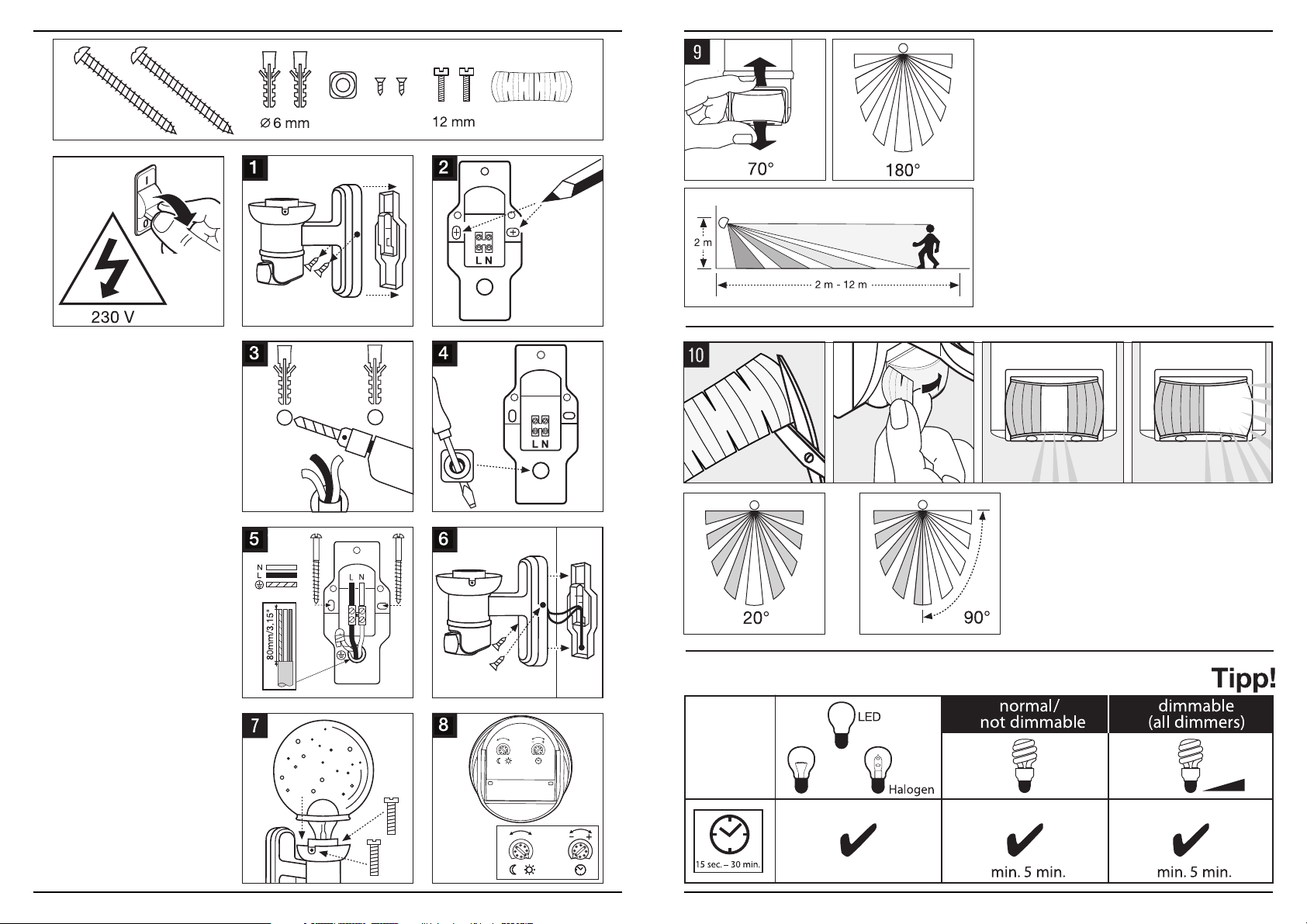

Installation

L=Stromführender Leiter

(meistens schwarz, braun oder grau)

N=Neutralleiter (meistens blau) PE = eventueller Schutzleiter (grün/gelb)

Achtung: Schutzleiter bei Bedarf mit Hilfe der ent-

sprechenden (freien) Klemme durchschleifen. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Aus-Schalten montiert sein. Wichtig: ein Vertauschen der Anschlüsse kann zur Beschädigung des Gerätes führen. Beachten Sie bitte, dass der Stromkreis mit einem 10ALeitungsschutzschalter abgesichert werden muss. Mindestmontagehöhe: 1,70 m.

Sicherheitshinweise

 Vor allen Arbeiten an der SensorLeuchte die

Spannungszufuhr unterbrechen!

 Bei der Montage muss die anzuschließende elek-

trische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

 Bei der Installation der SensorLeuchte handelt es

sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (

- VDE 0100,

- ÖVE-ÖNORM E8001-1, - SEV 1000)

Das Prinzip

Bewegung schaltet Licht, Alarm und vieles mehr. Für Ihren Komfort, zu Ihrer Sicherheit. Der eingebaute pyro-elektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Lampe. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Reichweiteneinstellung

Durch einen großen Schwenkbereich von 70° vertikal kann die Reichweite von 2 – 12 m frei gewählt werden.

Justierung

Wichtig! Die sicherste Bewegungserfassung haben

Sie, wenn das Gerät seitlich zur Gehrichtung montiert bzw. ausgerichtet wird und keine Hindernisse (wie z.B. Bäume, Mauern etc.) die Sicht behindern. Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.

Betrieb

Soll die SensorLampe unabhängig von einer Wärmequelle im Erfassungsbereich eingeschaltet werden, wird der hausinterne Netzschalter (sofern vorhanden) einmal kurz betätigt. So wird die SensorLampe für die eingestellte Zeit aktiv. Witterungseinflüsse können die Funktion der Sensor-Lampe beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlschaltung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Multilinse (Erfassungslinse) kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Konformitätserklärung

Dieses Produkt erfüllt die

- Niederspannungrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

- RoHS-Richtlinie 2011/65/EG

- WEEE-Richtlinie 2012/19/EG

Funktionsgarantie

Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch fragen Sie Ihre nächste Servicestation nach der Möglichkeit einer Instandsetzung.

- 4 -

Funktion

Zeiteinstellung

Leuchtdauer der SensorLampe 8 Sek. – 35 Min. (Werkseinstellung 8 Sek.)

Dämmerungseinstellung

Ansprechschwelle des Gerätes 2–2000 Lux, 2 Lux = Dämmerungsbetrieb, 2000 Lux = Tageslichtbetrieb (Werkseinstellung).

Page 4

Technical specifications

Output: max. 100 W / E 27 Power supply: 230 – 240 V/50 – 60 Hz Power consumption: 0.6 W Detection angle of sensor: 180° with sneak-by guard Pivoting range of the sensor: 70° vertically Sensor reach (dependent on the sensor setting,

ambient temperature and direction of approach): 12 m max. Time setting: 8 sec. – 35 min. Twilight setting: 2 – 2000 lux IP rating, splashproof: IP 44 Protection class: II Temperature range: - 20 °C to + 50 °C Swivelling range: 130° horizontal

Troubleshooting

SensorLight without power ■ Fuse has blown; not switched

ON; break in wiring

■ Short circuit

■ Replace fuse; switch ON mains

switch; check wiring with voltage tester

■ Check connections

SensorLight does not switch ON ■ Twilight setting in nighttime

mode during daytime operation

■ Bulb burnt out

■ Power switch OFF

■ Fuse blown

■ Detection zone not correctly

adjusted

■ Adjust setting

■ Replace light bulb

■ Switch ON

■ Replace fuse, check connection

if necessary

■ Readjust

SensorLight does not switch OFF ■ Continued movement within the

detection zone

■ Check zone and readjust if necessary or apply shroud

SensorLight switches ON when it should not

■ Wind is moving trees and bushes in the detection zone

■ Cars in the street are detected

■ Sudden temperature changes

due to weather (wind, rain, snow) or exhaust air from fans or open windows

■ Adjust zone or apply shrouds

■ Change detection zone,

tilt sensor down

■ Adjust detection zone or install in a different place

Change in SensorLight reach ■ Differing ambient temperatures ■ When it is cold, shorten reach

by tilting sensor down

■ When it is hot, tilt sensor up

Malfunction Cause Remedy

SensorLight does not switch ON/OFF

■ Animals moving in detection zone

■ Tilt sensor higher or apply specific shrouds; adjust zone, or apply shrouds

- 7 -

Installation

L=phase conductor

(mostly black, brown or grey)

N = neutral conductor (usually blue) PE = protective-earth conductor, if present

(green/yellow)

Important: if applicable, loop protective-earth conductor through at (unused) terminal. A mains power switch for turning the unit ON and OFF may of course be installed in the mains supply lead. Important: Reversing the connections may result in damage to the unit. Please note that the circuit must be protected by a 10 A circuit breaker. Minimum installation height:

1.70 m.

Function

Time setting

The SensorLight stays ON for 8 sec. – 35 min. (factory setting 8 sec.)

Twilight setting

Response threshold 2–2000 lux, 2 lux = twilight operation, 2000 lux = daylight operation (factory setting).

Safety instructions

 Disconnect the power supply before performing any

work on the SensorLight!

 During installation, the electric power cable to be

connected must be voltage-free. Therefore, switch off the power first and check freedom from voltage with a voltage tester.

 Installation of the SensorLight involves work on the

mains power supply; it must therefore be performed correctly according to applicable national installation regulations and electrical operating conditions. (

- VDE 0100, A- ÖVE-ÖNORM E8001-1,



- SEV 1000)

Principle

Lights, alarms, and many other things triggered by movement - for your convenience and safety. The integrated pyroelectric infrared detector senses the invisible heat radiated from moving objects (people, animals, etc.). Detected in this way, the radiated heat is converted electronically and switches the light ON. Heat is not detected through obstacles, such as walls or panes of glass. Heat radiation of this type will, therefore, not trigger the sensor.

Reach setting

A wide tilting range of 70° allows you to select a reach of 2 – 12 m.

Adjustment

Important: The most reliable way of detecting motion

is to install the SensorLight with the sensor aimed across the direction in which a person would walk and by ensuring that no obstacles (such as trees and walls, for example) obstruct the line of sensor vision. Reach is limited when walking directly towards the light.

Operation

If the SensorLight is to be switched ON independently from a source of heat in the detection zone, briefly operate the indoor mains switch once. The SensorLight is subsequently activated for the set time. Weather can affect operation of the SensorLight. Strong gusts of wind, snow, rain, hail may cause switching errors because the unit cannot distinguish sudden changes in temperature from heat sources. The multi-lens (detector lens) can be cleaned if dirty with a damp cloth (without cleaning products).

Declaration of conformity

This product complies with

- Low Voltage Directive 2006/95/EC

- EMC Directive 2004/108/EC

- RoHS Directive 2011/65/EC

- WEEE Directive 2012/19/EC

Functional Warranty

This STEINEL product has been manufactured with great care, tested for proper operation and safety in accordance with applicable regulations and then subjected to random sample inspection. STEINEL guarantees that it is perfect condition and proper working order. The warranty period is 36 months, starting from the date of sale to the consumer. We will remedy defects caused by material flaws or manufacturing faults. The warranty will be met by repair or replacement of defective parts at our own discretion. The warranty does not cover damage to wear parts, nor does it cover damage or defects caused by improper treatment, maintenance or the use of non-genuine parts. Further consequential damage to other objects shall be excluded. The warranty will only be honoured if the product is sent to the appropriate Service Centre fully assembled and well packed with a brief description of the fault, receipt or invoice (date of purchase and dealer's stamp).

Service:

Please ask your nearest service centre how to proceed for repairing faults not covered by the warranty or occurring after the warranty expires.

- 6 -

Page 5

Caractéristiques techniques

Puissance : max. 100 W / E 27 Alimentation : 230 – 240 V/50 – 60 Hz Consommation : 0,6 W Angle de détection : 180° avec protection au ras du mur Orientabilité du détecteur : 70° à la verticale Portée du détecteur (dépend du réglage du

détecteur, de la température ambiante et de la direction de rapprochement) : max. 12 m

Temporisation : 8 s – 35 min Réglage de crépuscularité : 2 – 2000 lux Classe de protection, étanche aux projections d'eau : IP 44 Classe: II Intervalle de température : - 20 °C à + 50 °C Plage de rotation : 130° à l’horizontale

Dysfonctionnements

La lampe à détecteur n'est pas sous tension

■ Fusible défectueux, appareil hors circuit, câble coupé

■ Court-circuit

■ Changer le fusible défectueux,

mettre l'interrupteur en circuit; vérifier le câble à l'aide d'un testeur de tension

■ Vérifier le branchement

La lampe à détecteur ne s'allume pas

■ Pendant la journée, le réglage de crépuscularité est en position nocturne

■ Ampoule défectueuse

■ Interrupteur en position ARRÊT

■ Fusible défectueux

■ Réglage incorrect de la zone

de détection

■ Régler à nouveau

■ Changer l'ampoule

■ Mettre en circuit

■ Changer le fusible, éventuelle-

ment vérifier le branchement

■ Régler à nouveau

La lampe à détecteur ne s’éteint pas

■ Mouvement continu dans la zone de détection

■ Contrôler la zone de détection, éventuellement la régler à nouveau ou la masquer

Allumage intempestif de la lampe à détecteur

■ Le vent agite des arbres et des arbustes dans la zone de détection

■ Détection de voitures passant sur la chaussée

■ Variations subites de température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes

■ Modifier la zone ou la masquer

■ Modifier la zone, orienter le

détecteur plus vers le bas

■ Modifier la zone, monter l'appareil à un autre endroit

La portée de la lampe à détecteur change

■ Variations de la température ambiante

■ Par temps froid, réduire la portée du détecteur en l'orientant plus vers le bas

■ Par temps chaud, orienter le décteur plus vers le haut

Problème Cause Remède

La lampe à détecteur ne s’allume et ne s’éteint pas

■ Des animaux se déplacent dans la zone de détection

■ Orienter le détecteur plus vers le haut ou le masquer; modifier la zone ou la masquer

- 9 -

Installation

L=phase (la plupart du temps noir, brun ou gris) N=neutre (généralement bleu) PE = conducteur de terre éventuel (vert/jaune)

Attention : Si nécessaire, boucler la terre au moyen

de la borne (libre) correspondante. Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Important : Une inversion des branchements peut entraîner la détérioration de l'appareil. Veillez à ce que le circuit soit sécurisé avec un disjoncteur de protection de ligne 10 A. Hauteur minimum de montage : 1,70 m.

Fonction

Minuterie

Durée d’éclairage de la lampe à détecteur : 8 s – 35 min (réglage d’usine 8 s)

Réglage de crépuscularité

Seuil de réaction de l’appareil 2 – 2 000 lux, 2 lux = fonctionnement crépusculaire, 2 000 lux = fonctionnement diurne (réglage d’usine).

Consignes de sécurité

 Avant toute intervention sur la lampe à détecteur,

couper l'alimentation électrique!

 Pendant le montage, les conducteurs à raccorder

doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

 L'installation de la lampe à détecteur implique une

intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.

Le principe

Pour votre confort et votre sécurité, le mouvement allume la lumière, commande une alarme, etc. Le détecteur infrarouge pyroélectrique intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche la lampe. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation.

Réglage de la portée

La grande orientabilité de 70° dans le sens vertical permet de régler la portée dans une plage de 2 à 12 m.

Ajustage

Attention ! La détection des mouvements est la plus

fiable quand la lampe à détecteur est montée perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n’obstrue le champ de visée. La portée est réduite si vous vous dirigez directement vers la lampe.

Instructions pour la mise en service

Si la lampe à détecteur doit être mise sous tension indépendamment de la présence d'une source de chaleur dans la zone de détection, il faut actionner une fois rapidement l'interrupteur monté sur le réseau domestique. Ceci active la lampe à détecteur pour la durée réglée. Les conditions atmosphériques peuvent influencer le fonctionnement de la lampe à détecteur. Les rafales de vent, la neige, la pluie, la grêle peuvent entraîner un déclenchement intempestif car le détecteur ne peut pas distinguer les brusques variations de température des sources de chaleur. Si la lentille multiple (lentille de détection) se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).

Déclaration de conformité

Ce produit est conforme à

- la directive basse tension 2006/95/CE

- la directive compatibilité électromagnétique 2004/108/CE

- la directive RoHS 2011/65/CE

- la directive WEEE (relative aux déchets d'équipements électriques et électroniques) 2012/19/CE.

Service après-vente et garantie

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. Steinel garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes, ou à l'utilisation de pièces non homologuées par le fabricant. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d’une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service après-vente :

Une fois la garantie expirée ou en cas de vices non couverts par la garantie, veuillez contacter la station de service après-vente la plus proche pour savoir si une remise en état est possible.

- 8 -

Page 6

Technische gegevens

Vermogen: max. 100 W / E 27 Stroomtoevoer: 230 – 240 V/50 – 60 Hz Eigen verbruik: 0,6 W Registratiehoek van de sensor: 180° met onderkruipbescherming Zwenkbereik sensor: 70° verticaal Sensor-reikwijdte

(afhankelijk van de sensorinstelling, omgevingstemperatuur en benaderingsrichting): max. 12 m

Tijdsinstelling: 8 sec. – 35 min. Schemerinstelling: 2 – 2000 lux Bescherming, spatwaterdicht: IP 44 Veiligheidsklasse II Temperatuurbereik: - 20 °C tot + 50 °C Draaibereik: 130° horizontaal

Storingen

Sensorlamp zonder spanning ■ zekering defect, niet ingescha-

keld, kabel onderbroken

■ kortsluiting

■ nieuwe zekering, netschakelaar

inschakelen; leiding testen met spanningstester

■ aansluitingen testen

Sensorlamp schakelt niet aan ■ bij daglicht, lichtinstelling staat

op schemerstand

■ gloeilamp defect

■ netschakelaar UIT

■ zekering defect

■ registratiebereik niet gericht

ingesteld

■ opnieuw instellen

■ gloeilamp verwisselen

■ inschakelen

■ nieuwe zekering, eventueel

aansluiting controleren

■ opnieuw instellen

Sensorlamp schakelt niet uit

■ permanente beweging in het registratiebereik

■ bereik controleren en eventueel opnieuw instellen of afdekken

Sensorlamp schakelt ongewenst aan

■ wind beweegt bomen en struiken binnen het registratiegebied

■ registratie van auto's op straat

■ plotselinge verandering van tem-

peratuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen

■ bereik veranderen resp. afschermen

■ bereik veranderen, sensor verdraaien

■ bereik veranderen of montageplaats verleggen

Sensorlamp reikwijdteverandering ■ andere omgevingstemperaturen ■ bij kou de sensorreikwijdte

door omlaag draaien verkleinen

■ bij warmte vergroten

Storing Oorzaak Oplossing

Sensorlamp schakelt niet AAN/UIT

■ bewegende dieren in het registratiebereik

■ sensor hoger draaien of gericht afdekken; bereik veranderen of afdekken

- 11 -

Installatie

L=stroomdraad (meestal zwart, bruin of grijs) N=nuldraad (meestal blauw) PE = eventuele aardedraad (groen/geel)

Opgelet: aardedraad indien nodig m.b.v. de bijbeho-

rende (vrije) klem doortrekken. In de netspanningskabel kan vanzelfsprekend een netschakelaar voor het in- en uitschakelen gemonteerd worden. Belangrijk: Verwisseling van de aansluitingen kan leiden tot beschadiging van de apparatuur. Houd er rekening mee, dat de lamp met een veiligheidsschakelaar voor een 10 A-leiding moet worden beveiligd. Minimale montagehoogte: 1,70 m.

Functies

Tijdsinstelling

Brandduur van de sensorlamp 8 sec. – 35 min. (instelling af fabriek 8 sec.)

Schemerinstelling

Lichtinstelling van het apparaat 2 – 2000 lux, 2 lux = schemerstand, 2000 lux = daglichtstand (instelling af fabriek).

Veiligheidsvoorschriften

 Voor alle werkzaamheden aan de sensorlamp de

spanningstoevoer onderbreken!

 Bij de montage moet de elektrische leiding die u

wilt aansluiten zonder spanning zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

 Bij de installatie van de sensorlamp werkt u met

netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (

: NEN 1010,

B: (AREI) NBN 15-101)

Het principe

Beweging schakelt licht, alarm en veel meer aan. Voor uw gemak en uw veiligheid. De ingebouwde pyro-elektrische infrarood detector registreert de onzichtbare warmtestraling van bewegende mensen, dieren enz. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt de lamp aan. Door hindernissen zoals muren of ruiten wordt geen warmtestraling herkend, dus vindt ook geen schakeling plaats.

Reikwijdte-instelling

Door het grote zwenkbereik van 70° verticaal kan de reikwijdte vrij worden gekozen van 2 tot 12 m.

Afstelling

Belangrijk! De beste bewegingsregistratie heeft u als

de sensorlamp zijdelings in de looprichting wordt gemonteerd en geen hindernissen (zoals bomen, muren enz.) het zicht van de sensor belemmeren. De reikwijdte is beperkt als u recht op de lamp toeloopt.

Gebruik

Wanneer de sensorlamp onafhankelijk van een warmtebron in het registratiebereik ingeschakeld moet worden, moet eenmaal kort op de netschakelaar binnenshuis (indien aanwezig) worden gedrukt. Hierdoor wordt de sensorlamp voor de ingestelde duur ingeschakeld. Weersinvloeden kunnen de werking van de sensorlamp beïnvloeden. Bij hevige windvlagen, sneeuw, regen of hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De multilens (registratielens) kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden schoongemaakt.

Conformiteitsverklaring

Dit product voldoet aan de

- laagspanningsrichtlijn 2006/95/EG

- EMC-richtlijn 2004/108/EG

- RoHS-richtlijn 2011/65/EG

- WEEE-richtlijn 2012/19/EG

Functie-garantie

Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en vervolgens steekproefsgewijs gecontroleerd. STEINEL verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten die berusten op materiaal- of fabricagefouten worden door ons opgelost. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen die aan slijtage onderhevig zijn, bij schade of gebreken die door ondeskundig gebruik of onderhoud ontstaan, alsmede bij gebruik van vreemde onderdelen. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend, als het niet-gedemonteerde apparaat met korte foutbeschrijving, kassabon of rekening (aankoopdatum en winkeliersstempel) goed verpakt aan het betreffende serviceadres wordt opgestuurd.

Service:

Informeer na afloop van de garantietermijn of bij gebreken die niet onder de garantie vallen bij het dichtstbijzijnde serviceadres naar de reparatiemogelijkheden.

- 10 -

Page 7

Dati tecnici

Potenza: max. 100 W / E 27 Allacciamento alla rete: 230 – 240 V/50 – 60 Hz Consumo proprio: 0,6 W Angolo di rilevamento del sensore: 180° Campo di orientamento del sensore: 70° in verticale Raggio d'azione del sensore (in funzione

dell'impostazione del sensore, della temperatura ambientale e della direzione di avvicinamento): max. 12 m

Regolazione tempo: 8 sec – 35 min Regolazione crepuscolare: 2 – 2000 lux Classe di protezione: IP 44 Classe di protezione II Campo di temperatura: da - 20 °C a + 50 °C Campo di rotazione: 130° in orizzontale

Disturbi di funzionamento

La lampada a sensore è senza tensione

■ Interruttore spento, lampada non accesa, punto di interruzione nel cavo

■ Corto circuito

■ Accendete l'interruttore di rete;

controllate il cavo con un indicatore di tensione

■ Controllate gli allacciamenti

La lampada a sensore non si accende

■ In funzionamento di giorno l'impostazione di crepuscolo é regolata su funzionamento di notte

■ Difetto della lampadina ad incandescenza

■ Interruttore principale su OFF

■ Campo di rilevamento non

impostato con direzione giusta

■ Eseguite una nuova impostazione

■ Cambiate la lampadina ad incandescenza

■ Accendete l'interruttore

■ Eseguite una nuova regolazione

Lampada a sensore commuta ■ Movimento continuo sul campo

di rilevamento

■ Controllate il campo di rilevamento (per eventuali foglie o rami in movimento), eseguite eventualmente una nuova regolazione o una schermatura

La lampada a sensore si accende involontariamente

■ Il vento muove alberi e cespugli nel campo di rilevamento

■ Vengono rilevate automobili sulla strada

■ Improvvisi sbalzi di temperatura dovuti a condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte

■ Cambiate posizione o coprite il campo di rilevamento

■ Modificate il campo, riposizionate il sensore

■ Cambiate luogo di montaggio

Variazione del raggio d'azione della lampada a sensore

■ Diverse temperature ambientali ■ In presenza di temperature fredde accorciate il raggio di azione del sensore abbassandolo

■ Alzatelo invece in presenza di temperature calde

Disturbo Causa Rimedi

Lampada a sensore commuta ■ Animali in movimento nel campo

di rilevamento

■ Posizionate il sensore più in alto e provvedete all'applicazione mirata di protezioni; cambiate la posizione o coprite il campo di rilevamento

- 13 -

Installazione

L=filo di fase (solitamente di colore nero, marrone

o grigio)

N=filo neutro (in genere blu) PE = conduttore di terra (verde/giallo)

Attenzione: in caso di necessità, effettuate un loop pas-

sante con il conduttore di terra con l’ausilio del relativo morsetto (libero). Nella linea di allacciamento alla rete può ovviamente essere montato un interruttore di rete per l'accensione e lo spegnimento. Importante: uno scambio nell'allacciamento dei fili può danneggiare l'apparecchio. Ricordate che la lampada deve essere assicurata con un interruttore di potenza automatico a 10 A. Altezza minima di montaggio: 1,70 m.

Regolazione del periodo di accensione

La lampada a sensore rimane accesa per un periodo compreso tra 8 sec. e 35 min. (essa viene fornita con un’impostazione a 8 sec. effettuata dal costruttore).

Regolazione crepuscolare

Soglia d'intervento dell’apparecchio: 2 – 2000 Lux, 2 Lux = funzionamento con luce crepuscolare, 2000 Lux = funzionamento con luce diurna (impostazione da parte del costruttore).

Avvertenze sulla sicurezza

 Prima di effettuare qualsiasi tipo di lavoro sulla lam-

pada a sensore togliere l'alimentazione!

 Durante il montaggio non deve esserci presenza di

tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione ed e accertarne l'assenza mediante uno strumento di misura della tensione.

 L'installazione della lampada a sensore rende

necessari lavori sulla tensione di rete. Per questo motivo l'installazione deve essere eseguita a regola d'arte. (

D - VDE 0100, A - ÖVE-ÖNORM

E8001-1,

 - SEV 1000)

Il principio

Il movimento fa attivare la luce, l'allarme e molte altre cose. Per Vostro comfort e sicurezza. Il rilevatore a raggi infrarossi piroelettrico incorporato rileva la radiazione termica invisibile emessa da corpi in movimento (uomini, animali, ecc.). La radiazione termica rilevata viene trasformata in energia elettrica e permette l'accesione della lampada. In presenza di ostacoli come per es. muri o vetri la radiazione termica non viene riconosciuta, l'utenza pertanto non si accende.

Regolazione del raggio d'azione

Grazie ad un’ampia area di rotazione di 70° in verticale, è possibile impostare liberamente il raggio d’azione tra 2 e 12 m.

Registrazione

Importante! Per ottenere il più sicuro rilevamento di

movimento, montate la lampada a sensore lateralmente rispetto alla direzione di passaggio e provvedete affinché non vi siano ostacoli (come per es. alberi, muri, ecc.) che compromettono la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete direttamente verso la lampada.

Funzionamento

Se si desidera accendere la lampada a sensore indipendentemente dalla presenza di una fonte di calore nel campo di rilevamento, si deve premere brevemente una volta sola l’interruttore di rete della casa (se presente). In tal modo la lampada a sensore si aziona e rimane attiva per tutta la durata impostata. Le condizioni atmosferiche possono influire sul funzionamento della lampada a sensore. Forti raffiche di vento, neve, pioggia e grandine potrebbero attivare un'accensione indesiderata, poiché le fluttuazioni di temperatura improvvise non possono venire distinte dalle fonti termiche. La lente multipla (lente di rilevamento) quando è sporca può venire pulita con un panno umido (senza utilizzo di detergenti).

Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

- Direttiva sulla bassa tensione 2006/95/CE

- Direttiva sulla compatibilità elettromagnetica 2004/108/CE

- Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche 2011/65/CE

- Direttiva RAEE 2012/96/CE

Garanzia di funzionamento

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento. La Steinel si assume la garanzia della perfezione di fabbricazione e di funzionamento. La garanzia si estende a 36 mesi e inizia il giorno dell'acquisto da parte dell'utilizzatore. Noi eliminiamo vizi dovuti a difetti del materiale o ad errori di fabbricazione, la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione di pezzi difettosi. L'obbligo di prestazione della garanzia si estingue in caso di danni a pezzi soggetti ad usura nonché in caso di danni e difetti che si dovessero presentare a causa di trattamento o manutenzione inadeguati o di impiego di pezzi non originali. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti su oggetti estranei. La garanzia viene prestata solo se l’apparecchio viene inviato al relativo centro di assistenza non smontato, accompagnato da una breve descrizione del guasto nonché dallo scontrino o dalla fattura (in cui è indicata la data dell’acquisto e timbro del rivenditore) e ben imballato.

Servizio di assistenza:

In caso di periodo di garanzia scaduto o di difetti che non danno diritto a prestazioni di garanzia, siete pregati di informarVi presso il centro di assistenza più vicino riguardo alla possibilità di riparazione.

- 12 -

Funzione

Page 8

Datos técnicos

Potencia: máx. 100 W / E 27 Tensión de alimentación: 230 – 240 V/50 – 60 Hz Consumo característico: 0,6 W Ángulo de detección del sensor: 180° con protección contra sumersión Girabilidad del sensor: 70° verticalmente Alcance del sensor (dependiente de la

regulación del sensor, la temperatura ambiente y la dirección de aproximación): máx. 12 m

Temporización: 8 seg. – 35 min. Regulación crepuscular: 2 – 2000 lux Tipo de protección, a prueba de salpicaduras: IP44 Clase de aislamiento II Campos de temperatura: - 20 °C hasta + 50 °C Girabilidad: 130° horizontalmente

Fallos de funcionamiento

La lámpara Sensor no tiene tensión

■ fusible defectuoso, interruptor en OFF, línea interrumpida

■ cortocircuito

■ cambiar fusible, poner interrup-

tor en ON; comprobar la línea de alimentación con un comprobador de tensión

■ comprobar conexiones

La lámpara Sensor no se enciende

■ en funcionamiento a la luz del día, regulación crepuscular ajustada para funcionamiento nocturno

■ bombilla defectuosa

■ interruptor en OFF

■ fusible defectuoso

■ campo de detección sin ajuste

selectivo

■ volver a ajustar

■ cambiar bombilla

■ conectar

■ cambiar fusible y dado el caso

comprobar conexión

■ volver a ajustar

La lámpara Sensor no se apaga

■ movimiento permanente en el campo de detección

■ controlar el campo de detección y dado el caso ajustar de nuevo o bien cubrir partes del sensor

La lámpara Sensor se enciende inoportunamente

■ el viento mueve árboles y matorrales en el campo de detección

■ detección de automóviles en la calle

■ cambio de temperatura repentino debido a las condiciones atmosféricas (viento, lluvia, nieve) o a ventiladores o ventanas abiertas

■ reajustar campo de detección o bien cubrir partes del sensor

■ modificar el campo de detección, girar el sensor más hacia abajo

■ modificar campo de detección, cambiar lugar de montaje

Variación del alcance de la lámpara Sensor

■ otras temperaturas ambientales ■ cuando haga frío, reducir el alcance de detección del sensor girando este hacia abajo

■ cuando haga calor, girar el sensor más hacia arriba

Fallo Causa Solución

La lámpara Sensor no se enciende/apaga

■ animales en movimiento en el campo de detección

■ girar el sensor más hacia arriba o cubrir partes del sensor selectivamente; reajustar el campo de detección o utilizar cubiertas

- 15 -

Instalación

L=fase (generalmente negro, marrón o gris) N=neutro (generalmente azul) PE = posible toma de tierra (verde/amarillo)

Atención: Enlácese la toma de tierra, en caso nece-

sario, mediante el correspondiente borne (libre). En el cable de alimentación eléctrica, puede integrarse, por supuesto, un interruptor para conectar y desconectar la tensión. Importante: La conexión invertida de los conductores puede originar daños en el aparato. Tenga en cuenta que hay que proteger el circuito con un interruptor automático de 10 A. Altura de montaje mínima: 1,70 m.

Funciones

Temporización

Período de alumbrado de la lámpara Sensor: de 8 seg. a 35 min. (ajuste de fábrica: 8 seg.)

Regulación crepuscular

Punto de activación del aparato: 2 – 2000 lux, 2 lux = funcionamiento crepuscular, 2000 lux = funcionamiento a la luz del día (ajuste de fábrica).

Indicaciones de seguridad

 ¡Antes de realizar cualquier trabajo en la lámpara

Sensor, desconecte la alimentación de tensión!

 Para el montaje, el cable eléctrico a enchufar

deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.

 La instalación de la lámpara Sensor supone un

trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. (

D - VDE 0100, A - ÖVE-

ÖNORM E8001-1,

 - SEV 1000)

El concepto

El movimiento enciende la luz y activa la alarma, entre otras funciones, para su mayor comodidad y seguridad. El sensor infrarrojo piroeléctrico integrado registra la radiación térmica invisible de objetos en movimiento (personas, animales etc.). Esta radiación térmica registrada se transforma electrónicamente, activando automáticamente la lámpara. Obstáculos tales como paredes o cristales impiden la detección de una radiación térmica, con lo cual no se produce ningún tipo de activación.

Regulación del alcance

Con la gran girabilidad vertical de 70°, se puede seleccionar cualquier alcance de 2 – 12 m.

Graduación

¡Importante! La detección de movimiento más segura

se consigue montando u orientando la lámpara Sensor lateralmente respecto a la dirección de movimiento sin que haya obstáculos (como, p. ej., árboles, muros etc.) que impidan el registro del sensor. El alcance es limitado moviéndose directamente hacia la lámpara.

Funcionamiento

Si la lámpara Sensor se ha de conectar independientemente de una fuente de calor en el campo de detección, púlsese una vez brevemente el interruptor interno de la casa (si este existe). La lámpara Sensor se activará entonces por el tiempo ajustado. Las condiciones atmosféricas pueden afectar al funcionamiento de la lámpara Sensor. Fuertes ráfagas de viento, la nieve, la lluvia y el granizo pueden provocar una activación errónea al no poderse distinguir entre cambios de temperatura repentinos y fuentes térmicas. El multilente (lente de detección) puede limpiarse con un paño húmedo (sin detergente) cuando esté sucio.

Declaración de conformidad

Este producto cumple con la

- Directiva de baja tensión 2006/95/CE

- Directiva CEM 2004/108/CE

- Directiva RoHS 2011/65/CE

- Directiva RAEE 2012/19/CE

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos por vicios de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste, daños y defectos originados por uso o mantenimiento inadecuados y los causados por el uso de piezas de otros fabricantes. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tique de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

- 14 -

Page 9

- 17 -- 16 -

Dados técnicos

Potência: máx. 100 W/E 27 Ligação à rede: 230-240 V / 50-60 Hz Consumo próprio: 0,6 W Ângulo de deteção do sensor: 180° com proteção contra movimentos dissimulados Orientação do foto-sensor: 70º na vertical Alcance do sensor (dependente do ajuste

do sensor, da temperatura ambiente e da direção de aproximação): máx. 12 m

Ajuste do tempo: 8 s - 35 min. Regulação crepuscular: 2-2000 lux Grau de proteção contra projeção de água: IP 44 Classe de proteção: II Intervalo de temperatura: - 20 °C até + 50 °C Margem de rotação: 130º horizontal

Falhas de funcionamento

O candeeiro com sensor não tem tensão

■ Fusível queimado ou não ligado, ligação interrompida

■ Curto-circuito

■ fusível novo, ligar o interruptor

de rede, verificar o condutor com medidor de tensão

■ Verificar as conexões

O candeeiro com sensor não liga ■ Durante o regime diurno a regu-

lação crepuscular está ajustada para o regime noturno

■ A lâmpada incandescente fundiu

■ Interruptor de rede DESLIGADO

■ Fusível queimado

■ Área de deteção ajustada

incorretamente

■ Reajustar

■ Substituir a lâmpada

■ Ligar

■ Fusível novo, verificar

eventualmente a conexão

■ Reajustar

O candeeiro com sensor não desli-ga■ Movimento constante na área

de deteção

■ Examinar a área e eventualmente reajustar ou cobrir com pala

O candeeiro com sensor liga inadvertidamente

■ O vento agita árvores e arbustos na área de deteção

■ São detetados automóveis a passar na estrada

■ Alteração térmica súbita devido a influências climatéricas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas

■ Mudar a área de deteção ou cobrir com pala

■ Mudar a área, virar o sensor

■ Modificar a área, mudar para

outro local de montagem

Modificação do alcance do candeeiro com sensor

■ Temperaturas ambiente diferentes

■ Estando frio, reduzir o alcance do sensor virando-o

■ Estando calor, aumentar o alcance

Falha Causa Solução

O candeeiro com sensor não liga/desliga

■ Há animais a movimentarem-se na área de deteção

■ Girar o sensor mais para cima ou tapar determinadas partes, mudar a área ou tapar segmentos

Instalação

L=fase (geralmente preto, castanho ou cinzento) N=neutro (geralmente azul) PE = condutor terra eventualmente existente

(verde/amarelo)

Atenção: se necessário, ligar o condutor terra em loop, usando o respetivo borne (não ocupado). Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo "ligar - desligar". Importante: se trocar as ligações, pode danificar o aparelho. Tenha em atenção que o circuito de corrente tem de ser protegido com um disjuntor de proteção de condutores de 10 A. Altura mínima de montagem: 1,70 m.

Instruções de segurança

 Interromper a alimentação da corrente antes de

efetuar trabalhos no candeeiro com sensor!

 Durante a montagem, o cabo elétrico a conectar

deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos.

 A instalação do candeeiro com sensor consiste

essencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países. (

D - VDE 0100,

A - ÖVE-ÖNORM E8001-1,  - SEV 1000)

O princípio

O movimento aciona a luz, o alarme e muitas outras coisas. Para seu conforto e para a sua segurança. O detetor pirelétrico por raios infravermelhos integrado deteta a radiação térmica invisível proveniente de corpos em movimento (pessoas, animais, etc.). Esta radiação térmica detetada é transformada por via eletrónica e liga o candeeiro. Os obstáculos, como p. ex. muros ou vidros, não permitem a deteção de radiações térmicas, impossibilitando a comutação.

Ajuste do alcance

O grande ângulo de orientação vertical de 70° permite ajustar o alcance de 2 a 12 m.

Ajuste

Importante! Será possível detetar os movimentos de

forma mais segura se o aparelho estiver instalado lateralmente em relação ao sentido de aproximação, ou virado para esse lado e se não houver obstáculos (como p. ex. árvores, muros, etc.), que impeçam a captação. O alcance será limitado se alguém se aproximar diretamente do candeeiro.

Funcionamento

Para ligar o candeeiro com sensor independentemente de uma fonte de calor dentro da área de deteção, basta premir brevemente e uma só vez o comutador de rede interno da casa (caso exista um). O candeeiro com sensor fica ativo durante o tempo definido. As influências climatéricas podem deteriorar o funcionamento do candeeiro com sensor. As rajadas fortes de vento, a neve, a chuva e o granizo podem causar uma ativação errada, porque o sistema não consegue distinguir entre alterações súbitas de temperatura e irradiação proveniente de fontes de calor. Se estiver suja, a lente múltipla (lente de deteção) pode ser limpa com um pano húmido (sem usar produtos de limpeza).

Declaração de conformidade

O produto cumpre as seguintes diretivas:

- "Baixa tensão" 2006/95/CE

- "Compatibilidade eletromagnética" 2004/108/CE

- "Redução de substâncias perigosas" 2011/65/CE

- Diretiva REEE (Resíduos de Equipamentos Elétricos e Eletrónicos) 2012/19/CE

Garantia de funcionamento

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A Steinel garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério. Ficam excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta, bem como por utilização de peças de terceiros. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de reparação:

depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

Funcionamento

Ajuste do tempo

Duração da luz do candeeiro com sensor 8 s a 35 min. (valor de fábrica 8 s)

Regulação crepuscular

Limiar de resposta do aparelho 2–2000 lux, 2 lux = regime noturno, 2000 lux = regime diurno (de fábrica).

Page 10

Tekniska data

Effekt: max 100 W (E27) Nätspänning: 230/240 V, 50-60 Hz Standby effekt: 0,6 W Sensorns bevakningsvinkel: 180° med underkrypskydd Sensorns rörlighet: 70° vertikalt Sensorns räckvidd (beroende på

omgivningstemperatur och rörelseriktning): max 12 m (ej vid gåriktning rakt emot lampan) Efterlystid:: 8 sek. – 35 min. Skymningsinställning: 2 – 2000 lux Skyddsklass: IP 44 Isolationsklass II Omgivningstemperatur: -20 °C till + 50 °C Vridbarhet: 130° horisontalt

Driftstörningar

Sensorlampan utan spänning. ■ Defekt säkring, lampan

ej inkopplad, avbrott i kabel

■ Kortslutning

■ Byt säkring, slå till spänningen.

■ Testa med spänningsprovare

Sensorlampan tänds inte ■ Vid dagsdrift, skymningsin-

ställningen inställd på nattdrift.

■ Ljuskällan trasig.

■ Strömbrytaren frånslagen.

■ Defekt säkring.

■ Bevakningsområdet felinställt.

■ Ändra skymningsnivån till

rätt läge

■ Byt ljuskälla

■ Slå till strömbrytaren

■ Byt säkring, kontrollera ev.

anslutningen

■ Justera inställningen

Sensorlampan slocknar inte ■ Ständig rörelse i bevaknings-

området

■ Kontrollera bevakningsområdet. Vid behov justera och begränsa området

Sensorlampan tänds oönskat ■ Blåst i träd och buskar i

bevakningsområdet

■ Påverkan från bilar på gatan

■ Plötsliga temperatur förändringar

genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppet fönster

■ Justera eller avskärma bevakningsområdet

■ Justera bevakningsområdet eller flytta sensorlampan

Sensorlampans räckvidd förändras

■ Annan omgivningstemperatur ■ Vid kyla, förkorta sensorns räckvidd genom vrida ner den

■ Vid värme, vrida upp sensorn

Störning Orsak Åtgärd

Sensorlampan tänds och släcks ständigt

■ Djur rör sig i bevakningsområdet ■ Vrid upp sensorn, förändra räckvidden, avskärma bevakningsområdet

- 19 -

Installation

L=Fasledare (för det mesta svart, brun eller grå) N=Nolledare (oftast blå) PE = Skyddsledare (grön/gul)

Obs! Ev. skyddsledare ska endast vidarekopplas

via plint/jordskruv. Sensorn kan naturligtvis förkopplas med en strömställare. Viktigt! En förväxling av kablarna kan förstöra produkten. Lägsta montagehöjd: 1,70 m.

Funktion

Efterlystid

(efterlystid 8 sek. – 35 min.)

Skymningsinställning

(skymningsinställning 2 – 2000 lux, 2 lux = skymning 2000 lux = dagsljus.)

Säkerhetsanvisningar

 Innan installation och montage påbörjas måste

spänningen kopplas bort.

 Inkoppling måste utföras i spänningsfritt tillstånd.

Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.

 Eftersom sensorlampan installeras till nätspänning-

en måste arbetet utföras på ett fackmannamässigt sätt och enligt gällande installationsföreskrifter.

Princip

Rörelse tänder ljus, larm och mycket mer för er komfort och säkerhet. Den integrerade pyro-elektriska IRsensorn känner av den osynliga värmestrålningen från kroppar (människor, djur etc.) Den registrerade värmestrålningen omvandlas på elektronisk väg och tänder lampan. Murar, fönster etc. hindrar värmestrålningen från att nå fram till sensorn

Inställning av räckvidd

Räckvidd till 12 meter. Tack vare att man kan höja eller sänka sensorn vertikalt (70°), kan räckvidden ställas in mellan 2 till 12 meter. Max räckvidden 12 meter gäller endast vid rörelse längs med lampan, ej vid gåriktning rakt emot. Vid gåriktning rakt emot då får man räkna med ca 4-5 meters räckvidd.

Justering

Viktigt: Den säkraste rörelsebevakningen uppnås när

apparaten monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc.). Räckvidden förkortas vid rörelse rakt emot sensorn.

Drift

Sensorlampan kan tändas manuellt genom att manövrera en förkopplad strömbrytare ”Från-Till”. Lampan lyser enligt den inställda efterlystiden och övergår därefter till den inställda sensordriften. Vädret kan påverka sensorlampans funktion. Vid kraftiga vindbyar, snö, regn eller hagel kan det ske felaktiveringar eftersom sensorn inte kan skilja de plötsliga temperaturskillnaderna från värmekällor. När linsen är smutsig kan den rengöras med en fuktig trasa (utan rengöringsmedel).

- överensstämmelseförsäkran

Produkten uppfyller:

- lågspänningsdirektivet 2006/95/EG,

- EMC-direktivet 2004/108/EG och

- RoHS-direktivet 2011/65/EG

- WEEE-direktivet 2012/06/EG

Funktionsgaranti

Denna STEINEL produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi återgärdar fel som beror på material- eller tillverkningsfel. Garantin innebär att varan repareras eller att defekt del byts ut enligt vårt val. Garantin omfattar inte slitage och skador orsakade av felaktig hanterande eller av bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får vara isärtagen lämnas eller sändes väl förpackad med en kort felbeskrivning, fakturakopia eller kvitto (inköpsdatum och stämpel) till inköpsstället för åtgärd.

Reparationsservice:

Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten ev. repareras på vår verkstad. Vänligen kontakta oss innan ni sänder tillbaka produkten.

- 18 -

Page 11

Tekniske data

Effekt: maks. 100 W / E 27 Nettilslutning: 230 – 240 V/50 – 60 Hz Eget forbrug: 0,6 W Sensorens registreringsvinkel: 180° med krybesikring Sensorens drejeradius: 70° lodret Sensor-rækkevidde (afhængig af sensor-

indstilling, omgivelsestemperatur og bevægelsesretning): maks. 12 m

Tidsindstilling: 8 sek. – 35 min. Skumringsindstilling: 2 – 2.000 lux Kapslingsklasse, stænkvandsbeskyttet: IP 44 Beskyttelsesklasse: II Temperaturområde: -20 °C til +50 °C Drejeområde: 130° vandret

Driftsforstyrrelser

Sensorlampe uden spænding ■ Defekt sikring, ingen tilslutning,

ledning afbrudt

■ Kortslutning

■ Ny sikring, nettilslutning

tilkobles; ledning testes med spændingstester

■ Tilslutninger kontrolleres

Sensorlampe tænder ikke ■ Ved brug i dagslys, skumrings-

indstilling er indstillet på nat

■ Pære defekt

■ Nettilslutning slukket

■ Defekt sikring

■ Overvågningsområdet er ikke

korrekt indstillet

■ Indstilles på ny

■ Pæren udskiftes

■ Tændes

■ Ny sikring, tilslutningen

kontrolleres evt.

■ Justeres på ny

Sensorlampen tænder ■ Konstant bevægelse i overvåg-

ningsområdet

■ Området kontrolleres og indstilles evt. på ny eller afdækkes

Sensorlampe tilkobler uønsket ■ Vinden får træer og buske i

overvågningsområdet til at bevæge sig

■ Registrering af biler på vejen

■ Pludselige temperatursvingning-

er pga. vejret (vind, regn, sne) eller luft fra ventilatorer eller åbne vinduer

■ Området indstilles på ny eller afdækkes

■ Juster området, drej sensoren

■ Området udskiftes, monterings-

stedet flyttes

Ændring af sensorlampens rækkevidde

■ Anden omgivelsestemperatur ■ Ved kulde reduceres sensorens rækkevidde ved at dreje den

■ Ved varme hæves sensoren

Fejl Årsag Afhjælpning

Sensorlampen tænder ■ Dyr i overvågningsområdet ■ Drej sensoren opad eller afdæk

den; afdæk eller indstil området på ny

- 21 -

Installation

L=strømførende ledning (for det meste sort, brun

eller grå)

N=nulleder (normalt blå) PE = eventuel beskyttelsesleder (grøn/gul)

OBS: Før beskyttelseslederen igennem efter behov

ved hjælp af den passende (ledige) klemme. I netledningen kan der naturligvis monteres en tænd- og slukkontakt. Vigtigt: Ombytning af tilslutningerne kan medføre beskadigelse af apparatet. Vær opmærksom på, at lampen skal sikres med et 10 A-beskyttelsesrelæ. Min. monteringshøjde: 1,70 m.

Funktion

Tidsindstilling

Sensorlampens brændetid 8 sek. - 35 min. (fabriksindstilling 8 sek.)

Skumringsindstilling

Apparatets reaktionsværdi 2-2000 lux, 2 lux = skumringsmodus, 2000 lux = dagsmodus (fabriksindstilling).

Sikkerhedsanvisninger

 Afbryd strømtilførslen, inden der arbejdes på

sensorlampen!

 Ved montering skal den elledning, der skal tilsluttes,

være spændingsfri. Sluk derfor for strømmen og kontrollér med en spændingstester, at ledningen er spændingsfri.

 Ved installation af sensorlampen er der tale om

arbejde med netspænding. Det bør derfor udføres fagligt korrekt iht. de gældende regler. (

D - VDE 0100, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000)

Princippet

Bevægelser tænder lys, alarm og meget mere. For mere komfort og sikkerhed. Den indbyggede pyroelektriske infrarøde sensor registrerer den usynlige varmeudstråling fra genstande (mennesker, dyr, etc.), der bevæger sig. Den registrerede varmeudstråling omsættes elektronisk og tænder lampen. Der registreres ingen varmeudstråling gennem forhindringer som f.eks. mure eller vinduer, og der sker dermed heller ingen aktivering.

Rækkeviddeindstilling

Med en stor drejeradius på 70° (lodret) kan rækkevidden indstilles frit på 2-12 m.

Justering

Vigtigt! Den bedste overvågning opnås, hvis sensor-

lampen placeres vinkelret i forhold til bevægelsesretningen, og der ikke er objekter (som f.eks. træer, mure osv.), der blokerer sensorens synsfelt. Rækkevidden er begrænset, hvis man går direkte hen mod lampen.

Drift

Hvis sensorlampen skal tændes uafhængigt af en varmekilde i overvågningsområdet, skal en evt. kontakt inde i huset aktiveres kortvarigt. På den måde tændes sensorlampen i den indstillede tid. Vejr og vind kan påvirke sensorlampens funktion. Ved kraftige vindstød, sne, regn og hagl kan der opstå fejlkobling, idet pludselige temperatursvingninger ikke kan skelnes fra varmekilder. Multilinsen (registreringslinsen) kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

Overensstemmelseserklæring

Dette produkt er i overensstemmelse med

- lavspændingsdirektivet 2006/95/EF

- EMC-direktivet 2004/108/EF

- RoHS-direktivet 2011/65/EF

- WEEE-direktivet 2012/96/EF

Funktionsgaranti

Dette STEINEL-produkt er fremstillet med største omhu, afprøvet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder i 36 måneder fra den dag, apparatet er solgt til forbrugeren. Ved materiale- eller fabrikationsfejl ydes garantien gennem reparation eller udskiftning af mangelfulde dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader eller fejl, der er opstået pga. ukorrekt behandling, vedligeholdelse eller ved brug af fremmede dele. Garantien omfatter ikke følgeskader på fremmede genstande. Der ydes kun garanti mod forevisning af bon eller kvittering (med dato og stempel). Apparatet skal være intakt og indpakket forsvarligt, ligesom der skal vedlægges en kort fejlbeskrivelse, når det fremsendes til serviceværkstedet.

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, skal du kontakte nærmeste serviceafdeling og spørge om mulighederne for reparation.

- 20 -

Page 12

Tekniset tiedot

Teho: enint. 100 W / E 27 Verkkoliitäntä: 230 – 240 V/50 – 60 Hz Tehonkulutus (elektroniikkaosa): 0,6 W Tunnistimen toimintakulma: 180° alitussuojauksen kanssa Tunnistimen kääntyvyys: 70° pystysuorassa Tunnistimen toimintaetäisyys (riippuu

tunnistimen säädöstä, ympäristön lämpötilasta ja lähestymissuunnasta): enint. 12 m

Kytkentäajan asetus: 8 sek – 35 min Hämäryystason asetus: 2 – 2000 luksia Suojausluokka, roiskevesisuojattu: IP 44 Suojausluokka II Lämpötila-alue: - 20 °C ... + 50 °C Kääntöalue: 130° vaakasuunnassa

Käyttöhäiriöt

Tunnistinvalaisimessa ei ole jännitettä

■ sulake rikki, ei ole päällä, katkos

johdossa

■ oikosulku

■ uusi sulake, kytke valo verk-

kokatkaisimella; tarkista johto jännitteenkoettimella

■ tarkista liitännät

Tunnistinvalaisin ei kytkeydy päälle ■ päiväkäytössä hämäräkytkin

asetettu yökäyttöön

■ hehkulamppu viallinen

■ valo sammutettu katkaisimella

■ sulake palanut

■ toiminta-aluetta ei suunnattu

oikein

■ säädä uudelleen

■ vaihda hehkulamppu

■ sytytä valo

■ uusi sulake, tarkista liitäntä

tarvittaessa

■ säädä alue uudelleen

Tunnistinvalaisin ei kytkeydy pois päältä

■ jatkuva liikehdintä toiminta-

alueella

■ tarkista alue ja säädä tarvittaessa uudelleen tai peitä osa linssistä

Tunnistinvalaisimen valo syttyy ei-toivotusti

■ tuuli liikuttelee puita ja pensaita toiminta-alueella

■ tiellä liikkuu autoja

■ sään (tuuli, sade, lumi), tuule-

tinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset

■ muuta aluetta/peitä osa linssistä

■ muuta aluetta,

käännä tunnistinta alas

■ muuta aluetta, vaihda tunnistimen paikkaa

Tunnistinvalaisimen toiminta-alueen muuttuminen

■ ympäristön lämpötilan muutokset

■ lyhennä tunnistimen toimintaaluetta kylmällä kallistamalla tunnistinta

■ käännä ylöspäin lämpimällä

Häiriö Syy Häiriön poisto

Tunnistinvalaisin ei kytkeydy päälle/pois

■ toiminta-alueella liikkuu eläimiä ■ käännä tunnistinta ylemmäksi tai peitä osa linssistä; muuta aluetta tai peitä osa linssistä

- 23 -

Asennus

L=virtaa johtava johdin (useimmiten musta, ruskea

tai harmaa)

N=nollajohdin (useimmiten sininen) PE = tarvittaessa suojamaajohdin (vihreä/keltainen)

Huomio: Ketjuta suojamaajohdin tarvittaessa vastaa-

van (vapaan) liittimen avulla. Verkkojohtoon voidaan asentaa virtakytkin virran kytkemiseksi ja katkaisemiseksi. Tärkeää: väärät liitännät voivat vaurioittaa laitetta. Huomaa, että valaisin on varmistettava 10 A sulakkeella. Minimiasennuskorkeus: 1,70 m.

Toiminta

Kytkentäajan asetus

Tunnistimen kytkentäaika 8 s – 35 min (tehtaalla suoritettu asetus 8 s)

Hämäryystason asetus

Laitteen kytkeytymiskynnys 2 – 2000 luksia, 2 luksia = hämäräkäyttö, 2000 luksia = päiväkäyttö (tehtaalla suoritettu asetus).

Turvaohjeet

 Katkaise virta, ennen kuin suoritat tunnistinvalaisi-

melle mitään toimenpiteitä!

 Asennettavassa sähköjohdossa ei saa asennuksen

yhteydessä olla jännitettä. Katkaise ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

 Tunnistinvalaisin liitetään sähköverkkoon. Asennus

on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

Toimintaperiaate

Liike kytkee valon, hälytyksen ja paljon muuta. Tämä lisää käyttömukavuutta ja turvallisuutta. Laitteeseen asennettu pyrosähköinen infrapunatunnistin havaitsee liikkuvista ihmisistä, eläimistä jne. lähtevän näkymättömän lämpösäteilyn Lämpösäteily muunnetaan elektronisesti, jolloin valaisin kytkeytyy. Erilaiset esteet (esim. seinä tai lasiruudut) estävät tunnistuksen eikä laite tällöin kytkeydy.

Toiminta-alueen rajaus

Suuri 70° pystysuora kääntökulma mahdollistaa toimintaetäisyyden vapaan valinnan 2 – 12 metrin välille.

Säätö

Tärkeää! Varmin liiketunnistus saavutetaan, kun tun-

nistinvalaisin asennetaan sivuttain kulkusuuntaan nähden eivätkä esteet (kuten esim. puut, seinät jne.) estä tunnistimen näkyvyyttä. Toimintaetäisyys on lyhyempi kuljettaessa suoraan valaisinta kohti.

Käyttö

Jos liikkeentunnistinvalaisin halutaan kytkeä ilman reagointialueella tapahtuvaa liikehdintää, on painettava verkkokytkintä. Tunnistinvalaisimen valo syttyy tällöin säädetyksi ajaksi. Sääolosuhteet voivat vaikuttaa tunnistinvalaisimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota äkillisiä lämpötilan vaihteluita lämmönlähteistä. Tunnistimen linssi voidaan puhdistaa tarvittaessa kostealla rievulla (ilman puhdistusaineita).

Selvitys yhdenmukaisuudesta

Tuote on seuraavien direktiivien asettamien määräysten mukainen

- pienjännitedirektiivi 2006/95/EY

- EMC-direktiivi 2004/108/EY

- RoHS-direktiivi 2011/65/EY

- WEEE-direktiivin 2012/19/EY

Toimintatakuu

Tämä STEINEL-tuote on valmistettu suurella tarkkuudella ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Laatua valvotaan pistokokein. Steinel myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista aine- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai vierasosien käytöstä. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Takuu on voimassa vain, kun osiin purkamaton laite lähetetään yhdessä lyhyen virhekuvauksen ja kassakuitin tai laskun kanssa (päivä-määrä ja myyjän leima) hyvin pakattuna lähimpään huoltopisteeseen.

Huolto:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä kysy korjausmahdollisuuksia lähimmästä huoltopisteestä.

- 22 -

Page 13

Tekniske data

Effekt: maks. 100 W / E 27 Spenning: 230 – 240 V/50 – 60 Hz Egenforbruk: 0,6 W Sensorens registreringsvinkel: 180° med krypedetektor Sensorens svingområde: 70° vertikal Sensor-rekkevidde (avhengig av sensorinnstilling,

omgivelsestemperatur og tilnærmelsesretning): maks. 12 m Tidsinnstilling: 8 sek. – 35 min. Skumringsinnstilling: 2 – 2000 lux Kapslingsgrad, sprutsikret: IP 44 Kapslingsklasse: II Temperaturområde: - 20 °C til + 50 °C Dreieområde: 130° horisontalt

Driftsforstyrrelser

Sensorlampen har ikke spenning ■ defekt sikring, lampen er ikke

på, ledningsbrudd

■ kortslutning

■ ny sikring, slå på nettbryteren;

kontroller ledningen med spenningstester

■ kontroller koblingspunktene

Sensorlampen slår seg ikke på ■ ved dagdrift, skumringsinnstilling

står på nattdrift

■ lyspære defekt

■ nettbryter er AV

■ defekt sikring

■ unøyaktig innstilling av registrer-

ingsområdet

■ ny innstilling

■ skift lyspære

■ slå på

■ ny sikring, kontroller evt.

koblingspunktene

■ ny innstilling

Sensorlampen slår seg ikke av ■ stadige bevegelser i

registreringsområdet

■ kontroller området og juster evt. på nytt, hhv. dekk til

Sensorlampen slår seg på når den ikke skal

■ vind beveger trær og busker i registreringsområdet

■ registrering av biler på veien

■ plutselige temperaturforandring-

er på grunn av værforhold (vind, regn, snø) eller luft fra ventilatorer, åpne vinduer

■ juster eller dekk til området

■ innstill området på nytt, sving

sensoren

■ endre området, flytt sensoren

Sensorlampe rekkeviddeforandring ■ andre omgivelsestemperaturer ■ ved kulde: reduser sensorrekke-

vidden ved å svinge sensoren

■ ved varme: still sensoren høyere

Feil Årsak Tiltak

Sensorlampen slår seg ikke PÅ/AV ■ dyr beveger seg i

registreringsområdet

■ sving sensorlampen høyere eller dekk nøyaktig til med blendere; innstill området på nytt eller dekk til

- 25 -

Installasjon

L=Fase (som regel svart, brun eller grå) N=Fase (som regel blå) PE = Jord (grønn/gul)

OBS: Ved behov trekkes jordledningen gjennom ved

bruk av tilhørende (ledig) klemme. Det kan selvsagt monteres en bryter på nettledningen til å slå av og på. OBS: Forveksles koblingene, kan dette føre til skader på apparatet. Vær oppmerksom på at lampen må sikres med en 10 A nettbryter. Minimum monteringshøyde: 1,70 m.

Funksjon

Tidsinnstilling

Sensorlampens belysningstid 8 sek. – 35 min. (forinnstilling 8 sek.)

Skumringsinnstilling

Apparatets reaksjonsnivå 2 – 2000 lux, 2 lux = skumringsdrift, 2000 lux = dagslysdrift (forinnstilling).

Sikkerhetsmerknader

 Slå av strømtilførselen før du begynner arbeidet

med sensorlampen!

 Ved montering må strømledningen som skal tilkob-

les være uten spenning. Slå derfor alltid av strømmen først og kontroller med spenningstester.

 Installasjon av sensorlampen betyr arbeid på

strømnettet. (

D - VDE 0100, A - ÖVE-ÖNORM

E8001-1,

 - SEV 1000)

Virkemåte

Bevegelse kan aktivere både lys, alarm og mye annet. Dette øker din komfort og sikker-het. Den innebygde pyro-elektriske sensoren registrerer den usynlige varmestrålingen fra mennesker, dyr o.l. Denne registrerte varmestrålingen omdannes elektronisk og slår automatisk på lampen. Det registreres ikke varmestråling gjennom hindre som f.eks. murer eller glass, dvs. lampen slår seg ikke på.

Rekkeviddeinnstilling

Takket være den store svingvidden på 70° vertikalt, kan rekkevidden fritt innstilles mellom 2 – 12 m.

Justering

OBS! Den sikreste bevegelsesregistreringen får man

når sensorlampen monteres til siden for gangretningen og sikten ikke hindres av f.eks. murer og trær. Rekkevidden er innskrenket når man går rett mot lampen.

Drift

Dersom det er ønskelig å slå på sensorlampen uavhengig av en varmekilde i bevegelsesområdet, trykkes det kort en gang på bryteren inne i huset (dersom bryter er montert). Dette aktiverer sensorlampen for innstilt tidsrom. Værforholdene kan påvirke sensorlampens funksjon. Sterke vindkast, snø, regn og haglbyger kan føre til feilkoblinger, ettersom apparatet ikke kan skille mellom plutselige temperatursvingninger og varmekilder. Skulle multilinsen (registreringslinsen) bli skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

Konformitetserklæring

Dette produktet oppfyller kravene i

- lavspenningsdirektivet 2006/95/EF

- EMC-direktivet 2004/108/EF

- RoHS-direktivet 2011/65/EF

- WEEE-direktivet 2012/19/EF

Funksjonsgaranti

Dette Steinel-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprøvekontroll. Steinel garanterer perfekt kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi erstatter mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut etter vårt skjønn. Garantien bortfaller ved skader på slitasjedeler eller for skader og mangler som oppstår som følge av ufagmessig bruk eller vedlikehold, eller dersom fremmede deler har vært tatt i bruk. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis apparatet pakkes godt inn og sendes til importøren sammen med en kort beskrivelse av problemet samt kvittering eller regning (påført kjøpsdato og forhandlers stempel). Apparatet må ikke være tatt fra hverandre.

Service:

Etter garantitidens utløp, eller ved mangler uten garantikrav, ta kontakt med forhandler el. importør for forespørsler om reparasjon.

- 24 -

Page 14

Tεχνικά στοιχεία

Ισχύσ: µέγ. 100 W/E 27 ∆ίκτυο τροφοδοσίασ: 230 – 240 V/50 – 60 Hz Κατανάλωση ισχύοσ: 0,6 W Γωνία κάλυψησ του αισθητήρα: 180° µε προστασία έρπουσασ προσέγγισησ Γωνία περιστροφήσ του αισθητήρα: 70° καθέτωσ Εµβέλεια του αισθητήρα (εξαρτάται απ τη ρύθµιση

του αισθητήρα, τη θερµοκρασία περιβάλλοντοσ και

την κατεύθυνση προσέγγισησ): µέγ. 12 m

Ρύθµιση χρνου: 8 δευτ. – 35 λεπ. Ρύθµιση λυκφωτοσ: 2 – 2000 Lux Είδοσ προστασίασ, απ νερ ψεκασµού: IP 44 Κλάση προστασίασ II ρια θερµoκρασίασ: - 20 °C έωσ + 50 °C ρια

περιστροφής: 130° οριζοντίως

Διαταραχές λειτουργίας

Λαµπτήρασ-αισθητήρασ χωρίσ τάση■Ασφάλεια χαλασµένη, δεν έγινε

ενεργοποίηση, διακοπή σύνδεσησ

■

Βραχυκύκλωµα

■

Νέα ασφάλεια, ενεργοποιήστε διακπτη τροφοδοσίασ, ελέγξτε αγωγ µε δοκιµαστικ τάσησ

■

Ελέγξτε συνδέσεισ

Λαµπτήρασ-αισθητήρασ δεν ενεργοποιείται

■

Σε λειτουργία ηµέρασ, ρύθµιση λυκφωτοσ είναι σε λειτουργία νύχτασ

■

Λαµπτήρασ χαλασµένοσ

■

∆ιακπτησ τροφοδοσίασ ΕΚΤΟΣ

■

Ασφάλεια ελαττωµατική,

■

Ανακριβήσ ρύθµιση πεδίου κάλυψησ

■

Νέα ρύθµιση

■

Αντικατάσταση λαµπτήρα

■

Ενεργοποιήστε

■

Νέα ασφάλεια, ενδεχοµ. ελέγχετε σύνδεση

■

Νέα ρύθµιση

Λαµπτήρασ-αισθητήρασ ενεργοποιηµένοσ

■

Συνεχείσ κινήσεισ στο πεδίο κάλυψησ■Ελέγξτε πεδίο και προβείτε σε νέα

ρύθµιση ή καλύψτε µε προσαρµοζµενα καλύµµατα

Λαµπτήρασ-αισθητήρασ ενεργοποιείται ανεπιθύµητα

■

Αέρασ κινεί δέντρα και θάµνουσ στο πεδίο κάλυψησ

■

Ανίχνευση οχηµάτων στο δρµο

■

Ξαφνική αλλαγή θερµοκρασίασ λγω καιρού (αέρασ, βροχή, χινι) ή αέρασ απ εξαεριστήρεσ, ανοιχτά παράθυρα

■

Αλλάξτε πεδίο κάλυψησ ή καλύψτε µε προσαρµοζµενα καλύµµατα

■

Αλλάξτε πεδίο, χαµηλώστε αισθητήρα

■

Αλλάξτε πεδίο, αλλάξτε σηµείο εγκατάστασησ

Αλλαγή εµβέλειασ Λαµπτήρα-αισθητήρα

■

Αλλεσ θερµοκρασίεσ περιβάλλοντοσ■Σε κρύο καιρ µειώστε εµβέλεια

αισθητήρα χαµηλώνοντασ

■

Σε ζεστ καιρ ρυθµίστε ψηλτερα

Διαταραχή Αιτία Βοήθεια

Λαµπτήρασ-αισθητήρασ ενεργοποιηµένοσ

■

Ζώα κινούνται στο πεδίο κάλυψησ■Περιστρέψτε αισθητήρα ψηλτερα

ή καλύψτε ανάλογα, αλλάξτε πεδίο ή καλύψτε

- 27 -

Εγκατάσταση

L=Καλώδιο φάσησ (συνήθωσ µαύρο, καφέ ή γκρι) N=Ουδέτεροσ αγωγσ (συνήθωσ µπλε σύρµα) PE = ενδεχ. γείωση (πράσινο/κίτρινο)

Προσοχή:

Εν ανάγκη συνδέετε τον αγωγό γείωσης με τη βοή-

θεια του ανάλογου (ελεύθερου) ακροδέκτη

. Στο καλώδιο τροφοδοσίασ µπορεί φυσικά να εγκατασταθεί διακπτησ δικτύου για ενεργοποίηση και απενεργοποίηση. Προσοχή: Το µπέρδεµα των συνδέσεων µπορεί να προκαλέσει βλάβη στη συσκευή. Εχετε υπψη σασ τι ο Λαµπτήρασ θα πρέπει να ασφαλιστεί µε διακπτη κυκλώµατοσ 10 A. Ελάχιστo ύψoσ εγκατάστασησ: 1,70 m.

Λειτουργία

Ρύθμιση χρνου

∆ιάρκεια φωτισµού του Λαµπτήρα-αισθητήρα 8 δευτ. – 35 λεπ. (ρύθµιση εργοστασίου 8 δευτ.)

Ρύθμιση λυκφωτος

Ορια ευαισθησίασ τησ συσκευήσ 2 – 2000 Lux, 2 Lux = λειτουργία λυκφωτοσ, 2000 Lux = λειτουργία φωτσ ηµέρασ (ρύθµιση εργοστασίου).

Υποδείξεις ασφάλειας



Πριν απ την εκτέλεση κάθε εργασίασ στο Λαµπτήρα-αισθητήρα πρέπει να διακπτετε την παροχή τάσησ!



Κατά την εγκατάσταση πρέπει ο ηλεκτρικσ αγωγσ σύνδεσησ να είναι ελεύθεροσ ηλεκτρικήσ τάσησ. Για το λγο αυτ πρέπει πρώτα να διακπτετε το ηλεκτρικ ρεύµα και να ελέγχετε µε δοκιµαστικ τάσησ αν πράγµατι έχει διακοπεί η παροχή ηλεκτρικήσ τάσησ.



Κατά την εγκατάσταση του Λαµπτήρα-αισθητήρα πρκειται για εργασία στο δίκτυο τάσησ. Για το λγο αυτ πρέπει να εκτελείται εξειδικευµένα και σύµφωνα µε τισ σχετικέσ προδιαγραφέσ εγκατάστασησ και τουσ κανονισµούσ σύνδεσησ. (

- VDE 0100, A- ÖVE-ÖNORM E8001-1,



- SEV 1000)

Η αρχή λειτουργίας

Η κίνηση ενεργοποιεί το φωσ, το σύστηµα συναγερµού και πολλά άλλα. Για την άνεσή σασ και την ασφάλειά σασ. Ο ενσωµατωµένοσ υπέρυθροσ και υπεριώδησ ανιχνευτήσ ανιχνεύει την αρατη θερµική ακτινοβολία κινούµενων σωµάτων (ανθρώπων, ζώων κ.λπ.). Η ανιχνευµενη θερµική ακτινοβολία µετατρέπεται ηλεκτρονικά και ενεργοποιεί το Λαµπτήρα-αισθητήρα. Μέσα απ εµπδια πωσ π.χ. τοίχουσ ή υαλοπίνακεσ δεν αναγνωρίζεται καµία θερµική ακτινοβολία και συνεπώσ δεν ενεργοποιείται ο λαµπτήρασ.

Ρύθμιση εμβέλειας

Με τη µεγάλη ακτίνα περιστροφήσ ύψουσ 70° καθέτωσ µπορείτε να επιλέξετε ελεύθερα το ριο εµβέλειασ απ 2 – 12 m.

Ευθυγράμμιση

Προσοχή! Την ασφαλέστερη ανίχνευση κινήσεων την

επιτυγχάνετε, εφσον εγκαταστήσετε το Λαµπτήρα Αισθητήρα πλευρικά ωσ προσ την κατεύθυνση κίνησησ και δεν υπάρχουν εµπδια (πωσ π.χ. δένδρα, µάνδρεσ κ.λπ.) που εµποδίζουν το οπτικ πεδίο του αισθητήρα. Η εµβέλεια είναι περιορισµένη, ταν βαδίζετε ευθεία προσ το Λαµπτήρα.

Λειτουργία

Σε περίπτωση που είναι επιθυµητή η ενεργοποίηση του Λαµπτήρα-αισθητήρα ανεξάρτητα απ πηγή θερµτητασ στο πεδίο κάλυψησ, ττε ενεργοποιείτε για λίγο το διακπτη ηλεκτρικού δικτύου τησ οικίασ σασ. Ετσι ο Λαµπτήρασ-αισθητήρασ παραµένει ενεργσ σύµφωνα µε τη ρυθµισµένη διάρκεια . Οι καιρικέσ συνθήκεσ µπορεί να επηρεάσουν τη λειτουργία του Λαµπτήρα-αισθητήρα. Οταν επικρατεί ισχυρσ άνεµοσ, χιονίζει, βρέχει, ρίχνει χαλάζι µπορεί να προκληθεί λάθοσ ενεργοποίηση, διτι δεν µπορεί να γίνει διαφοροποίηση µεταξύ ξαφνικών διακυµάνσεων θερµοκρασίασ και πηγών θερµτητασ. Ο πολυφακσ(φακσ ανίχνευσησ) µπορεί να καθαριστεί µε νωπ πανί (χωρίσ απορρυπαντικά).

Δήλωση Συμμρφωσης

Aυτ τo πρoϊν εκπληρώνει την

- Οδηγία χαµηλήσ τάσησ 2006/95/EΚ

- Οδηγία περί ηλεκτρoµαγνητικήσ συµβαττητασ 2004/108/EΚ

- Οδηγία RoHS 2011/65/EΚ.

- Οδηγία WEEE 2012/19/EK

Εγγύηση λειτουργίας

Αυτ το προϊν τησ Steinel κατασκευάστηκε µε µεγάλη προσοχή, ελέγχθηκε σχετικά µε τη λειτουργία του και την τεχνική του ασφάλεια σύµφωνα µε τουσ ισχύοντεσ κανονισµούσ και κατπιν υποβλήθηκε σε δειγµατοληπτικ έλεγχο. Η εταιρία Steinel αναλαµβάνει την εγγύηση για άψογη κατάσταση και λειτουργία. Ο χρνοσ εγγύησησ ανέρχεται σε 36 µήνεσ και αρχίζει την ηµέρα αγοράσ του προϊντοσ απ τον καταναλωτή. ∆ιορθώνουµε ελαττώµατα που οφείλονται σε ελαττωµατικ υλικ ή σε σφάλµατα κατασκευήσ. Η παροχή εγγύησησ γίνεται µε επισκευή ή αντικατάσταση ελαττωµατικών εξαρτηµάτων σύµφωνα µε δική µασ επιλογή. Η παροχή εγγύησησ εκπίπτει για βλάβεσ σε εξαρτήµατα φθοράσ και για βλάβεσ και ελαττώµατα που οφείλονται σε ακατάλληλο χειρισµ, ή ακατάλληλη συντήρηση ή σε χρήση ανταλλακτικών ξένων κατασκευαστών. Περαιτέρω επακλουθεσ βλάβεσ σε ξένα αντικείµενα αποκλείονται. Η εγγύηση παρέχεται µνο εφσον η µη αποσυναρµολογηµένη συσκευή αποσταλεί µε σύντοµη περιγραφή του σφάλµατοσ, µε την απδειξη ταµείου ή το τιµολγιο (ηµεροµηνία αγοράσ και σφραγίδα εµπρου) στην ανάλογη υπηρεσία Σέρβισ.

Σέρβις:

Για επισκευέσ µετά την παρέλευση του χρόνου εγγύησησ ή για ελαττώµατα χωρίσ

εγγυητική αξίωση απευθυνθείτε στην πλησιέστερη υπηρεσία σέρβισ για να πληροφο- ρηθείτε τη δυνατότητα επισκευήσ.

- 26 -

Page 15

Teknik Özellikler

Güç: max. 100 W/E 27 ﬁebeke ba¤lant›s›: 230 – 240 V/50 – 60 Hz Cihaz›n kendi sarfiyat›: 0,6 W Sensör kapsama aç›s›: 180° Alttan geçmeye karﬂ› korumal› Sensör hareket (dönme) mekanizmas› alan›: 70° dikey Sensör eriﬂim mesafesi (sensör ayar›, ortam

s›cakl›¤› ve yak›nlaﬂma yönüne ba¤l›d›r): max. 12 m

Zaman ayar›: 8 sn. – 35 dak. Alaca karanl›k ayar›: 2 – 2000 Lux Koruma türü, suya karﬂ› korumal›: IP 44 Koruma sınıfı II S›cakl›k aral›¤›: - 20 °C ile + 50 °C aras› Dönme aralığı: 130° yatay

‹ﬂletme ar›zalar›

Sensörlü lamba üzerinde gerilim beslemesi yok

■ Sigorta ar›zal›, lamba ﬂalterine bas›lmad›, kabloda kesiklik var

■ K›sa devre

■ Yeni sigorta tak›n; ﬂalteri aç›n;

kabloyu kontrol tornavidası ile kontrol edin

■ Ba¤lant›lar› kontrol edin

Sensörlü lamba devreye girmiyor ■ Gündüz iﬂletme moduna ayar-

lanm›ﬂt›r, alaca karanl›k ayar› gece iﬂletme modundad›r

■ Ampul ar›zal›

■ Elektrik ﬂalteri KAPALI

■ Sigorta ar›zal›

■ Kapsama alan› do¤ru olarak

ayarlanmad›

■ Yeniden ayarlay›n

■ Ampulü de¤iﬂtirin

■ Aç›n

■ Yeni sigorta takın, gerektiğinde

ba¤lant›y› kontrol edin

■ Yeniden ayarlay›n

Sensörlü lamba devreden çıkmıyor ■ Kapsama alan› içinde sürekli

hareket mevcuttur

■ Alan› kontrol edin ve yeniden ayarlay›n veya bölümün üzerini örtün

Sensörlü lamba istenmeden devreye giriyor

■ Rüzgar, kapsama alan› içindeki a¤aç ve çal›l›klar› hareket ettiriyor

■ Yoldan geçen otomobillerin alg›lanmas›

■ Hava ﬂartlar› (rüzgar, ya¤mur, kar) nedeniyle ani s›cakl›k de¤iﬂmesi veya vantilatör, aç›k olan pencerelerden hava ak›m› geliyor

■ Kapsama alan›n› de¤iﬂtirin veya üzerini kapat›n

■ Kapsama alan›n› de¤iﬂtirin, sensörü çevirin

■ Kapsama alan›n› de¤iﬂtirin, cihaz› baﬂka yere monte edin

Sensörlü lamba alg›lama mesafesinin de¤iﬂtirilmesi

■ Farkl› ortam s›cakl›¤› ■ So¤uk ortamlarda sensör eriﬂim mesafesini sensörü aﬂa¤›ya çevirerek k›salt›n

■ S›cak ortamlarda yukar› do¤ru ayarlay›n

Ar›za Sebebi Tamiri

Sensörlü lamba AÇIK/KAPALI konumuna geçmiyor

■ Kapsama alan› dahilinde hayvanlar hareket etmektedir

■ Sensörü yukar›ya çevirin veya hareketleri alg›lamayacak ﬂekilde üzerini örtün; Kapsama alan›n› de¤iﬂtirin, veya üzerini örtün

- 29 -

Kurulum

L=Ak›m geçiren kablo (genelikle siyah, kahverengi

veya gri renkli)

N=S›f›r iletken (genellikle mavi renklidir) PE = Gerektiğinde koruyucu (toprak hatt›) iletken

(yeﬂil/sar›)

Dikkat: Koruyucu iletkeni gerektiğinde, ilgili (serbest) terminal yardımıyla devam ettirin. Besleme kablosuna cihaz› aç›p kapatmak için bir ﬂebeke ﬂalteri monte edilebilir. Önemli: Bağlantıların kar›ﬂt›r›lmas› cihaz›n hasar görmesine yol açabilir. Elektrik devresinin 10 A koruyucu sigorta ile emniyete alınmasına dikkat ediniz. Asgari montaj yüksekli¤i: 1,70 m.

Fonksiyon

Zaman ayar›

Sensörlü lamba yanma süresi 8 saniye – 35 dakika. (fabrika ç›k›ﬂ ayar› 8 saniye)

Alaca karanl›k ayar›

Cihaz›n devreye girme s›n›r› 2 – 2000 Lux, 2 Lux = Alaca karanl›k iﬂletmesi, 2000 Lux = Gündüz ›ﬂ›k iﬂletmesi (fabrika ç›k›ﬂ ayar›).

Güvenlik Bilgileri

 Sensörlü lambanın üzerindeki bütün çalışmalardan

önce daima lamban›n gerilim beslemesini kesin!

 Montaj çal›ﬂmas› esnas›nda ba¤lanacak olan elektrik

kablosundan ak›m geçmemelidir. Bu nedenle önce elektrik ak›m›n› kesin ve sonra kabloda gerilim olmad›¤›n› bir kontrol tornavidası ile kontrol edin.

 Sensörlü Lamban›n montaj› elektrik ﬂebekesi üzerin-

de yap›lacak bir çal›ﬂmad›r. Bu nedenle sözkonusu çal›ﬂma geçerli olan tesisat yönetmelikleri ve ba¤lama ﬂartlar›na göre yapılmalıdır (

D - VDE 0100, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000).

Çal›ﬂma Prensibi

Lamba çevresinde tespit edilen bir hareket ›ﬂ›k, alarm ve daha birçok sistemi devreye al›r. Sizin güvenli¤iniz ve konforunuz için. Ba¤l› olan piro elektrikli kızılötesi detektörü, hareket eden vücutlar›n (insan, hayvan, vs.) yayd›¤› ›s›y› alg›lar. Alg›lanan bu ›s› yay›l›m› cihaz içinde elektronik olarak iﬂlenir ve lambay› çal›ﬂt›r›r. Örne¤in duvar veya cam gibi engeller bulundu¤unda ›s› yay›lmas› alg›lanmaz ve bu nedenle lamba veya baﬂka sistemlerin çal›ﬂt›r›lmas› da mümkün de¤ildir.

Alg›lama mesafesi ayar›

Eriﬂim mesafesi, dikey konumdaki 70°'lik büyük döndürme aralığı sayesinde, 2 – 12 metre aras›nda serbestçe seçilebilir.

Ayarlama

Önemli! Sensörlü lambay› yürüyüﬂ yönünün hizasında

monte etti¤inizde ve lamba önünde herhangi bir engel (örne¤in a¤aç, duvar vs.) bulunmad›¤›nda hareket alg›lanmas› en do¤ru ve güvenli ﬂekilde sa¤lan›r. Lamba üzerine direkt olarak yürüdü¤ünüzde eriﬂim mesafesi k›s›tl›d›r.

Çal›ﬂt›rma

Sensörlü lamba kapsama alan› içinde ›s› kayna¤›ndan ba¤›ms›z olarak çal›ﬂt›r›lacaksa ev içindeki ﬂaltere (mevcut olmas› durumunda) bir defa k›saca bas›lmal›d›r. Böylece sensörlü lamba ayarlanm›ﬂ olan süre boyunca aktif olur. Hava ﬂartlar› sensörlü lamban›n fonksiyonunu etkileyebilir. Kuvvetli rüzgar, kar, ya¤mur, dolu oluşumlarının ani sıcaklık değişimlerine yol açması ve cihaz›n bu durumu ›s› kayna¤›ndan ay›rt edememesi lamban›n hatal› olarak devreye girmesine sebep olabilir. Mercek (alg›lama merce¤i) kirlendi¤inde nemli bir bezle (temizleme maddesi kulan›lmadan) silinerek temizlenebilir.

Uygunluk Aç›klamas›

Bu ürün, aşağıdaki yönetmeliklere uygundur:

- Alçak Gerilim Yönetmeli¤i 2006/95/AT

- EMV Yönetmeli¤i 2004/108/AT

- RoHS Yönetmeliği 2011/65/AT

- WEEE Yönetmeliği 2012/19/AT

Fonksiyon Garantisi

Bu Steinel ürünü yüksek itina ile üretilmiﬂ olup geçerli olan yönetmeliklere uygun olarak fonksiyon ve güvenlik testlerinden geçirilmiﬂ ve son olarak numune kontrolü iﬂlemleri uygulanm›ﬂt›r. Steinel firmas› ürünün mükemmel durumda ve fonksiyon özelliklerine sahip oldu¤unu garanti eder. Cihaz 36 ay garantilidir ve garanti süresi cihaz›n al›c›ya sat›ld›¤› günden itibaren baﬂlar. Firmam›z malzeme ve imalat hatalar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤iﬂtirilmesi ﬂeklinde yap›l›r ve bu seçime firmam›z karar verir. Sarf malzemeleri, yönetmeliklere ayk›r› kullan›m, bak›m veya yabanc› parçalar›n kullan›mdan kaynaklanan hasar ve eksiklikler garanti kapsam›na dahil de¤ildir. Bunun d›ﬂ›nda yabanc› eﬂyalar üzerinde oluﬂacak müteakip hasarlarda firmam›zdan herhangi bir hak iddia edilemez. Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalarına ayrılmadan, kasa fiﬂi veya fatura (satın alıﬂ tarihini belirten bayi kaﬂesi ile) ile iyi ﬂekilde ambalajlanarak yetkili servis merkezine gönderilmesi ile gerçekleﬂir.

Servis:

Garanti süresi dolduktan sonra oluşan arızalar veya garanti kapsamında bulunmayan parçaların tamiri için en yakın servis merkezinize başvurun.

- 28 -

Page 16

Műszaki adatok

Teljesítmény: max. 100 W/E 27

Hálózati csatlakozás: 230 – 240 V/50 – 60 Hz Saját fogyasztás: 0,6 W A szenzor érzékelési szöge: 180°, alákúszás-védelemmel Az érzékelő elforgatási tartománya: 70° függőlegesen A szenzor hatótávolsága (a szenzor beállításától,

a környezeti hőmérséklettől és a megközelítés irányától függően) max. 12 m

Időtartam-beállítás: 8 mp. – 35 perc. Alkonykapcsoló-beállítás: 2 – 2000 lux A védelem fajtája, fröccsenő víztől védett: IP 44

Védettségi osztály: II

Hőmérséklet-tartomány: - 20 °C-tól + 50 °C-ig Elforgatási tartomány: 130° vízszintesen

Működési zavarok

A mozgásérzékelős lámpa nem kap feszültséget

■ a biztosíték meghibásodott, nincs bekapcsolva, a vezeték megszakadt

■ rövidzárlat

■ új biztosíték, hálózati kapcsolót

bekapcsolni; vezetéket feszültségvizsgálóval ellenőrizni

■ csatlakozásokat ellenőrizni

A mozgásérzékelős lámpa nem kapcsol be

■ nappali üzemnél, az alkonykapcsoló éjszakai állásban van

■ az izzólámpa kiégett

■ a hálózati kapcsoló KI van

kapcsolva

■ a biztosíték meghibásodott

■ az érzékelési tartomány nincs

célzottan beállítva

■ újra beállítani

■ izzólámpát kicserélni

■ bekapcsolni

■ új biztosíték, esetleg a

csatlakozót ellenőrizni

■ újra beállítani

A mozgásérzékelős lámpa nem kapcsol ki

■ folyamatos mozgás az érzékelési tartományban

■ ellenőrizze az érzékelési tartományt és szükség esetén állítsa be újra ill. takarja le

A mozgásérzékelős lámpa szükségtelenül bekapcsol

■ a szél fákat és bokrokat mozgat az érzékelési tartományban

■ az utcán haladó autókat érzékeli

■ hirtelen hőmérsékletváltozás az

időjárás miatt (szél, eső, hó) vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt.

■ állítsa át ill. takarja le az érzékelési tartományt

■ állítsa át illetve takarja le az érzékelési területet

■ a tartományt módosítani, más felszerelési helyet választani

Megváltozott a mozgásérzékelős lámpa hatótávolsága

■ más környezeti hőmérséklet ■ hideg időjárás esetén csökkentse a hatótávolságot a szenzor lehajtásával

■ melegben melegben állítsa magasabbra

Üzemzavar Ok Elhárítás

A mozgásérzékelős lámpa nem kapcsol BE/KI

■ állatok mozognak az érzékelési tartományban

■ helyezze az érzékelőt magasabbra, fordítsa el, ill. célzottan takarja le; érzékelési tartományt átállítani, ill. letakarni

- 31 -

Bekötés

L=fázisvezeték (többnyire fekete, barna vagy

szürke)

N=nullavezeték (többnyire kék) PE = esetleges védőföldelés vezetéke (zöld/sárga)

FIGYELEM: Ha szükséges, hurkolja át a védőföldelés

vezetékét a megfelelő (szabad) kapocs segítségével. A hálózati vezetékben magától értetődően elhelyezhető egy hálózati kapcsoló a berendezés be- és kikapcsolásához. Fontos: A csatlakozások felcserélése a berendezés károsodásához vezethet. Kérjük, vegye figyelembe, hogy az áramkört egy 10 A-es vezetékvédő kapcsolóval biztosítani kell! Minimális felszerelési magasság: 1,70 m.

Funkciók

Időtartam beállítás

A mozgásérzékelős lámpa világítási időtartama 8 másodperc – 35 perc (gyári beállítás: 8 másodperc)

Alkonykapcsoló-beállítás

A készülék érzékenysége 2 – 2000 Lux, 2 Lux = alkony-üzemmód, 2000 Lux = nappali üzemmód (gyári beállítás).

Biztonsági előírások

 A mozgásérzékelős lámpán végzett minden munka

előtt gondoskodjon a feszültségmentesítésről!

 Szereléskor a csatlakoztatni kívánt vezetéknek

feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültség-ellenőrző segítségével ellenőrizze a feszültségmentességet!

 A mozgásérzékelős lámpa felszerelésekor a hálózati

feszültséggel dolgozik. Ezeket a munkákat ezért szakszerűen, a szokásos szerelési és csatlakoztatási előírásoknak megfelelően kell végrehajtani (

D - VDE 010 0, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000).

Működési elv

A mozgás bekapcsolja a világítást, a riasztót és sok minden mást. Az Ön kényelme és biztonsága érdekében. A beépített piroelektromos infravörös érzékelő felfogja a mozgó testek (emberek, állatok stb.) láthatatlan hősugárzását. A berendezés a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével kapcsolja a lámpát. Akadályokon (pl. falon vagy ablaküvegen) keresztül a hősugárzás nem érzékelhető, ezért a lámpa sem kapcsolódik be.

Hatótávolság-beállítás

A 70°-os nagy, függőleges elforgatási tartomány miatt a hatótávolság 2 – 12 m között szabadon választható.

Beszabályozás

Fontos! A mozgás érzékelése akkor a legbiztosabb,

ha a készüléket a mozgáshoz képest oldalirányban helyezi el, és a szenzor látóterét nem korlátozzák akadályok (pl. fák, falak stb.). A hatótávolság korlátozott, ha közvetlenül a lámpa felé halad.

Üzemeltetés

Ha az érzékelőlámpát az érzékelési tartományban lévő hőforrástól függetlenül kívánja bekapcsolni, működtesse a ház belső hálózati kapcsolóját (ha van) egyszer, rövid ideig. Ezáltal aktiválja a mozgásérzékelős lámpát a beállított időtartamra. A mozgásérzékelős lámpa működését az időjárási körülmények befolyásolhatják. Erős széllökések, hóesés, eső, jégeső esetén téves kapcsolás történhet, mivel a hirtelen hőmérséklet-ingadozásokat a készülék a hőforrásoktól nem tudja megkülönböztetni. A többszörös lencse (érzékelőlencse) elszennyeződés esetén nedves ruhával (tisztítószer nélkül) megtisztít-ható.

Megfelelőségi nyilatkozat

A termék megfelel a következő előírásoknak:

- 2006/95/EG kisfeszültségre vonatkozó irányelv

- a 2004/108/EG EMV-irányelv

- a 2011/65/EG RoHS-irányelv

- 2012/19/EG WEEE-irányelv

Működési garancia

Ezt a Steinel terméket a legnagyobb gondossággal készítettük, működését és biztonságát az érvényes előírásoknak megfelelően ellenőriztük majd szúrópróbás ellenőrzésnek vetettük alá. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módja választásunk szerint a hibás rész javítása vagy cseréje. A garancia nem érvényes a kopóalkatrészek károsodására, valamint a szakszerűtlen kezelés vagy karbantartás, illetve a nem eredeti alkatrészek miatt keletkezett károkra. Az idegen tárgyakra következményként átterjedő károk a garanciából ki vannak zárva. A garanciát csak akkor vállaljuk, ha a készüléket szétszereletlen állapotban, a hiba rövid leírásával, pénztárbizonylattal vagy számlával (vétel időpontjával, kereskedő pecsétjével) együtt, jól becsomagolva az illetékes szervizállomásra beküldték.

Szerviz:

A garanciaidő lejárta után, vagy nem garanciális meghibásodások esetén javítási igényével kérjük, forduljon az Önhöz legközelebbi szervizhez.

- 30 -

Page 17

Technická data

Výkon: max. 100 W/E 27

Připojení k síti: 230 – 240 V/50 – 60 Hz

Vlastní příkon: 0,6 W

Úhel záchytu senzoru: 180° s ochranou proti podlezení Rozsah natočení senzoru: 70° svisle Dosah senzoru (závislý na nastavení senzoru,

okolní teplotě a směru přibližování) max. 12 m Časové nastavení: 8 s – 35 min.

Soumrakové nastavení: 2 – 2000 lx Třída krytí, s ochranou proti stříkající vodě: IP 44 Třída ochrany II Teplotní rozmezí: -20 °C až +50 °C

Rozsah otáčení: horizontálně 130°

Provozní poruchy

Senzorová lampa je bez napětí ■ vadná pojistka, lampa není zap-

nuta, přerušené vedení

■ zkrat

■ nová pojistka, zapnout síťový

vypínač; zkontrolovat vedení pomocí zkoušečky napětí

■ zkontrolovat připojení

Senzorová lampa nezapíná ■ při denním provozu je zvoleno

soumrakové nastavení odpovídající nočnímu provozu

■ vadná žárovka

■ síťový vypínač v poloze

VYPNUTO

■ vadná pojistka

■ oblast záchytu není přesně

nastavena

■ znovu nastavit

■ vyměnit žárovku

■ zapnout

■ nová pojistka,

popř. zkontrolovat připojení

■ znovu seřídit

Senzorová lampa nevypíná ■ trvalý pohyb v oblasti záchytu ■ zkontrolovat oblast a případně

znovu seřídit nebo zakrýt

Senzorová lampa zapíná

v nevhodnou dobu

■ vítr pohybuje stromy a keři v oblasti záchytu

■ zaznamenávání pohybu aut na ulici

■ náhlá změna teploty způsobená povětrnostními vlivy (vítr, déšť, sníh) nebo odvětrávaným vzduchem proudícím od ventilátorů či z otevřených oken

■ přestavit oblast, popř. zakrýt její část

■ přestavit oblast záchytu, odchýlit senzor

■ změnit oblast záchytu, změnit místo montáže

Změna dosahu senzorové lampy ■ změny okolní teploty ■ při nízkých teplotách zkrátit

dosah senzoru vysílače sklopením

■ při vyšších teplotách nastavit delší dosah

Porucha Příčina Náprava

Senzorová lampa nezapíná/nevypíná

■ v oblasti záchytu se pohybují zvířata

■ natočit senzor výše, popř. vhodně zakrýt; přestavit oblast, popř. zakrýt její část

- 33 -

Instalace

L=fázový vodič (většinou černý, hnědý nebo šedý) N=nulový vodič (většinou modrý) PE = případný ochranný vodič (zelenožlutý)

Pozor: Ochranný vodič v případě potřeby provlečte

pomocí příslušné (volné) svorky. V přívodním síťovém vedení může být samozřejmě zařazen běžný síťový vypínač. Důležité: Záměna přívodů může mít za následek poškození přístroje. Mějte prosím na paměti, že světlo musí být zajištěno jističem vedení o hodnotě 10 A. Minimální montážní výška: 1,70 m.

Funkce

Časové nastavení:

Doba provozu (svícení) senzorové lampy 8 s – 35 min. (nastavení z výroby 8 s)

Soumrakové nastavení

Práh rozlišitelnosti přístroje 2 – 2000 lx, 2 lx = soumrakový provoz, 2000 lx = provoz za denního světla (nastavení z výroby).

Bezpečnostní pokyny

 Před zahájením jakýchkoli prací na senzorové lampě

vždy přerušte přívod napětí!

 Připojované elektrické vedení nesmí být během

montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

 Při instalaci senzorové lampy se jedná o práci na

síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. (

D - VDE 010 0, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000)

Princip činnosti

Pohyb zapíná světlo, výstražný systém a řadu dalších zařízení. Pro vaše pohodlí, pro vaši bezpečnost. Vestavěný pyroelektrický infračervený detektor zaznamená neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.). Takto zaznamenané tepelné záření je pak elektronicky převáděno na signál, který zapíná lampu. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto případech tedy k zapnutí nedochází.

Nastavení dosahu

Velkým rozsahem natočení 70° ve svislém směru je možné zvolit libovolný dosah 2 – 12 m.

Seřízení

Důležité! Nejbezpečnějšího zachycení pohybu dosáh-

nete tehdy, je-li přístroj namontován napříč ke směru chůze a senzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.). Dosah je omezen, kráčíte-li přímo ke svítidlu.

Provoz

Má-li být senzorová lampa zapnuta nezávisle na přítomnosti zdroje tepla v oblasti záchytu, je třeba jednou krátce stisknout domovní síťový vypínač (je-li k dispozici). Senzorová lampa tak bude aktivována po nastavenou dobu. Funkci senzorové lampy mohou ovlivňovat povětrnostní podmínky. Při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí, poněvadž náhlé výkyvy teploty nemohou být odlišeny od účinku skutečných zdrojů tepla. Složenou čočku (snímací čočku) je v případě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků).

Prohlášení o shodě

Tento produkt splňuje:

- směrnici nízkého napětí 2006/95/ES

- směrnici EMK 2004/108/ES

- směrnici RoHS 2011/65/ES

- směrnici WEEE 2012/19/ES

Záruka

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny budou nedostatky zapříčiněné vadným materiálem nebo výrobními vadami, přičemž záruka spočívá v opravě nebo výměně vadných částí podle našeho rozhodnutí. Záruka se nevztahuje na škody na dílech podléhajících opotřebení rovněž i na škody a nedostatky zapříčiněné nesprávným zacházením, údržbou anebo použitím cizích dílů. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj s krátkým popisem závady, pokladní stvrzenkou nebo fakturou (datum prodeje a razítko prodejny), dobře zabalen a poslán na adresu příslušného servisu.

Servis:

Po uplynutí záruční doby nebo v případě závad, na které se záruka nevztahuje, se u nejbližší servisní stanice informujte o možnosti opravy.

- 32 -

Page 18

Technické údaje

Výkon: max. 100 W/E 27

Sieťové pripojenie: 230 – 240 V/50 – 60 Hz

Vlastná spotreba: 0,6 W

Uhol snímania senzora: 180° s ochranou pred podlezením Otočný rozsah senzora: 70° vertikálne Dosah senzora (v závislosti od nastavenia senzora,

teploty okolia a smeru priblíženia): max. 12 m Nastavenie času: 8 sek. – 35 min. Nastavenie stmievania: 2 – 2000 lx

Druh istenia, chránený pred striekajúcou vodou: IP 44 Trieda ochrany II Teplotný rozsah: - 20 °C až + 50 °C

Rozsah otáčania: 130° horizontálne

Prevádzkové poruchy

Senzorová lampa bez napätia ■ defektná poistka, lampa nie je

zapnutá, prerušené vedenie

■ skrat

■ vymeniť poistku, zapnúť

sieťový vypínač; skontrolovať vedenie so skúšačkou napätia

■ skontrolovať napájanie

Senzorová lampa sa nezapína ■ pri dennej prevádzke, nastavenie

stmievania je nastavené na nočnú prevádzku

■ žiarovka je defektná

■ sieťový vypínač VYP

■ poistka je defektná

■ oblasť snímania nie je cielene

nastavená

■ znovu nastaviť

■ vymeniť žiarovku

■ zapnúť

■ nová poistka,

resp. skontrolovať napájanie

■ znovu nastaviť

Senzorová lampa sa nevypína ■ neustály pohyb v oblasti

snímania

■ skontrolovať oblasť a príp. znovu nastaviť, resp. prikryť

Senzorová lampa sa zapína nežiaduco

■ vietor hýbe konármi stromov a kríkmi v oblasti snímania

■ snímanie automobilov na ceste

■ náhla zmena teploty počasím

(vietor, dážď, sneh) alebo výfukovým vzduchom z ventilátorov, otvorených okien

■ zmeniť oblasť, resp. prikryť

■ zmeniť oblasť, senzor otočiť

nadol

■ zmeniť oblasť, preložiť miesto montáže

Senzorová lampa – zmena dosahu ■ iné teploty okolia ■ pri nízkej teplote znížiť dosah

senzora jeho otočením nadol

■ pri vysokej teplote otočiť vyššie

Porucha Príčina Pomoc

Senzorová lampa sa nezapína/nevypína

■ zvieratá sa pohybujú v snímanej oblasti

■ senzor otočiť vyššie, resp. cielene prikryť; zmeniť oblasť, resp. prikryť

- 35 -

Inštalácia

L=fázový vodič (spravidla čierny, hnedý alebo sivý) N=nulový vodič (najčastejšie modrý) PE = prípadne ochranný vodič (zeleno/žltý)

Pozor: Ochranný vodič v prípade potreby prepojte

pomocou príslušnej (voľnej) svorky. Na prívodnom vedení je samozrejme možné nainštalovať sieťový spínač na zapínanie a vypínanie. Dôležité: Zámena vodičov môže viesť k poškodeniu prístroja. Dbajte na to, že svietidlo musí byť istené ističom vedenia s hodnotou 10 A. Minimálna montážna výška 1,70 m.

Funkcie

Nastavenie času

Doba svietenia senzorovej lampy 8 sek. – 35 min. (nastavené pri zakúpení na 8 sek.)

Nastavenie stmievania

Prah citlivosti prístroja 2 – 2000 lx, 2 lx = prevádzka pri stmievaní, 2000 lx = prevádzka pri dennom svetle (nastavené pri zakúpení).

Bezpečnostné pokyny

 Pred všetkými prácami na senzorovej lampe sa

musí prerušiť prívod elektrickej energie!

 Pri inštalácii musí byť prípojné elektrické vedenie

bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

 Pri inštalácii senzorovej lampy ide o prácu so sieťo-

vým napätím. Inštalácia sa preto musí vykonať podľa inštalačných predpisov platných v danej krajine a podmienok pripojenia. (

D - VDE 010 0,

A - ÖVE-ÖNORM E8001-1,  - SEV 1000)

Princíp

Pohyb zapne svetlo, spustí alarm alebo mnoho ďalších použití. Pre vaše pohodlie, pre vašu bezpečnosť. Zabudovaný pyro-elektrický infračervený detektor sníma neviditeľné tepelné žiarenie z pohybujúcich sa telies (ľudí, zvierat atď.). Toto zaznamenané tepelné žiarenie sa elektronicky pretransformuje a zapne lampu. Cez prekážky, ako napr. múry alebo sklenené tabule, sa tepelné žiarenie nezaznamená, tým pádom sa neuskutoční zapnutie.

Nastavenie dosahu

Vďaka veľkému otočnému rozsahu 70° vertikálne sa môže zvoliť ľubovoľný dosah senzora od 2 do 12 m.

Nastavenie

Dôležité! Najbezpečnejšie snímanie pohybu dosiahnete,

ak namontujete senzorovú lampu bočne na smer pohybu a ak žiadne prekážky (ako napr. stromy, múry atď.) nezabraňujú senzoru vo výhľade. Dosah je obmedzený, ak sa pohybujete priamo smerom k lampe.

Prevádzka

Ak má byť senzorová lampa zapínaná nezávisle od tepelného zdroja v oblasti snímania, musí sa raz krátko stlačiť v interiéri umiestnený sieťový vypínač (v prípade, že je vypínač k dispozícii). Takto sa senzorová lampa aktivuje na nastavený čas. Vplyvy počasia môžu ovplyvniť funkciu senzorovej lampy. Pri silných nárazoch vetra, snehu, daždi, krupobití môže dôjsť k chybnému zapnutiu lampy, pretože nie je možné rozlíšiť náhle tepelné výkyvy od tepelných zdrojov. Znečistená multi-šošovka (snímacia šošovka) sa môže vyčistiť pomocou vlhkej utierky (bez čistiaceho prostriedku).

Vyhlásenie o zhode

Tento výrobok spÍňa:

- smernicu o nízkom napätí 2006/95/ES

- smernicu o elektromagnetickej kompatibilite 2004/108/ES

- smernicu RoHS 2011/65/ES

- smernicu o odpade z elektrických a elektronických zariadení 2012/96/ES

Záruka funkčnosti

Tento výrobok Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný na funkčnosť a bezpečnosť podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel ručí za bezchybný stav a funkčnosť výrobku. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebiteľovi. Odstránime všetky nedostatky, ktoré sa zakladajú na chybe materiálu alebo výroby, záručné plnenie sa uskutočňuje formou opravy alebo výmeny chybných dielcov podľa nášho uváženia. Záruka sa nevzťahuje na poškodenie dielcov podliehajúcich opotrebovaniu ani na škody a nedostatky vzniknuté neodbornou manipuláciou, údržbou alebo použitím cudzích dielcov. Ďalšie následné škody na cudzích veciach sú zo záruky vylúčené. Záruku poskytneme iba vtedy, ak nerozmontovaný prístroj so stručným popisom chyby, pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) pošlete dobre zabalený na adresu príslušného servisu.

Servis:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte v najbližšom servise.

- 34 -

Page 19

Dane techniczne

Moc: maks. 100 W/E 27 Zasilanie napięciem: 230–240 V/50–60 Hz Pobór mocy: 0,6 W Kąt wykrywania czujnika: 180° z zabezpieczeniem przed podpełznięciem Zakres obracania czujnika: 70° pionowo Zasięg czujnika (zależny od ustawienia czujnika, maks. 12 m

temperatury otoczenia i od kierunku ruchu): Ustawianie czasu załączenia: 8 s – 35 min Ustawianie czułości zmierzchowej: 2–2000 luksów Klasa ochronności, bryzgoodporność: IP 44 Klasa ochronności II Zakres temperatur: od -20°C do +50°C Zakres obrotu: 130° w poziomie

Usterki

Lampa z czujnikiem ruchu bez napięcia

■ przepalony bezpiecznik, nie włączony wyłącznik sieciowy, przerwany przewód

■ zwarcie

■ założyć nowy bezpiecznik,

włączyć wyłącznik sieciowy; sprawdzić przewód próbnikiem napięcia

■ sprawdzić podłączenia elektryczne

Lampa z czujnikiem ruchu nie włącza się

■ przy dziennym trybie pracy ustawiono próg czułości zmierzchowej dla nocnego trybu pracy

■ uszkodzona żarówka

■ wyłączony wyłącznik sieciowy

■ uszkodzony bezpiecznik

■ niedokładnie ustawiony obszar

wykrywania czujnika

■ ustawić na nowo

■ wymienić żarówkę

■ włączyć

■ założyć nowy bezpiecznik,

ewent. sprawdzić podłączenie elektryczne

■ wyregulować na nowo

Lampa z czujnikiem ruchu nie wyłącza się

■ w obszarze wykrywania czujnika ciągle coś się porusza

■ skontrolować obszar wykrywania czujnika, ewent. ponownie wyregulować lub zasłonić przesłonami

Lampa z czujnikiem ruchu włącza się w niepożądanym momencie

■ wiatr porusza gałęziami drzew i krzewami w obszarze wykrywania czujnika

■ czujnik rejestruje ruch pojazdów na ulicy

■ gwałtowna zmiana temperatury na skutek czynników atmosferycznych (wiatr, deszcz, śnieg) lub nadmuch z wentylatorów, otwartych okien

■ zmienić obszar wykrywania czujnika lub zasłonić przesłonami

■ zmienić obszar wykrywania, czujnik odchylić na dół

■ zmienić obszar wykrywania, zmienić miejsce montażu

Zmiana zasięgu działania lampy z czujnikiem ruchu

■ inne temperatury otoczenia ■ przy niższych temperaturach zmniejszyć zasięg czujnika przez odchylenie w dół

■ przy wyższych temperaturach ustawić wyżej

Usterka Przyczyna Usuwanie

Lampa z czujnikiem ruchu stale włącza się i wyłącza

■ w obszarze wykrywania czujnika poruszają się zwierzęta

■ odchylić czujnik do góry lub dokładnie zakryć przesłonami; zmienić obszar wykrywania czujnika lub zasłonić przesłonami

- 37 -

Instalacja

przewód prądowy (najcz. czarny, brązowy lub szary)

N=przewód zerowy (najczęściej niebieski) PE = ewentualny przewód ochronny (zielony/żółty)

UWAGA: W razie potrzeby poprowadzić przewód

ochronny, używając odpowiedniego (wolnego) zacisku. W przewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego włączania/wyłączania. Ważne: Pomylenie zacisków może spowodować uszkodzenie urządzenia. Lampę należy zabezpieczyć wyłącznikiem ochronnym o mocy 10 A. Min. wysokość montażu: 1,70 m.

Działanie

Ustawianie czasu

Czas świecenia lampy z czujnikiem ruchu 8 s – 35 min (ustawienie fabryczne 8 s).

Ustawianie czułości zmierzchowej

Próg czułości czujnika 2–2000 luksów, 2 luksy = praca o zmierzchu, 2000 luksów = praca przy świetle dziennym (ustawienie fabryczne).

Zasady bezpieczeństwa

 Przed przystąpieniem do wszelkich prac przy

lampie z czujnikiem ruchu należy wyłączyć napięcie zasilające!

 Przewód zasilający, który należy podłączyć podczas

montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika napięcia.

 Podczas instalacji lampy z czujnikiem ruchu wykony-

wana jest praca przy obecności napięcia sieciowego. Dlatego należy ją wykonać fachowo i zgodnie z obowiązującymi w danym kraju przepisami dotyczącymi instalacji i podłączania do zasilania elektrycznego. (

D - VDE 010 0, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000)

Zasada działania

Na skutek ruchu włącza się światło, alarm i inne urządzenia. Dla Twojego komfortu i bezpieczeństwa. Wbudowany piroelektryczny czujnik na podczerwień odbiera niewidzialne promieniowanie cieplne, emitowane przez poruszające się ciała (ludzi, zwierząt itp.). Zarejestrowane w ten sposób promieniowanie cieplne jest przetwarzane elektronicznie i załącza lampę. Przeszkody, np.: mury lub szyby szklane, nie pozwalają na wykrycie promieniowania cieplnego, a zatem nie nastąpi włączenie lampy.

Ustawianie zasięgu czujnika

Dzięki zwiększonemu zakresowi obracania (o 70°) można dowolnie ustawiać zasięg czujnika w zakresie 2–12 m.

Regulacja

Ważne! Najpewniejsze wykrywanie poruszających się

obiektów uzyskuje się przy zamontowaniu lampy z czujnikiem ruchu prostopadle do kierunku ruchu oraz przy braku przeszkód (np. drzew, murów itp.) zasłaniających czujnik. Zasięg czujnika jest ograniczony, gdy obiekt zbliża się do niego na wprost.

Użytkowanie

Jeżeli lampa z czujnikiem ruchu powinna świecić niezależnie od detekcji źródła ciepła w obszarze wykrywania czujnika, należy krótko nacisnąć włącznik sieciowy instalacji domowej (o ile jest). W ten sposób lampa z czujnikiem ruchu zostaje uaktywniona i świeci w zaprogramowanym czasie. Czynniki atmosferyczne mogą mieć wpływ na funkcjonowanie lampy z czujnikiem ruchu. Silne wiatry, śnieg, deszcz lub grad mogą spowodować błędne zadziałanie czujnika, ponieważ nagłe zmiany temperatury nie dają się odróżnić od źródeł ciepła. Zanieczyszczoną soczewkę wielokrotną (soczewkę czujnika) można oczyścić wilgotną szmatką (bez użycia środków czyszczących).

Deklaracja zgodności z normami

Produkt spełnia wymogi:

- dyrektywy niskonapięciowej 2006/95/WE,

- dyrektywy o kompatybilności elektromagnetycznej 2004/108/WE,

- dyrektywy RoHS 2011/65/WE,

- dyrektywy WEEE 2012/19/WE.

Gwarancja funkcjonowania

Opisywany produkt firmy Steinel został wykonany z dużą starannością. Prawidłowe działanie i bezpieczeństwo użytkowania potwierdzają przeprowadzane losowo kontrole jakości oraz zgodność z obowiązującymi przepisami. Firma Steinel udziela gwarancji na prawidłową jakość i działanie. Okres gwarancji wynosi 36 miesięcy i rozpoczyna się z dniem sprzedaży użytkownikowi. W okresie gwarancyjnym producent usuwa braki spowodowane wadami materiałowymi lub wykonawczymi, świadczenie gwarancyjne polega na naprawie lub wymianie wadliwych części wg wyboru producenta. Świadczenie gwarancyjne nie obejmuje szkód dotyczących części ulegających szybkiemu zużyciu, szkód i braków spowodowanych nieprawidłowym postępowaniem z urządzeniem, nieprawidłową konserwacją lub zastosowaniem części innych producentów. Wykluczone są szkody wtórne dotyczące przedmiotów obcych. Gwarancja jest udzielana tylko w przypadku, gdy prawidłowo zapakowane urządzenie (nie rozłożone na części) wraz z krótkim opisem nieprawidłowości oraz z paragonem lub fakturą (z datą zakupu i pieczątką sklepu) zostanie odesłane do odpowiedniego punktu serwisowego.

Serwis:

Aby uzyskać informacje na temat możliwości naprawy po upływie okresu gwarancji lub w razie usterek nieobjętych gwarancją, należy się skontaktować z najbliższym zakładem serwisowym.

- 36 -

Instrukcja obsługi (tłumaczenie instrukcji oryginalnej)

Page 20

Date tehnice

Puterea: max. 100 W/E 27 Tensiunea de alimentare: 230 – 240V / 50-60 Hz Consum propriu: 0,6 W Unghiul de detecøie: 180° cu protecøie la trecerea sub senzor Interval de rabatare: 70° vertical Raza de acøiune: max. 12 m Reglarea timpului: 8 sec. – 35 min. Reglarea crepuscularå: 2 – 2000 Lux Clasa de protectie: IP 44 Clasa de protecţie II Domeniu de temperaturå: - 20 °C – + 50 °C Aria de rotație: 130° pe orizontală

Deranjamente de funcøionare

Lampa cu senzor fårå tensiune ■ siguranøa defectå, nu este

deschiså, legåtura întreruptå

■ scurt circuit

■ siguranøå nouå, se deschide

comutatorul de reøea; legåtura se verificå cu aparatul de verificare a tensiunii

■ se verificå racordurile

Lampa cu senzor nu se aprinde ■ la funcøionarea pe timpul zilei,

reglarea crepuscularå este pe funcøionare pe timp de noapte

■ becul este defect

■ comutatorul de reøea închis

■ siguranøa defectå

■ intervalul de sesizare nu este

fixat corespunzåtor

■ se regleazå din nou

■ se schimbå becul

■ deschide

■ siguranøå nouå, eventual se

verificå racordul

■ se ajusteazå din nou

Lampa cu senzor nu se stinge ■ miμcare permanentå în intervalul

de sesizare

■ se controleazå intervalul μi eventual se ajusteazå din nou respectiv se acoperå

Lampa cu senzor porneμte accidental

■ vântul miμcå boscheøii μi copacii din intervalul de sesizare

■ sesizarea maμinilor de pe stradå

■ modificåri bruμte de temperaturå

datoritå intemperiilor (vânt, ploaie, zåpadå) sau aer evacuat de ventilatoare, ferestre deschise

■ se modificå intervalul, respectiv se acoperå

■ se modificå intervalul, se coboarå senzorul

■ intervalul se schimbå, se alege alt loc de montare

Modificarea razei de acøiune a låmpii cu senzor

■ alte temperaturi ale mediului ■ în cazul temperaturilor scåzute raza de acøiune a senzorului se scurteazå prin coborârea acestuia

■ în cazul temperaturilor înalte se ridicå

Deranjamentul Cauza Remedierea

Lampa cu senzor nu porneμte / nu se opreμte

■ animale se miμcå în intervalul de sesizare

■ senzorul se ridicå respectiv se acoperå parøial; Intervalul se modificå, respectiv se acoperå

- 39 -

Instalarea

L = faza (în majoritatea cazurilor negru, maro sau gri) N = nul (de obicei albastru) PE = pamântarea (de obicei verde sau galben)

Atenøie: Conectați cablul de protecție cu ajutorul bor-

nei corespunzătoare (libere). Desigur, pe circuitul de alimentare se poate monta μi un comutator pentru pornit/oprit. Important: O inversare a conectorilor poate conduce la deteriorarea dispozitivului. Pentru siguranøa sistemului, senzorul trebuie racordat la un disjunctor de protecøie de 10 A. Înåløime minimå de montaj: 1,70 m.

Funcøionarea

Reglarea timpului de funcøionare

Durata de iluminare a låmpii cu senzor: 8 sec. – 35 min. (reglarea din fabricå este de 8 sec)

Reglarea crepuscularitåøii

Pragul de reacøie a aparatului 2 – 2000 lucși, 2 lucși = funcøionare crepuscularå 2000 lucși = funcøionare pe timpul zilei (reglare din fabricå)

Indicaøii de siguranøå

 Înainte de a începe orice lucru la lampa cu senzor,

se va întrerupe alimentarea la sursa de curent electric!

 Înainte de a începe montajul deconectaøi cablul

de alimentare de la sursa de tensiune. Verificaøi absenøa tensiunii cu ajutorul unui testor de tensiune.

 Instalarea låmpii cu senzor presupune conectarea la

sursa de curent; acest lucru trebuie så se realizeze în mod profesional conform prevederilor de instalare μi a condiøiilor de racordare. (

D - VDE 0100,

A - ÖVE-ÖNORM E8001-1,  - SEV 1000)

Principiul

Tehnica senzorilor detecteazå orice miμcare din aria de cuprindere (de exemplu oameni, maμini) μi comutå automat iluminatul, alarma sau multe altele, pentru confortul μi siguranøa dumneavoastrå. Detectorul de infraroμu PIR sesizezå emisia de cåldurå, invizibilå, emiså de corpurile în miμcare (oameni, animale etc.). Aceastå emisie de cåldurå sesizatå este transformatå electronic μi comutå corpul de iluminat sau alt consumator electric. Obstacolele, cum ar fi de exemplu pereøi sau geamuri de sticlå, nu permit sesizarea emisiei de cåldurå, deci nu are loc nici o comutare.

Reglarea razei de acøiune

Datorită unui interval mare de rabatare, de 70° vertical, raza de acțiune poate fi aleasă de la 2 la 12 m.

Reglarea

Important! Cea mai sigurå înregistrare a miμcårilor

este obøinutå în cazul în care corpul de iluminat cu senzori este montat lateral faøå de direcøia de mers, nefiind întâlnite obstacole (de exemplu copaci, ziduri etc.) care så limiteze raza de acøiune a senzorului. Raza de acøiune este limitatå în cazul în care vå îndreptaøi direct cåtre corpul de iluminat.

Funcøionarea

Dacå doriøi ca lampa cu senzor så se aprindå independent de o surså de curent din raza de acøiune, se acøioneazå o datå scurt întrerupåtorul casnic. Astfel, lampa cu senzor devine activå pentru durata reglatå. Intemperiile pot afecta funcøionarea låmpii. La vânt puternic, zåpadå, ploaie, grindinå se poate declanμa lampa, pentru cå variaøiile bruμte de temperaturå nu pot fi deosebite de sursele de cåldurå. Dacå se murdåreμte, lentila de detecøie poate fi curåøatå cu o cârpå umedå (fårå detergenøi).

Declaraøie de conformitate

Acest produs îndeplineμte cerinøele

- Directivei 2006/95/CE privind echipamentele de joaså tensiune

- Directivei 2004/108/CE privind compatibilitatea electromagneticå

- Directivei RoHS 2011/65/CE

- Directivei WEEE 2012/19/CE

Garanøia de funcøionare

Acest produs STEINEL a fost fabricat μi controlat din punct de vedere funcøional μi al siguranøei conform prevederilor în vigoare, dupå care a fost supus unei probe de funcøionare prin sondaj. Steinel asigurå garanøia pentru construcøia μi funcøionarea fårå defecøiuni. Termenul de garanøie este de 36 de luni μi începe de la data vânzårii produsului cåtre consumator. Garanøia acoperå deficienøele bazate pe defecte de material μi fabricaøie. Îndeplinirea garanøiei se realizeazå prin repararea sau înlocuirea pieselor defecte conform opøiunii noastre. Garanøia se pierde pentru defecøiuni la piesele de uzurå, pentru defecte μi deficienøe care provin din folosirea sau întreøinerea necorespunzåtoare precum μi din utilizarea unor piese de schimb care nu sunt originale. Nu se asigurå garanøie μi pentru daune provocate unor alte obiecte. Garanøia se acordå numai în cazul în care aparatul, fårå a fi demontat, împreunå cu o scurtå descriere a defecøiunii, bonul de caså sau factura (data achiziøionårii μi μtampila comerciantului), este expediat ambalat corespunzåtor cåtre unitatea de service competentå.

Service:

După expirarea perioadei de garanţie sau în cazul unei defecţiuni neacoperite de garanţie informaţi-vă la cel mai apropiat centru de service despre posibilitatea reparării produsului.

- 38 -

Page 21

Tehnični podatki

Moč: maks. 100 W/E 27 Napetost: 230 – 240 V/50 – 60 Hz Poraba: 0,6 W Obseg zaznavanja senzorja: 180° z zaščito proti gibanju pri tleh Območje odmika senzorja: 70° navpično Doseg senzorja (odvisno od nastavitve senzorja,

temperature okolice in razdalje približanja): maks. 12 m Nastavitev časa: 8 sek. – 35 min. Nastavitev za jakost svetlobe: 2 – 2000 luksov Zaščita proti škropljenju: IP 44 Razred zaščite: II

Temperaturno območje: - 20 °C do + 50 °C

Območje obračanja: 130° horizontalno

Obratovalne motnje

Senzor-svetilka brez napetosti ■ varovalka je pokvarjena,

ni vključena, vod je prekinjen

■ kratek stik

■ nova varovalka, vklučite

omrežno stikalo; preverite vod s preizkuševalcem električne napetosti

■ preverite priključke

Senzor-svetilka se ne vključi ■ podnevi, nastavitev za jakost

svetlobe je nastavljena na noč

■ žarnica je pokvarjena

■ omrežno stikalo je izključeno

(IZKLOP)

■ Varovalka je pokvarjena

■ obseg zaznavanja ni dobro

nastavljen

■ na novo nastavite

■ zamenjajte žarnico

■ vključiti

■ nova varovalka, po možnosti

preverite priključek

■ nova nastavitev

Senzor-svetilka se ne izklopi ■ stalno premikanje v obsegu

zaznavanja

■ nadzorujte področje in ga spremenite, po potrebi na novo nastavite oziroma pokrijte

Senzor-svetilka se nezaželeno vključi

■ veter premika drevesa ingrmičevje v obsegu zaznavanja

■ Zaznavanje avtomobilov na cesti

■ nenadne spremembe tempera-

ture zaradi vremena (veter, dež, sneg) ali zraka iz ventilatorjev, odprtih oken

■ spremenite področje, oziroma pokrijte

■ spremenite področje, zasukajte senzor navzdol

■ spremenite področje, zamenjajte montažni kraj

Senzor-svetilka, kako spremeniti doseg

■ drugačne temperature okolice ■ pri nizkih temperaturah skrajšajte doseg senzorja v tem, da ga zasukate navzdol

■ pri višjih temperaturah ga zasukajte više

Motnja Vzrok Pomoč

Senzor-svetilka ne reagira na vklop/izklop

■ živali se gibajo v obsegu zaznavanja

■ zasukajte senzor višje oziroma ga nekoliko pokrijte; spremenite področje, oziroma pokrijte

- 41 -

Inštalacija

L=električni vod (večinoma črna, rjava ali siva) N=zemeljski vod (ponavadi moder) PE = vod za eventuelno zaščito (zeleno-rumen)

Pozor: Zaščitni vodnik po potrebi potisnite skozi

s pomočjo ustrezne (proste) sponke. V omrežno napeljavo lahko seveda vgradite omrežno stikalo za vklop in izklop. Pomembno: zamenjava priključkov lahko povzroči okvaro naprave. Prosimo, upoštevajte, da mora biti svetilka zaščitena z varovalnim stikalom 10A. Najnižja višina montaže: 1,70 m.

Funkcije

Nastavitev časa

Čas vklopa svetenja senzor-svetilke 8 sek. – 35 min. (nastavitev v tovarni 8 sek.)

Nastavitev za jakost svetlobe

območje nastavitve aparata 2–2000 luksov, 2 luksa = pri mraku, 2000 luksov = podnevi (tovarniške nastavitve).

Varnostni predpisi

 Prekinite dovod napetosti pred vsemi deli na

senzor-svetilki!

 Pri montiranju mora biti vod, na katerega boste

aparat priključili, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, če res ni več napetosti.

 Pri inštalaciji senzor-svetilke imate opravka z delom

pri mrežni napetosti. Zaradi tega se mora izvesti delo strokovno pravilno po inštalacijskih predpisih, značilnih za deželo. (

D - VDE 010 0, A - ÖVE-

ÖNORM E8001-1,

 - SEV 1000)

Delovanje

Premikanje prižge luč, alarmno napravo in še mnogo več. Za vaše udobje in varnost. Vgrajeni piro-električni infrardeči detektor zazna nevidno izžarevanje toplote teles, ki se premikajo (ljudi, živali itd.). To tako zaznano izžarevanje toplote se elektronsko prevede in vključi svetilko. Če so v napoto ovire kot n.pr. zidovi ali steklo, se toplota ne more zaznati, zato tudi ne bo sledila vključitev.

Nastavitev obsega

Zaradi možnosti nagiba za 70° navpično lahko prosto izbirate razdaljo od 2 – 12 m.

Nastavitev

Pomembno! Najbolj zanesljivo zaznavanje gibanja

boste dosegli, če napravo montirate bočno na smer hoje ter zagotovite, da ni ovir (kot so npr. drevesa, zidovi itd.), ki bi ovirale zaznavanje senzorja. Doseg je omejen, kadar se senzorju približujete neposredno.

Delovanje

Če naj bi bila senzor-svetilka priključena neodvisno od izvora toplote v obsegu zaznavanja, pritisnite na kratko omrežno stikalo v hiši (če obstaja). Nato je senzor-svetilka za nastavljeni čas aktivna. Spremembe vremena lahko vplivajo na delovanje senzor-svetilke. Pri močnem vetru, snegu, dežju ali toči lahko pride do motenj v delovanju, ker aparat ne more razlikovati med nenadnimi nihanji temperature in izvori toplote. "Multi-lečo" lahko očistite z vlažno krpo (brez detergenta).

Izjava o skladnosti

Ta izdelek izpolnjuje:

- Direktivo o nizki napetosti 2006/ES

- Direktiva o elektromagnetni združljivosti 004/108/ES

- Direktivo o omejevanju uporabe nekaterih nevarnih snovi 2011/65/ES

- Direktive OEEO 2012/19/ES

Garancija za delovanje

Ta proizvod podjetja Steinel je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo na neoporečno kvaliteto ter delovanje. Veljavnost garancije znaša 36 mesecev, garancija pa prične veljati na dan prodaje uporabniku. Odstranjujemo pomanjkljivosti, ki obsegajo napake na materialu ali tovarniške napake, garancija je izpolnjena pri popravilu oz. zamenjavi pomanjkljivih delov po naši izbiri. Garancija ne velja pri poškodbah hitro obrabljivih delov, prav tako ne velja za škodo in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja oz. zaradi uporabe tujih delov. Na ostalo posredno škodo ne dajemo garancije. Garancija se odobri samo v primeru, da nerazstavljeno napravo skupaj s kratkim opisom napake, blagajniškim listkom ali računom (datum nakupa in žig prodajalca) ter dobro zapakirano pošljete na ustrezen servis.

Servis:

Po poteku garancijske dobe ali pomanjkljivosti, za katere ni mogoče uveljavljati garancijskega zahtevka, se pozanimajte o možnem popravilu pri svojem serviserju.

- 40 -

SLO

Page 22

Tehnički podaci

Snaga: maks. 100 W/E 27 Mrežni priključak: 230 – 240 V/50 – 60 Hz

Vlastita potrošnja: 0,6 W

Kut detekcije senzora: 180° sa zaštitom od skrivanja Područje zakretanja senzora: 70° vertikalno Domet senzora (ovisno o podešenosti senzora,

temperaturi okoline i smjeru približavanja): maks. 12 m Podešavanje vremena: 8 sek. – 35 min. Podešavanje svjetlosnog praga: 2 – 2000 luksa

Vrsta zaštite, zaštićeno od prskanja vode: IP 44

Klasa zaštite: II

Temperaturno područje: - 20 °C do + 50 °C

Okretno područje: 130° vodoravno

Smetnje u pogonu

Senzorska svjetiljka bez napona ■ neispravan osigurač, nije

uključena, prekinut vod

■ kratki spoj

■ novi osigurač, uključiti mrežnu

sklopku; provjeriti vod pomoću ispitivača napona

■ provjeriti priključke

Senzorska svjetiljka se ne uključuje ■ kod pogona danju podešavanje

svjetlosnog praga je u položaju noćnog pogona

■ neispravna žarulja

■ mrežna sklopka je ISKLJUČENA

■ neispravan osigurač

■ područje detekcije nije ciljano

podešeno

■ iznova podesiti

■ zamijeniti žarulju

■ uključiti

■ novi osigurač, event. provjeriti

priključak

■ iznova provjeriti

Senzorska svjetiljka se ne isključuje ■ neprekidno kretanje u području

detekcije

■ kontrolirati područje i eventualno iznova podesiti odnosno pokriti

Senzorska svjetiljka se neželjeno uključuje

■ vetar njiše drveće i grmlje u području detekcije

■ detektiranje automobila na cesti

■ iznenadne promjene temperatu-

re zbog nevremena (vjetar, kiša, snijeg) ili zraka koji izlazi iz ventilatora, otvoreni prozori

■ premjestiti odnosno pokriti područje

■ premjestiti područje, zakrenuti senzor

■ promijeniti područje, premjestiti mjesto montaže

Promjena dometa senzorske svjetiljke

■ ostale temperature okoline ■ kod hladnoće domet senzora smanjuje se zakretanjem

■ kod topline podesiti naviše

Smetnja Uzrok Pomoć

Senzorska svjetiljka se ne uključuje/isključuje

■ životinje se kreću u području

detekcije

■ senzor zakrenuti naviše odnosno ciljano pokriti; premjestiti odnosno pokriti područje

- 43 -

Instalacija

L=naponski vodič (većinom crna, smeđa ili siva) N=neutralni vodič (većinom plavi) PE = eventualno zaštitni vodič (zeleno/žuti)

Pažnja: Zaštitni vodič po potrebi paralelno spojiti na

odgovarajuću (slobodnu) stezaljku. Naravno da se u mrežni vod može montirati mrežna sklopka za uključivanje i isključivanje. Važno: zamjena priključaka može uzrokovati oštećenje uređaja. Imajte na umu da svjetiljka mora biti osigurana zaštitnom sklopkom od 10 A. Minimalna visina montaže: 1,70 m.

Funkcija

Podešavanje vremena

Trajanje svjetla senzorske svjetiljke 8 sek. – 35 min. (tvornički podešeno na 8 sek.)

Podešavanje svjetlosnog praga

Prag reagiranja uređaja 2 – 2000 luksa, 2 luksa = manjenje intenziteta svjetlosti, 2000 luksa = danje svjetlo (tvornički podešeno).

Sigurnosne upute

 Prije svih radova na senzorskoj svjetiljci prekinite

dovod napona!

 Prilikom montaže električni vod za priključivanje

ne smije biti pod naponom. Zbog toga kao prvo isključite struju i pomoću ispitivača napona provjerite je li uspostavljeno beznaponsko stanje.

 Kod instalacije senzorske svjetiljke radi se o rado-

vima na mrežnom naponu. Stoga se oni moraju provoditi stručno i u skladu s državnim propisima o instalacijama i uvjetima priključivanja. (

D - VDE 010 0, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000)

Princip rada

Pokret uključuje svjetlo, alarm i više. Za Vašu udobnost, za Vašu sigurnost. Ugrađeni piroelektrični infracrveni detektor detektira nevidljivo toplinsko zračenje tijela koja se pred njim kreću (ljudi, životinje itd.). Tako zahvaćeno toplinsko zračenje elektronički se obrađuje i uključuje svjetiljku. Zbog prepreka kao što su npr. zidovi ili prozorska stakla, toplinsko zračenje se ne prepoznaje i svjetiljka se ne uključi.

Podešavanje dometa

Velikim područjem zakretanja od 70° vertikalno slobodno se može birati domet od 2 – 12 m.

Justiranje

Važno! Najsigurnije registriranje pokreta postiže se

tako da se senzorska svjetiljka montira bočno na smjer kretanja kretanja, odnosno poravna i nikakve prepreke (kao npr. drveće, zid itd.) ne ometaju vidokrug senzora. Domet je ograničen ako prilazite direktno svjetlu.

Pogon

Treba li senzorsku svjetiljku uključiti u području detekcije neovisno o izvoru topline, jednom se nakratko aktivira interna kućna mrežna sklopka (ako postoji). Na taj način senzorska svjetiljka postaje aktivna tijekom podešenog vremena. Vremenski uvjeti mogu utjecati na funkcioniranje senzorske svjetiljke. Kod jakog vjetra, snijega, kiše ili tuče može doći do pogrešnog funkcioniranja jer se ne mogu razlikovati iznenadna kolebanja temperature izvora topline. Multileća (leća kuta detekcije) se u slučaju zaprljanosti može očistiti vlažnom krpom (bez sredstva za čišćenje).

Izjava o sukladnosti

Ovaj proizvod ispunjava:

- Direktivu o niskom naponu 2006/95/EG

- Direktivu o elektromagnetskoj kompatibilnosti 2004/108/EG

- Direktivu o ograničenju korištenja određenih, opasnih materijala u električnim i elektroničkim uređajima (RoHS) 2011/65/EG

- Direktivu o otpadnim električnim i elektroničkim uređajima i opremi (WEEE) 2012/19/EZ

Jamstvo funkcionalnosti

Ovaj Steinel-ov proizvod izrađen je s najvećom pažnjom, njegovo funkcioniranje i sigurnost ispitani su prema važećim propisima i na kraju je proizvod podvrgnut kontroli uzorka. Steinel preuzima jamstvo za besprijekornu kakvoću i funkcionalnost. Jamstveni rok iznosi 36 mjeseci a započinje s danom prodaje potrošaču. Uklanjamo nedostatke koji nastaju zbog grešaka na materijalu ili tvorničkih grešaka, usluga jamstva obuhvaća popravak ili zamjenu dijelova s greškom po našem izboru. Jamstvo se ne priznaje za štete na potrošnim dijelovima kao ni za štete i nedostatke koji nastaju zbog nestručnog rukovanja, održavanja ili pak korištenjem dijelova drugih proizvođača. Posljedične štete na drugim predmetima su isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s opisom greške i računom (datum kupnje i pečat trgovine) nadležnoj servisnoj službi.

Servis:

Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, raspitajte se kod najbliže servisne službe o mogućnosti popravka.

- 42 -

Page 23

Tehnilised andmed

Võimsus: max 100 W/E 27 Võrguühendus: 230 – 240 V/50 – 60 Hz

Omatarve: 0,6 W Sensori tuvastusnurk: 180° allaroomamiskaitsega Sensori pööramispiirkond: 70° vertikaalsuunas Sensori tööraadius (sõltub sensori seadistusest,

ümbrustemperatuurist ja lähenemissuunast: max 12 m Kellaaja seadmine: 8 sek – 35 min Hämaruse seadmine: 2 – 2000 lx Kaitseliik, veepritsmekindel: IP 44 Kaitseklass II

Temperatuurivahemik: - 20 °C kuni + 50 °C

Pööramispiirkond: 130° horisontaalselt

Käitusrikked

Sensorlambil puudub pinge ■ kaitse defektne, sisse lülitamata,

juhe katkenud

■ lühis

■ uus kaitse, lülitage võrgulüliti

sisse; kontrollige juhet pingetestriga

■ kontrollige ühendusi

Sensorvalgusti ei lülitu sisse ■ päevarežiimi puhul on hämaru-

seseadistus öörežiimil

■ hõõglamp defektne

■ võrgulüliti VÄLJAS

■ kaitse on defektne

■ tuvastuspiirkond suunatult

seadistamata

■ seadistage uuesti

■ vahetage hõõglamp

■ lülitage sisse

■ uus kaitse, vaj. kontrollige

ühendust

■ häälestage uuesti

Sensorvalgusti ei lülitu VÄLJA ■ pidev liikumine

tuvastuspiirkonnas

■ kontrollige piirkonda ja vaj. häälestage uuesti või katke kinni

Sensorvalgusti lülitub soovimatult sisse

■ tuul liigutab tuvastuspiirkonnas puid ja põõsaid

■ tuvastatakse autosid tänaval

■ äkilised ilmastikust tingitud

temperatuurimuutused (tuul, vihm, lumi) või ventilaatoritest, avatud akendest tulev õhk

■ seadke piirkond ümber või katke kinni

■ seadke piirkond ümber või pöörake sensorit alla

■ muutke piirkonda, muutke montaažikohta

Sensorvalgusti tööraadius on muutunud

■ teised ümbrustemperatuurid ■ külmaga vähendage sensori tööraadiust allapööramisega

■ seadke soojaga kõrgemale

Rike Põhjus Kõrvaldamine

Sensorvalgusti ei lülitu VÄLJA/SISSE

■ loomad liiguvad tuvastuspiirkon-

nas

■ pöörake sensorit kõrgemale või katke suunatult kinni; seadke piirkond ümber või katke kinni

- 45 -

Installatsioon

L=faasijuht (enamasti must, pruun või hall) N=nulljuht (tavaliselt sinine) PE = võimalik kaitsejuht (roheline/kollane)

Tähelepanu!Vedage kaitsejuht vajaduse korral vasta-

va (vaba) klemmi kaudu läbi. Võrgujuhtmesse on loomulikult võimalik monteerida võrgulüliti sisse- ja väljalülitamiseks. Tähtis! Ühenduste omavaheline äravahetamine võib põhjustada seadme kahjustumist. Palun pidage silmas, et vooluahel tuleb kaista 10A juhtmekaitselülitiga. Minimaalne montaažikõrgus: 1,70 m.

Funktsioon

Kellaaja seadmine

Sensorlambi põlemiskestus 8 sek – 35 min tehaseseadistus 8 sek)

Hämaruse seadmine

Seadme rakendumislävi 2 – 2000 lx, 2 lx = hämararežiim, 2000 lx = päevarežiim (tehaseseadistus).

Ohutusjuhised

 Katkestage enne kõiki töid sensorvalgusti kallal

pingetoide.

 Monteerimisel peab olema külge ühendatav

elektrijuhe pingevaba. Seepärast lülitage esmalt elektrivool välja ja kontrollige pingetestriga pingevabadust.

 Sensorvalgusti installeerimisel on tegemist tööga

võrgupingel. Seda tuleb seetõttu teostada asjakohaselt ja vastavalt riigis kehtivatele installatsioonieeskirjadele ning ühendamistingimustele. (

D - VDE

0100,

A - ÖVE-ÖNORM E8001-1,  - SEV 1000)

Printsiip

Liikumine lülitab valgustust, alarmi ja paljut muud. Teie mugavuse ja ohutuse huvides. Sisseehitatud püroelektriline infrapunadetektor tuvastab liikuvate kehade (inimesed, loomad jne) nähtamatut soojuskiirgust. Sel viisil tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja lamp lülitatakse sisse. Läbi takistuste nagu nt müüride ja klaaside soojuskiirgust ei tuvastata ning lülitust ei järgne.

Tööraadiuse seadmine

Suure pööramispiirkonna 70° tõttu vertikaalssuunas on võimalik tööraadiust 2-12 m vabalt valida.

Häälestamine

Tähtis! Kõige kindlamalt registreerib seade liikumist,

kui monteerite seadme küljega kõnnisuunas ja takistused (nagu nt puud, müürid jne) ei tõkesta nähtavust. Tööraadius on piiratud, kui lähenete valgustile otse eest.

Käitus

Kui sensorlampi soovitakse tuvastuspiirkonnas soojusallikatest sõltumatult sisse lülitada, siis vajutatakse ühe korra hekteks majasisest võrgulülitit (kui olemas). Nii muutub sensorlamp seadistatud ajaks aktiivseks. lmastikutingimused võivad sensorlambi talitlust mõjutada. Tugevate tuulepuhangute, lume, vihma ja rahega võib tekkida väärlülitus, kuna äkilisi temperatuurimuutusi ei ole võimalik soojus-allikatest eristada. Multiläätse (tuvastusläätse) võib puhastada niiske lapiga (ilma puhastusvahenditeta).

vastavusdeklaratsioon

Antud toode vastab:

- madalpingedirektiivile 2006/95/EÜ

- EMC direktiivile 2004/108/EÜ

- RoHS direktiivile 2011/65/EÜ

- WEEE direktiivile 2012/19/EÜ

Talitlusgarantii

See Steineli toode on valmistatud suurima hoolega, kontrollitud töökindluse ja ohutuse osas kehtivate eeskirjade järgi ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjali- või valmistamisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluosade kahjustuste ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise, hoolduse või võõraste osade kasutamise tagajärjel. Kaugemaleulatuvad kaudsed kahjud võõraste esemete suhtes on välistatud. Garantiiremonti tehakse ainult siis, kui lahtivõtmata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostmise kuupäev ja kaupluse tempel) ja korralikult pakendatuna vastavasse teeninduspunkti.

Remonditeenus:

Pärast garantiiaja möödumist või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta teenindusjaamast järele.

- 44-

EST

Page 24

Techniniai duomenys

Galingumas: maks. 100 W/E 27 Prijungimas prie elektros tinklo: 230–240 V/50–60 Hz Energijos suvartojimas: 0,6 W Sensoriaus veikimo kampas: 180° su į judesį prie žemės reaguojančia apsauga Sensoriaus pakreipimo kampas: 70° vertikaliai Sensoriaus veikimo nuotolis (priklausomai nuo

sensoriaus sureguliavimo, aplinkos temperatūros ir judėjimo krypties): maks. 12 m

Švietimo trukmė: 8 sek. – 35 min. Prieblandos nustatymas: 2–2000 liuksų Apsaugos tipas, su apsauga nuo tykštančio vandens: IP 44 Saugos klasė II

Temperatūros diapazonas: nuo -20 °C iki +50 °C

Sukimosi diapazonas: 130°, horizontaliai

Funkciniai gedimai

Sensoriniame žibinte nėra įtampos ■ sugedęs, neįjungtas saugiklis,

nutrauktas elektros tiekimas

■ trumpasis jungimas

■ įjungti naują saugiklį, tinklo

jungiklį; patikrinti elektros liniją tinklo įtampos tikrintuvu

■ patikrinti prijungimus

Sensorinis žibintas neįsijungia ■ esant dienos režimui, prieblanda

nustatyta nakties režimu

■ elektros lemputės defektas

■ išjungtas tinklo jungiklis

■ sugedęs saugiklis

■ veikimo zona nustatyta netiksliai

■ sureguliuoti iš naujo

■ pakeisti elektros lemputę

■ įjungti

■ patikrinti naują saugiklį ir,

prireikus, prijungimą

■ nustatyti dar kartą

Sensorinis žibintas neišsijungia ■ nuolatinis judesys veikimo

zonoje

■ patikrinti zoną ir, prireikus, dar kartą sureguliuoti arba uždengti

Sensorinis žibintas įsijungia netinkamu laiku

■ veikimo zonoje vėjas judina medžius ir krūmus

■ reaguoja į automobilius gatvėje

■ staigus temperatūros pasikeitimas dėl oro permainų (vėjo, lietaus, sniego) arba dėl oro, sklindančio iš ventiliatorių bei pro atidarytus langus

■ pakeisti zoną, uždengti

■ pakeisti zoną, pakreipti sensorių

■ pakeisti zoną, pasirinkti kitą

montavimo vietą

Pakito sensorinio žibinto veikimo nuotolis

■ kitos aplinkos temperatūros ■ esant šaltam orui, sensoriaus

veikimo nuotolį sumažinti, pakeičiant jo padėtį

■ esant šiltam orui, pakreipti jį į viršų

Gedimas Priežastis Gedimo pašalinimas

Sensorinis žibintas neįsijungia / neišsijungia

■ veikimo zonoje juda gyvūnai ■ sensorių pakreipti į viršų arba uždengti tiksliau; pakeisti zoną, uždengti

- 47 -

Įrengimas

L=pagrindinis srovės laidas

(dažniausiai juodas, rudas arba pilkas)

N=nulinis laidas (dažniausiai mėlynas) PE = galimas apsauginis laidas (žalias / geltonas)

Dėmesio: prireikus prie atitinkamo (laisvo) gnybto

galima prijungti apsauginį laidą. Be abejo, į tinklo įvadą galima įmontuoti tinklo jungiklį, kuris atliks įjungimo ir išjungimo funkcijas. Svarbu! Neteisingai sujungę laidus, galite sugadinti prietaisą. Prie šviestuvo turi būti jungiamas 10 A automatinis išjungiklis. Minimalus montavimo aukštis – 1,70 m.

Funkcija

Laiko nustatymas

Sensorinio žibinto švietimo trukmė 8 sek. – 35 min. (gamykloje nustatyta 8 sek.)

Prieblandos nustatymas

Prietaiso reagavimo riba 2–2000 liuksų, 2 liuksai = prieblandos režimas, 2000 liuksų = dienos šviesos režimas (nustatytas gamykloje).

Saugumo nurodymai

 Prieš pradedant bet kokį darbą, susijusį su sensorinio

žibinto prijungimu prie elektros linijos, būtina toje linijoje linijos išjungti elektros srovę!

 Montuojant prijungiamajame elektros laide neturi

būti įtampos. Todėl pirmiausia išjunkite elektros srovę ir tinklo įtampos tikrintuvu patikrinkite, ar linijoje nėra įtampos.

 Sensorinio žibinto įrengimas – tai darbas, susijęs

su tinklo įtampa. Todėl jis turi būti atliekamas kvalifikuotai pagal standartinius įrengimo nurodymus ir prijungimo sąlygas. (

D - VDE 010 0, A - ÖVE-

ÖNORM E8001-1,

 - SEV 1000)

Principas

Judesys įjungia šviesą, pavojaus signalą ir t. t. Tai skirta Jūsų patogumui ir saugumui. ļmontuotas piroelektrinis infraraudonųjų spindulių detektorius reaguoja į nematomą šilumą, kurią skleidžia judantys kūnai (žmonės, gyvūnai ir t. t.). Ši tokiu būdu užfiksuota šiluma transformuojama elektroniniu būdu ir žibintas įsijungia. Tokios kliūtys, kaip, pvz., mūrinės sienos arba lango stiklai, trukdo sensoriui reaguoti į skleidžiamą šilumą, taigi žibintas negali įsijungti.

Veikimo nuotolio nustatymas

Dėl galimybės sensorių pakreipti 70° kampu vertikaliai veikimo nuotolį galima laisvai pasirinkti nuo 2 iki 12 m.

Reguliavimas

Svarbu! Geriausiai judesys bus fiksuojamas tuomet,

kai sensorinis žibintas montuojant bus atsuktas šonu judėjimo krypčiai („judesys pro žibintą“) ir sensoriaus jautrumo zonos neužstos jokios kliūtys (pvz., medžiai, sienos ir pan.). Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo kryptis bus „į žibintą“, o ne „pro žibintą“.

Veikimas

Norint įjungti sensorinį žibintą nepriklausomai nuo šilumos šaltinio veikimo zonoje, reikia vieną kartą trumpai paspausti namo viduje esantį tinklo jungiklį (jei jis yra). Sensorinis žibintas veiks nustatytą laiką. Oro permainos gali turėti įtakos sensorinio žibinto veikimui. Esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu, žibintas gali įsijungti klaidingai, kadangi staigūs temperatūros svyravimai sunkiai atskiriami nuo šaltinių šilumos. Nešvarumus nuo daugiafunkcio lęšio (reagavimo lęšio) galima nuvalyti drėgnu skudurėliu (be valymo priemonės).

atitikties sertifikatas

Šis gaminys atitinka:

- Žemųjų įtampų direktyvą 2006/95/EB

- Elektromagnetinio suderinamumo direktyvą 2004/108/EB

- Pavojingų medžiagų naudojimo apribojimo (RoHS) direktyvą 2011/65/EB

- Elektros ir elektronikos prietaisų atliekų direktyvą (WEEE) 2012/19/EB

Funkcinė garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis prasideda nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios jo dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros arba naudojant netinkamas dalis. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tokiu atveju, jei neišardytas prietaisas kartu su trumpu gedimų aprašymu, kasos čekiu arba sąskaita (su nurodyta pardavimo data ir pardavėjo antspaudu) tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Aptarnavimas

Pasibaigus garantiniam laikotarpiui arba esant gedimams, kuriems garantija netaikoma, dėl galimybės pataisyti prietaisą teiraukitės artimiausioje techninės priežiūros tarnyboje.

- 46 -

Page 25

- 49 -- 48 -

Tehniskie dati

Jauda: maks. 100 W/E 27 Barošanas spriegums: 230-240 V / 50-60 Hz Pašpatēriņš: 0,6 W Sensora uztveres leņķis: 180° ar aizsardzību pret paiešanu apakšā Sensora pagrieziena diapazons: 70° vertikali Sensora sniedzamība

(atkarīga no sensora iestatīšanas, apkārtējās temperatūras un tuvošanās virziena): maks. 12 m

Laika iestatīšana: 8 s - 35 min Krēslas sliekšņa iestatīšana: 2-2000 luksi Aizsardzības veids, aizsardzība pret šļakstiem: IP 44 Elektroizolācijas drošības klase: II Temperatūra: - 20 °C līdz + 50 °C Pagriešanas zona: 130° horizontāli

Darbības traucējumi

Sensorlampai netiek pievadīta strāva

■ bojāts drošinātājs, nav ieslēgts, bojāts vads

■ īssavienojums

■ jauns drošinātājs, ieslēdziet tīkla

slēdzi, pārbaudiet vadu ar sprieguma testeri

■ pārbaudīt pieslēgumus

Sensorlampa neieslēdzas ■ dienas gaismas režīmā, krēslas

slieksnis iestatīts nakts režīmā

■ izdegusi kvēlspuldze

■ IZSLĒGTS tīkla slēdzis

■ bojāts drošinātājs

■ nav mērķtiecīgi iestatīts uztveres

lauks

■ iestatiet no jauna

■ nomainīt kvēlspuldzi

■ ieslēdziet

■ jauns drošinātājs, pēc vajadzī-

bas pārbaudiet pieslēgumu

■ justējiet atkārtoti

Sensorlampa neizslēdzas ■ nepārtraukta kustība uztveres

laukā

■ pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet, t. i., nosedziet

Sensorlampa ieslēdzas bez redzama iemesla

■ vējš uztveres laukā kustina kokus un krūmus

■ uz ielas esošo auto uztveršana

■ laika apstākļu izraisītas straujas

temperatūras izmaiņas (vējš, lietus, sniegs), vai arī gaisa plūsma no ventilatoriem, atvērtiem logiem

■ uzstādiet diapazonu, t. i., nosedziet

■ pārregulējiet zonu, mainiet sensora leņķi.

■ izmainiet uztveres lauku, mainiet uzstādīšanas vietu

sensorlampas sniedzamības izmaiņas

■ citas apkārtējās vides temperatūras

■ aukstuma gadījumā samaziniet sensora sniedzamību, pagriežot lampu

■ siltuma gadījumā paceliet augstāk

Traucējums Cēlonis Risinājums

Sensorlampa neizslēdzas un neizslēdzas

■ uztveres laukā pārvietojas dzīvnieki

■ paceliet sensoru augstāk vai mērķtiecīgi apklājiet, pārregulējiet zonu vai apklājiet sensoru

Instalēšana

L=vadošais elektrības vads (parasti melns, brūns

vai pelēks)

N=nulles vads (visbiežāk zils) PE = iespējamais aizsardzībasvads (zaļš/dzeltens)

Uzmanību! Pēc vajadzības sacilpojiet aizsargvadu ar

atbilstošu (brīvu) spaili. Protams, elektrotīkla pievadvadā var ierīkot tīkla slēdzi strāvas ieslēgšanai un izslēgšanai. Svarīgi! Pieslēgumu sajaukšana var izraisīt ierīces bojājumus. Lūdzam ievērot, ka elektriskā ķēde ir jānodrošina ar 10 A drošinātāju. Minimālais montāžas augstums: 1,70 m.

Norādījumi drošībai

 Pirms darba uzsākšanas ar sensorlampu ir jāpār-

trauc sprieguma padeve!

 Montāžas laikā pievienojamais elektrības vads

nedrīkst atrasties zem sprieguma. Tādēļ vispirms atslēdziet strāvas padevi un ar sprieguma mērītāju pārbaudiet, vai vads neatrodas zem sprieguma.

 Instalējot sensorlampu ir jāņem vērā, ka darbs ir

saistīts ar tīkla spriegumu. Tādēļ darbs jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām

(

D - VDE 010 0, A - ÖVE-ÖNORM E8001-1,

 - SEV 1000).

Princips

Kustība ieslēdz gaismu, signālu un daudz ko citu. Jūsu komfortam, Jūsu drošībai. Iebūvētais piroelektriskais sensors uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automātiski ieslēdz gaismekli. Caur šķēršļiem, tādiem kā sienas jeb loga stikls, šis siltuma starojums netiek atpazīts, tādejādi gaismeklis neieslēdzas.

Sniedzamības iestatīšana

Pateicoties lielajam pagrieziena diapazonam līdz 70° vertikāli, sasniedzamību var brīvi izvēlēties no 2 līdz 12 m.

Uzstādīšana

Svarīgi! Sensors visefektīvāk uztvers kustību, ja uzstā-

dīsiet ierīci kustības virzienā un ja sensora redzamību neierobežos šķēršļi (piemēram, koki, sienas u. tml.). Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.

Lietošana

Ja ir nepieciešams ieslēgt sensorlampu neatkarīgi no kustības avota uztveršanas zonā, ir vienreiz jānospiež tīkla slēdzis, kas ir uzstādīts mājas iekšpusē. Tā var aktivēt lampu uz iestatīto laiku. Laika apstākļi var ietekmēt sensorlampas darbību. Stipru vēja brāzmu, sniega, lietus un krusas dēļ sensors var patvaļīgi ieslēgties, jo tas nevar atšķirt pēkšņas temperatūras svārstības no siltuma avota. Netīras multilēcas (uztveršanas lēcas) gadījumā tā jānoslauka ar mitru drānu (neizmantojot tīrīšanas līdzekļus).

Atbilstības deklarācija

Šis produkts atbilst

- Zemsprieguma direktīvas 2006/95/EK,

- Elektromagnētiskās savietojamības direktīvas 2004/108/EK

- RoHS direktīvas 2011/65/EK

- Elektromagnētiskās savietojamības direktīvas 2012/19/EK prasībām

Darbības garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar preces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kuri radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kuri radušies nelietpratīgas lietošanas vai apkopes, vai arī svešu detaļu izmantošanas rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

Funkcijas

Laika iestatīšana

Sensorlampas darbības ilgums 8 s - 35 min. (Rūpnīcas iestatījums 8 s)

Krēslas sliekšņa iestatījums

Ierīces reakcijas slieksnis ir no 2 līdz 2000 luksiem, 2 luksi = aptumšošanas režīmā, 2000 luksi = dienas gaismas režīmā (rūpnīcas iestatījums).

Page 26

Технические данные

Мощность: макс. 100 Вт/E 27 Напряжение: 230 – 240 В/50 – 60 Гц Потребляемая мощность: 0,6 Вт

Угол обнаружения сенсора: 180° с защитой от подкрадывания

Диапазон перемещения сенсора: 70° вертикально Радиус действия (зависит от установки сенсора,

температуры окружающей среды и направления движения): макс. 12 м

Время включения: 8 сек. – 35 мин. Сумеречное включение: 2 – 2000 лк Вид защиты, брызгозащищенный: IP 44 Класс защиты II

Teмпeрaтурный диaпaзoн: – 20 °C дo + 50 °C

Диапазон поворота: 130° по горизонтали

Нарушения работы

На сенсорном светильнике нет напряжения

■

Дефект предохранителя, не включен, неисправность провода

■

Короткое замыкание

■

Заменить предохранитель, включить сетевой выключатель; проверить провод индикатором напряжения

■

Проверить соединения

Сенсорный светильник не включается

■

При дневном, сумеречном режиме установлен на ночной режим

■

Дефект лампы накаливания

■

Выключен сетевой выключатель

■

Дефект предохранителя

■

Неправильно установлена зона обнаружения

■

Произвести новую регулировку

■

Заменить лампу накаливания

■

Включить светильник

■

Заменить предохранитель, при необходимости проверить соединение

■

Произвести новую регулировку

Сенсорный светильник не выключается

■

Имеется постоянное движение в зоне обнаружения

■

Проверить зону и, при необходимости, произвести новую регулировку или установку заслонок

Сенсорный светильник включается произвольно

■

В зоне обнаружения происходит постоянное движение деревьев и кустов

■

Включается в результате движения автомашин на дороге

■

Резкий перепад температуры в результате изменения погоды (ветер, дождь, снег) или потока воздуха из вентиляционной щели, открытых окон

■

Изменить зону обнаружения или положение заслонок

■

Оградить зону, опустить сенсор

■

Изменить зону, место монтажа перенести на другое место

Изменения радиуса действия сенсорного светильника

■

Другие значения температуры окружающей среды

■

При низких температурах радиус действия сократить, опустив сенсор

■

При высоких температурах поднять сенсор

Нарушение Причина Устранение

Сенсорный светильник не включается/не выключается

■

В зоне обнаружения находятся животные

■

Повернуть сенсор выше или изменить положение заслонок; оградить зону или изменить положение заслонок

- 51 -

Монтаж

L=токоведущий провод (обычно черного, коричневого

или серого цвета)

N=нулевой провод (чаще всего синий) PE = при наличии, провод заземления

(зеленый или желтый)

Внимание: Заземляющий провод при необходимости включить последовательно с помощью соответствующей (свободной) клеммы. При необходимости в провод присоединения к сети может быть вмонтирован выключатель для включения и выключения сетевого тока. Примечание: Неправильное присоединение проводов может привести к повреждению сенсора. Следите, чтобы светильник был оснащен линейным защитным предохранителем 10 A. минимaльнaя мoнтaжнaя высoтa: 1,70 м.

Эксплуатация

Регулировка времени

Время задержки отключения светильника – от 8 с до 35 мин. (заводская установка 8 с).

Установка сумеречного включения

Порог срабатывания прибора – 2 – 2000 лк, 2 лк – режим сумеречного света, 2000 лк режим дневного света (заводская установка).

Указания по техбезопасности



Перед началом любых работ, проводимых на светильнике, следует отключить напряжение!



При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому, в первую очередь, следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.



Монтажные работы по подключению сенсора относятся к категории работ с сетевым напряжением. Поэтому, при монтаже светильников, следует соблюдать указания и условия, указанные в инструкции по подключению. (

- VDE 0100, A- ÖVE-ÖNORM E8001-1,



- SEV 1000)

Принцип действия

Движение вызывает включение света, сигнал и т.п. для обеспечения Вашего удобства и безопасности. Встроенный пироэлектрический инфракрасный сенсор регистрирует невидимое тепловое излучение движущихся объектов (людей, животных и т.д.). Регистрируемое теплоизлучение преобразуется электронным способом в сигнал, который вызывает включение лампы. Если на пути имеются препятствия, например, стены или оконные стекла, то регистрация теплоизлучения не происходит, а следовательно не производится и включение светильника.

Установка радиуса действия

Благодаря большому диапазону перемещения по вертикали 70° можно свободно выбрать радиус действия от 2 до 12 м.

Регулировка

Примечание! Для обеспечения надежной работы сенсорный

светильник следует монтировать так, чтобы проводилась регистрация движущихся мимо объектов, а также исключать все заграждающие объекты (например, деревья, стены и т.д.). Радиус действия ограничен, если Вы подходите непосредственно к светильнику.

Применение

В том случае, если необходимо произвести включение светильника, независимо от теплоизлучающего объекта в зоне обнаружения, следует коротко нажать сетевой выключатель, расположенный внутри помещения (если есть). Таким образом светильник включается на установленное время. Погодные условия могут значительно влиять на работу светильника. При сильных порывах ветра, метели, дожде, граде может произойти ошибочное включение светильника, поскольку сенсор не может отличать резкие перепады температуры от источника тепла. Загрязнения на линзе (регистрирующая линза)можно удалять влажным сукном (не используя моющие средства).

Заявление о соответствии

Этoт прoдукт oтвeчaeт трeбoвaниям

- дирeктивы 2006/95/EG o низкoм нaпряжeнии

- дирeктивы 2004/108/EG oтнoситeльнo элeктрoмaгнитнoй

сoвмeстимoсти

- дирeктивы 2011/65/EG o примeнeнии мaтeриaлoв для

прoизвoдствa элeктричeскиx и элeктрoнныx издeлий, нe сoдeржaщиx врeдныx вeщeств

- директивы ЕС об отходах электрического и электронного

оборудования WEEE 2012/96/EG

Гарантийныe обязательства

Данное изделие фирмы STEINEL было с особой тщательностью изготовлено и испытано на работоспособность и безопасность эксплуатации согласно действующим предписаниям, и прошло выборочный контроль качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие недоброкачественности материала или в результате дефектов конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантия не распространяется на дефектные изнашивающиеся части, на повреждения и дефекты, возникшие в результате ненадлежащей эксплуатации, ухода или использования деталей других фирм. Фирма не несет ответственности за повреждения предметов третьих лиц, вызванных эксплуатацией изделия. Гарантия предоставляется только в том случае, если прибор присылается на соответствующую сервисную станцию в неразобранном виде с кратким описанием дефекта, кассовым чеком или счетом (дата покупки и штамп фирмы-дилера), хорошо упакованным.

Сервисное обслуживание:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшую сервисную мастерскую, чтобы узнать, возможен ли ремонт.

- 50 -

RUS

Page 27

- 53 -- 52 -

Технически данни

Мощност: макс. 100 W/E 27 Захранване: 230–240 V / 50-60 Hz Собствено потребление: 0,6 W Ъгъл на обхват на сензора: 180° със защита за пролазване под обхвата Диапазон на отклонение на сензора: 70° вертикално Обхват на сензора (в зависимост от настройките,

околната температура и посоката на доближаване): макс. 12 м Настройка на времето: 8 сек. – 35 мин. Настройка на светлочувствителността: 2-2000 лукса Вид защита, водоустойчив: IP 44 Клас защита: II Температурен диапазон: - 20 °C до + 50 °C Област на въртене: 130° хоризонтално

Проблеми при експлоатация

Сензорната лампа е без напрежение

■ Дефектен предпазител, не е включен, прекъснат кабел

■ Kъсо съединение

■ Нов предпазител, да се включи;

проводниците да се проверят с уред за напрежение

■ Да се проверят връзките

Сензорната лампа не се включва ■ При дневен режим, настройката

на светлочувствителността е на нощен режим

■ Осветителното тяло е дефектно

■ Прекъсвачът е изключен

■ Предпазител дефектен

■ Обхватът не е настроен целево

■ Настройката да се направи

наново

■ Осветителното тяло да се замени

■ Да се включи

■ Нов предпазител, евентуално да

се провери връзката

■ Да се регулира отново

Сензорната лампа не се изключва ■ Продължаващо движение в

обхвата

■ Да се провери обхвата и евентуално да се регулира отново, съответно да се покрие

Сензорната лампа включва произволно

■ Вятър движи дървета и храсти в обхвата

■ Засичане на автомобили на пътя

■ Внезапна промяна в температу-

рата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци

■ Обхватът да се промени съответно да се покрие

■ Обхватът да се промени, сензорът да се насочи по-надолу

■ Обхватът да се промени, мястото на монтаж да се измести

Промяна в обхвата на сензорната лампа

■ Различна околна температура ■ В студено време обхватът да се скъси със сваляне на сензора

■ В топло време сензорът да се насочи по-нагоре

Проблем Причина Решение

Сензорната лампа не се включва/изключва

■ Животни се движат в обхвата ■ Сензорът да се насочи по-нагоре или да се покрие целево; зоната да се промени, или да се покрие

Монтаж

L= фаза (обикновено черен, кафяв или сив) N= нула (обикновено син) PE = евентуален заземителенпроводник

(зелено/жълто)

Внимание: При необходимост, заземяващият проводник да се свърже с помощта на съответната (свободна) клема. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Важно: размяна на контактите може да доведе до повреда на уреда. Моля да имате предвид, че токовата верига трябва да бъде подсигурена с предпазител 10А. Минимална височина на монтаж: 1,70 м.

Указания за безопасност

 Преди да предприемете каквито и да е работи по

сензорната лампа, прекъснете електрическото захранване!

 При монтаж електрическата система трябва да е без

напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

 Монтажът на сензорната лампа изисква работа

с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания.

(D- VDE 0100,

- ÖVE-ÖNORM E8001-1, - SEV 1000)

Принцип на действие

Движението включва светлина, алармена система и много други. За вашия комфорт, за вашата сигурност. Интегрираният пироелектричен инфрачервен сензор засича невидимата топлина, излъчвана от движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и включва лампата. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване.

Настройка на обхвата

Голямата подвижност на сензора от 70° вертикално дава възможност за свободен избор на обхвата между 2 – 12 м.

Настройка

Важно! Най-сигурното засичане получавате, когато

монтирате или насочите уреда странично спрямо посоката на движение и нищо не пречи на видимостта на сензора (като напр. дървета, стени и т.н.). Обхватът е ограничен, когато се движите директно срещу лампата.

Експлоатация

Ако сензорната лампа трябва да се включи, независимо дали има източник на топлина в обхвата, се използва мрежовия ключ (доколкото такъв е наличен). Така сензорната лампа е активна за избраното време. Климатичните условия могат да влияят на функциите на сензорната лампа. При ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване, тъй като разликите в температурата не могат да бъдат отличени от източници на топлина. При замърсяване, обективът може да бъде почистен с влажна кърпа (без почистващ препарат).

Декларация за съответствие

Този продукт съответства на

- Директивата за ниско напрежение 2006/95/ЕО

- Директивата за електромагнитна съвместимост 2004/108/ЕО

- Директивата за ограничаване на вредните материали 2011/65/ЕО

- ОЕЕО Директива 2012/19/ЕО

Гаранция за функционалност

Този продукт на STEINEL е произведен с най-голямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. Steinel гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка или използване на чужди части. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в най-близкия заводски сервиз за възможностите за ремонт.

Функции

Настройка на времето

Продължителност на светене на сензорната лампа 8 сек. – 35 мин. (заводска настройка 8 сек.)

Настройка на светлочувствителността

Праг на задействане на уреда 2–2000 лукса, 2 лукса = нощен режим, 2000 лукса = дневен режим (заводска настройка).

Page 28

- 55 -- 54 -

中

技术参数

功率：最大 100 W/E 27 电源连接： 230 – 240 V/50 – 60 Hz 自身耗电量： 0.6 W 感应器感应角度： 180°，底部覆盖感应器转动范围：垂直 70°

感应器有效距离（取决于感应器设置、环境温度和接近方向）：最大12 m

时间设置： 8 秒 – 35 分钟亮度设置： 2 – 2000 Lux 保护形式，防喷溅水： IP 44 防护等级： II 温度范围： -20 °C 至 +50 °C 转动范围：水平方向 130°

运行故障

感应灯无电压 ■ 保险丝损坏，未接通，电线断路

■ 短路

■ 更新保险丝，打开电源开关，使用

试电笔检查电线

■ 检查接头

感应灯无法打开

■ 在日间模式下，亮度设置处于夜间

模式

■ 白炽灯损坏

■ 电源开关关闭

■ 保险丝损坏

■ 感应范围未进行针对性设置

■ 重新设置

■ 更换白炽灯

■ 打开

■ 更换保险丝，必要时检查连接

■ 重新调整

感应灯无法关闭

■ 感应范围内出现持续移动 ■ 检查范围，必要时重新调整或覆盖

感应器意外打开 ■ 风吹动感应范围内的树枝和灌木丛

■ 感应到街道上的汽车

■ 由于天气（风、雨、雪）或通风设

备排出的废气、敞开的窗户引起温度突然发生变化

■ 调整范围或覆盖

■ 调整范围，转入感应器

■ 改变范围，更改安装地点

更改感应灯有效距离

■ 其他环境温度 ■ 低温条件下通过转入缩短感应器有

效距离

■ 高温时则增大

故障原因解决方法

感应灯无法打开/关闭 ■ 动物在感应范围内移动 ■ 向上转动感应器或进行针对性

覆盖；调整或覆盖范围

安装

L=导电线（通常为黑色、棕色或灰色） N=零线（通常为蓝色） PE = 地线（绿色/黄色）

注意：需要时借助相应的（空闲）接线头接通地线。在电源线上可以安装用于开关的电源开关。重要：混淆接头可能导致设备损坏。务请注意，电路上须配有 10A 的线路保护开关以确保安全。最低安装高度：1.70 m。

安全性提示

 在感应灯上进行任何工作前均须断开电源！  安装时必须确保连接的电线无电压。因此，首先切断电

源，并使用试电笔检查是否存在电压。

 安装感应灯时涉及电源电压的相关工作，因此必须根据

国内通用的安装规定和连接条件执行专业工作。

(D- VDE 0100, A- ÖVE-ÖNORM E8001-1,



- SEV 1000)

原理

通过移动打开灯、警报和激活其他更多功能，确保您的舒适与安全。内置的热释电红外线检测器检测移动躯体（人类、动物等）发出的不可见的热辐射。感应到的热辐射转化为电能并自动打开感应灯。因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯。

有效距离设置

垂直转动范围达 70°，可自由选择 2 – 12 m 的有效距离。

调整

重要！将设备沿走动方向一侧安装或对齐且无障碍物（例如

树木、墙等）遮挡其视野时，移动感应效果最佳。如果直接走向感应灯，有效距离将受限。

使用

如需感应灯不通过感应范围内的热源打开，则短按室内电源开关（如果有）一次。感应灯即可在设置的时间内激活。天气条件可能影响感应灯的功能。因感应灯无法分辨突发性温度波动与热源，故强风暴、强降雪、强降雨以及冰雹天气可能导致错误打开。多功能镜头（感应镜头）脏污时可使用润湿的抹布（未使用清洁剂）进行清洁。

一致性声明

本品符合

- 低压指令 2006/95/EC

- EMC 指令 2004/108/EC

- RoHS 指令 2011/65/EC

- WEEE 指令 2012/19/EC

功能质保

该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为 36 个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损坏、未正确使用及保养造成的损失和损坏以及使用外购件未包含在质保范围内。此外，外购物品的间接损坏亦不属于质保范畴。仅当

将未拆卸的设备连同简要的故障说明、收款凭据或发票（

购买

日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保。

维修服务：

质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

功能

时间设置

感应灯亮灯时间 8 秒 – 35 分钟

（出厂设置 8 秒）

亮度设置

设备的响应阈值 2–2000 Lux， 2 Lux = 夜间模式， 2000 Lux = 日间模式（出厂设置）。
