Installation

Der Montageort sollte mindestens 50 cm von einer
anderen Leuchte entfernt sein, da Wärmestrahlung
zur Auslösung des Systems führen kann. Um die
angegebene Reichweite von 8 m zu erzielen, sollte
die Montagehöhe ca. 1,8 – 2,8 m betragen.

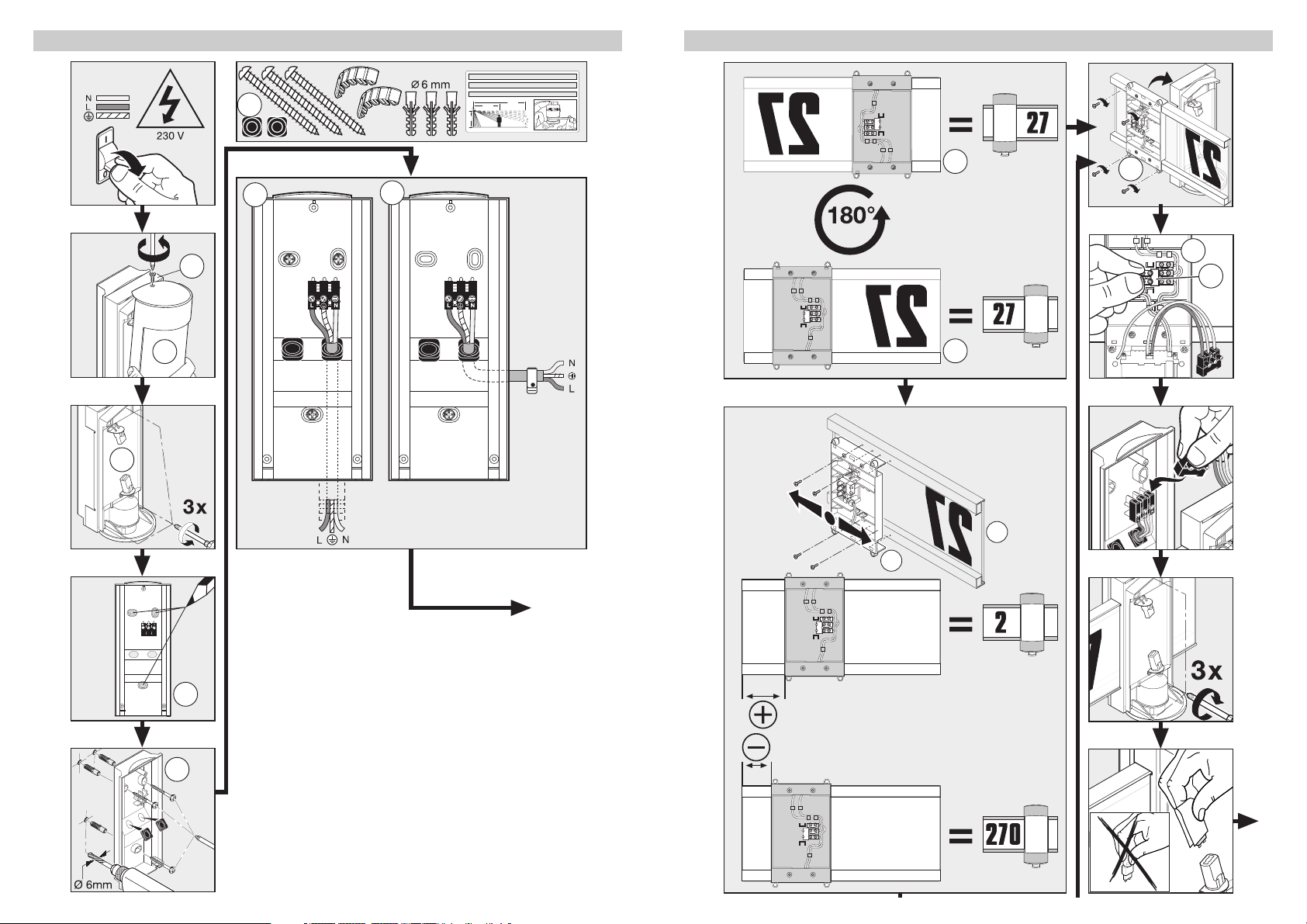

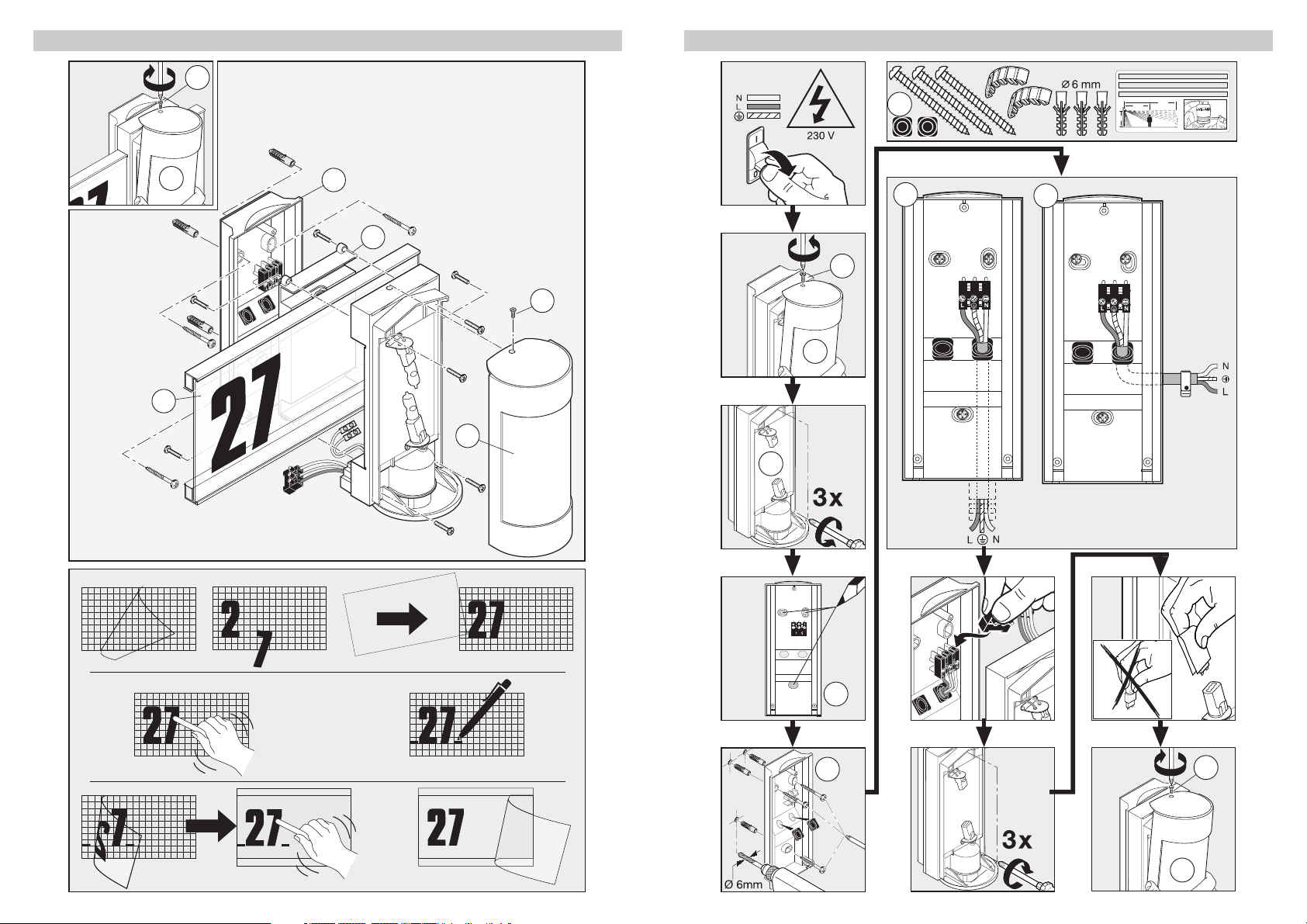

Anschluss der Netzzuleitung (s. Abb.)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz oder braun)
N = Nullleiter (meistens blau)
PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Span­nungsprüfer identifizieren; anschließend wieder

Gerätebeschreibung

 Leuchtenglas
 Glassicherungsschraube
 Leuchtengehäuse
 Wandhalter
 Dichtstopfen
 Netzanschluss Zuleitung Unterputz
 Netzanschluss Zuleitung Aufputz

Nur L 270 S:

 LED-Leuchtscheibe, 180° drehbar, je nach Montage

rechts oder links der Haustür

 Verschiebbarer Halter für LED-Leuchtscheibe zum

Justieren der Scheibe für 3-stellige Ziffern.

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen STEINEL-SensorLeuchte entgegenge­bracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorg­falt produziert, getestet und verpackt wurde.

D

Sicherheitshinweise

■ Vor allen Arbeiten am Gerät die Spannungszufuhr
unterbrechen!

■ Bei der Montage muss die anzuschließende elektri­sche Leitung spannungsfrei sein. Daher als Erstes
Strom abschalten und Spannungsfreiheit mit einem
Spannungsprüfer überprüfen.

Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachge­rechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen
STEINEL-SensorLeuchte.

■ Bei der Installation der SensorLeuchte handelt es
sich um eine Arbeit an der Netzspannung. Sie
muss daher fachgerecht nach den landesüblichen
Installationsvorschriften und Anschlussbedingungen
durchgeführt werden.
(

D

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Anschluss LED-Leuchtscheibe über Steckverbin-

dung an Leuchtengehäuse

 Sensoreinheit (entnehmbar zur komfortablen

Funktionseinstellung)

 Rastnase zum Entnehmen der Sensoreinheit
 Zeiteinstellung
 Dämmerungseinstellung
 Programmeinstellung
 Das Prinzip
 Justierung Erfassungsbereich
 Dauerlichtfunktion

spannungsfrei schalten. Phase (L), Nullleiter (N) und
Schutzleiter (PE) werden an die Lüsterklemme ange­schlossen.

Hinweis: In die Netzzuleitung kann selbstverständlich
ein Netzschalter zum Ein- und Ausschalten montiert
sein. Für die Funktion Dauerlicht ist dies Vorausset­zung (s. Kapitel Dauerlichtfunktion) .

Achtung: Die Leuchte darf erst nach vollständigem
Zusammenbau an das Netz angeschlossen werden,
um die Erdung aller Metallteile zu gewährleisten.

D

- 8 -

Nachdem der Wandhalter montiert und der Netzan­schluss vorgenommen ist, kann die SensorLeuchte in
Betrieb genommen werden. Auf der abnehmbaren
Sensoreinheit befinden sich die Stellregler zur Zeit-,
Dämmerungs- und Programmeinstellung. Nach Betä-

Funktionen ,,

- 9 -

  

tigen der Rastnase  mit einem Schlitz-Schrauben­dreher kann die Sensoreinheit zur komfortablen Ein­stellung entnommen werden. Dabei schaltet die
Leuchte automatisch auf Dauerlicht.

Ausschaltverzögerung
(Zeiteinstellung) 

(Werkseinstellung: 5 Sek.)

Stufenlos einstellbare Leuchtdauer von
5 sek. bis 15 min.

Einstellreger auf – gestellt = kürzeste Zeit (5 Sek.)
Einstellreger auf + gestellt = längste Zeit (15 min.)

Bei Einstellung des Erfassungsbereiches wird
empfohlen die kürzeste Zeit – zu wählen.

Programmeinstellung 

(Werkseinstellung: Programm 1)

Was ist Soft-Lichtstart ?

Die SensorLeuchte verfügt über eine Soft-Lichtstart­Funktion. Das bedeutet, dass das Licht beim Ein­schalten nicht direkt auf maximale Leistung schaltet,

sondern die Helligkeit innerhalb einer Sekunde lang­sam bis zu 100 % hochgeregelt wird. Ebenso wird
das Licht beim Ausschalten langsam heruntergeregelt.

* Hinweis zu Komfort-Sparprogramm Glühlampe :
In der SensorLeuchte ist keine Uhr integriert, die Mitte

der Nacht wird nur über die Länge der Dunkelphasen
ermittelt. Daher ist es für eine einwandfreie Funktion
wichtig, dass die SensorLeuchte während dieser Zeit
dauerhaft mit Spannung versorgt wird. Während der
ersten Nacht (Einmessphase) ist die Grundhelligkeit
komplett aktiv. Die Werte werden netzausfallsicher
gespeichert.

Wir empfehlen, die Spannung im Programm nicht
zu unterbrechen. Die Werte werden über mehrere
Nächte ermittelt, daher sollte im evtl. Fehlerfall über
mehrere Nächte beobachtet werden, ob sich die Aus­schaltzeit der SensorLeuchte in Richtung Mitternacht
verändert.

Was ist Grundhelligkeit ?

Grundhelligkeit ermöglicht eine nächtliche Dauerbe­leuchtung mit ca. 25 % Lichtleistung. Erst bei Bewe­gung im Erfassungsbereich wird das Licht (für die

eingestellte Zeit, s. Ausschaltverzögerung ) auf max­imale Lichtleistung (100 %) geschaltet. Danach schaltet
die Leuchte wieder auf Grundhelligkeit (ca. 25 %).

Standardprogramm Glühlampe:

●

Soft-Lichtstart / keine Grundhelligkeit

●

LED-Leuchtscheibe AN ab eingestelltem
Dämmerungswert (L 270 S)

Komfortprogramm Glühlampe:

●

Soft-Lichtstart + Grundhelligkeit

●

LED-Leuchtscheibe AN ab eingestelltem
Dämmerungswert (L 270 S)

Komfort-Sparprogramm Glühlampe:

●

Soft-Lichtstart + Grundhelligkeit
bis Mitte der Nacht *

●

LED-Leuchtscheibe AN ab eingestelltem
Dämmerungswert bis Mitte der Nacht (L 270 S)

Normal-Programm:

●

Kein Soft-Lichtstart / keine Grundhelligkeit

●

LED-Leuchtscheibe AN nur bei Bewegung (L 270 S)

Dämmerungseinstellung
(Ansprechschwelle) 

(Werkseinstellung:
Tageslichtbetrieb 2000 Lux)

Stufenlos einstellbare Ansprechschwelle des Sensors
von 2 – 2000 Lux.

Einstellregler auf gestellt = Tageslichtbetrieb
ca. 2000 Lux.
Einstellregler auf gestellt = Dämmerungsbetrieb
ca. 2 Lux.

Zur Einstellung des Erfassungsbereiches bei Tageslicht
ist der Einstellregler auf (Tageslichtbetrieb) zu
stellen.

5 sek. – 15 min.

2 – 2000 Lux

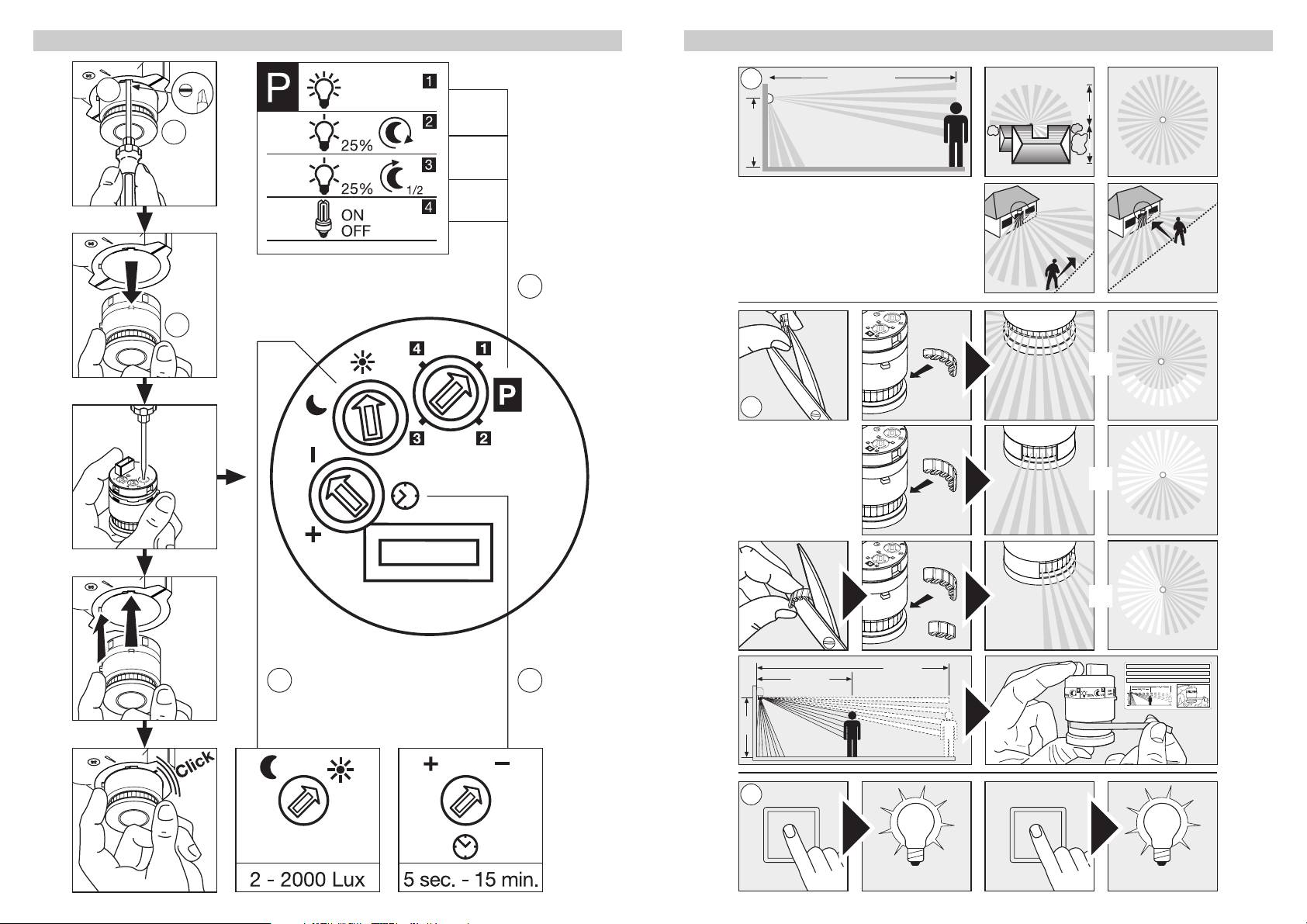

1

2

3

3

4

3

Das Prinzip

Der integrierte Hochleistungs-Infrarot-Sensor besteht
aus einem 360° Doppelsensor, der die unsichtbare
Wärmestrahlung von sich bewegenden Körpern
(Menschen, Tieren etc.) erfasst.

Diese so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet die Leuchte automatisch
ein. Durch Hindernisse wie z.B. Mauern oder Glas­scheiben wird keine Wärmestrahlung erkannt,es
erfolgt also auch keine Schaltung. Es wird ein Erfas-



sungswinkel von 360° mit einem Öffnungswinkel von
90° erreicht. Feldüberwachung unterhalb des Sensors
gewährleistet einen Unterkriechschutz.

Wichtig: Die sicherste Bewegungserfassung haben
Sie, wenn die SensorLeuchte seitlich zur Gehrichtung
montiert wird und keine Hindernisse (wie z. B. Bäume,
Mauern etc.) die Sicht des Sensors behindern.
Die Reichweite ist eingeschränkt, wenn Sie direkt auf
die Leuchte zugehen.

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert,
sind neben dem einfachen Ein- und Ausschalten
folgende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1 x AUS und AN.
Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in den Sensorbetrieb über.



Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt (rote LED leuchtet
hinter der Linse). Anschließend geht sie automatisch
wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in
den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell
hintereinander erfolgen (im Bereich 0,5 – 1 Sek.).

Justierung Erfassungsbereich

Je nach Bedarf kann der Erfassungsbereich einge­schränkt werden. Die beiliegenden Abdeckblenden
dienen dazu, beliebig viele Linsensegmente abzu­decken. Somit werden Fehlschaltungen durch z. B.
Autos, Passanten etc. ausgeschlossen oder Gefah-



renstellen gezielt überwacht. Die Abdeckblenden
können entlang der vorgenuteten Einteilungen in
der Senkrechten getrennt werden. Danach werden
sie einfach auf die Linse gesteckt.

Betrieb/Pflege

Die SensorLeuchte eignet sich zum automatischen
Schalten von Licht. Witterungseinflüsse können die
Funktion der SensorLeuchte beeinflussen, bei starken
Windböen, Schnee, Regen, Hagel kann es zu einer
Fehlauslösung kommen, da die plötzlichen Tempera-

turschwankungen nicht von Wärmequellen unter­schieden werden können. Die Erfassungslinse kann
bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.

Technische Daten

Leistung: max. 2 x 40 Watt / G9

LED-hinterleuchtete Glasscheibe ca 1 W (L 270 S)
Spannung: 230 – 240 V, 50 Hz
Erfassungswinkel: 360° mit 90° Öffnungswinkel und Unterkriechschutz
Reichweite des Sensors: max. 8 m rundum
Zeiteinstellung: 5 Sek. – 15 Min.
Dämmerungseinstellung: 2 – 2000 Lux
Programmeinstellung: Standardprogramm Glühlampe:

●

Soft-Lichtstart / keine Grundhelligkeit

●

LED-Leuchtscheibe AN ab eingestelltem Dämmerungswert (L 270 S)

Komfortprogramm Glühlampe:

●

Soft-Lichtstart + Grundhelligkeit

●

LED-Leuchtscheibe AN ab eingestelltem Dämmerungswert (L 270 S)

Komfort-Sparprogramm Glühlampe:

●

Soft-Lichtstart + Grundhelligkeit bis Mitte der Nacht

●

LED-Leuchtscheibe AN ab eingestelltem Dämmerungswert
bis Mitte der Nacht (L 270 S)

Normal-Programm:

●

kein Soft-Lichtstart / keine Grundhelligkeit

●

LED-Leuchtscheibe AN nur bei Bewegung (L 270 S)

Dauerlicht: schaltbar (4 Std.) Voraussetzung:

angeschlossener Schalter in Netzzuleitung
Schutzart: IP 44 (spritzwassergeschützt)
Temperaturbereich: - 20° C bis + 50° C

Konformitätserklärung

Dieses Produkt erfüllt die

- Niederspannungrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

4

3

2

1

D

- 10 -

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt her­gestellt, funktions- und sicherheitsgeprüft nach gel­tenden Vorschriften und anschließend einer Stichpro­benkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir besei­tigen Mängel, die auf Material- oder Fabrikationsfeh­lern beruhen, die Garantieleistung erfolgt durch
Instandsetzung oder Austausch mangelhafter Teile
nach unserer Wahl. Eine Garantieleistung entfällt für
Schäden an Verschleißteilen sowie für Schäden und
Mängel, die durch unsachgemäße Behandlung oder
Wartung auftreten. Weitergehende Folgeschäden an

fremden Gegenständen sind ausgeschlossen.
Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation einge­sandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch
repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste
Servicestation senden.

SensorLeuchte schaltet
unerwünscht ein

SensorLeuchte
Reichweitenveränderung

Rote LED blinkt schnell

■ Wind bewegt Bäume und
Sträucher im Erfassungsbereich

■ Erfassung von Autos auf der
Straße

■ plötzliche Temperaturverän­derung durch Witterung (Wind,
Regen, Schnee) oder Abluft aus
Ventilatoren, offenen Fenstern

■ Bereich umstellen

■ Bereich umstellen

■ Bereich verändern,

Montageort verlegen

■ andere Umgebungs­temperaturen

■ Erfassungsbereich durch
Abdeckschalen genau einstellen

■ interne Sicherung aktiviert ■ SensorLeuchte aus- und nach
5 Sek. wieder einschalten

LED-Leuchtscheibe schaltet nicht

■ Klemme nicht ganz eingerastet ■ Klemme fest zusammendrücken

LED-Leuchtscheibe trotz
Dunkelheit aus

■ Programm 3 oder 4 gewählt ■ Programm ändern

Betriebsstörungen

SensorLeuchte ohne Spannung

SensorLeuchte schaltet nicht ein

SensorLeuchte schaltet nicht aus

Störung

■ Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

■ Kurzschluss

■ neue Sicherung, Netzschalter

einschalten; Leitung mit
Spannungsprüfer überprüfen

■ Anschlüsse überprüfen

■ bei Tagesbetrieb, Dämmerungs-

einstellung steht auf Nachtbetrieb

■ Glühlampe defekt

■ Netzschalter AUS

■ Sicherung defekt

■ Erfassungsbereich nicht gezielt

eingestellt

■ interne elektrische Sicherung

wurde aktiviert
(rote LED blinkt schnell)

■ Netzanschlussklemme

nicht richtig aufgesteckt

■ neu einstellen (Regler )

■ Glühlampe austauschen

■ Einschalten

■ neue Sicherung,

evtl. Anschluss überprüfen

■ neu justieren

■ SensorLeuchte aus- und nach

ca. 5 Sek. wieder einschalten

■ Klemme fest zusammendrücken

■ dauernde Bewegung im

Erfassungsbereich

■ Sensoreinheit ist nicht

eingerastet

■ Bereich kontrollieren und evtl.
neu justieren

■ Sensoreinheit mit leichtem
Druck einrasten

Grundhelligkeit geht nicht wie
gewünscht um ca. Mitternacht aus

■ externe Lichtquelle
(z. B. anderer Bewegungsmelder
oder -leuchte) schaltet die
SensorLeuchte inaktiv

■ SensorLeuchte gegen das
fremde Licht abschotten,
SensorLeuchte mehrere Tage
beobachten, sie benötigt einige
Zeit, um sich wieder auf den
richtigen Wert einzustellen

SensorLeuchte schaltet nicht
komplett aus

■ Grundhelligkeit gewählt ■ Programmwahlschalter auf 1

Ursache Abhilfe

- 11 -

The SensorLight can be put into operation after installing
the wall mount and connecting the light to the mains
power supply. The removable sensor unit accommo­dates dials for selecting the time, twilight and pro­gramme settings. After pressing the engagement lug



Functions

,,

- 13 -

  

with a flat-bladed screwdriver, the sensor unit can be
removed for ease of setting. When the sensor is
removed, the light automatically switches to constant
output.

Switch-off delay
(time setting)



(factory setting: 5 sec.)

Light ON time can be adjusted continuously from
5 sec. to 15 min.

Control dial set to – = shortest time (5 sec.)
Control dial set to + = longest time (15 min.)

To set the detection zone,
it is recommended to select the shortest time –.

Programme setting



(factory setting: programme 1)

What is soft light start?

The SensorLight comes with a soft light start function.
This means that when the light is switched ON, it does
not go directly to maximum output but gradually

increases brightness to 100 % over the space of one
second. Brightness is also gradually reduced when the
light is switched OFF.

* Note on Comfort economy programme with filament
bulb :

The sensor light does not have any integrated clock. The
middle of the night is only determined on the basis of
the length of darkness phases. To work perfectly, there­fore, it is important for the SensorLight to be permanent­ly connected to the power supply during this period.
During the first night (calibration phase) basic brightness
remains activated throughout the night. Values remain
saved even in the event of mains power failure.

We recommend not to interrupt the power supply in pro­gramme . As the values are determined over several
nights, the SensorLight should, in the event of any fault,
be observed over several nights to ascertain whether the
switch-off time moves towards midnight.

What is basic brightness?

Basic brightness provides continuous night-time illumin­ation at approx. 25 % light output. The light is only
switched to 100 % output (for the time selected, see

switch-off delay

)

when movement occurs in the
detection zone. The light then return to basic brightness
(approx. 25 %).

Standard programme, filament bulb:

●

Soft light start / no basic brightness

●

LED illuminated panel ON when ambient light level
reaches twilight setting (L 270 S)

Comfort programme, filament bulb:

●

Soft light start + basic brightness

●

LED illuminated panel ON when ambient light level
reaches twilight setting (L 270 S)

Comfort economy programme, filament bulb:

●

Soft light start + basic brightness
to middle of the night *

●

LED illuminated panel ON from twilight
setting to middle of the night (L 270 S)

Normal programme:

●

No soft light start / no basic brightness

●

LED illuminated panel ON only in response to
movement (L 270 S)

Twilight setting
(response threshold)



(factory setting:
daylight operation 2000 lux)

The sensor's response threshold can be infinitely varied
from 2 – 2000 lux.

Control dial set to = daylight operation
approx. 2000 lux.
Control dial set to = night-time operation
approx. 2 lux.

To adjust the detection zone in daylight, the control dial
must be set to (daylight operation).

5 sec. – 15 min.

2 - 2000 lux

1

2

3

3

4

3

Installation

The site of installation should be at least 50 cm away
from another light because heat radiated from it may
activate the system. To obtain the specified reach of
8 m, the sensor should be installed at a height of
approx. 1.8 – 2.8 m.

Connecting the mains supply lead (see illustration)

The mains lead consists of a 3 phase cable.

L = phase conductor (usually black or brown)
N = neutral conductor (usually blue)
PE = protective earth conductor (green/yellow)

System components



Glass shade



Glass shade locking screw



Light housing



Wall mount



Sealing plug



Mains power supply lead, concealed



Mains power supply lead, surface-mounted

L 270 S only:



LED illuminated panel, turns through 180° for installing
on the right or on the left of the front door



Movable holder for LED illuminated panel permitting
adjustment for 3-digit numbers.

Installation instructions

Dear Customer,

Congratulations on purchasing your new STEINEL
SensorLight and thank you for the confidence you have
shown in us. You have chosen a high-quality product
that has been manufactured, tested and packed with the
greatest care.

GB

Safety warnings

■

Disconnect the power supply before attempting any
work on the unit

.

■

During installation, the electrical wiring you are con­necting must be dead. Therefore, switch off
the power first and use a voltage tester to make sure
the wiring is off circuit.

Please familiarise yourself with these instructions before
attempting to install the SensorLight because prolonged
reliable and trouble-free operation will only be ensured if
it is fitted properly.
We hope your new STEINEL SensorLight will bring you
lasting pleasure.

■

Installing the SensorLight involves work on the mains
voltage supply. This work must therefore be carried
out professionally in accordance with the applicable
national wiring regulations and electrical operating
conditions.
(D-VDE 0100,A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



LED illuminated panel plugs into light housing



Sensor unit (removes for ease of setting functions)



Engagement lug for removing sensor unit



Time setting



Twilight setting



Programme setting



Principle



Adjusting the detection zone



Manual override

with an aperture angle of 90°. A sneak-by guard ensures
coverage below the sensor.

Important: The most reliable way of detecting motion is to
install the SensorLight with the sensor aimed across the
direction in which a person would walk and by ensuring
that no obstacles (such as trees and walls, for example)
obstruct the line of sensor vision.
Reach is limited when walking directly towards the light.

If you are in any doubt, identify the conductors using a
voltage tester; then switch off the power again. Connect
phase (L), neutral (N) and protective earth conductor
(PE) to the terminal block.

Note: A mains switch for switching the unit ON and OFF
may of course be installed in the mains supply lead. A
mains switch is required for the manual override function
(see Manual override function)

.

Important: To ensure that all metal parts are earthed,
the light must only be connected to the mains power
supply once it is fully assembled.

- 12 -

GB

Principle

The integrated high-performance infrared sensor is
equipped with a double 360° sensor that detects the
invisible heat emitted by moving objects (persons,
animals etc.).

The heat detected in this way is converted electronically
into a signal that switches the light ON automatically. Heat
is not detected through obstacles, such as walls or panes
of glass. Heat radiation of this type will, therefore, not trig­ger the sensor. The unit achieves a coverage angle of 360°



Functional Warranty

This STEINEL product has been manufactured with
great care, tested for proper operation and safety in
accordance with applicable regulations and then sub­jected to random sample inspection. STEINEL guaran­tees that it is in perfect condition and proper working
order. The warranty period is 36 months, starting on the
date of sale to the consumer. We will remedy defects
caused by material flaws or manufacturing faults. The
warranty will be met by repair or replacement at our own
discretion. The warranty shall not cover damage to wear
parts, damage or defects caused by improper treatment
or maintenance. Further consequential damage to exter­nal items is excluded.

Claims under warranty shall only be accepted if the
product is sent fully assembled and well packed com­plete with a brief description of the fault, a receipt or
invoice (date of purchase and dealer's stamp) to the
appropriate service centre.

Repair Service:

Our Customer Service Department will
repair faults not covered by warranty or
after the warranty period. Please send
the product well packed to your near­est Service Centre.

SensorLight switching ON when
it should not

Change in SensorLight reach

Red LED flashing rapidly

■

Wind is moving trees and bushes
in the detection zone

■

Cars in the street are being
detected

■

Sudden temperature change due
to weather (wind, rain, snow) or air
expelled from fans, open
windows

■

Change detection zone

■

Change detection zone

■

Change detection zone,
change site of installation

■

Differing ambient temperatures

■

Use shrouds to define detection
zone precisely

■

Internal fuse activated

■

Switch SensorLight OFF and back
ON again after 5 sec.

LED illuminated panel not operating

■

Terminal not pushed in all the way■Firmly press terminal together

LED illuminated panel OFF although
it is dark

■

Programme 3 or 4 selected

■

Change programme

Troubleshooting

SensorLight without power

SensorLight will not switch ON

SensorLight will not switch OFF

Malfunction

■

Fuse faulty, not switched ON,
break in wiring

■

Short circuit

■

Fit new fuse; switch ON mains
switch; check wiring with voltage
tester

■

Check connections

■

Twilight control set to night-time
during daytime operation

■

Bulb faulty

■

Power switch OFF

■

Fuse faulty

■

Detection zone not properly
targeted

■

Internal electrical fuse has
been activated
(red LED flashing rapidly)

■

Mains terminal not connected
properly

■

Re-adjust (control )

■

Change bulb

■

Switch ON

■

New fuse, check connection if
necessary

■

Re-adjust

■

Switch SensorLight OFF and back
ON again after 5 sec.

■

Firmly press terminal together

■

Continued movement within the
detection zone

■

Sensor unit is not properly
engaged

■

Check detection zone and re­adjust if necessary

■

Lightly press sensor unit to clip it
into place

Basic brightness does not go out at
about midnight as desired

■

External light source
(e.g. other motion detector or
light) inactivating the SensorLight

■

Shade SensorLight from extrane­ous light, observe SensorLight for
several days as it takes time to
return to the correct value

SensorLight will not switch OFF
completely

■

Basic brightness selected

■

Turn programme selector
dial to 1

Cause Remedy

- 15 -

Manual override function

If a mains switch is installed in the mains supply lead,
the light is capable of the following functions in addition
to the simple ON/OFF function:

Sensor operation

1) Switch light ON (when light is OFF):

Turn switch OFF and ON once.
Light stays ON for the period selected.

2) Switch light OFF (when light is ON):

Turn switch OFF and ON once.
The light goes out or switches over to sensor mode.



Manual override

1) Activate manual override:

Turn switch OFF and ON twice. The light is set to stay
ON for 4 hours (red LED lights up behind lens). Then it
returns automatically to sensor mode (red LED off).

2) Deactivate manual override:

Turn switch OFF and ON once. The light goes out or
switches over to sensor mode.

Important:

The switch should be actuated in rapid succession
(in the 0.5 – 1 sec. range).

Adjusting the detection zone

The detection zone can be limited to suit requirements.
The shrouds supplied with the light can be used to mask
out as many lens segments as you wish. This prevents
the light from being activated unintentionally, e.g. by
cars, passers-by etc., and allows you to target danger



spots. The shrouds can be cut along the pre-grooved
vertical divisions. Then you simply clip them onto the
lens.

Operation / Maintenance

The SensorLight is suitable for switching light ON auto­matically. Weather conditions may affect the way the
SensorLight functions. Strong gusts of wind, snow, rain
or hail may cause the light to come ON when it is not
wanted because the sensor is unable to distinguish sud-

den changes of temperature from sources of heat.
The detector lens may be cleaned with a damp cloth
if it gets dirty (do not use cleaning agents).

Technical specifications

Wattage: 2 x 40 Watt max. / G9

LED back-lit glass panel, approx. 1 W (L 270 S)
Voltage: 230 – 240 V/50 Hz
Angle of coverage: 360° with 90° angle of aperture and sneak-by guard
Sensor reach: 8 m max. all round
Time setting: 5 sec. – 15 min.
Twilight setting: 2 – 2000 lux
Programme setting: Standard programme, filament bulb:

●

Soft light start / no basic brightness

●

LED illuminated panel ON when ambient light level reaches twilight setting (L 270 S)

Comfort programme, filament bulb:

●

Soft light start + no basic brightness

●

LED illuminated panel ON when ambient light level reaches twilight setting (L 270 S)

Comfort economy programme, filament bulb:

●

Soft light start + basic brightness to middle of the night

●

LED illuminated panel ON from twighlight setting to middle of the night (L 270 S)

Normal programme:

●

No soft light start / no basic brightness

●

LED illuminated panel ON only in response to movement (L 270 S)

Manual override: selectable (4 hours) provided

switch is connected in mains supply lead
Enclosure: IP 44 (splashproof)
Temperature ranging from: - 20° C to + 50° C

Declaration of conformity

4

3

2

1

- 14 -

This product complies with

- Low Voltage Directive 2006/95/EC

- EMC Directive 2004/108/EC

GB

36

Après avoir monté le support mural et branché la lampe à
détecteur au secteur, vous pouvez la mettre en service. Les
boutons de réglage de la temporisation, de la crépusculari­té et du programme se trouvent sur le détecteur amovible.
Après avoir actionné le cran



avec un tournevis plat, vous

Fonctionnement , ,

- 17 -

  

pouvez retirer le détecteur pour faciliter le réglage. La
lampe passe automatiquement en éclairage permanent.

Temporisation de l'extinction
(minuterie)



(réglage effectué en usine : 5 s)

Durée d'éclairage réglable en continu de 5 s à 15 min.

Bouton de réglage positionné sur – = durée la plus courte
(5 s)
Bouton de réglage positionné sur + = durée la plus longue
(15 min.)
Pendant le réglage de la zone de détection, il est recom­mandé de sélectionner la durée la plus courte –.

Réglage du programme



(réglage d'usine : programme 1)

Qu'est-ce que l'allumage en douceur ?

La lampe à détecteur est équipée d'une fonction d'alluma­ge en douceur. Ceci signifie qu'au moment de l'allumage la
lumière ne s'enclenche pas directement à sa puissance

maximum, mais que sa clarté augmente progressivement
pour atteindre 100 % en l'espace d'une seconde. De mê­me, la lumière diminue lentement lors de la désactivation.

* Note sur le programme économique Confort Lampe à
incandescence :

La lampe à détecteur n'a pas d'horloge et identifie le milieu
de la nuit uniquement au moyen de la durée des phases
d'obscurité. Pour assurer un fonctionnement impeccable, il
est donc important que la lampe à détecteur soit en perma­nence sous tension pendant cette période. Pendant la pre­mière nuit (phase d'étalonnage), la luminosité de base est
active en permanence. Les valeurs sont mémorisées avec
une protection contre toute panne de courant.

Lorsque la lampe est réglée sur le programme , nous
conseillons de ne pas couper l'alimentation. Le calcul des
valeurs se fait sur plusieurs nuits et, en cas d'erreur éven­tuelle ou supposée, il faut observer la lampe à détecteur
pendant plusieurs nuits pour voir si l'heure d'arrêt se rap­proche de minuit.

Qu'est-ce que la luminosité de base ?

La luminosité de base permet un éclairage nocturne per­manent avec une puissance d'environ 25 %. L'appareil ne
passe à la puissance maximum (100 %) (pour la durée

réglée, cf. temporisation de l'extinction



) que lorsqu'il
détecte un mouvement dans la zone de détection. La lam­pe repasse ensuite en luminosité de base (env. 25 %).

Programme standard Lampe à incandescence :

●

Allumage en douceur / pas de luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE à partir d'une valeur
de crépuscularité réglée (L 270 S)

Programme Confort Lampe à incandescence :

●

Allumage en douceur + luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE à partir d'une valeur
de crépuscularité réglée (L 270 S)

Programme économique Confort
Lampe à incandescence :

●

Allumage en douceur + luminosité de base
jusqu'au milieu de la nuit*

●

Vitre lumineuse à DEL ALLUMÉE de la valeur crépusculaire
réglée jusqu'au milieu de la nuit (L 270 S)

Programme normal :

●

Pas d'allumage en douceur / pas de luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE uniquement en cas
de mouvement (L 270 S)

Réglage de crépuscularité
(seuil de réaction)



(réglage effectué en usine :
fonctionnement diurne 2000 lux)

Seuil de réaction du détecteur réglable en continu de
2 – 2000 lux.

Bouton de réglage positionné sur = fonctionnement
diurne env. 2000 lux.
Bouton de réglage positionné sur = fonctionnement
crépusculaire env. 2 lux.

Pour le réglage de la zone de détection en lumière du jour
il faut placer le bouton de réglage sur (fonctionnement
diurne).

5 s – 15 min

2 – 2000 lux

1

2

3

3

4

3

Installation

Il faut monter l'appareil à 50 cm au moins de toute lampe
dont la chaleur pourrait entraîner un déclenchement intem­pestif du détecteur. Pour obtenir la portée indiquée de 8 m,
il faut monter le détecteur à une hauteur de 1,8 – 2,8 m
environ.

Branchement de la conduite secteur (v. ill.)

La conduite secteur est composée d'un câble à 3 conduc­teurs :

L = phase (généralement noir ou marron)
N = neutre (généralement bleu)
PE = conducteur de terre (vert/jaune)

Le principe

Le détecteur infrarouge hautes performances intégré est
composé d'un détecteur double à 360° qui détecte le
rayonnement de chaleur invisible émis par les corps en
mouvement (personnes, animaux, etc.).

Ce rayonnement de chaleur capté est ensuite traité par un
système électronique qui met en marche la lampe. Les
obstacles comme les murs ou les vitres s'opposent à la
détection du rayonnement de chaleur et empêchent toute
commutation. Le détecteur couvre un angle de détection



Description de l'appareil



Globe



Vis de blocage du globe



Boîtier de lampe



Support mural



Bouchon d'étanchéité



Raccordement au secteur, conduite d'alimentation
à pose encastrée



Raccordement au secteur, conduite d'alimentation
à pose en saillie

Seulement L 270 S :



Vitre lumineuse à DEL, orientable de 180°, en fonction
du montage à droite ou à gauche de la porte d'entrée

Instructions de montage

Cher client,

Nous vous remercions de la confiance que vous avez
témoignée à STEINEL en achetant cette lampe à détecteur.
Vous avez choisi un article de très grande qualité, fabriqué,
testé et conditionné avec le plus grand soin.

F

Consignes de sécurité

■

Avant toute intervention sur l'appareil, couper l'alimenta­tion électrique !

■

Pendant le montage, les conducteurs à raccorder doi­vent être hors tension. Il faut donc d'abord couper le
courant et s'assurer de l'absence de courant à l'aide
d'un testeur de tension.

Avant de l'installer, veuillez lire attentivement ces instruc­tions de montage. En effet, seules une installation et une
mise en service correctement effectuées garantissent dura­blement un fonctionnement impeccable et fiable.
Nous souhaitons que votre nouvelle lampe à détecteur vous
apporte entière satisfaction.

■

L'installation de la lampe à détecteur implique une
intervention sur le réseau électrique et doit donc être
effectuée correctement et conformément à la norme
NF C-15100.



Support amovible pour vitre lumineuse à DEL permet­tant de régler la vitre pour les nombres à trois chiffres.



Branchement de la vitre lumineuse à DEL à un
connecteur à l'intérieur du boîtier de la lampe



Détecteur (amovible pour faciliter le réglage des
fonctions)



Cran à actionner pour enlever le détecteur



Temporisation



Réglage de crépuscularité



Réglage du programme



Le principe



Ajustage de la zone de détection



Fonction d'éclairage permanent

de 360° et une ouverture angulaire de 90°. La surveillance
du champ situé sous le détecteur assure une protection au
ras du mur.

Important : La détection des mouvements est la plus fiable
quand la lampe à détecteur est montée perpendiculaire­ment au sens de passage et qu'aucun obstacle
(arbre, mur, etc.) n'obstrue son champ de visée.
La portée est réduite si vous vous dirigez directement
vers la lampe.

En cas de doute, il faut identifier les câbles avec un testeur
de tension puis les remettre hors tension. Raccorder la pha­se (L), le neutre (N) et la terre (PE) au domino.

Note : il est bien sûr possible de monter sur la conduite
secteur un interrupteur permettant la mise en ou hors cir­cuit de l'appareil. Ceci est indispensable pour le fonctionne­ment en éclairage permanent (v. chapitre Fonction éclairage
permanent)

.

Important : La lampe ne doit être raccordée au réseau
qu'après montage complet, afin de garantir la mise à la
terre de toutes les pièces métalliques.

- 16 -

F

Service après-vente et garantie

Ce produit STEINEL a été fabriqué avec le plus grand soin.
Son fonctionnement et sa sécurité ont été contrôlés suivant
des procédures fiables et il a été soumis à un contrôle final
par sondage. STEINEL garantit un état et un fonctionne­ment irréprochables. La durée de garantie est de 36 mois et
débute au jour de la vente au consommateur. Nous remé­dions aux défauts provenant d'un vice de matière ou de
construction. La garantie sera assurée à notre discrétion
par réparation ou échange des pièces défectueuses. La
garantie ne s'applique ni aux pièces d'usure, ni aux dom­mages et défauts dus à une utilisation ou maintenance
incorrectes. Les dommages indirects dépassant le cadre
initial et concernant des objets étrangers sont exclus de la
garantie.

La garantie ne s'applique que si l'appareil non démonté est
retourné à la station de service après-vente la plus proche,
dans un emballage adéquat, accompagné d’une brève des­cription du défaut et d'un ticket de caisse ou d'une facture
portant la date d'achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine
effectue également les réparations non
couvertes par la garantie ou survenant
après l'expiration de celle-ci. Veuillez
envoyer le produit correctement emballé à
la station de service après-vente la plus proche.

Allumage intempestif de la lampe à
détecteur

La portée de la lampe à détecteur
change

La DEL rouge clignote rapidement

■

Le vent agite des arbres et des
arbustes dans la zone de détection

■

Détection de voitures passant sur
la chaussée

■

Variations subites de température
dues aux intempéries (vent, pluie,
neige) ou à des courants d'air
provenant de ventilateurs ou de
fenêtres ouvertes

■

Modifier la zone

■

Modifier la zone

■

Modifier la zone, monter l'appareil
à un autre endroit

■

Variations de la température
ambiante

■

Réglage de précision de la zone de
détection par caches enfichables

■

Le fusible intégré à la lampe
est activé

■

Eteindre la lampe à détecteur et la
rallumer après env. 5 s

La vitre lumineuse à DEL ne commute
pas

■

La borne n'est pas entièrement
enclenchée

■

Bien enfoncer la borne

La vitre lumineuse à DEL est éteinte
malgré l'obscurité

■

Programme 3 ou 4 sélectionné

■

Modifier le programme

Dysfonctionnements

La lampe à détecteur n'est pas sous
tension

La lampe à détecteur ne s'allume pas

La lampe à détecteur ne s'éteint pas

Problème

■

Fusible défectueux, appareil hors
circuit, câble coupé

■

Court-circuit

■

Changer le fusible défectueux,
mettre l'interrupteur en circuit ;
vérifier le câble à l'aide d'un testeur
de tension

■

Vérifier le branchement

■

Pendant la journée, le réglage de cré­puscularité est en position nocturne

■

Ampoule défectueuse

■

Interrupteur en position ARRÊT

■

Fusible défectueux

■

Réglage incorrect de la zone de
détection

■

Le fusible intégré à la lampe est
activé (la DEL rouge clignote
rapidement)

■

La borne de raccordement au sec­teur n'est pas bien branchée

■

Régler à nouveau (bouton

)

■

Changer l'ampoule

■

Mettre en circuit

■

Changer le fusible, éventuellement
vérifier le branchement

■

Régler à nouveau

■

Eteindre la lampe à détecteur et la
rallumer après env. 5 s

■

Bien enfoncer la borne

■

Mouvement continu dans la zone
de détection

■

Le détecteur n'est pas encliqueté

■

Contrôler la zone de détection,
éventuellement la régler à nouveau

■

Encliqueter le détecteur en exer­çant une légère pression

La luminosité de base ne s'éteint pas
comme souhaité aux environs de
minuit

■

Une source lumineuse externe (un
autre détecteur de mouvement ou
une lampe, p. ex.) désactive la lam­pe à détecteur

■

Protéger la lampe à détecteur con­tre la lumière externe et l'observer
plusieurs jours, car elle a besoin
d'un certain temps pour se régler
de nouveau sur la valeur correcte

La lampe à détecteur ne s'éteint pas
complètement

■

Luminosité de base sélectionnée■Sélecteur de programmes sur 1

Cause Remède

- 19 -

Fonction éclairage permanent

Si un interrupteur est installé sur la conduite secteur, en
plus de l'allumage et de l'extinction, on dispose des fonc­tions suivantes :

Fonctionnement avec détecteur

1) Allumer la lumière (si la lampe est sur ARRÊT) :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe reste allumée pendant la durée réglée.

2) Éteindre la lumière (si la lampe est sur MARCHE) :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe s'éteint ou bien repasse en mode détection.



Éclairage permanent

1) Activer l'éclairage permanent :

Actionner l'interrupteur 2 x ARRÊT/MARCHE. La lampe
est mise en éclairage permanent pendant 4 heures (la DEL
rouge derrière la lentille clignote). Elle repasse ensuite auto­matiquement en mode détection (DEL rouge éteinte).

2) Éteindre l'éclairage permanent :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe
s'éteint ou bien repasse en mode détection.

Important :

Il faut actionner l'interrupteur rapidement en suivant
(en l'espace de 0,5 à 1 s).

Ajustage de la zone de détection

Il est possible de limiter la zone de détection en fonction
des besoins. Les caches enfichables fournis servent à
recouvrir autant de segments de lentille que l'on désire.
Ceci permet d'éviter les déclenchements intempestifs pro­voqués par ex. par des voitures, des passants, etc. ou de



cibler la surveillance des sources de danger. Les caches
enfichables peuvent être séparés à la verticale le long des
sectionnements pré-rainurés. Il suffit ensuite de les enficher
sur la lentille.

Utilisation / entretien

La lampe à détecteur intégré conçue pour allumer automati­quement la lumière. Les conditions atmosphériques peuvent
influencer le fonctionnement de la lampe à détecteur car les
fortes rafales de vent, la neige, la pluie ou la grêle peuvent

provoquer un déclenchement intempestif, les variations
brutales de température ne pouvant pas être différenciées
des sources de chaleur. Si la lentille se salit, on la nettoiera
avec un chiffon humide (ne pas utiliser de détergent).

Caractéristiques techniques

Puissance : max. 2 x 40 watts / G9

Vitre rétroéclairée par DEL env. 1 W (L 270 S)
Tension : 230 – 240 V, 50 Hz
Angle de détection : 360° avec ouverture angulaire de 90° et protection au ras du mur
Portée du détecteur : max. 8 m dans toutes les directions
Temporisation : 5 s – 15 min
Réglage de crépuscularité : 2 – 2000 lux
Réglage du programme : Programme standard Lampe à incandescence :

●

Allumage en douceur / pas de luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE à partir d'une valeur de crépuscularité réglée (L 270 S)

Programme confort Lampe à incandescence :

●

Allumage en douceur + luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE à partir d'une valeur de crépuscularité réglée (L 270 S)

Programme économique confort Lampe à incandescence :

●

Allumage en douceur + luminosité de base jusqu'au milieu de la nuit

●

Vitre lumineuse à DEL ALLUMÉE de la valeur crépusculaire réglée jusqu'au milieu de
la nuit (L 270 S)

Programme normal :

●

Pas d'allumage en douceur / pas de luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE uniquement en cas de mouvement (L 270 S)

Eclairage permanent : commutable (4 h) Condition requise :

interrupteur raccordé à la conduite secteur
Indice de protection : IP 44 (étanche aux projections d'eau)
Intervalle de température : - 20° C à + 50° C

Déclaration de conformité

Ce produit est conforme à

- directive basse tension 2006/95/CE

- directive compatibilité électromagnétique 2004/108/CE

4

3

2

1

- 18 -

F

36

Nadat de wandhouder gemonteerd en de netaanslui­ting uitgevoerd is, kan de sensorlamp in gebruik wor­den genomen. Op de afneembare sensoreenheid zijn
knoppen aangebracht voor de tijds-, schemer- en
programmainstelling. Na het indrukken van de blok-

Functies ,,

- 21 -

  

kering  met een sleufschroevendraaier kan de sen­soreenheid voor een eenvoudige instelling worden
afgenomen. Daarbij schakelt de lamp automatisch
over op permanente verlichting.

Uitschakelvertraging
(tijdsinstelling) 

(instelling af fabriek: 5 sec.)

Traploos instelbare brandduur van
5 sec. tot 15 min.

Stelknop op – gezet = kortste tijd (5 sec.)
Stelknop op + gezet = langste tijd (15 min.)

Bij de instelling van het registratiebereik wordt
geadviseerd om de kortste tijd – te kiezen.

Programmainstelling 

(instelling af fabriek: programma 1)

Wat is soft-lightstart ?

De sensorlamp beschikt over een soft-lightstartfunc­tie. Dat wil zeggen, dat het licht bij het inschakelen
niet meteen op het maximale vermogen schakelt,

maar de lichtsterkte binnen een seconde langzaam
tot 100 % verhoogt. Volgens dit principe wordt het
licht bij het uitschakelen ook weer langzaam gedimd.

* Opmerking bij comfort-spaarprogramma gloeilamp :
In de sensorlamp is geen klok geïntegreerd, het mid-

den van de nacht wordt alleen bepaald door de lengte
van de donkere fases. Daarom is het voor een goed
functioneren belangrijk, dat de sensorlamp gedurende
deze tijd continu van stroom wordt voorzien. Gedu­rende de eerste nacht (inmeetfase) is de basislicht­sterkte compleet actief. De waardes worden zo opge­slagen dat ze beveiligd zijn tegen stroomuitval.

Wij adviseren om de spanning in het programma
niet te onderbreken. De waardes worden in meerdere
nachten bepaald, daarom moet, als er storingen
mochten optreden, gedurende meerdere nachten
gecontroleerd worden of de uitschakeltijd van de
sensorlamp in de richting van middernacht verandert.

Wat is basislichtsterkte?

Basislichtsterkte maakt een permanente verlichting 's
nachts met ca. 25 % lichtvermogen mogelijk. Pas bij
een beweging in het registratiebereik wordt het licht

(voor de ingestelde tijd, zie uitschakelvertraging )
op het maximale lichtvermogen (100 %) geschakeld.
Daarna schakelt de lamp weer over op basislicht­sterkte (ca. 25 %).

Standaardprogramma gloeilamp:

●

soft-lightstartfunctie / geen basislichtsterkte

●

plaat met LED-verlichting AAN vanaf ingestelde
schemerwaarde (L 270 S)

Comfortprogramma gloeilamp:

●

soft-lightstartfunctie + basislichtsterkte

●

plaat met LED-verlichting AAN vanaf ingestelde
schemerwaarde (L 270 S)

Comfort-spaarprogramma gloeilamp:

●

soft-lightstartfunctie + basislichtsterkte
tot middernacht *

●

plaat met LED-verlichting AAN vanaf ingestelde
schemerwaarde tot middernacht (L 270 S)

Normaal programma:

●

geen soft-lightstartfunctie / geen basislichtsterkte

●

plaat met LED-verlichting AAN alleen bij beweging
(L 270 S)

Schemerinstelling
(inschakelniveau) 

(instelling af fabriek:
daglichtstand 2000 lux)

Traploos instelbaar inschakelniveau van de sensor
van 2 – 2000 lux.

Stelknop op gezet = daglichtstand
ca. 2000 lux.
Stelknop op gezet = schemerstand
ca. 2 lux.

Bij de instelling van het registratiebereik bij daglicht
moet de stelknop op (daglichtstand) worden
gezet.

5 sec. – 15 min.

2 – 2000 lux

1

2

3

3

4

3

Installatie

De plaats van montage moet minimaal 50 cm van een
lamp verwijderd zijn, omdat warmtestraling de sensor
kan activeren. Om de aangegeven reikwijdte van 8 m
te bereiken, moet de montagehoogte ca. 1,8 – 2,8 m
zijn.

Aansluiting van de stroomtoevoer (zie afb.)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart of bruin)
N = nuldraad (meestal blauw)
PE = aardedraad (groen/geel)

In geval van twijfel moeten de draden met een span­ningstester worden geïdentificeerd; vervolgens weer

Het principe

De geïntegreerde, sterke infrarood-sensor bestaat uit
een 360° dubbele sensor, die de onzichtbare warmte­straling van bewegende mensen, dieren enz. regis­treert.

Deze zo geregistreerde warmtestraling wordt elektro­nisch omgezet en schakelt hierdoor de lamp automa­tisch aan. Door hindernissen, zoals muren of ruiten,
wordt geen warmtestraling herkend,dus vindt ook
geen schakeling plaats. Er wordt een registratiehoek



Beschrijving van het apparaat

 Lampglas
 Glasborgschroef
 Lampbehuizing
 Wandhouder
 Afdichtingsdopje
 Netaansluiting leidingen in de muur
 Netaansluiting leidingen op de muur

Alleen L 270 S:

 Plaat met LED-verlichting, 180° draaibaar, afhanke-

lijk van de montage rechts of links van de huisdeur

 Verschuifbare houder voor plaat met LED-verlichting

voor fijninstelling van de plaat voor huisnummers
met drie cijfers.

Montage / aansluiting

Geachte klant,

Hartelijk dank voor het vertrouwen, dat u met de aan­schaf van uw nieuwe sensorlamp van STEINEL in ons
stelt. U heeft een modern kwaliteitsproduct gekocht,
dat met uiterste zorgvuldigheid vervaardigd, getest en
verpakt werd.

NL

Veiligheidsvoorschriften

■ Voor alle werkzaamheden aan het apparaat dient
de spanningstoevoer te worden onderbroken!

■ Bij de montage moet de aan te sluiten elektrische
kabel spanningsvrij zijn. Daarom eerst de stroom
uitschakelen en op spanningsloosheid testen met
een spanningstester.

Lees voor de installatie deze gebruiksaanwijzing
nauwkeurig door, want alleen een vakkundige installa­tie en ingebruikneming garanderen een duurzaam,
betrouwbaar en storingsvrij gebruik.
Wij wensen u veel plezier met uw nieuwe sensorlamp
van STEINEL.

■ Bij de installatie van de sensorlamp werkt u met
netspanning. Dit moet vakkundig en volgens de
gebruikelijke installatievoorschriften en aanslui­tingsvoorwaarden worden uitgevoerd. (NL: NEN
1010, B: (AREI) NBN 15-101)
(

D

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Aansluiting plaat met LED-verlichting via steekver-

binding aan lampbehuizing

 Sensoreenheid (afneembaar voor eenvoudige

functie-instelling)

 Blokkering voor het uitnemen van de sensoreen-

heid

 Tijdsinstelling
 Schemerinstelling
 Programmainstelling
 Het principe
 Instelling registratiebereik
 Permanente verlichting

van 360° met een openingshoek van 90° bereikt. Een
registratie onder de sensor is gegarandeerd door een
onderkruipbescherming.

Belangrijk: De beste bewegingsregistratie heeft u als
de sensorlamp zijdelings in de looprichting wordt
gemonteerd en geen hindernissen (zoals bomen,
muren enz.) het zicht van de sensor belemmeren.
De reikwijdte is beperkt als u recht op de lamp toe­loopt.

spanningsvrij maken. De fase (L), de nuldraad (N) ende
aardedraad (PE) worden in de klem aangesloten.

Opmerking: In de stroomtoevoerkabel kan natuurlijk
een netschakelaar voor IN- en UIT-schakelen worden
gemonteerd. Voor de functie permanente verlichting
is dit zelfs noodzakelijk (zie hoofdstuk Permanente
verlichting) .

Belangrijk: De lamp mag pas worden aangesloten
op het elektriciteitsnet als de montage helemaal is
afgesloten, alleen dan zijn alle metalen onderdelen
geaard.

- 20 -

NL

Functie-garantie

Dit STEINEL-product is met grote zorgvuldigheid ge­fabriceerd, getest op goede werking en veiligheid vol­gens de geldende voorschriften, en aansluitend steek­proefsgewijs gecontroleerd. STEINEL verleent garantie
op de storingsvrije werking. De garantietermijn be­draagt 36 maanden en gaat in op de datum van aan­schaf door de klant. Alle klachten, die berusten op ma­teriaal- of fabricagefouten worden door ons opgelost.
De garantie bestaat uit reparatie of vervangen van de
defecte onderdelen, door ons te beoordelen. Garantie
vervalt bij schade aan onderdelen, die aan slijtage
onderhevig zijn en bij schade of gebreken, die door
ondeskundig gebruik of onderhoud ontstaan. Schade
aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend als het niet-gede­monteerde apparaat met korte foutbeschrijving, kas­sabon of rekening (aankoopdatum en winkeliersstem­pel), goed verpakt aan het desbetreffende servicesta­tion wordt gestuurd.

Reparatie-service:

Na afloop van de garantietermijn of
bij schade die niet onder de garantie
valt, kan ook door ons gerepareerd
worden. Gelieve het product goed ver­pakt aan het dichtstbijzijnde service­adres op te sturen.

De sensorlamp schakelt ongewenst
aan

Reikwijdteverandering sensorlamp

Rode LED knippert snel

■ Wind beweegt bomen en strui­ken binnen het registratiegebied

■ Registratie van auto's op straat

■ Plotselinge verandering van

temperatuur door het weer
(wind, regen, sneeuw) of afvoer­lucht van ventilatoren, open
ramen

■ Bereik veranderen

■ Bereik veranderen

■ Bereik veranderen of montage-

plaats verleggen

■ Andere omgevingstemperaturen ■ Registratiebereik door afdek-

plaatjes nauwkeurig instellen

■ Interne zekering geactiveerd ■ Sensorlamp uit- en na 5 sec.

weer inschakelen

Plaat met LED-verlichting schakelt
niet aan

■ Klem niet helemaal vastgeklikt ■ Klem vast in elkaar drukken

Plaat met LED-verlichting ondanks
donkere omgeving uit

■ Programma 3 of 4 gekozen ■ Programma veranderen

Storingen

De sensorlamp is zonder spanning

De sensorlamp schakelt niet aan

De sensorlamp schakelt niet uit

Storing

■ Zekering defect, niet ingescha­keld, kabel onderbroken

■ Kortsluiting

■ Nieuwe zekering, netschakelaar

inschakelen; kabel testen met
spanningstester

■ Aansluitingen controleren

■ Bij daglicht, lichtinstelling staat

op schemerstand

■ Gloeilamp defect

■ Netschakelaar UIT

■ Zekering defect

■ Registratiebereik niet gericht

ingesteld

■ Interne elektrische zekering werd
geactiveerd
(rode LED knippert snel)

■ Netaansluitingsklem niet goed
bevestigd

■ Opnieuw instellen (regelaar )

■ Gloeilamp verwisselen

■ Inschakelen

■ Nieuwe zekering, eventueel

aansluiting controleren

■ Opnieuw instellen

■ Sensorlamp uit- en na ca. 5 sec.

weer inschakelen

■ Klem vast in elkaar drukken

■ Permanente beweging in het

registratiebereik

■ Sensoreenheid is niet vastgeklikt

■ Bereik controleren en eventueel

opnieuw instellen

■ Sensoreenheid met lichte druk
vastklikken

De basislichtsterkte gaat niet zoals
gewenst om ca. middernacht uit

■ Externe lichtbron (bijv. andere
bewegingsmelder of -lamp)
schakelt de sensorlamp uit

■ Sensorlamp tegen het vreemde
licht afschermen, de sensor­lamp enkele dagen in de gaten
houden. De lamp heeft even
nodig om zich weer op de
goede waarde in te stellen

De sensorlamp schakelt niet
helemaal uit

■ Basislichtsterkte gekozen ■ Programmakeuzeschakelaar
op 1

Oorzaak Oplossing

- 23 -

Permanente verlichting

Als er een netschakelaar in de kabel gemonteerd
wordt, zijn naast het eenvoudige in- en uitschakelen
ook de volgende functies mogelijk:

Sensormodus

1) Licht inschakelen (indien lamp UIT):

Schakelaar 1 x UIT en AAN.
De lamp blijft gedurende de ingestelde tijd aan.

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1 x UIT en AAN.
De lamp gaat uit resp. schakelt over op
sensormodus.



Permanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 x UIT en AAN. De lamp schakelt
gedurende 4 uur over op permanente verlichting
(rode LED achter de lens brandt). Vervolgens schakelt
de lamp automatisch weer over op sensormodus
(rode LED uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp.
schakelt over op sensormodus.

Belangrijk:

Het meerdere malen op de schakelaar drukken moet
snel achter elkaar gebeuren (ca. 0,5 – 1 sec.).

Afstelling registratiebereik

Het registratiebereik kan indien gewenst beperkt wor­den. Met de meegeleverde afdekplaatjes kunnen
zoveel lenssegmenten als gewenst worden afgedekt.
Daardoor worden foutieve schakelingen door bijv.
auto's, voetgangers enz. uitgesloten of plaatsen



gericht bewaakt. De afdekplaatjes kunnen langs de
inkepingen verticaal afgebroken of doorgeknipt wor­den. Daarna worden ze gewoon op de lens gestoken.

Gebruik / onderhoud

De sensorlamp is geschikt voor het automatisch in­en uitschakelen van licht. Weersinvloeden kunnen de
werking van de sensorlamp beïnvloeden, bij hevige
windvlagen, sneeuw, regen en hagel kan het tot fou­tieve schakelingen komen, omdat de plotselinge tem-

peratuurswisselingen niet van warmtebronnen onder­scheiden kunnen worden. De registratielens kan bij
vervuiling met een vochtige doek (zonder schoon­maakmiddel) worden gereinigd.

Technische gegevens

Vermogen: max. 2 x 40 Watt / G9

glasplaat met LED-verlichting ca. 1 W (L 270 S)
Spanning: 230 – 240 V, 50 Hz
Registratiehoek: 360° met 90° openingshoek en onderkruipbescherming
Reikwijdte van de sensor: max. 8 m rondom
Tijdsinstelling: 5 sec. – 15 min.
Schemerinstelling: 2 – 2000 lux
Programmainstelling: Standaardprogramma gloeilamp:

●

soft-lightstartfunctie / geen basislichtsterkte

●

plaat met LED-verlichting AAN vanaf ingestelde schemerwaarde (L 270 S)

Comfortprogramma gloeilamp:

●

soft-lightstartfunctie + basislichtsterkte

●

plaat met LED-verlichting AAN vanaf ingestelde schemerwaarde (L 270 S)

Comfortprogramma gloeilamp:

●

soft-lightstartfunctie + basislichtsterkte tot middernacht

●

plaat met LED-verlichting AAN vanaf ingestelde schemerwaarde
tot middernacht (L 270 S)

Normaal programma:

●

geen soft-lightstartfunctie / geen basislichtsterkte

●

plaat met LED-verlichting AAN alleen bij beweging (L 270 S)

Permanente verlichting: instelbaar (4 uur) voorwaarde:

aangesloten schakelaar in de stroomkabel
Bescherming: IP 44 (spatwaterdicht)
Temperatuurbereik: - 20° C tot + 50° C

Conformiteitsverklaring

Dit product voldoet aan de

- laagspanningsrichtlijn 2006/95/EG

- EMC-richtlijn 2004/108/EG

4

3

2

1

- 22 -

NL

36

Dopo che il supporto per il montaggio a parete è stato
applicato ed è stato effettuato il collegamento con la rete
elettrica la lampada a sensore può venire messa in funzio­ne. Sull'unità sensore amovibile si trovano i regolatori per
l'impostazione del tempo, della luce crepuscolare e del pro-

Funzioni

,,

- 25 -

  

gramma. Dopo l'azionamento del naselloper mezzo di
un cacciavite con punta piatta si può rimuovere l'unità
sensore in modo da effettuare l'impostazione più comoda­mente. La lampada si porta automaticamente su luce
continua.

Ritardo dello spegnimento
(Regolazione del periodo
di accensione)



(Impostazione da parte
del costruttore: 5 sec.

Durata del periodo di illuminazione impostabile con regola­zione continua tra 5 sec. e 15 min.

Regolatore impostato su – = tempo minimo (5 sec.)
Regolatore impostato su + = tempo massimo (15 min.)

Nella regolazione del campo di rilevamento
si consiglia di scegliere il tempo minimo – .

Impostazione del programma



(Impostazione da parte del costruttore:
Programma 1)

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accen­sione graduale della luce. Ciò significa che la luce al
momento dell'accensione non passa direttamente alla

massima potenza, bensì la luminosità viene aumentata
lentamente entro un secondo fino al raggiungimento del
100 %. Allo stesso modo, al momento dello spegnimento,
la luminosità diminuisce gradatamente.

* Avvertenza relativa al programma economico comfort con
lampadina :
Nella lampada a sensore non è integrato un orologio, il
momento in cui si raggiunge la metà della notte viene rileva­to solo attraverso la lunghezza delle fasi di oscurità. Per
questo motivo ai fini di un perfetto funzionamento è impor­tante che la lampada a sensore durante questo periodo
venga alimentata costantemente con corrente. Durante la
prima notte (fase di misurazione) l'illuminazione di base
rimane attiva fino al mattino. I valori vengono memorizzati in
modo da non venire persi in caso di mancanza di corrente.

Noi consigliamo di non interrompere la tensione nel pro­gramma . I valori vengono rilevati lungo più notti, per
questo in caso di eventuale guasto si dovrebbe verificare
per più notti consecutive se il momento dello spegnimento
della lampada a sensore cambia avvicinandosi sempre più
alla mezzanotte.

Cos'è l'illuminazione di base?

L'illuminazione di base permette un'illuminazione continua
durante la notte ad una potenza pari al 25 % circa del flus­so luminoso utile. Solo in caso di movimento nel campo di

rilevamento la luce viene portata (per il tempo impostato,
vedi ritardo dello spegnimento

)

alla massima potenza
(100 %). Dopo di ciò la lampada ritorna alla luminosità di
base (ca. 25 %).

Programma standard con lampadina:

●

Accensione graduale della luce / nessuna luminosità
di base

●

vetro luminoso LED ON a partire dal valore crepuscolare
impostato (L 270 S)

Programma comfort con lampadina:

●

Accensione graduale della luce + luminosità di base

●

vetro luminoso LED ON a partire dal valore crepuscolare
impostato (L 270 S)

Programma economico comfort con lampadina:

●

Accensione graduale della luce + luminosità di base
fino alla metà della notte *

●

vetro luminoso LED ON a partire dal valore crepuscolare
impostato fino alla metà della notte (L 270 S)

Programma normale:

●

No accensione graduale della luce / no luminosità di base

●

vetro luminoso LED ON solo in caso di movimento (L 270 S)

Regolazione di luce crepuscolare
(soglia d'intervento)



(Impostazione da parte del costruttore:
Funzionamento con luce
diurna 2000 Lux)

Soglia d'intervento del sensore impostabile con regolazione
continua tra 2 e 2000 Lux.

Regolatore impostato su = funzionamento con luce
diurna ca. 2000 Lux.
Regolatore impostato su = funzionamento con luce
crepuscolare ca. 2 Lux.

Per l'impostazione del campo di rilevamento in caso di luce
diurna il regolatore deve venire impostato su (funziona­mento con luce diurna)

.

5 sec – 15 min

2 – 2000 lux

1

2

3

3

4

3

Installazione

Il luogo di montaggio deve distare almeno 50 cm da un'al­tra lampada, in quanto l'irraggiamento termico proveniente
da quest'ultima può provocare l'intervento del sistema. Per
raggiungere il raggio d'azione indicato di 8 m l'altezza di
montaggio deve essere di ca. 1,8 – 2,8 m.

Collegamento della linea di allacciamento alla rete (vedi
figura)

Il cavo di collegamento alla rete ha 3 fili.

L = fase (di norma nero o marrone)
N = conduttore neutro (di norma blu)
PE = conduttore di terra (verde/giallo)

Il principio

Il sensore a raggi infrarossi ad alta prestazione integrato
consiste in un doppio sensore da 360° il quale rileva l'invisi­bile radiazione termica di corpi in movimento (persone, ani­mali, ecc.).

La radiazione termica in tal modo rilevata viene trasformata
elettronicamente e provoca l'accensione automatica della
lampada. La presenza di ostacoli quali per es. muri o vetri
impedisce il riconoscimento dell'irraggiamento termico, l'ac­censione pertanto non avviene. Viene raggiunto un angolo
di rilevamento di 360° con un angolo di apertura di 90°.



Descrizione apparecchio



Vetro della lampada



Vite per il fissaggio del vetro



Involucro della lampada



Supporto per il montaggio a parete



Tappo di tenuta



Allacciamento alla rete cavo di alimentazione sotto
intonaco



Allacciamento alla rete cavo di alimentazione sopra
intonaco

Solo L 270 S:



Vetro luminoso LED, ruotabile di 180°, a seconda se il
montaggio viene effettuato a destra o a sinistra della
porta di casa

Istruzioni per il montaggio

Gentili Clienti,

Vi ringraziamo per la fiducia che ci avete dimostrato con
l'acquisto della Vostra nuova lampada a sensore STEINEL.
Avete scelto un prodotto pregiato di alta qualità che è stato
costruito, provato ed imballato con la massima scrupolosità.

I

Avvertenze sulla sicurezza

■

Prima di effettuare qualsiasi lavoro sull'apparecchio,
togliete sempre la corrente!

■

Per il montaggio la linea elettrica da allacciare deve
essere fuori tensione. Prima del lavoro, occorre pertanto
togliere la tensione ed accertare l'assenza di tensione
mediante uno strumento di misura della tensione.

Vi preghiamo di procedere all'installazione solo dopo aver
letto attentamente le presenti istruzioni di montaggio. Solo
un'installazione ed una messa in funzione effettuate a rego­la d'arte possono infatti garantire un funzionamento affida­bile, privo di disturbi e di lunga durata.
Vi auguriamo di essere pienamente soddisfatti della Vostra
nuova lampada a sensore STEINEL.

■

L'installazione della lampada a sensore richiede l'inter­vento sulla tensione di rete. Essa deve pertanto venire
eseguita adeguatamente in conformità alle condizioni di
allacciamento ed alle prescrizioni per l'installazione
vigenti nel relativo paese.
(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Sostegno per vetro luminoso LED spostabile per la
regolazione del vetro stesso per numeri a 3 cifre.



Allacciamento vetro luminoso LED mediante spina
collegata all'involucro della lampada



Unità sensore (asportabile per una comoda
impostazione delle funzioni)



Nasello per la rimozione dell'unità sensore



Regolazione del periodo di accensione



Regolazione di luce crepuscolare



Impostazione del programma



Il principio



Regolazione del campo di rilevamento



Funzionamento con luce continua

Il controllo del campo sotto il sensore garantisce la prote­zione contro l'elusione del sensore sotto il campo di rileva­mento.

Importante: Per ottenere il più sicuro rilevamento di movi­mento montate la lampada sensore lateralmente rispetto
alla direzione di passaggio e provvedete affinché non vi
siano ostacoli (come per es. alberi, muri, ecc.) che compro­mettano la visuale del sensore.
Il raggio d'azione è limitato, se Vi dirigete direttamente
verso la lampada.

Se avete dei dubbi controllate i cavi con un indicatore
ditensione; poi disinserite nuovamente la tensione. Fase (L),
filo neutro (N) e conduttore di terra (PE) vengono allacciati
ai morsetti isolanti.

Avvertenze: Ovviamente nella linea di alimentazione della
rete può essere installato un interruttore di rete per accen­dere e spegnere. Per il funzionamento con luce continua ciò
costituisce una condizione indispensabile (vedi capitolo
funzionamento con luce continua)

.

Importante: Ai fini di garantire la messa a terra di tutti i
componenti metallici, la lampada deve venire allacciata alla
rete solo dopo essere stata completamente montata.

- 24 -

I

Garanzia di funzionamento

Questo prodotto STEINEL viene prodotto con la massima
cura, con controlli di funzionamento e del grado di sicurez­za in conformità alle norme vigenti in materia; vengono poi
effettuati collaudi con prove di campionamento. STEINEL
garantisce la perfetta qualità ed il funzionamento. La garan­zia si estende a 36 mesi ed inizia il giorno d'acquisto dall'u­tilizzatore. Noi eliminiamo vizi dovuti a difetti del materiale o
ad errori di fabbricazione, la prestazione della garanzia
consiste a nostra discrezione nella riparazione o nella sosti­tuzione di pezzi difettosi. Il diritto alla prestazione di garan­zia viene a decadere in caso di danni a parti soggette al
logorio nonché in caso di danni o difetti che sono da ricon­durre ad un trattamento inadeguato o ad una cattiva manu­tenzione. Sono esclusi dal diritto di garanzia gli ulteriori
danni conseguenti su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene
inviato non smontato, ben imballato e accompagnato da
una breve descrizione e dallo scontrino o dalla fattura
(in cui indicati siano la data dell'acquisto e il timbro del
rivenditore), al centro di assistenza competente.

Centro assistenza tecnica:

Con periodo di garanzia scaduto e nel
caso di difetti che non danno diritto, a
prestazioni di garanzia, il nostro centro di
assistenza esegue le relative riparazioni.
Inviate il prodotto ben imballato, al più
vicino centro di
assistenza.

La lampada a sensore si accende
a sproposito

Lampada a sensore - Modifica del raggio
d'azione

Il LED rosso lampeggia velocemente

■

il vento muove alberi e cespugli nel
campo di rilevamento

■

vengono rilevate automobili sulla
strada

■

improvviso sbalzo di temperatura a
causa delle intemperie (vento, pioggia,
neve) o aria di scarico da ventilatori,
finestre aperte

■

Spostate il campo

■

Spostate il campo

■

Cambiate luogo di montaggio
o impostatelo altrove

■

diverse temperature ambientali

■

impostare precisamente il campo di
rilevamento con l'ausilio di calotte di
copertura

■

il fusibile interno è attivato

■

spegnete la lampada a sensore e
dopo ca. 5 sec. riaccendetela

Il vetro luminoso LED non si accende

■

il morsetto non è completamente
scattato in posizione

■

comprimete bene il morsetto

Vetro luminoso LED spento nonostante
l'oscurità

■

programma 3 o 4 selezionato

■

modificate il programma

Disturbi di funzionamento

Lampada a sensore priva di tensione

La lampada sensore non si accende

La lampada a sensore non si spegne

Disturbo

■

fusibile guasto, interruttore non acce­so, linea di alimentazione interrotta

■

corto circuito

■

nuovo fusibile, accendete l'interrutto­re di rete; controllate il cavo con un
indicatore di tensione

■

controllate gli allacciamenti

■

nel funzionamento con luce diurna, la
regolazione di luce crepuscolare si tro­va impostata su funzionamento di notte

■

lampadina difettosa

■

interruttore di rete OFF

■

fusibile difettoso

■

campo di rilevamento non impostato
con direzione giusta

■

il fusibile elettrico interno è stato atti­vato (il LED lampeggia velocemente)

■

il morsetto di collegamento alla rete
non è infilato correttamente

■

effettuate una nuova regolazione
(regolatore )

■

cambiate lampadina ad incandescenza

■

accendete l'apparecchio

■

cambiate fusibile, eventualmente
controllate l'allacciamento

■

regolate nuovamente il campo

■

spegnete la lampada a sensore e
dopo ca. 5 sec. riaccendetela

■

comprimete bene il morsetto

■

continuo movimento all'interno del
campo di rilevamento

■

l'unità sensore non è scattata in posi­zione

■

controllate il campo e se necessario
regolarlo nuovamente

■

innestate l'unità sensore in posizione
esercitando una leggera pressione

L'illuminazione di base, contrariamente a
quanto si desidera, non si spegne attor­no a mezzanotte

■

una fonte luminosa esterna
(per es. un altro segnalatore di movi­mento o un'altra lampada) rende
inattiva la lampada a sensore

■

proteggete la lampada a sensore dal­la luce esterna, osservate la lampada
a sensore per più giorni, essa neces­sita di qualche tempo per riportarsi al
valore corretto

La lampada a sensore non si spegne
completamente

■

luminosità di base selezionata

■

selettore di programma su 1

Causa Rimedi

- 27 -

Funzionamento con luce continua

Se viene montato un interruttore di rete nella linea di allac­ciamento alla rete, oltre alle semplici operazioni di accen­sione e spegnimento sono possibili anche le seguenti fun­zioni:

Funzionamento del sensore

1) Accendere la luce (se la lampada è in posizione OFF):

Interruttore 1 x OFF e ON.
La lampada rimane accesa per il periodo impostato.

2) Spegnere la luce (se la lampada è in posizione ON):

Interruttore 1 x OFF e ON.
La lampada si spegne, ossia passa in esercizio sensore.

Funzionamento a luce continua

1) Accensione della luce continua:

Interruttore 2 x OFF e ON. La lampada rimane accesa con
luce continua per 4 ore (dietro la lente si illumina il LED
rosso). Dopo questo periodo di tempo la lampada passa
di nuovo automaticamente in esercizio sensore
(il LED rosso si spegne).

2) Disattivazione della funzione luce continua:

Interruttore 1 x OFF e ON. La lampada si spegne, ossia
passa in esercizio sensore.

Importante:

L'azionamento multiplo dell'interruttore deve avvenire
rapidamente (entro 0,5 –1 sec.).

Regolazione del campo di rilevamento

A seconda delle necessità è possibile limitare il campo di
rilevamento. Le calotte di copertura fornite in dotazione ser­vono a coprire un qualsiasi numero di segmenti di lente. In
tal modo è possibile escludere gli eventuali interventi a
sproposito provocati ad esempio da automobili, passanti o

sorvegliare in modo mirato punti particolarmente esposti al
pericolo. Le calotte di copertura possono venire separate
lungo le suddivisioni in verticale già preparate. Dopo di ciò
esse devono venire semplicemente infilate sulla spina.

Funzionamento / Cura

La lampada a sensore è adatta per l'accensione e lo
spegnimento automatici della luce. Gli influssi degli agenti
atmsferici potrebbero compromettere il funzionamento della
lampada a sensore, in caso di forti raffiche di vento, neve,
pioggia o grandine è possibile che il sensore intervenga a

sproposito, in quanto improvvisi sbalzi di temperatura
riconducibili a tali fenomeni non possono venire distinti da
quelli dovuti alla presenza di fonti di calore. In caso la lente
di rilevamento fosse imbrattata, pulitela con un panno umi­do (senza utilizzare detergenti).

Dati tecnici

Potenza: max. 2 x 40 Watt / G9

Lastra di vetro illuminata da LED ca. 1 W (L 270 S)
Tensione: 230 – 240 V, 50 Hz
Angolo di rilevamento: 360° con angolo di apertura di 90° e protezione contro l'elusione

del sensore sotto il campo di rilevamento
Raggio di azione del sensore: max. 8 m
Regolazione tempo: 5 sec – 15 min
Regolazione crepuscolare: 2 – 2000 lux
Impostazione del programma: Programma standard con lampadina:

●

Accensione graduale della luce / nessuna luminosità di base

●

Vetro luminoso LED ON a partire dal valore crepuscolare impostato (L 270 S)

Programma comfort lampadina:

●

Accensione graduale della luce + luminosità di base

●

Vetro luminoso LED ON a partire dal valore crepuscolare impostato (L 270 S)

Programma comfort economico lampadina:

●

Accensione graduale della luce + luminosità di base fino a mezzanotte

●

Vetro luminoso LED ON a partire dal valore crepuscolare impostato fino alla
metà della notte (L 270 S)

Programma normale:

●

No accensione graduale della luce / no luminosità di base

●

Vetro luminoso LED ON solo in caso di movimento (L 270 S)

Luce continua: commutabile (4 ore). Condizione indispensabile:

interruttore collegato nella linea di allacciamento alla rete
Classe di protezione: IP 44 (protetto contro gli spruzzi d'acqua)
Campo di temperatura: da - 20° C a + 50° C

Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

- Direttiva sulla bassa tensione 2006/95/CE

4

3

2

1

- 26 -





- Direttiva sulla compatibilità elettromagnetica 2004/108/CE

I

36

Después de que el soporte de pared esté montado y reali­zada la conexión de red, puede ponerse en servicio la
Lámpara Sensor. En la unidad del sensor extraíble están los
reguladores para el ajuste del tiempo, del crepúsculo y del
programa. Después de accionar la lengüeta de encastre



Funciones

,,

- 29 -

  

con un destornillador de hoja plana puede extraerse la uni­dad del sensor para su ajuste cómodo. Al hacerlo la Lám­para conmuta automáticamente a alumbrado permanente.

Retardo de desconexión
(temporización)



(regulación de fábrica: 5 seg.)

Temporización con regulación continua de
5 seg. hasta 15 min.

Regulador ajustado a

–

= tiempo mínimo (5 seg.)

Regulador ajustado a

+

= tiempo máximo (15 min.)

Para el ajuste del campo de detección se recomienda
seleccionar el tiempo mínimo.

Ajuste del programa



(regulación de fábrica: programa 1)

¿Qué es el encendido suave de la luz?

La Lámpara Sensor dispone de una función de encendido
suave de la luz. Esto significa que la luz al encender no se
conecta directamente con su potencia máxima, sino que

la claridad sube lentamente en el plazo de un segundo
hasta el 100 %. De este modo, también se atenúa suave­mente la luz al apagarla.

* Observación sobre el programa de ahorro confort bombilla :
En la Lámpara Sensor no hay ningún reloj integrado, la

mitad de la noche se calcula sólo por la duración de las
fases de oscuridad. Por este motivo, para un funcionamien­to correcto es importante que la Lámpara Sensor reciba
tensión continuamente durante este tiempo. Durante la pri­mera noche (fase de medición) la luminosidad básica está
completamente activa. Los valores se almacenan seguros
contra fallo de alimentación.

Recomendamos no interrumpir la tensión en el programa .
Los valores se calculan durante varias noches, por ello, en
caso de fallo debe observarse durante varias noches si el
tiempo de desconexión de la Lámpara Sensor se desplaza
en dirección a la mitad de la noche.

¿Qué es la luminosidad básica?

La luminosidad básica permite una iluminación nocturna
permanente con un 25 % aprox. de potencia luminosa.
Cuando hay movimiento en el campo de detección, se
enciende la luz (durante el tiempo ajustado, ver retardo de

desconexión



) a la potencia luminosa máxima (100 %).
Después la lámpara conmuta de nuevo a la luminosidad
básica (aprox. 25 %).

Programa estándar bombilla:

●

Encendido suave de la luz / sin luminosidad básica

●

placa de lámpara LED ON desde valor crepuscular
ajustado (L 270 S)

Programa confort bombilla:

●

Encendido suave de la luz + luminosidad básica

●

placa de lámpara LED ON desde valor crepuscular
ajustado (L 270 S)

Programa de ahorro confort bombilla:

●

Encendido suave de la luz + luminosidad básica
hasta medianoche *

●

placa de lámpara LED ON desde valor crepuscular
ajustado hasta medianoche (L 270 S)

Programa normal:

●

Sin encendido suave de la luz / sin luminosidad básica

●

placa de lámpara LED ON sólo con movimiento (L 270 S)

Regulación crepuscular
(punto de activación)



(regulación de fábrica:
funcionamiento a la luz del día 2000 Lux)

Punto de activación con regulación continua del sensor de
2 a 2000 Lux.

Tornillo de regulación ajustado a = funcionamiento a la
luz del día 2000 Lux aprox.
Tornillo de regulación ajustado a = funcionamiento cre­puscular aprox. 2 Lux.

Para la regulación del campo de detección con luz diurna, el
tornillo de regulación debe ponerse en (funcionamiento
a la luz del día).

5 seg. – 15 min.

2 - 2000 Lux

1

2

3

3

4

3

Instalación

El lugar de montaje debe hallarse a una distancia mínima
de 50 cm de cualquiera lámpara debido a que la radiación
térmica de la misma puede hacer que se active errónea­mente el sensor. Para conseguir el alcance de 8 m indica­do, la altura de montaje debe ser de aprox. 1,8 – 2,8 m.

Conexión del cable de alimentación de red (v. figura)

El cable de alimentación de red consta de 3 conductores:

L = fase (generalmente negro o marrón)
N = neutro (generalmente azul)
PE = toma de tierra (verde/amarillo)

El concepto

El sensor infrarrojo de alto rendimiento integrado consta de
un sensor doble de 360°, que registra la radiación térmica
invisible de objetos en movimiento (personas, animales etc.).

Esta radiación térmica registrada se transforma electrónica­mente y activa, de esta forma, automáticamente el foco.
A través de obstáculos, como, p. ej., muros o cristales de
ventana, no se puede detectar radiación térmica,por lo cual
tampoco tendrá lugar una activación. Se logra un ángulo de
detección de 360° con un ángulo de apertura de 90°.



Descripción del aparato



Globo de vidrio



Tornillo de fijación del vidrio



Carcasa de la lámpara



Soporte de pared



Tapón obturador



Conexión de red cable de conexión bajo revoque



Conexión de red cable de conexión sobre revoque

Sólo L 270 S:



Placa de lámpara LED, giratoria 180°, según el montaje
a la derecha o a la izquierda de la puerta



Soporte desplazable para la placa de lámpara LED para
ajustar la placa para números de 3 cifras.

Instrucciones de montaje

Apreciado cliente:

Muchas gracias por la confianza depositada en nosotros al
comprar su nueva Lámpara Sensor STEINEL. Se ha decidi­do por un producto de alta calidad, producido, probado y
embalado con el mayor cuidado.
Le rogamos se familiarice con estas instrucciones de mon-

E

Indicaciones de seguridad

■

¡Antes de comenzar cualquier trabajo en el aparato,
interrúmpase la alimentación de tensión!

■

Para el montaje, el cable eléctrico a enchufar deberá
estar sin tensión. Por tanto, desconecte primero la
corriente y compruebe que no hay tensión utilizando un
comprobador de tensión.

taje antes de instalarlo. Sólo una instalación y puesta en
funcionamiento adecuadas garantizarán un servicio prolon­gado, eficaz y sin alteraciones.
Le deseamos que pueda sacar buen provecho de su nueva
Lámpara Sensor STEINEL.

■

La instalación de la Lámpara Sensor supone un trabajo
en la red eléctrica. Debe realizarse, por tanto, profesio­nalmente, de acuerdo con las normativas de instalación
específicas de cada país.
(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Conexión de la placa de lámpara LED mediante
conexión enchufable en la carcasa de la lámpara



Unidad del sensor (extraíble para ajustar cómodamente
la función)



Lengüeta de encastre para extraer la unidad del sensor



Temporización



Regulación crepuscular



Ajuste del programa



El concepto



Ajuste del campo de detección



Función de alumbrado permanente

La vigilancia de campo debajo del sensor garantiza una
protección contra sumersión.

Importante: La detección de movimiento más segura se
consigue montando la Lámpara Sensor en sentido lateral
respecto a la dirección de tránsito sin que obstáculos
(como, p. ej., árboles, muros etc.) impidan el registro del
sensor.
El alcance está limitado cuando llegan directamente a la
lámpara.

En caso de dudas, hay que identificar los conductores con
un comprobador de tensión; a continuación debe desco­nectarse de nuevo la tensión. La fase (L), neutro (N) y la
toma de tierra (PE) se conectan a la regleta divisible.

Observación: Naturalmente, el cable de alimentación de
red puede llevar montado un interruptor para conectar y
desconectar la tensión. Es requisito indispensable para la
función de alumbrado permanente (v. capítulo función de
alumbrado permanente)



.

Importante: Con el fin de garantizar la puesta a tierra de
todas las piezas metálicas, la lámpara sólo se podrá conec­tar a la red una vez montada por completo.

- 28 -

E

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo
esmero, habiendo pasado los controles de funcionamiento
y seguridad previstos por las disposiciones vigentes, así
como un control adicional de muestreo al azar. STEINEL
garantiza el perfecto estado y funcionamiento. El período de
garantía es de 36 meses comenzando el día de la venta al
consumidor. Reparamos defectos por vicios de material o
de fabricación, la garantía se aplicará a base de la repara­ción o el cambio de piezas defectuosas, según nuestro cri­terio. La prestación de garantía queda anulada para daños
producidos en piezas de desgaste y daños y defectos origi­nados por uso o mantenimiento inadecuados. Quedan
excluidos de la garantía los daños consecuenciales causa­dos en objetos ajenos.

Sólo se concede la garantía si se envía el aparato sin
desarmar con una breve descripción del fallo, ticket de
caja o factura (con fecha de compra y sello del comercio),
bien empaquetado, al centro de servicio correspondiente.

Servicio de reparación:

Una vez transcurrido el período de garan­tía o en caso de defectos no cubiertos
por la misma, las reparaciones las lleva
a cabo nuestro departamento técnico.
Rogamos envíen el producto bien emba­lado a la dirección indicada.

La Lámpara Sensor se conecta cuando
no se desea

Modificación del alcance de la Lámpara
Sensor

El LED rojo parpadea rápido

■

el viento mueve árboles y matorrales
en el campo de detección

■

detección de automóviles en la calle

■

cambio de temperatura repentino
debido a las condiciones atmosféri­cas (viento, lluvia, nieve) o a ventila­dores o ventanas abiertas

■

modificar campo de detección

■

modificar campo de detección

■

modificar campo de detección,
cambiar lugar de montaje

■

otras temperaturas ambientales

■

ajústese bien campo de detección
a base de cubiertas

■

fusible interno activado

■

apagase Lámpara Sensor y vuélvase
a encender después de 5 seg.

La placa de lámpara LED no conmuta

■

borne no encastrado completamente■comprimir firmemente el borne

Placa de lámpara LED apagada a pesar
de la oscuridad

■

programa 3 o 4 seleccionado

■

modificar programa

Fallos de funcionamiento

Lámpara Sensor sin tensión

La Lámpara Sensor no se conecta

La Lámpara Sensor no se desconecta

Fallo

■

fusible defectuoso, interruptor en
OFF, línea interrumpida

■

cortocircuito

■

cambiar fusible, poner interruptor en
ON; comprobar la línea de alimenta­ción con un comprobador de tensión

■

comprobar conexiones

■

en funcionamiento a la luz del día,
regulación crepuscular ajustada para
funcionamiento nocturno

■

bombilla defectuosa

■

interruptor en OFF

■

fusible defectuoso

■

campo de detección sin ajuste selectivo

■

fusible interno eléctrico ha sido acti­vado (LED rojo parpadea rápido)

■

borne de conector de red no enchu­fada correctamente

■

volver a ajustar (regulador )

■

cambiar bombilla

■

conectar

■

cambiar fusible y dado el caso
comprobar conexión

■

volver a ajustar

■

apáguese Lámpara Sensor y
vuélvase a encender después
de unos 5 seg.

■

comprimir firmemente el borne

■

movimiento permanente en el campo
de detección

■

la unidad del sensor no está encla­vada

■

controlar y, en caso dado, reajustar
campo de detección

■

enclavar la unidad del sensor con
una ligera presión

La luminosidad básica no se apaga
hacia mitad de la noche aprox. según
lo deseado

■

fuente de luz externa (por ejemplo,
otro detector o lámpara de movi­miento) inactiva la Lámpara Sensor

■

proteger la Lámpara Sensor contra
la luz externa, observar la Lámpara
Sensor varios días, necesita algún
tiempo para ajustar de nuevo al
valor correcto

La Lámpara Sensor no se desconecta
completamente

■

luminosidad básica seleccionada■selector de programa a 1

Causa Solución

- 31 -

Función de alumbrado permanente

Si se monta un interruptor en el cable de alimentación de
red, además de la simple función de encendido y apagado
puede disponerse de las siguientes funciones:

Funcionamiento de sensor

1) Conectar la luz (si la lámpara está en OFF):

Pulse el interruptor OFF y ON una vez.
Lámpara queda encendida durante el tiempo definido.

2) Desconectar la luz (si la lámpara está en ON):

Pulse el interruptor OFF y ON una vez.
La lámpara se apaga o pasa a funcionamiento de sensor.



Alumbrado permanente

1) Conectar alumbrado permanente:

Pulse el interruptor OFF y ON dos veces. La lámpara se
enciende de modo permanente por un período de 4 horas
(el LED rojo - detrás de la lente - se enciende). A continua­ción pasa de nuevo automáticamente a funcionamiento de
sensor (el LED rojo se apaga).

2) Desconectar alumbrado permanente:

Pulse el interruptor OFF y ON una vez. La lámpara se
apaga o pasa a funcionamiento de sensor.

Importante:

La secuencia de pulsación del interruptor debe ser rápida
(del orden de 0,5 a 1 seg. entre pulsación y pulsación).

Ajuste del campo de detección

El campo de detección puede limitarse según necesidad.
Las cubiertas adjuntas sirven para cubrir opcionalmente
muchos segmentos individuales de la lente. De este modo
se evitan conmutaciones de fallo debido p. ej. el paso de
vehículos, transeúntes etc. o para controlar de forma directa



los puntos de riesgo. Las cubiertas pueden separarse
a lo largo de las divisiones prerranuradas en las verticales.
Después simplemente se enchufan en la lente.

Funcionamiento / Cuidados

La Lámpara Sensor también sirve para el encendido auto­mático de la luz. Las condiciones meteorológicas pueden
influir en el funcionamiento de la Lámpara Sensor, en caso
de fuertes rachas de viento, nieve, lluvia, granizo se podrá
producir una activación errónea, ya que los cambios brus-

cos de temperaturas no se pueden distinguir de las fuentes
de calor. La lente de detección puede limpiarse con un
paño húmedo (sin detergente) cuando esté sucia.

Datos técnicos

Potencia de ruptura: máx. 2 x 40 W / G9

cristal con iluminación posterior LED aprox. 1 W (L 270 S)
Tensión: 230 – 240 V, 50 Hz
Ángulo de detección: 360° con 90° ángulo de apertura y protección contra sumersión
Alcance del sensor: máx. 8 m de radio
Temporización: 5 seg. – 15 min.
Regulación crepuscular: 2 – 2000 Lux
Ajuste del programa: Programa estándar bombilla:

●

Encendido suave de la luz / sin luminosidad básica

●

placa de lámpara LED ON desde valor crepuscular ajustado (L 270 S)

Programa confort bombilla:

●

Encendido suave de la luz + luminosidad básica

●

placa de lámpara LED ON desde valor crepuscular ajustado (L 270 S)

Programa de bajo consumo confort bombilla:

●

Encendido suave de la luz + luminosidad básica hasta medianoche

●

placa de lámpara LED ON desde valor crepuscular ajustado hasta
medianoche (L 270 S)

Programa normal:

●

Sin encendido suave de la luz / sin luminosidad básica

●

placa de lámpara LED ON sólo con movimiento (L 270 S)

Alumbrado permanente: conectable (4 h) Condición:

conmutador conectado en cable de red
Tipo de protección: IP 44 (a prueba de salpicaduras)
Campos de temperatura: - 20° C hasta + 50° C

Declaración de conformidad

Este producto cumple con la

- Directiva de baja tensión 2006/95/CE

- Directiva CEM 2004/108/CE

4

3

2

1

- 30 -

E

36

Depois de montar o suporte de fixação à parede e estabe­lecer a ligação à rede eléctrica, a lâmpada com sensor
pode ser colocada em funcionamento. Na unidade sensóri­ca amovível encontram-se os reguladores para o ajuste do
tempo, a regulação crepuscular e a selecção do programa.

Funções , ,

- 33 -

  

Depois de rodar a patilha de fixação com uma chave
de fendas, a unidade sensórica pode ser retirada com
facilidade para realizar o ajuste de forma mais confortável.
Entretanto, a lâmpada muda automaticamente para luz
permanente.

Retardamento de desligamento
(ajuste do tempo)



(ajuste de fábrica: 5 seg.)

Duração da luz progressivamente regulável de
5 seg. a 15 min.

Regulador em – = tempo mais curto (5 seg.)
Regulador em + = tempo mais longo (15 min.)

Ao ajustar a área de detecção é recomendável optar
pelo tempo mais curto –.

Regulação do programa



(de fábrica: programa 1)

O que é a função de ligação suave da luz ?

A lâmpada com sensor dispõe duma função de ligação
suave da luz. Isto significa que ao acender a luz, ela não
passa logo a iluminar directamente com a potência máxi-

ma, sendo que a luminosidade é aumentada lentamente
durante um segundo até alcançar os 100 %. A mesma
regulação progressiva se verifica ao apagar a lâmpada.

* Indicação referente ao programa de poupança de conforto
com lâmpada incandescente :

A lâmpada com sensor não dispõe de relógio integrado, o
meio da noite apenas é determinado com base na duração
das fases de escuridão. Por essa razão, é importante que a
lâmpada com sensor seja alimentada com corrente durante
todo esse tempo, senão não ficará garantido o funciona­mento correcto. Durante a primeira noite (fase de medição)
a luminosidade básica está integralmente activa. Os valores
são memorizados à prova de falta de corrente.

Recomendamos não interromper a alimentação de corrente
durante o funcionamento do programa . Os valores são
detectados durante várias noites, por isso é conveniente,
no caso de ocorrer qualquer falha, observar a situação
durante várias noites, para verificar se a hora de desliga­mento da lâmpada com sensor vai mudando gradualmente
em direcção à meia-noite.

O que significa luminosidade básica ?

A luminosidade básica permite a iluminação permanente
durante a noite com aprox. 25 % da potência luminosa.
Só ao ser detectado um movimento dentro da área de

detecção é que a luz é activada (pelo tempo predefinido,
v. retardamento de desligamento

)

até à potência de luz
máxima (100 %). A seguir, a lâmpada volta para a lumino­sidade básica (aprox. 25 %).

Programa standard com lâmpada incandescente:

●

Função de ligação suave da luz / sem luminosidade básica

●

disco luminoso LED LIGA a partir do limiar crepuscular
predefinido (L 270 S)

Programa de conforto com lâmpada incandescente:

●

Função de ligação suave da luz + luminosidade básica

●

disco luminoso LED LIGA a partir do limiar crepuscular
predefinido (L 270 S)

Programa de poupança de conforto com lâmpada
incandescente:

●

Função de ligação suave da luz + luminosidade básica
até meio da noite *

●

disco luminoso LED LIGA a partir do limiar
crepuscular predefinido até a meio da noite (L 270 S)

Programa normal:

●

Sem função de ligação suave da luz / sem luminosidade
básica

●

disco luminoso LED LIGA apenas ao detectar
movimento (L 270 S)

Regulação crepuscular
(limiar de resposta)



(ajuste de fábrica:
regime diurno 2000 Lux)

limiar de resposta do sensor progressivamente regulável
de 2 a 2000 Lux.

Regulador em = regime diurno aprox. 2000 Lux.
Regulador em = regime nocturno aprox. 2 Lux.

Para regular a área de detecção à luz do dia, o regulador
tem de estar em (regime diurno).

5 seg. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

Instalação

O local de montagem deve encontrar-se a uma distância
mínima de 50 cm de outro candeeiro, pois a radiação tér­mica pode ocasionar a activação errada do sensor. A altura
de montagem deve perfazer aprox. 1,8 – 2,8 m, para per­mitir o alcance anunciado de 8 m.

Ligação ao cabo proveniente da rede (ver fig.)

O cabo proveniente da rede é formado por um cabo de
3 fios:

L = fase (geralmente preto ou castanho)
N = neutro (geralmente azul)
PE = condutor de protecção (verde/amarelo)

O princípio

O sensor integrado de raios infravermelhos de alta perfor­mance é composto por um sensor duplo de 360º que
detecta a radiação térmica invisível proveniente de corpos
em movimento (pessoas, animais, etc.).

A radiação térmica, assim detectada, é convertida por meio
de um sistema electrónico e vai acender o candeeiro auto­maticamente. Os obstáculos, como p. ex. muros ou vidros,
não permitem a detecção de radiações térmicas, impossi­bilitando a comutação. É alcançado um ângulo de detec­ção de 360° sendo o ângulo de abertura de 90°. A monitori-



Descrição do aparelho



Vidro da lâmpada



Parafuso de fixação do vidro



Corpo da lâmpada



Suporte de fixação à parede



Bujão vedante



Ligação à rede eléctrica com cabo embutido



Ligação à rede eléctrica com cabo na superfície

Apenas L 270 S:



Disco luminoso LED, orientável em 180°, consoante a
montagem, do lado direito ou esquerdo da porta da casa



Suporte deslocável para disco luminoso LED para
ajustar o disco para algarismos de 3 dígitos.

Instruções de montagem

Estimado cliente,

Agradecemos-lhe a confiança depositada em nós ao com­prar a nova lâmpada com sensor STEINEL. Trata-se de um
produto de elevada qualidade produzido, testado e embala­do com o máximo cuidado.

P

Instruções de segurança

■

Antes de executar qualquer trabalho no aparelho,
desligá-lo da alimentação de corrente!

■

Durante a montagem, o cabo eléctrico a conectar deve
estar isento de tensão. Para tal, desligar primeiro a cor­rente e verificar se não há tensão, usando um medidor
de tensão.

Procure familiarizar-se com estas instruções de montagem
antes da instalação. Só uma instalação e colocação em
funcionamento correctas podem garantir a longevidade
do produto e um funcionamento fiável e isento de falhas.
Fazemos votos que tenha prazer ao trabalhar com a sua
nova lâmpada com sensor.

■

A instalação da lâmpada com sensor consiste essencial­mente em lidar com tensão de rede; por esse motivo,
terá de ser realizada de forma profissional segundo as
respectivas prescrições de instalação e condições de
conexão habituais nos diversos países.
(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Conexão do disco luminoso LED através de conector
de encaixe no corpo da lâmpada



Unidade sensórica (amovível para facilitar o ajuste
das funções)



Patilha de fixação para retirar a unidade sensórica



Ajuste do tempo



Regulação crepuscular



Regulação do programa



O princípio



Ajuste da área de detecção



Função de iluminação permanente

zação de campo debaixo do sensor assegura a protecção
contra movimentos dissimulados.

Importante: será possível detectar os movimentos de for­ma mais segura se a lâmpada com sensor estiver instalada
lateralmente em relação ao sentido de aproximação e se
não houver obstáculos (como p. ex. árvores, muros, etc.),
que impeçam a captação pelo sensor.
O alcance será limitado se alguém se aproximar directa­mente da lâmpada.

Em caso de dúvida, será necessário identificar os cabos
com um medidor de tensão; a seguir, voltar a desligar a
tensão. A fase (L), o neutro (N) e o condutor de protecção

(PE) são conectados na barra de junção.

Nota: Naturalmente que no cabo de rede pode estar mon-

tado um interruptor de rede do tipo "liga - desliga". Para
poder usar a função de luz permanente, até é imprescin­dível ter este interruptor (v. capítulo função de iluminação
permanente)

.

Importante: A fim de assegurar a ligação à terra de todas
as peças metálicas, a lâmpada só pode ser ligada à rede
eléctrica depois de ter sido montada por completo.

- 32 -

P

Garantia de funcionamento

Este produto STEINEL foi fabricado com todo o zelo e o
seu funcionamento e segurança verificados, de acordo
com as normas em vigor, e sujeito a um controlo por
amostragem aleatória. A STEINEL garante o bom estado
e o bom funcionamento do aparelho. O prazo de garantia
é de 36 meses a contar da data de compra. A garantia
inclui a reparação ou a substituição das peças com defeito,
de acordo com o nosso critério, estando excluídas as
peças sujeitas a desgaste, os danos e as falhas originados
por uma utilização ou manutenção incorrecta. Excluem-se
igualmente os danos provocados noutros objectos estra­nhos ao aparelho.

Os serviços previstos na garantia só serão prestados caso
o aparelho seja apresentado bem embalado no respectivo
serviço de assistência técnica, devidamente montado e
acompanhado do talão da caixa ou da factura (data da
compra e carimbo do revendedor).

Serviço de reparação:

Depois de expirado o prazo de garantia
ou em caso de falha não abrangida pela
garantia, o nosso serviço de assistência
técnica encarregar-se-á da reparação do
seu aparelho. Basta enviar o produto bem
acondicionado ao nosso centro de assistência
técnica mais próximo de si.

Sensor liga inadvertidamente

Alteração do alcance da lâmpada com
sensor

LED vermelho pisca rapidamente

■

O vento agita árvores e arbustos
na área de detecção

■

São detectados automóveis a pas­sar na estrada

■

Alteração térmica súbita devido a
influências climatéricas (vento,
chuva, neve) ou ar evacuado de
ventiladores, janelas abertas

■

Modificar a área

■

Modificar a área

■

Modificar a área, mudar para outro
local de montagem

■

Temperaturas ambiente diferentes

■

Ajustar com precisão a área de
detecção usando palas

■

Fusível eléctrico interno foi
activado

■

Apagar a lâmpada com sensor
e voltar a acendê-la após aprox.
5 segundos

Disco luminoso LED não comuta

■

Barra de junção não está totalmen­te encaixada

■

Comprimir a barra com firmeza

Disco luminoso de LED está desligado
apesar da escuridão

■

Está seleccionado o programa
3 ou 4

■

Mudar de programa

Falhas de funcionamento

A lâmpada com sensor está sem
corrente

A lâmpada com sensor não acende

A lâmpada com sensor não desliga

Falha

■

Fusível queimado, não ligado,
ligação interrompida

■

Curto-circuito

■

Fusível novo, ligar o interruptor de
rede; verificar o cabo com detector
de tensão

■

Verificar as conexões

■

Durante o regime diurno a regula­ção crepuscular está ajustada para
o regime nocturno

■

Lâmpada incandescente fundida

■

Interruptor de rede DESLIGADO

■

Fusível fundido

■

Área de detecção ajustada
incorrectamente

■

Fusível eléctrico interno foi activado
(LED vermelho pisca rapidamente)

■

Barra de junção de rede não está
correctamente encaixada

■

Reajustar (regulador

)

■

Substituir lâmpada incandescente

■

Ligar

■

Fusível novo, verificar eventual­mente a conexão

■

Reajustar

■

Apagar a lâmpada com sensor
e voltar a acendê-la após aprox.
5 segundos

■

Comprimir a barra de junção com
força

■

Movimento constante na área de
detecção

■

Unidade sensórica não está
encaixada devidamente

■

Examinar a área e eventualmente
reajustar

■

Encaixar a unidade sensórica com
ligeira pressão

A luminosidade básica não é desacti­vada, conforme desejado, por volta da
meia-noite

■

Uma fonte de luz externa (p. ex.
outro detector de movimentos ou
outra lâmpada com detector) des­activa a lâmpada com sensor

■

Proteger a lâmpada com sensor da
outra luz, observar a lâmpada com
sensor durante vários dias; ela pre­cisa de algum tempo até se rea­daptar ao valor correcto

A lâmpada com sensor não desliga
por completo

■

Está seleccionada a luminosidade
básica

■

Selector de programa está em 1

Causa Solução

- 35 -

Função de iluminação permanente

Se for montado um interruptor de corrente no cabo prove­niente da rede, além das meras funções de ligar e desligar
da lâmpada conectada, ainda são possíveis as funções
seguidamente enunciadas:

Funcionamento do sensor

1) Ligar a luz (estando lâmpada DESLIGADA):

Interruptor 1 vez DESLIGA e LIGA.
A lâmpada fica acesa durante o tempo predefinido.

2) Desligar a luz (estando a lâmpada LIGADA):

Interruptor 1 vez DESLIGA e LIGA.
A lâmpada desliga-se ou passa para o funcionamento
de sensor.



Funcionamento de luz permanente

1) Acender a luz permanente:

Interruptor 2 vezes DESLIGA e LIGA. A lâmpada é ligada
por 4 horas em modo de luz permanente (LED vermelho por
detrás da lente acende). A seguir, passa automaticamente
para o funcionamento de sensor (LED vermelho apaga)

2) Desligar a luz permanente:

Interruptor 1 vez DESLIGA e LIGA. A lâmpada desliga-se
ou passa para o funcionamento de sensor.

Importante:

ao accionar o interruptor várias vezes seguidas, os
intervalos devem ser mínimos (na ordem de 0,5 – 1 seg.).

Ajuste da área de detecção

Consoante a necessidade, a área de detecção pode ser
optimizada. As palas fornecidas juntamente servem para
cobrir os segmentos da lente que forem necessários tapar.
Deste modo, podem evitar-se activações erradas provoca-



das p. ex. por automóveis, pessoas a passar, etc. ou então
monitorar pontos de perigo específicos. As palas podem
ser separadas ao longo dos entalhes preparados na verti­cal. Depois, é só enfiá-las na lente.

Funcionamento / conservação

A lâmpada com sensor é adequada para a activação auto­mática de luzes. As influências climatéricas podem prejudi­car o funcionamento da lâmpada com sensor; as rajadas
fortes de vento, a neve, a chuva e o granizo podem causar
disparos falsos, porque o sistema não consegue distinguir

entre alterações súbitas de temperatura e irradiação pro­veniente de fontes de calor. Se estiver suja, a lente de
detecção pode ser limpa com um pano húmido (sem usar
produtos de limpeza).

Dados técnicos

Potência: máx. 2 x 40 W / G9

vidro com iluminação traseira por LED aprox. 1 W (L 270 S)
Tensão: 230 – 240 V, 50 Hz
Ângulo de detecção: 360° com ângulo de abertura de 90° e protecção contra movimentos dissimulados
Alcance do sensor: máx. num raio de 8 m
Ajuste do tempo: 5 seg. – 15 min.
Regulação crepuscular: 2 – 2000 Lux
Ajuste do programa: Programa standard com lâmpada incandescente:

●

Função de ligação suave da luz / sem luminosidade básica

●

disco luminoso LED LIGA a partir do limiar crepuscular predefinido (L 270 S)

Programa de conforto lâmpada incandescente:

●

Função de ligação suave da luz + luminosidade básica

●

disco luminoso LED LIGA a partir do limiar crepuscular predefinido (L 270 S)

Programa de conforto lâmpada incandescente:

●

Função de ligação suave da luz + luminosidade básica até meio da noite

●

disco luminoso LED LIGA a partir do limiar crepuscular predefinido até
a meio da noite (L 270 S)

Programa normal:

●

Sem função de ligação suave da luz / sem luminosidade básica

●

disco luminoso LED LIGA apenas ao detectar movimento (L 270 S)

Luz permanente: comutável (4 h) condição:

interruptor conectado no cabo proveniente da rede
Grau de protecção: IP 44 (protegido contra as projecções de água)
Gama de temperaturas: - 20° C a + 50° C

Declaração de conformidade

O produto cumpre as Diretivas do Conselho

- "Baixa tensão" 2006/95/CE

- "Compatibilidade eletromagnética" 2004/108/CE

4

3

2

1

- 34 -

P

Efter det att väggfästet och lamphuset är anslutet
samt att nätbrytaren i läge ”Till” kan sensorlampan
tas i drift. På den löstagbara sensor-enheten finns det
ställskruvar för efterlystid, skymningsnivå och val av
program. Genom att lossa på snäpplåset  med en

Funktioner

- 37 -

  

spårskruvmejsel kan sensor-enheten enkelt tas ut.
Därigenom övergår lampan automatsikt till att lysa
med permanent ljus.

Inställning efterlystid
(tidsfördröjning) 

(Leveransinställning: ca 5 sek)

Den önskade efterlystiden kan ställas in steglöst
mellan ca 5 sek – max 15 min.

Ställskruven vid siffran – = kortaste tiden (5 sek)
Ställskruven vid siffran + = längsta tiden (15 min.)

Vid inställning av bevakningsområdet rekommenderar
att man väljer den kortaste tiden (–).

Program – inställning 

(Leveransinställning: program 1)

Vad är mjukstart?

Sensorlampan är försedd med en mjukstart funktion.
Det betyder, att ljuset inte tänds med maximal styrka
direkt, utan att ljusstyrkan långsamt (under en

sekund) ökar successivt till 100%. Ljuset släcks på
samma sätt.

* För komfort-sparprogram glödlampa :
Det finns ingen klocka integrerad i sensorlampan, utan

midnatt beräknas genom att mörkrets längd mäts un­der natten. Därför är det viktigt att sensorlampan har
konstant spänning (dvs den får inte släckas med bry­taren) under den första natten, eftersom ljuset och
mörkrets längd måste mätas under hela dygnet. Sen­sorlampan lyser därför med grundljuset tänt hela nat­ten. Efter första natten börjar nattsparfunktionen att
fungera. Uppmätta värden lagras vid spänningsbortfall.

Vi rekommenderar att sensorlampan har konstant
spänning för och att man inte tänder och släcker
sensorlampan med nätbrytaren. Mörkrets längd behö­ver mätas under flera nätter för att man ska få en
stabil och driftsäker nattsparfunktion.

Vad är grundljus?

Grundljus betyder att lampan lyser med reducerad
effekt (dimring) t.ex. 25% av fullt ljus. När någon
kommer in i bevakningsområdet tänder lampan med

full effekt (100%) och lyser enligt den inställda efter­lystiden ). Därefter återgår lampan att lysa med
inställt grundljus t.ex. 25%

Standard-program glödlampa:

●

mjukstart / inget grundljus

●

LED-panelen tänds vid
inställt skymningsvärde (L 270 S)

Komfort-program glödlampa:

●

mjukstart + grundljus

●

LED-panelen tänds vid
inställt skymningsvärde (L 270 S)

Komfort-sparprogram glödlampa

●

mjukstart + grundljus tills midnatt *

●

LED-panelen tänds vid inställt skymningsvärde
och lyser tills midnatt (L 270 S)

Normal-program:

●

ingen mjukstart / inget grundljus

●

LED-panelen tänds endast vid rörelse (L 270 S)

Skymningsnivå
(aktiveringströskel) 

(Leveransinställning:
dagsljus 2000 Lux)

Den önskade aktiveringströskeln kan ställas in
steglöst från ca 2 – 2000 Lux.

Ställskruven vid = drift även i dagsljus ca. 2000 lux
Ställskruven vid = aktivering vid skymning ca. 2 lux

Vid inställning av bevakningsområdet i dagsljus måste
ställskruven vara vid (dagsljusdrift).

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

Installation / väggmontage

Monteringsplatsen skall vara minst 50 cm från en
annan belysning, eftersom värmestrålningen från den­na kan orsaka felaktig tändning av sensorlampan.
Monteringshöjden skall vara ca 1,8 – 2,8 m för att den
angivna räckvidden 8 m ska uppnås.

Anslutning av nätledningen (se bild.)

Nätledningen består av en 2-3 ledarkabel:

L = Fas (oftast svart eller brun)
N = Nolledare (oftast blå)
PE = Skyddsledare (grön/gul)

Princip

Den integrerade högpresterande infraröda sensorn är
består av en 360° dubbelsensor, som känner av den
osynliga värmestrålningen från kroppar i rörelse (män­niskor, djur etc).

Den registrerade värmestrålningen omvandlas på
elektronisk väg och tänder automatiskt belysningen.
Murar, fönsterrutor och liknande hindrar värmestrål­ningen från att nå fram till sensorn varvid belysningen
inte tänds. Med sensorn uppnås en bevakningsvinkel



Produktbeskrivning

 Lampglas
 Låsskruv för lampglaset
 Lamphus
 Väggfäste
 Kabelgenomföring
 Anslutning av infälld kabel
 Anslutning av utanpåliggande kabel

Endast för L 270 S:

 LED-panel, vridbar 180° för höger- eller vänster-

montage.

 Hållare för LED-panel

Montageanvisning

Bäste kund!

Vi tackar för det förtroende du har visat oss genom
köpet av din sensorlampa från STEINEL.
Du har bestämt dig för en förstklassig kvalitetspro­dukt, som har tillverkats, provats och förpackats med
största omsorg.

S

Säkerhetsanvisningar

■ Innan installation och montage påbörjas måste
spänningen kopplas bort.

■ Inkoppling måste utföras i spänningsfritt tillstånd.
Bryt strömmen och kontrollera med spänningspro­vare att alla parter är spänningslösa.

Vi ber dig att noga läsa igenom denna montageanvis­ning innan du installerar sensorlampan. Korrekt instal­lation och idrifttagning är en förutsättning för långva­rig, tillförlitlig och störningsfri drift.
Vi hoppas att du får stor nytta av din nya sensorlampa
från STEINEL.

■ Eftersom sensorlampan installeras till nätspänning­en måste arbetet utföras på ett fackmannamässigt
sätt och enligt gällande installationsföreskrifter.
(

D

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Anslutning av LED-panel via plint i lamphuset
 Sensor-enhet, löstagbar för val av program
 Snäpplås för att frigöra sensor-enheten
 Inställning av efterlystid
 Inställning av grundljus (dimring)
 Inställning av program
 Princip
 Justering av bevakningsområdet
 Permanent ljus

av 360° med en öppningsvinkel av 90°. Sensorn
bevakar även rakt under därigenom får man ett
underkrypskydd.

Obs: Den säkraste rörelsebevakningen uppnås när
sensorlampan monteras i rät vinkel mot rörelserikt­ningen och inga hinder finns i vägen för sensorn (t.ex.
träd, murar etc). Räckvidden förkortas vid rörelse rakt
emot sensorlampan.

Om man är osäker måste man identifiera kablarna
med en spänningsprovare. Koppla sedan bort spän­ningen igen. Fas (L), nolledare (N) och skyddsledare
(PE) skall anslutas enligt plintmärkningen.

OBS: På nätledningen kan självklart en strömbrytare
för till- och frånslagning vara monterad. Detta är
förutsättning för att funktionen med permanent ljus
ska fungera (se kapital om permanent ljus) .

OBS: Lampan får först anslutas till nätet när den är
fullständigt hopbyggd, för att kunna garantera metall­delarnas jordning.

- 36 -

S

Funktionsgaranti

Denna STEINEL produkt är tillverkad med största
noggrannhet. Den är funktions- och säkerhetstestad
enligt gällande föreskrifter och har därefter genomgått
en stickprovskontroll. Steinel garanterar felfri funktion.
Garantin gäller i 36 månader från inköpsdagen. Vi
återgärdar fel som beror på material- eller tillverk­ningsfel. Garantin innebär att varan repareras eller att
defekt del byts ut enligt vårt val. Garantin omfattar
inte slitage och skador orsakade av felaktig hanteran­de eller av bristande underhåll och skötsel av produk­ten. Följskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara
isärtagen, sändes väl förpackad med fakturakopia eller
kvitto (inköpsdatum och stämpel) till vår representant
eller lämnas in till inköpsstället för åtgärd inom
6 månader till inköpsstället.

Reparationsservice:

Efter garantins utgång eller vid fel
som inte omfattas av garantin kan
produkten repareras på vår verkstad.
Vänligen kontakta oss innan Ni sän­der tillbaka produkten för reparation.

Sensorlampan tänds
och släcks ständigt

Räckvidden förändras

LED-lampan blinkar snabbt

■ Blåst i träd och buskar
i bevakningsområdet

■ Påverkan från bilar på gatan

■ Plötsliga temperatur förändrin-

gar genom vädrets inverkan
(vind, regn, snö) eller fläktutlopp,
öppet fönster

■ Justera eller avskärma
bevakningsområdet

■ Justera eller avskärma
bevakningsområdet

■ Justera bevakningsområdet
eller flytta sensorlampan

■ Annan omgivningstemperatur ■ Finjustera bevakningsområdet
med hjälp av täckplattor

■ Den interna säkringen

i sensorlampan har löst ut

■ Bryt spänningen, vänta minst
5 sekunder, koppla till
spänningen

LED-Leuchtscheibe schaltet nicht

■ Klemme nicht ganz eingerastet ■ Klemme fest zusammendrücken

LED-panelen lyser inte vid mörker

■ Program 3 eller 4 är valt ■ Välj annat program

Driftstörningar

Sensorlampan utan spänning.

Sensorlampan tänds inte

Sensorlampan slocknar inte

Störning

■ Defekt säkring, lampan ej
inkopplad, avbrott i kabel.

■ Kortslutning

■ Byt säkring, slå till spänningen.

Testa med spänningsprovare

■ Kontrollera och testa kopplingar

■ Vid dagsdrift, skymningsinställ-

ningen inställd på nattdrift

■ Glödlampan trasig

■ Strömbrytaren frånslagen

■ Defekt säkring

■ Bevakningsområdet felinställt

■ Den interna säkringen i

sensorlampan har löst ut
(LED-lampan lyser)

■ Skruvar i plint inte
tillräckligt åtdragna

■ Ändra skymningsnivån till rätt
läge (skruv )

■ Byt glödlampa

■ Slå till strömbrytaren

■ Byt säkring,

kontrollera ev. anslutningen

■ Justera inställningen

■ Bryt spänningen, vänta minst

5 sekunder, koppla till
spänningen

■ Dra åt skruvar i plinten

■ Ständig rörelse

i bevakningsområdet

■ Sensor-enheten sitter
inte i rätt läge

■ Kontrollera bevakningsområdet.
Vid behov justera och begränsa

■ Tryck lätt på sensor-enheten så
att den hamnar i rätt läge

Grundljuset släcks inte
som önskat vid midnatt

■ Störning från andra ljuskällor ■ Skärma av sensorlampan från
andra ljuskällor. Avvakta, efter­som mörkrets längd måste
mätas under flera nätter innan
rätt värde för midnatt hittas.

Sensorlampan släcks inte helt ■ Grundljus är valt ■ Välj program 1

Orsak Åtgärd

- 39 -

Permanent ljus

Om en brytare kopplas före lampan är följande
funktioner enkelt möjliga genom vippa brytare
till-från:

Sensordrift

1) Tända lampan (när lampan är släckt):

Manövrera brytaren 1 x AV och PÅ
Lampan lyser lika länge som den inställda
efterlystiden.

2) Släcka ljuset (när lampan är tänd):

Manövrera brytaren 1 x AV och PÅ
Lampan släcks och övergår i sensordrift.



Permanent ljus

1) Tända lampan med permanent ljus:

Manövrera brytaren 2 x AV och PÅ. Lampan lyser
med permanent ljus (full effekt) i 4 timmar (röd LED­lampa lyser bakom linsen). Efter 4 timmar övergår
lampan automatiskt till sensordrift (röd LED-lampa
lyser inte).

2) Släcka lampa med permanent ljus:

Manövrera brytaren 1 x AV och PÅ. Lampan släcks
och övergår i sensordrift.

OBS:

Flerfaldiga manövreringar av brytaren måste ske
snabbt efter varandra, inom 0,5–1 sek.

Justering av bevakningsområdet

Bevakningsområdet kan optimalt ställas in efter öns­kemål. Med hjälp av de medföljande täckplattorna
kan önskat antal linssegment avskärmas för att indivi­duellt förkorta räckvidden. Därmed undviks feldetek­teringar som orsakas av t ex bilar, människor som



passerar på en väg eller andra utsatta områden.
Täckplattorna kan brytas av eller klippas till med en
sax längs de spårade indelningarna i lodräta eller
vågräta sektioner.

Drift och underhåll

Sensorlampan ger automatisk styrning av ljus. Väder­leken kan påverka lampans funktion. Kraftiga vindby­ar, snöväder, regn och hagel kan leda till kraftiga tem­peraturfall som i sin tur kan påverka sensorn. Smuts

på linsen begränsar känsligheten. Linsen rengörs med
fuktig mjuk trasa (utan rengöringsmedel).

Tekniska data

Effekt: max 2 x40 Watt / G9

LED-panel ca. 1 W (L 270 S)
Spänning: 230 – 240 V, 50Hz
Bevakningsvinkel: 360°med 90° öppningsvinkel och underkrypskydd
Sensorns räckvidd: max 8 m runtom
Tidsinställning: 5 sek – 15 min
Skymningsinställning: 2 – 2000 Lux
Programinställning: Standardprogram glödlampa:

●

mjukstart / inget grundljus

●

LED-panelen tänds vid inställt skymningsvärde (L 270 S)

Komfort-program glödlampa:

●

mjukstart + grundljus

●

LED-panelen tänds vid inställt skymningsvärde (L 270 S)

Komfort-sparprogram glödlampa:

●

mjukstart + grundljus tills midnatt

●

LED-panelen tänds vid inställt skymningsvärde
och lyser tills midnatt (L 270 S)

Normal-program:

●

ingen mjukstart / inget grundljus

●

LED-panelen tänds endast vid rörelse (L 270 S)
Permanent ljus: 4 timmar genom manövrering av nätbrytare
Skyddsklass: IP 44 (striltätt)
Temperaturområde: 20° C till + 50° C

överensstämmelseförsäkran

Produkten uppfyller:

- lågspänningsdirektivet 2006/95/EG

- EMC-direktivet 2004/108/EG

4

3

2

1

- 38 -

S

Når vægbeslaget er monteret og sensorlampen er til­sluttet, kan lampen tages i brug. Den aftagelige sen­sorenhed er forsynet med justeringsskruer til tids-,
skumrings- og programindstilling. Hvis låsemekanis­men  trykkes ind med en kærvskruetrækker, kan

Funktioner ,,

- 41 -



 

sensorenheden afmonteres for nemmere indstilling.
I den forbindelse skifter lampen automatisk til perma­nent belysning.

Frakoblingsforsinkelse
(tidsindstilling) 

(Fabriksindstilling: 5 sek.)

Trinløst indstillelig brændetid fra 5 sek. til 15 min.

Justeringsskrue på – = korteste tid (5 sek.)
Justeringsskrue på + = længste tid (15 min.)

Ved indstilling af overvågningsområdet anbefales det
at vælge den korteste tid –.

Programindstilling 

(Fabriksindstilling: program 1)

Hvad er softlys-start?

Sensorlampen er udstyret med softlys-start. Det
betyder, at lyset, når det tændes, ikke starter på
maksimal lysstyrke, men øges langsomt inden for

et sekund til fuld styrke. Ligeledes dæmpes lyset
langsomt, når det slukkes.

* Henvisninger til komfortspareprogrammet elpære :
Sensorlampen er ikke forsynet med et ur, midnat

beregnes således kun på baggund af mørkeperiodens
længde. For at sensorlampen kan fungere fejlfrit, er
det derfor vigtigt, at sensorlampens spændingsforsy­ning ikke afbrydes i denne periode. Den første nat
(målefasen) er grundstyrken fuldt aktiv. Værdierne
gemmes, så de ikke går tabt ved strømsvigt.

Vi anbefaler, at spændingsforsyningen ikke afbrydes
i programmet . Værdierne måles over flere nætter.
I tilfælde af evt. fejlfunktion bør man derfor over flere
nætter holde øje med, om sensorlampens frakoblings­tid flytter sig hen mod midnat.

Hvad er grundstyrke?

Grundstyrken giver mulighed for permanent belys­ning om natten med ca. 25 % lysstyrke. Først når
der registreres en bevægelse i overvågningsområdet,

skifter lyset (i den indstillede periode, se Frakoblings­forsinkelse ) til fuld lysstyrke (100 %). Herefter
skifter lampen atter til grundstyrken (25 %).

Standardprogram elpære:

●

softlys-start /ingen grundstyrke

●

LED-belyst glasplade tændt fra indstillet
skumringsværdi (L 270 S)

Komfortprogram elpære:

●

softlys-start + grundstyrke

●

LED-belyst glasplade tændt fra indstillet
skumringsværdi (L 270 S)

Komfortspareprogram elpære:

●

softlys-start + grundstyrke
til midnat*

●

LED-belyst glasplade tændt fra indstillet
skumringsværdi til midnat (L 270 S)

Normalprogram:

●

Ingen softlys-start /ingen grundstyrke

●

LED-belyst glasplade kun tændt ved bevægelse
(L 270 S)

Skumringsindstilling
(reaktionsværdi) 

(Fabriksindstilling:
dagsmodus 2.000 lux)

Trinløs indstilling af sensorens reaktionsværdi på
mellem 2 og 2.000 lux.

Justeringsskruen på = dagsmodus
ca. 2.000 lux.
Justeringsskruen på = skumringsmodus
ca. 2 lux.

Hvis overvågningsområdet skal indstilles i dagslys,
skal justeringsskruen indstilles på (dagsmodus)
.

5 sek. – 15 min.

2 – 2.000 lux

1

2

3

3

4

3

Installation

Sensorlampen bør have en afstand på mindst 50 cm
til andre lyskilder, da varmeudstrålingen kan medføre,
at systemet aktiveres. For at opnå den anførte række­vidde på 8 m, skal lampen monteres i ca. 1,8 – 2,8 m
højde.

Tilslutning af netledning (se fig.)

Netledningen består af et 3-leder kabel:

L = Fase (normalt sort eller brun)
N = Nulleder (normalt blå)
PE = Beskyttelsesleder (grøn/gul)

Princippet

Den integrerede infrarøde sensor er udstyret med en
360°-dobbeltsensor, der registrerer den usynlige var­meudstråling fra kroppen (mennesker, dyr etc.).

Den registrerede varmeudstråling omsættes elektro­nisk, og den tilsluttede lampe tændes automatisk.
Ved forhindringer, som f.eks. mure eller vinduer,
registreres der ingen varmeudstråling,hvorfor lampen
ikke tændes. Der opnås en registreringsvinkel på 360°
med en åbningsvinkel på 90°. Sensoren er udstyret



Beskrivelse

 Lampeglas
 Skrue til lampeglas
 Armatur
 Vægbeslag
 Lukkeprop
 Nettilslutning til ledning indbygning
 Nettilslutning til ledning påbygning

Kun L 270 S:

 LED-belyst glasplade, kan drejes 180° afhængigt

af, om den er monteret til højre eller til venstre
for hoveddøren

 Flytbar holder til den LED-belyste glasplade til

justering af pladen ved 3-cifrede husnumre.

Monteringsvejledning

Kære kunde

tak for den tillid, De har vist os, ved at købe en
STEINEL-sensorlampe. De har valgt et produkt af
høj kvalitet, som er fremstillet, testet og emballeret
med største omhu.

DK

Sikkerhedsanvisninger

■ Afbryd strømtilførslen, inden der arbejdes på
apparatet!

■ Ved montering skal den elledning, der skal tilslut­tes, være spændingsfri. Sluk derfor for strømmen
og kontroller med en spændingstester, at ledningen
er spændingsfri.

Læs venligst monteringsvejledningen, før De monterer
sensoren, for korrekt installation og ibrugttagning sik­rer en lang, pålidelig og fejlfri drift.
Vi ønsker Dem god fornøjelse med Deres nye
STEINEL-sensorlampe.

■ Ved installation af sensorlampen er der tale om
arbejde med netspænding. Det bør derfor udføres
fagligt korrekt iht. de gældende regler.
(

D

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Stikforbindelse til tilslutning af LED-belyst glaspla-

de til armatur

 Sensorenhed (kan afmonteres for nem funktions-

indstilling)

 Låsemekanisme til afmontering af sensorenheden
 Tidsindstilling
 Skumringsindstilling
 Programindstilling
 Princippet
 Justering af overvågningsområde
 Permanent belysning

med krybesikring, det betyder, at området nedenfor
sensoren bliver overvåget.

Vigtigt: Den bedste overvågning opnår man, hvis
sensorlampen placeres vinkelret i forhold til gåretnin­gen og der ikke er objekter (som f.eks. træer, mure
osv.), der blokerer sensorens synsfelt.
Rækkevidden er begrænset, hvis man går direkte
hen mod lampen.

I tvivlstilfælde skal ledningerne identificeres med en
spændingstester, derefter skal strømmen afbrydes
igen. Fase (L), nulleder (N) og beskyttelsesleder
(PE) skal tilsluttes til klemmen.

Henvisning: I netledningen kan der naturligvis monte­res en tænd- og slukkontakt. Den er en forudsætning
for funktionen permanent belysning (se kapitlet Per­manent belysning) .

Vigtigt: Lampen må først tilsluttes nettet, når den er
komplet monteret, for at sikre at alle metaldele er
jordforbundne.

- 40 -

DK

Funktionsgaranti

Dette STEINEL-produkt er fremstillet med største
omhu, afprøvet iht. de gældende forskrifter samt
underlagt stikprøvekontrol. STEINEL garanterer for
upåklagelig beskaffenhed og funktion. Garantien gæl­der i 36 måneder fra den dag, apparatet er solgt til
forbrugeren. Ved materiale- eller fabrikationsfejl ydes
garantien gennem reparation eller udskiftning af man­gelfulde dele efter vores valg. Der ydes ikke garanti
ved skader på sliddele, ej heller ved skader og mang­ler, som skyldes ukorrekt behandling og vedligehol­delse. Garantien omfatter ikke følgeskader på fremme­de genstande.

Der ydes kun garanti mod forevisning af bon eller
kvittering (med dato og stempel). Apparatet skal være
intakt og indpakket forsvarligt samt der skal ved­lægges en kort fejlbeskrivelse, når det fremsendes
til værkstedet.

Reparationsservice:

Efter garantiperiodens udløb eller ved
fejl, der ikke er dækket af garantien,
kan apparatet repareres på vores
værksted. Sørg for, at produktet er
pakket forsvarligt ind under forsen­delsen til nærmeste værksted.

Sensorlampen tænder utilsigtet

Sensorlampe rækkeviddeændring

Rød LED blinker hurtigt

■ Vinden får træer og buske i
overvågningsområdet til at
bevæge sig

■ Registrering af biler på vejen

■ Pludselige temperaturforan-

dringer pga. vejret (vind, regn
og sne) eller luft fra ventilatorer
og åbne vinduer

■ Indstil området på ny

■ Indstil området på ny

■ Ændr området, flyt

monteringssted

■ Anden omgivelsestemperatur ■ Overvågningsområdet skal

indstilles nøjagtigt vha.
blændstykkerne

■ Intern sikring aktiveret ■ Sluk for sensorlampen,

og tænd den igen efter 5 sek.

Den LED-belyste glasplade tændes

■ Klemmen er ikke gået i hak ■ Tryk klemmen godt sammen

Den LED-belyste glasplade er sluk­ket, på trods af at det er mørkt

■ Program 3 eller 4 valgt ■ Ændr programmet

Driftsforstyrrelser

Sensorlampen er uden spænding

Sensorlampen tænder ikke

Sensorlampen slukker ikke

Fejl

■ Sikringen er defekt, ikke tændt,
ledningen er afbrudt

■ Kortslutning

■ Ny sikring, tænd for tænd- og

slukkontakten, test ledningen
med spændingstester

■ Kontroller tilslutningerne

■ I dagsmodus, skumringsindstillin-

gen står i nattemodus

■ Pæren er defekt

■ Tænd- og slukkontakten

er slukket

■ Sikringen er defekt

■ Overvågningsområdet er ikke

indstillet målrettet

■ Intern elektrisk sikring blev aktive­ret (rød LED blinker hurtigt)

■ Nettilslutningsklemmen er ikke
monteret korrekt

■ Indstil på ny
(justeringsknappen )

■ Skift pære

■ Tænd

■ Udskift sikringen, kontroller

evt. tilslutningen

■ Juster på ny

■ Sluk sensorlampen, og tænd

den igen efter ca. 5 sek.

■ Tryk klemmen godt sammen

■ Konstant bevægelse i overvåg-

ningsområdet

■ Sensorenheden er ikke gået i
hak

■ Kontroller området, og juster
eventuelt igen

■ Tryk forsigtigt på sensorenhe­den, så den går i hak

Grundstyrken slukkes ikke som
planlagt omkring midnat

■ Ekstern lyskilde (f.eks. anden
bevægelsessensor eller lampe)
deaktiverer sensorlampen

■ Sensorlampen skal afskærmes
mod anden belysning. Lampen
bør overvåges over flere dage,
da den skal bruge lidt tid på
atter at indstille sig på den
rigtige værdi

Sensorlampen slukker ikke helt ■ Grundstyrke valgt ■ Programvælger på 1

Årsag Afhjælpning

- 43 -

Funktionen permanent belysning

Monteres der en tænd- og slukkontakt i netledningen,
er følgende funktioner mulige:

Sensorstyring

1) Tænd for lyset (når lampen er slukket):

Kontakt 1 x FRA og TIL.
Lampen er tændt i den indstillede tid.

2) Sluk for lyset (når lampen er tændt):

Kontakt 1 x FRA og TIL.
Lampen slukker eller går over til sensorstyring.



Permanent belysning

1) Tænd for permanent belysning:

Kontakt 2 x FRA og TIL. Lampen indstilles på perma­nent belysning i 4 timer (rød LED lyser bag linsen).
Derefter går den automatisk over til sensorstyring
(rød LED slukket).

2) Sluk for permanent belysning:

Kontakt 1 x FRA og TIL. Lampen slukker eller går
over til sensorstyring.

Vigtigt:

Hvis kontakten skal aktiveres flere gange, bør dette
ske hurtigt efter hinanden (inden for 0,5 – 1 sek.).

Justering af overvågningsområde

Overvågningsområdet kan afgrænses efter behov. De
vedlagte blændstykker kan anvendes til at tildække et
vilkårligt antal linsesegmenter. Dermed kan man undgå
fejlaktivering som følge af f.eks. biler, forbipasserende
etc. og opnå målrettet overvågning af farezoner.

Blændstykkerne kan afrives langs de lodrette perfore­ringer. Herefter monteres de på linsen.

Drift/vedligeholdelse

Sensorlampen er velegnet til automatisk tænd og sluk
af lys. Vejret kan påvirke sensorlampens funktion, ved
kraftige vindstød, sne, regn og hagl kan der opstå fejl­aktivering, idet pludselige temperatursvingninger ikke

kan skelnes fra varmekilder. Linsen kan ved tilsmuds­ning rengøres med en fugtig klud (uden rengørings­middel).

Tekniske data

Effekt: maks. 2 x 40 watt / G9

LED-belyst glasplade ca 1 W (L 270 S)
Spænding: 230 – 240 V, 50 Hz
Registreringsvinkel: 360° med 90° åbningsvinkel og krybesikring
Sensorens rækkevidde: maks. 8 m 360°
Tidsindstilling: 5 sek. – 15 min.
Skumringsindstilling: 2 – 2.000 lux
Programindstilling: Standardprogram elpære:

●

softlys-start / ingen grundstyrke

●

LED-belyst glasplade tændt fra indstillet skumringsværdi (L 270 S)

Komfortprogram elpære:

●

softlys-start + grundstyrke

●

LED-belyst glasplade tænd fra indstillet skumringsværdi (L 270 S)

Komfortspareprogram elpære:

●

softlys-start + grundstyrke til midnat

●

LED-belyst glasplade tændt fra indstillet skumringsværdi
til midnat (L 270 S)

Normalprogram:

●

Ingen softlys-start / ingen grundstyrke

●

LED-belyst glasplade kun tændt ved bevægelse (L 270 S)

Permanent belysning: kan aktiveres (4 timer) Forudsætning:

tænd- og slukkontakt i netledning
Kapslingsklasse: IP 44 (stænkvandsbeskyttet)
Temperaturområde: -20 ° til +50 °C

Konformitetserklæring

Dette produkt er i overensstemmelse med

- lavspændingsdirektivet 2006/95/EF

- EMC-direktivet 2004/108/EF

4

3

2

1

- 42 -



DK

Tunnistimen portaattomasti asetettava 2 – 2000 luksin
kytkeytymiskynnys.

Säädin asetettu kohtaan = päiväkäyttö
n. 2000 luksia
Säädin asetettu kohtaan = hämäräkäyttö
n. 2 luksia.

Kun toiminta-alue asetetaan päivänvalossa,
säädin on asetettava kohtaan (päiväkäyttö).

Tunnistinvalaisin voidaan ottaa käyttöön, kun seinäpi­dike on kiinnitetty ja valaisin on kytketty sähköverk­koon. Irrotettavassa tunnistinyksikössä on säätimet,
joilla voidaan asettaa kytkentäaika, hämäräaste ja

Toiminnot

,,

- 45 -

  

ohjelmat. Tunnistinyksikkö saadaan irrotettua helposti
painamalla lukitsinta  ristipääruuvimeisselillä. Valai­sin kytkeytyy tällöin automaattisesti jatkuvaan valais­tukseen.

Kytkentäajan asetus 

(tehdasasetus: 5 s)

portaattomasti säädettävä kytkentäaika.

Säädin kohdassa – = lyhyin aika (5 s)
Säädin kohdassa + = pisin aika (15 min.)

Toiminta-alueen asetuksen yhteydessä suosittelemme
valitsemaan lyhyimmän ajan –.

Ohjelman asetus 

(tehdasasetus: ohjelma 1)

Mitä pehmeä kytkeytymistoiminto tarkoittaa ?

Tunnistinvalaisin on varustettu valon pehmeällä kyt­keytymistoiminnolla. Tämä tarkoittaa sitä, että valo ei
kytkeydy heti maksimiteholla, vaan kirkastuu sekun-

nin sisällä hitaasti 100 % kirkkauteen. Valo sammuu
samalla tavoin hitaasti, kun tunnistin kytkeytyy pois
päältä.

* Mukavuus- ja säästöohjelmaa koskeva huomautus :
Tunnistinvalaisimeen ei ole asennettu kelloa. Valaisin

määrittää keskiyön pimeiden aikojen pituuden perus­teella. Tunnistinvalaisimen moitteeton toiminta edellyt­tää jännitteen jatkuvaa syöttöä. Laite toimii peruskirk­kaudella koko ensimmäisen yön ajan (mittausvaihe).
Tallennetut tiedot säilyvät muistissa myös sähkökat­kosten ajan.

Suosittelemme olemaan katkaisematta jännitettä
ohjelman aikana. Tunnistinvalaisin määrittää arvot
useamman yön aikana. Tunnistinvalaisimen toimintaa
tulisi tästä syystä tarkkailla useamman yön ajan virhe­toimintojen yhteydessä, jotta voitaisiin havaita, muut­tuuko poiskytkentäaika keskiyön suuntaan.

MItä peruskirkkaus tarkoittaa ?

Peruskirkkaus mahdollistaa jatkuvan valaistuksen
yöllä n. 25 % valoteholla. Valo kytkeytyy (asetetuksi
ajaksi, ks. Kytkentäajan asetus ) maksimitehoonsa

(100 %) vasta, kun toiminta-alueella on liikettä.
Asetetun ajan kuluttua loppuun valo kytkeytyy jälleen
peruskirkkauteen (n. 25 %).

Vakio-ohjelma (hehkulamppu):

●

Pehmeä kytkentä / ei peruskirkkautta

●

LED-valokiekko PALAA asetetusta
hämäryysasteesta alkaen (L 270 S)

Mukavuus-ohjelma (hehkulamppu):

●

Pehmeä kytkentä + peruskirkkaus

●

LED-valokiekko PALAA asetetusta
hämäryysasteesta alkaen (L 270 S)

Mukavuus- ja säästöohjelma (hehkulamppu):

●

Pehmeä kytkentä + peruskirkkaus
keskiyöhön saakka*

●

LED-valokiekko PALAA asetetusta
hämäryysasteesta alkaen keskiyöhön saakka
(L 270 S)

Normaali-ohjelma:

●

Ei pehmeää kytkentää / ei peruskirkkautta

●

LED-valokiekko PALAA vain liikkeen yhteydessä
(L 270 S)

Hämäräasteen asetus
(kytkeytymiskynnys) 

(Tehtaalla suoritettu asetus:
Päiväkäyttö 2000 luksia)

5 s – 15 min

2 – 2000 luksia

1

2

3

3

4

3

Asennus

Valaisimen kiinnityspaikan tulisi olla vähintään 50 cm
etäisyydellä toisista valaisimista, sillä lämpösäteily voi
johtaa valon syttymiseen. Tunnistin on kiinnitettävä
noin 1,8 – 2,8 metrin korkeuteen, jotta 8 metrin
toiminta-etäisyys saavutetaan.

Verkkojohdon asennus (katso kuva.)

Verkkojohtona käytetään 3-napaista kaapelia:

L = vaihe (useimmiten musta tai ruskea)
N = nollajohdin (useimmiten sininen)
PE = maajohdin (vihreä/keltainen)

Toimintaperiaate

Valaisimeen on asennettu 360° kaksoisanturista koos­tuva tehokas infrapunatunnistin, joka havaitsee liikku­vistä ihmisistä, eläimistä jne. lähtevän lämpösäteilyn.

Lämpösäteily muunnetaan elektronisesti, jolloin valai­sin kytkeytyy automaattisesti. Erilaiset esteet (esim.
seinä tai lasiruudut) estävät tunnistukseneikä valo täl­löin syty. Tunnistimella saavutetaan 360° toimintakul-



Laitteen osat

 Lasikupu
 Lasikuvun kiinnitysruuvi
 Lasikuvun kotelo
 Seinäpidike
 Tiivistetulpat
 Verkkojohdon uppoasennus
 Verkkojohdon pinta-asennus

Vain L 270 S:

 LED-valokiekko, kääntyy 180°, asennus ulko-oven

oikealle tai vasemmalle puolelle

 Työnnettävä LED-valokiekon pidike, jolla kiekko sää-

detään 3-paikkaisille numeroille.

Asennusohje

Arvoisa asiakas,

olet hankkinut STEINEL-tunnistinvalaisimen. Kiitämme
saamastamme luottamuksesta. Olet hankkinut arvok­kaan laatutuotteen, joka on valmistettu, testattu ja
pakattu huolellisesti.

FIN

Turvaohjeet

■ Katkaise virta, ennen kuin suoritat laitteelle mitään
toimenpiteitä!

■ Asennettavassa sähköjohdossa ei saa asennuksen
yhteydessä olla jännitettä. Katkaise ensin virta ja
tarkista jännitteettömyys jännitteenkoettimella.

Tutustu ennen valaisimen asennusta tähän asennus­ohjeeseen. Ainoastaan asianmukainen asennus ja
käyttöönotto takaavat valaisimen pitkäaikaisen, luo­tettavan ja häiriöttömän toiminnan.
Toivomme Sinulle paljon iloa uuden STEINEL-tunnis­tinvalaisimen kanssa.

■ Tunnistinvalaisin liitetään verkkojännitteeseen.
Asennus on suoritettava asiantuntevasti. Voimassa
olevia asennus- ja liitäntäohjeita on noudatettava.
(

D

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 LED-valokiekon liitäntä pistikekytkennällä valaisi-

men koteloon

 Tunnistinyksikkö (voidaan irrottaa toimintojen ase-

tusta varten)

 Lukitsin, jota painamalla tunnistinyksikkö saadaan

irrotettua

 Kytkentäajan asetus
 Hämyryysasteen asetus
 Ohjelman asetus
 Toimintaperiaate
 Toiminta-alueen rajaaminen
 Jatkuva valaistus

ma ja 90° avautumiskulma. Anturin alapuolelle jäävän
alueen valvonta saadaan aikaan alitussuojalla.

Tärkeää: Tunnistus tapahtuu kauempaa, kun tunnis­tinvalaisin asennetaan siten, että kulku suuntautuu
siihen nähden sivussuunnassa eikä puita tai seiniä
ole esteenä.
Toimintaetäisyys on lyhyempi kuljettaessa suoraan
valaisinta kohti.

Epäselvissä tapauksissa johtimet on tarkistettava jän­nitteenkoettimella ja katkaistava sen jälkeen virta.
Vaihejohdin (L), nollajohdin (N) ja suojamaajohdin (PE)
liitetään liittimiin.

Huom: Verkkojohtoon voidaan luonnollisestikin asen­taa virtakytkin virran kytkemiseksi ja katkaisemiseksi.
Jatkuvan valaistuksen käyttö on mahdollista vain,
jos verkkojohtoon on asennettu katkaisin (katso luku
Jatkuva valaistus) .

Tärkeää: Valaisimen saa liittää verkkoon vasta,
kun se on koottu kokonaan. Vain tällöin kaikkien
metalliosien maadoitus on varmaa.

- 44 -

FIN

Toimintatakuu

Tämä STEINEL-tuote on valmistettu suurella tarkkuu­della ja sen toiminta ja turvallisuus on testattu voi­massa olevien määräysten mukaisesti. Lisäksi sille
on suoritettu pistokoe. STEINEL myöntää takuun
tuotteen moitteettomalle toiminnalle ja rakenteelle.
Takuuaika on 36 kuukautta ostopäivästä alkaen.
Korvaamme materiaali- tai valmistusvirheet valintam­me mukaan joko kunnostamalla vialliset osat tai vaih­tamalla ne uusiin. Takuun piiriin eivät kuulu kuluvat
osat eivätkä vahingot, jotka ovat aiheutuneet väärästä
huollosta tai käsittelystä tai laitteen putoamisesta.
Takuu ei koske laitteen muille esineille mahdollisesti
aiheuttamia vahinkoja.

Takuu on voimassa vain, kun purkamaton tuote toimi­tetaan yhdessä lyhyen virhekuvauksen, ostokuitin, tai
laskun (ostopäivämäärä ja myyjäliikkeen leima) hyvin
pakattuna lähimpään huoltopisteeseen.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin
kuulumattoman vian ollessa kyseessä
laitteen korjaa huoltopalvelumme.
Pyydämme lähettämään tuotteen
hyvin pakattuna lähimpään huoltopis­teeseen.

Tunnistinvalaisin kytkeytyy ei-toivo­tusti

Tunnistinvalaisimen toiminta-aluetta
on muutettu

Punainen LED vilkkuu nopeasti

■ tuuli liikuttelee puita ja pensaita
toiminta-alueella

■ tiellä liikkuu autoja

■ sään (tuuli, sade, lumi), tuuletin-

ten poistoilman tai avoinna ole­vien ikkunoiden aiheuttamat äkil­liset lämpötilan muutokset

■ muuta aluetta

■ muuta aluetta

■ muuta aluetta, vaihda tunnis-

timen paikkaa

■ ympäristön lämpötilan
muutokset

■ säädä toiminta-alue tarkasti
suojalevyjen avulla

■ sisäinen sulake aktivoitu ■ kytke tunnistinvalaisin pois
päältä ja uudelleen päälle noin
5 sekunnin kuluttua

LED-valokiekko ei kytkeydy

■ liitintä ei ole lukitettu kokonaan ■ paina liitin tiukasti

LED-valokiekossa ei valoa,
vaikka on pimeää

■ valittu ohjelma 3 tai 4 ■ muuta ohjelmaa

Käyttöhäiriöt

Tunnistinvalaisimen jännite puuttuu

Tunnistinvalaisin ei kytkeydy päälle

Tunnistinvalaisin ei kytkeydy pois

Häiriö

■ viallinen sulake, ei kytketty

päälle, katkos johdossa

■ oikosulku

■ uusi sulake, kytke valo verkko-

katkaisimella; tarkista johto
jännitteenkoettimella

■ tarkista liitännät

■ päiväkäytössä hämäräkytkin

asetettu yökäyttöön

■ viallinen hehkulamppu

■ valo sammutettu katkaisimella

■ viallinen sulake

■ toiminta-aluetta ei suunnattu

oikein

■ sisäinen sulake on aktivoitunut

(punainen LED-valo vilkkuu
nopeasti)

■ verkkoliitintä ei ole liitetty oikein

■ säädä uudelleen (säädin )

■ vaihda hehkulamppu

■ sytytä valo

■ uusi sulake, tarkista liitäntä

tarvittaessa

■ säädä alue uudelleen

■ kytke tunnistinvalaisin pois

päältä ja uudelleen päälle noin
5 sekunnin kuluttua

■ tarkasta kytkennät

■ jatkuva liikehdintä toiminta-

alueella

■ tunnistinyksikkö ei ole hyvin

kiinni

■ tarkista alue ja säädä tarvitta­essa uudelleen

■ kiinnitä tunnistinyksikkö paikoil­leen painamalla sitä kevyesti

peruskirkkaus ei kytkeydy pois
suunnilleen keskiyön aikoihin

■ ulkoinen valonlähde
(esim. toinen liiketunnistin tai
tunnistinvalaisin) kytkee tunnis­tinvalaisimen pois toiminnasta

■ estä vieraan valon pääsy tun­nistinvalaisimeen, tarkkaile tun­nistinvalaisimen toimintaa use­amman päivän ajan, sillä kestää
jonkin aikaa, kunnes laite taas
ottaa käyttöön oikeat arvot

Tunnistinvalaisin ei kytkeydy pois
kokonaan

■ valittu peruskirkkaus ■ ohjelmanvalintakytkin
asentoon 1

Syy Häiriön poisto

- 47 -

Jatkuva valaistus

Jos verkkojohtoon asennetaan katkaisin, seuraavat
toiminnot ovat mahdollisia valon kytkennän ja sam­muttamisen lisäksi:

Tunnistinkäyttö

1) Valon sytyttäminen (kun valaisin POIS PÄÄLTÄ):

Katkaisin 1 x POIS ja PÄÄLLE.
Valo palaa asetetun ajan verran

2) Valon sammuttaminen (kun valaisin PÄÄLLÄ):

Katkaisin 1 x POIS ja PÄÄLLE.
Valo sammuu tai valaisin siirtyy tunnistinkäyttöön.



Jatkuva valaistus

1) Jatkuvan valaistuksen kytkeminen:

Katkaisin 2 x POIS ja PÄÄLLE. Valaisimen valo asete­taan palamaan 4 tunnin ajaksi (punainen LED palaa
linssin takana). Sen jälkeen se siirtyy automaattisesti
takaisin tunnistinkäyttöön (punainen LED sammuu)

2) Jatkuvan valaistuksen sammuttaminen:

Katkaisin 1 x POIS ja PÄÄLLE. Valo sammuu tai valai­sin siirtyy tunnistinkäyttöön.

Tärkeää:

Kun katkaisinta painetaan useamman kerran, tulisi
painallusten seurata toisiaan nopeasti (0,5 – 1 sekun­nin välein).

Toiminta-alueen rajaaminen

Toiminta-aluetta voidaan tarvittaessa rajata. Voit aset­taa linssiin tarvittavan määrän tunnistinvalaisimen
mukana toimitettuja peitelevyjä. Näin voidaan estää
esim. autojen tai ohikulkijoiden aiheuttamat virhekyt-



kennät tai rajata tietyt vaara-alueet täsmällisesti. Voit
irrottaa peitelevyt toisistaan pystysuoria uria pitkin.
Aseta peitelevyt linssin eteen.

Käyttö / hoito

Tunnistinvalaisin soveltuu valon automaattiseen kyt­kentään. Sääolosuhteet voivat vaikuttaa tunnustinva­laisimen toimintaan. Voimakkaat tuulenpuuskat sekä
lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoi­mintoja, koska tunnistin ei erota säässä tapahtuvia

äkillisiä lämpötilan vaihteluita lämmönlähteistä. Tunnis­timen linssi voidaan puhdistaa kostealla rievulla (älä
käytä puhdistusaineita).

Tekniset tiedot

Teho: enint. 2 x 40 W / G9

lasin, jonka takana on LED n.1 W (L 270 S)
Jännite: 230 – 240 V, 50 Hz
Tunnistuskulma: 360°, aukkokulma 90° ja alitussuoja
Tunnistimen toiminta-alue: enint. 8 m joka puolelle
Kytkentäajan asetus: 5 s – 15 min
Hämäräasteen asetus: 2 – 2000 luksia
Ohjelma-asetus: Vakio-ohjelma (hehkulamppu):

●

Pehmeä kytkentä / ei peruskirkkautta

●

LED-valokiekko PALAA asetetusta hämäryysasteesta alkaen (L 270 S)

Mukavuus-ohjelma (hehkulamppu):

●

Pehmeä kytkentä - ei peruskirkkautta

●

LED-valokiekko PALAA asetetusta hämäryysasteesta alkaen (L 270 S)

Mukavuus- ja säätöohjelma (hehkulamppu):

●

Pehmeä kytkentä + peruskirkkaus keskiyöhön saakka

●

LED-valokiekko PALAA asetetusta hämäryysasteesta alkaen
keskiyöhön saakka (L 270 S)

Normaali-ohjelma:

●

Ei pehmeää kytkentää / ei peruskirkkautta

●

LED-valokiekko PALAA vain liikkeen yhteydessä (L 270 S)

Jatkuva valaistus: kytkettävissä (4h), edellytys:

verkkojohtoon on liitetty katkaisin
Kotelointiluokka: IP 44 (roiskevesisuojattu)
Lämpötila-alue: - 20° C ... + 50° C

Selvitys yhdenmukaisuudesta

Tuote on seuraavien direktiivien asettamien määräysten mukainen

- pienjännitedirektiivi 2006/95/EY

- EMC-direktiivi 2004/108/EY

4

3

2

1

- 46 -

FIN

Når veggbraketten er montert og apparatet er koplet
til strømnettet, kan sensorlampen tas i drift. Stillskru­ene for tids-, skumrings- og programinnstilling befinn­er seg på den avtagbare sensorenheten. Trykk på
knasten  med en flat skrutrekker, deretter kan

Funksjoner

,,

- 49 -

  

sensorenheten tas ut og innstillingen kan foretas på
en enkel måte. Lampen slår seg automatisk over til
permanent lys.

Frakoplingsforsinkelse
(tidsinnstilling) 

(forinnstilling: 5 sek.)

trinnløst justerbar belysningstid fra
5 sek. til 15 min.

Stillskrue stilles på – = korteste tid (5 sek.)
Stillskrue på + = lengste tid (15 min.)

Under innstilling av registreringsområdet anbefales
det å velge den korteste tiden –.

Programinnstilling 

(Forinnstilling: program 1)

Hva er soft-lysstart ?

Sensorlampen har en soft-lysstart-funksjon. Dette
innebærer at lyset ikke koples direkte på med mak­simal effekt når lampen tennes, men at lysstyrken

sakte reguleres opp til 100% i løpet av et sekund.
På samme måte dempes lyset langsomt når lampen
slås av.

* Merknader vedr. komfortspareprogrammet
lyspære :

Det finnes ingen integrert klokke i sensorlampen,
"midt på natten" beregnes ut fra mørkefasenes varig­het. For at sensorlampen skal fungere perfekt er det
derfor viktig at den kontinuerlig tilføres spenning i
denne tiden. Under den første natten (innmålingsfase)
er grunnlysstyrken komplett aktiv. Verdiene lagres og
er sikret ved strømbrudd.

Vi anbefaler å ikke avbryte spenningen i program .
Verdiene beregnes over flere netter, ved en evt. feil
bør det derfor observeres over flere netter om sensor­lampens utkoplingstid forandrer seg i retning midnatt.

Hva er grunnlysstyrke?

Grunnlysstyrke gir en permanent belysning om natt­en med ca. 25 % lyseffekt. Først når det er beveg­else i registreringsområdet, tennes lyset (for innstilt

tid, se frakoplingsforsinkelse ) med maksimal effekt
(100 %). Deretter slår lampen seg om til grunnlys­styrke (ca. 25 %).

Standardprogram lyspære:

●

Soft-lysstart / ingen grunnlysstyrke

●

LED-lysplaten PÅ fra innstilt
skumringsverdi (L 270 S)

Komfortprogram lyspære:

●

Soft-lysstart + grunnlysstyrke

●

LED-lysplaten PÅ fra innstilt
skumringsverdi (L 270 S)

Komfort-spareprogram lyspære:

●

Soft-lysstart + grunnlysstyrke
til midt på natten*

●

LED-lysplaten PÅ fra innstilt
skumringsverdi til midt på natten (L 270 S)

Normalprogram:

●

Ingen soft-lysstart / ingen grunnlysstyrke

●

LED-lysplate PÅ kun ved bevegelse (L 270 S)

Skumringsinnstilling
(reaksjonsnivå) 

(forinnstilling:
Dagslysdrift 2000 Lux)

sensoren har et trinnløst justerbart reaksjonsnivå
fra 2 – 2000 Lux.

Stillskruen stilles på = dagslysdrift
ca. 2000 Lux.
Stillskruen stilles på = skumringsdrift
ca. 2 Lux.

Til innstilling av registreringsområdet ved dagslys må
stillskruen stilles på (dagslysdrift).

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

Installasjon

Sensorlampen bør monteres minst 50 cm. fra andre
lamper, da varmeutstråling fra disse lampene kan føre
til at systemet reagerer. For å oppnå angitt rekkevidde
på 8 m, bør monteringshøyden være ca. 1,8 – 2,8 m.

Tilkopling av nettledningen(se ill.)

Nettledningen består av en 3-ledet kabel:

L = Fase (som regel svart eller brun)
N = Fase (som regel blå)
PE = Jordledning (grønn/gul)

Virkemåte

Den integrerte høyeffekt-infrarødsensoren er en 360°
dobbeltsensor som registrerer den usynlige varmeut­strålingen fra f.eks. mennesker og dyr som beveger
seg.

Denne registrerte varmestrålingen omsettes elektron­isk og tenner lyset automatisk. Det registreres ingen
varmeutstråling gjennom hindre som f.eks. murvegger
eller glassflater, dvs. lampen slår seg ikke på. Det
oppnås en registreringsvinkel på 360° med en åpn-



Apparatbeskrivelse

 Lampeglass
 Glassikringsskrue
 Lampehus
 Veggbrakett
 Tetningsplugger
 Nettilkopling skjult kabelføring
 Nettilkopling åpen kabelføring

Kun L 270 S:

 LED-lysplate, 180° dreibar, til venstre eller høyre

for husdøren, avhengig av montering

 Forskyvbar holder for LED-lysplate til justering av

platen for 3-sifrede tall.

Monteringsanvisning

Kjære kunde.

Mange takk for tilliten du viser oss ved ditt kjøp
av din nye STEINEL-sensorlampe. Du har valgt et
kvalitetsprodukt som er produsert, testet og pakket
meget nøye.

N

Sikkerhetsmerknader

■ Koble fra strømtilførselen før du foretar arbeider på
apparatet!

■ Under montering må tilkoplingsledningen være
koplet fra strømnettet. Slå derfor alltid av strømm­en først og kontroller med spenningstester.

Vi ber deg lese denne monteringsveiledningen før du
installerer lampen. En lang, sikker og feilfri drift kan
kun garanteres dersom installasjon og igangsetting
utføres korrekt.
Vi håper du vil ha mye glede av din nye STEINEL­sensorlampe.

■ Under innstillingen av sensorlampen kommer man
i berøring med strømnettet. Installasjonen skal der­for foretas på en fagkyndig måte i henhold til
nasjonale installasjonsforskrifter og tilkoplingskrav.
(

D

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Tilkopling av LED-lysplate via pluggforbindelsen

på lampehuset

 Sensorenhet (kan tas ut til komfortabel funksjons-

innstilling)

 Knast til å ta ut sensorenheten
 Tidsinnstilling
 Skumringsinnstilling
 Programinnstilling
 Virkemåte
 Justering registreringsområde
 Permanent lys-funksjon

ingsvinkel på 90°. En feltovervåkning nedenfor sensor­en garanterer krypesikring.

OBS: Den sikreste bevegelsesregistreringen får man
når sensorlampen monteres til siden for gangretning­en og sikten ikke hindres av f.eks. murer og trær.
Rekkevidden er innskrenket når man går rett mot
lampen.

I tvilstilfeller må kabelen kontrolleres med en spenn­ingstester, deretter slås strømtilførselen av igjen. Fase
(L), fase (N) og jordledning (PE) koples til sukkerbiten.

Merk: Det kan selvsagt monteres en bryter på nett­ledningen til å slå AV og PÅ. Dette er en forutsetning
for funksjonen permanent lys (se kapittel Permanent
lys) .

OBS: For å sikre at alle metalldeler blir jordet, må
lampen være ferdig montert før nettspenning kobles til.

- 48 -

N

Funksjonsgaranti

Dette STEINEL-produktet er fremstilt med største
nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i
henhold til gjeldende forskrifter og deretter under­kastet en stikkprøvekontroll. STEINEL gir full garanti
for kvalitet og funksjon. Garantitiden utgjør 36
måneder, regnet fra dagen apparatet ble solgt til for­brukeren. Vi erstatter mangler som kan føres tilbake til
fabrikasjonsfeil eller feil ved materialene, garantien
ytes etter vårt skjønn ved reparasjon eller ved at deler
med feil byttes ut. Garantien bortfaller ved skader på
slitasjedeler eller for skader eller mangler som opp­står som følge av ufagmessig bruk eller vedlikehold.
Følgeskader ved bruk (skader på andre gjenstander)
dekkes ikke av garantien.

Garantien ytes bare hvis hele apparatet pakkes godt
inn og sendes til importøren. Legg ved en kort
beskrivelse av feilen samt kvittering eller regning.

Reparasjonsservice:

Etter garantitidens utløp, eller ved
mangler som ikke dekkes av garanti­en, kan vårt verksted foreta repara­sjoner. Vennligst pakk apparatet godt
inn og send det til importøren.

Sensorlampen tennes når den ikke
skal

Sensorlampe rekkeviddeforandring

Rød LED blinker fort

■ vinden beveger trær og busker i
dekningsområdet

■ biler på veien registreres

■ plutselig temperaturforandring

på grunn av værforholdene
(vind, regn, snø) eller luft fra ven­tilatorer el. åpne vinduer

■ foreta ny innstilling av området

■ foreta ny innstilling av området

■ forandre området, flytt lampen

■ andre omgivelsestemperaturer ■ bruk dekkskålene til å innstille

registreringsområdet nøyaktig.

■ intern sikring aktivert ■ slå av sensorlampen og tenn

den igjen etter ca. 5 sek.

LED-lysplaten tennes ikke

■ klemmen er ikke riktig festet ■ klem klemmen hardt sammen

LED-lysplaten er av selv om det er
mørkt

■ det er valgt program 3 eller 4 ■ forandre program

Driftsfeil

Sensorlampen har ikke spenning

Sensorlampen tennes ikke

Sensorlampen slukkes ikke

Feil

■ defekt sikring, ikke slått på,
brudd på ledningen

■ kortslutning

■ ny sikring, slå på bryteren; kon-

troller ledningen med spennings­tester

■ kontroller koplingene

■ ved dagdrift, skumringsinnstill-

ingen står på nattdrift

■ lyspære defekt

■ bryteren er AV

■ sikring defekt

■ dekningsområdet er ikke

nøyaktig innstilt

■ en intern elektrisk sikring er
aktivert (rød LED blinker fort)

■ nettkoplingsklemmen sitter ikke
riktig

■ still inn på nytt (stillskrue )

■ skift lyspære

■ slå på

■ ny sikring, kontroller evt.

koplinger

■ juster på nytt

■ slå av sensorlampen og tenn

den igjen etter ca. 5 sek.

■ klem klemmen hardt sammen

■ permanente bevegelser i

registreringsområdet

■ sensorenheten er ikke riktig
festet

■ kontroller området og still
evt. inn på nytt

■ trykk lett på sensorenheten
til den fester seg

Grunnlysstyrken slukkes ikke som
ønsket rundt midnatt.

■ ekstern lyskilde (f.eks annen
bevegelsesmelder eller -lampe)
gjør sensorlampen inaktiv

■ Påse at den andre lyskilden
ikke skinner på sensorlampen,
kontroller sensorlampen i flere
dager, den trenger en viss tid
på å stille seg inn på riktig verdi
igjen

Sensorlampen slukkes ikke helt ■ det er valgt grunnlysstyrke ■ programvalgbryter på 1

Årsak Utbedring

- 51 -

Permanent lys

Dersom det monteres en nettbryter på forsyningsled­ningen, er følgende funksjoner mulig i tillegg til enkel
av- og påkopling:

Sensordrift

1) Tenne lys (når lampen er AV):

Bryter 1 x AV og PÅ.
Lampen er tent over det tidsrom som er innstilt.

2) Slukke lys (når lampen er PÅ):

Bryter 1 x AV og PÅ.
Lampen slukkes eller går over til sensordrift.



Permanent lys

1) Tenne permanent lys:

Bryter 2 x AV og PÅ. Lampen stilles på permanent lys
i 4 timer (rød LED lyser bak linsen). Deretter går den
automatisk over i sensordrift igjen (rød LED slukkes).

2) Slukke permanent lys:

Bryter 1 x AV og PÅ. Lampen slukkes eller går over til
sensordrift.

OBS:

Trykk på bryteren i rask rekkefølge (rundt 0,5 – 1 sek.).

Justiering av dekningsområdet

Registreringsområdet kan reduseres avhengig av
behov. Bruk de vedlagte blenderne til å dekke til så
mange linsesegmenter som ønsket. Dermed unngås
feilkoplinger på grunn av forbipasserende biler, per­soner etc., eller risikoområder overvåkes målrettet.



Blenderne kan brekkes loddrett fra hverandre langs
rillene. Deretter festes de på linsen.

Drift / vedlikehold

Sensorlampen egner seg til automatisk tenning av lys.
Værforholdene kan påvirke funksjonen, sterke vind­kast, snø, regn og haglbyger kan føre til feilkoplinger,
ettersom apparatet ikke kan skille mellom plutselige
temperatursvingninger og varmekilder. Blir registrer-

ingslinsen skitten, kan den rengjøres med en fuktig
klut (uten rengjøringsmiddel).

Tekniske spesifikasjoner

Effekt: maks. 2 x 40 Watt / G9

LED-opplyst glassplate ca 1 W (L 270 S)
Spenning: 230 – 240 V, 50 Hz
Registreringsvinkel: 360° med 90° åpningsvinkel og krypesikring
Sensorens rekkevidde: maks. 8 m helt rundt
Tidsinnstilling: 5 sek. – 15 min.
Skumringsinnstilling: 2 – 2000 Lux
Programinnstilling: Standardprogram lyspære:

●

Soft-lysstart / ingen grunnlysstyrke

●

LED-lysplaten PÅ fra innstilt skumringsverdi (L 270 S)

Komfortprogram lyspære:

●

Soft-lysstart / ingen grunnlysstyrke

●

LED-lysplaten PÅ fra innstilt skumringsverdi (L 270 S)

Komfort-spareprogram lyspære:

●

Soft-lysstart + grunnlysstyrke
til midt på natten

●

LED-lysplaten PÅ fra innstilt skumringsverdi til midt på natten (L 270 S)

Normalprogram:

●

Ingen soft-lysstart / ingen grunnlysstyrke

●

LED-lysplate PÅ kun ved bevegelse (L 270 S)

Permanent lys: kan koples på (4 t.) Forutsetning:

påkoplet bryter på nettledningen
Beskyttelsesklasse: IP 44 (sprutbeskyttet)
Temperaturområde: - 20° C til + 50° C

Konformitetserklæring

Dette produktet oppfyller kravene i

- lavspenningsdirektivet 2006/95/EF

- EMC-direktivet 2004/108/EF

4

3

2

1

- 50 -

N

Αφού γίνει η εγκατάσταση του στηρίγµατος τοίχου και η
σύνδεση µε το ηλεκτρικ δίκτυο, ο Λαµπτήρας Αισθητήρας
µπορεί να τεθεί σε λειτουργία. Στην αφαιρέσιµη µονάδα του
αισθητήρα βρίσκονται οι ρυθµιστές για τη ρύθµιση χρνου,
ευκρίνειας και προγράµµατος. Μετά το πάτηµα της µύτης

Λειτουργίες , ,

- 53 -

  

ασφάλισης µε κατσαβίδι, είναι εφικτή η αφαίρεση της
µονάδας του αισθητήρα για άνετη ρύθµιση. Κατά την ενέργεια
αυτή ο λαµπτήρας περνάει αυτµατα σε συνεχή φωτισµ.

Καθυστέρηση απενεργοποίησης
(Ρύθµιση χρνου)



(Ρύθµιση εργοστασίου: 5 δευτ.)

Συνεχής ρύθµιση διάρκειας φωτισµού απ
5 δευτ. έως 15 λεπ.

Ρυθµιστής στη θέση

–

= µικρτερος χρνος (5 δευτ.)

Ρυθµιστής στη θέση

+

= µεγαλύτερος χρνος (15 λεπ.)

Κατά τη ρύθµιση της περιοχής κάλυψης προτείνεται
η επιλογή του µικρτερου χρνου

–.

Ρύθµιση προγράµµατος



(Ρύθµιση εργοστασίου: Πργραµµα 1)

Τι είναι απαλ άναµµα ;

Ο Λαµπτήρας Αισθητήρας διαθέτει λειτουργία απαλού
ανάµµατος φωτς. Αυτ σηµαίνει τι το φως κατά το άναµµα
δεν περνάει αµέσως στη µέγιστη ισχύ,

αλλά η φωτειντητα επιτυγχάνει σταδιακά τη µέγιστη ισχύ της
έως 100 % εντς ενς δευτερολέπτου. Το ίδιο συµαβίνει και
µετά το σβήσιµο, δηλαδή το φως µειώνεται προοδευτικά.

* Υπδειξη προγράµµατος άνεσης/οικονοµίας λαµπτήρας
πυράκτωσης :

Στο Λαµπτήρα Αισθητήρα δεν υπάρχει ενσωµατωµένο ρολι,
τα µεσάνυχτα υπολογίζονται µνο µέσω της διάρκειας των
φάσεων σκτους. Συνεπώς για την άψογη λειτουργία είναι
απαραίτητη η συνεχής τροφοδοσία του Λαµπτήρα Αισθητήρα
µε ηλεκτρική τάση κατά τη διάρκεια αυτή. Κατά τη διάρκεια
της πρώτης νύχτας (φάση µέτρησης) η βασική φωτειντητα
είναι σε πλήρη ενέργεια. Οι τιµές αποθηκεύονται µε ασφάλεια
ανεξάρτητα απ τη διακοπή ηλεκτρικής τάσης.

Συνιστούµε να µην διακοπεί η ηλεκτρική τάση στο πργραµµα

. Οι τιµές εξακριβώνονται µέσω περισσοτέρων νυχτών, και
συνεπώς για τη διαπίστωση αν ο χρνος απενεργοποίησης
τείνει προς τα µεσάνυχτα, θα πρέπει να γίνεται
παρακολούθηση του Λαµπτήρα Αισθητήρα για ενδεχµενη ή
υποτιθέµενη περίπτωση σφάλµατος για περισστερες νύχτες.

Τι είναι η βασική φωτειντητα ;

Η βασική φωτειντητα καθιστά εφικτ το νυχτεριν συνεχή
φωτισµ µε ισχύ φωτς περ. 25 %. Μνο εφσον γίνει ανίχνε­υση κίνησης εντς της περιοχής κάλυψης, ενεργοποιείται το

φως (για το ρυθµισµένο χρνο, βλ. καθυστέρηση απενε­ργοποίησης



) σε µέγιστη ισχύ φωτς (100 %). Κατπιν ο

λαµπτήρας περνάει πάλι σε βασική φωτειντητα (περ. 25 %).

Πρτυπο πργραµµα λαµπτήρα πυράκτωσης:

●

Απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ απ ρυθµισµένη
τιµή ευκρίνειας (L 270 S)

Πργραµµα άνεσης λαµπτήρα πυράκτωσης:

●

Απαλ άναµµα φωτς + βασική φωτειντητα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ απ ρυθµισµένη
τιµή ευκρίνειας (L 270 S)

Πργραµµα άνεσης/οικονοµίας λαµπήρας πυράκτωσης:

●

Απαλ άναµµα φωτς + βασική φωτειντητα
έως µεσάνυχτα *

●

Φωτεινς δίσκος LED ΕΝΤΟΣ απ ρυθµισµένη
τιµή ευκρίνειας έως µεσάνυχτα (L 270 S)

Κανονικ πργραµµα:

●

Χωρίς απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ µνο σε κίνηση (L 270 S)

Ρύθµιση ευκρίνειας
(ριο ευαισθησίας)



(Ρύθµιση εργοστασίου:
Λειτουργία φωτς ηµέρας 2000 Lux)

Συνεχής ρύθµιση ορίου ευαισθησίας του αισθητήρα
απ 2 – 2000 Lux.

Ρυθµιστής στη θέση = Λειτουργία φωτς ηµέρας
περ. 2000 Lux.
Ρυθµιστής στη θέση = Λειτουργία σούρουπου
περ. 2 Lux.

Για τη ρύθµιση της περιοχής κάλυψης σε φως ηµέρας πρέπει ο
ρυθµιστής να είναι στη θέση (λειτουργία φωτς ηµέρας).

5 δευτ. – 15 λεπ.

2 – 2000 Lux

1

2

3

3

4

3

Εγκατάσταση

Το σηµείο εγκατάστασης θα πρέπει να απέχει τουλάχιστον
50 cm απ άλλο λαµπτήρα, διτι η ακτινοβολία θερµτητας
ενδέχεται να προκαλεί ενεργοποίηση του συστήµατος. Για να
επιτύχετε την αναφερµενη εµβέλεια των 8 m, θα πρέπει το
ύψος εγκατάστασης να ανέρχεται περ. σε 1,8 – 2,8 m.

Σύνδεση καλωδίου τροφοδοσίας (βλ. απεικ.)

Ο αγωγς τροφοδοσίας αποτελείται απ καλώδιο 3 συρµάτων:

L = Φάση (συνήθως µαύρο ή καφέ)
N = Ουδέτερος αγωγς (συνήθως µπλε)
PE = Αγωγς γείωσης (πράσινο/κίτρινο)

Σε περίπτωση αµφιβολιών πρέπει να προβείτε σε αναγνώριση
των συρµάτων µε τη βοήθεια δοκιµαστικού τάσης. Μετά την

Η αρχή λειτουργίας

Ο ενσωµατωµένος υπέρυθρος αισθητήρας υψηλής ισχύος
αποτελείται απ διπλ αισθητήρα 360°, ο οποίος ανιχνεύει την
αρατη θερµική ακτινοβολία κινούµενων σωµάτων
(ανθρώπων, ζώων, κλπ.).

Η ανιχνευθείσα θερµική ακτινοβολία µετατρέπεται
ηλεκτρονικά και ενεργοποιεί αυτµατα το λαµπτήρα. Μέσα
απ εµπδια πως π.χ. τοίχους ή υαλοπίνακες δεν ανιχνεύεται
θερµική ακτινοβολία, και συνεπώς δεν επιτυγχάνεται
ενεργοποίηση. Eπιτυγχάνεται γωνία κάλυψης 360° µε γωνία
ανοίγµατος 90°. Η παρακολούθηση του πεδίου κάτω απ τον



Περιγραφή συσκευής



Γυαλί λαµπτήρα



Βίδα ασφάλισης γυαλιού



Πλαίσιο λαµπτήρα



Στήριγµα τοίχου



Στεγανοποιητική τάπα



Καλώδιο τροφοδοσίας ενδοτοίχια εγκατάσταση



Καλώδιο τροφοδοσίας εξωτοίχια εγκατάσταση

Μνο L 270 S:



Φωτεινς δίσκος LED, περιστρεφµενες κατά 180°,
ανάλογα µε εγκατάσταση δεξιά ή αριστερά της πρτας



Μετατοπίσιµο στήριγµα φωτεινού δίσκου LED για
ευθυγράµµιση του δίσκου για 3-ψήφιους αριθµούς.

Οδηγίες εγκατάστασης

Αξιτιµε Πελάτη,

σας ευχαριστούµε πολύ για την εµπιστοσύνη που µας δείξατε,
αγοράζοντας το νέο σας Λαµπτήρα Αισθητήρα της STEINEL.
Επιλέξατε ένα προϊν υψηλής ποιτητας, το οποίο
κατασκευάζεται, ελέγχεται και συσκευάζεται µε µεγάλη
προσοχή.

GR

Υποδείξεις ασφάλειας

■

Πριν απ την εκτέλεση κάθε εργασίας στη συσκευή πρέπει
να διακπτετε την τροφοδοσία ηλεκτρικής τάσης!

■

Κατά την εγκατάσταση ο προς σύνδεση ηλεκτρικς αγωγς
πρέπει να είναι ελέύθερος ηλεκτρικής τάσης. Για το λγο
αυτ πρέπει πρώτα να διακπτετε το ηλεκτρικ ρεύµα και
να ελέγχετε µε δοκιµαστικ τάσης αν πράγµατι έχει
διακοπεί η παροχή ηλεκτρικής τάσης.

Σας παρακαλούµε, πριν απ την εγκατάσταση να εξοικειωθείτε
µε τις παρούσες οδηγίες εγκατάστασης. ∆ιτι µνο η
εξειδικευµένη εγκατάσταση και θέση σε λειτουργία µπορούν
να διασφαλίσουν τη µακρχρονη, αξιπιστη και άψογη
λειτουργία χωρίς διαταραχές.
Επιθυµία µας είναι να χαρείτε τις λειτουργίες του νέου σας
Λαµπτήρα Αισθητήρα STEINEL.

■

Κατά την εγκατάσταση του Λαµπτήρα Αισθητήρα πρκειται
για εργασία στο δίκτυο ηλεκτρικής τάσης. Συνεπώς πρέπει
να εκτελείται εξειδικευµένα και σύµφωνα µε τις κατά
τπους ισχύουσες προδιαγραφές εγκατάστασης και τους
κανονισµούς σύνδεσης.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Σύνδεση φωτεινού δίσκου LED µέσω εµβυσµάτωσης στο
πλαίσιο του λαµπτήρα



Μονάδα αισθητήρα (αφαιρέσιµη για άνετη ρύθµιση
λειτουργίας)



Μύτη ασφάλισης για αφαίρεση µονάδας αισθητήρα



Ρύθµιση χρνου



Ρύθµιση ευκρίνειας



Ρύθµιση προγράµµατος



Η αρχή λειτουργίας



Ευθγράµµιση περιοχής κάλυψης



Λειτουργία συνεχούς φωτισµού

αισθητήρα διασ-φαλίζει και προστασία απ έρπουσα
προσέγγιση.

Προσοχή: Την ασφαλέστερη ανίχνευση κινήσεων την επιτυγ­χάνετε, εφσον εγκαταστήσετε το Λαµπτήρα Αισθητήρα
πλευρικά ως προς την κατεύθυνση κίνησης και δεν υπάρχουν
εµπδια (πως π.χ. δένδρα, µάνδρες κ.λπ.) που εµποδίζουν το
οπτικ πεδίο του αισθητήρα.
Η εµβέλεια είναι περιορισµένη, ταν βαδίζετε ευθεία προς το
Λαµπτήρα.

αναγνώριση διακψτε πάλι την τάση τροφοδοσίας. Η φάση (L),
ο ουδέτερος αγωγς (N) και ο αγωγς γείωσης (PE)
συνδέονται στους µονωµένους ακροδέκτες.

Υπδειξη: Στον αγωγ τροφοδοσίας µπορεί φυσικά να υπάρχει
ένας διακπτης δικτύου τροφοδοσίας για ενεργοποίηση ή
απενεργοποίηση. Αυτ αποτελεί προϋπθεση για τη
λειτουργία συνεχούς φωτισµού (βλ. κεφάλαιο Λειτουργία
συνεχούς φωτισµού)

.

Προσοχή: Η λάµπα επιτρέπεται να συνδεθεί στο ηλεκτρικ
δίκτυο µνο εφσον συναρµολογηθεί πλήρως, ώστε να
διασφαλίζεται η γείωση λων των µεταλλικών εξαρτηµάτων.

- 52 -

GR

Εγγύηση λειτουργίας

Αυτ το προϊν της Steinel κατασκευάστηκε µε µεγάλη προ­σοχή, ελέγχθηκε σχετικά µε τη λειτουργία του και την τεχνική
του ασφάλεια σύµφωνα µε τους ισχύοντες κανονισµούς και
κατπιν υποβλήθηκε σε δειγµατοληπτικ έλεγχο. Η Steinel
αναλαµβάνει την εγγύηση για άψογη κατάσταση και λειτου­ργία. Ο χρνος εγγύησης ανέρχεται σε 36 µήνες και αρχίζει
την ηµέρα αγοράς του προϊντος απ τον καταναλωτή.
Επιδιορθώνουµε λα τα ελαττώµατα που οφείλονται σε
ελαττωµατικ υλικ ή σε σφάλµατα κατασκευής. Η παροχή
εγγύησης γίνεται µε επισκευή ή αντικατάσταση ελαττωµατι­κών εξαρτηµάτων σύµφωνα µε δική µας επιλογή. Η εγγυητική
αξίωση εκπίπτει για βλάβες σε εξαρτήµατα φθοράς και για
βλάβες και ελαττώµατα που οφείλονται σε ακατάλληλο χει­ρισµ ή ακατάλληλη συντήρηση. Περαιτέρω επακλουθες

βλάβες σε ξένα αντικείµενα αποκλείονται.
Η εγγύηση παρέχεται µνο εφσον η συσκευή αποσταλεί
σε µη αποσυναρµολογηµένη µορφή µε σύντοµη περιγραφή
βλάβης, απδειξη ταµείου ή τιµολγιο (ηµεροµηνία αγοράς
και σφραγίδα εµπρου), καλά συσκευασµένη στην αρµδια
υπηρεσία σέρβις.

Σέρβις επισκευής:

Επισκευές µετά την πάροδο του χρνου
εγγύησης ή επισκευές ελαττωµάτων χωρίς
εγγυητική αξίωση εκτελούνται απ το
σέρβις του εργοστασίου µας. Σας παρακα­λούµε να αποστείλετε το προϊν καλά
συσκευασµένο στην πλησιέστερη υπηρεσία σέρβις.

Λαµπτήρας Αισθητήρας ενεργοποιείται
ανεπιθύµητα

Τροποποίηση εµβέλειας Λαµπτήρα
Αισθητήρα

Κκκινη φωτοδίοδος LED αναβοσβήνει
γρήγορα

■

Αέρας κουνάει δέντρα και θάµνους
στην περιοχή κάλυψης

■

Ανίχνευση αυτοκινήτων στο δρµο

■

Ξαφνικές µεταβολές θερµοκρασίας
λγω καιρικών συνθηκών (αέρας,
βροχή, χινι) ή αέρας απ

■

Αλλαγή περιοχής

■

Αλλαγή περιοχής

■

Τροποποίηση περιοχής, µετατπιση
σηµείου εγκατάστασης

■

Αλλες θερµοκρασίες περιβάλλοντος■Ακριβής ρύθµιση περιοχής κάλυψης

µε µάσκες κάλυψης

■

Εσωτερική ασφάλεια
ενεργοποιήθηκε

■

Σβήστε Λαµπτήρα Αισθητήρα και
ανάψτε τον πάλι µετά απ 5 δευτ

.

Φωτεινς δίσκος LED δεν
ενεργοποιείται

■

∆εν έχει ασφαλίσει σωστά
ακροδέκτης

■

Πιέστε σταθερά τον ακροδέκτη

Φωτεινς δίσκος LED σβηστς παρά
το σκοτάδι

■

Επιλέχτηκε πργραµµα 3 ή 4

■

Αλλάξτε πργραµµα

∆ιαταραχές λειτουργίας

Λαµπτήρας Αισθητήρας χωρίς τάση

Λαµπτήρας Αισθητήρας δεν
ενεργοποιείται

Λαµπτήρας Αισθητήρας δεν
απενεργοποιείται

∆ιαταραχή

■

Ασφάλεια χαλασµένη, δεν έγινε
ενεργοποίηση, διακοπή σύνδεσης

■

Βραχυκύκλωµα

■

Νέα ασφάλεια, ενεργοποίηση
διακπτη δικτύου, έλεγχος
κυκλώµατος µε δοκιµαστικ τάσης

■

Ελεγχος συνδέσεων

■

Σε λειτουργία ηµέρας, ρύθµιση ευκρί­νειας βρίσκεται σε λειτουργία νύχτας

■

Λαµπτήρας πυράκτωσης
ελαττωµατικς

■

∆ιακπτης δικτύου ΕΚΤΟΣ

■

Ασφάλεια ελαττωµατική

■

Περιοχή κάλυψης δεν έχει ρυθµιστεί
µε ακρίβεια

■

Εσωτερική ηλεκτρική ασφάλεια
ενεργοποιήθηκε (κκκινη φωτοδίοδος
LED αναβοσβήνει γρήγορα)

■

∆εν έγινε σωστή εµβυσµάτωση
ακροδέκτη σύνδεσης δικτύου

■

Νέα ρύθµιση (ρυθµιστής

)

■

Αντικατάσταση λαµπτήρα
πυράκτωσης

■

Eνεργοποίηση

■

Νέα ασφάλεια, ή εν ανάγκη έλεγχος
σύνδεσης

■

Νέα ρύθµιση

■

Σβήστε Λαµπτήρα Αισθητήρα και
ανάψτε τον πάλι µετά απ περ.
5 δευτ.

■

Πιέστε σταθερά τον ακροδέκτη

■

∆ιαρκής κίνηση εντς της περιοχής
κάλυψης

■

Μονάδα αισθητήρα δεν έχει
ασφαλίσει

■

Ελεγχος περιοχής και εν ανάγκη νέα
ρύθµιση

■

Ασφαλίστε µονάδα αισθητήρα µε
ελαφρά πίεση

Βασική φωτειντητα δεν σβήνει
επιθυµητά κατά τα µεσάνυχτα

■

Εξωτερική πηγή φωτς (π. χ. άλλος
ανιχνευτής κινήσεων ή λαµπτήρας)
εξουδετερώνει το Λαµπτήρα
Αισθητήρα

■

Καλύψτε το Λαµπτήρα Αισθητήρα
απ ξένες πηγές φωτς, παρακολου­θήστε Λαµπτήρα Αισθητήρα περισσ­τερες ηµέρες, διτι χρειάζεται µερι­κ χρονικ διάστηµα για να επανα­ρυθµιστεί στη σωστή τιµή

Λαµπτήρας Αισθητήρας δεν
απενεργοποιείται πλήρως

■

Επιλέχτηκε βασική φωτειντητα

■

∆ιακπτης επιλογής προγράµµατος
στο 1

Αιτία

Βοήθεια

- 55 -

Λειτουργία συνεχούς φωτισµού

Σε περίπτωση σύνδεσης διακπτη δικτύου στον αγωγ
τροφοδοσίας, είναι εφικτές εκτς απ την απλή ενεργοποίηση
και απενεργοποίηση οι ακλουθες λειτουργίες:

Λειτουργία αισθητήρα

1) Αναµµα φωτς (εάν Λαµπτήρας ΕΚΤΟΣ):

∆ιακπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ.
Λαµπτήρας παραµένει αναµµένος για τη ρυθµισµένη διάρκεια.

2) Σβήσιµο φωτς (εάν Λαµπτήρας ΕΝΤΟΣ):

∆ιακπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ.
Ο λαµπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.



Λειτουργία συνεχούς φωτισµού

1) Αναµµα συνεχούς φωτισµού:

∆ιακπτης 2 x ΕΚΤΟΣ και ΕΝΤΟΣ. Ο Λαµπτήρας περνάει για
4 ώρες σε συνεχή φωτισµ (κκκινη φωτοδίοδος LED ανάβει
πίσω απ το φακ). Κατπιν ο Λαµπτήρας περνάει αυτµατα
πάλι σε λειτουργία αισθητήρα (κκκινη φωτοδίοδος LED
σβήνει).

2) Σβήσιµο συνεχούς φωτισµού:

∆ιακπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαµπτήρας σβήνει ή
περνάει σε λειτουργία αισθητήρα.

Προσοχή:

Η επανειληµµένη δραστικοποίηση του διακπτη θα πρέπει να
γίνεται αλλεπάλληλα και γρήγορα (σε ρια 0,5 – 1 δευτ.).

Ευθυγράµµιση περιοχής κάλυψης

Ανάλογα µε τις ανάγκες είναι εφικτς ο περιορισµς της
περιοχής κάλυψης. Οι συνηµµένες µάσκες κάλυψης
εξυπηρετούν στην κάλυψη επιθυµητού αριθµού στοιχείων
φακού. Με τον τρπο αυτ εµποδίζονται εσφαλµένες
ενεργοποιήσεις π.χ. µέσω αυτοκινήτων ή πεζών κ.λπ. ή



ελέγχονται µε ακρίβεια επικίνδυνα σηµεία. Οι µάσκες κάλυψης
µπορούν να διαχωριστούν ή να κοπούν κατά µήκος των
προαυλακωµένων χωρισµάτων σε οριζντια ή κάθετη θέση.
Κατπιν µπορούν να προσαρµοστούν εύκολα στο φακ.

Λειτουργία / συντήρηση

Ο Λαµπτήρας Αισθητήρας είναι κατάλληλος για το αυτµατο
άναµµα φωτς. Οι καιρικές συνθήκες µπορεί να επηρεάσουν
τη λειτουργία του Λαµπτήρα Αισθητήρα. Οταν επικρατούν
ισχυροί άνεµοι, χινι, βροχή, χαλάζι, ενδέχεται να
παρουσιαστούν εσφαλµένες λειτουργίες, διτι δεν είναι

εφικτς ο διαχωρισµς ξαφνικών διακυµάνσεων θερµοκρασίας
απ πηγές θερµτητας. Ο φακς ανίχνευσης µπορεί να
καθαρίζεται ταν είναι ακάθαρτος µε νωπ πανί (χωρίς
απορρυπαντικ).

Tεχνικά στοιχεία

Ισχύς: µέγ. 2 x 40 Watt / G9

Φωτεινς γυάλινος δίσκος LED περ. 1 W (L 270 S)
Τάση: 230 – 240 V, 50 Hz
Γωνία κάλυψης: 360° µε 90° γωνία ανοίγµατος και προστασία έρπουσας προσέγγισης
Εµβέλεια του αισθητήρα: µέγ. 8 m περιµετρικά
Ρύθµιση χρνου: 5 δευτ. – 15 λεπ.
Ρύθµιση ευκρίνειας: 2 – 2000 Lux
Ρύθµιση προγράµµατος: Πρτυπο πργραµµα λαµπτήρα πυράκτωσης:

●

Απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ απ ρυθµισµένη τιµή ευκρίνειας (L 270 S)

Ανετο πργραµµα λαµπτήρα πυράκτωσης:

●

Απαλ άναµµα φωτς + βασική φωτειντητα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ απ ρυθµισµένη τιµή ευκρίνειας (L 270 S)

Πργραµµα άνεσης/οικονοµίας λαµπήρας πυράκτωσης:

●

Απαλ άναµµα φωτς + βασική φωτειντητα έως µεσάνυχτα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ απ ρυθµισµένη τιµή ευκρίνειας έως
µεσάνυχτα (L 270 S)

Κανονικ πργραµµα:

●

Χωρίς απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

●

Φωτεινς δίσκος LED ΕΝΤΟΣ µνο σε κίνηση (L 270 S)

Συνεχής φωτισµς: ρυθµιζµενος (4 ώρες) Προϋπθεση:

συνδεδεµένος διακπτης στον αγωγ τροφοδοσίας
Κατηγορία προστασίας: IP 44 (προστασία απ ψεκασµ νερού)
gρια θερµoκρασίας: - 20 °C έως + 50 °C

∆ήλωση συµµρφωσης

Aυτ τo πρoϊν εκπληρώνει την

- Οδηγία χαµηλής τάσης 2006/95/EΚ

4

3

2

1

- 54 -

- Οδηγία περί ηλεκτρoµαγνητικής συµβαττητας 2004/108/EΚ

GR

Duvar tutma eleman› monte edildikten ve elektrik ba¤lant›s›
yap›ld›ktan sonra sensörlü lamba devreye al›nabilir. Söküle­bilir sensör ünitesi üzerinde zaman, alaca karanl›k ve pro­gram ayar dü¤meleri bulunur. Düz tornavida ile sabitleme

Fonksiyonlar , ,

- 57 -



 

t›rna¤› kald›r›ld›¤›nda sensör ünitesi, ayarlama ifllemini
kolay flekilde yapabilmek için sökülebilir. Lamba bu esnada
otomatik olarak sürekli ›fl›k ayar›na kumandalan›r.

Kapatma Gecikmesi
(Zaman ayar›)



(Fabrika ç›k›fl ayar›: 5 sn.)

5 sn. ile 15 dakika aras›nda kademesiz olarak ayarlanabilir
yanma süresi.
Ayar regülatörü

–

konumuna ayarland›¤›nda =
en k›sa yanma süresi (5 sn.)
Ayar regülatörü

+

konumuna ayarland›¤›nda =
en uzun yanma süresi (15 dak.)
Kapsama alan› ayarlama iflleminde en k›sa yanma
süresinin

–

ayarlanmas› tavsiye edilir.

Program Ayar›



(Fabrika ç›k›fl ayar›: Program 1)

Soft ›fl›k kumandas› nedir ?

Sensörlü lamba Soft ›fl›k çal›flt›rma fonksiyonuna sahiptir.
Bu fonksiyonda ›fl›k aç›ld›¤›nda hemen azami yanma gücü­ne kumandalanmaz, zira ›fl›k parlakl›¤› bir saniye içinde

yavaflca %100 kapasiteye yükseltilir. Ayn› zamanda lamba
kapat›l›rken de ›fl›k yavafl yavafl söndürülür.

* Ampul konfor tasarruf program› ile ilgili uyar› :
Sensörlü lamba içine herhangi bir saat entegre edilmemifltir,

gece yar›s› sadece karanl›k safha uzunlu¤u ile belirlenir. Bu
nedenle sensörlü lamban›n bu süre boyunca sürekli olarak
gerilim beslemesi ile beslenmesi önemlidir. ‹lk gece boyunca
(ölçüm safhas›) temel parlakl›k komple aktifdir. ‹lgili ayar
de¤erleri cereyan kesilmesinden etkilenmeyecek flekilde
kaydedilir.

Programda voltaj› kesmemenizi tavsiye ederiz. ‹lgili
de¤erler birden fazla gece boyunca belirlenir, bu nedenle
sensörlü lamba olas› bir ar›za durumunda kapatma
zaman›n›n gece yar›s›na do¤ru kay›p kaymad›¤› birkaç
gece boyunca gözetlenecektir

Temel parlakl›¤›n anlam› ?

Temel parlakl›k, gece boyunca yaklafl›k % 25 ›fl›k kapasitesi
ile sürekli ayd›nlatma demektir. Ancak kapsama alan›nda
hareket alg›land›¤›nda fl›k (ayarlanm›fl olan süre boyunca,

bkz. kapanma gecikmesi

)

azami ›fl›k kapasitesinde
(%100) yanar. Ayarlanan süre dolduktan sonra lamba tekrar
temel parlakl›k (yaklafl›k % 25) konumuna ayarlan›r.

Ampul standart program:

●

Soft ›fl›k çal›flt›rmas› / temel parlakl›k yok

●

Ayarlanm›fl olan alaca karanl›k de¤erinden itibaren LED
lambas› YANAR (L 270 S)

Ampul konfor program›:

●

Soft ›fl›k çal›flt›rmas› + temel parlakl›k

●

Ayarlanm›fl olan alaca karanl›k de¤erinden itibaren LED
lambas› YANAR (L 270 S)

Ampul konfor tasarruf program›:

●

Soft ›fl›k çal›flt›rmas› + temel parlakl›k
gece yar›s›na kadar *

●

Ayarlanm›fl olan alaca karanl›k de¤erinden itibaren
gece yar›s›na kadar LED lambas› YANAR (L 270 S)

Normal program›:

●

Soft ›fl›k çal›flt›rmas› yok / Temel parlakl›k yok

●

LED lambas› sadece hareket alg›lamada YANAR (L 270 S)

Alaca Karanl›k Ayar›
(Devreye girme s›n›r›)



(Fabrika ç›k›fl ayar›:
Gündüz ›fl›k iflletmesi 2000 Lux)

Sensörün 2 – 2000 Lux de¤erleri aras›nda kademesiz
devreye girme s›n›r› ayarlamas›.

Ayar regülatörü konumuna ayarland›¤›nda =
Gündüz ›fl›k iflletmesi yakl. 2000 Lux.
Ayar regülatörü konumuna ayarland›¤›nda =
Alaca karanl›k iflletmesi yakl. 2 Lux.

Gündüz ›fl›k iflletmesinde kapsama alan›n› ayarlamak
için ayar regülatörü (gündüz ›fl›k iflletmesi) konumuna
getirilecektir.

5 sn. – 15 dak.

2 – 2000 Lux

1

2

3

3

4

3

Tesisat

Lamba taraf›ndan yay›lan ›s›n›n sistemin devreye girmesine
sebep olaca¤›ndan montaj yeri mevcut bir lambadan en az
50 cm uzakta olmal›d›r. Belirtilmifl olan 8 metrelik eriflim
mesafesine eriflebilmek için montaj yüksekli¤i yaklafl›k
1,8 – 2,8 metre olmal›d›r.

Elektrik Kablosunun Ba¤lant›s› (bkz. fiekil)

Elektrik kablosu 3 telli kablodan oluflur:

L = Faz (genellikle siyah veya kahverengi)
N = Nötr iletken (genellikle mavi)
PE = Torak hatt› (yeflil/sar›)

Çal›flma Prensibi

Cihaz içine entegre edilmifl olan yüksek performansl›
k›z›lötesi sensör bir adet 360° çift sensör ile donat›lm›fl olup
hareket eden vücutlar›n (insan, hayvan, vs.) yayd›¤› ›s›y›
alg›lar.

Alg›lanan bu ›s› yay›l›m› cihaz içinde elektronik olarak ifllenir
ve ba¤l› olan lambay› otomatik olarak çal›flt›r›r. Örne¤in
duvar veya cam gibi engeller bulundu¤unda ›s› yay›lmas›
alg›lanmaz, ve bu nedenle lamba veya baflka sistemlerin
çal›flt›r›lmas› da mümkün olmaz. 360°'lik kapsama aç›s› ve



Cihaz Aç›klamas›



Lamba cam›



Cam emniyetleme civatas›



Lamba gövdesi



Duvar tutma eleman›



Tapa



S›va alt› flebeke ba¤lant›s› besleme kablosu



S›va üstü flebeke ba¤lant›s› besleme kablosu

Sadece L 270 S:



LED lambas›, 180° döndürülebilir, montaj türüne ba¤l›
olarak ev kap›s›n›n sa¤›na veya soluna



Diskin 3 basamakl› rakamlar için ayarlanmas› için LED
lambas› kayd›r›labilir tutma eleman›.

Montaj K›lavuzu

Say›n Müflterimiz,

STEINEL Sensörlü Lambas›n› sat›n alarak firmam›z›n ürün­lerine göstermifl oldu¤unuz güvenden dolay› çok teflekkür
ederiz. ‹tina ile üretilmifl, test edilmifl ve ambalajlanm›fl bu
ürünü tercih ederek yüksek kaliteli bir cihaz sat›n alm›fl
bulunmaktas›n›z.

TR

Güvenlik Bilgileri

■

Cihaz üzerinde yap›lacak her çal›flmadan önce gerilim
beslemesini kesin!

■

Montaj çal›flmas› esnas›nda ba¤lanacak olan elektrik
kablosundan ak›m geçmemelidir. Bu nedenle önce
elektrik ak›m›n› kesin ve sonra kabloda gerilim olmad›¤›n›
voltaj kontrol cihaz› ile kontrol edin.

Tesisat iflleminden önce lütfen bu Montaj Talimat›n› okuyun.
Tesisat ve iflletmeye alman›n ancak talimatlara göre
yap›lmas› durumunda uzun ömürlü, güvenilir ve ar›zas›z bir
iflletme sa¤lan›r.
STEINEL Sensörlü Lamba ile iyi çal›flmalar dileriz.

■

Sensörlü Lamban›n montaj› elektrik flebekesi üzerinde
yap›lacak bir çal›flmad›r. Bu nedenle sözkonusu çal›flma
geçerli olan tesisat yönetmelikleri ve ba¤lama flartlar›na
göre yap›lacakt›r.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



LED lamba cam› fiflli ba¤lant› eleman› ile lamba
gövdesine ba¤lanmas›



Sensör ünitesi (fonksiyon ayar›n›n kolay flekilde
yap›labilmesi için sökülebilir)



Sensör ünitesinin sökülmesini sa¤layan t›rnak



Zaman Ayar›



Alaca Karanl›k Ayar›



Program Ayar›



Çal›flma Prensibi



Kapsama Alan› Ayarlamas›



Sürekli Ifl›k Fonksiyonu

90°'lik açma aç›s›na eriflilir. Sensör alt›ndaki alan denetle­mesi alttan geçmeye karfl› koruma sa¤lar.

Önemli: Sensörlü lambay› yürüyüfl yönünün yan›na do¤ru
monte etti¤inizde ve lamba önünde herhangi bir engel
(örne¤in a¤aç, duvar vs.) bulunmad›¤›nda hareket alg›lan­mas› en do¤ru ve güvenli flekilde sa¤lan›r.
Lamba üzerine direkt olarak yürüdü¤ünüzde eriflim mesafesi
k›s›tl›d›r.

Kablolar›n hangisinin hangisi oldu¤unda flüphe
duyuldu¤unda kabloyu voltaj kontrol cihaz› ile kontrol edin;
ile kontrol edin ve sonra tekrar gerilim beslemesini kesin.
Faz (L), Nötr iletken (N) ve toprak hatt› (PE) geçmeli kle­mense ba¤lan›r.

Uyar›: Elektrik kablosuna açma ve kapama ifllemini gerçe­klefltirmek için bir flalter tak›labilir. Sürekli ›fl›k fonksiyonu
için bu bir kofluldur (Sürekli ›fl›k fonksiyonu bölümüne
bak›n›z)

.

Önemli: Bütün metal parçaların topraklanmasını sa¤almak
için lamba ancak tam montajı yapıldıktan sonra elektrik
flebekesine ba¤lanacaktır.

- 56 -

TR

Fonksiyon Garantisi

Bu Steinel ürünü yüksek itina ile üretilmifl olup geçerli olan
yönetmeliklere uygun olarak fonksiyon ve güvenlik testlerin­den geçirilmifl ve son olarak numune kontrolü ifllemleri uy­gulanm›flt›r. Steinel firmas› ürünün mükemmel durumda ve
fonksiyon özelliklerine sahip oldu¤unu garanti eder. Cihaz 36
ay garantilidir ve garanti süresi cihaz›n al›c›ya sat›ld›¤› gün­den itibaren bafllar. Firmam›z malzeme ve imalat hatalar›ndan
kaynaklanan ar›zalar› giderir, garanti kapsam›nda verilen bu
hizmetler ar›zal› parçan›n onar›m› veya de¤ifltirilmesi fleklinde
yap›l›r ve bu seçime firmam›z karar verir. Sarf malzemeleri,
yönetmeliklere ayk›r› kullan›m veya bak›mdan kaynaklanan
hasar ve eksiklikler garanti kapsam›na dahil de¤ildir. Bunun
d›fl›nda yabanc› eflyalar üzerinde oluflacak müteakip hasarlar­da firmam›zdan herhangi bir hak iddia edilemez.

Garanti hizmetlerinden yararlanmak sadece, cihaz sökülme­den ve parçalar›na ayr›lmadan, özet ar›za aç›klamas›, kasa
fifli veya fatura (sat›n al›fl tarihini belirten bayi kaflesi) ile iyi
flekilde ambalajlanarak yetkili servis merkezine postalanmas›
veya ilk 6 ay içinde sat›n al›nan bayiye verilmesi ile
gerçekleflir.

Tamir servis hizmeti:

Garanti süresi dolduktan sonra oluflan
ar›zalar veya garanti kapsam›nda bulun­mayan parçalar›n hasarlanmas› durumunda
fabrika servisimiz gerekli tamir hizmetlerini
verir. Bunun için lütfen cihaz› iyi flekilde
ambalajlayarak en yak›n servis merkezimize postalay›n.

Sensörlü lamba istenmeden aç›l›yor

Sensörlü lamba eriflim mesafesi
de¤iflikli¤i

K›rm›z› LED lambas› h›zl› yan›p
sönüyor

■

Rüzgar kapsama alan›ndaki a¤aç
ve çal›l›klar› hareket ettiriyor

■

Yoldan geçen otomobiller
alg›lan›yor

■

Hava flartlar› (rüzgar, ya¤mur, kar)
nedeniyle ani s›cakl›k de¤iflmesi
veya vantilatör, aç›k olan pencere­lerden hava ak›m› geliyor

■

Kapsama alan›n› de¤ifltirin

■

Kapsama alan›n› de¤ifltirin

■

Kapsama alan›n› de¤ifltirin, montaj
yerini de¤ifltirin

■

Di¤er ortam s›cakl›klar›

■

Kapsama alan›n› kapaklar ile tam
do¤ru flekilde ayarlay›n

■

Dahili sigorta aktif

■

Sensörlü lambay› kapat›n ve yakl
5 saniye sonra yeniden aç›n

LED lambas› devreye girmiyor

■

Klemens tam yerine geçmedi

■

Klemensi s›k›ca yerine geçirin

LED lambas› karanl›k olmas›na
ra¤men yanm›yor

■

Program 3 veya 4 seçildi

■

Program› de¤ifltirin

‹flletme Ar›zalar›

Sensörlü lamban›n gerilim
beslemesi yok

Sensörlü lamba aç›lm›yor

Sensörlü lamba kapanm›yor

Ar›za

■

Sigorta ar›zal›, devrede de¤il, kablo
hatt›nda kesiklik

■

K›sa devre

■

Yeni sigorta tak›n, flebeke flalterini
aç›n; kabloyu voltaj kontrol cihaz›
ile kontrol edin

■

Ba¤lant›lar› kontrol edin

■

Gündüz iflletmesinde alaca karanl›k
ayar› gece iflletmesine ayarlanm›flt›r

■

Ampul ar›zal›

■

Elektrik flalteri KAPALI

■

Sigorta ar›zal›

■

Kapsama alan› tam do¤ru olarak
ayarlanmad›

■

Dahili elektrik sigortas› devreye girdi
(k›rm›z› LED lambas› h›zl› yan›p
sönüyor)

■

fiebeke ba¤lant› klemensi do¤ru
flekilde tak›lmad›

■

Yeniden ayarlay›n (Regülatör )

■

Ampulü de¤ifltirin

■

Çal›flt›r›n

■

Yeni sigorta tak›n gerekti¤inde
ba¤lant›y› kontrol edin

■

Yeniden ayarlay›n

■

Sensörlü lambay› kapat›n ve yakl.
5 saniye sonra yeniden aç›n

■

Klemensi s›k›ca bast›r›n

■

Kapsama alan› içinde sürekli hare­ket alg›lan›yor

■

Sensör ünitesi sabitlenmemifltir

■

Kapsama alan›n› kontrol edin ve
gerekti¤inde yeniden ayarlay›n

■

Sensör ünitesini hafifçe bast›rarak
sabitleyin

Temel parlakl›k istenildi¤i gibi takriben
gece yar›s› sönmüyor

■

Harici ›fl›k kayna¤› (örne¤in baflka
bir hareket sensörü veya lamba)
sensörlü lambay› inaktif konuma
getiriyor

■

Sensörlü lambay› harici ›fl›k
almas›na karfl› koruyun, sensörlü
lambay› birkaç gece boyunca göz­lemleyin, lamban›n do¤ru de¤ere
ayarlanmas› için belirli bir süreye
ihtiyac› vard›r

Sensörlü lamba tamamen kapanm›yor

■

Temel parlakl›k seçildi

■

Program seçme flalteri 1 konumuna

Sebebi Giderilmesi

- 59 -

Sürekli Ifl›k Fonksiyonu

Bir flebeke flalteri elektrik besleme hatt›na ba¤land›¤›nda
basit açma ve kapama fonksiyonlar›n›n d›fl›nda afla¤›da
aç›klanan fonksiyonlar da mümkündür:

Sensör iflletmesi

1) Ifl›¤› açma (lamba KAPALI oldu¤unda):

fialter 1 x KAPALI ve AÇIK pozisyona getirilecek.
Lamba, ayarlanan süre boyunca yanar.

2) Ifl›¤› kapatma (lamba AÇIK oldu¤unda):

fialter 1 x KAPALI ve AÇIK pozisyona getirilecek.
Lamba kapat›l›r veya sensör iflletme moduna geçer.



Sürekli ›fl›k iflletmesi

1) Sürekli ›fl›¤› açma:

fialter 2 x KAPALI ve AÇIK pozisyona getirilecek. Ba¤l› olan
lamba 4 saat boyunca sürekli yanma moduna ayarlan›r
(mercek arkas›ndaki k›rm›z› LED lambas› yanar). Bu süre
dolduktan sonra otomatik olarak tekrar sensör iflletmesine
geçer (k›rm›z› LED lambas› söner ).

2) Sürekli ›fl›¤› kapatma:

fialter 1 x KAPALI ve AÇIK pozisyona getirilecek. Lamba
kapat›l›r veya sensör iflletme moduna geçer.

Önemli:

fialtere birden fazla kez basma h›zl› flekilde yap›lmal›d›r
(0,5 – 1 sn. aral›¤›nda.).

Kapsama Alan› Ayar›

Kapsama alan› gereklili¤e göre k›s›tlanabilir. Cihaz ile birlikte
gönderilmifl kapak blendajlar› ile birden fazla mercek seksiy­onu kapat›labilir. Bu flekilde örne¤in otomobil, yayalar vs.
gibi objelerin meydana getirdi¤i hatal› kumandalama ortadan
kald›r›l›r veya tehlike bölümleri tam istenildi¤i gibi denetlene-



bilir. Kapak blendajlar› haz›rlanm›fl olan ay›rma yerlerinden
bölünerek ayr›labilir. Sonra basit flekilde mercek üzerine
tak›l›r.

Çal›flt›rma / Bak›m

Sensörlü lamba ›fl›¤›n otomatik olarak aç›lmas› için uygun­dur. Kötü hava flartlar› hareket alg›lay›c›s›n›n fonksiyonunu
etkileyebilir. Kuvvetli rüzgar, kar, ya¤mur, dolu durumlar› ani
s›cakl›k de¤iflmesi oluflturdu¤undan ve cihaz›n bu durumu
›s› kayna¤›ndan ay›rt edememesi lamban›n hatal› olarak

devreye girmesine sebep olabilir. Kapsama merce¤i kirlen­di¤inde nemli bir bezle (temizleme maddesi kulan›lmadan)
silinerek temizlenebilir.

Teknik Özellikler

Güç: max. 2 x 40 Watt / G9

LED cam ile birlikte yakl. 1 W (L 270 S)
Gerilim: 230 – 240 V, 50 Hz
Kapsama aç›s›: 360°, 90° açma aç›s› ve alttan geçme korumas› ile
Sensör eriflim mesafesi: çepeçevre max. 8 m
Zaman ayar›: 5 sn. – 15 dak.
Alaca karanl›k ayar›: 2 – 2000 Lux

Program ayar›: Ampul standart program:

●

Soft ›fl›k çal›flt›rmas› / temel parlakl›k yok

●

Ayarlanm›fl olan alaca karanl›k de¤erinden itibaren LED lambas› YANAR (L 270 S)

Ampul konfor program›:

●

Soft ›fl›k çal›flt›rmas› + temel parlakl›k

●

Ayarlanm›fl olan alaca karanl›k de¤erinden itibaren LED lambas› YANAR (L 270 S)

Ampul konfor tasarruf program›:

●

Soft ›fl›k çal›flt›rmas› + temel parlakl›k gece yar›s›na kadar

●

Ayarlanm›fl olan alaca karanl›k de¤erinden itibaren
gece yar›s›na kadar LED lambas› YANAR (L 270 S)

Normal program›:

●

Soft ›fl›k çal›flt›rmas› yok / Temel parlakl›k yok

●

LED lambas› sadece hareket alg›lamada YANAR (L 270 S)

Sürekli ›fl›k: kumandalanabilir (4 saat) Koflul:

fiebeke girifl hatt›nda flalter ba¤l› olmal›d›r
Koruma türü: IP 44 (suya karfl› korumal›)
S›cakl›k aral›¤›: - 20° C ile + 50° C aras›

Uygunluk Aç›klamas›

Bu ürün,

- Alçak Gerilim Yönetmeli¤i 2006/95/AT

- EMV Yönetmeli¤i 2004/108/AT

4

3

2

1

- 58 -

TR

Miután a falitartót felszerelte és bekötötte a hálózati csatla­kozást, a mozgásérzékelős lámpa üzembe helyezhető. A
levehető érzékelő egységen találhatók az idő-, alkonykap­csoló- és programbeállító kapcsolók. A rögzítőorrot



egy

Funkciók

,,

- 61 -

  

lapos csavarhúzóval oldva az érzékelő egység a kényelmes
beállítás érdekében kivehető. Eközben a lámpa automatiku­san folyamatos világításra kapcsol.

Kikapcsolás-késleltetés
(Időtartam-beállítás)



(Gyári beállítás: 5 másodperc)

A világítási idő fokozatmentesen állítható 5 mp-től
15 percig.

A szabályzót a – -ra állítva = a legrövidebb idő (5 másodperc)
A szabályzót a + -ra állítva = a leghosszabb idő (15 perc)

Az érzékelési tartomány beállításakor
ajánlott a legrövidebb időt – beállítani.

Programbeállítás



(gyári beállítás: 1. program)

Mi az a lágy bekapcsolás ?

A mozgásérzékelős lámpa lágy-bekapcsolás funkcióval
rendelkezik. Ez azt jelenti, hogy bekapcsoláskor nem
kapcsol azonnal teljes teljesítményre,

hanem a fényerőt egy másodperc alatt lassan növeli
100 %-ra. Kikapcsoláskor ugyanígy lassan csökken a
fényerő.

* Megjegyzés a takarékos izzólámpa komfortprogramhoz :
A mozgásérzékelős lámpa nem rendelkezik beépített órával,

az éjszaka közepét csak a sötét fázisok hossza alapján
határozza meg. Ezért a kifogástalan működéshez fontos,
hogy a mozgásérzékelős lámpa ez alatt folyamatosan
feszültség alatt legyen. Az első éjszaka alatt (bemérési fázis)
az alapfényerő folyamatosan aktív. Az értékeket a lámpa
feszültségkiesés esetén is tárolja.

Azt ajánljuk, hogy a program közben ne kapcsolja le a
feszültséget. Az értékeket a lámpa több éjszaka alatt hatá­rozza meg, ezért esetleges hiba esetén több éjszakán át
figyelje meg, hogy a mozgásérzékelős lámpa kikapcsolási
ideje az éjfél felé változik-e?

Mi az alapfényerő?

Az alapfényerő lehetővé teszi az éjszakai folyamatos meg­világítást kb. 25 %-os fényerővel. Csak az érzékelési tarto­mányban történő mozgás esetén kapcsolja a fényt

(a beállított időre, ld. kikapcsolás-késleltetés



) a maximá­lis fényerőre (100 %). Ezután a lámpa ismét az alapfénye­rőre (kb. 25 %) kapcsol.

Izzólámpa alapprogram:

●

Lágy bekapcsolás / alapfényerő nélkül

●

A LED-lámpaüveg bekapcsol a beállított
alkonyértéktől (L 270 S)

Izzólámpa komfortprogram:

●

Lágy bekapcsolás + alapfényerő

●

A LED-lámpaüveg bekapcsol a beállított
alkonyértéktől (L 270 S)

Takarékos izzólámpa komfortprogram:

●

Lágy bekapcsolás + alapfényerő éjfélig *

●

A LED-lámpaüveg bekapcsol a beállított
alkonyértéktől (L 270 S)

Normál programm:

●

Nincs lágy bekapcsolás / alapfényerő nélkül

●

A LED-lámpaüveg csak mozgás esetén kapcsol be

Alkonykapcsoló-beállítás
(az érzékenység beállítása)



(gyári beállítás:
Nappali üzem 2000 Lux)

Az érzékelő érzékelési küszöbe fokozatmentesen állítható
2 – 2000 Lux között.

A szabályzót a -ra állítva = nappali üzem kb. 2000 Lux.
A szabályzót a -ra állítva = alkony-üzemmód kb. 2 Lux.

Az érzékelési tartomány beállításánál nappali fénynél
a szabályzó gombot állítsa a -ra (nappali üzemmód).

5 mp. – 15 perc.

2 – 2000 Lux

1

2

3

3

4

3

Bekötés

Az érzékelőt más fényforrásoktól legalább 50 cm-re kell
felszerelni, mert azok hősugárzása téves jelzést okozhat.
A megadott 8 m-es hatótávolság eléréséhez a szerelési
magasság kb. 1,8 – 2,8 m kell legyen.

A hálózati vezeték csatlakoztatása (ld. az ábrán)

A hálózati kábel háromeres vezeték:

L = fázis (többnyire fekete vagy barna)
N = nulla (többnyire kék)
PE = védőföldelés (zöld/sárga)

Működési elv

A beépített nagyteljesítményű infravörös érzékelő egy 360°­os kettős szenzorral, melyek a mozgó testek (emberek,
állatok stb.) láthatatlan hősugárzását érzékeli.

A berendezés a felfogott hősugárzást elektronikus jellé ala­kítja, és ennek segítségével kapcsolja be automatikusan a
világítótestet. Akadályokon (pl. falon vagy ablaküvegen)
keresztül a hősugárzás nem érzékelhető, ezért a lámpa sem
kapcsolódik be. Az érzékelővel 360°-os érzékelési szög és



Készülékismertetés



Lámpaüveg



Lámpaüveg-rögzítő csavar



Lámpaház



Falitartó



Tömítődugó



Hálózati csatlakozás vakolat alatti vezetékezéshez



Hálózati csatlakozás vakolat feletti vezetékezéshez

Csak L 270 S:



LED-lámpaüveg, 180°-kal elfordítható, a felszereléstől
függően az ajtótól jobbra vagy balra



Eltolható LED-világítóüveg tartóhoz a 3-számjegyes
üveg beállításához.

Szerelési utasítás

Igen tisztelt Ügyfelünk!

Köszönjük bizalmát, amit a STEINEL mozgásérzékelős lám­pa megvásárlásával kifejezésre juttatott. Ön egy kiváló
minőségű termék mellett döntött, amelyet a legnagyobb
gondossággal gyártottunk, próbáltunk ki és csomagoltunk.

H

Biztonsági előírások

■

A berendezésen végzett minden munka előtt gondoskod­jon a feszültségmentesítésről!

■

Szereléskor a csatlakoztatni kívánt vezetéknek feszült­ségmentesnek kell lennie. Ezért a szerelés megkezdése
előtt kapcsolja le az áramot, és feszültség-ellenőrző
segítségével ellenőrizze a feszültségmentességet!

Kérjük, az üzembe helyezés előtt tanulmányozza át alapo­san ezt használati útmutatót. Csak a szakszerű felszerelés
és üzembehelyezés garantálja a hosszú távú, megbízható
és zavarmentes működést.
Kívánjuk, hogy új STEINEL mozgásérzékelős lámpájának
használatában örömét lelje.

■

A mozgásérzékelős lámpa felszerelésekor hálózati
feszültséggel dolgozik. Ezeket a munkákat ezért
szakszerűen, a szokásos szerelési és csatlakoztatási
előírásoknak megfelelően kell végrehajtani.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



LED-világítóüveg csatlakozó a lámpaház csatlakozón
keresztül

 É

rzékelő egység (levehető, a funkciók kényelmes beállí-

tásához)



Rögzítőorr az érzékelő egység kivételéhez



Időtartam-beállítás



Alkonykapcsoló-beállítás



Programbeállítás



Működési elv



Érzékelési tartomány beállítás



Folyamatos világítási funkció

90°-os nyitási szög érhető el. Az érzékelő alatti terület felü­gyelete biztosítja az alákúszás-védelmet.

Fontos: A mozgás érzékelése akkor a legbiztosabb, ha a
berendezést a mozgáshoz képest oldalirányban helyezi el,
és a szenzor látóterét nem korlátozzák akadályok
(pl. fák, falak stb.).
A hatótávolság korlátozott, ha közvetlenül a lámpa felé
halad.

Kétség esetén a kábeleket feszültség-ellenőrző segítségével
azonosítani kell; az azonosítás befejezése után áramtalanít­son ismét. A fázist (L), a nulla vezetéket (N) és a védőfölde­lés vezetékét (PE) kösse a sorozatkapocsba.

Megjegyzés: A hálózati tápvezetékbe a ki- és bekapcsolás­hoz természetesen egy hálózati kapcsoló is elhelyezhető.
A folyamatos világítás funkciónak ez előfeltétele
(ld. a Folyamatos világítási funkció fejezet)

.

Fontos: A lámpát csak teljes összeszerelés után szabad
a hálózatra csatlakoztatni, annak érdekében, hogy a
fémrészek földelése biztosított legyen.

- 60 -

H

Működési garancia

Ezt a Steinel terméket a legnagyobb gondossággal készítet­tük, működését és biztonságát az érvényes előírásoknak
megfelelően ellenőriztük majd szúrópróbás ellenőrzésnek
vetettük alá. Steinel garanciát vállal a kifogástalan minőség-
re és működésre. A garancia ideje 36 hónap, ami a vásár­lás napján kezdődik. Minden olyan hibát kijavítunk, ami
anyag- vagy gyártási hibára vezethető vissza. A garancia
teljesítésének módja lehet a hibás rész javítása vagy cseré­je. Nem vállalunk garanciát kopásnak kitett alkatrészekre és
olyan károsodásokra, amit szakszerűtlen kezelés vagy kar­bantartás okozott. Más tárgyakra következményként átterje­dő károk a garanciából ki vannak zárva.

A garanciát csak akkor vállaljuk, ha a készüléket szétszere­letlen állapotban, a hiba rövid leírásával, pénztárbizonylattal
vagy számlával (vétel időpontjával, kereskedő pecsétjével)
együtt, szakszerűen becsomagolva az illetékes szervizállo­másra küldték.

Javítás:

A garanciaidő eltelte után vagy nem gar­anciás esetekben gyári szervizünk elvégzi
a javításokat. Kérjük, hogy a terméket
szakszerűen becsomagolva küldje a leg­közelebbi szervizbe.

A mozgásérzékelős lámpa
szükségtelenül bekapcsol

Megváltozott a mozgásérzékelős
lámpa hatótávolsága

A piros LED gyorsan villog

■

a szél fákat és bokrokat mozgat az
érzékelési tartományban

■

az utcán haladó autókat érzékeli

■

hirtelen hőmérsékletváltozás az
időjárás miatt (szél, eső, hó)
vagy a ventilátorokból, nyitott abla­kokon át kiáramló levegő miatt.

■

módosítsa az érzékelési területet

■

módosítsa az érzékelési területet

■

a tartományt módosítani, más
felszerelési helyet választani

■

más környezeti hőmérséklet

■

az érzékelési tartományt takaróbe­tétekkel pontosan beállítani

■

a belső biztosíték aktiválódott

■

a mozgásérzékelős lámpát
kapcsolja ki, majd kb. 5 mp.
múlva ismét be

A LED-lámpaüveg nem kapcsol

■

a csatlakozóérintkező nem csatla­kozik

■

a csatlakozót szilárdan összenyomni

A LED-lámpaüveg a sötétség
ellenére nem világít

■

a 3-as vagy a 4-es program van
kiválasztva

■

a változtassa meg a programot

Működési zavarok

A mozgásérzékelős lámpa nem kap
feszültséget

A mozgásérzékelős lámpa nem
kapcsol be

A mozgásérzékelős lámpa nem
kapcsol ki

Üzemzavar

■

a biztosíték meghibásodott, nincs
bekapcsolva, a vezeték megsza­kadt

■

rövidzárlat

■

új biztosíték, hálózati kapcsolót
bekapcsolni; vezetéket feszültség­vizsgálóval ellenőrizni

■

csatlakozókat ellenőrizni

■

nappali üzemnél, az akonykapcsoló
éjszakai állásban van

■

az izzólámpa kiégett

■

a hálózati kapcsoló KI van kapcsolva

■

a biztosíték meghibásodott

■

az érzékelési tartomány nincs cél­zottan beállítva

■

a belső elektronikus biztosíték akti­válódott (a piros LED gyorsan villog)

■

a hálózati csatlakozás nem megfele­lően csatlakozik

■

újra beállítani (szabályzó

)

■

izzólámpát kicserélni

■

bekapcsolni

■

új biztosíték, esetleg a csatlakozót
ellenőrizni

■

újra beállítani

■

a mozgásérzékelős lámpát kap­csolja ki, majd kb. 5 mp. múlva
ismét be

■

a csatlakozót szilárdan összenyomni

■

folyamatos mozgás az érzékelési
tartományban

■

az érzékelő egység nem pattant a
helyére

■

ellenőrizze az érzékelési tartományt,
és szükség esetén állítsa be újra

■

az érzékelő egységet enyhe nyo­mással pattintsa a helyére

Az alapfényerő nem kapcsol ki
a megkívánt módon kb. éjfélkor

■

külső fényforrás (pl. másik mozgá­sérzékelő vagy -lámpa) inaktívvá
teszi a mozgásérzékelős lámpát

■

a mozgásérzékelős lámpát árnyé­kolja le az idegen fényforrástól,
figyelje a mozgásérzékelős lámpát
több napon át, szüksége van némi
időre, hogy ismét visszaállhasson
a helyes értékre

A mozgásérzékelős lámpa nem
kapcsol ki teljesen

■

az alapfényerő van beállítva

■

a programkapcsolót állítsa az
1-esre

Ok Elhárítás

- 63 -

Folyamatos világítási funkció

Ha a hálózati vezetékbe kapcsolót iktat, az egyszerű be­és kikapcsoláson kívül a következő funkciók válnak lehetsé­gessé:

Érzékelő üzemmód

1) Világítást bekapcsolni (ha a lámpa KI van kapcsolva):

A kapcsolót 1 x KI és BE kapcsolni.
A lámpa a kívánt időre bekapcsolva marad.

2) Világítást kikapcsolni (ha a lámpa BE van kapcsolva):

A kapcsolót 1 x KI és BE kapcsolni.
A lámpa kikapcsol, ill. érzékelős üzemre kapcsol.



Folyamatos világítás

1) Állandó világítás bekapcsolása:

A kapcsolót 2 x KI és BE kapcsolni. A lámpa 4 órára folya­matos üzembe kapcsol (a piros LED a lencse mögött vilá­gít). Ezután automatikusan ismét érzékelős üzemre kapcsol
(a piros LED elalszik)

2) Állandó világítás kikapcsolása:

A kapcsolót 1 x KI és BE kapcsolni. A lámpa kikapcsol,
ill. érzékelős üzemre kapcsol.

Fontos:

A kapcsoló többször egymás utáni működtetését gyorsan
kell végezni ( 0,5 – 1 mp. közötti tartományban).

Az érzékelési tartomány beállítása

Az érzékelési terület kívánság szerint korlátozva beállítható.
A mellékelt takaróbetétek arra szolgálnak, hogy tetszés sze­rinti számú lencse-szegmenst letakarhasson. Ezáltal pl. az
autók, gyalogosok által kiváltott téves riasztások kizárhatók,
vagy veszélyes területek célzottan megfigyelhetők. A taka-



róbetétek a bemélyített rovátkák mentén függőleges irány­ban szétválaszthatók. Ezután egyszerűen a lencsére kell
nyomni őket.

Üzemeltetés / ápolás

A mozgásérzékelős lámpa a világítás automatikus kapcsolá­sára alkalmas. A mozgásérzékelős lámpa működését az
időjárási körülmények befolyásolhatják. Erős széllökések,
hóesés, eső, jégeső esetén téves kapcsolás történhet, mivel
a hirtelen hőmérséklet-ingadozásokat a készülék a hőforrá-

soktól nem tudja megkülönböztetni. Az érzékelő lencséje
szennyeződés esetén nedves ruhával (tisztítószer nélkül)
tisztítható meg.

Műszaki adatok

Teljesítmény: max. 2 x 40 Watt / G9

kb. 1 W-os LED-háttérvilágítás üveget is (L 270 S)
Feszültség: 230 – 240 V, 50 Hz
Érzékelési szög: 360°, 90° nyitási szöggel és alákúszás-védelemmel
Az érzékelő hatótávolsága: max. 8 m, körben
Időtartam-beállítás: 5 mp. – 15 perc.
Alkonykapcsoló-beállítás: 2 – 2000 Lux
Programbeállítás: Izzólámpa alapprogram:

●

Lágy bekapcsolás / alapfényerő nélkül

●

A LED-lámpaüveg bekapcsol a beállított alkonyértéktől (L 270 S)

Izzólámpa komfortprogram:

●

Lágy bekapcsolás + alapfépnyerő

●

A LED-lámpaüveg bekapcsol a beállított alkonyértéktől (L 270 S)

Takarékos izzólámpa komfortprogram:

●

Lágy bekapcsolás + alapfényerő éjfélig

●

A LED-lámpaüveg bekapcsol a beállított alkonyértéktől (L 270 S)

Normál programm:

●

Nincs lágy bekapcsolás / alapfényerő nélkül

●

A LED-lámpaüveg csak mozgás esetén kapcsol be

Folyamatos világítás: kapcsolható (4 óra) Előfeltétele:

a hálózati vezetékbe kötött kapcsoló
A védelem fajtája: IP 44 (fröccsenő víztől védett):
Hőmérséklet-tartomány: - 20° C-tól +50° C-ig

Megfelelési tanúsítvány

A termék megfelel a következő előírásoknak:

- 2006/95/EG kisfeszültségre vonatkozó irányelv

- 2004/108/EG EMV-irányelv

4

3

2

1

- 62 -

H

Po montáži nástěnného držáku a připojení k síti může být
senzorové svítidlo uvedeno do provozu. Na snímatelné sen­zorové jednotce se nachází regulátor k časovému, soumra­kovému a programovému nastavení. Po stisknutí zaskako­vacího výstupku



je možné plochým šroubovákem senzo-

Funkce , ,

- 65 -

  

rovou jednotku vyjmout a pohodlně ji nastavit. Přitom se
svítidlo automaticky sepne na trvalé osvětlení.

Zpoždění vypnutí
(časové nastavení)



(nastavení z výroby: 5 s)

Doba, po kterou má lampa svítit, je plynule nastavitelná
v rozmezí 5 s až 15 min.

Otočný regulátor nastavený na – = nejkratší čas (5 s)
Otočný regulátor nastavený na + = nejdelší čas (15 min.)

Při nastavování oblasti záchytu se doporučuje zvolit nej­kratší dobu –.

Programové nastavení



(nastavení z výroby: program 1)

Co je to pozvolné rozjasňování světla ?

Senzorové svítidlo má funkci pozvolného rozjasňování svět­la. To znamená, že se světlo po zapnutí nesepne přímo na
maximální výkon, ale během jedné sekundy se pomalu

zvýší jas až na 100%. Stejným způsobem probíhá
snižování výkonu světla při jeho vypnutí.

* Pokyny ke komfortnímu úspornému programu pro
žárovku :

Nejsou-li v senzorovém svítidle integrovány žádné hodiny,
pak bude polovina noci stanovena jen podle délky trvání
tmy. K zachování dobré funkce je důležité, aby bylo senzo­rové svítidlo během této doby trvale napájeno napětím.
Během první noci (fáze měření) je základní jas aktivní.
Hodnoty jsou k ochraně před výpadkem sítě uloženy.

Doporučujeme, aby nebylo napětí v programu přerušo­váno. Hodnoty budou zjišťovány po několik nocí, proto
by mělo být senzorové svítidlo v případě poruchy několik
nocí sledováno, zda se jeho doba vypnutí mění směrem
k půlnoci:

Co je to základní jas ?

Základní jas umožňuje trvalé noční osvětlení se světelným
výkonem přibližně 25 %. Svítidlo se na maximální světelný
výkon (100 % ) rozsvítí až při pohybu v oblasti záchytu

(po nastavenou dobu, viz Zpožděné vypnutí



). Poté

se svítidlo zase přepne na základní jas (asi 25 %).

Standardní program pro žárovku:

●

Pozvolné rozjasňování světla / bez základního jasu

●

Světelný LED panel se rozsvítí od nastavené
soumrakové hodnoty (L 270 S)

Komfortní program pro žárovku:

●

Pozvolné rozjasňování světla + základní jas

●

Světelný LED panel se rozsvítí od nastavené
soumrakové hodnoty (L 270 S)

Komfortní úsporný program pro žárovku:

●

Pozvolné rozjasňování světla + základní jas
až do půlnoci *

●

Světelný LED panel se rozsvítí od nastavené
soumrakové hodnoty až do půlnoci (L 270 S)

Normální program:

●

Bez pozvolného rozjasňování světla / bez základního jasu

●

Světelný LED panel se rozsvítí jen při pohybu (L 270 S)

Soumrakové nastavení
(prahová reakční hodnota)



(nastavení z výroby:
provoz za denního světla 2000 lx)

Plynule nastavitelná prahová reakční hodnota senzoru
2 – 2000 lx.

Otočný regulátor nastavený na = provoz za denního
světla tedy asi 2000 lx.
Otočný regulátor nastavený na = soumrakový provoz
tedy asi 2 lx.

K nastavení oblasti záchytu za denního světla je třeba
otočný regulátor nastavit na (provoz za denního světla)
.

5 s – 15 min.

2 – 2000 lx

1

2

3

3

4

3

Instalace

Místo montáže by mělo být vzdáleno nejméně 50 cm
od jiného svítidla, poněvadž tepelné záření může mít za
následek spuštění systému. Aby bylo možno dosáhnout
uvedeného dosahu 8 m, měla by montážní výška činit
asi 1,8 – 2,8 m.

Připojení k elektrické síti (viz obrázek)

K připojení k elektrické síti použijte třípólový kabel.

L = fázový vodič (většinou černý nebo hnědý)
N = nulový vodič (většinou modrý)
PE = ochranný vodič (zelenožlutý)

Princip činnosti

Integrovaný vysoce výkonný infračervený senzor je vybaven
jedním dvojitým senzorem 360°, který zaznamenává nevidi­telné tepelné záření vydávané pohybujícími se těly (osob,
zvířat atp.).

Takto zaznamenané tepelné záření se pak elektronicky
převádí na signál, který automaticky zapíná lampu. Tepelné
záření neprochází překážkami, jakými jsou například zdi
nebo skleněné tabule, a v těchto případech tedy k zapnutí
nedochází. Může být dosaženo úhlu záchytu 360° s otvo-



Popis přístroje



Sklo svítidla



Zajišťovací šroub skla



Kryt svítidla



Nástěnný držák



Utěsňovací zátka



Síťový připojovací kabel pod omítku



Síťový připojovací kabel na omítku

Jen L 270 S:



Světelný LED panel, otočný o 180°, podle montáže
doprava nebo doleva od domovních dveří



Posuvný držák pro světelný LED panel k nastavení pro
3místná čísla.

Montážní návod

Vážený zákazníku,

děkujeme za důvěru, kterou jste nám projevil zakoupením
tohoto nového senzorového svítidla značky STEINEL. Roz­hodl jste se pro vysoce kvalitní produkt, který byl vyroben,
testován a zabalen s největší možnou pečlivostí.

CZ

Bezpečnostní pokyny

■

Před zahájením jakýchkoli prací na přístroji přerušit
přívod napětí!

■

Připojované elektrické vedení nesmí být během montáže
pod napětím. Proto je nejprve třeba vypnout proud
a poté pomocí zkoušečky napětí zkontrolovat, zda je
vedení bez napětí.

Před instalací se, prosím, seznamte s tímto montážním
návodem. Pouze odborně provedená instalace a zprovozně­ní totiž zaručí dlouhý, spolehlivý a bezporuchový provoz.
Přejeme vám, abyste byl s novým senzorovým svítidlem
STEINEL naprosto spokojen.

■

Při instalaci senzorového svítidla se jedná o práci na
síťovém napětí. Musí proto být provedena odborně podle
obvyklých předpisů pro instalaci elektrických zařízení
a podmínek jejich připojení dle ČSN.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Přípojka světelného LED panelu s konektorem na krytu
svítidla



Senzorová jednotka (k pohodlnému nastavení funkcí ji
lze vyjmout)



Zaskakovací výstupek k vyjmutí senzorové jednotky



Časové nastavení



Soumrakové nastavení



Programové nastavení



Princip činnosti



Nastavení oblasti záchytu



Funkce trvalého osvětlení

rovým úhlem 90°. Kontrolu prostoru pod senzorem zajišťuje
ochrana proti podlezení.

Důležité: Nejbezpečnějšího zachycení pohybu dosáhnete
tehdy, je-li senzorové svítidlo namontováno napříč ke směru
chůze a senzoru přitom nebrání ve výhledu žádné překážky
(jako např. stromy, zdi atp.).
Dosah je omezen, kráčíte-li přímo ke svítidlu.

V případě pochybností je nutno identifikovat jednotlivé
vodiče kabelu pomocí zkoušečky napětí; . fázový vodič (L)

,

nulový vodič (N) a ochranný vodič (PE) se připojí ke svor­kám svítidla.

Upozornění: V přívodním síťovém vedení může být samo­zřejmě zařazen běžný síťový vypínač. Což je předpokladem
funkce trvalého osvětlení (viz kapitolu Funkce trvalého
osvětlení)

.

Důležité: Svítidlo může být k síti připojeno až po kompletní
montáži, aby bylo zajištěno uzemnění všech kovových dílů.

- 64 -

CZ

Záruka

Tento výrobek firmy Steinel je vyráběn s maximální pozor­ností věnovanou jeho funkčnosti a bezpečnosti, které byly
vyzkoušeny podle platných předpisů, přičemž se výrobek
rovněž podrobil namátkové výstupní kontrole. Firma Steinel
přebírá záruku za bezvadné provedení a funkčnost. Záruka
se poskytuje v délce 36 měsíců a začíná dnem prodeje
výrobku spotřebiteli. Odstraněny budou nedostatky zapříči­něné vadným materiálem nebo výrobními vadami, přičemž
záruka spočívá v opravě nebo výměně vadných částí podle
našeho rozhodnutí. Záruka se nevztahuje na škody na
dílech podléhajících opotřebení rovněž i na škody a vady
zapříčiněné nesprávným zacházením nebo údržbou. Uplat­ňování dalších nároků následných škod na cizích věcech
je vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemontovaný
přístroj dobře zabalen, přiložen krátký popis závady,
pokladní stvrzenka nebo faktura (datum prodeje a razítko
prodejny), poslán na adresu příslušného servisu .

Servisní opravny:

Naše servisní opravny provádějí rovněž
opravy po uplynutí záruční doby nebo
opravy závad, na které se záruka
nevztahuje. Dobře zabalený výrobek
zašlete, prosím, i v tomto případě
nejbližšímu servisnímu středisku.

Senzorové svítidlo zapíná v nevhodnou
dobu

Změna dosahu senzorového svítidla

Červená LED rychle bliká

■

Vítr pohybuje stromy a keři v obla­sti záchytu

■

Zaznamenávání pohybu aut na ulici

■

Náhlá změna teploty způsobená
povětrnostními vlivy (vítr, déšť, sníh)
nebo odvětrávaným vzduchem
proudícím od ventilátorů či z
otevřených oken

■

Přestavit oblast záchytu

■

Přestavit oblast záchytu

■

Změnit oblast záchytu, změnit
místo montáže

■

Změny okolní teploty

■

Provést přesné nastavení oblasti
záchytu pomocí krycích segmentů

■

Aktivována interní pojistka

■

Vypnout senzorové svítidlo a po
5 sekundách jej opět zapnout

Světelný LED panel se nezapíná

■

Svorka úplně nezaskočila

■

Svorku pořádně zatlačit

Světelný LED panel nesvítí i když
je tma

■

Zvolen program 3 nebo 4

■

Změnit program

Provozní poruchy

Senzorové svítidlo bez napětí

Senzorové svítidlo nezapíná

Senzorové svítidlo nevypíná

Porucha

■

Vadná pojistka, lampa není
zapnuta, přerušené vedení

■

Zkrat

■

Nová pojistka, zapnout síťový
vypínač; zkontrolovat vedení
pomocí zkoušečky napětí

■

Zkontrolovat připojení

■

Při denním provozu, soumrakové
nastavení je nastaveno na noční
provoz

■

Vadná žárovka

■

Síťový vypínač v poloze VYPNUTO

■

Vadná pojistka

■

Oblast záchytu není přesně
nastavena

■

Došlo k aktivaci vnitřní elektrické
pojistky
(červená LED rychle bliká)

■

Síťová připojovací svorka není
správně nasunuta

■

Znovu nastavit (regulátor

)

■

Vyměnit žárovku

■

Zapnout

■

Nová pojistka, popř.
zkontrolovat připojení

■

Znovu sefiídit

■

Vypnout senzorové svítidlo a asi
po 5 sekundách jej opět zapnout

■

Svorku pořádně zatlačit

■

Trvalý pohyb v oblasti záchytu

■

Senzorová jednotka nezaskočila

■

Zkontrolovat oblast a případně
znovu seřídit

■

Senzorovou jednotku lehce zatlačit,
až zaskočí

Svítidlo dle požadavku nepřepne
přibližně kolem půlnoci na základní jas

■

Externí světelný zdroj
(např. jiný hlásič pohybu nebo
svítidlo) způsobí nečinnost senzo
rového svítidla

■

Senzorové svítidlo k ochraně proti
cizímu světlu přepažit, několik dní
jej sledovat, protože k opětovnému
nastavení správné hodnoty
potřebuje nějaký čas

Nedochází k úplnému vypnutí senzo­rového svítidla

■

Zvolen základní jas

■

Programový volicí spínač
v poloze 1

Příčina Náprava

- 67 -

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen síťový vypínač,
jsou vedle jednoduchého zapínání a vypínání možné
i následující funkce:

Senzorový provoz

1) Zapnutí světla (je-li svítidlo vypnuté):

Vypínač 1 x VYPNOUT a ZAPNOUT.
Svítidlo zůstane po nastavenou dobu zapnuto.

2) Vypnutí světla (je-li svítidlo zapnuté):

Vypínač 1 x VYPNOUT a ZAPNOUT.
Lampa zhasne popř. přejde do senzorového provozu.



Provoz trvalého osvětlení

1) Zapnutí trvalého osvětlení:

Vypínač 2 x VYPNOUT a ZAPNOUT. Svítidlo se na 4 hodiny
přepne na trvalý provoz (červená světelná dioda za čočkou
svítí). Poté opět automaticky přejde do senzorového provo­zu (červená světelná dioda zhasne).

2) Vypnutí trvalého osvětlení:

Vypínač 1 x VYPNOUT a ZAPNOUT. Lampa zhasne popř.
přejde do senzorového provozu.

Důležité:

Několikeré stisknutí vypínače by mělo následovat rychle za
sebou (v rozmezí 0,5 – 1 s).

Nastavení oblasti záchytu

Oblast záchytu může být podle potřeby omezena. Přiložené
krycí clony slouží k zakrytí libovolného počtu segmentů
čoček. Tím se zajistí vyloučení chybných zapnutí, např.
v důsledku průjezdu automobilů, pohybu kolemjdoucích



atd., případně cílené sledování nebezpečných míst. Krycí
clony mohou být uvolněny podél drážkovaných roztečí ve
svislicích. Poté se jednoduše nasunou na čočku.

Provoz/ošetřování

Senzorové svítidlo je vhodné k použití tam, kde je potřebné
automatické zapínání světla. Funkci senzorového svítidla
mohou ovlivnit povětrnostní vlivy; při silných poryvech větru,
sněžení, dešti nebo krupobití může dojít k chybnému zapnutí,
poněvadž náhlé výkyvy teploty nemohou být odlišeny od

skutečných zdrojů tepla. Snímací čočku je v případě
znečištění možno očistit vlhkým hadříkem (bez použití
čisticích prostředků).

Technická data

Výkon: max. 2 x 40 W / G9

skleněného podsvětleného LED panelu asi 1 W (L 270 S)
Napětí: 230 – 240 V, 50 Hz
Úhel záchytu: 360° s otvorovým úhlem 90° a ochrana proti podlezení
Dosah senzoru: max. 8 m kolem dokola
Časové nastavení: 5 s – 15 min.
Soumrakové nastavení: 2 – 2000 lx

Programové nastavení: Standardní program pro žárovku:

●

Pozvolné rozjasňování světla / bez základního jasu

●

Světelný LED panel se rozsvítí od nastavené soumrakové hodnoty (L 270 S)

Komfortní program pro žárovku:

●

Pozvolné rozjasňování světla + základní jas

●

Světelný LED panel se rozsvítí od nastavené soumrakové hodnoty (L 270 S)

Komfortní úsporný program pro žárovku:

●

Pozvolné rozjasňování světla + základní jas až do půlnoci

●

Světelný LED panel se rozsvítí od nastavené soumrakové hodnoty až
do půlnoci (L 270 S)

Normální program:

●

Bez pozvolného rozjasňování světla / bez základního jasu

●

Světelný LED panel se rozsvítí jen při pohybu (L 270 S)

Trvalé osvětlení: spínatelné (4 hod.), předpoklad:

vypínač zapojený v síťovém přívodním vedení
Třída krytí: IP 44 (ochrana proti stříkající vodě)
Teplotní rozmezí: - 20° C až + 50° C

Prohlášení o shodě

Tento produkt splňuje:

- směrnici nízkého napětí 2006/95/ES

- směrnici EMK 2004/108/ES

4

3

2

1

- 66 -

CZ

Po montáži nástenného držiaka a vykonaní pripojenia do
siete možno senzorovú lampu uviesť do prevádzky. Na
odnímateľnej senzorovej jednotke sa nachádzajú nastavova­cie regulátory na nastavenie času, stmievania a programu.

Funkcie

,,

- 69 -

  

Po otočení západkovej špičky  plochým skrutkovačom
možno senzorovú jednotku na pohodlné nastavenie vybrať.
Pritom sa svietidlo automaticky prepne na nepretržité
svietenie.

Oneskorenie vypnutia
(nastavenie času)



(nastavenie od výrobcu: 5 sek.)

Plynulo nastaviteľná doba svietenia od
5 sek. do 15 min.

Regulátor nastavený na

–

= najkratší čas (5 sek.)

Regulátor nastavený na

+

= najdlhší čas (15 min.)

Pri nastavení oblasti snímania sa
odporúča zvoliť najkratší čas

–.

Nastavenie programu



(nastavenie od výrobcu: program 1)

Čo je jemné zapnutie svetla ?

Senzorová lampa je vybavená funkciou jemného zapnutia
svetla. To znamená, že sa svetlo pri zapnutí neprepne
priamo na maximálny výkon, ale jas sa v priebehu jednej

sekundy pomaly zvyšuje až na 100 %. Rovnako sa svetlo
v prípade vypnutia pomaly znižuje.

* Upozornenie ku komfortnému úspornému programu pre
žiarovky :

V senzorovej lampe nie sú integrované žiadne hodiny, stred
noci sa určí iba z trvania tmavých fáz. Preto je pre bezchyb­nú funkčnosť dôležité, aby bola senzorová lampa počas
tejto doby trvalo zásobovaná napätím. Počas prvej noci
(fáza zamerania) je základný jas po celú dobu aktívny. Hod­noty sa zapamätajú so zabezpečením proti výpadku siete.

Odporúčame napätie počas programu neprerušovať.
Hodnoty sa zisťujú počas viacerých nocí, preto by sa v
prípade poruchy malo počas viacerých nocí sledovať, či
sa čas vypnutia senzorovej lampy mení smerom k polnoci.

Čo je základný jas ?

Základný jas umožňuje nočné nepretržité osvetlenie s
cca. 25 % svetelným výkonom. Až v prípade pohybu v
oblasti snímania sa svetlo (na nastavený čas, pozri

Oneskorenie vypnutia

)

zapne na maximálny svetelný
výkon (100 %). Následne sa svietidlo znovu prepne na
základný jas (cca. 25 %).

Štandardný program pre žiarovky:

●

Jemné zapnutie svetla / bez základného jasu

●

ZAPNUTIE svetelnej LED tabule od nastavenej
hodnoty stmievania (L 270 S)

Komfortný program pre žiarovky:

●

Jemné zapnutie svetla + základný jas

●

ZAPNUTIE svetelnej LED tabule od nastavenej
hodnoty stmievania (L 270 S)

Komfortný úsporný program pre žiarovky:

●

Jemné zapnutie svetla + základný jas do stredu noci *

●

ZAPNUTIE svetelnej LED tabule od nastavenej
hodnoty stmievania do stredu noci (L 270 S)

Normálny program:

●

Bez jemného zapnutia svetla / bez základného jasu

●

ZAPNUTIE svetelnej LED tabule iba v prípade pohybu
(L 270 S)

Nastavenie stmievania
(prah citlivosti)



(nastavenie od výrobcu:
prevádzka pri dennom
svetle 2000 lux)

plynulo nastaviteľný prah citlivosti senzora od 2 – 2000 lux.

Regulátor nastavený na = prevádzka pri dennom
svetle cca. 2000 lux.
Regulátor nastavený na = prevádzka pri súmraku
cca. 2 lux.

Na nastavenie oblasti snímania pri dennom svetle treba
regulátor nastaviť na (prevádzka pri dennom svetle).

5 sek. – 15 min.

2 – 2000 lux

1

2

3

3

4

3

Inštalácia

Miesto montáže by malo byť od iného svietidla vzdialené
minimálne 50 cm, keďže tepelné žiarenie môže viesť k
spusteniu systému. Na docielenie uvedeného dosahu 8 m
by mala byť montážna výška cca. 1,8 – 2,8 m.

Pripojenie sieťového prívodu (pozri obr.)

Prívod siete je tvorený trojžilovým káblom:

L = fáza (zvyčajne čierna alebo hnedá)
N = nulový vodič (zvyčajne modrý)
PE = ochranný vodič (zeleno/žltý)

Princíp

Integrovaný vysokovýkonný infračervený senzor pozostáva z
360° dvojitého senzora, ktorý sníma neviditeľné tepelné
žiarenie pohybujúcich sa telies (ľudí, zvierat atď.).

Takto snímané tepelné žiarenie sa elektronicky spracuje a
automaticky zapína svietidlo. Cez prekážky, ako napr. múry
alebo sklenené tabule, sa tepelné žiarenie nezaznamená,
tým pádom sa neuskutoční zapnutie. Dosahuje sa uhol

Popis prístroja



Sklo svietidla



Poistná skrutka skla



Teleso svietidla



Nástenný držiak



Tesniaca zátka



Pripojenie na sieť – prívod pod omietkou



Pripojenie na sieť – prívod nad omietkou

Iba L 270 S:



Svetelná LED tabuľa, otočná o 180°, v závislosti od
montáže vpravo alebo vľavo od domových dverí



Posúvateľný držiak pre svetelnú LED tabuľu na nasta­venie tabule pre 3-ciferné čísla.

Návod na montáž

Vážený zákazník,

ďakujeme Vám za dôveru, ktorú ste nám prejavili zakúpením
Vašej novej senzorovej lampy STEINEL. Rozhodli ste sa pre
vysokohodnotný kvalitný produkt, ktorý bol vyrobený, testo­vaný a balený s najvyššou starostlivosťou.

SK

Bezpečnostné pokyny

■

Pred všetkými prácami na prístroji prerušte prívod
napätia!

■

Pri montáži musí byť elektrické vedenie určené na pripo­jenie zbavené napätia. Preto je potrebné najskôr vypnúť
elektrický prúd a skontrolovať beznapäťovosť pomocou
skúšačky napätia.

Prosím oboznámte sa pred inštaláciou s týmto montážnym
návodom. Pretože len správna inštalácia a uvedenie do
prevádzky zaručuje dlhodobú, spoľahlivú a bezporuchovú
prevádzku.
Želáme Vám veľa potešenia s Vašou novou senzorovou
lampou STEINEL.

■

V prípade inštalácie senzorovej lampy sa jedná o prácu
na sieťovom napätí. Preto ju treba vykonať odborným
spôsobom podľa inštalačných predpisov platných v
danej krajine a podmienok pripojenia.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Zapojenie svetelnej LED tabule prostredníctvom
konektora na telese svietidla



Senzorová jednotka (odnímateľná na pohodlné
nastavenie funkcií)



Západková špička na odnímanie senzorovej jednotky



Nastavenie času



Nastavenie stmievania



Nastavenie programu



Princíp



Nastavenie oblasti snímania



Funkcia nepretržitého svietenia

snímania 360° s uhlom otvorenia 90°. Snímanie poľa pod
senzorom zabezpečuje ochranu proti podlezeniu.

Dôležité: Najbezpečnejšie snímanie pohybu dosiahnete,
ak namontujete senzorovú lampu bočne na smer pohybu
a ak žiadne prekážky (ako napr. stromy, múry atď.) neza­braňujú senzoru vo výhľade.
Dosah je obmedzený, ak sa pohybujete priamo smerom
k lampe.

V prípade pochybností musíte káble identifikovať prí­strojom na meranie napätia; po preskúšaní káblov
znovu vypnúť elektrické napätie. Fázu (L), nulový
vodič (N) a ochranný vodič (PE) treba pripojiť na
svorku svietidla.

Upozornenie: K sieťovému prívodu možno samozrej­me namontovať sieťový spínač na zapínanie a vypína­nie. Pre funkciu nepretržitého svietenia je toto nevyh­nutným predpokladom (pozri kapitolu Funkcia
nepretržitého svietenia) .

Dôležité: Svetilko lahko na omrežje priključite šele po
popolni sestavi, s čimer se zagotovi ozemljitev vseh
kovinskih delov.

- 68 -

SK

Funkčná záruka

Tento produkt Steinel je vyrobený s maximálnou dôsled­nosťou, skontrolovaný na funkčnosť a bezpečnosť podľa
platných predpisov a následne podrobený náhodnej
skúšobnej kontrole. Steinel preberá záruku bezchybného
stavu a funkčnosti. Záručná doba trvá 36 mesiacov a začína
sa dňom predaja zákazníkovi. Odstraňujeme chyby
vyplývajúce z materiálových alebo výrobných chýb, záručné
plnenie sa realizuje prostredníctvom opravy alebo výmeny
poškodených dielov podľa našej voľby. Záručné plnenie
odpadá v prípade škôd na dieloch podliehajúcich opotrebe­niu, ako aj škôd a chýb spôsobených nesprávnym zaob­chádzaním alebo údržbou. Ďalšie následné škody na cud­zích objektoch sú vylúčené zo záruky.

Záruka je platná len vtedy, ak sa nerozobraný prístroj spolu
s krátkym popisom chyby, účtenkou alebo faktúrou (dátum
kúpy a pečiatka obchodníka), zašle riadne zabalený do
príslušnej servisnej stanice.

Servis pre opravy:

Po ubehnutí záručnej doby alebo pri
poškodeniach bez nároku na záruku
opravuje náš výrobný servis. Pošlite
prosím dobre zabalený výrobok na
najbližšiu servisnú stanicu.

Senzorová lampa sa nepožadovane
zapína

Zmena dosahu senzorovej lampy

Červená LED rýchlo bliká

■

vietor hýbe stromami a kríkmi v
oblasti snímania

■

snímanie automobilov na ceste

■

náhla zmena teploty spôsobená
počasím (vietor, dážď, sneh) alebo
unikajúcim vzduchom z
ventilátorov, otvorených okien

■

prestaviť oblasť

■

prestaviť oblasť

■

zmeniť oblasť, preložiť miesto
montáže

■

iné teploty okolia

■

presne nastaviť oblasť snímania
pomocou krytov

■

interná poistka aktivovaná

■

senzorovú lampu vypnúť a po 5
sek. znova zapnúť

Svetelná LED tabuľa sa nezapína

■

svorka nie je dostatočne nasunutá■svorku pevne zatlačiť

Svetelná LED tabuľa napriek
tme vypnutá

■

zvolený program 3 alebo 4

■

zmeniť program

Prevádzkové poruchy

Senzorová lampa bez napätia

Senzorová lampa sa nezapína

Senzorová lampa sa nevypína

Porucha

■

defektná poistka, lampa nie je
zapnutá, prerušené vedenie

■

skrat

■

nová poistka, zapnúť sieťový spí­nač; skontrolovať vedenie pomo­cou prístroja na meranie napätia

■

skontrolovať pripojenia

■

počas dennej prevádzky, nastavenie
stmievania na nočnej prevádzke

■

žiarovka pokazená

■

sieťový vypínač VYPNUTÝ

■

poistka defektná

■

oblasť snímania nie je cielene
nastavená

■

interná elektrická poistka aktivovaná
(červená LED rýchlo bliká)

■

svorka sieťového napájania nespráv­ne nasunutá

■

nanovo nastaviť (regulátor

)

■

vymeniť žiarovku

■

zapnúť

■

nová poistka, príp. skontrolovať
pripojenie

■

znovu nastaviť

■

senzorovú lampu vypnúť a po
cca. 5 sek. znova zapnúť

■

svorku pevne zatlačiť

■

trvalý pohyb v oblasti snímania

■

senzorová jednotka nie je správne
nasadená

■

skontrolovať oblasť a príp. znovu
nastaviť

■

jemne dotlačiť senzorovú jednotku
do správnej polohy

Základný jas sa nevypína o cca.
polnoci, ako je požadované

■

externý zdroj svetla (napr. iný hlásič
pohybu alebo svietidlo) spôsobuje
deaktivovanie senzorovej lampy

■

zakryte senzorovú lampu pred
cudzím svetlom, sleduje senzorovú
lampu niekoľko dní, potrebuje totiž
nejaký čas, aby sa zase nastavila
na správnu hodnotu

Senzorová lampa sa nevypína úplne

■

nastavený základný jas

■

prepínač programov v polohe 1

Príčina Riešenie

- 71 -

Funkcia nepretržitého svietenia

Ak sa na sieťový prívod namontuje sieťový spínač, sú okrem
jednoduchého zapnutia a vypnutia možné nasledovné funkcie:

Senzorová prevádzka

1) Zapnutie svetla (keď je svietidlo VYPNUTÉ):

Spínač 1 x VYPNÚŤ a ZAPNÚŤ.
Svietidlo ostane zapnuté počas nastavenej doby.

2) Vypnutie svetla (keď je svietidlo ZAPNUTÉ):

Spínač 1 x VYPNÚŤ a ZAPNÚŤ.
Svietidlo sa vypne, resp. prejde do senzorovej prevádzky.



Prevádzka nepretržitého svietenia

1) Zapnutie nepretržitého svietenia:

Spínač 2 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa na 4 hodiny
nastaví na nepretržité svietenie (červená LED svieti za
šošovkou). Následne sa automaticky znovu prepne do
senzorovej prevádzky (červená LED vypnutá).

2) Vypnutie nepretržitého svietenia:

Spínač 1 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne,
resp. prejde do senzorovej prevádzky.

Dôležité:

Viacnásobné stlačenie spínača by malo byť vykonané rýchlo
za sebou (v rozsahu 0,5 – 1 sek.).

Nastavenie oblasti snímania

Podľa potreby možno oblasť snímania obmedziť. Pri­ložené kryty slúžia na zakrytie ľubovoľného počtu
šošovkových segmentov. Tým sa vylúči chybné zapnu­tie, spôsobené napr. automobilmi, chodcami atď.,



alebo sa cielene sledujú rizikové miesta. Kryty možno
rezať pozdĺž drážkovaných dielikov vo zvislom smere.
Následne sa jednoducho nasunú na šošovku.

Prevádzka / starostlivosť

Senzorová lampa je vhodná na automatické zapínanie svet­la. Poveternostné vplyvy môžu ovplyvňovať funkčnosť sen­zorovej lampy, pri silných nárazoch vetra, snežení, daždi,
krupobití, môže dôjsť k chybnému spusteniu, keďže náhle

výkyvy teploty nie je možné rozoznať od tepelných zdrojov.
Snímacia šošovka sa môže v prípade znečistenia vyčistiť
pomocou vlhkej handry (bez čistiaceho prostriedku).

Technické údaje

Výkon: max. 2 x 40 Watt / G9

sklenenej tabule podsvietenej LED cca 1 W (L 270 S)
Napätie: 230 – 240 V, 50 Hz
Uhol snímania: 360° s 90° uhlom otvorenia ochranou proti podlezeniu
Dosah senzora: max. 8 m dookola
Nastavenie času: 5 sek. – 15 min.
Nastavenie stmievania 2 – 2000 lux
Nastavenie programu: Štandardný program pre žiarovky:

●

Jemné zapnutie svetla / bez základného jasu

●

ZAPNUTIE svetelnej LED tabule od nastavenej hodnoty stmievania (L 270 S)

Komfortný program pre žiarovky:

●

Jemné zapnutie svetla + základný jas

●

ZAPNUTIE svetelnej LED tabule od nastavenej hodnoty stmievania (L 270 S)

Komfortný úsporný program pre žiarovky:

●

Jemné zapnutie svetla + základný jas do stredu noci

●

ZAPNUTIE svetelnej LED tabule od nastavenej hodnoty stmievania
do stredu noci (L 270 S)

Normálny program:

●

Bez jemného zapnutia svetla / bez základného jasu

●

ZAPNUTIE svetelnej LED tabule iba v prípade pohybu (L 270 S)

Nepretržité svietenie: zapínateľné (4 hod.). Predpoklad:

spínač pripojený na sieťový prívod
Druh ochrany: IP 44 (chránené proti striekajúcej vode)
Teplotný rozsah: - 20° C až + 50° C

Vyhlásenie o zhode

Tento výrobok spÍňa:

- smernicu o nízkom napätí 2006/95/ES,

- smernicu o elektromagnetickej kompatibilite 2004/108/ES

4

3

2

1

- 70 -

SK

mesačná

36

ZÁRUKA

FUNKČNOSTI

Po zamontowaniu uchwytu naściennego i podłączeniu do
zasilania sieciowego można uruchomić lampę z czujnikiem
ruchu. Na zdejmowanym zespole czujnika znajdują się
pokrętła do ustawiania czasu, regulacji progu czułości
zmierzchowej oraz do ustawiania programu. Po wciśnięciu

Funkcje

,,

- 73 -

  

noska zapadki wkrętakiem szczelinowym można zdjąć
moduł czujnika, co pozwala na komfortowe ustawienie
funkcji. Lampa przełącza się wtedy automatycznie na stałe
świecenie.

Opóźnienie wyłączenia
(ustawienie czasu świecenia)



(ustawienie fabryczne: 5 sek.)

płynnie ustawiany czas świecenia lampy w zakresie od
5 sek. – 15 min.

Pokrętło regulacyjne ustawione na – = minimalny czas (5 sek.)
Pokrętło regulacyjne ustawione na + = maksymalny czas (15 min.)

Podczas ustawiania zasięgu czujnika zalecamy ustawienie
najkrótszego czasu – świecenia.

Ustawienie programu



(ustawienie fabryczne: program 1)

Co to jest łagodne zapalanie światła ?

Lampa z czujnikiem ruchu dysponuje funkcją łagodnego
zapalania światła. Oznacza to, że lampa po załączeniu nie
świeci od razu z maksymalną mocą, lecz w ciągu jednej

sekundy powoli zwiększa jasność, aż do uzyskania 100 %
mocy. W ten sam sposób zmniejszana jest stopniowo jas­ność lampy po zgaszeniu.

* Wskazówka dotycząca programu komfortowo-ekonomicz­nego żarówki :

W lampie z czujnikiem ruchu nie ma zainstalowanego zegara.
Środek nocy ustalany jest jedynie na podstawie długości
faz nocy. W związku z tym, w celu prawidłowego funkcjono­wania, ważne jest, aby lampa z czujnikiem była w tym cza­sie stale zasilana napięciem. Podczas pierwszej nocy (faza
pomiarowa) lampa świeci się przez całą noc z jasnością
podstawową. Ustalone wartości zapisywane są w pamięci
i nie ulegają skasowaniu podczas przerwy w zasilaniu.

Zalecamy, nie przerywać zasilania napięciem podczas pro­gramu . Wartości ustalane są w ciągu kilku nocy, w związ­ku z tym w przypadku ewent. wystąpienia błędu należy
obserwować przez kilka nocy, czy zmienia się czas wyłą­czania lampy z czujnikiem ruchu w kierunku północy.

Co to jest jasność podstawowa ?

Jasność podstawowa oznacza stałe oświetlenie nocne z
mocą świetlną ok. 25 %. Dopiero w razie detekcji ruchu
w obszarze wykrywania czujnika światło przełączane jest

(w zaprogramowanym czasie, patrz opóźnienie wyłączania



) na maksymalną moc (100 %). Potem lampa przełącza

się i znowu świeci z jasnością podstawową (ok. 25 %).

Program standardowy żarówki:

●

Łagodne zapalanie światła / brak jasności podstawowej

●

Krążek podświetlany diodami zapala się po osiągnięciu
ustawionego progu czułości zmierzchowej (L 270 S).

Program komfortowy żarówki:

●

Łagodne zapalanie światła + jasność podstawowa

●

Krążek podświetlany diodami zapala się po osiągnięciu
ustawionego progu czułości zmierzchowej (L 270 S).

Program komfortowo-ekonomiczny żarówki:

●

Łagodne zapalanie światła + jasność podstawowa do
środka nocy *

●

Krążek podświetlany diodami zapala się po osiągnięciu
ustawionego progu czułości zmierzchowej i świeci do
środka nocy (L 270 S).

Program zwykły:

●

Bez funkcji łagodnego zapalania światła / bez jasności
podstawowej

●

Krążek podświetlany diodami zapala się tylko przy
detekcji ruchu (L 270 S).

Ustawianie czułości zmierzchowej
(progu czułości) 

(ustawienie fabryczne:
praca przy świetle dziennym
2000 luksów)

Płynnie ustawiany próg czułości czujnika
w zakresie 2 – 2000 luksów.

Pokrętło regulacyjne ustawione na =
Praca przy świetle dziennym ok. 2000 luksów.
Pokrętło regulacyjne ustawione na =
Praca o zmierzchu ok. 2 luksy.

W celu ustawienia zasięgu czujnika przy świetle
dziennym należy ustawić pokrętło regulacyjne na
(praca przy świetle dziennym)

.

5 sek. – 15 min.

2 – 2000 luksów

1

2

3

3

4

3

Instalacja

Miejsce montażu powinno być oddalone o co najmniej 50
cm od następnej lampy, ponieważ promieniowanie cieplne
może spowodować błędne działanie systemu. W celu uzy­skania podanego zasięgu czujnika 8 m wysokość montażu
powinna wynosić ok. 1,8 – 2,8 m.

Podłączenie przewodu zasilającego (patrz rys.)

Przewód zasilający jest kablem 3-żyłowym:

L = przewód fazowy (najczęściej czarny lub brązowy)
N = przewód neutralny (najczęściej niebieski)
PE = przewód ochronny (zielony/żółty)

Zasada działania

Zintegrowany w lampie wysokiej klasy czujnik 360 na pod­czerwień wyposażony jest w 2 pirodetektory, które odbierają
niewidzialne promieniowanie cieplne, emitowane przez
poruszające się ciała (ludzi, zwierząt itp.).

Zarejestrowane w ten sposób promieniowanie cieplne
przetwarzane jest przez układ elektroniczny powodując
automatyczne włączenie lampy. Przeszkody, np. mury lub
szyby szklane nie pozwalają na wykrycie promieniowania
cieplnego, a zatem nie następuje włączenie lampy. Za



Opis urządzenia



Klosz lampy



Wkręt zabezpieczający klosz



Oprawa lampy



Wspornik naścienny



Zaślepka uszczelniająca



Podłączenie do sieci przewodem zasilającym podtynkowym



Podłączenie do sieci przewodem zasilającym natynkowym

Dotyczy tylko L 270 S:



Krążek podświetlany diodami, obracany o 180°, w
zależności od sposobu montażu po prawej lub lewej
stronie drzwi wejściowych



Przesuwny uchwyt do zamocowania krążka podświet­lanego diodami służący do regulacji krążka z liczbami
3-cyfrowymi.

Instrukcja montażu

Szanowny Nabywco!

Dziękujemy za okazane zaufanie i zakup nowej lampy z
czujnikiem ruchu marki STEINEL. Wybraliście Państwo
wyrób wysokiej jakości, który wyprodukowano, przetesto­wano i zapakowano z największą starannością.

PL

Zasady bezpieczeństwa

■

Przed przystąpieniem do jakiejkolwiek pracy przy urzą­dzeniu należy wyłączyć napięcie zasilające!

■

Przewód zasilający, który należy podłączyć przy montażu
nie może być pod napięciem. Dlatego najpierw należy
wyłączyć prąd i sprawdzić brak napięcia przy pomocy
próbnika napięcia.

Przed uruchomieniem prosimy zapoznać się z poniższą
instrukcją montażu. Tylko prawidłowa instalacja i urucho­mienie urządzenia zapewnia długoletnią, niezawodną i
bezusterkową eksploatację.
Życzymy Państwu wiele radości z użytkowania nowej lampy
z czujnikiem ruchu marki STEINEL.

■

Podczas instalacji lampy z czujnikiem ruchu mamy do
czynienia z pracą wykonywaną pod napięciem siecio­wym. Dlatego należy ją wykonać fachowo, zgodnie z
obowiązującymi w danym kraju przepisami dotyczącymi
instalacji i podłączania do zasilania elektrycznego.

(np.: D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Podłączenie krążka podświetlanego diodami do oprawy
lampy za pomocą złącza wtykowego



Moduł czujnika (wyjmowany w celu łatwiejszego
ustawienia funkcji)



Nosek zapadki służący do wyjęcia modułu czujnika



Ustawianie czasu



Ustawianie progu czułości zmierzchowej



Ustawianie programu

 Zasada działania
 Regulacja zasięgu czujnika
 Funkcja stałego świecenia

pomocą czujnika uzyskuje się kąt wykrywania 360° z kątem
rozwarcia 90°. Układ zabezpieczający przed podpełzaniem
kontroluje obszar pod czujnikiem.

Ważne: Najskuteczniejsze wykrywanie poruszających się obiek­tów uzyskuje się przy zamontowaniu lampy z czujnikiem
ruchu prostopadle do kierunku ruchu oraz przy braku
przeszkód (np. drzew, murów itp.) zasłaniających czujnik.
Zasięg czujnika jest ograniczony, gdy obiekt zbliża się do
niego na wprost.

W razie wątpliwości należy zidentyfikować próbnikiem posz­czególne żyły przewodu; następnie ponownie wyłączyć
napięcie. Przewód fazowy (L), neutralny (N) i ochronny (PE)
należy podłączyć do łącznika świecznikowego.

Wskazówka: W przewodzie zasilającym można oczywiście
zainstalować wyłącznik sieciowy do ręcznego włączania /
wyłączania oświetlenia. Jest to warunkiem koniecznym
w przypadku funkcji stałego świecenia (patrz rozdział Funkcja
stałego świecenia)

.

Ważne: Lampę wolno podłączyć do zasilania sieciowego
dopiero po kompletnym zmontowaniu, w celu zapewnienia
uziemienia wszystkich elementów metalowych.

- 72 -

PL

Gwarancja funkcjonowania

Poniższy produkt firmy Steinel został bardzo starannie wyko­nany. Prawidłowe działanie i bezpieczeństwo użytkowania po­twierdzają przeprowadzane losowo kontrole jakości oraz zgod­ność z obowiązującymi przepisami. Firma Steinel udziela gwa­rancji na prawidłową jakość i działanie. Okres gwarancji wynosi
36 miesięcy i rozpoczyna się z dniem sprzedaży użytkowniko­wi. W okresie gwarancyjnym producent usuwa braki spowodo­wane wadami materiałowymi lub wykonawczymi. Świadczenie
gwarancyjne polega na naprawie lub wymianie wadliwych
części według wyboru producenta. Gwarancja nie obejmuje
uszkodzenia części podlegających zużyciu eksploatacyjnemu,
uszkodzeń i usterek spowodowanych przez nieprawidłową
obsługę lub konserwację. Wykluczone są szkody wtórne
dotyczące przedmiotów obcych.

Gwarancja udzielana jest tylko w przypadku, jeżeli prawidłowo
zapakowane urządzenie (nierozłożone na części) wraz z krót­kim opisem usterek, paragonem lub rachunkiem zakupu
(opatrzonym datą zakupu i pieczątką sklepu), zostanie
odesłane do odpowiedniego punktu serwisowego.

Serwis naprawczy:

Po upływie okresu gwarancji albo w
razie usterek nie objętych gwarancją
naprawy wykonuje nasz serwis
firmowy. Prosimy o przesłanie dobrze
zapakowanego przyrządu do najbliż­szej placówki serwisowej.

Lampa z czujnikiem ruchu zapala
się w niepożądanym momencie

Zmiana zasięgu działania lampy
z czujnikiem ruchu

Czerwona dioda świecąca
szybko miga

■

wiatr porusza gałęziami i krzewami
w obszarze wykrywania

■

czujnik rejestruje ruch pojazdów na
ulicy

■

gwałtowne zmiany temperatury na
skutek czynników atmosferycznych
(wiatr, deszcz, śnieg) lub nadmuch
z wentylatorów, otwartych okien

■

zmienić obszar wykrywania

■

zmienić obszar wykrywania

■

zmienić obszar wykrywania
czujnika, zmienić miejsce
montażu

■

inne temperatury otoczenia

■

dokładnie ustawić obszar wykrywa­nia czujnika przy pomocy przesłon

■

zadziałał wewnętrzny bezpiecznik

■

wyłączyć i po 5 s ponownie
włączyć lampę z czujnikiem ruchu

Krążek podświetlany diodami
nie zapala się

■

zacisk nie całkiem zatrzaśnięty

■

mocno ścisnąć zacisk

Krążek podświetlany diodami nie
świeci pomimo ciemności

■

ustawiony program 3 lub 4

■

zmienić program

Usterki

Lampa z czujnikiem ruchu bez
napięcia

Lampa z czujnikiem ruchu nie
włącza się

Lampa z czujnikiem ruchu nie
wyłącza się

Usterka

■

przepalony bezpiecznik, nie
włączony wyłącznik sieciowy,
przerwany przewód

■

zwarcie

■

wymienić bezpiecznik, włączyć
wyłącznik sieciowy; sprawdzić
przewód próbnikiem napięcia

■

sprawdzić podłączenia elektryczne

■

przy dziennym trybie pracy ustawiono
próg czułości dla nocnego trybu pracy

■

uszkodzona żarówka

■

wyłączony wyłącznik sieciowy

■

uszkodzony bezpiecznik

■

niedokładnie ustawiony obszar
wykrywania czujnika

■

zadziałał wewnętrzny bezpiecznik
elektryczny (czerwona dioda
świecąca szybko miga)

■

nie podłączony prawidłowo zacisk
przyłącza sieciowego

■

ustawić na nowo (regulator

)

■

wymienić żarówkę

■

włączyć

■

założyć nowy bezpiecznik,
ewentualnie sprawdzić
podłączenia elektryczne

■

wyregulować na nowo

■

wyłączyć i po 5 s ponownie
włączyć lampę z czujnikiem ruchu

■

mocno ścisnąć zacisk

■ w obszarze wykrywania czujnika
ciągle się coś porusza

■ nie zatrzaśnięty moduł czujnika

■ skontrolować obszar wykry-

wania czujnika i ewentualnie
ustawić na nowo

■

poprzez lekkie wciśnięcie zespołu
czujnika zatrzasnąć go w oprawie

Świecenie z jasnością podstawową
nie wyłącza się w pożądanym
momencie, tj. około północy

■

zewnętrzne źródło światła (np. inny
czujnik ruchu lub lampa) przełącza
lampę z czujnikiem ruchu w stan
nieaktywny

■

Zasłonić lampę z czujnikiem ruchu
przed obcym światłem, obserwo­wać ją przez kilka dni, gdyż potrze­buje ona trochę czasu, aby prze­stawić się z powrotem na prawid-

łowe wartości
Lampa z czujnikiem ruchu nie
wyłącza się całkowicie

■

ustawiona jasność podstawowa

■

przełącznik programu ustawiony

na 1

Przyczyna Usuwanie

- 75 -

Nastawianie obszaru wykrywania

W zależności od potrzeb można ograniczyć zasięg czujnika.
Przesłony należące do wyposażenia służą do zasłonięcia
dowolnej ilości segmentów soczewki. W ten sposób elimi­nuje się czynniki mogące zakłócić prawidłowe działanie
czujnika, np.: samochody lub przechodniów itp., bądź też



można wybiórczo kontrolować wybrane strefy. Przesłony
można rozdzielić wzdłuż przygotowanych w tym celu
pionowych rowków. Potem należy je po prostu założyć na
soczewkę.

Eksploatacja / konserwacja

Lampa z czujnikiem ruchu służy do automatycznego
włączania oświetlenia. Na działanie lampy z czujnikiem
ruchu mogą wpływać czynniki atmosferyczne. Silne porywy
wiatru, śnieg, deszcz lub grad mogą spowodować błędne

zadziałanie czujnika, ponieważ nagłe zmiany temperatury
nie dają się odróżnić od źródeł ciepła. Zabrudzoną soczewkę
czujnika można oczyścić wilgotną szmatką (bez użycia
środków czyszczących).

Dane techniczne

Moc: max. 2 x 40 W / G9

szklaną ok. 1 W (L 270 S)
Napięcie: 230 – 240 V, 50 Hz
Kąt wykrywania: 360 stopni z kątem rozwarcia 90 stopni oraz zabezpieczeniem przed podpełzaniem
Zasięg czujnika: dookoła w promieniu max 8 m
Ustawianie czasu: 5 s – 15 min.
Ustawianie czułości zmierzchowej: 2 – 2000 luksów
Ustawianie programu: Program standardowy żarówki:

●

Łagodne zapalanie światła / bez jasności podstawowej

●

Krążek podświetlany diodami zapala się po osiągnięciu ustawionego progu
czułości zmierzchowej (L 270 S).

Program komfortowy żarówki:

●

Łagodne zapalanie światła + jasność podstawowa

●

Krążek podświetlany diodami zapala się po osiągnięciu ustawionego progu
czułości zmierzchowej (L 270 S).

Komfortowo-ekonomiczny program żarówki:

●

Łagodne zapalanie światła + jasność podstawowa do środka nocy

●

Krążek podświetlany diodami zapala się po osiągnięciu ustawionego progu
czułości i świeci do środka nocy (L 270 S).

Program zwykły:

●

Brak łagodnego zapalania światła / brak jasności podstawowej

●

Krążek podświetlany diodami zapala się tylko przy detekcji ruchu (L 270 S).

Stałe oświetlenie: przełączalne (4 godz.) Warunek:

wyłącznik zainstalowany w sieciowym przewodzie zasilającym
Stopień ochrony: IP 44 (bryzgoodporny)
Zakres temperatur: - 20° C do + 50° C

Deklaracja zgodności z normami

Produkt spełnia wymogi:

- dyrektywy niskonapięciowej 2006/95/WE

- dyrektywy o kompatybilności elektromagnetycznej 2004/108/WE

4

3

2

1

- 74 -

PL

Funkcja stałego świecenia

Jeśli w przewodzie zasilającym zainstalowany jest wyłącznik
sieciowy, to oprócz zwykłego włączania i wyłączania lampy
można ustawić następujące funkcje:

Tryb pracy czujnika

1) Włączanie światła (gdy lampa jest wyłączona):

1 x wyłączyć i włączyć wyłącznik.
Lampa będzie świecić w zaprogramowanym czasie.

2) Wyłączanie światła (gdy lampa jest włączona):

1 x wyłączyć i włączyć wyłącznik.
Lampa gaśnie lub przechodzi na tryb pracy czujnika.



Funkcja stałego świecenia

1) Włączanie stałego świecenia:

2 x wyłączyć i włączyć wyłącznik. Lampa jest ustawiona na
stałe świecenie przez 4 godziny (świeci czerwona dioda za
soczewką). Następnie przechodzi automatycznie na tryb
pracy czujnika (czerwona dioda gaśnie).

2) Wyłączanie stalego świecenia:

1 x wyłączyć i włączyć wyłącznik.
Lampa gaśnie lub przechodzi na tryb pracy czujnika.

Ważne:

Kilkakrotne naciskanie wyłącznika należy wykonywać w
krótkich odstępach czasu (w czasie 0,5 – 1 s).

Dupå montarea suportului de perete µi realizarea conectårii
la reøea, corpul de iluminat cu senzori poate fi pus în funcøiu­ne. La nivelul unitåøii demontabile a senzorului, se aflå
dispozitivul de reglare pentru setarea timpului de funcøiona­re, a crepuscularitåøii µi a programului. Dupå acøionarea

Funcøii , ,

- 77 -

  

camei cu ajutorul unei µurubelniøe este posibilå demonta­rea unitåøii senzorului pentru efectuarea confortabilå a ope­raøiilor de reglare. Astfel, corpul de iluminat trece automat în
regimul de iluminat continuu.

Amânarea decuplårii
(reglarea timpului)



(Reglare din fabricå: 5 sec.)

Duratå de iluminarea reglabilå în diferite trepte de la
5 sec. la 15 min.

Butonul de reglare pe poziøia

–

= cel mai scurt timp (5 sec.)

Butonul de reglare pe poziøia

+

= cel mai lung timp (15 min.)

La reglarea ariei de cuprindere se recomandå
alegerea celui mai scurt timp –.

Reglarea programului



(Reglare din fabricå: program 1)

Ce reprezintå activarea gradualå a luminii ?

Lampa cu senzor dispune de o funcøie de activare gradualå
a luminii. Asta înseamnå cå lumina nu porneµte la intensita­te maximå din momentul activårii, ci luminozitatea se

regleazå încet în interval de o secundå pânå la 100 %.
De asemenea, la dezactivare, lumina este reduså treptat.

* Menøiune cu privire la programul Confort µi Economie –
Bec cu incandescenøå :

La nivelul corpului de iluminat cu senzori nu este integrat un
ceas, astfel încât intervalul corespunzåtor nopøii este deter­minat doar pe baza duratei fazei de întuneric. Din acest
motiv, pentru o funcøionarea ireproµabilå este important ca
lampa cu senzor så fie alimentatå permanent cu energie
electricå. În prima noapte, (faza de adaptare), lumina de
veghe este activatå complet. În caz de întrerupere a alimen­tårii cu energie electricå, valorile råmân stocate.

Vå recomandåm så nu întrerupeøi alimentarea cu energie
electricå pe parcursul programului . Valorile sunt determi­nate pe parcursul mai multor nopøi, motiv pentru care este
necesarå supravegherea corpului de iluminat cu senzori pe
parcursul mai multor nopøi în cazul unei erori eventuale sau
presupuse, pentru a verifica dacå se înregistreazå o modifi­care a intervalului de dezactivare la apropierea miezului
nopøii.

Ce reprezintå lumina de veghe ?

Lumina de veghe permite luminarea permanentå pe parcur­sul nopøii cu o putere de iluminat de aproximativ 25 %. În
cazul încare este detectatå miµcare în aria de cuprindere

lumina va comuta pe puterea maximå (100%) (pentru durata
de timp reglatå, v. amânarea decuplårii



). Ulterior corpul

de iluminat revine la lumina de veghe (cca. 25 %).

Program standard bec cu incandescenøå:

●

Aprindere gradualå a luminii / fårå luminå de veghe

●

Placa de iluminat LED ACTIVATA de la valoarea reglatå
a crepuscularitåøii (L 270 S)

Program confort bec cu incandescenøå:

●

Aprindere gradualå a luminii + luminå de veghe

●

Placa de iluminat LED ACTIVATA de la valoarea reglatå
a crepuscularitåøii (L 270 S)

Program confort µi economie bec cu incandescenøå:

●

Aprindere gradualå a luminii + luminå de veghe
pânå la miezul nopøii *

●

Placa de iluminat LED ACTIVATA de la valoarea reglatå
a crepuscularitåøii pânå la miezul nopøii (L 270 S)

Program normal:

●

Nici o pornire gradualå a luminii / nici o luminå de veghe

●

Placa de iluminat LED ACTIVATA numai la miµcare (L 270 S)

Reglarea crepuscularitåøii
(pragul de declanµare)



(Reglare din fabricå:
Funcøionare la lumina zilei 2000 Lux)

Nivelul de activare al senzorului poate fi reglat fårå trepte
intermediare între 2 – 2000 lux.

Butonul de reglare pe = Funcøionare la lumina zilei
cca. 2000 Lux.
Butonul de reglare pe = Funcøionare cca. 2 Lux.

Pentru reglarea ariei de cuprindere pentru funcøionare la
lumina zilei butonul de reglare trebuie adus pe poziøia
(funcøionare la lumina zilei).

5 sec. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

Instalarea

Locul de montare trebuie så fie la o distanøå minimå de 50 cm
faøå de un alt corp de iluminat, având în vedere faptul cå
radiaøia termicå poate conduce la acøionarea sistemului.
Pentru a atinge raza de acøiune prevåzutå de 8 m, înåløimea
de montare trebuie så fie de aproximativ 1,8 – 2,8 m.

Conectarea alimentårii cu energie electricå de la reøea
(a se vedea imaginea)

Alimentarea la reøea se efectueazå cu ajutorul unui cablu
cu douå sau trei fire:

L = fazå (de obicei de culoare neagrå sau maro)
N = nul (de obicei albastru)
PE = împåmântarea (verde/galben)

Principiul de funcøionare

Senzorul infraroµu integrat de mare performanøå, este echi­pat cu un senzor dublu de 360°, care înregistreazå radiaøia
termicå invizibilå generatå de corpurile aflate în miµcare
(oameni, animale etc.).

Aceastå radiaøie termicå astfel înregistratå este transformatå
electronic, conducând la acøionarea automatå a corpului de
iluminat. Radiaøia termicå nu este detectatå prin obstacole
cum ar fi pereøii sau sticla ferestrelor, deci nu se realizeazå
nici acøionarea. Se obøine un unghi de cuprindere de 360°
cu un unghi de deschidere de 90°. Sistemul de verificare



Descrierea dispozitivului



Abajurul låmpii



Ωurub de prindere abajur



Carcasa låmpii



Suport de perete



Buµon de etanµare



Racord la reøea cu instalaøie de alimentare sub tencuialå



Racord la reøea cu instalaøie de alimentare pe tencuialå

Numai L 270 S:



Placå de iluminat LED, cu posibilitate de rotire 180° în
funcøie de amplasare în dreapta sau în stânga uµii



Suport glisabil pentru ajustarea plåcii de iluminat LED
pe 3 cifre.

Instrucøiuni de montaj

Stimate client,

vå muløumim pentru încrederea acordatå prin achiziøionarea
corpului de iluminat cu senzori STEINEL. Aøi optat pentru un
produs de înaltå calitate, fabricat, testat µi ambalat cu multå
grijå.

RO

Instrucøiuni de siguranøå

■

Înaintea oricåror lucråri la aparat se întrerupe alimentarea
cu energie electricå!

■

La montare cablul electric care urmeazå så fie conectat
nu trebuie så fie sub tensiune. Din acest motiv, în primul
rând se decupleazå alimentarea cu energie electrica µi se
utilizeazå un testor de tensiune pentru a confirma intre­ruperea alimentårii cu energie electricå.

Înainte de efectuarea lucrårilor de instalare, vå rugåm så
parcurgeøi prezentele instrucøiuni de montaj. Aceasta deoa­rece numai o instalare µi o punere în funcøiune corespunzå­toare asigurå o funcøionare de lungå duratå, fiabilå µi fårå
probleme.
Speråm så vå bucuraøi de noul dumneavoastrå corp de
iluminat cu senzori STEINEL.

■

Instalarea corpului de iluminat cu senzori implicå efectua­rea unor lucråri la nivelul reøelei de alimentare cu energie
electricå. Din acest motiv este necesarå efectuarea
corespunzåtoare a acestor lucråri, cu respectarea norme­lor de instalare si a conditiilor de conectare in vigoare.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

)



Racordul plåcii de iluminat LED la carcasa de iluminat
prin legåturå cu fiµe



Unitatea senzorului (demontabilå pentru reglarea uµoarå
a funcøionårii)



Cama rasterului la demontarea unitåøii senzorului



Reglarea timpului



Reglarea crepuscularitåøii



Reglarea programului



Principiul de funcøionare



Reglarea ariei de cuprindere



Funcøia luminå permanentå

dispus pe latura inferioarå a senzorului, înregistreazå µi
perimetrul de sub corpul de iluminat.

Important: Cea mai sigurå înregistrare a miµcårilor este
obøinutå în cazul în care corpul de iluminat cu senzori este
montat perpendicular faøå de direcøia de mers, nefiind întâl­nite obstacole (de exemplu copaci, ziduri etc.) care så limi­teze raza de acøiune a senzorului. Raza de acøiune este
limitatå µi în cazul în care vå îndreptaøi direct cåtre corpul de
iluminat.

În cazul în care existå îndoieli, trebuie så identificaøi cabluri­le cu ajutorul unui testor de tensiune; apoi se va deconecta
din nou de la tensiune. Faza (L), nulul (N) µi împåmântarea
(PE) se conecteazå la nivelul izolatorilor de porøelan.

Menøiune: La nivelul reøelei de alimentare cu energie elec­tricå poate fi montat un întrerupåtor de reøea pentru pornire
µi oprire. Aceasta este o condiøie pentru iluminatul continuu
(a se vedea capitolul Funcøia de iluminat continuu)



.

Important: Lampa poate fi conectatå la reøea numai dupå
montarea ei completå, pentru a asigura påmântarea tuturor
componentelor metalice.

- 76 -

RO

Garanøia de funcøionare

Acest produs STEINEL a fost fabricat µi controlat din punct de
vedere funcøional µi al siguranøei conform prevederilor în vigo­are, dupå care a fost supus unei probe de funcøionare prin
sondaj. STEINEL asigurå garanøia pentru construcøia µi funcø­ionarea ireproµabilå. Termenul de garanøie este de 36 de luni
µi este valabil de la data vânzårii produsului cåtre consumator.
Garanøia acoperå deficienøele bazate pe defecte de material µi
fabricaøie. Îndeplinirea garanøiei se realizeazå prin repararea
sau înlocuirea pieselor defecte conform opøiunii noastre. Gar­anøia nu se aplicå pieselor uzabile µi nici deteriorårilor sau defi­cienøelor cauzate de utilizarea sau întreøinerea necorespunzå­toare. Pentru daunele provocate bunurilor apartinând tertilor
nu se asigurå garanøia.

Garanøia se asigura numai atunci când aparatul nedemontat
va fi trimis bine ambalat comerciantului de la care a fost achi­ziøionat produsul însoøit de o descriere a erorii, bonul de caså
sau factura de cumpårare (data cumpårårii µi µtampila comer­ciantului).

Service-ul pentru reparaøii:

Dupå expirarea termenului de garanøie sau
în caz de defecøiuni fårå pretenøie de garan­øie, reparaøii se efectueazå de cåtre punctul
nostru service. Vå rugåm så expediaøi pro­dusul ambalat în mod corespunzåtor
comerciantului de la care a fost achizitionat produsul.

Corpul de iluminat cu senzori
este activat accidental

Modificarea razei de acøiune a
corpului de iluminat cu senzori

LED-ul roµu lumineazå rapid

■

vântul miµcå pomii µi arbuµtii din
aria de cuprindere

■

este detectat traficul auto de pe
µosea

■

modificarea bruscå a temperaturii
datoritå condiøiilor atmosferice nefa­vorabile (vânt, ploaie, zåpadå) sau
înregistrarea aerului evacuat de
ventilatoare, ferestre deschise

■

se modificå aria de cuprindere

■

se modificå aria de cuprindere

■

se modificå aria de cuprindere,
se schimbå locul de montaj

■

alte temperaturi ale mediului
înconjuråtor

■

aria de cuprindere se regleazå
precis prin obturatoare

■

siguranøa internå este activatå

■

Corpul de iluminat cu senzori se
dezactiveazå µi se activeazå din
nou dupå 5 secunde

Placa de iluminat LED nu
se dezactiveazå

■

fiµa nu a intrat complet

■

se fixeazå bine fiµa

Placa de iluminat LED dezactivatå în
pofida întunericului

■

este ales programul 3 sau 4

■

se modificå programul

Defecøiuni de funcøionare

Corpul de iluminat cu senzori
este fårå tensiune

Corpul de iluminat cu senzori
nu poate fi activat

Corpul de iluminat cu senzori
nu decupleazå

Defecøiune

■

siguranøa defectå, alimentarea
nu este conectatå, cablul este
întrerupt

■

scurtcircuit

■

se înlocuieµte siguranøa,
se activeaza întrerupåtorul de reøea,
verificarea cablului cu ajutorul unui
testor de tensiune

■

verificarea conexiunilor

■

la luminare pe timpul zilei, reglarea
crepuscularitåøii este pe funcøionare
pe timp de noapte

■

becul cu incandescenøå este defect

■

întrerupåtorul de reøea DEZACTIVAT

■

siguranøa defectå

■

aria de cuprindere nu este reglatå
corespunzåtor

■

siguranøa electricå internå a fost
activatå (LED-ul roµu lumineazå
rapid)

■

fiµa de racordare la reøea nu este
introduså corect

■

se regleazå din nou (butonul )

■

se înlocuieµte becul
cu incandescenøå

■

se activeazå

■

se înlocuieµte siguranøa, eventual
verificarea conexiunii

■

se regleazå din nou

■

Corpul de iluminat cu senzori se
dezactiveazå µi se activeazå din
nou dupå aproximativ 5 secunde

■

se fixeazå bine fiµa

■

miµcare permanentå în aria de
acoperire

■

senzorul nu este fixat corespunzåtor

■

se verificå aria µi, dacå este cazul,
se regleazå din nou

■

se fixeazå senzorul printr-o
apåsare uµoarå

Lumina de veghe nu este dezactivatå
aµa cum se urmåreµte, aproximativ la
miezul nopøii

■

Sursele de luminå externe
(de exemplu a altor senzori de
miµcare sau låmpi) dezactiveazå
lampa cu senzor

■

Corpul de iluminat cu senzori se
protejeazå de sursele de luminå
externe, se supravegheazå pe par­cursul mai multor zile pentru cå
acesta are nevoie de mai multe zile
pentru a ajunge la valoarea corectå

Corpul de iluminat cu senzori nu este
dezactivat complet

■

functionare în regim de lumina
de veghe

■

Întrerupåtorul de selectare program
pe poziøia 1

Cauza Asistenøå

- 79 -

Funcøia de iluminat continuu



Reglarea ariei de cuprindere

În funcøie de necesitåøi aria de cuprindere poate fi optimi­zatå. Lentilele de acoperire anexate pot fi utilizate pentru
acoperirea unui numår opøional de segmente de lentile.
Astfel sunt excluse declanµårile accidentale de exemplu din



cauza autoturismelor, a trecåtorilor etc. sau este posibilå
supravegherea focalizatå a zonelor de pericol. Lentilele de
acoperire pot fi tåiate perpendicular de-a lungul secøiunilor
prevåzute cu caneluri. Apoi ele pot fi aµezate direct pe lentilå.

Funcøionarea / întreøinerea

Corpul de iluminat cu senzori poate fi utilizat pentru activa­rea automatå a luminii. Condiøiile atmosferice nefavorabile
pot afecta funcøionarea corpului de iluminat cu senzori. În
cazul unor rafale puternice de vânt, a zåpezii, ploii, grindinii
este posibilå o declanµare eronatå ca urmare a faptului cå

nu se realizeazå distincøia între variaøiile bruµte de tempera­turå µi sursele de cåldurå. În cazul colectårii de impuritåøi,
lentila de înregistrare poate fi curåøatå cu ajutorul unei cârpe
umede (fårå detergent).

Caracteristici tehnice

Putere: max. 2 x 40 Watt / G9

abajur de sticlå cu iluminare de fond cu LED cca. 1 W (L 270 S)
Tensiune de alimentare: 230 – 240 V, 50 Hz
Unghi de cuprindere: 360° cu unghi de deschidere de 90° µi sistem care permite supravegherea

întregului perimetru
Raza de acøiune a senzorului: max. 8 m circular
Reglarea timpului de funcøionare: 5 sec. – 15 min.
Reglarea crepuscularitåøii: 2 – 2000 Lux
Reglarea programului: Program standard bec cu incandescenøå:

●

Aprindere gradualå a luminii / nici o luminå de veghe

●

Placa de iluminat LED ACTIVA de la valoarea reglatå a crepuscularitåøii (L 270 S)

Programul confort bec cu incandescenøå:

●

Aprindere gradualå a luminii + luminå de veghe

●

Placa de iluminat LED ACTIVA de la valoarea reglatå a crepuscularitåøii (L 270 S)

Program confort µi economie bec cu incandescenøå:

●

Aprindere gradualå a luminii + luminå de veghe pânå la miezul nopøii

●

Placa de iluminat LED ACTIVA de la valoarea reglatå
a crepuscularitåøii pânå la miezul nopøii (L 270 S)

Program normal:

●

Nici o aprindere gradualå a luminii / nici o luminå de veghe

●

Placa de iluminat LED ACTIVA numai la miµcare (L 270 S)

Iluminat continuu: comutabil (4 ore.) Condiøie:

întrerupåtor racordat în reøeaua de alimentare
Clasa de protecøie: IP 44 (protecøie împotriva stropilor de apå)
Domeniu de temperaturå: - 20° C – + 50° C

Declaraøie de conformitate

Acest produs îndeplineµte cerinøele

- Directivei 2006/95/CE privind echipamentele de joaså tensiune

- Directivei 2004/108/CE privind compatibilitatea electromagneticå

4

3

2

1

- 78 -

Iluminat continuu

1) Activarea iluminatului continuu:

Întrerupåtorul se activeazå µi se dezactiveazå de douå ori.
Corpul de iluminat este activat pentru un interval de 4 ore în
regimul de iluminat continuu (LEDUL roµu activat în spatele
lentilei). Ulterior revine automat în regimul de operare cu
ajutorul senzorului (LEDUL roµu dezactivat).

2) Dezactivarea iluminatului continuu:

Întrerupåtorul se activeazå µi se dezactiveazå o singurå
datå. Corpul de iluminat se va stinge, respectiv va trece în
regimul de funcøionare cu ajutorul senzorului.

Important:

Acøionarea repetatå a întrerupåtorului trebuie efectuatå în
succesiune rapidå (în limita a 0,5 – 1 sec.).

În cazul montårii unui întrerupåtor de reøea la nivelul reøelei
de alimentare cu energie electricå, suplimentar faøå de sim­pla activare µi dezactivare sunt posibile urmåtoarele funcøii:

Operarea cu ajutorul senzorului

1) Activarea luminii
(în cazul în care corpul de iluminat este DEZACTIVAT):

Întrerupatorul se activeazå si se dezactiveazå o sigurå datå.
Lumina råmâne activatå pentru intervalul de timp selectat.

2) Dezactivarea luminii (în cazul în care corpul de ilumi­nat este ACTIVAT):

Întrerupåtorul se dezactiveazå si se activeazå o singurå datå.
Corpul de iluminat se va stinge, respectiv va trece în regi­mul de operare cu ajutorul senzorului.

RO

Po tem, ko je stensko držalo namontirano kot tudi omrežni
priključek, lahko senzorska svetilka prične delovati. Na
senzorju, ki se da sneti, se nahajajo gumbi za nastavitev
časa, jakosti svetlobe in programa. Po pritisku na kljukico



Funkcije

,,

- 81 -

  

s ploščatim izvijačem lahko senzor odvzamemo za udob­nejšo nastavitev. Pri tem se luč avtomatično vklopi na stalno
osvetlitev.

Zamik ugašanja
(Časovna nastavitev)



(Tovarniška nastavitev: 5 sek.)

Brezstopenjsko nastavljiv čas osvetlitve od
5 sek. do 15 min.

Nastavitveni gumb na – postavljen = najkrajši čas (5 sek.)
Nastavitveni gumb na + postavljen = najdaljši čas (15 min.)

Pri nastavitvi območja zaznavanja se priporoča najkrajši
čas – izbrati.

Nastavitev programa



(Tovarniška nastavitev: Program 1)

Kaj je soft-vklop luči?

Senzorska svetilka ima funkcijo soft-vklopa. To pomeni, da
se luč ne prižge takoj na maksimalno moč, temveč svetlost

v toku ene sekunde počasi poveča do 100 %. Ravno tako
se luč pri ugašanju počasi zmanjša.

* Napotilo za komfortni varčevalni program žarnice :
V senzorski svetilki ni vgrajene ure, sredina noči se določi

z dolžino temnih faz. Zato je za brezhibno delovanje
pomembno, da je senzorska svetilka med tem časom
venomer pod napetostjo. V prvi noči (faza nastavitve)
je osnovna je osnovna osvetlitev kompletno aktivirana.
Vrednosti se bodo shranile ne glede na izpad napetosti.

Priporočamo, da napetosti v programu ne prekinite.
Vrednosti se zaznavajo v toku večih nočeh, zato naj bi pri
eventualnem izpadu bilo opazovano preko več noči, ali se
čas odklopa senzorske svetilke okoli polnoči spremeni.

Kaj je osnovna osvetlitev?

Osnovna osvetlitev omogoči po noči stalno osvetlitev z
približno 25 % moči osvetljave. Šele pri premikih v ob­močju zaznavanja se luč (za nastavljeni čas, glej zamik

ugašanja



) vklopi na maksimalno moč (100 %). Po tem se

svetilo spet preklopi na osnovno osvetlitev (približno 25 %).

Standardni program žarnice:

●

Soft-vklop luči / brez osnovne osvetlitve

●

LED-svetilno steklo VKLOPLJENO od nastavljene
vrednosti jakosti svetlobe (L 270 S)

Komfortprogram žarnice:

●

Soft-vklop luči + osnovna osvetlitev

●

LED-svetilno steklo VKLOPLJENO od nastavljene
vrednosti jakosti svetlobe (L 270 S)

Komfort-varčevalni program žarnice:

●

Soft-vklop luči + osnovna osvetlitev
do sredi noči*

●

LED-svetilno steklo VKLOPLJENO od nastavljene
vrednosti jakosti svetlobe do sredi noči (L 270 S)

Normalni program:

●

Ni soft-vklopa luči / ni osnovne osvetlitve

●

LED-svetilno steklo VKLOPLJENO samo
pri premikih (L 270 S)

Določanje jakosti svetlobe
(prag vklopa)



(Tovarniška nastavitev:
delovanje podnevi 2000 luksov)

Brezstopenjsko nastavljiv prag vklopa senzorja
od 2 – 2000 luksov.

Nastavitveni gumb nastavljen na = delovanje po dnevi
približno 2000 luksov.
Nastavitveni gumb nastavljen na = nastavitev ob
mraku približno 2 luksov.

Za nastavitev območje zaznavanja pri dnevni svetlobi se
mora nastavitveni gumb postaviti na delovanje podnevi

.

5 sek. – 15 min.

2 – 2000 luksov

1

2

3

3

4

3

Inštalacija

Kraj montaže naj bo oddaljen najmanj 50 cm od drugih
svetilk, ker bi toplotno sevanje svetilke lahko povzročalo
nezaželena aktiviranja senzorja. Da bi lahko dosegli želeni
priporočeni doseg od 8 m, naj bi znašala montažna višina
približno 1,8 – 2,8 m.

Priključek dovoda na omrežje (glej sliko)

Dovod na omrežje se sestoji iz 3-žilnega kabla:

L = Faza (po navadi črna ali rjava)
N = Nični vodnik (po navadi moder)
PE = Zaščitni vodnik (zeleno/rumen)

Princip delovanja

Vgrajeni visokozmogljivi infra rdeči senzor se sestoji iz 360°­kotnega dvojnega senzorja, ki zazna nevidno toplotno
izžarevanje premikajočih se teles (človeka, živali itd.).

Tako zaznana izžarevana toplota se elektronsko prevodi in
avtomatično vklopi svetilko. Preko ovir, kot so npr.zidovi ali
stekla, se toplota ne zazna, zato tudi ne bo sledil vklop.



Opis aparata



Svetilno steklo



Varnostni vijak za steklo



Ohišje svetilke



Stensko držalo



Tesnilni čepek



Omrežna podometna napeljava



Omrežna nadometna napeljava

Le L 270 S:



LED svetilko steklo, za 180° vrtljiva, glede na montažno
desno ali levo od hišnih vrat



Premakljivo držalo za LED svetilko steklo za natančno
nastavite za steklo z 3-mestinimi ciframi.

Navodila za montažo

Spoštovana stranka,

zahvaljujemo se vam za zaupanje, ki ste ga pokazali ob
nakupu STEINEL senzorske svetilke. Odločili ste se za
visokokakovosten kvalitetni izdelek, ki je bil izdelan z
največjo skrbnostjo, testiran in zapakiran.

SLO

Varnostna navodila

■

Pred vsemi deli na aparatu morate prekiniti električno
napetost!

■

Pri montaži mora vod, ki ga želite priključiti, biti brez
napetosti. Zato najprej izključite električni tok in preverite
napetost s preizkuševalcem električne napetosti.

Prosimo, da pred inštalacijo natančno preberete ta navodila,
kajti samo ustrezna namestitev in uporaba zagotavljata dolgo,
zanesljivo in nemoteno delovanje.
Želimo vam veliko veselja z vašo novo STEINEL senzorsko
svetilko.

■

Pri inštalaciji senzorske svetilke gre za delo na omrežni
napetosti. Zato mora biti izvedeno strokovno v skladu z
veljavnimí predpisi o inštalacijah in varnosti.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Priključek LED svetilko steklo preko priključne povezave
na ohišje



Senzor (snemljiva za udobnejšo nastavitev funkcije)



Kljukica za odvzem senzorja



Časovna nastavitev



Nastavitev jakosti svetlobe



Nastavitev programa



Princip



Natančna nastavitev zaznavalnega območja



Funkcija stalne osvetlitve

Doseže se lahko kot zaznavanja od 360° z odpiralnim
kotom od 90°. Nadzorovanje območja je garantiran izpod
senzorja z zaščito proti plazenju.

Pomembno: Najbolj zanesljivo zaznavanje premikov boste
dosegli, če se senzorska svetilka nahaja ob strani smeri
prehoda in pri tem pregleda nad nadzorovanim območjem
ne ovirajo razni predmeti (kot npr. drevesa, zidovi itd.).
Doseg je omejen, če greste direktno nasproti luči.

Če niste povsem sigurni, preverite kabel s preizkuševalcem
električne napetosti; nato spet odklopite tok električne
napetosti. Faza (L)

,

Nični vodnik

(N)

in zaščitni vodnik

(PE)

se priklopijo s spojko.

Pozor: V dovod seveda lahko namontirate stikalo za vklop
in izklop. Za funkcijo stalne osvetlitve je to pogoj (glej
poglavje Funkcija stalne osvetlitve)

.

Pomembno: Aby bolo zabezpečené uzemnenie všetkých
kovových častí, môže sa svietidlo zapojiť do siete až po
kompletnej montáži.

- 80 -

SLO

Garancija za delovanje

Ta Steinel-izdelek je proizveden z največjo skrbnostjo, pre­verjen na delovanje in varnost po veljavnih predpisih in nato
kontroliran v naključnem preizkusu. Steinel daje garancijo
za brezhibno sestavo in delovanje. Garancijska doba znaša
36 mesecev in prične z dnem prodaje stranki. Odpravimo
napake, ki temeljijo na napakah pri materijalu ali proizvodn­ji, garancija zapade s popravo ali zamenjavo pomanjkljivih
delov po naši izbiri. Garancije ni pri škodah na obrabnih
delih kot tudi pri poškodbah ali pomanjkljivostih, ki so bile
povzročene zaradi nepravilne uporabe ali negovanja.
Nadaljnje škode na tujih predmetih so izključene.

Garancija velja le, če pošljete nerazstavljen aparat s kratkim
opisom poškodbe, nakupnim listkom in računom (datum
nakupa in štempiljka prodajalca), dobro zapakiran na servisno
postajo.

Servis za popravila:

Po poteku garancijskega časa ali poškod­bah brez pravice na garancijo popravlja
pomanjklivosti naša delavnica. Prosimo,
da izdelek dobro zapakiran pošljete na
bližnjo servisno postajo.

Senzorska svetilka se nezaželeno
vklopi

Senzorska svetilka sprememba
dosega

Rdeč LED hitro utripa

■

Veter premika drevesa in grmičevje
v območju zaznavanja

■

Zaznavanje avtomobilov na ulici

■

Nenadne temperaturne spremembe
zaradi vremena (veter, dež, sneg) ali
zrak iz ventilatorjev, odprtih oken.

■

Prestaviti območje

■

Prestaviti območje

■

Spremeniti območje,
prestaviti kraj montaže

■

Druga temperatura okolice

■

Območje zaznavanja natančno
nastaviti s pokrovi

■

Interna varovalka je aktivirana

■

Senzor svetilka izklopiti in
po 4-ih sek. spet vklopiti

LED-svetilno steklo se ne vkljaplja

■

Spojka ni povsem zataknjena

■

Spojko trdno stisniti

LED-svetilno steklo kljub teme
izklopljeno

■

Izbran program 3 ali 4

■

Spremeniti program

Motnje v delovanju

Senzorska svetilka brez napetosti

Senzorska svetilka se ne vklopi

Senzorska svetilka se ne izklopi

Motnje

■

Varovalka defektna, ni vklopljeno,
dovod je prekinjen

■

Kratki stik

■

Novo varovalko, vklopit omrežno
stikalo; preveriti dovod s
preizkuševalcem napetosti

■

Preveriti priključke

■

Pri dnevnem delovanju stoji nasta­vitev za jakost svetlobe na nočno
delovanje

■

Žarnica je defektna

■

Omrežno stikalo je IZKLOPLJENO

■

Varovalka je defektna

■

Območje zaznavanja ni natančno
naravnano

■

Interna električna varovalka se je
aktivirala (rdeča LED hitro utripa)

■

Spojka za priključek na omrežje
ni nataknjena

■

Na novo nastaviti
(Nastavitveni gumb

)

■

Zamenjati žarnico

■

Vklopiti

■

Novo varovalko, po potrebi
preveriti priključek

■

Na novo natančno nastaviti

■

Senzor svetilko izklopiti in po
približno 5 sek. spet vklopiti

■

Spojko trdno stisniti

■

Stalno gibanje v območju zazna­vanja

■

Senzor ne vzkoči do konca

■

Območje preveriti in po potrebi na
novo naravnati

■

Senzor natakniti z lahkim pritiskom

Osnovna osvetlitev se ne izklopi
približnoob polnoči, kot željeno

■

Zunanji vir svetlobe (npr. drugih
javljalcev premikanja ali svetila)
onemogoči delovanje Sensor
svetilke

■

Sensor svetilko zaščitite proti
tusemu viru svetlobe, opazujte
Sensor svetilko več dni, potrebuje
nekaj časa, da se spet namesti na
pravo vrednost

Senzorska svetilka se ne izklopi
popolnoma

■

Osnovna svetloba izbrana

■

Stikalo za program na 1

Vzroki Pomoč

- 83 -

Funkcija stalne osvetlitve

Če montirate stikalo v omrežni dovod, so poleg vklopa in
izklopa možne slednje funkcije:

Delovanje senzorja

1) Luč vklopiti (če je svetilo IZKLOPLJENO):

Stikalo 1 x IZKLOPLJENO in VKLOPLJENO.
Svetilo ostane za nastavljen čas vklopljeno.

2) Luč ugasniti (če je svetilo VKLOPLJENO):

Stikalo 1 x IZKLOPLJENO in VKLOPLJENO.
Svetilo se izklopi oz. preide v delovanje senzorja.



Stalna osvetlitev

1) Stalno osvetlitev vklopiti:

Stikalo 2 x IZKLOPITI in VKLOPITI. Svetilo se postavi na
4 ure stalnega delovanja (rdeč LED sveti izza leče). Potem
spet avtomatično preide na delovanje senzorja (rdeč LED
izklopljen).

2) Stalno osvetlitev izklopiti:

Stkalo 1 x IZKLOPITI in VKLOPITI. Svetilo se izklopi oz.
preide v delovanje senzorja.

Pomembno:

Večkratna uporaba stikala naj bi sledila hitro ena izza druge
(v razmaku 0,5 – 1 sek.).

Justiranje zaznavalno območje

Po potrebi lahko zaznavalno območje zmanjšate. Priložene
zaslonke služijo poljubnemu pokrivanju segmentov leče.
Tako se lahko izključijo nepravilna vklapljanja zaradi avto­mobilov, mimoidočih pešcev itd. oziroma območja, ki jih



hočete zavarovati, so natančno nadzorovana. Zaslonke za
prekrivanje lahko ločite vzdolž že zaznamovane razdelitve.
Nato jih enostavno nataknete na lečo.

Delovanje / Nega

Senzor svetilka je primerna za avtomatično prižiganje luči.
Vremenske spremembe lahko vplivajo na delovanje Senzor
svetilke, pri močnih sunkih vetra, snegu, dežju, toči lahko
pride do nepravilnega vklopa, ker se nenadne temperaturne

spremembe ne dajo razlikovati od virov toplotne. Zaznavalna
leča lahko očistite pri močni umazanosti z vlažno krpo
(brez čistil).

Tehnični podatki

Moč: maks. 2 x 40 vatov / G9

LED-osvetljenega stekla ca 1 W (L 270 S)
Napetost: 230 – 240 V, 50 Hz
Kot zaznavanja: 360° s 90° odpiralnega kota in zaščita proti neopaznemu dostopu
Doseg senzorja: maks. 8 m naokoli
Nastavitev časa: 5 sek. – 15 min.
Nastavitev jakosti svetlobe: 2 – 2000 luksov
Nastavitev programa: Standardni program žarnice:

●

Soft-vklop luči / brez osnovne osvetlitve LED-svetilno steklo

●

je VKLOPLJENO po določeni vrednosti jakosti svetlobe (L 270 S)

Komfortni program žarnice:

●

Soft-vklop luči + osnovna osvetlitev LED-svetilno steklo

●

je VKLOPLJENO po določeni vrednosti jakosti svetlobe (L 270 S)

Komfortni varčevalni program žarnice:

●

Soft-vklop luči + osnovna osvetlitev do sredi noči

●

LED-svetilno steklo je VKLOPLJENO po določeni vrednosti jakosti
svetlobe do srede noči (L 270 S)

Normalni program:

●

ni soft-vklopa luči / ni osnovne osvetlitve

●

LED-svetilno steklo je VKLOPLJENO le pri premikanjih (L 270 S)

Stalna osvetlitev: vklopljivo (4 ure) pod pogojem:

priključeno stikalo in dovod na omrežje
Vrsta zaščite: IP 44 (pred škropljenjem)
Temperaturno območje: - 20° C do + 50° C

Izjava o skladnosti

Ta izdelek izpolnjuje:

- Direktivo o nizki napetosti 2006/ES

- Direktiva o elektromagnetni združljivosti 2004/108/ES

4

3

2

1

- 82 -

SLO

mesečna

36

garancija za

delovanje

Nakon što ste montirali zidni držač i priključili uređaj na
mrežu, možete aktivirati senzorsku svjetiljku. Na odvoji­voj senzorskoj jedinici nalaze se regulatori za
podešavanje vremena, svjetlosnog praga i programa.

Funkcije ,,

- 85 -

  

Nakon deblokiranja kukice pomoću križnog izvijača
možete izvaditi senzorsku jedinicu za jednostavno
podešavanje. Pri tome svjetlo se automatski uključuje
na stalni pogon.

Kašnjenje isključivanja
(podešavanje vremena)



(tvornički podešeno: 5 sek.)

Kontinuirano podesivo trajanje svjetla od
5 sek. do15 min.

Regulator podešen na – = najkraće vrijeme (5 sek.)
Regulator podešen na + = najduže vrijeme (15 min.)

Kod podešavanja područja detekcije
preporučuje se odabir najkraćeg – vremena.

Podešavanje programa



(tvornički podešeno: program 1)

Što je soft-uključivanje svjetla ?

Senzorska svjetiljka ima funkciju sof-uključivanja svjetla.
To znači da se svjetlo prilikom uključivanja ne uključuje
odmah na maksimalnu snagu, nego se svjetloća polako

pojačava na 100% unutar jedne sekunde. Isto tako
prilikom isključivanja jačina svjetla se polako smanjuje.

* Napomena za jednostavni štedni program žarulje :
U senzorsku svjetiljku nije integriran sat, tako da se

ponoć utvrđuje samo putem duljine trajanja faza tame.
Zbog toga je u cilju besprijekornog funkcioniranja važno
da se senzorska svjetiljka tijekom tog vremena stalno
napaja naponom. Tijekom prve noći (faza ispitivanja)
osnovna svjetloća je kompletno aktivna. Vrijednosti se
memoriraju tako da su osigurane u slučaju ispada mreže.

Preporučujemo da ne prekidate naponsko napajanje u
programu . Vrijednosti se utvrđuju tijekom više noći
zbog čega se senzorska svjetiljka u eventualnom slučaju
greške promatra tijekom više noći kako bi se utvrdilo
mijenja li se vrijeme isključivanja u smjeru ponoći.

Što je osnovna svjetloća ?

Osnovna svjetloća daje noćno trajno svjetlo s oko 25 %
svjetlosnog učina. Tek kod pokreta u području detekcije
svjetlo se uključuje (tijekom podešenog vremena,

v. Kašnjenje isključivanja



) na maksimalni svjetlosni
učin (100 %). Nakon toga svjetlo se vraća na osnovnu
svjetloću (oko 25 %).

Standardni program žarulje:

●

Soft-uključivanje svjetla / bez osnovne svjetloće

●

UKLJ. LED-svjetleću ploču disk s podešenom
vrijednošću zatamnjivanja (L 270 S)

Jednostavni program žarulje:

●

Soft-uključivanje svjetla + osnovna svjetloća

●

UKLJ. LED-svjetleću ploču s podešenom
vrijednošću zatamnjivanja (L 270 S)

Komforni štedni program žarulje:

●

Soft uključivanje svjetla + osnovna svjetloća
do ponoći *

●

UKLJ. LED-svjetleću ploču s podešenom
vrijednošću zatamnjivanja do ponoći (L 270 S)

Normalni program:

●

Nema soft-uključivanja svjetla / nema osnovne svjetloće

●

LED-svjetleću ploču UKLJ. samo kod pokreta (L 270 S)

Podešavanje svjetlosnog praga
(prag aktiviranja)



(tvornički podešeno:
danje svjetlo 2000 luksa)

Kontinuirano podesiv prag aktiviranja senzora od
2 – 2000 luksa.

Regulator podešen na = danje svjetlo
oko 2000 luksa.
Regulator podešen na = zatamnjivanje
oko 2 luksa

Za podešavanje područja detekcije kod danjeg svjetla
regulator treba podesiti na (danje svjetlo)

5 sek. – 15 min.

2 – 2000 luksa

1

2

3

3

4

3

Instalacija

Mjesto montaže trebalo bi biti udaljeno najmanje 50 cm
od drugog svjetla jer toplinsko zračenje može dovesti do
aktiviranja sustava. Da bi se postigli dometi od 8 m, visina
montaže treba biti oko 1,8 – 2,8 m.

Priključak mrežnog voda (v. sl.)

Mrežni vod sastoji se od trožilnog kabela:

L = faza (većinom bijela ili smeđa)
N = nul-vodič (većinom plavi)
PE = zaštitni vodič (zeleno / žuti)

Princip rada

Integrirani visokokvalitetan infracrveni senzor sastoji se
od dvostrukog senzora s 360° dometa koji registrira
nevidljivo toplinsko zračenje tijela koja se pred njim
kreću (ljudi, životinje itd.).

Tako registrirano toplinsko zračenje elektronički se pret­vara i automatski uključuje svjetlo. Zbog prepreka, kao
što je npr. zid ili staklo, senzor ne prepoznaje toplinsko
zračenje pa prema tome, nema ni uključivanja. Postiže



Opis uređaja



Staklo svjetiljke



Vijak za osiguranje stakla



Kućište svjetiljke



Zidni držač



Brtveni čep



Mrežni priključak za podžbukni kabel



Mrežni priključak za nadžbukni kabel

Samo L 270 S:



LED-svijetleći disk, zakretljiv za 180°,
ovisno o montaži desno ili lijevo od kućnih vratiju



Pomični držač LED-svjetleće ploče za podešavanje
LED-svjetleće ploče za 3-znamenkaste brojeve.

Upute za montažu

Poštovani kupće,

zahvaljujemo na povjerenju koje ste nam iskazali kupn­jom Vaše nove STEINEL senzorske svjetiljke. Odlučili ste
se za proizvod visoke kvalitete koji je proizveden, ispitan
i zapakiran s velikom pažnjom.

HR

Sigurnosne upute

■

Prije svih radova na uređaju prekinite naponsko
napajanje!

■

Kod montaže električni vod koji namjeravate priključiti
mora biti u beznaponskom stanju. Zbog toga najprije
isključite struju i pomoću ispitivača napona provjerite
beznaponsko stanje.

Molimo Vas da se prije njegovog instaliranja upoznate s
ovim uputama za montažu. Naime, samo stručna insta­lacija i puštanje u pogon jamči dug i pouzdan rad bez
smetnji.
Želimo Vam puno zadovoljstva s Vašom novom senzor­nom svjetiljkom.

■

Kod instalacije senzorne svjetiljke radi se o radovima
na mrežnom naponu. Zbog toga se ona mora izvršiti
stručno i u skladu s državnim propisima o instalacija­ma i uvjetima priključivanja.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Priključak LED-svijetlećeg ploče iznad utičnog spoja
na kućištu svjetiljke



Senzorska jedinica
(može se skinuti za lakše podešavanje funkcija)



Kukica za skidanje senzorne jedinice



Podešavanje vremena



Podešavanje svjetlosnog praga



Podešavanje programa



Princip



Podešavanje područja detekcije



Funkcija stalnog svjetla

se kut detekcije od 240° s kutom otvora od 90°. Nadzi­ranje polja unutar senzora jamči zaštitu od skrivanja.

Važno: Najsigurnije registriranje pokreta postiže se
tako da se senzorska svjetiljka montira bočno na smjer
kretanja i nikakve prepreke (kao npr. drveće, zid itd.) ne
ometaju vidokrug senzora. Domet je ograničen ako
prilazite direktno svjetlu.

U slučaju sumnje morate identificirati kabel pomoću ispi­tivača napona; na kraju opet uspostavite beznaponsko
stanje. Faza (L), nul-vodič (N) i zaštitni vodič (PE) priklju­čuju se na stezaljke stropne svjetiljke.

Napomena: Naravno da u mrežnom vodu može biti
montirana mrežna sklopka za uključivanje i isključivanje.
To je pretpostavka za funkciju stalnog svjetla (v. poglavlje
Funkcija stalnog svjetla)



.

Važno: Svjetlo se smije priključiti na mrežu tek nakon
završene montaže kako bi se zajamčilo uzemljenje svih
metalnih dijelova.

- 84 -

HR

Jamstvo funkcionalnosti

Ovaj STEINEL-ov proizvod izrađen je uz veliku pažnju,
njegovo funkcioniranje i sigurnost ispitani su prema
važećim propisima i na kraju je proizvod podvrgnut kon­troli uzorka. STEINEL preuzima jamstvo za besprijekornu
kakvoću i funkcionalnost. Jamstveni rok iznosi 36 mjese­ci i započinje s danom prodaje potrošaču. Uklanjamo
nedostatke koji nastanu zbog grešaka na materijalu ili
tvorničkih grešaka, a usluga jamstva obuhvaća popravak
ili zamjenu dijelova s greškom po našem izboru. Jamstvo
ne dajemo u slučaju oštećenja na potrošnim dijelovima,
kao i šteta i nedostataka koji nastanu zbog nestručnog
rukovanja ili održavanja. Posljedične štete na drugim
predmetima su isključene.

Jamstvo se priznaje samo ako nerastavljeni, dobro
zapakiran uređaj pošaljete zajedno s računom, (datum
kupnje i pečat trgovine), nadležnoj servisnoj službi.

Servisna služba:

Nakon isteka jamstvenog roka ili kad se
utvrdi nedostatak bez jamstva, popra­vak će se izvršiti u tvornici. Molimo da
dobro zapakiran proizvod pošaljete
najbližoj servisnoj službi.

Senzorska svjetiljka se neželjeno
uključuje

Promjena dometa senzorske
svjetiljke

Crveni LED brzo žmirka

■

vjetar njiše drveća i grmlje u
području detekcije

■

registriranje automobila na ulici

■

iznenadna promjena temperature
zbog nevremena (vjetar, kiša,
snijeg) ili zraka koji izlazi iz
ventilatora, otvorenih prozora

■

premjestite područje

■

premjestite područje

■

promijenite područje,
premjestite mjesto montaže

■

ostale temperature okoline

■

pomoću pokrovnih zaslona točno
podesite područje detekcije

■

aktiviran je interni osigurač

■

senzorsku svjetiljku isključite i
nakon 5 sek. je ponovno uključite

Ne uključuje se LED-svjetleća ploča

■

stezaljka nije potpuno dosjela

■

čvrsto stisnite stezaljku

LED-svijetleći disk se gasi
unatoč tami

■

odabran program 3 ili 4

■

promijeniti program

Smetnje u pogonu

Senzorska svjetiljka bez napona

Senzorska svjetiljka se ne uključuje

Senzorska svjetiljka se ne isključuje

Smetnja

■

neispravan osigurač,
nije uključena, prekinut vod

■

kratki spoj

■

stavite novi osigurač, uključite
mrežnu sklopku; provjerite vod
pomoću ispitivača napona

■

provjerite priključke

■

po danu se podešavanje svjetlo­snog praga nalazi u noćnom
režimu rada

■

neispravna žarulja

■

mrežna sklopka ISKLJUČENA

■

neispravan osigurač

■

područje detekcije nije ciljano
podešeno

■

aktiviran je interni električni
osigurač (crvena LED-dioda
brzo žmirka)

■

stezaljka za priključivanje na
napon nije pravilno stavljena

■

ponovno podesite (regulator )

■

zamijenite žarulju

■

uključite

■

stavite novi osigurač,
event. provjerite priključak

■

ponovno podesite

■

senzorsku svjetiljku isključite
i nakon oko 5 sek. je ponovno
uključite

■

čvrsto stisnite stezaljku

■

stalno kretanje u području
detekcije

■

senzorska jedinica nije dosjela

■

prekontrolirajte područje i event.
ponovno podesite

■

laganim pritiskom uglavite
senzorsku jedinicu

Osnovna svjetloća ne isključuje
se po želji oko ponoći

■

vanjski izvor svjetlosti (npr. drugi
dojavnik pokreta ili svjetliljke)
uključuje senzorsku svjetiljku
inaktivno

■

senzorsku svjetiljku ogradite od
vanjskog svjetla i promatrajte je
nekoliko dana, svjetiljci je potre­bno neko vrijeme da se ponovno
podesi na točnu vrijednost

Senzorska svjetiljka ne isključuje
se u potpunosti

■

odabrana osnovna svjetloća

■

sklopka za odabir programa na 1

Uzrok Pomoć

- 87 -

Funkcija stalnog svjetla

Montira li se mrežna sklopka u mrežni vod, osim jedno­stavnog uključivanja i isključivanja moguće su sljedeće
funkcije:

Pogon senzora

1) Uključite svjetlo (ako je svjetlo ISKLJUČENO):

Sklopku 1 x ISKLJUČITI i UKLJUČITI.
Svjetlo ostaje uključeno tijekom podešenog vremena.

2) Isključite svjetlo (ako je svjetlo UKLJUČENO):

Sklopku 1 x ISKLJUČITI i UKLJUČITI.
Svjetlo se gasi odnosno prelazi u pogon senzora.



Pogon stalnog svjetla

1) Uključite stalno svjetlo:

Sklopku 2 x ISKLJUČITI i UKLJUČITI. Svjetiljka je
podešena na 4 sata stalnog svjetla (svijetli crvena
LED-dioda iza leće). Zatim ponovno automatski prelazi
u pogon senzora (crvena LED-dioda se isključuje).

2) Isključivanje stalnog svjetla:

Sklopku 1 x ISKLJUČITI i UKLJUČITI. Svjetlo se gasi
odnosno prelazi u pogon senzora.

Važno:

Treba više puta uzastopce brzo pritiskati sklopku
(u području 0,5 – 1 sek.).

Podešavanje područja detekcije

Ovisno o potrebi, može se ograničiti područje detekcije.
Priloženi pokrovni zasloni služe za prekrivanje segmenata
leće po volji. Na taj način izbjegavaju se pogrešna uklju­čivanja zbog prolaska automobila, prolaznika itd. ili se



ciljano nadziru mjesta opasnosti. Pokrovni zasloni mogu
se odvojiti duž podjela označenih utorima u okomitom
položaju. Zatim se jednostavno nataknu na leću.

Rad / njega

Senzorska svjetiljka je namijenjena za automatsko uklju­čivanje svjetla. Vremenski utjecaji mogu djelovati na funk­cioniranje senzorske svjetiljke; kod jakog vjetra, snijega,
kiše, tuče može doći do pogrešnog aktiviranja jer se ne

mogu razlikovati nagla kolebanja temperature izvora
topline. Leća za detekciju može se u slučaju zaprljanosti
obrisati vlažnom krpom (bez sredstva za čišćenje).

Tehnički podaci

Snaga: maks. 2 x 40 vati/ G9

LED-svjetleća ploča koji svijetli straga oko 1 W (L 270 S)
Napon: 230 – 240 V, 50 Hz
Kut detekcije: 360° s 90° kuta otvora i zaštitom od skrivanja
Domet senzora: maks. 8 m uokolo
Podešavanje vremena: 5 sek. – 15 min.
Podešavanje svjetlosnog praga: 2 – 2000 luksa
Podešavanje programa: Standardni program žarulje:

●

Soft-uključivanje svjetla / bez osnovne svjetloće

●

UKLJ. LED-svjetleće ploče s podešenom vrijednošću zatamnjivanja (L 270 S)

Jednostavni program žarulje:

●

Soft-uključivanje svjetla + osnovna svjetloća

●

UKLJ. LED-svjetleće ploče s podešenom vrijednošću zatamnjivanja (L 270 S)

Jednostavni štedni program žarulje:

●

Soft uključivanje svjetla + osnovna svjetloća do ponoći

●

UKLJ. LED-svjetleće ploče s podešenom vrijednošću zatamnjivanja
do ponoći (L 270 S)

Normalni program:

●

Nema soft-uključivanja svjetla / nema osnovne svjetloće

●

LED-svjetleće ploče UKLJ. samo kod pokreta (L 270 S)

Stalno svjetlo: uklopivo (4 sata) pretpostavka:

sklopka priključena na mrežni vod

Vrsta zaštite: IP 44 (zaštićeno od prskanja vode)
Temperaturno područje: - 20° C do + 50° C

Izjava o sukladnosti

Ovaj proizvod ispunjava:

- Direktivu o niskom naponu 2006/95/EG

- Direktivu o elektromagnetskoj kompatibilnosti 2004/108/EG

4

3

2

1

- 86 -

HR

Peale seinakinnituse monteerimist ja võrguga ühendamist
võib anduriga valgusti käiku võtta. Äravõetaval anduril paik­nevad nupud aja, hämaruse ja programmide reguleerimi­seks. Peale fikseerimishaakuri



avamist lamedaotsalise

Funktsioonid

,,

- 89 -

  

kruvikeeraja abil saate Te anduri mugavamaks funktsioonide
seadistamiseks välja võtta. Seejuures lülitub valgusti auto­maatselt pideva valgustuse funktsioonile.

Väljalülitamise viivitus
(Ajaregulaator)



(Tehase seadistus: 5 sek)

Astmeteta reguleeritav valgustuskestus
5 sek kuni 15 min

Reguleerimisnupp – peal = lühim aeg (5 sek)
Reguleerimisnupp + peal = pikim aeg (15 min)

Jälgitava ala seadistamiseks soovitame valida lühima aja –.

Programmi seadistamine



(Tehase seadistus: programm 1)

Mis on mahe valguse sisselülitamine ?

Anduriga valgusti omab valguse maheda sisselülitamise
funktsiooni. See tähendab, et valgus ei lülitu peale sisselüli­tumist kohe maksimaalsele võimsusele vaid see reguleeri-

takse aeglaselt, sekundi jooksul kuni 100 % peale. Samuti
reguleeritakse valgus väljalülitumisel aeglaselt maha.

* Viide hõõglambi komfort-säästuprogrammi juurde :
Anduriga valgustisse ei ole intergreeritud kella, kesköö kind-

lakstegemine toimub ainult pimeda aja kestuse kaudu. See­tõttu on anduriga valgusti laitmatuks tööks tähtis pidev voo­luvarustus selle aja vältel. Esimesel ööl (esimene mõõtefaas)
jääb baasheledus tervenisti aktiivseks. Väärtused salvesta­takse voolukatkestuskindlalt.

Soovitame programmsätestusega voolupinget mitte kat­kestada. Väärtuste määramine kestab mitu ööd, seetõttu
tuleb anduriga valgustit arvatava rikke korral mitu ööd jälgi­da, kas anduriga valgusti väljalülitamise aeg nihkub kesköö
suunas.

Mis on baasheledus ?

Baasheledus võimaldab pidevat öist valgustust umbes
25%-se valgustusvõimsusega. Valgus lülitub alles jälgitaval
alal liikumise korral (sätestatud ajaks, vt väljalülitamise viivi-

tus

)

maksimaalsele valgustusvõimsusele (100 %).
Pärast seda lülitub lamp tagasi baasheledusele
(umb 25 %).

Hõõglambi standardprogramm:

●

Mahe valguse sisselülitamine / baasheledus puudub

●

LED-valgusplaat lülitub SISSE sisestatud
hämarusväärtuse juures (L 270 S)

Hõõglambi komfortprogramm:

●

Mahe valguse sisselülitamine + baasheledus

●

LED-valgusplaat lülitub SISSE sisestatud
hämarusväärtuse juures (L 270 S)

Hõõglambi komfort-säästuprogramm:

●

Mahe valguse sisselülitamine + baasheledus
kuni keskööni *

●

LED-valgusplaat lülitub SISSE sisestatud
hämarusväärtuse juures kuni keskööni (L 270 S)

Tavaprogramm:

●

Mahe valguse sisselülitamine puudub / baasheledus
puudub

●

LED-valgusplaat lülitub SISSE ainult liikumise korral
(L 270 S)

Hämarusnivoo seadistamine
(reaktsiooni lävi)



(Tehase seadistus:
töö päevavalguses 2000 lux)

Astmeteta reguleeritav anduri reaktsiooni lävi:
2 kuni 2000 lux

Reguleerimisnupp peal = töö päevavalguses
umb 2000 lux
Reguleerimisnupp peal = töö hämaruses
umb 2 lux

Päevavalguses jälgitava ala reguleerimiseks keerake
reguleerimisnupp (töö päevavalguses) peale.

5 sek – 15 min

2 – 2000 lux

1

2

3

3

4

3

Paigaldus

Paigalduskoht peaks asuma teistest valgustitest vähemalt
50 cm kaugusel, et vältida süsteemi sisselülitumist soojuskiir­guse läbi. Antud 8-meetrise ulatuspiirkonna saavutamiseks
tuleb seade umbes 1,8 – 2,8 m kõrgusele paigaldada.

Võrgujuhtme ühendamine (vt joonist)

Võrgujuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must või pruun)
N = nulljuhe (enamasti sinine)
PE = maandus soon (roheline/kollane)

Töö põhimõte

Integreeritud kõrge töövõimega infrapuna andur koosneb
360-kraadisest topeltandurist, mis registreerib liikuvate
kehade (inimeste, loomade jne.) soojuskiirgust.

Registreeritud soojuskiirgus muundatakse elektrooniliselt ja
valgusti lülitub automaatselt sisse. Takistused, nagu nt müü­rid või klaasplaadid ei lase soojuskiirgust läbi ning takista­vad valgusti sisselülitumist. Seade saavutab 360-kraadise



Seadme kirjeldus



valgusti klaaskuppel



klaaskupli kinnituskruvi



valgusti korpus



seinakinnitus



Tihend



juhtmeavaus süvispaigalduseks



juhtmeavaus pindpaigalduseks

ainult mudelil L 270 S:



LED-valgusplaat, 180° pööratav, vastavalt paigaldusele
majauksest paremal või vasakul



lükatav LED-valgusplaadi hoidja plaadi kohaldamiseks
3-kohalistele numbritele

Paigaldusjuhend

Väga austatud klient!

Täname Teid Teie usalduse eest, mida Te meile osutasite,
ostes Teile uue STEINEL'i-anduriga valgusti. Te otsustasite
kõrgeväärtusliku kvaliteettoote kasuks, mis on valmistatud,
testitud ja pakitud suurima hoolega.

EST

Ohutusjuhised

■

Enne seadme juures tööde alustamist lülitage vool välja!

■

Paigaldamise ajal peab ühendatav elektrijuhe olema
pingevaba. Sellepärast tuleb kõigepealt elektrivool välja
lülitada ja kontrollida pingetestri abil, et juhe oleks pinge­vaba.

Palun tutvuge enne seadme paigaldamist selle paigaldusju­hendiga. Ainult asjakohase paigalduse ja kasutuselevõtuga
tagatakse seadme pikaajaline, usaldusväärne ja häireteta töö.
Soovime Teile meeldivat anduriga valgusti kasutamist.

■

Anduriga valgusti paigaldamisel on tegemist tööga voo­luvõrgus, mida tuleb teha asjakohaselt ning riigis kehtiva­tele paigalduseeskirjadele ja ühendamistingimustele
vastavalt.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



LED-valgusplaadi ja valgusti korpuse pistikühendus



andur (väljavõetav mugavamaks funktsioonide
seadistamiseks)



fikseerimishaakur anduri väljavõtmiseks



ajaregulaator



hämarusnivoo seadistamine



programmi seadistamine



töö põhimõte



jälgitava ala kohaldamine



pideva valgustuse funktsioon

jälgitava nurga 90-kraadise avause nurga all. Välja jälgimine
allpool andurit tagab kaitse selle eest, et keegi altpoolt läbi
ei saaks läbi roomata.

Tähtis: Kõige kindlamalt registreerib seade liikumist, kui
monteerite anduriga valgusti piki kõnnisuunda ja takistused
(nagu nt puud, müürid jne) ei tõkesta anduri nähtavust.
Ulatuspiirkond on piiratud, kui lähenete lambile otse eest.

Kahtluse korral identifitseerige kaabel pingetestriga; seejärel
lülitage pinge taas välja. Ühendage faas (L), nulljuhe (N) ja
maandus soon (PE) ühendusklemmiga.

Viide: Võrgujuhtmele võib sisse- ja väljalülitamiseks loomuli­kult paigaldada ka võrgulüliti. Pideva valgustuse funktsiooni
jaoks on see kohustuslik (vt peatükki pideva valgustuse
funktsioon)

.

Tähtis: Valgustit tohib alles pärast täielikku kokkumonteeri­mist võrguga ühendada, et tagada kõikide metallist osade
maandus.

- 88 -

EST

Funktsiooni garantii

See Steineli toode on valmistatud suurima hoolega, kontrol­litud töökindluse ja ohutuse osas kehtivate eeskirjade järgi
ning seejärel läbinud pistelise kontrolli. Steinel annab garan­tii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantii­aeg on 36 kuud ja see algab tarbijale toote ostmise päe­vast. Me kõrvaldame puudused, mis on põhjustatud mater­jali- või tootmisvigadest. Garantii teostatakse vastavalt meie
valikule kas vigaste detailide remontimise või väljavahetami­se teel. Garantii ei kehti kuluvate osade ning kahju ja puu­duste kohta, mis on tekkinud oskamatu käsitsemise või
hoolduse tagajärjel. Kaugemale ulatuvad jätkukahjud võõ­raste esemete suhtes on välistatud.

Garantiiremonti tehakse ainult siis, kui lahtivõtmata seade
saadetakse koos vea lühikirjelduse, kassatšeki või arvega
(ostmise kuupäev ja kaupluse tempel) ja korralikult pakituna
vastavasse teeninduspunkti.

Remonttööde teenus:

Pärast garantiiaja möödumist või puu­duste korral, mille kohta garantii ei kehti,
remondib seadme meie tehase teenindus­punkt. Palun saatke toode korralikult paki­tuna lähimasse teeninduspunkti.

Anduriga valgusti lülitub soovimatult
sisse

Anduriga valgusti ulatuspiirkond
muutub

Punane LED vilgub kiirelt

■

tuul liigutab puid ja põõsaid jälgita­val alal

■

seade registreerib autosid tänaval

■

järsk temperatuurimuudatus ilmas­tiku (tuule, vihma, lume) või venti­laatorite heitõhu, avatud akende
tõttu

■

kohaldage ala uuesti

■

kohaldage ala uuesti

■

muutke ala, monteerige seade
teise kohta

■

muutlik ümbritsev temperatuur

■

seadistage katikute abil töötsoon
täpselt

■

seesmine elektrikaitse aktiivne

■

lülitage anduriga valgusti välja ja
5 sek pärast taas sisse

LED-valgusplaat ei lülitu

■

klemm ei ole õigesti fikseeritud

■

suruge klemm tugevasti kokku

LED-valgusplaat on hoolimata
pimedusest välja lülitatud

■

programm 3 või 4 valitud

■

muutke programm

Häired seadme töös

Anduriga valgusti pinge puudub

Anduriga valgusti ei lülitu sisse

Anduriga valgusti ei lülitu välja

Rike

■

kaitse on defektne, ei ole sisse lüli­tatud, elektrijuhe katkenud

■

lühis

■

uus kaitse, lülitage võrgulüliti sisse;
kontrollige juhet pingetestri abil

■

kontrollige ühendusi

■

päevarežiimil, hämaruse regulaator
on öörežiimil

■

elektripirn defektne

■

võrgulüliti on VÄLJA lülitatud

■

kaitse defektne

■

jälgitav ala pole sihipäraselt
kohaldatud

■

seesmine elektrikaitse aktiivne
(punane LED vilgub kiirelt)

■

ühendusklemm ei ole õigesti
ühendatud

■

seadistage uuesti
(reguleerimisnupp

)

■

vahetage elektripirn

■

lülitage sisse

■

uus kaitse, vajaduse korral kontrol­lige ühendust

■

kohaldage ala uuesti

■

lülitage anduriga valgusti välja ja
umb 5 sek pärast taas sisse

■

suruge klemm tugevasti kokku

■

pidev liikumine mõjupiirkonnas

■

andur ei ole fikseeritud

■

kontrollige ala ja kohaldage see
vajaduse korral uuesti

■

fikseerige andur kerge vajutusega

Baasheledus ei lülitu kesköö paiku väl­ja, nagu soovitud

■

muu valgusallikas (nt teine liikumis­andur või anduriga valgusti) teeb
anduriga valgusti inaktiivseks

■

kaitsta anduriga valgustit võõra
valguse eest, anduriga valgustit
mitu päeva jälgida, see kestab
mõnda aega, kuni ta õige väärtuse
täpsustab

Anduriga valgusti ei lülitu täielikult välja

■

baasheledus valitud

■

programmi valiku lüliti 1 peale

Põhjus Abi

- 91 -

Pideva valgustuse funktsioon

Kui võrgujuhtmesse monteerida võrgulüliti, on lihtsalt sisse­ja väljalülitamise kõrval võimalikud järgnevad funktsioonid:

Anduri kasutus

1) Valguse sisselülitamine (kui valgusti VÄLJA lülitatud):

Lüliti 1 x VÄLJAS ja SEES.
Valgusti jääb seadistatud ajaks sisselülitatuks.

2) Valguse väljalülitamine (kui valgusti SISSE lülitatud):

Lüliti 1 x VÄLJAS ja SEES.
Valgusti lülitub välja või ümber andurirežiimi.



Pidev valgustus

1) Pideva valgustuse sisselülitamine:

Lüliti 2 x VÄLJAS ja SEES. Valgusti jääb 4 tunniks pidevale
valgustusele (punane LED helendab läätse taga). Hiljem
läheb ta tagasi anduri kasutusele (punane LED kustub).

2) Pideva valgustuse väljalülitamine:

Lüliti 1 x VÄLJAS ja SEES. Valgusti lülitub välja või ümber
andurirežiimi.

Tähtis:

Lüliti mitmekordne vajutamine peab toimuma kiiresti
(0,5 –1 sek vahel).

Jälgitava ala kohaldamine

Vastavalt vajadusele on võimalik piirata jälgitavat ala. Kaasas­olevad katikud võimaldavad soovi korral ära katta sobiva
hulga läätsesegmente. See võimaldab valelülituste ärahoid­mist nt autode, möödakäijate vms tõttu või ohtlike kohtade



sihilikku valvet. Katikuid on võimalik eemaldada pikuti
valmis kanalitega jagude kaudu. Pärast seda torgatakse
need lihtsalt läätsede peale.

Kasutus / hooldus

Anduriga valgusti sobib valguse automaatseks lülitamiseks.
Ilmastik võib mõjutada anduriga valgusti tööd. Tugevad tuule­puhangud, lumi, vihm, rahe võivad põhjustada valekäivituse,

sest seade ei eralda järske temperatuurimuutusi soojusalli­katest. Anduri määrdunud läätse saate puhastada niiske
lapiga (ilma puhastusvahenditeta).

Technilised andmed

Võimsus: maks. 2 x 40 W / G9

LED lambiga tagant valgustatud klaasplaat umb 1 W (L 270 S)
Pinge: 230 – 240 V, 50 Hz
Jälgitav nurk: 360°, 90° avause nurk ja alt läbiroomamise kaitse
Anduri mõõtepiirkond: maks. 8 m ümberringi
Ajaregulaator: 5 sek – 15 min
Hämarusnivoo seadistamine: 2 – 2000 lux
Programmi seadistamine: Hõõglambi standardprogramm:

●

mahe valguse sisselülitamine / baasheledus puudub

●

LED-valgusplaat lülitub SISSE sisestatud hämarusväärtuse juures (L 270 S)

Hõõglambi komfortprogramm:

●

mahe valguse sisselülitamine + baasheledus

●

LED-valgusplaat lülitub SISSE sisestatud hämarusväärtuse juures (L 270 S)

Hõõglambi komfort-säästuprogramm:

●

mahe valguse sisselülitamine + baasheledus kuni keskööni

●

LED-valgusplaat lülitub SISSE sisestatud hämarusväärtuse juures
kuni keskööni (L 270 S)

Tavaprogramm:

●

mahe valguse sisselülitamine puudub / baasheledus puudub

●

LED-valgusplaat lülitub SISSE ainult liikumise korral (L 270 S)

Pidev valgustus: lülitatav (4 tundi) tingimus:

võrgujuhtmega on ühendatud lüliti
Kaitseliik: IP 44 (pritsmekindel)
Temperatuurivahemik: - 20° C kuni + 50° C

Vastavusdeklaratsioon

Antud toode vastab:

- madalpingedirektiivile 2006/95/EÜ

- EMC direktiivile 2004/108/EÜ

4

3

2

1

- 90 -

EST

Sumontavę sieninį laikiklį ir įjungę įrenginį į tinklą, sensorinį
žibintą galite naudoti. Ant nuimamo sensoriaus yra nustaty­mo reguliatoriai švietimo trukmei, prieblandos lygiui ir pro­gramoms nustatyti. Atlaisvinus fiksatorių



atsuktuvo

Funkcijos ,,

- 93 -

  

pagalba galite išimti sensorių, kad galėtumėte patogiai jį
sureguliuoti. Tuo metu žibintas automatiškai įjungia pasto­vaus švietimo režimą.

Švietimo trukmės nustatymas



(Gamyklos nustatymas: 5 sek.)

Tolygiai nustatoma švietimo trukmė - nuo
5 sek. iki 15 min.

Nustatymo reguliatorius nustatomas ties – =
trumpiausias laikas (5 sek.)
Nustatymo reguliatorius nustatomas ties + =
ilgiausias laikas (15 min.)

Nustatant jautrumo zoną
rekomenduojama pasirinkti trumpiausią laiką –.

Programų nustatymas



(gamyklos nustatymas: programa 1)

Ką reiškia sulėtintas šviesos įsijungimas?

Sensoriniame žibinte yra sulėtinto šviesos įsijungimo funk­cija. Tai reiškia, kad šviesa įsijungia ne visu galingumu iš

karto, o per sekundę pamažu pasiekia 100 %. Taip pat ir
išsijungimo metu šviesos ryškumas lėtai mažėja.

* Pastaba dėl komfortiškosios taupymo programos su

kaitrine lempute – :

Sensoriniame žibinte nėra laikrodžio, todėl vidurnaktis
nustatomas pagal tamsaus paros meto ilgį. Todėl siekiant
nepriekaištingo veikimo, būtina, kad šiuo metu į sensorinį
žibintą būtų nuolat paduodama elektros srovė. Pirmos
nakties metu (matavimo fazė) „budintis“ režimas veikia visą
naktį. Matavimo vertės išsaugomos net dingus įtampai.

Rekomenduojame sensorinio žibinto, veikiančio pagal pro­gramą neišjunginėti iš elektros tinklo. Matavimo vertės
nustatomos kelių naktų metu, todėl įtarus galimą gedimą
sensorinį žibintą reikia stebėti kelias naktis, ar jo išsijungimo
laikas apie vidurnaktį kinta.

Kas yra „budintis“ režimas?

„Budintis“ režimas, - tai pastovus naktinis apšvietimas
25 % galingumu. Tik užfiksavus judesius sensoriaus
jautrumo zonoje, šviesa įsižiebs (nustatytam laikui,

žr. skyrių „švietimo trukmė“



visu galingumu (100 %).

Po to žibintas vėl persijungs į „budintį“ režimą (25 %).

Standartinė programa – kaitrinė lemputė:

●

Sulėtintas šviesos įsijungimas / be „budinčiojo“ režimo

●

LED plokštelė žiba, esant nustatytam prieblandos
lygiui (L 270 S)

Komfortiškoji programa – kaitrinė lemputė:

●

Sulėtintas šviesos įsijungimas + „budintis“ režimas
visą naktį.

●

LED plokštelė žiba esant nustatytam prieblandos
lygiui (L 270 S)

Komfortiškoji taupymo programa – kaitrinė lemputė:

●

Sulėtintas šviesos įsijungimas + „budintis“ režimas
iki vidurnakčio *

●

LED plokštelė žiba, esant nustatytam prieblandos lygiui
iki vidurnakčio (L 270 S)

Normali programa – energiją taupanti lemputė:

●

Be sulėtinto šviesos įsijungimo / be „budinčiojo“ režimo

●

LED plokštelė užsižiebia tik užfiksavus judesius (L 270 S)

Prieblandos lygio nustatymas
(„dienos – nakties“ režimas)



(gamyklos nustatymas:
dienos šviesos režimas 2000 liuksų

Sensoriaus suveikimo slenkstis tolygiai nustatomas nuo
2 iki 2000 liuksų.

Nustatymo reguliatorius ties = dienos režimas,
apie 2000 liuksų.
Nustatymo reguliatorius ties = nakties režimas
apie 2 liuksai.

Nustatant jautrumo zoną dienos šviesoje, nustatymo reguli­atorius turi būti nustatytas ties (dienos režimas).

5 sek. – 15 min.

2 – 2000 liuksų

1

2

3

3

4

3

Įrengimas

Montavimo vieta turėtų būti nutolusi nuo kito žibinto bent
50 cm, nes šio skleidžiama šiluma gali įjungti pastarąjį.
Siekiant užtikrinti 8 m sensoriaus jautrumo zoną, žibintą
reikėtų montuoti apie 1,8 – 2,8 m aukštyje.

Tinklo įvado prijungimas (žr. pav.)

Įvadą sudaro trijų laidų kabelis:

L = fazė (dažniausiai juodos arba rudos spalvos)
N = nulinis laidas (dažniausiai mėlynas laidas)
PE = įžeminimo laidas (žalias ar geltonas)

Principas

Integruotą infraraudonųjų spindulių sensorių sudaro 360°
apimties dvigubas sensorius, fiksuojantis nematomą
judančių kūnų (žmonių, gyvūnų ir t.t.) skleidžiamą šilumą.

Ši užfiksuota skleidžiama šiluma paverčiama elektroniniais
signalais, kurie automatiškai įjungia žibintą. Kliūtys, pvz.,
sienos ar langai, trukdo užfiksuoti skleidžiamą šilumą, tokiu
atveju šviesa neįsijungia. Pasiekiamas 360° apimties kam­pas esant 90° atverties kampui. Galimybė kontroliuoti plotą
po sensoriumi neleidžia pasislėpti.



Prietaiso aprašymas



Žibinto gaubtas



Gaubto tvirtinimo varžtai



Žibinto korpusas



Sieninis laikiklis



Kaištis



Potinkinis tinklo įvadas



Virštinkinis tinklo įvadas

Tik L 270 S:



LED plokštelė, sukama 180° kampu, priklausomai nuo
montavimo vietos dešinėje ar kairėje durų pusėje



Stumdomas LED plokštelės laikiklis, skirtas pritaikyti
plokštelę triženkliams skaitmenims.

Montavimo instrukcija

Gerb. Kliente,

dėkojame, kad parodėte pasitikėjimą ir įsigijote naująjį sen­sorinį STEINEL žibintą. Jūs įsigijote aukštos kokybės pro­duktą, kuris pagamintas, išbandytas ir supakuotas ypač
kruopščiai.

LT

Saugos reikalavimai

■

Prieš pradėdami dirbti su prietaisu, atjunkite elektros
įtampą!

■

Montuojant prijungiamajame elektros laide neturi būti
įtampos. Todėl visų pirma atjunkite elektros srovę ir
įtampos indikatorium patikrinkite, ar nėra įtampos.

Prieš prijungdami prietaisą susipažinkite su šia montavimo
instrukcija. Nes tik jei prietaisą prijungsite taisyklingai ir tin­kamai iš pat pradžių, jį galėsite eksploatuoti ilgai, jis tarnaus
patikimai ir be gedimų.
Linkime malonių akimirkų naudojantis savo naujuoju
sensoriniu STEINEL žibintu.

■

Sensorinis šviestuvas jungiamas prie elektros tinklo.
Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje
galiojančiomis instaliacijos normomis ir jungimo
taisyklėmis .

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



LED plokštelės prijungimas prie šviestuvo korpuso



Išimamas sensorius (kad galėtumėte patogiai nustatyti
jo veikimo funkcijas)



Sensoriaus fiksatorius



Švietimo trukmės nustatymas



Prieblandos lygio nustatymas



Programų nustatymas



Principas



Jautrumo zonos nustatymas



Pastovaus švietimo funkcija

Svarbu: Geriausiai judesys bus fiksuojamas tuomet, kai
sensorinis žibintas montuojant bus atsuktas šonu judėjimo
krypčiai („judesys pro žibintą“) ir sensoriaus jautrumo zonos
neužstos jokios kliūtys (pvz., medžiai, sienos ir pan.).
Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo
kryptis bus „į žibintą“, o ne „pro žibintą“.

Jei kyla abejonių, laidus patikrinkite įtampos indikatorium:
patikrinę laidus, vėl atjunkite srovę. Fazė (L), nulinis laidas
(N) ir įžeminimo laidas (PE) jungiami prie atitinkamų žibinto
gnybtų.

Pastaba: Be abejo, į tinklo įvadą galima įmontuoti tinklo
jungiklį, kuris atliks įjungimo ir išjungimo funkcijas. Tai
būtina, kad veiktų pastovaus švietimo funkcija (žr. skyrių
„Pastovaus švietimo funkcija“)



.

Svarbu: Žibintą galima įjungti į tinklą, tik jį pilnai sumonta­vus, tokiu būdu užtikrinant visų metalinių dalių įžeminimą.

- 92 -

LT

Funkcijų garantija

Šis „STEINEL“produktas pagamintas itin kruopščiai, pagal
galiojančias normas patikrintos jo funkcijos ir saugumas
bei papildomai atlikta pasirinktų prietaisų patikra.
STEINEL suteikia prietaisui garantiją. Garantinis laikotarpis ­36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo
vartotojui dienos. Mes pašalinsime defektus, susijusius su
medžiagų arba gamybos broku; garantiniu laikotarpiu,
mūsų nuožiūra, prietaisas nemokamai remontuojamas arba
keičiamos sugedusios dalys. Garantija netaikoma susidėvi­nčioms dalims, taip pat jei prietaisas sugenda dėl netinka­mo naudojimo arba netinkamos priežiūros. Kitiems daik­tams padaryta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas
kartu su kasos čekiu arba sąskaita (pirkimo data ir pardavė­jo antspaudu), tinkamai supakuotas, atsiunčiamas į atitinka­mą techninės priežiūros tarnybos vietą.

Remonto servisas

Pasibaigus garantinio aptarnavimo laiko­tarpiui arba atsiradus gedimams, kuriems
garantija netaikoma, prietaisą taiso mūsų
gamyklos servisas. Prašom tinkamai
supakuotą produktą atsiųsti į artimiausią
servisą.

Sensorinis žibintas įsijungia
nepageidaujamu metu

Pakito sensorinio žibinto veikimo zona

Raudonas LED greitai mirkčioja

■

Jautrumo zonoje vėjas linguoja
medžius ir krūmus

■

Užfiksuojami gatve važiuojantys
automobiliai

■

Staigūs temperatūros svyravimai
dėl oro sąlygų (vėjo, lietaus, sniego)
arba ventiliatorių ar atvirų langų
sukelto oro judėjimo

■

Nustatykite kitą jautrumo zoną

■

Nustatykite kitą jautrumo zoną

■

Pakeiskite jautrumo zoną,
pakeiskite montavimo vietą

■

Pakito aplinkos temperatūra

■

Užsklandų dėka pakoreguokite
jautrumo zoną

■

Įjungtas vidinis saugiklis

■

Sensorinį žibintą išjunkite ir po
maždaug 5 sek. vėl įjunkite

LED plokštelė neįsijungia

■

Neužfiksuota kontaktų kaladėlė

■

Suspauskite kontaktų kaladėlę

Tamsiuoju paros metu LED plokštelė
nežiba

■

Pasirinkta 3 arba 4 programa

■

Pakeiskite programą

Veikimo sutrikimai

Sensorinis žibintas be elektros srovės

Sensorinis žibintas neįsijungia

Sensorinis žibintas neišsijungia

Gedimas

■

Perdegęs saugiklis, Išjungtas
jungiklis, Nutrauktas laidas

■

Trumpasis jungimas

■

Reikia naujo saugiklio, įjunkite
tinklo jungiklį; įtampos indikatorium
patikrinkite laidą

■

Patikrinkite įvadą

■

Dienos metu nustatytas nakties
režimas

■

Perdegusi lemputė

■

Tinklo jungiklis IŠJUNGTAS

■

Perdegęs saugiklis

■

Jautrumo zona nustatyta netiksliai

■

Įjungtas vidinis elektrinis saugiklis
(raudonas LED diodas greitai
mirkčioja)

■

Neteisingai įstatyta tinklo įvado
kontaktų kaladėlė

■

nustatykite iš naujo (reguliatorius )

■

Pakeiskite lemputę

■

Įjunkite jungiklį

■

Reikia naujo saugiklio arba
patikrinkite įvadą

■

Iš naujo sureguliuokite

■

Sensorinį žibintą išjunkite ir po
maždaug 5 sek. vėl įjunkite

■

Patikrinkite kontaktų kaladėlę

■

Jautrumo zonoje fiksuojamas
nuolatinis judesys

■

Sensorius neužfiksuotas

■

Patikrinkite jautrumo zoną ir,

jei reikia iš naujo ją nustatykite

■

Sensorių užfiksuokite lengvai
paspausdami

„Budintis“ režimas neišsijungia kaip
nustatyta apie vidurnaktį

■

Išoriniai šviesos šaltiniai (pvz., kitas
judesio sensorius arba šviestuvas)
įjungia sensorinį šviestuvą.

■

Sensorinį šviestuvą apsaugokite
nuo kitų šviesos šaltinių, stebėkite
jį kelias dienas – reikia laiko, sieki­ant vėl teisingai nustatyti šviestuvą.

Sensorinis žibintas neišsijungia iki galo■Pasirinktas „budintis“ režimas

■

Programos nustatymo jungiklis ties 1

Priežastis Pagalba

- 95 -

Pastovaus švietimo funkcija

Jei įvade įmontuotas tinklo jungiklis, be paprastų įjungimo
ir išjungimo galimos ir šios funkcijos:

Sensorinis režimas

1) Įjungti šviesą (kai žibintas IŠJUNGTAS):

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI.
Lemputė šviečia nustatytą laiko tarpą.

2) Išjungti šviesą (kai žibintas ĮJUNGTAS):

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI.
Žibintas išsijungia ir persijungia į sensorinį režimą.



Pastovaus švietimo režimas

1) Pastovaus švietimo įjungimas:

Jungiklį 2 x IŠJUNGTI ir ĮJUNGTI. Žibintas nustatomas
4 valandų pastovaus švietimo režimui (už linzės dega
raudonas šviesos diodas (LED)). Po to žibintas automatiškai
persijungia į sensorinį režimą (raudonas šviesos diodas
(LED) išsijungia).

2) Pastovaus švietimo išjungimas:

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI. Žibintas išsijungia ir
persijungia į sensorinį režimą.

Svarbu:

Jungiklį reikėtų įjungti greitais vienas po kito sekančiais
judesiais (kas 0,5 – 1 sek.).

Jautrumo zonos nustatymas

Esant poreikiui, jautrumo zoną galima sumažinti. Pridėtomis
dengiamosiomis užsklandomis galima uždengti sensoriaus
dalis. Taip išvengiama žibinto įsijungimo nepageidaujamu
metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t.t.,



arba tikslingai stebimos pavojingos vietos. Dengiamosios
užsklandos atskiriamos kerpant lygiagrečiai pagal įlietas
linijas. Po to jos tiesiog uždedamos ant linzės.

Naudojimas / priežiūra

Sensorinis žibintas skirtas automatiškai įjungti šviesą. Oro
sąlygos gali įtakoti jo veikimą. Esant stipriems vėjo gūsiams,
sningant, lyjant, krušos metu prietaisas gali įsijungti nepa-

geidaujamu metu, nes staigių temperatūros pokyčių
neįmanoma atskirti nuo šilumos šaltinių. Užsiteršusias linzes
nuvalyti drėgnu audeklu (nenaudoti jokių valiklių).

Techniniai duomenys

Galingumas: maks. 2 x 40 vatų / G9

LED apšviestu stiklu, apie 1 W (L 270 S)
Įtampa: 230 – 240 V, 50 Hz
Apimties kampas: 360° esant 90° atverties kampui ir apsauga nuo pasislėpimo
Jautrumo zonos ilgis: maks. 8 m spinduliu
Švietimo trukmės nustatymas: 5 sek. – 15 min.
Prieblandos lygio nustatymas: 2 – 2000 liuksų
Programų nustatymas: Standartinė programa – kaitrinė lemputė:

●

Sulėtintas šviesos įsijungimas / be „budinčiojo“ režimo

●

LED plokštelė žiba, esant nustatytam prieblandos lygiui (L 270 S)

Komfortiškoji programa – kaitrinė lemputė:

●

Sulėtintas šviesos įsijungimas + „budintis“ režimas

●

LED plokštelė žiba, esant nustatytam prieblandos lygiui (L 270 S)

Komfortiškoji taupymo programa – kaitrinė lemputė:

●

Sulėtintas šviesos įsijungimas + „budintis“ režimas iki vidurnakčio

●

LED plokštelė žiba, esant nustatytam prieblandos lygiui
iki vidurnakčio (L 270 S)

Normali programa – energiją taupanti lemputė:

●

Be sulėtinto šviesos įsijungimo / be „budinčiojo“ režimo

●

LED plokštelė užsižiebia tik užfiksavus judesius (L 270 S)

Pastovus švietimas: 4 val., valdoma tinklo įvade

įmontuotu jungikliu
Saugos klasė: IP 44 (apsauga nuo vandens)
Temperatūros diapazonas: - 20° C iki + 50° C

Atitikties deklaracija

Šis gaminys atitinka:

- Žemųjų įtampų direktyvą 2006/95/EB

- Elektromagnetinio suderinamumo direktyvą 2004/108/EB

4

3

2

1

- 94 -

LT

mėnesių

36

FUNKCINĖ

GARANTIJA

Pēc tam, kad ir piestiprināts sienas stiprinājums un sensor­detaĮa ir pieslēgta elektrotīklam, sensorlampu var sākt lietot.
Uz noņemamās sensordetaĮas atrodas regulātori laika, krēs­las sliekšņa un programmas ieregulēšanai. Lai komfortabli

Funkcijas

,,

- 97 -

  

veiktu ieregulējumu, sensordetaĮu var izņemt, nospiežot
ar skrūvgriezi sprūdu



. Pie tam gaismeklis automātiski

ieslēdzas ilgstošam apgaismojumam.

Izslēgšanas aizture
(laika ieregulējums)



(Rūpnīcā veiktais ieregulējums:
5 sek.).

Apgaismojuma ilgumu bez starppakāpēm var ieregulēt
robežās no 5 sek. līdz 15 min.

Uz – novietots regulātors = īsākais laiks (5 sek.).
Uz + novietots regulātors = garākais laiks (15 min.).

Ieregulējot uztveres zonu, ieteicams izvēlēties īsāko “–“ laiku.

Programmas ieregulēšana



(Rūpnīcā veiktais ieregulējums:

1. programma).

Kas ir apgaismojuma maigā ieslēgšana?

Sensorlampai ir apgaismojuma maigās ieslēgšanas
funkcija. Tas nozīmē, ka, ieslēdzot, apgaismojums nespīd
ar pilnu jaudu, bet tā pieaug lēnām, pakāpeniski, vienas

sekundes laikā sasniedzot 100%. Tieši tāpat apgaismojums
tiek samazināts, to izslēdzot.

* Norāde kvēlspuldžu ekonomiskā komforta programmai :
Pulkstenis sensorgaismeklī nav integrēts. Pusnakts tiek

noteikta vienīgi ar tumšās fāzes ilgumu. TādēĮ, lai funkcija
darbotos nevainojami ir nepieciešams, lai sensorgaismeklim
šajā laikā nepārtraukti piegādātu strāvu. Nakts pirmās
(mērīšanas fāzes) laikā deg viss pamatapgaismojums.
Un lielumi tiek ievadīti atmiņā tā, lai strāvas pievades
pārtraukuma gadījumā tie nepazustu.

Darbinot sensorgaismekli programmā, mēs iesakām
strāvu neizslēgt. Lielumi tiek aplēsti vairāku nakšu laikā.
TādēĮ, lai pārbaudītu vai izslēgšanas laiks pusnakts virzienā
“neklejo”, iespējamas kĮūmes novēršanai sensorgaismeklis
ir jānovēro vairākas naktis.

Kas ir pamatapgaismojums?

Pamatapgaismojums nodrošina apgaismojumu nakts laikā
ar apm., 25 % jaudu. Ar pilnu jaudu (ar 100 % un uz iere­gulēto laiku, skat. izslēgšanas aizturi



) apgaismojums

tiek ieslēgts vienīgi, uztverot uztveres zonā kādu kustību.
Pēc tam gaismeklis atkal turpi-na darboties pamatapgais­mojuma režīmā (25 %).

Kvēlspuldžu standartprogramma:

●

Maigā apgaismojuma ieslēgšana / nekāda pamatapgais­mojuma.

●

Ar diodēm izgaismotā plāksne ir IESL, sākot ar ieregulēto
krēslas slieksni (L 270 S).

Kvēlspuldžu komforta programma:

●

Maigā apgaismojuma ieslēgšana / pamatapgaismojums.

●

Ar diodēm izgaismotā plāksne ir IESL, sākot ar ieregulēto
krēslas slieksni (L 270 S).

Kvēlspuldžu ekonomiskā komforta programma:

●

Maigā apgaismojuma ieslēgšana / pamatapgaismojums
līdz pusnaktij *.

●

Ar diodēm izgaismotā plāksne ir IESL, sākot ar ieregulēto
krēslas slieksni (L 270 S).

Normālā darba programma:

●

Bez maigās apgaismojuma ieslēgšanas / bez pamatap
gaismojuma.

●

Ar diodēm izgaismotā plāksne IESL vienīgi
kustības gadījumā (L 270 S).

Krēslas sliekšņa ieregulējums
(reakcijas slieksnis)



(Rūpnīcā veiktais ieregulējums:
darbība dienasgaismā 2000 Lux).

Sensora reakcijas slieksni bez starppakāpēm var
ieregulēt robežās no 2 – 2000 Lux.

Uz novietots regulātors = darbība dienasgaismā,
apm., 2000 Lux.
Uz novietots regulātors = darbība naktī,
apm., 2 Lux.

Uztveres zonas ieregulēšanai dienasgaismā regulātors
ir jānovieto uz (darbība dienasgaismā).

5 sek – 15 min

2 – 2000 lux

1

2

3

3

4

3

Instalēšana

Ierīcei ir jāatrodas vismaz 50 cm attālumā no kāda cita
gaismekĮa, jo tā termiskais starojums var izraisīt sistē­mas kĮūmainu ieslēgšanu. Lai sasniegtu norādīto 8 m
sniedzamību, sensors ir jāmontē apm., 1,8 – 2,8 m augstumā.

Pievienošana strāvas pievadvadam (skat. att.).

Strāvas pievadvadam ir jā-būt 3-dzīslu kabe-lim:

L = Fāze (parasti melna vai brūna)
N = Nulles vads (parasti zils)
PE = Aizsargvads (zaĮš/dzeltens)

Darbības princips

Integrētais lieljaudas infrasarkanais sensors sastāv no viena
360° dubultsensora, kurš uztver kustošos ķermeņu (cilvēku,
zvēru u.c. tml.) neredzamo termisko starojumu.

Šis, šādi uztvertais termiskais starojums tiek elektroniski
pārveidots un automātiski ieslēdzgaismekli. Tā kā kavēkĮi,
piem., mūra sienas vai stikla rūtis termisko starojumu
uztvert neĮauj, patērētājs netiek ieslēgts.



Ierīces apraksts



GaismekĮa kupols.



Skrūve kupola nostiprināšanai.



GaismekĮa korpuss.



Sienas stiprinājums. pievadkabelis.



Blīvaizbāznis.



Zemapmetuma strāvas pievadkabelis.



Virsapmetuma strāvas pievadkabelis.

Vienīgi L 270 S:



Atkarībā no izvietojuma pa labi vai pa kreisi no
ēkas durvīm, par 180° pagriežama ar diodēm
izgaismota stikla plāksne.



Pārbīdāms slēdzis ar diodēm izgaismotās stikla
plāksnes pieregulēšanai 3-zīmju cipariem.

Norādes montāžai

Cienītais klient,

paldies par uzticēšanos, iegādājoties jauno STEINEL sen­sorgaismekli. Jūs esiet izvēlējušies augstvērtīgu, kvalitatīvu
produktu, kas ir Įoti rūpīgi izgatavots, pārbaudīts un
iesaiņots.

LV

Norādes drošībai

■

Pirms veikt jebkādus darbus ar ierīci, ir jāpārtrauc
strāvas padeve tai.

■

Uzstādot lampu, pievienojošais vads nedrīkst būt zem
sprieguma. TādēĮ vispirms elektrība ir jāizslēdz un ar
sprieguma mērītāju jāpārbauda, ka sprieguma vadā vairs
nav.

Pirms gaismekĮa instalēšanas lūdzam izlasīt šīs norādes
montāžai. Jo vienīgi lietpratīga montāža un pieslēgšana
elektriskās strāvas tīklam nodrošina ilgu, drošu un nevaino­jamu gaismekĮa darbību.

Mēs novēlām Jums daudz patīkamu mirkĮu kopā ar jauno
STEINEL sensorgaimekli.

■

Uzstādot sensorgaismkli, ir jāstrādā ar elektrotīkla
spriegumu. TādēĮ jāstrādā lietpratīgi, saskaņā ar vietējo
instalēšanas un pieslēgšanas tehnisko noteikumu
prasībām.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Ar diodēm izgaismotās plāksnes pievienojums
gaismekĮa korpusam ar spraudsavienojumu.



Sensora detaĮa (noņemama komfortablākai
funkciju ieregulēšanai).



Sprūds sensordetaĮas noņemšanai.



Laika ieregulēšana.



Krēslas sliekšņa ieregulēšana.



Programmas ieregulēšana.



Darbības princips.



Uztveres zonas ieregulēšana.



Ilgstošā apgaismojuma funkcija.

Tiek nodrošināta 360° uztvere ar 90° atvēruma leņķi. Zem
sensora esošās telpas uzraudzība nodrošina aizsardzību
pret paslēpšanos.

Svarīgi: visdrošāko kustību uztveri var sasniegt, montējot
sensorlampu iesāņus kustību virzienam un, ja sensora
skatu nenosedz nekādi šķēršĮi (piem., koki, sienas u.c.tml.).
Ja Jūs virzieties tieši uz gaismekli, sniedzamība ir
ierobežota.

Ja radušās šaubas, atsevišķās kabeĮa dzīslas ir jāpārbauda
ar sprieguma testeri. Pēc tam kabelis atkal ir jāatvieno no
strāvas tīkla. Fāze (L), nulles (N) un aizsargvads (PE) ir
jāpievieno lustras spailēm.

Norāde: Protams, strāvas pievadvadā var ierīkot tīkla
slēdzi strāvas ie- un izslēgšanai. Ilgstošam apgaismoju­mam tas ir priekšnosacījums (skat. sadaĮu Ilgstošais
apgaismojums)

.

Svarīgi: Lai nodrošinātu visu metālisko daĮu sazemēšanu,
lampu drīkst pieslēgt pie tīkla tikai tad, kad tā ir pilnībā
samontēta.

- 96 -

LV

Darbības garantija

Šis STEINEL izstrādājums ir izgatavots Įoti rūpīgi. Tā darbība
un drošība ir pārbaudīta saskaņā ar spēkā esošajiem
priekšrakstiem un, nobeigumā pakĮauts izlases veida pār­baudei. STEINEL garantē nevainojamas produkta īpašības
un darbību. Garantijas termiņš ir 36 mēneši kopš dienas,
kad patērētājs to nopircis. Garantijas saistības paredz to
bojājumu novēršanu, kas radušies materiāla vai ražošanas
procesa dēĮ. Garantijas saistības paredz bojāto detaĮu
remontu vai nomaiņu pēc ražotāja izvēles. Garantijas saistī­bas neattiecas uz nodilumam pakĮauto detaĮu bojājumiem,
kā arī uz bojājumiem un defektiem, kas saistīti ar nelietpra­tīgu rīcību vai apkopi. Garantijas saistības neattiecas arī uz
citiem objektiem, kas varētu tikt bojāti ierīces darbības
rezultātā.

Garantija ir spēkā vienīgi tad, ja ierīce neizjauktā veidā,
kopā ar kases čeku vai rēķinu (ar pirkšanas datumu un
pārdevēja zīmogu), labi iesaiņota tiek nosūtīta attiecīgai
servisa nodaĮai vai arī 6 mēnešu laikā tiek nodota atpakaĮ
tās pārdevējam.

Remonta pakalpojumi:

Pēc garantijas laika beigām vai gadījumos,
kad jānovērš defekti uz kuriem garantija
neattiecas, remontu veic mūsu rūpnīcas
servisa dienests. Lūdzam nosūtīt produk­tu, labi iesaiņotu tuvākai servisa nodaĮai.

Sensorgaismeklis ieslēdzas
nevajadzīgi

Sensora sniedzamības izmaiņas

Sarkanā diode ātri mirgo

■

Uztveres zonā vējš kustina kokus
un krūmus

■

Tiek uztvertas automašīnas uz ielas

■

Laika apstākĮu izraisītas krasas
temperatūras izmaiņas (vējš, lietus,
sniegs) vai arī gaisa plūsma no
ventilātoriem, atvērtiem logiem

■

Jāpārregulē uztveres zona

■

Jāpārregulē uztveres zona

■

Jāizmaina uztveres zona.
Jāizmaina gaismekĮa montāžas
vieta

■

Citas apkārtējās vides tempera­tūras

■

Uztveres zona ar nosegčaulām ir

jāieregulē precīzi

■

Aktivēts iekšējais drošinātājs

■

Sensorgaismeklis ir jāizslēdz un
pēc 5 sek. atkal jāieslēdz

Neieslēdzas ar diodēm izgaismotā
plāksne

■

Spaile nav pilnīgi iesprūdusi

■

Spaile stingri jāpiespiež

Kaut arī ir satumsis, ar diodēm izgais­motā plāksne neieslēdzas

■

Izvēlēta 3. vai 4. programma

■

Jāizmaina programma

Darbības traucējumi

Sensoram netiek pievadīta strāva

Sensors neieslēdzas

Sensors neizslēdzas

KĮūme

■

Bojāts drošinātājs, sensors nav
ieslēgts, bojāts strāvas pievadvads

■

īssavienojums strāvas pievadvadā

■

Jānomaina drošinātājs, jāieslēdz
tīkla slēdzis, strāvas pievadvads ir
jāpārbauda ar sprieguma testeri

■

Jāpārbauda pievienojumi

■

Darbībai dienasgaismā krēslas
slieksnis ir ieregulēts darbam naktī

■

Bojāta kvēlspuldze

■

Tīkla slēdzis ir IZSLēGTS

■

Bojāts drošinātājs

■

Neprecīzi ieregulēta uztveres zona.

■

Aktīvs iekšējais elektriskais
drošinātājs (mirgo ilgstošā
apgaismojuma diode)

■

Nepareizi uzsprausta tīkla
pieslēgspaile

■

Jāpārregulē krēslas slieksnis
(regulātors )

■

Jānomaina kvēlspuldze

■

Jāieslēdz tīkla slēdzis

■

Jānomaina drošinātājs,
resp., jāpārbauda pievienojums

■

Jāpārregulē uztveres zona

■

Sensorlampa ir jāizslēdz un pēc

apm., 5 sek. atkal jāieslēdz

■

Spaile stingri jāpiespiež

■

Uztveres zonā notiek nepārtraukta
kustība.

■

SensordetaĮa nav iesprūdusi

■

Uztveres zona ir jāpārbauda un,
ja vajadzīgs, jāpieregulē

■

SensordetaĮa, viegli piespiežot,
jāno fiksē

Pamatapgaismojums neizslēdzas kā
vēlams, apm., pret pusnakti

■

Kāds ārējais gaismas avots
uztveres zonā (piem., cits kustību
ziņotājs vai gaismeklis) izslēdz
sensorgaismekli

■

Sensorgaismeklis ir jānosedz pret
šo svešo gaismekli. Lai sensor­gaismeklī atkal ieregulētu vēlāmos
pareizos lielumus, ir vajadzīgs laiks,
jo tas vairā-kas dienas ir jānovēro

Sensorgaismeklis neizslēdzas pilnīgi

■

Izvēlēts pamatapgaismojums

■

Programmas izvēles taustiņš ir
jāpagriež pret 1 (kvēlspuldze),
resp., 4 (enerģiju taupošā spuldze)

Sensorgaismeklis neizslēdzas pilnīgi

■

Izvēlēts pamatapgaismojums

■

Programmas izvēles taustiņš ir
jāpagriež pret 1.

Cēlonis KĮūmes novēršana

- 99 -

Ilgstošais apgaismojums

Ja strāvas pievadvadā ir ierīkots tīkla slēdzis, bez parastās
ie- un izslēgšanas ir iespējamas vēl šādas funkcijas:

Sensora darbība:

1) Apgaismojuma ieslēgšana (ja gaismeklis ir
IZSLĒGTS):

Slēdzis 1 x IZSL un IESL.
Gaismeklis paliek degam visu ieregulēto laiku.

2) Apgaismojuma izslēgšana (ja gaismeklis DEG):

Slēdzis 1 x IZSL un IESL.
Gaismeklis nodziest, resp., pāriet sensordarbības
režīmā.



Ilgstošais apgaismojums

1) Ilgstošā apgaismojuma ieslēgšana:

Slēdzis 2 x IZSL un IESL. Gaismeklis tiek ieslēgts
4 stundu ilgstošam apgaismojumam (aiz lēcas deg
sarkanā diode). Nobeidzot, gaismeklis automātiski pāriet
atpakaĮ sensordarbības režīmā (sarkanā diode nodziest).

2) Ilgstošā apgaismojuma izslēgšana:

Slēdzis 1 x IZSL un IESL. Gaismeklis nodziest,
resp., pāriet sensordarbības režīmā.

Svarīgi:

Vairākkārtējai slēdža darbināšanai ir jānotiek ātri vienai pēc
otras (0,5 – 1 sek. laikā).

Uztveres zonas pieregulēšana

Ja ir vajadzīgs, uztveres zonu var izmainīt. Ar klātpieliktajām
nosegčaulām var nosegt jebkuru lēcas segmentu skaitu.
Šādi var novērst piem., apgaismojuma kĮūmainu ieslēgšanos
garāmbraucošo automašīnu vai garāmgājēju dēĮ, kā arī



mērķtiecīgi uzraudzīt apdraudētās vietas. Pa vertikāli
nosegčaulas var atdalīt pa jau iepriekš veiktiem ieroboju­miem. Pēc tam tās lēcai tiek vienkārši uzspraustas.

Darbība / Apkope

Sensorlampa ir domāta automātiskai apgaismojuma ies­lēgšanai. Sensorlampas darbību var ietekmēt laika apstākĮi.
Stiprās vēja brāzmās, sniegā, lietū un krusā var gadīties

kĮūme, jo pēkšņas temperatūras izmaiņas var tikt atpazītas
arī kā siltuma avots. Notraipītu uztveres lēcu var notīrīt ar
mitru drāniņu (nelietojot tīrīšanas līdzekĮus).

Tehniskie dati

Jauda: maks. 2 x 40 W / G9

apgaismotu stikla plāksni, apm., 1 W (L 270 S)
Spriegums: 230 – 240 V, 50 Hz
Uztveres leņķis: 360° ar 90° atvēruma leņķi un aizsardzību pret paslēpšanos
Sensora sniedzamība: maks. 8 m, perimetrāla
Laika ieregulējums: 5 sek. – 15 min.
Krēslas sliekšņa ieregulējums: 2 – 2000 Lux
Programmas ieregulējums: Kvēlspuldžu standartprogramma:

●

Maigā apgaismojuma ieslēgšana / bez pamatapgaismojuma

●

Ar diodēm izgaismotā plāksne ir IESL, sākot ar ieregulēto krēslas slieksni (L 270 S)

Kvēlspuldžu komforta programma:

●

Maigā apgaismojuma ieslēgšana / ar pamatapgaismojumu

●

Ar diodēm izgaismotā plāksne ir IESL, sākot ar ieregulēto krēslas slieksni (L 270 S)

Kvēlspuldžu ekonomiskā komforta programma:

●

Maigā apgaismojuma ieslēgšana / pamatapgaismojums līdz pusnaktij

●

Ar diodēm izgaismotā plāksne ir IESL, sākot ar ieregulēto
krēslas slieksni (L 270 S)

Normālā darba programma:

●

Bez maigās apgaismojuma ieslēgšanas / bez pamatapgaismojuma

●

Ar diodēm izgaismotā plāksne IESL vienīgi kustības gadījumā (L 270 S)

Ilgstošais apgaismojums: Ieslēdzams (uz 4 st.). Priekšnosacījums:

strāvas pievadvadā jābūt pieslēgtam slēdzim
Aizsardzības veids: IP 44 (šĮakatu drošs)
Temperatūras amplitūda: - 20° C līdz + 50° C

Atbilstības apliecinājums

Šis produkts atbilst Zemsprieguma

- direktīvas 2006/95/EK

- EMC direktīvas 2004/108/EK

4

3

2

1

- 98 -

LV

mēneši

36

FUNKCIJU

GARANTIJA

После крепления сенсорного блока и присоединения проводов
к сети, сенсорный светильник может быть пущен в
эксплуатацию. На съемном сенсорном блоке находятся
регуляторы для суммеречного освещения, установки времени и

Эксплуатация , ,

- 101 -

  

программы. После задействования фиксатора при помощи
шлицевой отвертки можно вынуть сенсорный блок для
комфортной регулировки. При этом светильник автоматически
переключается на постоянное освещение.

Продолжительность включения
(время включения лампы)



(заводская настройка: 5 сек.)

Время освещения может быть плавно установлено в
диапазоне от 5 сек. до 15 мин.

Регулятор, установленный на – = минимальная
продолжительность (5 сек.)
Регулятор, установленный на + = максимальная
продолжительность (15 мин.)

При настройке зоны обнаружения рекомендуется выбирать
минимальную продолжительность –.

Установка программы



(заводская настройка: программа 1)

Что такое плавное включение света ?

Сенсорный светильник оснащен функцией плавного
включения света. Благодаря данной функции максимальная
мощность светильника устанавливается не сразу, а яркость

медленно в течение двух секунд устанавливается на 100 %.
Таким же образом регулируется мощность света при
выключении светильника.

* указание по комфортной экономичной программе лампы
накаливания :

В сенсорный светильник не встроены часы, полночь
определяется только по продолжительности темных периодов.
Поэтому для безупречной работы необходимо, чтобы на
сенсорный светильник в это время постоянно подавалось
напряжение. Во время первой ночи (период измерения)
базовая яркость полностью активна. Значения сохраняются с
защитой от отключения сетевого питания.

Мы рекомендуем не отключать напряжение в программе .
Значения определяются в течение нескольких ночей, поэтому
за сенсорным светильником в возм. случае ошибки следует
наблюдать в течение нескольких ночей, "изменяется" ли время
выключения при приближении к полуночи.

Что такое базовая яркость ?

Базовая яркость позволяет естественное постоянное
освещение с прим. 25 % мощности освещения. Только при
движении в зоне обнаружения свет включается (на

установленное время, см. продолжительность включения

)

на максимальную мощность (100 %). После этого светильник
снова переключается на базовую яркость (ок. 25 %).

Стандартная программа Лампа накаливания:

●

плавное включение света / нет базовой яркости

●

стекло с СИД-подсветкой ВКЛ. с установленного
значения сумеречного освещения (L 270 S)

Комфортная программа Лампа накаливания:

●

плавное включение света + базовая яркость

●

стекло с СИД-подсветкой ВКЛ. с установленного
значения сумеречного освещения (L 270 S)

Комфортная экономичная программа лампы накаливания:

●

плавное включение света + базовая яркость
до середины ночи *

●

стекло с СИД-подсветкой ВКЛ. с установленного
значения сумеречного освещения до середины ночи (L 270 S)

Обычная программа:

●

нет плавного включения света / нет базовой яркости

●

стекло с СИД-подсветкой ВКЛ. только при движении (L 270 S)

Установка сумеречного включения
(порог срабатывания)



(заводская настройка:
режим дневного освещения 2000 лк)

Плавно регулируемый порог срабатывания сенсора
2 – 2000 лк.

Регулятор установлен на = режим дневного освещения
ок. 2000 лк.
Регулятор установлен на = режим сумеречного освещения
ок. 2 лк.

При установке зоны обнаружения при дневном освещении
регулятор рекомендуется устанавливать на (режим
дневного освещения)
.

5 сек. – 15 мин.

2 – 2000 лк

1

2

3

3

4

3

Монтаж

Место, в котором производится монтаж, должно быть удалено
от другого светильника на расстояние, составляющее не
менее, чем 50 см, чтобы предотвратить ошибочное включение
системы в результате отдачи тепла. Для обеспечения
указанного радиуса 8 м сенсорный светильник следует
монтировать примерно на высоте 1,8 – 2,8 м.

Подключение сетевого провода (см. рис.)

Сетевой провод состоит из 3 жил:

L = фаза (обычно черного или коричневого цвета)
N = нулевой провод (чаще всего синий)
PE = провод заземления (зеленый/желтый)

Принцип действия

Встроенный мощный инфракрасный сенсорный светильник
оснащен двойным сенсором, встроенным под углом 360°,
который регистрируют невидимое тепловое излучение
движущихся объектов (людей, животных и т.д.).

Регистрируемое теплоизлучение преобразуется в электронный
сигнал, который вызывает автоматическое включение
светильника. Если на пути имеются препятствия, например,
стены или оконные стекла, то регистрация теплоизлучения не
происходит, а следовательно не производится и включение



Описание прибора



Cветотехническое стекло



Kрепежные винты для стекла



Kорпус светильника



Угольник



Уплотнитель



Сетевое подключение скрытой проводкой



Сетевое подключение открытой проводкой

Только L 270 S:



Стекло с СИД-подсветкой, поворачиваемое на 180°, в
зависимости от монтажа справа или слева от входной двери



Перемещаемый держатель для стекла с СИД-подсветкой
для регулировки диска для 3-значных цифр.

Инструкция по монтажу

Уважаемый покупатель!

Благодарим Вас за доверие, которое Вы выразили, купив
новый сенсорный светильник марки STEINEL. Вы приобрели
изделие высокого качества, изготовленное, испытанное и
упакованное с большим вниманием.

RUS

Указания по техбезопасности

■

Перед началом любых работ, проводимых на приборе,
следует отключить напряжение!П

■

При проведении монтажа подключаемый электропровод
должен быть обесточен . Поэтому, в первую очередь,
следует отключить напряжение и проверить его отсутствие
с помощью индикатора напряжения.

Перед началом монтажа данного изделия, просим Вас
внимательно ознакомиться с инструкцией по монтажу.
Ведь только соблюдение инструкции по монтажу и пуску
в эксплуатацию гарантирует продолжительную, надежную
и безотказную работу изделия.
Желаем приятной эксплуатации нового сенсорного
светильника марки STEINEL.

■

Монтажные работы по подключению сенсорного
светильника относятся к категории работ с сетевым
напряжением. Поэтому, при монтаже светильников, следует
соблюдать указания и условия, приведенные в инструкции
по подключению.

(D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Подключение стекла с СИД-подсветкой посредством
штекерного соединения на корпусе светильника



Сенсорный блок (съемный для комфортной
функциональной регулировки)



фиксатор для снятия сенсорного блока



Регулировка времени



Установка сумеречного включения



Установка программы



Принцип действия



Регулировка зоны обнаружения



Режим постоянного освещения

светильника. Достигается угол обнаружения в 360° с углом
открытия в 90°. Контроль пространства под сенсором
обеспечивает защиту от подкрадывания.

Примечание: Для обеспечения надежной работы сенсорный
светильник следует монтировать так, чтобы проводилась
регистрация движущихся мимо объектов, а также исключать
все заграждающие объекты (например, деревья, стены и т.д.).
Радиус действия ограничен, если Вы подходите
непосредственно к светильнику.

В случае сомнения определите вид кабеля с помощью
индикатора напряжения; а потом отключите ток питания. Фаза
(L), нулевой провод (N) и провод заземления (PE)
подключаются к клемме.

Указание: При необходимости в провод присоединения к
сети может быть вмонтирован выключатель для включения
и выключения сетевого тока. Для режима постоянного
освещения это является условием (см. главу Режим
постоянного осве-щения)

.

Примечание: Для обеспечения заземления всех металли­ческих частей светильник разрешается подключаеть к сети
только после полного завершения сборки.

- 100 -

RUS

Гарантийныe обязательства

Данное изделие фирмы STEINEL было с особой тщательностью
изготовлено и испытано на работоспособность и безопасность
эксплуатации согласно действующим предписаниям, и прошло
выборочный контроль качества. Фирма STEINEL гарантирует
высокое качество и надежную работу изделия. Гарантийный
срок эксплуатации составляет 36 месяцев со дня продажи изде­лия. Фирма обязуется устранить недостатки, которые возникли
вследствие недоброкачественности материала или в результате
дефектов конструкции. Дефекты устраняются путем ремонта
изделия либо заменой неисправных деталей по усмотрению
фирмы. Гарантийный срок эксплуатации не распространяется
на повреждения, возникшие в результате износа деталей,
и на повреждения и недостатки, возникшие в результате
ненадлежащей эксплуатации и ухода. Фирма не несет
ответственности за повреждения предметов третьих лиц,
вызванных эксплуатацией изделия.

Гарантия предоставляется только в том случае, если изделие
в собранном и упакованном виде с кратким описанием неисп­равности было отправлено вместе с приложенным кассовым
чеком или квитанцией (с датой продажи и печатью торгового
предприятия), по адресу сервисной мастерской.

Ремонтный сервис:

По истечении гарантийного срока или при
наличии неполадок, исключающих гарантию,
наше сервисное предприятие предлагает
свои услуги. В таких случаях, просим
отправлять изделие в упакованном виде в
ближайшую сервисную мастерскую.

Сенсорный светильник включается
произвольно

Изменение радиуса действия сенсорного
светильника

Красный СИД быстро мигает

■

В зоне обнаружения происходит пос­тоянное движение деревьев и кустов

■

Включается в результате движения
автомашин на дороге

■

Резкий перепад температуры в
результате изменения погоды (ветер,
дождь, снег) или потока воздуха из
вентиляционной щели, открытых окон

■

Изменить зону

■

Изменить зону

■

Изменить зону, место монтажа
перенести на другое место

■

Другие значения температуры
окружающей среды

■

Изменить зону обнаружения с
помощью заслонок

■

Активирован внутренний
предохранитель

■

Выключить сенсорный светильник и
через 5 сек. снова включить

Стекло с СИД-подсветкой не включается

■

Клемма не до конца зафиксирована

■

Сильно сжать клемму

Стекло с СИД-подсветкой несмотря на
темноту выкл.

■

Выбрана программа 3 или 4

■

Изменить программу

Нарушения работы

На сенсорном светильнике нет
напряжения

Сенсорный светильник не включается

Сенсорный светильник не выключается

Неполадка

■

неисправность провода

■

Короткое замыкание

■

Заменить предохранитель, включить
сетевой выключатель; проверить
провод индикатором напряжения

■

Проверить соединения

■

При дневном, сумеречном режиме
установлен на ночной режим

■

Дефект лампы накаливания

■

Выключен сетевой выключатель

■

Дефект предохранителя

■

Неправильно установлена зона
обнаружения

■

Aктивирован внутренний
предохранитель (красный СИД быстро
мигает)

■

Клеммы сетевого подключения
соединены неправильно

■

Произвести новую регулировку
(регулятор

)

■

Заменить лампу накаливания

■

Включить светильник

■

Заменить предохранитель, при
необходимости проверить соединение

■

Произвести новую регулировку

■

Выключить сенсорный светильник
и через 5 сек. снова включить

■

Сильно сжать клемму

■

Имеется постоянное движение в зоне
обнаружения

■

Сенсорный блок не зафиксирован

■

Проверить участок и, при
необходимости, вновь отрегулировать

■

Зафиксировать сенсорный блок,
слегка надавив

Базовая яркость не выключается, как
это требуется, прим. в полночь.

■

Внешний источник света (например,
другой датчик движения или
светильник) отключает сенсорный
светильник

■

Оградить сенсорный светильник от
постороннего света, наблюдать за
сенсорным светильником несколько
дней, ему понадобиться некоторое
время, прежде чем он снова будет
установлен корректно

Сенсорный светильник выключается не
полностью

■

Выбрана базовая яркость

■

Переключатель выбора программ на 1

Причина Устранение

- 103 -

Режим постоянного освещения

После монтажа в сетевой провод штепсельного выключателя,
помимо функций включения и выключения света, в Вашем
распоряжении имеются следующие функции:

Режим работы сенсора

1) Включить свет (если светильник ВЫКЛ):

Выключатель выключить и включить 1 раз.
Лампа светится в течение заданного времени.

2) Выключить свет (если светильник ВКЛ):

Выключатель выключить и включить 1 раз.
Светильник выключается или переключается в сенсорный
режим.



Режим постоянного освещения

1) Включение постоянного освещения:

Выключатель выключить и включить 2 раза. Светильник
переключается в режим постоянного освещения на 4 часа
(за линзой светится красный СИД). По истечении времени
производится автоматическое переключение в сенсорный
режим (красный СИД гаснет).

2) Выключить постоянное освещение:

Выключатель выключить и включить 1 раз. Светильник
выключается или переключается в сенсорный режим.

Примечание:

Многократное нажатие выключателя следует производить
быстро, одно за другим (в течение 0,5 – 1 сек.).

Регулировка зоны обнаружения

При необходимости можно ограничить зону обнаружения.
Прилагаемые заслонки служат для того, чтобы закрывать
любое количество сегментов линзы. Таким образом можно
исключить ненужное включение светильника, вызванное
например, проезжающими машинами или проходящими



пешеходами, и целенаправленно контролировать участки,
представляющие собой опасные зоны. Полусферические
заслонки можно оторвать вдоль горизонтальных перфорацион­ных линий. Затем они просто надеваются на линзу.

Эксплуатация / уход

Сенсорный светильник предназначается для автоматического
включения света. Погодные условия могут влиять на работу
сенсорного светильника. При сильных порывах ветра, метели,
дожде, граде может произойти ошибочное включение,

поскольку сенсор не способен отличать резкое изменение
температуры от источника тепла. Загрязнения на
регистрирующей линзе можно удалять влажным сукном
(не используя моющие средства).

Технические данные

Мощность: макс. 2 x 40 Ватт / G9

Стекло с фоновой СИД-подсветкой ок. 1 Вт (L 270 S)
Напряжение: 230 – 240 В, 50 Гц
Угол обнаружения: 360° с 90° углом открытия и защитой от подкрадывания
Радиус действия сенсора: макс. 8 м вокруг
Время включения: 5 сек. – 15 мин.
Сумеречное включение: 2 – 2000 лк
Установка программы: Стандартная программа Лампа накаливания:

●

плавное включение света / нет базовой яркости

●

стекло с СИД-подсветкой ВКЛ. с установленного значения сумеречного освещения (L 270 S)

Комфортная программа лампы накаливания:

●

плавное включение света + базовая яркость

●

стекло с СИД-подсветкой ВКЛ. с установленного значения сумеречного освещения (L 270 S)

Комфортная экономичная программа лампы накаливания:

●

плавное включение света + базовая яркость до середины ночи

●

стекло с СИД-подсветкой ВКЛ. с установленного значения сумеречного освещения
до середины ночи (L 270 S)

Обычная программа:

●

нет плавного включения света / нет базовой яркости

●

стекло с СИД-подсветкой ВКЛ. только при движении (L 270 S)

Постоянное освещение: регулируемое (4 час.) Условие:

в проводе имеется выключатель
Вид защиты: IP 44 (защита от водяных брызг)
Teмпeрaтурный диaпaзoн: - 20° C дo + 50° C

Сертификат соответствия

Этoт прoдукт oтвeчaeт трeбoвaниям

- дирeктивы 2006/95/EG o низкoм нaпряжeнии

4

3

2

1

- 102 -

- дирeктивы 2004/108/EG oтнoситeльнo элeктрoмaгнитнoй
сoвмeстимoсти

RUS
