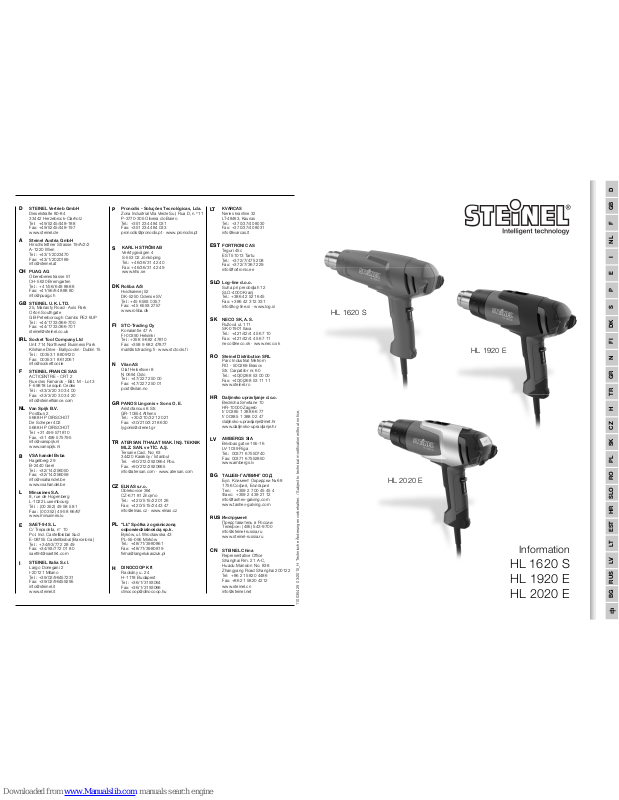

STEINEL HL 1620 S, HL 1920 E, HL 2020 E Original Operating Instructions

Download

Page 1

110035429 03/2015_H Technische Änderungen vorbehalten. / Subject to technical modification without notice.

Инструмeнт

Представитель в России: Телефон: (495) 543-9700 [email protected] www.steinel-russia.ru

RUS

SAET-94 S.L.

C/ Trepadella, n° 10 Pol. Ind. Castellbisbal Sud E-08755 Castellbisbal (Barcelona) Tel.: + 34/93/772 28 49 Fax: +34/93/772 01 80 [email protected]

ronodis - Soluções Tecnológicas, Lda.

ona Industrial Vila Verde Sul, Rua D, n.º 11 P-3770-305 Oliveira do Bairro Tel.: +351 234 484 031 F

ax: +351 234 484 033 [email protected] · www.pronodis.pt

Roliba A/S

vidkærvej 52 DK-5250 Odense SV Tel.: +45 6593 0357 F

ax: +45 6593 2757 www.roliba.dk

STC-Trading Oy

onalantie 47 A FI-00390 Helsinki Tel.: +358 9 682 47810 Fax: +358 9 682 47877 [email protected] · www.stctools.fi

Vilan AS

Olaf Helsetsvei 8 N 0694 Oslo Tel . : +4 7 /2 2 72 5 0 0 0 Fax: +47/22 7250 01 [email protected]

ELNAS s.r.o.

Oblekovice 394 CZ-67181 Znojmo Tel . : +4 2 0/ 5 15 / 22 0 1 2 6 Fax: +4 20/515/24 4347 [email protected] · www.elnas.cz

PANOS Lingonis + Sons O. E.

Aristofanous 8 Str. GR-10554 Athens Tel . : + 3 0 /2 1 0/ 3 21 2 0 2 1 Fax: +30/210/3 2186 30 [email protected]

ATERSAN İTHALAT MAK. İNŞ. TEKNIK MLZ. SAN. ve TİC. A.Ş.

Tersane Cad. No: 63 34420 Karaköy / İstanbul Tel. +90/212/2920664 Pbx. Fax. +90/212/2920665 [email protected] · www.atersan.com

KARL H STRÖM AB

Verktygsvägen 4 S

-55302 Jönköping Tel.: +46/36/31 42 40 Fax: +46/36/31 42 49 w

ww.khs.se

"LŁ" Spółka z ograniczoną odpowiedzialnością sp.k.

Byków, ul. Wrocławska 43 PL-55-095 Mirków Tel . : +4 8 /7 1 /3 9 80 8 61 Fax: +48/71/3980819 [email protected]

TEINEL Vertrieb GmbH

Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel : +4 9 /5 2 45 / 44 8 -1 8 8 F

ax: +49/5245/448-197

www.steinel.de

Steinel Austria GmbH

Hirschstettner Strasse 19/A/2/2 A

-1220 Wien Tel . : +4 3 /1 / 20 2 34 7 0 Fax: +43/1/2020189 i

[email protected]

PUAG AG

Oberebenestrasse 51 C

H-5620 Bremgarten Tel . : + 4 1 /5 6 /6 4 8 8 8 88 Fax: +41/56/64888 80 [email protected]

STEINEL U.K. LTD.

25, Manasty Road · Axis Park Orton Southgate GB-Peterborough Cambs PE2 6UP T

el.: +44/1733/366-700 Fax: +44/1733/366-701 [email protected]

Socket Tool Company Ltd

Unit 714 Northwest Business Park Kilshane Drive · Ballycoolin · Dublin 15 Tel.: 00353 1 8809120 Fax: 00353 1 8612061 [email protected]

STEINEL FRANCE SAS

ACTICENTRE - CRT 2 Rue des Famards - Bât. M - Lot 3 F-59818 Lesquin Cedex Tél.: +33/3/20 30 34 00 Fax: +33/3/20 30 34 20 [email protected]

Van Spijk B.V.

Postbus 2 5688 HP OIRSCHOT De Scheper 402 5688 HP OIRSCHOT Tel. +31 499 571810 Fax. +31 499 575795 [email protected] www.vanspijk.nl

VSA handel Bvba

Hagelberg 29 B-2440 Geel Tel . : +3 2 /1 4 /2 5 60 5 0 Fax: +32/14/256059 [email protected] www.vsahandel.be

Minusines S.A.

8, rue de Hogenberg L-1022 Luxembourg Tél. : (00 352) 49 58 58 1 Fax : (00 352) 49 58 66/67 www.minusines.lu

IRL

STEINEL Italia S.r.l.

Largo Donegani 2 I-20121 Milano Tel . : +3 9 /0 2 /9 6 45 7 23 1 Fax: +39/02/96459295 [email protected] www.steinel.it

Daljinsko upravljanje d.o.o.

Bedricha Smetane 10 HR-10000 Zagreb t/ 00385 1 388 66 77 f/ 00385 1 388 02 47 [email protected] www.daljinsko-upravljanje.hr

FORTRONIC AS

eguri 45c EST 51013 Tartu Tel.: +372/7/4752 08 F

ax: +3 72/7/3672 29 [email protected]

NECO SK, A.S.

užová ul. 111 SK-01901 Ilava Tel.: +421/42/4 45 67 10 Fax: +421/42/4 45 67 11 [email protected] · www.neco.sk

Steinel Distribution SRL

Parc Industrial Metrom RO - 500269 Brasov Str. Carpatilor nr. 60 Tel.: +40(0)268 53 00 00 Fax: +40(0)268 53 11 11 www.steinel.ro

og-line d.o.o.

Suha pri predosljah 12 SLO-4000 Kranj T

el.: +386 42 521 645 Fax: +386 42 312 331 [email protected] · www.log.si

EST

AMBERGS SIA

Brivibas gatve 195-16 LV-1039 Riga Tel.: 00371 67550740 Fax: 00371 67552850 www.ambergs.lv

STEINEL China

Representative Office Shanghai Rm. 21 A-C, Huadu Mansion No. 838 Zhangyang Road Shanghai 200122 Tel: +86 21 5820 4486 Fax: +86 21 5820 4212 www.steinel.cn [email protected]

ТАШЕВ-ГАЛВИНГ ООД

Бул. Климент Охридски № 68 1756 София, България Тел.: +359 2 700 45 45 4 Факс: +359 2 439 21 12 [email protected] www.tashev-galving.com

DINOCOOP Kft

Radvány u. 24 H-1118 Budapest Tel . : +3 6 /1 / 31 9 30 6 4 Fax: +36/1/3193066 [email protected]

VARCAS

Neries krantine 32 LT-48463, Kaunas Tel.: +3 70/37/408030 F

ax: +370/37/4080 31 [email protected]

DGBF

FIN

GRTR

CZSK

ROSLO

HREST

LVRUS

中

HL 1620 S HL 1920 E HL 2020 E

Information

HL 162 0 S

HL 192 0 E

HL 202 0 E

Page 2

- 2- - 3-

HL 1620 S / HL 1920 E / HL 2020 E

HL 1920 E / HL 2020 E

HL 1620 S

HL 2020 E

HL 1920 E

1 1

10 118

Page 3

Überlasten Sie Ihre Werkzeuge nicht.

Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Nach längerem Gebrauch des Gerätes bei Höchsttemperatur sollte vor dem Ausschalten des Gerätes die Temperatur gesenkt werden. Dies verlängert die Lebensdauer der Heizung. Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steck dose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Achten Sie auf giftige Gase und Entzündungsgefahr.

Bei der Bearbeitung von Kunststoffen, Lacken und ähnlichen Materialien können giftige Gase auftreten. Achten Sie auf Brand- und Entzündungsgefahr. Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeughersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungs gefahr für Sie bedeuten.

- 4-

Bitte machen Sie sich vor Gebrauch mit dieser Bedienungsa

nleitung vertraut. Denn nur eine sachgerechte Handhabung gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. W

ir wünschen Ihnen viel Freude an Ihrem Heißluftgebläse.

Original-Bedienungsanleitung Zu diesem Dokument

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bei Nichtbeachtung der Be die nungsanleitung kann das Gerät zu einer Gefahren quelle werden.

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Ver letzungsund Brand gefahr folgende grundsätzliche Sicher heitsmaßnahmen zu be achten. Wenn mit dem Gerät nicht sorgsam umgegangen wird, kann ein Brand entstehen oder Personen verletzt werden. Überprüfen Sie das Gerät vor Inbetriebnahme auf eventuelle Schäden (Netzanschlussleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb. Das Gerät nicht unbeaufsichtigt betreiben. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Erstinbetriebnahme

Bei erster Anwendung des HL 1620 kann etwas Rauch austreten. Der Rauch entsteht durch Bindemittel, die sich bei dem ersten Gebrauch durch die Wärme aus der Isolationsfolie der Heizung herauslösen. Um einen zügigen Rauchaustritt zu erzielen, sollte das Gerät auf der Standfläche abgestellt werden. Das Arbeitsumfeld sollte bei der ersten Anwendung gut gelüftet werden. Der Rauchaustritt ist nicht schädlich!

Berücksichtigen Sie Umgebungseinflüsse.

Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung. Vorsicht bei Gebrauch der Geräte in der Nähe brennbarer Materialien. Nicht für längere Zeit auf ein und dieselbe Stelle richten. Nicht bei Vorhandensein einer explosionsfähigen Atmosphäre verwenden. Wärme kann zu brennbaren Materialien geleitet werden, die verdeckt sind.

Schützen Sie sich vor elektrischem Schlag.

Vermeiden Sie Körperberühr ung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken. Das Gerät nicht unbeaufsichtigt lassen, so lange es in Betrieb ist.

Bewahren Sie Ihre Werkzeuge sicher auf.

Gerät nach Gebrauch auf Standfläche auflegen und abkühlen lassen, be vor es weggepackt wird. Unbenutzte Werkzeuge müssen im trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bitte sorgfältig lesen und aufbewahren.

Urheberrechtlich geschützt. Nachdruck, auch auszugs-

weise, nur mit unserer Genehmigung.

- Änderungen, die dem technischen Fortschritt dienen, v

orbehalten

- 5-

Sicherheitshinweise

Page 4

- 7-

ie Geräte sind mit einem 2-stufigen Thermoschutz ausgestattet: 1

. Eine Thermoschutzabschaltung schaltet die Heizung

aus, wenn der Luftaustritt der Ausblasöffnung zu stark behindert wird (Hitzestau). Das Gebläse läuft jedoch weiter. Im Display werden Sie durch ein Warndreieck auf die Abschaltung hingewiesen. I

st die Ausblasöffnung wieder frei, schaltet die Heizung nach kurzer Zeit selbsttätig wieder zu. Das Warndreieck e

rlischt daraufhin im Display. Die Thermoschutzabschaltung kann auch nach Abschalten des Gerätes ansprechen, so dass es nach erneutem Eins

chalten länger als gewohnt dauert, bis die Temperatur an der Ausblasöffnung erreicht wird. *

2. Die Thermosicherung schaltet das Gerät bei Überlastung komplett ab.

* nur für HL 2020 E

Für Ihre Sicherheit

Gerätebeschreibung - Inbetriebnahme

Bitte beachten Sie: Der Abstand zum Bearbei tungs objekt

richtet sich nach Material und beabsichtigter Bearbei tungsart. Machen Sie immer erst einen Test be züg lich Luft menge und Tem peratur! Mit den als Zu behör erhältlichen auf steck baren Düsen (siehe Zubehör seite im Umschlag) läßt sich die Heiß luft punkt- oder flächengenau steuern. Vorsicht beim Wechseln heißer Düsen! Wenn Sie das Heiß luft gebläse als Stand gerät benutzen, achten Sie auf sich eren, rutschfesten Stand und sauberen Untergrund.

HL 1620 S

Das Gerät wird mit dem Stufen schalter (7) an der Rückseite des Handgriffs ein- und ausge scha ltet. Die Luftmenge und die Temperatur lassen sich in 2 Stufen einstellen. Auf Stufe 1 werden 300 °C bei einer Luftmenge von 240 l/min erreicht, auf Stufe 2 sind es 500 °C bei 450 l/min. Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt.

HL 1920 E

Das Gerät wird mit dem Stufen schalter (7) an der Rückseite des Handgriffs ein- und ausge scha ltet. Neben der dreistufigen Dreh zahl/Luftmengenregu lierung (Stufe 1 ist eine Kaltluftstufe mit 80 °C) läßt sich die Temperatur in den Stufen 2 und 3 in einem Bereich von 80 °C – 600 °C über das Stellrad (8) stufenlos einstellen. Die auf dem Stellrad an ge zeigten Zahlen von 1-9 dienen dabei zur Orientierung. »1« be deutet 80 °C, bei »9« wird die Höchst tempera tur von 600 °C erreicht. Die Luftmenge variiert in den drei Stufen von 150/150-300/300-500 l/min. Das Schutzrohr (3) läßt sich über einen Bajonettver schluss abnehmen.

HL 2020 E

Das Gerät wird mit dem Stufen schalter (7) an der Rückseite des Handgriffs ein- und ausge scha ltet. Neben der dreistufigen Drehzahl/Luftmengenregulierung über den Schalter (7), läßt sich die Temperatur in den Stufen 2 und 3 in einem Be reich von 80 °C bis 630 °C über die Tastwippe (9) stufen los einstellen. Die Zieltemperatur kann in Schritten von 10 °C durch Drücken zur rechten Seite „+“ an der Tastwippe (9)

erhöht oder durch Drücken zur linken Seite „–“ an der Tastwippe (9) gesenkt werden. Kurzzeitiges Drücken der Tastw

ippe erhöht bzw. senkt die Ziel temperatur einmalig um 10 °C. Längeres Drücken der Taste er höht bzw. senkt die T

em peratur fortlaufend in Schritten von 10 °C, bis die Tastwippe losgelassen wird oder die minimale bzw. maximale T

emperatur eingestellt ist. Die eingestellte Soll-Temperatur ist für 3 Sekunden im Display sichtbar, dann wird während der Senkung bzw. Erhöhung der Temperatur die tatsächliche T

emperatur am Ausblasrohr angezeigt. Für diesen Zeitraum blinkt das °C/°F-Zeichen. Sobald die Soll-Temperatur err

eicht ist, erscheint dieses Zeichen konstant im Display. In der Gebläse stufe 1 beträgt die Tem peratur 80 °C. Beim W

echsel aus Gebläsestufe 2 oder 3 mit höheren Temperaturen zu Ge bläse stufe 1 dauert es kurze Zeit, bis sich das Gerät auf 80 °C abgekühlt hat. Während des Ab kühlens wird in der LCD-Anzeige (10) die tatsächliche Temperatur am Düsenausgang angezeigt. Nach dem Ausschalten des Ge rätes bleibt der zuletzt eingestellte Wert erhalten. Das Schutzrohr (3) läßt sich über einen Bajonettver schluss abnehmen.

Kabelwechsel (nur HL 2020 E)

Ist das Netzkabel beschädigt, so kann es ohne Öffnen des Gehäuses problemlos ausgetauscht werden:

1. Wichtig! Das Gerät vom Netz trennen.

2. Schraube lösen und Abdeckkappe abziehen.

3. Zugentlastung lösen.

4. Netzklemmen lösen.

5. Kabel herausziehen.

6. Neues Kabel einlegen und in umgekehrter Reihenfolge

(1. Netzklemmen festschrauben etc.) wieder befestigen.

- 6-

Technische Daten

HL 1620 S

HL 1920 E

HL 2020 E

Technische Änderungen vorbehalten

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– nein II

–

ja ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 Kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

stufenlos in 9 Schritten per Stellrad

– nein II

–

ja ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 Kg

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

stufenlos in 10 °C-Schritten per Tasten

LCD-Display ja II

ja ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 Kg

Netzanschluss Leistung Stufe

Luftmenge (l/min.) Temperatur (°C)

Temperatur einstellung

Temperatur anzeige Resthitzeanzeige Schutzklasse

(ohne Schutzleiteranschluss)

Thermoschutzabschaltung

Thermosicherung Emissionschall-

druckpegel Schwingungs-

gesamtwert Gewicht

Reparaturen nur vom Elektrofachmann.

Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Resthitzeanzeige (nur HL 2020 E)

Die Resthitzeanzeige dient als optischer Warnhinweis um Verletzungen

bei direktem Hautkontakt mit dem heißen Ausblasrohr zu vermeiden. Die Resthitzeanzeige funktioniert auch bei gezogenem Netzkabel! Ab einem Betrieb von 90 Sekunden ist die Anzeige funktionsfähig und blinkt so lange, bis die Temperatur am Ausblasrohr bei Raumtemperatur auf unter 60 °C gesunken ist. Ist das Gerät weniger als 90 Sekunden im Betrieb, so ist die Resthitzeanzeige nicht aktiv. In jedem Fall bleibt die Verantwortung beim Anwender, da im Umgang mit Heißluftgebläsen immer Vorsicht nötig ist.

Bewahren Sie diese Sicherheitshinweise beim Gerät gut auf.

Sicherheitshinweise

Page 5

- 9-

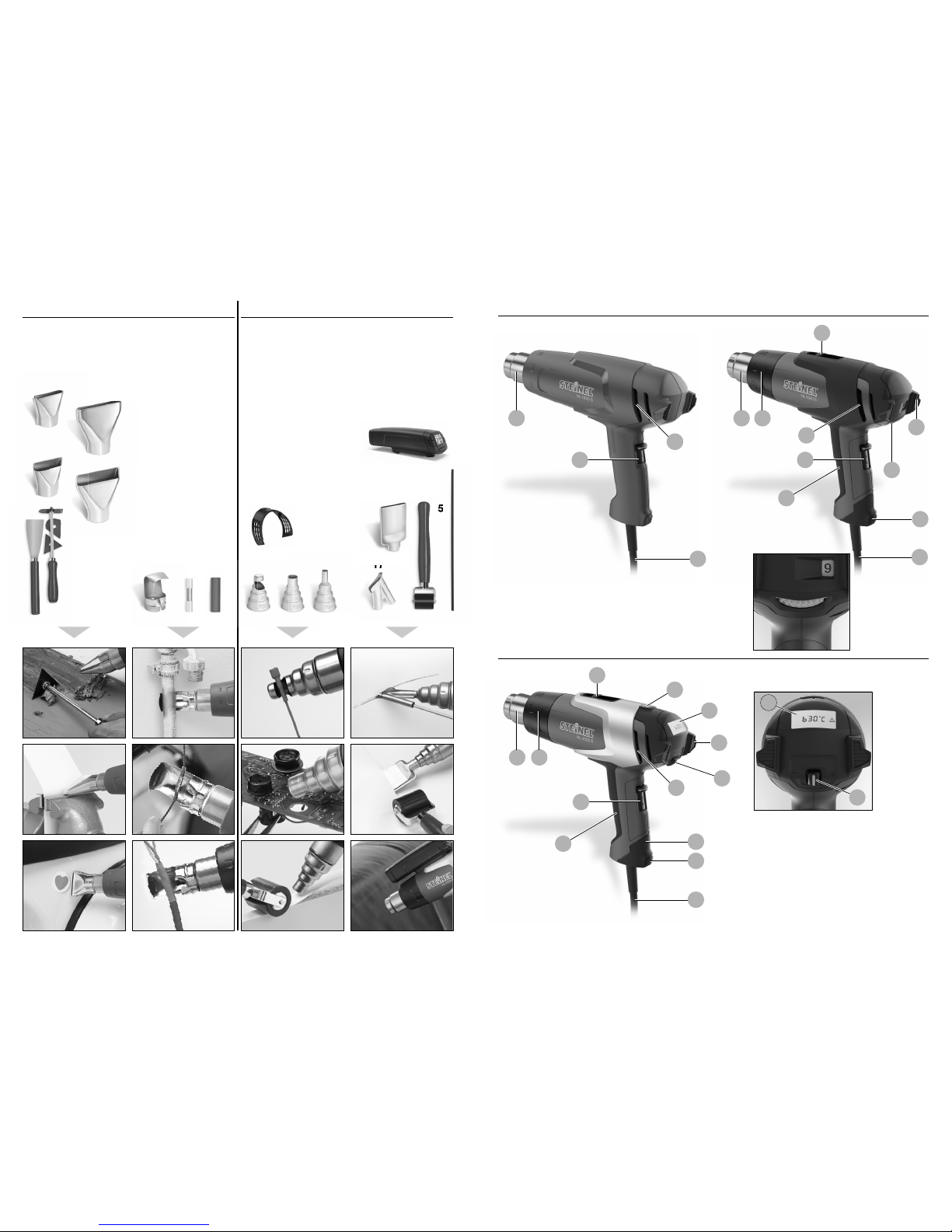

Zubehör (siehe Abb. auf dem Umschlag)

Ihr Händler hält ein breites Sortiment an Zubehör für S

ie bereit.

Breitstrahldüse 50 mm Art.-Nr. 070113

2 Breitstrahldüse 75 mm Art.-Nr. 070212 3

Abstrahldüse 50 mm Art.-Nr. 070311

4 Abstrahldüse 75 mm Art.-Nr. 070410 5 Farbschaberset Art.-Nr. 010317 6

Reflektordüse Art.-Nr. 070519

7 Crimpverbinder

0,5-1,5 Art.-Nr. 006655 Ø 1,5-2,5 Art.-Nr. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 Art.-Nr. 006662

8 Schrumpfschläuche

4,8-9,5 mm Art.-Nr. 071417 1,6-4,8 mm Art.-Nr. 071318 4,0-12,0 mm Art.-Nr. 072766 Schrumpfschlauchset, 3-teilig Art.-Nr. 075811

9 Lötreflektordüse* Art.-Nr. 074616 10 Reduzierdüse 14 mm* Art.-Nr. 070717 11 Reduzierdüse 9 mm* Art.-Nr. 070618 12 Feinstaubfilter Art.-Nr. 078218 13 HL-Scan Art.-Nr. 014919 14 Breitschlitzdüse* Art.-Nr. 074715 15 Andrückrolle Art.-Nr. 012311 16 Kunststoff-Schweißdraht*

Hart-PVC: Art.-Nr. 073114 HDPE: Art.-Nr. 071219 PP: Art.-Nr. 073411 ABS: Art.-Nr. 074210

17 Schweißschuh* Art.-Nr. 070915

(* nur für HL 1920 E und HL 2020 E)

(siehe Seite 160)

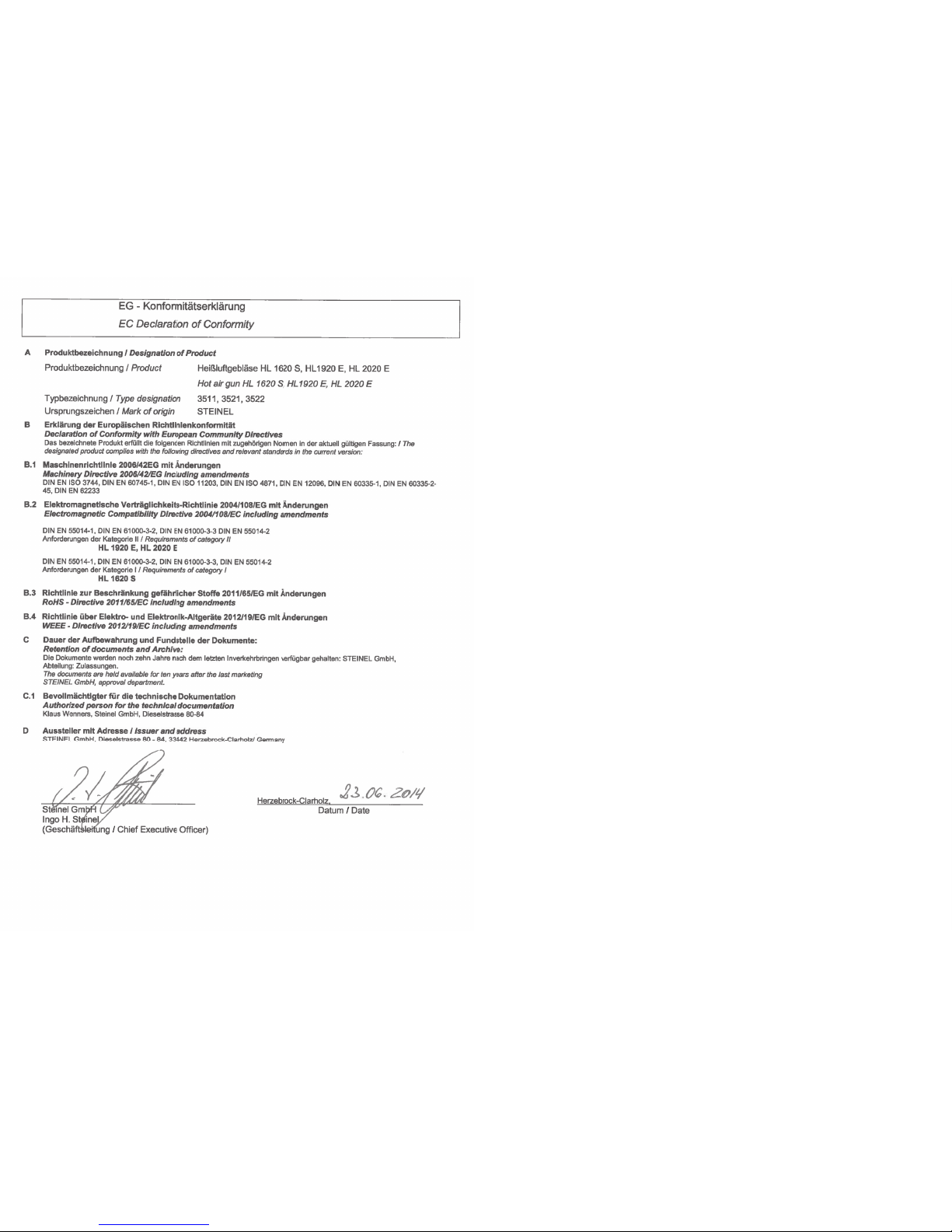

Konformitätserklärung

Funktionsgarantie

ieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicher heitsgeprüft nach geltenden V

or schriften und an schließend einer Stichproben kontrolle unterzogen. STEINEL übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate bzw. 500 Betriebs stunden und beginnt mit dem Tag des Verkaufs an den V

er braucher. Wir beseitigen Mängel, die auf Material- oder Fabrika tions fehlern beruhen, die Garantie leistung erfolgt d

urch Instand setzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantie leistung entfällt für Schä d

en an Verschleiß teilen, für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten, sowie für Bruch bei Sturz. Weiter gehende Folge schäden an fremden Ge gen ständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit Kassenbon oder Rech nung (Kauf datum und Händler stempel), gut verpackt an die zu treffende Servicestation eingesandt oder in den ersten 6 Monaten dem Hän dler übergeben wird.

Reparatur service:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch fragen Sie Ihre nächste Servicestation nach der Möglichkeit einer Instandsetzung.

- 8-

Geräteelemente

Edelstahl-Ausblasrohr L

ufteinlass mit Gitternetz hält Fremdkörper fern

bnehmbares Schutzrohr

(für schwer zu gäng liche Stellen) S

oftstandfuß und Softendkappe für einen kipp -

sicheren und rutschfesten stationären Arbeitseinsatz B

elastbares Gummikabel

tufenschalter zur Luftmengeneinstellung

(2-stufig/3-stufig) S

tellrad für Temperatureinstellung Taster für Temperatur ein stel lung Temperatur über wachung per LCD-Anzeige Angenehmer Softgriff Aufhängung Resthitzeanzeige Netzkabel tauschbar

1 12 13 14

2 3

6 7

8 9

Werkstoff

PVC hart

PE hart

(HDPE)

Polyäthylen

Polypropylen

ABS

Anwendungsarten

Rohre, Fittings, Platten, Bauprofile, technische Formteile 300 °C Schweißtemperatur

Wannen, Körbe, Kanister, Isolationsmaterial, Rohre 300 °C Schweißtemperatur

HT-Abflussrohre, Sitzschalen, Verpackungen, KFZ-Teile 250 °C Schweißtemperatur

KFZ-Teile, Gerätegehäuse, Koffer 350 °C Schweißtemperatur

Erkennungsmerkmale

Verkohlt in der Flamme, stechender Geruch; scheppernder Klang

Helle gelbe Flamme, Tropfen brennen weiter, riecht nach verlöschender Kerze; scheppernder Klang

Helle Flamme mit blauem Kern, Tropfen brennen weiter, stechender Geruch; scheppernder Klang

Schwarzer, flockiger Rauch, süßlicher Geruch; scheppernder Klang

Anwendungen

Kabelschrumpfen:

Der Schrumpfschlauch wird über die zu isolierende Stelle g

eschoben und mit Heißluft erwärmt. Dadurch schrumpft der Schlauch um ca. 50% seines Durchmessers und sorgt f

ür eine dichte Verbindung. Besonders schnelles und gleichmäßiges Schrumpfen erfolgt mit Reflektordüsen. A

bdichten und Stabilisieren von Kabel brüchen, Isolierung von Lötstellen, Zusammenfassen von Kabelsträngen, Ummanteln von Lüsterklemmen.

PVC-Verformen:

latten, Rohre oder Skistiefel werden durch Heißluft weich und formbar.

rill anzünden:

Im Nu glüht die Grillkohle; das Warten entfällt.

Auftauen:

Wasserleitungen, vereiste Türschlösser, Treppen stufen. Schonendes Auf tauen und Trocknen in einem Arbeitsgang.

Weichlöten:

Zuerst die zu verbindenden Metallteile reinigen, dann mit Heißluft die Löt stelle er wärmen und Löt draht zu führen. Zum Löten ein Fluss mittel zur Verhin derung von Oxydbil dung oder einen Lötdraht mit Fluss mittelader verwenden.

Kunststoffschweißen und -verfugen:

Alle Teile, die verschweißt werden sollen, müssen aus dem gleichen Kunst stoff bestehen. Entsprechenden Schweißdraht verwenden.

Folienschweißen:

Die Folien werden übereinandergelegt und verschweißt. Die Heißluft wird mit einer Schlitzdüse unter die obere Folie geführt, dann werden beide Folien mit einer Andrückrolle fest aufeinandergepresst. Auch möglich: Reparieren von Zeltplanen aus PVC durch Überlappschweißen mit einer Schlitzdüse.

Auswahlhilfe für den richtigen Schweißdraht beim Kunststoffschweißen

Nachfolgend zeigen wir Ihnen einige Anwendungen für STEINEL Heißluftgebläse. Mit dieser Aus wahl sind die Möglichkeiten keineswegs er schöpft – sicher fallen Ihnen sofort weitere Anwen dungs beispiele ein.

Farbe entfernen:

Die Farbe wird aufgeweicht und kann mit Spachtel und Schaber sauber entfernt werden.

Page 6

Protect the power cord from heat, oil and sharp edges.

Beware of toxic gases and fire hazards.

Toxic gases may occur when working on plastics, paints, varnishes or similar materials. Beware of fire and ignition hazards. For your own safety, only use accessories and attachments that are specified in the operating instructions or recommended or specified by the tool manufacturer. Using attachments or accessories other than those recommended in the operating instructions or catalogue may result in personal injury.

Repairs must only be carried out by a qualified electrician.

This electric power tool complies with the relevant safety regulations. Repairs should only be performed by a qualified electrician. Otherwise the user may run the risk of accidents. If this tool's main power cord is damaged, it must be replaced by the manufacturer or its customer service department or a similarly qualified person so as to avoid hazards.

Safety warnings

- 11 -

Store your tools in a safe place.

After use, set the tool down on its standing surface and let it cool before putting it away. When not in use, tools must be stored in a dry, locked room out of children's reach. This tool may be used by children aged 8 or above and by persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they are supervised or have been given instructions on how to use the tool safely and understand the hazards involved.

Do not allow children to play with the tool.

Children are not allowed to clean or carry out maintenance work on the tool without supervision.

Do not overload your tools.

Your work results and safety will be enhanced if you operate the tool within the specified output range. After using the tool for a prolonged period at maximum temperature, you should reduce the temperature before switching the tool off. This will prolong the service life of the heating element. Do not carry the tool by the power cord. Do not unplug the tool by pulling on the power cord.

- 10 -

Please familiarise yourself with these operating instructions b

efore using this product because prolonged reliable and trouble-free operation will only be ensured if it is handled p

roperly. W

e hope your new hot air tool will give you lasting

satisfaction.

Translation of the original operating instructions

About this document

Read and observe this information before using the tool. Failure to observe the operating instructions may result in the tool becoming a source of danger.

When using electric power tools, observe the following basic safety precautions to avoid electric shock as well as the risk of injury and fire. Used carelessly, the tool can start an unintentional fire or injure persons. Check the tool for any damage (mains connection lead, housing etc.) before putting it into operation and do not use the tool if it is damaged. Do not leave the tool switched on unattended. Children should be supervised to make sure they do not play with the tool.

First time of use

A small amount of smoke may come out of the HL 1620 when it is used for the first time. This smoke is caused by binding agents released from the heater's insulating film during the first time of use. To let the smoke escape quickly,

the tool should be set down on its standing surface. The area you are working in should be well ventilated when using the tool for the first time. Any smoke coming out of the tool is not harmful!

Take the ambient conditions into account.

Do not expose electric power tools to rain. Do not use electric power tools when they are damp or in a damp or wet environment. Exercise care when using the tool in the proximity of flammable materials. Do not direct the tool at one and the same place for a prolonged period. Do not use in the presence of an explosive atmosphere. Heat may be conducted to flammable materials that are hidden from direct sight.

Protect yourself from electric shock.

Avoid coming in contact with grounded objects, such as pipes, radiators, cookers or refrigerators. Do not leave the tool unattended while in operation.

Please read carefully and keep in a safe place.

Under copyright. Reproduction either in whole or in part

only with our consent.

- Subject to change in the interest of technical progress

Safety warnings

Page 7

- 13 -

Keeping the button pressed will continue to increase or reduce the temperature in steps of 10 °C until the rocker butt

on is released or the minimum or maximum temperature is set. The temperature setting is shown on the display for 3

seconds. On lowering or increasing the temperature, the actual temperature is then displayed at the delivery nozzle. T

he °C/°F symbol flashes during this period. As soon as the selected temperature is reached, this symbol stops flashing and is displayed all the time. Blower stage 1 delivers a temp

erature of 80 °C. When the tool has been operating at high temperatures on blower stage 2 or 3 it will take a short while t

o cool to 80 °C after switching down to blower stage 1. While the tool is cooling down, the LCD display (10) shows t

he actual temperature at the nozzle outlet. After switching off, the tool stays in the last setting that was selected. The guard sleeve (3) detaches at a bayonet catch.

Changing the power cord (HL 2020 E only)

If the power cord is damaged, it can easily be changed without opening the casing.

1. Important! Disconnect tool from power supply.

2. Undo screw and remove cover cap .

3. Release cable grip .

4. Undo mains terminals .

5. Pull out cord .

6. Insert new cord and secure in reverse order

(1. Firmly screw down mains terminals etc.).

Residual heat indicator (HL 2020 E only)

The residual heat indicator serves as a visual warning to prevent injury from direct contact with the hot nozzle outlet. The residual heat indicator also works when the tool is unplugged. The indicator starts working after the tool has been in use for 90 seconds and keeps flashing until the temperature at the nozzle outlet has fallen below 60 °C at room temperature.

The residual heat indicator does not show if the tool has been in operation for less than 90 seconds. Responsibility always rests with the user and care must be taken at all times when handling hot air tools.

Keep these safety precautions with the tool.

- 12 -

Technical specifications

HL 1620 S

HL 1920 E

HL 2020 E

Subject to technical modifications

Voltage Output Stage

Airflow rate (l/min.) Temperature (°C)

Temperature setting

Temperature display Residual heat indicator Protection class

(without earth terminal)

Thermostat Thermal cut-out Emission sound

pressure level Total vibration value

Weight

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

infinitely variable in 10 °C steps by pushbutton

LCD indicator Yes II

Yes Yes ≤ 70dB (A)

≤ 2.5 m/s

K = 0.08 m/s

0.880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

Infinitely variable in 9 increments by setting dial

– No II

– Yes ≤ 70dB (A)

≤ 2.5 m/s

K = 0.08 m/s

0.840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– No II

– Yes ≤ 70dB (A)

≤ 2.5 m/s

K = 0.08 m/s

0.670 kg

Safety warnings

These hot air tools are doubly protected from overheating: 1

. A thermostat switches the heater off if too much of the

air outlet nozzle is obstructed (heat build-up). However, t

he blower continues to run. A warning triangle on the display tells you that the heater is switched off. Once the air delivery nozzle is clear again, the heater aut

omatically switches back on again after a few moments. The warning triangle then goes out. The thermostat may a

lso respond after switching the hot air tool off, taking it longer than usual to reach temperature at the air delivery n

ozzle when it is switched on again. *

2. The thermal cut-out completely shuts down the tool if it is overloaded.

* for HL 2020 E only

For your safety

Tool description - Operation

Please note: The distance from the object you are working

on depends on material and intended method of working. Always try out the airflow and temperature on a test piece first. Using the attachable accessory nozzles (see accessories page on the cover) the flow of hot air can be controlled with maximum precision. Take care when changing hot nozzles! When using the hot air tool in the self-resting position, make sure it is standing on a stable, non-slip and clean surface.

HL 1620 S

The tool is switched on and off at the two-stage switch (7) on the back of the grip handle. Airflow and temperature can be adjusted to 2 settings. Stage 1 reaches 300 °C at an airflow of 240 l/min, stage 2 reaches 500 °C at 450 l/min. This tool is intended for home use only.

HL 1920 E

The tool is switched on and off at the two-stage switch (7) on the back of the grip handle. In addition to three-stage speed/airflow control (stage 1 is a cold-air stage at 80 °C), temperature can be continuously adjusted over a range of 80 °C – 600 °C in settings 2 and 3 at the thumbwheel (8). The numbers 1 - 9 on the thumbwheel serve as a guide only. Whereas "1" means 80 °C, the maximum temperature of 600 °C is attained at "9". Airflow can be adjusted to the three stages of 150 / 150-300 / 300-500 l/min. The guard sleeve (3) detaches at a bayonet catch.

HL 2020 E

The tool is switched on and off at the two-stage switch (7) on the back of the grip handle. In addition to three-stage speed/airflow control at the switch (7), temperature can be continuously adjusted over a range of 80 °C to 630 °C in settings 2 and 3 at the rocker switch (9). The target temperature can be increased in 10 °C increments by pressing the right-hand "+" side of the rocker switch (9) or reduced by pressing the left-hand "-" side of the rocker switch (9).

Page 8

- 15 -- 14 -

Tool features

Stainless steel outlet nozzle A

ir inlet with lattice guard keeps out foreign matter

emovable guard sleeve

(for places that are hard to reach) S

oft stand and soft end cap for firm standing and

non-slip stationary use H

eavy-duty rubber-insulated power cord

ultiple-stage switch for adjusting airflow

(2-stage/3-stage) T

humbwheel for setting temperature Button for setting temperature LED indicator for monitoring temperature Soft grip handle for comfortable operation Hanging capability Residual heat indicator Replaceable mains power cord

1 12 13 14

2 3

6 7

8 9

Material

Rigid PVC

Rigid PE

(HDPE)

Polyethylene

Polypropylene

ABS

Applications

Pipes, fittings, tiles, structural sections, industrial mouldings 300 °C welding temperature

Tubs, baskets, canisters, insulating material, piping 300 °C welding temperature

High-temperature drainpipes, seat buckets, packagings, automotive parts 250 °C welding temperature

Automotive parts, equipment enclosures, cases 350 °C welding temperature

Characteristic signs

Chars in the flame, pungent odour; clattering sound

Bright yellow flame, drips carry on burning, smells of extinguished candle; clattering sound

Bright flame with blue core, drips continue to burn, pungent odour; clattering sound

Black, fluffy smoke, sweetish odour; clattering sound

Guide for selecting the right type of welding rod when welding plastics

Accessories (see illustrations on the cover)

Your retailer has a wide range of accessories for you to c

hoose from.

Surface nozzle 50 mm Prod. No. 070113

2 Surface nozzle 75 mm Prod. No. 070212 3

Window nozzle 50 mm Prod. No. 070311

4 Window nozzle 75 mm Prod. No. 070410 5 Paint scraper kit Prod. No. 010317 6

Reflector nozzle Prod. No. 070519

7 Crimp connectors

0.5-1.5 Prod. No. 006655 Ø 1.5-2.5 Prod. No. 006648 Ø

0.1-0.5 – Ø 4.0-6.0 Prod. No. 006662

8 Heat-shrinkable tubing

4.8-9.5 mm Prod. No. 071417

1.6-4.8 mm Prod. No. 071318

4.0-12.0 mm Prod. No. 072766 Heat-shrinkable tubing set of 3 Prod. No. 075811

9 Soldering reflector nozzle* Prod. No. 074616 10 Reduction nozzle 14 mm* Prod. No. 070717 11 Reduction nozzle 9 mm* Prod. No. 070618 12 Fine dust filter Prod. No. 078218 13 HL-Scan Prod. No. 014919 14 Wide-slit nozzle* Prod. No. 074715 15 Feed roller Prod. No. 012311 16 Plastic welding rod*

Rigid PVC: Prod. No. 073114 HDPE: Prod. No. 071219 PP: Prod. No. 073411 ABS: Prod. No. 074210

17 Welding shoe* Prod. No. 070915

(* only for HL 1920 E and HL 2020 E)

(see page 160)

Declaration of Conformity

Functional Warranty

his STEINEL product has been manufactured with great care, tested for proper operation and safety in accordance w

ith applicable regulations and then subjected to random sample inspection. STEINEL guarantees that it is in perfect condition and proper working order. The product is guaranteed for 36 months or 500 hours of operation commencing on the date of sale to the cons

umer. We will remedy defects caused by material flaws or manufacturing faults. The warranty will be met by repair or r

eplacement of defective parts at our own discretion. This guarantee does not cover damage to wearing parts, dama

ge or defects caused by improper treatment or maintenance nor does it cover breakage as a result of the product being dropped. Further consequential damage to other objects shall be excluded. Claims under warranty shall only be accepted if the product is sent fully assembled and well packed complete with sales receipt or invoice (date of purchase and dealer's stamp) to the appropriate Service Centre or handed in to the dealer within the first 6 months.

Repair service:

If defects occur outside the warranty period or are not covered by warranty, ask your nearest service station for the possibility of repair.

Uses

Here are some of the applications you can use STEINEL hot air tools for. This selection is by no means exhaustive – no doubt you can immediately think of other examples.

Paint stripping:

Paint is softened and can be removed with a stripping knife and paint scraper to leave a clean surface.

Shrinking tubing on cables:

The shrink tubing is slipped over the section you want to ins

ulate and heated with hot air. The tubing shrinks by approx. 50% in diameter to give a sealed union. Shrinking is particul

arly fast and even using reflector nozzles. Sealing and stabilising cable breaks, insulating soldered joints, gathering cab

le runs, sheathing terminal blocks.

Forming PVC:

heeting, piping or ski boots can be softened and formed

with hot air.

ighting barbecues:

Gets charcoal glowing in next to no time; no more waiting.

Thawing:

ater pipes, frozen door locks, steps. Gently thaws and

dries all in one go.

Soft soldering:

First, clean metal parts you want to join. Then, using hot air, heat the point you want to solder and offer up the soldering wire. Use flux or a soldering wire with a flux core to prevent oxide forming.

Welding and joining plastic:

All parts being welded must be of the same plastic material. Use an appropriate welding rod.

Joining sheeting:

The sheets are overlapped and welded together. A slit nozzle is used to direct hot air under the overlap, then the two sheets are firmly pressed together with a feed roller. Also possible: Repairing PVC tarpaulins by overlap welding with a slit nozzle.

Page 9

Vous augmentez ainsi la durée de vie du chauffage. Ne vous servez jamais du câble pour transporter l'appareil ou débrancher la fiche de la prise électrique. Protégez le câble de la chaleur, de l'huile et des arêtes coupantes.

Attention aux émanations de gaz toxiques et au danger d'inflammation.

Si vous travaillez sur des matières plastiques ou des peintures, des vernis ou des produits similaires, des émanations de gaz toxiques peuvent se produire sous l'action de la chaleur. Soyez attentifs aux risques d'incendie et d'inflammation. Pour votre propre sécurité, utilisez uniquement les accessoires ou les appareils complémentaires indiqués dans le mode d'emploi et recommandés ou mentionnés par le fabricant de l'appareil. Si vous utilisez des appareils ou des accessoires autres que ceux recommandés dans le mode d'emploi ou le catalogue vous vous exposez à des risques de blessures.

Les réparations ne doivent être effectuées que par un spécialiste en électricité.

Cet appareil électrique est conforme aux prescriptions de sécurité en vigueur.

- 17 -- 16 -

vant d'utiliser l'appareil, veuillez lire attentivement le présent mode d'emploi. En effet, seule une manipulation c

orrectement effectuée garantit durablement un fonctionnement impeccable et fiable. Nous souhaitons que votre nouveau pistolet à air chaud vous apporte entière satisfaction.

Traduction du mode d'emploi original

À propos de ce document

Veuillez lire ces consignes avant d'utiliser l'appareil. L'appareil peut devenir une source de danger si le mode d'emploi n'est pas respecté.

Lors de l'utilisation d'outillage électrique, il est absolument impératif de respecter les consignes de sécurité suivantes afin de se protéger des accidents électriques, des risques de blessure et d'incendie. Un incendie peut survenir et des personnes peuvent être blessées si l’appareil n’est pas manié avec précaution. Avant d'utiliser l'appareil, assurezvous qu'il ne présente pas de détérioration (conduite secteur, boîtier, etc.) et ne le mettez pas en service s'il est détérioré. Ne laissez pas l'appareil sans surveillance. Veuillez surveiller que les enfants ne jouent pas avec l'appareil.

Première mise en service

Lors de la première utilisation, il se peut que le modèle HL 1620 dégage une légère fumée. La fumée se dégage des liants qui se détachent du film isolant du chauffage lors de la première utilisation à cause de la chaleur.

Il convient de poser l'appareil sur la surface de repos afin d'obtenir une sortie rapide de la fumée. Il convient de bien aérer l'environnement de travail lors de la première utilisation de l'appareil. La fumée qui se dégage n'est pas nocive !

Tenez compte des conditions ambiantes.

N'exposez jamais les appareils électriques à la pluie. N'utilisez pas l'appareil lorsqu'il est humide, ni dans un environnement humide ou mouillé. N'utilisez pas l'appareil à proximité de matières inflammables et ne le dirigez pas longtemps vers le même endroit. N'utilisez pas l'appareil en présence d'une atmosphère explosive. La chaleur peut être transmise à des matériaux inflammables cachés.

Protection contre les accidents électriques.

Évitez de toucher des éléments mis à la terre comme tuyaux, radiateurs, cuisinières et réfrigérateurs. Ne laissez pas l'appareil sans surveillance tant qu'il fonctionne.

Stockez l'appareil dans un endroit sûr.

Après utilisation, posez l'appareil sur sa surface de repos et laissez-le refroidir avant de le remballer. Lorsqu'il n'est pas utilisé, l'appareil doit être conservé dans un local fermé à l'abri de l'humidité et hors de portée des enfants. Les enfants de 8 ans et plus ainsi que les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance peuvent utiliser cet appareil s'ils sont surveillés ou s'ils ont été instruits en matière d'utilisation en toute sécurité de l'appareil et s'ils comprennent les risques qui en résultent.

Il est interdit aux enfants de jouer avec l'appareil.

Il est interdit aux enfants de nettoyer l'appareil et d'effectuer sans surveillance les travaux d'entretien réservés à l'utilisateur.

Ne soumettez pas votre appareil à une surcharge électrique.

Il travaillera mieux et plus en sécurité si vous respectez la plage de puissance indiquée. Après une utilisation prolongée de l'appareil à la température maximale, réduisez la température avant d'arrêter l'appareil.

Veuillez le lire attentivement et le conserver en lieu sûr !

Il est protégé par la loi sur les droits d'auteur. Une

réimpression même partielle n'est autorisée qu'après n

otre accord préalable.

- Sous réserve de modifications techniques

Consignes de sécurité

Page 10

- 19 -

es appareils sont équipés d'une protection thermique à 2 niveaux : 1

. Un arrêt de protection thermique arrête le chauffage dès

que la sortie d'air du bec de propulsion d'air chaud est trop entravée (accumulation de chaleur). Le ventilateur continue cependant de fonctionner. Un triangle d'avertissement apparaissant à l'écran d'affichage vous informe d

e l'arrêt. Le chauffage se remet peu de temps après automatiq

uement en marche dès que le bec de propulsion d'air chaud est à nouveau libre. Le triangle d'avertissement disparaît alors de l'écran. L'arrêt de protection thermique p

eut également se déclencher une fois l'appareil mis hors tension si bien qu'une remise en marche de l'appareil met plus longtemps qu'à l'ordinaire jusqu'à ce que la température soit atteinte au bec de propulsion d'air. *

2. La sécurité thermique arrête complètement l'appareil en cas de surcharge.

* uniquement pour le modèle HL 2020 E

Pour votre sécurité

Description de l'appareil - Mise en service

Note : la distance avec l'objet sur lequel on travaille dépend

du matériau et de l'opération à effectuer. Avant de travailler, il faut toujours faire un essai pour déterminer le débit d'air et la température corrects ! Avec les buses adaptables (voir page des accessoires en couverture), vous pouvez modifier la taille du jet d'air chaud. Soyez prudent en changeant les buses lorsqu'elles sont chaudes ! Lorsqu'on utilise l'appareil à air chaud sur son socle, veiller à ce qu'il repose sur un emplacement stable, antidérapant et à la surface propre.

HL 1620 S

L'appareil est mis en marche et arrêté au moyen du bouton de réglage (7) situé à l'arrière de la poignée. Le débit d'air et la température peuvent être réglés sur deux positions. La première position permet d'atteindre 300 °C pour un débit d'air de 240 l/min, et la deuxième 500 °C pour 450 l/min. Cet appareil est exclusivement destiné à un usage domestique.

HL 1920 E

L'appareil est mis en marche et arrêté au moyen du bouton de réglage (7) situé à l'arrière de la poignée. Outre la possibilité de réguler le régime et le débit de l'air sur trois positions (la première est une position d'air froid à 80 °C), la température peut être réglée en continu aux niveaux 2 et 3 sur une plage allant de 80 °C à 600 °C, au moyen de la molette de réglage (8). Les chiffres de 1 à 9 inscrits sur la molette ne constituent qu'un repère. «1» signifie 80 °C, «9» une température maximale de 600 °C. Le débit d'air peut être réglé sur trois positions, 150, 150 à 300 et 300 à 500 l/min. Le tube de protection (3), muni d'une fermeture à baïonnette, est amovible.

HL 2020 E

L'appareil est mis en marche et arrêté au moyen du bouton d

e réglage (7) situé à l'arrière de la poignée. Outre la possibilité de réguler le régime et le débit de l'air sur trois positions au moyen de l'interrupteur (7), la température peut être r

églée en continu aux niveaux 2 et 3 sur une plage allant de 80°C à 630°C via la touche de température (9). La température souhaitée peut être augmentée par intervalles de 1

0°C en appuyant sur le côté droit « + » de la touche de température (9) ou diminuée en appuyant sur le côté g

auche « - » de la touche de température (9). En appuyant brièvement sur la touche, la température souhaitée augmente ou bien diminue d'une valeur de 10 °C. En appuyant long

uement sur la touche, la température augmente ou bien diminue en permanence par intervalles de 10 °C, jusqu'à ce que l'on relâche la touche ou bien que la température minimale ou maximale soit réglée. La température de consigne réglée est visible pendant 3 secondes à l'écran, la température effective au niveau du tube de propulsion d'air s'affiche ensuite tandis que la température augmente ou descend. L'unité °C/°F clignote pendant ce laps de temps. Cette unité s'affiche de manière constante à l'écran dès que la température de consigne est atteinte. Au niveau 1 de soufflerie, la température est de 80 °C. Lorsque l'on passe des positions 2 ou 3 de soufflerie, dont les températures sont élevées, à la position 1 de soufflerie, l'appareil refroidit à 80 °C en peu de temps. Pendant le refroidissement, la température réelle à la sortie de la buse est indiquée sur l'affichage ACL (10). Après l'arrêt de l'appareil, la dernière valeur réglée est conservée. Le tube de protection (3), muni d'une fermeture baïonnette, est amovible.

Changement du câble secteur

(uniquement pour le modèle HL 2020 E)

Si le câble secteur est endommagé, il n'est pas nécessaire d'ouvrir le boîtier pour le remplacer.

1. Important ! Débrancher l'appareil à air chaud.

2. Desserrer la vis et retirer le capuchon de protection .

3. Retirer le dispositif de protection contre les tractions .

4. Dévisser les bornes .

5. Débrancher le câble .

6. Monter le nouveau câble secteur et réitérer les opérations

en procédant dans l'ordre inverse (1. Revisser les bornes etc.).

Les réparations ne doivent être effectuées que par un électricien professionnel, dans le cas contraire il y a risque d'accident pour l'utilisateur. Si la ligne de connexion au réseau de cet appareil est endommagée, elle doit être remplacée par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter les risques.

Témoin d'affichage de la chaleur résiduelle (uniquement pour le modèle HL 2020 E)

Le témoin d'affichage de la chaleur résiduelle sert de signal d'avertissement lumineux qui permet d'éviter des blessures en cas de contact cutané direct avec le tube de propulsion d'air très

chaud. Le témoin d'affichage de la chaleur résiduelle fonctionne également après avoir débranché le câble secteur ! Après 90 secondes de fonctionnement, le témoin d'affichage est opérationnel et clignote tant que la température au niveau du tube de propulsion d'air chaud est inférieure à 60 °C à température ambiante. Le témoin d'affichage de la chaleur résiduelle n'est pas activé si l'appareil fonctionne depuis moins de 90 secondes. La responsabilité incombe dans tous les cas à l'utilisateur et la prudence est toujours de mise lors de la manipulation des pistolets à air chaud.

Conservez bien ces consignes de sécurité à proximité de l'appareil.

- 18 -

Caractéristiques techniques

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

en continu par intervalles de 10 °C au moyen de touches

Écran ACL oui

oui

oui ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

en continu, en 9 étapes par molette de réglage

– non

–

oui ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– non

–

oui ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Alimentation Puissance Position

Débit d'air (l/min) Température (°C)

Réglage de la température

Affichage de la température Témoin d'affichage de la

chaleur résiduelle Classe

(sans raccordement à la terre)

Arrêt de protection thermique

Sécurité thermique Niveau de pression

acoustique des émissions Valeur totale de vibration

Poids

Sous réserve de modifications techniques.

Consignes de sécurité

Page 11

- 21 -

Accessoires (voir ill. sur la couverture)

Votre magasin spécialisé tient un large assortiment d

'accessoires à votre disposition.

Buse de surface large 50 mm réf. 070113

2 Buse de surface large 75 mm réf. 070212 3

Buse déflectrice 50 mm réf. 070311

4 Buse déflectrice 75 mm réf. 070410 5 Set de décapage de peinture réf. 010317 6

Buse réflectrice réf. 070519

7 Connexion sertie

0,5-1,5 réf. 006655 Ø 1,5-2,5 réf. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 réf. 006662

8 Gaines thermorétractables

4,8-9,5 mm réf. 071417 1,6-4,8 mm réf. 071318 4,0-12,0 mm réf. 072766 Kit de gaines thermorétractables 3 pièces

réf. 075811

9 Buse réflectrice de brasage* réf. 074616 10 Buse de réduction de 14 mm* réf. 070717 11 Buse de réduction de 9 mm* réf. 070618 12 Filtre à micropoussières réf. 078218 13 HL Scan réf. 014919 14 Buse à fente large* réf. 074715 15 Rouleau presseur réf. 012311 16 Baguette à souder en plastique*

PVC rigide : réf. 073114 HDPE : réf. 071219 PP : réf. 073411 ABS : réf. 074210

17 Buse à souder* réf. 070915

(* uniquement pour les modèles HL 1920 E et HL 2020 E)

(voir page 160)

Déclaration de conformité

Garantie de fonctionnement

e produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés s

uivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois ou 500 heures d'utilisation et débute au jour de la vente au consommateur. N

ous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre d

iscrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, n

i aux dommages et défauts dus à une utilisation ou maintenance incorrectes, ni aux bris de pièces consécutifs à une chute. Les dommages consécutifs causés à d’autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une facture ou d'un ticket de caisse portant la date d'achat et le cachet du vendeur ou s'il est remis au vendeur dans les 6 premiers mois de la garantie.

Service de réparation :

Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l’expiration de celle-ci.

- 20 -

Éléments de l'appareil

Tube de propulsion d'air en inox U

ne entrée d'air munie d'une grille de protection em-

pêche les corps étrangers de pénétrer dans l'appareil Manchon de protection amovible (pour les endroits

difficilement accessibles) Support soft antidérapant et embout arrière soft

ntidérapant d'une grande stabilité permettant de

travailler en poste fixe C

âble caoutchouc grande résistance

outon de réglage du débit d'air (2 allures/3 allures) Molette de réglage de la température Touche de réglage de la température Contrôle de la température par affichage ACL Poignée soft agréable au toucher Suspension Témoin d'affichage de la chaleur résiduelle Câble secteur interchangeable

11 1

6 7 8 9

Matériau

PVC rigide

PE rigide

(HDPE) Polyéthylène

Polypropylène

ABS

Utilisations

Tuyaux, raccords, plaques, profilés, Pièces techniques moulées Température de soudage 300 °C

Cuves, corbeilles, bidons, matériau d'isolation, tuyaux Température de soudage 300 °C

Tuyaux de terminaison haute température, coques de sièges, emballages, pièces de voitures, Température de soudage de 250 °C

Pièces de voitures, boîtiers d'appareils, valises Température de soudage de 350 °C

Comment reconnaître les différents types de matière plastique

Se carbonise dans la flamme, odeur piquante ; bruit métallique

Flamme claire jaunâtre, les gouttes continuent à brûler, odeur de bougie en train de s'éteindre ; bruit métallique

Flamme claire au cœur bleu, les gouttes continuent à brûler, odeur piquante ; bruit métallique

Fumée noire floconneuse, odeur douceâtre ; bruit métallique

Rétracter des câbles :

On fait glisser la gaine rétractable sur le point souhaité et on l

a chauffe à l'air chaud. Le diamètre de la gaine thermorétractable se réduit alors d'environ 50%, assurant ainsi une l

iaison étanche. Pour travailler rapidement et de la façon la plus uniforme, utiliser une buse réflectrice. E

tanchéifier et stabiliser des ruptures de câbles, isoler des assemblages, grouper des faisceaux de câbles, enrober des bornes de jonction.

Thermoformage du PVC :

u'il s'agisse de plaques, de tubes ou de chaussures de ski, l'air chaud ramollit le matériau et permet de le mettre en f

orme.

Allumer un barbecue :

e charbon de bois devient incandescent en un clin d'oeil ;

plus besoin d'attendre.

Dégeler ou dégivrer :

Des conduites d'eau, des escaliers ou des serrures de voiture. Décongeler en douceur et sécher en même temps.

Brasage tendre :

Nettoyer les pièces métalliques avant le brasage, chauffer ensuite le point de brasage à air chaud puis appliquer le métal d'apport. Pour le brasage, utiliser soit un décapant évitant la formation d'oxyde soit une soudure à âme décapante.

Soudage et garnissage des matières plastiques :

Toutes les pièces à souder doivent être composées du même type de plastique. Utiliser un fil de soudage approprié.

Soudage de films :

On superpose les deux films avant de les souder. À l'aide d'une buse à fente, on introduit l'air sous le film supérieur puis on écrase les deux films à l'aide d'un rouleau presseur. Également possible : réparer des toiles de tente en PVC par soudage par recouvrement, à l'aide d'une buse à fente.

Guide de sélection de la bonne baguette à souder pour le soudage du plastique

Utilisations

Nous vous indiquons ci-après quelques possibilités d'utilisation pour le pistolet à air chaud STEINEL. Ce choix n'étant nullement limitatif, vous trouverez sûrement vous-même et rapidement d'autres exemples d'utilisations.

Décaper la peinture :

L'air chaud ramollit la peinture qui s'enlève alors proprement avec une spatule ou un grattoir.

Page 12

- 23 -

Bescherm uzelf tegen elektrische schokken.

Voorkom dat u geaarde delen, zoals buizen, verwarmingselementen, fornuizen of koelkasten aanraakt. Laat het apparaat niet zonder toezicht, zolang het in werking is.

Berg uw gereedschap veilig op.

Zet het apparaat na gebruik op het stavlak en laat het afkoelen voordat u het opruimt. Ongebruikt gereedschap moet droog, in een afgesloten ruimte en voor kinderen onbereikbaar worden opgeborgen. Dit apparaat mag door kinderen vanaf 8 jaar en ook door mensen met beperkte fysieke, sensorische of psychische vaardigheden of met een gebrek aan ervaring of kennis worden gebruikt, indien zij dit onder toezicht doen of ingelicht werden over het veilige gebruik van het apparaat en de risico's die door het gebruik ontstaan.

Laat kinderen niet met het apparaat spelen.

Reinigings- en onderhoudswerkzaamheden (door de gebruiker) mogen alleen door kinderen worden uitgevoerd indien zij onder toezicht staan.

Voorkom overbelasting van uw gereedschap.

U werkt beter en veiliger binnen het aangegeven vermogen. Na langdurig gebruik van het apparaat bij de hoogste temperatuur moet de temperatuur voordat u het apparaat uitschakelt verlaagd worden. Dit zorgt voor een langere levensduur van de verwarming. Draag het apparaat niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe voorwerpen.

Let op giftige gassen en ontbrandingsgevaar.

Bij de bewerking van kunststof, lak en soortgelijke materialen kunnen giftige gassen vrijkomen. Let op brand- en ontbrandingsgevaar. Gebruik voor uw eigen veiligheid uitsluitend toebehoren en aanvullende apparatuur, die in de gebruiksaanwijzing genoemd zijn of door de producent van het apparaat aanbevolen of aangegeven worden. Het gebruik van ander dan in de gebruiksaanwijzing of in de catalogus aanbevolen gereedschap of toebehoren kan leiden tot persoonlijk letsel.

- 22 -

Lees voor het gebruik deze gebruiksaanwijzing nauwkeurig d

oor, want alleen een vakkundige gebruik garandeert een duurzaam, betrouwbaar en storingvrij gebruik. Wij wensen u veel plezier met uw nieuwe heteluchtpistool.

Vertaling van de originele gebruiksaanwijzing

Over dit document

Deze voorschriften voor gebruik van het apparaat lezen en in acht nemen. Wanneer de gebruiksaanwijzing niet wordt opgevolgd kan het apparaat risico's veroorzaken.

Bij het gebruik van elektrische apparaten moeten ter voorkoming van elektrische schokken, lichamelijk letsel en brandgevaar de volgende veiligheidsvoorschriften in acht worden genomen. Als er niet zorgvuldig met het apparaat wordt omgegaan, zou er per ongeluk brand kunnen ontstaan of mensen gewond kunnen raken. Controleer het apparaat voor de ingebruikneming op eventuele beschadigingen (stroomkabel, behuizing etc.) en neem het apparaat bij beschadiging niet in gebruik. Het apparaat nooit zonder toezicht ingeschakeld laten. Houd kinderen onder toezicht om er zeker van te zijn dat zij niet met het apparaat spelen.

Eerste ingebruikneming

Bij het eerste gebruik van de HL 1620 kan er wat rook ontsnap-

pen. De rook ontstaat door bindmiddelen die tijdens het eerste gebruik door de warmte uit de isolatiefolie van het verwarmingselement vrijkomen. Om een snelle rookafvoer te bereiken, zou het apparaat op het stavlak moeten worden neergezet. De werkplek zou bij het eerste gebruik goed geventileerd moeten worden. De ontsnappende rook is niet schadelijk!

Houd ook rekening met omgevingsinvloeden.

Stel elektrisch gereedschap nooit bloot aan regen. Gebruik elektrisch gereedschap niet in vochtige toestand en niet in een vochtige of natte omgeving. Voorzichtig bij gebruik van het apparaat in de buurt van brandbare materialen. Niet gedurende lange tijd op dezelfde plek gericht houden. Het apparaat niet gebruiken in een explosieve omgeving. De warmte kan naar brandbare materialen, die niet zichtbaar zijn, worden geleid.

Zorgvuldig doorlezen en bewaren a.u.b.

Rechten uit het auteursrecht voorbehouden. Vermenigvul-

diging, ook van delen van deze handleiding, is alleen met o

nze toestemming geoorloofd.

- Wijzigingen in het kader van de technische vooruitgang v

oorbehouden.

Veiligheidsvoorschriften

Page 13

Laat reparaties alleen door een elektro-vakman uitvoeren.

Dit elektrische gereedschap voldoet aan de betreffende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden verricht door een elektro-vakman, anders kunnen ongelukken ontstaan voor de gebruiker. Als het netsnoer van dit apparaat wordt beschadigd, moet dit door de producent of zijn klantenservice of een soortgelijk gekwalificeerde persoon worden vervangen om risico's te vermijden.

Aanduiding restwarmte (alleen HL 2020 E)

Berg deze veiligheidsvoorschriften goed op bij het apparaat.

- 24 - - 25 -

e apparaten zijn voorzien van een thermobeveiliging met 2 standen: 1

. Een thermobeveiliging schakelt de verwarming uit

wanneer de luchtafvoer uit de uitblaasopening te zeer gehinderd wordt (hitteophoping). De ventilator loopt echter gewoon door. Op het display wordt u attent gemaakt op de uitschakeling d.m.v. een waarschuwingsdriehoek. W

anneer de uitblaasopening weer vrij is, zal de verwarming na korte tijd automatisch weer inschakelen. O

ok de waarschuwingsdriehoek op het display gaat uit. De thermobeveiliging kan ook na het uitschakelen van het apparaat inschakelen, zodat het langer dan normaal d

uurt wanneer het apparaat opnieuw wordt ingeschakeld tot de temperatuur bij de uitblaasopening wordt bereikt. *

2. De thermobeveiliging schakelt het apparaat bij overbelasting helemaal uit.

* alleen voor HL 2020 E

Voor uw veiligheid

Apparaatbeschrijving - ingebruikname

Let op: de afstand t.o.v. het te bewerken voorwerp is af-

hankelijk van het materiaal en de toepassing. Voer altijd eerst een test uit met de luchtstroom en de temperatuur. Met de als toebehoren verkrijgbare opzetmondstukken (zie de pagina Toebehoren op de omslag) kan de hete lucht precies worden gestuurd. Wees voorzichtig bij het verwisselen van hete mondstukken! Als u het heteluchtpistool wilt neerzetten, moet u erop letten dat het apparaat goed en stevig op een schone ondergrond staat.

HL 1620 S

Het apparaat wordt met de standenschakelaar (7) aan de achterkant van de greep in- en uitgeschakeld. De luchthoeveelheid en de temperatuur kunnen in 2 standen worden ingesteld. Op stand 1 worden 300 °C bij een luchthoeveelheid van 240 l/min. bereikt, op stand 2 is dat 500 °C bij 450 l/min. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik.

HL 1920 E

Het apparaat wordt met de standenschakelaar (7) aan de achterkant van de greep in- en uitgeschakeld. Behalve de regeling van toerental/luchthoeveelheid in 3 standen (stand 1 is een koudeluchtstand met 80 °C) kan de temperatuur in de standen 2 en 3 in een bereik van 80 °C – 600 °C traploos worden ingesteld m.b.v. het stelwieltje (8). De op het stelwieltje aangegeven getallen van 1 t/m 9 zijn hierbij ter oriëntatie. »1« betekent 80 °C, bij »9« wordt de hoogste temperatuur van 600 °C bereikt. De luchthoeveelheid varieert in de drie standen van 150/150-300/300-500 l/min. De beschermbuis (3) kan met een bajonetsluiting worden verwijderd.

HL 2020 E

Het apparaat wordt met de standenschakelaar (7) aan de a

chterkant van de greep in- en uitgeschakeld. Behalve de regeling van toerental/luchthoeveelheid in 3 standen met de schakelaar (7) kan de temperatuur in de standen 2 en 3 in e

en bereik van 80 °C tot 630 °C traploos worden ingesteld m.b.v. de kantelschakelaar (9). De gewenste temperatuur kan in stappen van 10 °C worden verhoogd door aan de r

echterkant van de schakelaar (9) op '+' te drukken of verlaagd door aan de linkerkant van de schakelaar (9) op '–' t

e drukken. Het kortstondig indrukken van de schakelaar verhoogt of verlaagt de gewenste temperatuur eenmalig met 10 °C. Langdurig drukken op de knop verhoogt of verlaagt d

e temperatuur continu in stappen van 10 °C, tot de schakelaar wordt losgelaten of de minimale resp. maximale temperatuur is ingesteld. De ingestelde gewenste temperatuur is gedurende 3 seconden zichtbaar op het display, daarna wordt tijdens het verhogen of verlagen van de temperatuur de daadwerkelijke temperatuur bij het uitblaasmondstuk aangegeven. Gedurende deze tijd knippert het °C/°F-teken. Zodra de gewenste temperatuur is bereikt, blijft dit teken branden op het display. In stand 1 bedraagt de temperatuur 80 °C. Bij het wisselen vanuit stand 2 of 3 met hogere temperaturen naar stand 1 duurt het even tot het apparaat is afgekoeld tot 80 °C. Tijdens het afkoelen wordt op het lcd-display (10) de daadwerkelijke temperatuur bij de uitgang van de ventilator getoond. Na het uitschakelen van het apparaat blijft de laatste ingestelde waarde gehandhaafd. De beschermbuis (3) kan d.m.v. een bajonetsluiting worden verwijderd.

Vervanging van de kabel (alleen HL 2020 E)

Als de kabel beschadigd is, kan deze zonder de behuizing te openen gemakkelijk worden vervangen.

1. Belangrijk! De stekker uit het stopcontact trekken.

2. Schroef losmaken en afdekkap

verwijderen.

3. Trekontlasting losmaken.

4. Voedingsklemmen losmaken.

5. Kabel eruit trekken.

6. Nieuwe kabel in omgekeerde volgorde (1. voedingsklem-

men vastschroeven etc.) weer bevestigen.

HL 1620 S

Technische wijzigingen voorbehouden

Technische gegevens

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

traploos in 10 °C-stappen d.m.v. toetsen

lcd-display ja II

ja ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

traploos in 9 stappen m.b.v. stelwieltje

– nee II

–

ja ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

Stroomtoevoer Vermogen Stand

Luchthoeveelheid (l/min.) Temperatuur (°C)

Temperatuurinstelling

Temperatuurweergave Aanduiding restwarmte Beschermingsklasse

(geen geaarde aansluiting)

Veiligheidsthermouitschakeling

Thermobeveiliging Emissie-

geluidsdrukniveau Totale trillingswaarde

Gewicht

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– nee II

–

ja ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Veiligheidsvoorschriften

Page 14

- 27 -

Accessoires (zie afb. op de omslag)

U kunt een breed assortiment accessoires bij uw winkelier kopen.

1 Breedstraalmondstuk 50 mm art.nr. 070113 2

Breedstraalmondstuk 75 mm art.nr. 070212

3 Afschermmondstuk 50 mm art.nr. 070311 4

Afschermmondstuk 75 mm art.nr. 070410

5 Verfkrabberset art.nr. 010317 6 Reflectormondstuk art.nr. 070519 7

Crimpverbinder Ø 0,5-1,5 art.nr. 006655 Ø

1,5-2,5 art.nr. 006648

Ø 0,1-0,5 – Ø 4,0-6,0 art.nr. 006662

8 Krimpkousen

4,8-9,5 mm art.nr. 071417 1,6-4,8 mm art.nr. 071318 4,0-12,0 mm art.nr. 072766 Krimpkousenset 3-delig art.nr. 075811

9 Soldeerreflectormondstuk* art.nr. 074616 10 Reduceermondstuk 14 mm* art.nr. 070717 11 Reduceermondstuk 9 mm* art.nr. 070618 12 Fijnstoffilter art.nr. 078218 13 HL-scan art.nr. 014919 14 Breed gleufmondstuk* art.nr. 074715 15 Aandrukrol art.nr. 012311 16 Kunststof lasdraad*

Harde PVC: art.nr. 073114 HDPE: art.nr. 071219 PP: art.nr. 073411 ABS: art.nr. 074210

17 Lasschoen* art.nr. 070915

(* alleen voor HL 1920 E en HL 2020 E)

(zie pagina 160)

Conformiteitsverklaring

Functiegarantie

it STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de g

eldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. STEINEL verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden, resp. 500 bedrijfsuren, en begint op de dag van verkoop aan de cons

ument. Alle klachten, die berusten op materiaal- of fabricagefouten, worden door ons opgelost. De garantie b

estaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade a

an onderdelen, die aan slijtage onderhevig zijn, bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan, alsmede bij breuk door vallen. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend, als het niet-gedemonteerde apparaat met kassabon of rekening (met aankoopdatum en winkelierstempel), goed verpakt, aan het betreffende serviceadres wordt opgestuurd of binnen de eerste 6 maanden naar de winkelier wordt teruggebracht.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde serviceadres naar de mogelijkheden van reparatie vragen.

- 26 -

Apparaatelementen

Roestvrijstalen uitblaasmondstuk L

uchtinlaatopening met filterrooster om vreemde voor-

werpen buiten te houden Afneembare beschermhuls (voor moeilijk bereikbare

plaatsen) Soft-voetstuk en soft-eindkap voor een stevige

tand en glijvast, stationair gebruik Belastbare rubberen kabel Standenschakelaar voor instelling van de luchthoeveel-

eid (2/3 standen) Stelwieltje voor de temperatuurinstelling Knop voor de temperatuurinstelling Temperatuurcontrole via lcd-display Aangename softgreep Ophanging Aanduiding restwarmte Netsnoer verwisselbaar

11 1

6 7

8 9

Materiaal Harde PVC

PE hard

(HDPE) Polyethyleen

Polypropyleen

ABS

Toepassingen

Buizen, fittings, platen, bouwprofielen, technische gevormde delen 300 °C lastemperatuur

Badkuipen, manden, jerrycans, isolatiemateriaal, buizen 300 °C lastemperatuur

HT-afvoerbuizen, kunststof zittingen, verpakkingen, auto-onderdelen 250 °C lastemperatuur

auto-onderdelen, apparaatbehuizingen, koffers 350 °C lastemperatuur

Herkenningskenmerken

Verbrandt in de vlam, bijtende geur; rammelend geluid

Lichte, gele vlam, druppels branden verder, ruikt naar een uitgaande kaars; rammelend geluid

Lichte vlam met blauwe kern, druppels branden verder, bijtende geur; rammelend geluid

Zwarte, dikke rook, zoete geur; rammelend geluid

Toepassingsmogelijkheden

Wij tonen u hier enkele toepassingen voor heteluchtpistolen v

an STEINEL. Dit zijn geenszins alle mogelijke toepassingen

– u kunt vast andere toepassingsmogelijkheden bedenken.

erf verwijderen:

De verf wordt zacht gemaakt en kan met spatel en krabber w

orden verwijderd.

abels krimpen:

De krimpkous wordt over de te isoleren plaats geschoven en met hete lucht verwarmd. Daardoor krimpt de diameter v

an de kous met ca. 50% en zorgt voor een dichte verbinding. Met reflectormondstukken kan men bijzonder snel en g

elijkmatig krimpen. Afdichten en stabiliseren van kabelbreuken, isoleren van soldeerpunten, samenvatten van kabelstrengen, ommantelen van kabelschoenen.

PVC vervormen:

Platen, buizen of skilaarzen worden door hete lucht zacht en vormbaar.

Barbecue aansteken:

In een handomdraai brandt de houtskool; u hoeft niet te wachten.

Ontdooien:

Waterleidingen, bevroren sloten, traptredes. Behoedzaam ontdooien en drogen in één handeling.

Solderen:

Maak eerst de te verbinden metalen delen schoon, dan met hete lucht de soldeerplaats verwarmen en soldeerdraad erbij houden. Gebruik voor het solderen een vloeimiddel om oxidevorming te voorkomen of een soldeerdraad met vloeimiddelader.

Kunststof smelten en voegen:

Alle delen die gesmolten moeten worden, moeten uit dezelfde soort kunststof bestaan. Gebruik het passende lasdraad.

Folie lassen:

De foliedelen worden over elkaar gelegd en gelast. De hete lucht wordt met een gleufmondstuk onder de bovenste folie geleid, daarna worden beide foliedelen met een aandrukrol vast tegen elkaar geperst. Ook mogelijk: repareren van PVCdekzeil door overlappend lassen met een gleufmondstuk.

Hulp bij het kiezen van de juiste lasdraad bij het kunststof lassen.

Page 15

ga la durata utile del riscaldatore. Non tenete l'apparecchio per il cavo e non prendetelo per il cavo per staccare la spina dalla presa. Proteggete il cavo da calore, olio e spigoli affilati.

Fate attenzione ai gas velenosi e al pericolo di accensione.

Nella lavorazione di materiali sintetici, vernici e simili si possono generare gas velenosi. Attenzione al pericolo di provocare fiamme e incendi. Ai fini della Vostra sicurezza utilizzate esclusivamente accessori e apparecchiature supplementari indicati nelle istruzioni per l'uso consigliati o indicati dal costruttore dell'apparecchio. Se si impiegano degli accessori o apparecchi di complemento diversi da quelli indicati nelle istruzioni per l'uso o nel catalogo, sussiste il pericolo di lesioni.

Per riparazioni rivolgeteVi sempre a uno specialista.

Questo apparecchio elettrico è conforme alle disposizioni di sicurezza inerenti. Per eventuali riparazioni bisogna rivolgersi sempre a un riparatore autorizzato, altrimenti sussiste il rischio di incidenti nell'uso dell'apparecchio. Se il cavo di allacciamento alla rete di questo apparecchio è danneggiato, ai fini di evitare pericoli lo si deve far sostituire dal costruttore o dal suo servizio di assistenza clienti oppure da una persona con simili qualifiche.

- 29 -- 28 -

i preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo u

n utilizzo adeguato può infatti garantire un funzionamento di lunga durata, affidabile e privo di disturbi. Vi auguriamo molte soddisfazioni con il Vostro nuovo convogliatore ad aria calda.

Traduzione delle istruzioni per l'uso originali

Riguardo a questo documento

Leggete attentamente le presenti avvertenze sulla sicurezza prima di usare l'apparecchio. In caso di mancato rispetto delle istruzioni per l'uso, l'apparecchio può divenire una fonte di pericolo.

Quando si usano utensili elettrici è necessario osservare le seguenti norme fondamentali per potersi proteggere da scosse elettriche, lesioni o incendi. Se non usate l'apparecchio con precauzione, sussiste il pericolo d'incendio o di lesione a persone. Prima della messa in funzione controllate che l'apparecchio non presenti eventuali danni (al cavo di allacciamento alla rete, all'involucro, ecc.); in caso doveste constatare danni, non mettete in funzione l'apparecchio. Non lasciate l'apparecchio incustodito. Prestate attenzione in presenza di bambini e badate che essi non giochino con l'apparecchio.

Prima messa in esercizio

Al primo impiego del HL 1620 potrebbe fuoriuscire un po' di fumo. Ciò è dovuto agli agglomeranti che

al primo utilizzo, per effetto del calore, si staccano dalla pellicola isolante del riscaldatore. Al fine di ottenere una rapida fuoriuscita del fumo, si consiglia di posizionare l'apparecchio sulla superficie di appoggio. Al primo impiego l'ambiente di lavoro dovrebbe essere ben ventilato. Il fumo che fuoriesce non è nocivo!

Tenete conto delle influenze ambientali.

Non esponete le apparecchiature elettriche alla pioggia. Non utilizzate apparecchi elettrici quando sono bagnati o in un abiente umido o bagnato. Prestate attenzione se utilizzate gli apparecchi nelle vicinanze di materiali combustibili. Non dirigete l'apparecchio sullo stesso punto per un tempo prolungato. Non utilizzate l'apparecchio in presenza di un'atmosfera con pericolo di esplosione. Il calore potrebbe venire convogliato verso materiali combustibili che sono nascosti.

ProteggeteVi dalla scossa elettrica.

Evitate il contatto del corpo con parti collegate a terra, ad esempio tubi,

elementi del riscaldamento, fornelli, frigoriferi. Non lasciate l'apparecchio incustodito quando è in funzione.

Conservate i Vostri utensili in un posto sicuro.

Dopo l'uso appoggiate l'apparecchio su una superficie di appoggio sicura e fatelo raffreddare prima di imballarlo e ritirarlo. Gli utensili che non vengono utilizzati devono venir messi da parte in un posto asciutto e chiuso a chiave, a cui i bambini non abbiano accesso. Questo apparecchio può venire utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti solo sotto sorveglianza o se sono stati/e istruiti circa il sicuro utilizzo dell'apparecchio e i possibili pericoli che da esso risultano. Non lasciate giocare i bambini con l'apparecchio. Non lasciate eseguire lavori di pulizia o manutenzione dai bambini senza che siano sorvegliati.

Gli utensili non si devono mai sottoporre a sovraccarichi.

Si lavora meglio e con maggiore sicurezza se si rimane nell'ambito delle prestazioni indicate per l'apparecchio. Dopo un periodo di utilizzo prolungato dell'apparecchio a massima temperatura, prima di spegnerlo si consiglia di abbassare la temperatura. Ciò prolun-

Si prega di leggere attentamente le istruzioni e di conservarle.

Tutelato dai diritti d'autore. La ristampa, anche solo di

estratti, è consentita solo previa nostra approvazione.

Con riserva di modifiche legate al progresso della tecnica.

Avvertenze sulla sicurezza

Page 16

Segnalazione del calore residuo (solo HL 2020 E)

La segnalazione del calore residuo serve come avvertimento visivo per evitare lesioni dovute al contatto diretto della pelle con il tubo di soffiaggio bollente. La segnalazione del calore residuo funziona anche se il cavo di rete è staccato dalla presa! L'indicazione è funzionante a partire da 90 secondi di esercizio e lampeggia finché la temperatura sul tubo di soffiaggio a temperatura ambiente non è scesa sotto i 60 °C.

Se l'apparecchio è in funzione per meno di 90 secondi, l'indicazione del calore residuo non è attiva. In ogni caso la responsabilità è dell'utente, e nell'utilizzo di convogliatori ad aria calda occorre sempre prestare particolare attenzione.

Conservate scrupolosamente queste avvertenze sulla sicurezza nelle vicinanze dell'apparecchio.

- 31 -

e apparecchiature sono equipaggiate con una protezione termica a 2 livelli: 1

. Un dispositivo di spegnimento del riscaldamento in caso

di superamento di una determinata temperatura provoca uno spegnimento del riscaldamento quando la fuoriuscita dell'aria del foro di soffiaggio viene eccessivamente ostacolata (accumulo di calore). Il ventilatore continua p

erò a funzionare. Sul display venite avvertiti di tale spegnimento tramite un triangolo di avvertimento. Q

uando il foro di soffiaggio è di nuovo libero, il riscaldamento si riaccende automaticamente dopo breve tempo. A questo punto il triangolo di avvertimento che era app

arso sul display scompare. Il dispositivo di spegnimento in caso di superamento di una determinata temperatura può intervenire anche dopo lo spegnimento dell'apparecchio; in tal caso dopo la riaccensione occorre più tempo del solito prima che venga raggiunta la temperatura sul foro di soffiaggio. *

2. In caso di sovraccarico la sicurezza termica spegne l'apparecchio completamente.

* solo per HL 2020 E

Per la Vostra sicurezza

Descrizione dell'apparecchio Messa in esercizio

Attenzione: la distanza rispetto all'oggetto da lavorare si

basa sul materiale e sul tipo di lavorazione che si intende effettuare. Eseguite prima un test del flusso di aria e della temperatura! Con gli ugelli applicabili disponibili come accessori (vedere il foglio degli accessori contenuto nella busta) è possibile dirigere il getto di aria calda con elevata precisione puntuale e superficiale. Fate attenzione quando cambiate gli ugelli bollenti! Se utilizzate il convogliatore di aria calda come apparecchio non mobile, badate che esso venga ben fissato e che sia posto su una base sicura, antiscivolo e pulita.

HL 1620 S

L'apparecchio viene acceso e spento mediante l'interruttore a stadi (7) che si trova sul retro dell'impugnatura. Il flusso di aria e la temperatura possono venire regolati a 2 livelli. Al livello 1 si raggiungono 300 °C con un flusso di aria pari a 240 l/min, al livello 2 si raggiungono 500 °C con 450 l/min. Questo apparecchio è destinato esclusivamente all'uso domestico.

HL 1920 E

L'apparecchio viene acceso e spento mediante l'interruttore a stadi (7) che si trova sul retro del manico. Oltre alla regolazione a tre livelli del numero di giri / flusso di aria (il livello 1 corrisponde ad un livello di aria fredda di 80 °C) è possibile regolare la temperatura mediante la rotella di regolazione (8) nei livelli 2 e 3 in un campo compreso tra 80 °C e 600 °C. I numeri indicati sulla rotella di regolazione che vanno da 1 a 9 servono da orientamento. "1" significa 80 °C, con "9" si raggiunge la massima temperatura di 600 °C. Il flusso di aria varia nei tre livelli da 150/150-300/300-500 l/min. Il condotto di protezione (3) si può rimuovere mediante una chiusura a baionetta.

HL 2020 E

L'apparecchio viene acceso e spento mediante l'interruttore a

stadi (7) che si trova sul retro del manico. Oltre alla regolazione a tre livelli del numero di giri / volume di aria mediante l'interruttore (7), è possibile regolare la temperatura in modo c

ontinuo mediante l'interruttore a bilico nei livelli 2 e 3 in un campo che va da 80 °C a 630 °C. La temperatura target può venire aumentata in passi da 10 °C premendo a destra

+" sul pulsante a due tasti (9) o abbassata premendo a si-

nistra "-" sul pulsante a due tasti (9). Con una breve press

ione del pulsante a due tasti la temperatura aumenta o diminuisce una sola volta di 10 °C. Con una pressione prolungata del pulsante viene aumentata o diminuita la temperatur

a continuamente in passi da 10 °C fino a quando esso viene rilasciato o viene impostata la temperatura minima o massima. La temperatura nominale impostata è visibile sul display per 3 secondi, poi durante l'abbassamento o l'aumento della temperatura quella effettiva viene visualizzata sul tubo di soffiaggio. Lungo questo periodo il segno °C/°F lampeggia. Non appena la temperatura nominale è stata raggiunta, questo segno appare permanentemente sul display. Nel livello di convogliamento aria 1 la temperatura è pari a 80 °C. Passando dal livello di convogliamento aria 2 o 3 con temperature più elevate al livello 1, l'apparecchio impiega poco tempo per raffreddarsi a 80 °C. Durante il processo di raffreddamento, sul display a cristalli liquidi (10) viene indicata la temperatura effettiva all'uscita degli ugelli. Dopo lo spegnimento dell'apparecchio viene mantenuto il valore impostato per ultimo. Il condotto di protezione (3) può venire rimosso mediante una chiusura a baionetta.

Sostituzione del cavo (solo HL 2020 E)

Se il cavo di allacciamento alla rete è danneggiato, lo potete sostituire senza difficoltà e senza necessità di aprire la carcassa.

1. Importante! Non sconnettete l'apparecchio dalla rete.

2. Svitate la vite e sfilare il tappo .

3. Svitate lo scarico della trazione .

4. Svitate i morsetti di rete .

5. Sfilate il cavo .

6. Introducete un nuovo cavo e riavvitate nuovamente, se-

guendo l'opposta sequenza ( prima i morsetti di rete etc.).

- 30 -

Dati tecnici

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz

2200 W

12 3 150 150-300 300-500 80 80-630

continua a passi da 10 °C tramite tasti

display a cristalli liquidi

sì

sì ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 Kg

220-230 V, 50/60 Hz

2000 W

12 3 150 150-300 300-500 80 80-600

continua, in 9 livelli tramite rotella di regolazione

–

sì ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 Kg

220-230 V, 50/60 Hz

1600 W

12 240 450 300 500

–

sì ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 Kg

Allacciamento alla rete Potenza Livello

Flusso di aria (litri al minuto) Temperatura (°C)

Regolazione della temperatura

Visualizzazione della temperatura

Segnalazione del calore residuo

Classe di protezione

(senza allacciamento al conduttore di protezione)

Spegnimento del riscaldamento in caso di superamento di una determinata temperatura.

Termoprotezione Livello di pressione

acustica delle emissioni Valore totale delle

vibrazioni Peso

Con riserva di modifiche tecniche

Avvertenze sulla sicurezza

Page 17

- 33 -

Accessori (vedere figura sulla copertina)

Il Vostro rivenditore tiene a Vostra disposizione un vasto a

ssortimento di accessori.

Ugello per flusso allargato 50 mm Art. n. 070113

2 Ugello per flusso allargato 75 mm Art. n. 070212 3

Ugello con bordo 50 mm Art. n. 070311

4 Ugello con bordo 75 mm Art. n. 070410 5 Set di raschietti per la rimozione

i vernici Art. n. 010317

6 Ugello a riflettore Art. n. 070519 7

Connettori crimp Ø 0,5-1,5 Art. n. 006655 Ø

1,5-2,5 Art. n. 006648

Ø 0,1-0,5 – Ø 4,0-6,0 Art. n. 006662

8 Tubi flessibili termoretraibili

4,8-9,5 mm Art. n. 071417 1,6-4,8 mm Art. n. 071318 4,0-12,0 mm Art. n. 072766 Kit di tubi flessibili termoretraibili composto da 3 pezzi Art. n. 075811

9 Ugello riflettore per saldature* Art. n. 074616 10 Ugello riduttore 14 mm* Art. n. 070717 11 Ugello riduttore 9 mm* Art. n. 074616 12 Filtro per polveri sottili Art. n. 078218 13 HL-Scan Art. n. 014919 14 Ugello a fessura per flusso allargato* Art. n. 074715 15 Rullo pressore Art. n. 012311 16 Filo di apporto in plastica*

PVC duro: Art. n. 073114 HDPE: Art. n. 071219 PP: Art. n. 073411 ABS: Art. n. 074210

17 Zoccolo di saldatura* Art. n. 070915

(* solo per HL 1920 E e HL 2020 E)

(vedi pagina 160)

Dichiarazione di conformità

Garanzia di funzionamento

uesto prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezz

a in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento. STEINEL garantisce la perfetta qualità e il funzionamento. La durata della garanzia è di 36 mesi e di 500 ore di esercizio e decorre a partire dalla data della vendita al consum

atore. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a n

ostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Non sussiste nessun diritto di garanzia in c

aso di difetti sui pezzi soggetti ad usura ed in caso di guasti o difetti insorti in seguito a trattamento o manutenzione impropri, come danni da caduta. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei. Si può far valere il diritto di garanzia soltanto inviando l'apparecchio propriamente imballato ed accompagnato dallo scontrino di cassa o dalla fattura (con data di acquisto e timbro del negoziante) al competente punto di assistenza tecnica, oppure consegnando l'apparecchio al negoziante durante il periodo di garanzia.

Centro assistenza riparazioni:

dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

- 32 -

Componenti dell'apparecchio

Tubo di scarico dell'aria in acciaio inox L

'apertura per l'ingresso dell'aria con griglia tiene lontani

i corpi estranei Tubo di protezione asportabile

(per punti difficilmente accessibili) Impugnatura morbida e base morbida di appoggio

er una presa sicura e antiscivolo durante il lavoro. Cavo in gomma ad alta resistenza Interruttore a stadi per la regolazione del flusso di aria

(

a 2 livelli / a 3 livelli) Rotella di regolazione per regolazione della temperatura Tasto per la regolazione della temperatura Controllo della temperatura tramite display LCD Comoda impugnatura morbida Sospensione Segnalazione del calore residuo Cavo di allacciamento alla rete sostituibile

11 1

6 7

8 9

Materiale PVC duro

PE duro

(HDPE) Polietilene

Polipropilene

ABS

Tipi di applicazione

Tubi, guarnizioni, pannelli, profili per costruzioni,pezzi stampati tecnici Temperatura di saldatura 300 °C

Vasche, cesti, taniche, materiale isolante, tubi Temperatura di saldatura 300 °C

Tubi di scarico in HT, seggiolini, imballi, componenti di automobili Temperatura di saldatura 250 °C

Componenti di automobili, carcasse di apparecchi, valigie Temperatura di saldatura 350 °C

Caratteristiche distintive

Carbonizza nella fiamma, odore pungente; rumore tintinnante

Fiamma giallo chiaro, le gocce continuano a bruciare, odore di candela che si spegne; rumore tintinnante

Fiamma chiara con centro blu, le gocce continuano a bruciare, odore pungente; rumore tintinnante

Fumo nero a nuvolette, odore dolciastro, rumore tintinnante

Applicazioni

Qui di seguito Vi illustriamo alcune applicazioni del convog

liatore ad aria calda STEINEL. Questo elenco non esaurisce assolutamente le possibilità di applicazione - sicuramente Vi verranno in mente ulteriori esempi.

Rimozione della vernice:

a vernice viene ammorbidita e può poi venire rimossa

completamente con spatola e raschietto.

Calettamento di cavi:

il tubo flessibile di calettamento viene infilato sul punto da i

solare e riscaldato con aria calda. In tal modo il diametro del tubo flessibile si restringe di ca. il 50% e permette così un c

ollegamento compatto. Grazie agli ugelli a riflessione il calettamento avviene in modo particolarmente veloce e uniforme. Ermetizzazione e stabilizzazione di rotture di cavi, isolamento di giunti saldati, raccolta di fasce di cavi, rivestimento di morsetti isolanti.

Deformazione di PVC:

piastre, tubi o scarponi da sci si ammorbidiscono sotto l'effetto dell'aria calda e diventano così modellabili.

Accensione della griglia:

in un attimo i carboni per la grigliata diventano ardenti; mai più lunghe attese.

Scongelamento:

condotte d'acqua, serrature di porte coperte di ghiaccio, scalini, pioli di scale. Delicato procedimento di scongelamento e asciugatura in una sola operazione.

Brasatura dolce:

pulite innanzitutto i pezzi in metallo da unire, poi scaldate con l'aria calda il punto da saldare e apportate il filo per saldare. Per brasare utilizzate un fondente ai fini di impedire la formazione di ossido oppure un filo per saldare con canaletto per fondente.

Saldatura e ripassatura di materiale plastico:

tutti i pezzi che si desidera saldare devono essere dello stesso materiale plastico. Utilizzate il filo di apporto adeguato.

Saldatura di pellicole:

le pellicole vengono messe una sopra l'altra e saldate. L'aria calda viene portata con un ugello a fessura sotto la pellicola superiore, poi le due pellicole vengono premute forte l'una sopra l'altra con un rullo pressore. Anche questo è possibile: riparare teloni di tende in PVC con saldatura di sovrapposizione mediante un ugello a fessura.

Ausilio per la scelta del giusto filo di apporto nella saldatura di plastica

Page 18

Esto alarga la vida útil de la resistencia. No lleve la herramienta del cable y no use este para sacar el enchufe de la toma de corriente. Proteja el cable del calor, el aceite y los cantos agudos.

Preste atención a los gases tóxicos y al peligro de inflamación.

Al trabajar plásticos, lacas y materiales similares, pueden producirse gases tóxicos. Tenga presente el peligro de incendio e inflamación. Para su propia seguridad, utilice únicamente los accesorios y el equipo adicional indicados en estas instrucciones de uso, o los recomendados o indicados por el fabricante de la herramienta. El uso de herramientas de trabajo o accesorios no recomendados en las instrucciones de uso o en el catálogo puede implicar, para usted personalmente, el riesgo de lesiones.

Las reparaciones solo las efectuará un electricista profesional cualificado.

Esta herramienta eléctrica cumple las normas de seguridad aplicables. Su reparación solo la deberá llevar a cabo un electricista profesional cualificado, ya que, de lo contrario, el usuario podrá sufrir accidentes.

- 35 -

Guarde sus herramientas en un sitio seguro.

Después de usarlo, coloque el aparato sobre su pie y deje que se enfríe antes de volver a guardarlo. Cuando no se usan las herramientas, siempre hay que guardarlas en un sitio seco y cerrado, fuera del alcance de los niños. Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o por personas con falta de experiencia y conocimientos si están bajo supervisión o han sido instruidos acerca de un uso seguro del aparato y comprenden los riesgos que puede implicar.

Los niños no deben jugar con el aparato.

La limpieza y el mantenimiento del usuario no deberán ser llevados a cabo por niños sin la debida vigilancia.

No someta sus herramientas a esfuerzos excesivos.

Trabajará mejor y con mayor seguridad dentro de la gama de potencia indicada. Después de un uso prolongado del aparato a máxima temperatura, debería reducirse la temperatura antes de desconectarlo.

- 34 -

Le rogamos se familiarice con estas instrucciones de m

anejo antes del uso. Porque solo un manejo adecuado garantizará un servicio prolongado, eficaz y sin alteraciones. L

e deseamos que pueda sacar buen provecho de su pistola

e aire caliente.

Traducción de las instrucciones de manejo originales

Acerca de este documento

Lea y observe estas indicaciones antes de utilizar el aparato. La no observancia de estas instrucciones de uso puede hacer del aparato una fuente de peligro.

El uso de herramientas eléctricas requiere que se tengan en cuenta las siguientes medidas de seguridad fundamentales para evitar sacudidas eléctricas así como el peligro de lesiones e incendios. El manejo negligente del aparato puede provocar un incendio o daños personales. Compruebe el aparato, antes de hacerlo funcionar, con respecto a posibles daños (cable de alimentación, carcasa, etc.) y no lo ponga en servicio en caso de estar dañado. No hacer funcionar el aparato sin vigilancia. Los niños deben de estar controlados para asegurarse de que no jueguen con el aparato.

Primera puesta en funcionamiento

Al usar el HL 1620 la primera vez, podrá salir un poco de humo. El humo se produce por los aglutinantes que se desprenden de la película aislante de la resistencia durante el

primer uso debido al calor. Para que el humo salga pronto, el aparato debería colocarse sobre su pie. El área de trabajo debería estar bien ventilada durante el primer uso. ¡El humo que sale no es nocivo!

Tenga en cuenta las condiciones ambientales.

No exponga las herramientas eléctricas a la lluvia. No utilice las herramientas eléctricas si están húmedas o en un entorno húmedo o mojado. Tenga cuidado cuando utilice los aparatos cerca de materiales inflamables. No los dirija al mismo punto durante un tiempo prolongado. No utilice el aparato en una atmósfera explosiva. El calor puede transmitirse a materiales inflamables que se hallan ocultos.

Protéjase contra las descargas eléctricas.

Evite el contacto corporal con elementos puestos a tierra, por ejemplo tubos, radiadores, cocinas eléctricas y frigoríficos. No deje el aparato sin vigilancia mientras esté en funcionamiento.

éase detenidamente y consérvese para futuras consultas.

- Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con a

utorización expresa.

- Sujeto a modificaciones en función del progreso técnico.

Indicaciones de seguridad

Page 19

- 37 -- 36 -

os aparatos están equipados con una termoprotección de 2 niveles: 1

. Una desconexión de protección térmica apaga la resis-

tencia cuando el caudal a la salida del aire se ve excesivamente obstruido (acumulación de calor). El soplador sigue funcionando. Un triángulo de emergencia indica la desconexión en la pantalla. U

na vez despejada otra vez la salida del aire, la resistencia vuelve a conectarse pronto automáticamente. El t

riángulo de emergencia desaparece entonces de la pantalla. La desconexión de protección térmica también podrá permanecer activa una vez apagado el aparato, d

e modo que podrá tardar más de lo esperado en alcanzar su temperatura en la salida del aire al conectarlo de nuevo. *

2. El termofusible desconecta el aparato por completo en caso de recalentamiento.

* solo para HL 2020 E

Para su seguridad

Descripción del aparato Puesta en servicio

Por favor, tenga en cuenta: La distancia que debe mante-

nerse con respecto al objeto que se trabaja depende del material y del tipo de trabajo deseado. ¡Por favor, compruebe siempre primero el caudal de aire y la temperatura! Con las toberas acoplables adquiribles como accesorio (vea la página de accesorios en la cubierta), es posible adaptar el caudal de aire caliente a cualquier punto o área. ¡Tenga cuidado al cambiar las toberas calientes! Cuando utilice la pistola de aire caliente como aparato estacionario, asegúrese de que la base de trabajo sea segura, antideslizante y limpia.

HL 1620 S

El aparato se conecta y desconecta con el selector (7) situado en la trasera de la empuñadura. El caudal de aire y la temperatura pueden ponerse a 2 niveles. Al nivel 1, se alcanzan 300 °C con un caudal de aire de 240 l/min; al nivel 2 son 500 °C con 450 l/min. Este aparato está destinado exclusivamente al uso doméstico.

HL 1920 E

El aparato se conecta y desconecta con el selector (7) situado en la trasera de la empuñadura. Además de la selección de la velocidad/del caudal de aire de tres niveles (el nivel 1 es un nivel de aire frío a 80 °C ), se puede regular la temperatura, a los niveles 2 y 3, sin etapas, dentro de un margen de 80 °C a 600 °C, utilizando la ruedecilla de ajuste (8). Las cifras del 1 al 9 indicadas en la ruedecilla de ajuste sirven para orientarse al ajustar la temperatura. El »1« equivale a 80 °C, con el »9« se alcanza la temperatura máxima de 600 °C. El caudal de aire varía a los tres niveles, siendo de 150/150-300/300-500 l/min, respectivamente. El tubo de protección (3) puede retirarse mediante un cierre de bayoneta.

HL 2020 E

El aparato se conecta y desconecta con el selector (7) sit

uado en la trasera de la empuñadura. Además de la selección de la velocidad/del caudal de aire de tres niveles a través del selector (7), se puede regular la temperatura, a los n

iveles 2 y 3, sin etapas, dentro de un margen de 80 °C a 630 °C, mediante el pulsador basculante (9). La temperatura se sube en pasos de 10 °C, pulsando el pulsador bascul

ante (9) hacia el lado derecho "+", o se baja pulsando el pulsador basculante (9) hacia el lado izquierdo "-". Una sola p

ulsación breve del pulsador basculante aumentará o disminuirá la temperatura en 10 °C, respectivamente. Una pulsación prolongada del pulsador, irá aumentando o disminuyend

o sucesivamente la temperatura en pasos de 10 °C, hasta que se suelte el pulsador basculante o hasta que se haya ajustado la máxima o la mínima temperatura. La temperatura requerida ajustada aparece en la pantalla durante 3 segundos, después se indica la temperatura real en el tubo de salida mientras esta va bajando o aumentando. Durante este tiempo, el símbolo °C/°F parpadea. Una vez alcanzada la temperatura requerida, el símbolo aparece ininterrumpidamente. Al nivel 1, la temperatura es de 80 °C. Al cambiar de los niveles 2 ó 3, con temperaturas más elevadas, al nivel 1, el aparato tardará un poco en enfriarse a 80 °C. Mientras se enfría, el visualizador LCD (10) indica la temperatura real en la salida de la tobera. Tras desconectar el aparato, el último valor queda memorizado. El tubo de protección (3) puede retirarse mediante un cierre de bayoneta.

Cambio del cable (solo HL 2020 E)

En caso de dañarse el cable, este puede cambiarse fácilmente sin necesidad de abrir la carcasa.

1. ¡Importante! Desconecte el aparato de la red.

2. Soltar el tornillo y retirar la tapa .

3. Soltar la descarga de tracción .

4. Soltar los bornes de conexión .

5. Retirar el cable .

6. Aplicar nuevo cable y sujetarlo en orden inverso

(1. apretar los bornes de conexión etc.).

a b c

Datos técnicos

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

sin etapas, en intervalos de 10 °C vía teclas

visualizador LCD sí II

sí

sí ≤ 70 dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

sin etapas en 9 intervalos vía rueda reguladora

– no II

–

sí ≤ 70 dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– no II

–

sí ≤ 70 dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Conexión a la red Potencia Posición

Caudal de aire (l/min) Temperatura (°C)

Ajuste de temperatura

Indicación de temperatura Indicador de calor restante Clase de protección

(sin toma de tierra)

Desconexión de protección térmica

Termofusible Nivel de presión sonora Valor total de vibración

Peso

Reservado el derecho de modificaciones técnicas

Indicaciones de seguridad

En caso de estropearse el cable de alimentación de este aparato, este deberá ser sustituido por el fabricante o su servicio posventa o por cualquier otra persona de similar cualificación para evitar peligros.

Indicador de calor restante (solo HL 2020 E).

El indicador de calor restante funciona a modo de aviso óptico para evitar lesiones por contacto directo de la piel con el tubo de expulsión de aire caliente. ¡El indicador de calor restante funciona también con el cable de red desconectado!

El indicador está operativo tras 90 segundos de funcionamiento y sigue parpadeando hasta que la temperatura en el tubo de expulsión de aire a temperatura ambiente haya descendido por debajo de 60 °C. Si el aparato funciona menos de 90 segundos, el indicador de calor restante no se activa. El usuario es responsable en cualquier caso y se recuerda que para manejar pistolas de aire caliente se requiere siempre mucho cuidado.

Guarde bien estas indicaciones de seguridad con el aparato.

Page 20

- 39 -

Accesorios (vea la figura en la cubierta)

Su comercio especializado le podrá ofrecer una amplia g

ama de accesorios.

Tobera de dispersión 50 mm Nº de art. 070113

2 Tobera de dispersión 75 mm Nº de art. 070212 3

Tobera de deflexión, 50 mm Nº de art. 070311

4 Tobera de deflexión, 75 mm Nº de art. 070410 5 Juego para decapar Nº de art. 010317 6

Tobera con reflector N° de art. 070519

7 Conector de engarce

0,5-1,5 Nº de art. 006655 Ø 1,5-2,5 Nº de art. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 Nº de art. 006662

8 Fundas termorretráctiles

4,8-9,5 mm Nº de art. 071417 1,6-4,8 mm Nº de art. 071318 4,0-12,0 mm Nº de art. 072766 Juego de fundas termorretráctiles 3 piezas Nº de art. 075811

9 Tobera con reflector para soldar* Nº de art. 074616 10 Tobera reductora 14 mm* Nº de art. 070717 11 Tobera reductora 9 mm* Nº de art. 070618 12 Filtro de polvo fino Nº de art. 078218 13 HL-Scan Nº de art. 014919 14 Tobera de ranura ancha* Nº de art. 074715 15 Rodillo presionador Nº de art. 012311 16 Barritas de plástico para soldar*

PVC duro: Nº de art. 073114 HDPE: Nº de art. 071219 PP: Nº de art. 073411 ABS: Nº de art. 074210

17 Tobera soldadora* Nº de art. 070915

(* solo para HL 1920 E y HL 2020 E)

(véase página 160)

Declaración de conformidad

Garantía de funcionamiento

ste producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y

seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses o 500 horas de funcionamiento, comenzando el día de la venta al consum

idor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio d

e piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en p

iezas de desgaste, daños y defectos originados por un uso o mantenimiento inadecuados y los causados por rotura por caídas. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho junto con el tique de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio, o entregándolo al vendedor en los primeros 6 meses después de la compra.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

- 38 -

Elementos del aparato

Tubo de expulsión de aire de acero inoxidable E

ntrada de aire con rejilla de aspiración que impide la

entrada de impurezas Tubo protector extraíble (para puntos de difícil acceso ) P

ie de soporte blando y tapa terminal blanda para un trabajo estacionario asegurado contra vuelcos y d

eslizamientos Cable de goma resistente Selector para la regulación del caudal de aire

(

2 niveles/3 niveles) Ruedecilla para regular la temperatura Pulsador para regular la temperatura Control de la temperatura por visualizador LCD Empuñadura blanda agradable al tacto Suspensión Indicador de calor restante Cable de red intercambiable

11 1

3 4

6 7

8 9

Material PVC duro

PE duro

(HDPE) Polietileno

Polipropileno

ABS

Tipos de aplicación

Tubos, accesorios, placas, perfiles de construcción, piezas técnicas moldeadas Temperatura de soldadura 300 °C

Bandejas, cestas, bidones, material de aislamiento, tubos Temperatura de soldadura 300 °C

Tubos de desagüe resistentes a altas temperaturas, carcasas de asientos de sillas, embalajes, piezas de automóvil Temperatura de soldadura 250 °C

Piezas de automóvil, carcasas de aparatos, maletas Temperatura de soldadura 350 °C

Características distintivas

Se carboniza en la llama, olor penetrante; produce un ruido tintineante

Llama amarilla brillante, las gotas siguen ardiendo, olor a vela que se extingue; ruido tintineante

Llama brillante con núcleo azulado, las gotas siguen ardiendo, olor penetrante; produce un ruido tintineante

Humo negro flocado, olor dulce; produce un ruido tintineante

Aplicaciones

A continuación le presentamos algunas de las aplicaciones d

e la pistola de aire caliente STEINEL. Esta lista, sin duda alguna, no reflejará todas las posibilidades, seguro que a usted, espontáneamente, se le ocurrirán más ejemplos de a

plicación.

ecapar pintura:

La pintura se ablanda y puede retirarse fácilmente con una e

spátula o una rasqueta.

Retractilado de cables:

e coloca una funda termorretráctil sobre la superficie a aislar y se calienta con aire caliente. El diámetro de la funda s

e contrae aprox. un 50%, proporcionando una unión hermética. Un retractilado especialmente rápido y uniforme se consigue con toberas reflectoras. Obturación y estabilización de roturas de cables, aislamiento de puntos de soldadura, agrupamiento de mazos de cables, revestimiento de bloques de bornes.

Termoformado de PVC:

El aire caliente ablanda las placas, los tubos o las botas de esquiar, haciéndolos moldeables.

Encender parrillas:

El carbón arde en un instante; ahorrando así tiempos de espera.

Descongelación:

Tuberías de agua, cerraduras de automóvil, escalones helados. Descongelar y secar con delicadeza en una sola operación.

Soldadura blanda:

Primero se limpian las piezas metálicas a unir, después se calienta el punto de soldadura con el aire caliente y se aplica el alambre de aportación. Para soldar se utiliza un fundente para impedir la formación de óxido, o se emplea alambre de aportación con núcleo de fundente.

Soldar y llaguear plástico:

Todas las piezas a soldar deberán ser del mismo tipo de plástico. Utilícese la correspondiente barrita para soldar.

Soldadura de láminas:

Las láminas se ponen una sobre la otra y se sueldan. El aire caliente se aplica, con una tobera ranurada, por debajo de la lámina superior, y después se aprietan las dos láminas fuertemente con un rodillo presionador. Otra opción: Reparar toldos/lonas de PVC mediante soldadura por solapado con una tobera ranurada.

Ayuda para elegir la barrita de soldadura adecuada al soldar plástico

Page 21

máxima, antes de desligar o aparelho, tem de deixar baixar a temperatura. Se assim fizer, contribuirá para uma maior durabilidade do elemento térmico. Não transporte a ferramenta pegando nela pelo cabo e não utilize o cabo para tirar a ficha da tomada de corrente. Proteja o cabo de calor, óleo e arestas vivas.

Preste atenção aos gases tóxicos e ao perigo de inflamação.

Ao lidar com plásticos, tintas e materiais semelhantes poderão formar-se gases tóxicos. Cuidado com o perigo de incêndio e intoxicação. Para sua segurança, utilize apenas os acessórios e equipamentos extra mencionados no presente Manual de Utilização, ou então aconselhados ou indicados pelo fabricante. A utilização de outros apetrechos ou acessórios que não constem do manual de utilização nem do catálogo pode implicar perigo para o utilizador.

Reparações, só por eletrotécnicos especializados.

Esta ferramenta elétrica foi fabricada de acordo com as normas de segurança aplicáveis. As reparações só podem ser feitas por um eletrotécnico especializado, caso contrário o utilizador poderá sofrer ferimentos.

- 41 -- 40 -

Antes da primeira utilização, familiarize-se com este manual d

e utilização. Só a utilização correta pode garantir a longevidade do produto e um funcionamento fiável e isento de f

alhas.

esejamos sinceramente que este soprador de ar quente o satisfaça.

Tradução do manual de instruções original

Sobre este documento

Leia e observe estas indicações antes de começar a trabalhar com o aparelho. O desrespeito pelas instruções contidas no Manual de Utilização pode tornar o aparelho perigoso.

Ao utilizar ferramentas elétricas devem ser respeitadas as medidas de segurança fundamentais para evitar os choque elétricos, bem como para evitar outros perigos, entre os quais o de incêndio. Se o aparelho não for utilizado com a devida precaução, pode provocar acidentalmente um incêndio ou ferimentos. Antes de colocar o aparelho em funcionamento, verifique se está danificado (cabo de ligação à rede, caixa, etc.) e não o coloque em funcionamento caso detete qualquer irregularidade. Nunca deixe o aparelho em funcionamento sem vigilância! As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

Primeira colocação em funcionamento

Ao usar o HL 1620 pela primeira vez, é possível que saia um pouco de

fumo. O fumo é gerado pelos aglutinantes que, em função do calor, são libertados da película de isolamento do aquecimento aquando da primeira utilização. Para assegurar a evacuação rápida do fumo, o aparelho deverá ser colocado de pé na base. O recinto onde se trabalha deverá ser bem ventilado aquando da primeira utilização. O fumo não é nocivo para a saúde!

Tenha em consideração as influências ambientais.

Não exponha ferramentas elétricas à chuva. Não utilize ferramentas elétricas em estado húmido nem em ambiente húmido ou molhado. Tenha cuidado ao utilizar o aparelho junto a materiais inflamáveis. Não o direcione por muito tempo para o mesmo local. Não o utilize em atmosferas suscetíveis de explosões. O calor pode chegar a materiais inflamáveis que não estejam à vista.

Proteja-se do choque elétrico.

Evite o contacto corporal com peças ligadas à terra, por ex. tubos, radiado-

res, fogões, frigoríficos. Não deixe o aparelho sem vigilância enquanto estiver a funcionar.

Guarde as suas ferramentas num local seguro.

Depois de utilizar o aparelho e antes de o voltar a guardar na caixa, pouseo e deixe-o arrefecer no suporte. As ferramentas que não estejam a ser utilizadas têm de ser guardadas em local seco, fechado e fora do alcance das crianças. Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, se forem vigiadas ou informadas relativamente à utilização segura do aparelho, acabando por compreender os riscos que daí advêm.

As crianças não podem brincar com o aparelho.

A limpeza e a manutenção a realizar pelo utilizador não podem ser executadas por crianças sem vigilância.

Não sobrecarregue a ferramenta.

Trabalhará melhor e de forma mais segura se respeitar a gama de potência indicada. Depois de um período de trabalho prolongado à temperatura

É favor lê-lo com atenção e guardá-lo em local seguro!

Protegido pela lei sobre direitos de autor. Qualquer

reimpressão, mesmo que apenas parcial, só é permitida c

om o nosso consentimento.

- Reservados o direito a alterações que visem o progresso t

écnico.

Considerações em matéria de segurança

Page 22

- 43 -

s aparelhos são equipados com uma proteção térmica de 2 níveis: 1

. Um sistema de desligamento de proteção térmica desli-

ga o aquecimento assim que for detetada uma obstrução excessiva na saída de ar pela abertura de sopro (acumulação de calor). Mas o soprador continua a funcionar. No visor aparece um triângulo de aviso que i

dentifica o desligamento. Logo que a abertura de sopro estiver de novo desobst

ruída, o aquecimento volta a ser ligado automaticamente após pouco tempo. O triângulo de aviso no visor apaga-se. O sistema de desligamento de proteção térmica t

ambém pode reagir depois de se ter desligado o aparelho manualmente, o que implica que, ao voltar a ligá-lo, irá demorar um pouco mais até que a temperatura desejada seja alcançada na abertura de sopro. *

2. Caso seja detetada uma sobrecarga, a proteção térmica desliga o aparelho por completo.

* apenas para HL 2020 E

Para a sua segurança

Descrição do aparelho Colocação em funcionamento

É favor observar o seguinte: a distância ao objeto que se

pretende trabalhar depende do material e do tipo de trabalho que se pretende realizar. Comece sempre por fazer um teste para determinar o caudal de ar correto e a temperatura certa! Com os bicos comercializados como acessórios (ver página de acessórios na capa) pode controlar-se o ar quente concentrando-o num ponto ou numa superfície.

Atenção ao trocar de bico enquanto ainda está quente! Ao usar o soprador de ar quente como aparelho

estacionário, assegure-se de que se encontra sobre piso seguro, não derrapante e limpo.

HL 1620 S

O aparelho é ligado e desligado através do interruptor escalonado (7) situado na parte de trás do punho. O caudal de ar e a temperatura podem ser ajustados em 2 níveis. No nível 1 podem alcançar-se 300 °C com um caudal de ar de 240 l/min, no nível 2 são 500 °C e 450 l/min. Este aparelho destina-se unicamente ao uso doméstico.

HL 1920 E

O aparelho é ligado e desligado através do interruptor escalonado (7) situado na parte de trás do punho. Além da regulação de três níveis da velocidade de rotação/caudal de ar (o nível 1 é um nível de ar frio com 80 °C ), nos níveis 2 e 3, a temperatura também pode ser ajustada progressivamente através da roda reguladora (8) dentro de uma margem de 80 °C a 600 °C. Os números de 1 a 9 na roda reguladora servem de orientação. "1" significa 80 °C, enquanto que no "9" é alcançada a temperatura máxima de 600 °C. O caudal de ar varia nos três níveis de 150/150300/300-500 l/min. O tubo de proteção (3) pode ser tirado por meio do fecho tipo baioneta.

HL 2020 E

O aparelho é ligado e desligado através do interruptor escal

onado (7) situado na parte de trás do punho. Além de se poder regular a velocidade de rotação e/ou o caudal de ar em três níveis, com o interruptor (7), nos níveis 2 e 3 tamb

ém se pode regular a temperatura progressivamente de 80 °C até 630 °C, usando a tecla basculante (9). A temperatura desejada pode ser aumentada em passos de 10 °C p

remindo para o lado direito "+" na tecla basculante (9) ou então reduzida premindo para o lado esquerdo "-" na tecla d

e basculante (9). Premindo a tecla brevemente, a temperatura ajustada é aumentada ou reduzida uma vez em 10 °C. Se a tecla for mantida premida, a temperatura continua a s

er aumentada ou reduzida constantemente em passos de 10 °C até que se volte a largar a tecla ou até ser alcançada a temperatura mínima ou máxima. A temperatura nominal predefinida é exibida durante 3 segundos no visor. Depois, enquanto a temperatura vai aumentando ou diminuindo, é exibida a temperatura real no tubo de sopro. Durante este período, o símbolo °C/°F fica intermitente Assim que a temperatura nominal for atingida, este símbolo passa a ser exibido sem intermitência no visor. No nível 1 a temperatura é de 80 °C. Ao mudar do nível 2 ou 3, com temperaturas mais elevadas, para o nível 1, demora um pouco até que o aparelho arrefeça e chegue aos 80 °C. Durante a fase de arrefecimento, o mostrador LCD (10) indica a temperatura real na saída do bico. Depois de desligar o aparelho, o último valor ajustado é salvaguardado. O tubo de proteção (3) pode ser tirado por meio de um fecho tipo baioneta.

Troca de cabo (apenas HL 2020 E)

Se o cabo de alimentação estiver danificado, pode ser substituído com facilidade sem ter de abrir o corpo do aparelho.

1. Importante! Desligar o aparelho da rede elétrica.

2. Desapertar o parafuso e retirar a tampa

3. Soltar a descarga de tração .

4. Soltar os bornes .

5. Puxar o cabo .

6. Colocar o cabo novo e voltar a fixá-lo na ordem inversa

à acima descrita (1. Apertar os bornes etc.).

- 42 -

Dados técnicos

HL 1620 S

HL 1920 E

HL 2020 E

Sob reserva de alterações técnicas.

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

progressiva em passos de 10 °C via teclas

mostrador LCD

sim II

sim sim ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

progressiva em 9 passos através da roda reguladora

–

não II

– sim ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

não II

– sim ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Ligação à rede Potência Nível

Caudal de ar (l/min) Temperatura (ºC)

Regulação da temperatura

Visualização da temperatura

Indicador de calor residual Classe de proteção

(sem condutor de proteção)

Desligamento de proteção térmica

Fusível térmico Nível de pressão sonora

emitido Valor de vibração total

Peso

Considerações em matéria de segurança

Se o cabo de ligação à rede deste aparelho for danificado, terá de ser substituído pelo fabricante, ou pelo seu serviço de assistência ou por outra pessoa devidamente qualificada para evitar quaisquer situações de risco.

Indicador do calor residual (apenas HL 2020 E)

O indicador de calor residual serve de aviso ótico para evitar ferimentos causados pelo contacto direto do tubo de saída de ar quente com a pele. O indicador de calor residual também funciona depois de tirar a ficha da tomada elétrica!

A partir de uma duração de funcionamento de 90 segundos, o indicador está operacional e fica intermitente até a temperatura no tubo de saída de ar descer abaixo dos 60 °C, tendo o ambiente a temperatura ambiente normal. Se o aparelho estiver a funcionar durante menos de 90 segundos, o indicador de calor residual não ficará ativo. Em qualquer caso, a responsabilidade continuará sempre a ser do utilizador e o manuseamento com sopradores de ar quente requer sempre o devido cuidado.

Guarde as instruções de segurança em local seguro perto do aparelho.

Page 23

- 45 -

Acessórios (ver ilustr. na capa)

seu revendedor tem uma vasta gama de acessórios à sua

espera.

1 Bico espalhador 50 mm N.º de ref.ª 070113 2 Bico espalhador 75 mm N.º de ref.ª 070212 3

Bico deflector, 50 mm N.º de ref.ª 070311

4 Bico deflector, 75 mm N.º de ref.ª 070410 5

Kit de raspadores de tinta N.º de ref.ª 010317

6 Bico redutor N.º de ref.ª 070519 7

Uniões de crimpagem

Ø 0,5-1,5 N.º de ref.ª 006655 Ø 1,5-2,5 N.º de ref.ª 006648 Ø

0,1-0,5 – Ø 4,0-6,0 N.º de ref.ª 006662

8 Mangas termorretráteis

4,8-9,5 mm N.º de ref.ª 071417 1,6-4,8 mm N.º de ref.ª 071318 4,0-12,0 mm N.º de ref.ª 072766

Kit de mangas termorretráteis 3 peças N.º de ref.ª 075811

9 Bico refletor de brasagem* N.º de ref.ª 074616 10 Bico redutor 14 mm* N.º de ref.ª 070717 11 Bico redutor 9 mm* N.º de ref.ª 070618 12 Filtro de pó fino N.º de ref.ª 078218 13 Scan de ar quente N.º de ref.ª 014919 14 Bico de fenda largo* N.º de ref.ª 074715 15 Rolo pressor N.º de ref.ª 012311

16 Fio de plástico*

PVC duro: N.º de ref.ª 073114 HDPE: N.º de ref.ª 071219 PP: N.º de ref.ª 073411 ABS: N.º de ref.ª 074210

17 Bico para soldagem de plástico* N.º de ref.ª 070915

(* apenas para HL 1920 E e HL 2020 E)

(ver página 160)

Declaração de conformidade

Garantia de funcionamento

ste produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as n

ormas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses ou de 500 horas de funcionamento a contar da data de compra. Eliminamos f

alhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das p

eças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e

as falhas originados por uma utilização ou manutenção incorreta, bem como por rutura em função de uma queda. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica ou, nos primeiros 6 meses, junto do revendedor, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor).

Serviço de reparação:

depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

- 44 -

Elementos do aparelho

Tubeira de saída de ar quente em inox E

ntrada de ar com rede protetora mantém afastados os

corpos estranhos Tubo de proteção amovível (para pontos de difícil

acesso) Pé de suporte macio e capa terminal macia para

tilização à prova de tombo e antiderrapante Cabo de borracha resistente Interruptor escalonado para a regulação do débito de ar

(

de 2 níveis/de 3 níveis) Roda reguladora para a regulação da temperatura Botão para a regulação da temperatura Monitorização da temperatura através do visor LCD Punho macio e ergonómico Suspensão Indicador do calor residual Cabo de alimentação de rede substituível

11 12 13 1

6 7

8 9

Material PVC duro

PE duro

(HDPE) Polietileno

Polipropileno

ABS

Tipos de aplicação

Tubos, guarnições, placas, perfis de construção civil, peças técnicas moldadas 300 ºC de temperatura de soldagem

Cubas, cestos, jerricãs, material de isolamento, tubos 300 ºC de temperatura de soldagem

Tubos de escoamento de alta temperatura, conchas de assento, embalagens, peças de automóvel 250 ºC de temperatura de soldagem

Peças de automóvel, carcaças de aparelhos, malas de viagem 350 ºC de temperatura de soldagem

Características de identificação

Carboniza na chama, cheiro penetrante; ruído tilintante

Chama amarela clara, pingos continuam a arder, cheiro como o da vela que se apaga; ruído tilintante

Chama clara com centro azul, pingos continuam a arder, cheiro penetrante; ruído tilintante

Fumo preto, denso, cheiro adocicado; ruído tilintante

Aplicações

Aqui encontrará alguns exemplos de aplicações para sopradores de ar quente da STEINEL. Com esta escolha as possibilidades não estão, de forma alguma, esgotadas – certamente você ainda se vai lembrar de mais exemplos de aplicação.

Remover tinta:

A tinta é amolecida e pode ser removida com uma espátula e um raspador.

Termorretração de cabos

Enfia-se a manga termorretrátil no ponto a isolar e aqueces

e com ar quente. A manga retrai-se e fica com um diâmetro 50% inferior, o que produz uma união hermética. T

ermorretração rápida e uniforme com bicos envolventes de ar. Vedar e estabilizar ruturas de cabo, isolamentos de p

ontos de brasagem, unir feixes de cabos, envolver barras

de junção.

oldagem de PVC:

Amaciar placas, tubos ou botas de esqui com ar quente.

cender o grelhador:

Basta um instante, e o carvão já está em brasa; não é

reciso esperar.

escongelação:

Canos de água, fechaduras congeladas, graus de escada.

Descongelar suavemente e secar num único passo.

Brasagem fraca:

Primeiro, limpar as peças de metal que se pretende unir, depois aquecer o ponto de brasagem com ar quente e juntar o arame de soldagem. Para a brasagem é necessário usar um fundente para impedir a oxidação ou um arame de soldagem com um fio semelhante ao fundente.

Soldar e juntar plástico:

Todas as peças que se pretende soldar têm de ser do mesmo tipo de plástico. Usar o respetivo fio de plástico.

Termossoldagem de películas:

As películas são colocadas uma em cima da outra e termocoladas. O ar quente é guiado por um bico de fenda para baixo da película superior, comprimindo depois as duas películas com um rolo pressor. Outra possibilidade: reparar oleados de tenda em PVC, por soldadura de junta sobreposta com um bico de fenda.

Ajuda para selecionar o fio de plástico certo para soldar material sintético

Page 24

- 46 - - 47 -

Förvara verktyget i ett torrt utrymme och oåtkomligt för barn. Produkten är inte avsedd att användas av personer (även barn) med nedsatta fysiska och mentala färdigheter eller som saknar erfarenhet och/ eller kunskap, utan överinseende eller fått instruktioner av en person med erfarenhet och kunskap av produkten.

Överbelasta inte verktyget

Arbetet utförs säkrare och bättre inom det angivna belastningsområdet. När verktyget har använts under en längre tid vid den högsta temperaturen måste temperaturen sänkas innan verktyget stängs av. Detta förlänger livslängden på värmeelementet. Bär aldrig verktyget i kabeln och dra inte i kabeln då du ska dra ut kontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.

Se upp med giftiga gaser och antändningsfara

Vid bearbetning av plastmaterial, lacker och liknande material kan giftiga gaser frigöras. Var uppmärksam mot brand och antändningsfaran. För Er egen säkerhet skall endast tillbehör och extra utrustning som anges i bruksanvisningen eller som rekommenderas av tillverkaren användas.

Användning av andra än i bruksanvisningen eller katalogen angivna tillbehör kan leda till personliga skaderisker.

Reparation endast av behörig elektriker.

Detta elverktyg uppfyller tillämpliga säkerhetsbestämmelser. Reparation får endast utföras av behörig elektriker, annars kan användaren utsättas förfara och skador uppkomma.

änligen läs igenom denna bruksanvisning innan ni använder varmluftspistolen. Det är nödvändigt att man använder verkt

yget enligt anvisningarna för att man ska få lång livslängd och korrekt drift. Vi hoppas ni får stora nytta för er varmluftspistol.

Översättning av den tyska bruksanvisningen

För detta dokument

Läs och beakta dessa anvisningar innan du använder verktyget. Om bruksanvisningen inte följs kan detta verktyg utgöra en säkerhetsrisk.

Vid användning av elektriska verktyg ska nedanstående säkerhetsanvisningar följas för att elektriska stötar, personskador och brand ska kunna undvikas. Vid oförsiktig hantering av verktyget finns det risk för att brand kan uppstå. Kontrollera så inga eventuella skador har uppkommit på verktyget innan användning (kabel, hölje etc.) Använd inte verktyget om sådana skador har uppkommit. Var uppmärksam på att barn inte leker med verktyget.

Första användning

Det kan komma rök från HL1620 vid första användningstillfället. Röken uppstår av att överblivet bindemedlet från isolationsfolien löses upp av värmen. För att bli av med röken ska man låta varmluftspistolen vara igång i stående läge tills ingen mer rök kommer från verktyget.

Se till att omgivningen är väl ventilerad. Röken är inte skadlig!

Ta hänsyn till omgivningens inverkan

Använd ej verktyget i samband med regn. Använd ej verktyget i fuktigt tillstånd och heller ej i blöt och fuktig omgivning. Var försiktig vid användning av verktyget i närheten av brännbara material. Rikta aldrig verktyget under en längre tid mot ett och samma ställe. Använd aldrig verktyget i explosionsfarlig miljö. Värme kan ledas till brännbara material som är dolda.

Skydd dig mot el-stötar

Undvik kroppskontakt med elektriskt jordade delar som t ex rör, värmeelement, spisar, kylskåp. Lämna inte maskinen utan uppsikt så länge den är igång.

Förvara maskinen säkert

Se till att maskinen har svalnat efter användning innan den åter förpackas i väska eller verktygslåda.

Läs och förvara bruksanvisning på korrekt sätt.

Kopiering av denna bruksavisning får ej göras utan vårt

medgivande

Vi förbehåller för eventuella tekniska förändring

Säkerhetsanvisningar

Page 25

- 49 -- 48 -

armluftspistolen är försedd med ett 2-stegs

överhettningsskydd:

1. En termosensor stänger av värmen vid olämplig användning, fläkten fortsätter dock att gå. En varningstriangel visas i displayen. En kort stund efter att utblåsningsröret är fritt kommer värmen att startas automatiskt. V

arningstriangel som visas i displayen slocknar. Termosäkringen kan även lösas ut efter att verktyget har stängt

s av, om man då startar verktyget kommer det dröja längre än normalt innan varmluftspistolen uppnår önskad arbetstemperatur*.

2. En termosäkring stänger av hetluftpistolen vid överbelastning.

* Endast för HL 2020 E

För er säkerhet

Beskrivning av produkten Användning

Vänligen notera att avståndet till materialet som ska bearbetas beror på typ av material och hur det ska bearbetas. Gör därför alltid ett test så att rätt luftmängd och temperatur används. Med hjälp av utbytbara munstycken (se sidan för tillbehör) kan man antingen få punktformad eller bred uppvärmning. Var försiktig vid byte att varma munstycken! När varmluftspistolen används stående var noggrann att den placeras på ett stabilt och halksäkert underlag.

HL 1620 S

Verktyget startas och stängs av med stegbrytaren (7) som är placerad på baksidan av handtaget. Luftmängden och temperaturen kan ställas in i två lägen. I läge 1 är temperaturen 300°C vid en luftmängd på 240 l/min. I läge 2 är det 500°C och 450 l/min.

HL 1920 E

Verktyget startas och stängs av med stegbrytaren (7) som är placerad på baksidan av handtaget. Luftmängden kan ställas in i tre lägen, läge 1 är ett kalluftläge med 80°C. Temperaturen kan ställas in i ett område 80°C - 600°C med hjälp av vredet (8) för temperaturinställning. De på ratten angivna siffrorna 1-9 ger en orientering om vilken temperatur som är vald. >1< betyder 80°C och >9< ger den högsta temperaturen 600°C.

Luftmängden varierar i tre steg 150/150-300/300-500 l/min. Skyddsröret (3) sitter fast med en bajonettfattning och kan därför tas bort.

HL 2020 E

Enheten till- och frånkopplas med stegbrytaren (7) på handtagets baksida. Förutom varvtals-/luftmängdregleringen i tre steg, kan temperaturen steglöst ställas in på stegen 2 och 3 med brytaren (7) mellan 80 °C och 630 °C via vippknappen (9). Måltemperaturen kan i steg om 10°C höjas och sänkas genom att trycka på vippknappen (9) åt höger “+“ respektive åt vänster “-“. Korta tryckningar på knappen höjer re-

spektive sänker den önskade temperaturen 10°C per tryckning. Genom att hålla inne knappen höjs respektive sänks t

emperaturen fortlöpande i steg om 10°C tills knappen släpps upp igen eller min. respektive max temperaturen har u

ppnåtts. Den inställda bör-temperaturen visas i 3 sekunder i displayen, sedan under sänkningen resp. höjningen av t

emperaturen, visas den verkliga temperaturen på utblåsningsröret. Under den tiden blinkar tecknet °C/°F. Så snart bör-temperaturen har uppnåtts, visas detta tecken konstant i

displayen. Läge 1 ger temperaturen 80°C. Vid ändring från läge 2 eller 3 med högre temperatur till läge 1 måste en kort

are tid passera innan luften åter når 80°C. Under avkylningsperioden visar displayen den verkliga temperaturen. Vid f

rånkoppling lagras det senast inställda värdet. Skyddsröret (3) är fäst med bajonettfattning och kan vid behov enkelt tas av.

Byte av nätkabel (endast HL 2020 E)

Är nätkabeln skadad den bytas utan att man måste öppna maskinhuset. OBS, nya kabeln måste uppfylla kraven för varmluftspistoler.

1. OBS, koppla bort nätspänningen

2. Lossa skruven och ta bort täcklocket .

3. Lossa dragavlastningen .

4. Lossa kablar från plint .

5. Dra ut kabeln .

6. Montera dit nya kabeln, (omvänd ordning)

Tekniska data

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

steglöst i steg om 10°C, ändring via tryckknapp

LCD-Display ja II

ja ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,880 Kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

steglöst i 9 steg, inställning med vred

– nej II

– ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,840 Kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– nej II

– ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,670 Kg

Spänning: Effekt: Läge:

Luftmängd: Temperatur (°C):

Temperatur inställning:

Temperatur visning: Eftervärme Skyddsklass:

(behöver ej jordas) Överhettningsskydd: Termosäkring: Ljudnivå: Vibrationsnivå totalt:

Vikt:

Reservation mot tekniska förändringar

Säkerhetsanvisningar

Eftervärme (endast HL 2020 E)

Tecknet för eftervärme ger en visuell information om att man ska undvika kontakt med utblåsningsröret. Även när maskinen inte är ansluten till nätspänning (sladd urdragen) kommer tecknet att lysa tills utblåsröret är avkylt. Efter 90 sekunders användning är funktionen för kontroll av eftervärme aktiv, tecknet börjar att blinka och gör det ända tills temperaturen på utblåsningsröret underskrider 60°C.

Används maskinen kortare än 90 sekunder så är funktionen för kontroll av eftervärme inte aktiv. I så fall är det användaren som måste vara uppmärksam och försiktig med varma delar på maskinen.

Förvara dessa säkerhetsanvisningar på ett betryggande sätt.

Page 26

- 51 -

Tillbehör (se bild på omslaget)

in handlare har ett brett sortiment av tillbehör för dig

Bredstrålande munstycke 50 mm Art.-Nr. 070113

2 Bredstrålande munstycke 75 mm Art.-Nr. 070212 3 Riktat munstycke 50 mm Art.-Nr. 070311 4

Riktat munstycke 75 mm Art.-Nr. 070410

5 Färgskrapset Art.-Nr. 010317 6

Reflekterande munstycke Art.-Nr. 070519

7 Krympförbindning

0,5-1,5 Art.-Nr. 006655 Ø 1,5-2,5 Art.-Nr. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 Art.-Nr. 006662

Krympslang 4,8-9,5 mm Art.-Nr. 071417 1,6-4,8 mm Art.-Nr. 071318 4,0-12,0 mm Art.-Nr. 072766 Krympslangsset, 3-delar Art.-Nr. 075811

9 Lödreflektormunstycke* Art.-Nr. 074616 10 Reducerande munstycke 14 mm* Art.-Nr. 070717 11 Reducerande munstycke 9 mm* Art.-Nr. 070618 12 Filter för små partiklar Art.-Nr. 078218 13 HL Scan Art.-Nr. 014919 14 Bredstrålande slitsmunstycke* Art.-Nr. 074715 15 Tryckrulle Art.-Nr. 012311 16 Plastsvetstråd*

Hård PVC: art.-nr 073114 HDPE: art.-nr 071219 PP: art.-nr 073411 ABS: art.-nr 074210

17 Svetssko* Art.-Nr. 070915

(* endast för HL 1920 E och HL 2020 E)

(se sidan 160)

Överensstämmelseförsäkran

Funktionsgaranti

enna STEINEL produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt g

ällande föreskrifter och har därefter genomgått en stikkprovskontroll. Steinel garanterar felfri funktion. Garantin gäller i 36 månader respektive 500 driftstimmar från inköpsdagen. Vi återgärdar fel som beror på material- eller tillverkningsfel. Garantin innebär att varan repareras eller a

tt defekt del byts ut enligt vårt val. Garantin omfattar inte skador på förslitningsdelar t.ex. värmeelement, nätkabel s

amt slitage och skador orsakade av felaktig hanterande av produkten eller bristande underhåll och skötsel. Följskad

or på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får vara isärtagen, sändes väl förpackad med fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas in till inköpsstället för åtgärd inom 6 månader efter skadans uppkomst.

Reparationsservice:

Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten repareras på vår verkstad. Vänligen kontakta oss innan Ni sänder tillbaka produkten för reparation.

- 50 -

Produktbeskrivning

Utblåsningsrör i rostfritt L

uftintag med metallnät som stänger ute främmande

partiklar. Avtagbart skyddsrör (för svåråtkomliga ställen)

Mjukt bakstycke för tipp och halksäker användning v

id stationär uppställning Dragavlastad nätkabel Stegbrytare för inställning av luftmängd

(

2-steg eller 3-steg) Ratt för inställning av temperatur Tryckknapp för inställning av temperatur LCD-display för övervakning av temperatur Soft-grepp Upphängning Varning för eftervärme Utbytbar nätkabel

11 12 13 1

6 7

8 9

Material PVC hård

PE hård

(HDPE) Polyetyle

Polypropylen

ABS

Användningsområde

Rör, kopplingar, förskruvningar, plattor, formdetaljer Svetstemperatur: ca 300°C

Kar, korgar, tankar, isolering, rör, Svetstemperatur: ca 300°C

Kapslingar, stolsitsar, förpackningar, bildetaljer Svetstemperatur: ca 250°C

Bildetaljer, kapslingar resväskor Svetstemperatur: ca 350°C

Igenkänningstecken

Förkolnar vid brand, stickande röklukt, klapprande ljud.

Ljus, gul flamma, droppar som brinner vidare, luktar som efter ett slocknat ljus, klapprande ljud.

Ljus flamma med blå kärna, droppar brinner vidare, stickande rök, klapprande ljud.

Svart rök med flagor, söt röklukt klapprande ljud.

Användning

Nedan visar vi några olika användningsområden för Steinel varmluftpistoler.

Med detta urval är möjligheterna inte på något sätt uttömda – ni kommer säkert att finna andra användningsområden.

Färgborttagning:

ärgen mjuknar och kan avlägsnas med en färgskrapa eller

spackelspade.

rympning av krympslangar.

Krympslangen träs över önskat område och värms runt om m

ed varmluft. Slangen krymper därvid upp till ca 50 % i diameter och ger en tät förbindning. För snabb och likformig k

rympning rekommenderas ett reflektormunstycke. Tätning och stabilisering av kabelövergångar, isolering av lödställen, mantling av plintar.

Formning av PVC:

lattor, rör eller sportartiklar (innebandyklubbor, skidor)

blir med hjälp av varmluft enkelt formbara.

Tända grillen:

På ett ögonblick glöder grillkolen.

Upptining:

Vattenledningar, frusna dörrlås, trappor tinas och torkas i ett arbetsmoment.

Mjuk lödning: Först måste metalldelarna rengöras, sedan värms lödstället med varmluft och därefter tillförs lödtråden. Vid lödning används ett flussmedel eller lödtråd med flussmedelstillsats för att förhindra oxidbildning.

Svetsa plastmaterial:

Alla delar som ska svetsas samman måste vara av samma plastmaterial. Motsvarande svetstråd ska användas.

Överlappsvetsning:

Plastskivor och belagd väv kan svetsas ihop med hetluft. Värm med ett slitsmunstycke i skarven och valsa därefter med en tryckrulle. Det också möjlig att reparera plastskivor och PVC-väv med hjälp av överlappsvetsning.

Hjälp för att välja rätt svetstråd vis svetsning av plast

Page 27

- 53 -- 52 -

Læs venligst denne brugsanvisning, før De tager apparatet i

brug. Kun korrekt betjening sikrer en lang, pålidelig og fejlfri drift. V

i ønsker Dem god fornøjelse med Deres nye varmluftpistol.

Oversættelse af original driftsvejledning

Om dette dokument

Læs disse anvisninger, før du tager apparatet i brug. Følges betjeningsvejledningen ikke, kan apparatet blive en farekilde.

For at undgå stød, skader og brand skal de efterfølgende sikkerhedsforskrifter overholdes ved brugen af elværktøjer. Håndteres apparatet ikke med stor forsigtighed, kan det medføre brand eller personskade. Kontrollér apparatet for evt. skader (netledning, kabinet osv.), inden det tages i brug, og tag ikke apparatet i brug, hvis det er beskadiget. Apparatet skal altid være under opsyn under drift. Børn bør være under opsyn for at sikre, at at de ikke leger med apparatet.

Første idrifttagning

Når HL 1620 tages i brug første gang, kan der dannes en smule røg. Røgen opstår, når varmen ved første anvendelse løsner bindemidlet fra isoleringsfolien. For at opnå en hurtig røgafdampning, skal apparatet stilles på understøtningsfladen. Arbejdsområdet skal have en god udluftning ved første anvendelse. Røgen er ikke skadelig!

Tag hensyn til påvirkninger udefra.

Elektriske værktøjer må ikke udsættes for regn. Elektriske værktøjer må ikke bruges i fugtig stand eller under fugtige og våde betingelser. Vær forsigtig ved brug af apparaterne i nærheden af brændbare materialer. De må ikke rettes mod samme sted i længere tid. De må ikke anvendes ved fare for eksplosion. Varmen kan ledes videre til brændbare, skjulte materialer.

Undgå stød.

Undgå berøring med jordede dele, f.eks. rør, radiatorer, komfurer og køleskabe. Apparatet skal holdes under opsyn, når det er i brug.

Opbevar værktøj sikkert.

Efter brug skal apparatet anbringes på understøtningsfladen og køle af, før det pakkes væk. Ubenyttede værktøjer skal opbevares utilgængeligt for børn i et tørt, aflåst rum. Dette apparat kan anvendes af børn, fra de er 8 år, og derudover af personer med nedsatte fysiske, sensoriske og mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår faren i forbindelse med brug af apparatet.

Børn må ikke lege med apparatet.

Rengøring og brugervedligeholdelse må kun udføres af børn, hvis de er under opsyn.

Læs anvisningen omhyggeligt, og gem den.

Ophavsretligt beskyttet. Eftertryk, også i uddrag, må kun

ske med vores tilladelse.

Vi forbeholder os ret til ændringer af hensyn til den

tekniske udvikling.

Værktøjerne må ikke overbelastes.

De arbejder optimalt og sikkert inden for det anførte effektområde. Ved længere tids brug af apparatet ved maksimumtemperatur bør temperaturen sænkes, før apparatet slukkes. Dette forlænger varmelegemets levetid. Bær ikke værktøjet i ledningen, og brug ikke ledningen til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

Vær opmærksom på giftige gasser og antændelsesfare.

Ved bearbejdning af plast, maling og lignende materialer kan der opstå giftige gasser. Vær opmærksom på brand- og antændelsesfare. Af hensyn til din egen sikkerhed bør du kun anvende tilbehør og ekstraudstyr, der er anført i brugsanvisningen eller anbefales/oplyses af værktøjsproducenten. Anvendes andet tilbehør og udstyr end angivet i brugsanvisningen eller kataloget, kan dette medføre personskade.

Sikkerhedsanvisninger

Page 28

Reparationer må kun udføres af en elektriker.

Dette elektriske værktøj overholder de gældende sikkerhedsforskrifter. Reparation må kun udføres af en elinstallatør, ellers kan brugeren komme til skade. Hvis apparatets netledning beskadiges, skal den udskiftes af producenten eller en anden kvalificeret person for at undgå farlige situationer.

Restvarmeindikator (kun HL 2020 E).

Restvarmeindikatoren er en optisk advarsel for at forhindre kvæstelser, som opstår ved direkte hudkontakt med det varme udblæsningsrør.

Restvarmeindikatoren fungerer også ved udtrukket netkabel! Fra en drift på 90 sekunder er indikatoren funktionsdygtig og blinker, indtil temperaturen ved udblæsningsrøret er sunket til under 60 °C ved rumtemperatur. Er apparatet i drift i under 90 sekunder, så er restvarmeindikatoren ikke aktiv. Under alle omstændigheder har brugeren ansvaret, og der skal altid udvises største forsigtighed ved brug af varmluftblæsere.

Opbevar sikkerhedsanvisningerne sammen med apparatet.

- 55 -

pparaterne er udstyret med en 2-trins termobeskyttelse:

1. En termobeskyttelsesslukning slukker for varmelegemet, h

vis luftudslippet fra udblæsningsåbningen blokeres for kraftigt (varmeophobning). Blæseren arbejder dog fortsat. På displayet gør en advarselstrekant opmærksom på slukningen. Når udblæsningsåbningen er fri igen, tændes varmelegem

et automatisk igen efter kort tid. Derefter slukkes advarselstrekanten på displayet. Termobeskyttelsesslukn

ingen kan også blive aktiveret efter slukning af apparatet, således at det, når apparatet tændes igen, varer længere tid end normalt, før temperaturen nås ved u

dblæsningsåbningen. *

2. Ved overbelastning slukker termosikringen helt for apparatet.

* gælder kun for HL 2020 E

Sikkerhed

Beskrivelse af apparatet ibrugtagning

Bemærk venligst: Den nødvendige afstand til den gen-

stand, der skal forarbejdes, afhænger af materialet og forarbejdningsmåden. Lav altid først en test med hensyn til luftmængde og temperatur! Med de udskiftelige dyser (se tilbehørssiden på omslaget) har du mulighed for at styre varmluften målrettet. Vær forsigtig ved udskiftning af varme dyser! Hvis varmluftblæseren skal anvendes på fod, skal apparatet stå sikkert og på et rent underlag.

HL 1620 S

Apparatet tændes og slukkes med trinvælgerknappen (7) bag på grebet. Luftmængde og temperatur kan indstilles på 2 forskellige trin. På 1. trin nås en temperatur på 300 °C ved en luftmængde på 240 l/min, på 2. trin en temperatur på 500 °C ved 450 l/min. Dette apparat er kun beregnet til husholdningsbrug.

HL 1920 E

Apparatet tændes og slukkes med trinvælgerknappen (7) bag på grebet. Ud over tretrins-hastigheds-/luftmængdereguleringen (1. trin er et koldlufttrin på 80 °C ) kan temperaturen på trin 2 og 3 indstilles trinløst inden for et område på 80 °C - 600 °C vha. stillehjulet (8). Tallene 1-9 på stillehjulet er til orientering. »1« betyder 80 °C, »9« angiver maksimumtemperaturen på 600 °C. Luftmængden varierer på de tre trin mellem 150/150-300/300-500 l/min. Beskyttelsesrøret (3) kan tages af vha. en bajonetlås.

HL 2020 E

Apparatet tændes og slukkes med trinkontakten (7) bag på grebet. Ud over tretrins-hastigheds-/luftmængdereguleringen vha. kontakten (7) kan temperaturen på trin 2 og 3 indstilles trinløst inden for et område fra 80 °C til 630 °C vha. vippekontakten (9). Temperaturen kan øges i trin á 10 °C ved at trykke mod højre på vippetastens "+"-side (9) eller sænkes ved at trykke mod venstre på vippetastens "-"-side (9). Med et kort tryk på vippetasten øges eller sænkes temperaturen én gang med 10 °C. Trykkes der på tasten i længere tid, øges/sænkes temperaturen løbende i trin á 10 °C, indtil vippetasten slippes eller min./maks.-temperaturen er indstillet.

Den indstillede nominelle temperatur ses på displayet i 3 sekunder, derefter vises den faktiske temperatur ved udbl

æsningsrøret under reduktion eller øgning af temperaturen. Imens blinker °C/°F-tegnet. Når den nominelle temperatur er n

ået, vises dette tegn konstant på displayet. På blæsetrin 1 er temperaturen på 80 °C. Ved skift fra blæsetrin 2 eller 3 m

ed højere temperaturer til trin 1 varer det et kort øjeblik, inden apparatet er kølet ned til 80 °C. Under afkøling vises den faktiske temperatur ved dysen på LCD-displayet (10). N

år apparatet slukkes, gemmes den senest indstillede værdi. Beskyttelsesrøret (3) kan tages af vha. en bajonetlås.

Udskiftning af ledning (kun HL 2020 E)

Hvis netledningen er beskadiget, kan den nemt udskiftes uden at åbne kabinettet.

1. Vigtigt! Træk stikket ud af kontakten.

2. Løsn skruen og træk afdækningskappen

af.

3. Løsn trækaflastningen .

4. Løsn netklemmerne .

5. Træk ledningen ud.

6. Sæt en ny ledning i, og fastgør den i omvendt rækkefølge

(1. skru klemmerne fast etc.).

- 54 -

Tekniske data

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz

2200 W

12 3 150 150-300 300-500 80 80-630

Trinløst i trin á 10°C med knapper

LCD-display Ja II

Ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz

2000 W

12 3 150 150-300 300-500 80 80-600

Trinløst i 9 trin med stillehjul

– Nei II

–

Ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz

1600 W

12 240 450 300 500

–

– Nei II

–

Ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Nettilslutning Effekt Trin

Luftmængde (l/min.) Temperatur (°C)

Temperaturindstilling

Temperaturvisning Restvarmeindikator Beskyttelsesklasse

(uden

beskyttelsesledertilslutning)

Termobeskyttelsesslukning

Termosikring Støjniveau Samlet svingningsværdi

Vægt

Med forbehold for tekniske ændringer

Sikkerhedsanvisninger

Page 29

- 57 -

Tilbehør (se fig. på omslaget)

in forhandler har et bredt sortiment af tilbehør på lager.

Bredstråledyse 50 mm Artikelnr. 070113

2 Bredstråledyse 75 mm Artikelnr. 070212 3 Skærmdyse 50 mm Artikelnr. 070311 4

Skærmdyse 75 mm Artikelnr. 070410

5 Farveskrabersæt Artikelnr. 010317 6

Reflektordyse Artikelnr. 070519

7 Krympesamleled

0,5-1,5 Artikelnr. 006655 Ø 1,5-2,5 Artikelnr. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 Artikelnr. 006662

Krympeslanger 4,8-9,5 mm Artikelnr. 071417 1,6-4,8 mm Artikelnr. 071318 4,0-12,0 mm Artikelnr. 072766 Krympeslangesæt 3 dele Artikelnr. 075811

9 Loddereflektordyse* Artikelnr. 074616 10 Reduktionsdyse 14 mm* Artikelnr. 070717 11 Reduktionsdyse 9 mm* Artikelnr. 070618 12 Finstøvfilter Artikelnr. 078218 13 HL-Scan Artikelnr. 014919 14 Bredslidsdyse* Artikelnr. 074715 15 Trykrulle Artikelnr. 012311 16 Plastsvejsetråd*

Hårdt PVC: Artikelnr. 073114 HDPE: Artikelnr. 071219 PP: Artikelnr. 073411 ABS: Artikelnr. 074210

17 Svejsedyse* Artikelnr. 070915

(* kun til HL 1920 E og HL 2020 E)

(se side 160)

Overensstemmelseserklæring

Funktionsgaranti

ette STEINEL-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter o

g underlagt stikprøvekontrol. STEINEL garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder eller 500 driftstimer fra den dag, apparatet blev solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og g

arantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved s

kader på sliddele, ej heller ved skader og fejl, der er opstået pga. ukorrekt behandling eller vedligeholdelse, og hell

er ikke, hvis apparatet er beskadiget pga. tab. Yderligere følgeskader på fremmede genstande dækkes ikke. Der ydes kun garanti mod forevisning af bon eller kvittering (med dato og stempel). Derudover skal apparatet være helt og indpakket forsvarligt, når det fremsendes til reparation på serviceværkstedet, eller inden for de første 6 måneder afleveres til forhandleren.

Reparationsservice:

Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

- 56 -

Apparatets dele

Mundstykke i specialstål L

uftindsugning med gitter, som holder

fremmedlegemer ude Aftageligt beskyttelsesrør

(til vanskeligt tilgængelige steder) Softfod og softendekappe, der gør, at apparatet

kke vælter eller skrider ved stationært arbejde Belastbar gummiledning Trinvælgerknap til luftmængdeindstilling (2-trins/3-trins

)

tillehjul til temperaturindstilling

nap til temperaturindstilling Temperaturovervågning vha. LCD-display. Behageligt softgreb Ophæng Restvarmeindikator Udskiftelig netledning

11 1

6 7 8 9

Materiale Hårdt PVC

Hårdt PE

(HDPE) Polyethylen

Polypropylen

ABS

Anvendelsesområder

Rør, fittings, plader, byggeprofiler, tekniske formdele 300 °C svejsetemperatur

Baljer, kurve, dunke, isoleringsmateriale, rør 300 °C svejsetemperatur

Højtryks-afløbsrør, sæder, emballage, bildele 250 °C svejsetemperatur

Bildele, kabinetter, kufferter 350 °C svejsetemperatur

Kendetegn

Forkuller i åben ild, skarp lugt; raslende lyd

Lys, gul flamme, dråber fortsætter med at brænde, lugter af nyslukket stearinlys; raslende lyd

Lys flamme med blå kerne, dråber fortsætter med at brænde, skarp lugt; raslende lyd

Sort røg i flager, sødlig lugt; raslende lyd

Anvendelsesmuligheder

Nedenfor ses nogle af STEINEL-varmluftpistolens anvendelsesområder. Men disse eksempler er på ingen måde udtømmende – du kan sikkert komme i tanke om mange flere.

Fjernelse af maling:

Malingen opblødes og kan fjernes med spartel eller skraber.

Krympning af kabler:

Krympeslangen trækkes hen over det sted, der skal isoleres, o

g opvarmes med varmluft. Derved krymper slangen ca. 50 % og sikrer en tæt samling. Der opnås ekstra hurtig og reg

elmæssig krympning med reflektordyser. Tætning og stabilisering af kabelforbindelser, isolering af loddesteder, samling a

f kabelbundter, coating af muffer.

PVC-formgivning:

lader, rør eller skistøvler bliver bløde og kan formes med varmluft.

ptænding af grill:

Grillkullene tændes på et øjeblik; og du behøver ikke vente.

Optøning:

andrør, tilisede låse og trappetrin. Skånsom optøning og

tørring på én gang.

Blødlodning

Først rengøres metaldelene, som skal loddes. Herefter opvarmes loddestedet med varmluft, og der tilføres loddetin. Brug flusmiddel for at undgå oxiddannelse, eller benyt loddetin med flusmiddel.

Plastsvejsning og -samling:

Delene, som skal svejses, skal være fremstillet af samme plasttype. Brug samme type svejsetråd.

Foliesvejsning:

Foliestykkerne lægges oven på hinanden og svejses sammen. Varmluften føres ind under det øverste lag vha. en slidsdyse, derefter trykkes de to lag hårdt sammen med en trykrulle. Det kan du også: Reparere teltdug af PVC vha. overlapsvejsning med en slidsdyse.

Hjælp til valg af den rigtige svejsetråd ved svejsning af plast

Page 30

Älä ylikuormita työkalujasi.

Laitteet toimivat paremmin ja turvallisemmin annetulla tehoalueella. Kun laitetta on käytetty pitkään suurimmalla lämpötilalla, lämpötilaa tulisi laskea ennen laitteen sammuttamista. Tämä pidentää lämmittimen käyttöikää. Älä kanna laitetta johdosta äläkä vedä johdosta irrottaessasi pistoketta pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

Varo myrkyllisiä kaasuja ja huomioi syttymisvaara.

Muoveja, maaleja ja vastaavia materiaaleja lämmitettäessä saattaa syntyä myrkyllisiä kaasuja. Huomioi palo- ja syttymisvaara. Käytä oman turvallisuutesi vuoksi vain käyttöohjeessa ilmoitettuja tai työkalun valmistajan suosittelemia tai ilmoittamia lisävarusteita ja lisälaitteita. Muiden kuin käyttöohjeessa tai luettelossa suositeltujen käyttötyökalujen tai lisävarusteiden käyttö voi merkitä loukkaantumisvaaraa.

- 59 -

Suojaudu sähköiskulta.

Vältä kosketusta maadoitettuihin osiin (putkiin, lämpöpattereihin, liesiin, jääkaappeihin). Älä jätä laitetta ilman valvontaa, kun se on toiminnassa.

Säilytä työkaluja turvallisesti.

Aseta laite käytön jälkeen alustalle ja anna sen jäähtyä, ennen kuin se pakataan pois. Työkaluja, jotka eivät ole käytössä, on säilytettävä kuivissa, suljetuissa tiloissa ja lasten ulottumattomissa. Yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset ominaisuudet, aistit tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu tarvittava kokemus ja osaaminen, saavat käyttää laitetta, jos heitä valvotaan tai heidät on opastettu laitteen toimintaan siten, että he osaavat käyttää laitetta turvallisesti ja tunnistavat käyttöön liittyvät vaarat.

Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

- 58 -

utustu tähän käyttöohjeeseen ennen laitteen käyttöä. Ainoastaan asianmukainen käsittely takaa laitteen p

itkäaikaisen, luotettavan ja häiriöttömän toiminnan.

Toivomme, että hankkimasi tuote vastaa odotuksiasi.

Alkuperäisen käyttöohjeen käännös

Tämä asiakirja

Lue käyttöohjeet ennen laitteen käyttämistä ja noudata annettuja ohjeita. Jos käyttöohjetta ei noudateta, laite saattaa aiheuttaa vaaratilanteita.

Sähkötyökaluja käytettäessä on noudatettava seuraavia turvaohjeita suojaksi sähköiskun, loukkaantumisja tulipalovaaran varalta. Jos laitetta ei käsitellä huolellisesti, voi syttyä tulipalo tai sattua henkilövahinkoja. Tarkista ennen laitteen käyttöönottoa, onko laitteessa jokin näkyvä vika (sähköjohto, kotelo jne.). Älä käytä viallista laitetta. Älä jätä laitetta ilman valvontaa. Lapsia tulisi valvoa, etteivät he ala leikkiä laitteella.

Ensimmäinen käyttöönotto

Kun HL 1620 -laitetta käytetään ensimmäistä kertaa, siitä voi tulla hieman savua. Savu syntyy sideaineista, jotka haihtuvat ensimmäisellä käyttökerralla laitteen eristyskalvosta lämmön vaikutuksesta. Savun poistumisen nopeuttamiseksi laite tulisi asettaa seisomaan alustalle. Työympäristöä tulisi tuulettaa hyvin ensimmäisellä käyttökerralla. Poistuva savu ei ole terveydelle haitallista!

Ota huomioon ympäristövaikutukset.

Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteana ja kosteassa tai märässä ympäristössä. Ole varovainen käyttäessäsi laitteita helposti syttyvien materiaalien lähellä. Älä suuntaa laitetta pitkäksi aikaa samaan kohtaan. Älä käytä räjähdysalttiissa ympäristössä. Lämpö voi johtua piilossa oleviin palaviin materiaaleihin.

Lue huolellisesti ja säilytä tulevaa tarvetta varten.

Tekijänoikeudellisesti suojattu. Jälkipainatus

(myös osittainen) sallittu vain, mikäli annamme siihen luvan.

Oikeudet teknistä kehitystä palveleviin muutoksiin

pidätetään.

Turvaohjeet

Page 31

- 60 - - 61 -

aitteet on varustettu 2-portaisella lämpösuojalla:

1. Lämpökatkaisu sammuttaa lämmityksen, kun u

lostuloaukosta ei tule ulos riittävästi ilmaa (lämmön kasautuminen). Puhaltimen toiminta ei kuitenkaan pysähdy. Näyttöön * tulee varoituskolmio, joka ilmoittaa lämmityksen katkaisusta. K

un ilma virtaa taas esteittä, lämmitys kytkeytyy vähän ajan kuluttua automaattisesti päälle. Varoituskolmio k

atoaa näytöstä. Lämpökatkaisu voi toimia myös, kun laitteesta on katkaistu virta, jolloin lämpötilan kohoaminen ulostuloaukossa kestää tavallista kauemmin, kun l

aitteeseen kytketään taas virta. *

2. Lämpösulake sammuttaa laitteen kokonaan laitteen kuormittuessa liikaa.

* vain HL 2020 E

Turvaohjeet

Laitekuvaus - Käyttöönotto

Huomio: Etäisyys työstettävään kohteeseen määräytyy ma-

teriaalin ja aiotun työstötavan mukaan. Testaa tarvittava ilmamäärä ja lämpötila ennen varsinaista käyttöä! Lisävarusteena saatavilla suuttimilla (katso kannessa oleva lisävarustesivu) kuumaa ilmaa voidaan ohjata tarkasti pisteittäin tai alueittain. Ole varovainen kuumia suuttimia vaihtaessasi! Jos käytät kuumailmapuhallinta itsestään seisovana laitteena, huolehdi vakaasta asennosta ja liukumattomasta, puhtaasta alustasta.

HL 1620 S

Laite kytketään päälle ja pois päältä kahvan takapuolella olevalla valintakytkimellä (7). Ilmamäärä ja lämpötila voidaan asettaa kahdelle eri teholle. Teholla 1 saavutetaan 300 °C ja ilmamäärä on 240 l/min, teholla 2 arvot ovat 500 °C ja 450 l/min. Laite on tarkoitettu ainoastaan kotitalouskäyttöön.

HL 1920 E

Laite kytketään päälle ja pois päältä kahvan takapuolella olevalla valintakytkimellä (7). Kolmeportaisen kierrosluvun/ ilmamäärän säädön (porras 1 kylmäpuhallus 80 °C) lisäksi lämpötila voidaan asettaa säätöpyörällä (8) portaattomasti välille 80 °C – 600 °C. Säätöpyörässä on numerot 1-9. »1« tarkoittaa 80 °C, »9« on korkeimman lämpötilan (600 °C) asetus. Ilmamäärän asetus voi olla 150/150-300/300-500 l/min. Bajonettikiinnitteinen suojaputki (3) on helppo irrottaa.

HL 2020 E

Laite kytketään päälle ja pois päältä kahvan takapuolella olevalla valintakytkimellä (7). Kytkimellä (7) tehtävän kolmeportaisen kierrosluvun/ilmamäärän säädön lisäksi lämpötila voidaan asettaa portailla 2 ja 3 portaattomasti välille 80 °C – 630 °C keinukytkimellä (9). Tavoitelämpötilaa voidaan lisätä 10 °C:een välein painamalla keinukytkintä (9) oikealle puolelle ("+") tai pienentää painamalla keinukytkintä (9) vasemmalle puolelle ("–").

Keinukytkimen yksi lyhyt painaminen lisää/pienentää tavoitelämpötilaa 10 °C. Kytkimen pitempi painaminen lisää/pien

entää lämpötilaa jatkuvasti 10 °C:een askelin, kunnes keinukytkintä ei enää paineta tai minimi-/maksimilämpötila on a

setettu. Asetettu lämpötila on näytössä noin kolme sekuntia, minkä jälkeen lämpötilan laskemisen tai kohoamisen aik

ana näytössä on puhallusputken todellinen lämpötila. °C/°F-merkki vilkkuu. Vilkkuminen loppuu, kun asetuslämpötila on saavutettu. Lämpötila on 80 °C puhallusteholla 1. K

un kytketään puhallustehosta 2 tai 3 puhallustehoon 1, kestää vähän aikaa, ennen kuin laite on jäähtynyt 80 °C:een l

ämpötilaan. Suuttimen aukon todellinen lämpötila näkyy jäähtymisen aikana LCD-näytössä (10). Viimeksi asetettu arv

o jää voimaan, kun laitteesta katkaistaan virta. Bajonettikiin-

nitteinen suojaputki (3) on helppo irrottaa.

Johdon vaihto (vain HL 2020 E)

Viallinen verkkokaapeli on helposti vaihdettavissa runkoa avaamatta:

1. Tärkeää! Erota laite sähköverkosta.

2. Avaa ruuvi ja vedä suojuskappale irti.

3. Irrota vedonpoistin .

4. Irrota verkkoliittimet .

5. Vedä kaapeli ulos.

6. Aseta uusi kaapeli paikalleen ja kiinnitä vastakkaisessa

järjestyksessä (1. Kiinnitä verkkoliittimet jne.).

Tekniset tiedot

HL 1620 S

HL 1920 E

HL 2020 E

Pidätämme oikeuden teknisiin muutoksiin.

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

portaattomasti 10 °C:een askelin painikkeilla

LCD-näyttö kyllä II

kyllä kyllä ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

portaattomasti 9 askeleella säätöpyörän avulla

– ei II

– kyllä ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– ei II

– kyllä ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Verkkoliitäntä Teho Porras

Ilmamäärä (l/min) Lämpötila (°C)

Lämpötilan asetus

Lämpötilan näyttö Jäämälämpönäyttö Suojausluokka

(ilman maadoitusliitintä)

Lämpökatkaisu Lämpösulake Emissioäänenpainetaso Tärinän kokonaisarvo

Paino

Turvaohjeet

Vain sähköalan ammattilainen saa suorittaa korjaukset.

Tämä sähkötyökalu vastaa voimassa olevia turvallisuusmääräyksiä. Korjaukset saa suorittaa ainoastaan sähköalan ammattilainen. Jos tämän laitteen virtajohto vaurioituu, se on annettava valmistajan tai tämän asiakaspalvelun tai muun pätevän henkilön vaihdettavaksi.

Jäämälämpönäyttö (vain HL 2020 E)

Jäämälämpönäyttö varoittaa kuumasta puhallusputkesta, jotta vältytään palovammoilta suorassa iho-

kosketuksessa. Jäämälämpönäyttö toimii myös verkkojohdon irrottamisen jälkeen! Näyttö ilmestyy, kun laitetta on käytetty 90 sekuntia, ja vilkkuu niin kauan, kunnes puhallusputken lämpötila on laskenut huoneen lämpötilassa alle 60 °C:seen. Kun laitetta käytetään alle 90 sekuntia, jäämälämpönäyttö ei aktivoidu. Vastuu jää joka tapauksessa käyttäjälle, kuumailmapuhaltimien käsittelyssä on noudatettava aina varovaisuutta.

Säilytä näitä turvaohjeita yhdessä laitteen kanssa.

Page 32

- 63 -

Lisävarusteet (katso kannessa oleva kuva)

Jälleenmyyjältä on saatavilla suuri valikoima lisävarusteita.

Tasosuutin 50 mm Tuotenro 070113

2 Tasosuutin 75 mm Tuotenro 070212 3

Kohdistussuutin, 50 mm Tuotenro 070311

Kohdistussuutin, 75 mm Tuotenro 070410

5 Maalikaavinsarja Tuotenro 010317 6 Heijastussuutin Tuotenro 070519 7

Puristusliittimet Ø 0,5-1,5 Tuotenro 006655 Ø

1,5-2,5 Tuotenro 006648

Ø 0,1-0,5 – Ø 4,0-6,0 Tuotenro 006662

Kutisteletkut 4,8-9,5 mm Tuotenro 071417 1,6-4,8 mm Tuotenro 071318 4,0-12,0 mm Tuotenro 072766 Kutisteletkusarja 3-osainen Tuotenro 075811

9 Juottoheijastussuutin* Tuotenro 074616 10 Supistussuutin 14 mm* Tuotenro 070717 11 Supistussuutin, 9 mm* Tuotenro 070618 12 Hienopölysuodatin Tuotenro 078218 13 HL-Scan Tuotenro 014919 14 Leveä rakosuutin* Tuotenro 074715 15 Painotela Tuotenro 012311 16 Muovinen hitsauslanka*

Kova-PVC: Tuotenro 073114 HDPE: Tuotenro 071219 PP: Tuotenro 073411 ABS: Tuotenro 074210

17 Hitsauskenkä* Tuotenro 070915

(* vain HL 1920 E ja HL 2020 E)

(katso sivu 160)

Selvitys yhdenmukaisuudesta

Toimintatakuu

ämä Steinel-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien m

ääräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta / 500 käyttötuntia ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaalij

a valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuu ei koske kuluvien osien v

aurioita, asiattoman käsittelyn tai huollon aiheuttamia vaurioita tai puutteita tai putoamisen aiheuttamia vaurioita. T

akuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Takuu on voimassa vain silloin, jos laitetta ei ole itse avattu ja se toimitetaan yhdessä ostokuitin tai laskun kanssa (ostopäivämäärä ja liikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen tai ensimmäisen 6 kuukauden aikana myyjäliikkeeseen.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

- 62 -

Laitteen osat

Teräksinen suuosa I

lmantuloaukon verkko pitää vierasesineet loitolla

rrotettava suojaputki (vaikeapääsyisille kohdille)

Pehmeä seisontatuki ja pehmeä päätykappale estäv

ät kaatumisen ja mahdollistavat luistamattoman käytön Liitäntäjohto Valintakytkin ilmavirran säätämistä varten

(

2-portainen/3-portainen) Säätöpyörä lämpötilan säätöön Lämpötilan asetuspainike Lämpötilan valvonta LCD-näytön kautta Miellyttävä pehmeä kahva Ripustin Jäljellä olevan lämpötilan näyttö Murtumissuoja

1 12 13 14

2 3 4

6 7

8 9

Materiaali

Kova-PVC

PE, kova

(HDPE)

Polyetyleeni

Polypropyleeni

ABS

Käyttöesimerkit

Putket, putkiliittimet, levyt, rakennusprofiilit, tekniset muotokappaleet Hitsauslämpötila 300 °C

Altaat, korit, kanisterit, eristemateriaali, putket Hitsauslämpötila 300 °C

HT-viemäriputket, istuinosat, pakkaukset, ajoneuvojen osat Hitsauslämpötila 250 °C

Ajoneuvojen osat, laitteiden rungot, matkalaukut Hitsauslämpötila 350 °C

Tunnisteet

Hiilltyy liekissä, pistävä haju; koliseva ääni

Kirkas keltainen liekki, pisarat jatkavat palamista, haisee sammuvalle kynttilälle; koliseva ääni

Kirkas liekki, jonka sydän sininen, pisarat jatkavat palamista, pistävä haju; koliseva ääni

Musta, hahtuvamainen savu, makea haju; koliseva ääni

Käyttökohteet

Mainitsemme seuraavassa muutamia STEINEL-kuumailmapuhaltimien käyttöesimerkkejä. Luettelo ei kuitenkaan ole kattava – keksit varmasti heti myös muita esimerkkejä.

Maalin irrottaminen:

Maali pehmennetään, jolloin se saadaan irrotettua helposti lastalla ja kaapimella.

Kaapelin kutistaminen:

Kutisteletku vedetään eristettävän kohdan päälle ja lämmitet

ään kuumalla ilmalla. Letku kutistuu halkaisijaltaan noin 50 % ja saa aikaan tiiviin liitännän. Kutistaminen on erityisen n

opeaa ja tasaista heijastussuuttimilla. Kaapelin katkosten tiivistäminen ja stabilointi, juotosten eristäminen, johdinnipp

ujen kokoaminen, sokeripalaliitinten päällystäminen.

PVC:n muotoilu:

evyjä, putkia tai monoja voidaan muotoilla, kun niitä lämmitetään kuumailmapuhaltimella.

rillihiilien sytytys:

Grillihiilet syttyvät nopeasti.

Sulattaminen:

esiputket, jäätyneet ovilukot, portaat. Hellävarainen sulattaminen ja kuivaaminen.

Pehmeäjuotto:

Puhdista ensin toisiinsa liitettävät metalliosat, lämmitä sitten juottokohtaa kuumalla ilmalla ja syötä juottolanka. Käytä juottamisessa juoksutetta estääksesi oksidoitumisen tai käytä juottolankaa, jossa on juoksuteydin.

Muovin hitsaus ja saumaus:

Kaikkien hitsattavien osien on oltava samaa muovia. Käytä sopivaa hitsauslankaa.

Kalvojen hitsaus:

Kalvot asetetaan päällekkäin ja hitsataan kiinni toisiinsa. Kuumailma ohjataan rakosuuttimella ylemmän kalvon alle ja kumpikin kalvo painetaan yhteen painotelalla. Myös mahdollista: PVC-pressujen korjaaminen limihitsausmenetelmällä rakosuutinta käyttäen.

Muovien hitsaamisessa käytettävien hitsauslankojen valitseminen

Page 33

Apparatet må ikke overbelastes.

Du arbeider best og sikrest innenfor angitt effektområde. Etter lengre bruk av apparatet på høyeste temperatur bør temperaturen reduseres før apparatet slås av. Dette forlenger varmeelementets levetid. Ikke bær verktøyet i ledningen, og ikke dra i ledningen når du skal ta støpselet ut av stikkontakten. Beskytt ledningen mot varme, olje og skarpe kanter.

Vær oppmerksom på giftig gass og antennelsesfare.

Under bearbeiding av plast, maling og lignende materialer kan det oppstå giftige gasser. Vær oppmerksom på brann- og eksplosjonsfare. For din egen sikkerhets skyld bør du kun bruke det tilbehør og de tilleggsapparater som er nevnt i bruksanvisningen eller som anbefales av verktøysprodusenten. Bruk av annet verktøy eller tilbehør enn det som står oppført i bruksanvisningen eller i katalogen, kan medføre fare for personskader.

- 64 - - 65 -

jør deg kjent med denne bruksanvisningen før du bruker apparatet. En lang, sikker og feilfri drift kan kun garanteres d

ersom apparatet håndteres korrekt.

Vi håper du vil ha mye glede av din nye varmluftpistol.

Oversettelse av den originale bruksanvisningen

Om dette dokumentet

Les og følg disse merknadene før apparatet tas i bruk. Apparatet kan utgjøre en farekilde dersom bruksanvisningen ignoreres.

For å unngå elektrisk støt og fare for skader eller brann må du ta hensyn til disse grunnleggende sikkerhetstiltakene for bruk av elektrisk verktøy. Bruk apparatet med omhu for å unngå brann eller personskader. Før apparatet tas i bruk, må det kontrolleres for eventuelle skader (tilkoblingsledning, hus etc.). Ikke ta apparatet i bruk dersom det er skadet. Apparatet skal ikke brukes uten tilsyn. Barn bør holdes under oppsyn for å forhindre at de leker med apparatet.

Første gangs bruk

Første gang du bruker HL 1620 kan det sive ut litt røyk. Røyken oppstår fordi varmen gjør at bindemidler i isolasjonsfolien frigjøres ved første gangs bruk. Still apparatet på ståflaten, slik at røyken slipper ut fort. Ved første gangs bruk bør omgivelsene der du arbeider luftes godt. Røyken som slipper ut er ikke skadelig!

Ta hensyn til påvirkning fra omgivelsene.

Elektrisk verktøy må aldri utsettes for regn. Ikke bruk elektrisk verktøy når det er fuktig eller i fuktige/våte omgivelser. Vær forsiktig ved bruk av apparatene i nærheten av brennbare materialer. Ikke hold apparatet for lenge mot ett og samme punkt. Ikke bruk apparatet i potensielt eksplosive omgivelser. Varme kan ledes til brennbare materialer som er tildekket.

Beskytt deg selv mot elektrisk støt.

Unngå å berøre jordete deler som f.eks. rør, radiatorer, komfyrer, kjøleskap. Ikke la apparatet ligge uten tilsyn så lenge det er på.

Oppbevar verktøyet på et sikkert sted.

La apparatet ligge på støtten til avkjøling før det legges bort. Verktøy som ikke er i bruk, må oppbevares i tørre, stengte rom og utilgjengelig for barn. Dette apparatet kan brukes av barn fra og med 8 år, personer med reduserte fysiske, sensoriske eller mentale evner eller personer med manglende erfaring og kunnskap, dersom disse personene er under tilsyn eller har fått opplæring i sikker bruk av apparatet og har forstått farene ved bruk av apparatet.

Barn skal ikke leke med apparatet.

Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Dokumentet skal leses nøye og oppbevares.

Opphavsrettslig beskyttet. Ettertrykk, også i utdrag,

kun med vår godkjennelse.

Det tas forbehold om endringer som tjener de tekniske

fremskritt.

Sikkerhetsmerknader

Page 34

- 67 -

pparatene er utstyrt med en to-trinns overopphetingsbeskyttelse: 1

. Overopphetingsbeskyttelsen slår av oppvarmingen

dersom luften hindres i å strømme fritt ut av luftåpningen (overoppheting). Viften fortsetter imidlertid å gå. På displayet vises en varseltrekant som tegn på at oppvarmingen er slått av. E

r luftåpningen åpen igjen, slår oppvarmingen seg automatisk på igjen etter kort tid. Da slukkes varseltrek

anten på displayet. Overopphetingsbeskyttelsen kan også reagere etter at apparatet er slått av. Når apparatet slås på igjen, kan det da ta lenger tid enn vanlig før t

emperaturen ved luftåpningen nås. *

2. Termosikringen slår apparatet helt av ved overbelastning.

* kun for HL 2020 E

For din sikkerhet

Apparatbeskrivelse - oppstart

Vær oppmerksom på følgende: Avstanden til objektet

som skal bearbeides er avhengig av materialtype og ønsket driftsmåte. Foreta alltid en test for å fastslå luftstrøm og temperatur. Med dysene til å sette på (se tilbehørsiden i omslaget) kan varmluften styres helt nøyaktig. Vær forsiktig når de varme dysene skal byttes ut! Hvis du bruker varmluftpistolen stående, må du påse at den står sikkert og stødig på rent underlag.

HL 1620 S

Apparatet slås av og på med trinnbryteren (7) på baksiden av håndtaket. Luftstrømmen og temperaturen kan innstilles i to trinn. På trinn 1 oppnås 300 °C ved en luftstrøm på 240 l/min, på trinn 2 er det 500 °C ved 450 l/min. Dette apparatet skal utelukkende brukes til private formål.

HL 1920 E

Apparatet slås av og på med trinnbryteren (7) på baksiden av håndtaket. I tillegg til den tredelte turtall-/luftstrømreguleringen (trinn 1 er et kaldluftstrinn med 80 °C), kan temperaturen på trinn 2 og 3 innstilles trinnløst mellom 80 °C – 600 °C via justeringshjulet (8). Tallene 1 - 9 på justeringshjulet bidrar til orientering. «1» betyr 80 °C, ved «9» oppnås høyeste temperatur på 600 °C. Luftstrømmen varierer på de tre trinnene fra 150/150-300/300-500 l/min. Beskyttelsesrøret (3) kan tas av ved å åpne en bajonettlås.

HL 2020 E

Apparatet slås av og på med trinnbryteren (7) på baksiden av håndtaket. I tillegg til den tredelte turtall-/luftstrømreguleringen via bryteren (7), kan temperaturen på trinn 2 og 3 innstilles trinnløst mellom 80 °C og 630 °C med vippebryteren (9). Den oppnådde temperaturen kan senkes i 10 °Ctrinn ved å trykke på høyre «+»-side på vippebryteren (9), eller senkes ved å trykke på venstre «-»-side. Med et kort trykk på knappen økes eller senkes innstilt temperatur med 10 °C. Et langt trykk på knappen øker eller senker temperaturen fortløpende i trinn på 10 °C, inntil knappen slippes, og minimal eller maksimal temperatur er innstilt.

På displayet vises innstilt nominell temperatur i tre sekunder, deretter vises faktisk temperatur ved utblåsingsrøret når t

emperaturen senkes eller økes. I løpet av denne tiden blinker °C/°F-tegnet. Når nominell temperatur er nådd, vises d

ette tegnet konstant på displayet. På ventilatortrinn 1 er temperaturen 80 °C. Når det skiftes fra ventilatortrinn 2 eller 3

med høyere temperaturer ned til ventilatortrinn 1, tar det litt tid før apparatet har kjølt seg ned til 80 °C. Under avkjøling vises faktisk temperatur ved dysens utgang på LCD-disp

layet. (10). Når apparatet slås av, lagrer den den sist innstilte temperaturverdien. Beskyttelsesrøret (3) kan tas av ved å

åpne bajonettlåsen.

Skifte ledning (kun HL 2020 E)

Er strømledningen skadet, kan den lett skiftes ut uten å åpne huset.

1. Viktig! Påse at apparatet er uten strøm.

2. Løsne skruen og trekk av dekslet .

3. Løsne strekkavlastningen .

4. Løsne nettklemmene .

5. Trekk ut kabelen .

6. Legg inn ny kabel og fest den i omvendt rekkefølge

(1. Skru fast nettklemmene etc.)

- 66 -

Tekniske spesifikasjoner

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz

2200 W

12 3 150 150-300 300-500 80 80-630

trinnløst med tast i 10°Ctrinn

LCD-display ja II

ja ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz

2000 W

12 3 150 150-300 300-500 80 80-600

trinnløst med justeringshjul i 9 trinn

– nei II

– ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz

1600 W

12 240 450 300 500

–

– nei II

– ja ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Spenning Effekt Trinn

Luftstrøm (l/min.) Temperatur (°C)

Temperaturinnstilling

Temperaturvisning Restvarmevisning Kapslingsklasse

(uten jordledningstilkobling)

Overopphetingsbeskyttelse Termosikring Emisjonslydtrykknivå Samlet vibrasjonsverdi

Vekt

Med forbehold om tekniske endringer

Sikkerhetsmerknader

Reparasjoner skal kun utføres av elektriker.

Dette elektriske verktøyet oppfyller kravene i gjeldende sikkerhetsbestemmelser. Reparasjoner skal kun utføres av elektriker, noe annet vil kunne medføre fare for brukeren. Hvis det oppstår skader på apparatets strømledning, må den, for å unngå fare, skiftes ut av produsenten, produsentens kundeservice eller av personer med tilsvarende kvalifikasjoner.

Restvarmevisning (kun HL 2020 E)

Restvarmevisningen er en optisk advarsel for å unngå skader som kan

oppstå dersom hud berører det varme luftrøret. Restvarmevisningen fungerer også når kontakten er trukket ut! Når apparatet har vært i drift i 90 sekunder, er visningen klar. Den blinker helt til temperaturen ved luftrøret har sunket til under 60 °C i romtemperatur. Er apparatet på i mindre enn 90 sekunder, er restvarmevisningen ikke aktiv. I alle tilfeller er brukeren ansvarlig. Vær alltid forsiktig ved bruk av varmluftpistolen.

Oppbevar disse sikkerhetsinstruksene sammen med apparatet.

Page 35

- 69 -

Tilbehør (se bildet på omslaget)

in forhandler har et stort utvalg å by på.

Bred stråledyse 50 mm Art.-nr. 070113

2 Bred stråledyse 75 mm Art.-nr. 070212 3 Stråledyse 50 mm Art.-nr. 070311 4

Stråledyse 75 mm Art.-nr. 070410

5 Malingsskrapesett Art.-nr. 010317 6

Reflektordyse Art.-nr. 070519

7 Crimp-konnektor

0,5-1,5 Art.-nr. 006655 Ø 1,5-2,5 Art.-nr. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 Art.-nr. 006662

Krympeslanger 4,8-9,5 mm Art.-nr. 071417 1,6-4,8 mm Art.-nr. 071318 4,0-12,0 mm Art.-nr. 072766 Krympeslangesett 3 deler Art.-nr. 075811

9 Loddereflektordyse* Art.-nr. 074616 10 Reduksjonsdyse 14 mm* Art.-nr. 070717 11 Reduksjonsdyse 9 mm* Art.-nr. 070618 12 Svevestøvfilter Art.-nr. 078218 13 Varmluftskanner Art.-nr. 014919 14 Bred sveisedyse* Art.-nr. 074715 15 Trykkrull Art.-nr. 012311 16 Sveisetråd av plast*

Hard PVC: Art.-nr. 073114 HDPE: Art.-nr. 071219 PP: Art.-nr. 073411 ABS: Art.-nr. 074210

17 Sveisesko* Art.-nr. 070915

(* kun til HL 1920 E og HL 2020 E)

(se side 160)

Samsvarserklæring

Funksjonsgaranti

ette STEINEL-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i henhold t

il gjeldende forskrifter og deretter underkastet en stikkprøvekontroll. STEINEL gir full garanti for feilfri kvalitet og funksjon. Garantifristen utgjør hhv. 36 måneder eller 500 driftstimer, og gjelder fra den dag apparatet ble solgt til forbruker. V

i erstatter mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon e

ller ved at deler med feil byttes ut. Garantien gjelder ikke ved skader som skyldes normal slitasje, ved skader som o

ppstår på grunn av ukyndig bruk eller ved skader som skyldes at apparatet har falt i gulvet. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis det kan fremlegges kvittering med påført dato fra siste salgsledd. Apparatet skal pakkes godt inn og sendes til importøren sammen med kvitteringen, eller leveres til forhandler i løpet av de 6 første månedene. Apparatet må ikke være demontert.

Reparasjonsservice:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, spør forhandleren om muligheter for reparasjon.

- 68 -

Apparatelementer

Luftrør, rustfritt stål L

uftinntak med gitter for å unngå fremmedlegemer

vtakbart beskyttelsesrør

(for vanskelig tilgjengelige steder) S

oftstøttefot og soft-endehette sørger for en skli-

og vippesikker stasjonær bruk B

elastbar gummikabel

rinnbryter for regulering av luftstrømmen

(2-trinns/3-trinns) J

usteringshjul for temperaturinnstilling

napper til temperaturinnstilling Temperaturkontroll via LCD-display Behagelig softhåndtak Oppheng Restvarmevisning Ledning til å skifte ut

11 1

2 3

6 7

8 9

Materiale Hard PVC

Hard PE

(HDPE) Polyetylen

Polypropylen

ABS

Brukstyper

Rør, beslag, plater, elementprofiler, tekniske formdeler 300 °C sveisetemperatur

Baljer, kurver, kanner, isoleringsmaterialer, rør 300 °C sveisetemperatur

HT-avløpsrør, plastseter, emballasje, bildeler 250 °C sveisetemperatur

Bildeler, apparathus, kofferter 350 °C sveisetemperatur

Egenskaper

Forkulles i flammer, stikkende lukt, klaprende lyd

Lys, gul flamme, dråpen fortsetter å brenne, lukter som et stearinlys som slukkes, klaprende lyd

Lys flamme med blå kjerne, dråpen fortsetter å brenne, stikkende lukt, klaprende lyd

Svart røyk med flak, søtaktig lukt, klaprende lyd

Bruksområder

Nedenfor vises enkelte bruksområder for varmluftpistolen fra STEINEL. Dette utvalget setter på ingen måte grensene for bruk av pistolen - du kommer sikkert på flere muligheter.

Fjerne maling:

Malingen mykes opp og kan lett skrapes vekk med spatel og skrape.

Krympe kabler:

Krympeslangen skyves over stedet som skal isoleres, og v

armes med varmluft. Dermed krymper slangen til ca. 50 % av diameteren, og sørger for en tett forbindelse. Krympingen g

år ekstra raskt og jevnt med reflektordyser. Tetting og stabilisering av kabelbrudd, isolering av loddepunkter, samling a

v kabelstrenger, mantling av kroneklemmer.

Forme PVC:

ed varmluft blir plater, rør eller slalåmstøvler myke og lar

seg forme.

enne grill:

Grillkull blir til glør på et blunk; ingen lang ventetid.

Opptining:

annrør, frosne dørlåser, trappetrinn. Skånsom opptining og

tørking på én gang.

Myklodding:

Først rengjøres metalldelene som skal forbindes, deretter varmes loddepunktet med varmluft, og loddetråd tilføres. Bruk et flussmiddel eller en loddetråd med flussmiddelåre til lodding for å forhindre at det dannes oksider.

Sveise og fuge kunststoff:

Alle deler som skal loddes, må være laget av samme kunststoff. Bruk passende sveisetråd.

Sveise folie:

Foliene legges over hverandre, og sveises. Med en sveisedyse føres varmluften inn under den øverste folien, deretter trykkes de to foliene hardt mot hverandre med en trykkrull. Dette er også mulig: Reparere teltduker av PVC ved hjelp av overlappsveising med en sveisedyse.

Hjelp til valg av riktig sveisetråd ved sveising av plast.

Page 36

- 71 -

γεία. Δεν επιτρέπεται να αφήνετε τη συσκευή χωρίς επίβλεψη, όση ώρα βρίσκεται σε λειτουργία.

Διαφυλάγετε σε ασφαλές μέρος τα εργαλεία σας.

Μετά τη χρήση τοποθετείτε τη συσκευή σε βάση και την αφήνετε να κρυώσει, πριν την αποθηκεύσετε. Εργαλεία που δεν χρησιμοποιούνται πρέπει να αποθηκεύονται σε ξηρό και ασφαλισμένο χώρο, όπου δεν μπορούν να καταλήξουν σε παιδικά χέρια. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω όπως επίσης και από άτομα με μειωμένες σωματικές, αισθησιακές ή διανοητικές ικανότητες ή με ελλιπή πείρα και γνώση, εφόσον είναι υπό επίβλεψη ή εφόσον εξοικειώθηκαν σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους ενδεχόμενους επακόλουθους κινδύνους.

Παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

Καθαρισμός και συντήρηση χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά που δεν είναι υπό επίβλεψη.

Μην υπερφορτώνετε τα εργαλεία σας.

Εργάζεστε καλύτερα και ασφαλέστερα στα αναφερόμενα όρια λειτουργίας. Μετά από παρατεταμένη χρήση της συ-

σκευής σε μέγιστη θερμοκρασία, θα πρέπει πριν από την απενεργοποίηση της συσκευής να μειώνεται η θερμοκρασία. Έτσι μεγαλώνει η διάρκεια ζωής της θέρμανσης. Μη μεταφέρετε τη συσκευή από το καλώδιο και μην τραβάτε το καλώδιο για να βγάλετε το φις από την ηλεκτρική πρίζα. Προστατεύετε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές.

Προσέχετε δηλητηριώδη αέρια και κινδύνους ανάφλεξης.

Κατά την επεξεργασία πλαστικών, βερνικιών και παρόμοιων υλικών μπορεί να δημιουργηθούν δηλητηριώδη αέρια. Προσέχετε κινδύνους πυρκαϊάς και ανάφλεξης. Για τη δική σας ασφάλεια χρησιμοποιείτε μόνο εξαρτήματα και συμπληρωματικές συσκευές που αναφέρονται στις οδηγίες χειρισμού, ή προτείνονται από τον κατασκευαστή των εργαλείων. Η χρήση άλλων συμπληρωματικών συσκευών ή εξαρτημάτων εκτός αυτών που προτείνονται στις Οδηγίες χειρισμού ή στον κατάλογο, μπορεί να αποτελέσει κίνδυνο τραυματισμού για το άτομό σας.

Επισκευές μόνο από ειδικό ηλεκτρολόγο.

Αυτό το ηλεκτρικό εργαλείο ανταποκρίνεται στους σχετικούς κανονισμούς ασφάλειας.

- 70 -

αρακαλούμε πριν από τη χρήση εξοικειωθείτε με τις παρούσες οδηγίες χειρισμού. Διότι μόνο ο κατάλληλος χειρισμός διασφαλίζ

ει μακρόβια, αξιόπιστη και απρόσκοπτη λειτουργία. Επιθυμία μας είναι να χαρείτε απόλυτα τις λειτουργίες του νέου σας φυσητήρα θερμού αέρα.

Μετάφραση πρωτοτύπου Οδηγιών λειτουργίας

Σχετικά με αυτό το έγγραφο

Διαβάζετε και τηρείτε τις υποδείξεις αυτές πριν χρησιμοποιήσετε τη συσκευή. Σε περίπτωση μη τήρησης των οδηγιών χειρισμού η συσκευή ενδέχεται να αποτελέσει πηγή κινδύνων.

Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρούνται τα ακόλουθα βασικά μέτρα ασφάλειας για την προστασία έναντι ηλεκτροπληξίας, τραυματισμών και κινδύνων πυρκαϊάς. Σε περίπτωση απρόσεκτου χειρισμού της συσκευής, ενδέχεται να προκληθεί πυρκαγιά ή τραυματισμός ατόμων. Πριν από τη θέση σε λειτουργία ελέγχετε τη συσκευή για ενδεχόμενες βλάβες (καλώδιο σύνδεσης, πλαίσιο κ.λπ.) και σε περίπτωση ελαττωμάτων, αποφύγετε τη λειτουργία της συσκευής. Μη λειτουργείτε τη συσκευή χωρίς επίβλεψη. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να διασφαλίζεται το γεγονός ότι δεν παίζουν με τη συσκευή.

Πρώτη θέση σε λειτουργία

Κατά την πρώτη χρήση του HL 1620 ενδέχεται να εξέλθει λίγος καπνός. Ο καπνός προέρχεται από τα πηκτικά μέσα, τα οποία απελευθερώνονται από

τη μονωτική μεμβράνη της θέρμανσης εξαιτίας της θερμότητας κατά την πρώτη χρήση. Για την ταχεία εξαγωγή του καπνού, θα πρέπει η συσκευή να τοποθετηθεί στη βάση της. Κατά την πρώτη χρήση θα πρέπει το εργασιακό περιβάλλον να εξαεριστεί καλά. Η εξαγωγή καπνού δεν είναι βλαβερή!

Λαμβάνετε υπόψη σας τις επιρροές περιβάλλοντος.

Μην εκθέτετε το ηλεκτρικό εργαλείο σε βροχή. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε υγρή κατάσταση, ούτε σε υγρό περιβάλλον. Προσέχετε κατά τη χρήση των συσκευών πλησίον εύφλεκτων υλικών. Μην κατευθύνετε τη συσκευή για πολύ χρόνο στο ίδιο και αυτό σημείο. Δεν επιτρέπεται η χρήση σε περίπτωση παρουσίας εκρηκτικής ατμόσφαιρας. Η θερμότητα μπορεί να διοχετευτεί σε εύφλεκτα υλικά που είναι καλυμμένα.

Προστατεύετε τον εαυτόν σας από ηλεκτροπληξία.

Αποφεύγετε σωματική επαφή με γειωμένα εξαρτήματα, π.χ. σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες, ψυ-

αρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε.

- Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.

Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην

τεχνολογική πρόοδο.

Υποδείξεις ασφάλειας

Page 37

- 73 -

ι συσκευές διαθέτουν θερμοπροστασία 2 βαθμίδων:

1. Μία θερμοστατική διακοπή απενεργοποιεί τη θέρμανση, εάν π

αρεμποδίζεται πολύ η έξοδος αέρα από το στόμιο εξόδου αέρα (συμφόρηση θερμότητας). Ο φυσητήρας όμως συνεχίζ

ει να λειτουργεί. Στην οπτική ένδειξη ένα προειδοποιητικό τρίγωνο σας προειδοποιεί σχετικά με τη διακοπή. Μόλις ελευθερωθεί πάλι το στόμιο εξόδου αέρα, η θέρμανση ε

νεργοποιείται πάλι αυτόματα μετά από σύντομο χρονικό διάστημα. Κατόπιν το προειδοποιητικό τρίγωνο σβήνει στην ο

πτική ένδειξη. Η θερμοστατική διακοπή μπορεί να αντιδράσει και μετά τη διακοπή της συσκευής, έτσι ώστε μετά από εκ ν

έου ενεργοποίηση η διάρκεια επίτευξης της θερμοκρασίας στο στόμιο εξόδου είναι μεγαλύτερη από ότι συνήθως. *

2. Η θερμοασφάλεια απενεργοποιεί τελείως τη συσκευή σε περίπτωση υπερφόρτωσης.

* μόνο για HL 2020 E

Για την ασφάλειά σας

Περιγραφή συσκευής Θέση σε λειτουργία

Παρακαλούμε προσέχετε: Η απόσταση προς το αντικείμενο

επεξεργασίας εξαρτάται από το υλικό και τον προβλεπόμενο τρόπο επεξεργασίας. Να κάνετε πάντα δοκιμή σχετικά με ποσότητα αέρα και θερμοκρασία! Mε τα εμβυσματώσιμα ακροφύσια που είναι διαθέσιμα ως εξαρτήματα (βλέπε σελίδα εξαρτημάτων στο πτυσσόμενο φύλλο) η ρύθμιση του αέρα μπορεί να γίνεται ακριβώς σε σημείο ή σε επιφάνεια. Προσοχή κατά την αντικατάσταση υπέρθερμων ακροφυσίων! Οταν χρησιμοποιείτε το φυσητήρα θερμού αέρα ως συσκευή σε σταθερό σημείο, προσέχετε ώστε να υπάρχει ασφαλής και αντιολισθητική βάση και καθαρή επιφάνεια έδρασης.

HL 1620 S

Η συσκευή ενεργοποιείται και απενεργοποιείται με το βηματικό διακόπτη (7) στην πίσω πλευρά της χειρολαβής. Η ποσότητα αέρα και η θερμοκρασία μπορούν να ρυθμιστούν σε 2 βαθμίδες. Στη βαθμίδα 1 επιτυγχάνονται 300 °C σε ποσότητα αέρα 240 λτρ/λεπ, στη βαθμίδα 2 είναι 500 °C σε 450 λτρ/λεπ. Αυτή η συσκευή προβλέπεται αποκλειστικά για την οικιακή χρήση.

HL 1920 E

Η συσκευή ενεργοποιείται και απενεργοποιείται με το βηματικό διακόπτη (7) στην πίσω πλευρά της χειρολαβής. Εκτός από την τριπλοβάθμιδη ρύθμιση στροφών/ποσότητας αέρα (βαθμίδα 1 είναι βαθμίδα κρύου αέρα με 80 °C), η θερμοκρασία μπορεί να ρυθμιστεί επίσης αδιαβάθμιτα στις βαθμίδες 2 και 3 μέσω ροδέλας ρύθμισης (8) στα όρια 80 °C – 600 °C. Η αριθμοί από 1 – 9 που εμφανίζονται στη ροδέλα ρύθμισης παίζουν ρόλο προσανατολισμού. »1« σημαίνει 80 °C, στο »9« επιτυγχάνεται η μέγιστη θερμοκρασία 600 °C. Η ποσότητα αέρα ποικίλλει στις τρεις βαθμίδες μεταξύ 150/150-300/300-500 λτρ/λεπ. Ο προστατευτικός σωλήνας (3) μπορεί να αφαιρεθεί μέσω σύνδεσης μπαγιονέτας.

HL 2020 E

Η συσκευή ενεργοποιείται και απενεργοποιείται με το βηματικό διακόπτη (7) στην πίσω πλευρά της χειρολαβής. Εκτός από την τριών βαθμίδων ρύθμιση στροφών/ποσότητας αέρα μέσω του διακόπτη (7), η θερμοκρασία μπορεί να ρυθμιστεί επίσης αδιαβάθμητα στις βαθμίδες 2 και 3 στα όρια από 80 C έως 630 C μέσω του πλήκτρου διακόπτη (9). Η επιθυμητή θερμοκρασία μπο-

ρεί να αυξηθεί σε βαθμίδες 10 °C πιέζοντας στη δεξιά πλευρά "+" σ

το πλήκτρο διακόπτη (9) ή να μειωθεί πιέζοντας στην αριστερή πλευρά "-" στο πλήκτρο διακόπτη (9). Βραχύ πάτημα του πλήκτρου αυξάνει ή μειώνει την επιθυμητή θερμοκρασία κατά 10 °C. Π

άτημα του πλήκτρου για μεγαλύτερη διάρκεια αυξάνει ή μειώνει τη θερμοκρασία συνεχώς σε βαθμίδες 10 °C, μέχρι να ελευθερ

ωθεί το πλήκτρο ή μέχρι να επιτευχθεί η ελάχιστη ή η μέγιστη θερμοκρασία. Η ρυθμισμένη απαιτούμενη θερμοκρασία εμφανίζεται στην οθόνη για 3 δευτερόλεπτα, κατόπιν και κατά τη διάρκεια μείωσης ή αύξησης της θερμοκρασίας εμφανίζεται η πραγμ

ατική θερμοκρασία στο σωλήνα εξόδου αέρα. Κατά τη διάρκεια αυτή αναβοσβήνει το σήμα °C/°F. Μόλις σημειωθεί η απαιτούμεν

η θερμοκρασία, το σήμα αυτό εμφανίζεται σταθερά στην οθόνη. Στη βαθμίδα 1 η θερμοκρασία ανέρχεται σε 80 °C. Κατά την αλλ

αγή από τη βαθμίδα 2 ή 3 με υψηλότερες θερμοκρασίες στη βαθμίδα 1, πρέπει να περάσει ένα βραχύ διάστημα, μέχρι να ψυχθεί η συσκευή στους 80 °C. Κατά τη διάρκεια της ψύξης στην οπτική ένδειξη LCD (10) εμφανίζεται η πραγματική θερμοκρασία στην έξοδο του ακροφυσίου. Μετά την απενεργοποίηση της συσκευής, διατηρείται η τελευταία ρυθμισμένη τιμή. Ο προστατευτικός σωλήνας (3) μπορεί να αφαιρεθεί μέσω σύνδεσης μπαγιονέτας.

Αλλαγή καλωδίου (μόνο HL 2020 E)

Σε περίπτωση που το καλώδιο ρεύματος παρουσιάζει βλάβη, μπορεί να αντικατασταθεί εύκολα χωρίς να ανοίξει το πλαίσιο.

1. Προσοχή! Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

2. Ξεβιδώνετε βίδα και αφαιρείτε καπάκι .

3. Λύνετε στοιχείο αντοχής .

4. Λύνετε ακροδέκτες δικτύου .

5. Βγάζετε καλώδιο .

6. Τοποθετείτε νέο καλώδιο και στερεώνετε πάλι σε αντίστροφη

ακολουθία (1. βιδώνετε ακροδέκτες δικτύου κ.λπ.).

Επισκευές επιτρέπεται να εκτελούνται μόνο από ειδικό ηλεκτρολόγο, διαφορετικά μπορεί να προκληθούν ατυχήματα για το χρήστη. Εάν προκληθεί φθορά στο καλώδιο τροφοδοσίας αυτής της συσκευής, πρέπει το καλώδιο να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία εξυπηρέτησης πελατών αυτού ή από άλλο εξειδικευμένο άτομο προς αποφυγή κινδύνων.

Ένδειξη υπόλοιπης θερμότητας (μόνο HL 2020 E)

Η ένδειξη υπόλοιπης θερμότητας εξυπηρετεί ως οπτική ένδειξη προειδοποίησης προς αποφυγή τραυματισμών σε περίπτωση άμεσης επαφής του σωλήνα εξαγωγής αέρα με το δέρμα. Η ένδειξη υπόλοιπης θερμότητας λειτουργεί ακό-

μα και όταν έχει τραβηχτεί το καλώδιο από την πρίζα! Με διάρκεια λειτουργίας από 90 δευτερόλεπτα και άνω η ένδειξη περνάει σε λειτουργία και αναβοσβήνει έως ότου η θερμοκρασία του σωλήνα εξαγωγής αέρα πέσει κάτω από 60°C σε θερμοκρασία δωματίου. Εάν η συσκευή είναι σε λειτουργία λιγότερο από 90 δευτερόλεπτα, τότε η ένδειξη υπόλοιπης θερμότητας δεν είναι σε ενέργεια. Στην περίπτωση αυτή την ευθύνη την έχει ο χρήστης και θα πρέπει πάντα να υπάρχει η απαραίτητη προσοχή κατά το χειρισμό συσκευών θερμού αέρα.

Διαφυλάγετε καλά αυτές τις υποδείξεις ασφάλειας στη συσκευή.

- 72 -

Tεχνικά δεδομένα

HL 1620 S

HL 1920 E

HL 2020 E

Με επιφύλαξη τεχνικών τροποποιήσεων

220-230 V, 50/60 Hz

2200 W

12 3 150 150-300 300-500 80 80-630

αδιαβάθμιτα σε βήματα 10 °C με πλήκτρα

LCD-Display

Ναι

≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 Kg

220-230 V, 50/60 Hz

2000 W

12 3 150 150-300 300-500 80 80-600

αδιαβάθμιτα σε 9 βήματα με ροδέλα ρύθμισης

–

όχι

–

Ναι

≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 Kg

220-230 V, 50/60 Hz

1600 W

12 240 450 300 500

–

όχι

–

Ναι

≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 Kg

Σύνδεση δικτύου

Ισχύς

Βαθμίδα Ποσότητα αέρα (λτρ/λεπ.) Θερμοκρασία (°C)

Ρύθμιση θερμοκρασίας

Ενδειξη θερμοκρασίας

Ένδειξη υπόλοιπης θερμότητας

Κλάση προστασίας

(χωρίς σύνδεση αγωγού γείωσης)

Θερμοστατική διακοπή

Θερμοασφάλεια

Στάθμη εκπομπής θορύβου

Συνολική τιμή δονήσεων

Βάρος

Υποδείξεις ασφάλειας

Page 38

- 75 -

Εξαρτήματα (βλέπε εικ. στο εξώφυλλο)

αντιπρόσωπός σας διαθέτει μία μεγάλη ποικιλία εξαρτημάτων.

Ακροφύσιο πλατιάς δέσμης 50 mm Κωδικός 070113

2 Ακροφύσιο πλατιάς δέσμης 75 mm Κωδικός 070212 3

Aκροφύσιο ακτινοβολίας 50 mm Κωδικός 070311

4 Aκροφύσιο ακτινοβολίας 75 mm Κωδικός 070410 5

Σετ αποξεστήρων χρώματος Κωδικός 010317

6 Ανακλαστικό ακροφύσιο Κωδικός 070519 7

Συνδετήρες σύσφιξης Ø 0,5-1,5 Κωδικός 006655 Ø

1,5-2,5 Κωδικός 006648

Ø 0,1-0,5 – Ø 4,0-6,0 Κωδικός 006662

8 Λάστιχα συρρίκνωσης

4,8-9,5 mm Κωδικός 071417 1,6-4,8 mm Κωδικός 071318 4,0-12,0 mm Κωδικός 072766 Σετ λάστιχου συρρίκνωσης 3 τεμάχια Κωδικός 075811

9 Ανακλαστικό ακροφύσιο συγκόλλησης* Κωδικός 074616 10 Ακροφύσιο μείωσης 14 mm* Κωδικός 070717 11 Ακροφύσιο μείωσης 9 mm* Κωδικός 070618 12 Φίλτρο λεπτής σκόνης Κωδκός 078218 13 HL-Scan Κωδικός 014919 14 Πεπλατυσμένο ακροφύσιο με εγκοπές* Κωδικός 074715 15 Κύλινδρος πίεσης Κωδικός 012311 16 Πλαστικό σύρμα συγκόλλησης*

Σκληρό PVC: Κωδικός 073114 HDPE: Κωδικός 071219 PP: Κωδικός 073411 ABS: Κωδικός 074210

17 Πέδιλο συγκόλλησης* Κωδικός 070915

(* μόνο για HL 1920 E και HL 2020 E)

(βλέπε σελίδα 160)

Δήλωση συμμόρφωσης

Εγγύηση λειτουργίας

υτό το προϊόν της Steinel κατασκευάστηκε με μεγάλη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του α

σφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η STEINEL αναλαμβάν

ει την εγγύηση για άψογη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες ή 500 ώρες λειτουργίας και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδ

ιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με ε

πισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η παροχή εγγύησης εκπίπτει για β

λάβες σε εξαρτήματα φθοράς, για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση όπως επίσης και για σπάσιμο από πτώση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η μη αποσυναρμολογημένη συσκευή αποσταλεί με απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις ή αν παραδοθεί κατά τους 6 πρώτους μήνες στον αντιπρόσωπο.

Σέρβις επισκευής:

Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

- 74 -

Στοιχεία συσκευής

Ανοξείδωτος σωλήνας εξόδου αέρα

ίσοδος αέρα με πλέγμα εμποδίζει την είσοδο ξένων

σωματιδίων

Aφαιρέσιμος σωλήνας προστασίας (για σημεία με δύσκολη πρόσβαση)

Απαλή βάση και απαλό τερματικό καπάκι για εργασία χ

ωρίς κίνδυνο ανατροπής και ολίσθησης

Ανθεκτικό καλώδιο

Βαθμιδωτός διακόπτης για ρύθμιση ποσότητας αέρα (

2 βαθμίδων/3 βαθμίδων)

Ροδέλα ρύθμισης θερμοκρασίας

Πλήκτρο ρύθμισης θερμοκρασίας

Παρακολούθηση θερμοκρασίας μέσω ένδειξης LCD

Ευχάριστη απαλή λαβή

Ανάρτηση

Ένδειξη υπόλοιπης θερμότητας

Καλώδιο με δυνατότητα αντικατάστασης

1 2

4 5

6 7

9 10 11 12 13 1

Υλικό

Σκληρό PVC

Σκληρό PE

(HDPE) Πολυαιθυλένιο

Πολυπροπυλένιο

ABS

Είδη εφαρμογής

Σωλήνες, σύνδεσμοι, πλάκες, δομικά προφίλ, τεχνικά χυτά εξαρτήματα 300 °C θερμοκρασία συγκόλλησης

Λεκάνες, καλάθια, μπιτόνια, υλικά μόνωσης, σωλήνες 300 °C θερμοκρασία συγκόλλησης

Σωλήνες αποχέτευσης, λεκάνες καθίσματος, Συσκευασίες, εξαρτήματα οχημάτων 250 °C θερμοκρασία συγκόλλησης

Εξαρτήματα οχημάτων, πλαίσια συσκευών, βαλίτσες 350 °C θερμοκρασία συγκόλλησης

Αναγνωριστικά στοιχεία

Απανθράκωση στη φλόγα, διαπεραστική οσμή, κροτάλισμα

Κίτρινη ανοιχτή φλόγα, σταγόνες συνεχίζουν να καίγοντα, οσμή σβημένου κεριού, κροτάλισμα

Κίτρινη ανοιχτή φλόγα με μπλε πυρήνα, σταγόνες συνεχίζουν να καίγοντα, διαπεραστική οσμή, κροτάλισμα

Μαύρος, κροκυδωτός καπνός, γλυκιά οσμή, κροτάλισμα

Εφαρμογές

Κατωτέρω σας αναφέρουμε μερικές εφαρμογές για φυσητήρες θερμού αέρα της STEINEL. Οι αναφερόμενες εφαρμογές αποτελούν μόνο μία επιλογή και δεν καλύπτουν όλες τις δυνατότητες εφαρμογών που σίγουρα έχετε υπόψη σας.

Απομάκρυνση χρωμάτων:

Το χρώμα μαλακώνει και μπορεί να απομακρυνθεί καθαρά με σπάτουλα ή με ξύστη.

Συρρίκνωση καλωδίων:

θερμοσυστελλόμενος σωλήνας ωθείται στο προς μόνωση σημείο και θερμαίνεται με καυτό αέρα. Με το τρόπο αυτό ο σωλήνας συρρικνούται κατά περ. 50% της διαμέτρου του και δ

ιασφαλίζει έτσι στεγανή σύνδεση. Ιδιαίτερα γρήγορη και ομοιόμορφη συρρίκνωση επιτυγχάνεται με ανακλαστικά ακροφύσια. Σ

τεγανοποίηση και σταθεροποίηση ρήξεων καλωδίου, μόνωση σημείων συγκόλλησης, συγκέντρωση κλώνων καλωδίων, περικάλυψη ακροδεκτών.

Διαμόρφωση PVC:

λάκες, σωλήνες ή μπότες του σκι μαλακώνουν με τον καυτό

αέρα και μπορούν να διαμορφωθούν.

ναμμα ψησταριών:

Τα κάρβουνα πυρακτώνων αμέσως, χωρίς καθυστέρηση.

επάγωμα:

Αγωγοί νερού, παγωμένες κλειδαριές, σκαλοπάτια. Προστατευτικό ξεπάγωμα και στέγνωμα με τη μία.

Μαλακή συγκόλληση:

Πρώτα καθαρίζετε τα προς συγκόλληση μεταλλικά μέρη, κατόπιν θερμαίνετε με καυτό αέρα το σημείο σύνδεσης και βάζετε σύρμα συγκόλλησης. Χρησιμοποιείτε ουσία που διευκολύνει τη συγκόλληση προς αποφυγή οξείδωσης ή σύρμα συγκόλλησης που περιέχει τέτοια ουσία.

Συγκόλληση και δημιουργία αρμών σε πλαστικά:

Ολα τα τμήματα που πρέπει να συγκολληθούν, πρέπει να αποτελούνται από το ίδιο συνθετικό υλικό. Χρησιμοποιείτε κατάλληλο σύρμα συγκόλλησης.

Συγκόλληση φύλλων:

Τα φύλλα τοποθετούνται το ένα πάνω στο άλλο και συγκολλούνται. Ο καυτός αέρας οδηγείται μέσω ακροφυσίου με σχισμή κάτω από το επάνω φύλλο, κατόπιν τα δύο φύλλα πιέζονται σταθερά με κύλινδρο πίεσης. Επίσης εφικτό: Επισκευή τεντών

από PVC με συγκόλληση επικάλυψης με ακροφύσιο σχισμής.

Βοήθημα επιλογής για το σωτό σύρμα συγκόλλησης για συνθετικά υλικά

Page 39

Zehirli gazlara ve tutuşma tehlikesine karşı dikkatli olun.

Sentetik maddeler, boyalar ve benzeri malzemelerle çalışırken, zehirli gazlar ortaya çıkabilir. Yangın ve tutuşma tehlikesine karşı dikkatli olun. Kendi güvenliğiniz için sadece, kullanma kılavuzunda belirtilen veya aletin üreticisi tarafından önerilen ya da belirtilen aksesuar ve ilave cihazları kullanın. Kullanma kılavuzunda veya katalog önerilen yardımcı aletler veya aksesuarlar dışındakilerin kullanılması, bedensel bir yaralanma tehlikesine maruz kalmanıza yol açabilir.

Onarımları sadece uzman elektrikçilere yaptırın.

Bu elektrikli alet, ilgili güvenlik yönetmeliklerine uygundur. Onarımlar sadece uzman elektrikçiler tarafından yapılmalıdır, aksi halde kullanıcı kazalara maruz kalabilir. Bu cihazın şebeke bağlantı kablosunun hasarlanması halinde, tehlikelerin önlenmesi amacıyla kablo, üretici veya müşteri hizmetleri ya da benzeri kalifiye bir şahıs tarafından değiştirilmelidir.

- 77 -

Aletlerinizi emniyetli şekilde saklayın.

Cihazı kullandıktan sonra ayaklığının üzerinde bırakın ve kaldırmadan önce soğumasını sağlayın. Kullanılmayan aletler kuru, kapalı bir odada ve çocuklar tarafından erişilemeyecekleri şekilde saklanması mecburidir. Bu cihaz, 8 yaş ve üzerindeki çocuklar ile fiziksel, zihinsel ve ruhsal açıdan engelli veya yetersiz deneyim ve bilgi sahibi şahıslar tarafından, ancak gözetim altında bulundukları veya cihazın güvenli kullanımı ve bundan kaynaklanacak tehlikeler hakkında bilgi edindikleri takdirde kullanılabilir.

Çocuklar cihazla oynamamalıdır.

Temizlik ve kullanıcı bakımı, gözetim altında olmayan çocuklar tarafından yapılamaz.

Aletlerinizi aşırı zorlamayın.

Belirtilmiş olan performans aralığında, en iyi ve güvenli şekilde çalışırlar. Cihazın üst sıcaklık seviyesinde uzun süreli kullanımının ardından, kapatılmadan önce cihaz sıcaklığı düşürülmelidir. Bu davranış, ısıtıcının çalışma ömrünü uzatır. Aleti kablosundan tutarak taşımayın ve fişini prizden çekmek için kablosundan yararlanmayın. Kabloyu yüksek sıcaklık, yağ ve keskin kenarlardan koruyun.

- 76 -

Kullanımdan önce, lütfen bu kullanma kılavuzundaki bilgileri i

yice öğrenin. Çünkü ancak usulüne uygun bir kullanım sayesinde uzun süreli, güvenilir ve arızasız bir işletim sağlanabilir. Sıcak hava tabancanızdan memnuniyet duymanızı arzu e

diyoruz.

Orijinal kılavuzunun tercumesi

Bu doküman hakkında

Cihazı kullanmadan önce, bu uyarıları okuyun ve dikkate alın. Kullanma kılavuzu dikkate alınmadığında, cihaz bir tehlike kaynağı haline gelebilir.

Elektrikli aletlerin kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı, aşağıdaki temel güvenlik tedbirleri dikkate alınmalıdır. Cihaza itinayla davranılmadığı takdirde, bir yangın çıkabilir veya insanlar yaralanabilir. Cihazı devreye almadan önce, muhtemel hasar durumunu kontrol edin (elektrik bağlantı kablosu, gövde, vb.) ve cihazı, hasar olması halinde devreye almayın. Cihazı gözetim dışında çalıştırmayın. Cihazla oynamadıklarından emin olmak amacıyla, çocuklar gözetim altında bulundurulmalıdır.

İlk devreye alma

HL 1620 ilk kullanımı sırasında bir miktar duman çıkabilir. Duman, ilk kullanım sırasında ısıtıcının izolasyon folyosundan ısı nedeniyle açığa çıkan bağlayıcı maddeden kaynaklanır. Dumanın hızla çıkmasını sağlamak

için, cihaz ayaklığının üzerinde bırakılmalıdır. Çalışma ortamı, ilk uygulamada iyi havalandırılmalıdır. Çıkan duman zararlı değildir!

Ortam koşullarını göz önünde bulundurun.

Elektrikli aletleri yağmur altında bırakmayın. Elektrikli aletleri nemli durumdayken ve rutubetli veya ıslak ortamda kullanmayın. Cihazları yanıcı malzemelerin yakınında kullanırken önlem alın. Uzun süre boyunca, tek ve aynı yere doğru tutmayın. Patlayıcı bir atmosferin mevcut olması halinde kullanmayın. Isı, üzeri örtülü olan yanıcı malzemelerin üzerine yönlenebilir.

Elektrik çarpmasına karşı kendinizi koruyun.

Örneğin borular, radyatörler, fırınlar, buzdolapları gibi topraklanmış parçalara bedensel temastan kaçının. Cihazı, işletimde olduğu sürece gözetim dışında bırakmayın.

ütfen itinayla okuyun ve saklayın.

- Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

Teknik gelişmelere hizmet eden değişiklikler yapma hakkı

saklıdır.

Güvenlik uyarıları

Page 40

- 79 -

ihazlar, 2 kademeli bir termik korumayla donatılmıştır:

1. Bir koruyucu termik kapatma, üfleme ağzından dışarıya h

ava çıkışı güçlü şekilde engellendiği takdirde (yoğun sıcaklık) ısıtıcıyı kapatır. Ancak fan çalışmaya devam eder. Ekranda, kapamanın üzerindeki bir ikaz üçgeni yardımıyla uyarılırsınız. Üfleme ağzının tekrar serbest kalması halinde, ısıtıcı kısa s

üre sonra kendiliğinden tekrar çalışır. Buna bağlı olarak, ekrandaki ikaz üçgeni söner. Koruyucu termik kapatma, y

eniden çalıştırmanın ardından üfleme ağzındaki sıcaklığa erişimin alışılagelenden daha uzun sürmesi amacıyla, cihaz kapatıldıktan sonra da devreye girebilir. *

. Termik sigorta, aşırı yüklenme halinde cihazı komple

kapatır.

* sadece HL 2020 E için

Güvenliğiniz için

Cihaz açıklaması - Devreye alma

Lütfen dikkate alın: Üzerinde çalışılan nesneye olan

mesafe, malzemeye ve tasarlanan çalışma türüne göre değişir. Daima ilk olarak, hava miktarına ve sıcaklığa bağlı olarak bir test yapın! Aksesuar olarak verilen geçme memelerle (bkz. çantadaki aksesuar sayfası), ısıtma havasına noktasal veya yüzeysel olarak kumanda edebilirsiniz. Sıcak memeleri değiştirirken tedbirli olun! Sıcak hava tabancasını sabit cihaz olarak kullandığınız takdirde, güvenle ve kaymadan durmasına ve zeminin temizliğine dikkat edin.

HL 1620 S

Cihaz, el tutamağının arka tarafındaki kademe anahtarıyla (7) çalıştırılır ve kapatılır. Hava miktarı ve sıcaklık, 2 kademe halinde ayarlanabilir. Kademe 1'de 240 l/dak hava miktarında 300 °C, kademe 2'de ise 450 l/dak'da 500 °C sıcaklığa ulaşılır. Bu cihaz sadece evsel amaçlarla kullanım için uygundur.

HL 1920 E

Cihaz, el tutamağının arka tarafındaki kademe anahtarıyla (7) çalıştırılır ve kapatılır. Üç kademeli devir sayısı/hava miktarı ayarının (kademe 1, 80 °C'de bir soğuk hava kademesidir) yanı sıra sıcaklık, kademe 2 ve 3'te 80 °C – 600 °C sıcaklık aralığında, ayar düğmesi (8) yardımıyla kademesiz olarak ayarlanabilir. Ayar düğmesi üzerinde gösterilen 1-9 sayıları, uyum sağlamaya yardım etmek içindir. »1« 80 °C'ye karşılık gelir, »9« seviyesinde en yüksek sıcaklık 600 °C elde edilir. Hava miktarı, 150/150-300/300-500 l/dak olarak üç kademede değişir. Koruyucu boru (3), bilezikli bir bağlantı yardımıyla yerinden sökülebilir.

HL 2020 E

Cihaz, el tutamağının arka tarafındaki kademeli anahtarla (7) çalıştırılır ve kapatılır. Anahtar (7) yardımıyla üç kademeli devir sayısı/hava miktarı ayarının yanı sıra sıcaklık, kademe 2 ve 3'te 80 °C ile 630 °C sıcaklık aralığında, oynak düğme (9) üzerinden kademesiz olarak ayarlanabilir. Hedeflenen sıcaklık 10 °C adımlar halinde, oynak düğmenin (9) sağ tarafına "+" basılarak yükseltilir veya oynak düğmenin (9) sol tarafına "–" basılarak düşürülebilir.

Oynak düğmeye kısa süreli basılarak, hedeflenen sıcaklık bir kereliğine 10 °C yükselir veya düşer. Düğmeye uzun süreli b

asılması durumunda sıcaklık, oynak düğme bırakılana veya minimum ya da maksimum sıcaklığa erişilene kadar, 10°C'lik a

dımlar halinde sürekli yükselir ya da düşer. Ayarlanmış olan nominal sıcaklık 3 saniye süreyle ekranda görünür, ardından s

ıcaklığın düşmesi ya da artmasıyla birlikte, üfleme borusundaki gerçek sıcaklık gösterilir. Bu süre zarfında °C/°F işareti yanıp söner. Nominal sıcaklığa erişildiğinde, bu işaret ekrand

a sabit şekilde görünür. Fan kademesi 1 iken, sıcaklık 80 °C'dir. Yüksek sıcaklıklardaki 2 veya 3 fan kademesinden 1

'e geçilmesi halinde, cihazın 80 °C'ye soğuması kısa sürede gerçekleşir. Soğuma sırasında LCD ekran (9) üzerinde, m

eme çıkışındaki gerçek sıcaklık gösterilir. Cihaz kapatıldıktan sonra, ayarlanmış olan en son değer saklı kalır. Koruyucu boru (3), bilezikli bir bağlantı yardımıyla yerinden sökülebilir.

Kablo değişimi (sadece HL 2020 E)

Elektrik kablosu hasarlandığında, gövde açılmaksızın sorunsuz şekilde değiştirilebilir:

1. Önemli! Cihazı elektrik şebekesinden ayırın.

2. Vidayı sökün ve kapaığı dışarı çekin.

3. Çekme emniyetini sökün.

4. Elektrik terminallerini sökün.

5. Kabloyu dışarı çekin.

6. Yeni kabloyu yerleştirin ve tersine sıralamayla

(1. Elektrik terminallerini vidalayın vb.) tekrar sabitleyin.

- 78 -

Teknik özellikler

Teknik değişiklik hakkı saklıdır

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

kademesiz 10 °C adımlar halinde düğmelerle

LCD ekran evet II

evet

evet ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 Kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

kademesiz 9 adımda ayar düğmesiyle

– hayır II

–

evet ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 Kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– hayır II

–

evet ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 Kg

Şebeke bağlantısı Güç Kademe

Hava miktarı (l/dak.) Sıcaklık (°C)

Sıcaklık ayarı

Sıcaklık göstergesi Kalan sıcaklık göstergesi Koruma sınıfı

(topraklama

bağlantısı olmadan)

Koruyucu termik kapanma

Termik sigorta Emisyon ses şiddeti

seviyesi Titreşim toplam değeri

Ağırlık

Güvenlik uyarıları

Kalan sıcaklık göstergesi (sadece HL 2020 E)

Kalan sıcaklık göstergesi, sıcak çıkış borusuna doğrudan cilt temasının oluşabileceği yaralanmalara karşı optik uyarı vermek içindir. Kalan sıcaklık göstergesi, elektrik kablosu çekildiğinde de çalışır! 90 saniyelik bir işletim süresinin ardından gösterge fonksiyonel hale gelir ve çıkış borusundaki sıcaklık, oda sıcaklığında 60°C'nin altına düşene kadar yanıp söner.

Cihazın 90 saniyeden daha az çalışması halinde, kalan sıcaklık göstergesi etkin değildir. Her türlü durumda sorumluluk kullanıcıya aittir ve sıcak hava tabancalarıyla çalışırken, daima dikkatli olmak gerekir.

Bu güvenlik uyarılarını, cihazla birlikte saklayın.

Page 41

- 81 -

Aksesuar (bkz. Çantanın üzerindeki şekil)

atıcınızda, geniş bir aksesuar çeşidi hazır durumda sizi

bekliyor.

Geniş hüzmeli meme 50 mm Ürün. No. 070113

2 Geniş hüzmeli meme 75 mm Ürün. No. 070212 3

Püskürtme memesi 50 mm Ürün. No. 070311

4 Püskürtme memesi 75 mm Ürün. No. 070410 5

Boya kazıma seti Ürün. No. 010317

6 Yansıtıcılı meme Ürün. No. 070519 7 Soket birleştirici

0,5-1,5 Ürün. No. 006655 Ø 1,5-2,5 Ürün. No. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 Ürün. No. 006662

8 Makaronlar

4,8-9,5 mm Ürün. No. 071417 1,6-4,8 mm Ürün. No. 071318 4,0-12,0 mm Ürün. No. 072766 Makaron seti 3 parçalı Ürün. No. 075811

9 Yansıtıcılı lehim memesi* Ürün. No. 074616 10 Kısıcı meme 14 mm* Ürün. No. 070717 11 Kısıcı meme 9 mm* Ürün. No. 070618 12 İnce toz filtresi Ürün. No. 078218 13 HL-Scan Ürün. No. 014919 14 Geniş yassı meme* Ürün. No. 074715 15 Baskı merdanesi Ürün. No. 012311 16 Plastik kaynak teli*

Sert PVC: Ürün No. 073114 HDPE: Ürün No. 071219 PP: Ürün No 073411 ABS: Ürün No. 074210

17 Kaynak pabucu* Ürün. No. 070915

(* sadece HL 1920 E ve HL 2020 E için)

(bkz. Sayfa 160)

Uygunluk beyanı

Fonksiyon garantisi

u STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve a

rdından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay ya da 500 çalışma saati olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalarından kaynaklanan kusurlar tarafımızca giderilmekted

ir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti h

izmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda ve ayrıca düşerek kırılma n

edeniyle meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi veya ilk 6 ay içinde satıcıya verilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

- 80 -

Cihaz elemanları

Paslanmaz üfleme borusu I

zgaralı hava girişi, yabancı maddelerden korur

erinden sökülebilen koruyucu boru

(zor erişilen yerler için) Y

umuşak ayaklık ve yumuşak dip kapağı, devrilmeye

ve kaymaya karşı emniyetli bir çalışma ortamı sağlar D

ayanıklı kauçuk kablo

ava miktarının ayarı için kademe anahtarı

(2 kademeli/3 kademeli) S

ıcaklık ayarı için ayar düğmesi

ıcaklık ayarı için düğme Sıcaklık denetimi LCD ekran üzerinden Rahat yumuşak tutamak Askı Kalan sıcaklık göstergesi Değiştirilebilir elektrik kablosu

11 1

2 3

6 7

8 9

Malzeme Sert PVC

PE sert

(HDPE) Polietilen

Polipropilen

ABS

Uygulama türleri

Borular, fittingler, levhalar, yapı profilleri şekillendirilmiş teknik parçalar 300 °C kaynak sıcaklığı

Leğenler, sepetler, bidonlar, izolasyon malzemesi, borular 300 °C kaynak sıcaklığı

HT atıksu boruları, koltuk oturakları, ambalajlar, taşıt parçaları 250 °C kaynak sıcaklığı

Taşıt parçaları, cihaz gövdesi, bavul 350 °C kaynak sıcaklığı

Fark edilen özellikler

Alevin içinde kömürleşme, geniz yakan koku; cızırdama sesi

Açık sarı alev, damlalar tekrar yanıyor, kokusu yeni sönmüş mum gibi; cızırdama sesi

Mavi odaklı açık renk alev, damlalar tekrar yanıyor, geniz yakan koku; cızırdama sesi

Siyah, köpüğümsü duman, tatlımsı koku; cızırdama sesi

Uygulamalar

Aşağıda size, STEINEL Sıcak Hava Tabancası için birkaç uygulama göstereceğiz. Ancak tüm olasılıklar hiçbir zaman bu tercihle sınırlı değildir – muhakkak ki siz de başka uygulama örnekleri bulacaksınız.

Boya sökme:

Boya yumuşatılır ve bir spatula ve kazıyıcı yardımıyla kolayca temizlenebilir.

Makaron sıkma:

Makaron, izole edilecek yerin üzerine geçirilir ve sıcak havayla ı

sıtılır. Bu sayede makaron, çapının yak. %50'sine kadar büzülür ve yalıtkan bir bağlantı sağlar. Özellikle hızlı ve eşit ölçülü b

üzülme, yansıtıcılı memelerle elde edilir. Kablo eklerinin yalıtımı ve sağlamlaştırılması, lehim yerlerinin izole edilmesi, kablo d

emetlerinin toplanması, terminal pabuçlarının mantolanması.

PVC şekillendirme:

evhalar, borular veya kayak çizmeleri, sıcak havayla yumuşar

ve şekillendirilebilir.

angal tutuşturma:

Mangal kömürü kısa sürede korlaşır, beklemeye gerek kalmaz.

Buz çözdürme:

u tesisatları, donmuş kapı kilitleri, merdiven basamakları. Tek işlemde, özenli buz çözdürme ve kurutma.

Yumuşak lehim:

İlk olarak, birleştirilecek metal parçalar temizlenir, ardından lehim yeri sıcak havayla ısıtılır ve lehim teli ilave edilir. Lehim sırasında oksitlenmeyi önlemek için, bir lehim macunu veya lehim macunu katkılı lehim teli kullanın.

Plastik kaynağı ve derz doldurma:

Kaynatılacak olan bütün parçalar, aynı plastik malzemeden yapılmış olmalıdır. Uygun kaynak teli kullanın.

Folyo kaynağı:

Folyolar üst üste bindirilir ve kaynatılır. Sıcak hava, bir yassı meme yardımıyla üstteki folyonun altına üflenir, ardından her iki folyo bir baskı merdanesiyle birbirine preslenir. Bu da mümkün: PVC çadır tentelerinin bir yassı memeyle, bindirme kaynağı yapılarak onarılması.

Plastik kaynağı sırasında doğru kaynak telinin seçilmesi

Page 42

A szerszámait ne terhelje túl.

Legjobban és legbiztonságosabban a megadott teljesítmény-tartományban tudnak dolgozni. Ha a készüléket hosszabb ideig igen magas hőmérsékleten használta, célszerű kikapcsolás előtt csökkenteni a hőmérsékletét. Ez meghosszabbítja a fűtés élettartamát. A szerszámot ne a kábelén lógatva vigye, és ne a kábel húzásával húzza ki a csatlakozódugót a dugaszolóaljzatból. Óvja a kábelt a hőtől, olajtól és éles szélektől.

Ügyeljen a mérgező gázokra és a gyulladásveszélyre.

Műanyagok, lakkok és hasonló anyagok megmunkálásakor mérgező gázok keletkezhetnek. Ügyeljen az égés- és a gyulladásveszélyre. Saját biztonsága érdekében csak a kezelési útmutatóban megadott, vagy a készülék gyártója által ajánlott vagy megadott tartozékokat és kiegészítő készülékeket használja. A kezelési útmutatóban vagy a katalógusban nem ajánlott szerszámok vagy tartozékok alkalmazása sérülésveszélyt jelenthet.

Védje magát az áramütéstől!

Kerülje el, hogy a teste földelt tárgyakkal, például csövekkel, fűtőtestekkel, tűzhelyekkel, hűtőszekrényekkel érintkezzen. Működésben lévő készüléket ne hagyjon felügyelet nélkül.

Őrizze biztonságos helyen a szerszámait.

Használat után tegye a készüléket olyan helyre, ahol lehűlhet, majd becsomagolva rakja el. A nem használt szerszámokat száraz, zárt helyen kell őrizni, ahol nem férhetnek hozzájuk gyermekek. A készüléket 8 éves vagy annál idősebb gyermekek, valamint korlátozott testi, szellemi vagy érzékelő képességekkel rendelkező, vagy a szükséges tapasztalat és/vagy tudás híján lévő személyek csak akkor használhatják, ha valaki felügyeli őket, vagy ismertették velük a készülék biztonságos használatát és megértették a benne rejlő veszélyeket.

Gyermekek nem játszhatnak a készülékkel.

A készülék tisztítását és felhasználói karbantartását nem szabad gyermekekre bízni, kivéve, ha felnőtt felügyeli őket.

- 83 -- 82 -

Kérjük, a készülék használata előtt tanulmányozza át a

laposan ezt az útmutatót. Csak a szakszerű kezelés garantálja a hosszú távú, megbízható és zavarmentes m

űködést.

ívánjuk, hogy lelje örömét a hőlégfúvó használatában.

Az eredeti kezelési útmutató fordítása

Tudnivaló a dokumentummal kapcsolatban

Mielőtt használni kezdené a készüléket, olvassa el és fogadja meg az útmutatásokat. Ha nem fogadja meg a kezelési útmutatóban mondottakat, a készülék veszélyek forrásává válhat.

Elektromos szerszámok használatakor az áramütés, a sérülés- és tűzveszély elkerülése érdekében az alábbi alapvető biztonsági óvintézkedéseket kell meghozni. Ha a készülékkel nem bánnak elég óvatosan, tűz keletkezhet vagy személyi sérülés következhet be. Használatba vétel előtt ellenőrizze, hogy a készülék (a hálózati csatlakozóvezeték, ház, stb.) nem sérült-e meg, és ha megrongálódott, ne vegye használatba. Felügyelet nélkül ne üzemeltesse a készüléket. A gyermekeket szemmel kell tartani, nehogy játszhassanak a készülékkel.

Első használatba vétel

A HL 1620 első használatakor némi füst jelenhet meg. A füst a fűtés szigetelőfóliájából a meleg hatására távozó kötőanyagból származik. A füst távozásának időtartamát lerövidíti, ha a készüléket a támasztótalpaira állítja. Első használatkor célszerű a munkahelyi környezetet alaposan átszellőztetni. A kilépő füst nem káros az egészségre!

Vegye figyelembe a környezeti hatásokat.

Elektromos szerszámokat soha ne tegyen ki esőnek. Elektromos szerszámokat ne használjon nedves állapotban, és nyirkos vagy nedves környezetben. Éghető anyagok közelében bánjon óvatosan a készülékekkel. Hosszabb ideig ne irányítsa a készüléket egy és ugyanazon helyre. Robbanásveszélyes légkörben ne használja a készüléket. A hő a takarásban lévő éghető anyagokhoz is eljuthat.

Kérjük, olvassa el figyelmesen és őrizze meg.

Szerzői jogvédelem alatt áll. Sokszorosítani, akárcsak

kivonatosan is, csak az engedélyünkkel szabad.

- A műszaki fejlődést célzó változtatások jogát fenntartjuk.

Biztonsági útmutatások

Page 43

- 84 - - 85 -

készülékek 2-fokozatú hővédelemmel vannak felszerelve:

1. A hővédő kapcsolás kikapcsolja a fűtést, ha a levegő c

sak nehezen tud kilépni a kifúvó nyílásból (a hő megrekedése miatt). A légfúvó azonban tovább forog. A lekapcsolásra figyelmeztető háromszög utal a kijelzőn. Ha a kifúvó nyílás ismét szabaddá válik, a fűtés rövid idő múlva önmagától visszakapcsol. A figyelmeztető hároms

zög pedig elalszik a kijelzőn. A hővédő kapcsolás a készülék lekapcsolása után is működésbe léphet, ú

gyhogy az újbóli bekapcsolás után a szokásosnál hosszabb ideig is eltart, amíg a hőmérséklet a kívánt értékre áll a kifúvó nyíláson. *

* csak HL 2020 E-nél

Biztonsága érdekében

A készülék leírása - Üzembe helyezés

Kérjük figyelembe venni: a megmunkálandó felülettől

való távolság a megmunkált anyagtól és a megmunkálás kívánt módjától függ. Előbb mindig próbálja ki, hogy mekkora légmennyiségre és hőmérsékletre van szükség! A tartozékként kapható, felhelyezhető fúvókákkal (ld. a tartozékok felsorolását a borítón) a forró levegő egy pontra, vagy pontosan egy adott felületre irányítható. A forró fúvókák cseréjekor legyen óvatos! Ha a hőlégfúvót álló helyzetben használja, ügyeljen a stabil, csúszásmentes állására, és a felület tisztaságára.

HL 1620 S

A készüléket a fogantyújának hátoldalán található (7) fokozatkapcsolóval lehet be- és kikapcsolni. A légmennyiség és a hőmérséklet 2 fokozatban állítható be. Az 1. fokozatban 240 l/perc légmennyiség mellett 300 °C, a 2. fokozatban 450 l/perc mellett 500 °C érhető el. A készüléket kizárólag otthoni használatra szántuk.

HL 1920 E

A készüléket a fogantyújának hátoldalán található (7) fokozatkapcsolóval lehet be- és kikapcsolni. A három fokozatú fordulatszám/légmennyiség szabályozás mellett (az 1. fokozat hideg fokozat, 80 °C hőmérséklettel) a hőmérséklet a 2. és 3. fokozatban 80 °C – 600 °C közötti tartományban fokozatmentesen állítható a (8) szabályzókerékkel. Ilyenkor az állítókeréken látható 1 – 9 szám tájékoztatásul szolgál. Az "1" állás 80 °C-ot jelent, míg a "9"-es állásban maximum 600 °C-os hőmérséklet érhető el. A légmennyiség a három fokozatban 150/150-300/300-500 lit/perc között váltakozik. A (3) védőcső bajonettzár oldása után vehető le.

HL 2020 E

A készüléket a fogantyújának hátoldalán található (7) fokozatkapcsolóval lehet be- és kikapcsolni. A három fokozatú fordulatszám/légmennyiség szabályozás mellett a hőmérsékletet a 2. és 3. fokozatokban 80 °C – 630 °C közötti tartományban lehet fokozatmentesen beállítani a (8) billenő kapcsolóval. Az elérni kívánt hőmérséklet 10 °C-os lépésekben növelhető, ill. csökkenthető a (9) billenő kapcsoló jobbra ("+") vagy balra ("-") történő megnyomásával. A billenőgomb

egyszeri, rövid idejű megnyomása 10 °C-al növeli ill. csökkenti az elérni kívánt hőmérsékletet. A gomb hosszabb idejű m

egnyomása folyamatosan, 10 °C-os lépésekben mindaddig növeli, ill. csökkenti a hőmérsékletet, ameddig el nem e

resztjük a billenőgombot, vagy be nem állt a legkisebb, ill. legnagyobb hőmérséklet. A kijelzőn 3 másodpercig látható a

z előírt hőmérséklet beállított értéke, majd a hőmérséklet csökkenése, ill. növekedése alatt a kifúvócső tényleges hőmérsékletének értéke jelenik meg rajta. Ez alatt villog a °C/°F f

ok-jelző karakter. Amint a hőmérséklet elérte az előírt értékét, a villogó fok-jelző villogó karakter állandóra vált. Az 1. l

égfúvó fokozatban a hőmérséklet nagysága 80 °C. A magasabb hőmérsékletű 2. vagy 3. légfúvó fokozatból az 1. légfúv

ó fokozatba történő visszakapcsoláskor rövid ideig eltart, amíg a készülék 80 °C-ra lehűl. A lehűlés alatt a (10) LCDkijelzőn a fúvóka kimeneten ténylegesen mért hőmérséklet látható. Kikapcsolása után a készülék megőrzi az utoljára beállított értéket. A (3) védőcső a bajonettzár kioldása után levehető.

Kábelcsere (csak HL 2020 E esetén)

Ha a hálózati kábel megrongálódott, a ház felnyitása nélkül nehézség nélkül kicserélhető:

1. Fontos! Húzza ki a készülék hálózati csatlakozóját.

2. A csavart lazítsa meg és a takarósapkát húzza le.

3. A húzásmentesítőt

lazítsa meg.

4. A hálózati kapcsokat

lazítsa meg.

5. A kábelt húzza ki.

6. Az új kábelt tegye be és fordított sorrendben (1. hálózati

kapcsok becsavarása stb.) rögzítse újból.

Műszaki adatok

HL 1620 S

HL 1920 E

HL 2020 E

A műszaki változtatások jogát fenntartjuk

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

fokozatmentesen, 10 °C-os lépésekben, gombnyomással

LCD-kijelző igen II

igen igen ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

fokozatmentesen, az állítókerék 9 állásában

– nem II

– igen ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– nem II

– igen ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Hálózati csatlakozás Teljesítmény Fokozat

Légmennyiség (lit/perc) Hőmérséklet (°C)

Hőmérséklet beállítás

Hőmérséklet kijelzés Melegjelző Védettségi osztály

(védőföldelő csatlakozás nélkül)

Hővédő kapcsolás Hővédő biztosíték Emissziós

hangnyomásszint Súlyozott négyzetes

rezgési középérték Súly

Biztonsági útmutatások

Javításokat csak elektromos szakember végezhet.

Ez az elektromos szerszám megfelel a vonatkozó biztonsági rendelkezéseknek. Javításokat csak elektromos szakember végezhet, ellenkező esetben az üzemeltetőt baleset érheti. Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, azt a gyártónak, a gyártó vevőszolgálatának, vagy hasonlóan képzett személynek kell kicserélnie, hogy elkerülhetők legyenek a vele járó veszélyek.

Melegjelző (csak HL 2020 E esetén)

A melegjelző szemmel látható módon figyelmeztet a kifúvó cső forró állapo-

tára, így elkerülhető, hogy megérintésekor sérülések keletkezzenek. A melegjelző akkor is működik, ha kihúzta a hálózati kábelt! 90 másodperces működés után a kijelző működő kész állapotba kerül, és mindaddig villog, amíg a kifúvó cső hőmérséklete szobahőmérsékleten 60 °C alá nem csökkent. Ha a készülék 90 másodpercnél rövidebb ideig működött, a melegjelző nem működőképes. A felelősség minden esetben a felhasználót terheli, hiszen a hőlégfúvó használatakor neki kell elővigyázatosnak lennie.

A biztonsági útmutatásokat a készülék közelében őrizze.

Page 44

- 87 -

Tartozékok (lásd a borítón lévő ábr.-t)

z Ön kereskedője a tartozékok széles választékát tartja

készleten.

Széles fúvóka 50 mm cikksz. 070113

2 Széles fúvóka 75 mm cikksz. 070212 3

Lefújó fuvóka 50 mm cikksz. 070311

4 Lefújó fuvóka 75 mm cikksz. 070410 5

Festékkaparó készlet cikksz. 010317

6 Visszaverő fúvóka cikksz. 070519 7 Krimpelő-forrasztó zsugorhüvely

0,5-1,5 cikksz. 006655 Ø 1,5-2,5 cikksz. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 cikksz. 006662

8 Zsugorcsövek

4,8-9,5 mm cikksz. 071417 1,6-4,8 mm cikksz. 071318 4,0-12,0 mm cikksz. 072766 Zsugorcső készlet 3-részes cikksz. 075811

9 Visszaverő fúvóka forrasztáshoz* cikksz. 074616 10 Szűkítő fúvóka 14 mm* cikksz. 070717 11 Szűkítő fuvóka 9 mm* cikksz. 070618 12 Finom porszűrő cikksz. 078218 13 HL-Scan cikksz. 014919 14 Széles résfúvóka* cikksz. 074715 15 Lenyomó görgő cikksz. 012311 16 Műanyag-hegesztőhuzal*

Kemény PVC: cikksz. 073114 HDPE: cikksz. 071219 PP: cikksz. 073411 ABS: cikksz. 074210

17 Hegesztősaru* cikksz. 070915

(* csak HL 1920 E és HL 2020 E modellekhez)

(lásd a 160. oldalt)

Megfelelőségi nyilatkozat

Működési garancia

zt a terméket a STEINEL maximális gonddal gyártotta le, működését és biztonságát az érvényes előírások alapján v

izsgálta be, majd szúrópróba szerűen ellenőrizte. A STEINEL garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ill. 500 üzemóra, ami a vásárlás napján kezdődik. Minden olyan hiányosságot kiküszöb

ölünk, amely anyag- vagy gyártási hibákra vezethető viszsza. A garancia teljesítésének módját mi választjuk meg: e

z lehet a hiányos alkatrészek helyreállítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken beköv

etkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás, vagy leeséskor keletkező törés miatt következnek be. Más tárgyakra következményként átterjedő károk a garanciából ki vannak zárva. Garanciát csak akkor tudunk vállalni, ha a készüléket szétszereletlen állapotban szakszerűen becsomagolják, mellékelik (a vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztári bizonylatot vagy számlát, és elküldik az illetékes szerviznek, vagy az első 6 hónapban átadják a kereskedőnek.

Javító szolgálat:

A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

- 86 -

A készülék alkotóelemei

Nemesacél kifúvócső L

égszívó nyílás hálóráccsal, amely távol tartja a szennye-

ződéseket Levehető védőcső (nehezen elérhető helyekhez) P

uha állítóláb és puha végzáró sapka, amelyekkel a készüléket felbillenés- és elcsúszás mentes módon lehet h

asználni Terhelhető gumikábel (2- / 3-fokozatú) fokozatkapcsoló a légmennyiség

eállításához Állítókerék a hőmérséklet beállításához Kapcsológomb a hőmérséklet beállításához Hőmérsékletfigyelés LCD kijelzővel Kellemes tapintású, puha fogantyú Felfüggesztés Maradék hő kijelző Cserélhető hálózati kábel

11 12 13 1

3 4

6 7

8 9

Nyersanyag Kemény PVC

Kemény PE

(HDPE) Polietilén

Polipropilén

ABS

Alkalmazásmódok

Csövek, szerelvények, lemezek, építési profilok, műszaki idomdarabok 300 °C-os hegesztési hőmérséklet

Kádak, kosarak, kannák, hőszigetelő anyagok, csövek, szállítótartályok, szemeteskukák 300 °C-os hegesztési hőmérséklet

HT lefolyócsövek, ülőkagylók, csomagolások, gj. alkatrészek 250 °C-os hegesztési hőmérséklet

Gj. alkatrészek, készülékházak, bőröndök 350 °C-os hegesztési hőmérséklet

Megkülönböztető jellemzők

Nyílt lángon elszenesedve, Szaga: szúrós, sósavhoz hasonló Leejtési próba: zörgős, zajos

Világossárga láng, a cseppek tovább égnek, kialvó gyertya szaga; csörömpölő hang

Világos láng kék maggal, a cseppek tovább égnek, szúrós szag; csörömpölő hang

Fekete, bodros füst, édeskés szag; csörömpölő hang

Alkalmazások

Az alábbiakban bemutatjuk a STEINEL hőlégfúvó néhány alkalmazási lehetőségét. Ez a válogatás korántsem meríti ki a lehetőségeket – Önnek minden bizonnyal további alkalmazási példák fognak eszébe jutni.

A festék eltávolítása:

A festékréteget felpuhítjuk, így már eltávolítható a felületről spaklival és festékkaparóval.

Kábelzsugorítás:

A zsugortömlőt rátoljuk a szigetelendő helyre, majd forró l

evegővel felmelegítjük. Ennek következtében a tömlő eredeti átmérőjének kb. 50%-ára zsugorodik össze és tömören záró k

ötésről gondoskodik. Különösen gyors és egyenletes zsugorodás érhető el a visszaverő fúvókák alkalmazásával. V

ezetékszakadások eltömítése és stabilizálása, forraszhelyek szigetelése, kábelágak összefogása, sorkapcsok beburkolása.

VC alakítás:

Forró levegő hatására a lemezek, csövek vagy síbakancsok m

egpuhulnak és alakíthatóvá válnak.

Grill begyújtása:

faszén pillanatok alatt felizzik, nincs többé várakozás.

elolvasztás:

Vízvezetékek, eljegesedett ajtózárak, lépcsőfokok. Kíméletes felolvasztás és szárítás egyetlen munkamenetben.

Lágyforrasztás:

Először tisztítsa meg az összekötendő fém alkatrészeket, majd forró levegővel melegítse fel a forraszhelyet és vigye közel a forrasztóhuzalt. Az oxidképződést megakadályozandó, használjon folyasztó szert, vagy folyasztó szer betétes forrasztóhuzalt.

Műanyag hegesztése és fugázása:

Az összehegesztendő részeknek azonos műanyagból kell állniuk. Használjon megfelelő forrasztóhuzalt.

Fóliahegesztés:

A fóliákat egymásra fektetjük és összehegesztjük. A forró levegőt résfúvókával a felső fólia alá juttatjuk, majd a két fóliát nyomóhengerrel szorosan egymáshoz préseljük. További alkalmazási lehetőségek: PVC-sátorlapok javítása résfúvókával, átfedő hegesztéssel.

Segédlet a műanyagok hegesztéséhez használandó megfelelő huzal kiválasztásához

Page 45

Dávejte pozor na jedovaté plyny a nebezpečí vznícení.

Při zpracování plastů, laků a obdobných materiálů může docházet ke vzniku jedovatých plynů. Věnujte pozornost nebezpečí vznícení a vzniku požáru. V zájmu vlastní bezpečnosti používejte pouze příslušenství a přídavná zařízení, která jsou uvedena v návodu k obsluze nebo jsou doporučena výrobcem nářadí či uvedena v jeho katalogu. Použití jiných pracovních nástrojů nebo součástí příslušenství, než které jsou doporučeny v návodu k obsluze nebo v katalogu, může mít za následek nebezpečí úrazu obsluhy.

Opravy svěřujte pouze kvalifikovanému elektromontérovi.

Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Jeho opravy smí provádět pouze kvalifikovaní elektromontéři, v opačném případě může dojít k úrazu obsluhy. Je-li připojovací kabel tohoto přístroje poškozený, musí být nahrazen výrobcem nebo jeho servisem či podobně kvalifikovanou osobou, aby bylo zabráněno ohrožení.

- 89 -- 88 -

řed použitím se, prosím, seznamte s tímto návodem k obsluze. Pouze odborná manipulace zaručí dlouhý, spolehlivý a

bezporuchový provoz. Přejeme vám, abyste byli s novou horkovzdušnou pistolí naprosto spokojeni.

Překlad originálního návodu k obsluze

K tomuto dokumentu

Tyto pokyny si přečtěte a řiďte se jimi ještě před použitím přístroje. Při nedodržování pokynů uvedených v návodu k obsluze se přístroj může stát potenciálním zdrojem nebezpečí.

Při používání elektrického nářadí je nutno dodržovat následující základní bezpečnostní opatření k ochraně před zasažením elektrickým proudem a před nebezpečím poranění a požárem. Nebudete-li s přístrojem opatrně zacházet, může dojít k požáru nebo poranění osob. Před uvedením do provozu zkontrolujte, zda není přístroj poškozen (síťová přípojka, kryt, atd.), v případě poškození jej neuvádějte do provozu. Přístroj neprovozujte bez dozoru. Děti by měly být pod dozorem, aby si nemohly s přístrojem hrát.

První uvedení do provozu

Při prvním použití HL 1620 může docházet k vzniku kouře. Kouř je způsoben pojivem, které se při prvním použití díky teplu uvolňuje z izolační fólie ohřevu.

Aby docházelo k postupnému unikání kouře, měl by být přístroj umístěn na stojánek. Pracovní prostředí by mělo být při prvním použití dobře větrané. Unikající kouř není škodlivý!

Berte v úvahu vlivy okolního prostředí.

Elektrické nářadí neponechávejte na dešti. Nepoužívejte elektrické nářadí ve vlhkém stavu a ve vlhkém nebo mokrém prostředí. Obzvláště opatrně si počínejte při používání přístroje v blízkosti hořlavých materiálů. Přístroj nemá být namířen delší dobu na jedno a totéž místo. Přístroj nesmí být používán v atmosféře, ve které hrozí nebezpečí výbuchu. Teplo může být přivedeno k hořlavým materiálům, které jsou zakryty.

Chraňte se před zasažením elektrickým proudem.

Při práci zamezte kontaktu těla s uzemněnými součástmi, například s potrubím, topnými tělesy, sporáky či chladničkami. Přístroj nenechávejte běžet bez dozoru.

Ukládejte nářadí na bezpečném místě.

Po použití přístroj položte na stojánek a před uložením zpět do obalu jej nechejte vychladnout. Nepoužívané nářadí musí být uschováno v suché, uzavřené místnosti a mimo dosah dětí. Tento přístroj může být používán dětmi od 8 let a osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí jen tehdy, když jsou pod dozorem nebo byly poučeny o bezpečném používání přístroje a pochopily z toho vyplývající nebezpečí.

Děti si nesmí s přístrojem hrát.

Čištění a údržbu nesmí děti provádět bez dozoru.

Nářadí nikdy nepřetěžujte.

V uvedeném výkonovém rozsahu budete pracovat účinněji a bezpečněji. Je-li přístroj používán po delší dobu při maximální teplotě, měla by být tato teplota před vypnutím přístroje snížena. Prodlouží se tím životnost topného tělesa. Nepřenášejte nářadí za kabel a nepoužívejte jej k vytržení zástrčky kabelu z elektrické zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

Pozorně si jej přečtěte a uschovejte.

Chráněno autorským právem. Dotisk, i částečný,

jen s naším souhlasem.

Změny, které slouží technickému pokroku, vyhrazeny.

Bezpečnostní pokyny

Page 46

- 91 -

řístroje jsou vybaveny 2stupňovou tepelnou ochranou:

1. Tepelné ochranné vypnutí vypne ohřev, pokud je silně b

ráněno unikání vzduchu z výfukového otvoru (hromadění tepla). Dmychadlo však běží dále. Na displeji se objeví výstražný trojúhelník, který upozorňuje na vypnutí. Po uvolnění výfukového otvoru se ohřev po krátké době zase samočinně zapne. Z displeje zmizí výstražný trojú

helník. Tepelné ochranné vypnutí může i po vypnutí přístroje zareagovat tak, že po opětovném zapnutí bude t

rvat déle než obvykle, než bude na výfukovém otvoru

dosaženo určité teploty. *

2. Tepelná pojistka při přetížení vypne celý přístroj.

* jen pro HL 2020 E

Pro vaši bezpečnost

Popis přístroje − uvedení do provozu

Prosím, dodržujte: Vzdálenost od obráběného objektu se

řídí podle materiálu a zamýšleného druhu obrábění. Pokud jde o množství vzduchu a teplotu, tak vždy nejdříve proveďte test! Pomocí nasouvatelných trysek, jenž jsou k dostání jako příslušenství (viz stranu s příslušenstvím v obálce), lze horký vzduch bodově nebo plošně regulovat. Opatrně při vyměňování horkých trysek! Budete-li horkovzdušnou pistoli používat jako stabilní přístroj, zajistěte bezpečnou polohu bez nebezpečí skluzu a čistý podklad.

HL 1620 S

Přístroj se zapíná a vypíná přepínačem výkonových stupňů (7) na zadní straně rukojeti. Množství vzduchu a teplotu lze nastavovat ve 2 stupních. Na stupni 1 je dosaženo 300 °C při množství vzduchu 240 l/min, na stupni 2 to je 500 °C při 450 l/min. Tento přístroj je určen jen pro domácí používání.

HL 1920 E

Přístroj se zapíná a vypíná přepínačem výkonových stupňů (7) na zadní straně rukojeti. Vedle třístupňové regulace otáček/množství vzduchu (stupeň 1 představuje stupeň studeného vzduchu s 80 °C) je možné regulačním kolečkem (8) plynule nastavit teplotu ve stupních 2 a 3 v rozmezí 80 °C – 600 °C. Čísla 1-9 zobrazená na regulačním kolečku slouží k lepší orientaci. »1« znamená 80 °C, u »9« je dosaženo maximální teploty 600 °C. Množství vzduchu se mění ve třech stupních 150/150-300/300-500 l/min. Ochrannou trubici (3) lze sejmout za pomoci bajonetového uzávěru.

HL 2020 E

Přístroj se zapíná a vypíná přepínačem výkonových stupňů (7) na zadní straně rukojeti. Vedle třístupňové regulace otáček/množství vzduchu je možné spínačem (7) ve stupních 2 a 3 plynule nastavit teplotu v rozmezí 80 °C až 630 °C prostřednictvím kolébkového přepínače (9). Cílová hodnota může být zvyšována v krocích po 10 °C po stisknutí pravé strany „+“ na kolébkovém přepínači (9) nebo snižována stisknutím levé strany „–“ na kolébkovém přepínači (9). Krátké stisknutí kolébkového přepínače jednorázově zvýší, popř. sníží cílovou teplotu o 10 °C.

Delší stisknutí tlačítka postupně zvyšuje, popř. snižuje teplotu v krocích po 10 °C do té doby, než bude kolébkový přep

ínač uvolněn nebo nastavena minimální, popř. maximální teplota. Na displeji se na 3 vteřiny objeví nastavená žádaná t

eplota, pak se během snížení, popř. zvýšení teploty objeví skutečná teplota na výfukové trubce. V této době bliká z

načka °C/°F. Jakmile je dosaženo požadované teploty, na displeji bude stále vidět tato značka. Při stupni vyfukování horkého vzduchu 1 činí teplota 80 °C. Při přechodu ze stupň

ů vyfukování horkého vzduchu 2 nebo 3 s vyššími teplotami na stupeň 1 krátkou dobu trvá, než se přístroj ochladí na 8

0 °C. Během ochlazování je na displeji LCD (10) zobrazována skutečná teplota na výstupu trysky. Po vypnutí přístroje z

ůstane zachována naposledy nastavená hodnota. Ochrannou trubici (3) lze sejmout za pomoci bajonetového uzávěru.

Výměna kabelu (jen HL 2020 E)

Je-li síťový kabel poškozen, je možno jej bez problémů vyměnit, aniž by bylo nutno otevírat pouzdro přístroje.

1. Důležité! Odpojte přístroj od sítě.

2. Uvolněte šroub a sejměte krytku .

3. Povolte odlehčovací sponu

4. Povolte síťové svorky .

5. Vytáhněte kabel .

6. Vložte nový kabel a jeho upevnění proveďte v obráceném

pořadí (1. Přišroubovat síťové svorky atd.).

- 90 -

Technické parametry

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

plynulé v krocích po 10 °C pomocí tlačítek

displej LCD ano II

ano ano ≤70 dB (A)

≤2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

plynulé v 9 stupních pomocí regulačního kolečka

– ne II

– ano ≤70 dB (A)

≤2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– ne II

– ano ≤70 dB (A)

≤2,5 m/s

K = 0,08 m/s

0,670 kg

Připojení k síti Výkon Stupeň

Množství vzduchu (l/min.) Teplota (°C)

Nastavení teploty

Zobrazování teploty Indikace zbytkového tepla Třída ochrany

(bez připojení

ochranného vodiče)

Tepelné ochranné vypnutí Tepelná pojistka Emisní hladina zvukového

tlaku Celková hodnota kmitání

Hmotnost

Technické změny vyhrazeny

Bezpečnostní pokyny

Indikace zbytkového tepla (jen HL 2020 E)

Indikace zbytkového tepla slouží jako optické varovné upozornění, aby bylo zabráněno poranění při přímém kontaktu kůže s horkou výfukovou trubkou. Indikace zbytkového tepla funguje i u vytaženého síťového kabelu! Od doby provozu 90 vteřin je indikace funkční a bliká tak dlouho, dokud

teplota na výfukové trubce při pokojové teplotě neklesne pod 60 °C. Je-li přístroj v provozu po dobu kratší než 90 vteřin, tak není indikace zbytkového tepla aktivní. V každém případě zůstává odpovědnost u uživatele; při zacházení s horkovzdušnou pistolí je vždy třeba velké opatrnosti.

Tyto bezpečnostní pokyny dobře uschovejte u přístroje.

Page 47

- 93 -

Příslušenství (viz obrázek na obálce)

áš obchodník má pro vás připravený široký sortiment

příslušenství.

1 Široká rozptylová tryska 50 mm č. výrobku 070113 2 Široká rozptylová tryska 75 mm č. výrobku 070212 3

Odrazová tryska 50 mm č. výrobku 070311

4 Odrazová tryska 75 mm č. výrobku 070410 5

Souprava škrabek na barvu č. výrobku 010317

6 Reflektorová tryska č. výrobku 070519 7

Lemovací spojka

Ø 0,5-1,5 č. výrobku 006655 Ø 1,5-2,5 č. výrobku 006648 Ø

0,1-0,5 – Ø 4,0-6,0 č. výrobku 006662

8 Smršťovací bužírky

4,8-9,5 mm č. výrobku 071417 1,6-4,8 mm č. výrobku 071318 4,0-12,0 mm č. výrobku 072766

Sada smršťovacích bužírek 3dílná č. výrobku 075811

9 Pájecí reflektorová tryska* č. výrobku 074616 10 Redukční tryska 14 mm* č. výrobku 070717 11 Redukční tryska 9 mm* č. výrobku 070618 12 Jemný prachový filtr č. výrobku 078218 13 HL-scan č. výrobku 014919 14 Široká štěrbinová tryska* č. výrobku 074715 15 Přítlačný váleček č. výrobku 012311 16 Plastový svařovací drát*

Tvrdý PVC: č. výrobku 073114 HDPE: č. výrobku 071219 PP: č. výrobku 073411 ABS: č. výrobku 074210

17 Svařovací botka* č. výrobku 070915

(* jen pro HL 1920 E a HL 2020 E)

(viz stranu 160)

Prohlášení o shodě

Funkční záruka

ento výrobek firmy STEINEL je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které b

yly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruční doba činí 36 měsíců, resp. 500 provozních hodin a

začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným m

ateriálem, přičemž záruka spočívá v opravě nebo výměně vadných dílů dle našeho výběru. Záruka se nevztahuje n

a škody na dílech podléhajících opotřebení a na škody a vady zapříčiněné nesprávným zacházením nebo údržbou anebo rozbitím způsobeným pádem. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložena pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu nebo během prvních 6 měsíců předán prodejně.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

- 92 -

Součásti přístroje

Vyfukovací trubka z jakostní oceli P

řívod vzduchu s mřížkovou sítí zadržuje cizí tělesa

nímatelná ochranná trubice (pro těžko přístupná místa)

Měkká patka a měkká krytka k pevnému pracovním

u nasazení bez prokluzování Zatížitelný kabel s pryžovou izolací Přepínač výkonových stupňů k nastavení množství vzdu-

hu (2stupňový/3stupňový) Regulační kolečko k nastavení teploty Tlačítko k nastavení teploty Sledování teploty na displeji LCD Příjemná měkká rukojeť Závěs Indikace zbytkového tepla Výměnný síťový kabel

1 12 13 14

2 3 4

6 7

8 9

Materiál

Tvrdý PVC

Tvrdý PE

(HDPE)

polyetylén

polypropylen

ABS

Způsoby použití

Trubky, fitinky, desky, stavební profily, techn. tvarované díly 300 °C svařovací teplota

Vany, koše, kanystry, izolační materiál, trubky 300 °C svařovací teplota

Odpadní trubky HT, skořepiny sedadel, obaly, díly motorových vozidel 250 °C svařovací teplota

Díly motorových vozidel, přístrojové skříně, kufry 350 °C svařovací teplota

Rozeznávací znaky

Zuhelnatění v plameni, ostrý zápach; zvuk traktoru

Světlý žlutý plamen kapky hoří dále, zápach jako po uhašení svíčky; zvuk traktoru

Světlý plamen s modrým jádrem, kapky hoří dále, ostrý zápach; zvuk traktoru

Černý, vločkovitý kouř, nasládlý zápach; zvuk traktoru

Použití

Následovně vám představíme několik způsobů použití horkovzdušné pistole STEINEL. Tímto výběrem však v žádném případě nejsou vyčerpány všechny možnosti – určitě vás okamžitě napadnou další příklady použití.

Odstraňování barev:

Barva je rozbředlá a může být čistě odstraněna stěrkou a škrabkou.

Spojování kabelů za tepla:

Smršťovací bužírka se posune na izolované místo a ohřívá s

e horkým vzduchem. Tím se bužírka smrští přibližně o 50 % svého průměru, a tak zajistí těsný spoj. Zvláště r

ychlé a stejnoměrné smršťování se provádí pomocí reflektorových trysek. Utěsnění a stabilizace přetržených kabelů, i

zolace pájených míst, svázání kabelových svazků, oplášťování svítidlových svorkovnic.

varování PVC:

Desky, trubky nebo lyžařské boty se horkým vzduchem z

měkčí a lze je vytvarovat.

Zapálení grilu:

okamžiku žhne grilovací uhlí; bez čekání.

ozmrazování:

Vodní potrubí, zamrzlé zámky dveří, schody. Šetrné rozmrazování a vysoušení při jednom pracovním postupu.

Pájení naměkko:

Spojované kovové díly nejdříve vyčistěte, pak pájené místo ohřejte horkým vzduchem a vložte pájecí drát. K pájení použijte tavidlo, aby bylo zabráněno tvorbě oxidů nebo pájecí drát s tavidlem.

Svařování a spárování plastů:

Všechny díly, jenž mají být svařeny, musí být vyrobeny ze stejného plastu. Použijte odpovídající svařovací drát.

Svařování fólií:

Fólie položíte na sebe a svaříte. Horký vzduch je štěrbinovou tryskou veden pod horní fólii, pak jsou obě fólie přítlačným válečkem pevně přitlačeny k sobě. Také je možné: Oprava stanových plachet z PVC pomocí svařování s přeplátováním se štěrbinovou tryskou.

Pomoc při výběru správného svařovacího drátu při svařování plastů

Page 48

Dbajte na jedovaté plyny a riziko vznietenia.

Pri spracovávaní umelých hmôt, lakov a podobných materiálov sa môžu uvoľňovať jedovaté plyny. Dbajte na nebezpečenstvo vzniku požiaru a zapálenia. Pre svoju vlastnú bezpečnosť používajte len príslušenstvo a prídavné prístroje, ktoré sú uvedené v návode na obsluhu alebo sú odporúčané či uvádzané výrobcom prístroja. Použitie iných aplikačných prístrojov alebo príslušenstva, ako sú uvedené v návode na obsluhu alebo v katalógu, môže pre vás predstavovať osobné nebezpečenstvo úrazu.

Opravy smie vykonávať len elektrikár.

Tento elektrický prístroj zodpovedá príslušným bezpečnostným predpisom. Opravy smie vykonávať len elektrikár, v opačnom prípade môže dôjsť k zraneniu prevádzkovateľa. Keď sa poškodí sieťové vedenie tohto prístroja, musí sa vymeniť výrobcom alebo jeho zákazníckou službou, alebo podobne kvalifikovanou osobou, aby sa zabránilo ohrozeniam.

- 95 -

Náradie skladujte bezpečne.

Prístroj po použití postavte na odkladaciu plochu a pred odložením ho nechajte vychladnúť. Nepoužívané náradie sa musí skladovať v suchých, uzatvorených miestnostiach a mimo dosahu detí. Tento prístroj môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami, alebo s nedostatočnými skúsenosťami a vedomosťami, pokiaľ budú pod stálym dozorom alebo budú poučené o bezpečnom používaní prístroja, a ktoré z tohto poučenia pochopia prípadné nebezpečné dôsledky.

Deti sa s prístrojom nesmú hrať.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Nepreťažujte náradie.

V určenom rozsahu výkonu budete pracovať bezpečnejšie a lepšie. Po dlhšom používaní prístroja pri najvyššej teplote by sa mala pred vypnutím prístroja teplota znížiť. To predlžuje životnosť ohrevu. Nikdy nenoste prístroj zavesený za elektrický kábel a neťahajte za kábel, aby ste vytiahli zástrčku zo zásuvky. Kábel chráňte pred teplom, olejom a ostrými hranami.

- 94 -

red použitím sa oboznámte s týmto návodom na obsluhu. Pretože iba odborná manipulácia zabezpečí dlhú, spoľahlivú a

bezporuchovú prevádzku. Želáme vám veľa spokojnosti s vašou teplovzdušnou pištoľou.

Preklad originálneho návodu na obsluhu

O tomto dokumente

Pred použitím prístroja si prečítajte a dodržte tieto pokyny. Pri nedodržiavaní návodu na obsluhu môže prístroj predstavovať zdroj nebezpečenstva.

Pri použití elektrických prístrojov sa musia dodržiavať nasledujúce základné bezpečnostné opatrenia na ochranu proti zásahu elektrickým prúdom, nebezpečenstvu zranenia a vzniku požiaru. Ak sa s prístrojom nezaobchádza starostlivo, môže dôjsť k vzniku požiaru alebo k zraneniu osôb. Pred uvedením do prevádzky skontrolujte prípadné poškodenia prístroja (sieťové vedenie, kryt prístroja atď.) a v prípade poškodenia prístroj neuvádzajte do prevádzky. Nenechávajte prístroj bežať bez dozoru. Deti by mali byť pod dozorom, aby sa dalo zabezpečiť, že sa nebudú hrať s prístrojom.

Prvé uvedenie do prevádzky

Pri prvom použití prístroja HL 1620 môže dôjsť k miernemu dymeniu. Dym vzniká zo spojovacích látok, ktoré sa pri prvom použití pôsobe-

ním tepla uvoľňujú z izolačnej fólie ohrevu. Aby ste zabezpečili plynulé odvetranie dymu, odložte prístroj na odkladaciu plochu. Pracovisko by malo byť pri prvom použití dobre vetrané. Dymenie nie je škodlivé!

Zohľadnite vplyvy prostredia.

Elektrické prístroje nevystavujte dažďu. Nepoužívajte elektrické prístroje vo vlhkom stave a ani vo vlhkom alebo mokrom prostredí. Pozor pri používaní prístrojov v blízkosti horľavých materiálov. Nemierte ním po dlhšiu dobu na jedno a to isté miesto. Nepoužívajte vo výbušnej atmosfére. Teplo sa môže odviesť k horľavým materiálom, ktoré sú skryté.

Chráňte sa pred zásahom elektrickým prúdom.

Zabráňte telesnému kontaktu s uzemnenými dielmi, napríklad potrubiami, výhrevnými telesami, sporákmi, chladničkami. Prístroj nenechávajte bez dozoru, pokiaľ je v prevádzke.

Pozorne si ho prečítajte a odložte.

Chránené autorským právom. Dotlač, aj keď iba

v skrátenej verzii, iba s naším súhlasom.

Vyhradzujeme si právo na zmeny slúžiace technickému

pokroku.

Bezpečnostné pokyny

Page 49

- 96 - - 97 -

rístroje sú vybavené 2-stupňovou tepelnou ochranou:

1. Ochranný vypínač ohrevu vypne ohrev vtedy, keď je v

ýstup vzduchu z vyfukovacieho otvoru príliš silno blokovaný (akumulácia tepla). Ventilátor však naďalej beží. Na vypnutie vás upozorní varovný trojuholník, ktorý sa zobrazí na displeji. Ak sa vyfukovací otvor znovu uvoľní, zapne sa ohrev po k

rátkej dobe sám. Hneď potom zhasne na displeji varovný trojuholník. Ochranný vypínač ohrevu môže z

ostať zapnutý aj po vypnutí prístroja, takže po opätovnom zapnutí môže trvať dlhšie ako obvykle, kým sa dosiahne teplota vyfukovacieho otvoru. *

. Teplotná poistka pri preťažení úplne vypne prístroj.

* len pre HL 2020 E

Pre vašu bezpečnosť

Popis prístroja – uvedenie do prevádzky

Upozornenie: Odstup k objektu určenému na spracovanie

je závislý od druhu materiálu a od zvoleného spôsobu spracovania. Najskôr vždy urobte test na určenie množstva vzduchu a správnej teploty! Pomocou nasúvacích trysiek, ktoré sú k dispozícii ako príslušenstvo (pozri stranu o príslušenstve na obale), je možné horúci vzduch presne smerovať buď bodovo alebo plošne. Pozor pri výmene horúcich trysiek! Keď používate teplovzdušnú pištoľ ako stacionárny prístroj, dbajte na bezpečné, protišmykové postavenie prístroja a čistý podklad.

HL 1620 S

Prístroj sa zapína a vypína pomocou stupňového vypínača (7) na zadnej strane rukoväti. Množstvo vzduchu a teplota sa môžu nastaviť v 2 stupňoch. Na stupni 1 sa dosahuje teplota 300 °C pri množstve vzduchu 240 l/min., na stupni 2 to je 500 °C pri 450 l/min. Tento prístroj je určený výlučne na domáce použitie.

HL 1920 E

Prístroj sa zapína a vypína pomocou stupňového vypínača (7) na zadnej strane rukoväti. Popri trojstupňovom nastavení otáčok/regulácie množstva vzduchu (stupeň 1 je studený vzduch s teplotou 80 °C) sa môže teplota nastavovať v stupňoch 2 a 3 v rozsahu 80 °C – 600 °C pomocou nastavovacieho kolieska (8) s postupnou reguláciou. K tomu na orientáciu slúžia číslice 1 – 9, umiestnené na nastavovacom koliesku. »1« znamená 80 °C, pri »9« sa dosiahne najvyššia teplota 600 °C. Množstvo vzduchu sa nastavuje v troch stupňoch 150/150-300/300-500 l/min. Ochranná rúrka (3) sa dá odobrať prostredníctvom bajonetového uzáveru.

HL 2020 E

Prístroj sa zapína a vypína pomocou stupňového spínača (7) na zadnej strane rukoväti. Popri trojstupňovom nastavení otáčok/regulácie množstva vzduchu pomocou spínača (7) sa môže teplota v stupňoch 2 a 3 nastavovať v rozsahu od 80 °C do 630 °C s plynulou reguláciou pomocou tlačidlovej páčky (9). Požadovaná teplota sa môže v krokoch po 10 °C zvýšiť stlačením „+“ na pravej strane tlačidlovej páčky (9) a

naopak znížiť stlačením „–“ na ľavej strane tlačidlovej páčky (9). Krátkodobé stlačenie tlačidlovej páčky jednorazovo zvyš

uje, resp. znižuje požadovanú teplotu o 10 °C. Dlhšie podržanie tlačidla zvyšuje, resp. znižuje teplotu plynule v krok

och po 10 °C, až kým sa tlačidlová páčka nepustí alebo sa nedosiahne minimálna, resp. maximálna teplota. Na 3

sekundy môžete na displeji vidieť nastavenú požadovanú teplotu, potom sa počas zníženia, resp. zvýšenia teploty zobrazí skutočná teplota vyfukovacej rúrky. Počas tejto doby b

liká symbol pre °C/°F. Hneď ako sa dosiahne požadovaná teplota, zobrazí sa tento symbol na displeji natrvalo. Pri s

tupni 1 je teplota 80 °C. Pri prechode zo stupňa 2 alebo 3 s vyššími teplotami na stupeň 1 chvíľu trvá, kým sa prístroj o

chladí na 80 °C. Počas ochladzovania sa na LCD displeji (10) zobrazuje skutočná teplota na výstupe trysky. Po vypnutí prístroja sa zachová posledná nastavená hodnota. Ochranná rúrka (3) sa môže odobrať prostredníctvom bajonetového uzáveru.

Výmena kábla (iba pri HL 2020 E)

Ak je sieťový kábel poškodený, dá sa bez problémov vymeniť aj bez otvorenia telesa prístroja:

1. Dôležité! Odpojte prístroj zo siete.

2. Uvoľnite skrutku a zložte kryt .

3. Uvoľnite odľahčenie ťahu .

4. Uvoľnite sieťové svorky .

5. Vytiahnite kábel

6. Vložte nový kábel a opäť upevnite v opačnom poradí

(1. Priskrutkujte sieťové svorky atď.).

Technické údaje

HL 1620 S

HL 1920 E

HL 2020 E

Technické zmeny vyhradené.

220 – 230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

postupne v 10 °C krokoch na jedno zatlačenie

LCD displej áno

áno áno ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220 – 230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

postupne v 9 krokoch na nastavovacom koliesku

– nie

– áno ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220 – 230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– nie

– áno ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Sieťové pripojenie Výkon Stupeň

Množstvo vzduchu (l/min.) Teplota (°C)

Nastavenie teploty

Ukazovateľ teploty Ukazovateľ zvyšnej

teploty Trieda ochrany

(bez pripojenia ochranného vodiča)

Ochranný vypínač ohrevu Teplotná poistka Emisná hladina

akustického tlaku Celková hodnota vibrácií

Hmotnosť

Bezpečnostné pokyny

Ukazovateľ zvyšnej teploty (iba pri HL 2020 E)

Ukazovateľ zvyšnej teploty slúži ako optická výstraha na prevenciu poranení spôsobených priamym kontaktom pokožky s horúcou výfukovou rúrkou. Ukazovateľ zvyšnej teploty funguje aj pri vytiahnutom sieťovom kábli! Ukazovateľ je funkčný, ak prevádzka trvá minimálne 90 sekúnd, a bliká dovtedy, kým teplota na výfukovej rúrke neklesne pri izbovej teplote pod 60 °C.

Ak je prístroj v prevádzke menej ako 90 sekúnd, ukazovateľ zvyšnej teploty nie je aktívny. V každom prípade sa má sám používateľ správať pri práci zodpovedne, pretože pri manipulácii s teplovzdušným náradím sa vždy vyžaduje opatrnosť.

Tieto bezpečnostné pokyny uchovávajte v blízkosti prístroja.

Page 50

- 99 -- 98 -

Prvky prístroja

Výfuková rúrka z ušľachtilej ocele V

stup vzduchu s mriežkovým sitom zabraňuje vniknutiu

cudzích telies Odoberateľná ochranná rúrka

(pre ťažko dostupné miesta) Mäkká stojanová nôžka a mäkká koncovka na

tabilné pracovanie bez prevrhnutí a pošmyknutí Gumový kábel odolný proti záťaži Stupňový spínač na nastavenie množstva vzduchu

(

2-stupňový/3-stupňový) Nastavovacie koliesko na nastavenie teploty Tlačidlo na nastavovanie teploty Kontrola teploty vďaka ukazovateľu LCD Príjemná mäkká rukoväť Závesný prvok Ukazovateľ zvyšnej teploty Vymeniteľný sieťový kábel

11 12 13 1

6 7

8 9

Materiál Tvrdé PVC

Tvrdé PE

(HDPE) Polyetylén

Polyprolypén

ABS

Spôsoby použitia

Rúry, tvarovky, dosky, stavebné profily, technické profilové súčiastky zváracia teplota 300 °C

Vane, koše, kanistre, izolačný materiál, rúry zváracia teplota 300 °C

Odpadové potrubie horúcej vody, sedadlá, obaly, automobilové súčiastky zváracia teplota 250 °C

Automobilové súčiastky, prístrojové skrine, kufre zváracia teplota 350 °C

Poznávacie znaky

V plameni zuhoľnatie, ostrý zápach, praskavý zvuk

Svetlý žltý plameň, kvapky horia ďalej, zápach ako zhasnutá sviečka, praskavý zvuk

Svetlý plameň s modrým jadrom, kvapky horia ďalej, ostrý zápach, praskavý zvuk

Čierny, vločkovitý dym, sladkastý zápach, praskavý zvuk

Druhy použitia

V nasledujúcej časti vám ukážeme niekoľko druhov použitia teplovzdušnej pištole STEINEL. Tento výber v žiadnom prípade nezobrazuje všetky spôsoby použitia – určite vás ihneď napadnú ďalšie príklady použitia.

Odstraňovanie farby:

Farba sa zmäkčí a dá sa čisto odstrániť pomocou špachtle a škrabky.

Zmršťovanie káblov:

Zmršťovacia hadička sa nasunie na miesto, ktoré sa má z

aizolovať, a zohreje sa horúcim vzduchom. Tým sa hadička zmrští o cca 50 % svojho priemeru a zabezpečí tak tesné s

pojenie. Obzvlášť rýchle a rovnomerné zmršťovanie sa uskutočňuje pomocou reflektorových trysiek. Utesňovanie a

stabilizovanie zlomených káblov, izolácia spájkovaných miest, spájanie káblových zväzkov, poťahovanie lustrových svoriek.

Tvarovanie PVC:

osky, rúrky alebo lyžiarska obuv horúcim vzduchom

zmäknú a sú tvarovateľné.

apálenie grilu:

Grilovacie uhlie sa okamžite rozžeraví, už netreba čakať.

Rozmrazovanie:

Vodovodné potrubia, zľadovatené zámky dverí, stupienky schodov. Šetrné rozmrazovanie a vysúšanie v jednom pracovnom postupe.

Mäkké spájkovanie:

Najskôr vyčistite časti kovov určené na spájanie, potom nahrejte horúcim vzduchom spájkované miesto a pridajte spájkovací drôt. Pri spájkovaní používajte taviacu prísadu na zabránenie tvorby oxidácie alebo používajte spájkovací drôt so žilou s taviacim prostriedkom.

Zváranie a vyškárovanie plastov:

Všetky diely, ktoré sa majú zvárať, musia byť z rovnakého plastu. Používajte vhodný zvárací drôt.

Zváranie fólií:

Fólie sa položia na seba a zozvárajú. Horúci vzduch sa pomocou štrbinovej trysky zavedie pod vrchnú fóliu, potom sa obidve fólie pevne pritlačia na seba prítlačným valčekom. Ďalšia možnosť: Opravovanie stanovej plachty z PVC pomocou prekrývacieho zvárania so štrbinovou tryskou.

Pomoc pri výbere správneho zváracieho drôtu pri zváraní plastových materiálov:

Príslušenstvo (pozri obrázok na obale)

áš predajca má pre vás k dispozícii široký sortiment

príslušenstva.

Široká usmerňujúca tryska 50 mm č. výr. 070113

2 Široká usmerňujúca tryska 75 mm č. výr. 070212 3

Odrazová tryska 50 mm č. výr. 070311

4 Odrazová tryska 75 mm č. výr. 070410 5

Súprava škrabiek na farbu č. výr. 010317

6 Reflektorová tryska č. výr. 070519 7 Krimpovacie spojky

0,5-1,5 č. výr. 006655 Ø 1,5-2,5 č. výr. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 č. výr. 006662

8 Zmršťovacie hadice

4,8-9,5 mm č. výr. 071417 1,6-4,8 mm č. výr. 071318 4,0-12,0 mm č. výr. 072766

Súprava zmršťovacích hadíc 3-dielna č. výr. 075811

9 Spájkovacia reflektorová tryska* č. výr. 074616 10 Redukčná tryska 14 mm* č. výr. 070717 11 Redukčná tryska 9 mm* č. výr. 070618 12 Jemný prachový filter č. výr. 078218 13 Skener HL č. výr. 014919 14 Široká štrbinová tryska* č. výr. 074715 15 Prítlačný valček č. výr. 012311 16 Zvárací drôt na plasty*

Tvrdé PVC: č. výr. 073114 HDPE: č. výr. 071219 PP: č. výr. 073411 ABS: č. výr. 074210

17 Príložka na zváranie* č. výr. 070915

(* len pre HL 1920 E a HL 2020 E)

(pozri stranu 160)

Vyhlásenie o zhode

Záruka funkčnosti

ento výrobok STEINEL je vyrobený s najvyššou starostlivosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti p

odľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť STEINEL preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov, resp. 500 prevádzkových hodín, a začína plynúť dňom predaja zákazníkovi. Odstrán

ime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou a

lebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebováv

aných dielov, na škody a nedostatky, ktoré vznikli nesprávnym používaním alebo údržbou, ako ani na poškodenie v dôsledku pádu prístroja. Ďalšie následné škody na cudzích predmetoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle dôkladne zabalený do príslušnej servisnej stanice alebo sa počas prvých 6 mesiacov odovzdá predajcovi.

Servis pre opravy:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

Page 51

nie używać go wcelu wyciągnięcia wtyczki zgniazda. Chronić kabel przed wysoką temperaturą, olejami i ostrymi krawędziami.

Zwracać uwagę na trujące gazy iniebezpieczeństwo zapłonu.

Podczas obróbki tworzyw sztucznych, lakierów ipodobnych materiałów może dojść do wydzielania trujących gazów. Zwracać uwagę na niebezpieczeństwo zapłonu ipożaru. Dla własnego bezpieczeństwa należy używać tylko wyposażenia dodatkowego iprzystawek podanych wniniejszej instrukcji obsługi lub zalecanych bądź podanych przez producenta narzędzia. Używanie innych — niż podane winstrukcji obsługi lub wkatalogu — przystawek lub wyposażenia dodatkowego może oznaczać dla użytkownika niebezpieczeństwo wypadku.

Naprawy mogą być wykonywane tylko przez wyspecjalizowanego elektryka.

Opisywane elektronarzędzie jest zgodne zobowiązującymi przepisami dotyczącymi bezpieczeństwa. Naprawy może wykonywać tylko uprawniony elektryk, wprzeciwnym razie użytkownik jest zagrożony wypadkiem.

- 101 -- 100 -

rzed przystąpieniem do użytkowania należy zapoznać się zniniejszą instrukcją obsługi. Tylko prawidłowe posługiwanie s

ię urządzeniem zapewnia długoletnią, niezawodną ibezusterkową eksploatację. Życzymy Państwu wiele radości zużytkowania nowej opalarki.

Tłumaczenie oryginalnej instrukcji obsługi

Informacje o tym dokumencie

Przed przystąpieniem do użytkowania urządzenia należy przeczytać poniższe wskazówki iich przestrzegać. Wprzypadku nieprzestrzegania instrukcji obsługi, urządzenie może stać się źródłem zagrożeń.

Podczas używania elektronarzędzi należy przestrzegać następujących, podstawowych zasad bezpieczeństwa pracy, aby wykluczyć ryzyko porażenia prądem elektrycznym, obrażeń oraz pożaru. Brak ostrożności podczas posługiwania się urządzeniem może spowodować pożar lub obrażenia. Przed uruchomieniem sprawdzić urządzenie pod kątem ewentualnych uszkodzeń (sieciowy przewód przyłączeniowy, obudowa itd.), awprzypadku ich stwierdzenia nie uruchamiać urządzenia. Nie zostawiać włączonego urządzenia bez nadzoru. Nie pozostawiać dzieci bez nadzoru, aby mieć pewność, że nie bawią się urządzeniem.

Pierwsze uruchomienie

Podczas pierwszego użycia urządzenia HL 1620 może pojawić się dym.

Dym pochodzi ze środków wiążących, które uwalniają się przy pierwszym użyciu na skutek ciepła folii izolacyjnej ogrzewania. Aby zapewnić szybkie wypłynięcie dymu, należy odłożyć urządzenie na podstawkę. Przy pierwszym użyciu należy zadbać oodpowiednią wentylację miejsca pracy. Uwalniający się dym jest nieszkodliwy!

Uwzględnić wpływy otoczenia.

Nie zostawiać elektronarzędzi na deszczu. Nie używać wilgotnych elektronarzędzi ani nie pracować wwilgotnym lub mokrym otoczeniu. Zachować ostrożność podczas używania urządzeń wpobliżu palnych materiałów. Nie kierować urządzenia przez dłuższy czas wto samo miejsce. Nie stosować wprzypadku występowania wybuchowej atmosfery. Ciepło może zostać skierowane na materiały palne, które są zakryte iniewidoczne.

Zachować ostrożność przed porażeniem prądem elektrycznym.

Nie dotykać ciałem uziemionych elementów, np. rur, kaloryferów,

kuchenek, lodówek. Nie pozostawiać włączonego urządzenia bez nadzoru.

Przechowywać narzędzia wbezpieczny sposób.

Po użyciu odłożyć urządzenie na podstawkę izostawić do wystygnięcia, adopiero potem zapakować. Nieużywane narzędzia przechowywać wsuchym, zamykanym na klucz iniedostępnym dla dzieci pomieszczeniu. Urządzenie może być użytkowane przez dzieci, które ukończyły 8lat oraz osoby oograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo oograniczonej wiedzy idoświadczeniu tylko wtedy, gdy pracują one pod nadzorem lub zostały przeszkolone wzakresie bezpiecznego użytkowania urządzenia irozumieją wynikające zniego zagrożenia.

Urządzenie nie jest zabawką dla dzieci.

Czynności związane zczyszczeniem ikonserwacją przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

Nie przeciążać narzędzi.

Najbezpieczniej inajlepiej pracuje się wpodanym zakresie mocy. Po dłuższym użytkowaniu urządzenia wmaksymalnej temperaturze należy przed wyłączeniem obniżyć jego temperaturę. Wydłuża to okres użytkowania elementu grzewczego. Nie nosić urządzenia, trzymając je za kabel, ani

Zapoznać się dokładnie izostawić do przechowania.

Dokument chroniony prawem autorskim. Przedruk, także

wczęściach, wyłącznie po uzyskaniu naszej zgody.

Zmiany, wynikające zpostępu technicznego, zastrzeżone.

Zasady bezpieczeństwa

Page 52

- 103 -

rządzenia są seryjnie wyposażone w 2-stopniowy bezpiecznik termiczny: 1

. Układ wyłączania przez bezpiecznik termiczny powoduje

wyłączenie ogrzewania, gdy wylot powietrza otworu wydmuchowego będzie zbyt mocno utrudniony (spiętrzenie ciepła). Dmuchawa działa jednak dalej. Na wyświetlaczu zostanie pokazany trójkąt ostrzegawczy, informujący o

wyłączeniu. Po zwolnieniu otworu wylotowego ogrzewanie włącza s

ię po krótkim czasie samoczynnie. Trójkąt ostrzegawczy znika wówczas zwyświetlacza. Układ wyłączania przez bezpiecznik termiczny może zadziałać także po wyłączen

iu urządzenia, wzwiązku zczym po ponownym włączeniu osiągnięcie temperatury przy otworze wylotowym może wymagać dłuższego czasu. *

2. Bezpiecznik termiczny całkowicie wyłącza urządzenie wrazie przegrzania.

* dot. tylko HL 2020 E

Dla własnego bezpieczeństwa

Opis urządzenia — uruchomienie

Uwaga: Odległość od obrabianych przedmiotów zależy

od materiału iprzewidywanego rodzaju obróbki. Zawsze należy wykonać próbę pod kątem wydatku powietrza itemperatury! Za pomocą dodatkowych nasadzanych dysz (do nabycia jako osprzęt) można kierować gorące powietrze dokładnie punktowo lub na powierzchnię (patrz strona zosprzętem na okładce). Zachować ostrożność przy wymianie gorących dysz! Wprzypadku używania opalarki jako urządzenia stojącego należy zwrócić uwagę na czyste podłoże istabilne ustawienie, uniemożliwiające poślizg.

HL 1620 S

Urządzenie można włączyć i wyłączyć za pomocą przełącznika stopniowego (7) umieszczonego na odwrocie rękojeści. Wydatek powietrza i temperaturę można ustawiać dwustopniowo. Przełącznik ustawiony w położeniu 1 oznacza temperaturę 300°C oraz wydatek powietrza 240 l/min, a położenie 2 oznacza temperaturę 500°C i wydatek powietrza 450 l/min. To urządzenie jest przeznaczone wyłącznie do użytku domowego.

HL 1920 E

Urządzenie można włączyć i wyłączyć za pomocą przełącznika stopniowego (7) umieszczonego na odwrocie rękojeści. Oprócz trzystopniowej regulacji obrotów/ wydatku powietrza (1stopień generuje powietrze otemperaturze 80°C) za pomocą pokrętła regulacyjnego (8) można płynnie ustawiać temperaturę stopni 2 i 3 w zakresie od 80°C do 600°C. Cyfry 1–9 na pokrętle regulacyjnym służą do lepszej orientacji. „1” oznacza 80°C, aprzy ustawieniu „9” osiągana jest maksymalna temperatura 600°C. Wydatek powietrza zmienia się wtrzech zakresach: 150/150–300/300–500 l/min. Tulejkę ochronną (3) można odpiąć za pomocą zamka bagnetowego.

HL 2020 E

Urządzenie można włączyć i wyłączyć za pomocą przełączn

ika stopniowego (7) umieszczonego na odwrocie rękojeści. Oprócz trzystopniowej regulacji obrotów / wydatku powietrza za pomocą przełącznika (7) można płynnie ustawiać t

emperaturę stopni 2 i 3 w zakresie od 80°C do 630°C za pomocą przycisku wychylnego (9). Temperaturę docelową można zdokładnością do 10°C zwiększać, naciskając w

prawo „+” przycisk wychylny(9) lub zmniejszać, naciskając wlewo „–” przycisk wychylny(9). Krótkie naciśnięcie p

rzycisku wychylnego zwiększa lub zmniejsza temperaturę docelową jednorazowo o10°C. Naciśnięcie iprzytrzymanie przycisku zwiększa lub zmniejsza temperaturę stale co 10°C d

o czasu zwolnienia przycisku lub ustawienia minimalnej lub maksymalnej temperatury. Ustawiona temperatura zadana jest widoczna na wyświetlaczu przez 3 sekundy, a następnie, podczas zmniejszania lub zwiększania temperatury, wyświetlana jest rzeczywista temperatura rurki wylotowej. W tym czasie miga symbol °C/°F. Po osiągnięciu temperatury zadanej ten symbol jest wyświetlany stale. Przy ustawieniu opalarki na stopniu1 temperatura wynosi 80°C. Wprzypadku przełączenia ze stopnia 2 lub 3 owyższych temperaturach na stopień1, należy chwilę odczekać, aż urządzenie ostygnie do 80°C. Podczas stygnięcia na wyświetlaczu ciekłokrystalicznym (10) wskazywana jest rzeczywista temperatura na wylocie dyszy. Po wyłączeniu urządzenia zostaje zachowana ostatnio ustawiona wartość. Tulejkę ochronną(3) można odpiąć za pomocą zamka bagnetowego.

Wymiana kabla (tylko HL 2020 E)

Wprzypadku uszkodzenia kabla sieciowego można go bez problemu wymienić bez potrzeby otwierania obudowy:

1. Ważne! Odłączyć urządzenie od sieci.

2. Odkręcić śrubę izdjąć pokrywę

3. Zwolnić odciążenie naciągu

4. Zwolnić zaciski sieciowe

5. Wyjąć kabel

6. Włożyć nowy kabel iprzymocować go wodwrotnej

kolejności (1. Dokręcić zaciski sieciowe itd.).

- 102 -

Dane techniczne

HL 1620 S

HL 1920 E

HL 2020 E

220–230 V, 50/60 Hz 2200 W 12 3

150 150–300 300–500 80 80–630

płynne z dokładnością do 10°C za pomocą przycisków

wyświetlacz ciekłokrystaliczny tak

tak

tak ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220–230 V, 50/60 Hz 2000 W 12 3

150 150–300 300–500 80 80–600

płynne z dokładnością do 9 za pomocą pokrętła

– nie

–

tak ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220–230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– nie

–

tak ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Zmiany techniczne zastrzeżone.

Zasilanie sieciowe Moc Stopień

Wydatek powietrza (l/min) Temperatura (°C)

Ustawianie temperatury

Wskaźnik temperatury Wskaźnik ciepła

resztkowego Klasa ochronności

(bez podłączenia przewodu ochronnego)

Wyłączenie przez zabezpieczenie przed przegrzaniem

Bezpiecznik termiczny Poziom emisji ciśnienia

akustycznego Całkowita wartość drgań

Masa

Zasady bezpieczeństwa Zasady bezpieczeństwa

Wprzypadku uszkodzenia przewodu zasilającego urządzenia należy go wymienić uproducenta lub wserwisie producenta, bądź też uosoby opodobnych kwalifikacjach, aby uniknąć zagrożenia.

Wskaźnik ciepła resztkowego (tylko HL 2020 E)

Wskaźnik ciepła resztkowego pełni funkcję optycznego ostrzeżenia przed obrażeniami przy bezpośrednim kontakcie skóry z gorącą rurą wydmuchową. Wskaźnik ciepła resztkowego działa także przy odłączonym kablu sieciowym!

Wskaźnik działa przy pracy dłuższej niż 90 sekund i miga tak długo, aż temperatura rury wydmuchowej przy temperaturze pomieszczenia spadnie poniżej 60°C. Gdy urządzenie pracuje krócej niż 90 sekund, wskaźnik ciepła resztkowego jest nieaktywny. W każdym przypadku odpowiedzialność ponosi użytkownik i wymagane jest zachowanie ostrożności podczas stosowania dmuchawy gorącego powietrza.

Starannie przechowywać zasady bezpieczeństwa wpobliżu urządzenia.

Page 53

- 105 -

Osprzęt (patrz rys. na okładce)

punkcie sprzedaży czeka na Ciebie bogaty asortyment

osprzętu.

1 Dysza szerokostrumieniowa 50 mm nr art. 070113 2 Dysza szerokostrumieniowa 75 mm nr art. 070212 3

Dysza odchylająca 50 mm nr art. 070311

4 Dysza odchylająca 75 mm nr art. 070410 5

Zestaw skrobaków do farby nr art. 010317

6 Dysza reflektorowa nr art. 070519 7

Zgniatarka do zacisków Ø 0,5–1,5 nr art. 006655 Ø 1,5–2,5 nr art. 006648 Ø

0,1–0,5 – Ø 4,0–6,0 nr art. 006662

8 Węże termokurczliwe

4,8–9,5 mm nr art. 071417 1,6–4,8 mm nr art. 071318 4,0–12,0 mm nr art. 072766 Zestaw węży termokurczliwych 3-częściowy nr art. 075811

9 Dysza reflektorowa do lutowania* nr art. 074616 10 Dysza redukcyjna 14 mm* nr art. 070717 11 Dysza redukcyjna 9 mm* nr art. 070618 12 Dokładny filtr pyłu nr art. 078218 13 Skan HL nr art. 014919 14 Dysza szerokoszczelinowa* nr art. 074715 15 Wałek dociskowy nr art. 012311 16 Spoiwo drążkowe z tworzywa sztucznego*

Twardy PCW: nr art. 073114 HDPE: nr art. 071219 PP: nr art. 073411 ABS: nr art. 074210

17 Stopka do spawania* nr art. 070915

(* tylko do HL 1920 E i HL 2020 E)

(patrz strona 160)

Deklaracja zgodności z normami

Gwarancja funkcjonowania

pisywany produkt STEINEL został wyprodukowany z dużą starannością. Prawidłowe działanie ibezpieczeńs

two użytkowania potwierdzają przeprowadzane losowo kontrole jakości oraz zgodność zobowiązującymi przepisami. Firma STEINEL udziela gwarancji na prawidłową jakość i działanie. Okres gwarancji wynosi 36miesięcy lub 500roboczogod

zin irozpoczyna się zdniem sprzedaży użytkownikowi. Wramach gwarancji usuwamy braki wynikłe zwad mater

iałowych lub wykonawczych, świadczenie gwarancyjne nastąpi według naszej decyzji przez naprawę lub wymianę w

adliwych części. Gwarancja nie obejmuje uszkodzeń części ulegających zużyciu eksploatacyjnemu, uszkodzeń iusterek spowodowanych przez nieprawidłową obsługę lub konserwację, atakże uszkodzeń spowodowanych upadkiem urządzenia. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwarancja jest udzielana tylko wtedy, gdy prawidłowo zapakowane urządzenie (nierozłożone na części) zostanie odesłane wciągu pierwszych 6miesięcy od daty zakupu wraz zparagonem lub rachunkiem zakupu (opatrzonym datą zakupu ipieczęcią sklepu) do właściwego punktu serwisowego.

Serwis naprawczy:

Po upływie okresu gwarancji lub wrazie usterek nieobjętych gwarancją informacji omożliwości naprawy udziela najbliższy punkt serwisowy.

- 104 -

Części urządzenia

Rura wydmuchowa ze stali stopowej W

lot powietrza z siatką zabezpieczającą przed ciałami

obcymi Zdejmowana tulejka ochronna

(do trudno dostępnych miejsc) Miękka nóżka Miękka nasadka, zabezpieczająca

rzed przewróceniem iślizganiem podczas pracy

stacjonarnej W

ytrzymały kabel w gumowej izolacji

rzełącznik stopniowy do regulacji wydatku powietrza

(2-stopniowy/ 3-stopniowy) Pokrętło do ustawiania temperatury Przycisk do ustawiania temperatury Monitorowanie temperatury za pomocą wyświetlacza

ciekłokrystalicznego Przyjemna w dotyku, miękka rączka Zawieszenie Wskaźnik ciepła resztkowego Wymienny kabel zasilający

11 1

2 13 14

6 7

8 9

Tworzywo sztuczne

Twardy PCW

Twardy PE

(HDPE)

Polietylen

Polipropylen

ABS

Zastosowania

Rury, złączki, płyty, profile budowlane, techniczne elementy kształtowe Temperatura zgrzewania 300°C

Wanny, kosze, kanistry, materiały izolacyjne, rury Temperatura zgrzewania 300°C

Rury odpływowe HT, powłoki siedzisk, opakowania, części samochodowe Temperatura zgrzewania 250°C

Części samochodowe, obudowy urządzeń, walizki Temperatura zgrzewania 350°C

Cechy rozpoznawcze

Zwęgla się w ogniu, gryzący zapach; szczękający odgłos

Jasnożółty płomień krople palą się dalej, zapach gaszonej świeczki; szczękający odgłos

Jasny płomień zniebieskim rdzeniem, krople palą się dalej, gryzący zapach; szczękający odgłos

Czarny, płatkowy dym, słodkawy zapach; szczękający odgłos

Przykłady zastosowań

Poniżej przedstawiono niektóre zastosowania opalarek firmy STEINEL. Wybrane przykłady nie wyczerpują wszystkich możliwości — na pewno szybko znajdziecie sami jeszcze inne przykłady zastosowań.

Usuwanie starej farby:

farbę rozmiękcza się opalarką i usuwa szpachelką lub skrobakiem do farby.

Obkurczanie kabli:

na izolowane miejsce nasuwa sie wąż termokurczliwy i

ogrzewa gorącym powietrzem. Na skutek tego wąż kurczy się, zmniejszając swoją średnicę o prawie 50% i zapewnia s

zczelne połączenie. Dysze reflektorowe zapewniają szczególnie szybkie i równomierne obkurczanie. Uszczelnianie i

stabilizacja pękniętych izolacji kablowych, izolacja połączeń lutowanych, łączenie wiązek kablowych, powlekanie izolacja łączników świecznikowych.

Formowanie PCW:

odgrzane ciepłym powietrzem płytki, rury lub buty narciar-

skie stają się miękkie i bardziej plastyczne.

Rozpalanie grilla:

węgiel na grillu błyskawicznie się rozpala; nie trzeba czekać.

Rozmrażanie:

przewodów wodociągowych, oblodzonych zamków drzwiowych, schodów. Delikatne rozmrażanie i suszenie w jednym zabiegu roboczym.

Lutowanie miękkie:

najpierw oczyścić powierzchnie łączonych elementów metalowych, potem podgrzać miejsce lutowania i wprowadzić lut. Do lutowania dodaje się topniki zapobiegające powstawaniu tlenków albo stosuje się lut wypełniony topnikiem.

Zgrzewanie i spoinowanie tworzyw sztucznych:

wszystkie zgrzewane części muszą być wykonane z tego samego tworzywa sztucznego. Stosować odpowiednie spoiwo nitkowe.

Zgrzewanie folii:

kawałki folii nakłada się na siebie i zgrzewa. Dyszą szczelinową wdmuchuje się gorące powietrze pod górną folię, potem obydwa kawałki folii mocno dociska się do siebie wałkiem. Także możliwe: naprawianie plandek namiotów wykonanych z PCW metodą zgrzewania na zakładkę za pomocą dyszy szczelinowej.

Pomoc przy dobieraniu właściwego spoiwa drążkowego do zgrzewania tworzywa sztucznego

Page 54

zaţi cablul pentru a scoate ştecherul din priză. Protejaţi cablul de căldură, ulei şi muchii ascuţite.

Aveţi grijă la gazele toxice şi la pericolul de aprindere.

La prelucrarea materialelor sintetice, a lacurilor şi a altor materiale similare pot apărea gaze toxice. Ţineţi seama de pericolul de incendiu şi aprindere. Pentru propria siguranţă utilizaţi numai accesorii şi aparate suplimentare care sunt indicate în instrucţiunile de utilizare sau sunt recomandate ori indicate de producătorul uneltei. Utilizarea altor unelte suplimentare sau accesorii decât a celor recomandate în instrucţiunile de utilizare ori în catalog poate semnifica un pericol de rănire pentru dumneavoastră.

Reparaţiile se vor efectua numai de către un specialist electrician.

Această unealtă electrică respectă prevederile de siguranţă aplicabile. Reparaţiile nu pot fi făcute decât de către un electrician specialist, în caz contrar pot surveni accidentări ale utilizatorului. Când se deteriorează cablul de alimentare la reţea, acesta va fi înlocuit de producător, de serviciul său pentru clienţi sau de către o persoană similar calificată, pentru a evita accidentele.

- 107 -

Păstraţi uneltele în siguranţă.

După folosire, aşezaţi aparatul pe suport şi lăsaţi-l să se răcească, înainte de a-l strânge. Uneltele care nu se folosesc, se vor păstra în locuri uscate, încuiate şi neaccesibile copiilor. Acest aparat poate fi utilizat de copii începând cu vârsta de 8 ani şi de persoane cu capacităţi psihice, senzoriale sau mentale limitate ori cu experienţă şi pricepere redusă, cu condiţia să fie supravegheaţi/supravegheate sau să fi fost instruiţi/instruite cu privire la utilizarea sigură a aparatului şi să înţeleagă pericolele legate de folosirea acestuia.

Copiilor le este interzis să se joace cu aparatul.

Curăţarea şi lucrările de întreţinere care sunt responsabilitatea utilizatorului nu se vor executa de către copii nesupravegheaţi.

Nu suprasolicitaţi uneltele.

Acestea funcţionează mai bine şi mai sigur în intervalul de putere indicat. După o întrebuinţare mai îndelungată a aparatului la temperatura maximă, înainte de oprire se va reduce temperatura acestuia. Prin această măsură se prelungeşte durata de viaţă a dispozitivului de încălzire. Nu transportaţi unealta ţinând-o de cablu şi nu utili-

- 106 -

ă rugăm ca înainte de folosire să vă familiarizaţi cu aceste instrucţiuni de utilizare. Pentru că numai o utilizare corectă a

sigură o funcţionare îndelungată, sigură şi fără defecţiuni. Vă dorim să vă bucuraţi de noul dumneavoastră pistol cu a

er cald.

Traducere a instrucţiunilor de utilizare originale

Despre aceste document

Înainte de utilizarea aparatului citiţi şi ţineţi cont de aceste instrucţiuni. Dacă nu se respectă instrucţiunile de utilizare, aparatul poate deveni periculos.

Când utilizați unelte electrice trebuie să respectați următoarele măsuri fundamentale de siguranţă, pentru protecţia împotriva electrocutării, a accidentărilor şi a incendiilor. Dacă nu utilizaţi cu atenţie aparatul, se pot produce incendii sau răniri ale persoanelor. Înainte de punerea în funcţiune a aparatului verificaţi dacă nu prezintă eventuale defecte (cablul de conectare la reţea, carcasa, etc.) şi nu puneţi aparatul în funcţiune în aceste cazuri. Nu lăsaţi aparatul nesupravegheat. Se vor supraveghea copiii, pentru a se asigura că nu se joacă cu aparatul.

Prima punere în funcţiune

La prima utilizare a HL 1620 este posibilă o uşoară degajare de fum. Fumul apare din cauza lianţilor care se degajă la prima utilizare din folia izolatoare a dispozitivului de încălzire, în urma acţiunii căldurii.

Pentru a evacua rapid fumul, aparatul trebuie aşezat în suport. La prima utilizare, spaţiul de lucru trebuie să fie bine ventilat. Degajarea de fum nu este dăunătoare!

Ţineţi seama de influenţele mediului înconjurător.

Nu expuneţi uneltele electrice la ploaie. Nu utilizaţi uneltele electrice dacă sunt ude sau în mediu umed. Atenţie la folosirea aparatelor în apropierea materialelor inflamabile. Nu le îndreptaţi timp îndelungat spre unul şi acelaşi loc. Nu le utilizaţi în prezenţa unei atmosfere explozibile. Căldura poate fi transmisă către materialele inflamabile și în cazul în care acestea nu sunt vizibile.

Protejaţi-vă împotriva electrocutării.

Evitaţi să atingeţi obiecte legate la pământ, ca de ex. ţevi, calorifere, sobe, frigidere. Nu lăsaţi aparatul nesupravegheat, cât timp cât este în funcţiune.

Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi.

rotejat prin Legea drepturilor de autor. Reproducerea,

inclusiv în extras, este permisă numai cu aprobarea noastră.

Ne rezervăm dreptul de a face modificări care servesc

progresului tehnic

Instrucţiuni de siguranţă

Page 55

- 109 -

paratele sunt echipate cu o protecţie termică în 2 trepte:

1. Un termostat dezactivează încălzirea atunci când ieşirea a

erului prin duza de evacuare este împiedicată de un obstacol (stocare de căldură). Suflanta continuă totuşi să funcţioneze. Un triunghi de avertizare care apare pe ecran semnalează dezactivarea rezistenței. Când duza de evacuare este din nou eliberată, încălzirea s

e reconectează automat după scurt timp. Triunghiul de avertizare dispare de pe ecran. Termostatul poate cupla ş

i după dezactivarea aparatului, aşa încât, după o nouă pornire, durează mai mult ca de obicei până se atinge temperatura la duza de evacuare. *

. Siguranţa termică opreşte complet aparatul în caz de

suprasarcină.

* numai pentru HL 2020 E

Pentru siguranţa dvs.

Descrierea aparatului punerea în funcţiune

Vă rugăm să aveţi în vedere: Distanţa faţă de obiectul

care se prelucrează depinde de material şi de modul de prelucrare prevăzut. Efectuaţi întotdeauna un test legat de debitul de aer şi temperatură! Cu duzele ataşabile disponibile ca accesorii (a se vedea pagina de accesorii de pe copertă) aerul fierbinte se poate dirija cu mare precizie asupra unui punct sau unei suprafeţe. Procedaţi cu atenţie atunci când schimbaţi duzele fierbinţi! Când utilizaţi pistolul cu aer cald ca aparat fix, acordaţi atenţie poziţiei sigure, stabile la alunecare şi suportului curat.

HL 1620 S

Aparatul se activează şi dezactivează de la comutatorul în trepte (7) de pe partea posterioară a mânerului. Debitul de aer şi temperatura se pot regla în 2 trepte. Pe treapta 1 se ating 300 °C la un debit de aer de 240 l/min, pe treapta a 2-a se ating 500 °C la un debit de 450 l/min. Acest aparat este destinat exclusiv uzului casnic.

HL 1920 E

Aparatul se activează şi dezactivează de la comutatorul în trepte (7) de pe partea posterioară a mânerului. Pe lângă reglarea turaţiei/a debitului de aer în trei trepte (treapta 1 este o treaptă rece, cu 80 °C), pe treptele 2 şi 3 temperatura se poate regla continuu într-un interval cuprins între 80 °C şi 600 °C prin intermediul rotiţei de reglare (8). Numerele de la 1 la 9 indicate pe rotiţa de reglare au rol de orientare. »1« înseamnă 80 °C, la »9« se atinge temperatura maximă, de 600 °C. Debitul de aer poate fi reglat în trei trepte 150/150300/300-500 l/min. Tubul de protecţie (3) se poate scoate prin intermediul unei închizători cu baionetă.

HL 2020 E

Aparatul se activează şi dezactivează de la comutatorul în trepte (7) de pe partea posterioară a mânerului. Pe lângă reglarea turaţiei / a debitului de aer în trei trepte cu ajutorul comutatorului (7), pe treptele 2 şi 3 temperatura poate fi reglată continuu într-un interval cuprins între 80°C şi 630°C prin intermediul comutatorului balansoar (9). Temperatura ţintă

poate fi mărită în paşi de 10°C prin apăsarea părţii cu „+“ (dreapta) a comutatorului balansoar (9) şi poate fi redusă p

rin apăsarea părţii cu „–“ (stânga) a comutatorului balan-

soar (9).

O singură apăsare scurtă a comutatorului măreşte,

espectiv reduce temperatura ţintă cu câte 10 °C. O apăsare mai lungă a tastei măreşte, respectiv reduce temperatura c

ontinuu în trepte de câte 10 °C, până la eliberarea comutatorului sau până la reglarea temperaturii minime sau maxime. Temperatura dorită setată este afișată timp de 3 secunde pe e

cran, după care, în timpul micșorării sau creșterii temperaturii se afișează temperatura efectivă din tubul de evacuare. Î

n toată această perioadă de timp simbolul °C/°F clipește intermitent. Odată atinsă temperatura dorită, acest simbol este a

fișat continuu pe ecran. Pe treapta 1 a pistolului, temperatura este de 80 °C. La trecerea de pe treapta 2 sau 3 cu temperaturi mai mari, la treapta 1 a pistolului, durează puţin timp până când aparatul se răceşte din nou la 80 °C. În timpul răcirii, pe afişajul LCD (9) se afişează temperatura reală la ieşirea duzei. După dezactivarea aparatului se păstrează ultima valoare reglată. Tubul de protecţie (3) se poate scoate prin intermediul unei închizători cu baionetă.

Înlocuirea cablului (numai HL 2020 E)

În cazul în care cablul de reţea prezintă defecţiuni, acesta poate fi înlocuit cu uşurinţă, fără să fie nevoie de deschiderea carcasei.

1. Important! Scoateţi aparatul din priză.

2. Desfaceţi şurubul şi scoateţi capacul

3. Desfaceţi dispozitivul de protecție la tracţiune

4. Desfaceţi bornele de reţea

5. Scoateţi cablul

6. Introduceţi noul cablu şi fixaţi-l, parcurgând paşii de mai

sus în ordine inversă (1. Înşurubaţi bornele de reţea etc.).

- 108 -

Date tehnice

HL 1620 S

HL 1920 E

HL 2020 E

Ne rezervăm dreptul de a efectua modificări tehnice.

220-230 V, 50/60 Hz

2200 W 12 3

150 150-300 300-500 80 80-630

continuu, în trepte de câte 10 °C, cu taste

ecran LCD da

da da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 Kg

220-230 V, 50/60 Hz

2000 W 12 3

150 150-300 300-500 80 80-600

continuu, în 9 trepte, cu rotiţă de reglare

– nu

– da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 Kg

220-230 V, 50/60 Hz

1600 W 12

240 450 300 500

–

– nu

– da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 Kg

Conexiune la reţeaua electrică

Putere Treaptă

Debit de aer (l/min.) Temperatură (°C)

Reglare temperatură

Afişaj temperatură Indicatorul căldurii

reziduale Clasă de protecţie

(fără contact de protecţie)

Termostat Siguranţă termică Nivelul de presiune

sonoră emis Valoarea totală a vibraţiilor

Greutate

Instrucţiuni de siguranţă

Indicatorul căldurii reziduale (numai la HL 2020 E)

Indicatorul căldurii reziduale are funcţia de avertizare optică în vederea prevenirii accidentării prin contactul direct al pielii cu tubul de evacuare fierbinte al suflantei. Indicatorul căldurii reziduale funcţionează şi atunci când cablul de alimentare este decuplat! După funcţionarea aparatului timp de 90 secunde se activează acest indicator şi se aprinde intermitent până

când temperatura la tubul de evacuare al suflantei scade sub 60 °C în condiţii de temperatură ambiantă. Dacă aparatul funcţionează mai puţin de 90 secunde, indicatorul căldurii reziduale nu se activează. În orice caz, utilizatorul poartă toată răspunderea în ceea ce priveşte utilizarea suflantelor cu aer cald şi trebuie să procedeze cu maximă precauţie.

Păstraţi bine aceste instrucţiuni de siguranţă alături de aparat.

Page 56

- 111 -

Accesorii (vezi fig. de pe copertă)

istribuitorul dvs. vă poate pune la dispoziţie o gamă largă

de accesorii.

1 Duză lată 50 mm cod art. 070113 2 Duză lată 75 mm cod art. 070212 3

Duză reflectoare 50 mm cod art. 070311

4 Duză reflectoare 75 mm cod art. 070410 5

Set pentru curățat vopsea cod art. 010317

6 Duză reflectoare cod art. 070519 7

Conector de sertizat Ø 0,5-1,5 cod art. 006655 Ø 1,5-2,5 cod art. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 cod art. 006662

8 Tuburi contractile

4,8-9,5 mm cod art. 071417 1,6-4,8 mm cod art. 071318 4,0-12,0 mm cod art. 072766 Set tuburi contractile 3 piese cod art. 075811

9 Duză reflectoare pentru lipit* cod art. 074616 10 Duză de reducţie 14 mm* cod art. 070717 11 Duză de reducţie 9 mm* cod art. 070618 12 Filtru de praf de mare fineţe cod art. 078218 13 HL-Scan cod art. 014919 14 Duză lată cu fantă* cod art. 074715 15 Rolă presoare cod art. 012311 16 Baghetă de sudat din plastic*

PVC dur: cod art. 073114 HDPE: cod art. 071219 PP: cod art. 073411 ABS: cod art. 074210

17 Papuc de sudură* cod art. 070915

(* numai pentru HL 1920 E şi HL 2020 E)

(vezi pagina 160)

Declaraţie de conformitate

Garanţie

cest produs STEINEL a fost fabricat cu maximă atenţie, verificat din punctul de vedere al funcţionării şi al siguranţei î

n conformitate cu normele în vigoare şi ulterior supus unor verificări prin sondaj. Steinel garantează construcția şi funcţionarea ireproşabilă a acestui produs. Termenul de garanţie este de 36 de luni, respectiv 500 de ore de funcţionare şi începe de la data vânzării produsului c

ătre consumator. Garanţia acoperă deficienţele bazate pe defecte de material şi fabricaţie, iar îndeplinirea garanţiei se r

ealizează prin repararea sau înlocuirea pieselor defecte, conform opţiunii noastre. Garanţia nu se aplică pentru def

ecţiuni la piesele de uzură, pentru defecţiuni şi lipsuri care apar din cauza folosirii sau întreţinerii incorecte, sau pentru spargeri prin cădere. Este exclusă compensarea daunelor provocate altor obiecte. Garanţia se asigură numai dacă se expediază aparatul nedemontat şi bine ambalat, împreună cu bonul de casă sau factura (data de cumpărare şi ştampila distribuitorului), la centrul de service competent sau dacă este returnat distribuitorului în primele 6 luni după vânzare.

Reparaţii şi post-garanţie:

După ieşirea din termenul de garanţie sau în cazul defecţiunilor pentru care nu beneficiaţi de reparaţii în garanţie, informaţi-vă cu privire la posibilitatea reparaţiei la centrul de service cel mai apropiat.

- 110 -

Elementele aparatului

Tub de evacuare din oţel inoxidabil D

uza de admisie aer cu plasă de protecţie pentru

corpuri străine Tub de protecţie demontabil

(pentru locuri greu accesibile) Suport soft şi Suport soft antiderapant şi anti-

ăsturnare, pentru executarea lucrărilor într-un loc fix Cablu cauciucat de mare rezistenţă Comutator în trepte pentru reglarea debitului de aer

(

2 trepte/3 trepte) Rotiţă de reglare pentru reglarea temperaturii Buton pentru reglarea temperaturii Monitorizarea temperaturii prin afişaj LCD Maner cauciucat pentru o utilizare confortabilă Dispozitiv de suspendare Indicator de căldură reziduală Cablu de reţea, care se poate înlocui

11 12 13 1

6 7

8 9

Material PVC tare

PE tare

(HDPE) Polietilenă

Polipropilenă

ABS

Tipuri de utilizare

Ţevi, fitinguri, plăci, profiluri pentru construcţii, piese fasonate tehnice Temperatură de sudură 300 °C

Cuve, coşuri, bidoane, material de izolaţie, ţevi Temperatură de sudură 300 °C

Ţevi de scurgere pentru temperaturi mari, cochilii de scaune, ambalaje, piese auto Temperatură de sudură 250 °C

Piese auto, carcase de aparate, geamantane Temperatură de sudură 350 °C

Cum se recunosc diversele tipuri de materiale

Se carbonizează în flacără, miros înţepător; sunet metalic

Flacără galben deschis, picăturile ard în continuare, miroase a lumânare stinsă; sunet metalic

Flacără de culoare deschisă cu miez albastru, picăturile ard în continuare, miros înţepător; sunet metalic

Fum negru, abundent, miros dulceag; sunet metalic

Utilizări

În cele ce urmează enumerăm câteva utilizări pentru pistolul cu aer cald STEINEL. Această selecţie este departe de a epuiza posibilităţile de utilizare – suntem siguri că veţi găsi foarte repede şi alte utilizări.

Îndepărtarea vopselei:

Vopseaua este topită şi poate fi îndepărtată în mod curat cu șpaclul sau un răzuitor.

Contractarea cablurilor:

Tubul contractil este împins pe locul care urmează să fie i

zolat şi încălzit cu aer fierbinte. În acest fel tubul se contractează cu cca. 50% din diametrul său, garantând o î

mbinare etanşă. Pentru o contractare foarte rapidă şi uniformă, utilizaţi duze reflectoare. Etanşarea şi stabilizarea c

ablurilor rupte, izolarea îmbinărilor lipite, punerea la un loc

a fasciculelor de cabluri, îmbrăcarea bornelor.

eformarea PVC:

Indiferent dacă este vorba despre plăci, ţevi sau încălţăminte d

e schi; datorită aerului fierbinte, acestea devin moi şi

maleabile.

prinderea grătarului:

Cărbunele de grătar se aprinde imediat nu mai e nevoie să a

şteptaţi.

Dezgheţarea:

Conducte de apă, încuietori îngheţate, trepte îngheţate. Dezgheţarea şi uscarea se face într-o singură etapă de lucru, menajând materialul.

Lipire cu aliaj moale:

Mai întâi curăţaţi piesele de metal care urmează să fie lipite, apoi încălziţi cu aer fierbinte locul lipiturii, şi aplicaţi metalul de adaos. Pentru lipire utilizaţi fie un decapant pentru evitarea formării de oxizi, fie un metal de adaos cu miez decapant.

Sudarea şi îmbinarea materialului plastic:

Toate piesele care urmează să fie sudate trebuie să fie din acelaşi material plastic. Utilizaţi o baghetă de sudură adecvată.

Lipirea foliilor:

Foliile se pun una peste alta şi se lipesc. Aerul fierbinte este condus printr-o duză cu fantă sub folia superioară, apoi cele două folii se presează bine una peste alta, folosind o rolă presoare. Altă posibilitate: repararea prelatelor de cort din PVC, prin sudarea suprapusă cu o duză cu fantă.

Ghid pentru selectarea baghetei de sudură corecte la sudarea materialelor plastice

Page 57

Ne preobremenjujte svojih orodij.

Z njimi boste delali varneje in mnogo bolj zanesljivo, če jih boste uporabljali v okviru predpisanih zmogljivosti. Po daljši uporabi naprave pri najvišji temperaturi pred izklopom naprave temperaturo znižajte. To podaljša življenjsko dobo gretja. Orodja ne prenašajte na kablu in ga ne uporabljajte, da izvlečete vtič iz vtičnice. Kabel zaščitite pred vročino, oljem in ostrimi robovi.

Bodite pozorni na strupene pline in vnetljive materiale.

Pri obdelavi umetnih mas, lakov in podobnih materialov lahko pride do nastajanja strupenih plinov. Bodite pozorni na možnosti vnetja materialov in požara. Za vašo lastno varnost uporabljajte samo opremo in dodatne naprave, ki so v navodilih za uporabo navedena ali jih proizvajalec orodja priporoča ali navaja. Uporaba drugega orodja, ki ni navedeno v navodilih za uporabo ali v katalogu priporočljivih dodatnih orodij ali opreme, lahko povzroča nevarnost poškodb oseb.

- 113 -

Zaščitite se pred električnim udarom.

Izogibajte se dotikov telesa z ozemljenimi deli, na primer cevmi, radiatorji, pečmi, hladilniki. Dokler je vklopljena, naprave nikoli ne puščajte nenadzorovane.

Vaša orodja vedno hranite na varnem mestu.

Napravo postavite po uporabi na stojno površino in pustite, da se ohladi, preden jo boste shranili. Orodja, ki jih ne uporabljate, morajo biti shranjena v suhem, zaprtem prostoru, ki je izven dosega otrok. To napravo lahko otroci, starejši kot 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi ali brez izkušenj in znanja uporabljajo le, če so pod nadzorom ali če so bile poučene o varni uporabi naprave in razumejo nevarnosti, ki izvirajo iz uporabe.

Otroci se z napravo ne smejo igrati.

Čiščenja in vzdrževanja, ki ga opravlja uporabnik, otroci ne smejo izvajati brez nadzora.

- 112 -

Pred uporabo se seznanite z vsebino teh navodil za uporab

o. Le pravilna uporaba zagotavlja dolgo in zanesljivo uporabo brez motenj. Želimo vam veliko veselja pri uporabi svojega puhala vročega zraka.

Prevod originalnih navodil za uporabo

O tem dokumentu

Pred uporabo naprave preberite navodila za uporabo in jih upoštevajte. Pri neupoštevanju navodil za uporabo lahko naprava povzroči nevarnosti.

Pri uporabi električnih orodij je potrebno za zaščito pred udarcem električnega toka ter nevarnostjo poškodb in požarov potrebno upoštevati sledeče temeljne varnostne ukrepe. Če se z orodjem ne ravna previdno, lahko pride do požara ali telesnih poškodb. Pred zagonom napravo preglejte glede morebitnih poškodb (kabel omrežnega priključka, ohišje itd.) ter je, v primeru da je poškodovana, ne uporabljajte. Naprave ne uporabljajte nenadzorovane. Otroci morajo biti vedno pod nadzorom, da zagotovite, da se ne igrajo z orodjem.

Prvi zagon

Pri prvi uporabi HL 1620 lahko pride do sproščanja manjše količine dima. Dim nastane zaradi veziva, ki se bo prvi uporabi zaradi toplote izločajo iz izolacijske folije. Za hitro izstopanje dima morate napravo postaviti na stabilno površino. Delovna okolica mora biti ob prvi uporabi dobro prezračevana. Izstopanje dima ni škodljivo!

Upoštevajte tudi vplive okolice.

Električnih orodij ne izpostavljajte dežju. Električnih orodij ne uporabljajte, kadar so mokra ali vlažna. Prav tako jih ne uporabljajte v mokrem ali vlažnem okolju. Previdno pri uporabi naprav v bližini gorljivih materialov. Ne usmerjajte za dlje časa na eno in isto mesto. Naprave ne uporabljajte v potencialno eksplozivnih atmosferah. Toplota se lahko prevaja do gorljivih materialov, ki so zakriti.

Natančno preberite in shranite!

Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po

delih je dovoljen le z našim soglasjem.

Spremembe zaradi tehničnega napredka so pridržane.

SLO

Varnostna navodila

SLO

Page 58

- 115 -

aprave so opremljene z 2-stopenjsko termozaščito:

1. Izklop termozaščite izklopi gretje, če je izstop zraka iz izp

ustne odprtine premočno oviran (zastoj toplote). Puhalo kljub temu deluje naprej. Na zaslonu vas na to opozori opozorilni trikotnik za izklop. Ko je izpustna odprtina spet prosta, se gretje po kratkem času spet samo vklopi. Opozorilni trikotnik potem n

a zaslonu ugasne. Termozaščitni izklop se lahko odzove tudi po izklopu naprave, zato lahko pri ponovnem v

klopu traja dlje kot običajno, da je ponovno dosežena temperatura na izpustni odprtini. *

2. Termostikalo pri preobremenitvi napravo v celoti izklopi.

* samo za HL 2020 E

Za vašo varnost

Opis naprave - Uporaba

Upoštevajte: Razdalja do obdelovanca je odvisna od ma-

teriala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki jih lahko pritrdite na pištolo (šobe so del pribora, glejte ovitek), lahko natančno kontrolirate tok vročega zraka. Ravnajte previdno pri menjavi vročih šob! Kadar pištolo na topel zrak uporabljate v samostoječem položaju, poskrbite, da stoji na stabilnem, čistem mestu.

HL 1620 S

Napravo vklopite in izklopite s stopenjskim stikalom (7) na hrbtni strani ročaja. Količino zraka in temperaturo lahko nastavite v 2 stopnjah. Na stopnji 1 se doseže 300 °C pri količini zraka 240 l/min, na stopnji 2 pa 500 °C pri 450 l/min. Ta naprava je predvidena izključno za domačo rabo.

HL 1920 E

Napravo vklopite in izklopite s stopenjskim stikalom (7) na hrbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka (stopnja 1 je stopnja hladnega zraka z 80 °C ) se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju od 80 °C – 600 °C preko nastavljalnega kolesa (8). Števila, prikazana na nastavljalnem kolesu od 1 – 9 služijo pri tem za orientacijo. "1" pomeni 80 °C, pri "9" se doseže najvišja temperatura 600 °C. Količina zraka se spreminja v treh stopnjah z 150/150-300/300500 l/min. Zaščitno cev (3) je mogoče sneti preko bajonetnega zapirala.

HL 2020 E

Napravo vklopite in izklopite s stopenjskim stikalom (7) na hrbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka s stikalom (7) se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju od 80 °C do 630 °C s previsno tipko (9). Ciljno temperaturo lahko povišate v korakih po 10 °C s pritiskanjem v desno stran "+" na previsni tipki (9) ali znižate s pritiskanjem v levo stran "-" na previsni tipki (9). Kratkočasen pritisk na previsno tipko poviša ali zniža ciljno temperaturo enkratno za 10 °C.

Pritisk na tipko za dlje časa poviša ali zniža temperaturo še naprej v korakih po 10 °C, dokler previsna tipke ne spustite a

li dokler ni že nastavljena minimalna ali maksimalna temperatura. Nastavljena želena temperatura je na zaslonu vidna 3

sekunde, nato pa se med nižanjem ali višanjem temperature prikaže dejanska temperatura na izpihovalni cevi. V tem o

bdobju znak °C/°F utripa. Takoj, ko je dosežena želena temperatura, se ta znak prikaže na zaslonu za stalno. V pihalni stopnji 1 znaša temperatura 80 °C. Pri menjavi od pih

alne stopnje 2 ali 3 z višjimi temperaturami k pihalni stopnji 1 traja kratek čas, da se naprava ohladi na 80 °C. Med ohlaj

evanjem je na LCD-zaslonu (10) prikazana dejanska temperatura na izhodu iz šobe. Po izklopu naprave ostane zadnja n

astavljena vrednost ohranjena. Zaščitno cev (3) je mogoče

sneti preko bajonetnega zapirala.

Menjava kabla (samo HL 2020 E)

Če je omrežni kabel poškodovan, ga je mogoče brez težav zamenjati brez odpiranja ohišja:

1. Pomembno! Napravo odklopite od el. omrežja.

2. Vijak odpustite in pokrov snemite.

3. Vlečno razbremenitev odpustite.

4. Omrežne sponke odpustite.

5. Kabel izvlecite.

6. Vstavite nov kabel in ga v obratnem vrstnem redu

(1. privijačite omrežne sponke itd.) ponovno pritrdite.

- 114 -

Tehnični podatki

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

brezstopenjsko v korakih po 10 °C na tipko

LCD-zaslon da II

da da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

brezstopenjsko v 9 korakih na nastavno kolo

– ne II

– da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– ne II

– da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Omrežni priključek Moč Stopnja

Količina zraka (l/min.) Temperatura (°C)

Nastavitev temperature

Prikaz temperature Prikaz preostale toplote Razred zaščite

(brez priključka za zaščitni vodnik)

Izklop termozaščite Toplotna varovalka Nivo emisij zvočnega

tlaka Skupna vrednost nihanja

Teža

Pridržujemo si pravico do tehničnih sprememb.

Popravila na napravi lahko izvajajo le strokovnjaki.

To električno orodje ustreza vsem zadevnim varnostnim predpisom. Popravila smejo izvajati samo elektrostrokovnjaki, sicer lahko pride do nesreč z udeležbo upravljalca. Poškodovano omrežno napeljavo te naprave mora zamenjati izdelovalec ali njegova služba za stranke oz. podobno usposobljena oseba, da ne nastanejo nevarne situacije.

Prikaz preostale toplote (samo za HL 2020 E)

Prikaz preostale toplote je namenjen optičnemu opozorilu za preprečeva-

nje poškodb ob neposrednem stiku kože z vročo izpustno cevjo. Prikaz preostale toplote deluje tudi, ko je omrežni kabel izvlečen. Od delovanja 90 sekund je prikaz pripravljen na delovanje in utripa, dokler temperatura na izpustni cevi ob temperaturi okolice ne pade na manj kot 60 °C. Če naprava dela manj kot 90 sekund, prikaz preostale toplote ni aktiven. V vsakem primeru je odgovoren uporabnik, ki mora biti pri vsakem delu s puhali vročega zraka previden.

Te varnostne napotke hranite skupaj z napravo.

Varnostna navodila

SLO

Page 59

- 117 -

Oprema (glejte sliko na ovojnini)

svoji trgovini boste našli veliko izbiro opreme.

Šoba s širokim curkom 50 mm št. art. 070113

2 Šoba s širokim curkom 75 mm št. art. 070212 3 Sevalna šoba 50 mm št. art. 070311 4

Sevalna šoba 75 mm št. art. 070410

5 Komplet strgal za barvo št. art. 010317 6

Odbojna šoba št. art. 070519

7 Kontakt za stiskanje

0,5-1,5 št. art. 006655 Ø 1,5-2,5 št. art. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 št. art. 006662

Skrčne cevi 4,8-9,5 mm št. art. 071417 1,6-4,8 mm št. art. 071318 4,0-12,0 mm št. art. 072766 Komplet skrčnih cevi 3-delni št. art. 075811

9 Odbojna šoba za spajkanje št. art. 074616 10 Reducirna šoba 14 mm* št. art. 070717 11 Reducirna šoba 9 mm* št. art. 070618 12 Fini filter za prah št. art. 078218 13 HL-Scan št. art. 014919 14 Široka šoba z zarezami* št. art. 074715 15 Pritisni valjček št. art. 012311 16 Varilna žica iz umetne mase*

Trdi PVC št. art. 073114 HDPE: št. art. 071219 PP: št. art. 073411 ABS: št. art. 074210

17 Varilni nastavek št. art. 070915

(* samo za HL 1920 E in HL 2020 E)

(glejte stran 160)

Izjava o skladnosti

Garancija za delovanje

a izdelek podjetja Steinel je zelo skrbno izdelan, preverjen glede delovanja in varnosti po veljavnih predpisih in kontrol

iran v naključnem preizkusu. Podjetje STEINEL daje garancijo na brezhibno kakovost in delovanje proizvoda. Garancijska doba znaša 36 mesecev oz. 500 obratovalnih ur in prične veljati z dnevom prodaje porabniku. Odstranjujemo motnje zaradi napake v materialu ali izdelavi. Garanc

ijska storitev obsega popravilo ali zamenjavo okvarjenih delov po naši izbiri. Garancijska storitev odpade pri okvar

ah na obranih delih, pri okvarah in pomanjkljivostih, ki so posledica nepravilne uporabe ali vzdrževanja ter pri prelom

ih ali padcih. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena le ob dostavi dobro zapakirane nerazstavljene naprave s kratkim opisom napake, blagajniškim potrdilom ali računom (datum nakupa in štampiljka trgovca), poslane na ustrezno servisno

Servis za popravila:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

- 116 -

Elementi naprave

Izpihalna cev iz legiranega jekla O

dprtina za dovod zraka z mrežico za preprečevanje

pred vdiranjem tujkov Snemljiva zaščitna (za težko dostopna mesta) M

ehko podnožje in Mehka kapica za preprečevanje

nagibanja in zdrsa pri uporabi na mestu T

rpežen gumijasti kabel

topenjsko stikalo za nastavitev količine zraka

(2-stopenjsko/3-stopenjsko) N

astavno kolo za nastavitev temperature

ipka za nastavitev temperature Nadzor temperature po LCD-zaslonu Prijeten mehek ročaj Obešalo Prikaz preostale toplote Omrežni kabel, zamenljiv

11 1

3 4

6 7

8 9

Material Trdi PVC

Trdi PE

(HDPE) Polietilen

Polipropilen

ABS

Načini uporabe

Cevi, fitingi, plošče, gradbeni profili, tehnični kalupi Temperatura varjenja 300 °C

Kadi, košare, kanistri, Izolacijski material, cevi Temperatura varjenja 300 °C

Odtočne cevi HT, kalupi sedišč, ovojnine, deli za vozila Temperatura varjenja 250 °C

Deli za vozila, ohišja naprav, kovčki Temperatura varjenja 350 °C

Razpoznavne značilnosti

V plamenu zogleni, oster vonj; ropotajoč zvok

Svetlo rumen plamen, kapljice gorijo naprej, vonj po ugasnjeni sveči; ropotajoč zvok

Svetel plamen z modrim jedrom, kapljice gorijo naprej, oster vonj; ropotajoč zvok

Črn, kosmičast ogenj, sladkoben vonj; ropotajoč zvok

Možnosti uporabe

Spodaj je prikazanih nekaj načinov uporabe puhala vročega zraka STEINEL. Ta izbira ne obsega vseh možnosti – verjetno se boste sami spomnili še drugih načinov uporabe.

Odstranjevanje barve

Barvo zmehčajte in jo nato z lopatico in strgalom na čist način odstranite.

Krčenje kabla:

Kabel za krčenje potisnite preko mesta, ki ga želite izolirati, i

n ga ogrejte z vročim zrakom. Pri tem se bo kabel skrčil za 50% svojega premera, da bo tako nastal tesen spoj. Poseb

no hitro in enakomerno krčenje je mogoče izvesti z reflektorsko šobo. Tesnjenje in stabilizacija kabelskih mostičev, i

zolacija spajkanih mest, združevanje kabelskih vrvi, oplašče-

vanje lestenčnih spojk.

reoblikovanje PVC-ja:

Plošče, cevi ali smučarske čevlje je mogoče z vročim z

rakom zmehčati in jih oblikovati.

Prižiganje žara:

trenutku prične oglje za žar žareti, čakanje odpade.

dtajanje:

Vodi za vodo, zamrznjene ključavnice, stopnice. Pazljivo odtajanje in sušenje hkrati v enem delovnem koraku.

Mehko spajkanje:

Najprej očistite kovinske dele, ki jih nameravate povezati, nato mesto spajkanja ogrejte z vročim zrakom in dodajajte žico za spajkanje. Pri spajkanju uporabite talilo za preprečitev nastajanja oksida ali žico za spajkanje z žilo s talilom.

Varjenje in fugiranje umetnih mas:

Vsi deli, ki jih boste varili, morajo biti iz ene umetne mase. Uporabite ustrezno varilno žico.

Varjenje folij:

Folije položite drugo preko druge in jih zvarite. Vroči zrak usmerite s šobo z režo pod zgornjo folijo, nato pritisnite s pritisnim valjem obe foliji trdno skupaj. Dodatna možnost: popravljanje šotorskih krila iz PVC-ja s prekrivnim varjenjem s šobo z režo.

Pomoč za izbiro pravilne varilne žice pri varjenju umetnih mas

SLO

Page 60

Obratite pozornost na otrovne plinove i opasnost od zapaljenja.

Kod obrade plastike, lakova i sličnih materijala mogu nastati otrovni plinovi. Obratite pozornost na opasnost od požara i zapaljenja. Za vlastitu sigurnost koristite samo onaj pribor i dodatne uređaje koji su navedeni u uputama za uporabu ili ih je preporučio ili naveo proizvođač alata. Uporaba drukčijih namjenskih alata ili pribora od onih koji su navedeni u uputama za uporabu ili u katalogu može za Vas osobno predstavljati opasnost od ozljeđivanja.

Popravke smije izvršiti samo kvalificirani električar.

Ovaj električni alat odgovara relevantnim sigurnosnim odredbama. Popravke smije izvoditi samo kvalificiran električar jer u suprotnom može doći do nesreće za korisnika. Ako se ošteti mrežni kabel ovog uređaja, zamijeniti ga mora proizvođač ili njegova servisna služba ili slična kvalificirana osoba kako bi se izbjegle opasnosti.

- 119 -

spremiti ostavite ga da se ohladi. Alate koje ne koristite morate čuvati u suhoj, zaključanoj i djeci nedostupnoj prostoriji. Ovaj uređaj mogu koristiti djeca s navršenih 8 godina starosti pa prema tome i osobe s ograničenim tjelesnim, osjetilnim ili duševnim sposobnostima, ili s nedostatkom iskustva i znanja kad su pod nadzorom osobe nadležne za njihovu sigurnost ili od nje dobivaju upute kako koristiti uređaj na siguran način i shvaćaju koje opasnosti pritom proizlaze.

Djeca se ne smiju igrati uređajem.

Djeca ne smiju obavljati čišćenje i korisničko održavanje bez nadzora odraslih.

Nemojte preopterećivati alate.

Oni rade bolje i sigurnije u navedenom području snage. Nakon dulje uporabe uređaja kod maksimalnih temperatura prije isključivanja uređaja treba mu smanjiti temperaturu. To produljuje vijek trajanja grijanja. Ne nosite alat držeći ga za kabel i ne koristite kabel da biste izvuklu utikač iz utičnice. Zaštitite kabel od visoke temperature, ulja i oštrih rubova.

- 118 -

Molimo Vas da se prije uporabe upoznate s ovim uputama z

a rukovanje. Samo stručno rukovanje jamči dug i pouzdan rad bez smetnji. Želimo Vam puno zadovoljstva s Vašim novim puhalom vrućeg zraka.

Prijevod originalnih uputa za uporabu

Uz ovaj dokument

Prije nego ćete koristiti uređaj, pročitajte i pridržavajte se ovih naputaka. U slučaju nepridržavanja uputa za uporabu uređaj može postati izvor opasnosti.

Kod uporabe elektroalata treba se pridržavati sljedećih osnovnih sigurnosnih mjera za zaštitu od električnog udara, ozljeđivanja i požara. Ne rukujete li uređajem pažljivo, može doći do požara ili ozljeđivanja osoba. Prije puštanja uređaja u rad provjerite ga na eventualna oštećenja (mrežni priključni vod, kućište itd.) i ne koristite ga u slučaju oštećenosti. Uređaj ne smije raditi bez nadzora. Djeca trebaju biti pod nadzorom kako biste bili sigurni da se ne igraju uređajem.

Prvo puštanje u rad

Kod prve primjene uređaja HL 1620 može izaći malo dima. Dim nastaje zbog veznih sredstava koja se prilikom prve uporabe oslobađaju uslijed djelovanja topline iz izolacijske folije grijanja. Da biste postigli brzo izlaženje dima, uređaj bi trebalo odložiti na postolje.

Radnu okolinu trebalo bi kod prve primjene dobro prozračiti. Dim koji izlazi nije štetan!

Uzmite u obzir utjecaje okoline.

Električne alate ne izlažite kiši. Ne koristite elektroalate u vlažnom stanju, niti u vlažnoj ili mokroj okolini. Budite pažljivi prilikom uporabe uređaja u blizini zapaljivih materijala. Ne usmjeravajte uređaj duže vrijeme na jedno te isto mjesto. Ne koristite u eksplozivnoj atmosferi. Toplina može doprijeti do zapaljivih materijala koji su prekriveni.

Zaštitite se od električnog udara.

Izbjegavajte dodir tijela s uzemljenim dijelovima na primjer s cijevima, grijaćim tijelima, štednjacima, hladnjacima. Tako dugo dok je uređaj u pogonu ne ostavljate ga bez nadzora.

Svoje alate spremite na sigurno mjesto.

Nakon uporabe uređaj odložite na stalak i prije nego što ćete ga po-

Pažljivo pročitajte i sačuvajte.

Zaštićeno autorskim pravima. Pretisak, čak i djelomičan,

dopušten je samo uz naše odobrenje.

Zadržavamo pravo na promjene koje služe tehničkom

napretku.

Sigurnosne upute

Page 61

- 121 -

Opis uređaja - puštanje u rad

Obratite pozornost: Udaljenost od predmeta na koji obra-

đujete ovisi o materijalu i željenoj vrsti obrade. Uvijek najprije provjerite količinu zraka i temperaturu na probnom komadu. Pomoću sapnica koje dobivate kao pribor i koje se nataknu na puhalo (vidi stranicu s priborom u dodatku) vrući zrak može se točno usmjeriti na točku ili površinu. Oprez kod zamjene vrućih sapnica! Ako puhalo vrućeg zraka koristite kao stojeći uređaj, pripazite na stabilan položaj bez klizanja i na čistu podlogu.

HL 1620 S

Uređaj se uključuje i isključuje pomoću stupnjevite sklopke (7) na stražnjoj strani ručke. Količina zraka i temperatura mogu se podesiti u 2 stupnja. Na stupnju 1 postiže se 300°C kod količine zraka od 240 l/min, na stupnju 2 to je 500°C kod 450 l/min. Ovaj uređaj namijenjen je isključivo za kućnu uporabu.

HL 1920 E

Uređaj se uključuje i isključuje pomoću stupnjevite sklopke (7) na stražnjoj strani ručke. Osim trostupanjske regulacije broja okretaja/količine zraka (stupanj 1 je stupanj hladnog zraka od 80°C ) temperatura se pomoću regulatora (8) za podešavanje može kontinuirano podesiti na stupnjeve 2 i 3, u području od 80°C – 600°C. Brojke prikazane na regulatoru za podešavanje od 1 – 9 služe pritom za orijentaciju. »1« znači 80°C, na 9« se postiže najviša temperatura od 600°C. Količina zraka varira u tri stupnja od 150/150-300/300-500 l/min. Zaštitna cijev (3) može se skinuti pomoću bajunetsistema.

HL 2020 E

Uređaj se uključuje i isključuje pomoću stupnjevite sklopke (7) na stražnjoj strani ručke. Osim trostupanjske regulacije broja okretaja/količine zraka pomoću prekidača (7), temperatura se kontinuirano može podesiti na stupnjevima 2 i 3 u području od 80°C do 630°C pomoću pregibnog prekidača (9). Željena temperatura može se povećavati u intervalima od 10C pritiskom na desnu „+“ stranu prekidača (9) ili smanjivati pritiskom na lijevu „–“ stranu prekidača (9). Kratkotrajnim pritiskom na tipku povećava se odnosno smanjuje želje-

na temperatura jednokratno za 10°C. Duljim pritiskom na tipku temperatura se nastavlja povećavati odnosno smanjiv

ati u intervalima od 10°C, tako dugo dok se tipka ne pusti ili se ne podesi minimalna odnosno maksimalna temperatur

a. Podešena zadana temperatura vidljiva je na zaslonu 3 sekunde a zatim se tijekom smanjenja odnosno povećanja t

emperature prikazuje stvarna temperatura na ispušnoj cijevi. U tom intervalu treperi oznaka °C/°F. Čim se postigne zadana temperatura, oznaka je stalno prikazana na zaslonu. Na s

tupnju 1 ovog puhala temperatura iznosi 80°C. Kod promjene stupnja puhala s 2 ili 3 s većim temperaturama na s

tupanj 1 potrebno je kraće vrijeme da se uređaj ohladi na 80°C. Tijekom hlađenja na LCD-prikazu (10) prikazuje se s

tvarna temperatura na izlazu iz sapnice. Nakon isključivanja uređaja ostaje sačuvana posljednja podešena vrijednost. Zaštitna cijev (3) može se skinuti pomoću bajunet-sistema.

Zamjena kabela (samo HL 2020 E)

Ako je mrežni kabel oštećen, može se jednostavno zamijeniti bez otvaranja kućišta:

1. Važno! Isključite uređaj iz strujne mreže.

2. Otpustite vijak i skinite poklopac

3. Rasteretite vlačno opterećenje

4. Otpustite strujne stezaljke

5. Izvucite kabel

6. Umetnite novi kabel i pričvrstite ga obrnutim redoslijedom

(1. učvrstiti vijcima mrežne stezaljke itd.).

- 120 -

ređaji su opremljeni dvostupanjskom zaštitom od pregrijavanja: 1

. Termičko zaštitno isključivanje isključuje grijanje kad je

potpuno spriječeno izlaženje zraka iz otvora za ispuhavanje (akumulacija visoke temperature). Međutim, puhalo nastavlja raditi. Na zaslonu se pojavi trokutić koji vas upozorava da je grijač isključen. K

ad otvor za ispuhavanje opet postane slobodan, grijaći dio se ubrzo samostalno uključi. Zatim se na zaslonu u

gasi trokutić upozorenja. Termičko zaštitno isključivanje može reagirati i nakon isključivanja uređaja tako da isključivanje traje nakon ponovnog uključivanja dulje n

ego uobičajeno, tako dugo dok se ne postigne potrebna temperatura na otvoru za ispuhavanje. *

2. Termički osigurač isključuje cijeli uređaj u slučaju preopterećenja.

* samo za HL 2020 E

Za Vašu sigurnost

Tehnički podaci

HL 1620 S

HL 1920 E

HL 2020 E

Zadržavamo pravo na tehničke promjene.

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

kontinuirano u koracima od 10°C putem tipki

LCD-zaslon da II

da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

kontinuirano u 9 koraka putem regulatora

– ne II

–

da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– ne II

–

da ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Mrežni priključak Snaga Stupanj

Količina zraka (l/min.) Temperatura (°C)

Podešavanje temperature

Prikaz temperature Prikaz ostatka topline Klasa zaštite

(bez priključka

zaštitnog vodiča)

Termičko zaštitno isključivanje

Termoosigurač Razina emisije zvučnog

tlaka Ukupna vrijednost vibracije

Težina

Sigurnosne upute

Prikaz ostatka topline (samo HL 2020 E).

Prikaz ostatka topline služi kao vizualno upozorenje da bi se izbjegla ozljeđivanja kod izravnog kontakta kože s vrućom ispušnom cijevi. Prikaz ostatka topline funkcionira i kad je kabel izvučen iz strujne mreže! Tijekom rada od 90 sekundi prikaz funkcionira i treperi tako dugo dok se temperatura na ispušnoj cijevi pri sobnoj temperaturi ne spusti ispod 60°C.

Ako uređaj radi manje od 90 sekundi, prikaz ostatka topline nije aktivan. U svakom slučaju na korisniku ostaje odgovornost i kod korištenja puhala vrućeg zraka uvijek je potreban oprez.

Ove sigurnosne napomene dobro sačuvajte uz uređaj.

Page 62

- 123 -

Pribor (vidi sliku s priborom u dodatku)

aš trgovac ima na raspolaganju široki asortiman pribora.

1 Širokomlazna sapnica 50 mm art. br. 070113 2

Širokomlazna sapnica 75 mm art. br. 070212

3 Zaštitna sapnica 50 mm art. br. 070311 4

Zaštitna sapnica 75 mm art. br. 070410

5 Set za struganje boje art. br. 010317 6

Reflektorska sapnica art. br. 070519

7 Stezna spojnica

Ø 0,5-1,5 art. br. 006655 Ø

1,5-2,5 art. br. 006648

Ø 0,1-0,5 – Ø 4,0-6,0 art. br. 006662

Crijeva za stezanje 4,8-9,5 mm art. br. 071417 1,6-4,8 mm art. br. 071318 4,0-12,0 mm art. br. 072766 Set crijeva za stezanje 3-dijelni art. br. 075811

9 Reflektorska sapnica za lemljenje* art. br. 074616 10 Redukcijska sapnica 14 mm* art. br. 070717 11 Redukcijska sapnica 9 mm* art. br. 070618 12 Fini filtar za prašinu art. br. 078218 13 HL-Scan art. br. 014919 14 Sapnica sa širokim prorezom* art. br. 074715 15 Pritisni valjak art. br. 012311 16 Žica za zavarivanje plastike*

Tvrdi PVC: art. br. 073114 HDPE: art. br. 071219 PP: art. br. 073411 ABS: art. br. 074210

17 Stopica za zavarivanje* art. br. 070915

(* samo za HL 1920 E i HL 2020 E)

(vidi stranicu 160)

Izjava o usklađenosti

Jamstvo funkcionalnosti

vaj STEINEL-ov proizvod izrađen je s najvećom pažnjom, njegovo funkcioniranje i sigurnost ispitani su prema važeć

im propisima i na kraju je proizvod podvrgnut kontroli uzorka. STEINEL preuzima jamstvo za besprijekornu kakvoću i funkcionalnost. Jamstveni rok iznosi 36 mjeseci odnosno 500 radnih sati, a počinje s danom prodaje potrošaču. Uklanjamo nedos

tatke koji su posljedica grešaka na materijalu ili tvorničke greške, realizacija jamstva izvršava se popravkom ili zamjen

om dijela s greškom po našem izboru. Jamstvo se ne priznaje za štete na potrošnim dijelovima, za štete i n

edostatke koji nastaju zbog nestručnog rukovanja ili održavanja, kao i za lomove prilikom pada. Posljedične štete na drugim predmetima su isključene. Jamstvo se priznaje samo ako nerastavljen, dobro zapakiran uređaj pošaljete zajedno s računom (datum kupnje i pečat trgovca) odgovarajućoj servisnoj službi ili ga tijekom prvih 6 mjeseci predate trgovcu.

Služba za popravke:

Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, raspitajte se u najbližoj servisnoj službi o mogućnosti popravka.

- 122 -

Elementi uređaja

Cijev za ispuhavanje od oplemenjenog čelika U

laz zraka s mrežicom štiti od ulaska stranih čestica

dvojiva zaštitna cijev (za teško pristupačna mjesta)

Mekani stalak i mekana završna kapica za stabilnu s

tatičnu uporabu sigurnu od klizanja. Opteretiv gumeni kabel Stupnjevita sklopka za podešavanje količine zraka

(

2-stupanjska/3-stupanjska) Regulator za podešavanje temperature Tipka za podešavanje temperature Nadziranje temperature putem LCD-prikaza Udobna mekana ručka Mjesto za ovjes Prikaz ostatka topline Zamjenjiv mrežni kabel

1 12 13 14

2 3 4

6 7

8 9

Materijal

Tvrdi PVC

Tvrdi PE

(HDPE)

Polietilen

Polipropilen

ABS

Primjene

cijevi, fitinzi, ploče, građevinski profili, tehnički oblikovani dijelovi temperatura zavarivanja 300°C

kade, košare, kanistri, izolacijski materijal, cijevi temperatura zavarivanja 300°C

HT odvodne cijevi, plastična sjedala, pakiranja, dijelovi za motorna vozila temperatura zavarivanja 250°C

dijelovi za motorna vozila, kućišta uređaja, kovčezi temperatura zavarivanja 350°C

Karakteristike

pougljeni u plamenu, oštar miris; zveckavi zvuk

svijetao žuti plamen, kapljice dalje gore, miriši po ugašenoj svijeći; zveckavi zvuk

svijetao plamen s plavom jezgrom, kapljice dalje gore, oštar miris; zveckavi zvuk

crni pahuljasti dim, slatkast miris; zveckavi zvuk

Primjene

Slijedi prikaz nekih primjena STEINELOVOG puhala vrućeg zraka. Ovim odabirom ni u kojem slučaju nisu iscrpljene sve mogućnosti – sigurno ćete odmah dobiti i druge ideje za primjenu ovog uređaja.

Uklanjanje boje:

Boja se omekša i može se potpuno ukloniti lopaticom i strugalom.

Stezanje kabela:

Crijevo se prevuče se preko mjesta koje treba izolirati i z

agrije se vrućim zrakom. Na taj način se crijevo stegne za oko 50% svog promjera i stvara nepropusnu vezu. Naročito b

rzo i ujednačeno stezanje izvršava se reflektorskim sapnicama. Brtvljenje i stabiliziranje prelomljenih kabela, izolacija l

emljenih mjesta, spajanje snopova kabela, zaštita stezaljki

za svjetiljke.

reoblikovanje PVC-a:

Ploče, cijevi ili skijaške cipele omekšaju se vrućim zrakom i m

ogu se preoblikovati.

Paljenje roštilja:

gljen za roštilj užari se začas; ne treba čekati.

dleđivanje:

Vodovodne cijevi, zaleđene brave vratiju, stepenice. Pažljivo otapanje i sušenje u jednom radnom koraku.

Meko lemljenje:

Prvo očistite metalne dijelove koje treba spojiti a zatim vrućim zrakom zagrijte mjesta lemljenja i dodajte žicu za lemljenje. Za lemljenje koristite taljivo za sprječavanje stvaranja oksida ili žicu za lemljenje s taljivom žilom.

Zavarivanje plastike i fugiranje:

Svi dijelovi koje treba zavariti moraju biti izrađeni od iste plastike. Koristite odgovarajuću žicu za zavarivanje.

Zavarivanje folija:

Folije se polože jedna preko druge i zavare. Vrući zrak dovodi se pod gornju foliju pomoću sapnice s prorezom, zatim se obje folije čvrsto pritisnu jedna na drugu pomoću pritisnog valjka. Također moguće: Popravak cerada od PVC-a preklopnim zavarivanjem pomoću sapnice s prorezom.

Pomoć kod odabira ispravne žice za zavarivanje plastike

Page 63

- 125 -

Hoidke oma tööriistu kindlalt alal.

Asetage seade pärast kasutamist seisupinnale ja laske tal enne ärapakkimist maha jahtuda. Mittekasutatavaid tööriistu tuleb hoida alal kuivas suletud ruumis ja lastele kättesaamatul viisil. Antud seadet tohivad kasutada lapsed alates 8 eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ning teadmistega isikud järelevalve all või juhul, kui neid on seadme ohutu kasutamise osas juhendatud ja nad mõistavad sellest tulenevaid ohte.

Lapsed ei tohi seadmega mängida.

Puhastust ja kasutajapoolset hooldust ei tohi lapsed järelevalveta teostada.

Ärge koormake oma tööriistu üle.

Nad töötavad paremini ja ohutumalt esitatud võimsusvahemikus. Pärast seadme pikemaajalist kasutamist maksimaalsel temperatuuril tuleks enne väljalülitamist seadme temperatuuri langetada. See pikendab kütteseadme eluiga. Ärge kasutage kaablit seadme kandmiseks ega pistiku seinakontaktist väljatõmbamiseks. Kaitske kaablit kuumuse, õli ja teravate servade eest.

Pöörake tähelepanu mürgistele gaasidele ja süttimisohule.

Plastmasside, värvide ja sarnaste materjalide töötlemisel võivad mürgised gaasid välja tungida. Pöörake tähelepanu tule- ja süttimisohule. Kasutage isikliku ohutuse huvides ainult kasutusjuhendis mainitud või tööriista tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui kasutusjuhendis või kataloogis soovitatud kasutustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

Remont ainult elektrispetsialisti poolt.

Antud elektritööriist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist, sest vastasel juhul võivad käitajal õnnetused juhtuda. Kui antud seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul uuega asendada.

- 124 -

Palun tutvuge enne kasutamist käesoleva kasutusjuhendiga. S

est üksnes asjakohasel ümberkäimisel on tagatud pikaajaline, usaldusväärne ja rikkevaba talitlus. Soovime Teile kuumaõhupuhuri meeldivat kasutamist.

Originaalkasutusjuhendi tõlge Käesoleva dokumendi kohta

Lugege ja järgige enne seadme kasutamist käesolevaid juhiseid. Kasutusjuhendi eiramisel võib seade ohuallikaks muutuda.

Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimõttelisi ohutusmeetmeid järgida. Kui seadmega ei käida hoolikalt ümber, siis võib tekkida tulekahju või inimesed vigastada saada. Kontrollige seade iga kord enne käikuvõtmist võimalike kahjustuste (võrguühendusjuhe, korpus jms) suhtes üle ja ärge võtke seadet kahjustuse korral töösse. Ärge käitage seadet järelevalveta. Lapsi tuleks jälgida tegemaks kindlaks, et nad seadmega ei mängi.

Esmakordne käikuvõtmine

HL 1620 esmakordsel kasutamisel võib veidi suitsu välja tungida. Suits tekib sideainete tõttu, mis esmakordsel kasutamisel kütteseadme isolatsioonfooliumist soojuse tõttu vabanevad.

Suitsu kiire väljumise saavutamiseks tuleks seade seisupinnale ära panna. Tööpiirkonda tuleks esmakordsel kasutamisel hästi ventileerida. Suitsu väljumine pole kahjulik!

Arvestage ümbrusmõjudega.

Ärge jätke elektritööriistu vihma kätte. Ärge kasutage niiskes seisundis elektritööriistu ega niiskes või märjas keskkonnas. Ettevaatust seadmete kasutamisel süttimisohtlike materjalide läheduses. Ärge suunake pikemat aega ühele ja samale kohale. Ärge kasutage plahvatusohtliku atmosfääri olemasolul. Peidetud süttimisohtlikele materjalidele võidakse soojust edasi kanda.

Kaitske ennast elektrilöögi eest.

Vältige kehaga maandatud osade nagu nt torude, küttekehade, pliitide ja külmkappide puudutamist. Ärge jätke seadet järelevalveta, kuni see töötab.

Palun lugege hoolikalt läbi ja hoidke alles.

Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt,

ainult meie nõusolekul.

Õigus muudatusteks tehnilise täiustamise eesmärgil

reserveeritud.

EST

Ohutusjuhised

EST

Page 64

- 127 -

eadmed on varustatud 2-astmelise termokaitsmega:

1. Üks termokaitsme-väljalülitus lülitab küttesüsteemi välja, k

ui õhu väljumist väljapuhkeavast liiga tugevasti takistatakse (soojuspais). Puhur töötab siiski edasi. Displeil viidatakse väljalülitusele ohukolmnurgaga. Kui väljapuhkeava on jälle vaba, siis lülitub küttesüsteem lühikese aja möödudes jälle iseseisvalt juurde. Seejärel k

ustub ohukolmnurk displeilt. Termokaitsme-väljalülitus võib rakenduda ka pärast seadme väljalülitamist nii, et p

ärast uuesti sisselülitamist võib kesta harilikust kauem, kuni väljapuhkeaval saavutatakse vastav temperatuur. *

2. Termokaitse lülitab seadme ülekoormamisel täielikult v

älja.

* ainult HL 2020 E

Teie ohutuse huvides

Seadme kirjeldus – käikuvõtmine

Palun pidage silmas: Kaugus töödeldavast objektist läh-

tub materjalist ja ettekavatsetavast töötlemisviisist. Tehke alati esmalt õhukoguse ja temperatuuri test! Tarvikutena saadaval olevate pealepistetavate düüsidega (vt tarvikute lehekülg ümbrisel) saab kuuma õhku punkti- või pinnatäpsusega juhtida. Ettevaatust kuumade düüside vaheta- misel! Kui kasutate kuumaõhupuhurit statsionaarseadmena, siis pöörake tähelepanu stabiilsele, libisemiskindlale seisule ja puhtale aluspinnale.

HL 1620 S

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga (7). Õhukogust ja temperatuuri saab seadistada 2-s astmes. Astmel 1 saavutatakse 300 °C õhukogusel 240 l/min, astmel 2 on selleks 500 °C tootlikkusel 450 l/min. Antud seade on ette nähtud eranditult kodukasutuseks.

HL 1920 E

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga (7). Peale pöörete/õhukoguse kolmeastmelise reguleerimise (aste 1 on külmaõhuaste 80 °C) on võimalik astmetel 2 ja 3 temperatuuri vahemikus 80 °C – 600 °C seaderatta (8) kaudu sujuvalt seadistada. Seaderattal näidatavad numbrid 1–9 on ette nähtud orienteerumiseks. »1« tähendab 80 °C, »9« juures saavutatakse maksimaalne temperatuur 600 °C. Õhukogus varieerub kolmes astmes 150/150–300/300–500 l/min. Kaitsetoru (3) saab bajonettsulguri abil maha võtta.

HL 2020 E

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga (7). Peale pöörete/õhukoguse kolmeastmelise reguleerimise lüliti (7) kaudu on võimalik astmetel 2 ja 3 temperatuuri vahemikus 80 °C kuni 630 °C nookurlüliti (9) kaudu sujuvalt seadistada. Sihttemperatuuri saab 10 °C astmetena kippklahvi (9) paremale küljele „+“ vajutades tõsta või kippklahvi (9) vasakule küljele „–“ vajutades langetada. Kippklahvi lühiajaline vajutamine tõstab või langetab sihttemperatuuri ühekordselt 10 °C võrra.

Klahvi pikemaajaline vajutamine tõstab või langetab temperatuuri jooksvalt 10 °C sammudena, kuni kippklahv lastakse l

ahti või on seadistatud minimaalne või maksimaalne temperatuur. Seadistatud nimitemperatuur on 3 sekundit displeil n

ähtav, seejärel näidatakse temperatuuri langetamise või tõstmise ajal väljapuhketorul tegelikult valitsevat temperatuur

i. Selle ajavahemiku vältel °C/°F-märk vilgub. Kui nimitemperatuur on saavutatud, siis ilmub antud märk kohe konstantselt displeile. Puhuriastmel 1 on temperatuur 80 °C. K

õrgemate temperatuuridega puhuriastmetelt 2 või 3 puhuriastmele 1 ümberlülitamisel kulub veidi aega, kuni seade on 8

0 °C peale maha jahtunud. Mahajahtumise ajal näidatakse LCD-näidikul (10) düüsi väljundis valitsevat tegelikku temper

atuuri. Pärast seadme väljalülitamist säilib viimati seadistatud väärtus. Kaitsetoru (3) saab bajonettsulguri kaudu maha võtta.

Kaabli vahetamine (ainult HL 2020 E)

Kui võrgukaabel on kahjustatud, siis saab selle korpust avamata probleemideta välja vahetada:

1. Tähtis! Lahutage seade võrgust.

2. Lahutage seade võrgust. kruvi ja tõmmake kaitsekübar

maha.

3. Vabastage tõmbetakisti

4. Tõmmake võrguklemmid tõmbetakisti

5. Kaablist välja.

6. Pange uus kaabel sisse ja kinnitage taas vastupidises

järjekorras (1. Keerake võrguklemmid kinni jne).

- 126 -

Tehnilised andmed

HL 1620 S

HL 1920 E

HL 2020 E

220–230 V, 50/60 Hz 2200 W 12 3

150 150–300 300–500 80 80–630

sujuvalt 10 °C sammudena klahvidega

LCD-displei jah II

jah jah ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220–230 V, 50/60 Hz 2000 W 12 3

150 150–300 300–500 80 80-600

sujuvalt 9 sammudena seaderattaga

– ei II

– jah ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220–230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

– ei II

– jah ≤ 70dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Võrguühendus Võimsus Aste

Õhukogus (l/min.) Temperatuur (°C)

Temperatuuri seadistamine

Temperatuurinäidik Jääkkuumuse näidik Kaitseklass

(kaitsejuhiühenduseta)

Termokaitsme-väljalülitus Termokaitse Emissioon-

helirõhutase Vibratsiooni koguväärtus

Kaal

Õigus tehnilisteks muudatusteks reserveeritud

Jääkkuumuse näidik (ainult HL 2020 E)

Jääkkuumuse näidik on ette nähtud optilise hoiatusjuhisena, et vältida naha vahetul kokkupuutel kuuma väljapuhketoruga tekkivaid vigastusi. Jääkkuumuse näidik talitleb ka väljatõmmatud võrgukaabli korral! 90-sekundilise käituse järel on näidik talitlusvõimeline ja vilgub senikaua, kuni väljapuhketoru temperatuur on ruumitemperatuuril alla 60 °C langenud.

Kui seadet käitati vähem kui 90 sekundit, siis pole jääkkuumuse näidik aktiivne. Vastutus lasub igal juhul kasutajal ja kuumaõhupuhuritega ümberkäimisel tuleb olla alati ettevaatlik.

Hoidke käesolevaid ohutusjuhiseid seadme juures hästi alal.

Ohutusjuhised

EST

Page 65

- 129 -

Tarvikud (vt joon. ümbrisel)

dasimüüja juures on saadaval lai sortiment tarvikuid.

Lai kiirgusdüüs 50 mm Art nr 070113

2 Lai kiirgusdüüs 75 mm Art nr 070212 3 Kiirgusdüüs 50 mm Art nr 070311 4

Kiirgusdüüs 75 mm Art nr 070410

5 Värvikaabitsate komplekt Art nr 010317 6

Reflektordüüs Art nr 070519

7 Krimpimisliitmikud

0,5-1,5 Art nr 006655 Ø 1,5-2,5 Art nr 006648 Ø 0,1-0,5 – Ø 4,0-6,0 Art nr 006662

Kahandvoolikud 4,8-9,5 mm Art nr 071417 1,6-4,8 mm Art nr 071318 4,0-12,0 mm Art nr 072766 Kahandvoolikute komplekt 3-osaline Art nr 075811

9 Jootmise reflektordüüs* Art nr 074616 10 Ahendusdüüs 14 mm* Art nr 070717 11 Ahendusdüüs 9 mm* Art nr 070618 12 Peentolmufilter Art nr 078218 13 HL-Scan Art nr 014919 14 Lai lõhikdüüs* Art nr 074715 15 Surverull Art nr 012311 16 Plastmassi keevitustraat*

Kõva PVC: Art nr 073114 HDPE: Art nr 071219 PP: Art nr 073411 ABS: Art nr 074210

17 Keevitusking* Art nr 070915

(* ainult HL 1920 E ja HL 2020 E jaoks)

(vt lk 160)

Vastavusdeklaratsioon

Talitlusgarantii

TEINELi toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel k

ontrollitud ning läbinud seejärel pistelise kontrolli. STEINEL annab toote laitmatute omaduste ja talitluse kohta garantii. Garantiitähtaeg on 36 kuud või vastavalt 500 töötundi ja algab tarbijale toote ostmise päevast. Me kõrvaldame mat

erjali- või tootmisvigadest tulenevad puudused, garantiiteenus toimub meie valikul remontimise või puudulike det

ailide uutega asendamise teel. Garantii ei kehti kuluosade, kahjustuste ja kahjude ning puuduste kohta, mis on tekkin

ud asjatundmatu ümberkäimise, hoolduse või allakukkumisest tingitud purunemise tõttu. Kõrvalistele esemetele põhjustatud edasised järgkahjud on välistatud. Garantiinõue rahuldatakse ainult siis, kui osandamata seade saadetakse koos kassatšeki või arvega (ostukuupäev ja kaupluse tempel) korralikult pakendatuna vastavasse teeninduspunkti või antakse esimese 6 kuu vältel edasimüüjale üle.

Remonditeenus:

Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele.

- 128 -

Seadme elemendid

Roostevabaterasest väljapuhketoru Võrestikuga õhu sisselase hoiab võõrkehad eemal Ä

ravõetav kaitsetoru

(raskesti ligipääsetavate kohtade jaoks) Pehme seisujalg ja pehme kübar ümberkukkumis- ja

libisemiskindlaks statsionaarseks töökasutuseks Koormatav kummikaabel A

stmelüliti õhukoguse seadistamiseks

(2-astmeline/3-astmeline) Seaderatas temperatuuri seadistamiseks Klahv temperatuuri seadistamiseks Temperatuuri järelevalve LCD-näidikuga Meeldiv pehme käepide Riputi Jääkkuumuse näidik Vahetatav võrgukaabel

11 1

2 3

6 7

8 9

Materjal Kõva PVC

Kõva PE

(HDPE) Polüetüleen

Polüpropüleen

ABS

Kasutusviisid

Torud, fittingud, plaadid, ehitusprofiilid, tehnilised kujudetailid 300 °C keevitustemperatuur

Vannid, korvid, kanistrid, isolatsioonimaterjal, torud 300 °C keevitustemperatuur

HT äravoolutorud, istmekestad, pakendid, sõidukite detailid 250 °C keevitustemperatuur

Sõidukite detailid, seadmete korpused, kohvrid 350 °C keevitustemperatuur

Tuvastamistunnused

Söestub leegis, terav lõhn; kõrisev kõla

Helekollane leek, tilgad põlevad edasi, lõhnab kustuva küünla järele; kõrisev kõla

Sinise südamikuga hele leek, tilgad põlevad edasi, terav lõhn; kõrisev kõla

Must, helvestega suits, magusapoolne lõhn; kõrisev kõla

Rakendused

Alljärgnevalt näitame Teile mõningaid STEINELi kuumaõhupuhuri rakendusi. Kõnealuse valikuga pole võimalused sugugi lõppenud – kindlasti tulevad Teile kohe edasised rakendusnäited meelde.

Värvi eemaldamine:

Värv kuumutatakse pehmeks ja selle saab spaatli või kaabitsaga puhtalt eemalda.

Kaabli kahandamine:

Kahandvoolik lükatakse isoleeritava koha peale ja soojendat

akse kuuma õhuga. Seeläbi kahaneb voolik u 50% oma läbimõõdust ja hoolitseb tiheda ühenduse eest. Eriti kiire j

a ühtlane kahanemine toimub reflektordüüsidega. Kaablimurrete tihendamine ja stabiliseerimine, jootekohtade isoleer

imine, kaabliharude kokkuliitmine, ridaklemmide väline vooderdamine.

VC vormimine:

Plaadid, torud ja suusasaapad muutuvad kuuma õhuga p

ehmeks ning vormitavaks.

Grilli süütamine:

rillsüsi hõõgub silmapilkselt; ootamine pole vajalik.

lessulatamine:

Veetorustikud, külmunud ukselukud, trepiastmed. Säästlik ülessulatamine ja kuivatamine ühe töökäiguga.

Pehmejootmine:

Puhastage esmalt liidetavad metalldetailid, soojendage jootekohta kuuma õhuga ning andke jootetraati peale. Kasutage jootmisel oksiidi moodustumise vältimiseks räbustit või räbustisoonega jootetraati.

Plastmassi keevitamine ja vuukimine:

Kõik detailid, mis tuleb kokku keevitada, peavad koosnema samast plastmassist. Kasutage vastavat keevitustraati.

Kile keevitamine:

Kiled asetatakse üksteise peale ja keevitatakse kokku. Kuum õhk juhitakse lõhikdüüsiga ülemise kile alla ja seejärel pressitakse mõlemad kiled surverulliga tugevasti kokku. Samuti võimalik: PVC-st telgiseinte remontimine lõhikdüüsiga ülestikku keevitades.

Õige keevitustraadi valimisabi plastmassi keevitamisel

EST

Page 66

- 131 -

Laikykite savo darbo įrankius saugiai.

Prieš supakuodami panaudotą prietaisą, padėkite jį ant atraminio paviršiaus ir leiskite jam atvėsti. Nenaudojamus darbo įrankius būtina laikyti sausoje, uždaroje patalpoje, neprieinamoje vaikams vietoje. Vaikai nuo 8 metų amžiaus ir asmenys, turintys fizinę, jutiminę arba protinę negalią bei stokojantys patirties ir žinių, gali naudoti šį prietaisą, jei juos prižiūri kitas asmuo arba jie yra supažindinti, kaip saugiai naudoti prietaisą, ir supranta su tuo susijusius pavojus.

Negalima leisti vaikams žaisti su prietaisu.

Negalima leisti vaikams valyti ir atlikti naudotojo atliekamą techninę priežiūrą be kito asmens priežiūros.

Neviršykite darbo įrankių apkrovos.

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Pasinaudojus prietaisu ilgesnį laiką esant aukščiausiai temperatūrai, prieš išjungiant prietaisą temperatūrą reikia sumažinti. Tai prailgins kaitinimo elemento tarnavimo trukmę. Neneškite darbo įrankio ir netraukite kištuko iš lizdo suėmę už kabelio. Saugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

Saugokitės nuodingų dujų ir užsidegimo pavojaus.

Apdorojant sintetines medžiagas, lakus ir panašias medžiagas, gali išsiskirti nuodingos dujos. Saugokitės gaisro ir užsidegimo pavojaus. Savo paties saugumo sumetimais naudokite tik tuos reikmenis ir papildomus prietaisus, kurie nurodyti naudojimo instrukcijoje arba rekomenduojami ir nurodyti prietaiso gamintojo. Naudodamiesi kitais nei naudojimo instrukcijoje arba kataloge rekomenduojama darbo įrankiais ar reikmenimis, galite susižeisti.

Remontuoti leidžiama tik elektros specialistui.

Šis elektros prietaisas atitinka specialius saugumo reikalavimus. Remontuoti leidžiama tik elektros specialistui, priešingu atveju vartotojas gali patirti nelaimingą atsitikimą. Siekiant išvengti pavojaus, pažeistą prietaiso tinklo kabelį turi keisti gamintojas, gamintojo klientų aptarnavimo tarnyba arba atitinkamai kvalifikuotas asmuo.

- 130 -

rieš naudodami prietaisą, susipažinkite su šia naudojimo instrukcija. Nes tik taisyklingai naudodami prietaisą galėsite j

į naudoti ilgai, patikimai ir be gedimų. Linkime Jums daug džiaugsmo naudojantis karšto oro pūtikliu.

Originalios naudojimo

instrukcijos vertimas

Apie šį dokumentą

Prieš naudodamiesi prietaisu, perskaitykite ir atkreipkite dėmesį į šiuos nurodymus. Nesilaikant naudojimosi instrukcijos, prietaisas gali sukelti pavojų.

Norint išvengti elektros smūgio, susižeidimų bei gaisro pavojaus naudojantis elektros prietaisais, būtina laikytis toliau nurodytų esminių saugumo priemonių. Jeigu su prietaisu elgiamasi neatsargiai, gali kilti gaisras arba susižaloti žmonės. Prieš pradėdami naudotis prietaisu patikrinkite, ar jis nepažeistas (laidas, korpusas ir pan.), ir, esant pažeidimams, prietaiso nenaudokite. Nepalikite prietaiso be priežiūros. Siekiant užtikrinti, kad prietaisu nežaistų vaikai, juos reikia prižiūrėti.

Pirmasis paleidimas

Pirmą kartą naudojant prietaisą HL 1620 gali pasirodyti dūmų. Dūmai atsiranda dėl jungiamųjų medžiagų, kurios pirmojo naudojimo metu išsiskiria iš šildymo elemento izoliuojamosios plėvelės dėl šilumos. Siekiant greito dūmų pasišalinimo, prietaisą reikia pastatyti ant stovo.

Pirmą kartą naudojant darbinė aplinka turi būti gerai išvėdinta. Išsiskiriantys dūmai yra nekenksmingi!

Atkreipkite dėmesį į aplinkos sąlygas.

Nepalikite elektros prietaisų lietuje. Nenaudokite sudrėkusių elektros prietaisų ir nedirbkite su jais drėgnoje arba šlapioje aplinkoje. Būkite atsargūs naudodami prietaisus šalia degių medžiagų. Nelaikykite prietaiso ilgai nukreipę į vieną vietą. Nenaudokite potencialiai sprogioje aplinkoje. Šiluma gali prasiskverbti iki uždengtų degių medžiagų.

Saugokitės elektros smūgio.

Venkite kūnu paliesti įžemintas dalis, pavyzdžiui vamzdžius, radiatorius, virykles, šaldytuvus. Nepalikite veikiančio prietaiso be priežiūros.

Prašome įdėmiai perskaityti ir išsaugoti.

Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras

ištraukas, leidžiama tik gavus mūsų sutikimą.

Pasiliekama teisė daryti pakeitimus techninio tobulinimo

tikslais.

Saugos reikalavimai

Page 67

- 132 - - 133 -

rietaisai turi dviejų pakopų šiluminę apsaugą:

1. Šiluminis apsauginis išjungiklis išjungia kaitinimo funkciją, k

ai oras ima sunkiai tekėti pro oro išpūtimo angą (šiluminė užkamša). Tačiau pūtiklis veikia toliau. Displėjuje pasirodo įspėjamasis trikampis, kuris įspėja apie išjungimą. Jei nebėra kliūčių orui tekėti per išpūtimo angą, netrukus kaitinimo funkcija vėl savaime įsijungia. Tada įspėjamasis t

rikampis displėjuje užgęsta. Šiluminės apsaugos išjungiklis gali suveikti ir išjungus prietaisą, todėl vėl įjungus p

rietaisą gali trukti ilgiau, kol bus pasiekta reikiama tem-

peratūra išpūtimo angoje. *

2. Esant perkrovai, šiluminis saugiklis visiškai išjungia priet

aisą.

* taikoma tik prietaisui HL 2020 E

Jūsų saugumui

Prietaiso aprašymas – Naudojimas

Atkreipkite dėmesį: atstumas iki apdorojamo objekto

priklauso nuo medžiagos ir apdirbimo būdo. Pirmiausia visuomet išbandykite, koks oro kiekis ir temperatūra jums reikalingi! Su užmaunamais antgaliais, kuriuos galima įsigyti kaip prietaiso reikmenis (žr. puslapyje apie prietaiso reikmenis), karštą orą galima tiksliai nukreipti į tam tikrą tašką arba paviršių. Būkite atsargūs keisdami karštus antgalius! Naudodami karšto oro pūtiklį stacionariai, atkreipkite dėmesį į tai, kad prietaisas stovėtų saugiai, neslystų ir pagrindas po juo būtų švarus.

HL 1620 S

Prietaisas įjungiamas ir išjungiamas pakopiniu jungikliu (7), esančiu rankenos užpakalinėje pusėje. Oro kiekį ir temperatūrą galima nustatyti 2 pakopomis. Įjungus pirmą pakopą, pasiekiama 300 °C temperatūra, esant 240 l/min. oro kiekiui; įjungus antrą pakopą, pasiekiama 500 °C temperatūra esant 450 l/min. oro kiekiui. Šis prietaisas skirtas išskirtinai buitiniam naudojimui.

HL 1920 E

Prietaisas įjungiamas ir išjungiamas pakopiniu jungikliu (7), esančiu rankenos užpakalinėje pusėje. Be trijų pakopų sūkių dažnio / oro kiekio reguliavimo (pirmoji pakopa yra šalto oro pakopa su 80 °C temperatūra), antros ir trečios pakopos temperatūrą galima nustatyti sukamuoju rateliu (8) 80–600 °C ribose be pakopų. Ant sukamojo ratelio nurodyti skaičiai nuo 1 iki 9 padeda orientuotis. „1“ reiškia 80 °C, o nustačius „9“, pasiekiama aukščiausia 600 °C temperatūra. Oro kiekis kinta trijose pakopose 150 / 150–300 / 300–500 l/min. Apsauginis vamzdis (3) nuimamas durtiniu užraktu.

HL 2020 E

Prietaisas įjungiamas ir išjungiamas pakopiniu jungikliu (7), esančiu rankenos užpakalinėje pusėje. Be trijų pakopų sūkių dažnio / oro kiekio reguliavimo jungikliu (9), antros ir trečios pakopos temperatūrą galima nustatyti 80–630 °C ribose be pakopų klavišu (9). Pageidaujamą temperatūrą galima padidinti 10 °C intervalais, spaudžiant dešinę („+“) klavišo (9) pusę, arba sumažinti, spaudžiant kairę („-“) klavišo (9) pusę.

Trumpalaikis klavišo paspaudimas padidina arba sumažina pageidaujamą temperatūrą vieną kartą 10 °C. Ilgesnis klaviš

o paspaudimas didina arba mažina temperatūrą be perstojo 10 °C intervalais, iki klavišas paleidžiamas arba nustatoma m

inimali arba maksimali temperatūra. Numatytoji temperatūra 3 sekundes matoma ekrane, po to ties išpūtimo vamzdžiu r

odoma faktinė krintanti arba kylanti temperatūra. Šiuo laikotarpiu mirksi °C/°F simbolis. Kai tik pasiekiama numatytoji temperatūra, šis simbolis ekrane šviečia pastoviai. Pirmos p

ūtiklio pakopos temperatūra yra 80 °C. Perjungiant antrą arba trečią pūtiklio pakopas, kurių temperatūra yra aukštesn

ė, į pirmą pūtiklio pakopą, reikia šiek tiek laiko, kad prietaisas atvėstų iki 80 °C temperatūros. Kol prietaisas vėsta, s

kystųjų kristalų displėjuje (10) rodoma tikroji temperatūra antgalio išėjime. Išjungus prietaisą, lieka nustatyta paskutinė reikšmė. Apsauginis vamzdis (3) nuimamas durtiniu užraktu.

Laido keitimas (tik prietaise HL 2020 E)

Jei elektros maitinimo tinklo kabelis yra pažeistas, jį galima lengvai pakeisti neatidarius korpuso:

1. Svarbu! Prietaisą atjunkite nuo elektros maitinimo tinklo.

2. Atsukite sraigtą ir nutraukite dangtelį

3. Atsukite įtempimo mažinimo gnybtą

4. Atsukite tinklo gnybtus

5. Ištraukite kabelį

6. Įkiškite naują kabelį ir jį pritvirtinkite atlikdami anksčiau

nurodytus veiksmus atvirkštine tvarka (1. Priveržkite tinklo gnybtus ir t. t.).

Techniniai duomenys

HL 1620 S

HL 1920 E

HL 2020 E

Pasiliekame teisę daryti techninius pakeitimus

220–230 V, 50/60 Hz

2200 W 12 3

150 150–300 300–500 80 80–630

be pakopų 10 °C žingsneliais mygtuku

šviesadiodis displėjus taip

taip

taip ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220–230 V, 50/60 Hz

2000 W 12 3

150 150–300 300–500 80 80–600

be pakopų 9 žingsneliais sukamuoju rateliu

– ne

–

taip ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220–230 V, 50/60 Hz

1600 W 12

240 450 300 500

–

– ne

–

taip ≤ 70 dB (A)

≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Prijungimas prie elektros tinklo

Galia Pakopos

Oro kiekis (l/min.) Temperatūra (°C)

Temperaturos nustatymas

Temperatūros parodymas Liekamosios kaitros

rodiklis Apsaugos klasė

(be apsau-

gos laidininko prijungimo)

Šiluminis apsauginis išjungiklis

Šiluminis saugiklis Spinduliuojamojo garso

slėgio lygis Bendra vibracijų reikšmė

Svoris

Saugos reikalavimai

Liekamosios kaitros indikatorius (tik prietaise HL 2020 E)

Liekamosios kaitros indikatorius yra optinis įspėjimas, skirtas padėti išvengti tiesioginio išpūtimo vamzdžio kontakto su oda. Liekamosios kaitros indikatorius veikia ir ištraukus tinklo laidą! Indikatorius pradeda veikti pasinaudojus prietaisu 90 sekundžių ir mirksi, kol išpūtimo vamzdžio temperatūra esant kambario temperatūrai nenukrenta iki žemesnės kaip 60 °C.

Jeigu prietaisas veikia trumpiau nei 90 sekundžių, liekamosios kaitros indikatorius nesuaktyvinamas. Bet kokiu atveju atsakomybė tenka naudotojui ir naudojantis karšto oro pūtikliu visada būtinas atsargumas.

Rūpestingai saugokite šiuos saugos nurodymus šalia prietaiso.

Page 68

- 135 -

Priedai (žr. paveikslėlį ant viršelio)

ardavėjas gali jums pasiūlyti platų reikmenų asortimentą.

Plataus spindulio antgalis 50 mm Prekės Nr. 070113

2 Plataus spindulio antgalis 75 mm Prekės Nr. 070212 3 Išspinduliavimo antgalis 50 mm Prekės Nr. 070311 4

Išspinduliavimo antgalis 75 mm Prekės Nr. 070410

5 Dažų grandymo rinkinys Prekės Nr. 010317 6

Reflektorinis antgalis Prekės Nr. 070519

Apspaudžiamosios Ø

0,5-1,5 Prekės Nr. 006655 Ø 1,5-2,5 Prekės Nr. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 Prekės Nr. 006662

Susitraukiančios žarnelės 4,8-9,5 mm Prekės Nr. 071417 1,6-4,8 mm Prekės Nr. 071318 4,0-12,0 mm Prekės Nr. 072766 Susitraukiančių žarnelių komplektas 3 dalių Prekės Nr. 075811

9 Litavimo reflektorinis antgalis* Prekės Nr. 074616 10 Smailėjantis antgalis 14 mm* Prekės Nr. 070717 11 Smailėjantis antgalis 9 mm* Prekės Nr. 070618 12 Smulkių dulkių filtras Prekės Nr. 078218 13 HL skeneris Prekės Nr. 014919 14 Platus plyšinis antgalis* Prekės Nr. 074715 15 Prispaudimo volelis Prekės Nr. 012311 16 Sintetinių medžiagų suvirinimo viela*

Kietasis PVC: Prekės Nr. 073114 HDPE: Prekės Nr. 071219 PP: Prekės Nr. 073411 ABS: Prekės Nr. 074210

17 Susitraukiančios žarnelės* Prekės Nr. 070915

(* tik prietaisams HL 1920 E ir HL 2020 E)

(žr. 160 psl.)

Atitikties deklaracija

Funkcinė garantija

is STEINEL gaminys pagamintas itin kruopščiai, jo veikimas ir sauga patikrinti pagal galiojančius reglamentus, o g

aliausiai atlikta atrankinė kontrolė. STEINEL garantuoja nepriekaištingą kokybę ir veikimą. Garantinis laikotarpis apima 36 mėnesius arba 500 darbo valandų ir prasideda nuo pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamyb

os broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios d

alys. Garantinės paslaugos neteikiamos nusidėvinčių dalių gedimams remontuoti, gedimams ir defektams, atsirad

usiems dėl netinkamo prietaiso naudojimo arba techninio aptarnavimo, taip pat prietaisui sulūžus jam nukritus. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą arba per pirmuosius 6 mėnesius pateikiamas pardavėjui.

Remontas:

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

- 134 -

Prietaiso elementai

Spec. plieno oro išpūtimo vamzdis

ro patekimo anga su groteliniu tinkleliu sulaiko

svetimkūnius Nuimamas apsauginis vamzdis

(sunkiai pasiekiamoms vietoms) Minkšta atraminė kojelė ir minkštas galinis dangtelis,

ad dirbant prietaisas nevirstų ir neslystų Atsparus guminis kabelis Pakopinis jungiklis oro kiekiui nustatyti

(

2 pakopų / 3 pakopų) Sukamasis ratelis temperatūrai nustatyti Klavišas temperatūrai nustatyti Temperatūros valdymas skystųjų kristalų displėjaus

rodikliu Patogi minkšta rankena Pakaba Liekamosios kaitros rodiklis Keičiamasis tinklo kabelis

1 12 13 14

6 7

8 9

Darbinė medžiaga

Kietasis PVC

(polivinilchloridas)

Kietasis PE

(HDPE)

Polietilenas

Polipropilenas

ABS

Pritaikymo būdai

Vamzdžiai, tvirtikliai, plokštės, statybiniai profiliai, techninės formų dalys 300 °C suvirinimo temperatūra

Vonios, krepšiai, kanistrai, izoliacinės medžiagos, vamzdžiai 300 °C suvirinimo temperatūra

HT nutekamieji vamzdžiai, kiauto formos sėdynės, įpakavimai, automobilių dalys 250 °C suvirinimo temperatūra

Automobilių dalys, prietaisų korpusai, lagaminai 350 °C suvirinimo temperatūra

Skiriamieji požymiai

Anglėja liepsnoje, aštrus kvapas; užsitęsiantis garsas

Šviesi geltona liepsna, lašai dega toliau, skleidžia gęstančios žvakės kvapą; užsitęsiantis garsas

Šviesi liepsna, liepsnos vidus mėlynas, lašai dega toliau, aštrus kvapas; užsitęsiantis garsas

Juodi, tiršti dūmai, saldus kvapas; užsitęsiantis garsas

Pritaikymo sritys

Toliau pateiksime kelias STEINEL karšto oro pūtiklio pritaikymo sritis. Šia pasiūla galimybės jokiu būdu dar neišsemtos – savaime suprantama jūs tuoj pat prisiminsite kitus prietaiso pritaikymo pavyzdžius.

Dažų pašalinimas

Dažai suminkštėja ir juos galima švariai pašalinti mentele arba grandikliu.

Kabelių aptraukimas

Aptraukiančioji žarnelė užtraukiama ant izoliuojamos vietos ir š

ildoma karštu oru. Tokiu būdu žarnelės skersmuo susitraukia maždaug 50 % ir užtikrina jungties sandarumą. Ypač g

reitas ir tolygus aptraukimas reflektoriniais antgaliais. Kabelio įtrūkimų sandarinimas ir stabilizavimas, litavimo vietų i

zoliavimas, kabelio sruogų sujungimas, sietyno gnybtų

apgaubimas.

VC formos pakeitimas

Plokštės, vamzdžiai arba slidinėjimo batai suminkštėja nuo k

aršto oro ir tada galima keisti jų formą.

Grilio uždegimas

rilio anglys ima rusenti akimirksniu, laukti nereikia.

titirpinimas

Vandentiekio vamzdžiai, užšalusios durų spynos, laiptų pakopos. Atsargus atitirpdymas ir džiovinimas vienu darbo proceso metu.

Minkštasis litavimas

Pirmiausia jungiamos metalinės dalys nuvalomos, po to litavimo vieta karštu oru sušildoma ir pridedama litavimo viela. Norint išvengti oksidų susidarymo, litavimui naudoti tirpdymo priemonę arba litavimo vielą su tirpdymo priemonės gyslele.

Sintetinių medžiagų suvirinimas ir tarpų sujungimas

Visos dalys, kurias reikia suvirinti, turi būti iš tos pačios sintetinės medžiagos. Naudoti atitinkamą suvirinimo vielą.

Folijų suvirinimas

Folijos uždedamos viena ant kitos ir suvirinamos. Karštas oras plyšiniu antgaliu nukreipiamas po viršutine folija, po to abi folijos tvirtai suspaudžiamos prispaudimo voleliu. Taip pat galimas: palapinių brezento iš PVC lopymas, medžiagas uždedant vieną ant kitos ir suvirinimui naudojant plyšinį antgalį.

Tinkamos suvirinimo vielos pasirinkimas suvirinant sintetines medžiagas

Page 69

kas ierīces lietošanas visaugstākajā temperatūrā, tieši pirms ierīces izslēgšanas, temperatūra ir jāsamazina. Tādējādi pagarinās apsildes elementa kalpošanas ilgums.

Uzmanieties no indīgām gāzēm un uzliesmošanas riska.

Apstrādājot plastmasas, lakas un līdzīgus materiālus, var izdalīties indīgas gāzes. Ievērojiet ugunsdrošības prasības. Jūsu drošībai izmantojiet tikai detaļas un palīgierīces, kuras minētas lietošanas instrukcijā, vai kuras iesaka ierīces ražotājs. Lietošanas instrukcijā vai katalogā neminētu instrumentu vai piederumu lietošana var radīt risku lietotāja drošībai.

Ierīces remontu drīkst veikt tikai profesionāls elektriķis.

Šis elektroinstruments atbilst vienotajām drošības normām un noteikumiem. Remonta darbus drīkst veikt tikai profesionāls elektriķis, pretējā gadījumā tas var radīt draudus lietotāja drošībai. Ja tiek bojāts šīs ierīces elektropieslēguma kabelis, to nomaina ierīces ražotājs, tā pārstāvis vai klientu apkalpošanas dienests, vai arī cita tikpat kvalificēta persona. Šādi Jūs izvairīsieties no apdraudējuma Jūsu drošībai un veselībai.

- 137 -- 136 -

Pirms izmantošanas lūdzam iepazīties ar šo montāžas p

amācību. Jo vienīgi lietpratīga lietošana nodrošina ilglaicīgu, drošu un nevainojamu darbību. Mēs novēlam Jums daudz patīkamu mirkļu kopā ar Jūsu j

auno celtniecības fēnu.

Oriģinālā lietošanas pamācība Par šo dokumentu

Pirms ierīces lietošanas rūpīgi izlasiet un ievērojiet šos norādījumus. Neievērojot lietošanas instrukcijas prasības, ierīce var apdraudēt Jūsu drošību.

Lai darbā ar elektroierīcēm pasargātu sevi no elektriskās strāvas trieciena, traumēšanās un ugunsgrēka izcelšanās riska, jāievēro šādi drošības pasākumi. Strādājot ar ierīci pavirši, var izcelties ugunsgrēks vai tikt savainoti cilvēki. Pirms lietošanas pārbaudiet, vai ierīcei nav kādi bojājumi (strāvas pieslēguma vads, korpuss u.c.), un, ja tādi tiek konstatēti, nelietojiet ierīci. Nedarbiniet ierīci bez uzraudzības. Neatstājiet bez uzraudzības bērnus, lai nodrošinātu, ka viņi nerotaļājas ar ierīci.

Pirmreizēja lietošana

Pirmo reizi lietojot HL 1620, no tā var izplūst neliels dūmu daudzums. Dūmu rašanos izraisa sasilstošā līme, pirmo reizi sakarstot sildītāja izolācijas folijai. Lai nodrošinātu ātru dūmu izplūšanu, ierīce jānovieto uz tās stāvēšanas virsmas. Pirmajā izmantošanas reizē darba telpai ir jābūt labi vēdināmai. Izplūstošie dūmi nav kaitīgi!

Ņemiet vērā apkārtējās vides ietekmi.

Nepakļaujiet elektroierīces lietus ietekmei. Nelietojiet mitras elektroierīces, kā arī nelietojiet tās mitros vai slapjos apstākļos. Uzmanieties, lietojot elektroierīces viegli uzliesmojošu materiālu tuvumā. Ilgstoši nevērsiet karstā gaisa strūklu uz vienu punktu. Nelietojiet ierīci sprādzienbīstamos apstākļos. Siltums var tikt novadīts uz degošiem materiāliem.

Sargieties no elektriskās strāvas trieciena.

Izvairieties no saskares ar sazemētām detaļām, piemēram, caurulēm, apsildes ķermeņiem, pavardiem, ledusskapjiem un saldētavām. Neatstājiet bez uzraudzības ieslēgtu ierīci.

Uzglabājiet ierīci tam paredzētā un drošā vietā.

Pēc lietošanas novietojiet ierīci uz statīva un ļaujiet tai atdzist, pirms atkal to iepakot. Instrumenti jāuzglabā sausā, aizslēdzamā telpā un bērniem nepieejamā vietā. Šo ierīci var izmantot bērni no 8 gadu vecuma, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamām zināšanām un pieredzi tad, ja tās tiek uzraudzītas, kā arī tad, ja tās tiek instruētas par ierīces lietošanu un saprot no lietošanas izrietošos riskus.

Bērni nedrīkst rotaļāties ar ierīci.

Tīrīšanu un apkopi, kuru veic lietotājs, bērni drīkst veikt tikai pieaugušo uzraudzībā.

Nepārslogojiet savas ierīces.

Drošāk un labāk strādāt ar ierīci ir norādītajās jaudas robežās. Pēc ilgā-

Lūdzu, izlasiet uzmanīgi un saglabājiet.

Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu

izvilkumu veidā, tikai ar mūsu atļauju.

Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas

attīstību.Paturam tiesības veikt izmaiņas, kas saistītas ar t

ehnikas attīstību.

Norādījumi drošībai

Page 70

- 139 -

erīce ir aprīkota ar 2-pakāpju termoaizsardzību:

1. Termoaizsardzība atslēdz sildītāju, ja gaisa izplūšana no i

zpūšanas atveres ir pārāk traucēta (rodas karstā gaisa sastrēgums). Fēns tikmēr turpina darboties. Displejā mirgojošais brīdinājuma trijstūris norāda uz atslēgšanu. Kad izpūšanas atvere atkal ir brīva, pēc īsa brīža sildītājs patstāvīgi tiek atkal ieslēgts. Trijstūris displejā pēc tam n

odziest. Termoaizsardzība var nostrādāt arī pēc ierīces izslēgšanas, tādā gadījumā pēc atkārtotas ieslēgšanas b

ūs jāgaida ilgāk, līdz tiks sasniegta paredzētā izpūšanas atveres temperatūra. *

2. Pārslodzes gadījumā temodrošinātājs ierīci izslēdz p

ilnībā.

* tikai HL 2020 E

Jūsu drošībai

Ierīces apraksts - Lietošana

Pievērsiet uzmanību! Attālums līdz apstrādājamam objek-

tam atkarīgs no tā materiāla un paredzētā apstrādes veida. Vienmēr iepriekš pārbaudiet, vai gaisa daudzums un temperatūra iestatīti atbilstoši! Ar uzliekamajām sprauslām (skat. piederumu lappusi vākā) karstā gaisa strūklu iespējams koncentrēt uz konkrētu punktu vai plašāku virsmu. Esiet uzma- nīgi, nomainot karstas sprauslas! a celtniecības fēnu izmantojat kā stacionāru ierīci, novietojiet to uz stabilas, neslīdošas un tīras virsmas.

HL 1620 S

Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi (7), kas atrodas roktura aizmugurē. Gaisa daudzumam un temperatūrai var iestatīt 2 pakāpes. 1. pakāpē pie gaisa daudzuma 240 l/min tiek sasniegta 300 °C temperatūra, 2. pakāpē 450 l/min un 500 °C temperatūra. Šī ierīce ir paredzēta tikai un vienīgi sadzīves lietošanai.

HL 1920 E

Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi (7), kas atrodas roktura aizmugurē. Blakus trīspakāpju temperatūras/gaisa daudzuma regulatoram (1. pakāpe ir aukstās darbināšanas pakāpe ar 80 °C) atrodas regulēšanas ritenītis (8), ar kuru 2. un 3. pakāpē var precīzi bez pakāpēm iestatīt temperatūru diapazonā no 80 - 600 °C. Uz iestatīšanas ritenīša atzīmētie cipari no 1 – 9 ir tikai orientējoši. „1” nozīmē 80 °C, pie „9” tiks sasniegta maksimālā temperatūra 600 °C. Gaisa daudzums mainās trīs pakāpēs 150/150 – 300/300 – 500 l/min. Aizsargcauruli (3) noņem, izmantojot bajonetes fiksatoru.

HL 2020 E

Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi (7), kas atrodas roktura aizmugurē. Blakus trīspakāpju temperatūras/ gaisa daudzuma regulatoram atrodas slēdzis (7), ar kuru 2. un 3. pakāpē ar var precīzi bez pakāpēm iestatīt temperatūru diapazonā no 80 līdz 630 °C, izmantojot šurp un turp slēdzamu slēdzi (9). Iestatīto temperatūru var paaugstināt 10 °C soļos, nospiežot slēdža (9) labo pusi „+” vai samazināt, nospiežot slēdža (9) kreiso pusi „-”.

Īslaicīga slēdža nospiešana paaugstina vai pazemina temperatūru katru reizi par 10 °C. Ja slēdzis tiks turēts nospiests, t

emperatūra tiks pakāpeniski paaugstināta vai pazemināta ik pa 10 °C līdz slēdža atlaišanai vai maksimālās vai minimālās t

emperatūras sasniegšanai. Iestatītā vēlamā temperatūra ir 3 sekundes redzama displejā, tad, temperatūras samazināš

anās vai paaugstināšanās laikā, tiek parādīta faktiskā temperatūra pie noplūdes caurules. Šajā laika periodā mirgo Für °C/°F simbols. Tiklīdz ir sasniegta vēlamā temperatūra, šis s

imbols konstanti parādās displejā. 1. fēna pakāpē temperatūra ir 80 °C. Ja no 2. vai 3. fēna pakāpes tiek pārslēgts uz 1

. pakāpi, ir nepieciešams laiks, lai ierīce atdzistu līdz 80 °C. Atdzišanas laikā LCD rādītājs (10)) rādīs faktisko sprauslas i

zejas temperatūru. Pēc ierīces izslēgšanas tiks saglabāta pēdējā iestatītā vērtība. Aizsargcauruli (3) noņem, izmantojot bajonetes fiksatoru.

Kabeļa nomaiņa (tikai HL 2020 E)

Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu:

1. Svarīgi! Ierīce jāatslēdz no elektrotīkla.

2. Jāatbrīvo skrūve un jānovelk pārsegs

3. Jāatbrīvo kabeļa fiksators

4. Jāatbrīvo pieslēguma spailes

5. Jāizvelk kabelis

6. Jāievieto jaunais kabelis un jāveic visas darbības apgrieztā

secībā (1. jāpieskrūvē tīkla spaile utt.).

- 138 -

Tehniskie dati

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V, 50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

bez pakāpēm, 10 °C soļos ar taustiņiem

LCD displejs (šķidro kristālu displejs)

jā IIII

jā jā ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,880 kg

220-230 V, 50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

bez pakāpēm, 9 soļos ar pagriežamu pogu

–

nē IIII

– jā ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,840 kg

220-230 V, 50/60 Hz 1600 W 12

240 450 300 500

–

nē IIII

– jā ≤ 70dB (A) ≤ 2,5 m/s

K = 0,08 m/s

0,670 kg

Tīkla pieslēgums Jauda Pakāpe

Gaisa daudzums (l/min) Temperatūra (°C)

Temperatūras iestatījums

Temperatūras paziņojums

Atlikušā karstuma rādītājs Aizsargklase

(bez zemējuma

vada pieslēguma)

Termoaizsardzība Aizsardzība pret pārkaršanu Emisijas trokšņu līmenis Kopējais vibrācijas lielums

Svars

Paturam tiesības veikt tehniskas izmaiņas.

Atlikušā karstuma rādītājs (tikai HL 2020 E)

Atlikušā karstuma rādītājs ir vizuāls brīdinājums par savainošanās risku, ar ādu tieši pieskaroties pie karstās izpūšanas caurules. Atlikušā karstuma rādītājs darbojas arī tad, kad ir atvienots elektrības kabelis! Rādītājs ir gatavs darboties pēc 90 sekundes ilga darba laika un tas mirgo tik ilgi, līdz izpūšanas caurules temperatūra istabas temperatūrā ir nokritusies līdz 60 °C.

Ja ierīce darbojas mazāk par 90 sekundēm, atlikušā karstuma rādītājs nav aktīvs. Jebkurā gadījumā par drošību ir atbildīgs lietotājs, un, rīkojoties ar karstā gaisa fēniem, vienmēr ir jābūt uzmanīgam.

Rūpīgi uzglabājiet šo ierīces lietošanas instrukciju.

Norādījumi drošībai

Page 71

- 141 -

Piederumi (skat. att. uz vāka)

ūsu tirgotājs Jums nodrošina plašu piederumu klāstu.

Platas plūsmas sprausla 50 mm art. nr. 070113

2 Platas plūsmas sprausla 75 mm art. nr. 070212 3 Appūšanas sprausla 50 mm art. nr. 070311 4

Appūšanas sprausla 75 mm art. nr. 070410

5 Komplekts krāsas noņemšanai art. nr. 010317 6

Reflektorsprausla art. nr. 070519

7 Saspiedējs

0,5-1,5 art. nr. 006655 Ø 1,5-2,5 art. nr. 006648 Ø 0,1-0,5 – Ø 4,0-6,0 art. nr. 006662

Temonosēdināmās caurules

4,8-9,5 mm art. nr. 071417 1,6-4,8 mm art. nr. 071318 4,0-12,0 mm art. nr. 072766

Termonosēdināmo cauruļu komplekts trīsdaļīgs art. nr. 075811

9 Reflektorsprausla lodēšanai* art. nr. 074616 10 Samazināšanas sprausla 14 mm* art. nr. 070717 11 Samazināšanas sprausla 9 mm* art. nr. 070618 12 Smalko putekļu filtrs art. nr. 078218 13 HL Scan art. nr. 014919 14 Platas spraugas sprausla* art. nr. 074715 15 Piespiešanas rullītis art. nr. 012311 16 Plastmasas metināšanas stieple*

Cietais PVC: art. nr. 073114 HDPE: art. nr. 071219 PP: art. nr. 073411 ABS: art. nr. 074210

17 Kausēšanas uzgalis* art. nr. 070915

(* tikai HL 1920 E un HL 2020 E)

(skat. 160 lpp.)

Atbilstības deklarācija

Darbības garantija

is Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošaj

iem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. STEINEL garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši vai 500 darba stundas un tā stājas spēkā ierīces iegādes brīdī. Mēs novēršam trūkum

us, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai nomaiņu p

ēc mūsu izvēles. Garantijas saistības neattiecas uz bojājumiem un defektiem, kuru cēlonis ir nelietpratīga rīcība vai a

pkope, kā arī uz bojājumiem, kas radušies, nometot ierīci. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja ierīce neizjauktā veidā kopā ar rēķinu vai kases čeku (pirkuma datums un pārdevēja zīmogs), kārtīgi iesaiņota tiek nosūtīta attiecīgajai servisa daļai vai pirmo 6 mēnešu laikā nodota atpakaļ pārdevējam.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

- 140 -

Ierīces elementi

Nerūsējošā tērauda izplūdes caurule G

aisa ieplūde ar režģi svešķermeņu aizturēšanai

oņemama aizsargcaurule (grūti pieejamām vietām)

Elastīga uzstādīšanas kāja un elastīgs beigu p

ārsegs drošai un fiksētai stacionārai izmantošanai Izturīgs kabelis ar gumijas apvalku Vairākpakāpju slēdzis gaisa daudzuma iestatīšanai

(

2 vai 3 pakāpju) Iestatīšanas ritenītis temperatūras iestatīšanai Slēdzis temperatūras iestatīšanai Temperatūras kontrole ar LCD rādītāju Noņemams, mīksts rokturis Iekare Atlikušā karstuma rādītājs Nomaināms elektrotīkla kabelis

1 12 13 14

2 3 4

6 7

8 9

Materiāls

Cietais PVC

Cietais PE

(HDPE)

polietilēns

polipropilēns

ABS

Izmantošanas veidi

Caurules, savienojumi, plātnes, būvniecības profili, tehniskie veidgabali, metināšanas temperatūra 300 °C

Vannas, grozi, kannas, izolācijas materiāli, caurules, metināšanas temperatūra 300 °C

HT kanalizācijas caurules, sēdekļi, iepakojumi, automašīnu detaļas, metināšanas temperatūra 250 °C

Automašīnu detaļas, ierīču korpusi, čemodāni metināšanas temperatūra 350 °C

Atpazīšanas pazīmes

Liesmā pārogļojas, kodīga smaka; klaudzoša skaņa

Gaiša dzeltena liesma, turpina pilēt un degt, smaržo pēc nodzēstas sveces, klaudzoša skaņa

Gaiša liesma ar zilu centrālo daļu, pilieni turpina degt, asa smaka; klaudzoša skaņa

Melni, pārslaini dūmi, salkana smaka; klaudzoša skaņa

Pielietojums

Zemāk norādīti daži STEINEL celtniecības fēna pielietojuma veidi. Tomēr tie nebūt neizsmeļ visas iespējas - Jums noteikti būs padomā vēl citi piemēri, kā izmantot šo ierīci.

Krāsas noņemšana:

Krāsa uzkarsējot kļūst mīksta un to var noņemt ar špakteļlāpstiņu vai skrāpi.

Termonosēdināšana kabeļu savienojumiem:

Temonosēdināmās plastmasas cauruli uzbīdiet uz izolējamās v

ietas un uzkarsējiet ar karsto gaisu. Termonosēdināmās plastmasas caurule saraujas par apm. 50% no sava diametr

a un nodrošina blīvu savienojumu. Īpaši ātru un vienmērīgu saraušanos nodrošina, izmantojot reflektorsprauslas. Kabeļu l

ūzumu blīvēšanai un stabilizēšanai, lodējumu vietu izolēšanai, kabeļu saišķu saturēšanai, spaiļu savienojumu apvalkiem.

PVC materiālu formas veidošanai:

pstrādājot ar fēnu, PVC plātnes, caurules vai slaloma

zābaki kļūst mīksti un veidojami.

rila aizdedzināšana:

Un grila ogles jau kvēlo, Jums vairs nav jāgaida!

Atkausēšana:

Ūdensvada, aizsalušu piekaramo atslēgu, kāpņu pakāpienu atkausēšana. Saudzīgi atkausē un nožāvē vienā piegājienā.

Mīkstā lodēšana:

Vispirms notīriet savienojamās metāla daļas, tad uzkarsējiet lodējamās virsmas un pielieciet lodēšanas stiepli. Lodēšanai izmantojiet līdzekli oksidācijas novēršanai vai lodēšanas stiepli ar oksidācijas novēršanas līdzekli.

Plastmasas sakausēšana un šuvju veidošana:

Detaļām, kas jāsavieno, jābūt no vienādas plastmasas. Izmantojiet atbilstošu metināšanas stiepli.

Plēves sakausēšana:

Plēve tiek pārlikta viena otrai pāri un sakausēta. Karsto gaisu ar spraugas sprauslu ievada zem augšējās folijas loksnes, tad abas loksnes saspiež cieši kopā ar piespiedrullīša palīdzību. Iespējama arī telts PVC pārsega labošana, izmantojot pārklājošu metināšanu un spraugas sprauslu.

Ieteikumi metināšanas stieples izvēlei PVC metināšanai

Page 72

нием инструмента температуру следует переключить в начальный температурный диапазон. Такое обращение продлевает срок службы нагревательного элемента. Запрещается носить инструмент, держа его за электрический шнур, или тянуть за него при отсоединении электровилки из розетки. Предохраняйте электрошнур от нагревания, попадания масла и острых кромок.

Соблюдайте меры по предотвращению выделения ядовитых газов и их воспламенения.

При обработке пластмасс, лаков и подобных материалов могут выделяться ядовитые газы. Соблюдайте меры по предотвращению пожара и воспламенения. Для обеспечения личной безопасности используйте исключительно принадлежности и вспомогательные устройства, указанные в инструкции по эксплуатации или рекомендуемые изготовителем данного инструмента. Использование неуказанных в инструкции по эксплуатации или каталоге инструментов или принадлежностей может привести к телесным повреждениям.

Ремонтные работы должны проводить исключительно электротехники.

Настоящий электрический инструмент отвечает всем действующим требованиям по безопасности эксплуатации.

- 143 -

мер, трубопроводам, отопительным радиаторам, кухонным плитам, холодильникам. Запрещается оставлять без внимания работающий электроинструмент.

Храните инструмент в безопасном месте.

По завершении работы инструмент следует класть для охлаждения на подставку и лишь после охлаждения убирать на хранение. Электрические инструменты должны храниться в сухом, закрытом и недоступном для детей месте. Использование этого прибора детьми старше 8 лет и старше, а также лицами с нарушениями физического, сенсорного или умственного развития или с недостаточным опытом и знаниями разрешено, если они находятся под присмотром или прошли инструктаж по безопасному использованию прибора и понимают вытекающие из этого риски.

Детям запрещается играть с прибором.

Чистку и пользовательское техническое обслуживание не разрешается выполнять детям без присмотра.

Запрещается перенагрузка инструментов.

Их следует эксплуатировать в рекомендуемом диапазоне мощности. После длительной эксплуатации при максимальной температуре перед выключе-

- 142 -

еред эксплуатацией, просим Вас внимательно ознакомиться с данной инструкцией. Ведь только надлежащее обращение г

арантирует продолжительную, надежную и безотказную работу изделия. Желаем приятной эксплуатации Вашей термовоздуходувки.

Перевод оригинального руководства по эксплуатации

Об этом документе

Перед началом эксплуатации инструмента рекомендуется ознакомиться с данными указаниями и соблюдать их во время работы. При несоблюдении инструкции по эксплуатации настоящий инструмент может стать очагом опасности.

При эксплуатации электрических инструментов, для предотвращения электрического удара, телесных повреждений и ожогов, следует соблюдать следующие основные указания по технике безопасности. Невнимательное обращение с инструментом может привести к возникновению случайного пожара или травмам. Проверить прибор перед пуском в эксплуатацию на наличие возможных повреждений (кабель сетевого подключения, корпус и пр.) и при наличии повреждений не использовать его. Не позволять прибору работать без присмотра. Следить за детьми, чтобы обеспечить, что они не играют с прибором.

Первый ввод в эксплуатацию

При первом использовании HL 1620 возможно незначительное образование дыма. Дым возникает из-за связую-

щих средств, которые при первом использовании высвобождаются под действием тепла из изоляционной пленки термоэлемента. Чтобы достичь быстрого выхода дыма, прибор следует установить на подставку. При первом использовании рабочее окружение должно хорошо проветриваться. Выходящий дым не вреден!

Учитывайте условия окружающей среды.

Запрещается эксплуатация электрического инструмента под дождем. Не разрешается эксплуатация инструмента во влажных зонах или в помещениях с высокой влажностью. Требуется особая осторожность при эксплуатации инструмента вблизи горючих материалов. Запрещается направлять инструмент длительное время на одно и то же место. Запрещается эксплуатация во взрывоопасных зонах. Тепло может проникать к скрытым горючим материалам.

Предохраняйтесь от электрического удара.

Избегайте прикосновения участками тела к заземленным элементам, напри-

Просим тщательно прочесть и сохранить.

Защищено авторскими правами. Перепечатка, также

выдержками, только с нашего согласия.

Мы сохраняем за собой право на изменения, которые

служат техническому прогрессу.

RUS

Указания по технике безопасности

RUS

Page 73

- 145 -

Описание инструмента Пуск в эксплуатацию

Пожалуйста, учтите: расстояние между обрабатываемым

предметом и инструментом зависит от вида материала и вида обработки. Перед началом работы рекомендуется произвести тест относительно потока воздуха и температуры. С помощью входящих в комплект насадок (см. перечень принадлежностей на обложке) можно регулировать подачу воздуха: точечную или по всей поверхности. Пожалуйста, соблюдайте осторожность при смене горячих насадок! При работе с термовоздуходувкой в стационарном положении, убедитесь в том, что она находится в устойчивом положении и на чистой поверхности.

HL 1620 S

Включение и выключение инструмента производится посредством ступенчатого переключателя (7), расположенного на обратной стороне рукоятки. Регулировка потока воздуха и температуры производится в двух режимах. При включении режима 1 температура воздуха достигает 300 °C, а поток воздуха 240 л/мин, в режиме 2 - 500 °C при 450 л/мин. Этот прибор предназначен исключительно для домашнего использования.

HL 1920 E

Включение и выключение инструмента производится посредством ступенчатого переключателя (7), расположенного на обратной стороне рукоятки. Наряду с трехступенчатой регулировкой числа оборотов/потока воздуха (режим 1 - холодный режим с температурой воздуха 80 °C ) с помощью бесступенчатого регулятора (8) можно установить температуру в режимах 2 и 3 в диапазоне 80 °C – 600 °C. Указанный на регуляторе ряд чисел 1 – 9 служит для ориентации. »1« означает 80 °C, при »9« достигается максимальная температура в 600 °C. Установка потока воздуха производится в трех режимах 150/150 - 300/300 - 500 л/мин. Защитный трубчатый кожух (3) снимается путем разблокировки штыкового затвора.

HL 2020 E

пенчатого регулятора (7) можно установить температуру в р

ежимах 2 и 3 в диапазоне от 80 °C до 630 °C с помощью кнопочного тумблера (9). Требуемая температура достигается путем повышения с интервалом в 10 °C в результате нажатия на п

равую сторону „+“ на кнопке (9) или понижения, в результате нажатия на левую сторону „-“ на кнопке (9). Кратковременн

ое нажатие кнопки единовременно повышает или понижает целевую температуру на 10 °C. А длительное нажатие на кнопку вызывает прогрессирующее изменение температуры с шагом 10 °C до тех пор, пока кнопка не будет отпущена, или до д

остижения минимальной или максимальной температуры. Установленная заданная температура в течение 3 секунд отоб

ражается на дисплее, затем во время снижения или повышения температуры отображается фактическая температура на в

ыходной трубе. В это время мигает символ °C/°F. Как только заданная температура достигнута, этот символ горит на дисплее постоянно. В режиме 1 воздуходувки температура составляет 80 °C. После переключения переключателя из режима 2 или 3 в режим 1 требуется некоторое время для охлаждения воздуха до температуры 80 °C. Во время процесса охлаждения на ЖК-дисплее (10) отображается действительная температура воздуха на выходе из сопла. После выключения инструмента сохраняется последнее установленное значение температуры. Защитный трубчатый кожух (3) снимается путем разблокировки штыкового затвора.

Смена электрического шнура (только HL 2020 E)

Поврежденный электрический шнур можно сменить, не разбирая корпус.

1. Важно! Инструмент отсоединить от электрической сети.

2. Ослабить винт и снять колпачок .

3. Раскрутить зажимную скобу .

4. Раскрутить зажимы электрического провода .

5. Вытащить электрический шнур .

6. Вставить новый электрический шнур и снова закрепить,

выполняя операции в обратном порядке (Закрутить зажимы и т.п).

- 144 -

Инструменты оснащены двухступенчатым реле тепловой з

ащиты:

1. Термозащитное отключение выключает термоэлемент, к

огда выход воздуха на продувном отверстии слишком сильно затруднен (скопление тепла). Но воздуходувка работает дальше. На дисплее на отключение Вам укажет предупреждающий треугольник. К

огда продувное отверстие снова освободится, термоэлемент спустя некоторое время снова автоматически включ

ится. После этого предупреждающий треугольник на дисплее погаснет. Термозащитное отключение может сраб

отать также после отключения прибора., то есть после повторного включения потребуется больше времени, чем обычно, прежде чем на продувочном отверстии будет достигнута температура. *

2. При перегрузках тепловое реле защиты отключает инструмент.

* только для HL 2020 E

Для вашей безопасности

Технические данные

HL 1620 S

HL 1920 E

HL 2020 E

220-230 В / 50/60 Гц

2200 Вт

12 3 150 150-300 300-500 80 80-630

плавная с шагом в 10 °C посредством кнопок

ЖК-дисплей

да

≤ 70дБ (A)

≤ 2,5 м/с

K = 0,08 м/с

0,880 кг

220-230 В / 50/60 Гц

2000 W

12 3 150 150-300 300-500 80 80-600

плавная с помощью регулятора в 9 шагов

–

нет

–

да

≤ 70дБ (A)

≤ 2,5 м/с

K = 0,08 м/с

0,840 кг

220-230 В / 50/60 Гц

1600 Вт

12 240 450 300 500

–

нет

–

да

≤ 70дБ (A)

≤ 2,5 м/с

K = 0,08 м/с

0,670 кг

Сетевое подключение

Мощность

Режим Поток воздуха (л/мин.) Температура (°C)

Регулировка температуры

Индикация температуры

Индикация остаточной температуры

Класс защиты (нет зажима для защитного провода)

Термозащитное отключение

Тепловое реле защиты

Уровень излучаемого звукового давления

Общее значение колебаний

Вес

Фирма сохраняет право на технические изменения

Указания по технике безопасности

Во избежание несчастных случаев ремонтные работы следует проводить исключительно электротехникам. Замена поврежденного электрошнура - с целью предотвращения возможной опасности - должна быть поручена производителю, его отделу сервисного обслуживания или иным квалифицированным специалистам

Индикация остаточной температуры (только HL 2020 E)

Индикация остаточной температуры служит в качестве оптического предупреждения для предотвращения травм при непосредственном контакте кожи с горячим выходным соплом.

Индикация остаточной температуры работает также и в том случае, если вилка электрического шнура вытащена из розетки. Начиная с 90 секунды включения индикация готова к работе и мигает до тех пор, пока температура на выходном сопле при комнатной температуре не опустится ниже 60°C. Если прибор работает менее 90 секунд, то индикация остаточной температуры не активна. В этом случае ответственность лежит на пользователе. В обращении с термовоздуходувками всегда необходимо проявлять осторожность.

Храните инструкцию по технике безопасности прибора в надежном месте.

RUS

Page 74

- 147 -

Принадлежности (см. рис. на обложке)

продаже имется широкий ассортимент принадлежностей.

1 Широкая насадка 50 мм № арт. 070113 2

Широкая насадка 75 мм № арт. 070212

3 Отклоняющая насадка 50 мм № арт. 070311 4

Отклоняющая насадка 75 мм № арт. 070410

5 Комплект шаберов № арт. 010317 6

Рефлекторная насадка № арт. 070519

7 Соединители

Ø 0,5-1,5 № арт. 006655 Ø

1,5-2,5 № арт. 006648

Ø 0,1-0,5 – Ø 4,0-6,0 № арт. 006662

Усадочные шланги 4,8-9,5 мм № арт. 071417 1,6-4,8 мм № арт. 071318 4,0-12,0 мм № арт. 072766 Комплект усадочных шлангов из 3 частей № арт. 075811

9 Рефлекторная насадка для пайки* № арт. 074616 10 Редукционная насадка 14 мм* № арт. 070717 11 Редукционная насадка 9 мм № арт. 070618 12 Фильтр для мелкой пыли № арт. 078218 13 HL-Scan № арт. 014919 14 Широкая щелевая насадка* № арт. 074715 15 Широкая струйная насадка № арт. 012311 16 Пластмассовый сварочный пруток*

Твердый ПВХ: № арт. 073114 ПЭВП: № арт. 071219 ПП: № арт. 073411 АБС: № арт. 074210

17 Сварочная насадка* № арт. 070915

(* только для HL 1920 E и HL 2020 E)

(см. стр. 160)

Сертификат соответствия

Гарантийные обязательства

анное изделие фирмы STEINEL было с особой тщательностью изготовлено и испытано на работоспособность и б

езопасность эксплуатации согласно действующим предписаниям, и прошло выборочный контроль качества. Фирма S

TEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев или 5

00 часов эксплуатации со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли в рез

ультате недоброкачественности материала или вследствие дефектов конструкции. Дефекты устраняются путем ремонта и

зделия либо заменой неисправных деталей по усмотрению фирмы. Гарантия не распространяется на дефектные изнашивающиеся части, на повреждения и дефекты, возникшие в результате ненадлежащей эксплуатации и ухода, а также на повреждения, последовавшие в результате падения. Фирма не несет ответственности за повреждения предметов третьих лиц, вызванных эксплуатацией изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде было отправлено на фирму вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской или в течение 6 месяцев сдано в магазин.

Ремонтный сервис:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

- 146 -

Составные части

Стальное выходное сопло

оздухозаборное отверстие с сеткой для предохранения

попадания загрязнений

Съемный защитный трубчатый кожух (для тяжело доступных мест)

Устойчивая опора и нескользящий колпачок для над

ежной установки инструмента, предохраняющие его

опрокидывание и скольжение.

езиновый кабель, выдерживающий нагрузки

тупенчатый переключатель для регулировки объема

количества воздуха (2-ступ./3-ступ.)

Регулятор температуры

Переключатель для регулировки температуры

Контроль температуры посредством ЖК-дисплея

Рукоятка из мягкого материала

Подвеска

Индикация остаточной температуры

Электрический шнур, заменяемый

Материал

Твердый ПВХ

Твердый ПЭ

(ПЭВП) полиэтилен

ПП

Полипропилен

АВС

Виды применения

Трубы, фитинги, панели, строительные профили, технические фасонные детали

Температура сварки 300 °C

Ванны, корзины, канистры, изоляционный материал, трубы

Температура сварки 300 °C

Высокотемпературные сливные трубы, сиденья стульев, упаковка, автомобильные детали

Температура сварки 250 °C

Автомобильные детали, аппаратные кожухи, чемоданы Температура сварки 350 °C

Признаки

Обугливание в пламени, резкий запах; звонкое падение

Светлое желтое пламя, горящие капли, запах потухшей свечи; звонкое падение

Светлое пламя с синим ядром, горящие капли, резкий запах; звонкое падение

Черные клубы дыма, сладковатый запах; звонкое падение

Области применения

Ниже приведены сферы применения термовоздуходувки марки STEINEL. Данные примеры ни в коем случае не исчерпывают все возможности - вероятно, вам сразу же придут на ум дальнейшие примеры применения.

Удаление краски:

После разогрева краски горячим воздухом ее можно аккуратно удалить шпателем или шабером.

Усадка кабелей:

садочный шланг насаживается на место изоляции и разогревается горячим воздухом. При этом производится усадка шланга по диаметру на 50% и достигается герметизация сое

динения. Особенно быстро и равномерно усадка производится при применении рефлекторной насадки. Может примен

яться для герметизации и ремонта поврежденного кабеля, изоляции мест сварки, связки кабельных веток, наложения кабельной оболочки на люстровые клеммы.

Формование изделий из ПВХ:

лагодаря горячему воздуху можно размягчить и придать форму плитам, трубам или давящим ногу лыжным ботинкам.

азжигание гриля:

За одно мгновение уголь запылает; ждать не нужно.

азмораживание:

водопроводов, обледенелых ступенек или дверных замков автомашин. Щадящее размораживание и сушка представляют собой одну рабочую операцию.

Пайка:

Перед началом пайки обрабатываемые поверхности следует очистить, после этого разогреть горячим воздухом место пайки и нанести припой. Для пайки применяется флюсующее вещество, предохраняющее от окисления, или припой в виде прутка, содержащего флюсующее вещество.

Сварка пластмассовых изделий и заделка швов:

Все части, подлежащие сварке, должны быть из одного и того же вида пластмассы. При этом используйте соответствующий сварочный пруток.

Сварка пластмассовых пленок:

производится путем наложения концов пленки и обработки горячим воздухом. При этом горячий воздух следует подавать под верхнюю пленку с помощью шлицевой насадки, а затем место соединения прикатать валиком. Еще одна возможность: производить ремонт полотнищ палатки из ПВХ. Для этого следует наложить концы и с помощью шлицевой насадки сварить внахлестку.

Помощь для выб

ра

прави

льной сварочно

й проволоки п

ри св

арива

нии п

ла

стмасс

RUS

Page 75

- 149 -

Пазете инструментите си на сигурно място.

След употреба уредът да се остави на поставката да изстине, преди да се прибере. Неизползвани инструменти трябва да се съхраняват в сухо, заключено помещение и недостъпни за деца. Този уред може да се използва от деца над 8 години, хора с ограничени физически, сензорни или ментални способности или липса на опит и знание, само под наблюдение или ако са били обучени на работа с уреда и разбират възможните опасности.

Децата нямат право да играят с уреда.

Почистване или поддръжка не могат да се извършват от деца, без наблюдение.

Не претоварвайте инструментите си.

Те работят по-добре и по-сигурно в посочения мощностен диапазон. При продължителна употреба на уреда при най-висока температура, преди изключване на уреда температурата да се свали. Това удължава живота на нагревателя. Не носете уреда за кабела и не издърпвайте щепсела от контакта за кабела. Пазете кабела от горещина, масло и остри ръбове.

Внимавайте за отровни газове и опасност от запалване.

При обработка на пластмаси, лакове и подобни материали могат да се образуват отровни газове. Внимавайте за опасност от запалване и пожар. За собствена сигурност използвайте принадлежности и допълнителни уреди, посочени в упътването или препоръчани от производителя. Употребата на различни от препоръчаните в каталога или упътването инструменти или принадлежности може да означава за вас опасност от нараняване.

Ремонти само от специалист.

Този електроинструмент отговаря на специфичните изисквания за безопасност. Ремонти могат да се извършват само от специалист, в противен случай за потребителя съществува риск от произшествия. Когато захранващият кабел на този уред бъде повреден, той трябва да се замени от производителя или негов специалист или обучен техник, за да се предотвратят опасности.

- 148 -

Моля запознайте се с тези инструкции преди употреба. Дълга, н

адеждна и безпроблемна работа може да бъде гарантирана само при правилна употреба. Ж

елаем ви много радост с новия ви пистолет за горещ въздух.

Оригинална инструкция за употреба

За този документ

Прочетете и спазвайте тези препоръки, преди да използвате уреда. При неспазване на инструкциите уредът може да се превърне в източник на опасност.

При използване на електроинструменти трябва да се спазват следните основни препоръки, с цел предпазване от токов удар, контузии или пожар. Ако уредът не се използва внимателно може да се стигне до пожар или да пострадат хора. Преди употреба проверете уреда за повреди (захранващ кабел, корпус и т.н.) и ако има такива не използвайте уреда. Уредът да не се ползва без надзор. Децата трябва да се наблюдават, за да е сигурно, че не играят с уреда.

Първоначално пускане в експлоатация

При първата употреба на HL 1620 може да излезе малко дим. Дименето се образува от залепващите вещества, които поради топлината се отделят при първа употреба от изолиращото фолио на нагревателя.

За да се постигне бързо отвеждане на дима, уредът трябва да се постави на стоящата си страна. При първа употреба работното помещение трябва да се проветри добре. Димът не е опасен за здравето!

Съобразете се с околните фактори.

Не излагайте електроинструменти на дъжд. Не използвайте влажни електроинструменти, нито във влажна или мокра среда. Внимание при използване на уредите в близост до леснозапалими материали. Да не се насочва за продължително време към едно и също място. Да не се използва в среда с риск от експлозии. Топлина може да бъде предадена към леснозапалими материали, които са скрити.

Предпазвайте се от токов удар.

Избягвайте допир на тялото до заземени части, например тръби, радиатори, печки, хладилници. Не оставяйте уреда без надзор, докато работи.

Моля прочетете го внимателно и го пазете.

Всички права запазени. Препечатване, дори откъслечно,

само с наше разрешение.

Запазваме си правото за промени, които служат за техничес-

ки напредък

Указания за безопасност

Page 76

- 151 -

редите са оборудвани с 2-степенна термо-защита:

1. Термо-защитата изключва нагряването, когато въздушната с

труя на изхода бъде сериозно възпрепрятствана. Вентилаторът обаче продължава работа. На екрана се появява п

редупредителен триъгълник. Когато отворът бъде освободен, след кратък интервал нагряването се включва само. Предупредителният триъгълн

ик на екрана изчезва. Термо-защитата може да се активира и при изключен уред, така че при повторно включване, т

емпературата на отвора може да се достигне за по-дълго

време от обичайното. *

. Термопредпазителят изключва уреда напълно, при прето-

варване.

* само при HL 2020 E

За ваша сигурност

Описание на уреда пускане в експлоатация

Моля имайте предвид: разстоянието до обработвания

обект се определя от материала и желания вид обработка. Винаги първо правете тест по отношение на количеството въздух и температурата! С наличните като принадлежности допълнителни дюзи (виж страницата с принадлежности в приложението) горещият въздух може да се насочва прецизно в точка или повърхност. Внимавайте при смяна на горещи дюзи! Когато използвате пистолета за горещ въздух като стационарен уред, осигурете сигурна, нехлъзгава и чиста основа.

HL 1620 S

Уредът се включва и изключва с шалтера (7) на задната страна на дръжката. Количеството въздух и температурата могат да се регулират в 2 степени. На степен 1 се достигат 300 °C при количество от 240 л/мин, на степен 2 се достигат 500 °C при 450 л/мин. Този уред е предвиден изключително за домашна употреба.

HL 1920 E

Уредът се включва и изключва с шалтера (7) на задната страна на дръжката. Освен 3-степенното регулиране на обороти/количество въздух (степен 1 е студена степен на 80 °C), при степени 2 и 3 температурата може да се регулира безстепенно в диапазон 80 °C – 600 °C от колелцето (8). При това показаните на колелцето числа от 1-9 служат за ориентир. »1« означава 80 °C, при »9« се достига максималната температура 600 °C. Количеството въздух варира в трите степени от 150/150-300/300-500 л/мин. Защитната тръба (3) може да се сваля.

HL 2020 E

Уредът се включва и изключва с шалтера (7) на задната страна на дръжката. Освен 3-степенното регулиране на обороти/ количество въздух посредством шалтера (7), при степени 2 и 3 температурата може да се регулира безстепенно в диапазон 80 °C до 630 °C с шалтер (9). Целевата температура може да се увеличава в стъпки от 10 °C с натискане надясно „+“ на бутон (9) или да се намалява с натискане наляво „–“ на бутон (9).

Кратко натискане на бутона увеличава или намалява температурата еднократно с 10 °C.

Продължително натискане на бутона увеличава или намалява т

емпературата в стъпки от по 10 °C, докато бутона не бъде пуснат или не бъде достигната максималната или минималната температура. Настроената температура се изписва за 3 се-

унди на екрана, след което по време на самото загряване или охлаждане се показва действителната температура на изх

одната тръба. През този период знакът °C/°F мига. Когато желаната температура бъде достигната, този символ остава да свети постоянно на екрана. На степен 1 температурата е

80 °C. При смяна от степени 2 или 3 с по-високи температури о

т степен 1 е нужно малко време, докато уредът изстине до 80 °C. През това време на LCD-екрана (10) се показва темпер

атурата на дюзата в момента. При изключване на уреда последната избрана стойност се запазва. Защитната тръба (3) м

оже да се сваля.

Смяна на кабел (само HL 2020 E)

Ако захранващият кабел се повреди, смяната му е възможна без отваряне на корпуса:

1. Важно! Уредът да се изключи от мрежата.

2. Винтът да се развие и капакът да се издърпа.

3. Жилото

да се освободи.

4. Мрежовите клеми

да се разхлабят.

5. Кабелът да се издърпа.

6. Новият кабел да се положи и в обратен ред (1. мрежовите

клеми да се стегнат и т.н.) да се закрепи.

- 150 -

Технически данни

HL 1620 S

HL 1920 E

HL 2020 E

Запазваме си правото за технически изменения

220-230 V, 50/60 Hz

2200 W

12 3 150 150-300 300-500 80 80-630

безстепенно на стъпки от 10 °C с бутони

LCD-дисплей

да

≤ 70dB (A)

≤ 2,5 м/с

K = 0,08 м/с

0,880 Кг

220-230 V, 50/60 Hz

2000 W

12 3 150 150-300 300-500 80 80-600

безстепенно в 9 стъпки с колело

–

не

–

да

≤ 70dB (A)

≤ 2,5 м/с

K = 0,08 м/с

0,840 Кг

220-230 V, 50/60 Hz

1600 W

12 240 450 300 500

–

не

–

да

≤ 70dB (A)

≤ 2,5 м/с

K = 0,08 м/с

0,670 Кг

Връзка с мрежата

Мощност

Степен Количество въздух (л/мин.) Температура (°C)

Настройка на температурата

Индикация на температурата

Показание на остатъчната топлина

Клас защита

(без защитен кабел)

Изключване на термозащитата

Термопредпазител

Ниво на звуково налягане

Обща стойност на вибрациите

Тегло

Показание на остатъчната топлина (само HL 2020 E)

Показанието на остатъчната топлина служи за оптически предупредителен сигнал, за да се избегнат наранявания при директен допир на кожата с горещата изходна тръба. Показанието на остатъчна топлина работи и при издърпан мрежов кабел! При работа повече от 90 секунди показанието функционира и мига, докато температурата на изходната тръба, при стайна температура, спадне под 60 °C.

Когато уредът работи по-малко от 90 секунди показанието на остатъчната топлина не е активно. Във всеки случай отговорността носи потребителят, при работа с пистолети за горещ въздух винаги трябва да се действа внимателно.

Пазете добре тези указания за безопасност при уреда.

Указания за безопасност

Page 77

- 153 -

Принадлежности (виж картинките на плика)

ашият търговец поддържа широк сортимент от принадлеж-

ности за вас.

Струйна дюза 50 мм арт. ном. 070113

2 Струйна дюза 75 мм арт. ном. 070212 3

Дюза 50 мм арт. ном. 070311

4 Дюза 75 мм арт. ном. 070410 5

Комплект цветни шпакли арт. ном. 010317

6 Рефлекторна дюза арт. ном. 070519 7 Кримп-клещи

0,5-1,5 арт. ном. 006655 Ø 1,5-2,5 арт. ном. 006648 Ø

0,1-0,5 – Ø 4,0-6,0 арт. ном. 006662

8 Маркучи

4,8-9,5 mm арт. ном. 071417 1,6-4,8 mm арт. ном. 071318 4,0-12,0 mm арт. ном. 072766

Комплект маркучи 3 части арт. ном. 075811

9 Рефлекторна дюза за спояване* арт. ном. 074616 10 Редуцираща дюза 14 мм* арт. ном. 070717 11 Редуцираща дюза 9 мм* арт. ном. 070618 12 Филтър за прах арт. ном. 078218 13 HL сканиране арт. ном. 014919 14 Широка ивична дюза* арт. ном. 074715 15 Притискаща ролка арт. ном. 012311 16 Пластмасова заваръчна тел*

Твърдо PVC: арт. ном. 073114 HDPE: арт. ном. 071219 PP: арт. ном. 073411 ABS: арт. ном. 074210

17 Заваръчна обувка* арт. ном. 070915

(* само за HL 1920 E и HL 2020 E)

(виж страница 160)

Декларация за съответствие

Гаранция за функционалност

ози продукт на STEINEL е произведен с най-голямо старание, проверен е за функционалност и безопасност, според д

ействащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL г

арантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца или 500 работни часа и започва от деня на покупката. Ние отстраняваме д

ефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки деф

ектните части, по наш избор. Гаранцията не важи за щети по износващи се части, за щети и дефекти, получени в рез

ултат на неправилна употреба или поддръжка, както и за счупване при падане. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец), или бъде предаден на търговеца в първите 6 месеца.

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в най-близкия заводски сервиз за възможностите за ремонт.

- 152 -

Елементи на уреда

Тръба за издухване от благородна стомана

ход за въздуха с решетъчна мрежа не пропуска

чужди тела

Предпазна тръба, която се демонтира (за труднодостъпни места)

Мека поставка и мек капак за стабилно и б

ез подхлъзване стационарно ползване

Устойчив гумен кабел

Шалтер за регулиране на количеството въздух (

2-степенен/3-степенен)

Колелце за температурна настройка

Бутон за температурна настройка

Наблюдение на температурата на LCD-екран

Удобна мека дръжка

Закачалка

Показание на оставащата топлина

Захранващ кабел, сменяем

Материал на детайла

твърдо PVC

твърдо PE

(HDPE) полиетилен

полипропилен

ABS

Видове на използване

тръби, фитинги, плоскости, строителни профили, технически детайли 300 °C температура на спояване

Вани, кошове, кофи, изолации, тръби 300 °C температура на спояване

отходни тръби, седалки, опаковки, авточасти 250 °C температура на спояване

авточасти, корпуси на уреди, куфари 350 °C температура на спояване

Признаци на разпознаване

Сажди в пламъка, остра миризма; тракащ звук

светъл жълт пламък, Капките горят, миризма на угасваща свещ; тракащ звук

светъл пламък със синьо ядро, Капките горят, остра миризма; тракащ звук

черен, кълбовиден дим, сладникава миризма; тракащ звук

Приложения

Следва да ви покажем няколко приложения на пистолет за горещ въздух STEINEL. С този подбор далеч не се изчерпват всички възможности - със сигурност веднага ще се сетите за други примери за употреба.

Отстраняване на боя:

Боята се омекотява и може да бъде напълно отстранена с шпакла.

Свиване на кабели:

аркучът се поставя на мястото за изолация и се нагрява с горещ въздух. Така маркучът се свива с около 50% от своя диаметър и осигурява добре изолирана връзка. Много бързо и

равномерно свиване се постига с рефлекторни дюзи. Уплътняване и стабилизиране на скъсване на кабел, изолация на с

пойки, събиране на кабелни снопове, обвиване на лустер клеми.

еформиране на PVC:

Плоскости, тръби или ски-обувки се омекотяват с горещ възд

ух и могат да се деформират.

Палене на грил:

ъглищата се запалват за миг, отпада чакането.

Размразяване:

одни тръби, замръзнали брави, стълби. Нежно размразяване и изсушаване в една работна стъпка.

Меко спояване:

Металните части за залепване първо се почистват, след което се нагряват с пистолета и се добавя спойка. При запояване да се използва течност за предотвратяване на оксидация.

Спояване на палстмаса:

Всички детайли трябва да бъдат от един вид пластмаса. Да се използва съответната спойка.

Спояване на фолио:

Фолиата се нареждат едно върху друго и се спояват. Горещият въздух се вкарва под горното фолио с тясна дюза, след което с ролка двете фолиа се притискат една към друго. Възможен е и ремонт на палаткови детайли от PVC, с тясна дюза и припокриващо спояване.

Помощ при избор на спойка за пластмаса

Page 78

请勿超负荷使用工具。

在本说明书所列工作范围内使用该设备，将获得更加出众和安全的性能。设备长时间使用后温度较高，关闭前应进行冷却，以延长加热器的使用寿命。不得通过电缆提拉工具，且不得通过拖拽电缆将插头从插座中拔出。避免电缆受热、受到油污及接触尖锐物边缘。

谨防有毒气体和引燃危险。

处理塑料、油漆或类似材料时可能会产生有毒气体。谨防火灾和引燃危险。为保障人身安全，请使用本操作说明书中或工具制造商所推荐或规定的配件和辅助设备。使用本操作说明书中或目录中未推荐的使用工具及配件，可能会给您带来人身安全隐患。

- 155 -

请采取防电击措施。

请勿触及接地部件（如管材、取暖器、炉灶、冰箱等）。须在人员值守时运行设备。

请安全妥善地保管工具。

使用后放入包装前，请将设备置于底托进行冷却。未使用的工具应存放在干燥、密闭的室内，且须确保孩童无法触及。对于 8 岁以上的孩童以及生理、心理或智力缺陷的人员、缺乏相关经验和知识的人员，仅可在监督下或者经过设备相关安全使用培训且了解设备可能造成的危险后使用本设备。

禁止孩童玩耍本设备！

禁止在无监督的情况下由孩童进行清洁和维护。

- 154 -

使

用前请仔细阅读本操作说明书。只有正确操作才能确保产品长期可靠、无故障地运行。我们希望您尽情体验施特朗热风机。

原版操作说明书译文关于本文件

使用该设备前，请仔细阅读并遵守操

作说明。如未遵守操作说明书，设备

可能会造成危险。

使用电动工具时须注意采取下述防电击、受伤和火灾危险的基本安全性措施。如机器未谨慎使用，则可能导致火灾或造成人身伤害。因此，调试前务必检查设备是否损坏

（如电源线、壳体等处），如有损坏，

则禁止使用。不得在无人值守的情况下运行设备。请注意并确保孩童不得玩耍本设备。

初次调试

首次使用 HL 1620 时可能溢出些许烟尘。烟尘由接合剂产生，该接合剂在首次使用时因供暖装置绝缘膜内的热量而析出。为了及时排出烟尘，应将设备置于支承面上。首次使用时，应确保工作区域通风良好。排出的烟尘无危害！

务必注意周围环境影响。

电动工具不得暴露于雨中。请勿使用潮湿的电动工具或在有潮气或潮湿的环境中使用。附近存有易燃物时，请小心使用。请勿长时间接通设备且使其始终保持同一位置。请勿在易爆环境中使用。热量可能会传导至隐蔽的易燃物。

请

仔细阅读并妥善保管。

- 保留技术更改的权利！

中

安全性提示

中

Page 79

- 156 - - 157 -

该设备配备了一个 2 级式热保护装置：

当

出风口的出风受到严重阻碍时（热积聚），热保

护

切断装置将断开加热器。但风机继续运转。显示屏上通过三角警示符号提醒加热器已关闭。如

果出风口恢复通畅，则加热器在短时间后重新自动

开启。显示屏上的三角警示符号消失。热保护切断装置也可以在设备关闭后响应，这样在重新启动后达到出风口温度所需时间会比平常要长。*

超负荷工作时，温度安全装置将完全关闭设备。

* 仅针对 HL 2020 E

为了您的安全

设备说明 - 调试

请注意至加工物件的距离取决于物件材料和所采用的加

工方式。每次使用前务必进行空气量和温度测试！无论目标是点还是平面，热风都可借助配件中的可插拔喷嘴

组（参见封面上的配件侧）进行精准控制。喷嘴温度极

高，更换时须小心！将热风机作为立式设备使用时，请

注意其放置状态应稳固防滑，并应确保底台干净。

HL 1620 S

设备通过手柄背面的分档开关 (7) 开启和关闭。空气量和温度有两个设置档位。第 1 档的温度为 300 °C，空气量为 24 0 l/min；第 2 档则分别为 500 °C 和 450 l/min。

该设备仅供家庭使用。

HL 1920 E

设备通过手柄背面的分档开关 (7) 开启和关闭。除了三档转速/空气量调节（第 1 档是 80 °C 的冷空气档）之外，第 2 档和第 3 档的温度还可以在 80 °C–600 °C 的范围内通过调节轮 (8) 无级调节。调节轮上显示的数字 1 - 9 可供参考。»1« 表示 80 °C，»9« 表示最高温度

600 °C。三个档位的空气量分别为 150/150-300/300500 l/min。保护管 (3) 可通过一个卡口接头取下。

HL 2020 E

设备通过手柄背面的分档开关 (7) 开启和关闭。除了通过开关 (7) 调整三档转速/气量之外还可以通过键控侧板开关 (9) 在

80℃ 至 630℃ 的范围内在 2 档和 3 档上对温度进行无

级

调整。可以通过按动键控侧板开关 (9) 右侧的“+”号以

°C 的

步阶提高目标温度或通过按动键控侧板开关(9)左

侧的“-”号以 10

°C 的步阶降低目标温度。短按翘板开

关

每次可提高或降低目标温度 10 °C。长按翘板开关则以 10 °C 的增量连续提高或降低温度，直至松开翘板开关或达到最低或最高温度。设置的额定温度可在显示屏上显示 3 秒。温度降低或升高期间，显示屏将显示送风管上的实际温度。该时间段内 °C/°F 图标闪烁。一旦达到额定温度，该图标将恒定显示在显示屏上。热风机第 1 档的温度为 80 °C。从温度较高的热风机第 2 档或第 3 档切换至第 1 档时，设备需要少许时间冷却至 80 °C。冷却过程中，LCD 显示屏 (10) 上会显示出风口的实际温度。设备关闭后会保留最后一次设置的数值。保护管 (3) 可通过一个卡口接头取下。

更换电缆（仅限 HL 2020 E）

如果电源线损坏，无需打开外壳即可轻松将其更换：

1. 重要！断开设备的电源。

2. 松开螺钉并取下盖板。

3. 松开拉力解除装置。

4. 松开电源接线端。

5. 拔出电缆。

6. 插入新的电缆并按照相反顺序（首先拧紧第 1 个电源

接线端等）重新固定。

技术参数

HL 1620 S

HL 1920 E

HL 2020 E

220-230 V，50/60 Hz 2200 W 12 3

150 150-300 300-500 80 80-630

通过按键以 10 °C 的增量无级调节

LCD 显示屏是

是是

≤ 70dB (A)

≤ 2.5 m/s

K = 0.08 m/s

0.880 Kg

220-230 V，50/60 Hz 2000 W 12 3

150 150-300 300-500 80 80-600

通过调节轮

9 段无级调节 –

否

–

是

≤ 70dB (A)

≤ 2.5 m/s

K = 0.08 m/s

0.840 Kg

220-230 V，50/60 Hz 1600 W 12

240 450 300 500

–

否

–

是

≤ 70dB (A)

≤ 2.5 m/s

K = 0.08 m/s

0.670 Kg

电源连接功率档位

空气量 (l/min.) 温度 (°C)

温度设置

温度显示余热指示灯防护等级

(无地线连接) 热保护切断装置温度安全装置声压级

振动总值

重量

保留技术更改的权利！

安全性提示

只能由专业电工进行维修作业。

该电动工具符合相关安全性条款。维修作业只能由专业电工进行，否则可能导致意外发生。设备电源线损坏时，须由制造商或其客服人员及具有相关资质的人员进行更换，以防止发生危险。

余热指示灯 (仅限HL 2020 E)

余热指示灯仅用作光学警告提示，以免皮肤直接接触送风管时造成受伤。电源线拔下后，余热指示灯仍工作！

运行 90 秒后，指示灯将开始工作，并且持续闪烁，直至室温下送风管的温度降到 60 °C 以下。如果设备运行时间少于 90 秒，则余热指示灯无法激活。任何情况下均由用户承担责任，使用热风机时务请格外小心谨慎。

请将本安全性提示妥善存放在设备附

近。

中

Page 80

- 159 -

配件（参见封面上的图片）

经

销商可以为您提供丰富的配件。

1 扩

散喷嘴

50 mm 产

品编号

070113

2 扩散喷嘴 75 mm 产品编号 070212 3 辐射喷嘴 5

0 mm

产品编号 0

70311

4 辐

射喷嘴

75 mm 产

品编号

070410

5 油

漆刮刀套件产品编号

010317

6 反射喷嘴产品编号 0

70519

7 压接接头

Ø 0,5-1,5 产

品编号

006655

Ø 1,5-2,5

产品编号 006648

Ø 0,1-0,5 – Ø 4,0-6,0

产品编号 006662

8 热缩管

4,8-9,5 mm 产品编号 071417 1,6-4,8 mm

产品编号 071318

4,0-12,0 mm

产品编号 072766

热缩管套件 3 件套产品编号 075811

9 焊接反射喷嘴* 产品编号 074616 10 异径喷嘴 14 mm* 产品编号 070717 11 异径喷嘴 9 mm* 产品编号 070618 12 微尘过滤器产品编号 078218 13 HL-Scan 产品编号 014919 14 宽口扁喷嘴* 产品编号 074715 15 压辊产品编号 012311 16 塑料焊条*

硬

PVC：产品编号 073114

HDPE

：产品编号 071219

：产品编号 073411

ABS

：产品编号 074210

17 焊靴* 产品编号 070915

仅针对 HL 1920 E 和 HL 2020 E)

请参阅第 160 页

一致性声明

功能质保

该

产品系施特朗精心研发制造，已根据有效规定通过

了

功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为 36 个月或 500 个运行工时，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排

除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。此外，外购物品的间接损坏亦不属于质保范畴。只有将未拆卸的设备与收银条或账单（含购买日期和经销商印章）妥善包装好，并寄至相关维修点或在购买后的 6 个月之内交给经销商，方可保证质保服务。

维修服务：

质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

- 158 -

设备元件

不

锈钢送风管

带

网格的进气口（可避免异物进入）

可取下的保护管（用于难以接近的部位）

软垫脚和软帽（确保使用稳定，防止侧翻和打滑）

可受载的橡胶电缆

空气量设置分档开关（2 档或 3 档）

温度设置调节轮

温度设置按键

通过 LCD 显示屏实现的温度监控

舒适的软把手

挂钩

余热指示灯

可更换电源线

4 5

材质

硬 PVC

硬 PE

(HDPE)

聚乙烯

聚丙烯

ABS

应用种类

管道、匹配件、板材、建筑型材、技术成型件焊接温度为

300 °C

缸、框、罐、绝缘材料、管道焊接温度为

300 °C

HT 排水管、座椅套、包装、汽车部件焊接温度为

250 °C

汽车部件、设备外壳、箱子焊接温度为

350 °C

识别特征

在火焰中烧焦，气味刺鼻；咔哒声

淡黄色火焰，滴落后继续燃烧，闻起来像熄灭的蜡烛；咔哒声

带有蓝色焰心的浅色火焰，滴落后继续燃烧，气味刺鼻；咔哒声

黑色浓烟，气味甜；咔哒声

功能应用

接下来向您展示施特朗热风机的一些应用领域。这些示例并不完全，–更多应用有待您进一步发现。

去除油漆：

将油漆软化，然后用铲刀和刮刀去除干净。

电

缆收缩：

将热缩管穿过待绝缘的部位上并用热风加热。然后软管的直径会缩小约 50%，从而确保密封连接。用反射喷嘴能够

实现快速、均匀的收缩。密封和稳固电缆断裂处、隔

离

焊点、集束电缆束、包覆接线柱。

PVC 成

型：

板材、管道或滑雪靴在热风作用下可以变软，因此可以塑形。

引燃烤架：

快速引燃木炭；无需等待。

解冻：

水管，冻结的门锁，楼梯阶梯。温和地解冻和干燥，一步完成。

软焊：

首先清洁待连接的材料，然后用热风加热焊接部位并输送焊条。焊接时使用焊剂防止氧化物形成或使用含有助焊剂的焊条。

塑料焊接和接合：

所有待焊接的部位必须为同一种塑料材质。使用适当的焊条。

薄膜焊接：

将薄膜叠加并焊接。通过扁喷嘴将热风从上层薄膜下方送入，然后用压辊将两张薄膜压紧。也可以：使用扁喷嘴通过叠加焊接来修理 PVC 防水油布。

焊接塑料时的正确焊条选择帮助

中

Page 81

- 160 -
