7216901 Technische Änderungen vorbehalten.

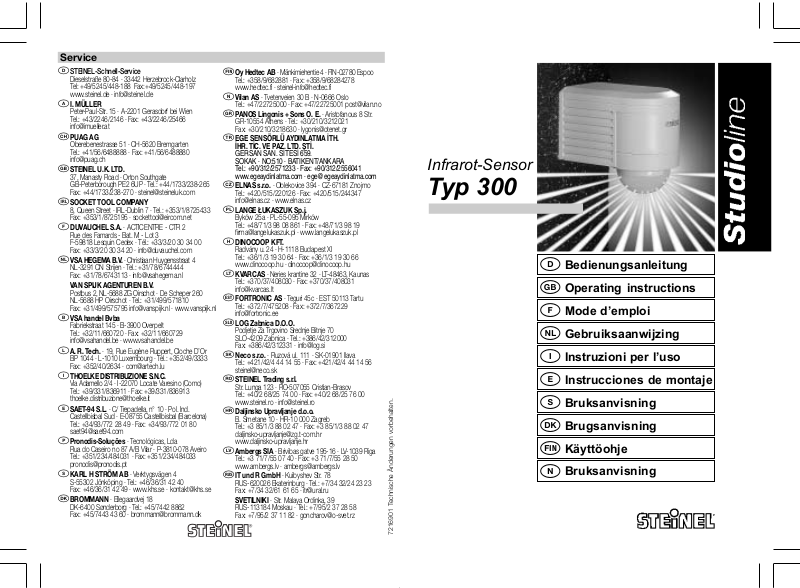

Service

Infrarot-Sensor

Typ 300

D

Bedienungsanleitung



Operating instructions

F

Mode d’emploi



Gebruiksaanwijzing

I

Instruzioni per l’uso

E

Instrucciones de montaje

S

Bruksanvisning



Brugsanvisning



Käyttöohje

N

Bruksanvisning

D

Sicherheitshinweise

쎱

Vor allen Arbeiten am Bewe­gungsmelder die Spannungs­zufuhr unterbrechen!

쎱

Bei der Montage muss die
anzuschließende elektrische
Leitung spannungsfrei sein.
Daher als Erstes Strom ab­schalten und Spannungsfrei-

heit mit einem Spannungs­prüfer überprüfen.

쎱

Bei der Installation des Sen­sors handelt es sich um eine
Arbeit an der Netzspannung.
Sie muss daher fachgerecht
nach den handelsüblichen
Installationsvorschriften und

Anschlussbedingungen
durchgeführt werden.
(

D – VDE 0100,

A – ÖVE-EN 1,
 – SEV 1000)

Die Netzanschlussleitung
darf max. einen Durchmes­ser von 10 mm haben.

E

Indicaciones de seguridad

쎱

¡Antes de realizar todo tipo
de trabajos en el detector de
movimientos desconecte la
alimentación de tensión!

쎱

Al efectuar el montaje debe
hallarse la línea de conexión
eléctrica libre de tensión. Por

tanto, desconecte primero la
corriente y compruebe que
no hay tensión utilizando un
comprobador de tensión.

쎱

La instalación del sensor es
un trabajo en la red eléctrica.
Debe realizarse por tanto

profesionalmente, de acuer­do con las normativas de
instalación específicas de
cada país.
El cable de alimentación de
red puede tener un diámetro
de 10 mm como máximo.



Safety instructions

쎱

Disconnect the power supply
before any work on the
motion detector!

쎱

During installation, the
electric power cable to be
connected must be voltage­free. Therefore, switch off

F

Consignes de sécurité

쎱

Avant toute intervention sur
le détecteur de mouvement,
couper l’alimentation élec­trique !

쎱

Pendant le montage, les
conducteurs à raccorder
doivent être hors tension.



Veiligheidsvoorschriften

쎱

Voor het uitvoeren van werk­zaamheden aan de bewe­gingsmelder de spanningsto­evoer onderbreken!

쎱

Bij de montage moet de
elektrische leiding die u wilt
aansluiten zonder spanning
zijn. Daarom EERST de stro

I

Avvertenze sulla sicurezza

쎱

Prima di ogni intervento
sull’apparecchio bisogna
staccarlo dall’alimentazione
di tensione.

쎱

Durante il montaggio non de­ve esserci presenza di ten­sione nel cavo di allaccia­mento alla rete. Perciò prima

2

the power first and check
freedom from voltage with a
voltage tester.

쎱

Installation of the sensor
involves work on the mains
power supply; this work must
therefore be carried out

Il faut donc d’abord couper
le courant et s’assurer de
l’absence de courant à l’aide
d’un testeur de tension.

쎱

L’installation du détecteur
implique une intervention sur
le réseau électrique et doit

om uitschakelen en met een
spanningstester de span­ningsloosheid testen.

쎱

Bij de installatie van de sen­sor werkt u met netspanning.
Dit moet vakkundig en vol­gens de gebruikelijke instal­latievoorschriften en aanslui-

di tutto disinserite la corrente
e con un indicatore di tensio­ne accertatevi che non ci sia
presenza di tensione.

쎱

L’installazione del sensore é
un lavoro nell’ambito della
tensione di rete. Per questo
motivo l’installazione deve

professionally in accordance
with regulations.
The mains supply lead must
be no greater than 10 mm in
dia-meter.

donc être effectuée correcte­ment et conformément à la
norme NF C-15100.
Le diamètre de la conduite
secteur ne doit pas dépasser
10 mm.

tingsvoorwaarden worden
uitgevoerd.
(

 : NEN 1010,

B : (AREI) NBN 15-101)

De kabel voor de stroomtoe­voer mag een max. diameter
van 10 mm hebben.

essere eseguita a regola
d’arte.
(D

- VDE 0100,

A

- ÖVE-EN 1

- SEV 1000)

,



Il conduttore di allacciamento
alla rete può avere un dia­metro massimo di 10 mm.

S

Säkerhetsanvisningar

쎱

Innan arbete påbörjas med
rörelsevakten måste spän­ningsförsörjningen kopplas
bort!

쎱

Kontrollera spänningslöshet
med en spänningsprovare.



Sikkerhedshenvisninger

쎱

Strømtilførslen skal afbrydes
inden alt arbejde på bevæ­gelsessensoren!

쎱

Ved montering skal den
elledning, der skal tilsluttes,
være spændingsfri. Sluk
derfor for strømmen og



Turvaohjeet

쎱

Katkaise virta, ennen kuin
suoritat infrapunatunnisti­melle mitään toimenpiteitä!

쎱

Asennettavassa sähköjoh­dossa ei saa asennuksen
yhteydessä olla jännitettä.

N

Sikkerhetsinformasjon

쎱

Slå av strømmen før arbeidet
igangsettes!

쎱

Kontroller om spenningen
er borte med en spennings­tester.

쎱

Eftersom sensorn installeras
till nätspänningen måste ar­betet utföras på ett fack­mannamässigt sätt och enligt
gällande före-skrifter.
Anslutningskabelns ytter­diameter max 10 mm.

kontroller med en spændings­tester, at ledningen er spæn­dingsfri.

쎱

Ved montering af senso-ren
er der tale om arbejde med
netspænding.Dette arbejde
bør derfor udføres fagligt

Katkaise ensin virta ja
tarkista jännitteettömyys
jännitteenkoettimella.

쎱

Tunnistin liitetään verkko­jännitteeseen. Liitännän saa
suorittaa ainoastaan alan

쎱

Installasjon av sensoren
betyr arbeid på strømnettet.
Installasjonen skal derfor ut­føres fagmessig i henhold til
vanlige installasjonsforskrif­ter og tilkoplingskrav.

korrekt iht. de gældende
regler.
(

D – VDE 0100,

A – ÖVE-EN 1,
 – SEV 1000)

Netledningen må maks. have
en diameter på 10 mm.

ammattilainen kansallisten
asennusta koskevien
määräysten mukaisesti.
Verkkojohdon halkaisija
saa olla enintään 10 mm.

Nettledningen må ha en dia­meter på maks. 10 mm.

3

D

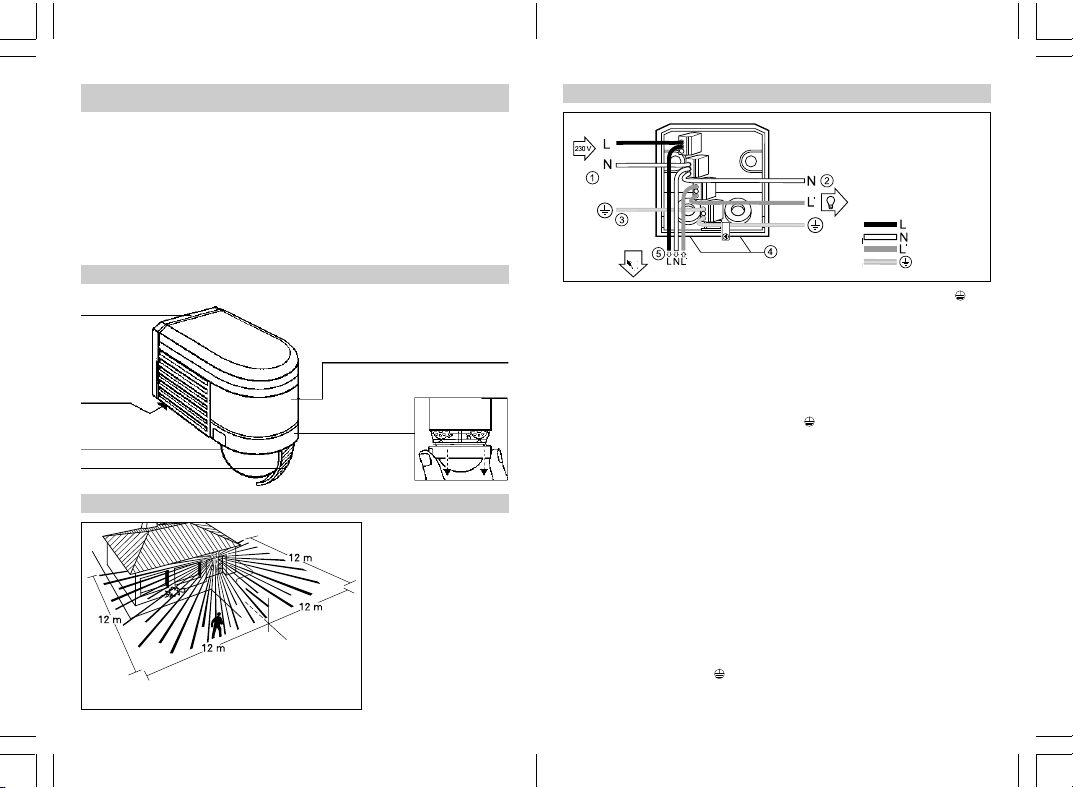

Montageanleitung

STEINEL-Infrarot-Sensoren
sind die Grundlage für effi­ziente Lichtschutzlösungen
von heute. Bei Bewegung in
ihrem Erfassungsbereich
schalten sie automatisch
Licht und sorgen so für Kom­fort und Sicherheit bei gleich­zeitig wirtschaftlicher Ener­gienutzung.

Mit insgesamt drei integrier­ten Pyro-Sensoren erfasst

IS 300

Montageplatte

Befestigungs­schraube

Sensorlinse

Abdeckblende

Reichweite

4

der Bewegungsmelder IS 300
in seinem Erfassungsbereich
die für das menschliche Auge
unsichtbare Wärmestrahlung
bzw. Infrarotstrahlung von
sich bewegenden Körpern
(Menschen, Tieren etc.). Die
erfasste Wärmestrahlung
wird elektronisch umgesetzt,
und ein oder mehrere ange­schlossene Verbraucher, z. B.
Leuchten, werden eingeschal­tet

bzw. bei Verlassen des Er-

Sensorgehäuse

Ringblende

Reichweite
max. 12 m

fassungsbereiches nach vor­programmierter Zeit wieder
ausgeschaltet. Durch Hinder­nisse wie z. B. Mauern oder
Glasscheiben wird keine
Wärmestrahlung erkannt, es
erfolgt also keine Schaltung.

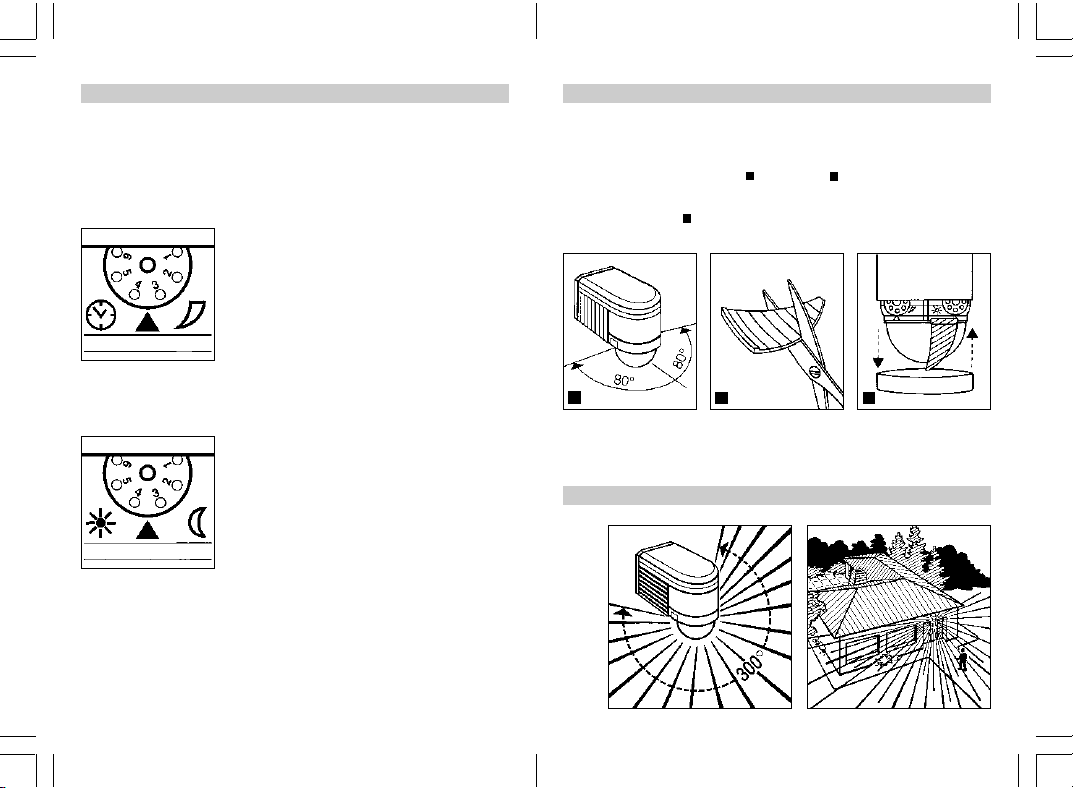

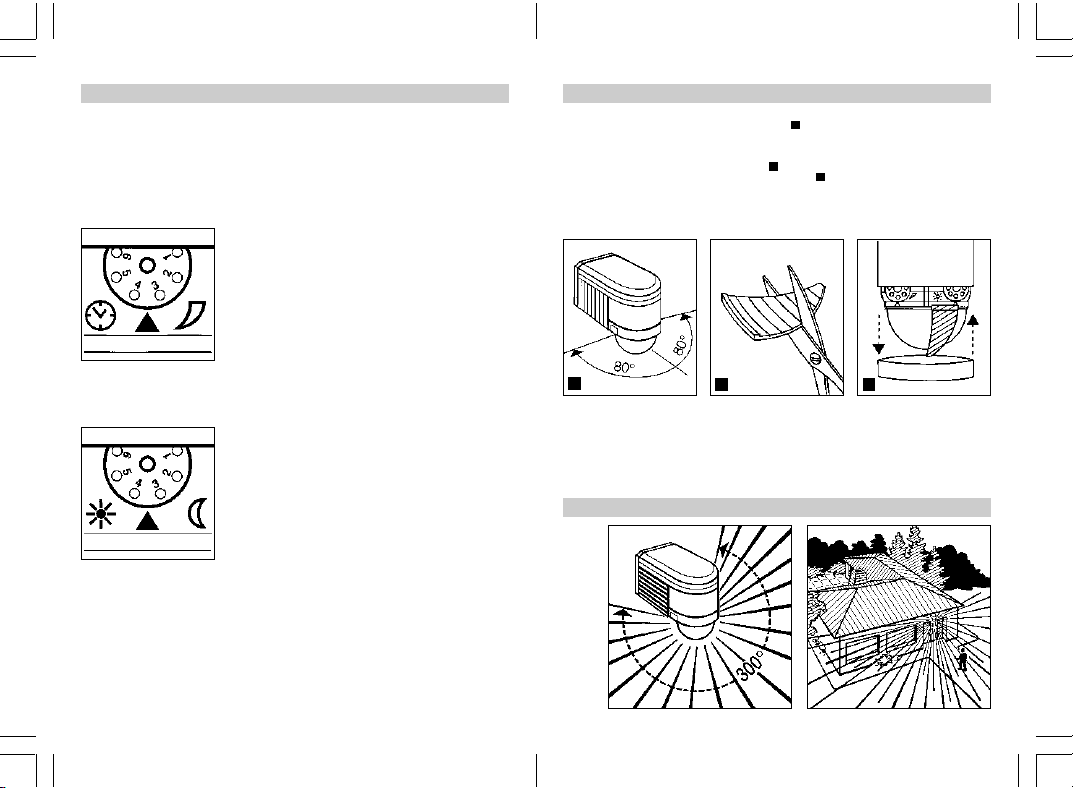

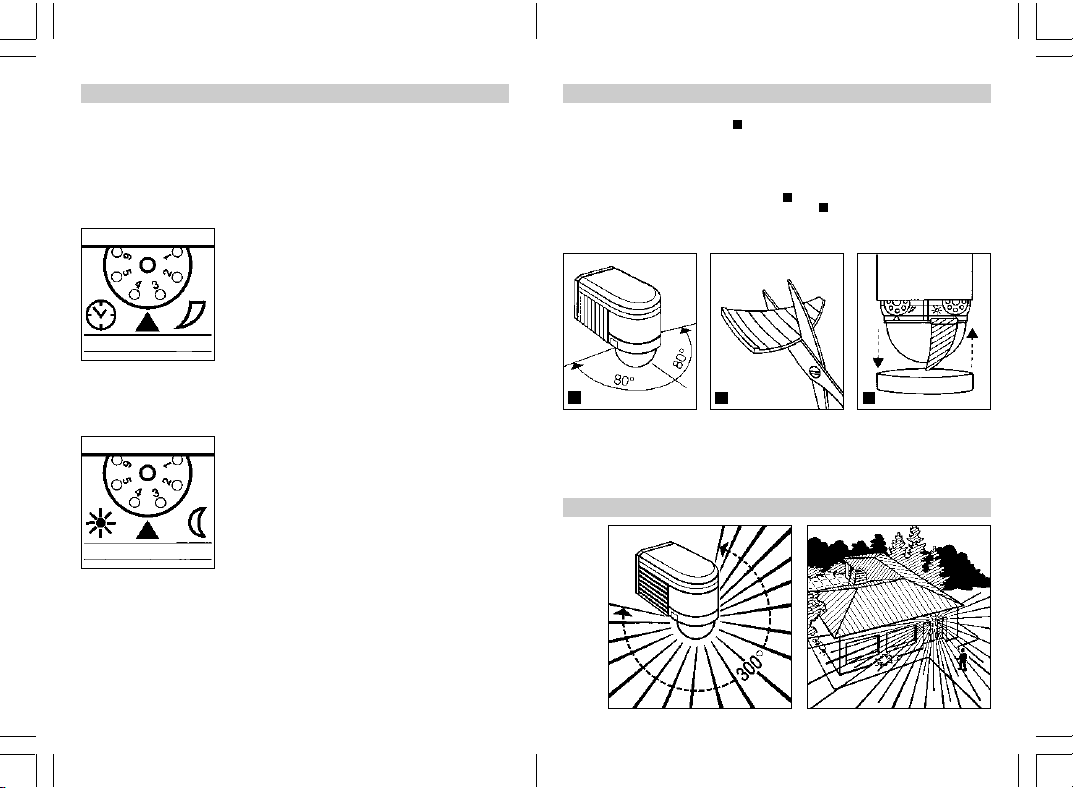

Der IS 300 erreicht einen Er­fassungswinkel von 300° mit
einem Öffnungswinkel von
180°. Somit deckt er einen
Erfassungsbereich von ca.

2

300 m

ab.

Wichtig: Die sicherste Bewe­gungserfassung haben Sie,
wenn das Gerät seitlich zur
Gehrichtung montiert wird
und keine Hindernisse (wie
z.B. Bäume, Mauern etc.) die
Sicht des Sensors behindern.

Installation IS 300

Wandbefestigung

Der Montageort sollte mindes­tens 50 cm von einer Leuchte
entfernt sein, da Wärmestrah­lung zur Auslösung des Sys­tems führen kann. Die Mon­tagehöhe sollte ca. 2 m be­tragen.
Mit einem Schraubendreher
die Befestigungsschraube
entgegen dem Uhrzeigersinn
losschrauben, die Montage­platte nach unten schieben
und abziehen.
Die beiliegenden Gummistop­fen in die Montageplatte ein­setzen. Die Montageplatte an
die Wand halten und die
Bohrlöcher anzeichnen, auf
die Leitungsführung in der
Wand achten, Löcher bohren;
Dübel setzen.
Um einen Schaltvorgang
durchführen zu können, muss
der Netzanschluss durch ein
mindestens zweipoliges Ka­bel hinein- und durch ein
zweites Kabel zum Verbrau­cher hinausgeführt werden.
Die zwei Gummistopfen kön­nen dafür mit einem Schrau­bendreher durchgestoßen
werden. Für eine Auf-Putz­Verdrahtung sind zwei La­schen unten an der Wandbe­festigung vorgesehen. Diese
können leicht abgeknickt wer­den. Wenn die Kabel durch­geführt sind, kann die Monta­geplatte angeschraubt werden.

Anschluss der Zuleitung

Die Netz- und Verbraucher­zuleitungen bestehen aus
einem 2- bis 3-adrigen Kabel:
L, L' = Stromführender

Leiter bzw. geschal­tete Phase zum Ver­braucher (meistens
schwarz oder braun)

N = Nullleiter

(meistens blau)

PE = eventueller

Schutzleiter ( )

Im Zweifel müssen Sie die
Kabel mit einem Spannungs­prüfer identifizieren; anschlie­ßend wieder spannungsfrei
schalten.
Die Verdrahtung der Netz­und Verbraucherzuleitungen
muss im Wandhalter mit den
beigelegten Verbindungs­klemmen vorgenommen wer­den:

1. Der stromführende Leiter
(L) wird in die erste Klemme
gesteckt.

2. Die beiden Nullleiter (N)
der Netz- und Verbraucher­zuleitungen werden in die
zweite Klemme gesteckt.

3. Die geschaltete Phase
zum Verbraucher (L') wird in
die dritte Klemme gesteckt.

4. Grün/gelbe Schutzleiter
( ) müssen zusammen in
die vierte Klemme gesteckt
werden. Zur Litzenkennzeich­nung muss in diesem Fall der

1) Netzzuleitung

2) Verbraucherzuleitung

3) Schutzleiter

4) Laschen für Zuleitung

Aufputz

5) Zuleitung IS 300

schwarz
blau
braun
grün/gelb

beigelegte Aufkleber ( ) an
einer der Litzen (grün/gelb)
angebracht werden.

Anschluss des IS 300:

Die Anschlussleitungen des
IS 300 werden entsprechend
der Kennzeichnung an den
Litzen (L = schwarz, N = blau,
L' = braun) in die Verbin­dungsklemmen eingesteckt.

Wichtig: Ein Vertauschen der
Anschlüsse führt im Gerät
oder Ihrem Sicherungskas­ten später zum Kurzschluss.
In diesem Fall müssen noch­mals die einzelnen Kabel
identifiziert und neu montiert
werden. In die Netzzuleitung
kann selbstverständlich ein
Netzschalter zum EIN- und
AUS-Schalten montiert sein.

5

Funktion

ca. 10 Sek.- max. 15 Min.

2 - 2000 Lux

6

Nachdem der Bewegungs­melder angeschlossen und
mit dem Wandhalter befestigt
ist, kann die Anlage einge­schaltet werden.

Ausschaltverzögerung
(Zeiteinstellung)

Die gewünschte Leuchtdauer
der angeschlossenen Lampe
kann

stufenlos von ca. 10 sek.
bis max. 15 min. eingestellt
werden.

Stellschraube Linksanschlag
bedeutet kürzeste Zeit
ca. 10 sek., Stellschraube
Rechtsanschlag bedeutet
längste Zeit, ca. 15 min.

Dämmerungseinstellung

Die gewünschte Ansprech­schwelle des Bewegungs­melders kann stufenlos von
ca. 2 Lux bis 2000 Lux ein­gestellt werden.

Stellschraube Linksanschlag
bedeutet Tageslichtbetrieb
ca. 2000 Lux.

Stellschraube Rechtsan­schlag bedeutet Dämme­rungsbetrieb ca. 2 Lux.

Dieser Bewegungsmelder ist
mit einem integrierten Blend­schutz ausgestattet, wobei
Folgendes zu beachten ist:

Ist der Funktionstest bei Ta­geslicht durchgeführt, kann
die Dämmerungsstellschrau­be auf Nachtbetrieb gestellt
werden.

Zwei Einstellmöglichkeiten
stehen nach Abziehen der
Ringblende auf dem Gerät
zur Verfügung.

(Bei Auslieferung ist der
IS 300 werkseitig auf kür­zeste Zeit eingestellt.)
Bei der Einstellung des Be­wegungsmelders für den
Erfassungsbereich und für
den Funktionstest wird
empfohlen, die kürzeste
Zeit einzustellen.

Innerhalb der eingestellten
Leuchtzeit und 60 Sekunden
danach darf keine Bewegung
im Erfassungsbereich erfol­gen, da sonst die Lampe
weiterleuchtet.

Bei jeder Veränderung der
eingestellten Dämmerungs­schwelle ist genauso zu ver­fahren.

(Bei Auslieferung ist der
IS 300 werkseitig auf Tages­lichtbetrieb eingestellt.)

Bei der Einstellung des
Bewegungsmelders für den
Erfassungsbereich und für
den Funktionstest bei Tages­licht muss die Stellschraube
auf Linksanschlag stehen.

Reichweiteneinstellung/Justierung

Bei einer angenommenen
Montagehöhe von 2 m be­trägt die maximale Reichwei­te des Sensors 12 m. Je
nach Bedarf kann der Erfas­sungsbereich optimal einge­stellt werden.
Die beiliegenden Abdeck­blenden dienen dazu, be­liebig viele Linsensegmente
abzudecken, bzw. die Reich­weite individuell zu verkür-

A C

zen. Durch Drehen des Sen­sorgehäuses um ± 80° ist
darüber hinaus eine Feinab­stimmung möglich.
Die Abdeckblenden können
entlang der vorgenuteten Ein­teilungen in der Senkrechten
und Waagerechten getrennt
oder mit einer Schere ge­schnitten werden . Nach
Abziehen der Ringblende
sind diese im oberen Bereich

B

A

B

C

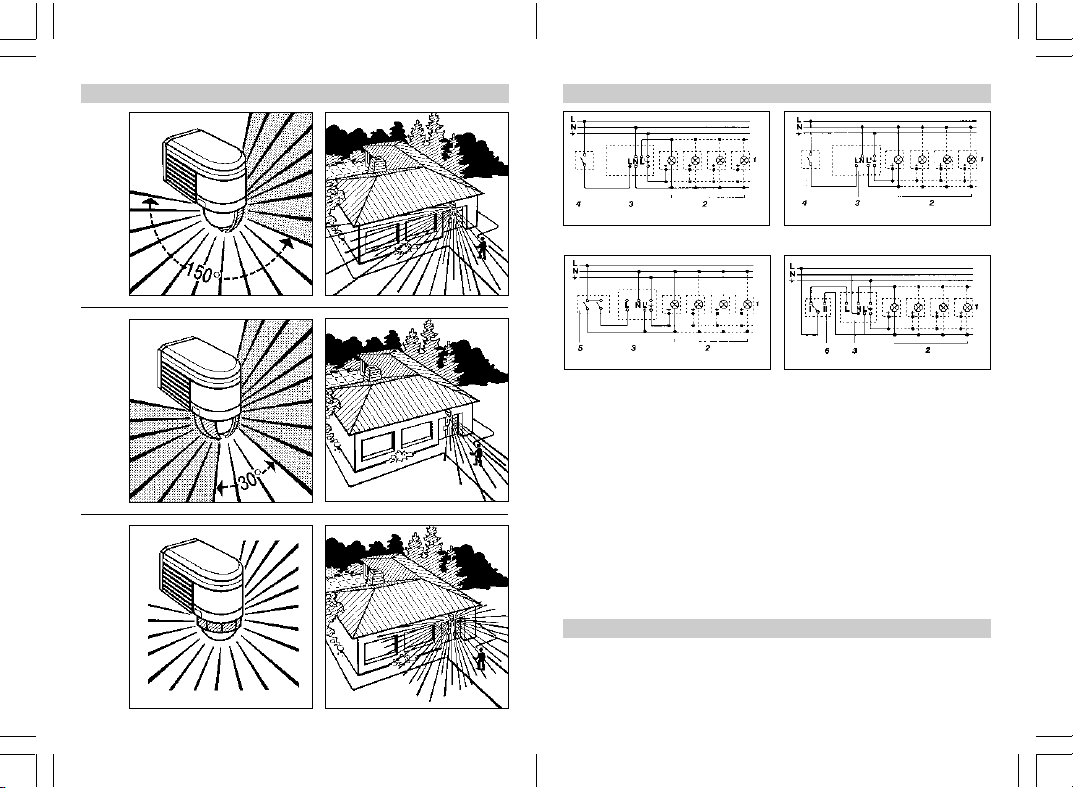

Reichweiteneinstellung/Beispiele

1

der Sensorlinse einzuhängen.
Die Ringblende ist danach
wieder aufzustecken, wo­durch die Abdeckblenden fest
verankert werden. Somit wer­den Fehlschaltungen durch
z.B. Autos, Passanten etc.
ausgeschlossen oder Gefah­renstellen gezielt überwacht.

C

7

Reichweiteneinstellung/Beispiele

2

3

Anschlussbeispiele

1. Leuchte ohne vorhandenen Nullleiter 2. Leuchte mit vorhandenem Nullleiter

3. Anschluss über Serienschalter
für Hand- und Automatik-Betrieb

1) z. B. 1–4 x 100 W Glühlampen

2) Verbraucher, Beleuchtung max. 2000 W (siehe Technische Daten)

3) Anschlussklemmen des IS 300

4) Hausinterner Schalter

4

5) Hausinterner Serienschalter, Hand, Automatik

6) Hausinterner Wechselschalter, Automatik, Dauerlicht

4. Anschluss über einen Wechselschalter
für Dauerlicht- und Automatik-Betrieb

Stellung I: Automatik-Betrieb
Stellung II: Hand-Betrieb Dauerbeleuchtung
Achtung: Ein Ausschalten der Anlage ist
nicht möglich, lediglich der Wahlbetrieb
zwischen Stellung I und Stellung II.

Betrieb/Pflege

Der Bewegungsmelder eignet
sich zur Schaltung von Licht
und Alarm. Für spezielle Ein­bruchalarmanlagen ist das
Gerät nicht geeignet, da die
hierfür vorgeschriebene Sa­botagesicherheit fehlt. Witte-

8

rungseinflüsse können die

Funktion des Bewegungsmel­ders beeinflussen, bei star­ken Windböen, Schnee, Re­gen, Hagel kann es zu einer
Fehlschaltung kommen, da
die plötzlichen Temperatur­schwankungen nicht von
Wärmequellen unterschieden

werden können. Die Erfas­sungslinse kann bei Ver­schmutzung mit einem feuch­ten Tuch (ohne Reinigungs­mittel) gesäubert werden.

9

Betriebsstörungen

Störung Ursache Abhilfe

Ohne Spannung

Schaltet nicht ein

Schaltet nicht aus

Schaltet immer EIN/AUS

Schaltet unerwünscht ein

10

쎱

Sicherung defekt, nicht
eingeschaltet

쎱

Kurzschluss

쎱

bei Tagesbetrieb,
Dämmerungseinstellung
steht auf Nachtbetrieb

쎱

Glühlampe defekt

쎱

Netzschalter AUS

쎱

Sicherung defekt

쎱

Erfassungsbereich nicht
gezielt eingestellt

쎱

dauernde Bewegung im
Erfassungsbereich

쎱

geschaltete Leuchte be­findet sich im Erfassungs­bereich und schaltet durch
Temperaturveränderung
neu

쎱

durch den hausinternen
Serienschalter auf
Dauerbetrieb

쎱

geschaltete Leuchte
befindet sich im
Erfassungsbereich

쎱

Tiere bewegen sich im
Erfassungsbereich

쎱

Wind bewegt Bäume und
Sträucher im Erfassungs­bereich

쎱

Erfassung von Autos auf
der Straße

쎱

plötzliche Temperatur­veränderung durch
Witterung (Wind, Regen,
Schnee) oder Abluft aus
Ventilatoren, offenen
Fenstern

쎱

neue Sicherung, Netz­schalter einschalten,
Leitung überprüfen mit
Spannungsprüfer

쎱

Anschlüsse überprüfen

쎱

neu einstellen

쎱

Glühlampe austauschen

쎱

einschalten

쎱

neue Sicherung, evtl.
Anschluss überprüfen

쎱

neu justieren

쎱

Bereich kontrollieren und
evtl. neu justieren, bzw.
abdecken

쎱

Bereich ändern bzw.
abdecken

쎱

Serienschalter auf
Automatik

쎱

Bereich umstellen bzw.
abdecken, Abstand
vergrößern

쎱

Bereich umstellen, bzw.
abdecken

쎱

Bereich umstellen bzw.
abdecken

쎱

Bereich umstellen bzw.
abdecken

쎱

Bereich verändern,
Montageort verlegen

Technische Daten

Abmessungen (H x B x T): 90 x 60 x 100 mm
Leistung: max. 2000 W (ohmsche Last, z.B. Glühlampe)

Netzanschluss: 230-240 V, 50 Hz
Erfassungswinkel: 300° mit 180° Öffnungswinkel
Schwenkbereich des Sensors: Feinabstimmung ± 80°
Reichweite: max. 12 m (elektronisch stabilisiert)
Zeiteinstellung: 10 sek. – 15 min.
Dämmerungseinstellung: 2 – 2000 Lux
Schutzart: IP 54

max. 1000 W (unkompensiert, induktiv,

max. 1800 W (reihenkompensiert)
max. 500 W (parallelkompensiert mit C = 45,6 µF)
max. 1000 W (EVGs, kapazitiv,

cos φ = 0,5, z.B. Leuchtstofflampen)

z.B. Energiesparlampen, max. 12 Stück)

Konformitätserklärung

Das Produkt erfüllt die
Niederspannungsrichtlinie

73/23/EWG und die EMV­Richtlinie 89/336/EWG.

Funktionsgarantie

Dieses STEINEL-Produkt ist
mit größter Sorgfalt herge­stellt, funktions- und sicher­heitsgeprüft nach geltenden
Vorschriften und anschlie­ßend einer Stichprobenkon­trolle unterzogen.

STEINEL übernimmt die Ga­rantie für einwandfreie Be­schaffenheit und Funktion.
Die Garantiefrist beträgt
36 Monate und beginnt mit
dem Tag des Verkaufs an den
Verbraucher. Wir beseitigen
Mängel, die auf Material­oder Fabrikationsfehlern be­ruhen, die Garantieleistung
erfolgt durch Instandsetzung
oder Austausch mangelhafter
Teile nach unserer Wahl.
Eine Garantieleistung entfällt
für Schäden an Verschleiß­teilen, für Schäden und Män­gel, die durch unsachgemäße
Behandlung oder Wartung
auftreten sowie für Bruch bei
Sturz.
Weitergehende Folgeschä­den an fremden Gegenstän­den sind ausgeschlossen.

Die Garantie wird nur ge­währt, wenn das unzerlegte
Gerät mit Kassenbon oder
Rechnung (Kaufdatum und
Händlerstempel), gut ver­packt, an die zutreffende Ser­vicestation eingesandt oder in
den ersten 6 Monaten dem
Händler übergeben wird.

Reparaturservice:
Nach Ablauf der Garantiezeit
oder Mängeln ohne Garantie­anspruch repariert unser
Werksservice. Bitte das Pro­dukt gut verpackt an die
nächste Servicestation sen­den.

11



Installation instructions

STEINEL infrared sensors
form the basis for modern
efficient crime deterrents.
They switch light on automat­ically on sensing movement
within their detection zone
and therefore provide con­venience and safety, while
making economical use of
energy.

With a total of three integrated
pyro sensors, the IS 300 mo­tion detector records the heat
and infrared radiation of mov­ing bodies (people, animals,
etc.) which is invisible to the
human eye, within its detec­tion zone. The recorded heat
radiation is converted elec­tronically and one or several
connected consumers, e.g.
lights, are switched on

IS 300

Mounting plate

Fixing
screw

Lens

Shroud

Reach

or off

Sensor housing

Decorative ring

Reach
12 m max.

again after a pre-program­med time on leaving the de­tection zone. No heat radia­tion is detected through obs­tacles, such as walls or glass
and no switching therefore
occurs. The IS 300 achieves
an angle of coverage of 300°
with an angle of aperture of
180°. It therefore covers a
detection zone of approx.

2

300 m

.

Important: The most reliable
motion detection is achieved
by mounting the unit diago­nally to the direction of
movement and ensuring that
no obstacles (such as trees
or walls) obstruct the line of
sight.

Installation IS 300

Wall mounting

The installation site should be
at least 50 cm from a light,
since the latter's heat radi­ation could result in false trig­gering of the sensor. The in­stallation height should be
approx. 2 m.
Unscrew the fastening screw
counterclockwise with a
screwdriver, slide down the
mounting plate and remove it.
Insert the rubber plugs into
the mounting plate. Hold the
mounting plate against the
wall and mark the drill holes
(paying attention to the wiring
arrangement in the wall), drill
the holes and insert the
dowels.
In order to be able to perform
a switching operation, a
power supply lead with at
least two phases must run to
the unit and a second lead
out to the consumer. The two
rubber plugs can be pierced
for this purpose with a screw­driver. Two lugs are provided
on the bottom of the wall
fastener for surface wiring.
These can be snapped off
easily. After passing the wir­ing through, the mounting
plate can be screwed in
place.

Connection of the leads:

The mains and consumer
leads consist of a 2 to 3 con­ductor cable:
L, L‘ = live conductor or

switched phase to
the consumer
(usually black or
brown)

N = neutral conductor

(usually blue)

PE = protective-earth

conductor,

if present ( )
If in doubt, the conductors
must be identified with a
voltage tester. Switch off the
current again.
Wiring of the mains and con­sumer conductors must be
performed in the wall holder
using the enclosed connect­ing terminals:

1. The live conductor is in­serted in the first terminal (L).

2. Both neutral conductors
(N) of the mains and con­sumer leads are inserted into
the second terminal.

3. The switched phase to the
consumer (L‘) is inserted into
the third terminal.

4. Green/yellow protective­earth conductors ( ) must
be inserted together into the
fourth terminal. In order to
identify the flexible leads, the
enclosed sticker ( ) must be
applied to one of the leads
(green/yellow).

1) Supply lead

2) Service lead

3) Protective-earth

conductor

4) Lugs for surface­routed supply lead

5) Connecting lead
IS 300

black
blue
brown
green/yellow

Connection of the IS 300:

The connecting leads of the
IS 300 are to be inserted into
the connecting terminals ac­cording to the marking on the
leads (L = black, N = blue,
L‘ = brown).

Important: Getting the
cable connections crossed
will produce a short circuit in
the unit or in your fuse box.
In this case, you must once
again identify the individual
wires and reconnect them.
A mains switch for ON and
OFF switching can of course
be installed in the mains lead.

1312

Function

appr. 10 sec.-15 min. max.

2 - 2000 lux

After the motion detector has
been connected and fastened
to its wall mount, the system
can be switched on.

Switch-off delay
(time setting)

The desired period of oper­ation of the light can be adjust­ed continuously from approx.
10 sec. to a max. of

When the adjustment screw
is at the left stop position, this
means the shortest time of
approx. 10 sec. When the
adjustment screw is at the

Twilight setting

The desired motion detector
response threshold can be
adjusted continuously from
approx. 2 lux to 2000 lux.

When the adjustment screw
is at the left stop position, this
means daytime operation of
approx. 2000 lux.

When the adjustment screw
is at the right stop position,
this means twilight operation
of approx. 2 lux.

This motion detector is equip­ped with integrated anti-daz­zle protection and account
should be taken of the follow­ing:

If the performance test is
conducted in daylight, the twi­light setting screw can be set
to night operation.

15 min.

Two setting options are
available after removing the
decorative ring.

right stop position, this means
the longest time of approx.
15 min.
(Factory setting is at min.).
The shortest time setting is
recommended when adjust­ing the detection zone and
performing a functional test.

There must be no motion in
the detection zone within
the set illumination time and
60 seconds thereafter, other­wise the light will remain illu­minated.

The same procedure should
be followed for any modifica­tion of the set twilight thresh­old.

(Factory setting is
daytime operation.)

The adjustment screw must
be at the left stop position
when setting the detection
zone and for the functional
test in daylight.

Reach setting/adjustment

Assuming an installation
height of 2 m, the maximum
reach of the sensor is 12 m.
Optimum adjustment of the
detection zone is possible ac­cording to needs.
The shrouds provided serve
to cover any desired number
of lens segments and indi­vidually reduce the reach.
Fine adjustment is also pos-

A C

sible by turning the sensor
housing by ± 80° .
The shrouds can be divided
vertically or horizontally along
the grooved divisions, or cut
with scissors . After remo­ving the decorative ring ,
the shrouds are to be sus­pended on the upper part of
the sensor lens. The decora­tive ring is subsequently to be

B

A

B

C

Reach setting/examples

1

reapplied and the shrouds
are fixed firmly in place.
False switching by cars and
pedestrians, etc. is therefore
ruled out, or risk areas delib­erately monitored.

C

1514

Reach setting/examples

2

3

Wiring examples

1. Fixture without neutral conductor 2. Fixture with neutral conductor

3. Connection via series switch
for manual and automatic operation

1) e.g. 1–4 x 100 W filament bulbs

2) consumer, lighting max. 2000 W (refer to Technical specifications)

3) IS 300 connection terminals

4) indoor switch

4

5) indoor series switch, manual, automatic

6) indoor double-throw switch, automatic, permanent light

4. Connection to double-throw switch for
permanent light and automatic operation

Setting I: automatic operation
Setting II: manual operation for permanent
light
Important: the unit cannot be switched off,
only optional operation between settings I
and II.

Operation/Maintenance

The motion sensor is suitable
for automatic switching of
lights or alarms. The unit is
not suitable for special burg­lary alarm systems, since it
lacks the sabotage protection

prescribed for this purpose.
Weather can affect operation
of the sensor. Strong gusts of
wind, snow, rain and hail can
cause switching errors, since
the sudden temperature

changes cannot be distin­guished from heat sources.
The detection lens can be
cleaned with a damp cloth
(without detergents) if dirty.

1716

Troubleshooting

Malfunction Cause Remedy

IS 300 without power

IS 300 does not switch ON

IS 300 does not switch OFF쎱Continued movement

IS 300 keeps switching
ON/OFF

IS 300 switches on when it
should not

쎱

Fuse has blown; not
switched ON

쎱

Short circuit

쎱

Twilight setting in
nighttime mode during
daytime operation

쎱

Bulb burnt out

쎱

Mains switch OFF

쎱

Fuse blown

쎱

Detection zone not
correctly adjusted

within the detection zone

쎱

Switched on light is within
detection zone and
switches on again as a
result of temperature
change

쎱

Set to continuous
operation by indoor series
switch

쎱

Switched on light is within
detection zone

쎱

Animals moving in
detection zone

쎱

Wind is moving trees and
bushes in the detection
zone

쎱

Cars in the street are
detected

쎱

Sudden temperature
changes due to weather
(wind, rain, snow) or
exhaust air from fans or
open windows

쎱

Replace fuse, switch on
mains switch, check wiring
with voltage tester

쎱

Check connections

쎱

Readjust

쎱

Replace light bulb

쎱

Switch power on

쎱

Replace fuse, check
connection if necessary

쎱

Readjust

쎱

Check zone and readjust if
necessary or apply shroud

쎱

Readjust zone or apply
shroud

쎱

Series switch to automatic

쎱

Adjust detection zone or
apply shrouds, increase
distance

쎱

Adjust detection zone or
apply shrouds

쎱

Adjust detection zone or
apply shrouds

쎱

Adjust detection zone or
apply shrouds

쎱

Adjust detection zone or
install in a different place

Technical specifications

Dimensions (H x W x D): 90 x 60 x 100 mm
Output: max. 2000 W (ohmic load, e.g. filament bulb)

Connection: 230 – 240 V, 50 Hz
Angle of coverage: 300° with 180° angle of aperture
Pivoting range of the sensor: Fine adjustment ± 80°
Reach: max. 12 m (electronically stabilised)
Time setting: 10 sec. – 15 min.
Twilight setting: 2–2000 lux
Type of enclosure: IP 54

max. 1000 W (uncorrected, inductive,

max. 1800 W (series corrected)
max. 500 W (parallel corrected with C = 45.6 µF)
max. 1000 W (electronic ballast, capacitive,

cos φ = 0,5, e.g. fluorescent lamps)

e.g. energy-saving lamps,
max. 12 items)

Declaration of conformity

This product complies with
the European Directive on
Low-Voltage Appliances,

73/23/EEC and the EMC
Directive 89/336/EEC.

Functional Warranty

This STEINEL product has
been manufactured with great
care, and its operation and
safety have been tested in
conformity with the current
regulations. Production is
also submitted to final ran­dom-sample testing.

STEINEL undertakes the
guarantee for perfect condi­tion and function.
The warranty period is
36 months, starting on the
date of sale to the user. We
undertake to remedy faults
caused by material or manu­facturing defects. This war­ranty undertaking shall be
performed by the repair or re­placement of the defective
parts, at our own discretion.
This warranty shall not cover
damage to wearing parts or
damage and faults caused by
incorrect operation or main­tenance. Breakage due to a
fall is also not covered.
Further consequential dam­age to external items is ex­cluded.

Claims under warranty shall
only be accepted if the prod­uct is sent fully assembled
and well packed complete
with sales slip or invoice
(date of purchase and deal­er's stamp) to the appropriate
Service Centre or handed in
to the dealer within the first
6 months.

Repair Service:
Our Customer Service De­partment will repair faults not
covered by warranty or after
the warranty period. Please
send the product well packed
to your nearest Service
Centre.

1918

F

Instructions de montage

Les détecteurs infrarouges
STEINEL permettent de réaliser
des solutions d’éclairage sûres,
modernes et efficaces. Quand
un mouvement se produit dans
leur zone de détection, ils
allument automatiquement la
lumière, assurant ainsi confort,
sécurité et économies d’énergie.

Grâce à ses trois capteurs pyro­électriques intégrés, le détec­teur de mouvement IS 300 dé-

tecte le rayonnement de cha­leur ou infrarouge invisible émis
par les corps en mouvement
(personnes, animaux, etc.) dans
sa zone de détection. Ce rayon­nement de chaleur capté est
ensuite traité par un système
électronique qui met en marche
un ou plusieurs appareils rac­cordés (p. ex. des lampes), ou
les éteint, à l’issue d’une tempo­risation, après que le corps en
mouvement ait quitté la zone de

IS 300

Plaque de montage

Vis de
fixation

Lentille du détecteur

Cache enfichable

Portée

détection. Les obstacles comme
les murs ou les vitres s’oppo­sent à la détection du rayonne­ment de chaleur et empêchent
toute commutation. L’IS 300 a
un angle de détection de 300° et
une ouverture angulaire de 180°
qui lui permettent de surveiller
une surface de 300 m² environ.

Boîtier du détecteur

Anneau de protection

Important: la détection des
mouvements est la plus fiable
quand l’appareil est monté
perpendiculairement au sens de
passage et qu’aucun obstacle
(arbre, mur, etc.) n’obstrue le
champ de visée.

Portée :
max. 12 m

Installation IS 300

Montage mural

Il faut monter l’appareil à 50 cm
au moins de toute lampe dont la
chaleur pourrait entraîner un dé­clenchement intempestif du dé­tecteur. La hauteur de montage
doit se situer à environ 2 m.
À l’aide d’un tournevis, desser­rer la vis de fixation dans le
sens inverse des aiguilles d’une
montre, pousser la plaque de
montage vers le bas et la reti­rer.
Placer les joints caoutchouc
fournis dans la plaque de mon­tage. Maintenir la plaque de
montage au mur et marquer
l’emplacement
sant attention à la position des
câbles dans le mur, percer les
trous, mettre les chevilles en
place.
Pour que la commutation soit
possible, le détecteur doit être
alimenté par un câble secteur
bipolaire et être relié au con­sommateur par un autre câble.
On peut percer les deux joints
caoutchouc avec un tournevis
pour
Afin de permettre le câblage en
saillie, la fixation murale pré­sente en bas deux languettes
faciles à casser.
passé les câbles,
plaque de montage.

des trous

en fai-

y faire passer les câbles.

Après avoir
visser la

Branchement des conduites
d’alimentation:

Les conduites du secteur et de
l’appareil raccordé sont compo­sées d’un câble à 2-3 conduc­teurs:
L, L’ = conducteur de phase

ou phase commandée
vers l’appareil raccordé
(généralement noir
ou marron)

N = neutre

(généralement bleu)

PE = conducteur de terre

éventuel ( )
En cas de doute, il faut identi­fier les câbles avec un testeur
de tension puis les remettre
hors tension.
Il faut poser les conduites du
secteur et de l’appareil raccor­dé dans le support mural avec
les bornes de raccordement
fournies:

1. Brancher le conducteur de
phase (L) à la première borne.

2. Brancher les deux conduc­teurs de neutre (N) des con­duites du secteur et de l’appareil
raccordé à la deuxième borne.

3. Brancher la phase comman­dée vers l’appareil raccordé (L’)
à la troisième borne.

4. Brancher les conducteurs de
terre vert/jaune ( ) à la qua­trième borne. Pour identifier les
conducteurs, il faut dans ce cas
coller l’étiquette ( ) fournie sur
l’un des conducteurs (vert/
jaune).

1) Conduite secteur

2) Conduite

consommateur

3) Terre

4) Languettes pour

conduite en saillie

5) Conduite IS 300

noir
bleu
marron
vert/jaune

Branchement de l’IS 300:

Brancher les conduites de
raccordement de l’IS 300 aux
bornes conformément aux
repères des conducteurs
(L = noir, N = bleu, L‘ = marron).

Important: une inversion des
branchements entraînera plus
tard un court-circuit dans l’appa­reil ou dans le boîtier à fusibles.
Dans ce cas, il faut à nouveau
identifier les câbles et les rac­corder en conséquence. Il est
bien sûr possible de monter sur
la conduite secteur un interrup­teur permettant la mise en ou
hors circuit de l’appareil.

2120

Fonctionnement

env. 10 s - max. 15 min

2 - 2 000 lux

Après avoir branché et monté le
détecteur à l’aide de sa fixation
murale, vous pouvez mettre
l’installation en service.

Temporisation de l’extinction
(minuterie)

La durée d’éclairage souhaitée
est réglable en continu d’environ
10 s à 15 min maxi.

La temporisation est à son mini­mum (env. 10 s, réglage effec­tué en usine) quand la vis de
réglage est en butée à gauche,
à son maximum (env. 15 min)
quand la vis est en butée à
droite.

Réglage de crépuscularité

Le seuil de

réaction du détecteur
est réglable en continu d’env.
2 à 2 000 lux.

Lorsque la vis de réglage est en
butée à gauche, l’appareil est en
fonctionnement diurne, soit env.
2000 lux (réglage effectué en
usine).

Lorsque la vis de réglage est en
butée à droite, l’appareil est en
fonctionnement crépusculaire,
soit env. 2 lux.

Ce détecteur de mouvement est
muni d’une protection intégrée
contre l’éblouissement, qui exi­ge de tenir compte des indica­tions suivantes :

Si le test de fonctionnement est
effectué à la lumière du jour, on
peut mettre la vis de réglage de

Après avoir retiré l’anneau de
protection de l’appareil, vous
disposez de deux possibilités
de réglage.

Lors du réglage de la zone de
détection du détecteur de mou­vement et du test de fonctionne­ment, nous recommandons de
mettre la vis de réglage en
butée à gauche (minimum).

crépuscularité sur le fonction­nement nocturne.

Il ne doit pas y avoir de mouve­ment dans la zone de détection
pendant la durée d’éclairage
réglée et pendant 60 secondes
après ; sinon, la lampe restera
allumée.

Il faut procéder ainsi à chaque
modification du seuil de crépus­cularité réglé.

Lors du réglage de la zone de
détection du détecteur de mou­vement et du test de fonctionne­ment en plein jour, il faut mettre
la vis de réglage en butée à
gauche.

Réglage de la portée/ajustage

Quand il est monté à une hau­teur de 2 m, le détecteur a une
portée maximum de 12 m. Il est
possible de régler la zone de
détection de façon optimale en
fonction des besoins.
Les caches enfichables fournis
permettent de masquer le nom­bre voulu de segments de len­tille ou de réduire la portée en
fonction des besoins. On peut

A C

affiner le réglage en tournant le
boîtier du détecteur de ± 80° .
On peut casser les caches selon
les découpages prévus tant
dans le sens horizontal que ver­tical ou les découper à l'aide
d'une paire de ciseaux . On
les accroche ensuite dans la
partie supérieure de la lentille
du détecteur après avoir retiré
l'anneau de protection . On

B

A

B

C

Réglage de la portée/exemples

1

remet ensuite l'anneau de pro­tection en place afin de fixer les
caches enfichables. On peut
ainsi éviter les déclenchements
intempestifs dus notamment à
des voitures ou à des passants
ou assurer une surveillance
ciblée des endroits à risques.

C

2322

Réglage de la portée/exemples

2

3

Exemples de branchement

1. Lampe sans conducteur de neutre 2. Lampe avec conducteur de neutre

3. Raccordement par interrupteur en série
pour la commande manuelle ou
automatique

1) Par exemple, 1-4 lampes à incandescence de 100 W

2) Consommateur, éclairage max. 2000 W (cf. caractéristiques techniques)

3) Bornes de l’IS 300

4) Interrupteur de l’habitation

4

5) Interrupteur en série de l’habitation, pour une commande manuelle ou automatique

6) Interrupteur va-et-vient de l’habitation, pour une commande automatique ou un éclairage

permanent

4. Raccordement par un interrupteur
va-et-vient pour un éclairage permanent
ou une commande automatique

Position I : commande automatique
Position II : commande manuelle, éclairage

permanent
Attention : une mise hors circuit de l’appareil
n’est pas possible, seul le choix de la commande
entre la position I ou II est possible.

Utilisation/entretien

Le détecteur de mouvement est
indiqué pour la commutation au­tomatique de l’éclairage et de
l’alarme. Il n’est toutefois pas
prévu pour les alarmes spécia­les anti-intrusion car il n’est pas
protégé contre le vandalisme.
Les conditions atmosphériques

peuvent influencer le fonction­nement du détecteur de mouve­ment. Les rafales de vent, la
neige, la pluie, la grêle peuvent
entraîner un déclenchement
intempestif car le détecteur ne
peut pas distinguer les brusques
variations de température des

sources de chaleur. Si la lentille
se salit, on la nettoiera avec un
chiffon humide (ne pas utiliser
de détergent).

2524

Dysfonctionnements

Problème Cause Remède

L’appareil n’est pas
sous tension

L’appareil ne s’allume pas

L’appareil ne s’éteint pas

L’appareil s’allume et s’éteint
continuellement

Allumage intempestif

쎱

Fusible défectueux, appareil
hors circuit

쎱

Court-circuit

쎱

Pendant la journée, le
réglage de crépuscularité
est en position nocturne

쎱

Ampoule défectueuse

쎱

Interrupteur en position
ARRÊT

쎱

Fusible défectueux

쎱

Réglage incorrect de la zone
de détection

쎱

Mouvement continu dans la
zone de détection

쎱

La lampe raccordée se
trouve dans la zone de
détection et se rallume sous
l’effet des variations de
température

쎱

Mode éclairage permanent
commandé au niveau de
l’interrupteur en série de
l’habitation

쎱

La lampe raccordée se
trouve dans la zone de
détection

쎱

Des animaux se déplacent
dans la zone de détection

쎱

Le vent agite des arbres et
des arbustes dans la zone
de détection

쎱

Détection de voitures
passant sur la chaussée

쎱

Variations subites de tempé­rature dues aux intempéries
(vent, pluie, neige) ou à des
courants d’air provenant de
ventilateurs ou de fenêtres
ouvertes

쎱

Changer le fusible défec­tueux, mettre l’interrupteur
en circuit, vérifier le câble à
l’aide d’un testeur de tension

쎱

Vérifier le branchement

쎱

Régler à nouveau

쎱

Changer l’ampoule

쎱

Mettre en circuit

쎱

Changer le fusible,
éventuellement vérifier
le branchement

쎱

Régler à nouveau

쎱

Contrôler la zone de détec­tion, éventuellement la régler
à nouveau ou la masquer

쎱

Modifier la zone ou la
masquer

쎱

Mettre l’interrupteur en série
sur commande automatique

쎱

Modifier la zone ou la
masquer, augmenter la
distance

쎱

Modifier la zone ou la
masquer

쎱

Modifier la zone ou la
masquer

쎱

Modifier la zone ou la
masquer

쎱

Modifier la zone, monter
l’appareil à un autre endroit

Caractéristiques techniques

Dimensions (H x L x P) : 90 x 60 x 100 mm
Puissance : max. 2 000 W (charge ohmique, p. ex. lampe à incandescence)

Alimentation : 230 - 240 V, 50 Hz
Angle de détection : 300° avec ouverture angulaire de 180°
Orientabilité du détecteur : réglage de précision ± 80°
Portée : max. 12 m (stabilisée électr.)
Temporisation: 10 s - 15 min
Réglage de crépuscularité : 2 - 2000 lux
Classe : IP 54

Déclaration de conformité

Ce produit répond aux prescrip­tions de la directive basse ten­sion 73/23/CEE et de la direc­tive Compatibilité électromagné­tique 89/336/CEE.

max. 1 000 W (non compensée, inductive,

max. 1 800 W (compensée en série),
max. 500 W (compensée en parallèle avec C
max. 1 000 W (ballasts électroniques, capacitive,

cos φ = 0,5, p. ex. lampes fluorescentes)

= 45,6 µF),

p. ex. lampes fluocompactes, 12 lampes max.)

Service après-vente et garantie

Ce produit STEINEL a été fa­briqué avec le plus grand soin.
Son fonctionnement et sa sécu­rité ont été contrôlés suivant des
procédures fiables et il a été
soumis à un contrôle final par
sondage.

STEINEL garantit un état et un
fonctionnement irréprochables.
La durée de garantie est de
36 mois et débute au jour de la
vente au consommateur. Nous
remédions aux défauts prove­nant d’un vice de matière ou de
construction. La garantie sera
assurée à notre discrétion par
réparation ou échange des
pièces défectueuses.
La garantie ne s’applique ni aux
pièces d’usure, ni aux domma­ges et défauts dus à une utilisa­tion ou maintenance incorrectes,
ni aux bris de pièces consécutifs
à une chute.
Les dommages consécutifs cau­sés à d’autres objets sont exclus
de la garantie.

La garantie ne s’applique que
si l’appareil non démonté est
retourné à la station de service
après-vente la plus proche,
dans un emballage adéquat,
accompagné d’une facture ou
d’un ticket de caisse portant la
date d’achat et le cachet du ven­deur ou s’il est remis au vendeur
dans les 6 premiers mois de la
garantie.

Service de réparation :
Le service après-vente de notre
usine effectue également les
réparations non couvertes par
la garantie ou survenant après
l’expiration de celle-ci. Veuillez
envoyer le produit correctement
emballé à la station de service
après-vente la plus proche.

2726



Montagehandleiding

STEINEL-infrarood-sensoren
zijn de basis voor efficiënte,
moderne manieren van veilig­heid d.m.v. licht. Bij een be­weging in hun registratiebe­reik schakelen zij automa­tisch licht aan en zorgen zo
voor comfort en veiligheid, bij
een economisch energiever­bruik.

De bewegingsmelder IS 300
registreert met zijn drie geïn-

IS 300

Montageplaat

Bevestigings­schroef

Sensorlens

Afdekplaatje

Reikwijdte

tegreerde pyro-sensoren in
zijn registratiebereik de voor
het menselijk oog niet zicht­bare warmtestraling resp. in­frarood-straling van bewe­gende mensen, dieren enz.
De geregistreerde warmte­straling

wordt elektronisch om­gezet, waardoor één of meer­dere aangesloten verbruikers
bijv.

lampen, worden inge-

schakeld

resp. bij het verlaten

van het registratiebereik na

Sensorhuis

Bevestigingsring

Reikwijdte
max. 12 m

een tevoren ingestelde tijd
weer uitgeschakeld. Door hin­dernissen, zoals bijv. muren
of ruiten, wordt geen warmte­straling herkend, dus vindt
ook geen schakeling plaats.
De IS 300 bereikt een regi­stratiehoek van 300° met een
openingshoek van 180°. Zo­doende wordt er een registra­tiebereik van ca. 300 m
gedekt.

Belangrijk: De beste bewe­gingsregistratie heeft u, als
het apparaat zijdelings t.o.v.
de looprichting wordt gemon­teerd en geen belemmerin­gen (zoals bijv. bomen,
muren etc.) het zicht van de
sensor wegnemen.

2

af-

Installatie IS 300

Wandbevestiging

De montageplaats moet min­stens 50 cm van een lamp
verwijderd zijn, omdat de
warmtestraling het systeem
kan activeren. De montage­hoogte moet ca. 2 m bedra­gen.
Draai de bevestigingsschroef
met een schroevendraaier
tegen de wijzers van de klok
in los, de montageplaat naar
beneden schuiven en verwij­deren.
De meegeleverde rubberen
dopjes in de montageplaat
drukken. De montageplaat
tegen de wand houden en de
boorgaten aftekenen; let op
de stroomleiding in de wand,
gaten boren en van pluggen
voorzien.
Om een schakeling tot stand
te brengen, moet een netaan­sluiting worden uitgevoerd
d.m.v. minimaal een 2-polige
kabel naar de sensor en een
tweede kabel naar de verbrui­ker. De twee rubberen dopjes
kunnen daarvoor met een
schroevendraaier doorgesto­ken worden. Voor montage
met op de muur verlopende
kabels zijn twee pallen on­deraan de wandbevestiging
aanwezig, die gemakkelijk
kunnen worden afgebroken.
Tenslotte de afschermplaat
van het huis weer bevestigen.

Aansluiting van de kabels:

De stroomkabels en de toe­voerkabels naar de verbruiker
bestaan uit 2- tot 3-aderige
kabels:
L, L‘ = stroomdraad resp.

fase naar de
verbruiker (meestal
zwart of bruin)

N = nuldraad

(meestal blauw)
PE = eventuele aarde ( )
In geval van twijfel moeten de
kabels met een spannings­tester worden geïdentificeerd;
vervolgens weer spannings­vrij maken.
De stroomkabels en de toe­voerkabels naar de verbruiker
moeten in de wandhouder
worden aangesloten met de
bijgevoegde verbindingsklem­men:

1. De stroomdraad (L) wordt
in de eerste klem bevestigd.

2. De twee nuldraden (N)
van de stroomkabels en de
toevoerkabels naar de ver­bruiker worden in de tweede
klem bevestigd.

3. De fase naar de verbruiker
(L‘) wordt in de derde klem
bevestigd.

4. Groen/gele aarddraden
( ) moeten samen in de
vierde klem worden bevestigd.
Gebruik voor de markering
van de kabeldraad in dit ge­val de bijgevoegde sticker

1) Stroomtoevoer

2) Draad naar de aan-

gesloten apparatuur

3) Aardedraad

4) Pallen voor kabel

op de muur

5) Kabels van IS 300

zwart
blauw
bruin
groen/geel

( ) bij één van de kabel­draden (groen/geel).

Aansluiting van IS 300:

De kabels van IS 300 worden
overeenkomstig de markering
bij de kabeldraden (L = zwart,
N = blauw, L‘ = bruin) in de
verbindingsklemmen gesto­ken.

Belangrijk: Verwisseling van
de aansluitingen leidt in het
apparaat of in uw zekeringen­kast tot kortsluiting. In dit ge­val moeten de draden nog­maals geïdentificeerd worden
en opnieuw aangesloten. In
de stroomtoevoerkabel kan
natuurlijk een netschakelaar
voor IN- en UIT-schakelen
worden gemonteerd.

2928

Functies

ca. 10 sec.-max. 15 min.

2 - 2000 lux

Nadat de bewegingsmelder
aangesloten en met de wand­houder bevestigd is, kan de
stroom worden ingeschakeld.

Uitschakelvertraging
(tijdinstelling)

De gewenste brandduur van
de aangesloten lamp kan
traploos van ca.
max. 15 min. worden
ingesteld.

Stelschroef naar de linker
aanslag betekent kortste tijd,
ca. 10 sec., stelschroef naar
de rechter aanslag betekent
langste tijd, ca. 15 min.

Schemerinstelling

De gewenste lichtgevoelig­heid van de bewegingsmelder
kan traploos van ca. 2 lux tot
2000 lux worden ingesteld.

Stelschroef naar de linker
aanslag betekent daglichtin­stelling ca. 2000 lux.

Stelschroef naar de rechter
aanslag betekent schemerin­stelling ca. 2 lux.

Deze bewegingsmelder is
voorzien van een ingebouwde
schakelvertraging, waarbij op
het volgende gelet dient te
worden:

Wanneer de functiecontrole
bij daglicht is uitgevoerd, kan
de stelschroef voor de sche­merschakeling op nachtstand
worden gezet.

10

sec. tot

Het apparaat heeft, na het af­nemen van de bevestigings­ring, twee instelmogelijkhe­den.

(Bij levering is de IS 300
ingesteld op de kortste tijd.)
Bij de instelling van de
bewegingsmelder voor het
registratiebereik en voor de
functietest wordt aangeraden
de kortste tijd in te stellen.

Tijdens de ingestelde brand­duur en 60 sec. daarna, mag
er geen beweging plaatsvin­den in het registratiebereik,
omdat de lamp anders blijft
branden.

Bij iedere verandering van de
ingestelde lichtgevoeligheids­waarde moet exact zo te
werk worden gegaan.

(Bij levering is de IS 300 op
daglichtstand ingesteld.)

Bij instelling van de bewe­gingsmelder voor het registra­tiebereik en voor de functie­test bij daglicht moet de stel­schroef naar de linker aan­slag staan.

Reikwijdteinstelling/fijninstelling

Bij een aangenomen monta­gehoogte van 2 m bedraagt
de maximale reikwijdte van
de sensor 12 m. Indien ge­wenst kan het registratiebe­reik optimaal worden inge­steld.
De meegeleverde afdekplaat­jes kunnen zoveel lensseg­menten als nodig afschermen
om de reikwijdte individueel

A C

te verkleinen. Door het sen­sorhuis ± 80° te draaien is
bovendien nog een fijninstel­ling mogelijk.
De afdekplaatjes kunnen
langs de inkepingen horizon­taal of verticaal worden afge­broken of met een schaar
worden doorgeknipt . Na
het verwijderen van de be­vestigingsring kunnen deze

B

A

B

C

Reikwijdteinstelling/voorbeelden

1

boven in de sensorlens wor­den gehangen. De bevesti­gingsring daarna weer vast­draaien, zodat de afdekplaat­jes vast verankerd worden.
Hierdoor worden foutieve in­schakelingen door bijv.
auto's, voorbijgangers etc.
uitgesloten of de risico­plaatsen gericht gecontro­leerd.

C

3130

Reikwijdteinstelling/voorbeelden

2

3

Aansluitvoorbeelden

1. Lamp zonder aanwezige nuldraad 2. Lamp met aanwezige nuldraad

3. Aansluiting via serieschakelaar voor
handschakeling en automatische werking

1) Bijv. 1-4 x 100 W gloeilampen

2) Aangesloten apparatuur, verlichting max. 2000 W (zie Technische gegevens)

3) Aansluitklemmen van de IS 300

4) Schakelaar binnenshuis

4

5) Serieschakelaar binnenshuis, hand, automatisch

6) Wisselschakelaar binnenshuis, automatisch, permanente verlichting

4. Aansluiting via een wisselschakelaar
voor permanente verlichting en auto­matische werking

Stand I: automatische werking
Stand II : handschakeling voor permanente

verlichting
Opgelet: Uitschakelen van de installatie is niet
mogelijk, alleen de keuze tussen stand I en II.

Gebruik/onderhoud

De bewegingsmelder is ge­schikt voor het schakelen van
licht en alarm. Voor speciale
inbraakalarminstallaties is het
apparaat niet geschikt, omdat
de voorgeschreven sabotage­beveiliging hiervoor ont-

breekt. Weersinvloeden kun­nen de werking van de bewe­gingsmelder beïnvloeden, bij
hevige windvlagen, sneeuw,
regen, hagel kan een foutieve
schakeling voorkomen, om­dat de plotselinge tempera-

tuurverschillen niet van
warmtebronnen onderschei­den kunnen worden. De re­gistratielens kan bij vervuiling
met een vochtige doek (zon­der reinigingsmiddel) worden
schoongemaakt.

3332

Storingen

Storing Oorzaak Oplossing

Zonder spanning

Schakelt niet aan

Schakelt niet uit

Schakelt steeds AAN/UIT

Schakelt ongewenst aan

쎱

zekering defect, niet
ingeschakeld

쎱

kortsluiting

쎱

bij daglicht, lichtinstelling
staat op schemerstand

쎱

gloeilamp defect

쎱

netschakelaar UIT

쎱

zekering defect

쎱

registratiebereik niet
gericht ingesteld

쎱

permanente beweging in
het registratiebereik

쎱

geschakelde verlichting
bevindt zich binnen het
registratiebereik, zodat
deze door temperatuur­verschillen steeds
ingeschakeld wordt

쎱

serieschakelaar
binnenshuis staat op
permanent gebruik

쎱

geschakelde verlichting
bevindt zich binnen het
registratiebereik

쎱

bewegende dieren binnen
het registratiebereik

쎱

wind beweegt bomen en
struiken binnen het
registratiebereik

쎱

registratie van auto’s op
straat

쎱

plotselinge verandering
van temperatuur door het
weer (wind, regen,
sneeuw) of afvoerlucht
van ventilatoren, open
ramen

쎱

nieuwe zekering,
netschakelaar
inschakelen, kabel testen
met spanningstester

쎱

aansluitingen controleren

쎱

opnieuw instellen

쎱

gloeilamp verwisselen

쎱

inschakelen

쎱

nieuwe zekering, evtl.
aansluiting controleren

쎱

opnieuw instellen

쎱

bereik controleren, evtl.
opnieuw afstellen of met
afdekplaatjes afschermen

쎱

bereik veranderen resp.
afdekken

쎱

serieschakelaar instellen
op automatisch

쎱

bereik veranderen resp.
afschermen, afstand
vergroten

쎱

bereik veranderen resp.
afschermen

쎱

bereik veranderen resp.
afschermen

쎱

bereik veranderen resp.
afschermen

쎱

bereik veranderen, andere
montageplaats kiezen

Technische gegevens

Afmetingen (h x b x d): 90 x 60 x 100 mm
Vermogen: max. 2000 W (ohmse belasting, bijv. gloeilamp)

Stroomtoevoer: 230 – 240 V, 50 Hz
Registratiehoek: 300° met 180° openingshoek
Zwenkbereik sensor: fijninstelling ± 80°
Reikwijdte: max. 12 m (elektronisch gestabiliseerd)
Tijdsinstelling: 10 sec. – 15 min.
Schemerinstelling: 2 – 2000 lux
Bescherming: IP 54

max.1000 W (niet gecompenseerd, inductief,

max.1800 W (serie gecompenseerd)
max. 500 W (parallel gecompenseerd met C = 45,6 µF)
max.1000 W (elektronische voorschakelapparaten,

cos φ = 0,5, bijv. TL-lampen)

capacitief, bijv. energiespaarlampen,
max. 12 stuks)

Conformiteitsverklaring

Dit product voldoet aan de
laagspanningsrichtlijn

73/23/EG en de EMC-richtlijn
89/336/EG.

Functie-garantie

Dit STEINEL-product is met
grote zorgvuldigheid gefabri­ceerd, getest op goede wer­king en veiligheid volgens de
geldende voorschriften, en
aansluitend steekproefsge­wijs gecontroleerd.
STEINEL verleent garantie
op de storingvrije werking.

De garantietermijn bedraagt
36 maanden en gaat in op de
datum van aanschaf door de
klant. Alle klachten, die be­rusten op materiaal- of fabri­cagefouten, worden door ons
opgelost. De garantie bestaat
uit reparatie of vernieuwen
van de defecte onderdelen,
door ons te beoordelen.
Garantie vervalt bij schade
aan onderdelen, die aan slij­tage onderhevig zijn, bij scha­de of gebreken, die door on­deskundig gebruik of onder­houd ontstaan, alsmede bij
breuk door vallen.
Schade aan andere voorwer­pen is uitgesloten van garan­tie.

De garantie wordt alleen ver­leend, als het niet-gedemon­teerde apparaat met kassa­bon of rekening (met aan­koopdatum en winkeliers­stempel), goed verpakt, aan
het betreffende service-adres
wordt opgestuurd of binnen
de eerste 6 maanden naar de
winkelier wordt terugge­bracht.

Reparatie-service:
Na afloop van de garantieter­mijn of bij schade die niet on­der de garantie valt, kan ook
door ons gerepareerd wor­den. Gelieve het product
goed verpakt aan het dichtst­bijzijnde service-adres te
sturen.

3534

I

Istruzioni per il montaggio

I sensori infrarossi STEINEL co­stituiscono la base fondamenta­le dei moderni ed efficienti siste­mi di sicurezza ed allarme per
mezzo della luce. Appena viene
rilevato un movimento nel loro
campo di rilevamento essi attiva­no automaticamente l’accensione
della luce ed assicurano in tal
modo comfort e sicurezza per­mettendo contemporaneamente
un intelligente ed economico
sfruttamento dell’energia elettrica.

Con in tutto tre pirosensori inte­grati il sensore di movimento
IS 300 registra nel suo campo di
rilevamento la radiazione termi­ca invisibile all’occhio umano
ossia i raggi infrarossi di corpi in
movimento (persone, animali,
ecc.). La radiazione termica rile­vata viene trasformata elettroni­camente e uno o più utenze col­legate, per es. lampade, ven­gono attivate e rispettivamente
spente quando si abbandona il

IS 300

Lastra di montaggio

Vite di
fissaggio

Lente del sensore

Elementi di schermatura

Raggio d’azione

Involucro del sensore

Schermo ad anello

Raggio d’azione
max. 12 m

campo di rilevamento alla sca­denza del tempo programmato.
Eventuali ostacoli, come muri
o lastre di vetro, impediscono il
riconoscimento della radiazione
di calore e l’utilizzatore non en­tra in funzione. Il sensore IS 300
raggiunge un angolo di rileva­mento di 300° con un angolo di
apertura di 180°. In tal modo
esso copre un campo di rileva­mento di ca. 300 m

Importante: Il miglior rileva­mento si ha quando l’appa­recchio viene montato lateral­mente rispetto alla direzione di
movimento, senza che sull’area
da controllare ci siano ostacoli
(come p. es. alberi, mura ecc.).

2

.

Installazione dell’IS 300

Montaggio a parete

Il luogo d’installazione dovrebbe
distare almeno 50 cm da una
fonte luminosa poiché la radia­zione termica potrebbe far scat­tare il sistema. L’altezza d’instal­lazione dovrebbe essere almeno
2 m.
Svitare poi la vite di fissaggio
in senso antiorario, spingere la
lastra di montaggio verso il
basso e tirarla.
Applicare i tappi di gomma alle­gati nella lastra di montaggio.
Tenete la lastra di montaggio
ferma sul muro, e marcate i fori
da perforare; facendo attenzio­ne ai cavi posati all’interno della
parete, eseguire i fori; applicare
i tasselli.
Per poter eseguire l’allaccia­mento è necessario il collega­mento alla rete tramite un cavo
bipolare diretto all’interno del
sensore, ed un secondo cavo
dal sensore che va all’utilizza­tore esterno. Per fare ciò i due
tappi di gomma possono essere
spinti fuori con un cacciavite.
Per un cablaggio a parete (gior­no) sono previsti due passanti
sotto, sul fissaggio a parete.
Questi possono venire piegati
facilmente. Una volta fatti pas­sare i cavi si può avvitare la
lastra di montaggio.

Collegamento delle linee di
alimentazione:

I conduttori di collegamento alla
rete e alle utenze consistono in
un cavo contenente da 2 a 3 fili:
L, L‘ = filo conduttore della

corrente ossia filo di
fase collegato con
l’utenza (in genere
nero o marrone)

N = filo neutro

(in genere blu)
PE = conduttore di terra ( )
Se avete dei dubbi controllate i
cavi con un indicatore di tensio­ne; poi disinserite nuovamente
la tensione.
Il cablaggio dei conduttori di
collegamento alla rete e alle
utenze deve essere effettuato
nel supporto a parete con i mor­setti di collegamento forniti in
dotazione:

1. Il filo di fase (L) viene inse­rito nel primo morsetto.

2. I due conduttori neutri (N)
delle linee di collegamento alla
rete e alle utenze vengono in­seriti nel secondo morsetto.

3. Il filo di fase collegato
all’utenza (L‘) viene introdotto
nel terzo morsetto.

4. I conduttori di terra verde/
giallo ( ) devono essere in­seriti

assieme nel quarto mor-

setto. Per il contrassegno dei

1) Cavo di collegamento

2) Cavo di alimentazione

utilizzatore

3) Conduttore di terra

4) Linguette per il condut-

tore d’alimentazione
sopra intonaco

5) Cavo di collegamento
IS 300

nero
blu
marrone
verde/giallo

cavetti in questo caso si deve
applicare l’adesivo fornito in
dotazione ( ) ad uno dei
cavetti (verde/giallo).

Collegamento dell’ IS 300:

I cavi di collegamento dell’
IS 300 vengono inseriti nei mor­setti di collegamento in base al
contrassegno visibile sui cavetti
(L = nero, N = blu, L‘

Importante: Lo scambio di col­legamenti causa un corto circui­to nell’apparecchio o nella sua
valvoliera. In questo caso i sin­goli cavi devono essere reiden­tificati e quindi rimontati. Natu­ralmente si può, nel cavo di ali­mentazione, installare un inter­ruttore per accendere e spegne­re la lampada.

= marrone).

3736

Funzione

circa 10 sec-max. 15 min

2 - 2000 lux

Dopo aver fissato il rilevatore di
movimento per mezzo del sup­porto a parete, il sistema può
essere inserito.

Ritardo di disinserimento
(Impostazione del tempo)

La durata di accensione della
lampada può essere regolata in
modo continuo da circa 10 sec
fino ad un massimo di 15 min.

Vite di regolazione girata com­pletamente a sinistra significa
tempo minimo ca. 10 sec, vite di
regolazione girata completa­mente a destra significa tempo
massimo, circa 15 min.

Regolazione di luce
crepuscolare

La soglia di reazione desiderata
si può impostare in continuo da
circa 2 Lux fino a 2000 Lux.

Vite di regolazione sulla sinistra
significa funzionamento a luce
diurna, ca. 2000 Lux.

Vite di regolazione sulla destra
significa funzionamento crepus­colare, ca. 2 Lux.

Questo rilevatore è equipaggiato
con uno schermo protettore inte­grato; si prega di osservare
quanto segue:

Se la prova di funzionamento
viene eseguita a luce diurna, la
vite di regolazione della luce
crepuscolare può essere impos­tata su funzionamento notturno.

Ci sono due possibilità di rego­lazione; dopo aver tolto lo scher­mo ad anello dall’apparecchio.

(L’impostazione di fabbrica
dell’IS 300 alla consegna corri­sponde al tempo più breve).
Per provare il rilevatore in funzi­one della zona di rilevamento e
del test delle funzioni si consig­lia di impostare il tempo più bre­ve.

Durante il periodo di luminosità
impostato e per i 60 secondi
successivi ad esso, non deve
avvenire alcun movimento nel
campo di rilevamento, altrimenti
la lampada rimane accesa.

Per ogni modifica della soglia di
crepuscolo impostata si deve
procedere allo stesso modo.

(L’impostazione di fabbrica
dell’IS 300 alla consegna corri­sponde al funzionamento a luce
diurna).

Per provare il rilevatore in fun­zione della zona di rilevamento
a luce diurna e per il test delle
funzioni, la vite di regolazione
deve essere posizionata sulla
battuta d’arresto di sinistra.

Regolazione del raggio d’azione/registrazione

Supponiamo un'altezza di mon­taggio di 2 m, il raggio d'azione
del sensore è di 12 m. Il raggio
d'azione può essere regolato in
modo ottimale a seconda delle
necessità dell'utente.
Sono stati allegati degli apposti
elementi di schermatura per la
copertura di un numero qualsia­si di segmenti della lente o per
abbreviare in modo individuale il
raggio d'azione. Facendo ruota-

A C

re l'involucro del sensore di ca.
± 80° è inoltre possibile effet-

A

tuare la regolazione finale del
rilevatore.
Gli elementi di schermatura pos­sono essere separati (tagliandoli
con le forbici) in senso orizzon­tale o verticale lungo le separa­zioni predisposte . Dopo aver
tolto lo schermo ad anello , si
devono inserire nel settore su­periore della lente del senso-

B

B

C

Regolazione del raggio d’azione/esempi

1

re. Si deve quindi rimettere lo
schermo ad anello che consente
di fissare saldamente gli elemen­ti di schermatura. Così sono es­cluse le possibilità di accensioni
improprie, ad esempio rivela­mento di macchine, passanti
ecc., oppure é possibile effettu­are il controllo finalizzato di pun­ti pericolosi.

C

3938

Regolazione del raggio d’azione/esempi

2

3

Esempi di allacciamento

1. Lampada senza preesistente filo neutro 2. Lampada con preesistente filo neutro

3. Allacciamento tramite interruttore in serie
per uso manuale e automatico

1) p. es. 1-4 x lampadina ad incandescenza 100 W

2) utilizzatore, illuminazione massima 2000 W (vedi dati tecnici)

3) morsetti dell’IS 300

4) interruttore all’interno dell’edificio

4

5) interruttore in serie all’interno dell’edificio, manuale, automatico

6) deviatore all’interno dell’edificio, operazione automatica, illuminazione permanente

4. Allacciamento tramite deviatore per uso
d’operazione automatico e ad illuminazione
permanente

Posizione I: funzionamento automatico
Posizione II: funzionamento manuale,

illuminazione continua
Attenzione: Non è possibile disinserire l’impianto,
è solo possibile scegliere tra posizione I e
posizione II.

Funzionamento/Cura

Il sistema del sensore é adatto a
funzionare nel modo illuminazio­ne e in quello allarme. Non con­viene l’uso per gli speciali im­pianti d’allarme antifurto dato
che manca la sicurezza antisa­botaggio prescritta a tale scopo.

Le condizioni atmosferiche pos­sono influire sul funzionamento
del sistema del sensore. Raf­fiche di vento, neve, pioggia e
grandine in fortissima misura
possono indurre un collegamen­to sbagliato dato che fluttuazioni

di temperatura improvvise non
possono essere distinte dalle
fonti termiche. Se é sporca, la
lente di rilevamento può essere
pulita con un panno umido
(senza usare un detergente).

4140

Disturbi di funzionamento

Disturbo Causa Rimedi

Senza tensione

L’apparecchio non si accende쎱In funzionamento di giorno

L’apparecchio non si spegne쎱Movimento continuo sul

L’apparecchio si accende e si
spegne continuamente

L’apparecchio si accende
involontariamente

쎱

Difetto di fusibile,
non inserito

쎱

Corto circuito

l’impostazione del crepusco­lare é regolata sul funziona­mento di notte

쎱

Difetto di lampadina ad
incandescenza

쎱

Interruttore principale su
OFF

쎱

Difetto di fusibile

쎱

Campo di rilevamento non
impostato con direzione
giusta

campo di rilevamento

쎱

La lampada accesa si trova
nel campo di rilevamento e si
accende in seguito a
variazioni di temperatura

쎱

Impostazione sul funziona­mento continuo a causa
dell’interruttore interno in
serie in casa

쎱

La lampada accesa si trova
nel campo di rilevamento

쎱

Animali in movimento nel
campo di rilevamento

쎱

Il vento muove alberi e
cespugli nel campo di
rilevamento

쎱

Vengono rilevate automobili
sulla strada

쎱

Improvvisi sbalzi di tempe­ratura dovuti a condizioni
atmosferiche (vento, pioggia,
neve) o causati da aria di
scarico di ventilatori o da
aria proveniente da finestre
aperte

쎱

Cambiate fusibile, inserite
l’interruttore principale,
controllate il cavo con un
indicatore di tensione

쎱

Controllate gli allacciamenti

쎱

Eseguite una nuova
impostazione

쎱

Cambiate lampadina ad
incandescenza

쎱

Accendete l’apparecchio

쎱

Cambiate fusibile,
eventualmente controllate
l’allacciamento

쎱

Regolate di nuovo

쎱

Controllate il campo di rileva­mento, eseguite eventual­mente una nuova regolazione
o una schermatura

쎱

Modificate o coprite il campo
di rilevamento

쎱

Interruttore in serie
automatico

쎱

Modificate il campo di
rilevamento, aumentate la
distanza

쎱

Cambiate posizione o coprite
il campo di rilevamento

쎱

Cambiate posizione o coprite
il campo di rilevamento

쎱

Cambiate posizione o coprite
il campo di rilevamento

쎱

Cambiate luogo di
montaggio o impostatelo
altrove

Dati tecnici

Dimensioni (l x a x p): 90 x 60 x 100 mm
Potenza: max. 2000 W (carico ohmico, p. es. lampadina ad

max. 1000 W (non compensato, induttivo,

max. 1800 W (con compensazione in serie)
max. 500 W (con compensazione in parallelo con

max. 1000 W (stabilizzatore elettronico, capacitivo, per. es.

Allacciamento alla rete: 230 – 240 V, 50 Hz
Angolo di rilevamento: 300° con 180° angolo di apertura
Campo di orientamento del sensore: regolazione fine ± 80°
Raggio d'azione: max. 12 m (stabilizzati elettronicamente)
Regolazione tempo: 10 sec – 15 min
Regolazione crepuscolare: 2 – 2000 lux
Classe di protezione: IP 54

incandescenza)

cos φ = 0,5, p. es. lampada fluorescente)

C = 45,6 µF)

lampade a basso consumo energetico,
max. 12 pezzi)

Dichiarazione di conformità

Questo prodotto è conforme alle
direttive per basse tensioni

73/23/CEE ed alle direttive
EMC 89/336/CEE.

Garanzia di funzionamento

Questo prodotto STEINEL viene
prodotto con la massima cura,
con controlli di funzionamento
e del grado di sicurezza in con­formità alle norme vigenti in
materia; vengono poi effettuati
collaudi con prove a campione.

STEINEL garantisce la perfetta
qualità ed il funzionamento.
La garanzia si estende a 36 mesi
ed inizia il giorno d’acquisto da
parte dell’utente finale. Riparia­mo guasti dovuti a difetti di ma­teriale o produzione. Le presta­zioni di garanzia comprendono
a nostra scelta la riparazione o
la sostituzione degli elementi
difettosi.
Non sussiste nessun diritto di
garanzia in caso di difetti sui
pezzi soggetti ad usura ed in
caso di guasti o difetti insorti in
seguito a trattamento o manu­tenzione impropri, come danni
da caduta.
Sono esclusi dal diritto di garan­zia gli ulteriori danni conse­guenti su oggetti estranei.

Si può far valere il diritto di
garanzia soltanto inviando
l’apparecchio propriamente
imballato ed accompagnato
dallo scontrino di cassa o dalla
fattura (con data di acquisto e
timbro del negoziante) al com­petente punto di assistenza
tecnica, oppure consegnando
l’apparecchio al negoziante
entro i primi 6 mesi di garanzia.

Centro assistenza tecnica:
Con periodo di garanzia scaduto
e nel caso di difetti che non
danno diritto, a prestazioni di
garanzia, il nostro centro di
assistenza esegue le relative
riparazioni. Inviate il prodotto
ben imballato, al più vicino
centro di assistenza.

4342

E

Instrucciones de montaje

Los sensores infrarrojos STEINEL
constituyen el elemento básico
de toda solución eficaz de alum­brado de protección en la actua­lidad. Al producirse movimiento
en su campo de detección, di­chos sensores encienden auto­máticamente la luz, proporcio­nando así confort y seguridad
con un bajo consumo de ener­gía.

Con un total de tres sensores

piroeléctricos integrados, el de­tector de movimientos IS 300 re­gistra en su campo de detección
la radiación térmica o infrarroja,
invisible para el ojo humano,
emitida por cuerpos en movi­miento (personas, animales
etc.). Esta radiación térmica de­tectada se transforma electróni­camente, de tal manera que los
consumidores conectados (uno
o varios, p. ej. lámparas) se en­cienden o bien se apagan al

IS 300

Placa de montaje

Tornillo de
fijación

Lente del sensor

Cubierta

Alcance

Carcasa del sensor

Anillo de protección

Alcance
máx. 12 m

salir del campo de detección los
cuerpos en movimiento, una vez
trancurrido el tiempo previamen­te programado. Obstáculos co­mo paredes o cristales impiden
la detección de una radiación
térmica, con lo cual no se pro­duce ningún tipo de activación.
El IS 300 alcanza un ángulo de
detección de 300° con un ángu­lo de apertura de 180°, cubrien­do, así, un campo de detección
de aprox. 300 m

Importante: La detección de
movimientos más segura se
consigue montando el aparato
lateralmente con relación al
sentido del movimiento y
evitando todo tipo de objetos
que obstaculicen la visión del
sensor (tales como árboles,
muros etc.).

2

.

Instalación IS 300

Montaje en la pared

El lugar de montaje debe hallar­se a una distancia mínima de
50 cm de cualquier lámpara
debido a que la radiación tér­mica de la misma puede hacer
que se active erróneamente el
sensor. La altura de montaje
debe ser de 2 m aproximada­mente.
Suelte con un destornillador el
tornillo de fijación en sentido
contrario a las agujas del reloj
y deslice la placa de montaje
hacia abajo hasta sacarla.
Inserte en la placa de montaje
los tapones de goma adjuntos.
Sostenga la placa de montaje
contra la pared y marque los
orificios a taladrar teniendo en
cuenta las conducciones eléctri­cas en la pared. Taladre los ori­ficios e inserte los tacos.
Para poder conectar el aparato
hay que efectuar la conexión a
la red introduciendo un cable,
bipolar como mínimo, en el apa­rato y extrayendo un segundo
cable hasta el consumidor. Para
ello pueden perforarse con un
destornillador los dos tapones
de goma. Para una instalación
sobre revoque hay previstas dos
solapas en la parte inferior del
soporte de pared, que pueden
romperse fácilmente. Una vez
pasados los conductores, puede
atornillarse la placa de montaje.

Conexión de los cables de
alimentación:

Los cables de alimentación
red y del consumidor cons
2 o 3 conductores:
L, L‘ = conductor de corriente

o fase de conmutación
para el consumidor
(generalmente negro
o marrón)

N = neutro

(generalmente azul)

PE = posible toma de

tierra ( )
En caso de dudas hay que iden­tificar los conductores con un
comprobador de tensión; a con­tinuación desconecte de nuevo
la tensión.
La instalación de los cables de
alimentación de red y del consu­midor debe realizarse en el so­porte de pared con los bornes
de conexión adjuntos:

1. La fase (L) se inserta en el
primer borne.

2. Los dos neutros (N) de los
cables de alimentación de red y
del consumidor se insertan en el
segundo borne.

3. La fase de conmutación para
el consumidor (L‘) se inserta en
el tercer borne.

4. Las tomas de tierra de color
verde/amarillo ( ) deben inser­tarse conjuntamente en el cuar­to borne. Para identificar los
conductores hay que utilizar, en

de

tan de

1) Cable de alimentación
de red

2) Cable de alimentación
del consumidor

3) Toma de tierra

4) Solapas de fijación para

instalación sobre revoque

5) Cable de alimentación
del IS 300

negro
azul
marrón
verde/amarillo

este caso, la pegatina adjunta
( ), pegándola en uno de los
conductores (verde/amarillo).

Conexión del IS 300:

Los cables de conexión del
IS 300 se insertan en los bornes
de conexión de acuerdo con el
color identificativo de los con­ductores (L = negro, N = azul,
L‘ = marrón).

Importante: Si se efectúan mal
las conexiones, se producirá
luego un cortocircuito en el apa­rato o en la caja de fusibles. En
tal caso habrá que identificar
una vez más cada uno de los
conductores y montarlos de
nuevo. Naturalmente, el cable
de alimentación de red puede
llevar montado un interruptor
para conectar y desconectar la
tensión.

4544

Funciones

aprox. 10 seg.-máx. 15 min.

2-2000 Lux

Una vez conectado y fijado con
el soporte de pared, el detector
de movimientos puede ponerse
en funcionamiento.

Temporización (regulación
del período de alumbrado)

El periodo de alumbrado de­seado de la lámpara conectada
puede regularse continuamente
desde aprox. 10 seg. hasta
15 min. como máximo.

Girando el tornillo de regulación
hasta el tope izquierdo se obtie­ne el tiempo mínimo de aprox.
10 seg. Girando el tornillo de
regulación hasta el tope dere­cho se obtiene el tiempo máxi­mo de aprox. 15 min.

Regulación crepuscular

El punto de activación deseado
del detector de movimientos
puede regularse continuamente
desde 2 Lux hasta 2000 Lux.

Girando el tornillo de regulación
hasta el tope izquierdo se obtie­ne funcionamiento a la luz del
día con aprox. 2000 Lux.

Girando el tornillo de regulación
hasta el tope derecho se obtie­ne funcionamiento crepuscular
con aprox. 2 Lux.

Este detector de movimientos
está equipado con una protec­ción antideslumbrante inte­grada, debiendo tenerse en
cuenta lo siguiente:

Si la prueba de funcionamiento
se ha realizado a la luz del día,
el tornillo de regulación crepus-

El aparato ofrece dos posibili­dades de regulación una vez
retirado el anillo de protección.

(El IS 300 viene ajustado de
fábrica para el período de alum­brado mínimo.)
Para la regulación del campo de
detección y la prueba de funcio­namiento se recomienda ajustar
el tiempo mínimo.

cular puede girarse a la posición
de funcionamiento nocturno.

Durante el período de ilumina­ción ajustado y 60 segundos
después, no debe producirse
movimiento alguno en el campo
de detección, ya que, si no, la
lámpara continúa encendida.

De este mismo modo debe pro­cederse cada vez que se modifi­que el ajuste del punto de acti­vación crepuscular.

(El IS 300 viene ajustado de
fábrica para funcionamiento a
la luz del día.)

Para la regulación del campo de
detección y la prueba de funcio­namiento a la luz del día, el tor­nillo de regulación debe hallarse
girado hasta el tope izquierdo.

Graduación del alcance

A una altura de montaje supues­ta de 2 m, el alcance máximo
del sensor es de 12 m. El cam­po de detección puede ajustarse
óptimamente según necesidad.
Las cubiertas adjuntas sirven
para cubrir tantos segmentos de
lente como se desee o bien re­ducir el alcance según las nece­sidades individuales. Además,
girando la carcasa del sensor

A C

A

± 80° puede conseguirse una
regulación exacta.
Las cubiertas pueden separarse
o cortarse con una tijera vertical
u horizontalmente siguiendo las
líneas de separación prerranu-

B

radas . Una vez retirado el
anillo de protección pueden
suspenderse en la parte supe­rior de la lente del sensor.
A continuación debe acoplarse

B

C

Ejemplos de graduación del alcance

1

de nuevo el anillo de protección,
quedando así bien ancladas las
cubiertas. Permiten así evitar
activaciones erróneas provoca­das, p. ej., por automóviles o
peatones, o bien vigilar puntos
de peligro de forma selectiva.

C

4746

Ejemplos de graduación del alcance

2

3

Ejemplos de conexión

1. Lámpara sin conductor neutro 2. Lámpara con conductor neutro

3. Conexión mediante interruptor en serie
para funcionamiento manual y automático

1) P. ej. 1–4 bombillas de 100 W

2) Consumidor, alumbrado máx. 2000 W (véanse Datos técnicos)

3) Bornes de conexión del IS 300

4) Interruptor en el interior de la casa

4

5) Interruptor en serie en el interior de la casa, manual, automático

6) Interruptor selector en el interior de la casa, automático, alumbrado permanente

4. Conexión mediante interruptor selector para
funcionamiento de alumbrado permanente y
automático

Posición I: Funcionamiento automático
Posición II: Funcionamiento manual para

alumbrado permanente
Atención: El sistema no puede desconectarse;
sólo puede elegirse entre la posición I y la II.

Funcionamiento/Cuidados

El detector de movimientos sirve
para encender la luz y activar la
alarma. No es apto para alar­mas antirrobo especiales debido
a que carece de la seguridad
antisabotaje prescrita para las
mismas. Las condiciones
atmosféricas pueden afectar al

funcionamiento del detector de
movimientos. Fuertes ráfagas
de viento, la nieve, la lluvia y el
granizo pueden provocar una
activación errónea al no poder
distinguir entre cambios de tem­peratura repentinos y fuentes
térmicas. La lente de detección

puede limpiarse con un paño
húmedo (sin detergente) cuando
esté sucia.

4948

Fallos de funcionamiento

Fallo Causa Solución

No tiene tensión

No se enciende

No se apaga

Se enciende y apaga
continuamente

Se enciende inoportunamente쎱el viento mueve árboles y

쎱

fusible defectuoso,
interruptor en OFF

쎱

cortocircuito

쎱

en funcionamiento a la luz
del día, regulación crepus­cular ajustada para funcio­namiento nocturno

쎱

bombilla defectuosa

쎱

interruptor en OFF

쎱

fusible defectuoso

쎱

campo de detección sin
ajuste selectivo

쎱

movimiento permanente en
el campo de detección

쎱

lámpara conectada se halla
en el campo de detección y
se enciende de nuevo
debido a un cambio de
temperatura

쎱

interruptor en serie del
interior de la casa se halla
en funcionamiento
permanente

쎱

lámpara conectada se halla
en el campo de detección

쎱

animales en movimiento en
el campo de detección

matorrales en el campo de
detección

쎱

detección de automóviles
en la calle

쎱

cambio de temperatura
repentino debido a las
condiciones atmosféricas
(viento, lluvia, nieve) o a
ventiladores o ventanas
abiertas

쎱

cambiar fusible, poner
interruptor en ON,
comprobar la línea de
alimentación con un
comprobador de tensión

쎱

comprobar conexiones

쎱

volver a ajustar

쎱

cambiar bombilla

쎱

poner interruptor en ON

쎱

cambiar fusible y dado el
caso comprobar conexión

쎱

volver a ajustar

쎱

controlar campo de
detección y dado el caso
ajustar de nuevo o bien
cubrir partes del sensor

쎱

reajustar campo de
detección o bien cubrir
partes del sensor

쎱

cambiar interruptor en serie
a funcionamiento automático

쎱

reajustar campo de
detección o bien cubrir
partes del sensor,
aumentar distancia

쎱

reajustar campo de
detección o bien cubrir
partes del sensor

쎱

reajustar campo de
detección o bien cubrir
partes del sensor

쎱

reajustar campo de
detección o bien cubrir
partes del sensor

쎱

modificar campo de
detección, cambiar lugar
de montaje

Datos técnicos

Dimensiones (alt. x anch. x prof.): 90 x 60 x 100 mm
Potencia de ruptura: máx. 2000 W (carga resistiva, p. ej. bombilla)

Tensión de alimentación: 230 – 240 V, 50 Hz
Ángulo de detección: 300° con ángulo de apertura de 180°
Girabilidad del sensor: regulación de precisión ±80°
Alcance: máx. 12 m (estabilizado electrónicamente)
Temporización: 10 seg. – 15 min.
Regulación crepuscular: 2 – 2000 Lux
Tipo de protección: IP 54

máx. 1000 W (no compensada, inductiva,

cos φ = 0,5, p. ej. lámparas fluorescentes)
máx.1800 W (compensada en serie)
máx. 500 W (compensada en paralelo con C = 45,6 µF)
máx.1000 W (reguladores electrónicos de tensión,

capacitiva, p. ej. bombillas de bajo consumo,

máx. 12 uds.)

Declaración de conformidad

El producto cumple la directiva
para baja tensión 73/23/CEE y

la directiva de compatibilidad
electromagnética 89/336/CEE.

Garantía de funcionamiento

Este producto STEINEL ha sido
elaborado con el máximo esme­ro, habiendo pasado los contro­les de funcionamiento y seguri­dad previstos por las disposicio­nes vigentes, así como un con­trol adicional de muestreo al
azar.

El período de garantía es de
36 meses comenzando el día de
la venta al consumidor y cubre
los defectos de material y fabri­cación. La prestación de la ga­rantía se efectúa mediante la re­paración o el cambio de las pie­zas defectuosas a elección de
STEINEL.
La prestación de garantía queda
anulada para daños producidos
en piezas de desgaste, daños y
defectos originados por uso o
mantenimiento inadecuados y
los causados por rotura por caí­das.
Quedan excluidos de la garantía
los daños consecuenciales
causados en objetos ajenos.

La garantía es válida únicamen­te si se envía el aparato sin des­montar y con el comprobante o
la factura (fecha de compra y
sello del vendedor), bien emba­lado, a su proveedor correspon­diente o se entrega al vendedor
en los primeros 6 meses des­pués de la compra.

Servicio de reparación:
Una vez transcurrido el período
de garantía o en caso de defec­tos no cubiertos por la misma,
las reparaciones las lleva a ca­bo nuestro departamento técni­co. Rogamos envíen el producto
bien embalado a la dirección
indicada abajo.

5150

S

Monteringsanvisning

STEINELS infraröda sensorer
utgör idag grunden för effek­tiv styrning av ljus. Vid rörelse
i övervakningsområdet tänds
ljuset automatiskt och ger
säkerhet, trygghet och eko­nomisk energianvändning.

Med tre integrerade pyrosen­sorer registrerar rörelsevak­ten IS 300 i sitt bevaknings­område värmestrålar, för det

mänskliga ögat osynliga, från
kroppar i rörelse ( människor,
djur etc.). Genom de registre­rade strålarna kan sedan an­slutna lampor tändas. När rö­relsen upphör släcks ljuset
efter en förinställd tid. Rörel­se bakom murar, fönster o d
hindrar värmestrålar och där­med även påverkan av sen­sorn. IS 300 har en bevak­ningsvinkel på 300° och en

IS 300

Monteringsplatta

Fäst­skruvar

Sensorlins

Täckskal

Räckvidd

öppningsvinkel på 180°. På
så sätt kan en yta upp till
300 m² bevakas.

Sensorhus

Täckring

Viktigt: Den säkraste rörel­sebevakningen uppnås när
apparaten monteras i rät
vinkel mot rörelseriktningen
och inga hinder finns i vägen
för sensorn (t.ex. träd, murar
etc).

Installation IS 300

Väggmontering

IS 300 får inte monteras när­mare än 50 cm från en lampa
för att undvika värmestrålnin­gen från lampan.
Rekommenderad montage­höjd är ca 2 m.
Lossa täckringen genom ett
lätt tryck på de båda fördjup­ningarna samtidigt som man
vrider motsols nedåt. Lossa
fästskruven (mot vänster) och
dra av montageplattan.
Sätt in medföljande gummi­packningar i montageplattan.
Håll denna mot väggen och
märk för borrhål. Akta led­ningarna! Borra och tryck in
pluggarna. Inkoppling sker
med två kablar, en till nätet
och en till de objekt som vak­ten skall styra. De två gummi­packningarna kan därför
tryckas ut med en skruvmej­sel. I kåpans undersida finns
två brytöppningar för anslut­ning av utanpåliggande
kablar. När kabelinföringen
är klar kan montageplattan
skruvas fast. Till sist skjuts
rörelsevaktens täckring upp
igen.

Anslutning till nätet:

Nätkabeln består av en 2-3
ledarkabel.
L, L’ = fasledare, tändtråd

till t.ex. lampa
(vanligen svart eller
brun)

N = nolledare

(vanligen blå)

PE = eventuell skydds-

ledare ( )
Om du är osäker måste du
identifiera kablarna med en
spänningsprovare. Koppla
sedan bort spänningen igen.

1. Fasledaren (L) ansluts i
den första plinten.

2. De båda

nolledarna (N)

an

sluts i den andra plinten.

3. Tändtråden (L‘) ansluts i
den tredje plinten.

4. Skyddsledarna ( ) skall
förbindas och kopplas ihop i
den fjärde plinten. För att vid
senare tillfälle kunna identi­fiera skyddsledaren ska den­na märkas med den bipacka­de klisterlappen.

1) Nätledare

2) Kabel till extern

belastning t.ex. lampa

3) Skyddsjord

4) Brytöppningar för

anslutning av
utanpåliggande kablar

5) Kabel till IS 300

svart
blå
brun
grön/gul

Anslutning av IS 300

Rörelsevaktens (IS 300) an­slutningsledningar identifieras
med hjälp av färgen på led­ningen (L = svart, N = blå,
L’ = brun).

Viktigt! En felkoppling av be­lastningen leder till kortslut­ning i vakten eller säkrings­skåpet. I detta fall måste le­darna identifieras och om­koppling ske. En brytare Till­Från kan med fördel kopplas i
matningen före vakten.

Räckvidd
max. 12 m

5352

Funktioner

ca. 10 sek.- max. 15 min.

När rörelsevakten är monte­rad och ansluten kan anlägg­ningen tas i drift.

Tidsfördröjning
(tidsinställning)

Lampans efterlystid kan steg­löst ställas in från ca 10 se­kunder upp till max 15 minu­ter.

Ställskruvens vänstra änd­läge ger den kortaste tiden
10 sek. och höger ändläge
den längsta tiden 15 min.

Två inställningsmöjligheter
finns åtkomliga när täckrin­gen skjutits ner.

Vid leverans är IS 300 inställd
på den kortaste tiden.

Vid inställning av bevaknings­området och för funktionstest
är det lämpligast att den
kortaste tiden är inställd.

Inställning av bevakningsområdet/Justering

Vid en montagehöjd av 2 m
uppnås sensorns maximala
räckvidd, 12 m runtom.
Bevakningsområdet kan
optimalt ställas in allt efter
önskemål. Med hjälp av de
medföljande täckplattorna
kan önskat antal linssegment
avskärmas och individuellt
förkorta räckvidden. Genom
att vrida sensorhuset ±80°

kan en fininställning ske. Där­med undviks felkopplingar
som orsakas av t ex bilar eller
folk som passerar på gatan.
Täckplattorna kan delas ut­med de vågräta och lodräta

B

spåren . När täckringen
skjutits nedåt kan dessa hän­gas in i linsens överdel. Skjut
upp täckringen igen och täck-

A

plattorna är fast förankrade.

C

2 - 2000 lux

Skymningsinställning
(aktiveringströskel)

Önskad aktiveringströskel för
sensorn kan ställas in steg­löst från ca. 2 lux till 2000 lux.

Ställskruven vänstra änd­läge betyder dagsljusdrift
2000 lux.

Ställskruvens högra ändläge
betyder skymningsdrift 2 lux.

Denna rörelsevakt är utrustad
med ett inbyggt bländskydd,
varför följande är att beakta:

Om funktionstest utförs vid
dagsljus, kan skymningsställ­skruven ställas på nattdrift.

Inom den inställda lystiden
och 60 sekunder därefter får
ingen rörelse i räckviddsom­rådet ske eftersom lampan
då lyser vidare.

Vid varje förändring av skym­ningströskeln skall förfaras
likadant.

(Vid leverans är IS 300 in­ställd för dagsdrift).

Vid inställning av bevaknings­området och funktionstest vid
dagsljus måste ställskruven
vara i vänster ändläge.

A C

B

Inställning av bevakningsområdet/Exempel

1

C

5554

Inställning av bevakningsområdet/Exempel

2

3

Kopplingsexempel

1. Belysning utan nolledare 2. Belysning med befintlig nolledare

3. Koppling med 2-polig brytare för
manuell och automatisk drift

1) t. ex. 1-4 x 100 W glödlampor

2) Förbrukare t. ex. belysning, max effekt se tekniska data

3) Inkopplingsplint till IS 300

4) Inomhusbrytare

4

5) Inomhus 2-polig brytare, manuell drift/automatik

6) Inomhus 2-polig brytare, fast sken/automatik

4. Koppling via 2-polig brytare för fast
sken respektive automatisk drift

Läge I: Automatisk drift
Läge II: Manuell drift med kontinuerlig

belysning
Obs! Frånkoppling av armaturen är inte möj­lig, bara driftsval mellan läge I eller läge II.

Drift/Skötsel

Rörelsevakten med sensor är
avsedd för automatisk tänd­ning av ljus. Produkten är inte
lämplig att använda som in­brottslarm eftersom den före­skrivna säkerheten mot sabo­tage saknas. Vädret kan på-

verka rörelsevaktens funk­tion. Vid kraftiga vindbyar,
snö, regn eller hagel kan det
ske felaktiveringar eftersom
sensorn inte kan skilja de
plötsliga temperaturskillna­derna från värmekällor. När

linsen är smutsig kan den
rengöras med en fuktig trasa
(utan rengöringsmedel).

5756

Driftstörningar

Störning Orsak Åtgärd

Ingen spänning.

Kopplar ej.

Bryter ej.

Kopplar ständigt till och från.쎱Tända lampor finns i

Ger oönskad kopplingar.

쎱

Defekt säkring, rörelse­vakten ej inkopplad.

쎱

Kortslutning.

쎱

Vid dagsdrift,
skymningsinställningen
inställd på nattdrift.

쎱

Glödlampan trasig.

쎱

Strömbrytaren frånslagen.

쎱

Defekt säkring.

쎱

Bevakningsområdet
felinställt.

쎱

Ständig rörelse i
bevakningsområdet.

쎱

Tända lampor finns för
nära rörelsevakten ­värmestrålning ger
återtändning.

쎱

Ev. inkopplad inomhus­brytare är i läge för fast
belysning.

bevakningsområdet.

쎱

Djur rör sig i
bevakningsområdet.

쎱

Blåst i träd och buskar i
bevakningsområdet.

쎱

Påverkan från bilar på
gatan.

쎱

Plötsliga temperatur för­ändringar genom vädrets
inverkan (vind, regn, snö)
eller fläktutlopp, öppet
fönster.

쎱

Byt säkring, slå till
spänningen. Testa med
spänningsprovare.

쎱

Kontrollera ledningar och
ansluten lampa.

쎱

Ändra skymningsnivån till
rätt läge.

쎱

Byt glödlampa.

쎱

Slå till strömbrytaren.

쎱

Byt säkring, kontrollera
ev. anslutningen.

쎱

Justera inställningen.

쎱

Kontrollera bevaknings­området. Vid behov
justera och begränsa
området.

쎱

Justera eller avskärma
bevakningsområdet.

쎱

Koppla om brytaren till
automatik.

쎱

Justera eller avskärma
bevakningsområdet. Öka
avståndet mellan ansluten
lampa och rörelsevakt.

쎱

Justera eller avskärma
bevakningsområdet.

쎱

Justera eller avskärma
bevakningsområdet.

쎱

Justera eller avskärma
bevakningsområdet.

쎱

Justera bevaknings­området eller flytta
rörelsevakten.

Tekniska data

Mått (H x B x T): 90 x 60 x 100 mm
Belastning: max. 2000 W (ohmsk last, t ex glödlampa)

Spänning: 230 – 240 V, 50 Hz
Bevakningsvinkel: 300° med 180° öppningsvinkel
Vridbarhet: fininställning ± 80°
Räckvidd: max. 12 m
Efterlystid: 10 sek. – 15 min.
Skymningsnivå: 2 – 2000 lux
Skyddsklass: IP 54

max. 1000 W (okompenserat, induktiv,

max 500 W (parallell kompenserat last, 45,6 µF),
max 1000 W (kapacitiv last t ex kompaktlysrör,

cos φ = 0,5, t ex lysrör)

max 12 st.)

-Deklaration

Produkten uppfyller lågspän­ningsdirektivet 73/23/EWG
och EMC-direktivet
89/336/EWG.

Funktionsgaranti

Denna STEINEL produkt är
tillverkad med största nog­grannhet. Den är funktions­och säkerhetstestad enligt
gällande föreskrifter och har
därefter genomgått en stick­provskontroll.

Garantin gäller i 36 månader
från inköpsdagen. Vi åter­gärdar fel som beror på ma­terial- eller tillverkningsfel.
Garantin innebär att varan
repareras eller att defekt del
byts ut enligt vårt val. Garan­tin omfattar inte slitage och
skador orsakade av felaktig
hanterande av produkten.
Bristande underhåll och sköt­sel omfattas ej heller av ga­rantin. Följskador på främ­mande föremål ersätts ej.

Garantin gäller endast då
produkten, som inte får vara
isärtagen, sändes väl för­packad med fakturakopia eller
kvitto (inköpsdatum och stäm­pel) till vår representant eller
lämnas in till inköpsstället för
återgärd.

Reparationsservice:
Efter garantins utgång eller
vid fel som inte omfattas av
garantin kan produkten repa­reras på vår verkstad. Vänli­gen kontakta oss innan Ni
sänder tillbaka produkten för
reparation.

5958



Monteringsvejledning

De infrarøde sensorer fra
STEINEL giver mulighed for
effektive løsninger vedrøren­de sikkerhedsbelysning. Sker
der en bevægelse i overvåg­ningsområdet, tænder de au­tomatisk for lyset og sikrer
dermed komfort, sikkerhed
og et lavt strømforbrug.

Med sine

tre integrerede pyro­sensorer registrerer bevægel­sessensoren IS 300 usynlig

varmeudstråling og infrarød
stråling fra kroppen eller
genstande, der bevæger sig
(mennesker, dyr etc.). Den
registrerede varmeudstråling
omsættes elektronisk, og en
eller flere tilsluttede brugere,
f.eks. lamper, tændes. Når
overvågningsområdet forla­des, slukkes den/de efter et
fastlagt tidsrum. Ved forhin­dringer, som f.eks. mure eller
glasruder, registreres der

IS 300

Monteringsplade

Fastspændings­skrue

Sensorlinse

Blændstykke

Rækkevidde

Sensorkabinet

Beskyttelseskappe

Rækkevidde
maks. 12 m

ingen varmeudstråling, hvor­for lampen ikke tændes.
IS 300 har en registrerings­vinkel på 300° med en åb­ningsvinkel på 180° og kan
dermed overvåge en område

2

på ca. 300 m

Vigtigt! De opnår den bedste
bevægelsesregistrering, hvis
De anbringer apparatet skråt
mod gåretningen og der ikke
er forhindringer (f.eks. træer,
mure, osv.), der blokerer
sensorens synsfelt.

.

Installation IS 300

Vægmontering

Montagestedet skal befinde
sig mindst 50 cm fra en lys­kilde, da varmeudstrålingen
kan medføre aktivering af
systemet. Monteringshøjden
bør være ca. 2 m.
Vha. en skruetrækker skrues
fastspændingsskruen mod
uret, og monteringspladen
skubbes ned og tages af.
De vedlagte gummipropper
sættes i monteringspladen.
Den holdes op mod væggen
og borehullerne markeres.
Vær opmærksom på led­ningsføringen i væggen.
Hullerne bores og dyvlerne
sættes i.
For at kunne tænde og slukke
lampen skal nettilslutningen
forbindes via en min. 2-polet
ledning til brugeren. De to
gummipropper kan stikkes
igennem med en skruetræk­ker. Laskerne nederst på
vægholderen er beregnet til
synlig ledningsføring. De kan
nemt knækkes af. Når ka­blerne er ført gennem, kan
monteringspladen skrues på.

Tilslutning af ledningerne:

Net- og tilslutningsledninger­ne består af et 2- eller 3-leder
kabel:
L, L‘ = strømførende led-

ning eller aktiveret
fase til lyskilden
(ofte sort eller brun)

N = nulleder

(normalt blå)

PE = eventuel beskyttel-

sesleder ( )

I tvivlstilfælde skal ledningen
identificeres med en spæn­dingstester, derefter afbrydes
strømmen igen.
Ledningsføringen af net- og
tilslutningsledningerne skal
foretages i vægbeslaget vha.
de vedlagte forbindelses­klemmer:

1. Den strømførende ledning
(L) sættes ind i den første
klemme.

2. Net- og tilslutningslednin­gernes to nulledere (N) sæt­tes ind i den anden klemme.

3. Den aktiverede fase til lys­kilden (L‘) sættes ind i den
tredje klemme.

4. Grøn/gule beskyttelses­ledere ( ) skal sammen
sættes ind i den fjerde klem­me. Til markering af kablerne
skal det vedlagte klistermær­ke ( ) anbringes på et af
kablerne (grøn/gul).

1) Netledning

2) Brugerledning

3) Beskyttelsesleder

4) Lasker til synlig

ledningsføring

5) Ledning for IS 300

sort
blå
brun
grøn/gul

Tilslutning af IS 300:

Tilslutningsledningerne for
IS 300 isættes i forbindelses­klemmerne iht. markeringen
på kablerne (L = sort,
N = blå, L‘ = brun).

Vigtigt: En ombytning af til­slutningerne medfører senere
en kortslutning i apparatet
eller sikringskassen. I dette
tilfælde skal de enkelte kabler
identificeres igen og monte­res på ny. I netledningen kan
der naturligvis monteres en
tænd- og slukkontakt.

6160

Funktion

ca. 10 sek.-max. 15 min.

Når bevægelsessensoren er
tilsluttet og monteret vha.
vægholderen, kan anlægget
tilkobles.

Frakoblingsforsinkelse
(Tidsindstilling)

Den tilsluttede lampes ønske­de brændetid kan indstilles
trinløst fra ca. 10 sek.
maks. 15 min.

Justeringsskrue helt mod
venstre betyder korteste tid
ca. 10 sek., justeringsskrue
helt mod højre betyder
længste tid, ca. 15 min.

til

Efter afmontering af beskyt­telseskappen er der mulighed
for at foretage to indstillinger.

(Ved levering er IS 300
indstillet på den korteste tid.)
Ved indstilling af bevægelses­sensoren mhp. overvågnings­område og mhp. funktions­kontrol anbefales det at ind­stille på den korteste tid.

Rækkeviddeindstilling/justering

Ved en forventet monterings­højde på 2 m udgør senso­rens maksimale rækkevidde
12 m. Efter behov kan over­vågningsområdet indstilles
optimalt.
Vha. de vedlagte blændstyk­ker kan der afdækkes linse­segmenter efter behov, eller
rækkevidden kan reduceres
individuelt. Ved at dreje sen­sorhuset med ± 80° kan

der ligeledes foretages en fin­justering.
Blændstykkerne kan afrives
langs perforeringerne lodret
og vandret eller klippes ud
med en saks . Efter afmon­tering af beskyttelseskappen

C

skal de anbringes i sensor­linsens øverste område.
Derpå skal beskyttelseskap­pen monteres

A

stykkerne fastgøres ordent-

B

igen, så blænd-

ligt. Dermed undgår man fejl­koblinger pga. f.eks. biler, for­bipasserende etc. eller man
opnår målrettet overvågning
af fareområder.

2 - 2000 lux

Skumringsindstilling

Den ønskede reaktionsværdi
for bevægelsessensoren kan
indstilles trinløst fra ca. 2 lux
til 2000 lux.

Justeringsskrue helt mod
venstre betyder drift i dagslys
ca. 2000 lux.

Justeringsskrue helt mod
højre betyder skumringsind­stilling ca. 2 lux.

Bevægelsessensoren er ud­styret med integreret blænde­beskyttelse. I den forbindelse
skal De være opmærksom på
følgende:

Hvis funktionstesten er forta­get i dagslys, kan skumrings­indstillingens justeringsskrue
indstilles på nattemodus.

I det indstillede belysnings­tidsrum og 60 sek. derefter
må der ikke ske en bevægel­se i overvågningsområdet,
idet lampen så fortsat vil
være tændt.

Fremgangsmåden er ens ved
enhver

ændring af skumrings-

indstillingen.

(Ved levering er IS 300
indstillet på drift i dagslys.)

Ved indstilling af bevægelses­sensoren mhp. overvågnings­område og mhp. funktions­kontrol i dagslys skal juste­ringsskruen stå helt til
venstre.

A C

B

Rækkeviddeindstilling/eksempler

1

C

6362

Rækkeviddeindstilling/eksempler

2

3

Tilslutningseksempler

1. Lampe uden eksisterende nulleder 2. Lampe med eksisterende nulleder

3. Tilslutning til manuel eller
automatisk drift via serieafbryder

1) f. eks. 1–4 x 100 W elpærer

2) forbrugssted, belysning maks. 2000 W (se Tekniske data)

3) tilslutningsklemmer for IS 300

4) kontakt inde i huset

4

5) serieafbryder inde i huset, manuel, automatik

6) skiftekontakt inde i huset, automatik, konstant lys

4. Tilslutning til konstant belysning eller
automatisk drift via skiftekontakt

Position I: Automatisk drift
Position II: Manuel drift, konstant belysning
Advarsel: Det er ikke muligt at slukke for
anlægget. Der kan kun vælges mellem
position I og position II.

Drift/vedligeholdelse

Bevægelsessensoren egner
sig til tilkobling af lys og
alarm. Apparatet er ikke
velegnet til specielle tyveri­alarmer, da den foreskrevne
sabotagesikkerhed mangler.
Vejr og vind kan påvirke be-

vægelsessensorens funktion.
Ved kraftige vindstød, sne,
regn og hagl kan der opstå
fejlkobling, idet pludselige
temperatursvingninger ikke
kan skelnes fra varmekilder.
Linsen kan i tilfælde af

tilsmudsning rengøres med
en fugtig klud (uden rengø­ringsmiddel).

6564

Driftsforstyrrelser

Fejl Årsag Afhjælpning

Mangler strøm

Tænder ikke

Slukker ikke

Tænder/slukker hele tiden

Tilkobler uønsket

쎱

Defekt sikring, ingen
tilslutning

쎱

Kortslutning

쎱

Ved brug i dagslys,
skumringsindstilling er sat
på nat

쎱

Pære defekt

쎱

Nettilslutning slukket

쎱

Defekt sikring

쎱

Overvågningsområdet er
ikke korrekt indstillet

쎱

Konstant bevægelse i
overvågningsområdet

쎱

Aktiveret lampe i over­vågningsområdet og
tænder pga. temperatur­forandringer

쎱

Den interne seriekontakt
står på vedvarende drift

쎱

Aktiveret lampe i over­vågningsområdet

쎱

Dyr i overvågnings­området

쎱

Vinden får træer og buske
i overvågningsområdet til
at bevæge sig

쎱

Registrering af biler på
vejen

쎱

Pludselige temperatur­svingninger pga. vejret
(vind, regn, sne) eller luft
fra ventilatorer eller åbne
vinduer

쎱

Ny sikring, nettilslutning
tilkobles, ledning testes
med spændingstester

쎱

Tilslutninger kontrolleres

쎱

Indstilles på ny

쎱

Pæren udskiftes

쎱

Tændes

쎱

Ny sikring, tilslutningen
kontrolleres evt.

쎱

Justeres på ny

쎱

Området kontrolleres og
indstilles evt. på ny eller
afdækkes

쎱

Området ændres,
monteringsstedet flyttes

쎱

Seriekontakten står på
automatik

쎱

Området indstilles på ny
eller evt. afdækkes,
afstanden øges

쎱

Området indstilles på ny
eller evt. afdækkes

쎱

Området indstilles på ny
eller evt. afdækkes

쎱

Området indstilles på ny
eller evt. afdækkes

쎱

Området ændres,
monteringsstedet flyttes

Tekniske data

Mål (h x b x d): 90 x 60 x 100 mm
Effekt: maks. 2000 W (ohmsk belastning, f.eks. elpære)

Nettilslutning: 230 – 240 V, 50 Hz
Registreringsvinkel: 300° med 180° åbningsvinkel
Sensorens drejeradius: Finjustering ± 80°
Rækkevidde: max. 12 m (elektronisk stabiliseret)
Tidsindstilling: 10 sek. – 15 min.
Skumringsindstilling: 2 – 2000 lux
Kapslingsklasse: IP 54

maks. 1000 W (ukompenseret, induktiv,

maks. 1800 W (seriekompenseret)
maks. 500 W (parallelkompenseret med C = 45,6 µF)
maks. 1000 W (elektroniske forkoblingsenheder,

cos φ = 0,5, f.eks. lysstofrør)

kapacitiv, f.eks. energisparepærer,
maks. 12 stk.)

Konformitetserklæring

Produktet opfylder lavspæn­dingsdirektiv 73/23/EØF og
EMC-direktiv 89/336/EØF.

Funktionsgaranti

Dette STEINEL-produkt er
fremstillet med største omhu,
afprøvet iht. de gældende for­skrifter samt underlagt stik­prøvekontrol.
STEINEL garanterer for
upåklagelig beskaffenhed og
funktion.

Garantien gælder i 36 måne­der fra den dag, apparatet er
solgt til forbrugeren. Ved ma­teriale- og fabrikationsfejl
ydes garantien gennem repa­ration eller ombytning efter
vort valg.
Der ydes ikke garanti ved
skader på sliddele, ej heller
ved skader og fejl, der er op­stået pga. ukorrekt behand­ling eller vedligeholdelse, og
heller ikke, hvis apparatet er
beskadiget pga. tab.
Garantien omfatter ikke føl­geskader på fremmede gen­stande.

Der ydes kun garanti mod
forevisning af bon eller kvitte­ring (med dato og stempel).
Derudover skal apparatet væ­re helt og indpakket forsvar­ligt, når det fremsendes til

reparation på serviceværkste­det eller inden for de første
6 måneder afleveres til for­handleren.

Reparationsservice:
Efter garantitidens udløb eller
ved fejl, der ikke er dækket af
garantien, kan apparatet re­pareres på vores værksted.
Sørg for, at produktet er pak­ket forsvarligt ind under for­sendelsen til nærmeste værk­sted.

6766



Asennusohje

STEINEL-infrapunatunnisti­met ovat nykypäivän tehok­kaiden valaistusratkaisujen
perusta. Niiden reagointia­lueella havaittu liike kytkee
valon ja huolehtii näin muka­vuudesta ja turvallisuudesta
sekä samalla myös ener­giansäästöstä.

IS 300 infrapunatunnisti­messa on yhteensä kolme

IS 300

Asennuslevy

Kiinnitys­ruuvi

Tunnistimen linssi

Suojus

Tunnistusetäisyys

pyrosähköistä tunnistinta,
jotka havaitsevat tunnistimen
reagointialueella liikkuvista
ihmisistä, eläimistä jne. lähte­vän näkymättömän lämpösä­teilyn/infrapunasäteilyn.
Lämpösäteily muunnetaan
elektronisesti, jolloin esim.
yhteen tai useampaan valaisi­meen syttyy valo. Valo
sammuu ohjelmoidun ajan
kuluttua ihmisen tai eläimen

Tunnistimen kotelo

Suojarengas

Tunnistusetäisyys
enint. 12 m

poistuttua reagointialueelta.
Erilaiset esteet, kuten esim.
lasiruudut, estävät tunnis­tuksen eikä valo tällöin syty.
IS 300 saavuttaa 300°:een
toimintakulman ja 180°:een
avautumiskulman. Sen
reagointialue on näin 300 m

Tärkeää: Tunnistus tapahtuu
kauempaa, kun tunnistin
asennetaan siten, että kulku
suuntautuu siihen nähden
sivusuunnassa eikä puita tai
seiniä ole esteenä.

IS 300-tunnistimen asennus

1) Verkkojohto

2) Kytkettävän

laitteen johto

3) Suojamaajohdin

4) Johdinaukot

pintaliitäntää varten

2

.

Asennus seinään

Tunnistimen kiinnityspaikan
tulisi olla vähintään 50 cm
etäisyydellä valaisimesta,
sillä valaisimen lämpösäteily
voi aiheuttaa järjestelmään
virhetoimintoja. Tunnistin on
kiinnitettävä noin 2 metrin
korkeuteen.
Avaa kiinnitysruuvi kiertä­mällä sitä ruuvinvääntimellä
vastapäivään, työnnä asen­nuslevy alas ja vedä pois.
Laita laitteen mukana olevat
kumitulpat asennuslevyyn.
Pitele asennuslevyä seinää
vasten ja merkitse poraus­reiät; huomioi kaapeleiden
sijainti seinässä, poraa reiät;
aseta tulpat.
Verkkoliitäntä on suoritettava
vähintään kaksinapaisella
kaapelilla, ja toisella laittee­seen menevällä kaapelilla,
jotta kytkentätapahtuma olisi
mahdollinen. Kaksi kumitulp­paa voidaan lävistää tätä
varten ruuvinvääntimellä.
Kiinnitysosassa on alhaalla
kaksi johdinaukkoa pintalii­täntää varten. Ne voidaan
katkaista helposti. Kun olet
pujottanut kaapelit paikoil­leen, voit ruuvata asennus­levyn kiinni.

Syöttöjohtojen liitäntä:

Verkko- ja syöttöjohtona
käytetään 2 - 3-napaista
kaapelia:
L, L‘ = laitteeseen menevä

vaihejohdin tai
kytketty vaihe
(useimmiten musta
tai ruskea)

N = nollajohdin

(useimmiten sininen)

PE = mahdollinen maa-

johdin (kelt./vih. )
Epäselvissä tapauksissa joh­timet on tarkistettava jännit­teenkoettimella ja katkaistava
sen jälkeen virta.
Verkko- ja syöttöjohdot on
langoitettava runko-osaan
mukana olevilla liitospinteillä:

1. Vaihejohdin (L) pistetään
ensimmäiseen liittimeen.

2. Verkko- ja syöttöjohtojen
molemmat nollajohtimet (N)
pistetään toiseen liittimeen.

3. Laitteeseen kytketty vaihe
(L‘) pistetään kolmanteen
liittimeen.

4. Vihreänkeltaiset maajohti­met ( ) on pistettävä yhdes­sä neljänteen liittimeen.
Maajohtimien tunnistusta
varten on tässä tapauksessa
yhteen maajohtimeen liimat­tava mukana oleva tarra ( ).

5) IS 300:n johdotus

musta
sininen
ruskea
vihreä/keltainen

IS 300:n liitäntä:

IS 300:n liitäntäjohdot liite­tään johtoliittimiin johtimissa
olevien värimerkintöjen
mukaisesti (L = musta,
N = sininen, L‘ = ruskea).

Tärkeää: Väärät liitännät
johtavat myöhemmin oiko­sulkuun laitteessa tai varo­kekotelossa. Tässä tapauk­sessa yksittäiset kaapelit on
tunnistettava uudestaan ja
asennettava uudelleen.
Verkkojohtoon voidaan luon­nollisestikin asentaa virtakyt­kin virran kytkemiseksi ja
katkaisemiseksi.

6968

Toiminta

n. 10 sek.-enint. 15 min.

2 - 2000 luksia

Kun tunnistin on liitetty ja
kiinnitetty seinäpidikkeellä,
laite voidaan ottaa käyttöön.

Kytkentäajan asetus

Tunnistimen kytkentäaika
voidaan asettaa portaatto­masti n. 10 sekunnin ja
enintään

15 minuutin välille.

Kun säätöruuvi käännetään
sen vasempaan ääriasen­toon, on asetettu lyhin mah­dollinen kytkentäaika
(n. 10 sek). Pisin mahdollinen
kytkentäaika (n. 15 min) ase­tetaan kääntämällä säätö­ruuvi sen oikeaan ääriasen­toon.

Hämäräkytkimen säätö

Tunnistimen haluttu kytkeyty­miskynnys voidaan säätää
portaattomasti n. 2 luksin ja
2000 luksin välille.

Kun säätöruuvi käännetään
sen vasempaan ääriasen­toon, tunnistin on asetettu
n. 2000 luksin päiväkäyttöön.

Kun säätöruuvi käännetään
sen oikeanpuoleiseen ääria­sentoon, tunnistin on asetettu
n. 2 luksin yökäyttöön

Tämä infrapunatunnistin on
varustettu häikäisysuojuk­sella, jonka yhteydessä on
huomioitava seuraavaa:

Jos toimintatestaus on suori­tettu päivänvalossa, hämärä­kytkimen säätöruuvi voidaan
asettaa yökäytön kohdalle.

Kun rengassuojus irrotetaan,
käytettävissä on kaksi säätö­mahdollisuutta.

(IS 300:n kytkentäaika on
asetettu tehtaalla 10 sekun­niksi.)
Tunnistimen kytkentäaika
kannattaa asettaa pienim­mäksi mahdolliseksi toiminta­alueen asetuksen ja toimin­nan testauksen ajaksi.

Reagointialueella ei saa olla
liikehdintää asetetun kytken­täajan kuluessa ja 60 sekun­tia sen päättymisestä, sillä
lamppu ei muuten sammu.

Menettele samalla tavalla
aina, kun muutat asetettua
hämäräkynnystä.

(IS 300 on asetettu
tehtaalla päiväkäyttöön.)

Säätöruuvin on oltava vasem­manpuoleisessa ääriasen­nossa, kun toiminta-alue
säädetään ja toimintatestaus
suoritetaan päivänvalossa.

Toiminta-alueen rajaus/säätö

Kun tunnistin asennetaan
2 metrin korkeuteen, sen
suurin mahdollinen tunnis­tusetäisyys on 12 m.
Reagointialue voidaan
tarvittaessa rajata tarkemmin.
Tunnistimen mukana toimite­tuilla linssin suojuksilla toi­minta-aluetta voidaan lyhen­tää yksilöllisesti. Hienosäätö
on mahdollista kiertämällä
tunnistimen runkoa ± 80° .

A C

Voit erottaa suojukset
toisistaan valmiita vaaka- ja
pystysuoria viivoja pitkin joko
taittamalla
Irrota rengassuojus ja
ripusta lohkot tunnistimen
linssin yläosaan. Pistä ren­gassuojus takaisin paikoil­leen, jolloin suojukset kiinnit­tyvät. Näin voidaan estää
esim. autojen tai ohikulkijoi-

A

den aiheuttamat virhekytken-

B

tai leikkaamalla .

C

B

Toiminta-alueen rajaus/esimerkkejä

1

nät tai rajata tietyt vaara­alueet täsmällisesti.

C

7170

Toiminta-alueen rajaus/esimerkkejä

2

3

Liitäntäesimerkkejä

1. Valaisin, kun nollajohdinta ei ole 2. Valaisin, kun nollajohdin on

3. Liitäntä sarjakytkimen kautta
käsinkäyttöä ja automaattikäyttöä
varten

1) esim. 1–4 x 100 W hehkulamppua

2) valaisin, valaistus enint. 2000 W (katso Tekniset tiedot)

3) IS 300:n liittimet

4) talossa oleva kytkin

4

5) talossa oleva sarjakytkin, käsinkäyttö, automatiikka

6) talossa oleva vaihtokytkin, automaattikäyttö, jatkuva valaistus

4. Liitäntä vaihtokytkimen kautta jatkuvaa
valaistusta ja automaattikäyttöä varten

Asento I: automaattikäyttö
Asento II: käsinkäyttö jatkuva valaistus
Huom: Laitetta ei voi kytkeä pois päältä,
mahdollista vaihdella ainoastaan asentojen
I ja II välillä.

Käyttö/hoito

Infrapunatunnistin kytkee
valon ja hälytyksen auto­maattisesti. Laite ei sovellu
käytettäväksi erityisten
murtohälytysjärjestelmien
kanssa, sillä siitä puuttuu
määräysten mukainen suo­jaus sabotaasin varalta.

Sääolosuhteet voivat vaikut­taa tunnistimen toimintaan.
Voimakkaat tuulenpuuskat
sekä lumi-, vesi- ja raesateet
saattavat aiheuttaa virhetoi­mintoja, koska tunnistin ei
erota säässä tapahtuvia äkil­lisiä lämpötilan vaihteluita

lämmönlähteistä. Voit puh­distaa tunnistimen linssin
kostealla rievulla (älä käytä
puhdistusainetta).

7372

Käyttöhäiriöt

Häiriö Syy Häiriön poisto

Ei jännitettä

Valo ei syty

Valo ei sammu

Valo syttyy ja sammuu
jatkuvasti

Valo syttyy ei-toivotusti

쎱

sulake rikki, ei ole päällä

쎱

oikosulku

쎱

päiväkäytössä hämärä­kytkin asetettu yökäyttöön

쎱

hehkulamppu viallinen

쎱

valo sammutettu
katkaisimella

쎱

sulake palanut

쎱

toiminta-aluetta ei
suunnattu oikein

쎱

jatkuva liikehdintä
toiminta-alueella

쎱

toiminta-alueella on
valaisin ja valo syttyy
lämpötilan muutoksen
takia uudelleen

쎱

kytketty valaisemaan
jatkuvasti talossa olevan
sarjakytkimen kautta

쎱

toiminta-alueella on
valaisin

쎱

toiminta-alueella liikkuu
eläimiä

쎱

tuuli liikuttelee puita ja
pensaita toiminta-alueella

쎱

tiellä liikkuu autoja

쎱

sään (tuuli, sade, lumi),
tuuletinten poistoilman tai
avoinna olevien ikkunoi­den aiheuttamat äkilliset
lämpötilan muutokset

쎱

uusi sulake, kytke
verkkokatkaisin päälle,
tarkista johto
jännitteenkoettimella

쎱

tarkista liitännät

쎱

säädä uudelleen

쎱

vaihda hehkulamppu

쎱

sytytä valo

쎱

uusi sulake, tarkista
liitäntä tarvittaessa

쎱

säädä alue uudelleen

쎱

tarkista alue ja säädä
tarvittaessa uudelleen tai
peitä osa linssistä

쎱

muuta aluetta/peitä osa
linssistä

쎱

aseta sarjakytkin
automaattikäyttöön

쎱

muuta aluetta/peitä osa
linssistä, suurenna
etäisyyttä

쎱

muuta aluetta/peitä osa
linssistä

쎱

muuta aluetta/peitä osa
linssistä

쎱

muuta aluetta/peitä osa
linssistä

쎱

muuta aluetta, vaihda
tunnistimen paikkaa

Tekniset tiedot

Mitat (K x L x S): 90 x 60 x 100 mm
Teho: enint. 2000 W (resistiivinen kuormitus, esim. hehkulamppu)

Verkkoliitäntä: 230 – 240 V, 50 Hz
Tunnistuskulma: 300° ja 180° avautumiskulma
Tunnistimen kääntyvyys: hienosäätö ± 80°
Tunnistusetäisyys: enint. 12 m (elektronisesti vakautettu)
Kytkentäajan asetus: 10 sek – 15 min
Hämäräkytkimen säätö: 2 – 2000 luksia
Suojausluokka: IP 54

enint. 1000 W (kompensoimaton, induktiivinen,

enint. 1800 W (sarjakompensoitu)
enint. 500 W (rinnankompensoitu C = 45,6 µF)
enint. 1000 W (elektr. kytkentälaitteet, kapasitiivinen,

cos φ = 0,5, esim. loistelamppu)

esim. energiansäästölamput, enint. 12 kpl)

Selvitys yhdenmukaisuudesta

Tuote on pienjännitedirektiivin
73/23/EY ja EMC-direktiivin
89/336/EY mukainen.

Toimintatakuu

Tämä STEINEL-tuote on val­mistettu suurella tarkkuudella
ja sen toiminta ja turvallisuus
on testattu voimassa olevien
määräysten mukaisesti. Li­säksi sille on suoritettu pisto­koe.
STEINEL myöntää takuun
tuotteen moitteettomalle
toiminnalle ja rakenteelle.

Takuuaika on 36 kuukautta
ostopäivästä alkaen. Tänä
aikana STEINEL vastaa kai­kista aine- ja valmistusvioista
valintansa mukaan joko kor­jaamalla tai vaihtamalla vialli­set osat.
Takuun piiriin eivät kuulu ku­luvat osat eivätkä vahingot,
jotka ovat aiheutuneet vää­rästä huollosta tai käsittelystä
tai laitteen putoamista.
Takuu ei koske laitteen muille
esineille mahdollisesti aiheut­tamia vahinkoja.

Takuu on voimassa vain sil­loin, jos laitetta ei ole itse
avattu ja se toimitetaan yh­dessä ostokuitin tai laskun
kanssa (ostopäivämäärä ja
liikkeen leima) hyvin pakattu­na lähimpään huoltopistee­seen tai ensimmäisen 6 kuu­kauden aikana myyjäliikkee­seen.

Korjauspalvelu:
Takuuajan jälkeen tai takuun
piiriin kuulumattoman vian ol­lessa kyseessä laitteen kor­jaa huoltopalvelumme. Pyy­dämme lähettämään tuotteen
hyvin pakattuna lähimpään
huoltopisteeseen.

7574

N

Monteringsanvisning

STEINEL-infrarød-sensorer
utgjør grunnlaget for dagens
effektive lys-beskyttelsesan­legg. Ved bevegelse i regist­reringsområdet tennes lyset
automatisk og sørger på den­ne måten både for komfort og
sikkerhet og et sparsomt en­ergiforbruk.

IS 300

Monteringsplate

Festeskrue

Sensorlinse

Blender

Rekkevidde

Med tilsammen tre integrerte
pyrosensorer registerer beve­gelsesmelderen IS 300 usyn­lige varmestråler eller infrarø­de stråler fra f.eks. mennes­ker eller dyr som beveger seg
i registreringsområdet. Den
registrerte varmeutstrålingen
omsettes elektronisk, og en
eller flere tilkoblede
tennes

eller slukkes etter for-

lamper

Sensorhus

Ringdeksel

programmert tid når registre­ringområdet forlates. Det re­gistreres ingen varmeutstrå­ling gjennom hindre som
f.eks. murer eller glassflater,
dvs. lampen slår seg ikke på.
IS 300 har en registreringvin­kel på 300° med en åpnings­vinkel på 180°, og dekker på
denne måten et registrerings­område på ca. 300 m

OBS: Den sikreste bevegel­sesregistreringen får man ved
å montere apparatet parallelt
med gangretning, og ved å
sørge for at det ikke er hindre
i veien (som f. eks. trær, mur
etc.).

2

.

Installasjon IS 300

Feste på vegg

Sensoren bør monteres minst
50 cm fra andre lamper, da
varmeutstråling kan føre til at
sensoren reagerer. Den bør
monteres i ca. 2 m. høyde.
Bruk en skrutrekker til å skru
løs festeskruen mot klokken,
skyv monteringsplaten ned-
over og dra den av.
Sett de vedlagte gummiprop­pene i monteringsplaten.
Hold monteringsplaten mot
veggen og tegn av borehulle­ne; ta hensyn til ledningsfø­ringen i veggen. Bor hull og
sett i skrueinnsats.
For å gjøre en koplingspro­sess mulig, må nettkoplingen
føres til apparatet gjennom
en topolet kabel. Til dette for­mål kan de to gummiproppe­ne dyttes inn med en skru­trekker. Det er to utsparinger
nederst på veggfestet for
utenpåliggende kabelføring.
Disse lar seg lett knekke av.
Før ledningene gjennom og
skru på monteringsplaten.

Tilkopling av nettledningen

Nettledningen består av to
ledere og eventuell en jord­leder. De to lederne testes
til klemmene (L) og (N). En
eventuell jordledning testes
til klemmen med jordings­symbolet.

Tilkobling av forbrukeren

Ledningen til forbrukeren
(f. eks. en lampe) består
likeledes av to ledere pluss
eventuell jordledning. De to
lederene kobles til klemmene
(N) og (L’). En eventuell jord­ledning kobles til klemmen
med jordingssymbolet.

1) Nettledning

2) Forsyningsledning

3) Jordledning

4) Lasker for utenpålig-

gende ledningsføring

5) Ledning IS 300

svart
blå
brun
grønn/gul

Rekkevidde
maks. 12 m

7776

Funksjon

ca. 10 sek.-maks. 15 min.

2 - 2000 Lux

Når bevegelsesmelderen er
koplet til og festet til vegghol­deren, kan anlegget slås på.

Utløsningstid
(Tidsinnstilling)

Ønsket belysningstid for tilko­plet lampe kan innstilles trinn­løst fra ca.

10

15 min.

Innstillingsskruen vris til
venstre for kortest mulig tid,
ca. 10 sek, innstillingsskruen
vris til høyre for lengst mulig
tid, ca. 15 min.

Skumringsinnstillingen

Ønsket lysnivå for bevegel­sesmelderen kan innstilles
trinnløst fra ca. 2 Lux. til
2000 Lux.

Innstillingsskruen vris til
venstre for dagslysdrift
ca. 2000 Lux.

Innstillingsskruen vris til høy­re for skumringsdrift ca. 2 Lux.

Denne bevegelsesmelderen
har
telse. Legg merke til følgen­de:

Ble funksjonstesten utført i
dagslys, kan skumrings-inn­stillingsskruen stilles på natt­drift.

sek. til maks.

en integrert refleksbeskyt-

Etter at ringdekslet er tatt av,
byr apparatet på to innstil­lingsmuligheter.

(Ved levering er IS 300 for­innstilt på kortest mulig tid.)
Ved innstilling av registre­ringsområdet, og også for
funksjonstest i dagslys, må
innstillingsskruen være vridd
til venstre.

I løpet av innstilt belysnings­tid og i 60 sekunder etterpå
må det ikke være bevegelse i
registreringsområdet, ellers
fortsetter lampen å lyse

Gå frem på samme måte et­ter hver justering av det inn­stilte skumringsnivået.

(Ved levering er IS 300 for­innstilt på dagslysdrift.)

Ved innstilling av registre­ringsområdet, og også for
funksjonstest i dagslys, må
innstillingsskruen være vridd
til venstre.

Rekkeviddeinnstilling / justering

Ved en antatt monteringshøy­de på 2 m utgjør sensorens
maksimale rekkevidde 12 m.
Alt etter behov kan registre­ringsområdet innstilles opti­malt.
De vedlagte blenderne tjener
til å dekke til så mange linse­segmenter som ønsket, hhv.

A C

til å forkorte rekkevidden indi­viduelt. Ved å vri sensorbok-

A

sen ± 80° kan det dessu­ten foretas en finjustering.
Blenderne kan deles loddrett
eller vannrett langs linjene,
eller de kan klippes til med
saks . Når ringdekslet er

B

tatt av, henges blenderne inn

B

C

Rekkeviddeinnstilling / eksempler

1

øverst på sensorlinsen. Der­etter settes ringdekslet på
igjen. Nå er blenderne godt
festet. På denne måten kan
det utelukkes at forbipasse­rende biler eller personer får
sensoren til å reagere, eller
man oppnår en målrettet
overvåking av risikoområder.

C

7978

Rekkeviddeinnstilling / eksempler

2

3

Tilkoplingseksempler

1. Lampe uten fase 2. Lampe med fase

3. Tilkopling via kronevender
for manuell og automatisk drift

1) f. ek. 1-4 x 100 W lyspære

2) lampe, belysning maks. 2000 W (se tekniske data)

3) tilkoplingsklemmer for IS 300

4) bryter i huset

4

5) kronevender i huset, manuell, automatisk

6) vendebryter i huset, automatisk, permanent lys

4. Tilkopling via vendebryter for drift med
permanent lys og automatisk drift

Posisjon I: automatisk drift
Posisjon II: manuell drift permanent belysning
OBS: Det er ikke mulig å slå av anlegget, kun
valgdrift mellom posisjon I og posisjon II.

Drift/vedlikehold

Bevegelsesmelderen egner
seg til å slå på lys og alarm.
Den egner seg ikke for spesi­elle innbruddsalarmanlegg
fordi den ikke har den nød­vendige sabotasjesikkerhet.

Værforholdene kan påvirke
bevegelsesmelderens funk­sjon; sterke vindkast, snø,
regn og haglbyger kan føre til
feilkoplinger ettersom appara­tet ikke kan skille mellom

plutselige temperatursvning­ninger og varmekilder. Skulle
registreringslinsen bli skitten,
kan den rengjøres med en
fuktig klut (uten rengjørings­middel).

8180

Driftsforstyrrelser

Feil Årsak Tiltak

Uten spenning

Slår seg ikke på

Slår seg ikke av

Slår seg stadig PÅ/AV

Slår seg på når den ikke skal쎱vind beveger trær og

쎱

sikring defekt, ikke slått på

쎱

kortslutning

쎱

ved dagdrift, skumrings­innstilling står på nattdrift

쎱

defekt lyspære

쎱

nettbryter er AV

쎱

defekt sikring

쎱

unøyaktig innstilling av
registreringsområdet

쎱

stadige bevegelser i
registreringsområdet

쎱

tilkoplet lampe befinner
seg i registreringsområdet
og slår seg på på nytt pga.
temperaturforandringer

쎱

er i permanent drift
grunnet husets
kronevender

쎱

tilkoplet lampe befinner
seg i registreringsområdet

쎱

dyr beveger seg i
registreringsområdet

busker i
registreringsområdet

쎱

registrering av biler på
veien

쎱

plutselige temperatur­forandringer på grunn av
værforhold (vind, regn,
snø) eller luft fra ventila­torer, åpne vinduer

쎱

쎱

쎱

쎱
쎱
쎱

쎱

쎱

쎱

쎱

쎱

쎱

쎱

쎱

쎱

ny sikring, slå på bryteren,
kontroller ledningen med
spenningstester
kontroller koplings­punktene

ny innstilling

skift lyspære
slå på
ny sikring, kontroller evt.
koplingspunktene
ny innstilling

kontroller området og
juster evt. på nytt, hhv.
dekk til
endre eller dekk til
området

kronevender på
automatikk

juster eller dekk til
området, forstørr
avstanden
juster eller dekk til
området

juster eller dekk til
området

juster eller dekk til
området
juster området, monter
lampen på et annet sted

Tekniske data

Mål (H x B x D): 90 x 60 x 100 mm
Effekt: maks. 2000 W (ohmsk last, f.eks. lyspærer)

Spenning: 230 – 240 V, 50 Hz
Registreringsvinkel: 300° med 180° åpningsvinkel
Sensorens svingområde: finjustering ± 80°
Rekkevidde: maks. 12 m (elektronisk stabilisert)
Tidsinnstilling: 10 sek. – 15 min.
Skumringsinnstilling: 2 – 2000 Lux
Beskyttelsesklasse: IP 54

maks. 1000 W (ukompensert, induktiv,

maks. 1800 W (fasekompensert)
maks. 500 W (parallellkompensert, C = 45,6 µF, lysrør)
maks. 1000 W (elektroniske drosselspoler, kapasitiv,

cos φ = 0,5, f.eks. lysrør)

f.eks. sparelamper, maks. 12 stk.)

Konformitetserklæring

Produktet oppfyller lav­spenningsdirektivet (LVD)

73/23/EØF og EMC-direktivet
89/336/EØF.

Funksjonsgaranti

Dette STEINEL-produktet er
fremstilt

med største nøyaktig­het. Det er prøvet mht. funk­sjon og sikkerhet i henhold til
gjeldende forskrifter, og der­etter underkastet en stikkprø­vekontroll.

STEINEL gir full garanti for
kvalitet og funksjon.
Garantitiden utgjør 36 måne­der, regnet fra dagen appara­tet ble solgt til forbrukeren. Vi
erstatter mangler som kan fø­res tilbake til fabrikasjonsfeil
eller feil ved materialene. Ga­rantien ytes ved reparasjon
eller ved at deler med feil byt­tes ut.
Garantien gjelder ikke ved
skader som skyldes normal
slitasje, ved skader som
oppstår på grunn av ukyndig
bruk eller ved skader som
skyldes at apparatet har falt i
gulvet.
Følgeskader ved bruk (skader
på andre gjenstander) dekkes
ikke av garantien.

Garantien ytes bare hvis det
kan fremlegges kvittering
med påført dato fra siste
salgsledd. Apparatet skal
pakkes godt inn og sendes til
importøren sammen med
kvitteringen. Apparatet må
ikke være demontert.

Reparasjonsservice:
Etter garantitidens utløp, eller
dersom det skulle oppstå sli­tasje eller skader som ikke
dekkes av garantien, kan vårt
verksted foreta reparasjoner.
Vennligst pakk apparatet godt
inn og send det til importø­ren.

8382
