STEINEL 081997 Instructions

Download

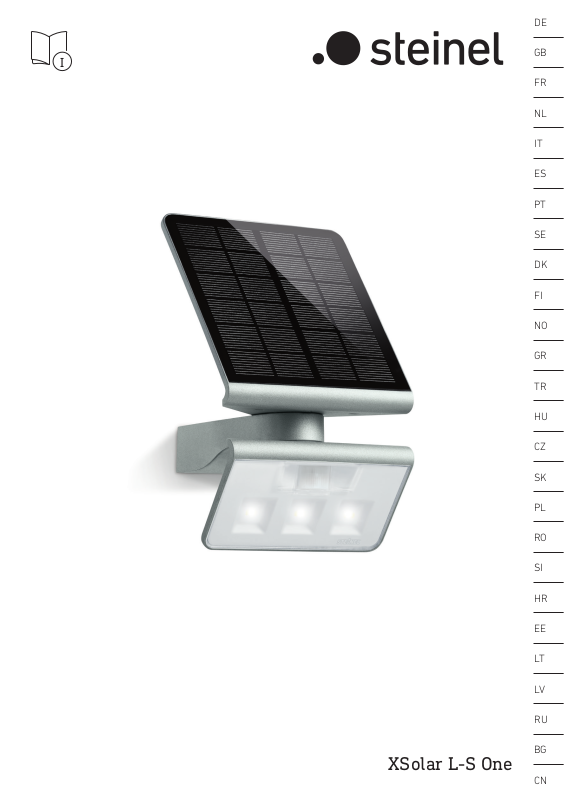

XSolar L-S One

...

3.1

DE . . . . . . . . . . 4

GB . . . . . . . . . . 8

FR . . . . . . . . . 12

NL . . . . . . . . . 16

IT . . . . . . . . . . 20

ES . . . . . . . . . 24

PT . . . . . . . . . 28

SE . . . . . . . . . 32

DK . . . . . . . . . 36

FI . . . . . . . . . . 40

NO . . . . . . . . . 44

GR . . . . . . . . . 48

TR . . . . . . . . . 52

HU . . . . . . . . . 56

CZ . . . . . . . . . 60

SK . . . . . . . . . 64

PL . . . . . . . . . 68

RO . . . . . . . . . 72

SI . . . . . . . . . . 76

HR . . . . . . . . . 80

EE . . . . . . . . . 84

LT . . . . . . . . . 88

LV . . . . . . . . . 92

RU . . . . . . . . . 96

BG . . . . . . . . 100

CN . . . . . . . . 104

Textteil beachten! Follow written instructions! Suivre les instructions ci-après ! Tekstpassage in acht nemen! Seguire attentamente le

istruzioni! ¡Obsérvese la información

textual! Seguir as instruções escritas Följ den skriftliga

montageinstruktionen. Følg de skriftlige

instruktioner! Huomioi tekstiosa! Se tekstdelen!

Τηρείτε γραπτές οδηγίες!

Yazılı talimatlara uyunuz! A szöveges utasításokat

tartsa meg! Dodržujte písemné pokyny! Dodržiavajte písomné

informácie! Postępować zgodnie

z instrukcją! Respectai instruciunile

următoare! Upoštevajte besedilo! Obratiti pozornost na

dio teksta Järgige tekstiosa! Atsižvelgti į rašytines

instrukcijas! Pievērsiet uzmanību

teksta daļai!

Соблюдать текстовую инструкцию!

Прочетете инструкциите!

遵守文字说明要求!

3.2

3.3

3.4

186,5

205

41,5

189

298

– 2 –– 2 –

4.1

~8 m

4.2

4.3

4.5

1,80 m

Ø 6

4.4

– 3 –– 3 –

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch

auszugsweise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt

dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

...

– Das Solarpanel ist vor mechanischen Belastun-

gen zu schützen (z. B. Baumzweige).

– Umbauten und Veränderungen des Produkts

sind nicht gestattet.

3. XSolar L-S One

Bestimmungsgemäßer Gebrauch

– Sensor-Leuchte mit LEDs als Leuchtmittel. – Für Wandmontage im Außenbereich. – Bringt automatisch Licht an Stellen, an denen

keine Netzspannung zur Verfügung steht.

– Mit unabhängiger Energieversorgung durch

Solarpanel und Akku.

– Autarke Erfassung kleinster Bewegungen durch

integrierten Infrarot-Sensor.

2. Allgemeine Sicherheitshinweise

Gefahr durch Dämpfe oder Elektrolytﬂüssigkeit!

Durch Beschädigungen und unsachgemäßen Gebrauch des Akkus können Dämpfe oder Elektrolyt ﬂüssigkeit austreten. Bei Kontakt besteht die Gefahr von schweren Verletzungen (z. B. Verlust des Sehvermögens, Verätzungen).

• Niemals das Akkugehäuse oder den Akku öffnen.

• Dämpfe oder Elektrolytﬂüssigkeit nicht in die Augen gelangen lassen. Bei Augenkontakt:

– Augen nicht reiben. – Augen sofort mit reichlich sauberem Wasser

(z. B. Leitungswasser) ausspülen.

– Arzt aufsuchen.

• Ausgelaufene Elektrolytﬂüssigkeit nicht berühren.

• Produkt sofort von offenem Feuer oder heißen Stellen entfernen.

• Kontaminierte Kleidung sofort entfernen.

Gefahr durch LED-Lichtstrahl!

Direktes Hineinblicken in die leuchtende LED kann zu einer Schädigung der Netzhaut führen.

• Niemals aus kurzer Distanz oder über einen längeren Zeitraum (> 5 Minuten) in die LEDLeuchte blicken.

– Die Leuchte darf nicht in explosionsgefährdeten

Bereichen montiert werden.

– Für einen einwandfreien Betrieb ist ein

erschütterungsfreier Montageort zu wählen.

Ausführungen

– XSolar L-S Weiß (EAN4007841671006) – XSolar L-S Silber (EAN4007841671013)

Lieferumfang (Abb. 3.1) Produktmaße (Abb. 3.2) Geräteübersicht (Abb. 3.3) A Solarpanel B Bewegungssensor C LEDs D LED-Panel E Micro-USB-Ladebuchse F Kompass G Programmwahlschalter H Dichtung

Einstellbereich Solarpanel/LED-Panel (Abb. 3.4)

Technische Daten Sensor-Leuchte

– Leistung: 6 LED, max. 1,2 W – Infrarot-Technik – Erfassungswinkel: 140° – Erfassungsreichweite:

max. 8,0 m (Montagehöhe 1,8 m) – Flächenausleuchtung: 30 m – Dämmerungseinstellung: 2 Lux – Zeiteinstellung: softwaregesteuert, 10 – 30 s – Grundlicht: 3 % – Lichtstrom: max. 150 Lumen / 124 Lm/w – Farbtemperatur: 3.000 Kelvin – Drehwinkel Solarpanel: +180°/-150° – Neigungswinkel Solarpanel: 55° – Drehwinkel LED-Panel: +/- 60° – Neigungswinkel LED-Panel: 55° – Schutzklasse: III – Schutzart: IP 44 – Temperatur bereich: -20 °C bis +40 °C – Abmessungen (B × H × T): 189 × 298 × 186,5 mm

– 4 –– 4 –

Technische Daten Akku

– Nanophosphate® High Power Lithium Ion Akku,

cadmiumfrei LiFePO4.

– Jederzeit auﬂadbar ohne die Lebens dauer zu

verkürzen. – Automatische Auﬂadung über Solarpanel. – Separate Auﬂademöglichkeit mit Ladeadapter

über Micro-USB-Anschluss (5 V). – Austauschbar durch den Hersteller oder durch

qualiﬁzierte Elektrofachkräfte. – Akku-Kapazität: 2500 mAh – Max. Leuchtdauer:

60 Tage bei 20 Schaltungen pro Nacht. – Micro-USB-Ladebuchse: 5 V, max. 1 A

in allen drei Programmen möglich.

Die Ladezeit ist abhängig vom Montageort (direktes Sonnenlicht). Im Winter oder an regnerischen Tagen muss mit einer um ein Vielfaches längeren Ladezeit gerechnet werden.

4. Montage

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden an Solarpanel oder LED-Panel das Produkt nicht in Betrieb nehmen.

Bei ungünstigen Einsatzbedingungen (z. B. Aufstellung im Schatten oder hinter Glas, falsche Ausrichtung des Solar panels) ist die Funktionssicherheit des Produkts eingeschränkt

• Geeigneten Ort mit viel direktem Sonnenlicht für das Solarpanel wählen (Südausrichtung).

• Abschattung durch Vordächer oder Bäume vermeiden.

• Reichweite der Bewegungserfassung beachten (Abb. 4.1).

• Wandhalter abnehmen (Abb. 4.2).

• Löcher bohren und Dübel einsetzen (Abb. 4.3).

• Wandhalter anschrauben (Abb. 4.3).

• Einstellungen vornehmen (Abb. 4.4).

➔ „6. Bedienung“

• Sensor-Leuchte an Wandhalter schrauben (Abb. 4.5).

• LED-Panel mit Bewegungssensor ausrichten (Abb. 3.4).

• Solarpanel so ausrichten, dass Stärke und Dauer der Sonneneinstrahlung möglichst hoch sind (Abb. 3.4).

• Kompass beachten (Südausrichtung) (Abb. 3.4).

5. Bedienung

Vor dem ersten Gebrauch

• Leuchte aktivieren durch Einstellung des Programmwahlschalters auf P2. Die Leuchte beﬁndet sich für eine Minute im Testmodus und ist dann im Programm P2.

Testmodus

Im Testmodus arbeitet die Leuchte im Tagbetrieb. Bei Bewegungserfassung schaltet die Leuchte in einem Zeitraum von 1 Minute unabhängig von der Dämmerungseinstellung mit einer Nachlaufzeit von 10 Sekunden ein. Nach Ablauf dieser Zeit ist automatisch das gewählte Programm aktiv. Im Testmodus ist die rote LED dauerhaft eingeschaltet.

Einstellung des gewünschten Betriebs über Programmwahl schalter

– P0: Aus (Werkseinstellung).

Die Verbraucher (LED-Panel und Sensor) sind deaktiviert.

– P1: Sensorbetrieb.

Die Leuchte schaltet nur ein nach Impuls vom Bewegungssensor.

– P2: Sensorbetrieb mit Grundlicht.

Die Leuchte schaltet ein nach Impuls vom Bewegungssensor. Dauerbeleuchtung in den Morgen- und Abendstunden mit reduziertem Grundlicht.

Nachleuchtzeit und Helligkeit

– Beim ersten Gebrauch wird die Nachleuchtzeit

ermittelt.

– Im Programm 2 ist in der ersten Nacht das

Grundlicht am Morgen ausgeschaltet.

– Nachleuchtzeit und Helligkeit werden auto-

matisch an die Umweltbedingungen angepasst, z.B. kann die Nachleuchtdauer im Sommer länger als im Winter sein.

– Grundlicht ermöglicht eine nächtliche Beleuch-

tung mit ca. 3% Lichtleistung. Bei Bewegung im Erfassungsbereich wird das Licht auf maximale Lichtleistung geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 3%). Die Leuchtdauer des Grundlichts ist den Umweltbedingungen angepasst. Bei Nutzung des Grundlichts verringert sich die Leuchtreserve. Wenn sie nicht benötigt wird, empﬁehlt es sich, sie abzuschalten (P1), um mehr Reserve für sonnenarme Phasen zu haben.

– 5 –– 5 –

Manuelle Ladung des Akkus

Bei zu geringer Akkukapazität (z. B. bei schlechtem Wetter) blinkt die rote LED im Bewegungssensor. Der Akku kann mit einem handelsüblichen MicroUSB-Ladeadapter geladen werden (nicht im Lieferumfang enthalten). Eine Akkuladung kann bis zu 6 Stunden dauern.

Gefahr von Sachschaden durch eindringende Feuchtigkeit

Die geöffnete Micro-USB-Ladebuchse (E) ist nicht gegen eindringendes Wasser geschützt.

• Akku nur in trockenen Räumen laden.

• Micro-USB-Ladeadapter anschließen. – Rote LED blinkt: Ladevorgang aktiv

Bei stark entladenem Akku kann es bis zu 10Minuten dauern, bis die LED blinkt.

– Rote LED leuchtet: Akku ist voll geladen.

• Micro-USB-Ladeadapter entfernen. – Rote LED erlischt.

Gefahr von Sachschäden bei Nichtgebrauch

Bei Nichtgebrauch der Leuchte über einen längeren Zeitraum (z. B. Lagerung), kann der Akku durch Tiefentladung zerstört werden.

• Programmwahlschalter auf P0 stellen.

• Vor Nichtgebrauch den Akku vollständig laden.

• Während Nichtgebrauch den Akku regelmäßig

laden.

Leuchte schaltet unerwünscht ein

– Unkontrollierte Bewegung im Erfassungsbereich:

– Wind bewegt Bäume und Sträucher. – Erfassung von Fahrzeugen auf der Straße. – Plötzliche Temperaturveränderung durch

Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern.

• Erfassungsbereich kontrollieren.

– Leuchte schwankt (bewegt sich) z. B. durch

Windböen oder starken Niederschlag.

• Leuchte auf einen festen Untergrund montieren.

Akku lädt nicht

– Solarpanel verschmutzt.

• Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen.

– Aufstellungsort für das Solarpanel nicht optimal.

• Aufstellungsort prüfen (möglichst viel direktes Sonnenlicht).

– Nach jahrelangem Einsatz kann die Ladefähigkeit

des Akkus verbraucht sein.

• Akku austauschen lassen (Ersatzakku XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Bitte das Produkt gut verpackt an die nächste Servicestation senden. Der Austausch darf nur durch den Hersteller oder durch qualiﬁzierte Elektrofachkräfte erfolgen.

6. Störungen

Rote LED im Bewegungssensor blinkt

– Akkukapazität ist zu gering.

• Akku mit Micro-USB-Ladeadapter auﬂaden (nicht im Lieferumfang enthalten).

Leuchte schaltet nicht ein

– Akkukapazität ist zu gering.

• Akku mit Micro-USB-Ladeadapter (nicht im Lieferumfang enthalten) auﬂaden.

– Leitung unterbrochen oder Kurzschluss.

• Anschlüsse überprüfen.

– Programmwahlschalter steht auf P0.

• Programmwahlschalter auf P1 oder P2 stellen.

– Erfassungsbereich nicht gezielt eingestellt.

• Erfassungsbereich kontrollieren.

Leuchte schaltet nicht aus

– Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

7. Reinigung und Pﬂege

Das Produkt ist wartungsfrei. Regelmäßige Kontrollen auf Beschädigungen kann die Lebensdauer des Produktes verlängern. Entfernen von Verunreinigungen kann die Funktion des Produktes verlängern.

Gefahr von Sachschäden

Durch falsche Reinigungsmittel kann die Leuchte beschädigt werden.

• Verträglichkeit der Reinigungsmittel mit der Oberﬂäche prüfen.

• Leuchte mit einem weichen Tuch und einem milden Reiniger reinigen.

Bei Verschmutzungen oder witterungsbedingten Ablagerungen auf dem Solarpanel:

• Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen.

– 6 –– 6 –

HERSTELLER

GARANTIE

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Altgeräte, Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser.

Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/ Batterien können in der Verkaufsstelle oder eine Schadstoffsammelstelle abgegeben werden.

für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modiﬁkationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pﬂege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,

• bei Transportschäden oder -verlusten.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

HERSTELLER

GARANTIE

– 7 –– 7 –

1. About this document

Please read carefully and keep in a safe place.

– Under copyright. Reproduction either in whole

or in part only with our consent.

– Subject to change in the interest of technical

progress.

Symbols

Hazard warning!

Reference to other information in the

...

document.

2. General safety precautions

Hazard from vapours or electrolyte ﬂuid!

Vapours or electrolyte ﬂuid may escape if the rechargeable battery is damaged or used improperly. Coming into contact with them may result in severe injury (e.g. loss of sight, acid burns).

• Never open the rechargeable battery enclosure or the rechargeable battery itself.

• Do not allow vapours or electrolyte ﬂuid to come into contact with your eyes. In the event of contact with eyes:

– Do not rub your eyes. – Immediately rinse eyes with plenty of clean

water (such as tap water).

– Seek medical advice.

• Do not touch any electrolyte ﬂuid that has escaped.

• Immediately move product away from naked ﬂamed or sources of heat.

• Immediately remove contaminated clothing.

Hazard from LED light!

Looking directly into the LED light when it is ON could damage your retina.

• Never look into the LED light at short range or for any prolonged period (> 5 minutes).

– The light must not be installed in explosive

atmospheres.

– For trouble-free operation, choose an installation

site that is not exposed to vibration or shock.

– Protect the solar panel from mechanical strain

(e.g, tree branches).

– The product must not be modiﬁed or altered in

any way.

3. XSolar L-S One

Proper use

– SensorLight with LEDs as the source of light. – For mounting on outdoor walls. – Automatically provides light at places where no

mains power is available.

– With independent power supply from solar

panel and rechargeable battery.

– Autonomous detection of the smallest of move-

ments by means of integrated infrared sensor.

Finishes

– XSolar L-S white (EAN4007841671006) – XSolar L-S silver (EAN4007841671013)

Package contents (Ill. 3.1) Product dimensions (Ill. 3.2) Product components (Ill. 3.3) A Solar panel B Motion detector C LEDs D LED panel E Micro USB charging socket F Compass G Programme selector switch

Setting range for solar panel / LED panel (Ill. 3.4)

Technical speciﬁcations for SensorLight

– Output: 6 LED, 1.2 W max. – Infrared system – Angle of coverage: 140° – Detection reach:

8.0 m max. (installed at a height of 1.8 m) – Area illuminated: 30 m – Light-level setting: 2 lux – Time setting: software-controlled, 10-30 sec. – Basic light level: 3 % – Luminous ﬂux: 150 lumens / 124 Lm/w max. – Colour temperature: 3,000 kelvin – Solar-panel turning angle: +180°/-150° – Solar-panel tilt: 55° – LED-panel turning angle: +/- 60° – LED-panel tilt: 55° – Protection class: III – IP rating: IP 44 – Temperature range: -20 °C to +40 °C – Dimensions (WxHxD): 189 x 298 186.5 mm

– 8 –– 8 –

Technical speciﬁcations for rechargeable battery

– Nanophosphate® high-power lithium-ion

rechargeable battery, cadmium-free LiFePO4.

– Can be recharged at any time without shortening

battery lifespan. – Automatic recharging by solar panel. – Can be recharged using charging adapter at

micro USB socket (5 V). – Can be replaced by the manufacturer or

qualiﬁed electricians. – Rechargeable battery capacity: 2500 mAh – Max. lighting duration:

60 days at 20 switching operations a night. – Micro USB charging socket: 5 V, 1 A max.,

can be used in all three programmes.

Recharging time depends on the site of installation (direct sunlight). Expect charging to take many times longer in winter or on rainy days.

4. Installation

• Check all components for damage.

• Do not use the product if the solar panel or LED panel is damaged.

Operating reliability will be limited if the product is used in adverse conditions (e.g. installed in shade or behind glass, solar panel not facing the right direction)

• Choose an appropriate site with plenty of sunlight for installing the solar panel (facing south).

• Avoid shade from porches, overhanging roofs or trees.

• Pay attention to detection reach (Ill. 4.1).

• Remove wall mount (Ill. 4.2).

• Drill holes and ﬁt rawl plugs (Ill. 4.3).

• Screw-fasten wall mount to the wall (Ill. 4.3).

• Make settings (Ill. 4.4).

➔ "6. Operation"

• Screw SensorLight to wall mount (Ill. 4.5).

• Aim LED panel with motion detector in the right direction (Ill. 3.4).

• Aim solar panel to get the strongest sunlight for the longest time possible (Ill. 3.4).

• Check compass (for south-facing position)

(Ill. 3.4).

5. Operation

Before using for the ﬁrst time

• Activate light by setting the programme selector switch to P2. The light stays in test mode for one minute before it starts to work in programme P2.

Test mode

During the test sequence the light works in daytime mode. On detecting movement, the light switches ON for 1 minute with a stay-ON time of 10 sec. irrespectively of light-level setting. The programme is automatically activated after this time elapses. The red LED stays ON all the time in test mode.

Setting the chosen operating mode by programme selector switch

– P0: OFF (factory setting).

Loads (LED panel and sensor) are deactivated.

– P1: Sensor mode.

Light only switches ON after receiving a signal from the motion detector.

– P2: Sensor mode with basic light level.

Light switches ON after receiving a signal from the motion detector. Light permanently ON in the morning and evening hours at reduced basic light level.

Stay-ON time and brightness

– Stay-ON time is determined when the light is

used for the ﬁrst time.

– During the ﬁrst night, basic lighting is switched

OFF in the morning in programme 2.

– Stay-ON time and brightness can be automati-

cally matched to ambient conditions, e.g. stayON time is longer in summer than it is in winter.

– Basic lighting level provides night-time illumina-

tion at approx. 3% light output. Light is switched to maximum output when movement is identiﬁed in the detection zone. The light then returns to basic lighting level (approx. 3%). The period basic lighting is provided for is matched to ambient conditions. Using basic lighting reduces light availability. If it is not needed, it is recommended to switch it OFF (P1) to ensure lighting availability in less sunny periods.

Charging the battery manually

The red LED in the motion detector ﬂashes if battery capacity is too low (e.g. in poor weather). The battery can be recharged with a standard micro USB charging adapter (not included). Battery recharging can take up to 6 hours.

– 9 –– 9 –

Risk of damage to property from penetrating moisture

When open, the micro USB charging socket (E) is not protected from the ingress of water.

• Only recharge batteries in a dry room.

• Connect micro USB charging adapter. – Red LED ﬂashes: charging in progress

The LED may take up to 10 minutes to start ﬂashing if the battery has run down to very low level.

– Red LED shows: battery is fully charged.

• Remove micro USB charging adapter. – Red LED goes out.

Risk of damage to property when light is not in use

If the light is not used for a prolonged period (e.g. in storage), the battery may suffer irreparable damage from exhaustive discharge.

• Set programme selector switch to P0.

• The battery must be on full charge before taking

the light out of service.

• Regularly charge the battery while the light is

not in use.

6. Malfunctions

Red LED ﬂashing in motion detector

– Battery capacity too low.

• Charge battery with micro USB charging adapter (not included).

Light does not switch ON

– Battery capacity too low.

• Charge battery with micro USB charging adapter (not included).

– Open or short circuit.

• Check connections.

– Programme selector switch set to P0.

• Set programme selector switch to P1 or P2.

– Detection zone not correctly adjusted.

• Check detection zone.

Light does not switch OFF

– Continued movement within the detection zone.

• Check detection zone.

Light switches ON when it should not

– Uncontrolled movement in the detection zone:

– Wind is moving trees and bushes. – Cars in the street being detected. – Sudden temperature changes due to weather

(wind, rain, snow) or air expelled from fans, open windows.

• Check detection zone.

– Light is swaying (moving) due to gusts of wind or

heavy rain.

• Mount light on a ﬁrm surface.

Battery not charging

– Solar panel dirty.

• Clean solar panel with a soft cloth and mild detergent.

– Solar panel not installed in the best place.

• Check site of installation (as much direct sunlight as possible).

– It may no longer be possible to recharge the

battery after many years of use.

• Get rechargeable battery changed (replacement XSolar battery, 3.3 V 2.5 AH, EAN 007841006488).

• Please send the product well-packed to your nearest service station. The rechargeable battery must only be replaced by the manufacturer or qualiﬁed electricians.

7. Cleaning and Maintenance

The product requires no maintenance. Regularly checking the product for damage can prolong its lifespan. Removing dirt can help to make the product work longer.

Risk of damage to property

Using the wrong detergent can damage the light.

• Make sure detergent does not harm the surface.

• Clean light with a soft cloth and mild detergent.

If solar panel is dirty or weather has left deposits on it:

• Clean solar panel with a soft cloth and mild detergent.

– 10 –– 10 –

MANUFACTURER'S

YEAR

WARRANTY

8. Disposal

Electrical and electronic equipment, accessories and packaging must be recycled in an environmentally compatible manner.

Do not dispose of electrical and electronic equipment as domestic waste.

– Further consequential damage to other objects is

excluded from the warranty.

– Claims under the warranty will only be accepted

if the product is returned fully assembled with a brief description of the fault, a receipt or invoice (date of purchase and dealer’s stamp).

• Please send the product well packed to the appropriate Service Centre.

EU countries only:

Under the current European Directive on Waste Electrical and Electronic Equipment and its implementation in national law, electrical and electronic equipment no longer suitable for use must be collected separately and recycled in an environmentally compatible manner.

Do not throw devices, rechargeable batteries/batteries into household waste, ﬁre or water at the end of their useful life.

Rechargeable batteries/batteries should be collected, recycled or disposed of in an environmentally friendly manner.

EU countries only:

In accordance with Directive 2006/66/EC, defective or spent rechargeable batteries/batteries must be recycled. Waste rechargeable batteries/batteries can be returned to the point of purchase or to a collection facility for hazardous substances.

9. Manufacturer’s Warranty

STEINEL product:

– Manufactured with the utmost care. – Tested for proper operation and safety in

accordance with applicable regulations.

– With ﬁnal inspection.

Repair service:

– Outside the warranty period. – Defects not covered by the warranty.

• Ask your nearest service station for the possibility of repair.

Further information: http://www.steinel.de

YEAR

MANUFACTURER'S

WARRANTY

STEINEL warranty:

– Warranty on perfect condition and proper

working order.

– 36 months starting on the day the product was

sold to the consumer.

– Covers the removal of defects resulting from

material ﬂaws or manufacturing faults.

– The warranty will be met by repair or replace-

ment of defective parts at our own discretion.

– The warranty does not cover damage to wearing

parts.

– This warranty does not cover damage and

defects resulting from improper treatment or maintenance.

– 11 –– 11 –

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr !

– Il est protégé par la loi sur les droits d'auteur.

Une réimpression même partielle n'est autorisée qu'après notre accord préalable.

– Sous réserve de modiﬁcations techniques.

Explication des symboles

Attention danger !

Renvoi à des passages dans le

...

document.

2. Consignes de sécurité générales

Danger dû à des vapeurs ou à un liquide électrolytique !

Des accus endommagés ou une utilisation inappropriée des accus peut(vent) provoquer le dégagement de vapeurs ou l'écoulement du liquide électrolytique. En cas de contact, risque de blessures graves (par ex. perte de l'acuité visuelle, brûlures par acides).

• Ne jamais ouvrir le boîtier des accus ou l'accu.

• Éviter le contact des vapeurs ou d'un liquide électrolytique avec les yeux. En cas de contact avec les yeux :

– ne pas frotter les yeux. – Rincer immédiatement abondamment les yeux

avec de l'eau propre (par ex. avec de l'eau du robinet).

– Consulter un médécin.

• Ne pas toucher le liquide électrolytique qui s'est écoulé.

• Retirer immédiatement le produit des ﬂammes nues ou des points très chauds.

• Enlever immédiatement les vêtements contaminés.

Risques dus au rayon lumineux LED !

Le fait de regarder directement la LED allumée risque d'endommager la rétine.

• Ne pas regarder directement luminaire LED allumé d'une courte distance ou pendant un moment prolongé (> 5 minutes).

– Il est interdit d'installer le luminaire dans des

zones à risque d'explosion.

– Choisir un emplacement à l'abri de vibrations

aﬁn de garantir un fonctionnement parfait de l'appareil.

– Protéger le panneau solaire de toutes sollicita-

tions mécaniques (par ex. branches d'arbre).

– Il est interdit de modiﬁer ou de transformer le

produit.

3. XSolar L-S One

Utilisation conforme aux prescriptions

– Luminaire à détecteur avec des LED d'éclairage – Pour un montage mural à l'extérieur. – Il éclaire automatiquement les emplacements ne

disposant pas de tension secteur.

– Il dispose d'une alimentation énergétique auto-

nome via le panneau solaire et l'accu.

– Détection indépendante des moindres mouve-

ments grâce au détecteur infrarouge intégré.

Modèles

– XSolar L-S blanc (EAN4007841671006) – XSolar L-S argent (EAN4007841671013)

Contenu de la livraison (ill. 3.1) Dimensions du produit (ill. 3.2) Vue d'ensemble de l'appareil (ill. 3.3) A Panneau solaire B Détecteur de mouvement C LED D Panneau à LED E Prise de charge micro USB F Compas G Interrupteur de sélection des programmes

Plage de réglage du panneau solaire/panneau à LED (ill. 3.4)

Caractéristiques du luminaire à détecteur

– Puissance : 6 LED, max. 1,2 W – Technologie de détection infrarouge – Angle de détection : 140° – Portée du détecteur :

max. 8,0 m (hauteur d'installation 1,8 m) – Éclairage de la surface : 30 m – Niveau de luminosité de déclenchement : 2 lx – Minuterie : commandée par logiciel, 10 à 30 s – Lumière de balisage : 3 % – Flux lumineux : max. 150 lumens / 124 Lm/w – Température de couleur : 3000 kelvins – Angle d'orientation du panneau solaire :

+180°/-150°

– 12 –– 12 –

– Angle d'inclinaison du panneau solaire : 55° – Angle d'orientation du panneau à LED : +/- 60° – Angle d'inclinaison du panneau à LED : 55° – Classe : III – Indice de protection : IP 44 – Plage de température : -20 °C à +40 °C – Dimensions (l x H x P) : 189 x 298 x 186,5 mm

Caractéristiques techniques de l'accu

– Accu ultrapuissant au lithium-ion nanophos-

phate®, sans cadmium LiFePO4.

– Recharge possible à tout moment sans réduire la

durée de vie. – Recharge automatique via le panneau solaire. – Possibilité de recharge séparée avec l'adapta-

teur de charge via la connexion micro-USB (5 V). – Remplacement possible par le fabricant ou des

électriciens qualiﬁés. – Capacité de l'accu : 2500 mAh – Durée d'éclairage max. :

60 jours à 20 enclenchements par nuit. – Prise de charge micro-USB : 5 V, max. 1A

possible dans les trois programmes.

Le temps de charge dépend du lieu de montage (lumière directe du soleil). Prévoyez une charge nettement plus longue en hiver ou par temps de pluie.

• Orientez le panneau à LED avec le détecteur de mouvement (ill. 3.4).

• Orientez le panneau solaire de manière à ce que la puissance et la durée du rayonnement solaire soient les plus élevées possibles (ill. 3.4).

• Tenez compte de la boussole (direction sud)

(ill. 3.4).

5. Commande

Avant la première utilisation

• Activez le luminaire en réglant l'interrupteur de sélection des programmes sur P2. Le luminaire est en mode test pendant une minute, puis dans le programme P2.

Mode test

Pendant le mode test, le luminaire fonctionne en mode diurne. En cas de détection d'un mouvement, le luminaire se met en marche en l'espace d'une minute indépendamment du réglage de la luminosité de déclenchement avec une durée de poursuite de 10 secondes. Le programme choisi est automatiquement actif une fois cette durée écoulée. En mode test, la LED rouge est allumée en permanence.

4. Montage

• Contrôlez l'absence de dommages sur toutes les pièces.

• Ne mettez pas le produit en service en cas de panneau solaire ou de panneau à LED endommagé.

En cas de conditions d'utilisation défavorables (par ex. installation à l'ombre ou derrière du verre, mauvaise orientation du panneau solaire), la sécurité de fonctionnement du produit est limitée.

• Choisissez un emplacement approprié avec beaucoup de lumière directe du soleil pour le panneau solaire (orientation sud).

• Évitez tout obscurcissement dû à des avant-toits ou à des arbres.

• Tenez compte de la portée de la détection des mouvements (ill. 4.1).

• Retirez le support mural (ill. 4.2).

• Percez les trous, mettez ensuite les chevilles (ill. 4.3).

• Vissez le support mural (ill. 4.3).

• Procédez aux réglages (ill. 4.4).

➔ <<6. Commande>>

• Vissez le luminaire à détecteur sur le support mural (ill. 4.5).

Réglage du mode de fonctionnement souhaité au moyen de l'interrupteur de sélection des programmes

– P0 : désactivé (réglage effectué en usine).

Les consommateurs (panneau à LED et détecteur) sont désactivés.

– P1 : fonctionnement avec détecteur.

Le luminaire ne s'enclenche qu'après avoir reçu une impulsion du détecteur de mouvement.

– P2 : fonctionnement avec détecteur avec lumière

de balisage.

Le luminaire ne s'enclenche qu'après avoir reçu une impulsion du détecteur de mouvement. Éclairage permanent le matin et le soir avec une lumière de balisage réduite.

Durée de post-éclairage et luminosité

– La durée de l'éclairage est calculée pendant la

première utilisation.

– La lumière de balisage est désactivée le matin

pendant la première nuit dans le programme 2.

– La durée de l'éclairage et la luminosité sont auto-

matiquement adaptées aux conditions environnantes, la durée de l'éclairage pouvant être, par exemple, plus longue en été qu'en hiver.

– 13 –– 13 –

– La lumière de balisage permet un éclairage

nocturne avec une puissance d'environ 3 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que la lumière s'enclenche à la position d'éclairage pleine puissance. Le luminaire commute ensuite à nouveau sur lumière de balisage (env. 3 %). La durée d'éclairage de la lumière de balisage est réglée en fonction des conditions environnantes. La réserve d'éclairage diminue en utilisant la lumière de balisage. Si elle n'est pas nécessaire, il est recommandé de la désactiver (P1) pour disposer d'une plus grande réserve pour les périodes qui ne sont pas assez ensoleillées.

Recharge manuelle de l'accu

En cas de capacité d'accu insufﬁsante (par ex. en cas de mauvais temps), la LED rouge clignote dans le détecteur de mouvement. Il est possible de recharger l'accu avec un adaptateur de charge micro-USB disponible dans le commerce (non fourni avec l'appareil). Une charge d'accu peut durer jusqu'à 6 heures.

Risque de dommage matériel dû à l'humidité qui pénètre.

La prise de charge micro USB (E) ouverte n'est pas protégée de l'eau susceptible de pénétrer.

• Ne recharger l'accu que dans des pièces sèches.

• Branchez l'adaptateur de charge micro USB.

– La LED rouge clignote : charge active

Cela peut prendre jusqu'à 10 minutes jusqu'à ce que la LED clignote en cas d'accu fortement déchargé.

– La LED rouge est allumée : l'accu est chargé

à 100 %.

• Retirez l'adaptateur de charge micro USB.

– La LED rouge s'éteint.

Risque de dommages matériels en cas de non-utilisation

Lorsque le luminaire n'est pas utilisé pendant une longue durée (par ex. stockage), il est possible que l'accu soit détruit par la décharge totale.

• Mettez l'interrupteur de sélection des programmes sur P0.

• Rechargez l'accu à 100 % avant toute ré-utilisation.

• Chargez régulièrement l'accu pendant la période de non-utilisation du luminaire.

6. Dysfonctionnement

La LED rouge du détecteur de mouvement clignote.

– La capacité de l'accu est trop faible.

• Rechargez l'accu avec l'adaptateur de charge micro-USB (non fourni avec l'appareil).

Le luminaire ne s’allume pas.

– La capacité de l'accu est trop faible.

• Rechargez l'accu avec l'adaptateur de charge micro-USB (non fourni avec l'appareil).

– Ligne interrompue ou court-circuit.

• Vériﬁez le branchement.

– Interrupteur de sélection des programmes

sur P0.

• Mettez l'interrupteur de sélection des

programmes sur P1 ou P2.

– Réglage incorrect de la zone de détection.

• Contrôlez la zone de détection.

Le luminaire ne s'éteint pas.

– Mouvement continu dans la zone de détection.

• Contrôlez la zone de détection.

Le luminaire s'allume de façon intempestive

– Mouvement incontrôlé dans la zone de

détection :

– Le vent agite les arbres et les arbustes. – Détection de véhicules passant sur la chaus-

sée.

– Variations subites de la température dues

aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes.

• Contrôlez la zone de détection.

– Le luminaire oscille (remue) à cause par ex. de

rafales de vent ou de fortes précipitations.

• Installez le luminaire sur un support solide.

L'accu ne se charge pas.

– Le panneau solaire est encrassé.

• Nettoyez le panneau solaire avec un chiffon

doux et un détergent doux.

– L'emplacement du panneau solaire n'est pas

optimal.

• Vériﬁez l'emplacement (si possible beaucoup

de lumière directe du soleil).

– Il est possible que la capacité de chargement

de l'accu soit épuisée après de longues années d'utilisation.

• Remplacez l'accu (accu de remplacement

XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Veuillez envoyer le produit correctement

emballé à la station de service après-vente

– 14 –– 14 –

la plus proche. Uniquement le fabricant ou

DE GARANTIE

ANS

FABRICANT

des électriciens qualiﬁés doivent procéder au remplacement.

Il est possible de remettre les accus et les piles ne pouvant plus être utilisés dans le point de vente ou dans un point de collecte des substances toxiques.

7. Nettoyage et entretien

Le produit ne nécessite aucun entretien. Les contrôles réguliers des dommages peuvent augmenter la durée de vie du produit. L'élimination des saletés peut contribuer à augmenter le bon fonctionnement du produit.

Risque de dommages matériels

Des détergents inappropriés risquent d'endommager le luminaire.

• Vériﬁez la tolérance de la surface avec les détergents.

• Nettoyez le luminaire avec un chiffon doux et un détergent doux.

En cas de saletés ou de dépôts dus aux intempéries sur le panneau solaire :

• nettoyez le panneau solaire avec un chiffon doux et un détergent doux.

8. Gestion des déchets

Les appareils électriques, lesaccessoireset les emballages doivent êtresoumis à un recyclage respectueux de l‘environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l‘UE :

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ménagères et doiventfairel‘objetd‘un recyclage écologique.

9. Garantie du fabricant

Le produit STEINEL :

– Fabriqué avec le plus grand soin. – Le fonctionnement et la sécurité de ce produit

ont été contrôlés selon les directives actuellement en vigueur.

– Avec un contrôle ﬁnal.

La garantie STEINEL :

– STEINEL garantit un état et un fonctionnement

irréprochables.

– La durée de garantie est de 36 mois et débute

au jour de la vente au consommateur.

– Elle comprend l'élimination des défauts prove-

nant d'un vice de matière ou de construction.

– La garantie sera assurée à notre discrétion par

réparation ou échange des pièces défectueuses.

– La garantie ne s'applique pas aux pièces

d'usure.

– La garantie ne s'applique ni aux dommages ni

aux défauts dus à une utilisation ou maintenance incorrecte.

– Les dommages consécutifs causés à d'autres

objets sont exclus de la garantie.

– La garantie ne s'applique que si l’appareil non

démonté est retourné accompagné d'une brève description du défaut et d'un ticket de caisse ou d’une facture portant la date d'achat et le cachet du vendeur.

• Veuillez envoyer le produit correctement emballé au service après-vente.

Service de réparation :

– Une fois la garantie écoulée. – En cas de défauts non couverts par la garantie.

• Contactez votre point de service après-vente pour savoir si une remise en état de l'appareil est possible.

Ne jetez pas les anciens appareils, les accus et les piles avec les ordures ménagères, au feu ou dans l'eau.

Les accus/piles doivent être collectés, recyclés ou mis au rebut de manière écologique.

Uniquement pour les pays de l'UE :

selon la directive RL 2006/66/CE, les accus et les piles défectueux ou usagés doivent être recyclés.

Complément d'informations :

http://www.steinel.de

ANS

DE GARANTIE

FABRICANT

– 15 –– 15 –

1. Over dit document

Zorgvuldig doorlezen en bewaren a.u.b.!

– Rechten uit het auteursrecht voorbehouden.

Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.

– Wĳzigingen in het kader van de technische

vooruitgang voorbehouden.

Symbooltoelichting

Waarschuwing voor gevaar!

Verwĳzing naar tekstpassages in het

...

document.

2. Algemene veiligheidsvoorschriften

Gevaar door dampen of elektrolytvloeistof!

Door beschadigingen en onjuist gebruik van de accu kunnen dampen of elektrolytvloeistof uittreden. Bĳ aanraking is zwaar lichamelĳk letsel mogelĳk (bĳv. verlies van het gezichtsvermogen, bĳtende verbrandingen).

• De behuizing van de accu of de accu zelf mogen nooit worden geopend.

• Dampen of elektrolytvloeistof nooit in de ogen laten komen. Bĳ contact met de ogen:

– niet in de ogen wrĳven. – De ogen onmiddellĳk met veel schoon water

uitspoelen (bĳv. met leidingwater).

– Een arts raadplegen.

• Uitgelopen elektrolytvloeistof niet aanraken.

• Het product onmiddellĳk uit de buurt van open vuur of hete plaatsen halen.

• Besmette kleding onmiddellĳk verwĳderen.

Gevaar door led-lichtstraal!

Rechtstreeks in de brandende led-lamp kĳken kan schade aan het netvlies veroorzaken.

• Kĳk nooit van dichtbĳ of gedurende een langere tĳd (> 5 minuten) in de led-lamp.

– De lamp mag niet in een explosieve omgeving

gemonteerd worden.

– Voor een onberispelĳke functie moet een schok-

vrĳe montageplaats worden gekozen.

– Bescherm het zonnepaneel tegen mechanische

belastingen (o.a. boomtakken).

– Aanpassingen en veranderingen aan het product

zĳn niet geoorloofd.

3. XSolar L-S One

Gebruik volgens de voorschriften

– Sensorlamp met led-lichtbron. – Voor wandmontage buiten. – Brengt automatisch licht op plaatsen waar geen

stroom ter beschikking staat.

– D.m.v. onafhankelĳke energietoevoer in de vorm

van zonnepaneel en accu.

– Eigen registratie van de kleinste bewegingen

dankzĳ een geïntegreerde infraroodsensor.

Uitvoeringen

– XSolar L-S wit (EAN4007841671006) – XSolar L-S zilver (EAN4007841671013)

Bĳ de levering inbegrepen (afb. 3.1) Afmetingen product (afb. 3.2) Overzicht lamp (afb. 3.3) A Zonnepaneel B Bewegingssensor C Led's D Led-paneel E Micro-USB-laadpoort F Kompas G Programmakeuzeschakelaar

Instelbereik zonnepaneel/led-paneel (afb. 3.4)

Technische gegevens sensorlamp

– Vermogen: 6 LED's, max. 1,2 W – Infraroodtechniek – Registratiehoek: 140° – Registratiereikwĳdte:

max. 8,0 m (montagehoogte 1,8 m) – Verlicht oppervlak: 30 m – Schemerinstelling: 2 lux – Tĳdinstelling: softwaregestuurd, 10 – 30 sec. – Basislicht: 3 % – Lichtstroom: max. 150 lumen / 124 lm/w – Kleurtemperatuur: 3.000 kelvin – Draaihoek zonnepaneel: +180°/-150° – Kantelhoek zonnepaneel: 55° – Draaihoek led-paneel: +/- 60° – Kantelhoek led-paneel: 55° – Veiligheidsklasse: III – Bescherming: IP 44 – Temperatuurbereik: -20 °C tot +40 °C – Afmetingen (BxHxD): 189 x 298 x 186,5 mm

– 16 –– 16 –

Technische gegevens accu

– Nanophosphate® High Power lithium-ionen accu,

cadmiumvrĳ LiFePO4.

– Kan steeds worden opgeladen zonder de

levensduur te verkorten. – Automatische oplading via het zonnepaneel. – Aparte oplaadmogelĳkheid d.m.v. oplaadadapter

via micro-USB-aansluiting (5 V). – Te vervangen door de producent of door gekwa-

liﬁceerde elektriciens. – Capaciteit accu: 2500 mAh – Max. brandduur:

60 dagen bĳ 20 schakelingen per nacht. – Micro-USB-laadpoort: 5 V, max. 1A

in alle drie programma's mogelĳk.

De oplaadduur is afhankelĳk van de montageplaats (direct zonlicht). In de winter of op regenachtige dagen moet rekening worden gehouden met een veel langere oplaadduur.

4. Montage

• Alle onderdelen controleren op beschadigingen.

• Bĳ beschadigingen aan het zonnepaneel of ledpaneel mag het product niet in gebruik worden genomen.

Bĳ ongunstige toepassingsomstandigheden (bĳv. plaatsing in de schaduw of achter glas, verkeerde afstelling van het zonnepaneel) is de functie van het product beperkt.

• Kies een geschikte plaats voor het zonnepaneel met veel zonlicht (gericht op het zuiden).

• Schaduw door afdaken of bomen vermĳden.

• Houd rekening met de reikwĳdte van de bewegingsregistratie (afb. 4.1).

• Wandhouder afnemen (afb. 4.2).

• Gaten boren en pluggen plaatsen (afb. 4.3).

• Wandhouder vastschroeven (afb. 4.3).

• Instellingen uitvoeren (afb. 4.4).

➔ „6. Bediening“

• Sensorlamp aan wandhouder schroeven (afb. 4.5).

• Led-paneel met de bewegingssensor goed afstellen (afb. 3.4).

• Het zonnepaneel dusdanig richten, dat de intensiteit en duur van de zonlichtinstraling zo hoog mogelĳk zĳn (afb. 3.4).

• Neem het kompas in acht (uitlĳning op het zuiden) (afb. 3.4).

5. Bediening

Voor het eerste gebruik

• Activeer de lamp door de programmakeuzeschakelaar op P2 te zetten. De lamp is gedurende 1 minuut in testmodus en schakelt vervolgens over op programma P2.

Testmodus

In de testmodus werkt de lamp in dagmodus. Wanneer een beweging wordt geregistreerd, schakelt de lamp onafhankelĳk van de schemerinstelling 1 minuut aan, met een nalooptĳd van 10 seconden. Na aﬂoop van deze tĳd is automatisch het geselecteerde programma actief. In de testmodus brandt de rode led continu.

Instelling van de gewenste modus met de programmakeuzeschakelaar

– P0: uit (fabrieksinstelling).

De aangesloten verbruikers (led-paneel en sensor) zĳn gedeactiveerd.

– P1: sensormodus.

De lamp schakelt alleen in na een impuls van de bewegingssensor.

– P2: sensormodus met basislicht.

De lamp schakelt in na een impuls van de bewegingssensor. In de ochtend- en avonduren permanente verlichting met gereduceerd basislicht.

Nalooptĳd en lichtsterkte

– Tĳdens het eerste gebruik wordt de nalooptĳd

berekend.

– In programma 2 is het basislicht de eerste nacht

's morgens uitgeschakeld.

– De nalooptĳd en lichtsterkte worden automatisch

aangepast aan de omgeving, de nalooptĳd kan in de zomer bĳvoorbeeld langer zĳn dan in de winter.

– Basislicht maakt een verlichting 's nachts met

ca. 3 % lichtvermogen mogelĳk. Bĳ een beweging in het registratiebereik wordt het licht op het maximale lichtvermogen geschakeld. Daarna schakelt de lamp weer terug naar het basislicht (ca. 3 %). De brandduur van het basislicht is aangepast aan de omstandigheden. Bĳ gebruik van het basislicht wordt de verlichtingsreserve kleiner. Mocht u geen basislicht nodig hebben, adviseren wĳ om dit uit te schakelen (P1), om meer reserve voor zonarme periodes te hebben.

– 17 –– 17 –

Accu handmatig opladen

Wanneer de capaciteit van de accu te laag is (bĳv. bĳ slecht weer) knippert de rode led in de bewegingssensor. De accu kan met een gebruikelĳke micro-USBlaadadapter worden opgeladen (niet standaard bĳgeleverd). Het opladen van de accu kan wel 6 uur duren.

Gevaar voor beschadiging door binnendringend vocht

De geopende micro-USB-laadpoort (E) is niet beschermd tegen binnendringend water.

• Accu alleen in droge ruimtes opladen.

• Micro-USB-laadadapter aansluiten. – Rode led knippert: opladen bezig

Bĳ sterk ontladen accu kan het wel 10minuten duren voordat de led knippert.

– Rode led brandt: accu volledig opgeladen.

• Micro-USB-laadadapter verwĳderen. – De rode led gaat uit.

Gevaar voor beschadigingen t.g.v. niet gebruiken

Indien de lamp gedurende een langere periode (bĳv. opslag) niet wordt gebruikt, kan de accu kapot gaan door diepontlading.

• Programmakeuzeschakelaar op P0 zetten.

• De accu dient bĳ langer niet-gebruik volledig te

worden opgeladen.

• De accu regelmatig opladen gedurende de

periode dat de lamp niet wordt gebruikt.

6. Storingen

Rode led in de bewegingssensor knippert

– Accucapaciteit te laag.

• Accu met de micro-USB-laadadapter opladen (niet bĳ de levering inbegrepen).

Lamp schakelt niet in

– Accucapaciteit te laag.

• Accu met de micro-USB-laadadapter opladen (niet bĳ de levering inbegrepen).

– Kabel onderbroken of kortsluiting.

• Aansluitingen controleren.

– Programmakeuzeschakelaar staat op P0.

• Programmakeuzeschakelaar op P1 of P2 zetten.

– Registratiebereik niet gericht ingesteld.

• Registratiebereik controleren.

Lamp schakelt niet uit

– Permanente beweging in het registratiebereik.

• Registratiebereik controleren.

De lamp schakelt ongewenst aan

– Ongecontroleerde beweging in het registratie-

bereik.

– Wind beweegt bomen en struiken. – Registratie van voertuigen op straat. – Plotselinge verandering van temperatuur door

het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen.

• Registratiebereik controleren.

– De lamp trilt (beweegt) door bĳv. windvlagen of

zware regenval.

• Monteer de lamp op een vaste ondergrond.

De accu laadt niet op

– Zonnepaneel vervuild.

• Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel.

– De montageplaats is niet optimaal voor het zon-

nepaneel.

• Montageplaats controleren (zoveel mogelĳk direct zonlicht).

– Na jarenlang gebruik kan het laadvermogen van

de accu verslechterd zĳn.

• Laat de accu vervangen (reserveaccu XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Gelieve het product goed verpakt naar het dichtstbĳzĳnde serviceadres te sturen. Deze vervanging mag alleen door de producent of een gekwaliﬁceerde elektricien worden uitgevoerd.

7. Schoonmaken en verzorgen

Dit product is onderhoudsvrĳ. Het regelmatig controleren op beschadigingen kan de levensduur van het product verlengen. Het verwĳderen van verontreinigingen kan de functie van het product verbeteren.

Gevaar voor beschadigingen

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

• Test eerst of het schoonmaakmiddel geschikt is voor het oppervlak.

• Maak de lamp schoon met een zachte doek en een mild schoonmaakmiddel.

Bĳ vervuiling of door het weer veroorzaakte afzettingen op het zonnepaneel:

• Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel.

– 18 –– 18 –

8. Verwĳderen

JAAR

FABRIEKS

JAAR

GARANTIE

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelĳk gerecycled te worden.

Doe elektrische apparaten niet bĳ het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlĳn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelĳk gerecycled te worden.

– De garantie wordt alleen verleend wanneer het

niet-gedemonteerde apparaat met korte storingsbeschrĳving, kassabon of rekening (koopdatum en winkelierstempel) wordt opgestuurd.

• Stuur het product goed verpakt naar het betreffende serviceadres.

Reparatieservice:

– Na aﬂoop van de garantietermĳn. – Bĳ schade die niet onder de garantie valt.

• Vraag het dichtstbĳzĳnde serviceadres naar de mogelĳkheden van een reparatie.

Meer informatie: http://www.steinel.de

Oude apparaten, accu's en batterĳen horen niet bĳ het huisvuil. Gooi ze ook niet

in vuur of water. Accu's/batterĳen moeten worden ingezameld, gerecycled of op milieuvriendelĳke wĳze worden verwĳderd.

Alleen voor EU-landen:

Overeenkomstig richtlĳn RL 2006/66/EG moeten defecte of afgedankte accu's/batterĳen gerecycled worden. Afgedankte accu's/batterĳen kunnen in de winkel of bĳ een inzamelpunt voor schadelĳke stoffen worden afgegeven.

9. Fabrieksgarantie

STEINEL-product:

– Zeer zorgvuldig geproduceerd. – Getest op functioneren en veiligheid volgens de

geldende voorschriften.

– Met eindcontrole.

STEINEL-garantie:

– Garantie op een onberispelĳke staat en werking. – De garantietermĳn bedraagt 36 maanden en

gaat in op de datum van aanschaf door de klant.

– De garantie omvat het verhelpen van gebreken

die als gevolg van materiaal- of productiefouten zĳn ontstaan.

– De garantie bestaat uit reparatie of vernieuwen

van de defecte onderdelen, door ons te beoordelen.

– Garantie vervalt bĳ schade aan onderdelen die

aan slĳtage onderhevig zĳn.

– Garantie vervalt bĳ schade of gebreken die door

ondeskundig gebruik of onderhoud ontstaan.

– Schade aan andere voorwerpen is uitgesloten

van garantie.

– 19 –– 19 –

FABRIEKS

GARANTIE

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

– Tutelato dai diritti d’autore. La ristampa, anche

solo di estratti, è consentita solo previa nostra approvazione.

– Con riserva di modiﬁche legate al progresso della

tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

...

2. Avvertenze generali relative alla sicurezza

Pericolo dovuto a vapori o a liquido elettrolitico!

Danneggiamenti o un uso inadeguato dell’accumulatore potrebbero causare la fuoriuscita di vapori o liquido elettrolitico. In caso di contatto vi è pericolo di gravi lesioni (per es. perdita della vista, ustioni).

• Non aprire mai l'involucro dell'accumulatore o l'accumulatore stesso.

• Impedire che vapori o liquido elettrolitico giungano negli occhi. In caso di contatto con gli occhi:

– Non sfregare gli occhi. – Sciacquare immediatamente gli occhi con

abbondante acqua pulita (per es. acqua di rubinetto).

– Consultare il medico.

• Non toccare il liquido elettrolitico fuoriuscito.

• Allontanare immediatamente il prodotto da fuoco vivo o punti molto caldi.

• Eliminare immediatamente gli indumenti contaminati.

Pericolo dovuto al raggio luminoso della lampada LED!

Se si guarda direttamente nella lampada LED accesa, la retina si potrebbe danneggiare.

• Non guardare mai direttamente nella lampada LED a breve distanza o per un periodo prolungato (> 5 minuti).

– È vietato montare la lampada in aree a rischio di

esplosione.

– Per un perfetto funzionamento occorre scegliere

un luogo di montaggio non soggetto a scosse e vibrazioni.

– Il pannello solare deve venire protetto da carichi

meccanici (per es. rami di albero).

– Non è consentito modiﬁcare il prodotto.

3. XSolar L-S One

Utilizzo adeguato allo scopo

– Lampada a sensore con LED utilizzati come

lampadine. – Per montaggio a muro in ambienti esterni. – Porta automaticamente luce in punti nei quali

non è disponibile tensione di rete. – Con alimentazione elettrica indipendente tramite

pannello solare e accumulatore. – Rilevamento autarchico dei minimi movimenti

grazie al sensore a raggi infrarossi integrato.

Varianti

– XSolar L-S bianco (EAN4007841671006) – XSolar L-S argento (EAN4007841671013)

Volume di fornitura (ﬁg. 3.1) Dimensioni del prodotto (ﬁg. 3.2) Panoramica dei prodotti (ﬁg. 3.3) A Pannello solare B Sensore di movimento C LED D Pannello LED E Presa di carica micro USB F Bussola G Selettore di programma

Campo di regolazione pannello solare/pannello LED

(ﬁg. 3.4)

Dati tecnici lampada a sensore

– Potenza: 6 LED, max. 1,2 W – Tecnica a raggi infrarossi – Angolo di rilevamento: 140° – Raggio d'azione del rilevamento:

max. 8,0 m (altezza di montaggio 1,8 m) – Area illuminata: 30 m – Regolazione di luce crepuscolare: 2 Lux – Ritardo dello spegnimento: comandato dal

software, 10 - 30 sec – Luce di base: 3% – Flusso luminoso: max. 150 Lumen / 124 Lm/w – Temperatura del colore: 3.000 Kelvin – Angolo di rotazione pannello solare: +180°/-150° – Angolo d'inclinazione pannello solare: 55° – Angolo di rotazione pannello LED: +/- 60°

– 20 –– 20 –

– Angolo d'inclinazione pannello LED: 55° – Classe di protezione: III – Grado di protezione: IP 44 – Campo di temperatura: da -20 °C a +40 °C – Dimensioni (LxAxP): 189 x 298 x 186,5 mm

Dati tecnici accumulatore

– Accumulatore agli ioni di litio ad alta potenza

Nanophosphate®, esente da cadmio LiFePO4.

– Caricabile in ogni momento senza che ciò ne

riduca la durata utile. – Caricamento automatico tramite pannello solare. – Possibilità di caricamento separato con adattato-

re di carica tramite attacco micro USB (5 V). – Far sostituire l'accumulatore dal produttore o da

elettricisti esperti e qualiﬁcati. – Capacità dell'accumulatore: 2500 mAh – Durata massima d'illuminazione:

60 giorni con 20 commutazioni per notte. – Presa di carica micro USB: 5 V, max. 1 A

possibile in tutti e tre i programmi.

Il tempo di ricarica dipende dal luogo di montaggio (luce solare diretta). In inverno o in giornate piovose si deve prevedere un tempo di ricarica molto più lungo.

• Orientare il pannello LED con sensore di movimento (ﬁg. 3.4).

• Orientare il pannello LED in modo tale che la potenza e la durata dell'irradiazione solare siano il più elevate possibile (ﬁg. 3.4).

• Osservare la bussola (orientare a sud) (ﬁg. 3.4).

5. Comando

Prima del primo uso

• Attivare la lampada impostando il selettore di programma su P2.La lampada si trova per un minuto nella modalità di test ed è poi nel programma P2.

Modalità di test

Nella modalità di test la lampada lavora in funzionamento con luce diurna. Al rilevamento del movimento la lampada si accende nell’arco di 1 minuto indipendentemente dalla regolazione crepuscolare con un tempo di accensione di 10secondi. Alla scadenza di questo periodo è automaticamente attivo il programma selezionato. Nella modalità di test il LED rosso è acceso in modo permanente.

4. Montaggio

• Controllare tutti i componenti per veriﬁcare se presentano danneggiamenti.

• In caso di danni al pannello solare o al pannello LED non utilizzare il prodotto.

In caso di condizioni d'impiego sfavorevoli (per es. installazione all'ombra o dietro vetri, orientamento errato del pannello solare) la sicurezza di funzionamento del prodotto è limitata.

• Sceglilere un luogo adattato per il pannello solare, con molta luce solare diretta (orientamento verso sud).

• Evitare di installare il prodotto all'ombra di pensiline o alberi.

• Tenere conto del raggio d'azione del rilevamento del movimento (ﬁg. 4.1).

• Rimuovere il supporto per montaggio a muro (ﬁg. 4.2).

• Effettuare i fori e inserire i tasselli (ﬁg. 4.3).

• Avvitare il supporto per il ﬁssaggio a parete (ﬁg. 4.3).

• Effettuare le dovute regolazioni (ﬁg. 4.4).

➔ „6. Comando“

• Avvitare la lampada a sensore al supporto per montaggio a muro (ﬁg. 4.5).

Impostazione del funzionamento desiderato tramite selettore di programma

– P0: off (impostazione da parte del costruttore).

Le utenze (pannello LED e sensore) sono disattivate.

– P1: funzionamento del sensore

La lampada si accende solo dopo l'impulso proveniente dal sensore di movimento.

– P2: funzionamento a sensore con luce di base.

La lampada si accende dopo l'impulso proveniente dal sensore di movimento. Illuminazione continua nelle ore mattutine e serali con luce di base ridotta.

Durata del periodo per cui l'utenza allacciata rimane accesa e luminosità

– Al primo uso viene calcolato il periodo per cui

l’utenza allacciata rimane accesa.

– Nel programma 2, nella prima notte di utilizzo la

luce di base al mattino è spenta.

– La durata del periodo per cui l'utenza allacciata

rimane accesa e la luminosità vengono adattate automaticamente alle circostanze ambientali, per es. l'utenza in estate può riianere accesa più a lungo che in inverno.

– La luce di base permette un'illuminazione durante

la notte a una potenza pari al 3 % circa della po-

– 21 –– 21 –

tenza luminosa. In caso di movimento all'interno del campo di rilevamento, la luce si accende alla massima potenza. Dopo di ciò la lampada passa alla luce base (ca. 3%). La durata d'illuminazione della luce di base è adattata alle condizioni ambientali. Se non è più necessaria, si consiglia di spegnerla (P1) in modo da avere più riserva per i periodi in cui vi è meno sole.

Caricamento manuale dell'accumulatore L'accumulatore può venire caricato con un adattatore di carica micro USB comunemente reperibile in commercio (non compreso nel volume di fornitura). Il processo di caricamento della batteria potrebbe durare ﬁno a 6 ore.

Pericolo di danni a cose per effetto della penetrazione di umidità

La presa di carica micro USB aperta (E) non è protetta dalla penetrazione di acqua.

• Caricare l'accumulatore solo in locali asciutti.

• Allacciare l'adattatore di carica micro USB. – Il LED rosso lampeggia: processo di carica

attivo In caso di alimentatore molto scarico, potrebbero volerci ﬁno a 10 minuti ﬁno a che il LED inizia a lampeggiare.

– Il LED rosso è acceso: l'accumulatore è com-

pletamente carico.

• Rimuovere l'adattatore di carica micro USB – Il LED rosso si spegne.

Pericolo di danni a cose in caso di non utilizzo prolungato

Se la lampada non viene utilizzata per un periodo prolungato (per es. se viene conservata per un utilizzo più tardo), l'accumulatore si potrebbe distruggere in seguito a scarica profonda.

• Selettore di programma impostato su P0.

• Prima di un non utilizzo prolungato, caricare

completamente l'accumulatore.

• Durante il periodo di non utilizzo, caricare

periodicamente l'accumulatore.

6. Guasti

Il LED rosso lampeggia nel sensore di movimento

– Al primo uso viene calcolato il periodo per cui

l’utenza allacciata rimane accesa.

– Nel programma 2, nella prima notte di utilizzo la

luce di base è spenta.

• L'accumulatore può venire caricato con un adattatore di carica micro USB (non compreso nel volume di fornitura).

La lampada non si accende

– La capacità dell’accumulatore è troppo ridotta.

• L’accumulatore con un adattatore di carica micro USB (non compreso nel volume di fornitura).

– Linea interrotta o corto circuito.

• Controllare gli allacciamenti.

– Selettore di programma impostato su P0.

• Selettore di programma impostato su P1 e P2.

– Campo di rilevamento non impostato con

direzione giusta.

• Controllare il campo di rilevamento.

La lampada non si spegne

– Movimento continuo nel campo di rilevamento.

• Controllare il campo di rilevamento.

La lampada si accende a sproposito

– Movimento incontrollato nel campo di rilevamento:

– il vento muove alberi e cespugli. – vengono rilevati veicoli sulla strada. – improvvisi sbalzi di temperatura dovuti a

condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da ﬁnestre aperte.

• Controllare il campo di rilevamento.

– La lampada vacilla (si muove) per es. in seguito

a boe di vento o a forte precipitazione.

• Montare la lampada su una base stabile.

L'accumulatore non si carica

– Il pannello solare è sporco.

• Pulire il pannello solare con un panno morbido e un detergente delicato.

– Il luogo d'installazione del pannello solare non è

adeguato.

• Controllare il luogo d'installazione (deve essere per quanto possibile esposto alla luce solare diretta).

– Dopo anni di utilizzo, la capacità di caricamento

dell'accumulatore potrebbe essersi consumata.

• Fare sostituire l'accumulatore (accumulatore di riserva XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Inviare il prodotto ben imballato, al più vicino centro di assistenza.

– 22 –– 22 –

7. Pulizia e cura

ANNI

DI GARANZIA

ANNI

DEL PRODUTTORE

Il prodotto non necessita di manutenzione. Controllare periodicamente se il prodotto presenta dei danneggiamenti, può prolungare la sua durata utile. Rimuovere imbrattature può prolungare il funzionamento del prodotto.

Pericolo di danni a cose

Detergenti sbagliati potrebbero danneggiare la lampada.

• Veriﬁcare la compatibilità dei detergenti con la superﬁcie.

• Pulire la lampada con un panno morbido e un detergente delicato.

In caso di sporco o di depositi che si sono formati in seguito alle intemperie sul pannello solare:

• Pulire il pannello solare con un panno morbido e un detergente delicato.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d’imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei riﬁuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di riﬁuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all’uso devono essere separati dagli altri riﬁuti e consegnati a un centro di riciclaggio riconosciuto.

Non gettate apparecchi usati o gli accumulatori/le batterie nei riﬁuti domestici,

nel fuoco o nell'acqua. L'accumulatore/le batterie devono venire raccolti, riciclati o smaltiti in modo ecologico.

Solo per paesi UE:

ai sensi della direttiva RL 2006/66/CE gli accumulatori/le batterie guasti/e o usati/e devono venire riciclati. Gli accumulatori/le batterie non più utilizzabili possono venire riconsegnati/e al punto vendita o ad un centro di raccolta di sostanze nocive.

9. Garanzia del produttore

Prodotto STEINEL:

– Costruito con la massima scrupolosità. – Il suo funzionamento e la sua sicurezza sono

stati veriﬁcati conformemente alle norme vigenti.

– Con controllo ﬁnale.

Garanzia STEINEL:

– Garanzia che l'apparecchio è in condizioni im-

peccabili e funziona in modo perfetto.

– Periodo di garanzia: 36 mesi a partire dalla data

della vendita all'utente.

– La garanzia comprende l'eliminazione di vizi

che sono riconducibili a difetti di materiale o di fabbricazione.

– La prestazione della garanzia avviene, a nostra

discrezione, mediante la riparazione o la sostituzione dei pezzi difettosi.

– La prestazione della garanzia è esclusa in caso

di danni a componenti soggetti all’usura.

– Non sussiste nessun diritto di garanzia in caso di

danni e difetti insorti in seguito a trattamento o manutenzione impropri.

– Sono esclusi dal diritto di garanzia gli ulteriori

danni conseguenti che si veriﬁcano su oggetti estranei.

– La garanzia viene prestata solo se l'apparecchio

viene inviato non smontato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore).

• Si prega di spedire il prodotto ben imballato al centro assistenza competente.

Centro assistenza riparazioni:

– Dopo la scadenza della garanzia. – In caso di vizi non contemplati nel diritto alla

garanzia.

– Si prega di rivolgersi al centro di assistenza

più vicino per informarsi sulla possibilità di riparazione.

Ulteriori informazioni: http://www.steinel.de

DI GARANZIA

DEL PRODUTTORE

– 23 –– 23 –

1. Acerca de este documento

¡Leer detenidamente y conservar para futuras consultas!

– Protegido por derechos de autor. Queda termi-

nantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.

– Sujeto a modiﬁcaciones en función del progreso

técnico.

Explicación de símbolos

¡Advertencia de peligros!

Referencia a partes de texto en el

...

documento.

2. Instrucciones generales de seguridad

¡Peligro por vapores o líquido electrolítico!

En caso de daños o uso indebido de la batería pueden salir vapores o líquido electrolítico . En caso de contacto existe peligro de lesiones graves (p. ej., perdida de visión, quemaduras).

• No abra nunca la carcasa de la batería ni la

batería.

• Evite que los vapores o el líquido electrolítico

lleguen a los ojos. En caso de contacto con los ojos:

– No frotarse los ojos. – Lávese abundantemente de inmediato los ojos

con agua clara (p. ej., agua del grifo).

– Acuda a un médico.

• No toque el líquido electrolítico que se haya

derramado.

• Retire el producto de inmediato de las fuentes

de calor o de llamas abiertas.

• Quítese de inmediato las prendas de ropa con-

taminadas.

¡Peligro por haz de luz LED!

Si mira directamente a la luz LED, puede sufrir lesiones en la retina.

• No mire nunca a la luz LED desde cerca ni

durante un periodo prolongado (> 5 minutos).

– La lámpara no debe montarse en zonas con

peligro de explosión.

– Para garantizar un servicio exento de errores

debe elegirse un emplazamiento sin vibraciones.

– El panel solar debe protegerse de las cargas

mecánicas (p. ej., ramas de árbol).

– Quedan terminantemente prohibidas las modiﬁ-

caciones y reconversiones del producto.

3. XSolar L-S One

Uso previsto

– Lámpara Sensor con LED como bombilla. – Para montaje en la pared en exterior. – Ilumina automáticamente lugares en los que no

hay disponible tensión de red.

– Suministro de energía independiente mediante

panel solar y batería.

– Detección independiente de mínimos movimien-

tos gracias al sensor de infrarrojos integrado.

Versiones

– XSolar L-S blanco (EAN4007841671006) – XSolar L-S plata (EAN4007841671013)

Volumen de suministro (ﬁg. 3.1) Dimensiones del producto (ﬁg. 3.2) Visión general del equipo (ﬁg. 3.3) A Panel solar B Sensor de movimiento C LED D Panel LED E Conector de carga micro-USB F Brújula G Selector de programa

Rango de ajuste panel solar/panel LED (ﬁg. 3.4)

Datos técnicos lámpara Sensor

– Potencia: 6 LED, máx. 1,2 W – Técnica de infrarrojos – Ángulo de detección: 140° – Alcance de detección:

máx. 8,0 m (altura de montaje 1,8 m) – Superﬁcie iluminada: 30 m – Regulación crepuscular: 2 lux – Temporización: control por software, 10 – 30 s – Luz de cortesía: 3 % – Flujo luminoso: máx. 150 lumen / 124 Lm/w – Temperatura cromática: 3.000 Kelvin – Ángulo de giro panel solar: +180°/-150° – Ángulo de inclinación panel solar: 55° – Ángulo de giro panel LED: +/- 60° – Ángulo de inclinación panel LED: 55° – Clase de aislamiento: III – Tipo de protección: IP 44 – Gama de temperaturas: -20 °C hasta +40 °C – Dimensiones (an. x al. x prof.):

189 x 298 x 186,5 mm

– 24 –– 24 –

Datos técnicos batería

– Batería de iones de litio Nanophosphate®

High Power, libre de cadmio LiFePO4.

– Puede cargarse en cualquier momento sin

acortarse la vida útil. – Carga automática mediante panel solar. – Posibilidad de carga por separado con adaptador

de carga mediante conexión micro-USB (5 V). – El cambio debe encomendarse al fabricante o a

un profesional cualiﬁcado. – Capacidad de la batería: 2500 mAh – Duración máx. luz:

60 días con 20 conmutaciones por noche. – Conector de carga micro-USB: 5 V, máx. 1A

posible en los tres programas.

El tiempo de carga depende de la ubicación de montaje (luz directa del sol). En invierno o en días de lluvia deberá tenerse en cuenta que el tiempo de carga será mucho mayor.

4. Montaje

• Compruebe que todos los componentes se encuentran en perfecto estado.

• En caso de constatar daños en el panel solar o en el panel LED, no ponga en marcha el producto.

En condiciones de uso desfavorables (p. ej., emplazamiento en lugares con sombra o detrás de cristales o en caso de una orientación errónea del panel solar), se ve limitada la seguridad de funcionamiento del producto.

• Elija un lugar adecuado con mucha luz solar directa para el panel solar (orientación sur).

• Evite las sombras que forman las cubiertas o los árboles.

• Tenga en cuenta el alcance de la detección de movimiento (ﬁg. 4.1).

• Retire el soporte mural (ﬁg. 4.2).

• Taladre los oriﬁcios e inserte los tacos (ﬁg. 4.3).

• Atornille el soporte mural (ﬁg. 4.3).

• Lleve a cabo los ajustes (ﬁg. 4.4).

➔ "6. Manejo"

• Atornille la lámpara Sensor al soporte mural (ﬁg. 4.5).

• Alinee el panel LED con el sensor de movimiento (ﬁg. 3.4).

• Alinee el panel solar de manera que la intensidad y la duración de la radiación solar sea lo más grande posible (ﬁg. 3.4).

• Tenga en cuenta la brújula (orientación sur)

(ﬁg. 3.4).

5. Manejo

Antes del primer uso

• Activar la lámpara ajustando para ello el selector de programa en P2. La lámpara se halla un minuto en modo de prueba y a continuación pasa al programa P2.

Modo de prueba

En el modo de prueba la lámpara funciona en servicio de día. En caso de detectar movimiento, la lámpara se enciende en un plazo de 1 minuto independientemente de la regulación crepuscular con una desconexión diferida de 10 segundos. Una vez transcurrido este intervalo de tiempo, el programa seleccionado se mantiene activo automáticamente. En el modo de prueba el LED rojo permanece conectado.

Ajuste del servicio deseado mediante el selector de programa

– P0: Desconectado (conﬁguración de fábrica).

Los consumidores (panel LED y sensor) están desactivados.

– P1: Funcionamiento de sensor.

La lámpara solo se enciende tras un impulso del sensor de movimiento.

– P2: Funcionamiento del sensor con luz de

cortesía. La lámpara se enciende tras un impulso del sensor de movimiento. Iluminación permanente por la mañana y por la tarde con luz de cortesía reducida.

Intervalo de atenuación y luminosidad

– Durante el primer uso se determina el intervalo

de atenuación.

– En el programa 2, la primera noche, la luz de

cortesía está desconectada por la mañana.

– La desconexión diferida y la luminosidad se

adaptan automáticamente a las condiciones ambientales, la desconexión diferida, p. ej., puede ser en verano más larga que en invierno.

– La luz de cortesía permite una iluminación noctur-

na con un 3 % aprox. de potencia luminosa. La luz se enciende a la máxima potencia cuando se detecta un movimiento en el campo de detección del sensor. Después la lámpara conmuta de nuevo a la luz de cortesía (aprox. 3 %). La duración de la luz de cortesía se adapta a las condiciones ambientales. Si se utiliza la luz de cortesía, la reserva de luz se reduce. Si no hace falta, le recomendamos que la desconecte (P1) para tener más reserva en las fases con poco sol.

– 25 –– 25 –

Carga manual de la batería

Si la capacidad de la batería es baja (p. ej., con mal tiempo) parpadea el LED rojo en el sensor de movimiento. La batería puede cargarse con un adaptador de carga micro-USB de venta en comercios habituales (no incluido en el volumen de suministro). Una carga de pila puede durar hasta 6 horas.

Peligro de daños materiales debido a la entrada de humedad

El conector de carga micro-USB abierto (E) no está protegido contra las inﬁltraciones de agua.

• Cargue la batería solamente en lugares secos.

• Conecte el adaptador de carga micro-USB. – El LED rojo parpadea: proceso de carga activo.

Si la batería está muy descargada, pueden transcurrir hasta 10minutos hasta que el LED parpadee.

– El LED rojo está encendido: la batería está

cargada por completo.

• Retire el adaptador de carga micro-USB. – El LED rojo se apaga.

Peligro de daños materiales en caso de inutilización

Si la lámpara no se utiliza durante un periodo prolongado (p. ej., almacenamiento), la batería puede sufrir daños irreparables por una descarga excesiva.

• Sitúe el selector de programa en P0.

• Cargue por completo la batería antes de un

periodo de tiempo prolongado sin uso.

• Cargue regularmente la batería durante el

periodo que no vaya a usarse.

La lámpara no se apaga

– Movimiento permanente en el campo de

detección.

• Compruebe el campo de detección.

La lámpara se enciende inoportunamente

– Movimiento no controlado en el campo de

detección:

– El viento mueve árboles y matorrales. – Detección de vehículos en la calle. – Cambio de temperatura repentino debido a

las condiciones atmosféricas (viento, lluvia, nieve) o a ventiladores o ventanas abiertas.

• Compruebe el campo de detección.

– La lámpara oscila (se mueve), p. ej., por las

ráfagas de viento o fuertes precipitaciones.

• Monte la lámpara sobre una base ﬁrme.

La batería no se carga

– El panel solar presenta suciedad.

• Limpie el panel solar con un paño suave y un poco de limpiador suave.

– El emplazamiento elegido para el panel solar no

es óptimo.

• Compruebe el emplazamiento (en la medida de lo posible con mucha luz solar directa).

– Tras muchos años de uso la capacidad de carga

de la batería puede agotarse.

• Encargue la sustitución de la batería (batería de recambio XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Rogamos envíen el producto bien empaquetado al centro de servicio más próximo. La sustitución debe encomendarse exclusivamente al fabricante o a un profesional cualiﬁcado.

6. Fallos

El LED rojo en el sensor de movimiento parpadea

– La capacidad de la batería es escasa.

• Cargue la batería con el adaptador de carga micro-USB (no incluido en el volumen de suministro).

La lámpara no se enciende

– La capacidad de la batería es escasa.

• Cargue la batería con el adaptador de carga micro-USB (no incluido en el volumen de suministro).

– Interrupción de línea o cortocircuito.

• Compruebe las conexiones.

– El selector de programa se halla en P0.

• Situé el selector de programa en P1 o P2.

– Campo de detección sin ajuste selectivo.

• Compruebe el campo de detección.

7. Limpieza y cuidados

El producto está exento de mantenimiento. Si se llevan a cabo controles regulares para descartar daños, se puede prolongar así la vida útil del producto. La eliminación de posibles impurezas puede prolongar el funcionamiento del producto.

Peligro de daños materiales

Si se utiliza un limpiador no apropiado, la lámpara puede sufrir daños.

• Compruebe la compatibilidad del limpiador con la superﬁcie.

• Limpie la lámpara con un paño suave y limpiador suave.

– 26 –– 26 –

En caso de suciedad o sedimentaciones condi-

AÑOS

DE GARANTÍA

AÑOS

DE FABRICANTE

cionadas por los agentes atmosféricos en el panel solar:

• Limpie el panel solar con un paño suave y un limpiador suave.

8. Eliminación

Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

reparación o cambio de piezas defectuosas, a nuestra elección.

– La prestación de garantía no se aplica para

daños en las piezas de desgaste.

– La prestación de garantía queda anulada para

daños y deﬁciencias originados por un uso o un mantenimiento inadecuados.

– Quedan excluidos de la garantía los daños con-

secuenciales causados en objetos ajenos.

– Solo se concede la garantía si se envía el

aparato sin desarmar con una breve descripción del fallo, ticket de caja o factura (con fecha de compra y sello del comercio).

• Rogamos envíen el producto bien embalado a la estación de servicio correspondiente.

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

No tire los equipos viejos, los acumuladores o las pilas a la basura doméstica ni al

fuego ni al agua. Los acumuladores/pilas se deben recoger, reciclar y eliminar de acuerdo con la normativa medioambiental.

Solo para países de la UE:

Según la Directiva 2006/66/CE, los acumuladores/ pilas defectuosos o gastados han de ser reciclados. Los acumuladores/pilas que ya no se puedan utilizar pueden entregarse al punto de venta o a un punto de recogida de residuos tóxicos.

9. Garantía de fabricante

Producto STEINEL:

– Fabricado con sumo cuidado. – Sometido a pruebas de funcionamiento y

seguridad conforme a las normativas vigentes.

– Con control ﬁnal.

Servicio de reparación:

– Una vez transcurrido el período de garantía. – En caso de deﬁciencias sin derechos de garantía.

• Consulte su estación de servicio más próxima para averiguar una posible reparación.

Más información: www.steinel.de

DE GARANTÍA

DE FABRICANTE

Garantía STEINEL:

– Garantía de fabricación y funcionamiento

correctos.

– 36 meses desde el día de la venta al

consumidor.

– Incluye la reparación de las deﬁciencias relativas

al material o la fabricación.

– La prestación de garantía se aplica mediante

– 27 –– 27 –

1. Sobre este documento

Por favor, leia com atenção e guarde-o num local seguro.

– Protegido pela lei sobre direitos de autor.

Qualquer reimpressão, mesmo que apenas parcial, só é permitida com nosso consentimento.

– Reservados o direito a alterações que visem o

progresso técnico.

Explicação de símbolos

Aviso de perigo!

Remete para passagens de texto no

...

documento.

2. Instruções de segurança gerais

Perigo por inalação de vapores ou líquido eletrolítico!

Se os acumuladores forem daniﬁcados ou utilizados de forma imprópria, podem ser gerados vapores ou verter o líquido eletrolítico. O contacto com a pele ou partes do corpo pode resultar em lesões graves (por ex., perda da capacidade visual, queimaduras).

• Nunca abrir a caixa do acumulador nem o próprio acumulador.

• Não deixar os vapores ou o líquido eletrolítico ter contacto com os olhos. No caso de contacto com os olhos:

– Não esfregar os olhos. – Lavar os olhos de imediato com água limpa

abundante, por ex., água da torneira.

– Consultar um médico.

• Não tocar em líquido eletrolítico vertido.

• Afastar o produto imediatamente de chamas desprotegidas ou locais quentes.

• Vestuário contaminado tem de ser despido de imediato.

Perigo por radiação de luz de LEDs!

Se alguém olhar diretamente para o LED aceso, isso poderá causar lesões na retina.

• Nunca olhar para o candeeiro LED de perto nem por demasiado tempo (> 5 min.).

– O candeeiro não pode ser montado em áreas

potencialmente explosivas.

– Para assegurar o funcionamento perfeito, o

local de montagem não pode estar sujeito a vibrações.

– O painel solar tem de ser protegido de cargas

mecânicas (por ex., ramos de árvores).

– Modiﬁcações e adaptações do produto não são

permitidas.

3. XSolar L-S One

Utilização prevista

– Candeeiro com sensor com lâmpada de LEDs. – Para montar na parede no exterior. – Leva automaticamente luz a locais nos quais não

está nenhuma tensão de rede disponível.

– Com alimentação elétrica independente graças

ao painel solar e ao acumulador.

– Deteção autónoma dos menores movimentos

através do sensor de infravermelhos integrado.

Versões

– XSolar L-S em branco (EAN4007841671006) – XSolar L-S em prateado (EAN4007841671013)

Itens fornecidos (Fig. 3.1) Dimensões do produto (Fig. 3.2) Vista geral do aparelho (Fig. 3.3) A Painel solar B Detetor de movimento C LEDs D Painel de LEDs E Entrada micro USB para carregar F Bússola G Seletor de programas

Margem de regulação da inclinação do painel solar/LED (Fig. 3.4)

Dados técnicos do candeeiro com sensor

– Potência: 6 LEDs, máx. 1,2 W – Tecnologia de sensores de infravermelhos – Ângulo de deteção: 140° – Alcance de deteção:

máx. 8 m (altura de montagem 1,8 m) – Área iluminada: 30 m – Regulação crepuscular: 2 lux – Ajuste do tempo: controlado por software, 10 – 30 s – Iluminação básica: 3 % – Corrente luminosa:

máx. 150 lúmenes / 124 lm/w – Temperatura de luz: 3000 Kelvin – Ângulo de rotação do painel solar: +180°/-150º – Ângulo de inclinação do painel solar: 55º – Ângulo de rotação do painel de LEDs: +/- 60º

– 28 –– 28 –

– Ângulo de inclinação do painel de LEDs: 55º – Classe de proteção: III – Grau de proteção: IP 44 – Intervalo de temperatura: -20 ºC até +40 ºC – Dimensões (LxAxP): 189 x 298 x 186,5 mm

Dados técnicos do acumulador

– Acumulador de iões de lítio Nanophosphate®

High Power, isento de cádmio LiFePO4.

– Pode ser carregado a qualquer momento, sem

reduzir a vida útil.

– Carregamento automático através do painel

solar.

– Possibilidade de carregamento separado com

adaptador de carga através da entrada micro USB (5 V).

– Pode ser substituído através do fabricante ou

por eletrotécnicos qualiﬁcados. – Capacidade do acumulador: 2500 mAh – Duração máx. de iluminação:

60 dias, assumindo 20 ativações por noite. – Entrada micro USB de carregamento: 5 V,

máx. 1A possível em todos os três programas.

O tempo de carregamento depende do local de montagem (radiação solar direta). No inverno ou em dias de chuva há de contar com um tempo de carregamento bastante mais longo.

4. Montagem

• Veriﬁcar todos os componentes para detetar eventuais danos.

• Se o painel solar ou o painel de LEDs apresentar qualquer dano, não colocar o produto em funcionamento.

Debaixo de condições de utilização desfavoráveis (por ex., montagem na sombra ou por trás de vidro, orientação incorreta do painel solar), a segurança de funcionamento do produto ﬁca limitada.

• Selecionar um local adequado para o painel solar, com muita luz solar direta (orientação para o sul).

• Evitar a inﬂuência de sombras de alpendres ou árvores nas imediações.

• Observar o alcance da deteção de movimento

(Fig. 4.1).

• Retirar o suporte de ﬁxação à parede (Fig. 4.2).

• Fazer os furos e colocar as buchas (Fig. 4.3).

• Aparafusar o suporte de ﬁxação à parede (Fig. 4.3).

• Proceder aos ajustes (Fig. 4.4).

➔ „6. Utilização“

• Prender o candeeiro com sensor com parafusos ao suporte de ﬁxação à parede (Fig. 4.5).

• Alinhar o painel de LEDs com detetor de movimento (Fig. 3.4).

• Alinhar o painel solar de forma a que a intensidade e a duração da radiação solar sejam tão elevadas quanto possível (Fig. 3.4).

• Observar a bússola (orientação para sul)

(Fig. 3.4).

5. Utilização

Antes da primeira utilização

• Ativar o candeeiro colocando o seletor de programas em P2. Por um minuto, o candeeiro está no modo de teste e, depois, passa para o programa P2.

Modo de teste

No modo de teste, o candeeiro funciona em regime diurno. Ao ser detetado um movimento, o candeeiro acende-se por um minuto, independentemente da regulação crepuscular e com um tempo pós-evento de 10 segundos. Depois de ter decorrido esse tempo, o programa selecionado ﬁca automaticamente ativado. No modo de teste, o LED vermelho está constantemente aceso.

Deﬁnição do regime de funcionamento desejado através do seletor de programas.

– P0: desligado (regulação de fábrica).

Os consumidores (painel de LEDs e sensor) estão desativados.

– P1: regime de funcionamento com sensor.

O candeeiro só se liga depois de receber um impulso do detetor de movimento.

– P2: regime de funcionamento com sensor com

iluminação básica. O candeeiro liga-se depois de receber um impulso do detetor de movimento. Iluminação permanente, ao amanhecer e ao anoitecer, com luz básica reduzida.

Tempo de iluminação pós-evento e luminosidade

– Durante a primeira utilização, é calculado o

tempo de iluminação pós-evento.

– No programa 2, na primeira noite, a iluminação

básica desliga-se pela manhã.

– O tempo de iluminação pós-evento e a luminosi-

dade são adaptados automaticamente às condições do ambiente, por ex., no verão, a duração

– 29 –– 29 –

da iluminação pós-evento poderá ser mais longa do que no inverno.

– A iluminação básica permite a iluminação

permanente durante a noite com aprox. 3 % da potência luminosa. Ao haver qualquer movimento dentro da área de deteção, a luz acende-se com a potência máxima. A seguir, o candeeiro volta para a iluminação básica (aprox. 3 %). A duração da iluminação básica é adaptada às condições do ambiente. A utilização da função de iluminação básica reduz a reserva de iluminação. Se não for imprescindível, é recomendável desligá-la (P1).para ter mais reserva para fases com pouco sol.

Carregamento manual do acumulador

Se a capacidade do acumulador for insuﬁciente (por ex., debaixo de mau tempo), o LED vermelho no detetor de movimento ﬁca intermitente. O acumulador pode ser carregado com um adaptador de carga convencional micro USB (não faz parte dos itens fornecidos). Uma carga de bateria pode durar até 6 horas.

Perigo de danos materiais por inﬁltração de humidade

Quando aberta, a entrada micro USB (E) não está protegida contra a inﬁltração de água.

• Carregar o acumulador apenas em recintos secos.

• Ligar o adaptador de carga micro USB.

– O LED vermelho ﬁca intermitente: o processo

de carga está ativado Se o acumulador estiver muito descarregado, pode demorar até 10minutos antes que o LED ﬁque intermitente.

– LED acende-se permanentemente: o acumu-

lador está totalmente carregado.

• Retirar o adaptador de carga micro USB.

– O LED vermelho apaga-se.

Perigo de danos materiais durante períodos de não utilização

Se o candeeiro não for usado durante um período mais longo (por ex., porque foi guardado nalgum lugar), é possível que o acumulador se descarregue até ao descarregamento profundo, o que o destruirá.

• Colocar o seletor de programas em P0.

• Antes do período de não utilização, carregar o acumulador completamente.

• Durante o período de não utilização, recarregar o acumulador regularmente.

6. Falhas

O LED vermelho no detetor de movimento está intermitente

– Capacidade do acumulador insuﬁciente.

• Carregar o acumulador com o adaptador de carga micro USB (não faz parte dos itens fornecidos).

O candeeiro não se acende

– Capacidade do acumulador insuﬁciente.

• Carregar o acumulador com o adaptador de carga micro USB (não faz parte dos itens fornecidos).

– Cabo interrompido ou curto-circuito.

• Veriﬁca as ligações.

– O seletor de programa está em P0.

• Colocar o seletor de programas em P1 ou P2.

– Área de deteção ajustada incorretamente.

• Controlar a área de deteção.

O candeeiro não se apaga

– Movimento constante na área de deteção.

• Controlar a área de deteção.

O candeeiro acende-se inadvertidamente

– Movimento descontrolado na área de deteção:

– Vento agita árvores e arbustos. – São detetados automóveis a passar na estrada. – Alteração térmica súbita devido a inﬂuências

climatéricas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas.

• Controlar a área de deteção.

– Candeeiro oscila (mexe-se), por ex., devido a

rajadas de vento ou chuva forte.

• Montar o candeeiro numa base ﬁrme.

Não é possível carregar o acumulador

– O painel solar está sujo.

• Limpar o painel solar com um pano macio e

um detergente suave.

– O local de montagem não é ideal para o painel

solar.

• Controlar o local de montagem (máximo de

luz solar direta possível).

– Passados anos de utilização, é possível que

a capacidade de carga do acumulador esteja deteriorada.

• Mandar substituir o acumulador (acumulador

de substituição XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Basta enviar o produto bem acondicionado

ao nosso centro de assistência técnica mais próximo de si. A substituição só pode ser efetuada através do fabricante ou por eletrotécnicos qualiﬁcados.

– 30 –– 30 –

7. Limpeza e conservação

GARANTIA

ANOS

DO FABRICANTE

O produto não requer qualquer tipo de manutenção. Controlos periódicos para detetar eventuais danos podem prolongar a duração de vida útil do produto. A remoção da sujidade pode ajudar a prolongar o período de funcionamento do produto.

Perigo de danos materiais

A utilização dos detergentes errados pode daniﬁcar o candeeiro.

• Veriﬁcar sempre a compatibilidade do produto de limpeza com a superfície que pretende limpar.

• Limpar o candeeiro com um pano macio e um detergente suave.

No caso de detetar no painel solar qualquer sujidade ou resíduos resultantes das condições climáticas:

• Limpar o painel solar com um pano macio e um detergente suave.

8. Eliminação

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em ﬁm de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para ﬁns de reutilização ecológica.

Aparelhos em ﬁm de vida, baterias recarregáveis ou pilhas não podem ser

eliminados juntamente com o lixo doméstico, nem queimados ou deitados para rios, lagos ou mares. As baterias recarregáveis ou pilhas devem ser recolhidas, recicladas ou eliminadas por métodos que não prejudiquem o ambiente.

Apenas para estados membro da U.E.:

Segundo a diretiva RL 2006/66/CE, as baterias recarregáveis ou pilhas defeituosas ou gastas têm de ser recicladas. Baterias recarregáveis ou pilhas inutilizadas podem ser entregues nos pontos de venda ou nos pilhões dos diversos pontos de recolha.

9. Garantia do fabricante

Produto STEINEL:

– Fabricado com o máximo cuidado. – Submetido a testes de funcionamento e segu-

rança em conformidade com as regulamentações vigentes.

– Com controlo ﬁnal.

Garantia STEINEL:

– Garante o bom estado e o bom funcionamento

do aparelho.

– Prazo de 36 meses a contar da data de venda

ao consumidor.

– Inclui a eliminação de falhas relacionadas com

defeitos de material ou de fabrico.

– A garantia inclui a reparação ou a substituição

das peças com defeito, de acordo com o nosso

critério. – Ficam excluídas as peças sujeitas a desgaste. – Ficam excluídos os danos e as falhas originados

por uma utilização ou manutenção incorreta. – Excluem-se igualmente os danos provocados

noutros objetos estranhos ao aparelho. – Os serviços previstos na garantia só serão pres-

tados caso o aparelho seja apresentado bem

embalado no respetivo serviço de assistência

técnica, devidamente montado e acompanhado

do talão da caixa ou da fatura (data da compra

e carimbo do revendedor) e de uma pequena

descrição do problema.

• Basta enviar o produto bem acondicionado ao respetivo centro de assistência técnica mais próximo de si.

Serviço de reparação:

– Depois de expirado o prazo de garantia. – Para casos de falhas não abrangidas pela

garantia.

• Contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

Mais informações: http://www.steinel.de

ANOS

GARANTIA

DO FABRICANTE

– 31 –– 31 –

1. Om detta dokument

Läs noga igenom och förvara det väl!

– Upphovsrättsligt skyddat. Eftertryck, även delar

av det, bara med vårt samtycke.

– Ändringar som görs pga den tekniska

utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

...

2. Allmänna säkerhetsanvisningar

Risk pga ångor eller elektrolytvätska!

Vid skador på batteriet eller när det hanteras felaktigt, kan ångor eller batterivätska läcka ut. Vid kontakt ﬁnns risk för allvarliga personskador (t.ex. synskador eller frätskador).

• Öppna aldrig batterilocket eller själva batteriet.

• Ångor eller batterivätska får inte komma in i ögonen. Vid kontakt med ögonen:

– Gnid inte. – Skölj ögonen omedelbart med rent vatten

(t.ex. vattenledningsvatten).

– Uppsök läkare.

• Rör inte vid utspilld batterivätska.

• Produkten får inte komma nära öppen eld eller stark hetta.

• Tag genast av kontaminerade kläder.

Risk pga LED-ljusstråle!

Näthinnan kan skadas om du tittar direkt in i den lysande LED-lampan.

• Titta aldrig in i LED-lampan från nära håll eller under en längre tid (> 5 minuter).

– Lampan får inte monteras i explosionsfarliga

miljöer.

– Monteringsplatsen ska vara utan vibrationer för

att garantera en felfri drift.

– Skydda solpanelen mot mekaniska belastningar

(t.ex. trädgrenar).

– ombyggnad eller förändringar på produkten är

inte tillåtna.

3. XLED SOL L-S One

Ändamålsenlig användning

– Sensorlampa med LED som ljuskälla. – För väggmontage utomhus. – Lyser via sensor upp ställen där nätspänning

saknas.

– Oberoende energiförsörjning genom solpanel

och batteri.

– Detektering av minsta lilla rörelse med integrerad

IR-sensor.

Utföranden

– XSolar L-S vit (art.nr. 671006) – XSolar L-S silver (art.nr. 671013)

Leveransomfång (bild 3.1) Produktmått (bild 3.2) Översikt över enheter (bild 3.3) A solpanel B rörelsevakt C LED-lampor D LED-panel E micro-USB-laddningsanslutning F kompass G val av program

Inställningsområde solpanel/LED-panel (bild 3.4)

Tekniska data sensorlampa

– Effekt: 6 LED-lampor, max. 1,2 W – IR-teknik – Bevakningsvinkel: 140° – Räckvidd:

max. 8,0 m (montagehöjd 1,8 m) – Belyst yta: 30 m – Skymningsinställning: 2 Lux – Efterlystid: programstyrd, 10 – 30 sek. – Grundljus: 3 % – Ljusﬂöde: max. 150 Lumen / 124 Lm/w – Färgtemperatur: 3.000 Kelvin – Vinkling sida solpanel: +180°/-150° – Lutningsvinkel solpanel: 55° – Vinkling sida LED-panel: +/- 60° – Lutningsvinkel LED-panel: 55° – Isolationsklass: III – Skyddsklass: IP 44 – Temperatur område: -20 °C till +40 °C – Mått (BxHxD): 189 x 298 x 186,5 mm

– 32 –– 32 –

Tekniska data batteri

– Nanofosfat High Power Lithium Ion batteri,

fri från kadmium, LiFePO4. – Kan alltid laddas utan att livs längden förkortas. – Automatisk laddning via solpanel. – Extra laddningsmöjlighet via micro-USB-

anslutning (5 V). – Kan bytas ut av tillverkaren eller kvaliﬁcerad

elfackman. – Batterikapacitet: 2500 mAh – Max. lystid:

60 dagar vid 20 tändningar per natt. – Micro USB-laddare: 5 V, max 1 A

är möjlig med alla 3 programmen.

Laddningstiden är beroende av montageplatsen (direkt solljus). På vintern eller under mörka dagar är laddningstiden väsentligt längre.

4. Montage

• Kontrollera samtliga delar med avseende på skador.

• Solpanelen eller LED-panelen får inte tas i drift om skador konstateras.

5. Funktion

Före första användning

• Aktivera lampan genom att välja program P2. Lampan går i testläge i en minut och arbetar sedan med program P2.

Testläge

I testläge arbetar lampan i dagdrift. När en rörelse detekteras lyser lampan i 1 minut, oberoende av skymningsinställningen, med en efterlystid på 10 sekunder. Efter denna tid är det valda programmet automatiskt aktivt igen. I testläge lyser den röda LED-lampan permanent.

Inställning av önskat program

– P0: Från (fabriksinställning).

LED-panel och rörelsevakt är frånkopplade.

– P1: Sensordrift.

Lampan tänds efter en impuls från rörelsesensorn.

– P2: Sensordrift med grundljus.

Lampan tänds 100% efter en impuls från rörelsevakten. Permanent ljus på morgonen och på kvällen med reducerat grundljus.

Vid ogynnsamma användningsvillkor (t.ex. montage i skugga eller bakom glas, felriktad solpanel) är produktens funktionssäkerhet begränsad.

• Välj ett lämpligt ställe med mycket direkt soljus för solpanelen (rikta den i sydlig riktning).

• Undvik skugga från tak eller träd.

• Iaktta rörelsedetekteringens räckvidd (bild 4.1).

• Lossa väggfästet (bild 4.2).

• Borra hål och sätt vid behov i plugg (bild 4.3).

• Skruva fast väggfästet (bild 4.3).

• Välj program (bild 4.4).

➔ „6. Funktion“

• Skruva sensorlampan på väggfästet (bild 4.5).

• Justera LED-panelen med rörelsesensorn (bild 3.4).

• Justera solpanelen så att solljusets styrka och strålningstid utnyttjas så optimalt som möjligt (bild 3.4).

• Kontrollera kompassen (sydlig riktning) (bild 3.4).

Efterlystid och ljusﬂöde

– Efterlystiden beräknas vid det första

användandet.

– Program 2 - den första natten slocknar grundlju-

set först på morgonen.

– Efterlystid och skymningsnivå anpassas auto-

matiskt efter omgivningen, t.ex. kan efterlystiden vara längre på sommaren än på vintern.

– Grundljuset ger belysning på nätterna med ca

3% ljuseffekt. Vid rörelsedetektering i bevakningsområdet tänds ljuset med maximal effekt. Därefter går lampan tillbaka till grundljus (ca 3%). Grundljusets lystid följer årstiderna. När grundljusfunktionen används reduceras energireserven. Om det inte är nödvändigt, rekommenderar vi att man använda program (P1) för att få mer batterikapacitet under solfattiga perioder.

Manuell laddning av batteriet

Vid låg batterikapacitet (ex. vid dåligt väder) blinkar den röda LED-lampan i rörelsevakten. Batteriet kan laddas med en vanlig micro-USBladdningsadapter (ingår inte i leveransen). En laddning av batteriet kan ta upp till 6 timmar.

– 33 –– 33 –

Risk för materiella skador pga fukt

USB-anslutningen (E) utan monterad tätning är ej skyddad mot inträngande vatten.

• Ladda batteriet i torra utrymmen.

• Anslut micro-USB-laddningsadaptern. – Den röda LED-lampan blinkar: laddning aktiv

Vid ett kraftigt urladdat batteri kan det ta upp till 10 minuter tills LED-lampan börjar blinka.

– Den röda LED-lampan lyser: batteriet är full-

laddat.

• Ta loss micro-USB-laddningsadaptern. – Den röda LED-lampan slocknar.

Risk för materiella skador när batteriet inte används

När lampan inte används en längre tid (ex. lagring), kan batteriet förstöras pga djupurladdning.

• Välj program P0.

• Ladda batteriet fullständigt innan du lägger

undan det.

• Ladda batteriet regelbundet när det lagras.

6. Fel

Den röda LED-lampan i rörelsesensorn blinkar

– Batterikapacitet för låg.

• Ladda batteriet med micro-USB-laddningsadaptern (ingår inte i leveransen).

Lampan tänds inte

– Batterikapacitet för låg.

• Ladda batteriet med Micro-USB-ladd-

ningsadaptern (ingår inte i leveransen).

– Kabel avbruten eller kortslutning.

• Kontrollera anslutningarna.

– Programomkopplaren står på P0.

• Välj program P1 eller P2.

– Bevakningsområdet inte exakt inställt.

• Kontrollera bevakningsområdet.

Lampan släcks inte

– Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.

Lampan tänds oönskat

– Okontrollerad rörelse i bevakningsområdet:

– Rörelse från träd och buskar. – Påverkan från bilar på gatan. – Plötslig temperaturförändring genom vädrets

inverkan (vind, regn, snö) eller ﬂäktutlopp, öppna fönster.

• Kontrollera bevakningsområdet.

– Lampan svänger (rör sig) t.ex. genom vindbyar

eller stark nederbörd.

• Montera lampan på ett fast underlag.

Batteriet laddas inte

– Solpanel nedsmutsad.

• Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel.

– Montageplatsen för solpanelen inte optimal.

• Kontrollera montageplatsen (så mycket direkt solljus som möjligt).

– Efter många års användning kan batteriets ladd-

ningsförmåga vara nedsatt.

• Byt ut batteriet (reservbatteri XLED SOL, 3,3 V 2,5 AH, best.nr 007841006488).

• Tag kontakt med Steinels representant. Batteriet får bara bytas ut av tillverkaren eller kvaliﬁcerad elfackman.

7. Rengöring och skötsel

Produkten är underhållsfri. Regelbunden kontroll med avseende på skador kan förlänga produktens livslängd. Om produkten hålls ren från smuts kan funktionsdugligheten förlängas.

Risk för materiella skador

Felaktiga rengöringsmedel kan orsaka skador på lampan.

• Kontrollera att rengöringsmedlet inte kan skada ytan.

• Rengör lampan med en mjuk trasa och ett milt rengöringsmedel.

Vid nedsmutsningar eller väderleksbetingade avlagringar på solpanelen:

• Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel.

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Uttjänta och gamla batterier får inte slängas som hushållsavfall.

– 34 –– 34 –

Dessa lämnas för återvinning. En uttjänt eller defekt

ÅRS

TILLVERKAR

ÅRS

GARANTI

produkt ska sorteras som elektronikskrot.

Endast för EU-länder

Enligt riktlinjerna RL 2006/66/EG måste defekta eller förbrukade batterier återvinnas. Dessa kan lämnas in på Elkretsens återvinningsstationer.

9. Tillverkargaranti

STEINEL-produkt:

– Tillverkad med största noggrannhet. – Funktions- och säkerhetstestad enligt gällande

föreskrifter.

– Med slutkontroll.

STEINEL-garanti:

– Steinel garanterar produktens fullgoda beskaf-

fenhet och funktion. – Garantin gäller i 36 månader från inköpsdagen. – Omfattar åtgärdande av bristfälligheter som

beror på material- och tillverkningsfel. – Garantin uppfylls genom reparation eller utbyte

av bristfälliga delar efter vårt val. – Garantin gäller inte för skador på slitagedelar. – Garantin omfattar inte skador och fel som

uppstått pga. felaktigt hanterande eller bristande

underhåll och skötsel. – Följdskador på främmande föremål ersätts ej. – Garantin gäller endast då produkten, som inte får

vara demonterad, skickas in väl förpackad med

en kort beskrivning av felet och fakturakopia eller

kvitto (inköpsdatum och stämpel).

• Skicka produkten väl förpackad till respektive serviceställe.

Reparationsservice:

– Efter garantins utgång. – Vid fel som inte omfattas av garantin.

• Kontakta Steinels representant för reparationer efter garantitidens utgång.

För ytterligare information: http://www.steinel.se

TILLVERKAR

GARANTI

– 35 –– 35 –

1. Om dette dokument

Læs det omhyggeligt, og gem det!

– Ophavsretligt beskyttet. Eftertryk, også i uddrag,

kun med vores tilladelse.

– Vi forbeholder os ret til ændringer af hensyn til

den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

...

2. Generelle sikkerhedsanvisninger

Fare pga. dampe og elektrolytvæske!

Der kan komme dampe og elektrolytvæske ud af batteriet ved beskadigelser og faglig ukorrekt brug. Ved kontakt er der fare for alvorlige personskader (f.eks. blindhed, ætsninger).

• Åbn aldrig batterihuset eller batteriet.

• Undgå, at der kommer dampe eller elektrolytvæske i øjnene. Ved kontakt med øjnene:

– Gnid ikke øjnene. – Skyl straks øjnene med rigeligt, rent vand

(f.eks. vand fra hanen).

– Opsøg læge.

• Undgå at berøre lækket elektrolytvæske.

• Fjern straks produktet fra åben ild og varme steder.

• Forurenet tøj skal straks fjernes.

Fare pga. LED-lysstråle!

Nethinden kan blive beskadiget, hvis man ser direkte ind i en lysende LED.

• Se ikke ind i LED-lampen på kort afstand eller i længere tid (> 5 minutter).

– Lampen må ikke monteres i eksplosionsfarlige

områder.

– Vælg et monteringssted uden vibrationer for at

opnå fejlfri drift.

– Solcellepanelet skal beskyttes mod mekaniske

belastninger (f.eks. grene).

– Ombygning og ændring af produktet er ikke

tilladt.

3. XSolar L-S One

Korrekt anvendelse

– Sensorlampe med LED'er som lyskilde. – Til udendørs vægmontering. – Giver automatisk lys på steder, hvor der ikke er

netspænding til rådighed.

– Med uafhængig energiforsyning vha. solcellepa-

nel og batteri.

– Selvstændig registrering af de mindste bevægel-

ser med integreret infrarød sensor.

Udførelser

– XSolar L-S hvid (EAN 4007841671006) – XSolar L-S sølv (EAN 4007841671013)

Leveringsomfang (ﬁg. 3.1) Produktmål (ﬁg. 3.2) Oversigt over enheder (ﬁg. 3.3) A Solcellepanel B Bevægelsessensor C LED'er D LED-panel E Micro-USB-ladestik F Kompas G Programvælger

Justeringsområde solcellepanel/LED-panel

(ﬁg. 3.4)

Tekniske data for sensorlampe

– Effekt: 6 LED, maks. 1,2 W – Infrarød teknik – Registreringsvinkel: 140° – Overvågningsrækkevidde:

Maks. 8,0 m (monteringshøjde 1,8 m) – Arealbelysning: 30 m – Skumringsindstilling: 2 lux – Tidsindstilling: Softwarestyret, 10 - 30 sek. – Basislysstyrke: 3 % – Lysstrøm: Maks. 150 lumen / 124 lm/w – Farvetemperatur: 3.000 kelvin – Drejevinkel solcellepanel: +180°/-150° – Hældningsvinkel solcellepanel: 55° – Drejevinkel LED-panel: +/- 60° – Hældningsvinkel LED-panel: 55° – Beskyttelsesklasse: III – Kapslingsklasse: IP 44 – Temperatur område: -20 °C til +40 °C – Mål (B x H x D): 189 x 298 x 186,5 mm

– 36 –– 36 –

Tekniske data for batteri

– Nanophosphate® High Power Lithium Ion-batteri,

cadmiumfrit LiFePO4.

– Kan altid oplades, uden at det forkorter

levetiden. – Automatisk opladning via solcellepanel. – Separat opladningsmulighed med ladeadapter

via micro-USB-tilslutning (5 V). – Kan udskiftes af producenten eller kvaliﬁcerede

elektrikere. – Batterikapacitet: 2500 mAh – Maks. lysvarighed:

60 dage ved 20 omskiftninger pr. nat. – Micro-USB-ladestik: 5 V, maks. 1 A

muligt i alle tre programmer.

Ladetiden afhænger af monteringsstedet (direkte sollys). Om vinteren og på dage med regn må man regne med væsentligt længere ladetid.

4. Montering

• Kontrollér alle komponenter for beskadigelser.

• Tag ikke produktet i brug, hvis der er skader på solcellepanelet eller LED-panelet.

Ved ugunstige driftsforhold (f.eks. opsætning i skygge eller bag glas, forkert justering af solcellepanelet) er produktets funktionssikkerhed begrænset

• Vælg et egnet sted med meget direkte sollys til solcellepanelet (mod syd).

• Undgå skygge fra halvtage eller træer.

• Vær opmærksom på bevægelsesregistreringens rækkevidde (ﬁg. 4.1).

• Tag vægholderen af (ﬁg. 4.2).

• Bor huller, og sæt dyvler i (ﬁg. 4.3).

• Skru vægholderen på (ﬁg. 4.3).

• Foretag indstillinger (ﬁg. 4.4).

➔ „6. Betjening“

• Skru sensorlampen på vægholderen (ﬁg. 4.5).

• Juster LED-panelet i forhold til bevægelsessensoren (ﬁg. 3.4).

• Juster solcellepanelet således, at solstrålernes styrke og varighed er så høj som mulighed (ﬁg. 3.4).

• Vær opmærksom på kompasretningen (mod syd) (ﬁg. 3.4).

5. Betjening

Før første anvendelse

• Aktivér lampen ved at stille programvælgeren på P2. Lampen er nu i testtilstand i et minut og står derefter på program P2.

Testtilstand

I testtilstand arbejder lampen i dagdrift. Ved bevægelsesregistrering tændes lampen i 1 minut uafhængigt af skumringsindstillingen med en efterløbstid på 10 sekunder. Når dette tidsrum er udløbet, er det valgte program automatisk aktivt. I testtilstand er den røde LED tændt permanent.

Indstilling af den ønskede drift med programvælger

– P0: Fra (fabriksindstilling).

Forbrugerne (LED-panel og sensor) er deaktiveret.

– P1: Sensordrift.

Lampen tændes kun efter impuls fra bevægelsessensoren.

– P2: Sensordrift med grundlys.

Lampen tændes efter impuls fra bevægelsessensoren. Permanent belysning i morgen- og aftentimerne med reduceret grundlys.

Efterbrændetid og lysstyrke

– Ved første anvendelse beregnes efterbrændetiden. – I program 2 er grundlyset slukket om morgenen

den første nat.

– Efterbrændetid og lysstyrke tilpasses automatisk

til de omgivende forhold, f.eks. kan efterbrændetiden være længere om sommeren end om vinteren.

– Grundlys muliggør natbelysning med ca. 3 %

lyseffekt. Ved bevægelse i registreringsområdet tændes lyset med maksimal lyseffekt. Derefter skifter lampen igen til grundlys (ca. 3 %). Grundlysets lysvarighed er tilpasset til de omgivende forhold. Når grundlyset anvendes, reduceres lysreserven. Hvis det ikke behøves, anbefaler vi, at det slukkes (P1) for at få mere reserve til perioder uden ret meget sollys.

Manuel opladning af batteriet

Ved for lav batterikapacitet (f.eks. ved dårligt vejr) blinker den røde LED i bevægelsessensoren. Batteriet kan oplades med en almindelig microUSB-ladeadapter (medfølger ikke ved levering). En batteriopladning kan vare op til 6 timer.

– 37 –– 37 –

Fare for materielle skader pga. indtrængende fugt

Det åbnede micro-USB-ladestik (E) er ikke beskyttet mod indtrængende vand.

• Oplad kun batteriet i tørre rum.

• Tilslut micro-USB-ladeadapteren. – Den røde LED blinker: Opladning er i gang

Hvis batteriet er kraftigt aﬂadet, kan det vare op til 10 minutter, før LED'en blinker.

– Den røde LED lyser: Batteriet er fuldt opladet.

• Fjern micro-USB-ladeadapteren. – Den røde LED slukkes.

Fare for materielle skader, hvis lampen ikke anvendes

Hvis lampen ikke anvendes i et længere tidsrum (f.eks. opbevaring), kan batteriet blive ødelagt pga. dybdeaﬂadning.

• Stil programvælgeren på P0.

• Oplad batteriet helt, før lampen f.eks. lægges til

opbevaring.

• Oplad batteriet regelmæssigt, hvis lampen ikke

anvendes.

6. Fejl

Den røde LED i bevægelsessensoren blinker

– Batteriets kapacitet er for lav.

• Oplad batteriet med micro-USB-ladeadapter (medfølger ikke ved levering).

Lampen tænder ikke

– Batteriets kapacitet er for lav.

• Oplad batteriet med micro-USB-ladeadapter (medfølger ikke ved levering).

– Ledning afbrudt eller kortslutning.

• Kontrollér tilslutningerne.

– Programvælgeren står på P0.

• Stil programvælgeren på P1 eller P2.

– Overvågningsområdet er ikke korrekt indstillet.

• Kontrollér overvågningsområdet.

Lampen slukker ikke

– Konstant bevægelse i overvågningsområdet.

• Kontrollér overvågningsområdet.

– Lampen ryster (bevæger sig) på grund af vind-

stød eller kraftig nedbør.

• Monter lampen på et stabilt underlag.

Batteriet oplades ikke

– Solcellepanelet er snavset.

• Rengør solcellepanelet med en blød klud og et mildt rengøringsmiddel.

– Solcellepanelets monteringssted er ikke optimalt.

• Kontrollér opstillingsstedet (så meget direkte sollys som muligt).

– Efter ﬂere års anvendelse kan batteriets oplad-

ningsevne være opbrugt.

• Få udskiftet batteriet (ekstra batteri XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Send venligst produktet velemballeret til nærmeste serviceafdeling. Batteriet må kun udskiftes af producenten eller en kvaliﬁceret elektriker.

7. Rengøring og vedligeholdelse

Produktet er vedligeholdelsesfrit. Regelmæssige kontroller for beskadigelser kan forlænge produktets levetid. Fjernelse af urenheder kan forlænge produktets funktion.

Fare for materielle skader

Lampen kan blive beskadiget pga. forkerte rengøringsmidler.

• Test, om overﬂaden kan tåle rengøringsmidlet.

• Rengør lampen med en blød klud og et mildt rengøringsmiddel.

Ved tilsmudsninger eller aﬂejringer på solcellepanelet, der skyldes vejret:

• Rengør solcellepanelet med en blød klud og et mildt rengøringsmiddel.

8. Bortskaffelse

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Lampen tændes på uønskede tidspunkter

– Ukontrolleret bevægelse i overvågningsområdet:

– Vinden sætter træer og buske i bevægelse. – Registrering af biler på vejen. – Pludselig temperaturændring på grund af

vejret (vind, regn, sne) eller luft fra ventilatorer, åbne vinduer.

• Kontrollér overvågningsområdet.

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

– 38 –– 38 –

Brugte apparater, og batterier må ikke

ÅRS

PRODUCENT

ÅRS

GARANTI

smides ud med husholdningsaffaldet,

brændes eller smides i vand. Batterier skal samles, genvindes eller bortskaffes på miljøvenlig vis.

Gælder kun for EU-lande:

Ifølge direktivet 2006/66/EF skal defekte eller brugte batterier genvindes. Udtjente batterier kan aﬂeveres hos forhandleren eller på en genbrugsstation.

9. Producentgaranti

STEINEL-produkt:

– Fremstillet med største omhu. – Funktions- og sikkerhedstestet efter de

gældende forskrifter.

– Med slutkontrol.

STEINEL-garanti:

– Garanti for fejlfri beskaffenhed og funktion. – Periode 36 måneder, begyndende på datoen for

salget til forbrugeren.

– Omfatter afhjælpning af mangler, der skyldes

materiale- eller fabrikationsfejl.

– Ydelsen udføres efter vores valg i form af repara-

tion eller udskiftning af defekte dele. – Ydelsen bortfalder for skader på sliddele. – Der ydes ikke garanti ved skader og mangler, der

skyldes faglig ukorrekt håndtering eller vedlige-

holdelse. – Yderligere følgeskader på fremmede genstande

er ikke omfattet af garantien. – Der ydes kun garanti hvis den intakte enhed

fremsendes sammen med en kort fejlbeskri-

velse samt en bon eller kvittering (med dato og

forhandlerstempel).

• Send produktet forsvarligt emballeret til den pågældende serviceafdeling.

Reparationsservice:

– Efter garantiperiodens udløb. – Ved fejl, der ikke er dækket af garantien.

• Spørg nærmeste serviceafdeling om mulighederne for reparation.

Yderligere oplysninger: http://www.steinel.de

PRODUCENT

GARANTI

– 39 –– 39 –

1. Tämä asiakirja

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

– Tekijänoikeudellisesti suojattu. Jälkipainatus

(myös osittainen) sallittu vain, mikäli annamme siihen luvan.

– Oikeudet teknistä kehitystä palveleviin muutoksiin

pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

...

2. Yleiset turvaohjeet

Höyryjen tai elektrolyyttinesteen aiheuttama vaara!

Akun vioittuminen tai epäasianmukainen käyttö voi johtaa höyryjen tai elektrolyyttinesteen vuotamiseen. Kosketus voi aiheuttaa vakavia vammoja (esim. näkökyvyn menettäminen, syöpyminen).

• Älä koskaan avaa akun koteloa tai akkua.

• Höyryjä tai elektrolyyttinestettä ei saa joutua silmiin. Silmäkosketus:

– Älä hankaa silmiä. – Huuhtele silmiä heti runsaalla puhtaalla vedellä

(esim. vesijohtovedellä).

– Hakeudu lääkäriin.

• Älä kosketa laitteesta vuotanutta elektrolyyttinestettä.

• Ota tuote välittömästi pois avoimesta tulesta tai kuumista paikoista.

• Riisu likaantuneet vaatteet heti.

LED-valonsäteen aiheuttama vaara!

Suora LED-valoon katsominen voi vioittaa verkkokalvoa.

• Älä katso LED-valoon liian läheltä tai liian kauan (> 5 minuuttia).

– Valaisinta ei saa asentaa räjähdysvaarallisille alueille. – Kiinnityspaikassa ei saa esiintyä tärinää, koska

laite ei muuten toimi häiriöittä.

– Aurinkopaneelia on suojattava mekaaniselta

kuormitukselta (esim. puun oksat).

– Tuotteen muuttaminen on kielletty.

3. XSolar L-S One

Käyttötarkoituksen mukainen käyttö

– Tunnistinvalaisin, jossa käytetään LED-

valonlähteitä.

– Kiinnitys seinään, tarkoitettu käytettäväksi

ulkona.

– Mahdollistaa automaattisen valaistuksen paikois-

sa, joissa ei ole käytettävissä verkkojännitettä.

– Sähköstä riippumaton energiansyöttö aurinkopa-

neelilla ja akulla.

– Sisäänrakennettu infrapunatunnistin tunnistaa

pienimmänkin liikkeen.

Mallit

– XSolar L-S valkoinen (EAN4007841671006) – XSolar L-S hopeanvärinen (EAN4007841671013)

Toimituslaajuus (kuva 3.1) Tuotteen mitat (kuva 3.2) Laitteen yleiskuva (kuva 3.3) A Aurinkopaneeli B Liiketunnistin C LEDit D LED-taulu E Micro-USB-latausasema F Kompassi G Ohjelmanvalintakytkin

Asetusalue aurinkopaneeli/LED-taulu (kuva 3.4)

Tunnistinvalaisimen tekniset tiedot

– Teho: 6 LED, enint. 1,2 W – Infrapunatekniikka – Toimintakulma 140° – Tunnistusetäisyys:

enint. 8 m (asennuskorkeus 1,8 m) – Valaistava alue: 30 m – Hämäryystason asetus: 2 luksia – Kytkentäajan asetus: ohjelmiston ohjaamana

10 – 30 s – Perusvalaistus: 3 % – Valovirta: enint. 150 luumenia / 124 Lm/w – Värilämpötila: 3000 Kelviniä – Aurinkopaneelin kääntyvyys: +180°/-150° – Aurinkopaneelin kallistus: 55° – LED-taulun kääntyvyys: +/- 60° – LED-paneelin kallistus: 55° – Suojausluokka: III – Kotelointiluokka: IP 44 – Lämpötila-alue: -20 °C ... +40 °C – Mitat (LxKxS): 189 x 298 x 186,5 mm

– 40 –– 40 –

Akun tekniset tiedot

– Nanophosphate® High Power -litium-ioni-akku,

kadmiumiton LiFePO4.

– Voidaan ladata milloin tahansa, lataaminen ei

lyhennä käyttöikää. – Automaattinen lataus aurinkopaneelin kautta. – Erillinen latausmahdollisuus latausadapterilla

Micro-USB-liitännän (5 V) kautta. – Valmistajan tai valtuutetun sähkömiehen

vaihdettavissa. – Akun kapasiteetti: 2500 mAh – Maks. kytkentäaika:

60 päivää, kun yötä kohti 20 kytkentää. – Micro-USB-latausasema: 5 V, enint. 1 A

mahdollista kaikissa kolmessa ohjelmassa.

Latausaika riippuu kiinnityspaikasta (suora auringonvalo). Talvella tai sadepäivinä lataaminen kestää paljon kauemmin.

4. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.

• Älä ota tuotetta käyttöön, jos aurinkopaneelissa tai LED-taulussa on vikoja.

Tuotteen toimintavarmuus on rajallinen epäsuotuisissa käyttöolosuhteissa (esim. kun tuote on varjossa tai lasin lakana tai kun aurinkopaneeli on suunnattu väärin).

• Valitse aurinkopaneelin kiinnitykseen paikka, jossa on paljon suoraa auringonvaloa (suunta etelään).

• Vältä paikkoja, jotka ovat katosten tai puiden varjostamia.

• Huomioi liikkeen tunnistuksen toimintaetäisyys

(kuva 4.1).

• Irrota seinäkiinnike (kuva 4.2).

• Poraa reiät ja aseta tulpat (kuva 4.3).

• Kiinnitä runko-osa (kuva 4.3).

• Tee asetukset (kuva 4.4).

➔ „6. Käyttö“

• Kiinnitä tunnistinvalaisin ruuveilla runko-osaan (kuva 4.5).

• Suuntaa LED-paneeli ja liiketunnistin (kuva 3.4).

• Suuntaa aurinkopaneeli siten, että auringonsäteilyn voimakkuus ja kesto on mahdollisimman suuri (kuva 3.4).

• Huomioi kompassi (suuntaus etelään päin)

(kuva 3.4).

5. Käyttö

Ennen ensimmäistä käyttöä

• Aktivoi valaisin asettamalla ohjelmanvalintakytkin asentoon P2. Valaisin on minuutin ajan testaustilassa ja siirtyy sitten P2-ohjelmaan.

Testaustila

Testaustilassa valaisin toimii päiväkäyttötilassa. Liikkeen yhteydessä valaisin kytkeytyy yhden minuutin ajaksi kytkentäkynnyksestä riippumatta kymmenen sekunnin kytkentäajalla. Valittu ohjelma on automaattisesti toiminnassa tämän ajan kuluttua. Punainen LED palaa testaustilassa jatkuvasti.

Halutun toiminnan asettaminen ohjelmanvalintakytkimellä

– P0: Pois päältä (tehdasasetus).

Laitteet (LED-taulu ja tunnistin) on deaktivoitu.

– P1: Tunnistinkäyttö.

Valaisin kytkeytyy vain liiketunnistimelta saadun impulssin mukaisesti.

– P2: Tunnistinkäyttö perusvalaistuksella.

Valaisin kytkeytyy liiketunnistimelta saadun impulssin mukaisesti. Jatkuva valaistus aamulla ja illalla alennetulla perusvalaistuksella.

Kytkentäaika ja kirkkaus

– Kytkentäaika selvitetään ensimmäisen käytön

yhteydessä.

– Ohjelmassa 2 perusvalaistus on pois päältä

ensimmäisenä yönä aamulla.

– Kytkentäaika ja kirkkaus sovitetaan automaat-

tisesti ympäristön olosuhteisiin sopivaksi esim. kytkentäaika voi olla kesällä pidempi kuin talvella.

– Perusvalaistus mahdollistaa valaistuksen yöllä

noin 3 %:n valoteholla. Tunnistimen toimintaalueella tapahtuva liike kytkee valon suurimmalle valoteholle. Sen jälkeen valaisin kytkee takaisin perusvalaistukseen (n. 3 %). Perusvalaistuksen kytkentäaika sovitetaan ympäristön olosuhteiden mukaisesti. Valovarasto pienenee perusvalaistuksen käytön yhteydessä. Perusvalaistus kannattaa kytkeä pois toiminnasta (P1), kun sitä ei tarvita, jotta valovarastoa jää käytettäviksi päiviksi, jolloin auringonvaloa on vähemmän.

Akkujen manuaalinen lataaminen

Punainen LED vilkkuu liiketunnistimessa, kun akun kapasiteetti on liian pieni (esim huonolla säällä). Akku voidaan ladata tavallisella Micro-USB-latauskaapelilla (ei sisälly toimitukseen). Akun lataus voi kestää jopa 6 tuntia.

– 41 –– 41 –

Kosteuden sisääntunkeutumisesta aiheutuva esinevahinkojen vaara

Avattu Micro-USB-latausasema (E) ei ole suojattu sisääntunkeutuvalta vedeltä.

• Lataa akku vain kuivissa tiloissa.

• Liitä Micro-USB-latausadapteri. – Punainen LED vilkkuu: latausvaihe käynnissä

Kun akku on hyvin tyhjä, voi kestää jopa kymmenen minuuttia, ennen kuin LED vilkkuu.

– Punainen LED palaa: akku on ladattu täyteen.

• Ota Micro-USB-latausadapteri pois. – Punainen LED sammuu.

Esinevahinkojen vaara, kun valaisin ei käytössä

Kun valaisin on käyttämättä pitkän aikaa (esim. varastointi), syväpurkaus voi tuhota akun.

• Aseta ohjelmanvalintakytkin asentoon P0.

• Lataa akku täyteen, ennen kuin valaisin on pitkän

aikaa käyttämättä.

• Lataa akku säännöllisesti käytöstäpoiston aikana.

6. Häiriöt

Punainen LED vilkkuu liiketunnistimessa

– Akun kapasiteetti on liian alhainen.

• Lataa akku Micro-USB-latauskaapelilla (ei sisälly toimitukseen).

Valaisin ei kytkeydy

– Akun kapasiteetti on liian alhainen.

• Lataa akku Micro-USB-latauskaapelilla (ei sisälly toimitukseen).

– Ohjelmanvalintakytkin on asennossa P0.

• Aseta ohjelmanvalintakytkin asentoon P1 tai P2.

– Toiminta-aluetta ei suunnattu oikein.

• Tarkista toiminta-alue.

Akku ei lataudu

– Aurinkopaneeli likainen.

• Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella.

– Aurinkopaneelin kiinnityspaikka ei paras mahdollinen.

• Tarkista kiinnityspaikka (mahdollisimman paljon suoraa auringonvaloa).

– Akkua ei enää ehkä voi ladata monen vuoden

käytön jälkeen.

• Vaihdata akku uuteen (vara-akku XSolar, 3,3 V 2,5 AH, /EAN 007841006488).

• Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen. Vain valmistaja tai valtuutettu sähkömies saa vaihtaa akun.

7. Puhdistus ja hoito

Tuote on huoltovapaa. Tuotteen käyttöikä voi pidentyä, jos tarkistetaan säännöllisesti, onko tuotteessa vaurioita. Epäpuhtauksien poistaminen voi pidentää tuotteen toimintaa.

Esinevahinkojen vaara

Väärien puhdistusaineiden käyttö voi vioittaa valaisinta.

• Tarkista, että laitteen pinta kestää puhdistusainetta.

• Puhdista valaisin pehmellä kankaalla ja miedolla puhdistusaineella.

Jos aurinkopaneelissa on likaa tai ilmasto-olosuhteista aiheutuvia kerääntymiä:

• Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella.

Valaisin ei kytkeydy pois päältä

– Jatkuvaa liikettä toiminta-alueella.

• Tarkista toiminta-alue.

Valaisin kytkeytyy ei-toivotusti

– Hallitsematonta liikettä toiminta-alueella:

– Tiellä liikkuu ajoneuvoja. – Sään (tuuli, sade, lumi), tuuletinten poistoilman

tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset.

• Tarkista toiminta-alue.

– Valaisin heiluu (liikkuu) esim. tuulenpuuskien tai

voimakkaan sateen takia.

• Kiinnitä valaisin tukevalle alustalle.

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

– 42 –– 42 –

Älä hävitä käytöstä poistettuja laitteita

VALMISTAJAN

VUODEN

TAKUU

tavallisten kotitalousjätteiden mukana, älä

heitä niitä tuleen tai veteen. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Koskee vain EU-maita:

Direktiivin RL 2006/66/EY mukaisesti vialliset tai käytetyt akut/paristot tulee kierrättää. Käytöstä poistetut akut/paristot voidaan viedä jälleenmyyjäliikkeeseen tai ongelmajätteen keräyspisteeseen

9. Valmistajan takuu

STEINEL-tuote:

– Valmistettu huolellisesti. – Toiminta ja turvallisuus testattu voimassa olevien

määräysten mukaisesti.

– Lopputarkastettu.

STEINEL-takuu:

– Takuu tuotteen moitteettomalle toiminnalle ja

rakenteelle. – Takuuaika 36 kuukautta ostopäivästä alkaen. – Koskee materiaali- ja valmistusvikoja. – Valintamme mukaan joko korjaamme tai

vaihdamme vialliset osat. – Takuu ei koske kuluvien osien vaurioita. – Takuu ei koske asiattoman käsittelyn tai huollon

aiheuttamia vaurioita tai puutteita. – Takuu ei koske laitteen muille esineille mahdolli-

sesti aiheuttamia vahinkoja. – Takuu on voimassa vain, jos laitetta ei ole avattu

itse ja se lähetetään yhdessä lyhyen virhekuvauk-

sen ja ostokuitin tai laskun kanssa (ostopäivä-

määrä ja myyjäliikkeen leima).

• Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen.

Korjauspalvelu:

– Takuuajan jälkeen. – Takuun piiriin kuulumattoman vian ollessa

kyseessä.

• Ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

Lisätietoja: http://www.steinel.de

VUODEN

VALMISTAJAN

TAKUU

– 43 –– 43 –

1. Om dette dokumentet

Dokumentet skal leses nøye og oppbevares!

– Opphavsrettslig beskyttet. Ettertrykk, også i

utdrag, kun med vår godkjennelse.

– Det tas forbehold om endringer som tjener

tekniske fremskritt.

Symbolforklaring

Advarsel om fare!

Henvisning til tekststeder i dokumentet.

...

2. Generelle sikkerhetsinstrukser

Damp eller elektrolyttvæske utgjør fare!

Dersom batteriet skades eller brukes feil, kan damp eller elektrolyttvæske sive ut. Ved kontakt er det fare for alvorlige skader (f.eks. synstap, etseskader).

• Batterihuset eller batteriet må aldri åpnes.

• Unngå å få damp eller elektrolyttvæske i øynene. Ved øyekontakt:

– Ikke gni øynene. – Skyll øynene omgående med rikelige mengder

rent vann (f.eks. vann fra springen).

– Oppsøk lege.

• Ikke berør elektrolyttvæske som har rent ut.

• Fjern produktet omgående fra åpen ild eller varme steder.

• Kontaminerte klær skal fjernes omgående.

LED-lysstråler utgjør fare!

Å se direkte på den lysende LED-en kan føre til skader på netthinnen.

• Ikke se direkte på LED-lampen fra kort avstand eller over lengre tid (> 5 minutter).

– Lampen skal ikke monteres i eksplosive

omgivelser.

– For at lampen skal fungere feilfritt, må den

monteres på et sted uten vibrasjoner.

– Solcellepanelet skal beskyttes mot mekaniske

belastninger (f.eks. greiner).

– Det er ikke tillatt å bygge om eller forandre

på produktet.

3. XSolar L-S One

Forskriftsmessig bruk

– Sensorlampe med LED-lyselementer. – For montering på utendørs vegg. – Gir automatisk lys på steder der det ikke ﬁnnes

strøm.

– Solcellepanel og oppladbart batteri gir uavhengig

energiforsyning.

– Autark registrering av selv de minste bevegelser,

takket være integrert infrarød sensor.

Modeller

– XSolar L-S hvit (EAN4007841671006) – XSolar L-S sølv (EAN4007841671013)

Leveringsomfang (Ill. 3.1) Produktmål (Ill. 3.2) Oversikt over apparatet (Ill. 3.3) A Solcellepanel B Bevegelsessensor C LED-er D LED-panel E Micro-USB-ladeuttak F Kompass G Programvalgbryter

Innstillingsområde solcellepanel/LED-panel (Ill. 3.4)

Tekniske data sensorlampe

– Effekt: 6 LED-er, maks 1,2 W – Infrarød teknikk – Dekningsvinkel: 140° – Dekningsrekkevidde:

maks. 8,0 m (monteringshøyde 1,8 m) – Belyst område: 30 m – Skumringsinnstilling: 2 lux – Tidsinnstilling: programvarestyrt, 10 - 30 sek. – Grunnlys: 3 % – Lysstrøm: maks. 150 lumen / 124 Lm/w – Fargetemperatur: 3000 kelvin – Dreievinkel solcellepanel: +180°/-150° – Hellingsvinkel solcellepanel: 55° – Dreievinkel LED-panel: +/- 60° – Hellingsvinkel LED-panel: 55° – Kapslingsklasse: III – Kapslingsgrad: IP 44 – Temperaturområde: -20 °C til +40 °C – Mål (bxhxd): 189 x 298 x 186,5 mm

Tekniske spesiﬁkasjoner batteri

– Nanophosphate® High Power Lithium Ion batteri,

kadmiumfritt LiFePO4. – Kan til enhver tid lades opp uten at levetiden

forringes.

– 44 –– 44 –

– Automatisk opplading via solcellepanel. – Separat oppladingsmulighet med ladeadapter via

micro-USB-tilkobling (5 V)

– Kan skiftes ut av produsenten eller kvaliﬁsert

elektriker. – Batterikapasitet: 2500 mAh – Maks. belysningstid:

60 dager ved 20 koblinger pr. natt. – Micro-USB-ladeuttak: 5 V, maks. 1 A

mulig i alle tre programmer.

Ladetiden er avhengig av monteringssted (direkte sollys). Om vinteren, eller når det regner, må det beregnes en ﬂere ganger så lang ladetid.

4. Montering

• Kontroller alle komponenter for skader.

• Ikke ta produktet i bruk dersom det er skader på solcellepanelet eller LED-panelet.

Ved ugunstige bruksvilkår (f.eks. plassering i skyggen eller bak glass, feil justering av solcellepanelet), er produktets funksjonssikkerhet redusert.

• Plasser solcellepanelet på et egnet sted med mye direkte sollys (sørvendt).

• Unngå skygge fra takutspring eller trær.

• Ta hensyn til rekkevidden for bevegelsesregistreringen (Ill. 4.1).

• Ta av veggholderen (Ill. 4.2).

• Bor hull og sett inn plugg (Ill. 4.3).

• Skru på veggholderen (Ill. 4.3).

• Foreta innstillinger (Ill. 4.4).

➔ „6. Bruk“

• Skru sensorlampen på veggholderen (Ill. 4.5).

• Juster LED-panelet med bevegelsessensor (Ill. 3.4).

• Juster solcellepanelet slik at det oppnås så kraftig og så lang solstråling som mulig (Ill. 3.4).

• Se kompasset (sørvendt) (Ill. 3.4).

forsinkelsestid på 10 sekunder. Når denne tiden er omme, er valgt program automatisk aktiv. I testmodus er den røde LED-en permanent aktivert.

Ønsket drift innstilles med programvalgbryteren.

– P0: Av (fabrikkinnstilling).

Apparatene (LED-panel og sensor) er deaktivert.

– P1: Sensordrift.

Lampen tennes kun når den får en impuls fra bevegelsessensoren.

– P2: Sensordrift med grunnlys.

Lampen tennes når den får en impuls fra bevegelsessensoren. Permanent lys om morgenen og kvelden, med redusert grunnlys.

Lysforsinkelse og lysstyrke

– Ved første gangs bruk fastslås lysforsinkelsen. – I program 2 slås grunnlyset av om morgenen

etter den første natten.

– Lysforsinkelse og lysstyrke tilpasses automatisk

etter forholdene. For eksempel kan forsinkelsestiden være lengre om sommeren enn om vinteren.

– Grunnlyset gir en nattbelysning med ca. 3 %

lyseffekt. Ved bevegelse i dekningsområdet kobles lyset inn med maks. lyseffekt. Deretter går lampen over til grunnlys igjen (ca. 3 %). Belysningstiden for grunnlyset er tilpasset omgivelsene. Ved bruk av grunnlys reduseres lysreserven. Når det ikke trengs, anbefales det å slå det av (P1) for å spare energi perioder med mindre sol.

Lade batteriet manuelt

Ved for lav batterikapasitet (f.eks. ved dårlig vær), blinker den røde LED-en i bevegelsessensoren. Batteriet kan lades med en vanlig micro-USB-ladeadapter (ikke inkludert i leveransen). Det kan ta inntil 6 timer å lade opp batteriene.

5. Bruk

Før første gangs bruk

• Aktiver lampen ved å stille programvalgbryteren på P2. Lampen er i testmodus i ett minutt, og går deretter over til program P2.

Testmodus

I testmodus fungerer lampen i dagmodus. Når bevegelse registreres, tennes lampen i ett minutt, uavhengig av skumringsinnstilling, med en

Fuktighet som trenger inn kan skade lampen

Det åpne micro-USB-ladeuttaket (E) er ikke vanntett.

• Batteriet skal kun lades i tørre rom.

• Koble til micro-USB-ladeadapteren. – Den røde LED-en blinker: lading pågår.

Er batteriet svært utladet, kan det ta opptil 10minutter før LED-en begynner å blinke.

– Rød LED lyser: batteriet er fulladet.

• Ta ut micro-USB-ladeadapteren. – Den røde LED-en slukkes.

– 45 –– 45 –

Fare for materielle skader når lampen ikke er i bruk

Dersom lampen ikke er i bruk over et lengre tidsrom (f.eks. oppbevaring), kan en total utlading skade batteriet.

• Still programvalgbryteren på P0.

• Lad batteriet helt opp dersom lampen ikke skal brukes over lengre tid.

• Lad opp batteriet regelmessig selv om lampen ikke er i bruk.

6. Feil

Rød LED i bevegelsessensoren blinker

– Batterikapasiteten er for lav.

• Lad opp batteriet med micro-USB-ladeadapter

(ikke inkludert i leveransen).

Lampen tennes ikke

– Batterikapasiteten er for lav.

• Lad opp batteriet med micro-USB-ladeadapter

(ikke inkludert i leveransen).

– Kortslutning eller brudd på ledningen.

• Kontroller koblingene.

– Programvalgbryteren står på P0.

• Still programvalgbryteren på P1 eller P2.

– Dekningsområdet er ikke nøyaktig innstilt.

• Kontroller dekningsområdet.

Lampen slukkes ikke

– Permanente bevegelser i dekningsområdet.

• Kontroller dekningsområdet.

Lampen tennes når den ikke skal

– Ukontrollerte bevegelser i dekningsområdet:

– Vind beveger trær og busker. – Biler på veien registreres. – Plutselig temperaturforandring på grunn av

værforholdene (vind, regn, snø) eller luft fra ventilatorer el. åpne vinduer.

• Kontroller dekningsområdet.

– Vindkast eller kraftig nedbør gjør at lampen

beveger seg.

• Monter lampen på et fast underlag.

Batteriet lades ikke

– Solcellepanelet er skittent.

• Rengjør solcellepanelet med en myk klut og et mildt rengjøringsmiddel.

– Solcellepanelets monteringssted er ikke optimalt.

• Kontroller monteringsstedet (så mye direkte sol som mulig).

– Etter ﬂere års bruk kan batteriets ladeevne være

oppbrukt.

• Få batteriet skiftet ut (reservebatteri XSolar, ’3,3 V 2,5 AH, EAN 007841006488).

• Pakk produktet godt inn og send det til importøren. Batteriet skal kun skiftes ut av produsenten eller av kvaliﬁsert elektriker.

7. Rengjøring og vedlikehold

Produktet er vedlikeholdsfritt. Regelmessig kontroll for skader kan forlenge produktets levetid. Rengjøring kan forlenge produktets funksjonstid.

Fare for materielle skader

Bruk av feil rengjøringsmiddel kan skade lampen.

• Kontroller at rengjøringsmiddelet ikke skader overﬂaten.

• Rengjør lampen med en myk klut og et mildt rengjøringsmiddel.

Ved smuss eller avleiringer på solcellepanelet:

• Rengjør solcellepanelet med en myk klut og et mildt rengjøringsmiddel.

8. Avhending

Elektriske apparater, tilbehør og emballasje må resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

– 46 –– 46 –

Gamle apparater og batterier skal ikke

PRODUSENT

ÅRS

GARANTI

kastes i husholdningsavfall, på ild eller i

vann. Batterier og batteripakker skal samles, resirkuleres eller deponeres på en miljøvennlig måte.

Gjelder kun EU-land:

I henhold til direktiv RL 2006/66/EF skal defekte eller brukte batterier resirkuleres. Batterier/batteripakker som ikke lenger kan brukes, kan leveres til forhandleren eller på et spesialmottak.

9. Produsentgaranti

Et STEINEL-produkt:

– Produsert med største omhu. – Funksjons- og sikkerhetstestet iht. gjeldende

forskrifter.

– Med sluttkontroll.

STEINEL-garanti:

– Garanti for feilfri kvalitet og funksjon. – 36 måneders frist, regnet fra dagen apparatet

ble solgt til forbrukeren.

– Omfatter utbedring av mangler som kan føres

tilbake til material- eller fabrikasjonsfeil.

– Garantien ytes ved reparasjon eller ved at deler

med feil byttes ut etter vårt skjønn. – Garantiytelser bortfaller for skader på slitedeler. – Garantiytelser bortfaller for skader eller mangler

som oppstår på grunn av ukyndig bruk eller

vedlikehold. – Følgeskader ved bruk (skader på andre

gjen-stander) dekkes ikke av garantien. – Garantien ytes kun hvis hele apparatet, vedlagt

en kort beskrivelse av feilen samt kvittering eller

regning (kjøpsdato og forhandlers stempel),

sendes til importøren.

• Vennligst pakk produktet godt inn og send det til importøren.

Reparasjonsservice:

– Når garantitiden er utløpt. – Ved mangler som ikke dekkes av garantien.

• Spør forhandleren om muligheter for reparasjon.

Ytterligere informasjon: http://www.steinel.de

ÅRS

PRODUSENT

GARANTI

– 47 –– 47 –

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε!

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και

αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.

– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρε-

τούν στην τεχνολογική πρόοδο.

Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο

...

έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος εξαιτίας ατμών ή υγρών ηλεκτρολύτη!

Σε περίπτωση βλάβης και ακατάλληλου χειρισμού του συσσωρευτή μπορεί να εξέλθουν ατμοί ή υγρά ηλεκτρολύτη. Σε περίπτωση επαφής υπάρχει κίνδυνος σοβαρών τραυματισμών (π.χ. απώλεια ικανότητας της όρασης, διαβρώσεις).

• Μην ανοίγετε ποτέ το πλαίσιο του συσσωρευτή ή το συσσωρευτή.

• Μην επιτρέπετε να έλθουν σε επαφή με τα μάτια ατμοί ή υγρά ηλεκτρολύτη. Σε περίπτωση επαφής με τα μάτια:

– Μην τρίβετε τα μάτια. – Ξεπλένετε αμέσως τα μάτια με άφθονο καθαρό

νερό (π.χ. νερό βρύσης).

– Εν ανάγκη απευθυνθείτε σε ιατρό.

• Μην έρχεστε σε επαφή με υγρό ηλεκτρολύτη που έχει διαρρεύσει.

• Απομακρύνετε αμέσως το προϊόν από ανοιχτή φλόγα ή καυτά σημεία.

• Απομακρύνετε αμέσως μολυσμένα ρούχα.

Κίνδυνος εξαιτίας ακτίνας φωτός LED!

Άμεση οπτική επαφή με τη φωτοβόλο δίοδο LED ενδέχεται να προκαλέσει βλάβη στον αμφιβληστροειδή χιτώνα.

• Μην κοιτάζετε ποτέ από μικρή απόσταση ή για μεγάλο χρονικό διάστημα (> 5 λεπτά) στη φωτοβόλο δίοδο LED.

– Η φωτοβόλος δίοδος δεν επιτρέπεται να συναρμο-

λογείται σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.

– Για απρόσκοπτη λειτουργία πρέπει να επιλεχτεί

σημείο εγκατάστασης χωρίς κραδασμούς.

– Το ηλιακό πάνελ πρέπει να προστατεύεται από

μηχανικές επιβαρύνσεις (π.χ. κλαδιά δέντρων).

– Δεν επιτρέπονται αναμορφώσεις και τροποποιήσεις

του προϊόντος.

3. XSolar L-S One

Χρήση σύμφωνα με τους κανονισμούς

– Αισθητήριος Λαμπτήρας με LED ως φωτιστικό μέσο. – Για εγκατάσταση σε τοίχο σε εξωτερικούς χώρους. – Φέρνει αυτόματα φως σε σημεία, τα οποία δεν

διαθέτουν τάση ηλεκτρικού δικτύου.

– Με ανεξάρτητη τροφοδοσία ενέργειας μέσω ηλιακού

πάνελ και συσσωρευτή.

– Αυτάρκης ανίχνευση και των παραμικρών κινήσεων

χάρη στον ενσωματωμένο αισθητήρα υπερύθρων.

Μοντέλα

– XSolar L-S Λευκό (EAN 4007841671006) – XSolar L-S Ασημί (EAN 4007841671013)

Περιεχόμενο συσκευασίας (εικ. 3.1) Διαστάσεις προϊόντος (εικ. 3.2) Επισκόπηση συσκευής (εικ. 3.3) A Ηλιακό πάνελ B Αισθητήρας κινήσεων C LEDs D Πάνελ LED E Υποδοχή φόρτισης Micro-USB F Πυξίδα G Διακόπτης επιλογής προγραμμάτων

Όρια ρύθμισης Ηλιακό πάνελ/Πάνελ LED (εικ. 3.4)

Tεχνικά δεδομένα Αισθητήριος Λαμπτήρας

– Ισχύς: 6 LED, μέγ. 1,2 W – Τεχνολογία υπερύθρων – Γωνία ανίχνευσης: 140° – Eμβέλεια ανίχνευσης:

μέγ. 8,0 m (ύψος εγκατάστασης 1,8 m) – Φωτισμός επιφανειών: 30 m – Ρύθμιση ευαισθησίας: 2 Lux – Ρύθμιση χρόνου: ρύθμιση με λογισμικό, 10 – 30 δευτ. – Βασικό φως: 3 % – Φωτεινή ροή: μέγ. 150 λούμεν / 124 Lm/w – Θερμοκρασία χρώματος: 3.000 Kelvin – Γωνία περιστροφής Ηλιακό πάνελ: +180°/-150° – Γωνία κλίσης Ηλιακό πάνελ: 55° – Γωνία περιστροφής Πάνελ LED: +/- 60° – Γωνία κλίσης Πάνελ LED: 55° – Κλάση προστασίας: III – Είδος προστασίας: IP 44

– 48 –– 48 –

– Όρια θερμοκρασίας: -20 °C έως +40 °C – Διαστάσεις (ΠxΥxΒ): 189 x 298 x 186,5 mm

Tεχνικά δεδομένα συσσωρευτή

– Συσσωρευτής ιόντων λιθίου Nanophosphate®

High Power, χωρίς κάδμιο LiFePO4.

– Με δυνατότητα φόρτισης ανά πάσα στιγμή, χωρίς

μείωση της διάρκειας ζωής. – Αυτόματη φόρτιση με ηλιακό πάνελ. – Ξεχωριστή δυνατότητα φόρτισης με προσαρμογέα

φόρτισης μέσω υποδοχής Micro-USB (5 V). – Με δυνατότητα αντικατάστασης από τον κατασκευα-

στή ή από εξειδικευμένο ηλεκτρολόγο. – Χωρητικότητα συσσωρευτή: 2500 mAh – Μέγιστη διάρκεια φωτισμού:

60 ημέρες με 20 συνδέσεις ανά νύχτα. – Υποδοχή Micro-USB: 5 V, μέγ. 1A

εφικτό και στα τρία προγράμματα.

Ο χρόνος φόρτισης εξαρτάται από το σημείο εγκατάστασης (άμεσο ηλιακό φως). Το χειμώνα ή σε βροχερές ημέρες ο χρόνος φόρτισης υπολογίζεται ότι είναι πολύ μακρύτερος.

4. Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών στο ηλιακό πάνελ ή στο πάνελ LED δεν επιτρέπεται η λειτουργία της συσκευής.

Σε περίπτωση δυσμενών συνθηκών λειτουργίας (π.χ. τοποθέτηση σε ίσκιο ή πίσω από γυαλί, εσφαλμένη ευθυγράμμιση του ηλιακού πάνελ) η λειτουργική ασφάλεια του προϊόντος είναι περιορισμένη.

• Επιλέγετε κατάλληλο σημείο με πολύ άμεσο ηλιακό φως για το ηλιακό πάνελ (προσανατολισμός προς Νότο).

• Αποφεύγετε σκίαση από στέγες ή δέντρα.

• Τηρείτε την εμβέλεια ανίχνευσης κινήσεων

(εικ. 4.1).

• Αφαιρείτε το στήριγμα τοίχου (εικ. 4.2).

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 4.3).

• Βιδώνετε στήριγμα τοίχου (εικ. 4.3).

• Κάνετε ρυθμίσεις (εικ. 4.4).

➔ „6. Χειρισμός“

• Βιδώνετε Αισθητήριο Λαμπτήρα στο στήριγμα τοίχου (εικ. 4.5).

• Ευθυγραμμίζετε πάνελ LED με αισθητήρα κινήσεων (εικ. 3.4).

• Ευθυγραμμίζετε ηλιακό πάνελ έτσι ώστε ισχύς και διάρκεια ηλιακής ακτινοβολίας να είναι όσο το δυνατό μεγάλες (εικ. 3.4).

• Προσέχετε την πυξίδα (προσανατολισμός προς Νότο) (εικ. 3.4).

5. Χειρισμός

Πριν από την πρώτη χρήση

• Ενεργοποιείτε το λαμπτήρα με ρύθμιση του διακόπτη επιλογής προγραμμάτων στο P2. Ο λαμπτήρας βρίσκεται για ένα λεπτό σε λειτουργία δοκιμής και κατόπιν περνάει στο πρόγραμμα P2.

Λειτουργία δοκιμής

Στη λειτουργία δοκιμής ο λαμπτήρας λειτουργεί σε λειτουργία ημέρας. Με ανίχνευση κίνησης ο λαμπτήρας ανάβει για χρονικό διάστημα 1 λεπτού ανεξάρτητα από τη ρύθμιση ευαισθησίας με χρονυστέρηση 10 δευτερολέπτων. Μετά την παρέλευση αυτού του χρόνου περνάει αυτόματα σε ενέργεια το επιλεγμένο πρόγραμμα. Στη λειτουργία δοκιμής είναι διαρκώς αναμμένη η κόκκινη δίοδος LED.

Ρύθμιση επιθυμητής λειτουργίας μέσω διακόπτη επιλογής προγραμμάτων

– P0: Εκτός (ρύθμιση εργοστασίου).

Οι καταναλωτές (πάνελ LED και αισθητήρας) είναι απενεργοποιημένοι.

– P1: Λειτουργία αισθητήρα.

Ο λαμπτήρας ανάβει μόνο μετά από παλμό του αισθητήρα κινήσεων.

– P2: Λειτουργία αισθητήρα με βασικό φως.

Ο λαμπτήρας ανάβει μετά από παλμό του αισθητήρα κινήσεων. Διαρκής φωτισμός κατά τις πρωινές και βραδινές ώρες με μειωμένο βασικό φως.

Χρονυστέρηση και φωτεινότητα

– Κατά την πρώτη χρήση καθορίζεται η χρονυστέρηση. – Στο πρόγραμμα 2 το βασικό φως την πρώτη νύχτα

είναι σβηστό το πρωί.

– Χρονυστέρηση και φωτεινότητα προσαρμόζονται

αυτόματα στις συνθήκες περιβάλλοντος, π.χ. η διάρκεια μεταφωτισμού το καλοκαίρι μπορεί να είναι μακρύτερη από το χειμώνα.

– Το βασικό φως καθιστά εφικτό το νυχτερινό φωτισμό

με ισχύ φωτός περ. 3 %. Μόνο εφόσον γίνει κίνηση εντός των ορίων ανίχνευσης το φως περνάει σε μέγιστη ισχύ φωτός. Κατόπιν ο λαμπτήρας περνάει πάλι σε βασικό φως (περ. 3 %). Η διάρκεια φωτισμού του βασικού φωτός είναι προσαρμοσμένη στις συνθήκες περιβάλλοντος. Όταν χρησιμοποιείται το βασικό φως μειώνεται το απόθεμα φωτός. Όταν δεν είναι απαραίτητος ο λαμπτήρας προτείνεται το σβήσιμό του (P1), ώστε να υπάρχουν περισσότερα αποθέματα σε φάσεις μικρής ηλιοφάνειας.

– 49 –– 49 –

Χειροκίνητη φόρτιση συσσωρευτή

Σε περίπτωση μικρής χωρητικότητας συσσωρευτή (π.χ. σε κακό καιρό) αναβοσβήνει η κόκκινη δίοδος LED στον αισθητήρα κινήσεων. Ο συσσωρευτής μπορεί να φορτιστεί με συνηθισμένο προσαρμογέα φόρτισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης). Μία φόρτιση συσσωρευτή μπορεί να δαρκέσει έως και 6 ώρες.

Κίνδυνος υλικών βλαβών εξαιτίας εισερχόμενης υγρασίας.

Η ανοιχτή υποδοχή φόρτισης Micro-USB (Ε) δεν προστατεύεται από ενδεχόμενη διείσδυση νερού.

• Φορτίζετε το συσσωρευτή μόνο σε στεγνούς χώρους.

• Συνδέετε προσαρμογέα φόρτισης Micro-USB. – Κόκκινη δίοδος LED αναβοσβήνει: Διαδιακασία

φόρτισης ενεργός. Εάν έχει αποφορτιστεί πολύ ο συσσωρευτής μπορεί το αναβόσβημα της διόδου LED να αρχίσει μετά από 10 λεπτά.

– Κόκκινη δίοδος LED αναμμένη: Συσσωρευτής

πλήρως φορτισμένος.

• Απομακρύνετε προσαρμογέα φόρτισης Micro-USB. – Κόκκινη δίοδος LED σβήνει.

Κίνδυνος υλικών βλαβών εξαιτίας μη χρήσης

Όταν ο λαμπτήρας δεν είναι σε χρήση για μεγάλο διάστημα (π.χ. αποθήκευση), μπορεί να καταστραφεί ο συσσωρευτής εξαιτίας βαθειάς εκφόρτισης.

• Ρυθμίζετε διακόπτη επιλογής προγραμμάτων σε

θέση P0.

• Πριν από τη μη χρήση φορτίζετε πλήρως το συσσω-

ρευτή.

• Κατά τη διάρκεια μη χρήσης φορτίζετε τακτικά το

συσσωρευτή.

6. Βλάβες

Κόκκινη δίοδος LED στον αισθητήρα κινήσεων αναβοσβήνει

– Χωρητικότητα συσσωρευτή πολύ μικρή.

• Φορτίζετε συσσωρευτή με προσαρμογέα φόρτισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης).

Λαμπτήρας δεν ανάβει

– Χωρητικότητα συσσωρευτή πολύ μικρή.

• Φορτίζετε συσσωρευτή με προσαρμογέα φόρτισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης).

– Διακόπηκε κύκλωμα ή βραχυκύκλωμα.

• Ελέγχετε συνδέσεις.

– Διακόπτης επιλογής προγραμμάτων είναι σε θέση P0.

• Ρυθμίζετε διακόπτη επιλογής προγραμμάτων σε

θέση P1 ή P2.

– Ανακριβής ρύθμιση περιοχής κάλυψης.

• Ελέγχετε περιοχή κάλυψης.

Λαμπτήρας δεν σβήνει

– Συνεχείς κινήσεις στην περιοχή κάλυψης.

• Ελέγχετε περιοχή κάλυψης.

Λαμπτήρας ενεργοποιείται ανεπιθύμητα.

– Ανεξέλεγκτη κίνηση στην περιοχή κάλυψης:

– Ο άνεμος φυσάει δέντρα και θάμνους. – Ανίχνευση οχημάτων στο δρόμο. – Ξαφνικές μεταβολές θερμοκρασίας λόγω καιρικών

συνθηκών (αέρας, βροχή, χιόνι) ή αέρας από ανεμιστήρες ή ανοιχτά παράθυρα.

• Ελέγχετε περιοχή κάλυψης.

– Λαμπτήρας περιστρέφεται (κινείται) εξαιτίας

ανεμοριππών ή ισχυρής βροχόπτωσης.

• Κάνετε εγκατάσταση λαμπτήρα σε σταθερή επιφάνεια.

Συσσωρευτής δεν φορτίζει

– Ηλιακό πάνελ λερωμένο.

• Καθαρίζετε ηλιακό πάνελ με απαλό πανί και ήπιο απορρυπαντικό.

– Σημείο τοποθέτησης ηλιακού πάνελ όχι ιδανικό.

• Ελέγχετε σημείο τοποθέτησης (όσο το δυνατό περισσότερο άμεσο ηλιακό φως).

– Μετά από πολυετή χρήση μπορεί να έχει αχρηστευ-

τεί η ικανότητα φόρτισης συσσωρευτή.

• Αναθέτετε αντικατάσταση συσσωρευτή (ανταλλακτικός συσσωρευτής, 3,3 V 2,5 AH, EAN 007841006488).

• Σας παρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστερη υπηρεσία σέρβις. Η αντικατάσταση επιτρέπεται μόνο από τον κατασκευαστή ή από εξειδικευμένο ηλεκτρολόγο.

7. Καθαρισμός και συντήρηση

Το προϊόν δεν χρειάζεται συντήρηση. Τακτικοί έλεγχοι σχετικά με βλάβες μπορεί να αυξήσουν τη διάρκεια ζωής του προϊόντος. Απομάκρυνση ρίπων μπορεί να παρατείνει τη λειτουργία του προϊόντος.

Κίνδυνος υλικών βλαβών

Η χρήση εσφαλμένου απορρυπαντικού μπορεί να βλάψει το λαμπτήρα.

• Ελέγχετε συμβατότητα απορρυπαντικού με την επιφάνεια.

• Καθαρίζετε λαμπτήρα με απαλό πανί και ήπιο απορρυπαντικό.

Σε περίπτωση ρίπων ή ιζημάτων στο ηλιακό πάνελ οφειλόμενων σε καιρικές συνθήκες:

• Καθαρίζετε ηλιακό πάνελ με απαλό πανί και ήπιο απορρυπαντικό.

– 50 –– 50 –

8. Απόσυρση

ΚΑΤΑ ΣΚΕΥΑ Σ ΤΗ

ΕΤΗ

ΕΓΓΥΗΣΗ

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

Μην απορρίπτετε άχρηστες συσκευές, συσσωρευτές/μπαταρίες στα οικιακά

απορρίμματα, στη φωτιά ούτε στο νερό. Οι συσσωρευτές/μπαταρίες θα πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

– Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα

αποκλείονται από την εγγύηση.

– Η εγγύηση παρέχεται μόνο εφόσον η συσκευή

αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου).

• Παρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής:

– Μετά την παρέλευση του χρόνου εγγύησης. – Για ελαττώματα χωρίς εγγυητική αξίωση.

• Απευθυνθείτε στην πλησιέστερη υπηρεσία σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

Περαιτέρω πληροφορίες: http://www.steinel.de

ΕΤΗ

ΚΑΤΑ ΣΚΕΥΑ Σ ΤΗ

ΕΓΓΥΗΣΗ

Μόνο για χώρες ΕΕ:

Σύμφωνα με την Οδηγία RL 2006/66/EΚ πρέπει ελαττωματικές ή άχρηστες μπαταρίες/συσσωρευτές να ανακυκλώνονται. Οι άχρηστες πλέον μπαταρίες/συσσωρευτές μπορούν να επιστρέφονται στο κατάστημα αγοράς ή σε σημείο συλλογής βλαβερών υλών.

9. Εγγύηση κατασκευαστή

Προϊόν STEINEL:

– Κατασκευάστηκε με μέγιστη επιμέλεια. – Έλεγχος λειτουργίας και ασφάλειας σύμφωνα με

ισχύουσες προδιαγραφές.

– Με τελικό έλεγχο.

Εγγύηση STEINEL:

– Εγγύηση για άψογη κατάσταση και λειτουργία. – Προθεσμία 36 μήνες, αρχίζοντας με την ημέρα

πώλησης στον καταναλωτή.

– Καλύπτει επιδιόρθωση ελαττωμάτων που οφείλονται

σε ελαττωματικό υλικό ή σε σφάλματα κατασκευής.

– Η παροχή εγγύησης γίνεται με επισκευή ή αντικατά-

σταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή.

– Η παροχή εγγύησης εκπίπτει για βλάβες σε φθειρό-

μενα εξαρτήματα.

– Η παροχή εγγύησης εκπίπτει για βλάβες και ελατ-

τώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση.

– 51 –– 51 –

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

– Telif hakları korunmaktadır. Kısmen de olsa

basılması, ancak onayımız alınarak mümkündür.

– Teknik gelişmelere hizmet eden değişiklikler

yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına

...

gönderme.

2. Genel güvenlik uyarıları

Buharlar veya elektrolit sıvısı nedeniyle tehlike!

Akünün hasarlanması ve usulüne aykırı kullanımı nedeniyle, buharlar veya elektrolit sıvısı sızabilir. Temas halinde, ağır yaralanma tehlikesi ortaya çıkar (örn. görme yeteneğinin kaybı, yanıklar).

• Asla, akü yuvasını veya aküyü açmayın.

• Buharların veya elektrolit sıvısının göze temas etmesini önleyin.

– Gözlerinizi oğuşturmayın. – Gözlerinizi derhal bolca temiz suyla (örn. mus-

luk suyuyla) çalkalayın.

– Doktora görünün.

• Dışarı sızan elektrolit sıvısına dokunmayın.

• Ürünü derhal açık ateşten veya sıcak yerlerden uzaklaştırın.

• Bulaşmış olan elbiseyi derhal çıkartın.

LED ışık hüzmesi nedeniyle tehlike!

Açık durumdaki LED'in direkt içine bakıldığında, retina tabakası bundan zarar görebilir.

• Asla yakın mesafeden veya uzun süre boyunca (> 5 dakika) LED lambanın içine doğru bakmayın.

– Lamba, patlama tehlikesi olan bölgelerde monte

edilmemelidir.

– Kusursuz bir işletim için, titreşimden arınmış bir

montaj yeri tercih edilmelidir.

– Güneş paneli, mekanik zorlanmalara karşı korun-

malıdır (örn. ağaç dalları).

– Ürün üzerinde tadilatlara ve değişikliklere izin

verilmez.

3. XSolar L-S One

Amacına uygun kullanım

– Ampul olarak LED kullanılan sensörlü lamba. – Dış mekanda duvara montaj için. – Şebeke elektriğinin kullanılmadığı yerlerde,

otomatik olarak ışık sağlar.

– Güneş paneli ve akü sayesinde, bağımsız enerji

beslemesi.

– Entegre infrarot sensör ile en küçük hareketleri-

nizi algılar.

Modeller

– XSolar L-S Beyaz (EAN4007841671006) – XSolar L-S Gümüş (EAN4007841671013)

Teslimat kapsamı (Şek. 3.1) Ürünün boyutları (Şek. 3.2) Cihazın genel görünümü (Şek. 3.3) A Güneş paneli B Hareket sensörü C LED'ler D LED paneli E Mikro USB şarj soketi F Pusula G Program seçme anahtarı

Güneş paneli/LED paneli ayar aralığı (Şek. 3.4)

Sensörlü lamba teknik özellikleri

– Güç: 6 LED, maks. 1,2 W – Kızılötesi tekniği – Kapsama açısı: 140° – Algılama menzili:

maks. 8,0 m (montaj yüksekliği 1,8 m) – Yüzey aydınlatması: 30 m – Alacakaranlık ayarı: 2 lux – Zaman ayarı: yazılım kumandalı, 10 – 30 san. – Fon ışığı: % 3 – Işık hüzmesi: maks. 150 lümen / 124 lm/w – Renk sıcaklığı: 3.000 Kelvin – Güneş paneli dönme açısı: +180°/-150° – Güneş paneli eğim açısı: 55° – LED paneli dönme açısı: +/- 60° – LED paneli eğim açısı: 55° – Koruma sınıfı: III – Koruma türü: IP 44 – Sıcaklık aralığı: -20 °C ila +40 °C – Boyutlar (YxGxD): 189 x 298 x 186,5 mm

Akü teknik özellikleri

– Nanophosphate® High Power lityum-iyon akü,

kadmiyumsuz LiFePO4. – Çalışma ömrü kısalmaksızın her zaman şarj

olabilir. – Güneş paneli üzerinden otomatik şarj.

– 52 –– 52 –

– Şarj adaptörü ile, mikro USB bağlantı (5 V) üze-

rinden müstakil şarj olanağı.

– Üretici firma veya kalifiye elektrikçiler tarafından

değiştirilebilir. – Akü kapasitesi: 2500 mAh – Maks. aydınlatma süresi:

20 defa açma kapama halinde 60 gün. – Mikro USB şarj soketi: 5 V, maks. 1 A

üç programda da mümkün.

Şarj olma süresi montaj yerine bağlıdır (direkt güneş ışığı). Kışın veya yağmurlu günlerde, şarj süresinin birkaç kat daha uzun olacağı hesaba katılmalıdır.

5. Kullanım

İlk kullanımdan önce

• Program seçme anahtarını P2 konumuna ayarlayarak, lambayı etkinleştirin. Lamba bir dakika süreyle test modunda kalır ve ardından P2 programına geçer.

Test modu

Test modundayken, lamba gündüz işletiminde çalışır. lamba, 10 saniyelik bir ardıl çalışma süresiyle birlikte, alacakaranlık ayarından bağımsız olarak 1 dakikalık bir zaman zarfında çalışır. Test modundayken, kırmızı LED sürekli çalışır haldedir.

4. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.

• Güneş paneli veya LED paneli hasarlandığında, ürünü işletime almayın.

Uygun olmayan kullanım koşullarında (örn. gölgede veya cam arkasında kurulum, güneş panelinin yanlış yönlendirilmesi), ürünün fonksiyon güvenliği olumsuz yönde etkilenir

• Güneş paneli için, bolca direkt güneş ışığı olan uygun bir yer seçin (güneye yönlendirin).

• Çatı saçaklarının veya ağaçların gölgesinden kaçının.

• Hareket algılama menzilini dikkate alın (Şek. 4.1).

• Duvar tutucusunu çıkarın (Şek. 4.2).

• Delikleri delin ve dübelleri yerleştirin (Şek. 4.3).

• Duvar tutucusunu vidalayın (Şek. 4.3).

• Ayarları yapın (Şek. 4.4).

➔ „6. Kullanım“

• Sensörlü lambayı duvar tutucusuna vidalayın (Şek. 4.5).

• LED panelini, hareket sensörüyle birlikte yönlendirin (Şek. 3.4).

• Güneş panelini, güneş ışınımının şiddeti ve süresi olabildiğince yüksek olacak şekilde yönlendirin (Şek. 3.4).

• Pusulayı dikkate alın (güneye yönlendirin)

(Şek. 3.4).

Program seçme anahtarı yardımıyla, istenen işletimin ayarı

– P0: Kapalı (fabrika ayarı).

Kullanıcılar (LED paneli ve sensör) devre dışıdır.

– P1: Sensörlü işletim.

Lamba sadece, hareket sensöründen gelen tetiklemeyle çalışır.

– P2: nda sensörlü işletim.

Lamba, hareket sensöründen gelen tetiklemeyle çalışır. Sabah ve akşam saatlerinde, azaltılmış fon ışığıyla sürekli aydınlatma.

Ardıl aydınlatma süresi ve parlaklık

– İlk kullanım sırasında, ardıl aydınlatma süresi

belirlenir.

– Program 2 içinde ilk gece, sabah vakti fon ışığı

kapatılır.

– Ardıl aydınlatma süresi ve parlaklık, otomatik

olarak çevre koşullarına göre uyarlanır, örn. yazın ardıl aydınlatma süresi kıştakinden daha uzun olabilir.

– Fon ışığı, yak. %3 ışık gücüyle bir gece aydınlat-

masına olanak tanır. Kapsama alanında hareket algılanması halinde ışık, maksimum ışık gücüne getirilir. Ardından lamba, tekrar fon ışığında çalıştırılır (yak. %3). Fon ışığının aydınlatma süresi, çevre koşullarına göre uyarlanmıştır. Fon ışığının kullanılması halinde, aydınlatma rezervi azalır. İhtiyaç duyulmadığı takdirde, güneşin zayıf olduğu dönemler için daha fazla rezerv kalması için kapatılması önerilir (P1).

– 53 –– 53 –

Akünün elle şarj edilmesi

Akü kapasitesi çok düşük olduğunda (örn. kötü havalarda), hareket sensöründeki kırmızı LED yanıp söner. Akü, kolay bulunan bir mikro USB şarj adaptörü yardımıyla şarj edilebilir (teslimat kapsamında bulunmaz). Bir batarya şarjı, 6 saate kadar dayanabilir.

İçeri sızan nem nedeniyle maddi hasar tehlikesi

Açılan mikro USB şarj soketi (E), sızıntı suyuna karşı korumalı değildir.

• Aküyü sadece kuru bölümlerde şarj edin.

• Mikro USB şarj adaptörünü bağlayın. – Kırmızı LED yanıp sönüyor: şarj işlemi etkin

İyice boşalmış aküde, LED'in yanıp sönmeye başlaması 10 dakikaya kadar sürebilir.

– Kırmızı LED yanıyor: akü dolu durumda.

• Mikro USB şarj adaptörünü çıkarın. – Kırmızı LED söner.

Kullanılmama halinde maddi hasar tehlikesi

Lambanın uzun bir süre zarfınfa kullanılmaması halinde (örn. depolama), tamamen şarjsız kalma nedeniyle akü hasar görebilir.

• Program seçme anahtarını P0 konumuna alın.

• Kullanılmama halinde, aküyü tam olarak şarj edin.

• Kullanım yapılmaması durumunda, aküyü düzenli

olarak şarj edin.

Lamba istenmeden devreye giriyor

– Kapsama alanında kontrol dışı hareket var:

– Rüzgar, ağaçları ve çalıları hareket ettiriyor. – Yoldan geçen araçlar algılanıyor. – Hava koşulları (rüzgar, yağmur, kar) nedeniyle

ani sıcaklık değişimi veya vantilatörlerden, açık pencerelerden gelen hava akımı var.

• Kapsama alanını kontrol edin.

– Lamba sallanıyor (hareket ediyor), örn. fırtınalar

veya güçlü yağış nedeniyle.

• Lambayı, sağlam bir zemin üzerine monte edin.

Akü şarj olmuyor

– Güneş paneli kirlenmiş.

• Güneş panelini, yumuşak bir bez ve az miktarda deterjanla temizleyin.

– Güneş panelinin kurulduğu yer uygun değil.

• Kurulum yerini kontrol edin (mümkün olduğunca fazla direkt güneş ışığı).

– Uzun yıllar kullanıldıktan sonra, akünün şarj

olma yeteneği tükenmiş olabilir.

• Aküyü değiştirtin (yedek akü XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Lütfen ürünü iyi ambalajlanmış halde, en yakın servis istasyonuna gönderin. Değiştirme işlemi sadece, üretici firma veya kalifiye elektrikçiler tarafından yapılabilir.

6. Arızalar

Hareket sensöründeki kırmızı LED yanıp sönüyor

– İlk kullanım sırasında, ardıl aydınlatma süresi

belirlenir.

– Program 2 içinde, ilk gece fon ışığı kapatılır.

• Aküyü, mikro USB şarj adaptörü yardımıyla şarj edin (teslimat kapsamında bulunmaz).

Lamba çalışmıyor

– Akü kapasitesi çok düşük.

• Aküyü, mikro USB şarj adaptörü yardımıyla şarj edin (teslimat kapsamında bulunmaz).

– Kablo kopuk veya kısa devre var.

• Bağlantıları gözden geçirin.

– Program seçme anahtarı P0 konumunda.

• Program seçme anahtarını P1 veya P2 konu-

muna alın.

– Kapsama alanı, hedefe yönelik ayarlanmamış.

• Kapsama alanını kontrol edin.

Lamba kapanmıyor

– Kapsama alanında sürekli hareket var.

• Kapsama alanını kontrol edin.

7. Temizlik ve koruyucu bakım

Ürün bakım gerektirmemektedir. Düzenli hasar kontrolleri, ürünün çalışma ömrünü uzatabilir. Kirlerin temizlenmesi, ürünün fonksiyonunu uzatabilir.

Maddi hasar tehlikesi

Yanlış temizlik maddeleri nedeniyle, lamba zarar görebilir.

• Yüzeyin temizlik maddelerine karşı direncini kontrol edin.

• Lambayı, yumuşak bir bez ve az miktarda deterjanla temizleyin.

Güneş panelinin üzerinde kirlenmeler veya hava koşullarına bağlı birikintiler halinde:

• Güneş panelini, yumuşak bir bez ve az miktarda deterjanla temizleyin.

– 54 –– 54 –

8. Tasfiye

YIL

ÜRETİCİ

YIL

GARANTİSİ

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Eski cihazları, aküleri/şarjlı pilleri ev çöpüne, ateşe veya suya atmayın.

Aküler/şarjlı piller toplanmalı, yeniden dönüştürülmeli veya çevre sağlığına uygun şekilde tasfiye edilmelidir.

Sadece AB ülkeleri için:

Yönetmelik RL 2006/66/EG uyarınca, arızalı veya kullanılmış aküler/şarjlı piller yeniden dönüştürülmelidir. Kullanılamayacak haldeki aküler/şarjlı piller, satış yerine veya zararlı madde toplama merkezine teslim edilmelidir.

9. Üretici garantisi

STEINEL ürünü:

– Büyük bir itinayla üretilmiştir. – Yürürlükteki talimatlar uyarınca fonksiyon ve

güvenlik testleri yapılmıştır.

– Son kontrolü yapılmıştır.

– Garanti yükümlülüğü ancak, cihazın açılma-

mış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte gönderilmesi durumunda geçerlidir.

• Lütfen ürünü iyi ambalajlanmış halde, ilgili servis istasyonuna gönderin.

Onarım servisi:

– Garanti süresi bittikten sonra. – Garanti kapsamına girmeyen aksaklıklar halinde.

• Onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

Diğer bilgiler için:

http://www.steinel.de

ÜRETİCİ

GARANTİSİ

STEINEL garantisi:

– Kusursuz nitelik ve fonksiyon garantisi verilmek-

tedir.

– Süresi 36 ay olup, kullanıcıya satış tarihi itibariyle

başlar.

– Malzeme ve fabrikasyon hatalarından kaynakla-

nan kusurların giderilmesini kapsamaktadır.

– Hizmet, tercihimize bağlı olarak kusurlu parçaların

onarımı veya değişimi şeklinde gerçekleşir. – Hizmet, aşınma parçalarındaki hasarları kapsamaz. – Hizmet, usulüne aykırı uygulama veya bakım

sonucunda meydana gelen hasar ve kusurları

kapsamaz. – Yabancı cisimlere yansıyan dolaylı zararlar,

garanti kapsamının dışındadır.

– 55 –– 55 –

1. Tudnivaló a dokumentummal kapcsolatban

Kérjük, olvassa el ﬁgyelmesen és őrizze meg!

– Szerzői jogvédelem alatt áll. Sokszorosítani,

kivonatosan is, csak az engedélyünkkel szabad.

– A műszaki fejlődést célzó változtatások jogát

fenntartjuk.

Jelmagyarázat

Figyelmeztetés veszélyekre!

3. XSolar L-S One

Rendeltetésszerű használat

– Mozgásérzékelős lámpa LED világítótestekkel. – Kültéri falra szerelhető kivitel. – Önműködően felgyulladó fényt varázsol oda,

ahol nem áll rendelkezésre hálózati feszültség.

– A napelem táblának és akkunak köszönhetően

hálózat független energiaellátással rendelkezik.

– A beépített infravörös érzékelőjével még a legki-

sebb mozgásokat is felismeri önállóan.

Kivitelek

– XSolar L-S fehér (EAN4007841671006) – XSolar L-S ezüst (EAN4007841671013)

Utalás a dokumentum szöveghelyeire.

...

2. Általános biztonsági útmutatások

Gőzökkel vagy elektrolit folyadékkal kapcsolatos veszélyek!

Az akku megrongálódása és szakszerűtlen használata következtében gőzök vagy elektrolit folyadék léphet ki. A velük való érintkezés súlyos sérülések (pl. a látóképesség elvesztésének, mart sebek keletkezésének) veszélyével fenyeget.

• Soha ne nyissuk fel az akku házát vagy magát az akkut.

• Ne hagyjuk, hogy a gőzök vagy az elektrolit folyadék a szemünkbe jusson. Ha szembe jutott:

– ne dörzsöljük a szemünket. – A szemet azonnal öblítsük ki bő, tiszta vízzel

(pl. csapvízzel).

– Menjünk orvoshoz.

• A kifolyt elektrolit folyadékot ne érintsük meg.

• A terméket azonnal távolítsuk el nyílt láng vagy hőforrás közeléből.

• A szennyeződött ruházatot azonnal vegyük le.

A LED fénysugár veszéllyel fenyeget!

A világító LED-be pillantás a kötőhártya sérüléséhez vezethet.

• Soha ne nézzünk bele a LED lámpába közelről, vagy huzamosabb ideig (5 percnél tovább).

– A lámpát nem szabad robbanásveszélyes

területeken felszerelni.

– A kifogástalan működés érdekében rázkódás-

mentes felszerelési helyet kell választani.

– A napelem táblát óvni kell a mechanikai

terhelésektől (pl. faágaktól).

– A termék átépítése és megváltoztatása tilos.

A csomag tartalma (3.1 ábra) Termékméretek (3.2 ábra) A készülék áttekintése (3.3 ábra) A napelem tábla B mozgásérzékelő C LED-ek D LED tábla E Micro-USB töltő csatlakozó F iránytű G programválasztó kapcsoló

Napelem tábla/LED tábla beállítási tartomány

(3.4 ábra)

Mozgásérzékelős lámpa műszaki adatai

– Teljesítmény: 6 LED, max. 1,2 W – Infravörös technika – Érzékelési szög: 140° – Érzékelési hatótávolság:

max. 8,0 m (szerelési magasság 1,8 m) – Megvilágított felület: 30 m – Szürkületi beállítás: 2 Lux – Időbeállítás: szoftver vezérlésű, 10 – 30 mp – Alapfény: 3 % – Fényáram: max. 150 Lumen / 124 Lm/w – Színhőmérséklet: 3000 Kelvin – Napelem tábla forgásszöge: +180°/-150° – Napelem tábla dőlésszöge: 55° – LED tábla forgásszöge: +/- 60° – LED tábla dőlésszöge: 55° – Védettségi osztály: III – Védettségi mód: IP 44 – Hőmérséklet tartomány: -20 °C - +40 °C – Méretek (széxmaxmé): 189 x 298 x 186,5 mm

Akku műszaki adatai

– Nanophosphate

kadmium mentes LiFePO4. – Az élet tartam lerövidítése nélkül bármikor

feltölthető.

High Power lítium-ion akku,

– 56 –– 56 –

– Önműködő feltöltés a napelem táblával. – Külön töltési lehetőség töltő adapterrel,

Micro-USB csatlakozón át (5 V).

– Kicserélhetőség, amit a gyártó, de akár

szakképzett villanyszerelő is elvégezhet. – Akku kapacitás: 2500 mAh – Max. világítási idő:

60 nap 20-szori éjszakai kapcsolás mellett. – Micro-USB töltő csatlakozó: 5 V, max. 1A

töltési lehetőség mindhárom programban.

A töltési idő a felszerelési helytől (közvetlen napfény hatásától) függ. Télen, vagy esős napokon jelentősen hosszabb töltési idővel kell számolni.

4. Szerelés

• Előtte vizsgáljuk meg, hogy az alkatrészek nem rongálódtak-e meg.

• Ne vegyük használatba a terméket, ha a napelem táblán vagy LED táblán károk keletkeztek.

Kedvezőtlen felhasználási feltételek esetén (pl. ha árnyékban, vagy üveg mögött helyezik el, rosszul tájolják a napelem táblákat) a termék csak korlátozott biztonsággal fog működni

• A napelem táblának válasszunk alkalmas (déli tájolású) helyet, ahol sokáig éri közvetlen napfény.

• Kerüljük az olyan helyet, ahol előtetők vagy fák leárnyékolják a készüléket.

• A mozgásérzékelés hatótávolságára ﬁgyeljünk

(4.1 ábra).

• A fali tartót vegyük le (4.2 ábra).

• Fúrjuk ki a furatokat és rakjuk be a tipliket (4.3 ábra).

• Csavarozzuk fel a fali tartót (4.3 ábra).

• Végezzük el a beállításokat (4.4 ábra).

➔ „6. Kezelés“

• Csavarozzuk rá a mozgásérzékelős lámpát a fali tartóra (4.5 ábra).

• Tájoljuk be a mozgásérzékelővel ellátott LED táblát (3.4 ábra).

• Tájoljuk be a napelem táblát úgy, hogy a nap a lehető legerősebben és leghosszabban sugározza be fényével (3.4 ábra).

• Az iránytűre ﬁgyeljünk (déli tájolás) (3.4 ábra).

5. Kezelés

Az első használat előtt

• Helyezzük működésbe a lámpát úgy, hogy P2-re állítjuk be a programválasztó kapcsolót. A lámpa egy percig próba módban marad, majd a P2 programba lép.

Próba mód

Próba módban a lámpa nappali üzemmódban működik. Mozgás érzékelésekor a lámpa 1 percen belül bekapcsol 10 másodperces után világítási idővel, függetlenül a szürkületi beállítástól. Az említett idő letelte után önműködően hatályba lép a választott program. Próba módban állandóan be van kapcsolva a piros LED.

A kívánt működés beállítása a programválasztó kapcsolóval

– P0: Ki (gyári beállítás).

A fogyasztók (LED tábla és mozgásérzékelő) le vannak kapcsolva.

– P1: mozgásérzékelő üzem.

A lámpa csak a mozgásérzékelő felől érkező impulzus hatására kapcsol be.

– P2: mozgásérzékelő üzem alapfénnyel.

A lámpa a mozgásérzékelő felől érkező impulzus hatására bekapcsol. Állandó világítás a reggeli és esti órákban, csökkent erősségű alapfénnyel.

Után világítási idő és megvilágítási erősség

– Az után világítási időt az első használatkor lehet

meghatározni.

– A 2. programban az alapfény az első éjszaka

után reggel ki van kapcsolva.

– Az után világítási idő és a megvilágítási erősség

önműködően hozzáidomul a környezeti viszonyokhoz, p. l. nyáron hosszabb az után világítási idő, mint télen.

– Az alapfény kb. 3 %-os fényteljesítménnyel világít

éjszaka. Ha mozgás történik az érzékelési területen, a fény maximális fényteljesítményre kapcsol. Ezután a lámpa ismét az alapfényre (kb. 3 %-ra) kapcsol. Az alapfény világítási időtartama a környezeti viszonyokhoz igazodik. Az alapfény használatakor csökken a világítási tartalék. Ha a világításra nincs szükség, ajánlatos lekapcsolni a lámpát (P1), hogy a nap-szegény időszakokra nagyobb maradjon a tartalék.

– 57 –– 57 –

Az akku kézi töltése

Ha az akku kapacitása már túl kicsi (pl. rossz időben), villog a mozgásérzékelő piros LED-je. Az akkut kereskedelmi forgalomban kapható Micro-USB töltő adapterrel lehet tölteni (nincs a tartozékok között). Az akku egyetlen feltöltéssel akár 6 órán át is képes áramot szolgáltatni.

A behatolt nedvesség anyagi kár bekövetkezésével fenyeget

A nyitott Mikro-USB töltő csatlakozó (E) nincs védve a behatoló vízzel szemben.

• Az akkut csak száraz helyiségben töltsük.

• Csatlakoztassuk a Micro-USB töltő adaptert. – Ha a piros LED villog: folyik a töltés

Erősen lemerült akkunál akár 10 perc is eltelhet, amíg a LED villogni kezd.

– Ha ég a piros LED: az akku teljesen fel van

töltve.

• Távolítsuk el a Micro-USB töltő adaptert. – A piros LED elalszik.

Anyagi károk veszélye használaton kívül

Ha hosszabb ideig nem használjuk a lámpát (pl. a tároló helyen tartjuk), a bekövetkező mélykisülés tönkreteheti az akkut.

• Állítsuk a programválasztó kapcsolót P0 állásba.

• Hosszabb üzemszünet előtt töltsük fel teljesen

az akkut.

• Üzemszünet alatt töltsük fel rendszeresen az

akkut.

6. Működési zavarok

Villog a mozgásérzékelő piros LED-je

– Túl kicsi az akku kapacitása.

• Töltsük fel az akkut Micro-USB töltő adapterrel (nincs a tartozékok közt).

A lámpa nem kapcsol be

– Túl kicsi az akku kapacitása.

• Töltsük fel az akkut Micro-USB töltő adapterrel (nincs a tartozékok közt).

– Megszakadt vagy zárlatos a vezeték.

• Ellenőrizzük a csatlakozásokat.

– A programválasztó kapcsoló P0-n áll.

• Állítsuk a programválasztó kapcsolót P1 vagy

P2 állásba.

– Az érzékelési tartomány nincs célzottan beállítva.

• Ellenőrizzük az érzékelési területet.

A lámpa szükségtelenül bekapcsol

– Ellenőrizetlen mozgás az érzékelési területen:

– A szél mozgatja a fákat és bokrokat – Az utcán elhaladó járművek érzékelése. – A hőmérséklet hirtelen megváltozása az

időjárás (szél, eső, hó), vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt

• Ellenőrizzük az érzékelési területet.

– A lámpa pl. széllökések, vagy erős csapadék

miatt inog (mozog).

• Szereljük a lámpát szilárd alapra.

Akku nem tölt

– Napelem tábla elpiszkolódott.

• Tisztítsuk meg a napelem táblát puha kendővel és enyhe tisztítószerrel.

– A napelem tábla felállítási helye nem éppen

optimális.

• Vizsgáljuk meg a felállítási helyet (minél több közvetlen napsugárzás érje).

– Sok éves használat után megszűnhet az akku

tölthetősége.

• Cseréltessük ki az akkut (pótakku: XSolar, 3,3V 2,5 AH, EAN 007841006488).

• Kérjük, hogy a jól becsomagolt terméket küldje el az Önhöz legközelebb lévő szerviznek. Az akkut csak a gyártó, vagy szakképzett villanyszerelő cserélheti ki.

7. Tisztítás és ápolás

A termék nem igényel karbantartást. Az esetleges rongálódások rendszeres ellenőrzése meghosszabbíthatja a termék élettartamát. A szennyeződések eltávolítása meghosszabbíthatja a termék működését.

Dologi károk veszélye

A rosszul megválasztott tisztítószer megrongálhatja a lámpát.

• A termék felületén vizsgáljuk meg, hogy bírja-e a tisztítószereket.

• A lámpát puha kendővel és enyhe tisztítószerrel tisztítsuk.

Ha a napelem tábla elpiszkolódott, vagy az időjárástól függően lerakódások képződtek rajta:

• Tisztítsuk meg a napelem táblát puha kendővel és enyhe tisztítószerrel.

A lámpa nem kapcsol ki

– Folyamatos mozgás az érzékelési területen.

• Ellenőrizzük az érzékelési területet.

– 58 –– 58 –

8. Ártalmatlanítás

GYÁRTÓI

ÉV

GARANCIA

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.

Az elhasználódott készülékeket, akkumulátorokat/elemeket ne dobja ki a

háztartási szeméttel, és ne is dobja tűzbe vagy vízbe. Az akkumulátorokat/elemeket külön kell összegyűjteni, újrahasznosítani, vagy környezetbarát módon ártalmatlanítani.

Csak az EU-országok esetében:

Az RL 2006/66/EG irányelv szerint a hibás vagy elhasználódott akkumulátoro-kat/elemeket újra kell hasznosítani. A már nem használható akkumulátorok/elemek leadhatók az értékesítési helyen vagy a károsanyaggyűjtőhelyen.

– A garancia nem vonatkozik a kopó alkatrészeken

keletkező károkra. A garancia nem vonatkozik az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be.

– Más tár gyakra következményként átterjedő

károk ki vannak zárva a garancia köréből.

– Garanciát csak akkor tudunk vállalni, ha a készü-

léket elküldik az illetékes szerviznek, és mellékelik a hiba rövid leírását, valamint (a vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztári bizonylatot, ill. számlát.

• Kérjük, hogy a jól becsomagolt terméket küldje el a területileg illetékes szerviznek.

Javító szolgálat:

– A garanciaidő letelte után. – Nem garanciális hiányosságok esetén.

• Tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

További információk: http://www.steinel.de

ÉV

GYÁRTÓI

GARANCIA

9. Gyári garancia

STEINEL termék:

STEINEL garancia:

– Maximális gondossággal készült. – A működés és biztonság a hatályos előírások

alapján bevizsgálva.

– Végellenőrzéssel.

– A kifogástalan minőségre és működésre terjed ki. – A garanciaidő 36 hónap, ami az eladás napján

kezdődik.

– Minden olyan hiányosságra kiterjed, amely

anyag- vagy gyártási hibára vezethető vissza.

– A garancia teljesítésének módját mi választjuk

meg: ez lehet a hibás alkatrészek helyreállítása, vagy kicserélése.

– 59 –– 59 –

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

– Chráněno autorským právem. Dotisk, i částečný,

jen s naším souhlasem.

– Změny, které slouží technickému pokroku,

vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

...

2. Všeobecné bezpečnostní pokyny

Ohrožení výpary nebo elektrolytem!

Při poškození a nesprávném zacházení s akumulátorem mohou unikat výpary nebo elektrolyt. Při kontaktu hrozí nebezpečí těžkého poranění (např. ztráta zraku, poleptání).

• Nikdy neotevírat pouzdro akumulátoru nebo akumulátor.

• Výpary nebo elektrolyt se nesmí dostat do očí. Při styku s očima:

– Oči si netřít. – Oči okamžitě vypláchnout velkým množstvím

čisté vody (např. voda z vodovodu).

– Vyhledat lékaře.

• Nedotýkat se uniklého elektrolytu.

• Výrobek okamžitě odstranit z dosahu otevřeného ohně nebo horkých míst.

• Ihned si svléknout kontaminovaný oděv.

Ohrožení paprskem světla LED!

Nedívat se přímo do svíticí LED, mohlo by dojít k poškození sítnice v oku.

• Do lampy LED se nikdy nedívat z krátké vzdálenosti nebo po delší dobu (>5 minut).

– Lampa nesmí být namontována do oblastí

ohrožených výbuchem.

– Pro bezporuchový provoz je třeba vybrat

montážní místo chráněné před otřesy.

– Solární panel chránit před mechanickým

zatížením (např. větve stromů).

– Přestavby a změny výrobku nejsou dovoleny.

3. XSolar L-S One

Používání v souladu s určením

– Senzorová lampa s LED jako osvětlovací

prostředek. – K montáži na stěnu ve venkovním prostoru. – Automaticky rozsvěcuje světlo na místech,

na kterých není k dispozici síťové napětí. – S nezávislým zdrojem energie díky solárnímu

panelu a akumulátoru. – Samostatný záchyt i těch nejmenších pohybů

integrovaným infračerveným senzorem.

Provedení

– XSolar L-S bílá (EAN4007841671006) – XSolar L-S stříbrná (EAN4007841671013)

Rozsah dodávky (obr. 3.1) Rozměry výrobku (obr. 3.2) Přehled zařízení (obr. 3.3) A Solární panel B Pohybový senzor C LED D LED panel E Nabíjecí zásuvka Micro-USB F Kompas G Volič programů

Rozsah nastavení solárního panelu/LED panelu

(obr. 3.4)

Technické parametry senzorové lampy

– Výkon: 6 LED, max. 1,2 W – Infračervená technika – Úhel záchytu: 140° – Dosah záchytu:

max. 8,0 m (montážní výška 1,8 m) – Plošné osvětlení: 30 m – Soumrakové nastavení: 2 lx – Časové nastavení: řízené softwarem, 10 – 30 s – Základní světlo: 3 % – Světelný tok: max. 150 lm / 124 lm/w – Barevná teplota: 3000 K – Úhel natočení solárního panelu: +180°/-150° – Úhel sklonu solárního panelu: 55° – Úhel natočení LED panelu: +/-60° – Úhel sklonu LED panelu: 55° – Třída ochrany: III – Krytí: IP 44 – Teplotní rozmezí: -20 °C až +40 °C – Rozměry (šxvxh): 189 x 298 x 186,5 mm

Technické parametry akumulátoru

– Nanophosphate® vysoce výkonný litihum-ionový

akumulátor, neobsahuje kadmium LiFePO4.

– 60 –– 60 –

– Lze jej kdykoli nabít bez zkrácení životnosti. – Automatické nabíjení solárním panelem. – Možnost samostatného nabíjení pomocí nabíjecí-

ho adaptéru přes přípojku Micro-USB (5 V).

– Možnost výměny výrobcem nebo kvaliﬁkovaným

elektrikářem. – Kapacita akumulátoru: 2500 mAh – Max. doba svícení: 60 dnů u 20 sepnutí za noc. – Nabíjecí zásuvka Micro-USB: 5 V, max. 1A

možné ve všech třech programech.

Doba nabíjení je závislá na montážním místě (přímé sluneční světlo). V zimě nebo během deštivých dnů je třeba počítat s mnohonásobně delší dobou nabíjení.

4. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.

• Při poškození solárního nebo LED panelu výrobek nepoužívat.

Testovací režim

V testovacím režimu pracuje lampa v denním provozu. Při záchytu pohybu se lampa rozsvítí na 1 minutu nezávisle na soumrakovém nastavení s dobou doběhu 10 sekund. Po uplynutí této doby je automaticky aktivní vybraný program. V testovacím režimu trvale svítí červená LED.

Nastavení požadovaného režimu voličem programů

– P0: Vypnuto (nastavení z výroby)

Spotřebiče (LED panel a senzor) jsou deaktivovány.

– P1: Senzorový provoz

Lampa se zapne jen po impulzu pohybového senzoru.

– P2: Senzorový provoz se základním světlem

Lampa se zapne po impulzu pohybového senzoru. Trvalé osvětlení v ranních a večerních hodinách se sníženým základním světlem.

Za nepříznivých podmínek (např. instalace ve stínu nebo za sklem, nesprávné vyrovnání solárního panelu) je funkční bezpečnost výrobku omezena.

• Pro solární panel vybrat vhodné místo se stálým přímým slunečním zářením (orientace na jih).

• Zabránit zastínění přečnívajícími střechami nebo stromy.

• Respektovat dosah záchytu pohybu (obr. 4.1).

• Sejmout nástěnný držák (obr. 4.2).

• Vyvrtat otvory a vložit hmoždinky (obr. 4.3).

• Našroubovat nástěnný držák (obr. 4.3).

• Provést nastavení (obr. 4.4).

➔ „6. Obsluha“

• Na nástěnný držák našroubovat senzorovou lampu (obr. 4.5).

• Vyrovnat LED panel s pohybovým senzorem (obr. 3.4).

• Solární panel vyrovnat tak, aby byly intenzita a doba trvání slunečního záření co nejvyšší (obr. 3.4).

• Respektovat údaje kompasu (orientace na jih)

(obr. 3.4).

5. Obsluha

Před prvním použitím

• Lampu aktivovat nastavením voliče programů na P2. Lampa se jednu minutu nachází v testovacím režimu a pak přejde do programu P2.

Doba dosvitu a jas

– Při prvním použití se stanoví doba dosvitu. – V programu 2 je během první noci ráno vypnuto

základní světlo.

– Doba dosvitu a jas se automaticky přizpůsobí

podmínkám prostředí, např. doba dosvitu může být v létě delší než v zimě.

– Základní světlo umožňuje noční osvětlení se

světelným výkonem asi 3 %. Při pohybu v oblasti záchytu se světlo zapne na maximální světelný výkon. Poté se lampa zase přepne na základní světlo (asi 3 %). Doba svícení základního světla je přizpůsobena podmínkám prostředí. Při používání základního světla se sníží světelná rezerva. Není-li jí zapotřebí, doporučujeme ji vypnout (P1), abyste měli větší rezervu pro fáze s nedostatkem slunečního světla.

Ruční nabíjení akumulátoru

U nízké kapacity akumulátoru (např. při špatném počasí) začne blikat červená LED v pohybovém senzoru. Jedno nabíjení akumulátoru může trvat až 6 hodin. Akumulátor může být nabit běžným nabíjecím adaptérem Micro-USB (není v rozsahu dodávky).

– 61 –– 61 –

Nebezpečí věcných škod vnikající vlhkostí

Otevřená nabíjecí zásuvka Micro-USB (E) není chráněna proti vnikající vodě.

• Akumulátor nabíjejte jen v suchých prostorech.

• Připojte nabíjecí adaptér Micro-USB. – Bliká červená LED: Nabíjení aktivní

U silně vybitého akumulátoru může trvat až 10 minut, než začne LED blikat.

– Svítí červená LED: Akumulátor je plně nabitý.

• Odstranit nabíjecí adaptér Micro-USB. – Červená LED zhasne.

Nebezpečí věcných škod při nepoužívání

Při nepoužívání lampy po delší dobu (např. při uskladnění) může dojít ke zničení akumulátoru hlubokým vybitím.

• Volič programů nastavit na P0.

• Před tím, než přestanete akumulátor po delší

dobu používat, jej úplně nabijte.

• Při nepoužívání akumulátor pravidelně nabíjejte.

6. Poruchy

V pohybovém senzoru bliká červená LED

– Kapacita akumulátoru je příliš nízká.

• Akumulátor nabít nabíjecím adaptérem Micro-USB (není v rozsahu dodávky).

Lampa nezapíná

– Kapacita akumulátoru je příliš nízká.

• Akumulátor nabít nabíjecím adaptérem Micro-USB (není v rozsahu dodávky).

– Vedení přerušené nebo zkrat.

• Zkontrolovat připojení.

– Volič programů v poloze P0.

• Volič programů nastavit na P1 nebo P2.

– Oblast záchytu není cíleně nastavena.

• Zkontrolovat oblast záchytu.

Akumulátor se nenabíjí

– Solární panel znečištěný.

• Solární panel otřít měkkou utěrkou a vyčistit jemným čisticím prostředkem.

– Místo instalace solárního panelu není optimální.

• Zkontrolovat místo instalace (pokud možno co nejvíce přímého slunečního světla).

– Po víceletém používání může dojít ke snížení

nabíjecí kapacity akumulátoru.

• Akumulátor nechte vyměnit (náhradní akumulátor XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Dobře zabalený výrobek zašlete, prosím, i v tomto případě nejbližšímu servisnímu středisku. Výměnu může provést jen výrobce nebo kvaliﬁkovaný elektrikář.

7. Čištění a údržba

Výrobek je bezúdržbový. Pravidelné kontroly poškození mohou prodloužit životnost výrobku. Odstraňování nečistot může prodloužit funkci výrobku.

Nebezpečí věcných škod

Použitím nesprávného čisticího prostředku může být lampa poškozena.

• Zkontrolovat snášenlivost čisticího prostředku a povrchu.

• Lampu otřít měkkou utěrkou a vyčistit jemným čisticím prostředkem.

V případě znečištění nebo usazenin podmíněných povětrnostními vlivy na solárním panelu:

• Solární panel otřít měkkou utěrkou a vyčistit jemným čisticím prostředkem.

Lampa nevypíná

– Trvalý pohyb v oblasti záchytu.

• Zkontrolovat oblast záchytu.

Lampa zapíná v nevhodnou dobu.

– Nekontrolovaný pohyb v oblasti záchytu:

– Vítr pohybuje stromy a keři. – Záchyt vozidel na ulici. – Náhlá změna teploty díky povětrnostním

vlivům (vítr, déšť, sníh) nebo vzduchu z ventilátorů, otevřených oken.

• Zkontrolovat oblast záchytu.

– Lampa se kýve (pohybuje se) např. při nárazech

větru nebo při silné bouřce.

• Lampu namontovat na pevný podklad.

8. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny kekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu splatnou evropskou směrnicí oodpadních elektrických aelektronických zařízeních ajejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována aodevzdána kekologickému opětovnému zhodnocení.

– 62 –– 62 –

Staré přístroje, akumulátory/baterie neházet

ZÁRUKA

LETÁ

VÝROBCE

do domovního odpadu, ohně nebo vody.

Akumulátory/baterie se mají sbírat, recyklovat nebo ekologicky likvidovat.

Jen pro země EU:

Podle směrnice RL 2006/66/ES musí být vadné nebo opotřebované akumulátory/baterie recyklovány. Nepoužitelné akumulátory/baterie můžete odevzdat v prodejně nebo ve sběrně nebezpečných odpadů.

9. Záruka výrobce

Výrobek STEINEL:

– Vyrobeno s maximální pečlivostí. – Kontrola funkce a bezpečnosti podle platných

předpisů.

– S výstupní kontrolou.

Záruka STEINEL:

– Záruka za bezvadné provedení a funkčnost. – Doba 36 měsíců, počínajíc dnem prodeje

spotřebiteli.

– Obsahuje odstranění nedostatků způsobených

vadným materiálem nebo výrobními vadami.

– Záruka spočívá v opravě nebo výměně vadných

součástí dle našeho rozhodnutí. – Záruka se netýká poškození opotřebitelných dílů. – Záruka se nevztahuje na vady a škody zapříčině-

né nesprávným zacházením nebo údržbou. – Uplatňování dalších nároků následných škod

na cizích věcech je ze záruky vyloučeno. – Záruka bude uznána jen tehdy, bude-li poslán

nedemontovaný přístroj, přiložen krátký popis

závady, pokladní stvrzenka nebo faktura (datum

prodeje a razítko prodejny).

• Dobře zabalený výrobek zašlete příslušnému servisnímu středisku.

Servisní opravny:

– Po uplynutí záruční doby. – U závad bez nároku na záruku.

• Zeptejte se ve vašem nejbližším servisu na možnost opravy.

Další informace: http://www.steinel.de

LETÁ

ZÁRUKA

VÝROBCE

– 63 –– 63 –

1. O tomto dokumente

Pozorne si ho prečítajte a uschovajte!

– Chránené autorským právom. Dotlač, aj keď iba

vskrátenej verzii, je povolená iba s naším súhlasom.

– Vyhradzujeme si právo na zmeny slúžiace tech-

nickému pokroku.

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

Odkaz na textové pasáže v dokumente.

...

2. Všeobecné bezpečnostné pokyny

Nebezpečenstvo v dôsledku výparov alebo elektrolytovej kvapaliny!

V dôsledku poškodení a nevhodného zaobchádzania s akumulátorom môžu unikať výpary alebo elektrolytová kvapalina. Pri kontakte hrozí nebezpečenstvo ťažkých poranení (napr. strata videnia, poleptanie).

• Kryt akumulátora ani akumulátor nikdy neotvárajte.

• Výpary alebo elektrolytová kvapalina sa nesmú dostať do očí. Pri kontakte s očami:

– Oči si nešúchajte. – Oči ihneď vypláchnite dostatočným množ-

stvom čistej vody (napr. vodou z vodovodu).

– Vyhľadajte lekára.

• Nedotýkajte sa vytečenej elektrolytovej kvapaliny.

• Výrobok okamžite odstráňte z dosahu otvoreného ohňa alebo horúcich miest.

• Kontaminované oblečenie okamžite odstráňte.

Nebezpečenstvo v dôsledku svetelného lúča LED!

Priame pozeranie do svietiacej LED diódy môže spôsobiť poškodenie sietnice.

• Nikdy sa do LED svietidla nepozerajte z krátkej vzdialenosti alebo dlhšiu dobu (> 5 minút).

– Svietidlo sa nesmie inštalovať v oblastiach ohro-

zených explóziou.

– Na bezproblémovú prevádzku je potrebné zvoliť

montážne miesto, kde nie sú otrasy.

– Solárny panel treba chrániť pred mechanickými

záťažami (napr. konáre stromov).

– Prestavby a zmeny na výrobku nie sú povolené.

3. XSolar L-S One

Správne používanie

– Senzorové svietidlo so zdrojom svetla v podobe

LED diódy. – Na nástennú montáž vo vonkajšom prostredí. – Automaticky prináša svetlo do miest, kde nie je – k dispozícii sieťové napätie. – S nezávislým energetickým napájaním vďaka

solárnemu panelu a akumulátoru. – Samostatné zachytenie najmenších pohybov

vďaka integrovanému infračervenému senzoru.

Modely

– XSolar L-S biela (EAN4007841671006) – XSolar L-S strieborná (EAN4007841671013)

Rozsah dodávky (obr. 3.1) Rozmery výrobku (obr. 3.2) Prehľad produktu (obr. 3.3) A solárny panel B senzor pohybu C LED diódy D panel LED E nabíjačka s micro USB F kompas G volič programov

Nastaviteľný rozsah solárneho panelu/panelu LED

(obr. 3.4)

Technické údaje senzorového svietidla

– výkon: 6 LED, max. 1,2 W – infračervená technika – uhol snímania: 140° – dosah snímania:

max. 8,0 m (montážna výška 1,8 m) – rozsah osvetlenej plochy: 30 m – nastavenie stmievania: 2 lx – nastavenie času: riadené softvérom, 10 – 30 s – základné svetlo: 3 % – svetelný prúd: max. 150 lm/24 lm/w – teplota farby: 3 000 K – uhol natočenia solárneho panelu: +180°/-150° – uhol sklonu solárneho panelu: 55° – uhol natočenia panelu LED: +/- 60° – uhol sklonu panelu LED: 55° – trieda ochrany: III – krytie: IP 44 – teplotný rozsah: -20 °C až +40 °C – rozmery (v x š x h): 189 x 298 x 186,5 mm

– 64 –– 64 –

Technické údaje akumulátora

– Nanophosphate® High Power Li-Ion akumulátor,

neobsahuje kadmium LiFePO4. – kedykoľvek nabíjateľný bez skracovania životnosti – automatické nabíjanie cez solárny panel – samostatná možnosť nabíjania s nabíjacím adap-

térom cez pripojenie micro USB (5 V) – vymieňa výrobca alebo kvaliﬁkovaný elektrikár – kapacita akumulátora: 2500 mAh – max. doba svietenia: 60 dní pri 20 spusteniach

za noc. – nabíjačka s micro USB: 5 V, max. 1 A dostupná

so všetkými tromi programami

Doba nabíjania závisí od miesta montáže (priame slnečné svetlo). V zime alebo počas upršaných dní sa musí počítať s niekoľkonásobne dlhšími dobami nabíjania.

4. Montáž

• Všetky diely skontrolujte vzhľadom na poškodenia.

• Pri poškodeniach solárneho panelu alebo panelu LED neuvádzajte výrobok do prevádzky.

Pri nevýhodných podmienkach používania (napr. umiestnenie v tieni alebo za sklom, zlé nasmerovanie solárneho panelu) je bezpečné fungovanie výrobku obmedzené.

• Na umiestnenie solárneho panelu zvoľte vhodné miesto, kde je veľa priameho slnečného svetla (nasmerovanie na juh).

• Vyhnite sa tieneniu strechami alebo stromami.

• Dávajte pozor na dosah zaznamenávania pohybu

(obr. obr. 4.1).

• Odoberte nástenný držiak (obr. 4.2).

• Vyvŕtajte diery a vložte hmoždinky (obr. 4.3).

• Priskrutkujte nástenný držiak (obr. 4.3).

• Vykonajte nastavenia (obr. 4.4).

➔ „6. Obsluha“

• Senzorové svietidlo priskrutkujte na nástenný držiak (obr. 4.5).

• Panel LED vyrovnajte pomocou senzora pohybu (obr. 3.4).

• Solárny panel vyrovnajte tak, aby intezita a dĺžka slnečného žiarenia bola čo najvyššia (obr. 3.4).

• Všímajte si kompas (nasmerovanie na juh)

(obr. 3.4).

5. Obsluha

Pred prvým použitím

• Svietidlo aktivujte prostredníctvom nastavenia voliča programov na P2. Svietidlo sa počas jednej minúty nachádza v testovacom režime a potom v programe P2.

Testovací režim

V testovacom režime pracuje svietidlo v dennej prevádzke. Pri zachytení pohybu sa svietidlo zapne v časovom rámci 1 minúty a nezávisle od nastavenia stmievania, pričom doba dobehu je 10 sekúnd. Po uplynutí tejto doby sa automaticky aktivuje zvolený program. V testovacom režime je trvalo zapnutá červená LED dióda.

Nastavenie požadovanej prevádzky prostredníctvom voliča programov

– P0: Vypnuté (nastavenie z výroby).

Spotrebiče (panel LED a senzor) sú deaktivované.

– P1: Senzorová prevádzka.

Svietidlo sa zapne len po impulze senzora pohybu.

– P2: Senzorová prevádzka so základným svetlom.

Svietidlo sa zapne len po impulze senzora pohybu. Trvalé osvetlenie v ranných a večerných hodinách s redukovaným základným svetlom.

Doba dosvitu a jas

– Doba dosvitu sa stanoví pri prvom použití. – V programe 2 je počas prvej noci základné svetlo

ráno vypnuté.

– Doba dosvitu a jas sa automaticky prispôsobia

okolitým podmienkam, napr. doba dosvitu môže byť v lete dlhšia ako v zime.

– Základné svetlo umožňuje nočné osvetlenie

s cca 3 % svetelného výkonu. Pri pohybe v oblasti snímania sa svetlo prepne na maximálny svetelný výkon. Potom sa svietidlo znovu prepne na základné svetlo (cca 3 %). Doba svietenia základného svetla je prispôsobená okolitým podmienkam. Pri používaní základného svetla sa zmenšuje svetelná rezerva. Ak to nie je potrebné, odporúčame ho vypnúť (P1), aby zostalo viac rezervy pre obdobia so slabým slnečným svetlom.

– 65 –– 65 –

Manuálne nabíjanie akumulátora

Pri príliš nízkej kapacite akumulátora (napr. v zlom počasí) bliká v senzore pohybu červená LED dióda. Akumulátor sa môže nabíjať pomocou bežného nabíjacieho adaptéra s micro USB (nepatrí do rozsahu dodávky). Nabitie akumulátora môže trvať aj 6 hodín.

Nebezpečenstvo materiálnych škôd v dôsledku prenikajúcej vlhkosti

Otvorená nabíjačka s micro USB (E) nie je chránená pred vniknutím vody.

• Akumulátor nabíjajte len v suchých miestnostiach.

• Pripojte nabíjací adaptér s micro USB. – Bliká červená LED dióda: nabíjanie aktívne.

Pri silne vybitom akumulátore môže trvať až 10 minút, kým začne blikať LED dióda.

– Červená LED dióda svieti: Akumulátor je plne

nabitý.

• Odpojte nabíjací adaptér s micro USB. – Červená LED dióda zhasne.

Nebezpečenstvo materiálnych škôd z dôvodu nepoužívania

Pri nepoužívaní svietidla po dlhšiu dobu (napr. skladovanie) sa môže akumulátor v dôsledku hĺbkového vybitia zničiť.

• Nastavte volič programov na P0.

• Pred nepoužívaním akumulátor úplne nabite.

• Počas nepoužívania akumulátor pravidelne

nabíjajte.

6. Poruchy

Červená LED dióda v senzore pohybu bliká

– Kapacita akumulátora je príliš nízka.

• Akumulátor nabite pomocou nabíjacieho adaptéra s micro USB (nepatrí do rozsahu dodávky).

Svietidlo sa nezapína

– Kapacita akumulátora je príliš nízka.

• Akumulátor nabite pomocou nabíjacieho adaptéra s micro USB (nepatrí do rozsahu dodávky).

– Prerušené vedenie alebo skrat.

• Skontrolujte prípojky.

– Volič programov je nastavený na P0.

• Nastavte volič programov na P1 alebo P2.

– Oblasť snímania nie je cielene nastavená.

• Skontrolujte oblasť snímania.

Svietidlo sa nežiaduco zapína

– Nekontrolovateľný pohyb v oblasti snímania:

– Vietor hýbe stromami a konármi. – Zachytávanie vozidiel na ulici. – Náhla zmena teploty v dôsledku počasia

(vietor, dážď, sneh) alebo vzduch odvádzaný z ventilátorov, otvorených okien.

• Skontrolujte oblasť snímania.

– Svietidlo sa kýve (hýbe sa), napr. z dôvodu vetra

alebo silných zrážok.

• Svietidlo namontujte na pevný podklad.

Akumulátor sa nenabíja

– Solárny panel je znečistený.

• Solárny panel vyčistite pomocou mäkkej handričky a jemného čistiaceho prostriedku.

– Nevhodne zvolené miesto inštalácie solárneho

panelu.

• Skontrolujte miesto inštalácie (čo najviac priameho slnečného svetla).

– Po dlhoročnom používaní sa môže nabíjacia

schopnosť akumulátora vyčerpať.

• Akumulátor nechajte vymeniť (náhradný akumulátor XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Dobre zabalený výrobok zašlite na adresu najbližšieho servisu. Výmenu smie vykonávať len výrobca alebo kvaliﬁkovaný elektrikár.

7. Čistenie a starostlivosť

Výrobok nevyžaduje údržbu. Pravidelné kontrolovanie potenciálneho poškodenia môže predĺžiť životnosť výrobku. Odstránenie nečistôt môže predĺžiť fungovanie výrobku.

Nebezpečenstvo materiálnych škôd

Svietidlo sa môže poškodiť používaním nevhodných čistiacich prostriedkov.

• Skontrolujte znášanlivosť čistiaceho prostriedku s povrchom.

• Svietidlo vyčistite pomocou mäkkej handričky a jemného čistiaceho prostriedku.

V prípade znečistenia alebo usadenín spôsobených počasím na solárnom paneli:

• Solárny panel vyčistite pomocou mäkkej handričky a jemného čistiaceho prostriedku.

Svietidlo sa nevypína

– Trvalý pohyb v oblasti snímania.

• Skontrolujte oblasť snímania.

– 66 –– 66 –

8. Likvidácia

ZÁRUKA

ROKOV

VÝROBCU

Elektrické zariadenia, príslušenstvo aobaly odovzdajte na ekologickú recykláciu.

– Záruku poskytneme len v prípade, ak prístroj

v nerozobranom stave zašlete spolu so stručným popisom chyby, pokladničným dokladom alebo faktúrou (dátum zakúpenia a pečiatka predajcu).

Elektrické zariadenia nevyhadzuje do komunálneho odpadu!

Iba pre krajiny EÚ:

Podľa platnej európskej smernice o odpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane aodovzdať na ekologickú recykláciu.

Staré prístroje, akumulátory/batérie nevyhadzujte do domového odpadu, do ohňa ani do vody.

Akumulátory/batérie by sa mali zbierať, recyklovať, alebo ekologicky zlikvidovať.

Iba pre krajiny EÚ:

Podľa smernice RL 2006/66/ES sa musia chybné alebo spotrebované akumulátory/batérie recyklovať. Viac nepoužiteľné akumulátory/batérie môžu byť odovzdané na predajnom mieste alebo v zberni nebezpečných odpadov.

9. Záruka výrobcu

Výrobok STEINEL:

– Vyrobené s veľkou starostlivosťou. – Funkčne a bezpečnostne odskúšané v súlade

s platnými predpismi.

– So záverečnou kontrolou.

• Dobre zabalený výrobok zašlite na adresu príslušného servisu.

Servis pre opravy:

– Po uplynutí záručnej doby. – Pri nedostatkoch bez nároku na záruku.

• O možnosti opravy sa informujte na najbližšej servisnej stanici.

Ďalšie informácie:

http://www.steinel.de

ROKY

ZÁRUKA

VÝROBCU

Záruka STEINEL:

– Záruka na bezchybný stav a funkčnosť. – Lehota 36 mesiacov začína plynúť dňom predaja

spotrebiteľovi.

– Zahŕňa odstránenie nedostatkov, ktoré vyplývajú

zmateriálovej alebo výrobnej chyby.

– Plnenie sa uskutočňuje opravou alebo výmenou

chybných dielov podľa nášho uváženia.

– Plnenie odpadá v prípade škôd na dieloch pod-

liehajúcich opotrebovaniu.

– Plnenie odpadá v prípade poškodenia a ne-

dostatkov, ktoré boli spôsobené nesprávnym zaobchádzaním alebo údržbou.

– Ďalšie následné škody na cudzích predmetoch

sú zo záruky vylúčené.

– 67 –– 67 –

PL Tłumaczenie instrukcji oryginalnej

1. Informacje o tym dokumencie

Prosimy o dokładne zapoznanie się z instrukcją oraz jej zachowanie!

– Dokument chroniony prawem autorskim.

Przedruk, także wczęściach, wyłącznie po uzyskaniu zgodnie z instrukcją.

– Zmiany wynikające zpostępu technicznego,

zastrzeżone.

Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłacz do tekstu wdokumencie.

...

2. Ogólne zasady bezpieczeństwa

Niebezpieczeństwo stwarzane przez opary lub płyn elektrolitowy!

Uszkodzenie i nieprawidłowe użytkowanie akumulatora może powodować wydostawanie się oparów i płynu elektrolitowego. Wprzypadku kontaktu istnieje niebezpieczeństwo odniesienia poważnych obrażeń (np. utrata wzroku, oparzenia).

• Nigdy nie otwierać obudowy ani akumulatora.

• Nie dopuścić do przedostania się oparów lub płynu elektrolitowego do oczu. Wprzypadku kontaktu zoczami:

– Nie przecierać oczu. – Natychmiast przepłukać oczy dużą ilością

czystej wody (np. wodą bieżącą).

– Udać się do lekarza.

• Nie dotykać wyciekającego elektrolitu.

• Natychmiast oddalić produkt od ognia lub gorących miejsc.

• Natychmiast zdjąć zanieczyszczoną odzież.

Niebezpieczeństwo stwarzane przez promień światła diody LED!

Bezpośrednie spoglądanie na świecącą diodę LED może spowodować uszkodzenie siatkówki oka.

• Nigdy nie patrzeć zmałej odległości lub przez dłuższy czas (>5min) na lampę diodową.

– Nie montować lampy wobszarach zagrożonych

wybuchem.

– Aby zapewnić bezawaryjną pracę,

wybrać miejsce montażu wolne od wstrząsów.

– Zabezpieczyć panel solarny przed obciążeniami

mechanicznymi (np. gałęziami drzew).

– Przebudowy imodyﬁkacje produktu są zabro-

nione.

3. XSolar L-S One

Zastosowanie zgodnie zprzeznaczeniem

– Lampa zczujnikiem ruchu idiodami LED. – Do montażu naściennego na zewnątrz

budynków.

– Automatycznie wnosi światło wmiejscach,

wktórych nie ma dostępu do napięcia sieciowego.

– Z niezależnym zasilaniem przez panel solarny

iakumulator.

– Dokładne wykrywanie nawet najmniejszych

ruchów przez zintegrowany czujnik na podczerwień.

Wersje

– XSolar L-S biały (EAN4007841671006) – XSolar L-S srebrny (EAN4007841671013)

Zakres dostawy (Rys. 3.1) Wymiary produktu (Rys. 3.2) Przegląd urządzenia (Rys. 3.3) A Panel solarny B Czujnik ruchu C Diody LED D Panel LED E Gniazdo ładowania Micro-USB F Kompas G Przełącznik wyboru programów

Zakres regulacji panelu solarnego /panelu LED

(Rys. 3.4)

Dane techniczne lampy z czujnikiem

– Moc: 6 diody LED, maks. 1,2 W – Technika podczerwieni – Kąt wykrywania: 140° – Zasięg wykrywania czujnika:

maks. 8,0 m (wysokość montażu 1,8 m) – Oświetlenie powierzchni: 30 m – Ustawianie progu czułości zmierzchowej: 2 luksy – Ustawienie czasu: regulowane za pomocą

oprogramowania, 10–30s – Światło podstawowe: 3% – Strumień światła: maks. 150lumeny / 124lm/W – Temperatura barwowa: 3000kelwinów – Kąt obrotu panelu solarnego: +180°/-150° – Kąt pochylenia panelu solarnego: 55° – Kąt obrotu panelu LED: +/- 60°

– 68 –– 68 –

– Kąt pochylenia panelu LED: 55° – Klasa ochronności: III – Stopień ochrony: IP 44 – Zakres temperatury: od -20°C do +40°C – Wymiary (szer. x wys. x gł.):

189 x 298 x 186,5mm

• Wyrównać panel solarny tak, aby natężenie iczas promieniowania słonecznego były jak największe (Rys. 3.4).

• Uwzględnić kompas (wyrównanie południowe)

(Rys. 3.4).

Dane techniczne akumulatora

– Akumulator litowo-jonowy dużej mocy

Nanophosphate®, nie zawiera kadmu, LiFePO4.

– Możliwość ładowania wdowolnym czasie bez

skrócenia żywotności. – Automatyczne ładowanie przez panel solarny. – Możliwość osobnego ładowania za pomocą

adaptera przy użyciu złącza Micro-USB (5V). – Możliwość wymiany przez producenta lub

wykwaliﬁkowanego elektryka. – Pojemność akumulatora: 2500mAh – Maks. czas świecenia:

60dni przy 20przełączeniach w ciągu nocy. – Gniazdo ładowania Micro-USB: 5V, maks. 1 A

możliwe we wszystkich trzech programach.

Czas ładowania jest zależny od miejsca montażu (bezpośrednie światło słoneczne). Zimą lub wdeszczowe dni czas ładowania może się kilkakrotnie wydłużyć.

4. Montaż

• Sprawdzić wszystkie elementy pod kątem uszkodzeń.

• Wprzypadku uszkodzeń panelu solarnego lub panelu LED nie należy uruchamiać produktu.

Wprzypadku niekorzystnych warunków eksploatacji (np. ustawienie wcieniu lub za szkłem, nieprawidłowe wyrównanie panelu solarnego) bezpieczeństwo funkcjonowania produktu jest ograniczone.

• Wybrać odpowiednie miejsce dla panelu solarnego, wktórym jest dostępna odpowiednia ilość światła słonecznego (wkierunku południowym).

• Unikać zacienienia przez zadaszenia lub drzewa.

• Uwzględnić zasięg wykrywania ruchu (Rys. 4.1).

• Zdjąć uchwyt naścienny (Rys. 4.2).

• Wywiercić otwory iwłożyć kołki (Rys. 4.3).

• Przykręcić uchwyt naścienny (Rys. 4.3).

• Skonﬁgurować ustawienia (Rys. 4.4).

➔ „6. Obsługa“

• Przykręcić lampę zczujnikiem do uchwytu naściennego (Rys. 4.5).

• Wyrównać panel LED zczujnikiem ruchu

(Rys. 3.4).

5. Obsługa

Przed pierwszym użyciem

• Uaktywnić lampę, ustawiając przełącznik wyboru programów wpozycjiP2. Lampa przez minutę działa wtrybie testowym, anastępnie przełącza się na programP2.

Tryb testowy

Wtrybie testowym lampa działa wtrybie pracy dziennej. Po wykryciu ruchu wciągu tej 1minuty, lampa załącza się niezależnie od ustawienia progu czułości zmierzchowej iświeci przez 10sekund czasu opóźnienia. Po upływie tego czasu automatycznie aktywny jest wybrany program. Wtrybie testowym czerwona dioda LED świeci światłem ciągłym.

Ustawianie żądanego trybu za pomocą przełącznika wyboru programów

– P0: wyłączona (ustawienie fabryczne).

Odbiorniki (panel LED iczujnik) są nieaktywne.

– P1: tryb pracy zczujnikiem.

Lampa włącza się tylko po otrzymaniu impulsu zczujnika ruchu.

– P2: tryb pracy zczujnikiem ze światłem podsta-

wowym. Lampa włącza się po otrzymaniu impulsu zczujnika ruchu. Ciągłe świecenie lampy wgodzinach porannych iwieczornych ze zredukowanym światłem podstawowym.

Czas opóźnienia świecenia ijasność

– Przy pierwszym użyciu następuje określenie

czasu opóźnienia świecenia.

– W programie 2, w ciągu pierwszej nocy światło

podstawowe jest wyłączone o poranku

– Czas dodatkowego świecenia i jasność są

automatycznie dopasowywane do warunków otoczenia, np. czas dodatkowe świecenia latem może być dłuższy niż zimą.

– Światło podstawowe umożliwia nocne oświe-

tlenie zwykorzystaniem 3%mocy światła. Po wykryciu ruchu wobszarze wykrywania światło zostaje przełączone na maksymalną moc. Następnie lampa przełącza się zpowrotem na światło podstawowe (ok.3%).

– 69 –– 69 –

Czas świecenia światła podstawowego jest dopasowany do warunków otoczenia. Podczas korzystania ze światła podstawowego, zmniejsza się rezerwa świecenia. Gdy nie jest on wymagany, zaleca się go wyłączyć (P1), aby zachować większy zapas dla faz o niewielkiej ilości słońca.

Ręczne ładowanie akumulatora

Przy zbyt małej pojemności akumulatora (np. przy słabej pogodzie) miga czerwona dioda LED wczujniku ruchu. Akumulator można ładować za pomocą standardowego adaptera Micro-USB (nie należy do zakresu dostawy). Ładowanie akumulatora może trwać do 6 godzin.

Niebezpieczeństwo uszkodzeń przez przenikającą wilgoć.

Otwarte gniazdo ładowania Micro USB (E) nie jest zabezpieczone przed przenikaniem wody.

• Akumulator ładować wyłącznie wsuchych pomieszczeniach.

• Podłączyć adapter Micro-USB.

– Czerwona dioda LED miga: ładowanie

aktywne. Przy mocno rozładowanym akumulatorze, dioda LED może zacząć migać dopiero po upływie 10minut.

– Czerwona dioda LED świeci: akumulator jest

całkowicie naładowany.

• Odłączyć adapter Micro-USB.

– Czerwona dioda LED gaśnie.

Niebezpieczeństwo uszkodzeń przy nieużywaniu

Gdy lampa nie jest używana przez dłuższy czas (np. przechowywanie), akumulator może zostać uszkodzony na skutek głębokiego rozładowania.

• Ustawić przełącznik wyboru programów wpozycjiP0.

• Przed przerwą wużytkowaniu całkowicie naładować akumulator.

• Podczas przerwy wużytkowaniu regularnie ładować akumulator.

6. Usterki

Czerwona dioda LED wczujniku ruchu miga

– Zbyt mała pojemność akumulatora.

• Naładować akumulator za pomocą adaptera

Micro-USB (nie należy do zakresu dostawy).

Lampa nie włącza się

– Zbyt mała pojemność akumulatora.

• Naładować akumulator za pomocą adaptera Micro-USB (nie należy do zakresu dostawy).

– Przerwany przewód lub zwarcie.

• Sprawdzić przyłącza.

– Przełącznik wyboru programów jest ustawiony

wpozycjiP0.

• Ustawić przełącznik wyboru programów

wpozycjiP1 lubP2.

– Niedokładnie ustawiony obszar wykrywania

czujnika.

• Sprawdzić obszar wykrywania.

Lampa nie wyłącza się

– Wobszarze wykrywania czujnika ciągle coś się

porusza.

• Sprawdzić obszar wykrywania.

Lampa włącza się wniepożądanym momencie

– Niekontrolowany ruch wobszarze wykrywania:

– Wiatr porusza gałęziami ikrzewami. – Rejestrowanie pojazdów na ulicy. – Gwałtowne zmiany temperatury na skutek

czynników atmosferycznych (wiatr, deszcz, śnieg) lub nadmuch zwentylatorów, otwartych okien.

• Sprawdzić obszar wykrywania.

– Lampa kołysze się (porusza się), np. na skutek

porywistego wiatru lub intensywnych opadów.

• Zamontować lampę na stałym podłożu.

Akumulator się nie ładuje

– Zabrudzony panel solarny.

• Wyczyścić panel solarny przy użyciu miękkiej

szmatki zdodatkiem delikatnego środka do czyszczenia.

– Miejsce ustawienia nie jest optymalne dla panelu

solarnego.

• Sprawdzić miejsce ustawienia (jak najwięcej

światła słonecznego).

– Po kilku latach użytkowania pojemność akumu-

latora może się zmniejszyć.

• Zlecić wymianę akumulatora (akumula-

tor zamienny XSolar, 3,3 V 2,5 AH, EAN

007841006488).

• Prosimy o wysłanie dobrze zapakowanego

urządzenia do najbliższego punktu serwisowego. Wymianę może przeprowadzić jedynie producent lub wykwaliﬁkowany elektryk.

– 70 –– 70 –

7. Czyszczenie ikonserwacja

GWARANCJI

LAT

PRODUCENTA

Produkt nie wymaga konserwacji. Regularne kontrole pod kątem uszkodzeń mogą wydłużyć żywotność produktu. Usuwanie zanieczyszczeń może wydłużyć prawidłowe funkcjonowanie produktu.

Niebezpieczeństwo uszkodzeń

Nieodpowiednie środki do czyszczenia mogą spowodować uszkodzenie lampy.

• Należy sprawdzić kompatybilność środka do czyszczenia zpowierzchnią.

• Wyczyścić lampę przy użyciu miękkiej szmatki zdodatkiem delikatnego środka do czyszczenia.

Wprzypadku zanieczyszczeń lub osadów na panelu solarnym zależnych od warunków atmosferycznych:

• Wyczyścić panel solarny przy użyciu miękkiej szmatki zdodatkiem delikatnego środka do czyszczenia.

8. Utylizacja

Urządzenia elektryczne, akcesoria iopakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami zgospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

Nie wyrzucać zużytych urządzeń, akumulatorów/baterii do śmieci, ognia lub wody.

Akumulatory/baterie należy zbierać, oddawać do recyklingu lub utylizacji wsposób przyjazny dla środowiska naturalnego.

9. Gwarancja producenta

Produkt STEINEL:

– Wyprodukowany znajwiększą starannością. – Sprawdzony pod kątem prawidłowego funkcjo-

nowania ibezpieczeństwa zgodnie zobowiązującymi przepisami.

– Został poddany kontroli końcowej.

Gwarancja STEINEL:

– Gwarancja na prawidłową jakość idziałanie. – Okres 36miesięcy, rozpoczynający się wdniu

sprzedaży użytkownikowi.

– Obejmuje usuwanie usterek wynikających zwad

materiałowych lub produkcyjnych.

– Świadczenie następuje według naszej decyzji

przez naprawę lub wymianę wadliwych części.

– Świadczenie nie obejmuje uszkodzeń części

ulegających zużyciu.

– Świadczenie nie obejmuje uszkodzeń iusterek

spowodowanych przez nieprawidłową obsługę lub konserwację.

– Gwarancja nie obejmuje szkód wtórnych po-

wstałych na przedmiotach trzecich.

– Gwarancja jest udzielana tylko wtedy, gdy pra-

widłowo zapakowane urządzenie (nierozłożone na części) zostanie odesłane do odpowiedniego punktu serwisowego wraz zkrótkim opisem usterki, wypełnioną kartą gwarancyjną, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu ipieczęcią sklepu).

• Prosimy owysłanie dobrze zapakowanego produktu do odpowiedniego punktu serwisowego.

Serwis naprawczy:

– Po upływie okresu gwarancji. – Wprzypadku usterek nieobjętych gwarancją.

• Informacji omożliwości naprawy udziela najbliższy punkt serwisowy.

Więcej informacji: http://www.steinel.de

LATA

GWARANCJI

PRODUCENTA

Tylko dla krajów UE:

Zgodnie z dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy oddawać do recyklingu. Akumulatory/baterie nienadające się do użytku należy oddać w punkcie sprzedaży lub punkcie zbiórki substancji szkodliwych.

– 71 –– 71 –

1. Despre aceste document

Vă rugăm să citiţi cu atenţie documentul și să-l păstraţi!

– Protejat prin Legea drepturilor de autor. Repro-

ducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

– Ne rezervăm dreptul de a face modiﬁcări care

servesc progresului tehnic.

Explicaţia simbolurilor

Atenţie, pericole!

Trimitere la alte informaii din document.

...

2. Instrucţiuni generale de securitate

Pericol din cauza vaporilor și a

electrolitului!

Din cauza deteriorării sau a utilizării incorecte a acumulatorilor se pot degaja vapori sau se poate scurge electrolit. În caz de contact există pericol de accidentări grave (de ex. pierderea vederii, arsuri).

• Nu deschideţi niciodată carcasa acumulatorului sau acumulatorul.

• Aveţi grijă să nu vă intre în ochi vapori sau electrolit. În cazul contactului cu ochii:

– Nu vă frecaţi la ochi. – Clătiţi de urgenţă ochii cu multă apă curată

(de ex. apă de la robinet).

– Consultaţi un medic.

• Nu atingeţi electrolitul care s-a scurs.

• Îndepărtaţi imediat produsul de focul deschis sau de zonele ﬁerbinţi.

• Scoateţi imediat îmbrăcămintea contaminată.

Pericol din cauza radiaţiei luminoase a ledurilor!

Privitul direct într-un led aprins poate avea ca efect afectarea retinei.

• Nu priviţi de la mică distanţă sau timp mai îndelungat (> 5 minute) în lampa cu leduri.

– Montarea lămpii în zone cu pericol de explozie

este interzisă.

– Pentru a asigura funcţionarea ireproșabilă,

trebuie ales un loc de montaj fără trepidaţii.

– Panoul solar trebuie protejat de solicitări

mecanice (de ex. crengi de copac).

– Transformările și modiﬁcările produsului nu sunt

permise.

3. XSolar L-S One

Utilizare conform destinaţiei

– Lampă cu senzor echipată cu leduri, utilizată

drept corp de iluminat. – Pentru montare pe perete în exterior. – Luminează automat locuri în care nu este

disponibilă tensiunea de reţea. – Cu alimentare independentă datorită panoului

solar și acumulatorului. – Înregistrare independentă a celor mai mici

mișcări, datorită senzorului infraroșu integrat.

Modele

– XSolar L-S alb (EAN4007841671006) – XSolar L-S argintiu (EAN4007841671013)

Coninutul livrării (Fig. 3.1) Dimensiunile produsului (Fig. 3.2) Componentele produsului (Fig. 3.3) A Panou solar B Senzor de mișcare C Leduri D Panou leduri E Mufă de încărcare Micro USB F Busolă G Comutator de program

Interval de reglare panou solar/panou leduri

(Fig. 3.4)

Date tehnice lampa cu senzor

– Putere: 6 LEDuri, max. 1,2 W – Sistem senzori infraroșu – Unghi de detecţie: 140° – Raza de detecţie:

max. 8,0 m (înălţime de montaj 1,8 m) – Suprafaţa iluminată: 30 m – Luminozitate de comutare: 2 lucși – Temporizare: comandată de software, 10 – 30 sec. – Lumină de veghe: 3 % – Flux de lumină: max. 150 lumeni / 124 Lm/w – Temperatura culorii: 3.000 kelvini – Unghi de rotaţie panou solar: +180°/-150° – Unghi de înclinare panou solar: 55° – Unghi de rotaţie panou leduri: +/- 60° – Unghi de înclinare panou leduri: 55° – Clasă de protecţie: III – Tip de protecţie: IP 44 – Interval de temperatură: -20 °C până la +40 °C – Dimensiuni (lxÎxA): 189 x 298 x 186,5 mm

– 72 –– 72 –

Date tehnice acumulator

– Nanophosphate® High Power, acumulator cu ioni

de litiu, LiFePO4 fără cadmiu.

– Poate ﬁ încărcat oricând, fără a i se scurta durata

de viaţă. – Încărcare automată prin intermediul panoului solar. – Posibilitate de încărcare separată cu adaptor prin

intermediul Micro USB (5 V). – Poate ﬁ schimbat de către producător sau de

către electricieni caliﬁcaţi. – Capacitatea acumulatorului: 2500 mAh – Durata max. a luminozităţii:

60 de zile la 20 de comutări pe noapte. – Micro USB: 5 V, max. 1A

disponibilă pentru toate cele trei programe.

Durata de încărcare depinde de locul de montaj (lumină solară directă). Iarna sau în zilele ploioase trebuie să vă așteptaţi la o durată de încărcare mai îndelungată.

4. Montarea

• Veriﬁcaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Dacă panoul solar sau panoul de leduri prezintă defecţiuni, nu puneţi în funcţiune produsul.

În cazul în care condiţiile de utilizare sunt nefavorabile (de ex. amplasare la umbră sau în spatele unui geam, orientare greșită a panoului solar), ﬁabilitatea funcţionării produsului este limitată

• Alegeţi un loc adecvat pentru panoul solar, cu multă lumină solară directă (orientare spre sud).

• Evitaţi poziionarea în umbra unor copertine, sau a copacilor.

• Ţineţi cont de raza de acţiune a sistemului de înregistrare a mișcării (Fig. 4.1).

• Scoateţi suportul de perete (Fig. 4.2).

• Faceţi găurile și introduceţi diblurile (Fig. 4.3).

• Prindeţi suportul de perete în șuruburi (Fig. 4.3).

• Realizaţi reglajele (Fig. 4.4).

➔ „6. Utilizarea“

• Înșurubaţi lampa cu senzor în suportul de perete (Fig. 4.5).

• Orientaţi panoul de leduri cu senzorul de mișcare în direcia dorită (Fig. 3.4).

• Orientaţi panoul solar în așa fel încât intensitatea și durata expunerii la razele solare să ﬁe cât mai mari( Fig 3.4).

• Veriﬁcai orientarea indicată de busolă (orientare către sud) (Fig. 3.4).

5. Utilizarea

Înainte de prima utilizare

• Activaţi lampa prin reglarea comutatorului de program pe P2. Lampa se aﬂă un minut în modul test, după care trece în programul P2.

Modul test

În modul test lampa lucrează în regim diurn. Când detectează o mișcare, lampa se aprinde în interval de 1 minut independent de luminozitatea de comutare, cu un interval de continuare a funcţionării de 10 secunde. După expirarea acestei durate, programul selectat se activează automat. În modul test ledul roșu este aprins continuu.

Reglarea regimului dorit prin intermediul comutatorului de program

– P0: Oprit (setare din fabrică).

Consumatorii (panoul de leduri și senzorul) sunt dezactivaţi.

– P1: Regim de funcţionare cu senzor.

Lampa nu se aprinde decât după ce primește un impuls de la senzorul de mișcare.

– P2: Regim de funcţionare cu senzor cu lumină

de veghe. Lampa se aprinde după ce primește un impuls de la senzorul de mișcare. Iluminare permanentă dimineaţa și seara cu lumină de veghe redusă.

Intervalul de iluminare ulterioară și luminozitatea

– La prima utilizare se determină intervalul de

iluminare ulterioară.

– În programul 2 în prima noapte lumina de veghe

este stinsă dimineaa.

– Intervalul de iluminare ulterioară și luminozitatea

sunt adaptate automat la condiţiile ambientale, de ex. durata de iluminare ulterioară poate ﬁ vara mai lungă decât iarna.

– Lumina de veghe permite un iluminat continuu pe

timp de noapte, cu o putere de cca. 3% din cea maximă. Dacă detectează mișcări în domeniul de detecţie, lampa se aprinde la puterea maximă. Ulterior se revine la lumina de veghe (cca. 3%). Durata de funcţionare a luminii de veghe este adaptată condiţiilor ambientale. Când se utilizează lumina de veghe, se reduce rezerva de funcţionare. Dacă nu este nevoie de ea, se recomandă stingerea luminii de veghe (P1), pentru a avea o rezervă mai mare pentru fazele sărace în soare.

– 73 –– 73 –

Încărcarea manuală a acumulatorului

Atunci când capacitatea acumulatorului este prea mică (de ex. când vremea este nepotrivită) se aprinde ledul roșu al senzorului de mișcare. Acumulatorul poate ﬁ încărcat cu un micro-adaptor USB disponibil în comerţ (nu este cuprins în coninutul livrării). Încărcarea acumulatorului poate dura până la 6 ore.

Pericol de daune materiale din cauza pătrunderii umidităţii

Micro-mufa de încărcare USB deschisă (E) nu este protejată împotriva pătrunderii apei.

• Nu încărcaţi acumulatorul decât în spaţii uscate.

• Racordaţi micro-adaptorul USB. – Ledul roșu luminează intermitent: operaţia de

încărcare se derulează. Dacă acumulatorul este complet descărcat, poate dura până la 10 minute până se aprinde ledul.

– Ledul roșu luminează permanent:

acumulatorul este încărcat complet.

• Scoateţi micro-adaptorul USB. – Ledul roșu se stinge.

Pericol de daune materiale în caz de nefolosire

Atunci când lampa nu este folosită un interval de timp mai lung (de ex. pe timpul depozitării), acumulatorul se poate distruge din cauza unei descărcări complete.

• Poziţionaţi comutatorul de program pe P0.

• Înainte de depozitare încărcaţi complet

acumulatorul.

• Încărcaţi periodic acumulatorul în timpul

depozitării.

Lampa nu se stinge

– Mișcare permanentă în domeniul de detecţie.

• Controlaţi domeniul de detecţie.

Lampa se aprinde necontrolat

– Mișcare necontrolată în domeniul de detecţie:

– Vântul mișcă pomii și tuﬁșurile. – Este detectat traﬁcul auto de pe stradă. – Modiﬁcare bruscă a temperaturii din cauza

intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventilatoare, ferestre deschise.

• Controlaţi domeniul de detecţie.

– Lampa oscilează (se mișcă) din cauza rafalelor

de vânt sau a precipitaţiilor puternice.

• Montaţi lampa pe un suport solid.

Acumulatorul nu se încarcă

– Panoul solar murdar.

• Curăţaţi panoul solar folosind o lavetă moale și un detergent slab.

– Locul de amplasare a panoului solar nu este

optim.

• Veriﬁcaţi locul de amplasare (cât mai multă lumină solară directă).

– După o utilizare îndelungată, capacitatea de

încărcare a acumulatorului poate ﬁ epuizată.

• Dispuneţi înlocuirea acumulatorului (acumulator de schimb XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Vă rugăm să trimiteţi produsul bine ambalat la cel mai apropiat service. Înlocuirea nu se va face decât de către producător sau de către electricieni caliﬁcaţi.

6. Defecţiuni

Ledul roșu al senzorului de mișcare luminează

– Capacitatea acumulatorului este prea mică.

• Încărcaţi acumulatorul cu micro-adaptorul USB (nu este cuprins în coninutul livrării).

Lampa nu se aprinde

– Capacitatea acumulatorului este prea mică.

• Încărcaţi acumulatorul cu micro-adaptorul USB (nu este cuprins în coninutul livrării).

– Cablu întrerupt sau scurtcircuit.

• Veriﬁcaţi conexiunile.

– Comutatorul de program este poziţionat pe P0.

• Poziţionaţi comutatorul de program pe

P1 sau P2.

– Domeniul de detecţie nu este reglat exact.

• Controlaţi domeniul de detecţie.

7. Curăţarea și îngrijirea

Produsul nu necesită lucrări de întreţinere. Veriﬁcările periodice cu scopul a descoperi eventuale deteriorări pot prelungi durata de viaţă a produsului.

Îndepărtarea murdăriilor poate prelungi funcţionarea produsului.

Pericol de daune materiale

Folosirea unor detergenţi inadecvaţi poate deteriora lampa.

• Veriﬁcaţi compatibilitatea dintre detergent și suprafaţă.

• Curăţaţi lampa folosind o lavetă moale și un detergent slab.

– 74 –– 74 –

Dacă există murdărie sau depuneri cauzate de

PRODUCĂTORULUI

ANI

GARANŢIA

intemperii pe panoul solar:

• Curăţaţi panoul solar folosind o lavetă moale și un detergent slab.

8. Evacuarea ca deșeu

Aparatele electrice, accesoriile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncaţi aparatele electrice la gunoiul menajer!

Numai pentru ţările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot ﬁ utilizate trebuie să ﬁe colectate separat și să facă obiectul unei reciclări ecologice.

Nu aruncaţi aparatele uzate sau acumulatorii/bateriile la gunoiul menajer, în foc sau în apă.

Acumulatorii/bateriile trebuie colectate, reciclate sau evacuate la deșeuri într-un mod care să nu afecteze negativ mediul ambiant.

Numai pentru ţările UE:

Conform directivei RL 2006/66/EG acumulatorii/bateriile defecte sau uzate trebuie reciclate. Acumulatorii/bateriile inutilizabile pot ﬁ predate distribuitorului sau la punctul de colectare a materialelor periculoase.

9. Garanţia de producător

Produs STEINEL:

– Executat cu cea mai mare atenţie. – Veriﬁcat în privinţa funcţionării și a siguranţei, în

conformitate cu normele în vigoare.

– Cu control ﬁnal.

Garanţie STEINEL:

– Garanţie pentru structura și funcţionarea irepro-

șabilă a produsului.

– Termen de 36 de luni de la data vânzării către

consumator.

– Garanţia acoperă remedierea defecţiunilor apăru-

te din cauza erorilor de material sau de fabricaţie.

– Îndeplinirea garanţiei se realizează prin repararea

sau schimbarea pieselor defecte, la alegerea noastră.

– Garanţia nu acoperă daunele intervenite la piese-

le supuse uzurii.

– Garanţia nu acoperă daune și defecţiuni cauzate

de o manevrare sau întreţinere incorectă.

– Daunele provocate altor obiecte sunt excluse de

la garanţie.

– Garanţia este valabilă doar dacă aparatul

nedezasamblat este trimis împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

• Vă rugăm să expediaţi produsul bine ambalat către atelierul de service competent.

Reparaţii și post-garanţie:

– După expirarea termenului de garanţie. – În cazul defecţiunilor neacoperite de garanţie.

• Informaţi-vă cu privire la posibilitatea reparaţiei la atelierul de service cel mai apropiat.

Mai multe informaţii: http://www.steinel.ro

ANI

GARANŢIA

PRODUCĂTORULUI

– 75 –– 75 –

1. O tem dokumentu

Natančno preberite in shranite!

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti

ali po delih je dovoljen le z našim soglasjem.

– Spremembe zaradi tehničnega napredka so

pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

...

2. Splošna varnostna navodila

Nevarnost zaradi hlapov ali elektrolitne tekočine!

S poškodovanjem ali nestrokovno uporabo akumulatorja lahko izstopajo hlapi ali elektrolitna tekočina. Ob stiku obstaja nevarnost hudih poškodb (npr. izgube vida, razjedenine).

• Ohišja akumulatorja ali akumulatorja nikoli ne odpirajte.

• Hlapi ali elektrolitna tekočina ne smejo priti v oči. Ob stiku z očmi:

– Ne drgnite oči. – Oči takoj izperite z veliko čiste vode (npr.

vodovodne).

– Pojdite k zdravniku.

• Ne dotikajte se iztekle elektrolitne tekočine.

• Zdravilo takoj odstranite z odprtega ognja ali vročih mest.

• Kontaminirana oblačila takoj odstranite.

Nevarnost zaradi svetlobnega žarka LED!

Neposredno gledanje v LED, ki sveti, lahko poškoduje očesno mrežnico.

• V LED luči nikoli ne glejte iz neposredne bližine dlje časa (> 5 min.).

– Luči ne smete nikoli montirati v predelu, kjer

obstaja nevarnost eksplozije.

– Za brezhibno delovanje izberite kraj montaže,

kjer ni pretresov.

– Solarni panel zaščitite pred mehanskimi obreme-

nitvami (npr. veje drevesa).

– Predelave in spremembe izdelka niso dovoljene.

3. XSolar L-S One

Namenska uporaba

– Senzorska luč z LED-i kot svetili. – Za stensko montažo za zunanjost. – Samodejno osvetli mesta, kjer ni na voljo

omrežne napetosti.

– Z neodvisno oskrbo z energijo s solarnim

panelom in akumulatorjem.

– Samostojno zajemanje najmanjših gibanj

z integriranim infrardečim senzorjem.

Izvedbe

– XSolar L-S bela (EAN4007841671006) – XSolar L-S srebrna (EAN4007841671013)

Obseg dobave (sl. 3.1) Mere izdelka (sl. 3.2) Pregled naprav (sl. 3.3) A Solarni panel B Senzor za gibanje C LED-i D LED-panel E Mikro-USB-polnilna vtičnica F Kompas G Stikalo za izbiro programa

Nastavitveno območje solarni panel/LED-panel.

(sl. 3.4)

Tehnični podatki senzorska svetilka

– Moč: 6 LED, maks. 1,2 W – Infrardeča tehnika – Kot zaznavanja: 140° – Doseg zaznavanja:

maks. 8,0 m (višina montaže 1,8 m) – Osvetlitev površine: 30 m – Nastavitev zatemnitve: 2 luksa – Nastavitev časa: krmili programska oprema,

10 sek. – 30 sek. – Osnovna osvetlitev: 3 % – Svetlobni tok: maks. 150 lumnov / 124 Lm/w – Temperatura barve: 3.000 kelvinov – Kot obračanja solarni panel: +180°/-150° – Kot nagiba solarni panel: 55° – Kot obračanja LED-panel: +/- 60° – Kot nagiba LED-panel: 55° – Razred zaščite: III – Vrsta zaščite: IP 44 – Temperaturni razpon: -20 do +40 °C – Mere (v x š x g): 189 x 298 x 186,5 mm

Tehnični podatki akumulator

– Nanophosphate® High Power litijevo-ionski

akumulator, brez kadmija LiFePO4.

– 76 –– 76 –

– Možno vedno polniti, kar ne skrajša življenjske

dobe. – Samodejno polnjenje iz solarnega panela. – Možnost ločenega polnjenja s polnilnim

adapterjem prek priključka mikro-USB (5 V). – Zamenja lahko izdelovalec ali usposobljeni

električar. – Kapaciteta akumulatorja: 2500 mAh – Maks. trajanje svetenja:

60 dni pri 20 vklopih na noč. – Polnilni vtič mikro-USB: 5 V, maks. 1 A

možen v vseh treh programih.

Čas polnjenja je odvisen od kraja montaže (neposredna sončna svetloba). Pozimi ali ko dežuje je treba računati z veliko daljšimi časi polnjenja.

4. Montaža

• Preverite vse sklope, ali so poškodovani.

• Ob škodi na solarnemu panelu ali LED-panelu izdelka ne uporabite.

Ob neugodnih pogojih uporabe (npr. postavitev v senci ali za steklom, napačna izravnava solarnega panela) je varnost delovanja izdelka omejena.

• Za solarni panel izberite primerni kraj z veliko neposredne sončne svetlobe (usmeritev na jug).

• Pazite, da ga ne bodo prekrivali nadstreški ali drevesa.

• Upoštevajte doseg zaznavanja premikanja

(sl. 4.1).

• Snemite zidno držalo (sl. 4.2).

• Izvrtajte luknje in vstavite moznike. (sl. 4.3).

• Privijačite stensko držalo.(sl. 4.3).

• Izvedite nastavitve (sl. 4.4)

➔ „6. Upravljanje“

• Senzorsko luč privijačite na zidno držalo (sl. 4.5).

• LED-panel poravnajte s senzorjem za gibanje (sl. 3.4).

• Solarni panel poravnajte tako, da zagotovite največjo moč in najdaljše trajanje sončnih žarkov (sl. 3.4).

• Upoštevajte kompas (južna usmeritev) (sl. 3.4).

5. Upravljanje

Pred prvo uporabo

• Aktivirajte luč z nastavitvijo stikala za izbiro programa na P2. Luč je za eno minuto v testnem načinu, nato pa v programu P2.

Testni način

V testnem načinu dela luč v dnevnem načinu. Pri zaznavanju gibanja se luč vklopi za 1 minuto, neodvisno od nastavitve zatemnitve s časom naknadnega teka 10sekund. Po poteku tega časa je samodejno aktiven izbrani program. V testnem načinu je trajno vklopljena rdeča LED-luč.

Nastavitve želenega načina delovanja se izvajajo s stikalom za nastavitev programov

– P0: izklop (tovarniška nastavitev).

Porabniki (LED-panel in senzor) so deaktivirani.

– P1: Senzorsko delovanje.

Luč se vklopi le na impulz senzorja za gibanje.

– P2: Senzorsko delovanje z osnovno osvetlitvijo.

Luč se vklopi le na impulz senzorja za gibanje. Trajna osvetlitev v zgodnjih in večernih urah z zmanjšano osnovno osvetlitvijo.

Čas naknadnega delovanja in svetlost

– Pri prvi uporabi se ugotovi čas naknadnega

delovanja.

– V programu 2 je prvo noč osnovna osvetljenost

zjutraj izklopljena.

– Čas naknadnega delovanja in svetlost se sa-

modejno prilagajata na pogoje okolice, npr. čas naknadnega delovanja je lahko poleti daljši kot pozimi.

– Osnovna osvetlitev omogoča nočno osvetlitev

s ca. 3% nastavitve svetlosti. Šele pri gibanju v območju zaznavanja se luč preklopi na maksimalno moč svetenja. Nato se luč ponovno preklopi na osnovno osvetlitev (ca. 3%). Trajanje delovanja osnovne luči je prilagojeno na pogoje okolja. Ob uporabi osnovne luči se zmanjša svetilna rezerva. Če je ne potrebujete, priporočamo, da jo izklopite (P1), da imate večjo rezervo za faze, ko ni sonca.

Ročno polnjenje akumulatorja

Ob premajhni kapaciteti akumulatorja (npr. ob slabem vremenu) utripa rdeča LED v senzorju za gibanje. Akumulator lahko polnite z običajnim mikro-USB-

-polnilnim adapterjem (ni v obsegu dobave).

Akumulator se lahko polni do 6 ur.

– 77 –– 77 –

Nevarnost gmotne škode zaradi vdora vlage

Odprta mikro-USB-polnilna vtičnica (E) ni zaščitena pred vdorom vode.

• Akumulator polnite le v suhih prostorih.

• Priključite mikro-USB polnilni adapter. – Rdeča LED utripa: postopek polnjenja aktiven

Pri močno izpraznjenem akumulatorju lahko traja do 10minut, da začne LED utripati.

– Rdeča LED utripa: akumulator je poln.

• Odstranite mikro-USB polnilni adapter. – Rdeča LED ugasne.

Nevarnost gmotne škode med neuporabo

Med daljšo neuporabo luči (npr. skladiščenju) se lahko akumulator globinsko izprazni in uniči.

• Stikalo za izbiro programa postavite na P0.

• Pred neuporabo akumulator do konca napolnite.

• Med neuporabo akumulator redno polnite.

6. Motnje

Rdeča LED v senzorju za gibanje utripa

– Zmogljivost akumulatorja je premajhna.

Akumulator lahko polnite z običajnim mikro-USB polnilnim adapterjem (ni v obsegu dobave).

Luč se ne vklopi

– Zmogljivost akumulatorja je premajhna.

Akumulator lahko polnite z običajnim mikro-USB polnilnim adapterjem (ni v obsegu dobave).

– Prekinjena napeljava ali kratek stik.

• Preverite priključke.

– Stikalo za izbiro programa je na P0.

• Stikalo za izbiro programa postavite na P1 ali P2.

– Področje zaznavanja ni ciljno usmerjeno.

• Preverite območje zaznavanja.

Luč se ne izklopi

– Stalno premikanje na področju zajemanja.

• Preverite območje zaznavanja.

Akumulator se ne polni

– Solarni panel je umazan.

• Solarni panel obrišite z mehko krpo in blagim čistilom.

– Kraj postavitve za solarni panel ni optimalen.

• Preverite kraj postavitve (kar se da veliko sončne svetlobe).

– Po večletni uporabi je morda sposobnost aku-

mulatorja, da se napolni, izrabljena.

• Zamenjajte akumultor (nadomestni akumulator XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne službe. Zamenjavo lahko opravi le izdelovalec ali usposobljeni električar.

7. Čiščenje in nega

Izdelka ni treba vzdrževati. Redno preverjanje morebitnih poškodb na izdelku lahko podaljša njegovo življenjsko dobo. Odstranitev onesnaženosti lahko podaljša delovanje izdelka.

Nevarnost gmotne škode

Zaradi napačnega čistila se lahko luč poškoduje.

• Preverite združljivost čistila s površino.

• Luč obrišite z mehko krpo in blagim čistilom.

Če je solarni panel umazan ali ima usedline zaradi vremenskih vplivov:

• Solarni panel obrišite z mehko krpo in blagim čistilom.

8. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Luč se nezaželeno vklopi

– Nenadzirano premikanje na področju zaznavanja.

– Veter premika drevesa in grmovje. – Senzor zaznava avtomobile na cesti. – Nenadne spremembe temperature zaradi

vremena (veter, dež, sneg) ali zraka iz ventilatorjev, odprtih oken.

• Preverite območje zaznavanja.

– Luč niha (se giba) npr. zaradi sunkov vetra ali

močnih padavin.

• Luč montirajte na trdno podlago.

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

Odsluženih naprav, akumulatorjev in baterij ne odlagajte med gospodinjske odpadke,

v ogenj ali vodo. Akumulatorje/baterije je potrebno zbirati, reciklirati ali zavreči na okolju prijazen način.

– 78 –– 78 –

Samo za članice EU:

PROIZVAJALCA

GARANCIJA

LETNA

Skladno z Direktivo RL 2006/66/ES je potrebno okvarjene ali izrabljene akumulatorje/baterije reciklirati. Odslužene akumulatorje/baterije lahko oddate na prodajnih mestih ali na zbirališčih za nevarne odpadke.

9. Garancija proizvajalca

Izdelek STEINEL:

– Izdelano z veliko skrbnostjo. – Delovanje in varnost preverjeni v skladu z veljav-

nimi predpisi.

– S končno kontrolo.

Garancija STEINEL:

– Garancijo na brezhibno kakovost in delovanje. – Velja 36mesecev in se začne na dan prodaje

uporabniku.

– Vsebuje odpravo pomanjkljivosti, če temeljijo na

napakah v materialu ali izdelavi.

– Storitev se izvrši s popravilom ali menjavo po-

manjkljivih delov po naši izbiri. – Storitev ne velja za škodo na obrabnih delih. – Storitev ne velja za poškodbe, do katerih je prišlo

zaradi nepravilne uporabe ali vzdrževanja. – Nadaljnje poškodbe na drugih predmetih so

izključene iz garancije. – Garancija bo odobrena le, če boste poslali do-

bro zapakirano nerazstavljeno napravo s kratkim

opisom napake ter potrdilom o nakupu oz. raču-

nom (datum nakupa in štampiljka trgovca).

• Prosimo pošljite izdelek dobro zapakiran na naslov servisne službe.

Servis za popravila:

– Po poteku garancijskega časa. – Pri pomanjkljivosti, za katere nimate garancije.

• O možnosti popravila se posvetujte z našim servisnim obratom.

Več informacij: http://www.steinel.de

LETNA

PROIZVAJALCA

GARANCIJA

– 79 –– 79 –

1. Uz ovaj dokument

Pažljivo pročitajte i sačuvajte!

– Zaštićeno autorskim pravima. Pretisak, čak i dje-

lomičan, dopušten je samo uz naše odobrenje.

– Zadržavamo pravo na promjene koje služe teh-

ničkom napretku.

Tumačenje simbola

Upozorenje na opasnosti!

Uputa na tekst u dokumentu.

...

2. Opće sigurnosne napomene

Opasnost od para ili elektrolitske tekućine!

Zbog oštećenja i nestručne upotrebe akumulatora mogu izlaziti pare i elektrolitska tekućina. U slučaju kontakta postoji opasnost od teških ozljeđivanja (npr. gubitak vida, ozljede kiselinom).

• Nikada ne otvarajte kućište akumulatora ili akumulator.

• Pare ili elektrolitska tekućina ne smiju dospjeti u oči. U slučaju kontakta s očima:

– ne trljati oči. – Oči odmah isperite s puno čiste vode (npr.

vodom iz vodovoda).

– Potražite liječničku pomoć.

• Ne dodirivati elektrolitsku tekućinu.

• Proizvod odmah uklonite od otvorene vatre ili vrućih mjesta.

• Kontaminiranu odjeću odmah ukloniti.

Opasnost od LED-svjetlosne zrake!

Izravno gledanje u LED koja svijetli može uzrokovati oštećenje mrežnice oka.

• Nikad ne gledati s male udaljenosti ili dulje vrijeme (> 5 minuta) u LED-svjetiljku.

– Svjetiljka se ne smije montirati u područjima s

opasnošću od eksplozije.

– Da bi se omogućio besprijekoran rad, treba

odabrati stabilno mjesto za montažu.

– Solarni panel treba zaštiti od mehaničkih

opterećenja (npr. grane drveća).

– Preinake i promjene na proizvodu nisu

dopuštene.

3. XSolar L-S One

Namjenska uporaba

– Senzorska svjetiljka s LED-ovima kao rasvjetnim

tijelom. – Za zidnu montažu u vanjskom području. – Automatski dovodi svjetlo na mjesta na kojima

nije raspoloživ napon strujne mreže. – S neovisnom opskrbom energije preko solarnog

panela i akumulatora. – Samostalna detekcija najmanjih pokreta pomoću

integriranog infracrvenog senzora.

Izvedbe

– XSolar L-S bijela (EAN4007841671006) – XSolar L-S srebrna (EAN4007841671013)

Sadržaj isporuke (sl. 3.1) Dimenzije proizvoda (sl. 3.2) Pregled proizvoda (sl. 3.3) A Solarni panel B Senzor pokreta C LED-ovi D LED-panel E Micro-USB-utičnica za punjenje F Kompas G Sklopka za odabir programa

Područje podešavanja solarnog panela/LED-panela

(sl. 3.4)

Tehnički podaci senzorske svjetiljke

– Snaga: 6 LED-ova, maks. 1,2 W – Infracrvena tehnika – Kut detekcije: 140° – Domet detekcije:

maks. 8,0 m (visina montaže 1,8 m) – Osvjetljenje površine: 30 m – Podešavanje svjetlosnog praga: 2 luksa – Podešavanje vremena: softverski upravljano,

10 – 30 sek. – Osnovno svjetlo: 3 % – Svjetlosni tok: maks. 150 lumena / 124 Lm/w – Temperatura boje: 3000 kelvina – Kut okretanja solarnog panela: +180°/-150° – Kut nagiba solarnog panela: 55° – Kut okretanja LED-panela: +/- 60° – Kut nagiba LED-panela: 55° – Klasa zaštite: III – Vrsta zaštite: IP 44 – Temperaturno područje: -20 °C do +40 °C – Dimenzije (ŠxVxD): 189 x 298 x 186,5 mm

– 80 –– 80 –

Tehnički podaci akumulatora

– Nanophosphate® High Power akumulator s

litijevim ionima, bez kadmija LiFePO4.

– Može se uvijek puniti a da se ne smanjuje vijek

trajanja. – Automatsko punjenje pomoću solarnog panela. – Posebna mogućnost punjenja pomoću adaptera

putem Micro USB-priključka (5 V). – Zamjenu može izvršiti proizvođač ili kvaliﬁcirani

električar. – Kapacitet akumulatora: 2500 mAh – Maks. trajanje svjetla:

60 dana s 20 uklopno-isklopnih ciklusa po noći. – Micro-USB-utičnica za punjenje: 5 V, maks. 1A

moguće u sva tri programa.

Vrijeme punjenja ovisi o mjestu montaže (izravno sunčevo svjetlo). Tijekom zime ili kišnih dana mora se računati s višestruko duljim vremenima punjenja.

4. Montaža

• Provjeriti sve sastavne dijelove na oštećenja.

• U slučaju oštećenja na solarnom ili LED-panelu ne koristite proizvod.

Kod nepovoljnih uvjeta korištenja (npr. postavljanje u sjeni ili iza stakla, pogrešno poravnati solarni panel) ograničena je funkcionalna sigurnost proizvoda.

• Odaberite prikladno mjesto s puno izravnog sunčevog svjetla za solarni panel (smjer jug).

• Izbjegavajte zasjenjivanje koje stvaraju nadstrešnice ili drveća.

• Obratite pozornost na domet pri detekciji pokreta (sl. 4.1).

• Skinite zidni držač (sl. 4.2).

• Izbušite rupe i umetnite tiple (sl. 4.3).

• Zidni držač pričvrstite vijcima (sl. 4.3).

• Izvršite podešavanje (sl. 4.4).

➔ „6. Rukovanje“

• Pričvrstite senzorsku svjetiljku na zidni držač (sl. 4.5).

• LED-panel poravnajte sa senzorom pokreta (sl. 3.4).

• Solarni panel poravnajte tako da jačina i trajanje sunčevog zračenja budu što veći (sl. 3.4).

• Obratite pozornost na kompas (smjer jug)

(sl. 3.4).

5. Rukovanje

Prije prve uporabe

• Aktivirajte svjetlo tako da sklopku za odabir programa podesite na P2. Svjetlo se jednu minutu nalazi u modusu testiranja i zatim dolazi u program P2.

Modus testiranja

U modusu testiranja svjetlo radi u danjem režimu rada. Kod detektiranja pokreta svjetlo se uključuje u intervalu od 1 minute neovisno o podešenom zatamnjivanju s vremenom isključivanja od 10 sekundi. Nakon isteka tog vremena odabrani program automatski je aktivan. U modusu testiranja stalno je uključena crvena LE-dioda.

Podešavanje željenog načina rada izvodi se pomoću sklopke za odabir programa

– P0: isključeno (tvornički podešeno).

Potrošač (LED-panel i senzor) su deaktivirani.

– P1: senzorski pogon.

Svjetlo se uključuje samo nakon impulsa od senzora pokreta.

– P2: senzorski pogon s osnovnim svjetlom.

Svjetlo se uključuje samo nakon impulsa od senzora pokreta. Stalna rasvjeta u jutarnjim i noćnim satima sa smanjenim osnovnim svjetlom.

Vrijeme naknadnog svjetla i svjetloća

– Kod prve uporabe određuje se vrijeme naknad-

nog svjetla.

– U programu 2 tijekom prve noći se osnovno

svjetlo isključi ujutro.

– Vrijeme svijetljenja i svjetloća automatski se

prilagođavaju uvjetima okoline, vrijeme svijetljenja može primjerice tijekom ljeta biti dulje nego zimi.

– Osnovno svjetlo daje noćno osvjetljenje s oko

3% svjetlosnog učina. Kod pokreta u području detekcije svjetlo se uključuje na maksimalnu snagu. Nakon toga svjetlo se ponovno uključuje na osnovno svjetlo (oko 3%). Trajanje osnovnog svjetla prilagođeno je okolnim uvjetima. Kod korištenja osnovnog svjetla smanjuje se rezerva svjetla. Ako svjetlo nije potrebno, preporučuje se da ga isključite (P1) kako biste imali veću količinu za razdoblja siromašna suncem.

– 81 –– 81 –

Ručno punjenje akumulatora

Kod premalog kapaciteta akumulatora (npr. u slučaju lošeg vremena) treperi crvena LE-dioda u senzoru pokreta. Akumulator se može puniti standardnim MicroUSB-adapterom (nema ga u sadržaju isporuke). Punjenje baterije može trajati do 6 sati.

Opasnost od materijalne štete zbog prodiranja vlage

Otvorena Micro-USB utičnica za punjenje (E) nije zaštićena od prodiranja vode. Akumulator punite samo u suhim prostorijama.

• Priključite Micro-USB-adapter za punjenje. – Treperi crvena LE-dioda: postupak punjenja je

aktivan. Kod jako ispražnjenog akumulatora može potrajati do 10minuta da LED počne treperiti.

– Crvena LE-dioda svijetli: akumulator je potpu-

no napunjen.

• Uklonite Micro-USB-adapter za punjenje. – Crvena LE-dioda se ugasi.

Opasnost od materijalnih šteta u slučaju nekorištenja

Kod nekorištenja svjetla tijekom duljeg razdoblja (npr. ako spremite svjetiljku), akumulator se može oštetiti zbog potpune ispražnjenosti.

• Sklopku za odabir programa podesite na P0.

• Prije razdoblja nekorištenja akumulator potpuno

napunite.

• Tijekom nekorištenja redovito punite akumulator.

Svjetlo se ne isključuje.

– Stalno kretanje u području detekcije.

• Kontrolirajte područje detekcije.

Svjetlo se neželjeno uključuje.

– Nekontrolirano kretanje u području detekcije:

– Vjetar njiše drveća i grmlje. – Detektiranje vozila na ulici. – Iznenadna promjena temperature zbog nevre-

mena (vjetar, kiša, snijeg) ili zraka koji izlazi iz ventilatora, otvorenih prozora

• Kontrolirajte područje detekcije.

– Svjetlo koleba (kreće se) npr. zbog jako vjetra ili

padalina.

• Montirajte svjetiljku na čvrstu podlogu.

Akumulator se ne puni.

– Solarni panel je zaprljan.

• Obrišite solarni panel mekom krpom i blagim sredstvom za čišćenje.

– Mjesto postavljanja nije optimalno za solarni panel.

• Provjeriti mjesto postavljanja (po mogućnosti s puno izravnog sunčevog svjetla).

– Nakon dugogodišnje uporabe može se iscrpiti

punjivost akumulatora.

• Predajte akumulator na zamjenu (zamjenski akumulator XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Molimo vas da dobro zapakiran proizvod pošaljete najbližoj servisnoj službi. Zamjenu može izvršiti proizvođač ili kvaliﬁcirani električar.

6. Smetnje

Treperi crvena LE-dioda u senzoru pokreta

– Kapacitet akumulatora je premali.

• Akumulator napunite pomoću Micro-USBadaptera (nema ga u sadržaju isporuke).

Svjetlo se ne uključuje.

– Kapacitet akumulatora je premali.

• Akumulator napunite pomoću Micro-USBadaptera (nema ga u sadržaju isporuke).

– Prekinut je vod ili je nastao kratki spoj.

• Provjerite priključke.

– Sklopka za odabir programa nalazi se na P0.

• Sklopku za odabir programa podesite na P1 ili P2.

– Područje detekcije nije ciljano podešeno.

• Kontrolirajte područje detekcije.

7. Čišćenje i njega

Proizvod ne treba održavati. Redovite kontrole na oštećenja mogu produljiti vijek trajanja ovog proizvoda. Uklanjanje nečistoća može produljiti funkcioniranje proizvoda.

Opasnost od materijalnih šteta

Svjetiljka se može oštetiti korištenjem pogrešnog sredstva za čišćenje.

• Ispitajte postojanost površine na sredstvo za čišćenje.

• Obrišite svjetiljku mekom krpom i blagim sredstvom za čišćenje.

U slučaju nečistoća ili naslaga koje nastaju pod utjecajem atmosferilija na solarnom panelu:

• Obrišite solarni panel mekom krpom i blagim sredstvom za čišćenje.

– 82 –– 82 –

8. Zbrinjavanje

PROIZVOĐAČA

GODINA

JAMSTVA

Električne uređaje, pribor i ambalažu treba zbrinuti na ekološki način odvozom na reciklažu.

Ne bacajte električne uređaje u kućni otpad!

Samo za zemlje EU:

Prema važećim europskim direktivama za stare električne i elektroničke uređaje i njihovoj implementaciji u nacionalno pravo, električni uređaji koji se više ne mogu koristiti moraju se posebno sakupiti i zbrinuti na ekološki način odvozom na reciklažu.

Nemojte bacati stare uređaje, akumulatore/baterije u kućno smeće, vatru ili u vodu.

Akumulatore/baterije treba sakupiti, reciklirati ili ih zbrinuti na ekološki prikladan način.

Samo za zemlje EU:

Prema odredbi RL 2006/66/EZ svi neispravni ili istrošeni akumulatori/baterije moraju se reciklirati. Akumulatori/baterije koji više nisu uporabljivi mogu se predati prodajnom mjestu ili sabiralištu opasnih tvari.

– Jamstvo se priznaje samo ako nerastavljeni, do-

bro zapakiran uređaj pošaljete zajedno s kratkim opisom greške i računom (datum kupnje i pečat trgovine).

• Molimo Vas da dobro zapakiran proizvod pošaljete odgovarajućem servisu.

Služba za popravke:

– Nakon isteka jamstvenog roka. – U slučaju nedostataka bez jamstva.

• Raspitajte se u najbližoj servisnoj službi o mogućnosti popravka.

Ostale informacije: http://www.steinel.de

GODINE

PROIZVOĐAČA

JAMSTVA

STEINEL proizvod:

STEINEL jamstvo:

9. Jamstvo proizvođača

– Proizvedeno s najvećom pažnjom. – Funkcioniranje i sigurnost provjereni su prema

važećim propisima.

– Sa završnom kontrolom.

– jamstvo za besprijekornu kakvoću i funkcional-

nost.

– Rok od 36 mjeseci počinje s danom prodaje

potrošaču.

– Obuhvaća uklanjanje nedostataka koji su poslje-

dica grešaka u materijalu ili tvorničkih grešaka.

– Usluga jamstva realizira se popravkom ili

zamjenom dijelova s greškom po našem izboru.

– Usluga jamstva ne priznaje se za štete na

potrošnim dijelovima.

– Jamstvo se ne priznaje za štete i nedostatke koji

nastaju zbog nestručnog rukovanja ili održavanja.

– Posljedične štete na drugim predmetima isključe-

ne su iz jamstva.

– 83 –– 83 –

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte-

liselt, ainult meie nõusolekul.

– Õigus muudatusteks tehnilise täiustamise ees-

märgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

3. XSolar L-S One

Nõuetekohane kasutus

– Sensorvalgusti valgusallikaks on LEDid. – Seinale monteerimiseks välistingimustes. – Toob automaatselt valguse kohtadesse, kus

võrgupinge pole saadaval. – Sõltumatu energiatoitega solaarpaneelilt ja akult. – Väikseimate liikumiste iseseisev tuvastamine

integreeritud infrapunasensoriga.

Mudelid

– XSolar L-S valge (EAN 4007841671006) – XSolar L-S hõbedane (EAN 4007841671013)

Viide tekstikohtadele dokumendis.

...

2. Üldised ohutusjuhised

Oht aurude või elektrolüütvedeliku tõttu!

Aku kahjustamise või asjatundmatu kasutamise korral võivad aurud või elektrolüütvedelik välja tungida. Kokkupuutel valitseb raskete vigastuste oht (nt nägemisvõime kadu, söövitused).

• Ärge avage kunagi aku korpust ega akut.

• Ärge laske aurudel või elektrolüütvedelikul silma sattuda. Silma sattumisel:

– Ärge hõõruge silmi – Loputage silmi kohe rohke puhta veega (nt

kraanivesi).

– Pöörduge arsti poole.

• Ärge puudutage väljavoolanud elektrolüütvedelikku.

• Eemaldage toode kohe lahtise tule või kuumade kohtade juurest.

• Eemaldage kohe kontamineerunud riietus.

Oht LED-valguskiire tõttu!

Vahetu vaatamine põlevasse LEDi võib põhjustada võrkkesta kahjustumist.

• Ärge vaadake lühemalt distantsilt või pikema ajavahemiku (> 5 minutit) vältel LED-valgustit.

– Valgustit ei tohi plahvatusohtlikesse piirkonda-

desse monteerida.

– Valige laitmatuks käitamiseks vibratsioonivaba

montaažikoht.

– Kaitske solaarpaneeli mehhaaniliste koormuste

(nt puuoksad) eest.

– Toote ümberehitused ja muudatused pole

lubatud.

Tarnekomplekt (joon. 3.1) Toote mõõdud (joon. 3.2) Seadme ülevaade (joon. 3.3) A Solaarpaneel B Liikumissensor C LEDid D LED-paneel E Micro USB laadimispesa F Kompass G Programmivalikulüliti

Solaarpaneeli/LED-paneeli seadistusvahemik

(joon. 3.4)

Sensorvalgusti tehnilised andmed

– Võimsus: 6 LEDi, max 1,2 W – Infrapunatehnika – Tuvastusnurk: 140° – Tuvastusraadius:

max 8,0 m (montaažikõrgus 1,8 m) – Valgustatud pindala: 30 m2 – Hämaruse seadmine: 2 lx – Aja seadmine: tarkvaraga juhitav, 10 – 30 sek – Põhivalgustus: 3 % – Valgusvoog: max 150 luumenit / 124 lm/w – Värvitemperatuur: 3000 kelvinit – Solaarpaneeli pöördenurk: +180°/-150° – Solaarpaneeli kaldenurk: 55° – LED-paneeli pöördenurk: +/- 60° – LED-paneeli kaldenurk: 55° – Kaitseklass: III – Kaitseliik: IP 44 – Temperatuurivahemik: -20 °C kuni +40 °C – Mõõtmed (LxKxS): 189 x 298 x 186,5 mm

Aku tehnilised andmed

– Nanophosphate® High Power liitiumioonaku,

kaadmiumivaba LiFePO4. – Igal ajal laetav eluiga lühendamata. – Automaatne laadimine solaarpaneeli kaudu.

– 84 –– 84 –

– Eraldi laadimisvõimalus laadimisadapteriga Micro

USB ühenduse (5 V) kaudu.

– Tootja või kvaliﬁtseeritud elektrispetsialisti poolt

vahetatav. – Aku mahutavus: 2500 mAh – Max põlemiskestus:

60 päeva 20 lülituse korral öö kohta. – Micro USB laadimispesa: 5 V, max 1A

kõigis kolmes programmis võimalik.

Laadimisaeg sõltub montaažikohast (vahetu päikesekiirgus). Talvel või vihmastel päevadel tuleb arvestada mitu korda pikema laadimisajaga.

4. Montaaž

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustatud solaarpaneeli või LED-paneeli korral kasutusele.

Ebasoodsatel kasutustingimustel (nt ülespanemine varju või klaasi taha, solaarpaneeli vale väljajoondus) on toote talitluskindlus piiratud

• Valige solaarpaneeli jaoks sobiv rohke vahetu päikesevalgusega koht (lõunasuunaline väljajoondus).

• Vältige eendkatustest või puudest tingitud varjamist.

• Pidage silmas liikumise tuvastusraadiust

(joon. 4.1)

• Võtke seinahoidik maha (joon. 4.2)

• Puurige avad ja pange tüüblid sisse (joon. 4.3)

• Kruvige seinahoidik külge (joon. 4.3)

• Teostage seaded (joon. 4.4)

➔ „6. Käsitsemine“

• Kruvige sensorvalgusti seinahoidiku külge

(joon. 4.5)

• Joondage LED-paneel koos liikumissensoriga välja (joon. 3.4)

• Joondage solaarpaneel nii välja, et päikesekiirguse tugevus ja kestus on võimalikult maksimaalsed

(joon. 3.4)

• Pidage silmas kompassi (lõunasuunaline väljajoondus) (joon. 3.4)

5. Käsitsemine

Enne esmakordset kasutamist

• Aktiveerige valgusti programmivalikulüliti seadmisega P2 peale. Valgusti on mõne minuti vältel testimismooduses ja läheb siis programmi P2.

Testimismoodus

Testimismooduses töötab valgusti päevarežiimis. Liikumise tuvastamisel lülitub valgusti 1-minutilise ajavahemiku vältel hämaruseseadistusest sõltumatult 10-sekundilise järeltalitlusajaga sisse. Pärast antud aja möödumist on valitud programm automaatselt aktiivne. Testimismooduses on punane LED püsivalt sisse lülitatud.

Soovitud režiimi seadistamine programmivalikulüliti kaudu

– P0: Väljas (tehaseseadistus).

Tarbijad (LED-paneel ja sensor) on deaktiveeritud.

– P1: Sensorirežiim.

Valgusti lülitub sisse üksnes pärast liikumissensori impulssi.

– P2: Põhivalgustusega sensorirežiim.

Valgusti lülitub sisse pärast liikumissensori impulssi. Vähendatud põhivalgusega püsivalgustus hommiku- ja õhtutundidel.

Järelpõlemisaeg ja heledus

– Esmakordsel kasutamisel määratakse kindlaks

järelpõlemisaeg.

– Programmis 2 on põhivalgustus esimese öö

hommikul välja lülitatud.

– Järelpõlemisaeg ja heledus kohandatakse

automaatselt ümbrustingimustele, nt võib olla järelpõlemiskestus suvel pikem kui talvel.

– Põhivalgustus võimaldab öist valgustamist u 3%

valgustusvõimsusega. Tuvastuspiirkonnas esineval liikumisel lülitatakse valgustus maksimaalsele valgustusvõimsusele. Seejärel lülitub valgusti taas põhivalgustusele (u 3 %). Põhivalgustuse põlemiskestus on keskkonnatingimustele kohandatud. Põhivalgustuse kasutamisel põlemisreserv väheneb. Kui põlemiskestust ei vajata, siis on soovitatav see välja lülitada (P1), et päikesevaestel faasidel suuremat reservi omada.

Aku manuaalne laadimine

Aku liiga väikese mahutavuse (nt halva ilmaga) korral vilgub liikumissensoris punane LED. Akut on võimalik laiatarbe Micro USB laadimisadapteriga laadida (ei sisaldu tarnekomplektis). Aku laadimine võib kesta kuni 6 tundi.

– 85 –– 85 –

Materiaalsete kahjude oht sissetungiva niiskuse tõttu

Avatud Micro USB laadimispesa (E) pole sissetungiva vee eest kaitstud.

• Laadige akut ainult kuivades ruumides.

• Ühendage Micro USB laadimisadapter külge: – Punane LED vilgub: Laadimisprotseduur aktiivne

Tugevasti tühjenenud aku puhul võib kesta kuni 10 minutit, kuni LED vilgub.

– Punane LED põleb: Aku on täis laetud.

• Eemaldage Micro USB laadimisadapter. – Punane LED kustub.

Materiaalsete kahjude oht mittekasutamisel

Valgusti mittekasutamisel pikema ajavahemiku vältel (nt ladustamine) võib aku sügava tühjenemise tõttu hävineda.

• Seadke programmivalikulüliti P0 peale.

• Laadige aku enne mittekasutamist täiesti täis.

• Laadige mittekasutamise ajal regulaarselt akut.

6. Rikked

Punane LED liikumissensoris vilgub

– Aku mahutavus on liiga väike.

• Laadige aku Micro USB laadimisadapteriga (ei sisaldu tarnekomplektis) täis.

Tuled ei sütti

– Aku mahutavus on liiga väike.

• Laadige aku Micro USB laadimisadapteriga (ei sisaldu tarnekomplektis) täis.

– Juhe katkenud või lühis.

• Kontrollige ühendusi

– Programmivalikulüliti seisab P0 peal.

• Seadke programmivalikulüliti P1 või P2 peale.

– Tuvastuspiirkond pole suunatult seadistatud.

• Kontrollige tuvastuspiirkonda.

Akut ei laeta

– Solaarpaneel määrdunud.

• Puhastage solaarpaneel pehme lapi ja pehmetoimelise puhastusvahendiga.

– Solaarpaneeli ülespanekukoht pole optimaalne.

• Kontrollige ülespanekukohta (võimalikult palju otsest päikesevalgust).

– Aastatepikkuse kasutamise järel on aku

laadimisvõime ära kulutatud.

• Laske aku välja vahetada (asendusaku XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Palun saatke toode korralikult pakitult lähimasse teeninduspunkti. Väljavahetamist tohib teostada ainult tootja või kvaliﬁtseeritud elektrispetsialist.

7. Puhastamine ja hoolitsus

Toode on hooldusvaba. Regulaarsed kontrollimised kahjustuste suhtes võivad toote eluiga pikendada. Mustuse eemaldamine võib toote talitlemist pikendada.

Materiaalsete kahjude oht

Valede puhastusvahendite tõttu võib valgusti kahjustada saada.

• Kontrollige pealispinna taluvust puhastusvahendi suhtes.

• Puhastage valgustit pehme lapi ja pehmetoimelise puhastusvahendiga.

Solaarpaneeli määrdumise või ilmastikust tingitud setete korral:

• Puhastage solaarpaneeli pehme lapi ja pehmetoimelise puhastusvahendiga.

Tuled ei kustu

– Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.

Valgusti lülitub soovimatult sisse

– Kontrollimatu liikumine tuvastuspiirkonnas:

– Tuul liigutab puid ja põõsaid. – Tuvastatakse sõidukeid tänaval. – Ilmastikust (tuul, vihm, lumi), ventilaatorite

heitõhust või avatud akendest põhjustatud äkiline temperatuurimuutus.

• Kontrollige tuvastuspiirkonda.

– Valgusti kõigub (liigub) nt tuuleiilide või tugeva

saju tõttu.

• Monteerige valgusti kõvale aluspinnale.

– 86 –– 86 –

8. Utiliseerimine

TOOTJA

AASTAT

GARANTIID

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Ärge visake vanu seadmeid, akusid/patareisid majapidamisprügisse,

tulle ega vette. Akud/patareid tuleks kokku koguda, taaskäidelda või keskkonnasõbralikul viisil utiliseerida.

Ainult ELi riikidele:

Direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutatud akud/patareid taaskäidelda. Kasutuskõlbmatuks muutunud akud/patareid saab müügipunktis või saasteainete kogumispunktis ära anda.

9. Tootja garantii

STEINELi toode:

– Valmistatud suurima hoolikusega – Talitluslikult ja ohutusalaselt kehtivate eeskirjade

alusel kontrollitud.

– Koos lõppkontrolliga.

– Garantiinõue rahuldatakse ainult siis, kui lahtivõt-

mata seade pannakse teele koos lühikese veakirjelduse, kassatšeki või arvega (ostukuupäev ja kaupluse tempel).

• Palun saatke toode korralikult pakendatuna vastavasse teenindusjaama.

Remonttööde teenus:

– Pärast garantiiaja lõppu. – Puuduste korral, millele garantii ei kehti.

• Küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele.

Edasine informatsioon: http://www.steinel.de

AASTAT

TOOTJA

GARANTIID

STEINELi garantii:

– toote laitmatute omaduste ja talitluse kohta

garantii.

– Tähtaeg 36 kuud, mis algab tarbijale müümise

päevast.

– Hõlmab materjali- või valmistamisvigadest

tingitud puuduste kõrvaldamist.

– Teenust osutatakse meie valikul puudulike

detailide parandamise või väljavahetamise teel.

– Teenus on välistatud kahjustatud kuluosade

puhul.

– Teenus on välistatud asjatundmatust ümber-

käimisest või hooldusest tingitud kahjustuste ja puuduste puhul.

– Kõrvalistele esemetele põhjustatud edasiulatuvad

järgkahjud on garantiist välistatud.

– 87 –– 87 –

1. Apie šį dokumentą

Prašome įdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat

ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.

– Pasiliekama teisė daryti pakeitimus techninio

tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto

...

dalis.

2. Bendrieji saugos nurodymai

Garų arba elektrolito keliamas pavojus!

Dėl akumuliatorių pažeidimų ir netinkamo naudojimo gali įvykti garų arba elektrolito nuotėkis. Kontakto atveju kyla sunkių traumų (pvz., regos netekimo, cheminių nudegimų) pavojus.

• Niekada neardykite akumuliatoriaus korpuso arba paties akumuliatoriaus.

• Saugokitės, kad garai arba elektrolitas nepatektų į akis. Patekus į akis:

– netrinkite akių; – nedelsdami praplaukite akis dideliu kiekiu

švaraus vandens (pvz., iš čiaupo);

– kreipkitės į gydytoją.

• Nesilieskite prie ištekėjusio elektrolito.

• Gaminį nedelsdami patraukite nuo atviros ugnies arba karštų vietų.

• Nedelsdami nusivilkite užterštus drabužius.

Šviesos diodo šviesos pluošto keliamas pavojus!

Tiesioginis žiūrėjimas į šviečiantį šviesos diodą gali sukelti akių tinklainės pažeidimą.

• Į šviesos diodų šviestuvą niekada nežiūrėkite iš arti arba ilgesnį laiką (> 5 min.).

– Šviestuvo negalima montuoti sprogimo požiūriu

pavojingose zonose.

– Nepriekaištingo eksploatavimo sumetimais reikia

parinkti nuo vibracijos apsaugotą montavimo vietą.

– Saulės bateriją būtina apsaugoti nuo mechaninių

apkrovų (pvz., medžių šakų).

– Gaminio modiﬁkacijos ir konstrukcijos pakeitimai

draudžiami.

3. XSolar L-S One

Naudojimas pagal paskirtį

– Sensorinis šviestuvas su šviesos diodais kaip

šviesos šaltiniais. – Skirtas montuoti ant sienos lauke. – Automatiškai apšviečia vietas, kuriose nėra elek-

tros tinklo maitinimo. – Su autonominiu energijos tiekimu iš saulės bate-

rijos ir akumuliatoriaus. – Integruotas infraraudonosios spinduliuotės sen-

sorius užtikrina autonominį menkiausių judesių

aptikimą.

Konstrukciniai variantai

– Baltas „XSolar L-S“ (EAN4007841671006) – Sidabro spalvos „XSolar L-S“

(EAN4007841671013)

Tiekiamas komplektas (pav. 3.1) Gaminio matmenys (pav. 3.2) Prietaiso apžvalga (pav. 3.3) A Saulės baterija B Judėjimo sensorius C Šviesos diodai D Šviesos diodų skydas E Mikro USB įkrovimo lizdas F Kompasas G Programų selektorius

Saulės baterijos / šviesos diodų skydo nustatymo diapazonas (pav. 3.4)

Sensorinio šviestuvo techniniai duomenys

– Galia: 6 šviesos diodai, maks. 1,2 W – Infraraudonosios spinduliuotės technika – Aptikimo kampas: 140° – Aptikimo nuotolis: maks. 8,0 m (montavimo

aukštis – 1,8 m) – Paviršiaus apšvietimas: 30 m – Prieblandos lygio nustatymas: 2 liuksai – Laiko nustatymas: valdomas programine įranga,

10–30 sek. – „Budintis“ režimas: 3 %

– 88 –– 88 –

– Šviesos srautas: maks. 150 liumenai / 124 lm/W) – Spalvinė temperatūra: 3000 kelvinų – Saulės baterijos posūkio kampas: +180°/-150° – Saulės baterijos polinkio kampas: 55° – Šviesos diodų skydo posūkio kampas: +/- 60° – Šviesos diodų skydo polinkio kampas: 55° – Apsaugos klasė: III – Apsaugos tipas: IP 44 – Temperatūros diapazonas: nuo -20 iki +40 °C – Matmenys (plotis x aukštis x gylis)

189 x 298 x 186,5 mm

Akumuliatoriaus techniniai duomenys

– „Nanophosphate®“ didelės galios ličio jonų

akumuliatorius LiFePO4 be kadmio.

– Galima įkrauti bet kada, eksploatavimo trukmė

dėl to nesutrumpėja. – Automatinis įkrovimas per saulės bateriją. – Papildoma galimybė įkrauti per mikro USB jungtį

(5 V), naudojant įkrovimo adapterį. – Gali pakeisti gamintojas arba kvaliﬁkuotas elek-

trotechnikas. – Akumuliatoriaus talpa: 2500 mAh – Maks. švietimo trukmė:

60 dienų, esant 20 perjungimų per naktį. – Mikro USB įkrovimo lizdas: 5 V, maks. 1A

galima naudoti visose trijose programose.

Įkrovimo laikas priklauso nuo montavimo vietos (tiesioginės saulės šviesos). Žiemą arba lietingomis dienomis tikėtinas kelis kartus ilgesnis įkrovimo laikas.

4. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.

• Aptikę saulės baterijos arba šviesos diodų skydo pažeidimų, gaminio nenaudokite.

Esant nepalankioms naudojimo sąlygoms (pvz., kai gaminys yra sumontuotas šešėlyje arba už stiklo, netinkamai suderinta saulės baterija), gaminio veikimo patikimumas būna ribotas.

• Saulės baterijai parinkite rinkamą vietą, gerai apšviestą tiesioginės saulės šviesos (nukreiptą į pietus).

• Pasirūpinkite, kad ant gaminio nekristų stogelių arba medžių šešėliai.

• Atsižvelkite į judėjimo aptikimo nuotolį (pav. 4.1).

• Nuimkite sieninį laikiklį (pav. 4.2).

• Išgręžkite skyles ir įkiškite kaiščius (pav. 4.3).

• Priveržkite sraigtais sieninį laikiklį (pav. 4.3).

• Atlikite nustatymus (pav. 4.4).

➔ „6. Naudojimas“

• Sensorinį šviestuvą priveržkite sraigtais prie sieninio laikiklio (pav. 4.5).

• Šviesos diodų skydą suderinkite su judėjimo sensoriumi (pav. 3.4).

• Nustatykite tokią saulės baterijos padėtį, kad saulės spinduliuotės stiprumas ir trukmė būtų kuo didesni (pav. 3.4).

• Vadovaukitės kompasu (nustatydami pietų kryptį)

(pav. 3.4)

5. Naudojimas

Prieš naudodami pirmą kartą

• Įjunkite šviestuvą, programų selektorių nustatydami į padėtį P2. Šviestuvas vieną minutę veikia bandomuoju režimu, paskui – pagal P2 programą.

Bandomasis režimas

Kai įsijungia bandomasis režimas, šviestuvas veikia dienos režimu. Judėjimo aptikimo atveju šviestuvas įsijungia 1 minutei, nepriklausomai nuo prieblandos laikotarpio nustatymo, su 10 sekundžių delsa. Pasibaigus šiam laikotarpiui, automatiškai įsijungia pasirinktoji programa. Kai įjungtas bandomasis režimas, raudonas šviesos diodas dega nepertraukiamai.

Norimo režimo nustatymas programų selektoriumi

– P0: išjungta (gamyklos nustatymas).

Vartotojai (šviesos diodų skydas ir sensorius) yra išjungti.

– P1: sensoriaus režimas.

Šviestuvas įsijungia tik gavęs impulsą iš judėjimo sensoriaus.

– P2: sensoriaus režimas su baziniu apšvietimu.

Šviestuvas įsijungia gavęs impulsą iš judėjimo sensoriaus. Nepertraukiamas apšvietimas ryte ir vakare su sumažintu baziniu apšvietimu.

Pošvyčio laikas ir šviesumas

– Pirmo naudojimo metu apskaičiuojamas

pošvyčio laikas.

– 2 programoje pirmą naktį bazinis apšvietimas

ryte būna išjungtas.

– Pošvyčio laikas ir šviesumas automatiškai prideri-

nami prie aplinkos sąlygų, pvz., pošvyčio trukmė vasarą gali būti ilgesnė nei žiemą.

– Bazinis apšvietimas užtikrina apšvietimą nakties

metu naudojant maždaug 3 % šviestuvo galios. Esant judėjimui aptikimo zonoje, šviestuvas perjungiamas į maksimalios šviestuvo galios režimą. Po to šviestuvas vėl persijungs į „budintį“ režimą (maždaug 3 %).

– 89 –– 89 –

– Bazinio apšvietimo trukmė yra priderinta prie

aplinkos sąlygų. Naudojant bazinį apšvietimą, sumažėja šviesos rezervas. Jei bazinis apšvietimas nereikalingas, rekomenduojama jį išjungti (P1), kad būtų užtikrintas didesnis rezervas laikotarpiams, kai yra mažai saulės šviesos.

Rankinis akumuliatoriaus įkrovimas

Esant per mažai akumuliatoriaus galiai (pvz., prastų orų atveju), mirksi raudonas šviesos diodas judėjimo sensoriuje. Akumuliatorių galima įkrauti naudojant įprastinį mikro USB įkrovimo adapterį (jis neįtrauktas į tiekiamos įrangos komplektą). Akumuliatoriaus įkrovos trukmė gali užtrukti iki 6 valandų.

Materialinių nuostolių pavojus dėl prasiskverbusios drėgmės

Atviras mikro USB įkrovimo lizdas (E) nėra apsaugotas nuo vandens, kuris gali patekti į vidų.

• Akumuliatorių įkraukite tik sausose patalpose.

• Prijunkite mikro USB įkrovimo adapterį. – Raudonas šviesos diodas mirksi: vyksta

įkrovimas. Jei akumuliatorius labai išsikrovęs, gali praeiti iki 10 minučių, kol šis šviesos diodas pradės mirksėti.

– Raudonas šviesos diodas šviečia nepertrau-

kiamai: akumuliatorius visiškai įkrautas.

• Atjunkite mikro USB įkrovimo adapterį. – Raudonas šviesos diodas užgęsta.

Materialinių nuostolių pavojus nenaudojimo atveju

Nenaudojant šviestuvo ilgesnį laiką (pvz., saugojimo metu), dėl giliojo išsikrovimo akumuliatorius gali sugesti.

• Programų selektorių perjunkite į padėtį P0.

• Prieš prasidedant nenaudojimo laikotarpiui

akumuliatorių visiškai įkraukite.

• Nenaudojimo laikotarpiu akumuliatorių reguliariai

įkraukite.

6. Triktys

Raudonas šviesos diodas judėjimo sensoriuje mirksi

– Per maža akumuliatoriaus galia.

• Akumuliatorių įkraukite naudodami mikro USB įkrovimo adapterį (jis neįtrauktas į tiekiamos įrangos komplektą).

Šviestuvas neįsijungia

– Per maža akumuliatoriaus galia.

• Akumuliatorių įkraukite naudodami mikro USB įkrovimo adapterį (jis neįtrauktas į tiekiamos įrangos komplektą).

– Nutrūkęs laidas arba trumpasis jungimas.

• Patikrinkite jungtis.

– Programų selektorius perjungtas į padėtį P0.

• Programų selektorių perjunkite į padėtį P1 arba P2.

– Aptikimo zona nustatyta netiksliai.

• Patikrinkite aptikimo zoną.

Šviestuvas neišsijungia

– Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zoną.

Šviestuvas įsijungia tada, kada nereikia

– Nekontroliuojamas judėjimas aptikimo zonoje:

– vėjas siūbuoja medžius ir krūmus; – aptinkami gatve važiuojantys automobiliai; – staigus temperatūros pokytis dėl orų sąlygų

(vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langų.

• Patikrinkite aptikimo zoną.

– Šviestuvas siūbuoja (juda), pvz., dėl vėjo gūsių

arba gausių kritulių.

• Šviestuvą sumontuokite ant tvirto pagrindo.

Akumuliatorius neįsikrauna

– Nešvari saulės baterija.

• Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu.

– Neoptimali saulės baterijos įrengimo vieta.

• Patikrinkite įrengimo vietą (turi būti kuo daugiau tiesioginės saulės šviesos).

– Po daugelio metų naudojimo gali būti išnaudotas

akumuliatoriaus įkraunamumas.

• Pakeiskite akumuliatorių (atsarginis akumuliatorius „XSolar“, 3,3 V, 2,5 Ah, EAN 007841006488).

• Prašom tinkamai supakuotą produktą atsiųsti į artimiausią servisą. Akumuliatorių gali pakeisti tik gamintojas arba kvaliﬁkuotas elektrotechnikas.

7. Valymas ir priežiūra

Gaminiui techninė priežiūra nereikalinga. Gaminio eksploatavimo laiką gali pailginti reguliarus tikrinimas dėl pažeidimų. Gaminio veikimo trukmę gali pailginti nešvarumų šalinimas.

– 90 –– 90 –

Materialinių nuostolių pavojus

GAMINTOJO

METŲ

GARANTIJA

Naudojant netinkamą valymo priemonę, šviestuvas gali būti sugadintas.

• Patikrinkite valymo priemonės suderinamumą su paviršiumi.

• Šviestuvą valykite minkšta pašluoste ir silpnu valikliu.

Jei ant saulės baterijos yra nešvarumų arba kritulių nuosėdų:

• Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu.

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims:

Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Senų prietaisų, akumuliatorių ir baterijų nemeskite į buitinių atliekų konteinerius,

ugnį arba vandenį. Akumuliatorius ir baterijas reikia surinkti, perdirbti arba pašalinti aplinkai nekenksmingu būdu.

Tik ES šalims:

Pagal Direktyvą 2006/66/EB, sugedusius arba netinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebetinkamus naudoti akumuliatorius / baterijas galima grąžinti pardavėjui arba priduoti į kenksmingų atliekų surinkimo vietą.

9. Gamintojo garantija

STEINEL gaminys:

– Pagamintas su didžiausiu kruopštumu. – Veikimas ir sauga patikrinti pagal galiojančius

reglamentus.

– Atlikta galutinė kontrolė.

STEINEL garantija:

– Prietaisui suteikiama puikios būklės ir tinkamo

veikimo garantija.

– Terminas – 36 mėnesiai, skaičiuojant nuo

pardavimo vartotojui dienos.

– Apima defektų, sietinų su medžiagų arba

gamybos broku, šalinimą.

– Garantiniai įsipareigojimai vykdomi mūsų

nuožiūra suremontuojant arba pakeičiant brokuotas dalis.

– Garantiniai įsipareigojimai netaikomi susidėvinčių

dalių gedimams.

– Garantiniai įsipareigojimai netaikomi gedimams

ir trūkumams, atsiradusiems dėl netinkamo elgesio su gaminiu arba netinkamos jo techninės priežiūros.

– Garantija netaikoma netiesioginei žalai

pašaliniams daiktams.

– Garantija taikoma tik tuo atveju, jei atsiunčiamas

neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu).

• Tinkamai supakuotą gaminį prašome atsiųsti į atitinkamą techninės priežiūros tarnybos vietą.

Remontas:

– Pasibaigus garantiniam laikotarpiui. – Defektų, kuriems netaikoma garantija, atvejais.

• Dėl galimybės atlikti remontą teiraukitės artimiausioje techninės priežiūros tarnyboje.

Daugiau informacijos: http://www.steinel.de

– 91 –– 91 –

METŲ

GAMINTOJO

GARANTIJA

1. Par šo dokumentu

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

– Autortiesības ir aizsargātas. Pārpublicēšana, arī

atsevišķu izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas, kas saistītas ar

tehnikas attīstību.

Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokomentā.

...

2. Vispārēji drošības norādījumi

Tvaiku vai elektrolīta šķidruma radīta bīstamība!

Bojājumu vai nelietpratīgas lietošanas dēļ no akumulatoriem var izplūst tvaiki vai elektrolīts. Saskarē ar tiem pastāv smagu traumu risks (piem., redzes zaudēšana, ķīmiski apdegumi).

• Nekad neatveriet akumulatora korpusu vai akumulatoru.

• Tvaiki vai elektrolīts nedrīkst nonākt acīs. Iekļūstot šķidrumam acīs:

– neberzējiet acis. – Nekavējoties skalojiet acis ar tīru ūdeni

(piem., ar ūdeni no ūdensvada).

– Dodieties pīe ārsta.

• Nepieskarieties izplūstošajam elektrolītam.

• Nekavējoties pārvietojiet izstrādājumu projām no atklātas liesmas vai karstiem priekšmetiem.

• Nekavējoties atbrīvojieties no piesārņotā apģērba.

LED starojuma radīts risks!

Skatīšanās tieši uz ieslēgtu LED var izraisīt tīklenes bojājumus.

• Nekad neskatieties LED gaismeklī no tuva attāluma, kā arī ilgāku laiku (> 5 min).

– Gaismekli nedrīkst montēt sprādzienbīstamās

zonās.

– Nevainojamas darbības nodrošināšanai jāizvēlas

stabila montāžas vieta.

– Saules panelis jāsargā no mehāniskas iedarbības

(piem., koku zariem).

– Izstrādājuma pārbūve un izmainīšana nav atļauta.

3. XSolar L-S One

Pareiza lietošana

– Sensorgaismeklis ar LED kā gaismas avotu. – Montāžai pie sienas āra apstākļos. – Automātiski apgaismo vietas, kurās nav pieejams

elektrotīkla pieslēgums.

– Ar neatkarīgu enerģijas nodrošinājumu no saules

paneļa un akumulatora.

– Neatkarīga vismazāko kustību uztveršana ar

integrētu infrasarkano sensoru.

Modeļi

– XSolar L-S balts (EAN4007841671006) – XSolar L-S sudraba krāsas (EAN4007841671013)

Piegādes apjoms (3.1 att.) Izstrādājuma izmēri (3.2 att.) Ierīces komplektācija (3.3 att.) A Saules panelis B Kustību sensors C LED diodes D LED panelis E Micro USB lādēšanas spraudnis F Kompass G Programmas izvēles slēdzis

Saules paneļa/LED paneļa iestatīšanas zona

(3.4 att.).

Sensorgaismekļa tehniskie dati

– Jauda: 6 LED, maks. 1,2 W – Infrasarkanā tehnika – Uztveršanas leņķis: 140° – Uztveršanas sniedzamības attālums:

maks. 8,0 m (montāžas augstums 1,8 m) – Apgaismojamais laukums: 30 m – Krēslas iestatījums: 2 luksi – Laika iestatījums: programmējams, 10 - 30 s – Pamata apgaismojums: 3 % – Gaismas plūsma: maks. 150 lūmeni / 124 lm/W) – Krāsas temperatūra: 3 000 Kelvini – Saules paneļa pagriešanas leņķis: +180°/-150° – Saules paneļa noliekšanas leņķis: 55° – LED paneļa pagriešanas leņķis: +/- 60° – LED paneļa noliekšanas leņķis: 55° – Aizsardzības klase: III – Aizsardzības veids: IP 44 – Temperatūras diapazons: -20 °C līdz +40 °C – Izmēri: (PxAxDz): 189 x 298 x 186,5 mm

– 92 –– 92 –

Akumulatora tehniskie dati

– Nanophosphate® High Power Lithium Ion

akumulators, bez kadmija LiFePO4.

– Jebkurā laikā uzlādējams, nesamazinot tā

darbmūžu. – Automātiska uzlādēšana no saules paneļa. – Atsevišķa uzlādēšanas iespēja ar lādētāju,

pieslēdzot pie Micro USB spraudņa (5 V). – To drīkst nomainīt ražotājs vai kvaliﬁcēts

elektriķis. – Akumulatora kapacitāte: 2500 mAh – Maks. spīdēšanas ilgums:

60 dienas, naktī ieslēdzoties 20 reizes. – Micro USB lādēšanas spraudnis: 5 V, maks. 1 A

iespējams visās trīs programmās.

Lādēšanas laiks ir atkarīgs no montāžas vietas (tieša saules gaisma). Ziemā vai lietainās dienās jārēķinās ar ievērojami ilgāku lādēšanas laiku.

4. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Saules paneļa vai LED paneļa bojājumu gadījumā, preci nevar lietot.

Nelabvēlīgos ekspluatācijas apstākļos (piem., uzstādot ēnā vai aiz stikla, nepareizi orientējot saules paneli), izstrādājuma darbības drošība ir ierobežota.

• Izvēlieties saules panelim piemērotu vietu ar tiešu saules gaismu (dienvidu virzienā).

• Izvairieties no jumta malas vai koku radītas ēnas.

• Ievērojiet kustības uztveršanas sniedzamības attālumu (4.1 att.).

• Noņemiet sienas turētāju (4.2 att.).

• Izurbiet caurumus un ievietojiet dībeļus (4.3 att.).

• Pieskrūvējiet sienas turētāju (4.3 att.).

• Veiciet iestatīšanu (4.4 att.).

➔ „6. Lietošana“

• Pieskrūvējiet sensorgaismekli pie sienas turētāja (4.5 att.).

• Noregulējiet LED paneli ar kustības sensoru (3.4 att.).

• Noregulētjiet saules paneli tā, lai saules starojuma ilgums un stiprums ir iespējami liels (3.4 att.).

• Pievērsiet uzmanību debess pusēm (dienvidu virziens) (3.4 att.).

5. Lietošana

Pirms pirmās izmantošanas

• Aktivējiet gaismekli, programmas izvēles slēdzi pārvietojot pozīcijā P2. Gaismeklis minūti atradīsies testa režīmā un pēc tam programmas P2 režīmā.

Testa režīms

Testa režīmā gaismeklis darbojas dienā. Neatkarīgi no krēslas iestatījuma kustība uztveršana 1 minūtes laikā ieslēdz gaismekli ar 10 sekunžu ilgu pēcdarbības laiku. Pēc šī laika beigām automātiski tiek aktivēta izvēlētā programma. Testa režīmā ilgstoši deg sarkanā LED diode.

Izvēlētā darbības režīma iestatīšana ar programmas izvēles slēdzi

– P0: Izsl. (rūpnīcas iestatījums).

Patērētāji (LED panelis un sensors) deaktivēti.

– P1: Sensora režīms.

Gaismeklis ieslēdzas tikai pēc kustības sensora impulsa.

– P2: Pamata apgaismojums.

Gaismeklis ieslēdzas pēc kustību sensora impulsa. Rīta un vakara stundās ilgstoši deg samazināts pamata apgaismojums.

Pēcspīdēšanas laiks un gaišums

– Pirmās izmantošanas laikā tiek noteikts

pēcspīdēšanas laiks.

– 2. programmā pirmajā naktī pamata apgaismo-

jums no rīta ir izslēgts.

– Pēcspīdēšanas laiks un gaišums tiek automātiski

pielāgoti apkārtējās vides apstākļiem, piem., vasarā pēcspīdēšanas laiks var būt ilgāks nekā ziemā.

– Pamata apgaismojums nodrošina nakts

apgaismojumu ar apm. 3% no gaismas jaudas. Kustības gadījumā uztveršanas zonā gaisma tiek ieslēgta ar maksimālu jaudu. Pēc tam gaismeklis atkal pārslēdzas uz pamata apgaismojumu (apm. 3%). Pamata gaismas spīdēšanas ilgums tiek pielāgots apkārtējās vides apstākļiem. Pamata apgaismojuma izmantošana samazina gaismas rezerves. Ja tas nav nepieciešams, iesakām to izslēgt (P1), lai saglabātu lielākas rezerves periodiem, kad ir maz saules.

– 93 –– 93 –

Akumulatora manuāla uzlādēšana

Akumulatora zemas uzlādes gadījumā (piem., sliktos laika apstākļos) mirgo kustības sensora sarkanā LED diode. Akumulatoru var uzlādēt ar tirdzniecībā pieejamu Micro USB lādētāju (piegādes komplektā nav iekļauts). Akumulatora uzlāde var ilgt līdz 6 stundām.

Mitruma iekļūšanas radīts bojājumu risks

Atvērts Micro USB spraudnis (E) nav aizsargāts pret ūdens iekļūšanu.

• Uzlādējiet akumulatoru tikai sausā telpā.

• Pieslēdziet Micro USB lādētāju. – Mirgo sarkana LED: Uzlādēšanas process ir

aktīvs Stipri izlādējušos akumulatoru gadījumā var paiet līdz 10 minūtēm, līdz sāk mirgot LED.

– Spīd sarkana LED: Akumulators ir pilnībā

uzlādēts.

• Atvienojiet Micro USB lādētāju. – Sarkanā LED nodziest.

Neizmantošanas izraisītu bojājumu risks

Ja lampa ilgāku laiku netiek izmantota (piem., uzglabājot), akumulatoru var sabojāt dziļas izlādes dēļ.

• Programmas izvēles slēdzi pārslēdziet pozīcijā P0.

• Pirms neizmantošanas akumulators pilnībā

jāuzlādē.

• Neizmantošanas laikā akumulators regulāri

jāuzlādē.

6. Traucējumi

Mirgo kustības sensora sarkanā LED

– Akumulatora uzlāde ir pārāk zema.

• Uzlādējiet akumulatoru ar Micro USB lādētāju (piegādes komplektā nav iekļauts).

Gaismeklis neieslēdzas

– Akumulatora uzlāde ir pārāk zema.

• Uzlādējiet akumulatoru ar Micro USB lādētāju (piegādes komplektā nav iekļauts).

– Bojāts kabelis vai ir īssavienojums.

• Pārbaudiet pieslēgumus.

– Programmas izvēles slēdzis atrodas pozīcijā P0.

• Pārslēdziet programmas izvēles slēdzi pozīcijā P1 vai P2.

– Nav pareizi iestatīta uztveršanas zona.

• Pārbaudiet uztveršanas zonu.

Gaismeklis neizslēdzas

– Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.

Gaismeklis ieslēdzas patvaļīgi

– Nekontrolētas kustības uztveršanas zonā:

– Vējš kustina kokus un krūmus. – Tiek uztverti pa ielu braucoši transportlīdzekļi. – Pēkšņas laika apstākļu izraisītas temperatūras

svārstības *(vējš, lietus, sniegs) vai siltais izplūstošais gaiss no ventilatoriem, atvērtiem logiem.

• Pārbaudiet uztveršanas zonu.

– Gaismeklis šūpojas (kustas) stipra vēja brāzmās

vai stipros nokrišņos.

• Piemontējiet gaismekli pie stingras pamatnes.

Akumulators neuzlādējas

– Netīrs saules panelis.

• Notīriet saules paneli ar mīkstu drānu un maigu tīrīšanas līdzekli.

– Saules paneļa uzstādīšanas vieta nav optimāla.

• Pārbaudiet uzstādīšanas vietu (iespējami daudz tiešas saules gaismas).

– Pēc gadiem ilgas lietošanas akumulatora kapaci-

tāte var samazināties.

• Nomainiet akumulatoru (Rezerves akumulators XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Lūdzu, nosūtiet labi iesaiņotu izstrādājumu uz tuvāko servisa darbnīcu. Nomaiņu drīkst veikt tikai ražotājs vai kvaliﬁcēts elektriķis.

7. Tīrīšana un kopšana

Izstrādājumam apkope nav nepieciešama. Regulāra bojājumu kontrole var pagarināt izstrādājuma darbmūžu. Netīrumu notīrīšana var pagarināt izstrādājuma darbības laiku.

Bojājumu risks

Gaismekli var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Pārbaudiet, vai virsma iztur tīrīšanas līdzekli.

• Tīriet gaismekli ar mīkstu drānu un maigu tīrīšanas līdzekli.

Ja uz saules paneļa sakrājušies netīrumu vai laika apstākļu radīti nogulsnējumi:

• Tīriet saules paneli ar mīkstu drānu un maigu tīrīšanas līdzekli.

– 94 –– 94 –

8. Utilizācija

RAŽOTĀJA

GADU

GARANTIJA

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstīm:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

Neizmetiet vecas ierīces, akumulatorus un baterijas sadzīves atkritumos, ugunī vai ūdenī.

Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi draudzīgā veidā.

Tikai ES valstīm:

Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2006/66/EK bojātie vai izlietotie akumulatori/baterijas ir jāpārstrādā. Neizmantojamus akumulatorus/baterijas var nodot tirdzniecības vietās vai kaitīgi vielu savākšanas punktos.

– Garantija ir spēkā tikai tad, ja neizjaukta ierīce

tiek iesūtīta kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu).

• Lūdzu, nosūtiet labi iesaiņotu izstrādājumu uz attiecīgo servisa darbnīcu.

Remonta serviss:

– Pēc garantijas laika beigām. – Attiecībā uz trūkumiem, uz kuriem neattiecas

garantijas tiesības.

• Jautājiet tuvākajā servisa darbnīcā par iespēju savest kārtībā jūsu ierīci.

Papildu informācija: http://www.steinel.de

GADU

RAŽOTĀJA

GARANTIJA

9. Ražotāja garantija

STEINEL izstrādājums:

– Izgatavots ar lielu rūpību. – Darbības un drošības pārbaude veikta saskaņā

ar spēkā esošajiem noteikumiem.

– Ar gala pārbaudi.

STEINEL garantija:

– Garantējam nevainojamas īpašības un darbību. – 36 mēnešu laikā, skaitot no izstrādājuma

pārdošanas dienas patērētājam.

– Garantija ietver tādu trūkumu novēršanu, kas

saistīti ar materiālu vai ražošanas defektiem.

– Garantijas saistības paredz bojāto detaļu

remontu vai maiņu pēc mūsu izvēles.

– Garantija neattiecas uz nodilumam pakļautajām

detaļām.

– Garantija nettiecas uz trūkumiem vai bojājumiem,

kas radušies nelietpratīgas lietošanas vai apkopes rezultātā.

– Garantijas saistības neattiecas uz citiem

–objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.

– 95 –– 95 –

1. Об этом документе

Просим тщательно прочесть и сохранить!

– Защищено авторскими правами. Перепечатка,

также выдержками, только с нашего согласия.

– Мы сохраняем за собой право на изменения, кото-

рые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

...

2. Общие указания по технике безопасности

Опасность из-за паров или жидкого электролита!

В результате повреждений и ненадлежащего использования аккумулятора могут возникать пары или электролит. В случае контакта существует опасность тяжелых травм (например, потеря зрения, химические ожоги).

• Никогда не открывать корпус аккумулятора или аккумулятор.

• Не допускать попадания паров и жидкости в глаза. При попадании в глаза:

– Не тереть глаза. – Немедленно промыть глаза достаточным коли-

чеством чистой воды (напр., водопроводной).

– Обратиться к врачу.

• Не прикасаться к вытекшему жидкому электролиту.

• Немедленно удалить продукт от открытого огня или горячих мест.

• Немедленно удалить загрязненную одежду.

Опасность из-за луча светодиодного света!

Если смотреть прямо на горящий светодиод, то это может привести к повреждениям сетчатки.

• Никогда не смотреть на светодиодный светильник с короткой дистанции или в течение длительного времени (> 5мин.).

– Светильник не разрешается устанавливать во

взрывоопасных зонах.

– Для безупречной работы следует выбирать место

монтажа, не подверженное вибрациям.

– Защищать панель солнечной батареи от механиче-

ских нагрузок (напр., ветвей деревьев).

– Перестройки и изменения продукта запрещены.

3. XSolar L-S One

Применение по назначению

– Сенсорный светильник со светодиодами в каче-

стве осветительного средства. – Для настенного монтажа в наружной зоне. – Автоматически обеспечивает освещение там, где

нет сетевого напряжения. – С независимым энергоснабжением за счет панели

солнечной батареи и аккумулятора. – Независимая регистрация мельчайших движений

благодаря встроенному инфракрасному сенсору.

Исполнения

– XSolar L-S белый (EAN 4007841671006) – XSolar L-S серебрянный (EAN 4007841671013)

Объем поставки (рис. 3.1) Размеры продукта (рис. 3.2) Обзор приборов (рис. 3.3) A Панель солнечной батареи B Датчик движения C Светодиоды D Светодиодная панель E Зарядное Micro-USB-гнездо F Компас G Переключатель режимов

Диапазон регулировки панели солнечной батареи/ светодиодной панели (рис. 3.4)

Технические данные сенсорного светильника

– Мощность: 6 СИД, макс. 1,2 Вт – Инфракрасная техника – Угол обнаружения: 140° – Дальность действия обнаружения:

макс. 8,0 м (монтажная высота 1,8 м) – Освещаемая поверхность: 30 м – Установка сумеречного порога: 2 лк – Продолжительность включения: с управлением

ПО, 10 - 30 сек. – Базовая яркость: 3% – Световой поток: 150 лм / 124 лм/Вт – Температура цвета: 3000 Кельвин – Угол поворота панели солнечной батареи:

+180°/-150° – Угол наклона панели солнечной батареи: 55° – Угол поворота светодиодной панели: +/- 60° – Угол наклона светодиодной панели: 55° – Класс защиты: III – Вид защиты: IP 44 – Температурный диапазон: -20 °C - + +40 °C – Размеры (ШxВxГ): 189 x 298 x 186,5 мм

– 96 –– 96 –

Технические данные аккумулятора

– Литиево-ионный аккумулятор Nanophosphate®

High Power без кадмия LiFePO4.

– Возможность подзарядки в любое время без

сокращения срока службы.

– Автоматическая зарядка посредством панели

солнечной батареи.

– Отдельная возможность зарядки посредством адап-

тера зарядки через подключение Micro-USB (5 В).

– Возможность замены производителем или квали-

фицированными специалистами-электриками. – Емкость аккумулятора: 2500 мАч – Макс. продолжительность включения:

60 дней при 20 переключениях за ночь. – Гнездо Micro-USB-зарядки: 5 В, макс. 1 A

возможно во всех трех программах.

Время зарядки зависит от места монтажа (прямые солнечные лучи). Зимой и в дождливые дни необходимо принимать во внимание многократно увеличенное время зарядки.

4. Монтаж

• Проверить все конструктивные детали на предмет повреждения.

• При повреждениях панели солнечной батареи или светодиодной панели не включать продукт.

При неблагоприятных условиях использования (напр., установка в тени или за стеклом, неправильное позиционирование панели солнечной батареи) функциональная безопасность продукта ограничена.

• Выбрать подходящее место с большим количеством непосредственного солнечного освещения (направленность на юг).

• Избегать затемнения от козырьков или деревьев.

• Соблюдать дальность действия регистрации движений (рис. 4.1).

• Снять кронштейн (рис. 4.2).

• Просверлить отверстия и вставить дюбели (рис. 4.3).

• Прикрутить кронштейн (рис. 4.3).

• Выполнить установки (рис. 4.4).

➔ „6. Управление“.

• Прикрутить сенсорный светильник к кронштейну (рис. 4.5).

• Выровнять светодиодную панель с датчиком движения (рис. 3.4).

• Выровнять панель солнечной батареи так, чтобы мощность и продолжительность воздействия солнечных лучей была по возможности высокой (рис. 3.4).

• Соблюдать показания компаса (направление на юг)

(рис. 3.4).

5. Управление

Перед первым использованием

• Активировать светильник за счет установки переключателя режимов на Р2. Светильник в течение одной минуты находится в тестовом режиме и затем находится в программе P2.

Тестовый режим

В тестовом режиме светильник работает в дневном режиме. При регистрации движения светильник включается независимо от установки сумеречного порога за период в 1 минуту с временем остаточного включения в 10 сек. По истечении этого времени автоматически активируется выбранная программа. В тестовом режиме красный светодиод постоянно включен.

Установка желаемого режима посредством переключателя режимов

– P0: выкл. (заводская настройка).

Потребители деактивированы (светодиодная панель и сенсор).

– P1: сенсорный режим.

Светильник включается только после импульса от датчика движения.

– P2: сенсорный режим с базовой яркостью.

Светильник включается после импульса от датчика движения. Постоянное освещение утром и вечером со сниженной базовой яркостью.

Время ночного освещения и яркость

– При первом использовании определяется время

ночного освещения.

– В программе 2 в первую ночь базовая яркость

утром выключена.

– Время ночного освещения автоматически приво-

дится в соответствие условиям окружающей среды, например, продолжительность ночного освещения летом может быть дольше, чем зимой.

– Базовая яркость обеспечивает ночное освещение

с прим. 3 % мощности освещения. Только при движении в диапазоне охвата свет включается на максимальную мощность света. После этого светильник снова переключается на базовую яркость (ок. 3 %). Время работы базовой яркости приведено в соответствие условиям окружающей среды. При использовании базовой яркости снижается резерв освещения. Если она не требуется, то рекомендуется отключить ее (Р1), чтобы иметь больше резерва для фазы с уменьшением количества солнечных лучей.

– 97 –– 97 –

Ручной заряд аккумулятора

– При слишком низкой емкости аккумулятора (напр.,

при плохой погоде) красный светодиод в датчик движения мигает. Аккумулятор можно зарядить посредством обычного Micro-USB-адаптера зарядки (не входит в комплект поставки). Заряд аккумулятора может занимать до 6 часов.

Опасность материального ущерба из-за проникающей влаги

Открытое Micro-USB-гнездо (Е) зарядки больше не защищено от проникновения воды.

• Заряжать аккумулятор только в сухих помещениях.

• Подключить Micro-USB-адаптер зарядки. – Мигает красный СИД: процесс зарядки активен

При сильно разряженном аккумуляторе может потребоваться до 10 минут, пока СИД не начнет мигать.

– Красный СИД горит: аккумулятор полностью

заряжен.

• Удалить Micro-USB-адаптер зарядки. – Красный СИД погас.

Опасность имущественного ущерба при неиспользовании

При неиспользовании светильника в течение длительного периода (напр., хранения) аккумулятор может быть разрушен из-за сильной разрядки.

• Установить переключатель режимов на Р0.

• Перед неиспользованием полностью зарядить

аккумулятор.

• Во время неиспользования регулярно заряжать

аккумулятор.

6. Сбои

Красный СИД в датчике движения мигает

– Слишком малая емкость аккумулятора.

• Аккумулятор зарядить посредством Micro-USBадаптера зарядки (не входит в комплект поставки).

Светильник не включается

– Слишком малая емкость аккумулятора.

• Аккумулятор зарядить посредством Micro-USBадаптера зарядки (не входит в комплект поставки).

– Кабель оборван или короткое замыкание.

• Проверить соединения.

– Переключатель режимов стоит на Р0.

• Установить переключатель режимов на Р1 или Р2.

– Неправильно установлена зона обнаружения

• Проверить зону обнаружения.

Светильник не выключается

– Постоянное движение в зоне обнаружения

• Проверить зону обнаружения.

Нежелательное включение светильника

– Неконтролируемое движение в зоне обнаружения:

– Происходит движение деревьев и кустов. – Включается в результате движения автомашин

на дороге.

– В результате неожиданного перепада темпера-

тур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон.

• Проверить зону обнаружения.

– Светильник колеблется (движется), напр., за счет

порывов ветра или сильных осадков.

• Установить светильник на прочное основание.

Аккумулятор не заряжается

– Панель солнечной батареи загрязнена.

• Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем.

– Место установки для панели солнечной батареи не

оптимально.

• Проверить место установки (по возможности с большим количеством непосредственных солнечных лучей).

– После многолетнего использования зарядная

емкость аккумулятора может исчерпать себя.

• Заменить аккумулятор (запасной аккумулятор XSolar, 3,3 В 2,5 AH, EAN 007841006488).

• В таких случаях, просим отправлять изделие в упакованном виде в ближайшую сервисную мастерскую. Замену разрешается выполнять только производителю или квалифицированному специалисту-электрику.

7. Чистка и уход

Продукт не требует технического обслуживания. Регулярный контроль на предмет повреждения может продлить срок службы продукта. Удаление загрязнений может продлить работу продукта.

Опасность имущественного ущерба

Неправильные чистящие средства могут повредить светильник.

• Проверить совместимость чистящих средств с поверхностью.

• Очистить светильник мягкой салфеткой и мягким очистителем.

– 98 –– 98 –

При загрязнениях или обусловленных погодой от-

ГАРАНТИИ

ПРОИЗВОДИТЕЛЯ

ЛЕТ

ложениях на панели солнечной батареи:

• Очистить панель солнечной батареи мягкой салфеткой и мягким очистителем.

8. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

Не бросать отработавшие приборы, аккумуляторы/батареи в бытовые отходы,

в огонь или в воду. Аккумуляторы/батареи необходимо собирать, отправлять на вторичную переработку или утилизовать экологичным способом.

Только для стран ЕС:

Согласно директиве RL 2006/66/EG неисправные или отработавшие аккумуляторы/батареи должны отправляться на вторичную переработку. Больше не пригодные для использования аккумуляторы/батареи можно сдать в магазин или в пункт приема небезопасных отходов.

9. Гарантия производителя

Продукт STEINEL:

– Произведено с высочайшей тщательностью. – Выполнена проверка работоспособности и без-

опасности согласно действующим предписаниям.

– С итоговым контролем.

Гарантийные обязательства STEINEL:

 Высокое качество и надежная работа изделия.  В течение 36 месяцев, начиная со дня продажи

изделия.

– Также включают в себя обязательство устранить

недостатки, которые возникли в результате недоброкачественности или дефекта конструкции.

– Дефекты устраняются путем ремонта изделия либо

заменой неисправных деталей по усмотрению фирмы.

– Гарантия не распространяется на повреждения

быстроизнашиваемых деталей.

– Гарантийный срок эксплуатации не распростра-

няется повреждения и недостатки, возникшие в результате ненадлежащих эксплуатации и ухода.

– Фирма не несет ответственности за повреждения

предметов третьих лиц, вызванных эксплуатацией изделия.

– Гарантия предоставляется только в том случае,

если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия), по адресу сервисной мастерской.

• В таких случаях, просим отправлять изделие в упакованном виде в соответствующую сервисную мастерскую.

Ремонтный сервис:

– При наличии неполадок, исключающих гарантию. – В случае дефектов без права на гарантию.

• Обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

Дополнительная информация:

http://www.steinel.de

ГОДА

ГАРАНТИИ

ПРОИЗВОДИТЕЛЯ

– 99 –– 99 –

1. За този документ

Моля прочетете го внимателно и го пазете!

– Всички права запазени. Препечатване, дори откъс-

лечно, само с наше разрешение.

– Запазваме си правото за промени, които служат за

технически напредък.

Обяснение на символите

Предупреждение за опасност!

Препратка към части от текста в документа.

...

2. Общи указания за безопасност

Опасност от пари или електролити!

При повреда и използване не по предназначение на батерията могат да изтекат електролитни течности или пара. При контакт има опасност от тежки наранявания (напр. загуба на зрение, изгаряне).

• Никога да не се отваря кутията на батерията или самата батерия.

• Пара или електролит не трябва да попадат в очите. При контакт с очите:

– очите да не се търкат. – Очите веднага да се измият обилно с чиста вода. – Да се потърси лекар.

• Изтекла електролитна течност да не се допира.

• Продуктът веднага да се отстрани от огън или горещи места.

• Поразено облекло веднага да се свали.

Опасност от LED-лъч!

Директен поглед в светещ LED може да доведе до увреждане на ретината.

• Никога да не се гледа в LED-лампата отблизо или продължително време (> 5 мин.).

– Лампата не може да се монтира в зони с опасност от

експлозии.

– За безотказна работа трябва да се избере стабилно

място на монтаж.

– Соларният панел трябва да се пази от механично

натоварване (напр. клони).

– Промени и модификации по продукта не са разре-

шени.

3. XSolar L-S One

Употреба по предназначение

– Сензорна лампа с LED в ролята на осветителни тела. – За монтаж на стена на открито. – Дава автоматично светлина на места, където няма

напрежение.

– Независимо енергийно захранване посредством

соларен панел и батерия.

– Засичане на най-малки движения посредством

инфрачервен сензор.

Изпълнения

– XSolar L-S бяло (EAN 4007841671006) – XSolar L-S сребристо (EAN 4007841671013)

Съдържание на комплекта (рис. 3.1) Размери (рис. 3.2) Преглед на уреда (рис. 3.3) A Соларен панел B Сензор C LED D LED-панел E Micro-USB-букса за зареждане F Компас G Програматор

Зона на регулиране соларен панел/LED-панел

(рис. 3.4)

Технически данни сензорна лампа

– Мощност: 6 LED, макс. 1,2 W – Инфрачервена технология – Ъгъл на отчитане: 140° – Дължина на обхвата:

макс. 8,0 м (височина на монтаж 1,8 м) – Площ на осветяване: 30 м – Настройка на светлочувствителността: 2 лукса – Настройка на времето: софтуерно управление,

10 – 30 сек. – Намалено осветление: 3 % – Светлинен поток: макс. 150 лумена / 124 Lm/w – Температура на цвета: 3 000 келвина – Ъгъл на въртене соларен панел: +180°/-150° – Ъгъл на накланяне соларен панел: 55° – Ъгъл на въртене LED-панел: +/- 60° – Ъгъл на накланяне LED-панел: 55° – Клас защита: III – Вид защита: IP 44 – Температурен диапазон: -20 °C до +40 °C – Размери (ШxВxД): 189 x 298 x 186,5 мм

– 100 –– 100 –

STEINEL 081997 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
