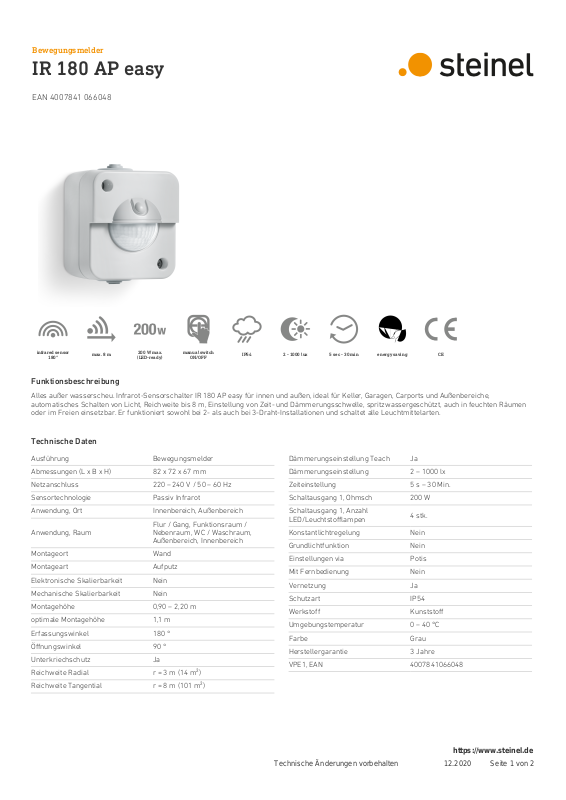

Page 1
Bewegungsmelder
IR 180 AP easy
EAN 4007841 066048
infrared sensor
180°
max. 8 m
200 W max.
(LED-ready)
manual switch
ON/OFF
IP54 2 - 1000 lux 5 sec - 30 min energy saving CE
Funktionsbeschreibung
Alles außer wasserscheu. Infrarot-Sensorschalter IR 180 AP easy für innen und außen, ideal für Keller, Garagen, Carports und Außenbereiche,
automatisches Schalten von Licht, Reichweite bis 8 m, Einstellung von Zeit- und Dämmerungsschwelle, spritzwassergeschützt, auch in feuchten Räumen
oder im Freien einsetzbar. Er funktioniert sowohl bei 2- als auch bei 3-Draht-Installationen und schaltet alle Leuchtmittelarten.
Technische Daten
Ausführung Bewegungsmelder
Abmessungen (L x B x H) 82 x 72 x 67 mm
Netzanschluss 220 – 240 V / 50 – 60 Hz
Sensortechnologie Passiv Infrarot
Anwendung, Ort Innenbereich, Außenbereich
Flur / Gang, Funktionsraum /
Anwendung, Raum
Nebenraum, WC / Waschraum,
Außenbereich, Innenbereich
Montageort Wand
Montageart Aufputz
Elektronische Skalierbarkeit Nein
Mechanische Skalierbarkeit Nein
Montagehöhe 0,90 – 2,20 m
optimale Montagehöhe 1,1 m
Erfassungswinkel 180 °
Öffnungswinkel 90 °
Unterkriechschutz Ja
Reichweite Radial r = 3 m (14 m²)
Reichweite Tangential r = 8 m (101 m²)
Dämmerungseinstellung Teach Ja
Dämmerungseinstellung 2 – 1000 lx
Zeiteinstellung 5 s – 30 Min.
Schaltausgang 1, Ohmsch 200 W
Schaltausgang 1, Anzahl
LED/Leuchtstofflampen
4 stk.
Konstantlichtregelung Nein
Grundlichtfunktion Nein
Einstellungen via Potis
Mit Fernbedienung Nein
Vernetzung Ja
Schutzart IP54
Werkstoff Kunststoff
Umgebungstemperatur 0 – 40 °C
Farbe Grau
Herstellergarantie 3 Jahre
VPE1, EAN 4007841066048
Technische Änderungen vorbehalten
https://www.steinel.de
12.2020 Seite 1 von 2
Page 2
Bewegungsmelder
IR 180 AP easy
EAN 4007841 066048

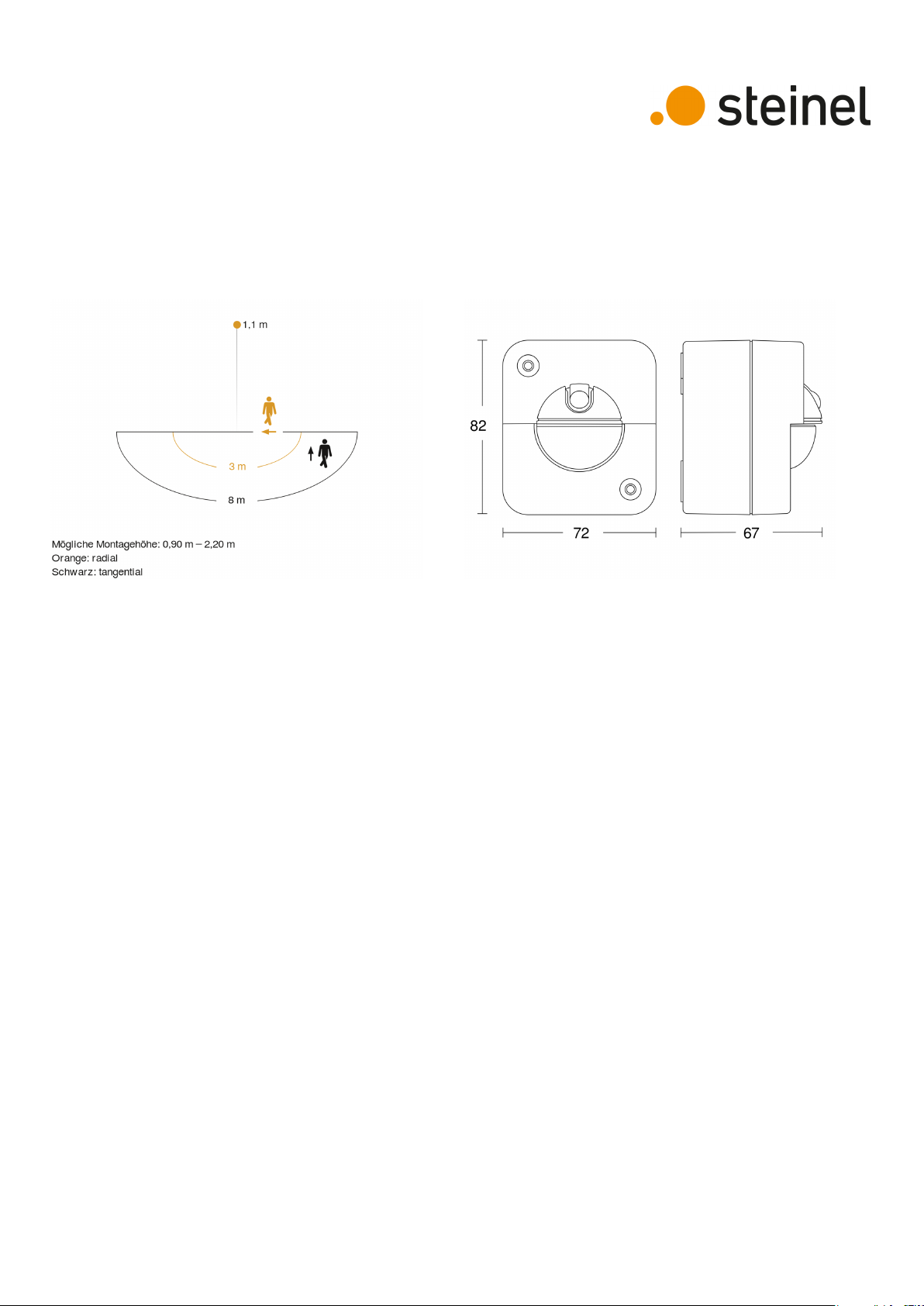

Sensorerfassungsbereich Maßzeichnung
Technische Änderungen vorbehalten
https://www.steinel.de
12.2020 Seite 2 von 2
