Steinel 029869 User Manual

Download
Page 1
RUS CN BG LV LT EST HR SLO RO PL SK CZ H TR GR N FIN DK S P E I NL F GB D
STEINEL Vertrieb GmbH
DEGBFRNLIT
Contact
www.steinel.de/contact
110059033 02/2019_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.
L 810 LED iHF Z-Wave
Information
Page 2
L 810 LED iHF Z-Wave
!


l
e
c
g
a
d
h i j k
f
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihrer neuen SensorLeuchte entgegengebracht haben. Sie haben sich für ein hochwertiges Quali­tätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.
Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachge­rechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen Design Sensor Außenleuchte.
1. Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der SensorLeuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingun­gen durchgeführt werden. (z. B.: DE-VDE 0100,
AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
2. Gerätebeschreibung
a Leuchtengehäuse Wandhalter c Netzzuleitung Unterputz d Netzzuleitung Aufputz e Montagehaken zur Vereinfachung der Montage/
Zugentlastung der Leitungen
f Dichtstopfen g Abstandhalter für Aufputzzuleitung h Z-Wave-Taster i Reichweiteneinstellung j Dämmerungseinstellung k Programmeinstellung l Status-LED
3. Das Prinzip
Die SensorLeuchte beinhaltet einen aktiven Bewegungsmelder. Der integrierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Leuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.
Dieses Gerät kann in das Smart Friends System oder in jedes beliebige Z-Wave-Netzwerk integriert werden.
Z-Wave ist ein Funkstandard zur Vernetzung von Z-Wave-Geräten. Die Sensorgrößen der Außen­leuchte L810LEDiHF können zur funkbasierten Gebäudeautomation genutzt werden. Neben zertifizierten Z-Wave-Controllern empfiehlt sich die Nutzung der Smart Friends-Box. Mit Hilfe dieser SmartHome-Zentrale können Z-Wave­Produkte von STEINEL und die Smart Friends­Produkte von ABUS, Paulmann und Schellenberg vernetzt werden.
Erfassungsbereiche bei Wandmontage:
1) Minimale Reichweite (1 m)
2) Maximale Reichweite (5 m)


Hinweis: Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle.


DE
- 2 - - 3 -
ca. 1 mW ca. 1000 mW
Page 3
Hinweis: Witterungseinflüsse können die Funktion des Sensors beeinflussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlaus­lösung kommen.
4. Installation
Um die angegebene Reichweite von 5m zu erzielen, sollte die Montagehöhe ca. 2m betragen.
Anschluss der Netzzuleitung (s. Abb.)
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L = Phase (meistens schwarz, braun oder grau) N = Nullleiter (meistens blau) PE = Schutzleiter (grün/gelb)
Im Zweifel müssen Sie die Kabel mit einem Span­nungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Nullleiter (N) werden an die Lüsterklemme angeschlossen.
Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständ­lich ein Netzschalter zum Ein- und Aus schalten installiert sein.
Hinweis: Das Leuchtengehäuse a muss zum An- schluss auf die Montagehaken e gesteckt werden, damit die internen Leitungen nicht durch Zug bean­sprucht werden.

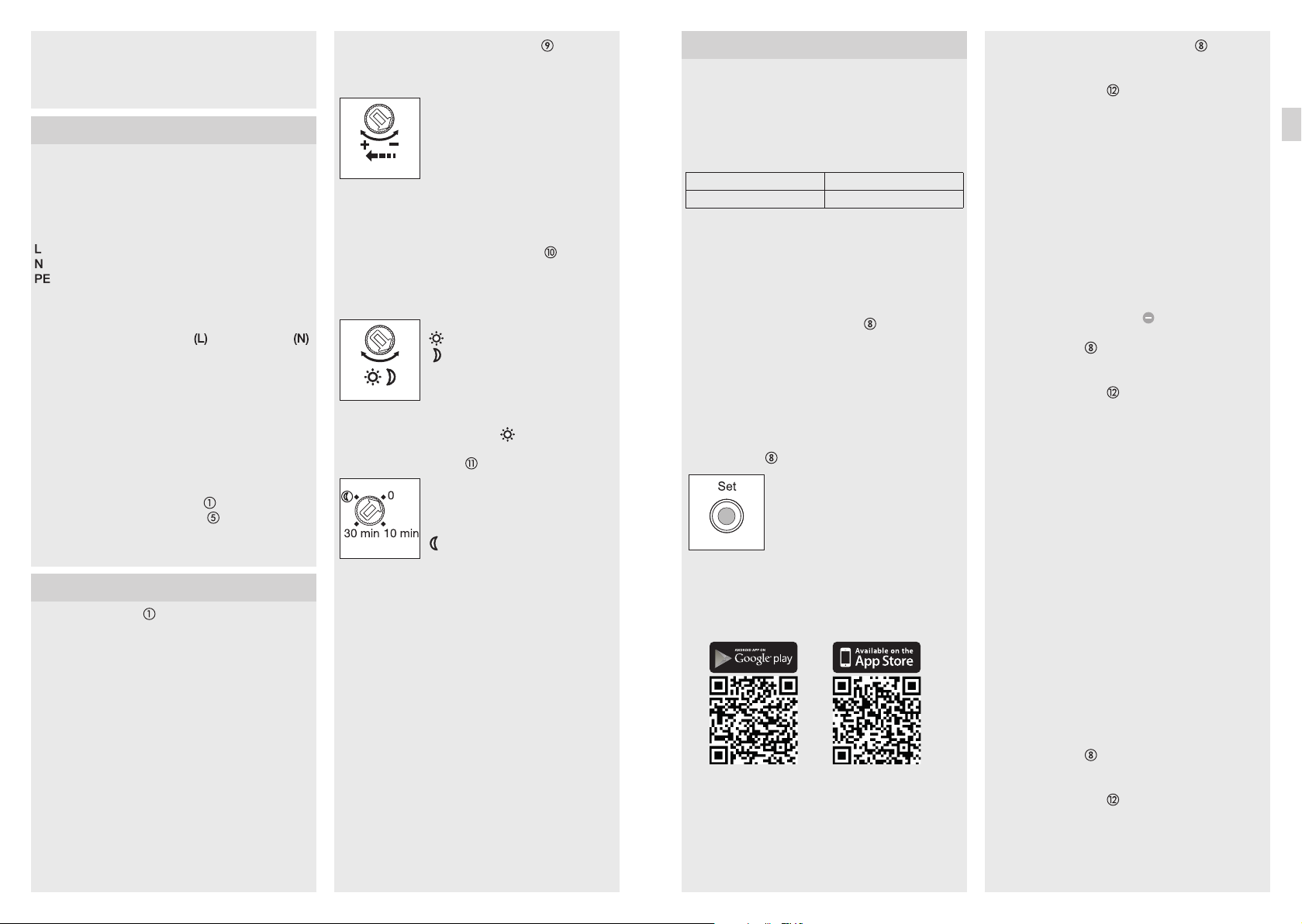

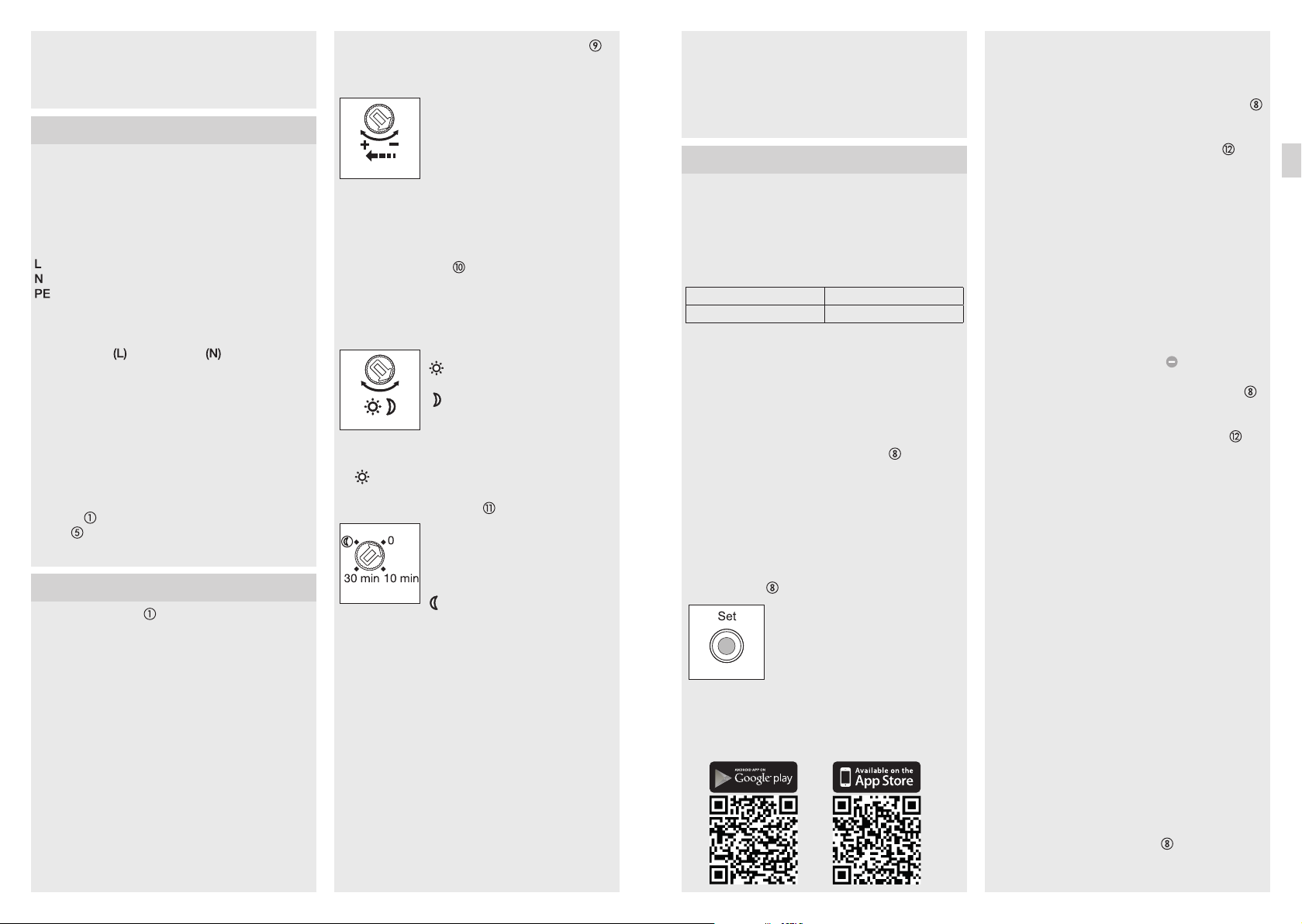

5. Funktionen
Nachdem das Gehäuse a montiert und der Netzanschluss vorgenommen ist, kann die SensorLeuchte in Betrieb genommen werden. Die Leuchte funktioniert auch ohne Einbindung in ein Z-Wave-Netzwerk. Dabei ist die Zeiteinstellung fest auf 3Minuten eingestellt. Bei Inbetriebnahme der Leuchte schaltet sich die Leuchte nach der Ein­messphase von 10 Sekunden aus und ist anschlie­ßend für den Sensorbetrieb aktiv. Nun kann die Leuchte in das Z-Wave-Netzwerk integriert werden. Nach der Initialisierungsphase signalisiert die rote LED den Inklusions- / Exklusionszustand im Z-Wave Netzwerk. Die LED ist 1 Sekunde lang AN (die Leuchte wurde hinzugefügt) oder 10 Sekunden lang (die Leuchte wurde entfernt).
Die Einstellungen können über Drehregler oder per Z-Wave-Netzwerk vorgenommen werden. Es gel­ten immer die zuletzt eingestellten Werte, unabhän­gig davon, ob die Einstellung über die Drehregler oder per Z-Wave Netzwerk erfolgte.
Reichweiteneinstellung (Empfindlichkeit) i
Werkseinstellung: 5 m
Stufenlos einstellbare Reichweite von 1 m bis 5 m
Einstellregler auf: + = maximale Reichweite 5 m
1 m – 5 m
Mit dem Begriff Reichweite ist der Radius auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt.
Dämmerungseinstellung (Ansprechschwelle) j
Werkseinstellung: 2000 Lux
Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2–2000 Lux eingestellt werden.
2 – 2000 Lux
Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf
Programmeinstellung k
Was ist Grundlicht ?
Grundlicht ermöglicht eine nächtliche Dauerbe­leuchtung mit ca. 10% Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100%) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 10%).
Hinweis: Im Dimm-Modus kann es je nach lokalem Stromnetz zu einem leichten Flackern der LEDs kommen. Dies ist kein Produktnachteil und kein Grund zur Reklamation.
– = minimale Reichweite 1 m
Einstellregler auf:
= Tageslichtbetrieb
ca. 2000 Lux.
= Dämmerungsbetrieb
ca. 2 Lux.
zu stellen.
0 = kein Grundlicht AN ab einge-
stelltem Dämmerungswert 10 = Grundlicht 10 Minuten 30 = Grundlicht 30 Minuten
= Grundlicht die ganze Nacht
Was ist Soft-Lichtstart ?
Die SensorLeuchte verfügt über eine Soft-Lichtstart­Funktion. Das bedeutet, dass das Licht beim Ein­schalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb einer Sekunde lang­sam bis zu 100% hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt.
6. Integration in Z-Wave-Netzwerke
Dieses Produkt kann in allen Z-Wave-Netzwerken mit zertifizierten Z-Wave-Vorrichtungen anderer Hersteller betrieben werden. Alle nicht batteriebe­triebenen Netzknoten im Netzwerk wirken als Ver­stärker - unabhängig vom jeweiligen Anbieter - um die Zuverlässigkeit des Netzwerkes zu erhöhen.
Inklusion Hinzufügen Exklusion Entfernen
Diese Anleitung zur Inklusion und Exklusion von Steinel Z-Wave-Produkten ist für das Smart Friends System geschrieben. Bei anderen Z-Wave­Produkten kann dies abweichen. Weitere Details dazu finden Sie in der Beschreibung ihres Z-Wave­Controllers. (Um den Inklusions- oder Exklusions­modus der Leuchte zu starten, kurz den Taster h drücken).
Nach der Exklusion bleiben alle Konfigurationspa­rameter (Zeit, Sensitivität usw.) bis zur nächsten Inklusion erhalten und die Leuchte arbeitet nun im Standalone-Modus - daher kann Z-Wave auch für die Standalone-Einstellung der Leuchte verwendet werden.
Z-Wave-Taster h
Taster zur Inklusion und Exklusion sowie zum Zurücksetzen des Geräts in Werkseinstellung.
L 810 LED iHF dem Smart Friends System hinzufügen:
1 Smart Friends App aus dem AppStore
herunterladen.
2 In der Ansicht Räume den Bearbeitungsmodus
aktivieren.
3 Wählen Sie den gewünschten Raum aus und
drücken Sie den Button "Gerät hinzufügen".
4 Taster des Geräts h kurz betätigen um die
Leuchte in den Inklusionsmodus zu bringen. Dieser Modus wird durch das Leuchten der Status-LED l angezeigt.
Die rote LED blinkt langsam während des
Exklusionsprozesses. Danach ist die rote LED 10 Sekunden lang AN (die Leuchte ist immer noch vom Z-Wave Netzwerk ausgeschlos­sen) oder 1 Sekunde lang (die Leuchte wurde hinzugefügt).
5 Nach erfolgreicher Inklusion erfolgt eine
Bestätigungsnachricht in der App.
L 810 LED iHF aus Smart Friends System entfernen:
1 In der Ansicht Räume den Bearbeitungsmodus
aktivieren.
2 Wählen Sie im gewünschten Raum das Gerät
aus und drücken Sie den "delete" Drücken Sie auf löschen und folgen Sie den Anweisungen in der App.
3 Taster des Geräts h kurz betätigen um die
Leuchte in den Exklusionsmodus zu bringen. Dieser Modus wird durch das Leuchten der roten Status-LED l angezeigt. Die rote LED blinkt langsam während des Exklusionsprozesses. Danach ist die rote LED 10 Sekunden lang AN (die Leuchte ist immer noch vom Z-Wave Netzwerk ausge­schlossen) oder 1 Sekunde lang (die Leuchte wurde hinzugefügt).
4 Nach erfolgreicher Exklusion erfolgt eine
Bestätigungsnachricht in der App.
L 810 LED iHF mit der App einstellen
– Nach dem Anlernen wird in der App automatisch
eine An-/Aus-Szene angelegt.
– Folgende Einstellungswerte sind dann automa-
tisch hinterlegt:
a) Dämmerungseinstellung = Einstellung des
Drehreglers
b) Z eiteinstellung = 3 min Ausschaltverzögerung
– in dem Menü "Szene" können die Dämmerungs-
und Zeiteinstellungen lux- bzw. sekundengenau eingestellt werden.
Button.
DE
- 4 - - 5 -
Page 4
3
5
HERSTELLER
GARANTIE
L 810 LED iHF auf Werkseinstellungen zurück­setzen:
Bitte führen Sie diese Schritte nur durch, wenn der Netzwerk-Hauptregler fehlt oder aus anderen
Gründen nicht funktionsfähig ist. 1 Taster h kurz betätigen und danach direkt für
5 Sekunden gedrückt halten.
2 Der Reset wird durch kurzes Blinken der
Status-LED l angezeigt.
3 Das Gerät ist nun nicht mehr im Z-Wave-
System inkludiert und ist auf Werkseinstellung zurückgesetzt.
Update der Firmware:
Nach dem Senden einer neuen Firmware für den internen Mikroprozessor (Ziel 1) erfolgt ein Reset der Leuchte und die neue Firmware wird einpro­grammiert. Bei diesem Prozess blinken die rote und blaue LED abwechselnd.
LED Anzeige:
SITUATION STAT U S
Inklusion / Exklusion Die ROTE LED blinkt
Das Gerät wurde hinzugefügt
Das Gerät wurde entfernt
Ein Gerät der Zuord­nungsgruppe 1 ist außer Reichweite
Ein Gerät der Zuord­nungsgruppe 2-4 ist außer Reichweite
Schlechte Kommuni­kation mit dem Z-Wave Modul
Der iHF Sensor ist deaktiviert
Die Firmware ist beschädigt
Update der Firmware Die ROTE und BLAUE
Hinweis: Die derzeitige Firmware-Version für die Leuchte können Sie unter z-wave.steinel.de herunterladen.
langsam. Nach dem Inklusions- /
Exklusionsprozess oder nach der Initialisierung leuchtet die ROTE LED 1x für 1 Sekunde.
Nach dem Inklusions- / Exklusionsprozess oder nach der Initialisierung leuchtet die ROTE LED 1× für 10 Sekunden.
Die ROTE LED blinkt langsam mit Blinkinter­vallen.
Die ROTE LED leuchtet 1x für 5 Sekunden alle 30 Sekunden.
Die ROTE LED blinkt sehr schnell.
Die BLAUE LED ist AN.
Die BLAUE LED blinkt schnell.
LED blinken abwechselnd.
7. Wartung/Pflege
Das Produkt ist wartungsfrei. Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.
8. Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
geltendem Recht einschließlich besonderer Schutz­bestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungs­ansprüchen und beschränken oder ersetzen diese nicht.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchs­bedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikati­onen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzu­führen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht ent­sprechend der Bedienungsanleitung erfolgt sind,
9. Konformitätserklärung
Hiermit erklärt Steinel Vertrieb GmbH, dass der Funkanlagentyp L 810 LED iHF Z-Wave der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.steinel.de
10. Herstellergarantie
Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsans prüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ih­nen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach
- 6 - - 7 -
11. Technische Daten
Abmessungen B × H × T 91×230×145 mm (L 810 LED iHF) Material Leuchtengehäuse: Kunststo
Designblende: Aluminium Netzanschluss 2 30-240 V, 50 Hz Leistung 12,5 W / 612 lm / 49 lm/W (L 810 LED iHF) Farbtemperatur 3000 Kelvin (warmweiß) LED Lebensdauer 50.000 Stunden Erfassungswinkel 160° mit Unterkriechschutz Erfassungsreichweite 1-5 m (radial) über Drehregler Dämmerungseinstellung 2-2000 Lux über Drehregler und mit der App Zeiteinstellung 3 min Werkseinstellung / 5 s bis 15 min mit der App Grundlicht 0 oder 10 %, Softstart Dauerlicht schaltbar (4 h) Schutzart IP 44 Schutzklasse II Temperaturbereich - 20° C bis + 50° C Z-Wave Funkreichweite ca. 100 m (Freifeld) Funkfrequenzband 868 MHz Sendeleistung ≤ 2,5 mW
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Überein­kommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original­Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händ­ler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantie­zeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung überneh­men wir keine Haftung.
HERSTELLER
GARANTIE
DE
Page 5

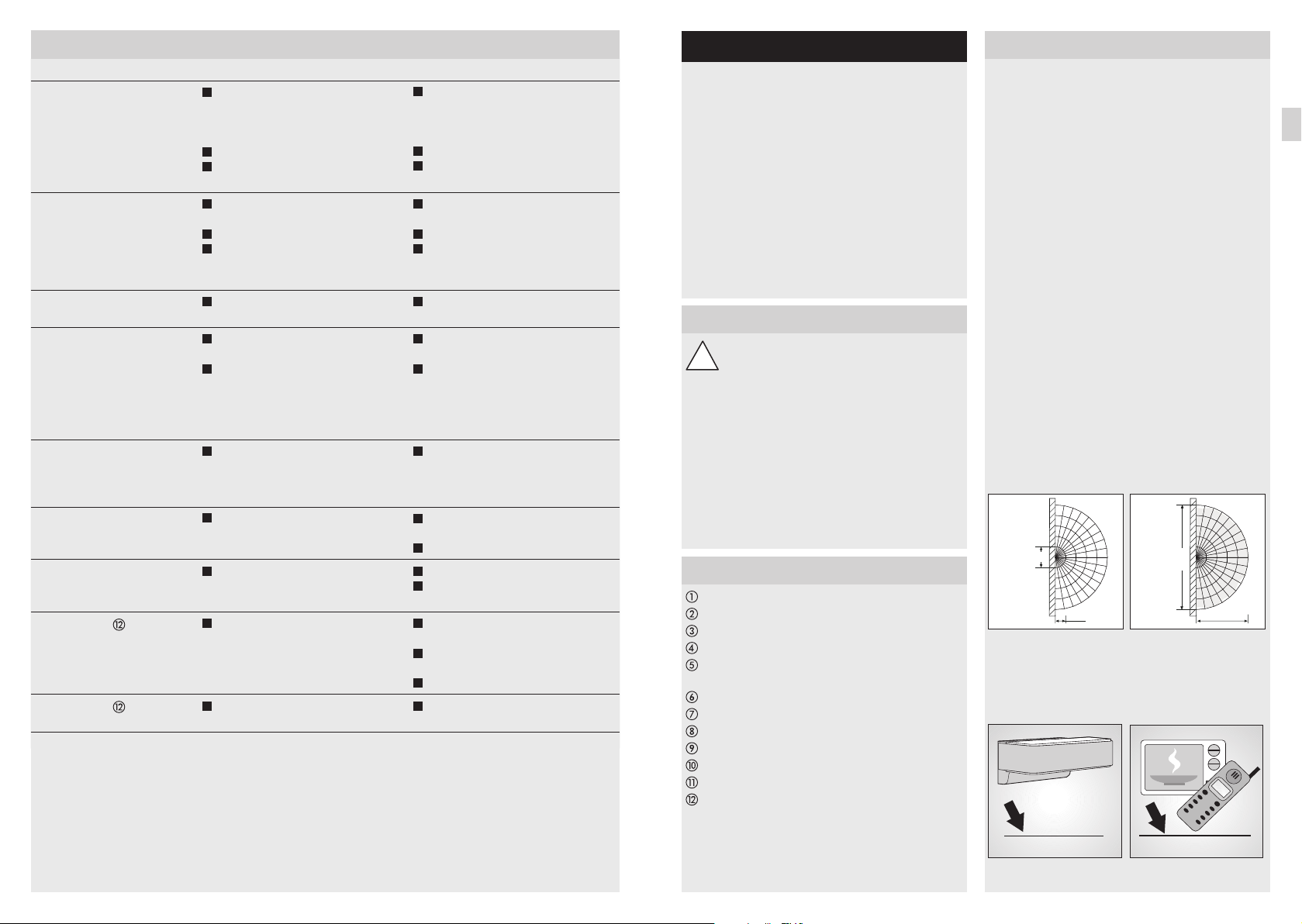

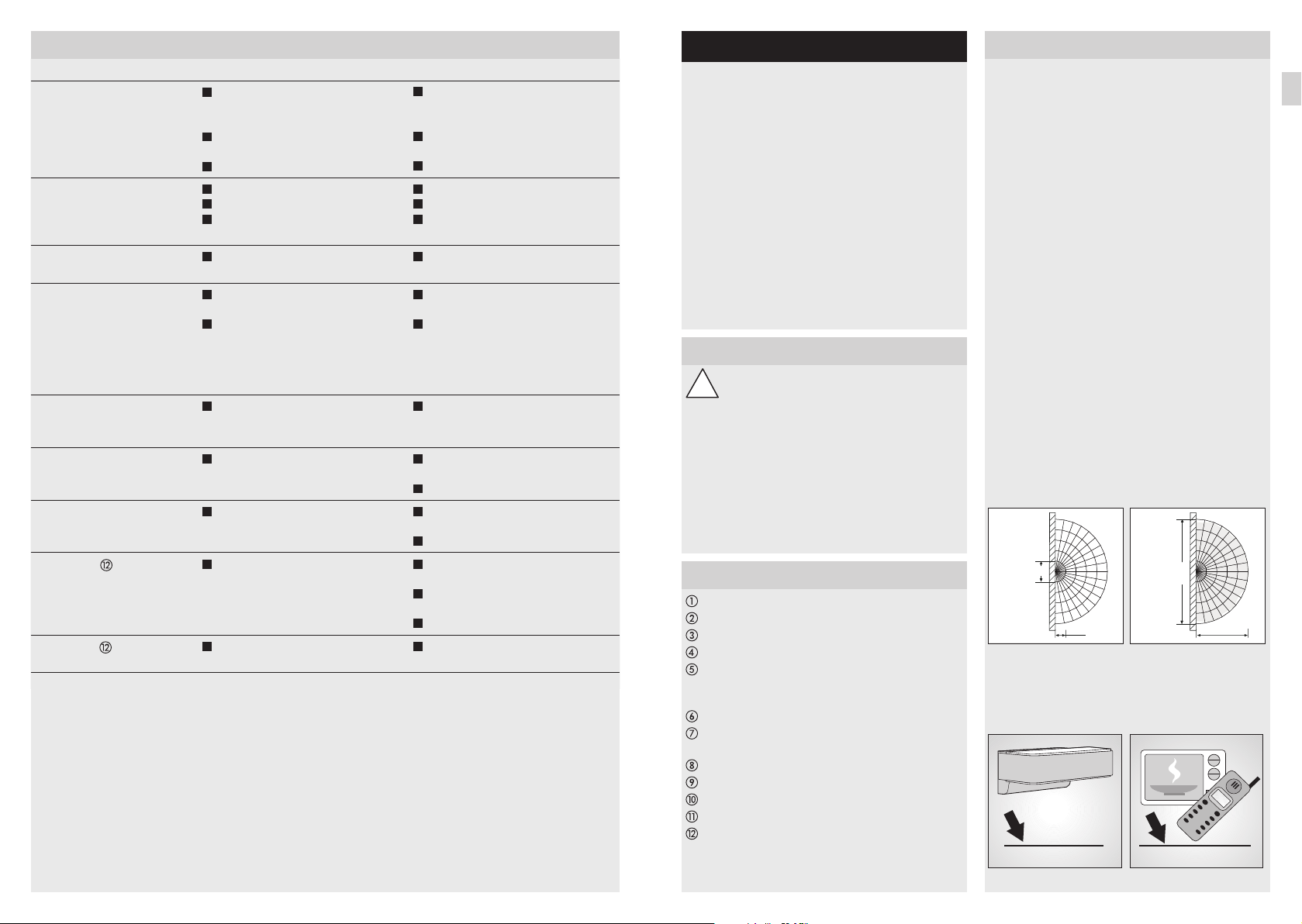

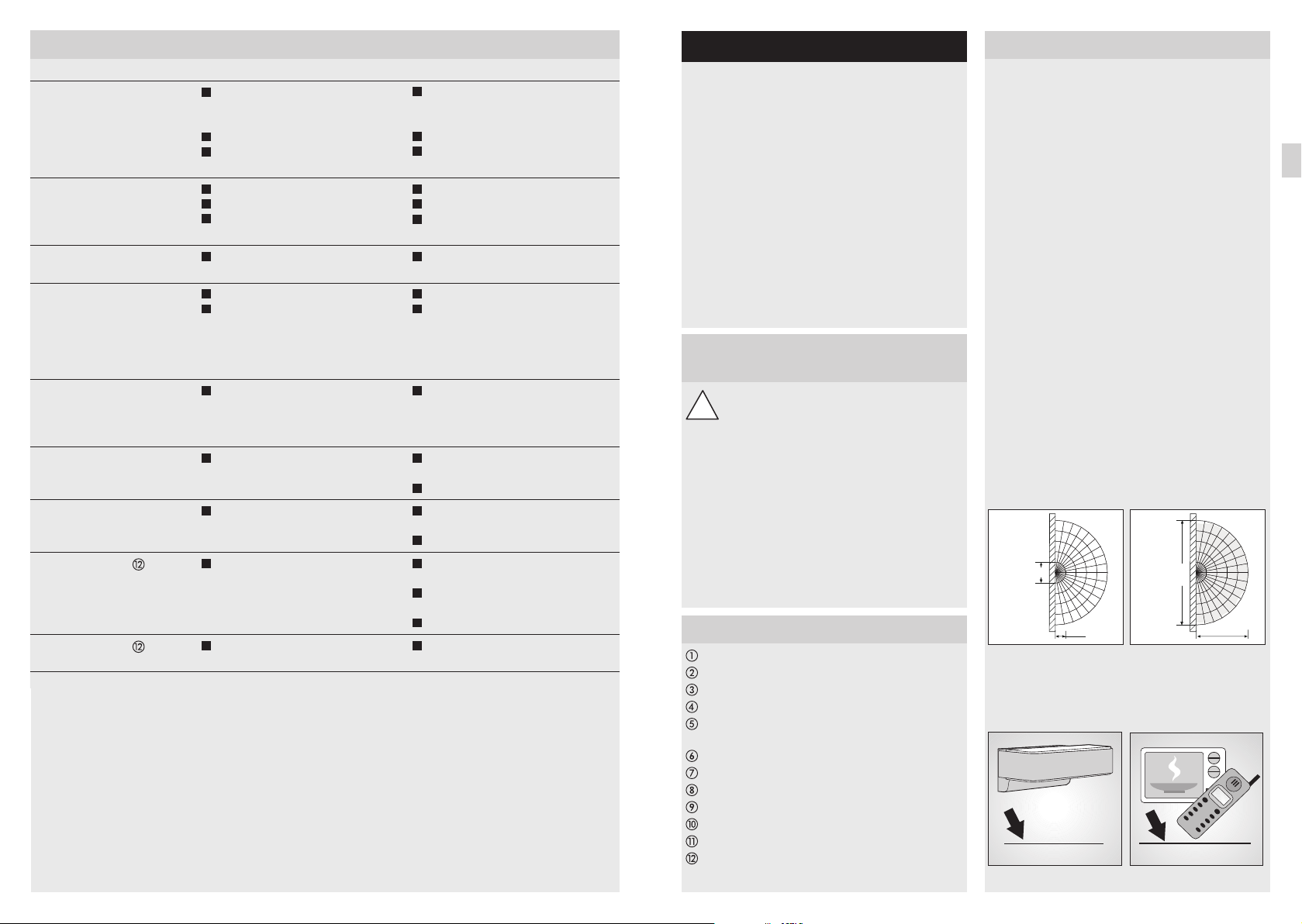

12. Betriebsstörungen
!


Störung Ursache Abhilfe
SensorLeuchte ohne Spannung
SensorLeuchte schaltet nicht ein
SensorLeuchte schaltet nicht aus
SensorLeuchte schaltet ohne erkennbare Bewegung ein
SensorLeuchte schaltet trotz Bewegung nicht ein
Das Gerät lässt sich nicht hinzufügen (und ist noch nicht hinzugefügt)
Das Gerät lässt sich nicht hinzufügen
Status-LED l blinkt alle 5 Sekunden für 1 Sekunde auf
Status-LED l blinkt schnell und durchgängig
M Haussicherung defekt,
nicht eingeschaltet, Leitung unterbrochen
M Kurzschluss in der Netzzuleitung M eventuell vorhandener
Netzschalter aus
M Dämmerungseinstellung falsch
gewählt M Netzschalter AUS M Haussicherung defektt
M dauernde Bewegung im
Erfassungsbereich M Leuchte nicht erschütterungsfrei
montiert M Bewegung lag vor, wurde jedoch
vom Beobachter nicht erkannt
(Bewegung hinter Wand, Bewe-
gung eines kleinen Objektes in
unmittelbarer Leuchtennähe etc.) M schnelle Bewegungen werden zur
Störungsmini mierung unterdrückt
oder Erfassungsbereich zu klein
eingestellt M zu große Entfernung zwischen
Z-Wave-Controller und Gerät
M es ist bereits hinzugefügt M Gerät aus bestehendem Netzwerk
M kein Funkkontakt zur
Smart Friends Box oder
anderen Z-Wave-Controller
M kritischer Fehler M Gerät kurzzeitig von
M neue Haussicherung,
Netz schalter einschalten, Lei tung überprüfen mit
Spannungsprüfer M Anschlüsse überprüfen M Netzschalter einschalten
M neu einstellen
M einschalten M neue Haussicherung,
evtl. Anschluss überprüfen M Bereich kontrollieren
M Gehäuse fest montieren
M Bereich kontrollieren
M Bereich kontrollieren
M Entfernung zu Z-Wave-Controller
verringern M Einbau eines Z-Wave-Repeaters
entfernen
M Default Reset durchführen M Smart Friends Box oder
Z-Wave-Controller neustarten M Entfernung zu Z-Wave-Controller
verringern M Einbau eines Z-Wave-Repeaters
der Netzspannung trennen
GB
Dear Customer,
congratulations on purchasing your new sen­sor-switched light and thank you for the confi­dence you have shown in us. You have chosen a high-quality product that has been manufactured, tested and packed with the greatest care.
Please familiarise yourself with these instructions before attempting to install the sensor, because pro­longed, reliable and trouble-free operation will only be ensured if it is fitted and used properly.
We hope your new designer sensor-switched outdoor light will give you lasting pleasure and satisfaction.
1. General safety precautions
Disconnect the power supply before attempting any work on the unit!
• During installation, the electric power cable being connected must not be live. Therefore, switch o the power first and use a voltage tester to make sure the wiring is o-circuit.
• Installing the sensor-switched light involves work on the mains voltage supply. This work must therefore be carried out professionally in accord­ance with national wiring regulations and electrical operating conditions. (e.g. DE-VDE 0100,
AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
2. System components
Light enclosure Wall mount Mains lead, concealed wiring Mains lead, surface wiring Mounting hooks to simplify installation/
strain relief for wiring Sealing plug Spacer for surface wiring Z-Wave button Reach setting Twilight setting Programme setting Status LED
3. Principle
The sensor-switched light features an active motion detector. The integrated iHF sensor emits high­frequency electromagnetic waves (5.8 GHz) and receives their echo. Any movement by persons in the light's detection zone is noticed by the sensor as a change in echo. A microprocessor then issues the switch command "switch light ON". Detection is possible through doors, panes of glass or thin walls.
This device can be integrated into the Smart Friends system or any other Z-Wave network.
Z-Wave is a wireless standard for interconnecting Z-Wave devices. The sensor parameters of the L810LEDiHF outdoor light can be used for wire­less-based building automation. Besides certified Z-Wave controllers, it is recom­mended to use the Smart Friends Box. This smart­home control centre can be used for intercon­necting Z-Wave products from STEINEL and the Smart Friends products from ABUS, Paulmann and Schellenberg.
Detection zones for wall mounting:
1) Minimum reach (1 m)
2) Maximum reach (5 m)


Note: the high-frequency power of the iHF sensor is approx. 1 mW – that's 1000 times less than the transmission power of a mobile phone or microwave oven.
approx. 1mW approx. 1000mW


GB
- 9 -- 8 -
Page 6
Note: weather conditions may affect the way the sensor works. Strong gusts of wind, snow, rain or hail may cause the light to come on when it is not wanted.
4. Installation
To achieve the stated reach of 5m, the light should be mounted at a height of approx. 2m.
Connecting the mains supply lead (see illustration)
The supply lead consist of three wires:
= Phase conductor (usually black, brown or grey) = Neutral conductor (usually blue)
= Protective-earth conductor (green/yellow)
If you are in any doubt, identify the conductors using a voltage tester; then disconnect from the power supply again. Phase and neutral conductor are connected to the terminal block.
Important: incorrectly wired connections will produce a short circuit later on in the product or your fuse box. In this case, you must identify the individual conductors once again and reconnect them. A mains switch for switching the light ON and OFF can of course be fitted in the mains lead.
Note: to connect the light, the light enclosure must be fitted on the mounting hooks to prevent the internal wiring from being exposed to strain.
5. Functions
The sensor-switched light can be put into service after mounting the enclosure and connecting to the mains power supply. The light will also work without being integrated into a Z-Wave network. In this case, the time setting is permanently set to 3minutes. When putting the light into opera­tion, the light will switch OFF after the 10-second calibration phase and is then activated for sensor mode. This light can now be integrated into the Z-Wave network. After the initialisation phase, the red LED signalises inclusion in / exclusion from the Z-Wave network. The LED is ON for 1 second (the light is included) or 10seconds (the light is excluded). The settings can be made via the control dials or via Z-Wave network. The settings last selected will always be in effect regardless of whether they were made via the control dials or via Z-Wave network.
Reach setting (sensitivity)
Factory setting: 5m
Reach can be infinitely varied from 1m to 5m
Adjustment control set to:
+ = maximum reach 5m – = minimum reach 1m
1 m – 5 m
Reach is the term used to describe the radius of the detection zone produced on the ground when mounting the light at a height of 2 m.
Twilight setting (response threshold)
Factory setting: 2000 lux
The chosen response threshold can be infinitely varied from approx. 2–2000 lux.
Adjustment control set to:
= daylight operation
approx. 2000lux.
= night-time operation
2 – 2000 lux
To adjust the detection zone in daylight, the control dial must be set to .
Programme setting
What is basic light level?
The basic light level provides continuous night­time illumination at approx. 10% light output. The light only switches to maximum output (100%) for the time selected in response to movement in the detection zone. The light then returns to the basic light level (approx. 10%).
Note: depending on the local power grid, the LEDs may flicker slightly when dimmed. This is not a product defect and no reason for complaint.
What is soft light start?
The sensor-switched light features a soft light start function. This means that when turned ON, the light is not switched directly to maximum output but gradually builds up brightness to 100% within the space of a second. Brightness is also gradually reduced when the light is switched OFF.
approx. 2lux.
0 = no basic light level ON from
twilight setting selected 10 = basic light level 10 minutes 30 = basic light level 30 minutes
= basic light level all night long
6. Integration into Z-Wave networks
This product can be operated in any Z-Wave net­work with other Z-Wave certified devices from other manufacturers. All non-battery operated nodes within the network will act as repeaters regardless of vendor to increase reliability of the network.
Inclusion Add Exclusion Remove
These instructions for including and excluding Steinel Z-Wave products have been written for the Smart Friends system. They may not always apply to other Z-Wave products. You will find further details in the description of your Z-Wave controller. (To start the light's inclusion or exclusion mode, briefly press button
Following exclusion, all configuration parameters (time, sensitivity etc.) remain intact until next inclu­sion and the light now works in standalone mode – as a result, Z-Wave can also be used for the light’s standalone setting.
Z-Wave button
Adding L810LEDiHF to the Smart Friends system:
1 Download Smart Friends app from the
AppStore.
2 In the rooms view, activate the edit mode. 3 Select the chosen room and press the "Add
device" button.
4 Briefly press the device's button
light to inclusion mode. The status LED up to show that this mode is selected. The red LED flashes slowly during the exclusion process. After this process the red LED is ON for 10 seconds (the light is still excluded from
).
Button for inclusion and exclusion as well as for returning the device to the factory setting.
to set the
lights
the Z-Wave network) or for 1 second (the light is included).
5 The app displays a confirmation message once
inclusion has been successfully completed.
Removing L810LEDiHF from the Smart Friends system:
1 In the rooms view, activate the edit mode.
2. Select the device in the chosen room and press
the "delete" the instructions in the app.
3 Briefly press the device's button to set the
light to exclusion mode. The red status LED lights up to show that this mode is selected. The red LED flashes slowly during the exclusion process. After this process the red LED is ON for 10 seconds (the light is still excluded from the Z-Wave network) or for 1 second (the light is included).
4 The app displays a confirmation message once
exclusion has been successfully completed.
Setting L810LEDiHF with the app
– After programming, an ON/OFF scene is auto-
matically created in the app.
– The following setting values are then automatical-
ly stored: a) Twilight setting = control-dial setting b) Z Time setting = 3 min switch-o delay
– The twilight and time settings can be selected to
the accuracy of one lux and one second respec-
tively in the "Scene" menu.
Returning L 810 LED iHF to factory settings:
Please only perform these steps if the main net­work controller is missing or not working for other
reasons. 1 Briefly press button
keep it pressed for 5 seconds.
2 Status LED
light has been reset.
3 The device is now no longer included in the
Z-Wave system and has been returned to factory settings.
Firmware updating:
After sending new firmware for the internal micro­processor (target 1), the light is reset and the new firmware is programmed in. During this process, the red and blue LEDs flash separately.
button. Press delete and follow
and directly afterwards
briefly flashes to show that the
GB
- 10 - - 11 -
Page 7
LED indication:
3
5
YEAR
MANUFACTURER'S
YEAR
WARRANTY
SITUATION STAT U S
Inclusion / Exclusion The RED LED flashes
The device is included After the inclusion /
The device is excluded After the inclusion /
A device in association group 1 is out of range
A device in association groups 2-4 is out of range
Poor communication with Z-Wave module
The iHF sensor is deactivated
The firmware is corrupt The BLUE LED flashes
Firmware updating The RED and BLUE LED
Note: the current firmware version for the light is available for downloading from z-wave.steinel.de.
slowly.
exclusion process or after initialisation, the RED LED comes ON once for 1 second.
exclusion process or af­ter intitialisation, the RED LED comes ON once for 10 seconds.
The RED LED flashes slowly with an interval between flashes.
The RED LED comes ON for 5 seconds once every 30 seconds.
The RED LED flashes very rapidly.
The BLUE LED is ON.
rapidly.
flash in alternation.
7. Maintenance and care
The product requires no maintenance. The light can be cleaned with a damp cloth (without detergents) if dirty.
9. Declaration of Conformity
Steinel Vertrieb GmbH hereby declares that the L 810 LED iHF Z-Wave radio equipment type conforms to Directive 2014/53/EU. The full wording of the EU Declaration of Conformity is available for downloading from the following Internet address:
http://www.steinel.de
10. Manufacturer’s Warranty
This Steinel product has been manufactured with utmost care, tested for proper operation and safety and then subjected to random sample inspection. Steinel guarantees that it is in perfect condition and proper working order. The warranty period is 36months and starts on the date of sale to the consumer. We will remedy defects caused by material flaws or manufacturing faults. The warranty will be met by repair or replacement of defective parts at our own discretion. The warranty shall not cover damage to wear parts, damage or defects caused by improper treatment or maintenance. Further consequential damage to other objects shall be excluded.
Claims under the warranty will only be accepted if the unit is sent fully assembled and well-packed with a brief description of the fault, a receipt or invoice (date of purchase and dealer's stamp) to the appropriate Service Centre.
Repair service:
If defects occur outside the warranty period or are not covered by the warranty, ask your nearest service station for the possibility of repair.
11. Technical specifications
Dimensions W × H × D 91 × 230 × 145 mm (L 810 LED iHF) Material Light enclosure: plastic
Designer trim panel: aluminium Mains power supply 2 30-240 V, 50 Hz Output 12.5 W / 612 lm / 49 lm/W (L 810 LED iHF) Colour temperature 3000 Kelvin (warm white) LED life expectancy 50,000 hours Angle of coverage 160° with sneak-by guard Detection reach 1-5 m (radial) via control dial Twilight setting 2-2000 lux via control dial and with the app Time setting 3 min factory setting / 5 s to 15 min with the app Basic light level 0 or 10%, soft start Manual override (permanent light) selectable (4 h) IP rating IP 44 Protection class II Temperature range - 20°C to + 50°C Z-Wave wireless range approx. 100 m (unobstructed line of vision) Radio frequency band 868 MHz Transmitter power ≤ 2.5 mW
GB
8. Disposal
Electrical and electronic equipment, accessories and packaging must be recycled in an environmen­tally compatible manner.
Do not dispose of electrical and electronic equipment as domestic waste.
EU countries only: Under the current European Directive on Waste Electrical and Electronic Equipment and its imple­mentation in national law, electrical and electronic equipment no longer suitable for use must be col­lected separately and recycled in an environmentally compatible manner.
MANUFACTURER'S
WARRANTY
- 12 - - 13 -
Page 8
12. Troubleshooting
!


Malfunction Cause Remedy
Sensor-switched light without power
Sensor-switched light will not switch ON
Sensor-switched light will not switch OFF
Sensor-switched light switch­es ON without any identifia­ble movement
Sensor-switched light does not switch ON despite movement
The device cannot be added (and is not yet added)
The device cannot be added
Status-LED 1second every 5 seconds
Status LED rapidly all the time
flashing for
flashing
Fuse faulty in building fuse box; not
switched ON; break in wiring
Short circuit in mains power supply
lead
Any mains switch OFF Wrong twilight setting selected
Mains switch OFF Fuse faulty in building fuse box
Continued movement within the
detection zone
Light installed where it is exposed
to vibration
Movement occurred, but not
identified by the sensor (movement behind wall, movement of a small object in immediate lamp vicinity etc.)
To minimise malfunctioning, rapid
movements are suppressed or detection zone set too small
Z-Wave controller too
far from the device
It is already added Remove device from existing
No wireless contact with the
Smart Friends Box or other Z-Wave controller
Critical fault Briefly disconnect device from the
Fit new fuse in building fuse box,
switch ON mains switch, check wiring with voltage tester
Check connections
Switch on mains switch
Reset Switch ON Fit new fuse in building fuse box,
check connection if necessary
Check detection zone
Securely mount enclosure
Check detection zone
Check detection zone
Reduce distance from Z-Wave
controller
Install a Z-Wave repeater
network
Carry out default reset Re-start Smart Friends Box or
Z-Wave controller
Reduce distance from Z-Wave
controller
Install a Z-Wave repeater
mains power supply
FR
Cher client,
Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant cette applique à détection. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soin.
Avant de l'installer, veuillez lire attentivement ces ins­tructions de montage. En eet, seules une installation et une mise en service correctement eectuées garan­tissent durablement un fonctionnement impeccable et fiable.
Nous souhaitons que votre nouvelle applique à détection design pour l'extérieur vous apporte entière satisfaction.
1. Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
• Pendant le montage, les conducteurs à raccorder
doivent être hors tension. Il faut donc d'abord cou­per le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
• L'installation de l'applique à détection implique une
intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NFC-15100. (Par ex. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000).
2. Description de l'appareil
Boîtier de l'applique Support mural Câble secteur encastré Câble secteur en saillie Crochet de montage pour simplifier le montage /
Dispositif de protection contre les tractions exer-
cées sur les câbles Bouchon Pièces d'écartement pour le câble d'alimentation
en saillie Bouton Z-Wave Réglage de la portée Réglage de la luminosité de déclenchement Réglage des programmes LED d'état
3. Le principe de fonctionnement
L'applique à détection contient un détecteur de mouvement actif. Le capteur iHF intégré émet des ondes électromagnétiques à hyperfréquence (5,8GHz) et reçoit leur écho. Au moindre mouvement de personnes dans la zone de détection de l'applique, le système détecte la modification de l'écho. Un micro­processeur déclenche alors presque instantanément la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur.
Il est possible d'intégrer cet appareil dans le système Smart Friends ou dans n'importe quel réseau Z-Wave.
Z-Wave est un protocole radio permettant de mettre des appareils Z-Wave en réseau. Il est possible d'utili­ser les données du détecteur de l'applique extérieure L810LEDiHF pour l'automation de bâtiments basée sur un protocole radio. Outre les contrôleurs Z-Wave certifiés, il est recom­mandé d'utiliser le Smart Friends Box. La centrale SmartHome permet de mettre en réseau des appareils Z-Wave de STEINEL et des appareils Smart Friends de ABUS, Paulmann et Schellenberg.
Zones de détection dans le cas d'un montage mural :
1) Portée minimum (1 m)
2) Portée maximum (5 m)


Remarque : la puissance hyperfréquence du détec­teur iHF est d'env. 1 mW – ce qui ne représente qu'un 1000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.
env. 1 mW env. 1000 mW


FR
- 15 -- 14 -
Page 9
Remarque : les conditions atmosphériques peuvent influencer le fonctionnement du détecteur car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif.
4. Installation
Pour obtenir la portée indiquée de 5 m, il faut monter le détecteur à une hauteur de 2 m environ.
Branchement du câble secteur (v. fig.)
Le câble secteur est composé d'un câble à 3 conduc­teurs :
= phase (généralement noir, marron ou gris) = neutre (généralement bleu)
= conducteur de terre (vert/jaune)
En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. Raccorder la phase et le neutre au domino.
Important : une inversion des branchements entraî­nera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de monter sur le câble secteur un interrupteur permettant la mise en ou hors circuit de l'appareil.
Remarque : pour raccorder l'applique, le boîtier de l'applique doit être enfiché sur les crochets de montage de manière à éviter une traction des câbles électriques internes.
5. Fonctions
Après avoir monté le boîtier et effectué le bran­chement au secteur, vous pouvez mettre l'applique à détection en service. L'applique fonctionne également sans intégration dans un réseau Z-Wave. La tempori­sation est alors réglée de manière fixe sur 3minutes. Lors de la mise en service de l'applique, cette der­nière s'éteint au bout de 10 secondes après la phase d'étalonnage et s'active à nouveau ensuite pour le fonctionnement par détecteur. Il est maintenant pos­sible d'intégrer l'applique dans le réseau Z-Wave. Après la phase d'initialisation, la LED rouge signale l'état inclus/exclus dans le réseau Z-Wave. La LED est ALLUMÉE pendant 1 s (le luminaire est inclus) ou pendant 10s (le luminaire est exclus). Les boutons de réglage ou le réseau Z-Wave per­met(tent) d'effectuer les réglages. Les dernières valeurs réglées sont toujours valables peu importe si elles ont été réglées via les boutons de réglage ou par l'intermédiaire du réseau Z-Wave.
Réglage de la portée (sensibilité)
Réglage usine : 5 m
Portée réglable progressivement de 1 m à 5 m
Bouton de réglage sur :
+ = portée maximale de 5 m – = portée minimale de 1 m
mum, mais que sa clarté augmente progressivement pour atteindre 100% en l'espace d'une seconde. De même, l'intensité de l'éclairage diminue lentement lors de la désactivation.
6. Intégration dans des réseaux Z-Wave
1 m - 5 m
On entend par portée le rayon formé sur le sol par la zone de détection pour un montage à 2 m de hau­teur.
Réglage de la luminosité de déclenchement (seuil de réaction)
Réglage effectué en usine : 2000 lux
La luminosité de déclenchement souhaitée de l'applique peut être réglée progressivement d'env. 2 à 2000 lux.
Bouton de réglage sur :
= fonctionnement diurne
d'env. 2000 lux
= fonctionnement crépusculaire
2 - 2000 Lux
Pour régler la zone de détection à la lumière du jour, il faut placer le bouton de réglage sur .
Réglage des programmes
Qu'est-ce que le balisage ?
Le balisage permet un éclairage nocturne permanent avec une puissance d'environ 10 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que l'éclairage s'enclenche pour la durée programmée (voir temporisation) à la position d'éclai­rage à pleine puissance(100%). L'applique commute ensuite à nouveau sur le balisage (env. 10 %).
Remarque : en mode variation de lumière, selon le réseau électrique local, il est possible que les LED va­cillent légèrement. Ce n'est ni un défaut de l'appareil ni une cause de réclamation.
Qu'est-ce que l'allumage en douceur ?
L'applique à détection est équipée d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage, la lumière ne s'enclenche pas directement à sa puissance maxi-
- 16 - - 17 -
d'env. 2 lux
0 = pas de balisage ACTIVÉ à par-
tir de la valeur de luminosité de
déclenchement programmée 10 = balisage pendant 10 minutes 30 = balisage pendant 30 minutes
= balisage toute la nuit
Cette applique peut fonctionner dans tous les réseaux Z-Wave avec des appareils Z-Wave certifiés d'autres marques. Tous les nœuds de réseau fonctionnant sans batterie dans le réseau assurent la fonction d'amplificateur indépendamment du fournisseur res­pectif afin d'augmenter la fiabilité du réseau.
Inclusion Ajouter Exclusion Supprimer
Ce mode d'emploi expliquant l'inclusion et l'exclusion des produits Z-Wave Steinel a été rédigé pour le système Smart Friends. Il peut y avoir des différences en cas d'utilisation d'autres appareils Z-Wave. Vous trouverez de plus amples informations à ce sujet dans la description de votre contrôleur Z-Wave. (Appuyez brièvement sur le bouton inclusion ou exclusion de l'applique).
Une fois l'exclusion terminée, tous les paramètres de configuration (durée, sensibilité, etc.) sont conservés jusqu'à la prochaine inclusion et l'applique fonctionne maintenant en mode autonome d'où la possibilité d'utiliser également Z-Wave pour le réglage auto­nome de l'applique.
Bouton Z-Wave
Bouton pour l'inclusion et l'exclusion ainsi que pour la réinitialisation de l'appareil aux réglages eectués en usine.
Ajouter l'applique L 810 LEDiHF au système Smart Friends :
1 Téléchargez l'application Smart Friends dans la
boutique des applications.
pour démarrer le mode
2 Activez le mode édition à l'écran de visualisation
des pièces.
3 Sélectionnez la pièce souhaitée et appuyez sur le
bouton « Ajouter appareil ».
4 Appuyez brièvement sur le bouton de l'appareil
afin de mettre l'applique en mode inclusion. La LED d'état allumée signale que l'applique est dans ce mode. La LED rouge clignote lentement pendant le processus d'exclusion. Une fois ce processus terminé, la LED rouge S'ALLUME pendant 10 s (le luminaire est toujours exclus du réseau Z-Wave) ou pendant 1 s (le luminaire est inclus).
5 Vous recevez un message de confirmation dans
l'application une fois l'inclusion réussie.
Supprimer l'applique L810LEDiHF du système SmartFriends :
1 Activez le mode édition à l'écran de visualisation
des pièces.
2 Sélectionnez l'appareil dans la pièce souhaitée
et appuyez sur le bouton « Delete » supprimer l'appareil. Appuyez sur « Supprimer » et suivez les instructions données par l'application.
3 Appuyez brièvement sur le bouton de l'appareil
afin de mettre l'applique en mode exclusion. La LED d'état rouge signale que le l'applique est dans ce mode. La LED rouge clignote lentement pendant le processus d'exclusion. Une fois ce processus terminé, la LED rouge S'ALLUME pendant 10 s (le luminaire est toujours exclus du réseau Z-Wave) ou pendant 1 s (le luminaire est inclus).
4 Vous recevez un message de confirmation dans
l'application une fois l'exclusion réussie.
Régler l'applique L810LEDiHF avec l'application
– Une fois l'apprentissage terminé, un scénario
Marche/Arrêt est automatiquement créé dans l'application.
– Les valeurs de réglage suivantes sont alors auto-
matiquement mémorisées :
a) Réglage de la luminosité de déclenchement =
réglage du bouton de réglage
b) Temporisation = 3 min de temporisation de
l'extinction
– Il est possible de régler à la seconde ou au lux près
la luminosité de déclenchement et la temporisation dans le menu « Scénario ».
pour
FR
Page 10
3
5
ANS
DE GARANTIE
ANS
FABRICANT
Réinitialisation de l'applique L 810 LED iHF aux réglages eectués en usine :
Veuillez uniquement procéder comme suit si le régula­teur principal du réseau manque ou ne fonctionne pas
pour toute autre raison. 1 Appuyez brièvement sur le bouton
tenez-le enfoncé immédiatement après pendant 5secondes.
2 La réinitialisation par défaut est signalée par la
LED d'état qui clignote brièvement.
3 L'appareil n'est maintenant plus inclus dans le
système Z-Wave et a été réinitialisé aux réglages eectués en usine.
Mise à jour en cours du micrologiciel :
après avoir envoyé un nouveau micrologiciel pour le microprocesseur interne (cible 1), le luminaire est réinitialisé et le nouveau micrologiciel est pro­grammé. Pendant cette opération, les LED rouge et bleue s'allument diéremment.
Indication de la LED :
SITUATION ÉTAT
Inclusion / Exclusion La LED ROUGE clignote
L'appareil est inclus Une fois le processus
L'appareil est exclus Une fois le processus
Un appareil connecté au groupe 1 est hors de portée
Un appareil connecté au groupe 2-4 est hors de portée
Communication per­turbée avec le module Z-Wave
Le détecteur IHF est désactivé.
Erreurs dans le micro­logiciel
Mise à jour en cours du micrologiciel
lentement.
d'inclusion / d'exclusion terminé ou après l'initia­lisation, la LED ROUGE qui était éteinte s'allume 1 fois pendant 1 s.
d'inclusion / d'exclusion terminé ou après l'initia­lisation, la LED ROUGE qui était éteinte s'allume 1 fois pendant 10 s.
La LED ROUGE clignote lentement avec un inter­valle entre les clignote­ments.
La LED ROUGE qui était éteinte s'allume 1 fois pendant 5 s toutes les 30 s.
La LED ROUGE clignote très rapidement.
La LED BLEUE est ALLUMÉE.
La LED BLEUE clignote rapidement.
La LED BLEUE et la LED ROUGE clignotent en alternance.
, puis main-
Remarque : vous pouvez télécharger la version actuelle du micrologiciel pour l'applique sur le site Internet z-wave.steinel.de.
7. Entretien et maintenance
Le produit ne nécessite aucun entretien. Si l'applique se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).
8. Élimination
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l’environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères!
Uniquement pour les pays de l’UE:
conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l’objet d’un recyclage écologique.
9. Déclaration de conformité
Steinel Vertrieb GmbH déclare que le type d'appa­reils radio L 810 LED iHF Z-Wave est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante : http://www.steinel.de
10. Garantie du fabricant
Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrô­lés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrecte. Les dommages consécutifs causés à d’autres objets sont exclus de la garantie.
La garantie ne s'applique que si l’appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.
Service de réparation :
Une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, contactez votre point de service après-vente pour savoir si une remise en état de l'appareil est possible.
DE GARANTIE
FABRICANT
11. Caractéristiques techniques
Dimensions l × H × P 91 × 230 × 145 mm (L 810 LED iHF) Matériau boîtier de l'applique : plastique
Raccordement au secteur 2 30-240 V, 50 Hz Puissance 12,5 W / 612 lm / 49 lm/W (L 810 LED iHF) Température de couleur 3000 kelvins (blanc chaud) Longévité des LED 50 000 heures Angle de détection 160° av. détect. au ras du mur Portée du détecteur de 1 à 5 m (radiale) via les boutons de réglage Réglage de la luminosité de
déclenchement Temporisation 3 min (réglage eectué en usine) / de 5s à 15min via l'application Balisage 0 ou 10 %, allumage en douceur Marche forcée commutable (4 h) Indice de protection IP 44 Classe II Intervalle de température de -20 °C à + 50 °C Portée radio de Z-Wave env. 100 m (champ libre) Bande de radiofréquences 868 MHz Puissance d'émission ≤ 2,5 mW
cache design : aluminium
de 2 à 2000 lx en appuyant sur les boutons de réglage et avec l'application
FR
- 18 - - 19 -
Page 11
12. Dysfonctionnements
!


Problème Cause Solution
L'applique à détection n'est pas sous tension
L'applique à détection ne s'allume pas
L'applique à détection ne s'éteint pas
L'application à détection s'allume sans mouvement décelable
L'applique à détection ne s'allume pas malgré un mouvement
Il n'est pas possible d'ajouter l'appareil au système (et il n'a pas encore été ajouté)
Il n'est pas possible d'ajouter l'appareil au système
La LED d'état toutes les 5 secondes pendant 1 seconde
La LED d'état pidement et en permanence
clignote
clignote ra-
Fusible de la maison défectueux,
appareil hors circuit, câble coupé
Court-circuit dans le câble secteur L'interrupteur éventuellement
présent en position arrêt
Mauvais choix du réglage de la
luminosité de déclenchement
Interrupteur en position ARRÊT
Fusible de la maison défectueux
Mouvement continu dans la zone
de détection
L'applique n'est pas montée à un
emplacement exempt de vibrations
Il y a bien eu un mouvement, mais
il n'a pas été reconnu par l'obser­vateur (mouvement derrière un mur, mouvement d'un petit objet à proxi­mité immédiate de l'applique etc.)
Les mouvements rapides ne sont
pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite
La distance entre l'appareil et le
contrôleur Z-Wave est trop grande
Il existe déjà Retirer l'appareil du réseau existant
Pas de contact radio avec le
Smart Friends Box ou avec d'autres contrôleurs Z-Wave
Erreur critique Débrancher pendant un court ins-
Changer le fusible défectueux,
mettre l'interrupteur en circuit, véri­fier le câble à l'aide d'un testeur de tension
Vérifier le branchement Mettre l'interrupteur en circuit
Régler à nouveau
Mettre en circuit Remplacer le fusible défectueux,
vérifier éventuellement le branche­ment
Contrôler la zone de détection
Monter le boîtier de manière fixe
Contrôler la zone de détection
Contrôler la zone de détection
Réduire la distance entre l'appareil
et le contrôleur Z-Wave
Intégration d'un répéteur Z-Wave
Exécuter une réinitialisation par dé-
faut
Redémarrer le Smart Friends Box
ou le contrôleur Z-Wave
Réduire la distance entre l'appareil
et le contrôleur Z-Wave
Intégration d'un répéteur Z-Wave
tant l'appareil du circuit électrique
NL
Geachte klant,
Hartelijk dank voor het vertrouwen, dat u met de aanschaf van uw nieuwe sensorlamp in ons stelt. U heeft een hoogwaardig kwaliteitsproduct gekocht, dat met uiterste zorgvuldigheid vervaardigd, getest en verpakt werd.
Lees voor de installatie deze gebruiksaanwijzing nauwkeurig door, want alleen een vakkundige instal­latie en ingebruikneming garanderen een duurzaam, betrouwbaar en storingvrij gebruik.
Wij wensen u veel plezier met uw nieuwe design­buitenlamp met sensor.
1. Algemene veiligheidsvoorschriften
Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!
• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aanslui­tingsvoorwaarden worden uitgevoerd. (bijv.
DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
2. Beschrijving van het apparaat
Lampbehuizing Wandhouder Stroomtoevoerkabel in de muur Stroomtoevoerkabel op de muur Montagehaak voor een eenvoudigere montage /
trekontlasting van de kabels Afdichtstopje Afstandhouder voor stroomtoevoer op de muur Z-wave-knop Reikwijdte-instelling Schemerinstelling Programma-instelling Status-led-lampje
3. Het principe
De sensorlamp heeft een actieve bewegingsmelder. De geïntegreerde iHF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij beweging van personen in het registratiebereik van de lamp wordt de echoveran­dering door de sensor geregistreerd. Een micropro­cessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd.
Dit apparaat kan in het Smart Friends systeem en in ieder ander Z-wave-netwerk worden geïntegreerd.
Z-wave is een draadloze standaard waarmee Z-wave-apparaten worden gekoppeld. De sensor­afmetingen van buitenlamp L 810 LED iHF kunnen worden gebruikt voor het draadloos automatiseren van gebouwen. Behalve de gecertificeerde Z-wave-controllers wordt ook het gebruik van de Smart Friends-Box aanbe­volen. Met behulp van deze SmartHome-centrale kunnen de Z-wave-producten van STEINEL en de Smart Friends-producten van ABUS, Paulmann en Schellenberg met elkaar worden verbonden.
Registratiebereik bij wandmontage:
1) Minimale reikwijdte (1 m)
2) Maximale reikwijdte (5 m)


Opmerking: het hoogfrequent vermogen van de iHF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron.


NL
- 21 -- 20 -
ca. 1 mW ca. 1000 mW
Page 12
Opmerking: weersinvloeden kunnen de werking van de sensor beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kunnen er foutieve schake­lingen ontstaan.
4. Installatie
Om de aangegeven reikwijdte van 5 m te bereiken, moet de montagehoogte ca. 2 m zijn.
Aansluiting van de stroomtoevoer (zie afb.)
De stroomtoevoer bestaat uit een 3-polige kabel:
= fase (meestal zwart, bruin of grijs) = nuldraad (meestal blauw)
= aarde (groen/geel)
In geval van twijfel moeten de draden met een span­ningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase en de nuldraad worden op het kroonsteentje aangesloten.
Belangrijk: verwisseling van de aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortslui­ting. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen worden gemonteerd.
Opmerking: de lampbehuizing moet voor de aansluiting op de montagehaak worden gesto­ken, zodat de kabels binnenin niet belast worden door trekkende krachten.
5. Functies
Nadat de behuizing gemonteerd en de netaan­sluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. De lamp werkt ook wanneer die niet is opgenomen in een Z-wave-netwerk. De tijdinstelling is hierbij vast ingesteld op 3 minuten. Wanneer de lamp in gebruik wordt genomen, gaat die na de inmeetfase van 10 seconden uit en is vervolgens actief voor de sensormodus. Nu kan de lamp geïntegreerd worden in het Z-wave-netwerk. Na de initialiseringsfase geeft het rode led-lampje de integratie-/uitsluitingstaat van het Z-wave net­werk aan. Het led-lampje brandt gedurende 1 sec. (de lamp is geïntegreerd) of 10sec. (de lamp is uitgesloten). De instellingen kunnen m.b.v. draaiknoppen of via het Z-wave-netwerk worden uitgevoerd. De laatst ingestelde waarden gelden altijd, of die nu via de draaiknoppen werden ingesteld of via het Z-wave­netwerk.
Reikwijdte-instelling (gevoeligheid)
Instelling af fabriek: 5m
Traploos instelbare reikwijdte van 1 m tot 5 m.
Instelknopje op: + = maximale reikwijdte 5 m – = minimale reikwijdte 1 m
1 m – 5 m
Met het begrip reikwijdte wordt de cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2 m hoogte.
Schemerinstelling (drempelwaarde)
Instelling af fabriek: 2000 lux
De gewenste drempelwaarde kan traploos van ca. 2–2000 lux worden ingesteld.
Instelknopje op:
= daglichtstand ca. 2000lux.
= schemerstand ca. 2lux.
2 – 2000 lux
Voor de instelling van het registratiebereik bij dag­licht moet het instelknopje op worden gezet.
Programma-instelling
0 = geen basislicht AAN vanaf de
ingestelde schemerwaarde 10 = basislicht 10 minuten 30 = basislicht 30 minuten
= basislicht de hele nacht
Wat is basislicht?
Basislicht maakt een permanente verlichting 's nachts met ca. 10% lichtvermogen mogelijk. Pas bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd) naar het maximale licht­vermogen (100%) geschakeld. Daarna schakelt de lamp weer terug naar het basislicht (ca. 10%).
Opmerking: in de dimmodus kunnen led-lampen, afhankelijk van het lokale stroomnet, licht flikkeren. Dat is geen storing van het product en vormt geen geldige reclamatiereden.
Wat is soft-lightstart?
De sensorlamp is uitgerust met een soft-lightstart­functie. Dat betekent, dat het licht bij inschakeling niet me­teen naar het maximale vermogen gaat, maar dat de lichtsterkte binnen een seconde langzaam wordt verhoogd naar 100%. Volgens dit principe wordt het licht bij het uitschakelen ook weer langzaam gedimd.
- 22 - - 23 -
6. Integreren in Z-wave-netwerken
Dit product kan in alle Z-wave-netwerken met gecertificeerde Z-wave-installaties van andere pro­ducenten worden gebruikt. Alle niet op batterijen werkende knooppunten in het netwerk werken als versterker - onafhankelijk van de aanbieder - om de betrouwbaarheid van het netwerk te verhogen.
Integratie Toevoegen Uitsluiting Verwijderen
Deze handleiding voor het integreren en uitsluiten van Z-wave-producten van Steinel werd voor het Smart Friends systeem geschreven. Bij andere Z-wave-producten kan dit anders zijn. Zie voor meer details in de beschrijving van uw Z-wave­controller. (Om de integreer- of uitsluitmodus van de lamp te starten, kort op knop
Na het uitsluiten blijven alle configuratieparameters (tijd, gevoeligheid, enz.) bewaard tot de volgen­de integratie en de lamp bevindt zich nu in de stand-alone-modus – daarom kan Z-wave ook voor de stand-alone-instelling van de lamp worden gebruikt.
Z-wave-knop
Knop voor integreren en uitsluiten en voor resetten naar fabrieksinstel­lingen.
L810LEDiHF toevoegen aan het SmartFriends systeem:
1 Smart Friends app downloaden uit de
AppStore.
2 De bewerkingsmodus activeren op het scherm
Ruimtes.
3 De gewenste ruimte selecteren en op de button
'Apparaat toevoegen' drukken.
drukken.)
4 Kort op de knop van het apparaat drukken
om de lamp op de integreermodus te zetten. Deze modus wordt door het branden van het status-led-lampje aangegeven. Het rode led-lampje knippert langzaam tijdens het uitsluitingproces. Vervolgens is het rode lampje gedurende 10 sec. AAN (de lamp is nog steeds uitgesloten van het Z-wave netwerk) of gedurende 1 sec. (de lamp is geïntegreerd).
5 Nadat de integratie succesvol werd uitgevoerd,
verschijnt er een bericht ter bevestiging via de app.
L810LEDiHF verwijderen uit het Smart Friends systeem:
1 De bewerkingsmodus activeren op het scherm
Ruimtes.
2 In de gewenste ruimte het apparaat selecteren
en op de button 'delete' wissen en volg de instructies van de app.
3 Kort op knop van het apparaat drukken om
de lamp op de uitsluitmodus te zetten. Deze modus wordt door het branden van het rode status-led-lampje aangegeven. Het rode led-lampje knippert langzaam tijdens het uitsluitingproces. Vervolgens is het rode lampje gedurende 10 sec. AAN (de lamp is nog steeds uitgesloten van het Z-wave netwerk) of gedurende 1 sec. (de lamp is geïntegreerd).
4 Nadat de uitsluiting succesvol werd uitgevoerd,
komt er een bericht ter bevestiging via de app.
L810LEDiHF met de app instellen
– Na het aanleren wordt in de app automatisch een
Aan-/Uit-scène aangemaakt.
– De volgende instellingswaarden zijn dan automa-
tisch opgeslagen: a) Schemerinstelling = instelling van de draaiknop b) T ijdinstelling = 3 min. uitschakelvertraging
– Op het menu 'Scène' kunnen de schemer- en
tijdinstellingen op de lux resp. seconde nauwkeu-
rig worden ingesteld.
L 810 LED iHF resetten naar fabrieksinstellingen:
Voer deze stappen a.u.b. alleen maar uit, wanneer de hoofdregelaar van het netwerk ontbreekt of om
andere redenen niet functioneert. 1 Kort op knop
gedurende 5 seconden ingedrukt houden.
2 Een reset wordt door kort knipperen van het
status-led-lampje aangegeven.
3 Het apparaat is nu niet meer opgenomen in het
Z-wave-systeem en werd naar de fabrieksin­stellingen gereset.
drukken en daarna meteen
drukken. Druk op
NL
Page 13
Update firmware:
3
5
JAAR
FABRIEKS
JAAR
GARANTIE
Na het versturen van nieuwe firmware voor de inwendige microprocessor (doel 1) wordt de lamp gereset en is de nieuwe firmware geïnstalleerd. Tijdens dit proces knipperen het rode en blauwe lampje afzonderlijk.
Led-display:
SITUATIE STATUS
Integratie/uitsluiting Het rode led-lampje
Het apparaat is geïntegreerd.
Het apparaat is uitgesloten.
Een apparaat in de aangesloten groep 1 is buiten bedrijf
Een apparaat in de aangesloten groep 2-4 is buiten bedrijf
Slechte communicatie met de Z-wave module
De IHF-sensor is gedeactiveerd
De firmware is defect Het BLAUWE led-lampje
De firmware is aan het updaten
Opmerking: de actuele versie van de firmware voor de lamp kunt u downloaden onder z-wave.steinel.de.
knippert langzaam. Na het integratie-/
uitsluitingproces of na het initialiseren brandt het RODE led-lampje 1× gedurende 1 sec.
Na het integratie-/ uitsluitingproces of na het initialiseren brandt het RODE led-lampje 1× gedurende 10 sec.
Het RODE led-lampje knippert langzaam met een pauze tussen het knipperen.
Het RODE led-lampje brandt elke 30 sec. 1× gedurende 5 sec.
Het RODE led-lampje knippert erg snel.
Het BLAUWE led-lampje brandt.
knippert erg snel. Het RODE en BLAUWE
led-lampje knipperen om de beurt.
7. Onderhoud en verzorging
Doe elektrische apparaten niet bij het huisvuil!
Alleen voor EU-landen:
Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten geschei­den ingezameld en milieuvriendelijk gerecycled te worden.
9. Conformiteitsverklaring
Hiermee verklaart de firma Steinel Vertrieb GmbH, dat de draadloze installatie L 810 LED iHF Z-wave aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres:
http://www.steinel.de
10. Fabrieksgarantie
Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garantieter­mijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ont­staan. Schade aan andere voorwerpen is uitgeslo­ten van garantie.
De garantie wordt alleen verleend wanneer het niet-gedemonteerde apparaat met korte storings­beschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetref­fende serviceadres wordt gestuurd.
11. Technische gegevens
Afmetingen b × h × d 91 × 230 × 145 mm (L 810 LED iHF) Materiaal lampbehuizing: kunststof
designplaat: aluminium Netaansluiting 2 30-240 V, 50 Hz Vermogen 12,5 W / 612 lm / 49 lm/W (L 810 LED iHF) Kleurtemperatuur 3000 kelvin (warm wit) Levensduur led-lampen 50.000 uur Registratiehoek 160° met onderkruipbescherming Registratiereikwijdte 1-5 m (radiaal) via draaiknop Schemerinstelling 2-2000 lux via draaiknop en met de app Tijdinstelling 3 min. fabrieksinstelling / 5sec. tot 15min. met de app Basislicht 0 of 10%, Soft-lightstart Permanente verlichting inschakelbaar (4 uur) Bescherming IP 44 Veiligheidsklasse II Temperatuurbereik - 20° C tot + 50° C Draadloos bereik Z-wave ca. 100 m (vrij veld) Draadloze frequentie 868 MHz Zendvermogen ≤ 2,5 mW
NL
Dit product is onderhoudsvrij. De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.
8. Verwijderen
Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.
Reparatieservice:
Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbij­zijnde serviceadres naar de mogelijkheden van een reparatie vragen.
FABRIEKS
GARANTIE
- 24 - - 25 -
Page 14
!


12. Storingen
Storing Oorzaak Oplossing
De sensorlamp is zonder spanning
De sensorlamp schakelt niet aan
De sensorlamp schakelt niet uit
Sensorlamp schakelt zonder herkenbare beweging in
Sensorlamp schakelt ondanks beweging niet in
Het apparaat kan niet worden toegevoegd (en is nog niet toegevoegd)
Het apparaat kan niet worden toegevoegd
Status-led-lampje om de 5 seconden geduren­de 1 seconde
Status-led-lampje snel en permanent
knippert
knippert
Zekering defect, niet ingeschakeld,
kabel onderbroken
Kortsluiting in de stroomtoevoer Eventueel aanwezige netschakelaar
uit
Schemerinstelling verkeerd gekozen Netschakelaar UIT Zekering defect
Permanente beweging in
het registratiebereik
Lamp niet trillingsvrij gemonteerd Beweging was aanwezig, werd
echter niet bemerkt door de waar­nemer (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.)
Snelle bewegingen worden onder-
drukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld
Te grote afstand tussen
Z-wave-controller en apparaat
Het werd al toegevoegd Apparaat uit bestaande netwerk
Geen draadloos contact met de
Smart Friends Box of andere Z-wave-controller
Kritieke fout Het apparaat kortstondig van het
Nieuwe zekering, netschakelaar
inschakelen, kabel met spannings-
tester controleren Aansluitingen controleren Netschakelaar inschakelen
Opnieuw instellen Inschakelen Nieuwe zekering, evt. aansluiting
controleren Bereik controleren
Behuizing vast monteren Bereik controleren
Bereik controleren
Afstand tot Z-wave-controller
verkleinen Inbouw van een Z-wave-repeater
verwijderen
Default Reset uitvoeren Smart Friends Box of Z-wave-
controller opnieuw starten Afstand tot Z-wave-controller
verkleinen Inbouw van een Z-wave-repeater
stroomnet scheiden
IT
Gentile Cliente,
La ringraziamo per la fiducia che ci ha dimostrato con l'acquisto della Sua nuova lampada a sensore. Ha scelto un prodotto pregiato di alta qualità che è stato costruito, provato e imballato con la massima scrupolosità.
La preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di mon­taggio. Solo un'installazione e una messa in funzione eettuate a regola d'arte possono infatti garantire un funzionamento adabile, privo di disturbi e di lunga durata.
Le auguriamo di essere pienamente soddisfatto della Sua nuova lampada per esterni STEINEL.
1. Avvertenze generali relative alla sicurezza
Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!
• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in con­formità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE-VDE 0100,
AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
2. Descrizione apparecchio
Involucro della lampada Supporto per il montaggio a muro Cavo di allacciamento alla rete sotto intonaco Cavo di allacciamento alla rete sopra intonaco Gancio di montaggio per semplificare le operazio-
ni di montaggio / scarico della trazione Tappo di tenuta Distanziatore per il conduttore sopra intonaco Tasto Z-Wave Regolazione del raggio d'azione Regolazione di luce crepuscolare Impostazione programmi LED di stato
3. Il principio
La lampada a sensore contiene un rilevatore attivo di movimento. Il sensore iHF integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Quindi un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce“. E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.
Questo apparecchio può essere integrato nel sistema Smart Friends o in qualsiasi rete Z-Wave.
Z-Wave è un sistema radio per il collegamento in rete di apparecchi Z-Wave. Le impostazioni del sensore della lampada per esterni L810LEDiHF si possono utilizzare per progettare l'automazione di case ed edifici basata sul collegamento radio. Oltre a Z-Wave controller certificati si consiglia di utilizzare la Smart Friends Box. Con l'ausilio di questa centrale SmartHome si possono collegare in rete pro­dotti Z-Wave di STEINEL e i prodotti Smart Friends di ABUS, Paulmann e Schellenberg.
Campi di rilevamento nel caso di montaggio a parete:
1) Raggio d'azione minimo (1 m)
2) Raggio d'azione massimo (5 m)


Avvertenza: la potenza del sensore iHF è di ca. 1mW – ciò equivale solo a un millesimo della po­tenza di trasmissione di un telefono cellulare o di un microonde.
ca. 1 mW ca. 1000 mW


IT
- 27 -- 26 -
Page 15
Avvertenza: i fenomeni atmosferici possono avere influenza sul funzionamento del sensore; in caso di forti folate di vento, neve, pioggia o grandine è possi­bile che esso intervenga a sproposito.
4. Installazione
Ai fini di poter raggiungere il raggio di azione indicato di 5 m si consiglia un'altezza di montaggio di ca. 2 m.
Collegamento della linea di allacciamento alla rete (vedi figura)
Il cavo di collegamento alla rete ha 3 fili.
= fase (di norma nero, marrone o grigio) = conduttore neutro (di norma blu)
= conduttore di terra (verde/giallo)
In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase e filo di neutro vengono allac­ciati al morsetto isolante.
Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono essere reidenti­ficati e quindi collegati a nuovo. Naturalmente si può installare, nel cavo di alimentazione, un interruttore per accendere e spegnere la lampada.
Avvertenza: per essere collegato, l'involucro della lampada deve essere inserito nei ganci di mon­taggio in modo tale che i conduttori interni non vengano sollecitati da trazione.
5. Funzioni
Dopo che l'involucro è stato montato e l'allaccia­mento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. La lampada funziona anche senza inserimento in una rete Z-Wave. La re­golazione del periodo di accensione è impostata fissa a 3 minuti. Quando la lampada viene messa in fun­zione manualmente mediante l'interruttore della luce, dopo la fase di misurazione si spegne per 10secondi dopo di che si attiva il funzionamento con sensore. Ora si può integrare la lampada nella rete Z-Wave. Dopo la fase d'inizializzazione il LED rosso segnala lo stato di incluso o escluso nella rete Z-Wave. Il LED rimane acceso per 1 secondo (la lampadina è inclusa) o per 10 secondi (la lampadina è esclusa). Le impostazioni si possono effettuare tramite i re­golatori rotativi o attraverso la rete Z-Wave. Valgono sempre gli ultimi valori impostati, indipendentemente se l'impostazione è stata effettuata tramite i regola­tori rotativi o la rete Z-Wave.
Regolazione del raggio d'azione (sensibilità)
Impostazione di fabbrica: 5m
Raggio d'azione regolabile in continuo da 1 m a 5 m.
Regolatore su:
+ = raggio d'azione massimo 5m – = raggio d'azione minimo 1m
1 m – 5 m
Con il concetto di raggio d'azione si intende il campo di rilevamento che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza.
Regolazione luce crepuscolare (soglia d'intervento)
Impostazione effettuata dal costruttore: 2000 Lux
La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2000 Lux.
Regolatore su:
= funzionamento con luce
diurna ca. 2000Lux.
= funzionamento crepuscolare
2 – 2000 Lux
Per la regolazione del campo di rilevamento in caso di luce diurna il regolatore deve essere impostato su .
Impostazione programmi
Che cos'è la luce di base?
La luce di base permette un'illuminazione continua durante la notte ad una potenza pari al 10% circa della potenza luminosa. Solo in caso di movimento all'interno del campo di rilevamento la luce (per il pe­riodo impostato) passa al massimo flusso luminoso utile (100%). Dopo di che la lampada passa alla luce base (ca. 10%).
Avvertenza: nella modalità dimmer, a seconda della rete elettrica locale, si potrebbe verificare un leggero sfarfallio dei LED. Ciò non denota un difetto del prodotto e non costitu­isce pertanto motivo di reclamo.
Cos'è l'accensione graduale della luce?
La lampada a sensore dispone di una funzione di accensione graduale della luce.
- 28 - - 29 -
ca. 2Lux.
0 = no luce di base ON a partire
dal valore crepuscolare
impostato 10 = luce di base 10 minuti 30 = luce di base 30 minuti
= luce di base per tutta la notte
Ciò significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la luminosità viene aumentata lenta­mente entro un secondo fino a 100%. Analogamen­te lo spegnimento non è immediato bensì la luce si spegne lentamente.
6. Integrazione in reti Z-Wave
Questo prodotto può essere utilizzato in tutte le reti Z-Wave con dispositivi di altri produttori certificati Z-Wave. Tutti i nodi della rete non azionati a batteria agiscono come amplificatori - indipendentemente dal relativo produttore - al fine di aumentare l'affidabilità della rete.
Inclusione Aggiungi Esclusione Rimozione
Le presenti istruzioni relative all'inclusione ed esclu­sione di prodotti Z-Wave di Steinel sono state compilate per il sistema Smart Friends. Nel caso di altri prodotti Z-Wave vi possono essere degli sco­stamenti. Ulteriori dettagli a proposito sono indicati nella descrizione del Vostro Z-Wave controller. (Per avviare la modalità d'inclusione o esclusione della lampada, premere brevemente il tasto
Dopo l'esclusione tutti i parametri di configurazione (tempo, sensibilità, ecc.) vengono mantenuti e la lampada funziona ora nella modalità stand alone fino alla prossima inclusione - per questo il sistema Z-Wave può essere utilizzato anche per l'imposta­zione stand alone della lampada.
Tasto Z-Wave
Tasto per l'inclusione e l'esclusione nonché per il ripristino dell'imposta­zione di fabbrica dell'apparecchio.
Aggiunta dell'L810LEDiHF al sistema SmartFriends System:
1 Scaricate la Smart Friends App dall'AppStore.
).
2 Attivate in Strumenti "Locali" la modalità di
modifica.
3 Selezionate il locale desiderato e premete il
pulsante "Aggiungi apparecchio".
4 Azionate brevemente il tasto dell'apparecchio
per portare la lampada alla modalità inclusione. Il raggiungimento di questa modalità viene se­gnalato dall'accensione del LED di stato . Il LED rosso lampeggia lentamente durante il processo di esclusione. Al termine di questo processo il LED rosso rimane acceso per 10 se­condi (la lampadina è esclusa dalla rete Z-Wave) o per 1 secondo (la lampadina è inclusa).
5 Se l'inclusione è riuscita viene trasmesso un
messaggio di conferma nella App.
Rimozione della L810LEDiHF dal sistema SmartFriends:
1 Attivate in Strumenti "Locali" la modalità
di modifica.
2. Nel locale desiderato selezionate l'apparecchio
e premete il pulsante "delete" "cancella" e seguite le istruzioni nella App.
3 Azionate brevemente il tasto dell'apparecchio
per portare la lampada alla modalità esclusione. Il raggiungimento di questa modalità viene segna­lato dall'accensione del LED di stato rosso . Il LED rosso lampeggia lentamente durante il processo di esclusione. Al termine di questo processo il LED rosso rimane acceso per 10 se­condi (la lampadina è esclusa dalla rete Z-Wave) o per 1 secondo (la lampadina è inclusa).
4 Se l'esclusione è riuscita viene trasmesso un
messaggio di conferma nella App.
Impostazione della L810LEDiHF con la App
– Dopo l'apprendimento nella App viene creata
automaticamente una scena on/o.
– Sono così depositati automaticamente i seguenti
valori d'impostazione:
a) Regolazione di luce crepuscolare =
impostazione del regolatore rotativo
b) Regolazione del periodo di accensione =
3 min di ritardo di spegnimento
– Nel menù "Scena" si possono impostare le
regolazioni di luce crepuscolare e del periodo di accensione con precisione al lux o al secondo.
Ripristino delle impostazioni di fabbrica della L 810 LED iHF:
Si prega di eseguire queste operazioni solo se man­ca il regolatore principale di rete o quest'ultimo non è
funzionante per altre ragioni. 1 Azionate brevemente il tasto
direttamente premuto per 5 secondi.
. Premete su
per poi tenerlo
IT
Page 16
2 Il resettaggio viene segnalato da un breve lam-
3
5
ANNI
DI GARANZIA
ANNI
DEL PRODUTTORE
peggio del LED di stato
3 Ora l'apparecchio non è più incluso nel sistema
Z-Wave ed è stato riportato alle impostazioni di fabbrica.
Aggiornamento del firmware:
Dopo aver trasmesso un nuovo firmware per il microprocessore interno (Target 1) la lampada eettua un resettaggio e il nuovo firmware è pro­grammato. Durante questo processo il LED rosso e il LED blu lampeggiano separatamente.
Indicazione LED:
SITUAZIONE STATO
Inclusione / Esclusione Il LED ROSSO lampeg-
Il dispositivo è incluso Dopo il processo d'inclu-
Il dispositivo è escluso Dopo il processo d'inclu-
Un dispositivo nel gruppo di associazione 1 è fuori campo
Un dispositivo nel gruppo di associazione 2-4 è fuori campo
Cattiva comunicazione con modulo Z-Wave
Il sensore IHF è disattivato
Il firmware non è buono Il LED BLU lampeggia
L'aggiornamento del firmware
Avvertenza: l'attuale versione firmware per la lampa­da si può scaricare al sito z-wave.steinel.de.
.
gia lentamente.
sione / di esclusione o dopo l'installazione il LED ROSSO lampeggia 1 volta per 1 secondo.
sione / di esclusione o dopo l'installazione il LED ROSSO lampeggia 1 volta per 10 secondi.
Il LED ROSSO lampeg­gia lentamente con un intervallo tra un lampeggio e l'altro.
Il LED ROSSO lampeg­gia 1 volta per 5 secondi ogni 30 secondi.
Il LED ROSSO lampeg­gia molto rapidamente.
Il LED BLU è acceso.
molto rapidamente. Il LED ROSSO e il LED
BLU lampeggiano alter­natamente.
8. Smaltimento
Apparecchi elettrici, accessori e materiali d’imbal­laggio devono essere consegnati agli appositi centri di raccolta e smaltimento.
Non gettare gli apparecchi elettrici nei rifiuti domestici!
Solo per paesi UE:
Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli appa­recchi elettrici ed elettronici non più idonei all’uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.
9. Dichiarazione di conformità
La Steinel Vertrieb GmbH dichiara che il tipo di impianto radio L 810 LED iHF Z-Wave della Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.steinel.de
10. Garanzia del produttore
Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi eettuati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'ac­quisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di ga­ranzia gli ulteriori danni conseguenti che si verificano su oggetti estranei.
Centro assistenza riparazioni:
Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.
DI GARANZIA
DEL PRODUTTORE
11. Dati tecnici
Dimensioni largh. × alt. × prof. 91 × 230 × 145 mm (L 810 LED iHF) Materiale Involucro della lampada: plastica
Allacciamento alla rete 2 30-240 V, 50 Hz Potenza 12,5 W / 612 lm / 49 lm/W (L 810 LED iHF) Temperatura di colore 3000 Kelvin (bianco caldo) Durata utile LED 50.000 ore Angolo di rilevamento 160° con protezione antistrisciamento Raggio d'azione del rilevamento 1-5 m (radiale) tramite regolatore rotativo Regolazione crepuscolare 2-2000 Lux tramite regolatore rotativo e con l'App Regolazione del periodo di accensione 3 min. impostazione di fabbrica / da 5s a 15min con l'App Luce di base 0 oder 10 %, accensione graduale della luce Luce continua attivabile per 4 ore Grado di protezione IP 44 Classe di protezione II Campo di temperatura tra - 20° C e + 50° C Raggio d'azione Z-Wave ca. 100 m (all'aperto) Fascia di radiofrequenza 868 MHz Potenza di trasmissione ≤ 2,5 mW
Calotta decorativa: alluminio
IT
7. Manutenzione e cura
Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).
La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accom­pagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.
- 30 - - 31 -
Page 17
12. Disturbi di funzionamento
Guasto Causa Rimedio
Lampada a sensore senza tensione
La lampada a sensore non si accende
La lampada con sensore non si spegne
La lampada con sensore interviene senza che si sia verificato un movimento sensibile
La lampada con sensore non si accende nonostante la presenza di movimento
Non è possibile aggiungere l'apparecchio (l'apparecchio non è stato ancora aggiunto)
Non è possibile aggiungere l'apparecchio
Il LED di stato
lampeggia ogni 5 secondi per 1secondo
Il LED di stato
lampeggia rapidamente e permanente­mente
Fusibile generale guasto, interrutto-
re spento, linea interrotta
Corto circuito nel cavo di collega-
mento alla rete
Eventuale interruttore di rete spento La regolazione di luce crepuscolare
scelta è sbagliata
Interruttore di rete su OFF Il fusibile generale è difettoso
Movimento continuo nel campo di
rilevamento
La lampada non è stata montata in
un luogo protetto da vibrazioni
Si è verificato un movimento che
però non è stato percepito dall'os­servatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)
Il rilevamento di movimenti molto
rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto
Distanza eccessiva tra controller
Z-Wave e apparecchio
È già stato aggiunto Rimuovere l'apparecchio dalla rete
Nessun contatto radio con la
Smart Friends Box o altri controller Z-Wave
Errore critico Staccare per breve tempo l'appa-
Sostituire il fusibile generale,
accendere l'interruttore di rete, controllare la linea con un indica­tore di tensione
Controllare gli allacciamenti
Accendere l'interruttore di rete
Eseguire una nuova impostazione
Accendere l'apparecchio Sostituire il fusibile generale,
eventualmente controllare l'allac­ciamento
Controllare il campo
Montare l'involucro in modo che sia
ben fisso
Controllare il campo
Controllare il campo
Riduzione della distanza dal
controller Z-Wave
Montaggio di un ripetitore Z-Wave
esistente
Eseguite il default reset Riavviare la Smart Friends Box o
il controller Z-Wave
Riduzione della distanza dal
controller Z-Wave
Montaggio di un ripetitore Z-Wave
recchio dalla tensione di rete
Advanced Configuration
For more detailed information, please download the professional instructions from z-wave.steinel.de.
A. Description of device endpoints:
The functionality of the device is divided to endpoints by their using.
0 = ROOT
To root summarizes whole device function, to root endpoint is mapped all functionality from the endpoint 1 and most of the endpoints 2 and 3.
Device type = Light Dimmer Switch Supported Command Classes:
COMMAND_CLASS_ZWAVEPLUS_INFO ( v2 ) COMMAND_CLASS_BASIC ( v1 ) COMMAND_CLASS_VERSION ( v2 ) COMMAND_CLASS_FIRMWARE_UPDATE_MD ( v3 ) COMMAND_CLASS_MANUFACTURER_SPECIFIC ( v2 ) COMMAND_CLASS_MULTI_CHANNEL ( v4 ) COMMAND_CLASS_DEVICE_RESET_LOCALLY ( v1 ) COMMAND_CLASS_CONFIGURATION ( v1 ) COMMAND_CLASS_POWERLEVEL ( v1 ) COMMAND_CLASS_NODE_NAMING ( v1 ) COMMAND_CLASS_NOTIFICATION ( v4 ) COMMAND_CLASS_ASSOCIATION ( v2 ) COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION ( v3 ) COMMAND_CLASS_ASSOCIATION_GRP_INFO ( v1 ) COMMAND_CLASS_SWITCH_MULTILEVEL ( v4 ) COMMAND_CLASS_SCENE_ACTIVATION ( v1 ) COMMAND_CLASS_SCENE_ACTUATOR_CONF ( v1 ) COMMAND_CLASS_SWITCH_ALL ( v1 ) COMMAND_CLASS_APPLICATION_STATUS ( v1 ) COMMAND_CLASS_SENSOR_MULTILEVEL ( v4 )
Controlled Command Classes: COMMAND_CLASS_BASIC ( v1 )
1 = LAMP
To endpoint 1 is mapped basic lamp functionality. Device type = On/O Power Switch Supported Command Classes:
COMMAND_CLASS_ZWAVEPLUS_INFO ( v2 ) COMMAND_CLASS_BASIC ( v1 ) COMMAND_CLASS_ASSOCIATION ( v2 ) COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION ( v3 ) COMMAND_CLASS_ASSOCIATION_GRP_INFO ( v1 ) COMMAND_CLASS_SWITCH_MULTILEVEL ( v4 ) COMMAND_CLASS_SCENE_ACTIVATION ( v1 ) COMMAND_CLASS_SCENE_ACTUATOR_CONF ( v1 ) COMMAND_CLASS_SWITCH_ALL ( v1 ) COMMAND_CLASS_APPLICATION_STATUS ( v1 )
Controlled Command Classes: No
2 = MOTION SENSOR
To endpoint 2 is mapped motion sensor (IHF radar) func­tionality.
Device type = Sensor - Notification Supported Command Classes:
COMMAND_C LASS _Z WAVEPLUS_INFO ( v2 ) COMMAND_C LASS _BASIC ( v1 ) COMMAND_CLASS_ASSOCIATION ( v2 ) COMMAND_C LASS _NOTIFI CATION ( v4 ) COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION ( v3 ) COMMAND_CLASS_ASSOCIATION_GRP_ INFO ( v1 )
Controlled Command Classes: COMMAND_C LASS _BASIC ( v1 )
Special meaning of BASIC CC: BASIC CC can activate/temporary deactivate internal motion
sensor using for evaluating the behaviour of the lamp and groups 2 and 3. Events are, however, still transmitted to the Lifeline, and the device can be controlled via remote motion sensors (please also follow the configuration parameter 16). Basic Set: active ( 0xFF ) / inactive ( 0x00 ) sensor function Basic Get: get sensor activity Basic Report: sensor activity status
3 = AMBIENT LIGHT SENSOR
To endpoint 3 is mapped ambient light sensor ( lumines­cence sensor synchronized with lamp ) functionality.
Device type = Sensor - Multilevel Supported Command Classes:
COMMAND _CLA SS_ ZWAVEPLUS_ INFO ( v2 ) COMMAND _CLA SS_S ENSOR _MU LTILEVEL ( v4 ) COMMAND_CLASS_ASSOCIATION ( v2 ) COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION ( v3 ) COMMAND_CLASS_ASSOCIATION_GRP_INFO ( v1 )
Controlled Command Classes: No
B. Description of association groups:
0 = ROOT DEVICE
Group 1 – "Lifeline" – only 1 node
Lifeline messages
- Device Reset Locally
- Notifications: 0x09 ( System ) – Hardware failure with manufacturer
propri etary code ( 0x0 3 )
0x09 ( System ) – Software failure with manufacturer
proprietary code ( 0x04 ) 0x07 ( Home security ) – Motion Begin event ( 0x08 ) 0x07 ( Home security ) – Motion End event ( 0x00, 0x08 )
- Binary Switch Report – lamp state
- Multilevel Sensor Report – value of internal ambient light
sensor
Motion Begin and Motion End events are sent along with frames to group 3. If multichannel association is created the events are sent from motion sensor endpoint. Switch Report is sent immediately upon a change of status along with frames to group 2. If multichannel association is created the events are sent from lamp endpoint. Multilevel Sensor Report is sent a maximum of once per 1minute (if the value has changed by least by 3%) and a minimum of once per 15 minutes (if the value has not changed). If the ambient light value is old (cannot measure because of permanent light), the value is not transmitted via lifeline. Multilevel Sensor Report can be also added to some other events to send in bulk. If multichannel association is created the events are sent from light sensor endpoint. All notifications to lifeline are sent as sensor states regardless of sensor settings and states as SLAVE_MODE, LOCAL_DISABLED and MOTION_ENABLE.
Group 2 – "On/O control" – max 16 nodes Group 2 is used for directly controlling Z-Wave devices via
BASIC SET commands through the evaluation of movement and light as with internal use ( so that all of these devices work together ). This is intended for use especially with third-party devices that do not implement reactions for mo-
- 33 -- 32 -
Page 18
tion events. BASIC_SET and similar Z-Wave commands are not retransmitted intentionally to slaves and must be sent to slave devices via the controlling device simultaneously. Only for use in master-slave system, multidevice control is not possible. Group 2 is evaluated and frames are transmitted there also in SLAVE_MODE, regardless of LOCAL_DISABLED state and when MOTION_ENABLE is o ( not using internal motion sensor just reacts for remote motion events then ). If multichannel association is created the events are send from motion sensor endpoint.
Group 3 – "Notification Report" – max 16 nodes Group 3 sends MOTION_BEGIN and MOTION_END frames.
MOTION_BEGIN frame = Notification 0x07 ( Home security )– Motion detection without location ( 0x08 ) MOTION_END frame = Notification 0x07 ( Home security )– After first motion detection MOTION_BEGIN is sent. If con­tinual movement is detected MOTION_BEGIN is sent ever y 1minute repeatedly. When motion ends, MOTION_END is sent 5 seconds after the last motion detection. Notification to group 3 is sent only when NIGHT_MODE = ON and MOTION_ENABLE = ON, regardless of LOCAL_ DISABLE state. All devices in a group should have the same TIME settings in order that they switch o at the same time. If multichannel association is created the events are send from motion sensor endpoint.
Group 4 – "Ambient light" – max 16 nodes Ambient Light via group 4 is intended to substitute locally
measured LUX values in target devices – so that the network can have one source of ambient light value. The frame rate is a value being sent a maximum of once per 2.5minutes, and a minimum of once per 15 minutes. When device already uses remote Ambient light value, then this value is also retransmitted to group 4. All devices in such a group should have the same LIGHT ( threshold ) settings in order that night mode is detected at the same time. If multichannel association is created the events are send from light sensor endpoint.
1 = LAMP
The lifeline messages are sent via Root lifeline if not
used multichannel association.
2 = MOTION SENSOR
The lifeline messages are sent via Root lifeline if not
used multichannel association. Group 2 – its mirror of group 2 of root Group 3 – its mirror of group 3 of root
3 = AMBIENT LIGHT SENSOR
The lifeline messages are sent via Root lifeline if not
used multichannel association. Group 2 – its mirror of group 4 of root
C. Configuration description:
Time [ s ]:
Parameter Number Size Range Default
1 ( TIME ) 2 5-900 180
Duration of light after motion detection. Light threshold [ lx ]:
Parameter Number Size Range Default
2 ( LIGHT ) 2 2-2000, 0 2000/poti state
0 – run Learn ambient light sequence. 2000 - is used as daylight ( always night mode ). Value can be controlled via potentiometer – potentiometer value is used as the default value and any potentiometer movement rewrites the current setting.
Night dim mode and time [min]:
Parameter Number Size Range Default
3 (DIM) 1 0-60, -1
0 – o (dim = basic light completely disabled) 1-60 – time [minutes] (enabled in night mode, starts after lamp is switched o after motion detection)
-1 – whole night (dim through the whole night when lamp is o) Dim mode is also disabled when local control is disabled (as well as in Slave mode).
Motion Radar Range [cm]:
Parameter Number Size Range Default
4 (RANGE) 2 100-500
Value can be controlled via potentiometer (if present on device) – potentiometer value is then used as default value and any potentiome­ter movement rewrites the current setting.
Brightness measuring interval [minutes]:
Parameter Number Size Range Default
6 (BRIGHTNES MEAS
INTERVAL)
Interval for ambient light measuring when lamp is on (lamp switches o shortly and measures). 0=function is o.
Use External Ambient Light Value:
Parameter Number Size Range Default 8 ( GLOBAL_LIGHT ) 1 0/1 1
When GLOBAL_LIGHT mode is ON – device overrides its own light sen­sor values and uses Light report values from any Z-Wave light sensor in­stead – this has to be configured appropriately to send light automatically. If the last remote light level value is older than 30 minutes, the internal light value is used again until the next external value is received.
Disable local control:
Parameter Number Size Range Default
9 ( SLAVE_MODE ) 1 0-4 2
Bit Field:
bit 7 6 5 4 3 2 1 0
- - - - -
function
"Stupid" mode ( bit 2 = 1 ):
- has higher priority then slave mode.
- lamp is permanently on ( usefull for simple power wall switch controlling ).
Slave mode ( bit 0 = 1 ):
- only if included in Z-Wave network
- usefull for controlling via third-party sensor
- lamp is directly controlled via Z-Wave, internal sensors are not used for controlling it.
Central unit checking ( bit 1 = 1 ): ( usefull especialy for controlling via gateway ) When Slave bit is 0:
- lamp signalises fail of lifeline connection ( if this bit is zero fail of lifeline connection is not signalised )
When slave bit is 1:
- lamp checks presence of Z-Wave device in lifeline group ( gateway ). If it is not present for 2minutes ( test­ing repeatedly every 30seconds ) device switches to normal mode in the same way as after the end of local disabled mode ( ON_BEHAVIOUR )
- The device checks every 1minute for recovery of Lifeline connection.
- if no lifeline specified - it works in normal mode
1 5-120, 0 0
"Stupid"
mode
0/ potentiome-
500/ potentio-
Central unit
checking
in slave
mode
ter state
meter state
Slave mode
Be careful with this option, lamp stops using it’s own motion sensor in Slave and Stupid mode.
O behavior ( timeout ):
Parameter Number Size Range Default
10 ( OFF_
BEHAVIOUR )
Behaviour after BASIC OFF ( and similar commands ). If a transition ( even with zero change ) with a non-default duration is to be processed, the transition cannot be interrupted by any motion event in any case.
0
1 - 209
210 - 254 Reserved
255
On behaviour ( timeout ):
Parameter Number Size Range Default
Behaviour after BASIC ON ( and similar commands ). If a transition ( even with zero change ) with a non-default duration is to be processed, the transition cannot be interrupted by any motion event in any case.
0
1 -209
210 - 254 Reserve
255
On behavior time over ( timeout ):
Parameter Number Size Range Default
12 ( ON_TIME_OVER ) 2 0 – 209, 255 204
Time limit to stop waiting for motion after timeout of ON_BEHAVIOUR or OFF_ON_BEHAVIOUR ( 0-209 ) to prevent staying ON forever when is no motion.
Lamp is switched o and remains so until any new motion event ( local or remote ) is received.
Lamp is switched o and remains so until after a speci­fied timeout once a new motion event ( local or remote ) is received. Timeout:
1..100 – 1 second ( 1 ) to 100 seconds ( 100 ) in 1-second resolution
101..200 – 1 minute ( 101 ) to 100 minutes ( 200 ) 1-minute resolution
201..209 – 1 hour ( 201 ) to 9 hours ( 209 ) in 1-hour resolution
Lamp is switched o for TIME ( cfg 1 ). It does not wait for a motion event and works normally via current motion evaluation.
11 ( ON_
BEHAVIOUR )
Lamp is switched on and remains so until any new motion event ( local or remote ) is received. It then works normally via current motion evaluation. Notice – during the day, this mode cannot be ended remotely due to motion events not being transmitted – only via local motion sensor if enabled.
Lamp is switched on and remains so until after a speci­fied timeout once a new motion event ( local or remote ) is received. It then works normally via current motion evaluation. Timeout:
1..100 – 1 second ( 1 ) to 100 seconds ( 100 ) in 1-second resolution
101..200 – 1 minute ( 101 ) to 100 minutes ( 200 ) in 1-minute resolution
201..209 – 1 hour ( 201 ) to 9 hours ( 209 ) in 1-hour resolution Notice – during the day, this mode cannot be ended remotely due to motion events not being transmitted – only via local motion sensor if enabled.
Lamp is switched on for TIME ( cfg 1 ). It does not wait for a motion event and works normally via current motion evaluation.
2 0 – 209,255 10
2 0 – 209, 255 255
- 34 - - 35 -
0 Stop waiting just after timeout.
1 -209
210 - 254 Reserve 255 Never stop waiting before motion.
Sequence On-O behaviour (timeout):
Parameter Number Size Range Default
Behaviour after a rapid sequence of BASIC ON and BASIC OFF commands. The intention is to use a much longer timeout value than the time after a single ON command which should then be followed by a short timeout value. The behaviour is the same as for parameter 10 (OFF_LOCAL_ DISABLE) except: 255 – device ignores ON - OFF sequence and uses OFF behaviour
Sequence O-On behavior ( timeout ):
Parameter Number Size Range Default
Behaviour after after a rapid sequence of BASIC OFF and BASIC ON commands. The intention is to use a much longer timeout value than the time after a single OFF command which should then be followed by a short timeout value. The behaviour is the same as for parameter 11 ( ON_LOCAL_DISABLE ) butexcept: 255 – device ignores OFF - ON sequence and uses ON behaviour.
Sequency timing:
Parameter Number Size Range Default
Time in [ 100 miliseconds ] of maximum delay between BASIC ON and BASIC OFF ( and vice versa ) to consider this as a sequence. It is typically 1 second, but can be exceptionally longer due to retransmis­sions and overload – in this case, a longer interval can be allowed ( up to 5seconds ).
Motion O behaviour ( timeout ):
Parameter Number Size Range Default
Motion disable timeout after BASIC SET to motion endpoint when the internal motion sensor is not used for evaluating the behaviour of the lamp and groups 2 and 3. Events are, however, still transmitted to the Lifeline, and the lamp can be controlled via remote motion sensors.
0
1 -209
210 - 254 Reserve
255
1..100 – 1 second ( 1 ) to 100 seconds ( 100 ) in 1-second resolution
101..200 – 1 minute ( 101 ) to 100 minutes ( 200 ) in 1-minute resolution
201..209 – 1 hour ( 201 ) to 9 hours ( 209 ) in 1-hour resolution
13 (ON_OFF_ BEHAVIOUR)
14 ( OFF_ON_ BEHAVIOUR )
15 ( SEQUENCY_
TIME )
16 ( MOTION_
DISABLE )
BASIC SET to Motion endpoint ignored, Motion sensor still enabled
Internal motion sensor is disabled for specified timeout after BASIC SET 0x00 to Motion endpoint. Timeout:
1..100 – 1 second ( 1 ) to 100 seconds ( 100 ) in 1-second resolution
101..200 – 1 minute ( 101 ) to 100 minutes ( 200 ) in 1-minute resolution
201..209 – 1 hour ( 201 ) to 9 hours ( 209 ) in 1-hour resolution
BASIC SET to Motion endpoint ignored, Motion sensor still disabled
2 0 – 209, 255 204
2 0 – 209, 255 204
1 10 – 50 10
2 0 – 209, 255 0
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
