WT-200 WIFI

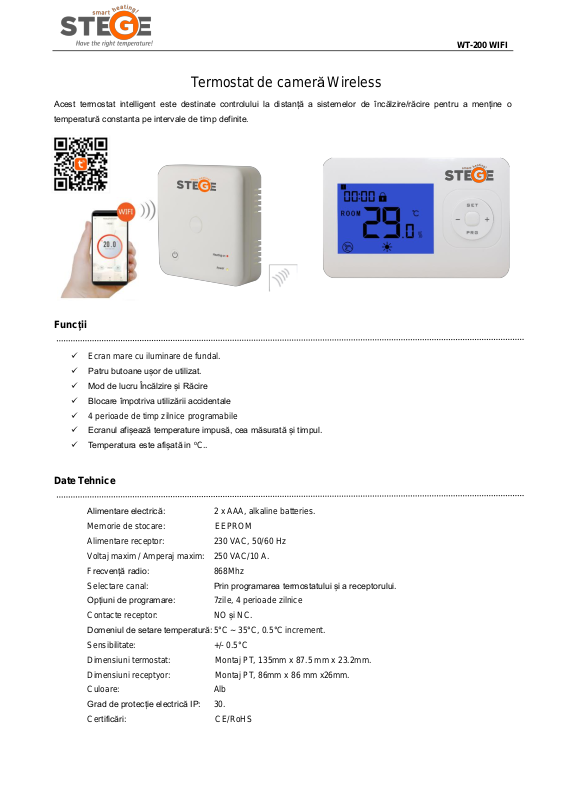

Termostat de cameră Wireless

Acest termostat intelligent este destinate controlului la distanță a sistemelor de încălzire/răcire pentru a menține o
temperatură constanta pe intervale de timp definite.

Funcții

 Ecran mare cu iluminare de fundal.
 Patru butoane ușor de utilizat.
 Mod de lucru Încălzire și Răcire
 Blocare împotriva utilizării accidentale
 4 perioade de timp zilnice programabile
 Ecranul afișează temperature impusă, cea măsurată și timpul.
 Temperatura este afișată in oC..

Date Tehnice

Alimentare electrică: 2 x AAA, alkaline batteries.
Memorie de stocare: EEPROM
Alimentare receptor: 230 VAC, 50/60 Hz
Voltaj maxim / Amperaj maxim: 250 VAC/10 A.
Frecvență radio: 868Mhz
Selectare canal: Prin programarea termostatului și a receptorului.
Opțiuni de programare: 7zile, 4 perioade zilnice
Contacte receptor: NO și NC.
Domeniul de setare temperatură: 5°C ~ 35°C, 0.5°C increment.
Sensibilitate: +/- 0.5°C
Dimensiuni termostat: Montaj PT, 135mm x 87.5 mm x 23.2mm.
Dimensiuni receptyor: Montaj PT, 86mm x 86 mm x26mm.
Culoare: Alb
Grad de protecție electrică IP: 30.
Certificări: CE/RoHS

WT-200 WIFI

Buton Pornit/Oprit

Buton setare Program;
Selectare mod Manual/Prog

Temp.
măsurată

Temp.
setată

Mod Manual

Setare timp ;

Selectare Încălzire/Răcire
Zilele săptămânii

Timp

Mod prog.

Perioade Program

Blocare

Mod Înălzire

Mod Răcire

Simbol Fereastră deschisă

Ecran și Butoane

Selectare Mod

Apăsați scurt butonul SET pentru a schimba între modurile Încălzire/Răcire
Apăsați scurt butonul PRG pentru a schimba între modurile Manual/Programabil

Mod Încălzire： Mod Răcire:

Simbol încălzire: Simbol Răcire:

blocare

Cănd ecranul este blocat apăsați lung butonul SET până se deblochează

Setarea schemei de programare

Apăsați lung butonul PRG pentru a putea efectua setările de program. Ziua din săptămână este definite de Luni până
Duminică (1 -7), fiecare zi fiind împărțită în 4 perioade de programare (1 – 40. La fiecare apăsare a butonului PRG se trece
la următorul parametru de setat.

Ora si temperature de setat pentru fiecare perioadă se setează urmând pașii:.

1). Apăsați butonul PRG și mențineți apăsarea timp de 3 secunde, ora de pe ecran va pulsa, schimbați valoarea prin

WT-200 WIFI

Perioada

1

2

3

4

Timp

Temp

Timp

Temp

Timp

Temp

Timp

Temp

12345(Luni~Vineri)

7:00

22℃

8:30

19℃

17:00

22℃

22:00

19℃

6(Sâmbătă)

8:00

22℃

8:30

22℃

17:00

22℃

22:00

19℃

7(duminică)

8:00

22℃

8:30

22℃

17:00

22℃

22:00

19℃

Buton împerechere

Indicator Încălzire pornită (LED 1)

Indicator alimentare electrică (LED 2)

Buton Pornit/Oprit

apăsarea butoanelor + sau - （fiecare apăsare schimba ora cu 15 minute）

2) Apăsați butonul PRG, temperature afișată va pulsa, schimbați valoarea temperaturii impuse prin apăsarea butoanelor
+ sau -.

3). Apăasați butonul PRG pentru a trece la următoarea perioadă.

4). Celelalte perioade se vor programa asemănător.

Setări implicite:

Reglare Ceas

- Apăasți și mențineți apăsat butonul SET timp de 3 secunde. Minutele se vor afișa pulsatoriu.

- Schimbați valoarea apăsând butoanele + sau -.

- Apăasți butonul SET. . Ora se va afișa pulsatoriu.

- Schimbați valoarea apăsând butoanele + sau -..

- Apăsați butonul SET. Se va afișa pulsatoriu un număr reprezentând ziua din săptămână.

- Schimbați valoarea apăsând butoanele + sau -. Zilele din săptămânâ sunt reprezentate prin numere

Împerechere Emițător Receptor

-

I. Paritate cu emițătorul

1) Apăsați lung butonul de împerechere de pe receptor până LED 2 clipeste rapid.

2) Opriți emițătorul și apăsați lung butonul SE până se afișează un cod, apoi apăsați butonul +/T.

3) Așteptați până ce LED2 nu mai clipește. Imperecherea s-a efectuat..

II. imperecherea utilizând aplicația

WT-200 WIFI

Menu

Descriere

Domeniu

Valoare

Implicită

01

Temperatură Offset

-8 ℃ ~8 ℃

0

02

Punct maxim de setare

5 ℃ ~80℃

35 ℃

03

Punct minim de setare

5 ℃ ~80℃

5 ℃

05

Protecție la temperature joasă

5 ℃ ~15℃

5 ℃

09

Punct mort

0 ℃ ~3℃

0 ℃

10

Selectare temperature afișată

1: Temp. impusă.
0: Temp. citită

0

11

Blocat/deblocat

0: Deblocat
1: Blocat

0

12

Selectare funcție Fereastă Deschisă
activă/inactivă

1: Activă

0: inactivă

0

13

Selectare timp detectare fereastă deschisă

2-30Mins

15mins

14

Selectare cădere de temp la fereastră
deschisă

2 .3.4℃

2℃

15

Selectare întărziere activare fereastră
Deschisă （ Întoarcere la modul de lucru

anterior）

10~60Mins

30min

17

Resetare la valori din fabrică

Apăsând“+”se va duce la

0

1) Descărcați aplicația “TuyaSmart” APP de pe Google Play sau App Store

2) Instalați aplicați și vă înregistrați

3) Adaugați un apparat prin apăsarea butonului + din colțul din dreapta sus al aplicației.

4) Apăsați “ All Devices”.

5) Găsiți “ Thermostat or Heater” din listă și apăsați ecranul pe elemental din listă.

6) Apăsați lung butonul Pairing (F) de pe receptor pentru a intra in conexiunea wifi, LED-ul va clipi rapid.

7) Apăsați “Confirm indicator rapidly blink” de pe telefon.

8) Așteptați un moment să se efectueze conexiunea. LED-ul de pe receptor se va opri din clipit. Conexiunea wifi s-a
efectuat cu succes. Dacă LED-ul continua să clipească lent, conexiunea s-a pierdut, repetați de la pasul 5.

III. Ștergerea tuturor conexiunilor

Apăsați lung simultan butoanele de împerechere și cel de Pornit/Oprit până când LED1 și LED2 se aprind.
Apoi se vor stinge, semn că toate conexiunile s-au șters.

IV. Pierdere semnal

În cazul în care conexiunile radio sau wifi s-au pierdut, LED2 clipește încet.

Setarea Parametrilor

Opriți termostatul, apoi apăsați simultan tastele SET și + timp de 3 secunde pentru a intra în pagina de setare a parametrilor.
Fiecare apăsare a tastei SET va duce la trecea la următorul parametru

WT-200 WIFI

“1”，apăsați lung butonul

central pentru 5 sec.

18

VER1

19

VER2

Schema Electrică

Dimensiuni

Unitate

Receptor și șasiu
