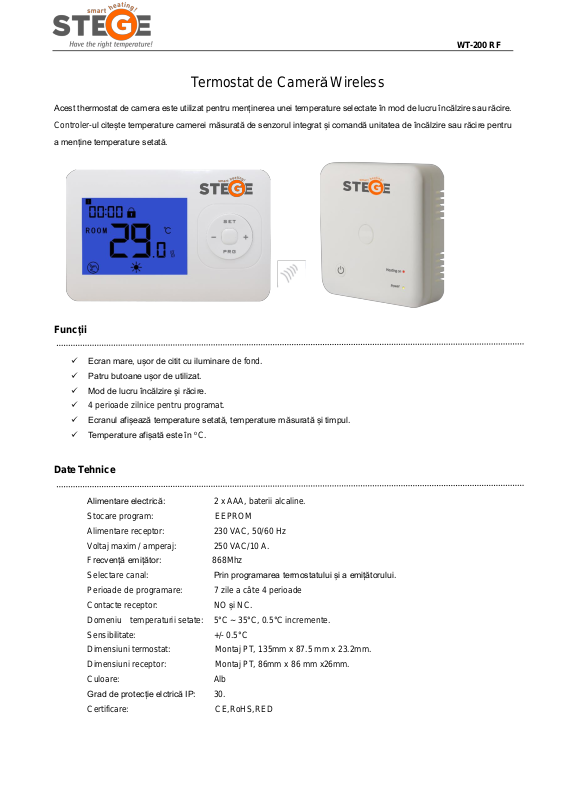

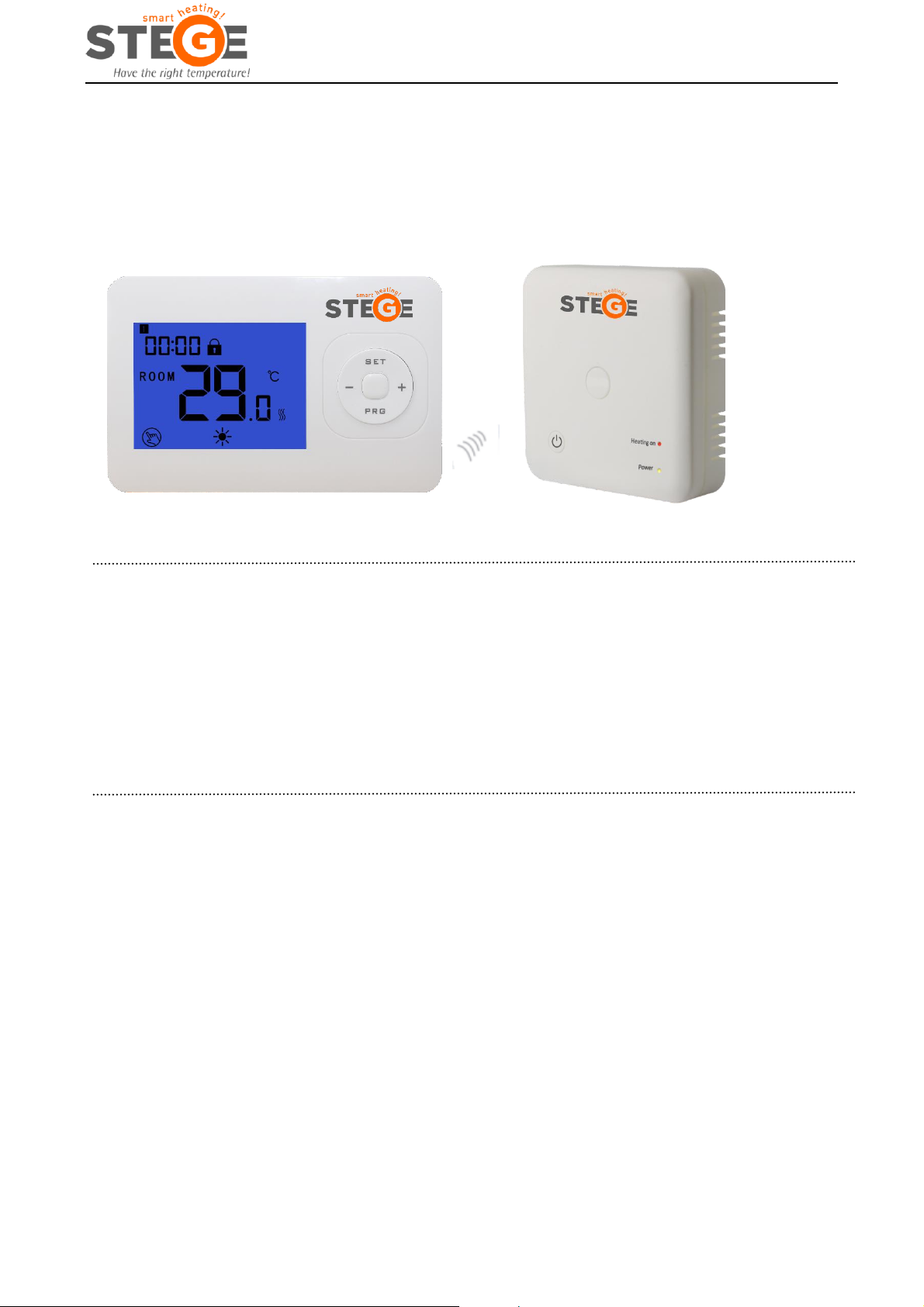

WT-200 RF
Termostat de Cameră Wireless
Acest thermostat de camera este utilizat pentru menținerea unei temperature selectate în mod de lucru încălzire sau răcire.
Controler-ul citește temperature camerei măsurată de senzorul integrat și comandă unitatea de încălzire sau răcire pentru
a menține temperature setată.
Funcții
Ecran mare, ușor de citit cu iluminare de fond.
Patru butoane ușor de utilizat.
Mod de lucru încălzire și răcire.
4 perioade zilnice pentru programat.
Ecranul afișează temperature setată, temperature măsurată și timpul.
Temperature afișată este în oC.
Date Tehnice
Alimentare electrică: 2 x AAA, baterii alcaline.
Stocare program: EEPROM
Alimentare receptor: 230 VAC, 50/60 Hz
Voltaj maxim / amperaj: 250 VAC/10 A.
Frecvență emițător: 868Mhz
Selectare canal: Prin programarea termostatului și a emițătorului.
Perioade de programare: 7 zile a câte 4 perioade
Contacte receptor: NO și NC.
Domeniu temperaturii setate: 5°C ~ 35°C, 0.5°C incremente.
Sensibilitate: +/- 0.5°C
Dimensiuni termostat: Montaj PT, 135mm x 87.5 mm x 23.2mm.
Dimensiuni receptor: Montaj PT, 86mm x 86 mm x26mm.
Culoare: Alb
Grad de protecție elctrică IP: 30.
Certificare: CE,RoHS,RED
Page 2
WT-200 RF
Buton Pornit/Oprit
Buton programare;
Mode manual și Programabil
Temp.
Camerei
Temp.
setată
Mod manual
Setare timp ;
Mod incălzire & Mode Răcire
Saptămâna/Zi
Timp
Mod program
Perioada de programat
blocare
Mod încălzire
Mod Răcire
Simbol Fereastră deschisă

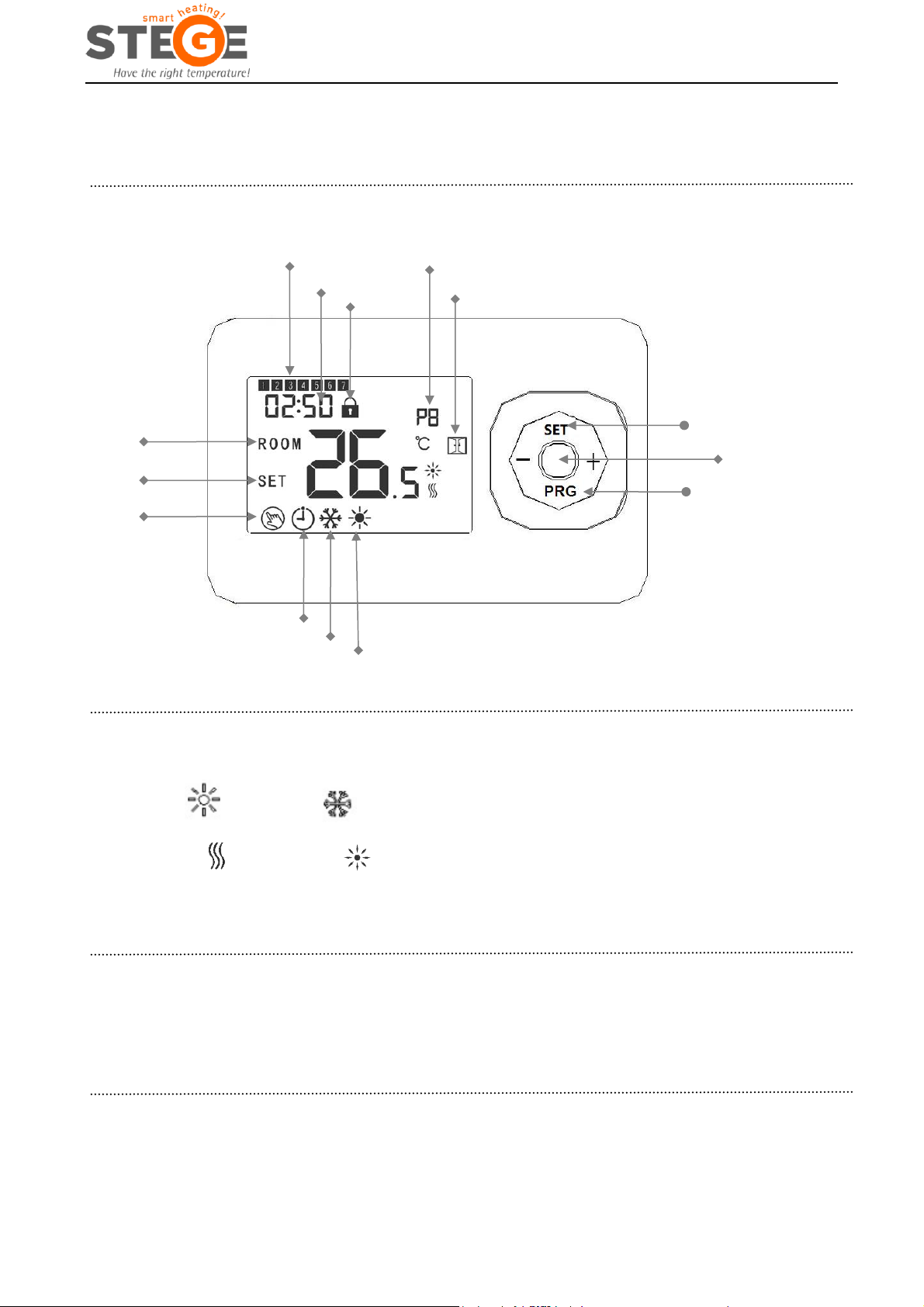

Ecran și Butoane
Selectare moduri
Apăsați scurt butonul SET pentru a seta modul Încălzire sau Răcire
Apăsați scurt butonul PRG pentru a selecta modul de lucru Manual sau Programabil.
Mod Încălzire： Mod Răcire:
Simbol încălzire: Simbol Răcire:
Blocare
Când pe ecran aoare simbolul blocat, apăsați lung butonul SET până simbolul blocat dispare și butoanele vor fi din nou
funcționale.
Setarea programării periodelor de timp
Apăsați lung butonul PRG pentru a putea efectua setările de program. Ziua din săptămână este definite de Luni până
Duminică (1 -7), fiecare zi fiind împărțită în 4 perioade de programare (1 – 40. La fiecare apăsare a butonului PRG se trece
la următorul parametru de setat.
Ora si temperature de setat pentru fiecare perioadă se setează urmând pașii:.
Page 3
WT-200 RF
Perioada
1
2
3
4
Timp
Temp
Timp
Temp
Timp
Temp
Timp
Temp
12345(Luni~Vineri)
7:00
22℃
8:30
19℃
17:00
22℃
22:00
19℃
6(Sâmbătă)
8:00
22℃
8:30
22℃
17:00
22℃
22:00
19℃
7(duminică)
8:00
22℃
8:30
22℃
17:00
22℃
22:00
19℃
Menu
Description
Range
Default Value
01
Temp. Offset
-8 ℃ ~8 ℃
0
02
Set Point Max.
5 ℃ ~80℃
35 ℃
03
Set Point Min.
5 ℃ ~80℃
5 ℃
05
Low Temperature Protection
5 ℃ ~15℃
5 ℃
09
Dead Band
0 ℃ ~3℃
0 ℃
1). Apăsați butonul PRG și mențineți apăsarea timp de 3 secunde, ora de pe ecran va pulsa, schimbați valoarea prin
apăsarea butoanelor + sau - （fiecare apăsare schimba ora cu 15 minute）
2) Apăsați butonul PRG, temperature afișată va pulsa, schimbați valoarea temperaturii impuse prin apăsarea butoanelor
+ sau -.
3). Apăasați butonul PRG pentru a trece la următoarea perioadă.
4). Celelalte perioade se vor programa asemănător.
Setări implicite:
Reglare Ceas
- Apăasți și mențineți apăsat butonul SET timp de 3 secunde. Minutele se vor afișa pulsatoriu.
- Schimbați valoarea apăsând butoanele + sau -.
- Apăasți butonul SET. . Ora se va afișa pulsatoriu.
- Schimbați valoarea apăsând butoanele + sau -..
- Apăsați butonul SET. Se va afișa pulsatoriu un număr reprezentând ziua din săptămână.
Schimbați valoarea apăsând butoanele + sau -. Zilele din săptămânâ sunt reprezentate prin numere.
Channel Pairing
Transmitter can pair with receiver by following method:
1st Press ID study button on the receiver, Green LED light blinking.
2nd Press “O “ buttons to turn off transmitter, then press SET button for 5 sec, the ID code will show on screen, press +
again, the green light stops blinking, the transceiver and thermostat finish pairing.
Parameter Setting
Turn off thermostat, press “SET” button and “+” at the same time for 3 sec to enter parameter setting page.
Each press of “SET”button will go to next item setting.
Page 4
WT-200 RF
10
Temp. Display Select
1: SET Temp.
0: Room Temp.
0
11
Lock/Unlock
0: Unlock
1: Lock
0
12
OWD Function ON/OFF Select
1: ON 0: OFF
0
13
OWD Detet Time Select
2-30Mins
15mins
14
OWD Drop Temp. Select
2 .3.4℃
2℃
15
OWD Delay Time Select （ Return to
previous working status）
10~60Mins
30min
17
Factory Reset
Press“+”will go to “1”，
long press center button
for 5 sec.
0
18
VER1
3170
19
VER2
0101

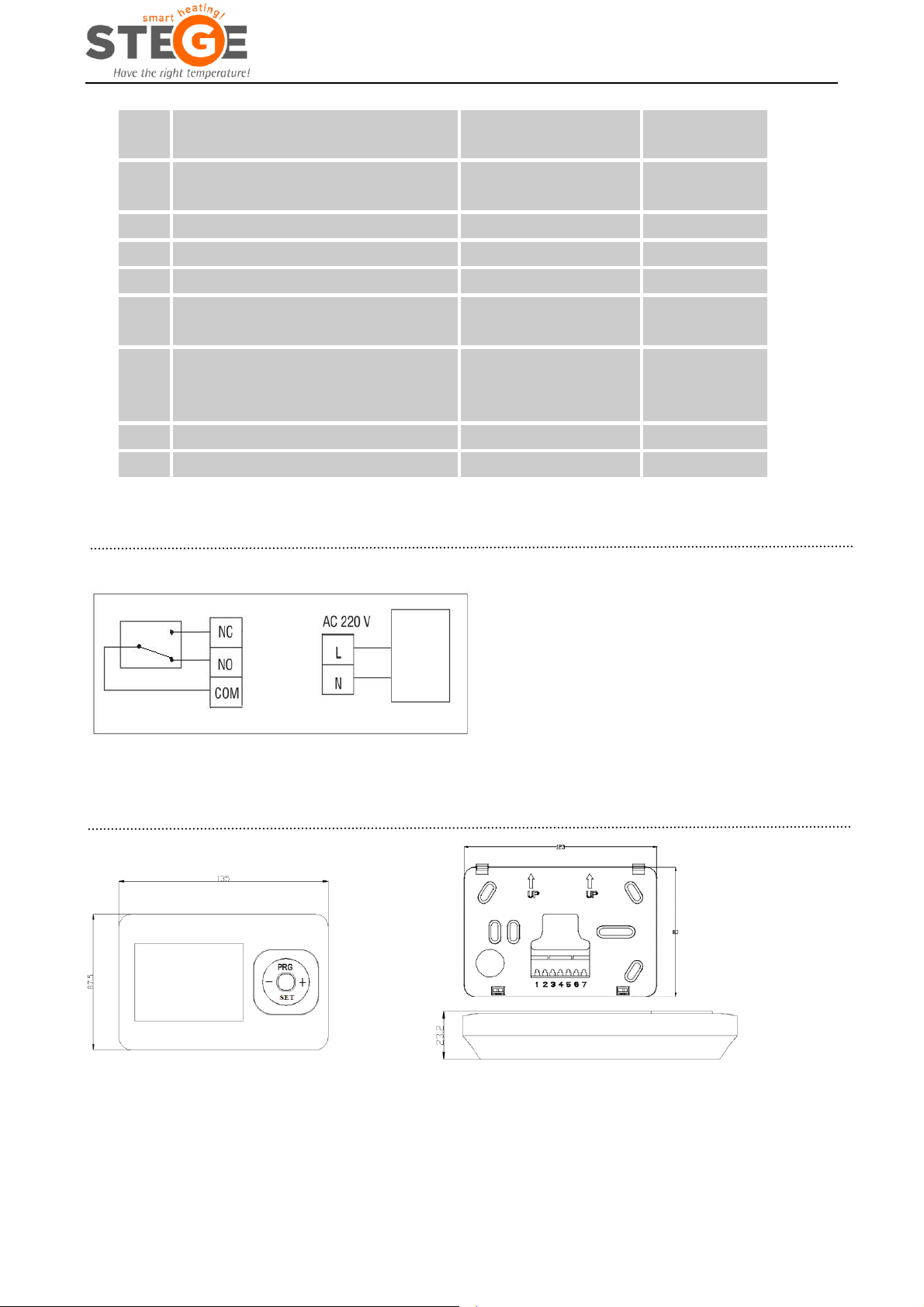

Wiring Diagram
Dimensions
Unit

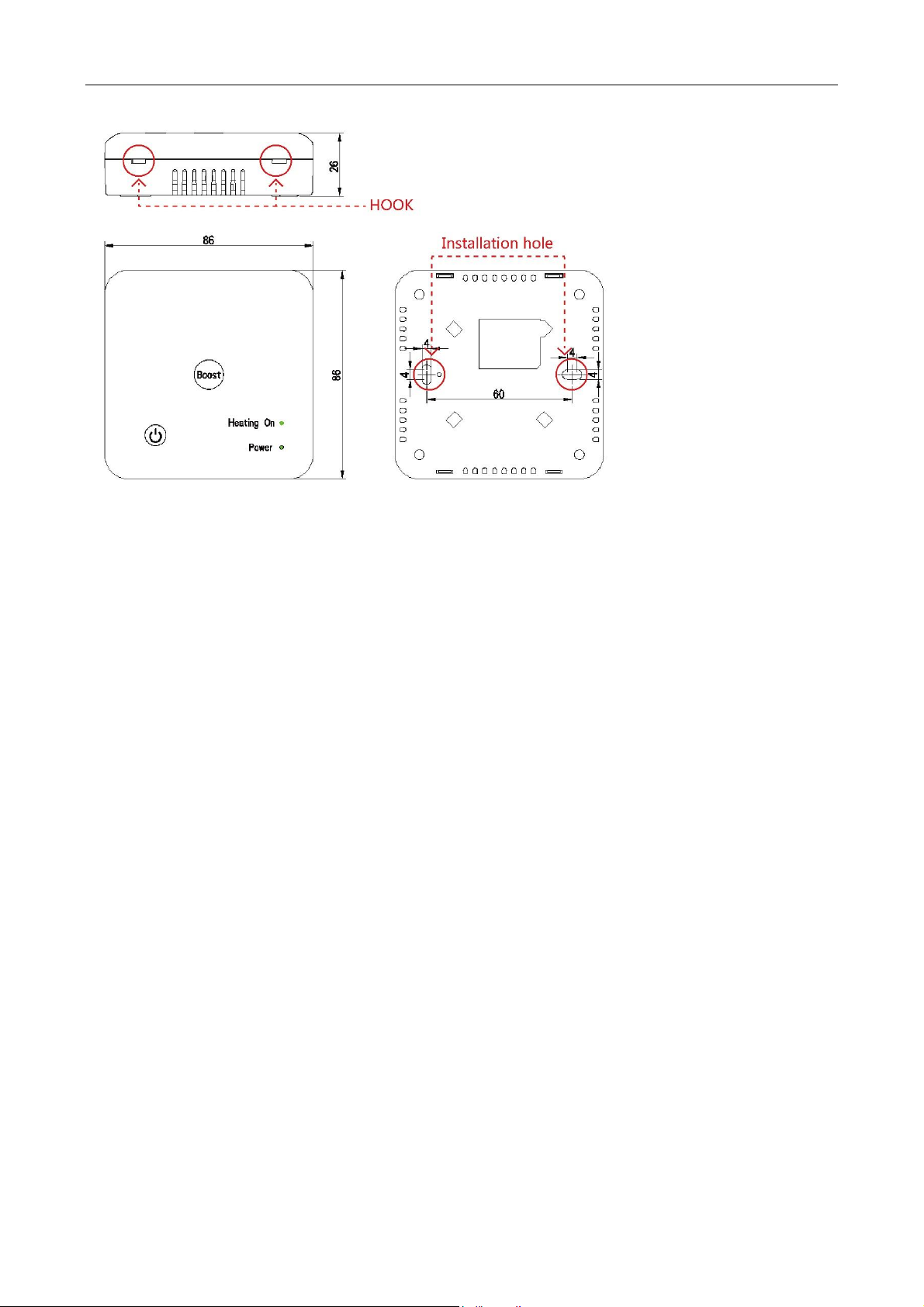

Receiver & Baseplate
