WT-02-NP

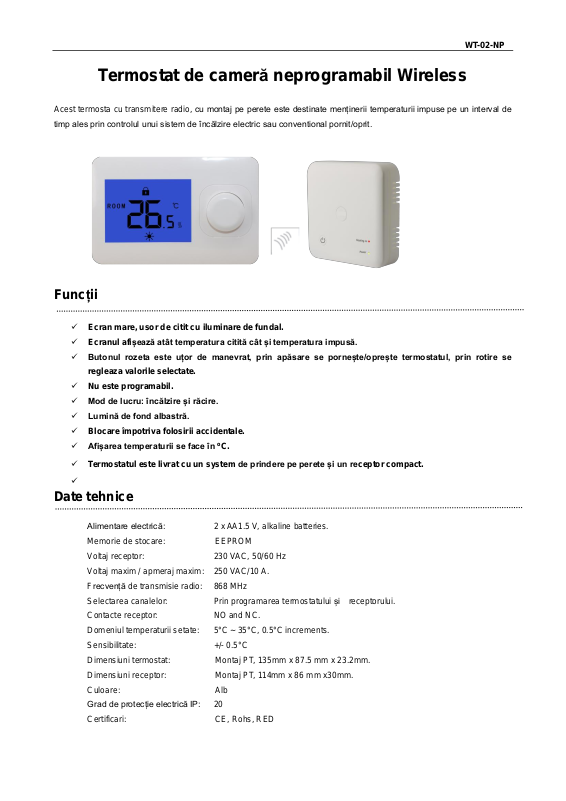

Termostat de cameră neprogramabil Wireless

Acest termosta cu transmitere radio, cu montaj pe perete este destinate menținerii temperaturii impuse pe un interval de
timp ales prin controlul unui sistem de încălzire electric sau conventional pornit/oprit.

Funcții

✓ Ecran mare, usor de citit cu iluminare de fundal.
✓ Ecranul afișează atât temperatura citită cât și temperatura impusă.
✓ Butonul rozeta este uțor de manevrat, prin apăsare se pornește/oprește termostatul, prin rotire se

regleaza valorile selectate.

✓ Nu este programabil.
✓ Mod de lucru: încălzire și răcire.
✓ Lumină de fond albastră.
✓ Blocare împotriva folosirii accidentale.
✓ Afișarea temperaturii se face în oC.

✓ Termostatul este livrat cu un system de prindere pe perete și un receptor compact.
✓

Date tehnice

Alimentare electrică: 2 x AA1.5 V, alkaline batteries.
Memorie de stocare: EEPROM
Voltaj receptor: 230 VAC, 50/60 Hz
Voltaj maxim / apmeraj maxim: 250 VAC/10 A.
Frecvență de transmisie radio: 868 MHz
Selectarea canalelor: Prin programarea termostatului și receptorului.
Contacte receptor: NO and NC.
Domeniul temperaturii setate: 5°C ~ 35°C, 0.5°C increments.
Sensibilitate: +/- 0.5°C
Dimensiuni termostat: Montaj PT, 135mm x 87.5 mm x 23.2mm.
Dimensiuni receptor: Montaj PT, 114mm x 86 mm x30mm.
Culoare: Alb
Grad de protecție electrică IP: 20
Certificari: CE, Rohs, RED

WT-02-NP

Pornit/Oprit și Selectare mod de lucru

Apăsare scurtă a butonului pentru a selecta modul încălzire/ răcire și pornit/oprit;
Pentru a opri termostatul, selectați modul off (simbolul on/off clipește), așteptați până când lumina de fundal se stinge.

Mod Încălzire： Mod Răcire:

Simbol Încălzire: Simbol Răcire:

Blocare împortiva utilizării accidentale

Când pe ecran apare simbulul  apăsați lung butonul pornit/oprit până cănd simbolul de blocat dispare.

Împerecherea emițătorului cu transmițătorul

-

1) Apăsați butonul de împerechere canal până când LED1 clipește rapid.

2) Opriți controller-ul și apăsați lung butonul Pornit/Oprit până când se afișează un cod pe ecran, apoi rotiți butonul rozetei

către dreapta. Așteptați până când LED1 nu mai clipește. S-a realizat Împerecherea.

3) Așteptați până când se stinge lumina de fundal.

Setarea parametrilor

Opriți termostatul, apoi apăsați lung butonul termostatului până intră în menu-ul de setare a parametrilor, apoi fiecare
apăsare a butonului face treerea la următorul parametru. Pentru a schimba valoarea unui parametru se rotește butonul.
După terminarea setărilor se așteaptă să se stingă lumina de fundal, atunci se iese din menu-ul de setare parametrii.

Menu

Descriere

Domeniu

Valoare Implicită

01

Temperatură Offset

-8 ℃ ~8 ℃

0

Buton împerechere canal
Îndicator funcț. încălzire (LED 1)

Indicator alim. electrică (LED 2)

Buton
Pornit/Oprit

WT-02-NP

02

Valoare maximă impusă

5 ℃ ~80℃

35 ℃

03

Valoare minima impusă

5 ℃ ~80℃

5 ℃

05

Protecție la temperature joasă

5 ℃ ~15℃

5 ℃

09

Domeniu mort

0 ℃ ~3℃

0 ℃

11

Blocat/Deblocat

0: Deblocat
1: Blocat

0

12

Funcție fereastă deschisă Selectare
activă/inactivă

1: Activă

0: Inactivă

0

13

Timp de detectare fereastră deschisă

2-30Mins

15mins

14

Cădere de temperature la deschiderea

ferestrei

2 .3.4℃

2℃

15

Intărziere la inactivarea functiei fereastră
deschisă （Întoarcere la modul de lucru

anterior）

10~60Mins

30min

17

Resetare la valori de fabrică

Apăsați“+”se va duce la
“1”，apăsare lungă buton

5 sec.

0

18

VER1

316E

19

VER2

0101

Schema electrică

Dimensiuni

Unitate

Receptor și șasiu
