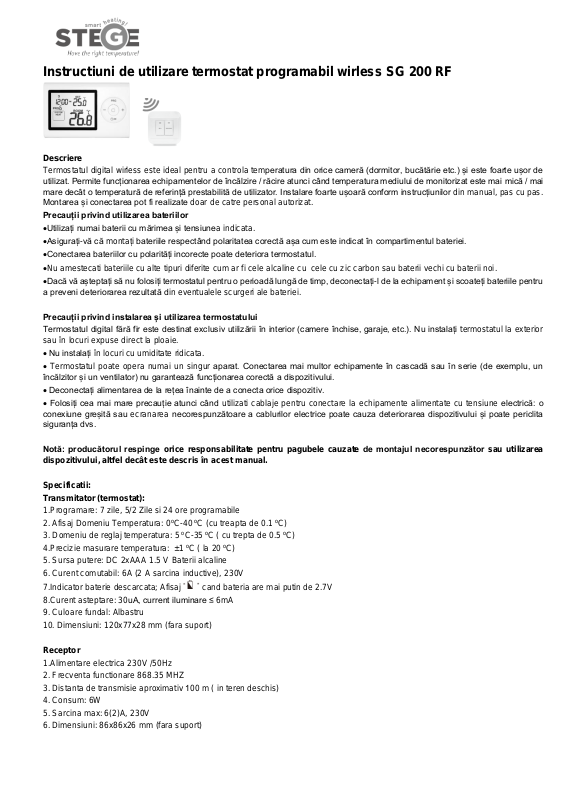

Instructiuni de utilizare termostat programabil wirless SG 200 RF
Descriere
Termostatul digital wirless este ideal pentru a controla temperatura din orice cameră (dormitor, bucătărie etc.) și este foarte ușor de
utilizat. Permite funcționarea echipamentelor de încălzire / răcire atunci când temperatura mediului de monitorizat este mai mică / mai
mare decât o temperatură de referință prestabilită de utilizator. Instalare foarte ușoară conform instrucțiunilor din manual, pas cu pas.
Montarea și conectarea pot fi realizate doar de catre personal autorizat.
Precauții privind utilizarea bateriilor
•Utilizați numai baterii cu mărimea și tensiunea indicata.
•Asigurați-vă că montați bateriile respectând polaritatea corectă așa cum este indicat în compartimentul bateriei.
•Conectarea bateriilor cu polarități incorecte poate deteriora termostatul.
•Nu amestecati bateriile cu alte tipuri diferite cum ar fi cele alcaline cu cele cu zic carbon sau baterii vechi cu baterii noi.
•Dacă vă așteptați să nu folosiți termostatul pentru o perioadă lungă de timp, deconectați-l de la echipament și scoateți bateriile pentru
a preveni deteriorarea rezultată din eventualele scurgeri ale bateriei.
Precauții privind instalarea și utilizarea termostatului
Termostatul digital fără fir este destinat exclusiv utilizării în interior (camere închise, garaje, etc.). Nu instalați termostatul la exterior
sau în locuri expuse direct la ploaie.
• Nu instalați în locuri cu umiditate ridicata.
• Termostatul poate opera numai un singur aparat. Conectarea mai multor echipamente în cascadă sau în serie (de exemplu, un
încălzitor și un ventilator) nu garantează funcționarea corectă a dispozitivului.
• Deconectați alimentarea de la rețea înainte de a conecta orice dispozitiv.
• Folosiți cea mai mare precauție atunci când utilizati cablaje pentru conectare la echipamente alimentate cu tensiune electrică: o
conexiune greșită sau ecranarea necorespunzătoare a cablurilor electrice poate cauza deteriorarea dispozitivului și poate periclita
siguranța dvs.
Notă: producătorul respinge orice responsabilitate pentru pagubele cauzate de montajul necorespunzător sau utilizarea
dispozitivului, altfel decât este descris în acest manual.
Specificatii:
Transmitator (termostat):
1.Programare: 7 zile, 5/2 Zile si 24 ore programabile
2. Afisaj Domeniu Temperatura: 0oC-40 oC (cu treapta de 0.1 oC)
3. Domeniu de reglaj temperatura: 5 oC-35 oC ( cu trepta de 0.5 oC)
4.Precizie masurare temperatura: ±1 oC ( la 20 oC)
5. Sursa putere: DC 2xAAA 1.5 V Baterii alcaline
6. Curent comutabil: 6A (2 A sarcina inductive), 230V
7.Indicator baterie descarcata; Afisaj cand bateria are mai putin de 2.7V
8.Curent asteptare: 30uA, current iluminare ≤ 6mA
9. Culoare fundal: Albastru
10. Dimensiuni: 120x77x28 mm (fara suport)
Receptor
1.Alimentare electrica 230V /50Hz
2. Frecventa functionare 868.35 MHZ
3. Distanta de transmisie aproximativ 100 m ( in teren deschis)
4. Consum: 6W
5. Sarcina max: 6(2)A, 230V
6. Dimensiuni: 86x86x26 mm (fara suport)
Page 2

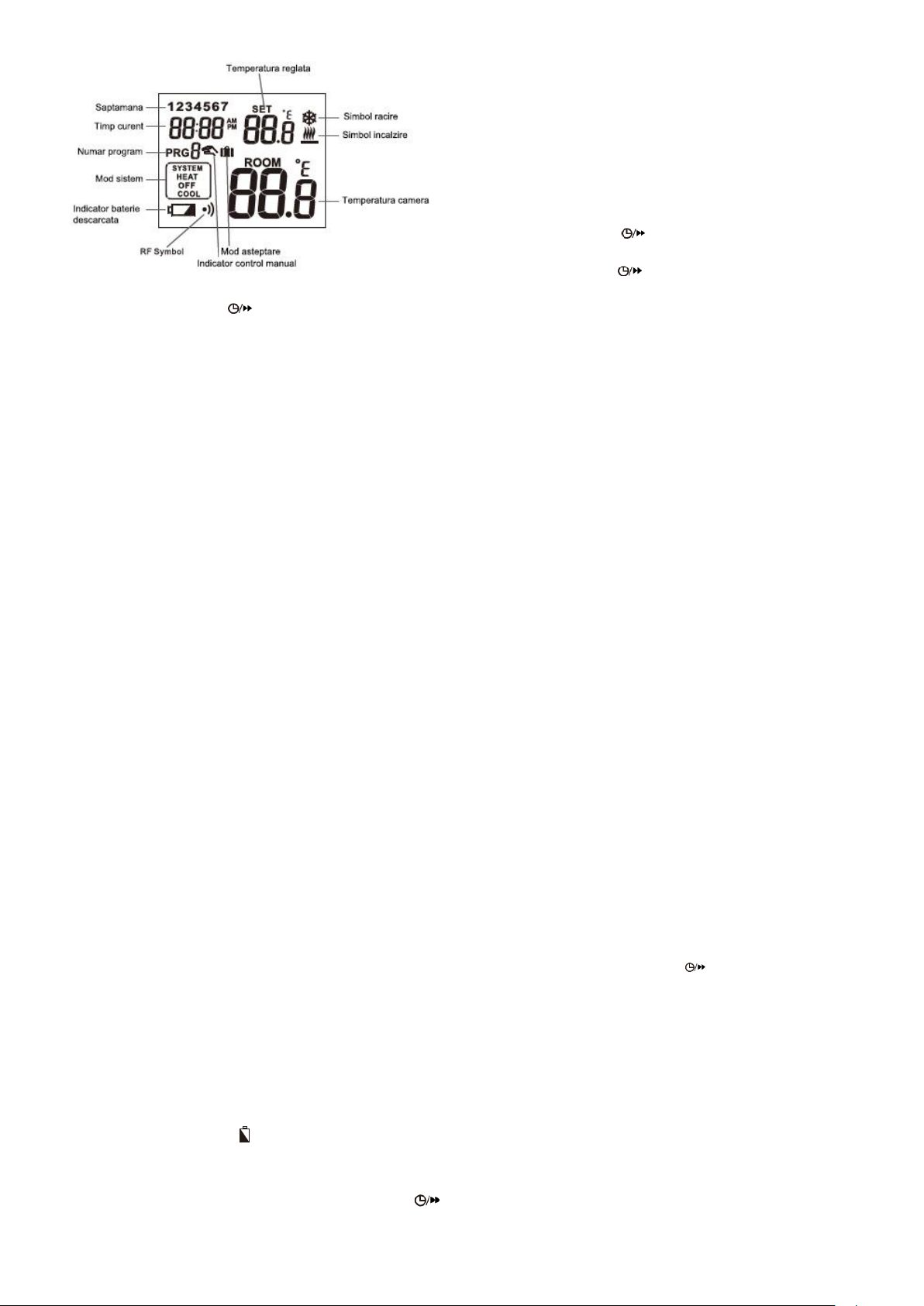

Afisaj LCD
Mod de functionare
Modul de funcționare
Mentineti apăsat timp de 5 secunde pentru a accesa mod de comutare
reglaje. Apăsați + sau - pentru a alege între modul Incalzire (Heating) și
Răcire (Cooling), apoi apăsați pentru a confirma.
Cum să reglati timpul curent
1. Apăsați o singura data până când pictograma săptămâna
pulseaza, utilizați + sau- pentru a regla de la 1-7.
2. Apăsați o singura data până când pictograma oră pulseaza,
utilizați + sau - pentru a regla ora de la 0 la 23.
3. Apăsați o singura data până când pictograma minute pulseaza. Utilizați + sau - pentru a regla minutele de la 0 la 59.
4. Apăsați pentru a confirma modificările sau așteptați 15 secunde pentru a confirma automat și pentru a reveni la modul Run
( functionare).
Cum se setează programul
1. Țineți PRG până când pictograma săptămâna pulseaza (1,2,3,4,5,6,7).
2. Apăsați + sau - pentru a selecta reglajul săptămânii in “1 2 3 4 5 sau 6 7 "(modul 5/2 zile), “1,2,3,4,5,6,7 (modul 7 zile), “1 2 3 4 5 6
7 (mod 24 ore).
3. Apăsați PRG o singura dată, afișajul P1 și timpul va pulsa, utilizați + sau - pentru a regla prima dată la setarea necesară (în trepte
de 10 minute).
4. Apăsați PRG o dată și temperatura va pulsa, utilizați + sau - pentru a regla temperatura (în trepte de 0,5 C).
5. Apăsați PRG o dată, afișajul P2 și timpul va pulsa, repetați pașii 3 si 4 de mai sus până când toate cele 6 reglaje de timp și
temperatură au fost reglate pentru luni (săptămâna aleasă).
6. Odată ce ora și temperatura lunii au fost ajustate la setările dorite și 1 (luni) pulseaza, apăsați din nou PRG pentru a repeta pașii 2
până la 4 până când toate cele 7 zile ale săptămânii au fost setate la timpii și temperaturile dorite.
7. Când toate cele 7 zile, ora și temperatura au fost reglate la setările dorite, apăsați pentru a confirma setările sau așteptați 60 de
secunde pentru a confirma automat și a reveni la modul de funcționare al programatorului.
8. Apăsați PRG pentru a vizualiza parametrii de programare în starea normală de funcționare, utilizați + sau - pentru a vedea diferite
săptămâni.
9. Reglaje implicite din fabrică:
Săptămâna1 Săptămâna 5:
P1: 6:00 20 ° C P2: 8: 00 15°C P3: 12:00 15°C
P4: 14: 00 15 °C P5 : 17:00 21°C P6: 22:00 15 °C
Săptămâna 6 Săptămâna 7:
P1: 7:30 20 °C P2: 9: 30 20 °C P3: 11:30 20 °C
P4: 13: 30 20 °C P5 : 16:30 21'°C P6: 22:30 15 °C
Cum se regleaza temperatura manuală
Apăsați + sau - pentru a seta temperatura, apoi apăsați pentru a confirma sau așteptați 15 secunde pentru a confirma automat.
Această temperatură de reglaj va funcționa până la următorul program sau iesiti prin apăsarea tastei .
Cum se calibrează temperatura
Mentineti apăsat timp de 5 secunde pentru a accesa setarea comutatorului de mod, apoi apăsați pentru a accesa interfața de
calibrare a temperaturii "CAL (în -3,0 - + 3,0, în trepte de 0,5o C): Apăsați + sau- pentru a seta valoarea dorită, apoi actionati butonul
pentru confirmare.
Lumina de fundal
Lumina de fundal se va aprinde prin apăsarea oricărui buton și se va opri când nu există activitate după 15 secunde.
Cum să înlocuiți bateriile
Durata medie a bateriei este de 1 an, dar utilizarea frecventă a luminii de fundal poate reduce considerabil acest timp. În cazul în care
pe afișaj apare pictograma indicând tensiunea scăzută a bateriei, bateriile trebuie înlocuite.
Functie de blocare
Apăsați + sau – si temperature va pulsa, apoi actionati pentru accesarea modului blocaj (Lockmode), actionati + sau- pentru a
regla temperature dorita. Apoi actionati pentru a confirma modificarile asteptati 15 secunde pentru confirmare automata. Acest
reglaj al temperaturii va rula permanent pana cand actionati pentru a iesi din meniu.
Page 3
Restabilirea la valorile implicite din fabrică
Scoateți capacul din spate, apăsați pe carcasa frontală și mentineti actionat, inserati bateriile, apoi ecranul va fi afișat complet,
eliberați acum butonul pentru a restabili setările implicite din fabrică.
Receptorul
Receptorul trebuie montat pe perete într-un loc protejat împotriva umidității și căldurii, în apropierea cazanului.
ATENŢIE! Nu instalați unitatea de recepție sub carcasa cazanului sau în apropierea conductelor fierbinți, deoarece acestea
pot deteriora părți ale dispozitivului sau pot compromite conexiunea wireless (radiofrecvență). Pentru a evita șocurile
electrice, conectați un receptor la cazan!
Deșurubați cele două șuruburi de la baza receptorului, fără a le scoate. Apoi indepartati panoul frontal al unității receptorului și apoi
fixați panoul din spate pe peretele din apropierea cazanului cu ajutorul șuruburilor furnizate.
Tensiunea de alimentare 230V trebuie furnizată unității de recepție. Acest lucru asigură alimentarea dispozitivului, dar această
tensiune nu apare pe bornele 1 și 2. Vă propunem să conectați neutrul la punctul N, în timp ce conductorul de fază la punctul L. Vă
recomandăm să utilizați o conexiune de tip furcă cu comutator pentru conectare la rețea. Opriți dispozitivul atunci când nu este utilizat
(de ex.vara).

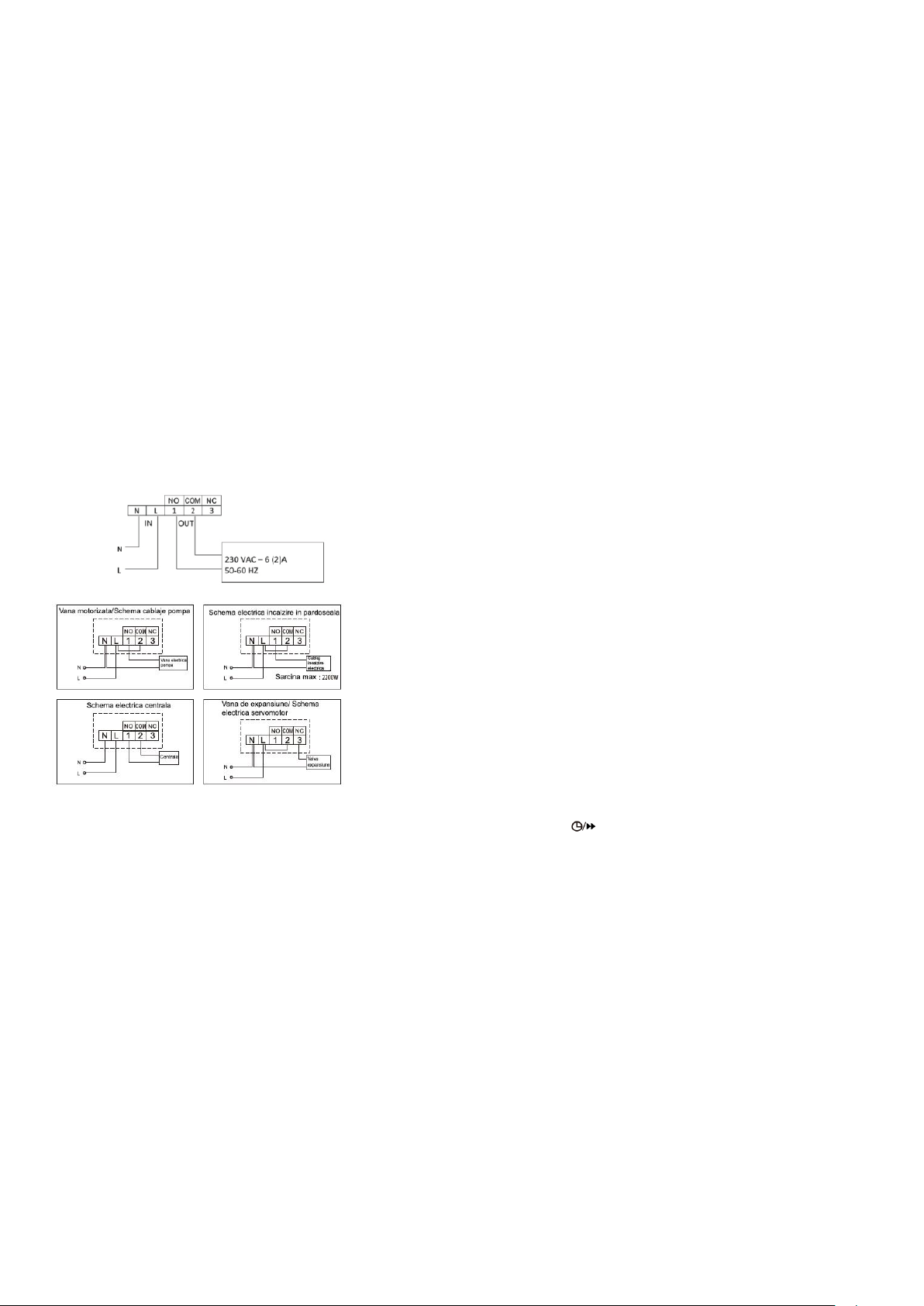

Unitatea receptorului controlează cazanul sau aparatul de aer condiționat printr-un releu cu potențial zero, ale cărui puncte de
conectare sunt: 1 (NO), 2 (COM) și 3 (NC). Conectați cele două puncte de conectare ale sistemului de încălzire sau răcire care trebuie
comandate la terminalii Nr. 1 (NO) și Nr. 2 (COM), terminal normal deschis ai releului.
Dacă doriți să utilizați o centrala mai veche sau orice alt dispozitiv care are puncte de conectare pentru termostat, atunci punctele de
conectare 1 (NO) și 2 (COM) ale termostatului for fi conectate la cablul de alimentare al dispozitivului, în același mod in care conectati
un comutator.
AVERTIZARE Luați în considerare întotdeauna capacitatea de încărcare a receptorului și respectați instrucțiunile
producătorului echipamentului de încălzire sau răcire. Aparatul trebuie instalat și conectat de catre personal calificat
calificat!
Tensiunea la bornele nr. 1 și nr. 2 depinde numai de sistemul de comandă, mărimea
firului fiind determinată de tipul dispozitivului care trebuie comandat. Lungimea firului nu
este relevantă, receptorul poate fi instalat lângă centrala sau departe de ea, dar nu va
fi instalat sub carcasa centralei. Dacă distanța dintre emițător și receptor este prea
mare, conexiunea wireless (frecvența radio) va deveni necorespunzatoare. Montați
receptorul cât mai aproape de termostat.
Modul de utilizare al receptorului
Porniți alimentarea receptorului. După câteva secunde, sistemul wireless (radiofrecvența) (termostat și unitatea receptor) se transformă în frecvență de functionare.
Pentru a testa sistemul în modul de încălzire, apăsați butonul termostatului de mai
multe ori, până când temperatura setată este cu 2-3°C mai mare decât temperatura
camerei. Mai târziu, pictograma “Incalzire” indica functia de incalzire pornita în câteva
secunde. În același timp, indicatorul LED luminos roșu al receptorului trebuie să
pornească pentru a indica faptul că receptorul a primit comanda de la transmitator
(termostat).
În caz contrar, sistemul ar trebui să fie repornit. Deci, apăsați butonul M/A de pe receptor și mentineti apăsat (aproximativ 10 secunde)
până când LED-ul verde începe să pulseze. Apoi mențineți apasat butoanele si de pe termostat timp de 5 secunde, până când
LED-ul verde de pe receptor nu mai pulseaza și se oprește, astfel încât receptorul "recunoaște" codul emițătorului (termostatului).
Codul nu va fi pierdut chiar și în cazul unei căderi de tensiune, dispozitivul va memora automat.
Controlul receptorului manual
Apăsați butonul MANUAL pentru a separa termostatul de receptor. În acest caz, centrala sau aparatul de aer condiționat conectat la
receptor pot fi pornite sau deconectate manual fără reglarea temperaturii. Lumina verde fixă indică modul MANUAL. Apăsați butonul
M / A pentru a activa sau dezactiva centrala. (LED-ul roșu se aprinde când centrala este pornita). Apăsați butonul MANUAL pentru a
opri controlul manual și pentru a relua funcționarea automată (cu termostat controlat) (LED-ul verde se stinge).
Butonul ON / OFF al receptorului
O: OFF Când nu este necesar să utilizați termostatul, utilizatorii pot opri functionare (în partea stângă a receptorului) pentru a opri
receptorul nu trebuie să scoateți carcasa frontală.
I: ON Receptorul funcționează normal;
Observații: Când nu este nevoie să folosiți termostatul pentru încălzire sau răcire pentru unele sezoane, este recomandat să opriți
receptorul pentru a proteja echipamentul și termostatul, indepartati bateriile din termostat!
Dacă este nevoie să porniți încălzirea sau răcirea, introduceti bateriile in termostat, porniți comutatorul receptorului și apoi apăsați
MANUAL de pe receptor pentru a opri luminile de culoare verde, receptorul este acum controlat de către transmițător (termostat).
