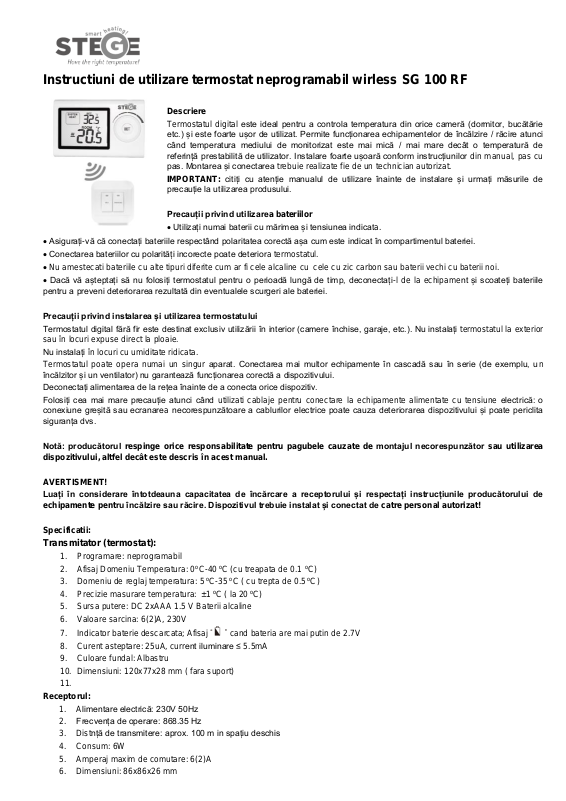

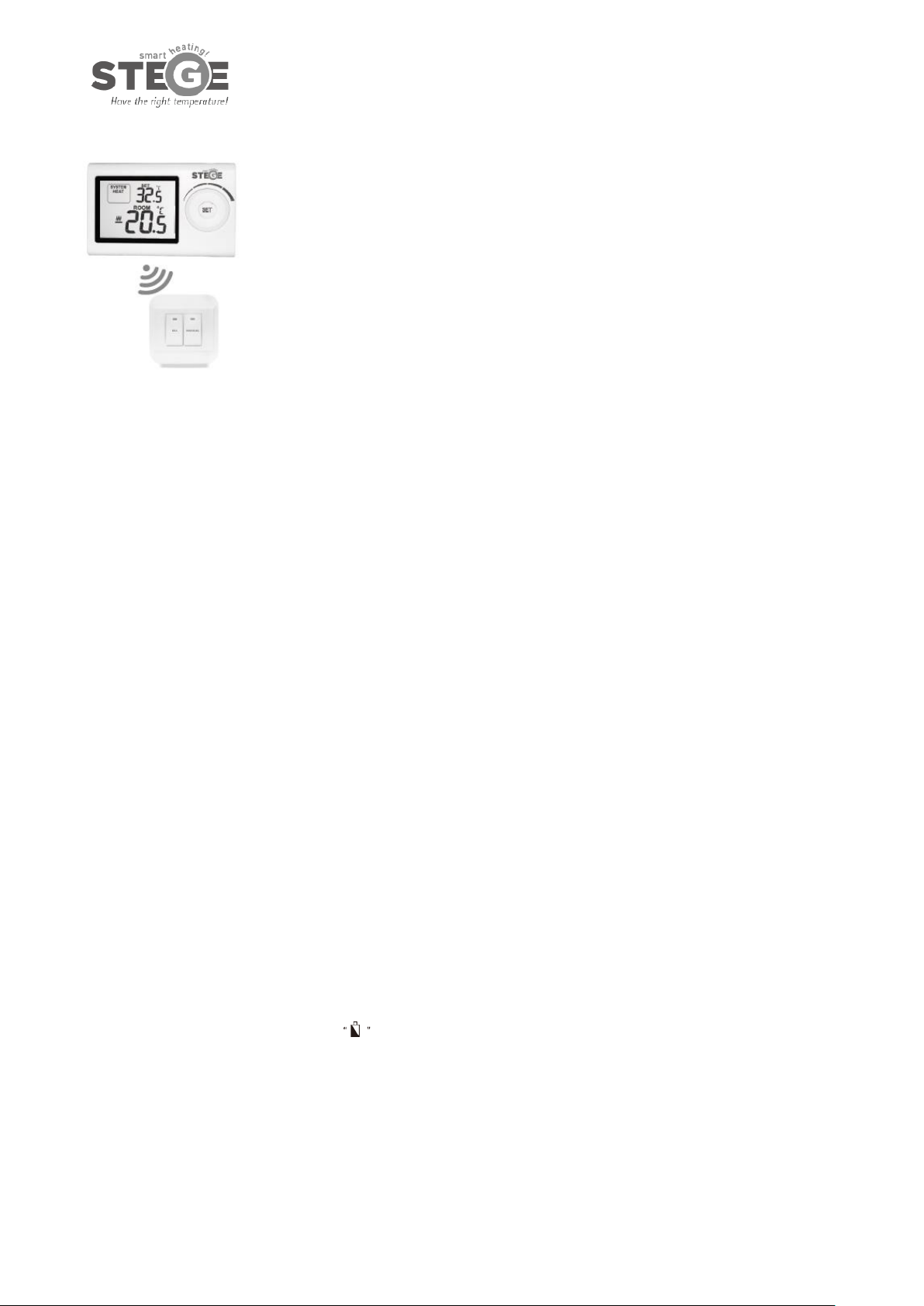

Instructiuni de utilizare termostat neprogramabil wirless SG 100 RF
Descriere
Termostatul digital este ideal pentru a controla temperatura din orice cameră (dormitor, bucătărie
etc.) și este foarte ușor de utilizat. Permite funcționarea echipamentelor de încălzire / răcire atunci
când temperatura mediului de monitorizat este mai mică / mai mare decât o temperatură de
referință prestabilită de utilizator. Instalare foarte ușoară conform instrucțiunilor din manual, pas cu
pas. Montarea și conectarea trebuie realizate fie de un technician autorizat.
IMPORTANT: citiți cu atenție manualul de utilizare înainte de instalare și urmați măsurile de
precauție la utilizarea produsului.
Precauții privind utilizarea bateriilor
• Utilizați numai baterii cu mărimea și tensiunea indicata.
• Asigurați-vă că conectați bateriile respectând polaritatea corectă așa cum este indicat în compartimentul bateriei.
• Conectarea bateriilor cu polarități incorecte poate deteriora termostatul.
• Nu amestecati bateriile cu alte tipuri diferite cum ar fi cele alcaline cu cele cu zic carbon sau baterii vechi cu baterii noi.
• Dacă vă așteptați să nu folosiți termostatul pentru o perioadă lungă de timp, deconectați-l de la echipament și scoateți bateriile
pentru a preveni deteriorarea rezultată din eventualele scurgeri ale bateriei.
Precauții privind instalarea și utilizarea termostatului
Termostatul digital fără fir este destinat exclusiv utilizării în interior (camere închise, garaje, etc.). Nu instalați termostatul la exterior
sau în locuri expuse direct la ploaie.
Nu instalați în locuri cu umiditate ridicata.
Termostatul poate opera numai un singur aparat. Conectarea mai multor echipamente în cascadă sau în serie (de exemplu, un
încălzitor și un ventilator) nu garantează funcționarea corectă a dispozitivului.
Deconectați alimentarea de la rețea înainte de a conecta orice dispozitiv.
Folosiți cea mai mare precauție atunci când utilizati cablaje pentru conectare la echipamente alimentate cu tensiune electrică: o
conexiune greșită sau ecranarea necorespunzătoare a cablurilor electrice poate cauza deteriorarea dispozitivului și poate periclita
siguranța dvs.
Notă: producătorul respinge orice responsabilitate pentru pagubele cauzate de montajul necorespunzător sau utilizarea
dispozitivului, altfel decât este descris în acest manual.
AVERTISMENT!
Luați în considerare întotdeauna capacitatea de încărcare a receptorului și respectați instrucțiunile producătorului de
echipamente pentru încălzire sau răcire. Dispozitivul trebuie instalat și conectat de catre personal autorizat!
Specificatii:
Transmitator (termostat):
1. Programare: neprogramabil
2. Afisaj Domeniu Temperatura: 0oC-40 oC (cu treapata de 0.1 oC)
3. Domeniu de reglaj temperatura: 5 oC-35 oC ( cu trepta de 0.5 oC)
4. Precizie masurare temperatura: ±1 oC ( la 20 oC)
5. Sursa putere: DC 2xAAA 1.5 V Baterii alcaline
6. Valoare sarcina: 6(2)A, 230V
7. Indicator baterie descarcata; Afisaj cand bateria are mai putin de 2.7V
8. Curent asteptare: 25uA, current iluminare ≤ 5.5mA
9. Culoare fundal: Albastru
10. Dimensiuni: 120x77x28 mm ( fara suport)
11.
Receptorul:
1. Alimentare electrică: 230V 50Hz
2. Frecvența de operare: 868.35 Hz
3. Distnță de transmitere: aprox. 100 m in spațiu deschis
4. Consum: 6W
5. Amperaj maxim de comutare: 6(2)A
6. Dimensiuni: 86x86x26 mm
Page 2

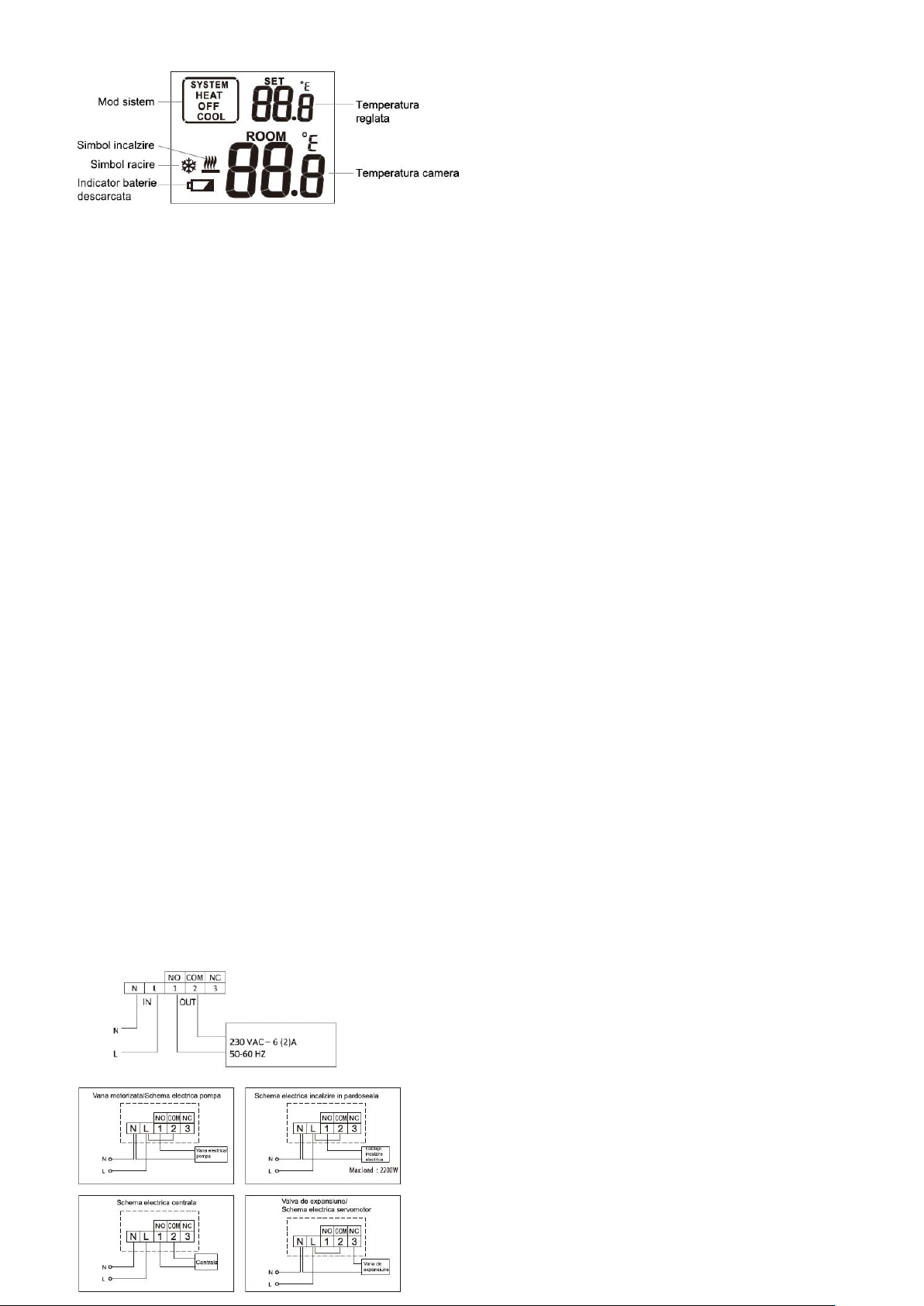

Afisajul LCD
Mod de funcționare
Actionati butonul SET timp de 3 secunde pentru a accesa
comutatorul de funcționare al sistemului, apoi rotiți butonul pentru
a alege un alt mod între:
HEAT (Încălzire): reglați temperatura prin rotirea selectorului
COOL (Răcire): reglați temperatura rotirea selectorului
OFF(Funcția Anti-îngheț): va începe încălzirea când temperatura
camerei este sub 7oC
Apoi apăsați din nou SET pentru a confirma modul de funcționare sau așteptați 10 secunde pentru a confirma automat setarea
Cum să setați temperatura
1. Rotiți butonul în sensul acelor de ceasornic pentru a crește temperatura, apoi apăsați SET pentru a confirma sau așteptați 5
secunde pentru a confirma automat.
2. Rotiți butonul în sens invers acelor de ceasornic pentru a reduce temperatura, apoi apăsați SET pentru a confirma sau așteptați
5 secunde pentru a confirma automat
Cum se calibrează temperatura
Actionati butonul SET timp de 3 secunde pentru a accesa interfața de comutare a modului de funcționare a sistemului, apoi
mențineți butonul SET pentru încă 3 secunde pentru a accesa interfața de calibrare a temperaturii "CAL" (în -3,0+ 3,0, cu trepta de
0,5 oC); Rotiți selectorul pentru a seta valoarea dorită, apoi apăsați SET pentru a confirma.
Lumina de fundal
Lumina de fundal se va aprinde prin rotirea selectorului și se va stinge când nu mai există activitate după 10 secunde.
Cum să înlocuiți bateriile
Durata medie a bateriei este de 1 an, dar utilizarea frecventă a luminii de fundal poate reduce considerabil acest timp. Dacă pe
afișaj apare indicația tensiune scăzută a bateriei, bateriile trebuie înlocuite.
Receptorul
Instalare si conectare receptor
Receptorul va fi montat pe perete intr-un loc protejat impotriva umiditatii si caldurii, langa centrala.
ATENTIE! Nu montati unitatea receptor sub carcasa centralei sau langa conductele cu agent termic deaoarece acestea pot
deteriora componentele din dispozitiv sau pot compromite conexiunea wirless (radio-frecventa). Pentru a evita socul
electric, contactati un technician autorizat in scopul conectarii receptorului la centrala.
Desurubati cele doua suruburi de la baza receptorului fara a le indeparta. Indepartati panoul frontal al receptorului si asigurati
panoul posterior pe perete in apropierea cazanului cu suruburile livrate. Alimentati unitatea receptor cu o tensiune principala de
230V. Acesta livreaza tensiune electrica la dispozitiv, dar aceasta tensiune nu este prezenta la terminalele 1 si 2. Noi propunem sa
conectati neutru la punctul N si conductorul de faza la punctul L. Recomandam o conectare cu mufa de tip furca cu comutator
pentru conectarea principala. Opriti dispozitivul cand acesta nu este utilizat pentru o perioada mai lunga de timp ( de ex. vara).
Unitatea receptor controleaza centrala sau aerul conditionat.
Unitatea receptorului controlează centrala sau aparatul de aer condiționat printr-un releu cu potențial zero, ale cărui puncte de
conectare sunt: 1 (NO), 2 (COM) și 3 (NC). Conectați cele două puncte de conectare ale sistemului de încălzire sau de răcire care
trebuie comandate de bornele nr. 1 (NO) și nr. 2 (COM), terminalele normal deschis ale releului. Dacă doriți să utilizați o centrala
mai veche sau orice alt dispozitiv care are puncte de conectare pentru termostat, atunci punctele de conectare 1 (NO) și 2 (COM)
ale termostatului for fi conectate la cablul de alimentare al dispozitivului, în același mod in care conectati un comutator.
Tensiunea la bornele nr. 1 și nr. 2 depinde numai de sistemul de comandă,
mărimea firului fiind determinată de tipul dispozitivului care trebuie
comandat. Lungimea firului nu este relevantă, receptorul poate fi instalat
lângă centrala sau departe de ea, dar nu va fi instalat sub carcasa
centralei. Dacă distanța dintre emițător și receptor este prea mare,
conexiunea wireless (frecvența radio) va deveni necorespunzatoare.
Montați receptorul cât mai aproape de punctul termostatului.
Modul de utilizare a receptorului
Porniți alimentarea receptorului. După câteva secunde, sistemul wireless
(radiofrecvența) (termostat și unitatea receptor) se transformă în frecvență
de functionare. Pentru a testa sistemul în modul de încălzire, apăsați
butonul termostatului de mai multe ori, până când temperatura setată este
cu 2-3°C mai mare decât temperatura camerei. Mai târziu, pictograma
indica functia de incalzire pornita în câteva secunde. În același timp,
indicatorul LED luminos roșu al receptorului trebuie să pornească pentru a
indica faptul că receptorul a primit comanda de la transmitator (termostat).
Page 3
În caz contrar, reporniti sistemul. Apăsați butonul M / A de pe receptor și mentineti actionat (timp de aproximativ 10 secunde) până
când LED-ul verde începe să pulseze. Apoi, scoateți capacul din spate al transmițătorului, țineți apăsat butonul LEARN de pe placa
PCB timp de 3 secunde, până când LED-ul verde de pe receptor nu mai pulseaza și se oprește, astfel încât receptorul "să
recunoască codul (termostatului). Codul nu va fi pierdut chiar și în cazul unei căderi de tensiune, dispozitivul va stoca automat
codul.
Controlul receptorului manual
Apăsați butonul MANUAL pentru a separa termostatul de receptor. În acest caz, centrala sau aparatul de aer condiționat conectat la
receptor pot fi pornite sau deconectate manual fără reglarea temperaturii. Lumina verde fixă indică modul MANUAL. Apăsați butonul
M / A pentru a activa sau dezactiva centrala. (LED-ul roșu se aprinde când centrala este pornita). Apăsați butonul MANUAL pentru a
opri controlul manual și pentru a relua funcționarea automată (cu termostat controlat) (LED-ul verde se stinge).
Butonul ON / OFF al receptorului
O: OFF
Atunci când nu este nevoie să utilizați termostatul, utilizatorii pot opri (în partea stângă a receptorului) alimentarea cu tensiune, nu
este necesar să scoată carcasa din față.
I: ON
Receptorul funcționează normal
Observații: Când nu este nevoie să utilizați termostatul pentru încălzire sau răcire pentru unele sezoane, este recomandat să opriți
receptorul pentru a proteja echipamentul și termostatul,scoateți bateriile din termostat.
Dacă este nevoie să porniți încălzirea sau răcirea, puteți pune bateriile in termostat, porniți comutatorul receptorului și apoi apăsați
MANUAL pe receptor pentru a opri ledul verde, receptorul este acum controlat de către transmițător (termostat).
